Changement de connecteur de charge sur Xperia XZ3

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 12/20
Xperia XZ3 | Temps estimé : 30 min | Difficulté : 2.5/5

Votre Sony Xperia XZ3 ne charge plus ? Il n'est pas reconnu par votre ordinateur ? Vous souhaitez remédier à ce problème ? Brico-Phone vous propose de le faire vous-même en commandant la pièce détachée et les outils nécessaires pour faire cette réparation. Puis laissez-vous guider avec notre tutoriel photos tout au long de cette réparation, spécialement créé par nos techniciens Brico-Phone.

Diagnostic

›  Votre Xperia Xz3 n'est plus reconnu par l'ordinateur
›  Il ne prend plus la charge
›  La prise est cassée
›  Le câble USB n'est plus reconnu

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C pour Sony Xperia XZ3 / XZ3 Dual
33,60 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

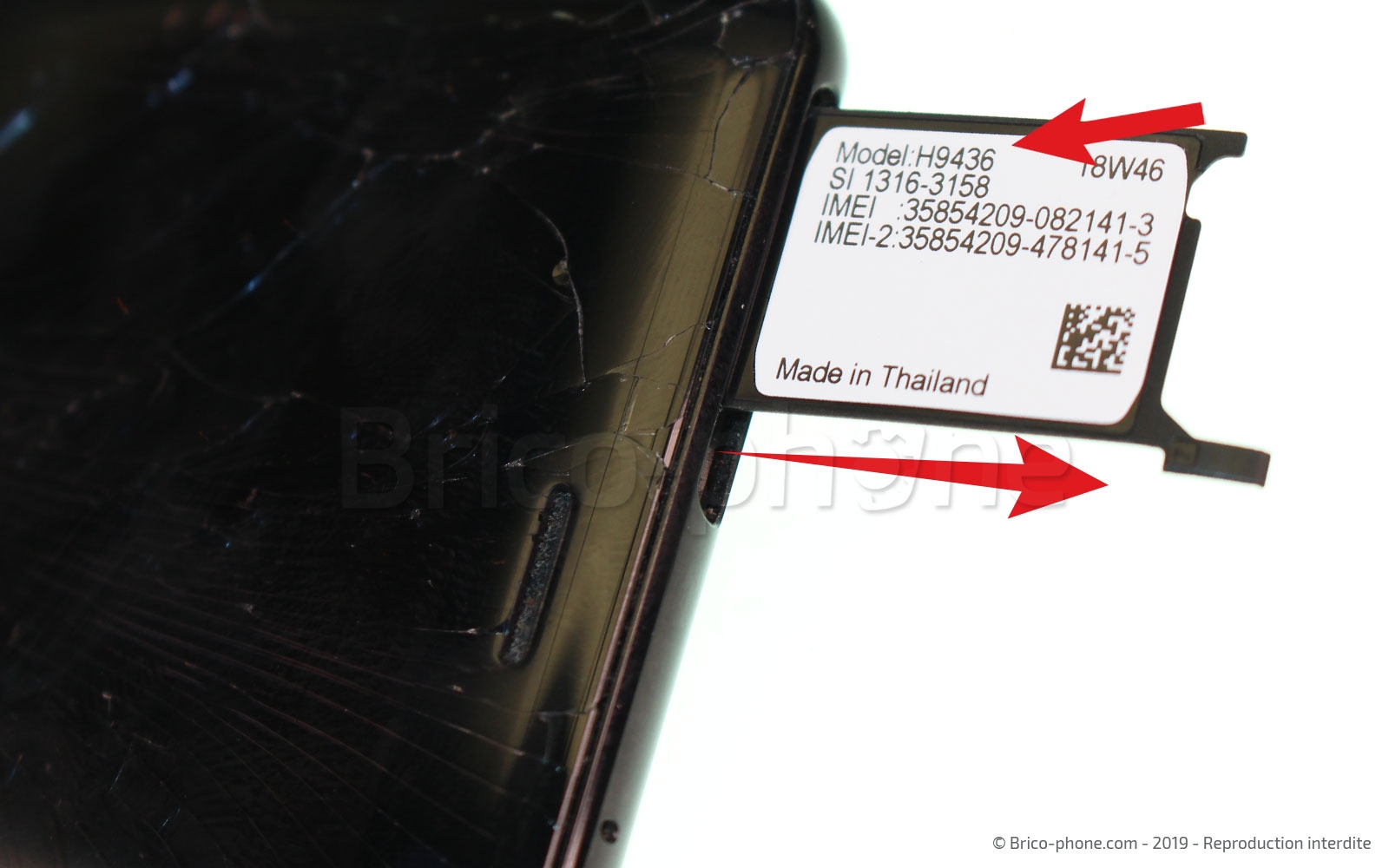

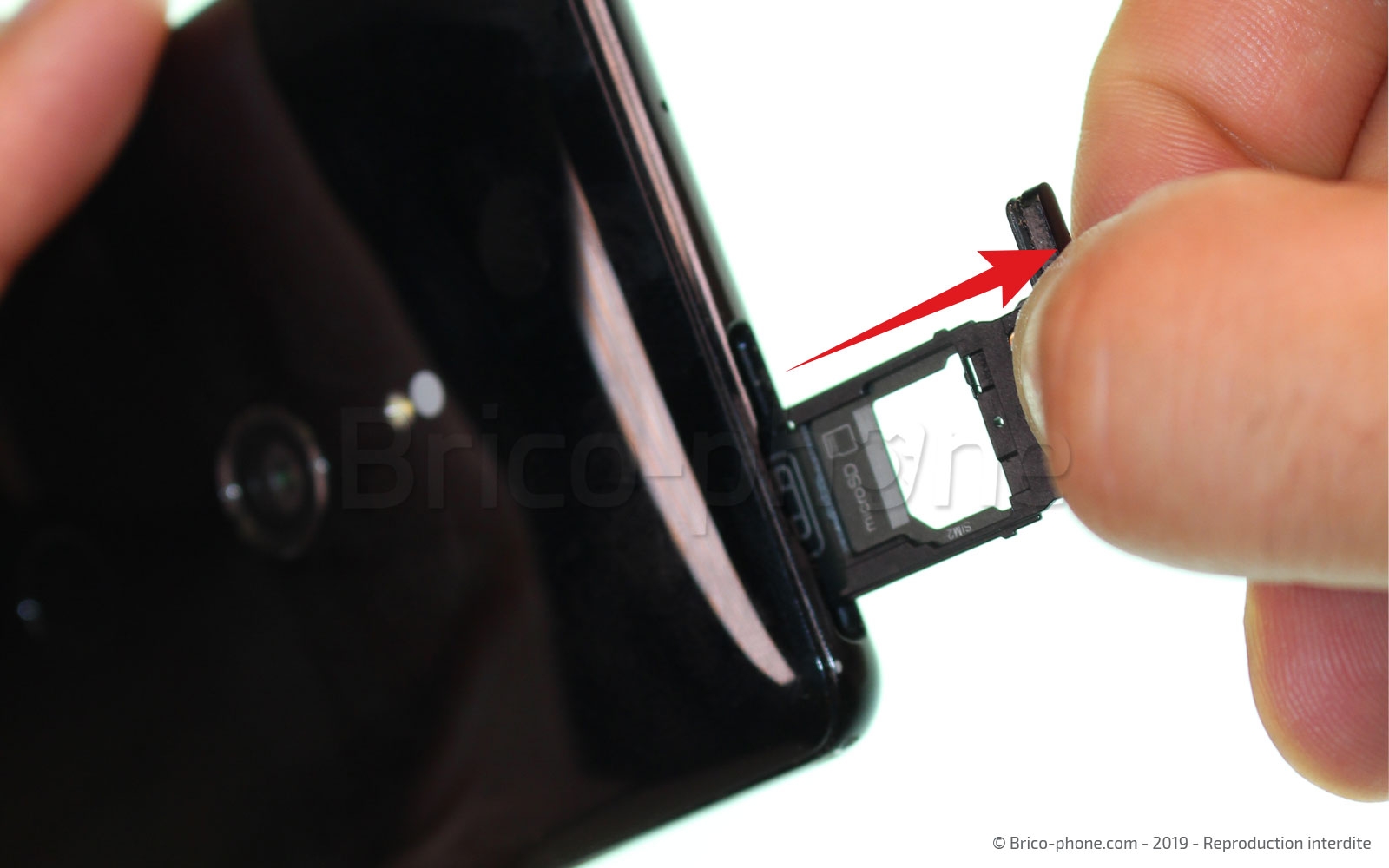

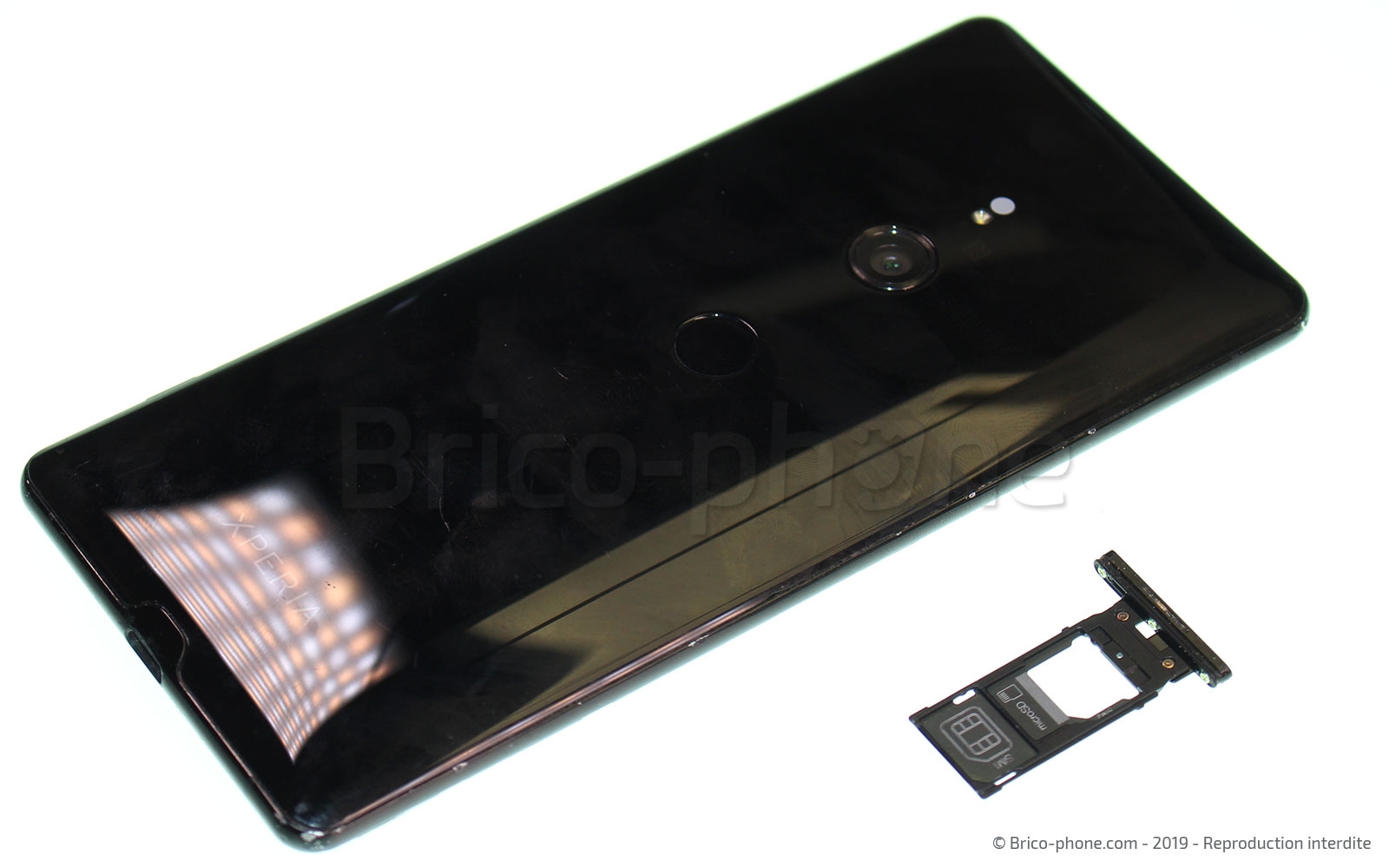

Connaissez-vous votre modèle de Sony ? Avez-vous un Sony Xperia XZ3 ? Pour le savoir, il faut regarder sur la petite étiquette qui référence le numéro de modèle. Mais avant de pouvoir y accéder, il faut retirer le tiroir sim en tirant dessus (photo 1). Maintenant que vous avez accès à cette étiquette, tirez dessus pour la sortir, et vous devriez y voir la référence "H9436".

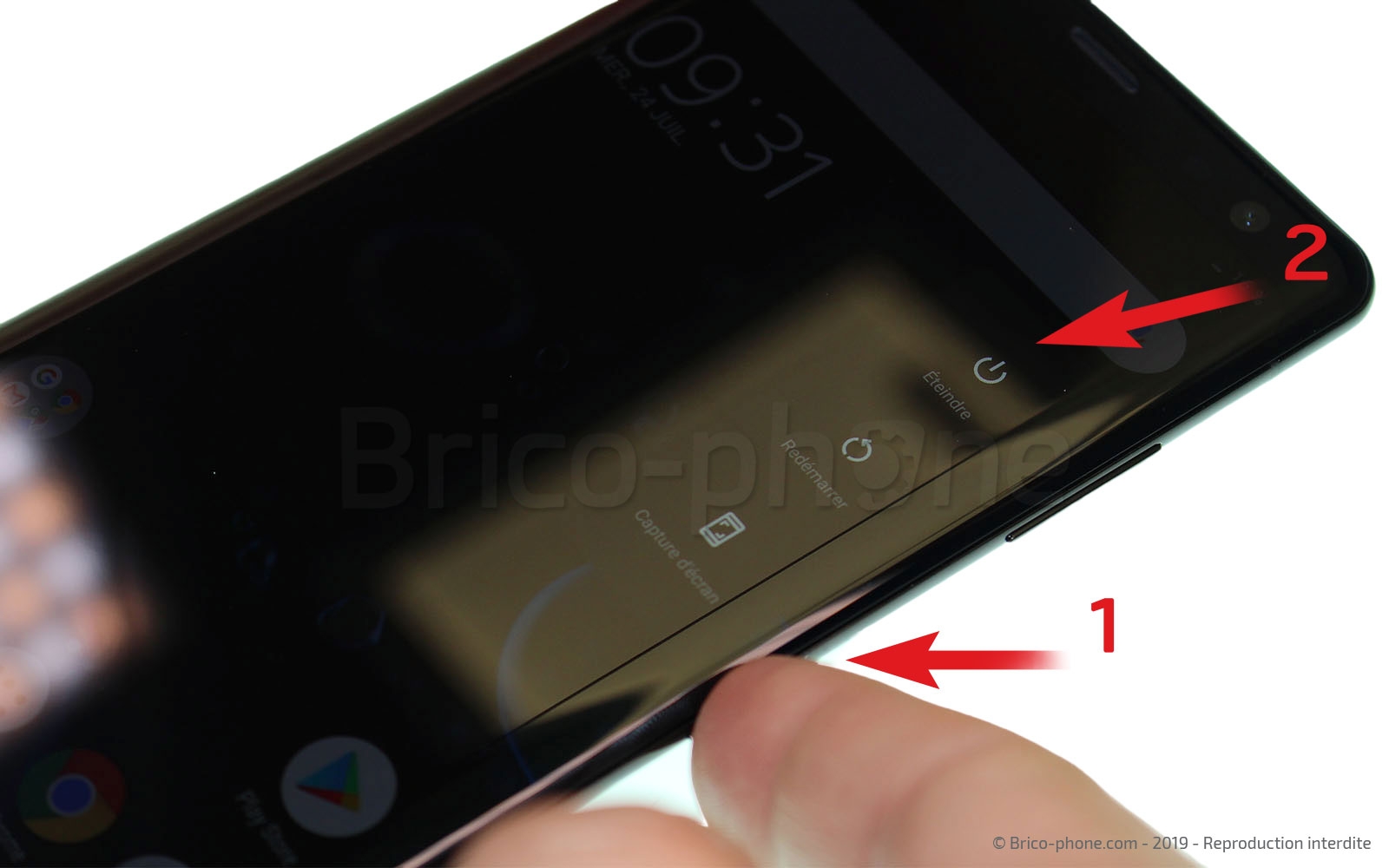

Il ne reste plus qu'à l'éteindre en restant appuyé sur le bouton power et en sélectionnant le menu "éteindre".
Etape 1 : Chauffer la vitre arrière

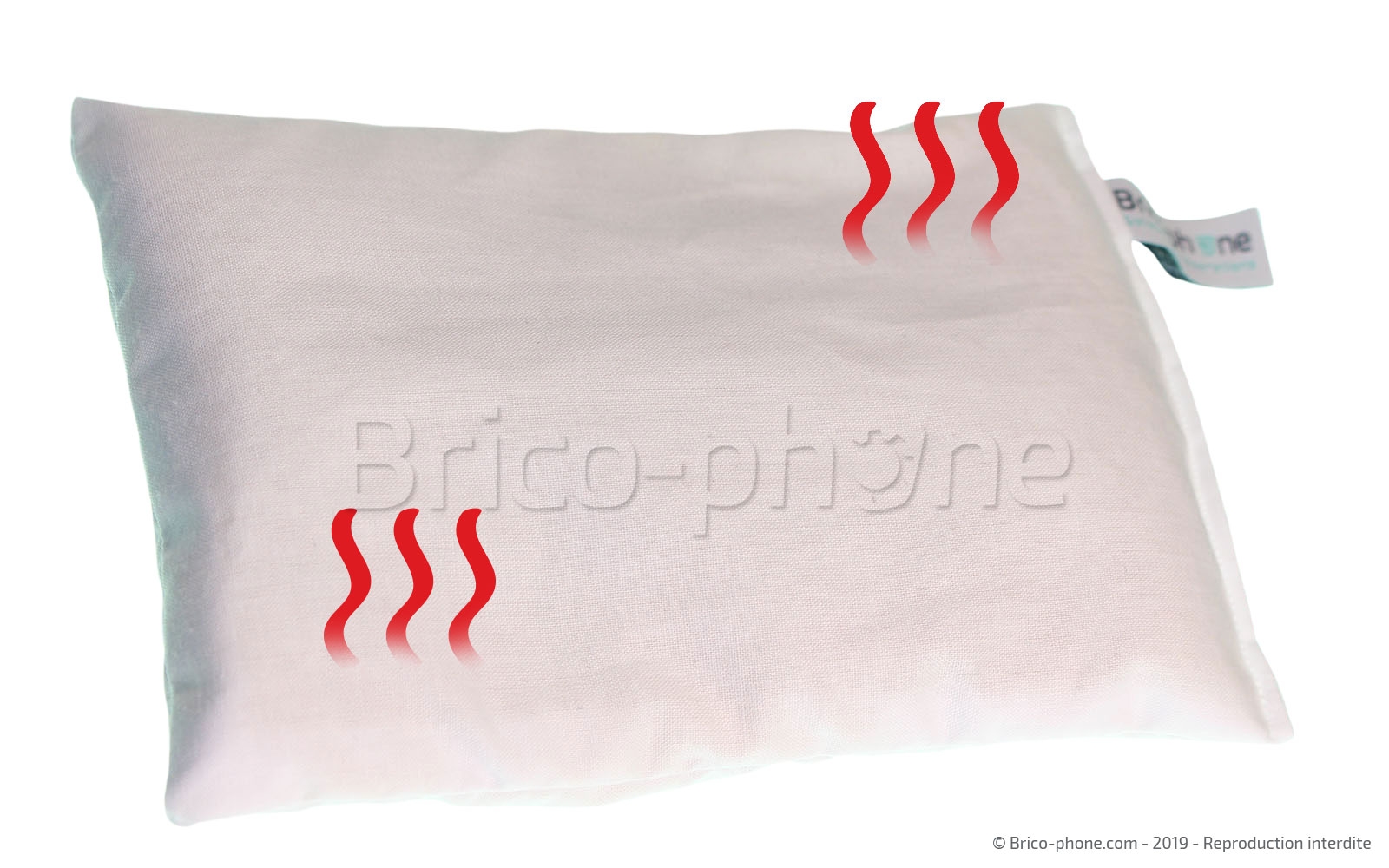

Pour ouvrir ce téléphone, il faut décoller la vitre arrière en la chauffant pour ramollir la colle ou l'adhésif qui maintient celle-ci. Pour cela, nous avons deux méthodes différentes, la première consiste à mettre au micro-ondes environ 1 à 2 minutes le coussin chauffant puis de l'appliquer environ 30 à 40 secondes sur la vitre arrière. La seconde méthode nécessite de chauffer tout le pourtour du téléphone avec un sèche-cheveux ou un décapeur thermique, en ne dépassant pas les 80 degrés pour ne pas endommager les composants du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Décoller la vitre arrière

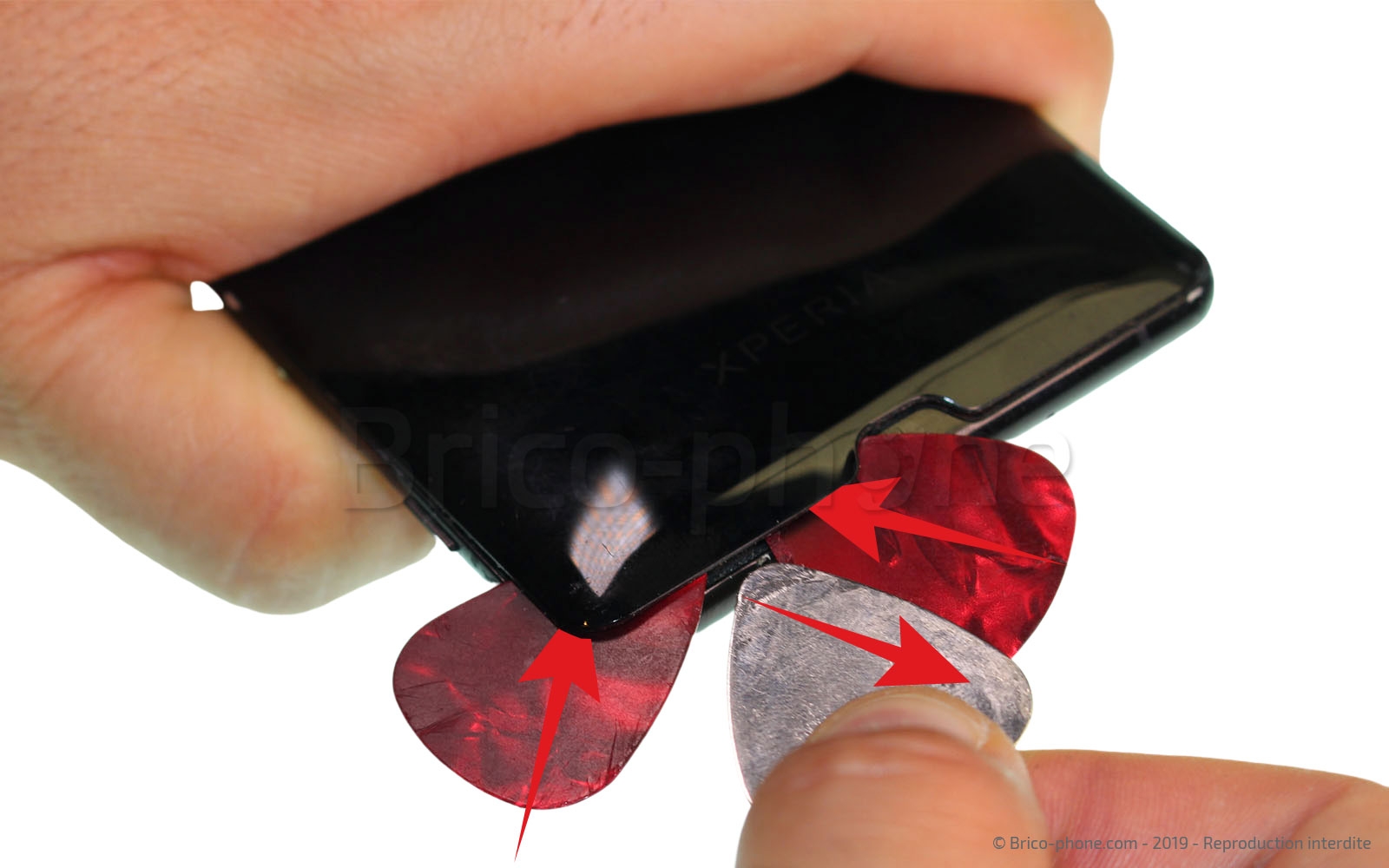

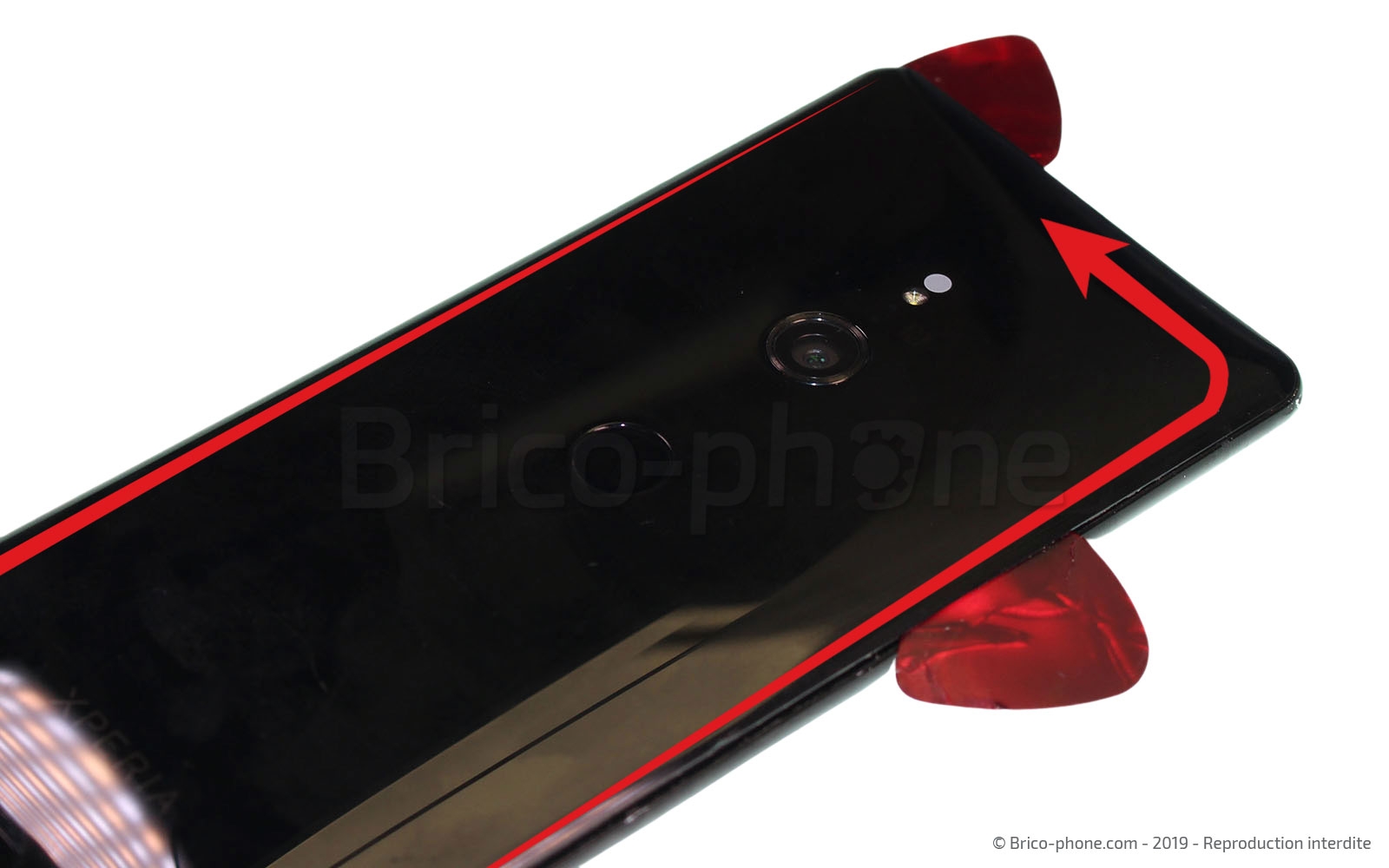

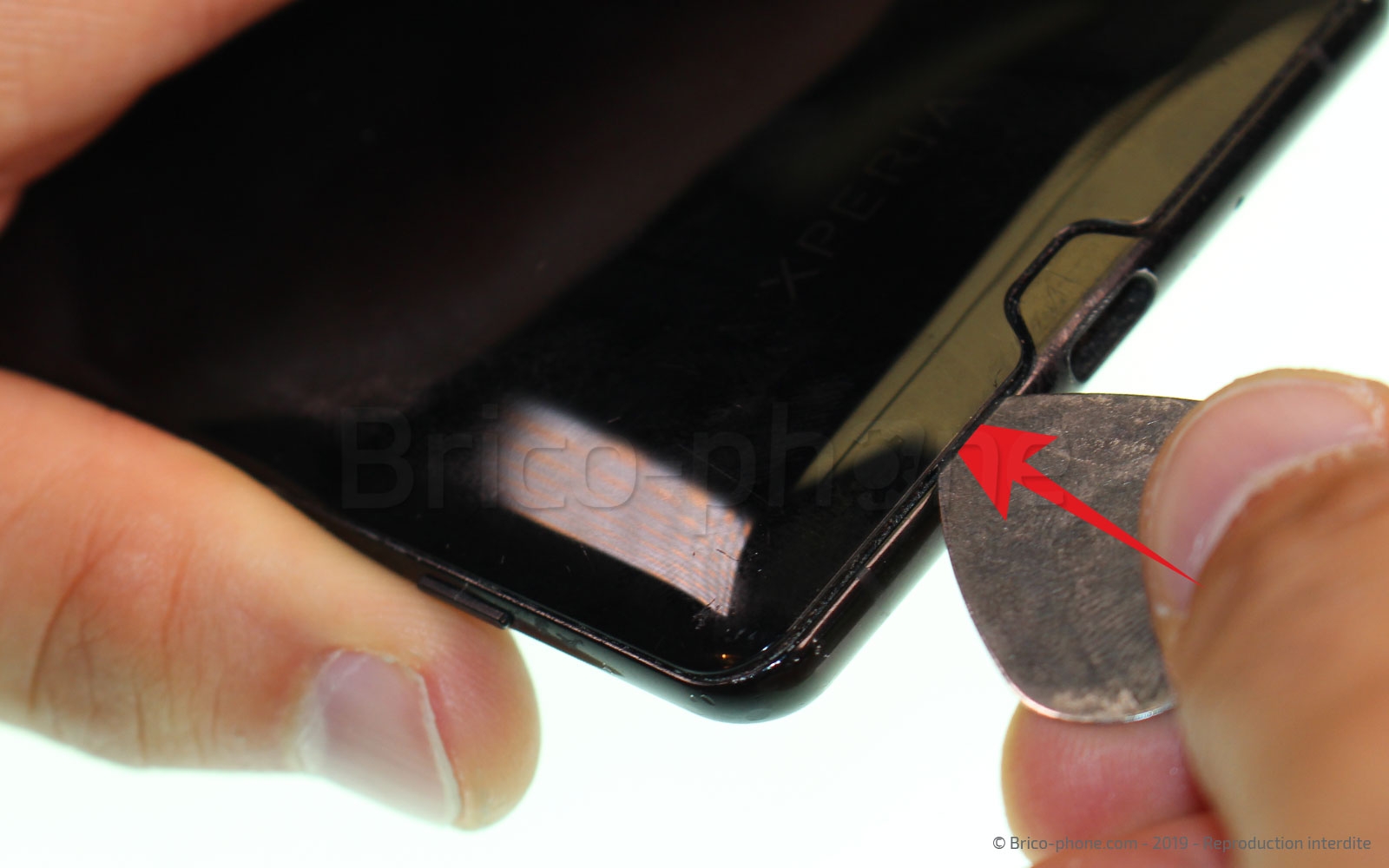

Introduisez le médiator en métal entre la vitre arrière et le châssis du téléphone pour créer un interstice. Ensuite, glissez-y les deux médiators en plastique puis retirez celui en métal.

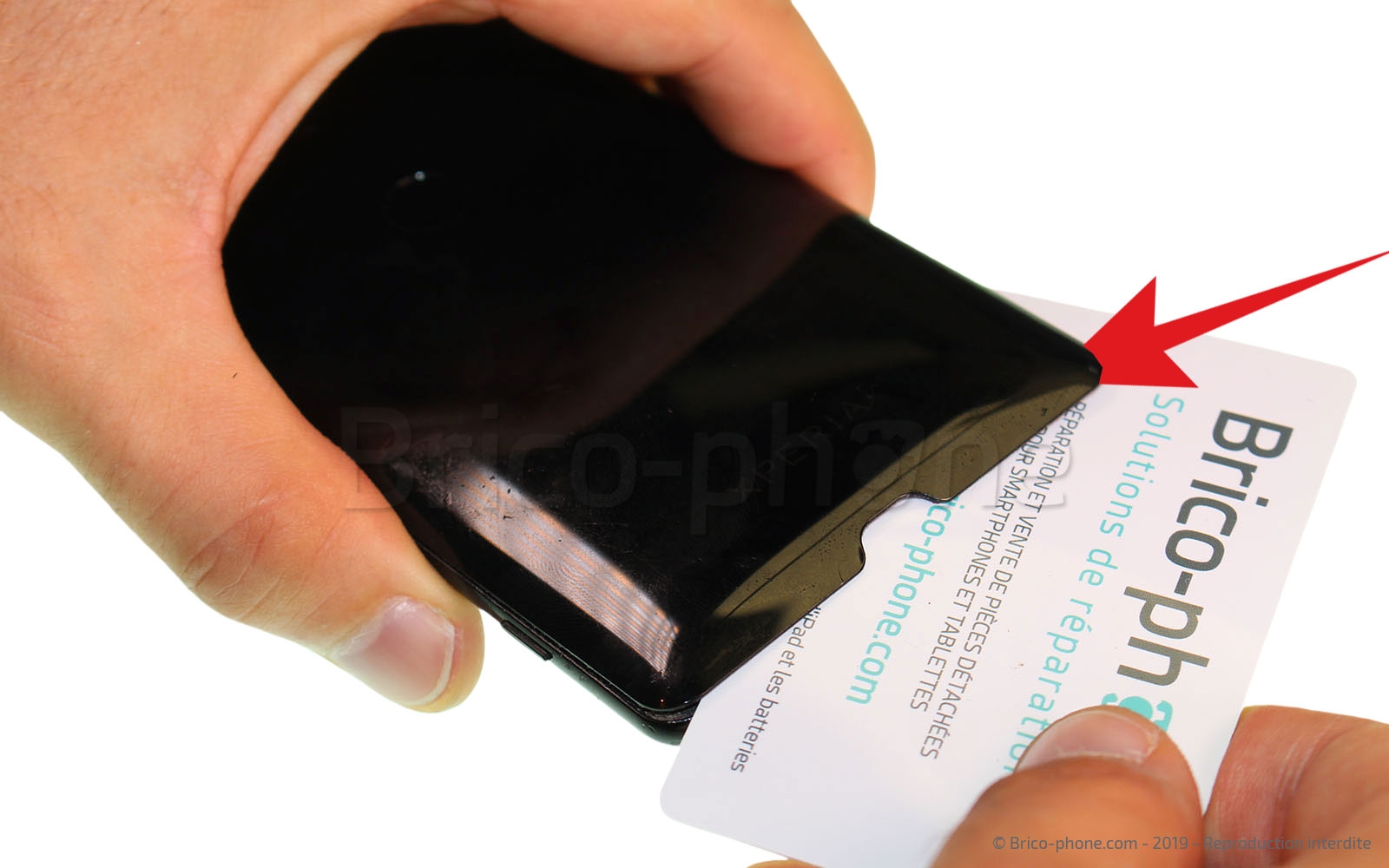

Par la suite, faites le tour de la vitre pour défaire le sticker qui la maintient au châssis. Une fois que vous avez fait le tour et que vous ne sentez plus de point d'attache, vous pouvez passer la carte PVC pour la soulever, sans trop aller au milieu, car il y a la nappe du lecteur d'empreintes qui est encore connectée sur la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Retirer la vitre arrière

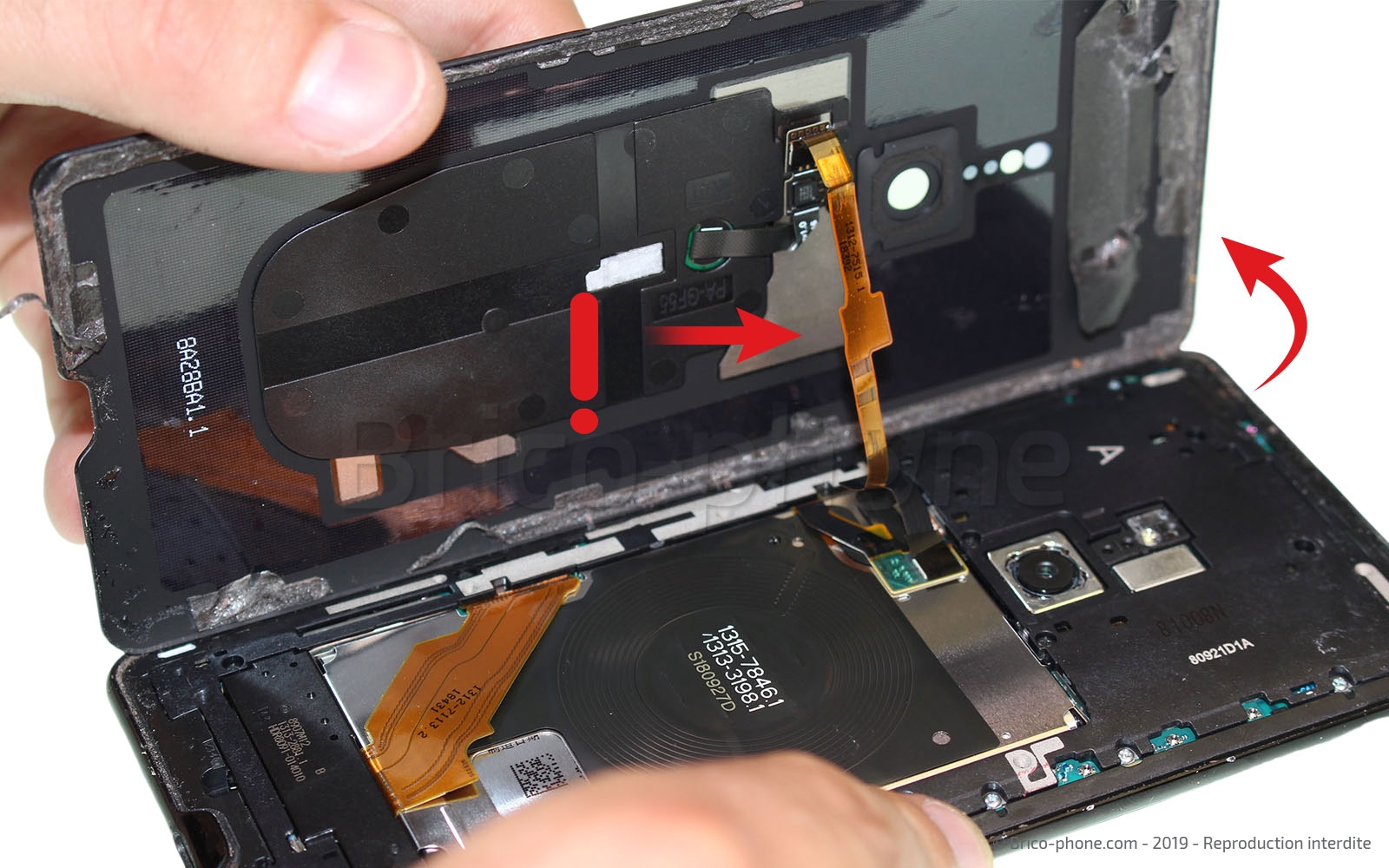

Soulevez la vitre arrière délicatement pour ne pas arracher la nappe du lecteur d'empreintes qui est encore connectée. Pour la déconnecter, retirez le scotch noir qui se trouve sur la nappe, puis avec le levier en nylon soulevez le clip qui maintient la nappe. Maintenant que celle-ci n'est plus maintenue, vous pouvez la déconnecter et retirer la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever le cache arrière

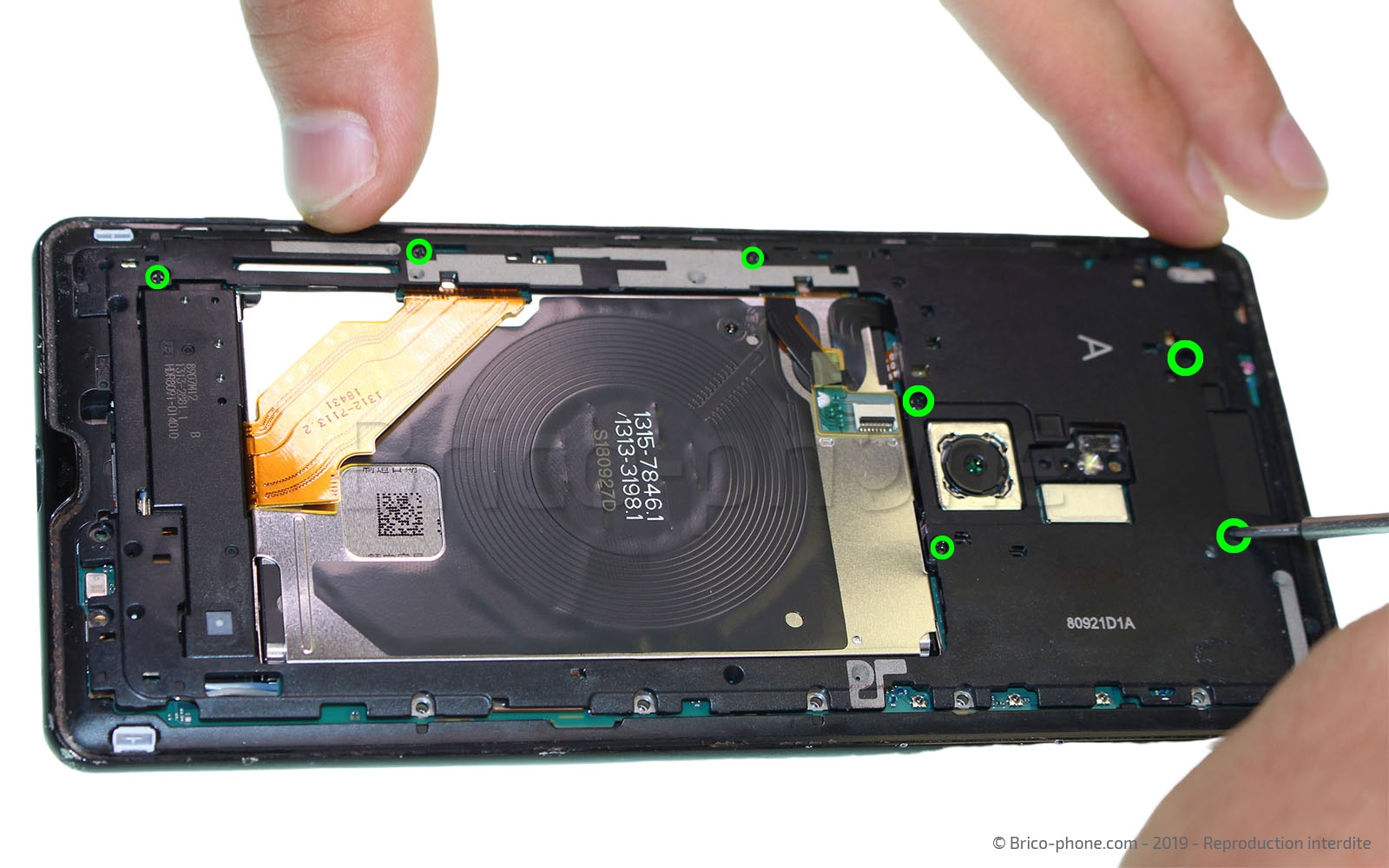

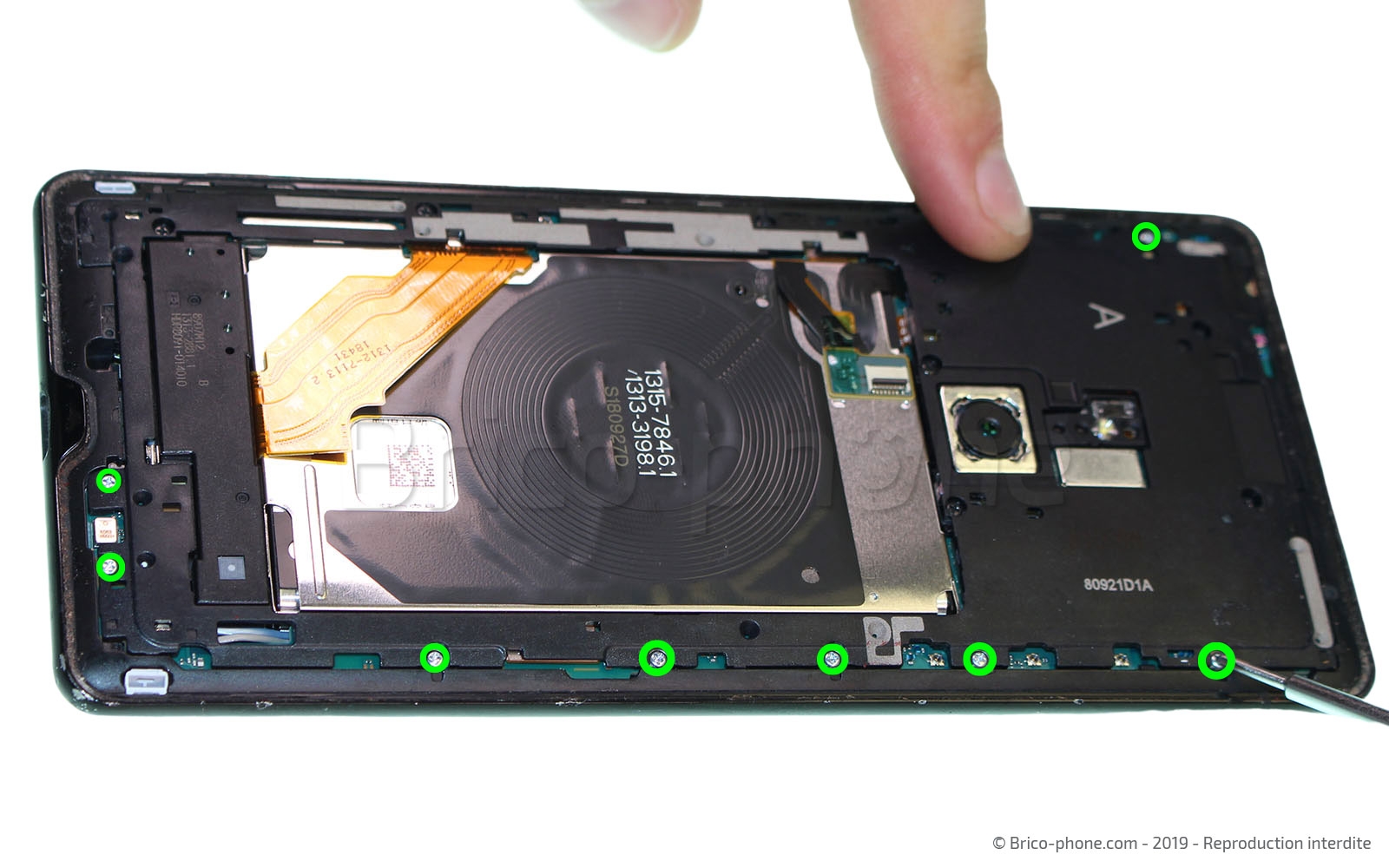

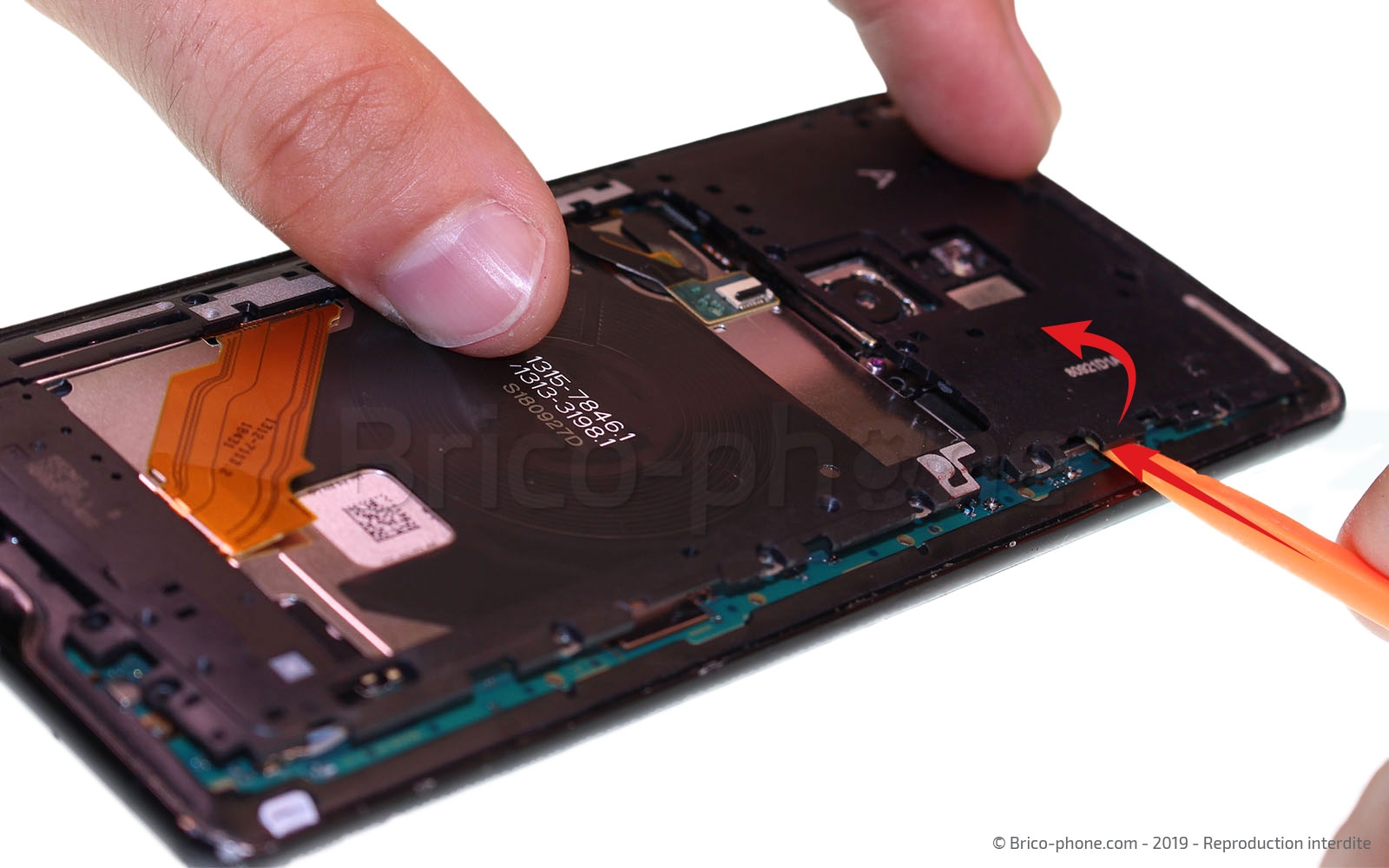

Avant de déconnecter la batterie, il est nécessaire de retirer le cache arrière qui masque la carte-mère. Pour cela retirez les vis avec le tournevis cruciforme, mais faites bien attention, car il y a deux sortes de vis. Sur la photo 1, vous avez huit vis grises et sur la photo 2, sept vis noires.

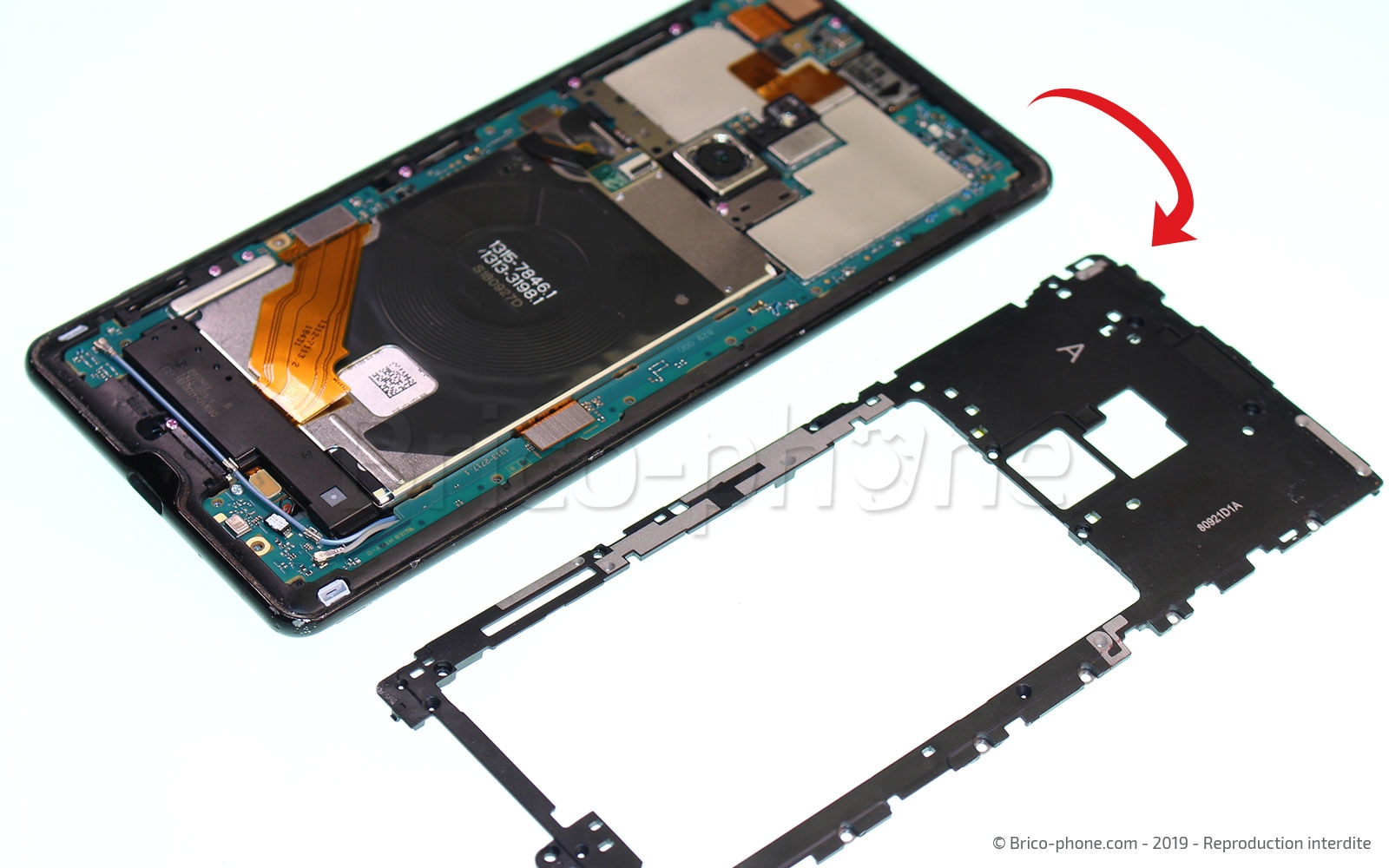

Avec la spatule, faites levier pour déclipser le cache arrière, puis retirez-le du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 5 : Déconnecter la batterie

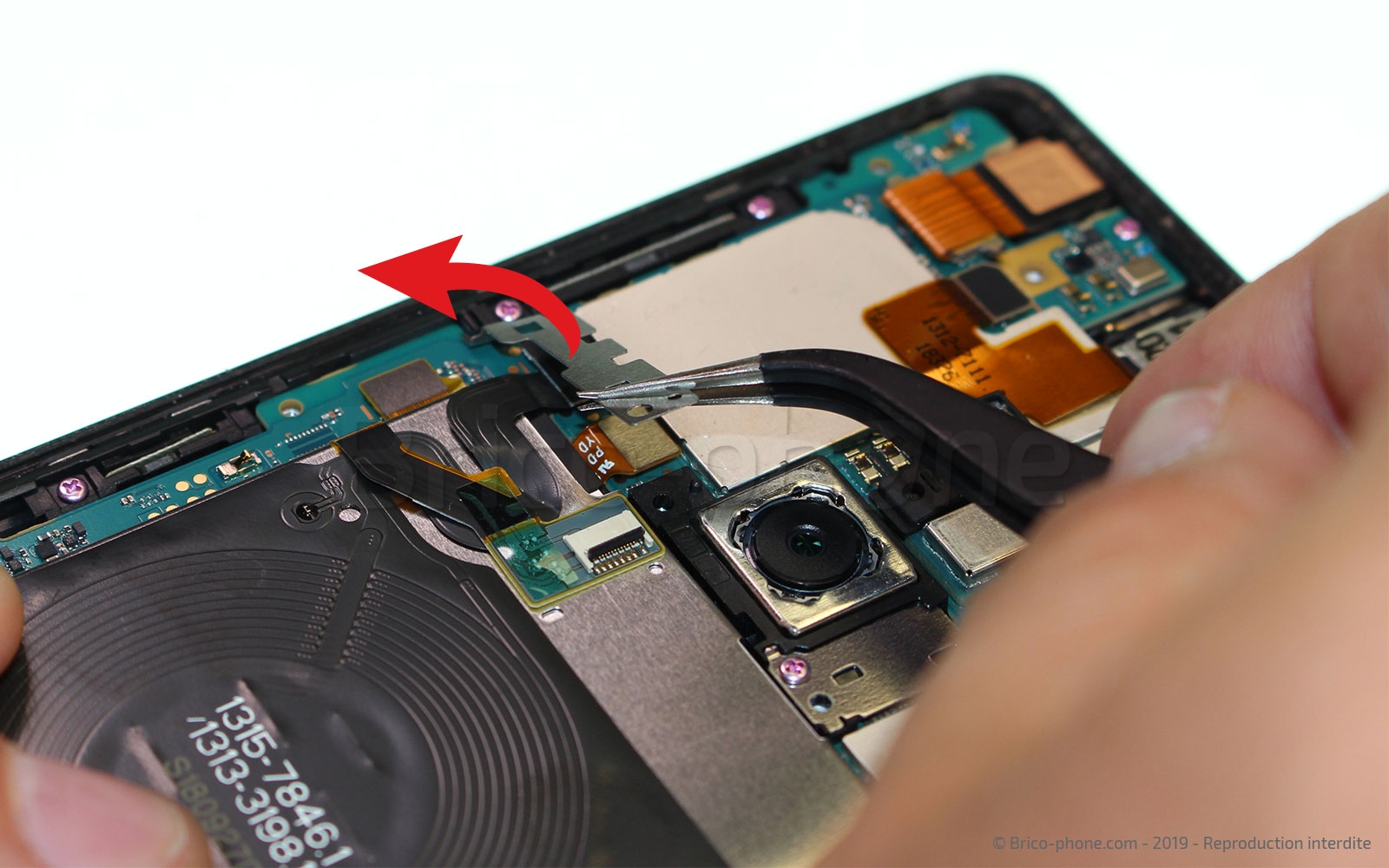

Pour déconnecter la nappe de la batterie, il faut au préalable retirer le cache en métal avec la pince métallique. Maintenant que vous avez accès à la nappe de la batterie, déconnectez-la avec le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Enlever la plaquette de la caméra arrière

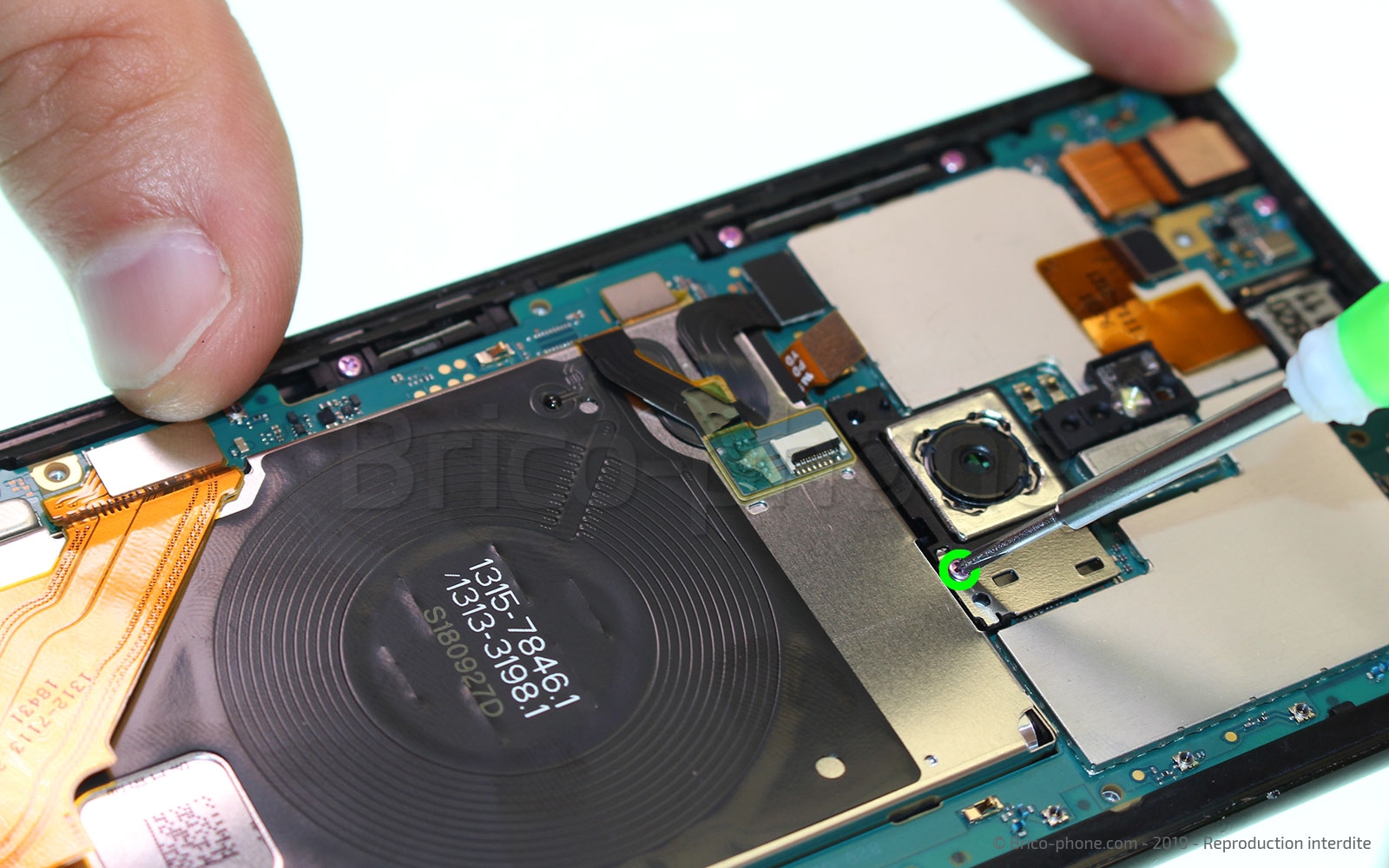

Pour déconnecter la batterie, il faut retirer le cache qui la protège en dévissant la vis cruciforme avec le tournevis associé du kit outils. Puis retirez cette plaquette avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 7 : Déconnecter les caméras

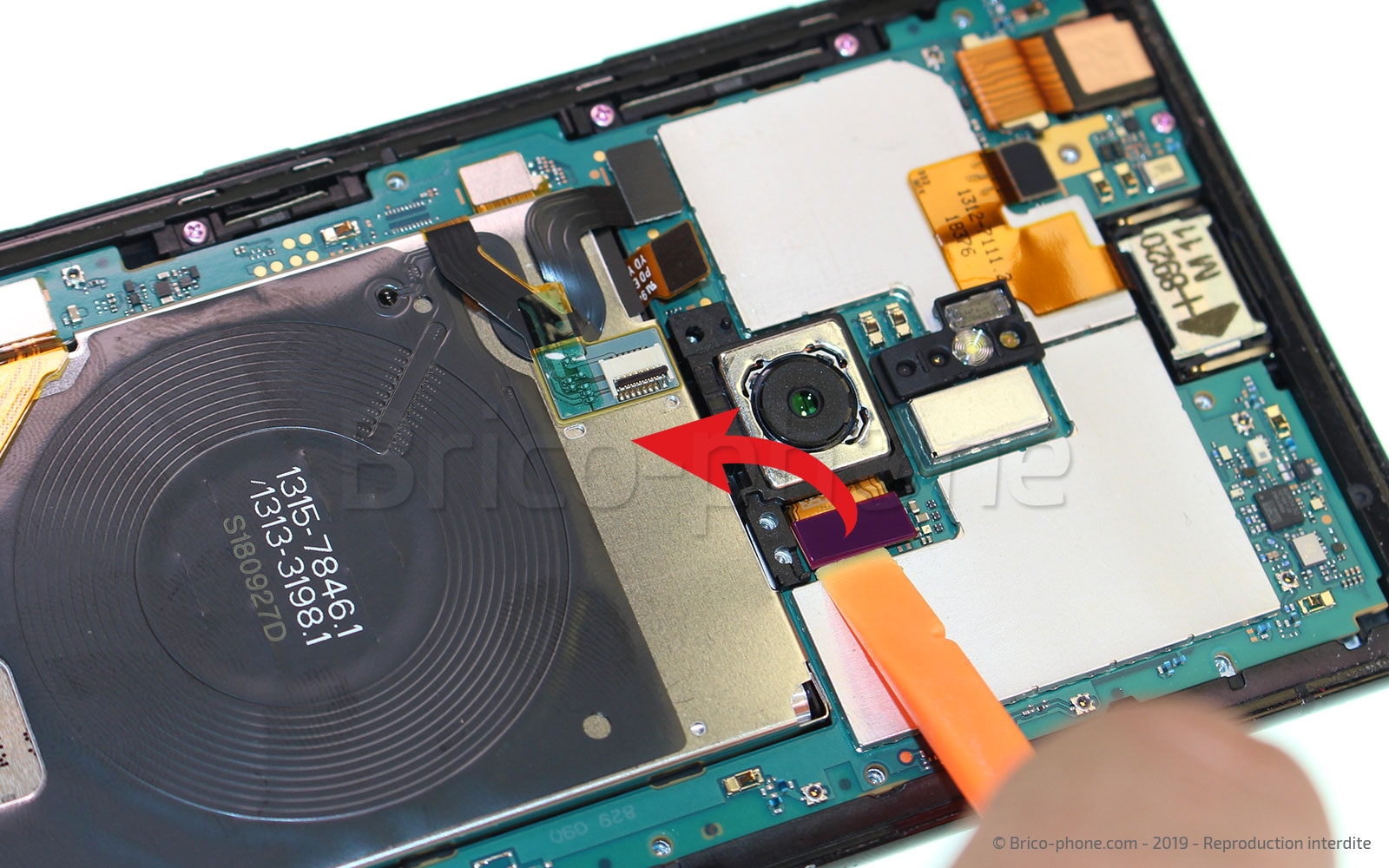

Pour retirer la caméra, il faut au préalable déconnecter la nappe de la caméra arrière, puis celle de devant.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Extraire les caméras

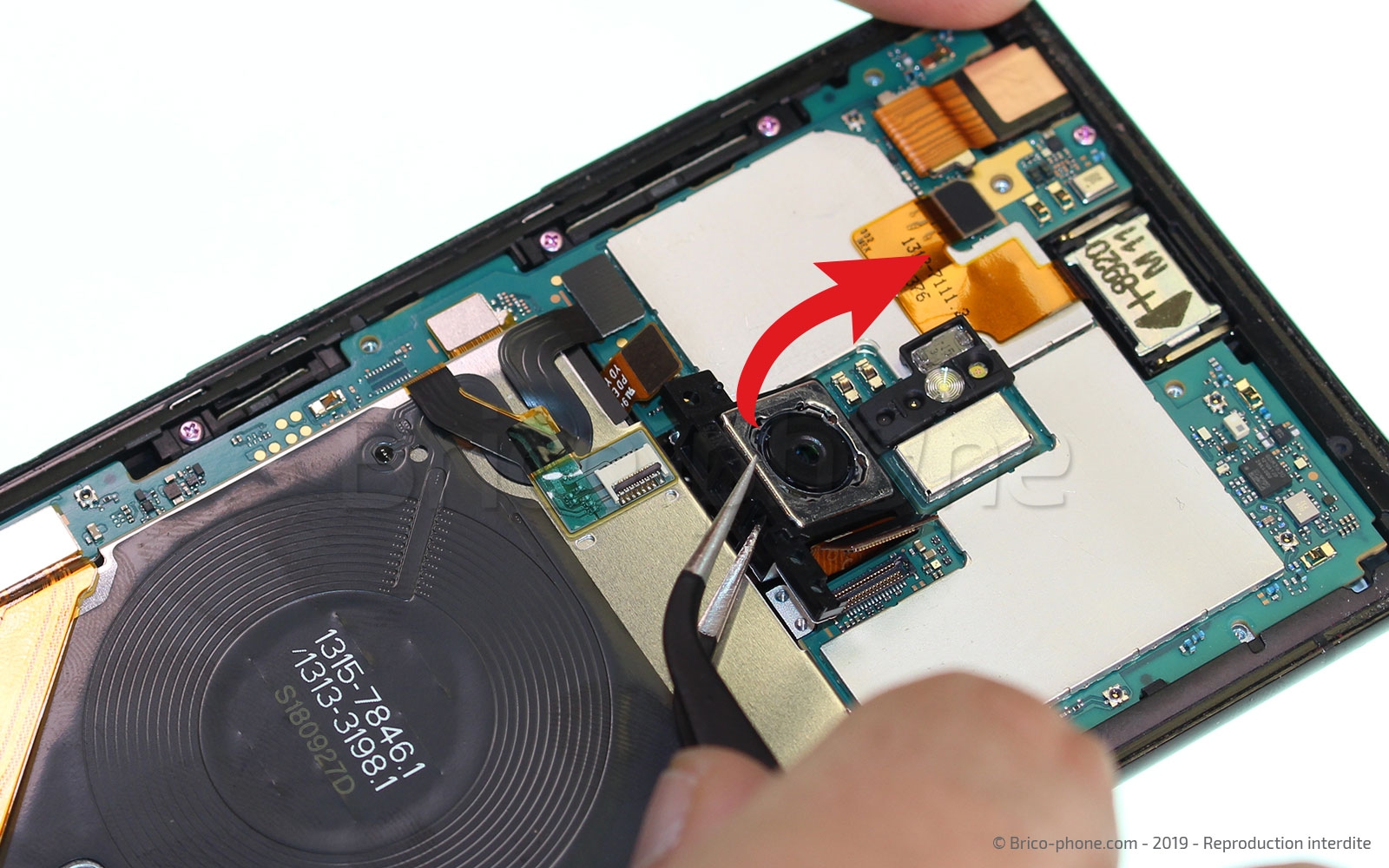

Pour retirer la caméra arrière, faites levier sur le bas de la caméra arrière en plastique noir avec la pincette en métal pour la faire sortir, puis retirez aussi la lentille du flash. Il ne vous reste plus qu'à extraire la caméra avant, toujours avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déconnecter la nappe des capteurs

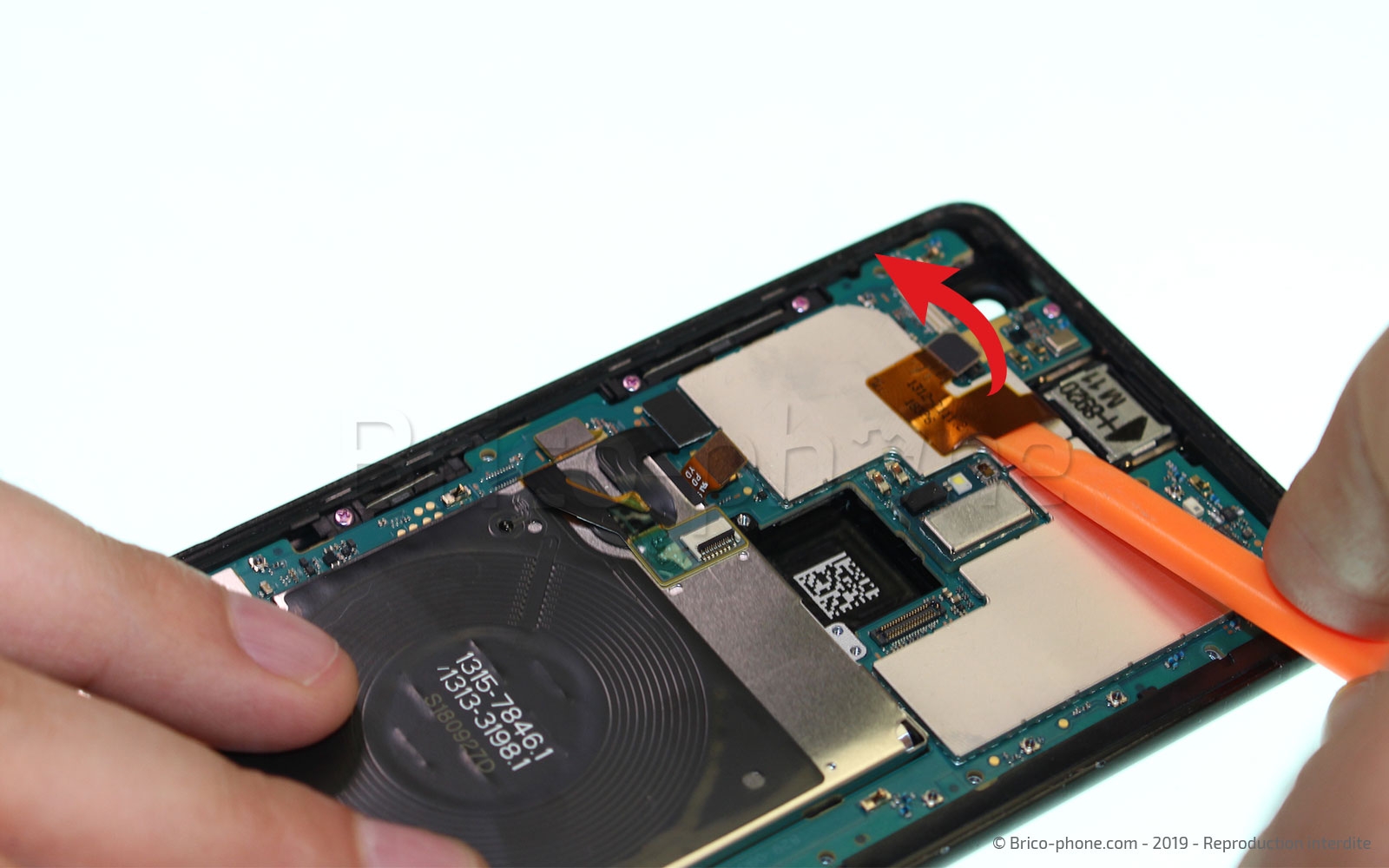

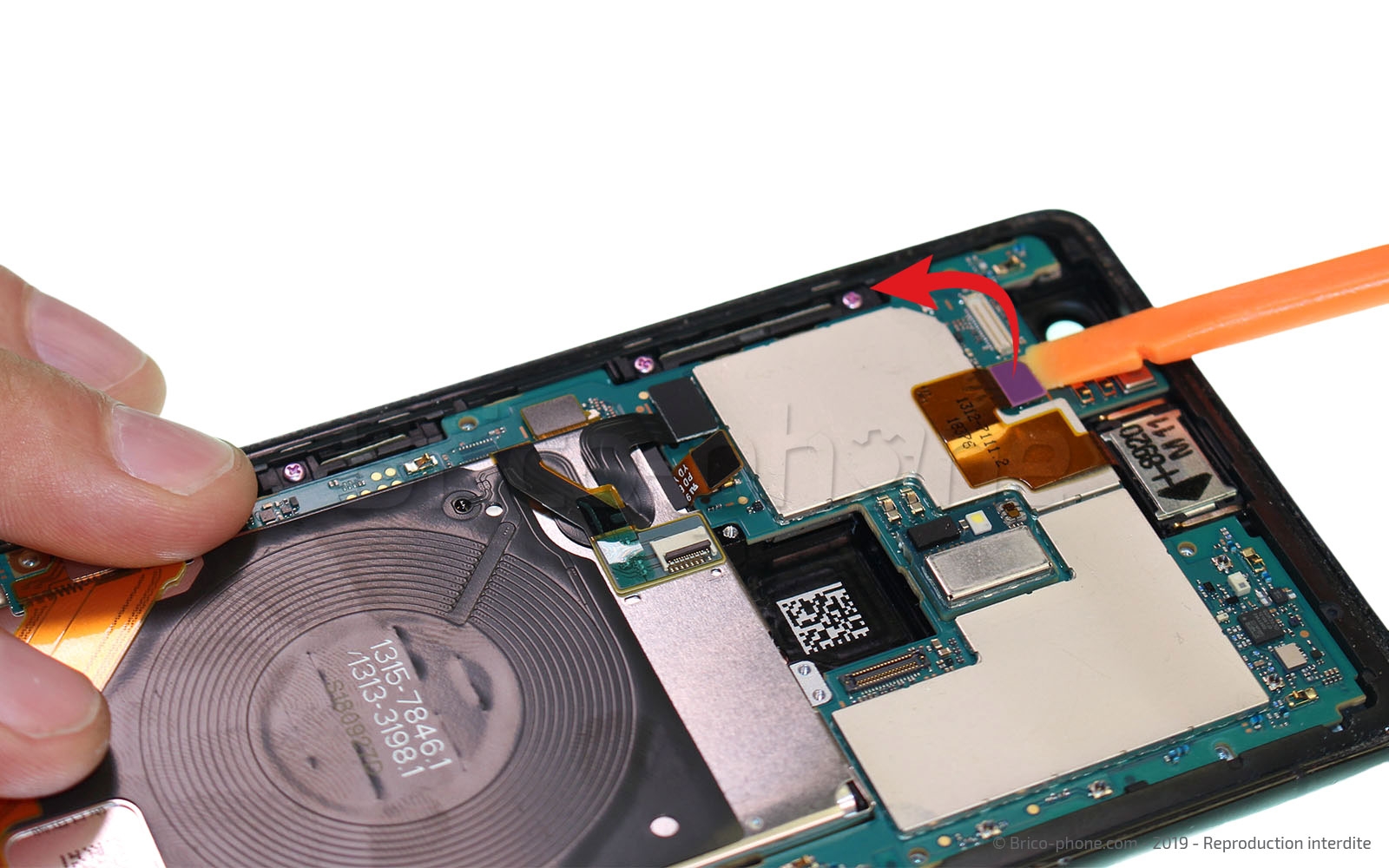

Avec le levier en nylon, déconnectez la nappe des capteurs puis décollez-la de la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter les nappe (partie 1)

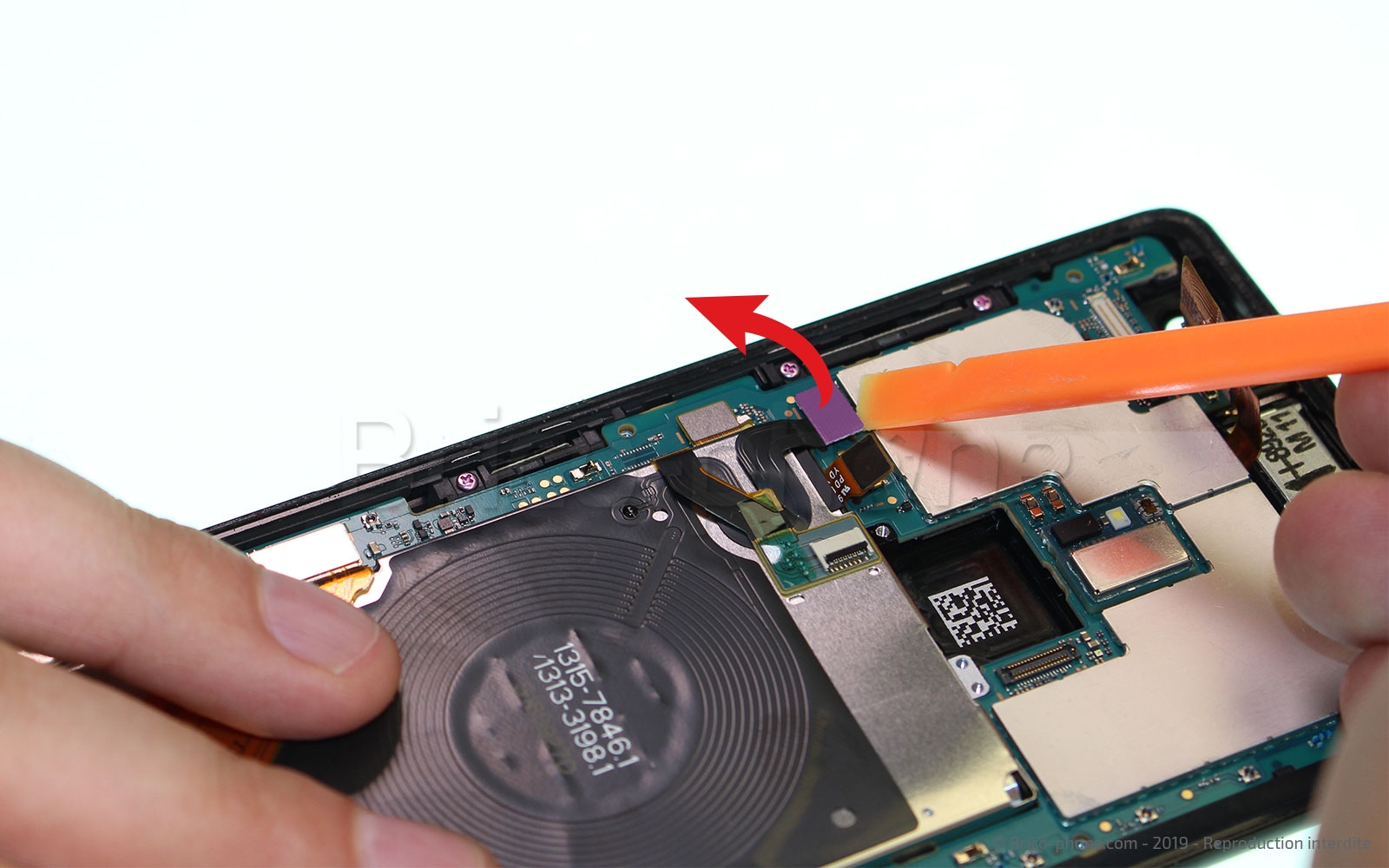

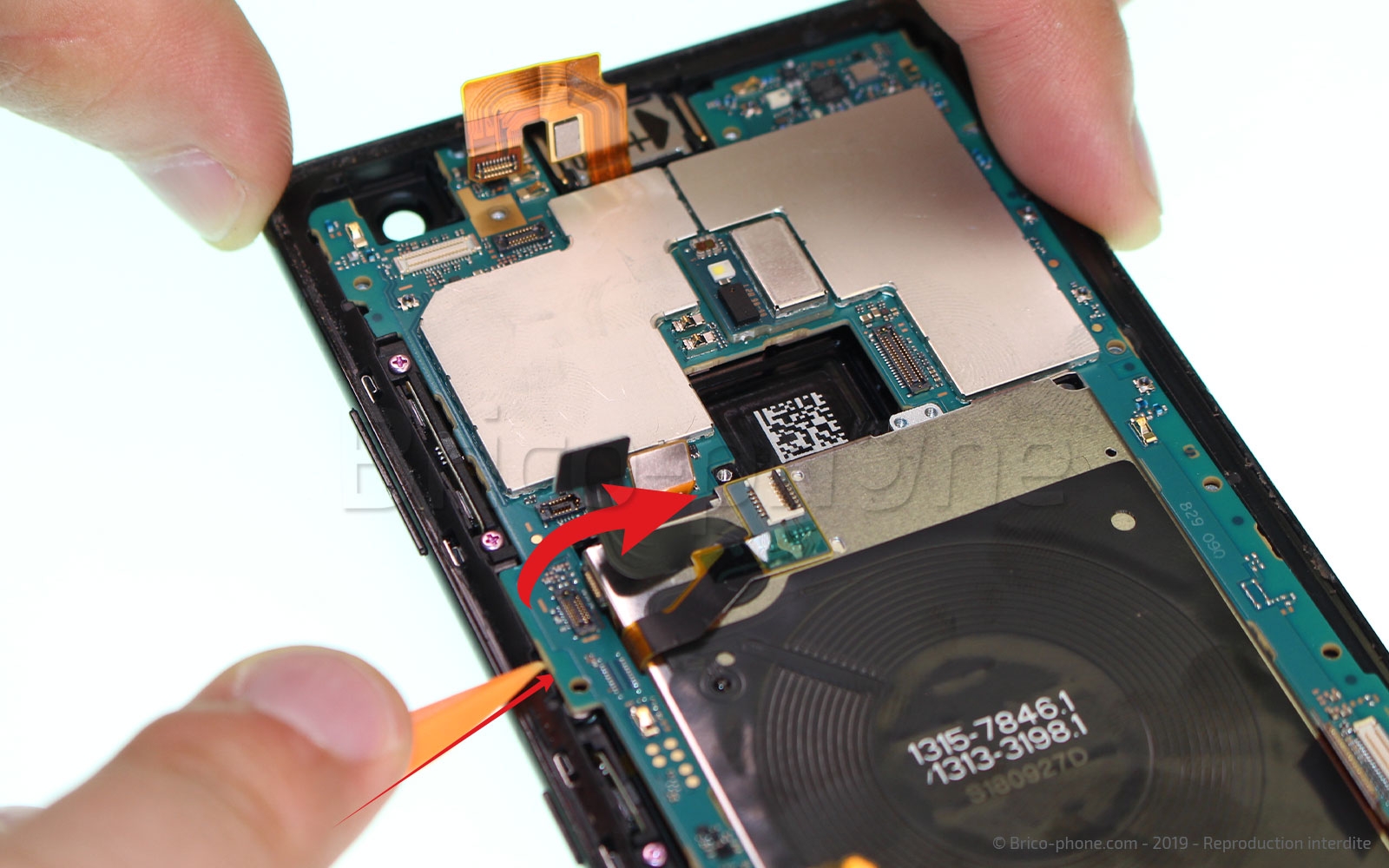

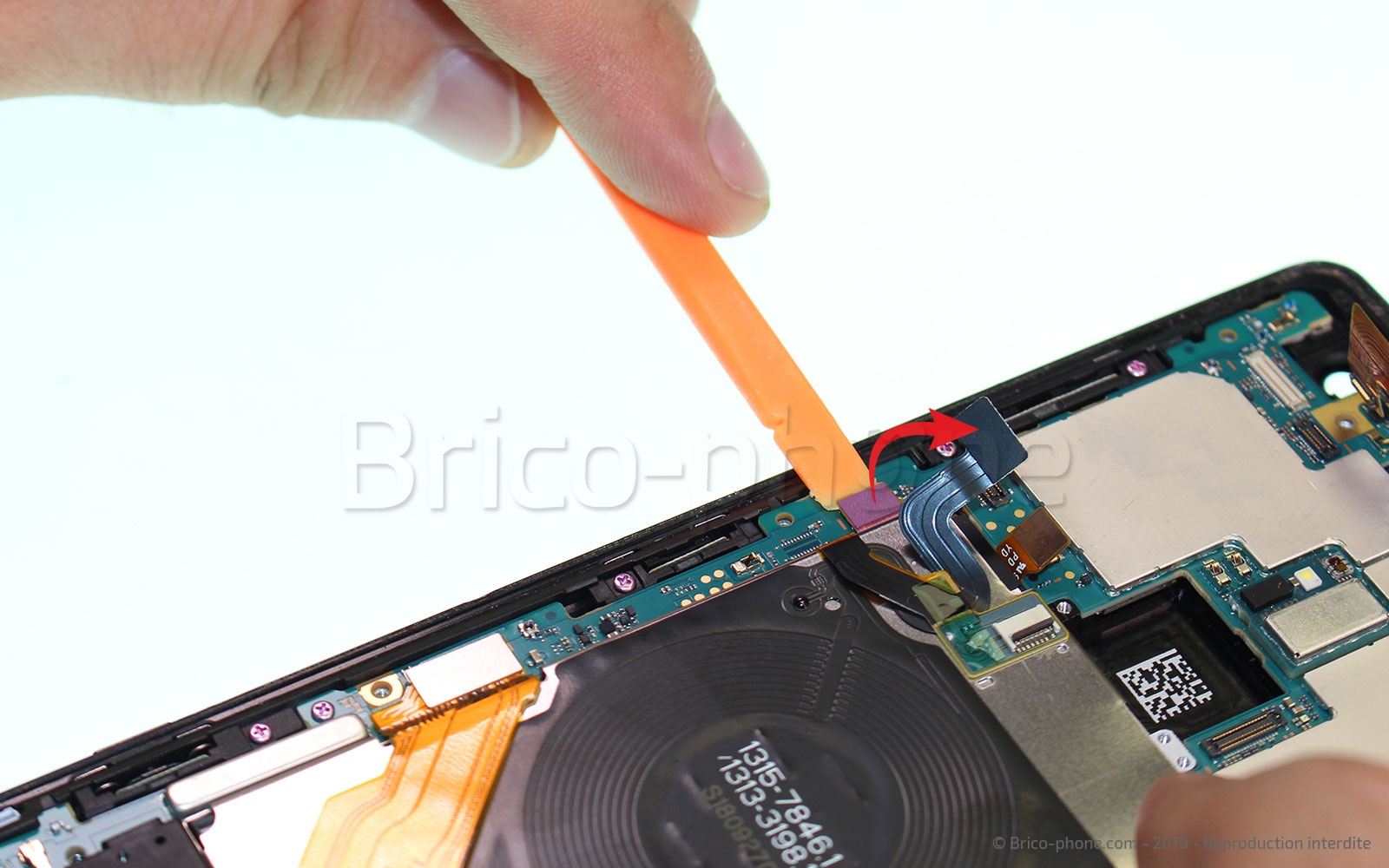

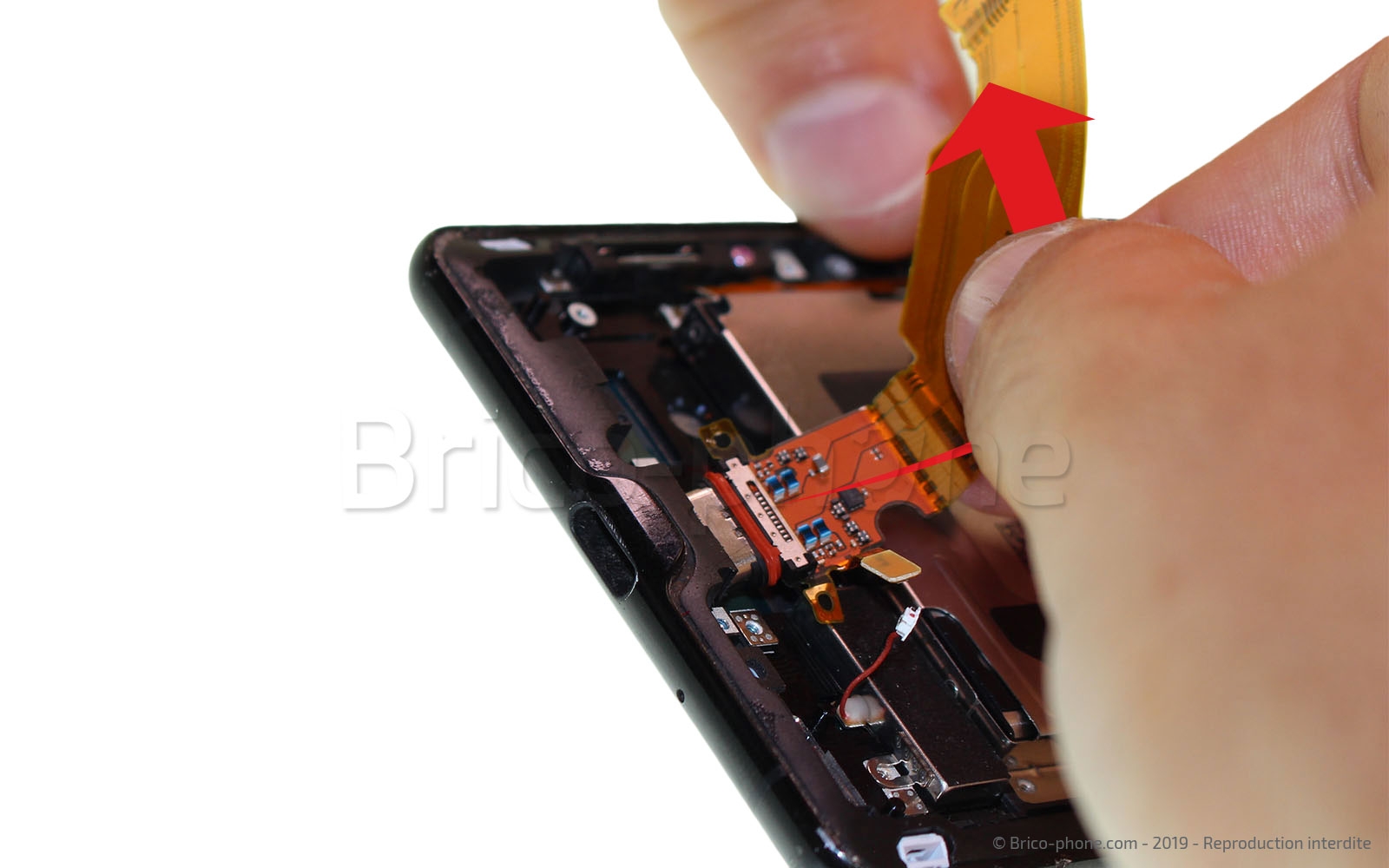

Dans un premier temps, il faut dégager la carte-mère de ces connectiques à l'aide du levier en nylon. Dans cette première partie, déconnectez la nappe induction (photo 1), ensuite celle des boutons (photo 2), puis celle de l'écran (photo 3) et enfin celle du connecteur de charge (photo 4).
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Déconnecter les nappe (partie 2)

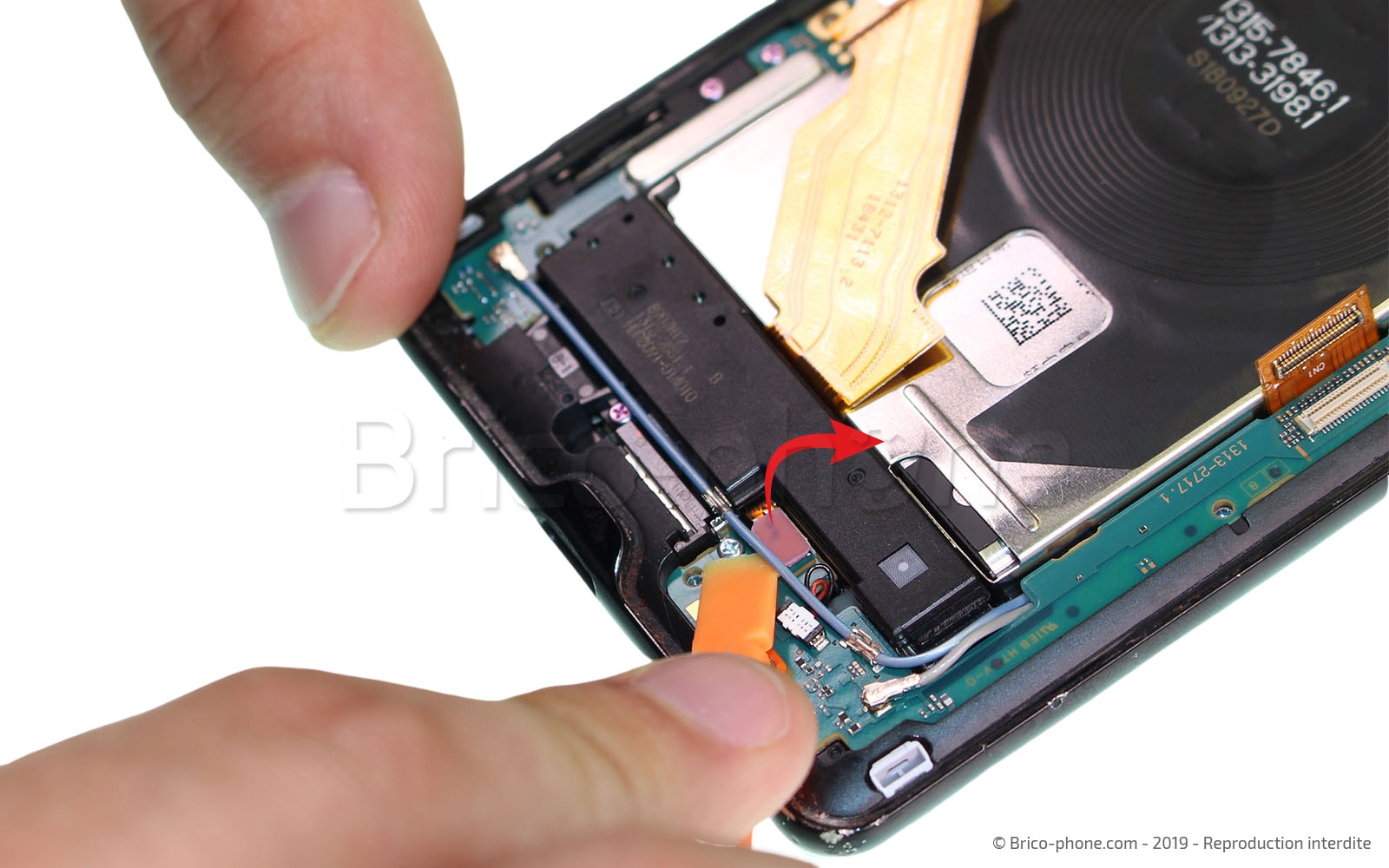

Dans cette seconde partie pour dégager la carte-mère, déconnectez la deuxième nappe du connecteur de charge (photo 1) avec la spatule, puis la connectique du vibreur avec la pincette en métal. Pour finir, dégagez le câble coaxial avec le levier en nylon, puis sortez-le de son emplacement avec la pince métallique.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Extraire la carte mère

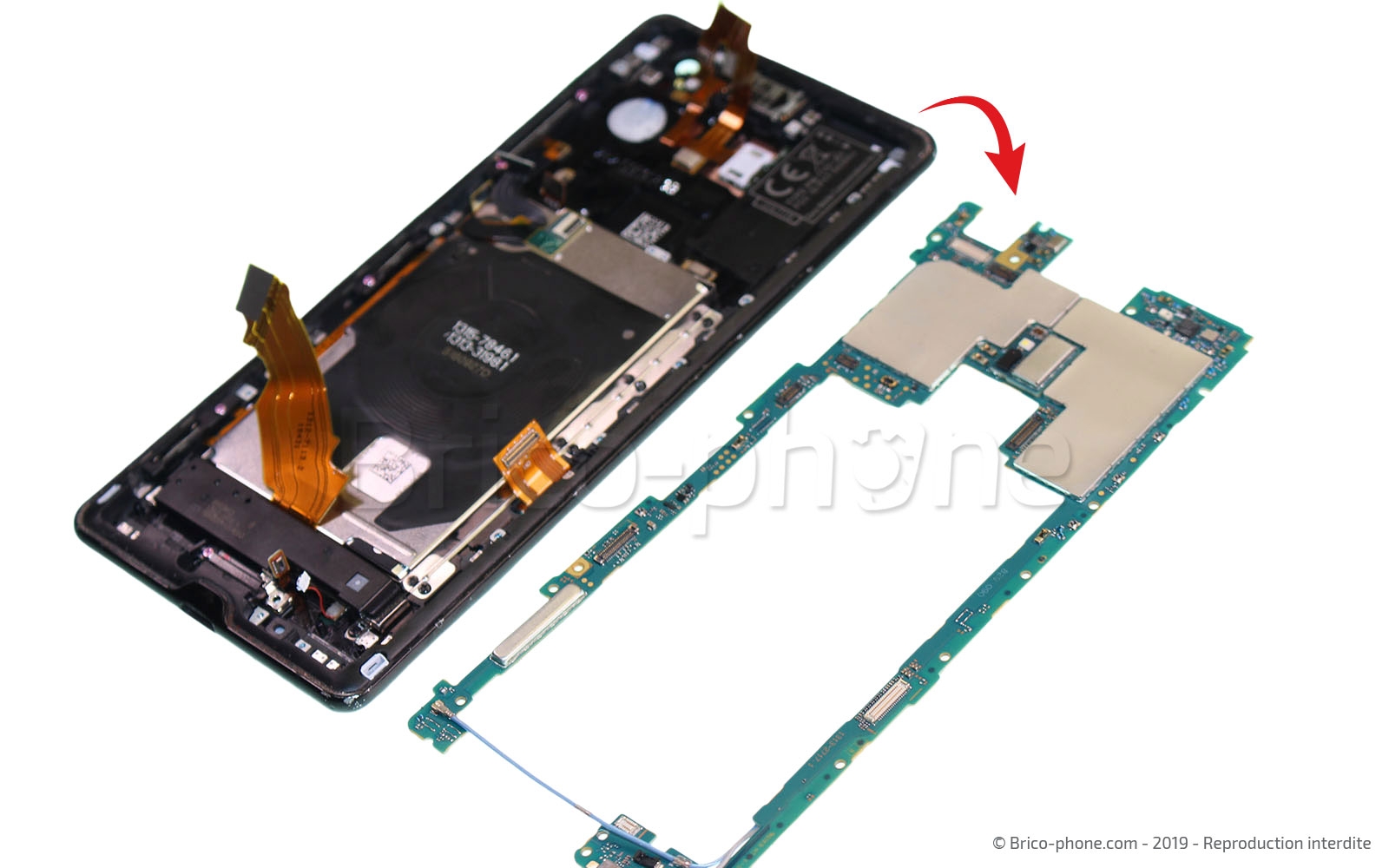

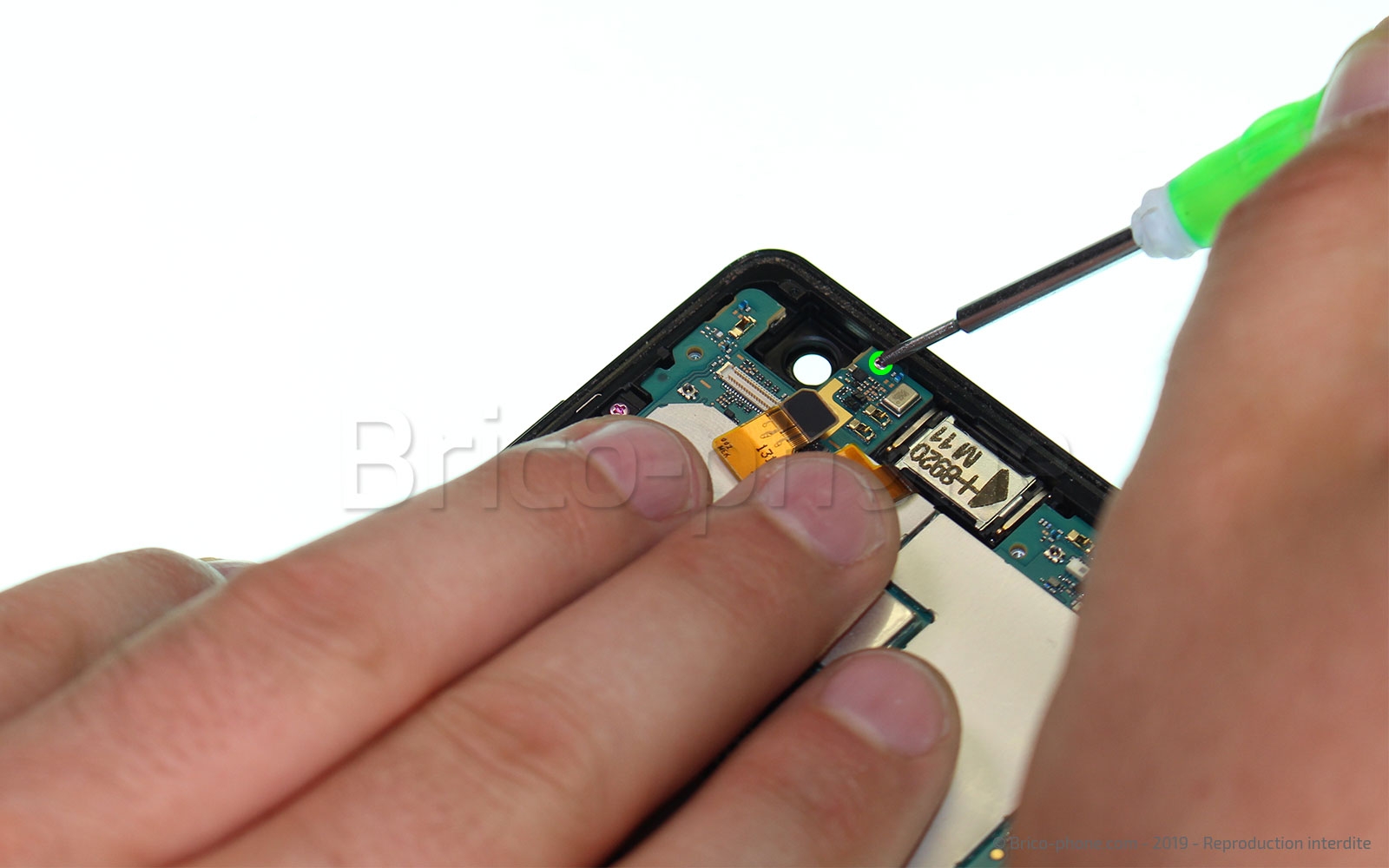

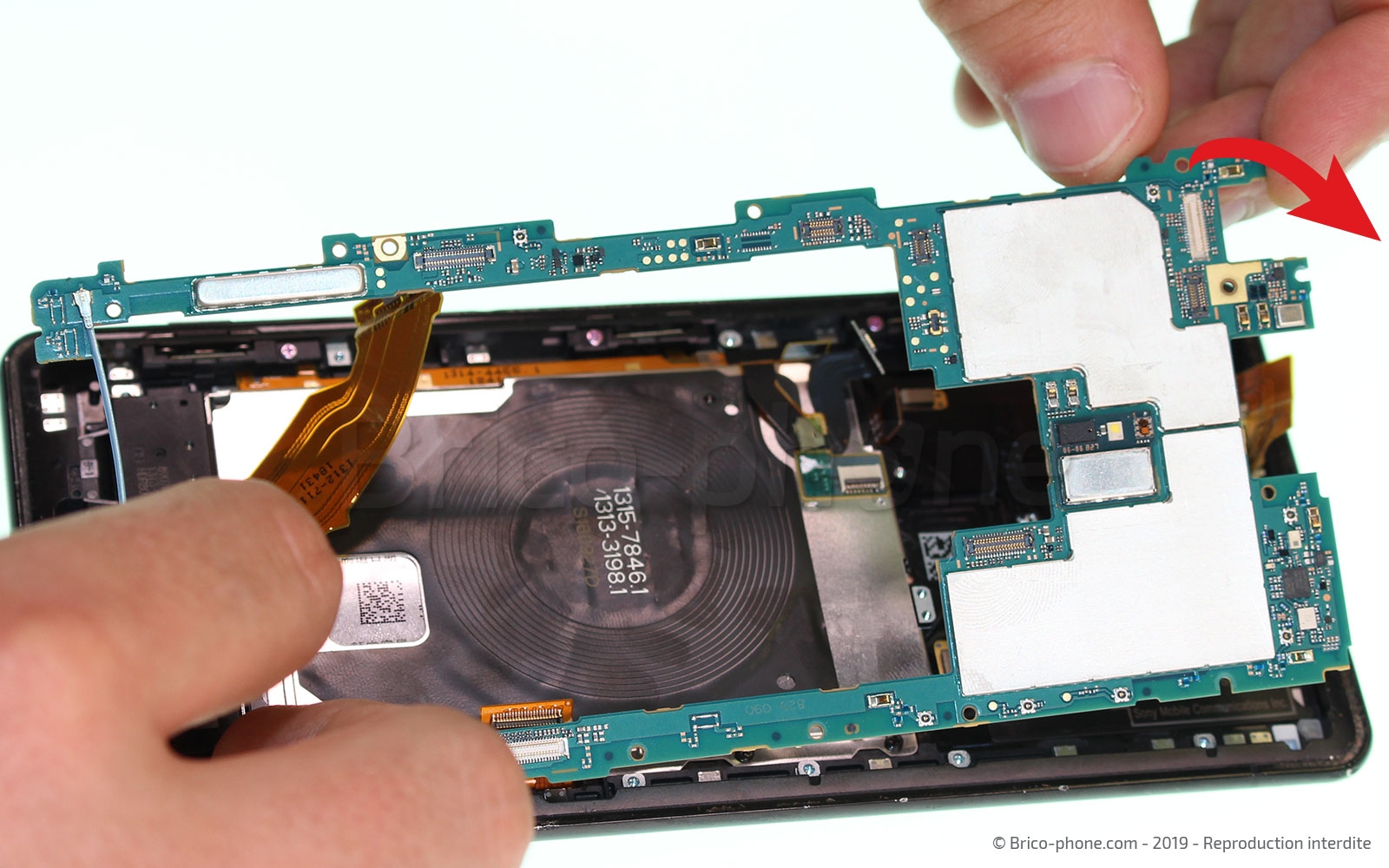

Il reste encore une vis qui maintient la carte-mère dans le châssis, pour la retirer, dévissez-la avec le tournevis cruciforme. Maintenant que celle-ci est libre, soulevez-la avec la spatule pour la sortir du châssis et la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 13 : Retirer le bloc haut-parleur externe

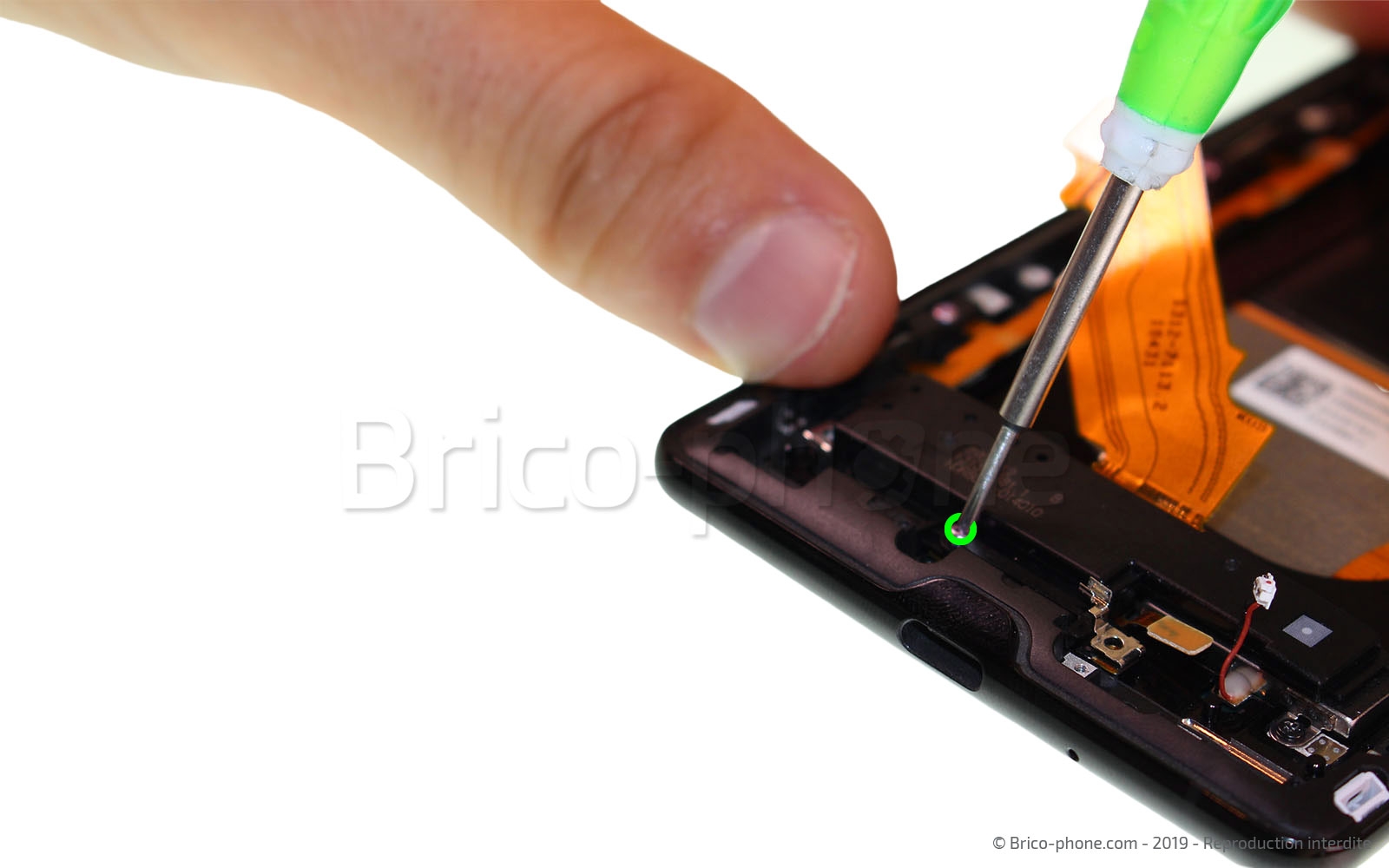

Le connecteur de charge passe sous le bloc haut-parleur externe, il faut donc le retirer, mais celui-ci est encore maintenu par une vis que vous allez dévisser avec le tournevis cruciforme. Vous pouvez le soulever avec le levier en nylon et le retirer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 14 : Extraire le connecteur de chargeur
Vous pouvez procéder à l'extraction du connecteur de charge en tirant doucement dessus.
Conseil pour le remontage
Vous pouvez maintenant reprendre le tutoriel en sens inverse pour monter votre nouveau connecteur de charge.

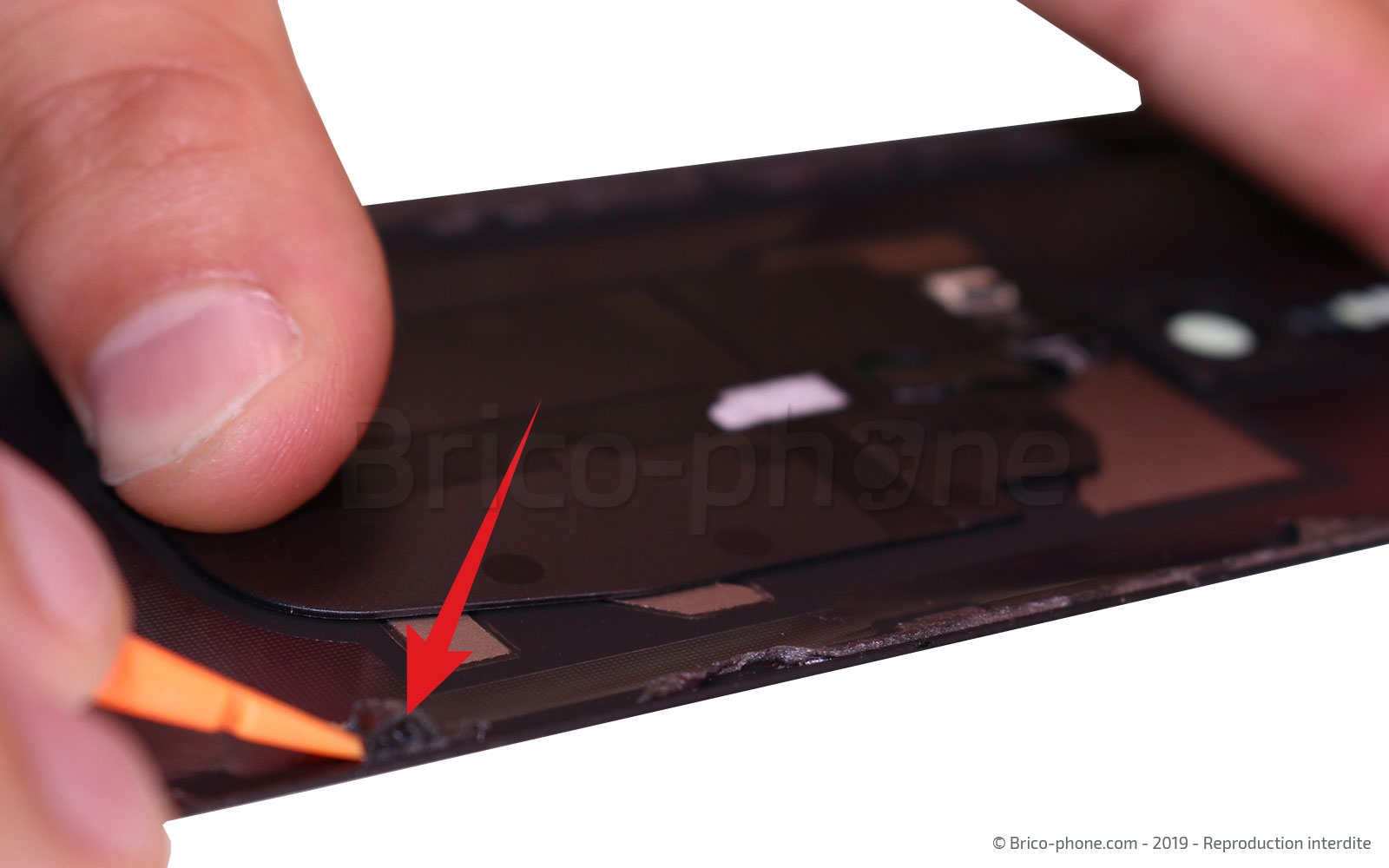

Nettoyez bien la vitre arrière et le châssis des résidus de colle ou d'adhésif avant d'appliquer un léger filet de colle B7000 sur le tour du châssis afin de coller la vitre arrière.
Faites attention à la nappe du lecteur d'empreintes digitales en fermant la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
Tournevis Professionnel cruciforme 1.5
9,90 €

Partagez votre succès
Imprimez
