Démontage complet sur Xperia XZ3

Temps estimé : 60 min
Difficulté : 3/5
Note de réparabilité : 12/20
Xperia XZ3 | Temps estimé : 60 min | Difficulté : 3/5

Vous avez fait tomber votre Sony Xperia XZ3 ? La vitre arrière ou votre écran est cassé ? Vous avez un souci avec une des petites pièces comme le haut-parleur externe, l'écouteur de l'oreille, le vibreur, ... ?

Vous voulez faire la réparation de votre smartphone, et vous ne souhaitez pas en acheter un nouveau ? Brico-Phone à la solution à votre problème.

Grâce à ce tutoriel de démontage complet qui vous guidera pas-a-pas lors du démontage de votre téléphone, vous pourrez avoir l'emplacement de chaque pièce qui compose votre téléphone et dont nous n'avons as de tutoriel pour celles-ci. Vous trouverez sur notre site tout ce qu'il vous faudra comme les kits outils, les pièces détachées, les patrons magnétiques, ...

Aiguisez votre curiosité en regardant ce démontage complet du Sony Xperai XZ3.

Diagnostic

›  Vous souhaitez avoir une vue éclatée du Sony Xperia XZ3

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

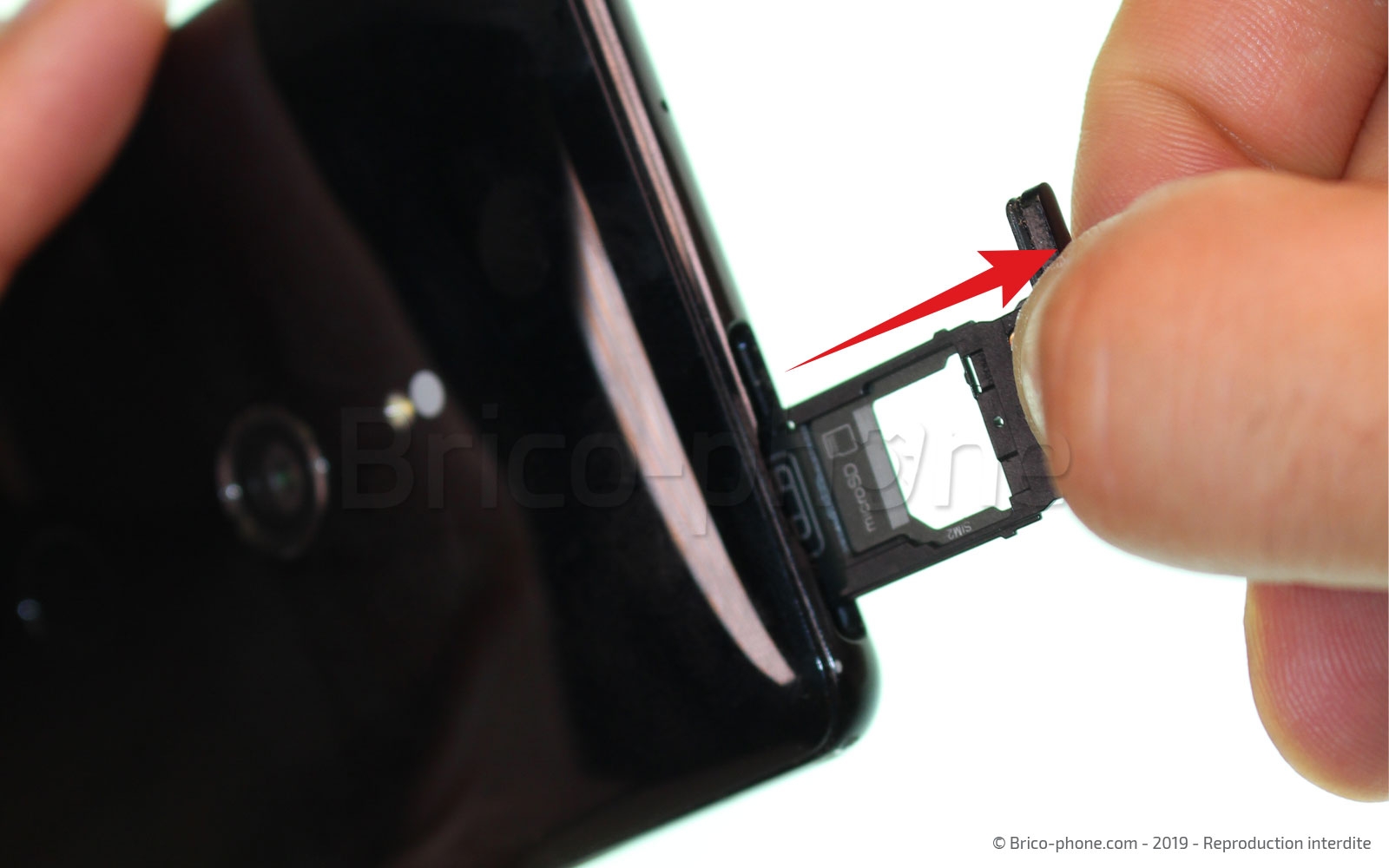

Avant de commencer
Avant de débuter une réparation sur un téléphone, il y a deux choses essentielles à faire, connaître le modèle de votre appareil pour savoir si le tutoriel correspond bien et l'éteindre. Pour le numéro de modèle, chez Sony, il se trouve en général sur une petite étiquette avec le tiroir sim.
Pour y avoir accès, vous devez extraire le tiroir sim en l'attrapant avec les doigts (photo 1).
Maintenant que nous avons accès à l'étiquette du numéro de modèle, tirez-la avec une pincette ou votre doigt. Si vous possédez un Sony Xperia XZ3, c'est la référence "H9436" qui doit être inscrite.
Maintenant que vous connaissez le modèle et que vous avez un Sony Xperia XZ3, vous pouvez procéder à l'extinction de votre téléphone.
Pour effectuer cette manipulation, maintenez le bouton power et appuyez sur "éteindre".

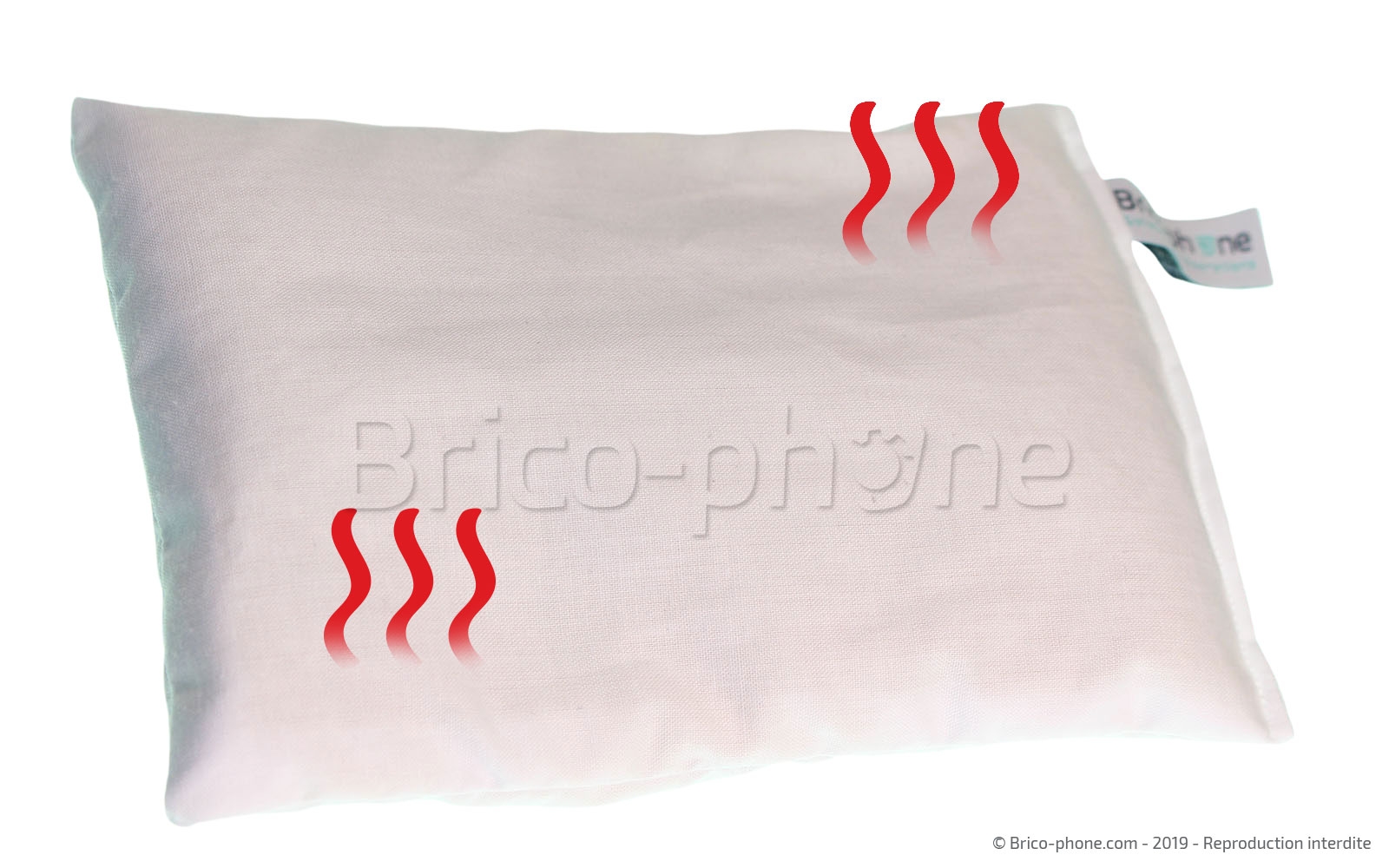

Etape 1 : Chauffer la vitre arrière
Pour l'ouverture de ce téléphone, vous devez chauffer la vitre arrière pour ramollir la colle ou l'adhésif qui maintient celle-ci au châssis.
Vous pouvez utiliser le coussin chauffant qu'il faut mettre au micro-ondes durant 1 à 2 minutes, puis appliquez-le sur la vitre arrière environ 30 à 40 secondes.
Sinon, vous pouvez prendre un sèche-cheveux ou un décapeur thermique pour chauffer le contour du téléphone et ne dépassez pas les 80 degrés, car sinon vous risquez d'endommager les composants du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Décoller la vitre arrière

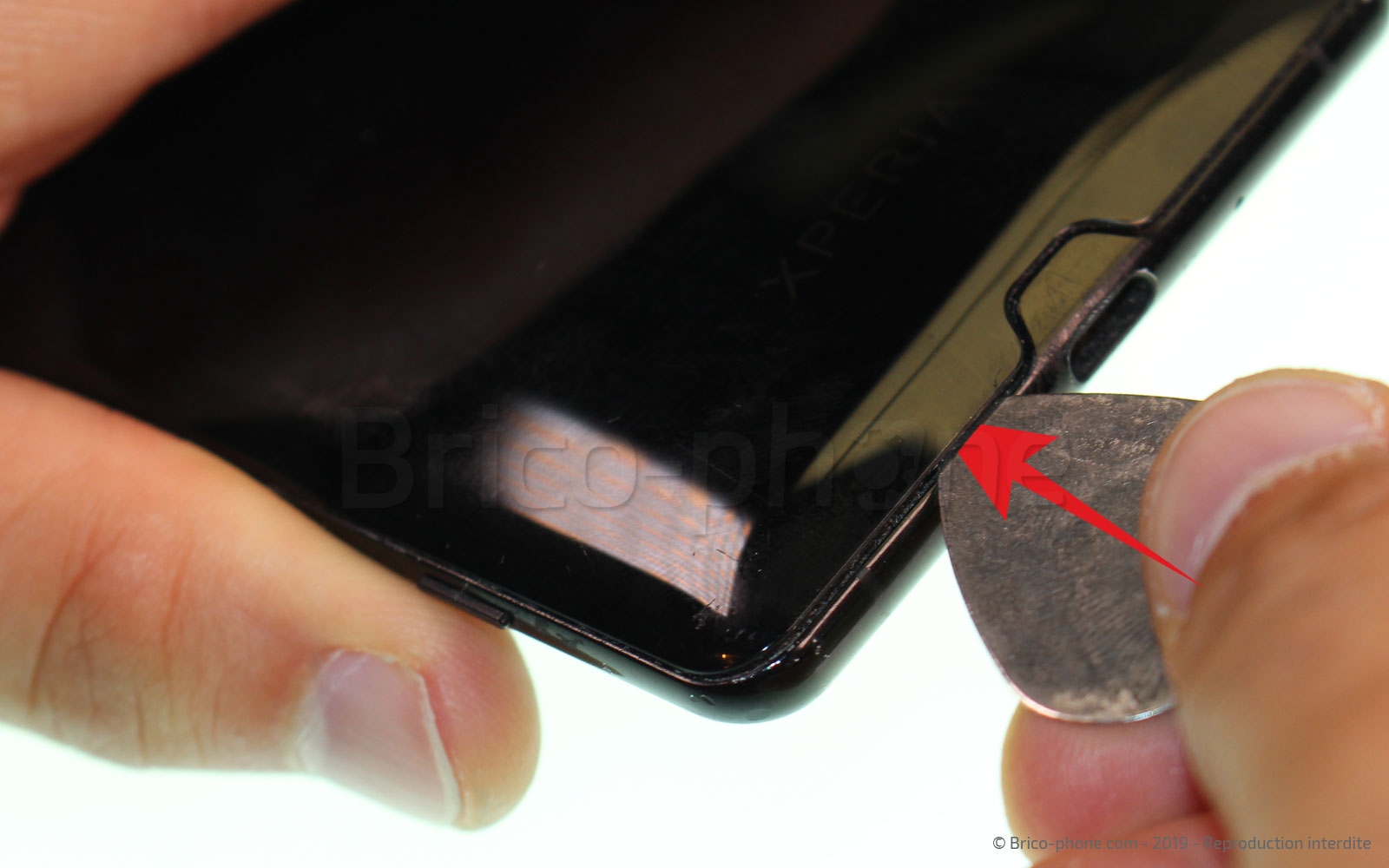

Pour retirer la vitre arrière, il faut créer un interstice pour introduire les outils qui serviront à la retirer. Pour cela, introduisez le médiator en métal sur le bas de la vitre, à côté de l'encoche du milieu (photo 1). Une fois, le petit jour créé, insérez-y les médiator en plastique puis retirez celui en métal.
À l'aide des médiators en plastique, faites le tour du téléphone pour séparer la vitre arrière du châssis. Si jamais vous sentez des points durs, n'hésitez pas à chauffer de nouveau. Vous pouvez également vous aider de la carte PVC pour soulever la vitre arrière, mais n'allez pas trop loin, car il y a des nappes au centre.
Outils du kit utilisés
Outils du kit utilisés

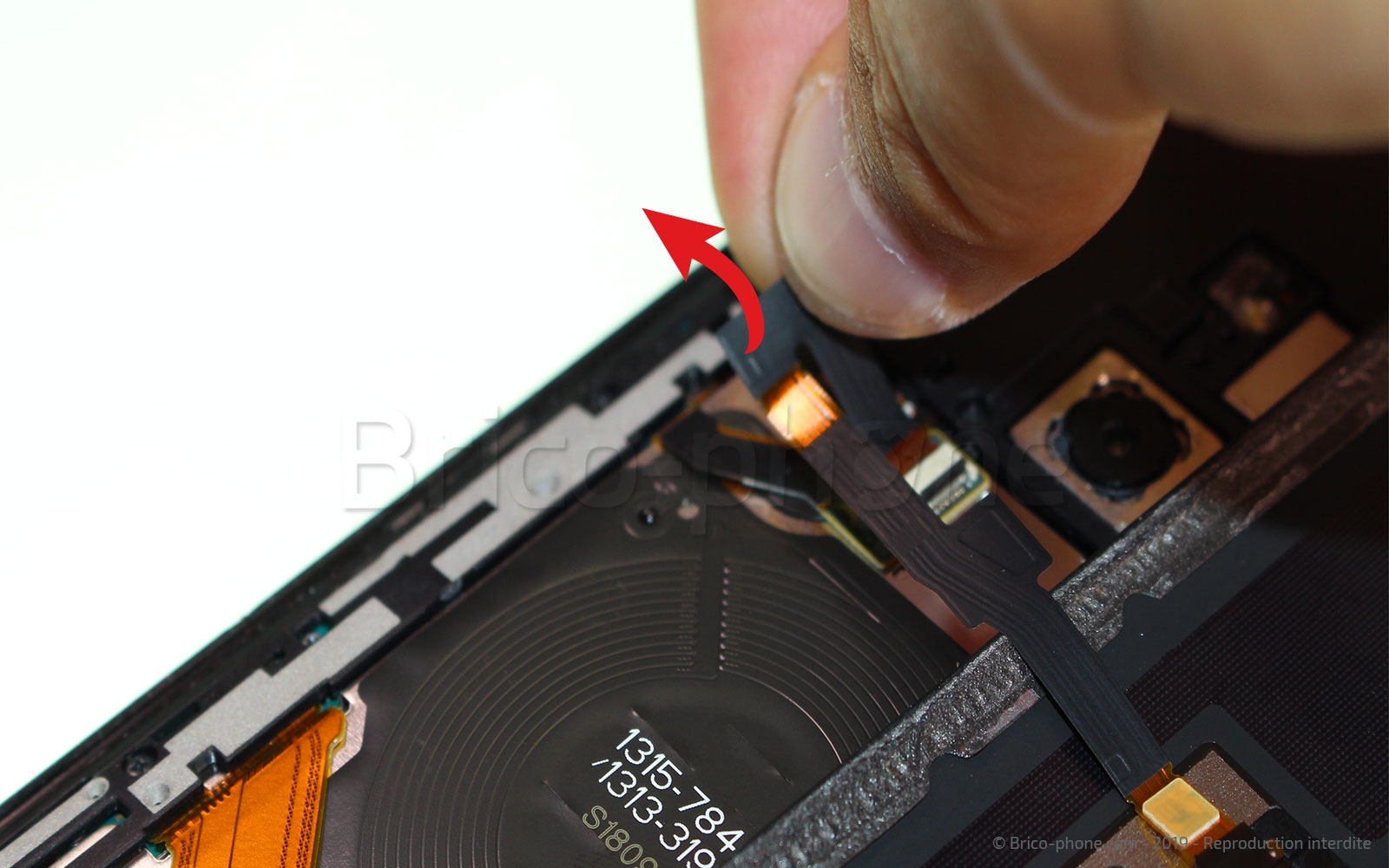

Etape 3 : Retirer la vitre arrière

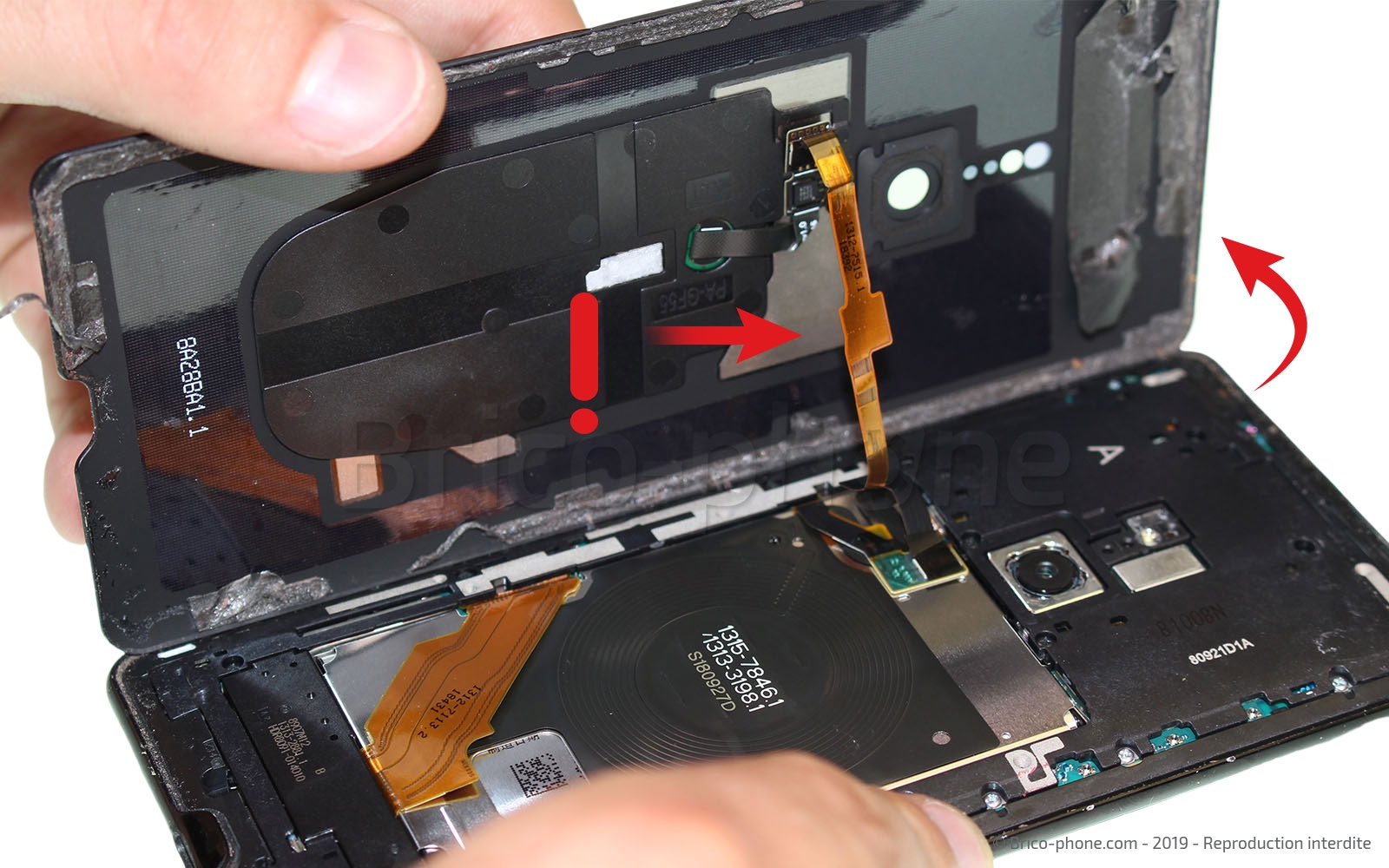

Soulevez la vitre arrière délicatement pour ne pas arracher la nappe du lecteur d'empreintes qui est encore connectée. Pour la déconnecter, retirez le scotch noir qui se trouve sur la nappe, puis avec le levier en nylon soulevez le clip qui maintient la nappe. Maintenant que celle-ci n'est plus maintenue, vous pouvez la déconnecter et retirer la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Enlever le cache arrière

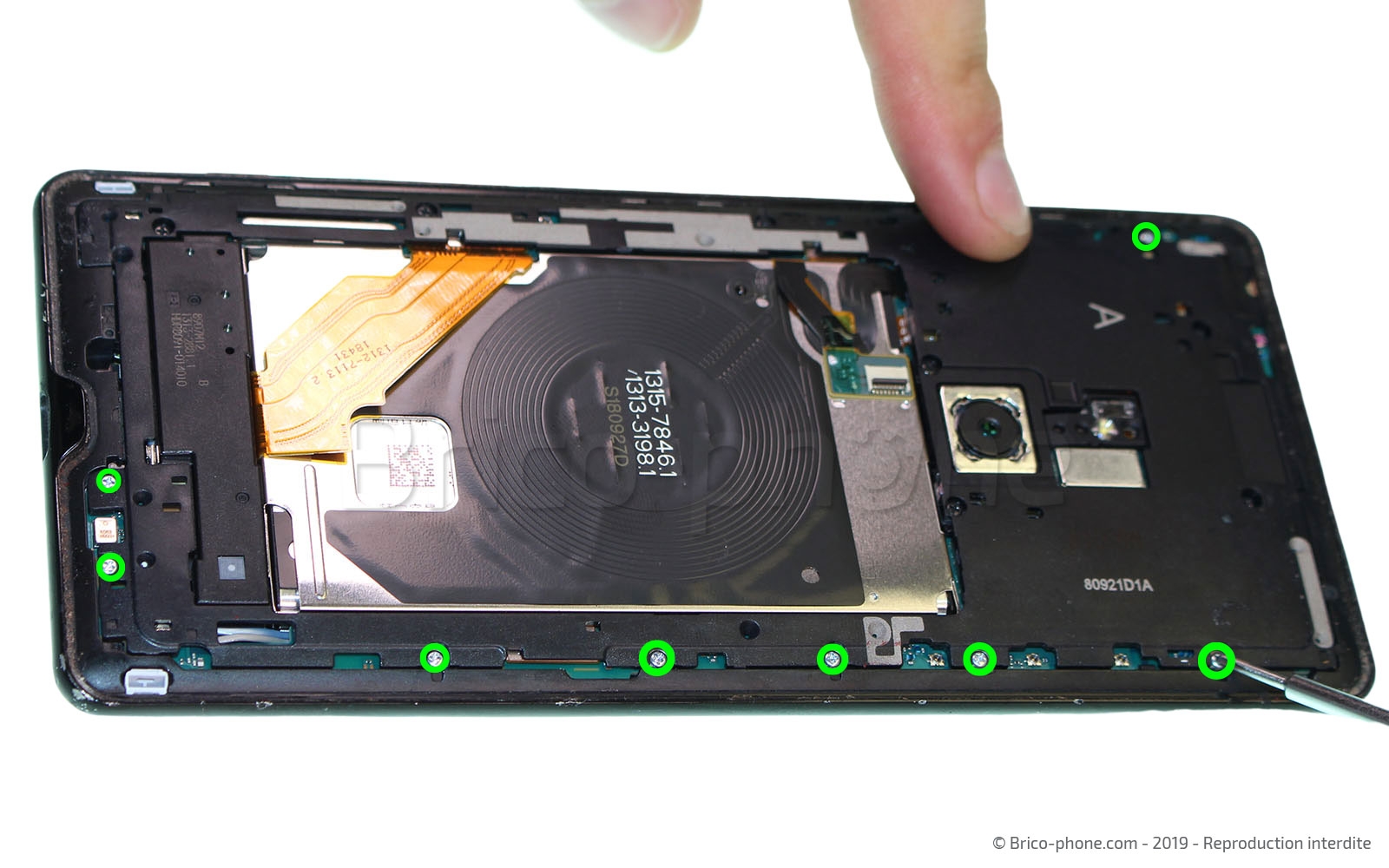

Pour retirer le cache arrière, il faut dévisser les quinze vis cruciformes avec le tournevis du kit outils Brico-Phone. Attention, car il y a deux sortes de vis. Sur la première photo, vous trouverez huit vis grises et sur la seconde photo sept vis noires.
Une fois que toutes les vis sont retirées, déclipsez le cache avec le levier en nylon (photo 3), pour le retirer complètement du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

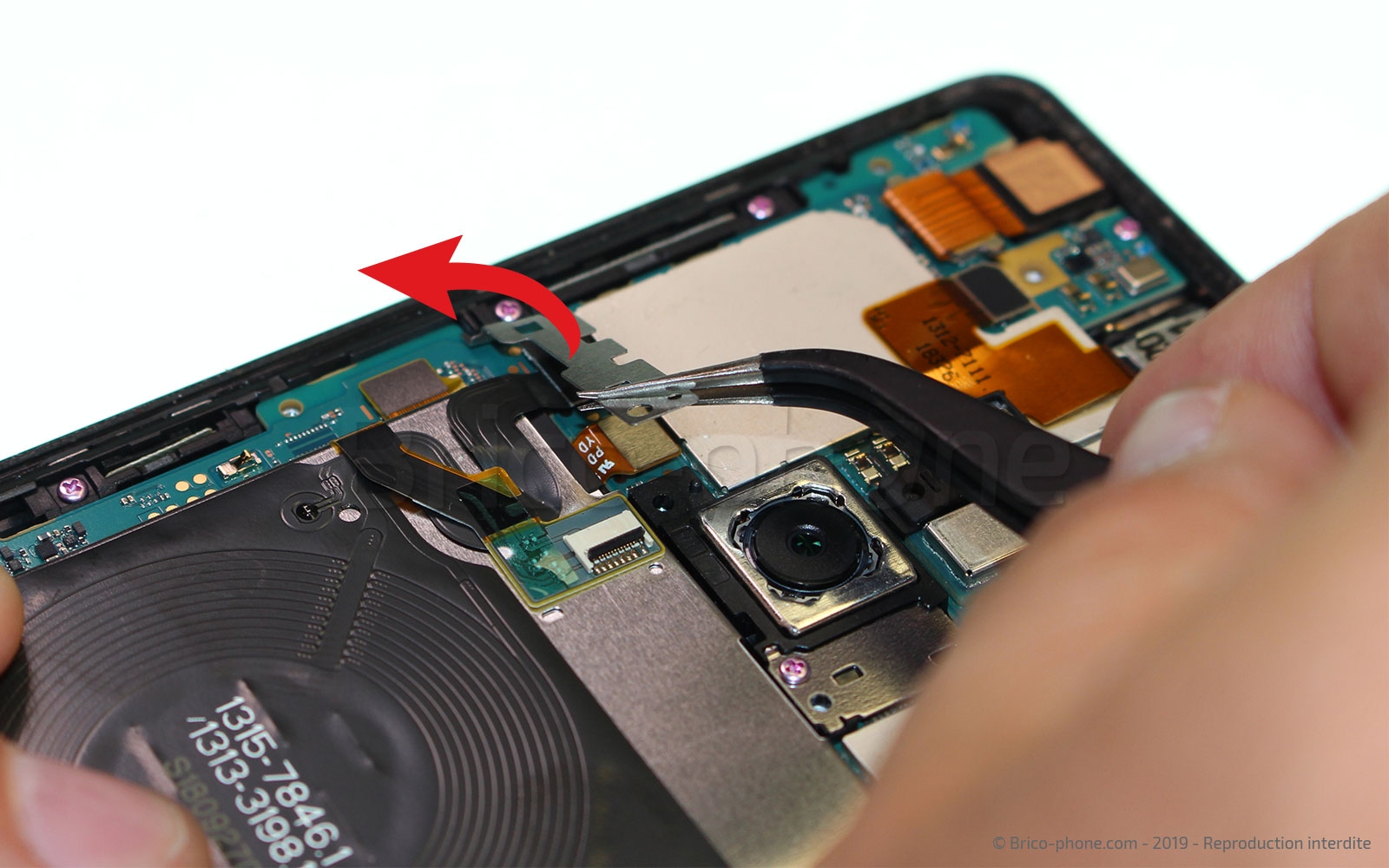

Etape 5 : Déconnecter la batterie
Munissez-vous de la pincette en métal pour retirer le cache en métal qui se trouve au-dessus de la nappe de la batterie (photo 1). Maintenant que la nappe est dégagée, vous pouvez la déconnecter avec le spudger.
Outils du kit utilisés
Outils du kit utilisés

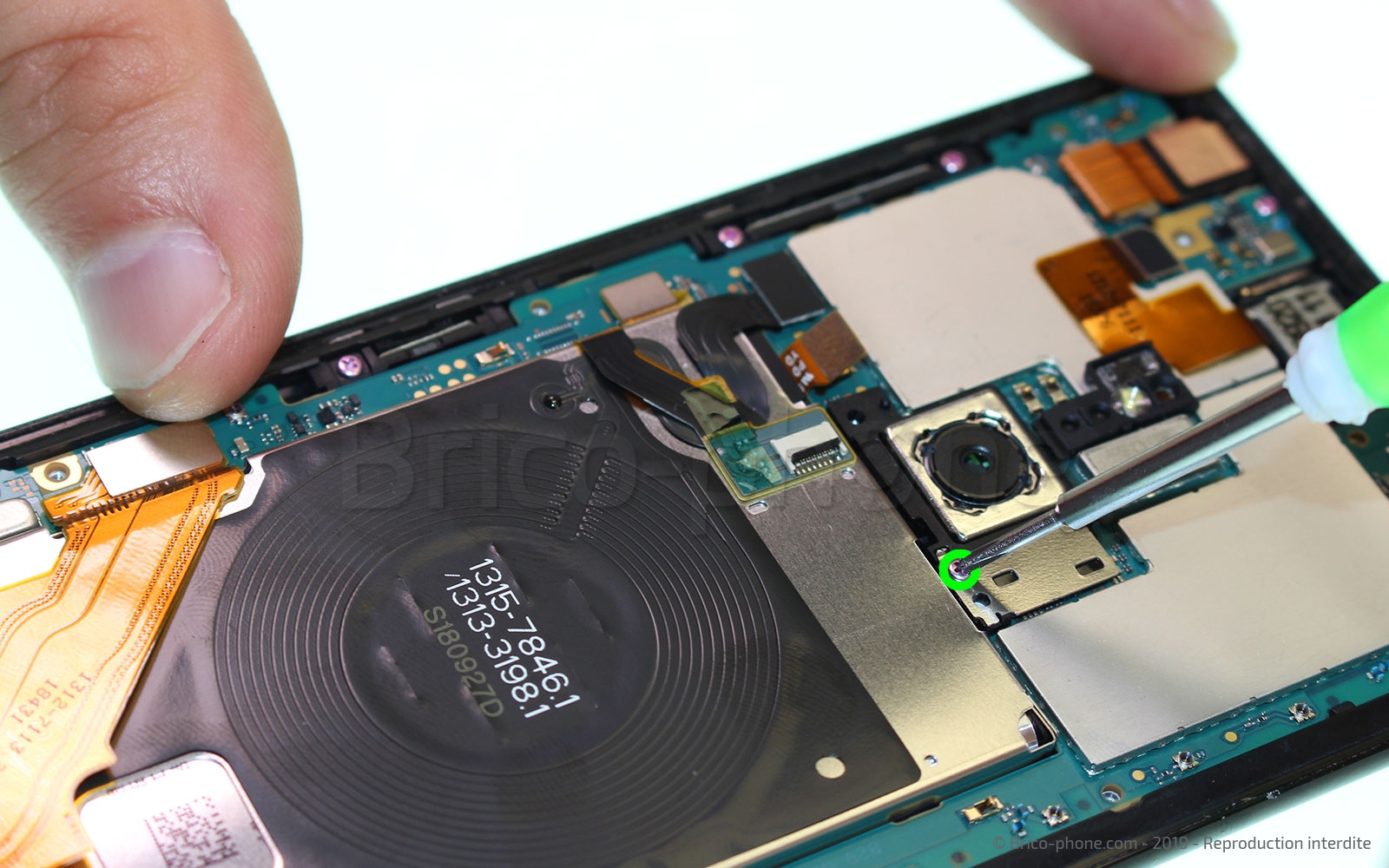

Etape 6 : Enlever la plaquette de la caméra arrière
Pour retirer le cache qui masque la nappe de la caméra arrière, il faut retirer la vis cruciforme qui le maintient avec le tournevis. Une fois la vis retirée, vous pouvez enlever le cache avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 7 : Déconnecter les caméras

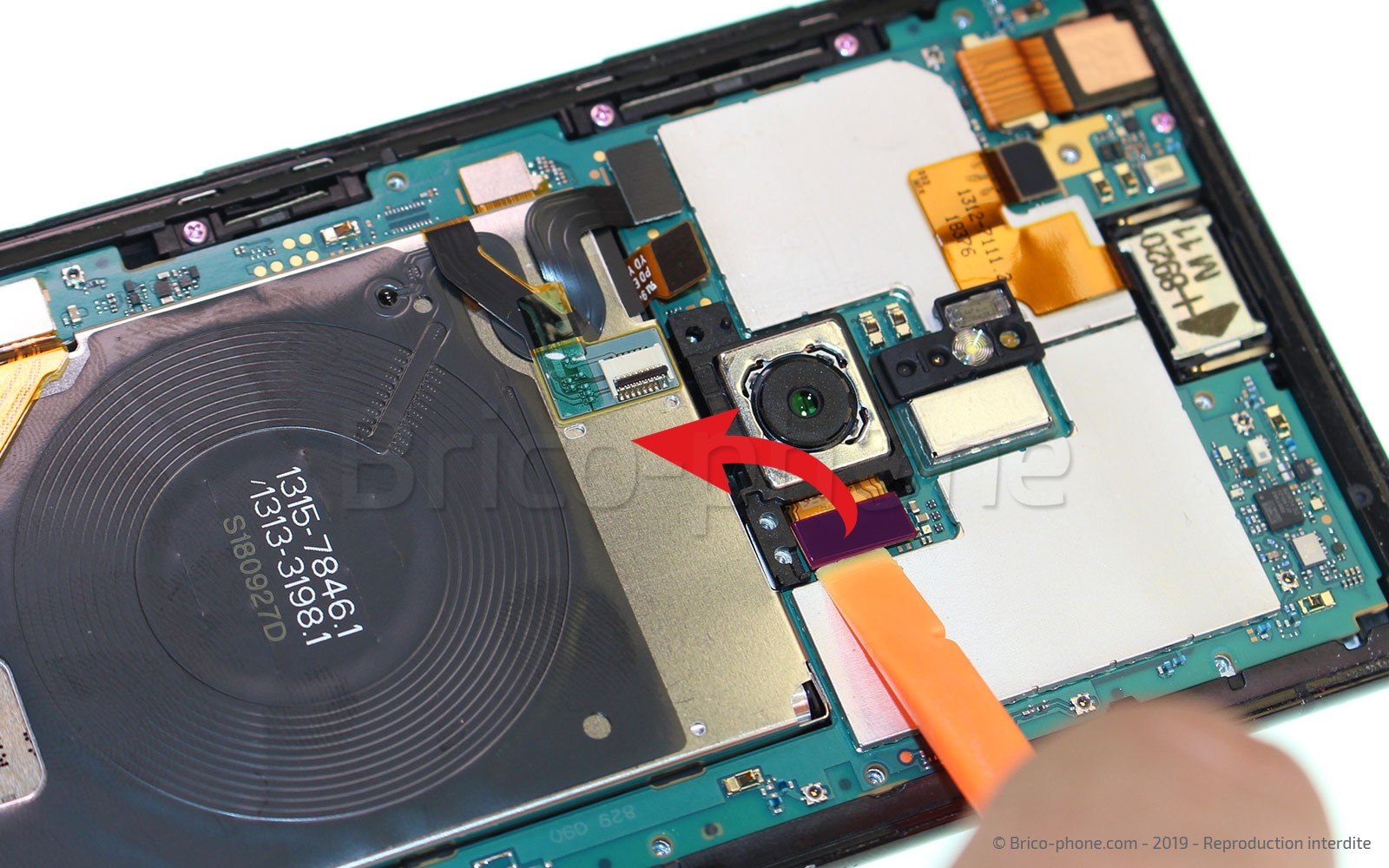

Avant de retirer les caméras, il est nécessaire de les déconnecter, pour cela utilisez le levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

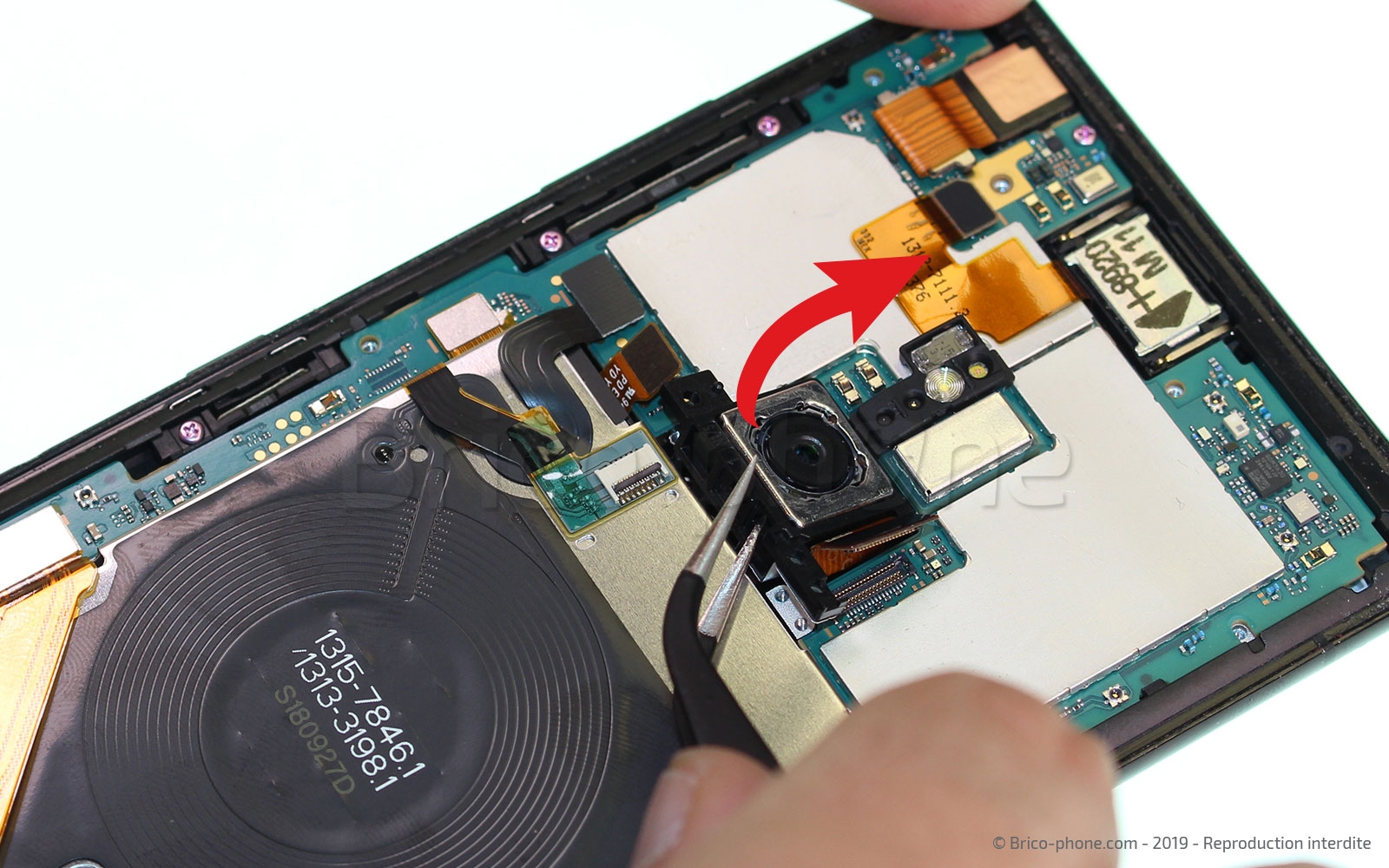

Etape 8 : Extraire les caméras
Faites levier sur le bas de la caméra arrière, en partie sur le contour noir du bas de la caméra arrière (photo 1), puis saisissez-la pour l'enlever et n'oubliez pas de retirer le cache noir qui comporte la lentille du flash (photo 2).
Puis saisissez la caméra avant pour la retirer.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra principale Avant pour Sony Xperia XZ3
14,94 €
Caméra Arrière pour SONY série Xperia XZ
55,90 €

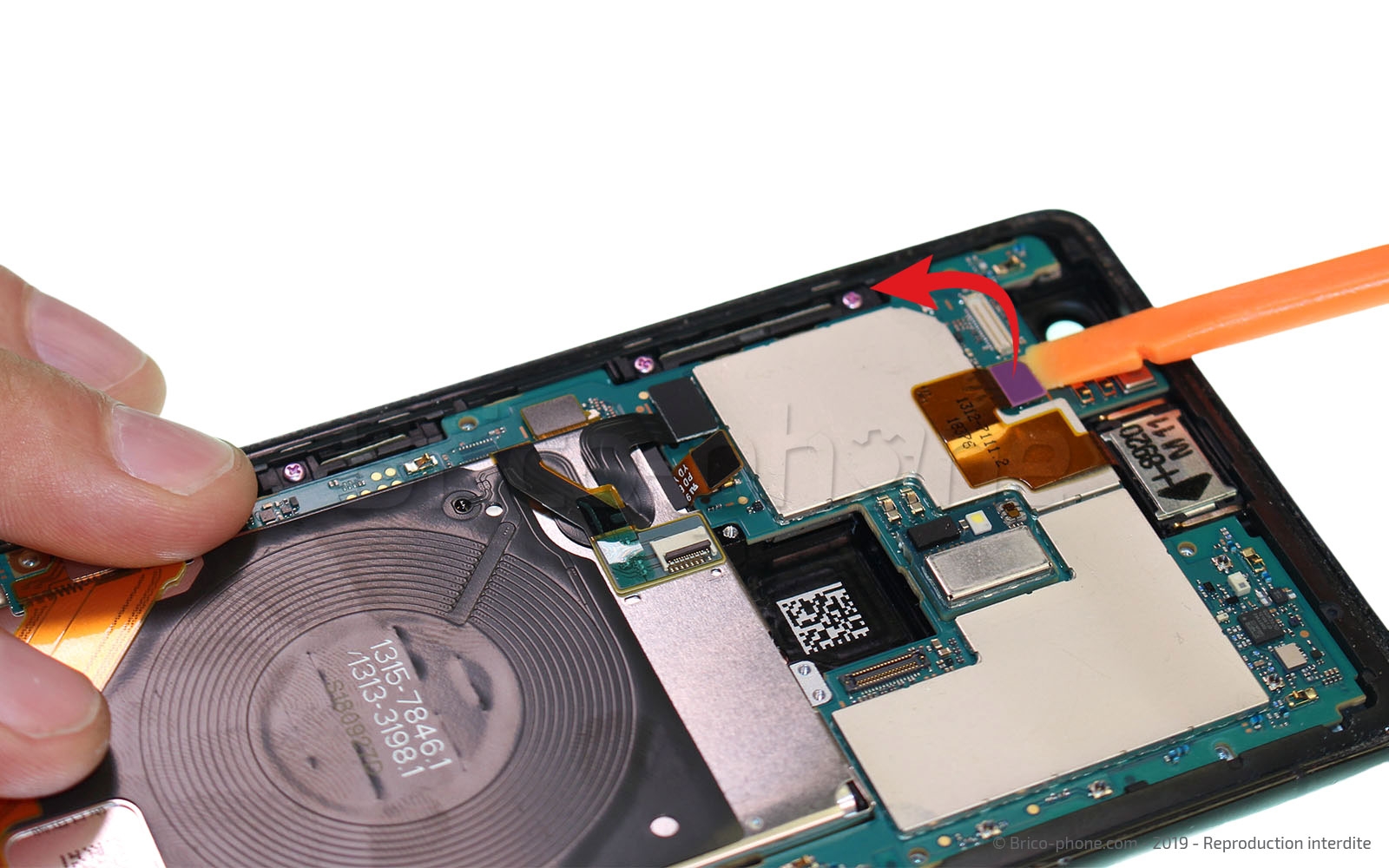

Etape 9 : Déconnecter la nappe des capteurs

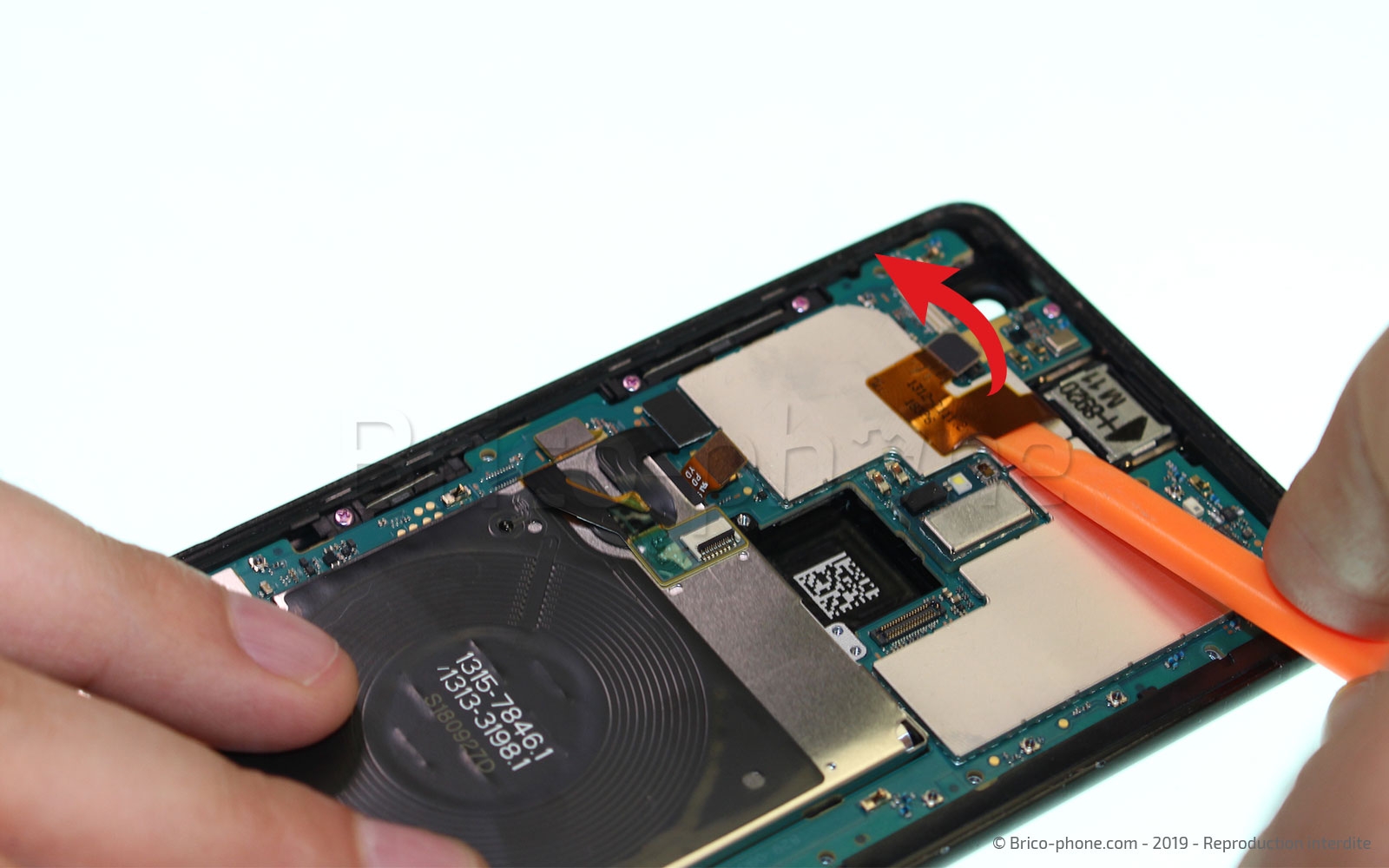

Déconnectez la nappe des capteurs (proximité, lumière ambiante, flex) avec le levier en nylon et décollez la partie qui se trouve sur la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

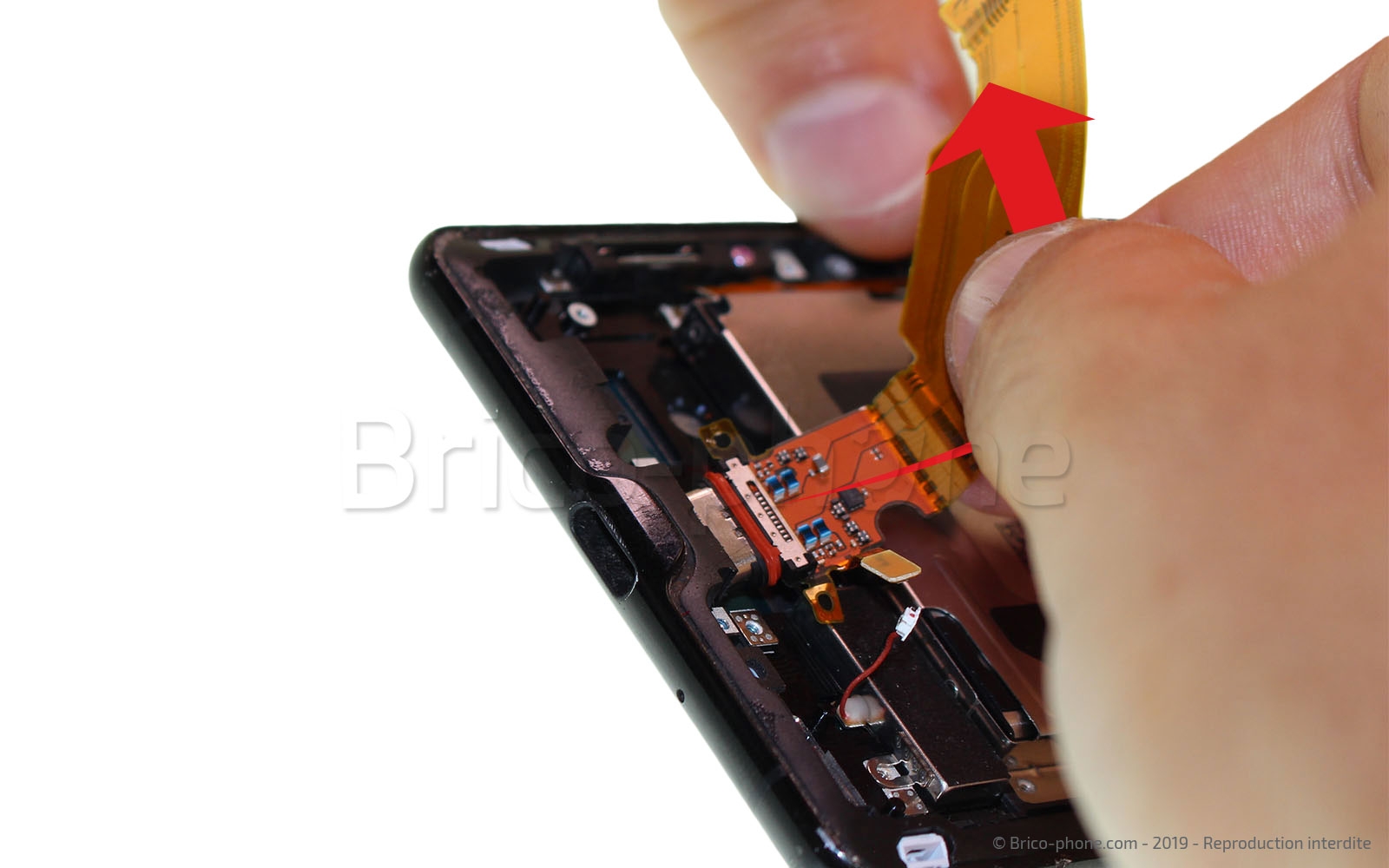

Etape 10 : Déconnecter les nappes (partie 1)

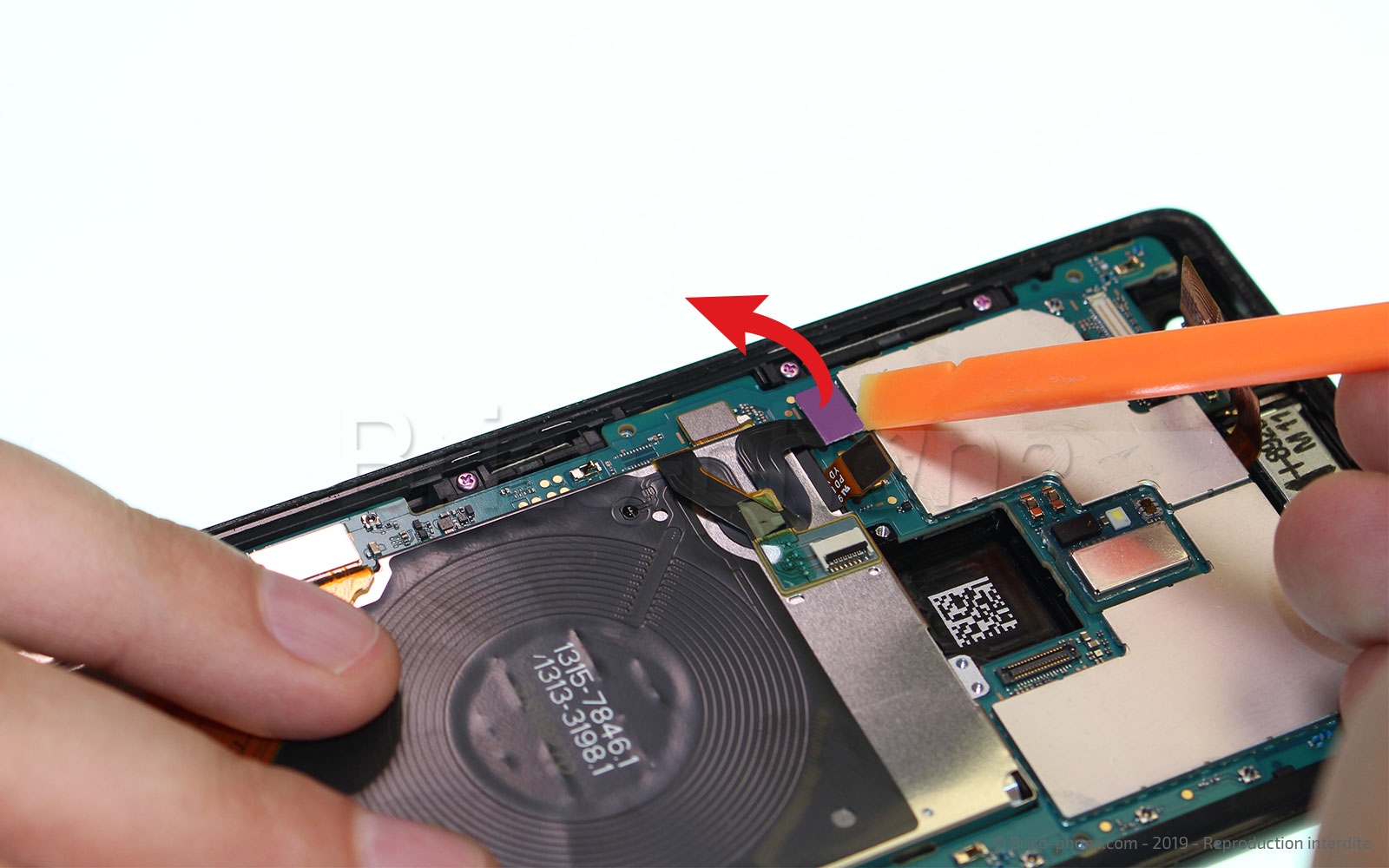

Vous allez à présent déconnecter tout ce qui retient la carte-mère dans le téléphone. Dans cette partie, il faut déconnecter quatre nappes avec le levier en nylon. La première nappe à déconnecter est celle de la nappe de recharge à induction, la seconde celle des boutons, la troisième celle de l'écran et enfin celle du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Déconnecter les nappes (partie 2)

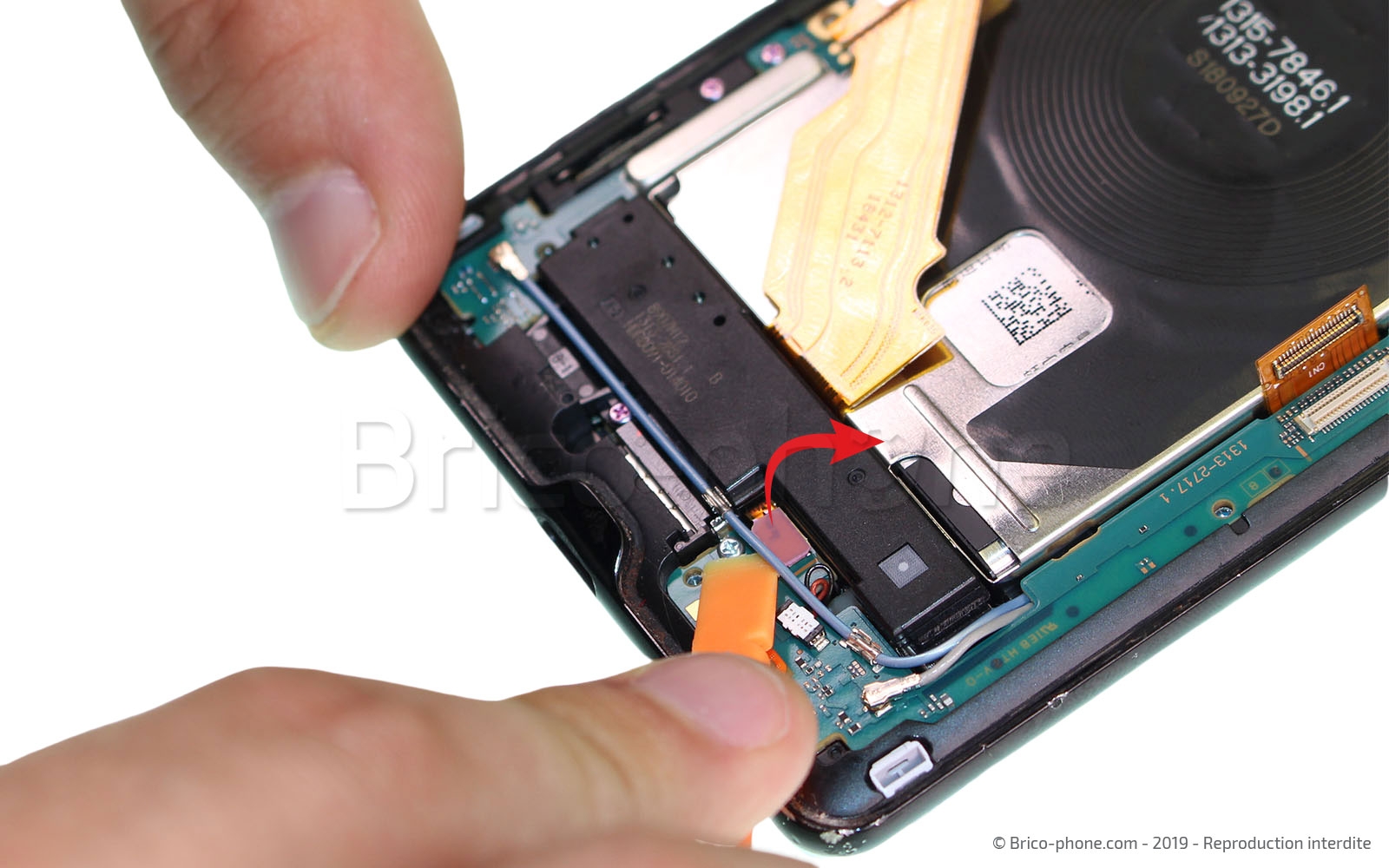

Dans cette seconde partie, nous allons déconnecter le reste des nappes. Toujours avec le levier en nylon, déconnectez la nappe du connecteur de charge, en second celle du vibreur et enfin avec la pincette en métal, délogez le câble coaxial de son emplacement (photo 3 et 4).
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Extraire la carte mère

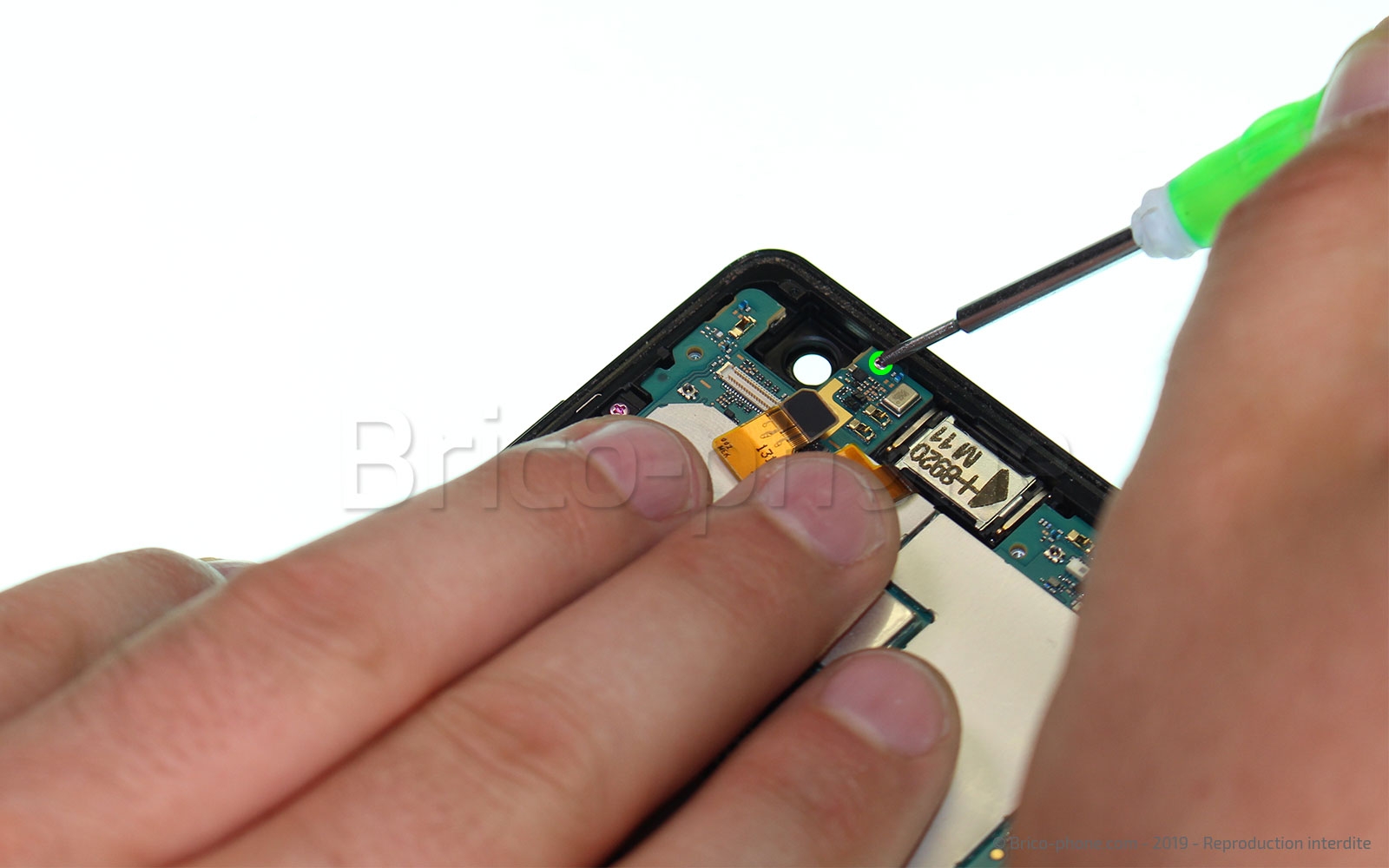

Maintenant que tout est déconnecté de la carte-mère, vous pouvez dévisser la vis cruciforme avec le tournevis qui se trouve en haut à côté de l'emplacement de la caméra avant. Ensuite, faites levier sur la droite de la carte-mère avec la spatule, pour la sortir du châssis et la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 13 : Retirer le bloc haut-parleur externe

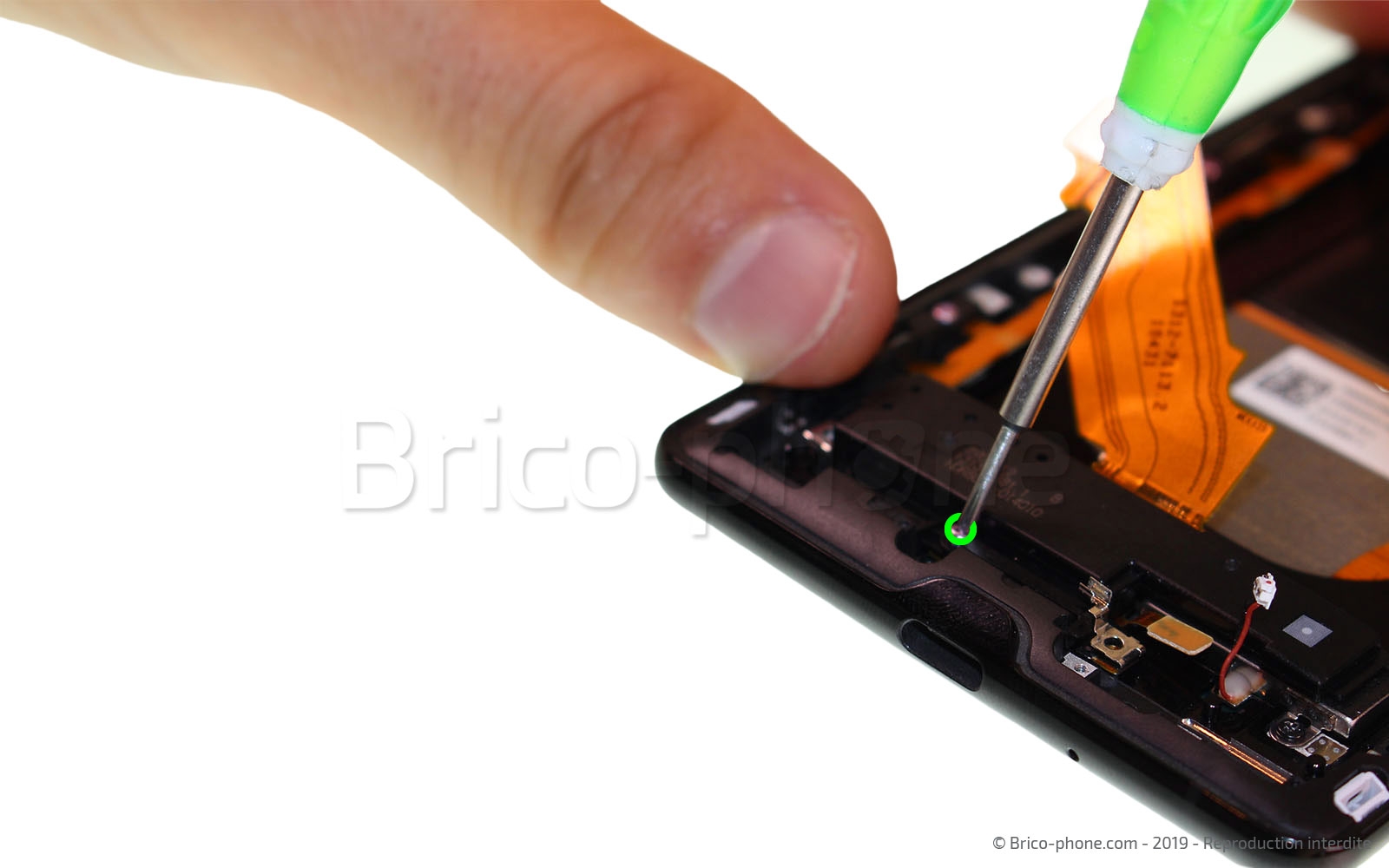

Avec le tournevis cruciforme, dévissez la vis de gauche (photo 1) qui maintient le bloc haut-parleur externe, puis soulevez-le avec le levier en nylon pour le retirer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 14 : Extraire le connecteur de chargeur
Vous pouvez procéder à l'extraction du connecteur de charge en tirant doucement dessus.

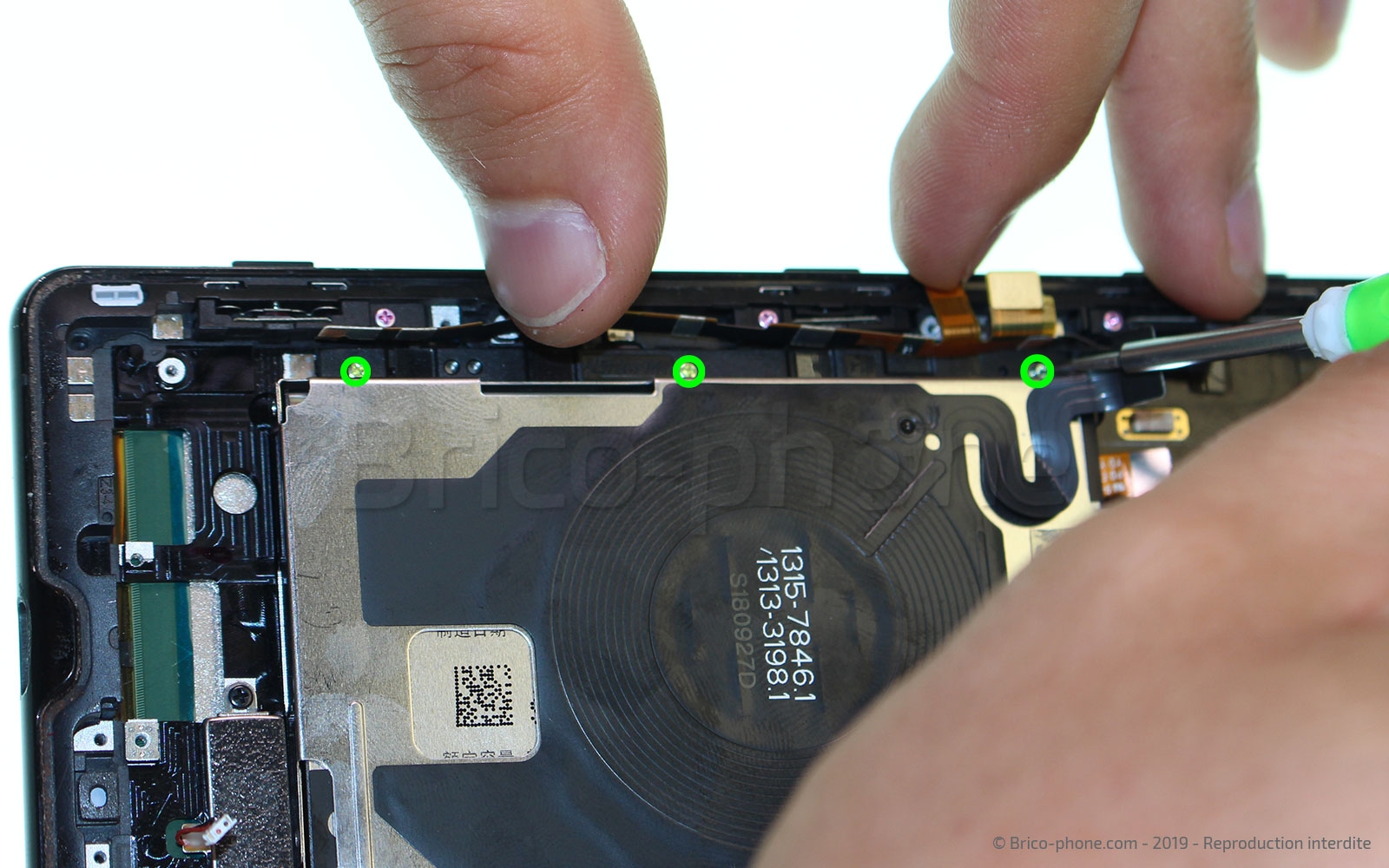

Etape 15 : Préparer la batterie

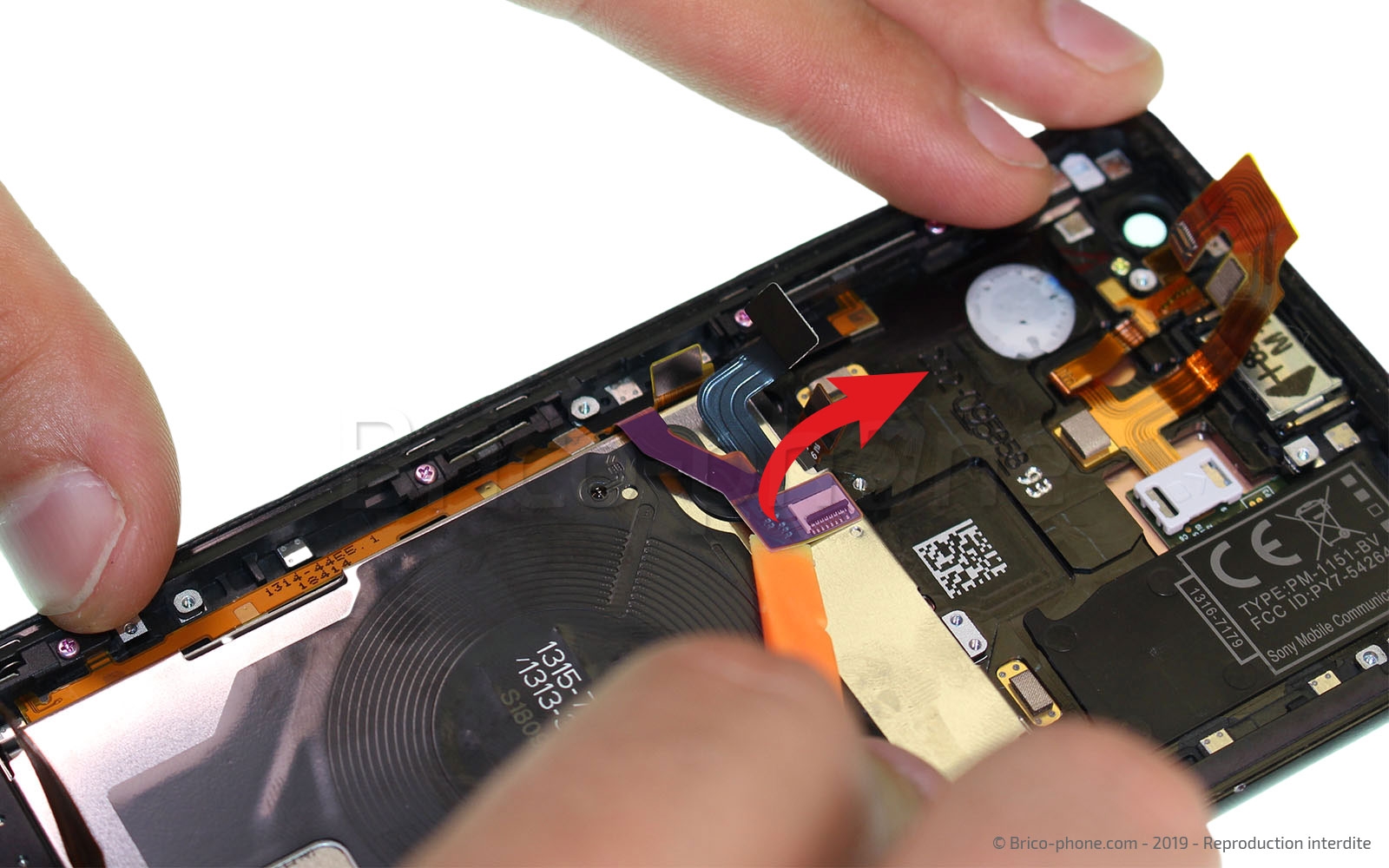

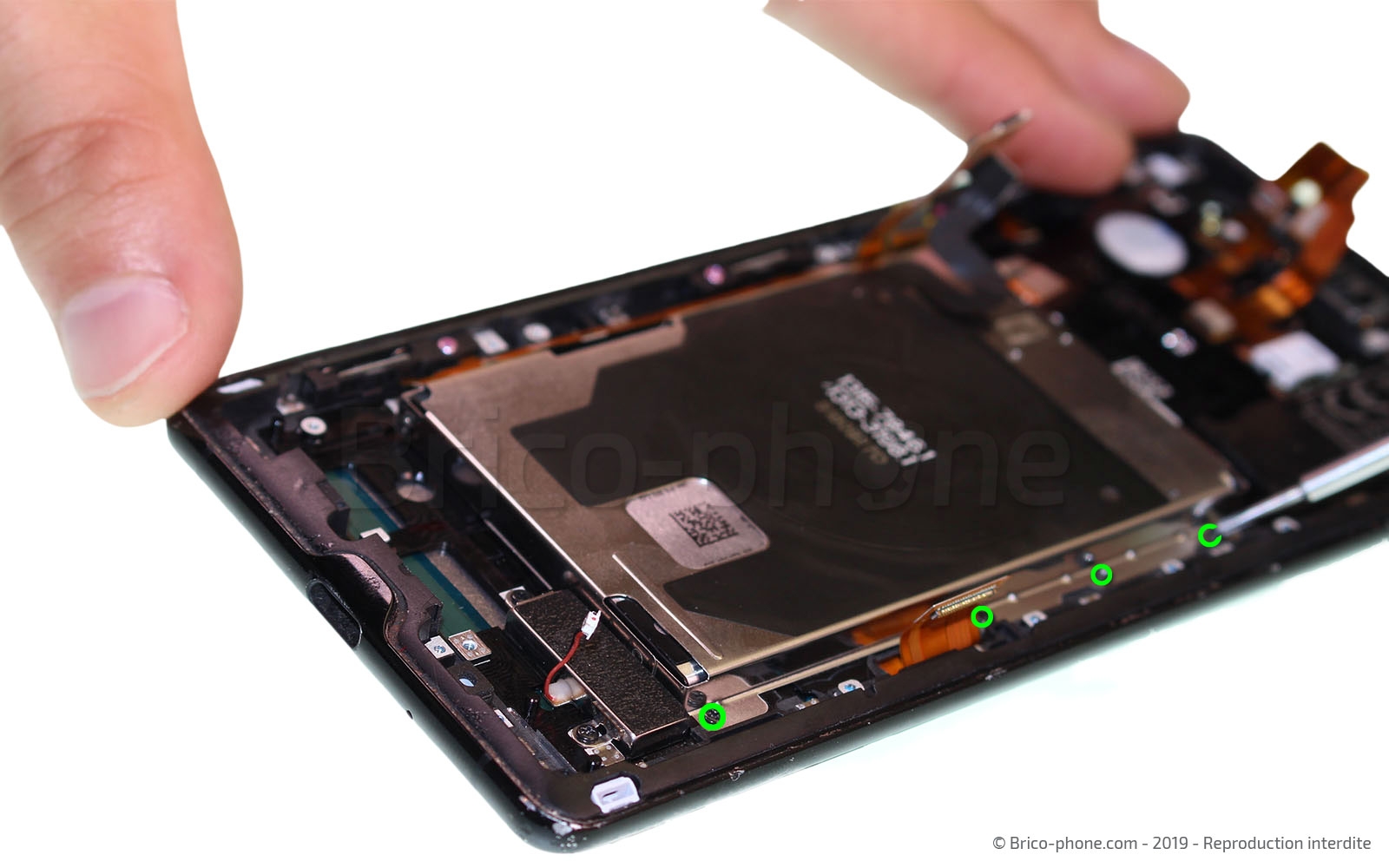

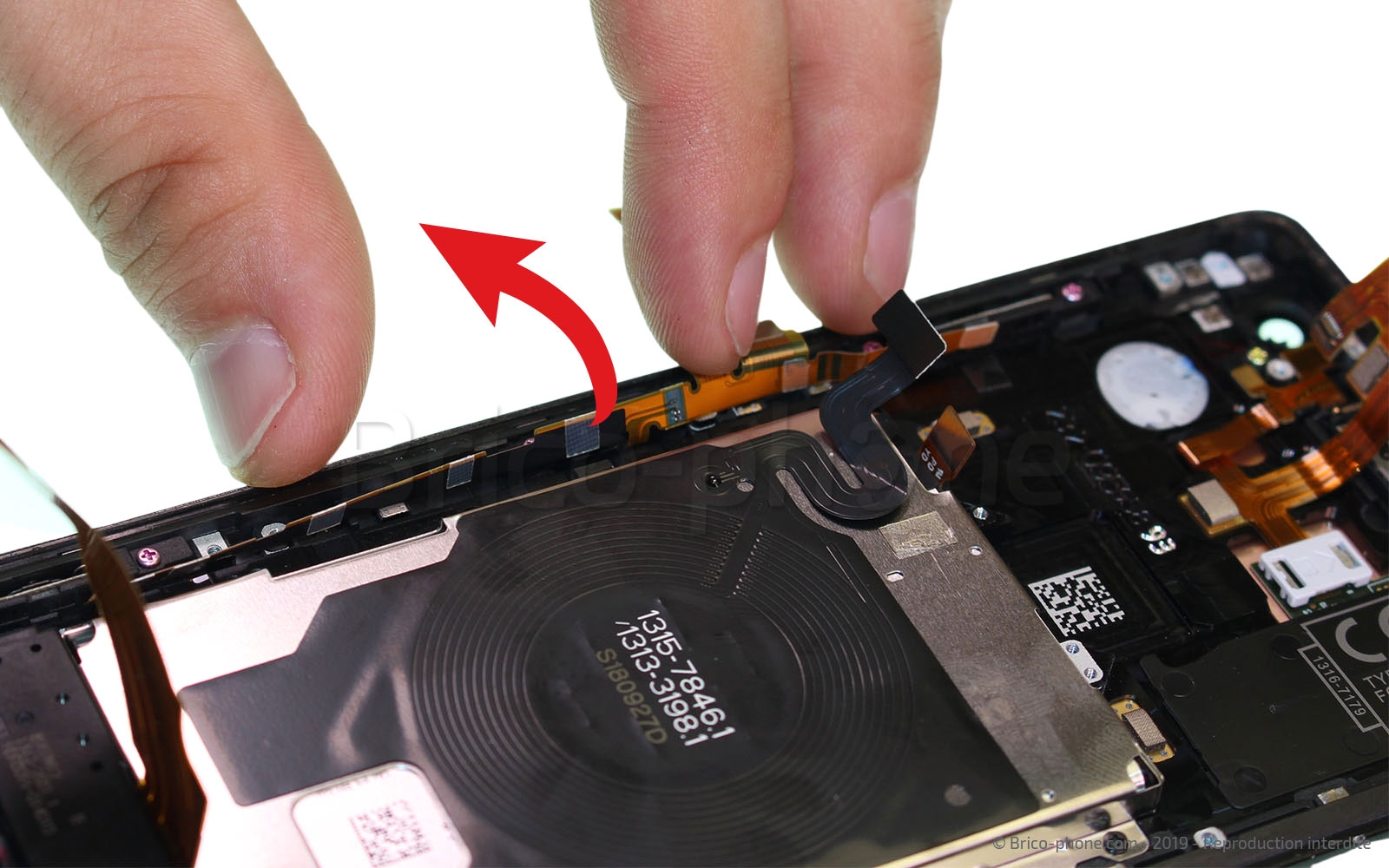

Certaines vis qui maintiennent la batterie sont cachées par la nappe des boutons. Pour y accéder, décollez la connectique où se branche la rallonge du lecteur d'empreintes, puis décalez la nappe des boutons pour voir les vis.
Avec le tournevis cruciforme, retirez les sept vis qui maintiennent la batterie au châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 16 : Extraire la batterie

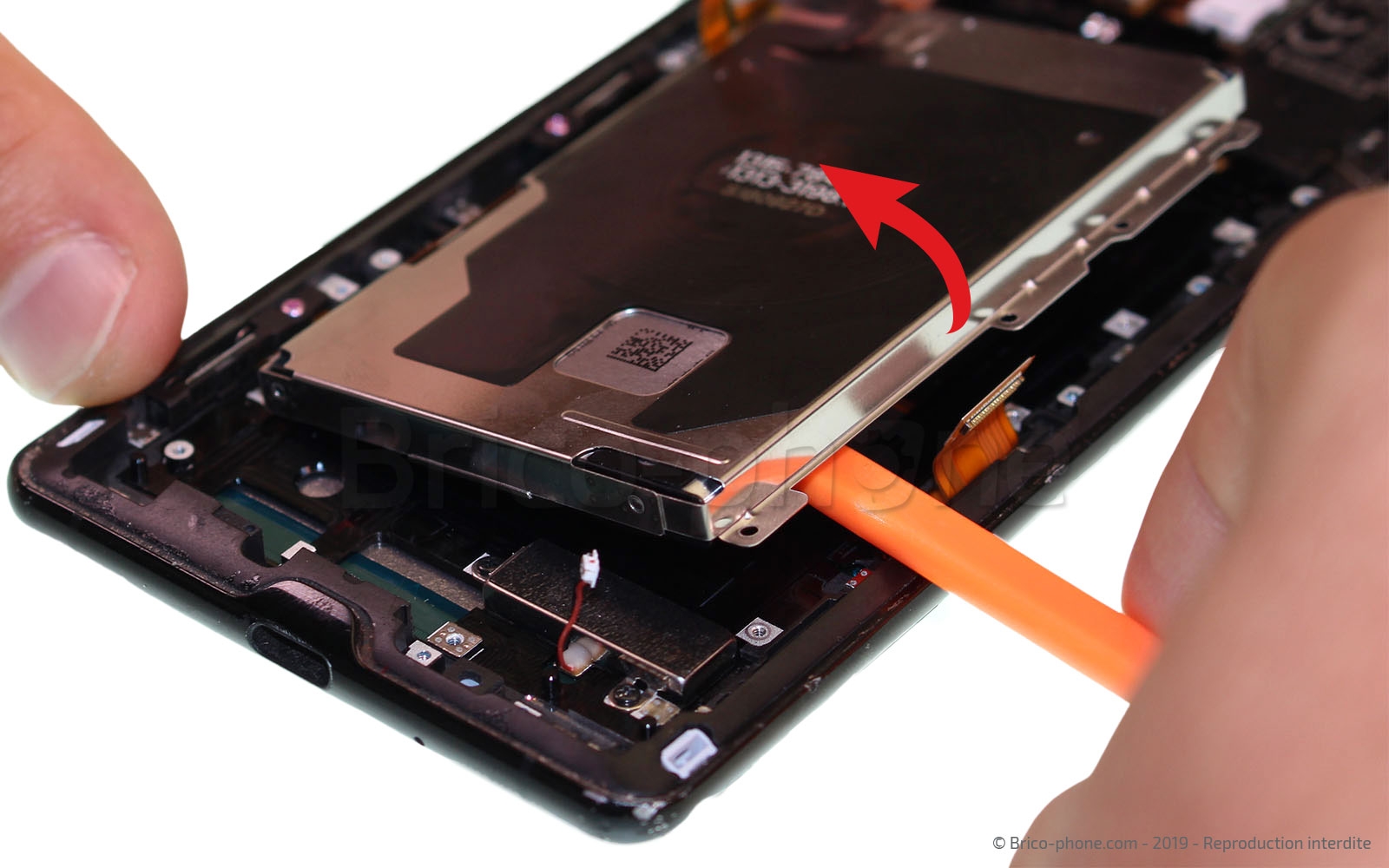

Vous pouvez soulever le cache en métal qui comporte la batterie à l'aide du levier en nylon, pour l'extraire du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Extraire le vibreur

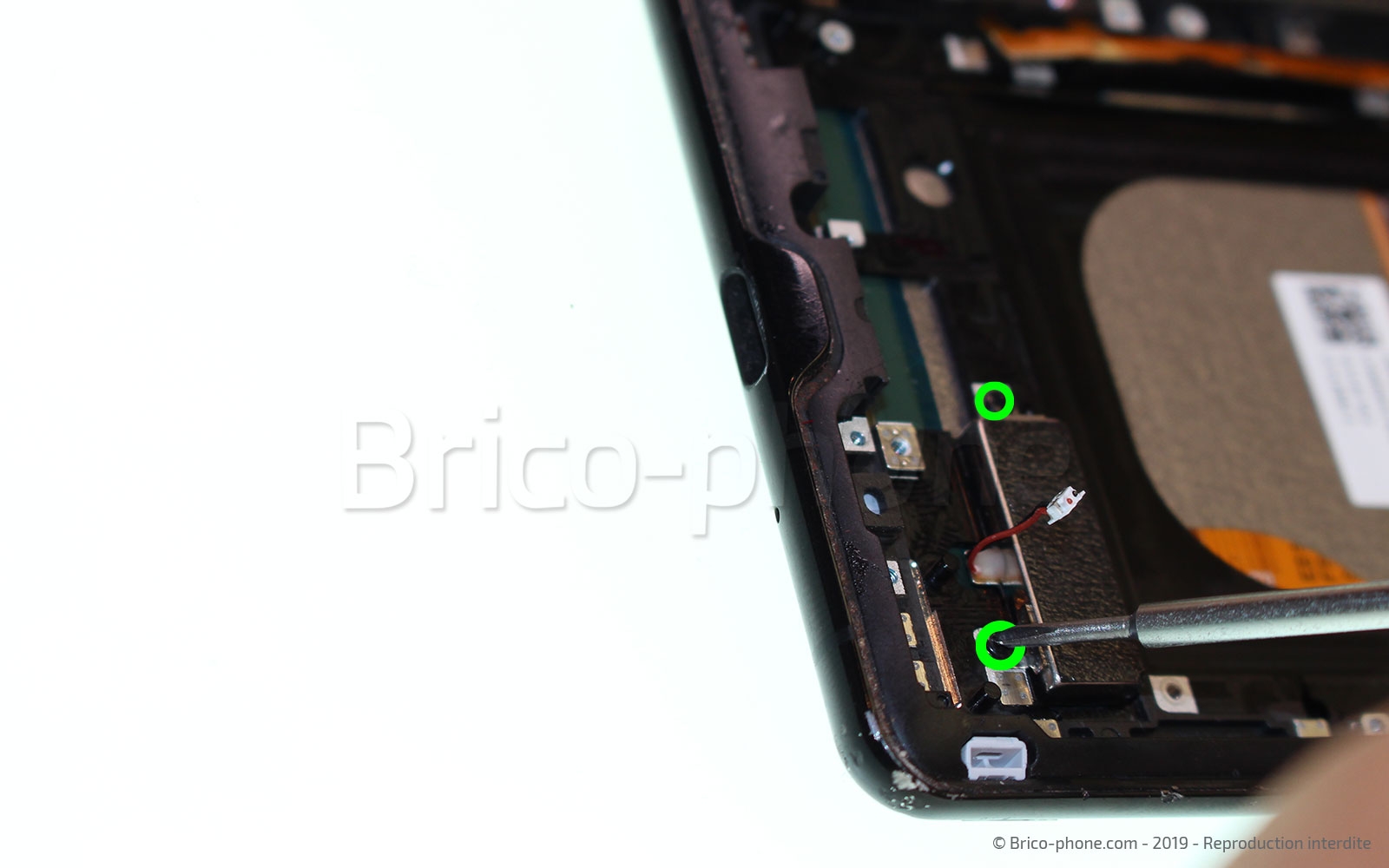

Sur le bas du téléphone, il ne reste plus que le vibreur. Pour l'enlever, dévissez les deux vis cruciforme avec le tournevis, puis retirez-le à l'aide de la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

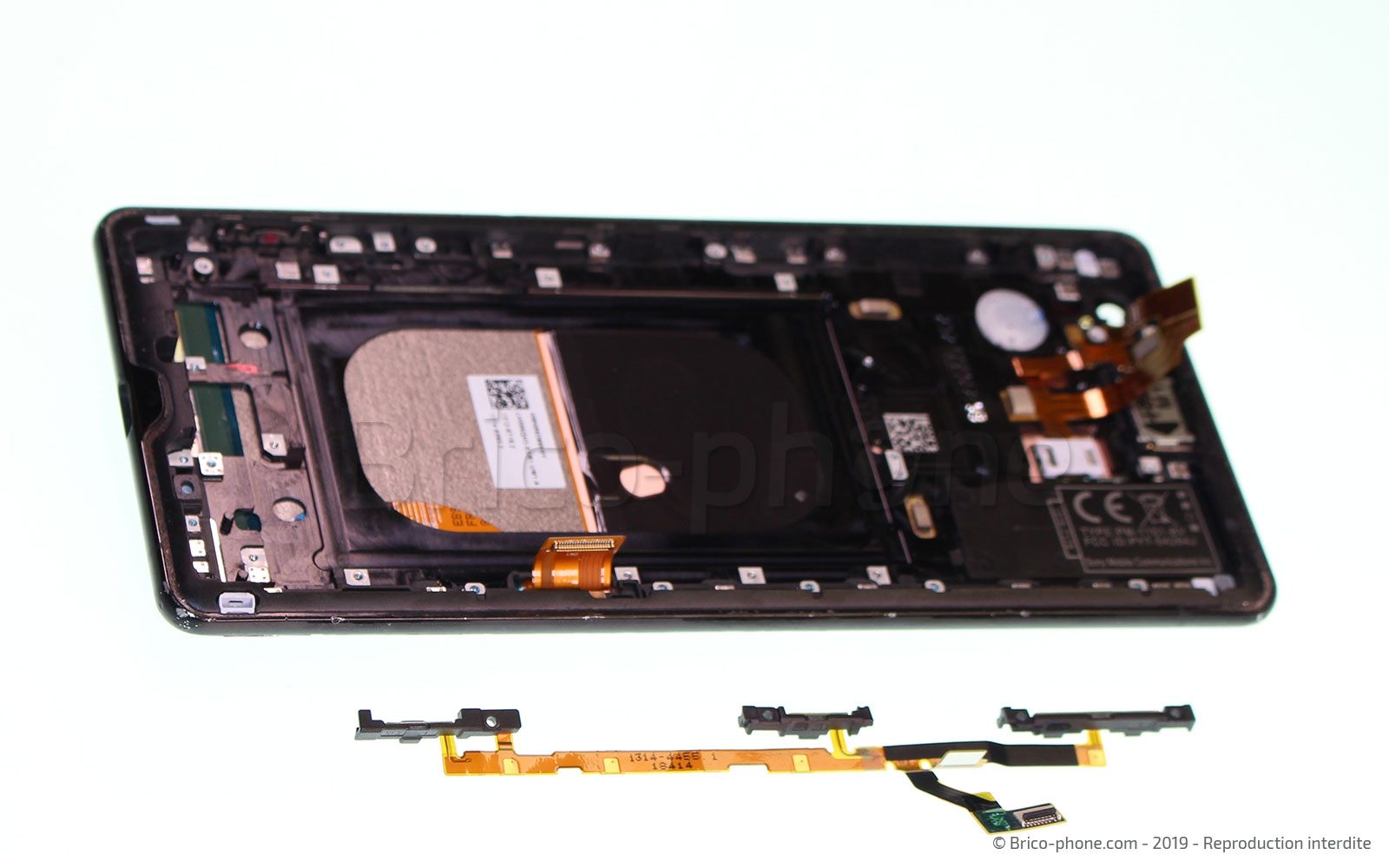

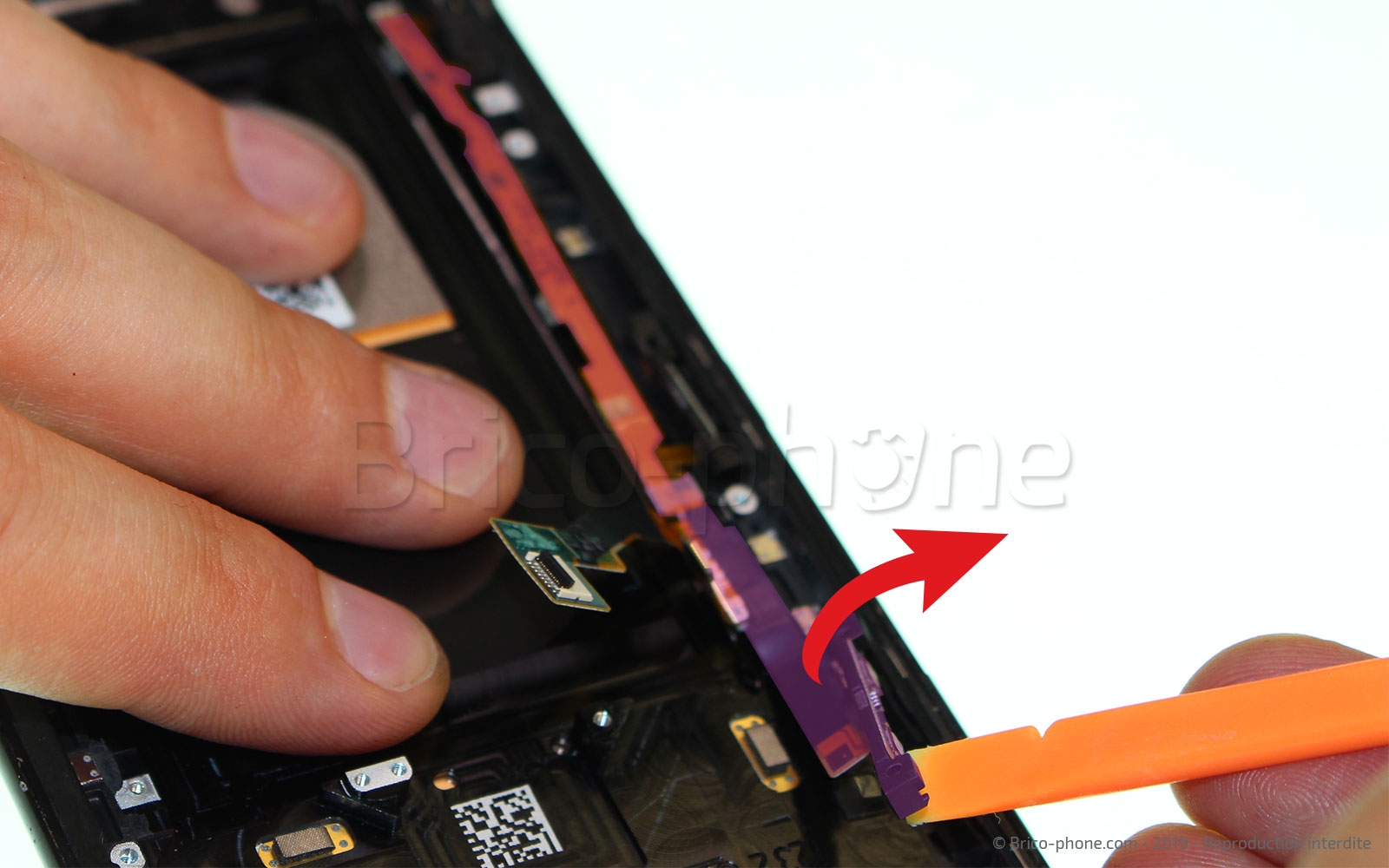

Etape 18 : Enlever la nappe des boutons

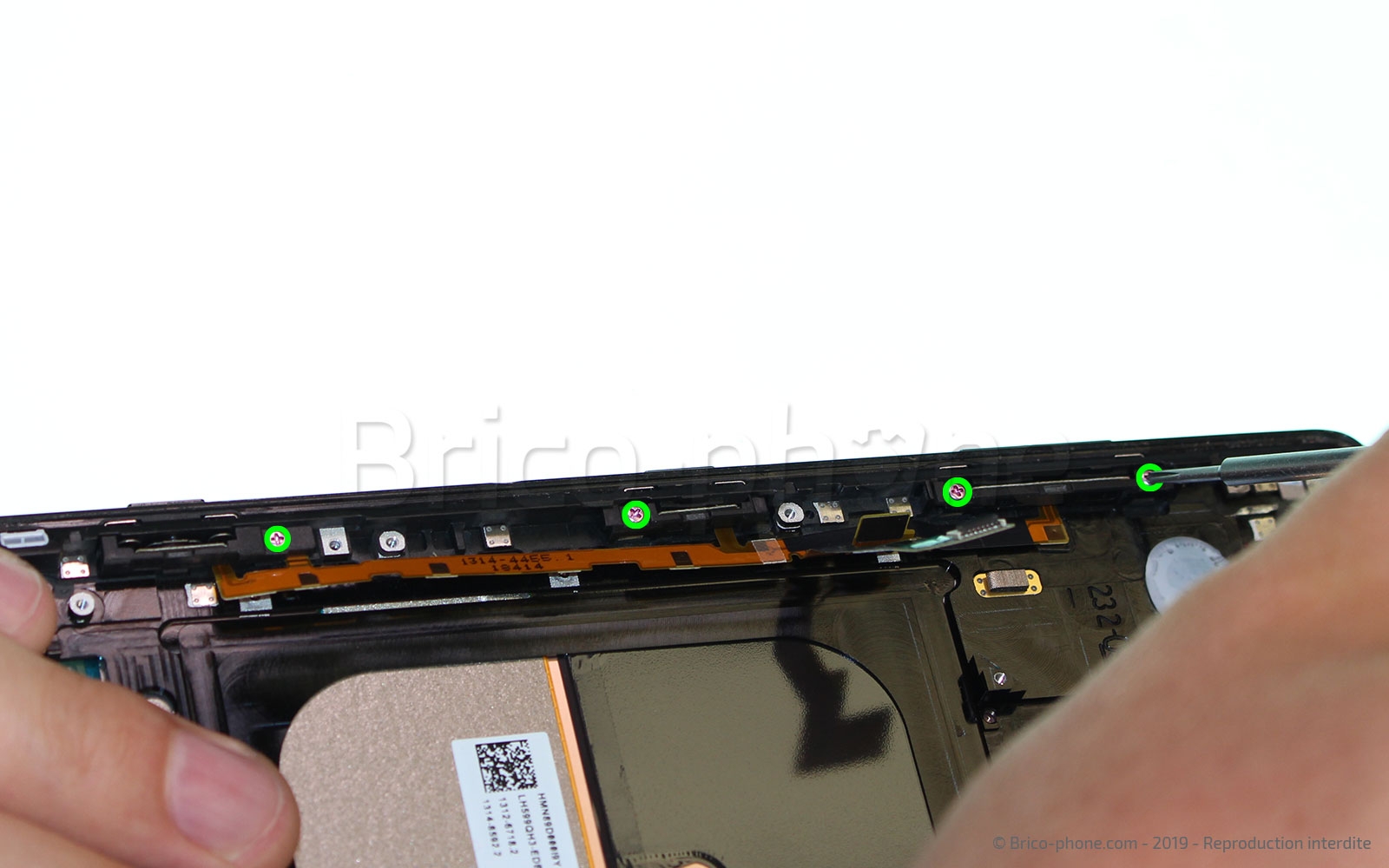

La nappe des boutons (power, volume, caméra) est maintenue par quatre vis cruciformes qu'il faut enlever avec le tournevis. Ensuite, vous pouvez déclipser du châssis les parties en plastique sur la nappe avec le spudger.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €

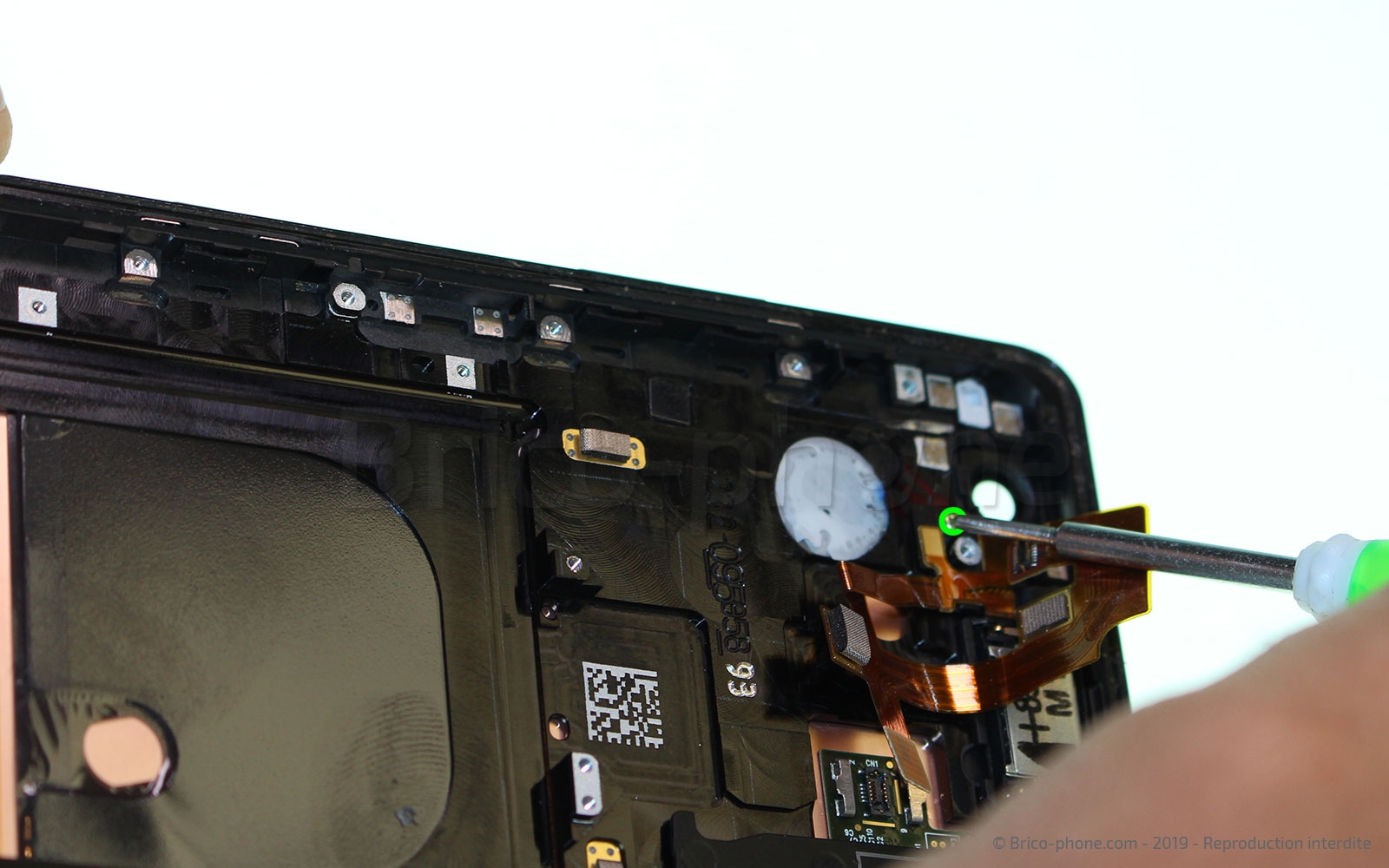

Etape 19 : Retirer la nappe des capteurs
Avant de pouvoir retirer la nappe des capteurs (proximité, lumière ambiante, flex), il faut dévisser la vis cruciforme qui la garde au châssis avec le tournevis du kit outils et enfin l'enlever avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Etape 20 : Retirer l'écouteur de l'oreille
Pour retirer l'écouteur de l'oreille, munissez-vous de la pincette en métal pour la décoller du châssis, puis soulevez-la avec le levier en nylon pour le retirer sans l’abîmer du châssis.
Outils du kit utilisés
Outils du kit utilisés

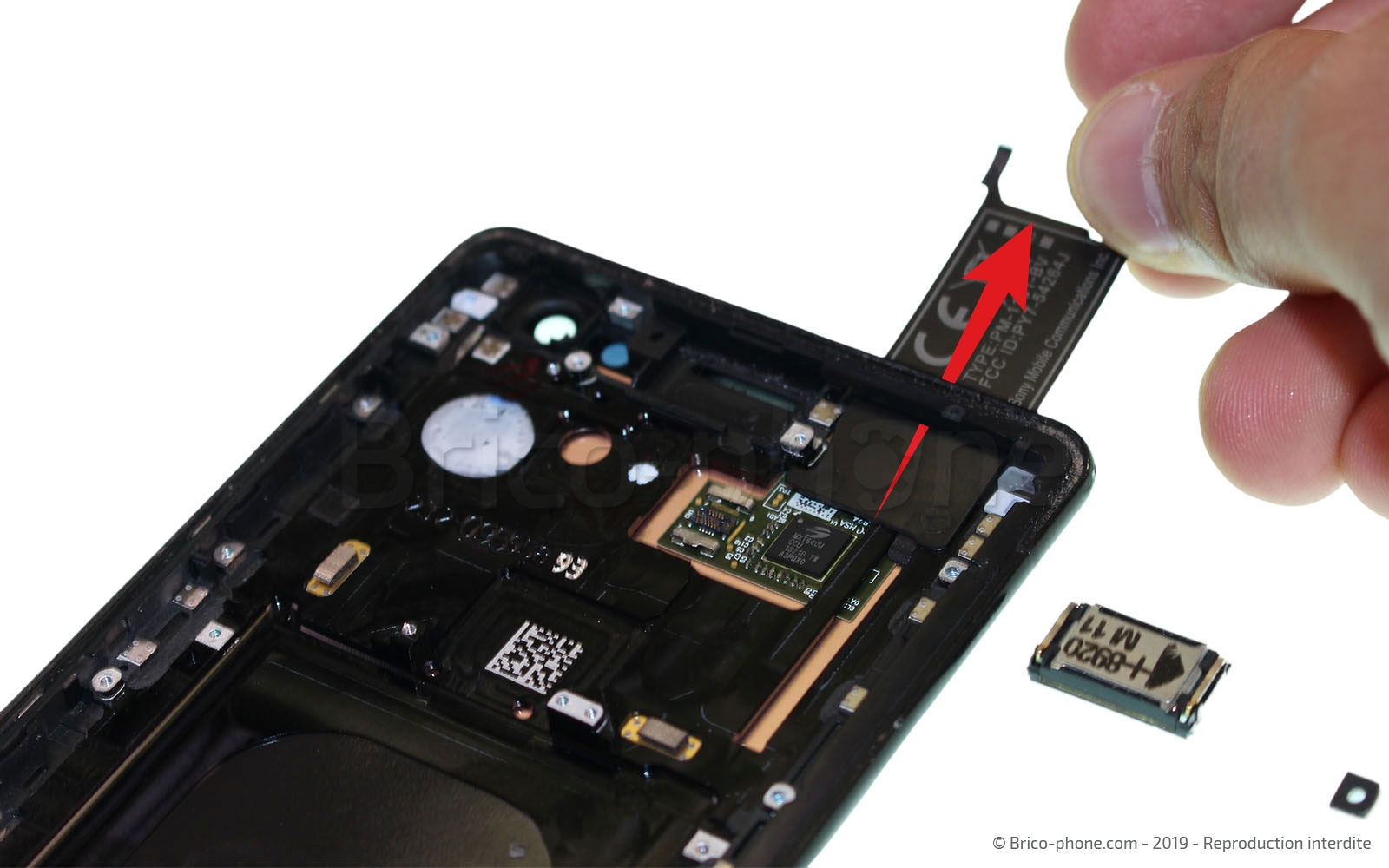

Etape 21 : Retirer l'étiquette du modèle

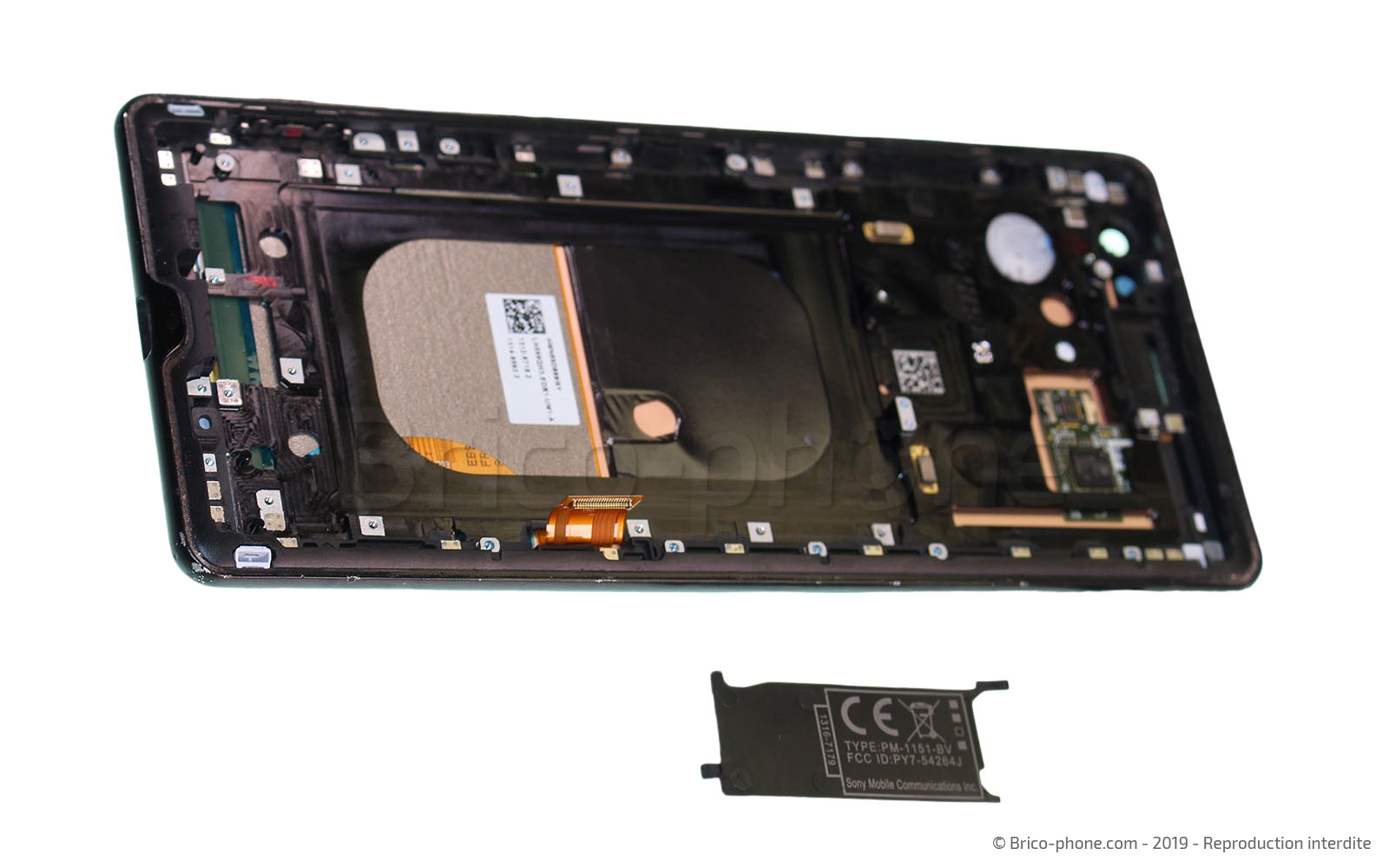

Vous pouvez saisir l'étiquette où se trouve la référence du téléphone pour la retirer du bloc écran.

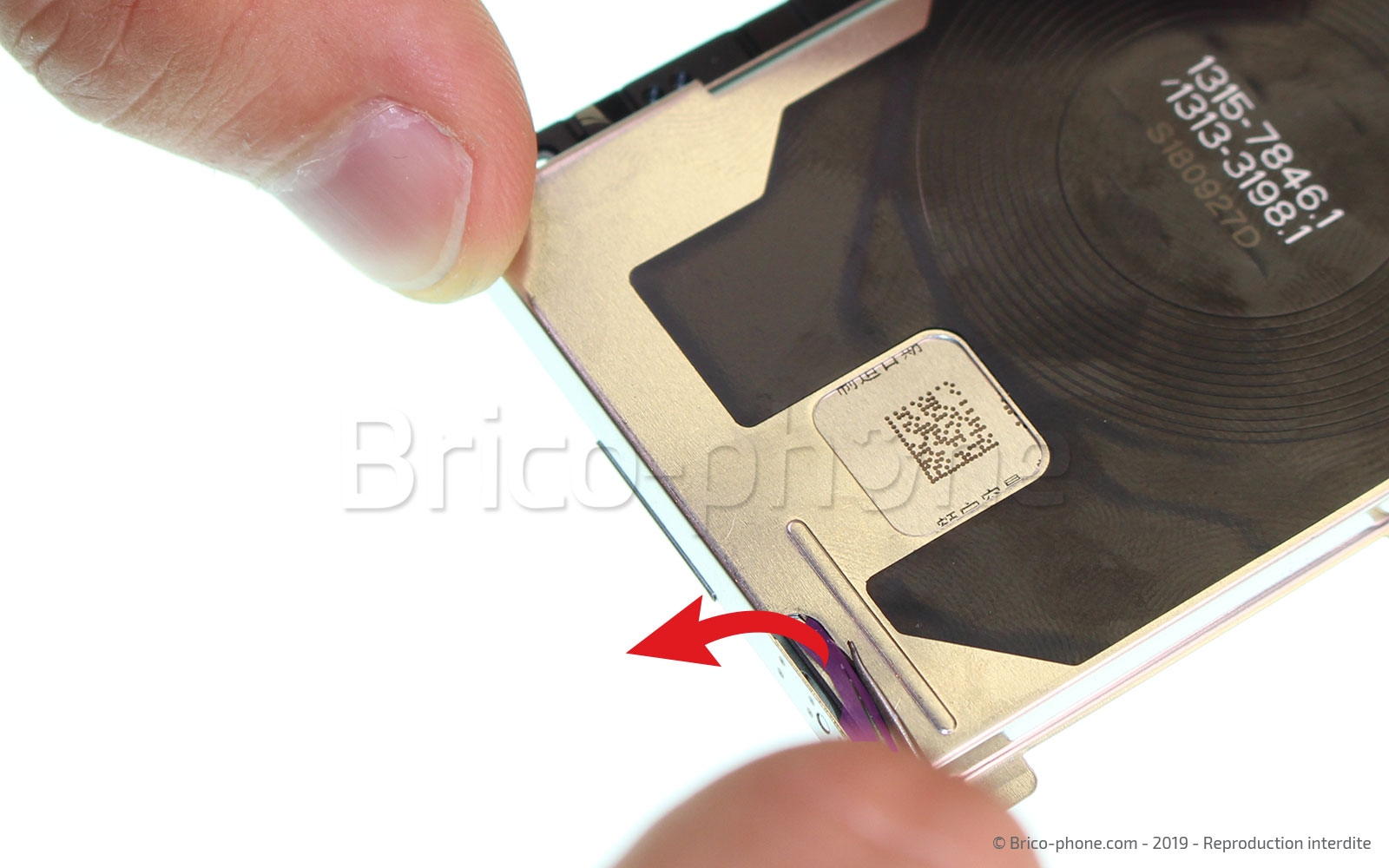

Etape 22 : Enlever la batterie du socle en métal
La batterie est maintenue au socle en métal avec deux stickers. Pour retirer ces deux stickers, attrapez le bout d'un des deux stickers, puis enroulez-le avec la pincette en métal. Faites pareil pour le second, puis enlevez le cache en métal.
Outils du kit utilisés
Outils du kit utilisés

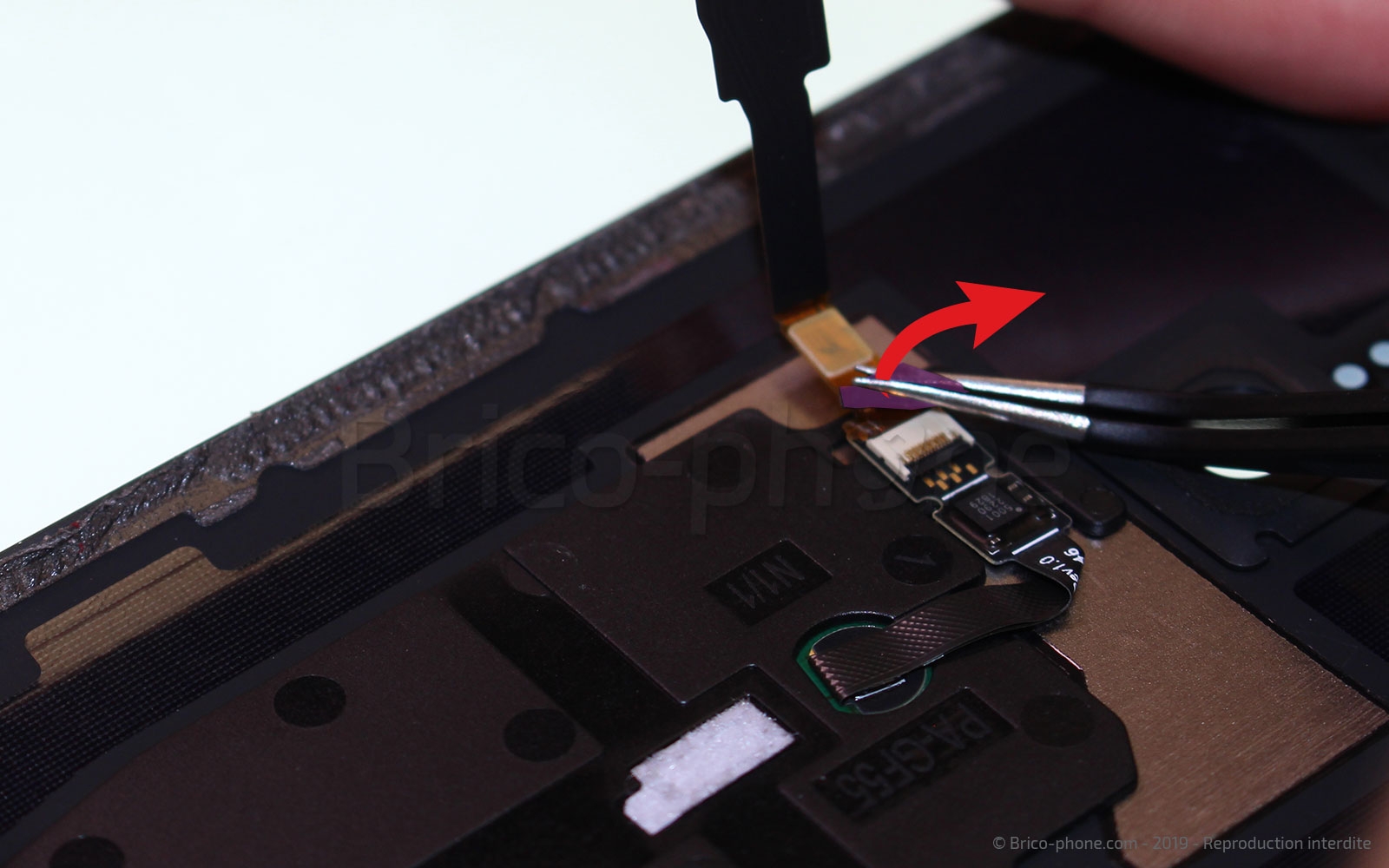

Etape 23 : Déconnecter la rallonge du lecteur d'empreintes
Pour finir, il faut récupérer la rallonge du lecteur d'empreintes. Avec la pincette en métal, retirez le sticker de protection, puis soulevez le clapet qui maintient cette rallonge. Une fois celle-ci libérée, déconnectez la rallonge avec la pincette en métal.
Outils du kit utilisés
Outils du kit utilisés


Vue éclatée

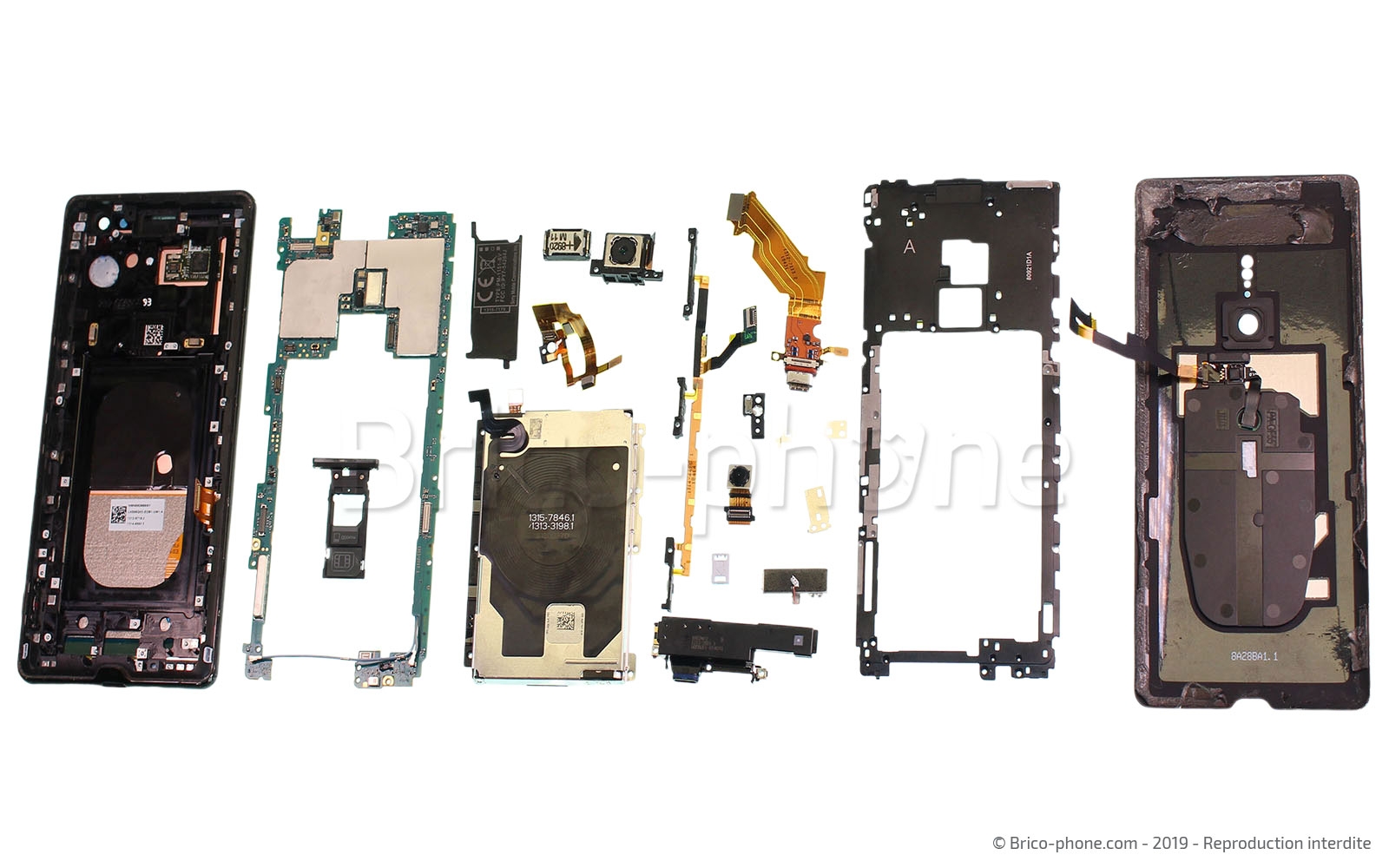

Le démontage du Sony Xperia XZ3 est maintenant terminé, voici une vue d'ensemble de ces composants.
Conseils pour le remontage
Pour remonter votre téléphone, reprenez le tutoriel en sens inverse.

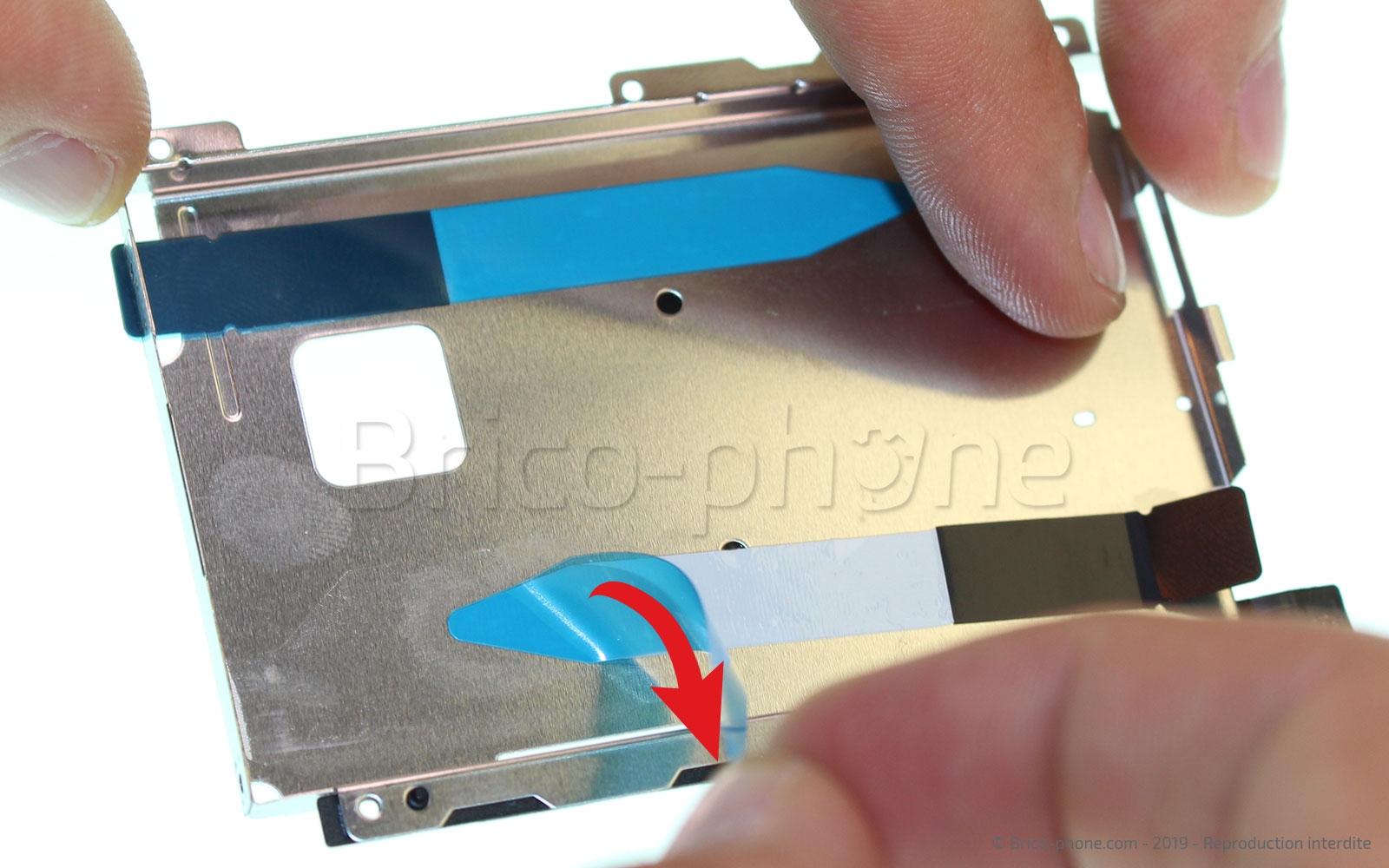

Pour la batterie, remettez les stickers sur le châssis en métal en les laissant légèrement dépasser, si jamais vous deviez rechanger votre batterie.

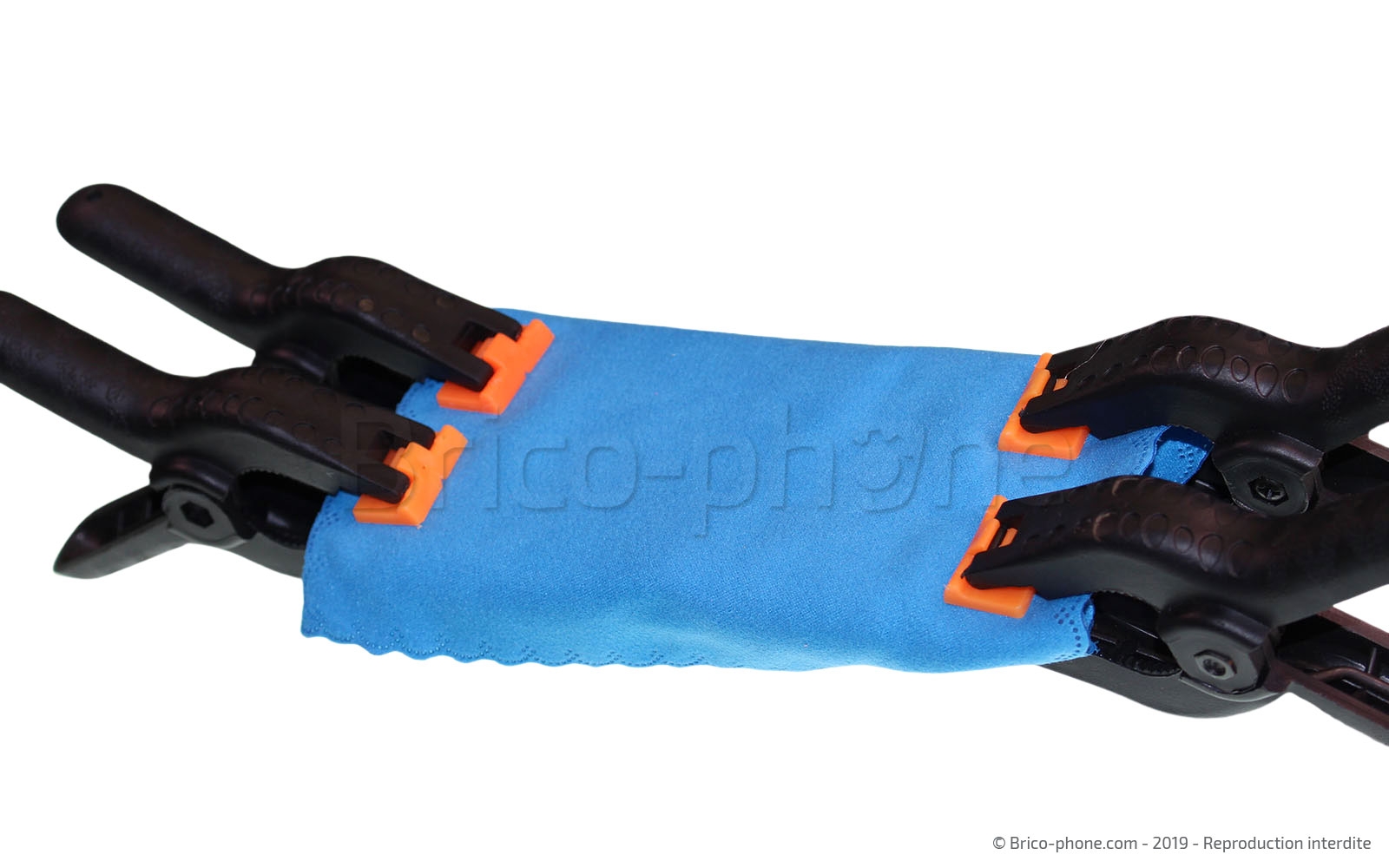

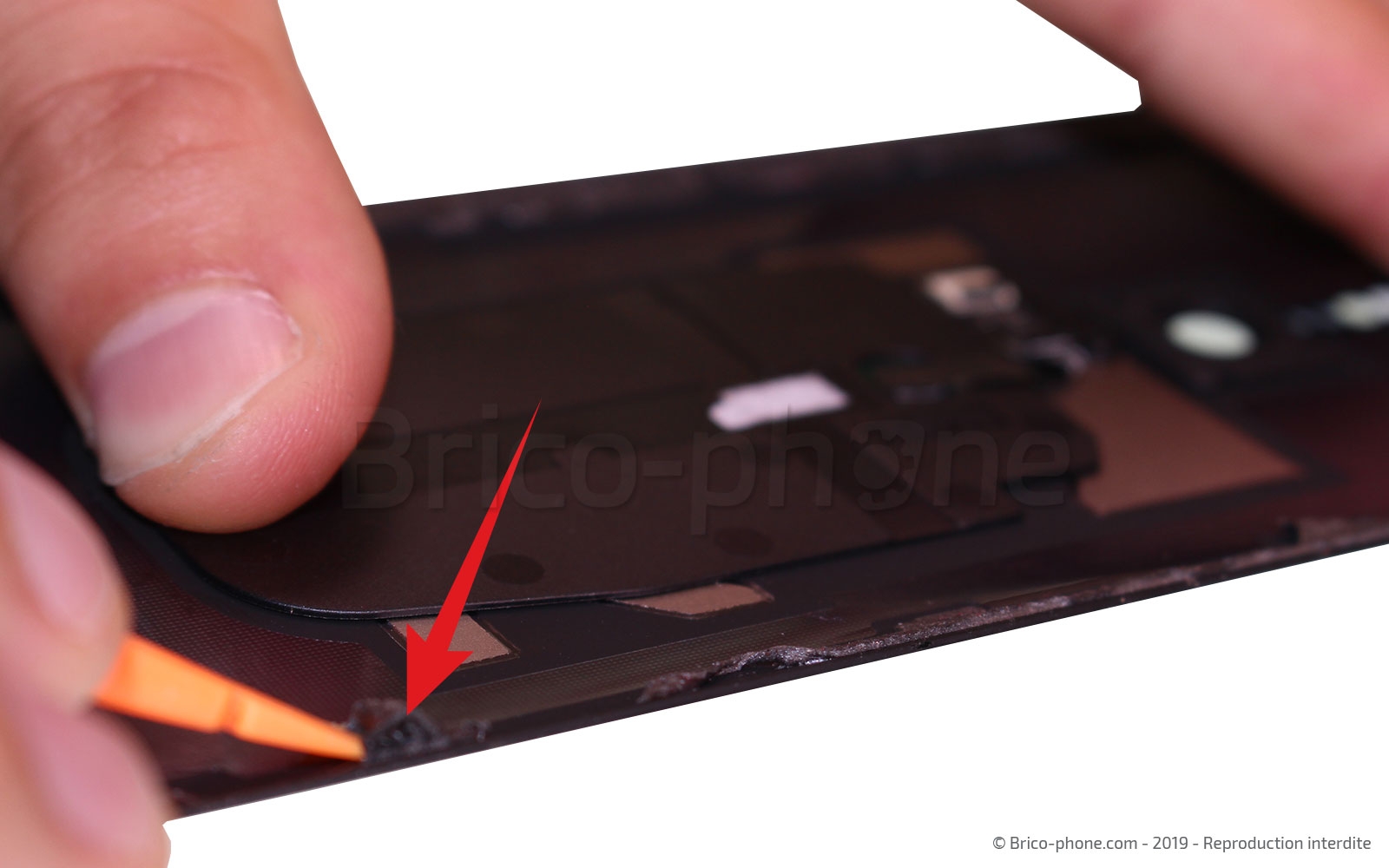

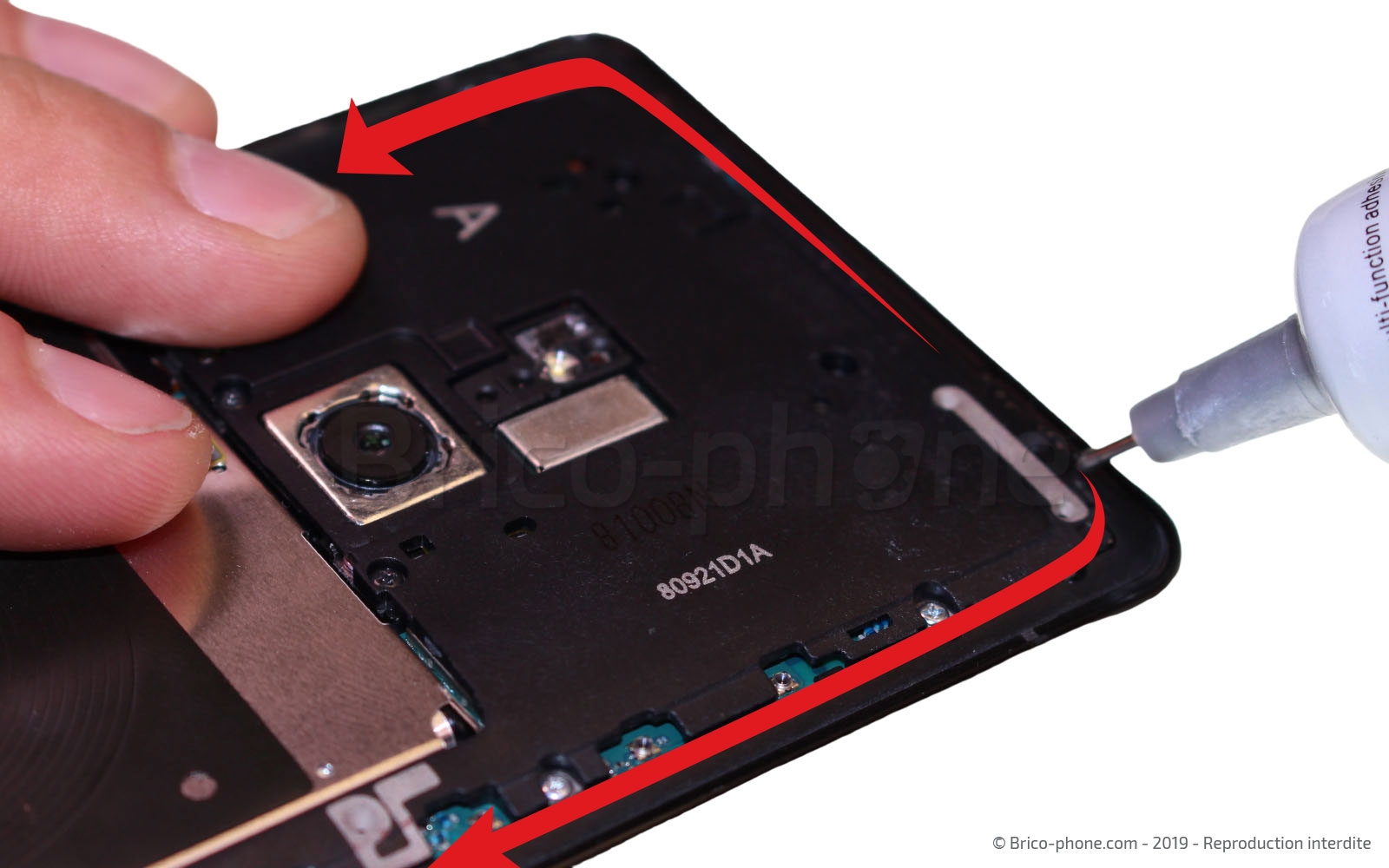

Pour la vitre arrière, pensez bien à nettoyer tout résidu de colle ou de stickers avant de poser un léger filet de colle sur le tour du châssis. Une fois, que vous avez posé la vitre arrière, maintenez le tout sous presse à l'aide de nos pinces à ressort environ 30 minutes.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Lot de 4 Pinces à ressort
5,90 €
