Démontage complet sur Galaxy A70

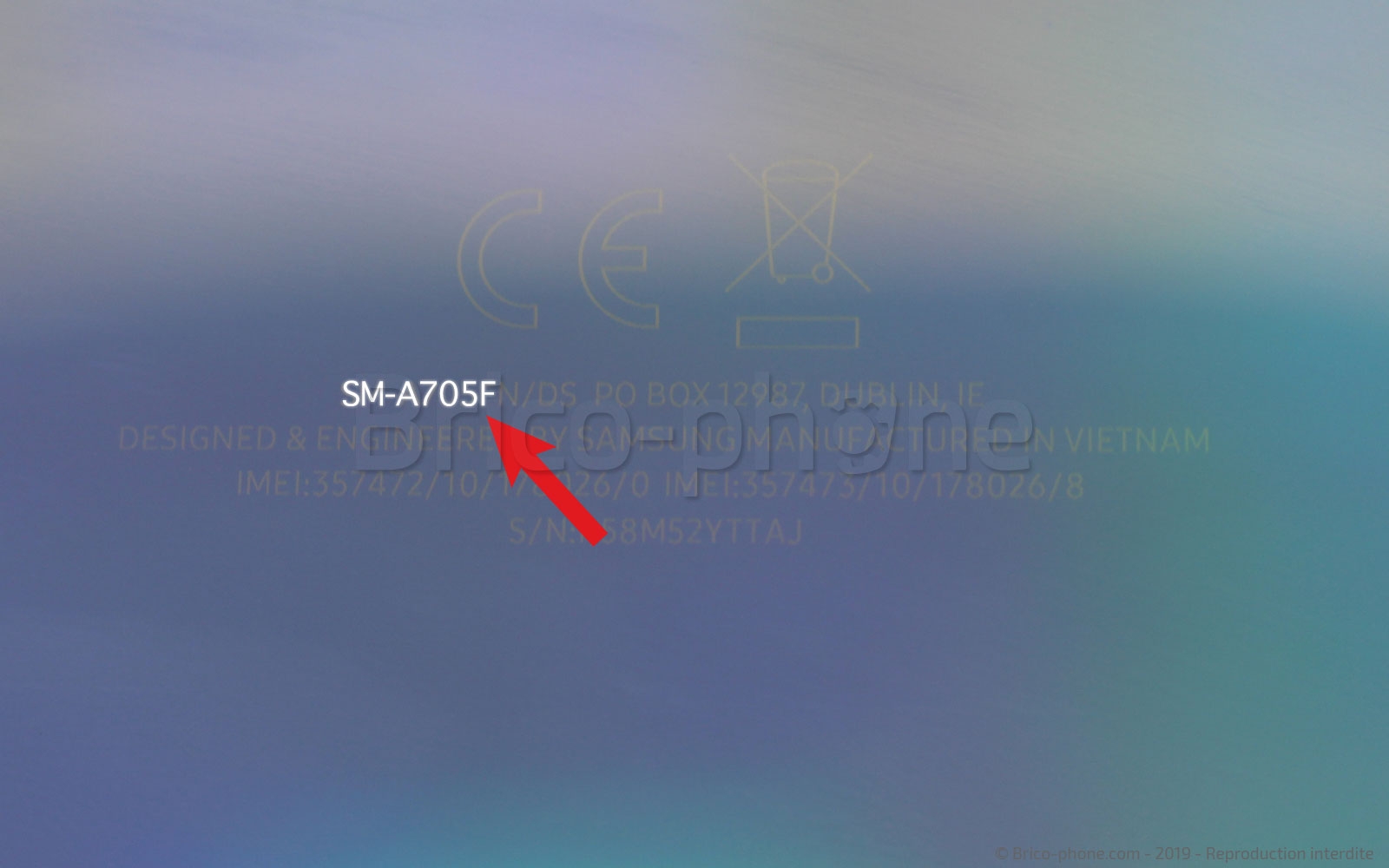

Vous vous apprêtez à démarrer le démontage du Samsung Galaxy A70 ? Avant cela, nous vous recommandons de regarder au dos de votre smartphone pour vérifier le modèle de votre appareil et la compatibilité des composants achetés.
Vous devriez y voir inscrit les références suivantes : SM-A705F.

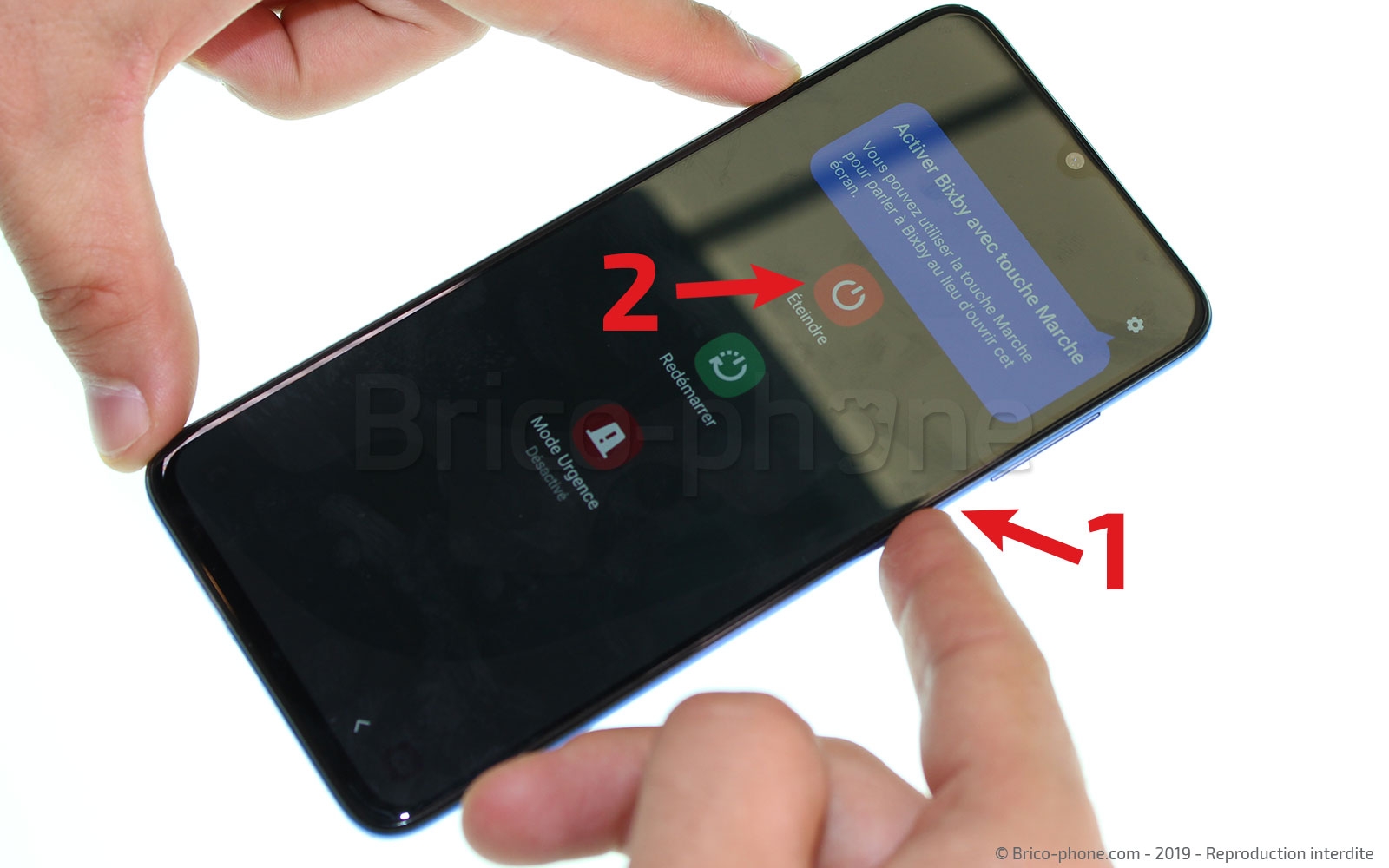

Avant de commencer la réparation, il est impératif d'éteindre votre appareil. Pour cela, appuyez sur le bouton power de votre téléphone et sélectionnez l’icône “éteindre” qui s’affiche sur l’écran.

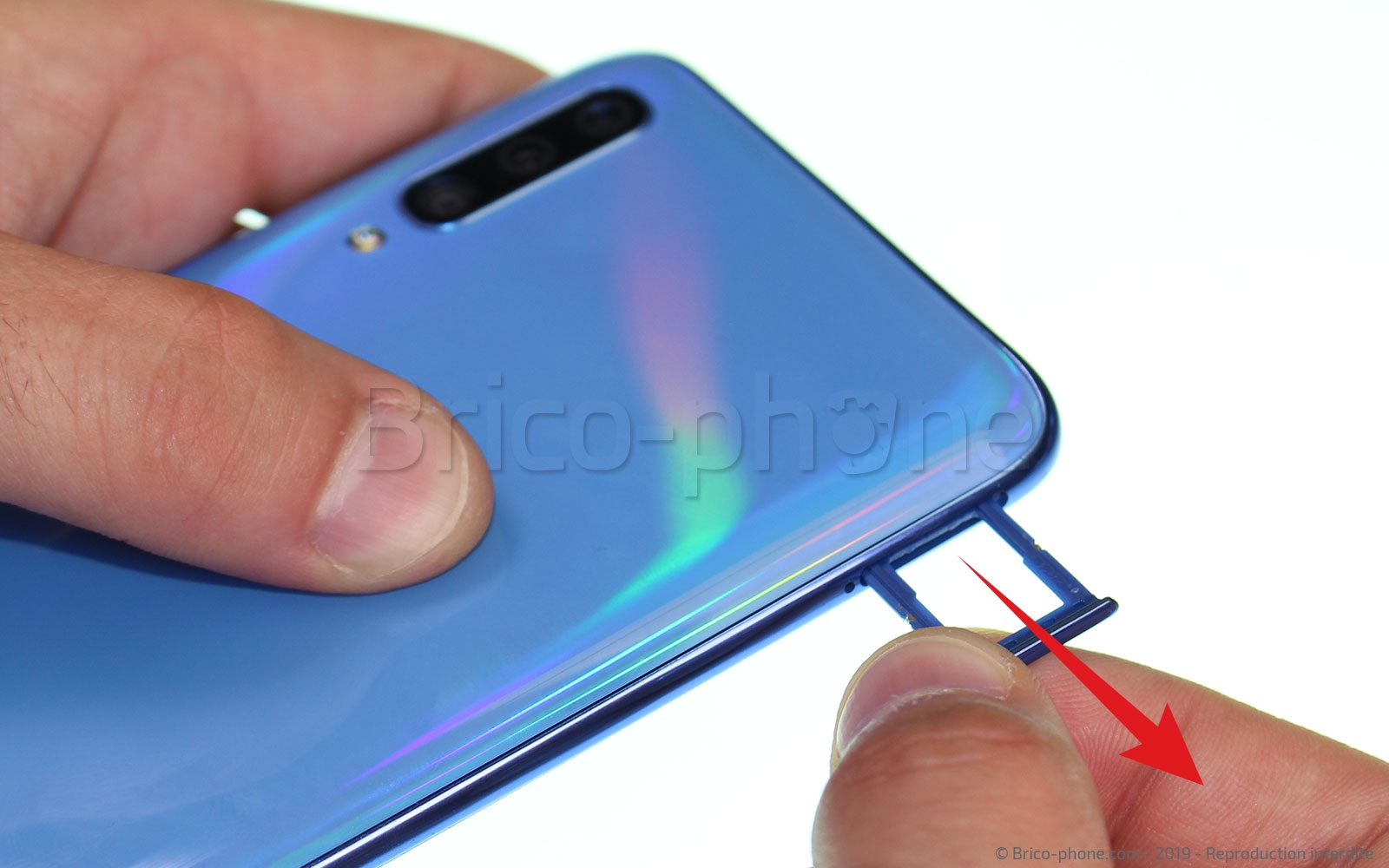

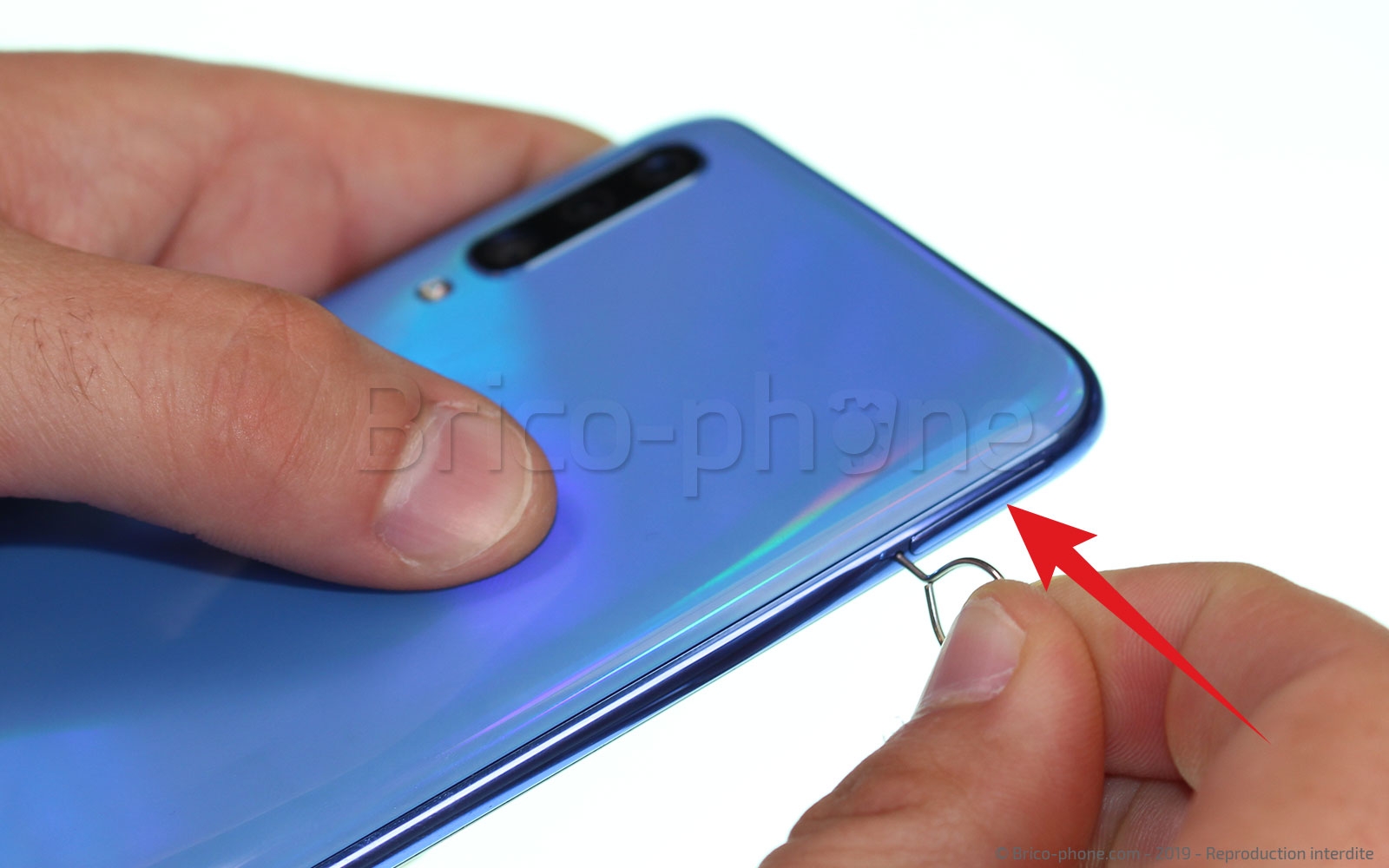

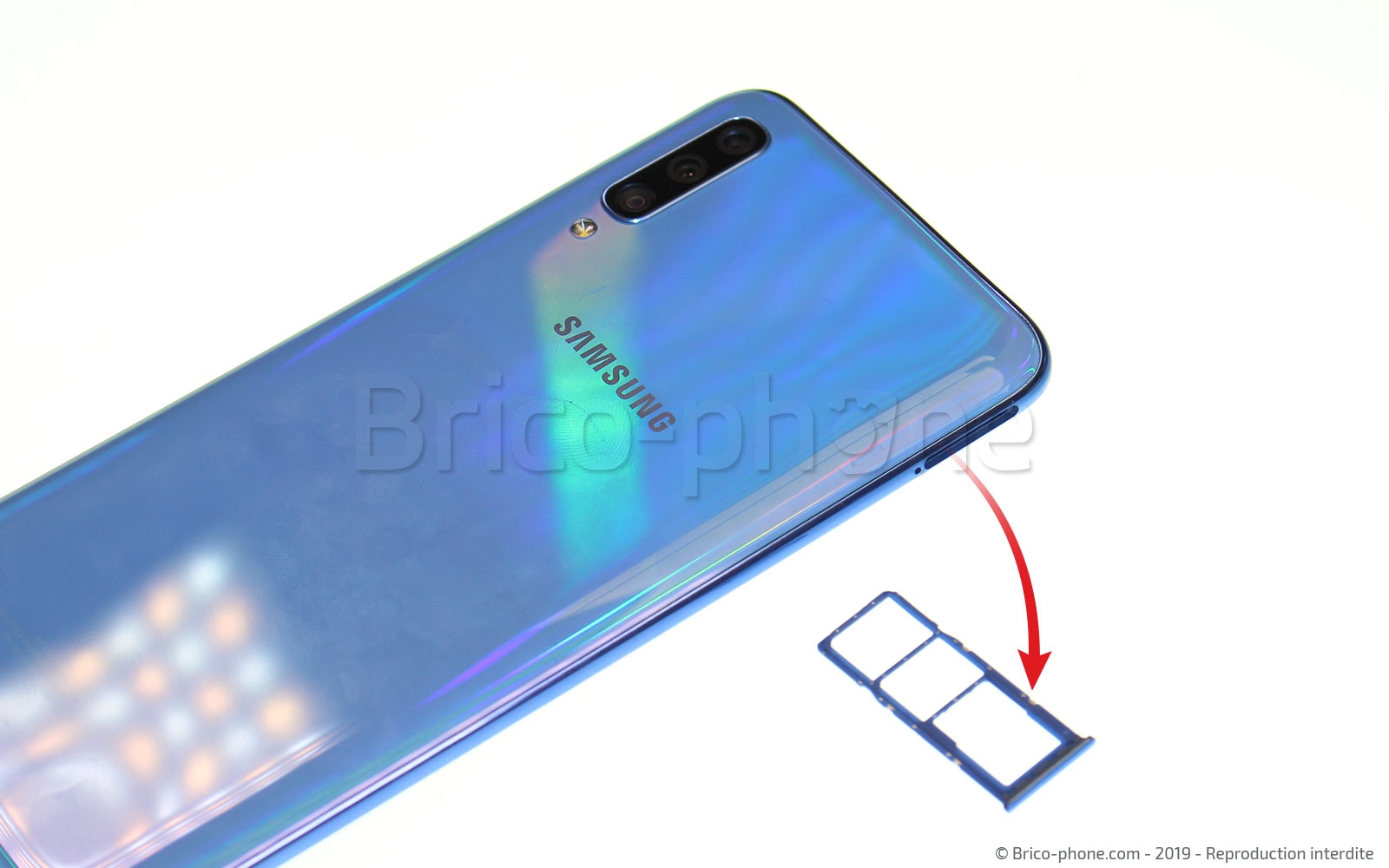

Vous pouvez maintenant, retirez le rack de la carte SIM à l’aide de l’outil d’extraction fourni avec votre Samsung A70 lors de l’achat.

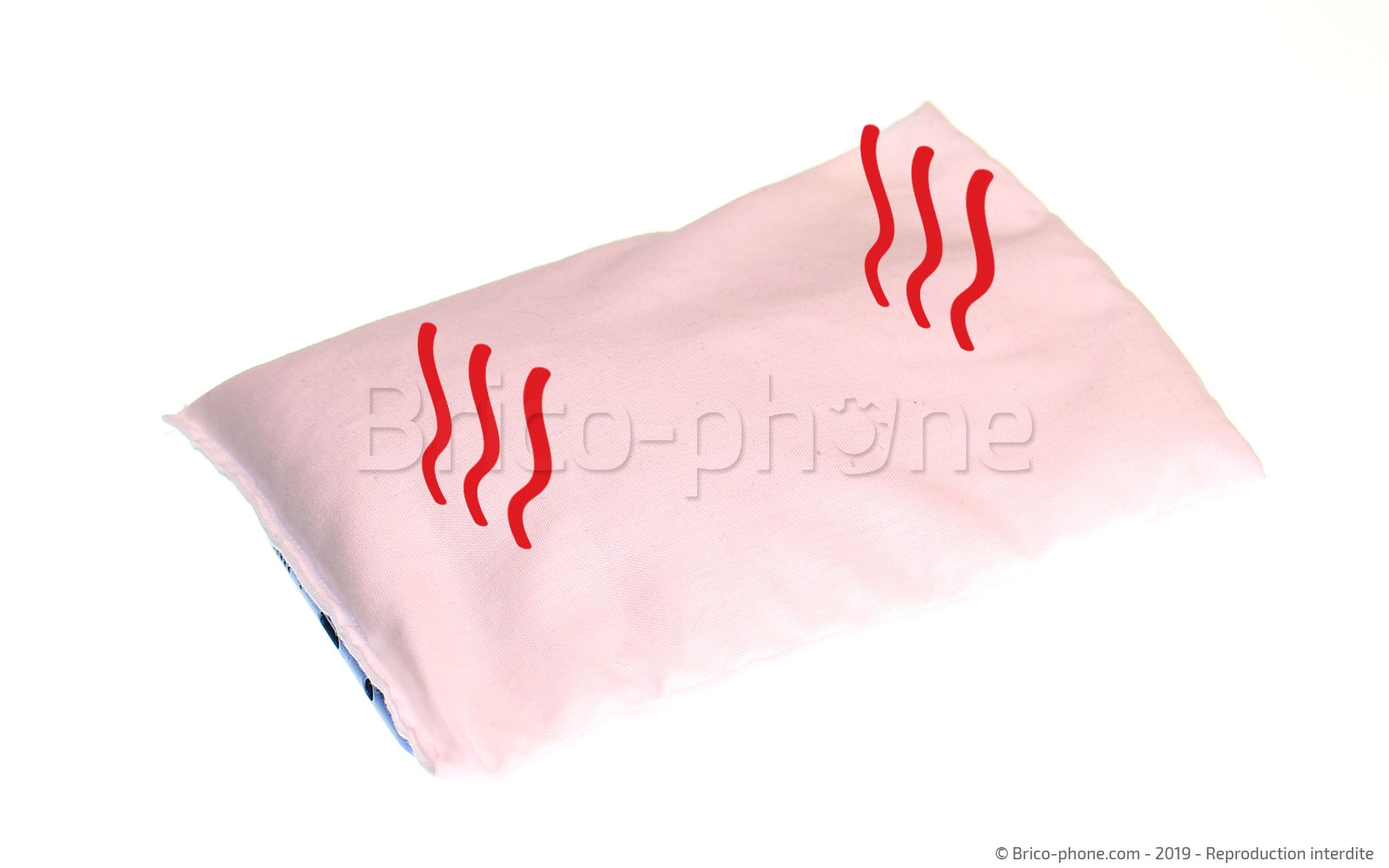

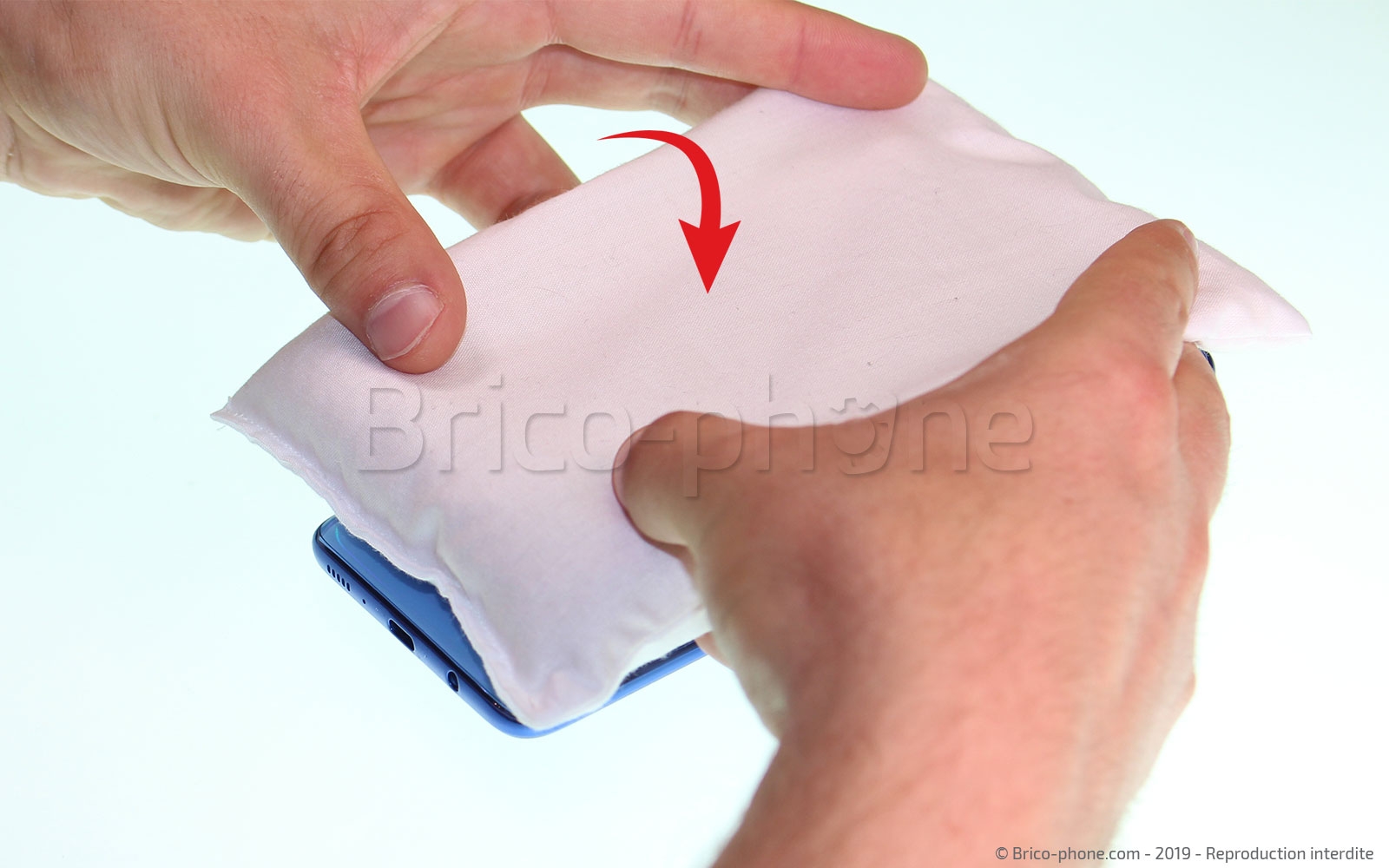

Pour pouvoir retirer la vitre arrière de votre smartphone, il est obligatoire de chauffer cette dernière. Pour cela, deux choix s’offrent à vous. Vous pouvez utiliser soit le coussin chauffant soit le décapeur thermique. Attention, il ne faut pas que la chaleur produite dépasse les 80°C car ceci endommagerait l’appareil.

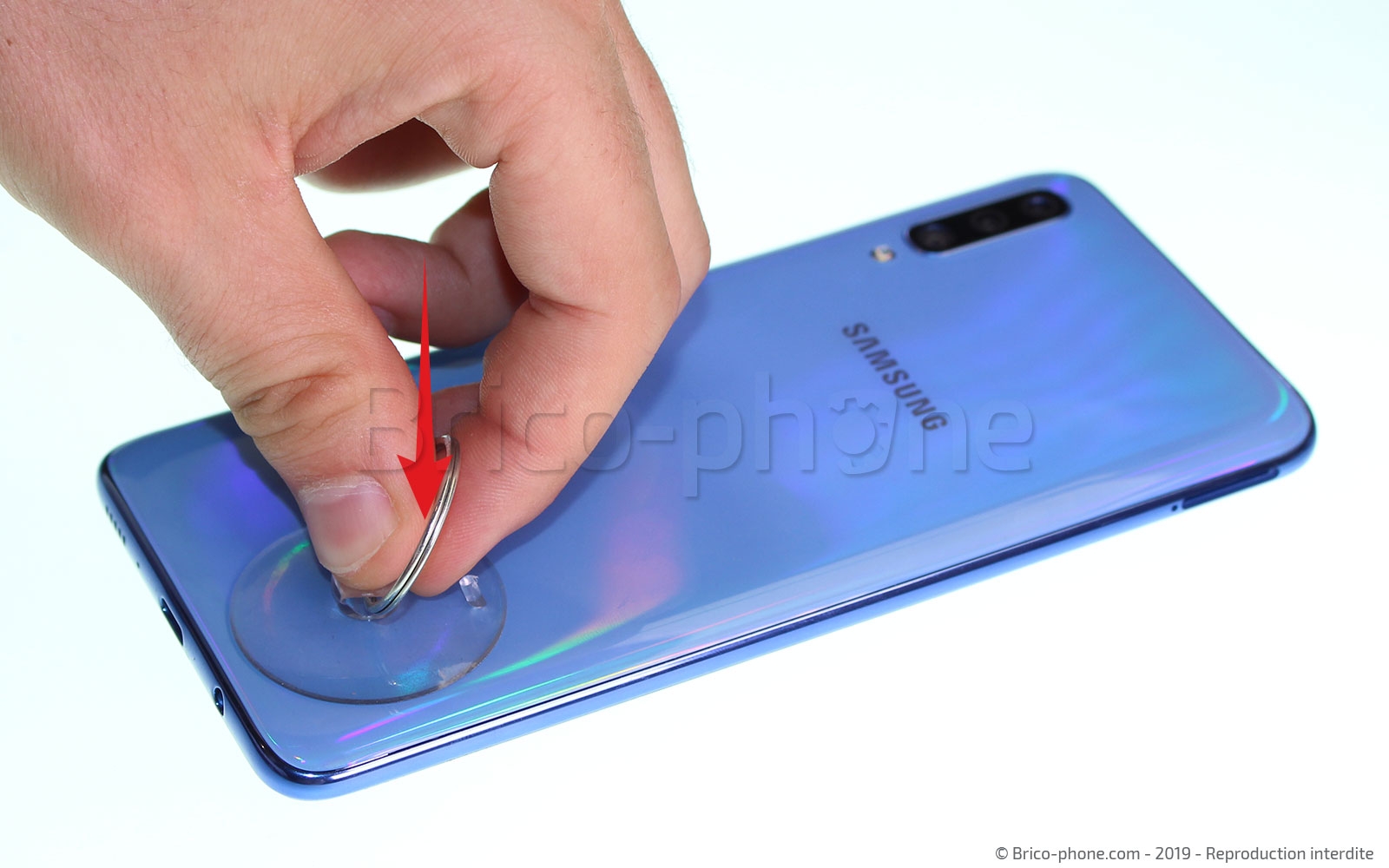

Placez la ventouse sur la vitre afin d’avoir une meilleure prise lors de l’étape suivante.

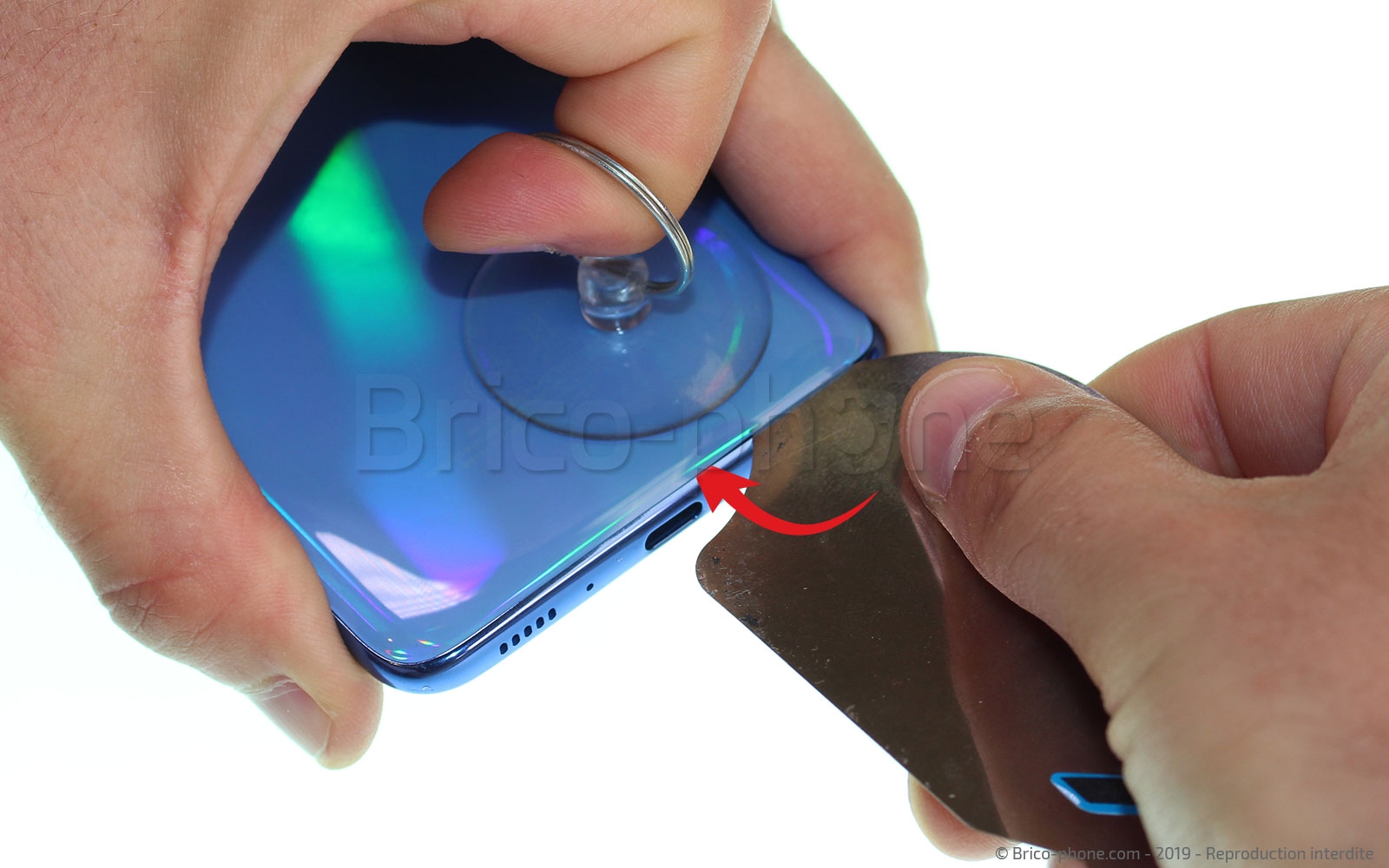

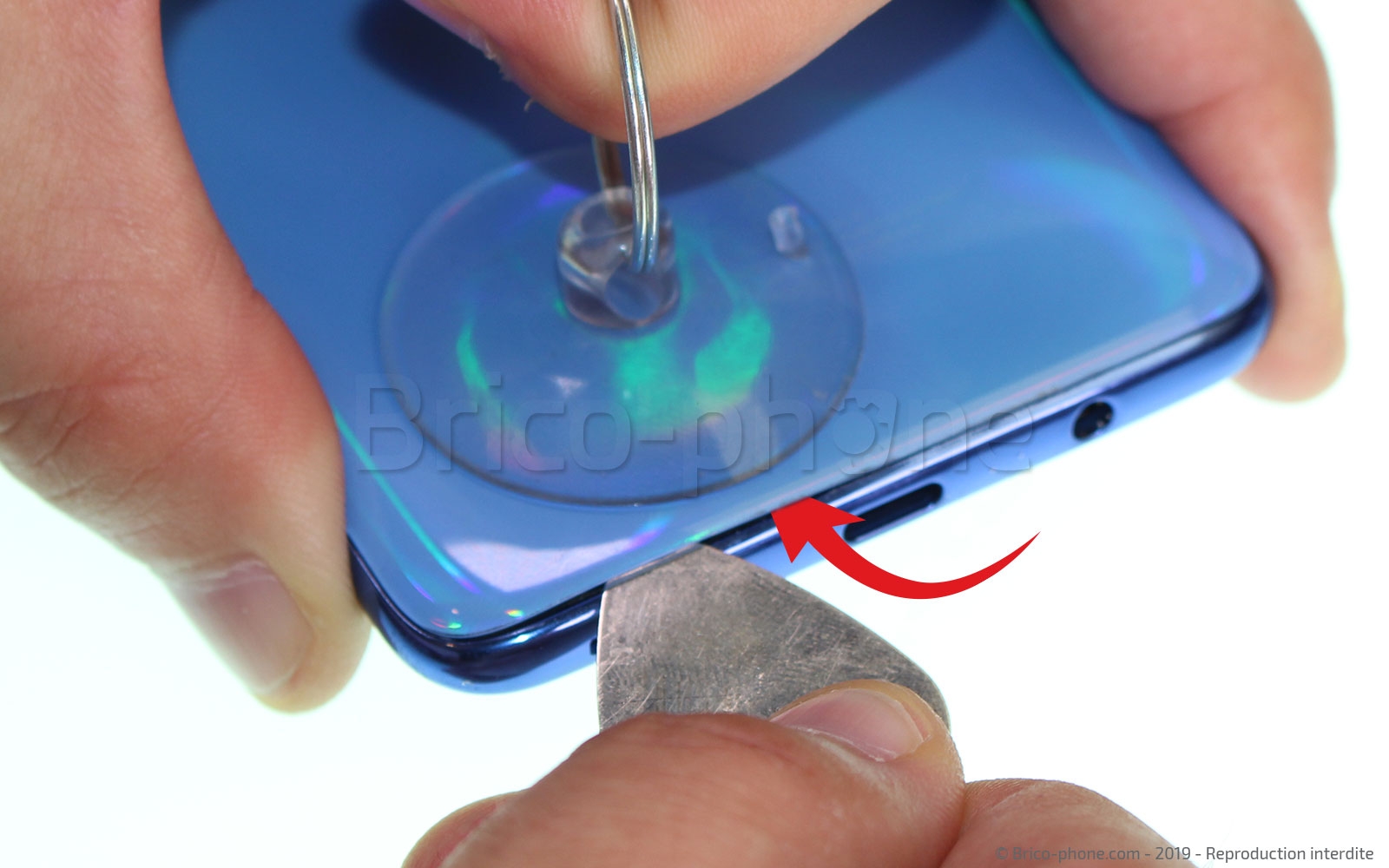

Une fois la vitre arrière chauffée et en tirant doucement sur la ventouse, faites glisser l’outil iFlex entre le chassis et la vitre.
Lorsque l’espace est suffisant, remplacez le médiator en métal par ceux en plastique et déplacez-les de chaque coté.

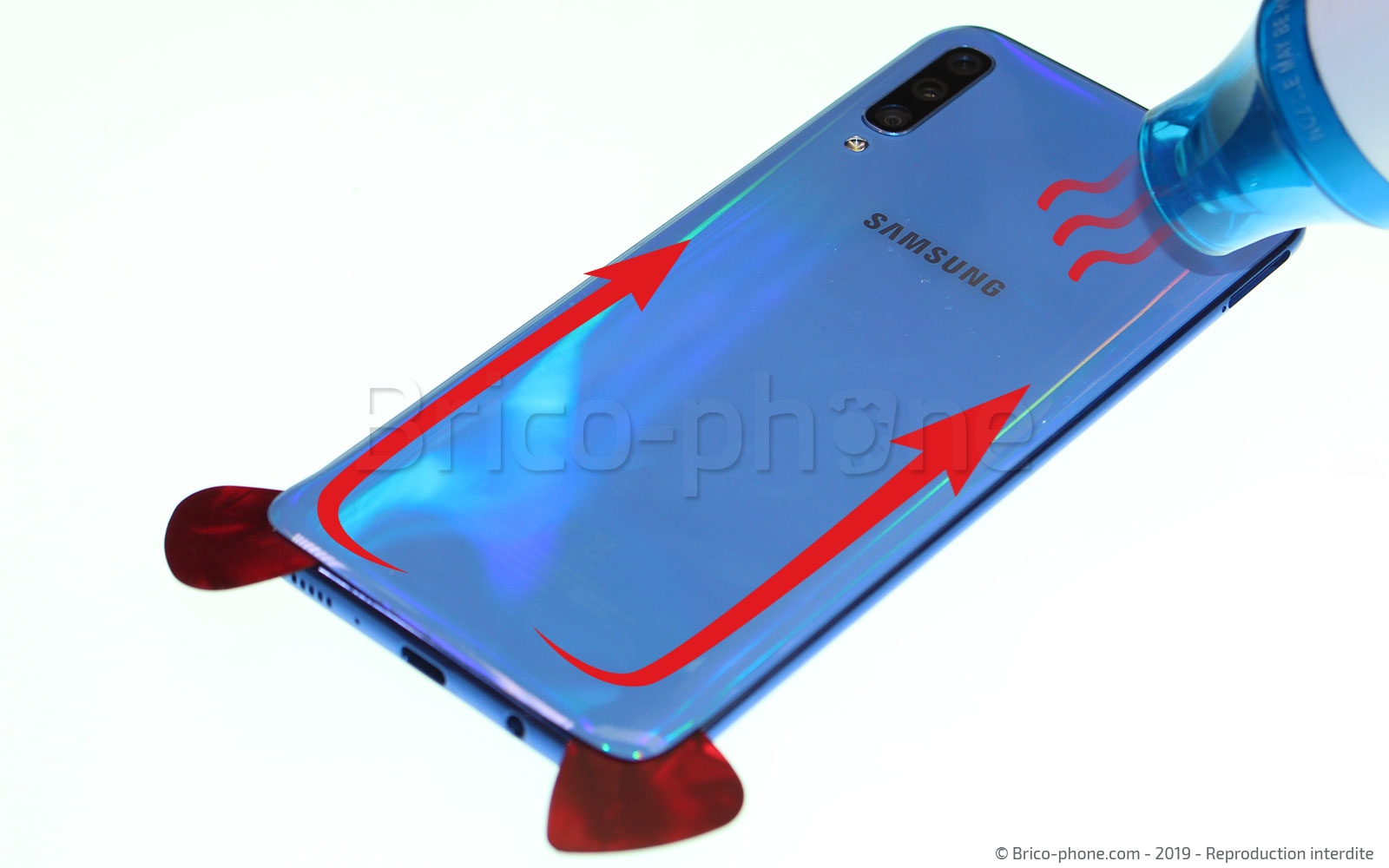

Afin de faciliter le décollage de la vitre arrière, nous vous conseillons de repasser un coup de décapeur thermique tout le long de votre appareil.

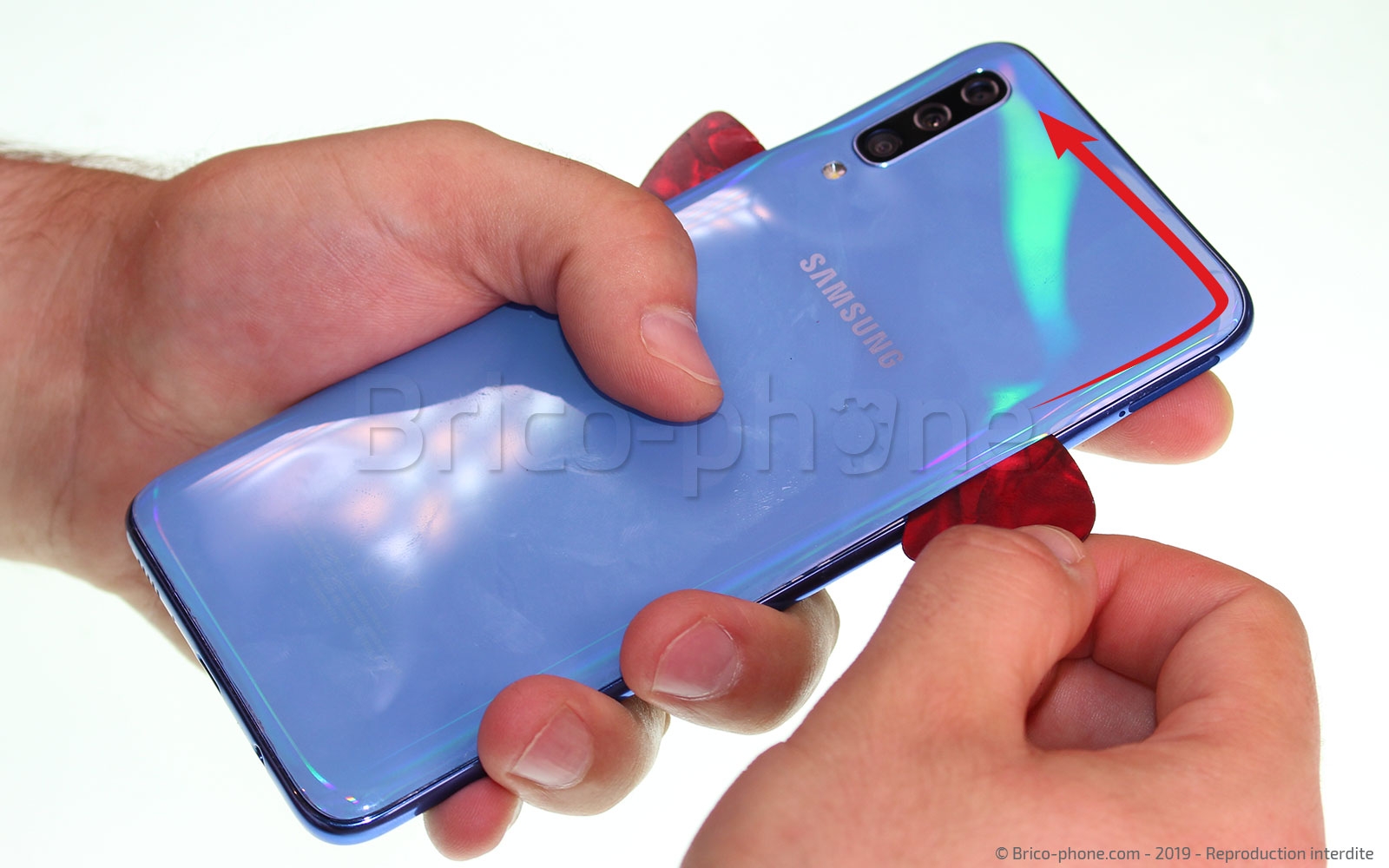

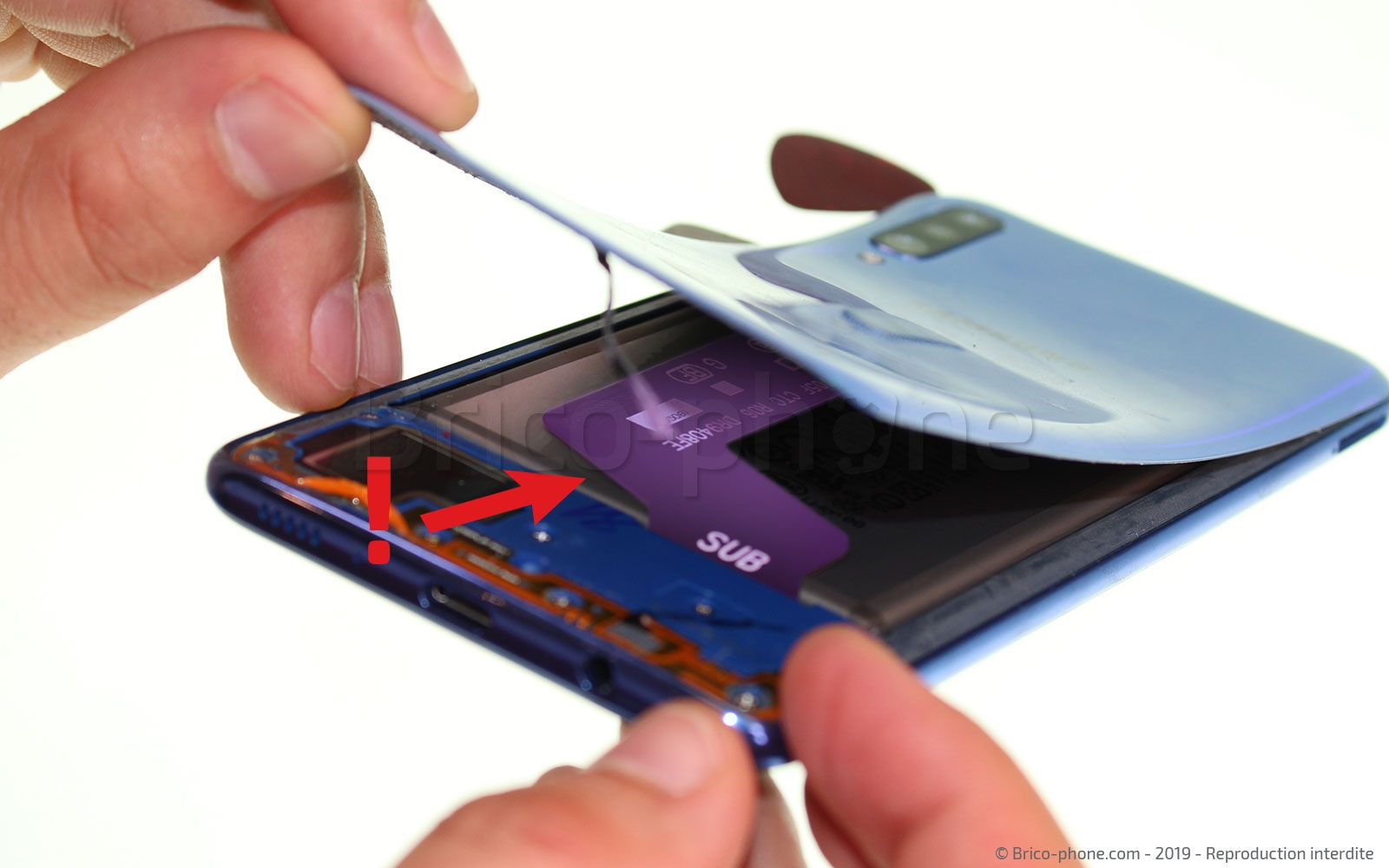

Délicatement, faites glisser les médiator de chaque coté du téléphone. La vitre arrière se décolle enfin.
Faites attention, lors de la manipulation, à ne pas endommager la nappe d’interconnexion se trouvant juste sous la vitre arrière de votre Samsung A70.

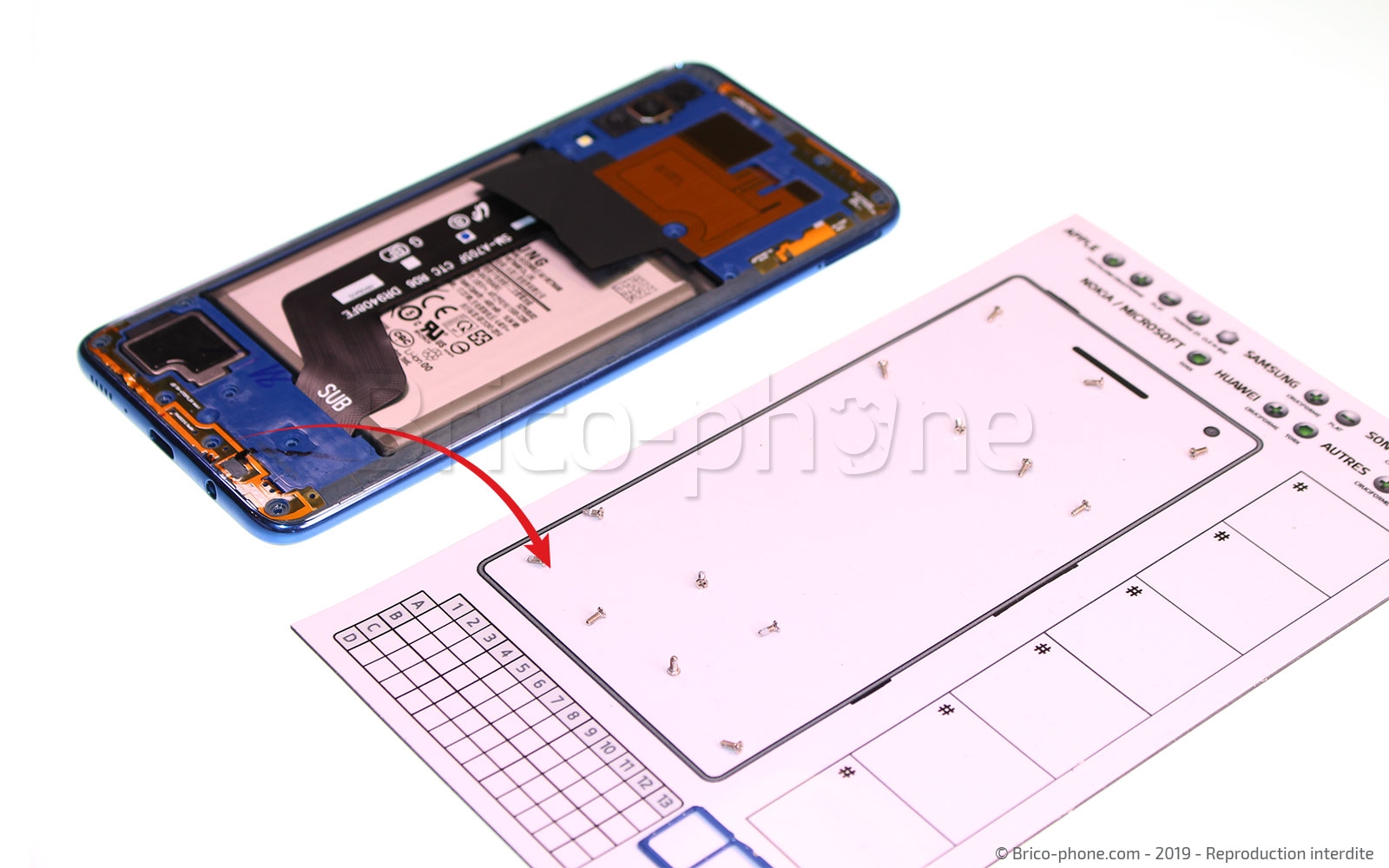

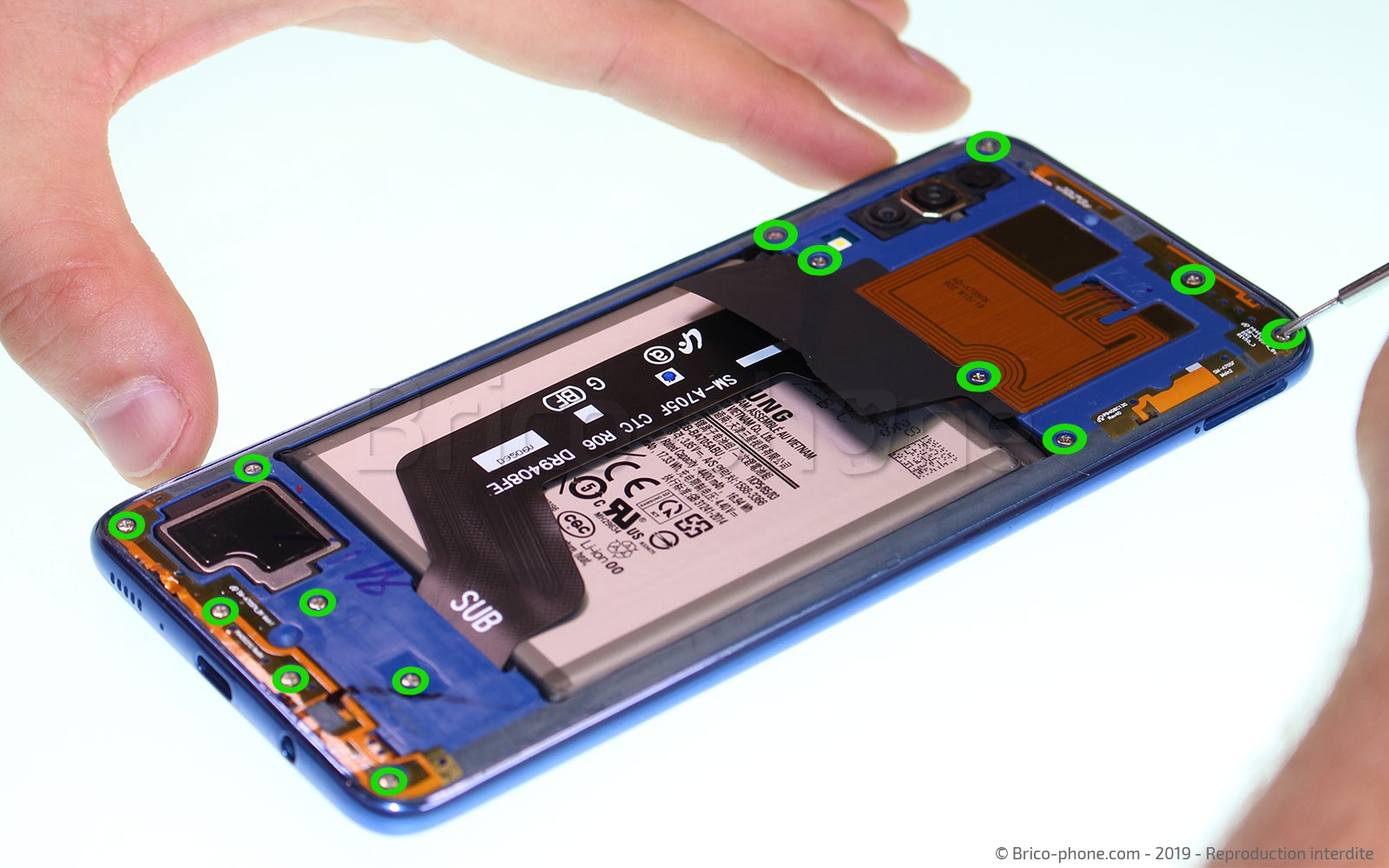

Afin d’accéder à l’intérieur de votre Samsung Galaxy A70, il est nécéssaire de dévisser les 14 vis à l’aide du cruciform.
Nous vous conseillons de déposer les vis sur le patron universel fourni avec votre commande, afin de vous faciliter le remontage de votre appareil.

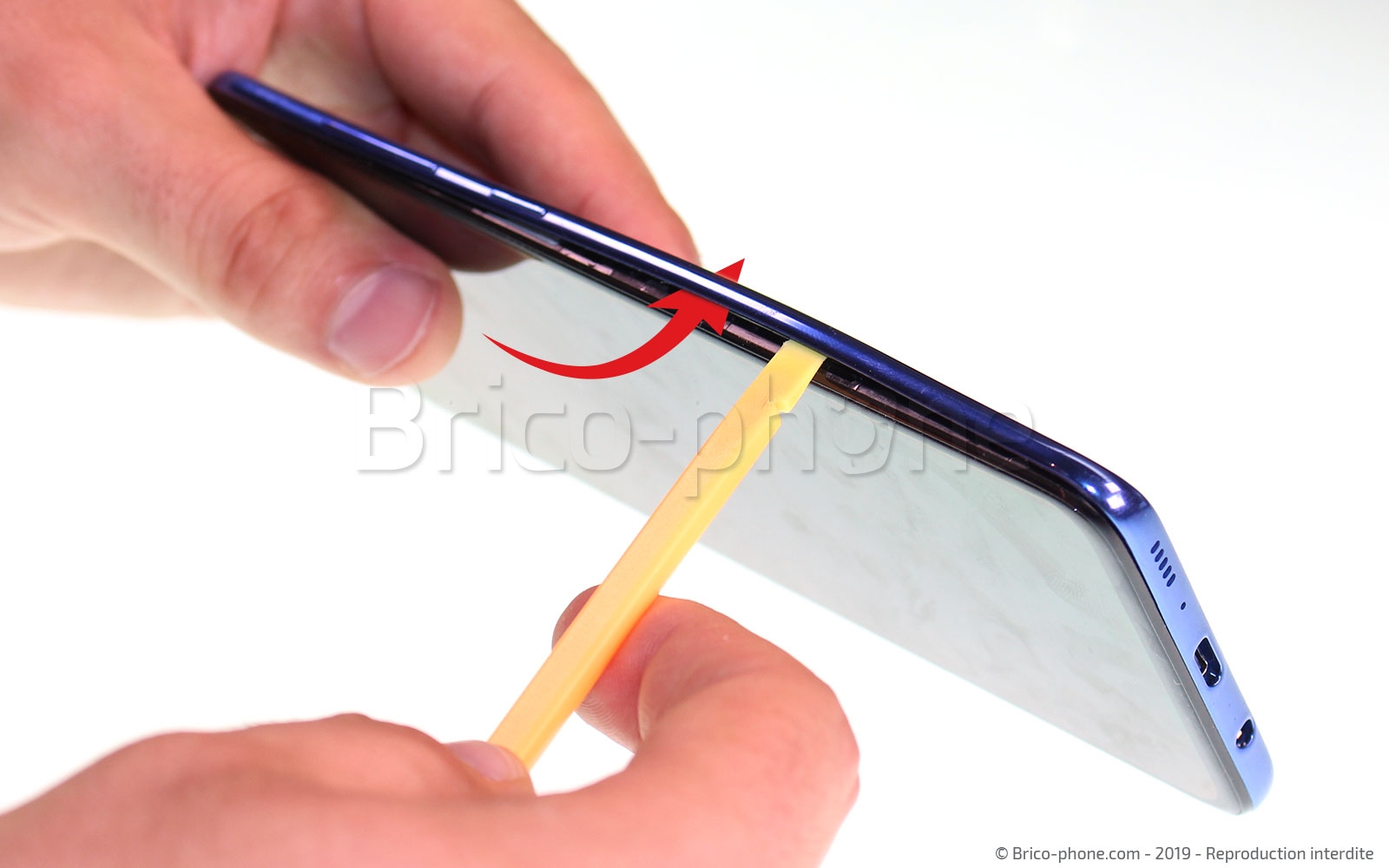

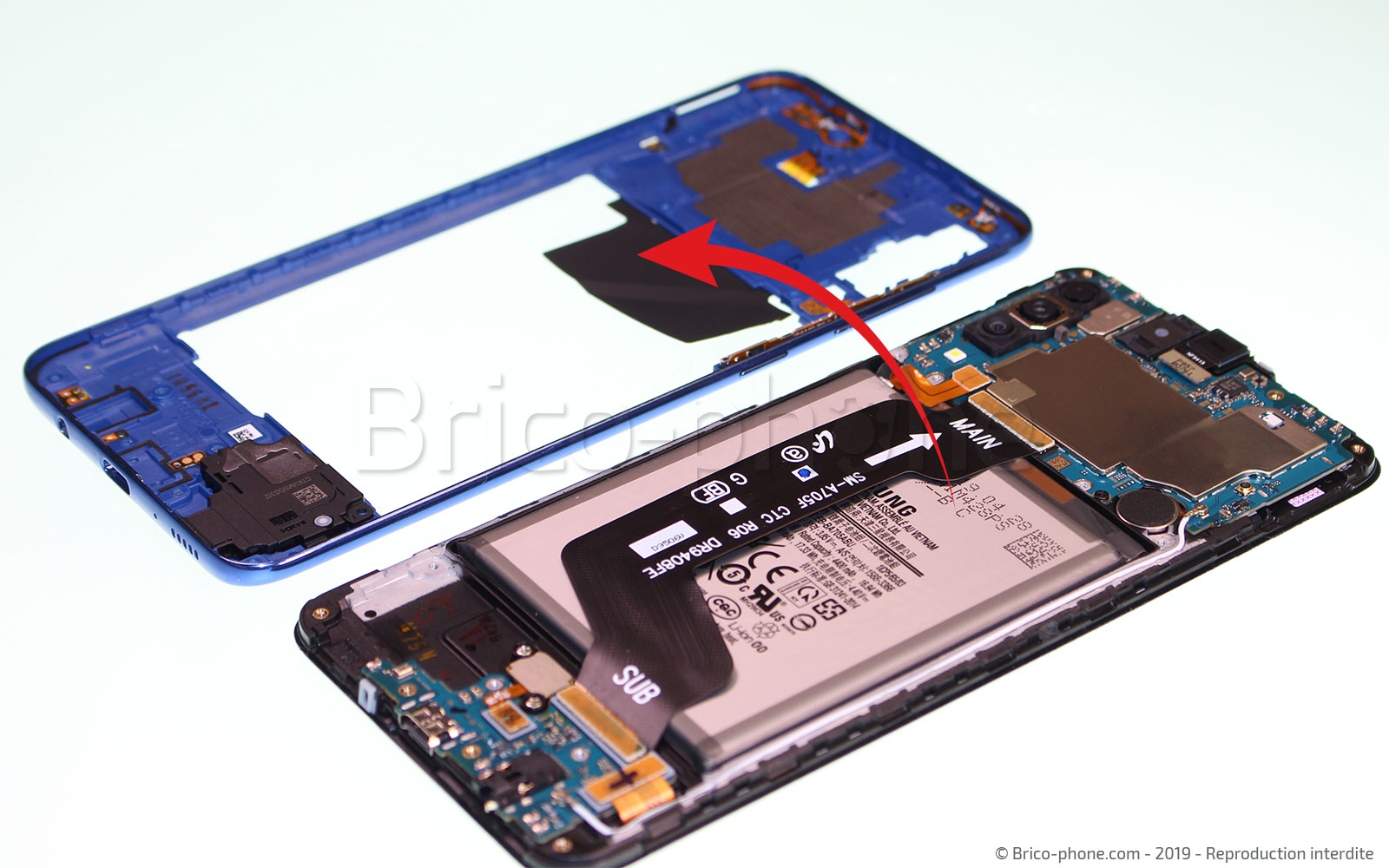

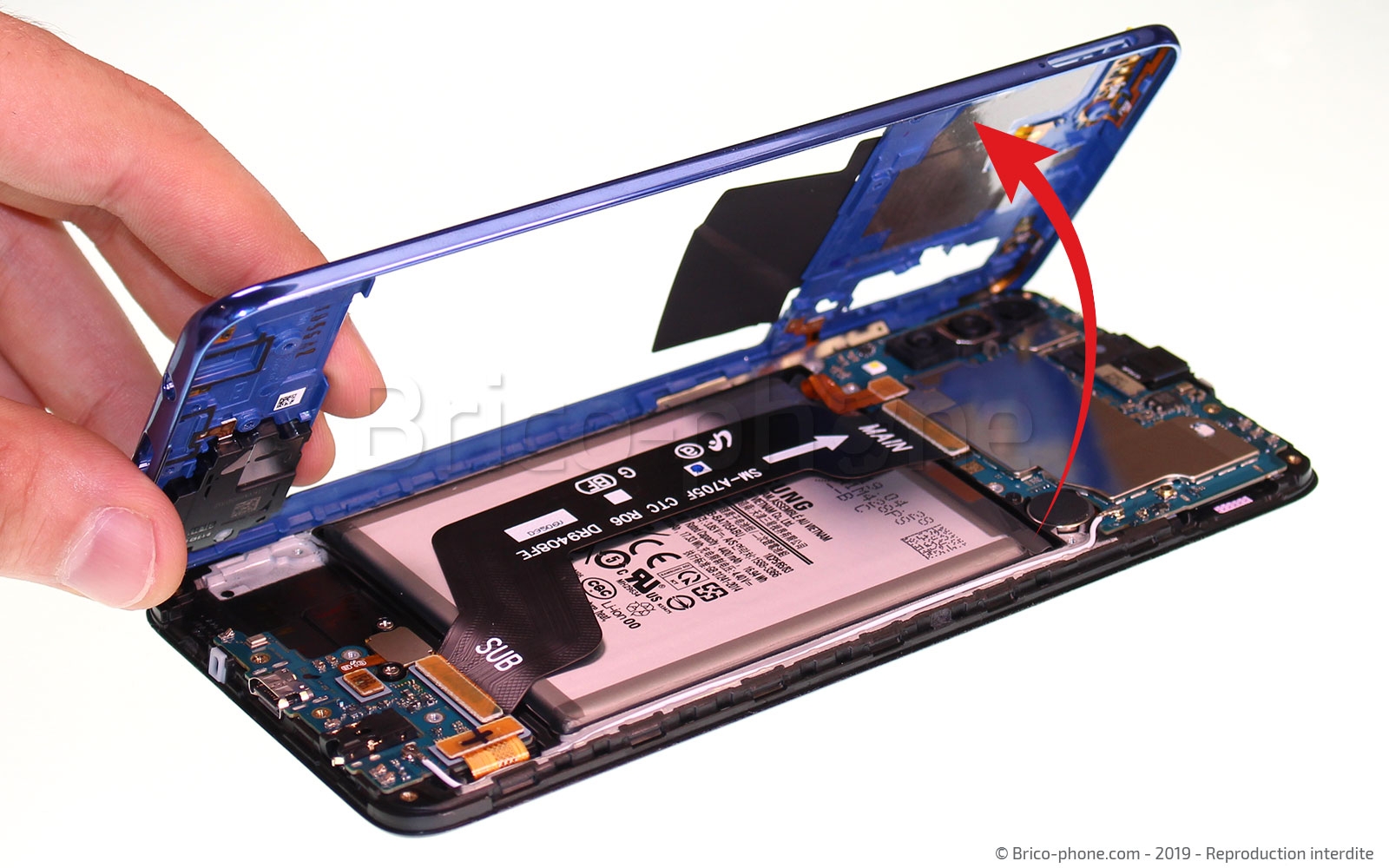

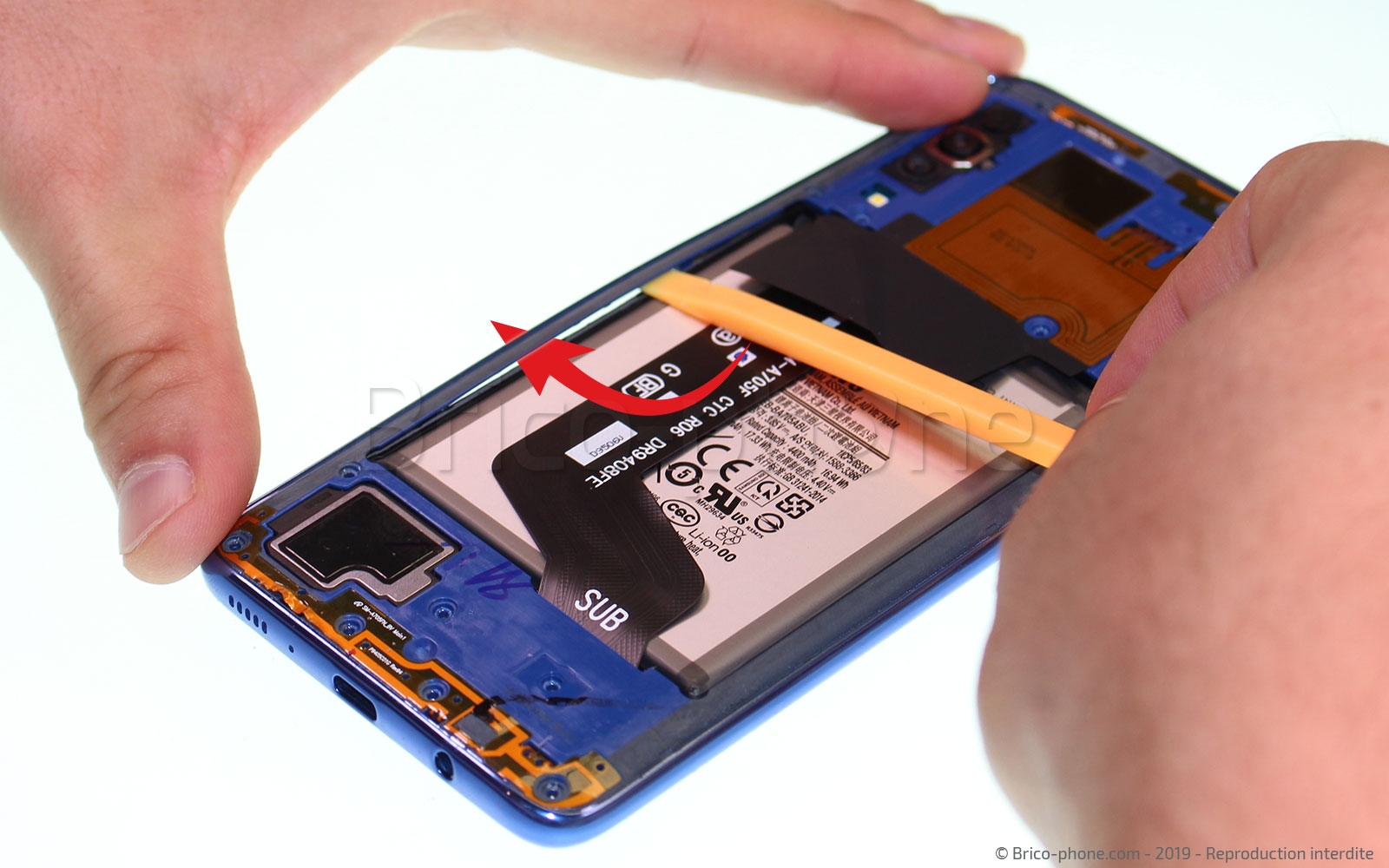

Faites glisser la spatule en nylon entre le bloc écran et le chassis pour le soulever. Vous pouvez maintenant retirer le contour de votre appareil.

Débranchez votre batterie en soulevant sa nappe de connexion. Passez, ensuite, à la nappe d’interconnexion en déclipsant la partie se situant sur la carte mère et celle située sur la plaquette inférieure de votre Samsung Galaxy A70.

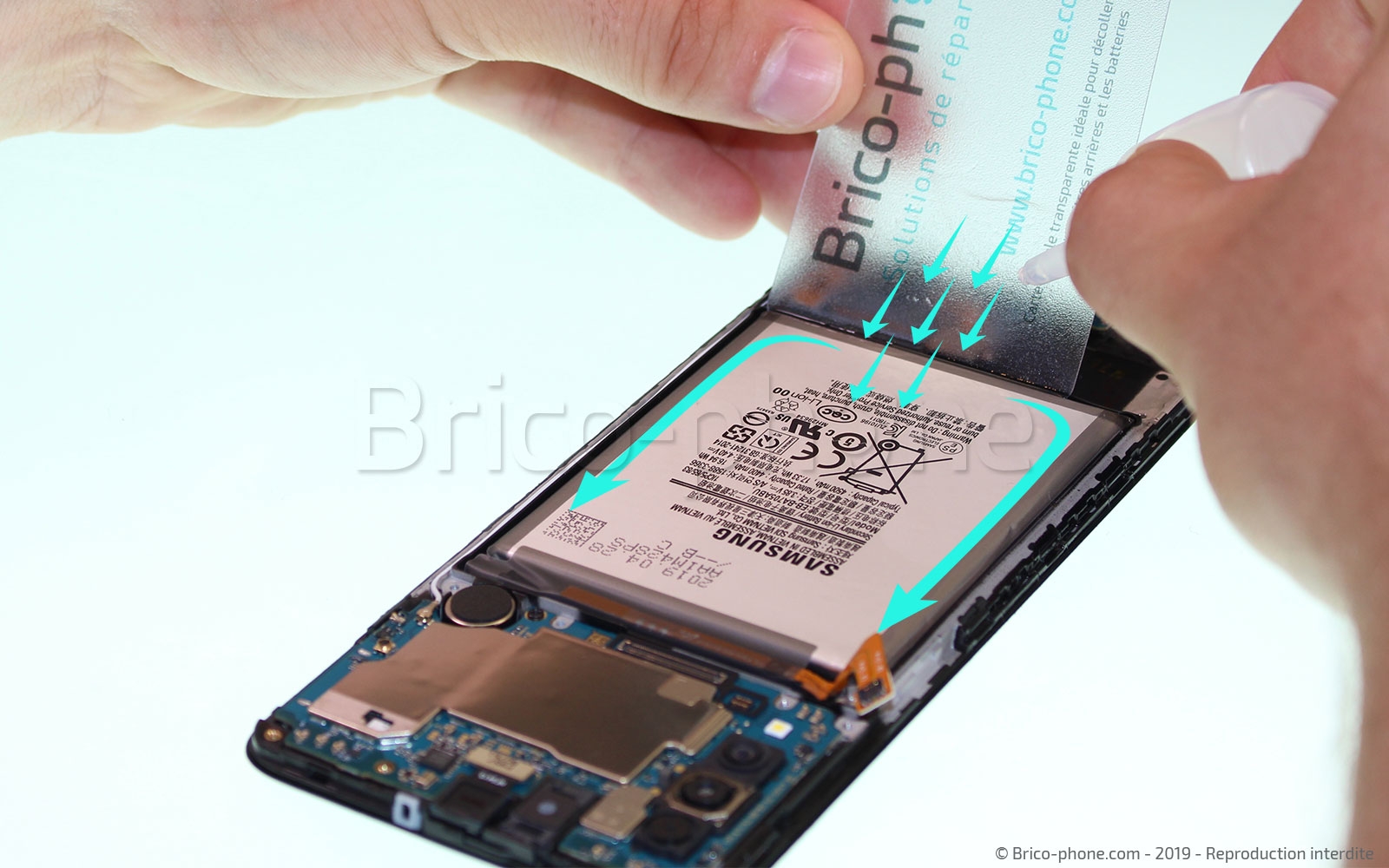

A l’aide de la carte en PVC transparente, faites glisser le liquide iRemover, vendu sur notre site internet, sous la batterie. Il va permettre de ramollir la colle qui maintient la batterie.

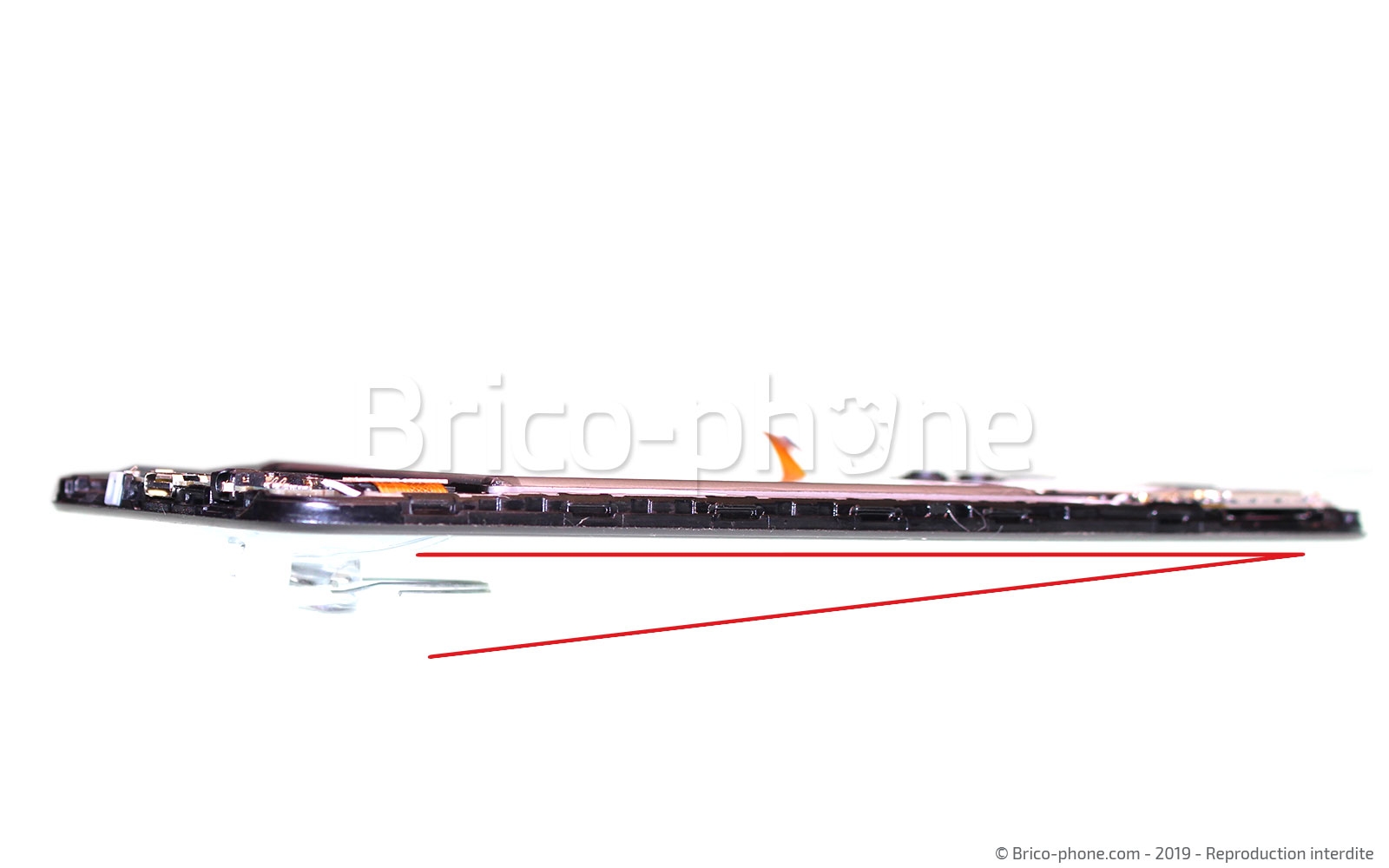

Placez ensuite, la ventouse sur l’une des extrémités de votre écran pour permettre d’incliner le smartphone sur votre espace de travail, le temps de la pose. Laissez reposer le liquide 30 à 40 minutes.

Attention, cette étape doit être réalisée soigneusement pour ne pas endommager la batterie.

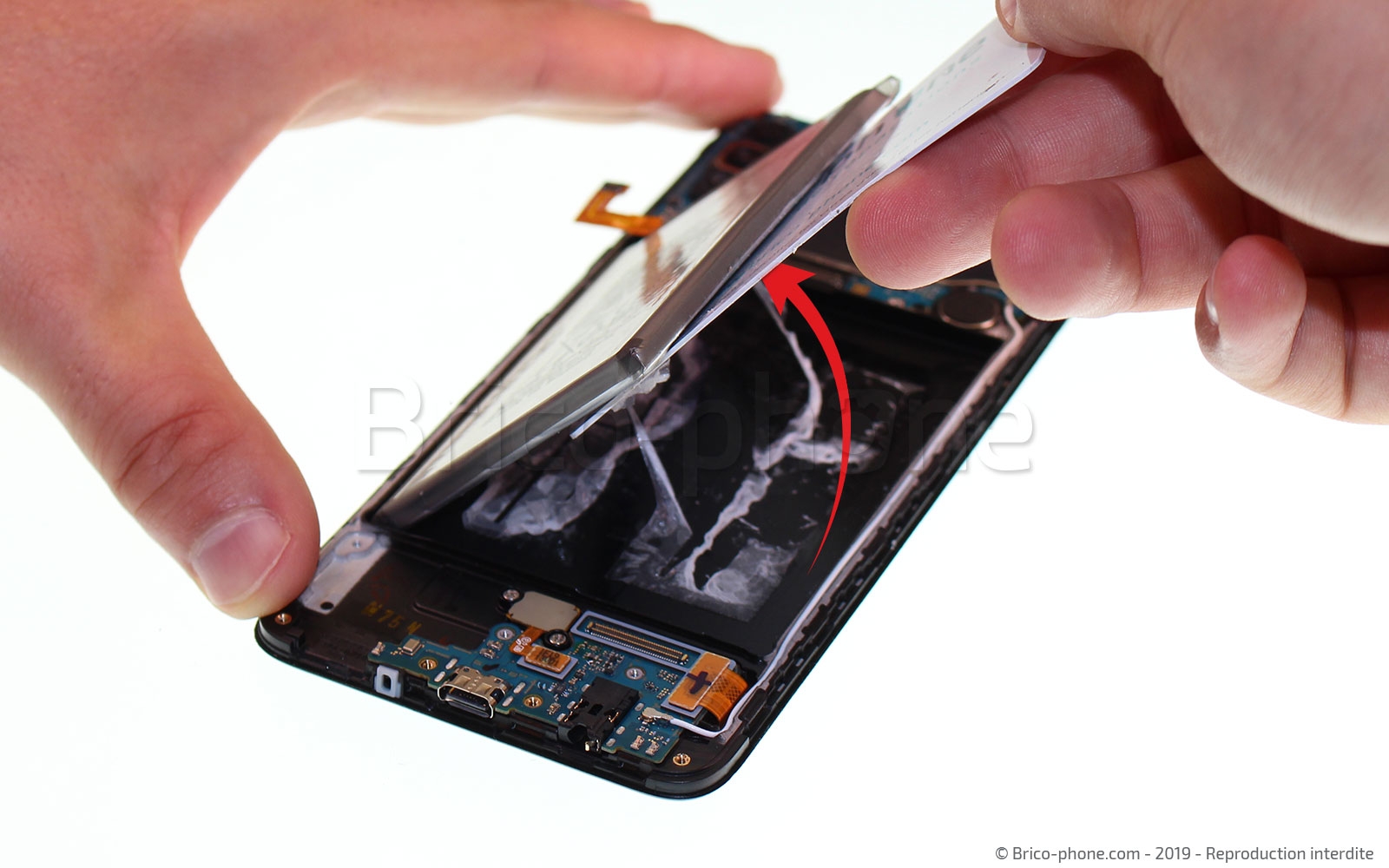

Insérez le médiator entre le bloc écran et la batterie pour permettre un effet de levier et soulevez légèrement le composant.

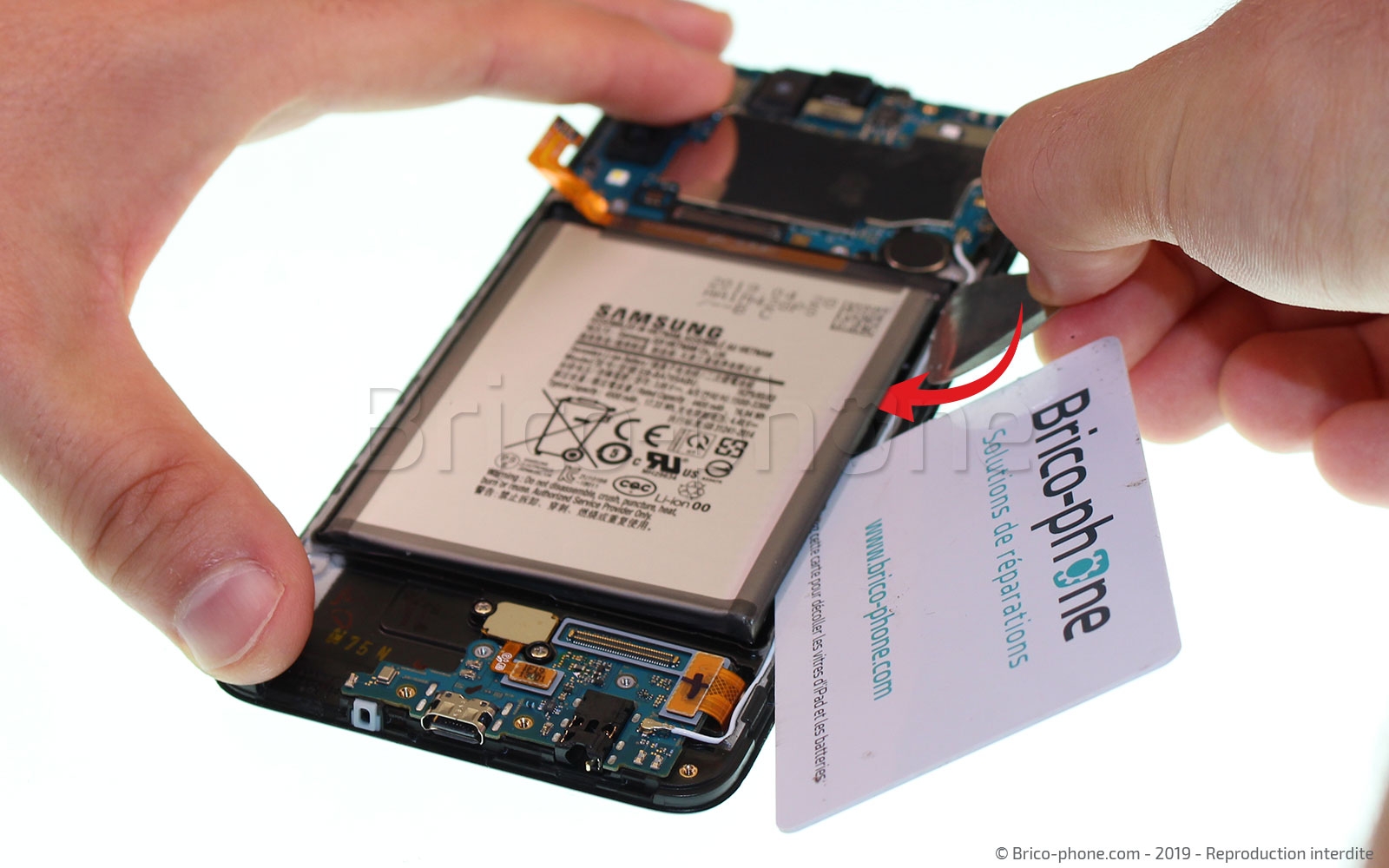

Insérez la carte en PVC et faites-la glisser sous la batterie. Vous pouvez maintenant l'extraire du bloc écran.

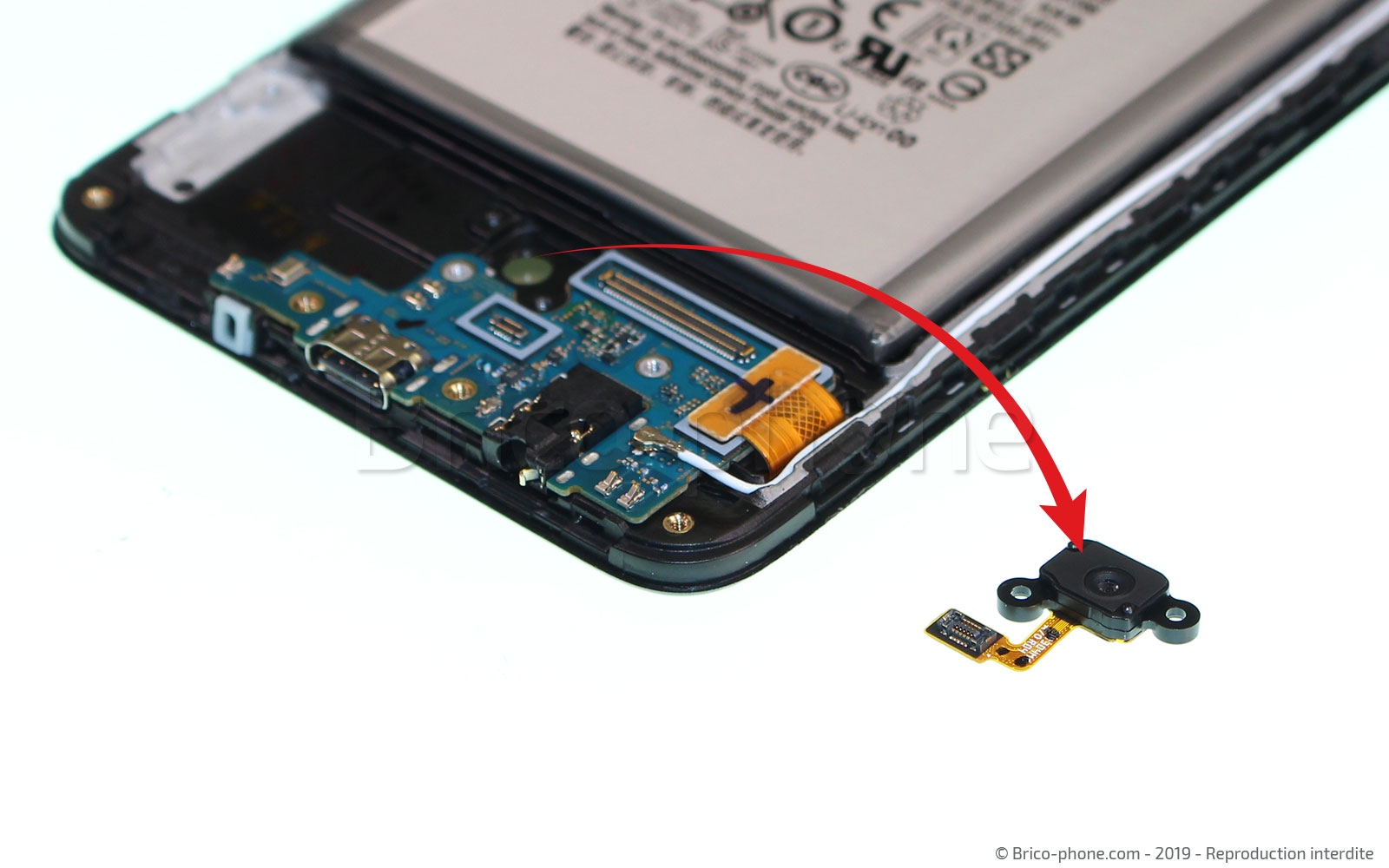

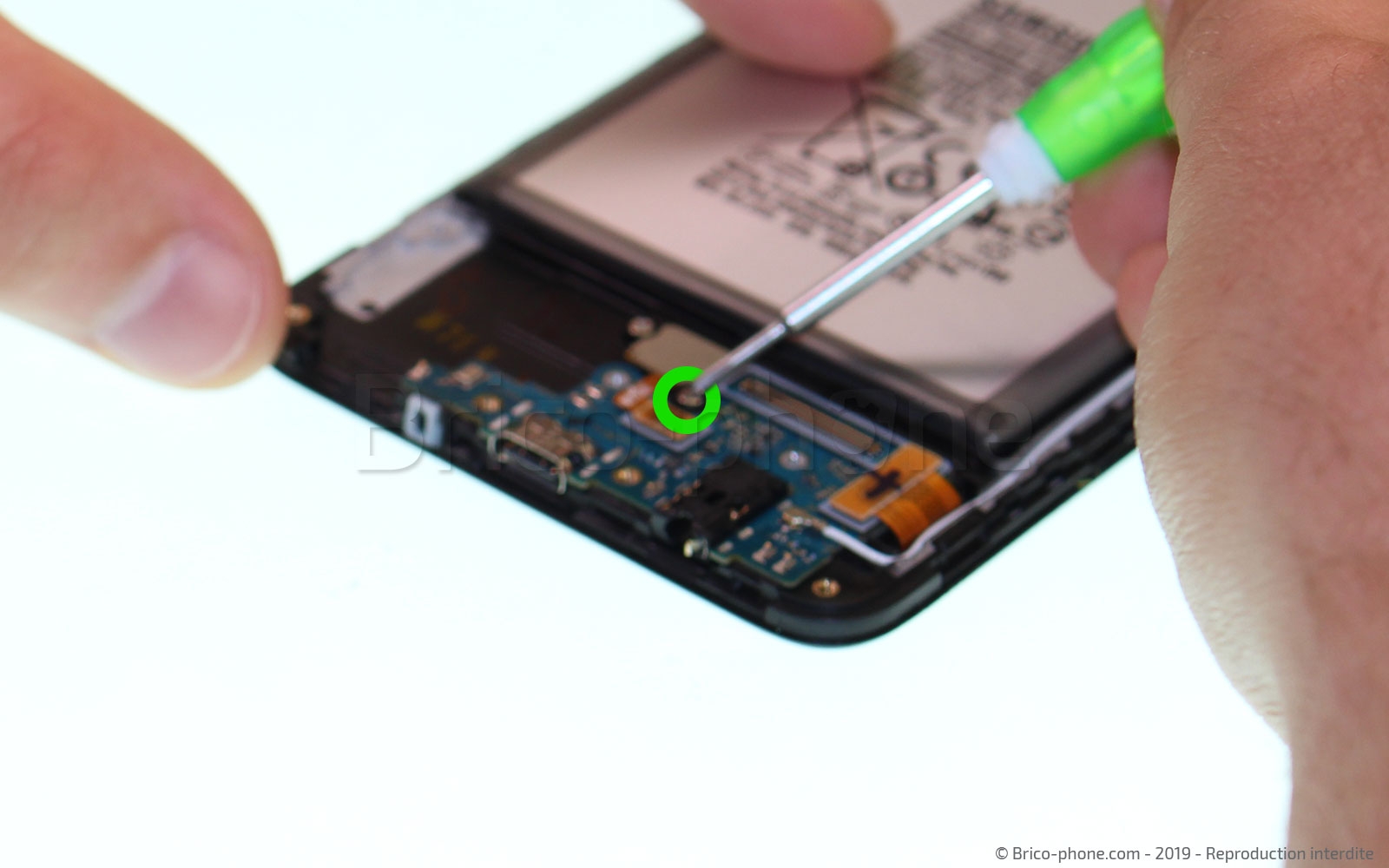

Dans un premier temps, retirez la vis qui maintient la carte fille. Soulevez la nappe rattachant le lecteur d’empreintes à la plaquette inférieure de votre Samsung Galaxy A70. Enfin, attrapez le lecteur et enlevez-le du bloc écran.

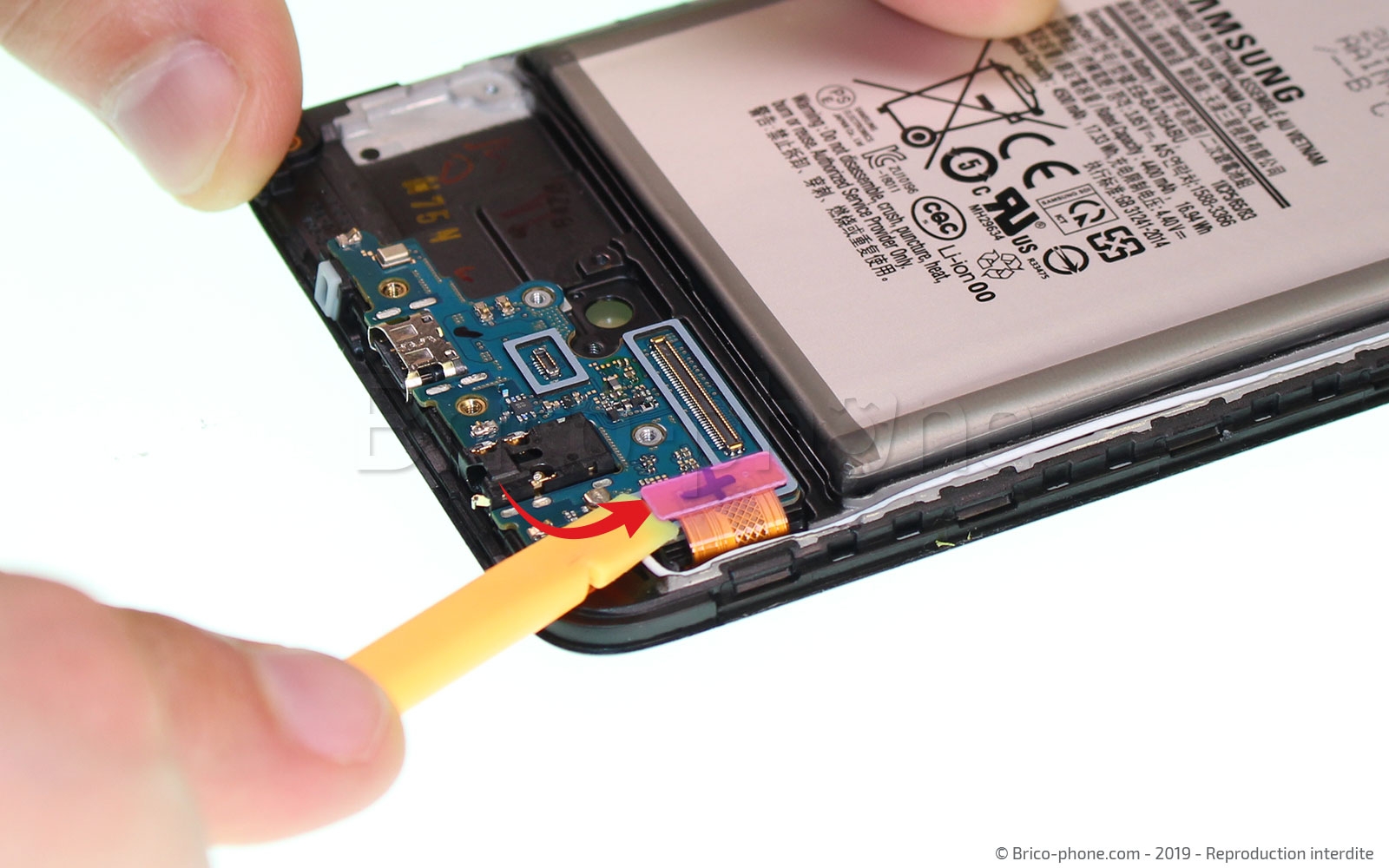

Débranchez, à l’aide du levier en nylon, la dernière nappe se trouvant sur la carte fille.

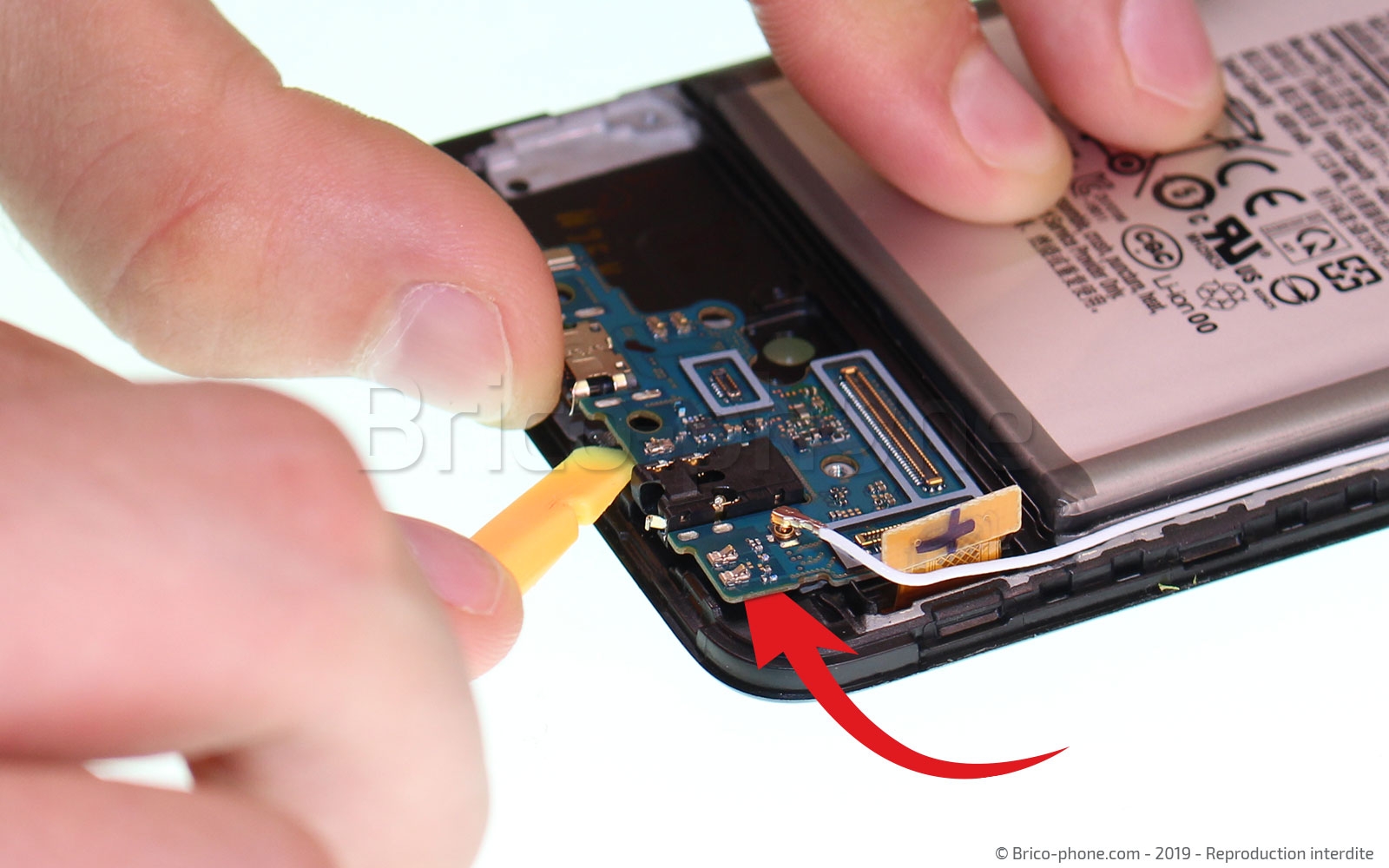

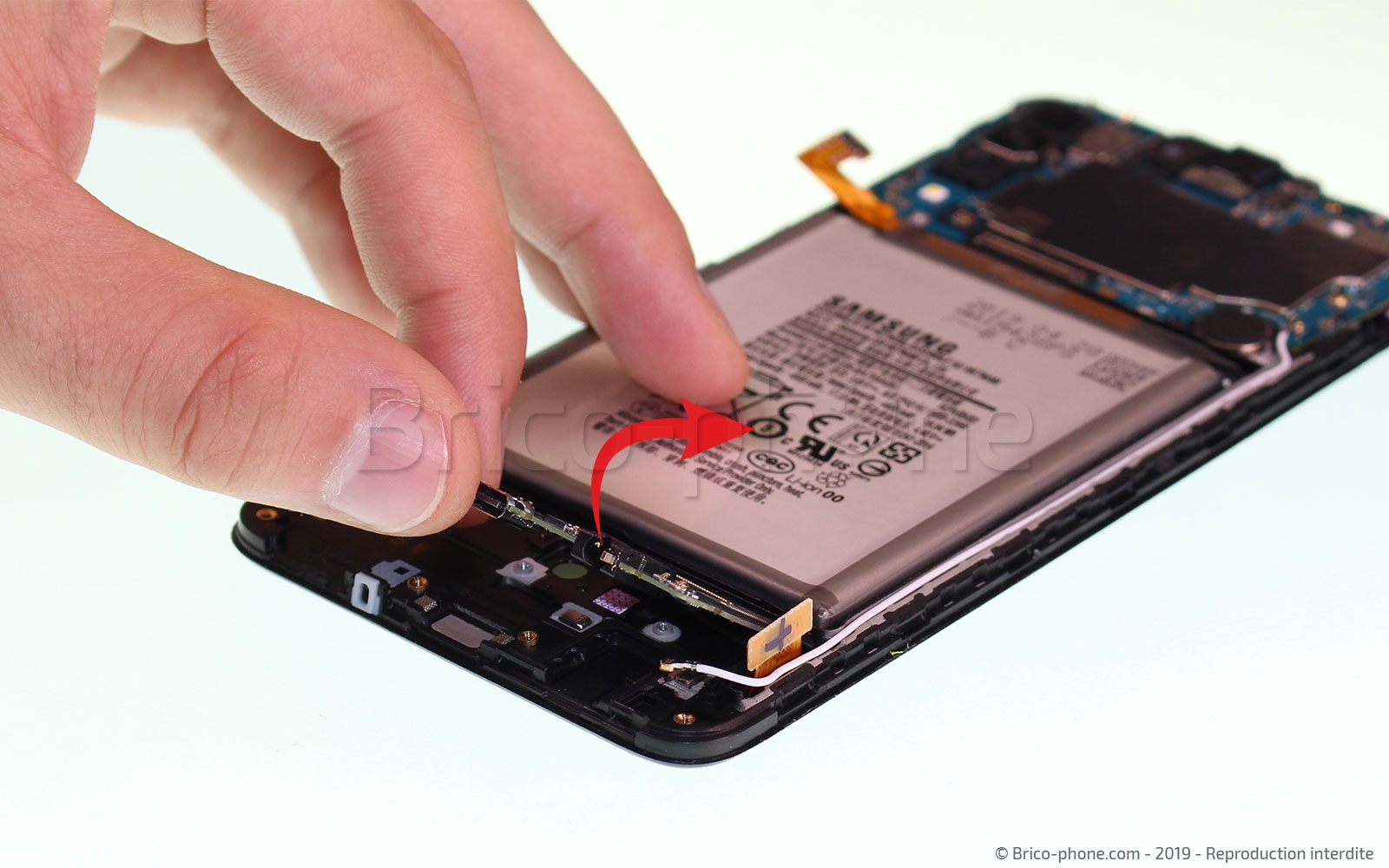

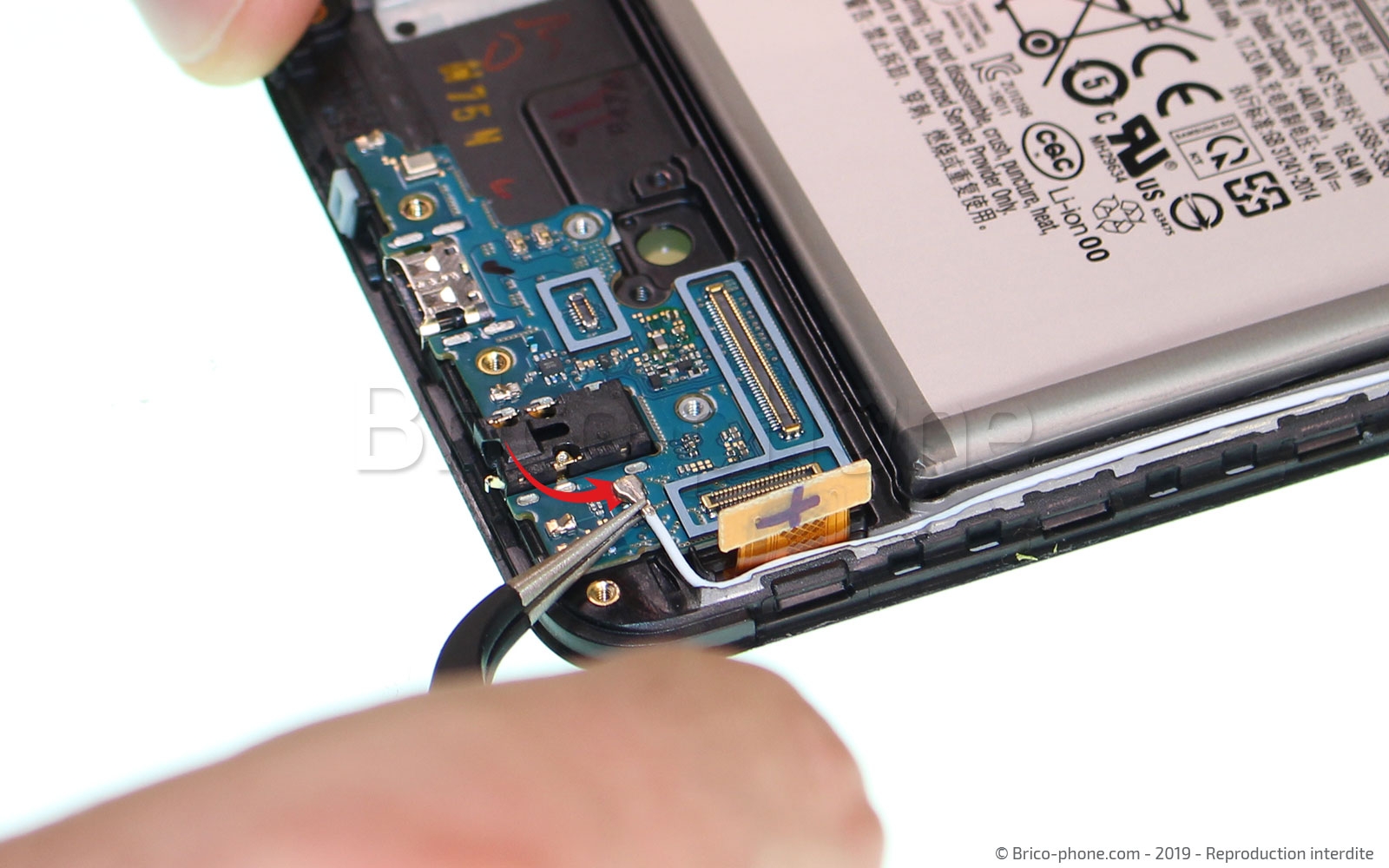

Déclipsez le cable coaxial blanc avec la pince en métal et soulevez la carte fille en utilisant la spatule.

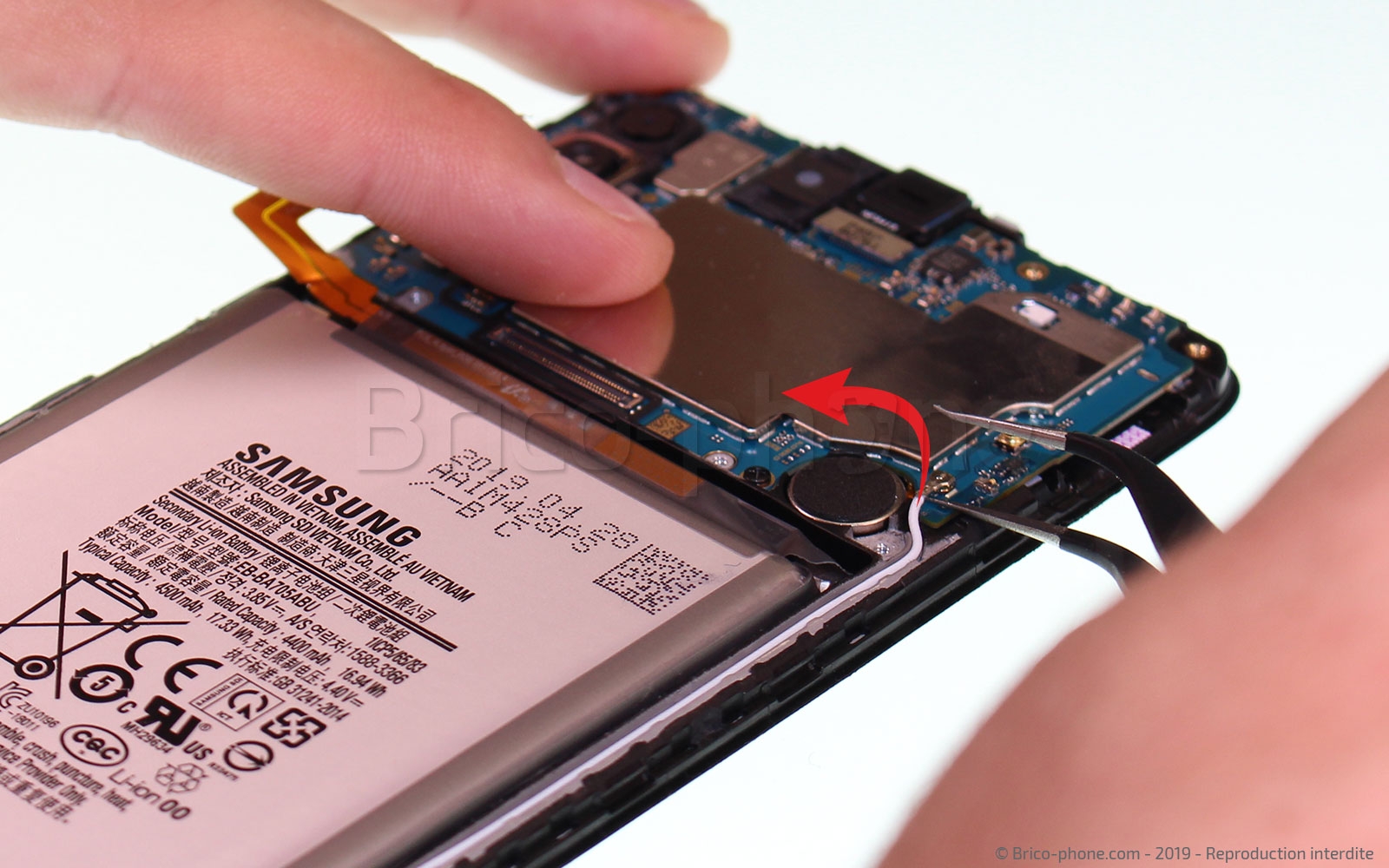

A l’aide de la pincette métallique, détachez le cable blanc de la partie supérieure de votre smartphone et retirez-la.

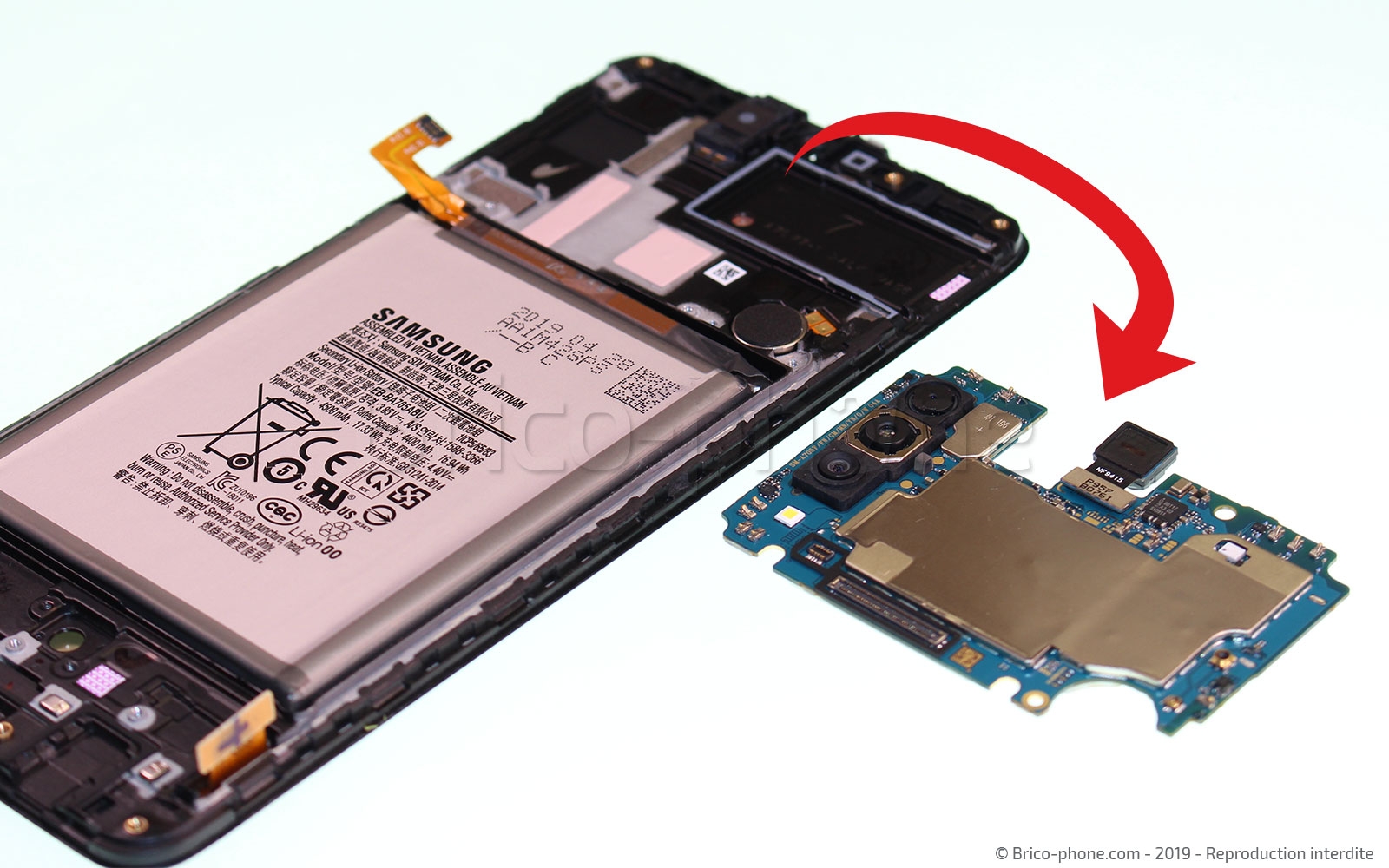

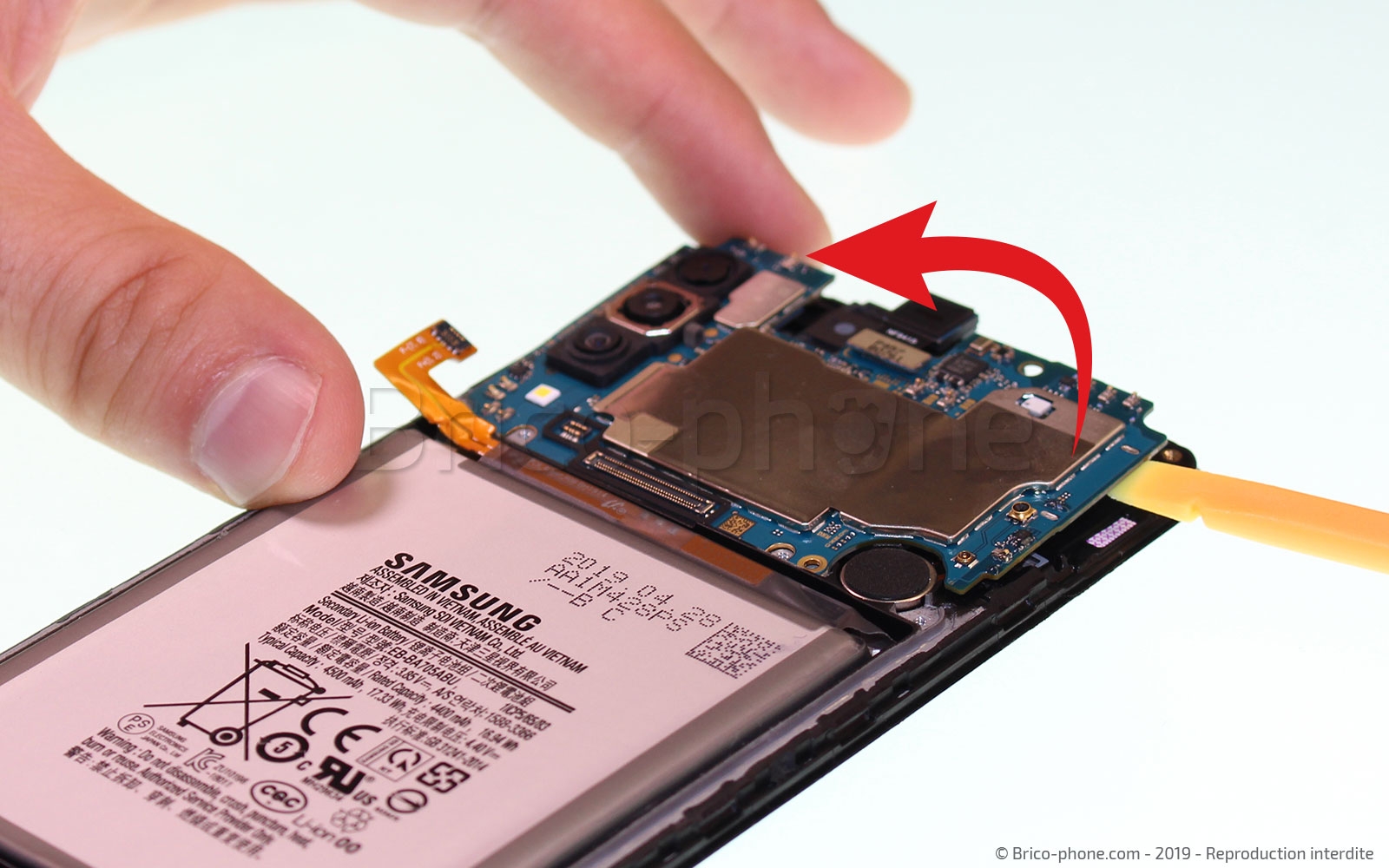

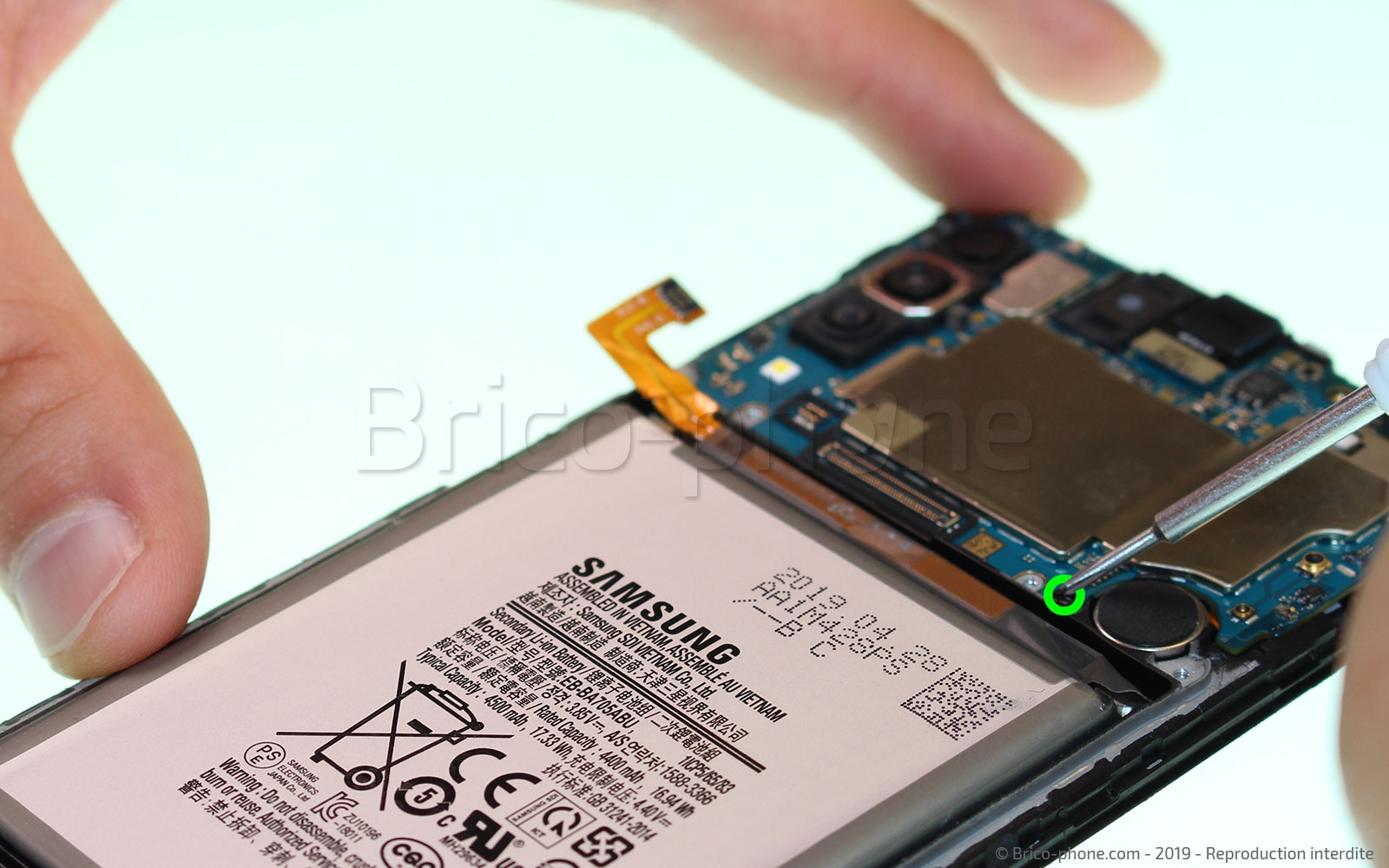

Vérifiez que toutes les connexions sont bien débranchées et dévissez la dernière vis retenant la carte mère. En vous servant de la spatule en nylon, faites levier pour extraire la carte mère du bloc écran de votre Samsung A70.

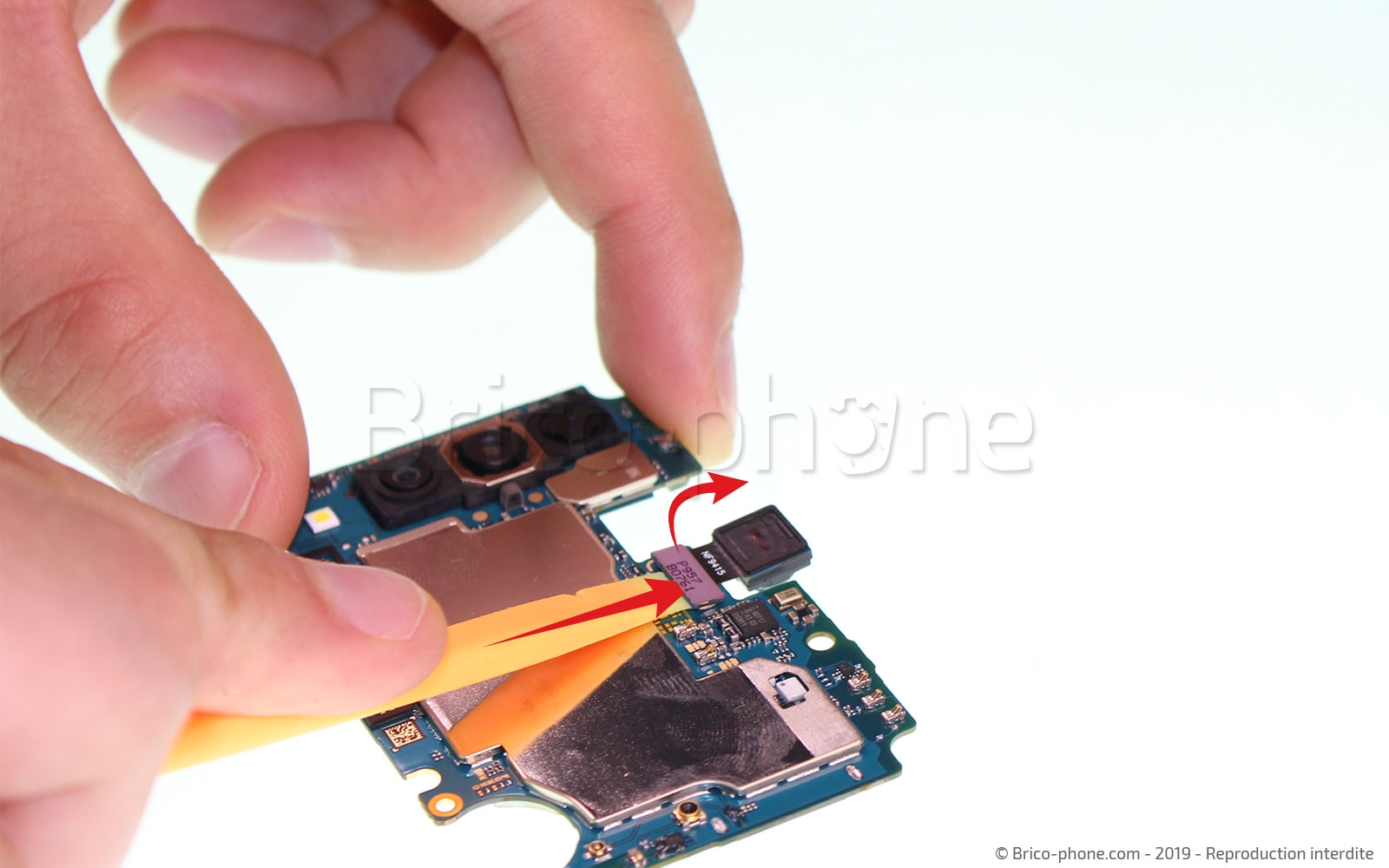

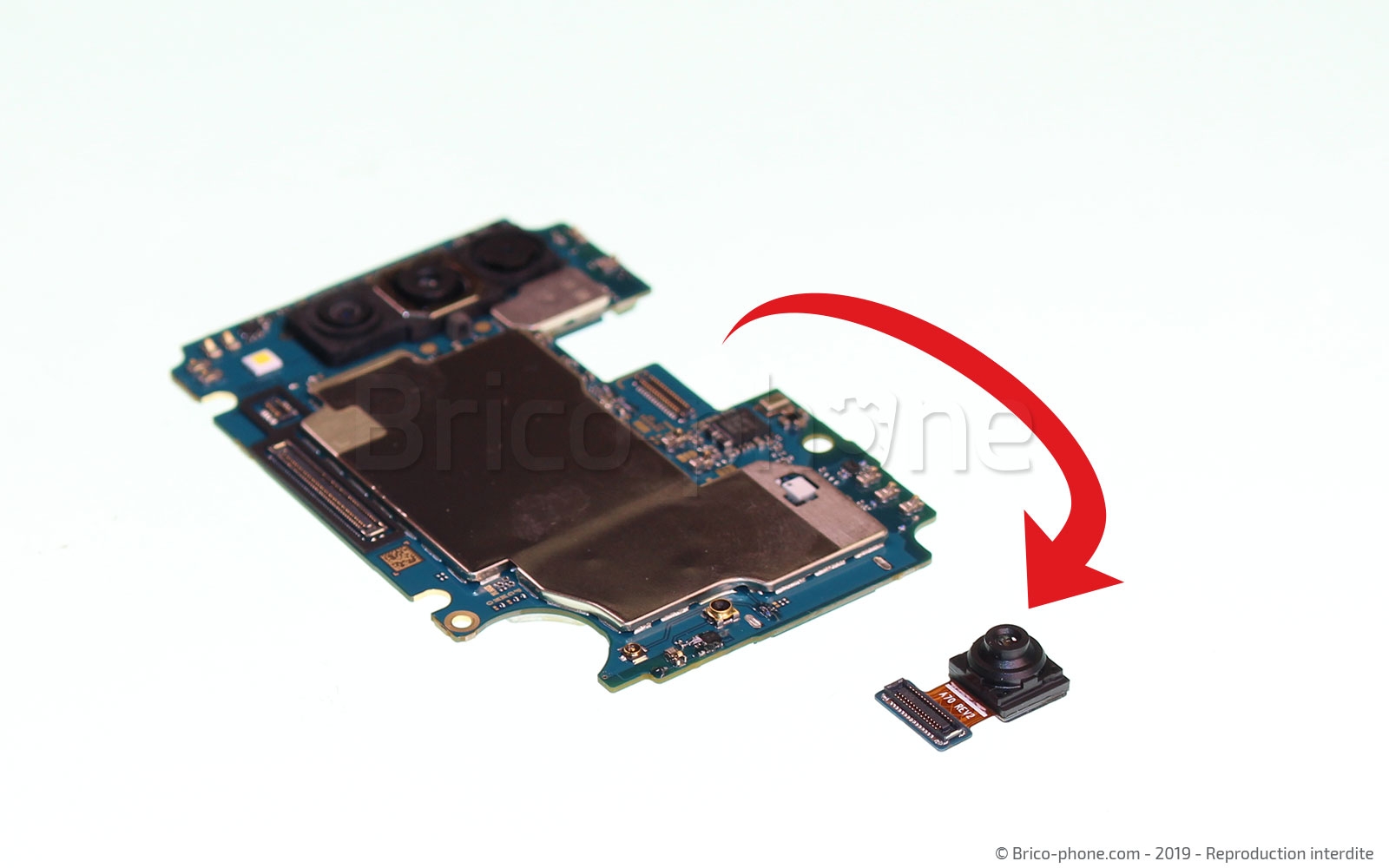

Pour retirer la caméra avant de votre appareil, il vous suffit de soulever la nappe retenant le composant à la carte mère.

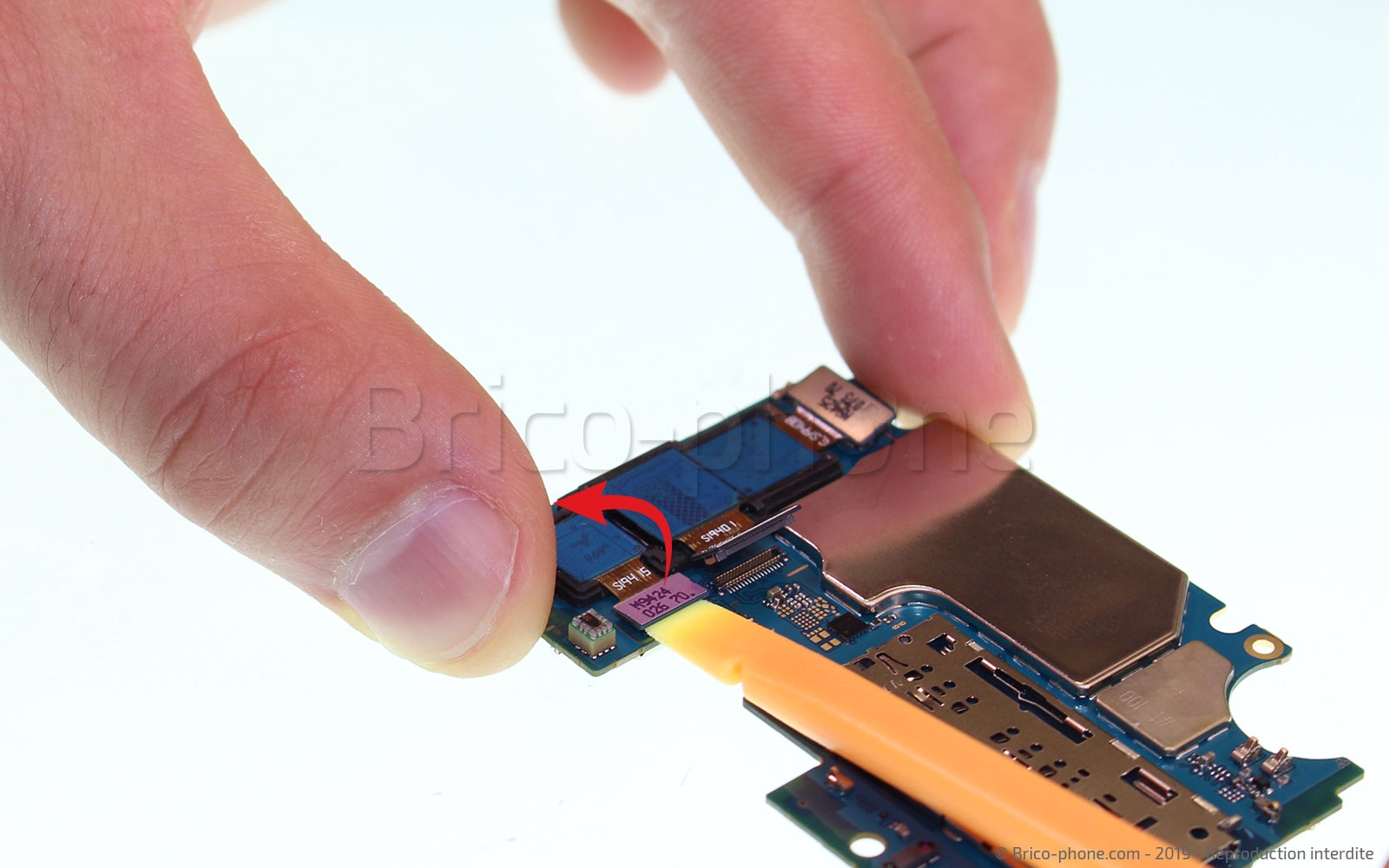

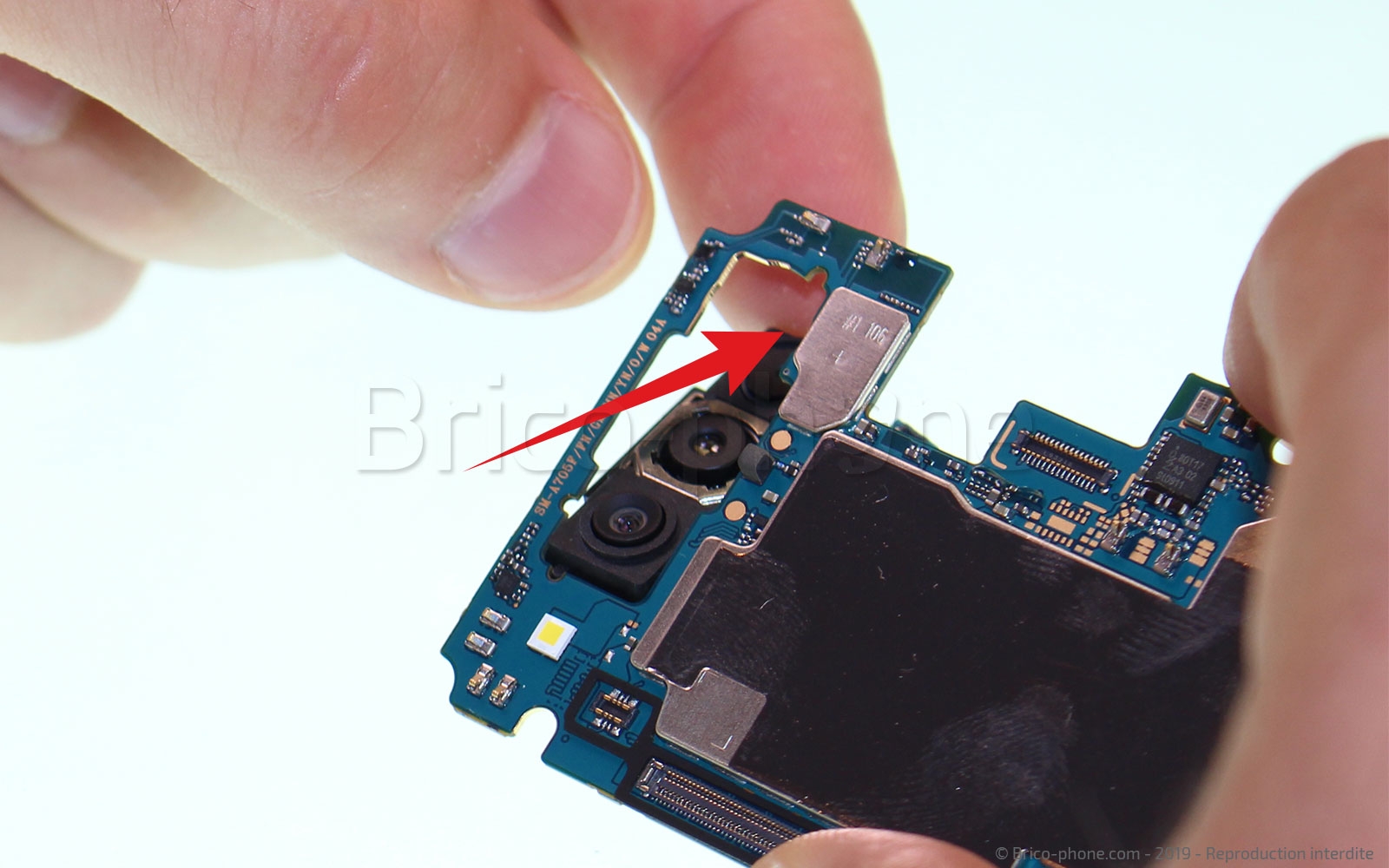

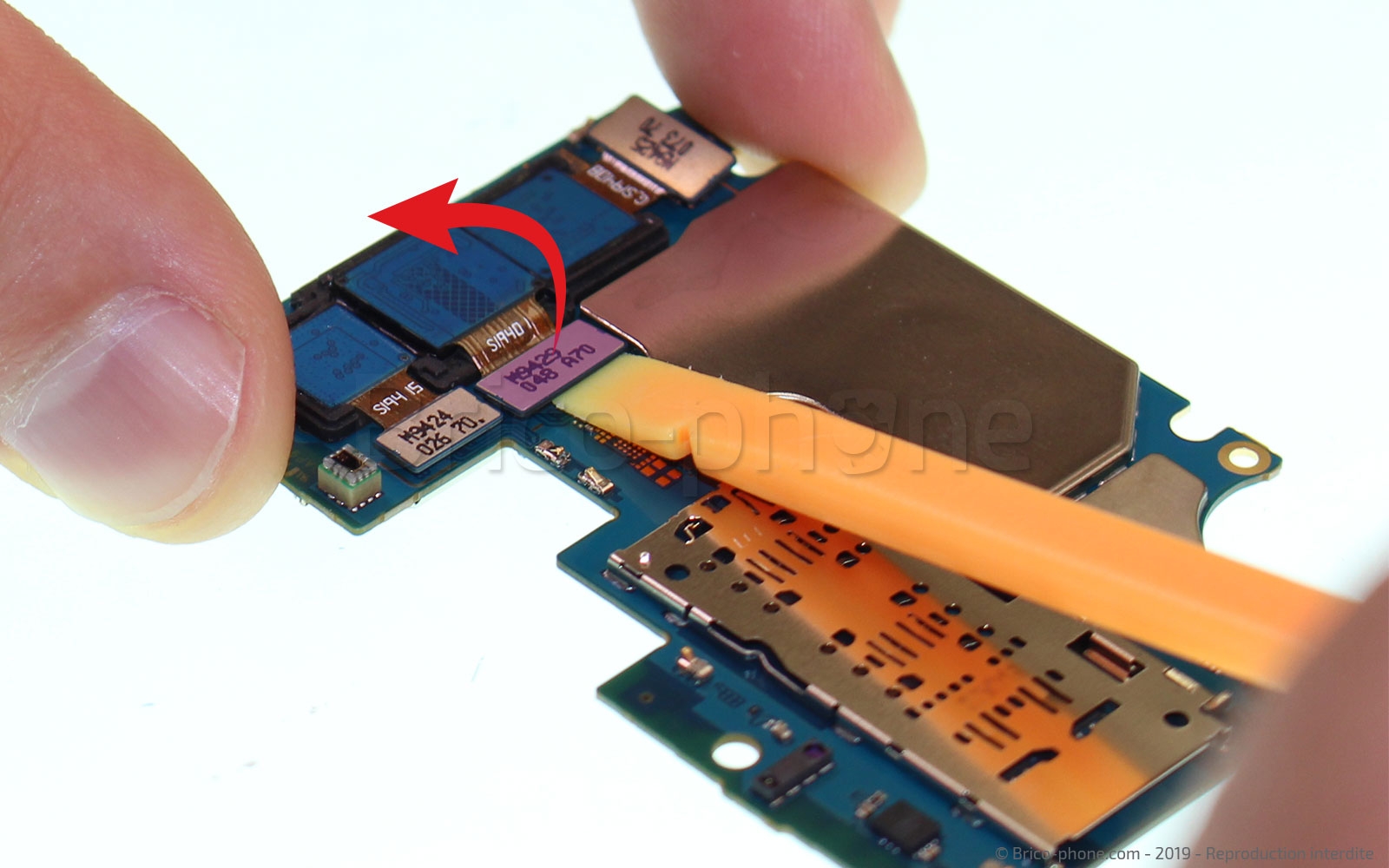

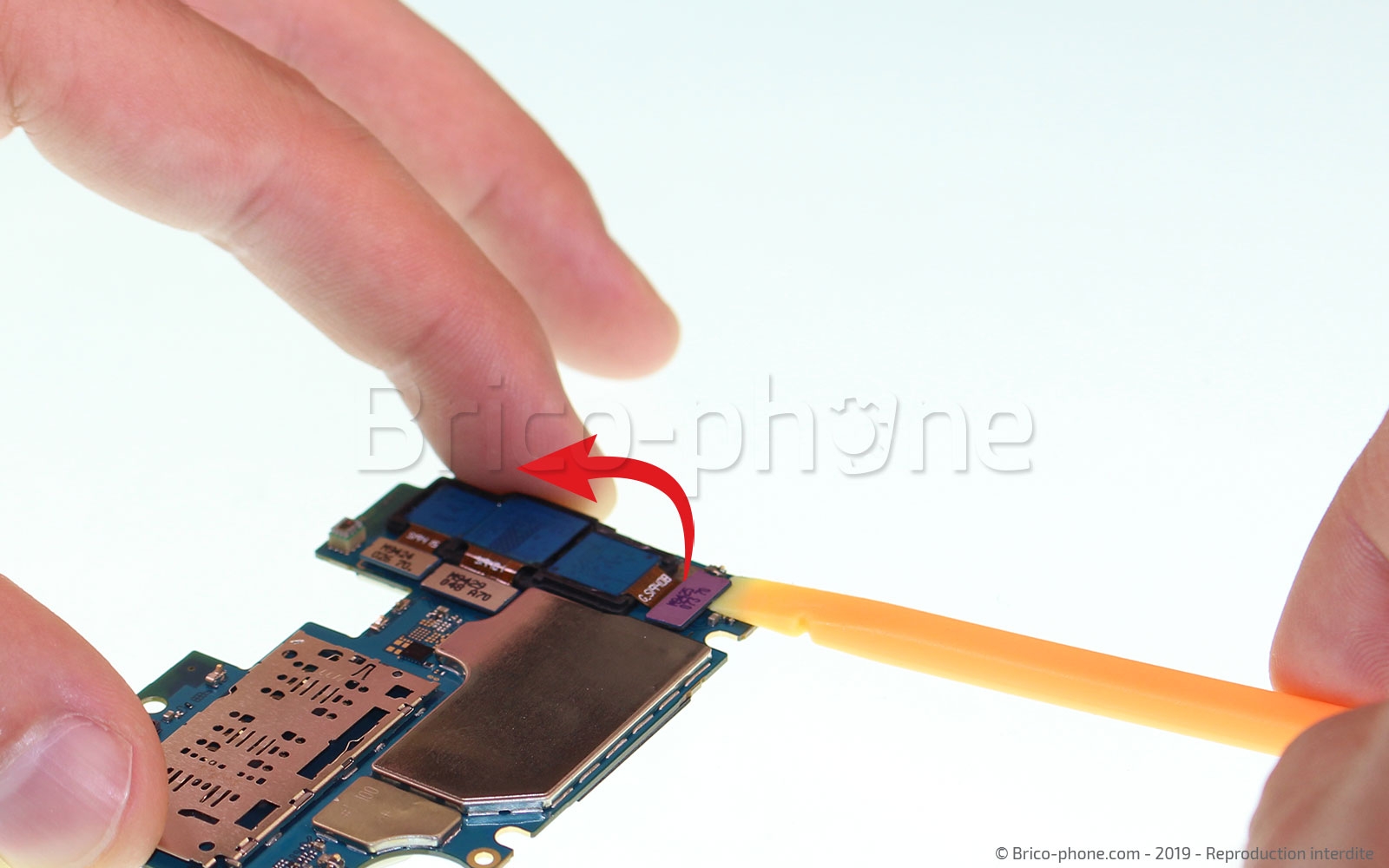

Pour cette étape, il faut réitérer l’étape précédente, c’est à dire déconnecter les 3 nappes encore présentes sur la carte mère à l’aide du levier en nylon. Exercez une légère pression avec votre doigt pour sortir la caméra arrière de son emplacement.

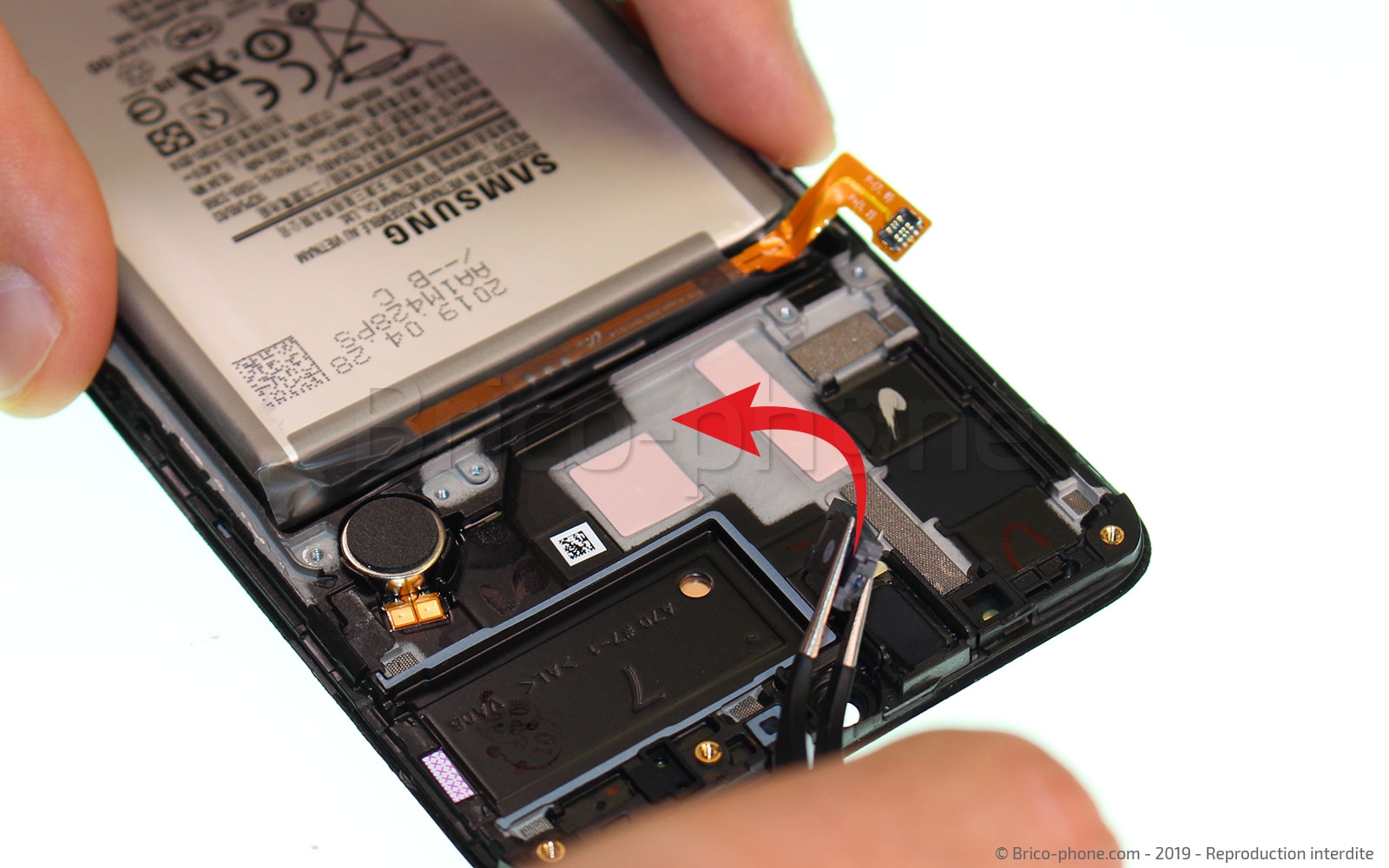

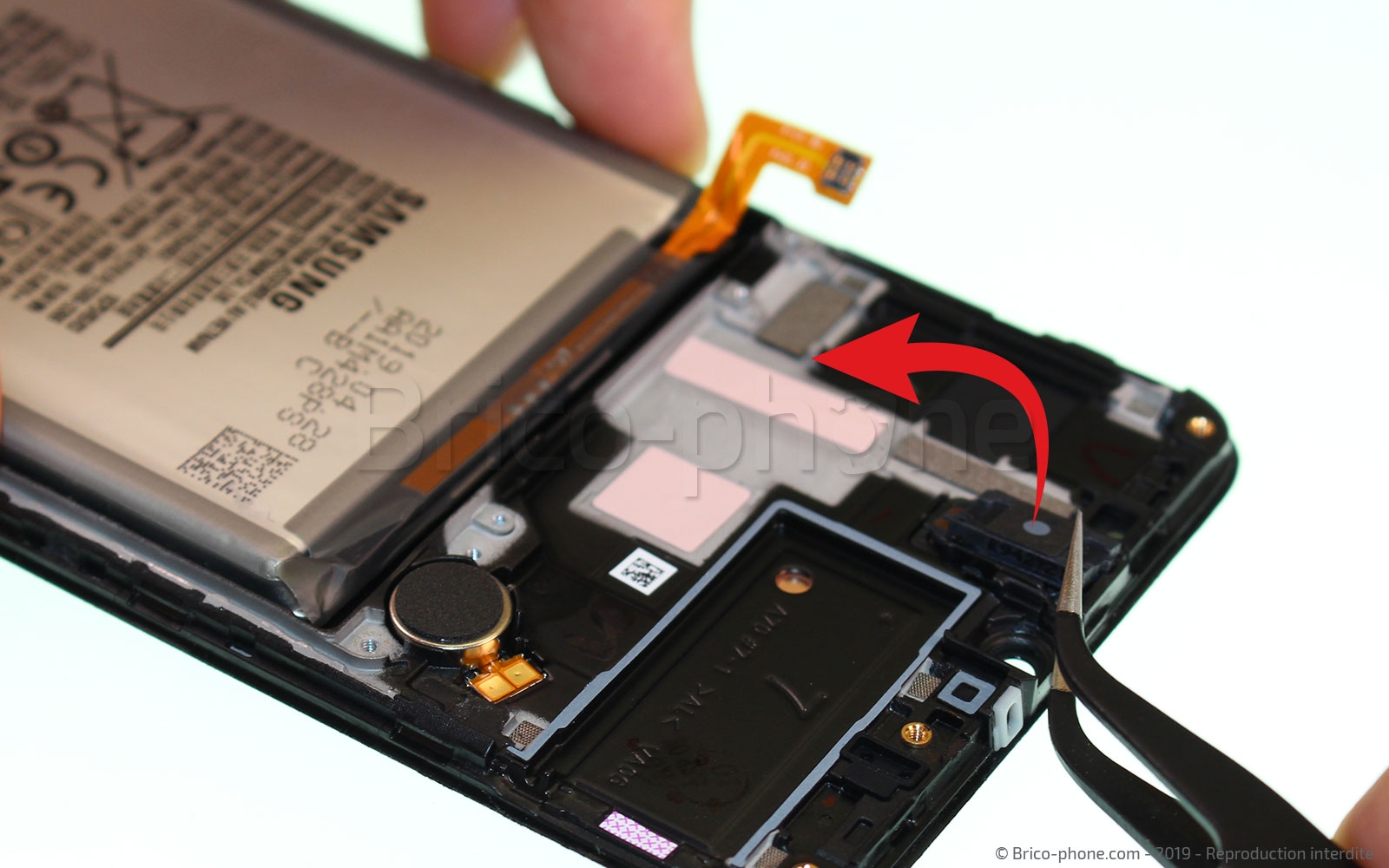

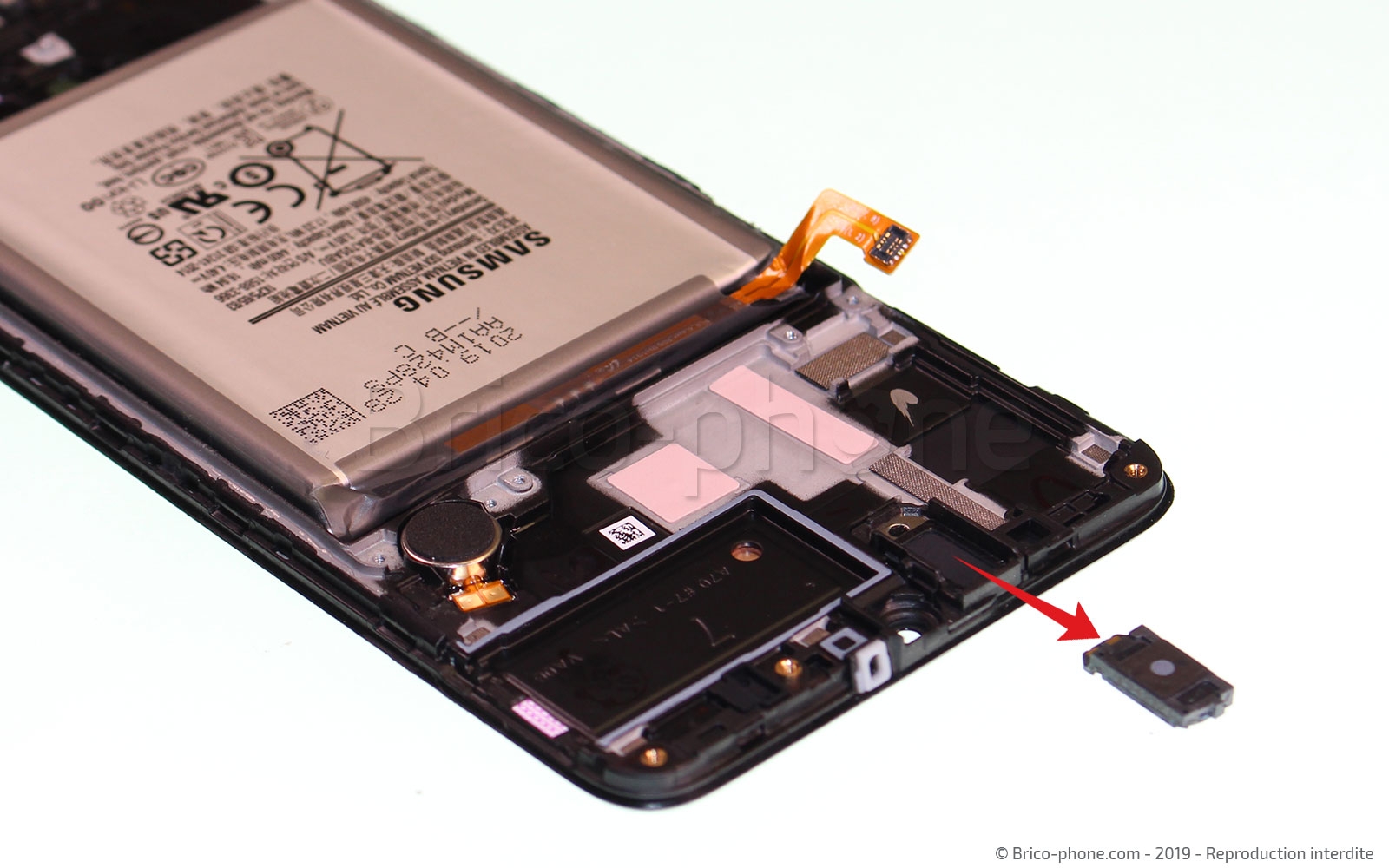

En utilisant la pince en métal, soulevez et retirez le haut-parleur interne du bloc écran.

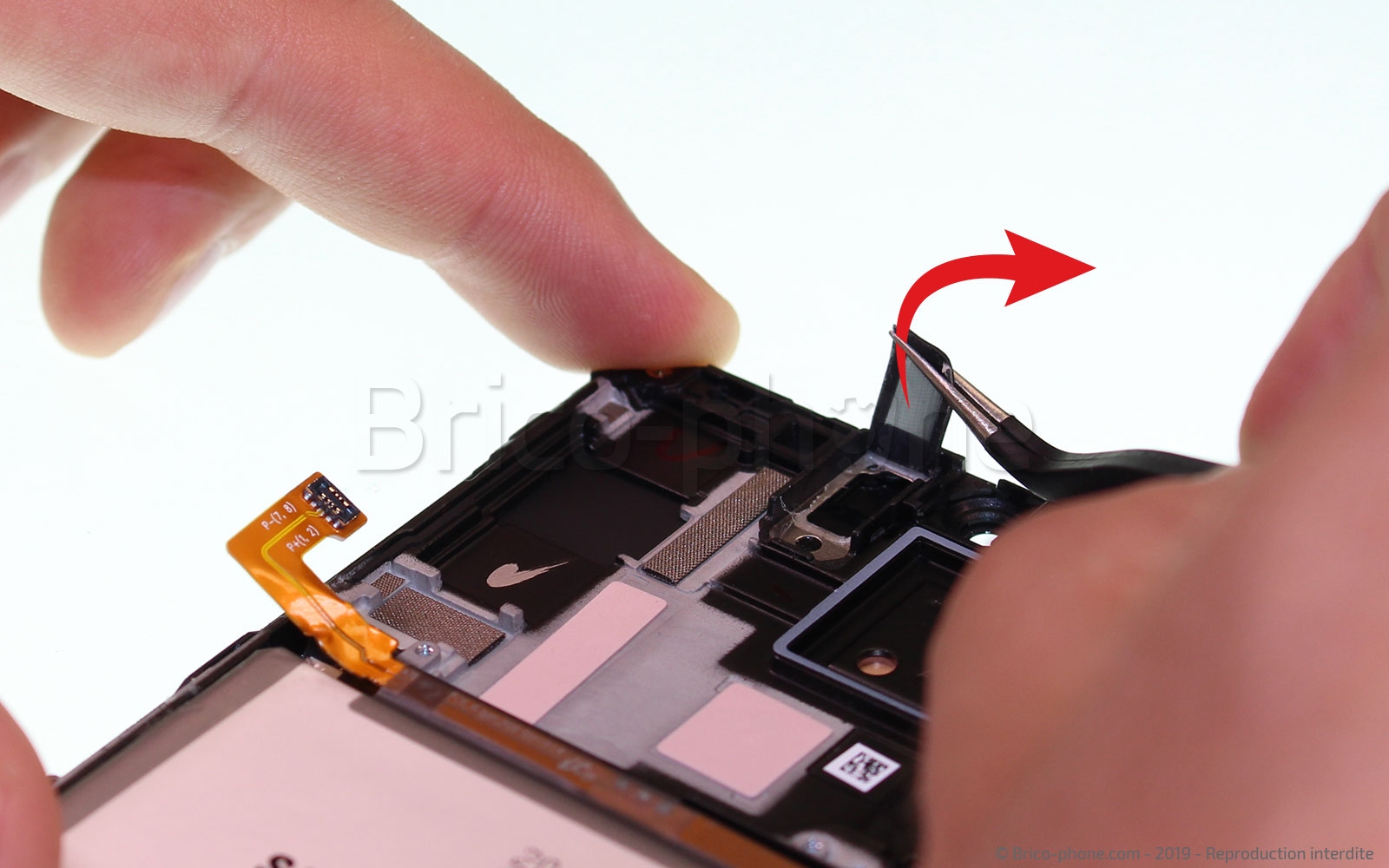

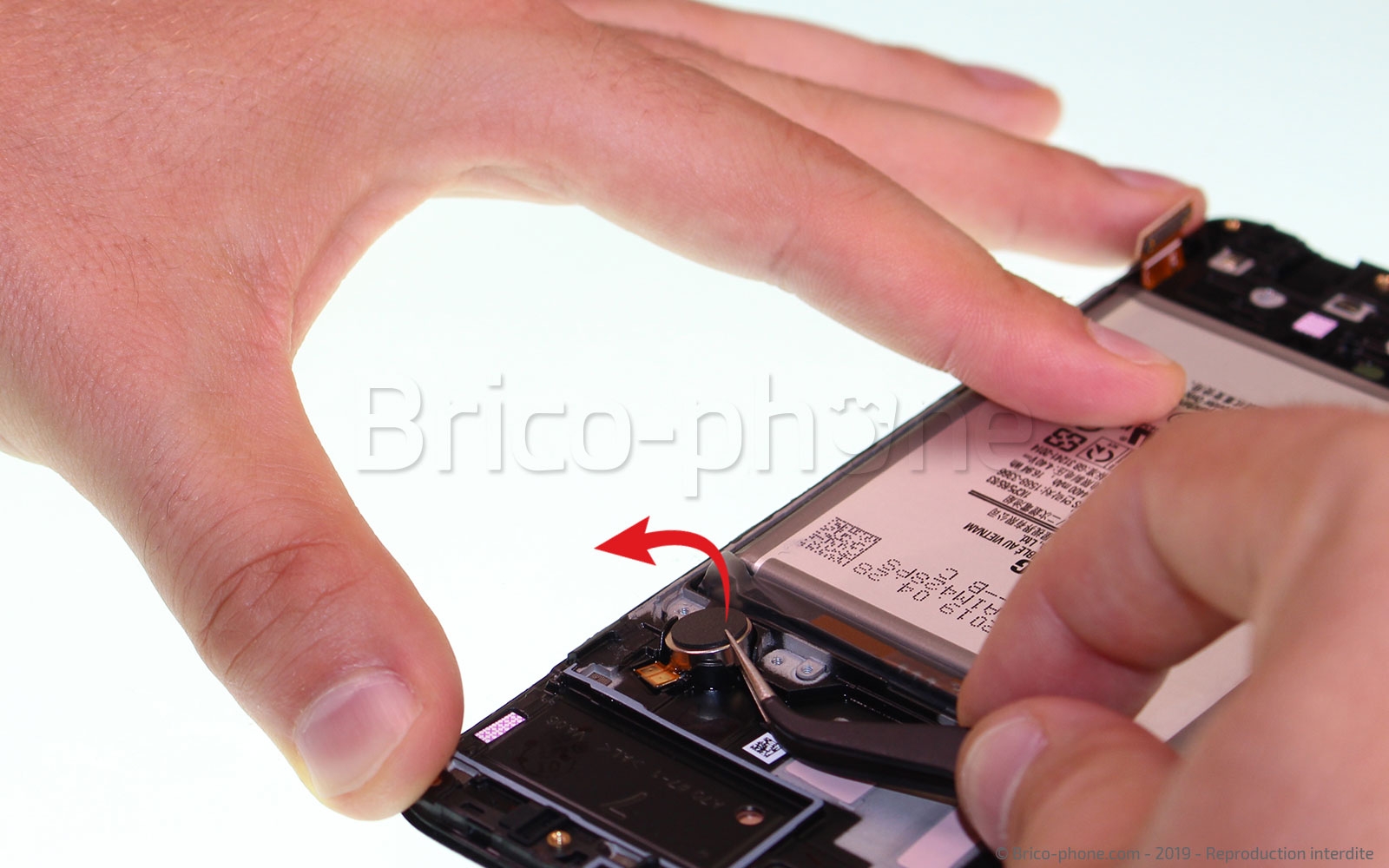

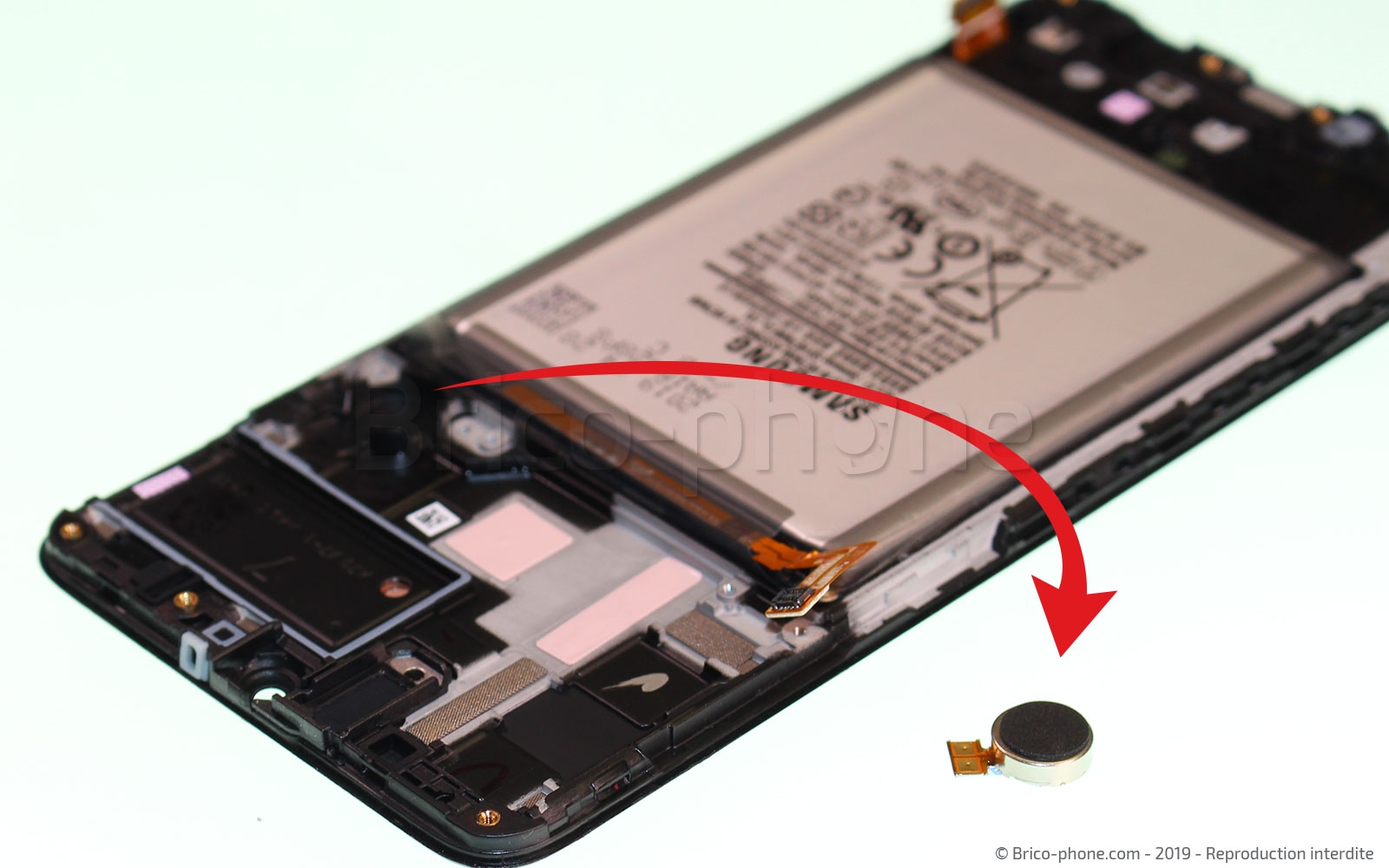

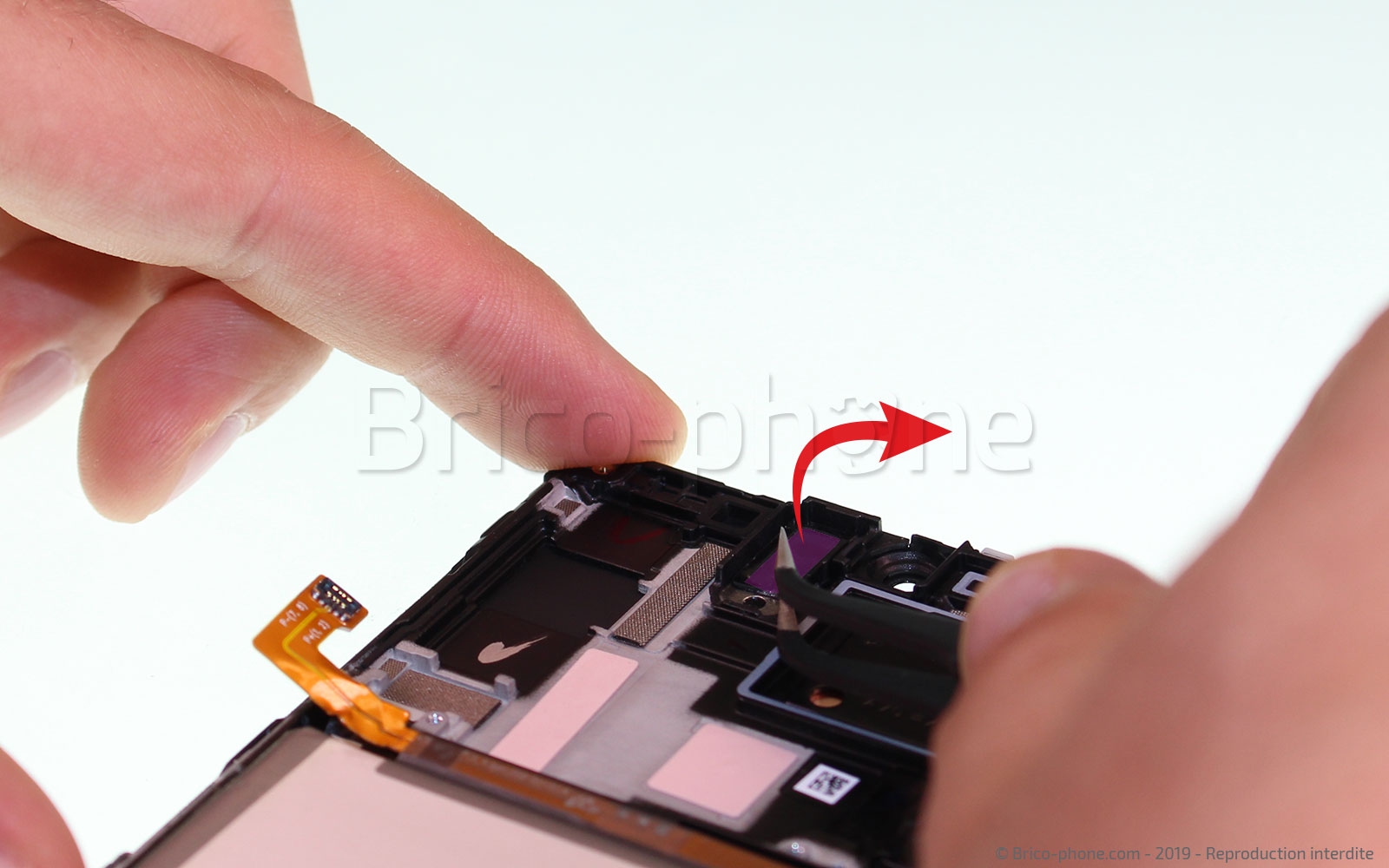

Toujours avec la pincette métallique, retirez la nappe du vibreur et soulevez ce dernier. Avec le même outil, attrapez la grille restée sur l'emplacement du haut-parleur interne, et retirez-la délicatement.

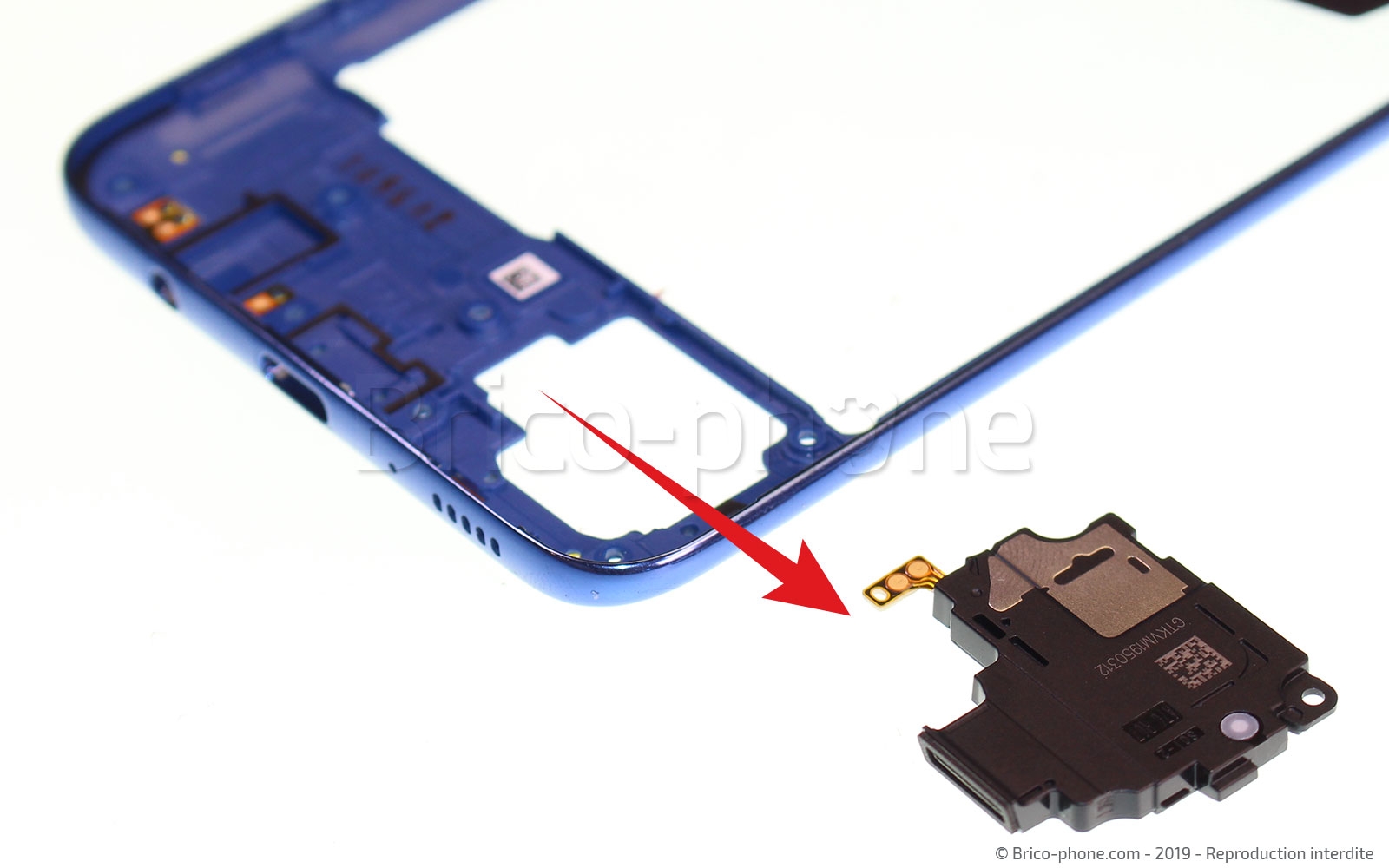

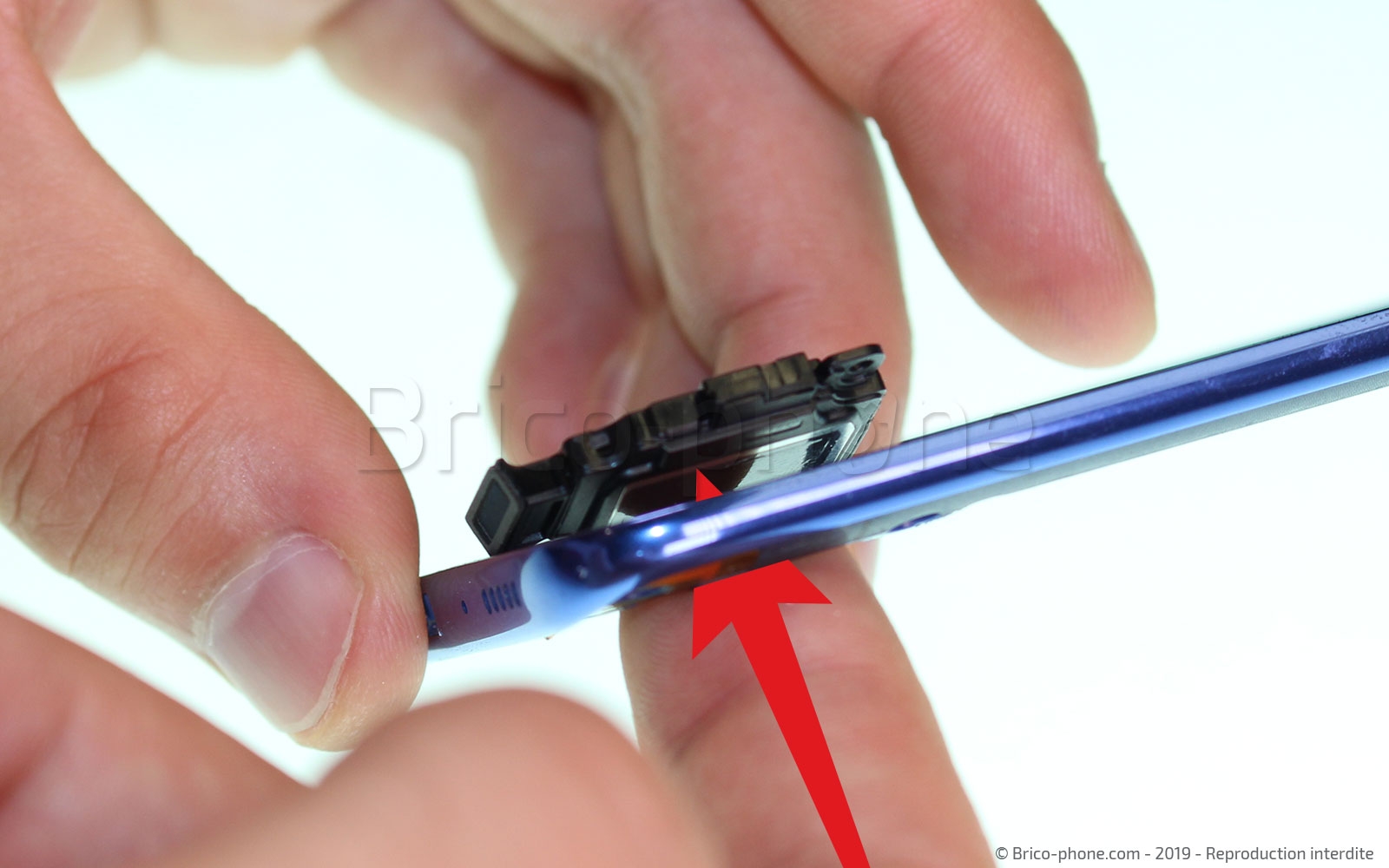

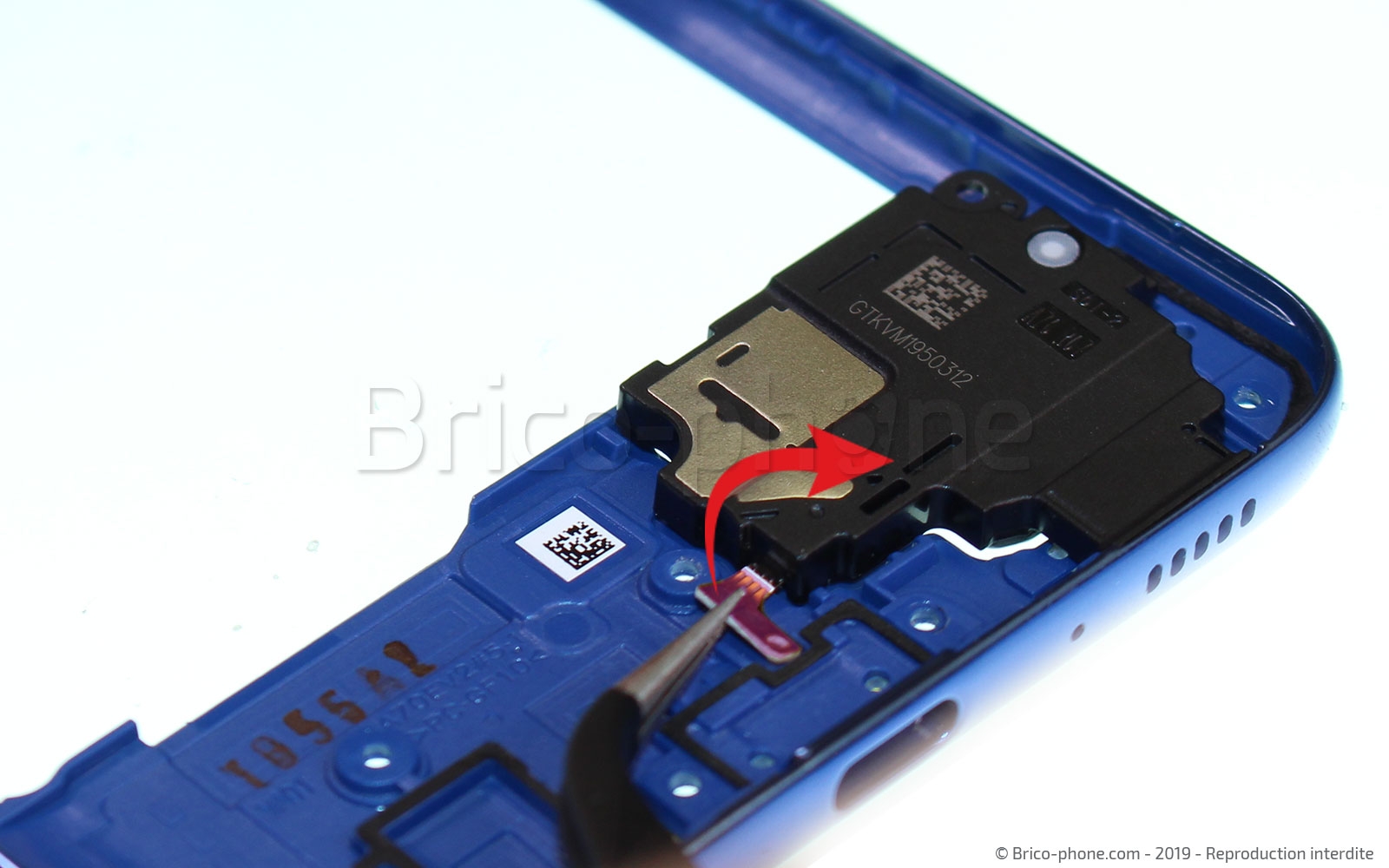

Il vous reste encore un composant sur le chassis. Pour le retirer, il vous suffit simplement de déclipser la nappe et de pousser avec vos doigts.

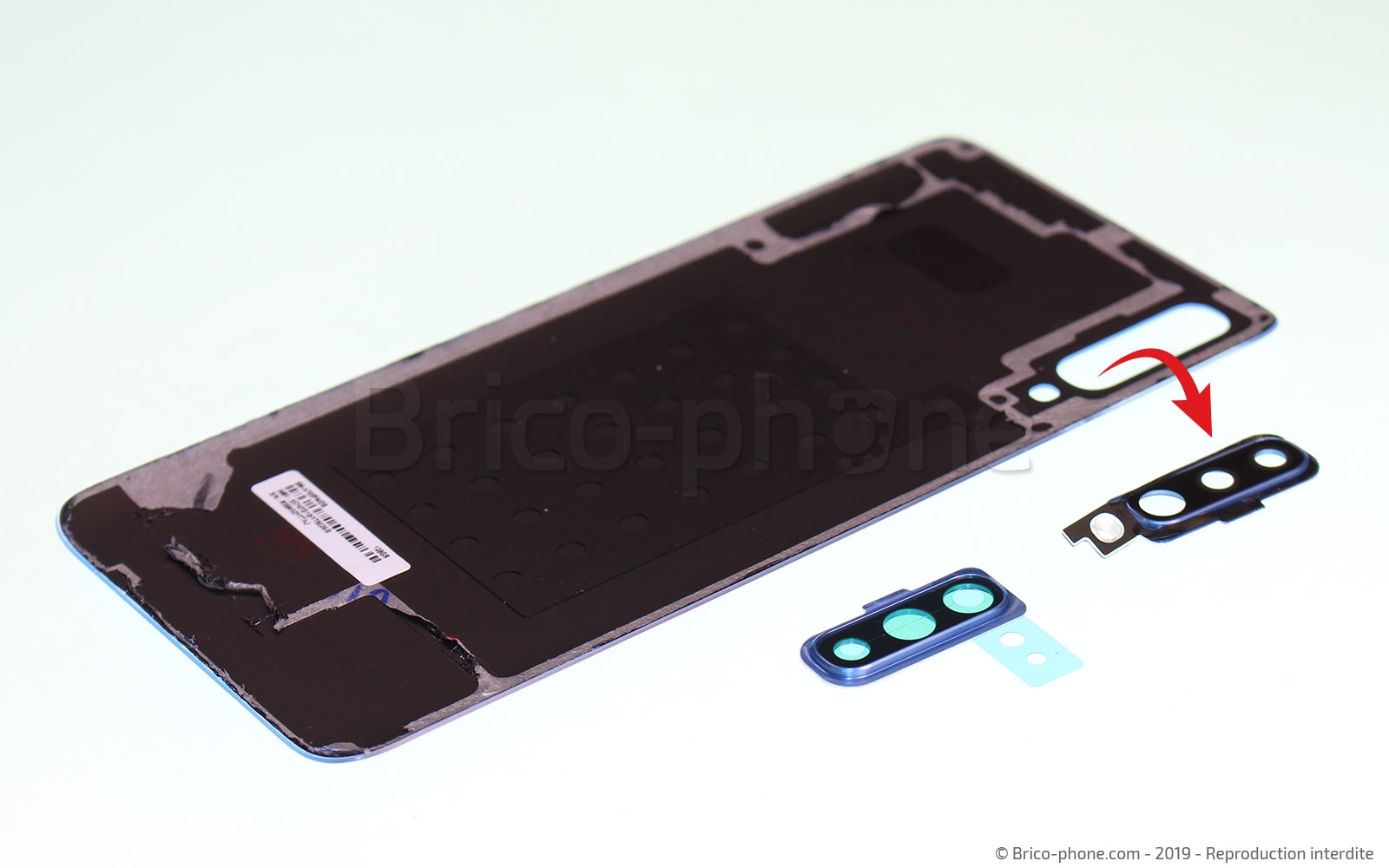

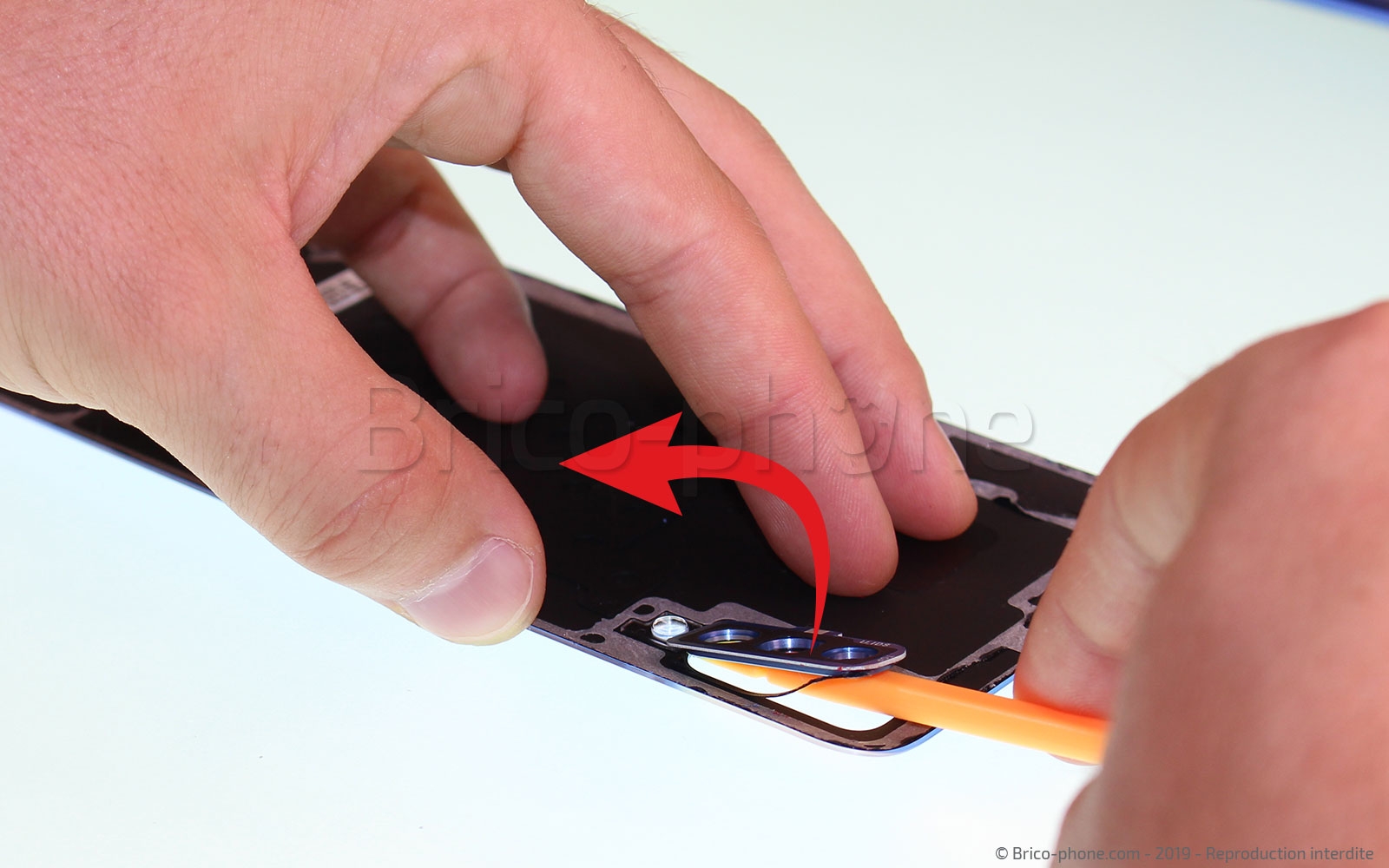

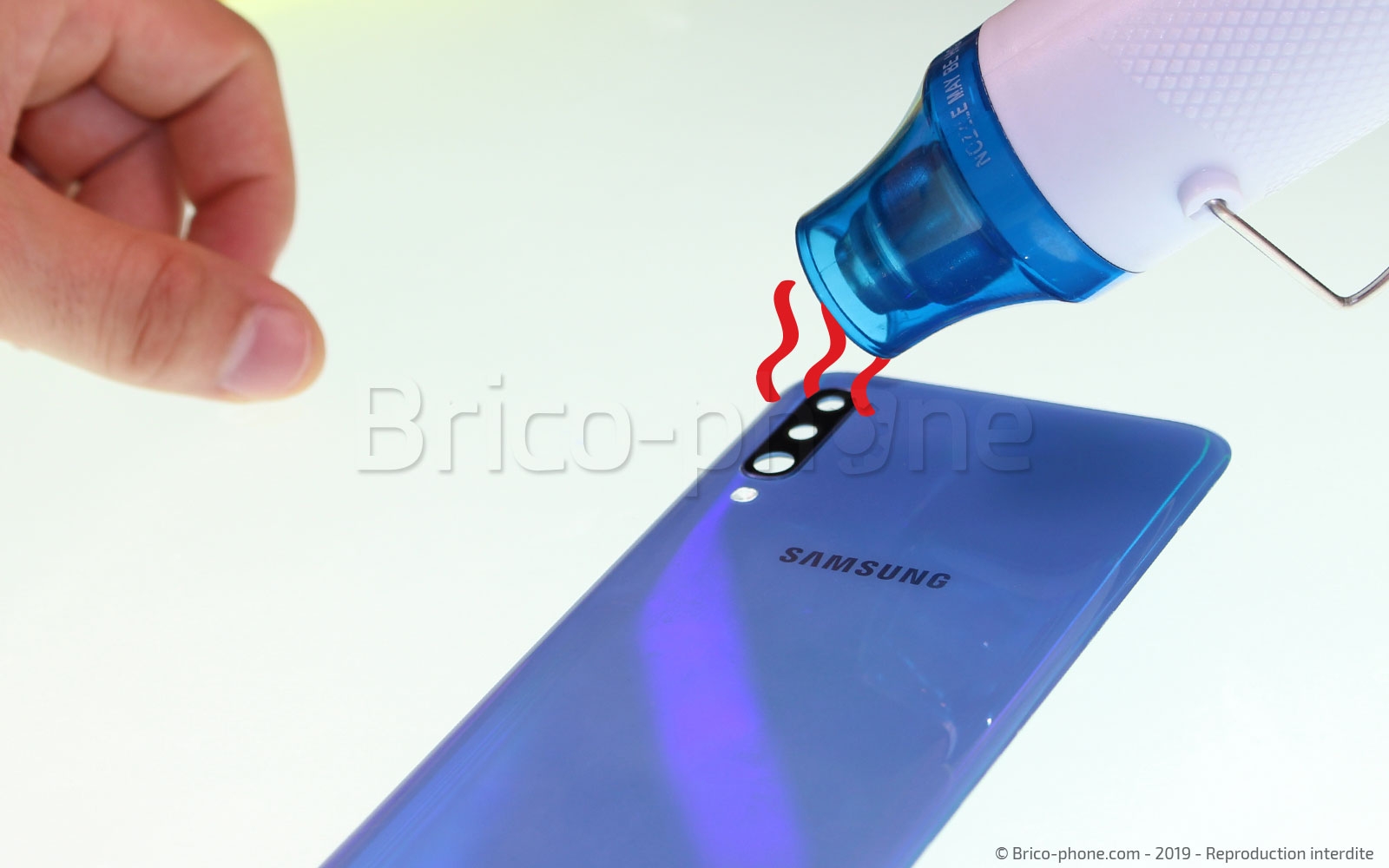

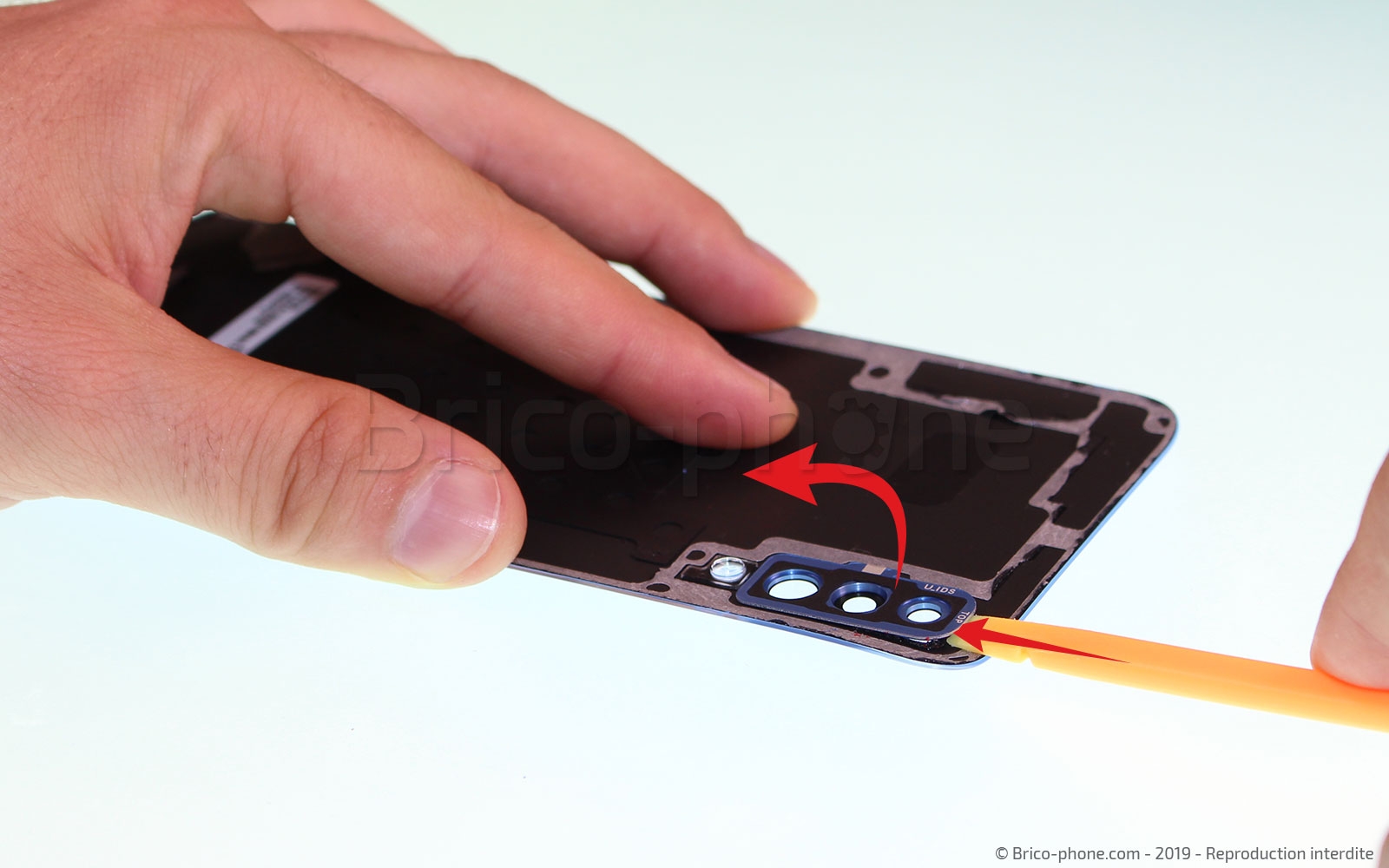

Pour retirer les lentilles de la coque arrière, faites les chauffer à l’aide du décapeur thermique. Passez ensuite, le levier en nylon sous le composant pour le soulever, tout en faisant attention au join. Retirez les lentilles.

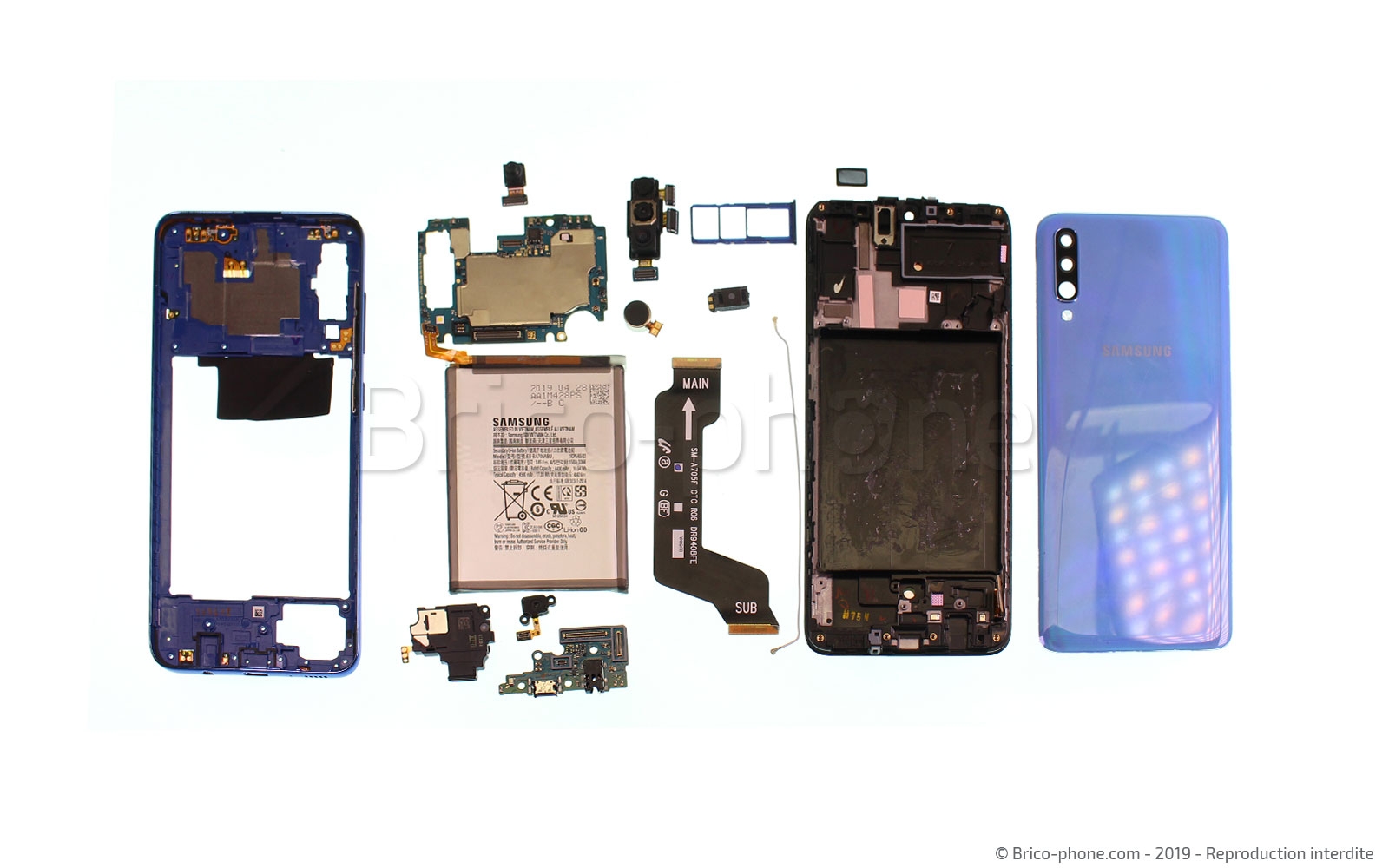

Le démontage du Samsung Galaxy A70 est maintenant terminé, voici une photo d’ensemble des composants de votre appareil.

Pour le remontage de votre appareil, suivez les étapes de ce guide, à l’inverse.
Néanmoins, voici quelques conseils pour recoller la vitre arrière du Samsung A70.

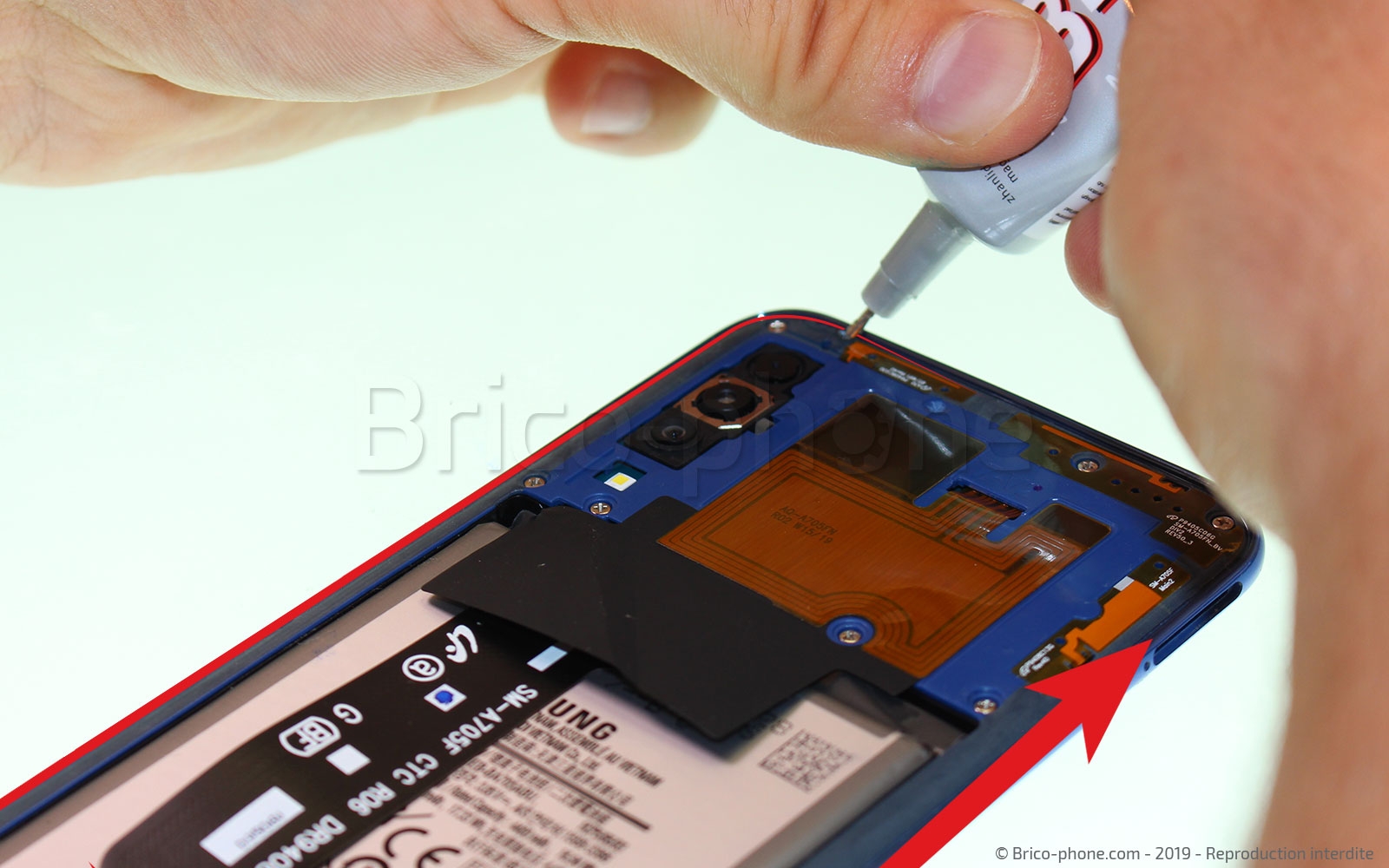

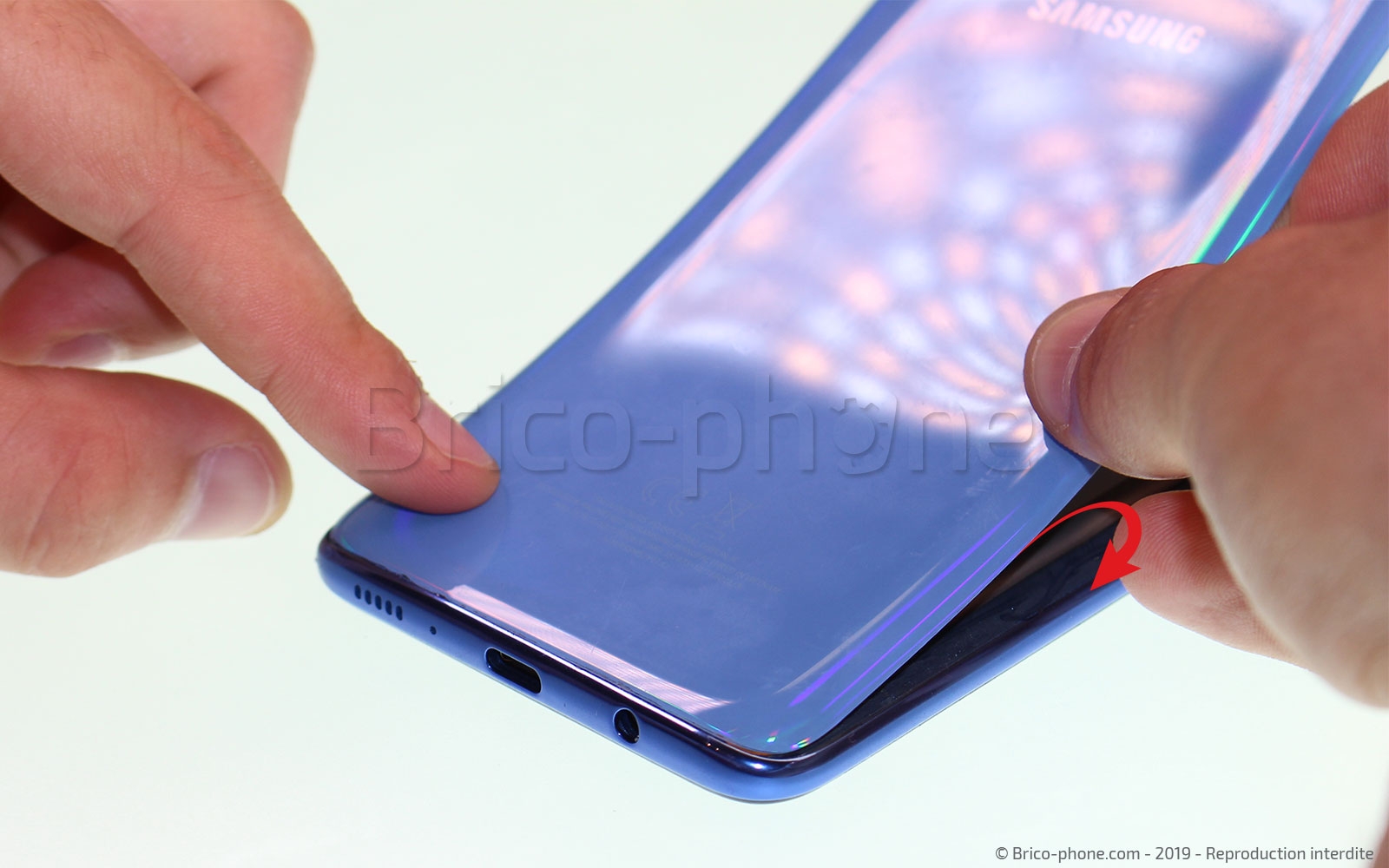

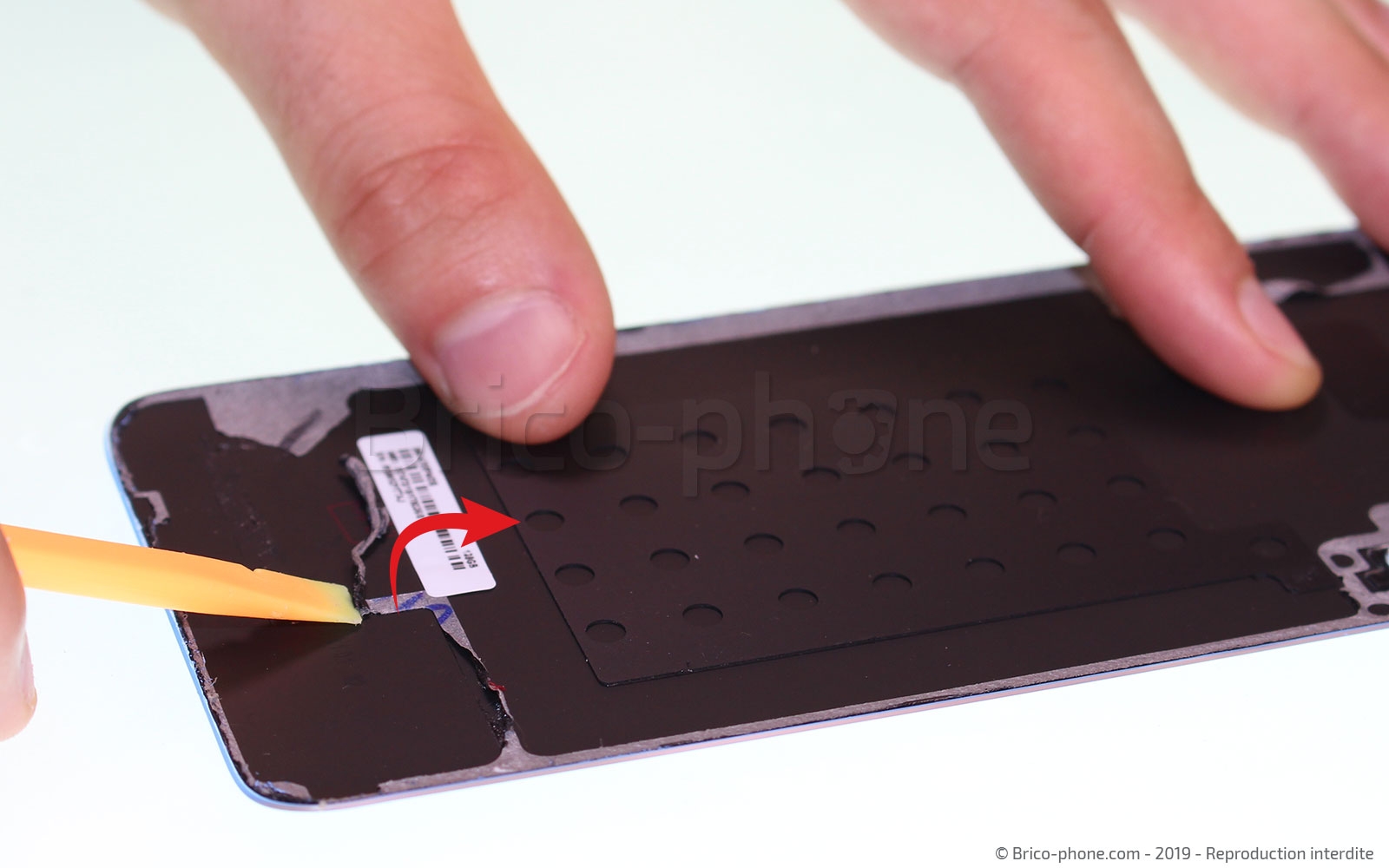

Pensez à bien nettoyer les résidus de colle encore présents sur le support. Une fois, la vitre arrière propre, disposez la colle B-7000 sur le contour du chassis intermédiaire de votre smartphone.

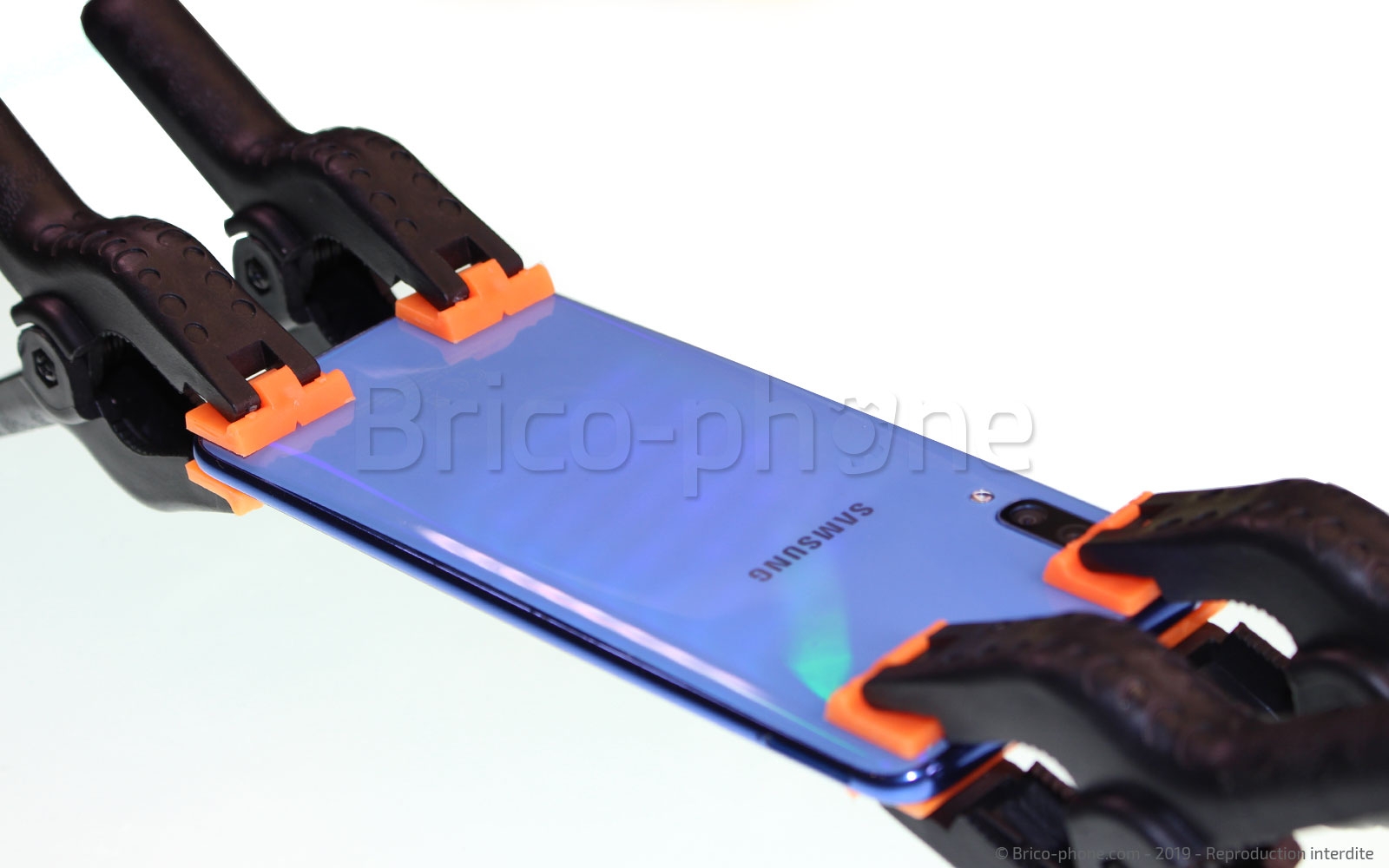

Replacez la vitre sur le bloc écran et laissez reposer la colle à l’aide de pinces.
