Changement de bloc écran sur Galaxy A20e

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A20e
Réparation
Note de réparabilité 15/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Samsung A20e est brisé, endommagé.

Vous rencontrez des problèmes d'affichage (tâches, traits...)

Votre tactile ne fonctionne plus.

L'écran de votre Samsung Galaxy A20e est endommagé? Vous n'avez plus d'affichage? Il est peut être temps de remédier à cela en changeant, de chez vous, la pièce abîmée grâce à ce tutoriel photos.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
Photos Vidéo

Avant de commencer

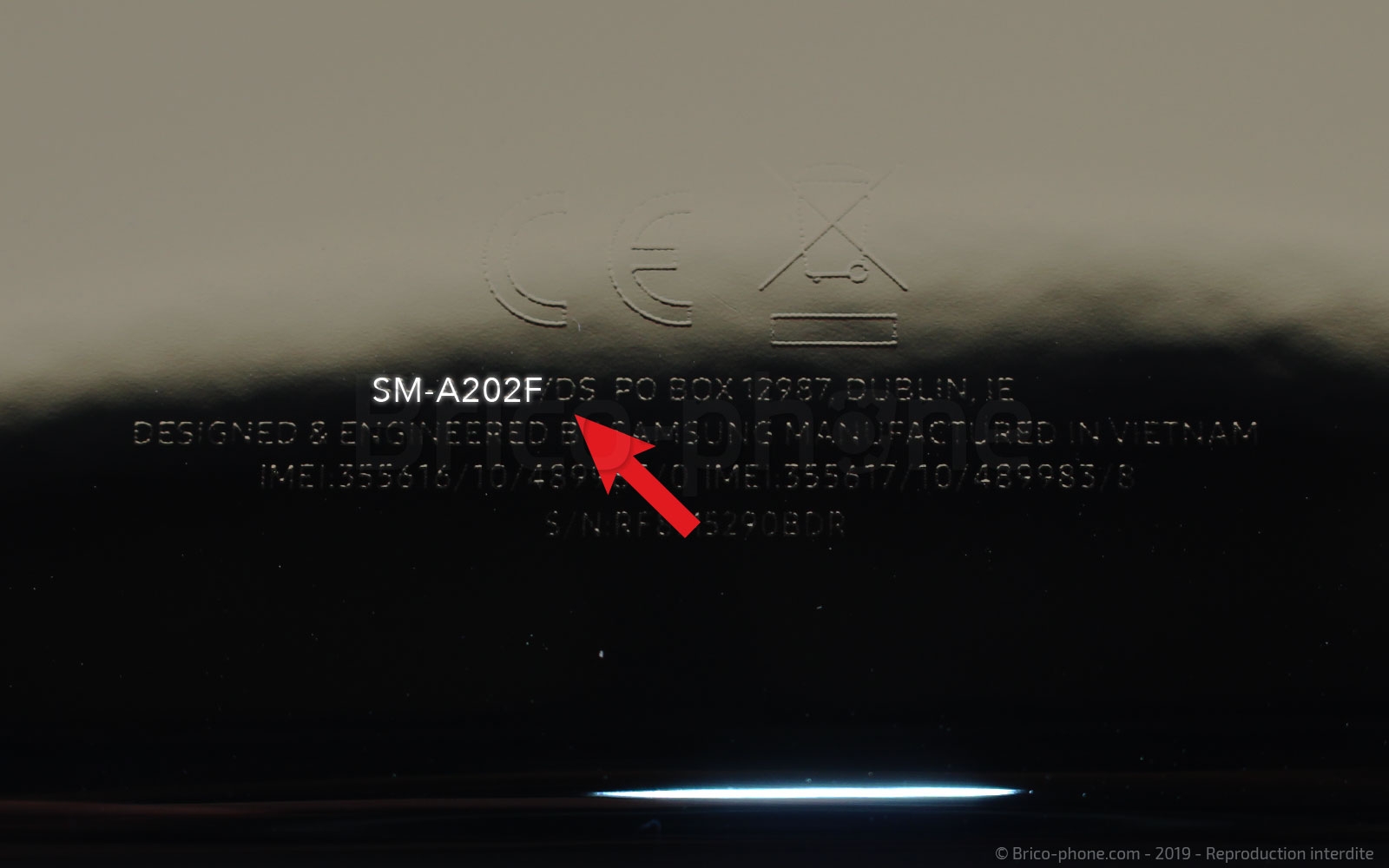

Avant de débuter chaque réparation, vous devez vérifier la compatibilité des composants commandés avec votre Samsung Galaxy A20e. Pour cela, rien de plus simple, retournez votre téléphone et vous devriez voir inscrit les références suivantes : SM-A202F.

Une fois votre modèle identifié, préparez votre plan de travail avec les outils nécessaires pour commencer la réparation.
Etape 1

Etape 1 Mettre hors tension et retirer le rack SIM

Avant de débuter, il est impératif d'éteindre votre smartphone.
Une fois hors tension, utilisez l'outil d'ouverture de votre kit pour extraire le rack SIM et SD de l'appareil.
Outils
SIM
Etape 2

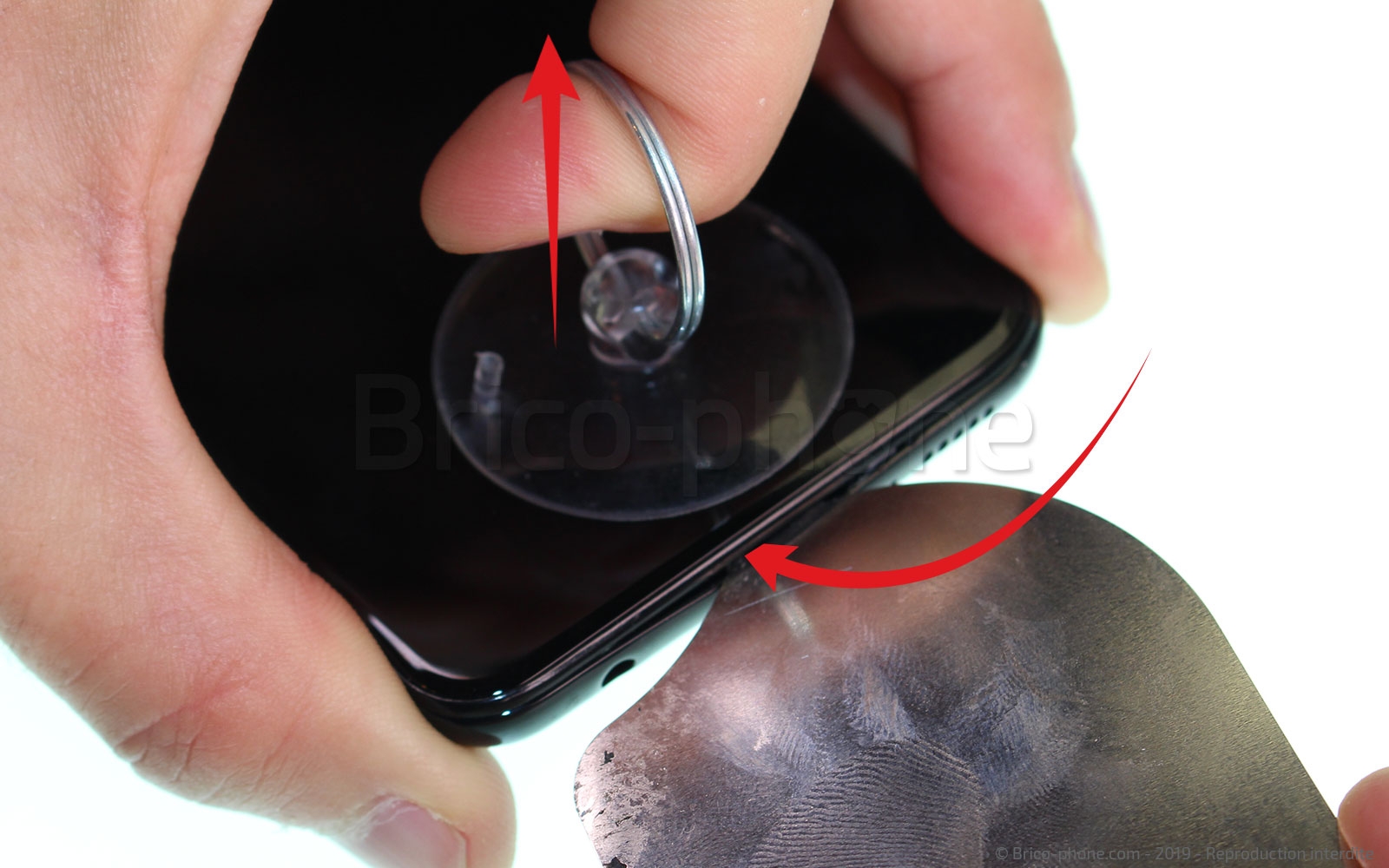

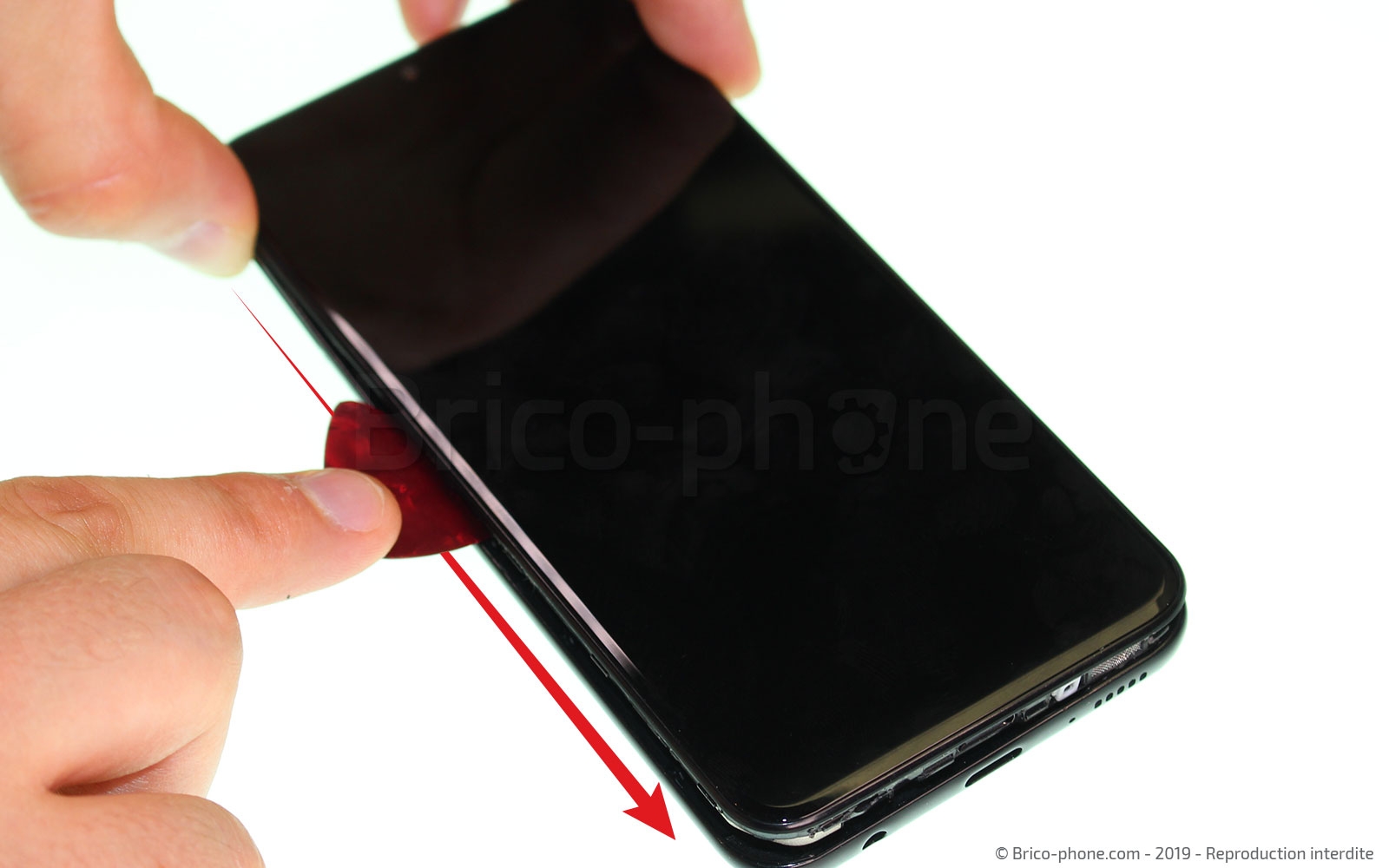

Etape 2 Déclipser la coque arrière

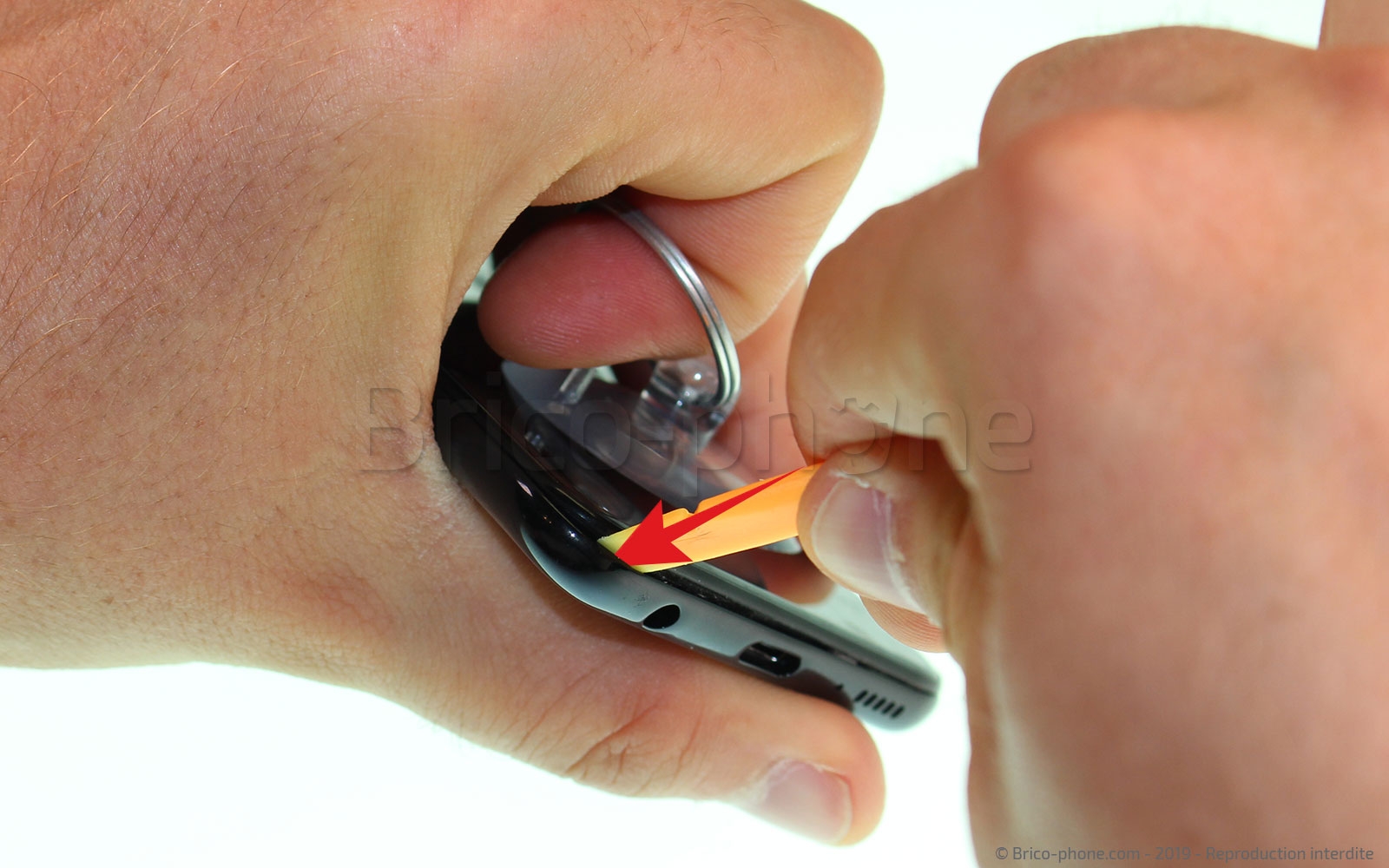

Pour retirer la coque arrière de votre Samsung Galaxy A20e, positionnez la ventouse en haut de votre écran. Tirez dessus pour créer une interstice entre votre écran et le chassis, et glisser-y le médiator en métal. Pour cette étape, vous pouvez également utiliser l'outil iFlex disponible sur notre site internet.
Maintenant que votre coque est légèrement déclipsée, il vous faut remplacer le médiator en métal par le médiator en plastique.
N'hésitez pas à utiliser le levier en nylon pour détacher d'avantage la coque du châssis.
Outils
Levier Nylon
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 3

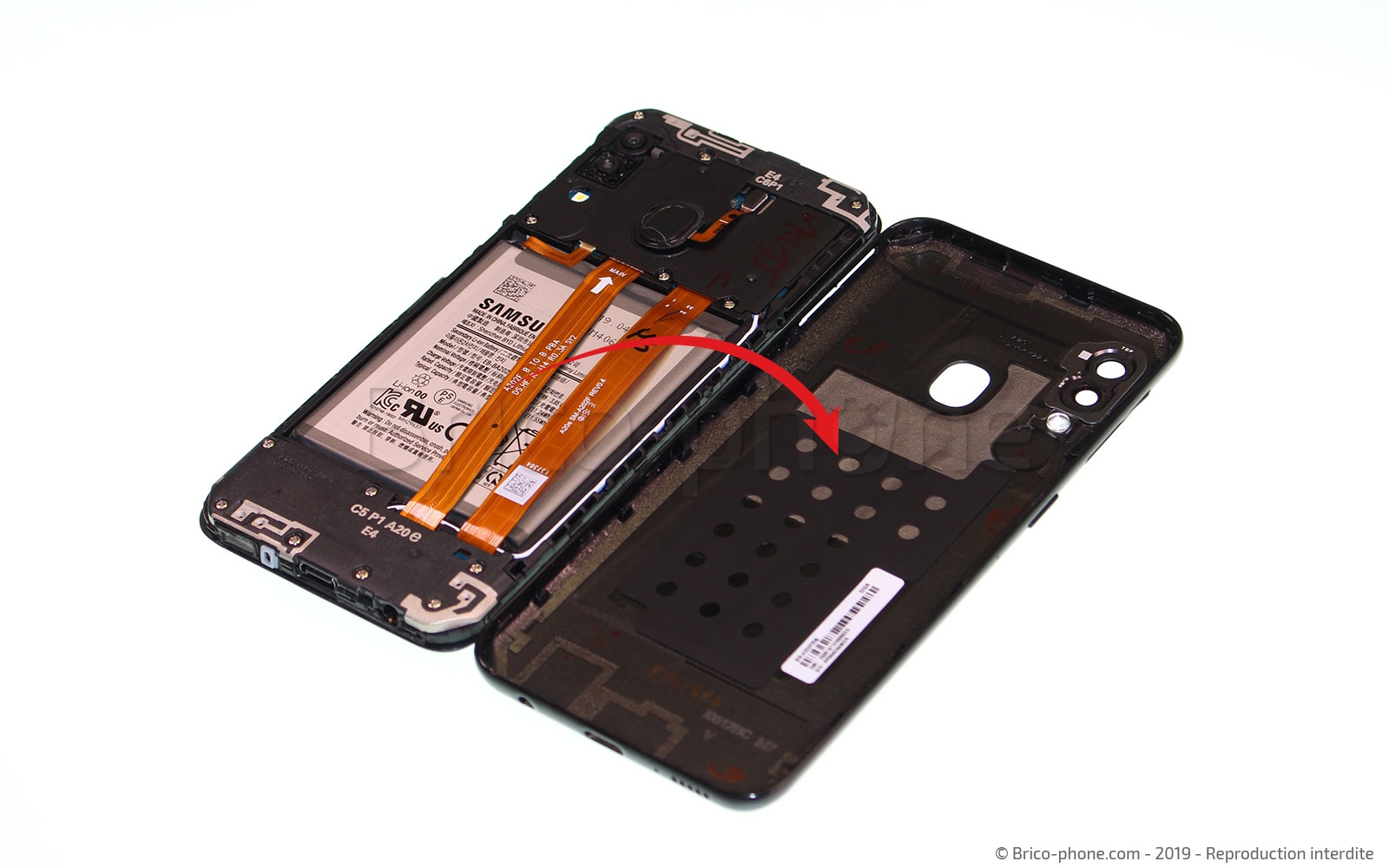

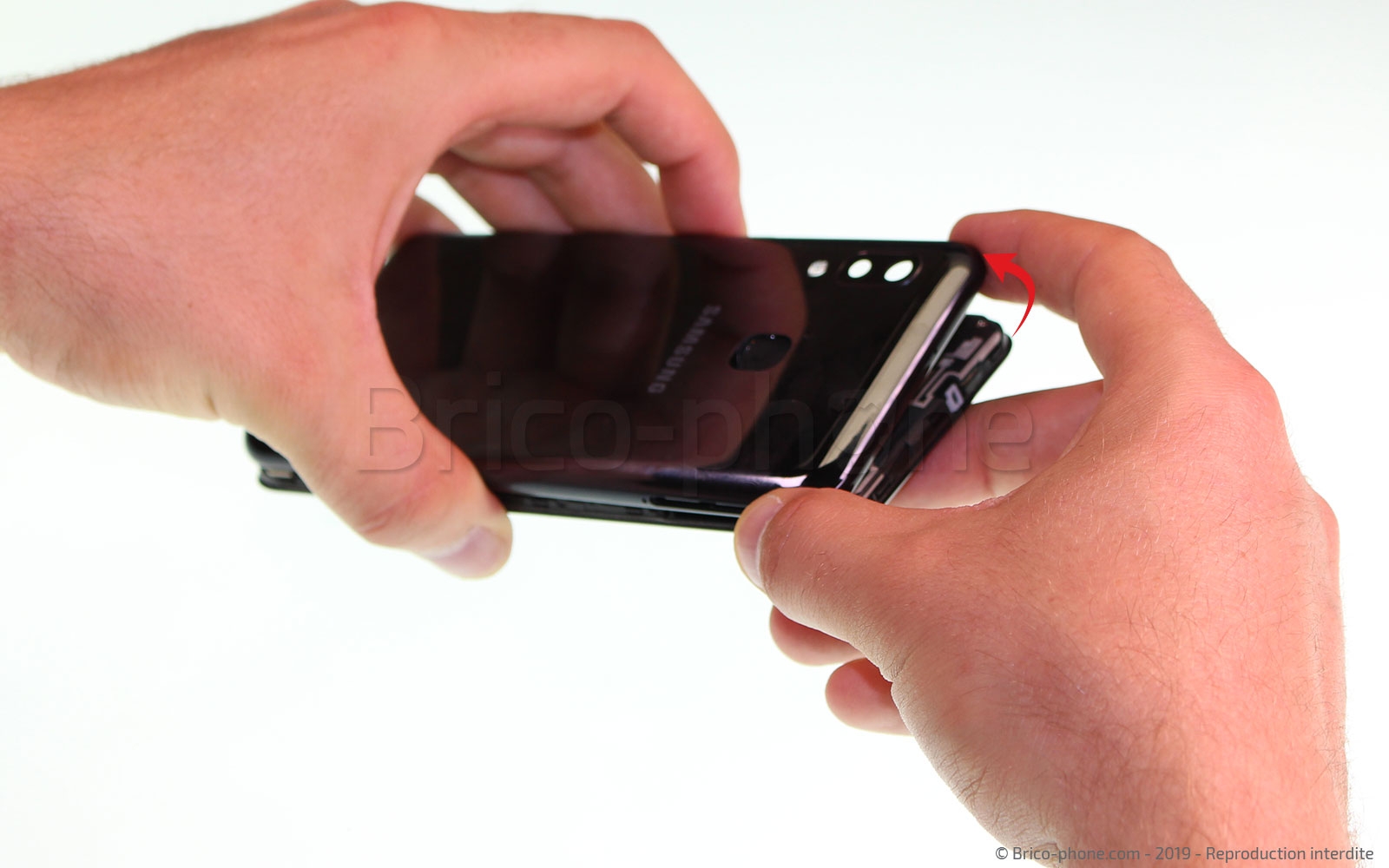

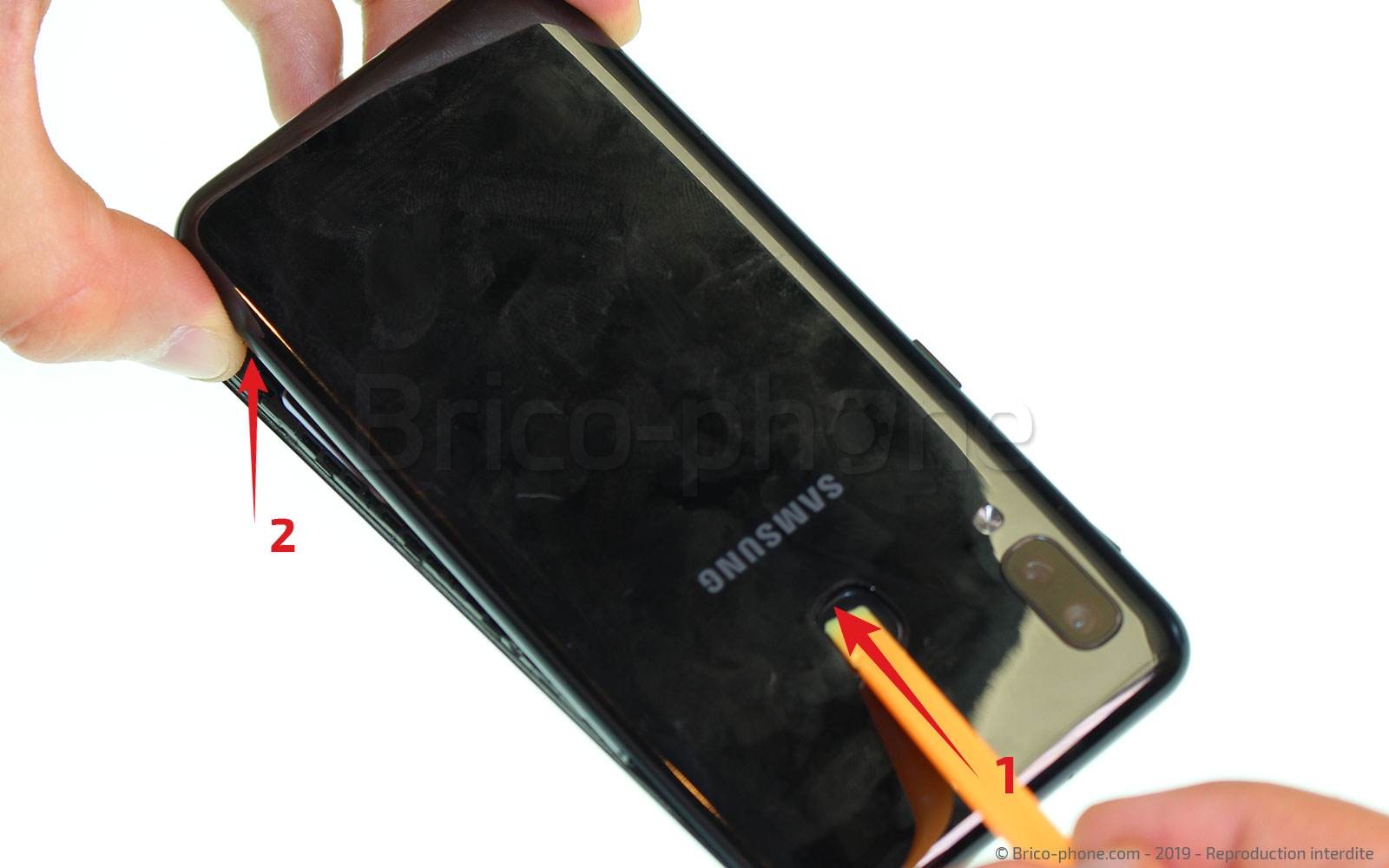

Etape 3 Retirer la coque arrière

Pour retirer la coque arrière, il est nécessaire de faire le tour de l'appareil, à l'aide du médiator en plastique pour faciliter le retrait de la colle et ne pas endommager les composants se trouvant dessous.
Lorsque vous allez relever la coque arrière, placez le levier en nylon, au centre du téléphone sur le lecteur d'empreintes.
Outils
Levier Nylon
Médiator
Etape 4

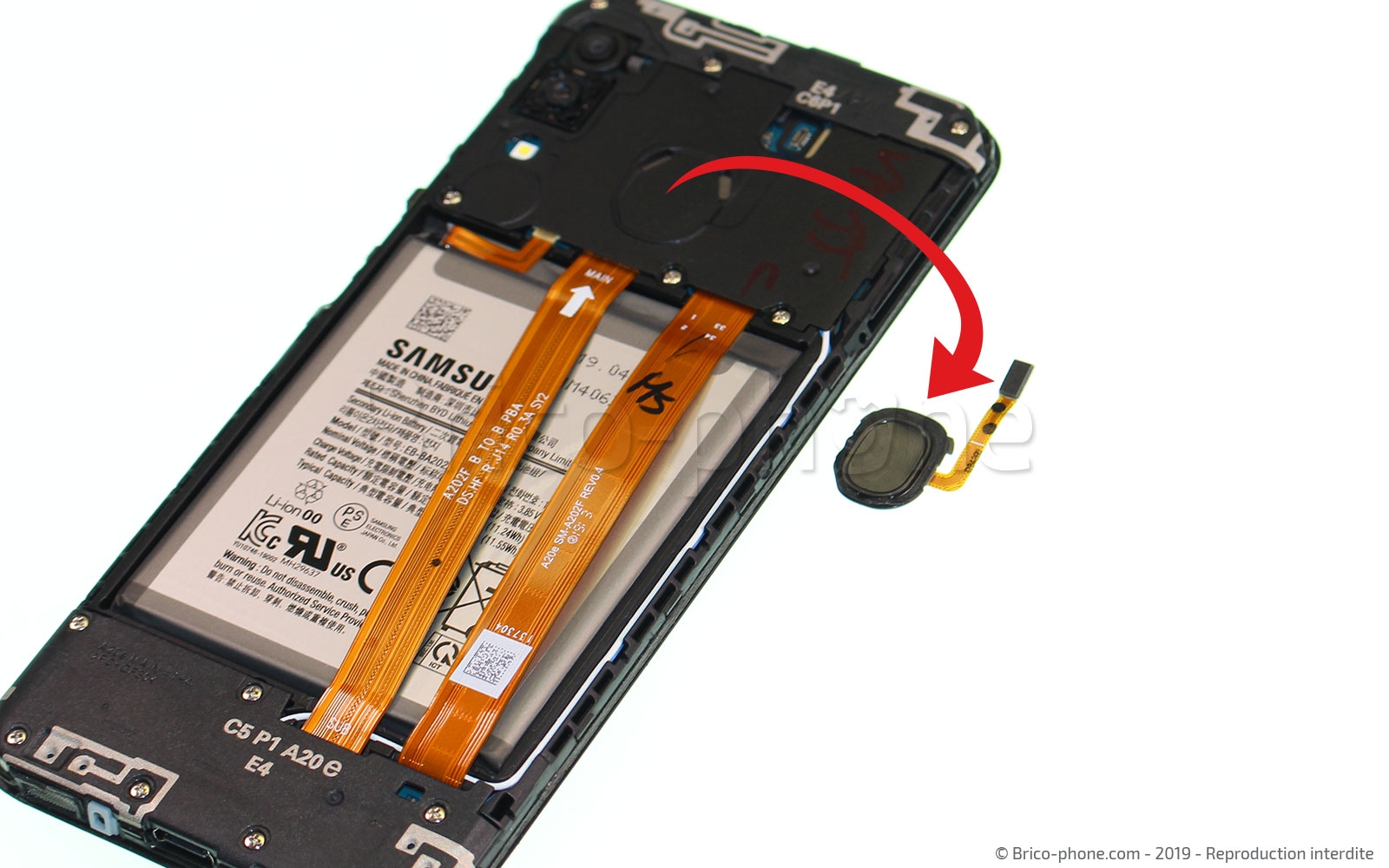

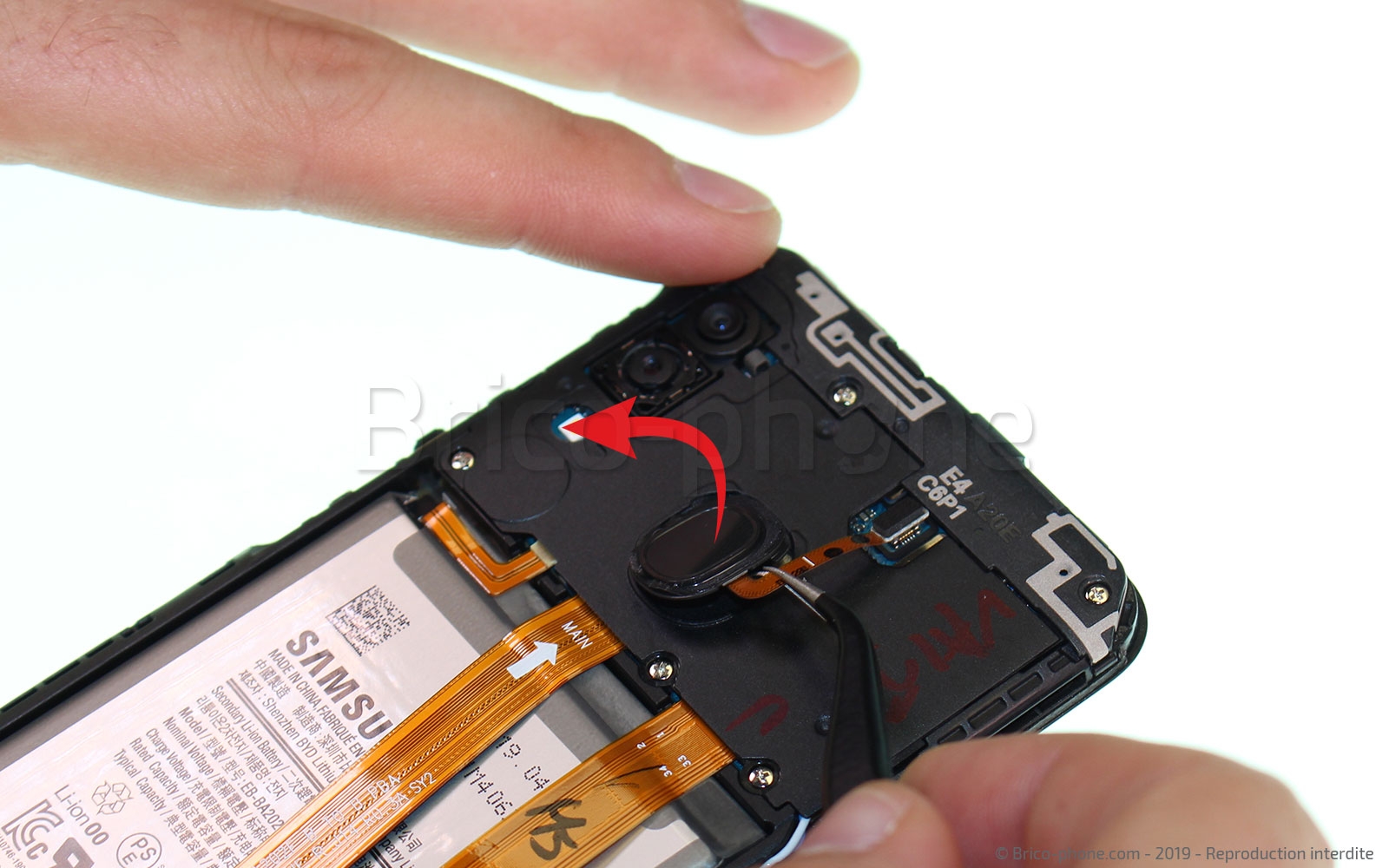

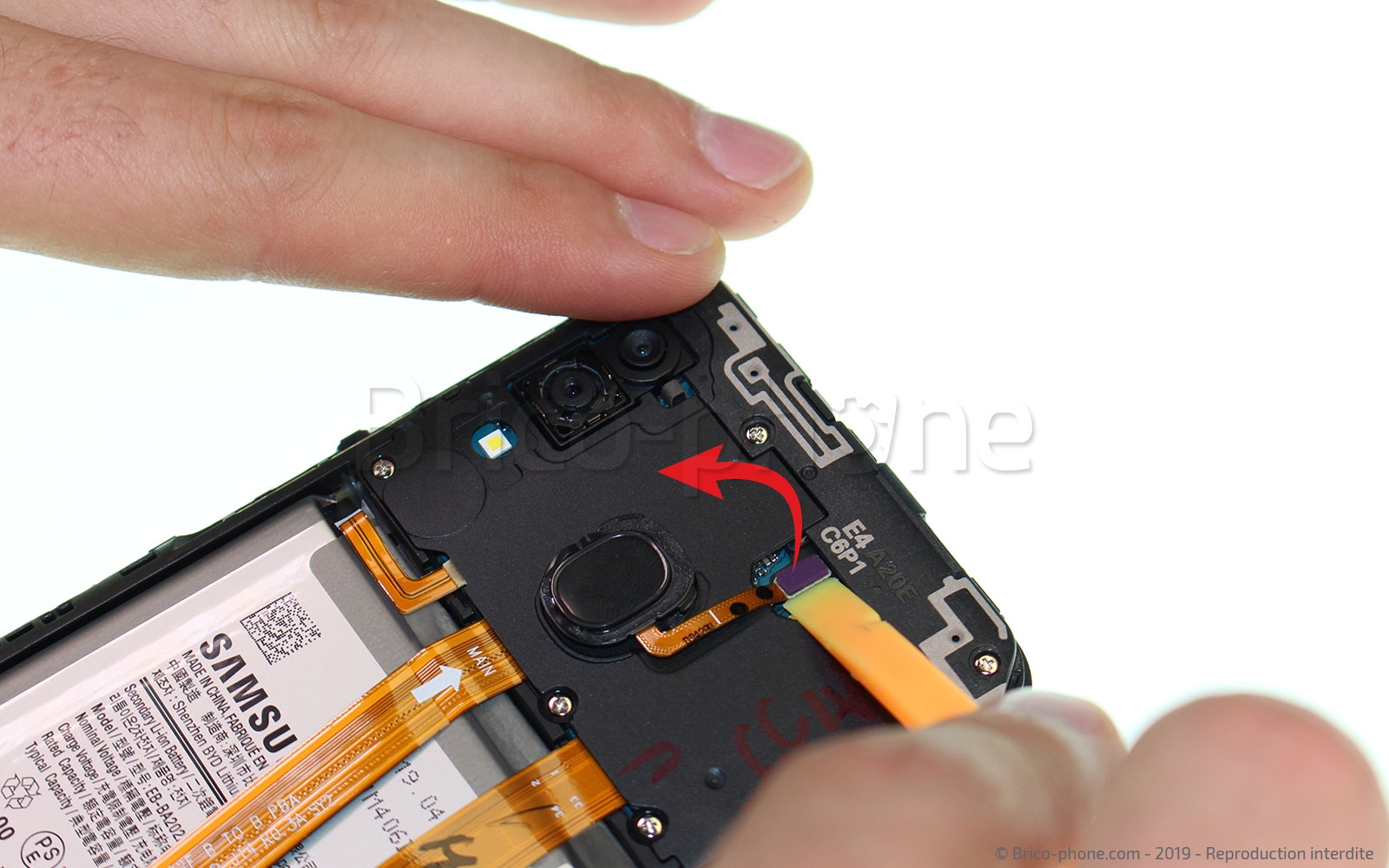

Etape 4 Retirer le lecteur d'empreintes digitales

Pour déconnecter le lecteur d'empreintes de votre smartphone, placez la spatule en nylon, sous le connecteur et soulevez la nappe. Vous pouvez maintenant retirer le lecteur d'empreintes digitales, à l'aide de la pincette en métal.
Outils
Pince Brucelles
Spatule
Etape 5

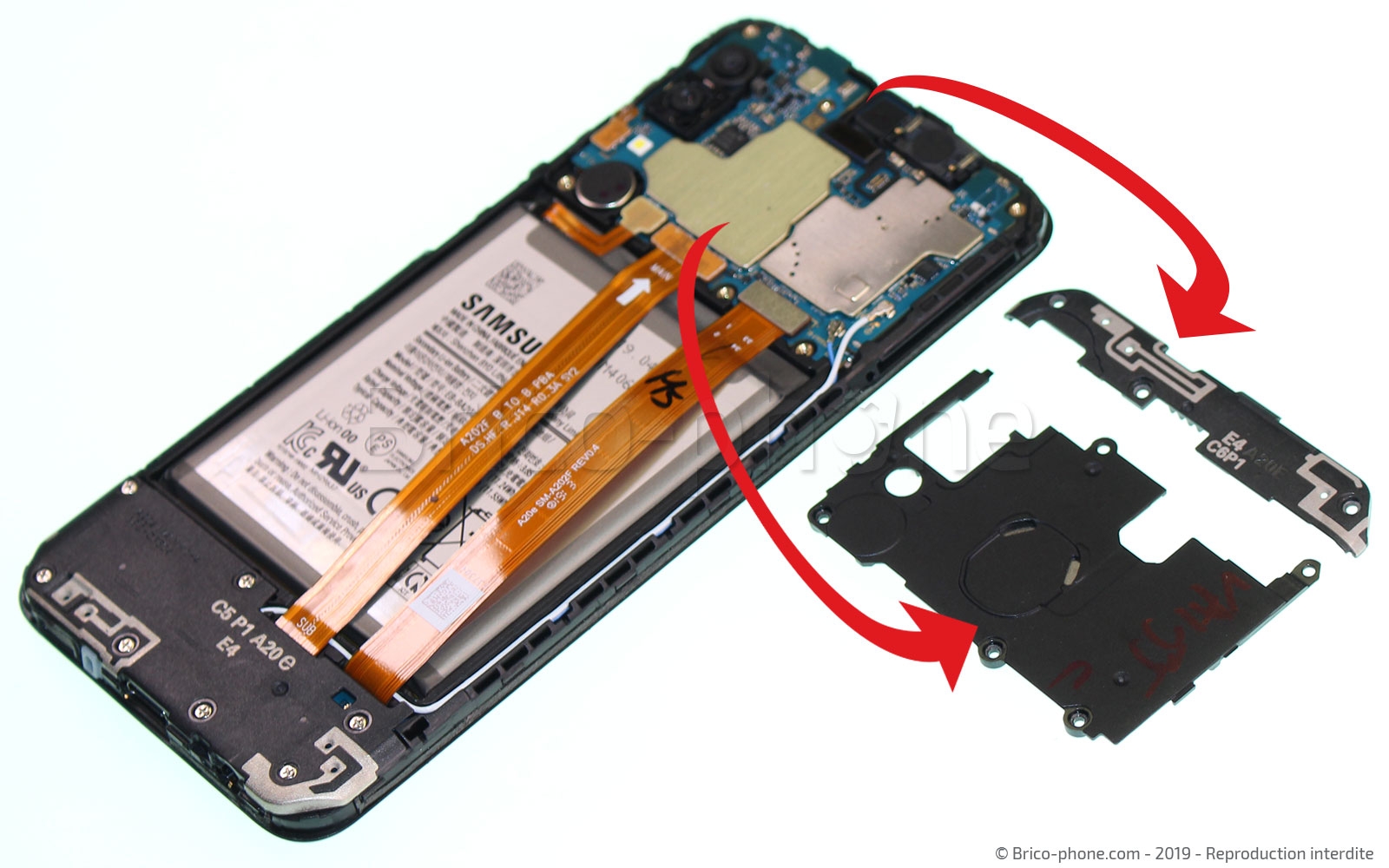

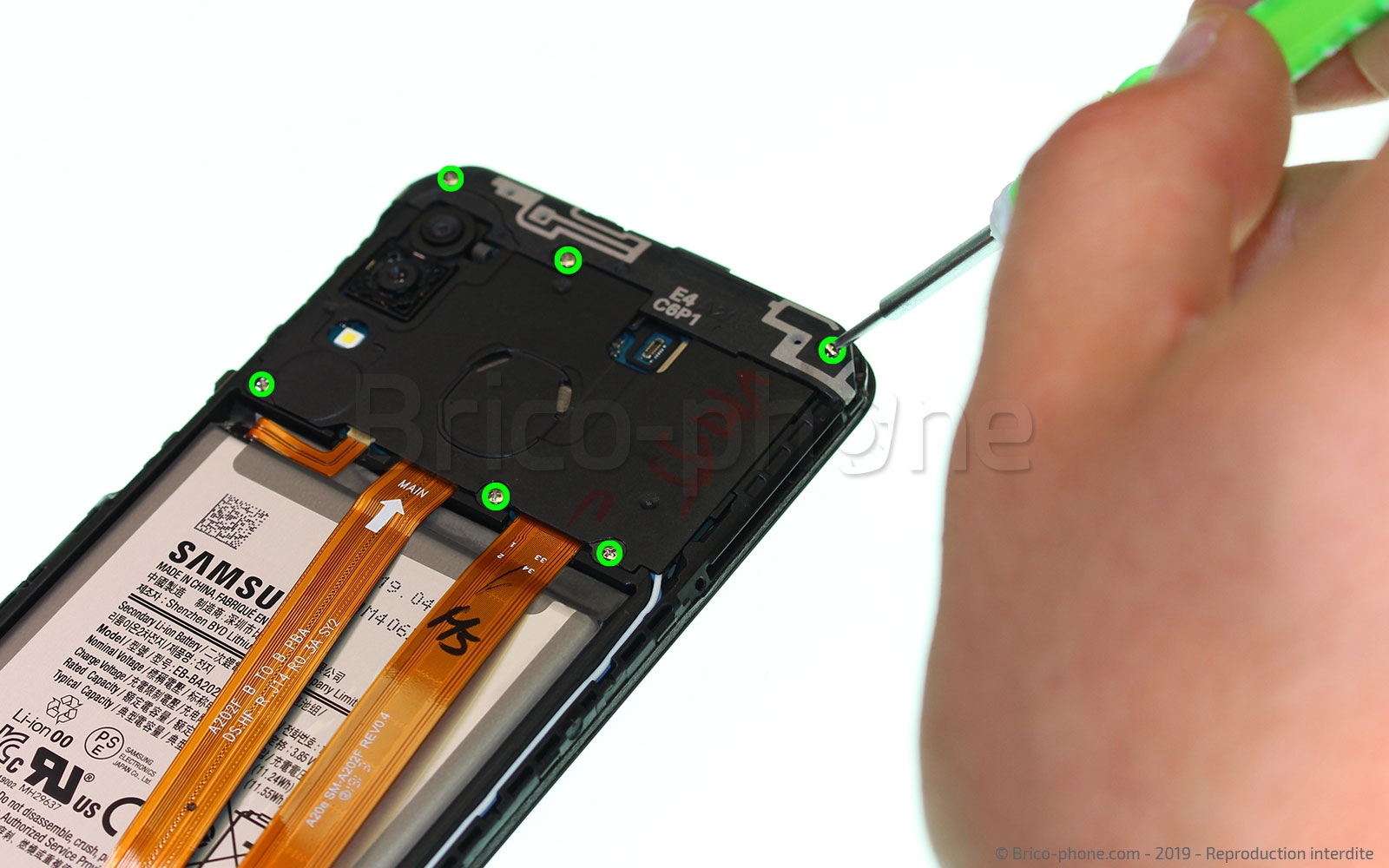

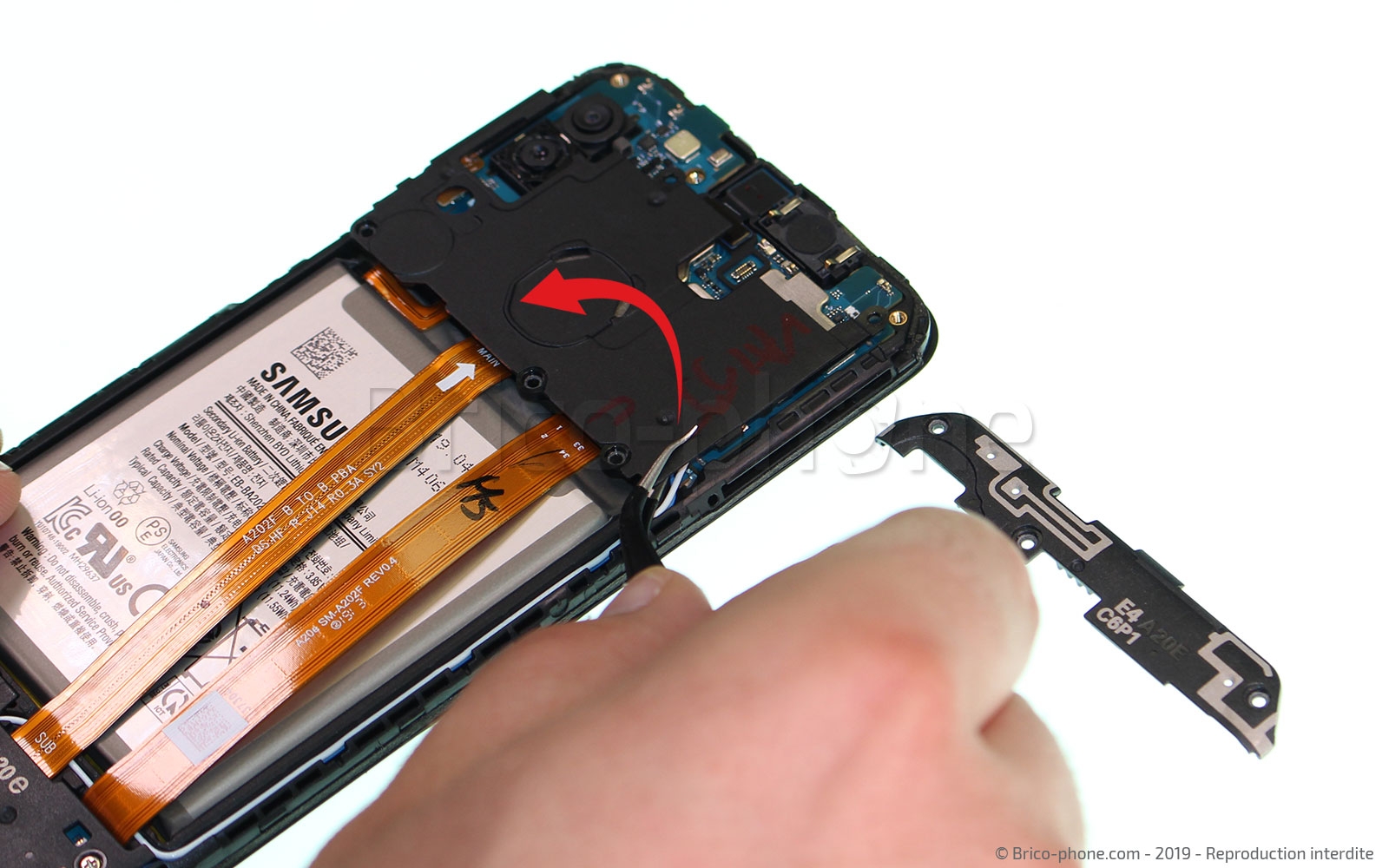

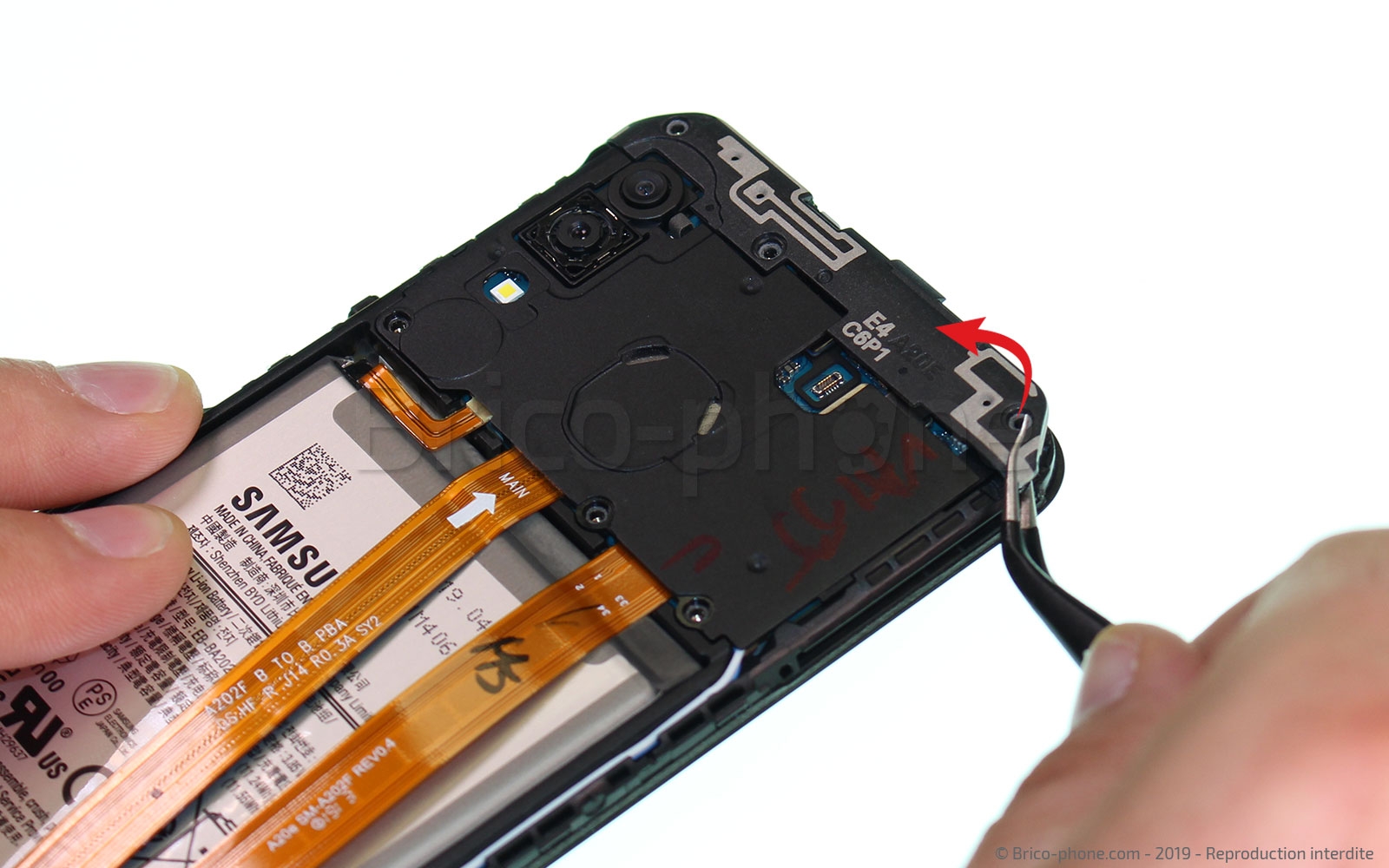

Etape 5 Retirer la plaquette du haut

Pour atteindre la carte mère de votre Samsung Galaxy A20e, dévissez les 6 vis à l'aide du cruciform fourni dans le kit d'outils.
A l'aide de la pince métallique, commencez par sortir la partie supérieure du cache avant de retirer celle du milieu.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Module d'antenne secondaire pour Samsung Galaxy A20e 12.90€
Pince à ressort 6.90€
Etape 6

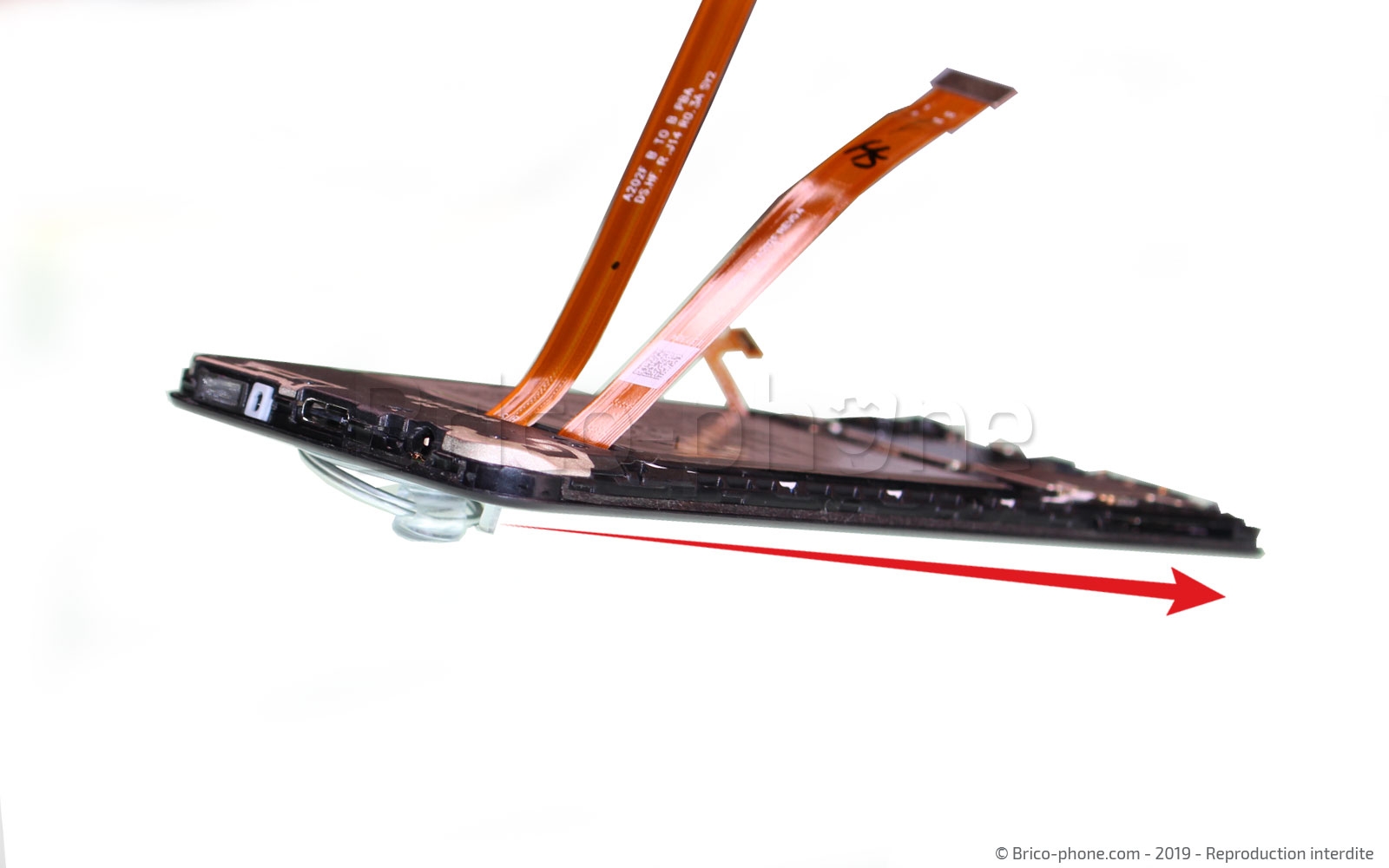

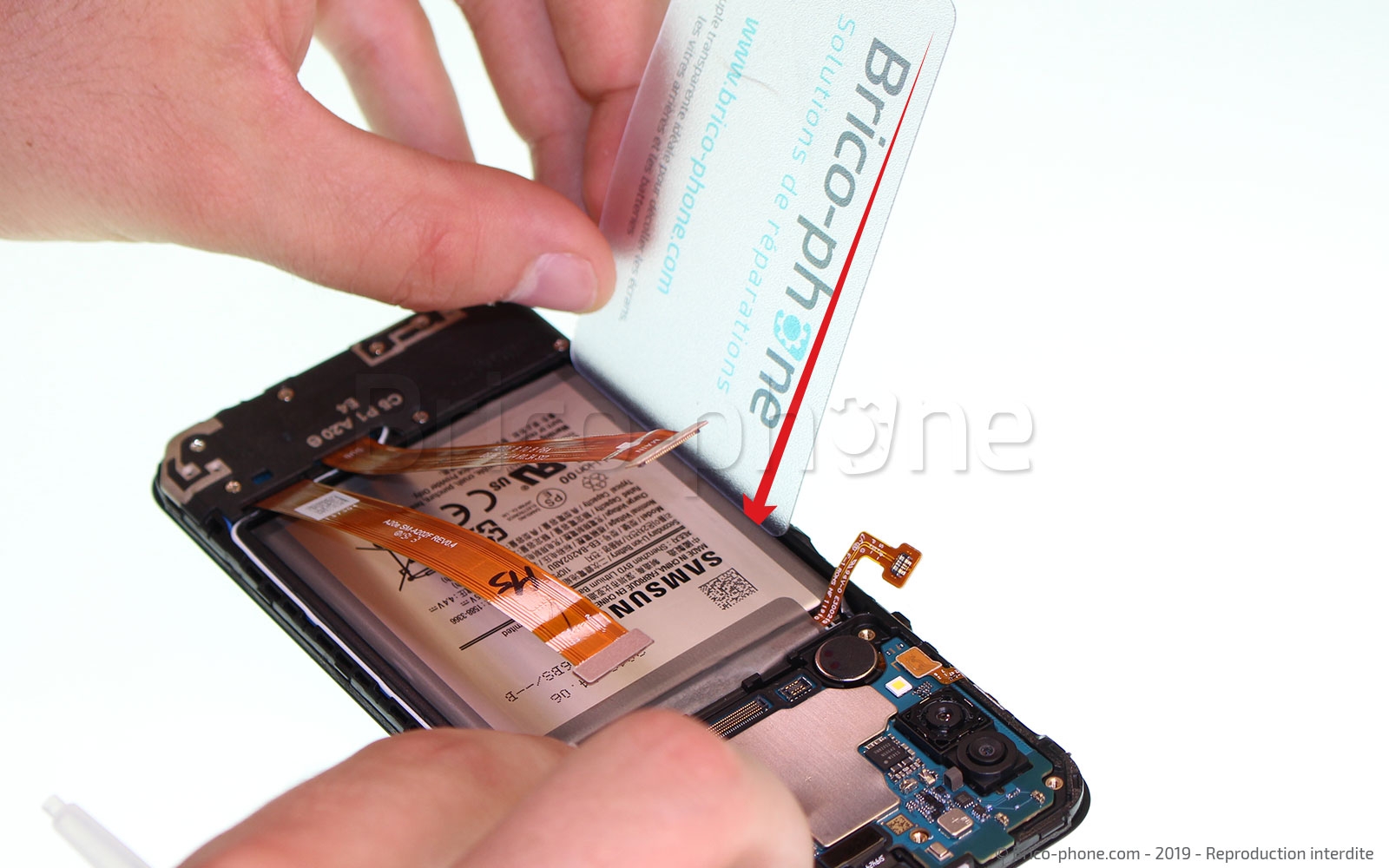

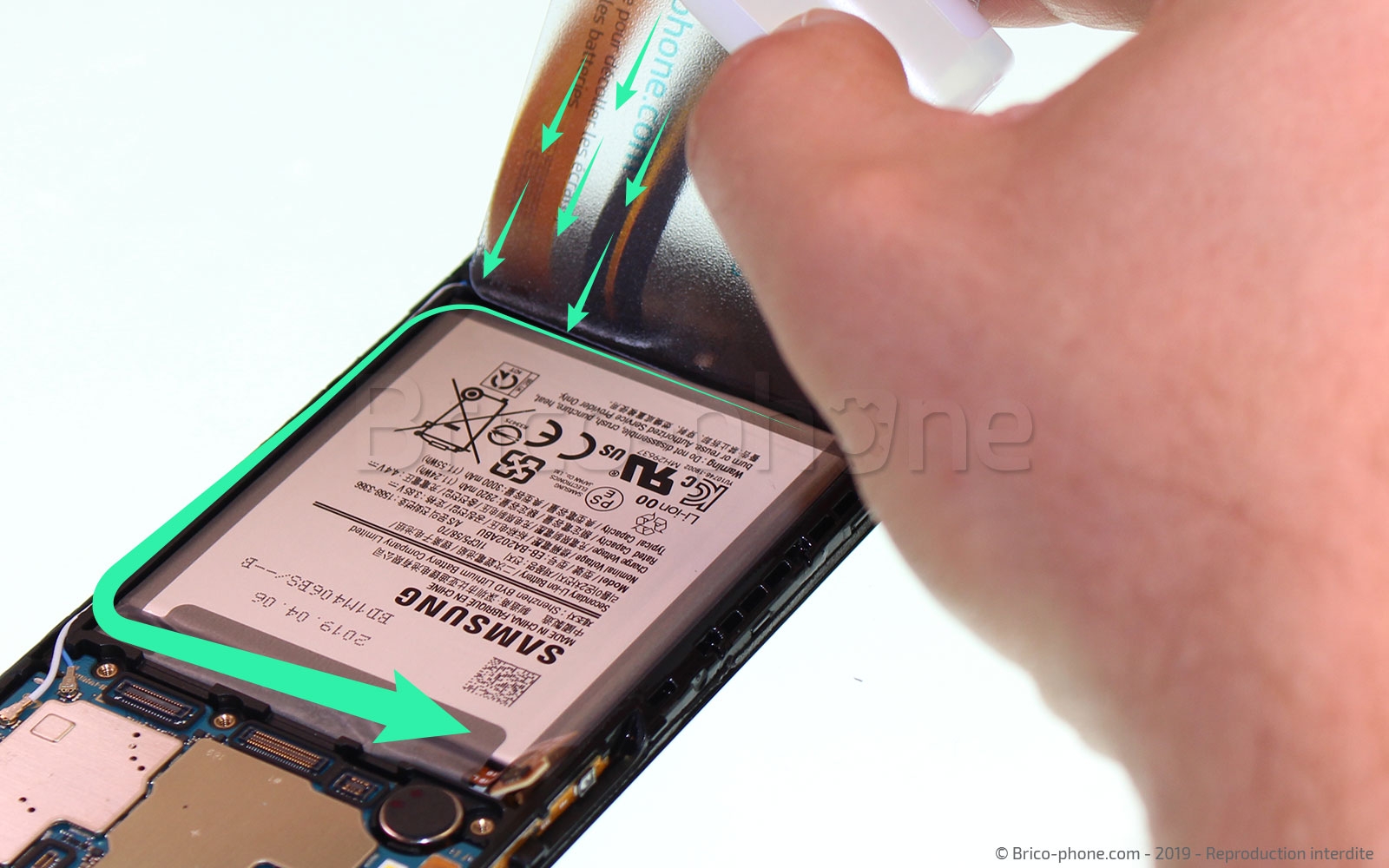

Etape 6 Décoller la batterie

Avant de procéder au décollage de la batterie de votre Samsung Galaxy S9, assurez vous que cette dernière est bien mise hors tension, c'est à dire que la nappe de connection est débranchée.

Pour faciliter la manipulation suivante, nous préconisons d'utiliser le liquide iRemover conçu pour ramollir la colle se trouvant sous la batterie sans endommager cette dernière.
Avec ce produit, vous aurez besoin de la carte en PVC transparente, qu'il faudra déposer le long de la batterie, afin de pouvoir faire glisser le liquide entre le chassis et la batterie.

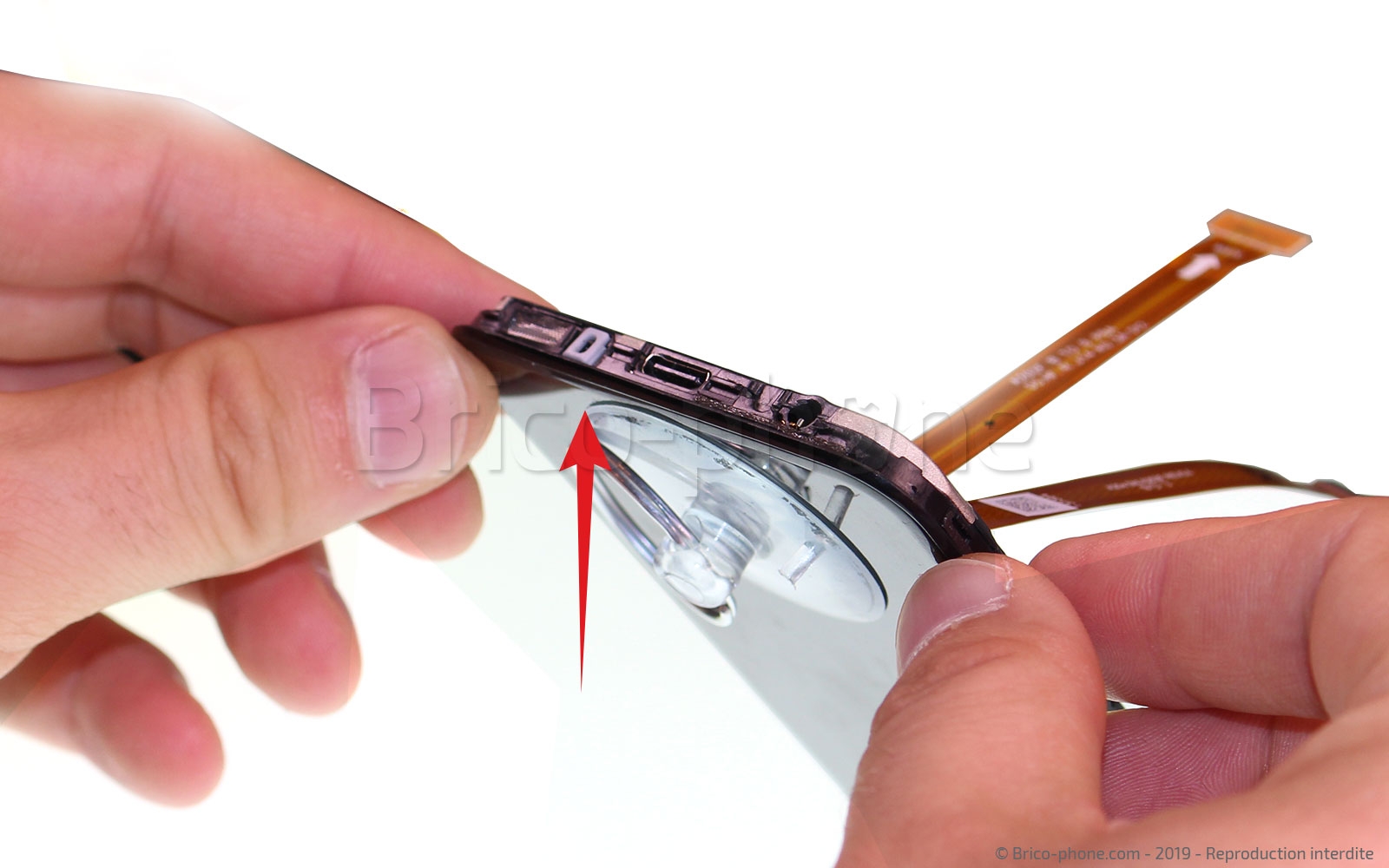

Coller ensuite une ventouse, coté écran afin de permettre à l'appareil d'être incliné le temps de la pose du liquide iRemover.
Laisser reposer le liquide environ 40 minutes.
Outils
Carte PVC
Pièces
Liquide iRemover 3.90€
Etape 7

Etape 7 Retirer la batterie

Maintenant que le liquide iRemover a fait effet, il vous suffit de glisser le médiator en métal entre le chassis et la batterie pour soulever cette dernière.
Ensuite, insérez la carte en PVC pour terminer le décollage.
Outils
Médiator
Etape 8

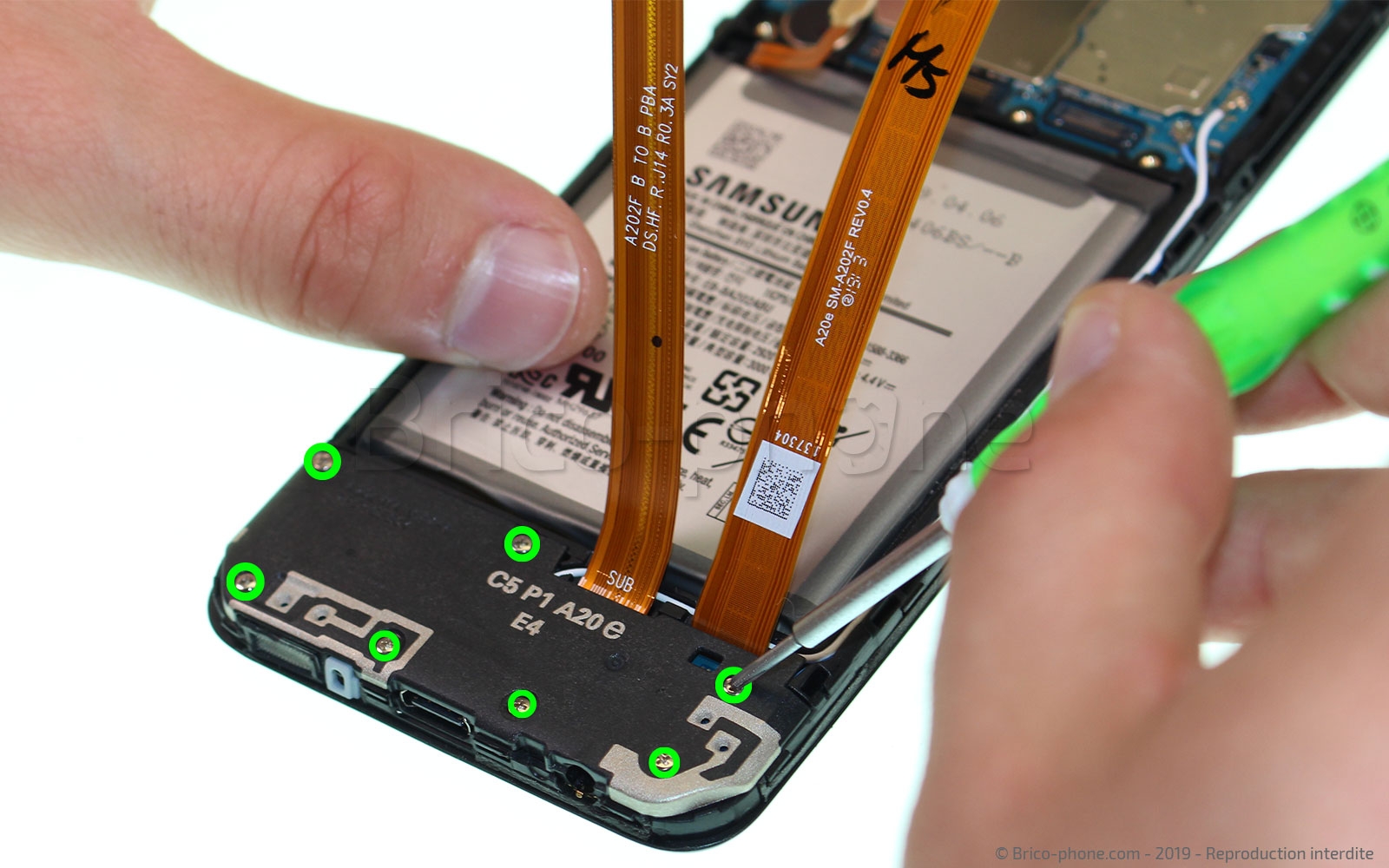

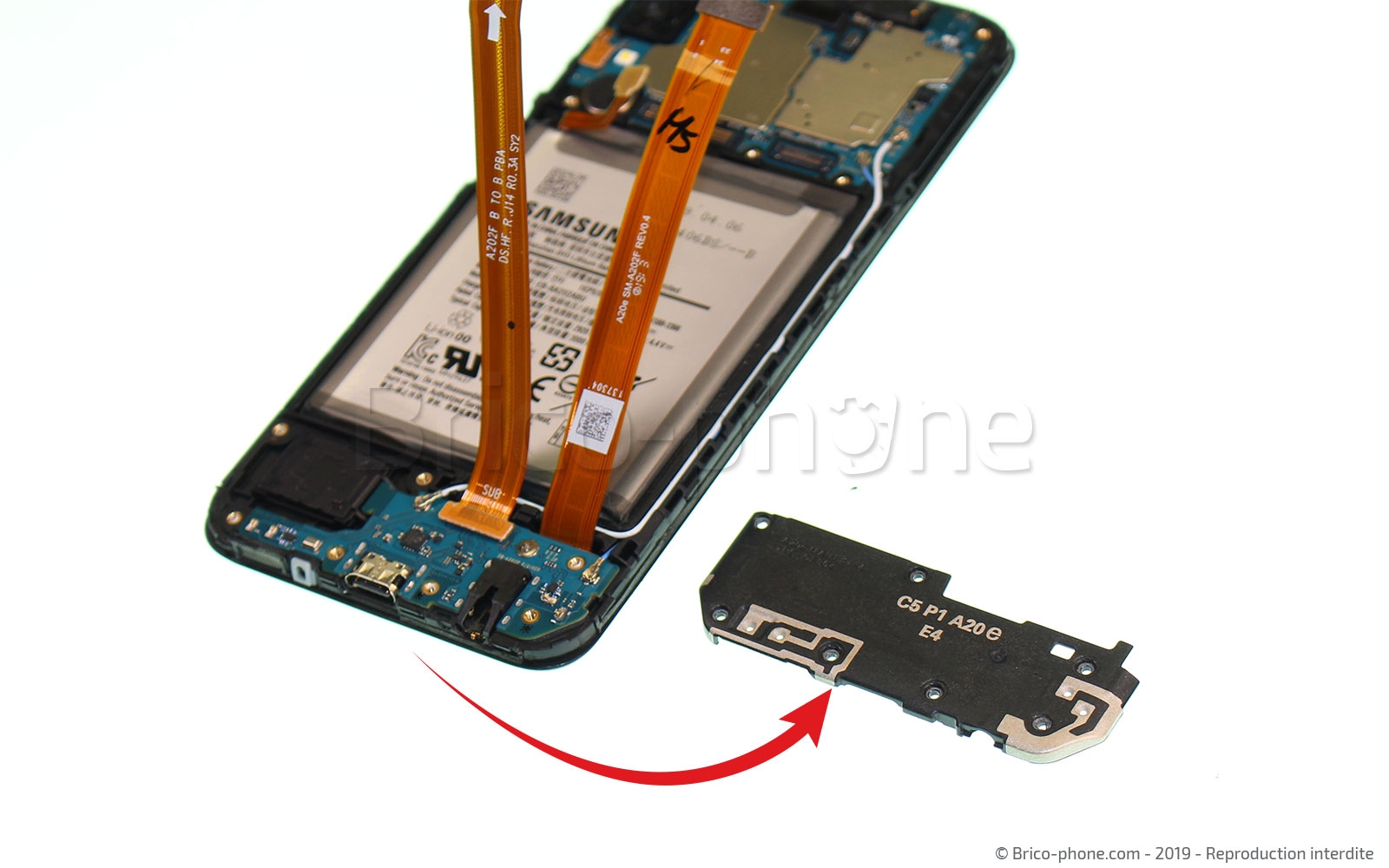

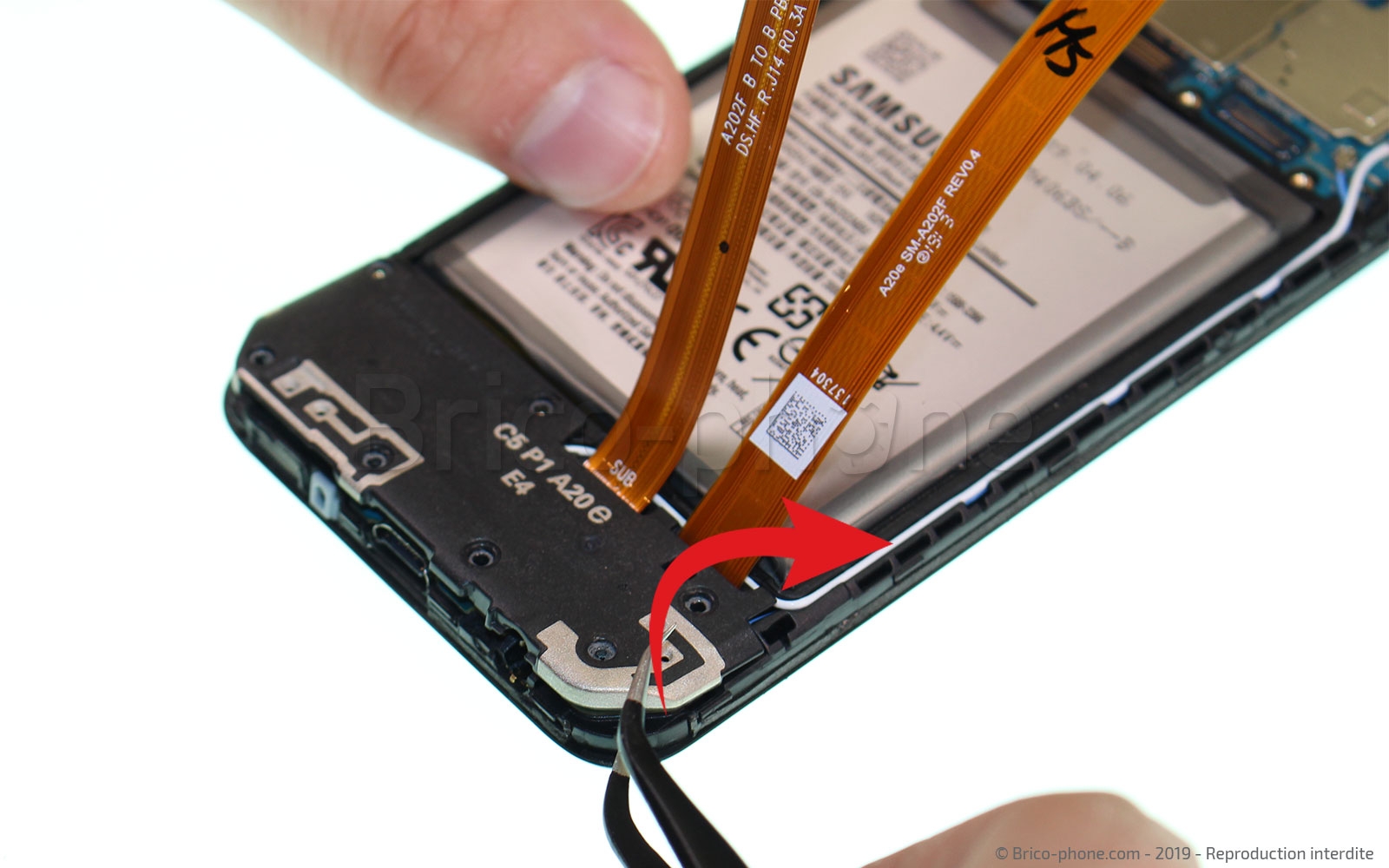

Etape 8 Retirer le cache inférieur

Dévissez les 7 vis du cache inférieur et retirez-le, à l'aide de la pince en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Module d'antenne principal pour Samsung Galaxy A20e 8.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Retirer la nappe d'interconnexion

Dévissez la vis restante du dock. Pour retirer la nappe d'interconnexion, il vous suffit de la débrancher à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

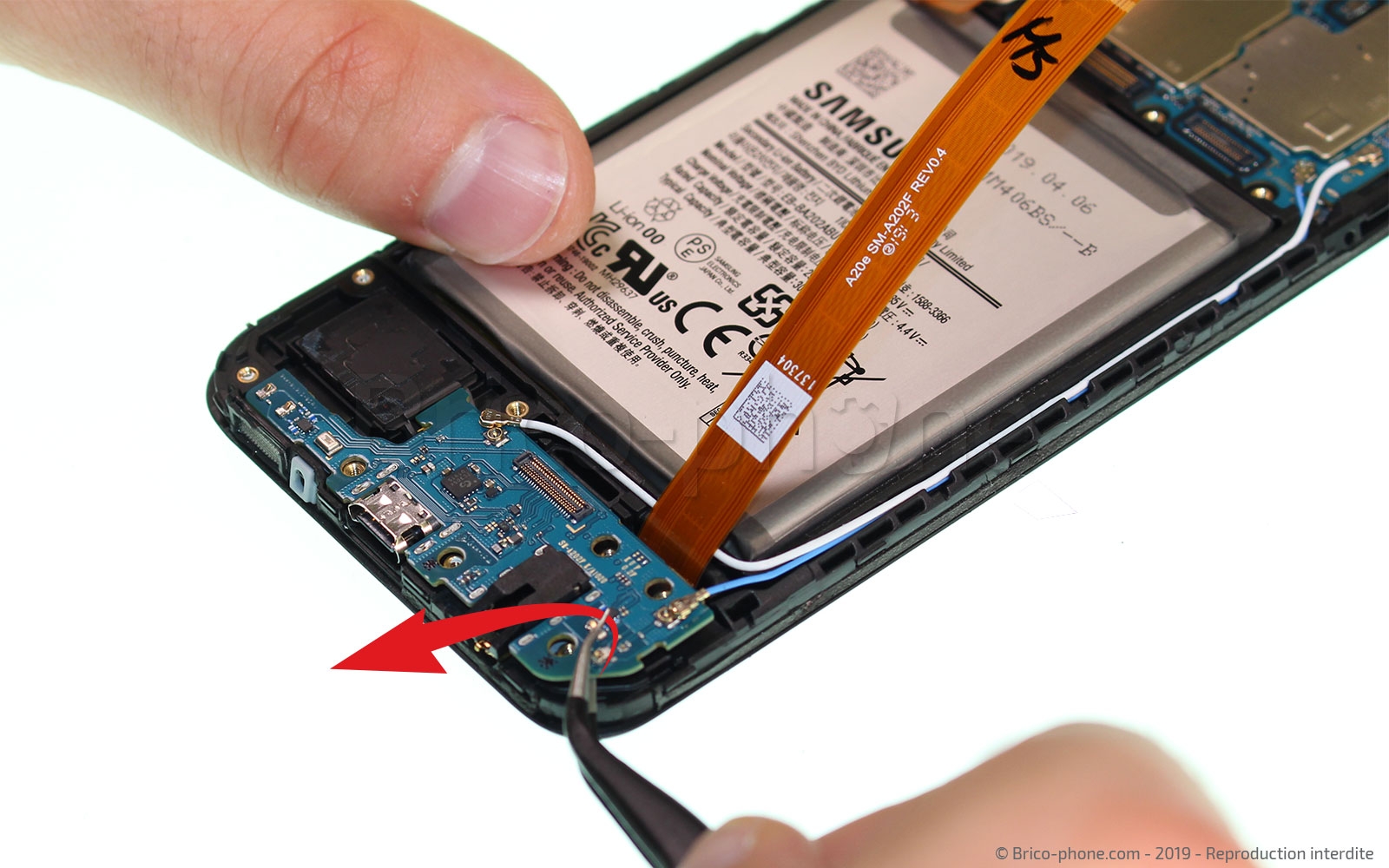

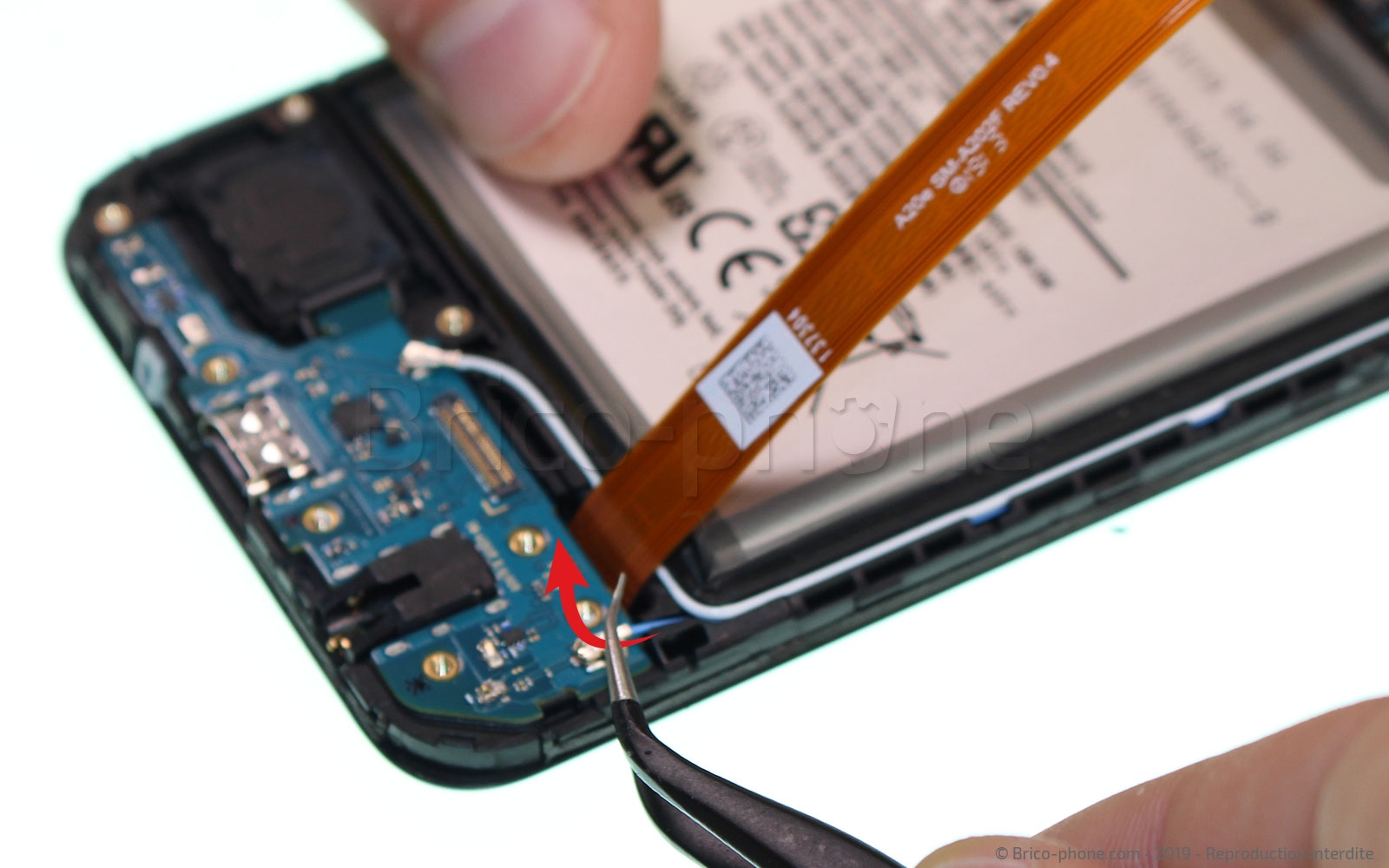

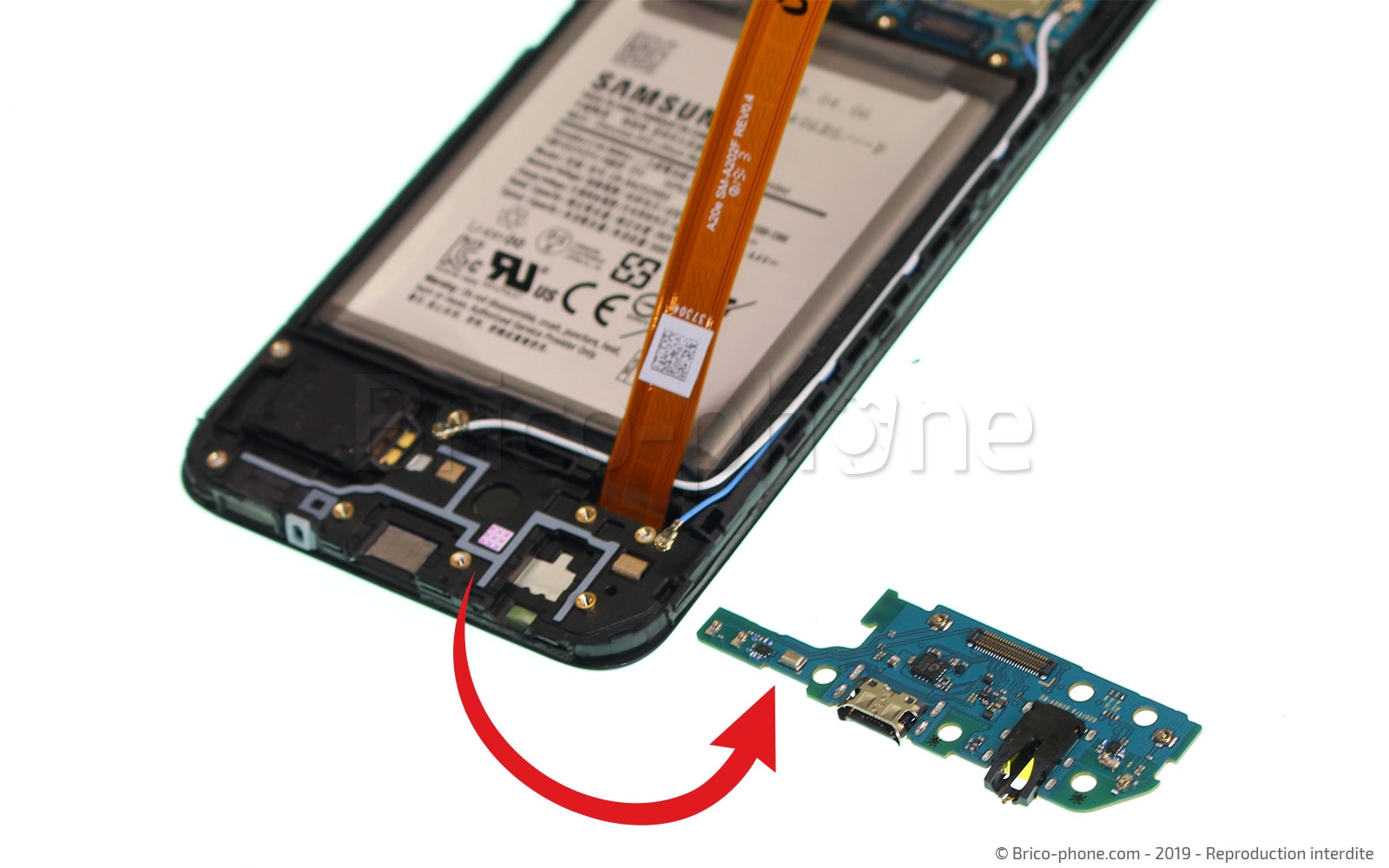

Etape 10 Retirer les connecteurs de charge

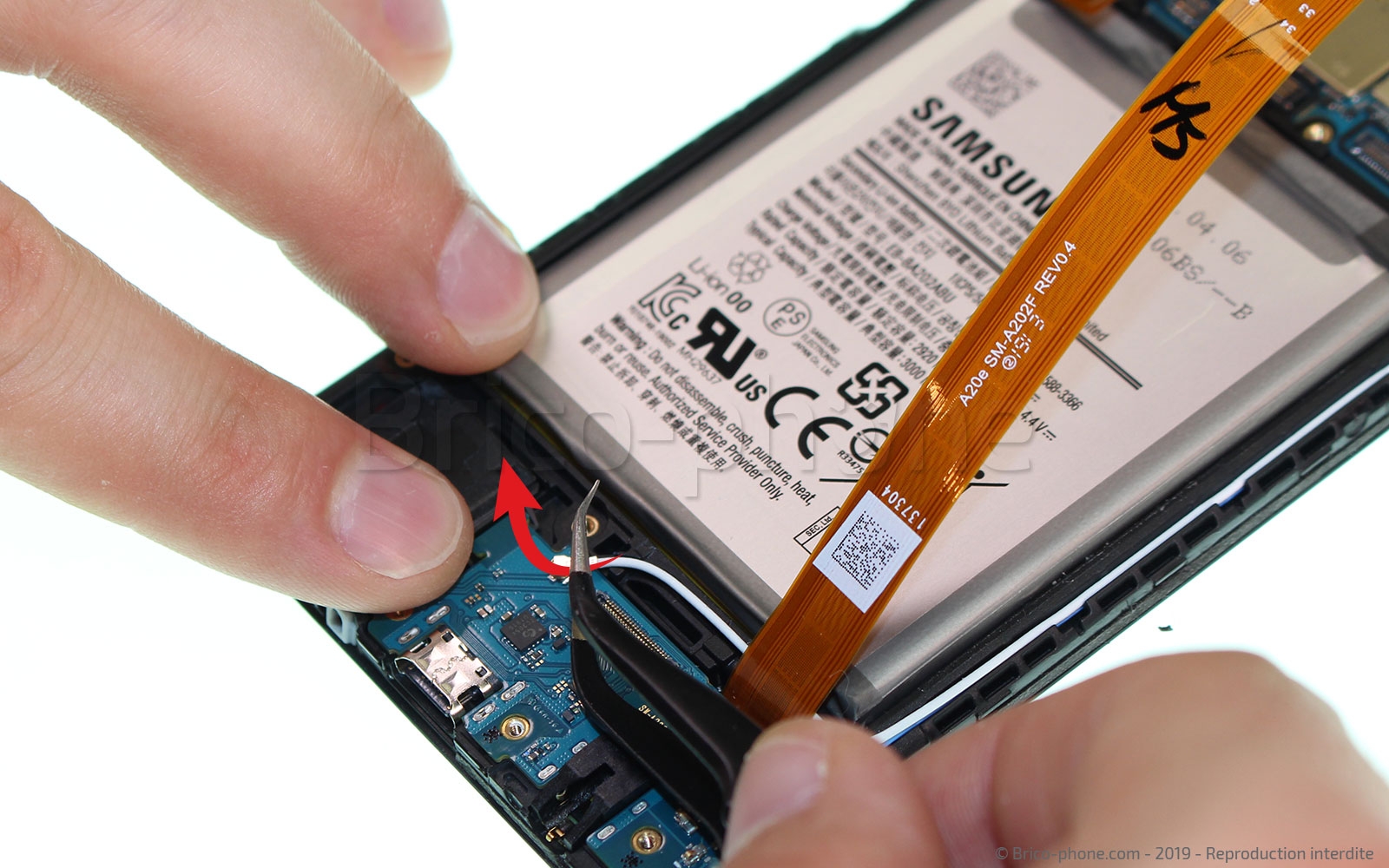

Débranchez les deux cables coaxiaux (blanc et bleu) de la carte fille de votre Samsung Galaxy A20e.
Ensuite, toujours à l'aide la pince en métal, retirez la carte.
Outils
Pince Brucelles
Etape 11

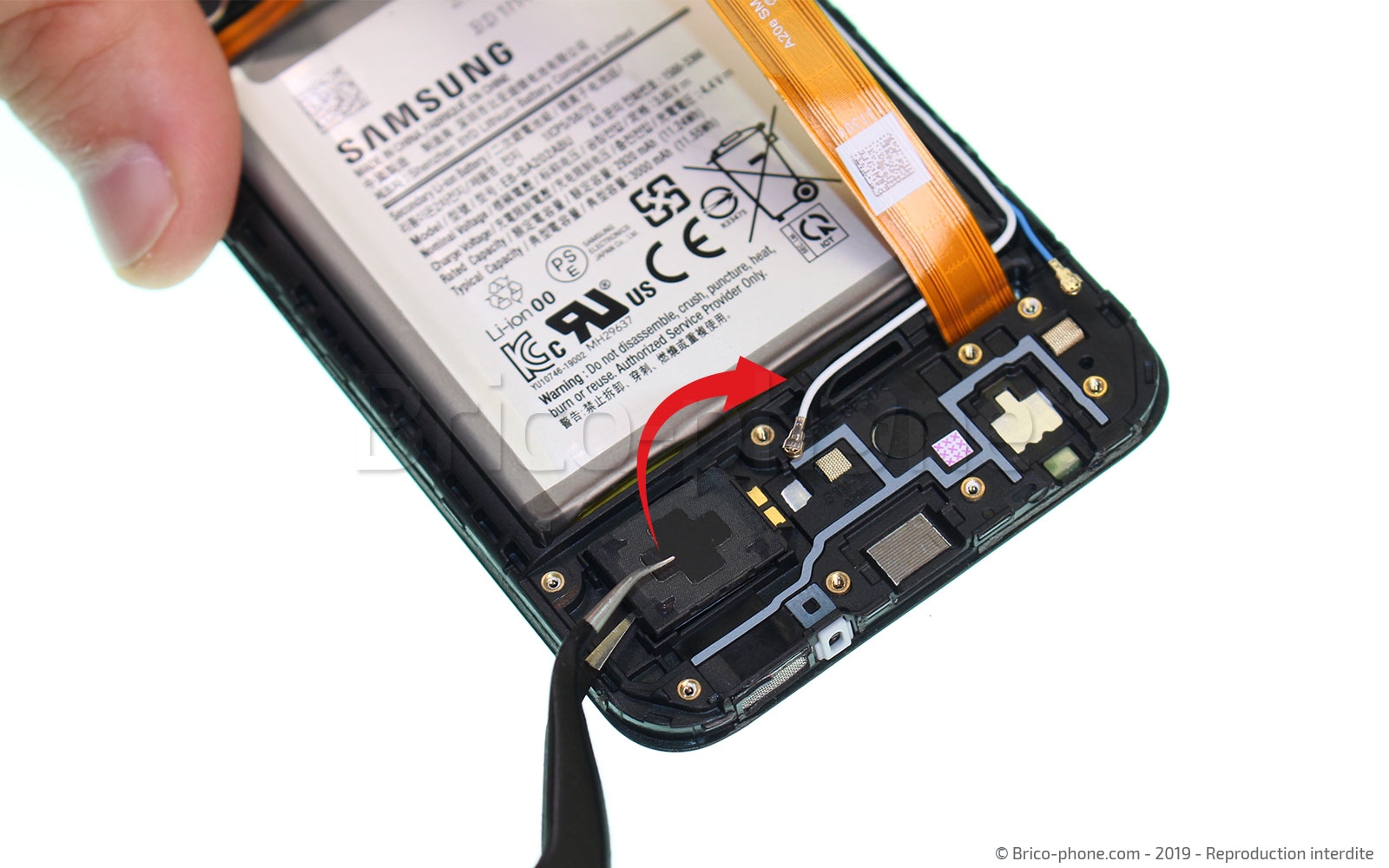

Etape 11 Retirer le haut-parleur externe

En vous servant de la pince métallique, retirez le haut-parleur externe de votre appareil.
Outils
Pince Brucelles
Etape 12

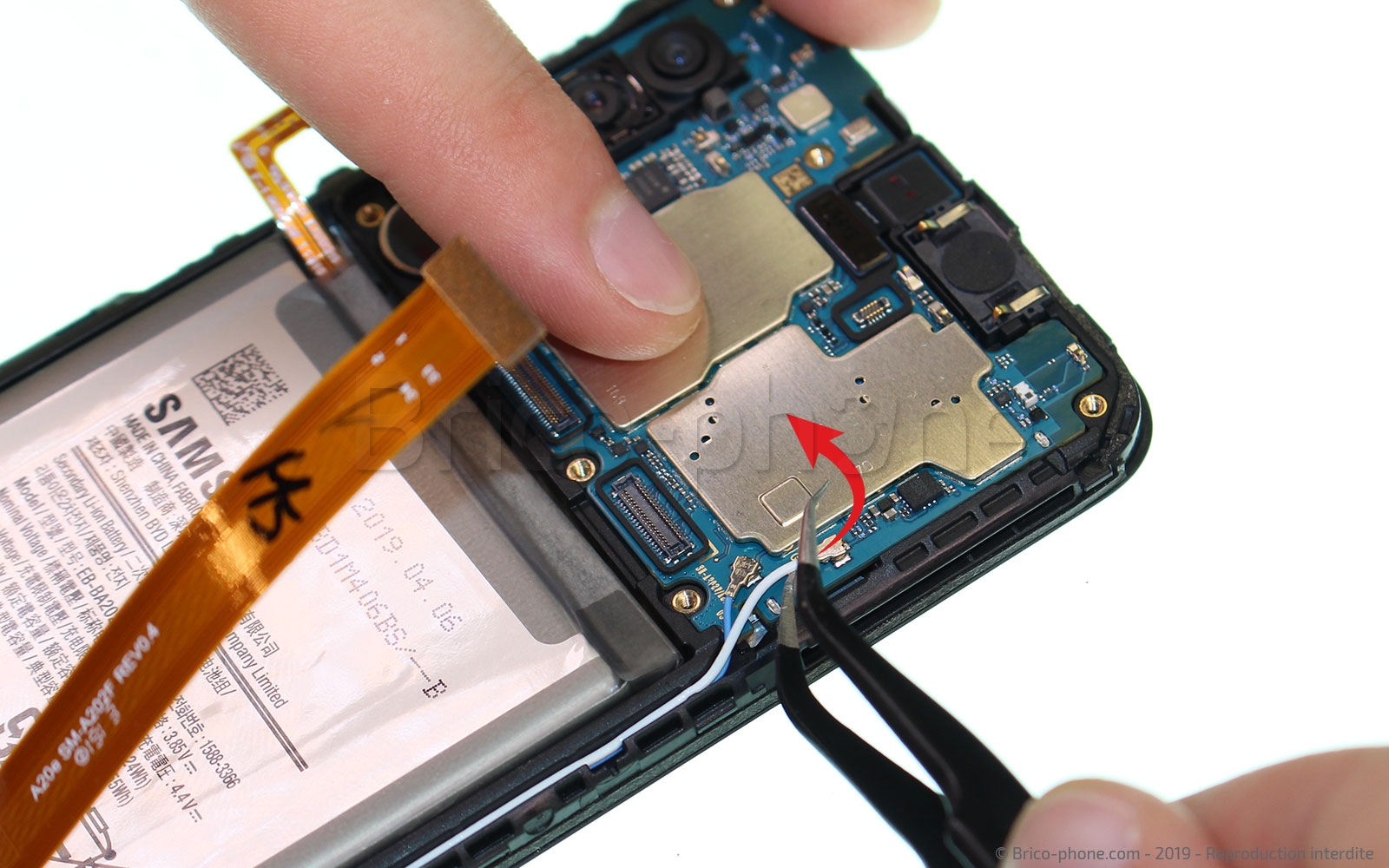

Etape 12 Décrocher les cables coaxiaux (haut)

Pour accéder à la carte mère, débranchez les deux cables coaxiaux fixés dessus.
Outils
Pince Brucelles
Etape 13

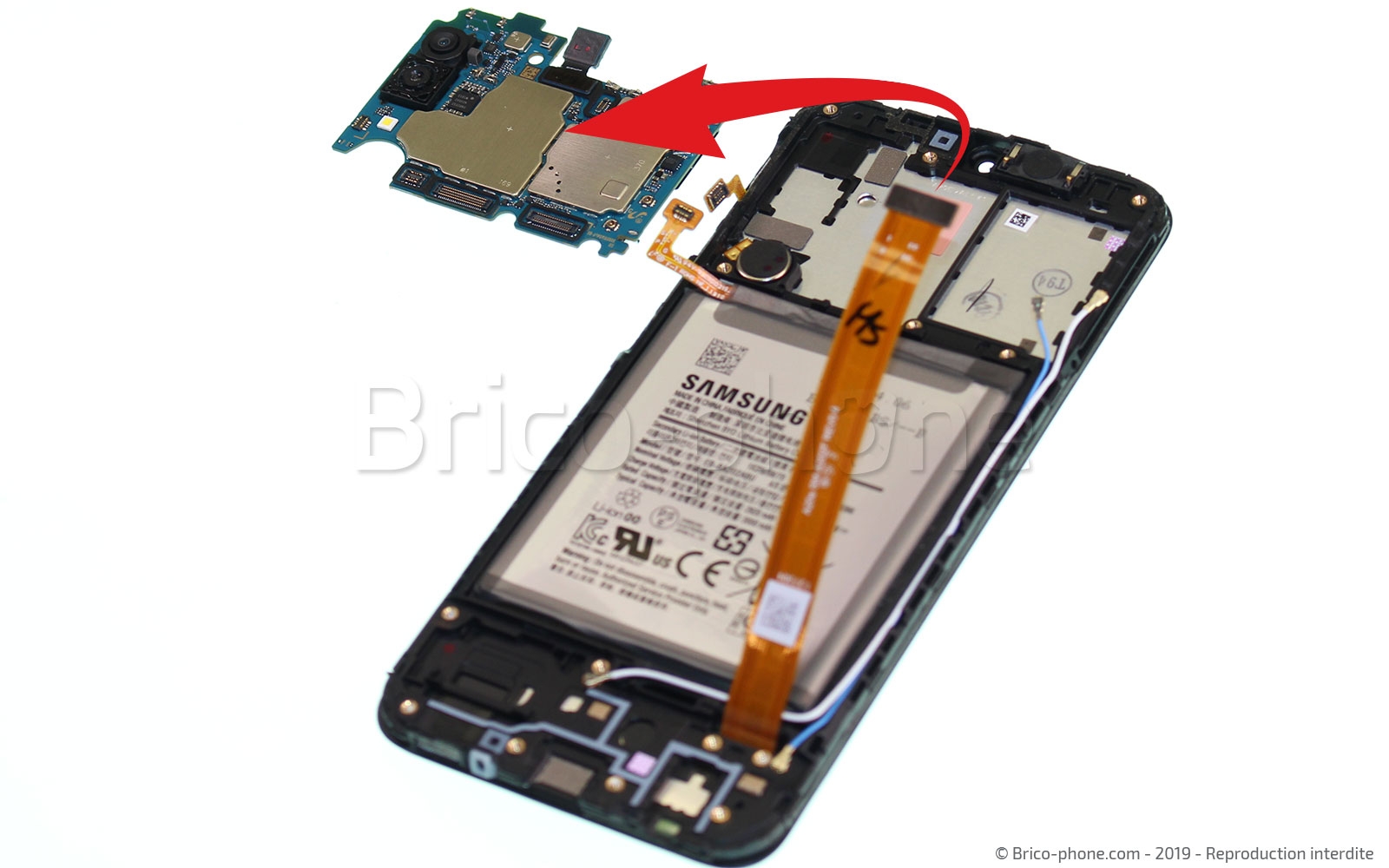

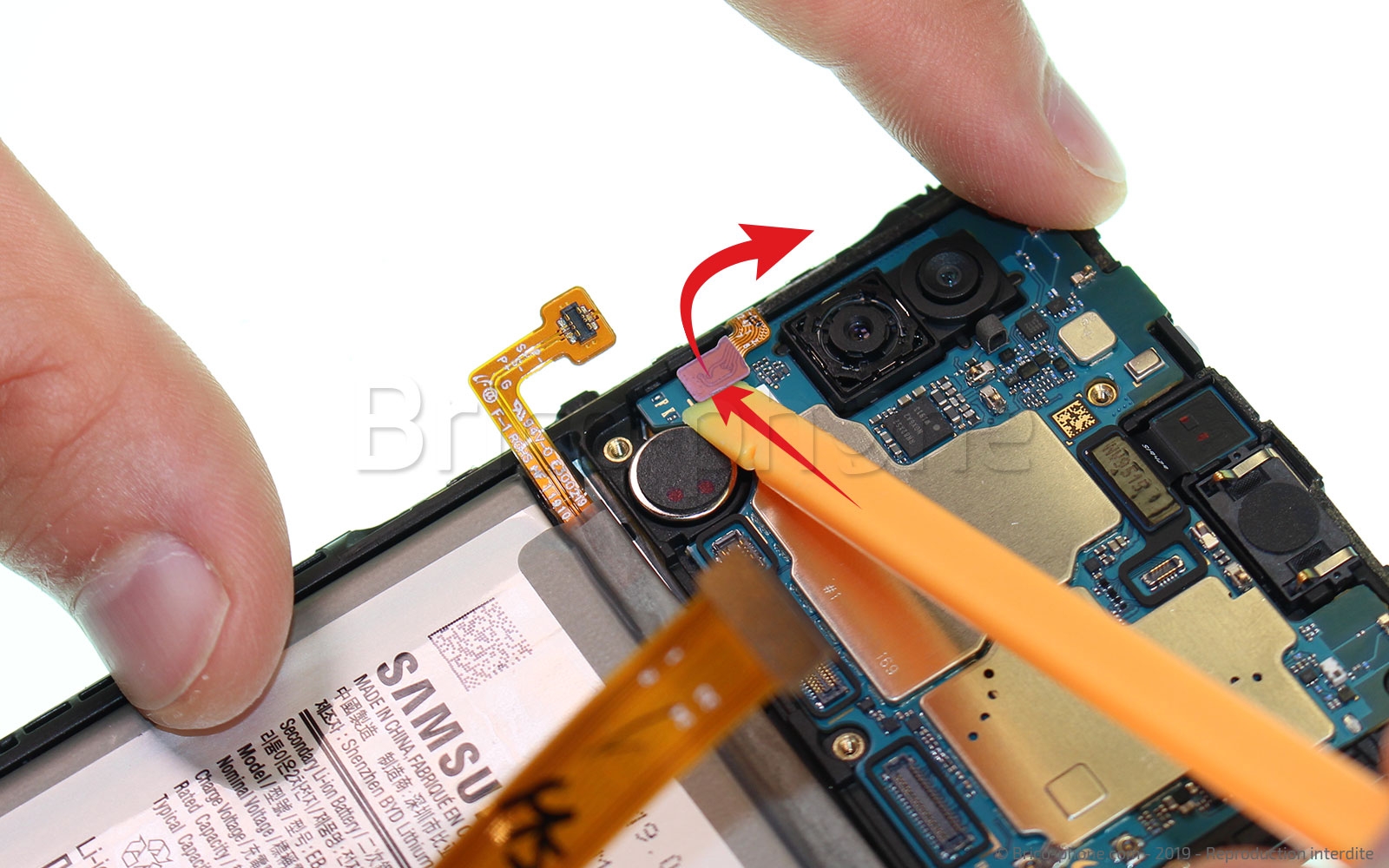

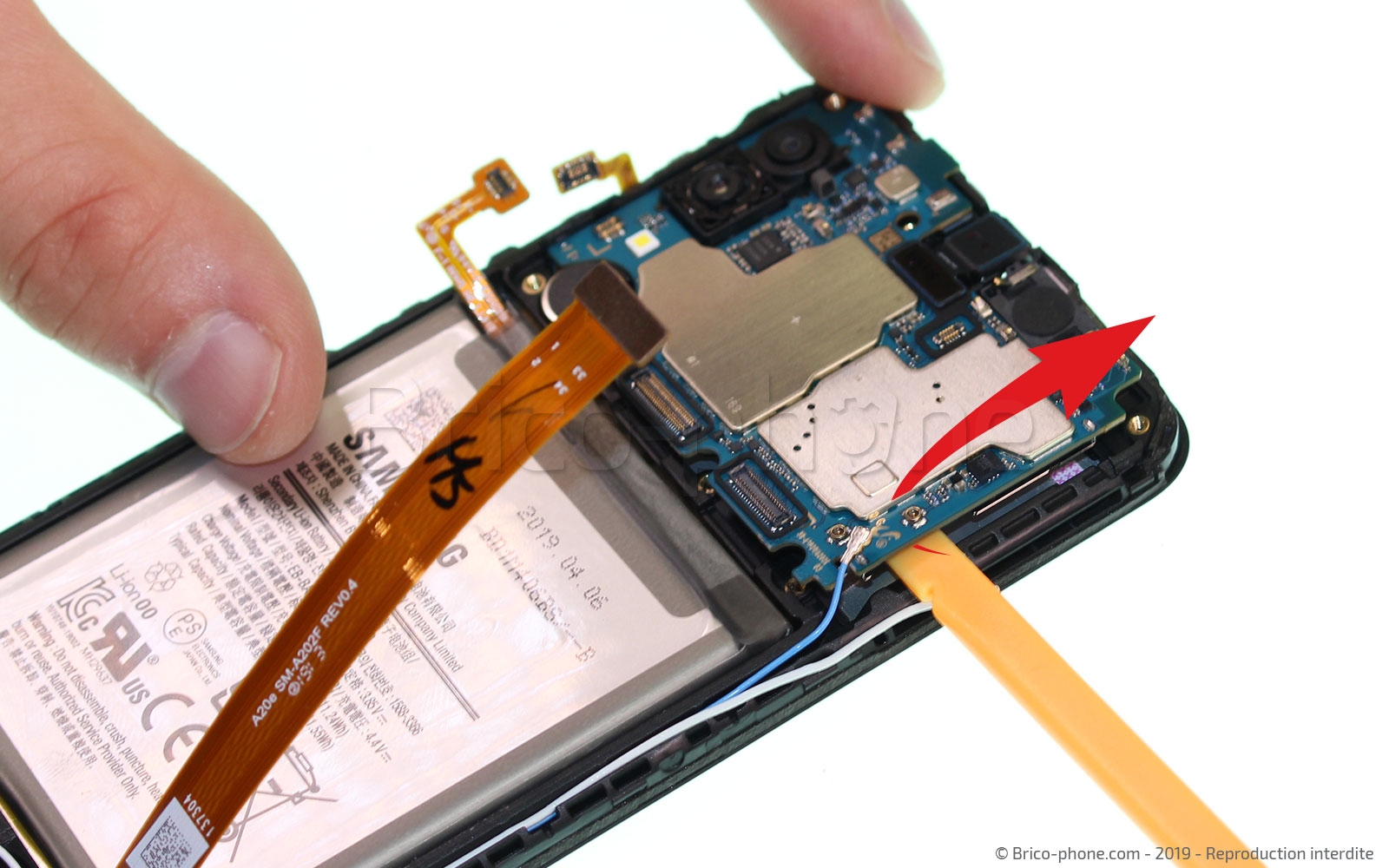

Etape 13 Libérer la carte mère

A l'aide de la spatule en nylon, débranchez la nappe de connexion située à gauche de la carte mère.
Une fois cette étape franchie, retirez la carte mère du reste du smartphone.
Outils
Levier Nylon
Etape 14

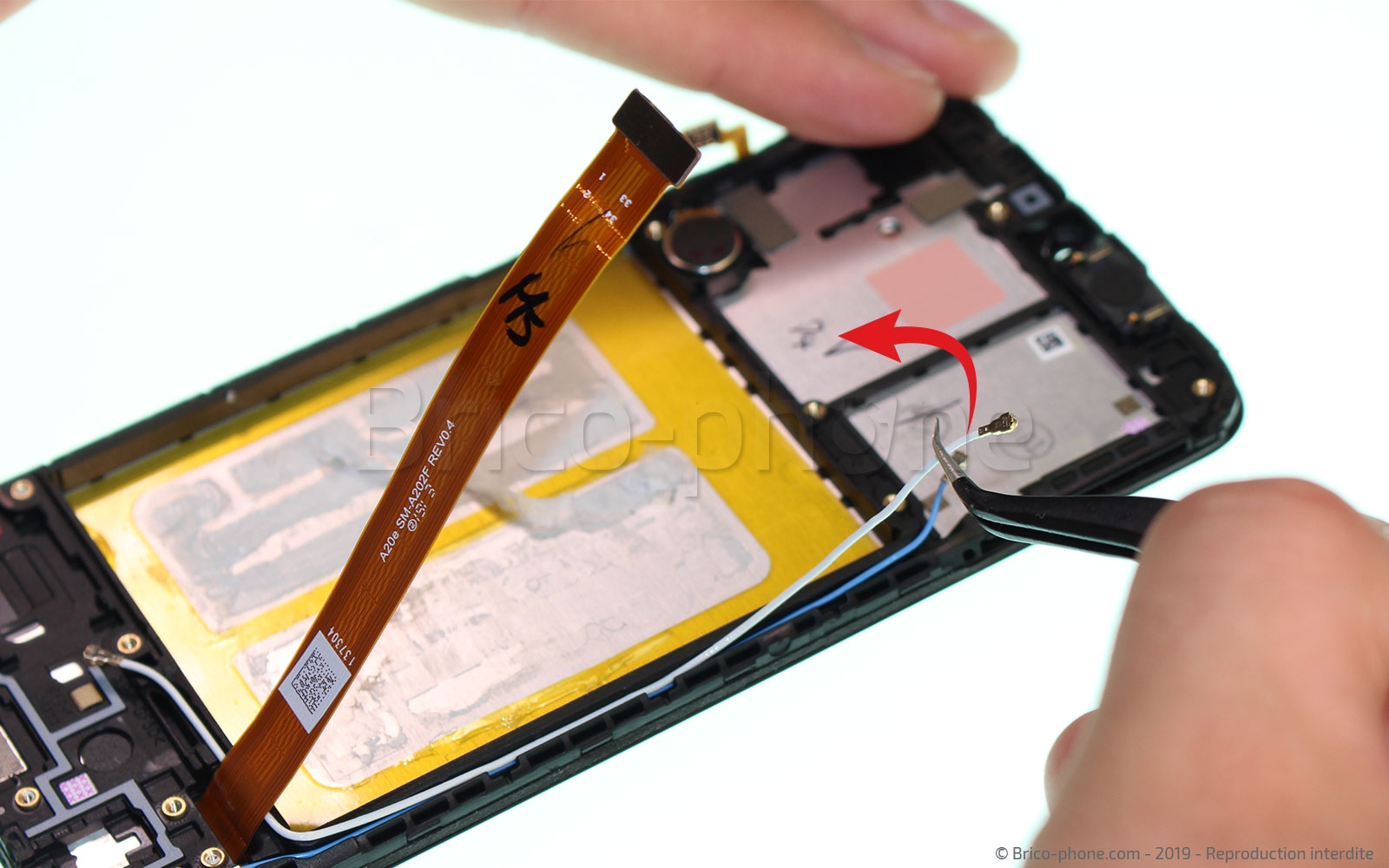

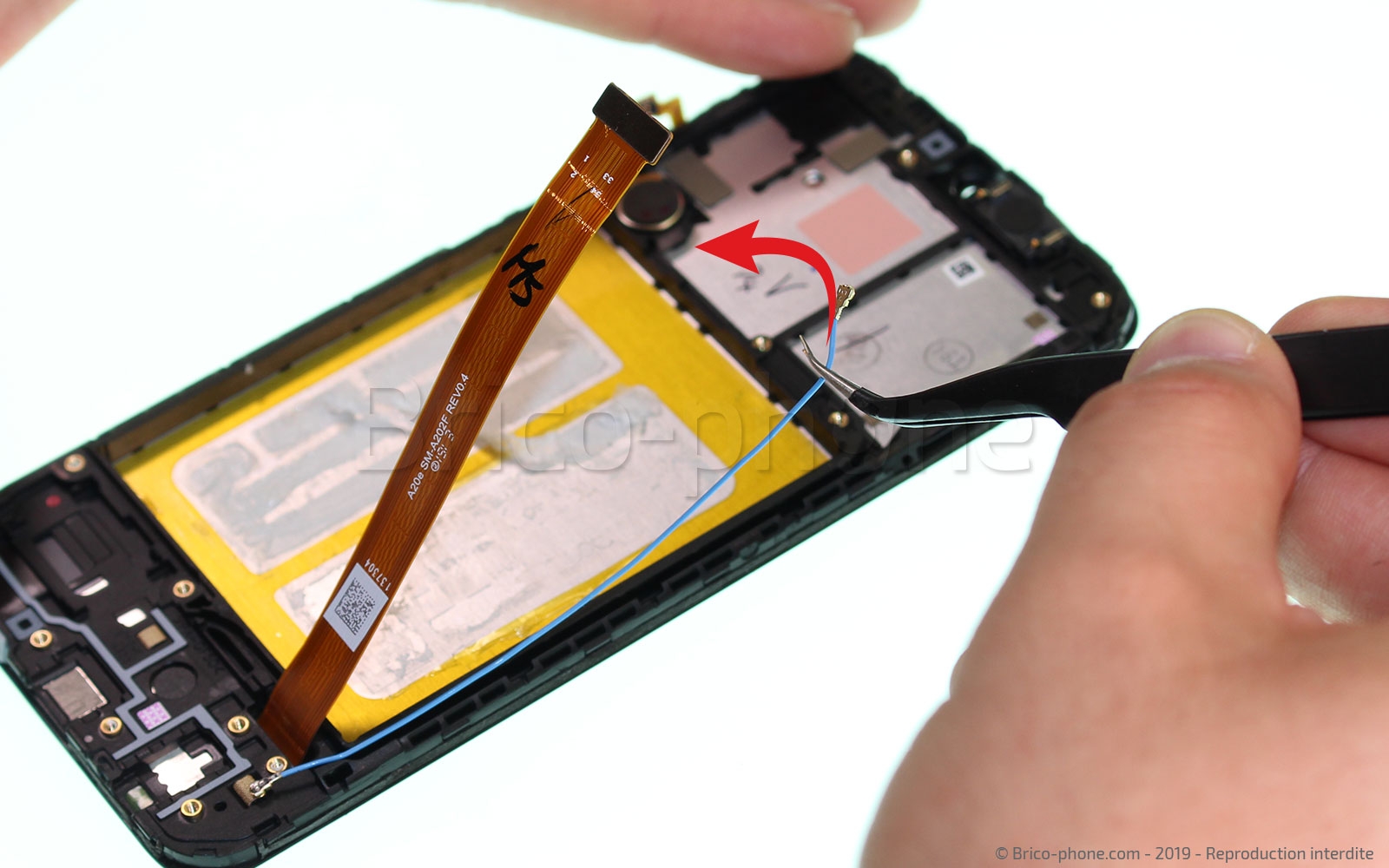

Etape 14 Retirer les cables coaxiaux

Attrapez, avec la pince en métal, les deux cables coaxiaux et sortez-les de leur emplacement.
Outils
Pince Brucelles
Etape 15

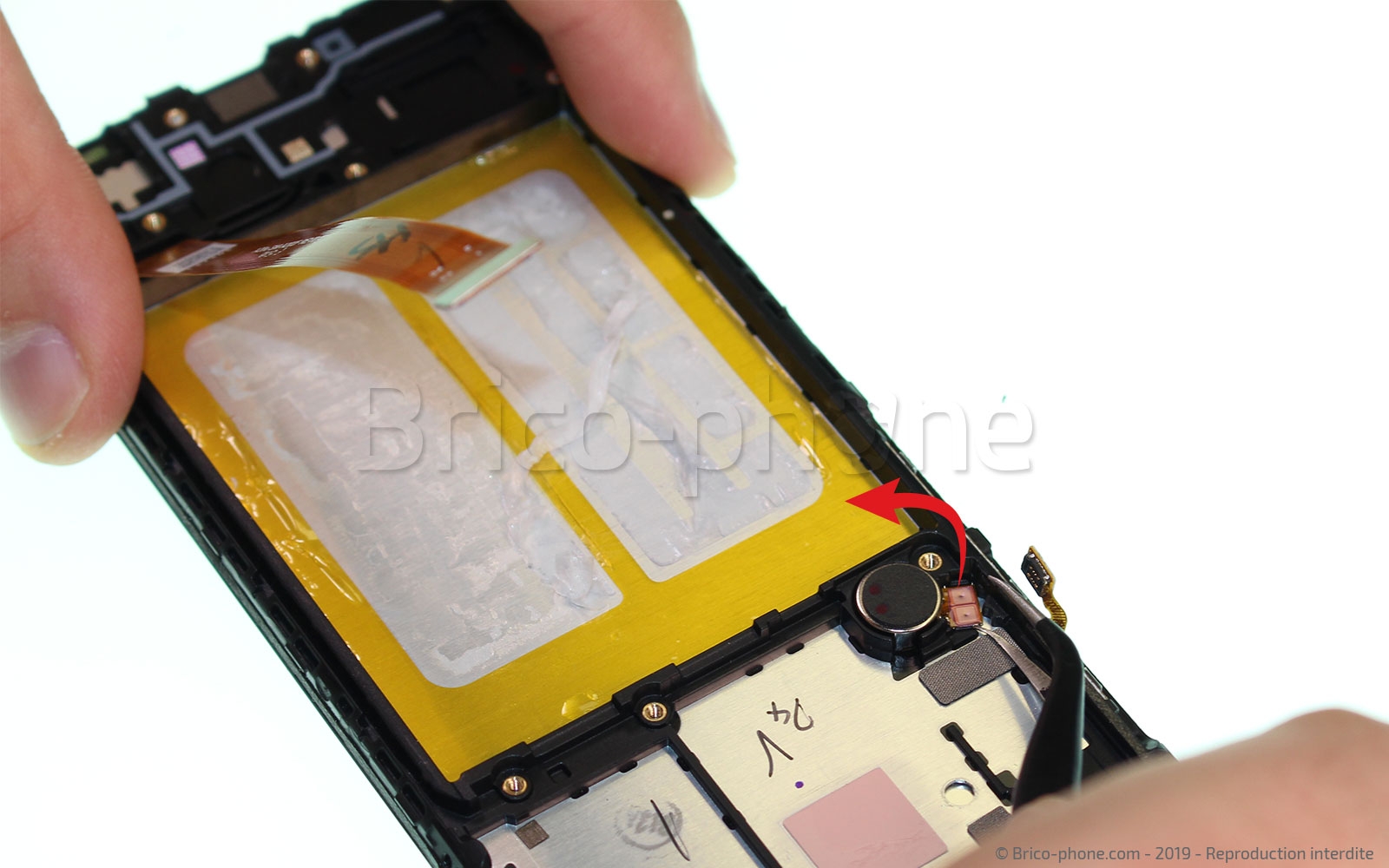

Etape 15 Retirer le vibreur

Le vibreur est collé au bloc écran, pour le retirer, il vous suffit simplement de le soulever à l'aide de la pince en métal.
Outils
Pince Brucelles
Etape 16

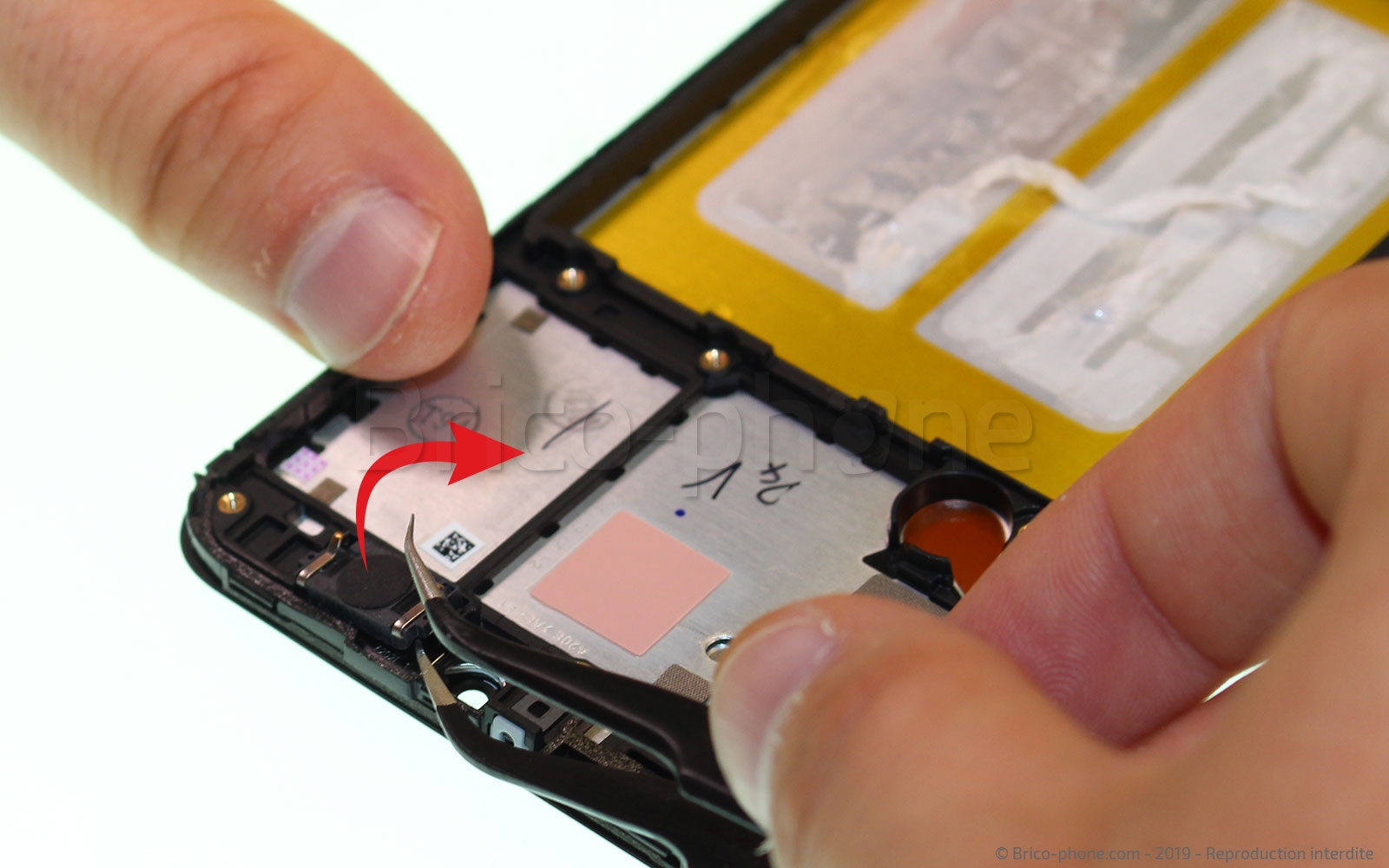

Etape 16 Retirer le haut-parleur interne

La manipulation est aussi simple que la précédente. En effet, toujours à l'aide de la pincette métallique, il vous suffit de faire levier sous le haut-parleur interne et ce dernier devrait se décoller.
Outils
Pince Brucelles

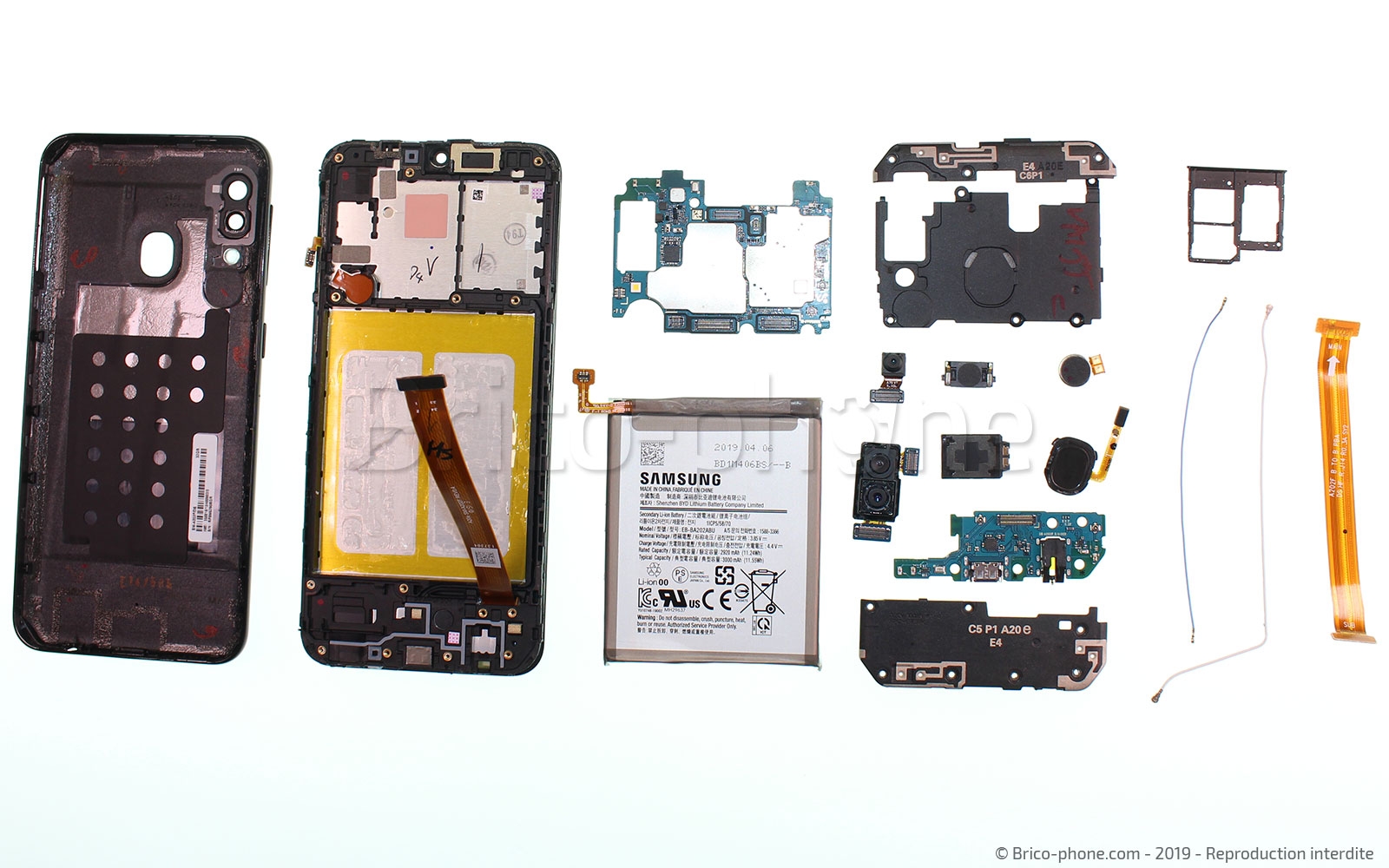

Conseils pour le remontage

Vous avez terminé le démontage de votre Samsung Galaxy A20e.
Pour le remonter, il vous suffit de reprendre ce guide photo dans l'ordre décroissant.

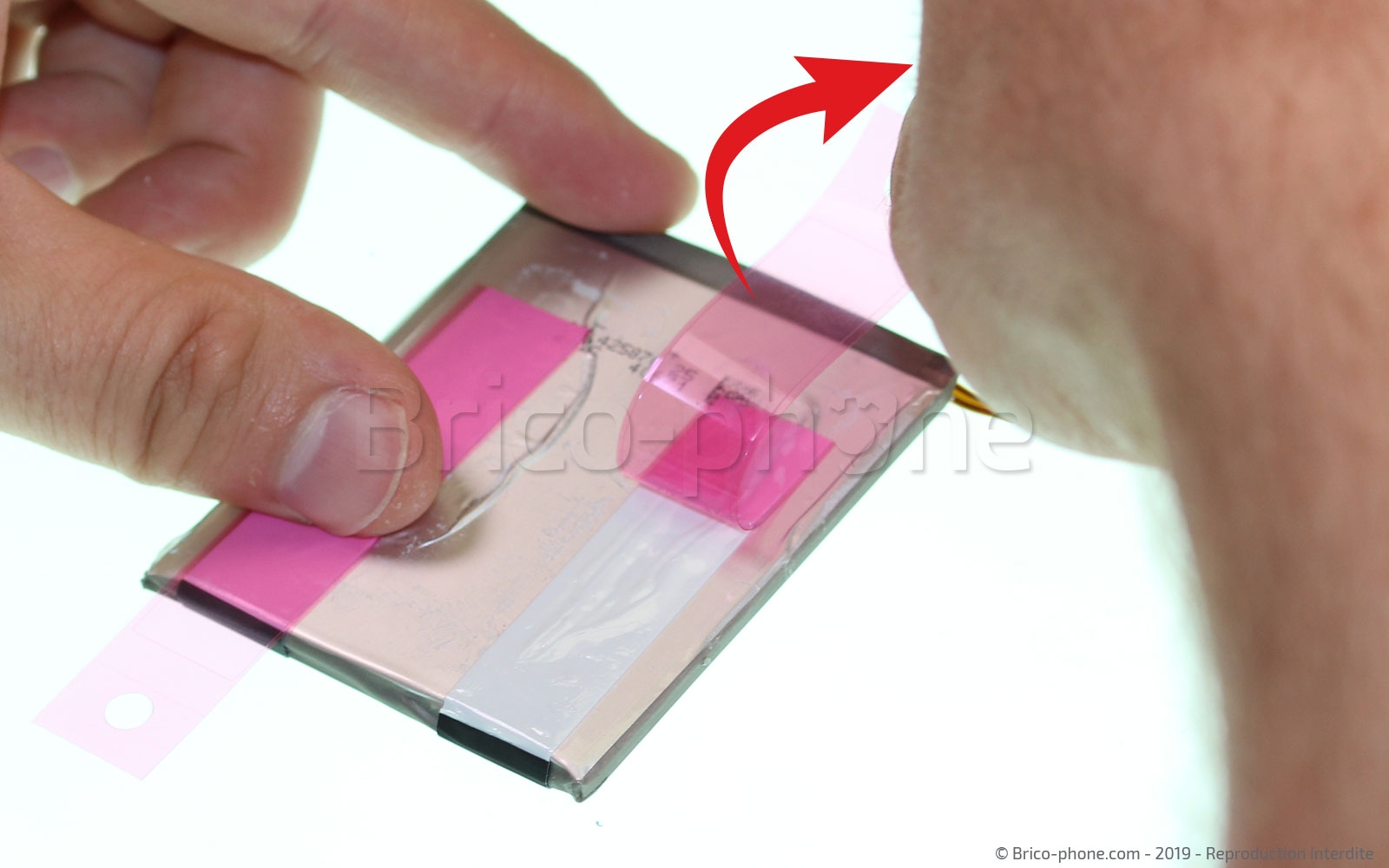

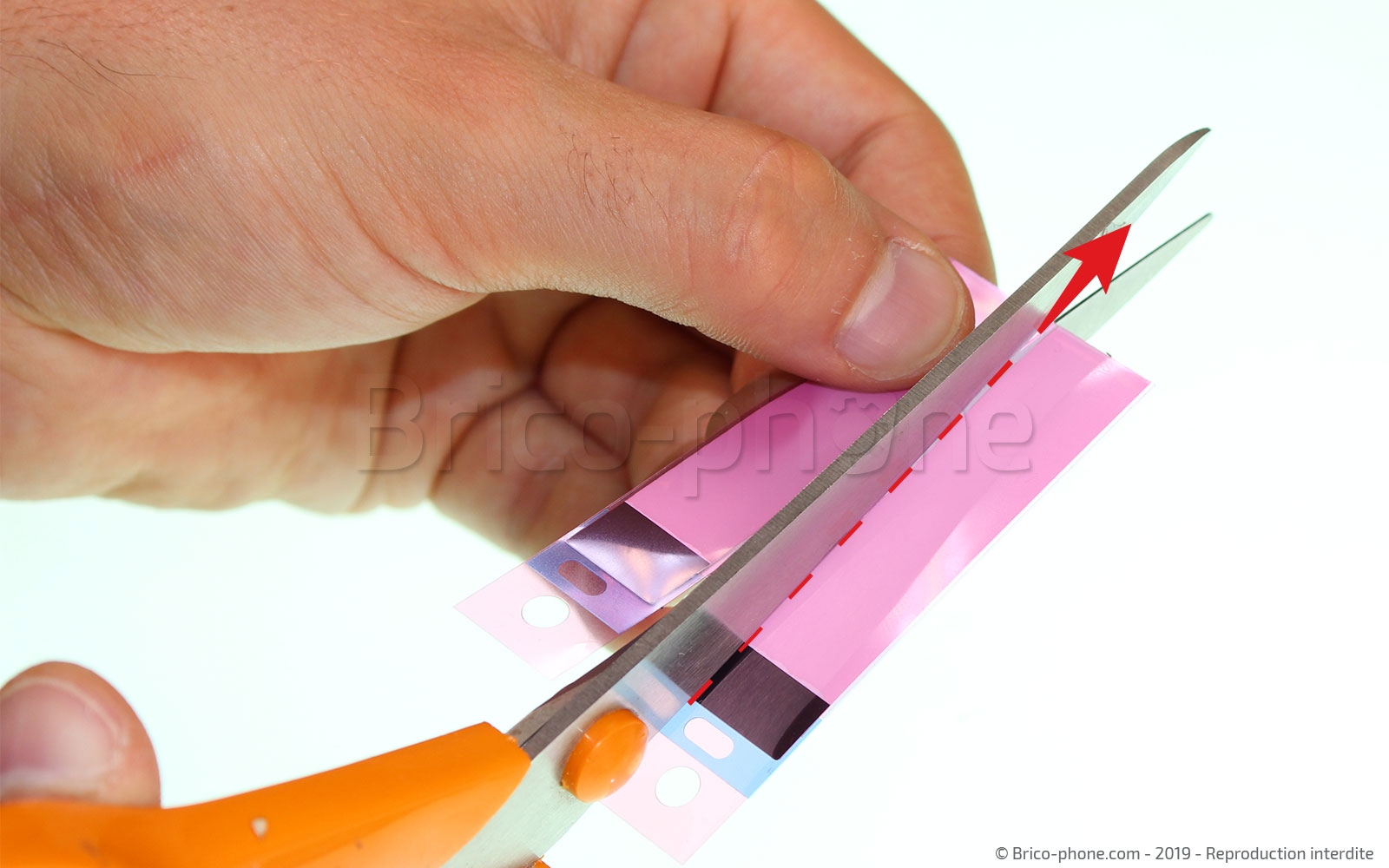

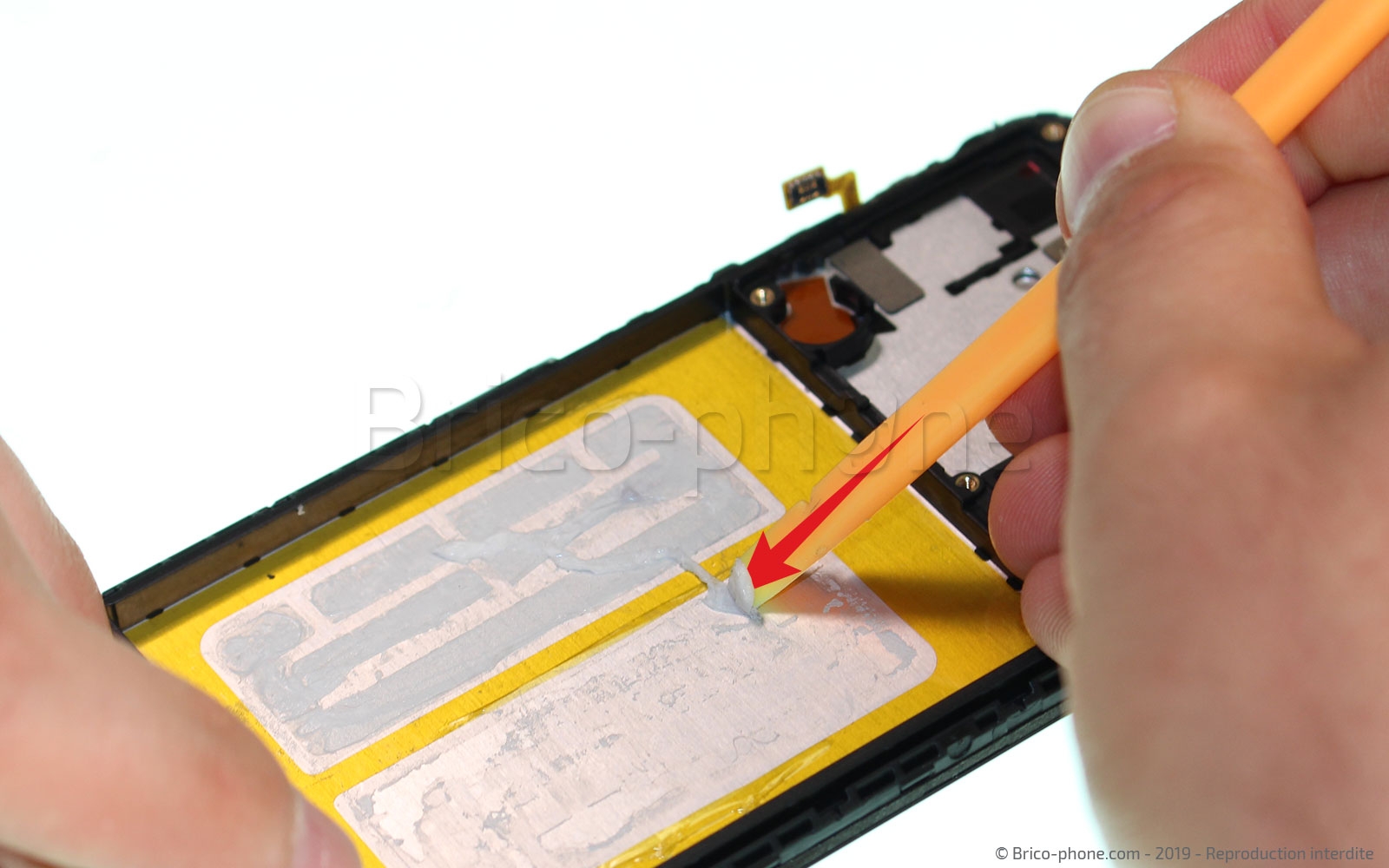

N'oubliez pas de nettoyer l'emplacement de la batterie avant de recoller cette dernière avec les adhésifs universels.
