Changement du connecteur de charge sur P30

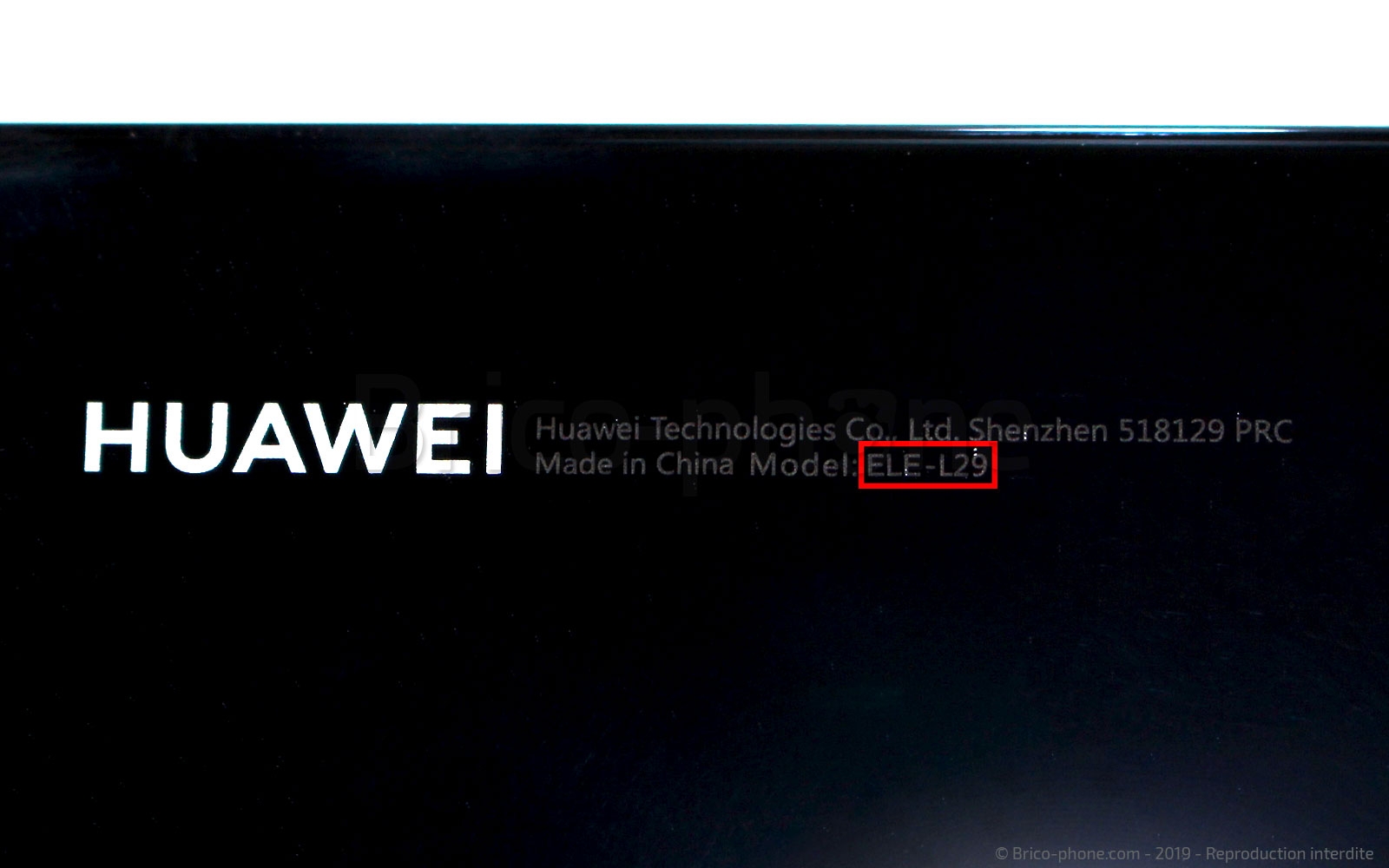

Vous venez de recevoir votre commande ? Vous allez pouvoir vous lancer dans la réparation de votre Huawei P30. Assurez vous tout d'abord d'avoir le bon modèle de téléphone. Pour cela, rien de plus simple, retournez le téléphone et si vous voyez écrit "ELE-L29", c'est que vous avez un Huwei P30.

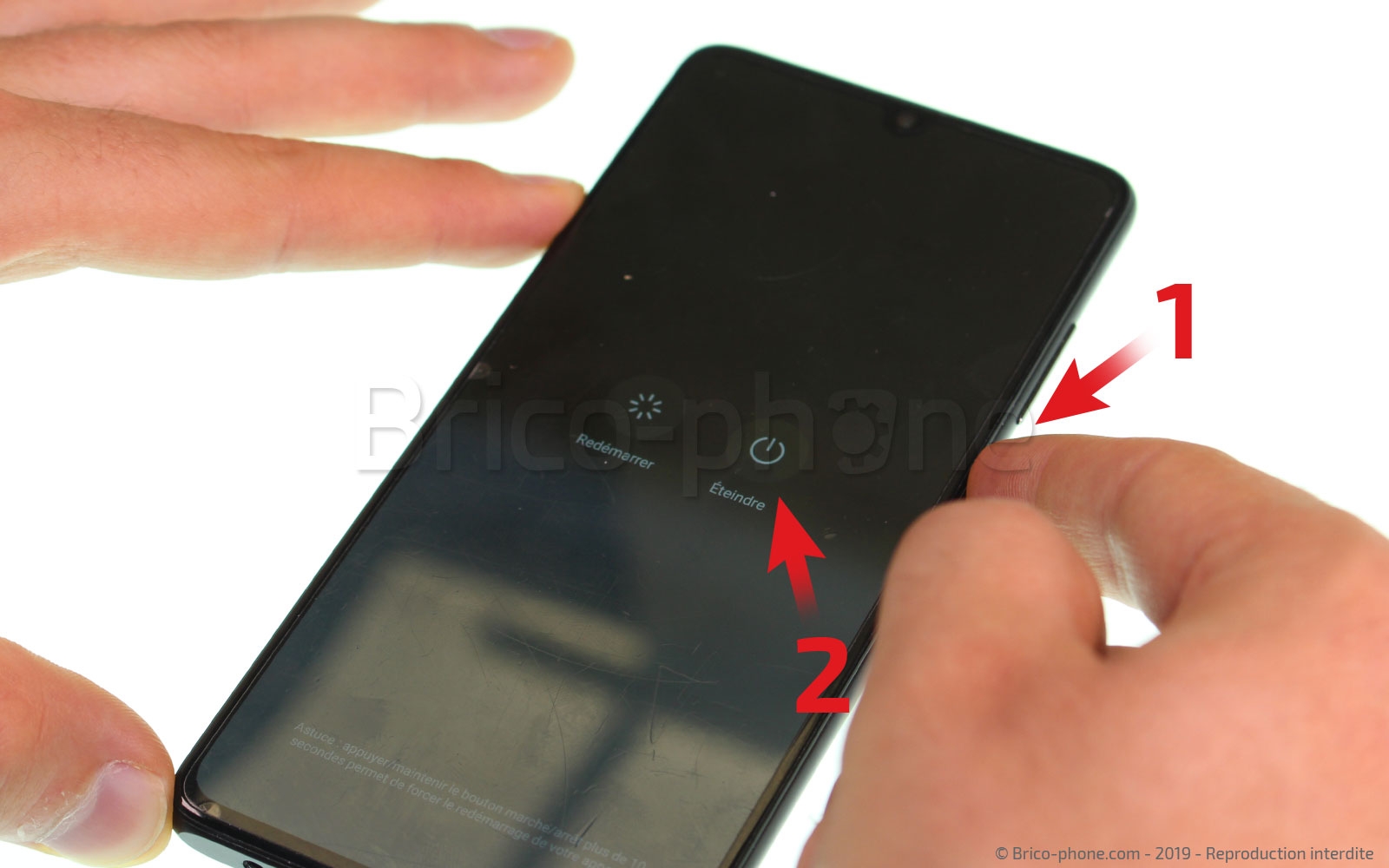

Comme avant chaque réparation, il faut éteindre votre smartphone pour une question de sécurité. Pour effectuer cette manipulation, restez appuyé sur le bouton power pour voir apparaître un menu, puis cliquez sur éteindre.

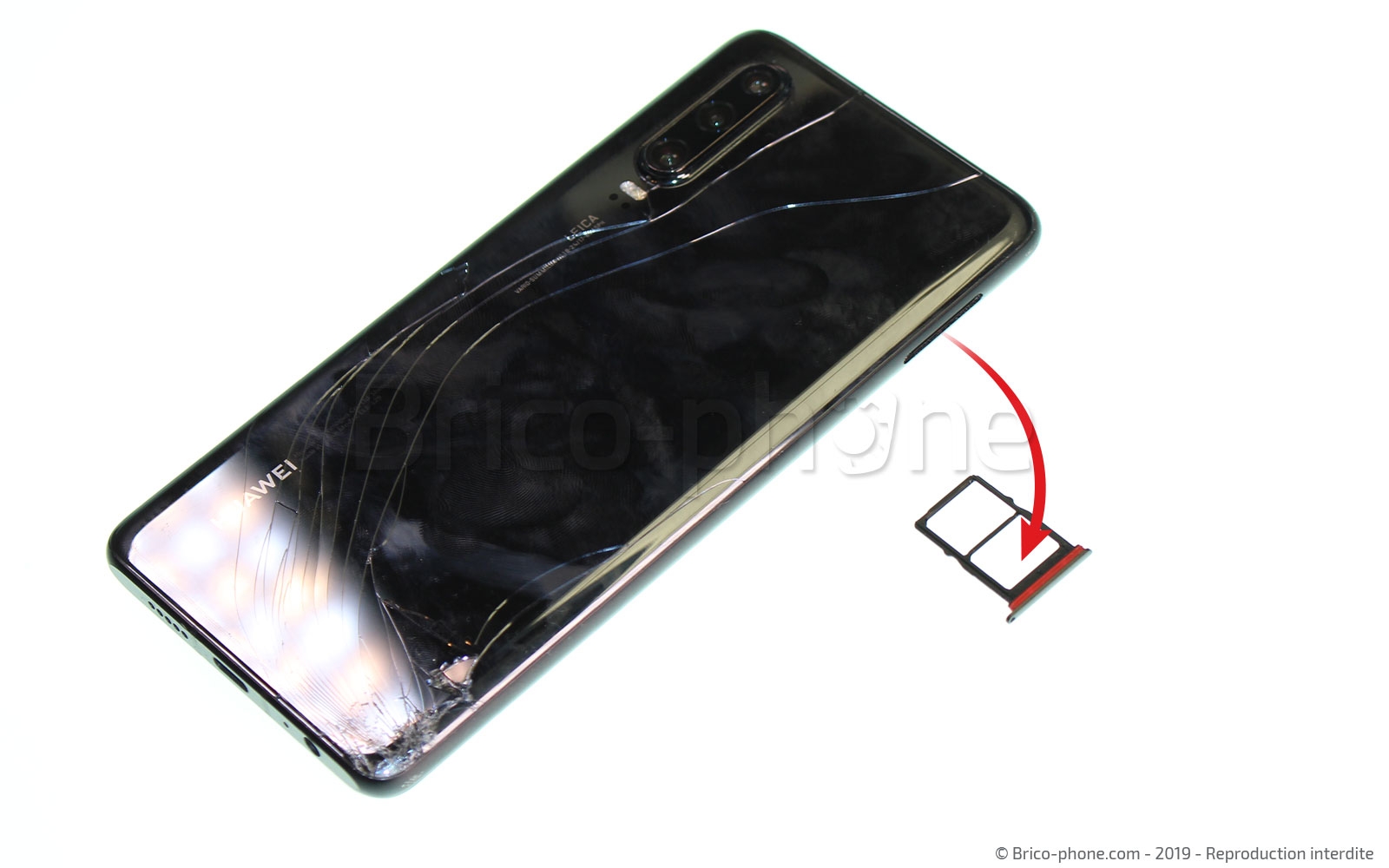

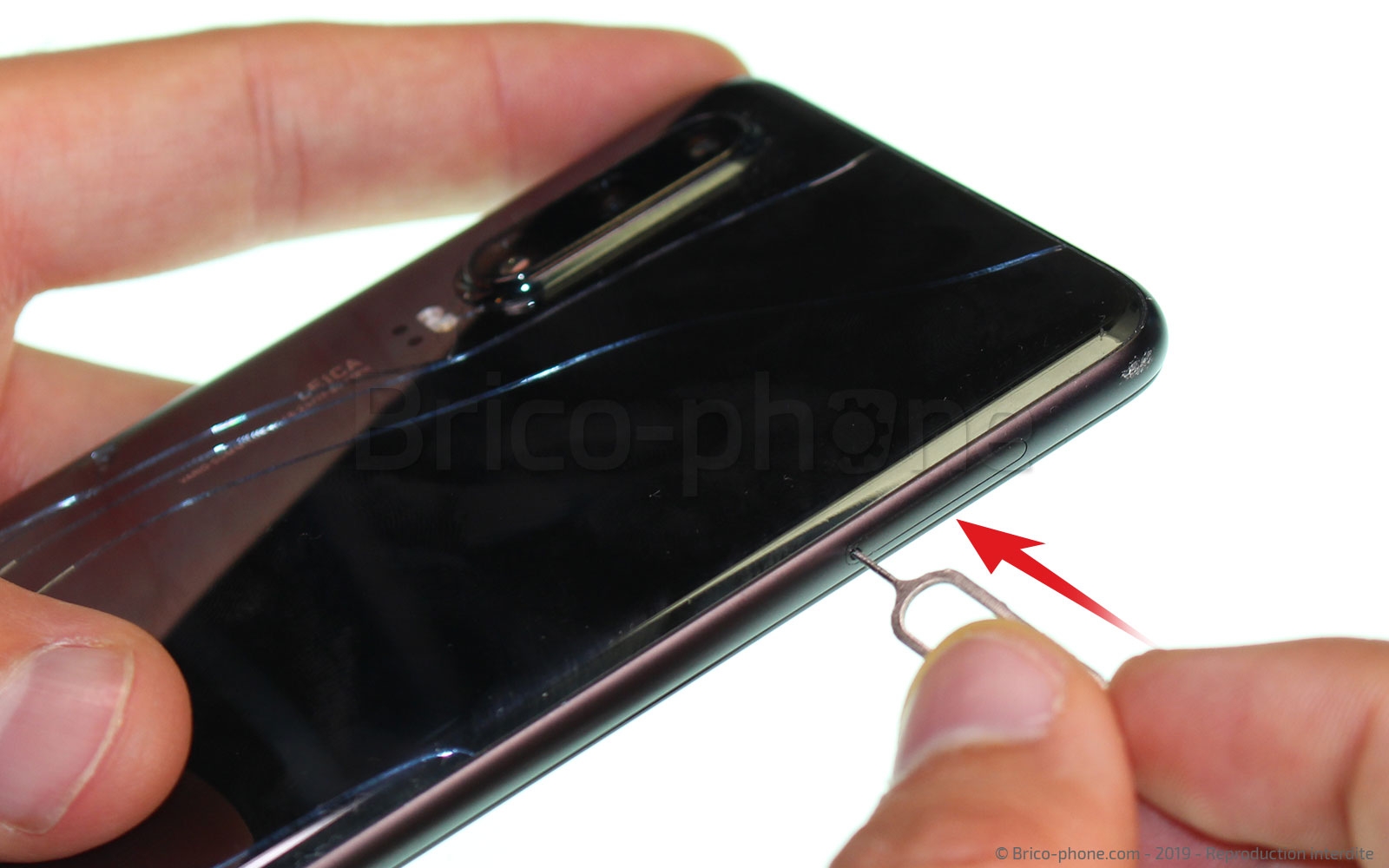

Maintenant que votre téléphone est éteint, munissez-vous de l'outil sim et appuyez fortement dans le petit trou à côté du tiroir sim pour l'éjecter.

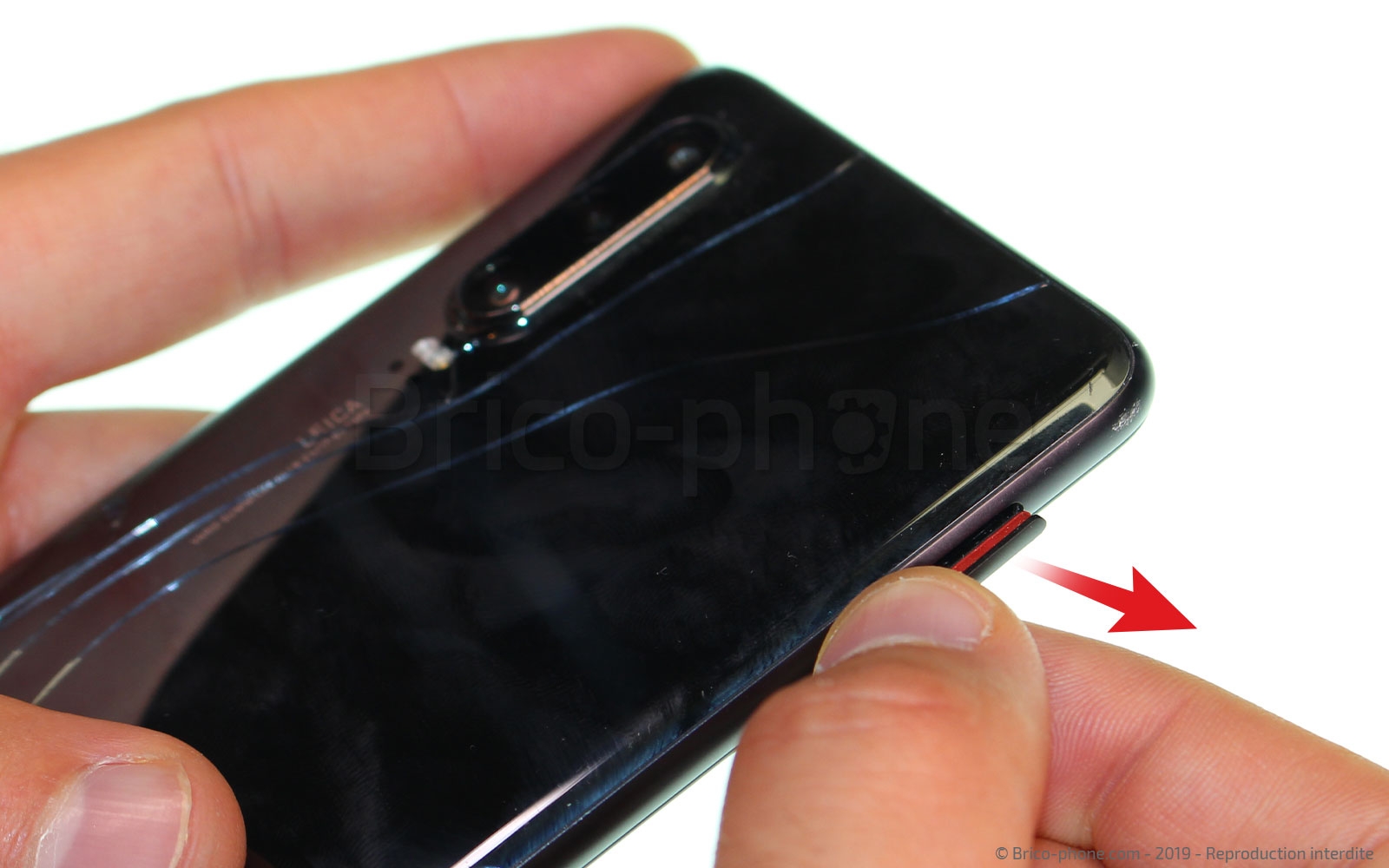

Une fois, celui-ci sorti, saisissez-le pour le sortir du téléphone.

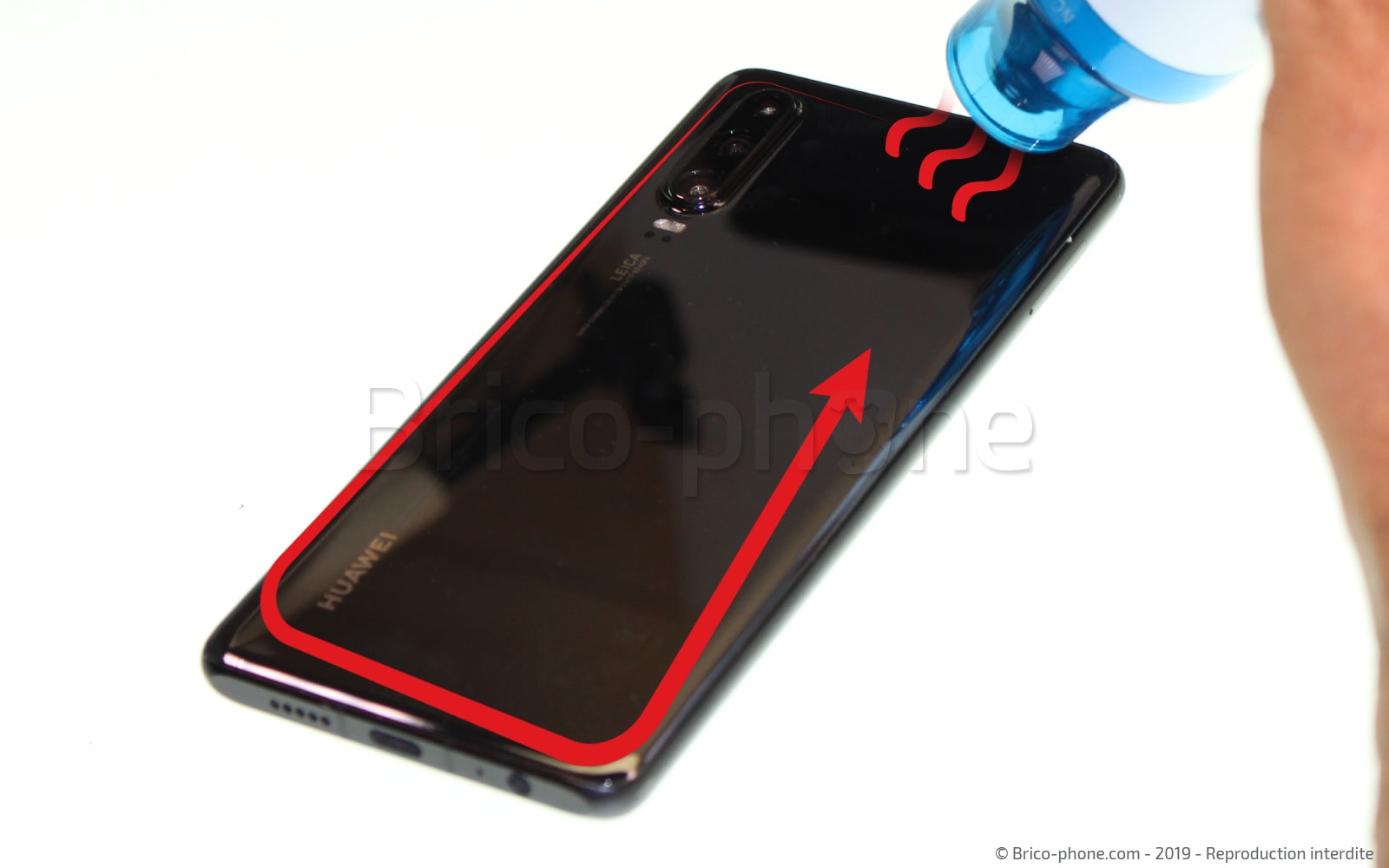

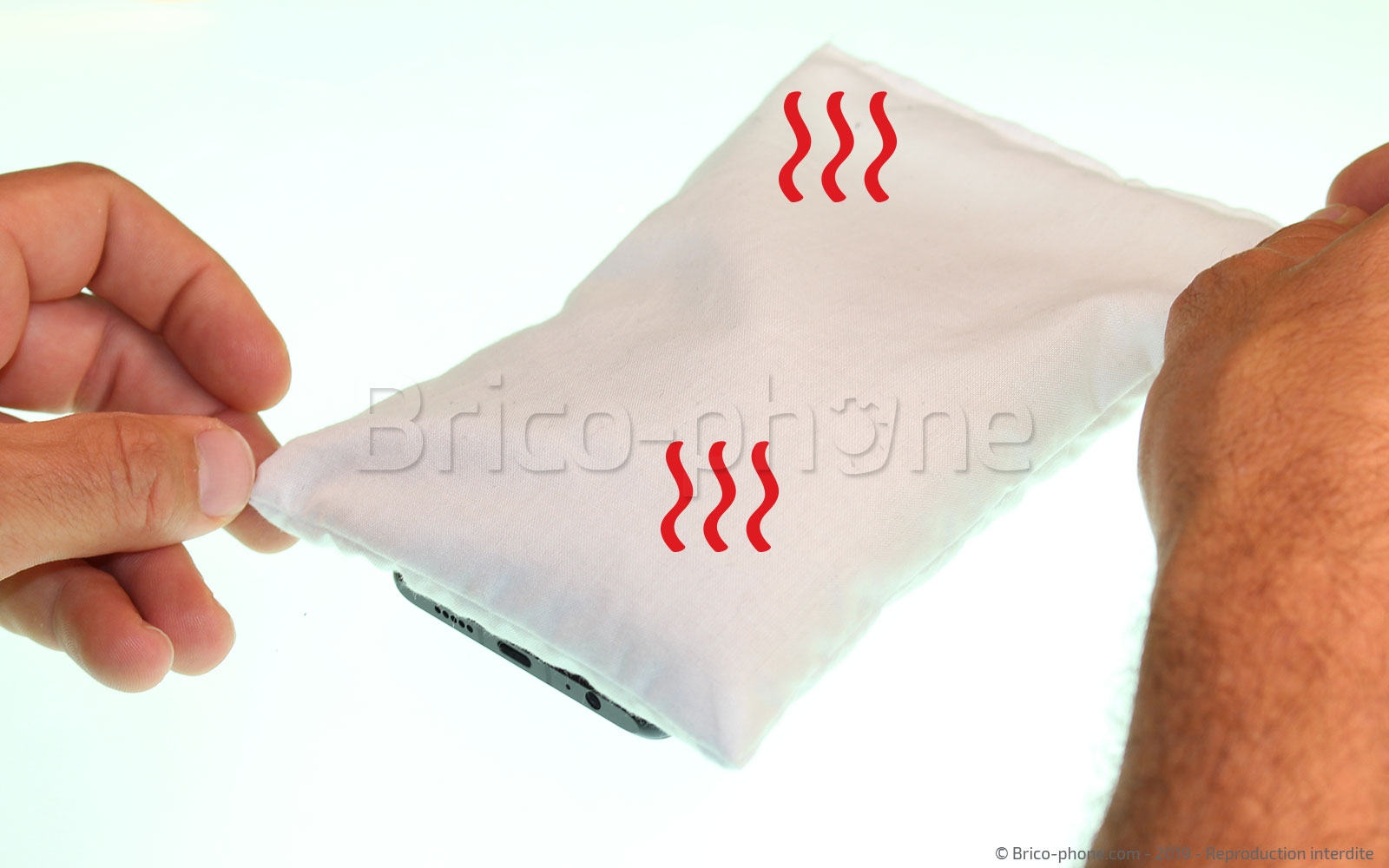

Pour ouvrir ce téléphone, il est nécessaire de chauffer la vitre arrière pour ramollir l'adhésif qui la maintient au châssis. Pour cela, nous avons deux méthodes différentes. La première consiste à mettre un coussin chauffant au micro-ondes durant 1 à 2 minutes, puis de l'appliquer sur la vitre arrière durant 30 à 40 secondes. En ce qui concerne la seconde méthode, il faut utiliser un décapeur thermique ou un sèche-cheveux pour chauffer tout le pourtour du téléphone, en prenant garde de ne pas dépasser les 80 degrés.

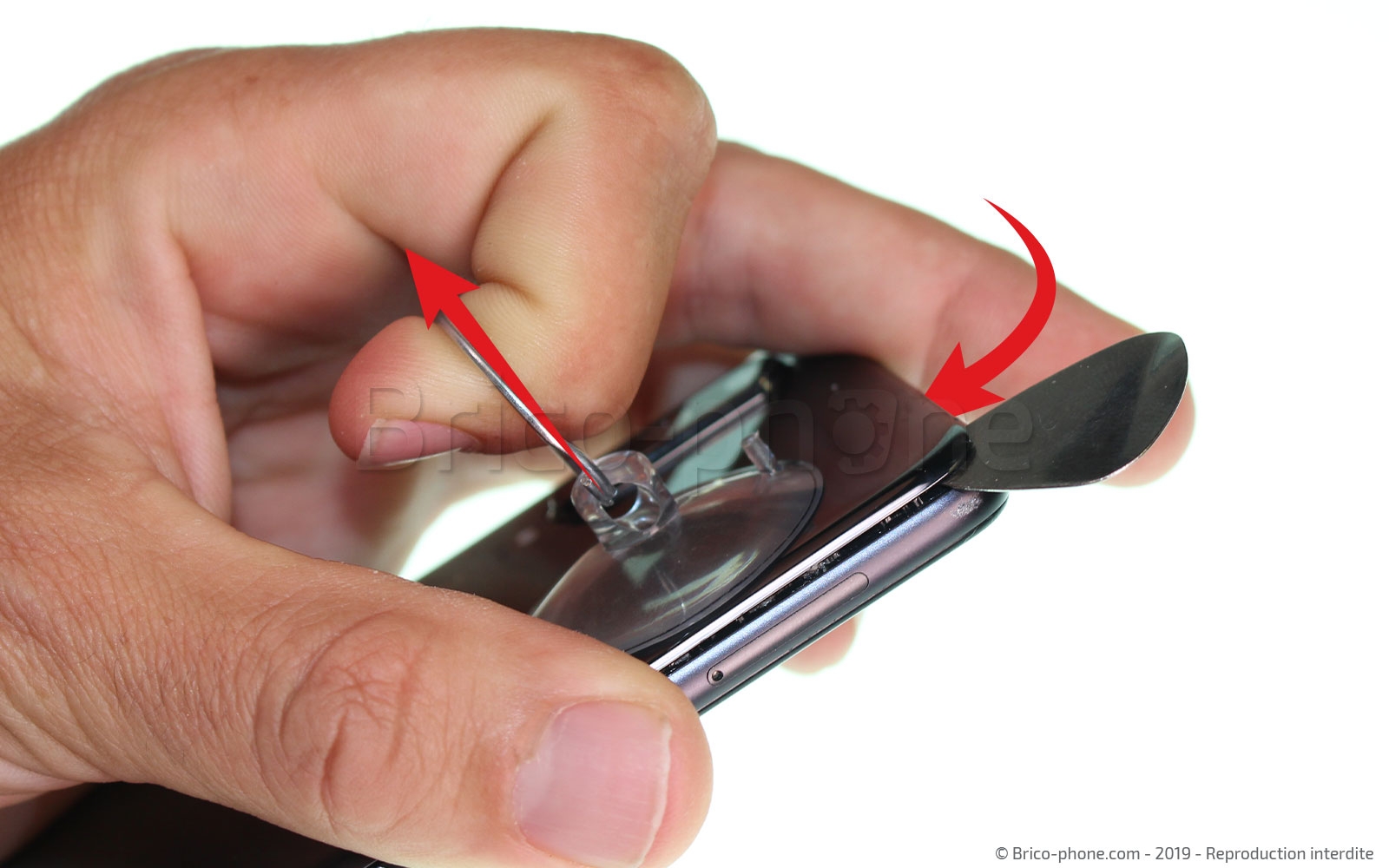

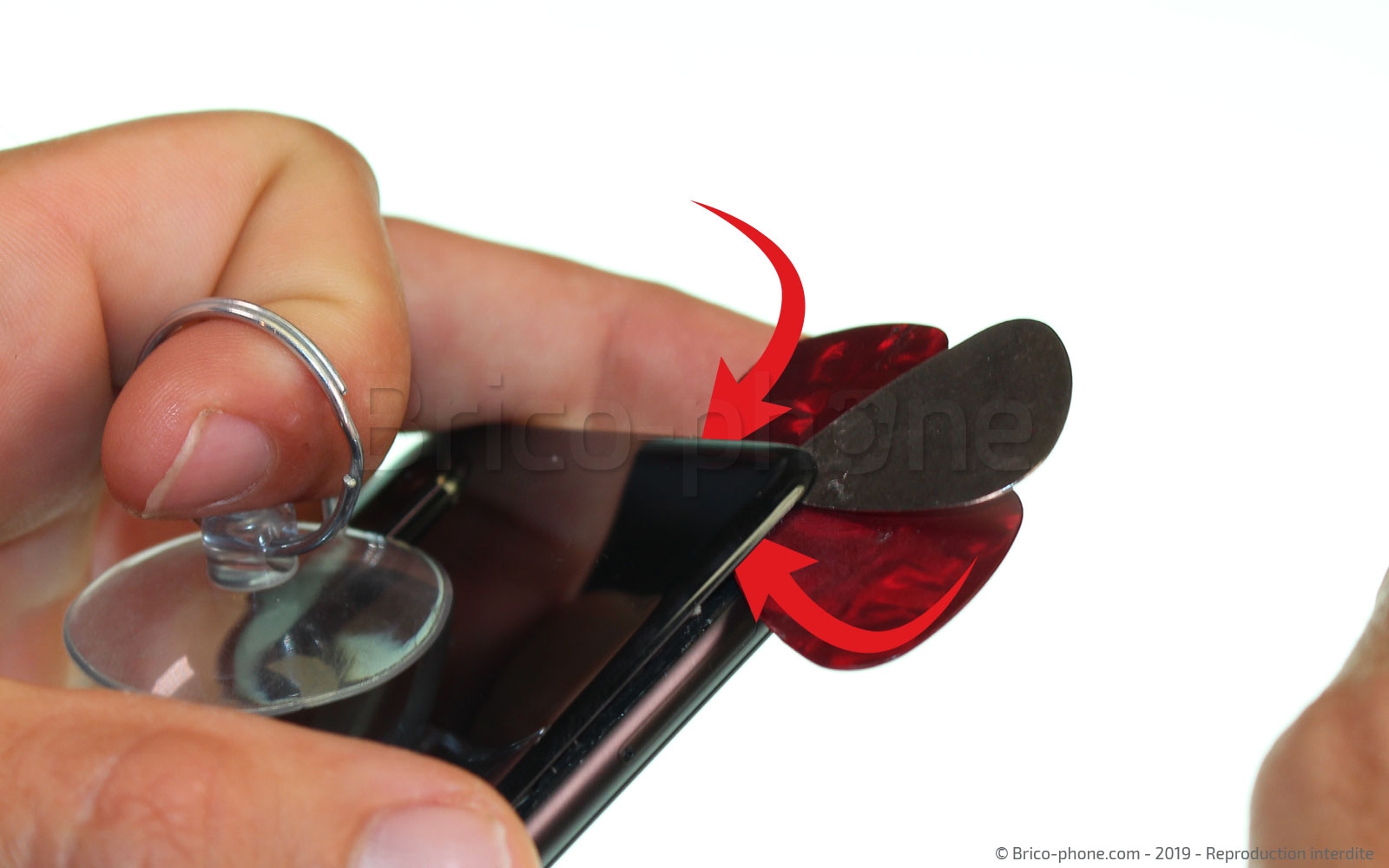

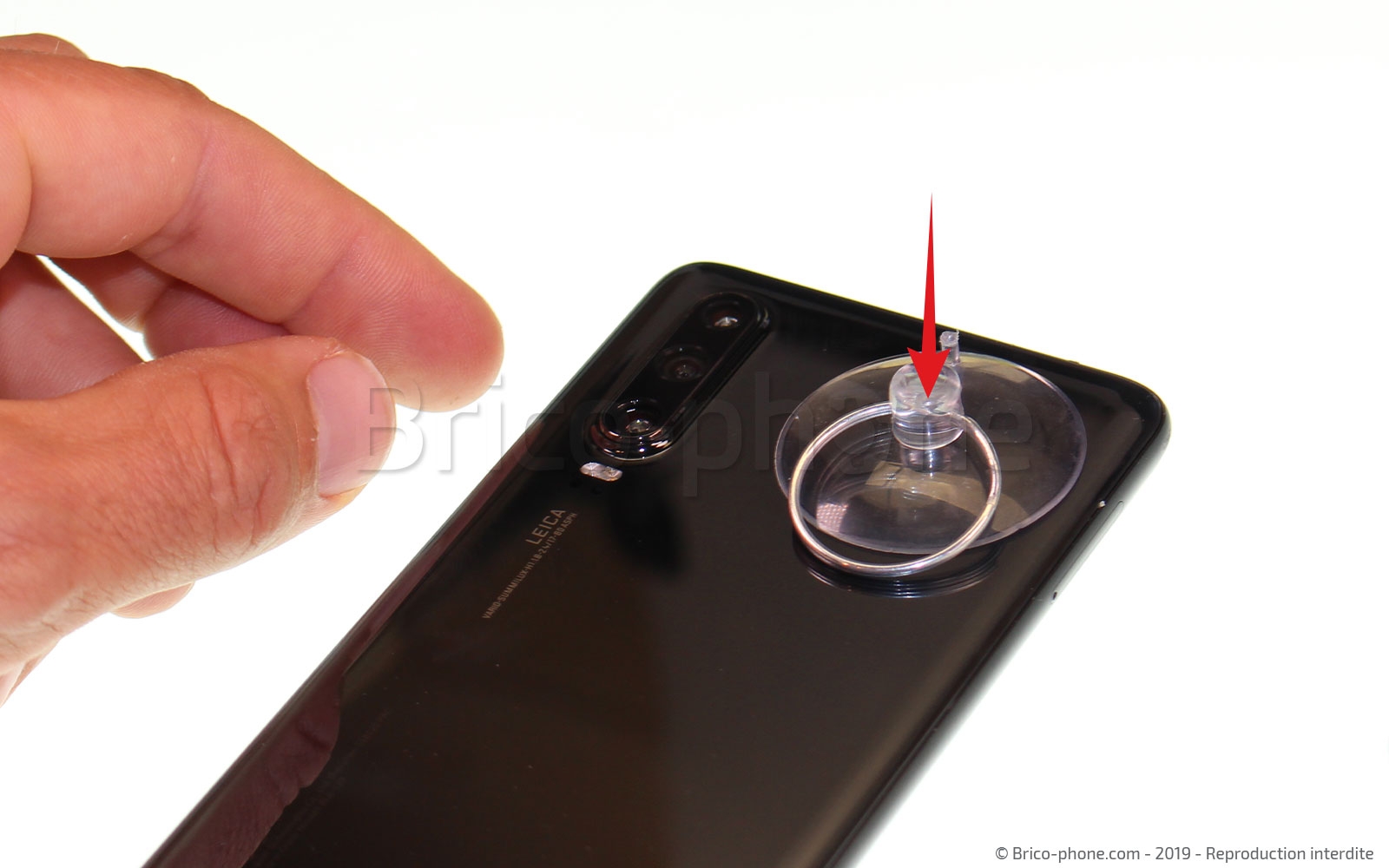

Cette étape consiste à créer une ouverture entre la vitre arrière et le châssis du téléphone pour y insérer les médiators en plastique qui serviront au décollage de la façade arrière. Appliquez la ventouse du kit outils sur un coin de la vitre arrière puis tirez fortement sur son anneau tout en insérant le médiator en métal entre la façade arrière et le châssis. Une fois celui-ci inséré de façon à créer un interstice, placez les deux médiators en plastique, puis retirez celui en métal.

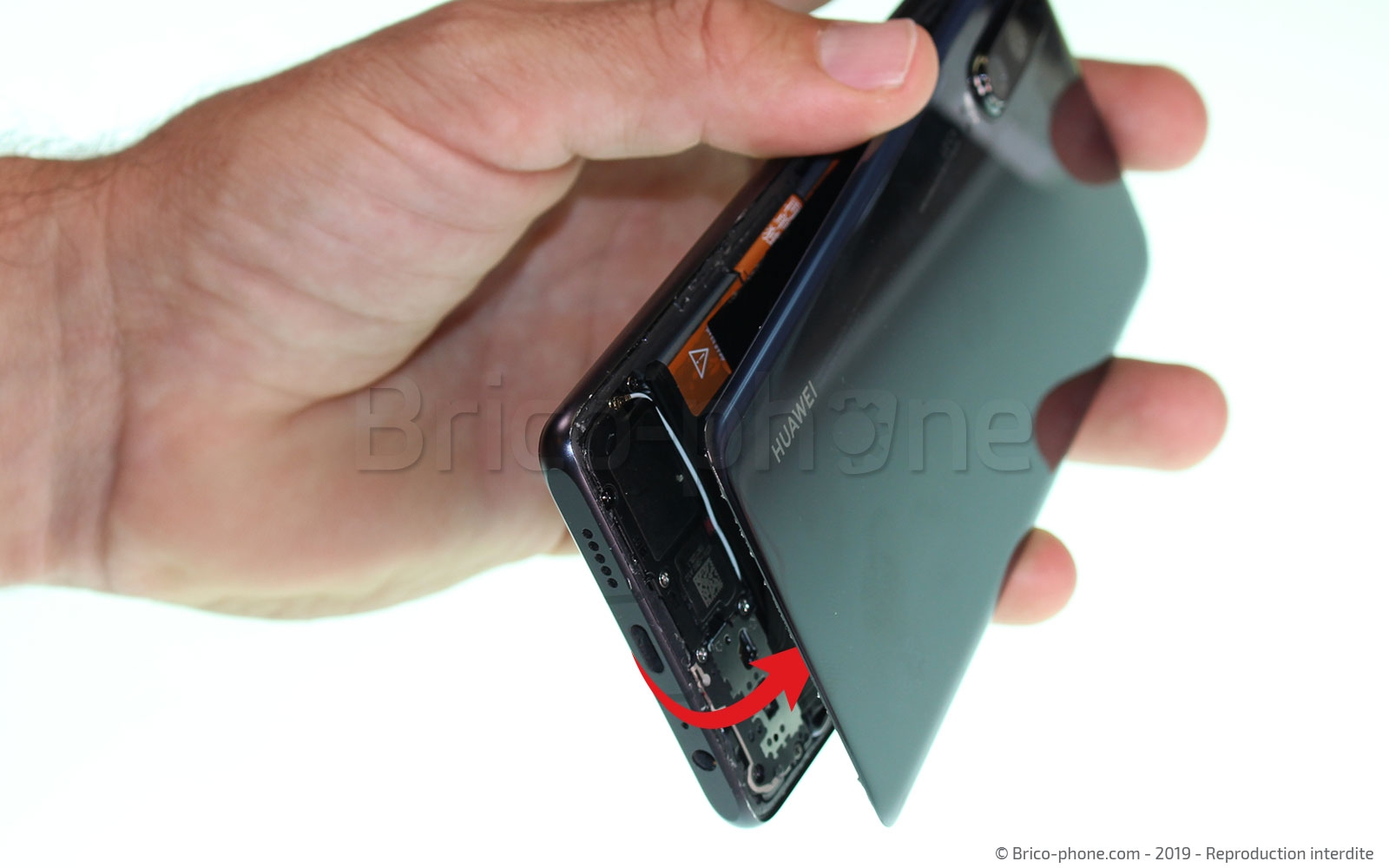

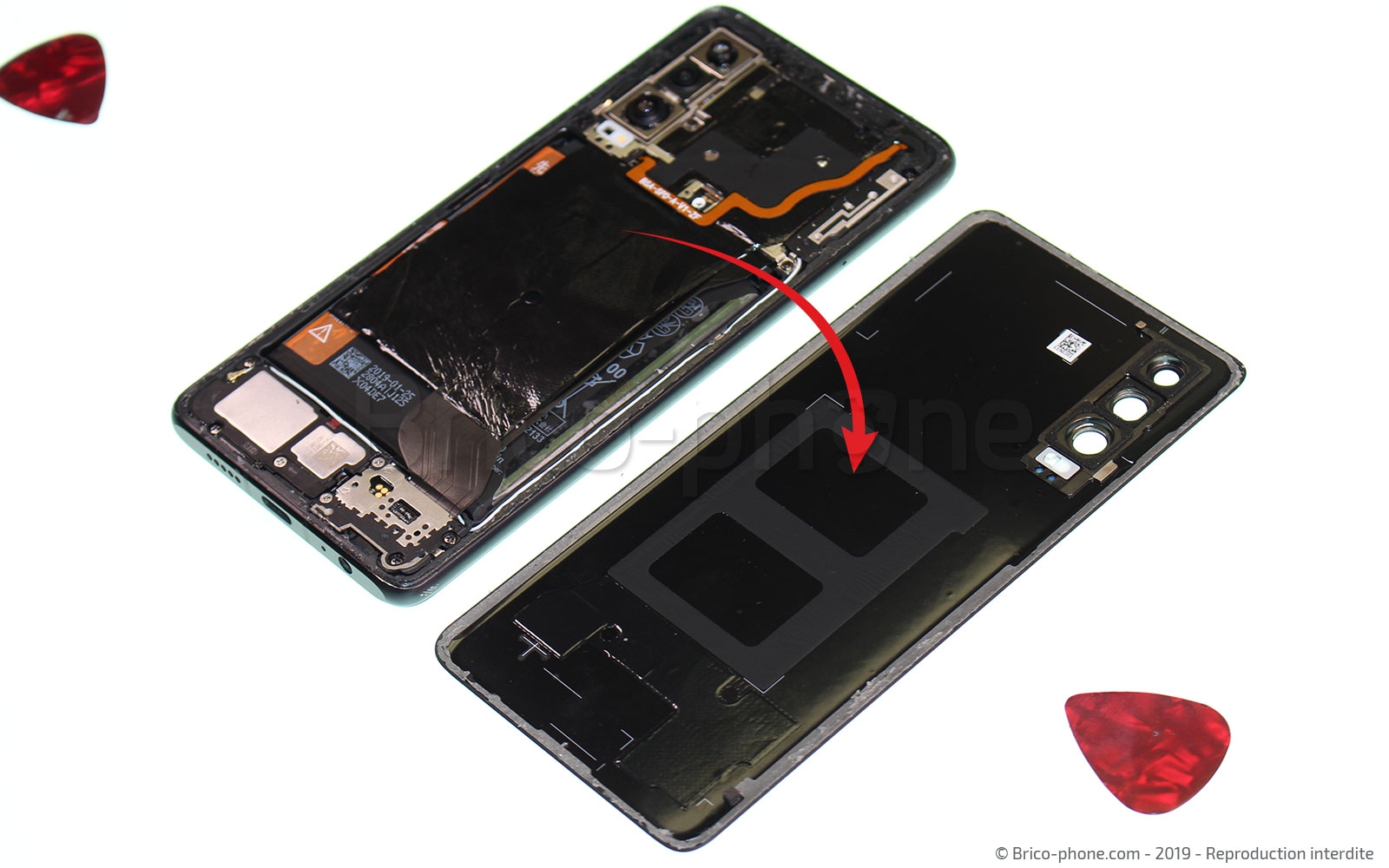

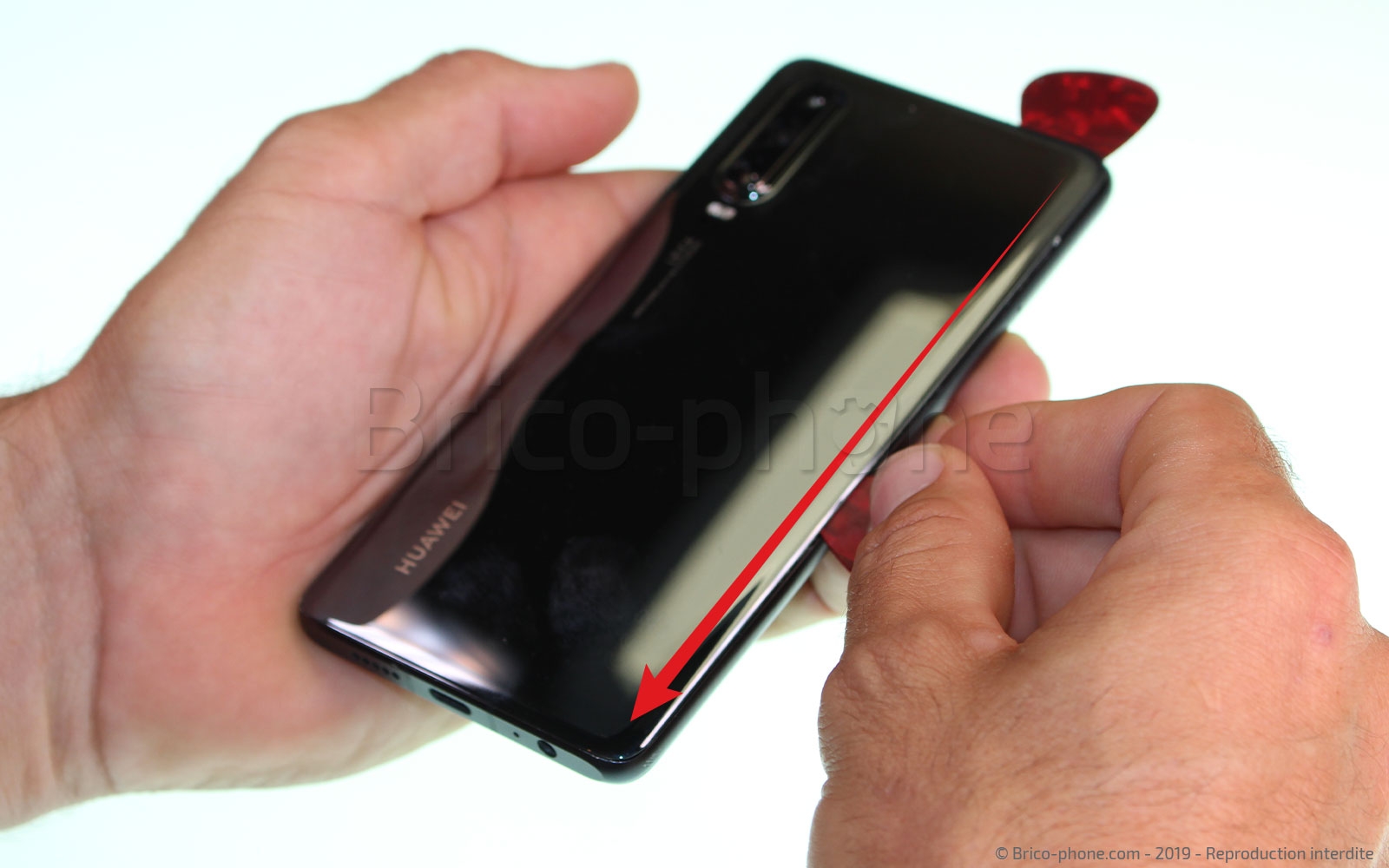

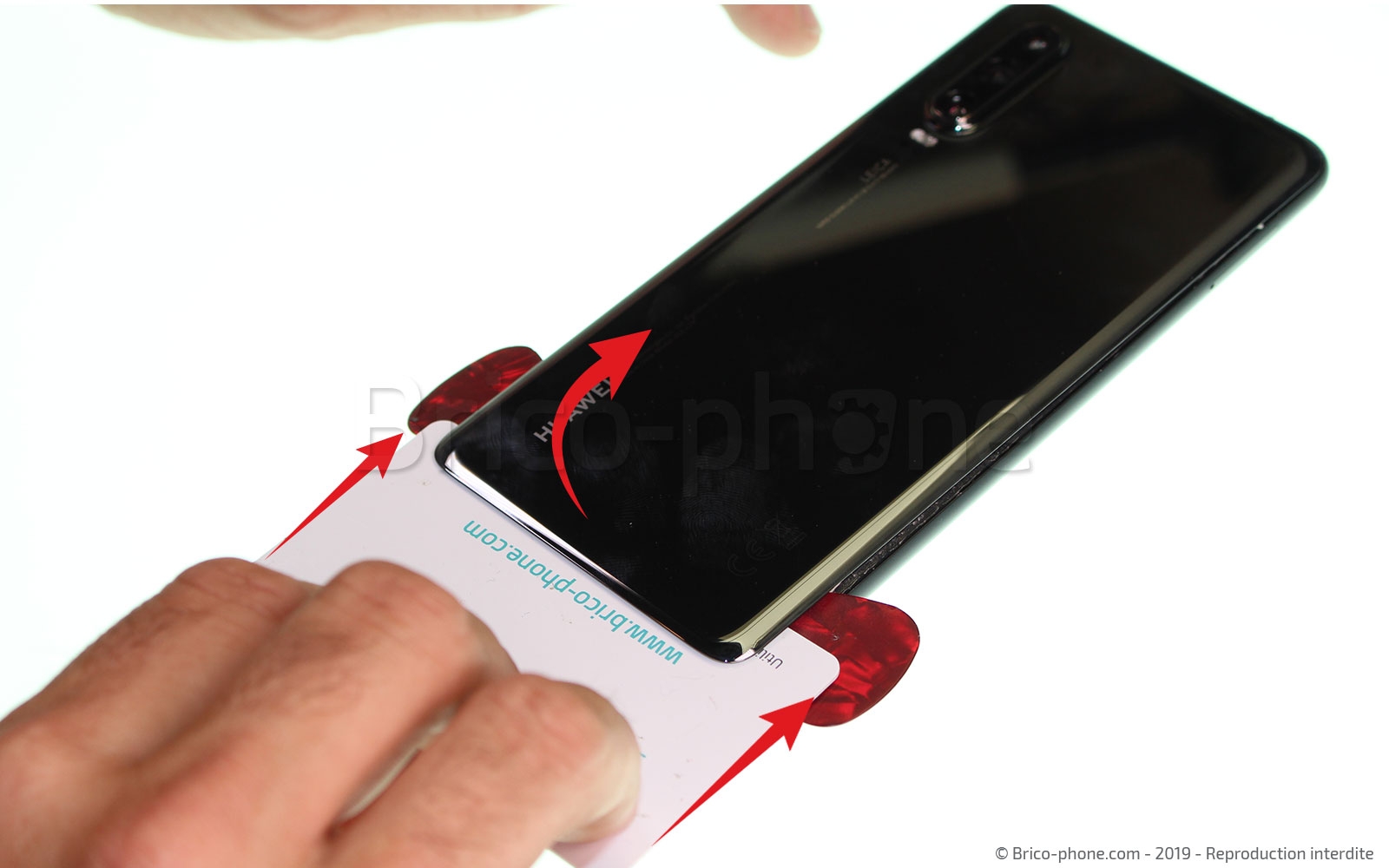

Avec les médiators en plastique, faites tout le tour du téléphone pour séparer la vitre arrière du châssis du téléphone. Ensuite passer la carte en PVC de bas en haut pour décoller le milieu. Faites attention aux nappes qui se trouvent au-dessus de la batterie. Une fois celle-ci complètement retirée, vous pouvez l'enlever du téléphone. Si jamais vous sentez des points résistants, n'hésitez pas à chauffer de nouveau.

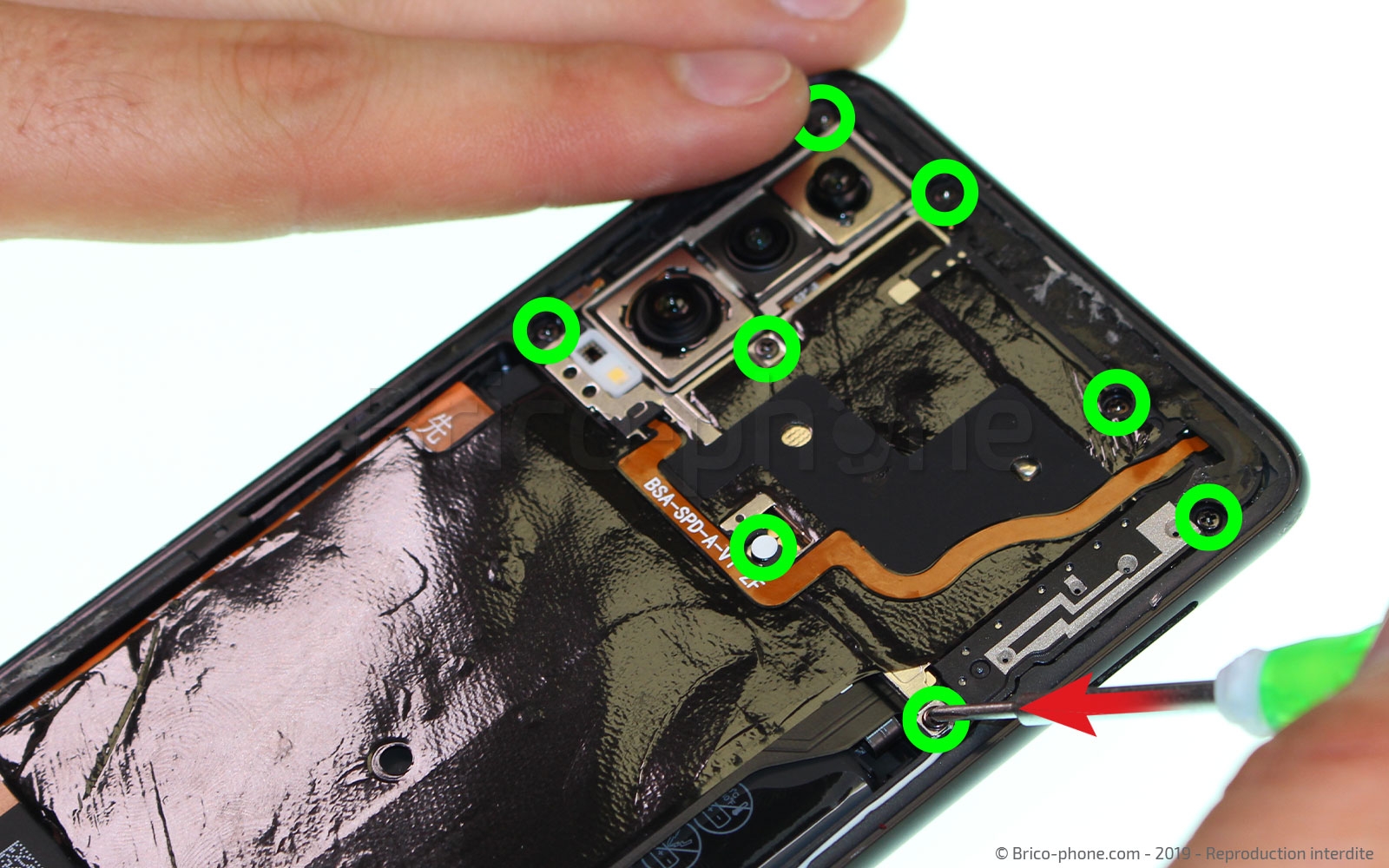

Prenez le tournevis cruciforme du kit outils pour dévisser les huit vis qui maintiennent le cache équipé de la nappe induction.

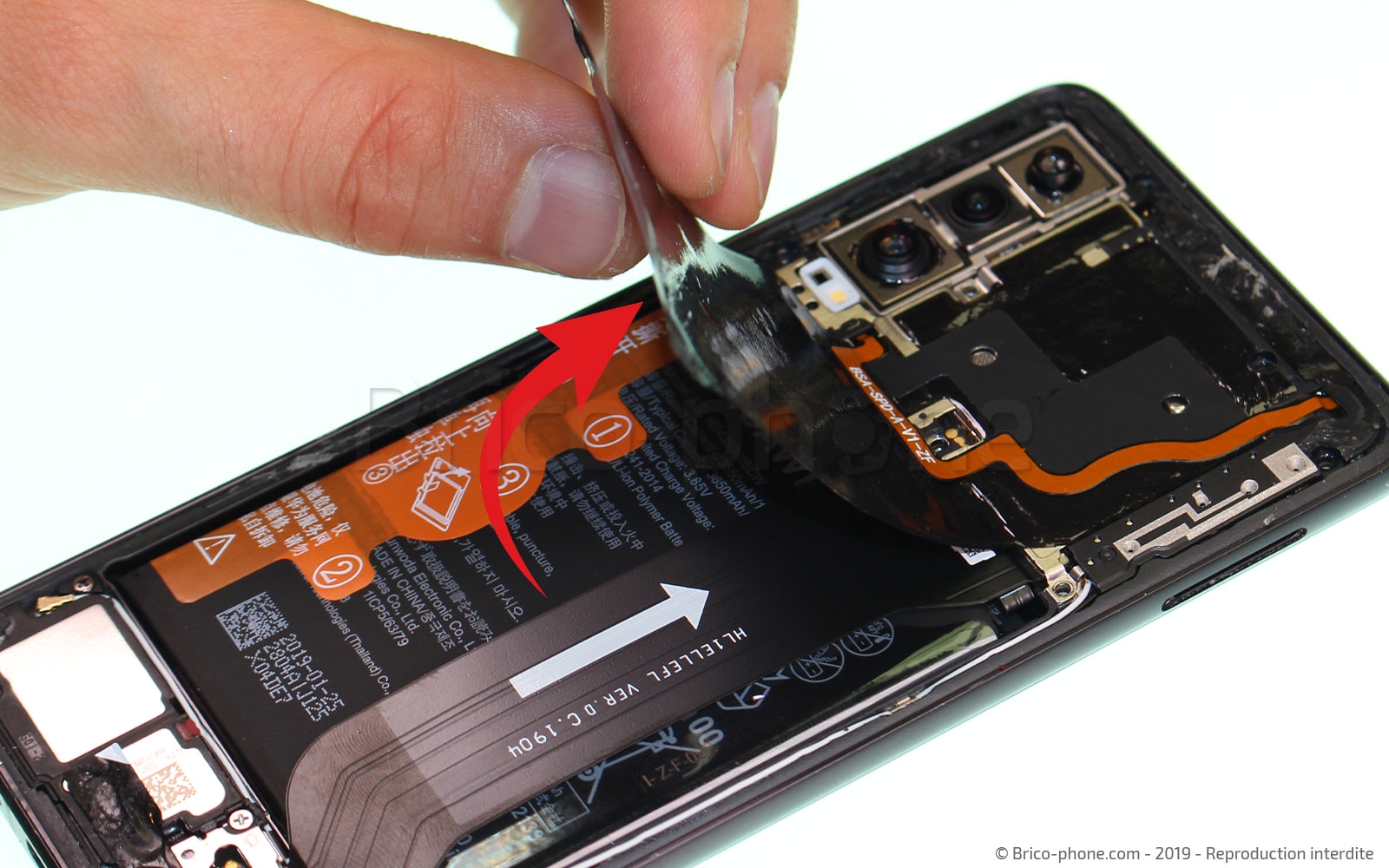

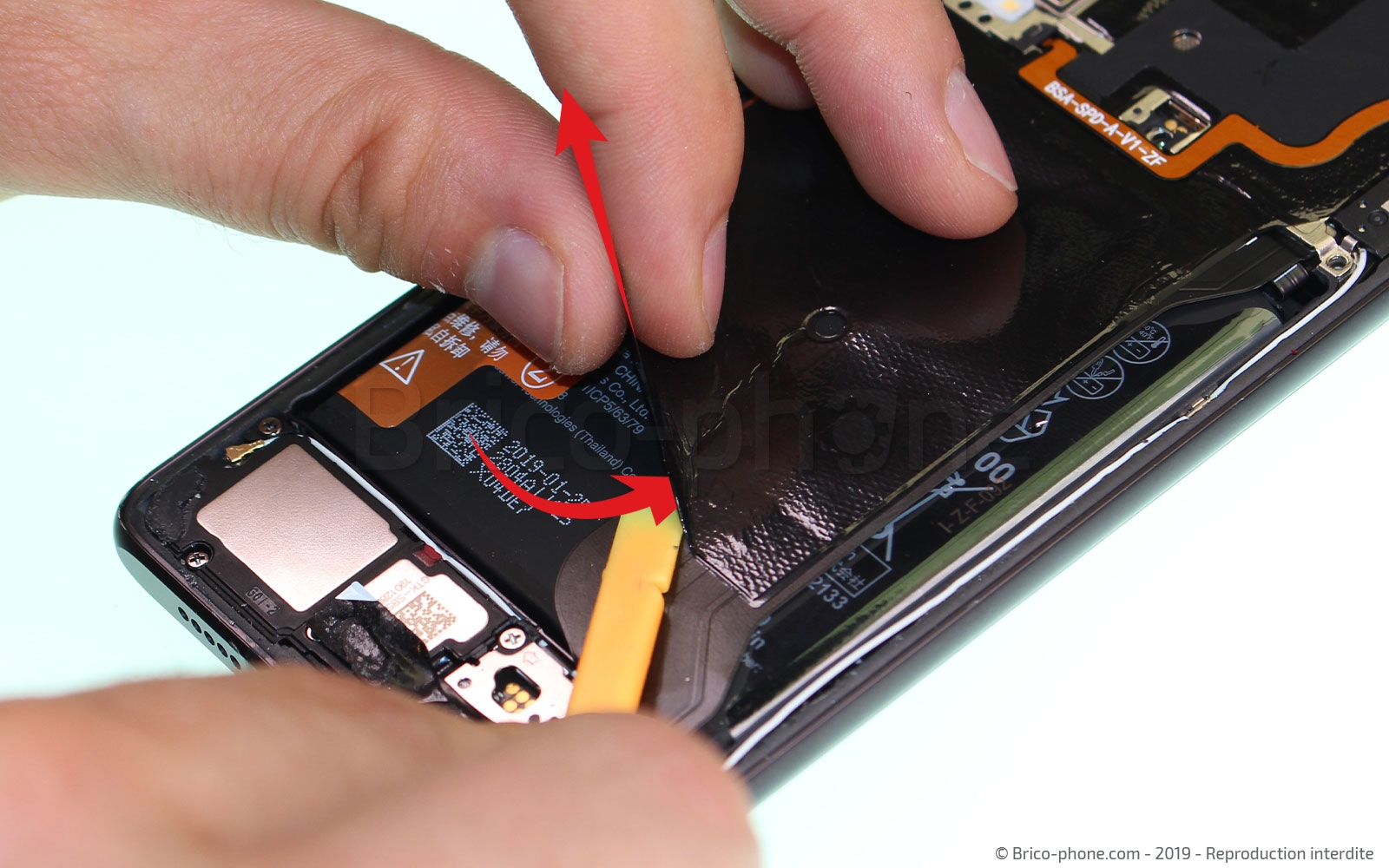

Avant de retirer le cache, vous allez devoir décoller la nappe qui est collée sur la batterie. Prenez le levier en nylon, puis passez-le délicatement sous celle-ci pour la décoller jusqu'au haut de la batterie.

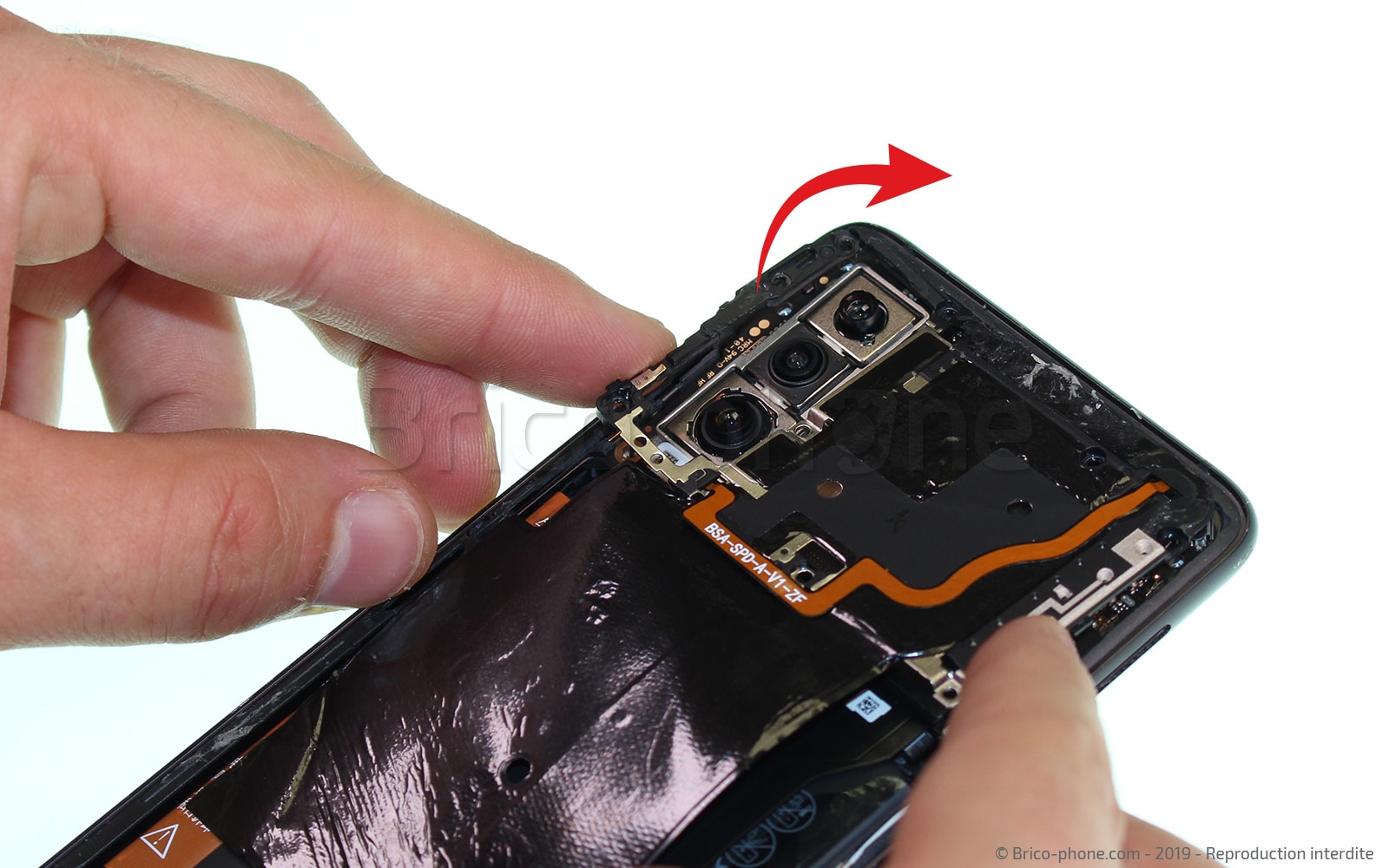

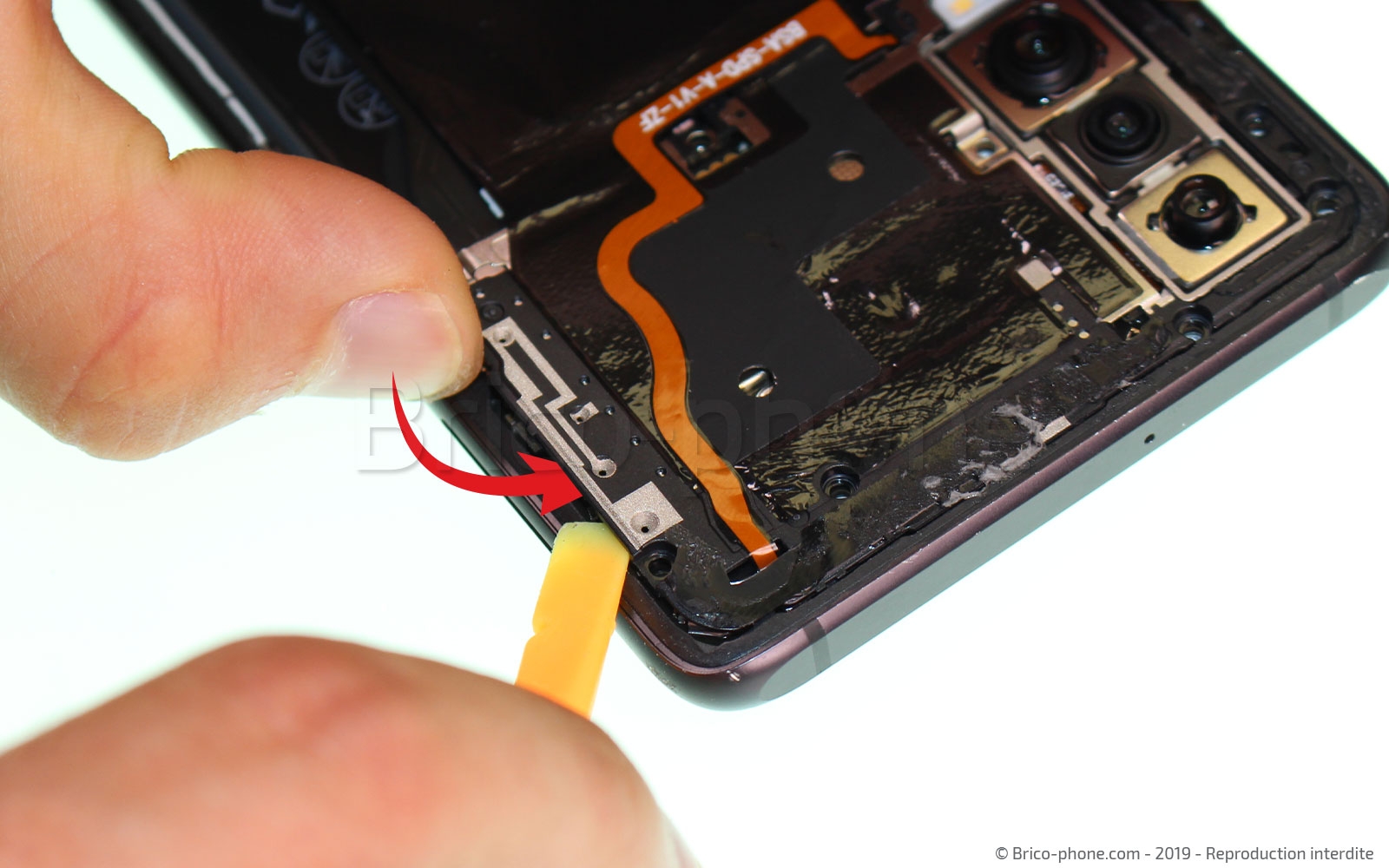

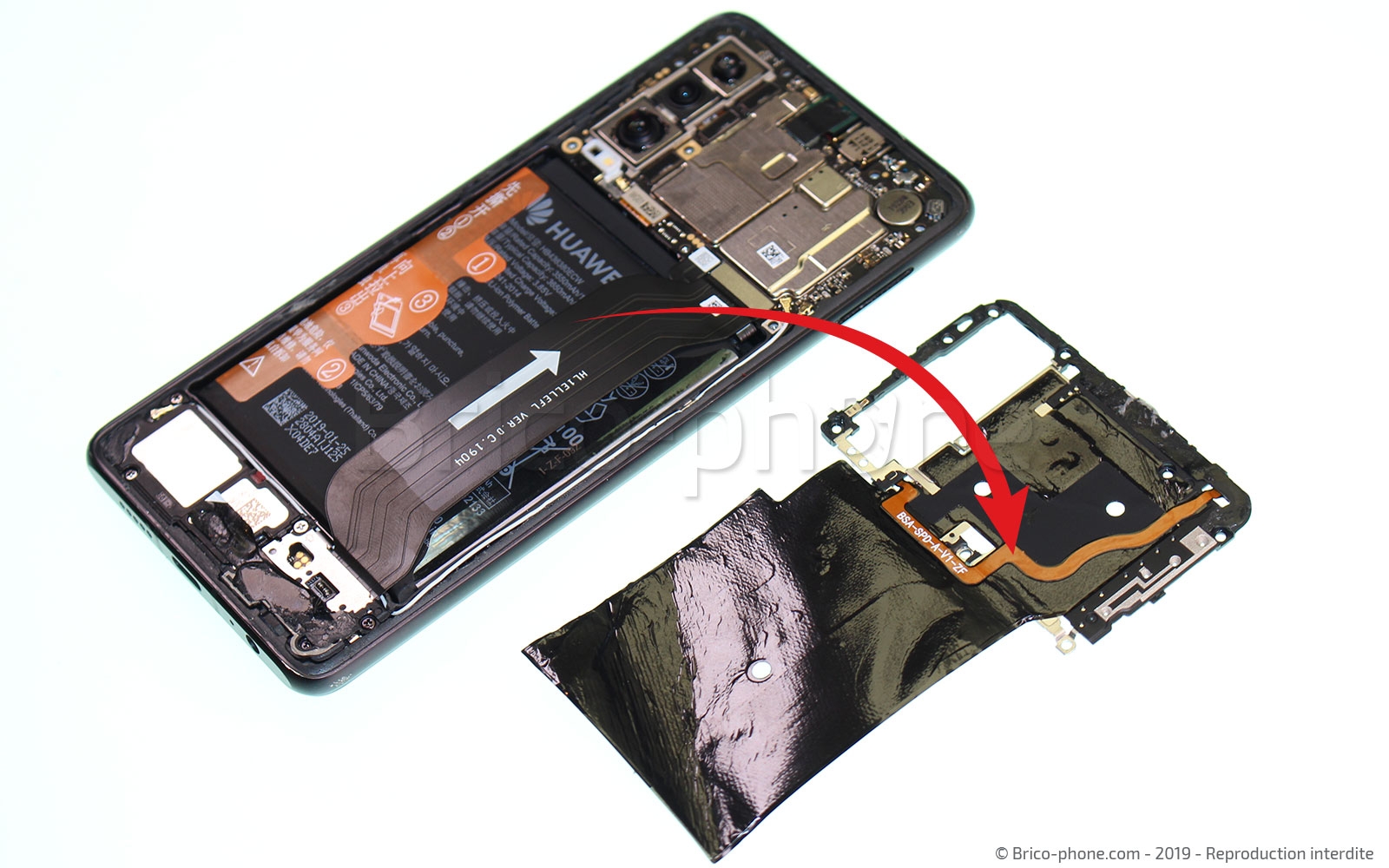

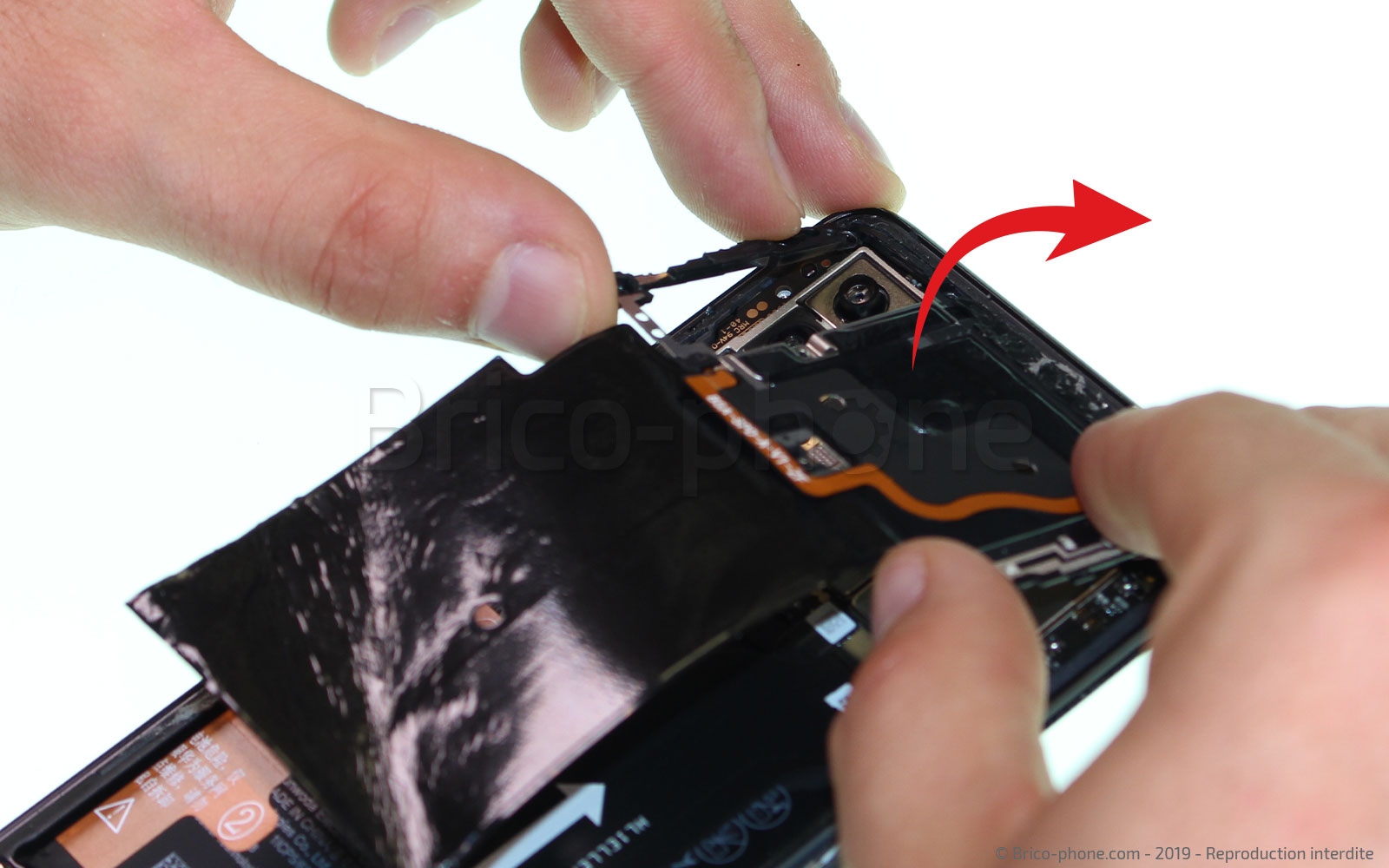

Maintenant que la nappe est libérée, à l'aide du levier en nylon, déclipsez le cache dans le coin droit du téléphone (photo 1). Une fois celui-ci totalement déclipsé, vous pouvez le retirer complètement du téléphone.

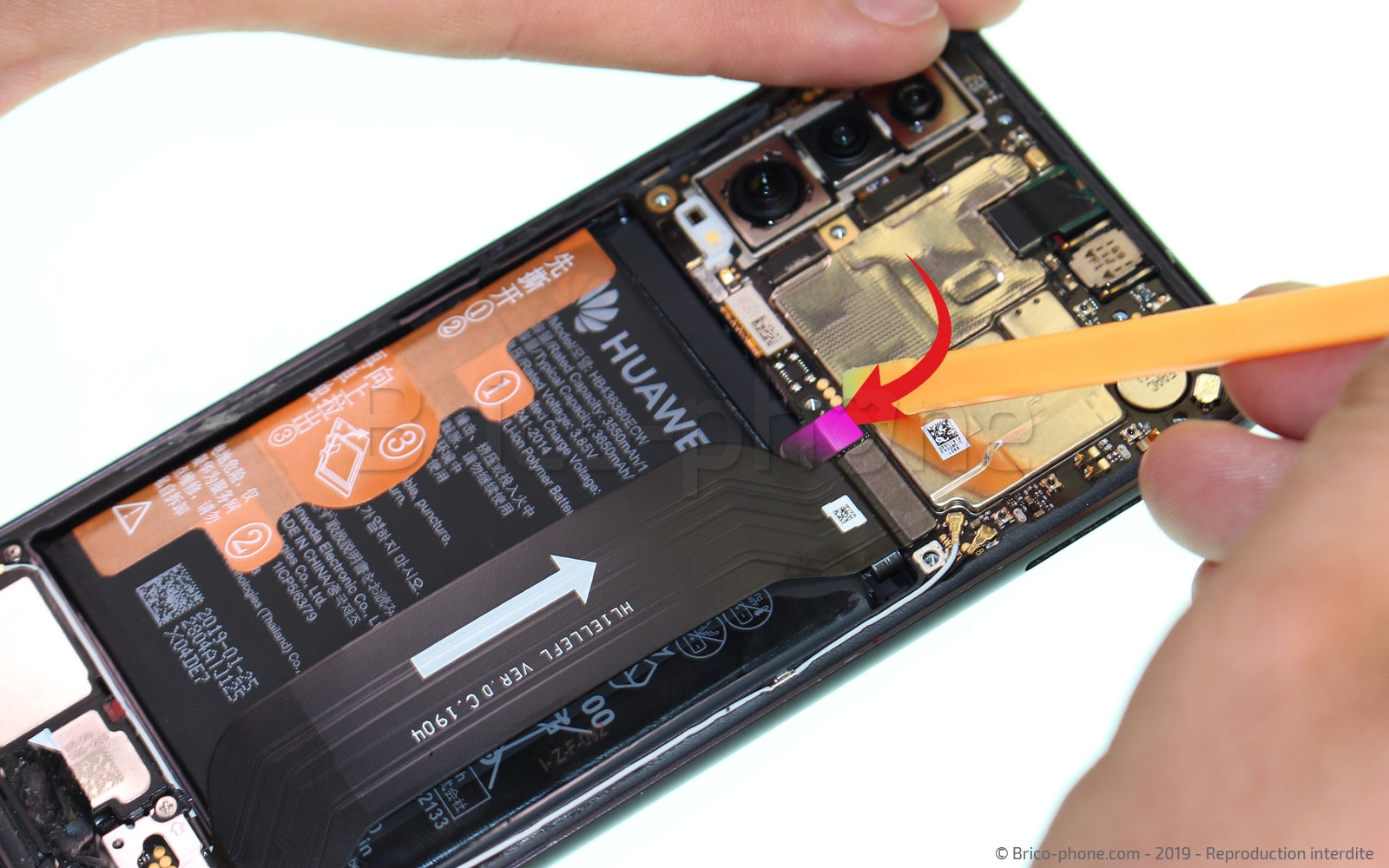

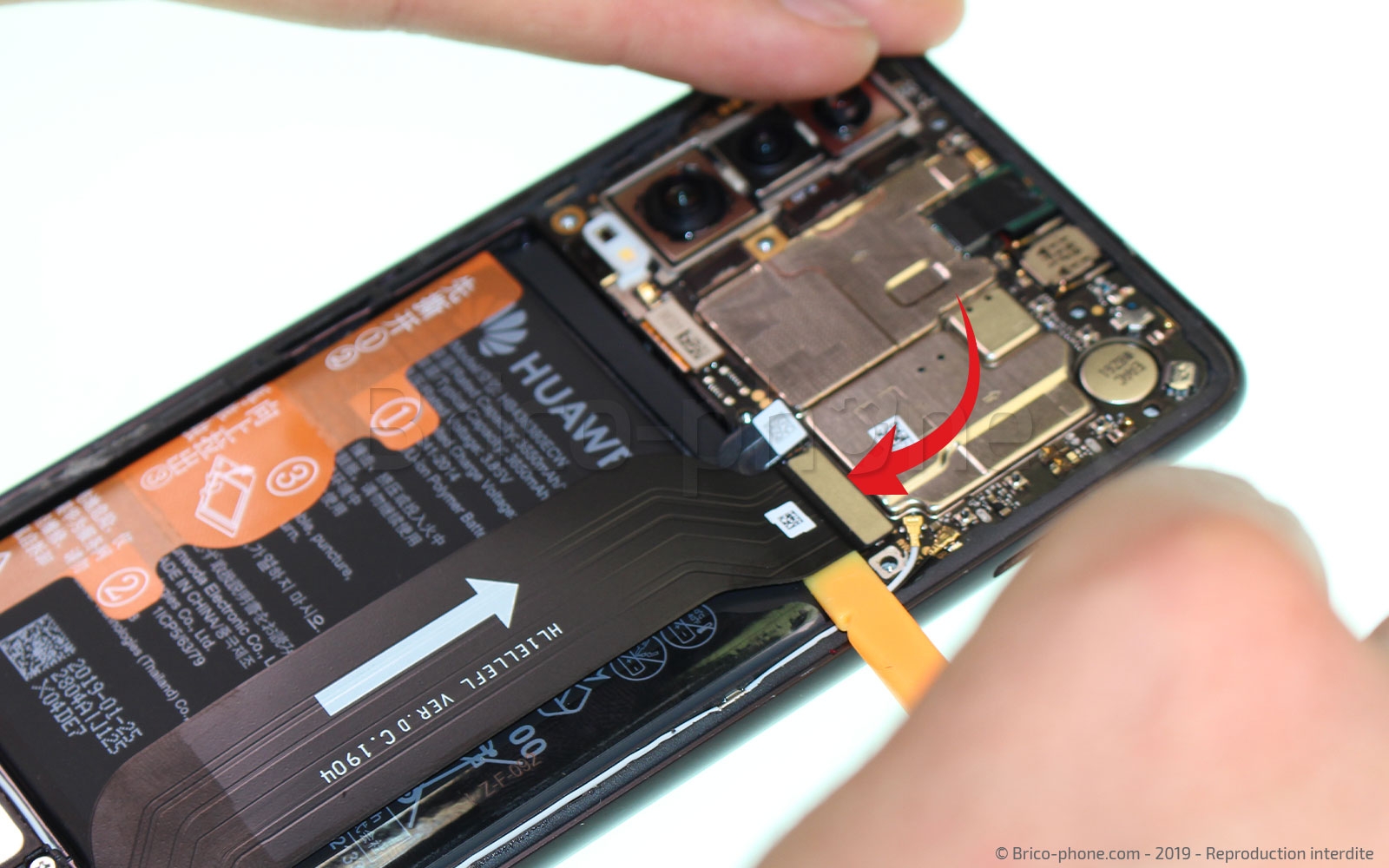

Toujours avec la spatule, déconnectez la nappe de la batterie (photo 1) puis celle de la nappe d'interconnexion (photo 2).

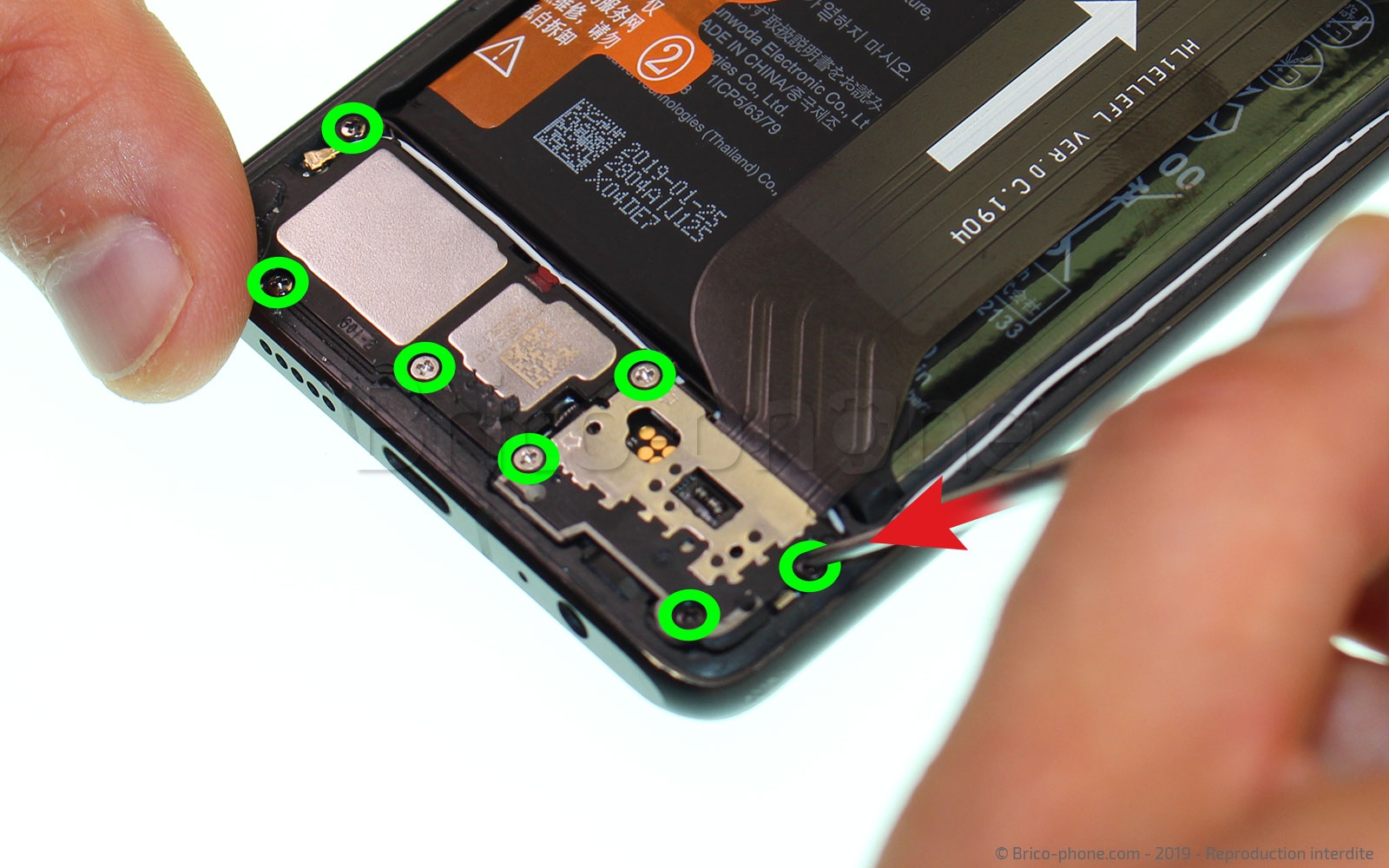

Nous descendons à présent sur le bas du téléphone. Avec le tournevis cruciforme du kit outils, dévissez les sept vis qui maintiennent le cache et le haut-parleur externe.

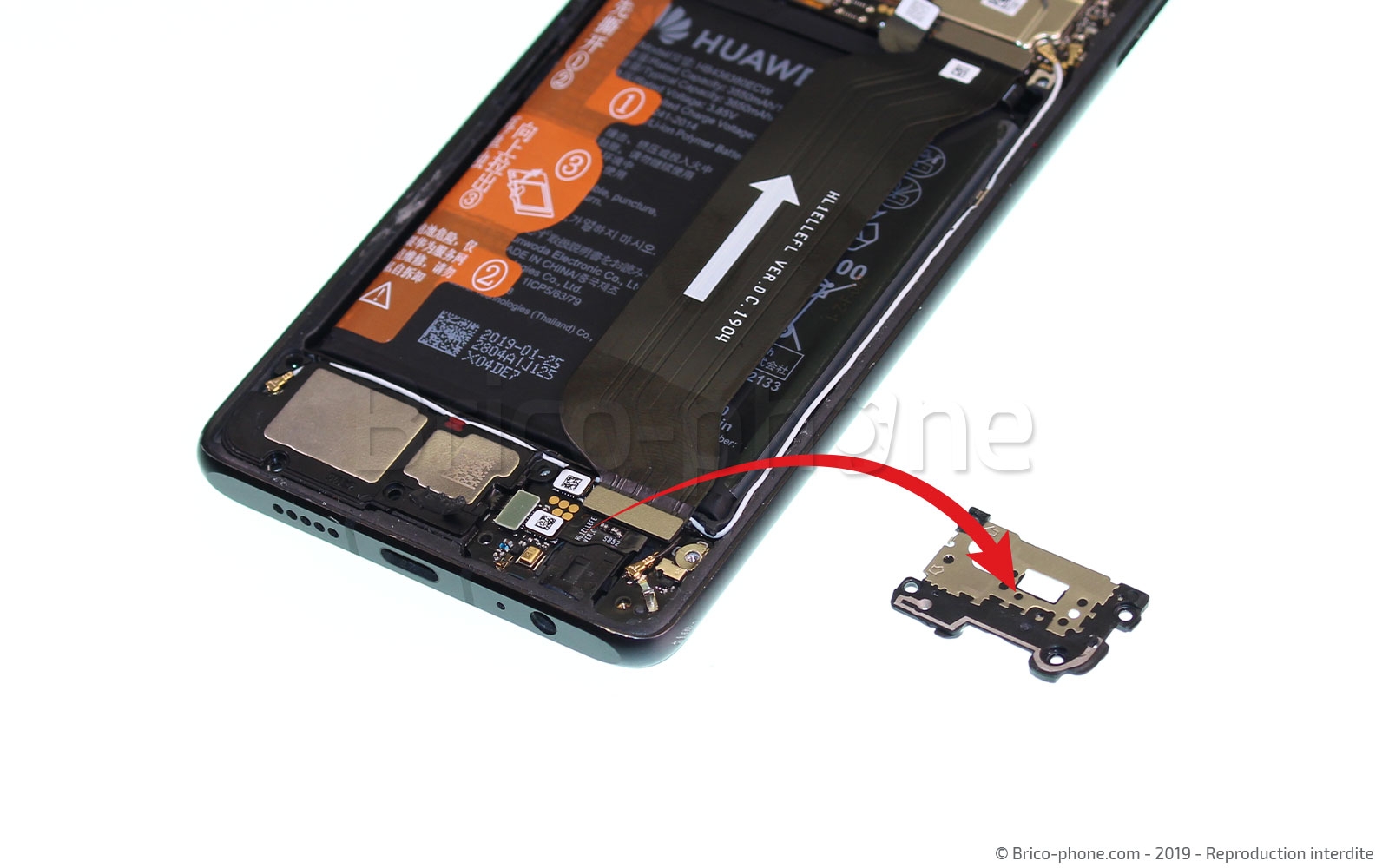

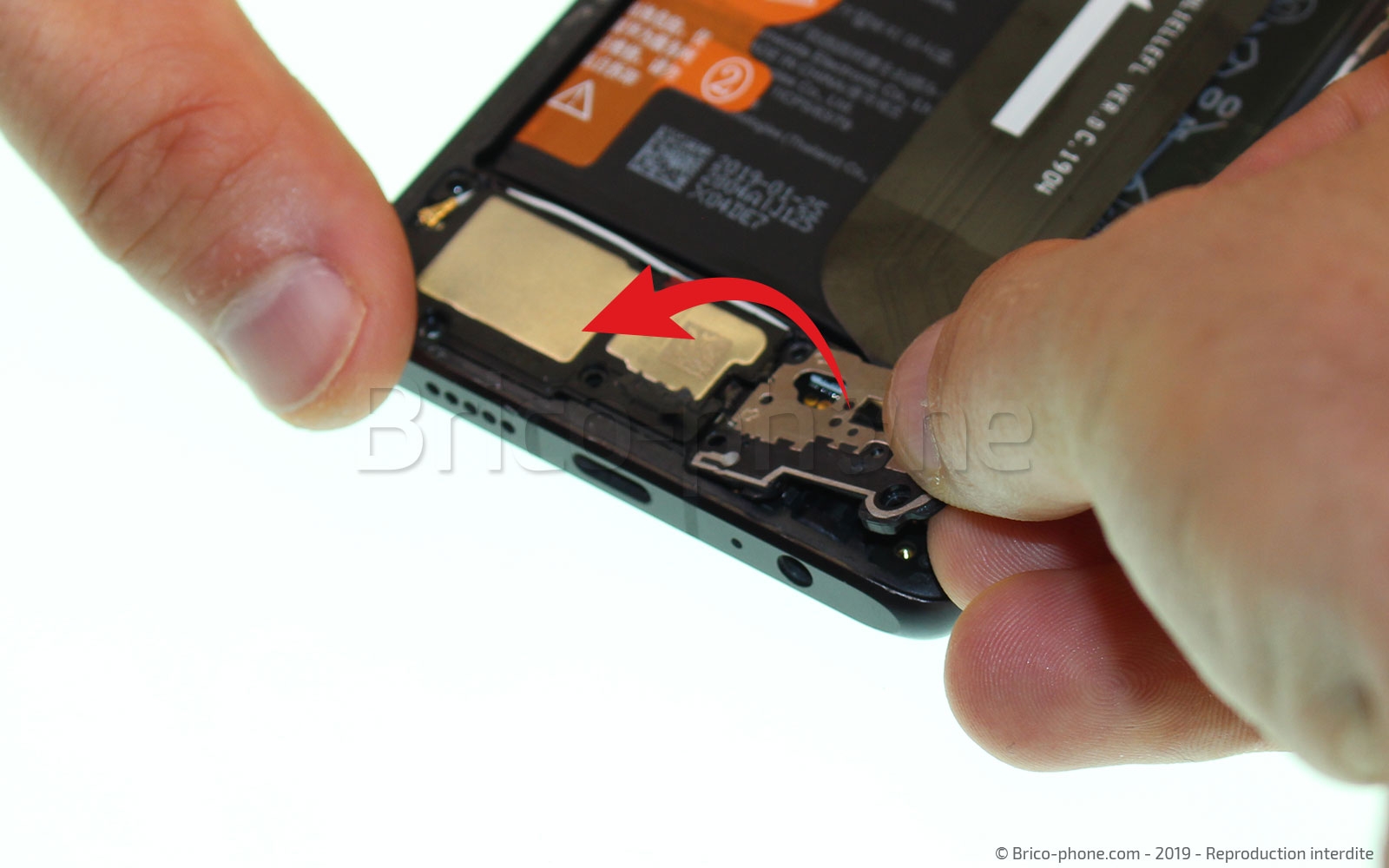

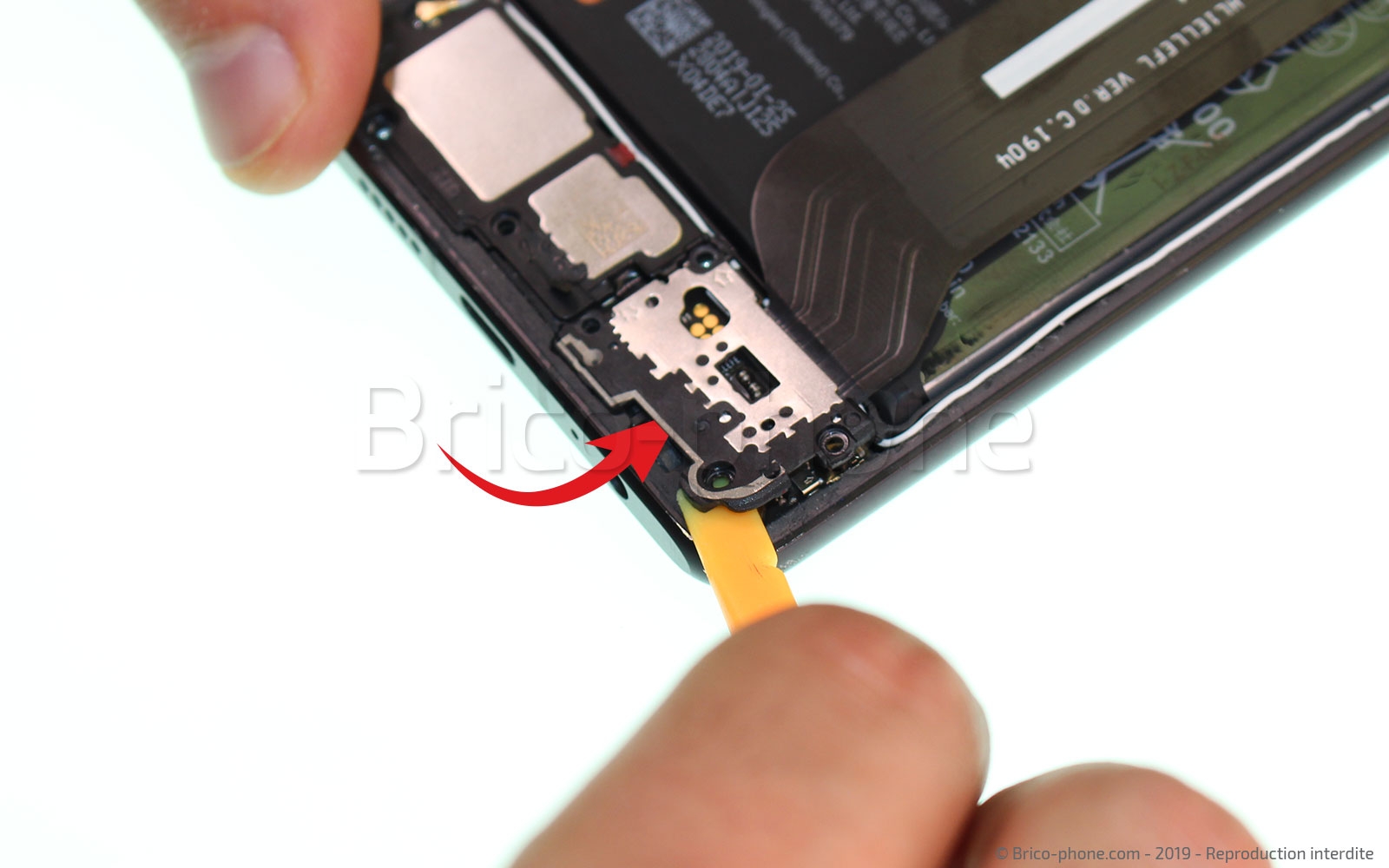

Une fois les vis retirées, vous pouvez enlever le cache du téléphone.

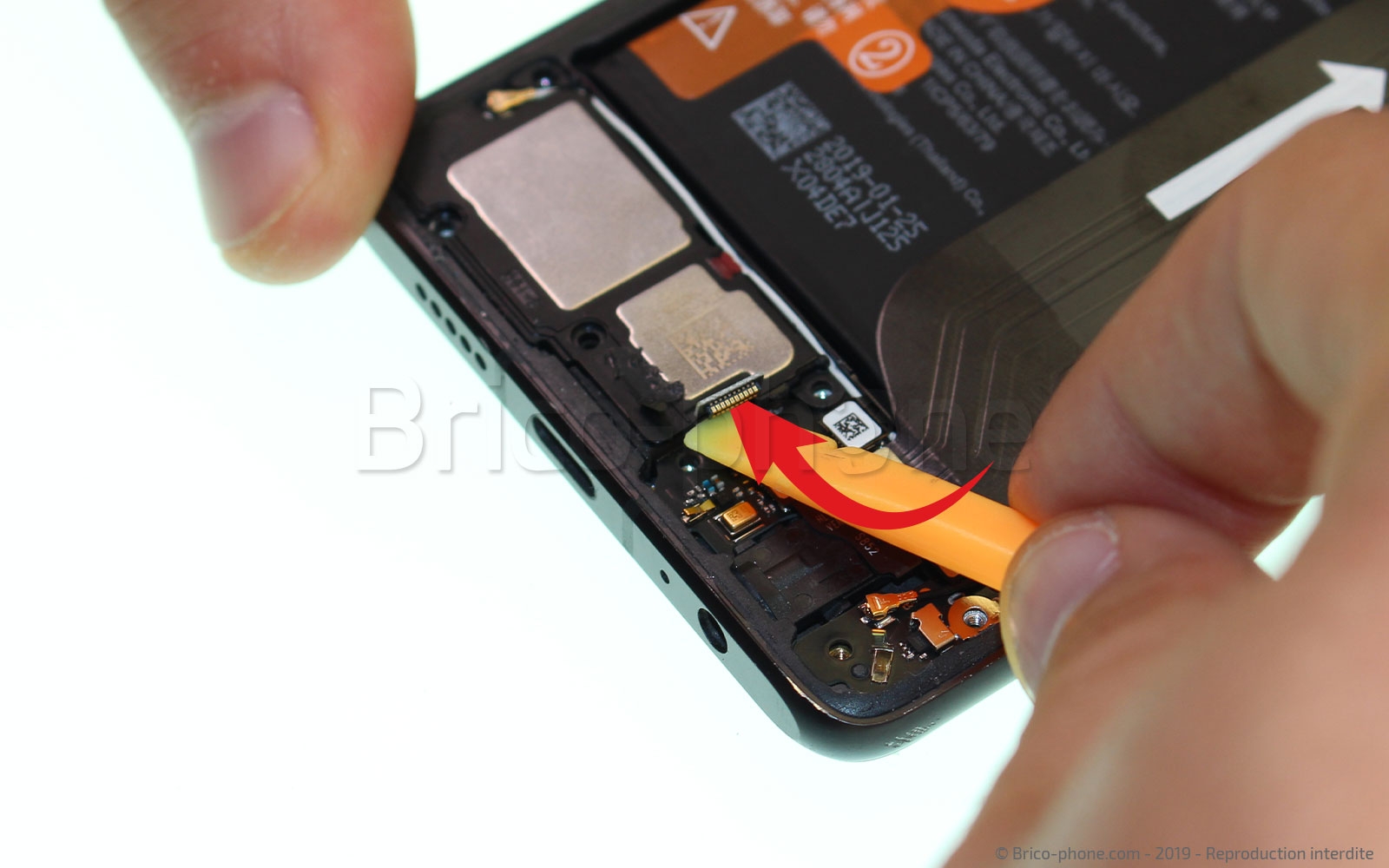

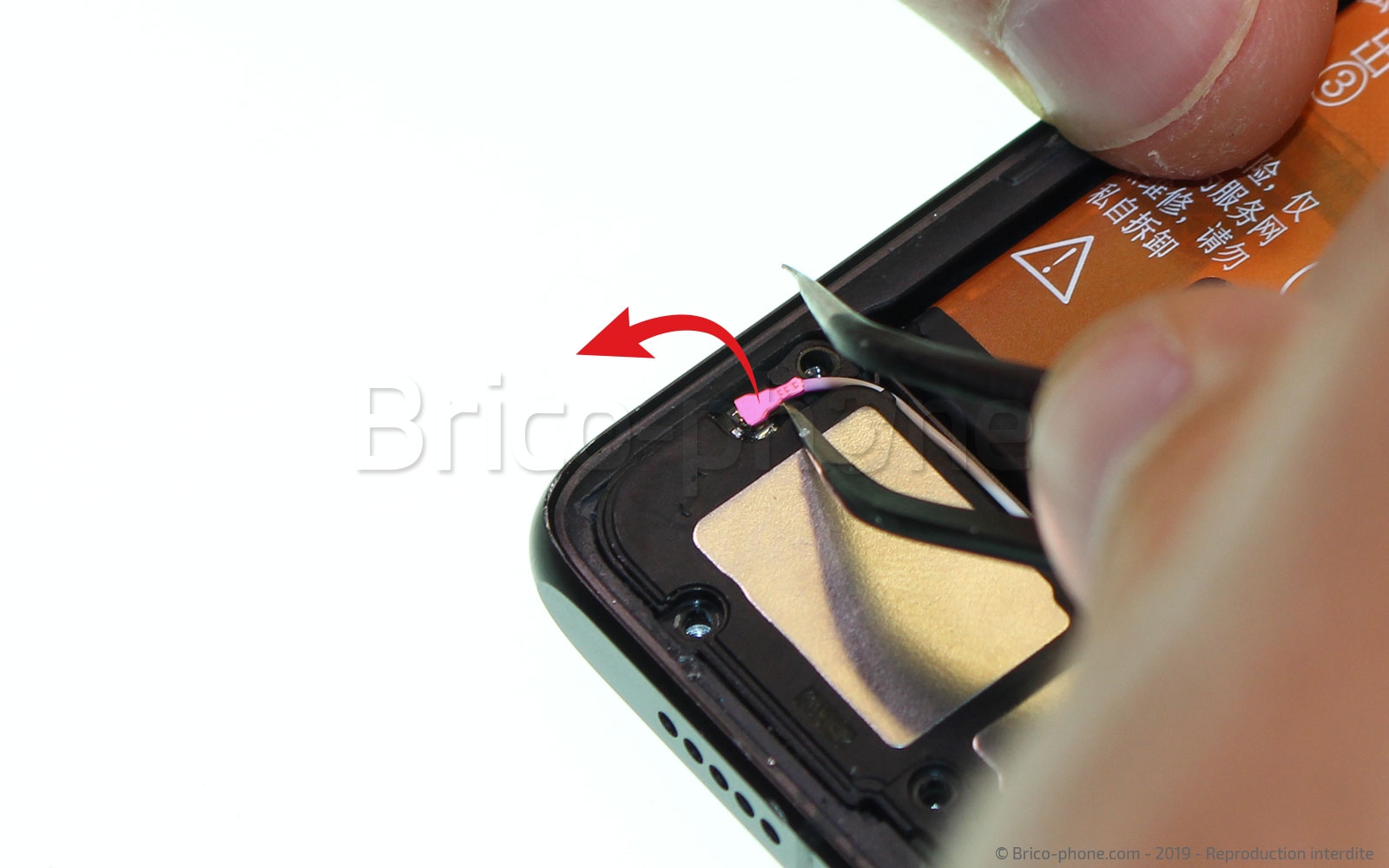

Vous devez retirer le bloc haut-parleur externe, pour avoir accès au connecteur de charge. Pour pouvoir le retirer, il faut déconnecter la nappe du bloc avec le levier en nylon (photo 1) puis le câble coaxial qui se trouve à gauche sur le bloc HP avec la pincette en métal.

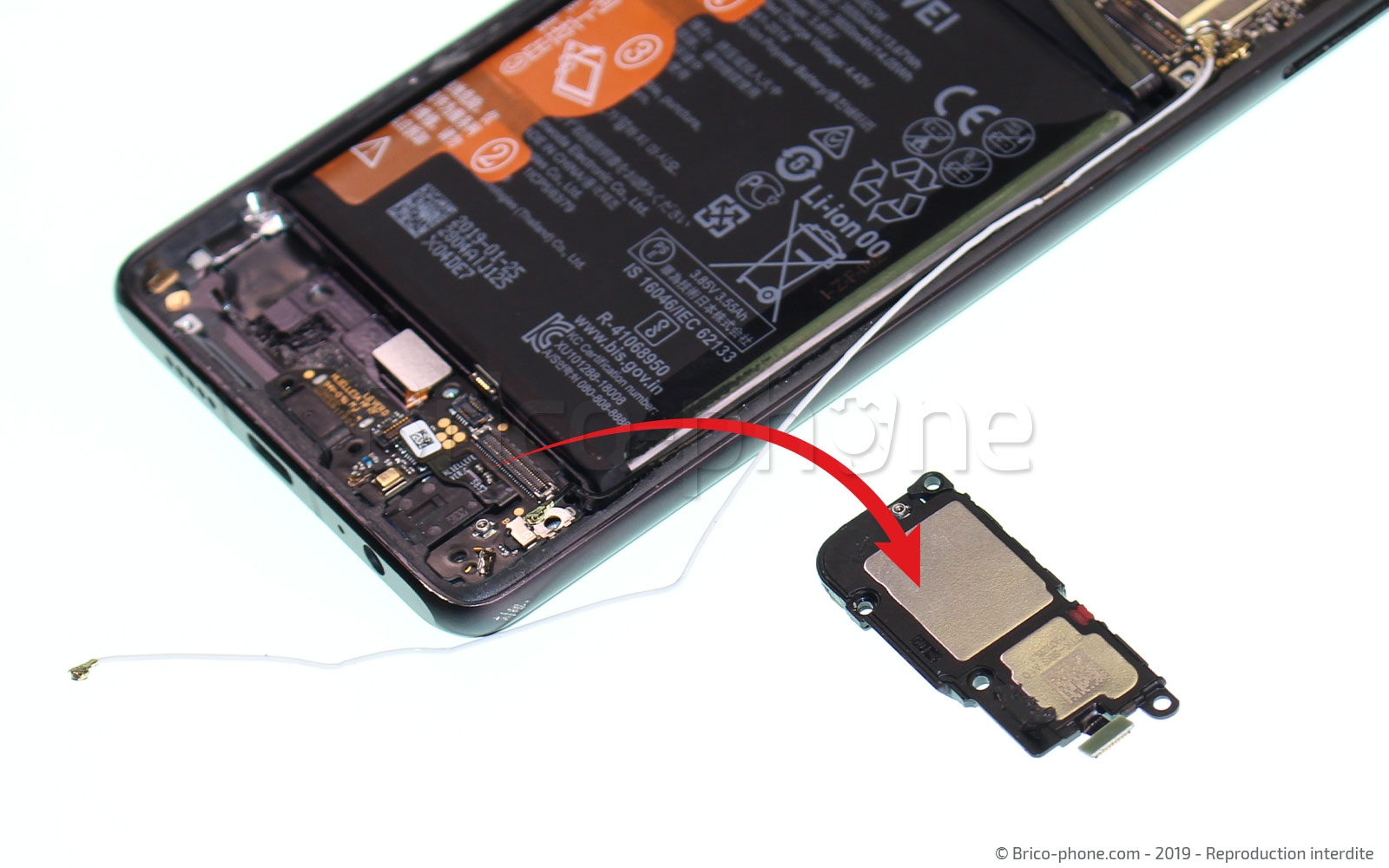

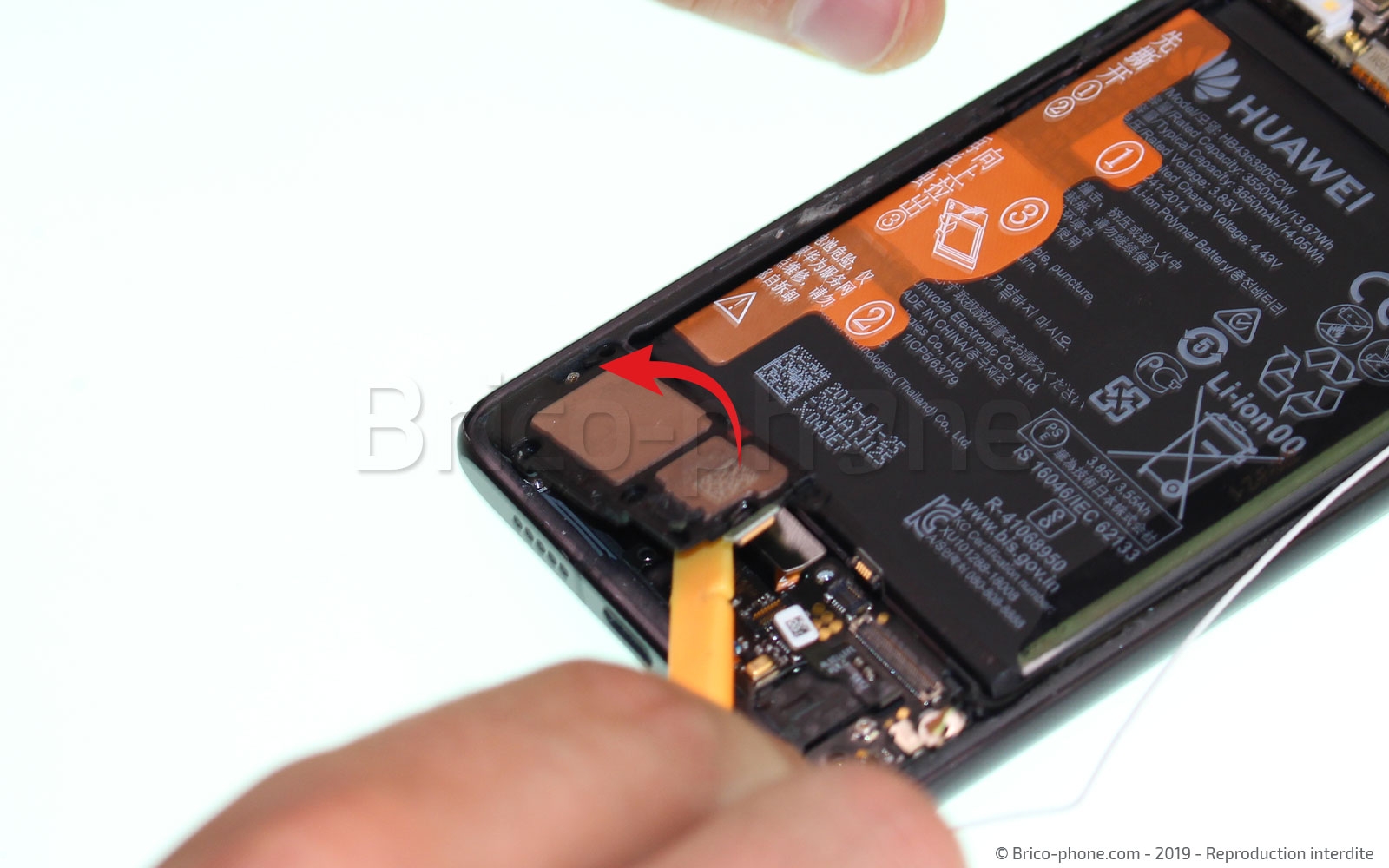

Maintenant que le bloc HP est libre, vous pouvez faire levier avec la spatule pour le déloger du châssis.

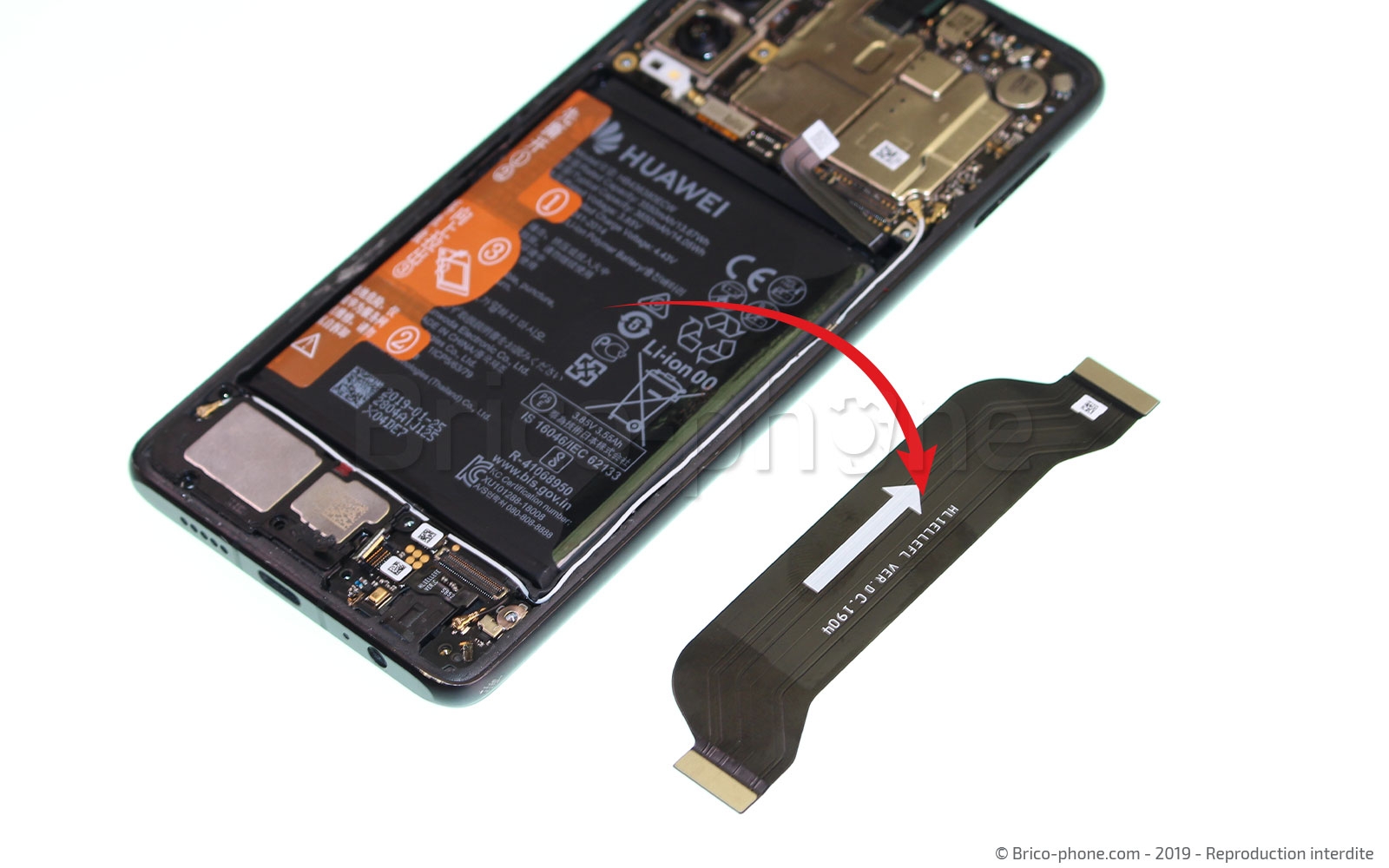

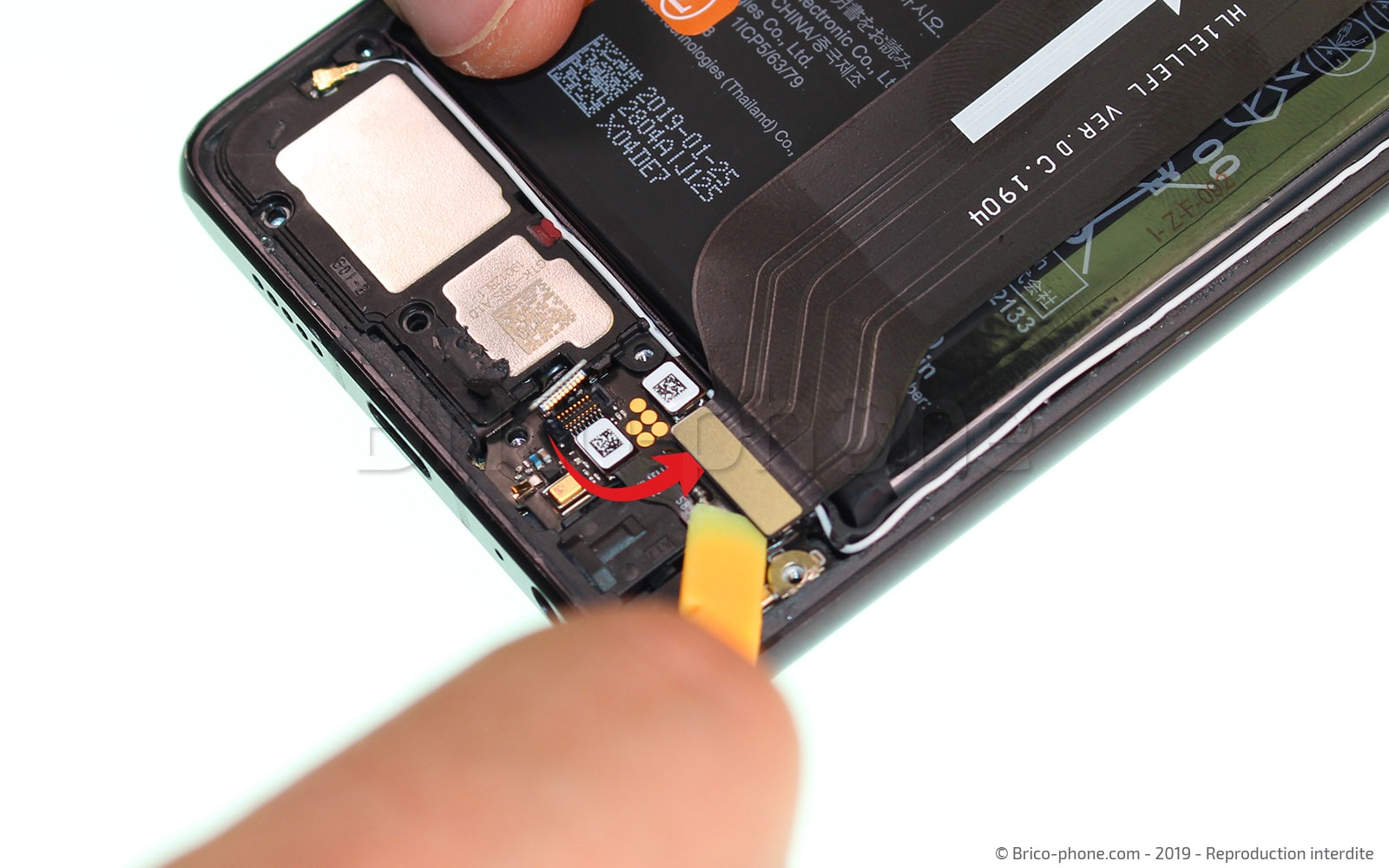

Vous allez pouvoir retirer la rallonge, pour se faire, prenez la spatule pour la déclipser du connecteur de charge et la retirer du téléphone.

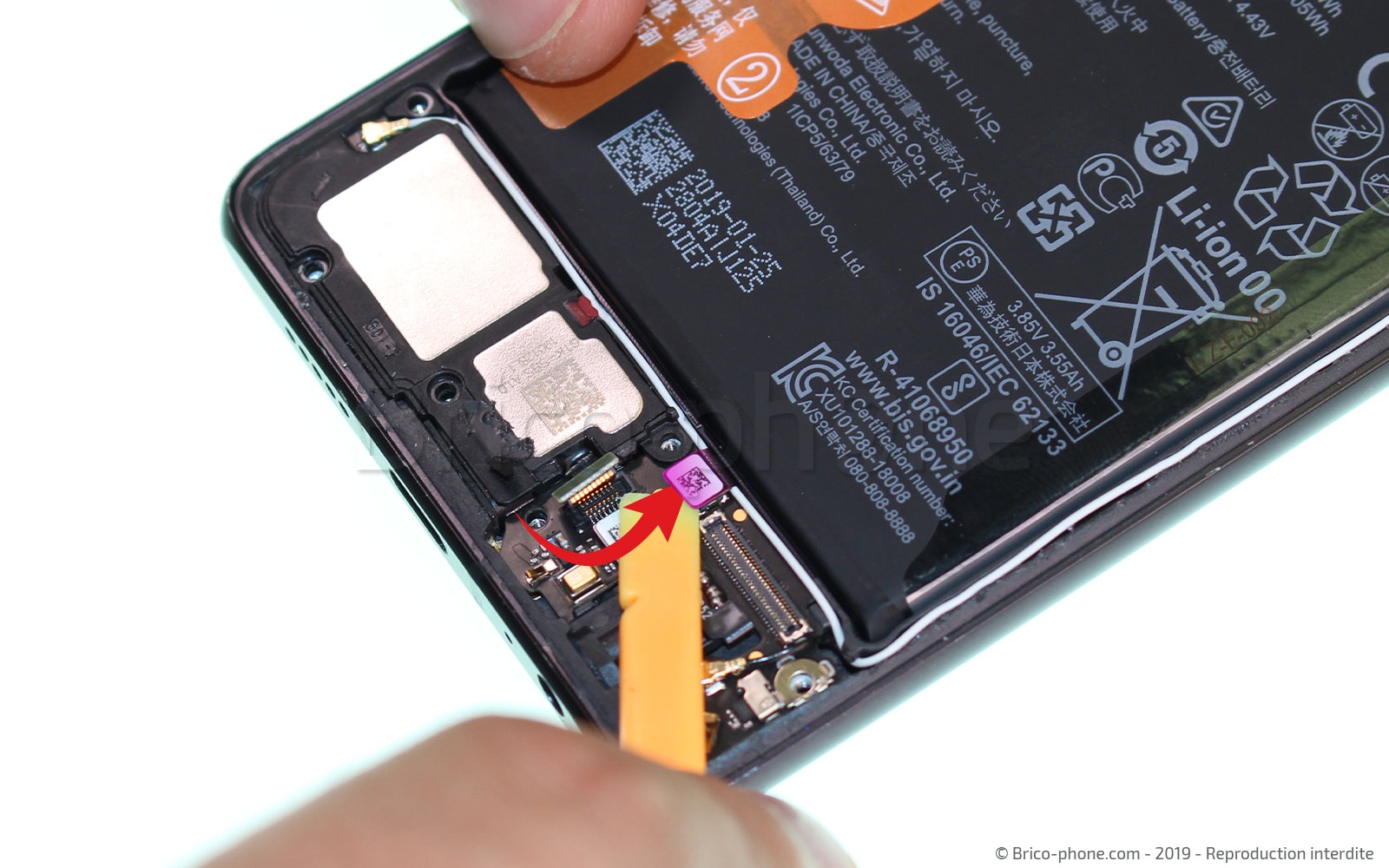

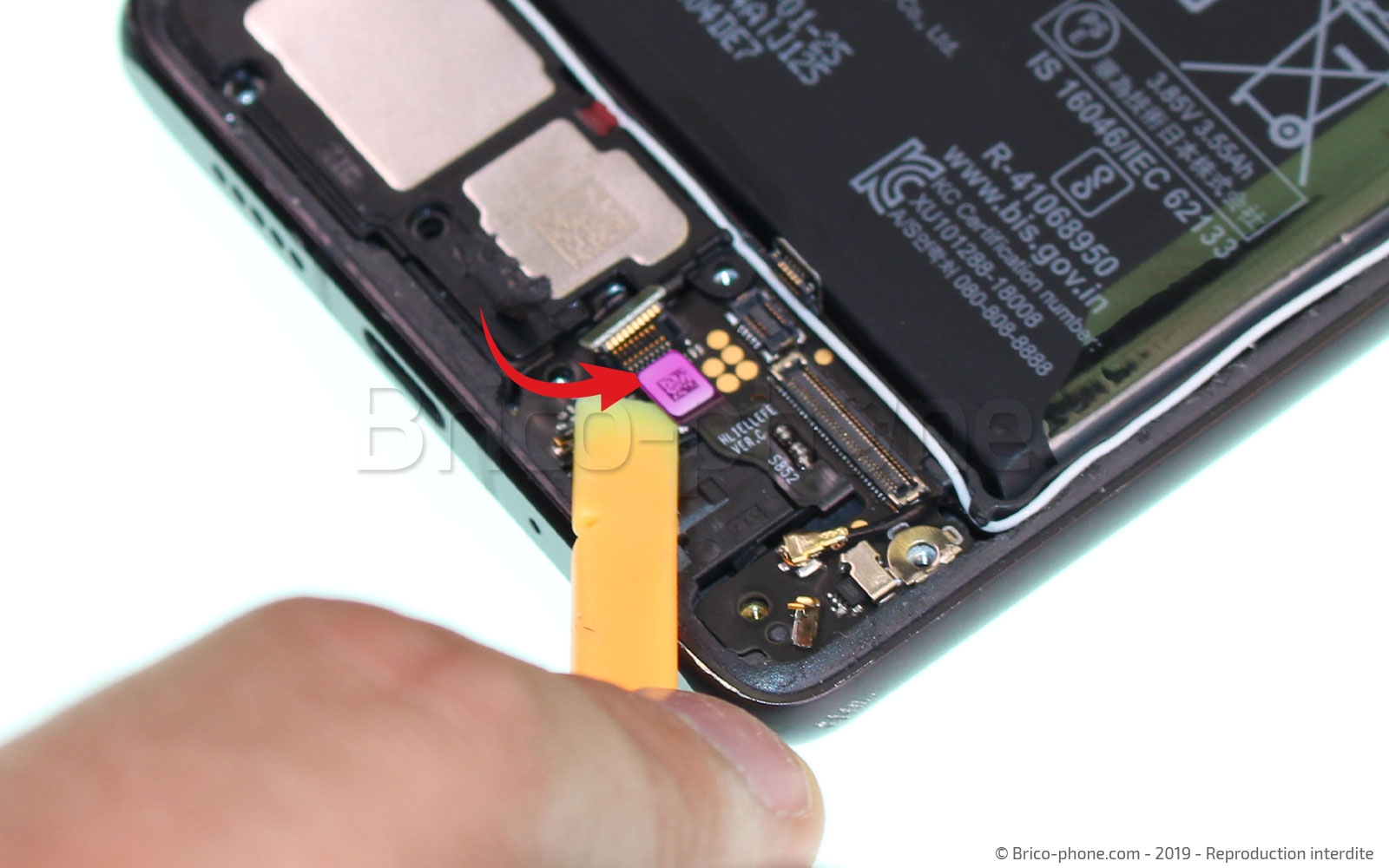

Toujours à l'aide du levier en nylon, déconnectez la nappe de la rallonge du lecteur d'empreintes digitales (photo 1) et ensuite celle de la prise jack (photo 2).

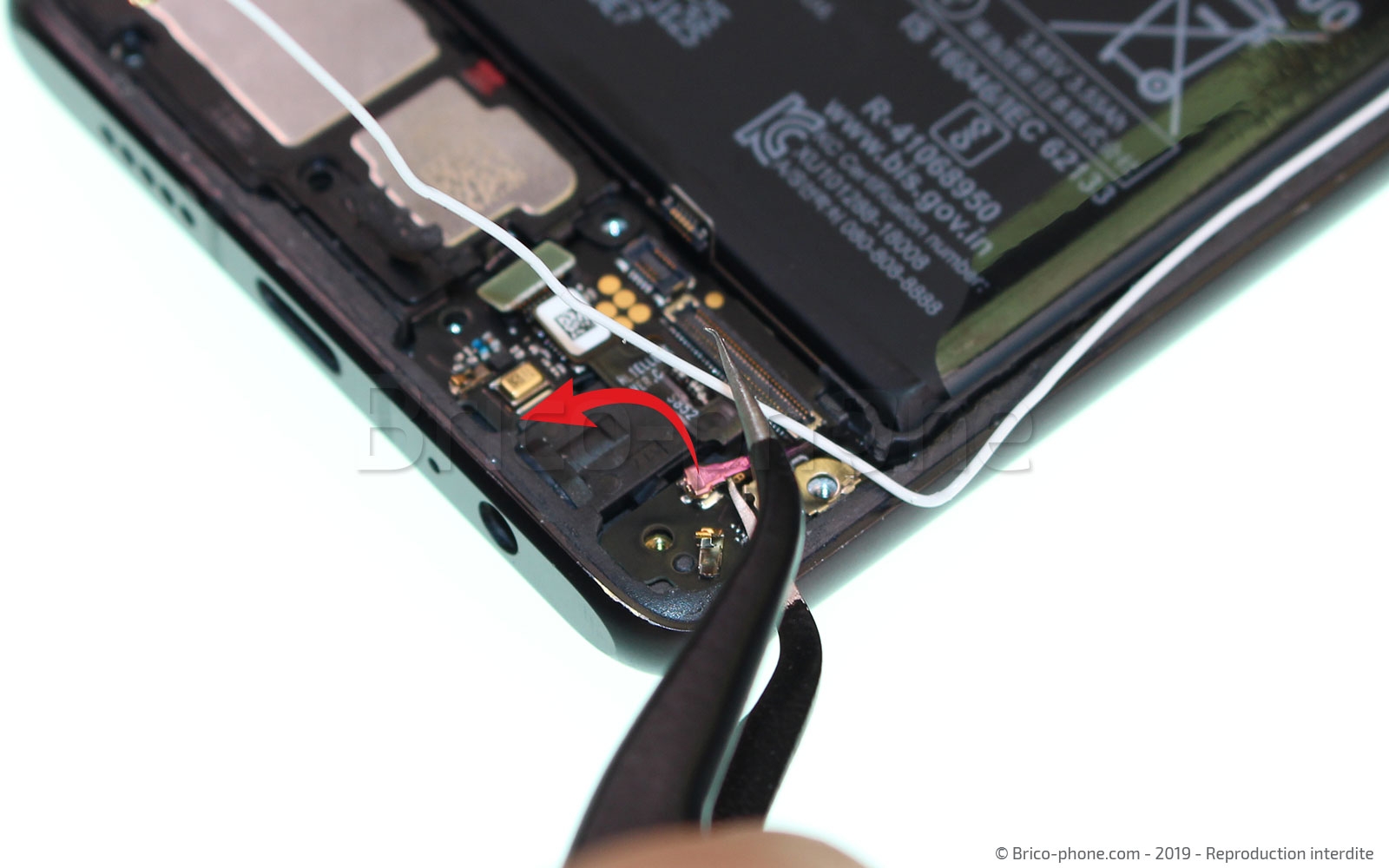

Ayant déjà déconnecté le câble coaxial blanc à l'étape 9, il faut le sortir de son logement à l'aide de la pincette en métal, jusqu'au rebord du téléphone (photo 1). Puis déconnectez le câble coaxial noir qui se trouve à droite du connecteur de charge (photo 2).

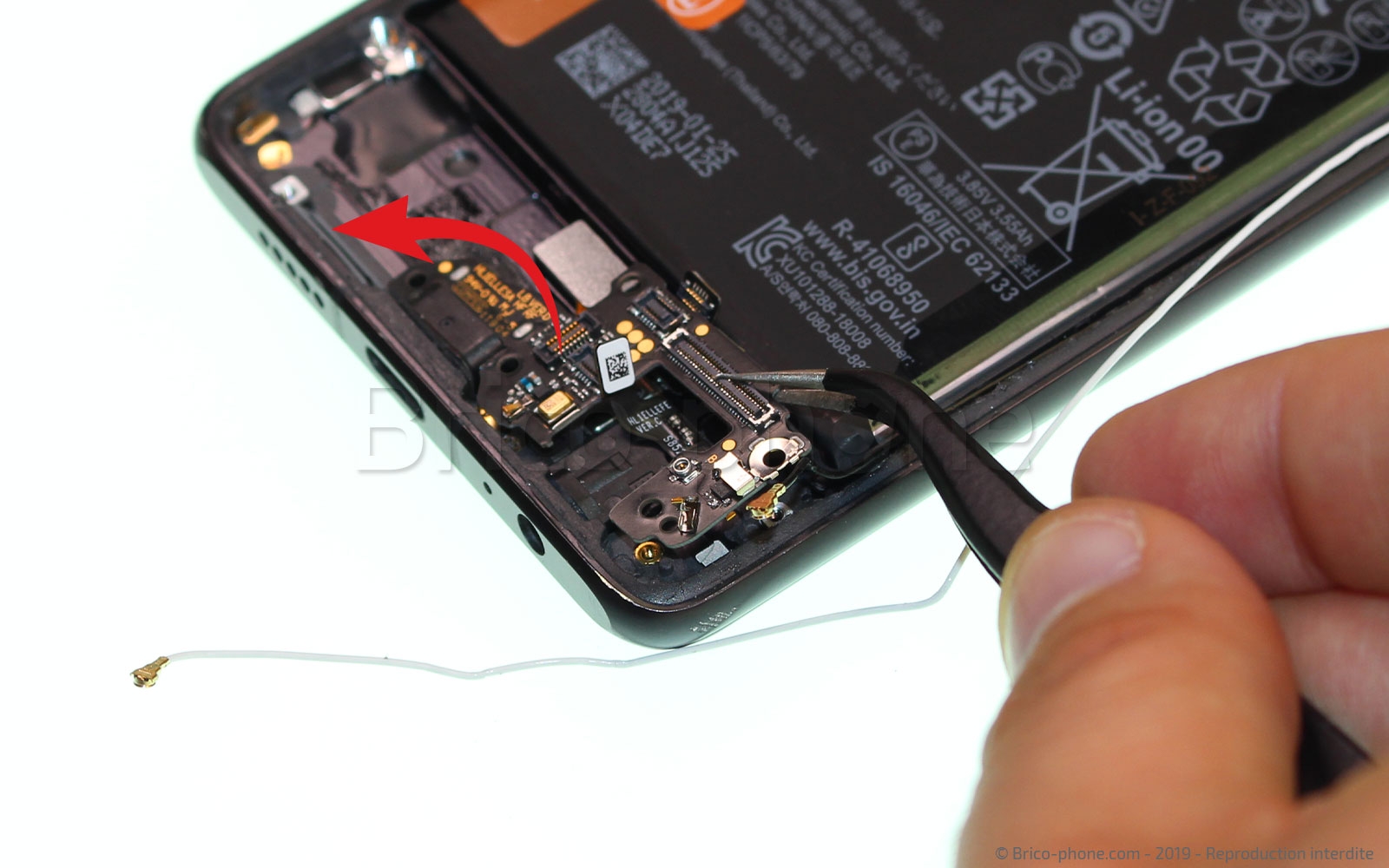

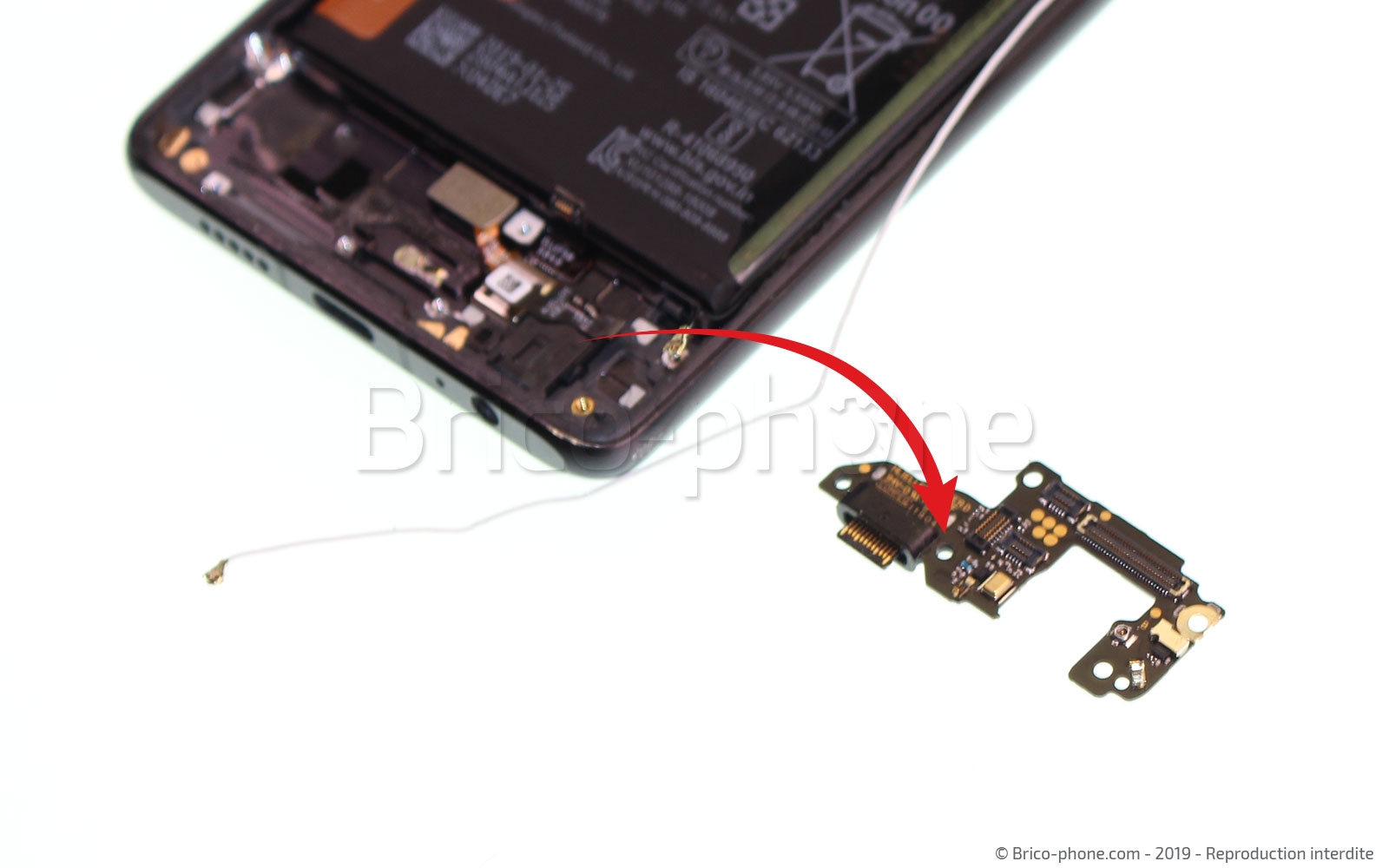

Vous pouvez à présent retirer le connecteur de charge du châssis avec la pincette en métal en le prenant par le haut (photo 1).

Vous pouvez reprendre le tutoriel en sens inverse pour le remontage. Pensez bien à nettoyer le châssis ainsi que la vitre arrière de tout résidu de colle avant d'appliquer un léger filet de colle B700 (disponible sur le site et dans le kit outils) sur le tour du châssis, pour recoller la vitre arrière.

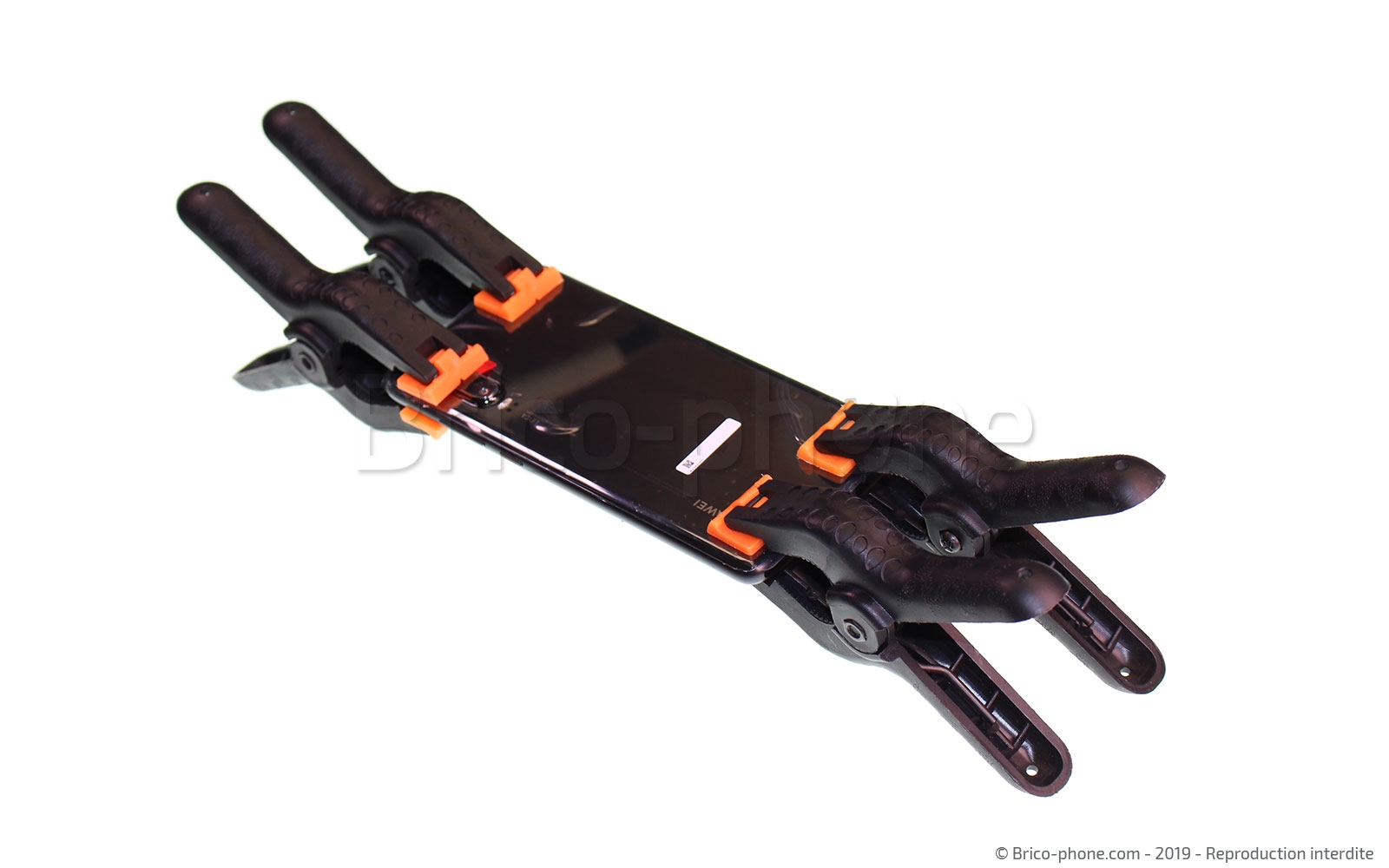

Maintenez le téléphone sous presse environ 30 minutes avant de pouvoir l'utiliser.
