Changement de dock sur Galaxy A40

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 15/20
Galaxy A40 | Temps estimé : 30 min | Difficulté : 2/5

Votre Samsung Galaxy A40 à des problèmes de charge, de micro lors de vos communications ou de la prise jack pour vos écouteurs ? Brico-Phone vous propose ce tutoriel photos pour vous guider pas à pas lors de votre réparation ainsi que la pièces détachées et les outils sur notre site.

Diagnostic

> Votre Samsung Galaxy A40 n'est pas reconnus par votre ordinateur quand vous le connectez
> Votre prise USB C est endommagée
> Votre prise jack est endommagé et ne fonctionne plus
> Vos correspondants ne vous entendent pas en communication audio

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type-C, prise Jack et micro pour Samsung Galaxy A40
24,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

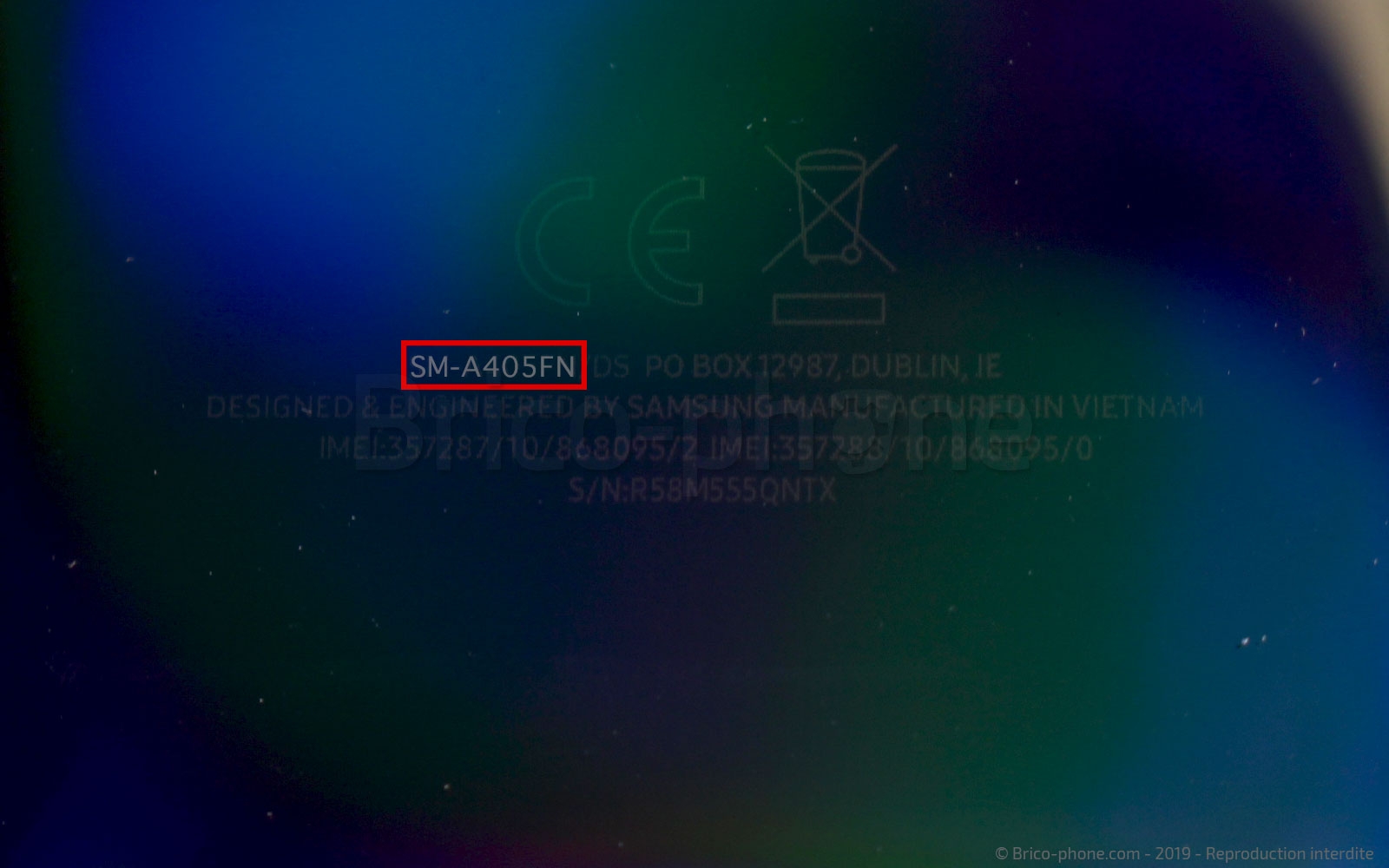

Vous venez de recevoir votre commande et vous venez de sortir tout le matériel pour votre réparation ? Avant de commencer, il faut s'assurer d'avoir le bon modèle de téléphone. Pour cela, il suffit de regarder au dos de votre téléphone pour y voir inscrit SM-405FN, si jamais vous avez autre chose d'écrit, c'est que vous n'avez pas un Samsung Galaxy A40.

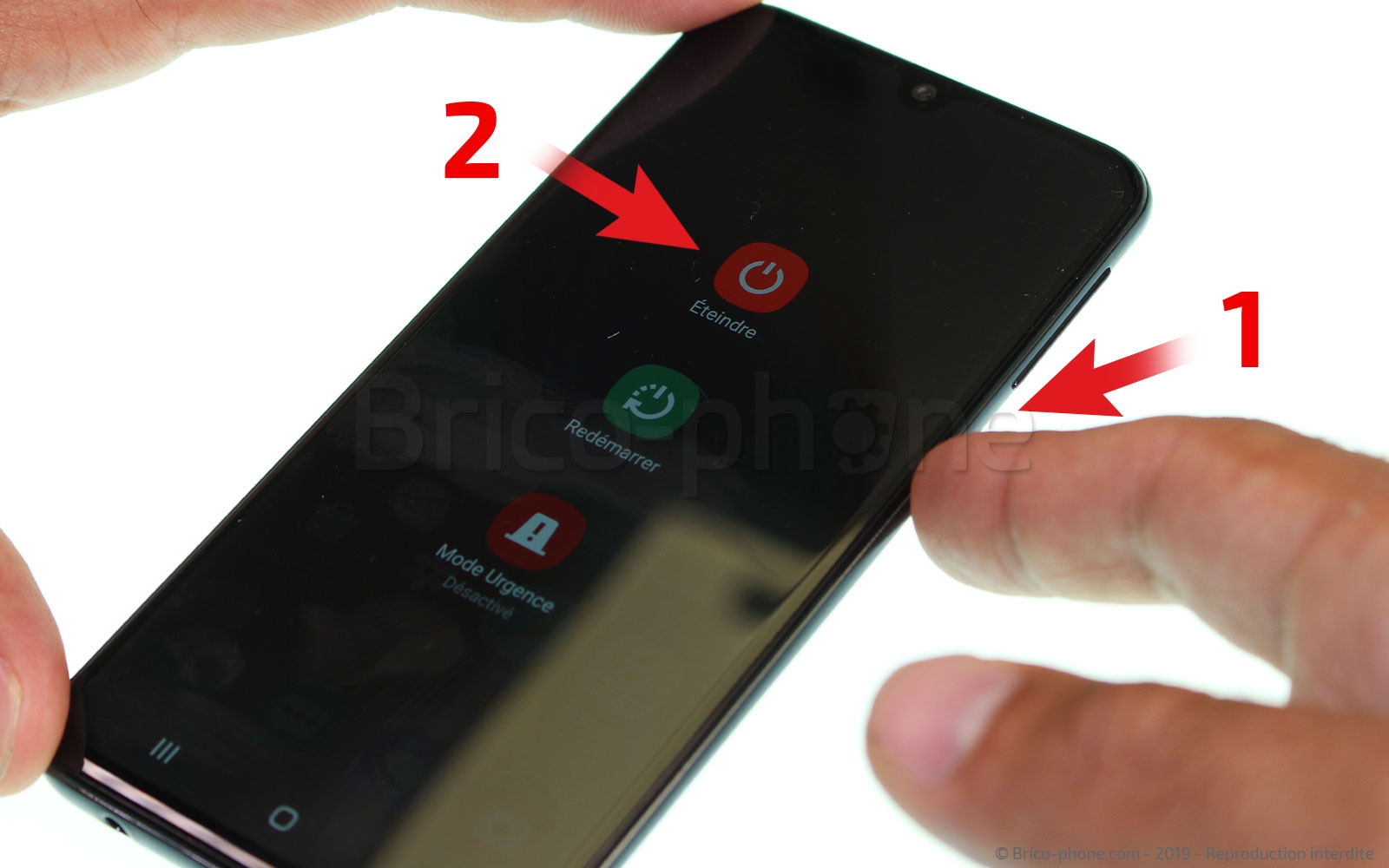

Avant d’effectuer une réparation, il est nécessaire d'éteindre votre téléphone. Rien de plus simple, appuyez sur le bouton power jusqu'à avoir un manu composé de trois choix, une fois celui-ci apparus, appuyez sur éteindre.

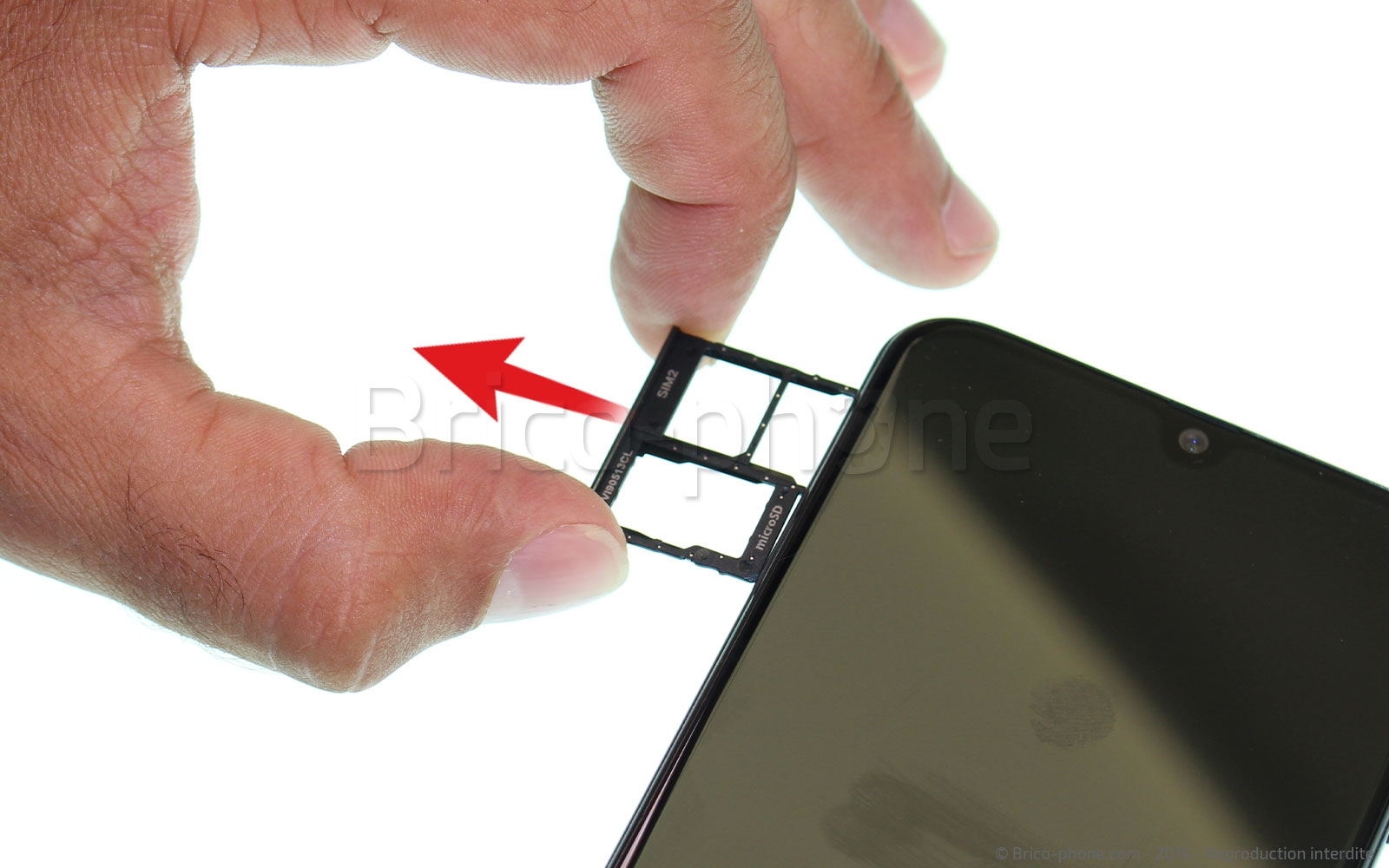

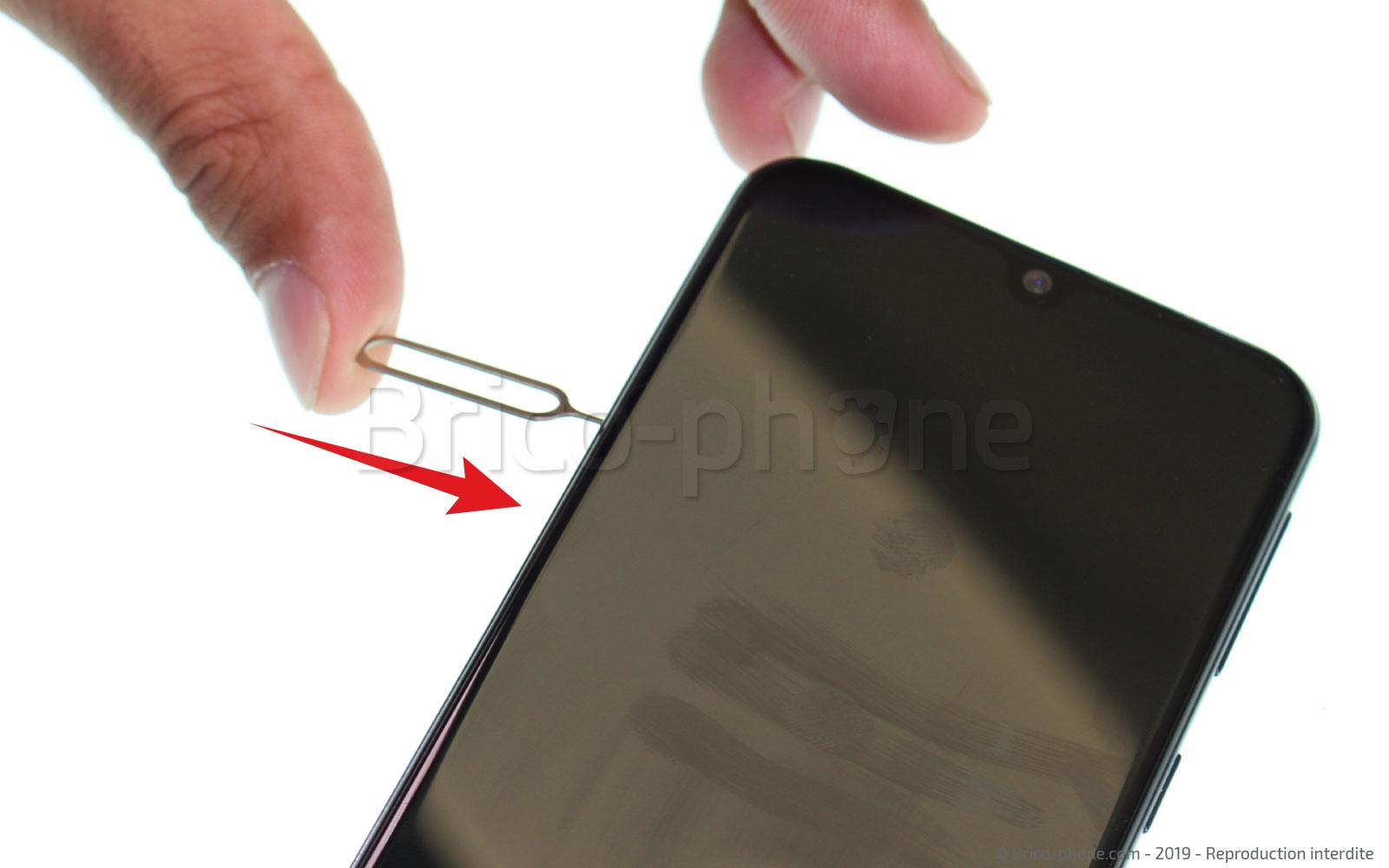

Puis il faut retirer le tiroir sim à l'aide de l'outil sim du kit outils en appuyant fortement dans le petit trou à côté du tiroir sim pour l'éjecter. Une fois, celui-ci sortit, prenez-le pour le retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière
Notre première étape consiste à chauffer la vitre arrière de votre téléphone pour faire fondre le sticker qui maintient celle-ci collée au châssis du téléphone.

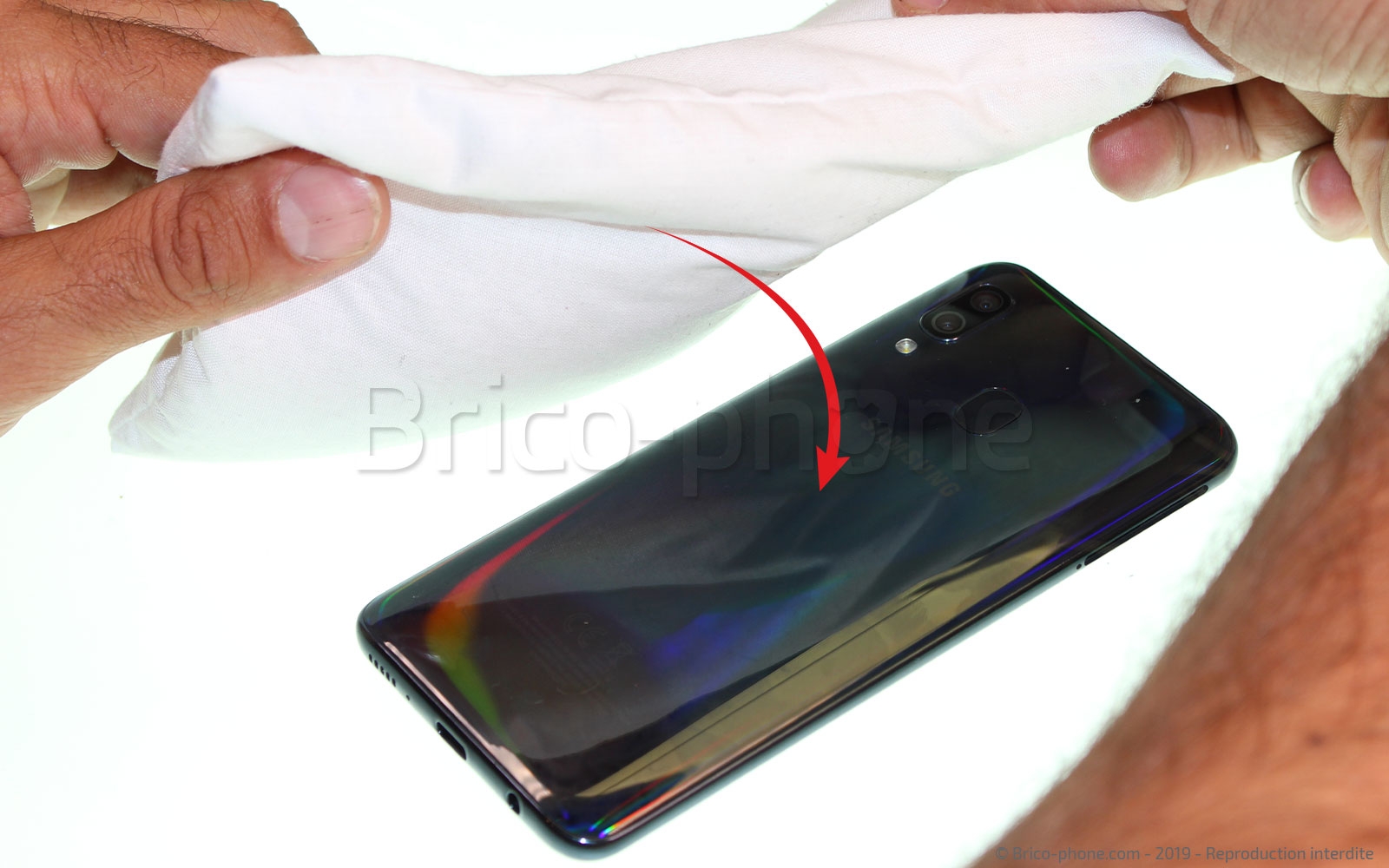

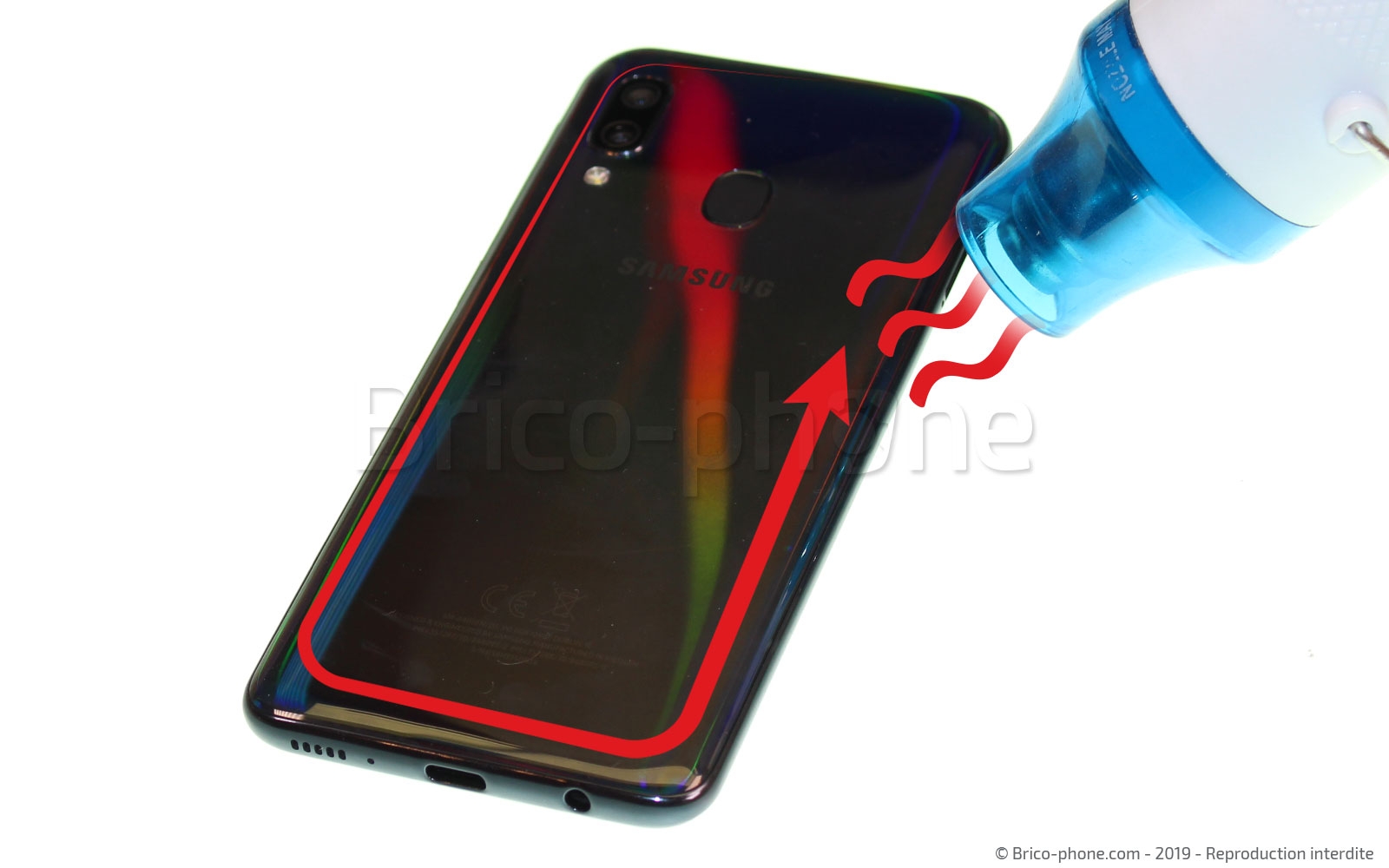

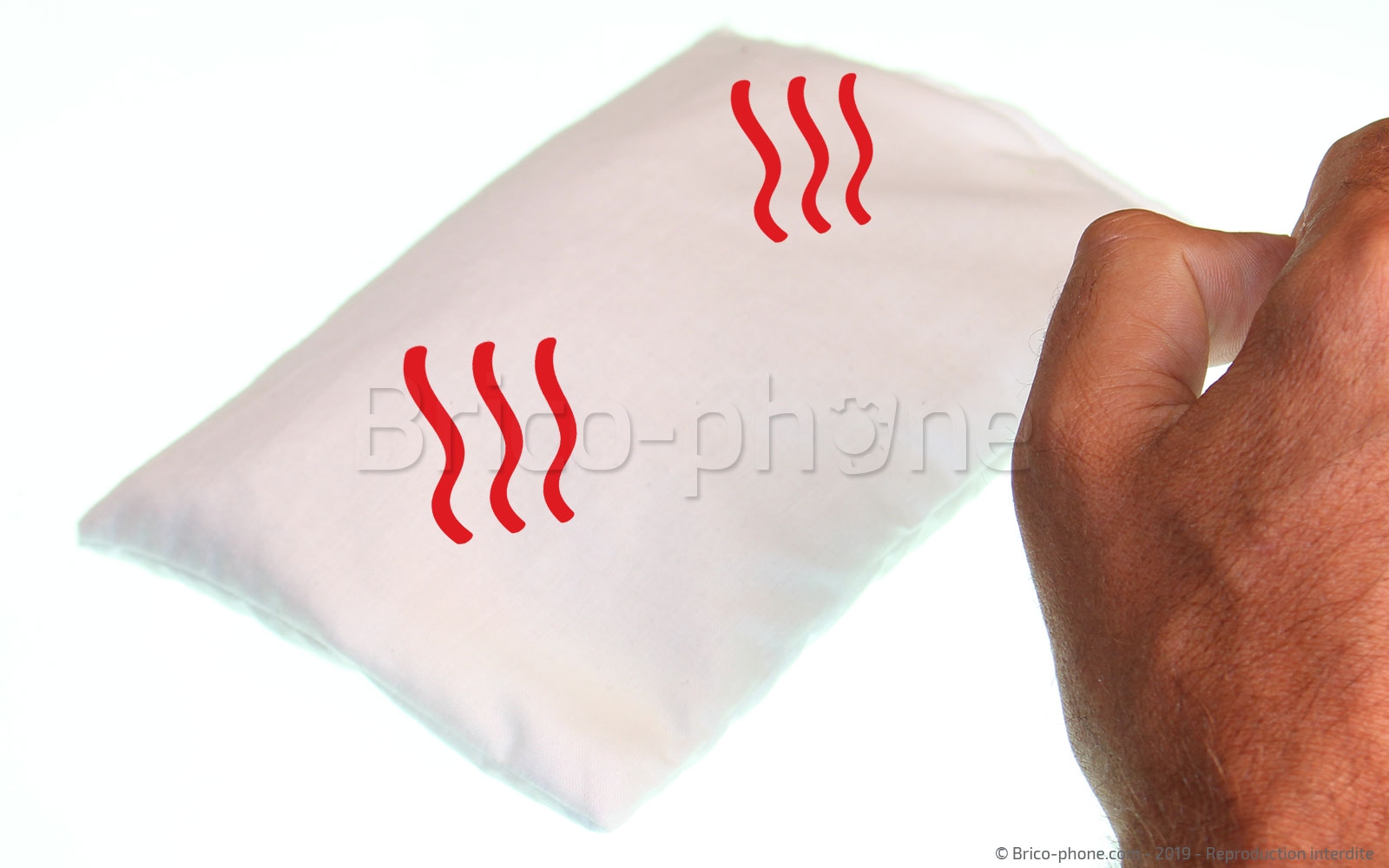

Nous proposons deux méthodes pour cela, le coussin chauffant qu'il faut appliquer sur la façade arrière environ 30 à 40 secondes, après l'avoir passé 1 à 2 minutes au micro-ondes. Ensuite vous pouvez utiliser un sèche-cheveux ou un décapeur thermique (pas plus de 80 degrés) pour chauffer le pourtour du téléphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Créer un interstice

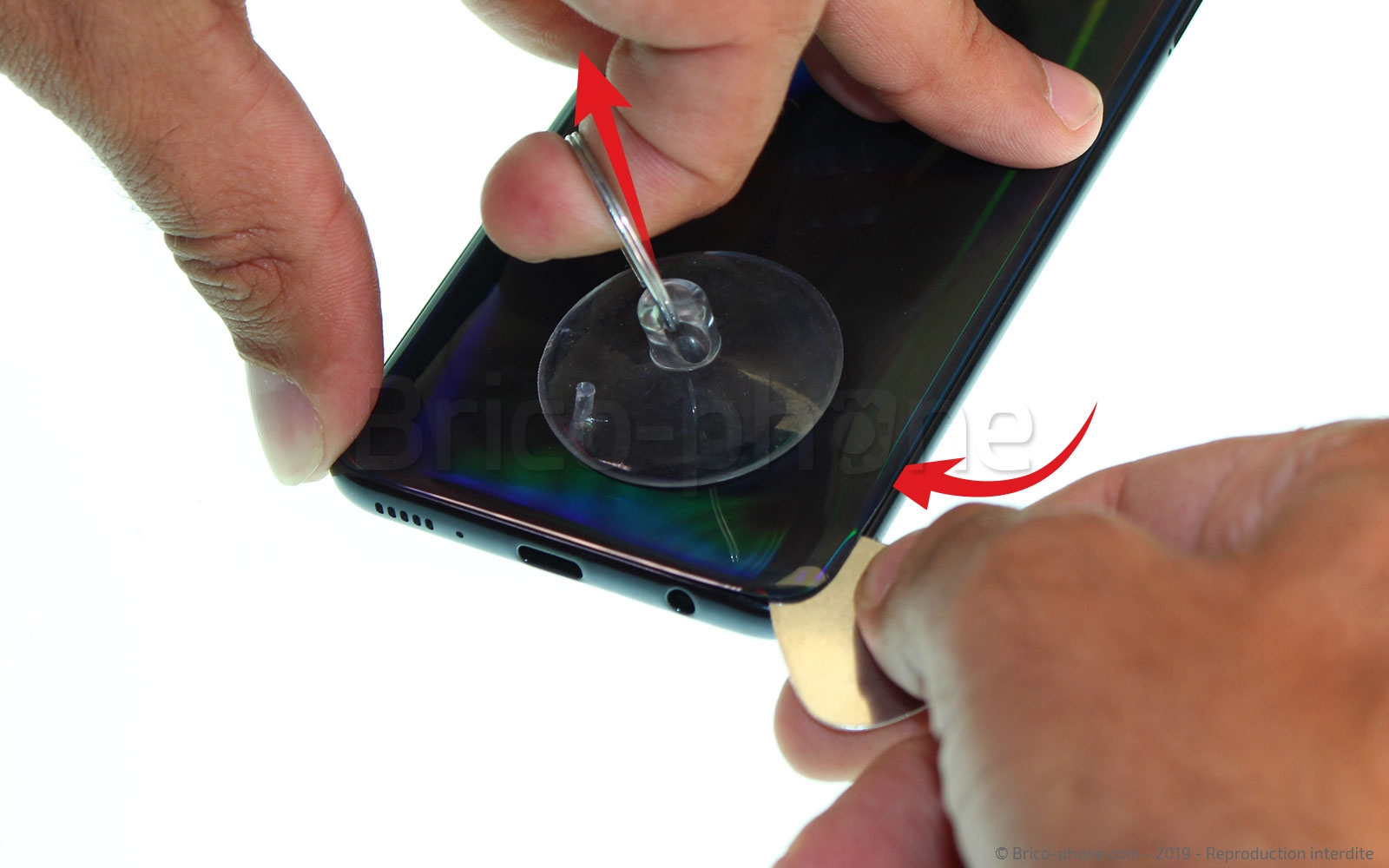

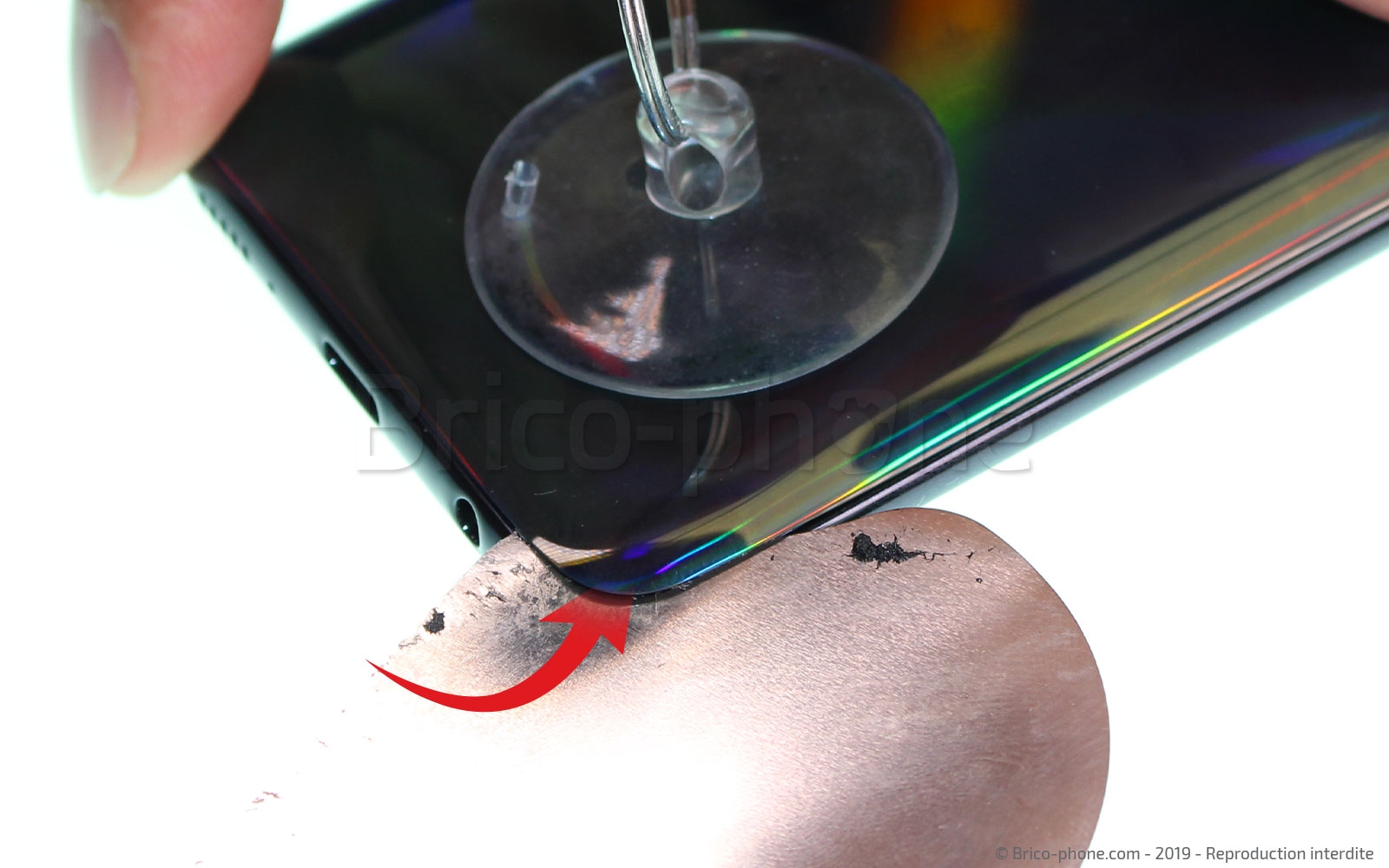

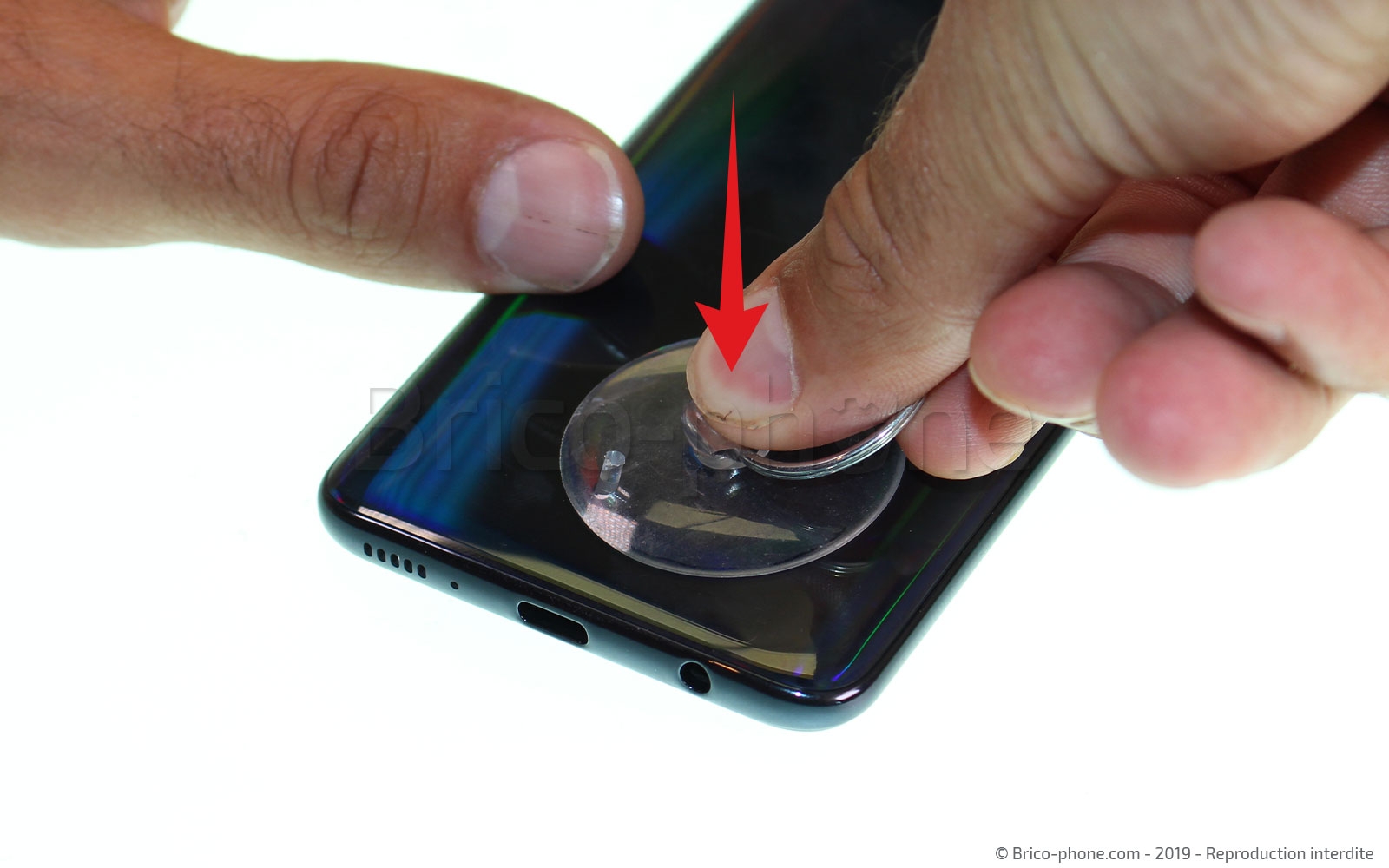

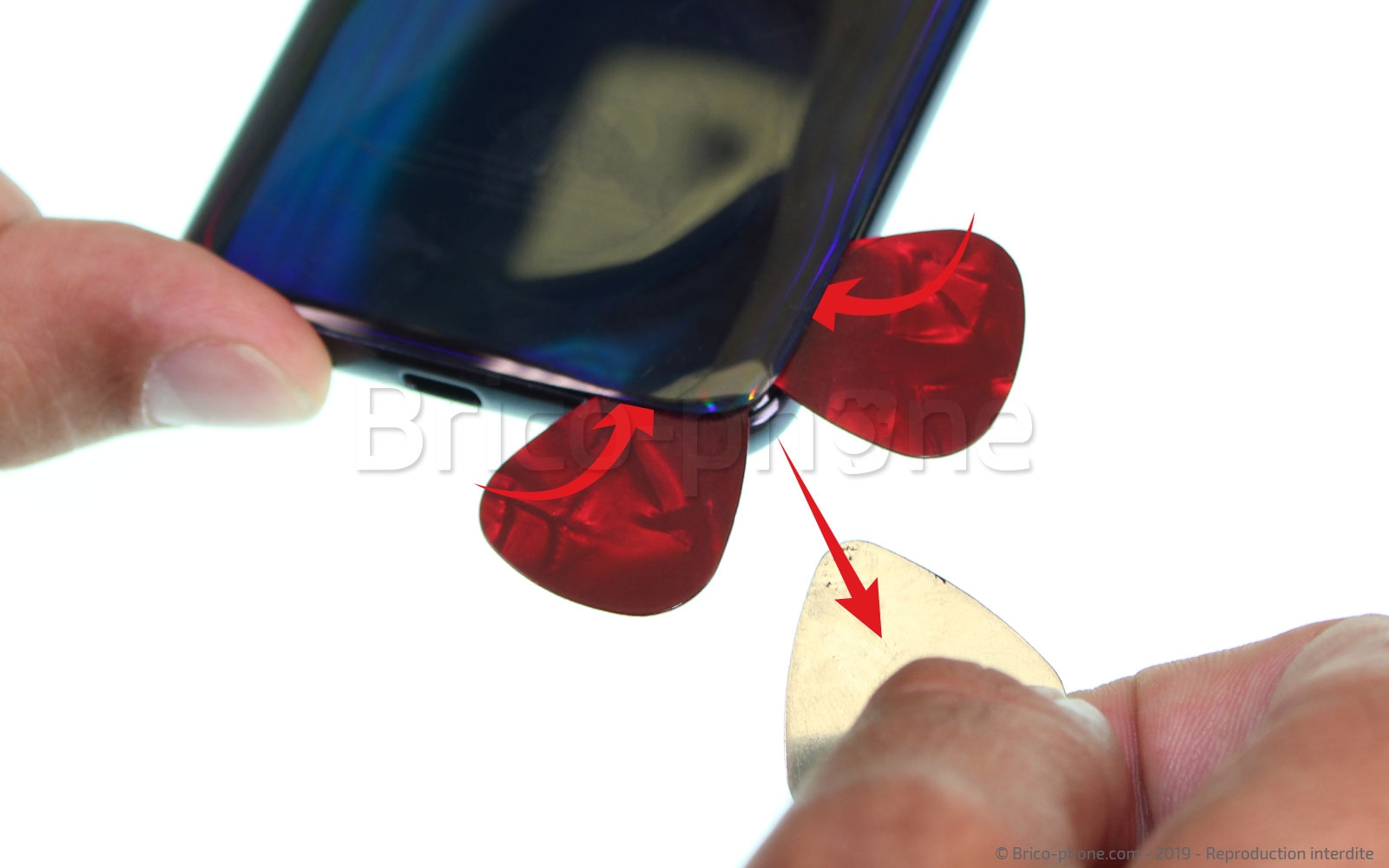

Nous allons créer un point d'insertion pour y passer nos deux médiators en plastique qui serviront pour retirer la vitre arrière. Prenez la ventouse du kit outils, puis posez-la sur le bas de la façade arrière. Une fois celle-ci en place, tirez fortement sur son anneau tout en insérant le médiator en métal ou l'outil iFlex entre le châssis et la vitre arrière, de façon à créer un jour. Maintenant que vous avez créé une ouverture, vous allez pouvoir insérer les médiators en plastique à la place de celui en métal pour ne pas endommager votre téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

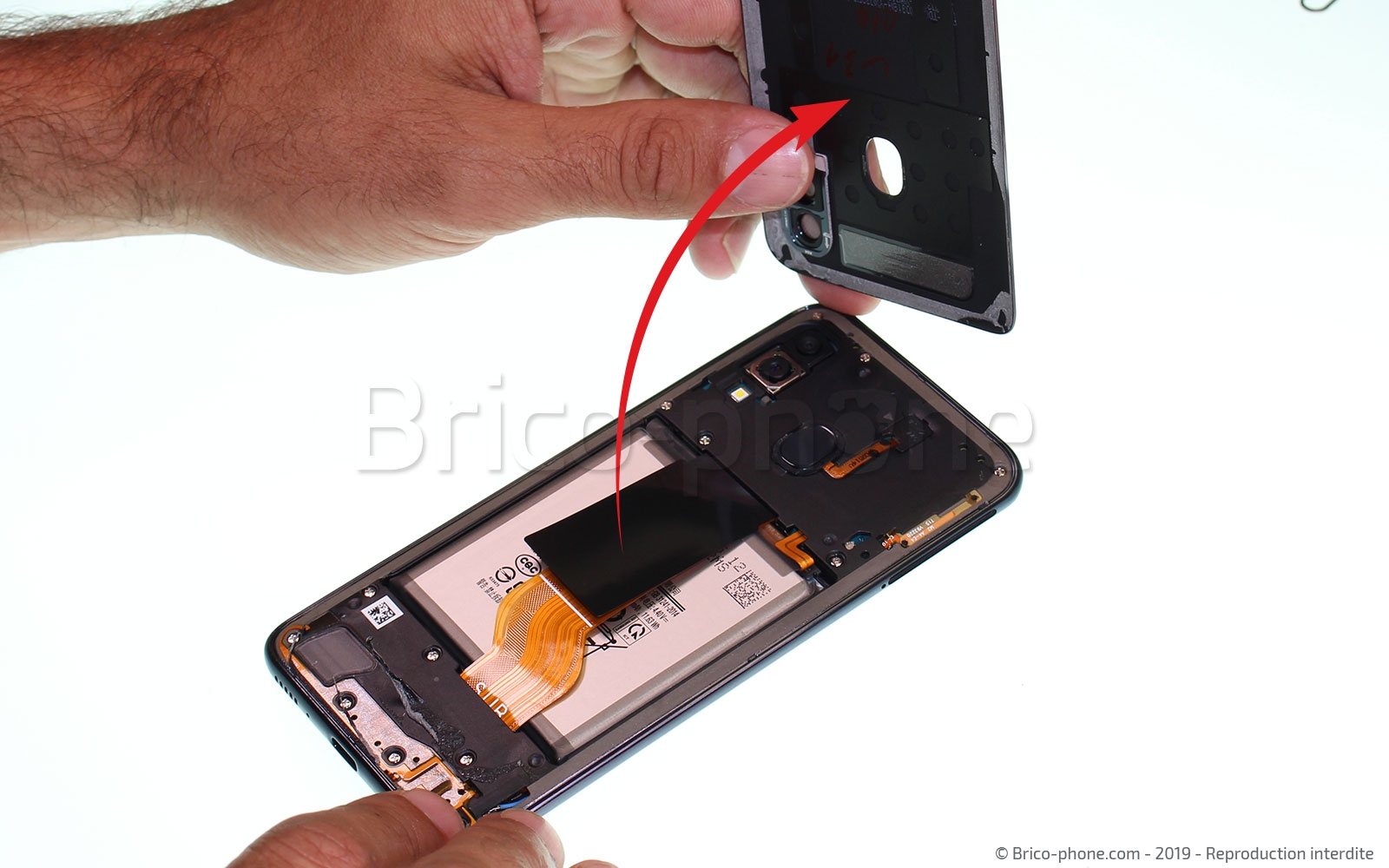

Etape 3 : Décoller la vitre arrière

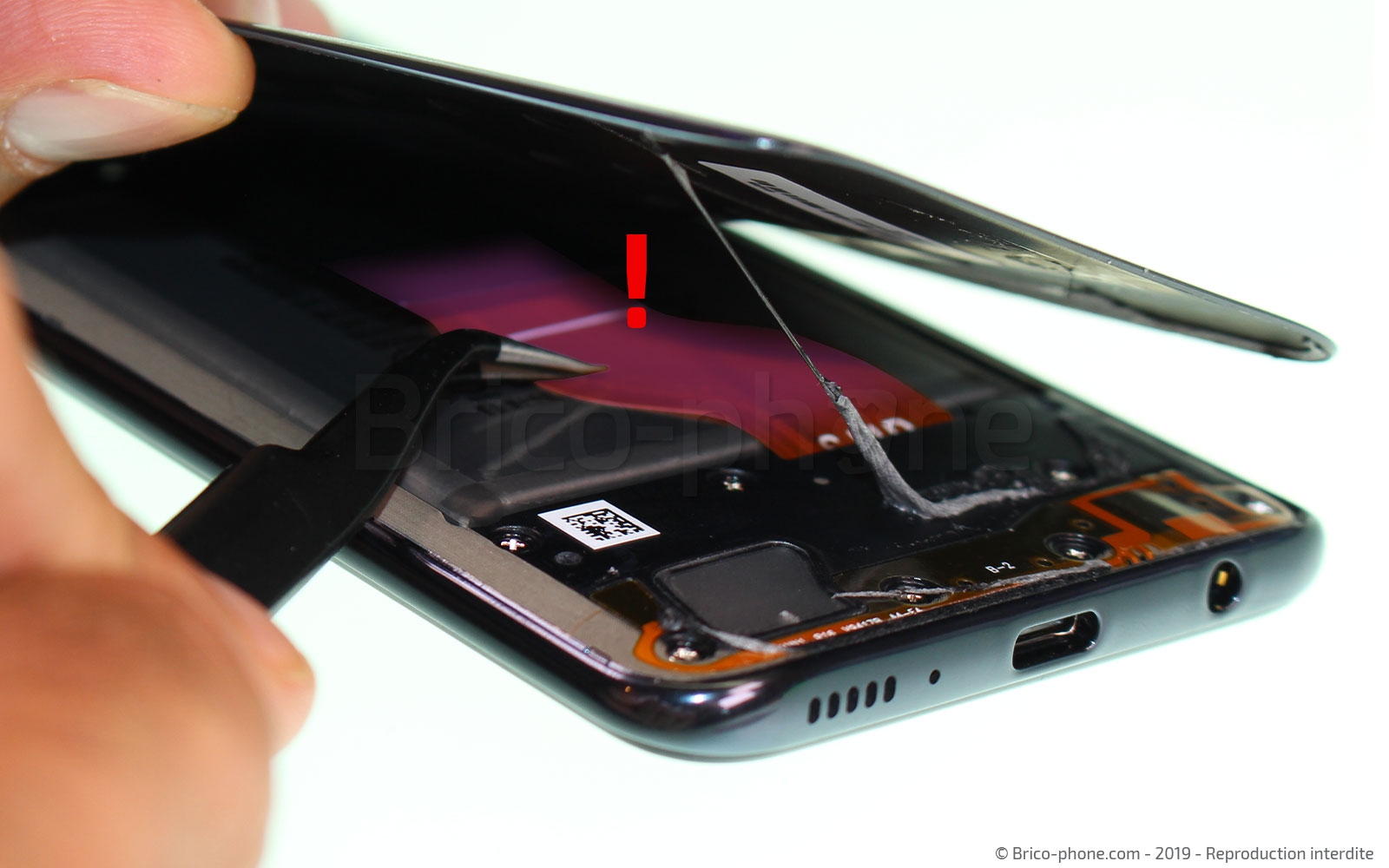

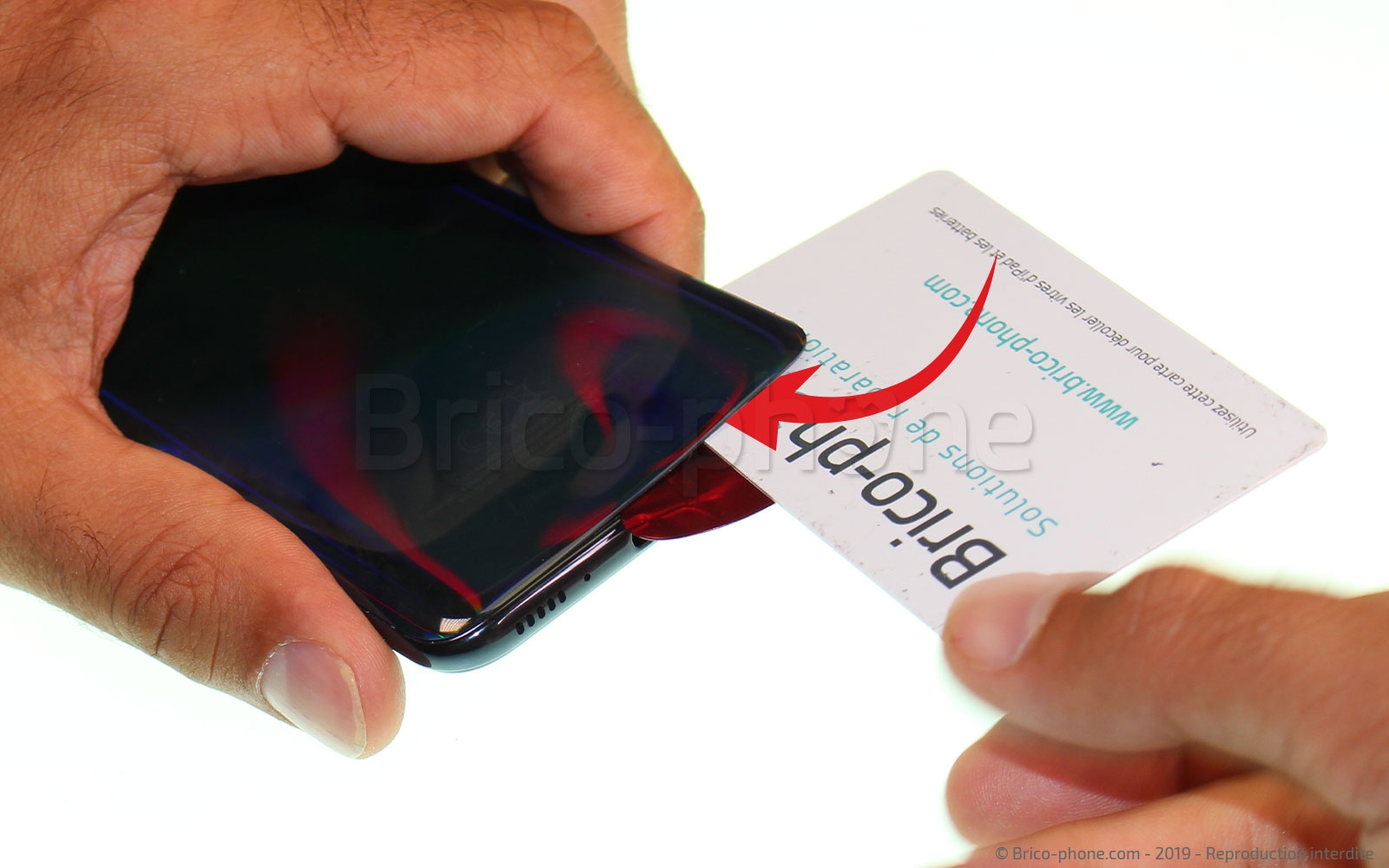

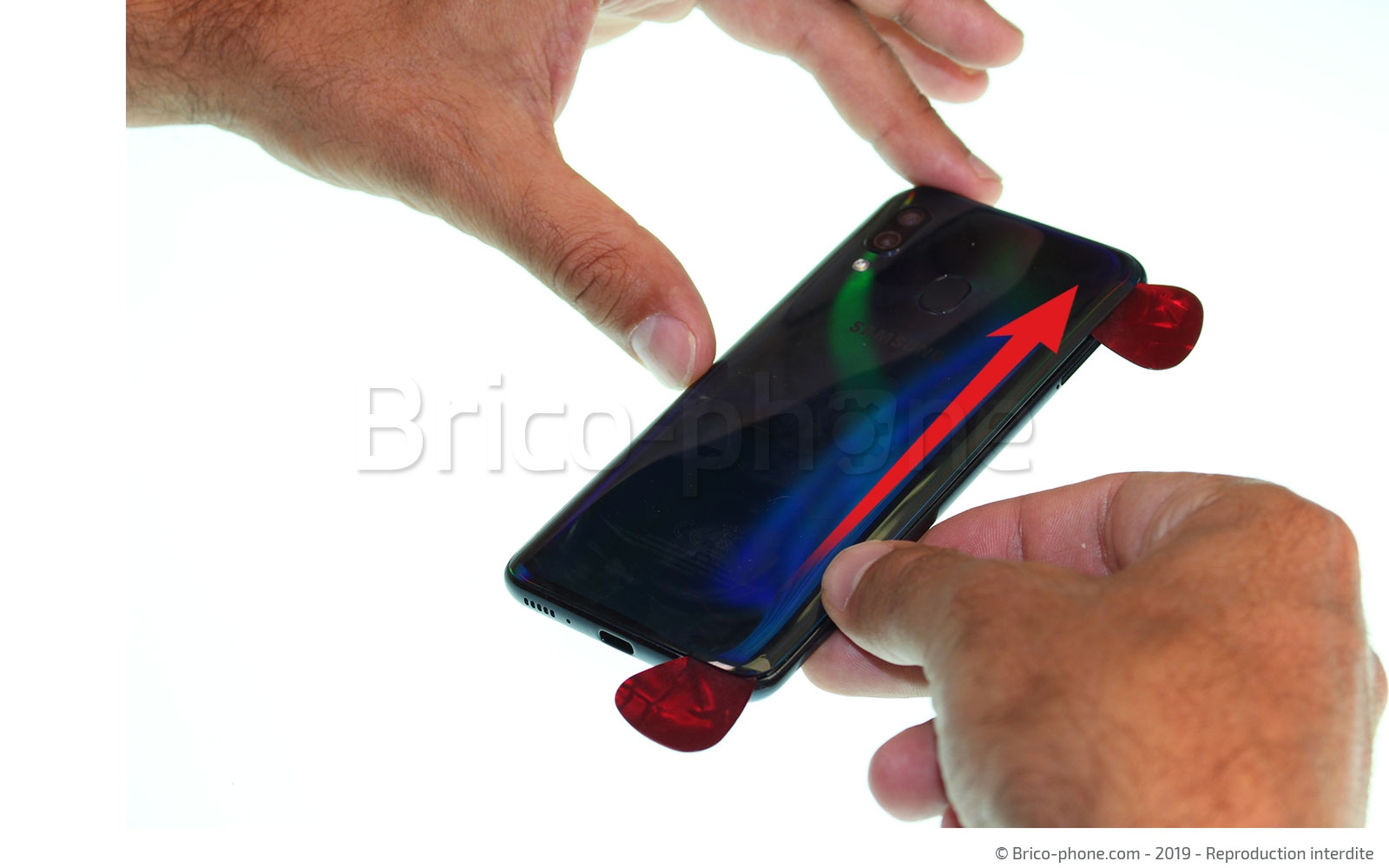

À l'aide des médiators en plastique, faites le tour du téléphone pour désolidariser la vitre arrière du châssis du téléphone. Ensuite avec la carte en PVC, vous aller pouvoir décoller le centre de la façade arrière en la glissant de bas en haut, tout en faisant attention à la nappe qui passe sur la batterie. Si jamais la vitre arrière résiste, n'hésitez pas à chauffer de nouveau.
Outils du kit utilisés
Outils du kit utilisés

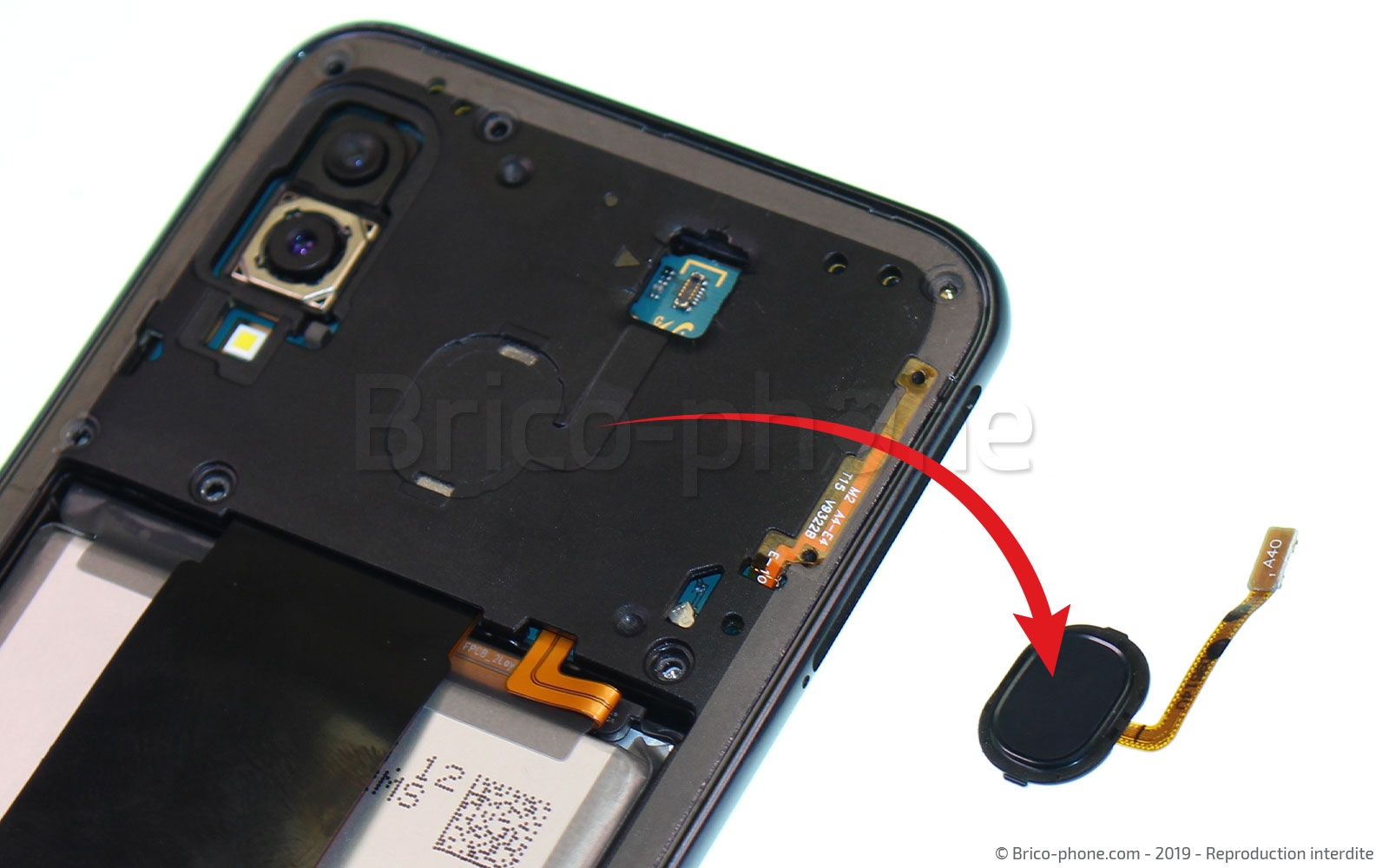

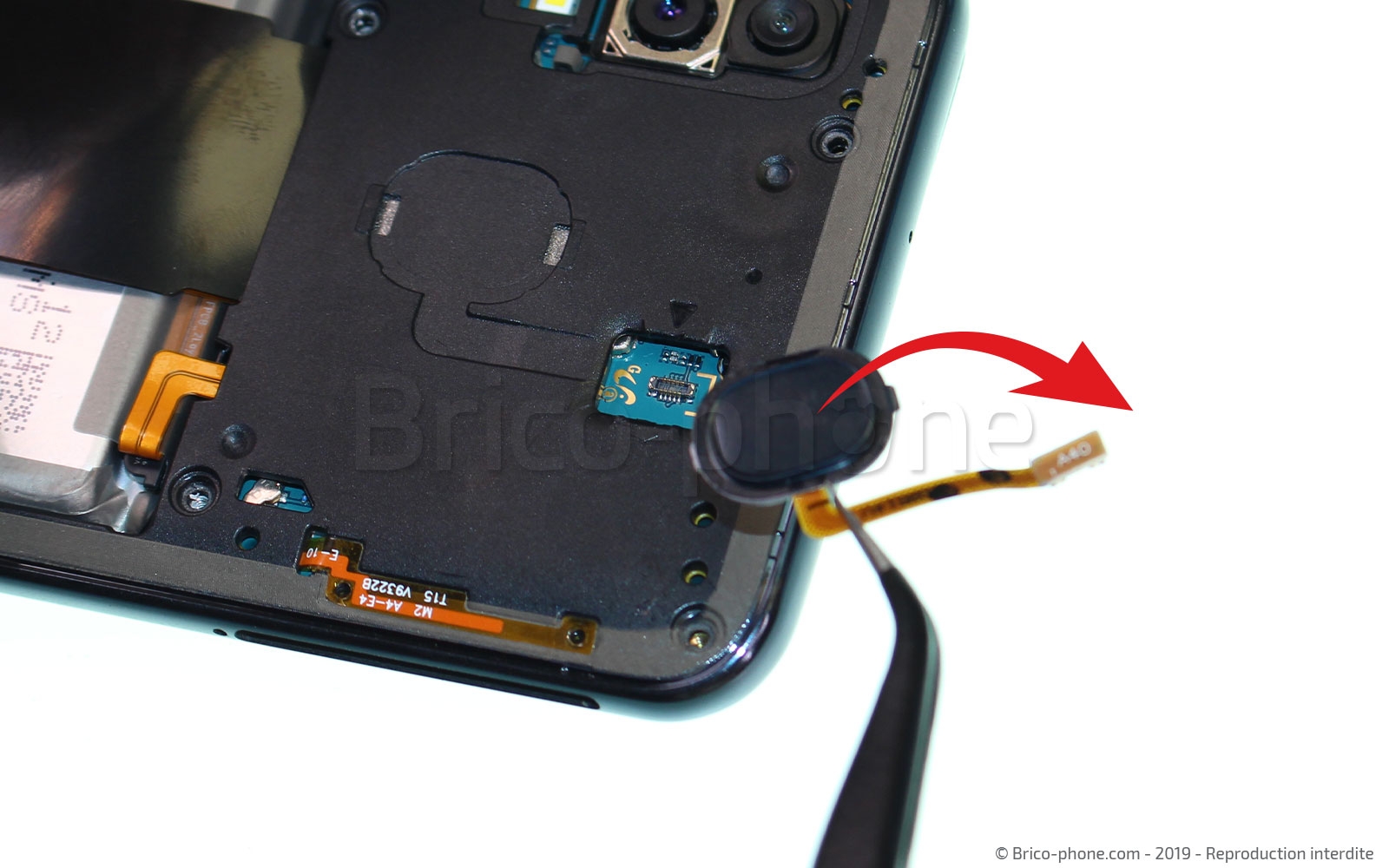

Etape 4 : Retirer le lecteur d'empreintes digitales

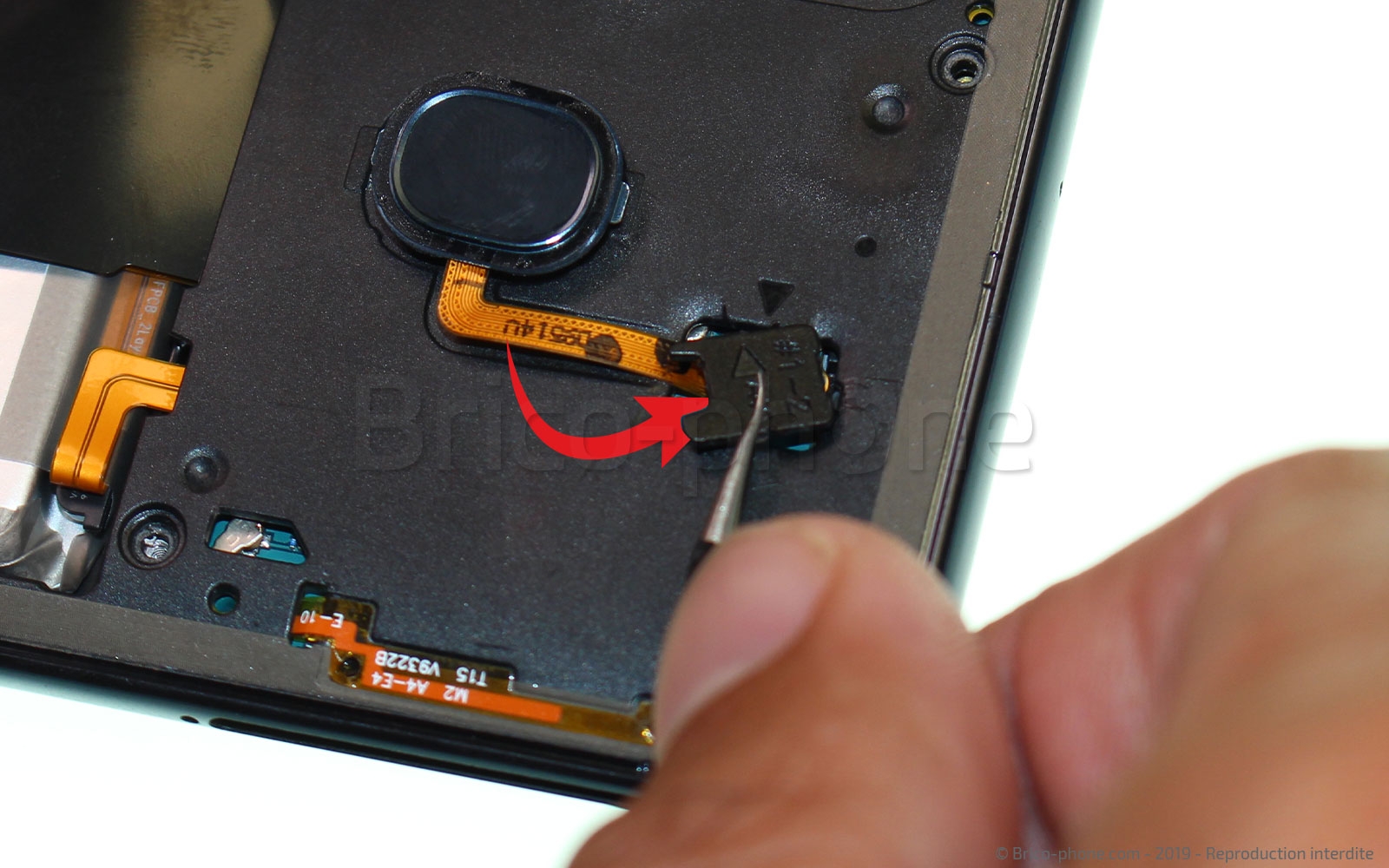

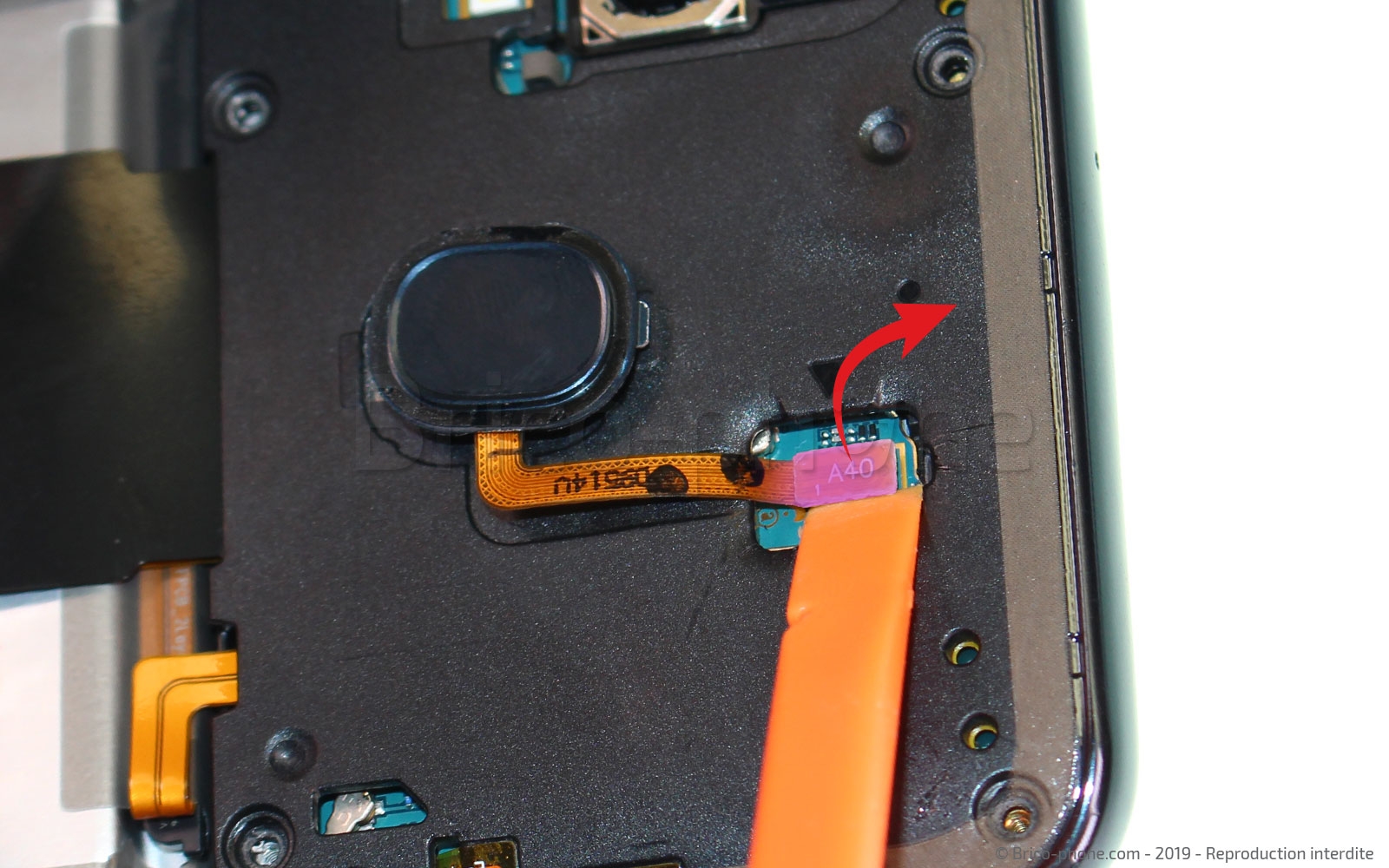

Munissez-vous de la pincette de votre kit outils pour retirer le cache en plastique qui recouvre la connectique de la nappe du lecteur d'empreintes digitales. Une fois, celui-ci enlevé, déconnectez la nappe avec le levier en nylon, puis enlevez la nappe du lecteur d'empreintes du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Dévisser les vis du châssis intermédiaire

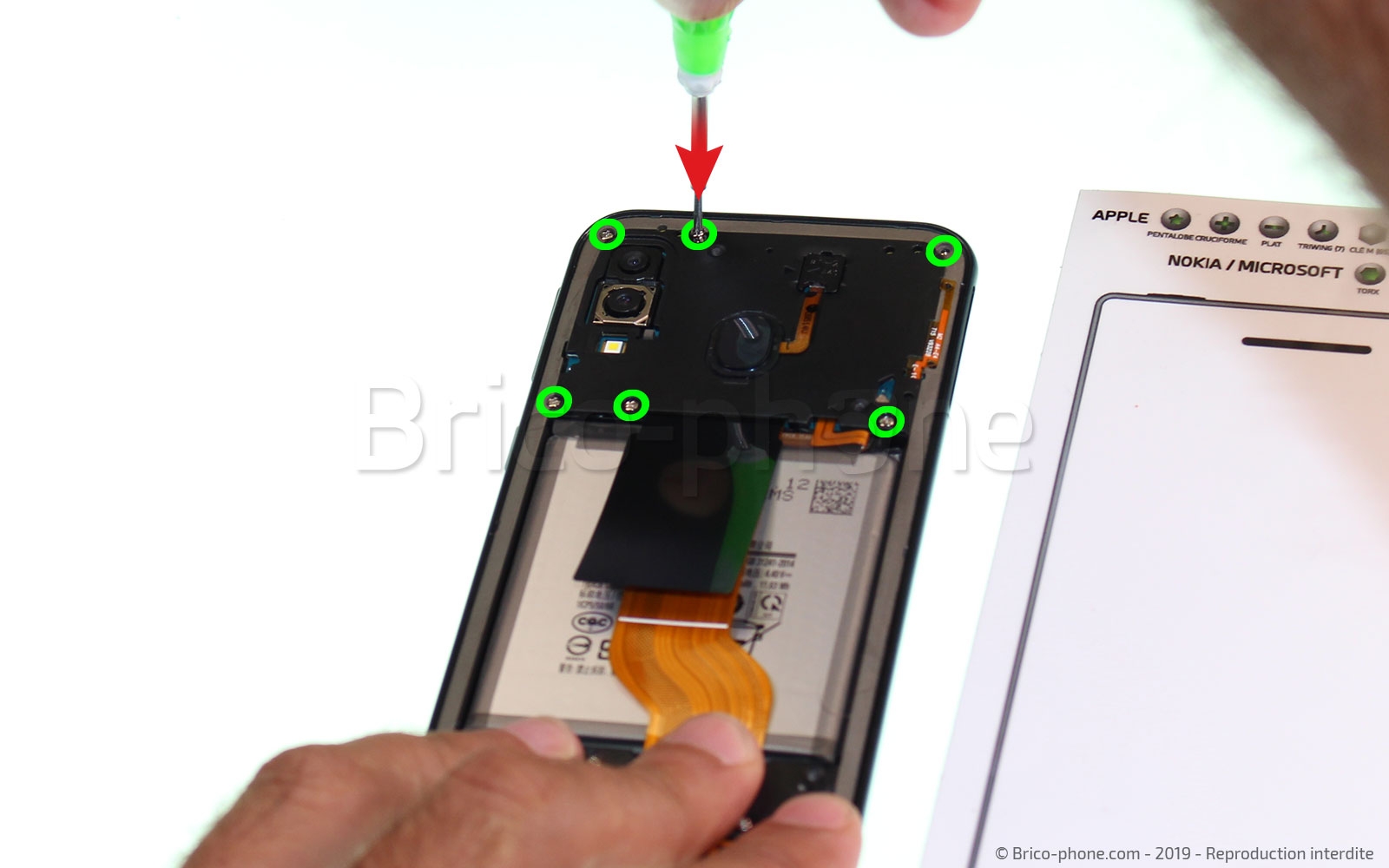

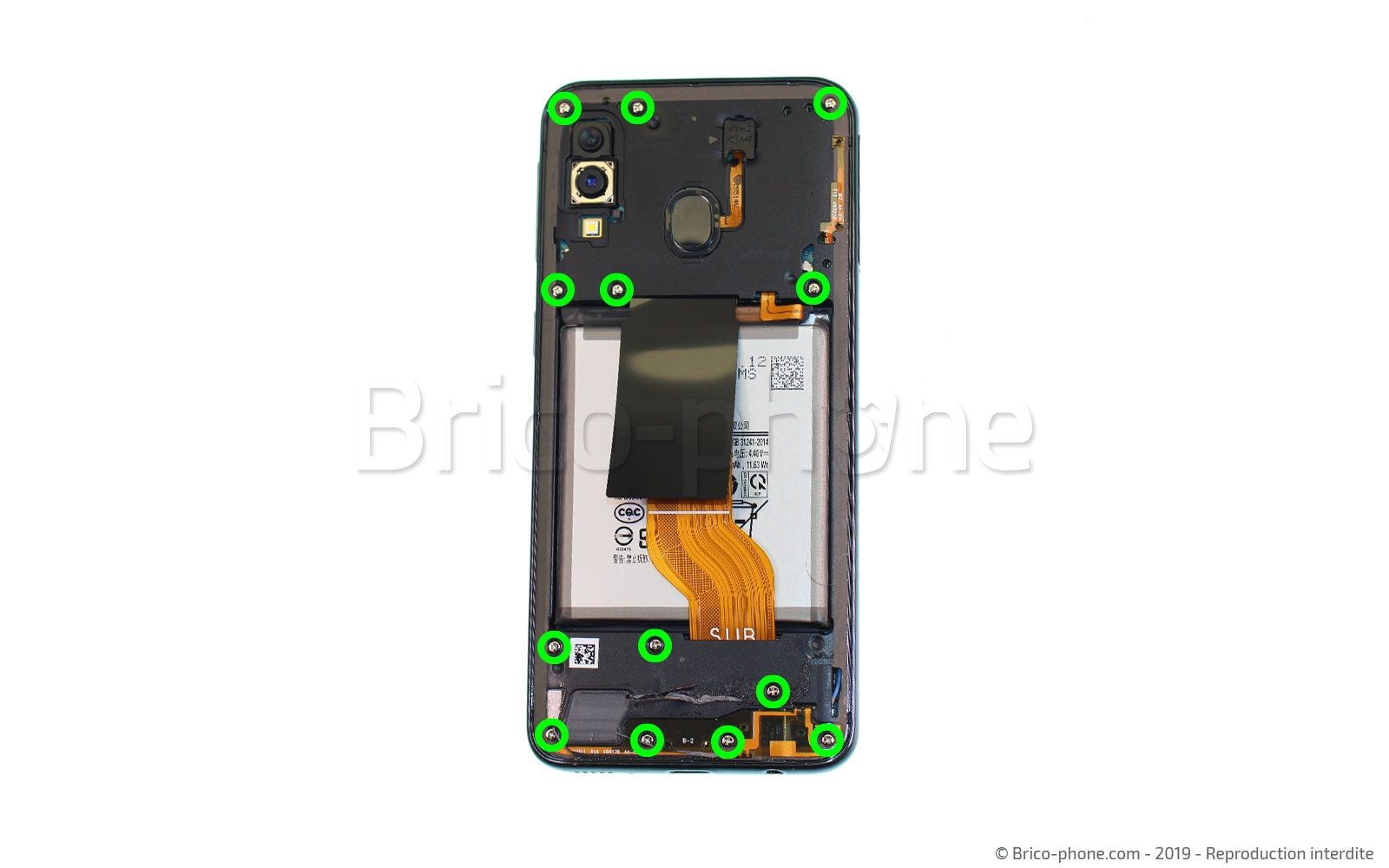

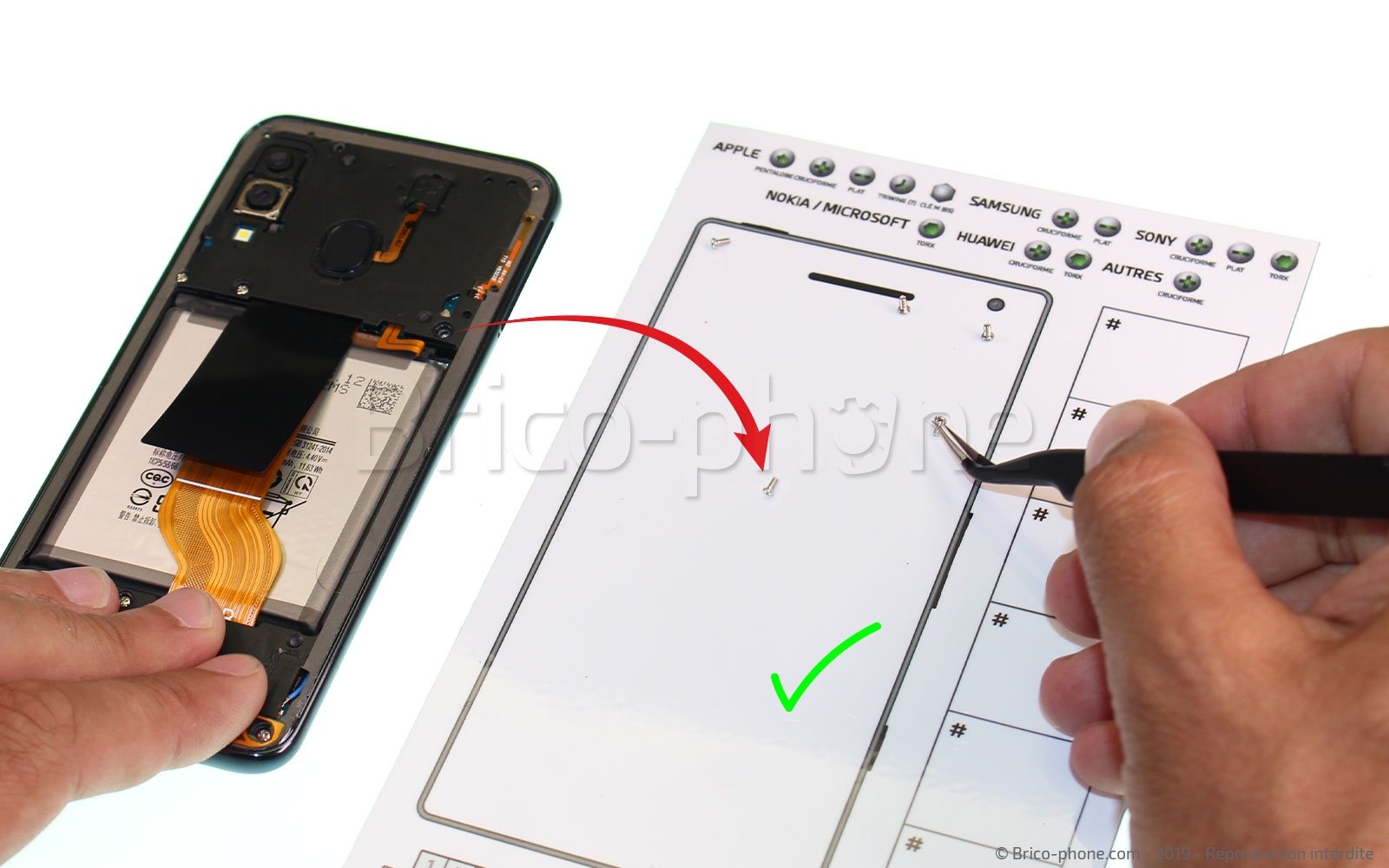

Prenez le tournevis cruciforme de votre kit outils pour dévisser les 13 vis qui maintiennent le châssis intermédiaire en place. Nous conseillons de prendre le patron magnétique universel pour ne pas égarer les vis de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

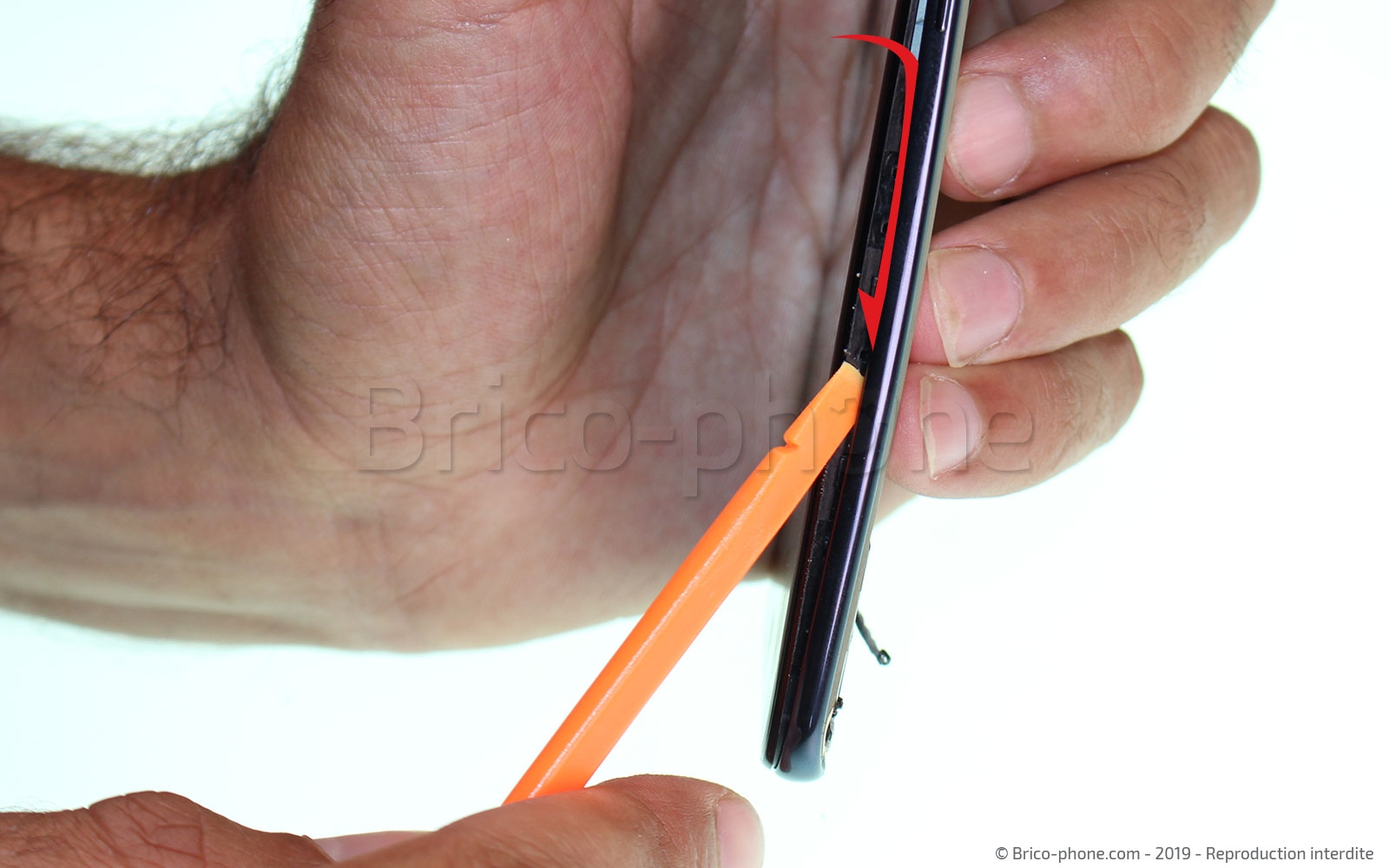

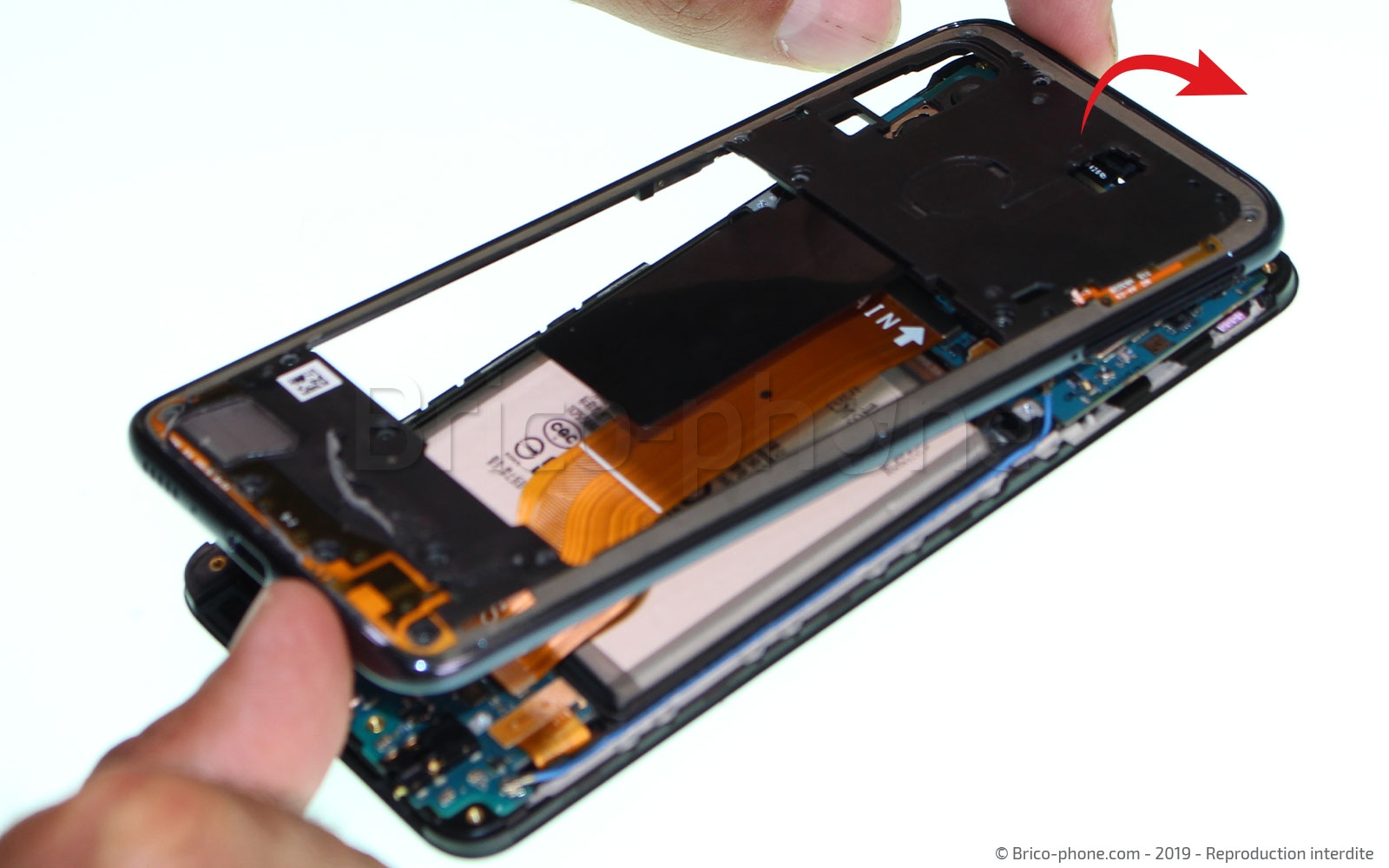

Etape 6 : Retirer le châssis intermédiaire

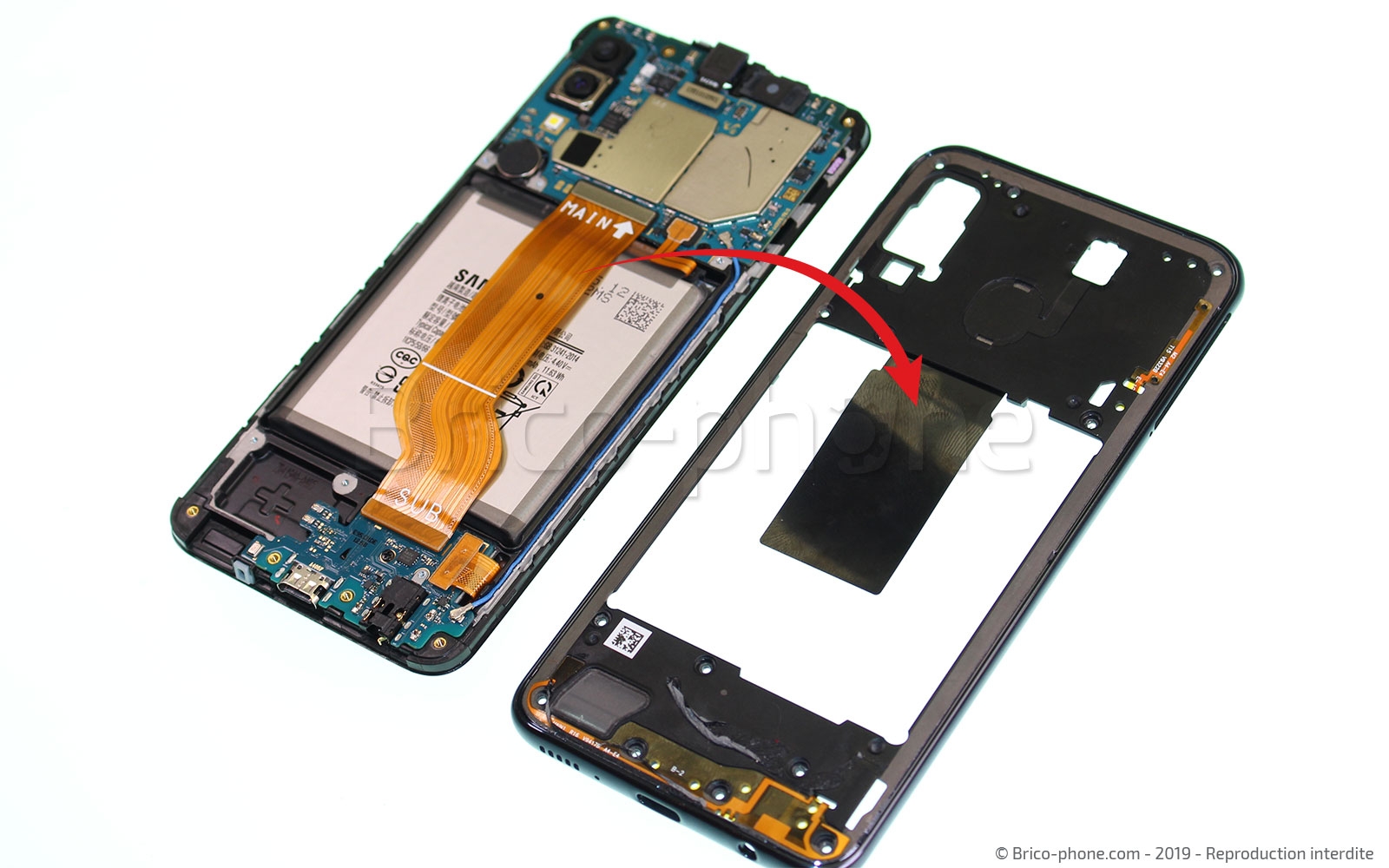

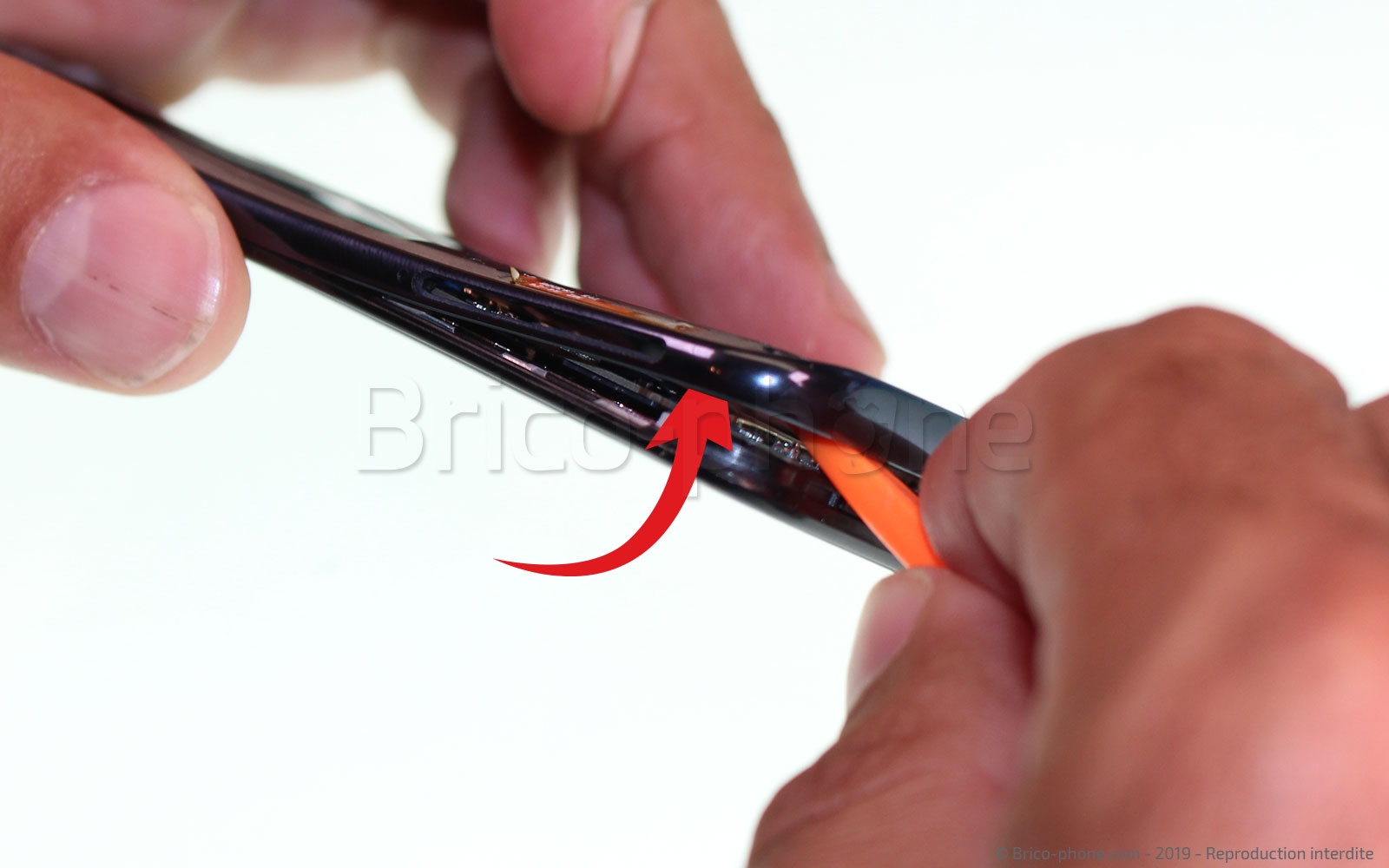

Séparez progressivement le châssis intermédiaire du reste du téléphone avec le levier en nylon. Il est simplement clipsé et ne devrait pas être très résistant. Restez prudent et prenez votre temps pour ne pas endommager les pièces du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Déconnecter la batterie et la nappe d'interconnexion

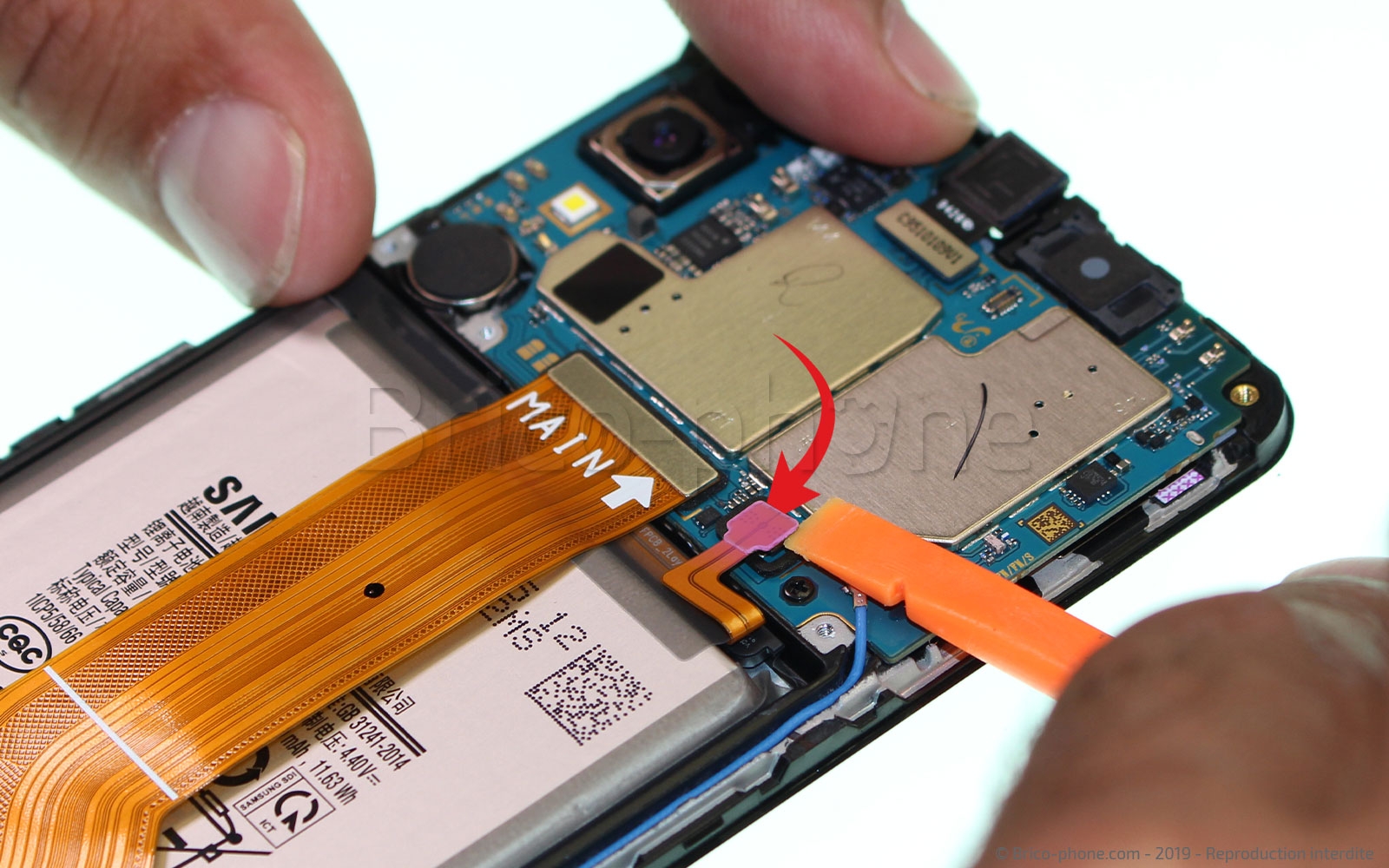

Nous avons maintenant accès à la connectique de la batterie. Munissez-vous du levier en nylon inclus dans le kit outils pour déconnecter la batterie. Il est préférable de faire cette manipulation pour ne pas endommager votre téléphone.
Toujours à l'aide du levier, déconnectez aussi le haut, puis le bas de la nappe d'interconnexion. Pour finir retirez-la du téléphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnectez le câble coaxial

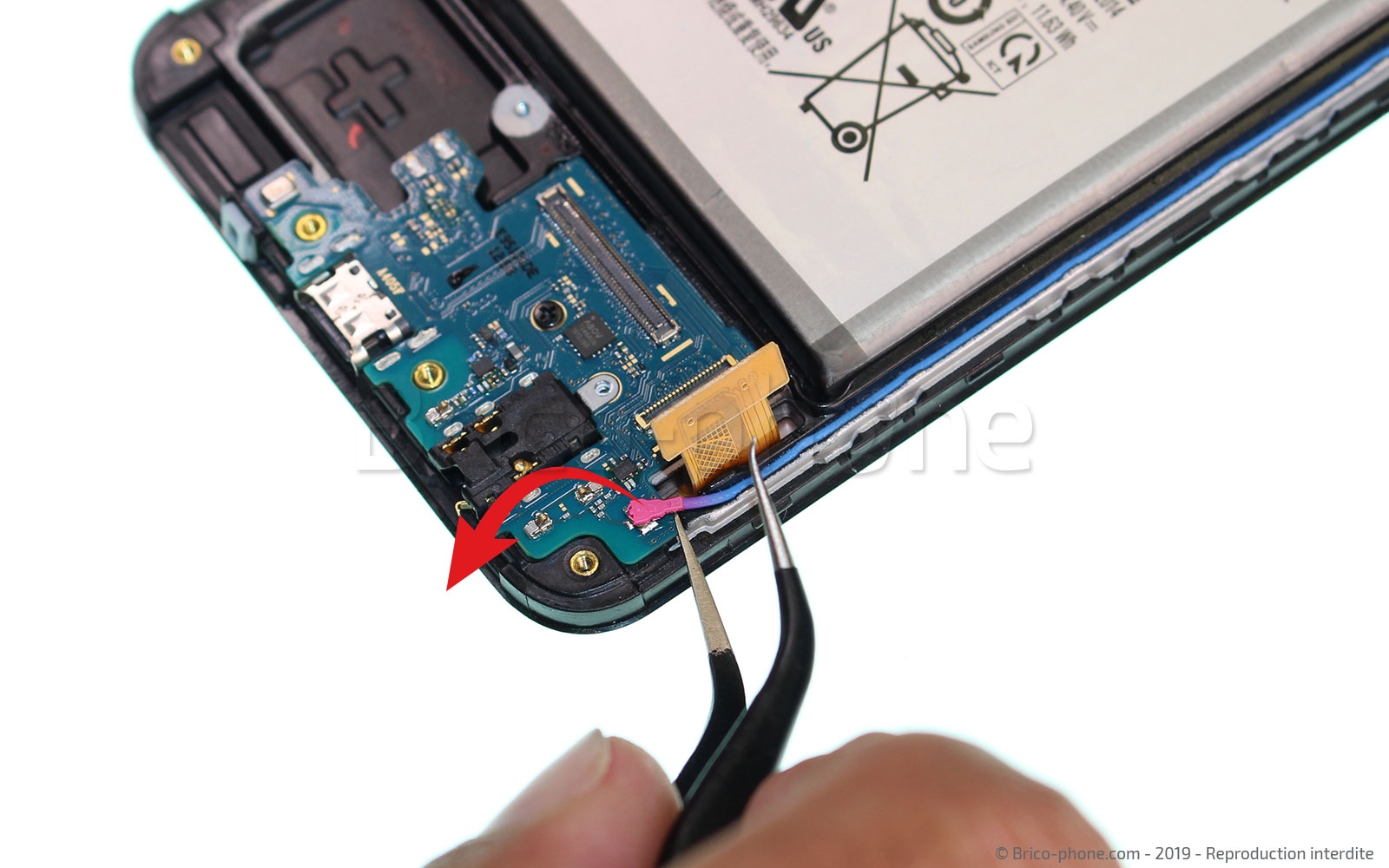

En utilisant la pincette de votre kit outils, déconnectez le bas du câble coaxial qui est connecté sur le connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

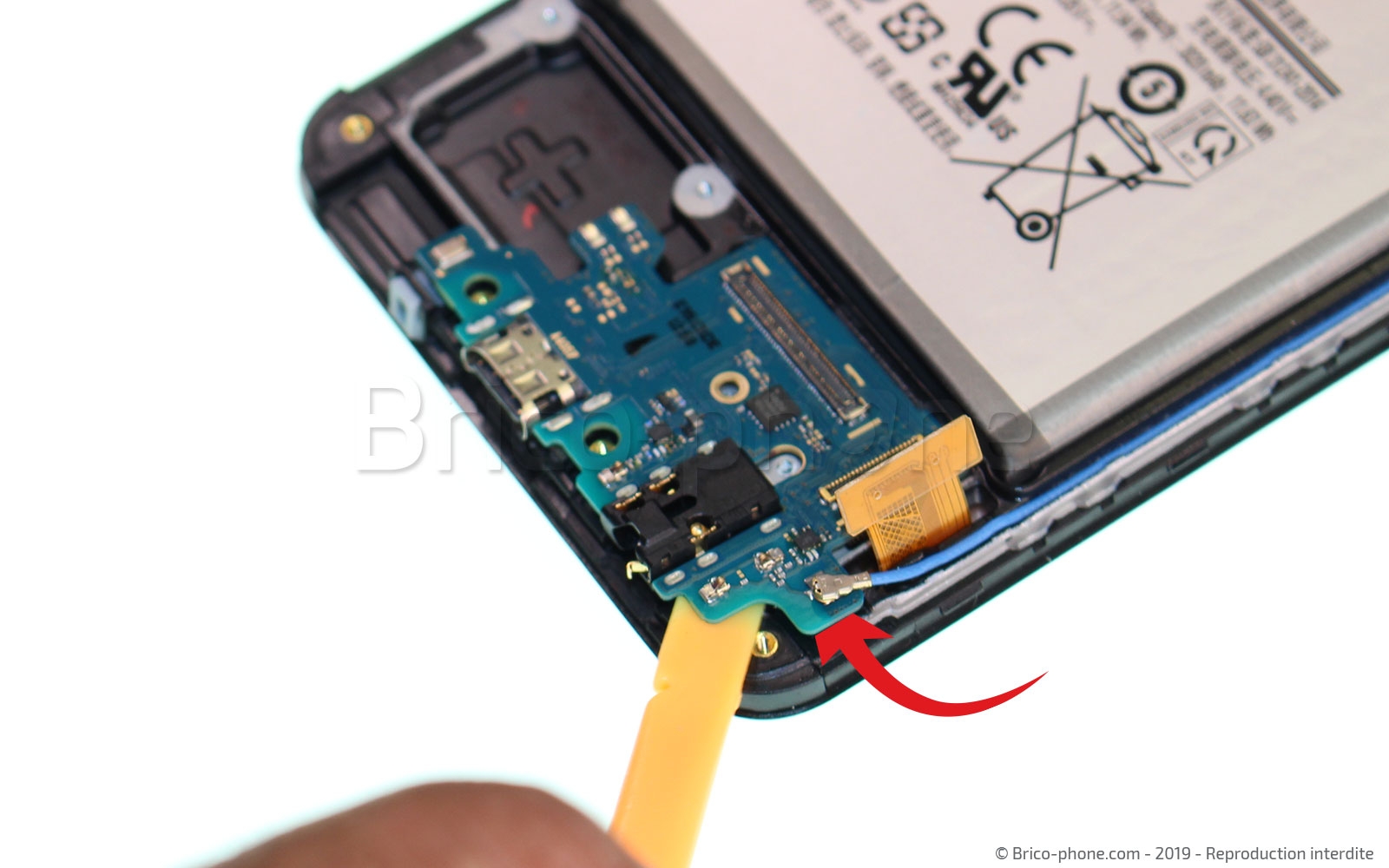

Etape 9 : retirer le connecteur de charge

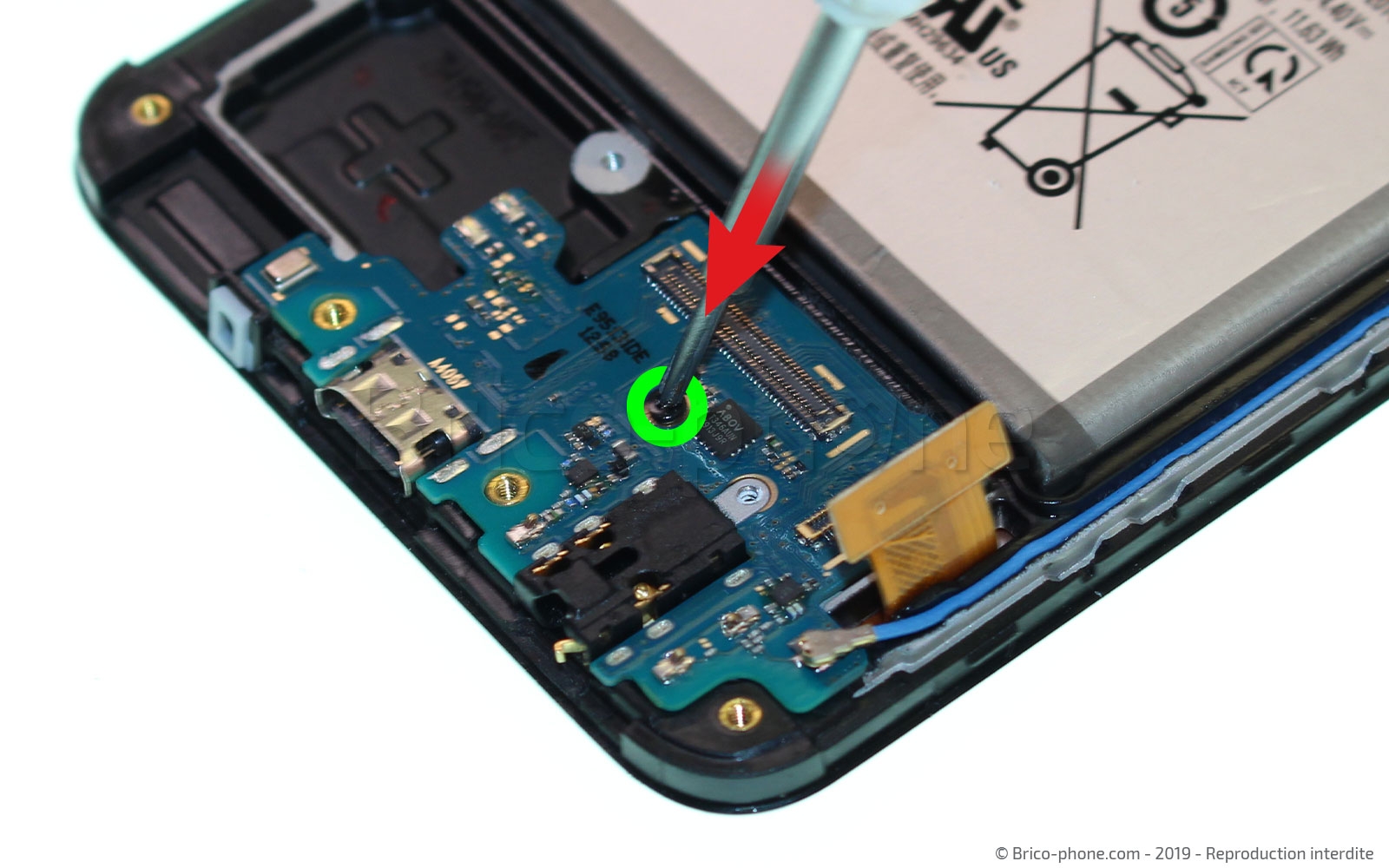

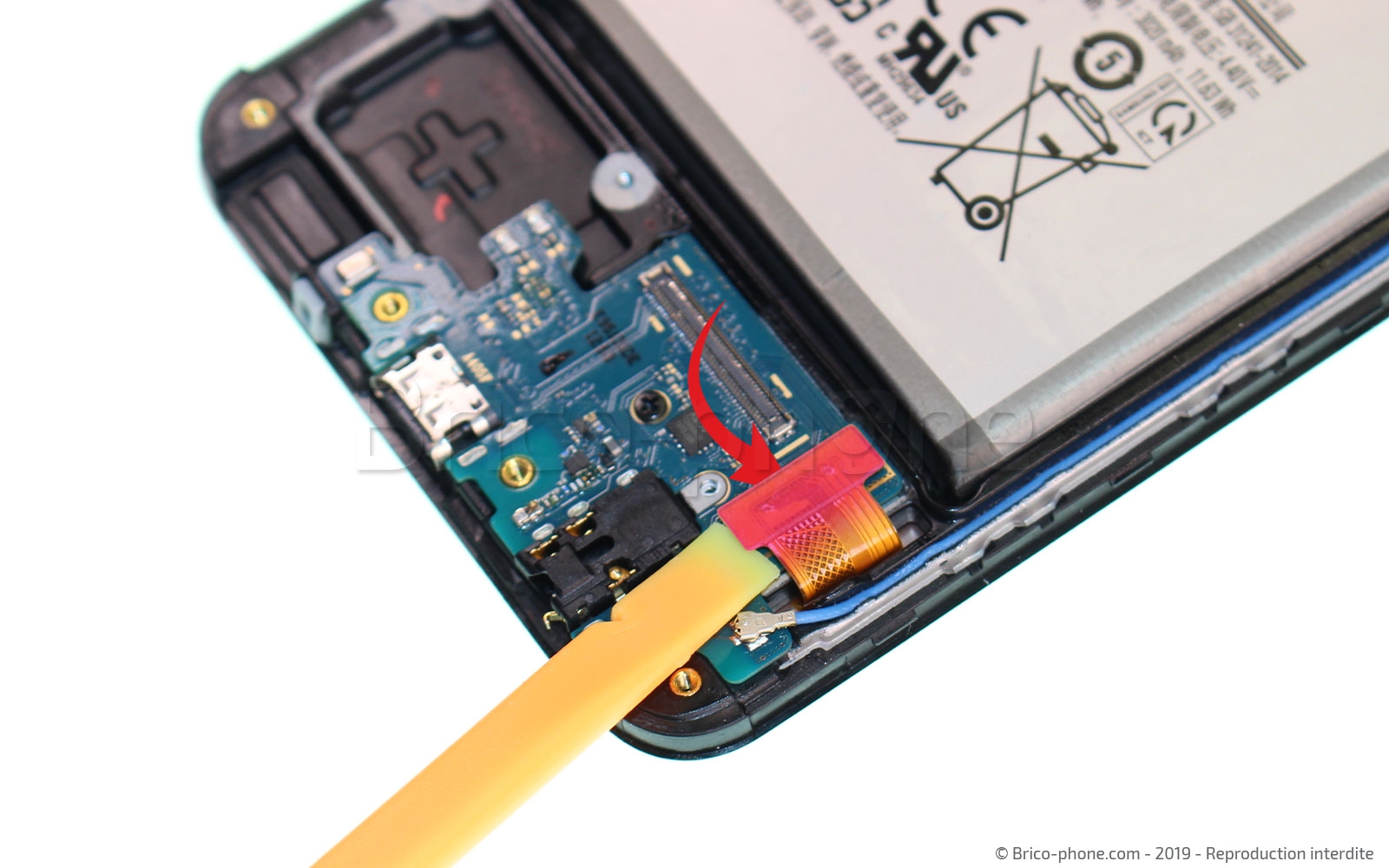

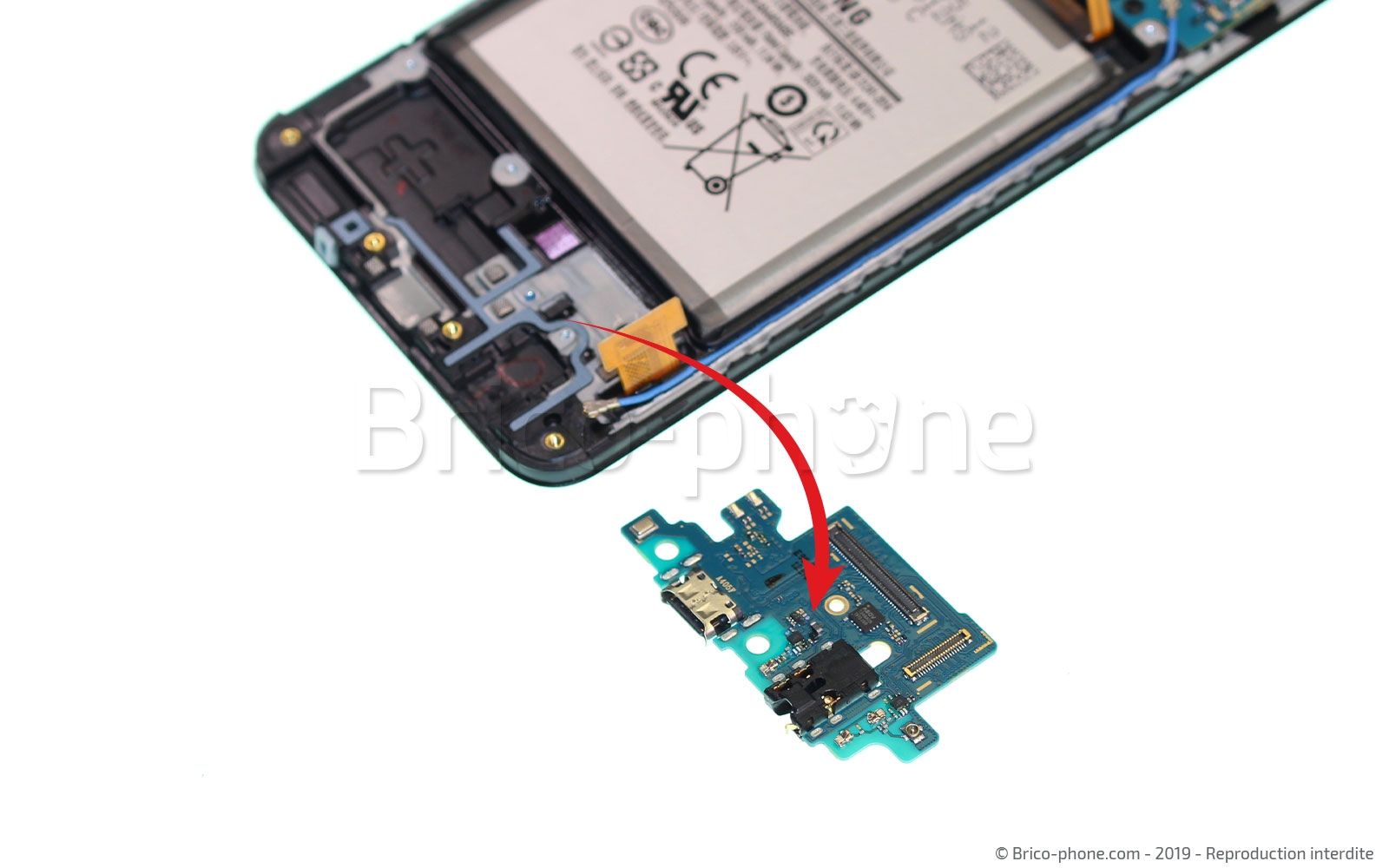

Vous allez pouvoir maintenant retirer le connecteur de charge de votre téléphone. Dans un premier temps , déconnectez la nappe de l'écran (photo 1) puis dévissez la vis cruciforme qui le retient au téléphone. Vous pouvez maintenant retirer le connecteur de charge avec le levier en nylon, en faisant levier pour le déloger.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage

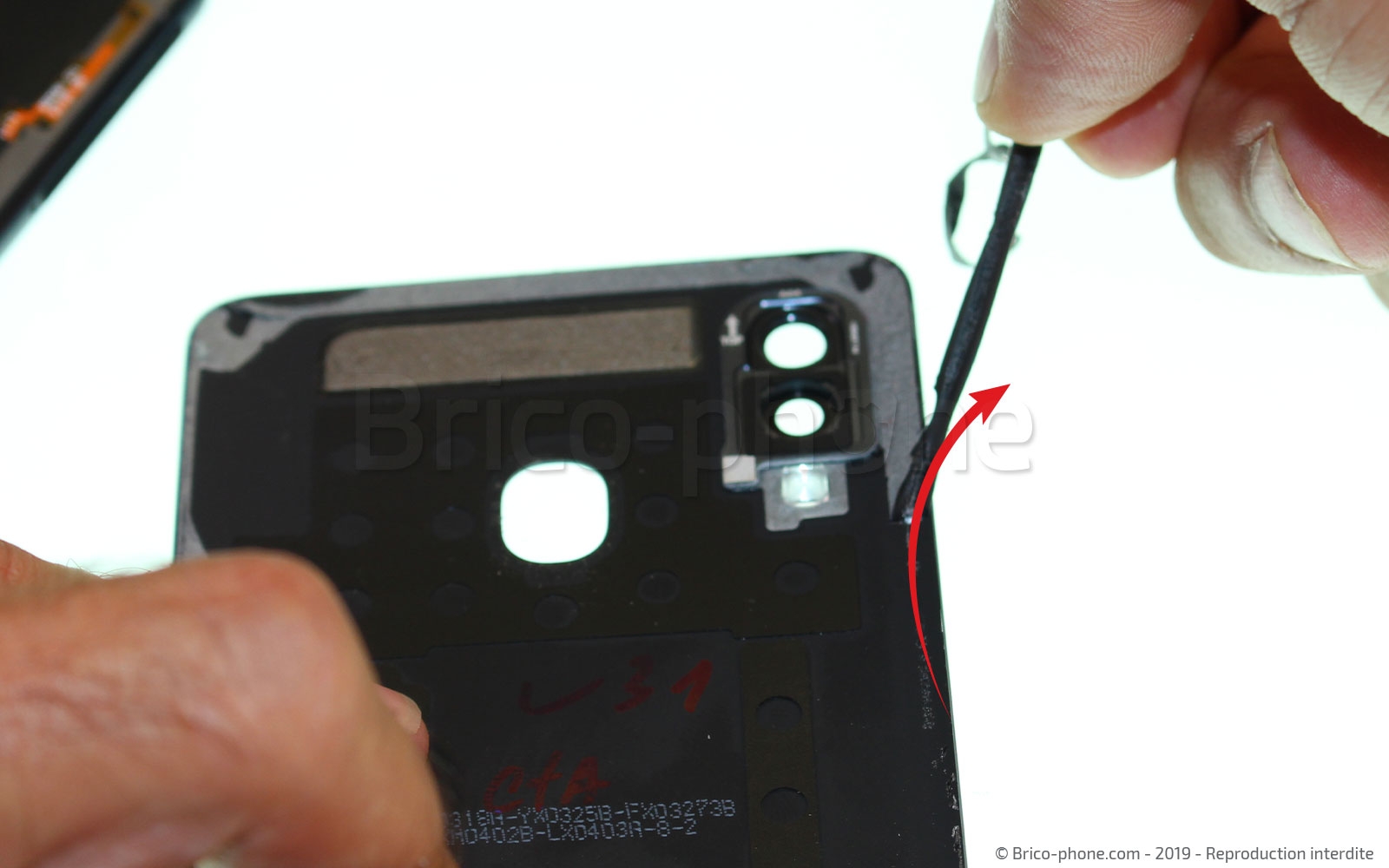

Vous pouvez reprendre le tutoriel dans le sens inverse pour remonter votre téléphone avec la nouvelle pièce reçus. Nettoyez bien la vitre arrière s'il reste des résidus de colle dessus. Pour la recoller, appliquez un léger filet de colle sur le tour du châssis, en faisant attention au petit trou apparent dans le châssis puis mettez le téléphone sous presse environ 30 minutes avec le lot de pinces à ressort.
Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
