Démontage complet sur Galaxy A40

Temps estimé : 60 min
Difficulté : 3.5/5
Note de réparabilité : 14/20
Galaxy A40 | Temps estimé : 60 min | Difficulté : 3.5/5

Votre Samsung Galaxy A40 est en panne ? Un des composants de votre smartphone est défectueux et vous voulez lui donner une seconde jeunesse ? Réparez facilement votre appareil grâce au solutions de réparation Brico-Phone !

Rendez vous sur notre boutique en ligne pour trouver des composants de qualité pour réparer au mieux votre Samsung Galaxy A40. Nos techniciens vous propose des kits d'outils spécifiques à chaque réparation ainsi que des aides au montage pour vous accompagner a chaque étape. Nos tutoriels vidéo de qualité couvre l'ensemble des réparations possibles sur votre smartphone, en vue global et détaillé, et notre équipe de support technique est disponible à tout moment par chat, e-mail et téléphone en cas de problèmes.

Alors, pourquoi changer de téléphone alors que vous pouvez le réparer à pas cher, chez vous et rapidement grâce à Brico-Phone !

Sommaire :

Changement de vitre arrière : Etape 1 à 5

Changement de lecteur d'empreintes : Etapes 1 à 5 ; 7

Changement de haut-parleur externe : Etapes 1 à 8 ; 20

Changement de batterie : Etapes 1 à 12

Changement de connecteur de charge : Etapes 1 à 10 ; 14

Changement de caméra avant : Etapes 1 à 10 ; 15

Changement de haut-parleur interne : Etapes 1 à 10 ; 16 à 17

Changement de vibreur : Etapes 1 à 10 ; 16 ; 18

Changement de caméra arrière : Etapes 1 à 10 ; 16 ; 19

Diagnostic

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

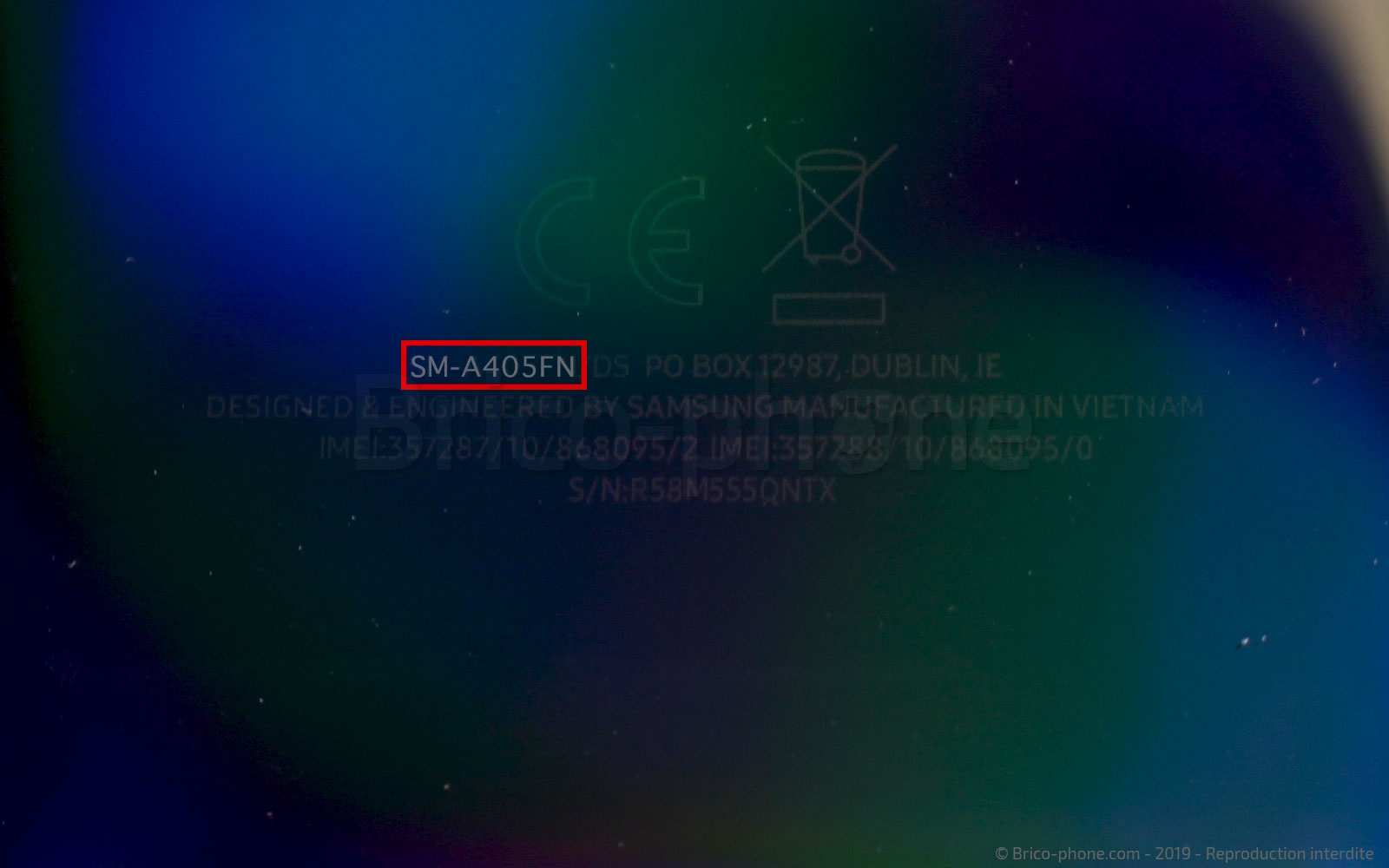

Avant de vous lancer dans le démontage complet de votre Samsung Galaxy A40, assurez vous d'avoir commandé les composants correspondant à votre modèle. Pour identifier votre appareil, regardez le numéro de modèle au dos ou dans le menu réglage. Ce numéro devrait correspondre à : SM-A405FN.

Préparez ensuite un espace de travail propre et dégagé, munissez vous de votre kit d'outils, de votre/vos pièce(s) détachés et de vos aides au montage et commencez la réparation.

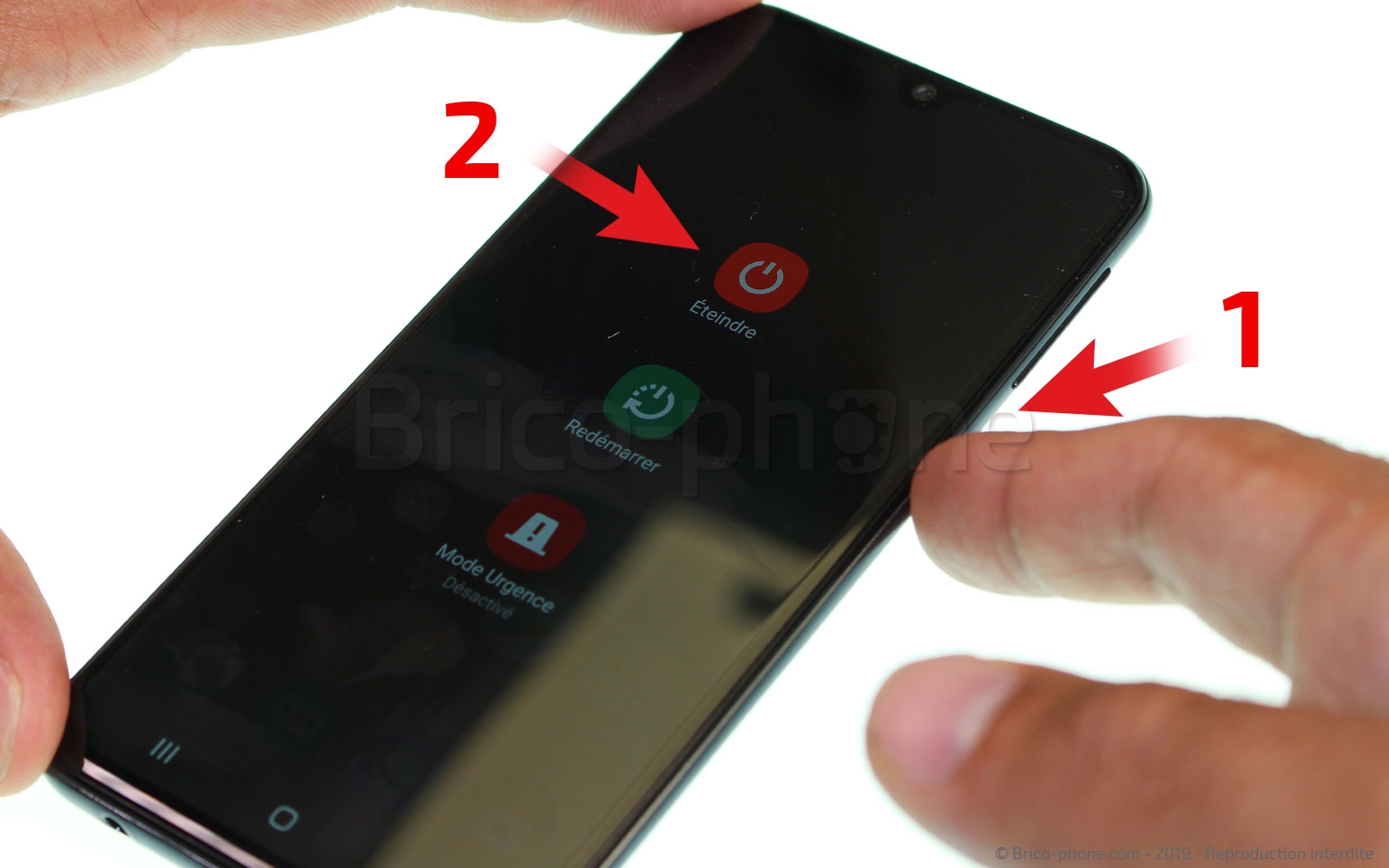

Etape 1 : Eteindre l'appareil et retirer le rack SIM
La première étape de chaque réparation est de mettre hors tension votre appareil. Un téléphone sous tension lors du démontage risquerai d'être endommagé de manière irréversible.
Une fois le téléphone hors tension, retirer le rack SIM et SD de votre Samsung Galaxy A40. Il vous suffit de pousser délicatement l'outil SIM dans le trou prévu à cet effet et de le retirer à la main.
Outils du kit utilisés
Outils du kit utilisés

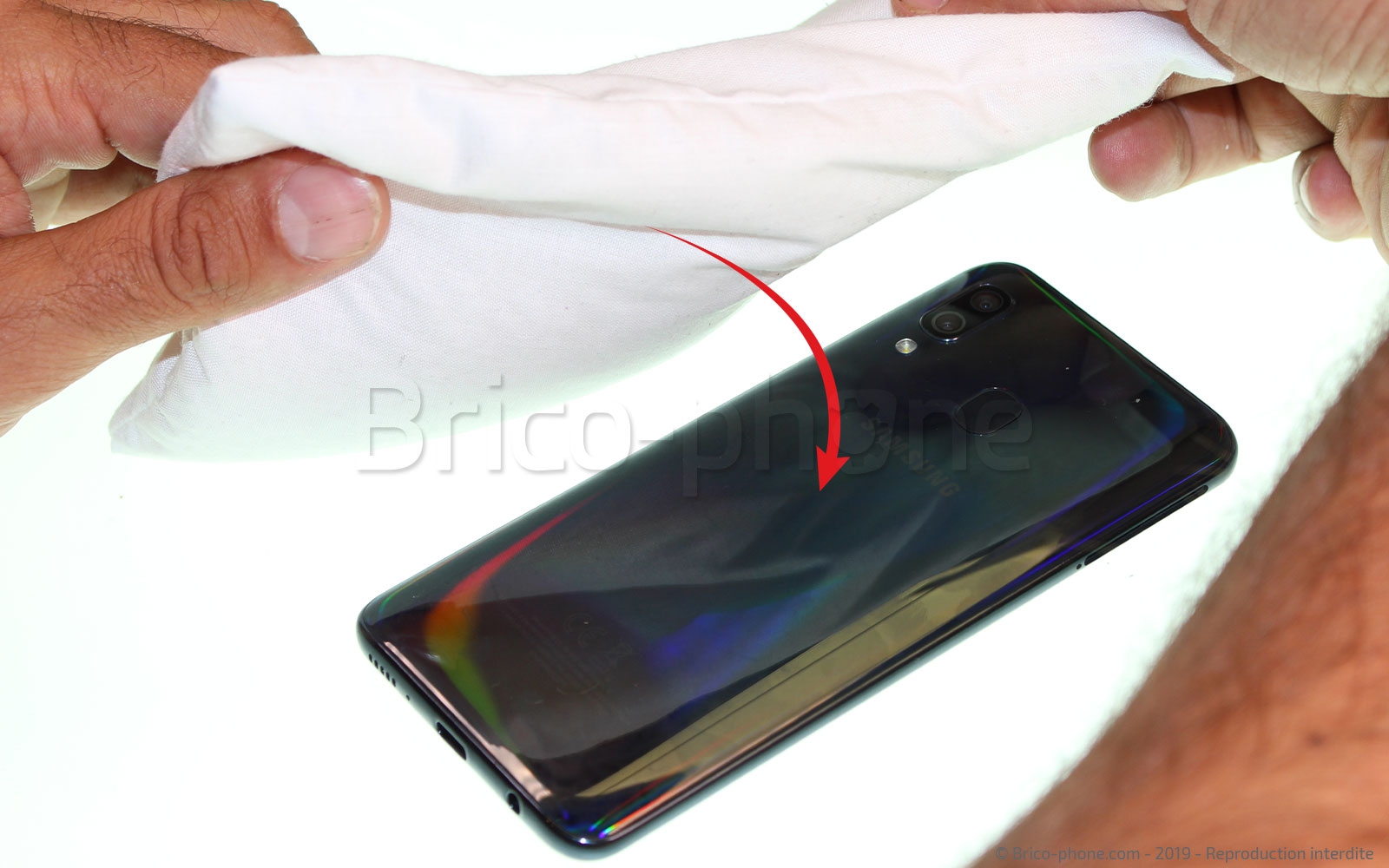

Etape 2 : Chauffer la vitre arrière
Pour accéder au composant dans l'appareil, commencez par chauffer la vitre arrière. Vous pouvez vous servir d'un sèche cheveux mais nous proposons aussi des coussins chauffant et mini décapeurs thermiques sur notre boutique en ligne pour faciliter l'opération.
Ne chauffez pas une zone trop longtemps, cela pourrait endommager des composants de l'appareil.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €

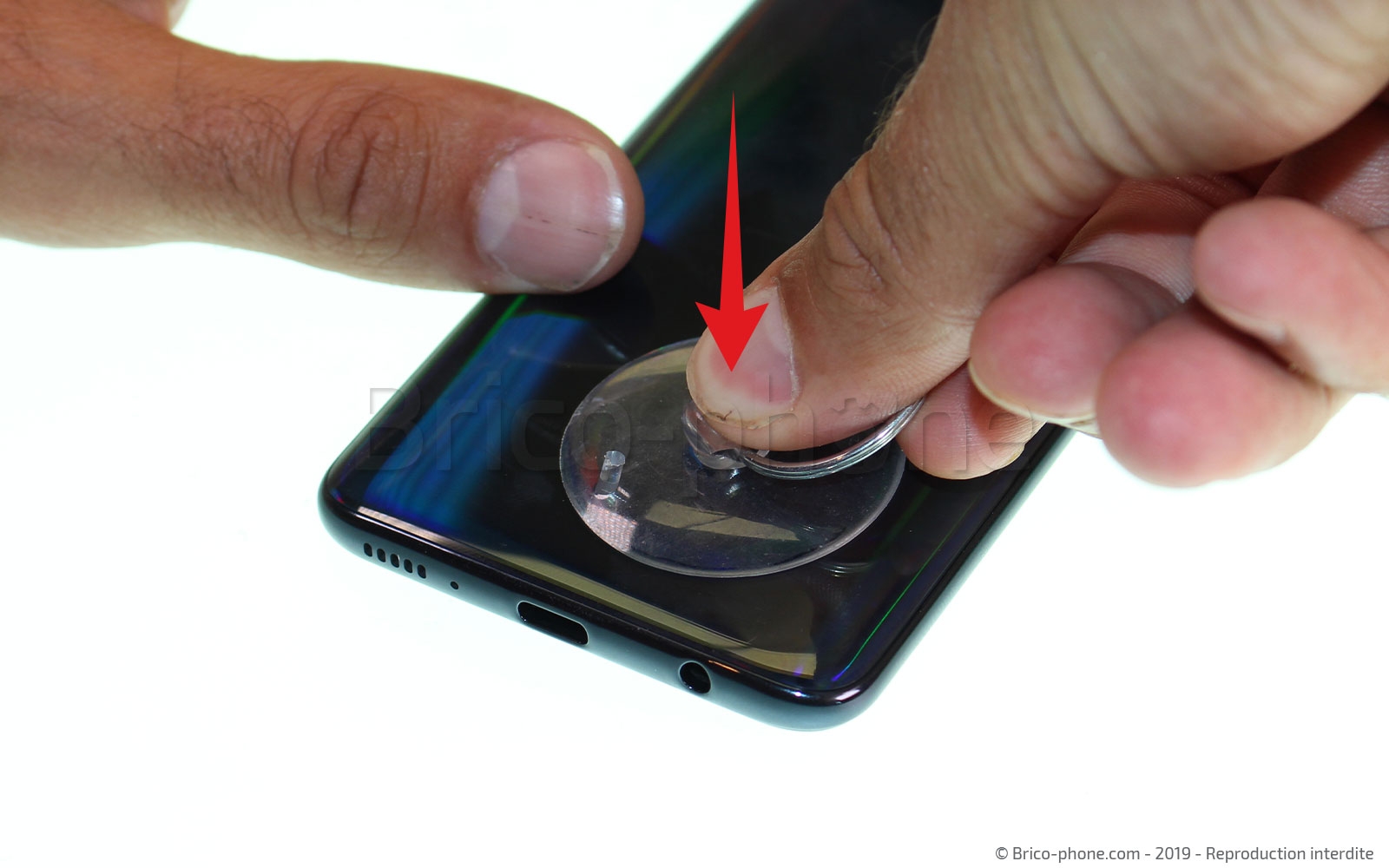

Etape 3 : Créer un point d'insertion
Maintenant que l'adhésif de la vitre arrière est fondu, vous pouvez commencer à la soulever.
Commencez par coller une ventouse dans le coin de votre vitre arrière puis tirez sur la boucle en glissant un médiator métal entre la vitre arrière et le chassis. Vous pouvez aussi vous procurer un iFlex pour une manipulation plus facile.
Une fois le médiator métal en place placez un médiator plastique dans l'interstice de chaque coté et retirez la ventouse.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

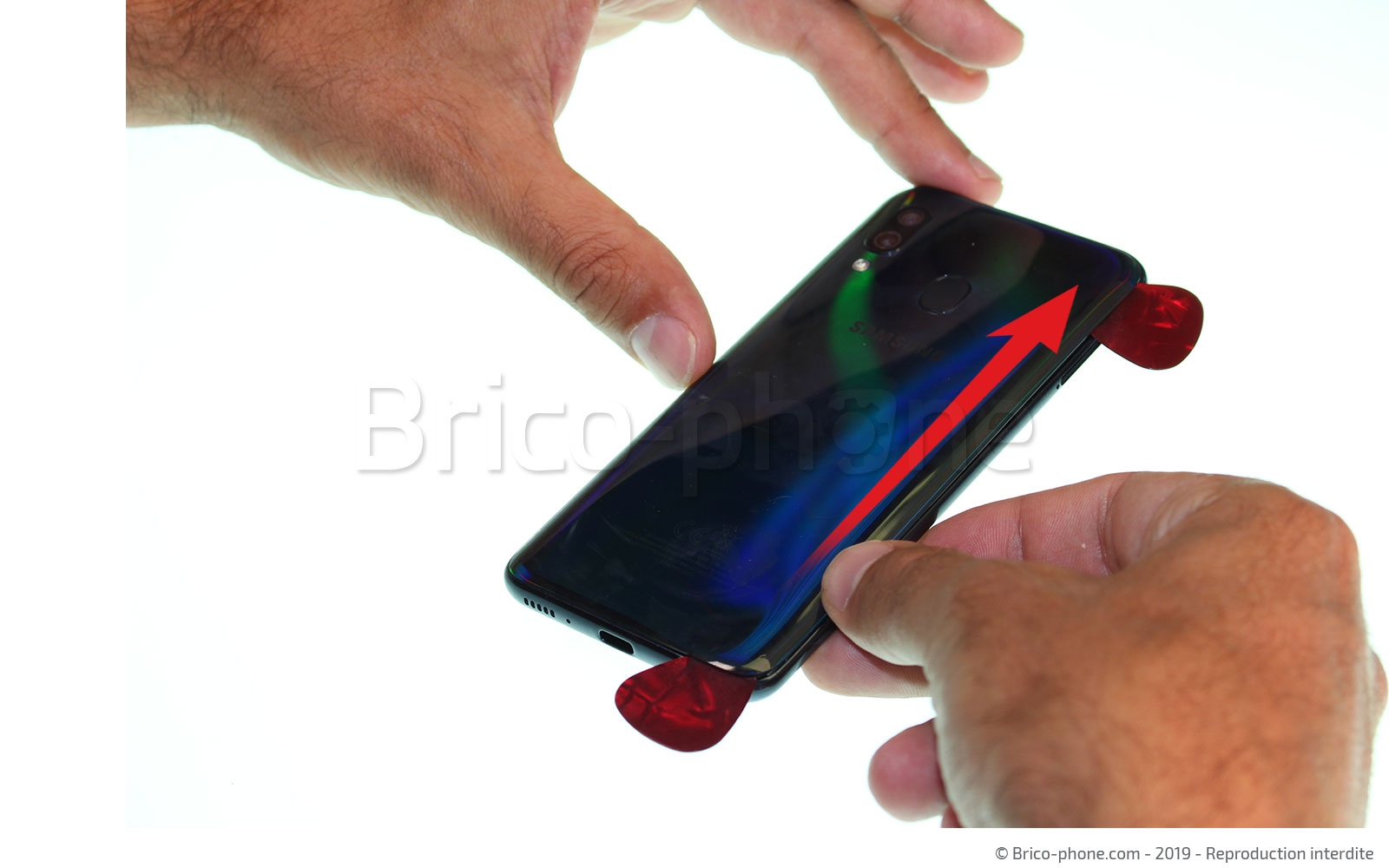

Etape 4 : Décoller la vitre arrière
Vous pouvez maintenant commencer à glisser les médiators plastique de part et d'autre de l'appareil, entre le chassis et la vitre, en évitant de les enfoncer trop profond. Une nappe rallonge court sous la vitre et risquerait d'être endommagé par une manipulation trop brusque.
Aidez vous de la carte en PVC de votre kit d'outils pour soulever la vitre arrière le plus uniformément possible. Si vous sentez un trop forte réistance, n'hésitez pas a chauffer une nouvelle fois le contour de la vitre, la colle a pu figer entre temps.
Outils du kit utilisés
Outils du kit utilisés

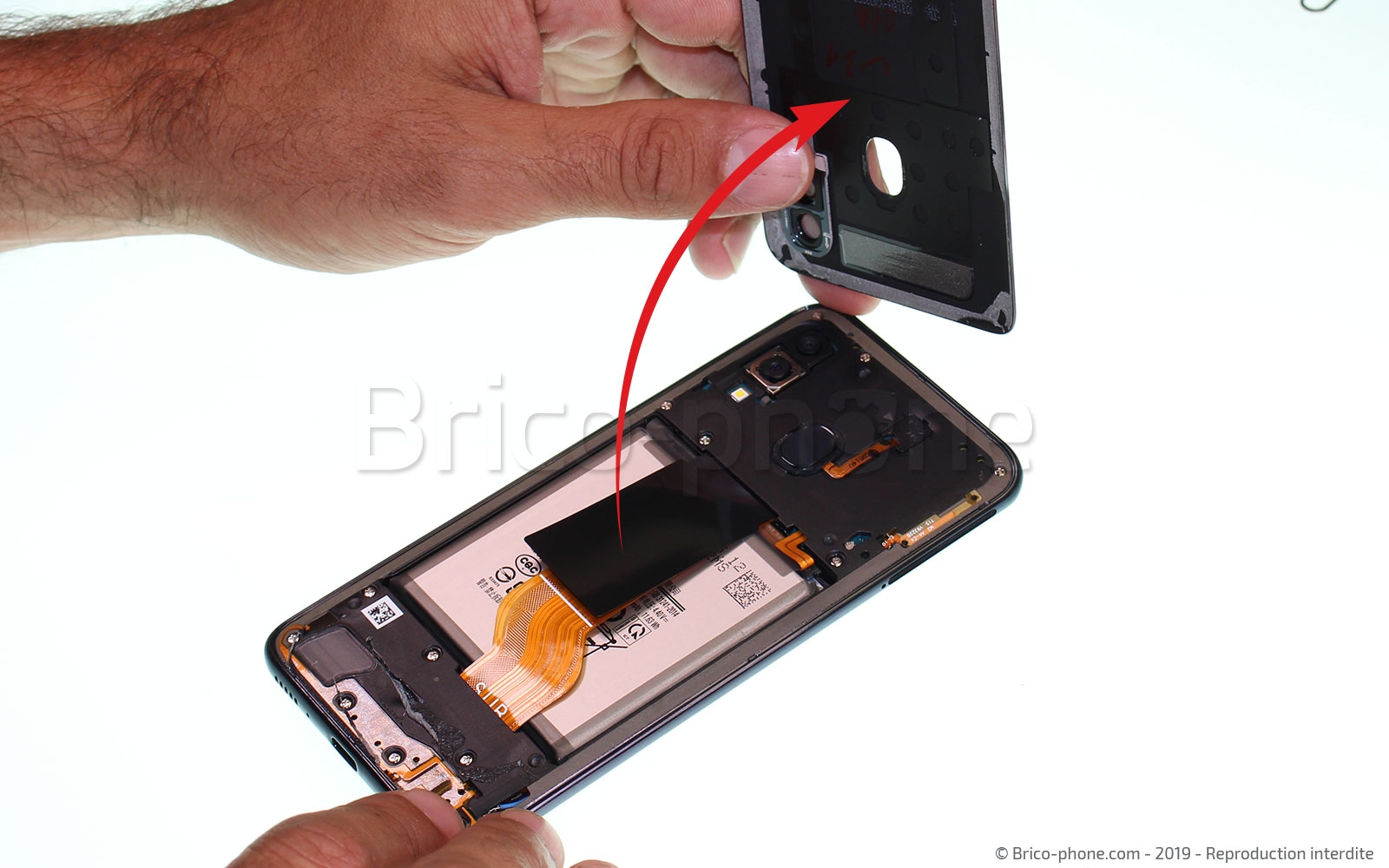

Etape 5 : Retirer la vitre arrière
Une fois décollé, il vous suffira de retirer la vitre arrière de votre Samsung Galaxy A40 en la soulevant.

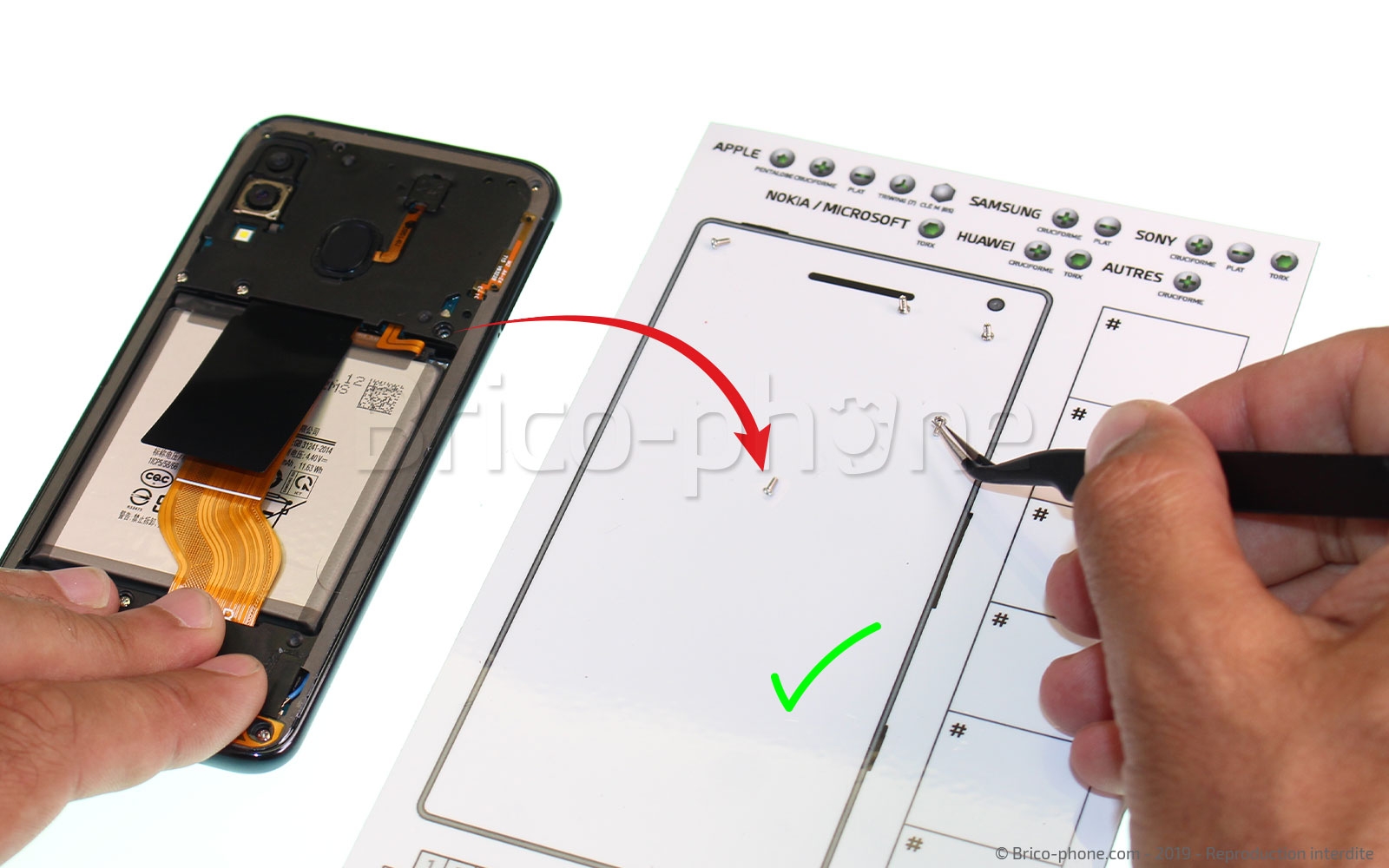

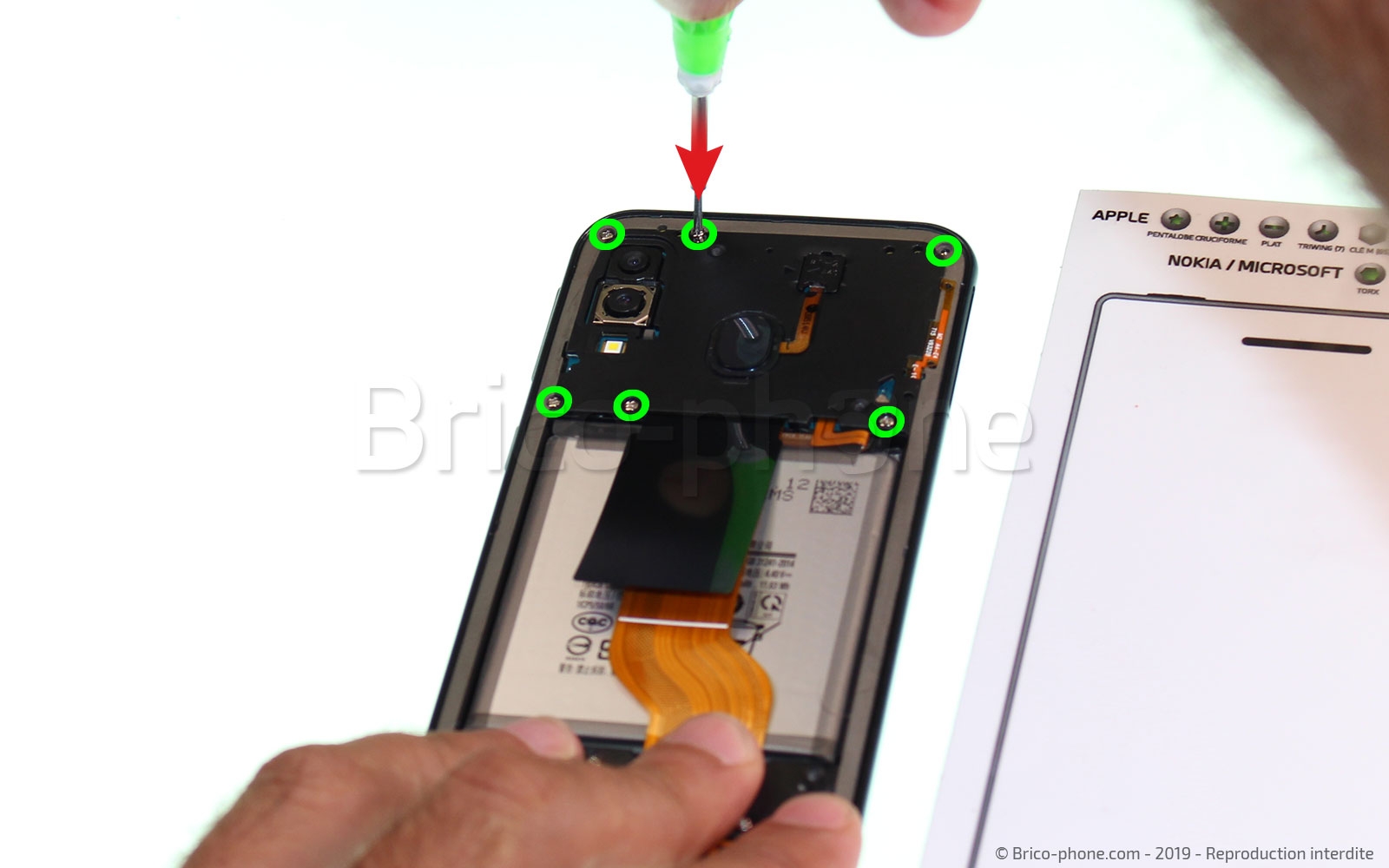

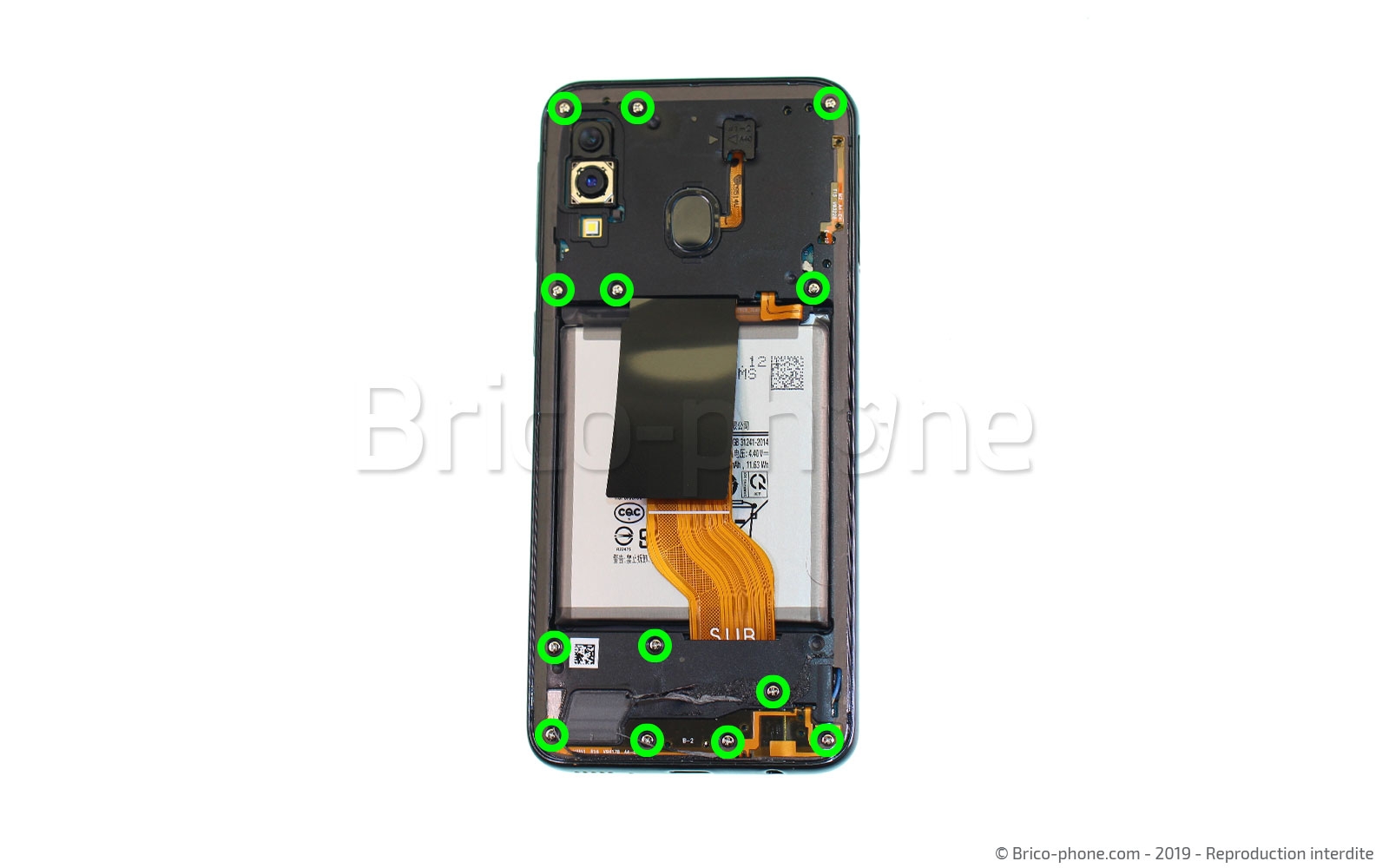

Etape 6 : Dévisser le chassis intermédiaire
En vous servant du tournevis cruciforme de votre kit d'outils, retirez les 13 vis cruciforme qui maintiennent le chassis intermédiaire en place. Nous vous recommandons de vous servir d'un patron universel magnétique afin de ne perdre aucune vis de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

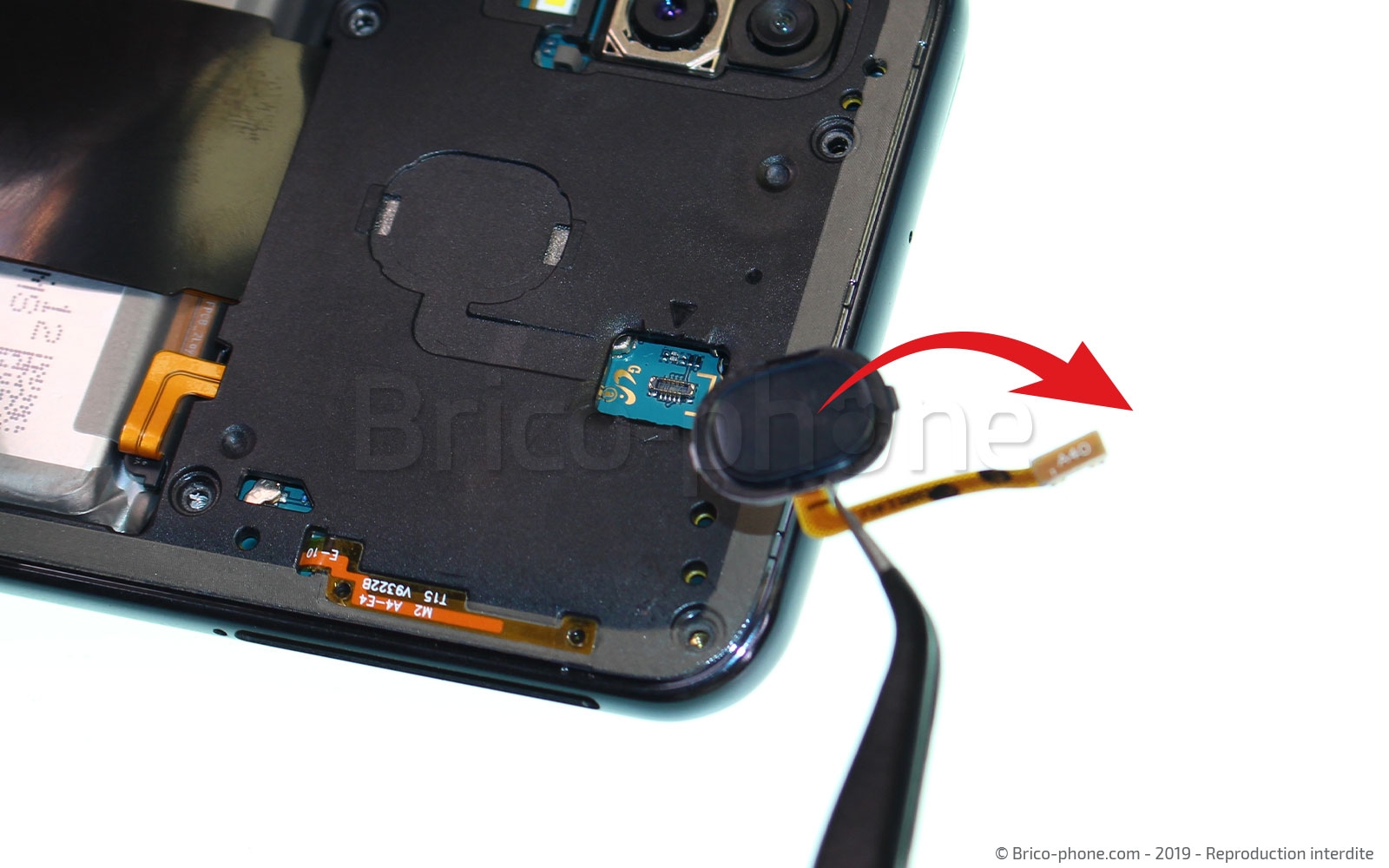

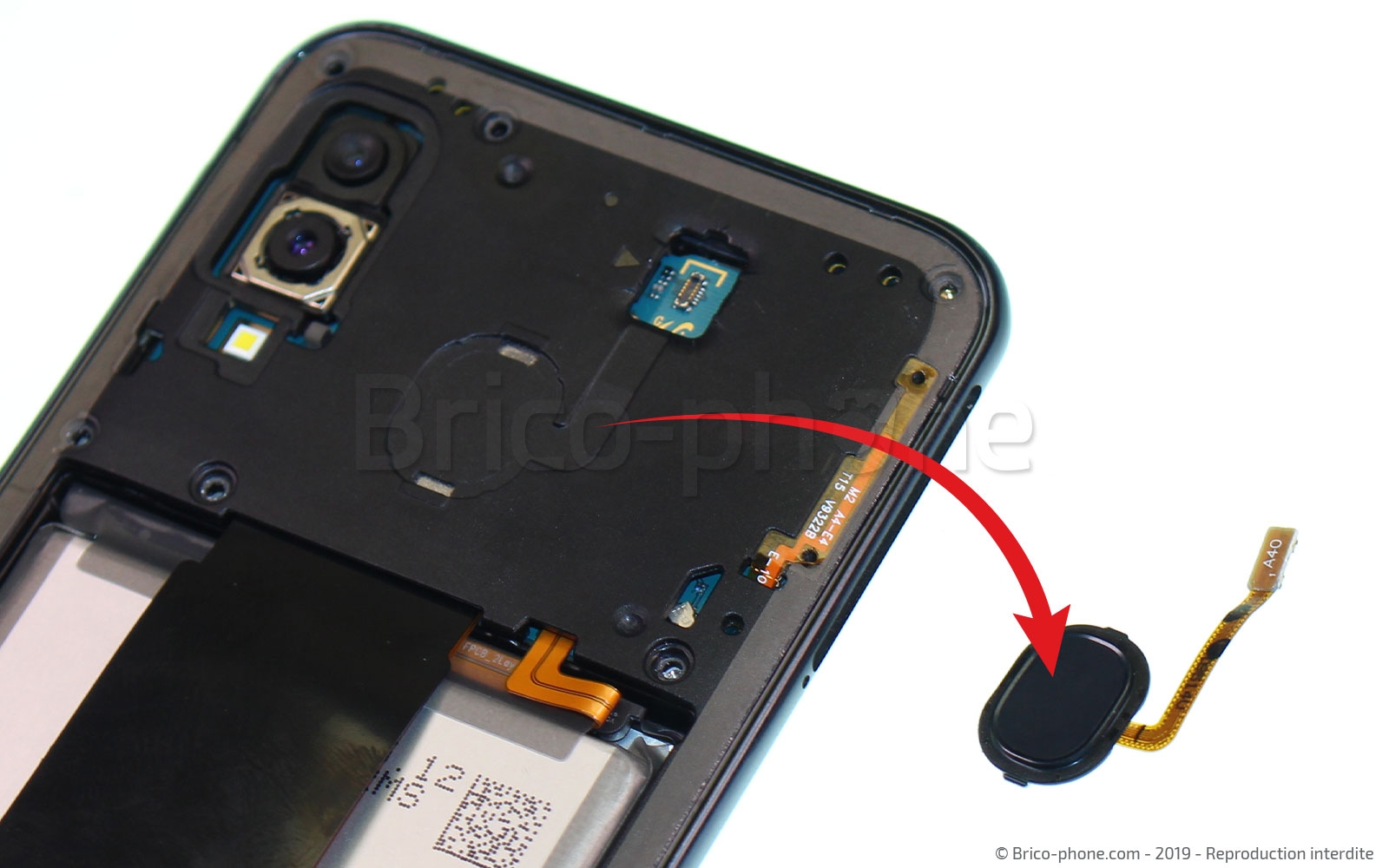

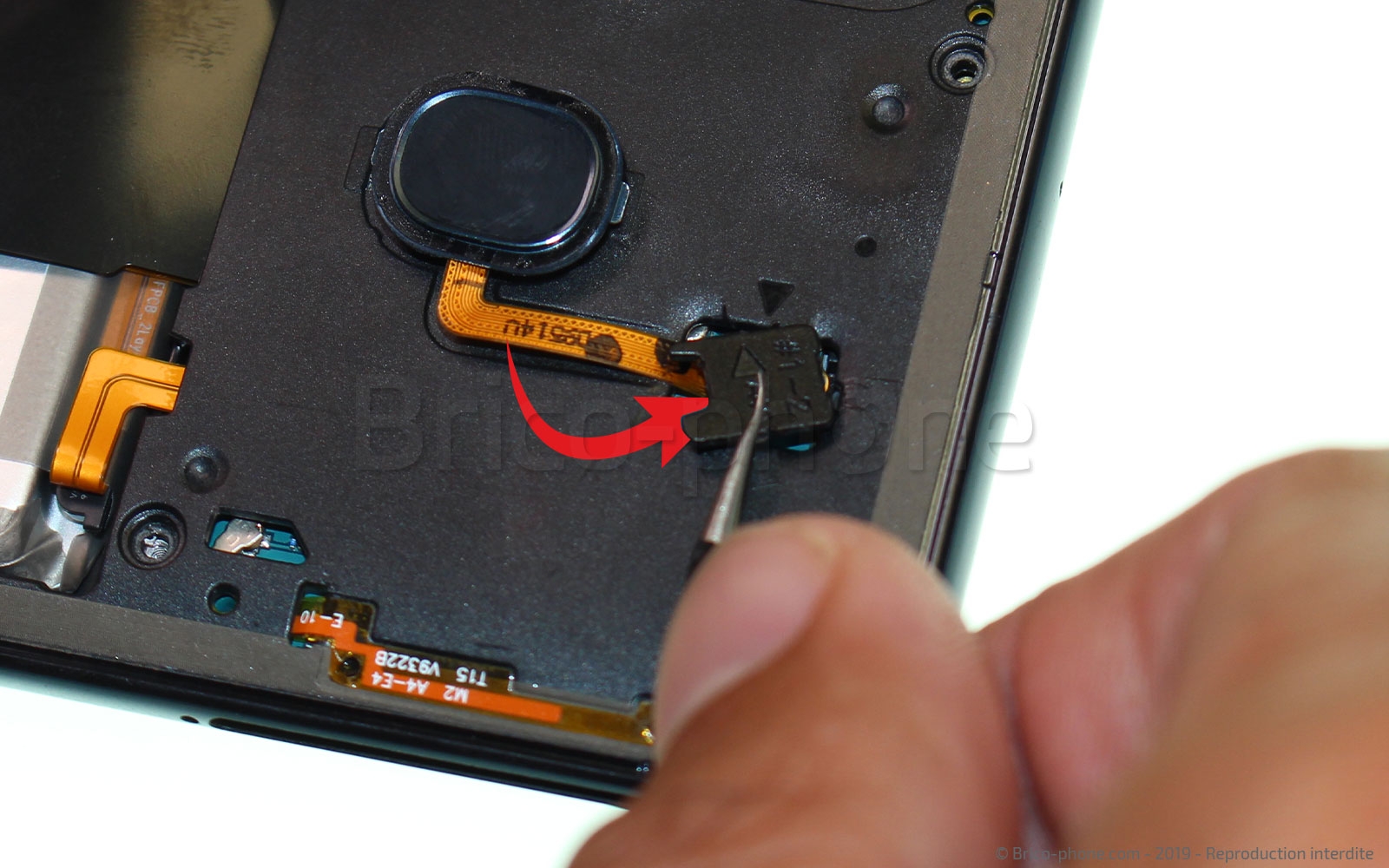

Etape 7 : Retirer le lecteur d'empreintes
En utilisant la pincette en métal de votre kit, faites sauter le cache en plastique qui couvre le connecteur du lecteur d'empreinte. Une fois retiré, déconnectez le lecteur a l'aide du levier en nylon puis sortez le du téléphone.

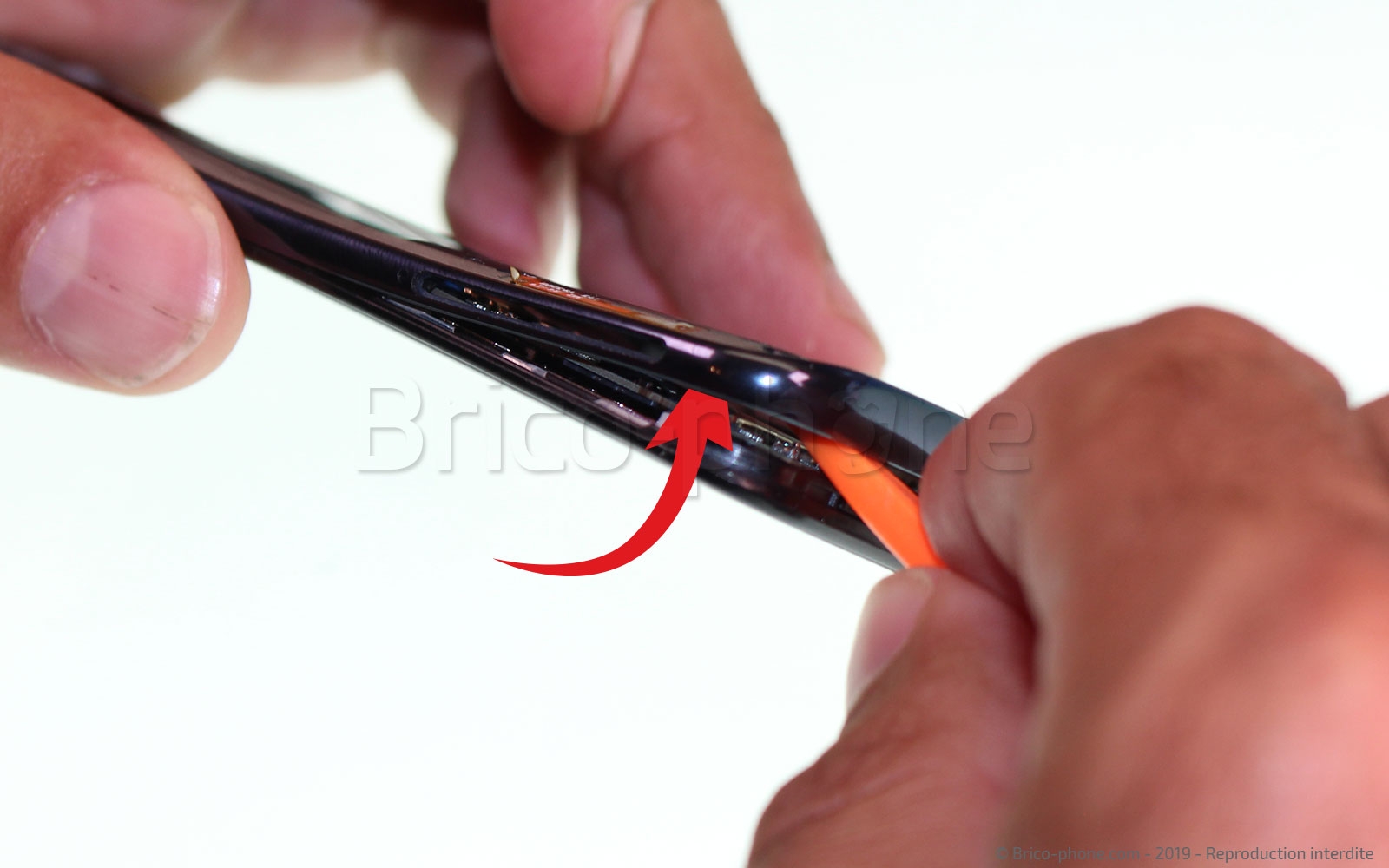

Etape 8 : Retirer le chassis intermédiaire
En utilisant le levier en nylon du kit d'outils, séparez progressivement le chassis intermédiaire du reste du bloc de téléphone. Celui-ci est simplement clipsé et ne devrait pas pas résister longtemps. Soyez toutefois prudent et prenez votre temps afin de ne pas endommager les pièces de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

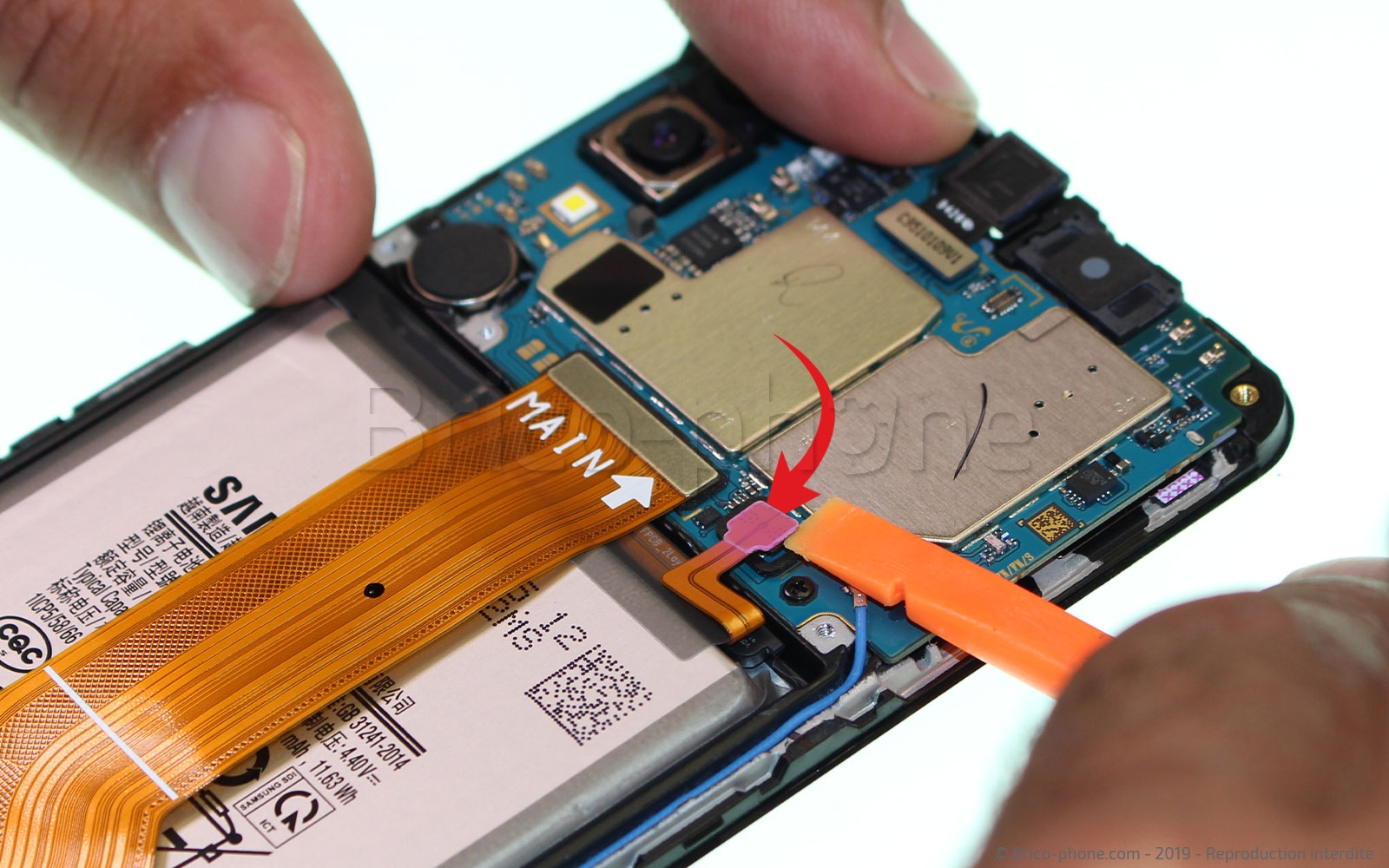

Etape 9 : Déconnecter la batterie
Vous pouvez maintenant facilement accéder à la majorité des composants du téléphone. Avant d'aller plus loin dans le démontage, nous vous recommandons de débrancher votre batterie. Cela évitera que votre Samsung A4à se remette sous tension durant la manipulation, limitant ainsi les risques de dommages accidentels.
Soulevez simplement le connecteur avec un levier en nylon pour passer à la suite de la manipulation.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer la nappe d'interconnexion
En vous aidant du levier en nylon, déconnectez les deux connecteurs de la nappe d'interconnexion (cuivrée) qui court au dessus de la batterie. Bien que cette étape soit relativement simple, prenez votre temps et soyez délicats, les connecteurs sont des pièces complexes et peuvent être endommagés.
Outils du kit utilisés
Outils du kit utilisés

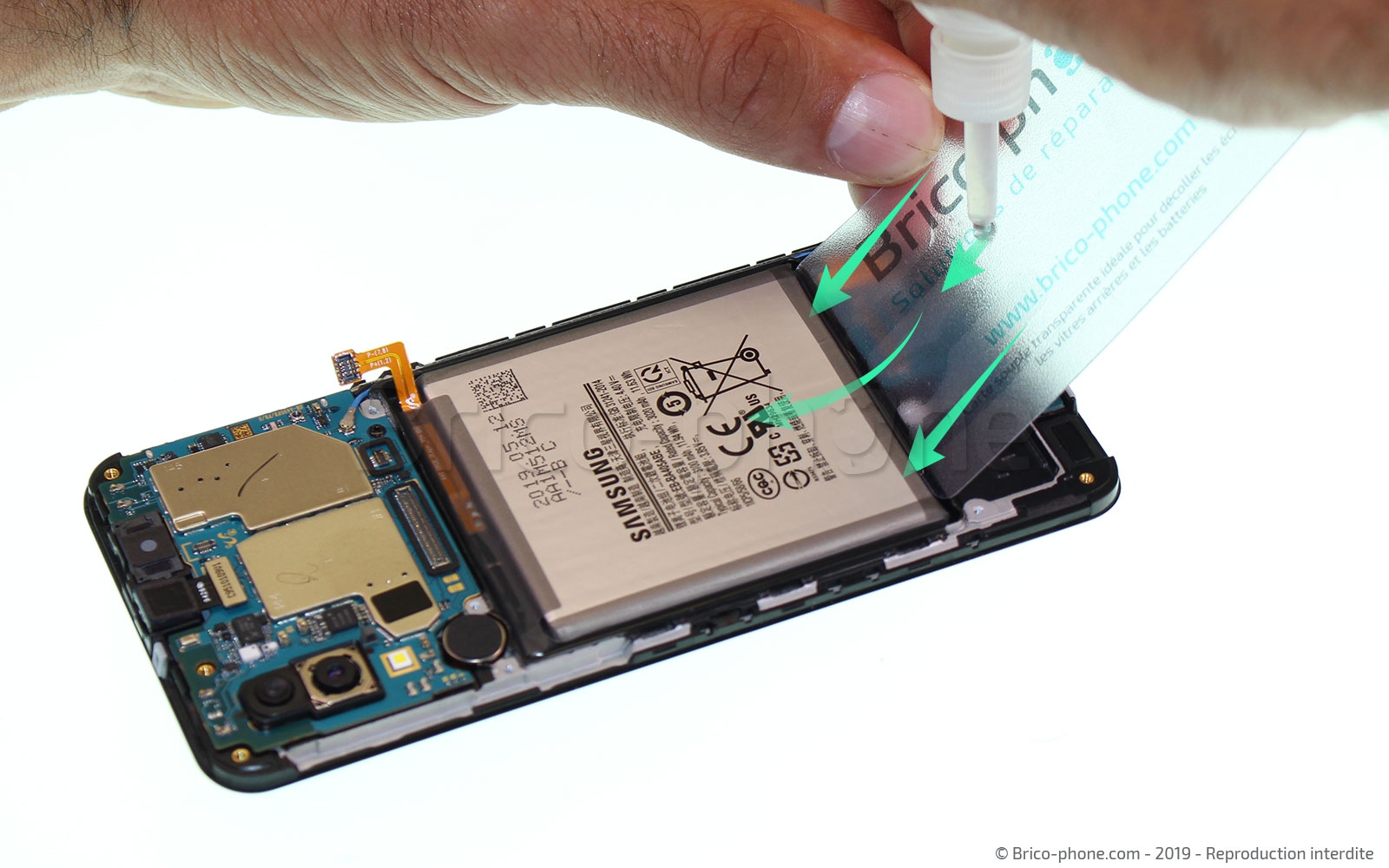

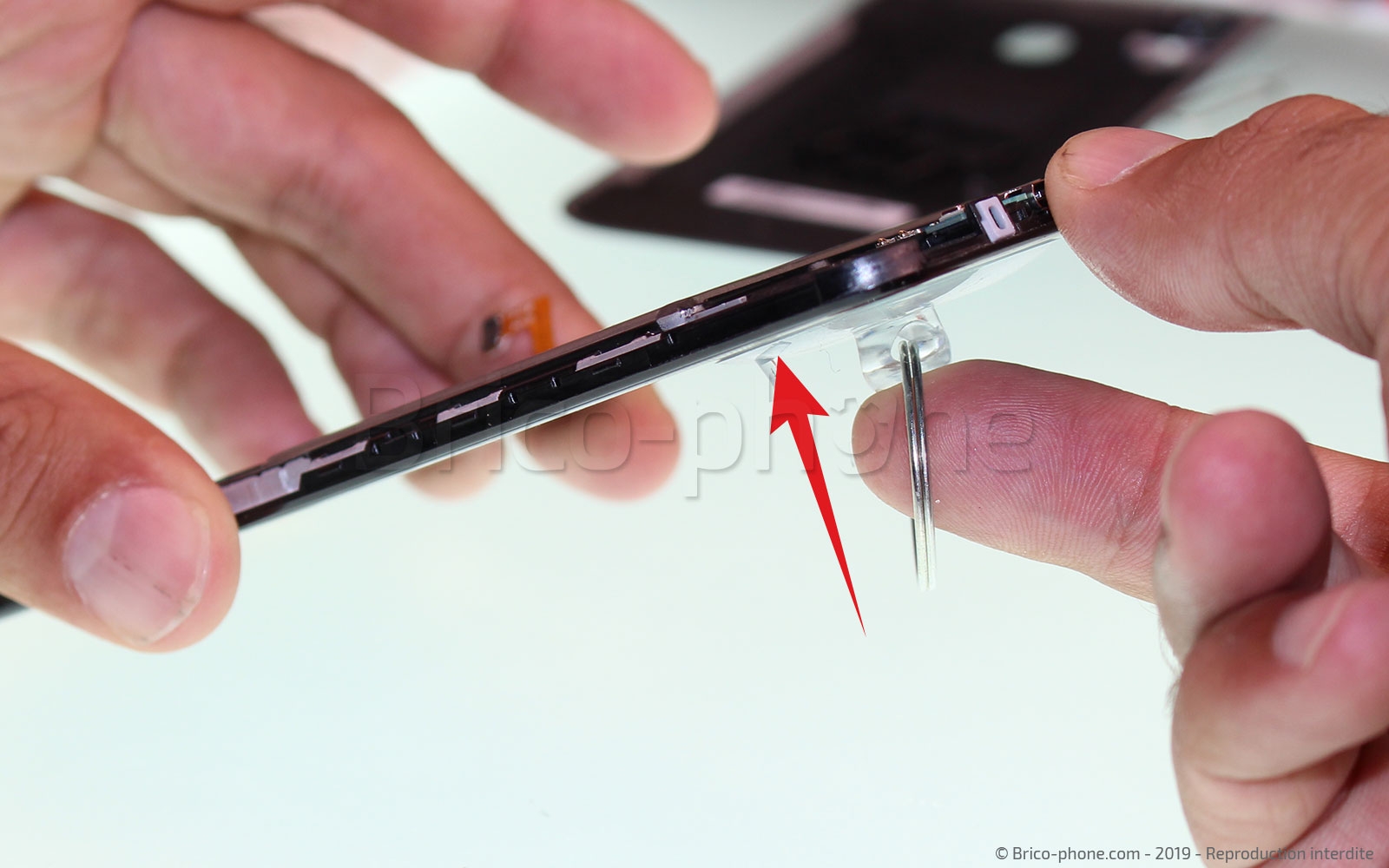

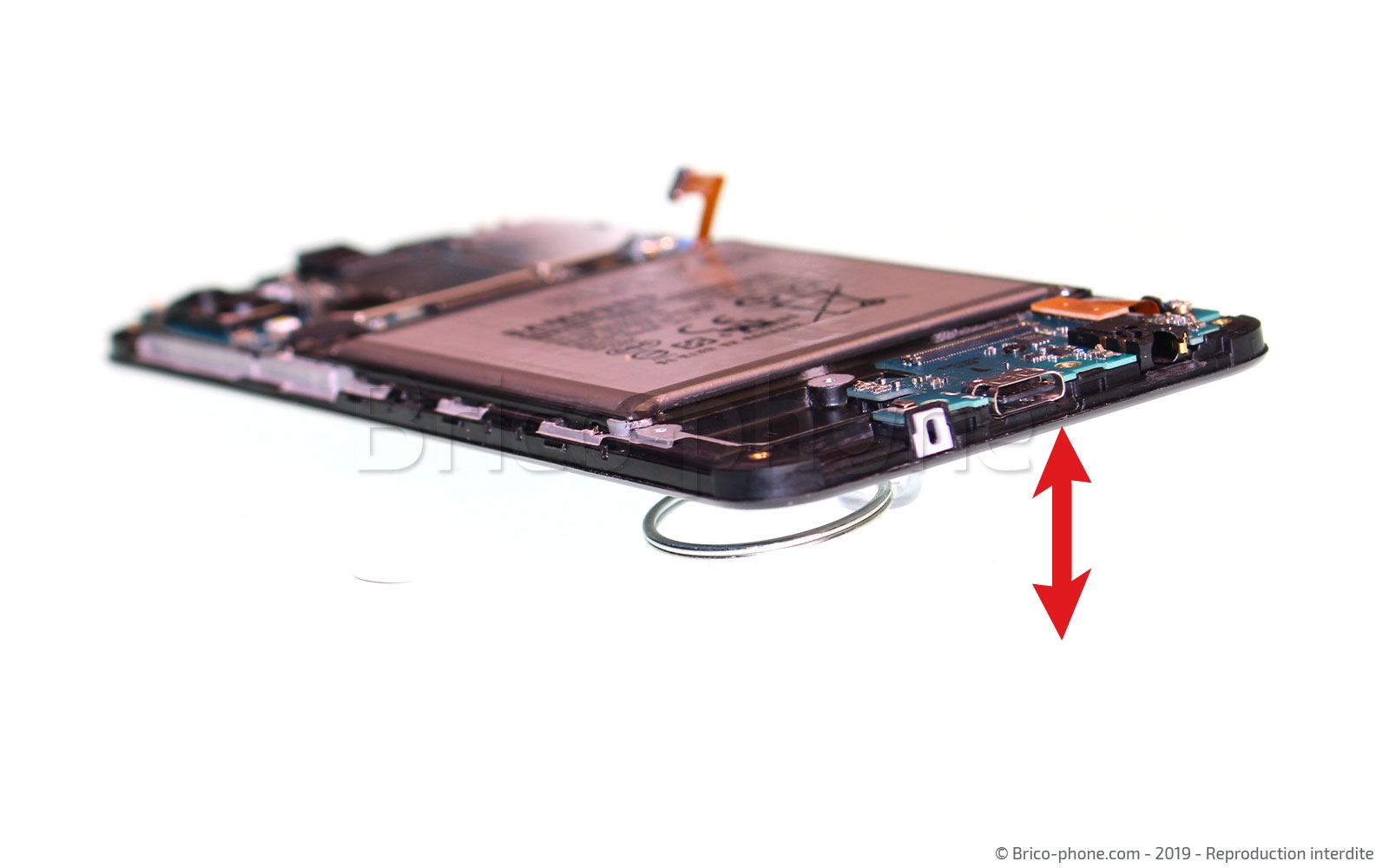

Etape 11 : Décoller la batterie
Il est maintenant temps de décoller la batterie. Pour rendre cette étape la plus simple possible, nous vous recommandons de vous procurer du liquide iRemover (en vente sur notre boutique en ligne) afin de ramollir la colle qui maintient votre batterie en place. Faites simplement glisser un peu de liquide iRemover le long de la carte en PVC transparente pour que le liquide glisse sous la batterie. collez ensuite une ventouse coté écran afin de pencher l'appareil et laissez reposer une trentaine de minutes.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €

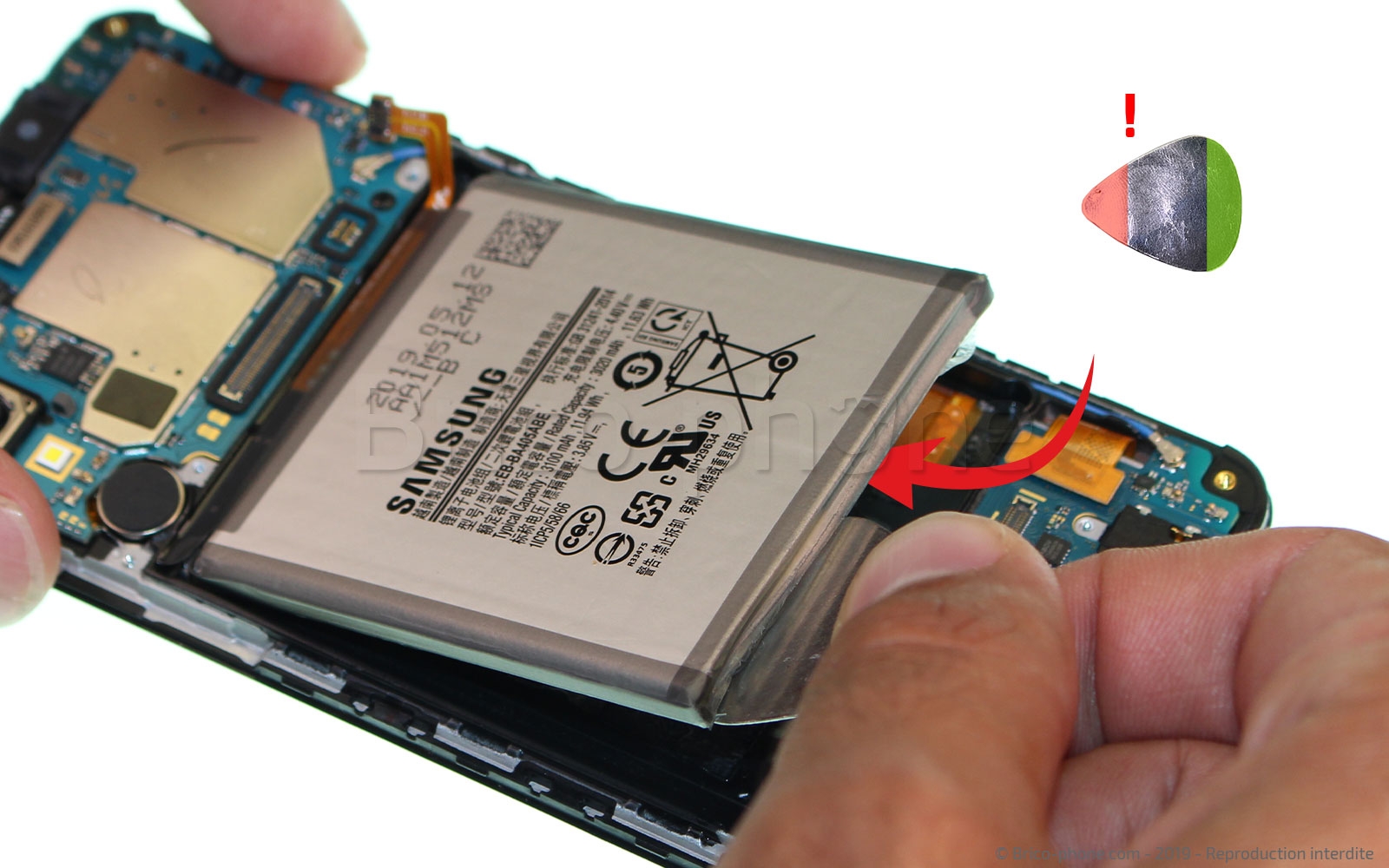

Etape 12 : Retirer la batterie
Maintenant que le liquide iRemover a fait effet, vous pouvez commencer à retirer la batterie. Utilisé le coté le plus large d'un médiator en métal afin de faire levier sous la batterie. Soyez toutefois prudent, si vous percez la batterie avec un outil métallique, celle-ci risquerai d'exploser. Une fois bien décollé, retirez la du téléphone en en toute simplicité !

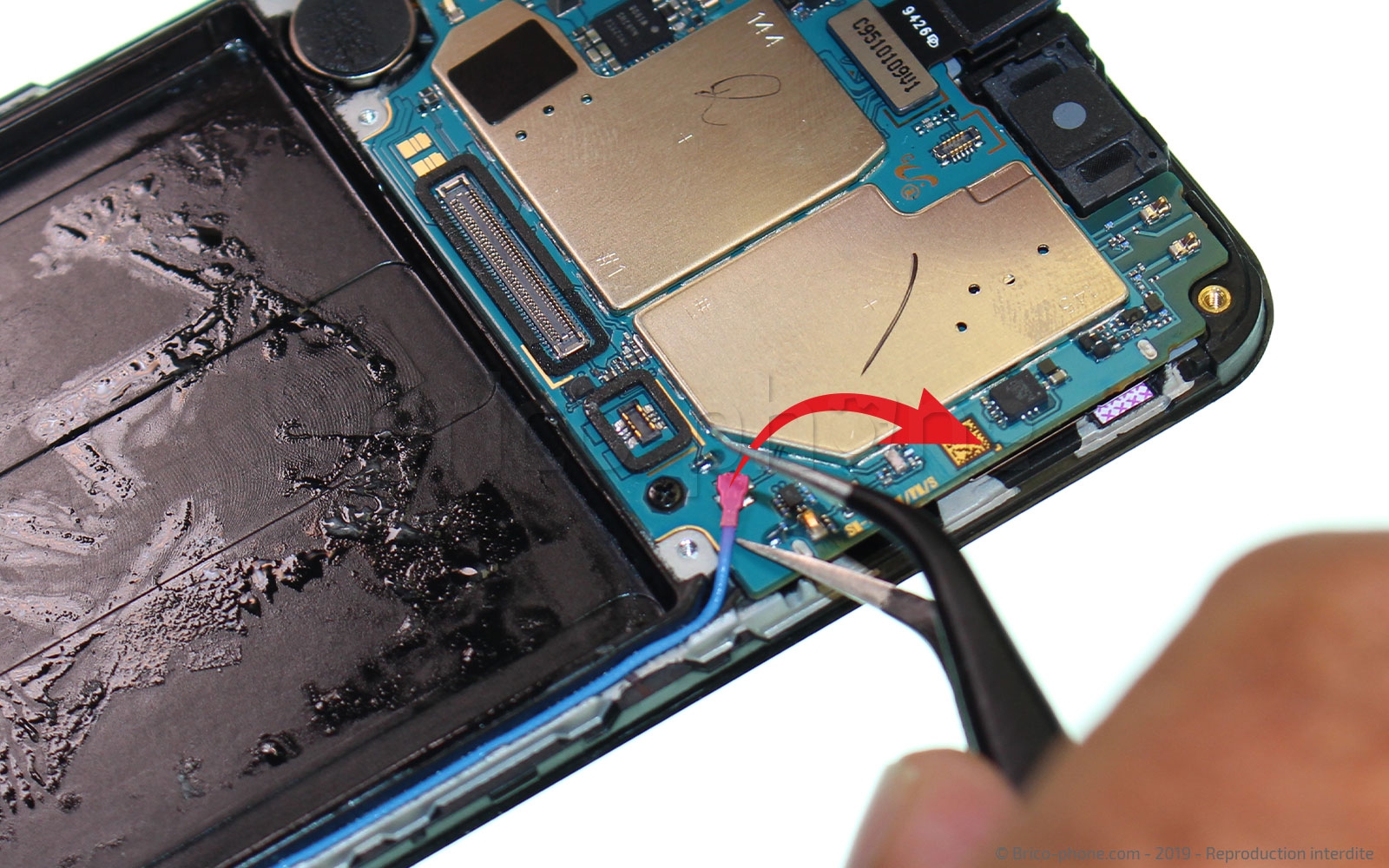

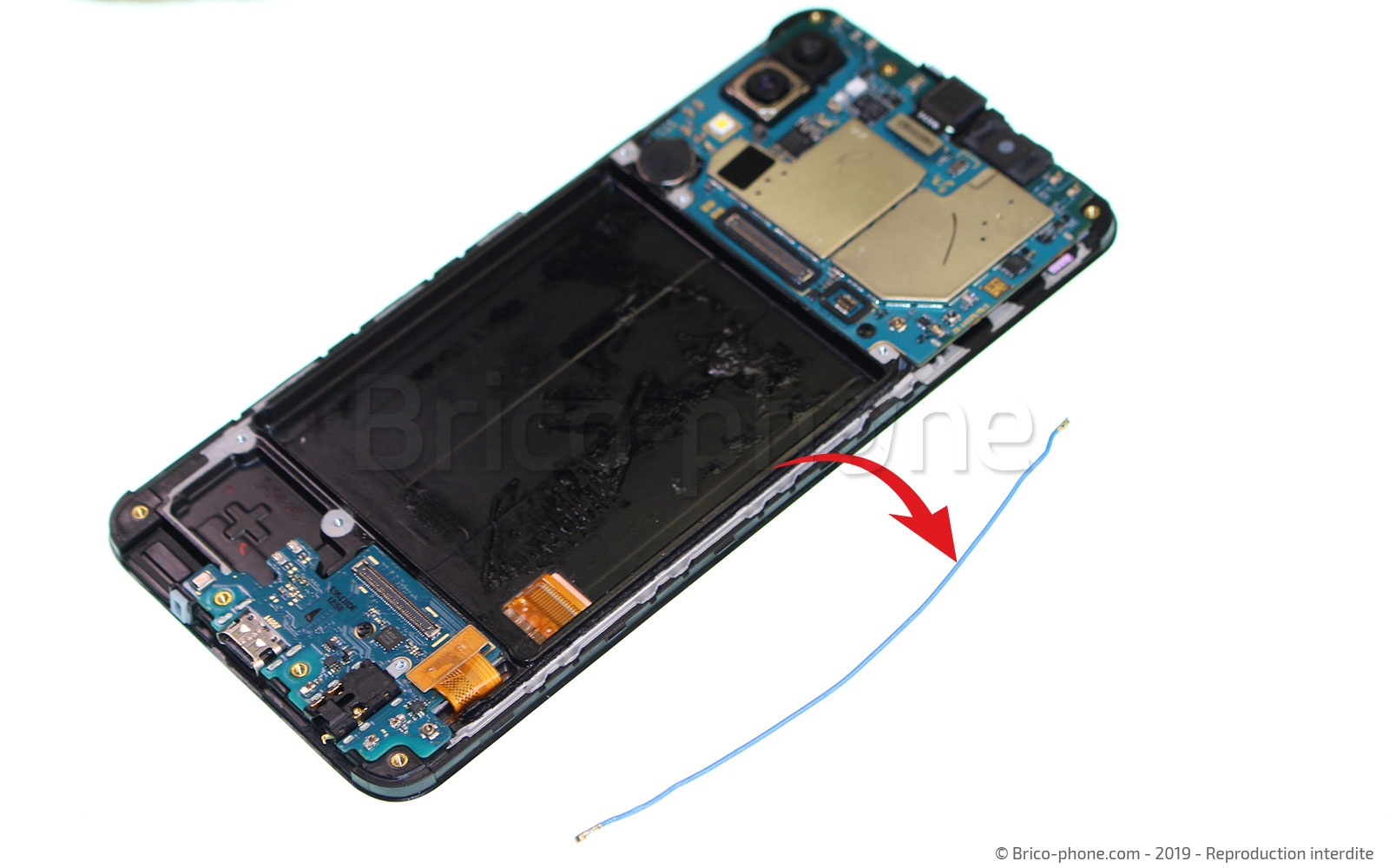

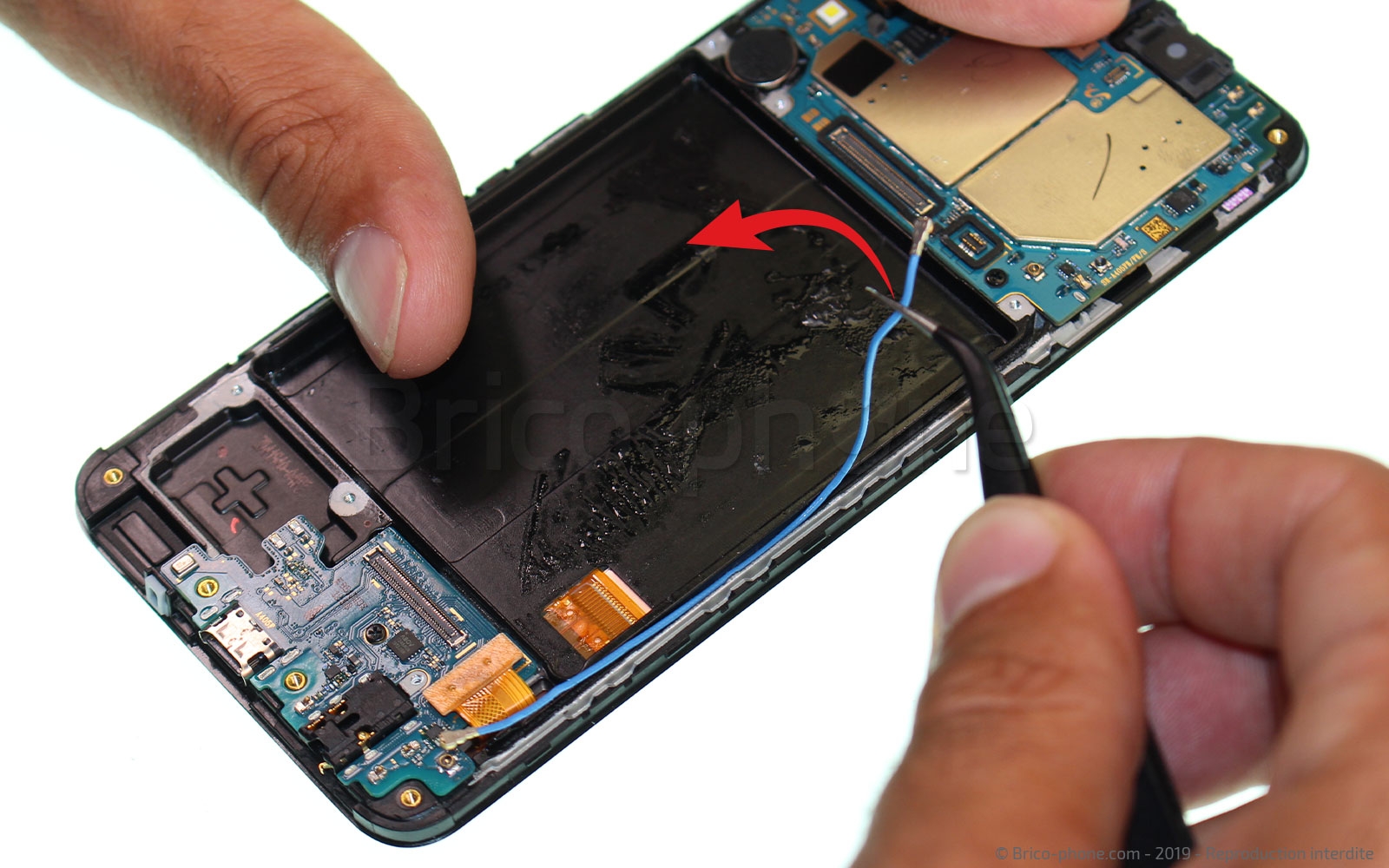

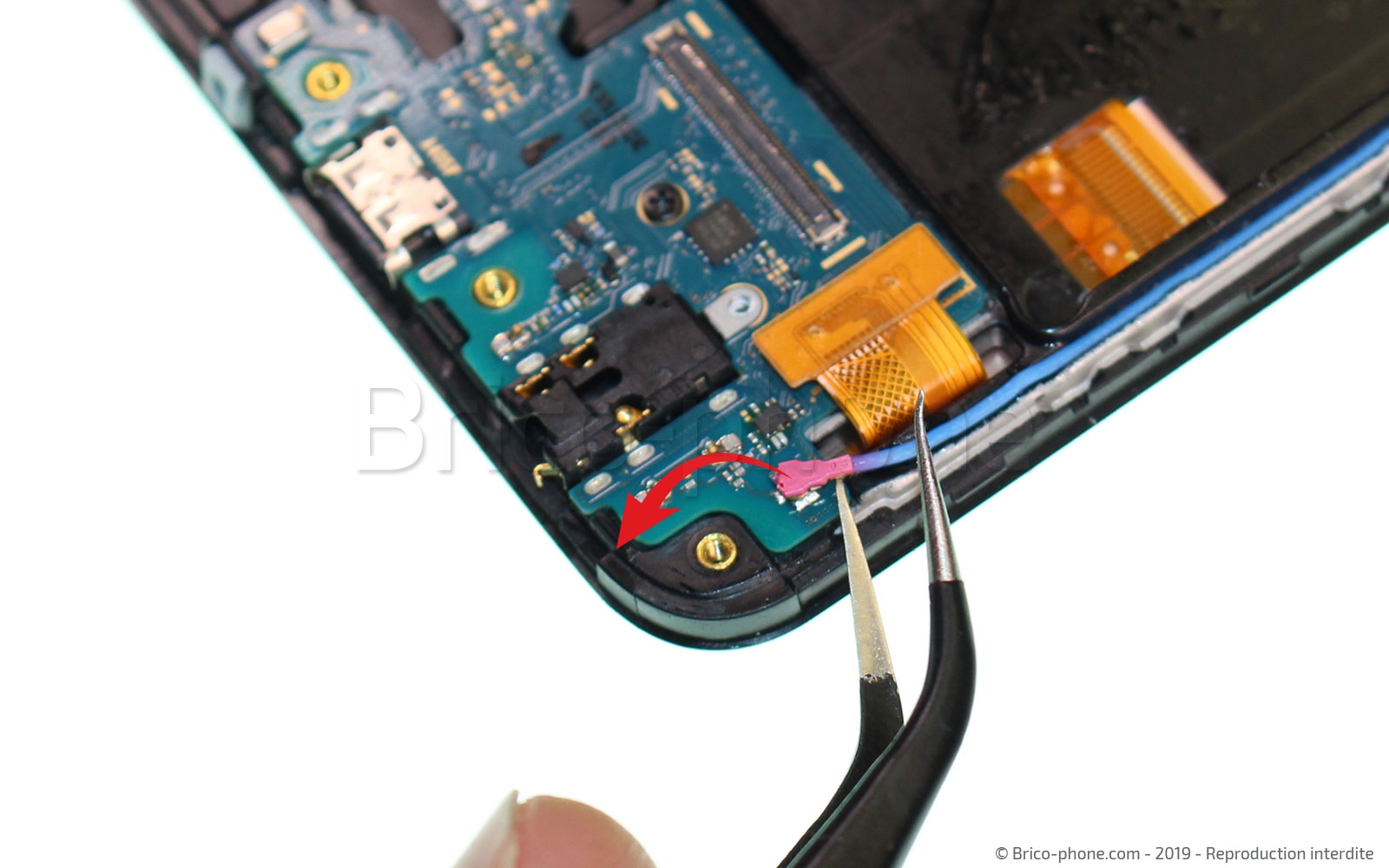

Etape 13 : Retirer le cable coaxial
En utilisant la pincette en métal de votre kit d'outils, déconnectez le cable coaxial bleu du dock (en bas du téléphone) ainsi que de la carte mère (en haut). Une fois les connecteurs retirés il vous suffira de délicatement tirer sur le câble pour l'extraire du bloc écran.
Outils du kit utilisés
Outils du kit utilisés

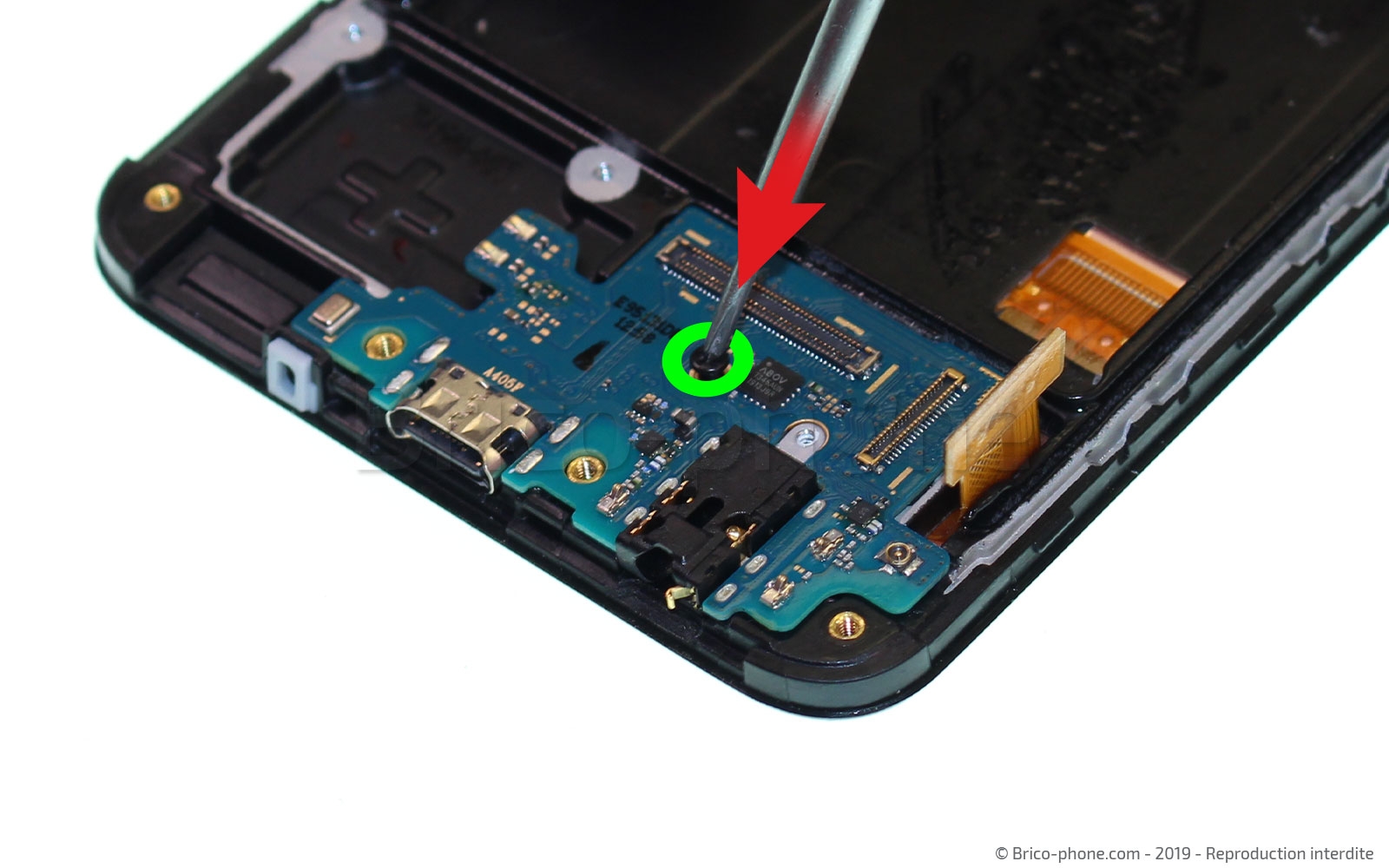

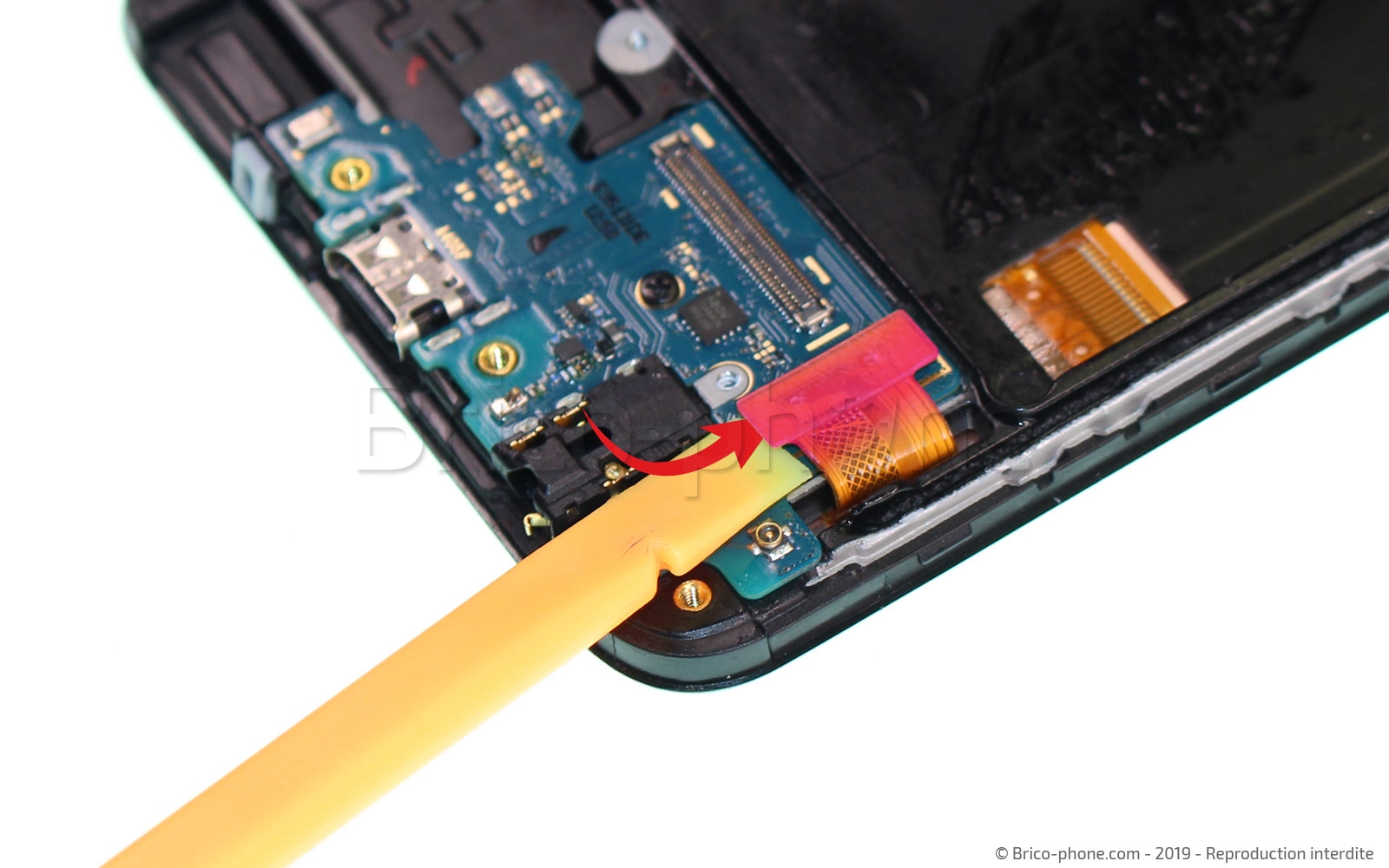

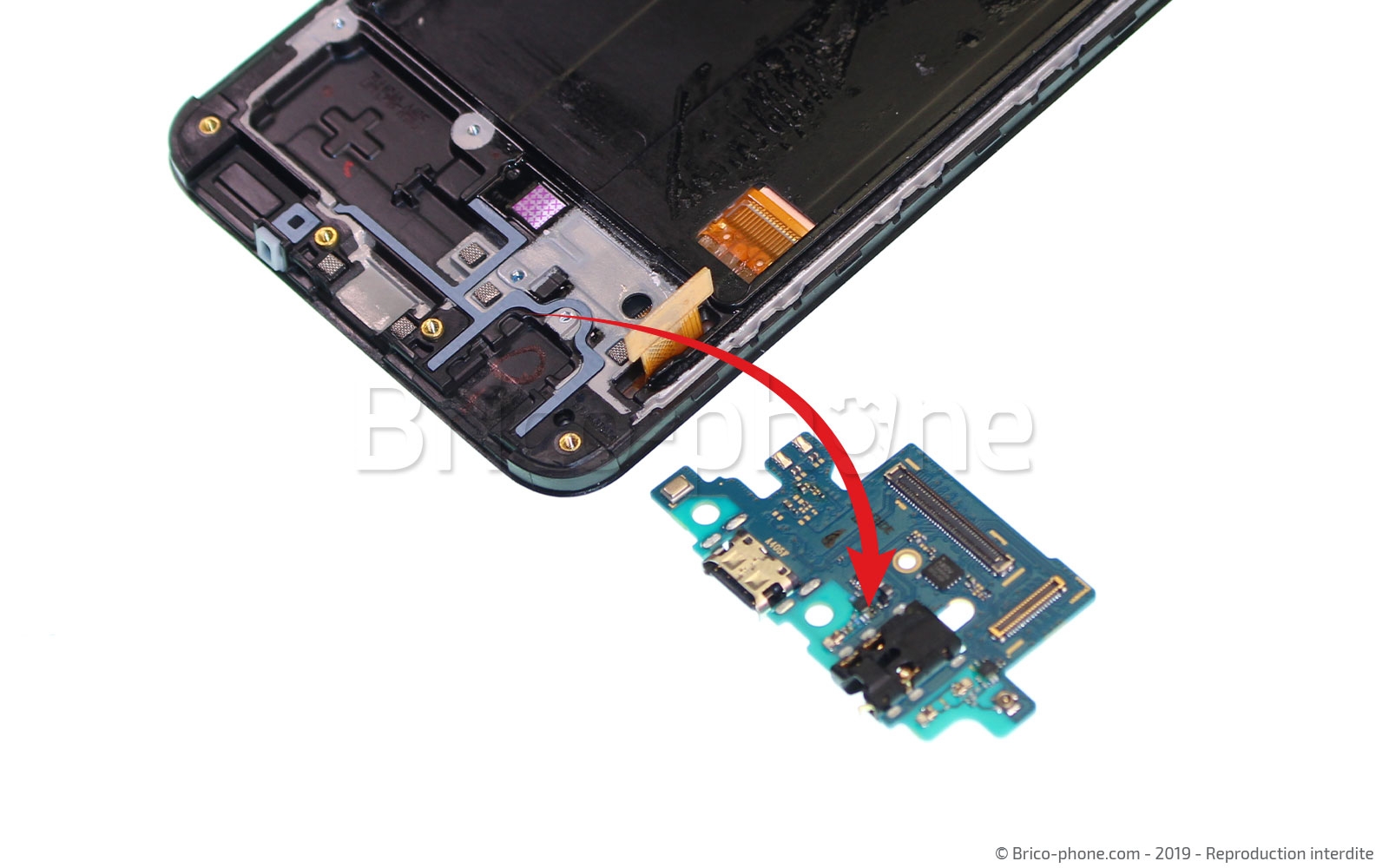

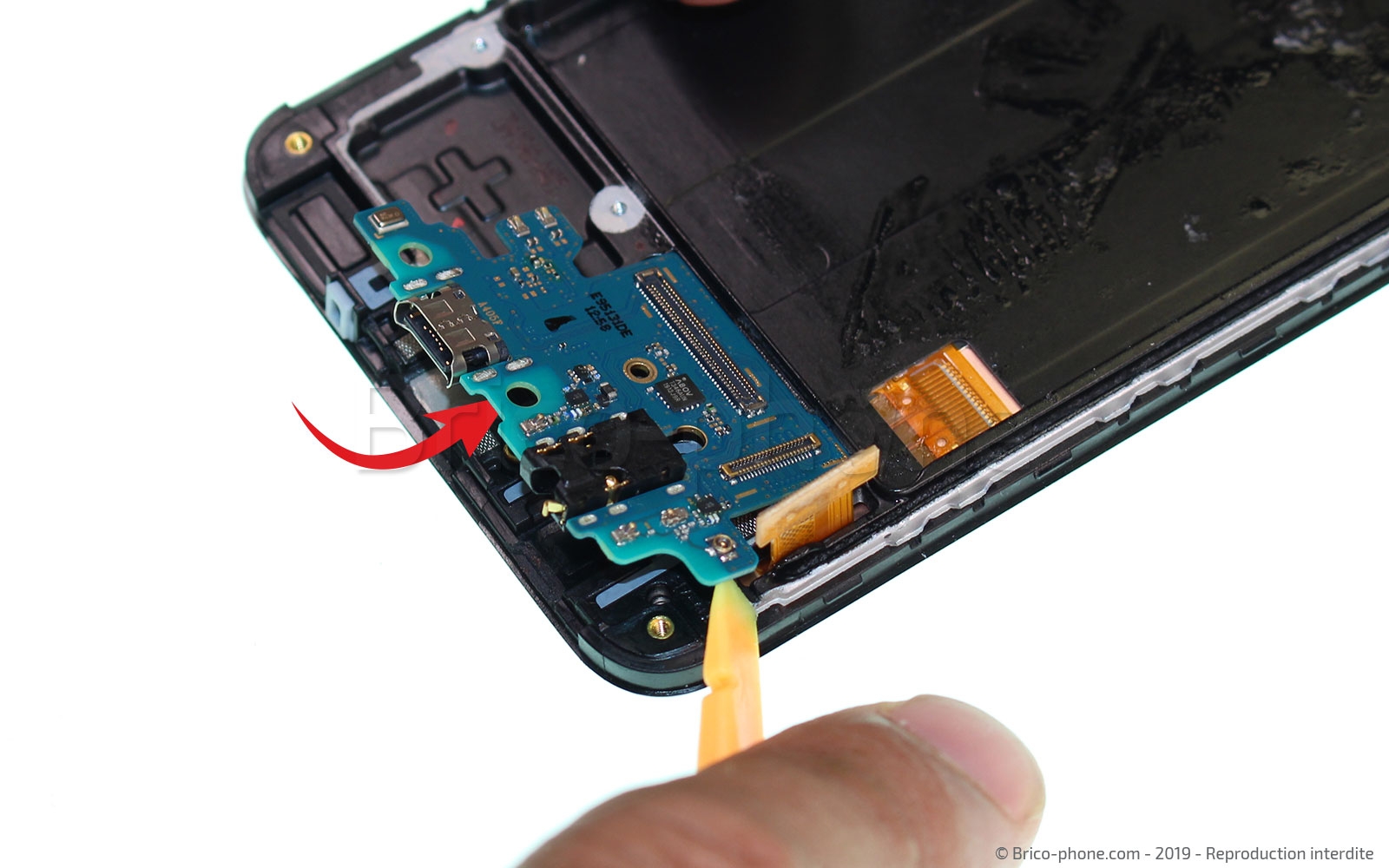

Etape 14 : Retirer le connecteur de charge
Vous pouvez maintenant retirer le connecteur de charge (dock) de votre Samsung Galaxy A40. le dock de l'appareil est maintenu en place par une vis cruciforme et une nappe. Commencez par déconnecter la nappe raccordée à la droite du dock puis dévissez la vis cruciforme. Vous pourrez ensuite simplement retirer le connecteur de charge à l'aide du levier en nylon de votre kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

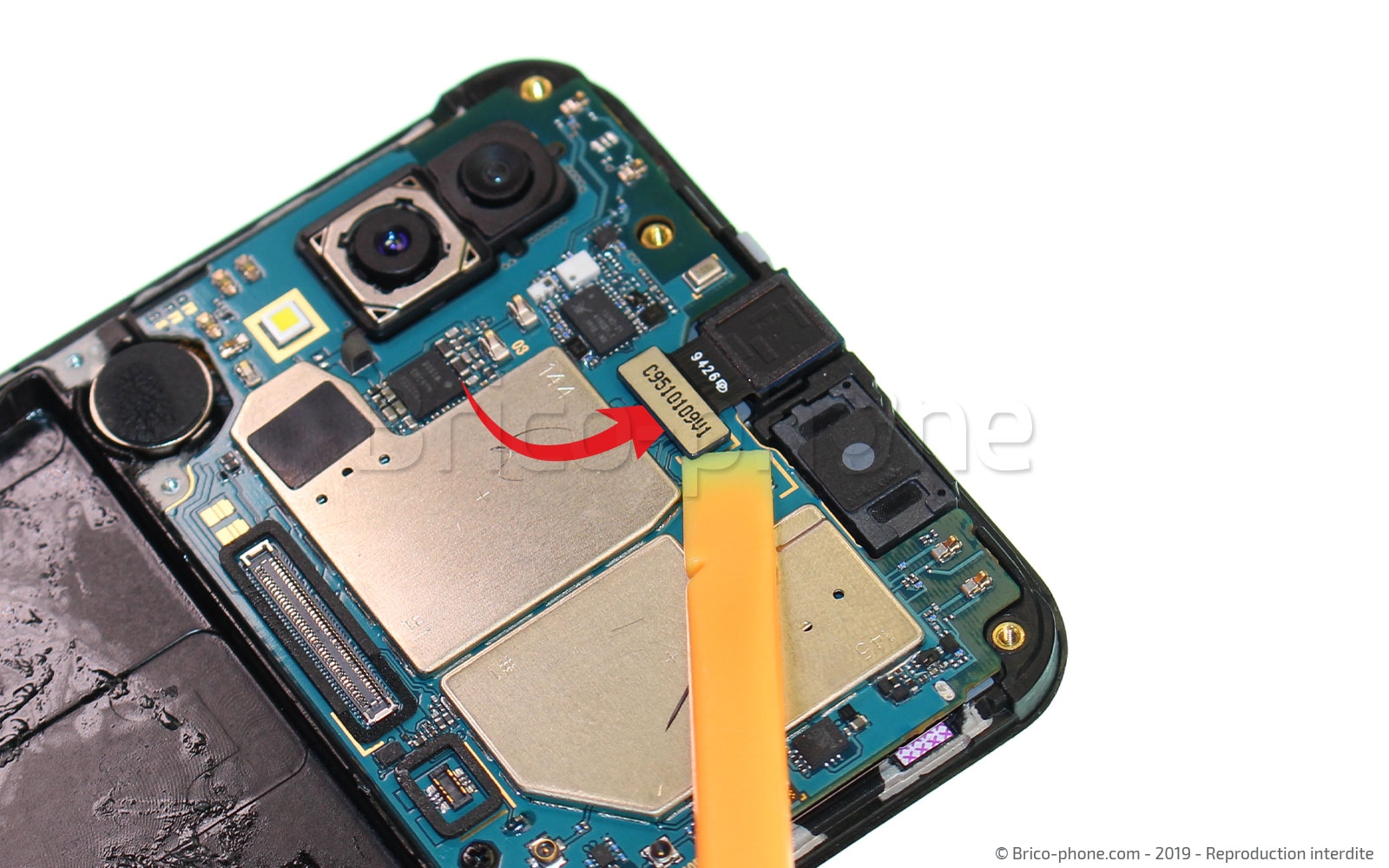

Etape 15 : Retirer la caméra avant
Vous pouvez maintenant vous attaquer à la partie haute du téléphone. Commencez par retirer, à l'aide du levier en nylon et de la pincette métallique, la caméra avant connecté à la carte mère. Ce composant ne devrait poser aucun problème au moment du démontage. Soyez toutefois prudent de ne pas endommager la lentille/l'objectif en posant la caméra démonté.
Outils du kit utilisés
Outils du kit utilisés

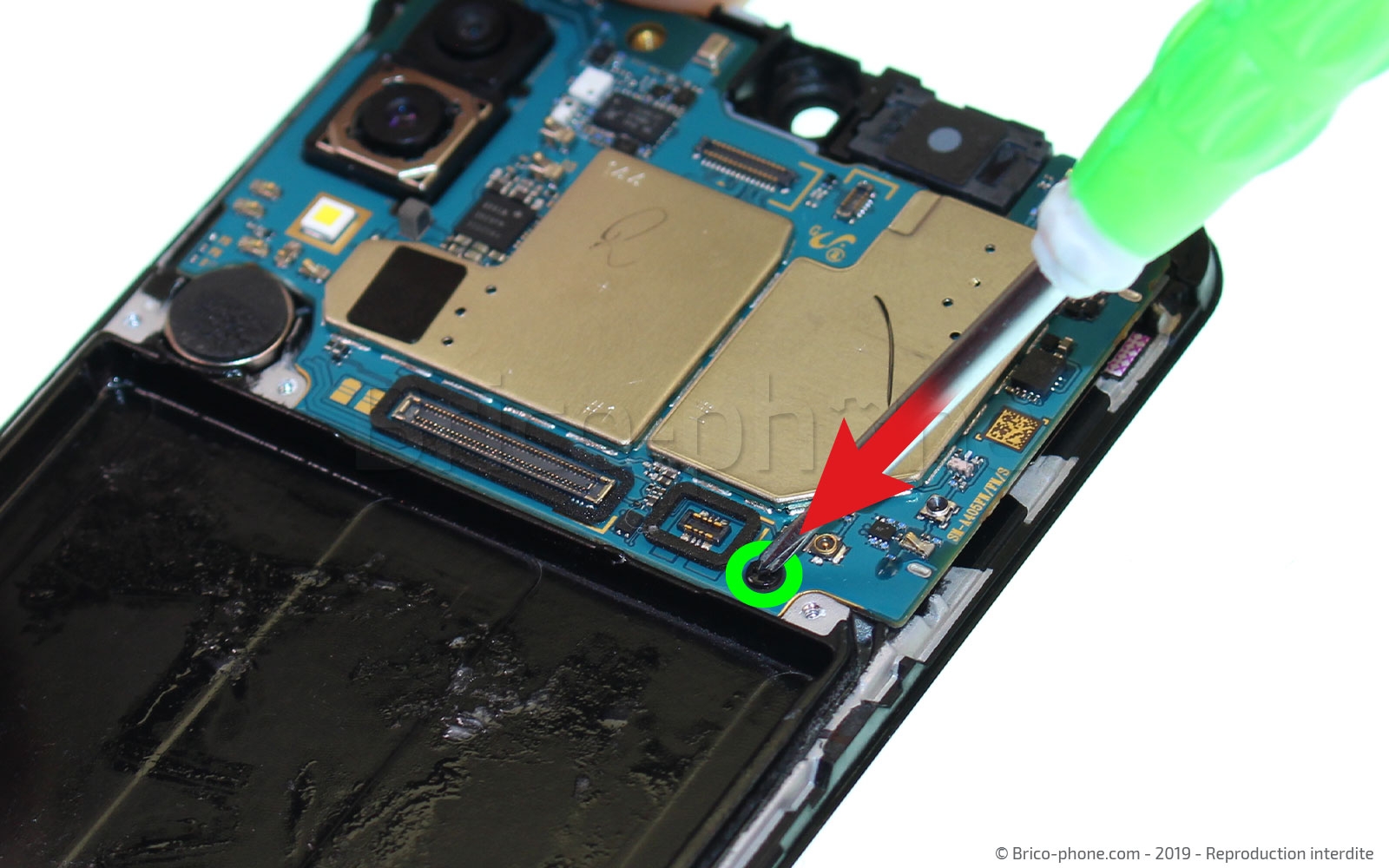

Etape 16 : Retirer la carte mère
Pour démonter la carte mère, commencez par vous munir de votre tournevis cruciforme et retirez la vis qui la tient en place. Une fois la vis retirée, il vous suffit de faire levier avec le spudger en nylon orange du kit pour retirer la carte de l'appareil. Soyez prudent de ne pas endommager les petits composants soudés à la surface du circuit imprimé, ils sont essentiels au bon fonctionnement de votre Samsung Galaxy A40 .
Outils du kit utilisés
Outils du kit utilisés

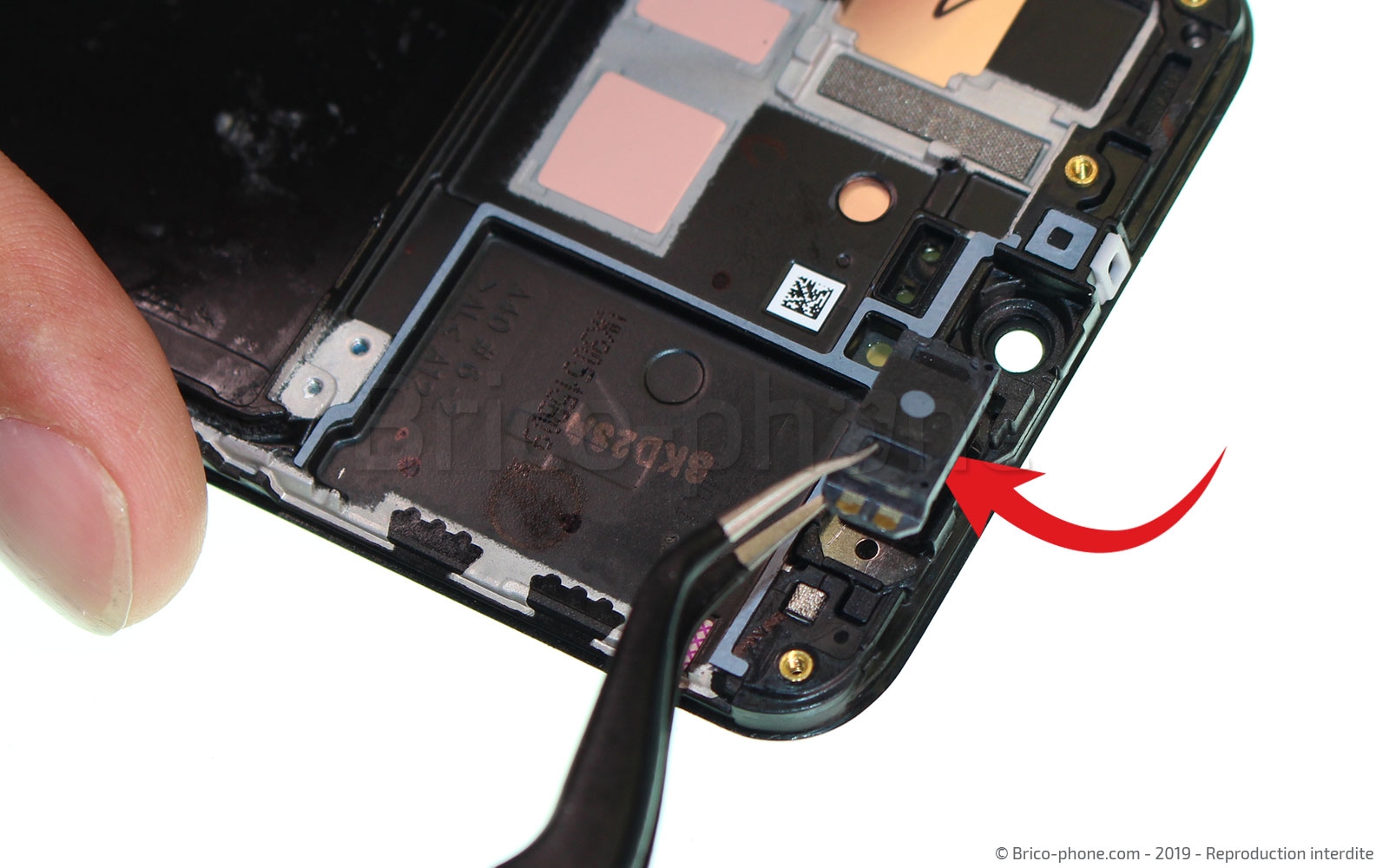

Etape 17 : Retirer le haut-parleur interne
En utilisant la pincette en métal, faites levier pour sortir le haut parleur interne de son encoche. Ce composant est simplement collé au bloc écran et ne devrait pas opposer une trop forte résistance.
Outils du kit utilisés
Outils du kit utilisés

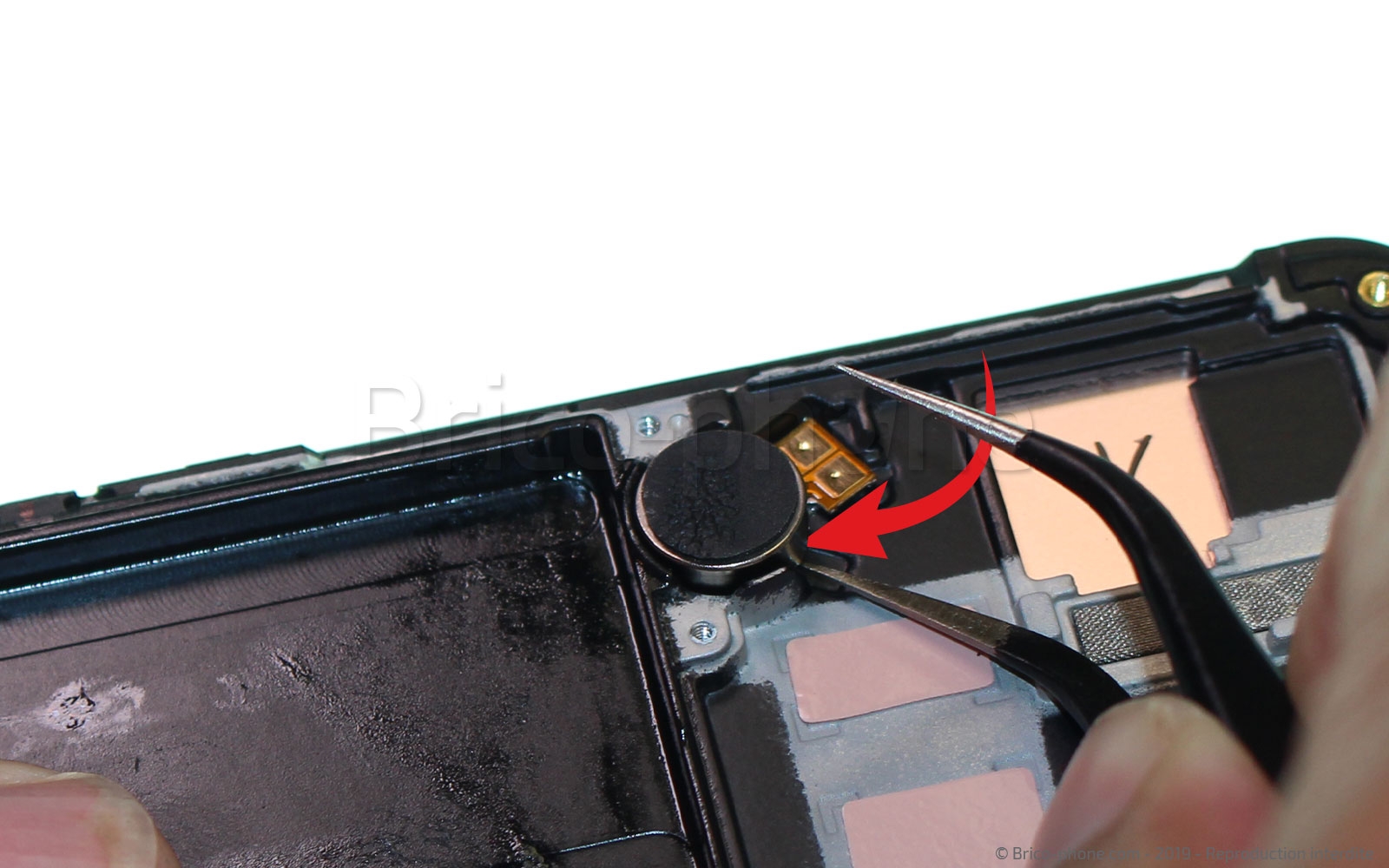

Etape 18 : Retirer le vibreur
Comme pour le haut-parleur interne, le vibreur de votre Samsung Galaxy A40 devrait être aussi simple à retirer en utilisant la pincette métallique. Faites a nouveau levier sous le vibreur pour le décoller puis sortez le simplement de son encoche. Soyez prudent de ne pas endommager la petite pate de contact en retirant le composant !
Outils du kit utilisés
Outils du kit utilisés

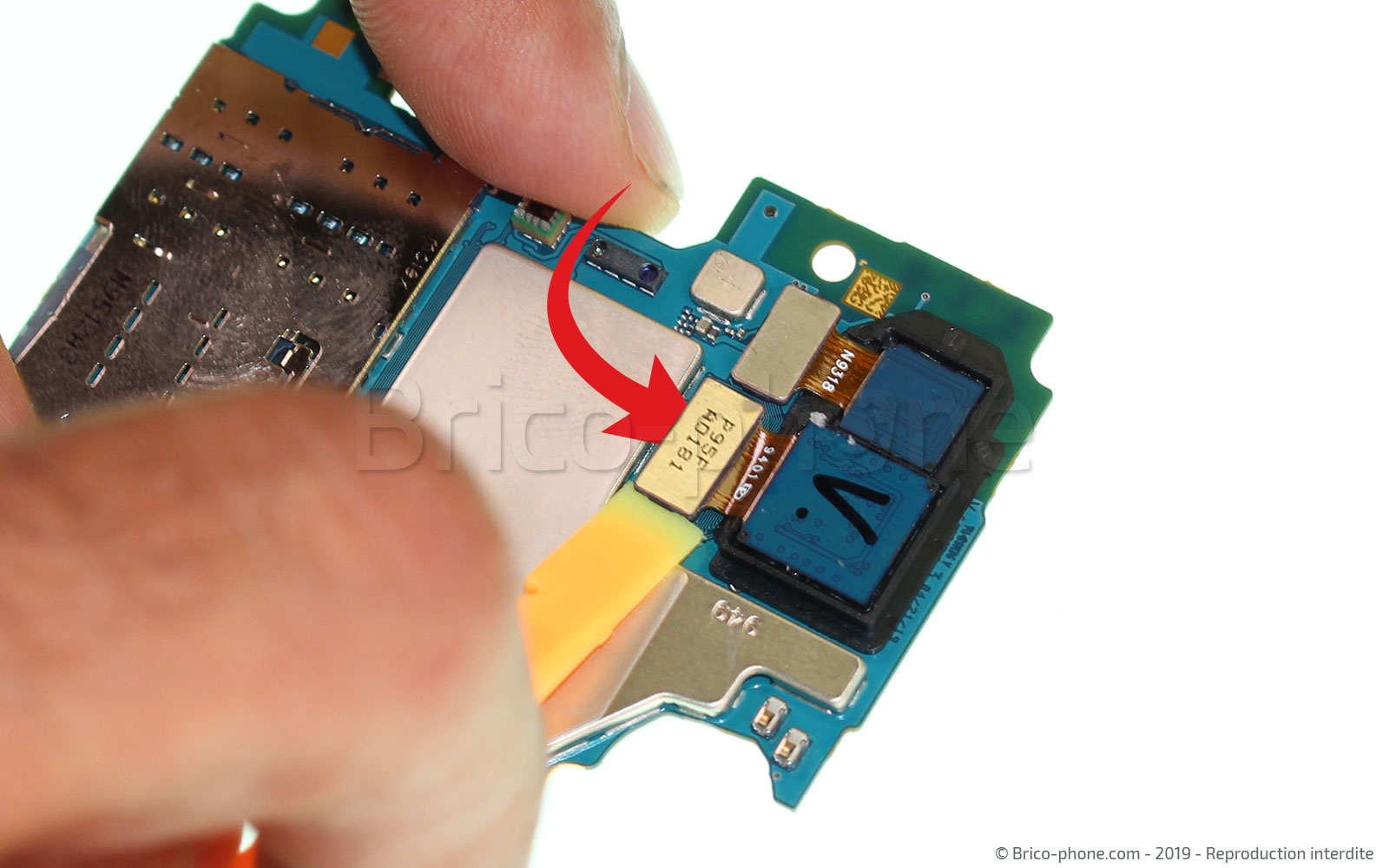

Etape 19 : Retirer la caméra arrière
Vous pouvez maintenant retirer la caméra arrière de la carte mère. Cette opération est très simple mais soyez tout de même prudents. Commencez par retirer les connecteurs du module caméra arrière puis faites légèrement levier afin de décoller le module de la carte.
Outils du kit utilisés
Outils du kit utilisés

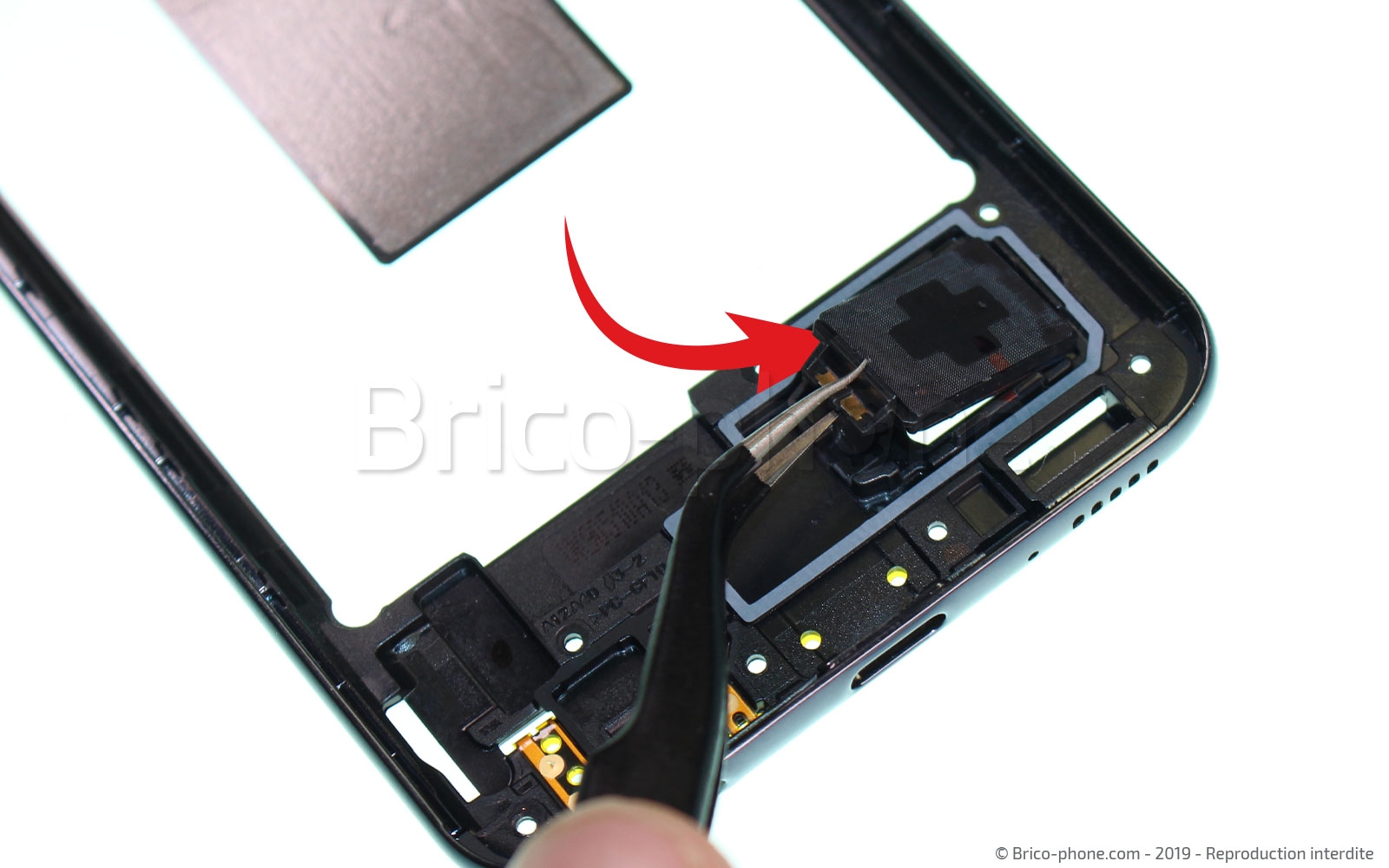

Etape 20 : Retirer le haut-parleur externe
Le dernier composant a démonter est le haut-parleur externe. Il est collé dans le chassis intermédiaire retiré plus tôt. Encore une fois, faites simplement levier avec votre pincette en métal et le tour est joué !
Outils du kit utilisés
Outils du kit utilisés

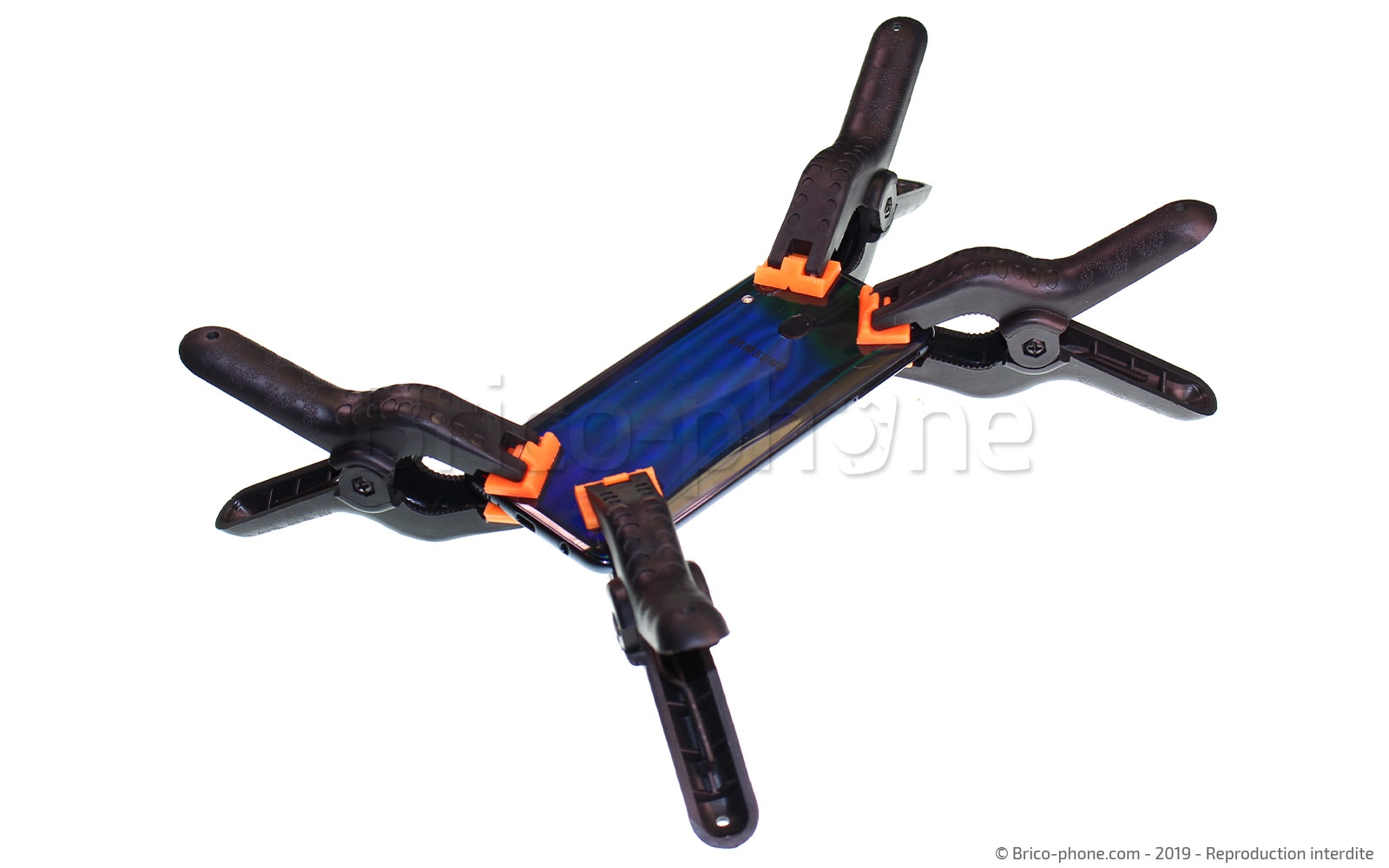

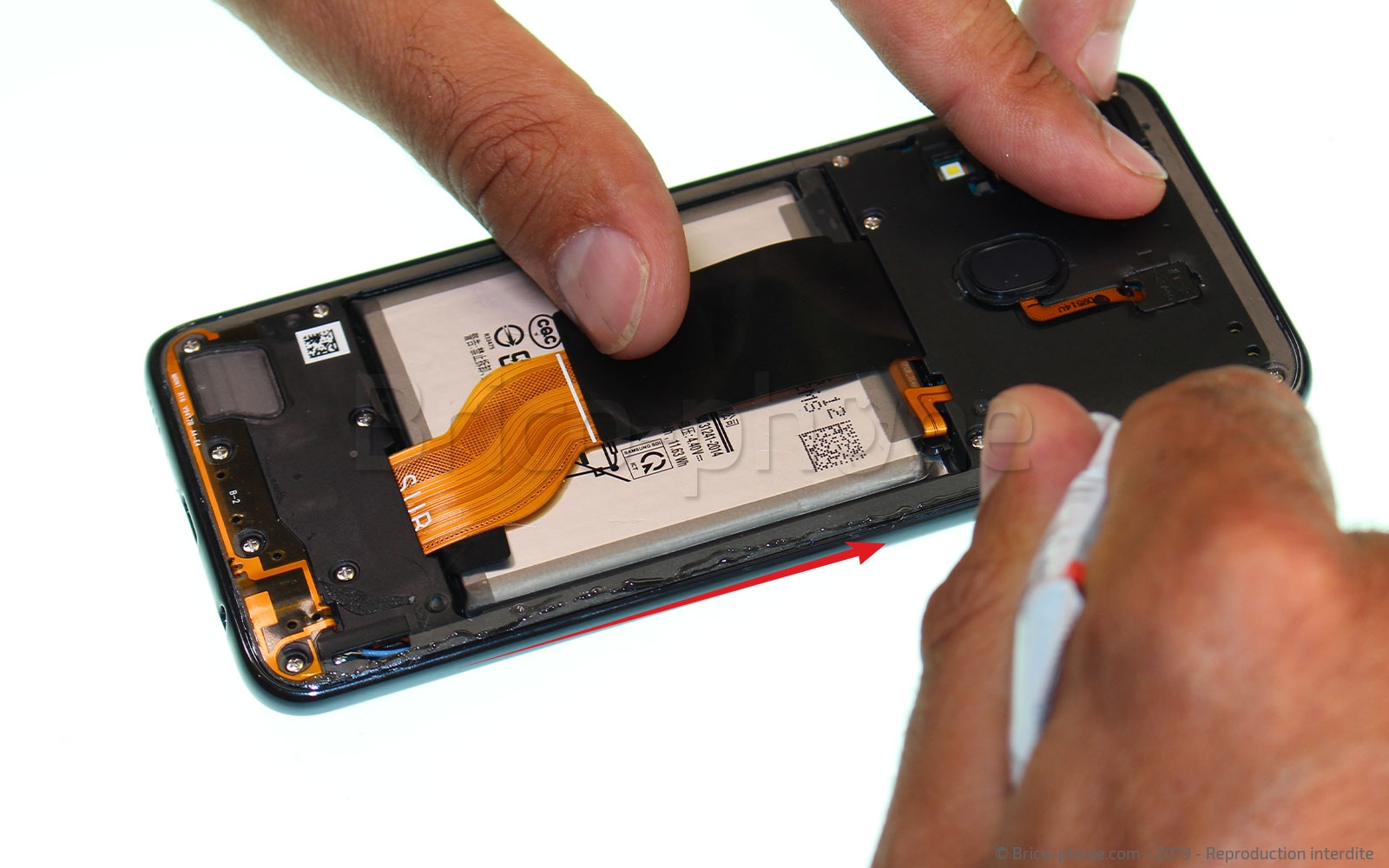

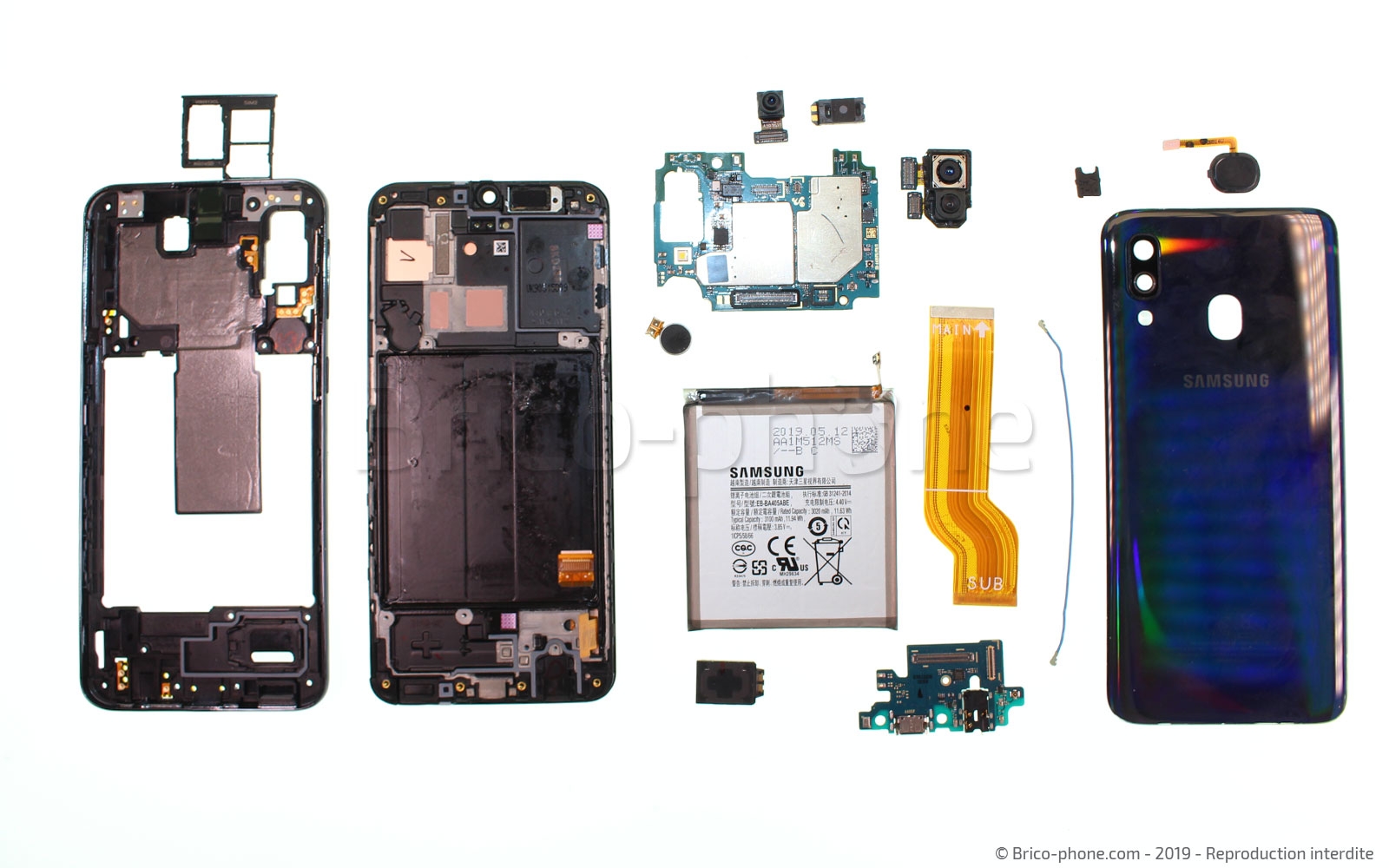

Conseils pour le remontage
Votre Samsung Galaxy A40 est maintenant entièrement démonté ! vous pouvez donc commencer à remonter votre appareil en suivant les étapes de ce guide dans l'ordre inverse. Nous vous recommandons d'utiliser de la colle B7000 pour recoller la vitre arrière au mieux ainsi que des stickers universels pour la batterie. Placez votre téléphone sous presse (ou sous une pile de livres) pendant 30 à 40 minutes une fois le remontage terminé !
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
Pince à ressort
6,90 €
