Changement d'écran vitre et LCD sur Galaxy A50

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A50
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

La vitre de votre Samsung Galaxy A50 est cassée>  L'affichage Super Amoled de votre téléphone présente des défauts>  Votre écran ne s'allume plus

Votre Samsung Galaxy A50 a chuté et votre vitre s'est brisé et/ou l'écran Amoled reste noir ou fait des traits. Retrouvez toutes les fonctionnalitées de votre smartphone en réparant vous-même ce dernier à l'aide de ce tutoriel photos gratuit.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

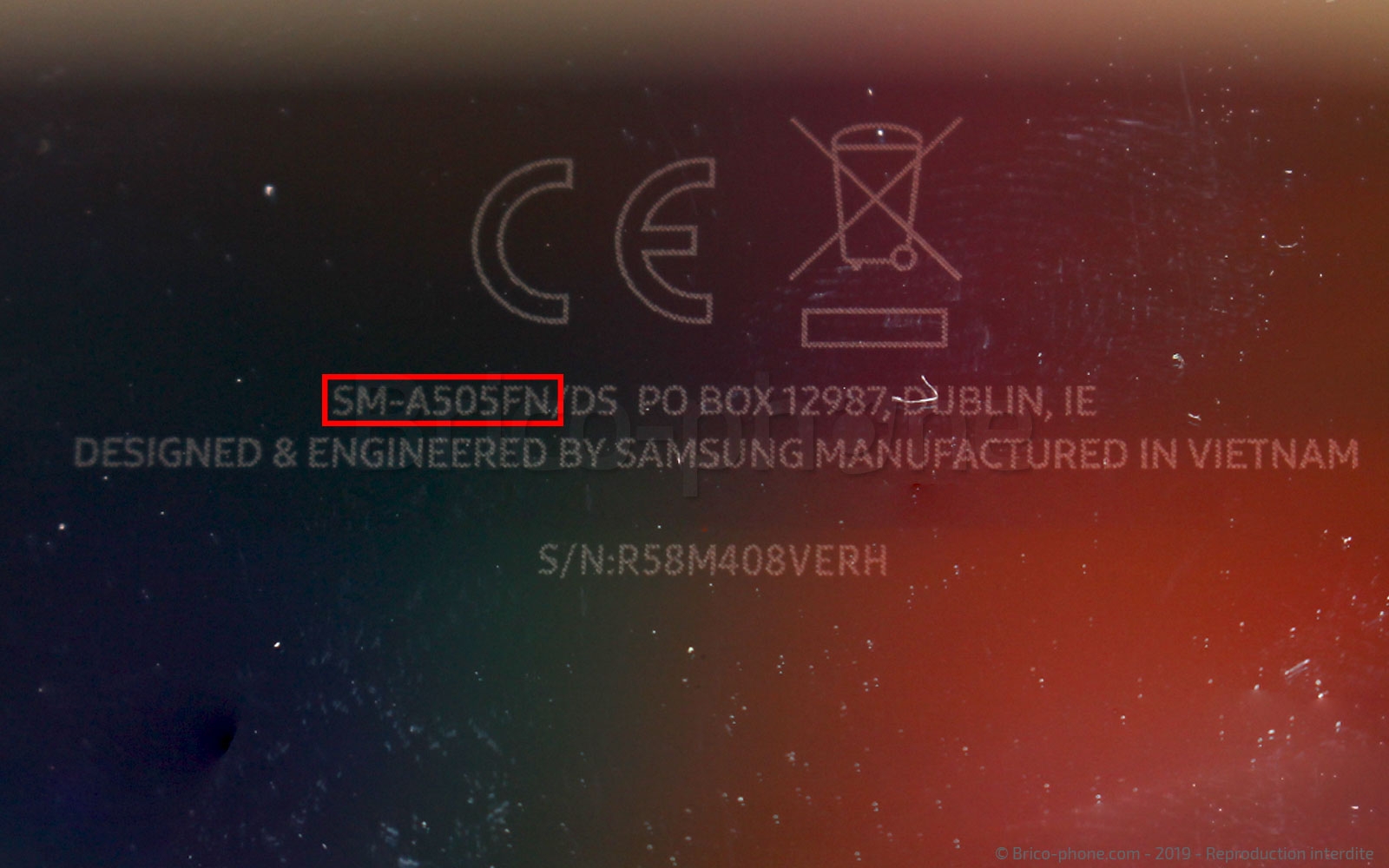

Avant de commencer

Afin d'être certain de ne pas rencontrer de problème au moment du remontage, Assurez-vous que votre écran de rechange soit bien compatible avec le n° de modèle qui est inscrit sur le dos de votre smartphone.
Dans notre cas le numéro SM-A505FN correspond bien au Samsung Galaxy A50
Etape 1

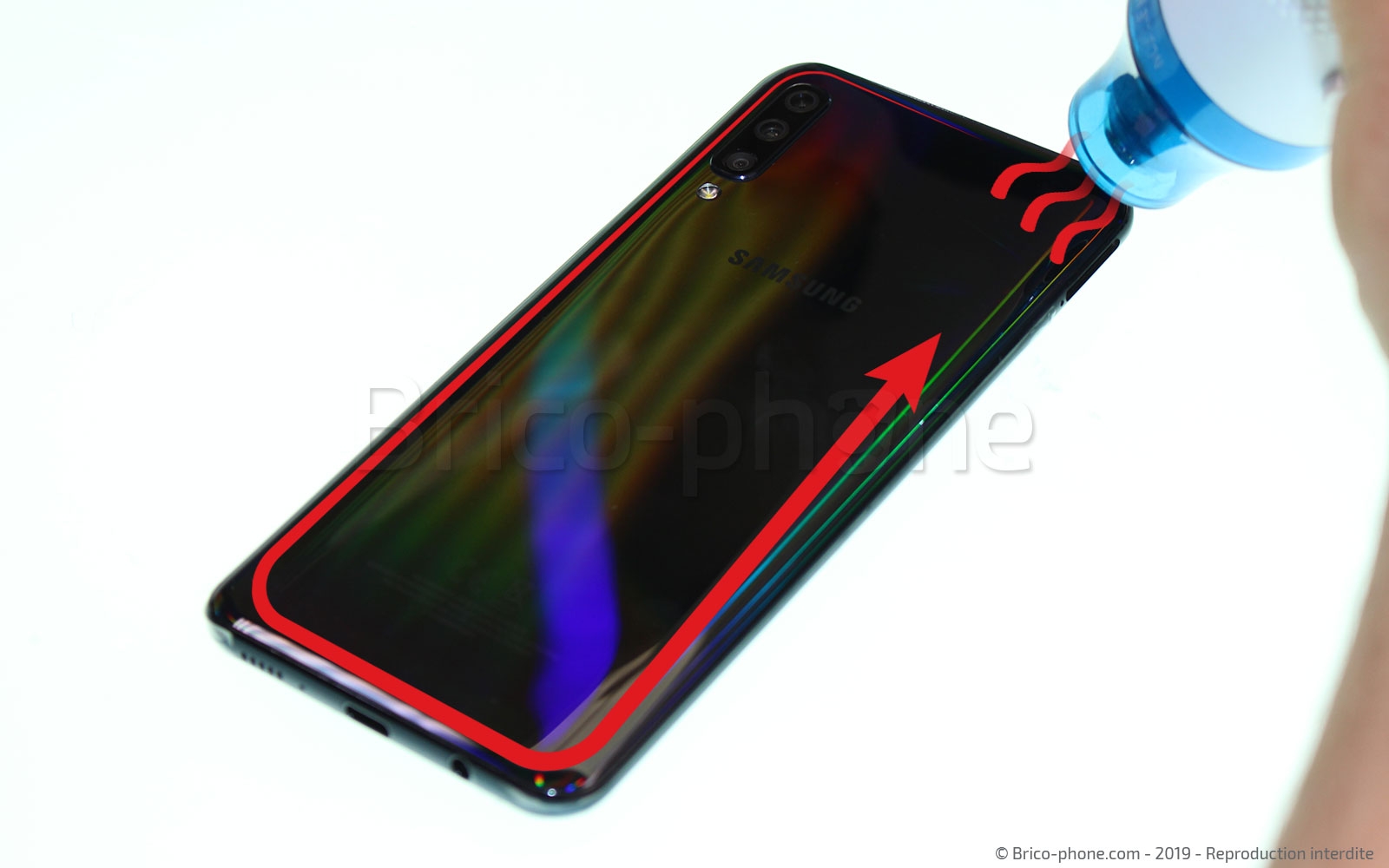

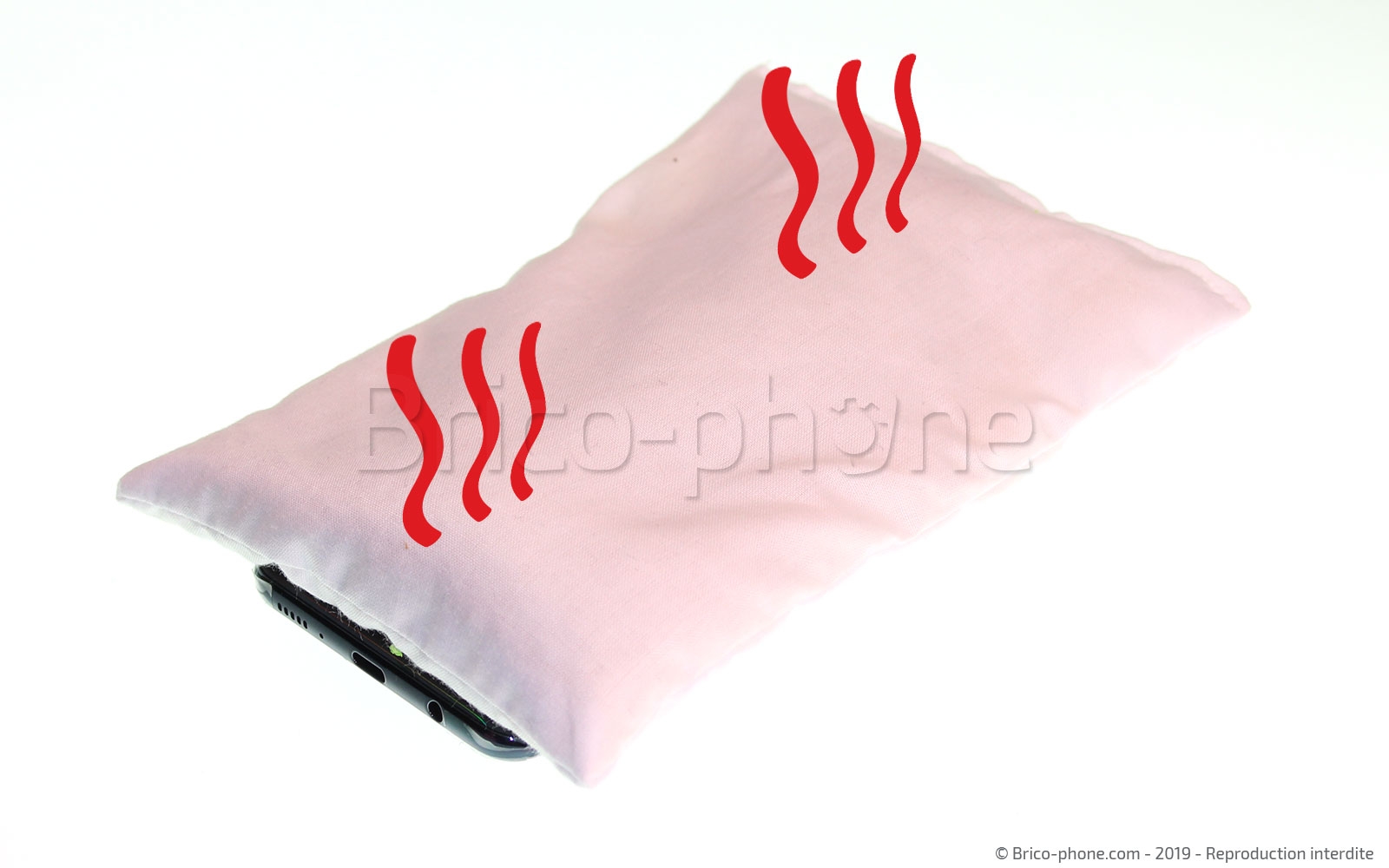

Etape 1 Chauffer le cache arrière

Comme pour beaucoup d'autres appareils, la première étape de ce tutoriel consiste à chauffer la vitre arrière de votre smartphone afin de ramollir la colle qui la fixe au châssis. Pour cela vous pouvez utiliser un petit décapeur thermique ou un coussin chauffant en faisant attention de ne pas dépasser les 80°C
Pièces
Décapeur thermique petit modèle 9.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 2

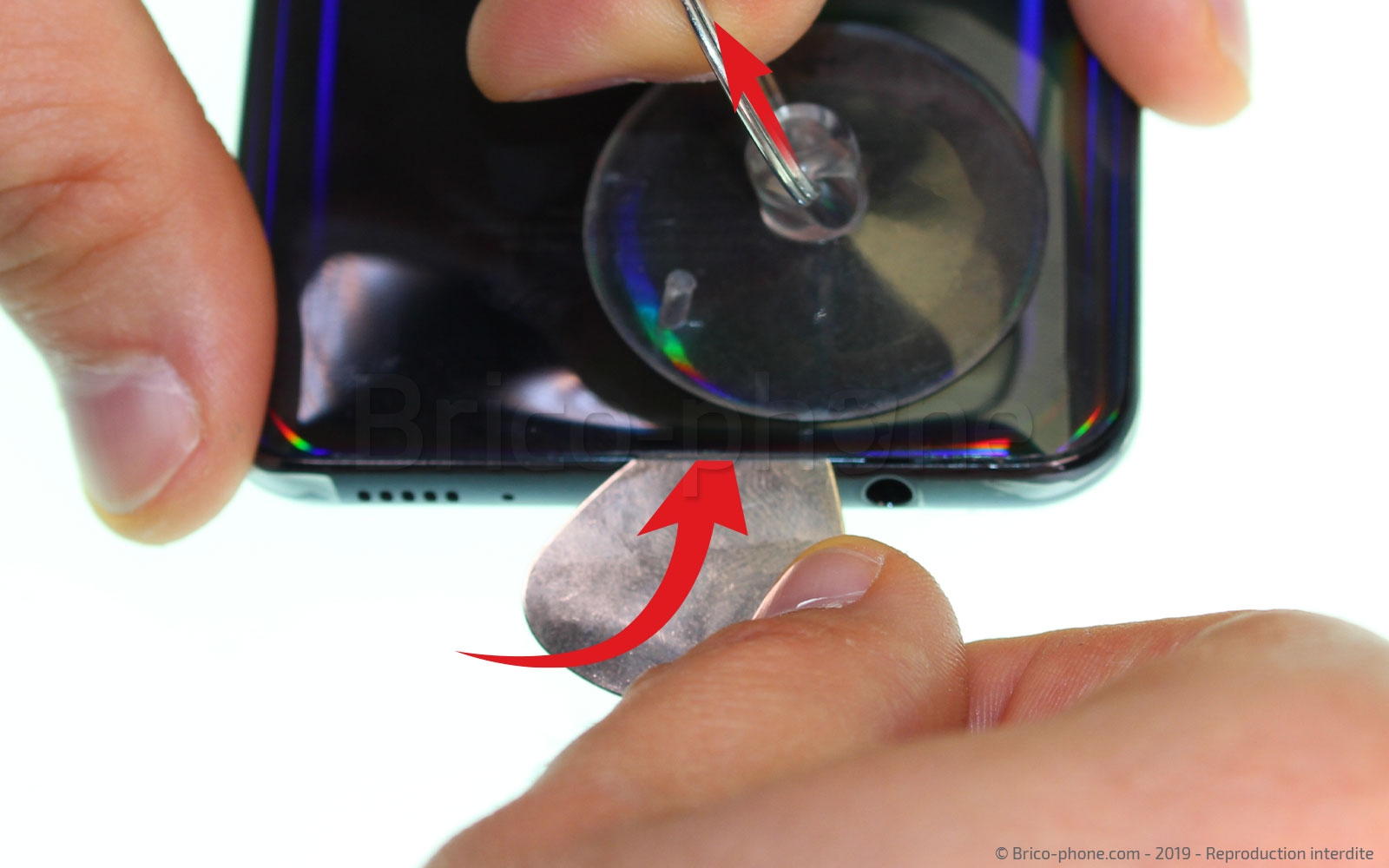

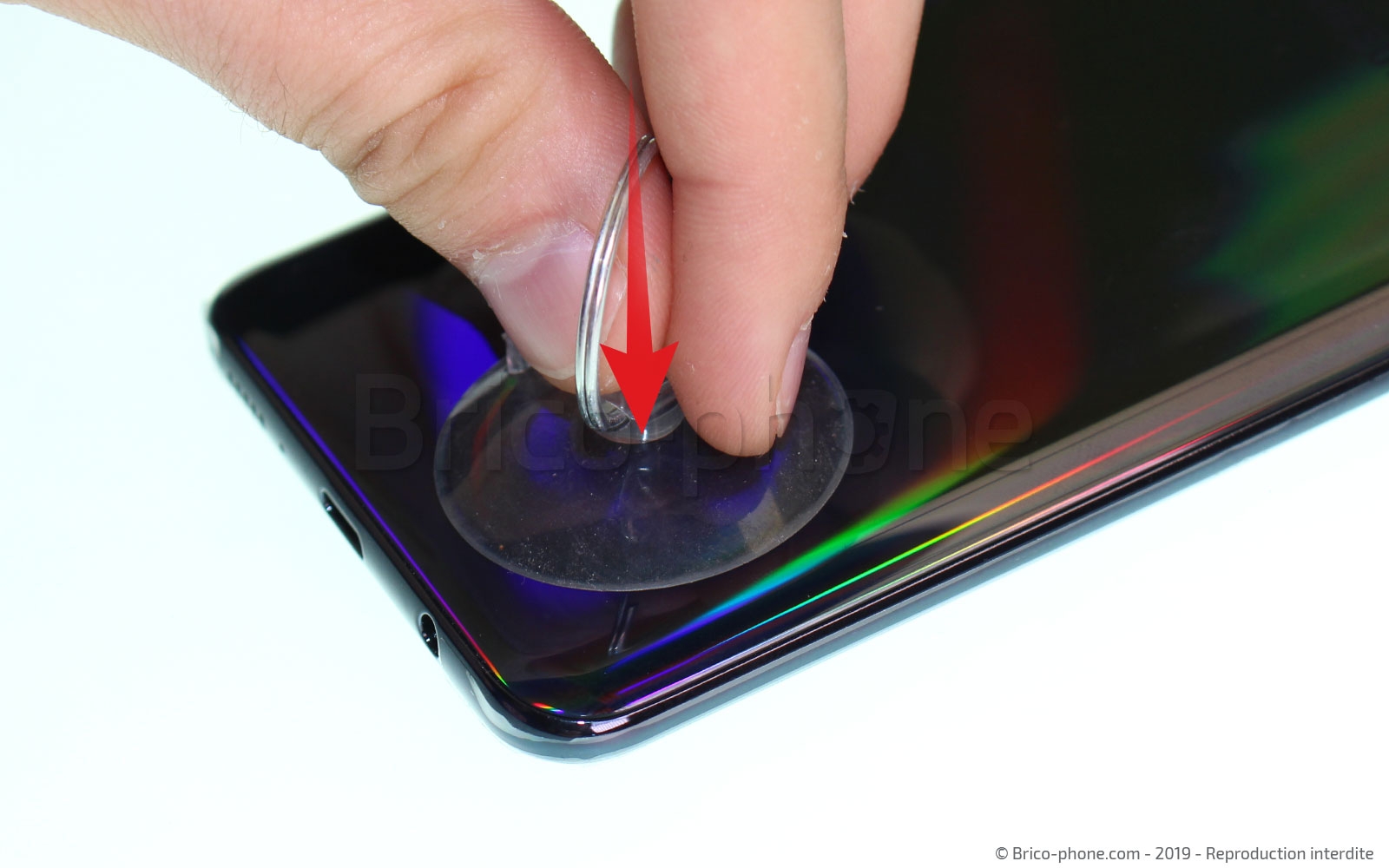

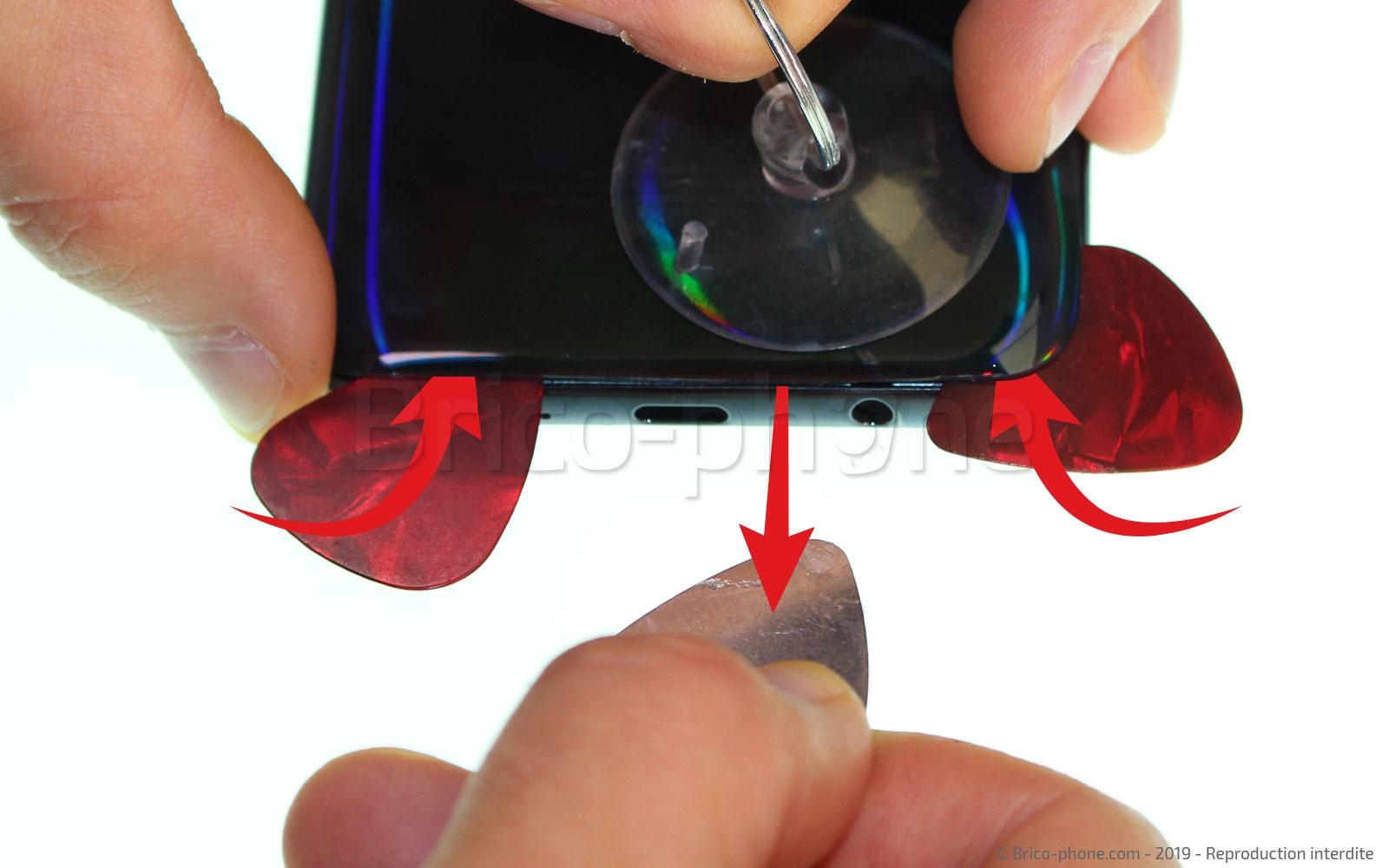

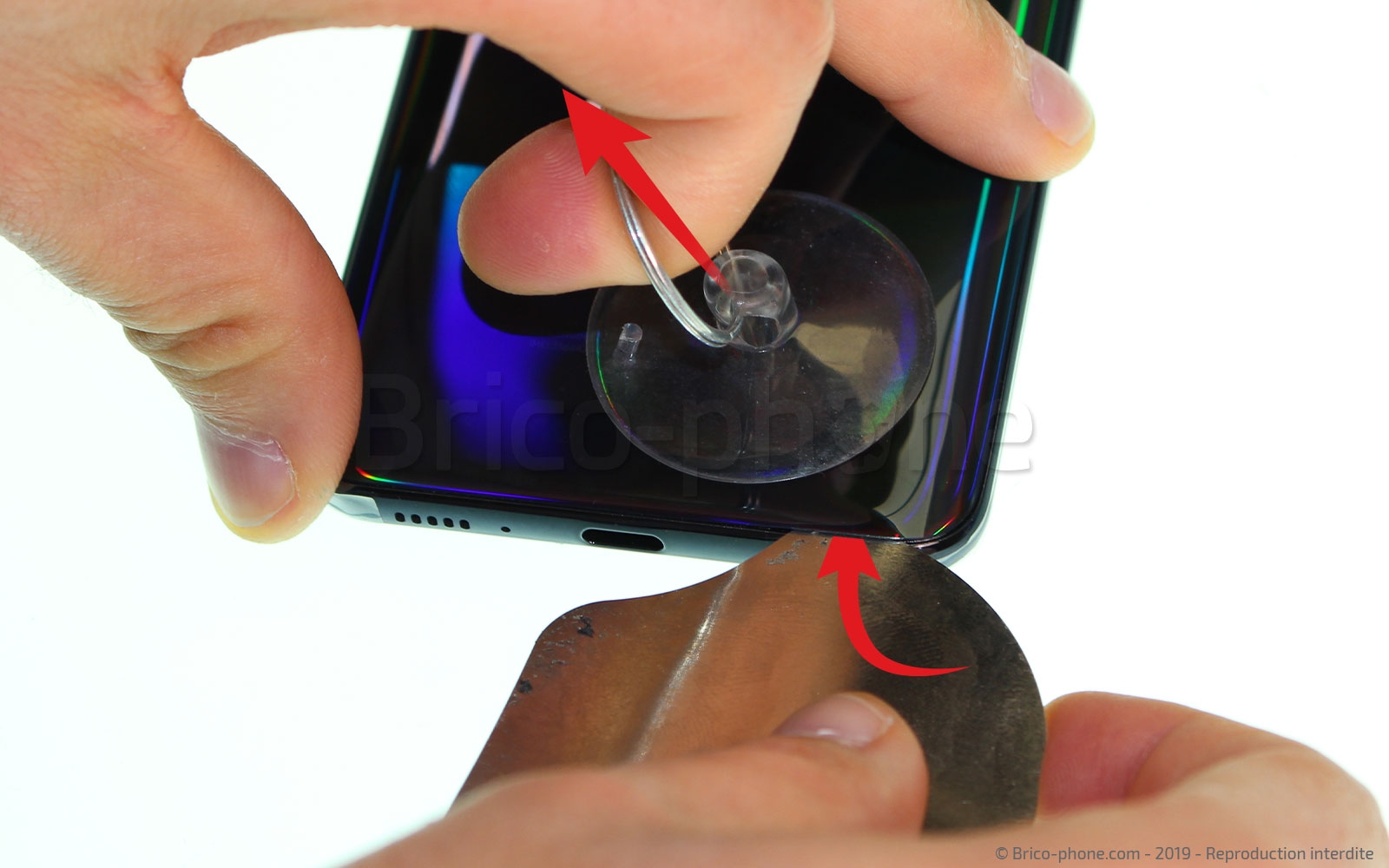

Etape 2 Placer les outils pour le décollage

Cette étape consiste à mettre en place les médiators plastiques qui seront utilisés pour le décollage de la façade arrière.
Commencez par placer la ventouse sur la partie basse de la vitre puis tout en exerçant une forte traction dessus par le biais de l'anneau métallique, insérez ( vous devez forcer un peu) le médiator métal . Vous pouvez maintenant apercevoir des petits espaces de part et d'autres de ce dernier dans lesquels vous allez pouvoir venir mettre en place les médiators souples
Outils
Médiator
Ventouse
Etape 3

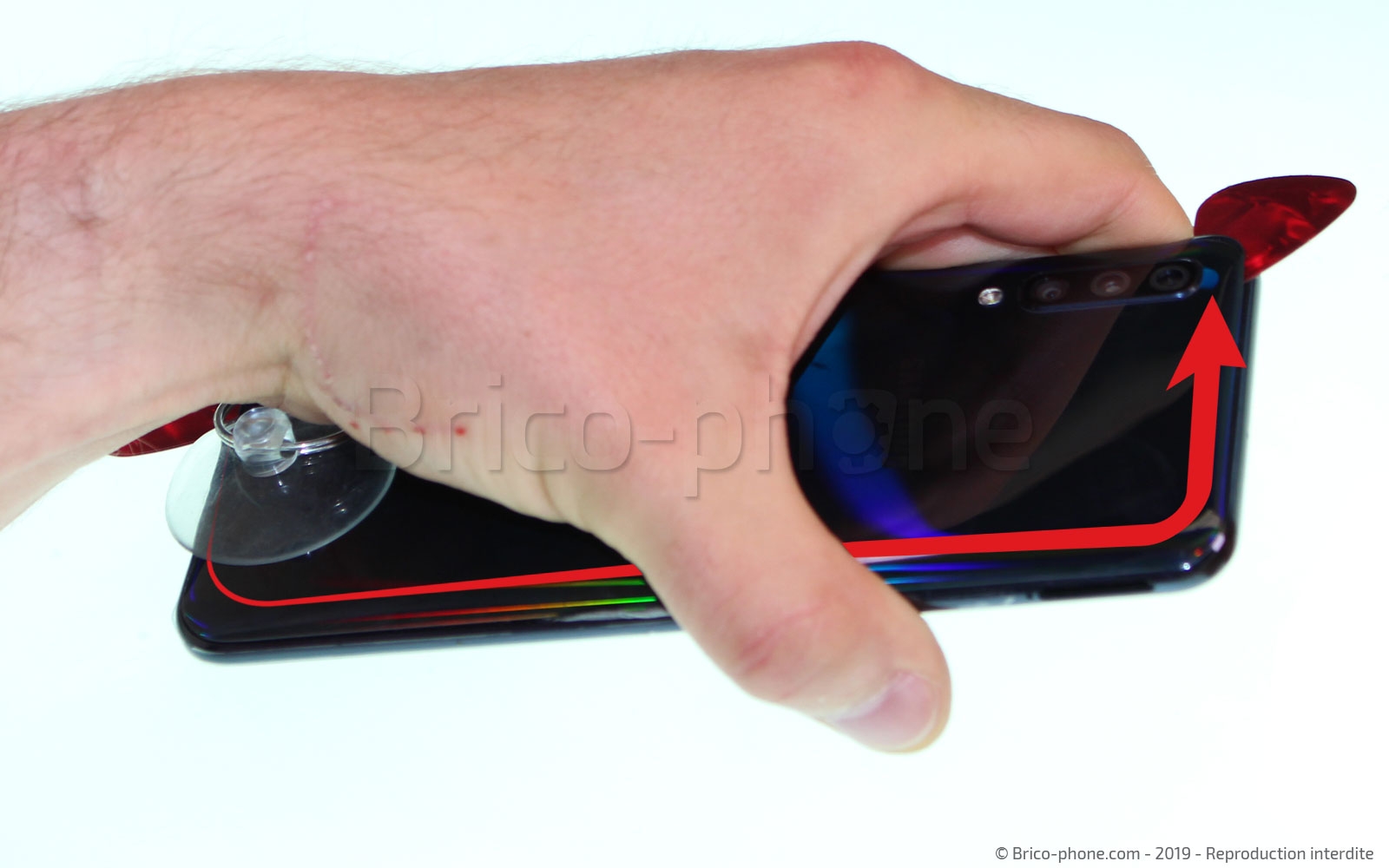

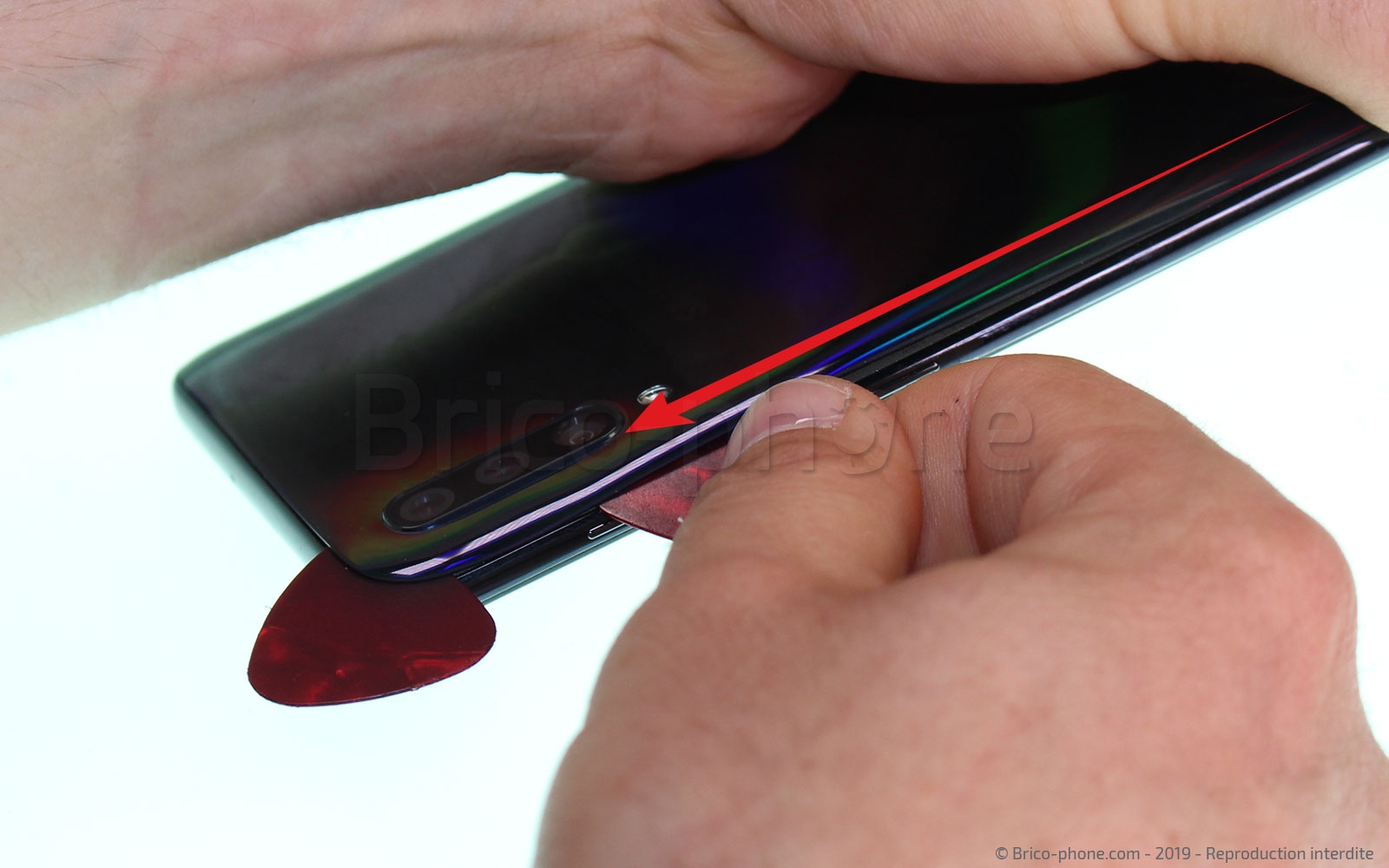

Etape 3 Décoller la vitre arrière

Faites à présent coulisser les médiators sous tout le contour de la vitre afin de décoller entièrement le cache arrière.
Si vous sentez que les médiators forcent trop n'hésitez pas à chauffer de nouveau la vitre afin de ramollir un peu plus l'adhésif.
Outils
Médiator
Etape 4

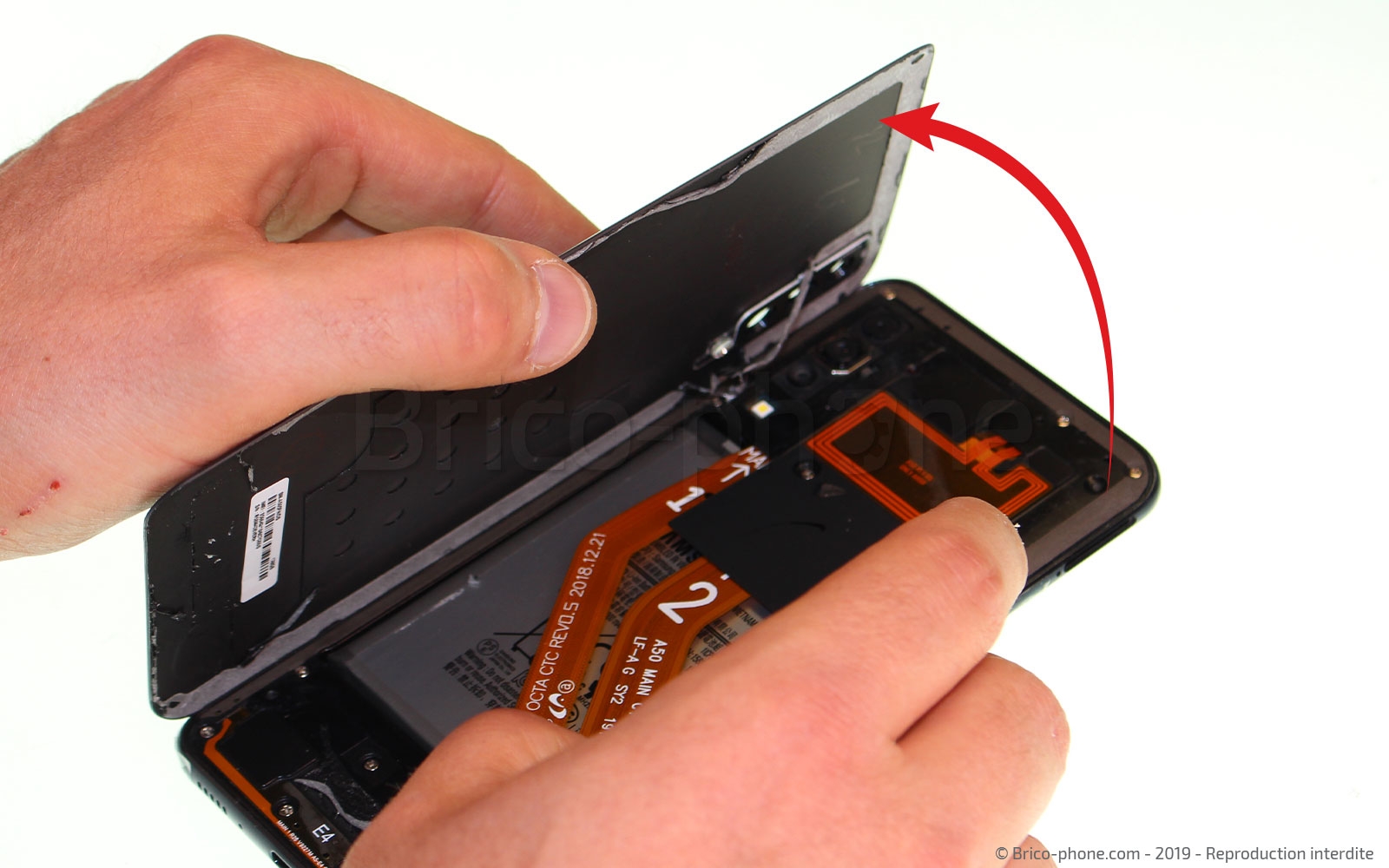

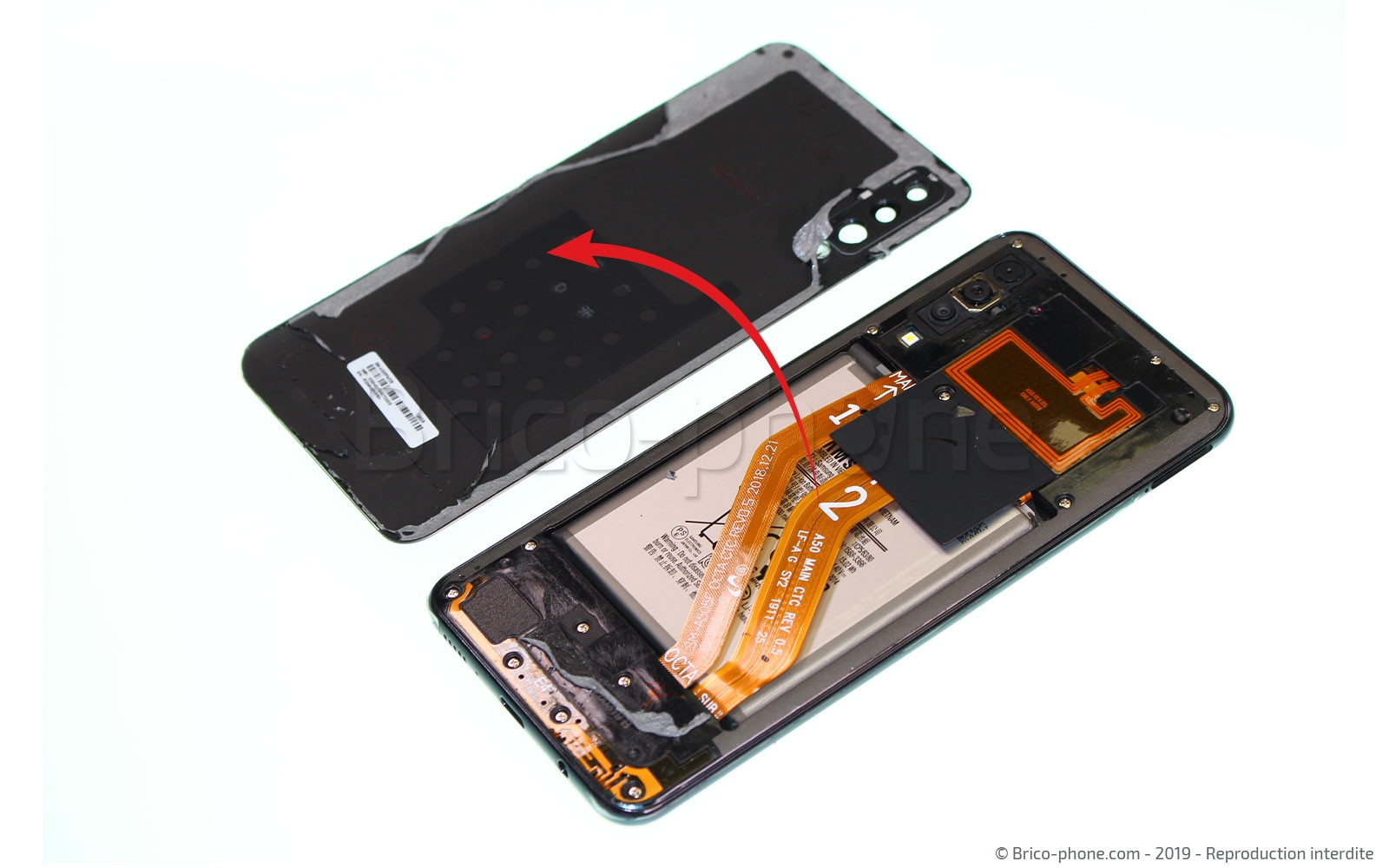

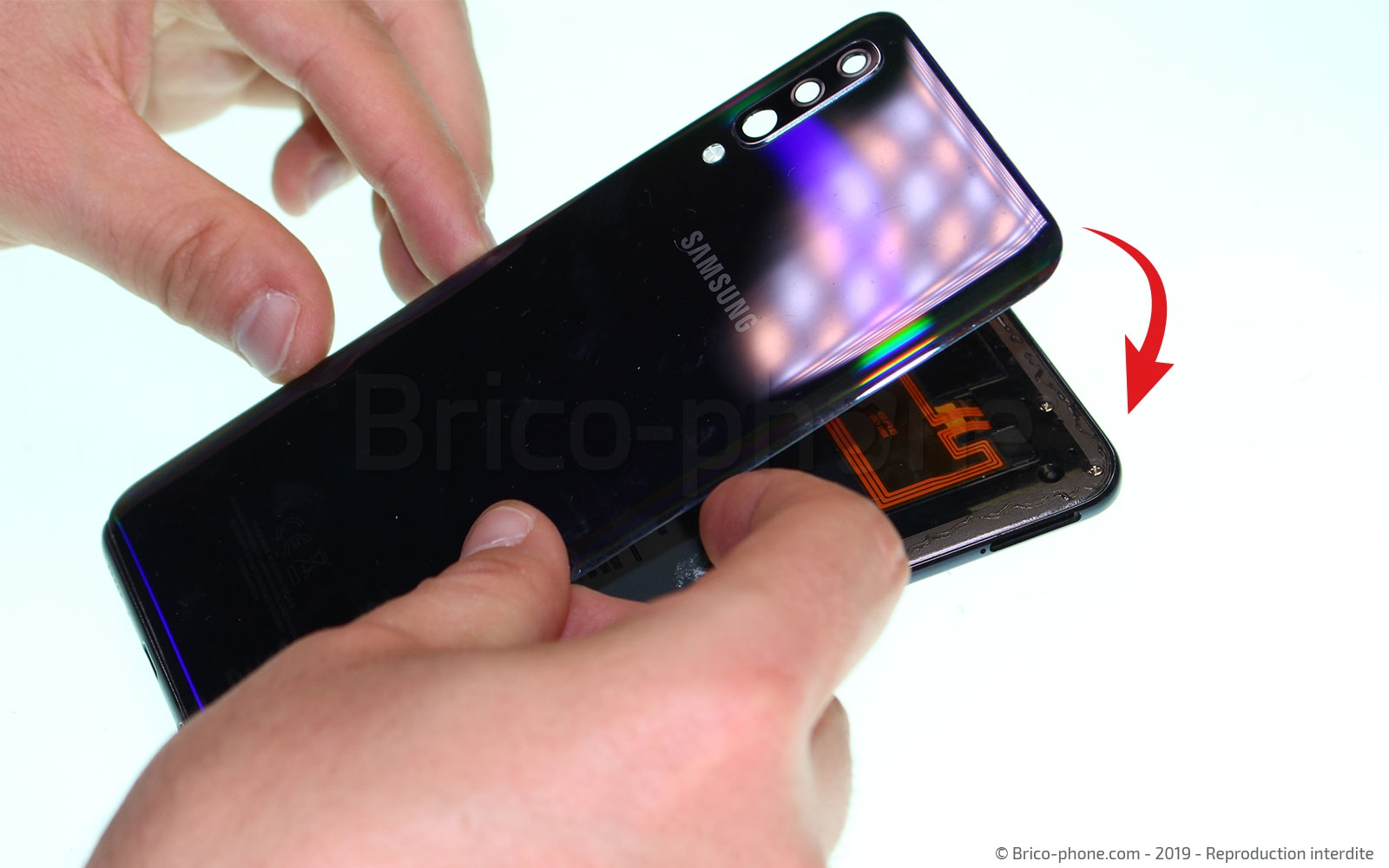

Etape 4 Retirer la vitre arrière

Vous pouvez maintenant ouvrir votre appareil sans aucune difficulté.
Etape 5

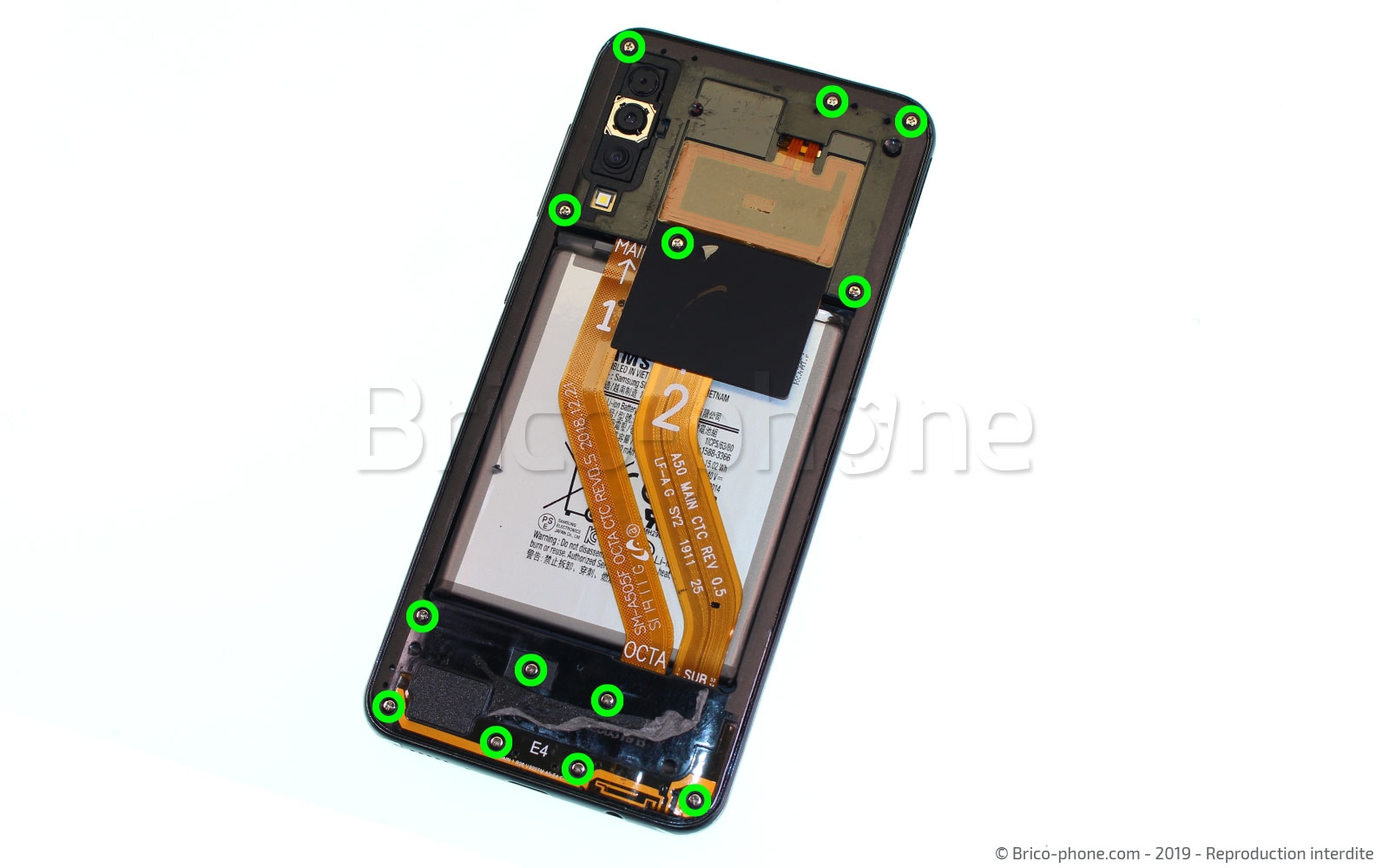

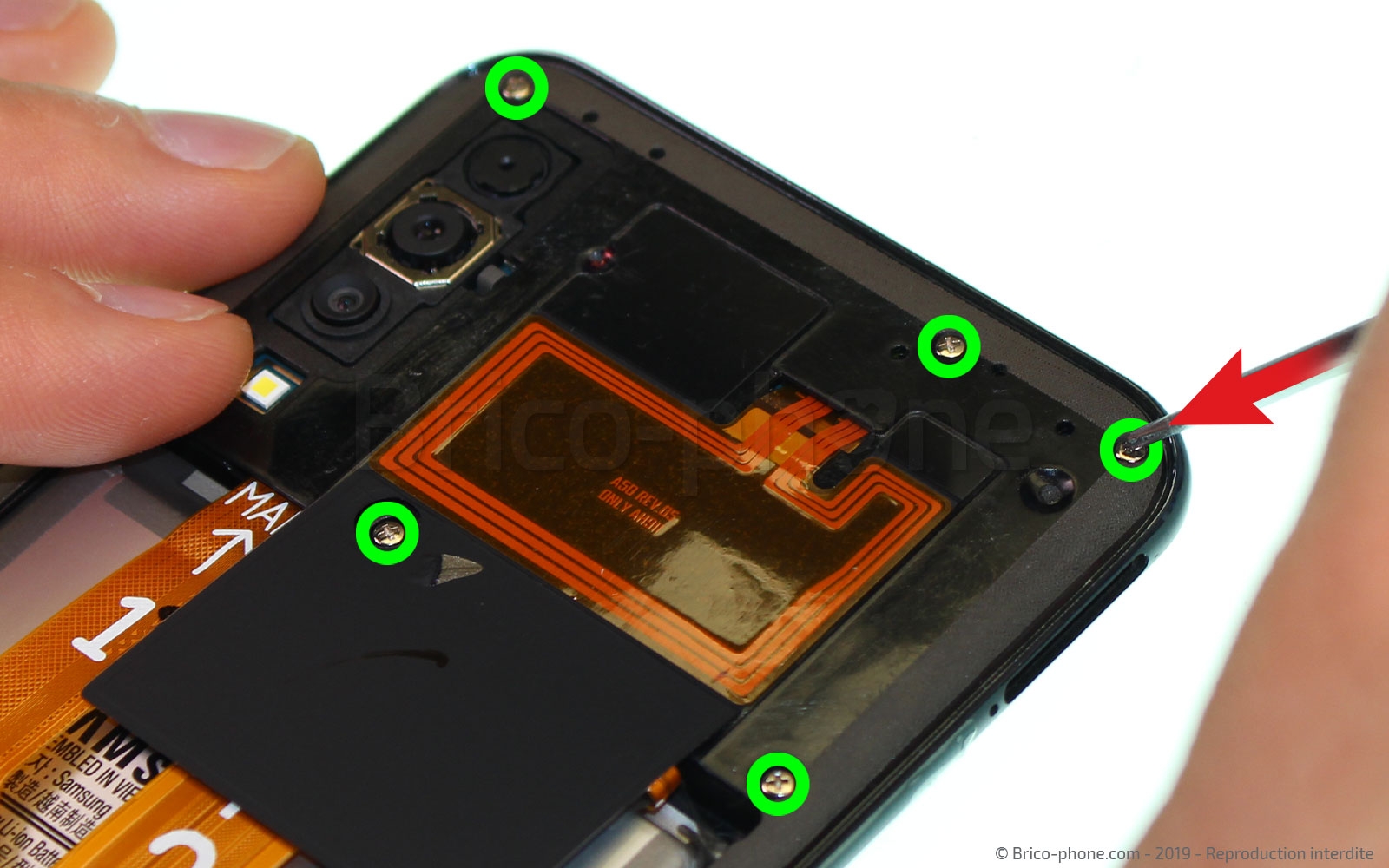

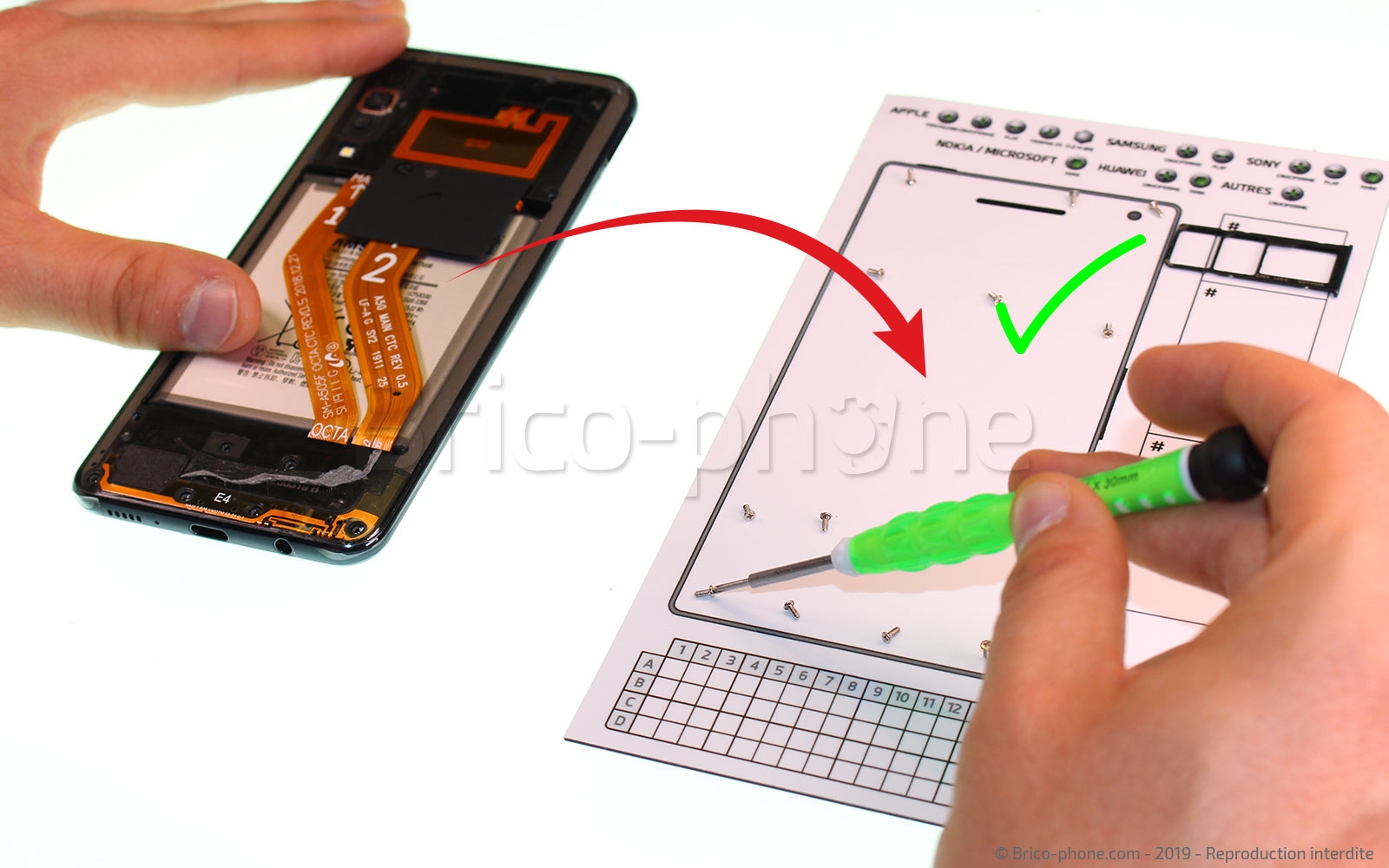

Etape 5 Retirer les vis

Prenez le tournevis cruciforme afin de retirer toutes les vis qui maintiennent le châssis intermédiaire et qui recouvrent entre autres la carte-mère.
Déposez les vis sur votre patron d'aide au montage afin de ne pas les égarer.
Outils
Tournevis Cruciforme
Etape 6

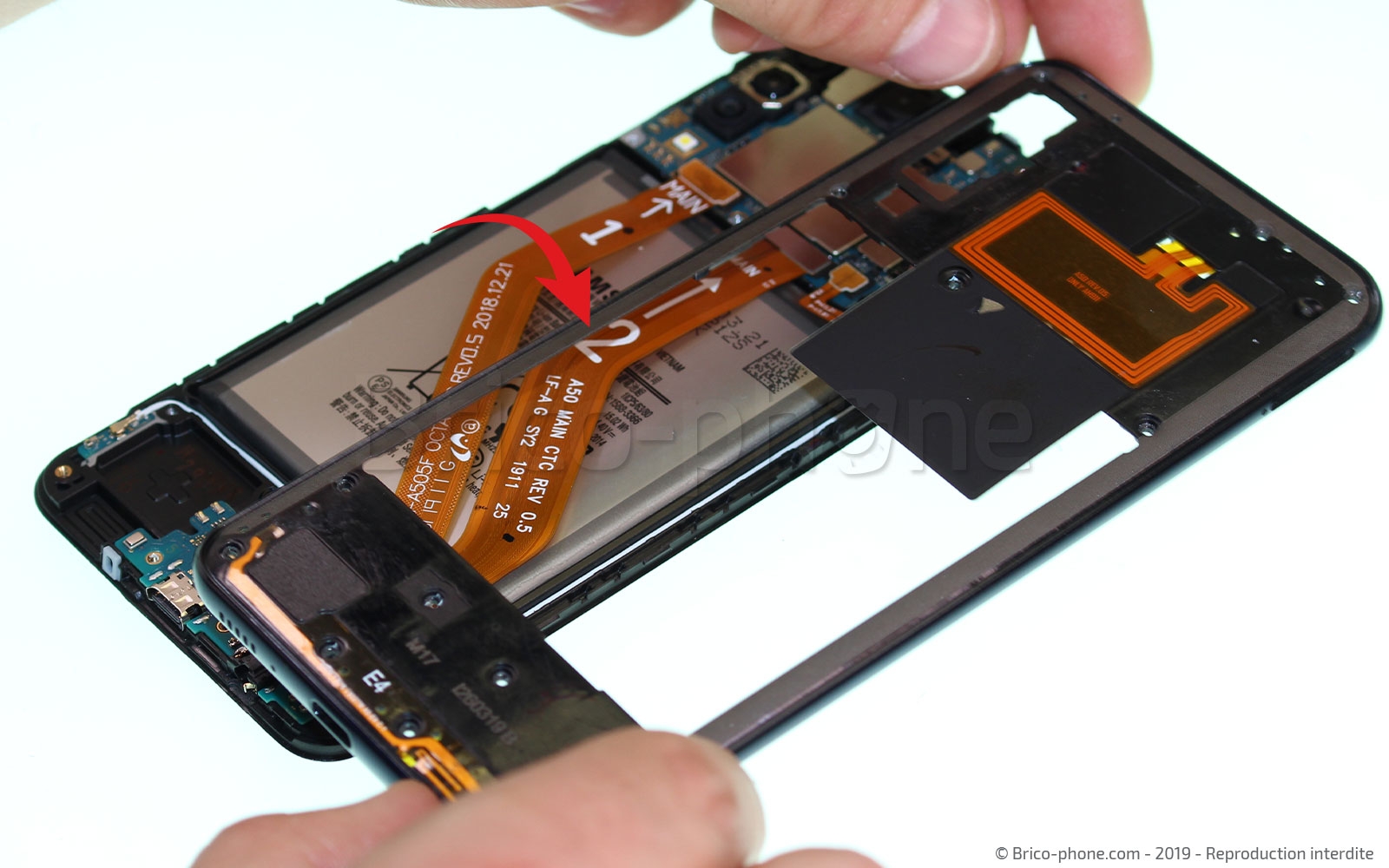

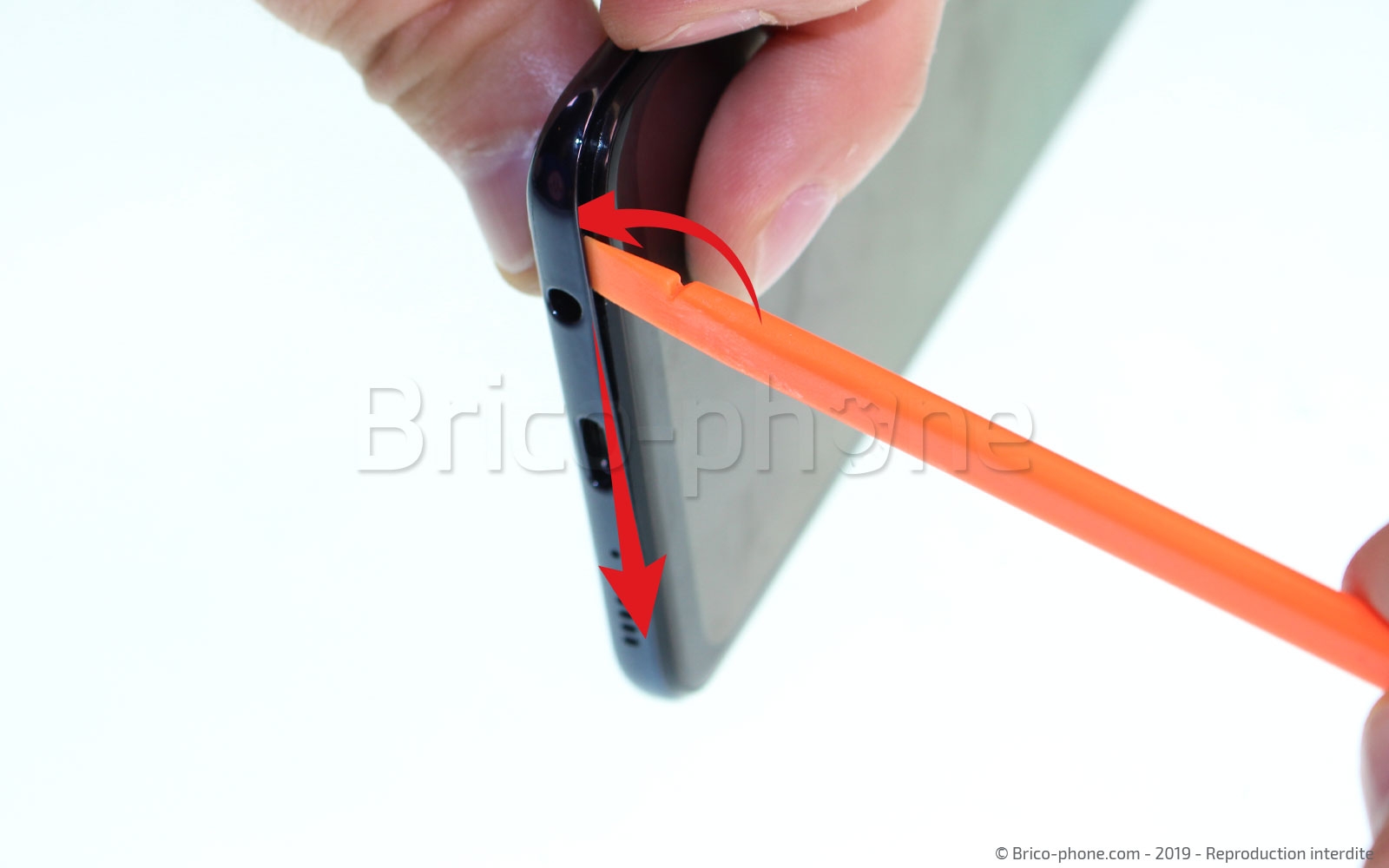

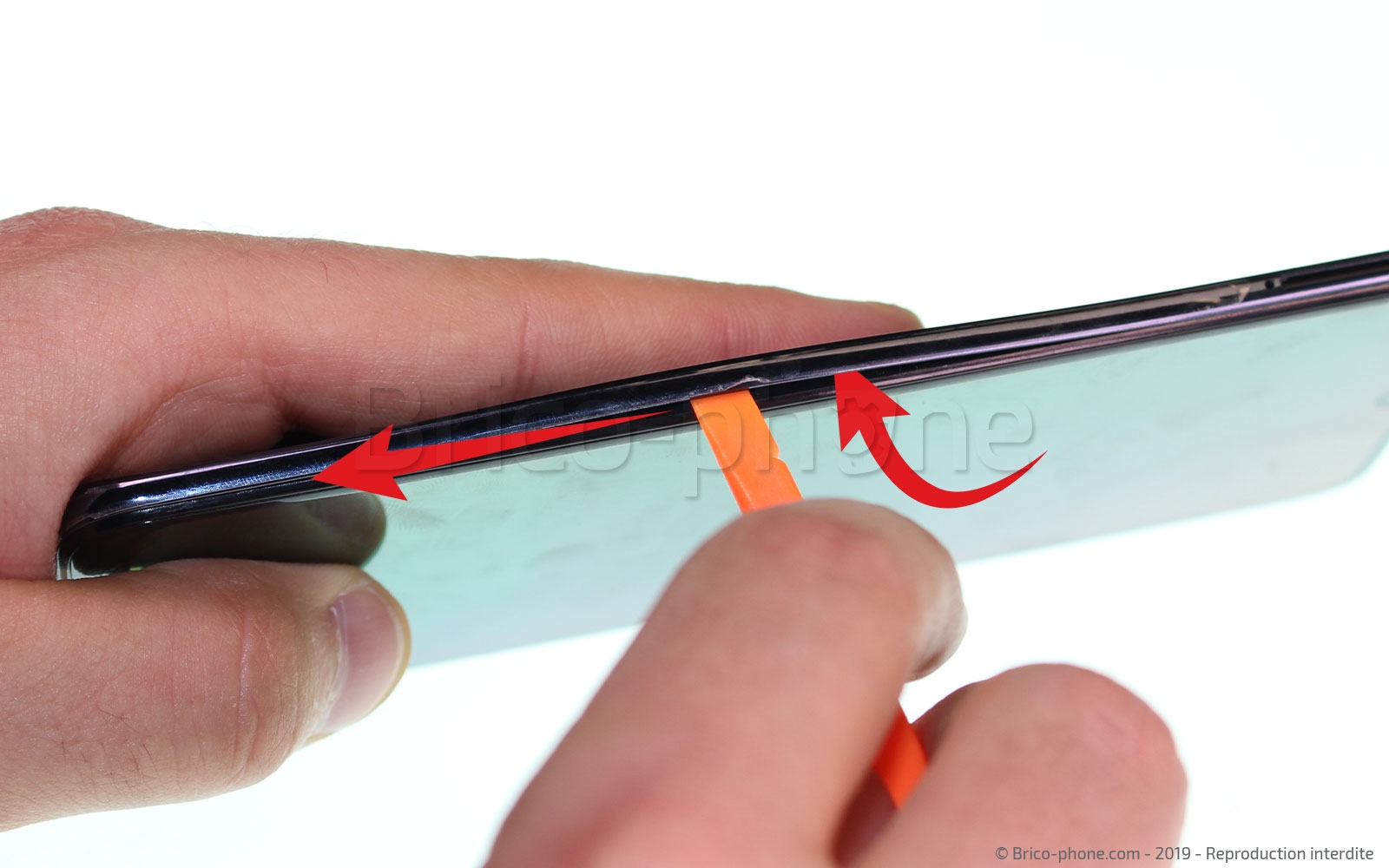

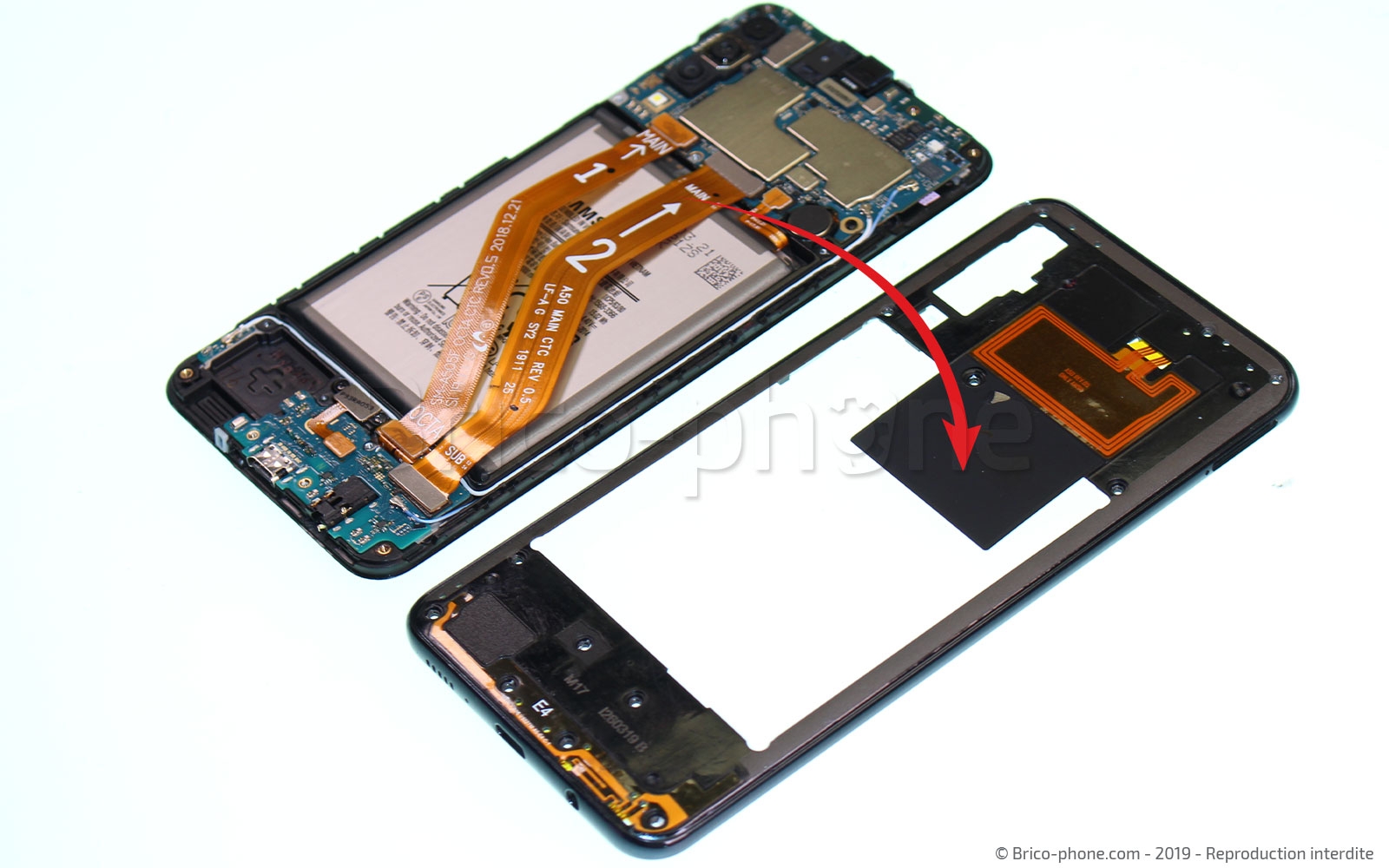

Etape 6 Déclipser le châssis intermédiaire

Déclipsez maintenant le châssis à l'aide du levier nylon
Outils
Levier Nylon
Etape 7

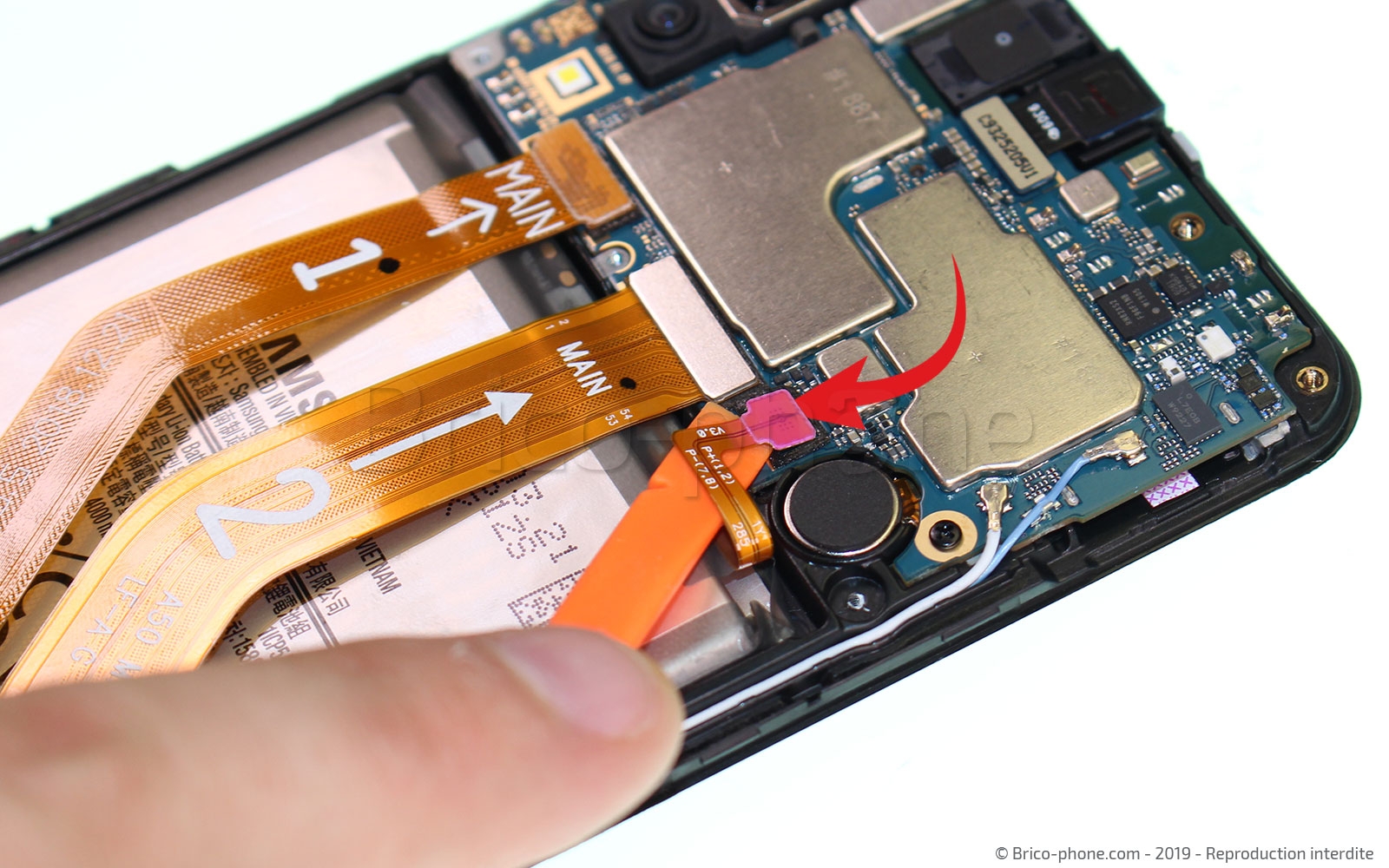

Etape 7 Déconnecter la batterie

Gardez le levier en main puis débranchez la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Débrancher les nappes interconnexion

Déconnectez à présent entièrement les nappes interconnexion . Celle de gauche permet de relier la connectique de l'écran à la carte-mère, et celle de droite permet de relier le connecteur USB Type C à cette même carte.
Outils
Levier Nylon
Etape 9

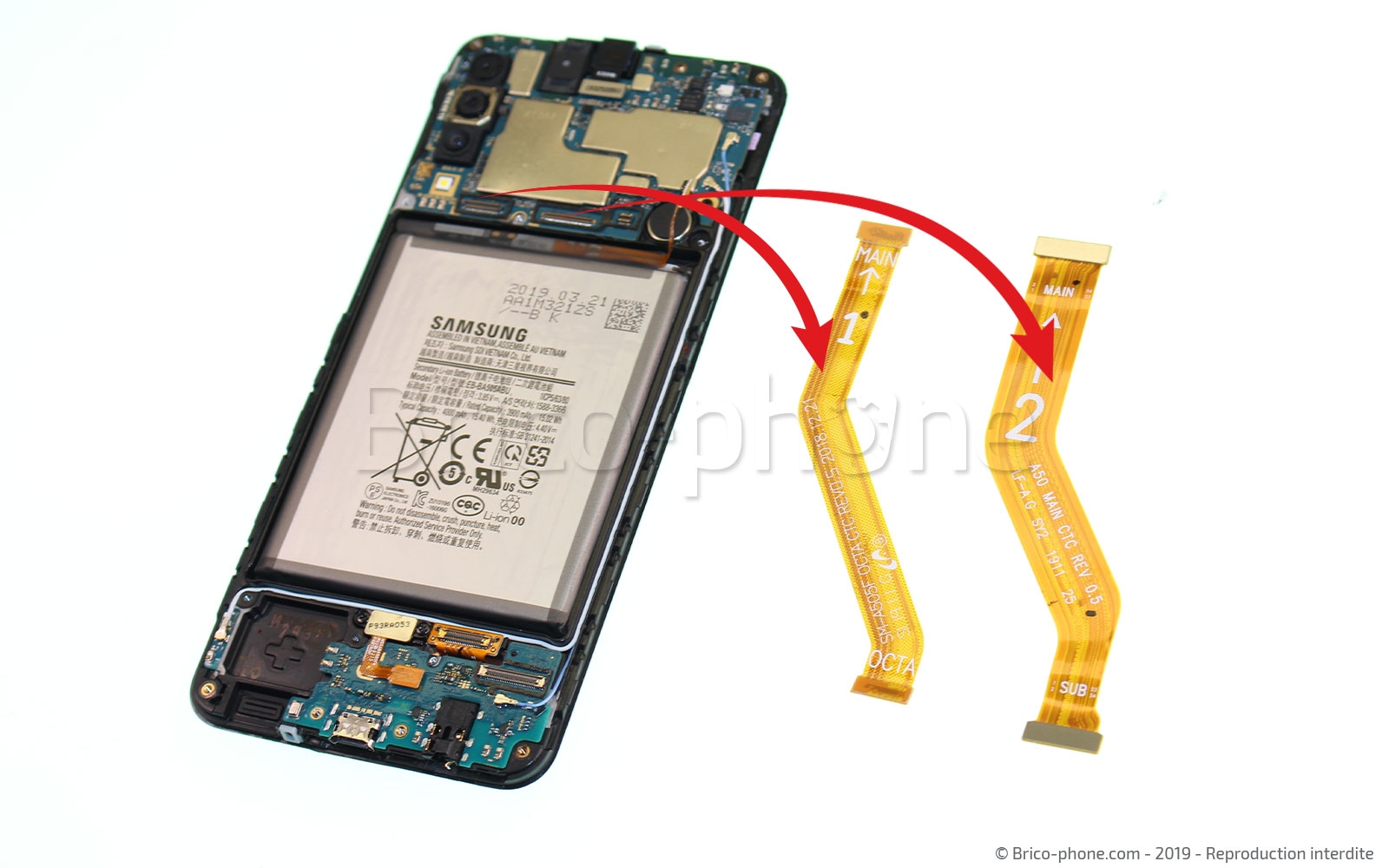

Etape 9 Retirer les 2 nappes

Déposez simplement les 2 nappes sur votre plan de travail.
Etape 10

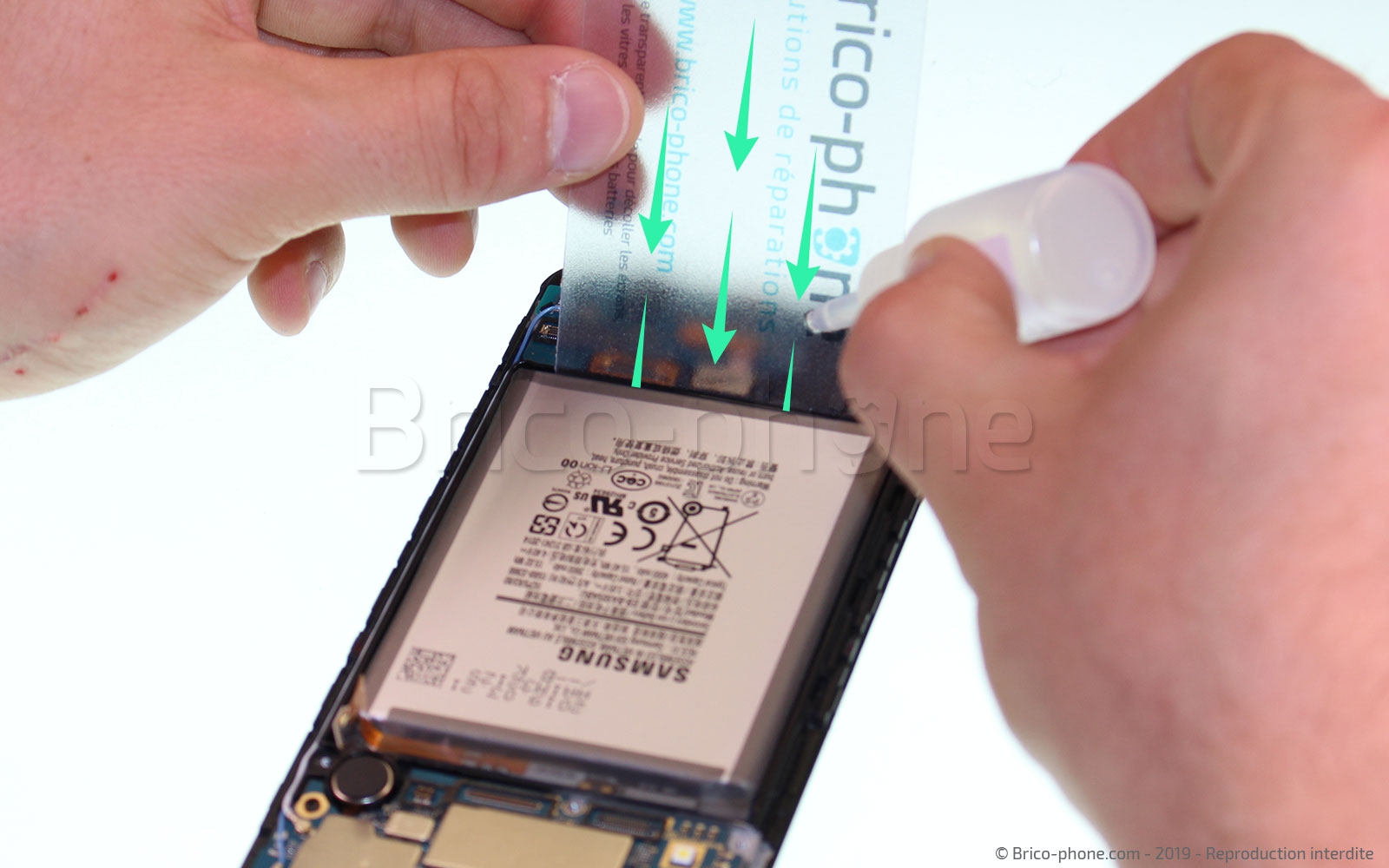

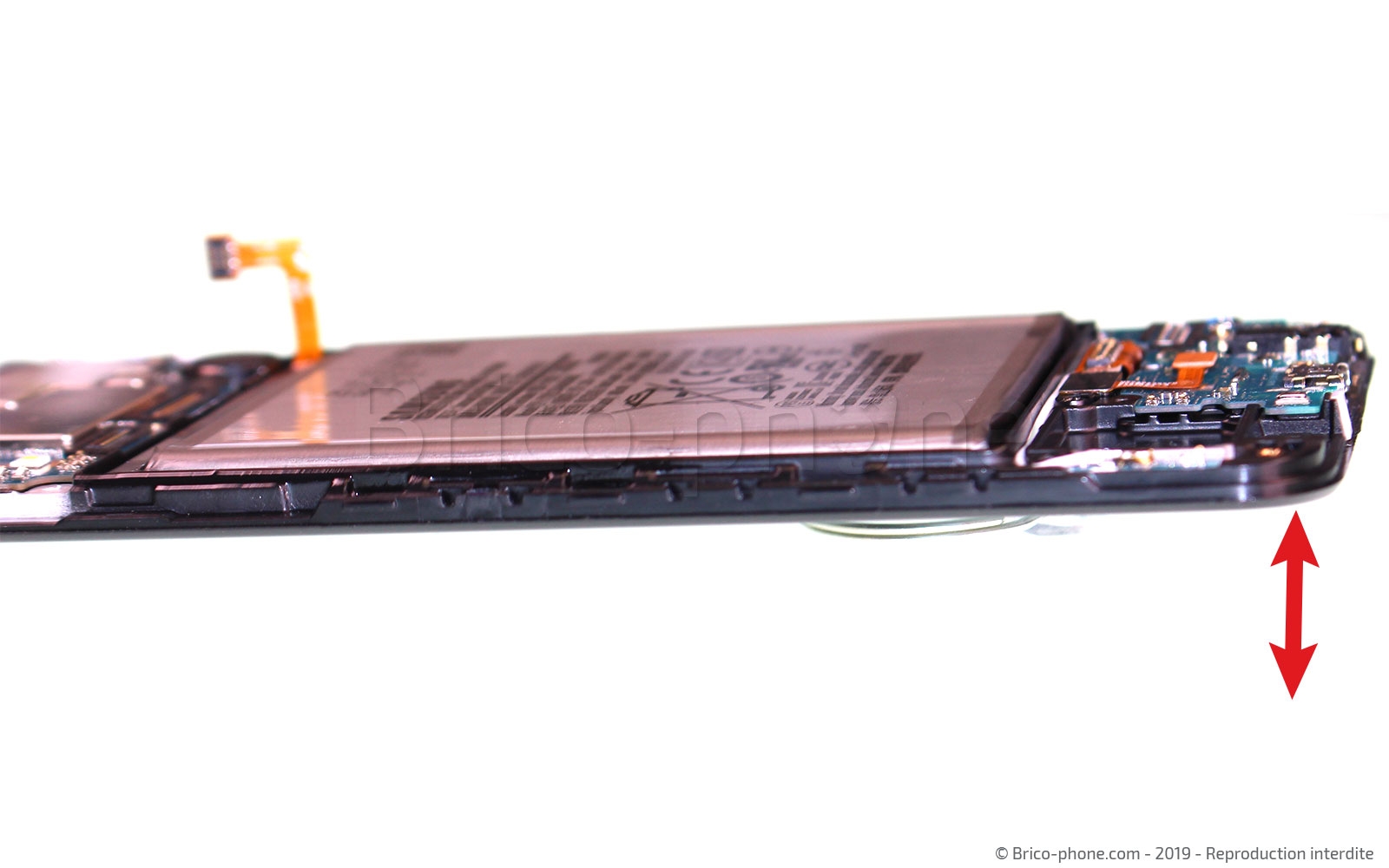

Etape 10 Décoller la batterie

Nous allons maintenant décoller la batterie du châssis. Pour cela, placez la fine carte PVC entre le châssis et la batterie puis faites glisser du liquide iRemover dessus.

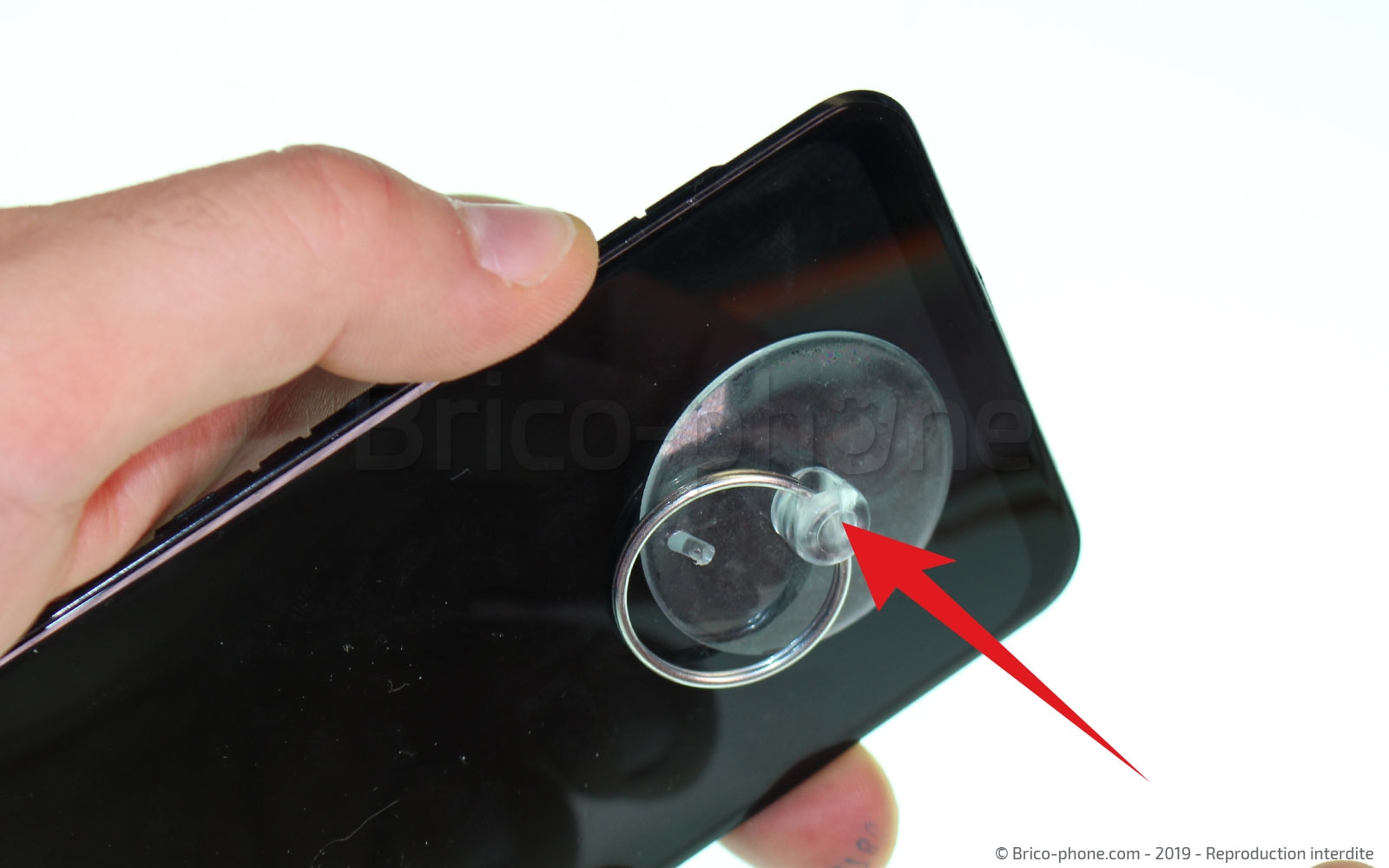

Placez ensuite la ventouse sur l'écran ce qui permettra de pouvoir laisser l'appareil avec une légère inclinaison afin que le produit se diffuse correctement sous toute la batterie.
Laissez votre smartphone tel quel pendant une bonne demi-heure.
Vous pouvez tout de même continuer votre réparation avec votre téléphone incliné.
Pièces
Liquide iRemover 3.90€
Etape 11

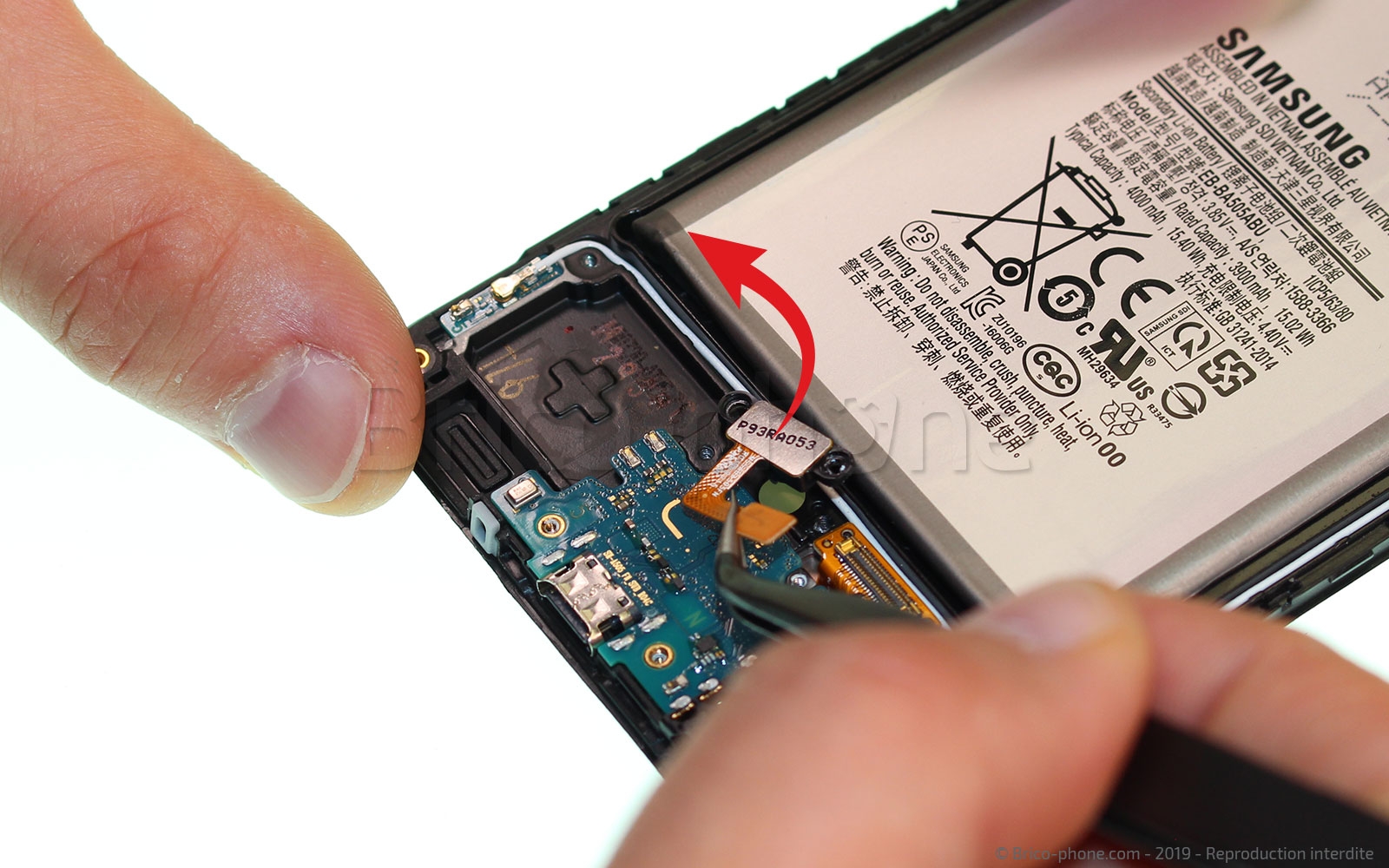

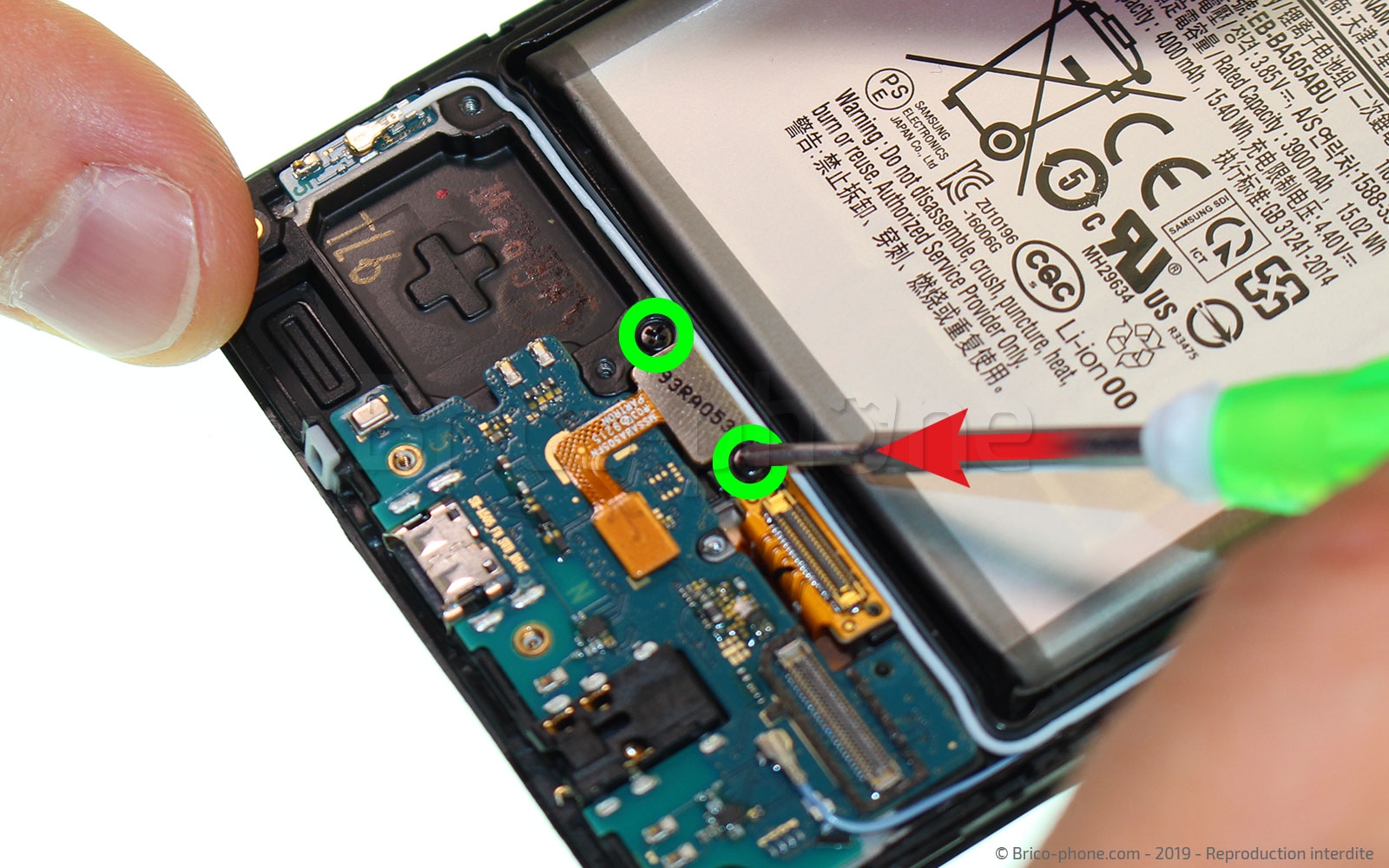

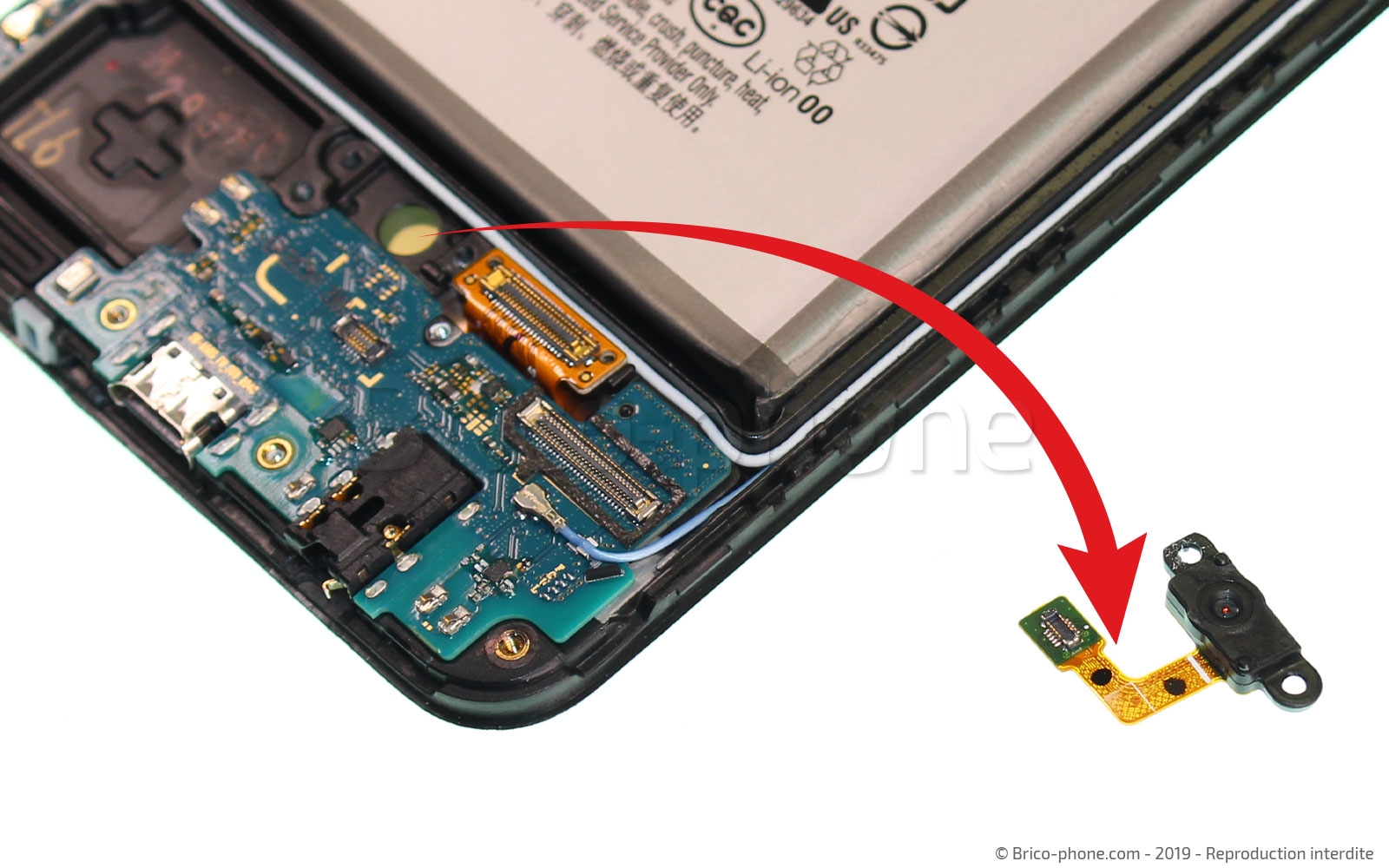

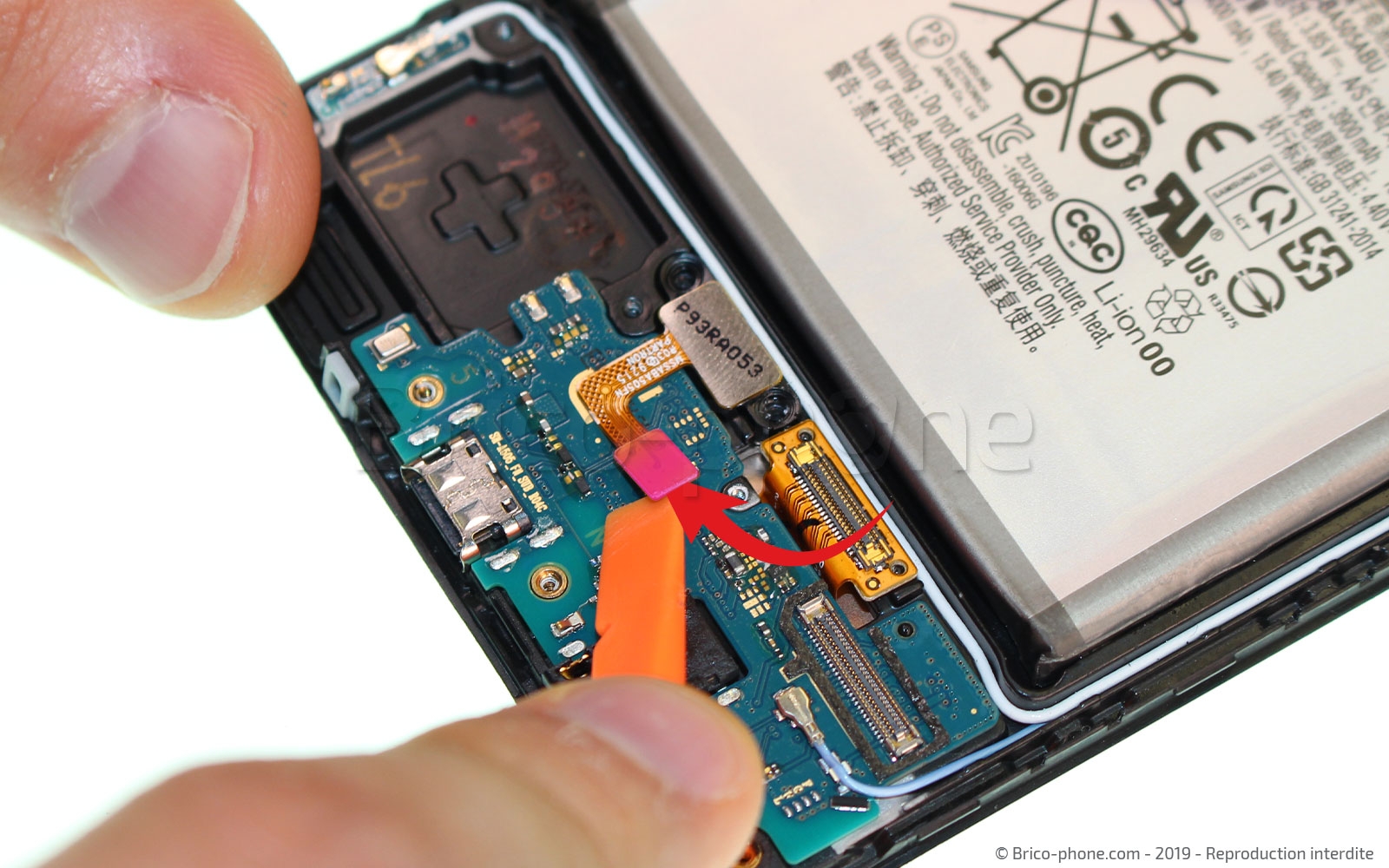

Etape 11 Retirer le lecteur d'empreintes digitales

Vous pouvez maintenant retirer les deux vis qui maintiennent le lecteur d'empreinte en place puis le déconnecter à l'aide de votre levier en nylon. Il vous suffira ensuite de le retirer en toute simplicité à l'aide de la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 12

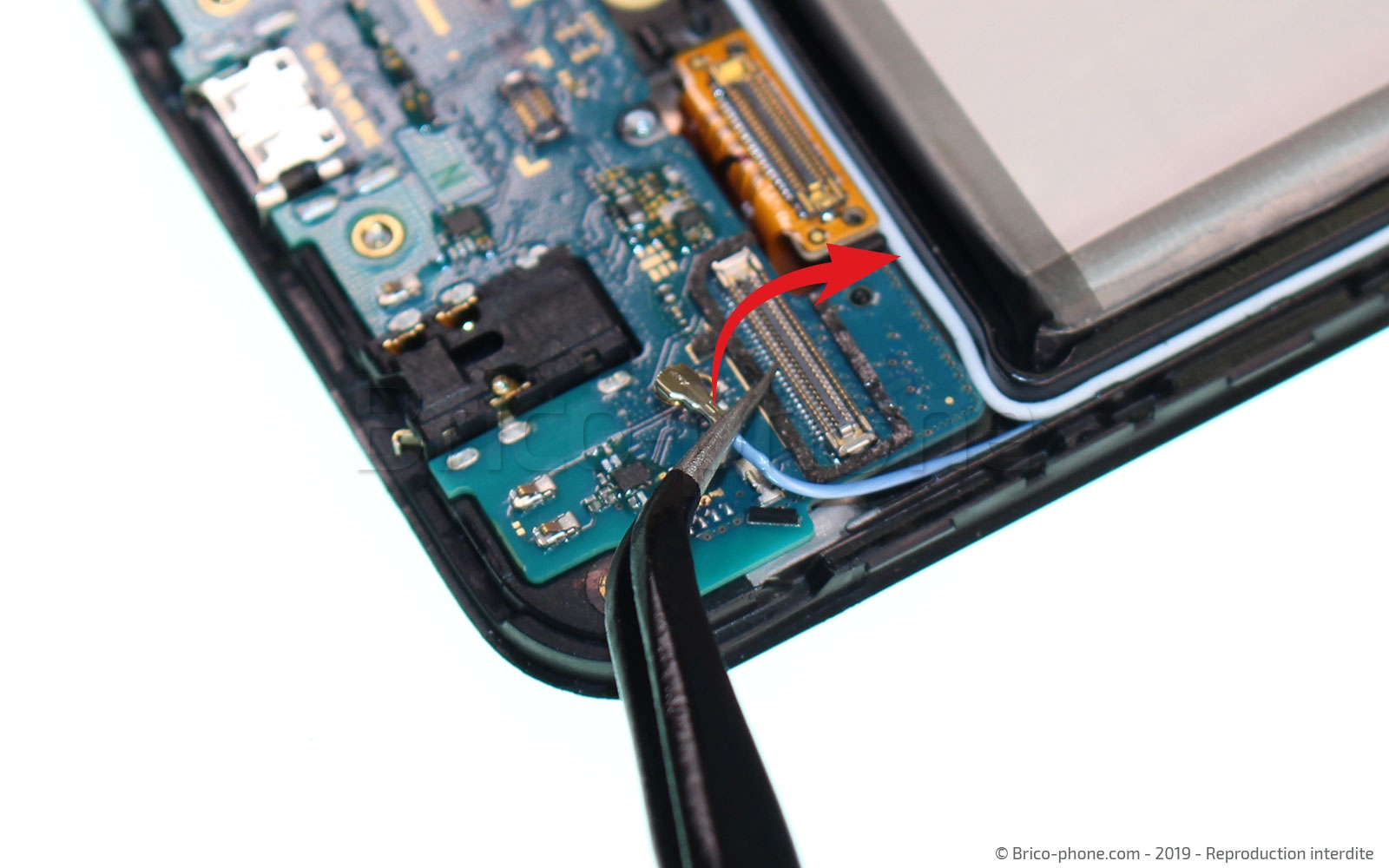

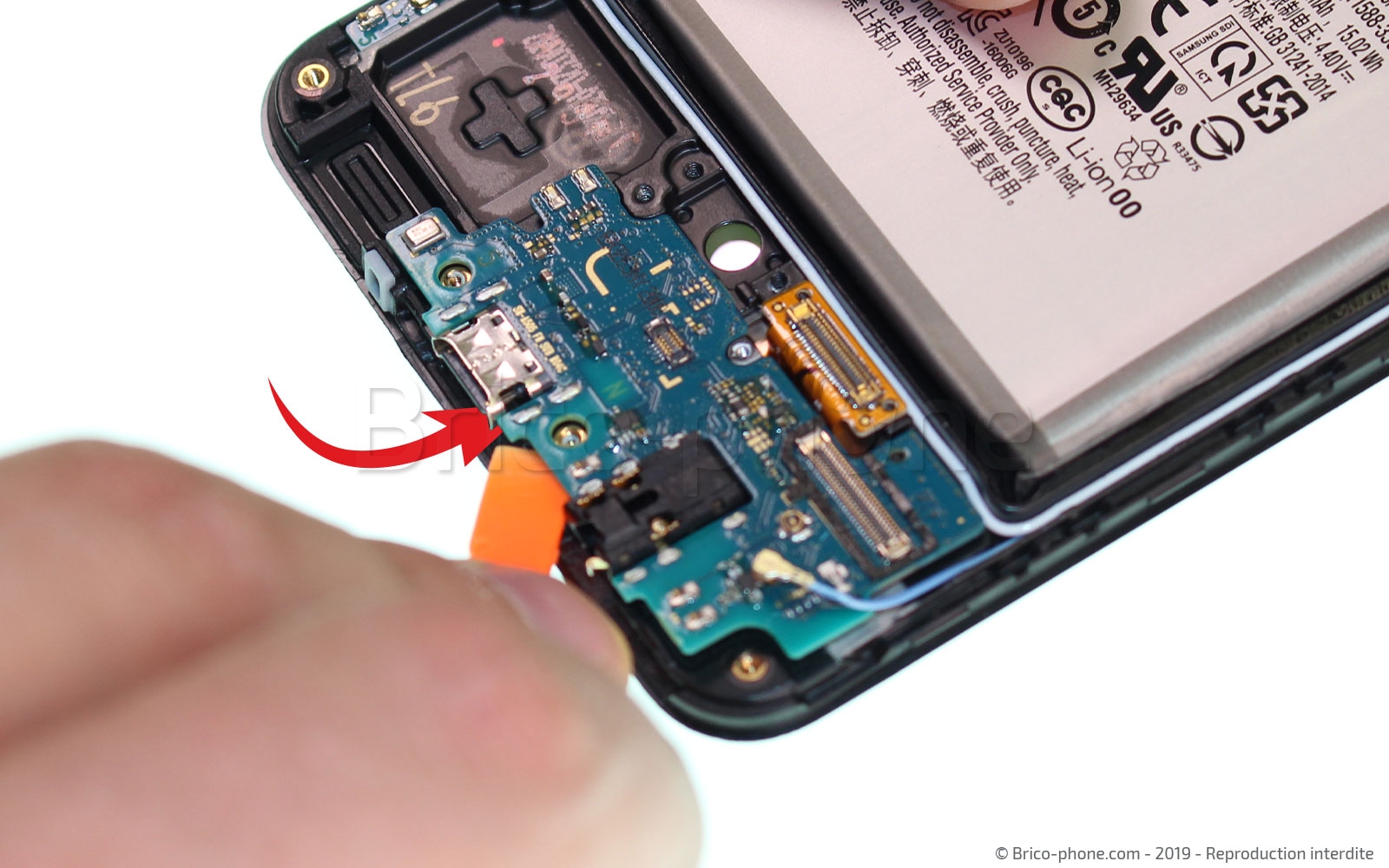

Etape 12 Retirer le connecteur de charge

En utilisant la pincette en metal de votre kit d'outils, déconnectez le cable coaxial bleu branché à la carte fille de votre appareil. Vous pourrez ensuite faire levier avec le spudger en nylon du kit afin de décoller le connecteur de charge et le sortir de l'appareil.
Outils
Levier Nylon
Pince Brucelles
Etape 13

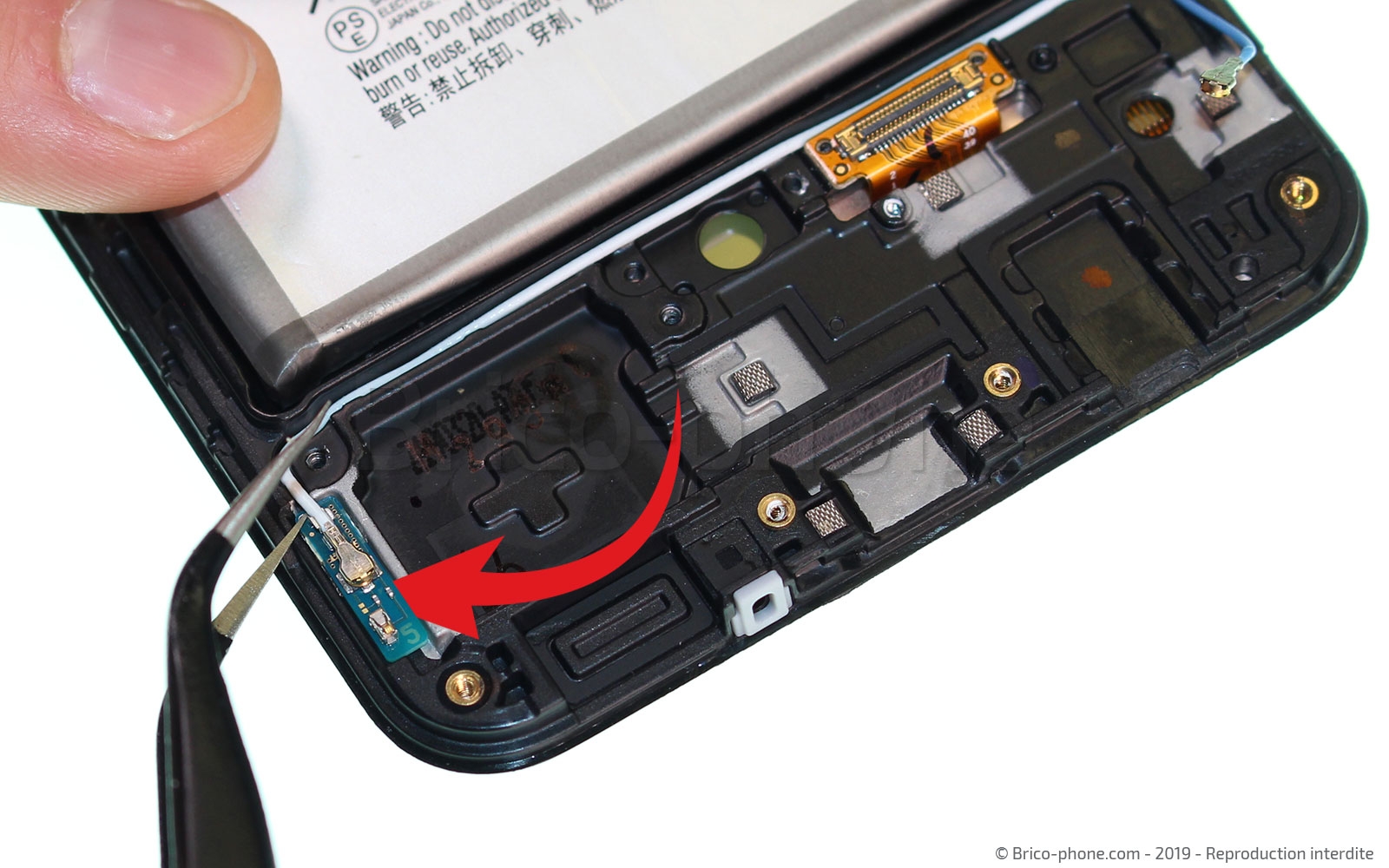

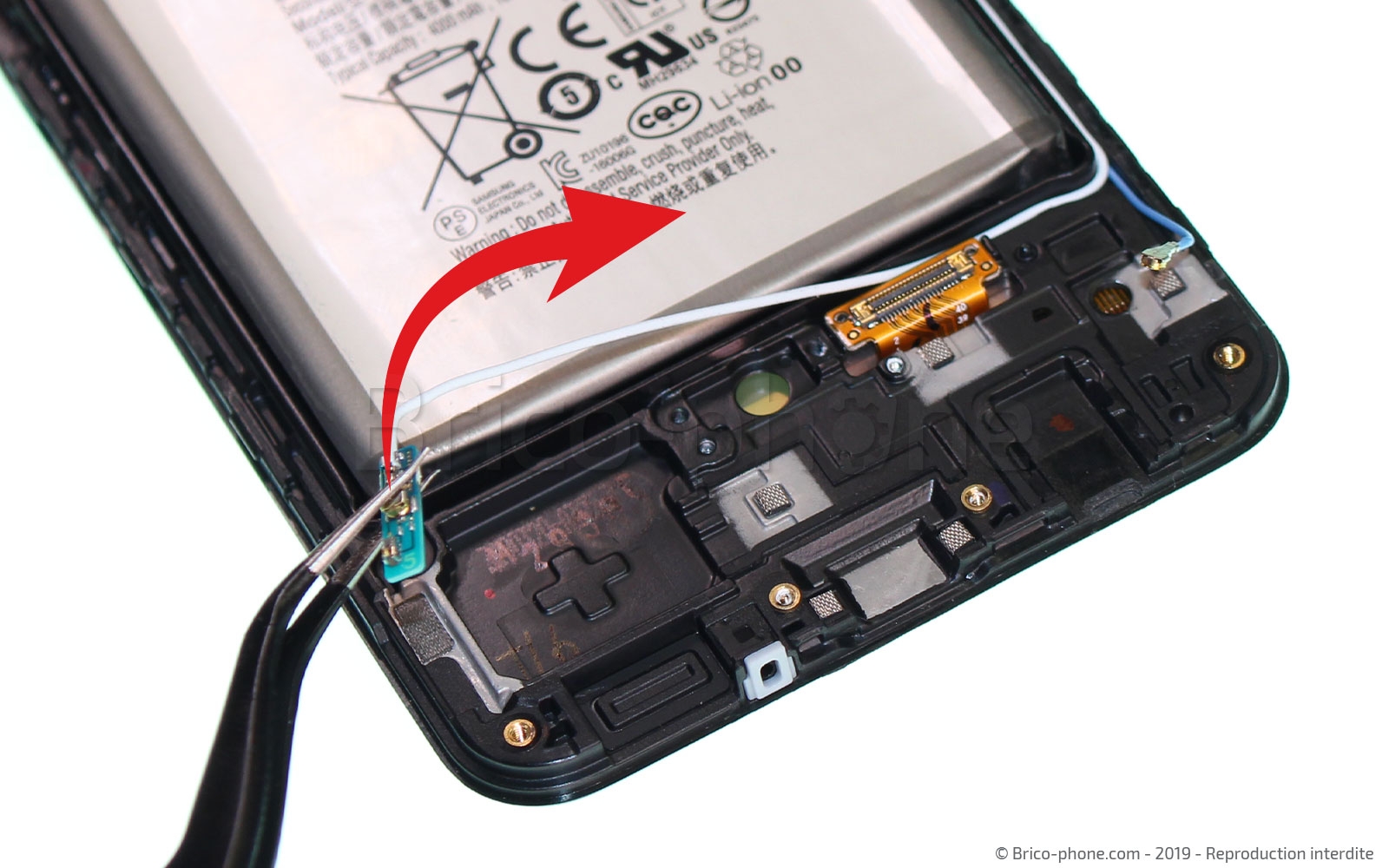

Etape 13 Décrocher les cables coaxiaux (bas)

En vous servant de votre pincette, retirez soigneusement les deux cables coaxiaux (blanc et bleu) de la partie basse du téléphone. Ces derniers ne devrait pas resister.
Outils
Pince Brucelles
Etape 14

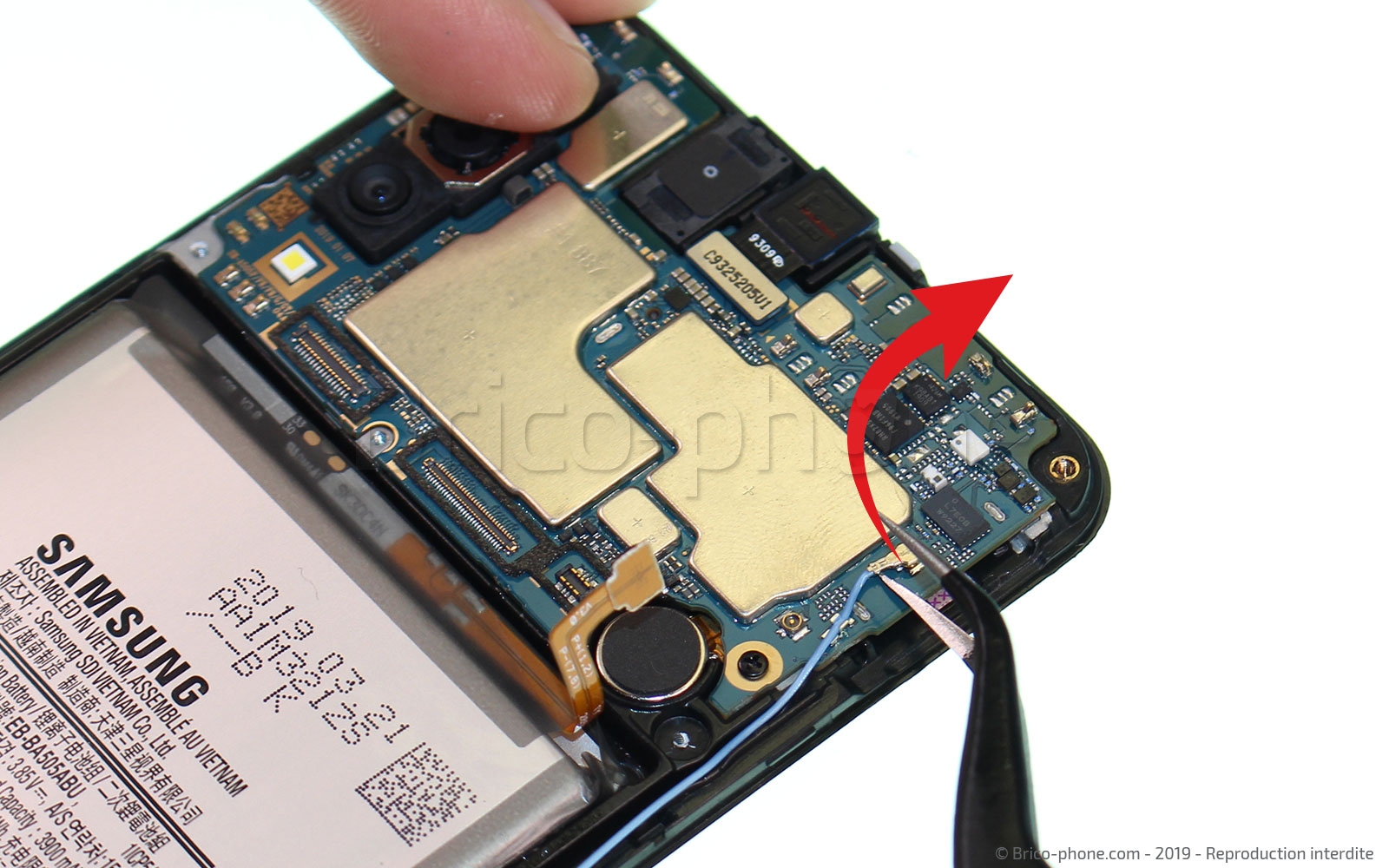

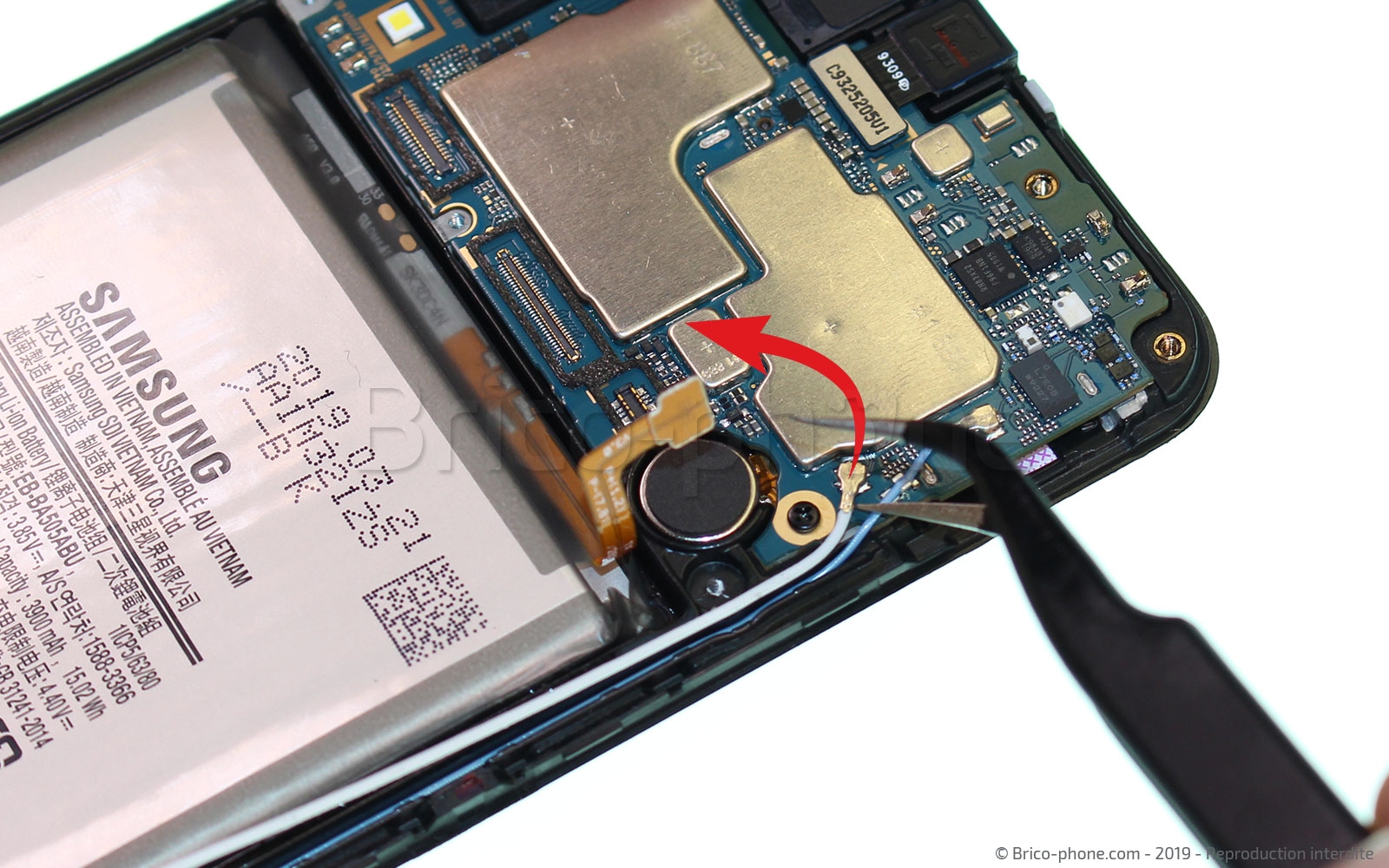

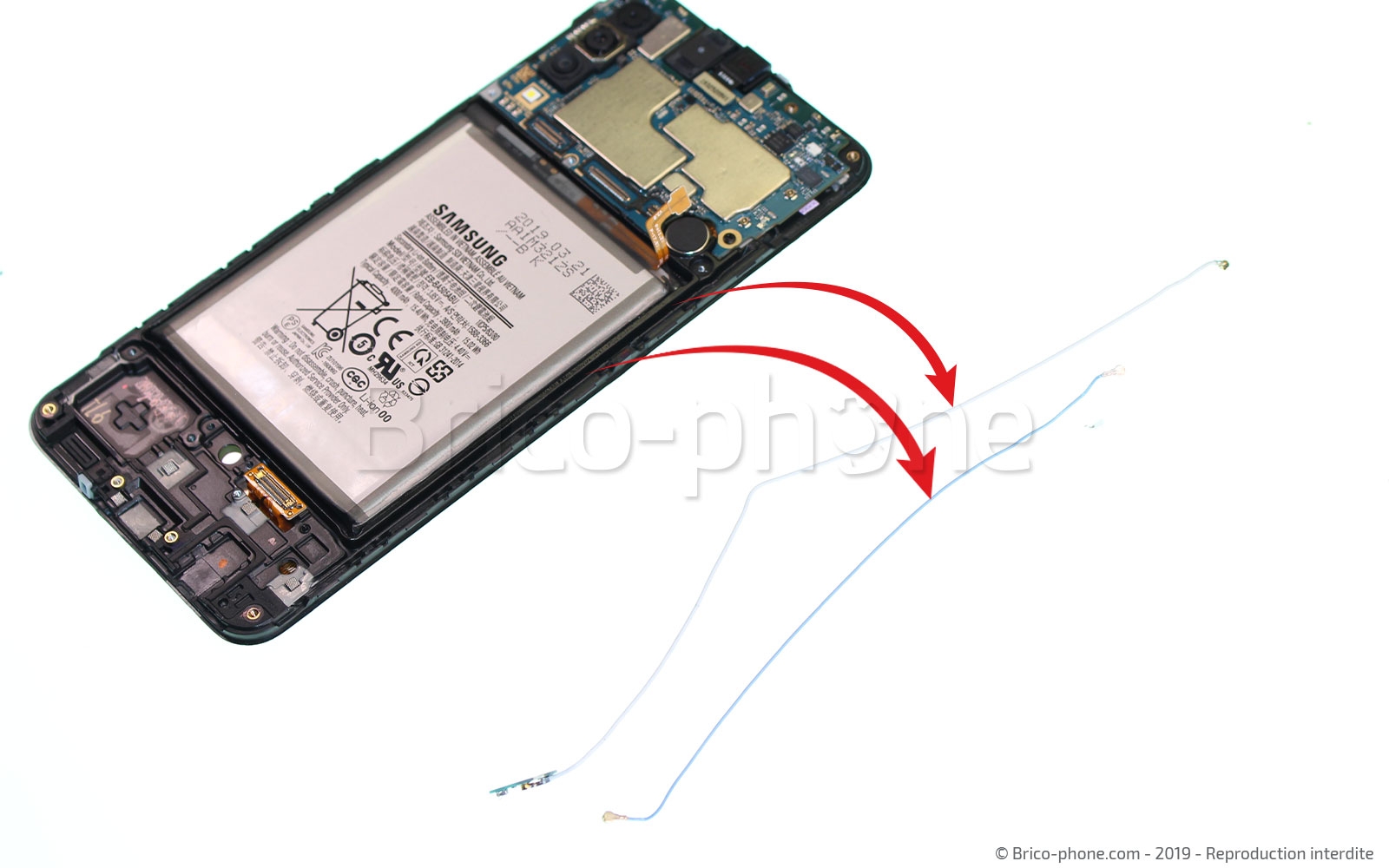

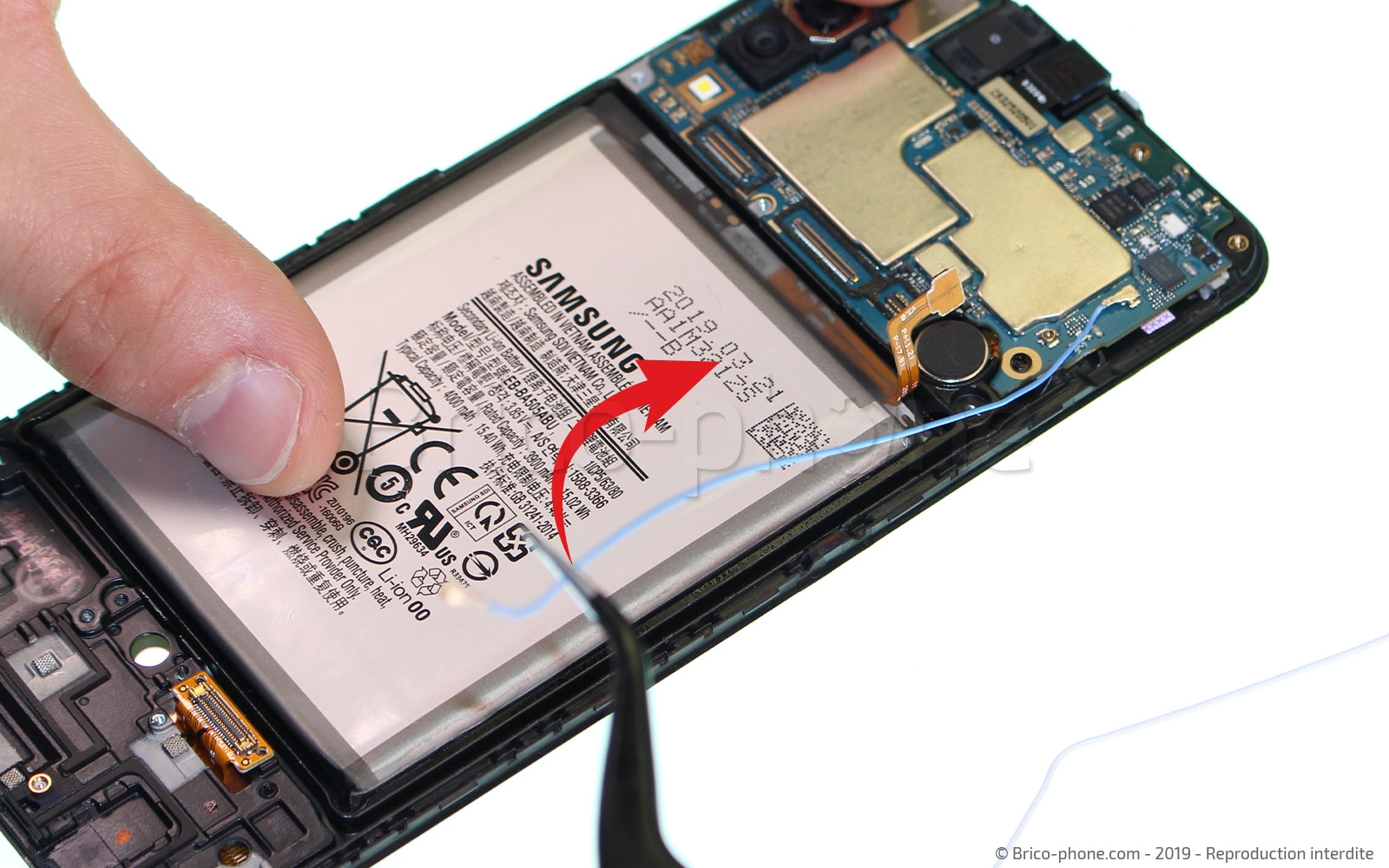

Etape 14 Retirer les cables coaxiaux

A l'aide de la pincette, déconnectez les deux cables coaxiaux de la carte mère puis retirez les soigneusement du téléphone afin de progresser vers l'étape suivante.
Outils
Pince Brucelles
Etape 15

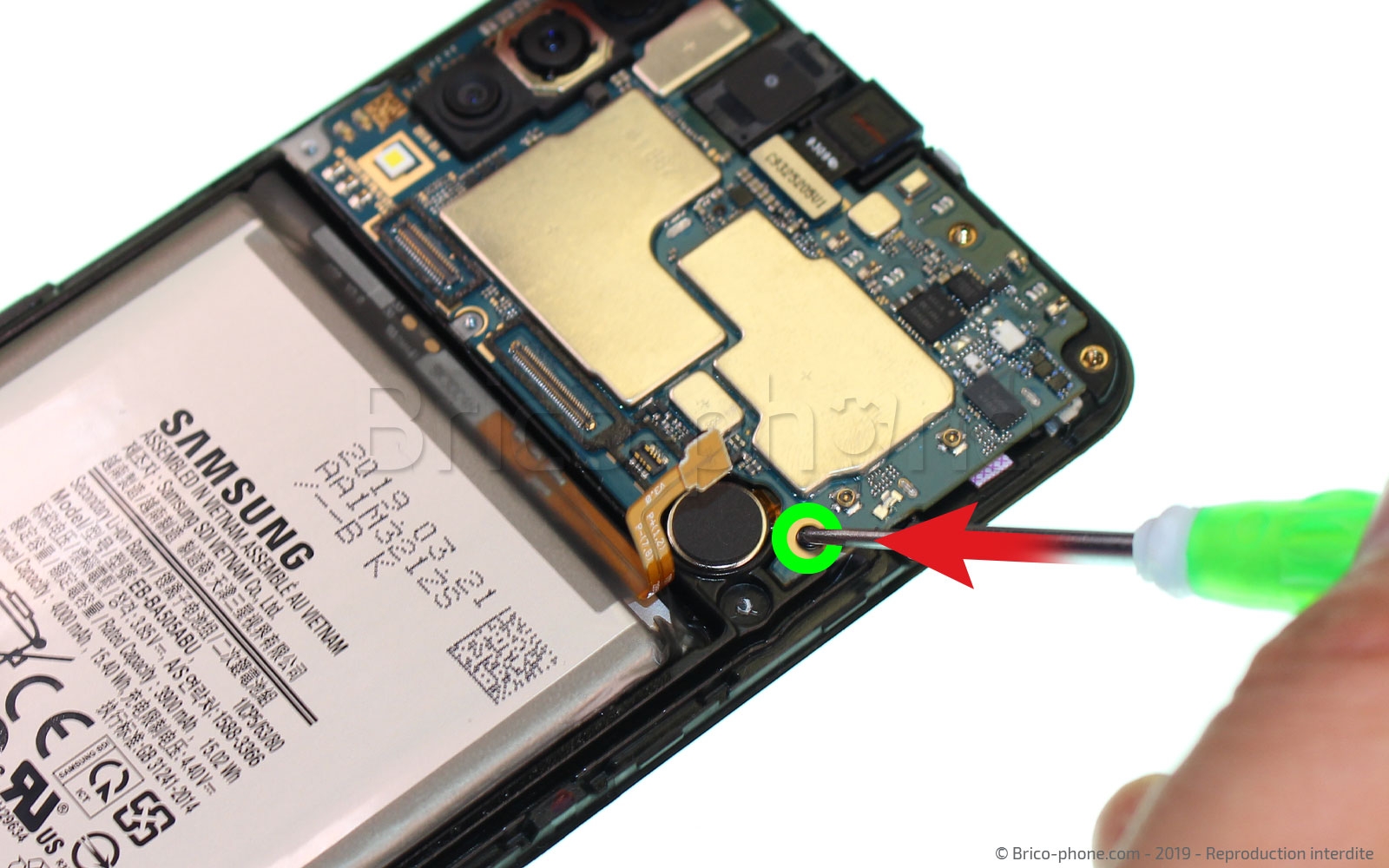

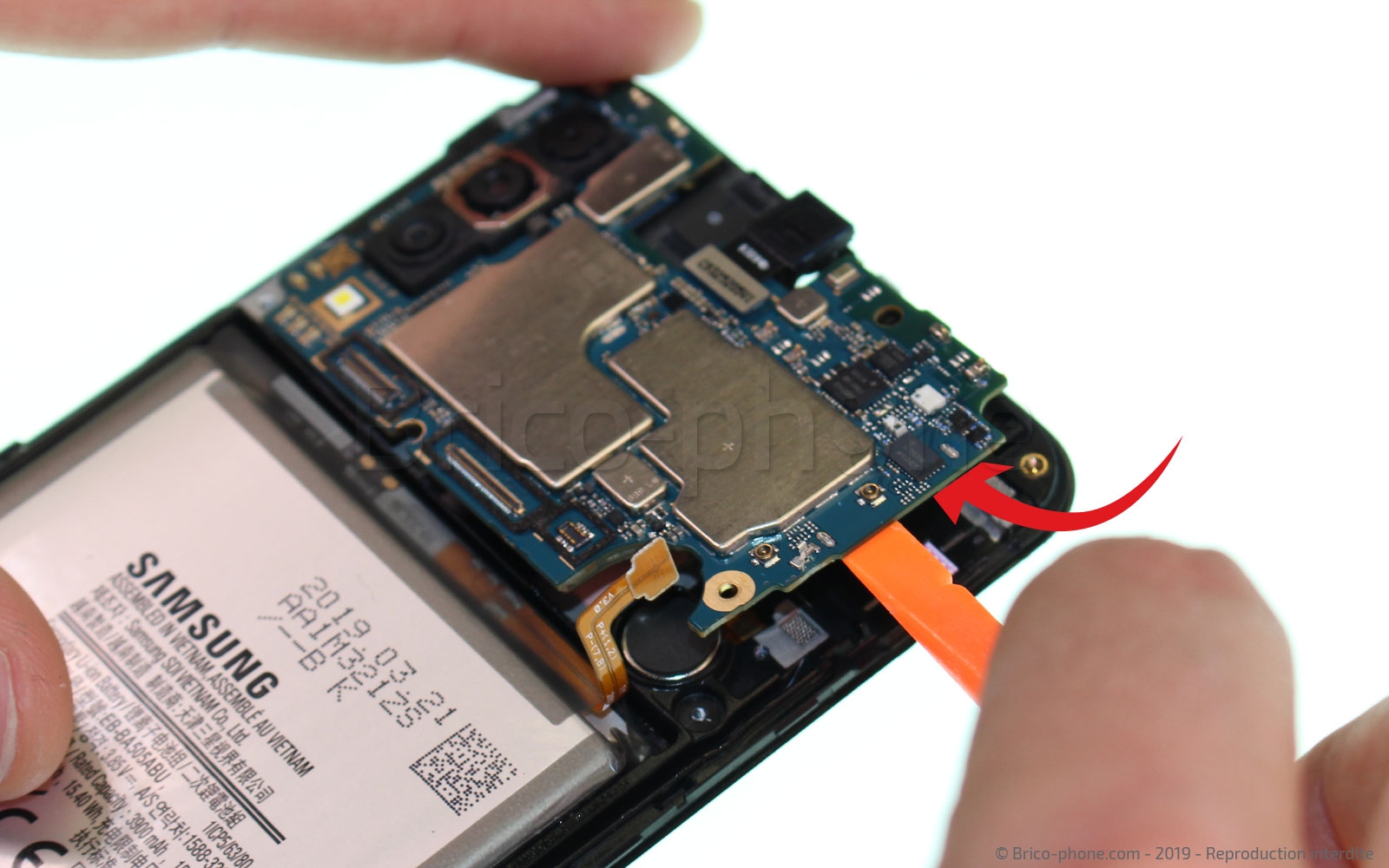

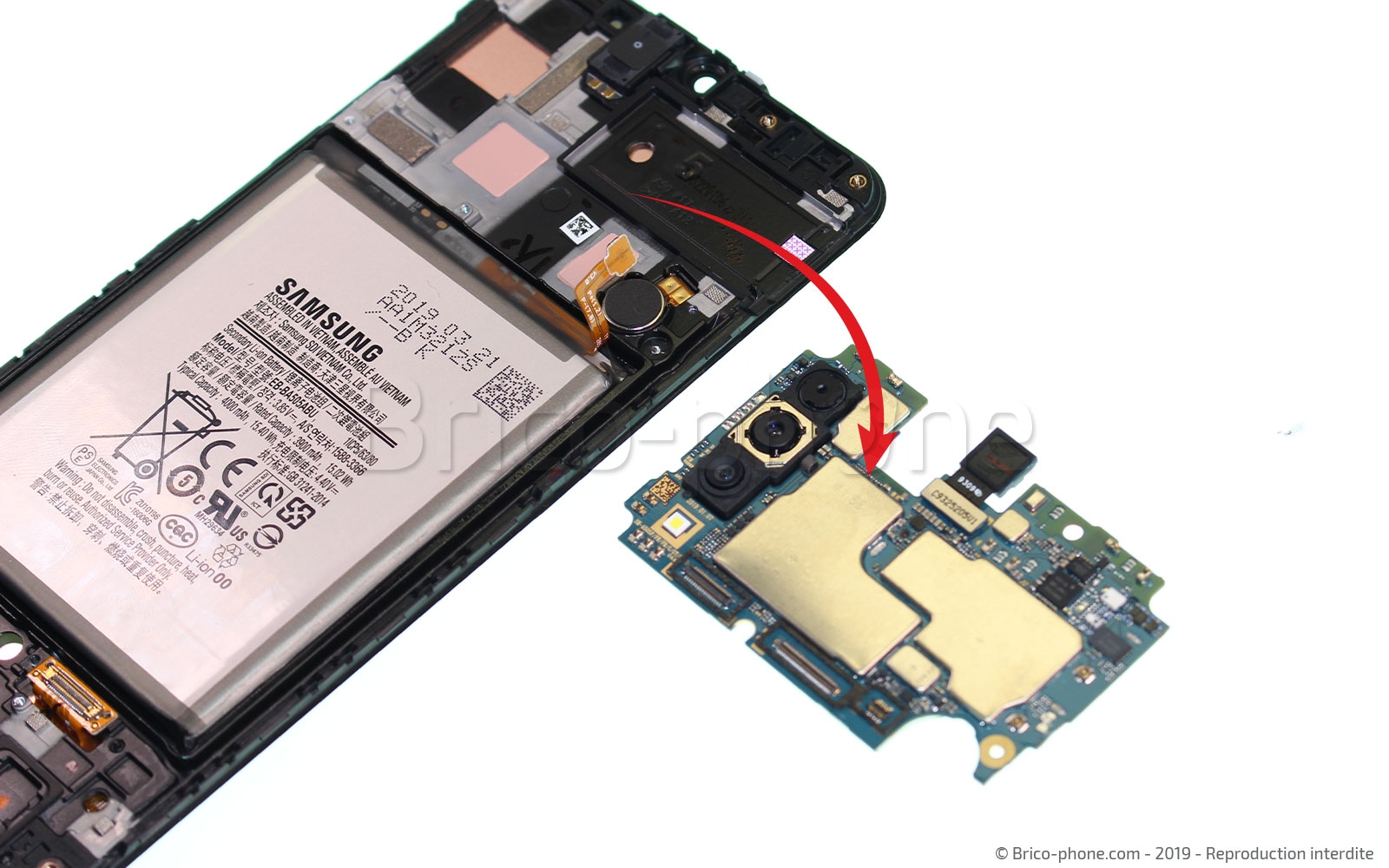

Etape 15 Retirer la carte mère

Maintenant que la carte est libéré, dévissez la vis cruciforme qui se trouve dans le coin en bas à droite avec le tournevis de votre kit d'outils. Ensuite, en vous servant du levier en nylon, soulevez la carte pour l'extraire de l'appareil. Soyez prudent en manipulant la carte mère, le moindre impact peut l'endommager et causer des dommages irréversibles.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 16

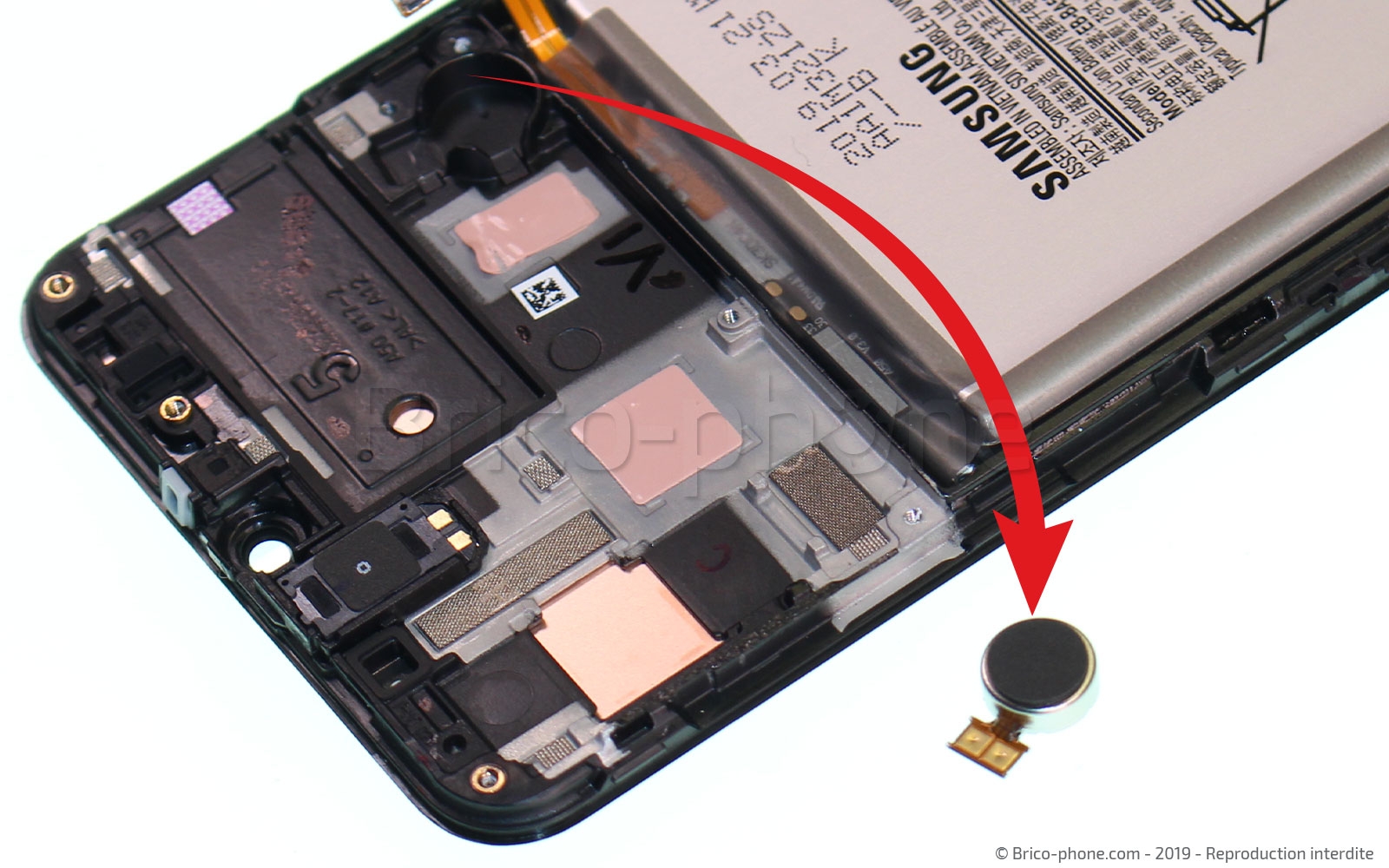

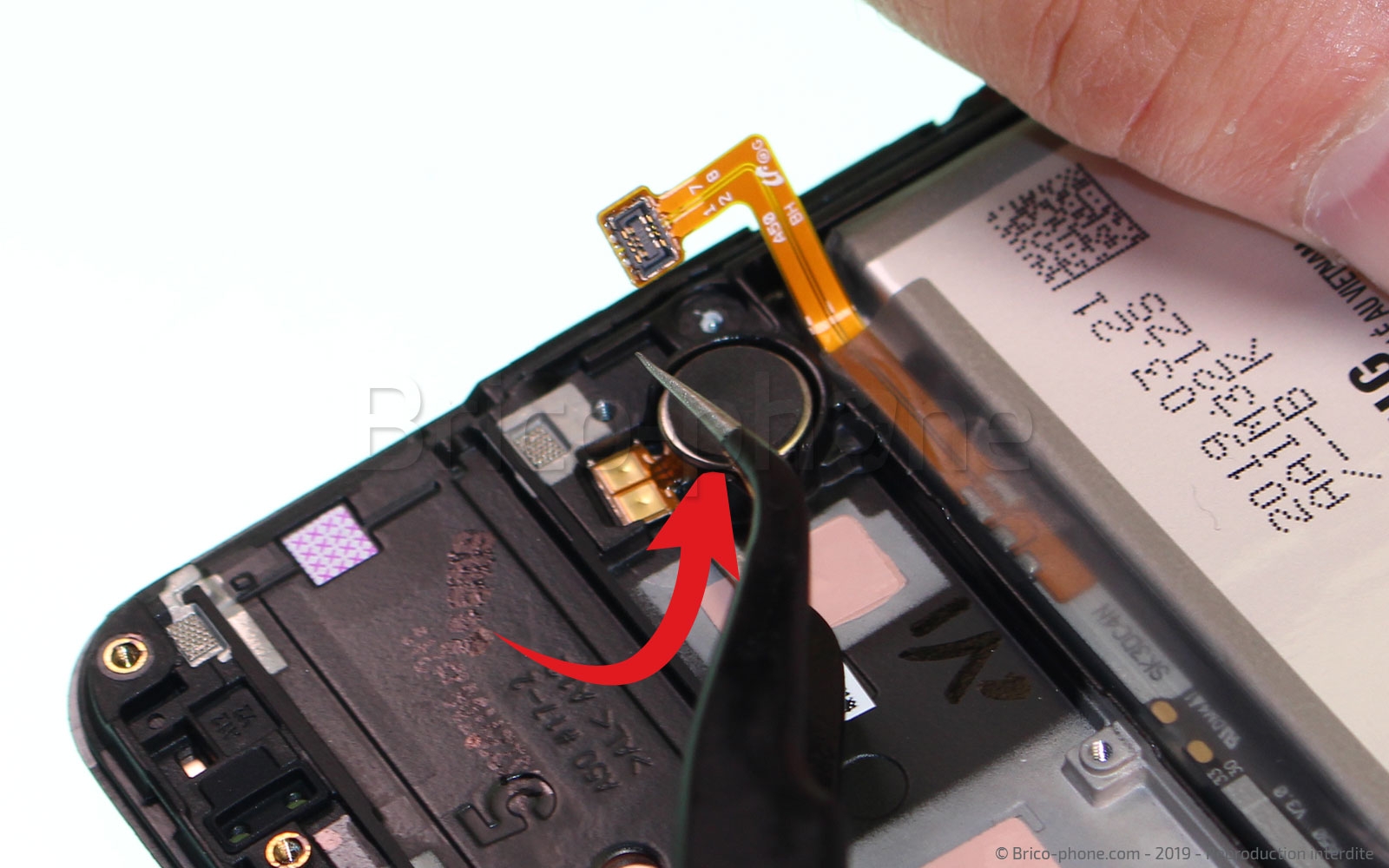

Etape 16 Décoller le vibreur

Nous allons maintenant récupérer le vireur et sa nappe à l'aide de la pincette. Faites attention à bien faire levier sous le module et non pas sous la nappe car vous risqueriez de l'endommager .
Outils
Pince Brucelles
Etape 17

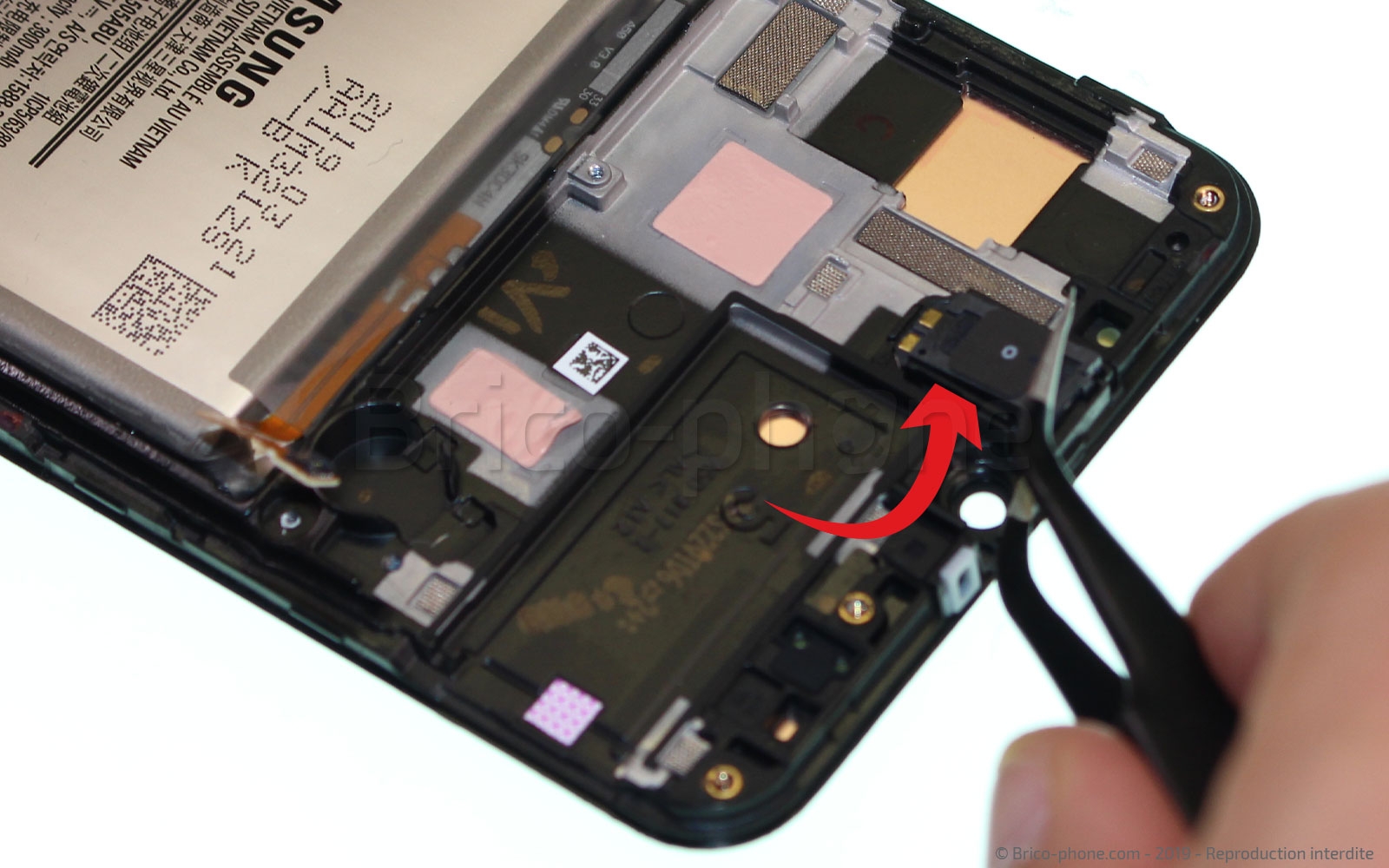

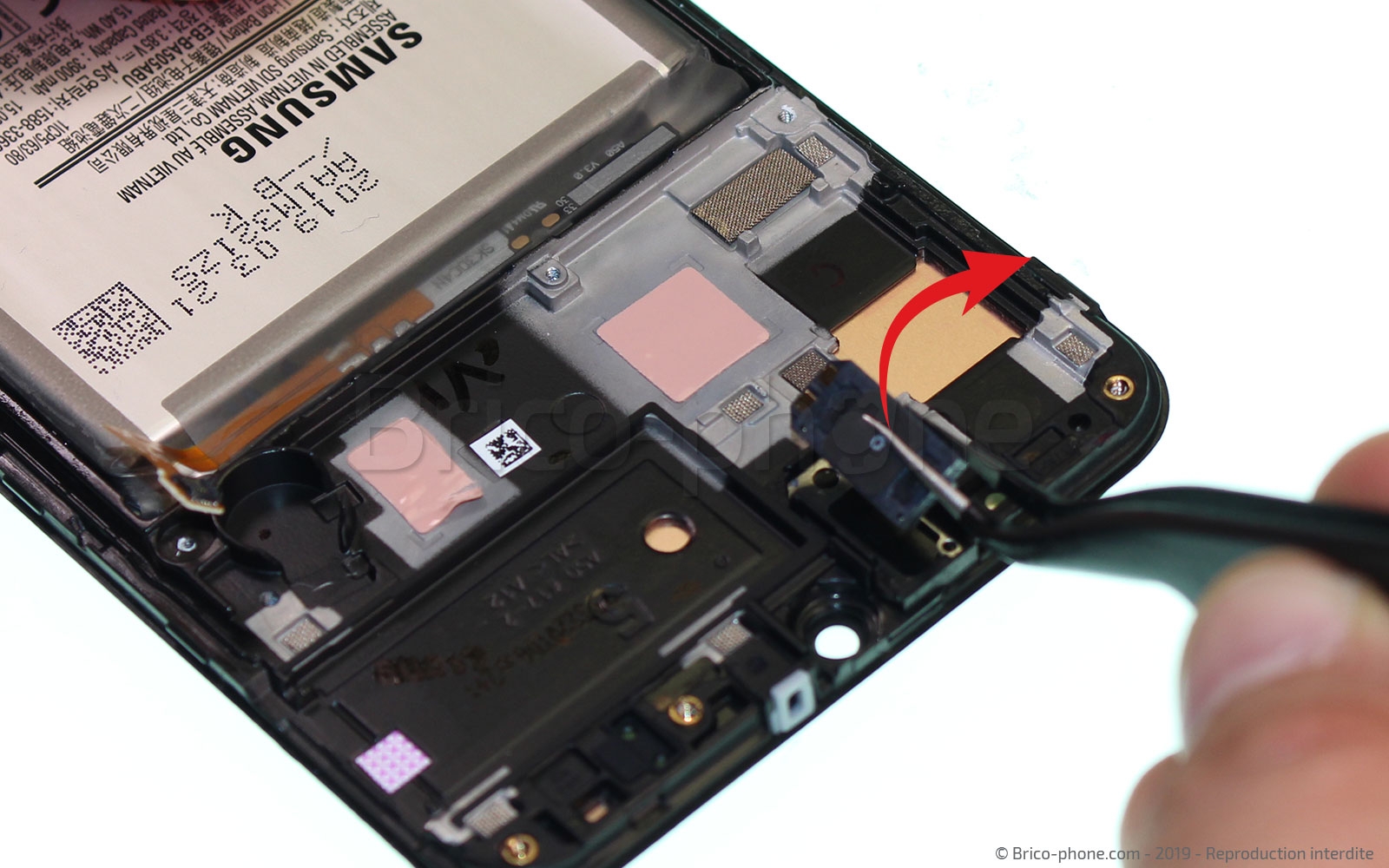

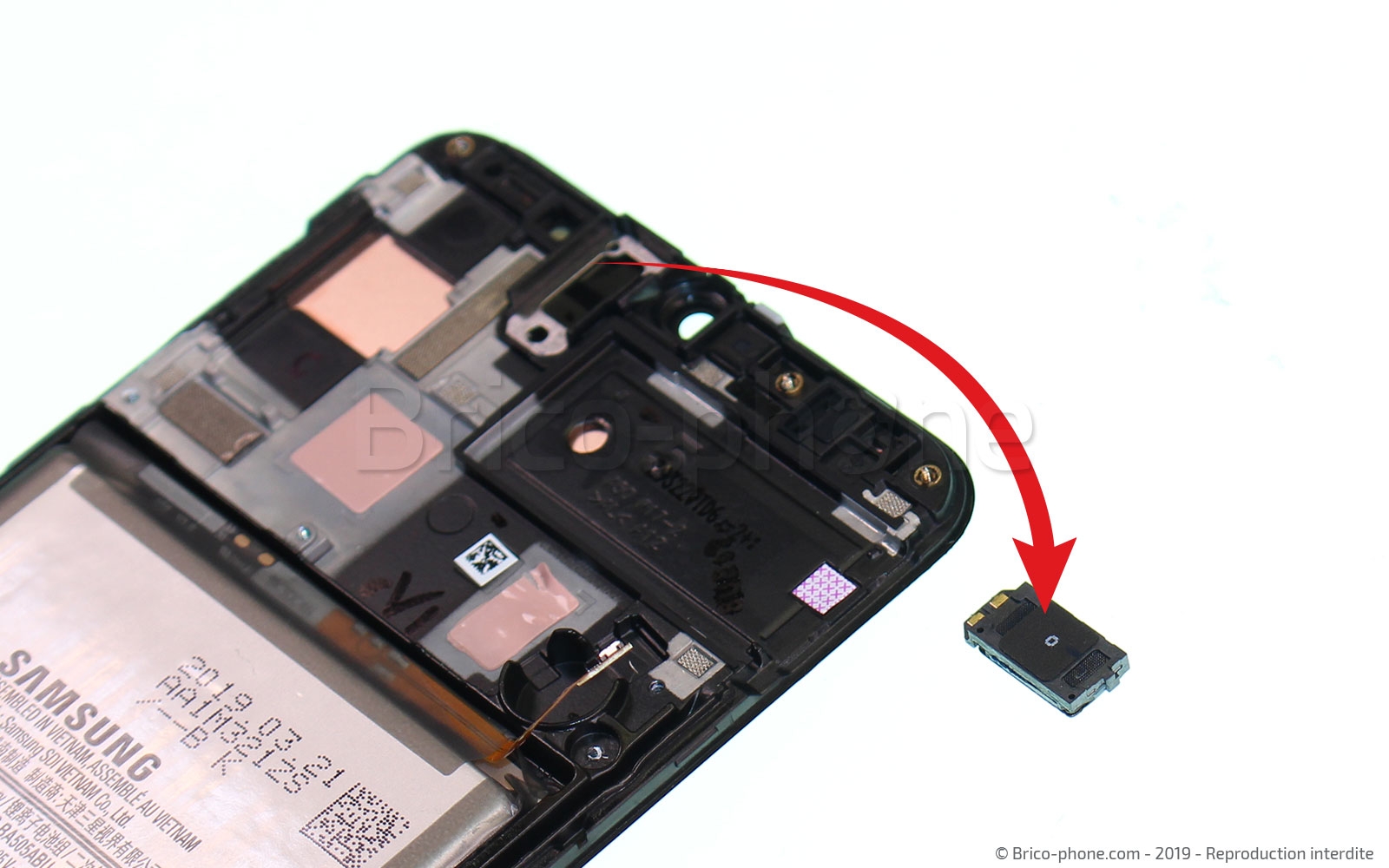

Etape 17 Sortir le haut-parleur interne

Gardez la pincette métallique puis sortez le haut-parleur qui se trouve sur le haut de l'appareil et qui est utilisé lors de vos communications avec l'appareil à l'oreille.
Outils
Pince Brucelles
Etape 18

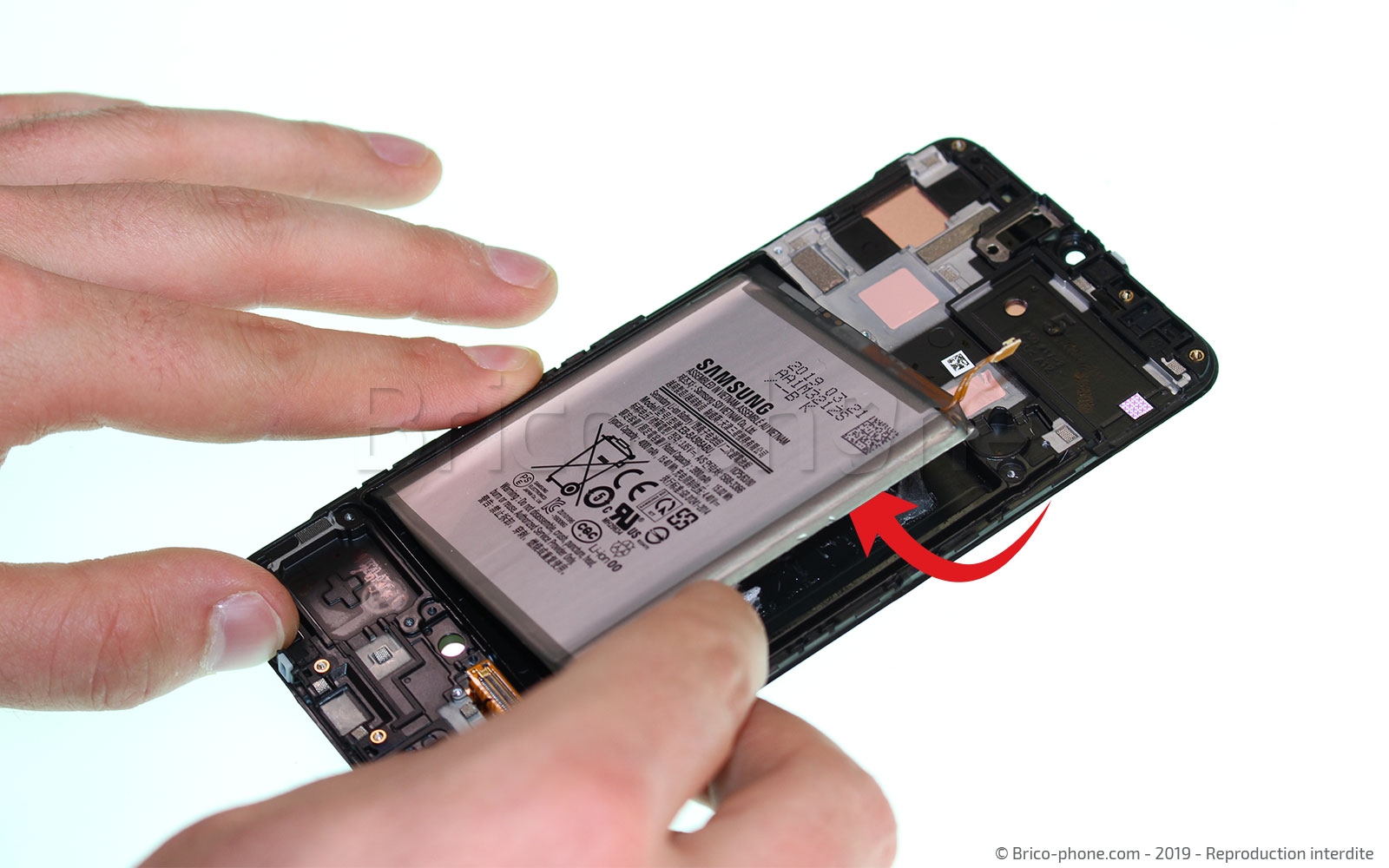

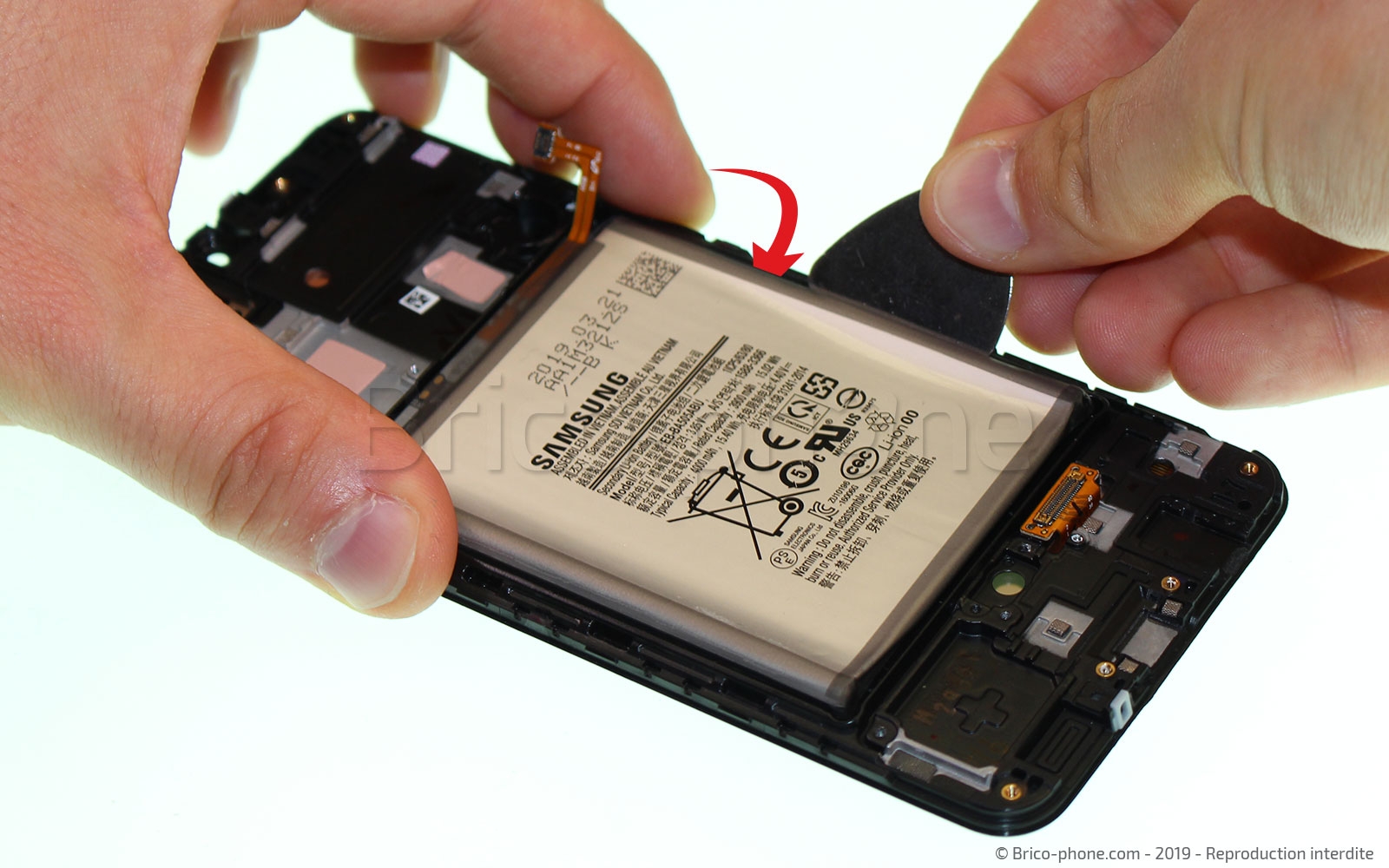

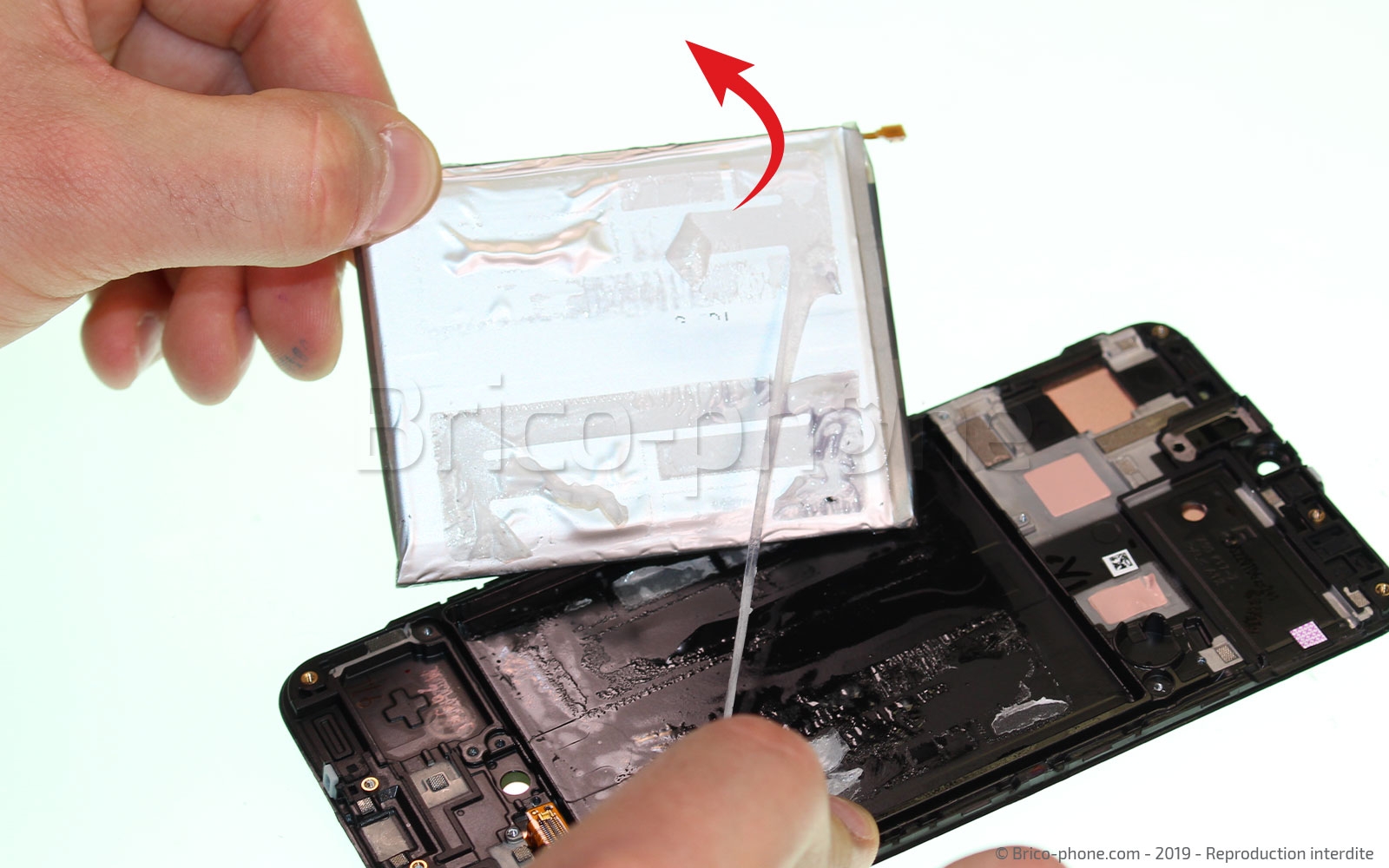

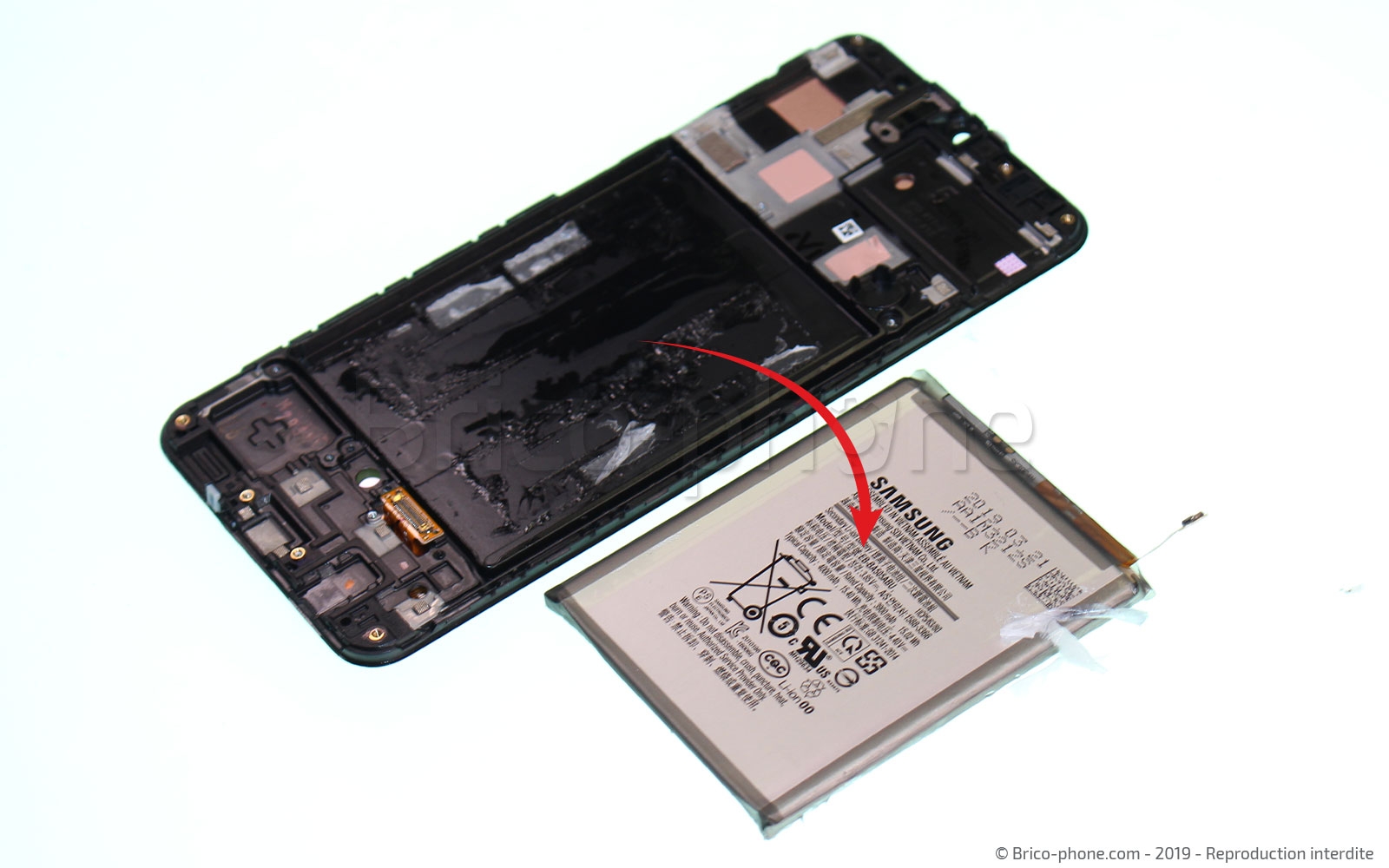

Etape 18 Retirer la batterie

Maintenant que le liquide iRemover a fait son effet, retirez la batterie en faisant levier avec le côté arrondi du médiator métal.
N'utilisez surtout pas le côté pointu car vous risqueriez de percer la batterie.
Si vous sentez que la batterie ne bouge pas n'hésitez pas à ajouter de nouveau du liquide.
Outils
Médiator

Conseil pour le remontage

Ce tutoriel de démontage pour le remplacement de votre bloc écran ( Afficheur amoled+ Vitre tactile) est maintenant terminé. Il ne vous reste plus qu'à prendre ce tutoriel en sens inverse pour remonter entièrement vote Samsung Galaxy A50 .

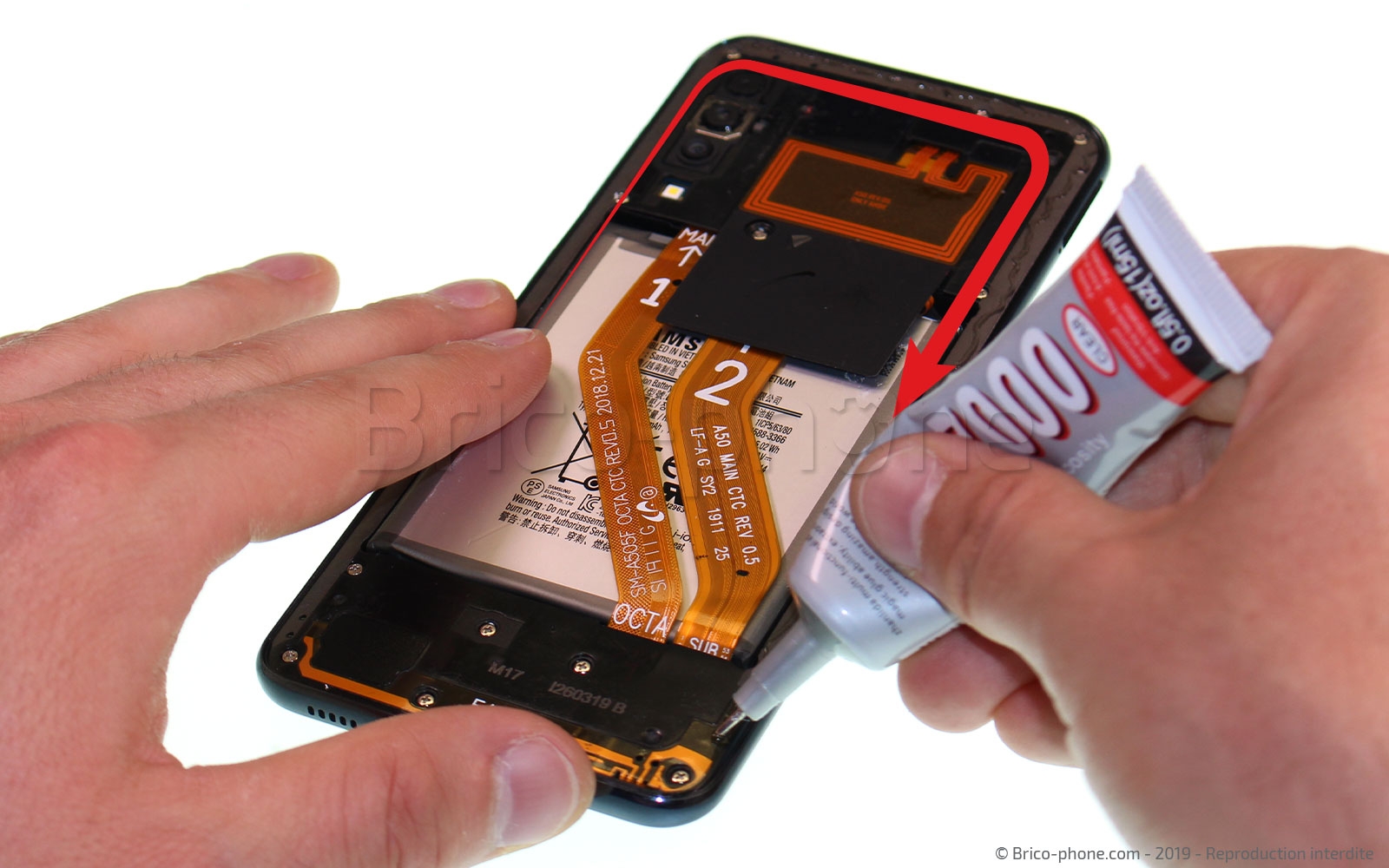

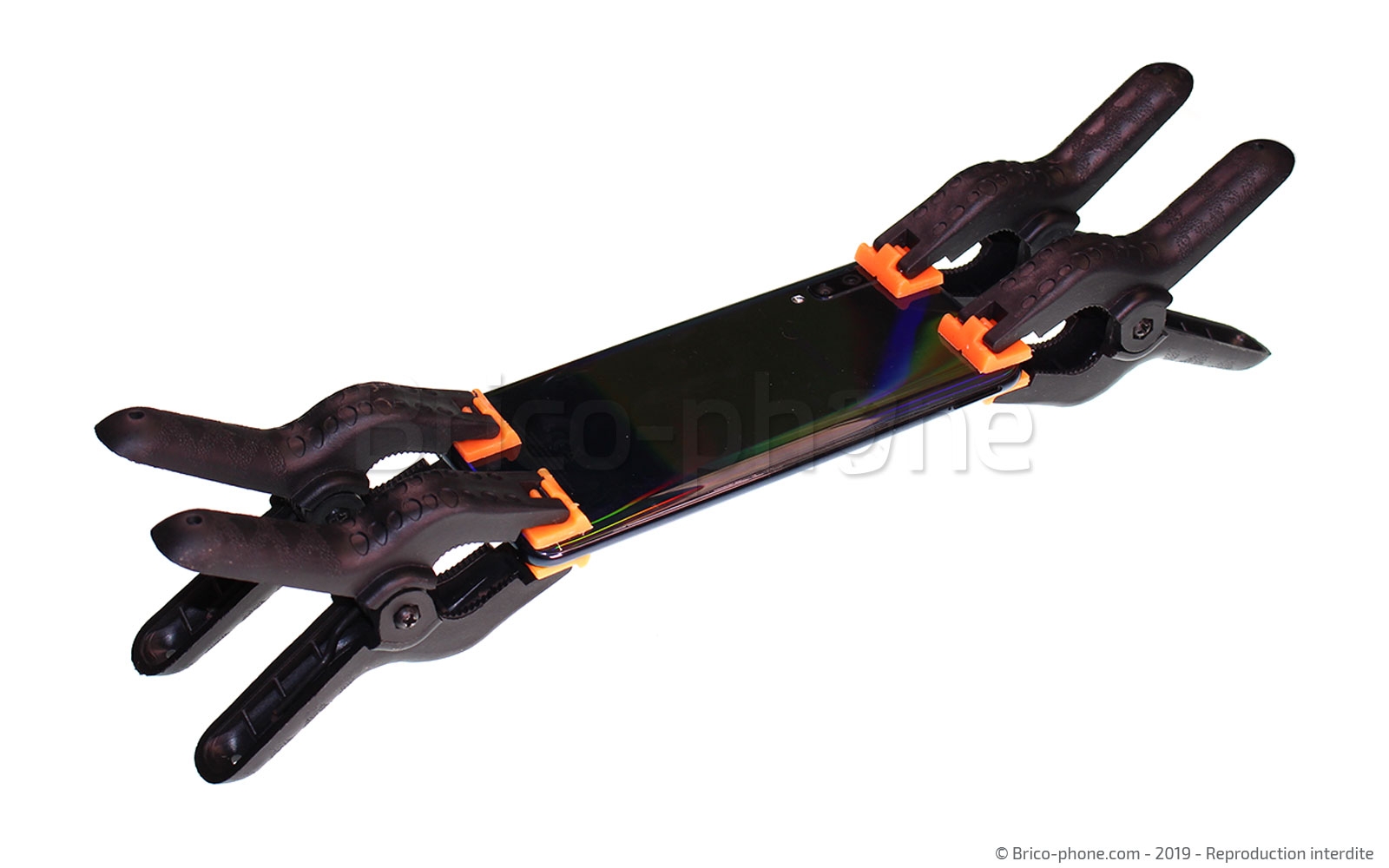

Pour fixer à nouveau le cache arrière Faites un filet de colle B7000 sur le contour du châssis puis laissez l'ensemble sous presse une bonne demi-heure.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
