Changement de Batterie sur Galaxy Note 9

Temps estimé : 45 min
Difficulté : 3/5
Note de réparabilité : 12/20
Galaxy Note 9 | Temps estimé : 45 min | Difficulté : 3/5

Votre Samsung Galaxy Note 9 a perdu son autonomie d'origine! Ne vous inquiétez pas brico-phone vous propose ce guide de réparation afin de vous aider à remplacer vous-même  votre batterie. Il vous suffit de commander une batterie  ainsi que les outils conseillés par nos experts puis de vous lancer une fois votre commande reçue !

Diagnostic

>  Votre batterie ne prends plus la charge.

>  Votre Samsung Galaxy Note 9 a une mauvaise autonomie.

>  Votre smartphone s'éteint sans prévenir.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie pour Samsung Galaxy Note 9
38,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Liquide iRemover
3,90 €
Ajouter au panier

Avant de commencer

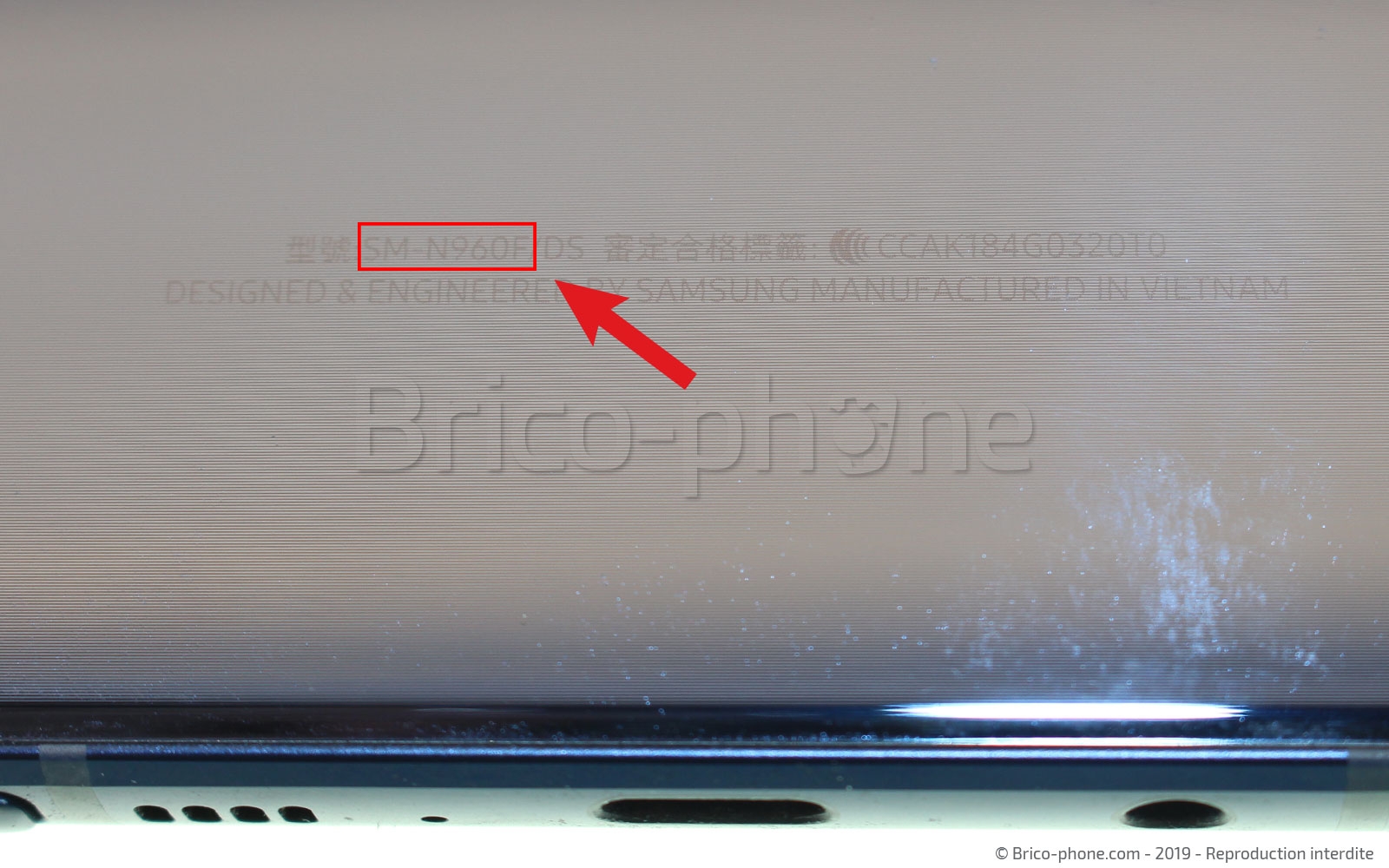

Vous venez de recevoir votre commande et vous allez vous lancer ! Commencez par contrôler que la batterie reçue soit bien compatible avec le numéro de modèle de votre téléphone qui se trouve au dos de celui-ci.

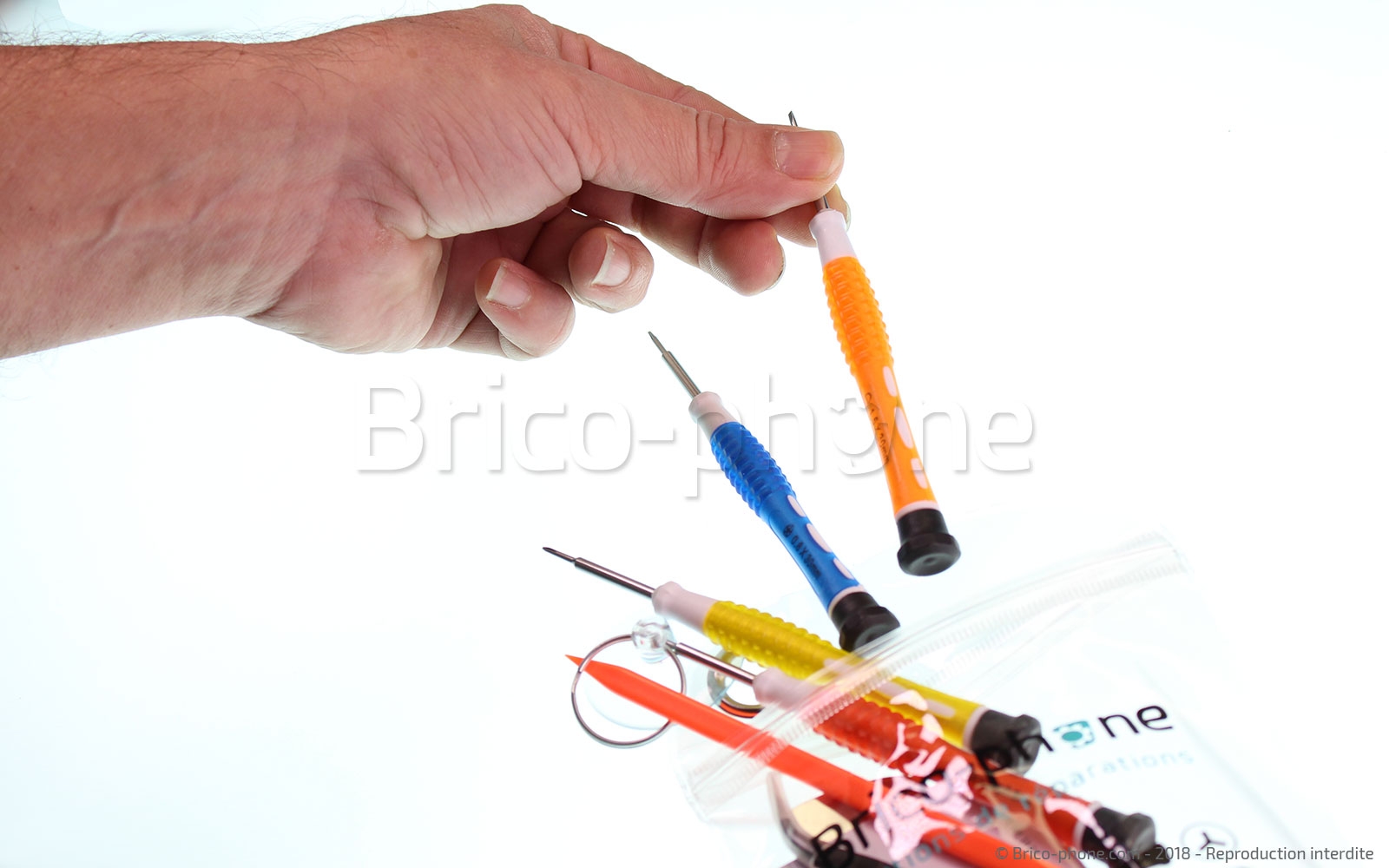

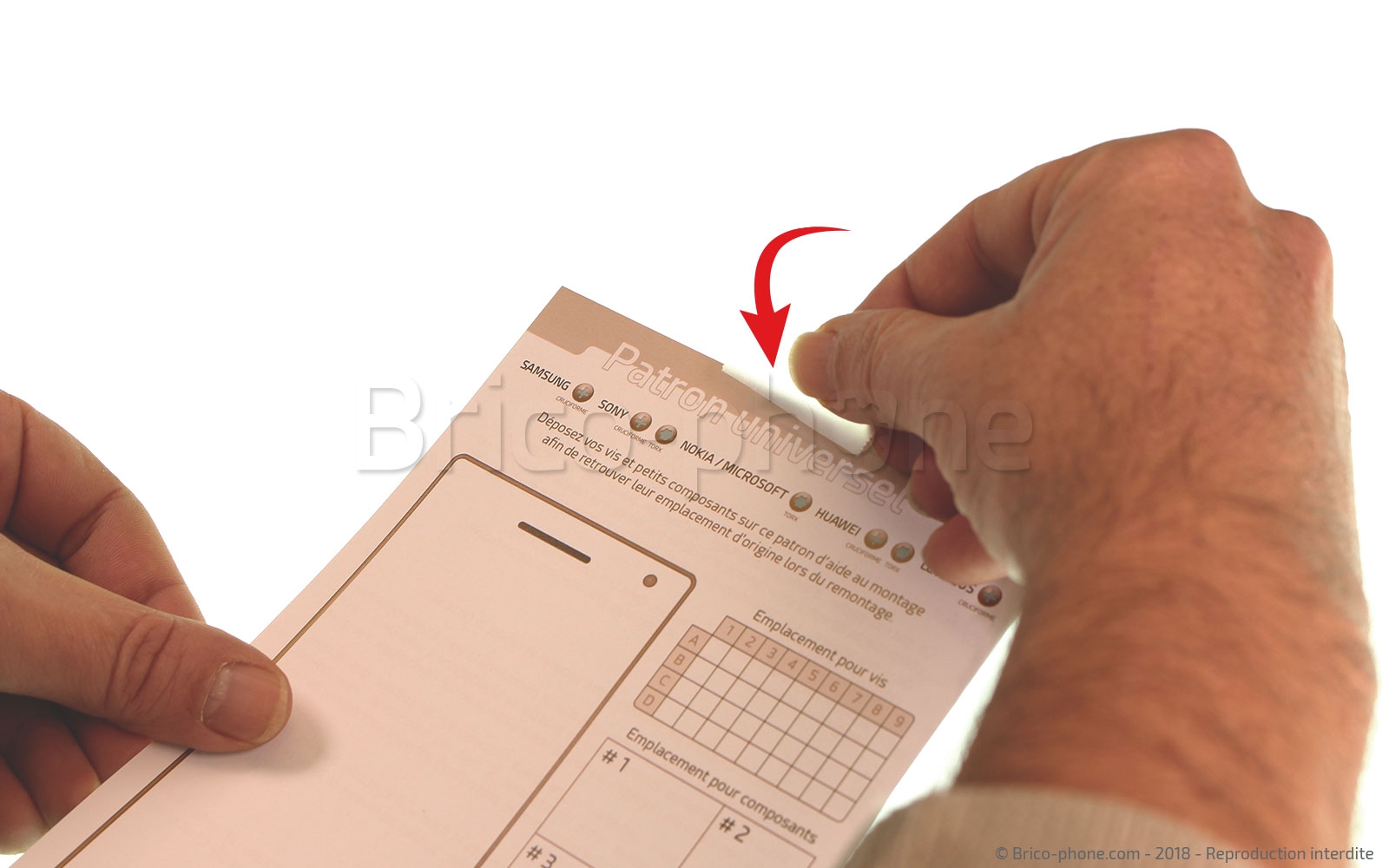

Sortez les outils de la pochette, puis fixez le patron d'aide au montage qui vous a été offert avec votre commande
Etape 1 : Chauffer le dos de l'appareil

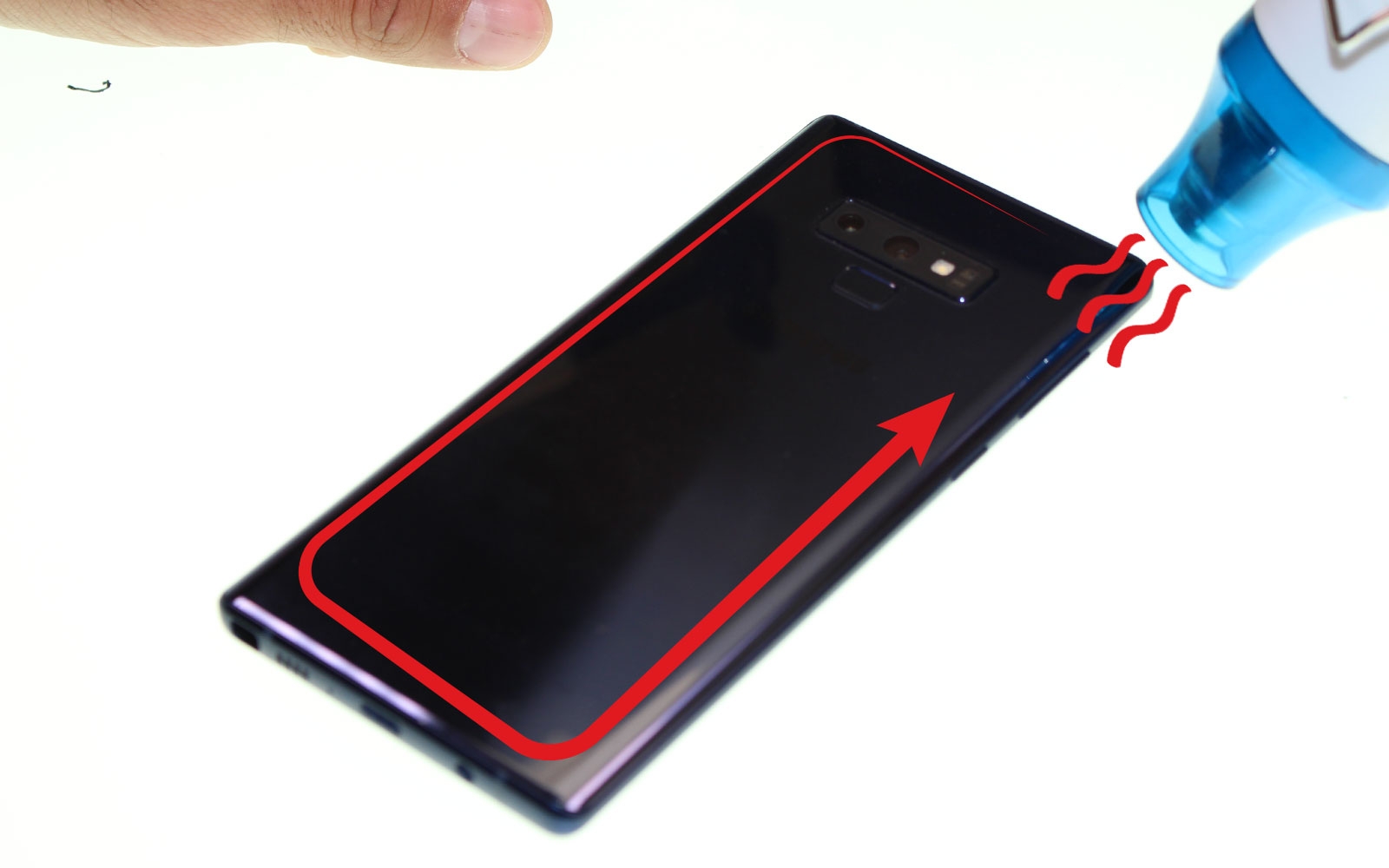

A l'aide de votre propre sèche-cheveux ou d'un mini-décapeur thermique que vous trouverez à la vente ici : https://www.brico-phone.com/12921-petit-decapeur-thermique.html chauffez le contour de la vitre arrière en essayant de ne pas dépasser les 80 dégrés
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

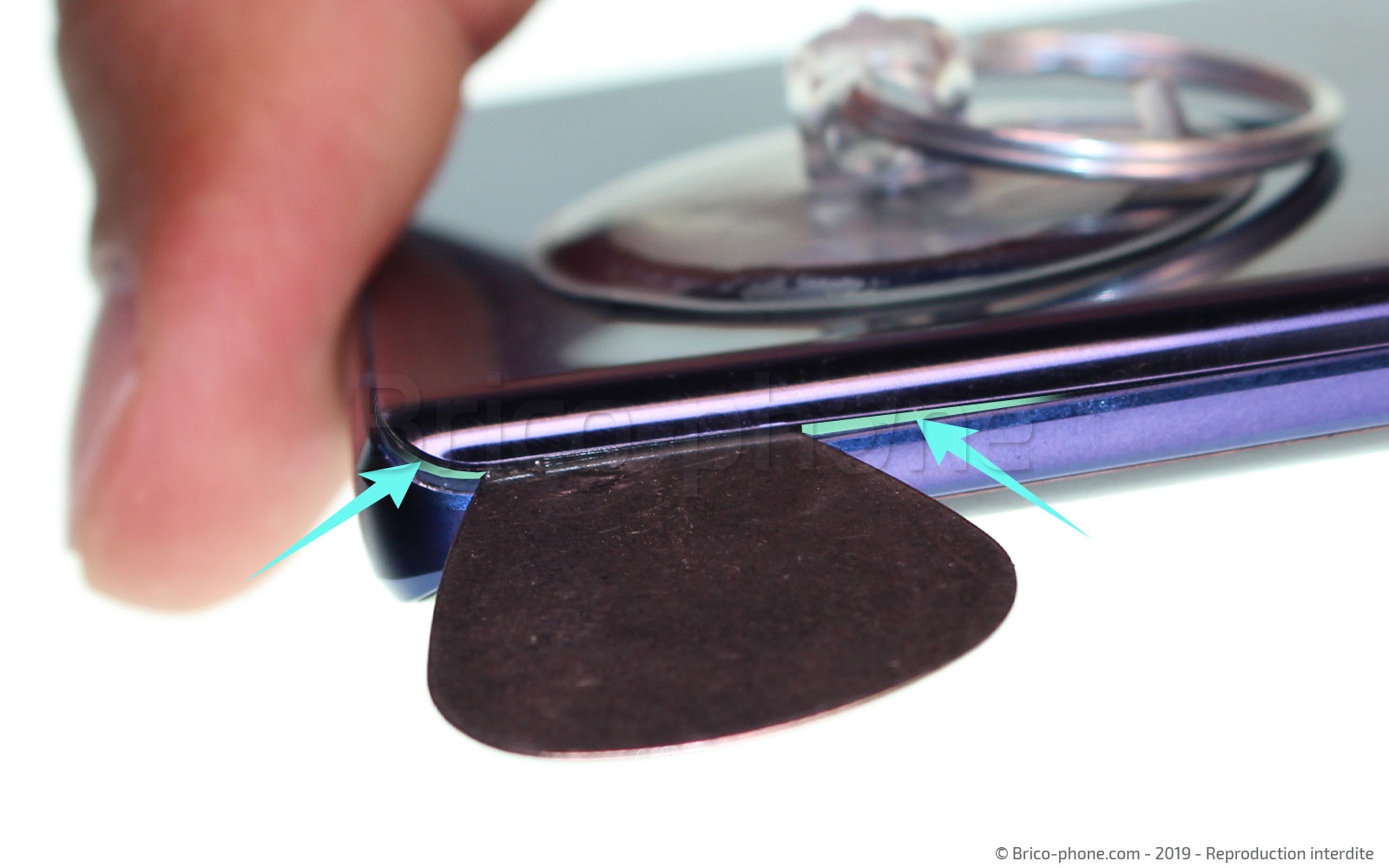

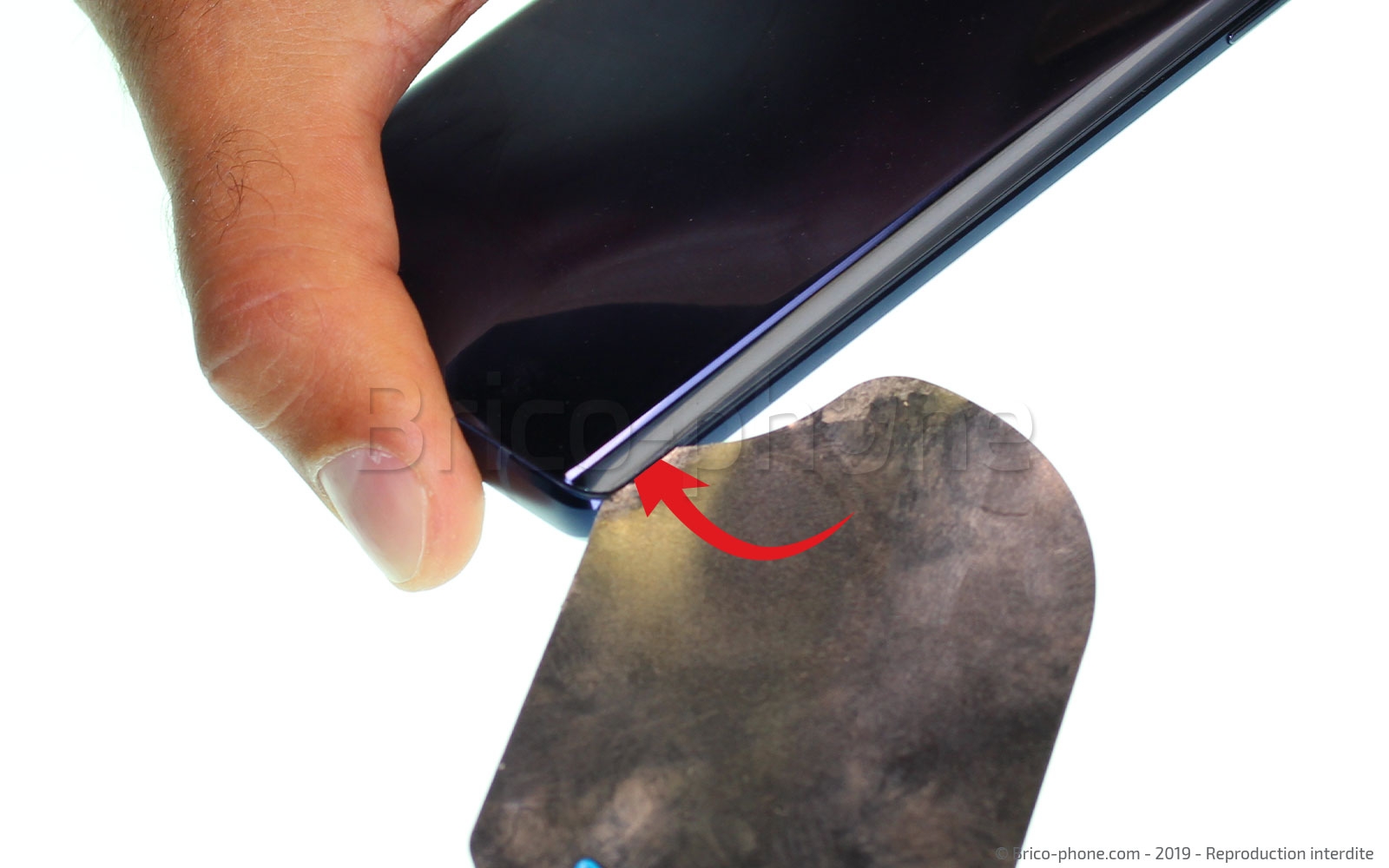

Etape 2 : Créer des points d'insertions
Cette étape consiste à créer deux petits espaces entre le châssis et la vitre arrière pour pouvoir mettre en place les outils qui seront utilisés pour le décollage.

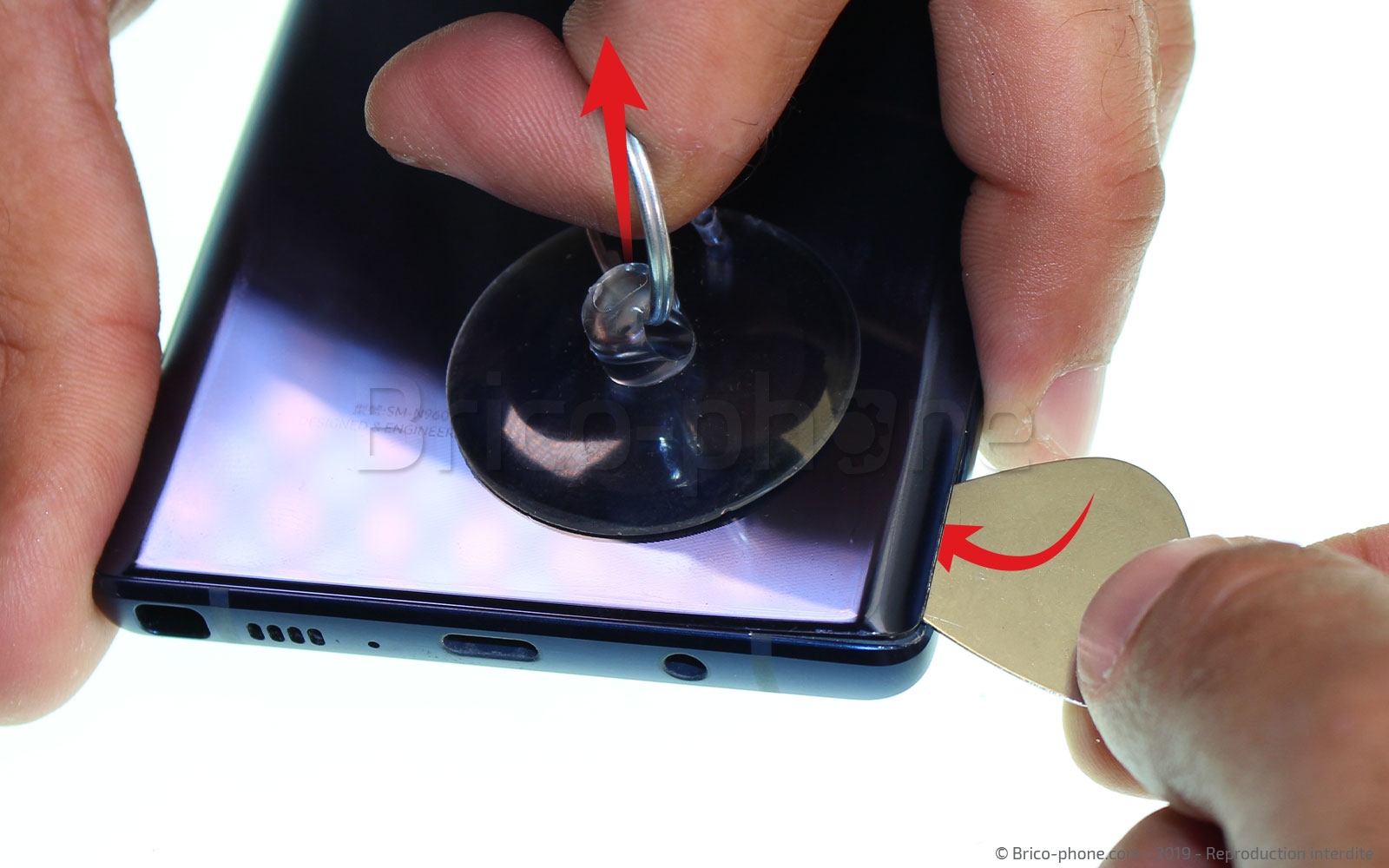

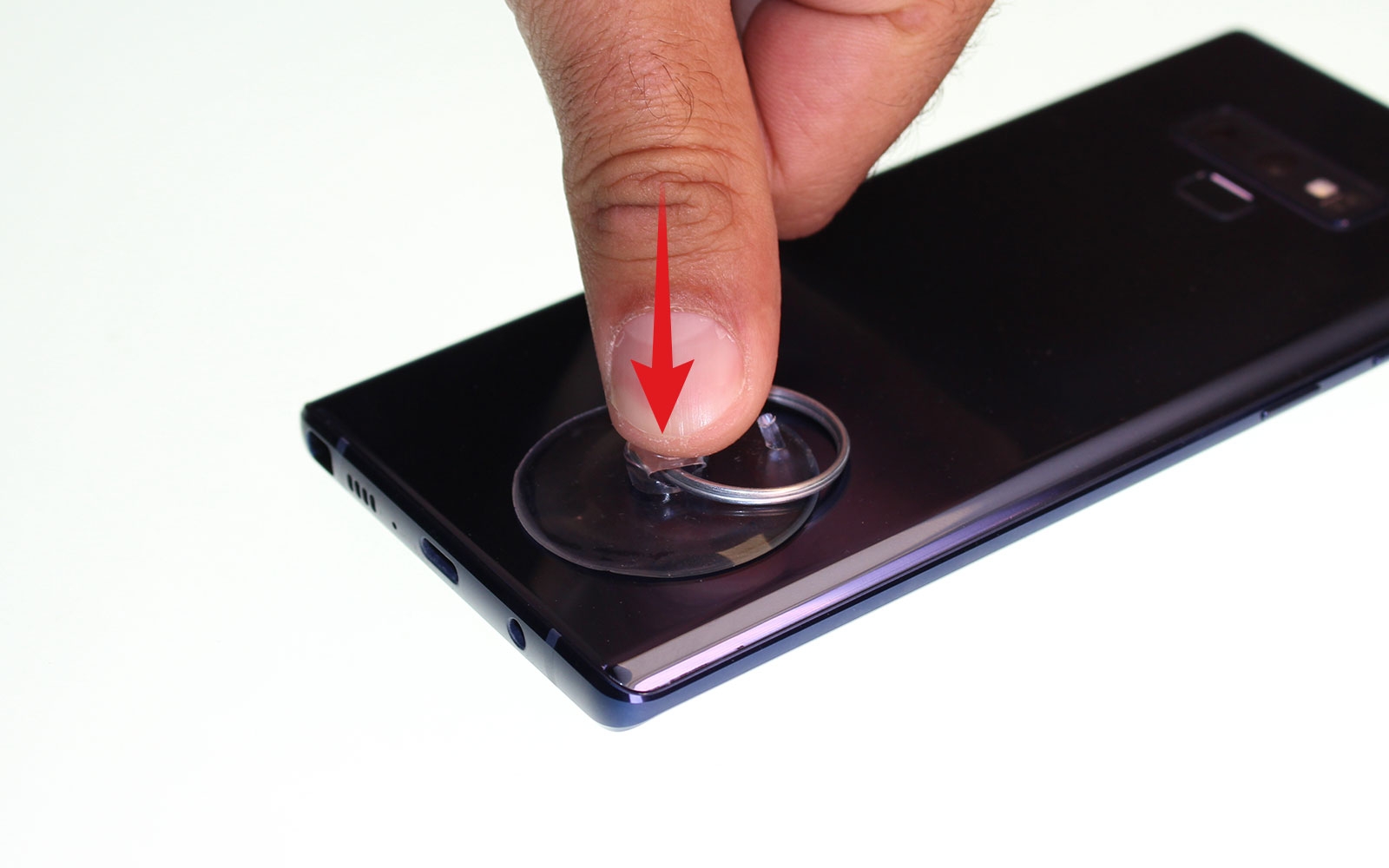

Placez la ventouse sur le bas de la façade arrière puis tout en tirant fortement dessus insérez un médiator métal ou un outil iFlex. Nous conseillons fortement ce dernier car celui-ci s'insère beaucoup plus facilement que le médiator.
Vous pouvez maintenant 2 petits espaces de part et d'autres de l'outil métallique.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

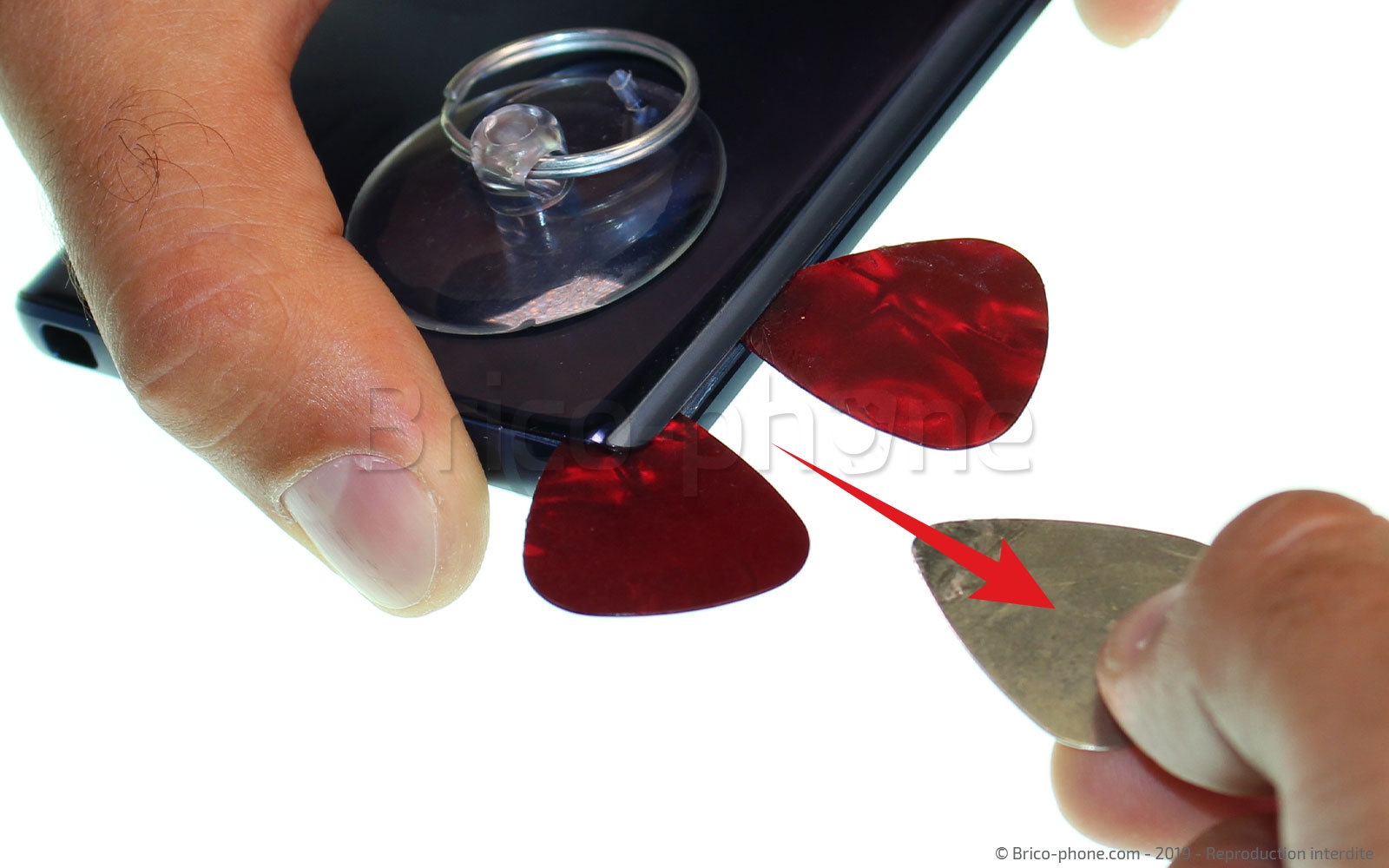

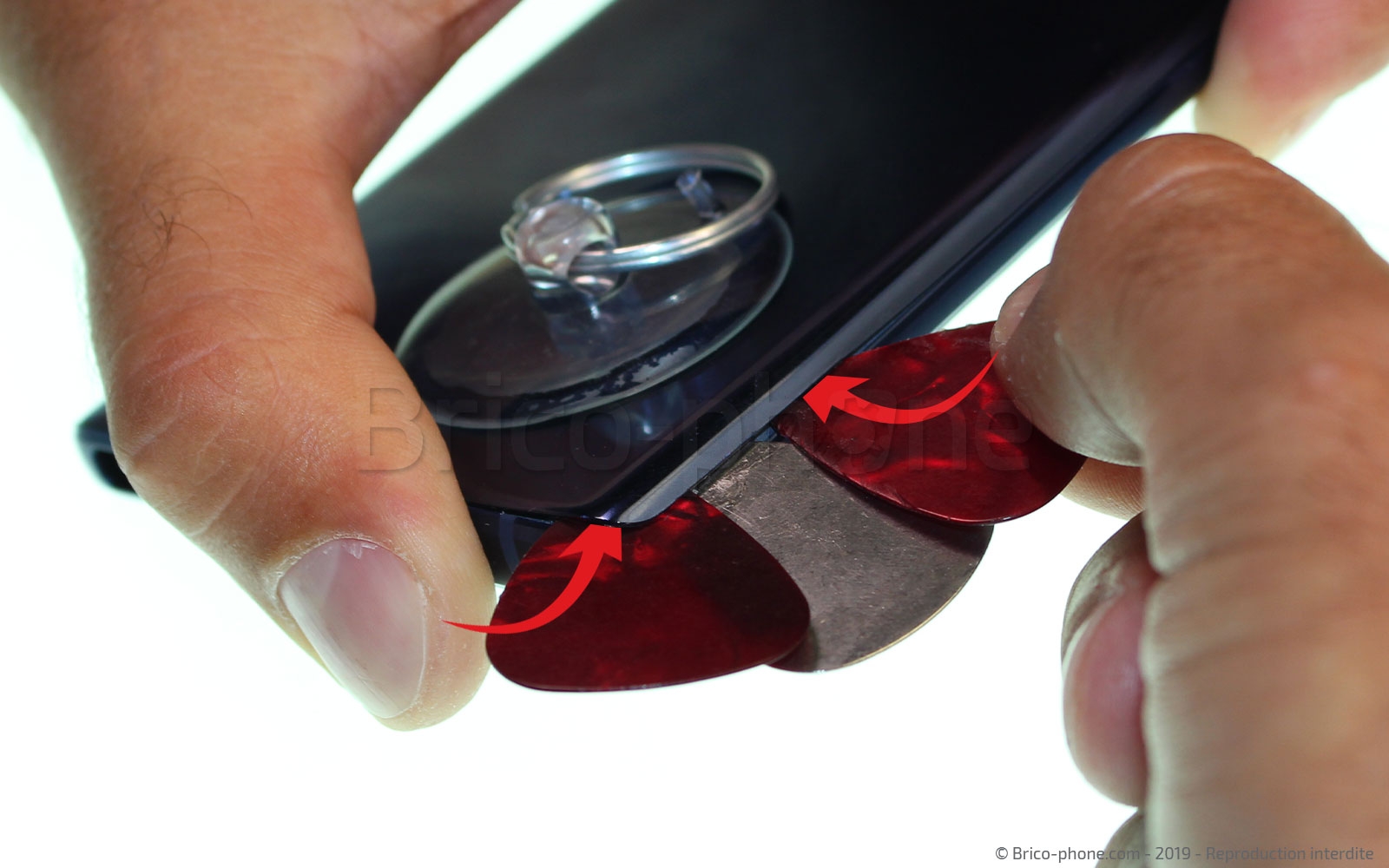

Etape 3 : Mettre en place les médiators plastiques
Insérez maintenant les médiators plastiques dans les points d'insertion créés à l'étape précédente.
Outils du kit utilisés
Outils du kit utilisés

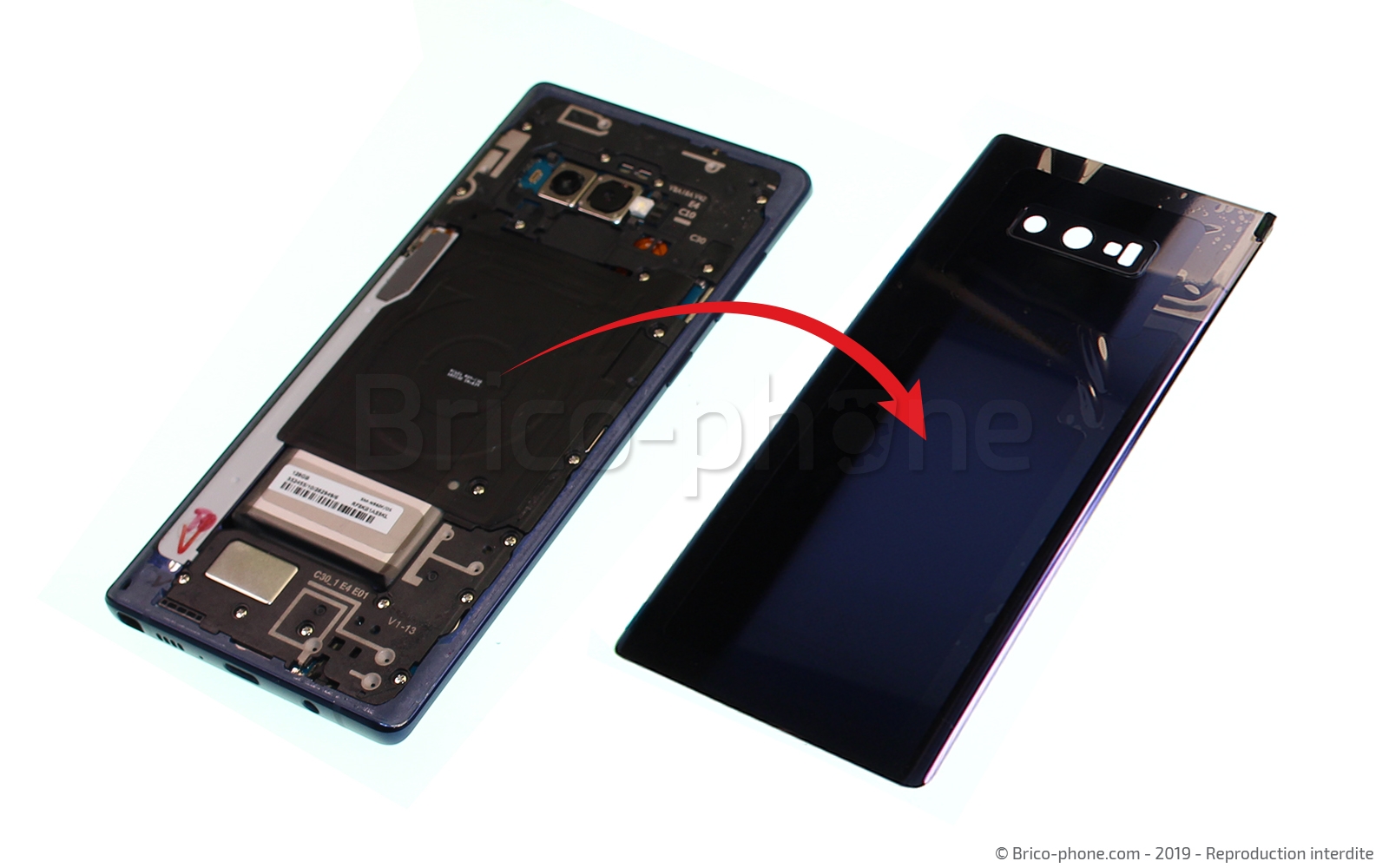

Etape 4 : Décoller le cache arrière

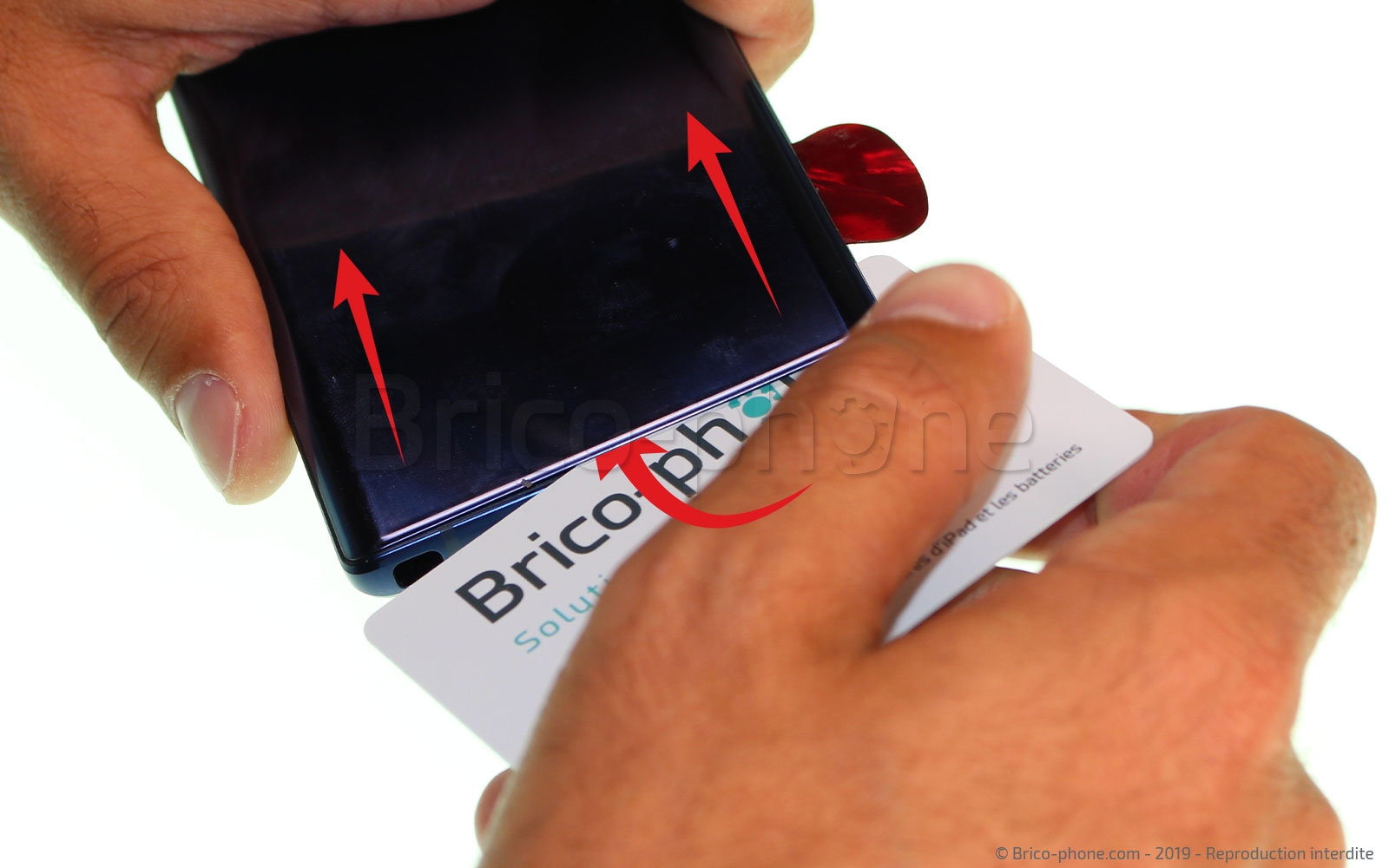

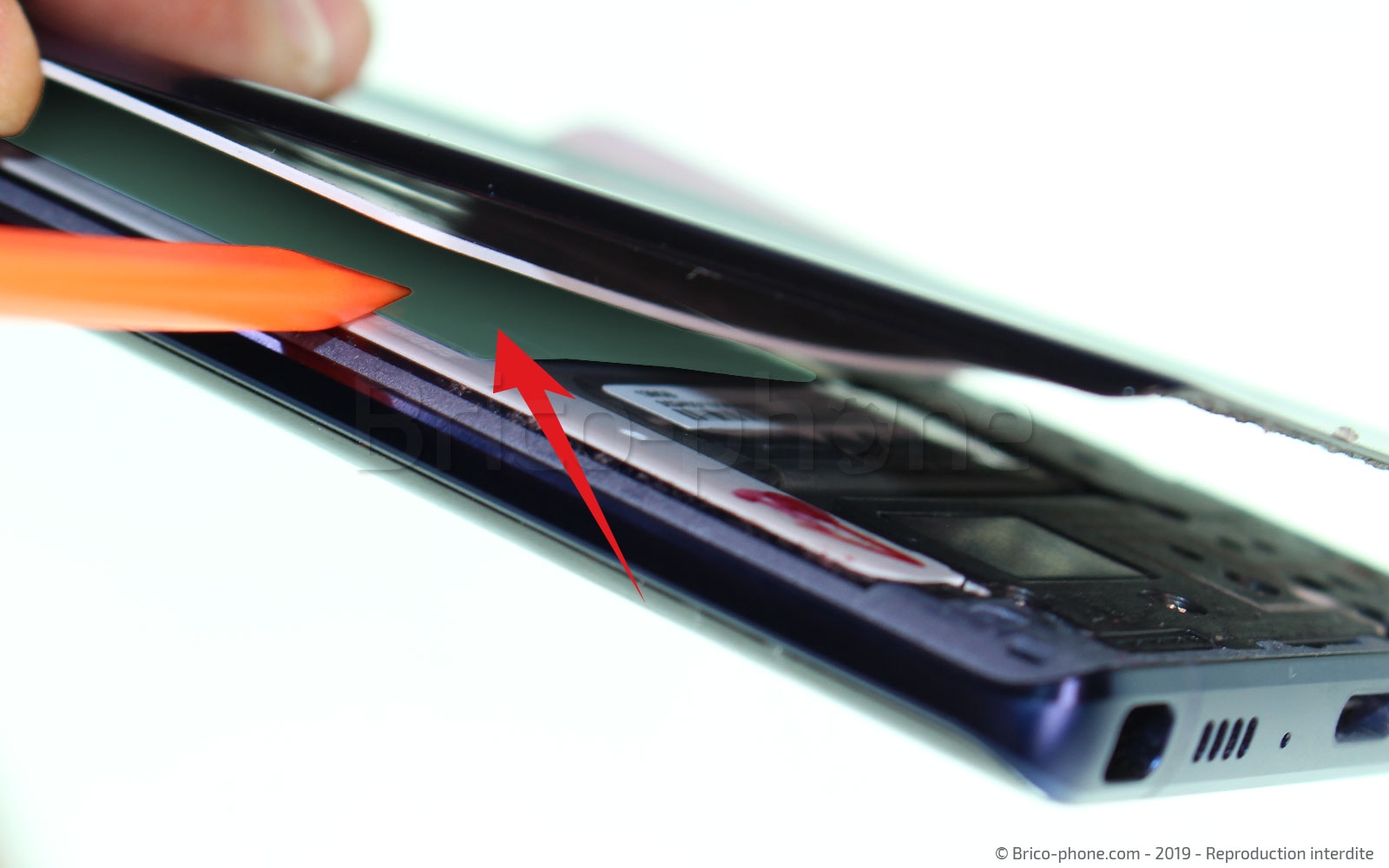

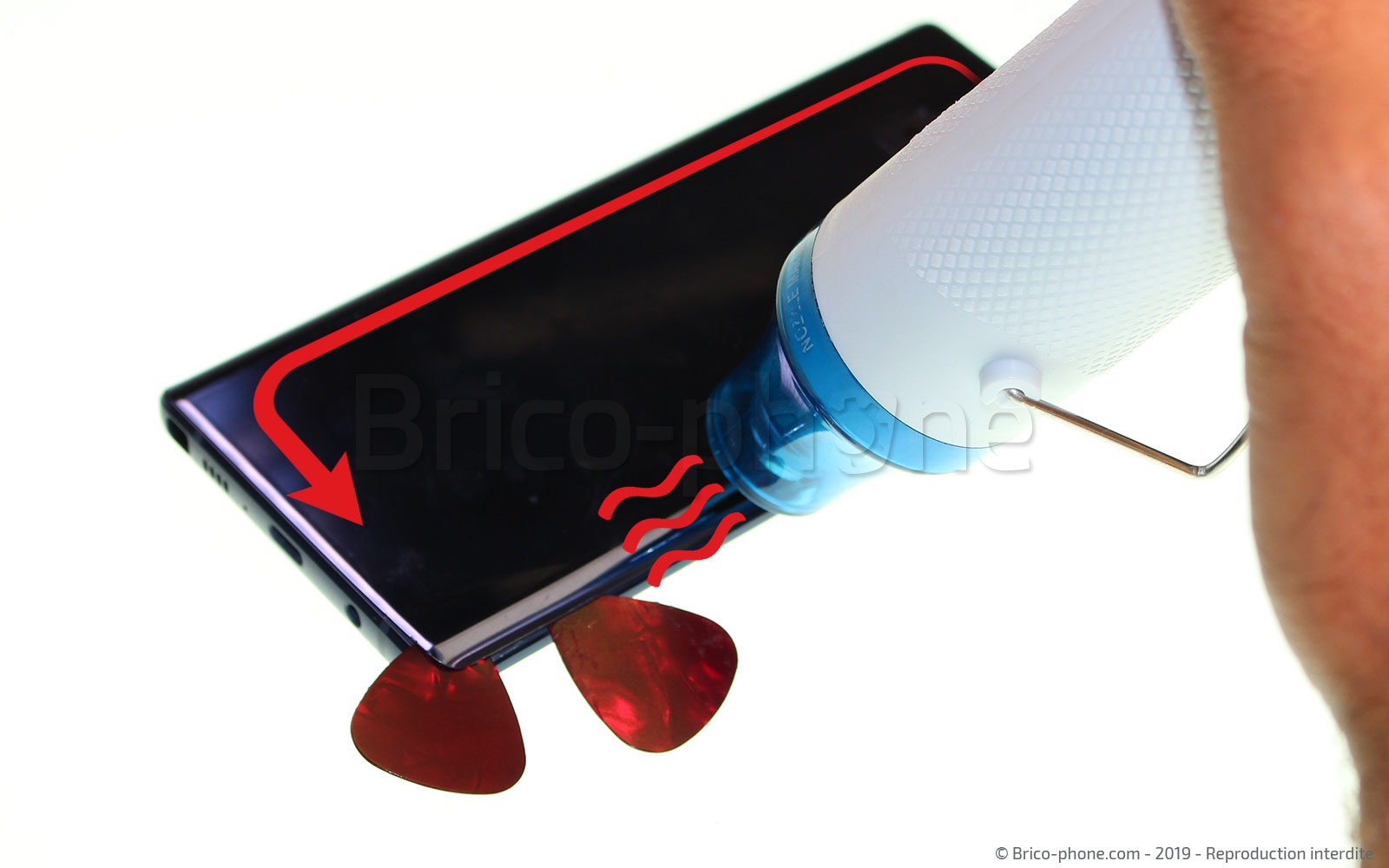

Faites coulisser les médiators sous le contour de la vitre afin de la décoller . Si vous devez trop forcer, n'hésitez pas à chauffer de nouveau. Vous pouvez ensuite vous aider de la carte PVC afin de décoller la vitre de façon uniforme. Faites attention de ne pas endommager la nappe NFC et induction qui est posée en partie sur la batterie.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

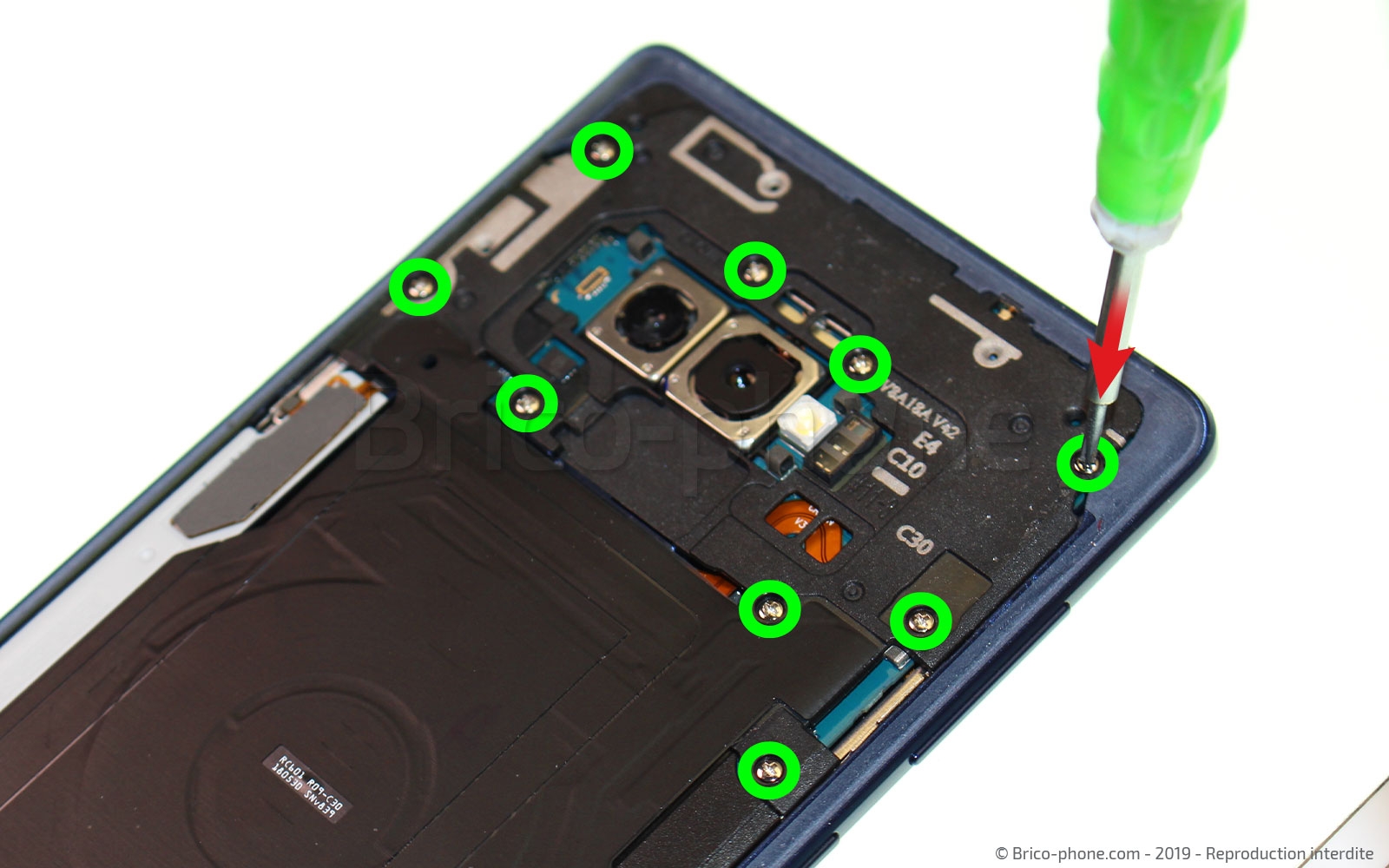

Etape 5 : Dévisser le support de la nappe induction

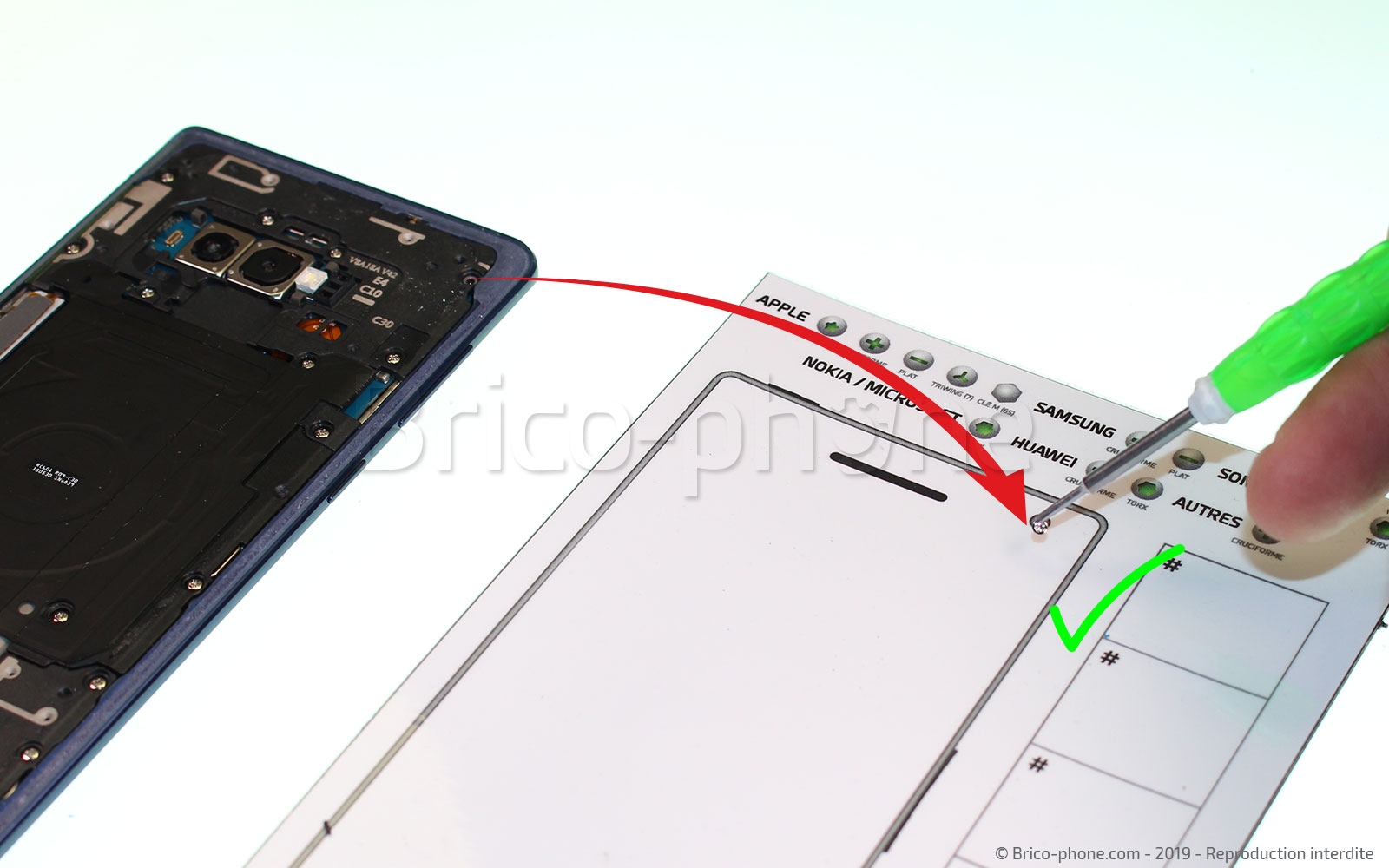

Dévissez à présent le support la nappe induction et NFC qui recouvre la carte mère à l'aide du tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

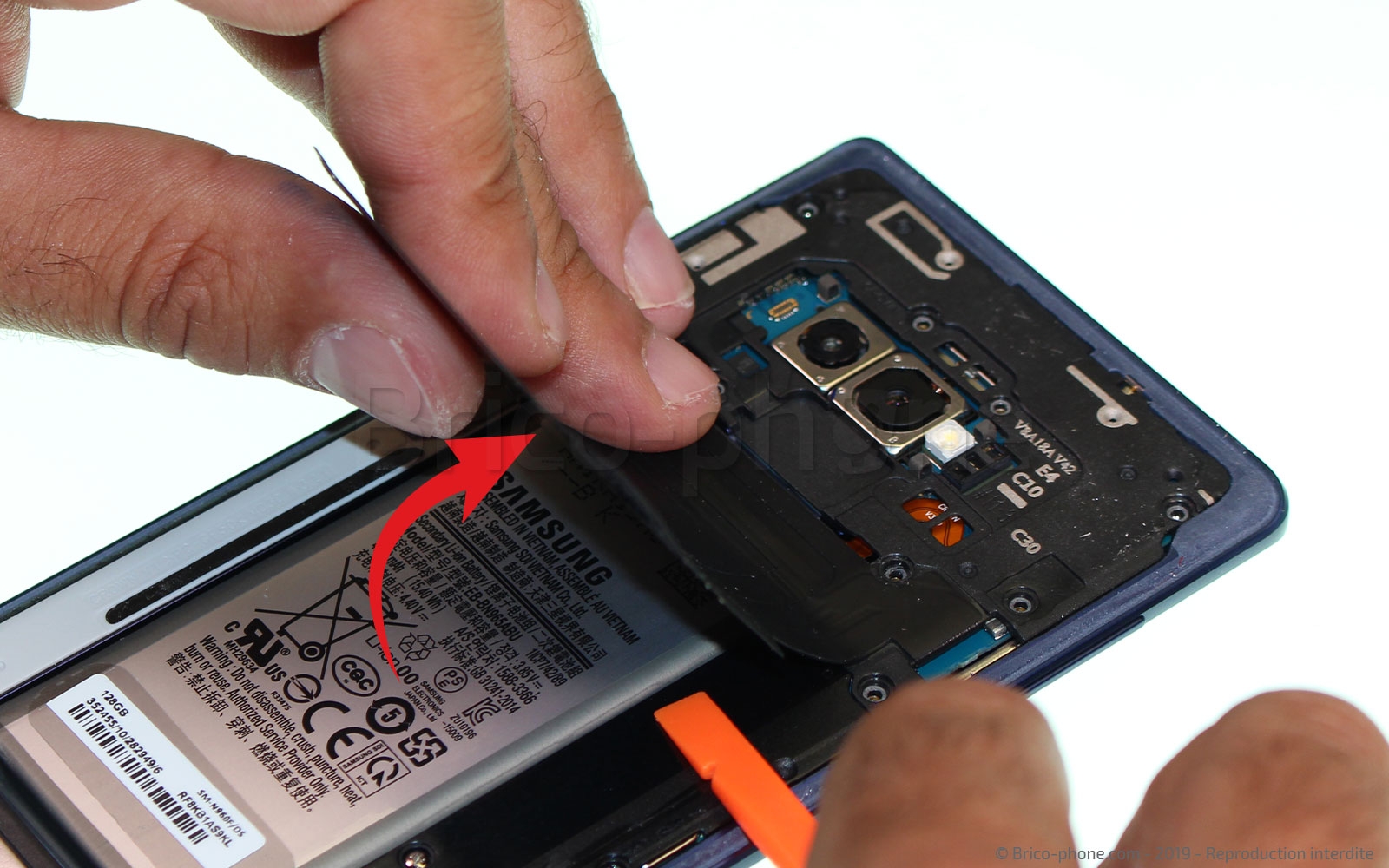

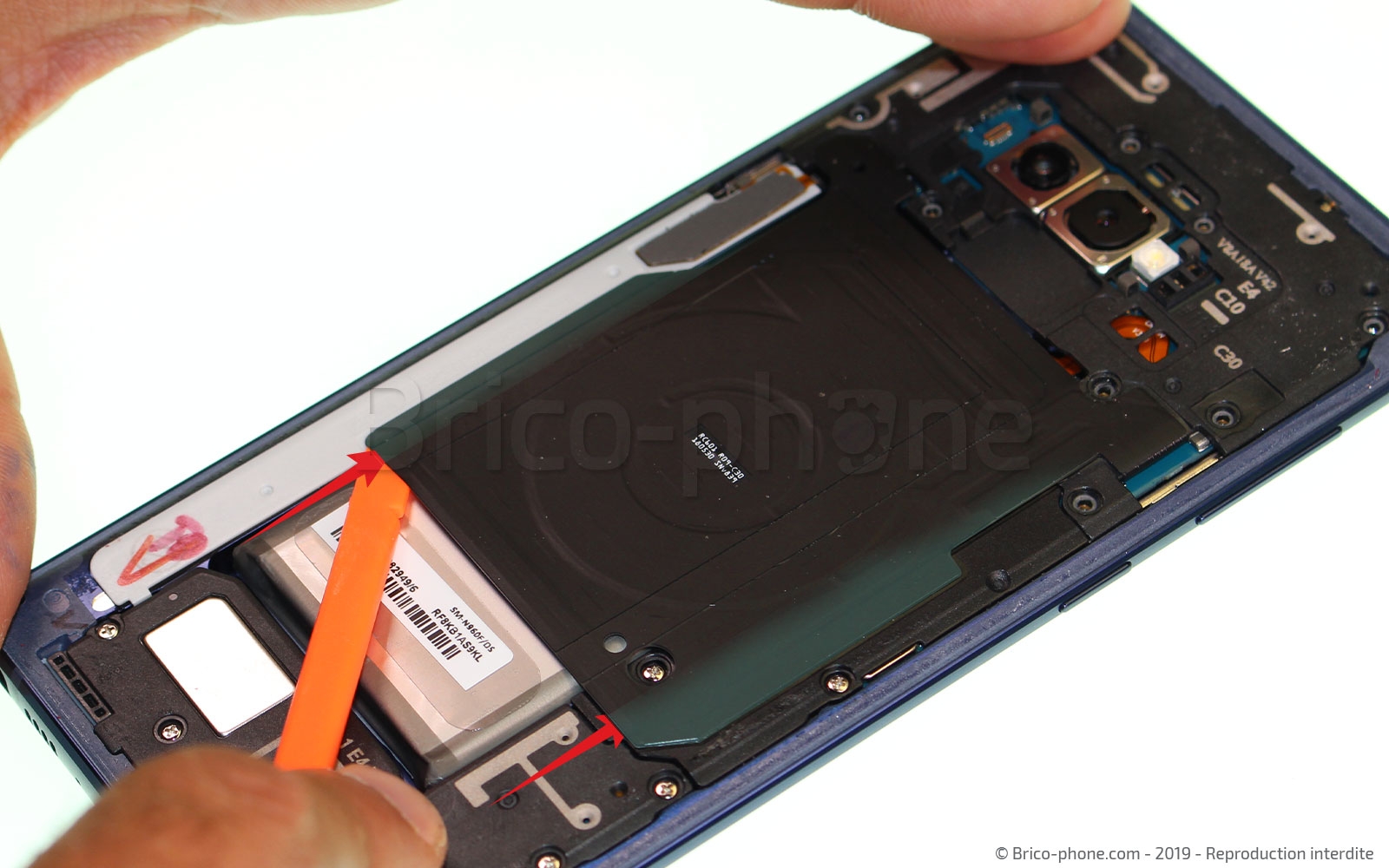

Etape 6 : Décoller la nappe NFC et induction

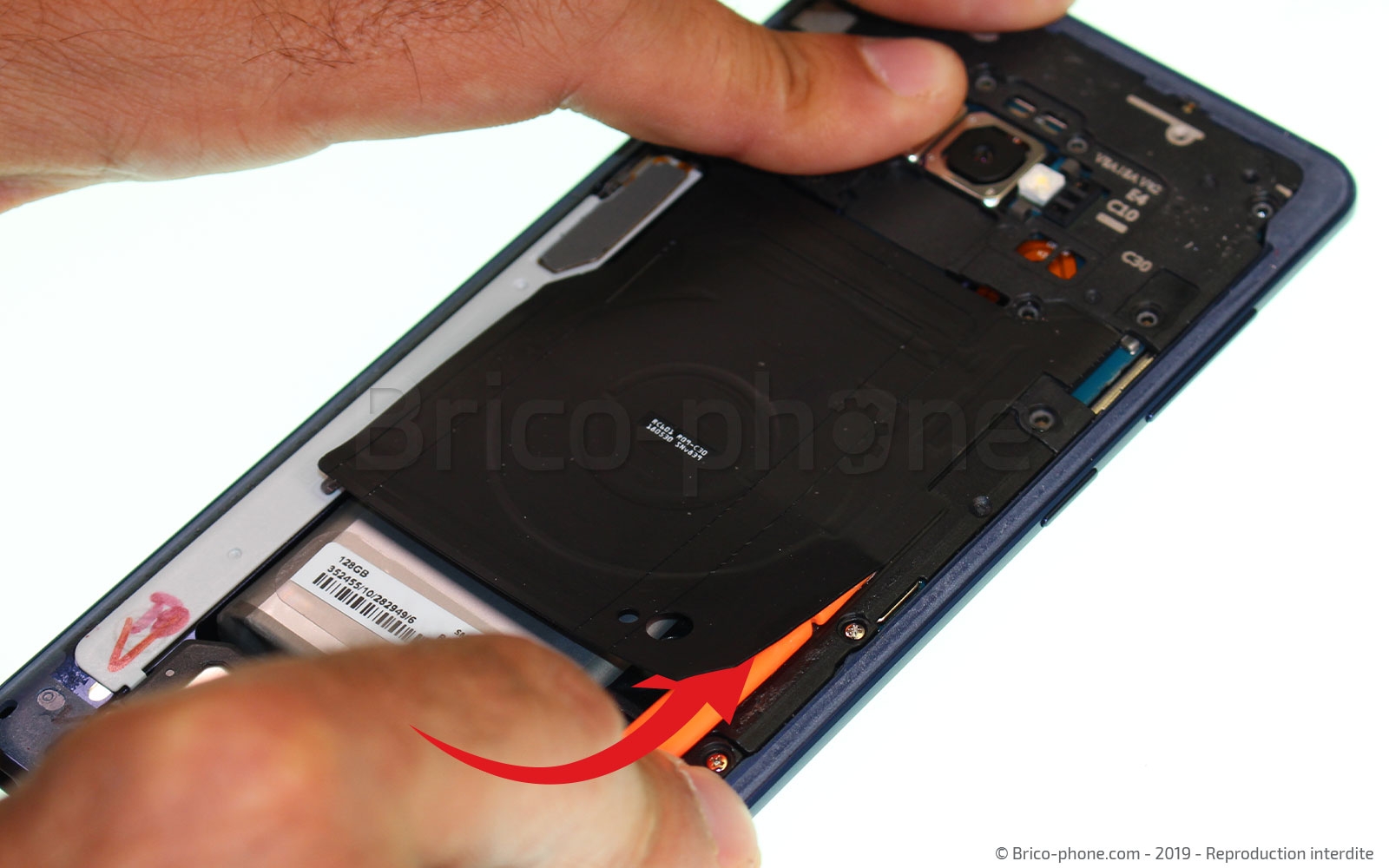

A l'aide du levier nylon décollez délicatement la nappe NFC et induction qui repose en partie sur la batterie.
Outils du kit utilisés
Outils du kit utilisés

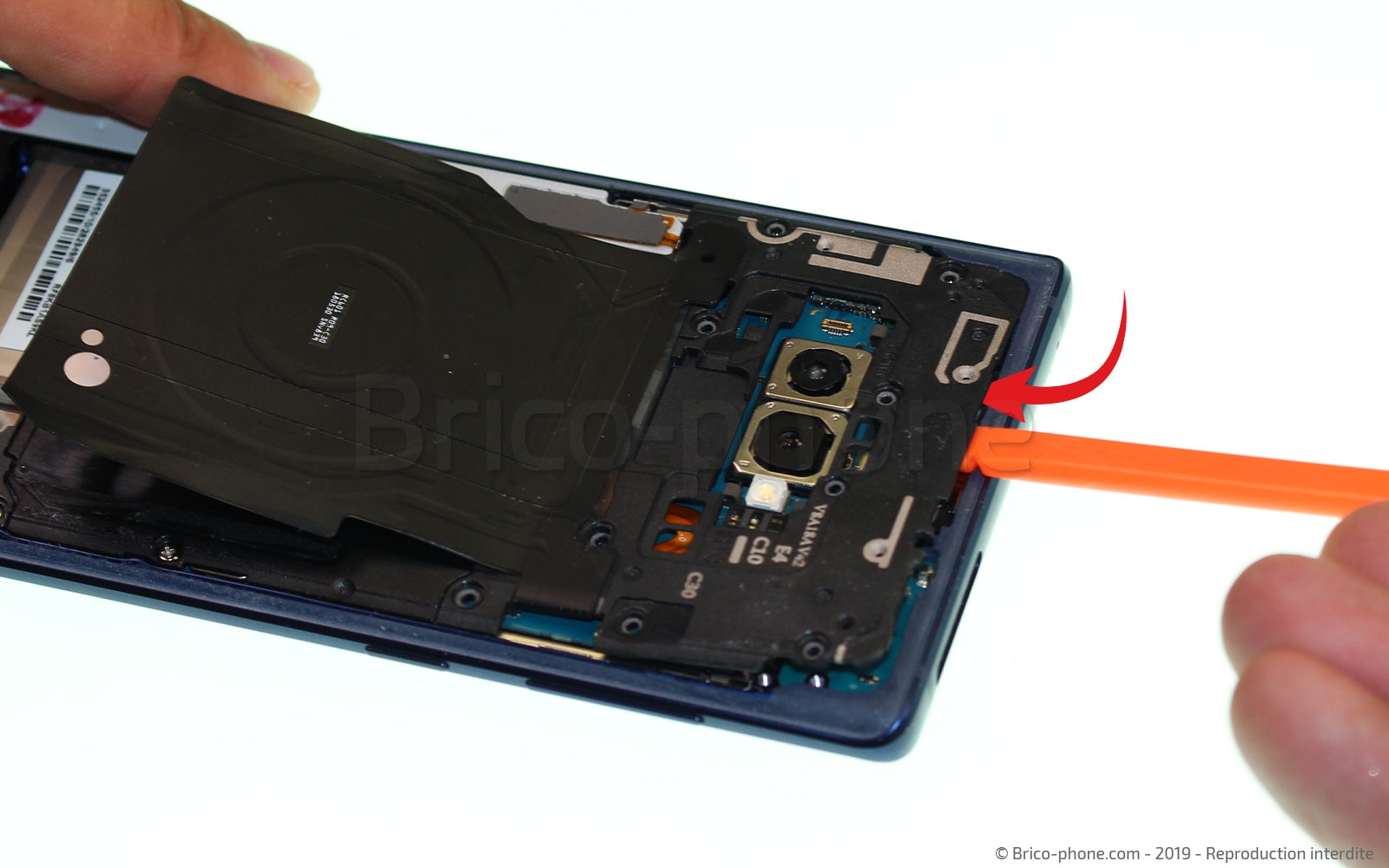

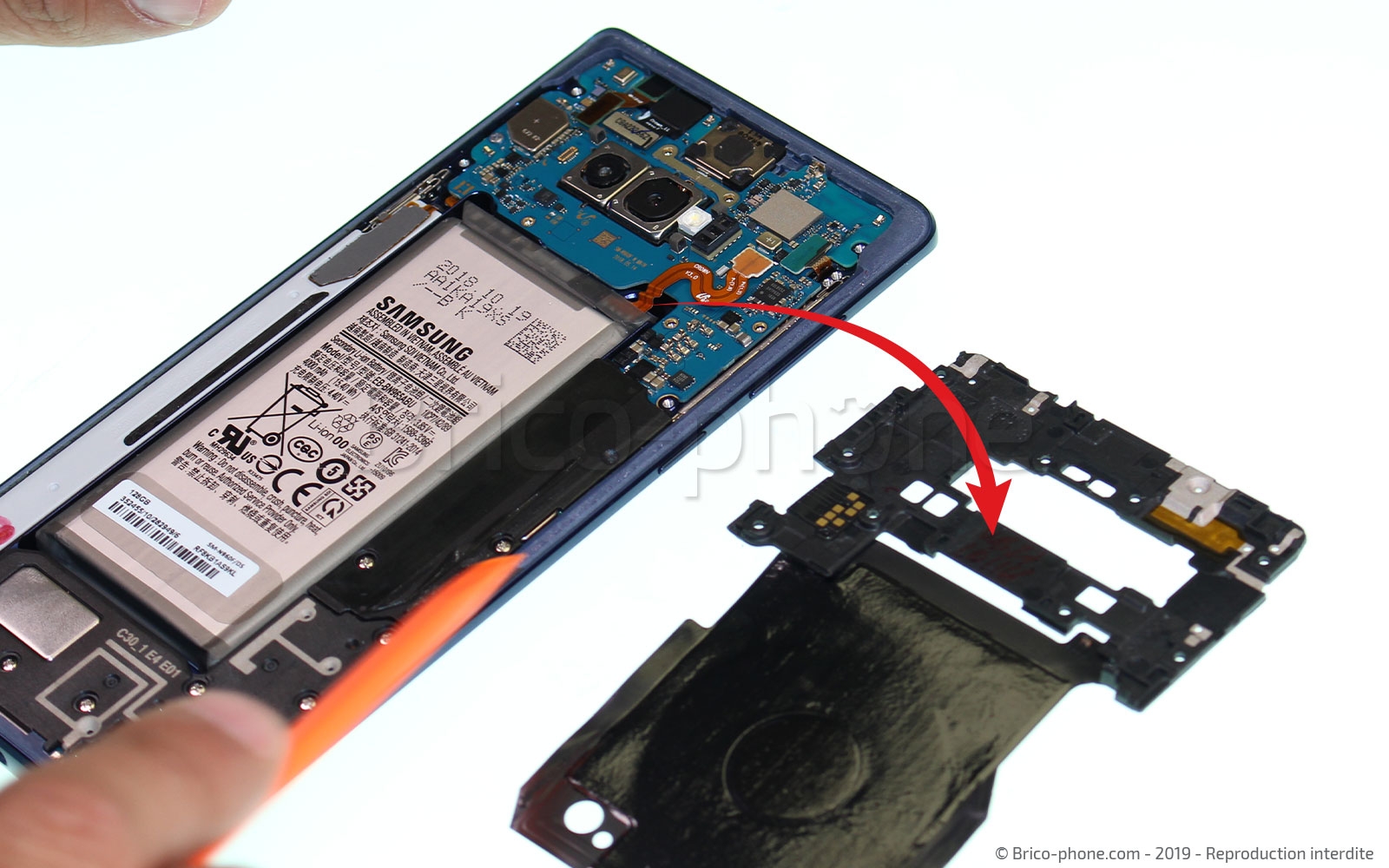

Etape 7 : Retirer le support et sa nappe

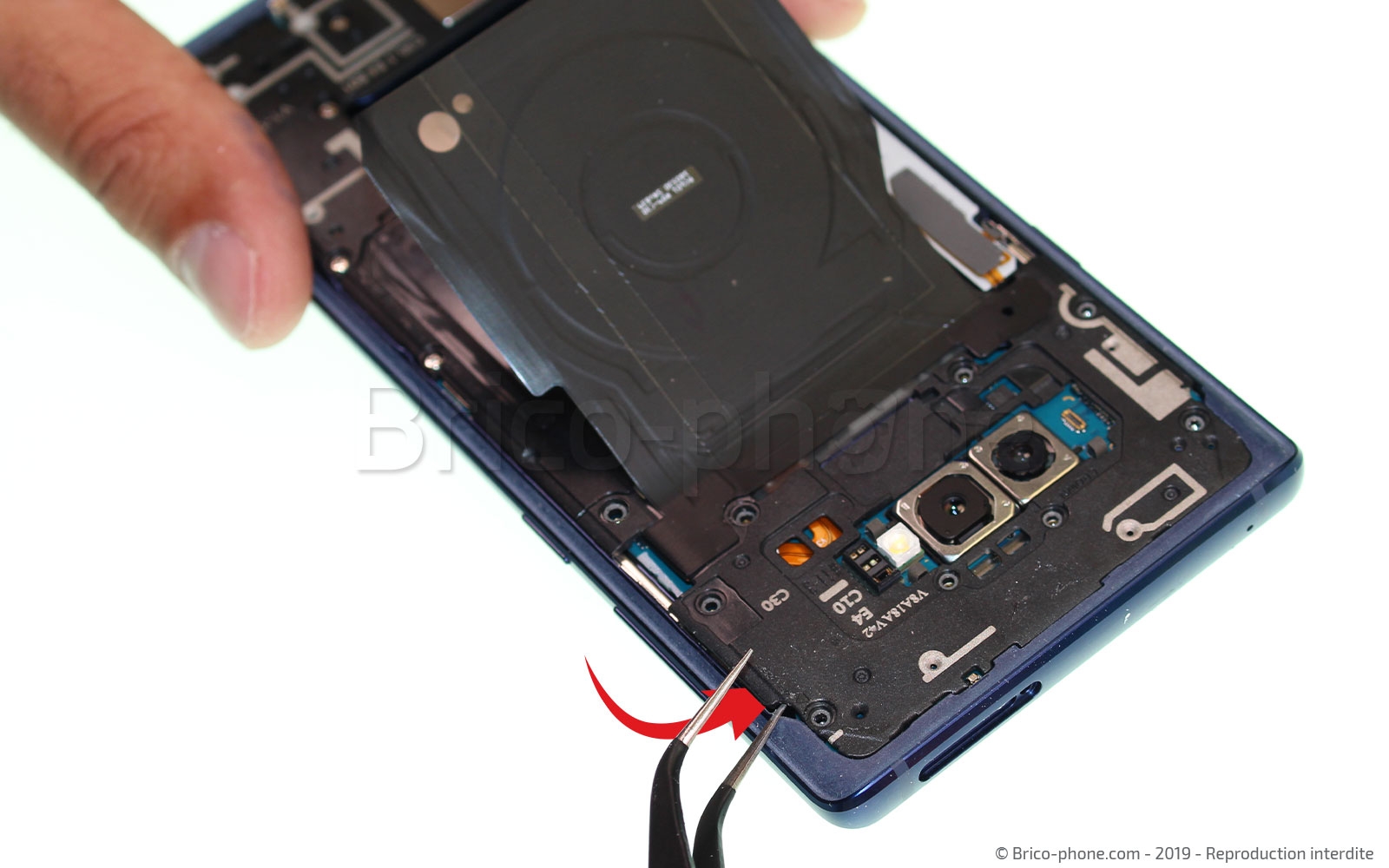

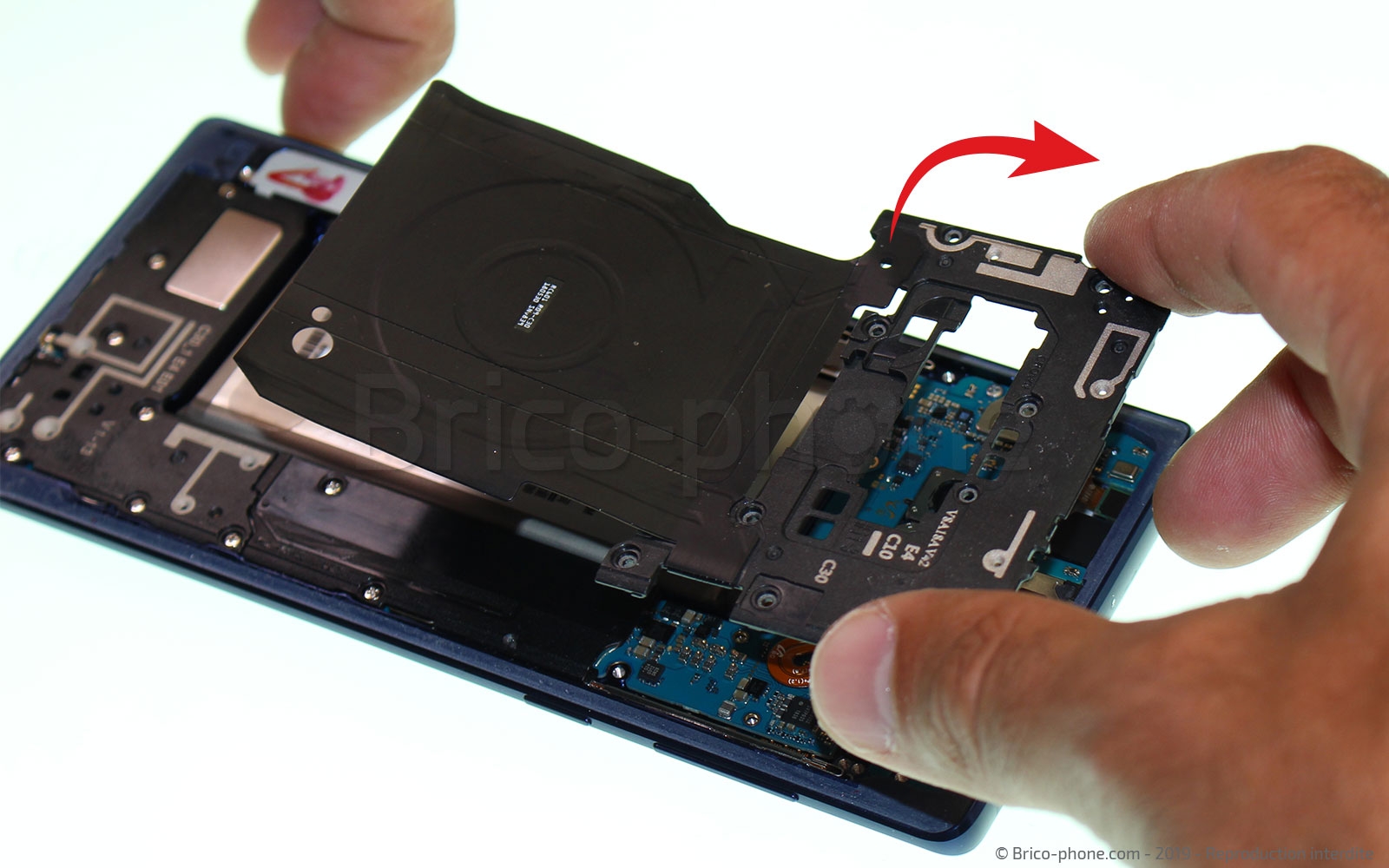

Munissez-vous de la pincette métallique afin de déclipser le cache qui recouvre la carte-mère et sur lequel repose la nappe induction.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Déconnecter la batterie

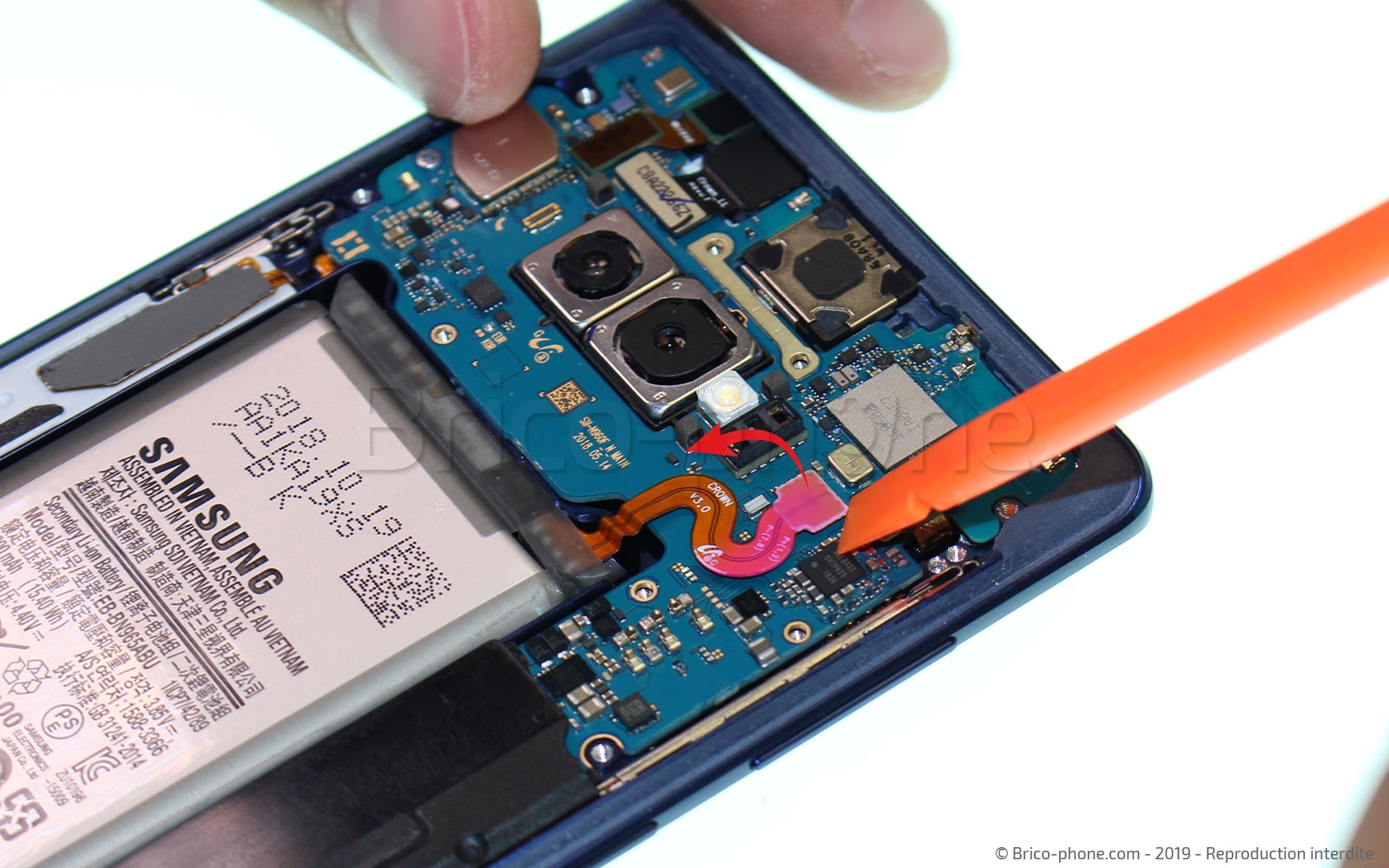

Reprenez le levier nylon puis déconnectez maintenant la batterie en faisant levier.
Outils du kit utilisés
Outils du kit utilisés

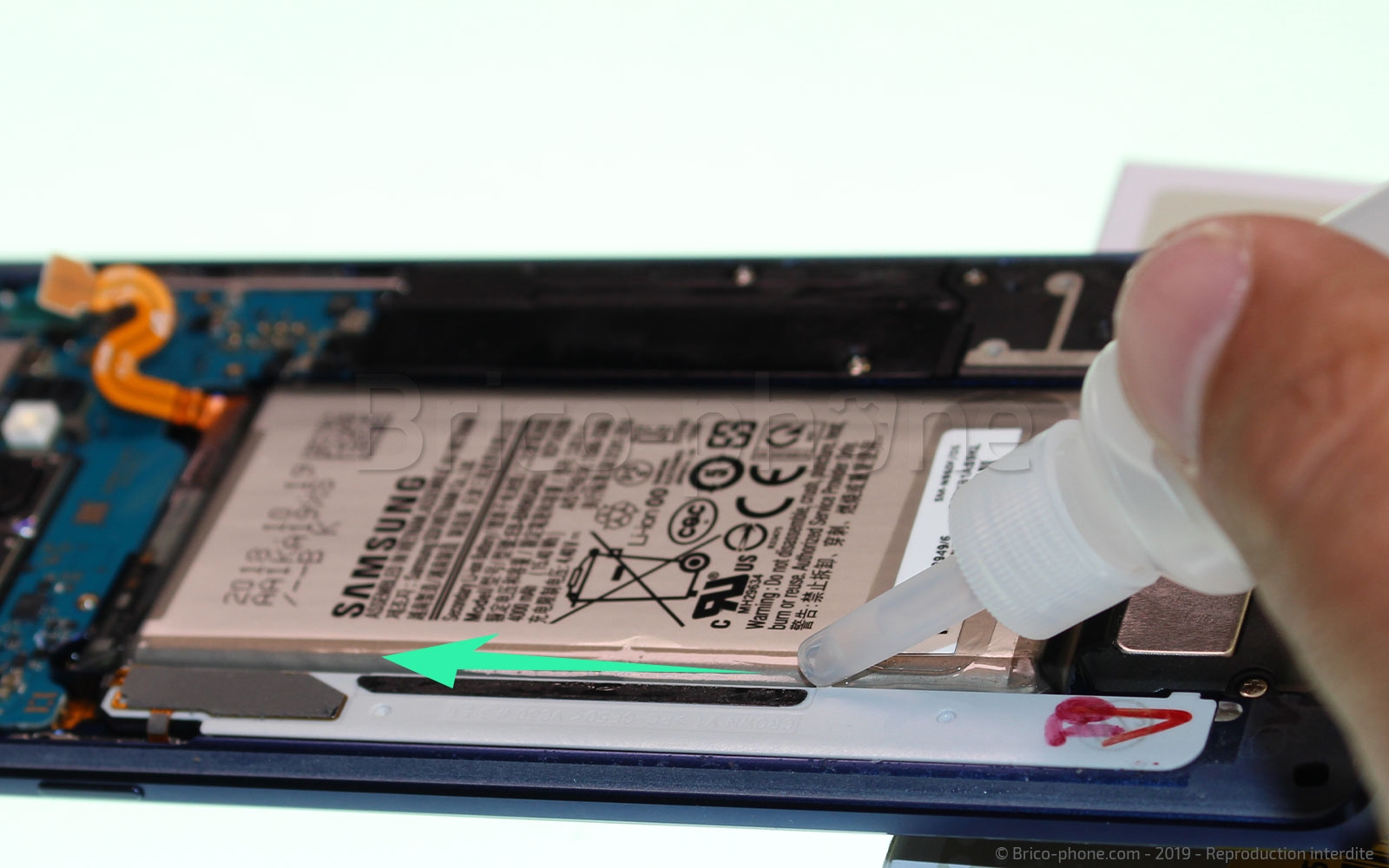

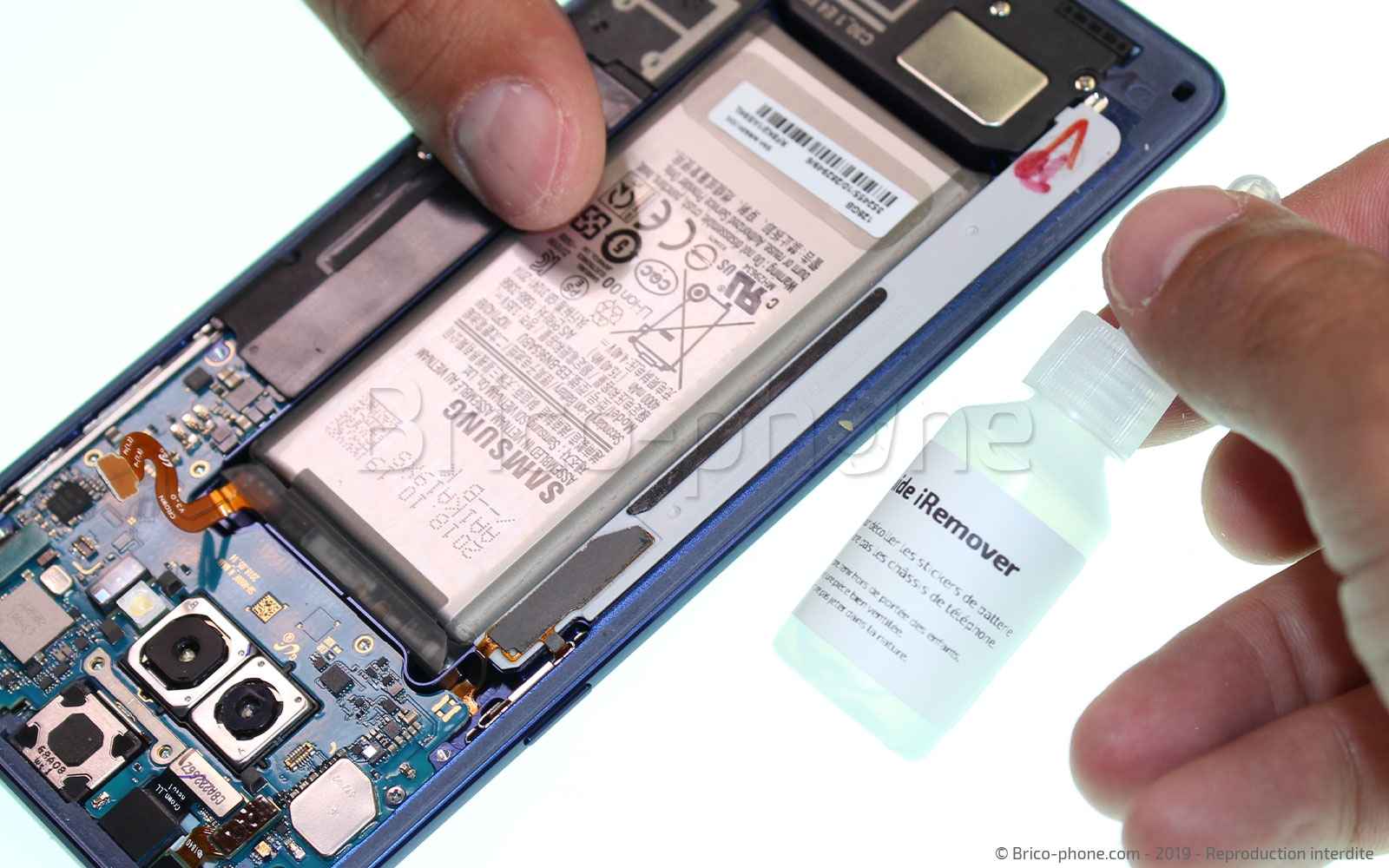

Etape 9 : Dissoudre l'adhésif
La batterie est fortement collée dans le châssis par un adhésif. Nous allons donc utiliser le liquide iremover afin de dissoudre ce dernier et de sortir la batterie sans difficultés.

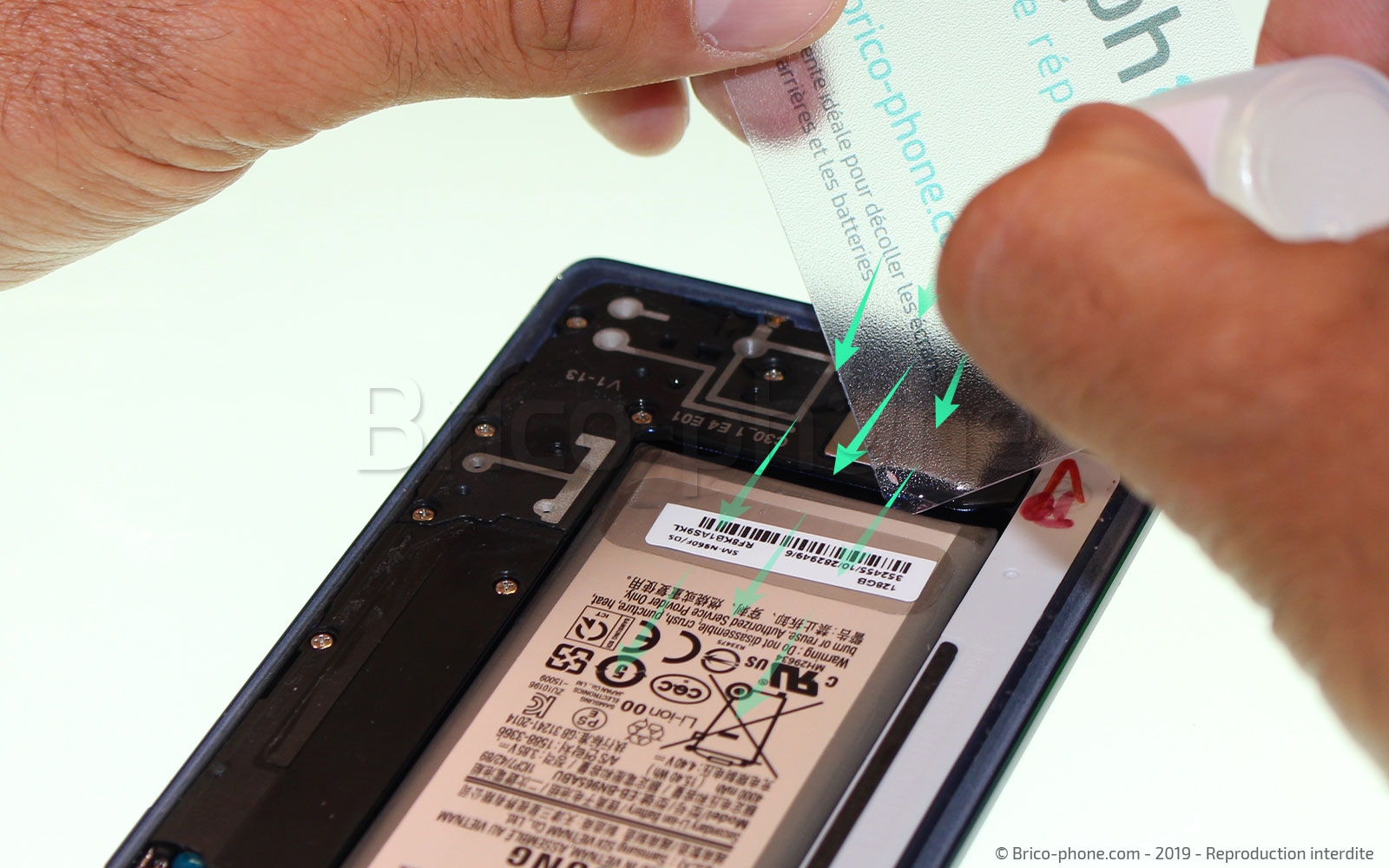

Glissez la fine carte PVC entre le châssis et la batterie puis faites glisser du liquide dessus. Cela a pour effet de ne pas disperser le produit.
Répétez l'opération à plusieurs endroits.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Liquide iRemover
3,90 €
Etape 9 : Laisser agir le iRemover
placez la ventouse sur haut de l'écran Amoled puis posez l'appareil comme sur la photo ci-dessous. Cela a pour effet d'incliner le smartphone et de faciliter la propagation du produit sous la batterie.
Laissez agir pendant une vingtaine de minutes avant de passer à l'étape suivante.

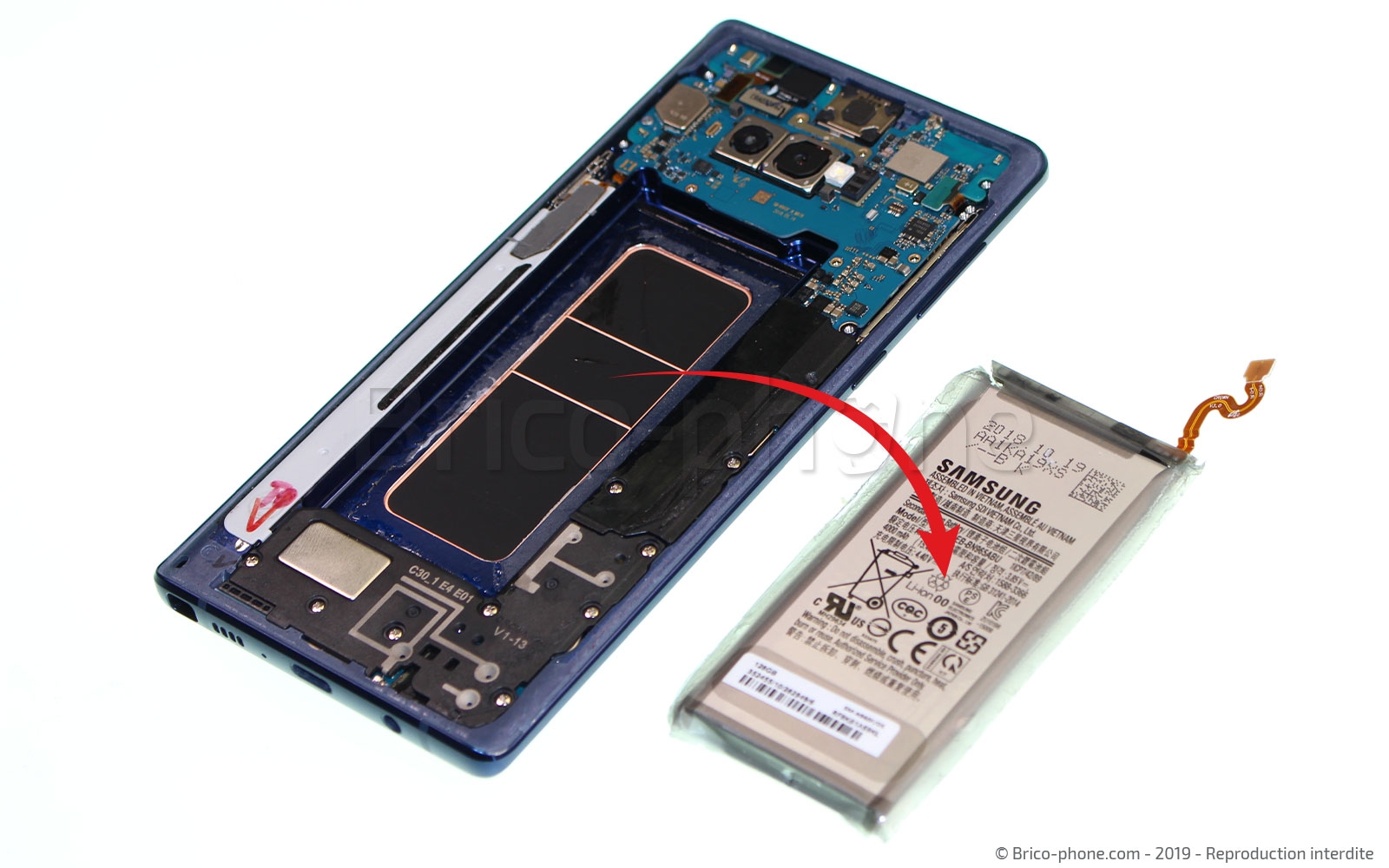

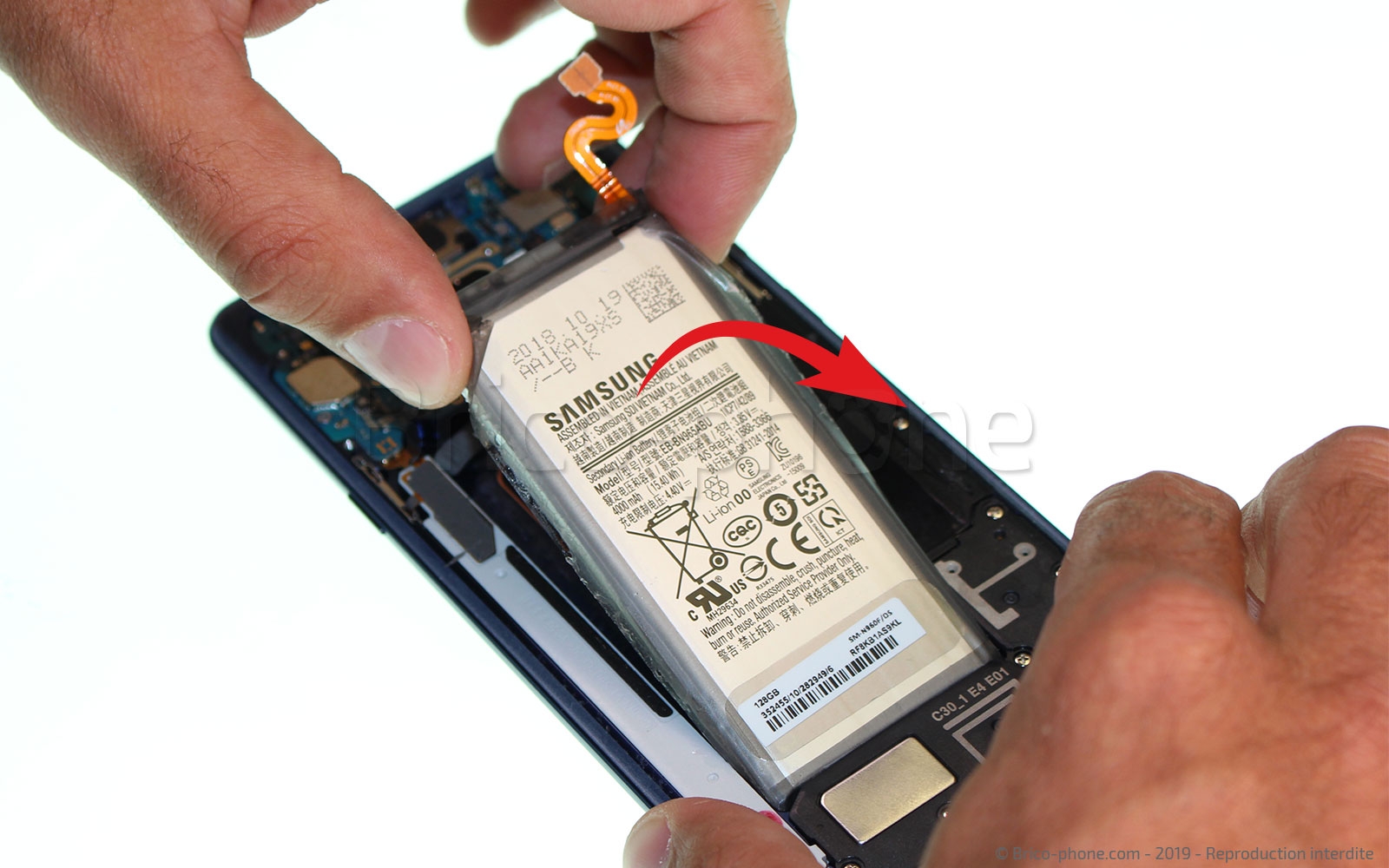

Etape 10 : Retirer la batterie

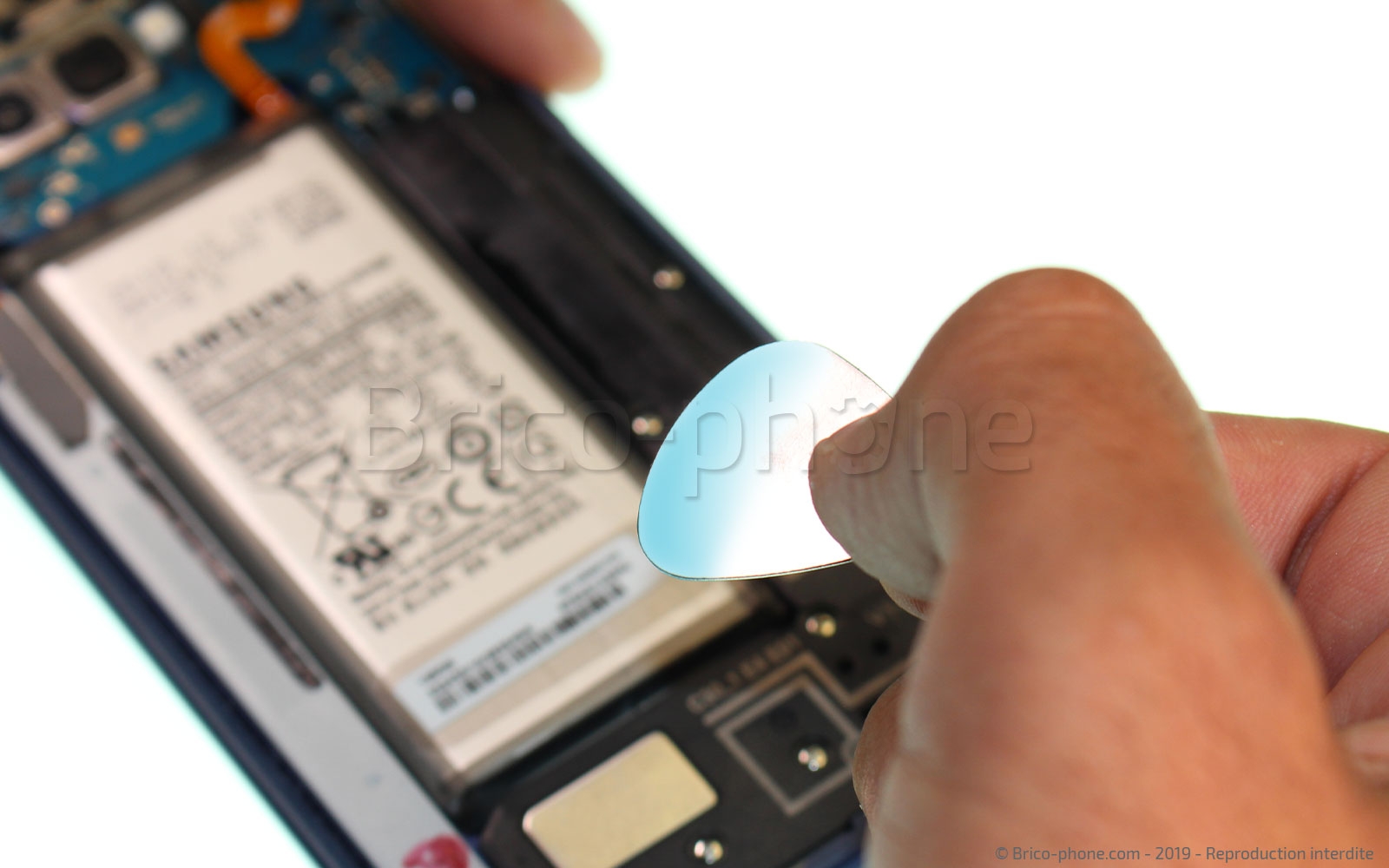

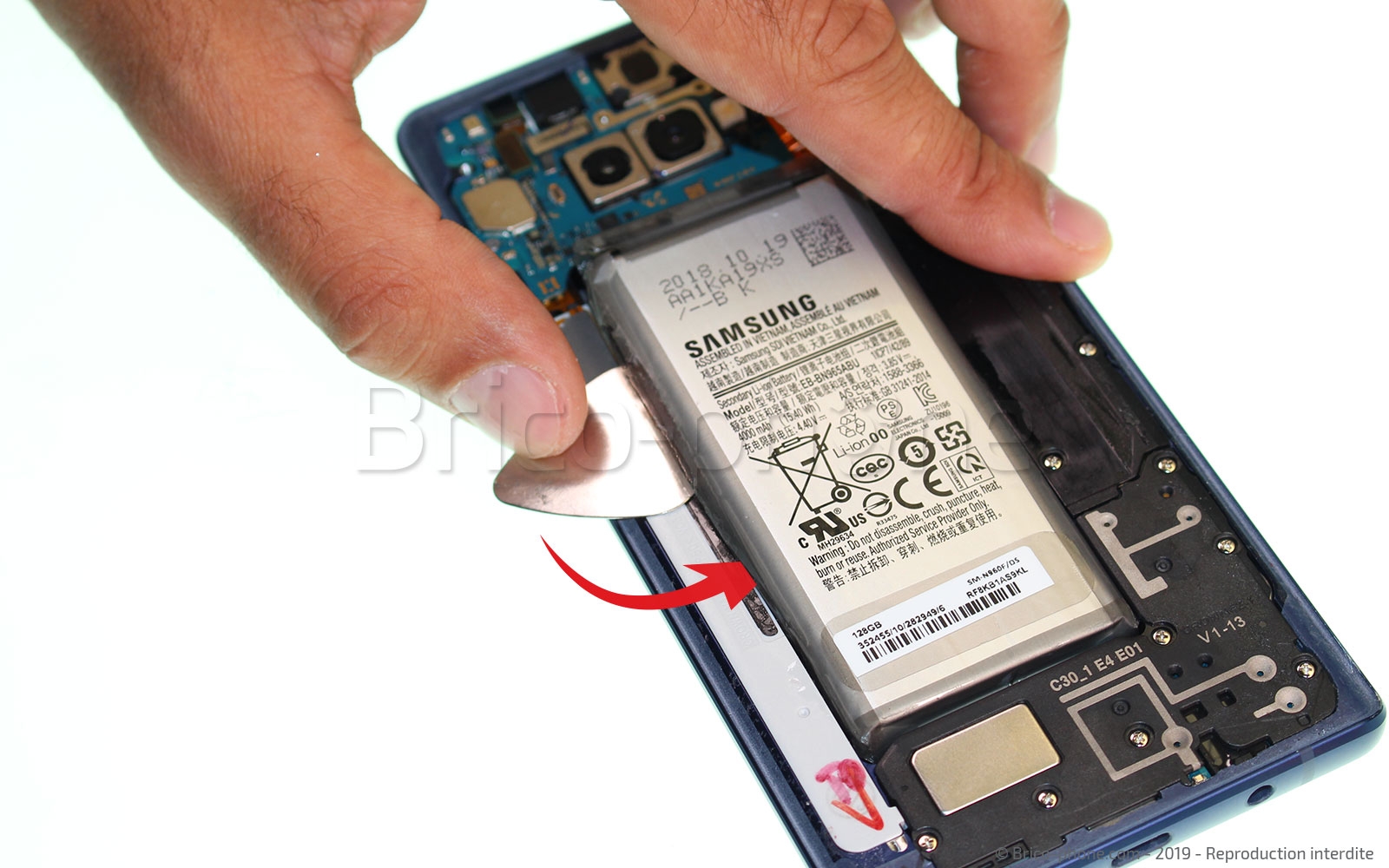

Prenez une nouvelle fois le médiator métal puis en utilisant le côté arrondi de celui-ci faites levier afin de basculer la batterie. N'utilisez surtout pas la pointe du médiator car vous risqueriez de percer la batterie. Si vous sentez que la batterie résiste n'insistez surtout pas et ajouter de nouveau un peu de liquide iRemover.
Outils du kit utilisés
Outils du kit utilisés

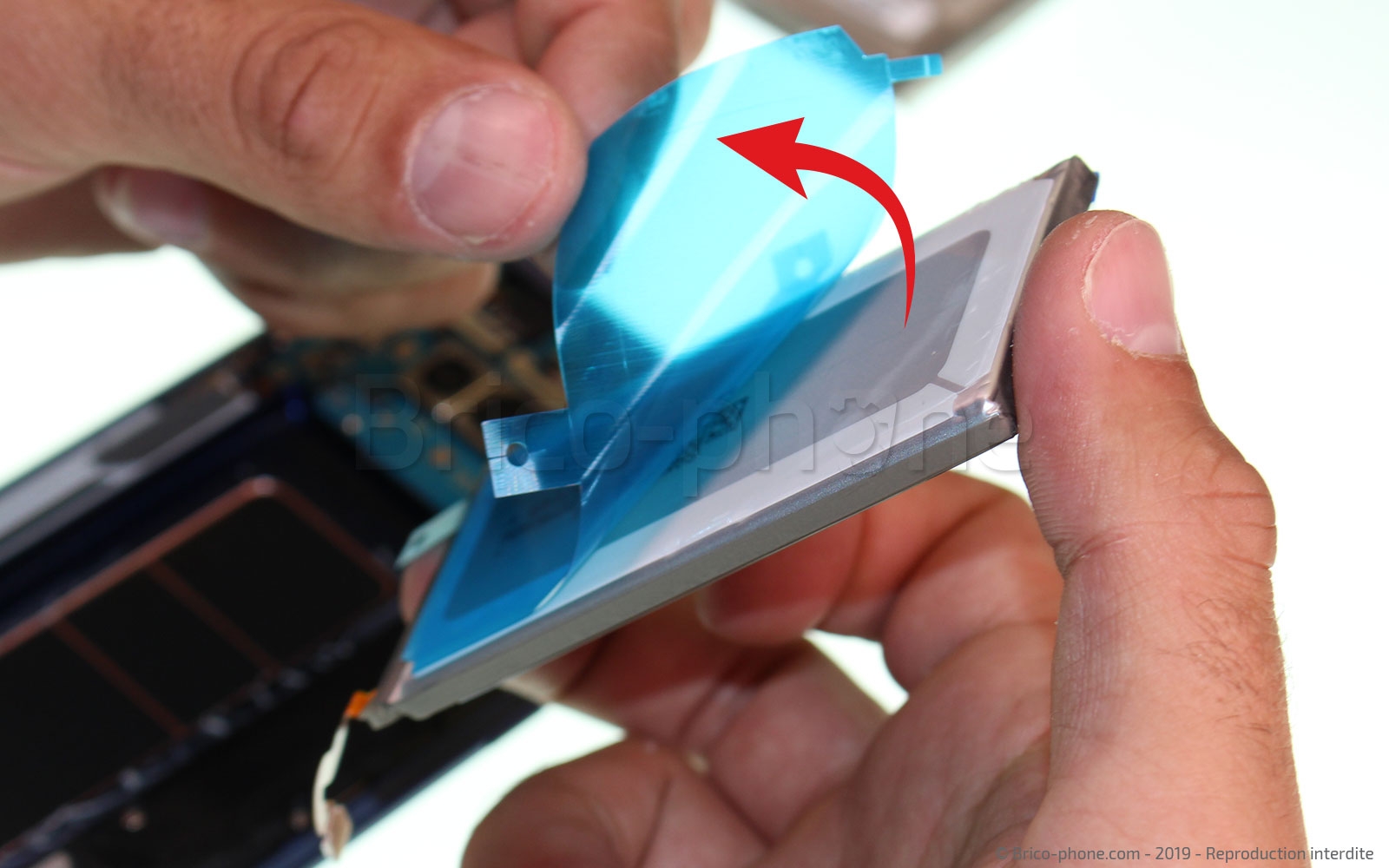

Etape 11 : Mettre en place la nouvelle batterie

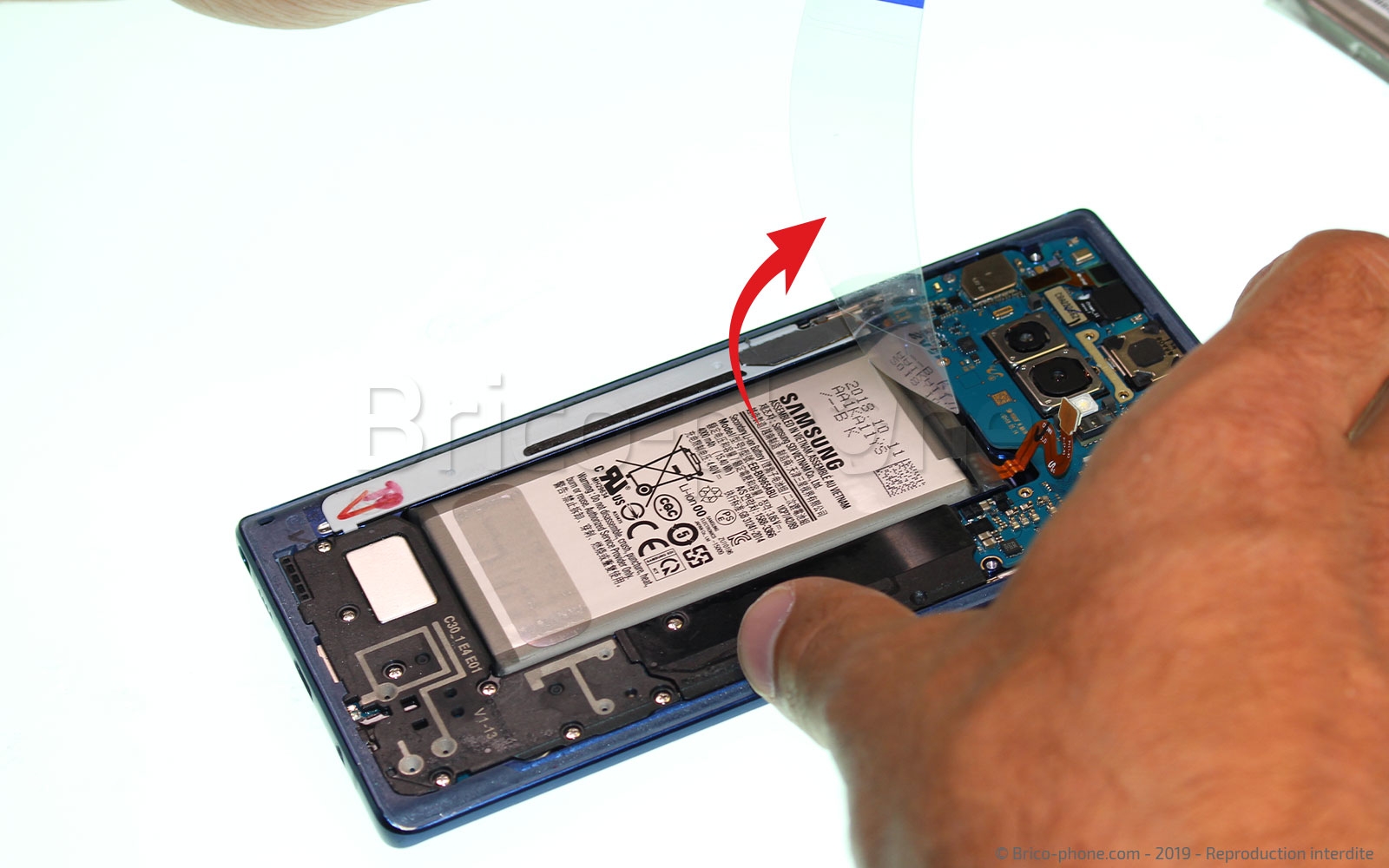

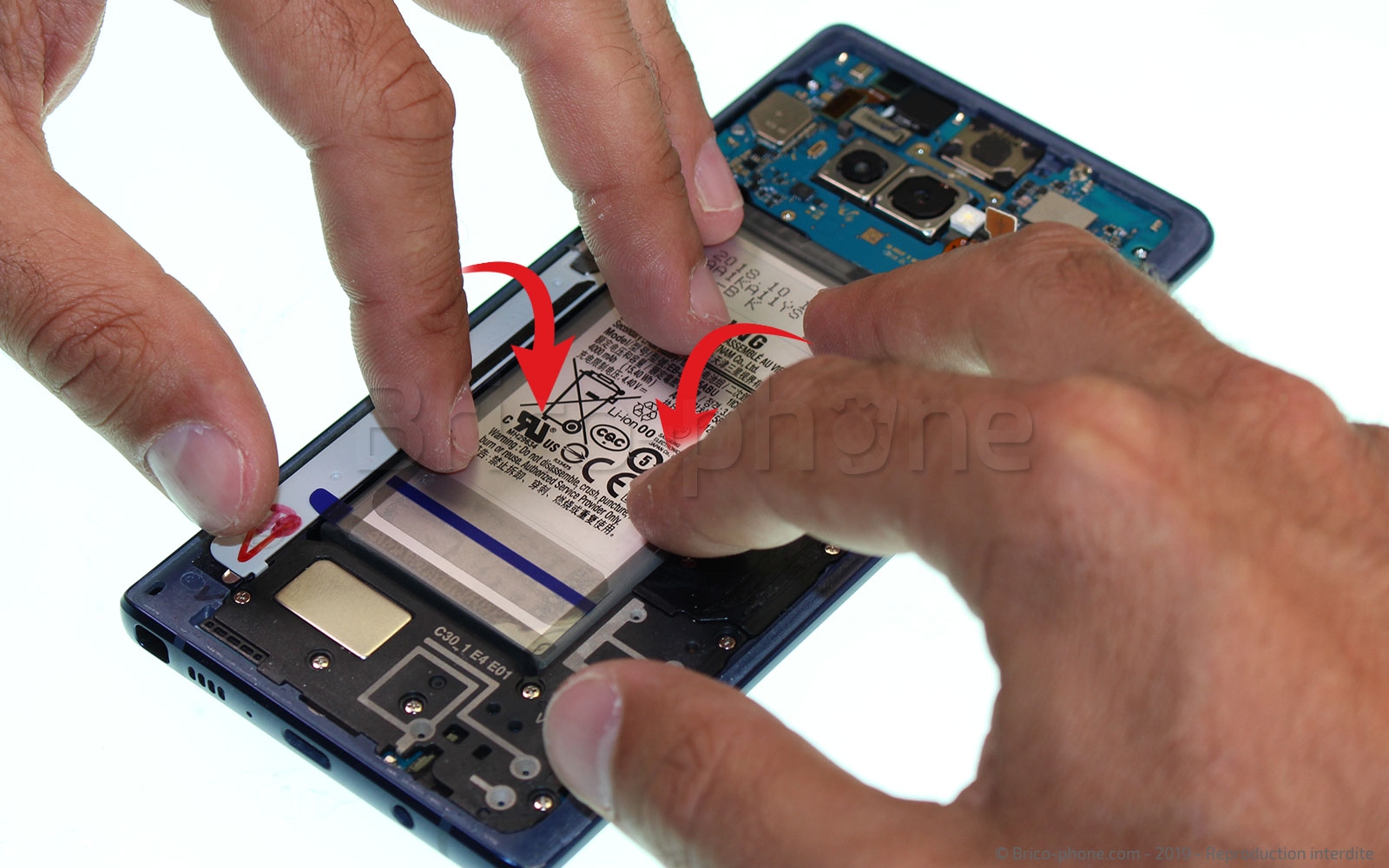

Prenez désormais votre batterie de remplacement puis retirer la protection de l'adhésif qui va permettre de maintenir cette dernière dans le châssis.
Connectez là à la carte-mère puis tester le démarrage de votre appareil.
Conseil pour le remontage
Prenez maintenant ce tutoriel en sens inverse afin de procéder au remontage.

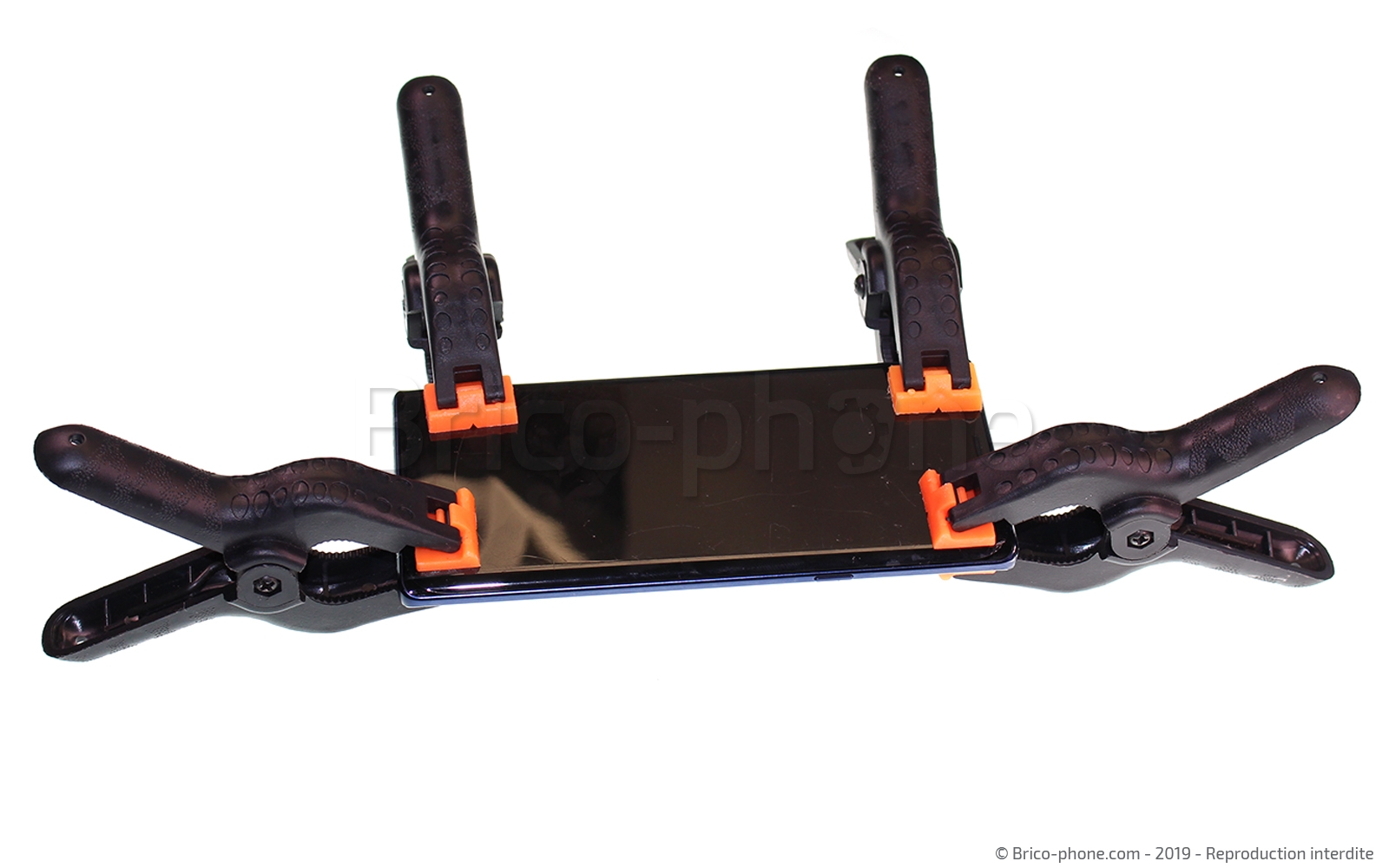

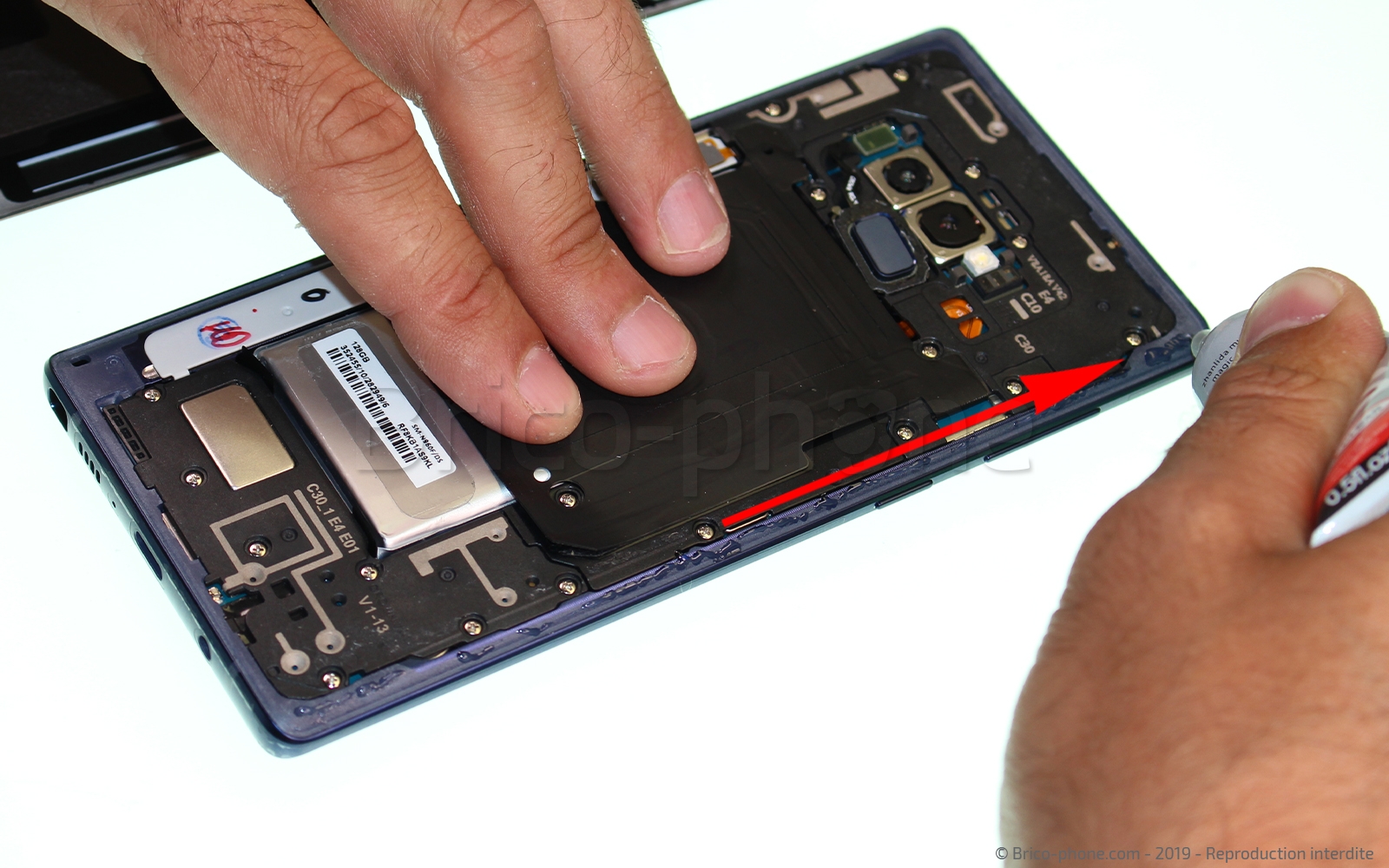

Afin de remonter le cache arrière, faites un filet de colle B7000 sur le contour du châssis puis une fois la vitre arrière positionnée, mettez l'ensemble sous presse.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
