Changement du connecteur de charge sur Xiaomi Redmi Note 7

Temps estimé : 25 min
Difficulté : 1/5
Note de réparabilité : 14/20
Xiaomi Redmi Note 7 | Temps estimé : 25 min Difficulté : 1/5

Votre Xiaomi red mi note 7 ne prend plus la charge et/ou vous rencontrez des problème de micros lorsque vous êtes en communication? Nous vous proposons de remplacer vous-même cet élément vital au bon fonctionnement de votre appareil à l'aide de ce tutoriel en images.

Diagnostic

›  Votre appareil ne prend plus la charge
›  Le connecteur est endommagé et le câble ne rentre plus
›  Votre téléphone n'est plus reconnu lorsque vous le branchez
›  Votre interlocuteur ne vous entend plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Xiaomi Redmi Note 7
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

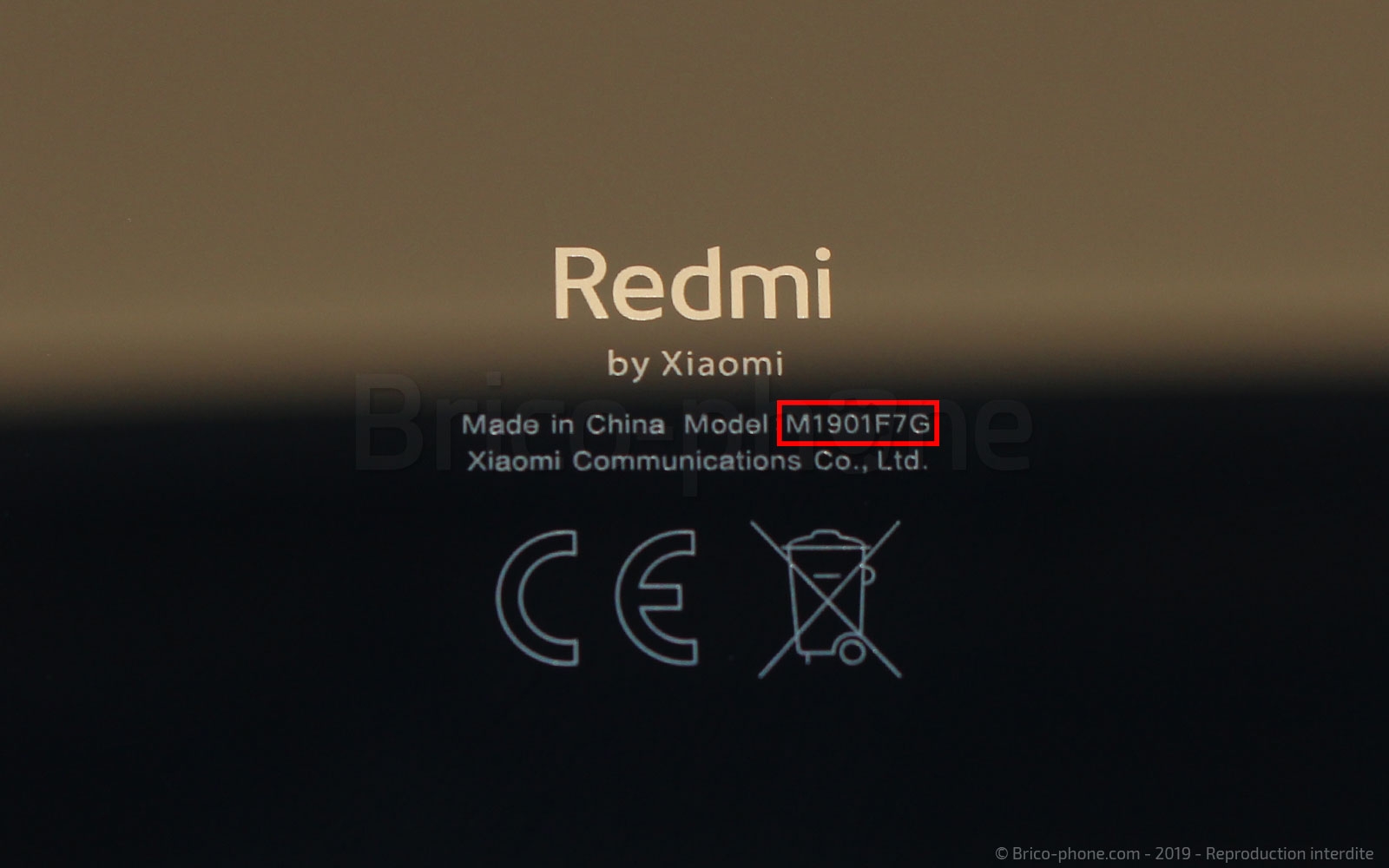

Prenez soin de vérifier la compatibilité de votre pièce détachée de remplacement avec le n° de modèle de votre appareil qui est indiqué au dos de ce dernier.

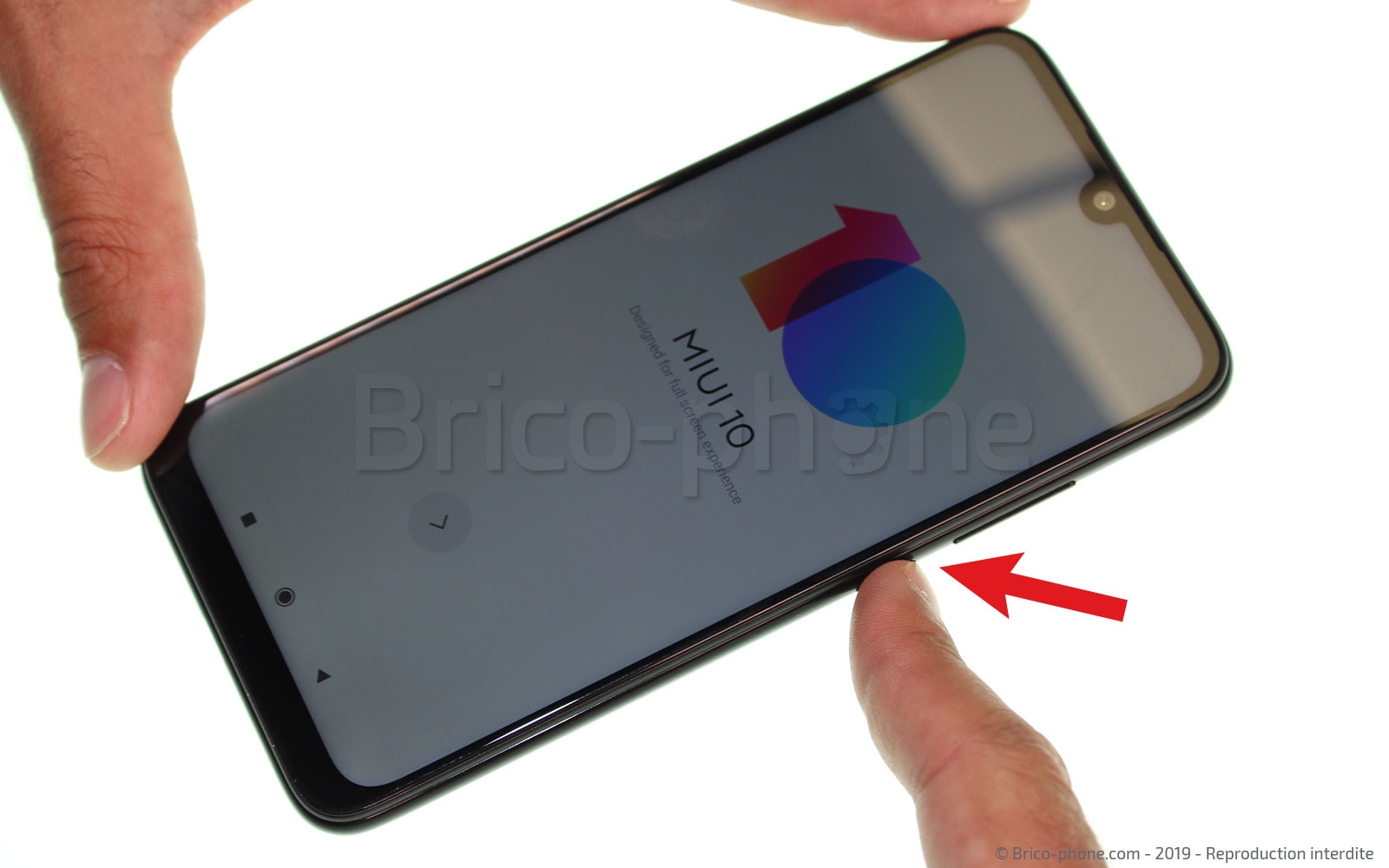

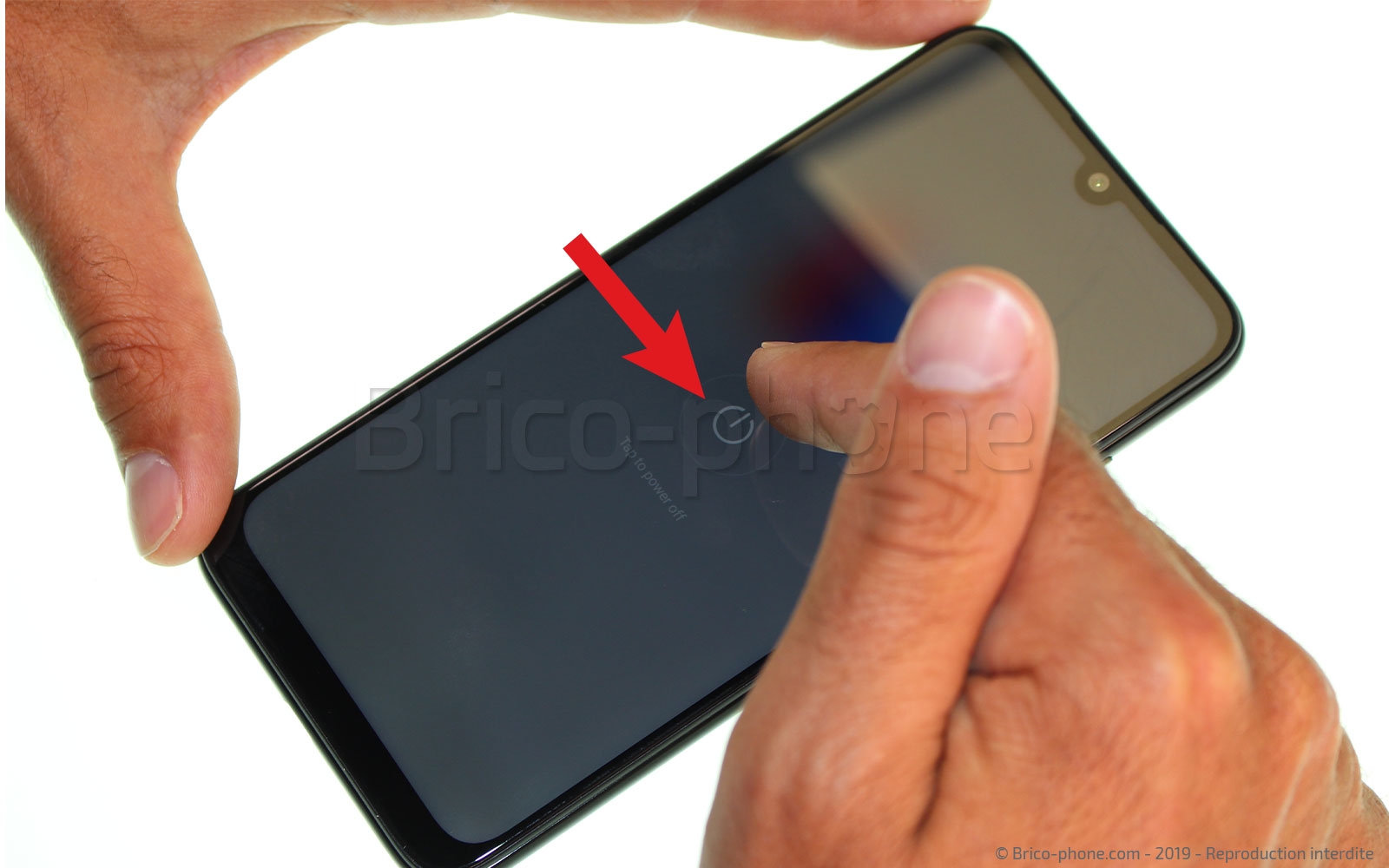

Eteignez ensuite votre smartphone avant de procéder à l'ouverture.
Avant  de commencer
Avant  de commencer
Avant  de commencer
Avant  de commencer

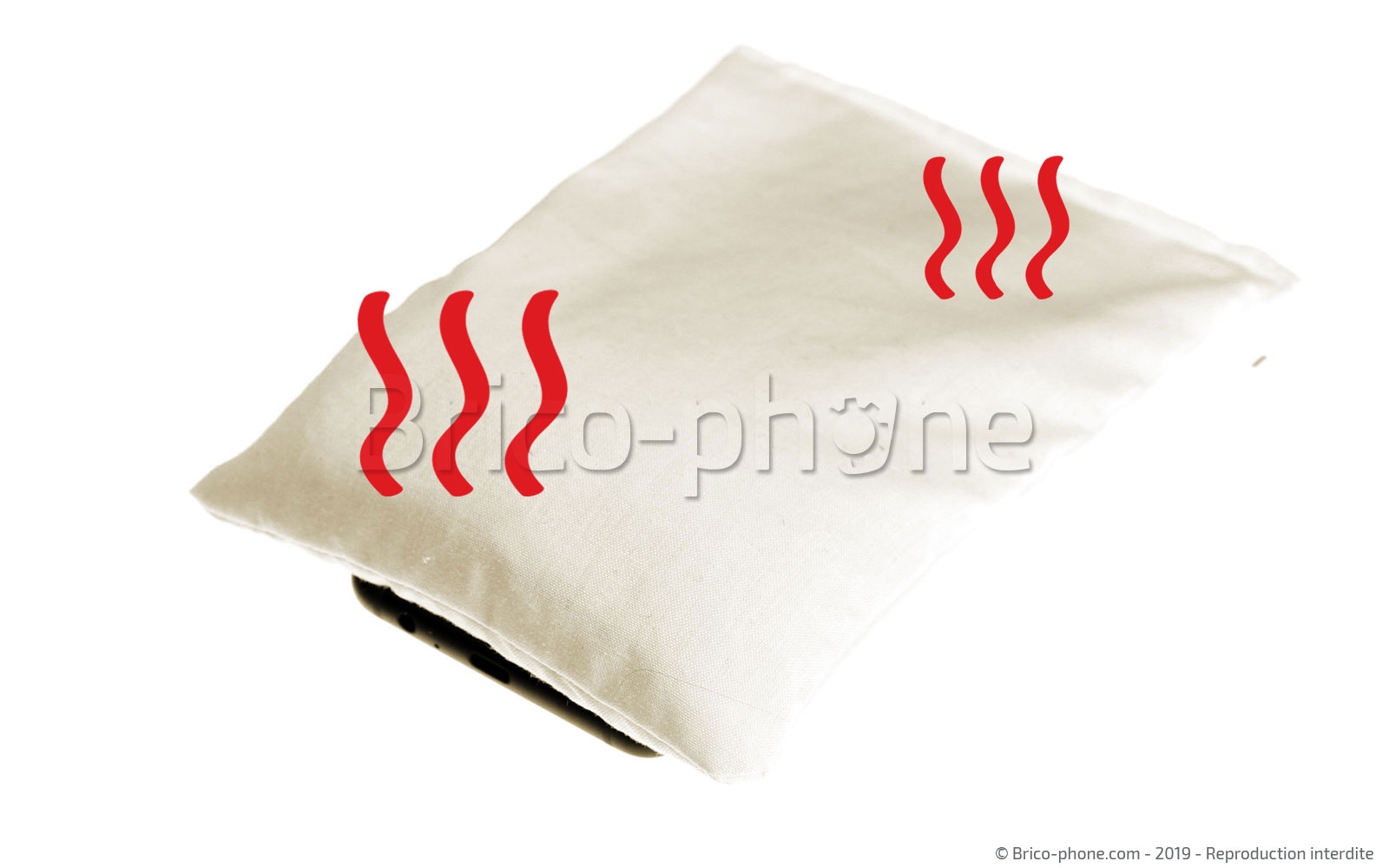

Etape 1 : Chauffer la vitre arrière

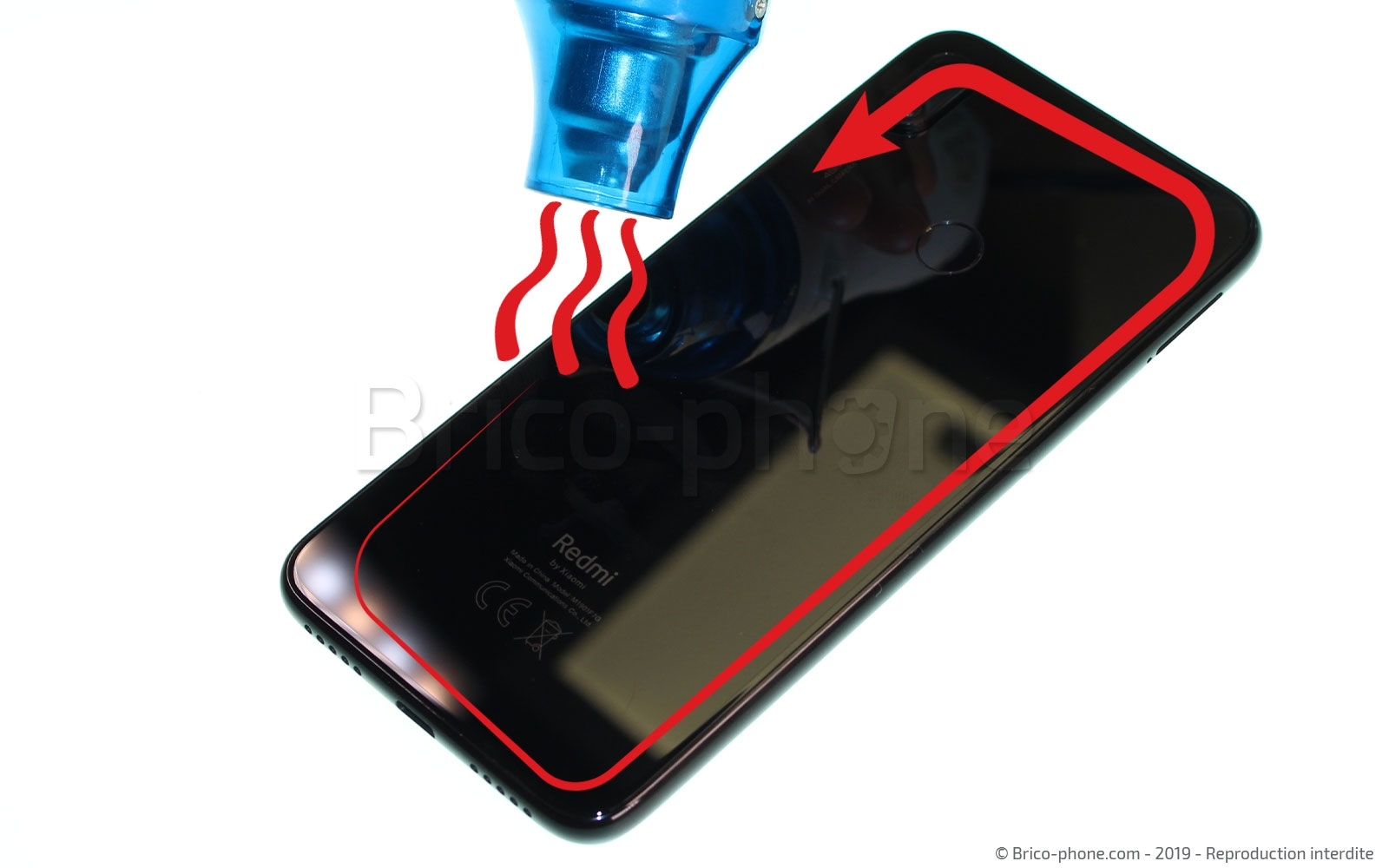

Comme beaucoup d'autres smartphones Xiaomi, il vous faut commencer par retirer le cache arrière de votre Red Mi Note 7 afin d'accéder aux différents composants.

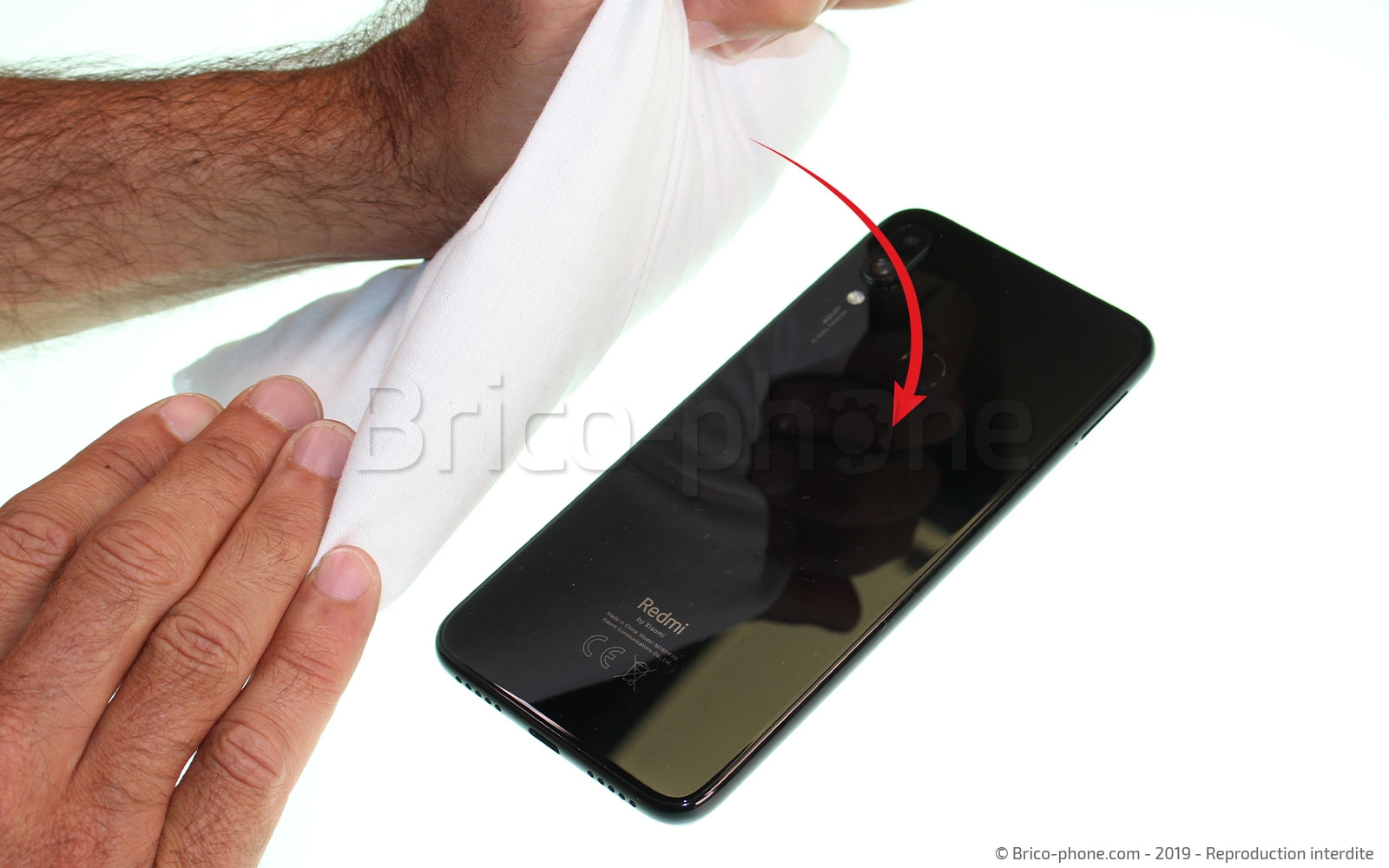

Commencez donc par chauffer le dos de l'appareil afin de ramollir l'adhésif de fixation qui maintient le cache arrière au châssis. Pour cela vous pouvez utiliser votre sèche , un mini-décapeur ou bien un coussin chauffant qu'il vous suffira de passer au four micro-ondes avant de le déposer sur la façade arrière.
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

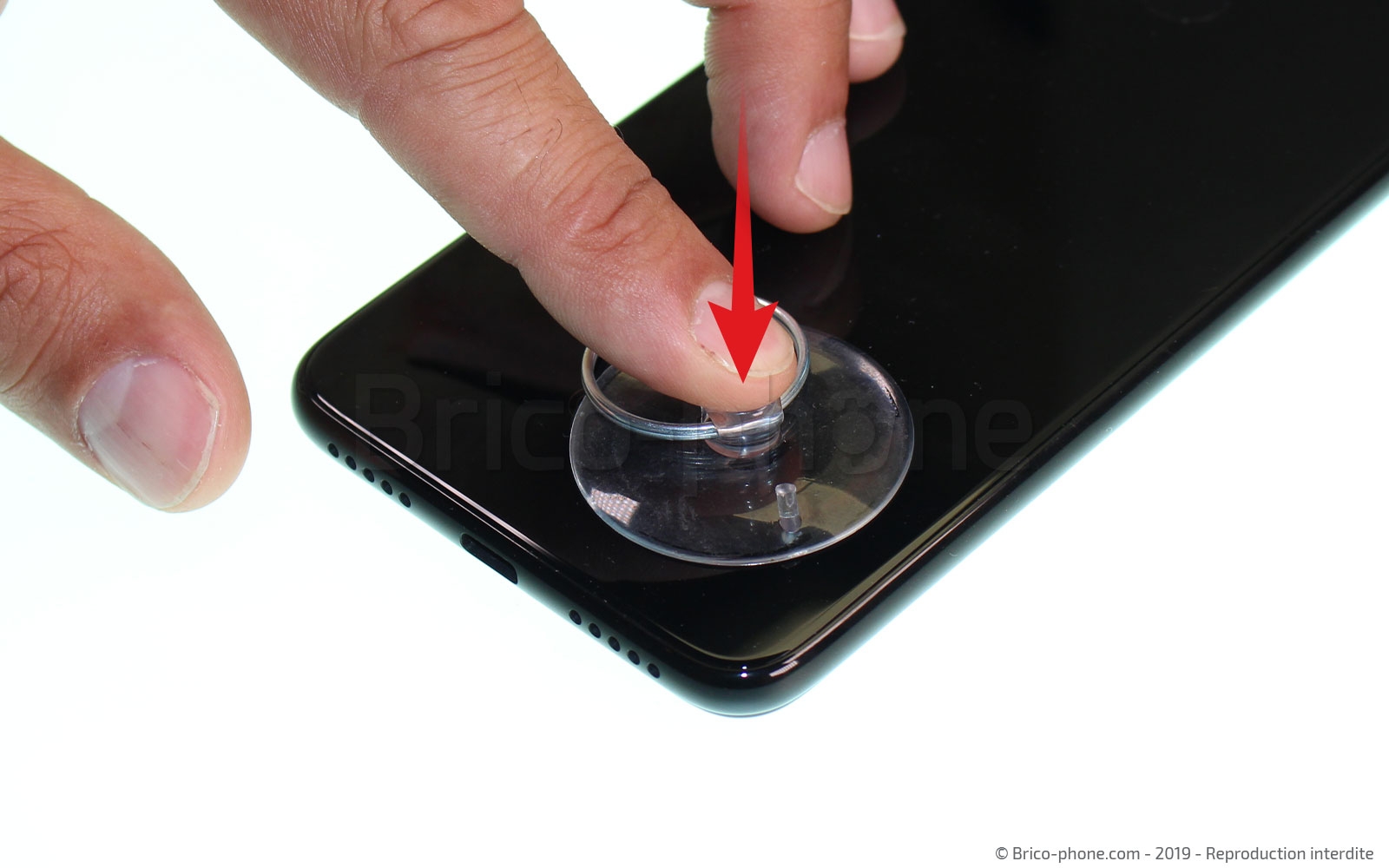

Etape 2 : Placer les outils pour le décollage

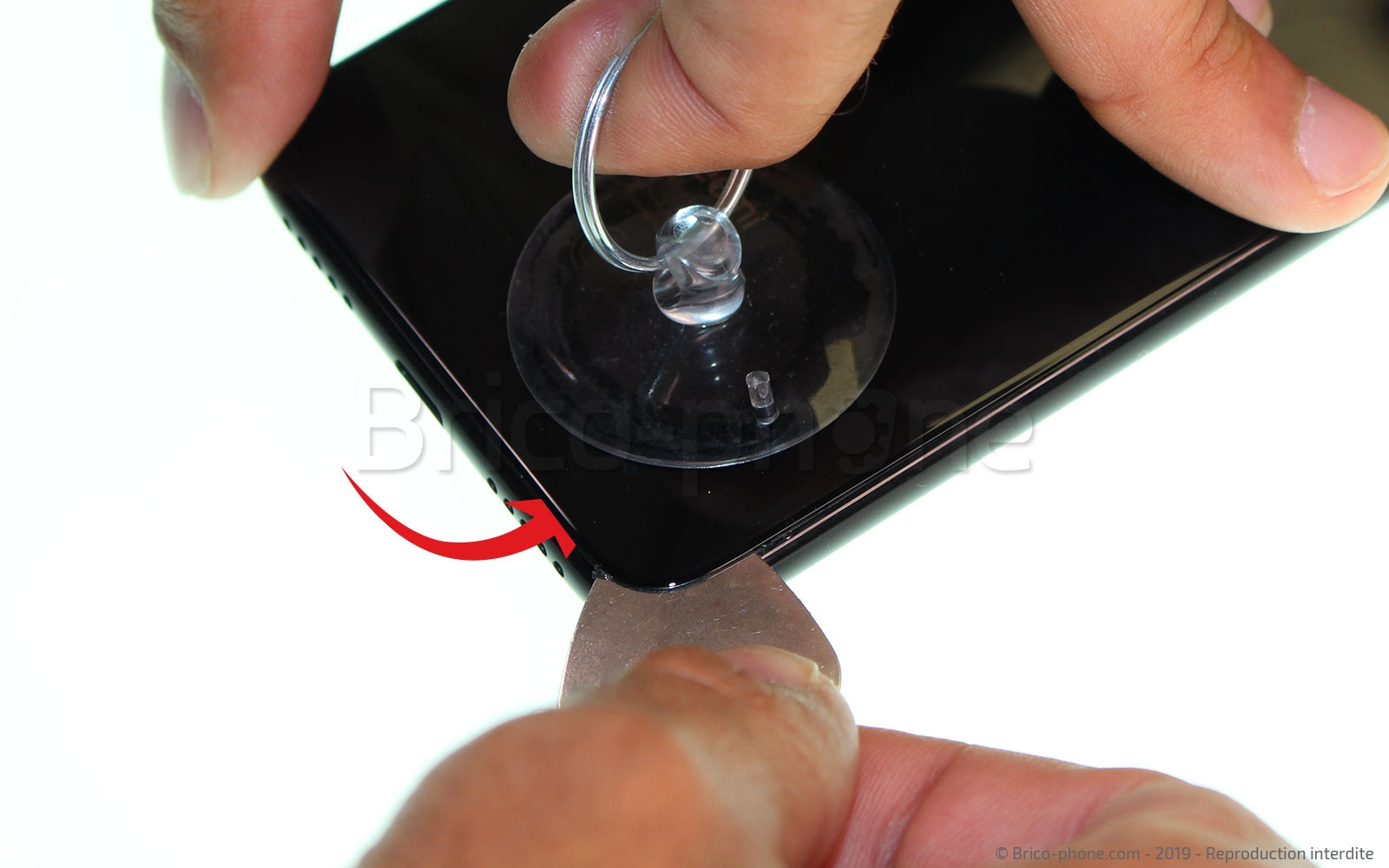

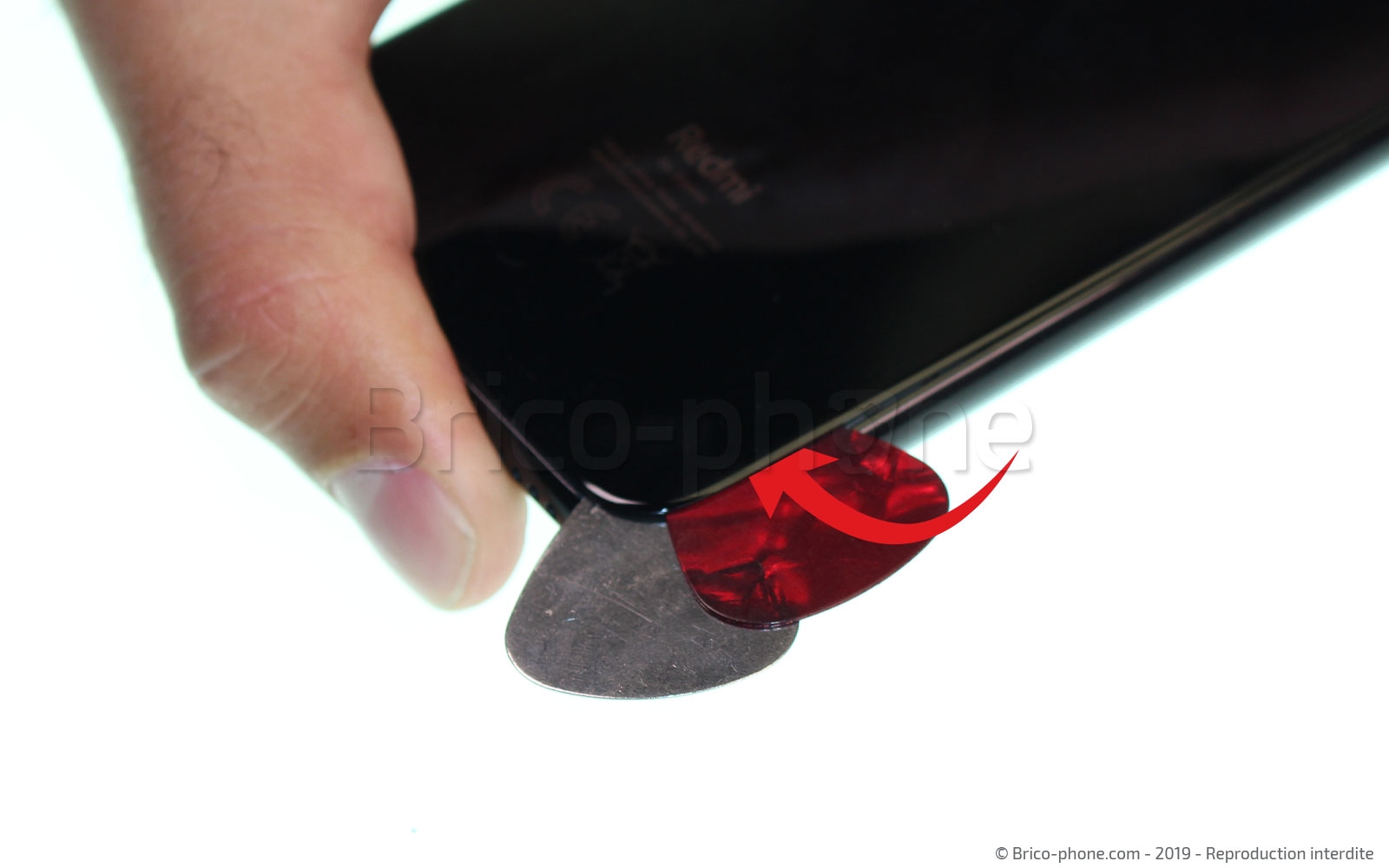

Positionnez la ventouse sur le bas du cache arrière. Tirez ensuite fortement sur cette dernière tout en insérant le médiator métal entre la vitre et le châssis. Cette manipulation a pour conséquence de créer des espaces dans lesquels vous allez pouvoir introduire les médiators plastiques.

Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Outils du kit utilisés
Outils du kit utilisés

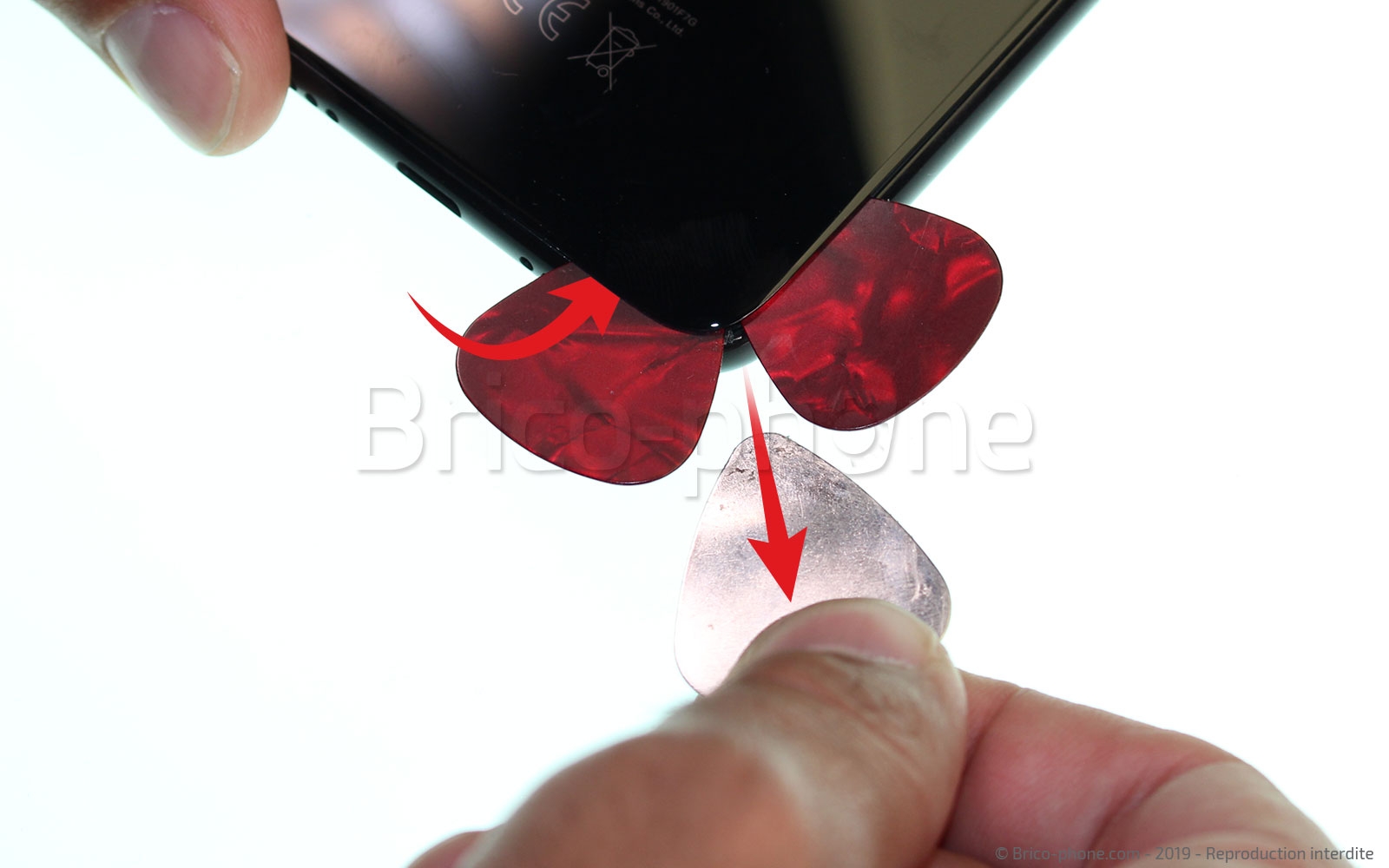

Etape 3 : Décoller la vitre arrière

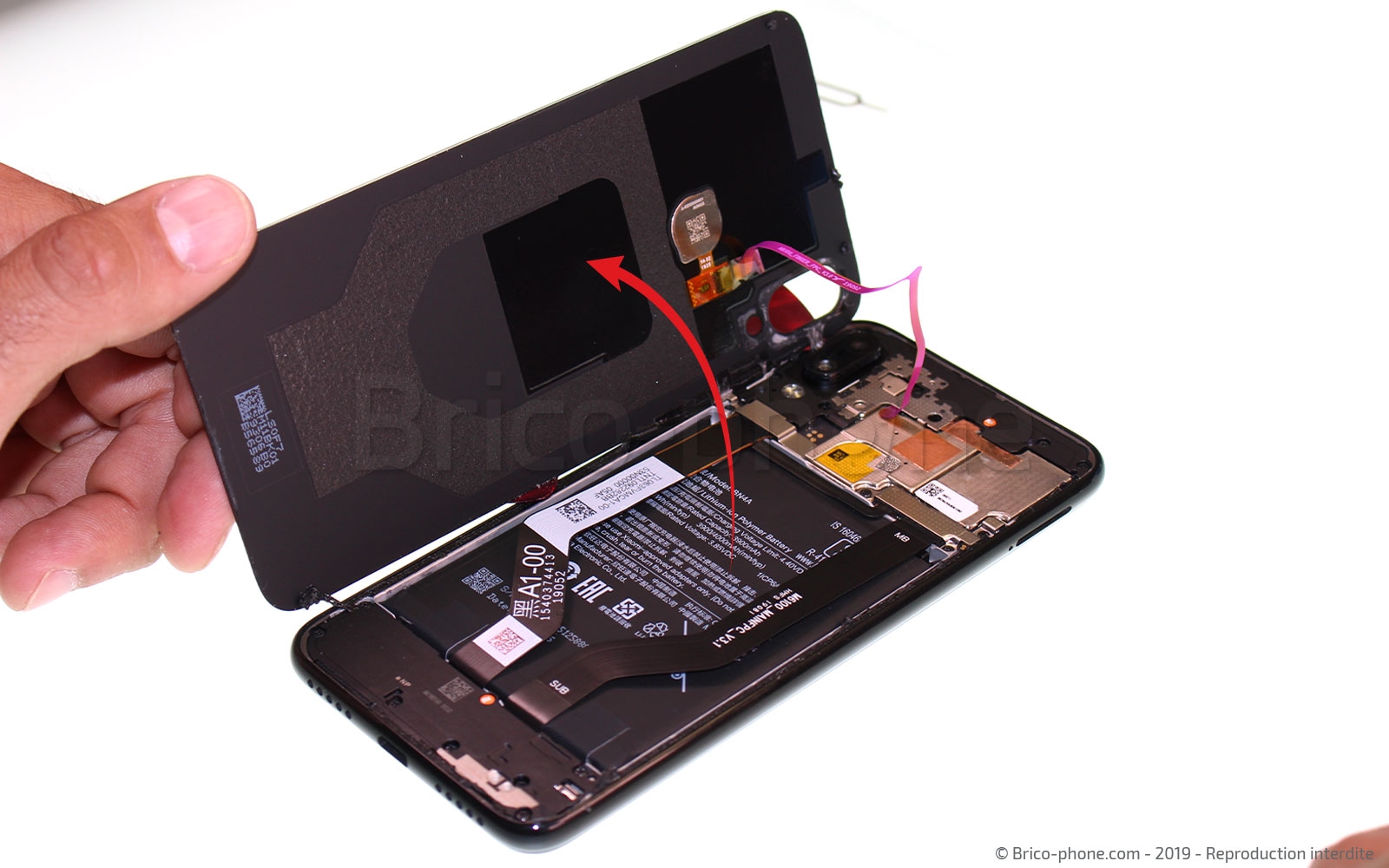

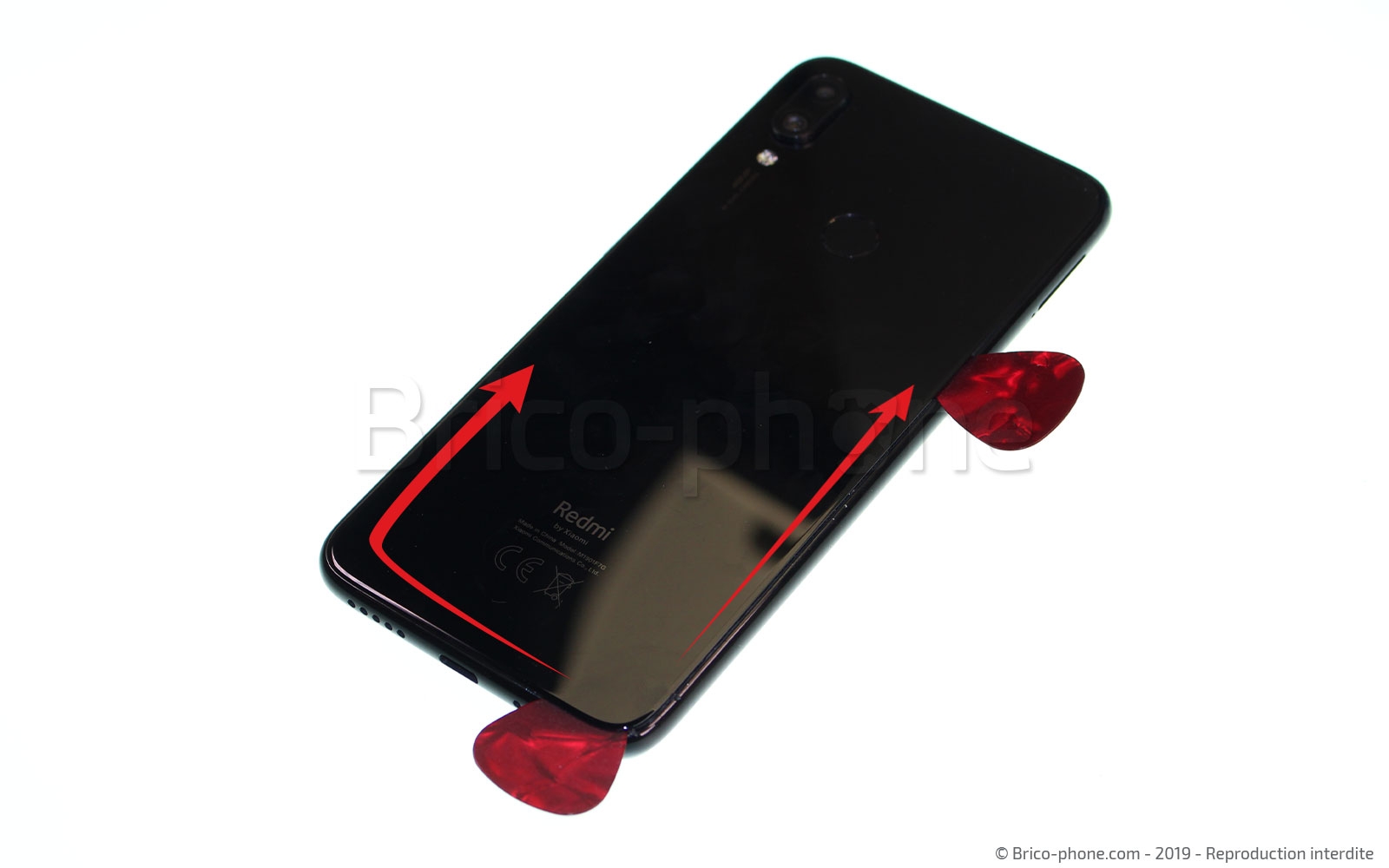

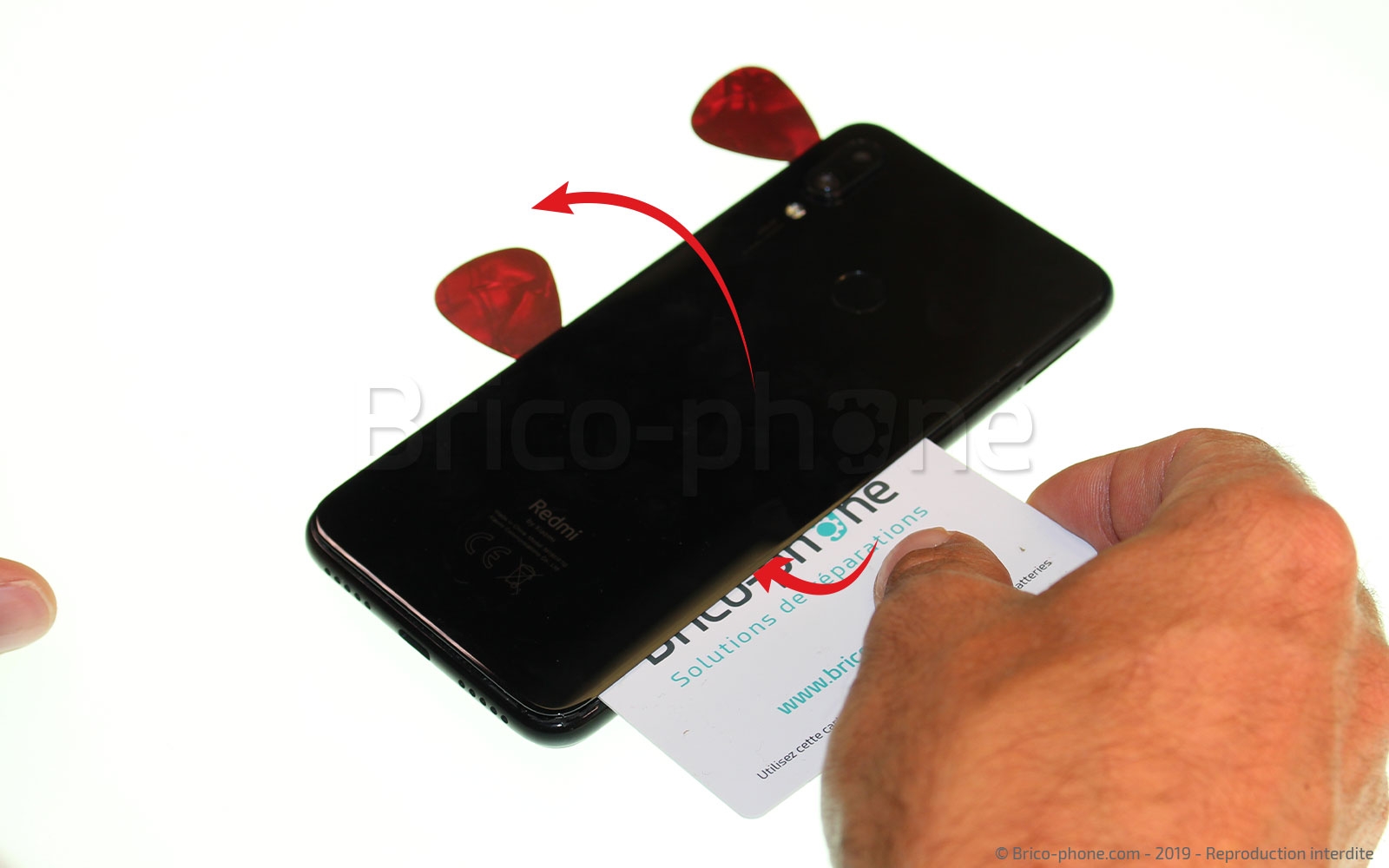

Il ne vous reste plus qu'à faire coulisser les triangles en plastique sous le contour de la vitre afin de la décoller. Ouvrez ensuite l'appareil en basculant le cache comme sur la photo n° 3 . Faites attention le scanner d'empreintes qui est fixé sur le cache arrière est toujours connecté à la carte-mère.
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déconnecter la batterie

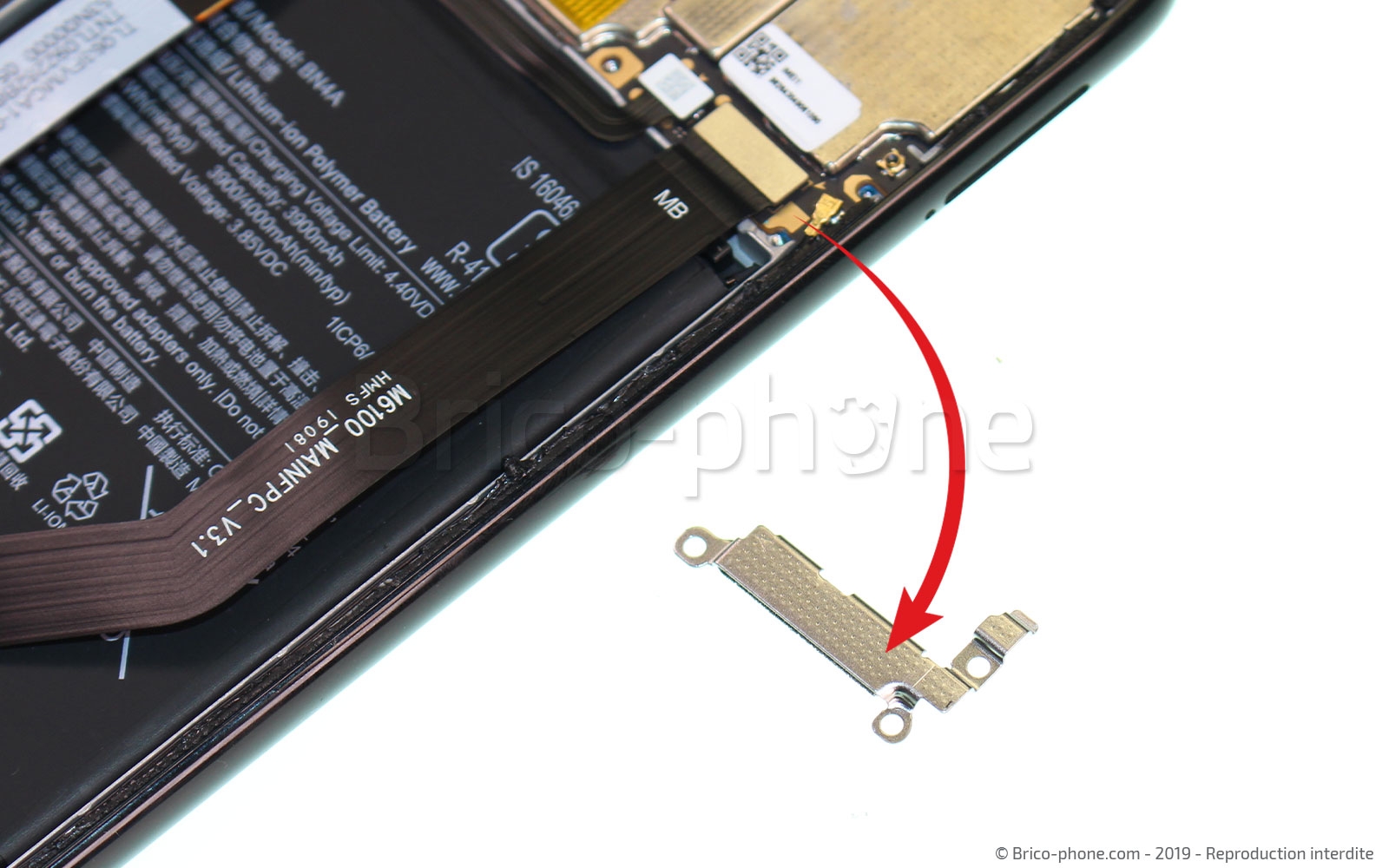

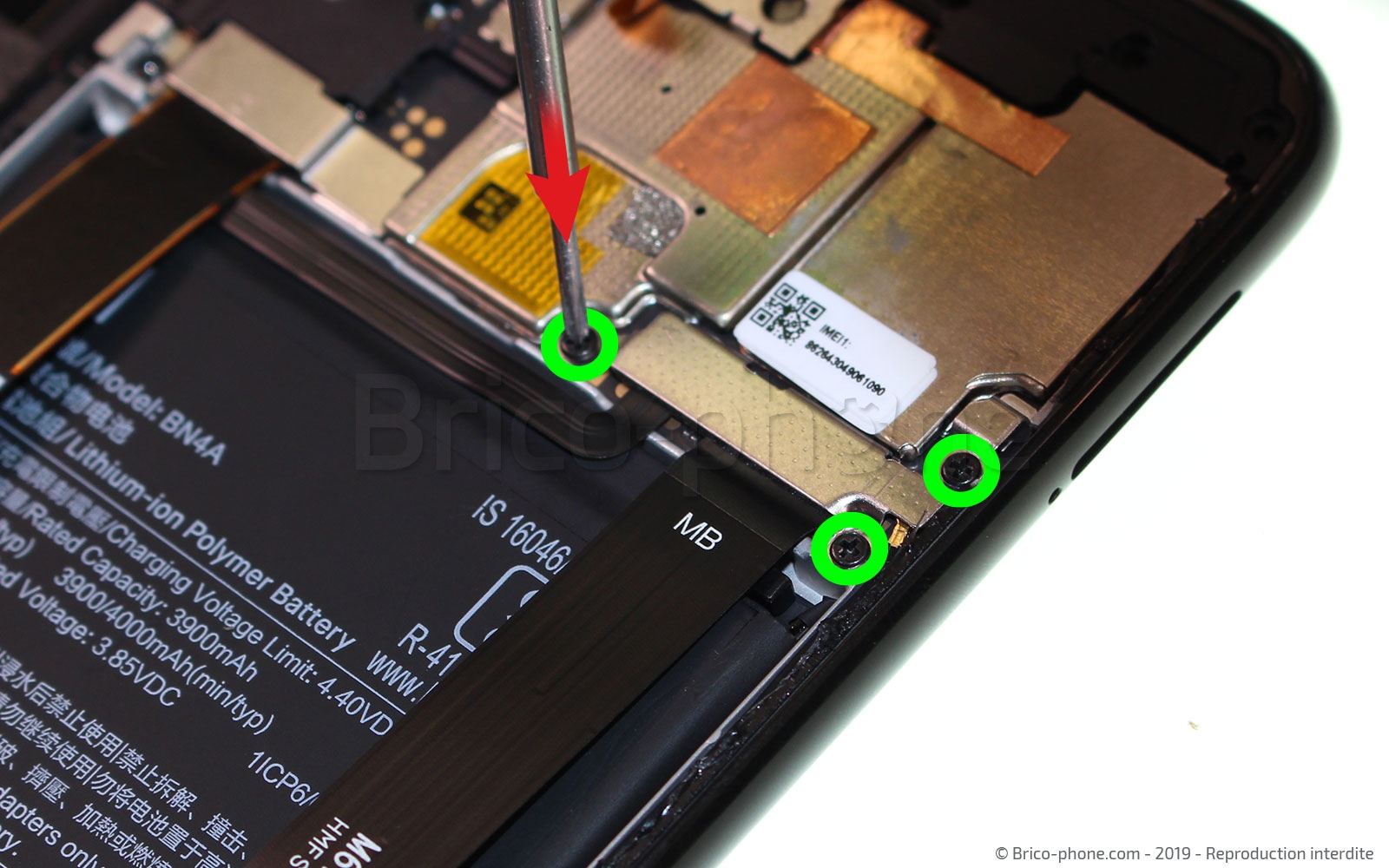

Saisissez le tournevis cruciforme afin de retirer les vis qui maintiennent le cache métallique qui recouvre le connecteur de batterie.

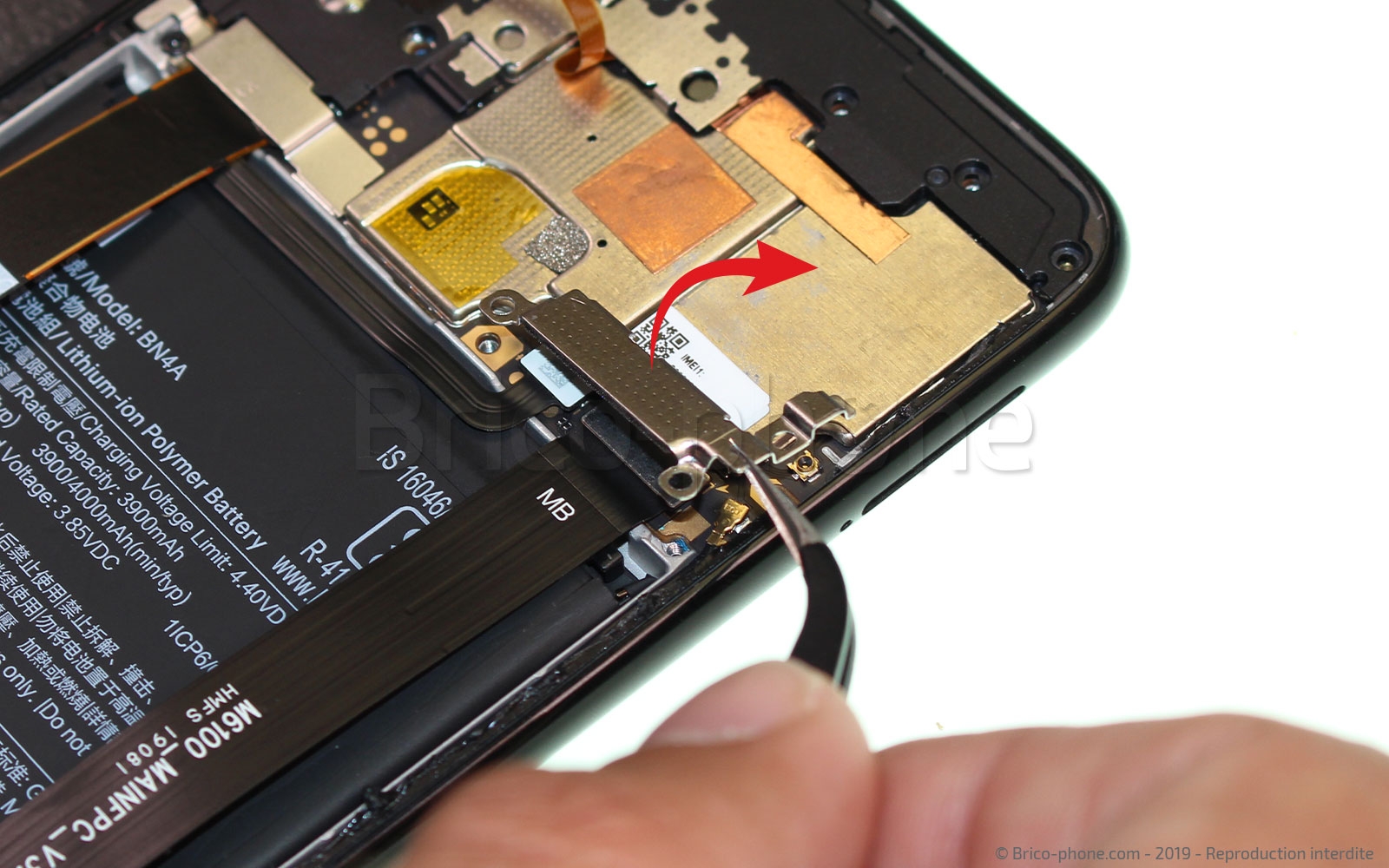

Sortez ensuite cet élément à l'aide de la brucelles en faisant attention de ne pas toucher le connecteur car vous risqueriez de faire un court-circuit.

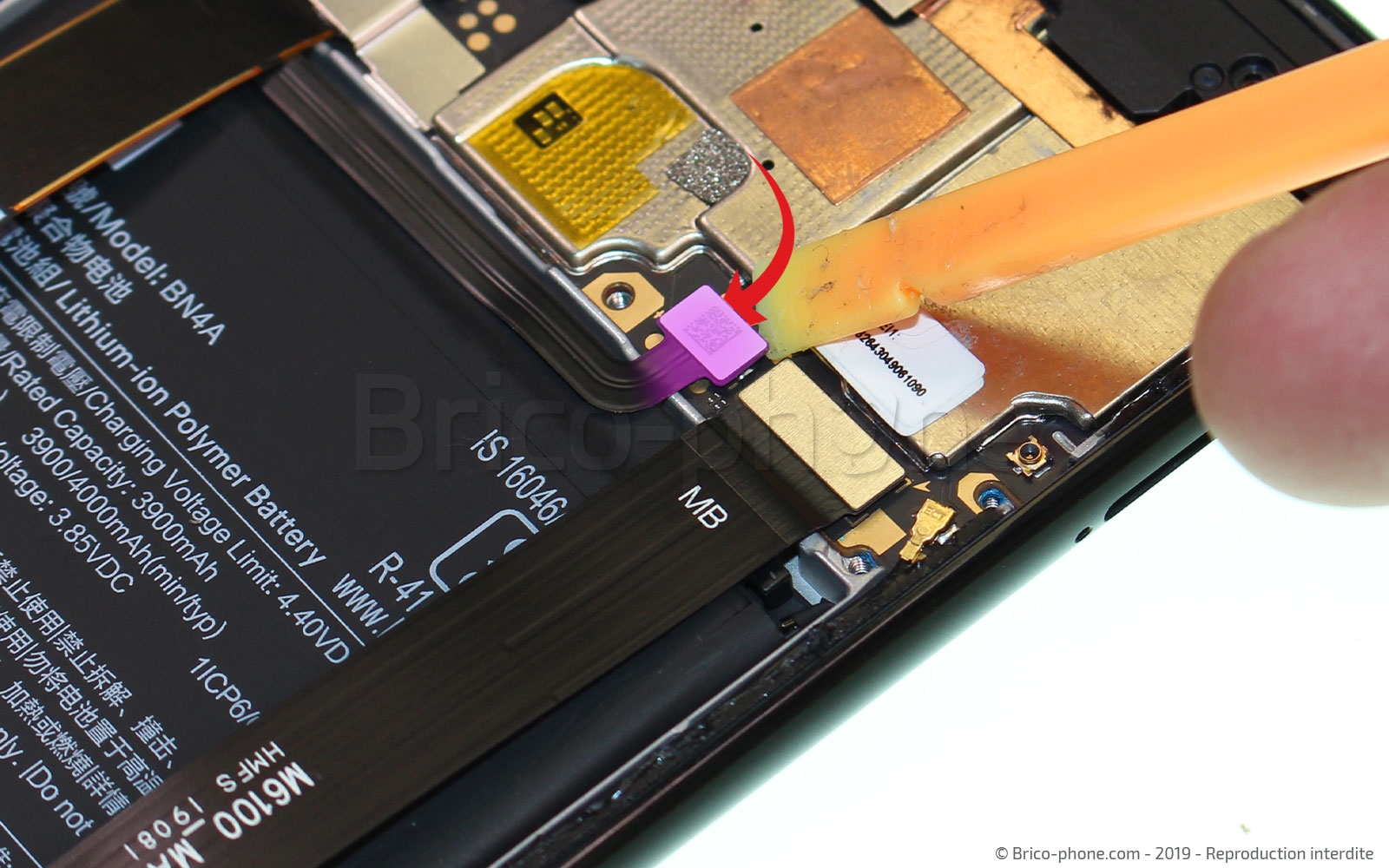

Il ne vous reste plus qu'à débrancher la batterie en vous servant du levier nylon.
Etape 4 : Déconnecter la batterie
Etape 4 : Déconnecter la batterie
Etape 4 : Déconnecter la batterie
Etape 4 : Déconnecter la batterie
Etape 4 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Déconnecter le lecteur d'empreintes

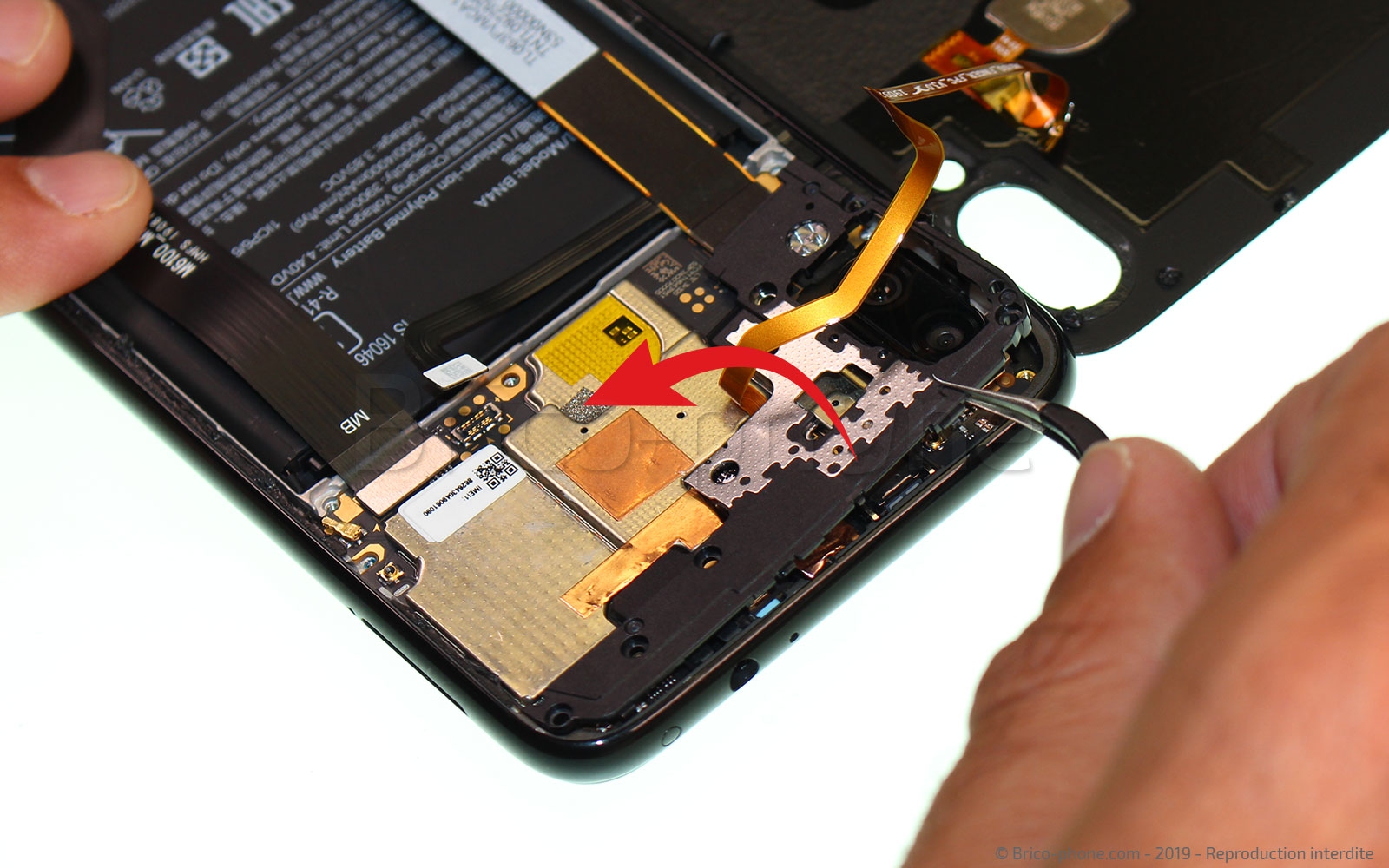

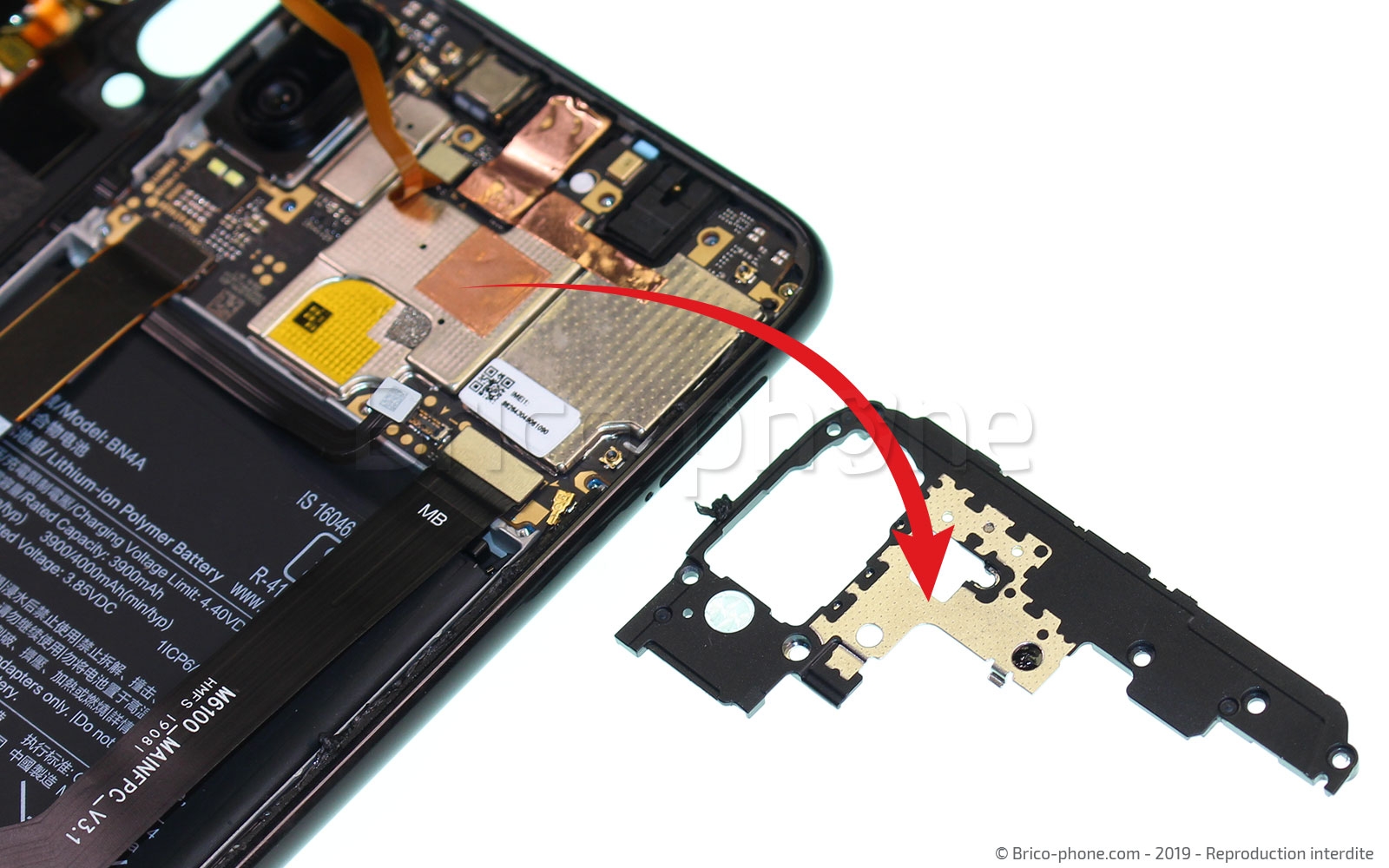

Afin de libérer entièrement le cache arrière, nous allons nous attaquer à la déconnexion du scanner d'empreintes digitales. Pour cela commencez par retirer les vis qui maintiennent le cache supérieur de la carte-mère puis dégagez-le à l'aide de la petite pince métallique.

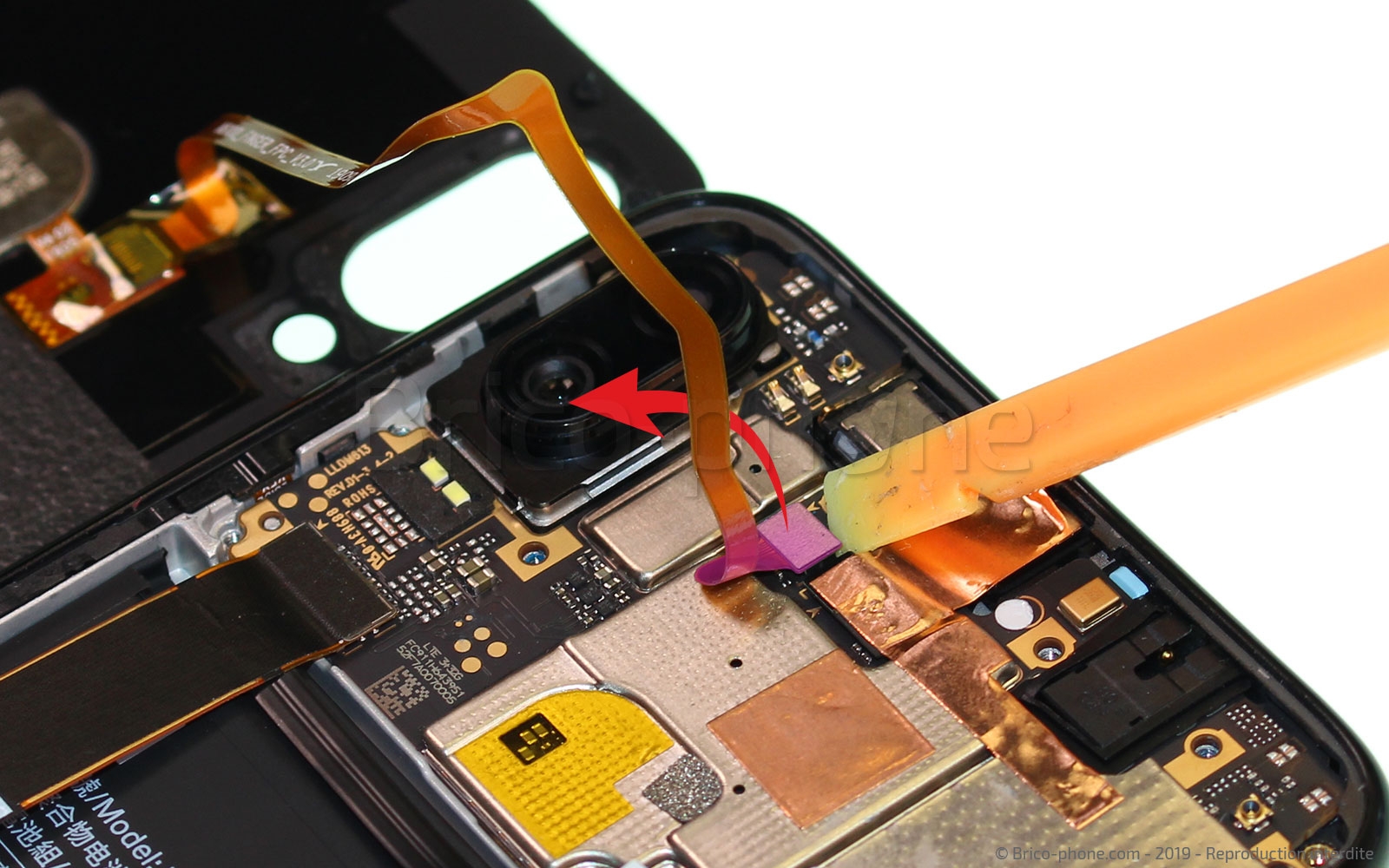

Vous avez enfin accès à la connectique du lecteur d'empreintes, il ne vous reste plus qu'à le déconnecter avec le spudger.
Etape 5 : Déconnecter le lecteur d'empreintes
Etape 5 : Déconnecter le lecteur d'empreintes
Etape 5 : Déconnecter le lecteur d'empreintes
Etape 5 : Déconnecter le lecteur d'empreintes
Etape 5 : Déconnecter le lecteur d'empreintes
Outils du kit utilisés
Outils du kit utilisés

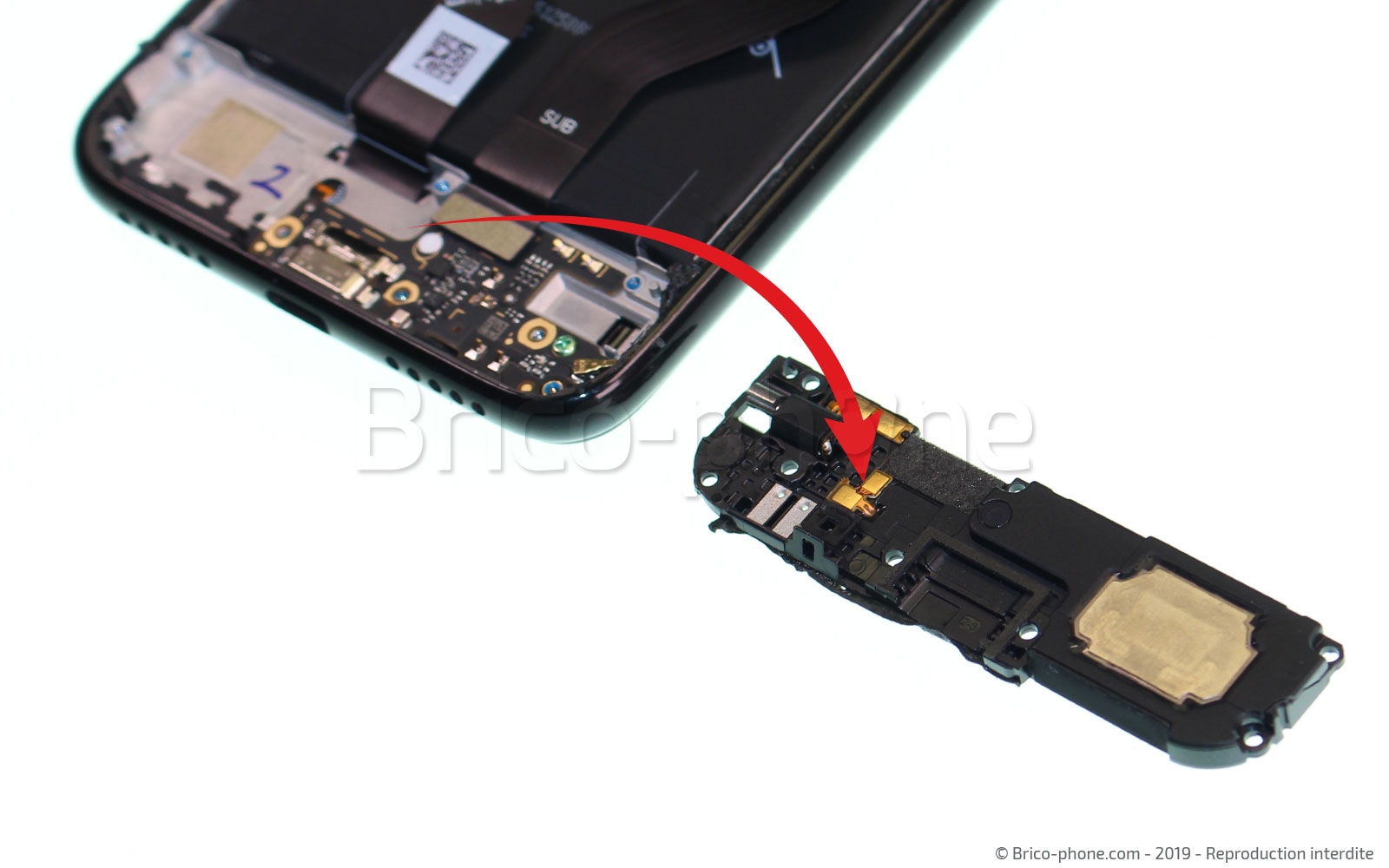

Etape 6 : Sortir le Haut-parleur externe
La plaquette électronique gérant la charge et la détection USB de votre appareil se trouve sous le haut-parleur externe. Il est donc nécessaire de retirer ce dernier.

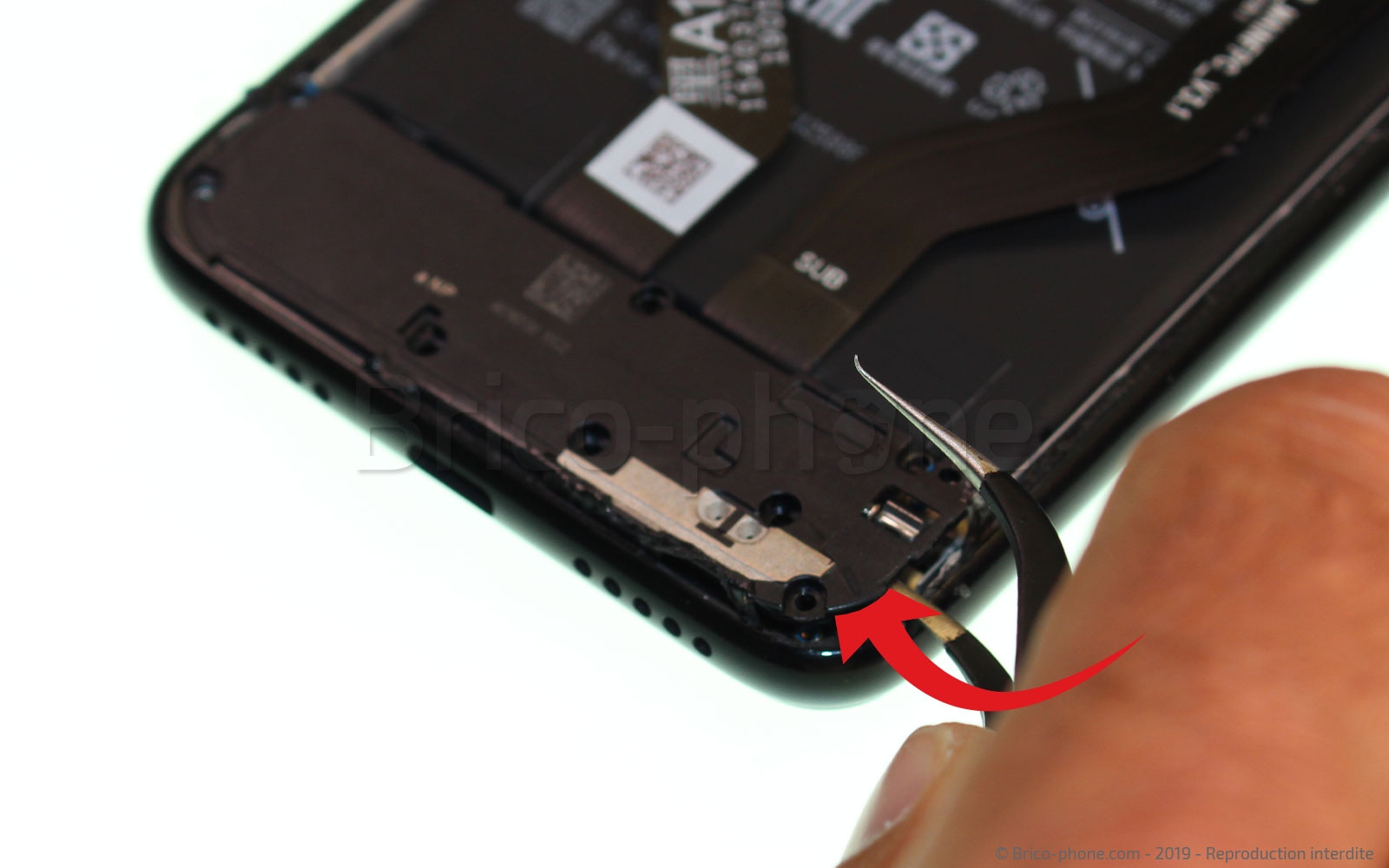

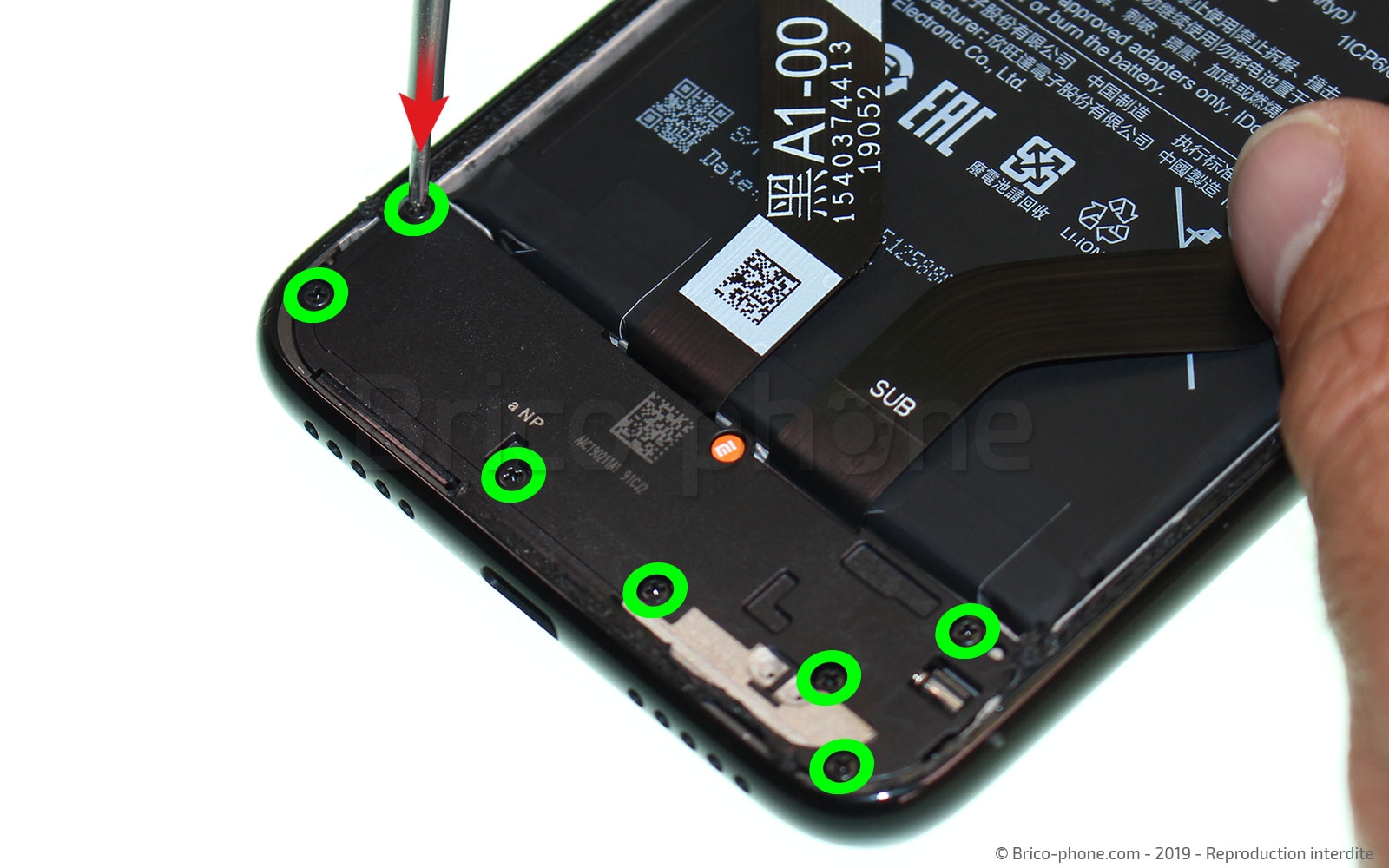

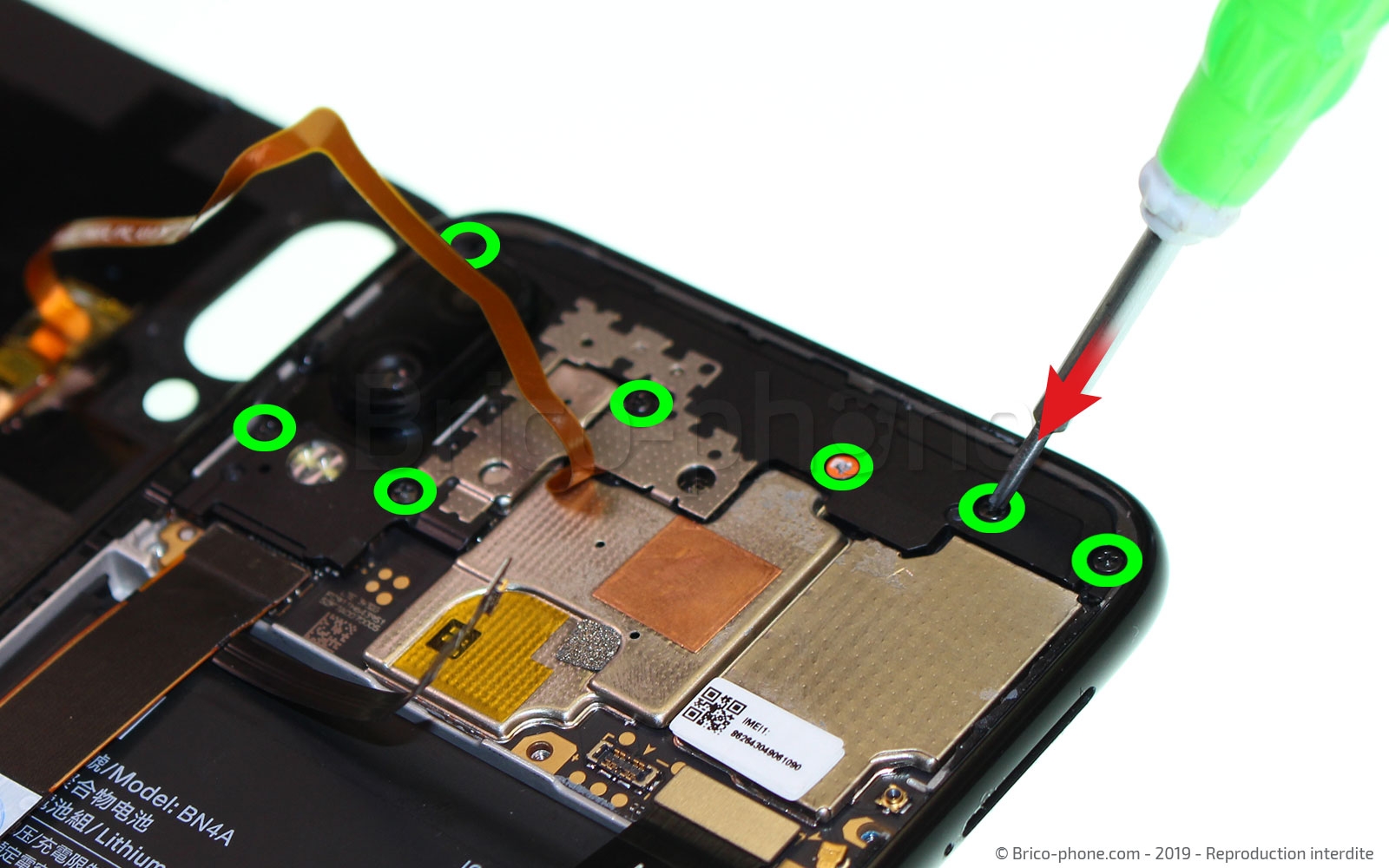

Retirez les 7 vis cruciformes puis déloger le haut-parleur à l'aide de la pincette.
Etape 6 :  Sortir le Haut-parleur externe
Etape 6 :  Sortir le Haut-parleur externe
Etape 6 :  Sortir le Haut-parleur externe
Etape 6 :  Sortir le Haut-parleur externe

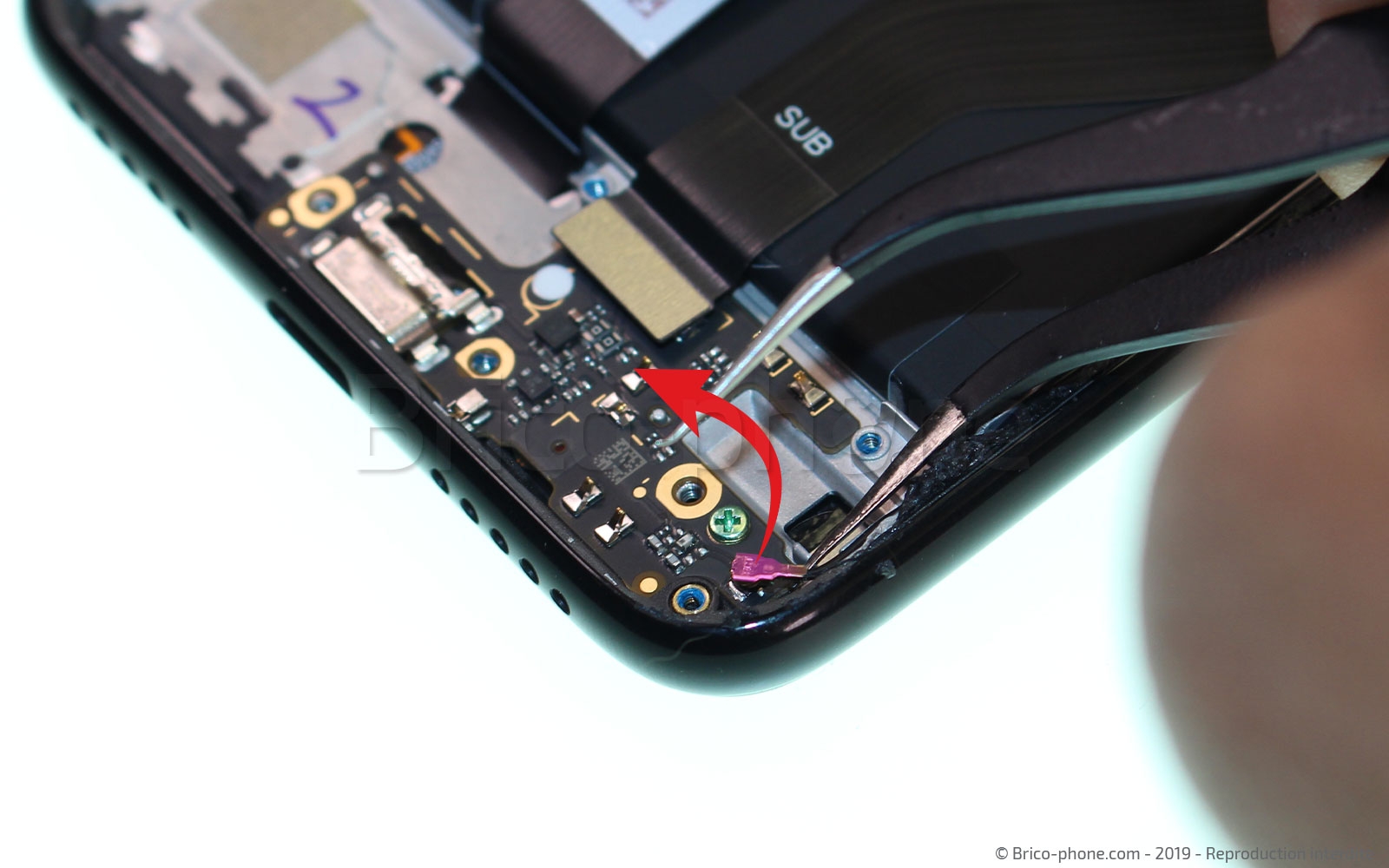

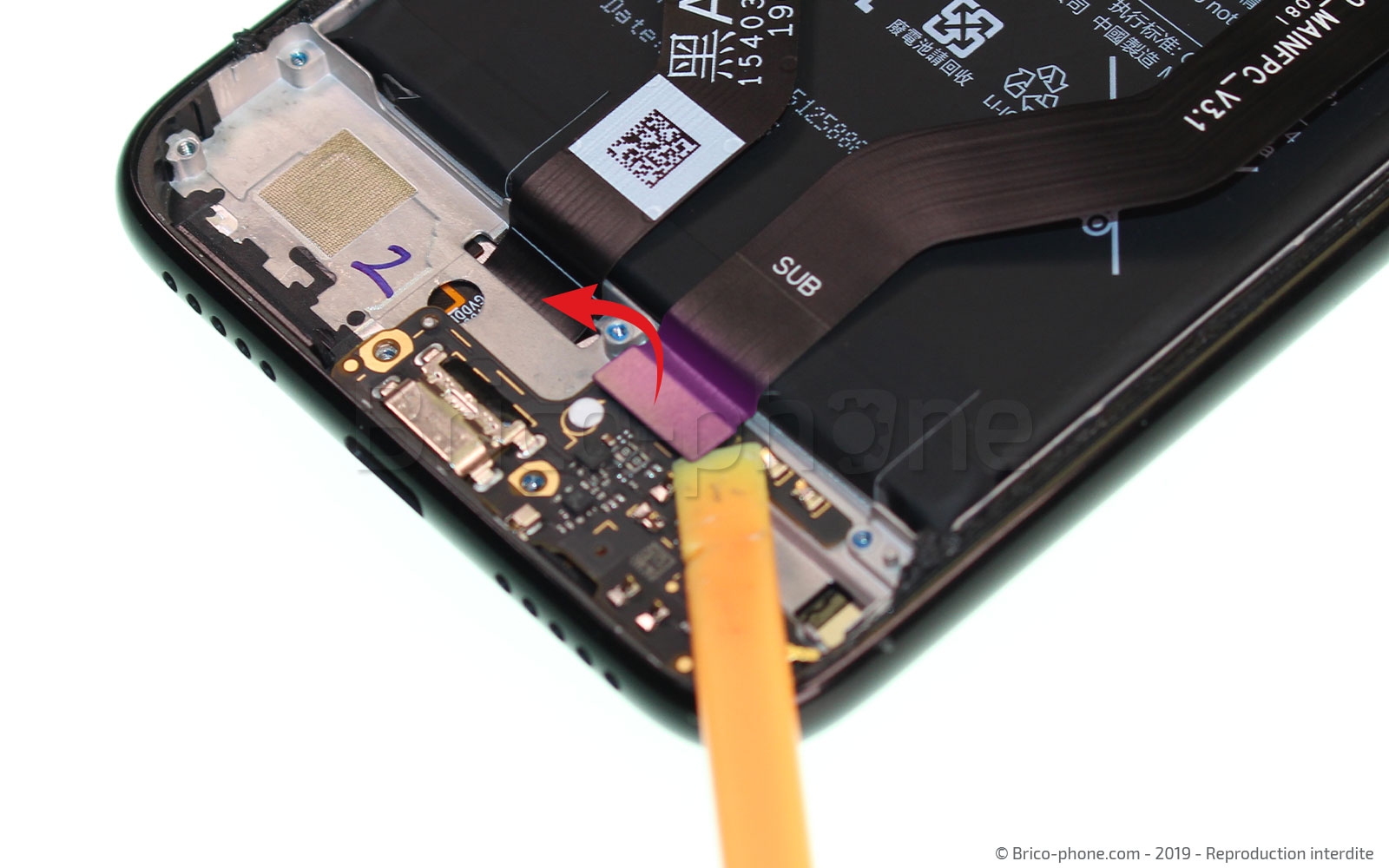

Etape 7 : Libérer le dock de charge

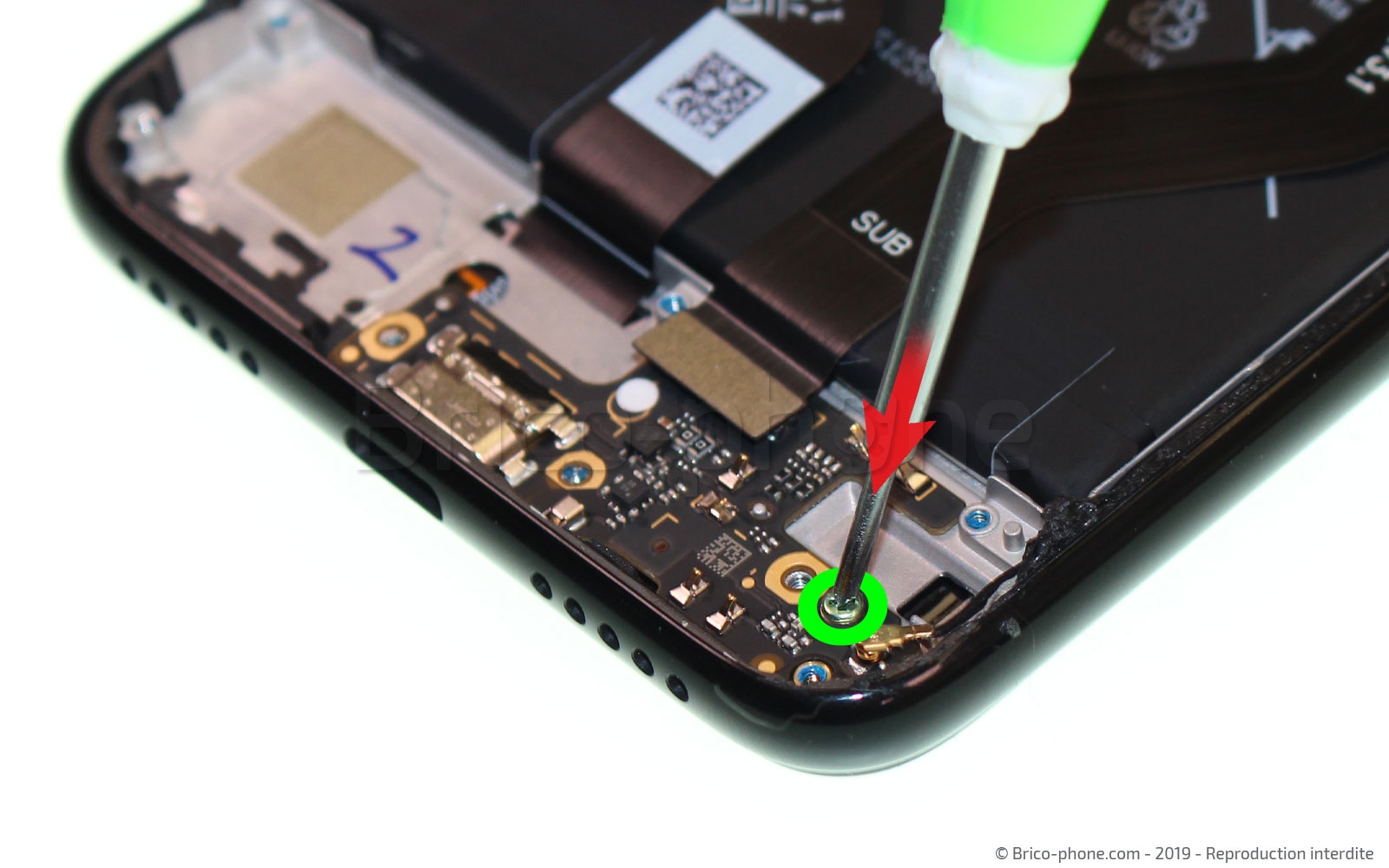

Afin de pouvoir extraire la petite carte sur laquelle est soudé le dock de charge ainsi que le micro principal, déconnectez la nappe interconnexion puis le câble coaxial. Prenez ensuite une nouvelle fois votre tournevis Afin de retirer la vis de fixation.
Etape 7 :  Libérer le dock de charge
Etape 7 :  Libérer le dock de charge
Etape 7 :  Libérer le dock de charge
Etape 7 :  Libérer le dock de charge
Outils du kit utilisés
Outils du kit utilisés



Etape 8 : Sortir le dock de charge

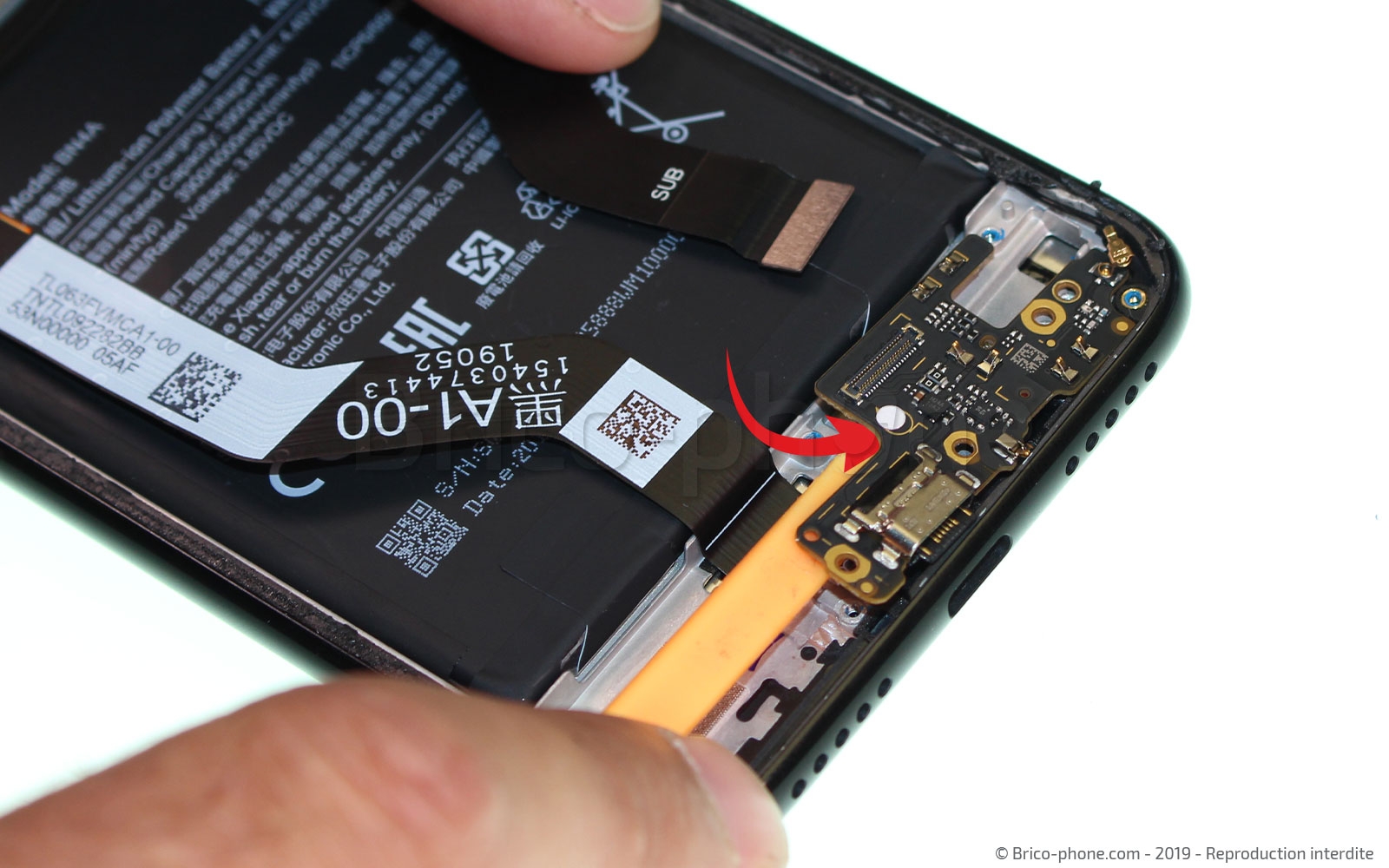

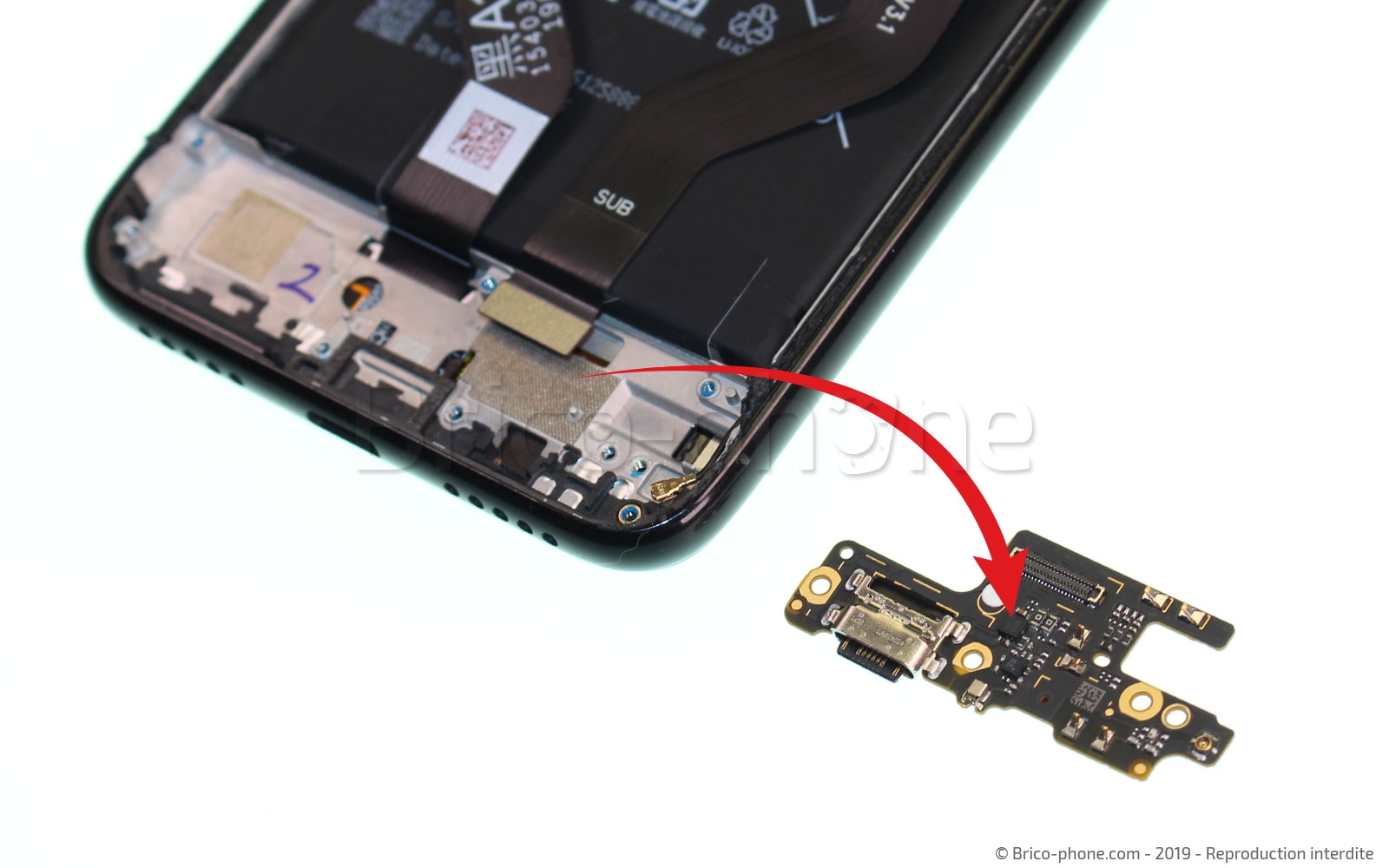

Décollez la carte en glissant délicatement le levier plastique puis sortez l'élément du châssis.
Etape 8 : Sortir le dock de charge
Etape 8 : Sortir le dock de charge
Etape 8 : Sortir le dock de charge
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Nous arrivons à la fin de ce tutoriel de démontage, il ne vous reste plus qu'à le prendre en sens inverse afin de procéder au montage de votre nouveau connecteur de charge USB Type/C.
Conseil pour le remontage
