Changement de batterie sur Redmi Note 7

Temps estimé : 30 min
Difficulté : 2/5
Note de réparabilité : 14/20
Redmi Note 7 | Temps estimé : 30 min Difficulté : 2/5

Votre Xiaomi Red Mi Note 7 présente des problèmes d'autonomie ? Les étapes en photos de ce tutoriel, vous permettent de changer vous-même la batterie sans connaissance particulière. Munissez-vous de la pièce détachée en vente sur notre site, des outils proposés en option, un patron d'aide au montage vous sera offert avec votre commande et réparez votre smartphone.

Diagnostic

> Votre Xiaomi Redmi Note 7 ne tient plus la charge
> Vous n'avez plus autant d'autonomie qu'à l'origine
> Vous voulez redonner une seconde jeunesse à votre appareil

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie pour Xiaomi Redmi Note 7
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer :

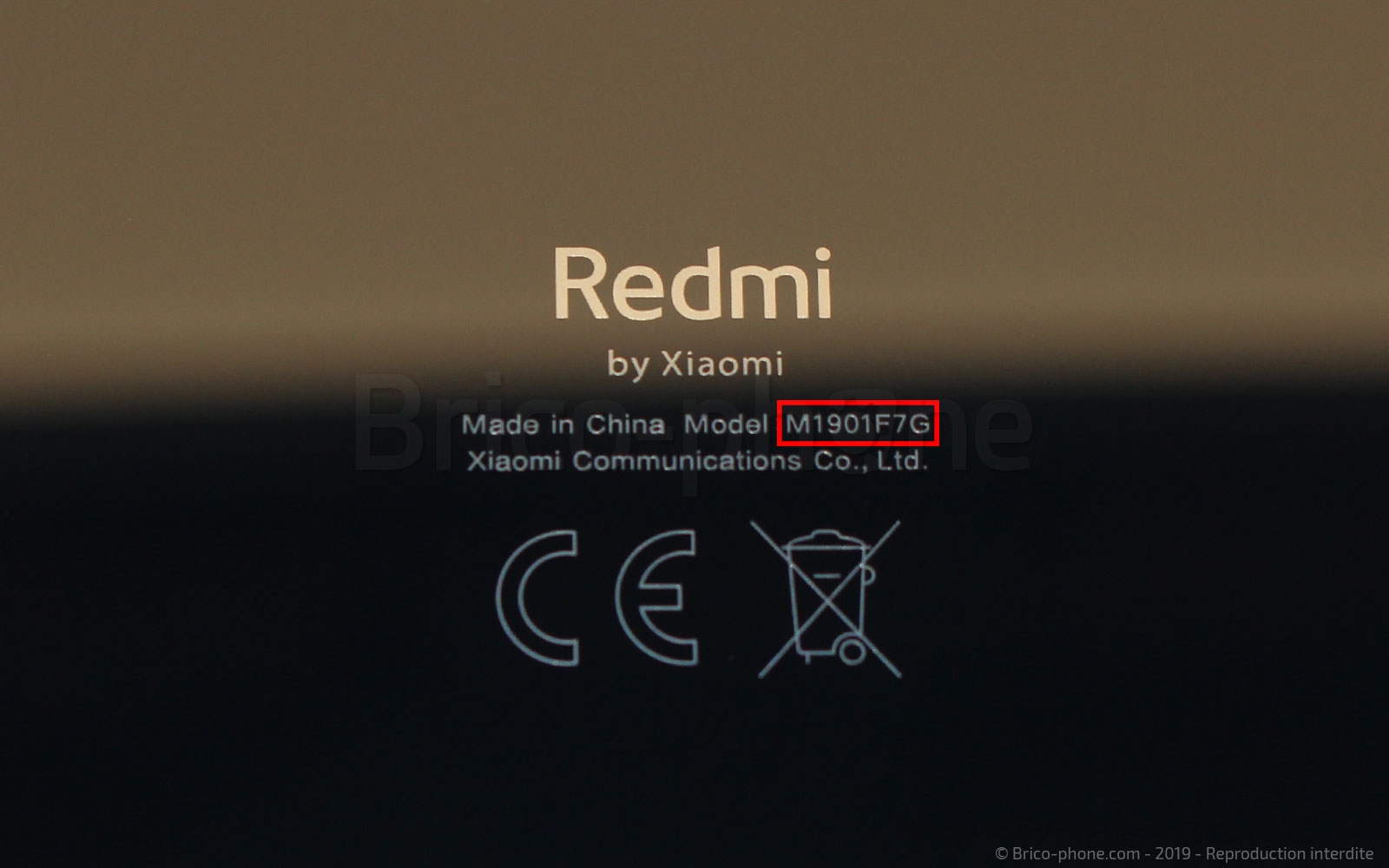

Avant d'ouvrir votre appareil pensez à vérifier que votre batterie de remplacement soit bien compatible avec le n° de modèle de votre smartphone. Une erreur de commande est vite arrivé et mêle si les batteries se ressemblent elles ne sont pas toutes compatibles entre elles.

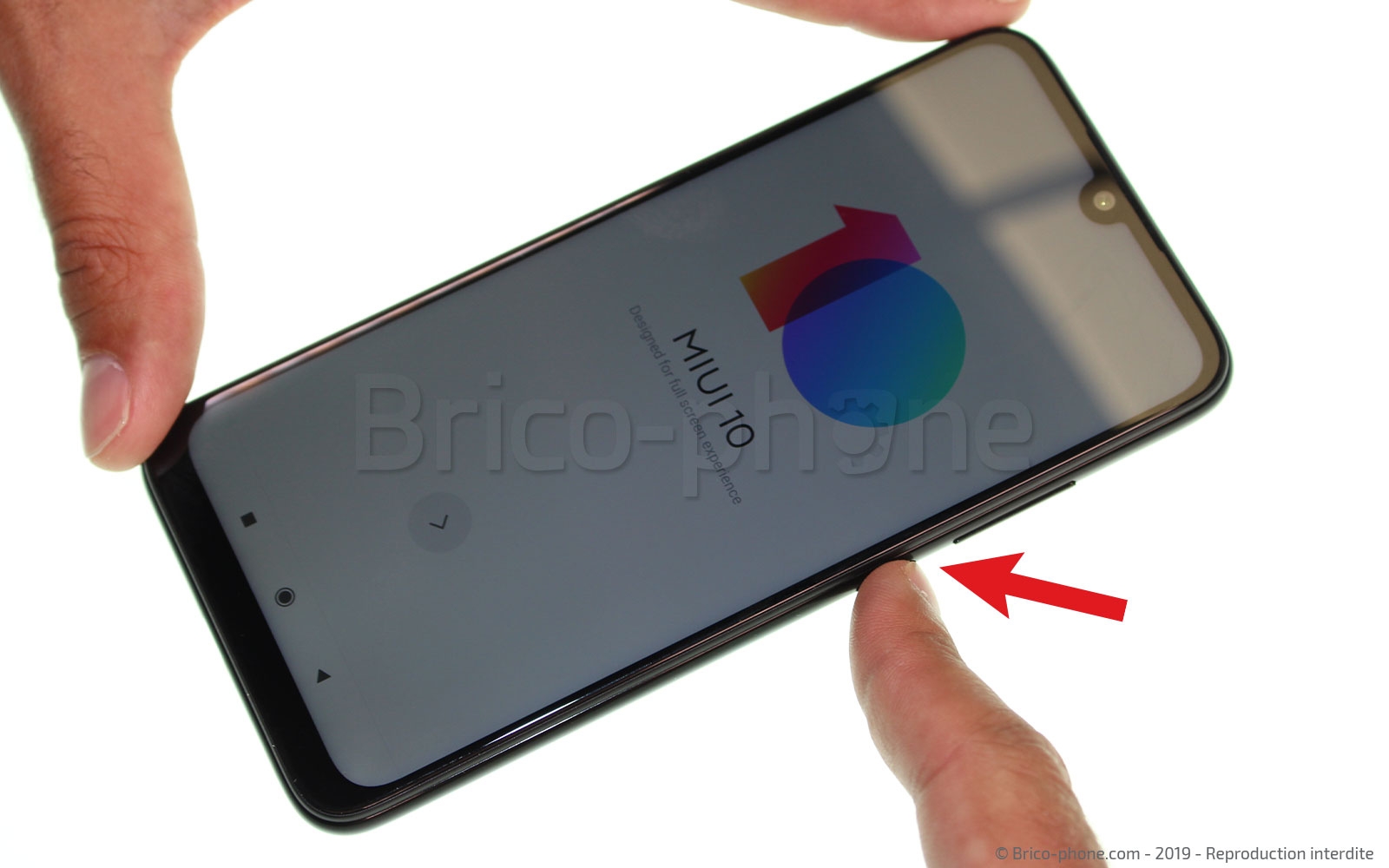

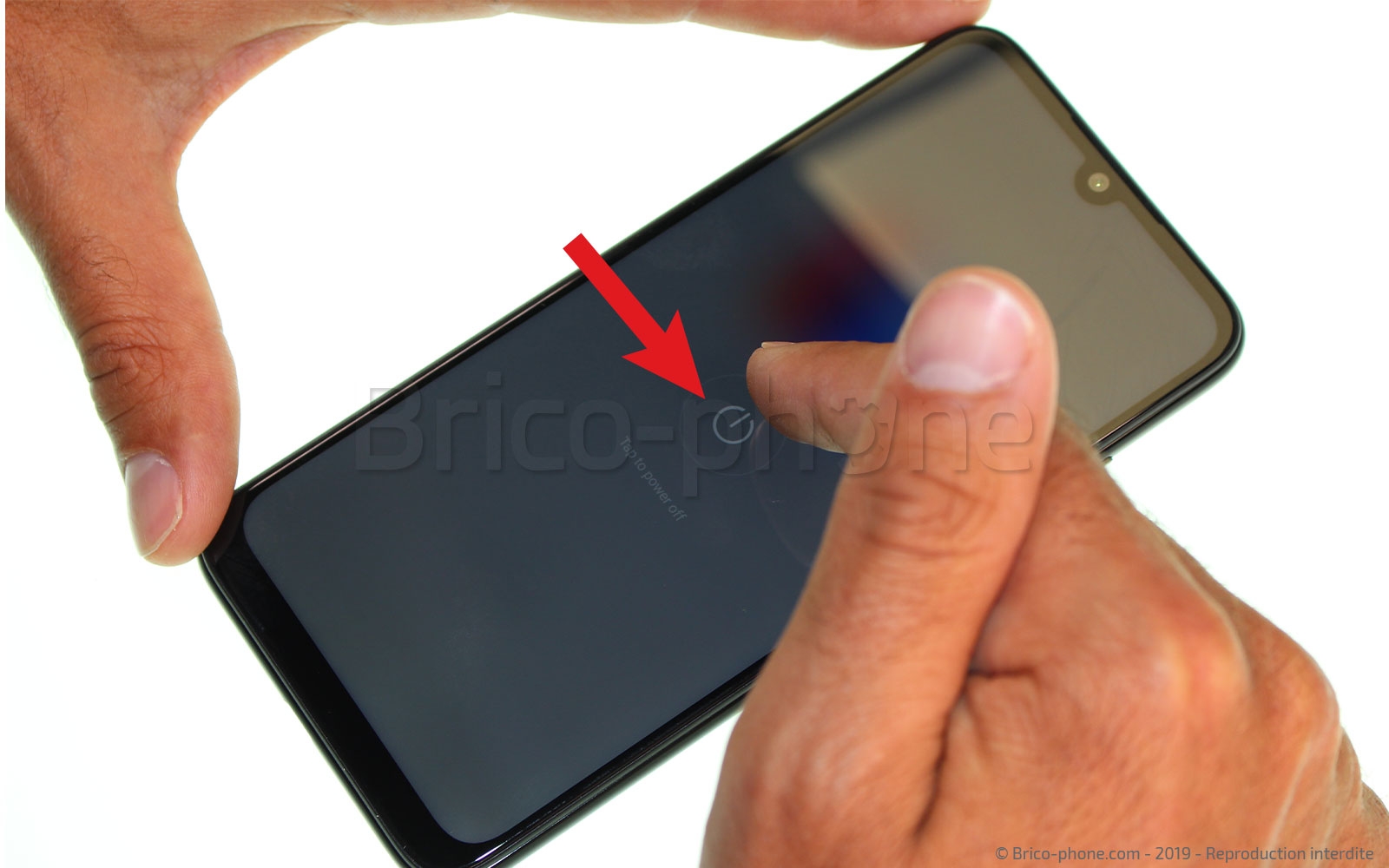

Pensez également a bien mettre votre Xiaomi hors tension avant de vous lancer dans la réparation.
Avant de commencer :
Avant de commencer :
Avant de commencer :
Avant de commencer :
Etape 1 : Chauffer la façade arrière

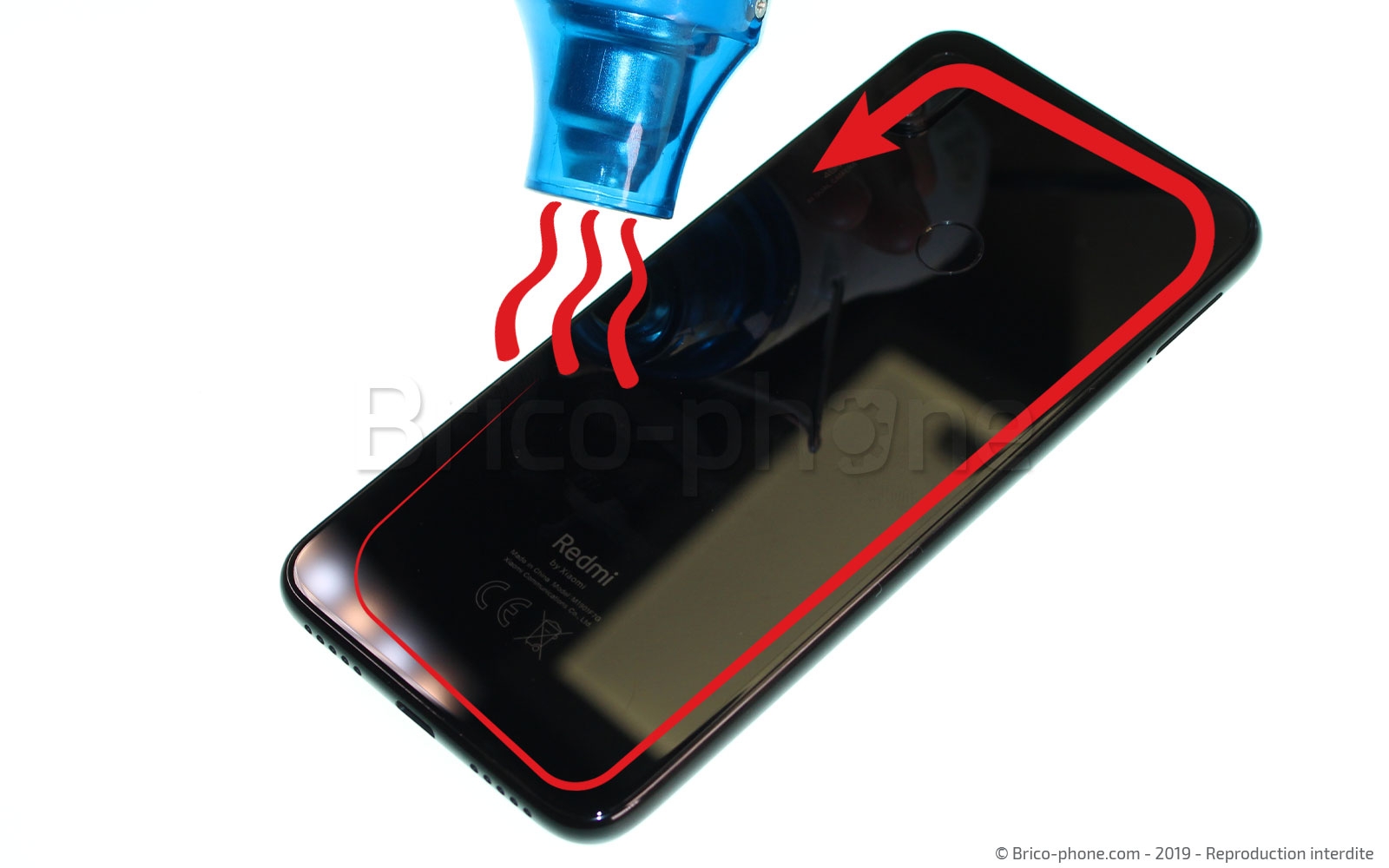

Afin d'accéder à la batterie il est nécessaire de retirer la vitre arrière. La première étape de ce tuto photos consiste donc à chauffer cette dernière afin de ramollir l'adhésif qui la fixe au châssis du téléphone.
Utilisez un mini décapeur thermique afin de chauffer le contour du cache en effectuant un mouvement de va et vient afin de ne pas surchauffer une zone.

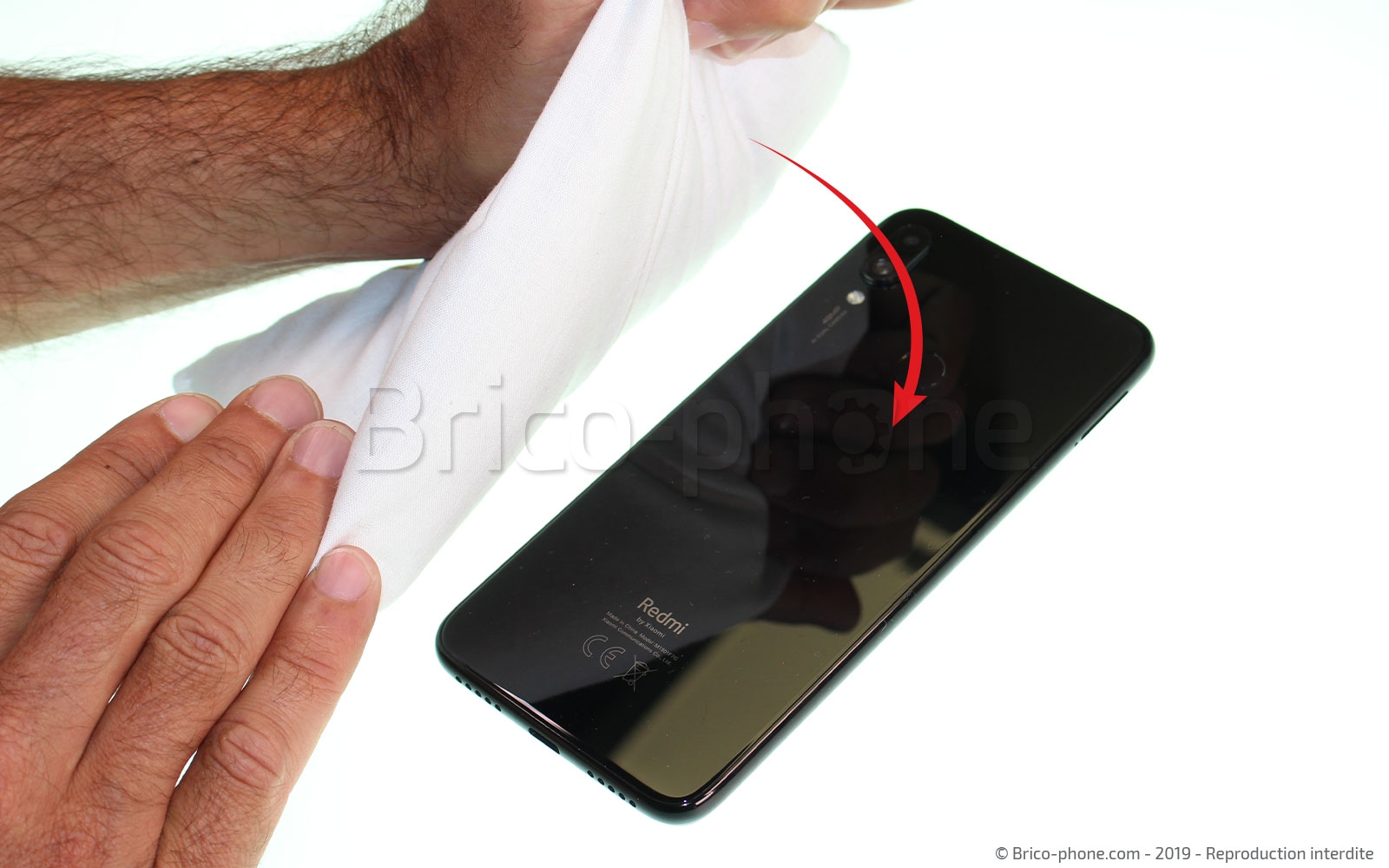

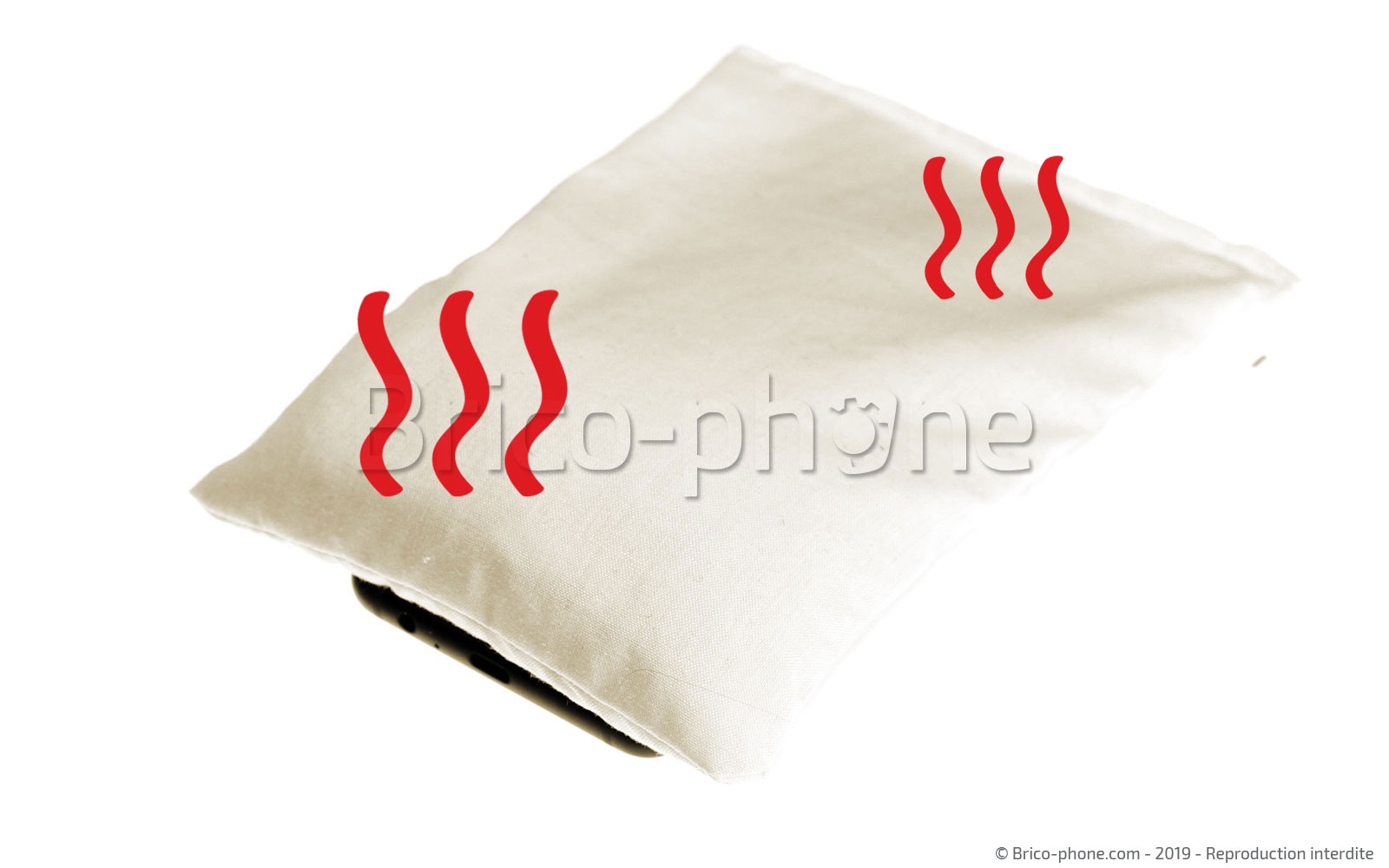

Vous pouvez également vous munir d'un mini coussin chauffant . Si vous choisissez cette méthode il vous duffira de passer ce dernier au micro-ondes puis de le déposer sur la vitre.
Etape 1 : Chauffer la façade arrière
Etape 1 : Chauffer la façade arrière
Etape 1 : Chauffer la façade arrière
Etape 1 : Chauffer la façade arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 2 : Placer les outils pour le décollage

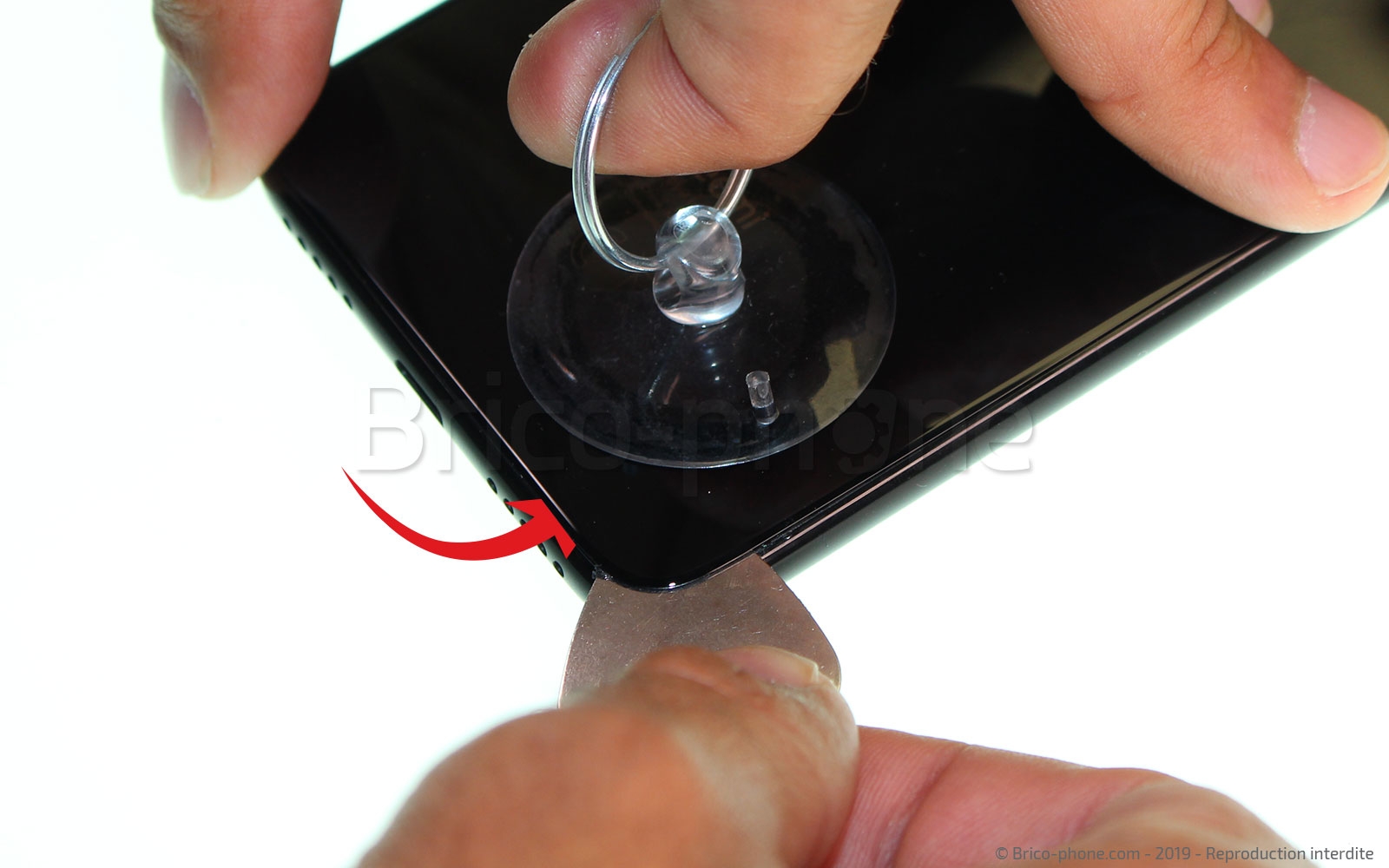

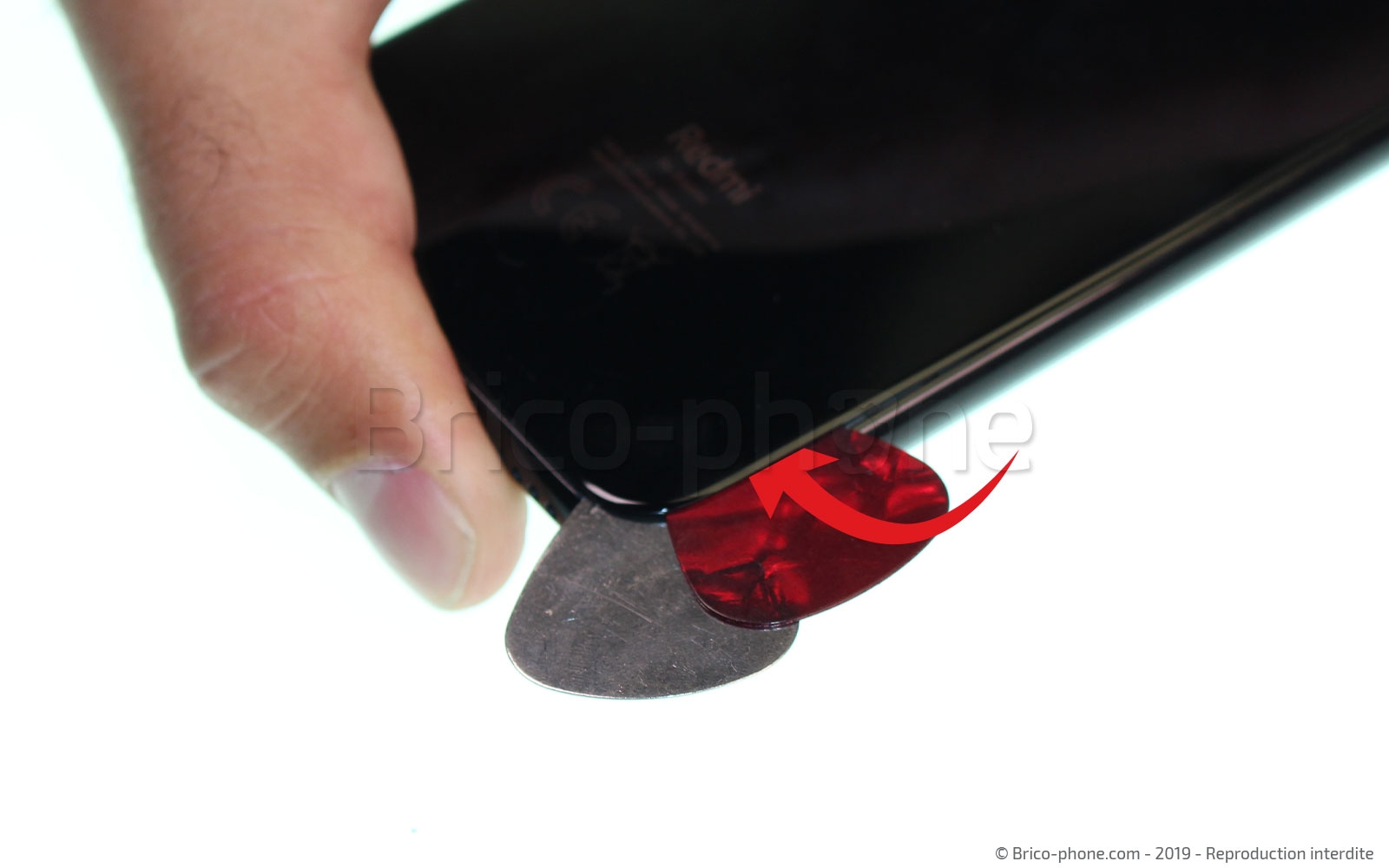

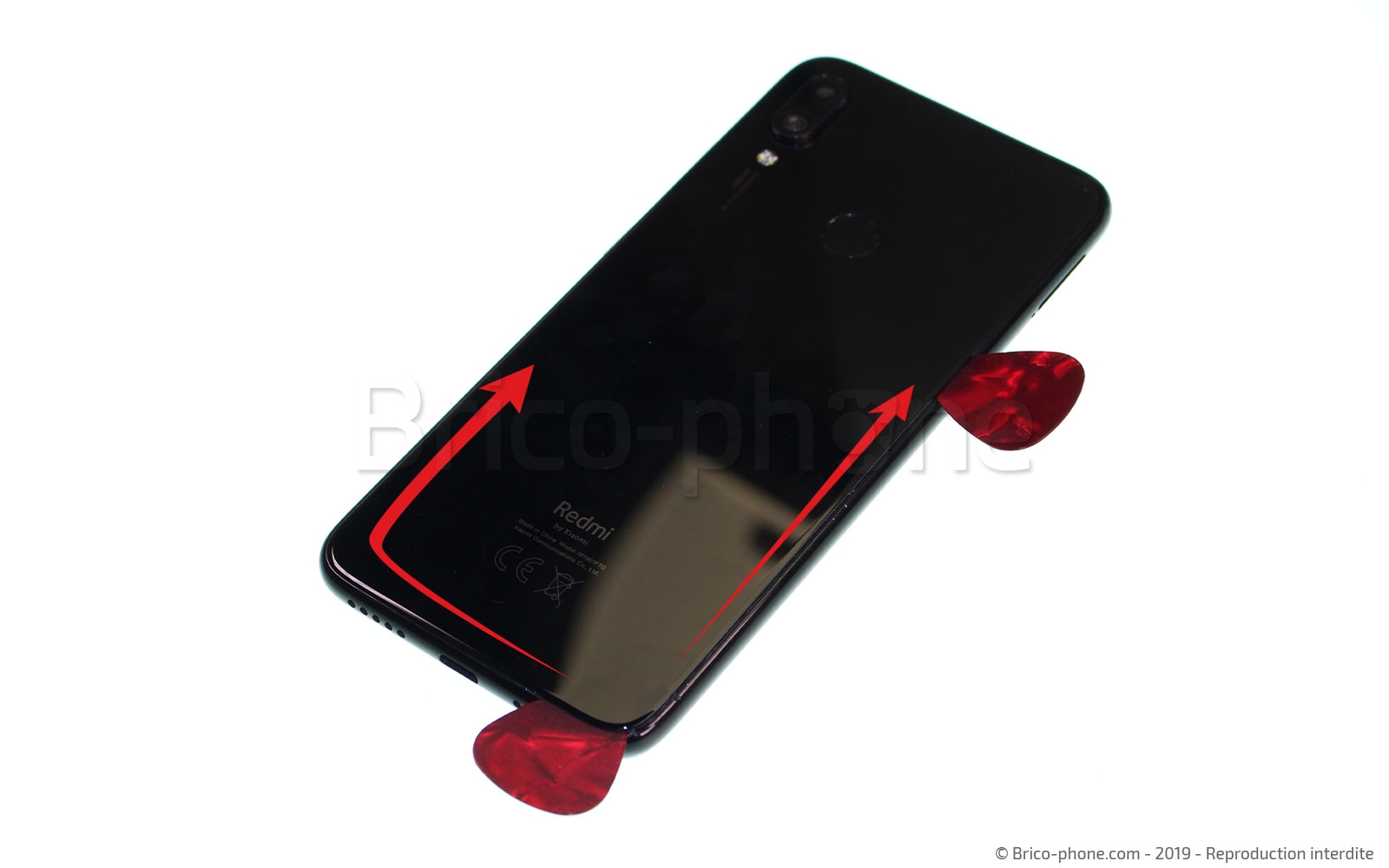

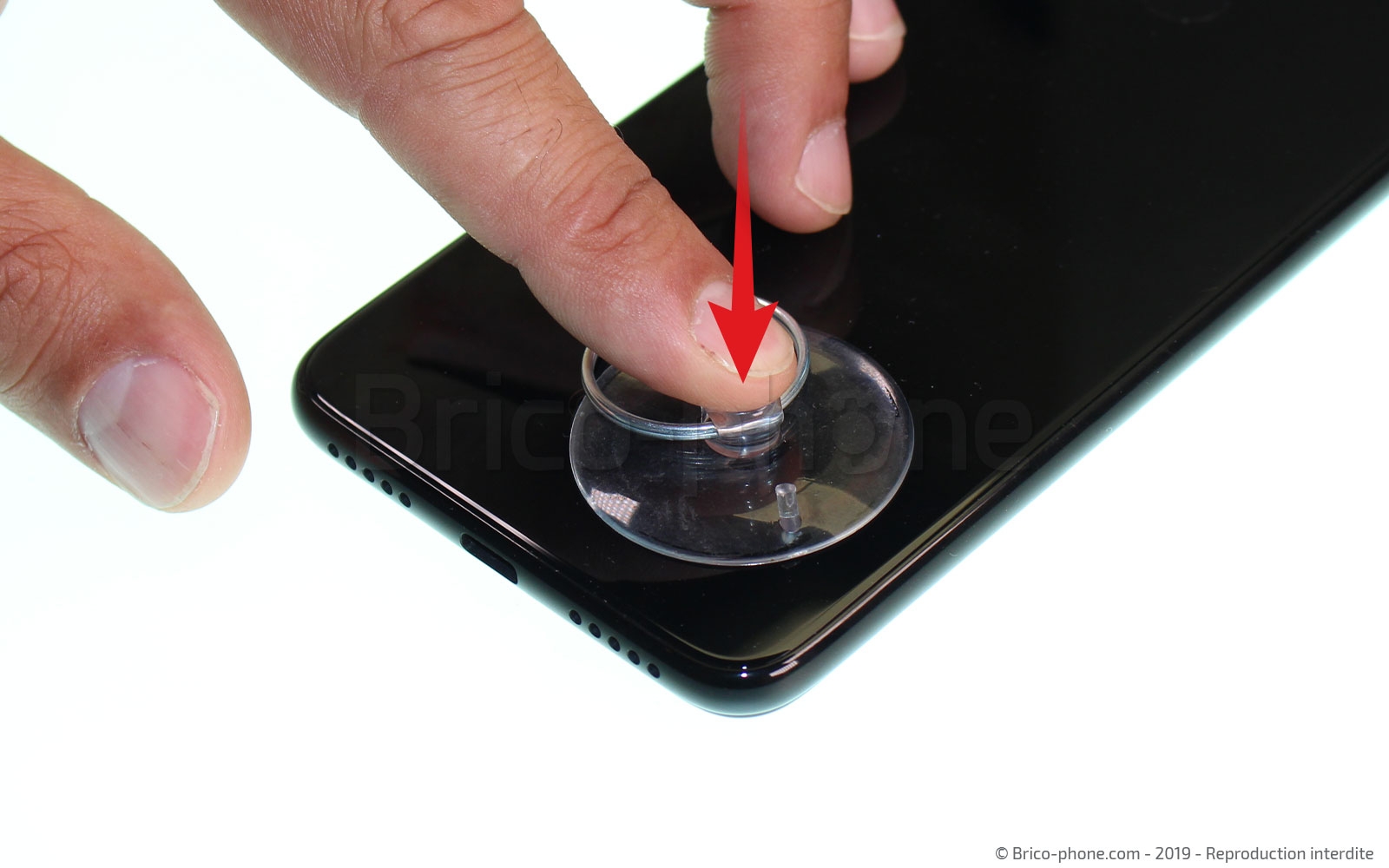

Nous allons maintenant mettre en place les médiators plastiques ou un outil iplastix pour décoller la vitre. Placez la ventouse sur la face arrière d'un côté ou de l'autre du connecteur de charge.Insérez ensuite le médiator métal entre la vitre et le châssis tout en tirant sur la ventouse afin de faciliter l'opération.

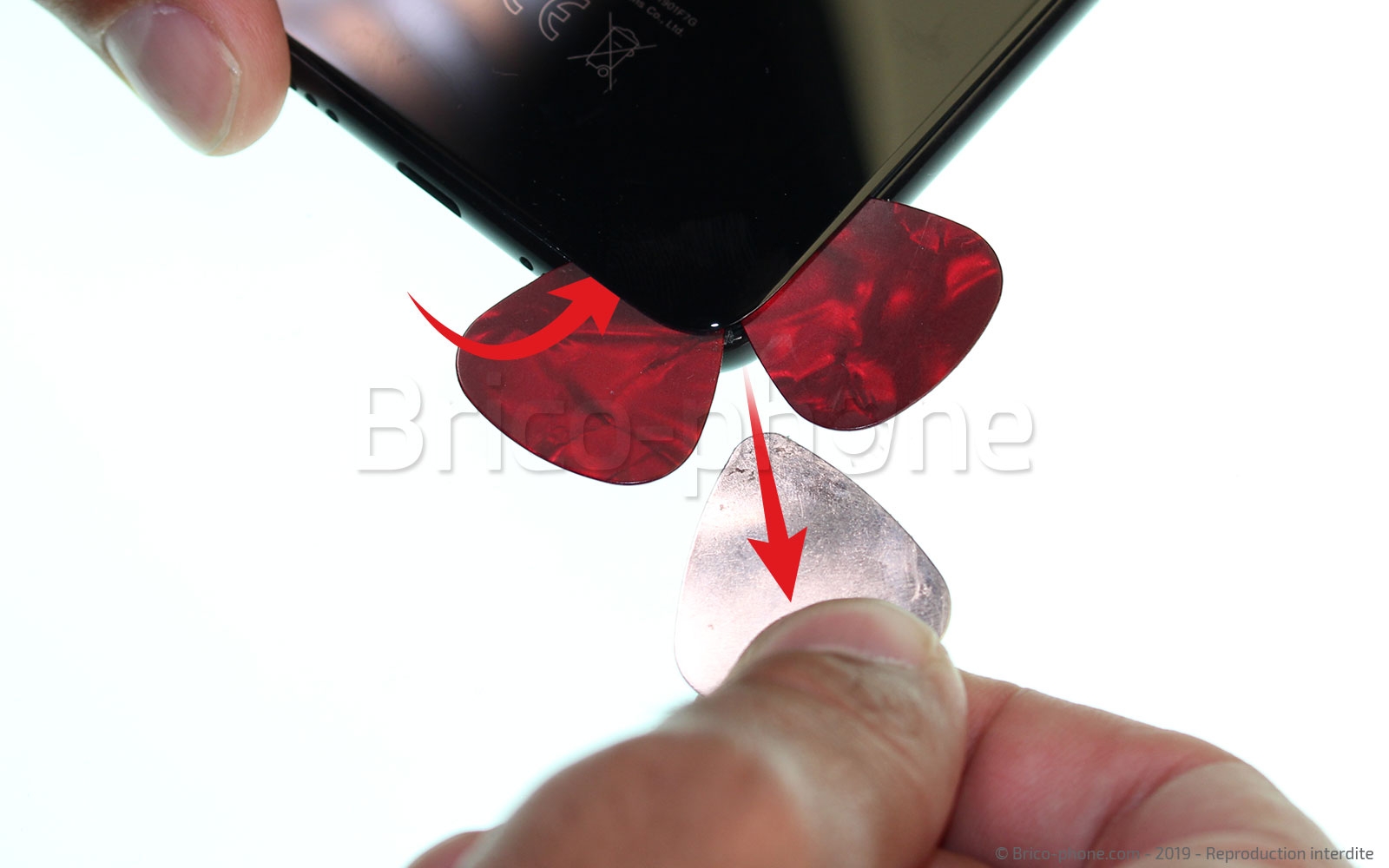

Vous pouvez maintenant apercevoir des petits espaces de chaque côté de l'outil métallique. Insérez-y les médiators plastiques puis retirer celui en métal.
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Etape 2 : Placer les outils pour le décollage
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 3 : Décoller le cache arrière

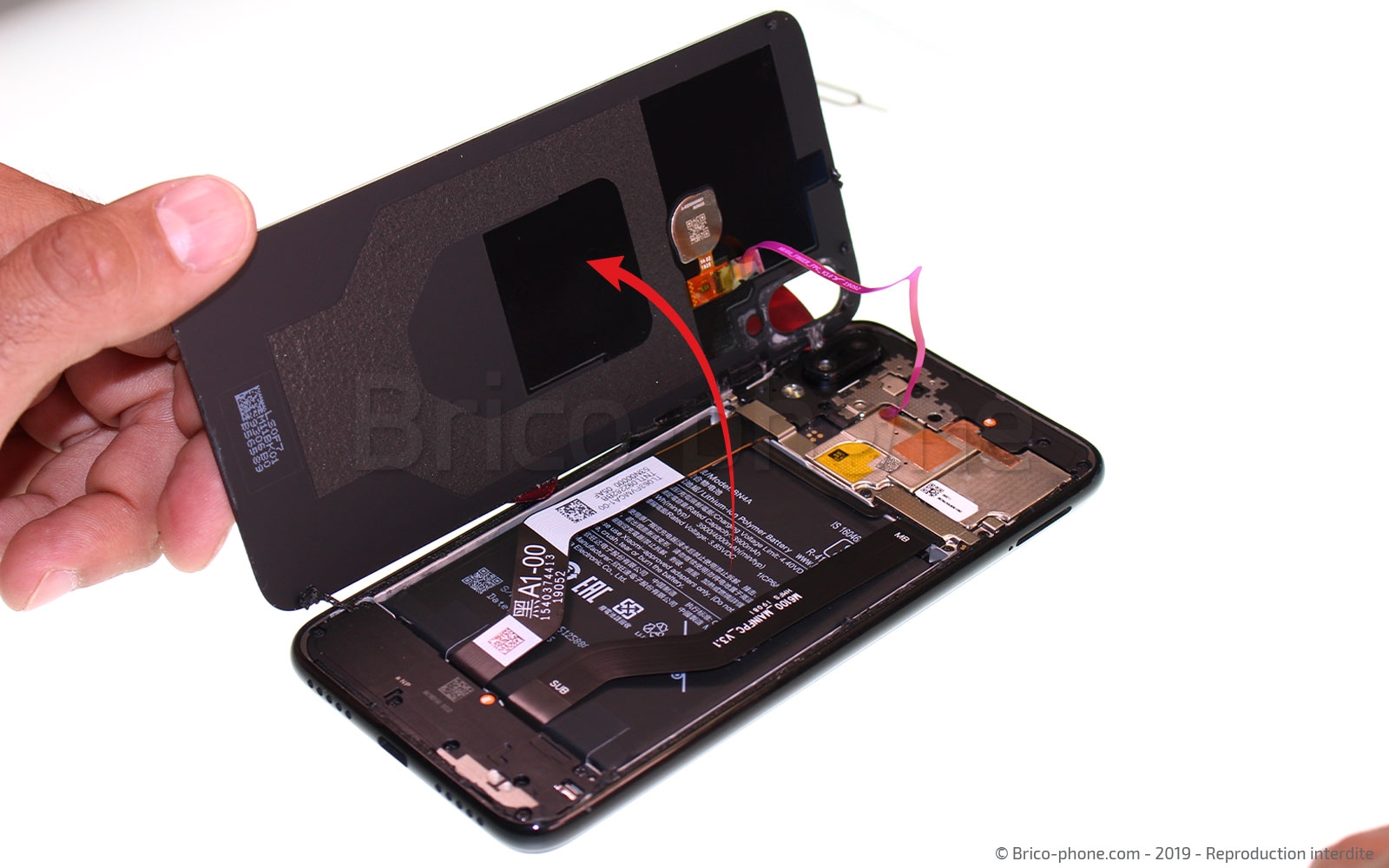

Faites maintenant glisser les médiators sous le contour de la vitre de façon à la décoller puis basculez cette dernière sur le côté. Attention la nappe du lecteur d'empreinte présent sur le cache arrière est toujours connectée à la carte-mère.
Etape 3 : Décoller le cache arrière
Etape 3 : Décoller le cache arrière
Etape 3 : Décoller le cache arrière
Etape 4 : Déconnecter la batterie

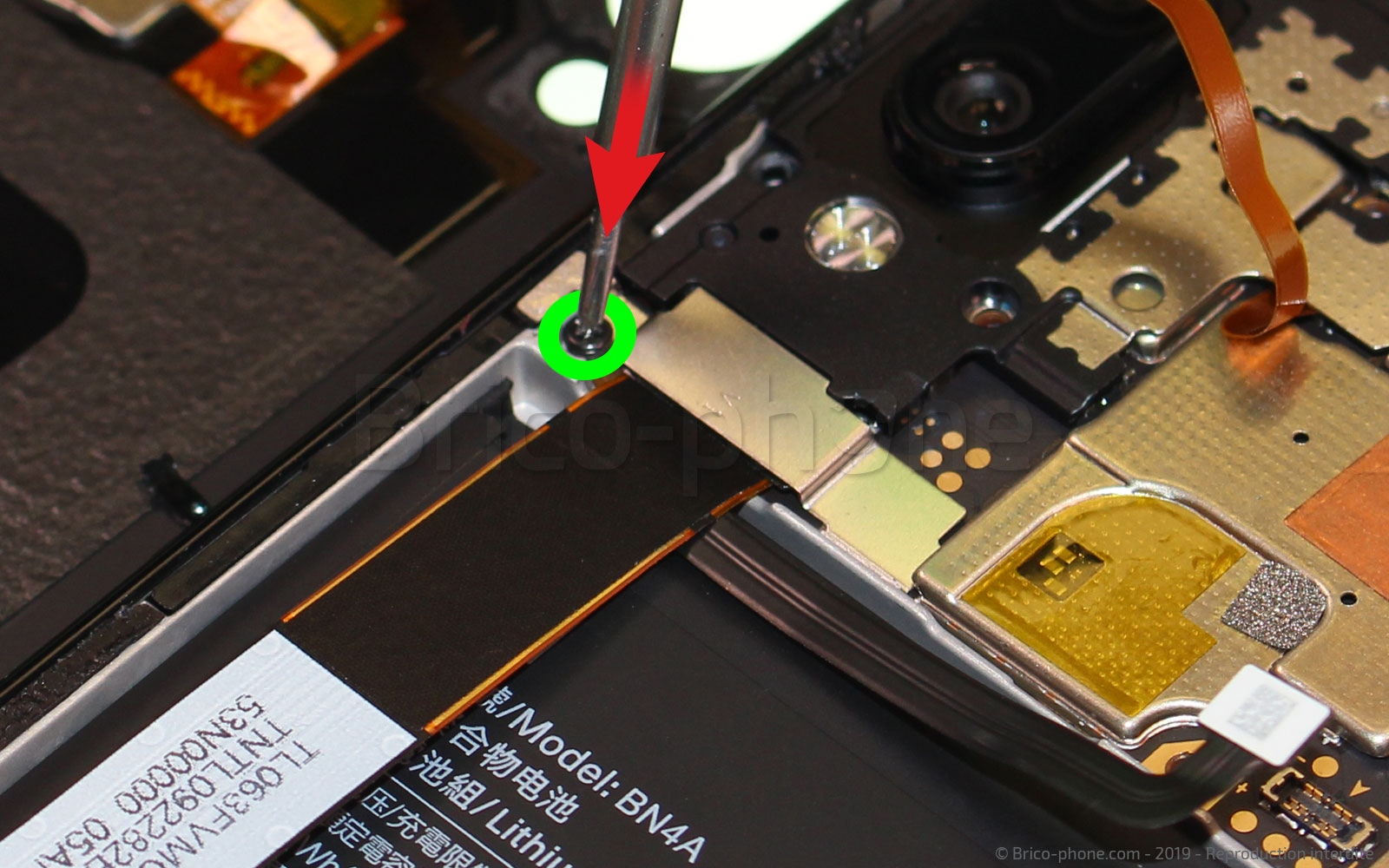

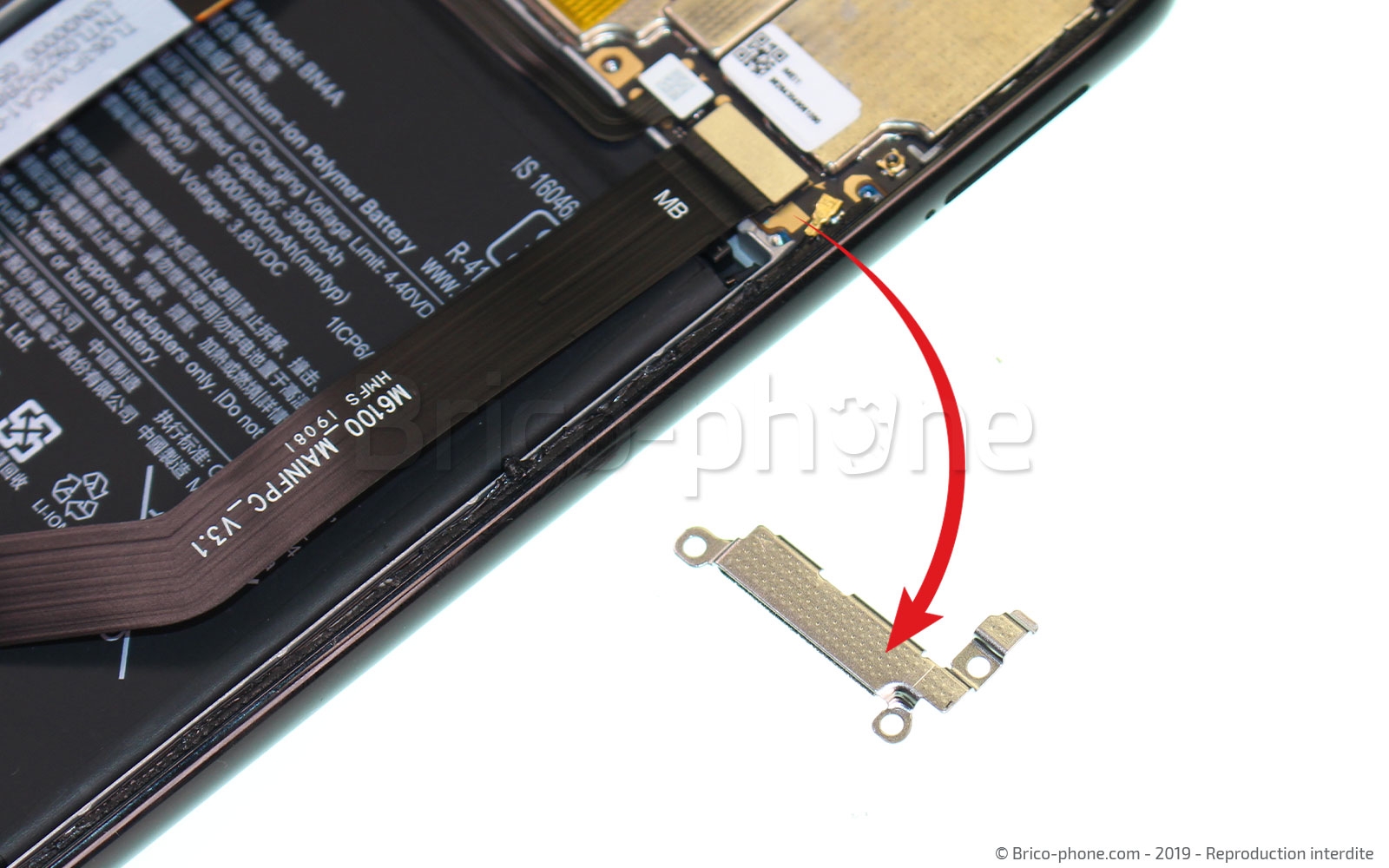

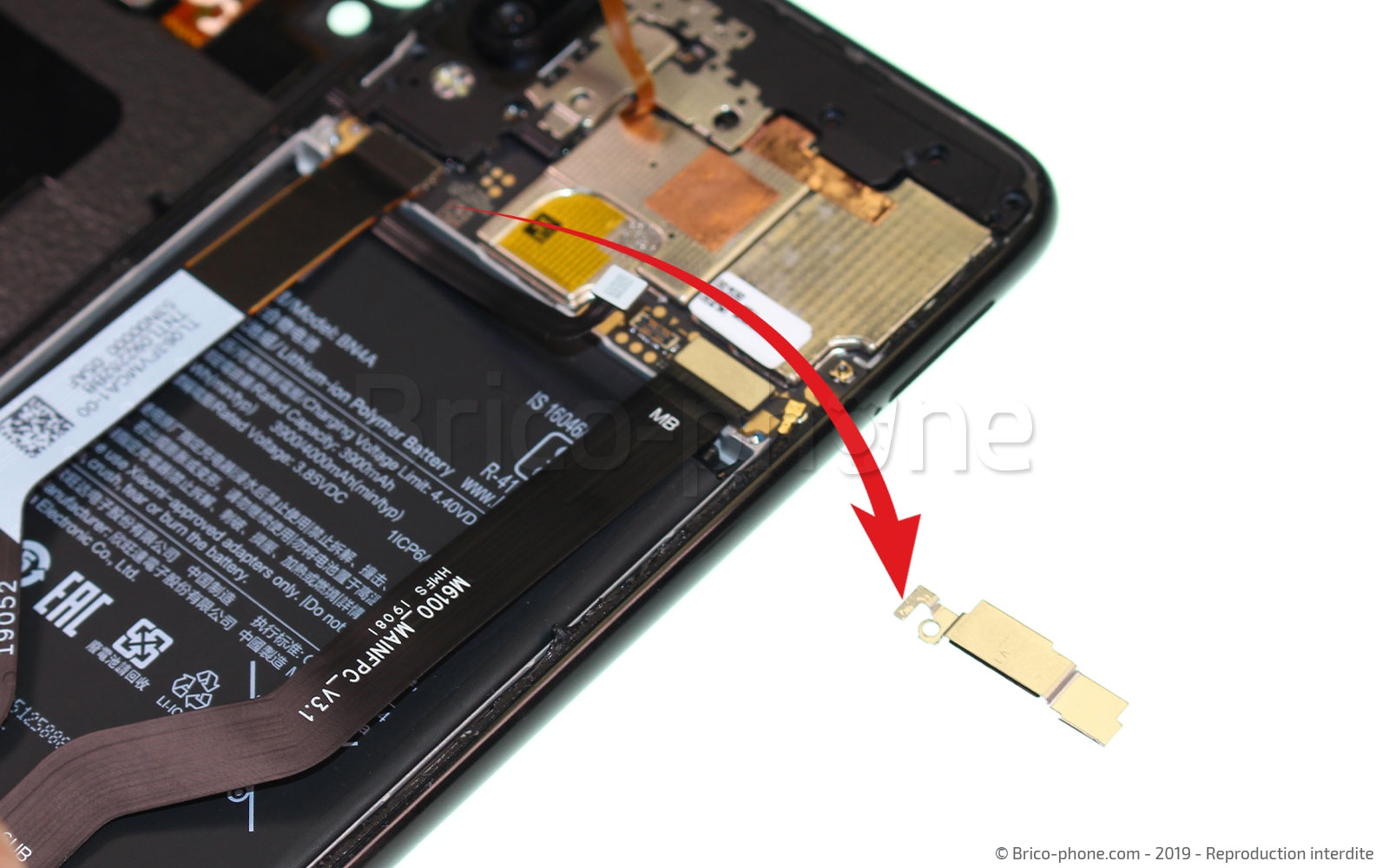

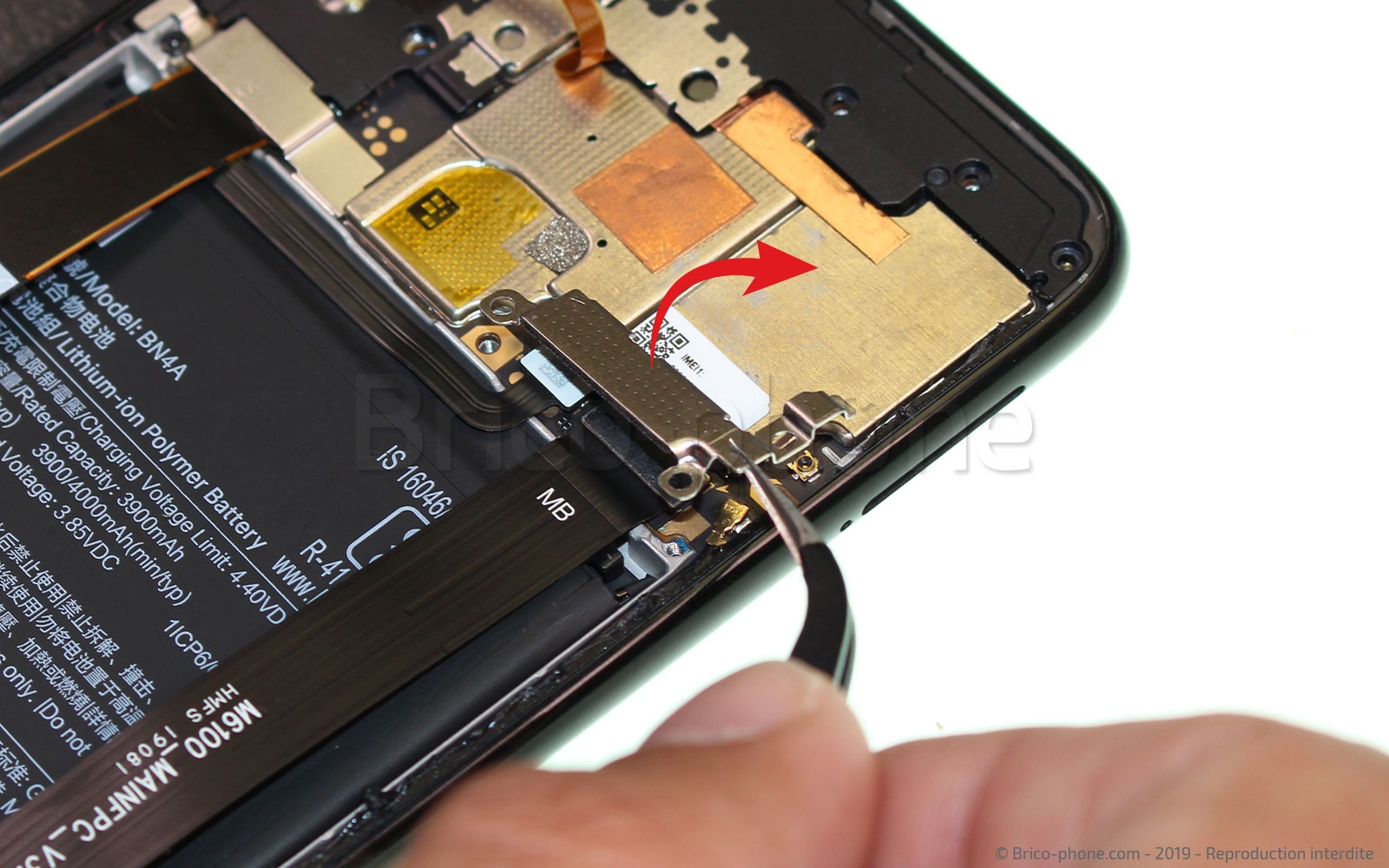

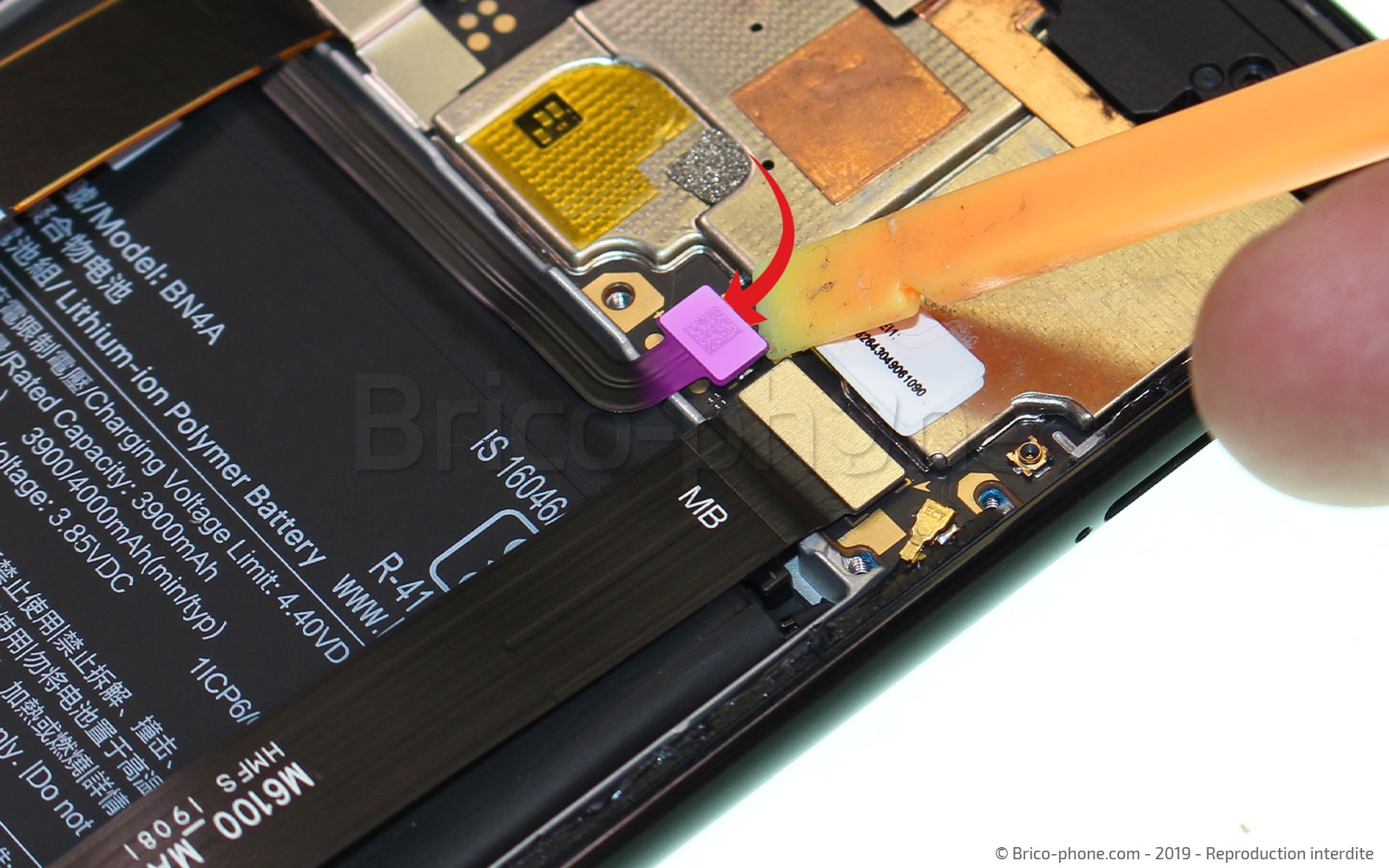

Equipez-vous du tournevis cruciforme afin de retirer la vis qui maintient le cache métallique qui recouvre le connecteur de la batterie . retirez ce dernier puis déconnectez la batterie à l'aide du levier nylon.
Etape 4 :  Déconnecter la batterie
Etape 4 :  Déconnecter la batterie
Etape 4 :  Déconnecter la batterie
Etape 4 :  Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés



Etape 5 : Déconnecter l'écran

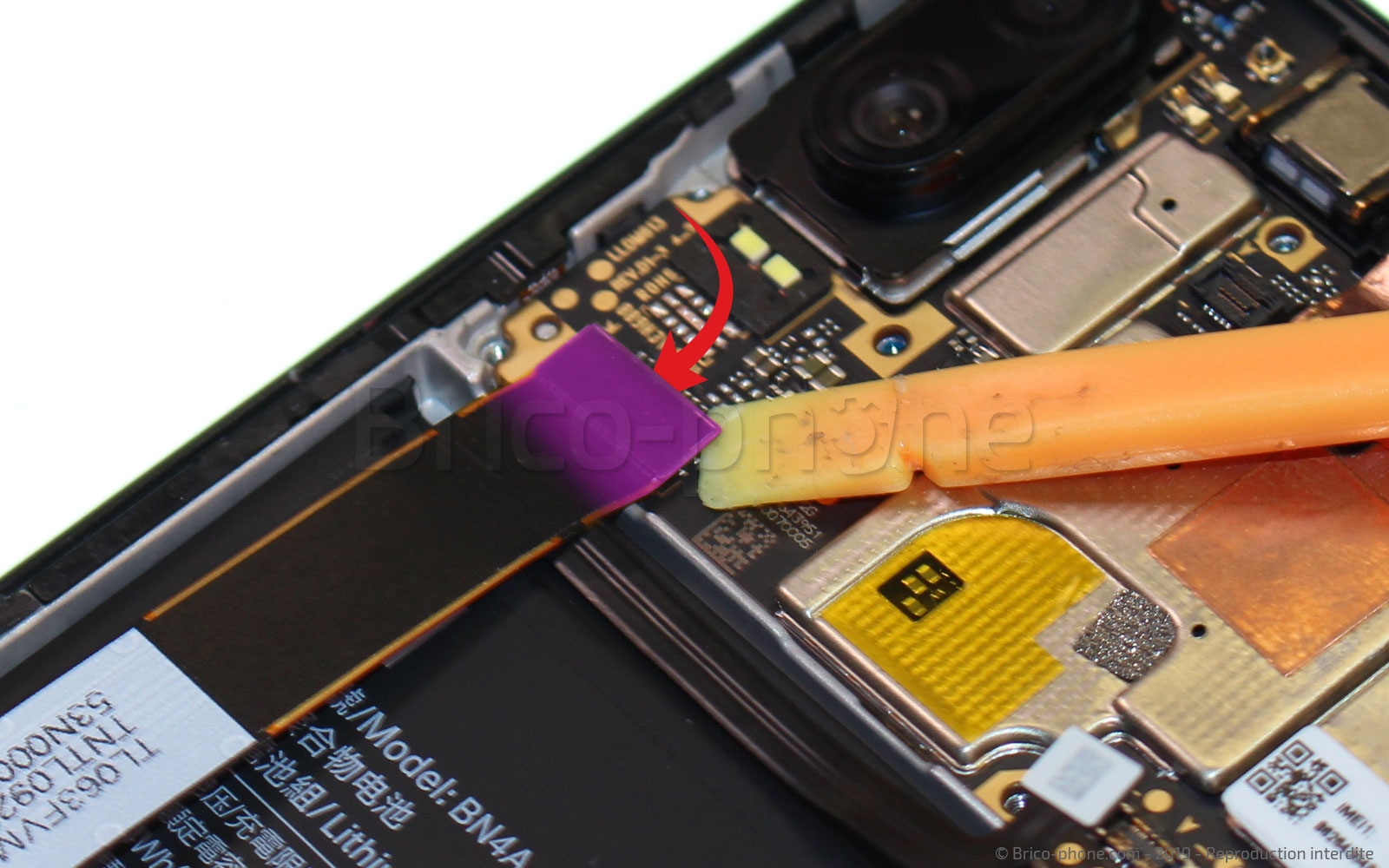

Retirez la vis du second cache métallique situé sur la gauche de la carte mère, puis déposez le sur votre plan de travail.Il ne vous reste plus qu'à débrancher la connectique de l'écran LCD IPS à l'aide du spudger.
Etape 5 : Déconnecter l'écran
Etape 5 : Déconnecter l'écran
Etape 5 : Déconnecter l'écran
Etape 5 : Déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter le lecteur d'empreinte

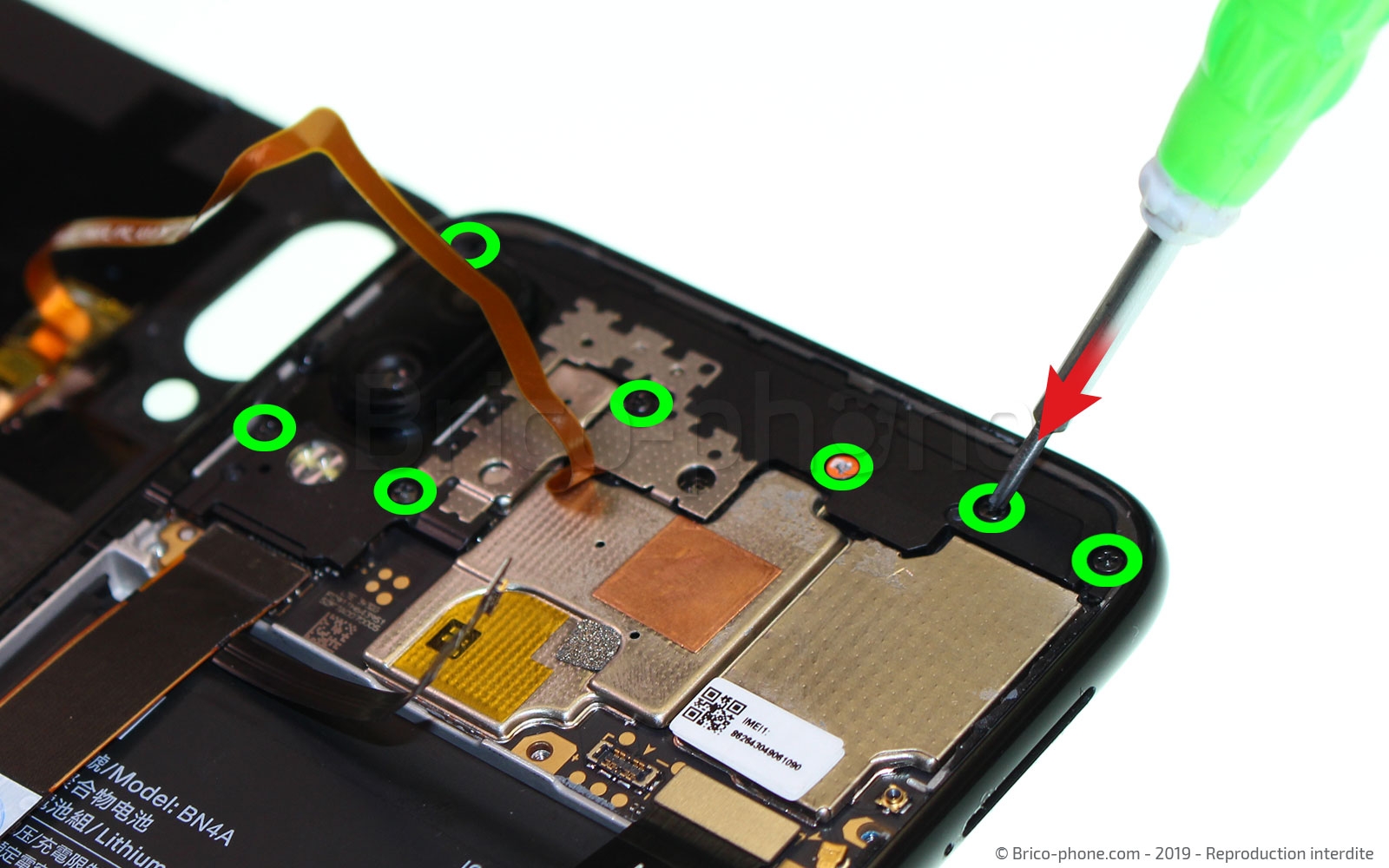

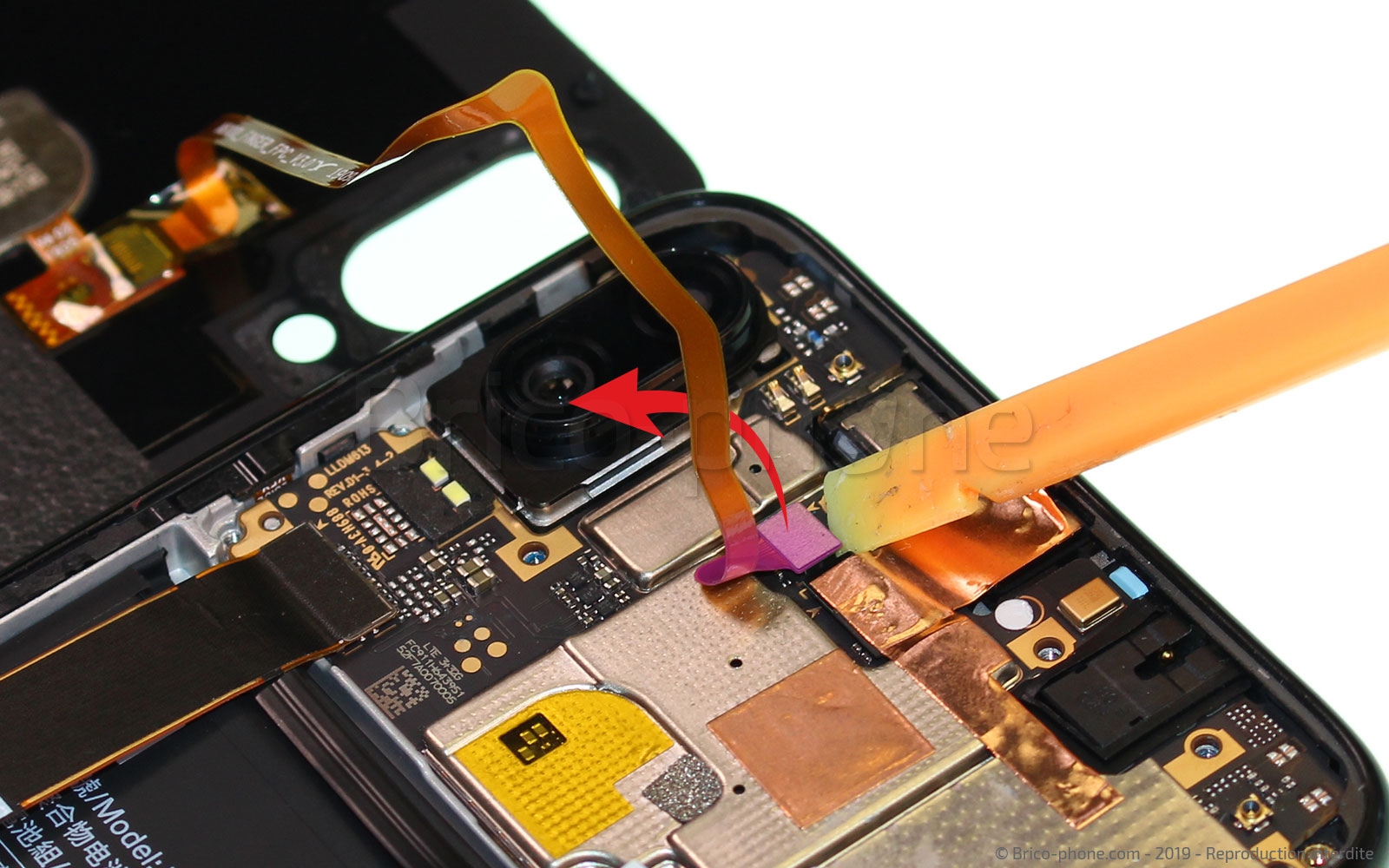

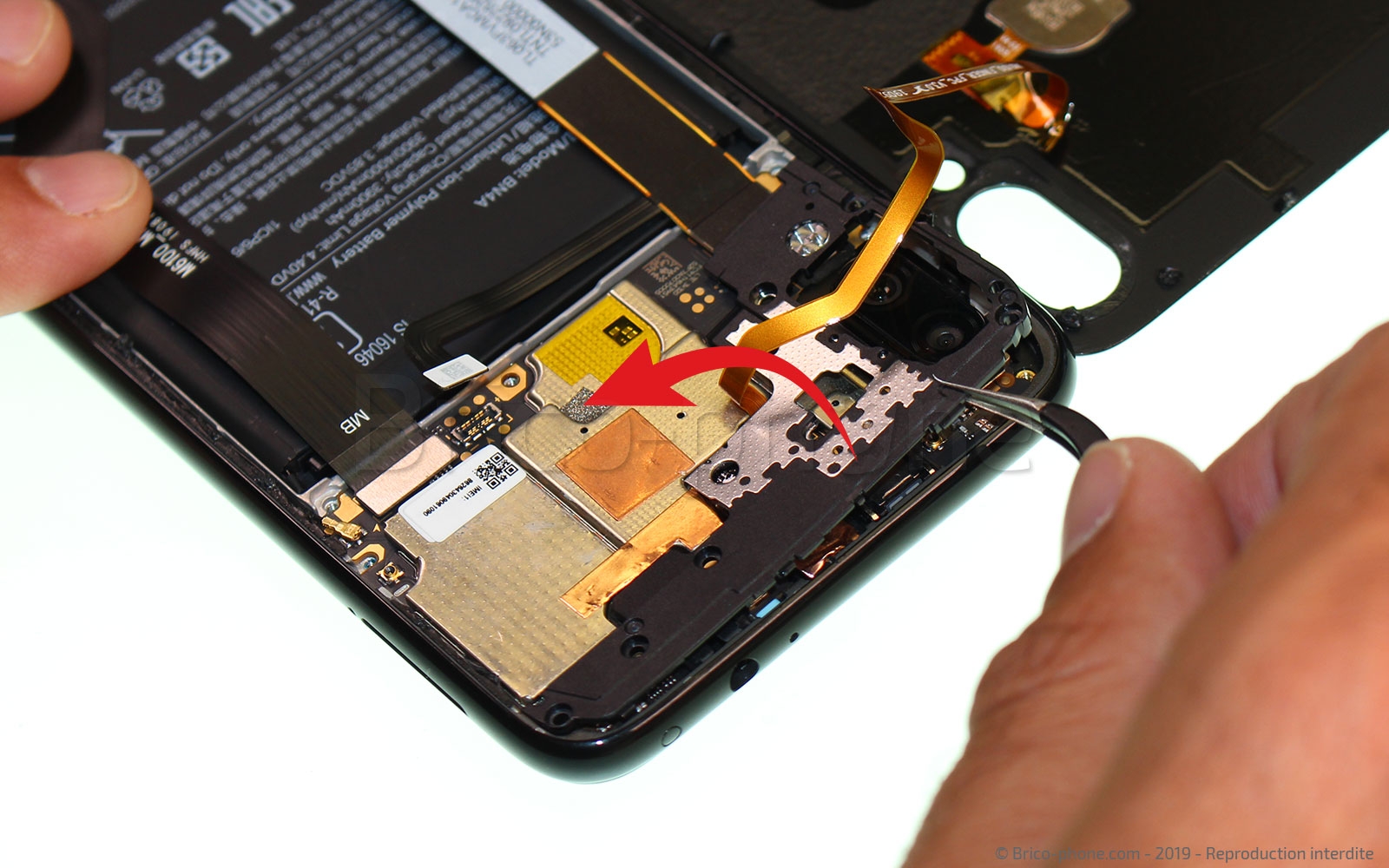

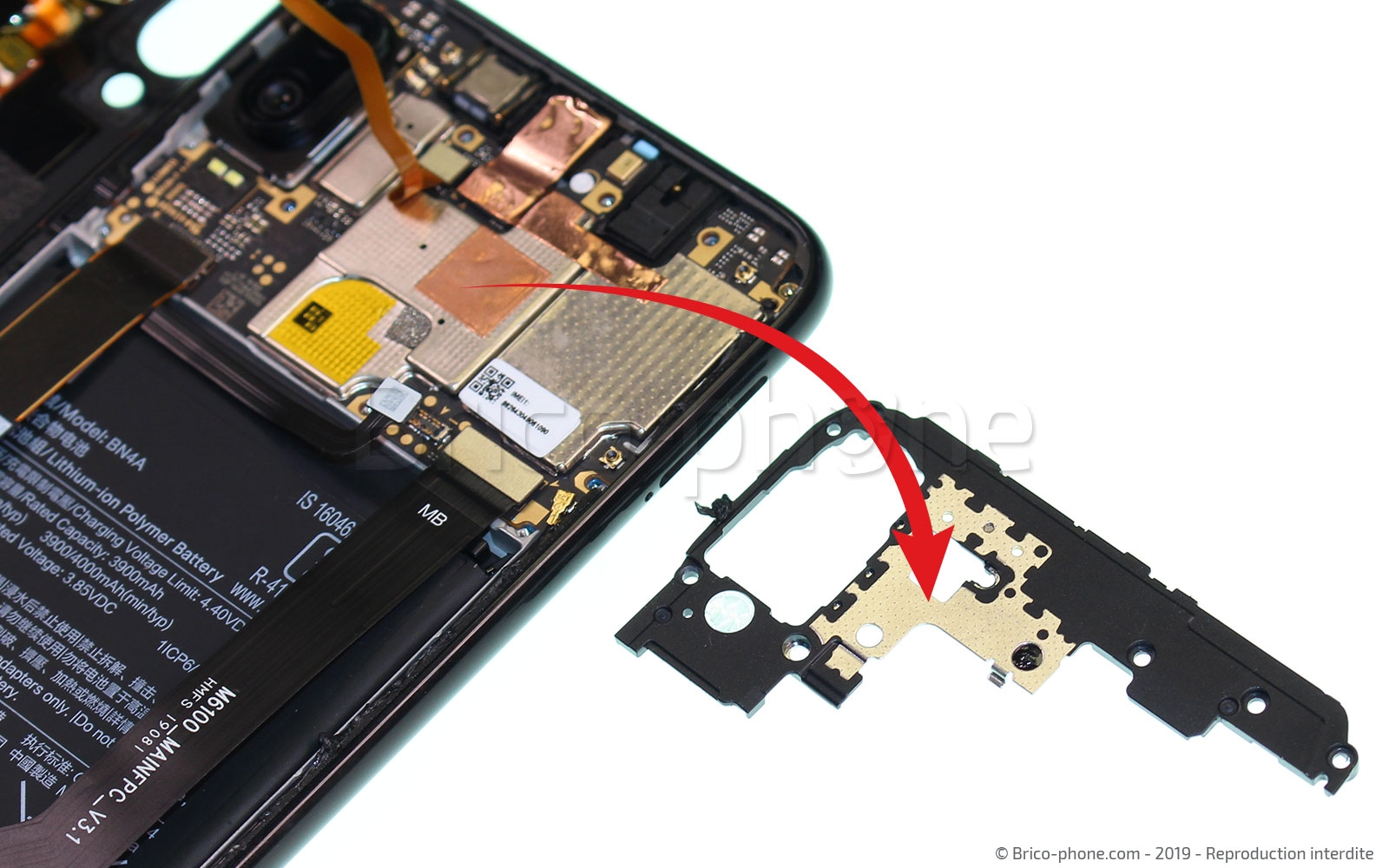

Afin d'avoir accès au connecteur de la nappe du lecteur d'empreintes digitales, vous allez devoir retirer le cache de la carte-mère. Pour cela dévissez les 7 vis qui fixent cet élément puis déclipsez le à l'aide la brucelles.
Vous pouvez maintenant débrancher la nappe .

Etape 6 :  Déconnecter le lecteur d'empreinte
Etape 6 :  Déconnecter le lecteur d'empreinte
Etape 6 :  Déconnecter le lecteur d'empreinte
Etape 6 :  Déconnecter le lecteur d'empreinte
Etape 6 :  Déconnecter le lecteur d'empreinte
Outils du kit utilisés
Outils du kit utilisés



Etape 7 : Retirer le bloc haut-parleur externe

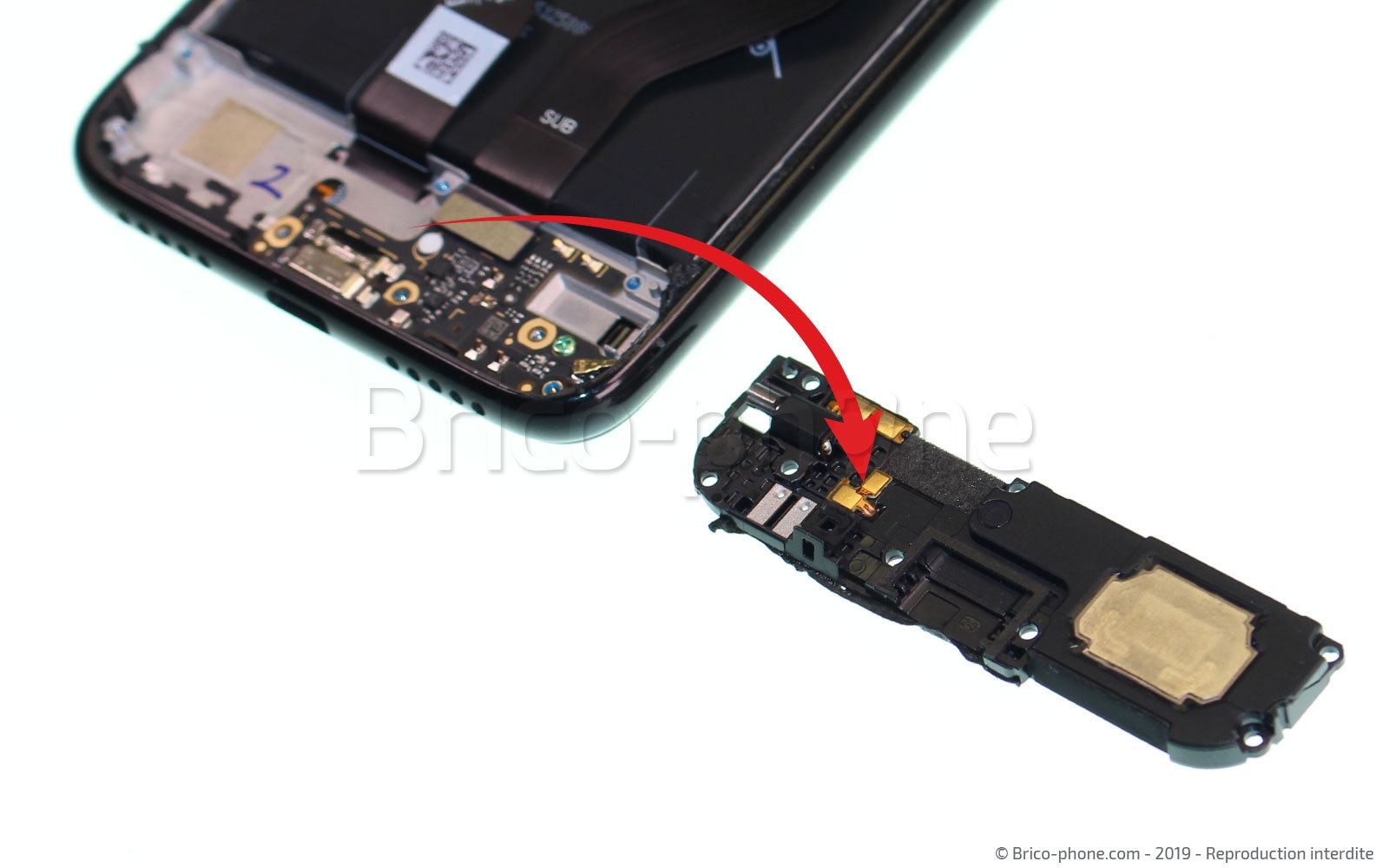

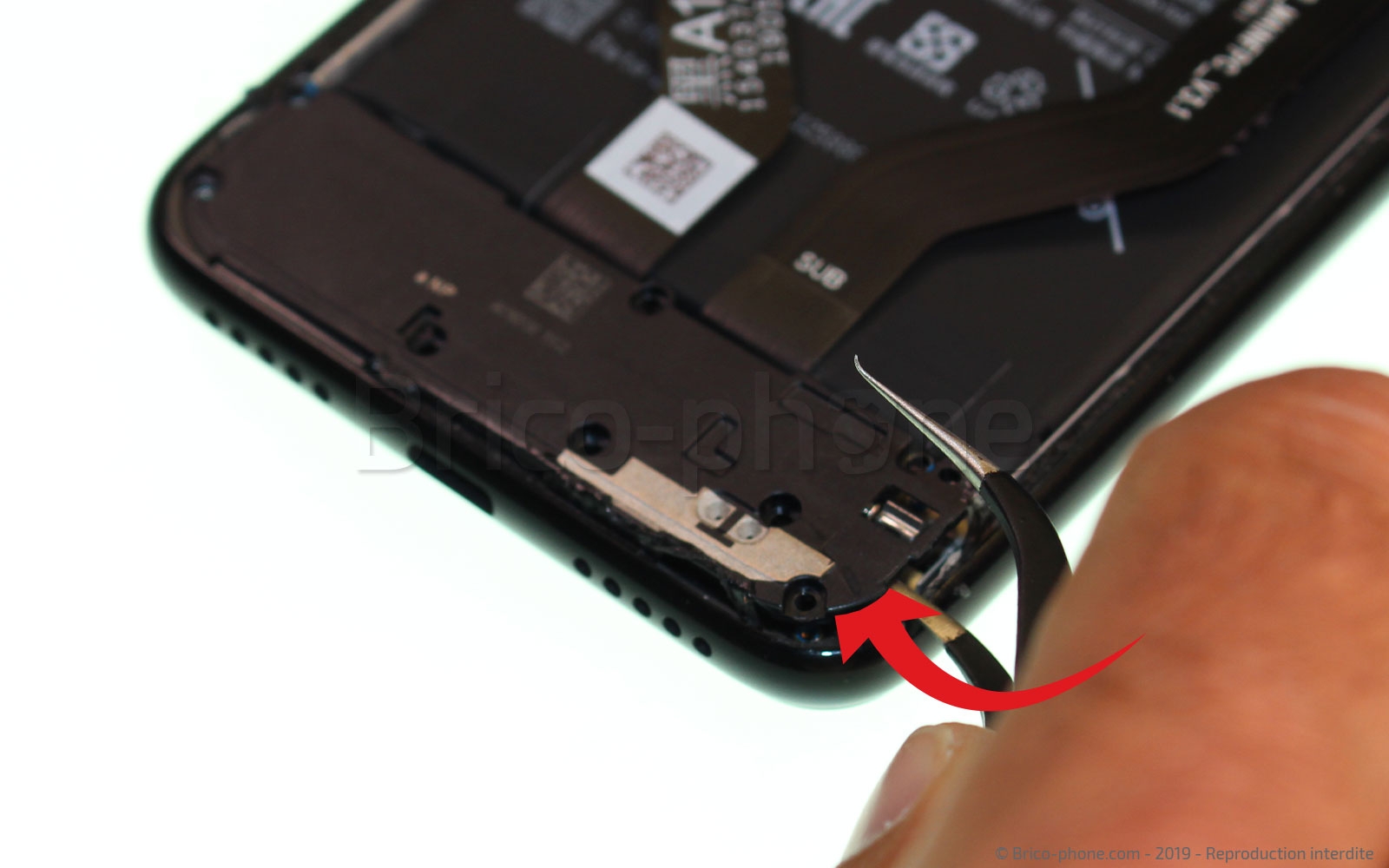

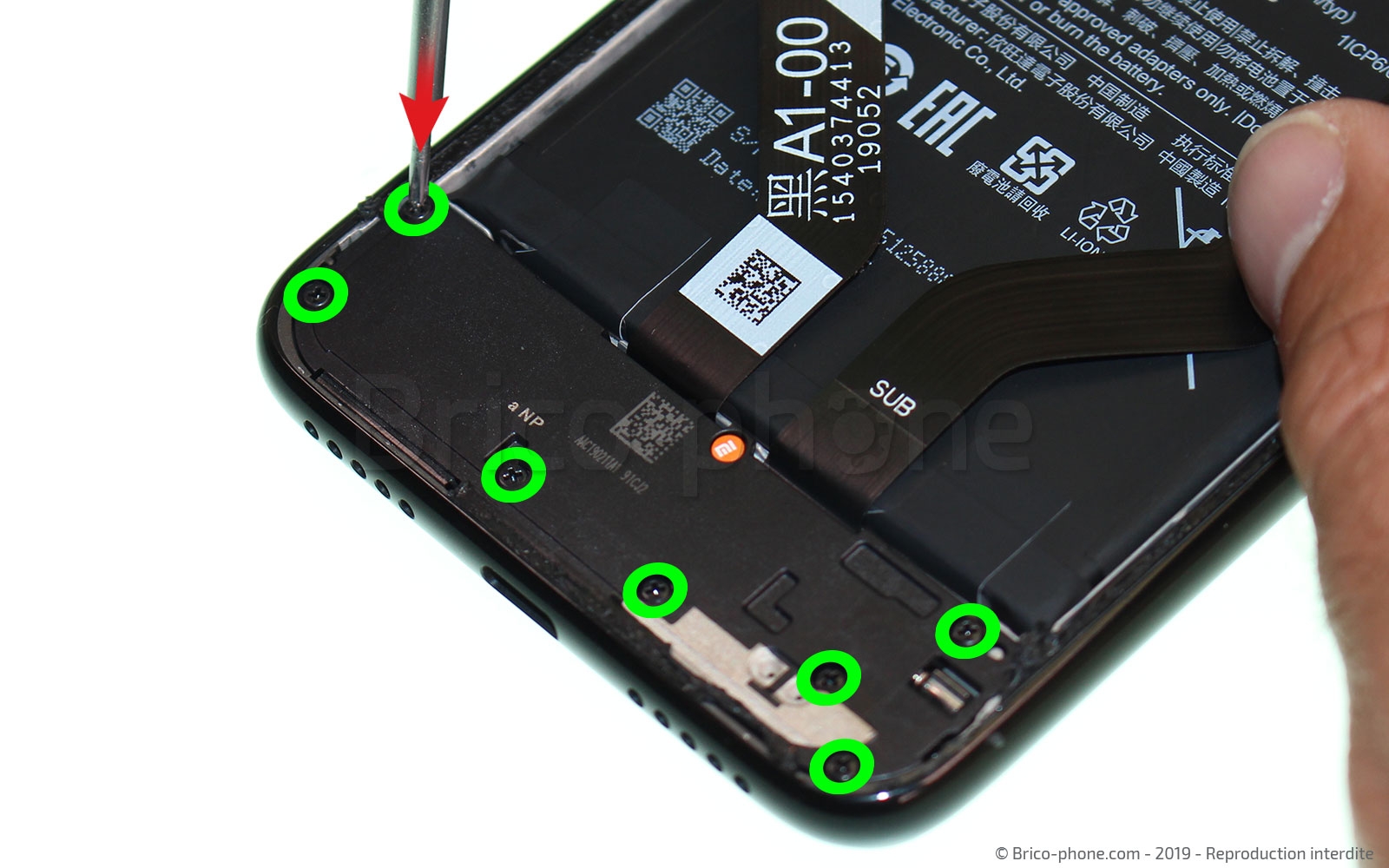

Vous trouverez sur le bas de l'appareil le bloc haut-parleur externe. Nous allons devoir le retirer pour faciliter le retrait des languettes adhésives.
Munissez-vous une nouvelle fois du tournevis cruciforme puis dégagez le module HP du châssis à l'aide de la pincette.
Etape 7 : Retirer le bloc haut-parleur externe
Etape 7 : Retirer le bloc haut-parleur externe
Etape 7 : Retirer le bloc haut-parleur externe
Etape 7 : Retirer le bloc haut-parleur externe
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Déconnecter la nappe interconnexion

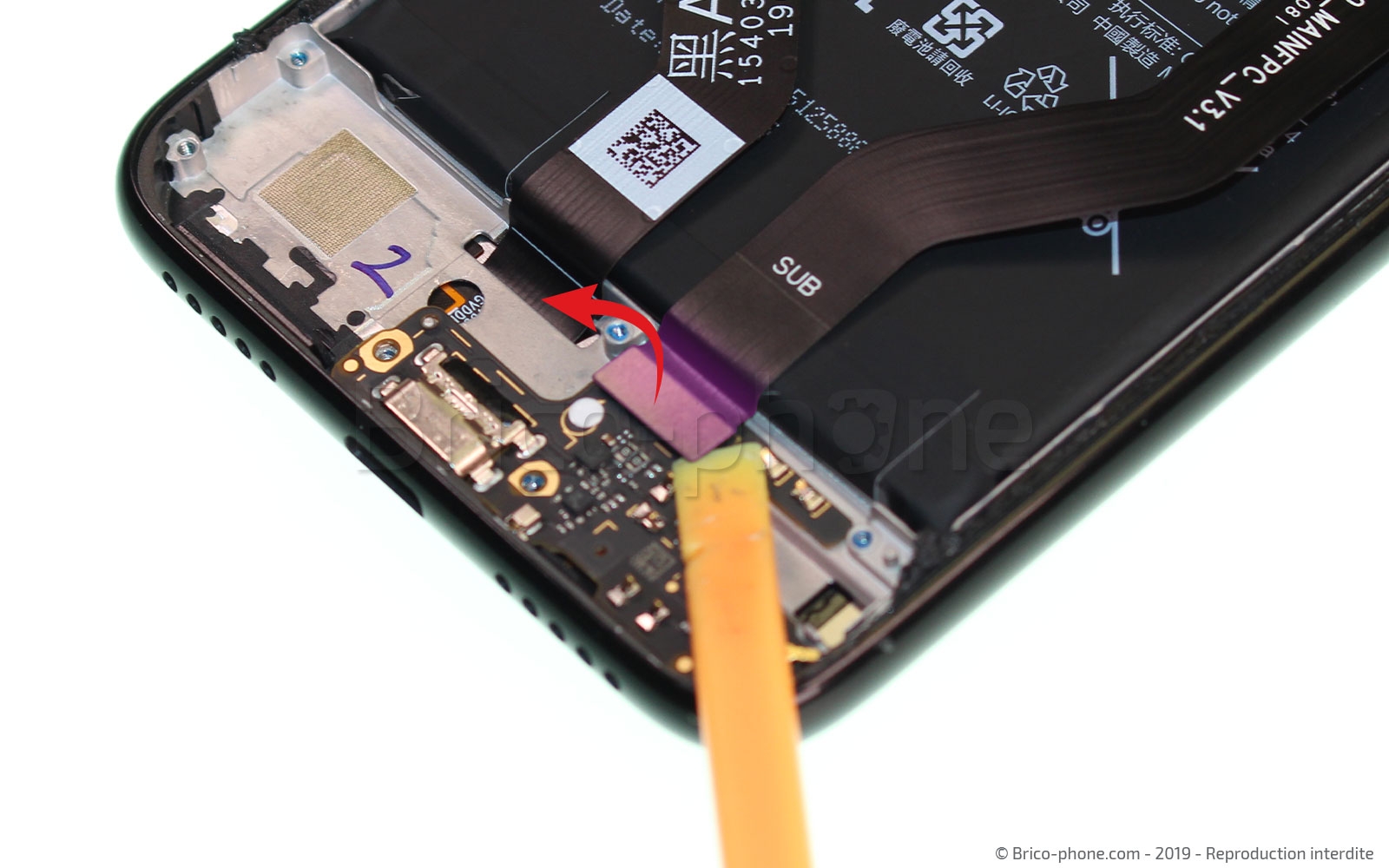

Prenez le spudger puis débrancher la nappe interconnexion qui permet de faire communiquer le dock de charge avec la carte-mère.
Etape 8 :  Déconnecter la nappe interconnexion
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer les languettes adhésives

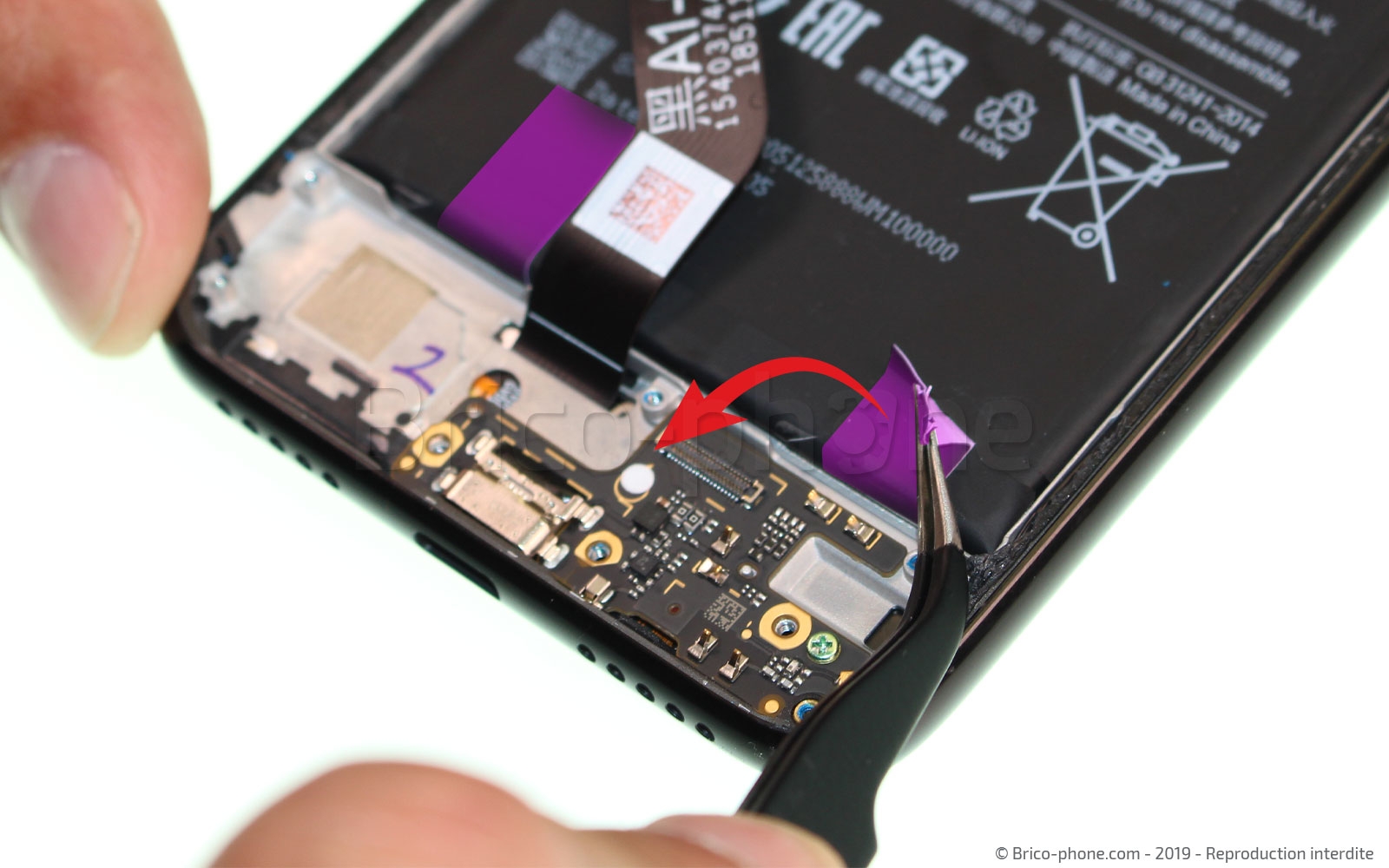

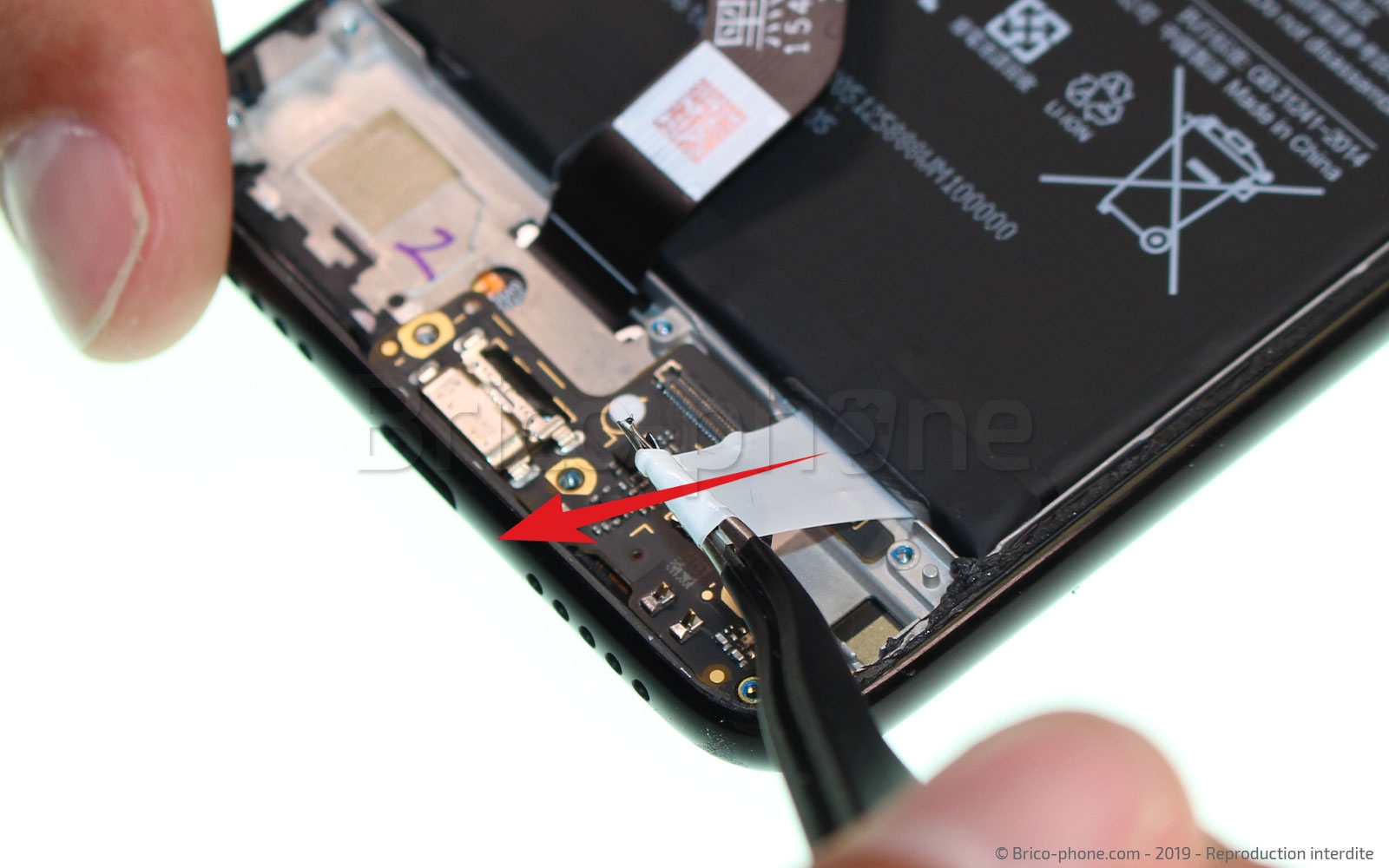

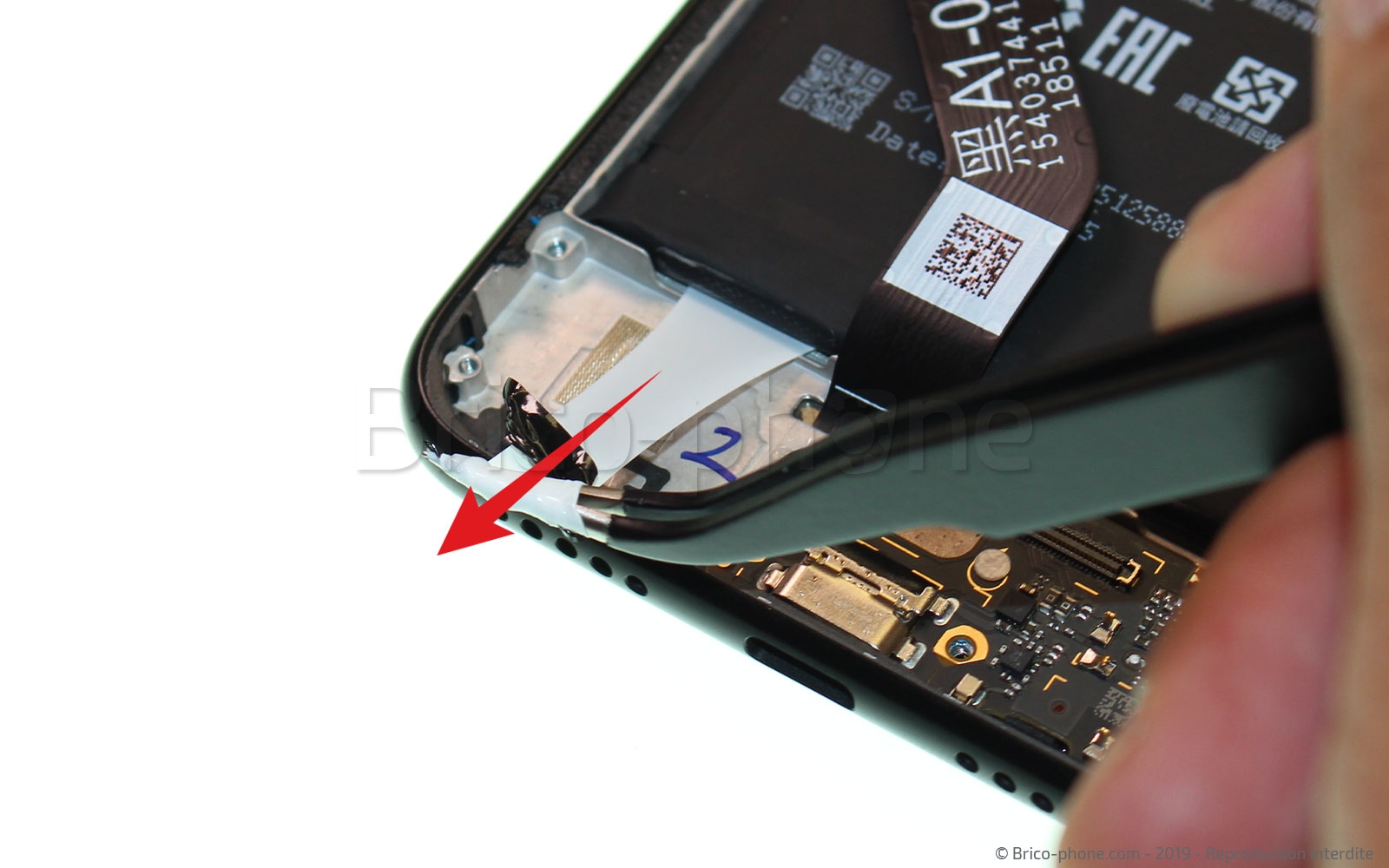

Cette étape consiste à retirer les languettes adhésives qui maintiennent la batterie dans son emplacement. Attrapez la première languette à l'aide de la pincette puis tout en tirant dessus horizontalement, enroulé là autour de la pincette jusqu'à son retrait complet .
Répéter l'opération pour le second adhésif.
Etape 9 : Retirer les languettes adhésives
Etape 9 : Retirer les languettes adhésives
Etape 9 : Retirer les languettes adhésives
Etape 9 : Retirer les languettes adhésives
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déloger le batterie

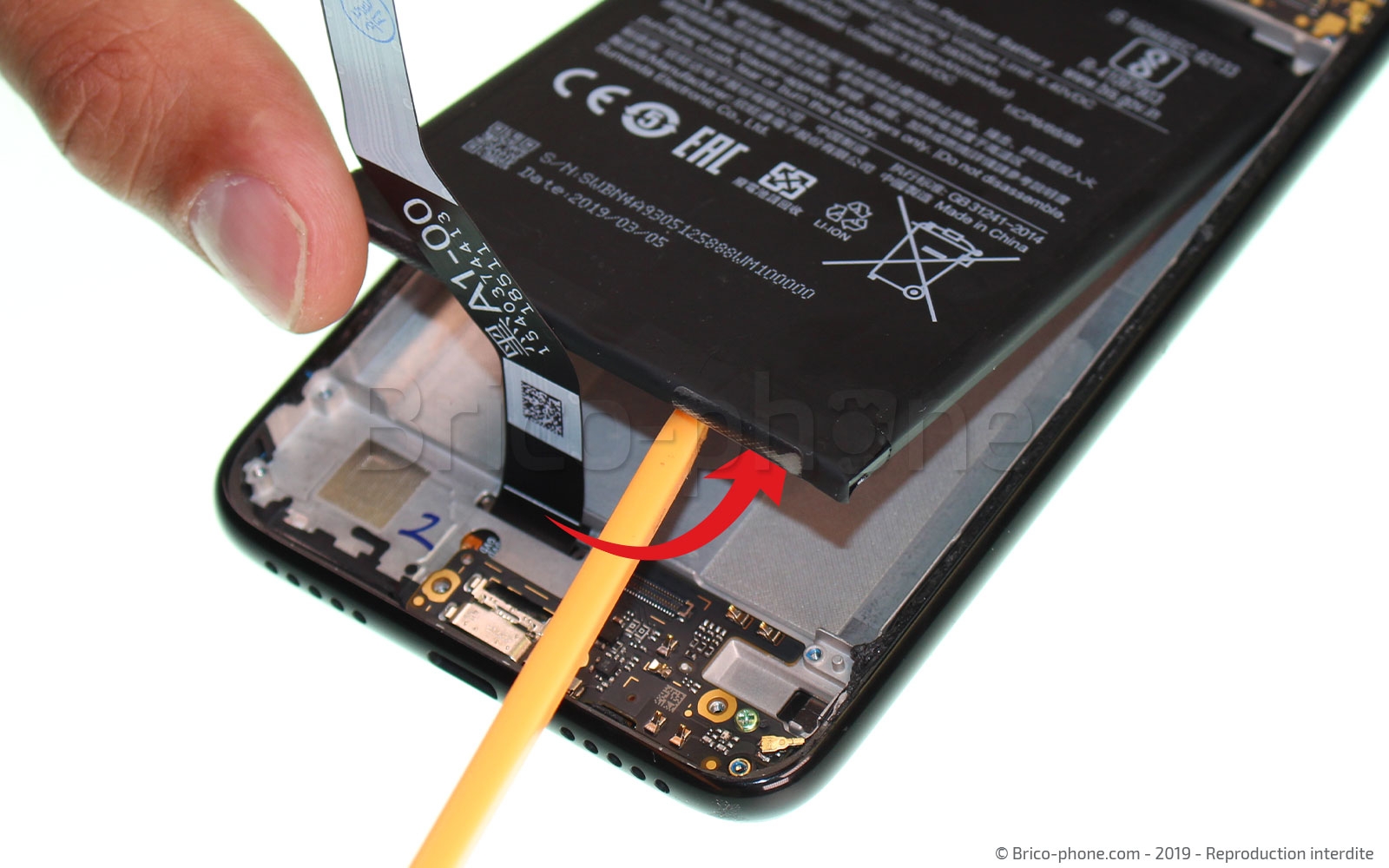

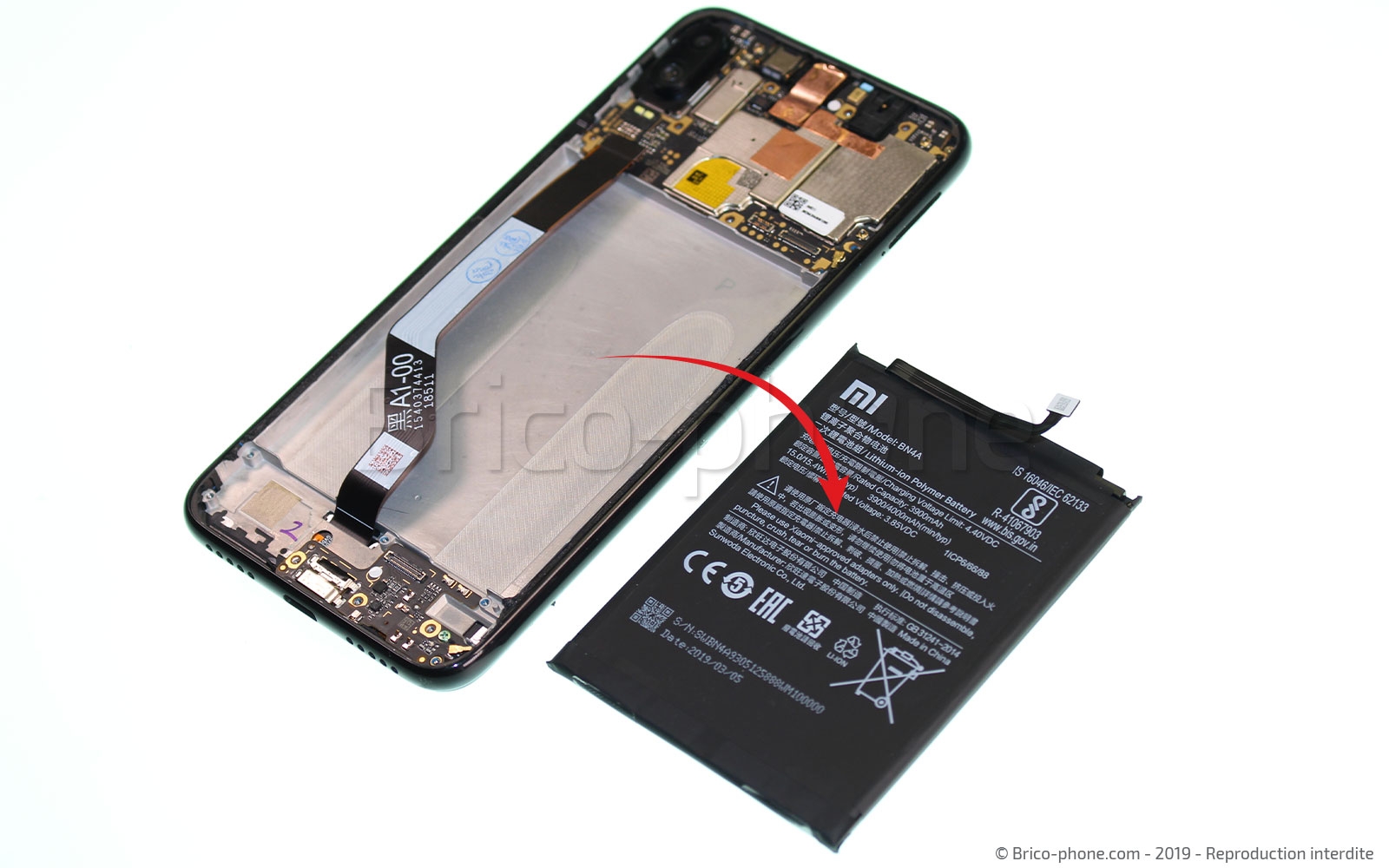

Nous arrivons à la fin de ce tutoriel de démontage qui consiste à retirer la batterie . Inclinez la nappe de l'écran LCD qui est situé sur la gauche de la batterie à 90°, puis faites levier sous la batterie à l'aide du levier nylon afin de déloger cette dernière de son emplacement.
Etape 10 : Déloger le batterie
Etape 10 : Déloger le batterie
Etape 10 : Déloger le batterie
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel de démontage est maintenant terminé il ne vous reste plus qu'à le prendre en sens inverse afin de remonter intégralement votre Xiaomi Red Mi Note 7.

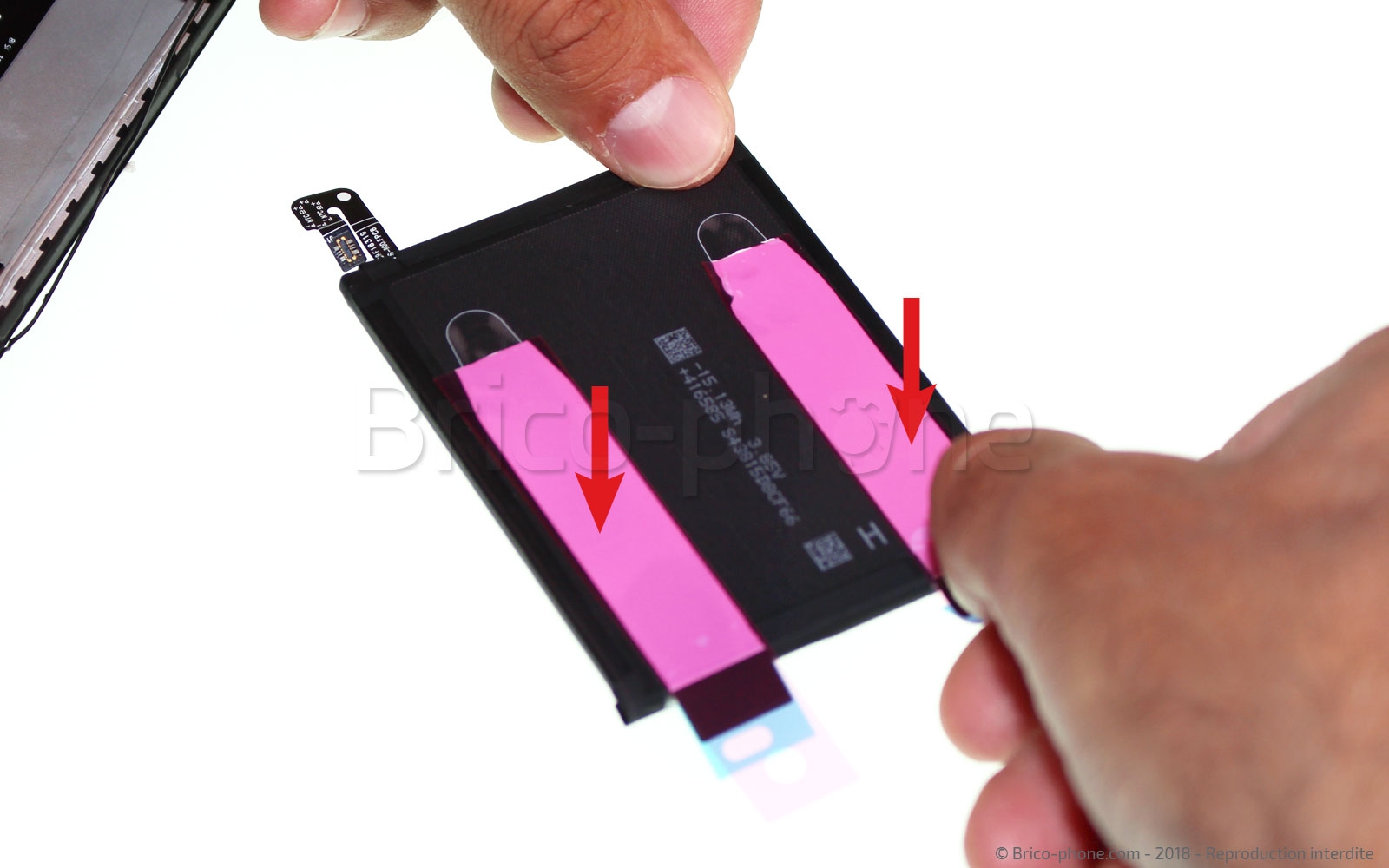

Pour fixer à nouveau votre batterie nous proposons à la vente des autocollants double face que vous trouverez ici :
https://www.brico-phone.com/13135-stickers-de-batterie-universels-pour-smartphone.html

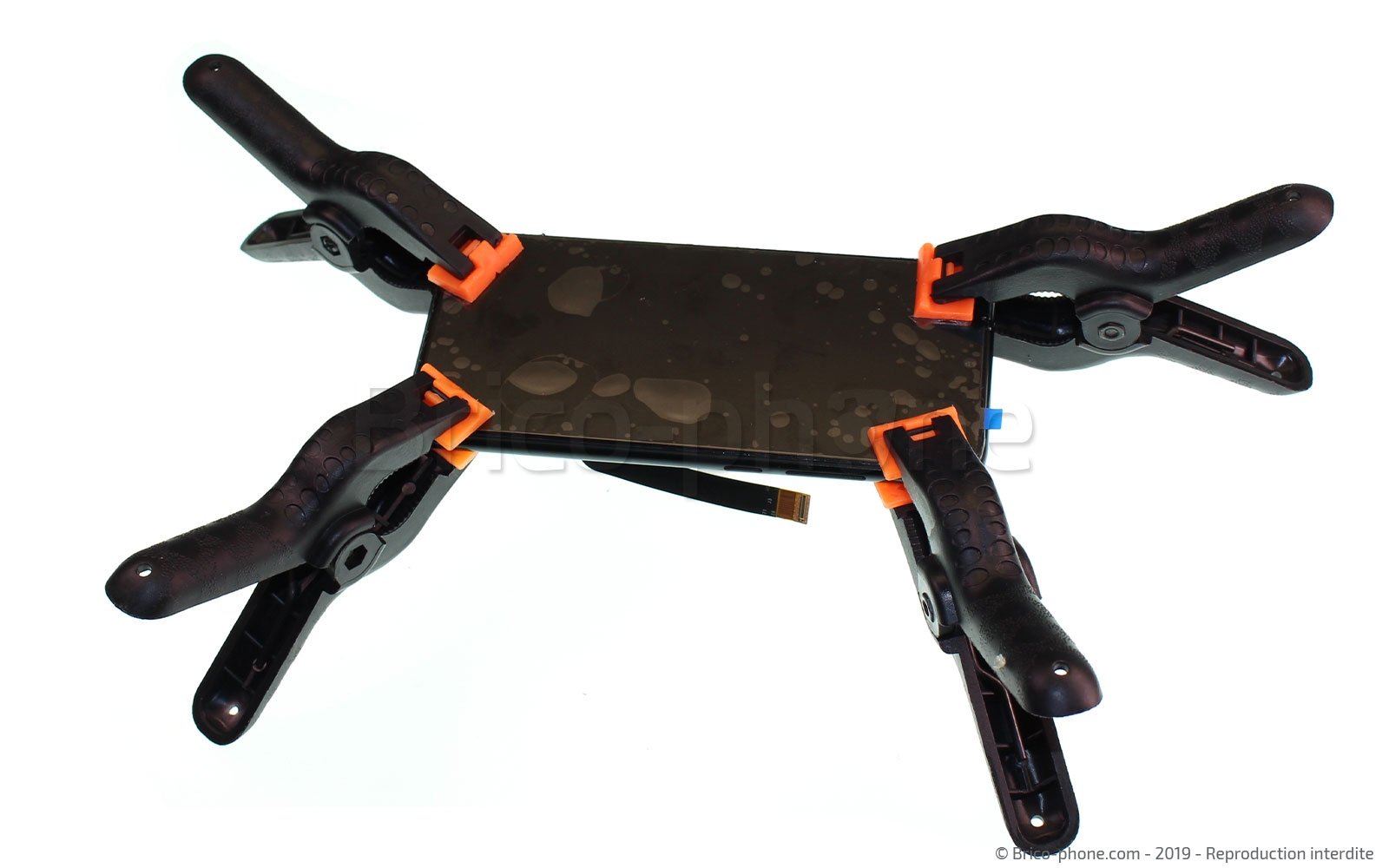

Pour le remontage de votre vitre arrière , appliquez un filet de colle B7000 sur le contour du châssis puis maintenez l'ensemble sous presse pendant une bonne demi-heure.
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
