Changement d'écran (vitre + LCD) sur Redmi Note 7

Temps estimé : 40 min
Difficulté : 3/5
Note de réparabilité : 14/20
Redmi Note 7 | Temps estimé : 40 min Difficulté : 3/5

Vous rencontrez des problèmes d'affichage ou de tactile sur votre  smartphone Xiaomi Redmi Note 7 et vous souhaitez vous charger de la réparation? Brico-phone vous propose sur son site internet les pièces détachées, les outils ainsi que les tutos spécifiques à chaque réparation. Alors n'hésitez plus ! redonnez une nouvelle vie à votre smartphone sans vous ruiner.

Diagnostic

>  L'écran de votre Xiaomi Redmi Note7 est cassé
> Votre écran présente des taches et des traits
> Votre tactile ne fonctionne plus correctement

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir pré-assemblé avec vitre et LCD pour Xiaomi Redmi Note 7
59,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier

Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Avant de commencer
Afin de ne pas vous retrouver bloquer plus loin dans ce tutoriel assurez-vous que votre pièce détachée de remplacement soit bien compatible avec le n° de modèle indiqué au dos de votre appareil.

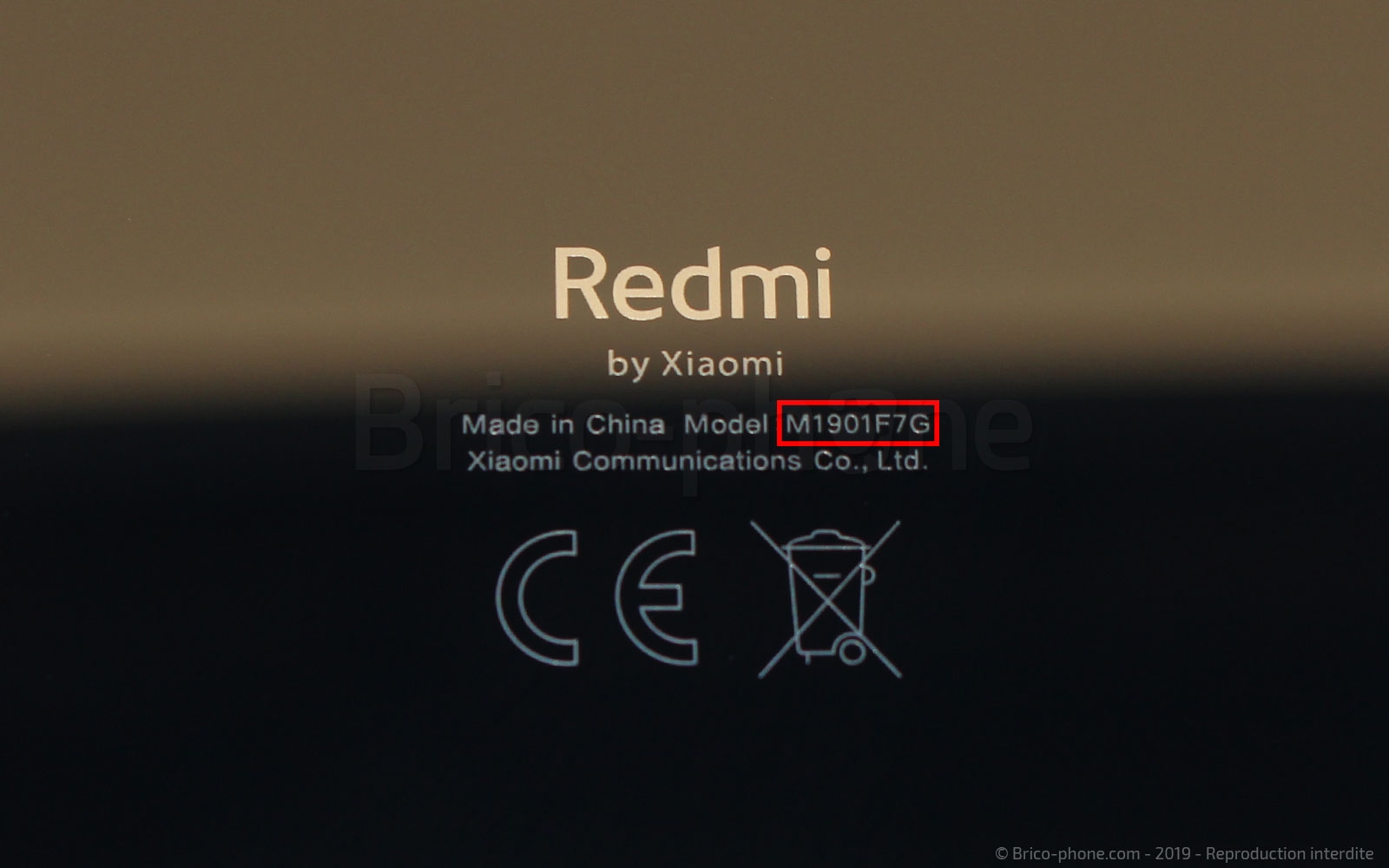

Ici le n° de modèle correspondant au Xiaomi Redmi Note 7 est le suivant : M1901F7G

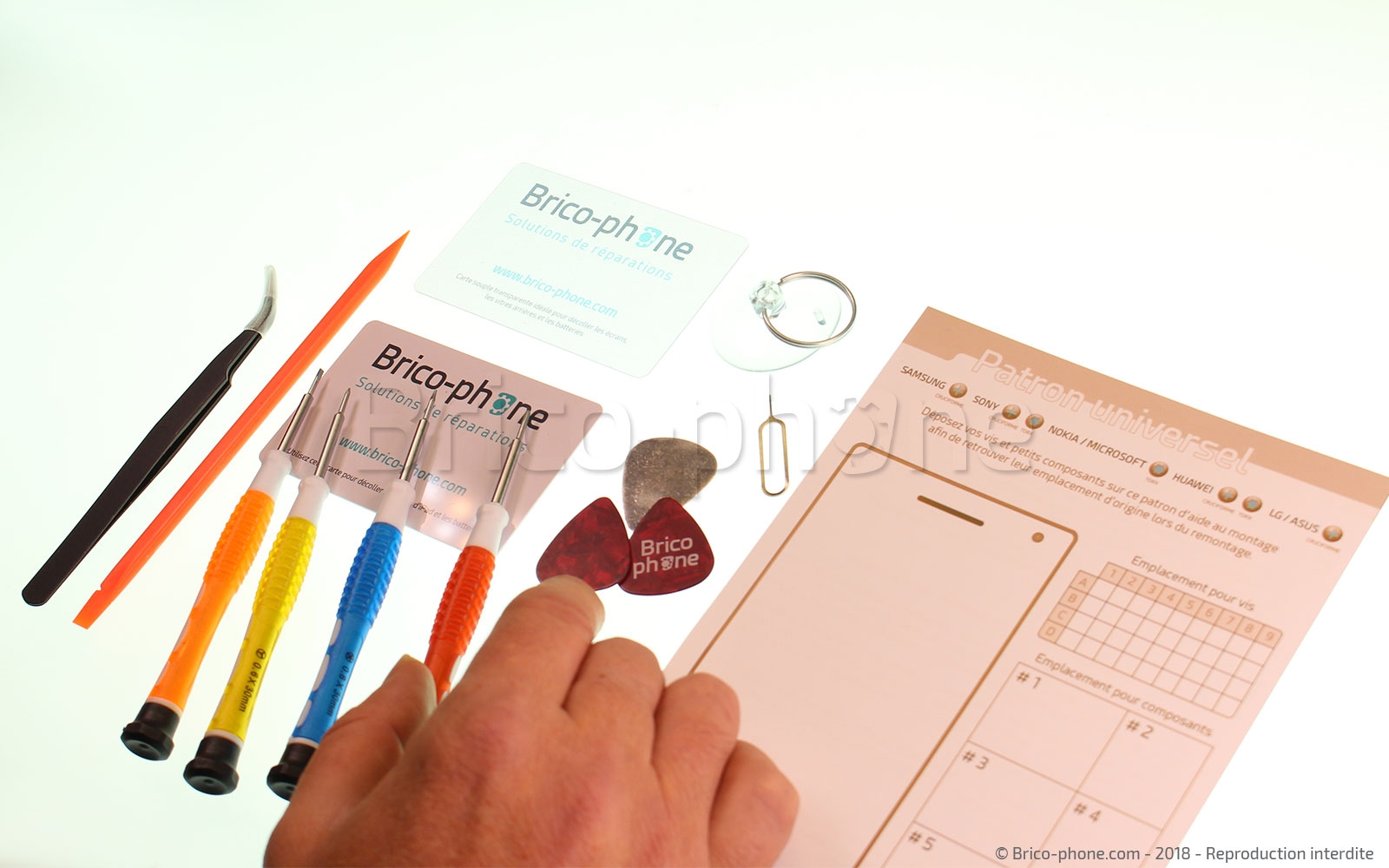

Sortez ensuite vos outils et fixez le patron d'aide au montage !
Avant de commencer
Avant de commencer
Avant de commencer
Etape 1 : Eteindre le smartphone

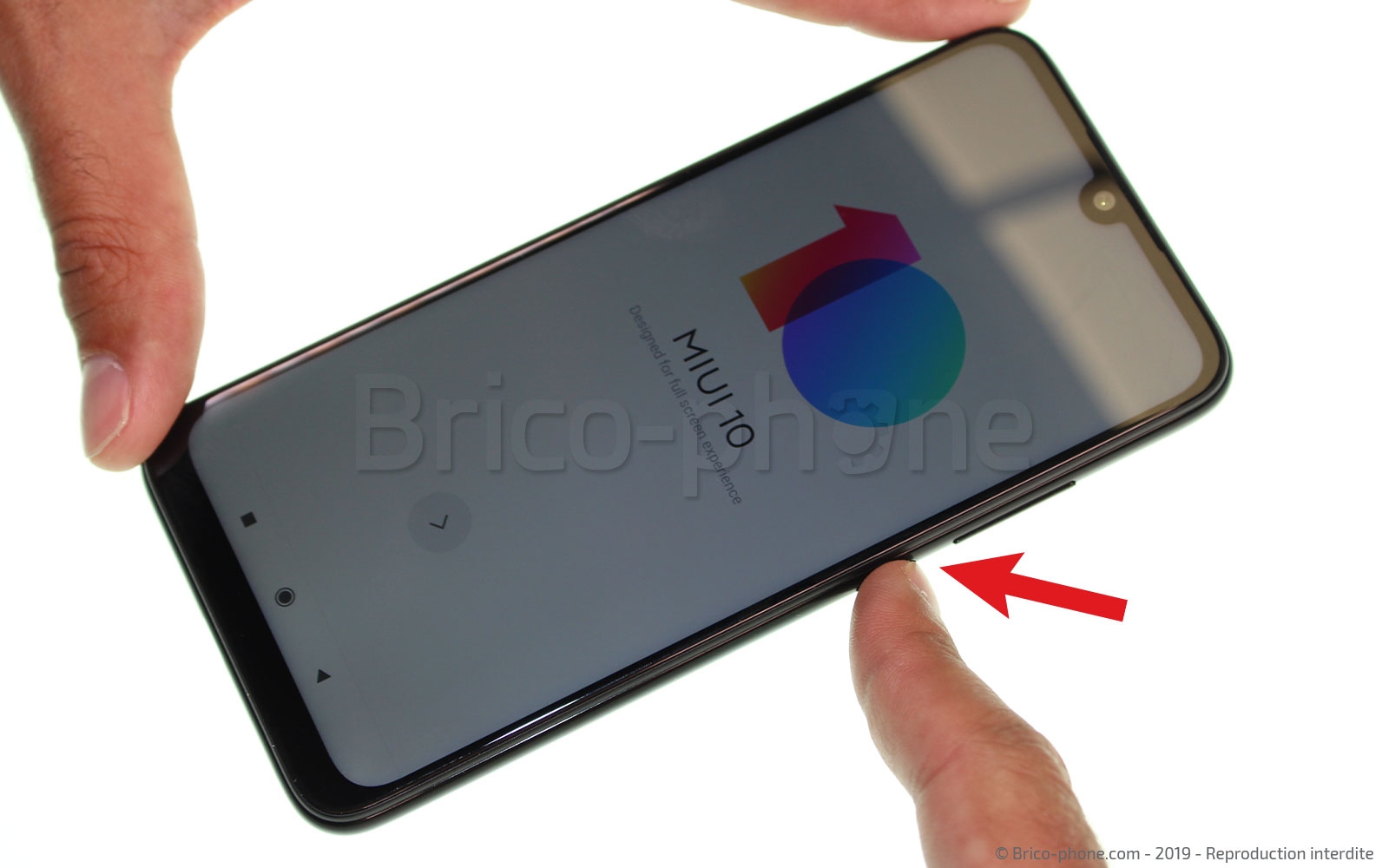

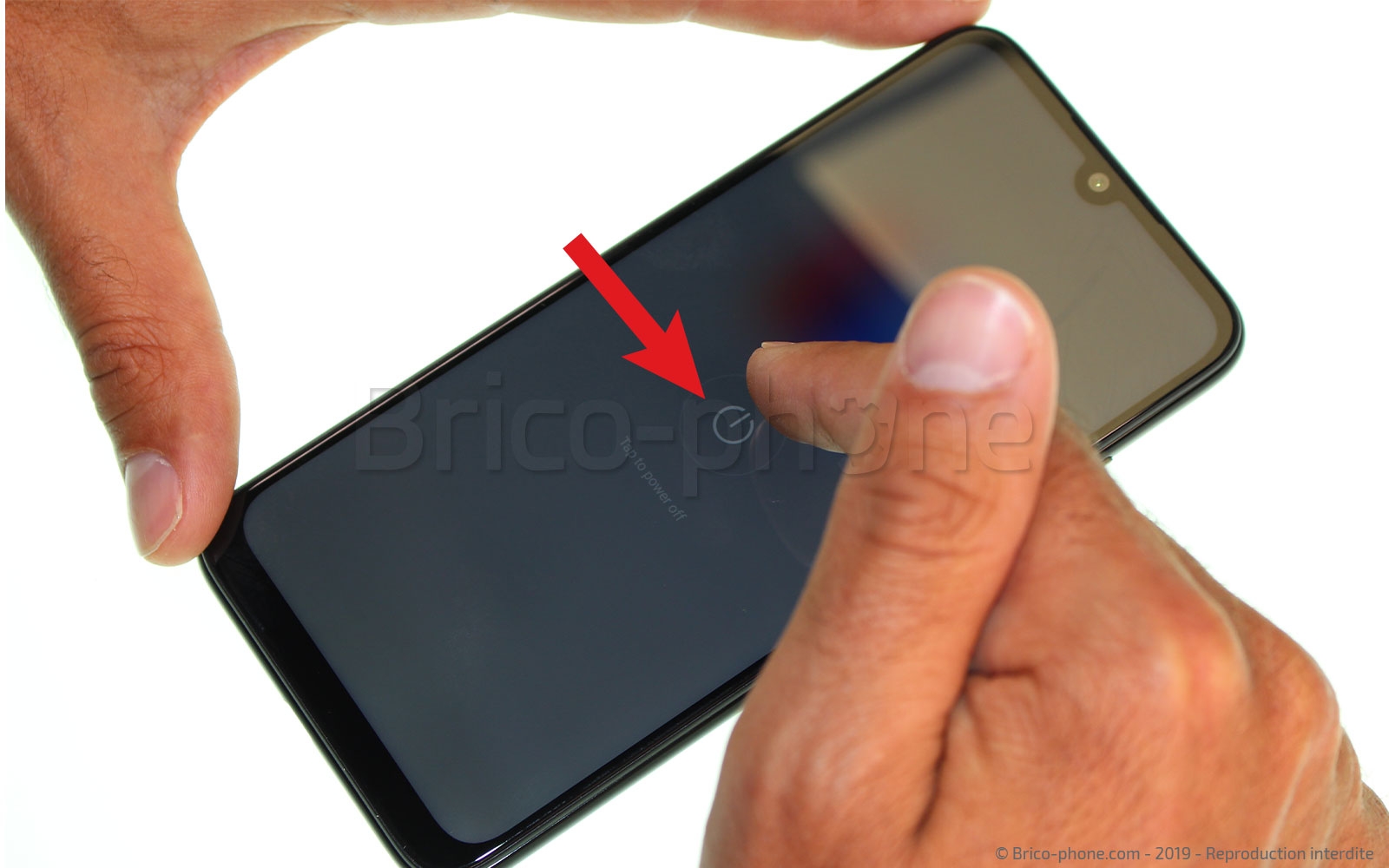

Avant de vous lancer dans l'ouverture de l'appareil, mettez celui-ci hors tension à l'aide du bouton prévu à cet effet.
Etape 1 : Eteindre le smartphone
Etape 1 : Eteindre le smartphone
Etape 1 : Eteindre le smartphone
Etape 2 : Sortir le tiroir Sim

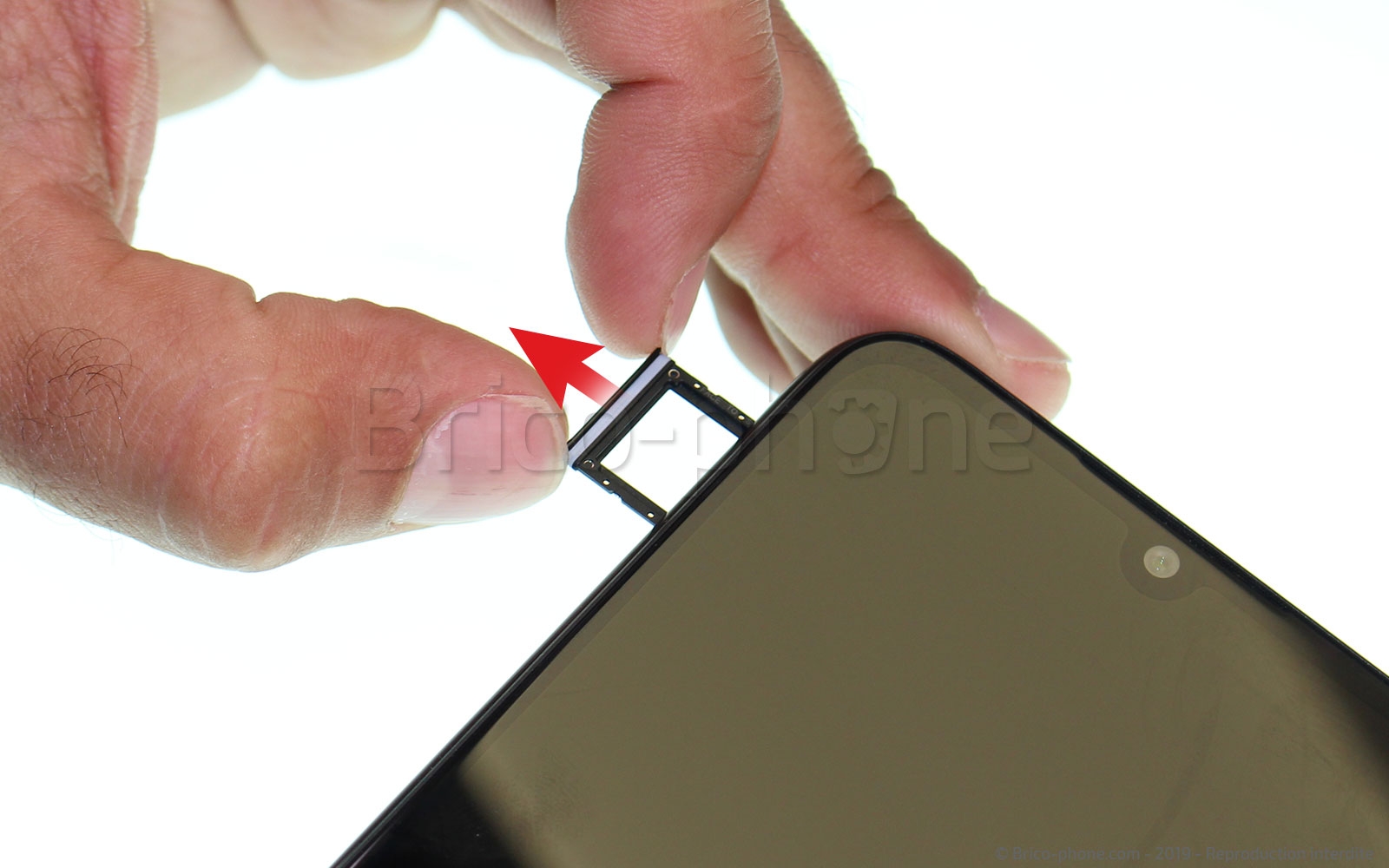

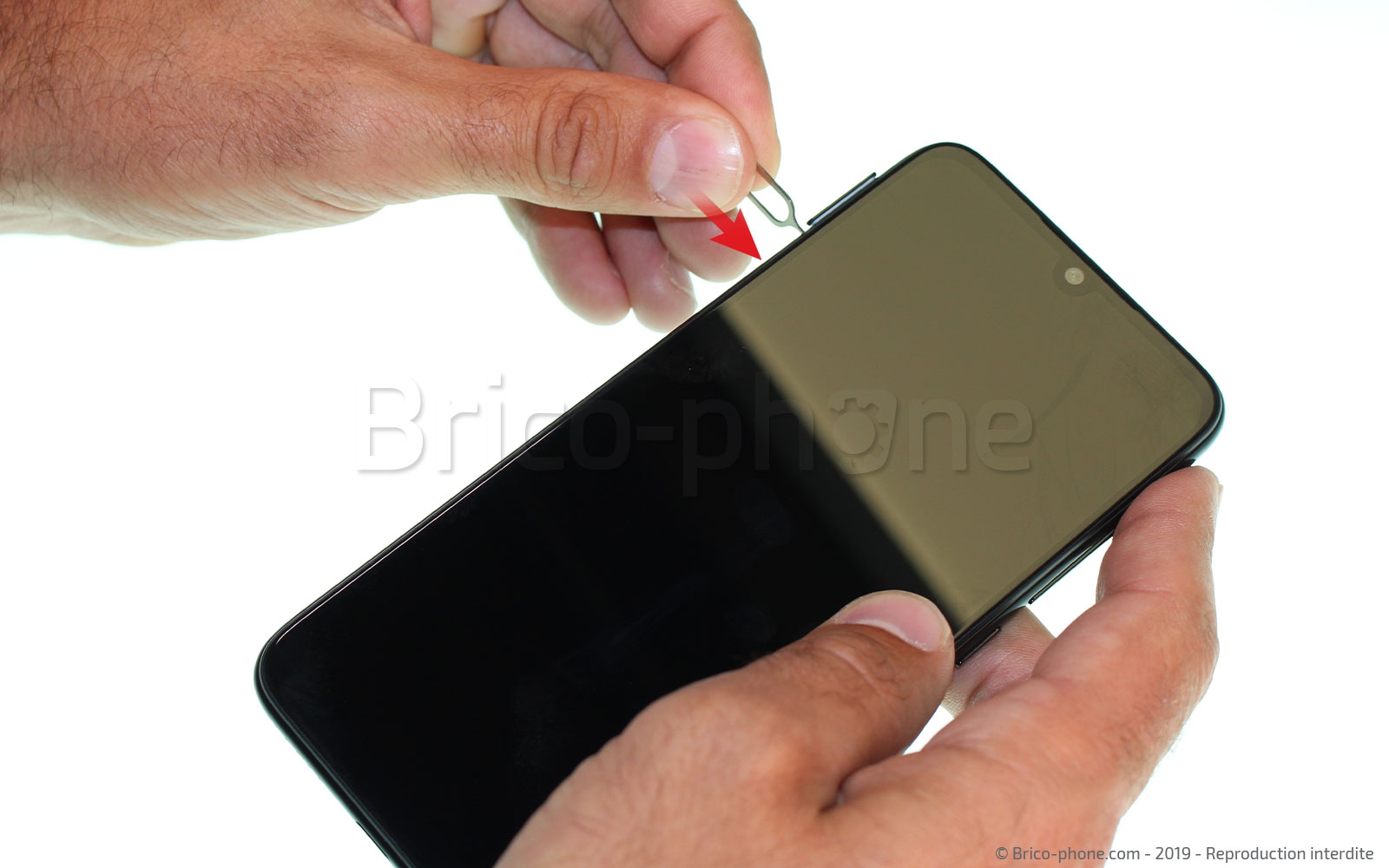

A l'aide de l'outil d'extraction retirez le tiroir de la carte nano-sim qui se situe sur la tranche gauche de votre appareil.
Etape 2 : Sortir le tiroir Sim
Etape 2 : Sortir le tiroir Sim
Etape 2 : Sortir le tiroir Sim
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : chauffer la vitre arrière

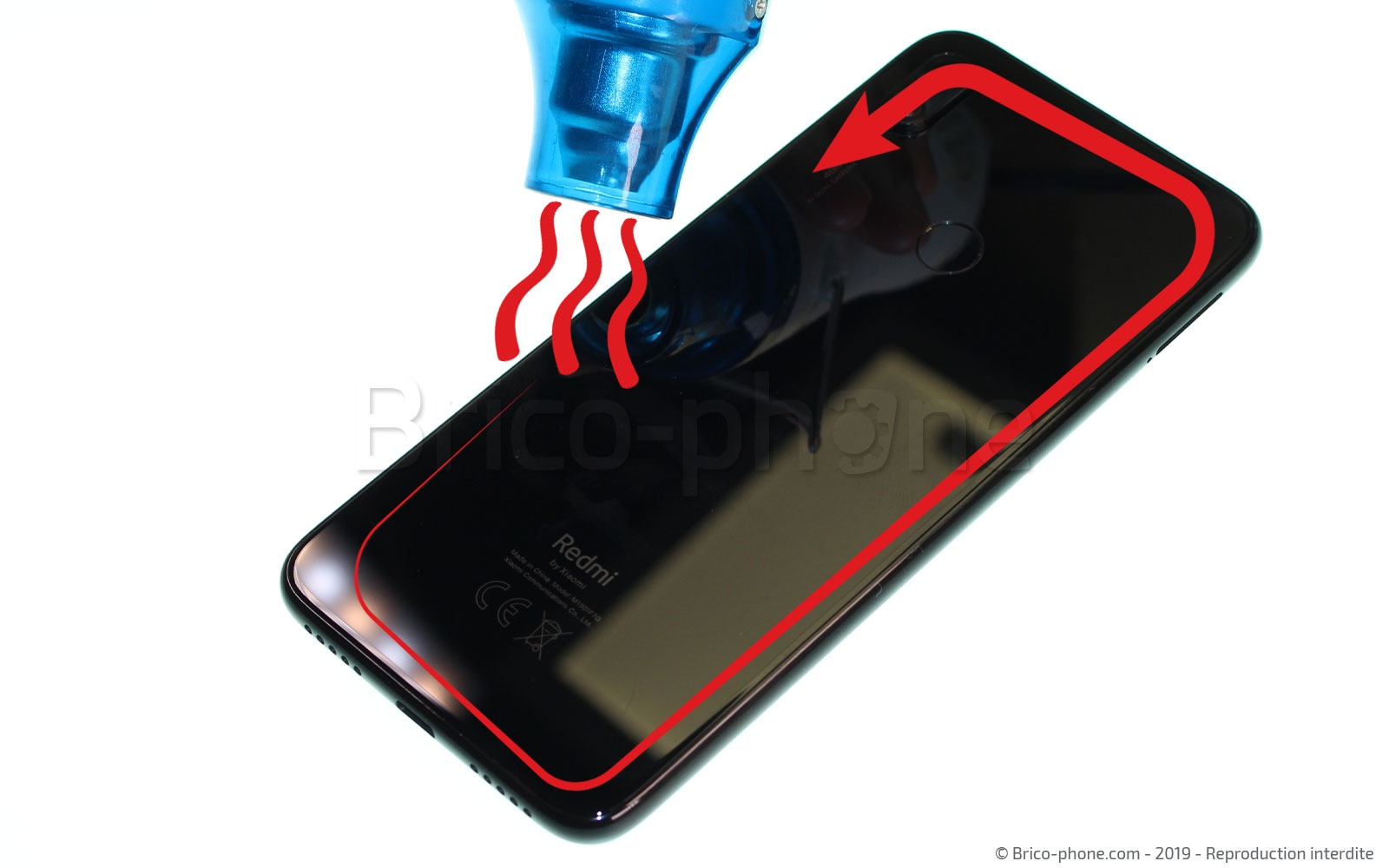

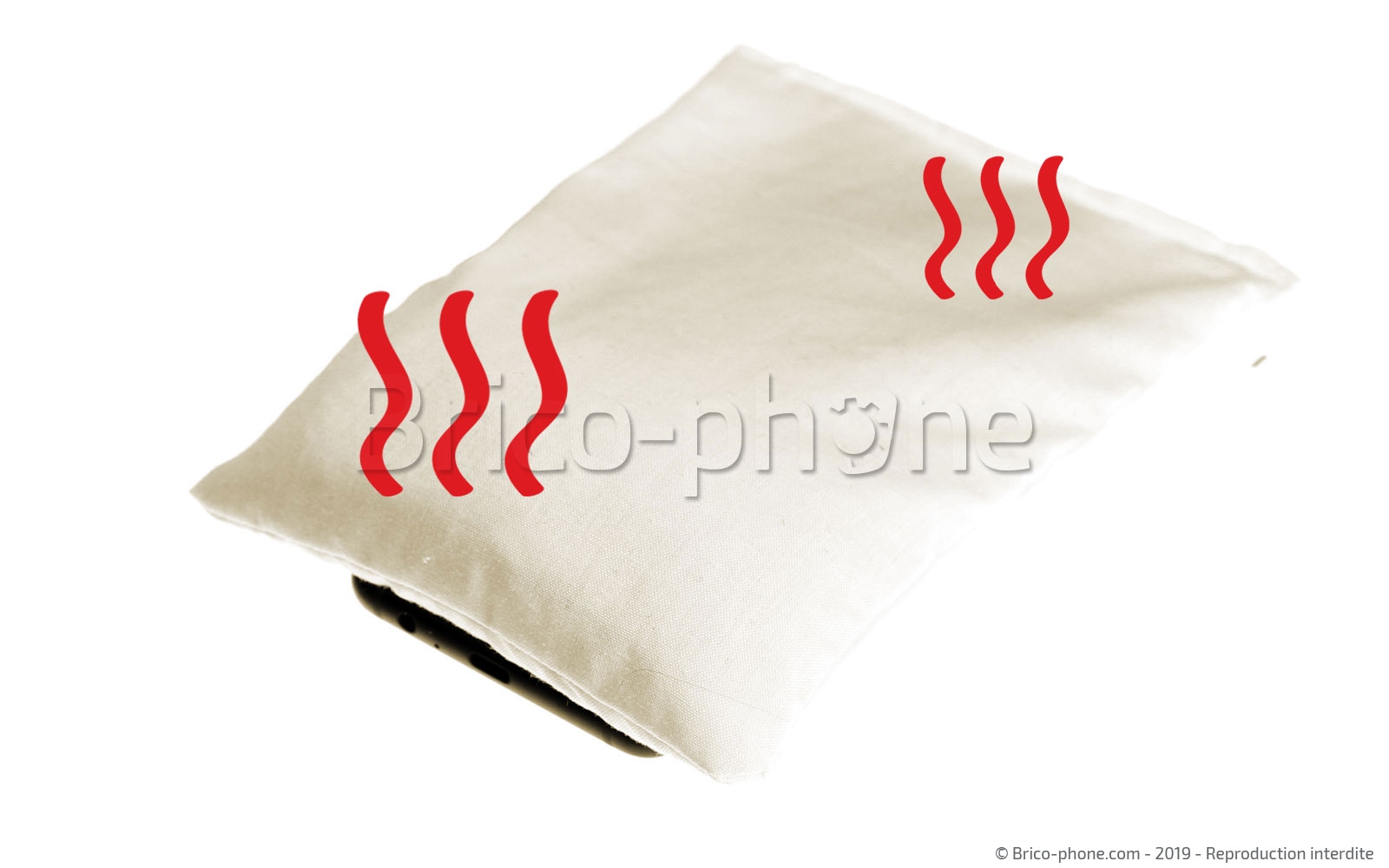

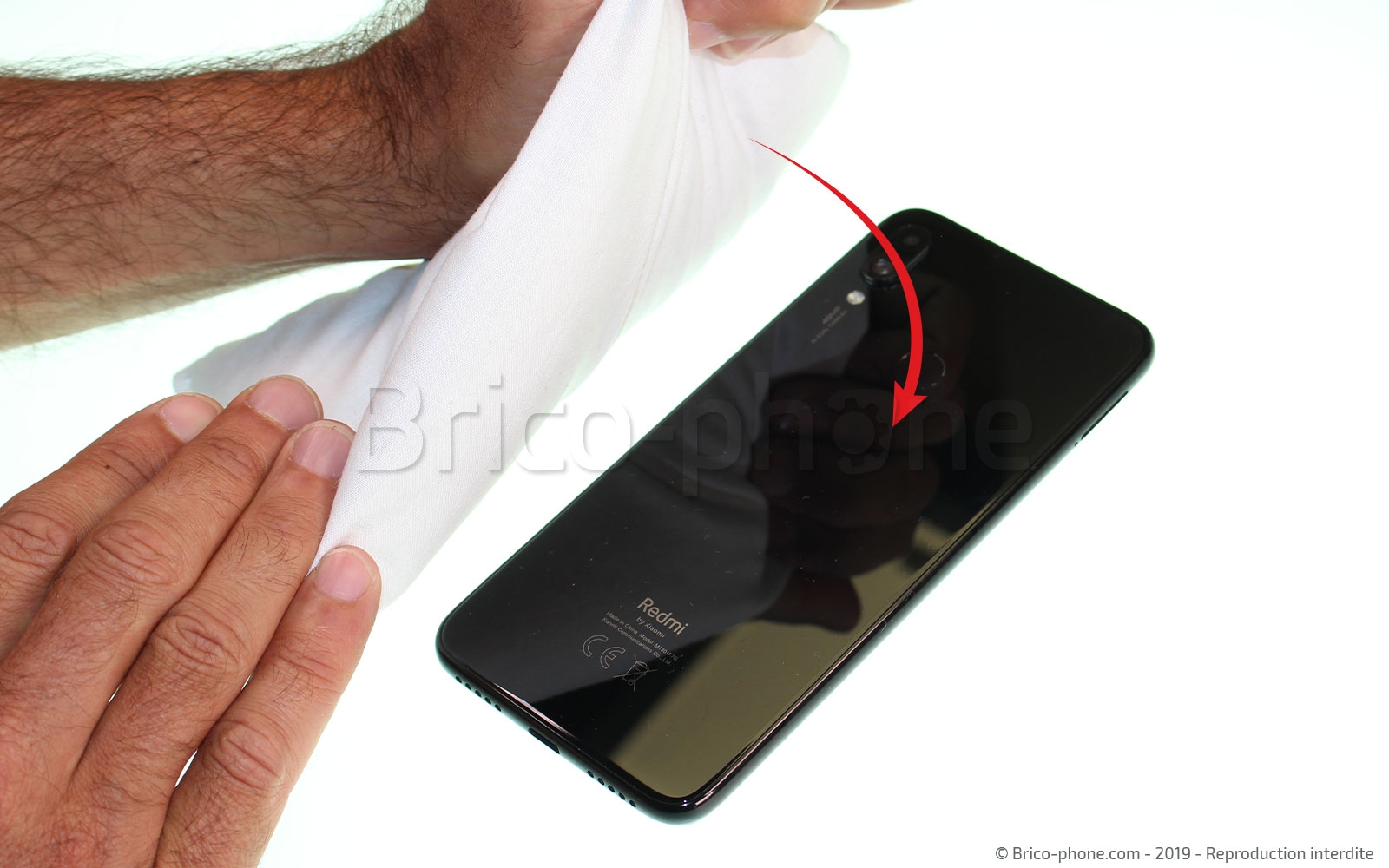

A l'aide de votre sèche-cheveux , d'un mini-décapeur thermique ou encore d'un coussin chauffant ( que vous aurez au préalable passé au four à micro-ondes) chauffez la vitre arrière afin de ramollir la colle qui la fixe au châssis.
Etape 3 : chauffer la vitre arrière
Etape 3 : chauffer la vitre arrière
Etape 3 : chauffer la vitre arrière
Etape 3 : chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

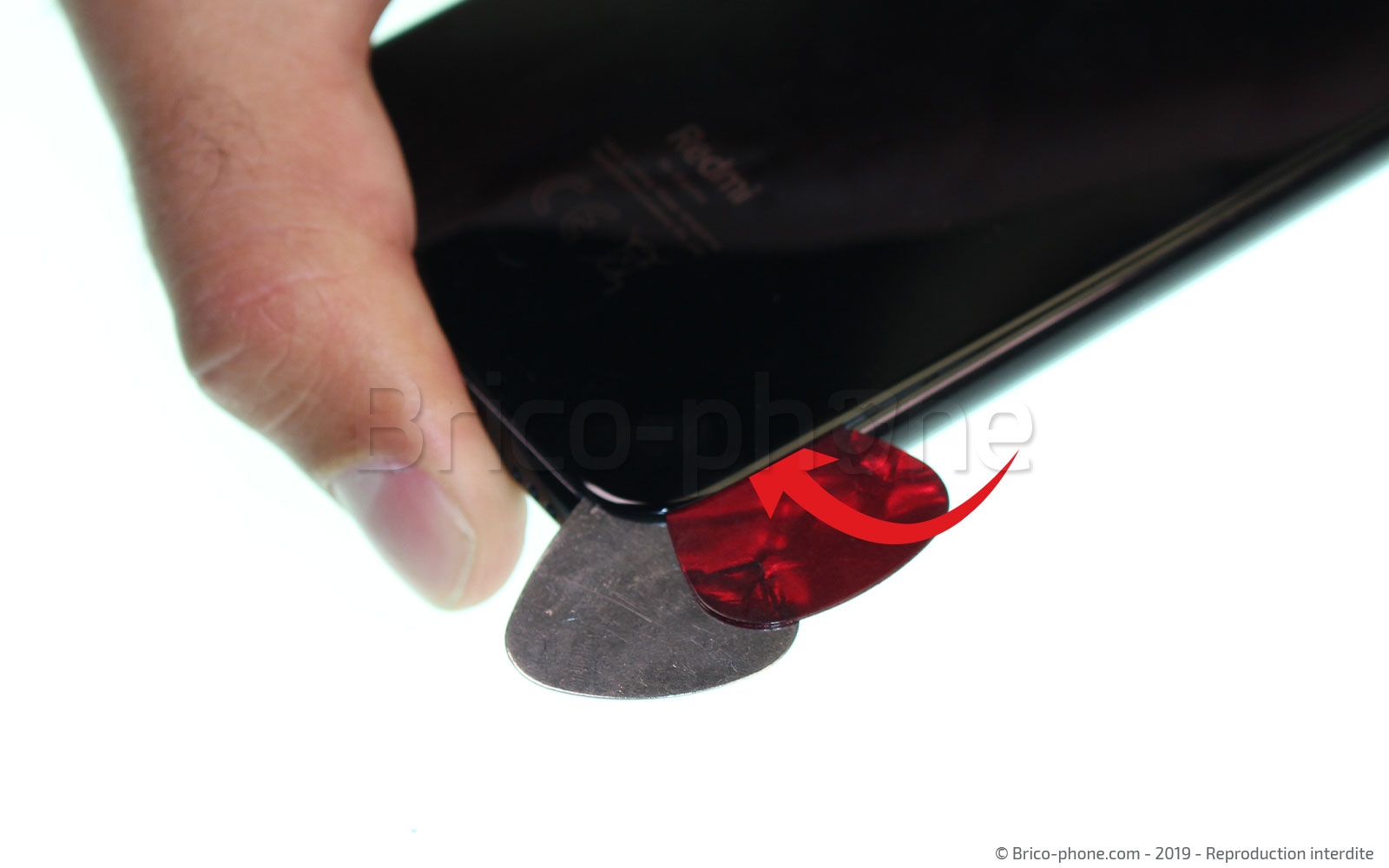

Etape 4 : Placer les médiators plastiques

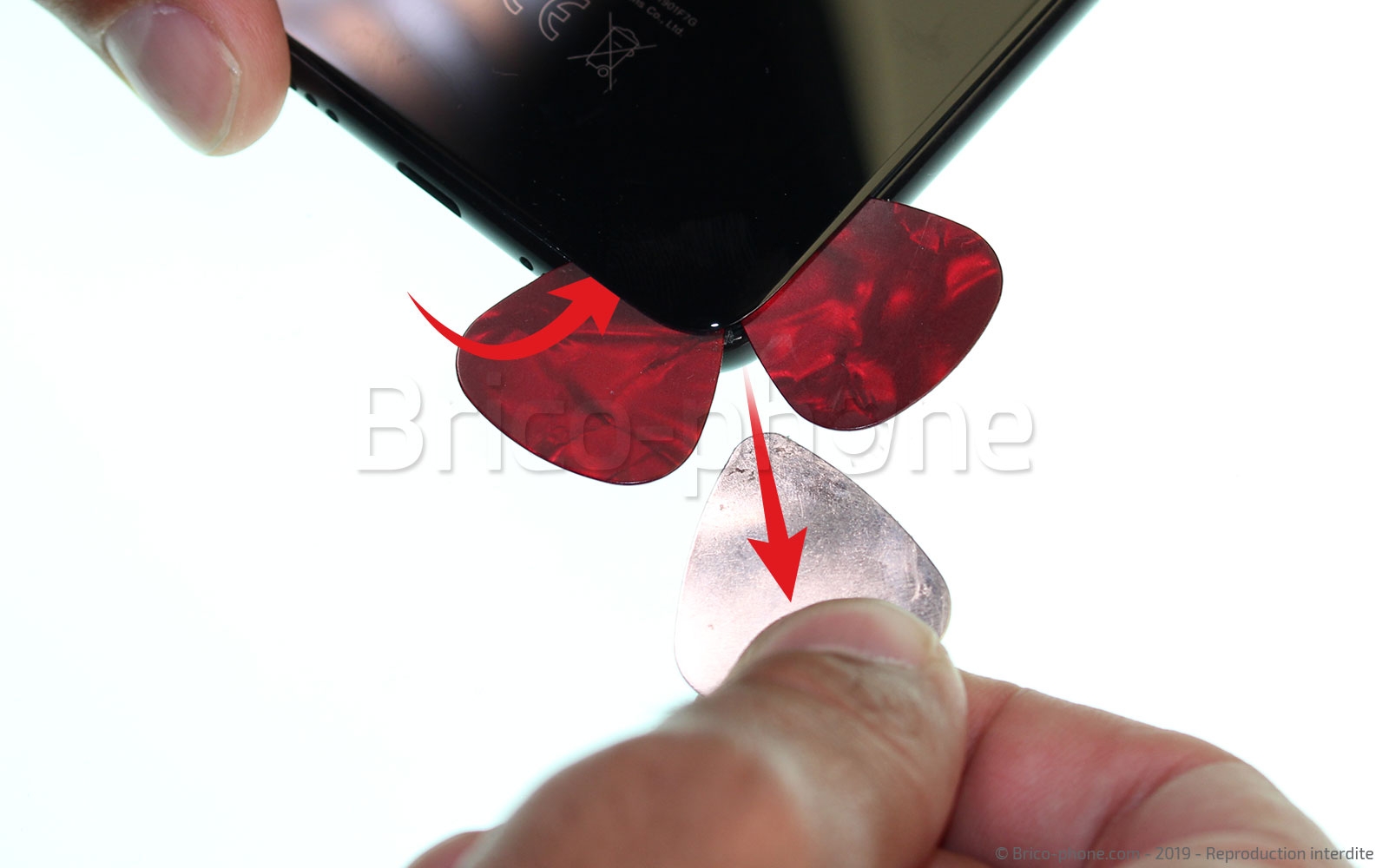

Cette étape consiste à mettre en place les outils qui seront utilisés pour décoller la vitre arrière de votre Xiomi Red Mi note 7 .

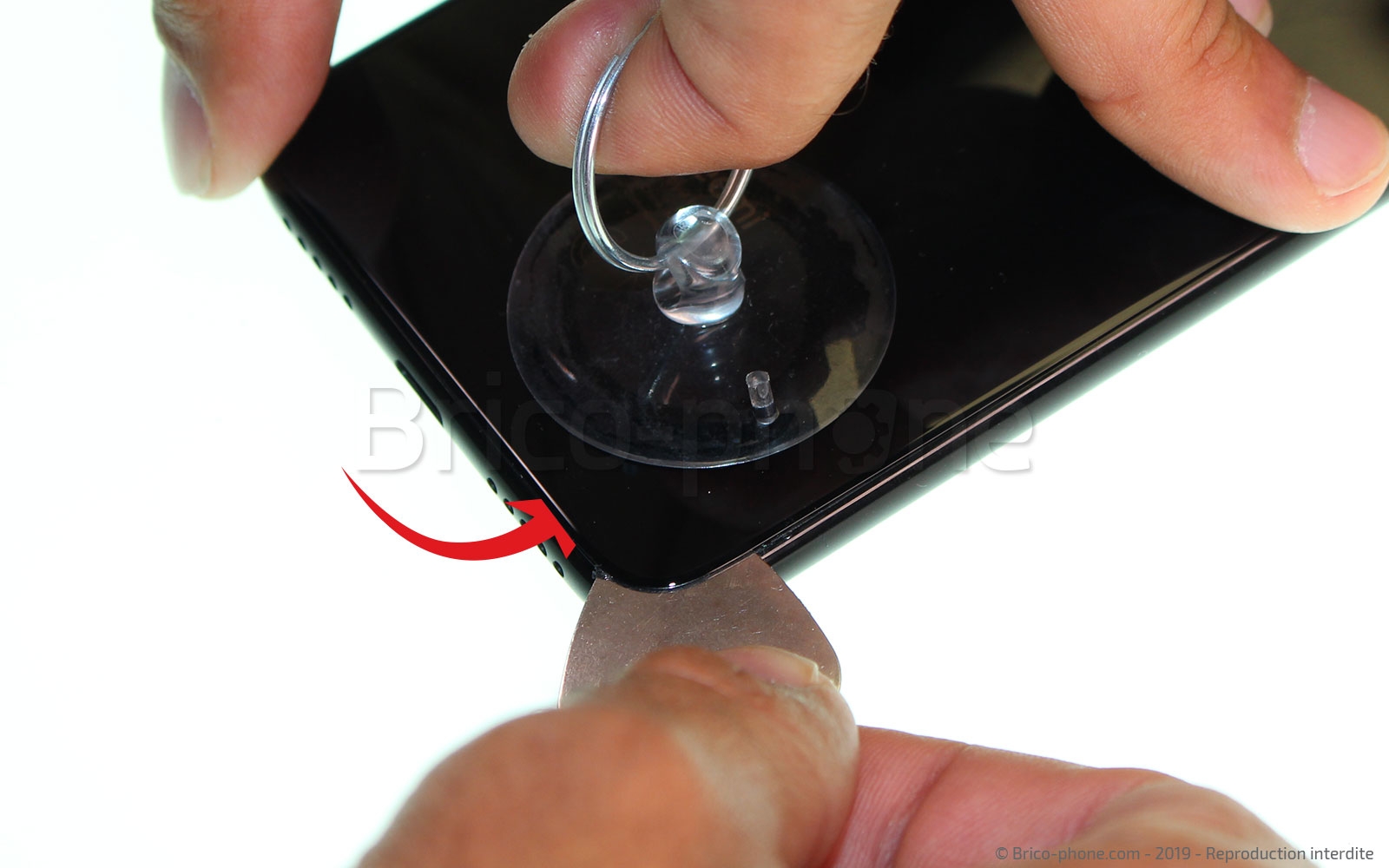

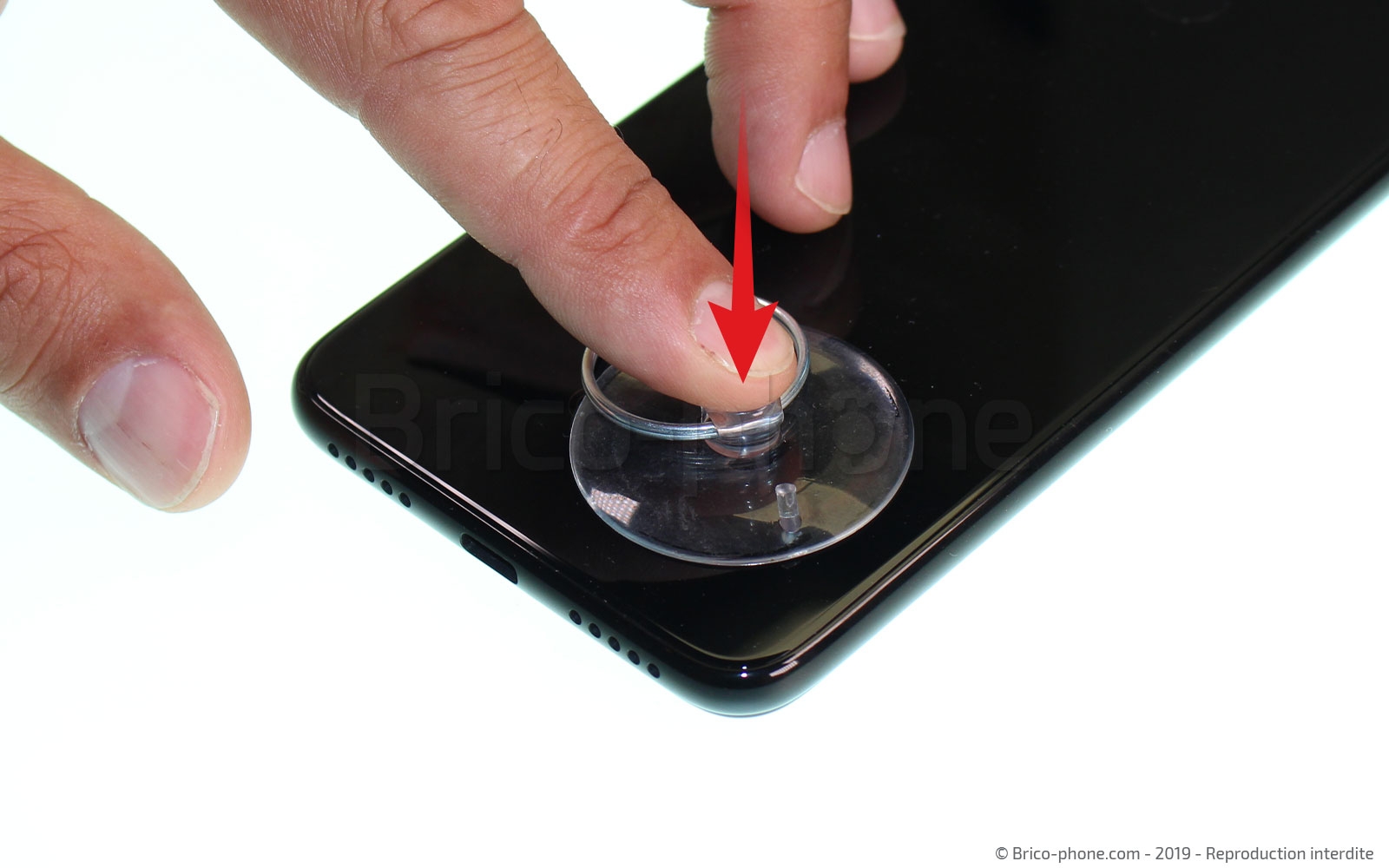

Placez la ventouse sur l'un des angles inférieurs puis tout en tirant fortement dessus afin de faciliter l'insertion du médiator métal, positionnez ce dernier entre la vitre et le châssis de l'appareil. Vous pouvez désormais apercevoir deux petites espaces de chaque côté du médiator métal dans lesquels nous allons introduire ceux en plastique.
Etape 4 : Placer les médiators plastiques
Etape 4 : Placer les médiators plastiques
Etape 4 : Placer les médiators plastiques
Etape 4 : Placer les médiators plastiques
Etape 4 : Placer les médiators plastiques
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Décoller la façade arrière

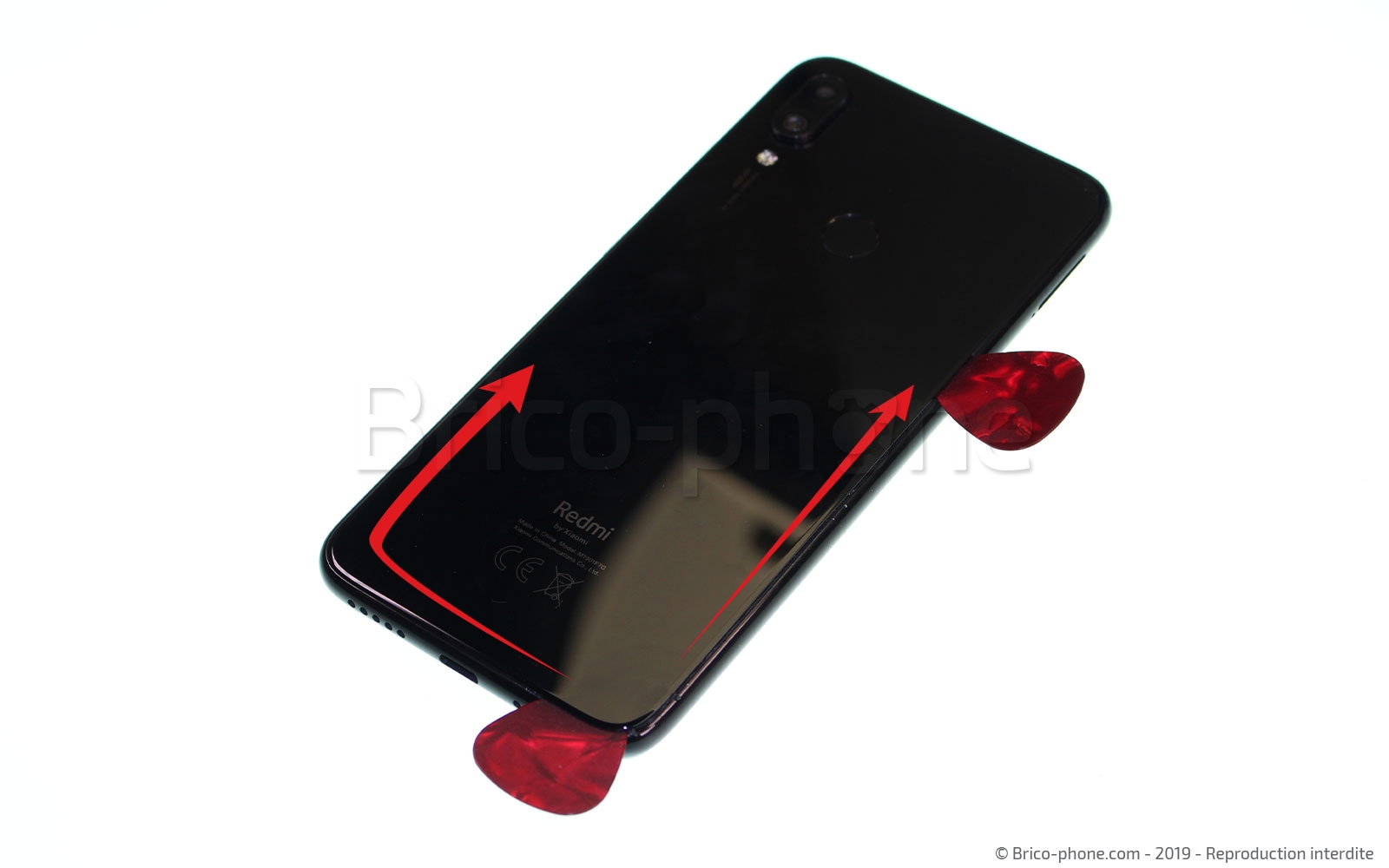

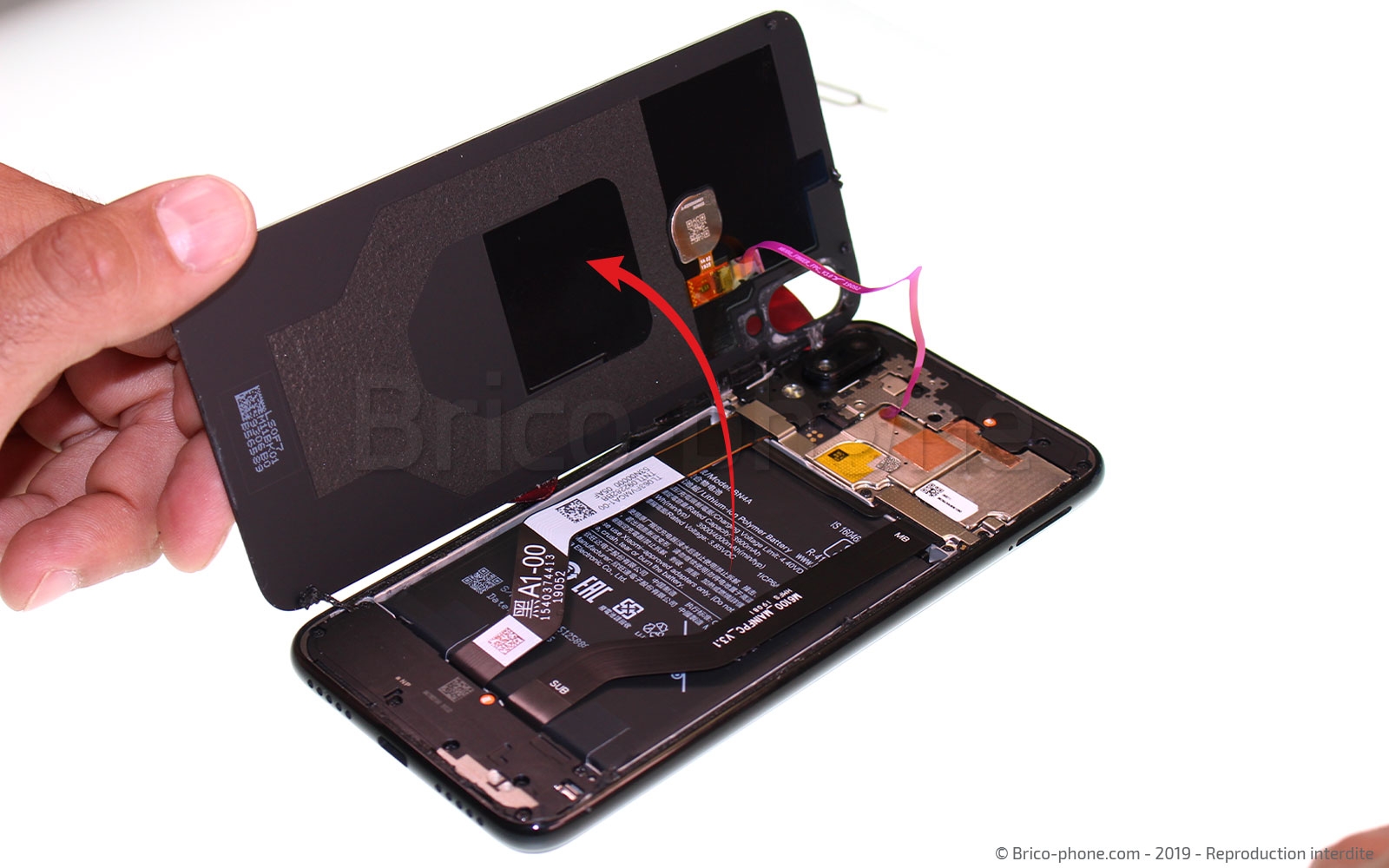

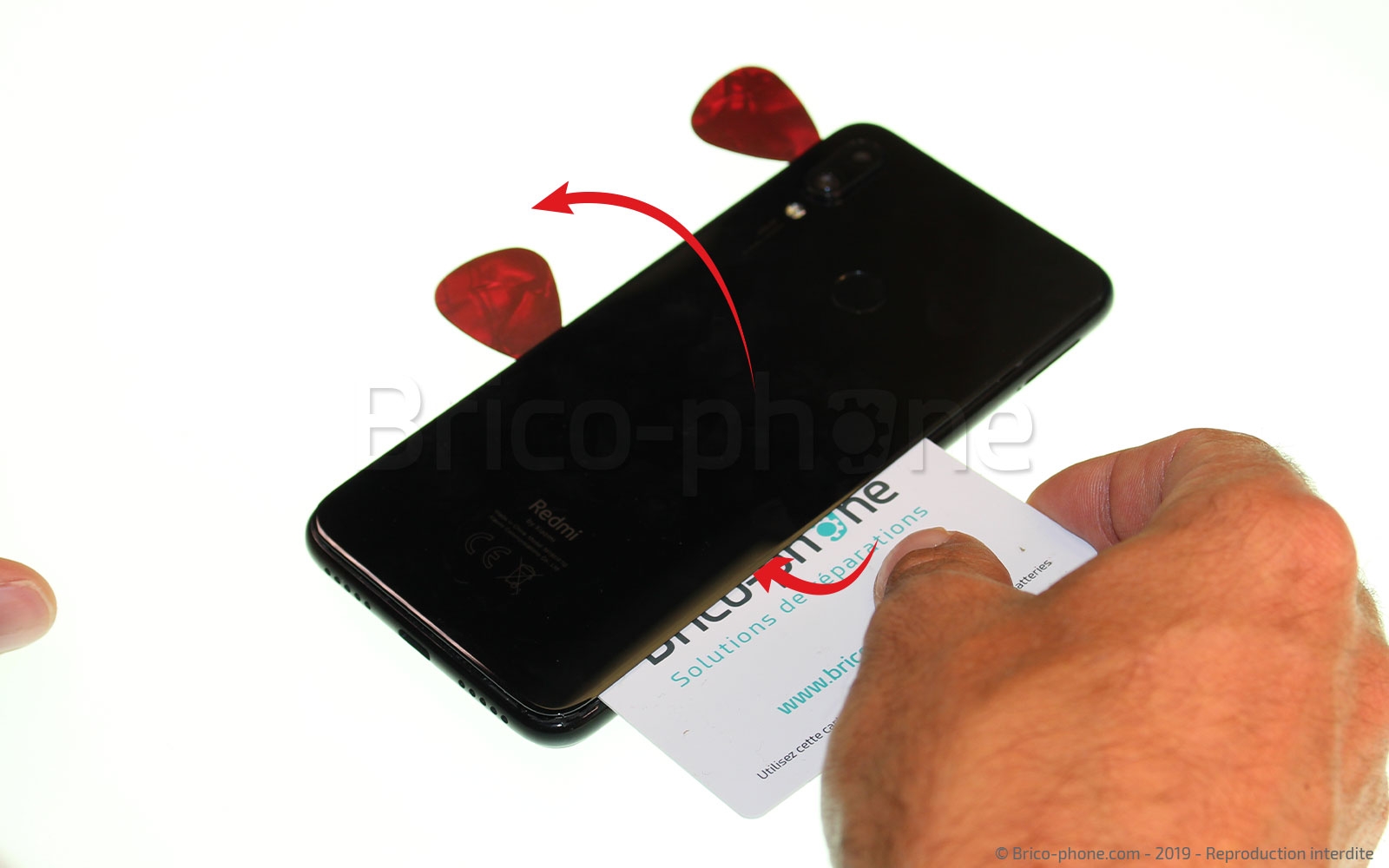

Faites délicatement glisser les médiators sur tout le pourtour de la vitre arrière afin de la décoller en douceur, puis faites-la doucement basculer à 90°. Attention, ne la retirez pas entièrement. Elle est toujours retenue par la nappe du capteur d'empreinte.
Pour cette opération, pouvez également vous aider de la carte pvc.
Etape 5 : Décoller la façade arrière
Etape 5 : Décoller la façade arrière
Etape 5 : Décoller la façade arrière
Etape 5 : Décoller la façade arrière
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie

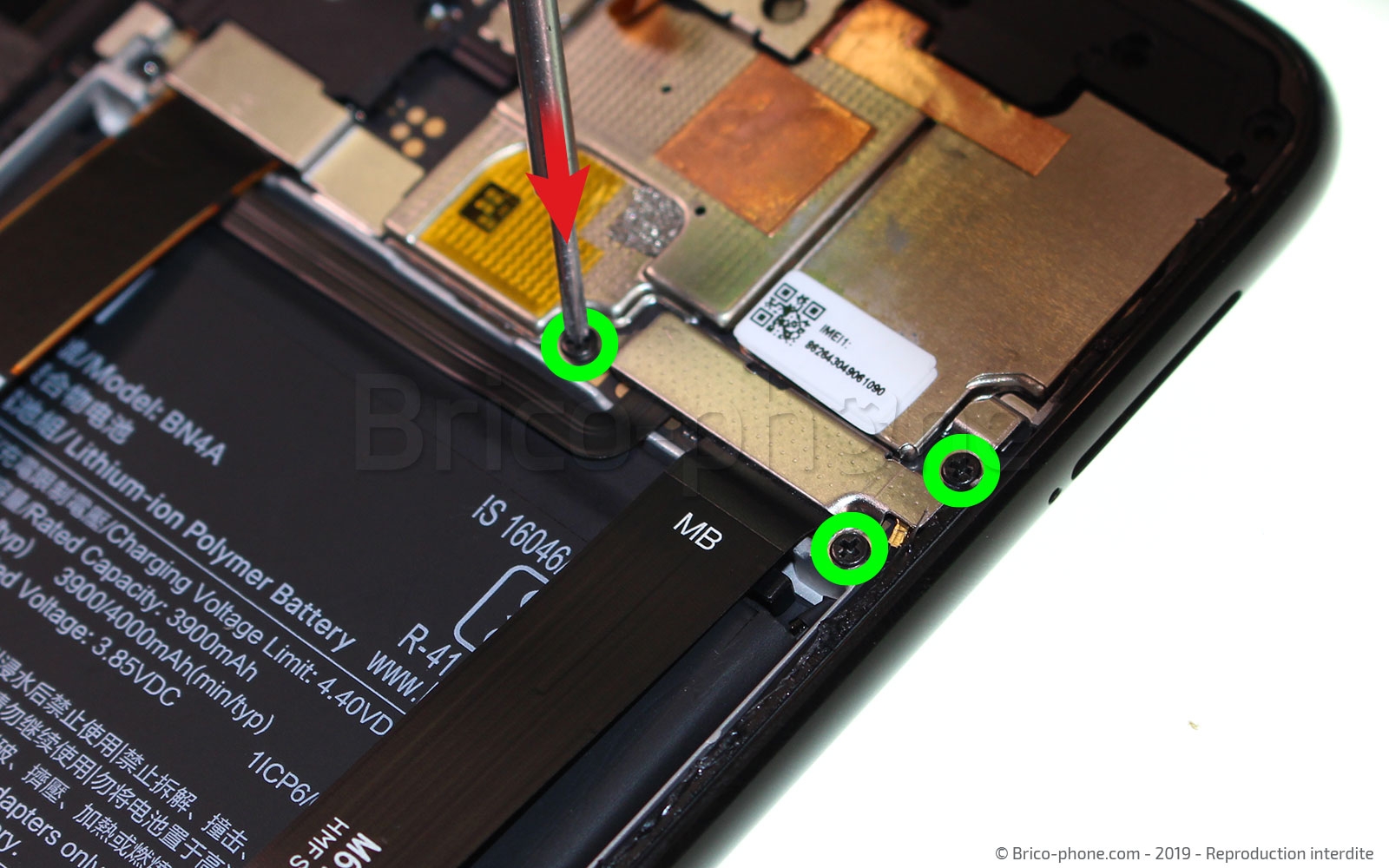

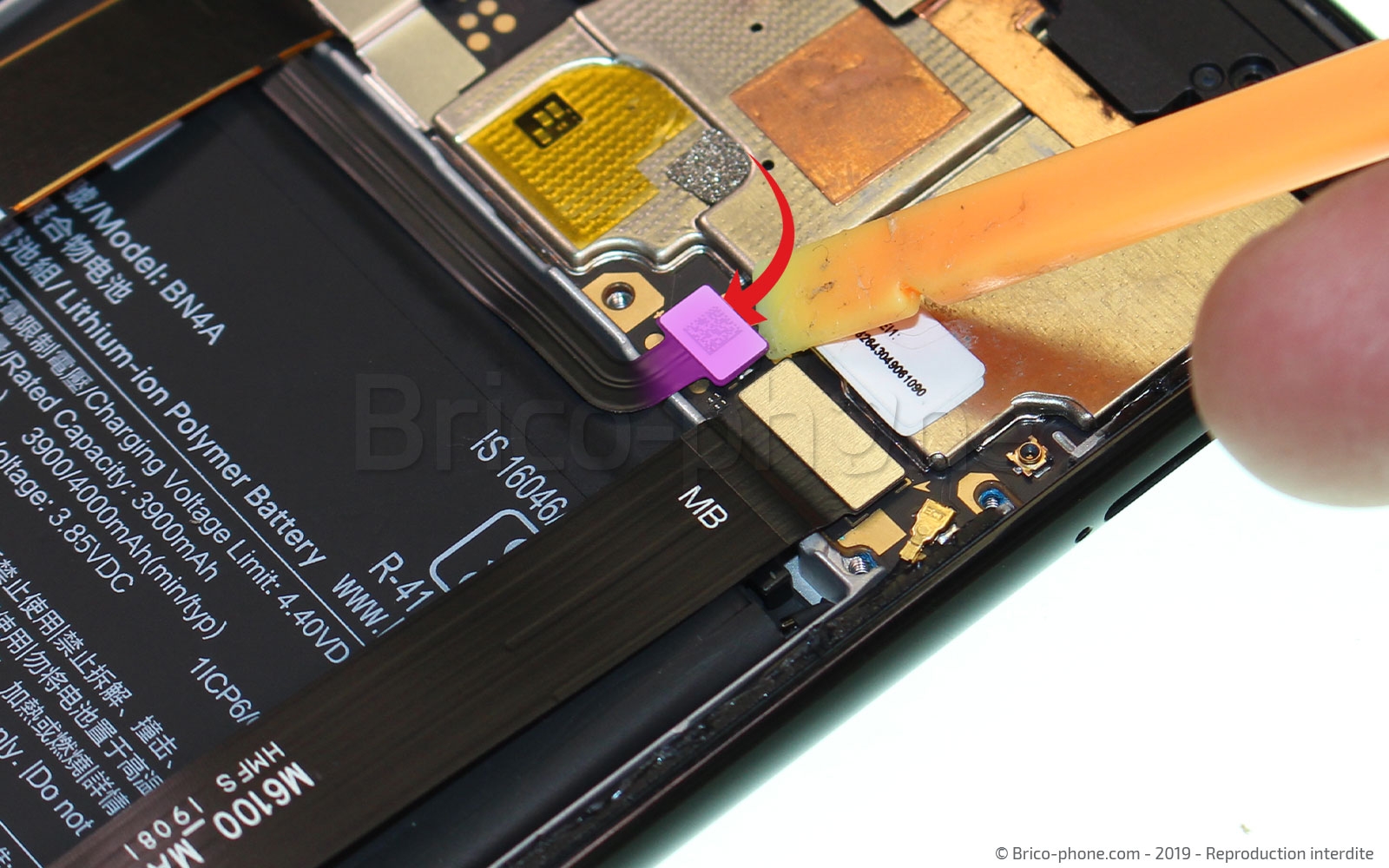

Pour nous permettre de travailler en toute sécurité, nous allons maintenant déconnecter la batterie 4000 mAh . Retirez les 3 vis entourées en vert afin de pouvoir enlever le cache métallique qui recouvre le connecteur de la batterie. Déconnecter ensuite ce dernier à l'aide du levier nylon (que nous appellerons également spudger).


Etape 6 : Déconnecter la batterie
Etape 6 : Déconnecter la batterie
Etape 6 : Déconnecter la batterie
Etape 6 : Déconnecter la batterie
Etape 6 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

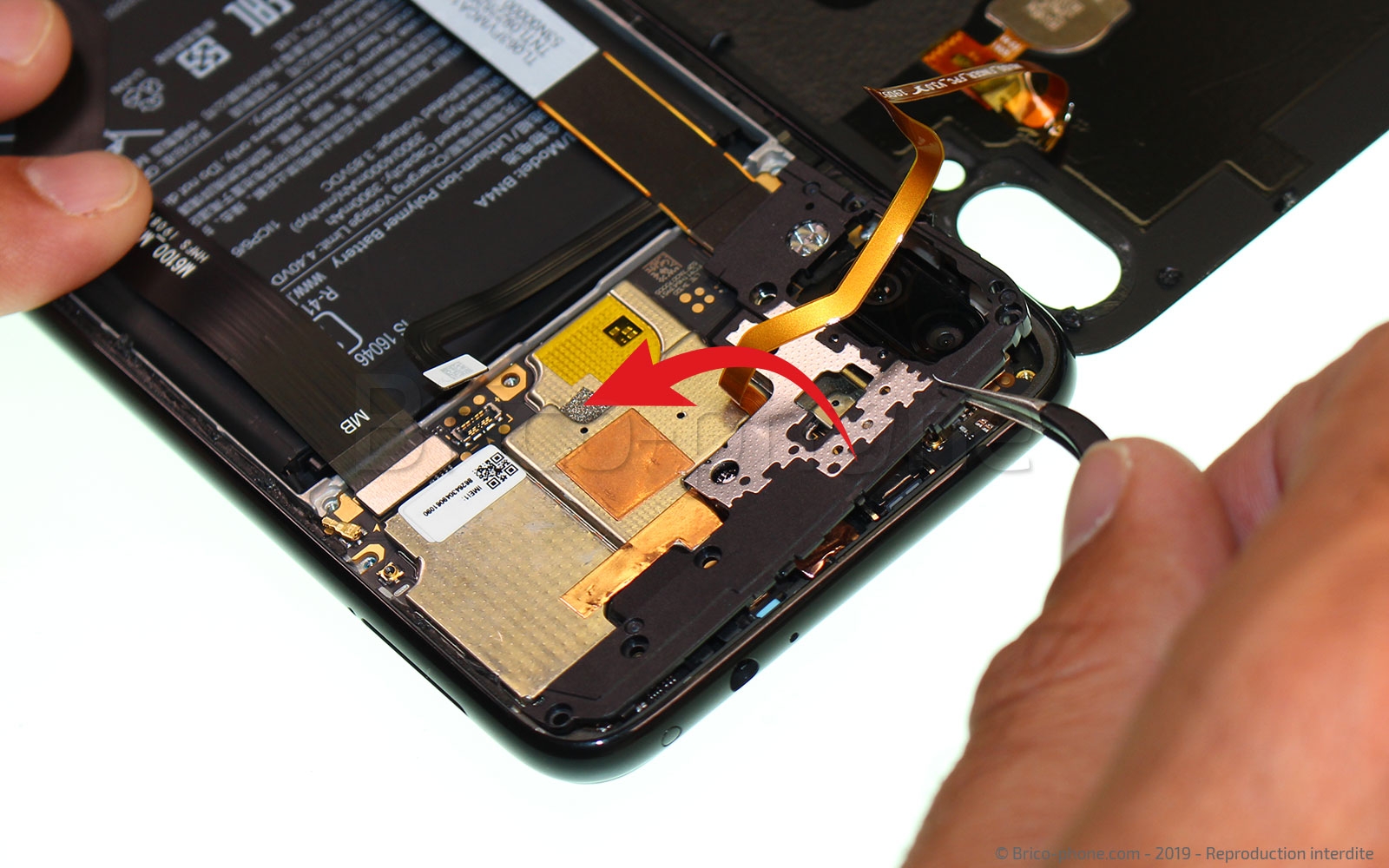

Etape 7 : Retirer le cache métallique

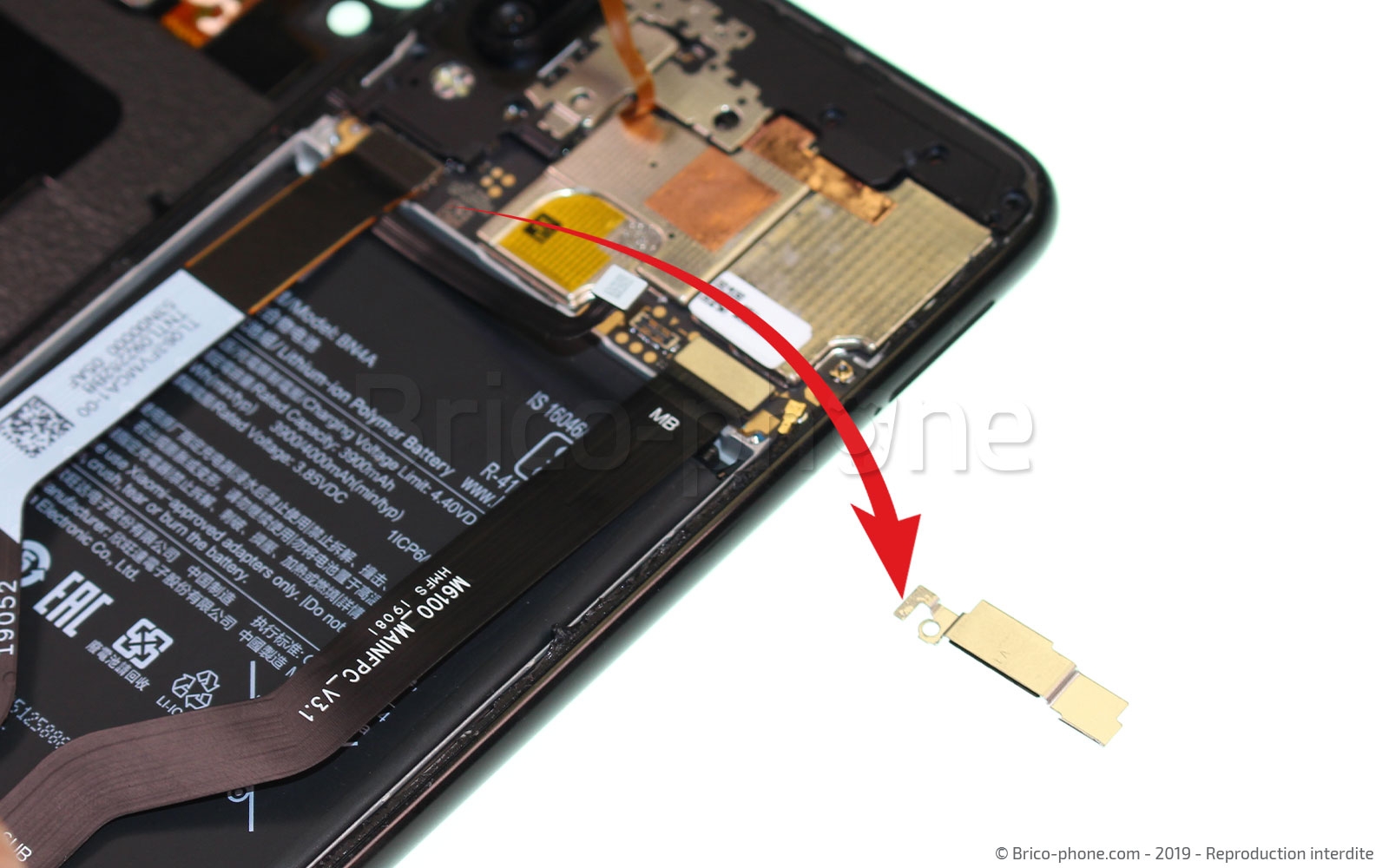

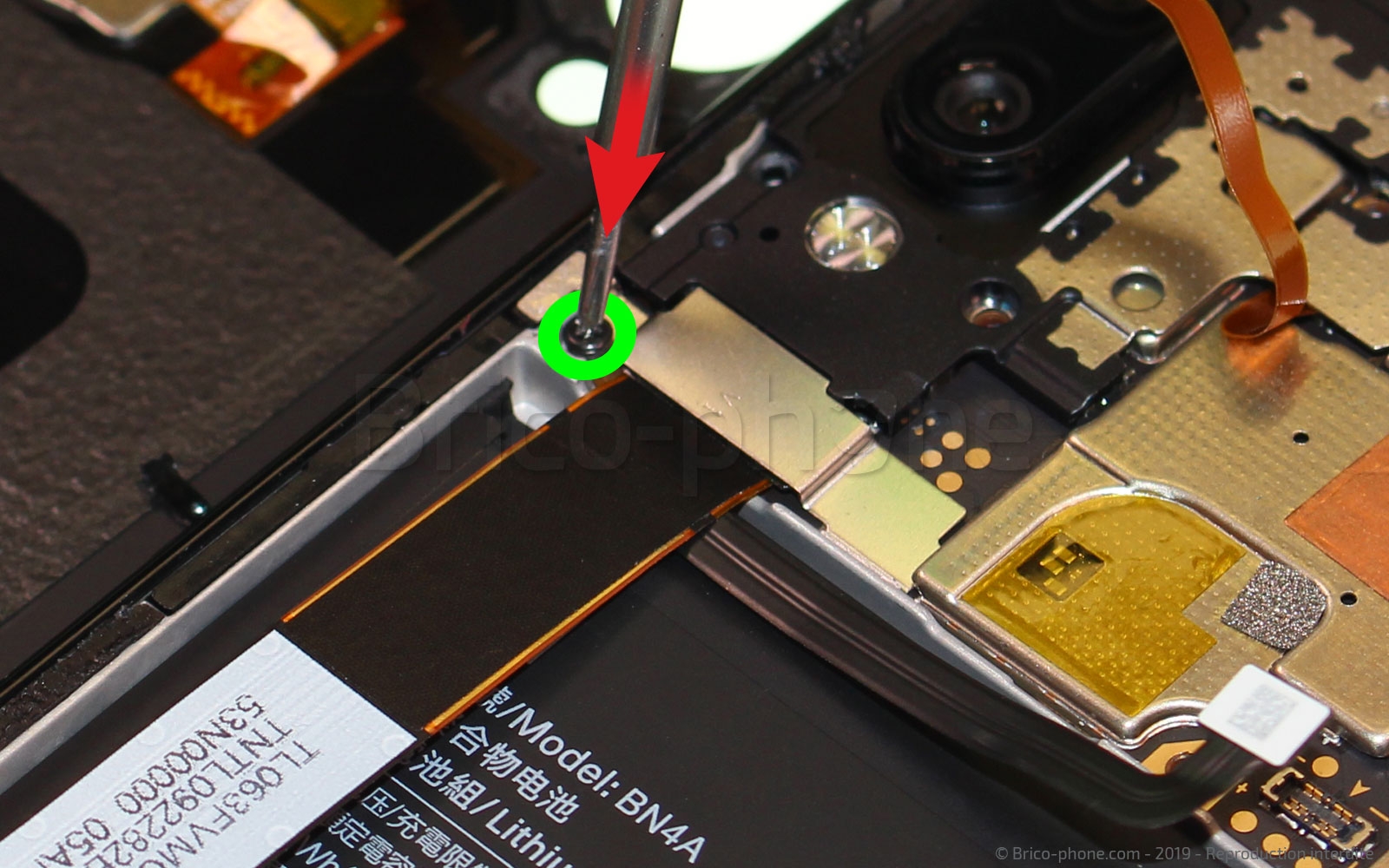

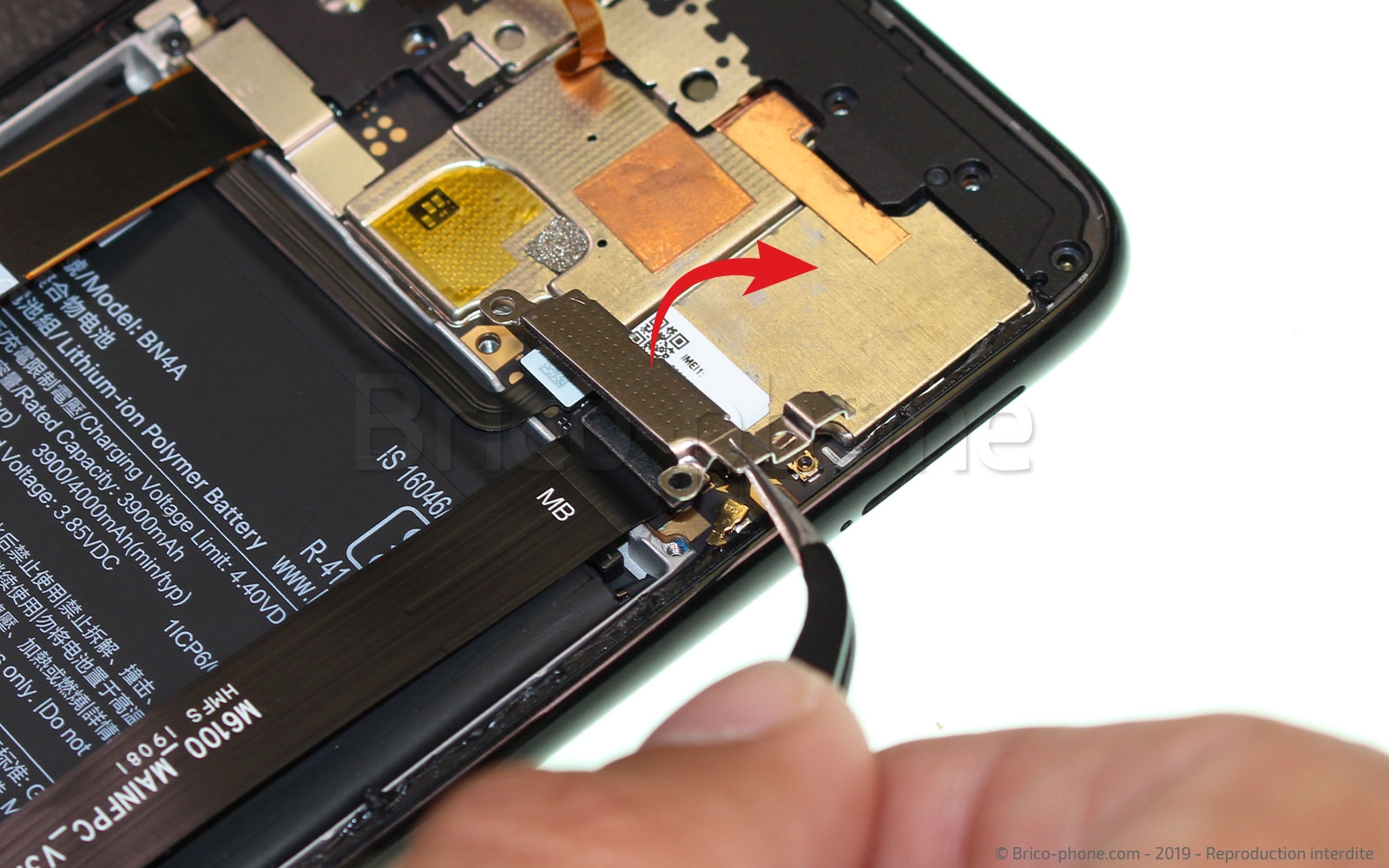

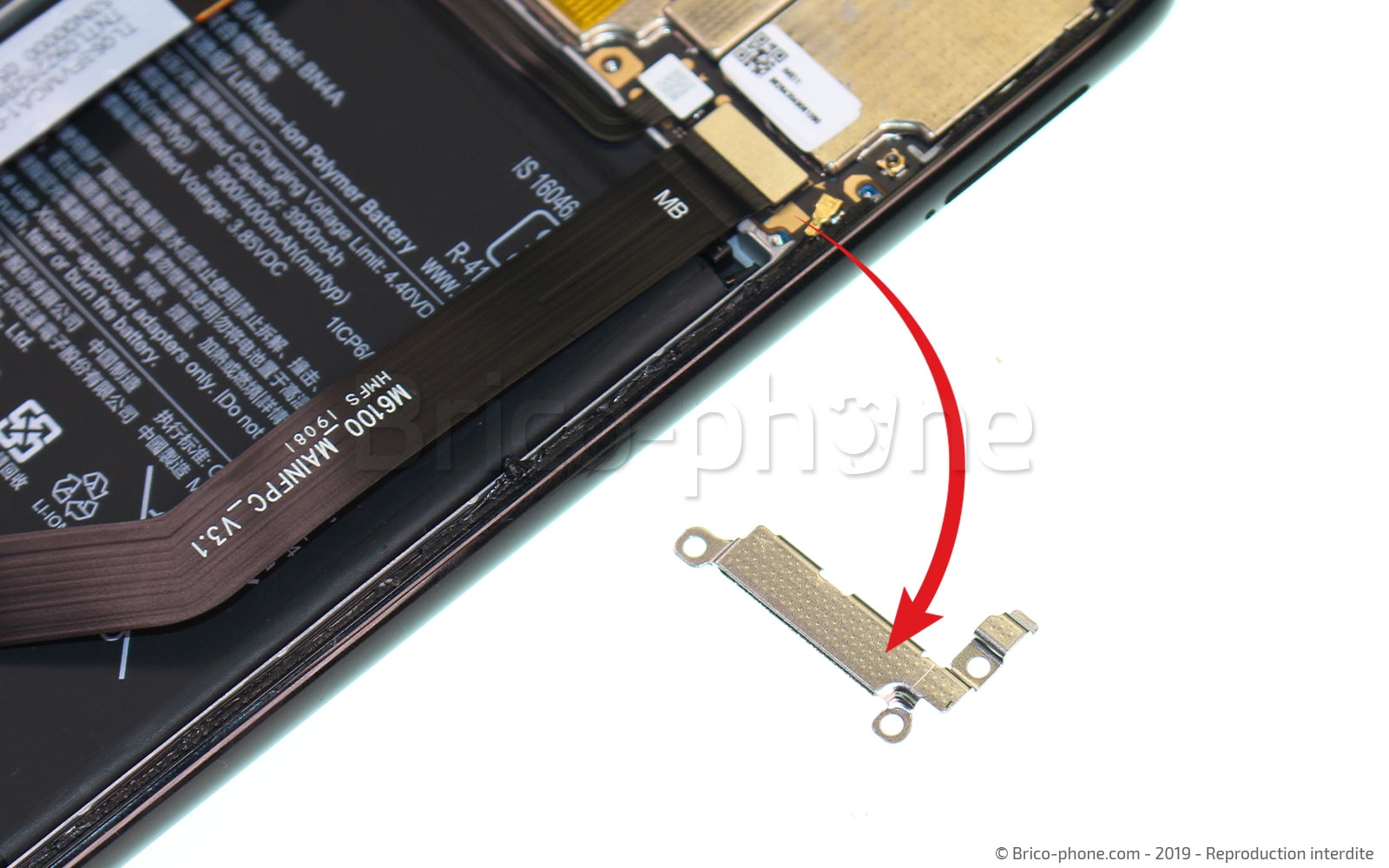

Nous allons maintenant retirer le petit cache qui recouvre le connecteur de la nappe du lecteur d'empreinte. Pour cela dévissez dévissez la vis cruciforme entourée en vert puis dégagez l'élément à l'aide de la pincette.
Etape 7 : Retirer le cache métallique
Etape 7 : Retirer le cache métallique
Etape 7 : Retirer le cache métallique
Etape 8 : Déconnecter le lecteur d'empreintes

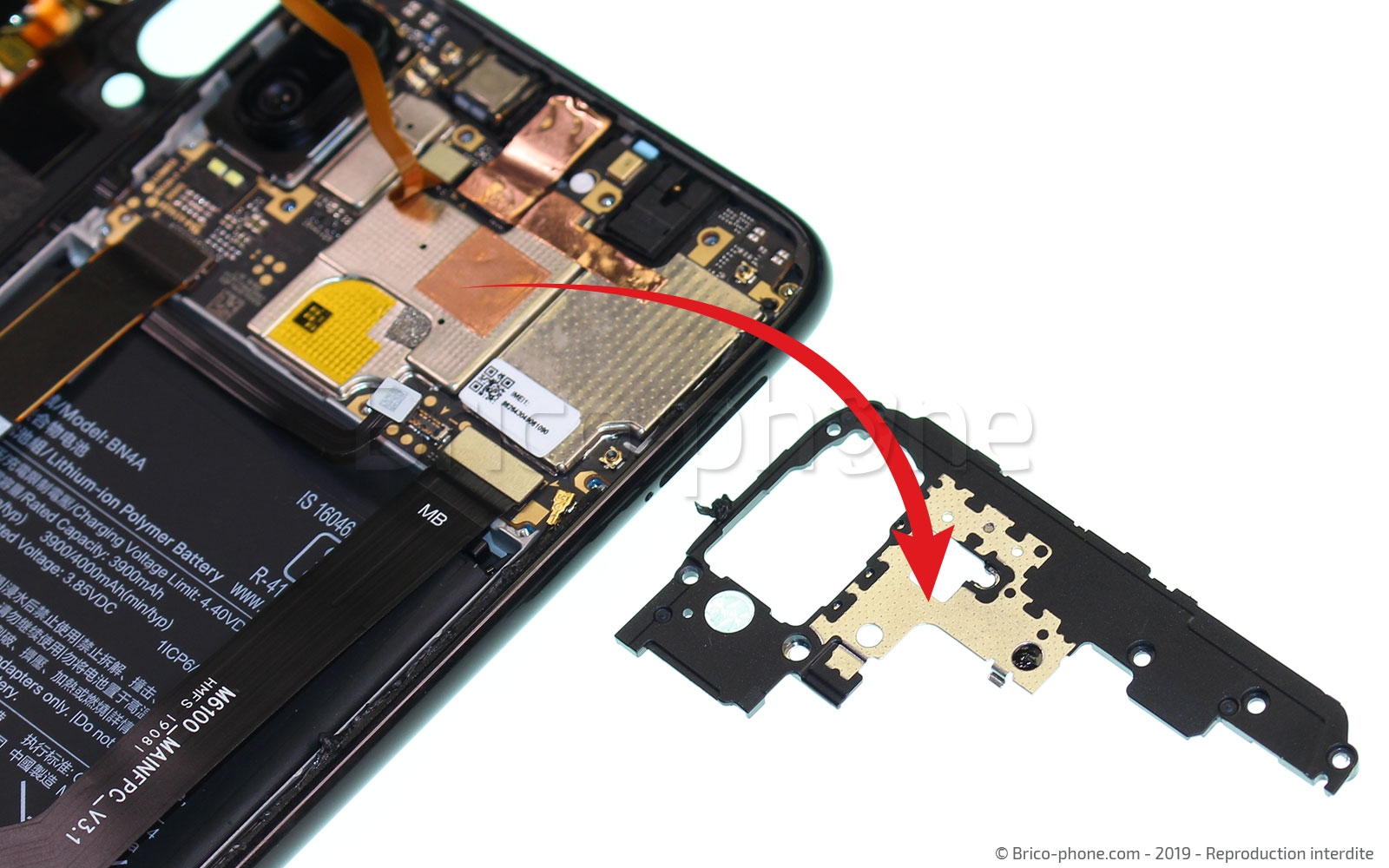

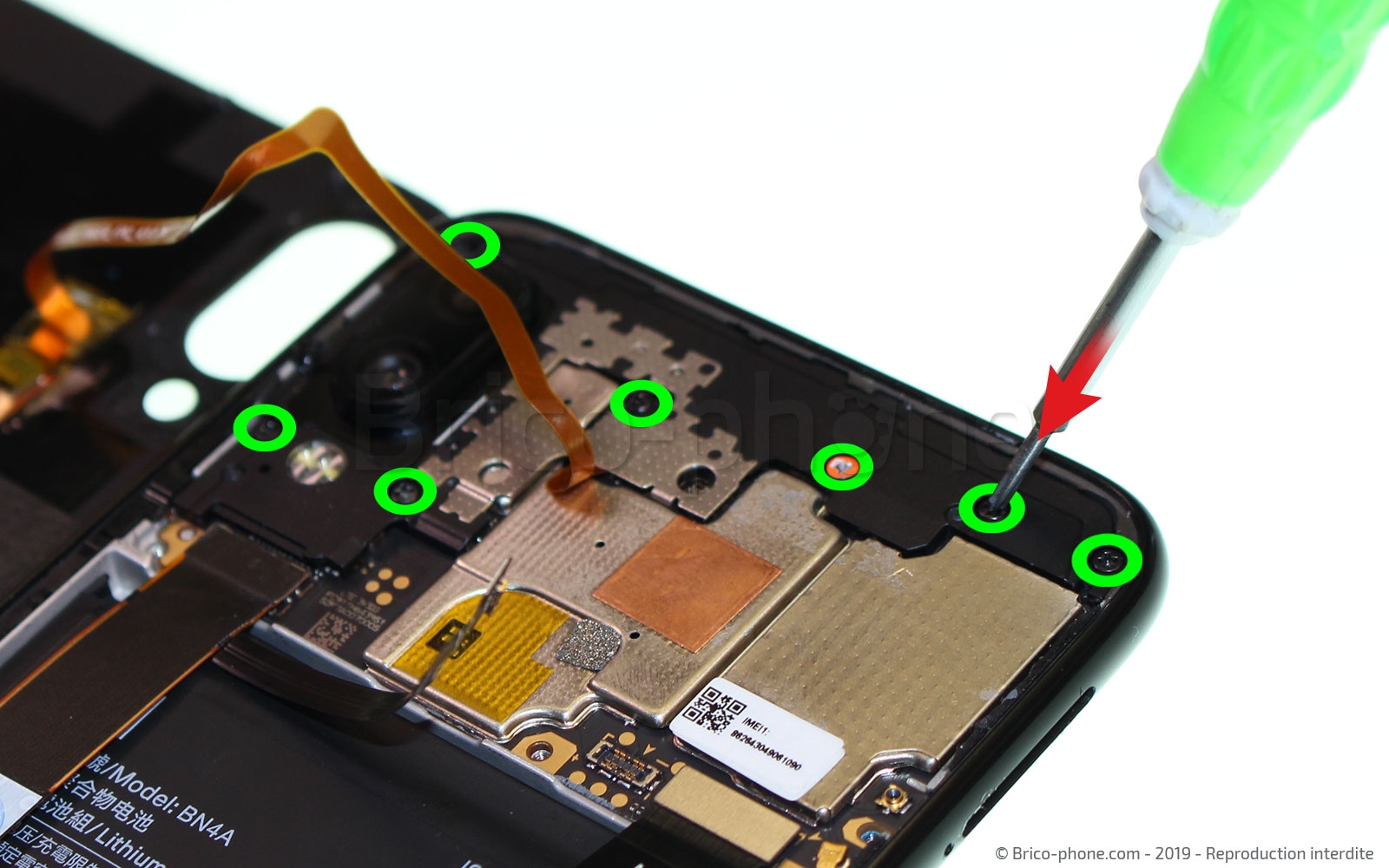

Reprenez une nouvelle fois votre tournevis cruciforme afin de retirer les 7 vis qui maintiennent le cache de la carte-mère, puis dégagez ce dernier à l'aide de la brucelles.

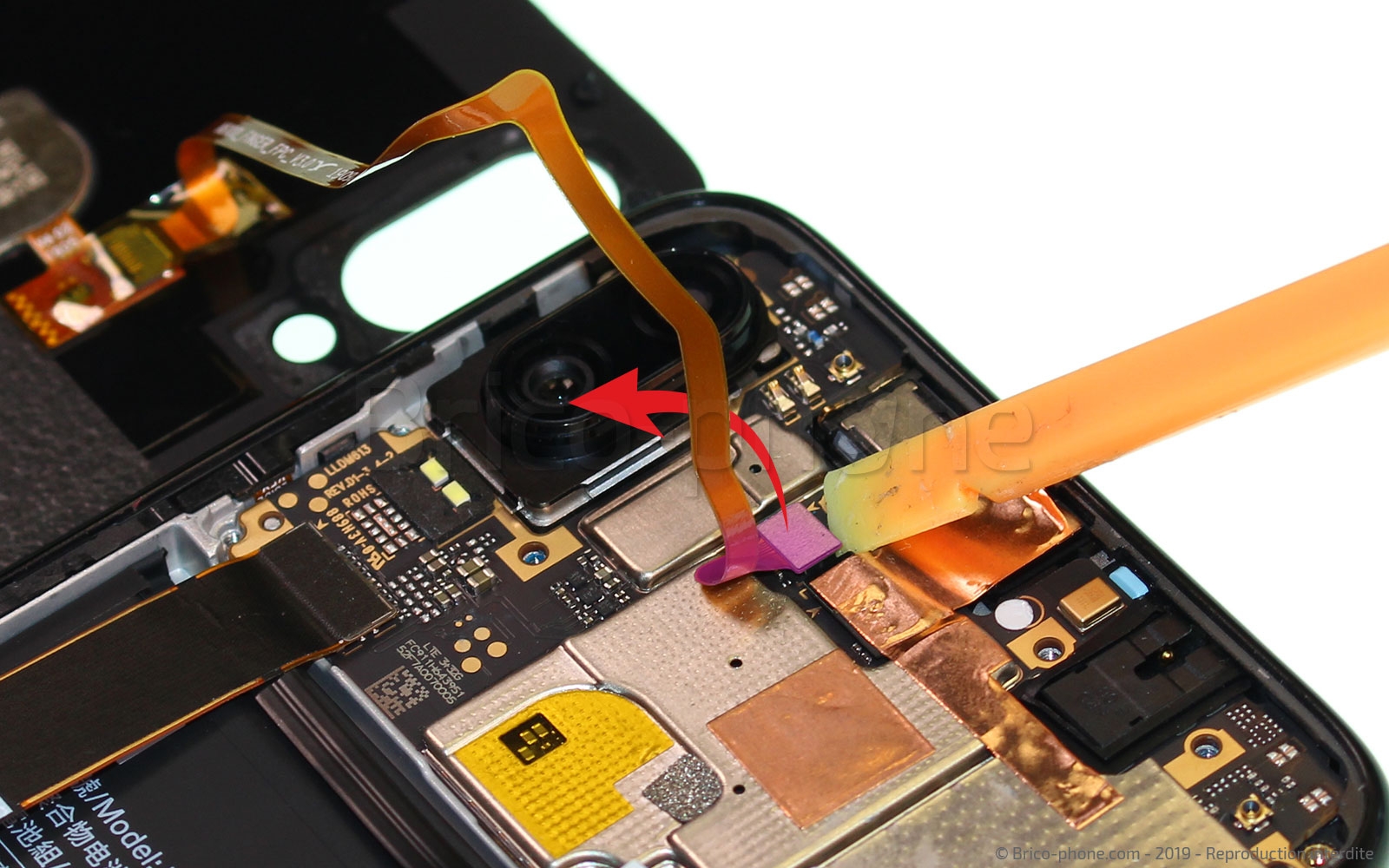

Vous avez à présent accès à la connectique de la nappe gérant la reconnaissance digitale. Déconnectez ce composant à l'aide du levier nylon.
Le cache arrière est maintenant complètement libéré de l'appareil.
Etape 8 :  Déconnecter le lecteur d'empreintes
Etape 8 :  Déconnecter le lecteur d'empreintes
Etape 8 :  Déconnecter le lecteur d'empreintes
Etape 8 :  Déconnecter le lecteur d'empreintes
Etape 8 :  Déconnecter le lecteur d'empreintes
Outils du kit utilisés
Outils du kit utilisés

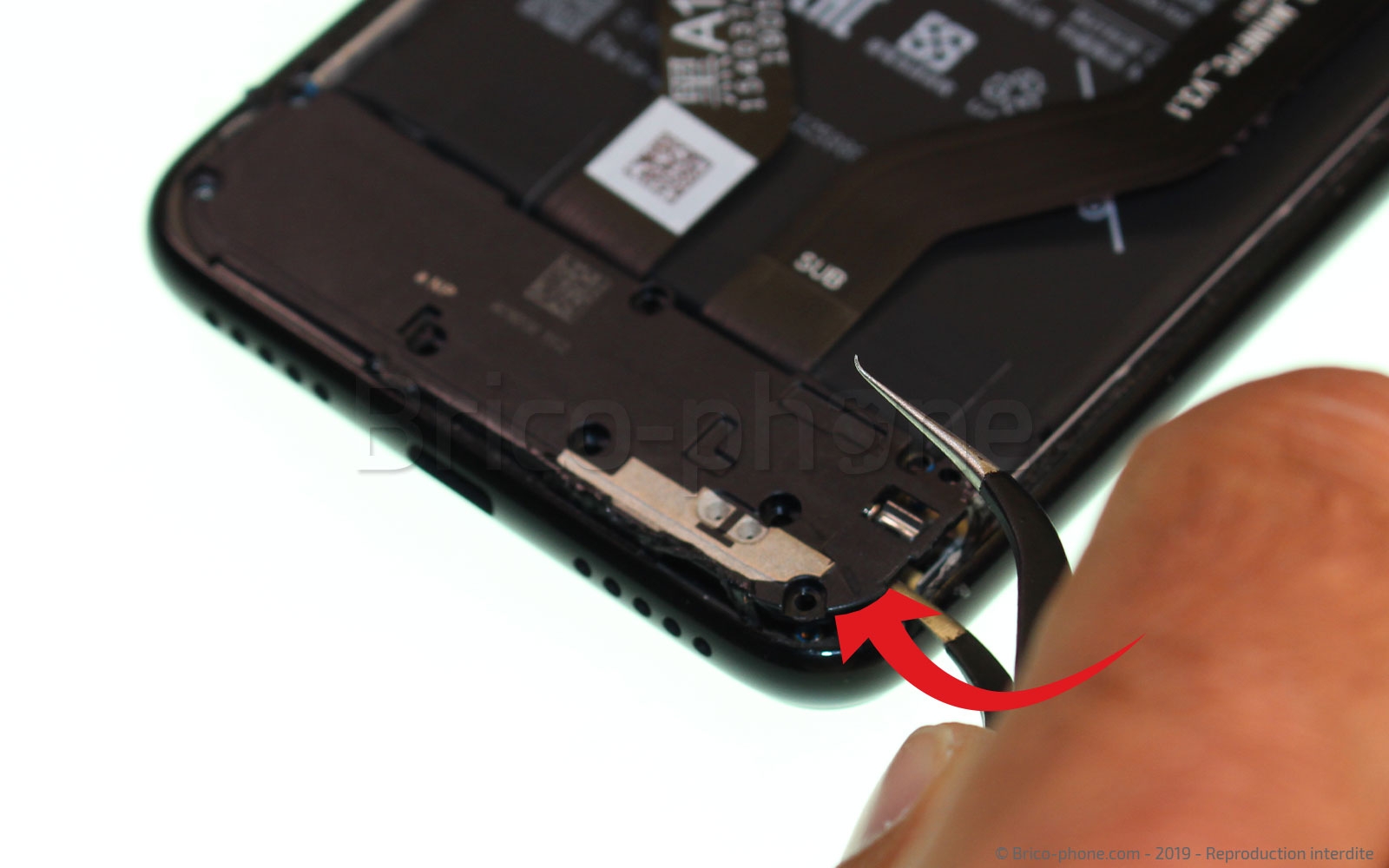

Etape 9 : Retirer le bloc haut-parleur externe
Nous allons passer sur la partie basse de l'appareil sur laquelle se trouve le haut-parleur externe qui permet de diffuser par exemple le son d'une vidéo en ligne sur internet.

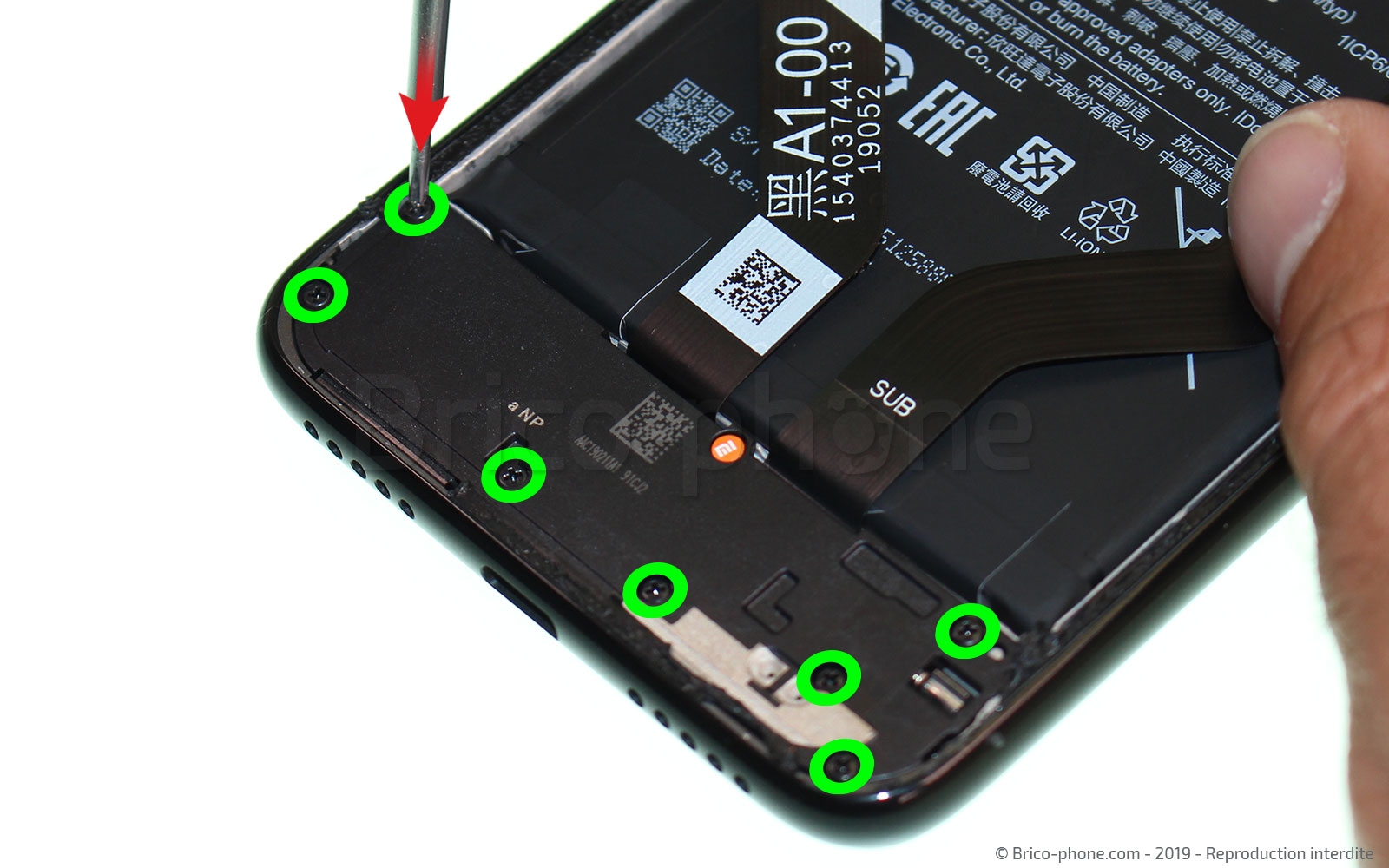

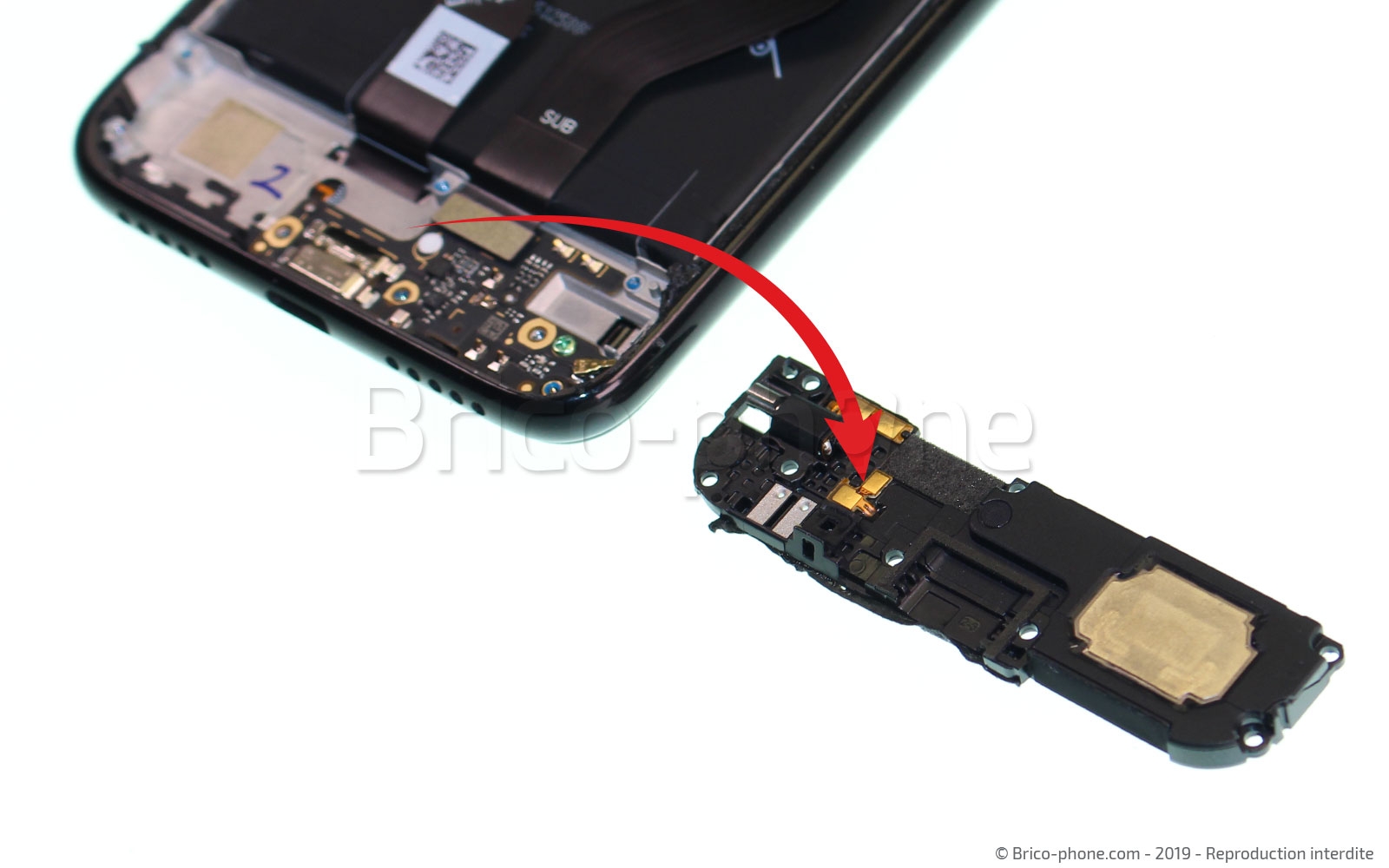

Dévissez les 7 vis qui le fixent au châssis puis faites levier avec la pincette afin de le déclipser du châssis.
Etape 9 : Retirer le bloc haut-parleur externe
Etape 9 : Retirer le bloc haut-parleur externe
Etape 9 : Retirer le bloc haut-parleur externe
Etape 9 : Retirer le bloc haut-parleur externe
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : déconnecter l'écran

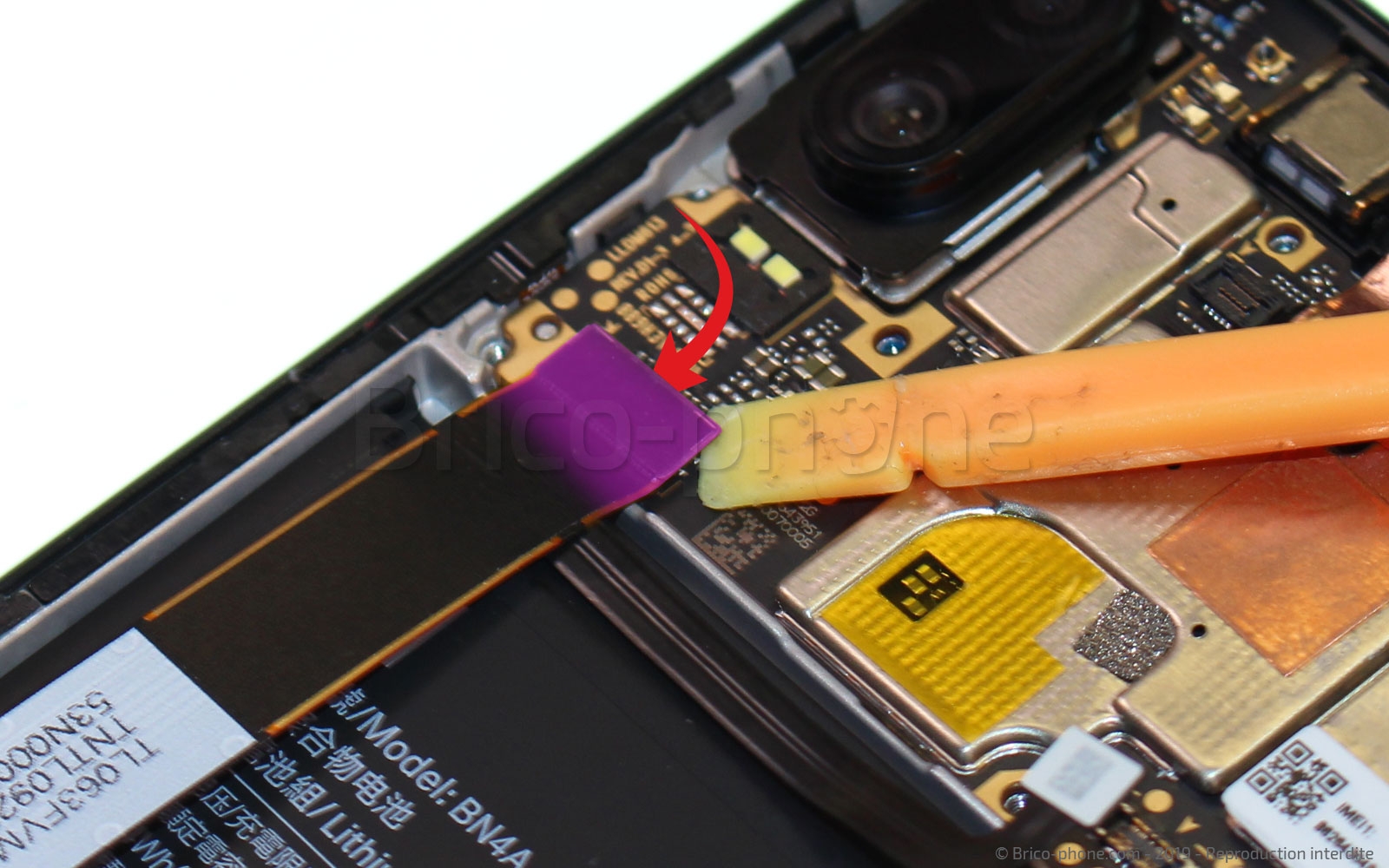

Déconnectez la nappe de l'écran LCD IPS de 6,3 pouces à l'aide du spudger puis décoller cette dernière progressivement de la batterie.
Etape 10 : déconnecter l'écran
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Chauffer l'écran

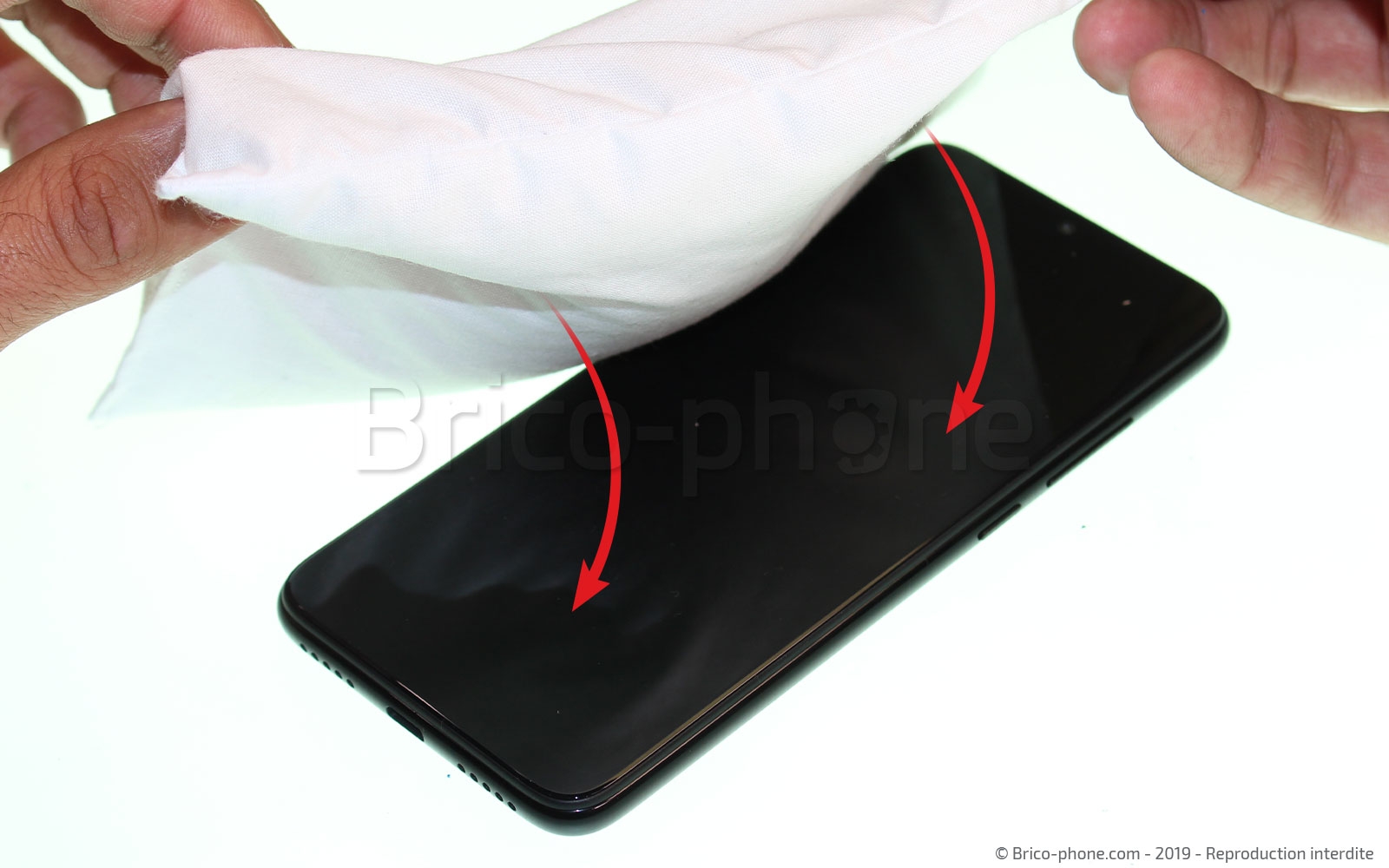

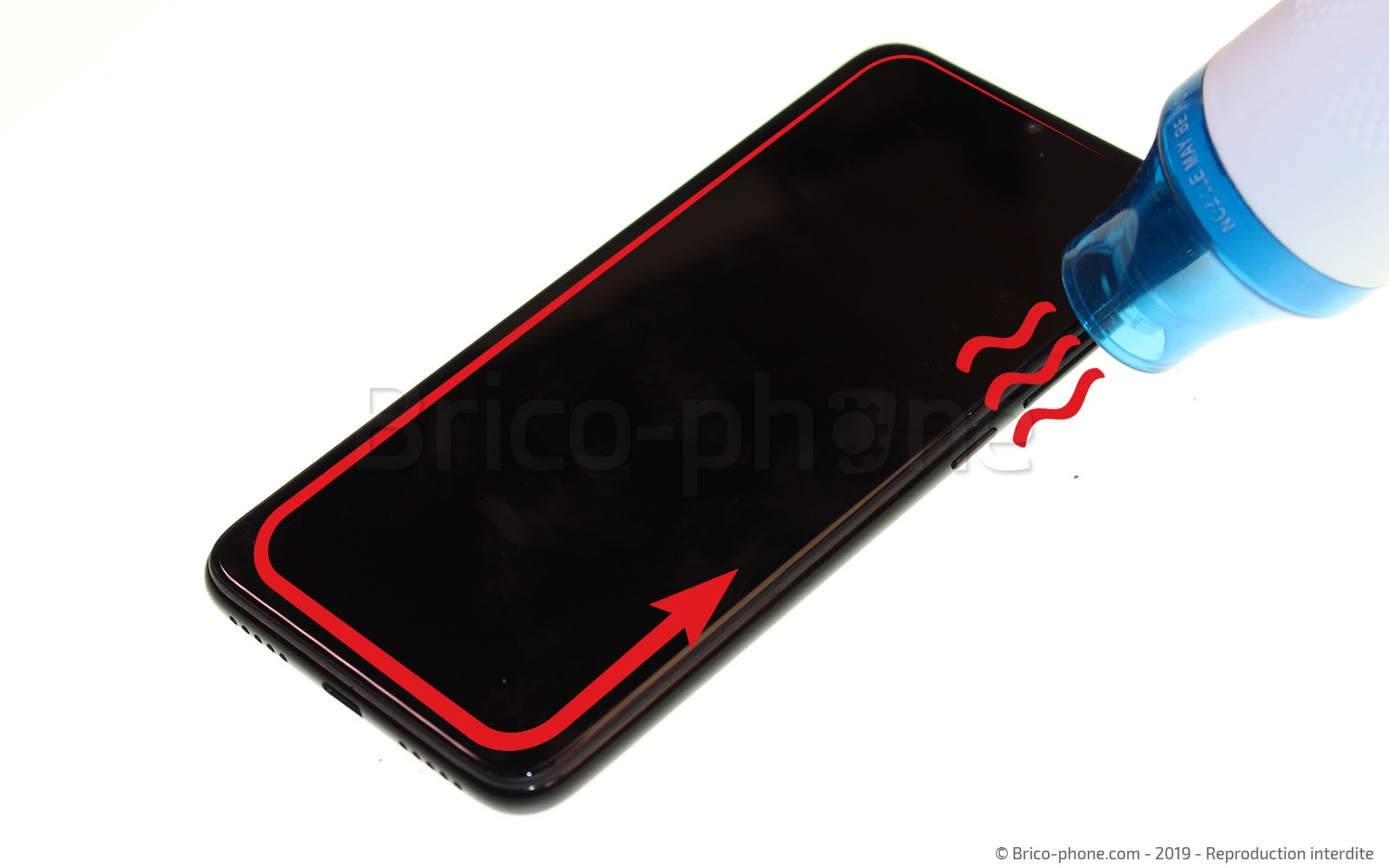

Comme pour l'étape n° 3 de ce tutoriel , chauffez l'écran à l'aide du mini décapeur thermique ou du coussin chauffant.
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Etape 11 : Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 12 : Positionner les médiators

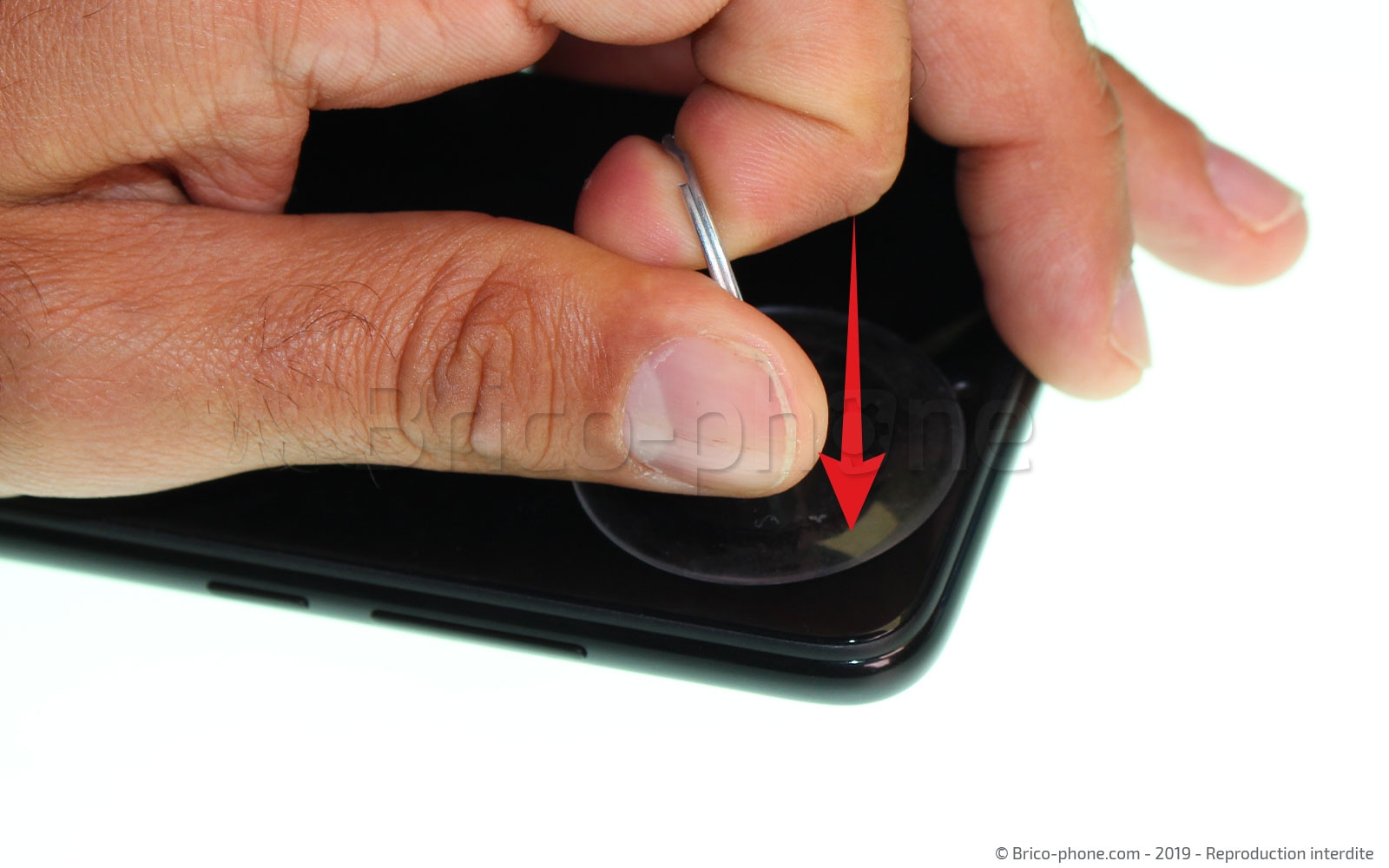

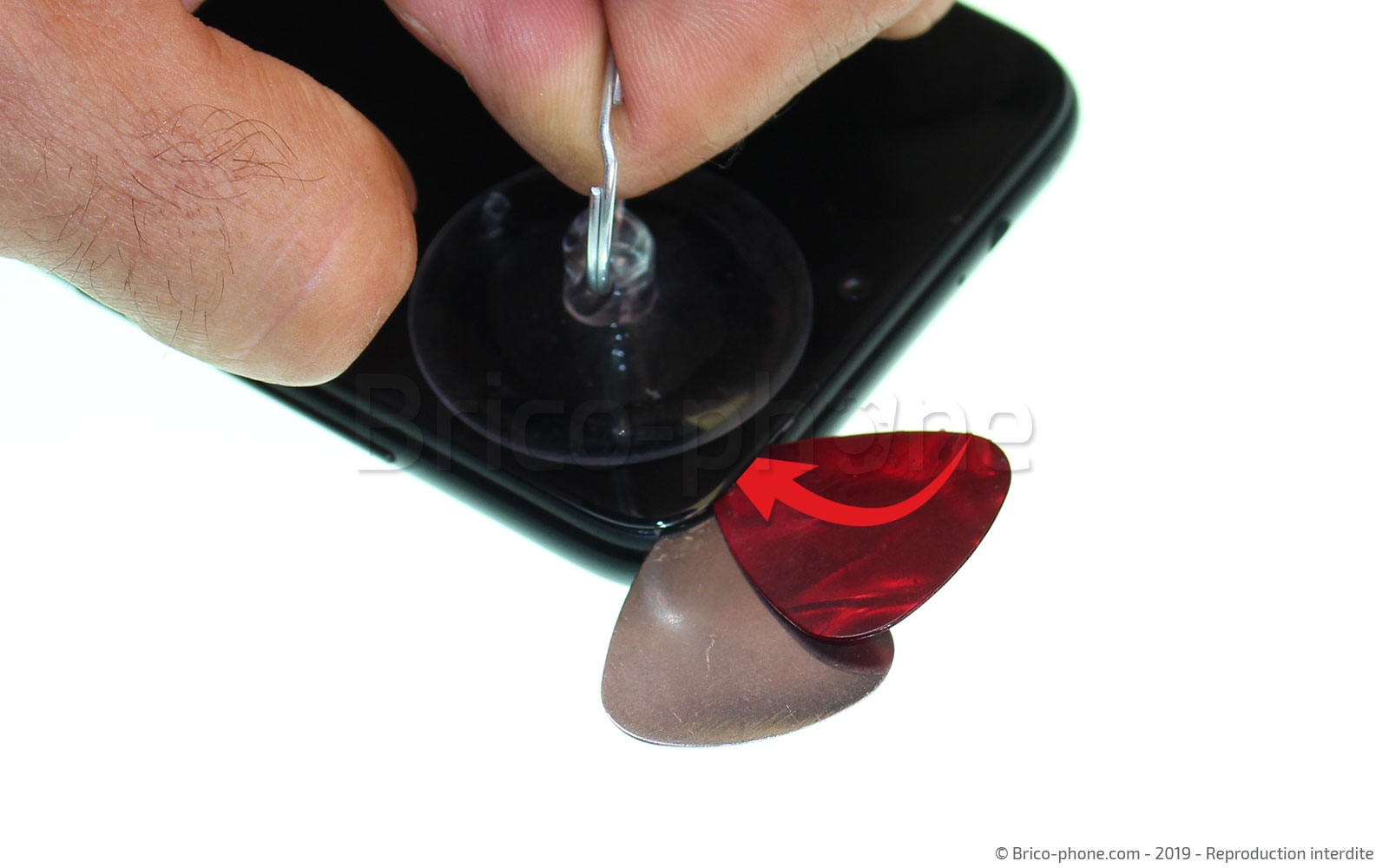

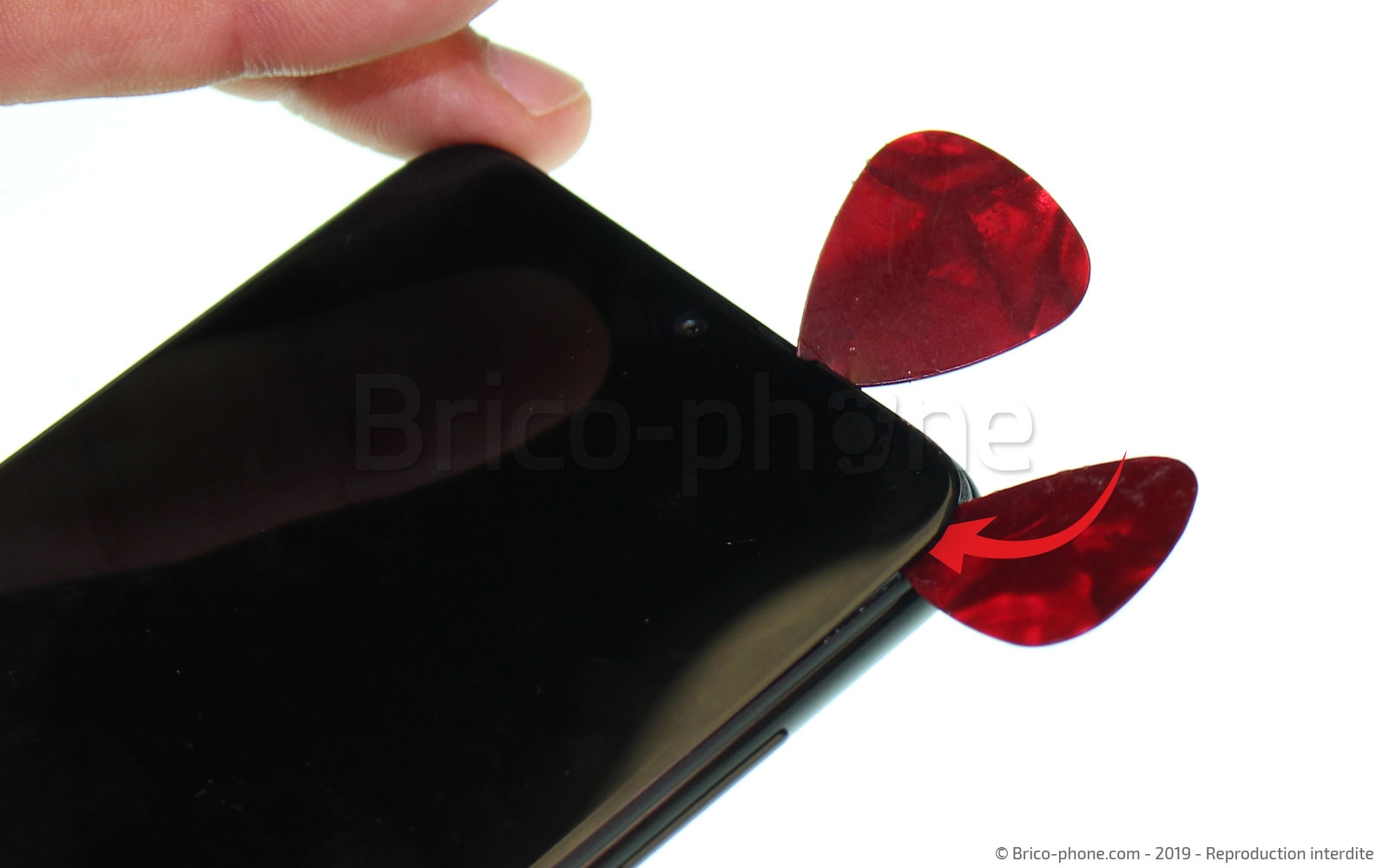

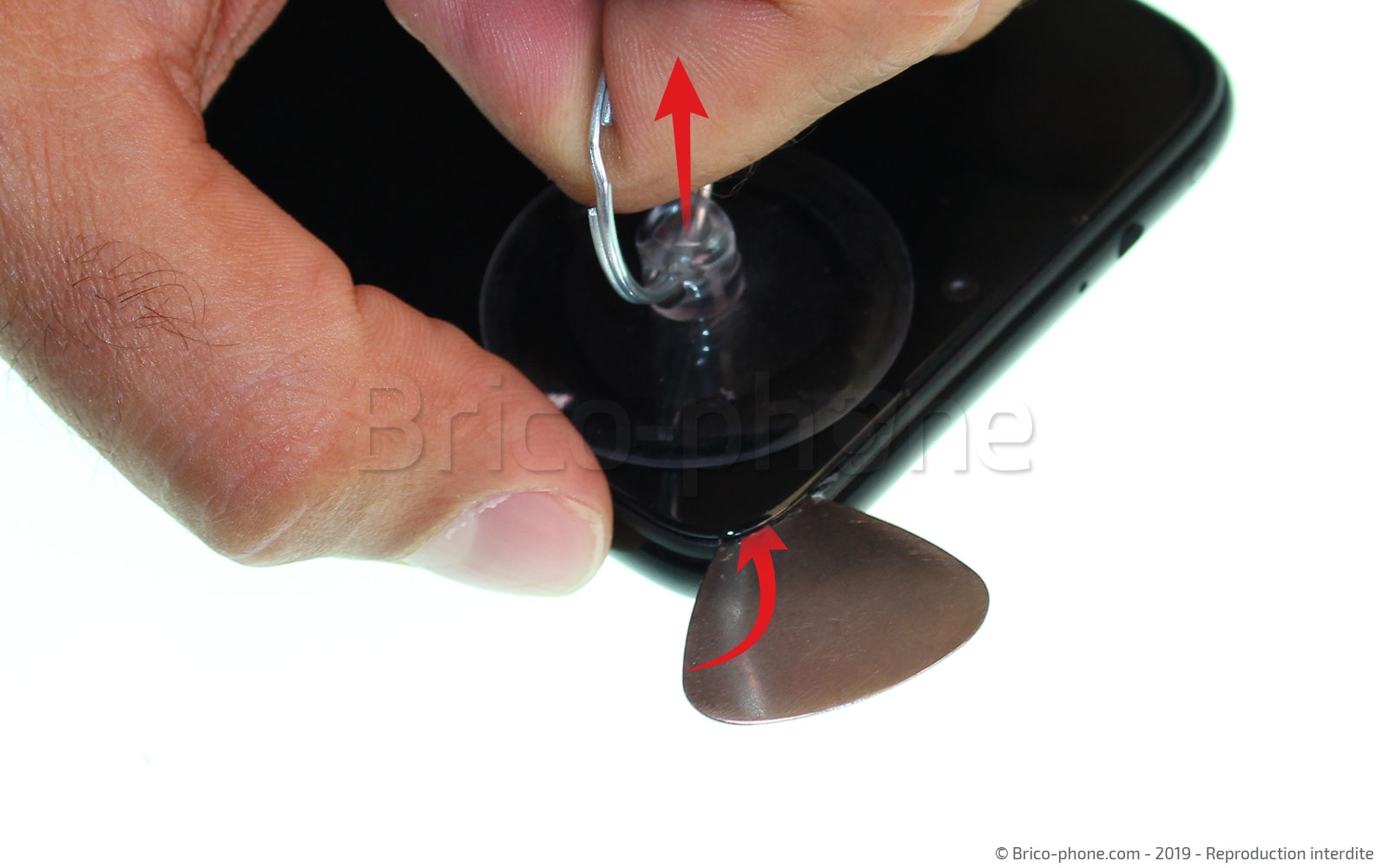

Replacez la ventouse sur l'un des angles supérieurs de l'écran puis comme pour l'étape n° 4 , tirez fortement dessus afin de vous aider à mettre en place le médiator métal entre la vitre avant et le châssis de votre smartphone. Insérez ensuite un outil iplastix ou les médiators souples de part et d'autres de celui en métal.
Etape 12 : Positionner les médiators
Etape 12 : Positionner les médiators
Etape 12 : Positionner les médiators
Etape 12 : Positionner les médiators
Etape 12 : Positionner les médiators
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 13 : Décoller l'écran

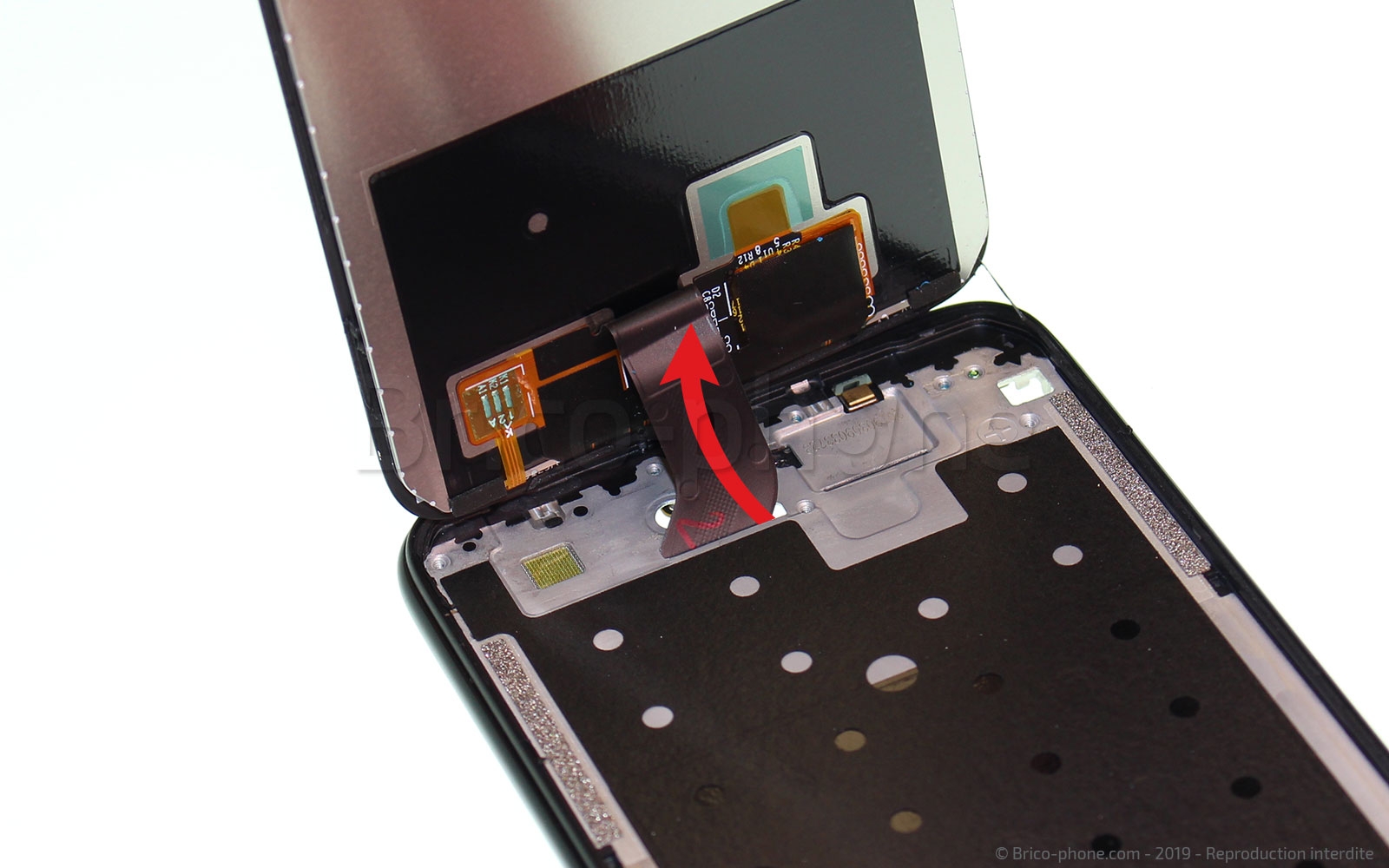

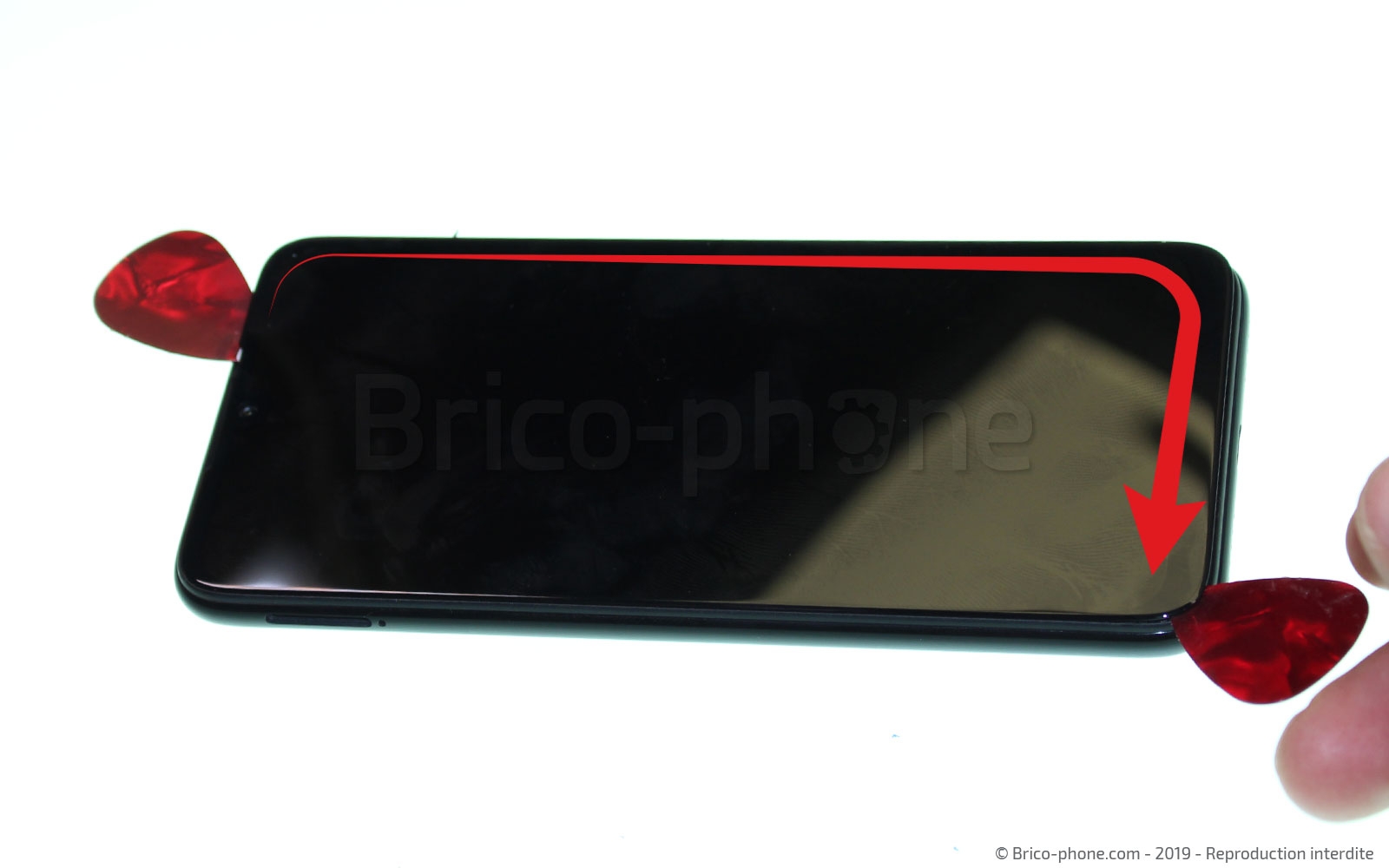

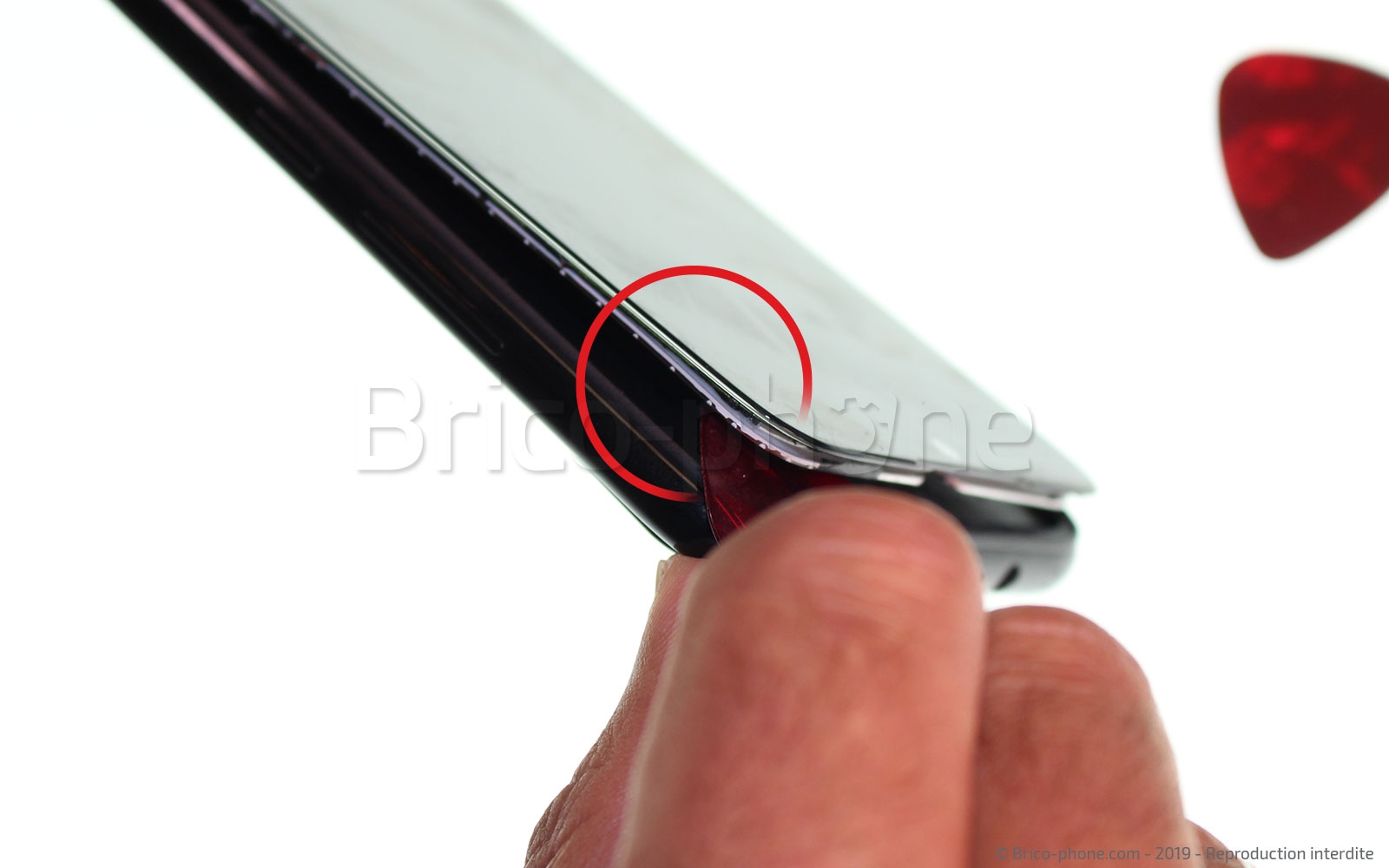

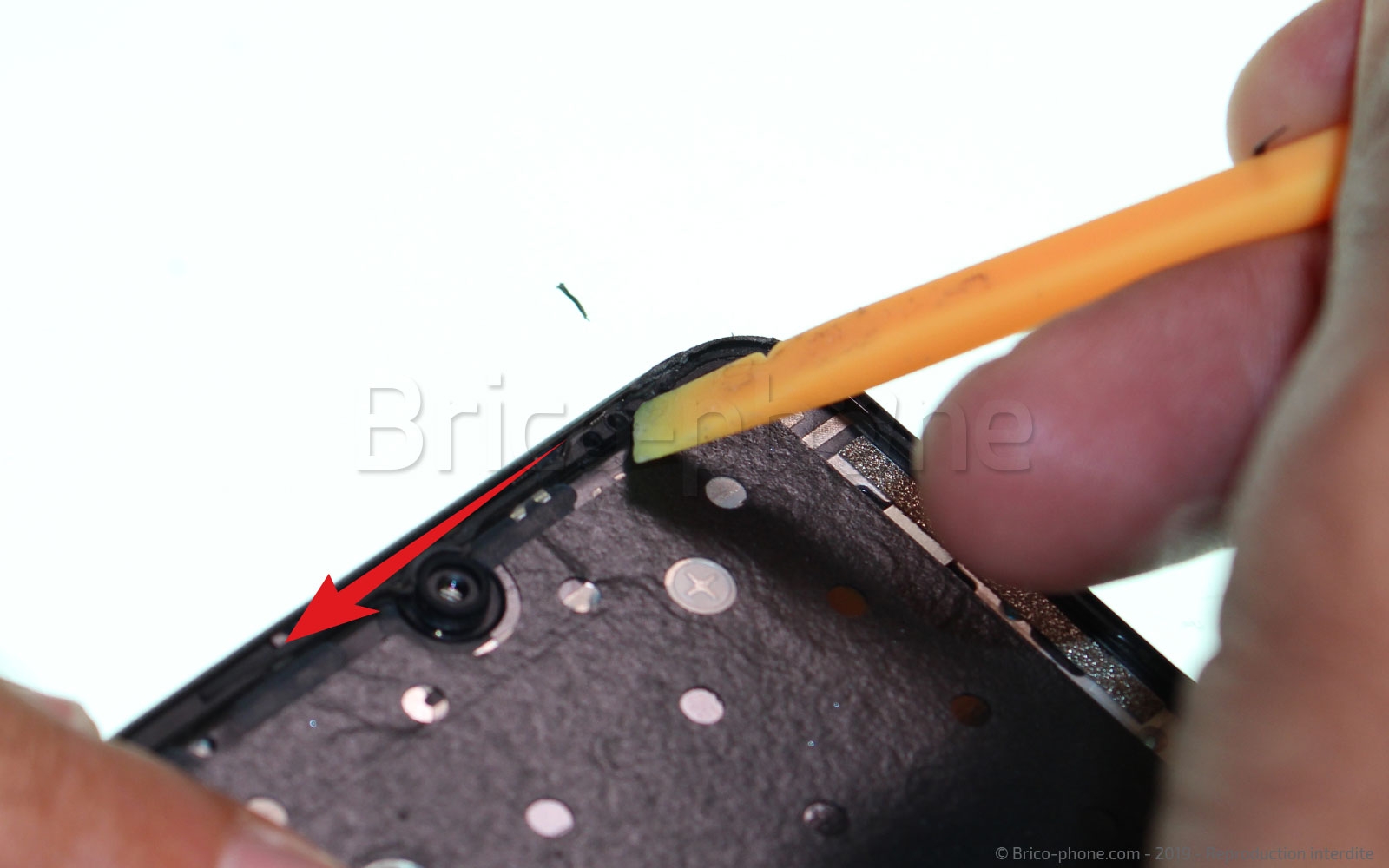

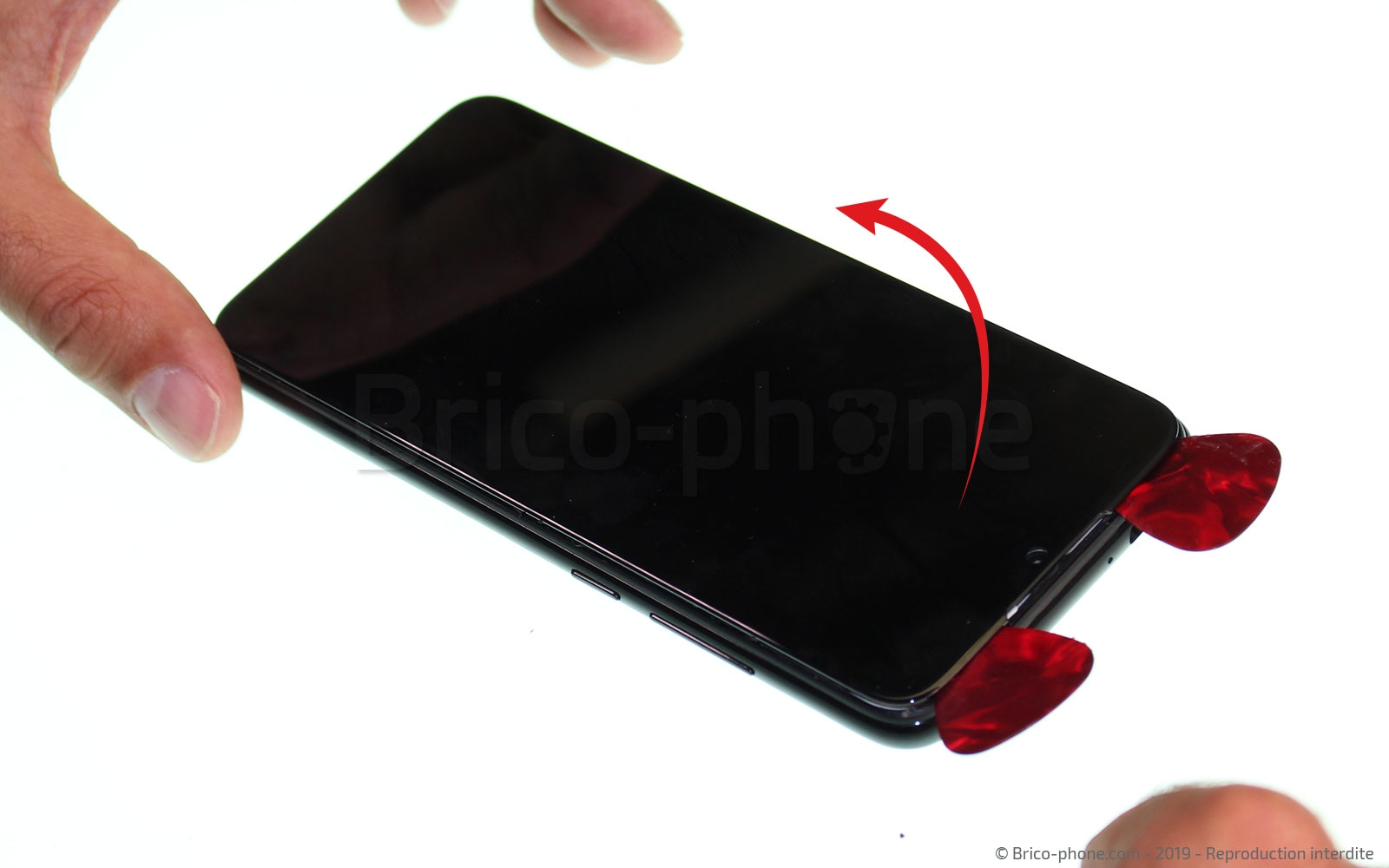

Faites coulisser les médiators sous tout le contour de la vitre afin de décoller l'écran . Basculez ensuite l'écran en le prenant par le haut puis guidez sa nappe de façon à la faire passer à travers la fente du châssis . L'écran est maintenant libre vous pouvez passer à son remplacement.
Etape 13 : Décoller l'écran
Etape 13 : Décoller l'écran
Etape 13 : Décoller l'écran
Etape 13 : Décoller l'écran
Etape 13 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage

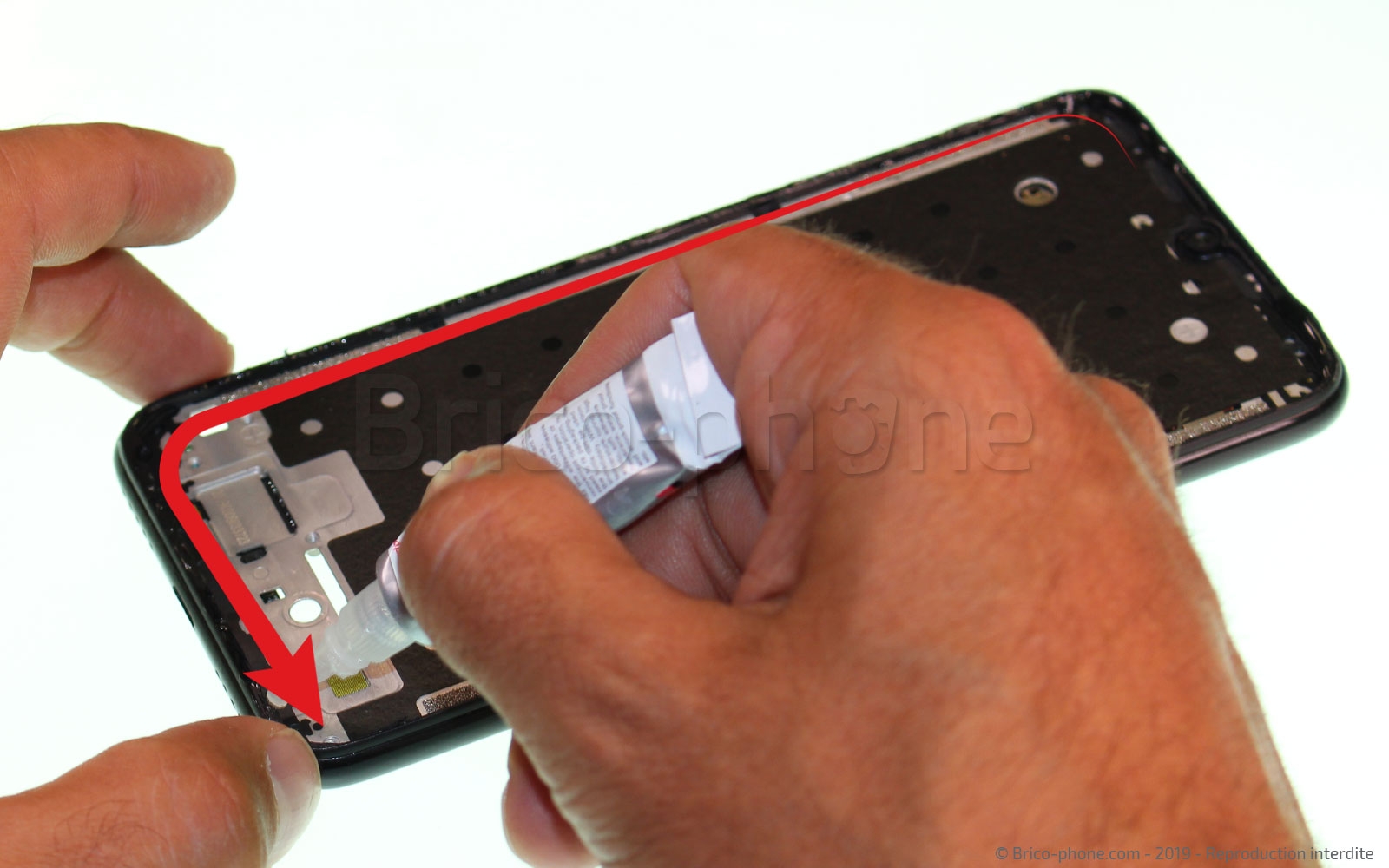

Reprenez en sens inverse ce tutoriel afin de procéder au remontage de votre Xoiaomi Red Mi Note 7 . Avant de coller votre nouvel écran à l'aide de la colle B7000, prenez soin de retirer toutes les protections de ce dernier et de bien nettoyer le châssis des éventuels résidu qui pourraient encore se trouver dessus.

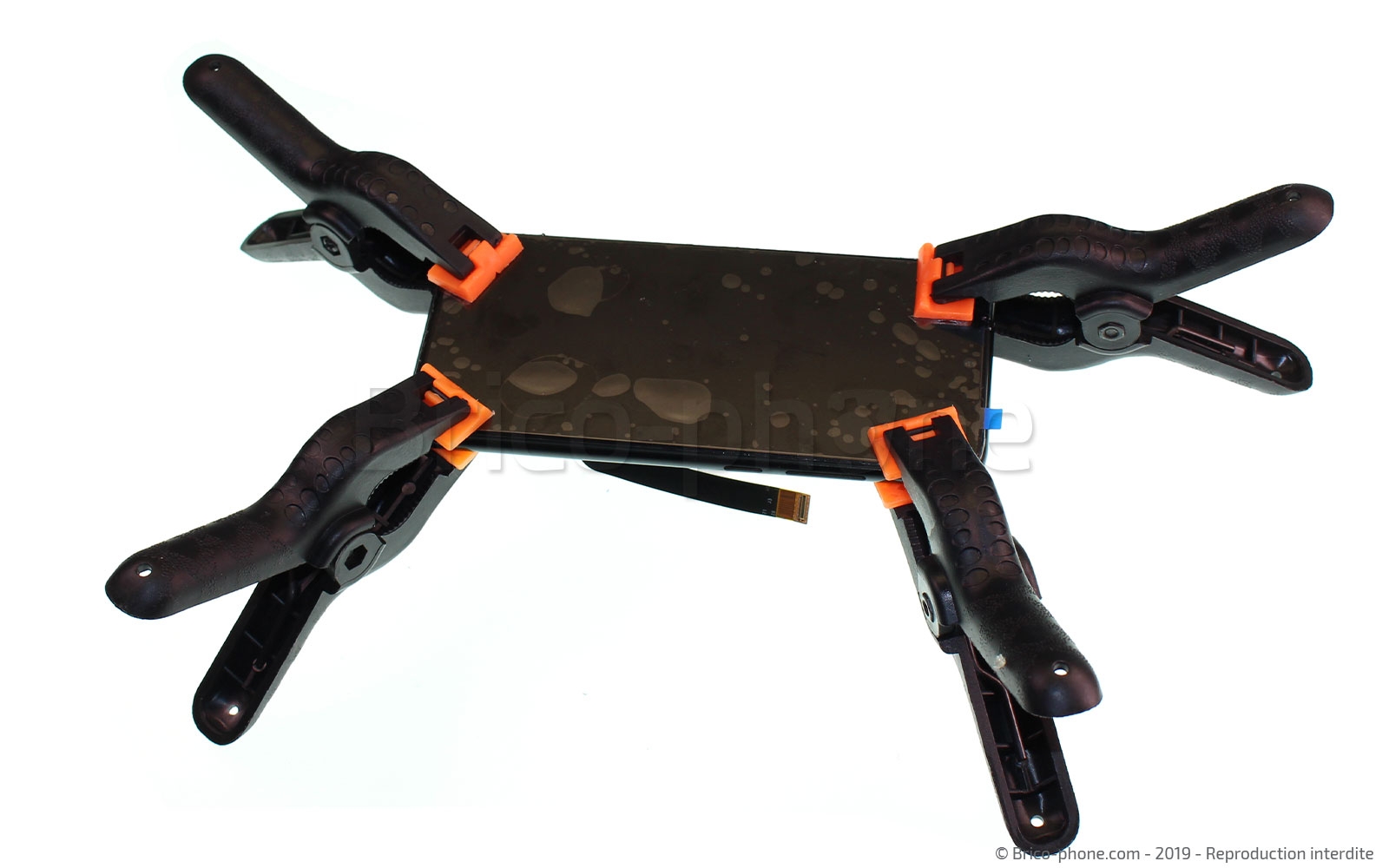

Une fois l'écran mis en place laissez l'ensemble sous presse une petite demi heure.
Procéder de la même façon pour repositionner la façade arrière.
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
