Changement du connecteur de charge sur Galaxy Note 8

Temps estimé : 40 min
Difficulté : 2.5/5
Note de réparabilité : 10/20
Galaxy Note 8 | Temps estimé : 40 min | Difficulté : 2.5/5

Votre Samsung Note 8 ne prend plus la charge et/ou vous rencontrez des problème de micros lorsque vous êtes en communication? Nous vous proposons de remplacer vous-même cet élément vital au bon fonctionnement de votre appareil à l'aide de ce tutoriel en images.

Diagnostic

>  Votre appareil ne prend plus la charge
>  Le connecteur est endommagé et le câble ne rentre plus
>  Votre téléphone n'est plus reconnu lorsque vous le branchez
>  Votre interlocuteur ne vous entend plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge et micro Samsung Galaxy Note 8
36,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de vous lancer

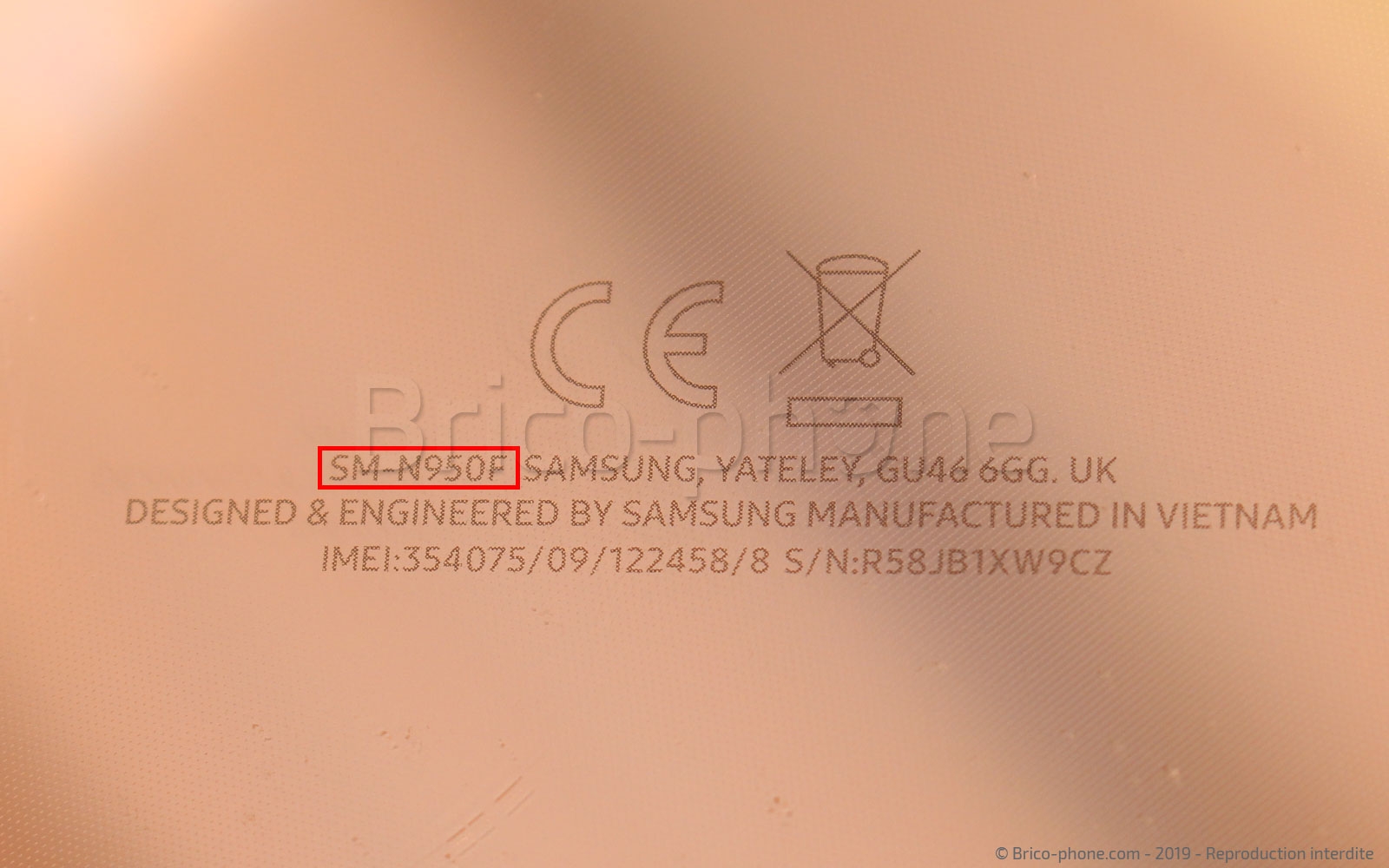

Vérifiez que votre pièce de rechange soit bien compatible avec le numéro de modèle de votre appareil que vous trouverez sur la face arrière.

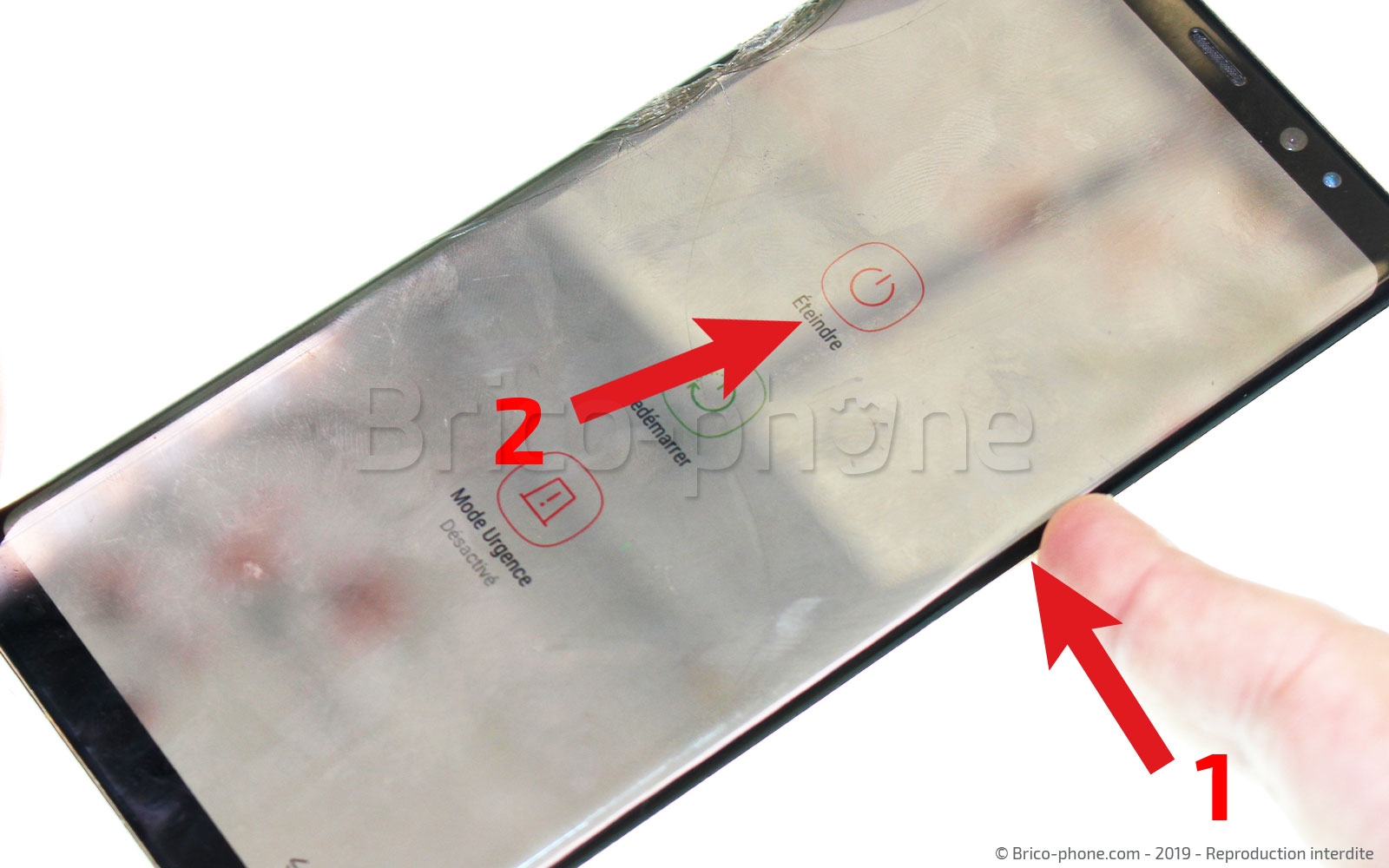

Avant toute ouverture il est bien évidemment nécessaire d'éteindre votre appareil.

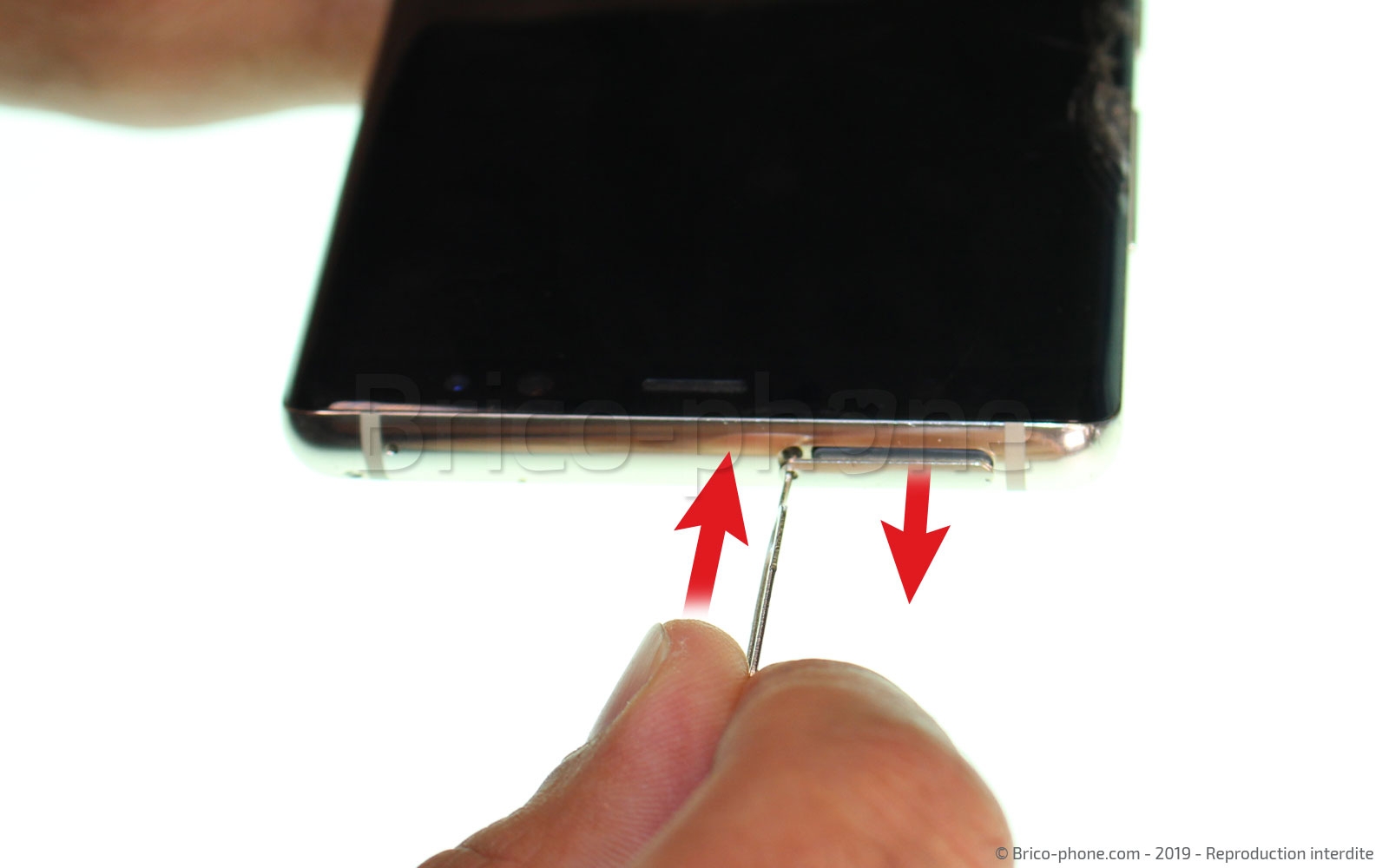

Etape 1 : Retirer le tiroir Sim
À l'aide du petit outil métallique permettant l'extraction de la carte nano-Sim, retirez le rack qui accueille cette dernière.
Outils du kit utilisés
Outils du kit utilisés

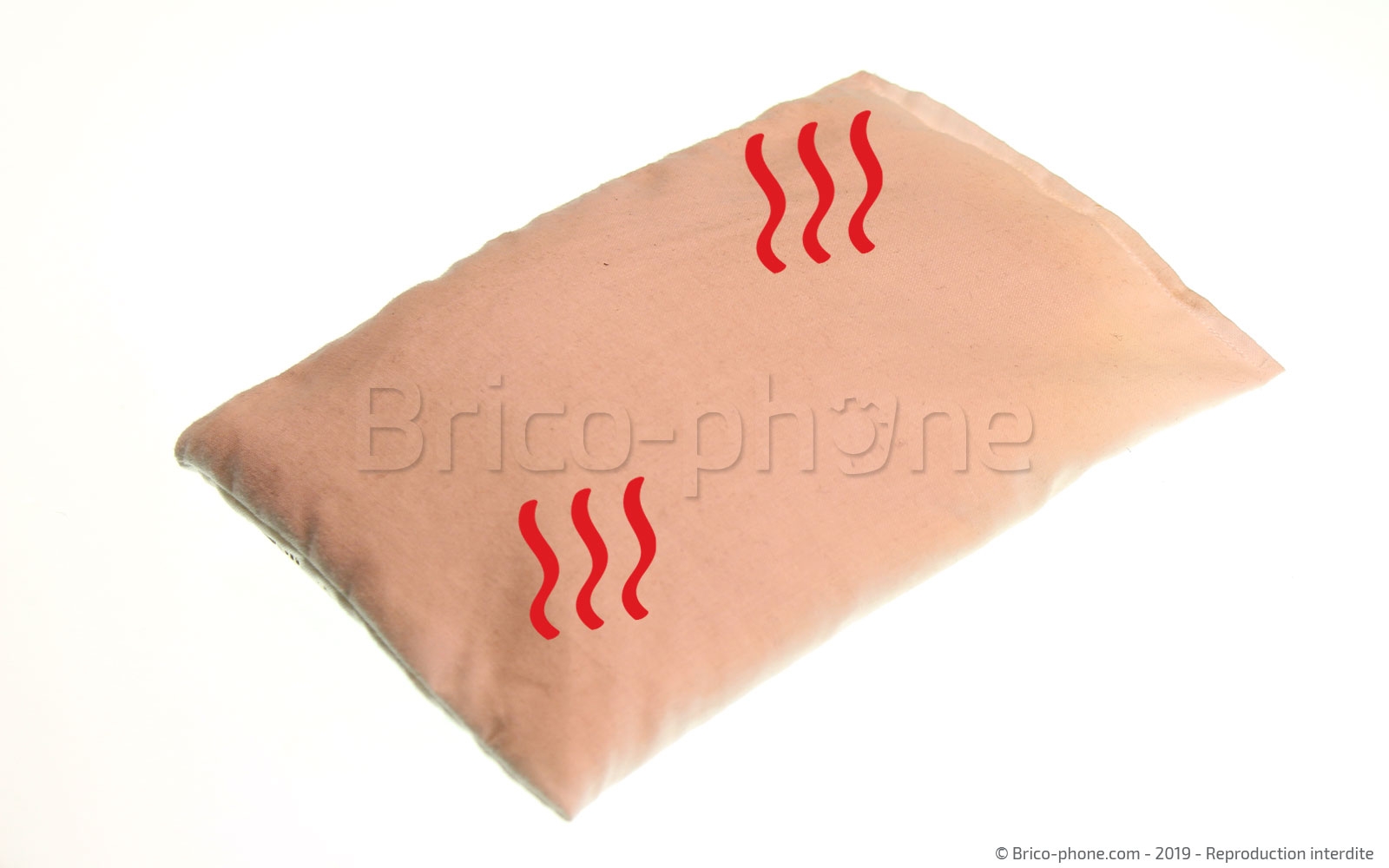

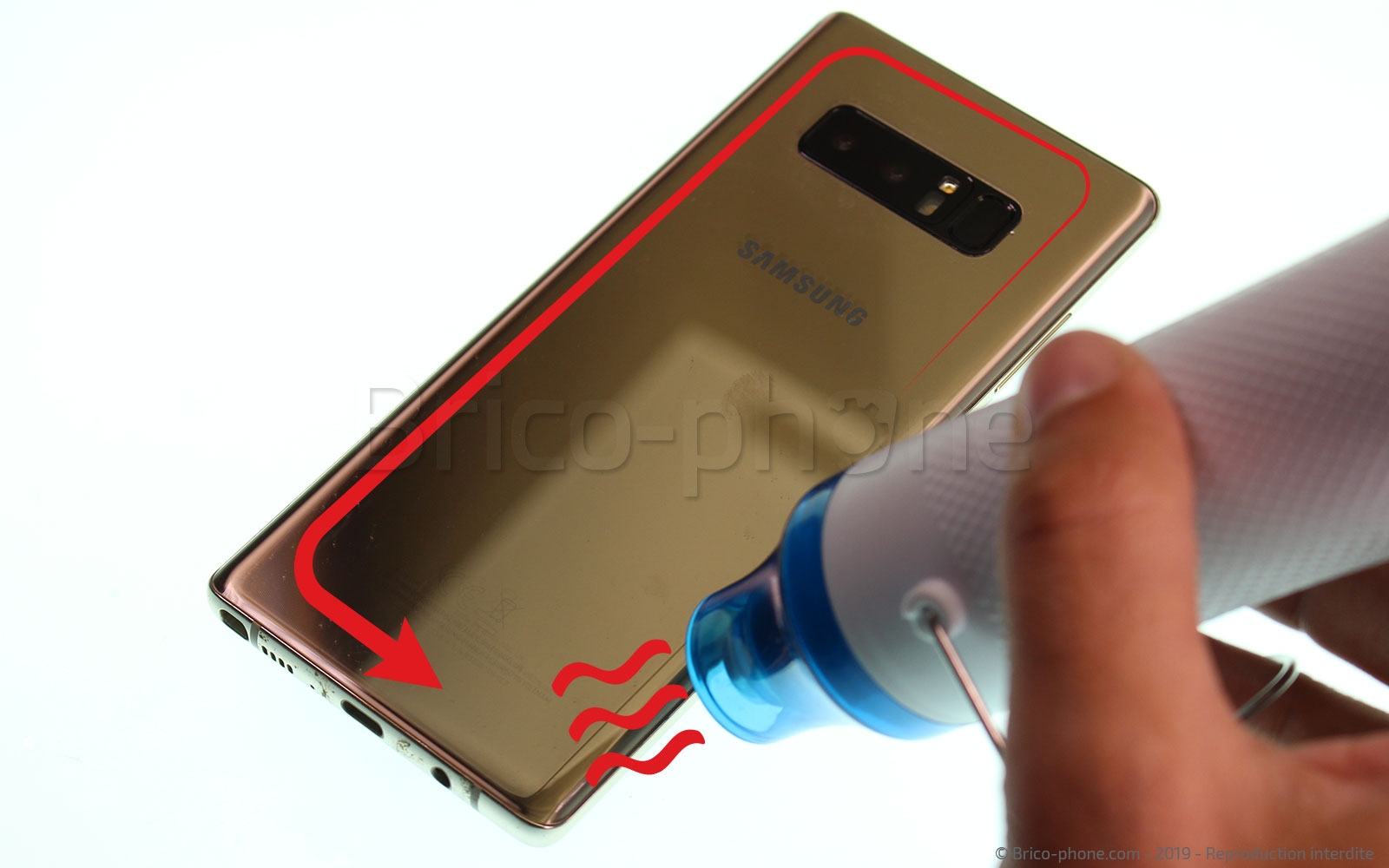

Etape 2 : Chauffer la façade arrière
A l'aide d'un petit décapeur thermique ou d'un coussin chauffant ( outillage que nous proposons sur notre site internet), chauffez la vitre arrière afin de ramollir l'adhésif qui fixe le cache arrière au châssis de votre smartphone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

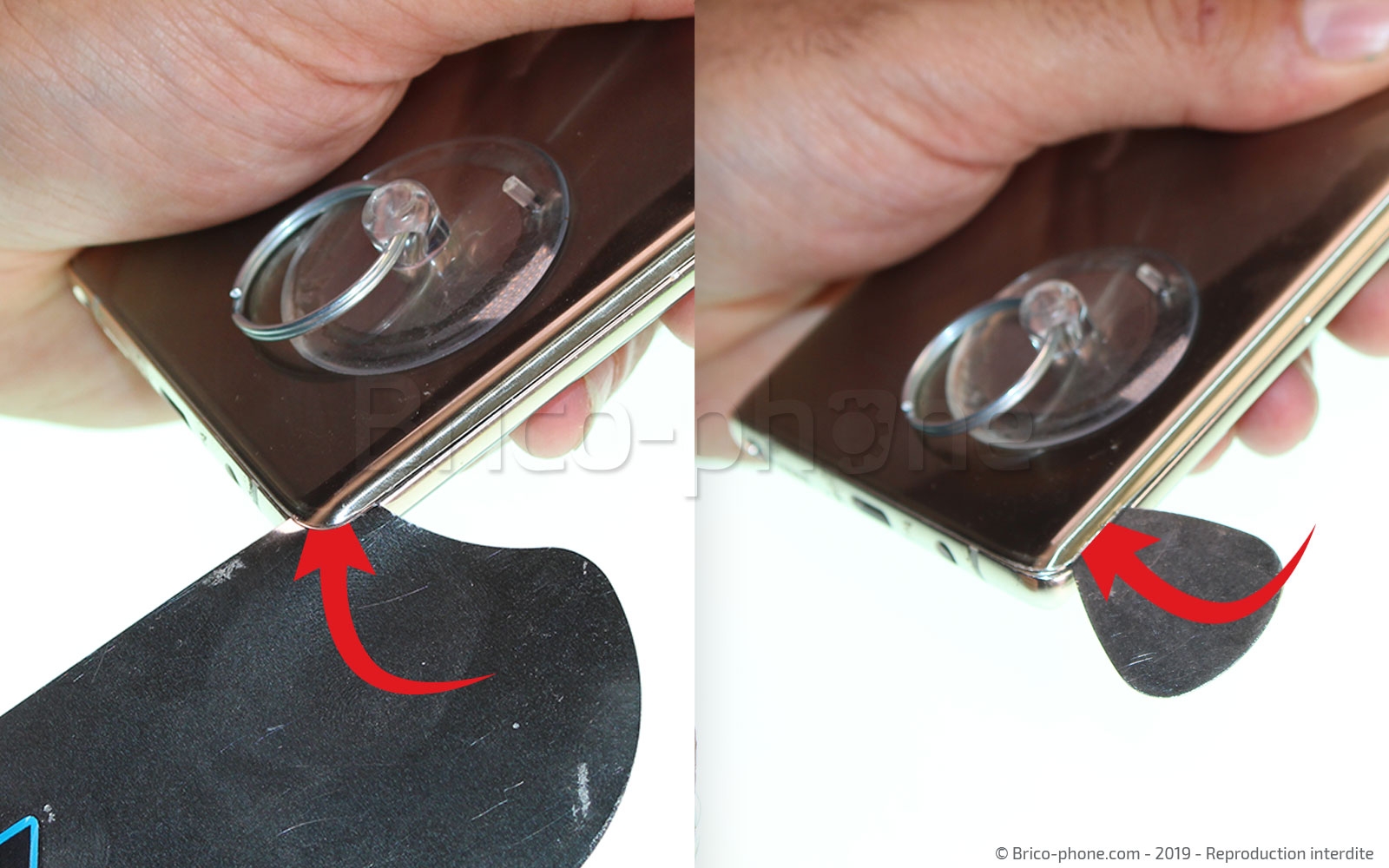

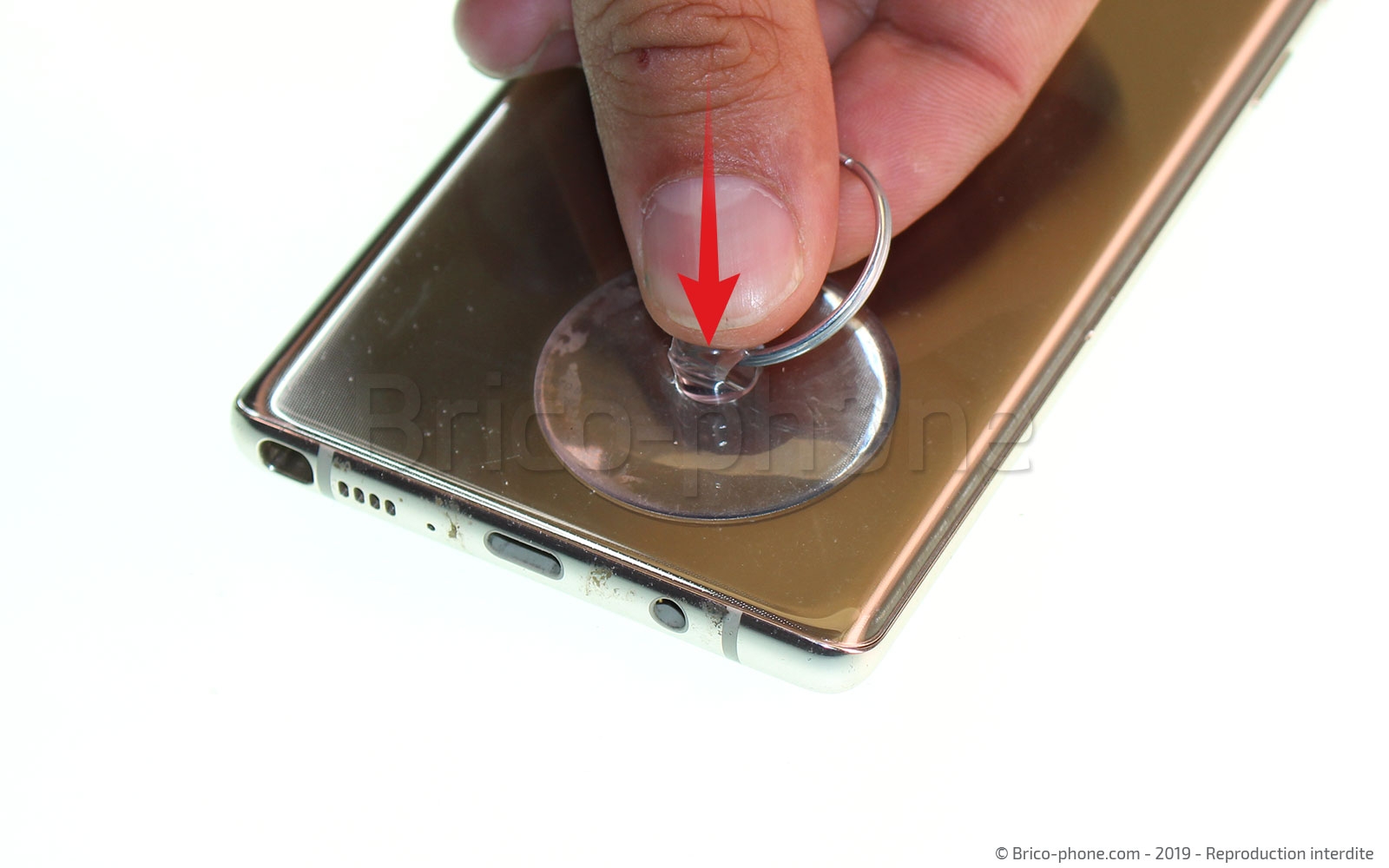

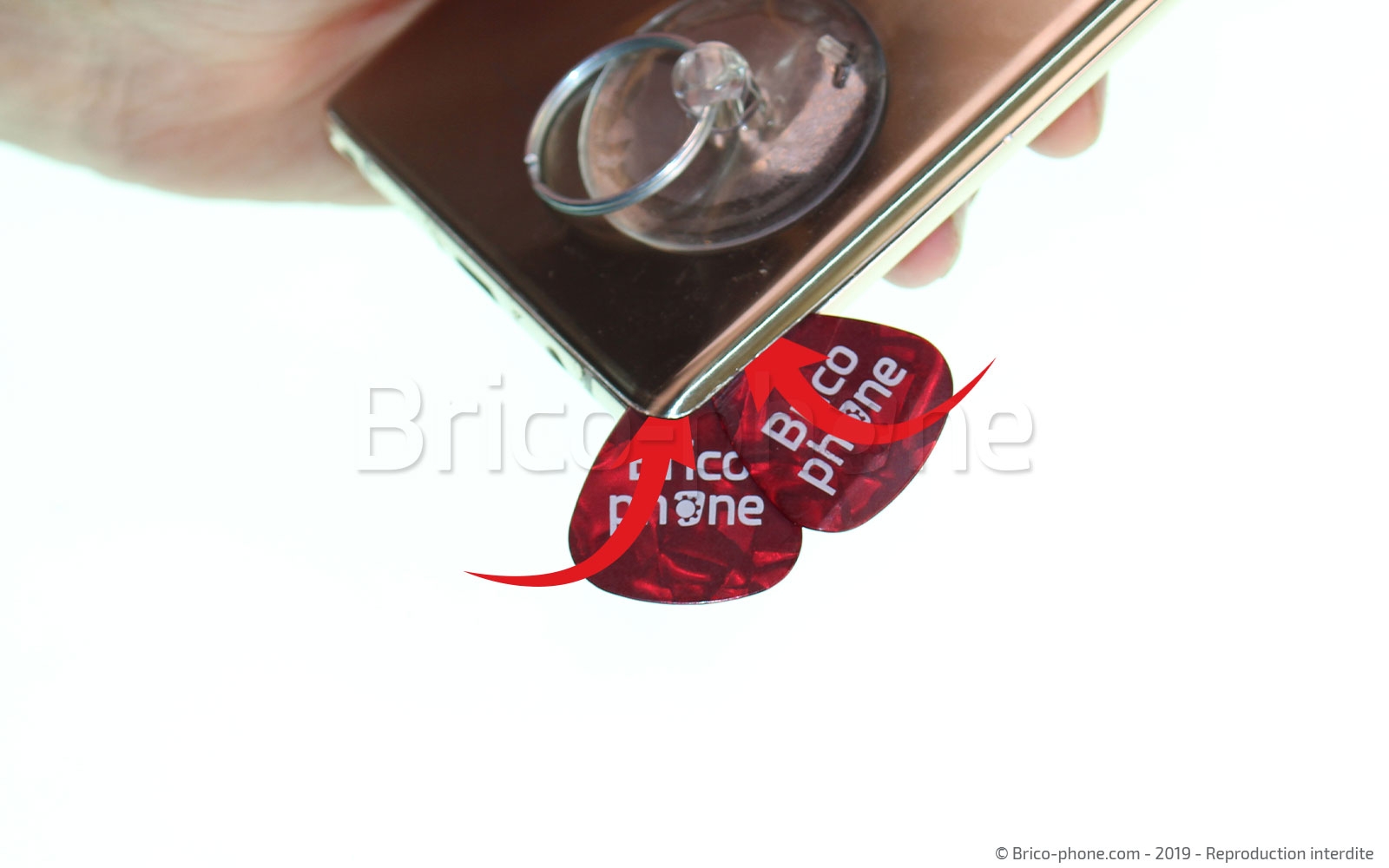

Etape 3 : Décoller la vitre arrière
Positionnez la ventouse sur l'un des angles inférieurs du cache arrière en appuyant fortement dessus . Tout en tirant sur l'anneau de la ventouse, insérez un outil iflex ou le médiator métal entre la façade arrière et le châssis de manière à créer un jour dans lequel vous allez pouvoir positionner les médiators plastiques qui seront utilisés pour le décollage.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

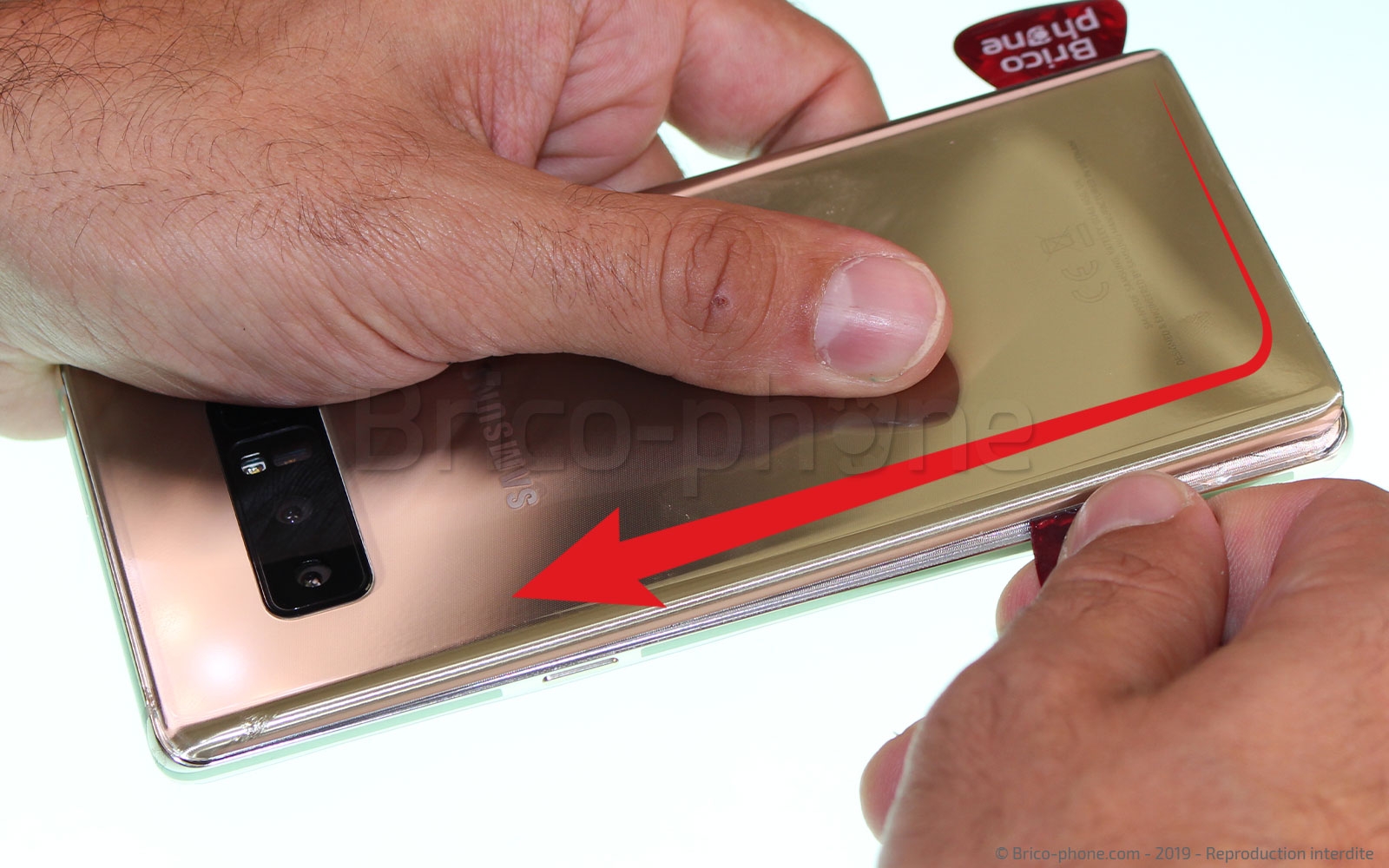

Etape 4 : Décoller le cache arrière
Faites désormais glisser les outils mis en place à l'étape précédente sous tout le contour de la vitre arrière afin de la décoller . L'adhésif qui maintient la vitre est assez puissant il vous sera peut-être nécessaire de chauffer a nouveau le contour du cache si vous sentez trop de résistance.
Outils du kit utilisés
Outils du kit utilisés

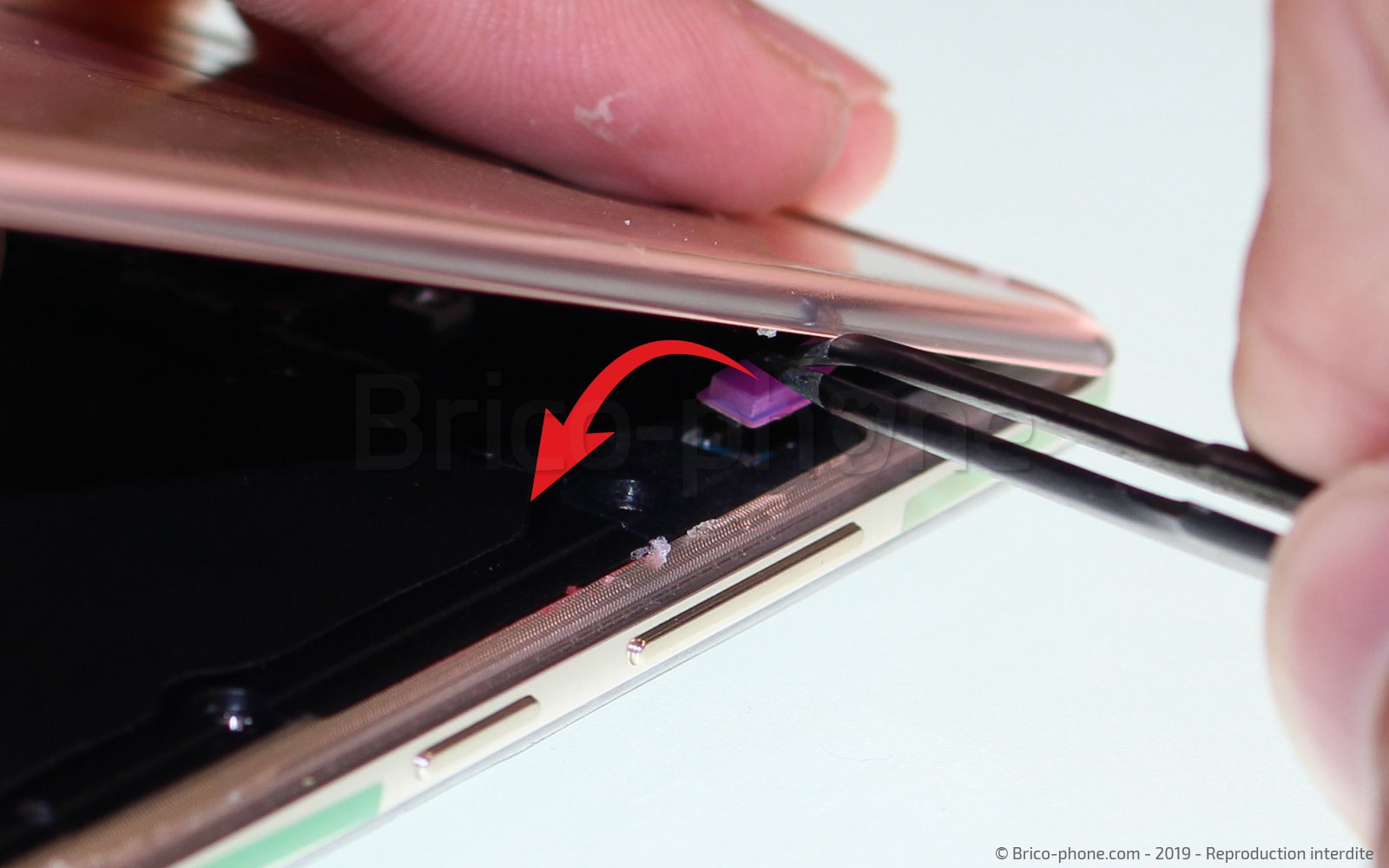

Etape 5 : Déconnecter le lecteur d'empreintes digitales
Le lecteur d'empreintes digitales qui est installé sur la façade arrière, est connecté à la carte mère de votre Galaxy note 8. Il est donc nécessaire de le débrancher avant de retirer complètement la vitre.
Pour cela levez légèrement le cache au niveau des boutons volumes, puis déconnectez la nappe à l'aide de la pincette métallique.

Outils du kit utilisés
Outils du kit utilisés

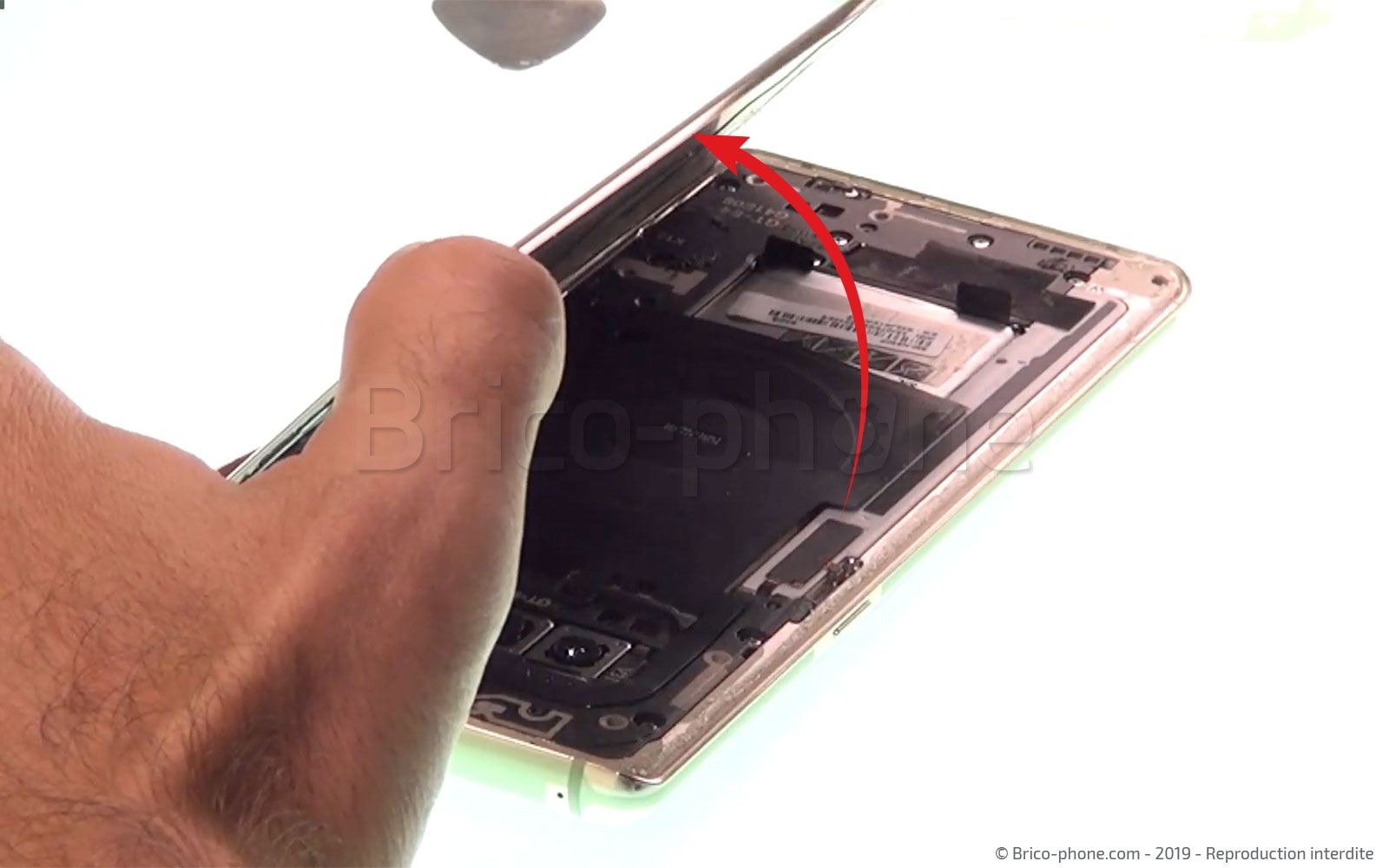

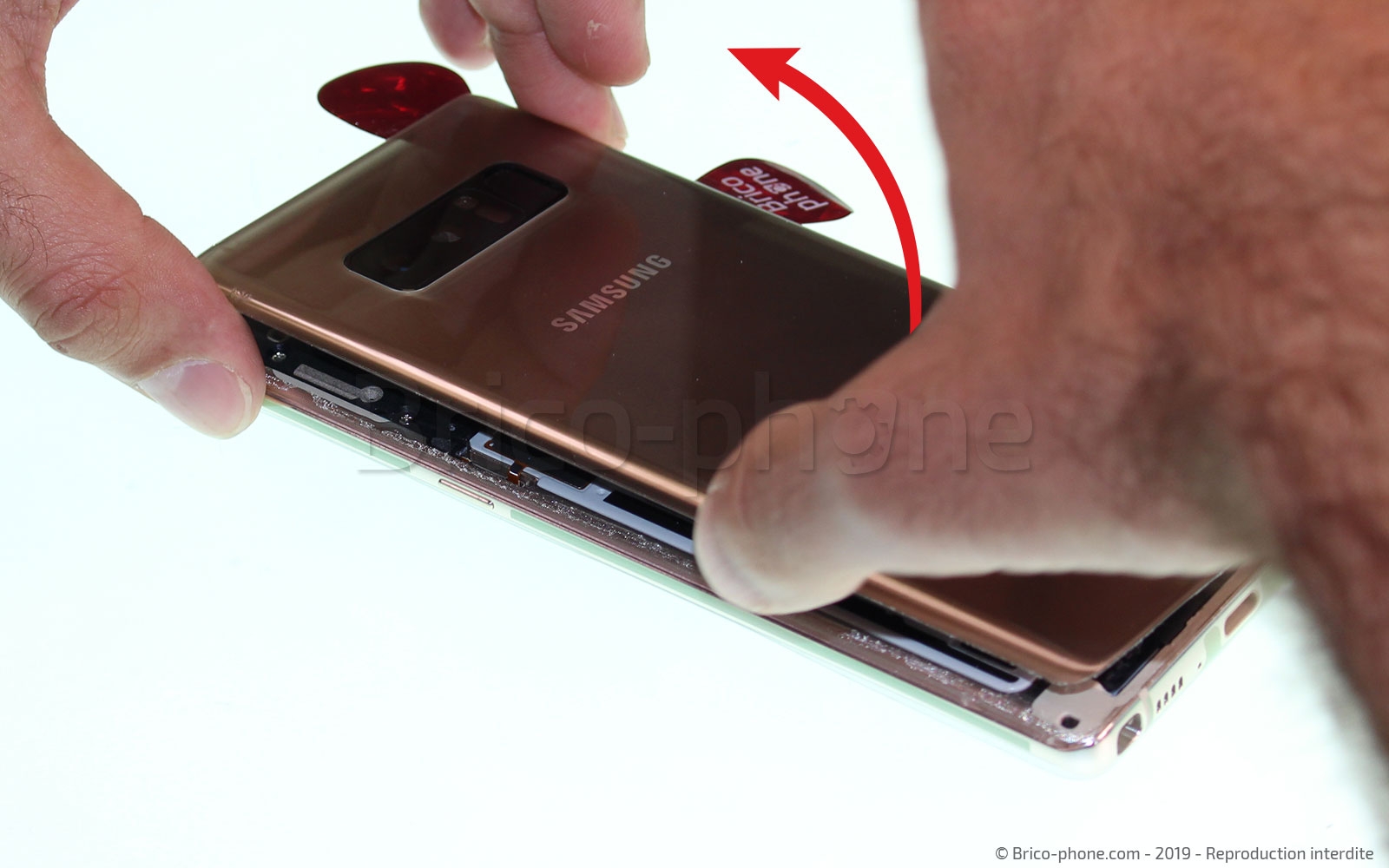

Etape 6 : Retirer la vitre arrière
Vous pouvez désormais déposer le cache sans soucis . il vous suffit juste de le basculer sur le côté puis de le retirer.

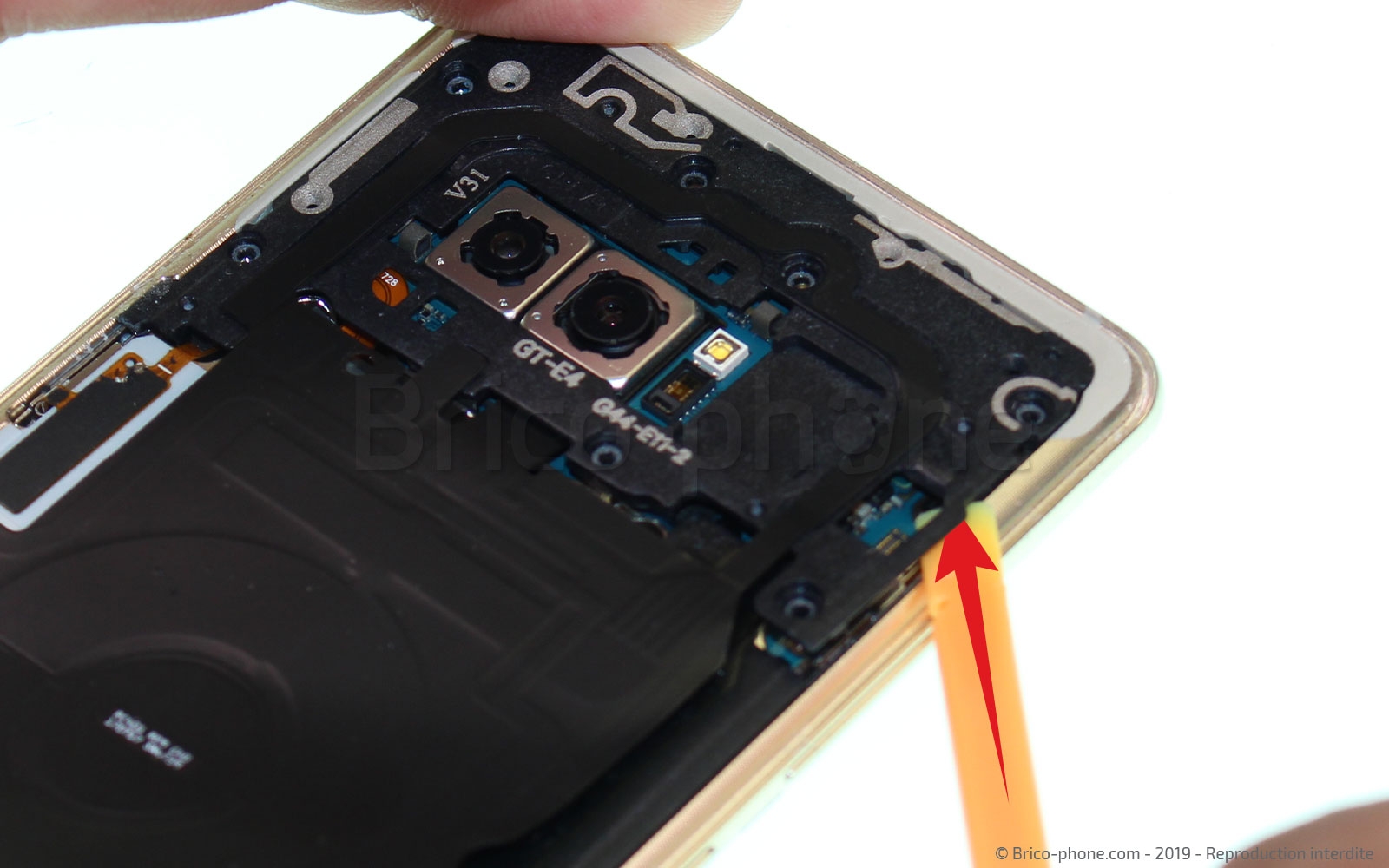

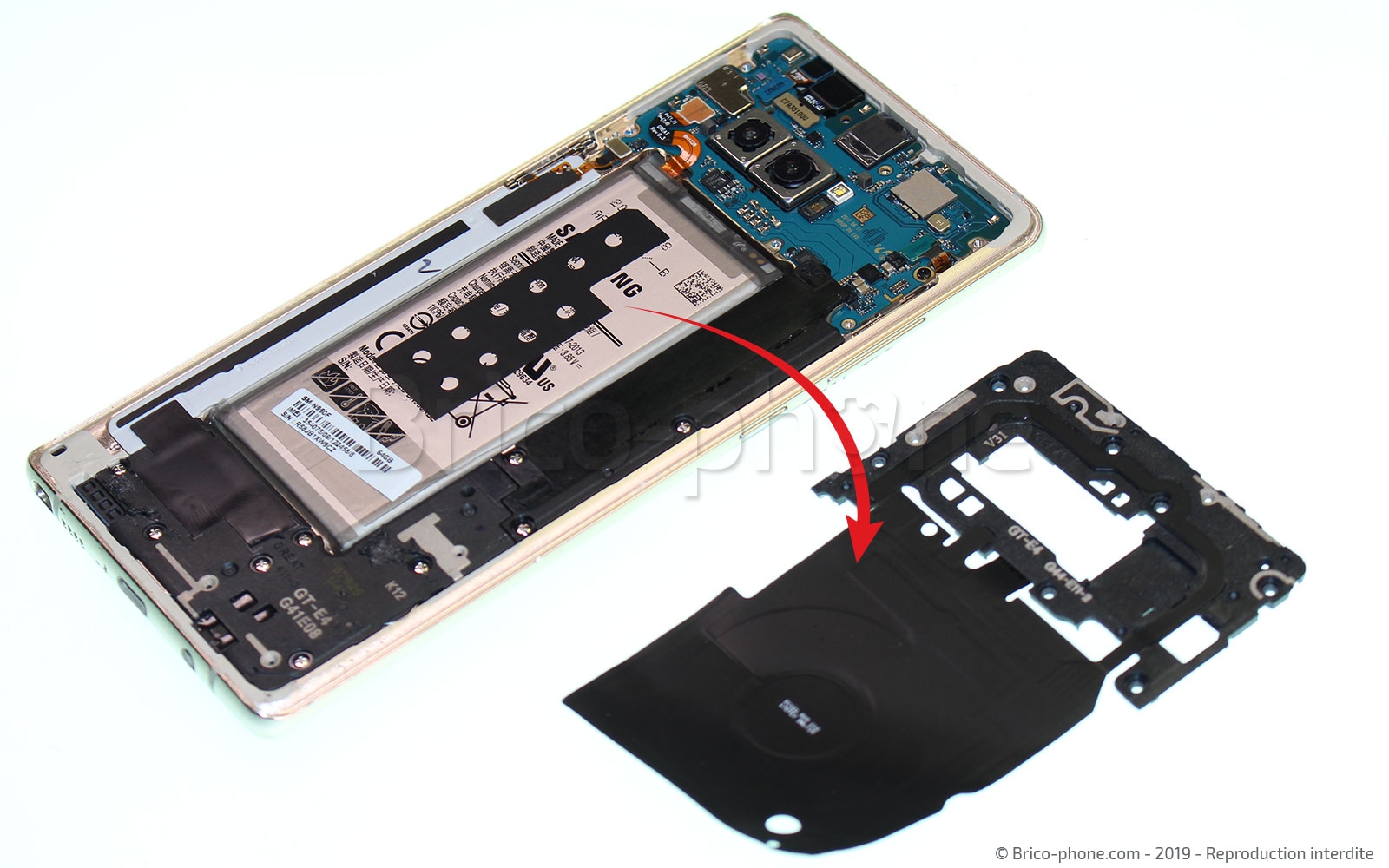

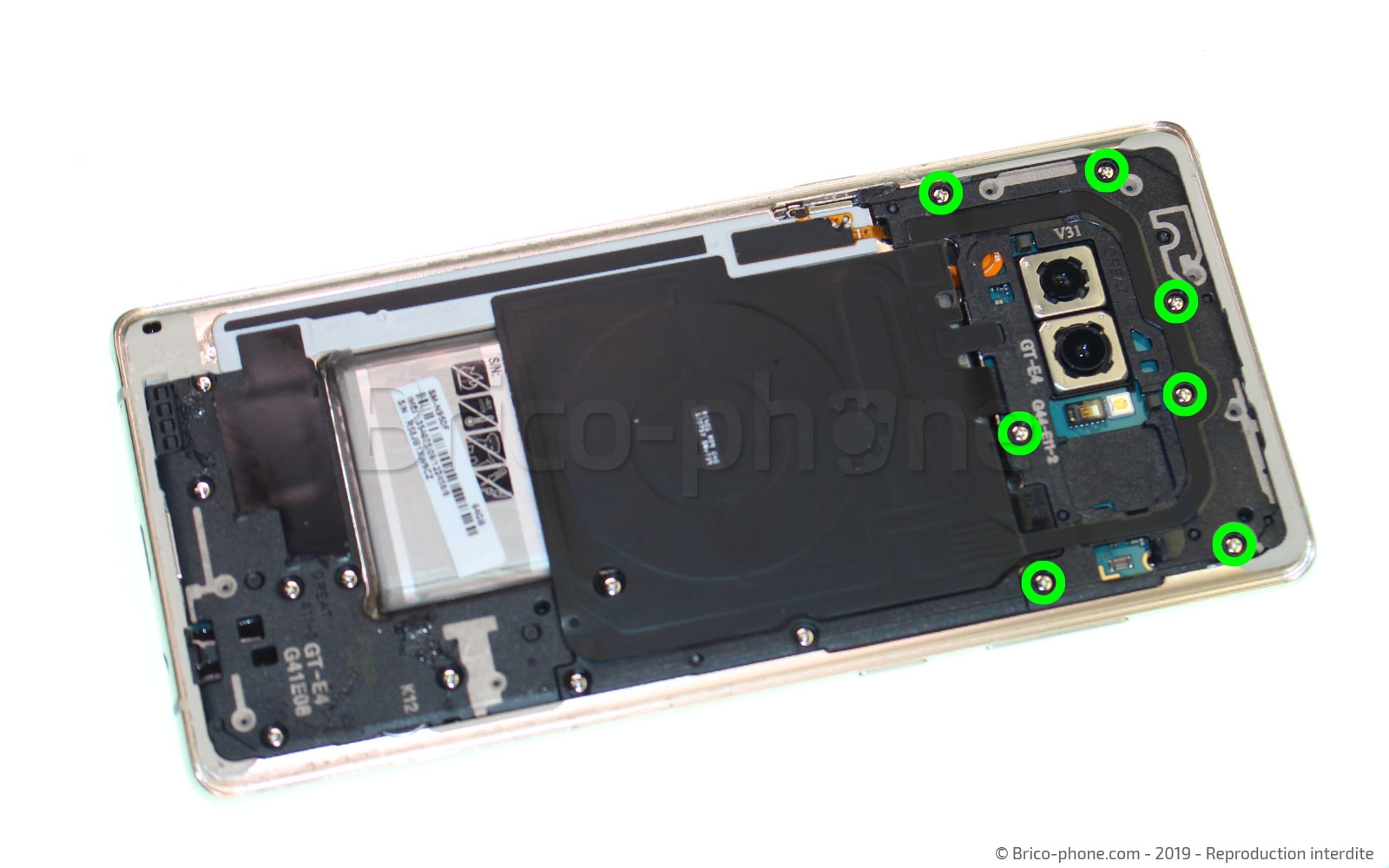

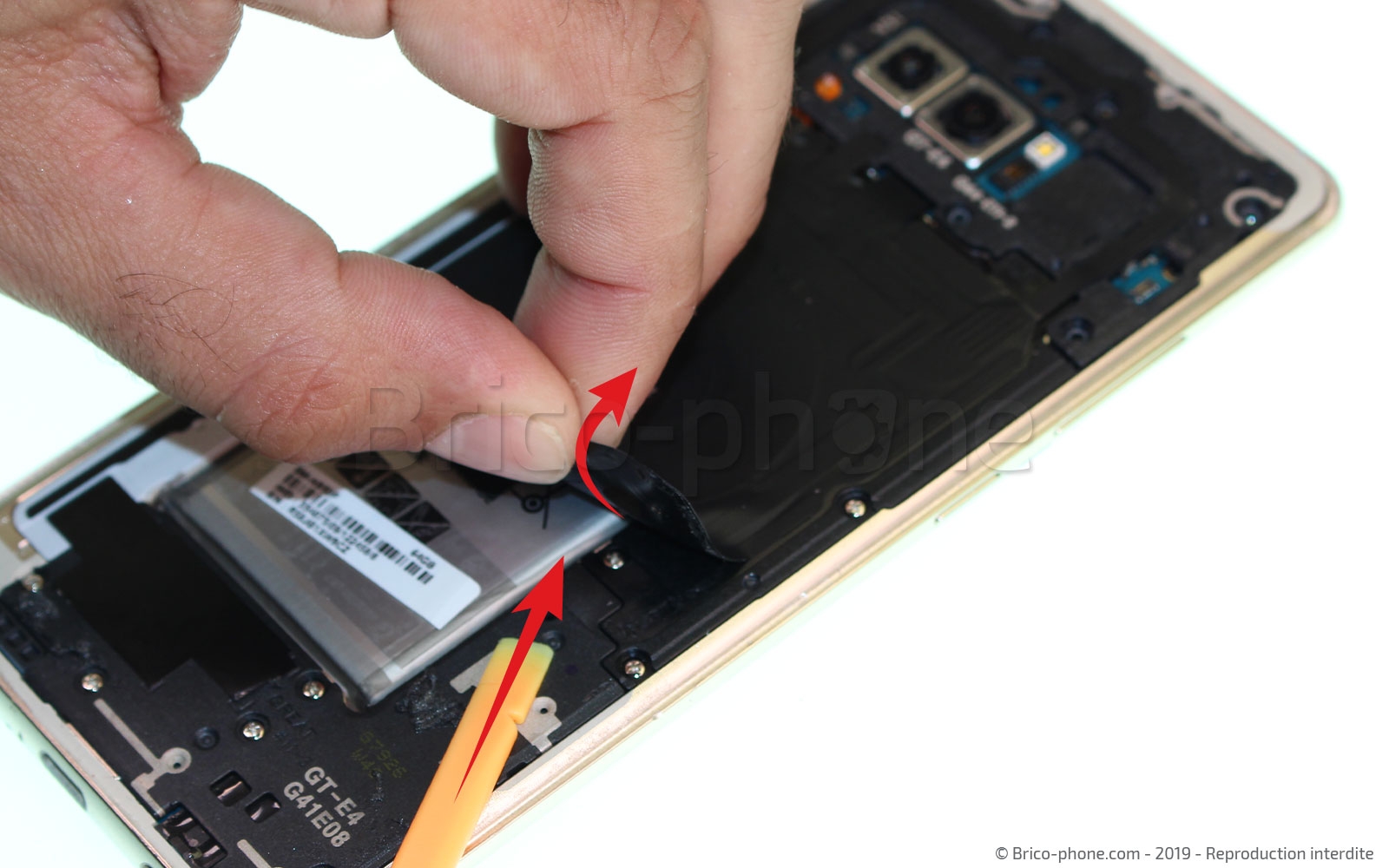

Etape 7 : Retirer la nappe NFC / Induction
Munissez-vous de votre tournevis cruciforme afin de retirer les 7 vis qui maintiennent le support de la nappe permettant la recharge sans fil ainsi que la possibilité d'établir la communication entre 2 appareils compatibles, pour par exemple échanger des photos.
Décollez délicatement la nappe puis sortez l'ensemble du châssis . Le support est simplement clipsé il vous suffira de le libérer à l'aide du levier nylon ou de la pincette.

Outils du kit utilisés
Outils du kit utilisés

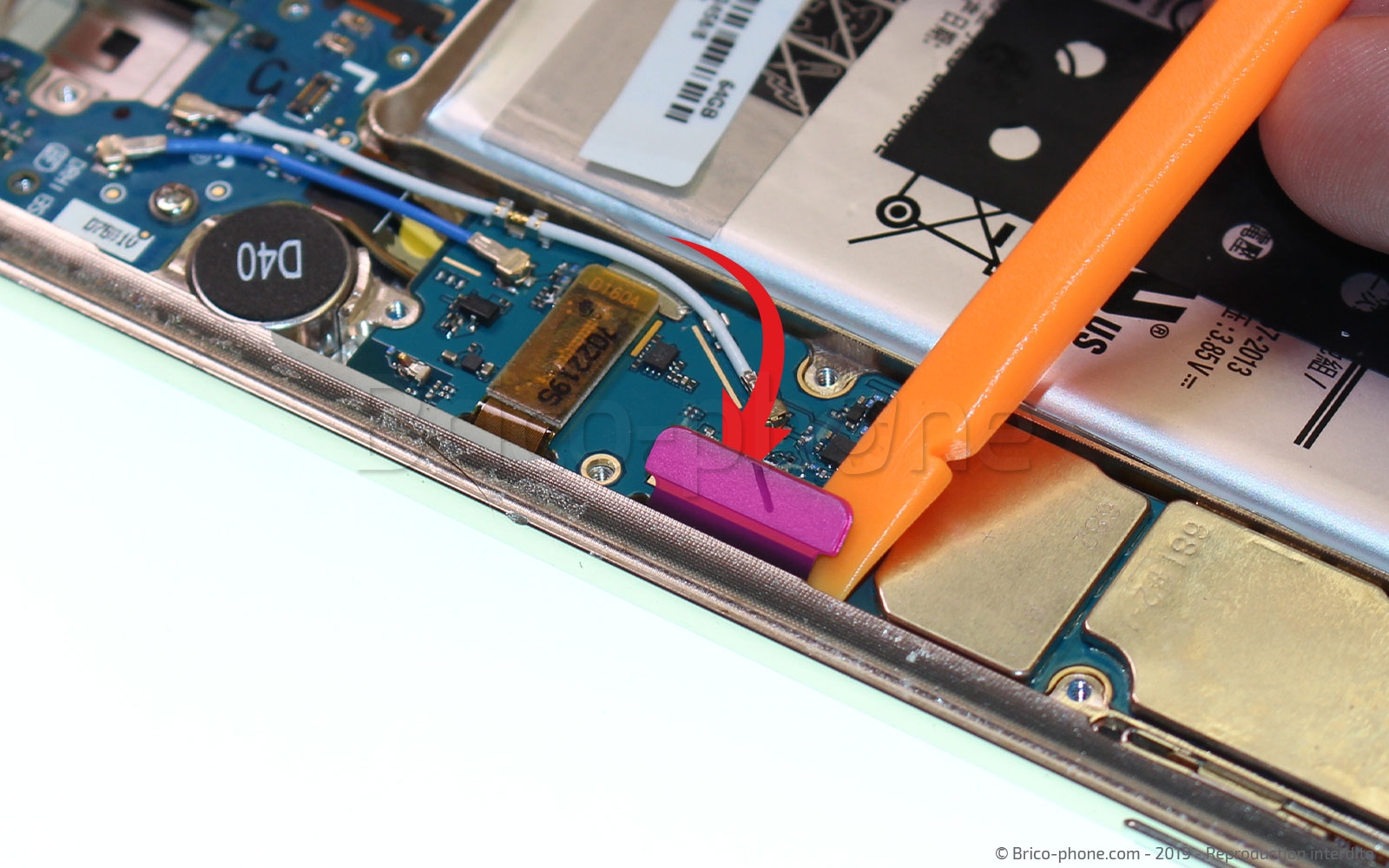

Etape 8 : Déconnecter la batterie
A l'aide d'un outil plastique, déconnectez la batterie ayant les caractéristiques suivantes : 3300mAh - Li-Poly - 3.8V
Outils du kit utilisés
Outils du kit utilisés

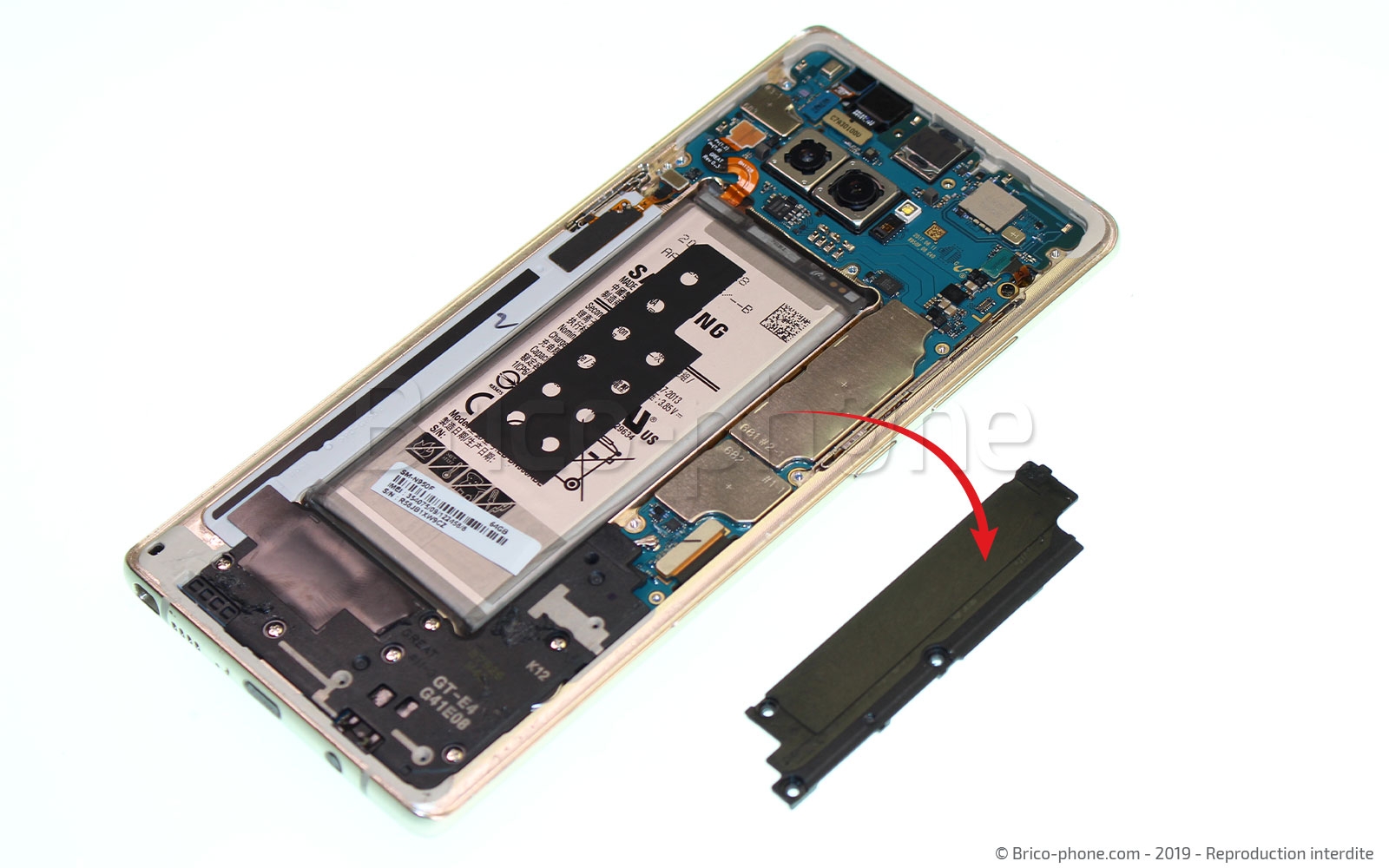

Etape 9 : Retirer le cache latéral
Retirez désormais le cache latéral en dévissant les 3 vis cruciformes . Ce cache n'a pas de fonction vitale pour l'appareil, il sert simplement de support pour la vitre arrière et de protection pour la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

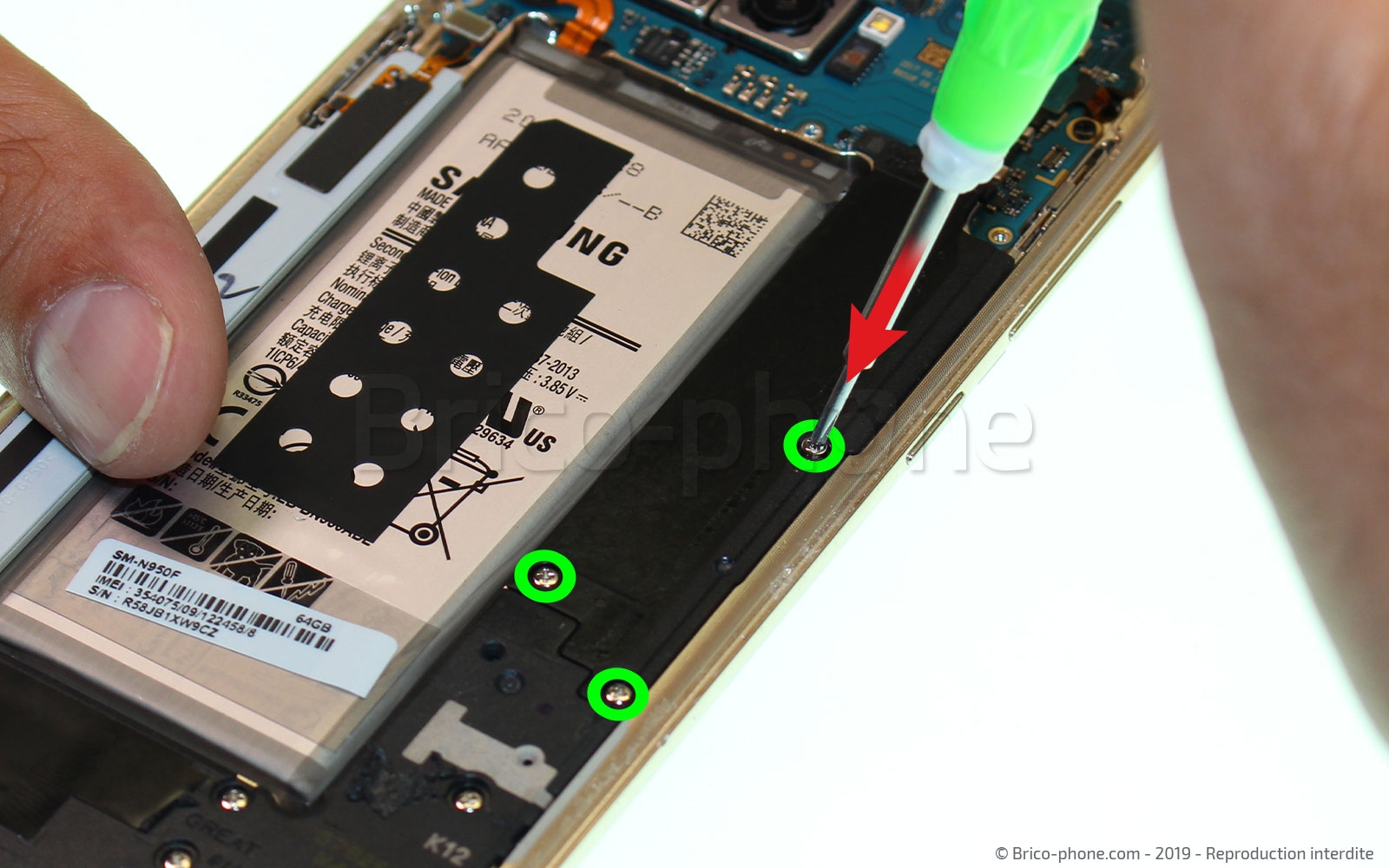

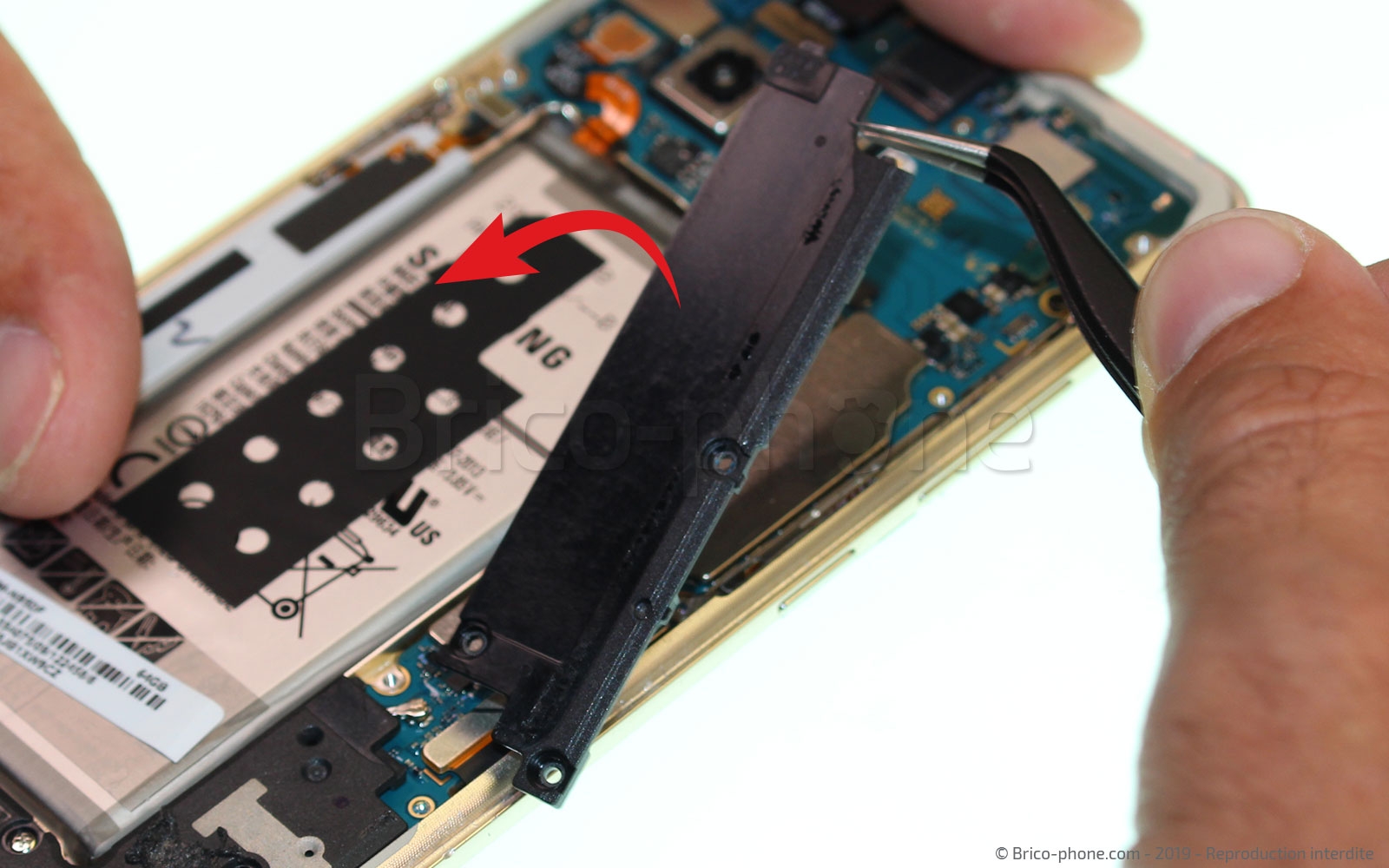

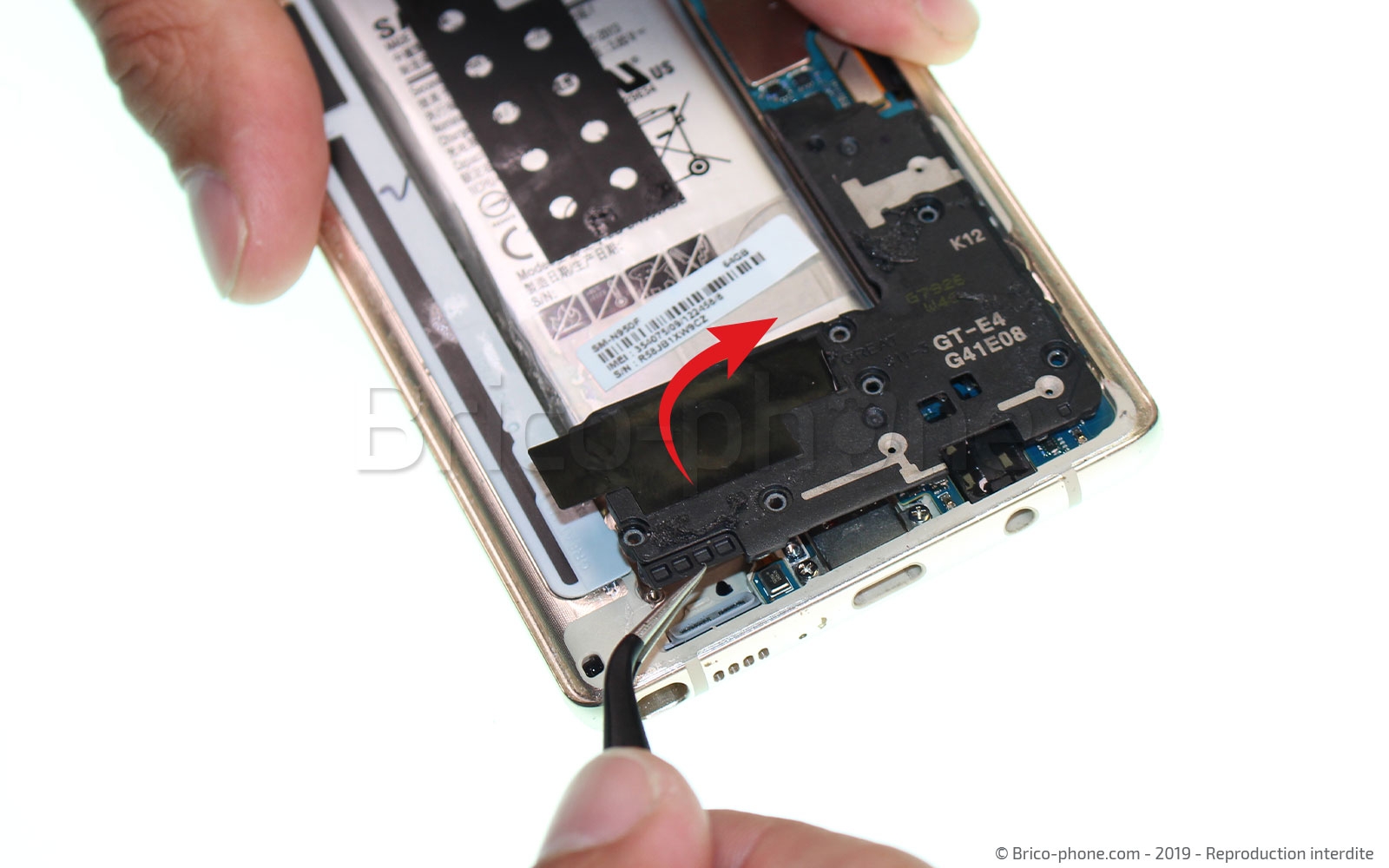

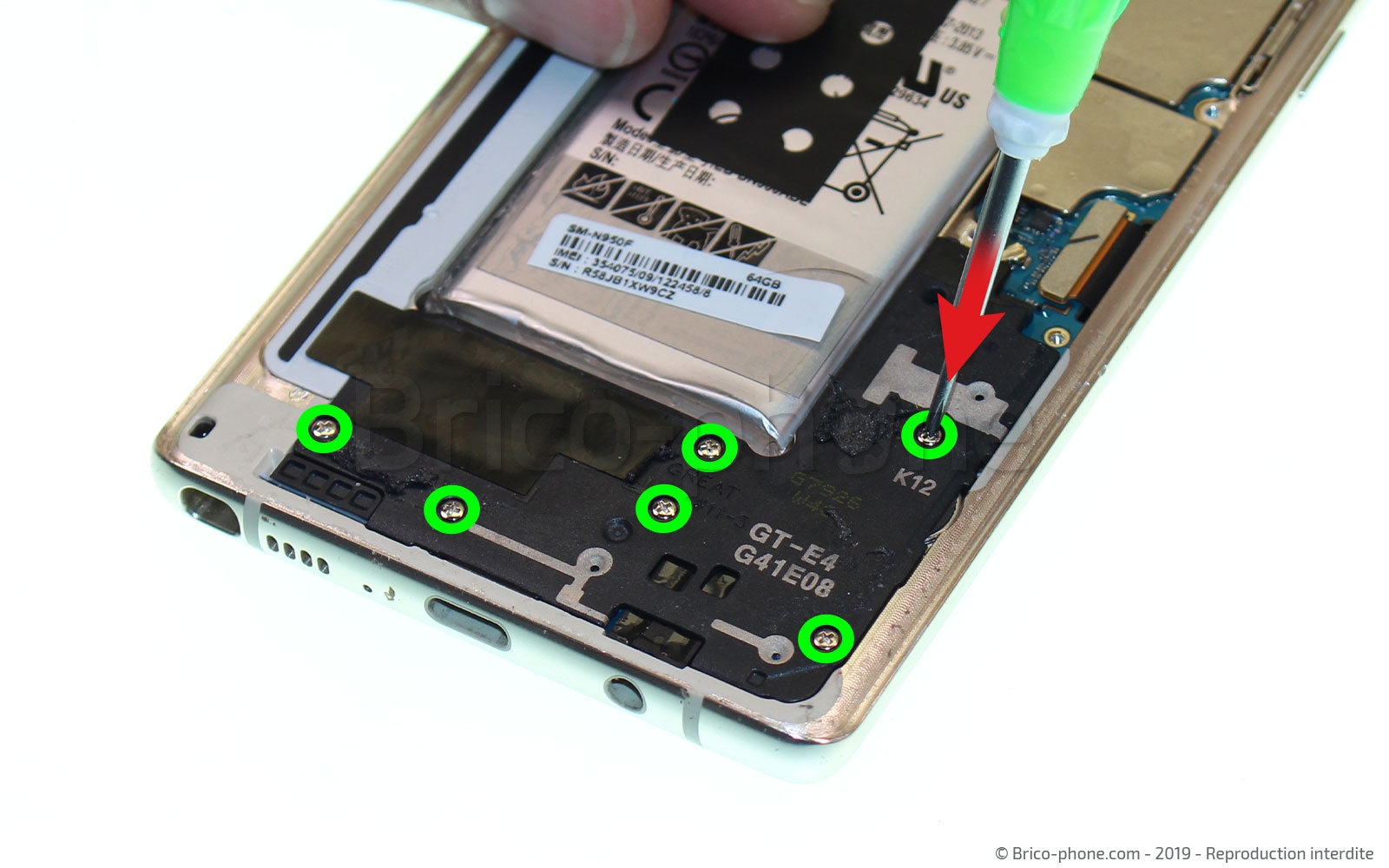

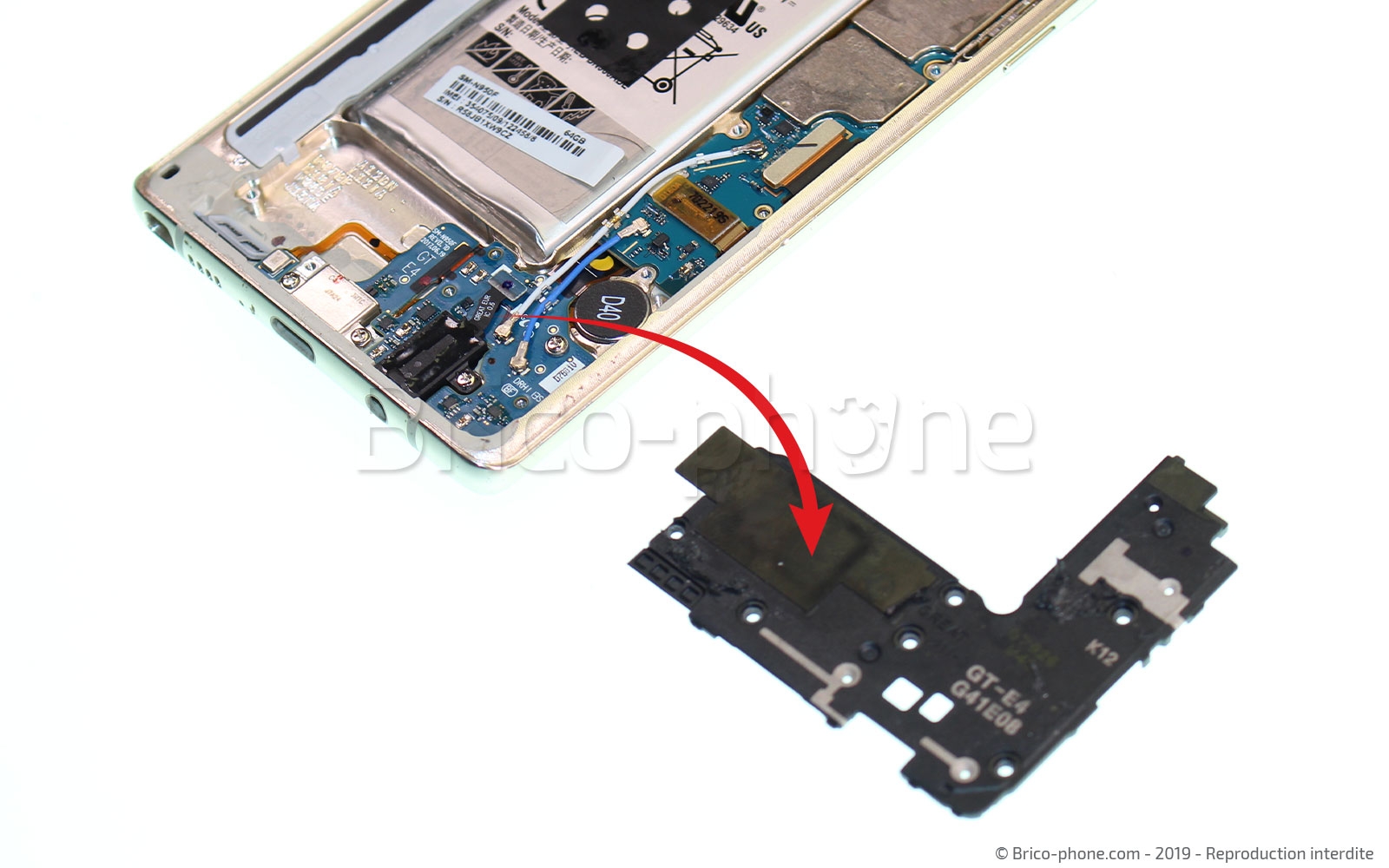

Etape 10 : Sortir le bloc haut-parleur externe
Reprenez votre tournevis vert afin de dévisser le bloc haut-parleur externe qui vous permet entre autres d'écouter la musique .
Une fois les vis retirées il ne vous reste plus qu'à le sortir du châssis à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

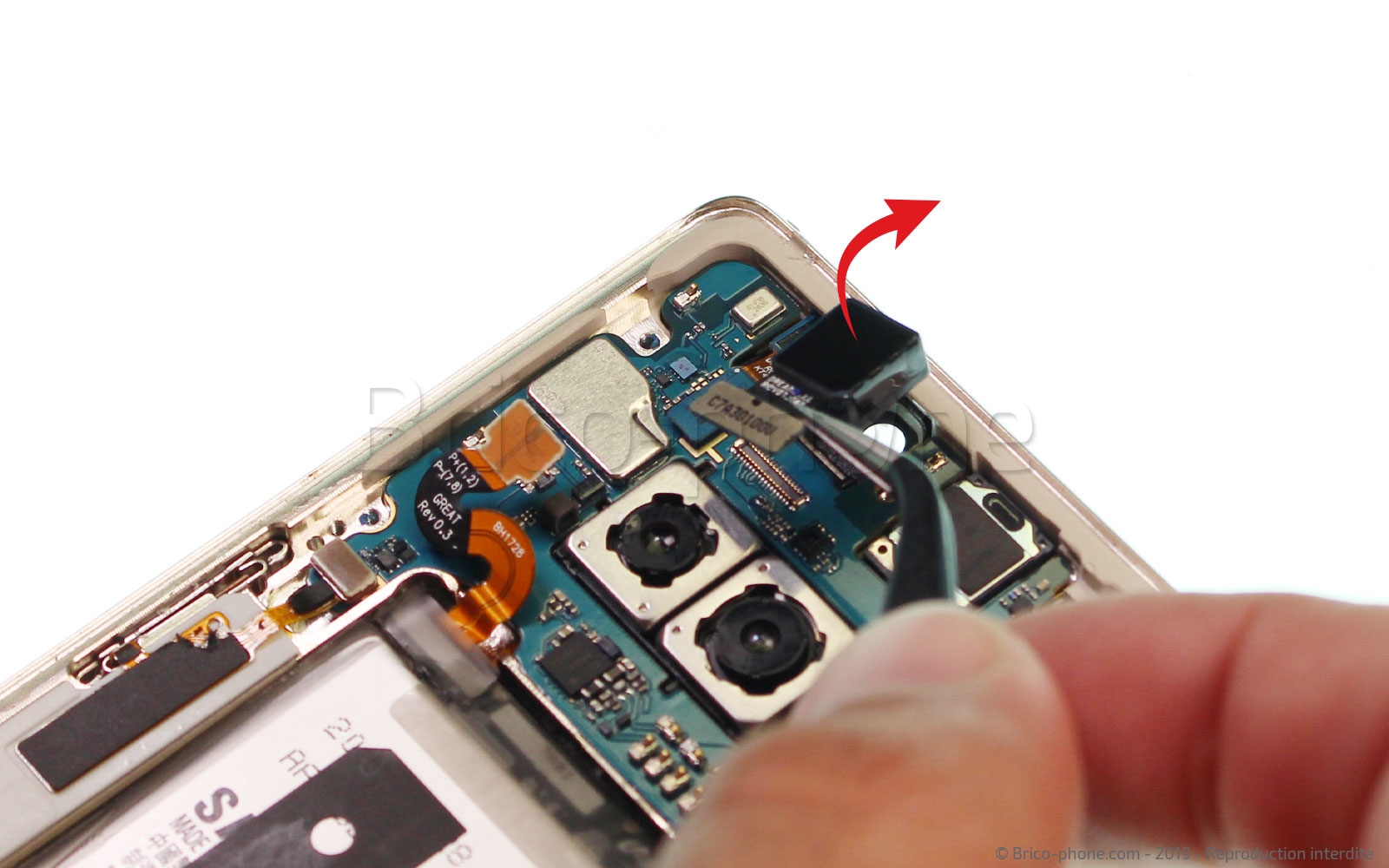

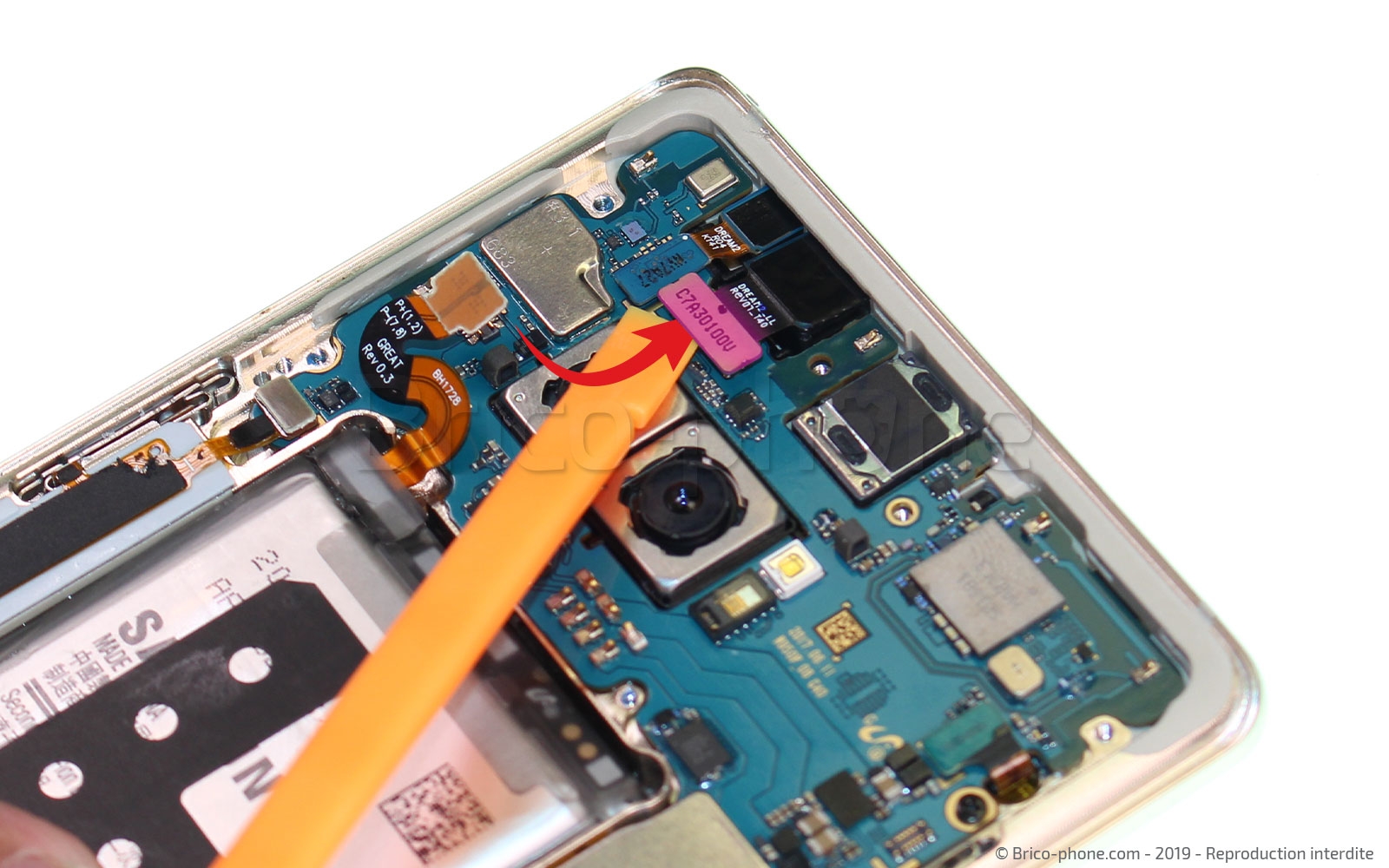

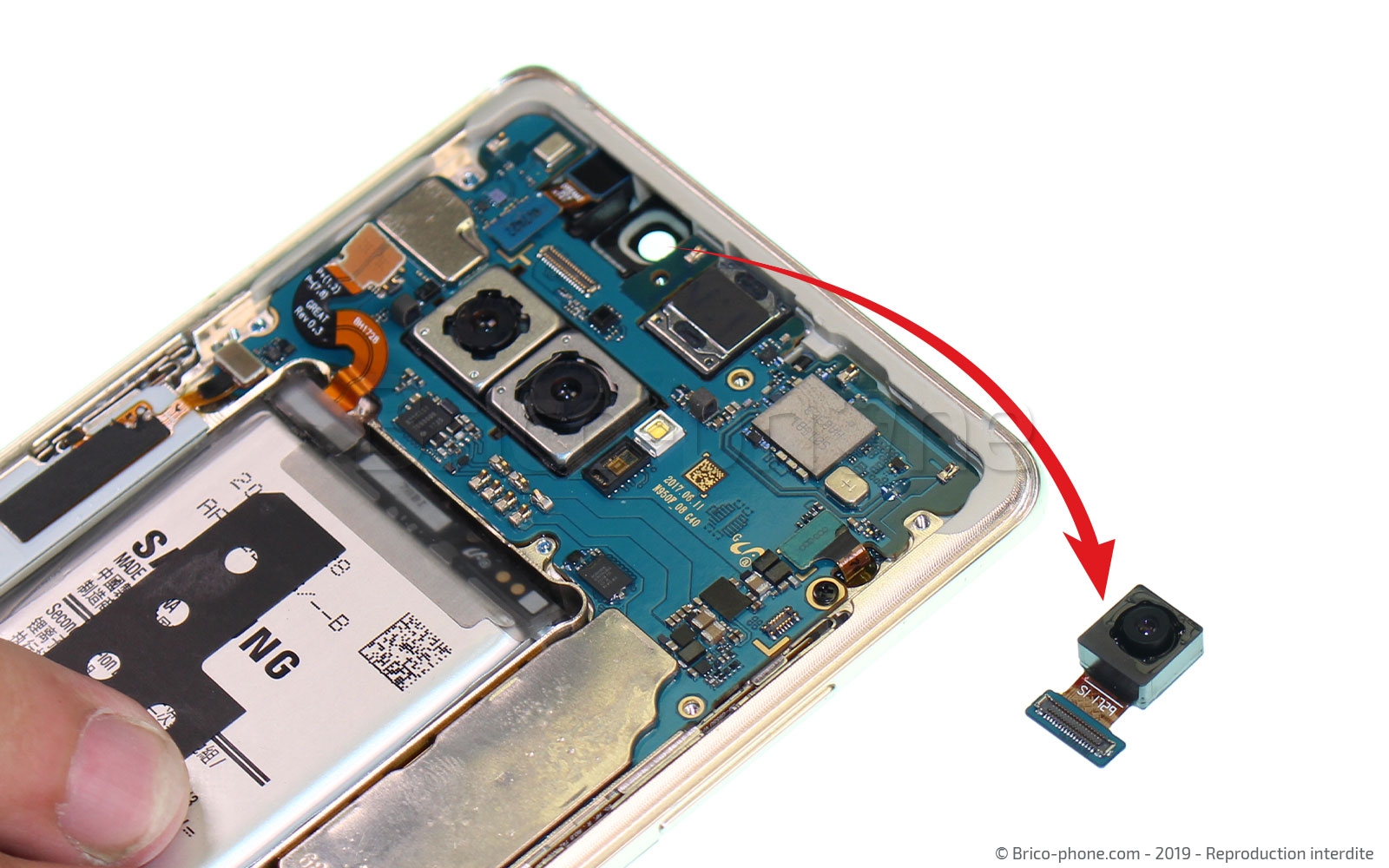

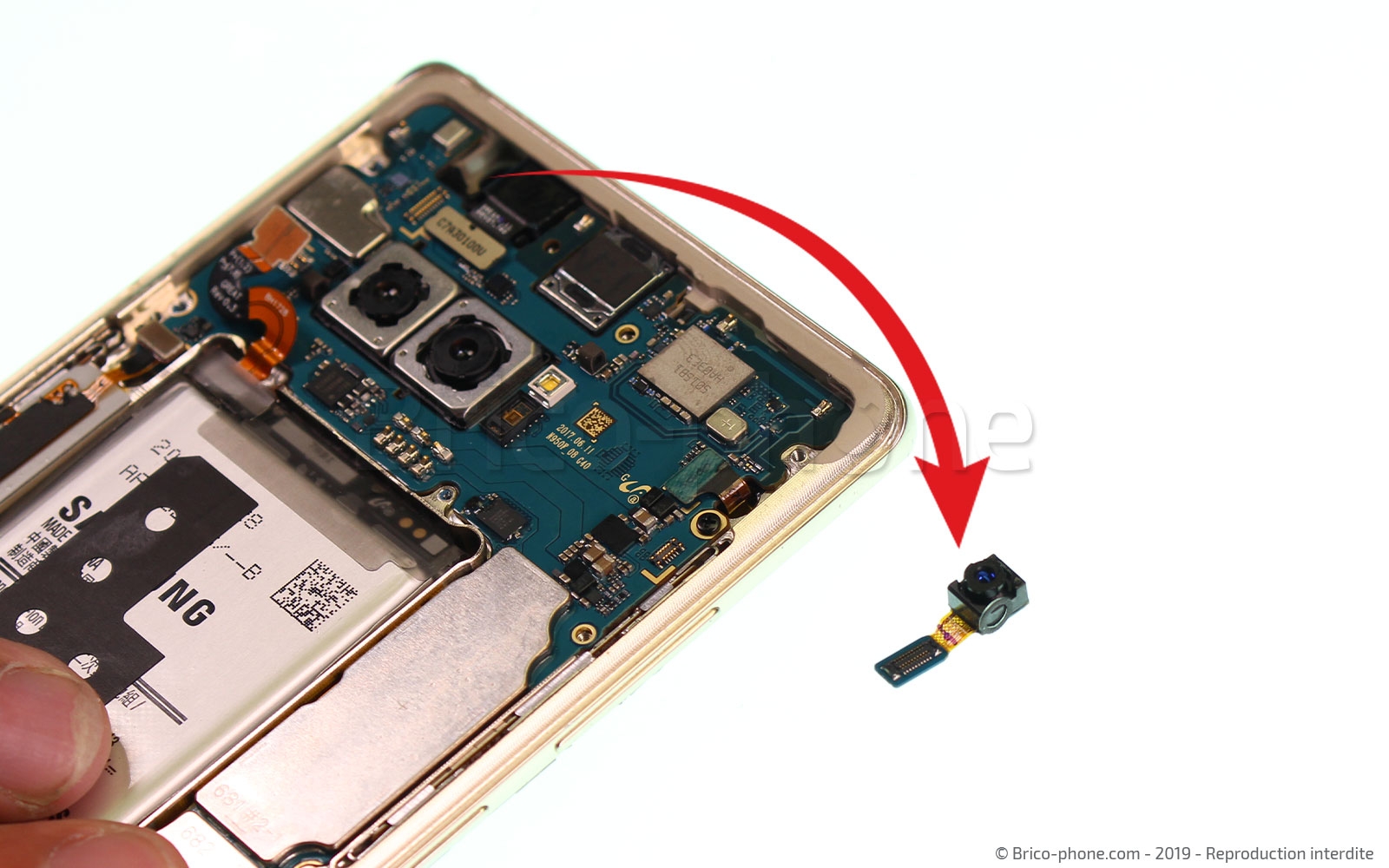

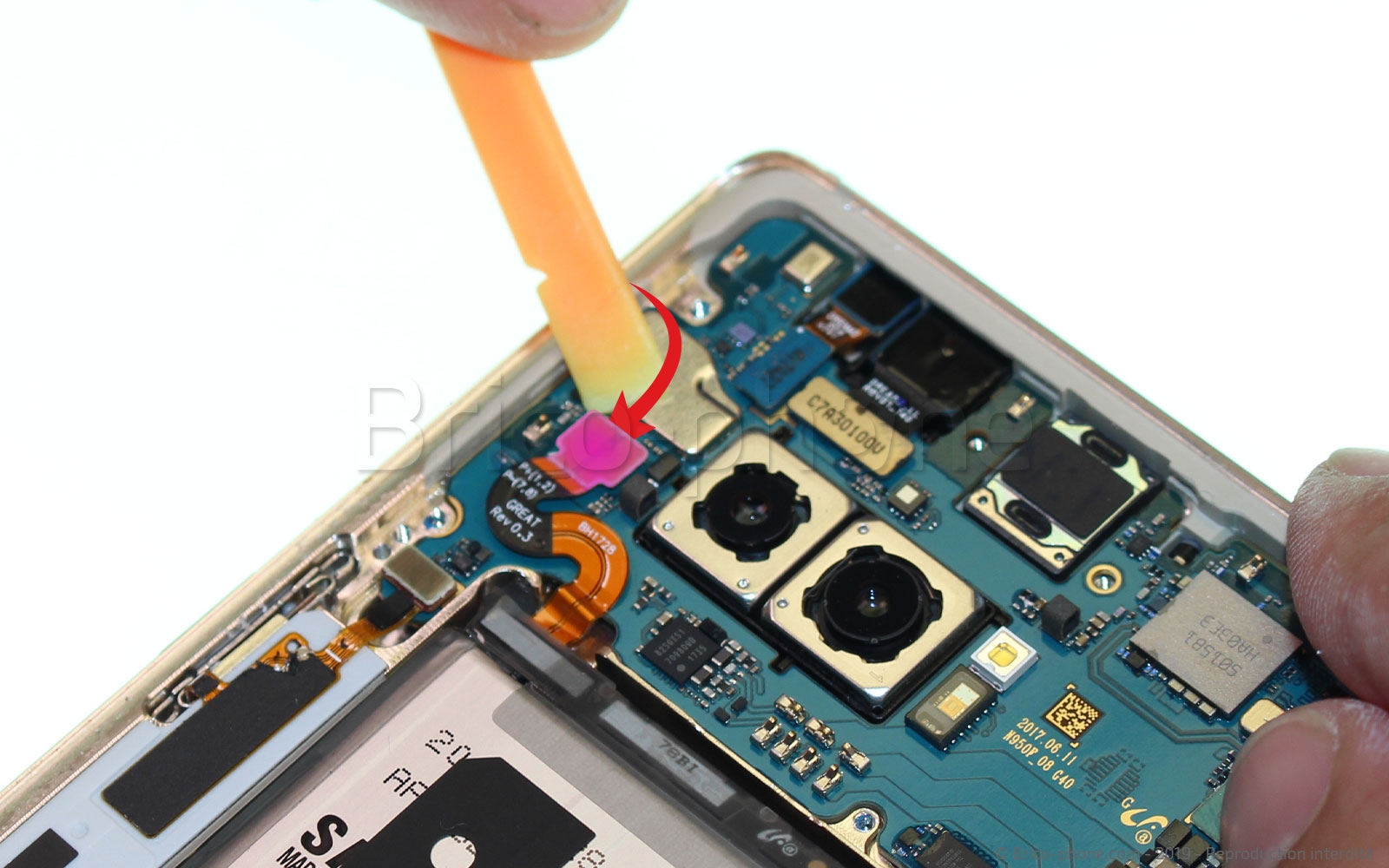

Etape 11 : Enlever les caméras
A l'aide du levier nylon, déconnectez la caméra avant servant par exemple à faire des selfies d'une résolution de 8 millions de pixels, ainsi que la caméra permettant le scan de l'iris qui permet de déverrouiller votre smartphone .
Sortez ensuite ces 2 éléments à l'aide de la brucelles
Outils du kit utilisés
Outils du kit utilisés

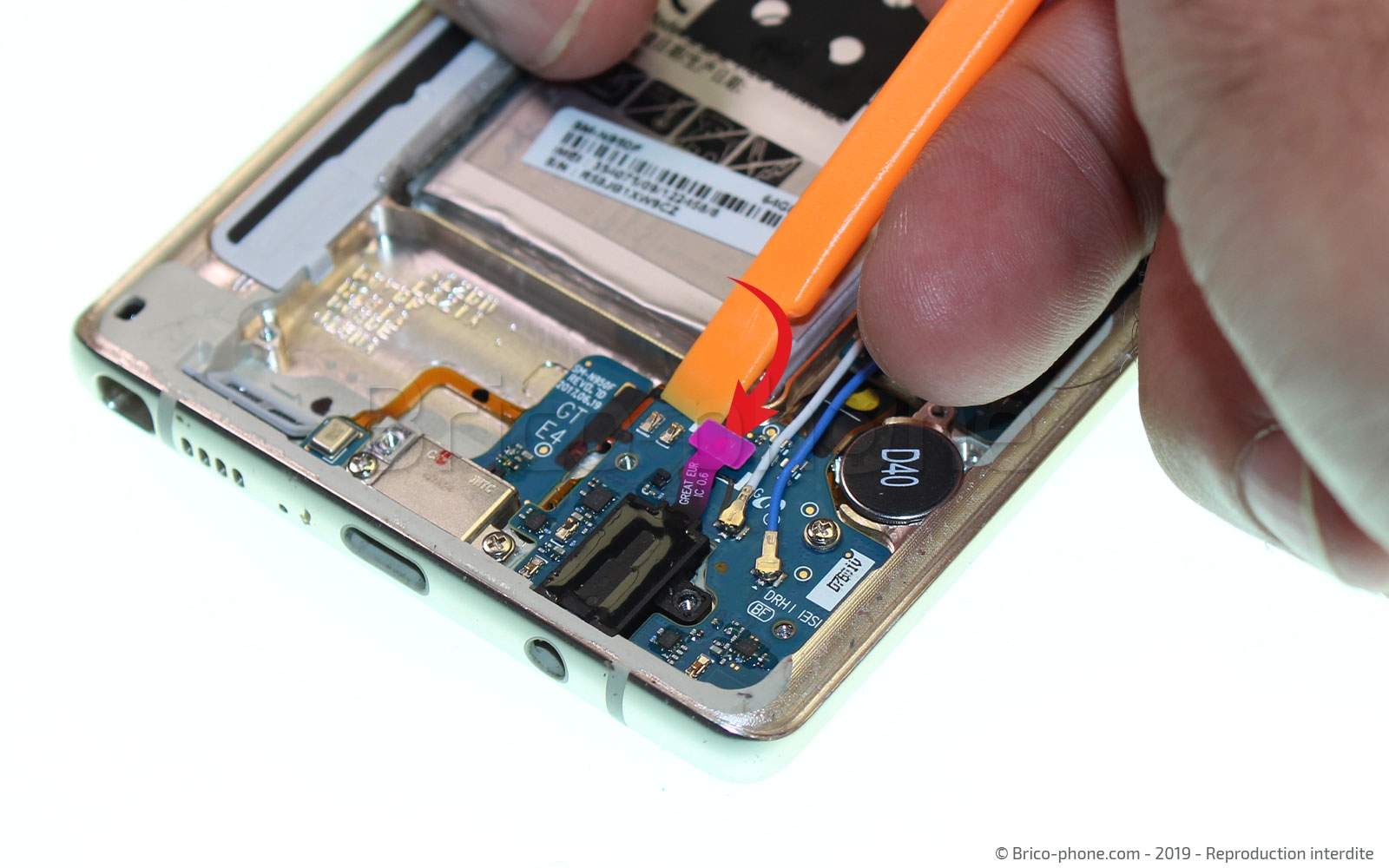

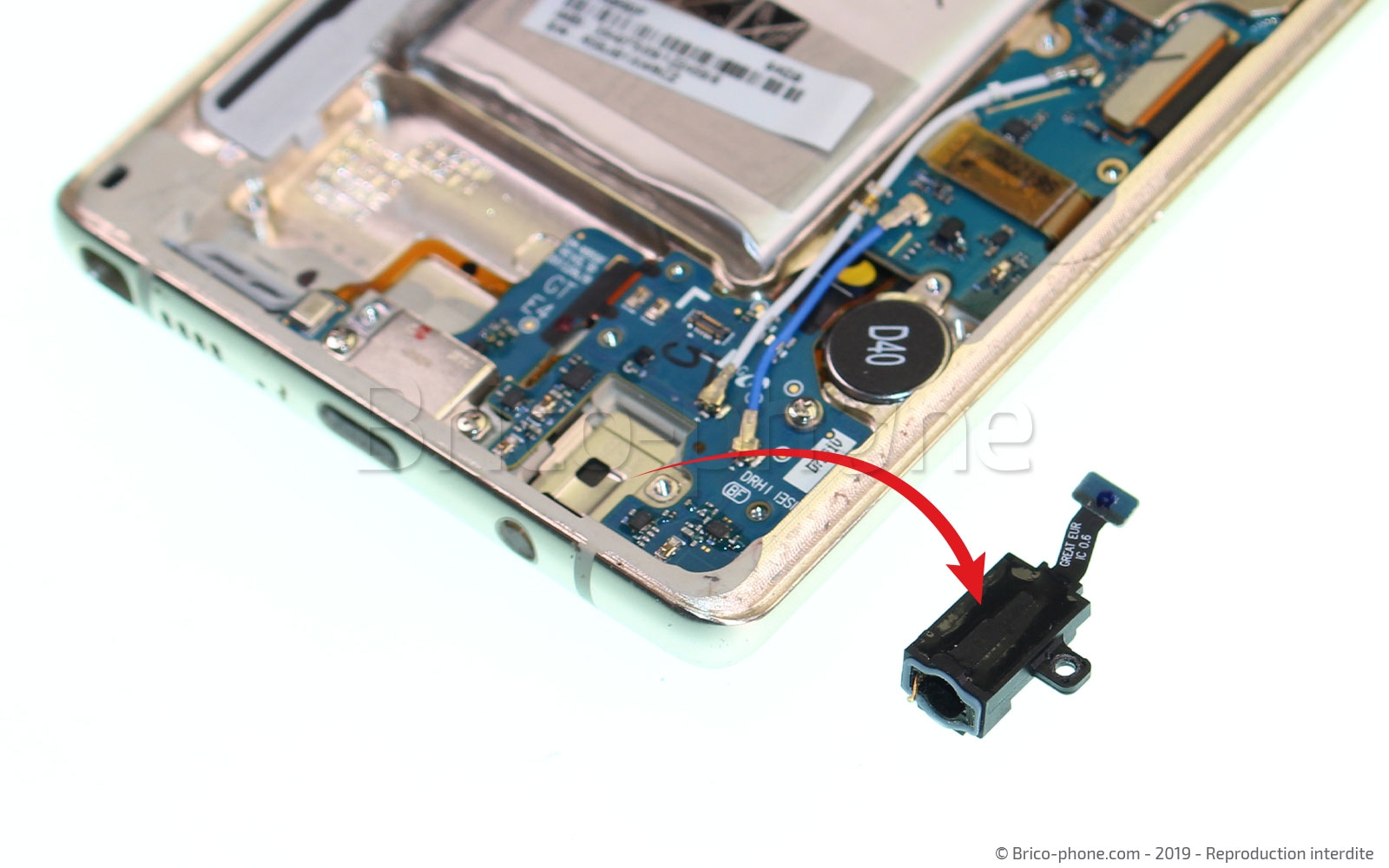

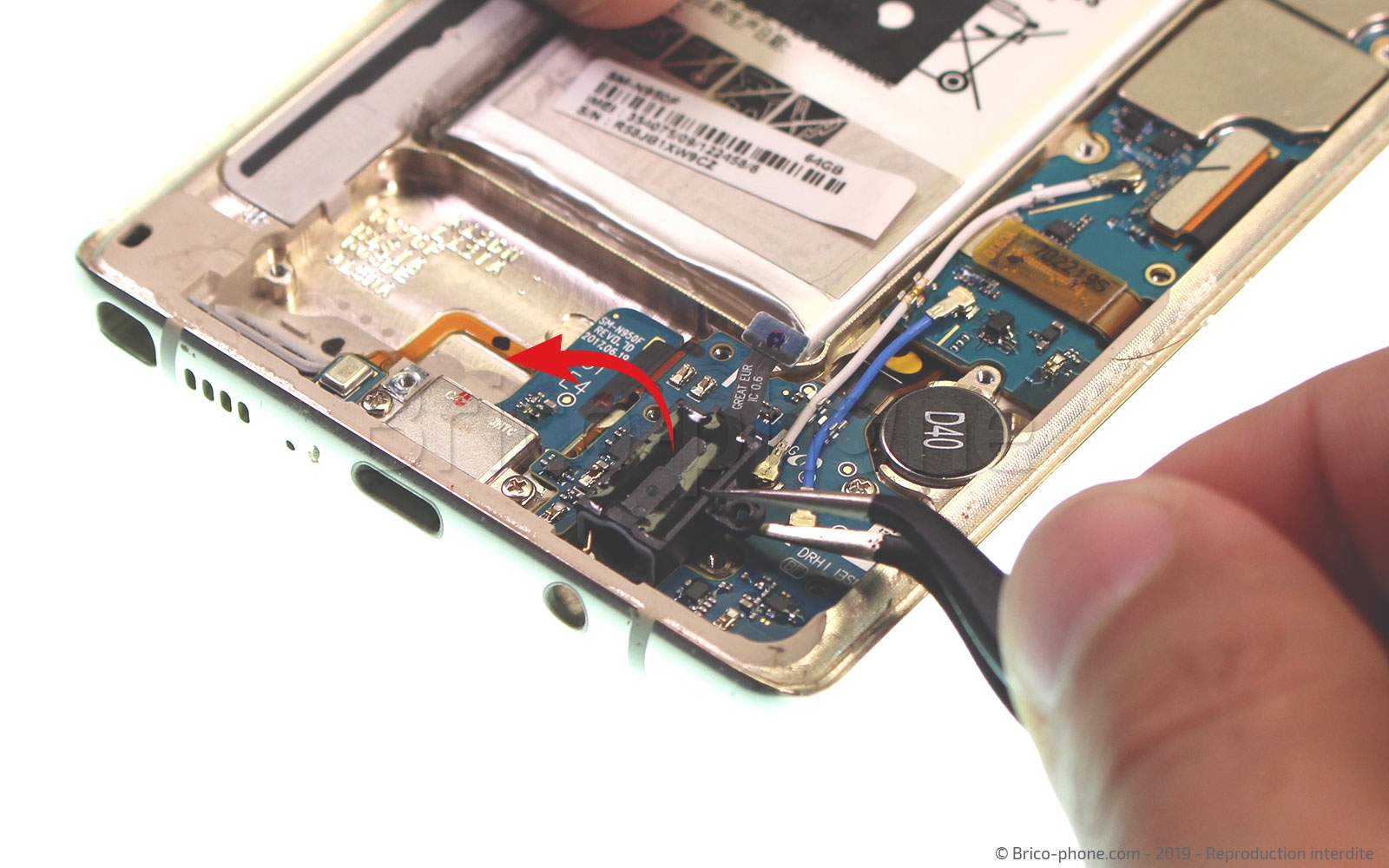

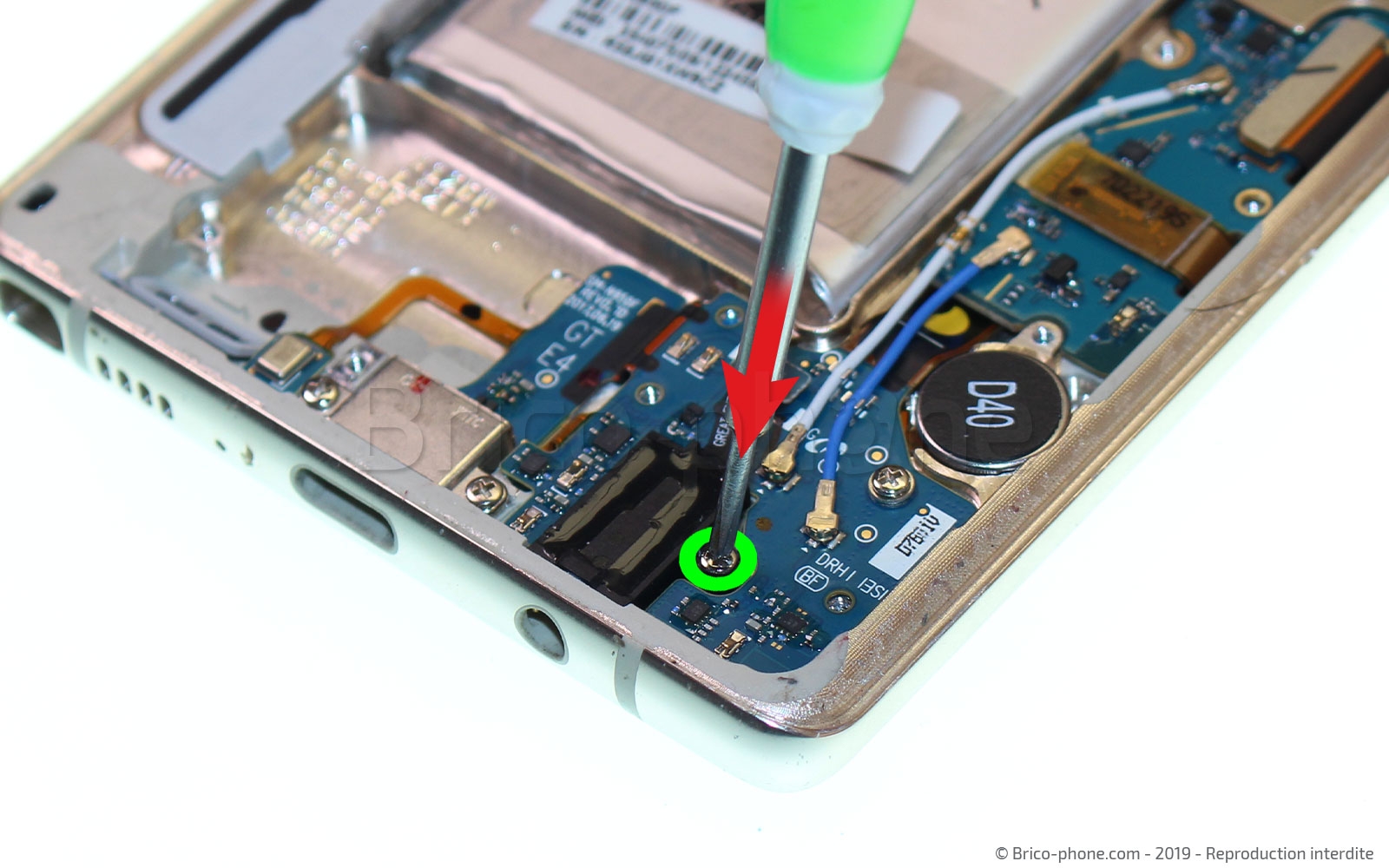

Etape 12 : Retirer la prise Jack
Nous allons maintenant nous attaquer à la prise jack qui permet d'écouter vos musiques avec votre casque ou écouteurs . Retirez la vis cruciforme qui maintient la prise, puis dégagez là simplement en l'attrapant avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

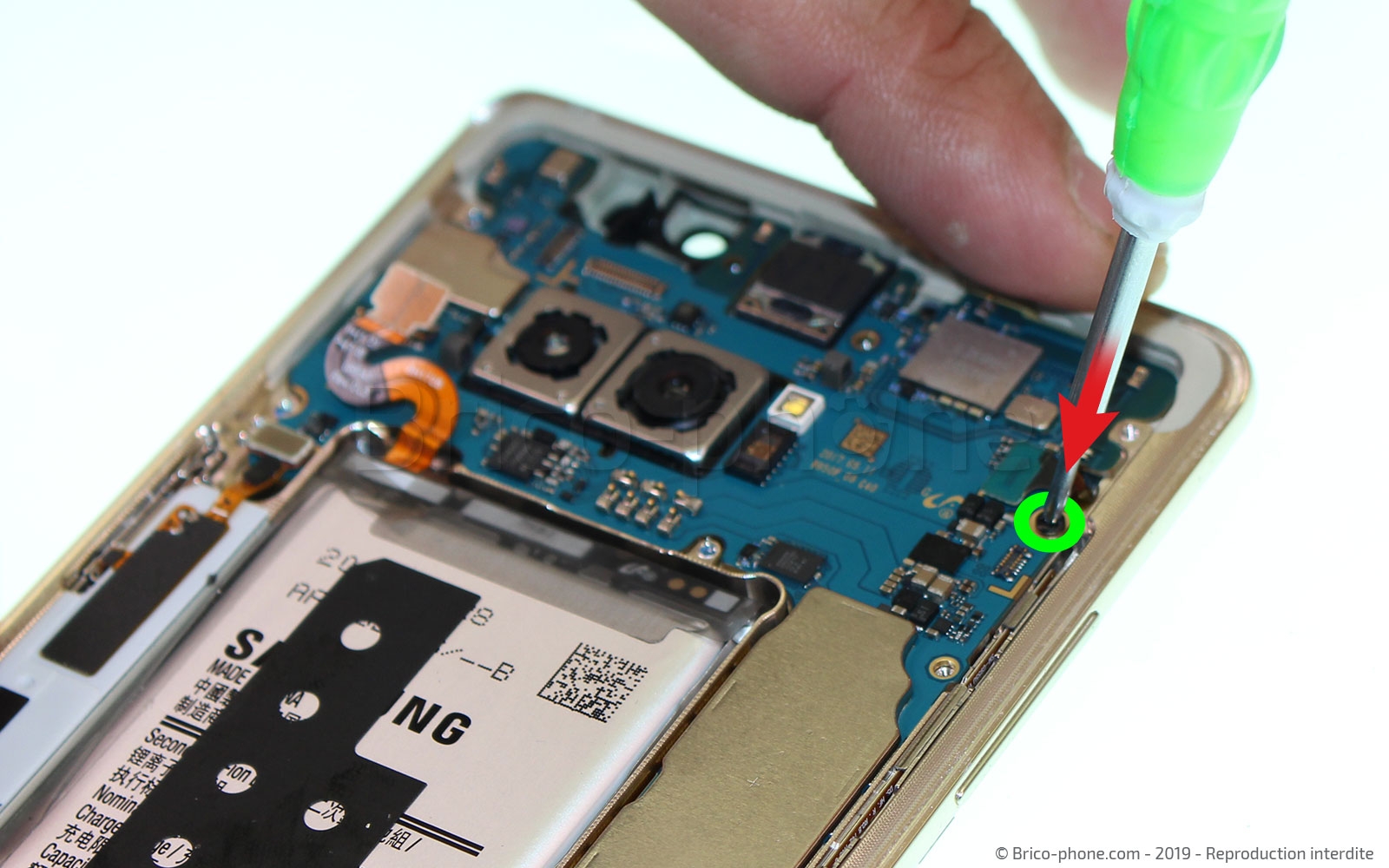

Etape 13 : Dévisser la carte mère
Toujours avec le tournevis fourni dans votre kit, retirez la vis cruciforme qui fixe la carte mère dans le châssis.
Outils du kit utilisés
Outils du kit utilisés

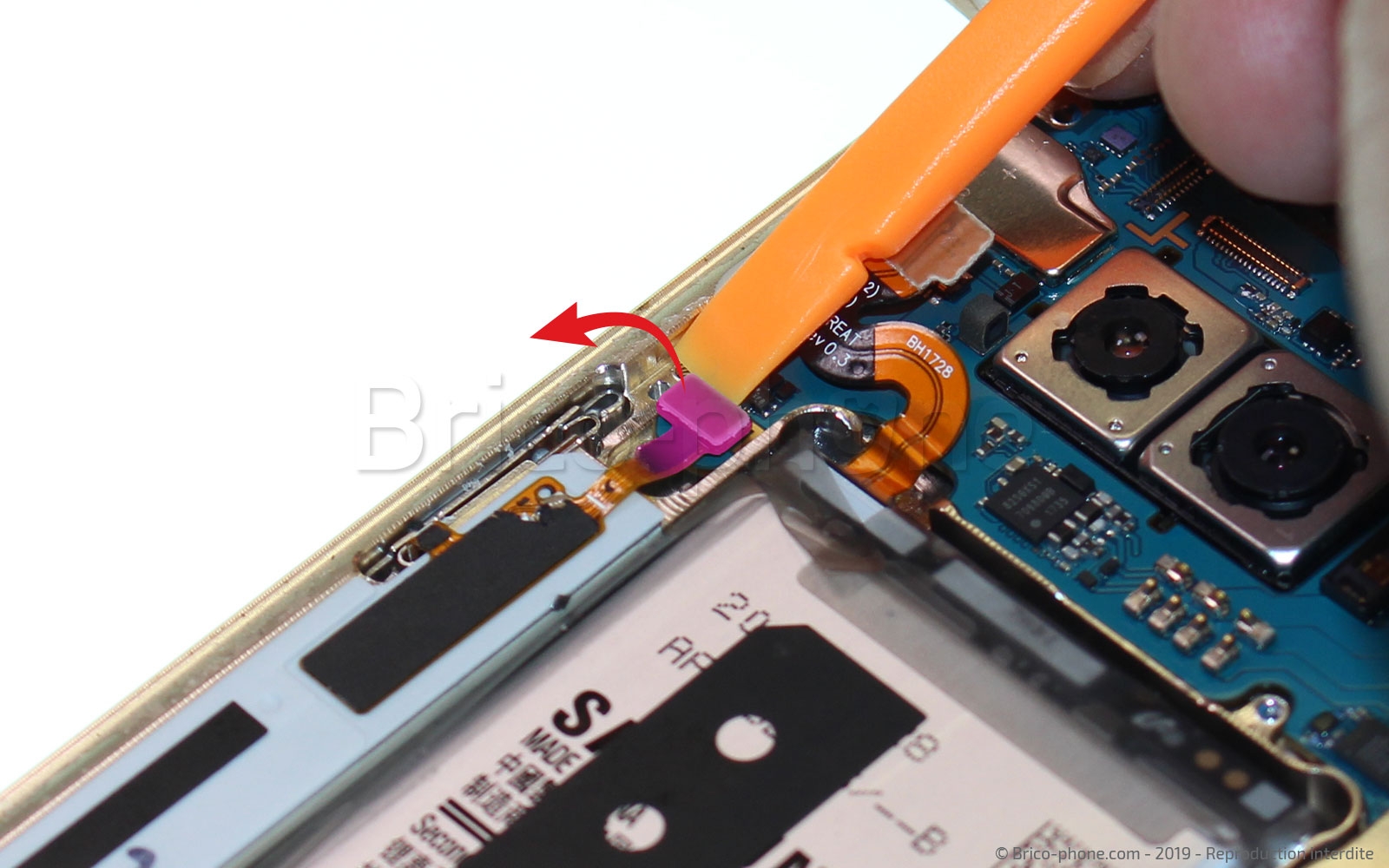

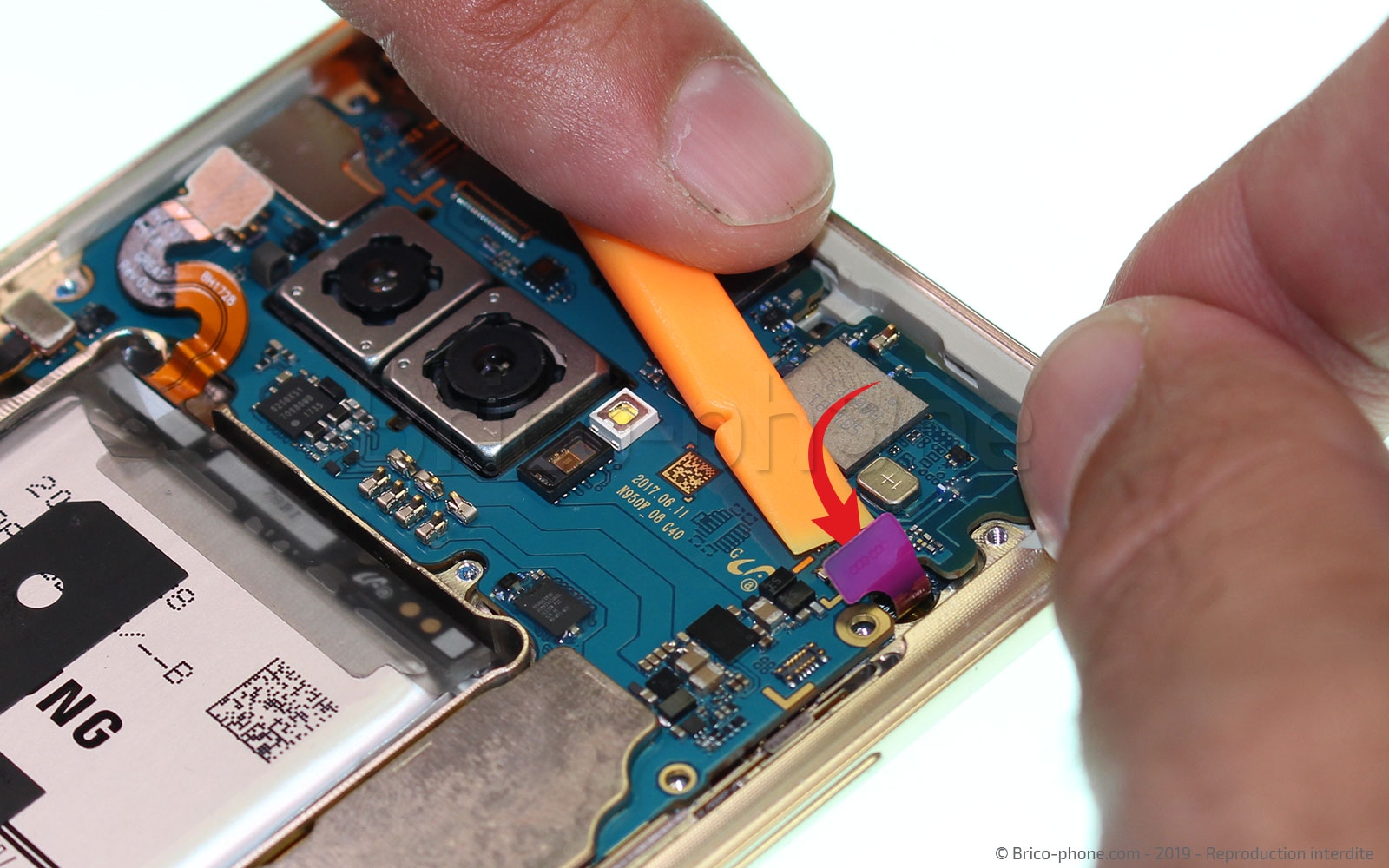

Etape 14 : Déconnectez les composants
Nous allons maintenant à l'aide du levier débrancher toutes les nappes encore reliées à la carte-mère en commençant par celle du bouton power, du capteur de luminosité puis nous terminerons pas les deux nappes de l'écran Amoled.

Outils du kit utilisés
Outils du kit utilisés

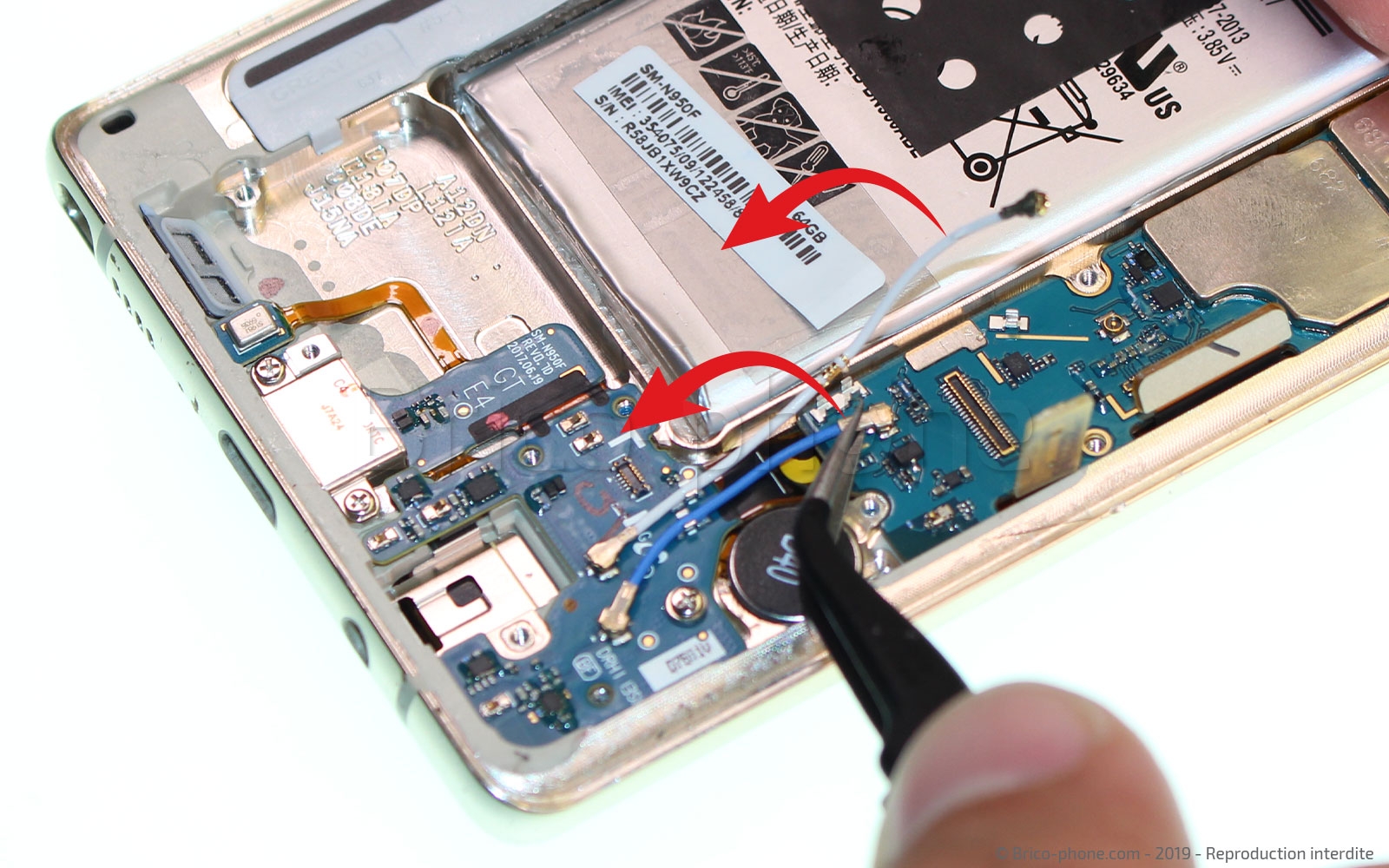

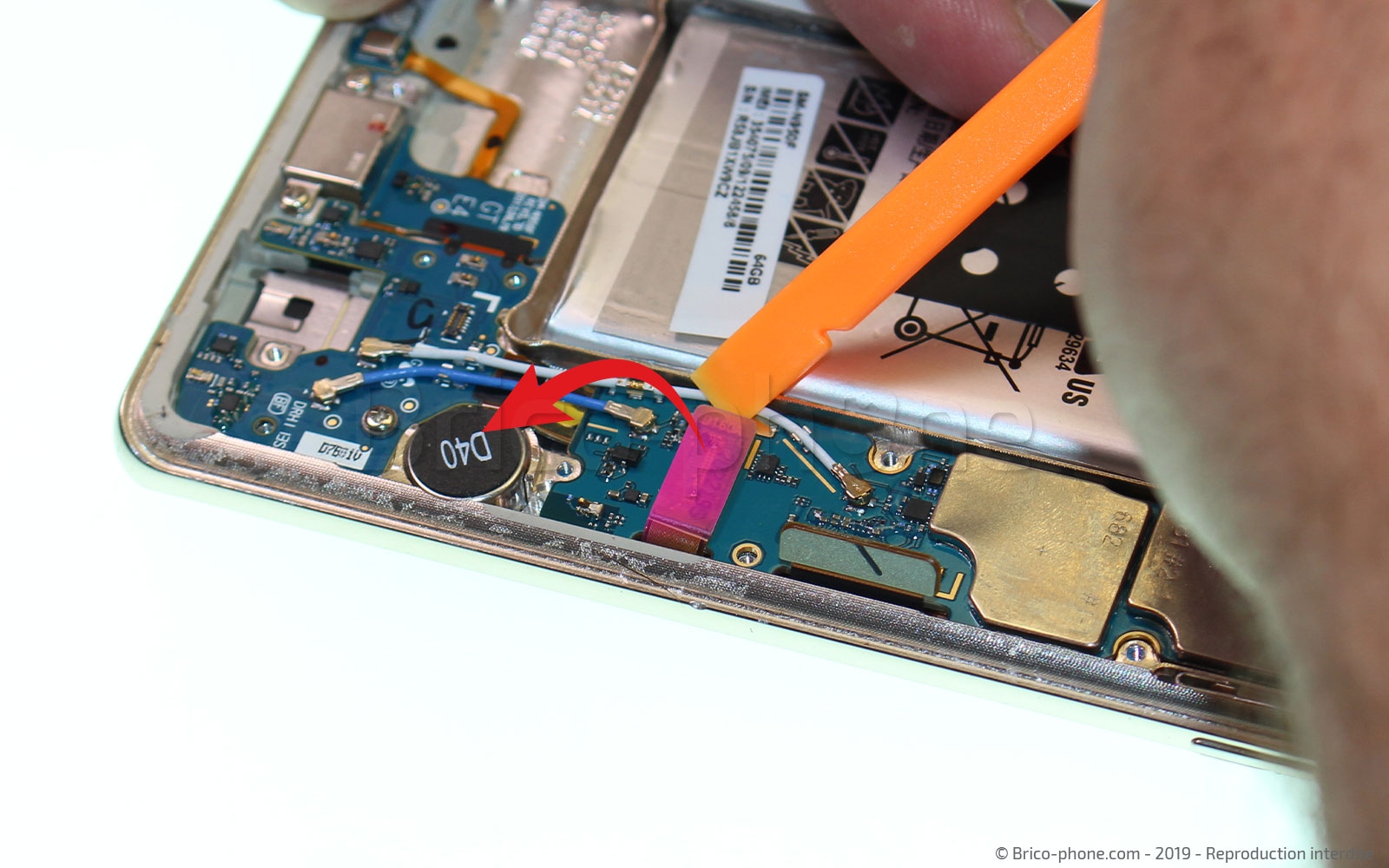

Etape 15 : Déconnectez les antennes
Déconnectez les câbles coaxiaux permettant la réception des signaux Wi-Fi et bluettooh.
Outils du kit utilisés
Outils du kit utilisés

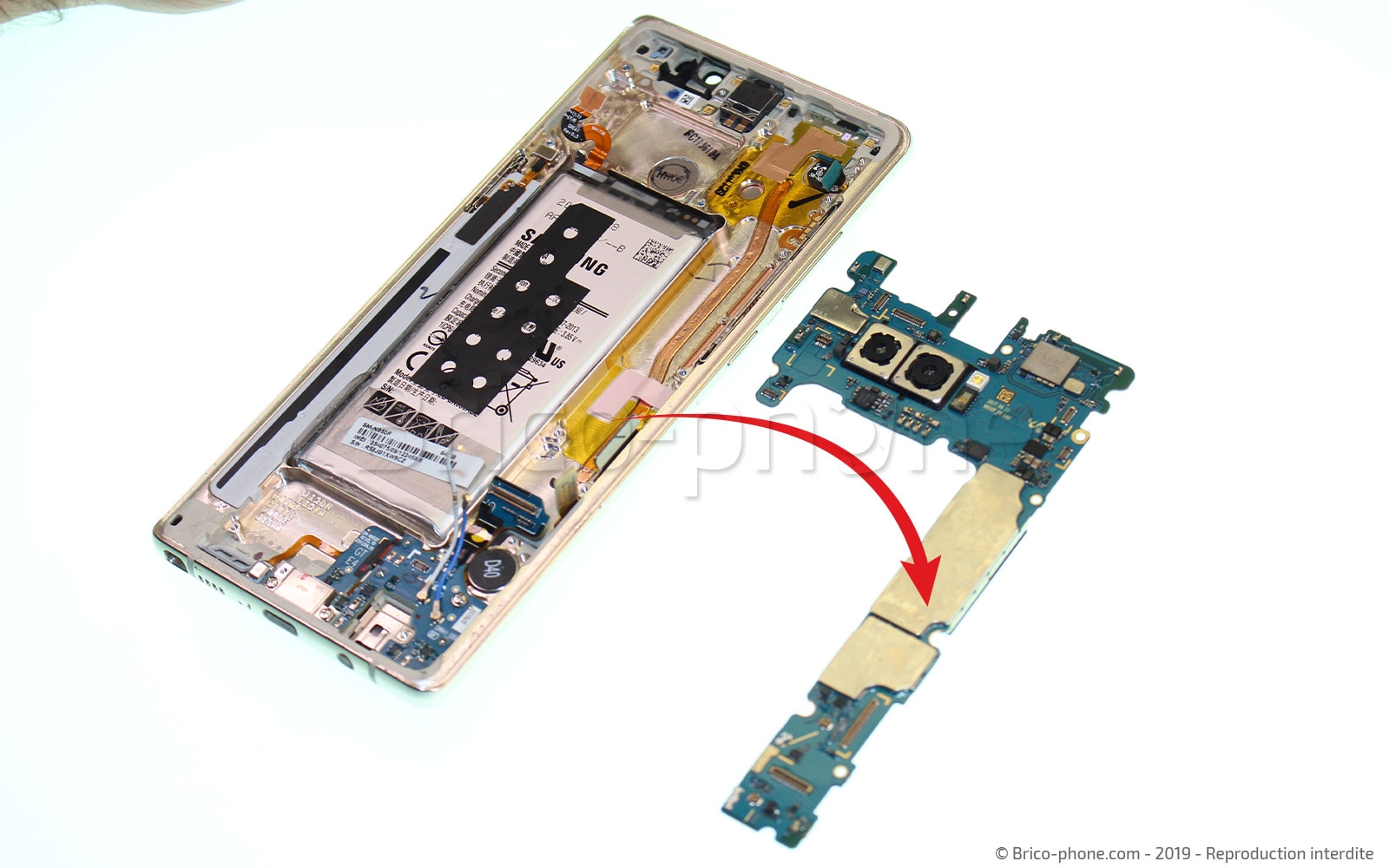

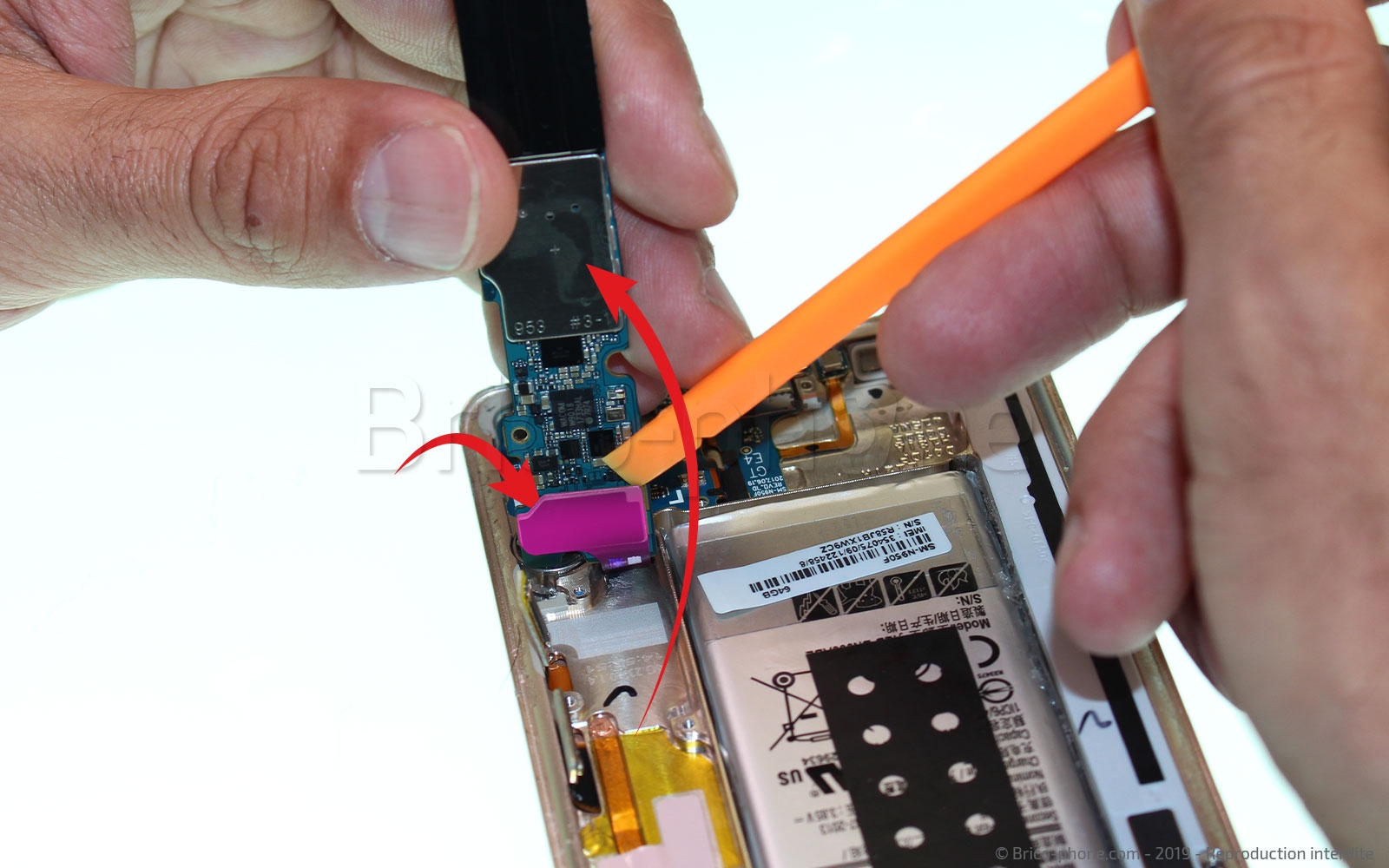

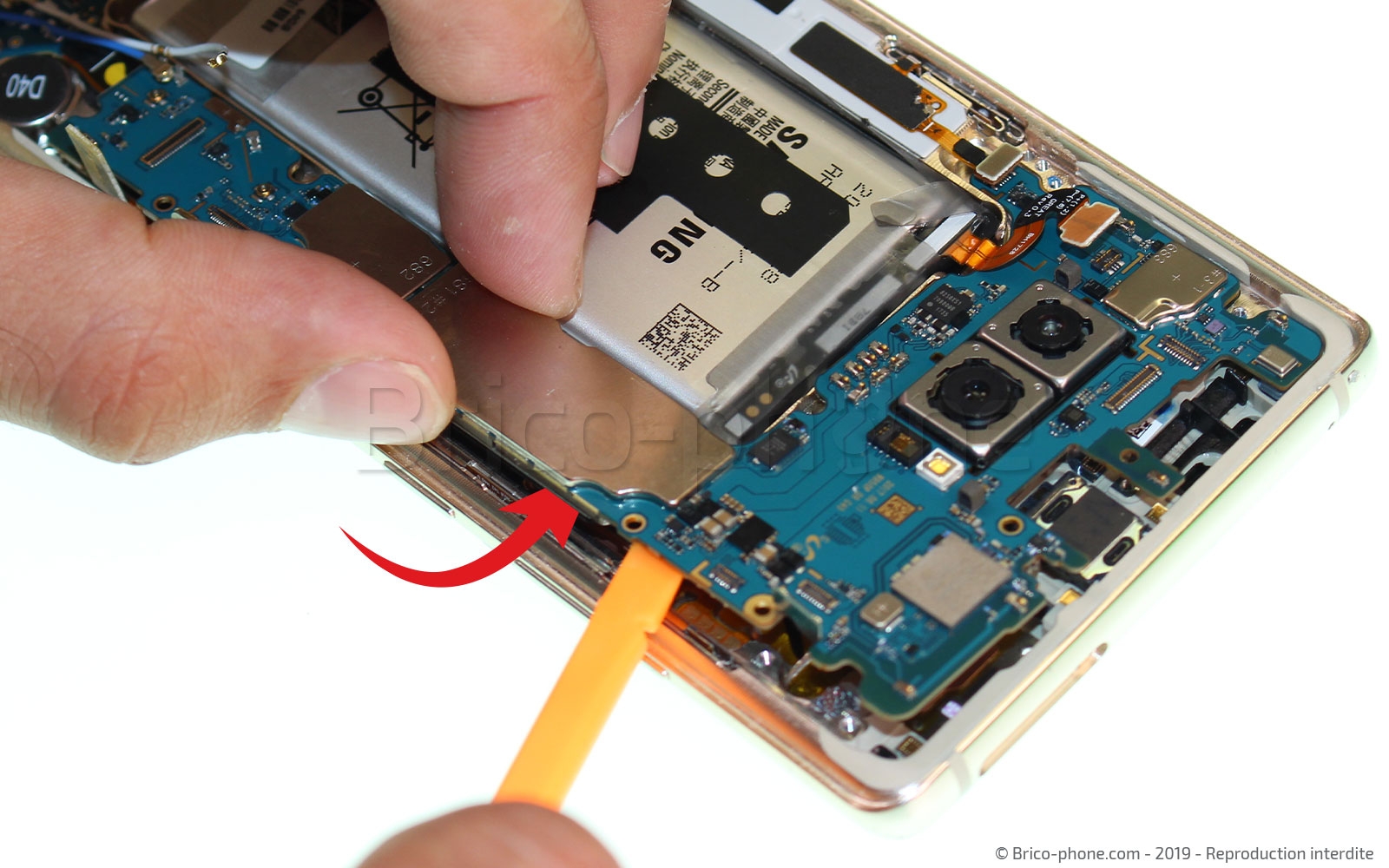

Etape 16 : déconnecter le dock de charge
Nous allons basculer la carte-mère en la positionnant à 90° afin d'apercevoir le connectique de la carte usb type-C qui est branchée au dos de la carte-mère. Utilisez un levier plastique afin de séparer les deux éléments.
Outils du kit utilisés
Outils du kit utilisés

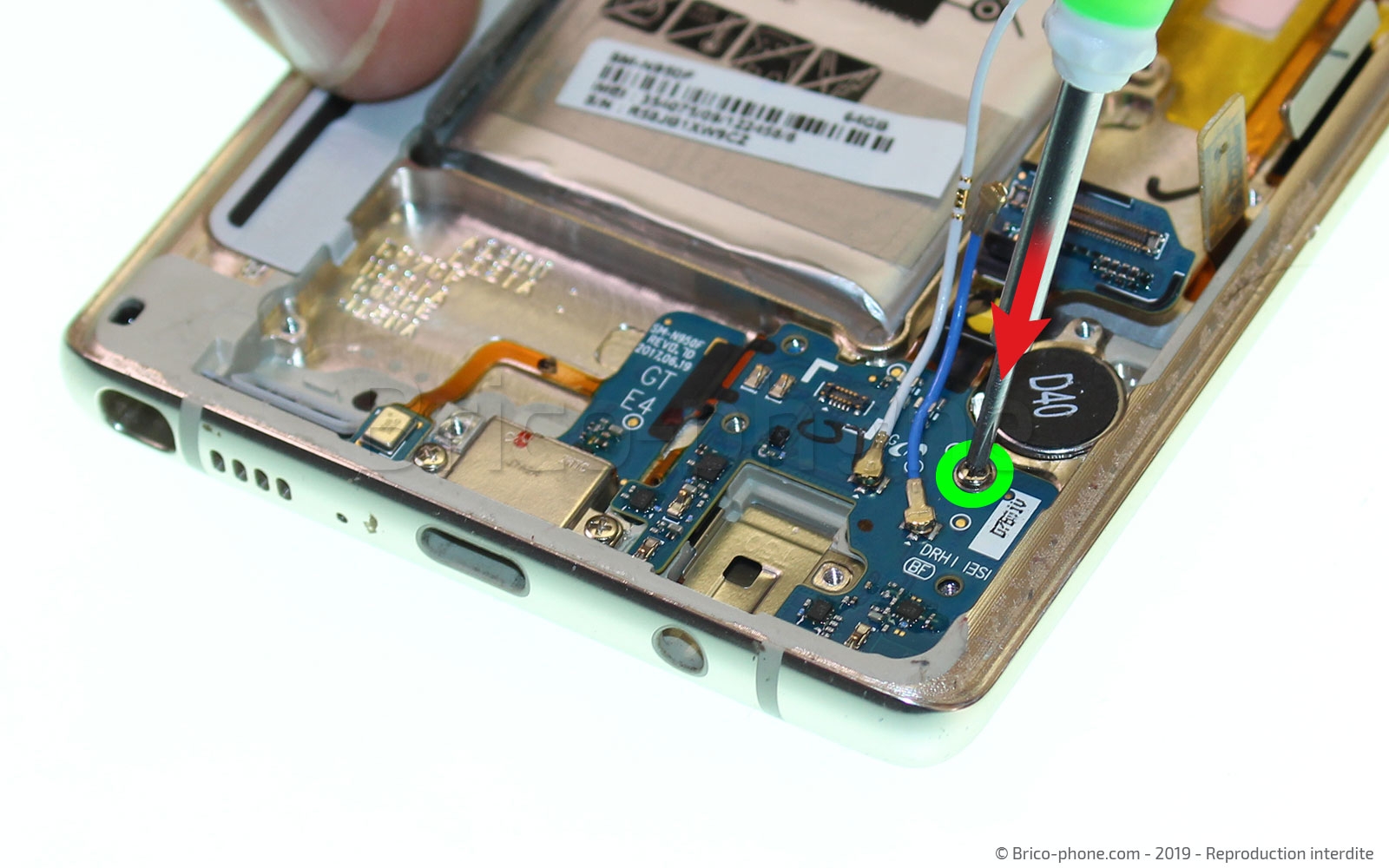

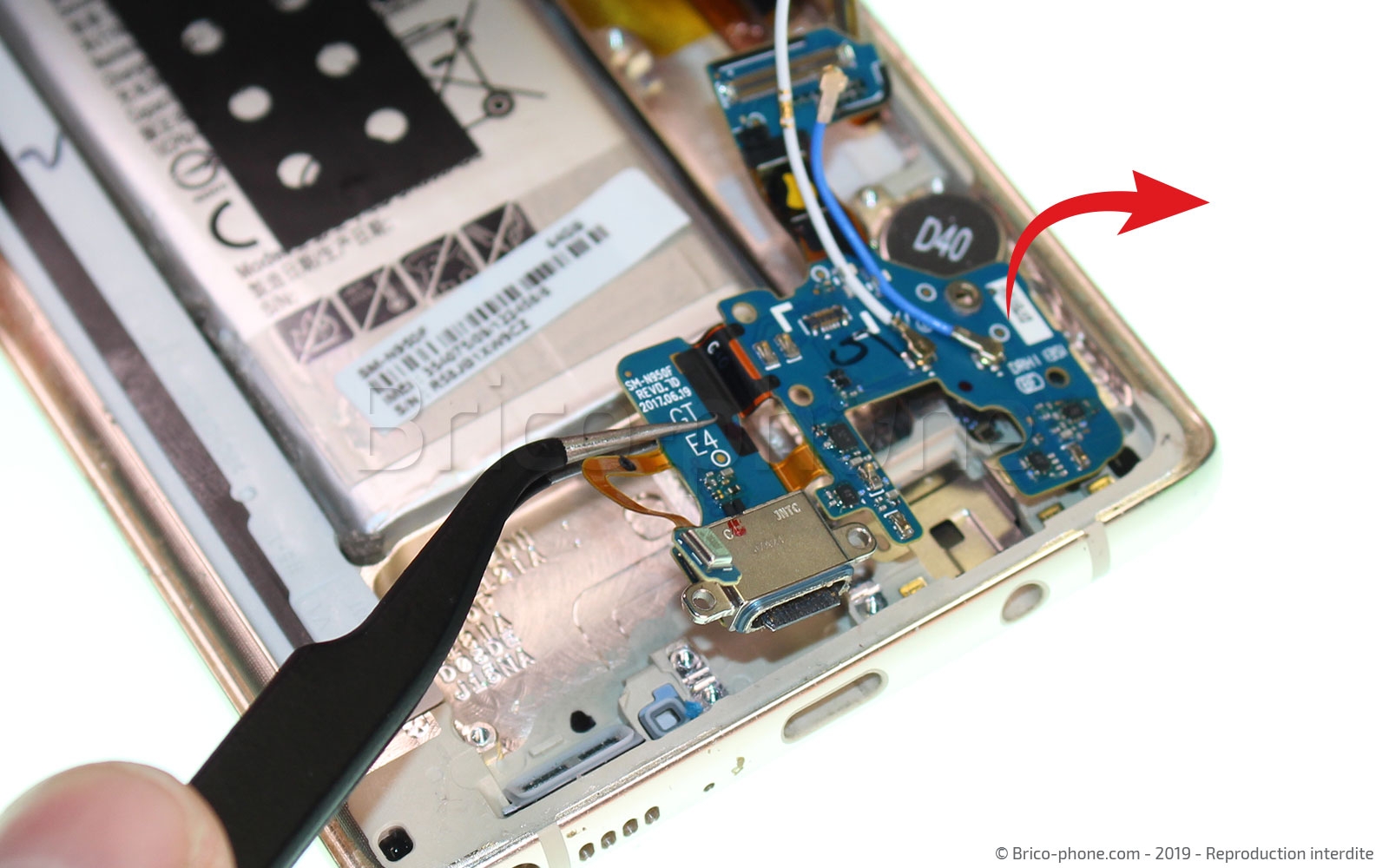

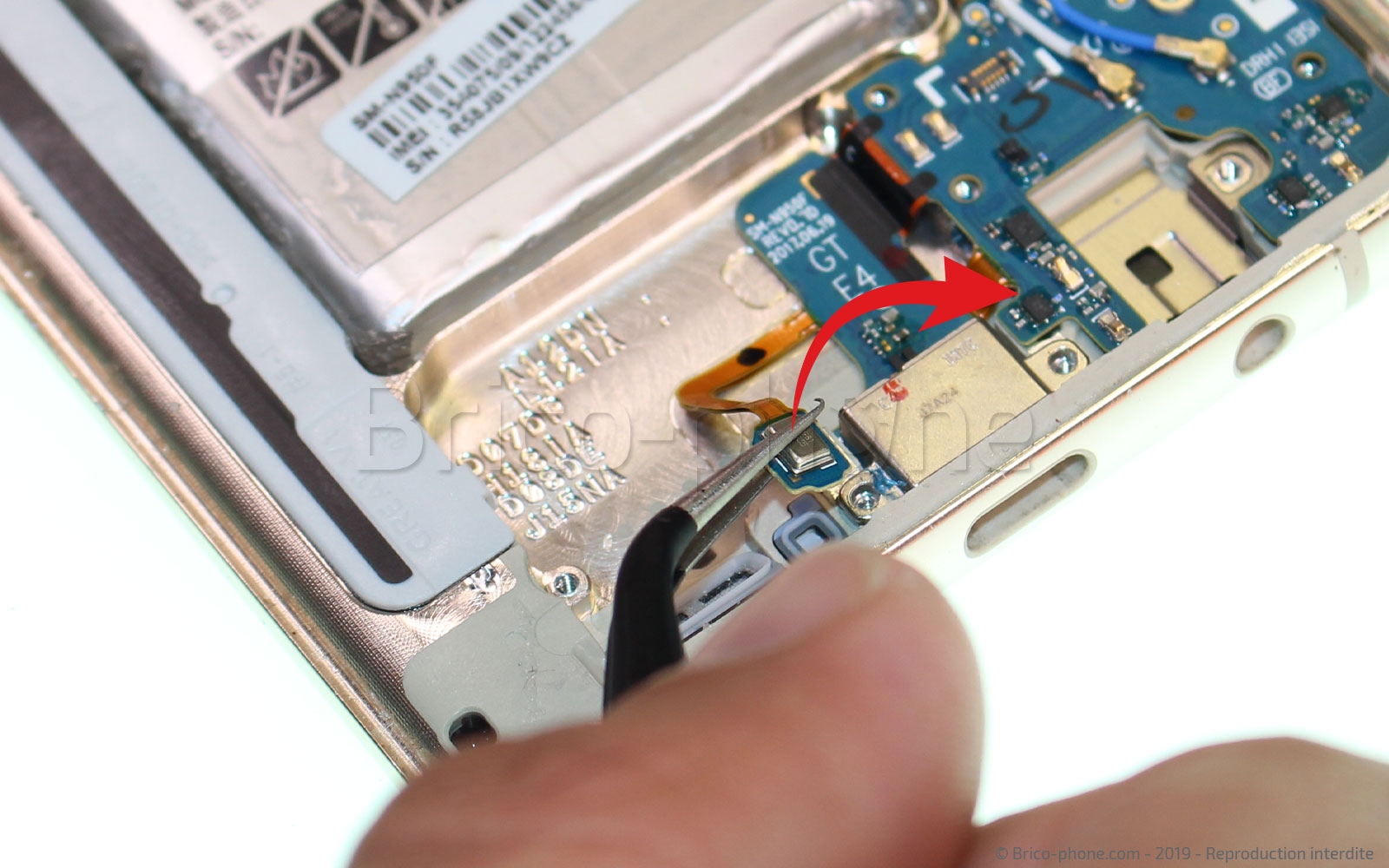

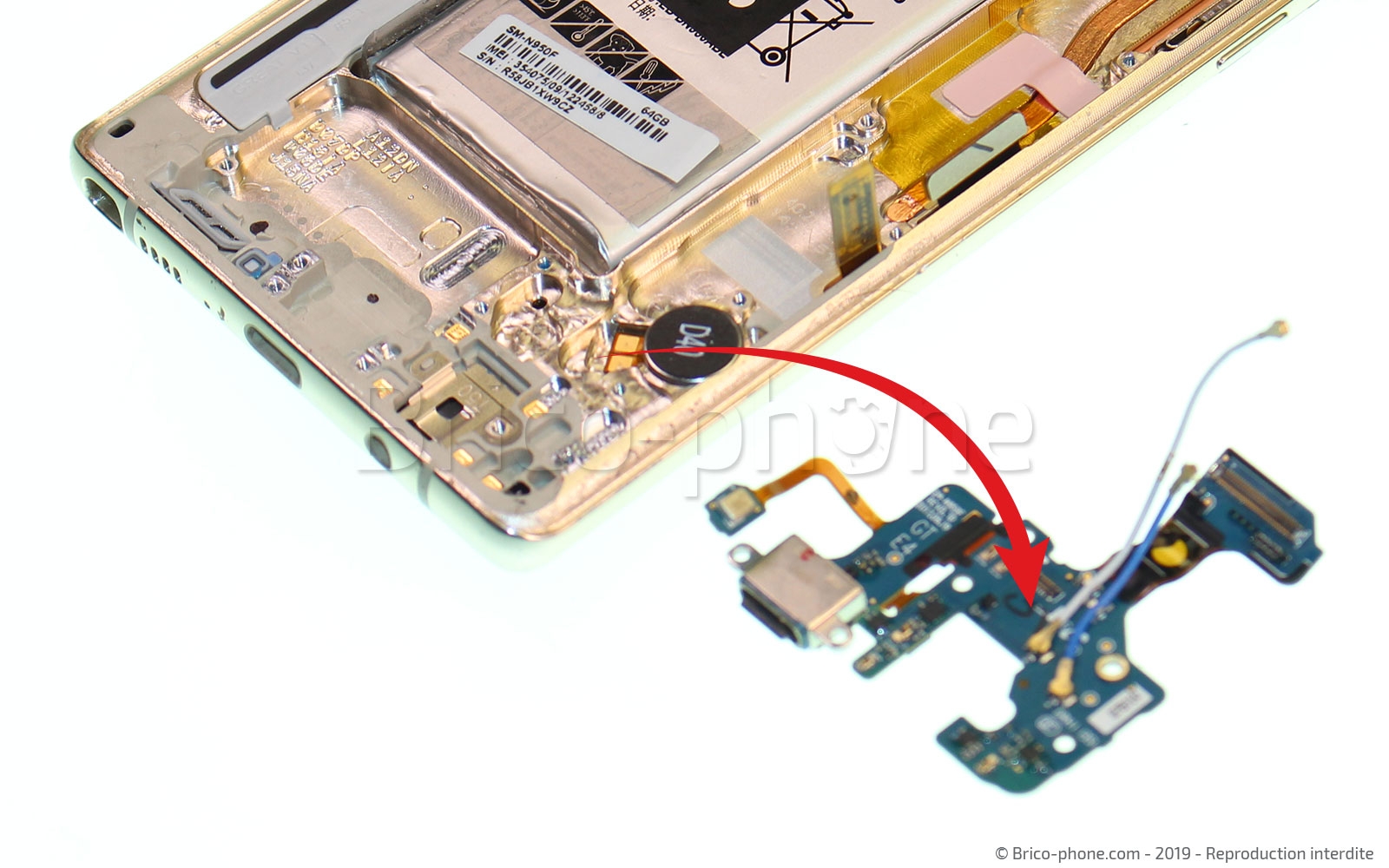

Etape 17 : Sortir le dock de charge
Le micro principal faisant parti de la plaquette sur lequel se trouve la connectique de charge , nous allons dans un premier temps devoir décoller ce dernier avant de passer au retrait complet du dock. Il vous suffira une fois le micro libéré de dégager l'ensemble à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

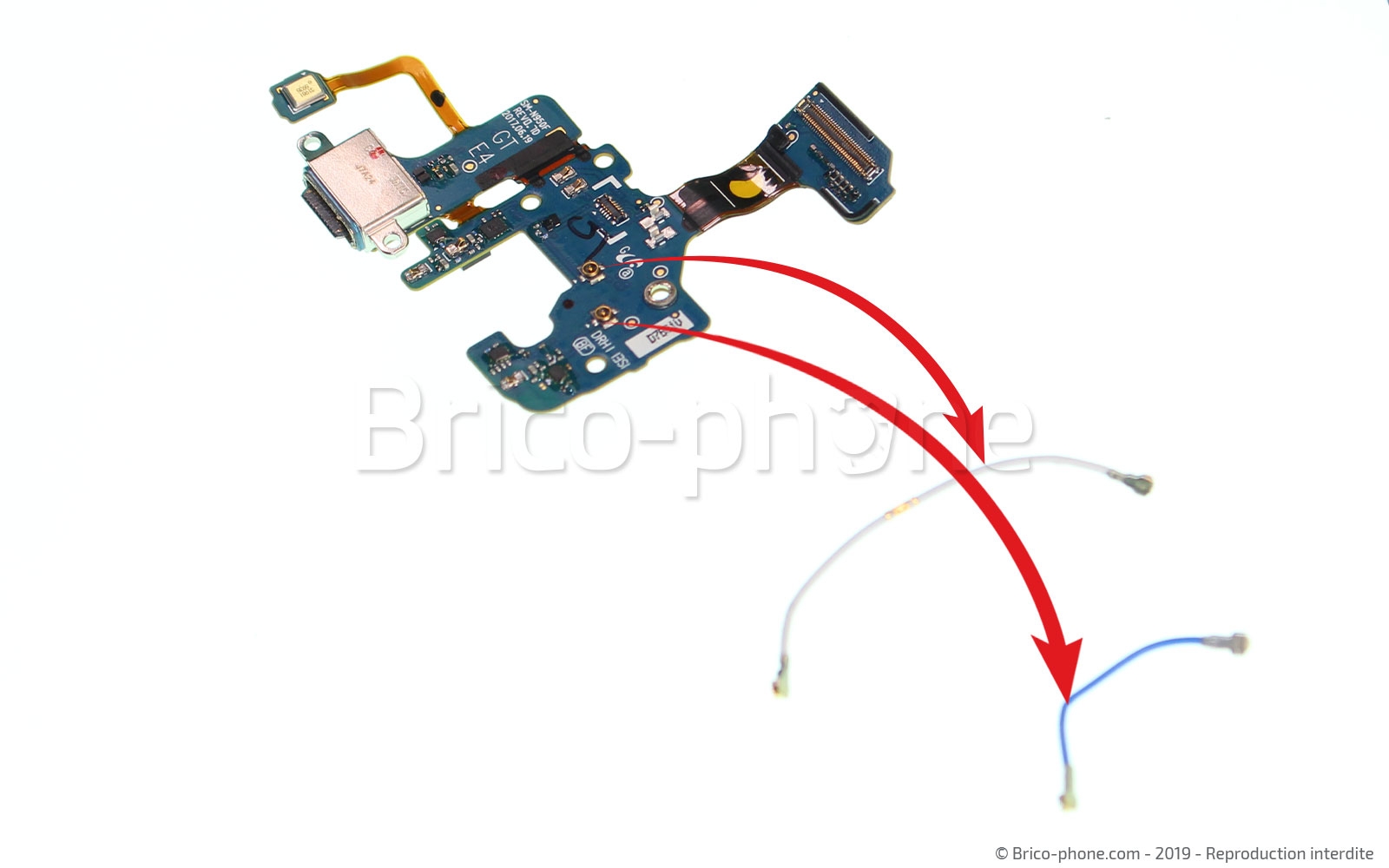

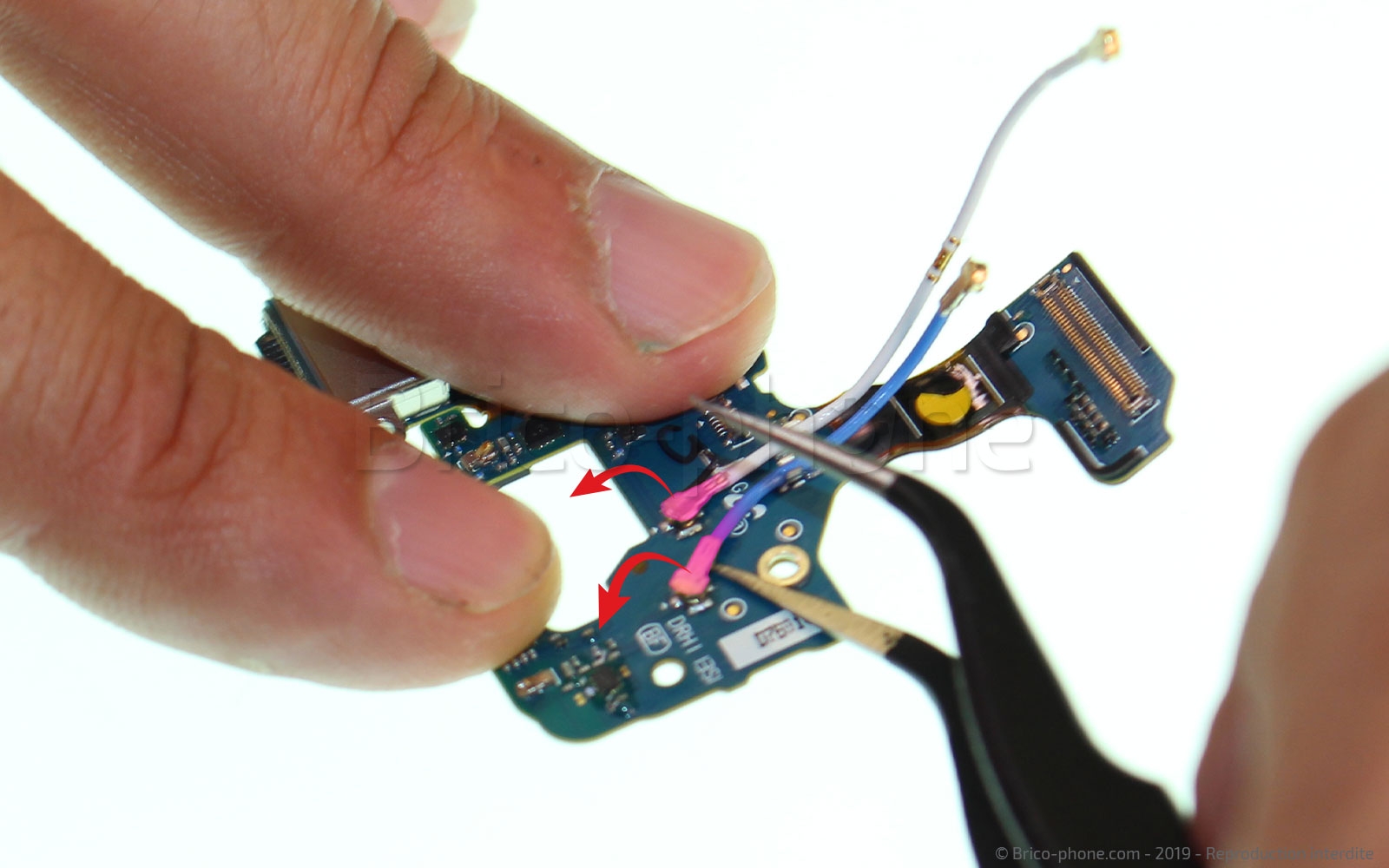

Etape 18 : Récupérer les antennes
Ce tutoriel de démontage touche à sa fin il ne vous reste plus qu'à déconnecter les 2 câbles coaxiaux afin de les monter sur votre pièce détachée de rechange.
Conseil pour le remontage
Reprenez ce tutoriel en sens inverse afin de procéder au remplacement de votre nouvelle pièce. Faites attention de bien retirer les éventuelles protections qui peuvent se trouver sur le micro.

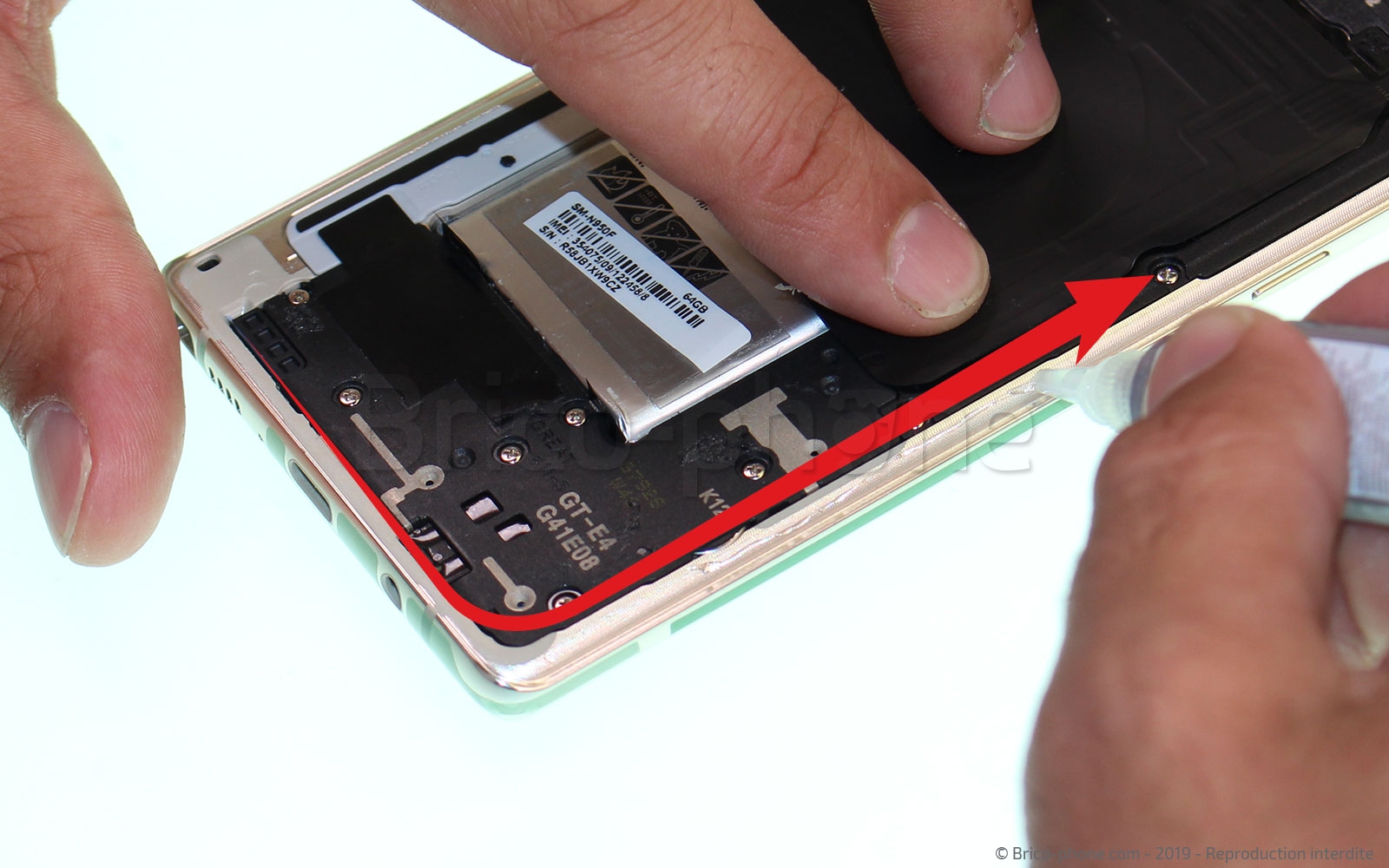

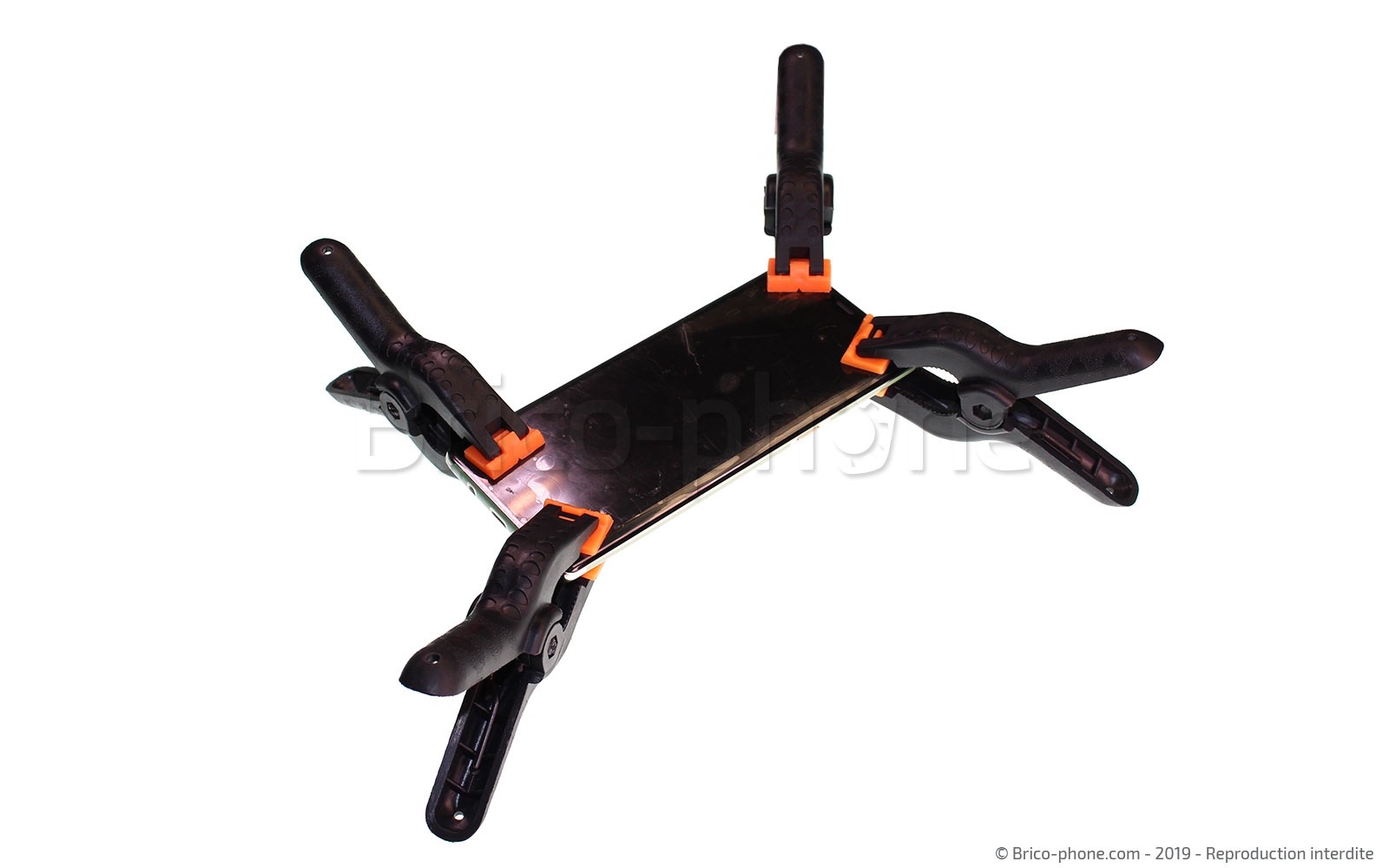

Pour le remontage de la vitre arrière il vous suffira de faire un léger de colle B7000 sur tout le contour du châssis puis d'appliquer la vitre en la laissant sous pression durant une petite demi-heure.
