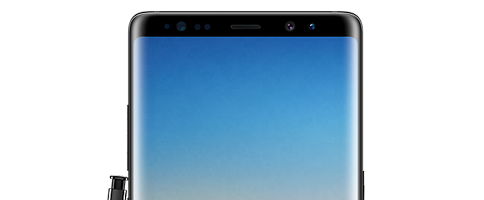

Changement de Bloc Ecran sur Galaxy Note 8

Temps estimé : 50 min
Difficulté : 3/5
Note de réparabilité : 10/20
Galaxy Note 8 | Temps estimé : 50 min | Difficulté : 3/5

Vous rencontrez des problèmes d'affichage tel qu'un écran noir avec des traits ou bien des problèmes de tactile sur votre Samsung Galaxy note 8 ? brico-phone vous propose de remplacer vous-même l'écran (composé d'un afficheur Amoled et d'une vitre tactile). Il vous suffira de vous munir de la pièce détachée et du kit d'outils recommandé par nos experts puis de suivre ce tutoriel qui vous guidera dans cette réparation facile à réaliser au meilleur prix.

Diagnostic

> La vitre de votre Samsung Galaxy Note 8 est brisée.
> Vous n'avez plus de tactile
> Votre châssis est abimé
> Vos boutons ne sont plus fonctionnelles
> Votre écran présente des problèmes d'affichage (tâches, lignes, etc.)
> Votre écran reste noir

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Amoled et vitre prémontés pour Samsung Galaxy Note 8 Noir Carbone
249,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

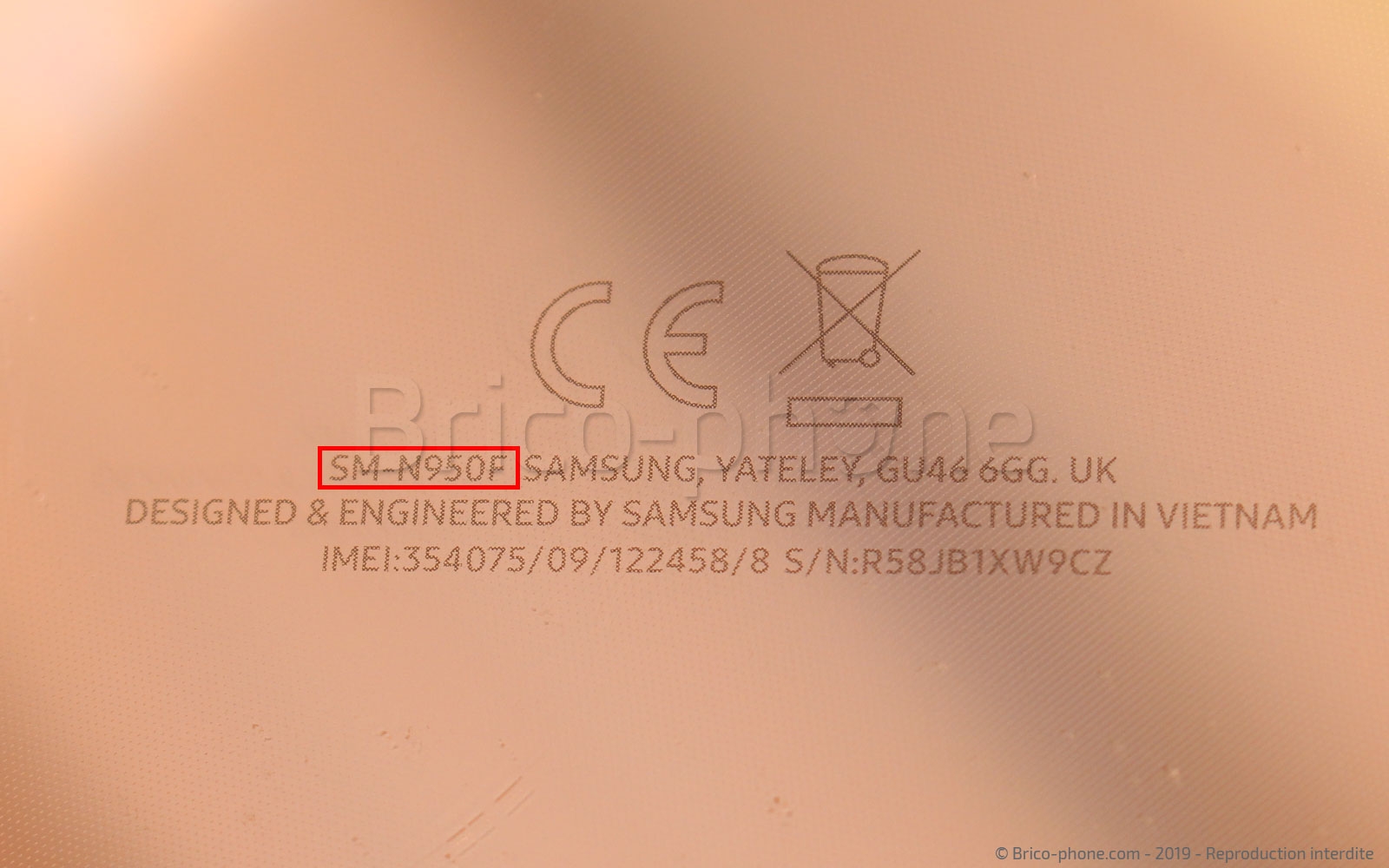

Avant de vous lancer dans la réparation de votre téléphone, vérifiez que votre bloc écran de remplacement soit bien compatible avec le numéro de modèle indiqué au dos du smartphone. En effet, il existe généralement différentes versions pour le même modèle de smartphone, et les pièces détachées ne sont pas toujours compatibles avec les différentes références de Galaxy Note 8.

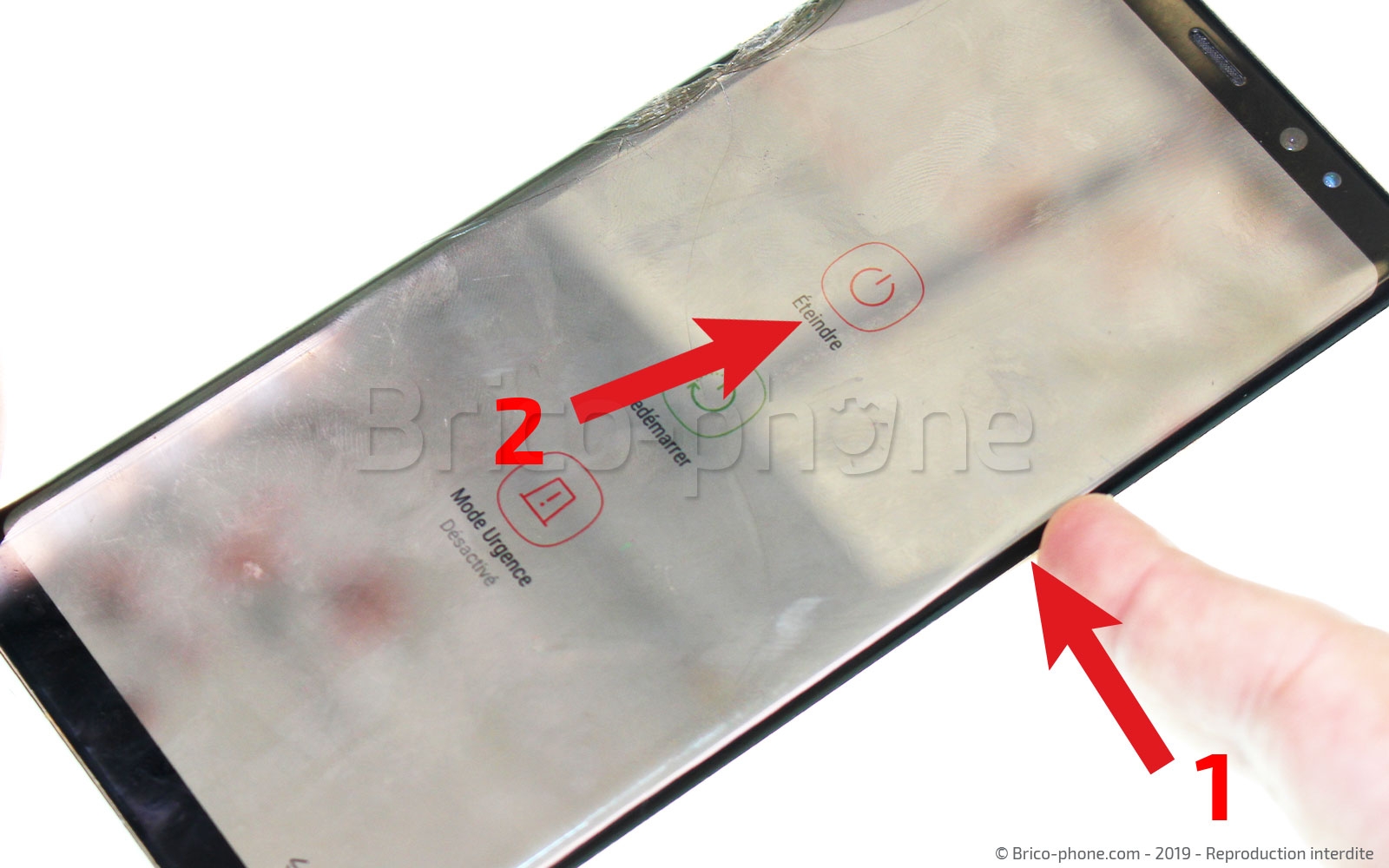

Etape 1 : Eteindre l'appareil
Avant toute réparation, nous vous conseillons fortement d'éteindre l'appareil.
Etape 2 : Retirer le rack et le stylet

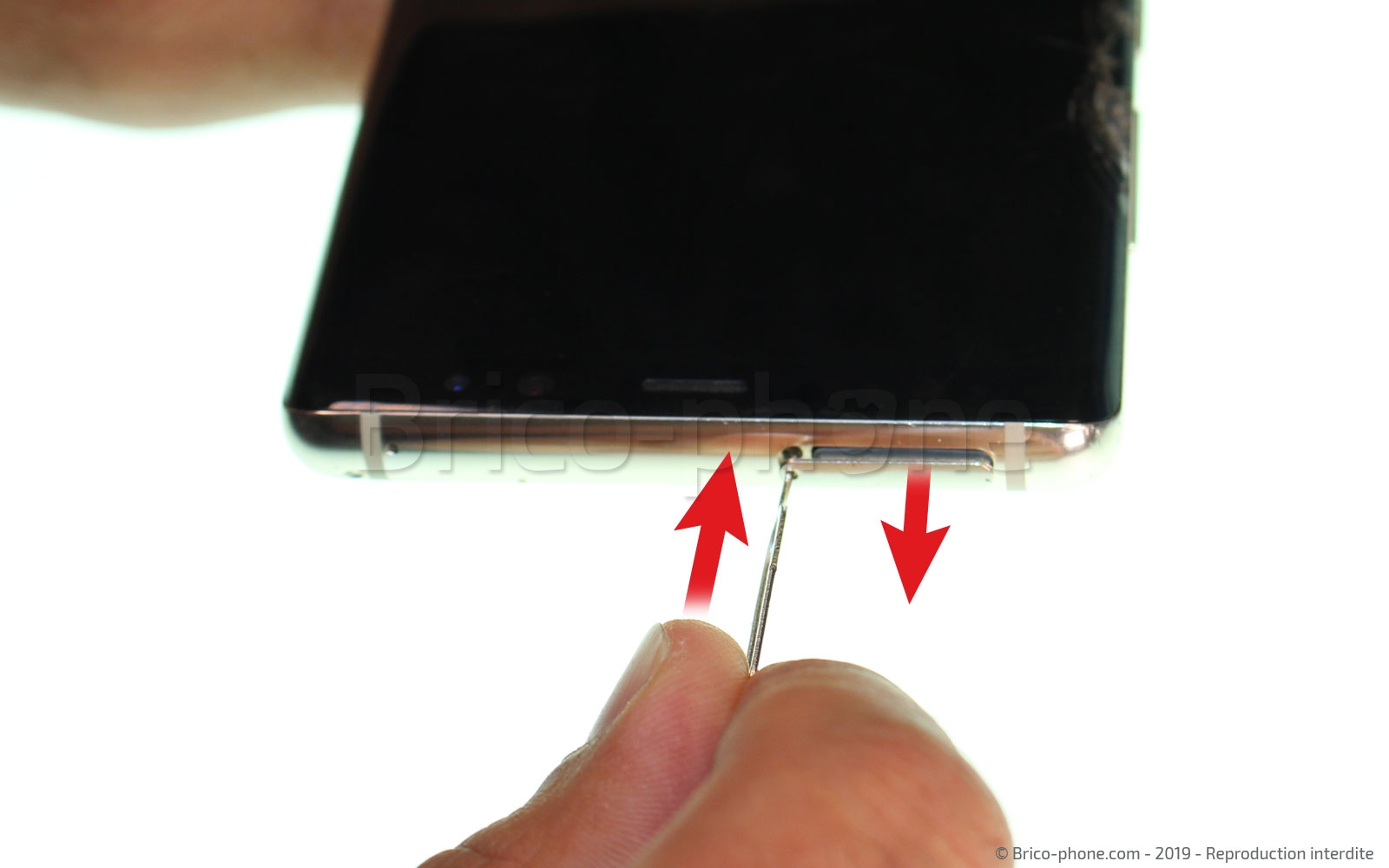

Retirez maintenant le tiroir qui permet d'insérer la carte nano SIM ainsi qu'une carte micro SD dans le mobile Galaxy Note 8 en utilisant l'outil d'extraction.

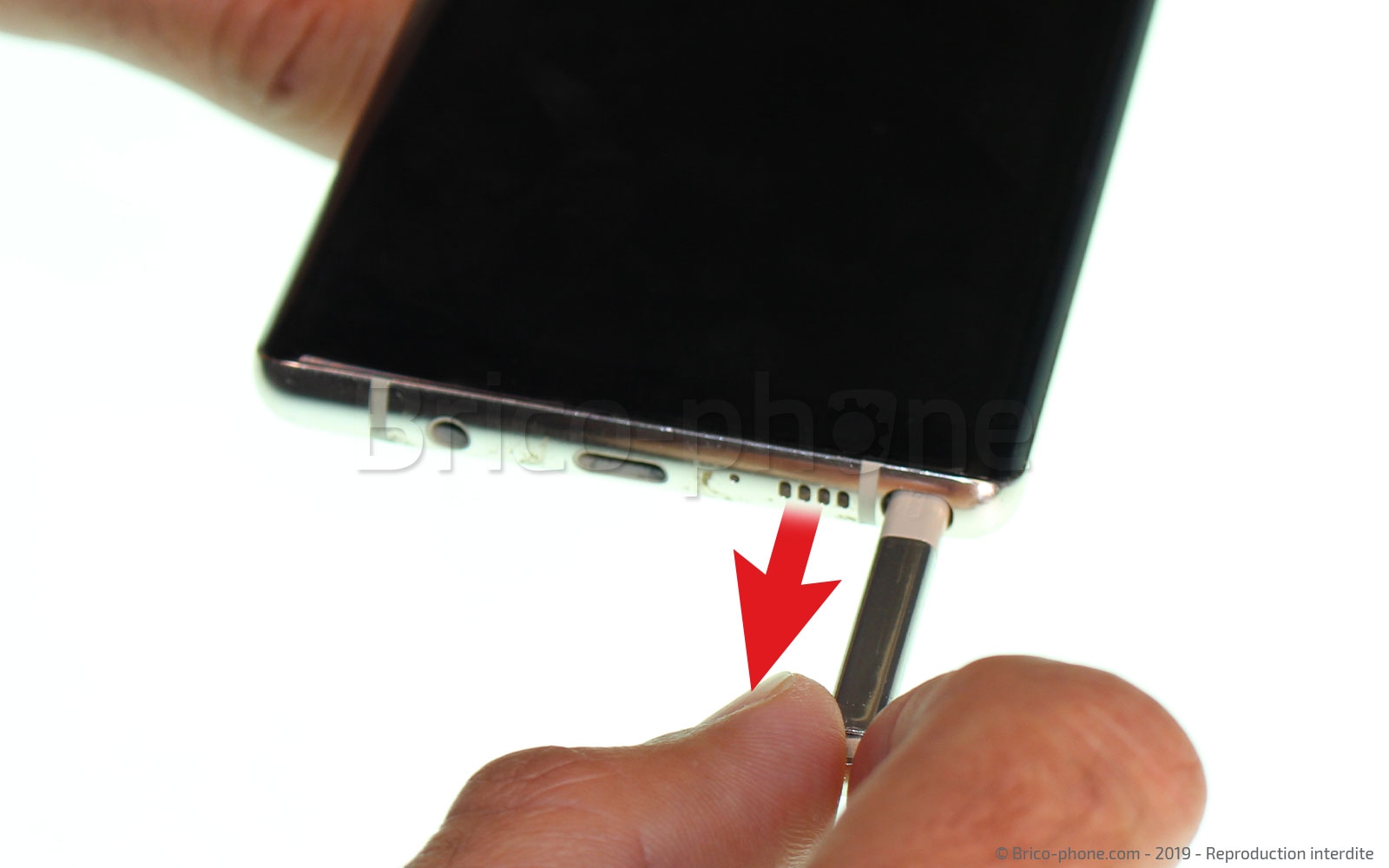

Sortez ensuite le S-Pen qui permet entre autres d'écrire sur votre écran sans laisser des traces de doigts.
Outils du kit utilisés
Outils du kit utilisés

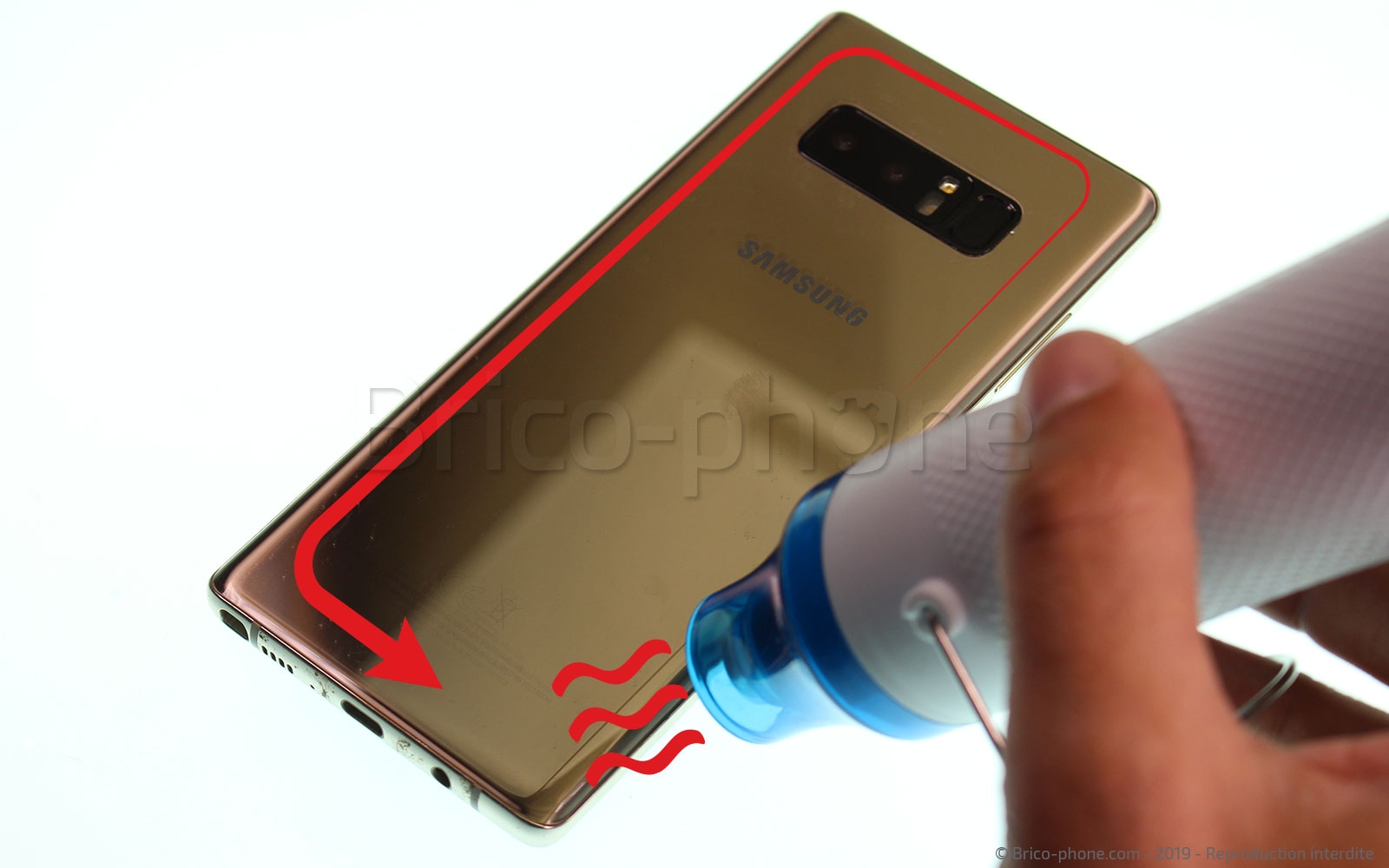

Etape 3 : Chauffer le cache arrière
Cette étape consiste à chauffer la vitre arrière de votre appareil afin de ramollir la colle qui la fixe au châssis. Pour cela, munissez-vous de votre sèche-cheveux puis tout en effectuant un mouvement de va-et-vient afin de ne pas trop insister sur une même zone, chauffez le contour de la vitre.
Si vous ne possédez pas de sèche-cheveux, nous proposons à la vente un mini-décapeur thermique : https://www.brico-phone.com/12921-petit-decapeur-thermique.html

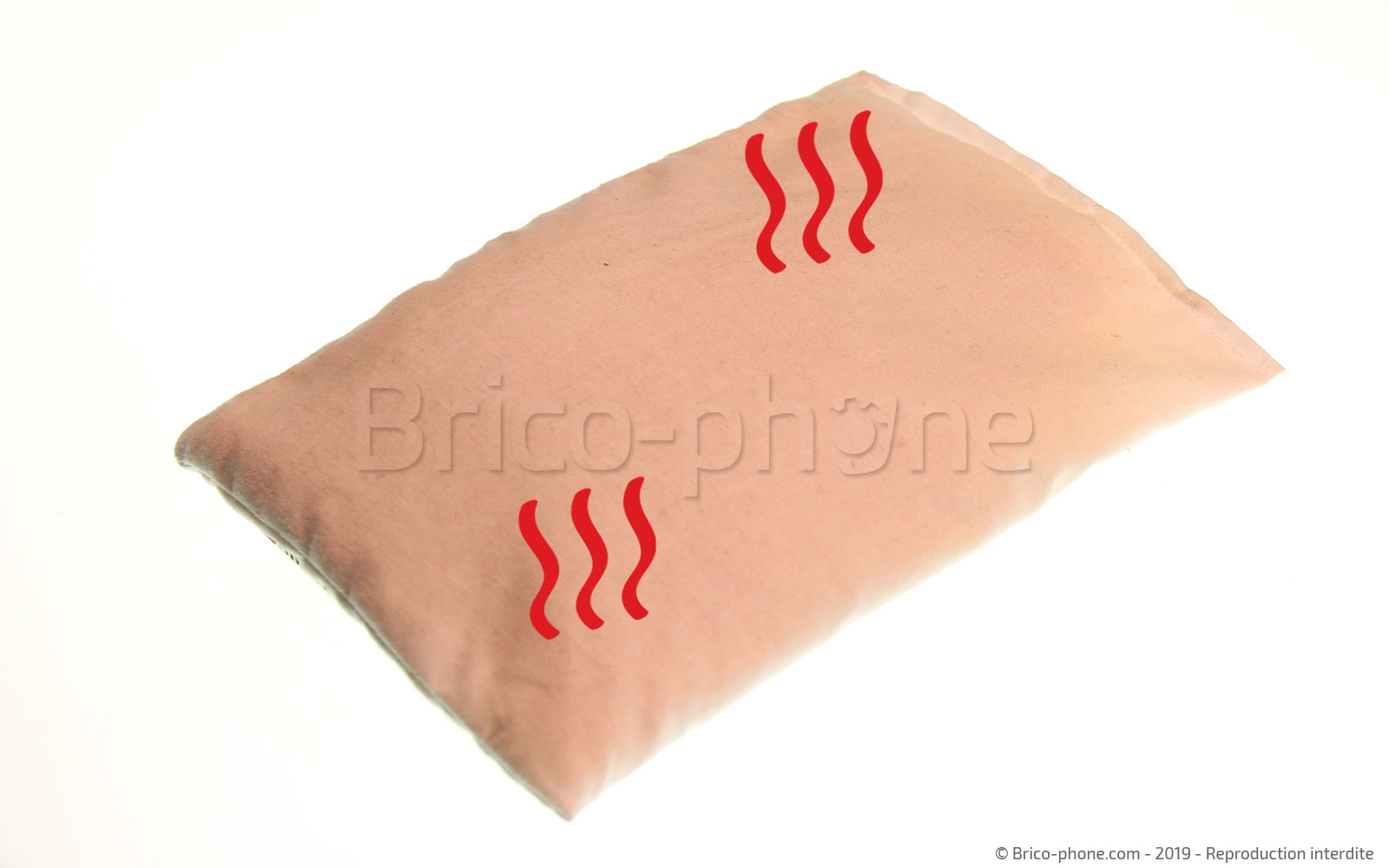

Il existe également une autre méthode qui consiste à utiliser un mini coussin en tissu rempli de riz.
Il vous suffira de le passer 1 minute au four micro-ondes puis de le déposer sur la vitre .
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

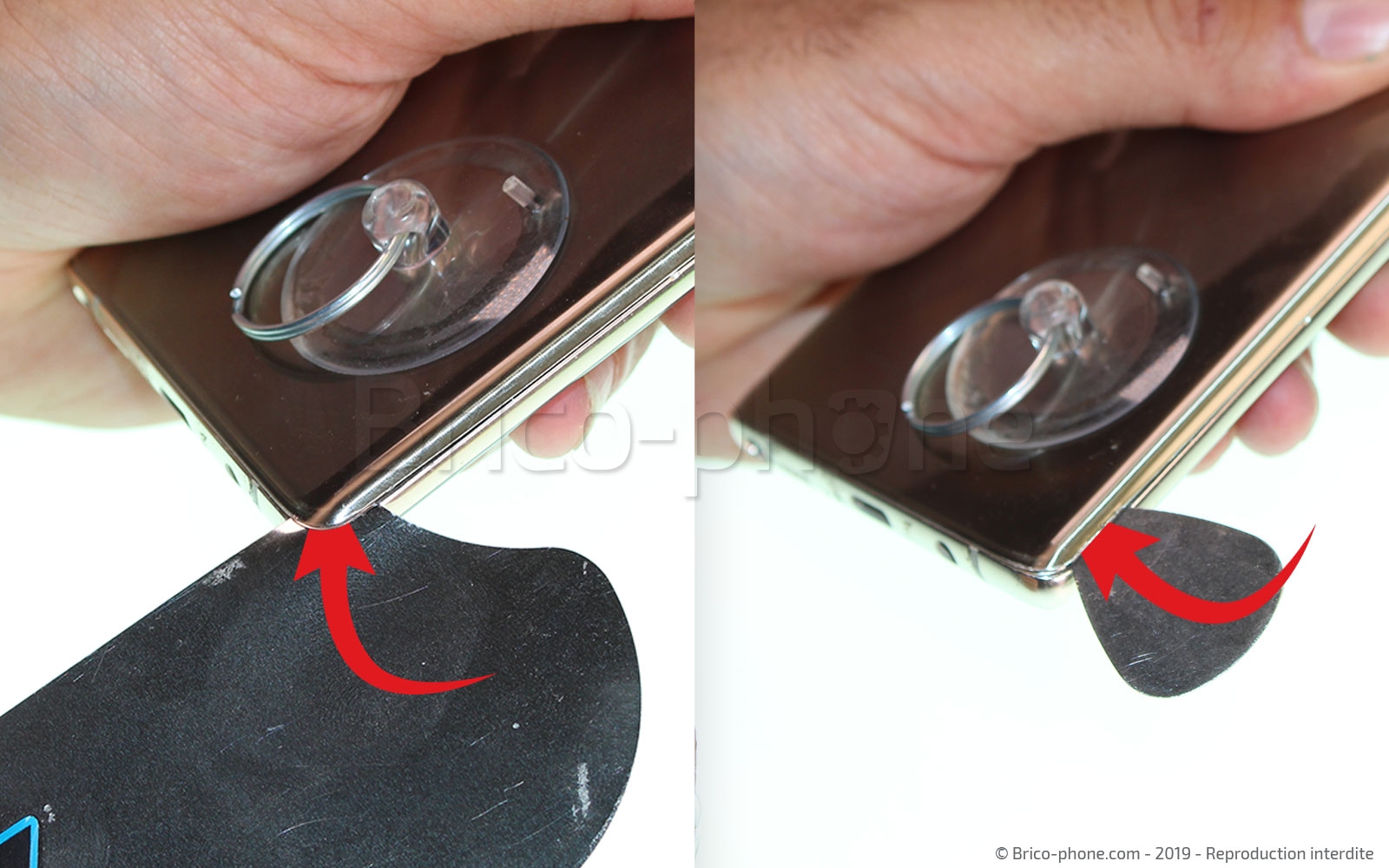

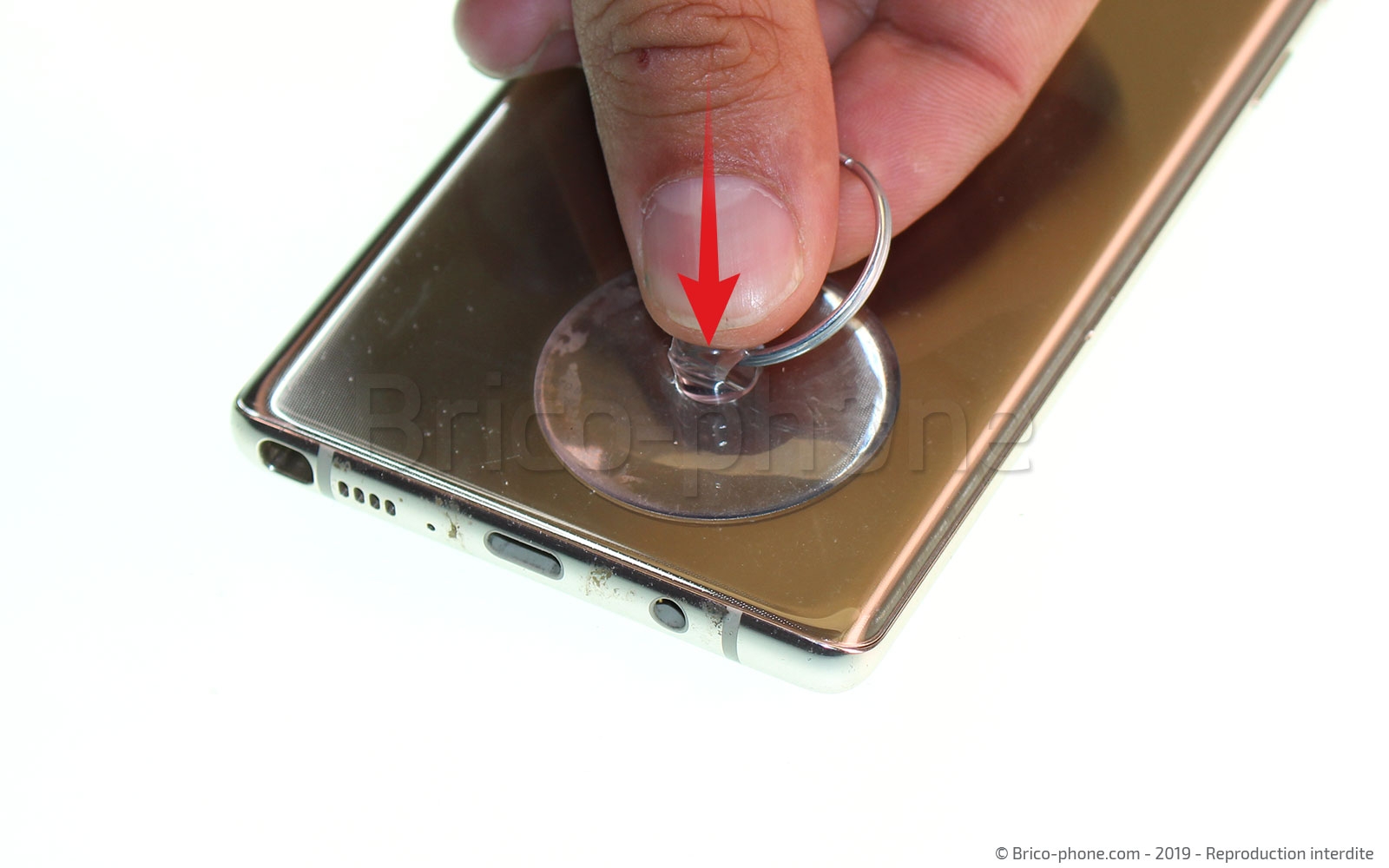

Etape 4 : Placer les outils pour le décollage de la vitre

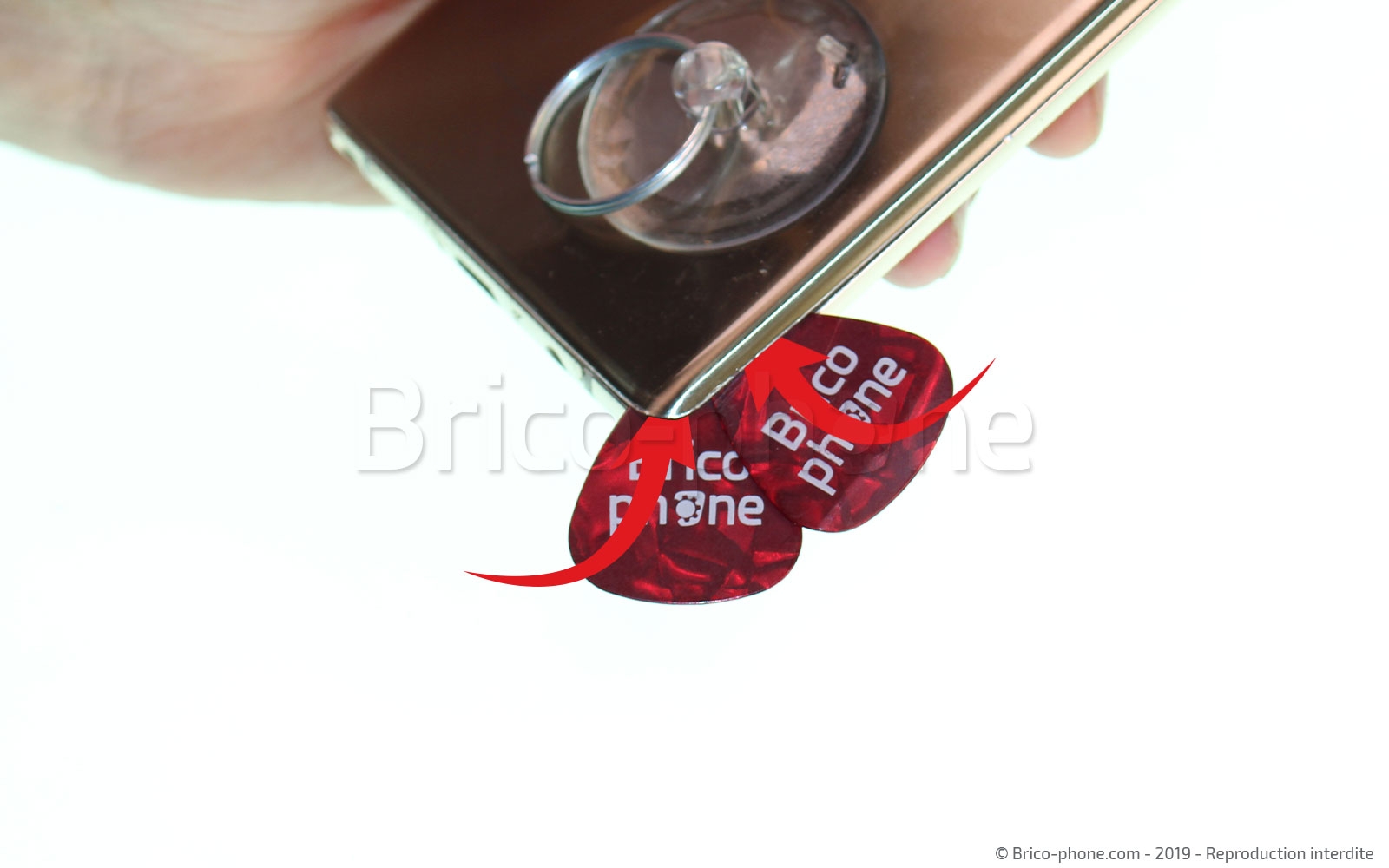

Positionnez la ventouse sur l'un des angles inférieur de la vitre, puis tout en tirant su l'anneau métallique, insérez un médiator métal ou un outil iFlex entre le cache arrière et le châssis.
Cette manipulation a pour conséquence de créer un espace dans lequel vous allez positionner les médiators plastiques qui seront utilisés pour décoller le contour de la vitre.
Outils du kit utilisés
Outils du kit utilisés

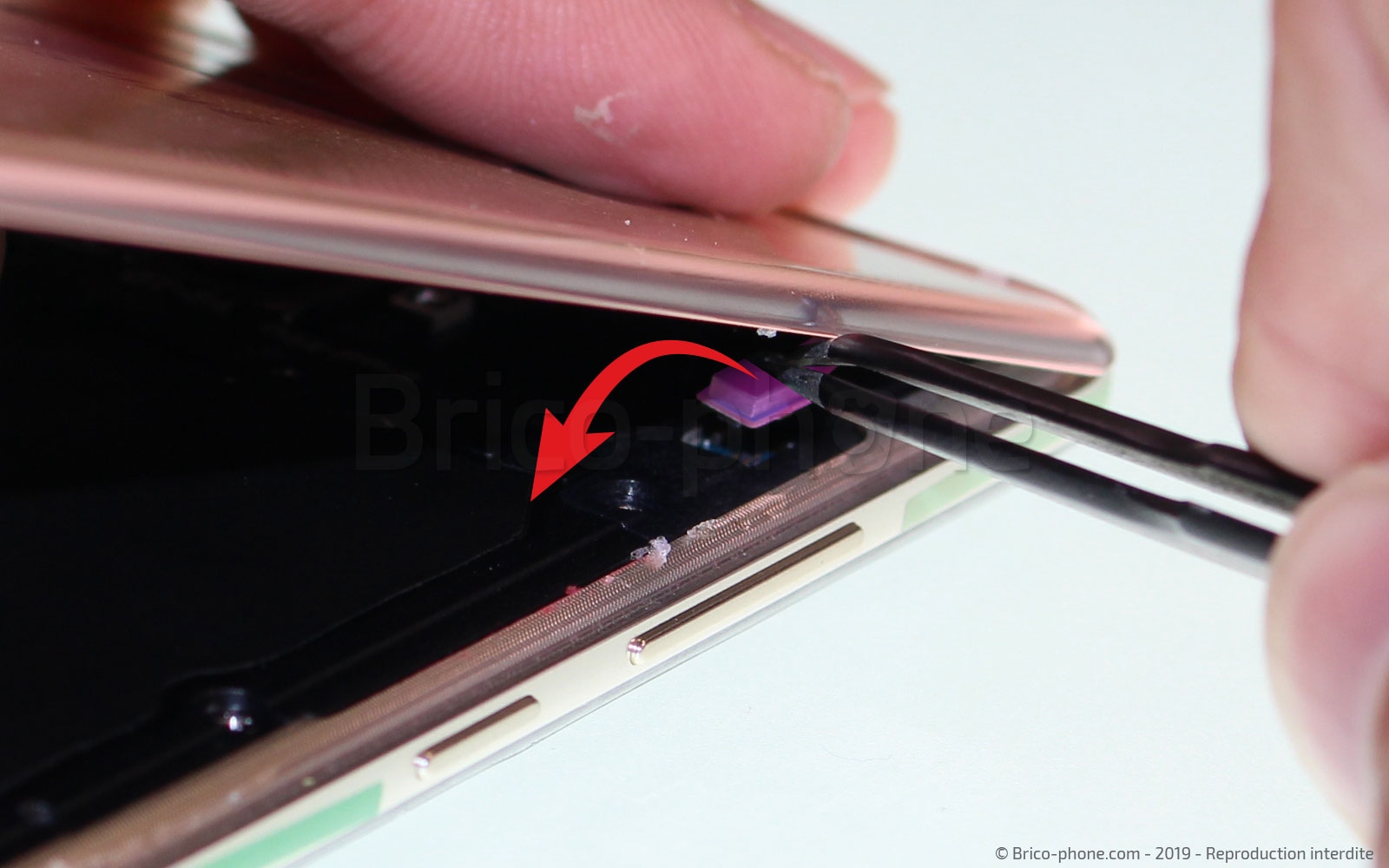

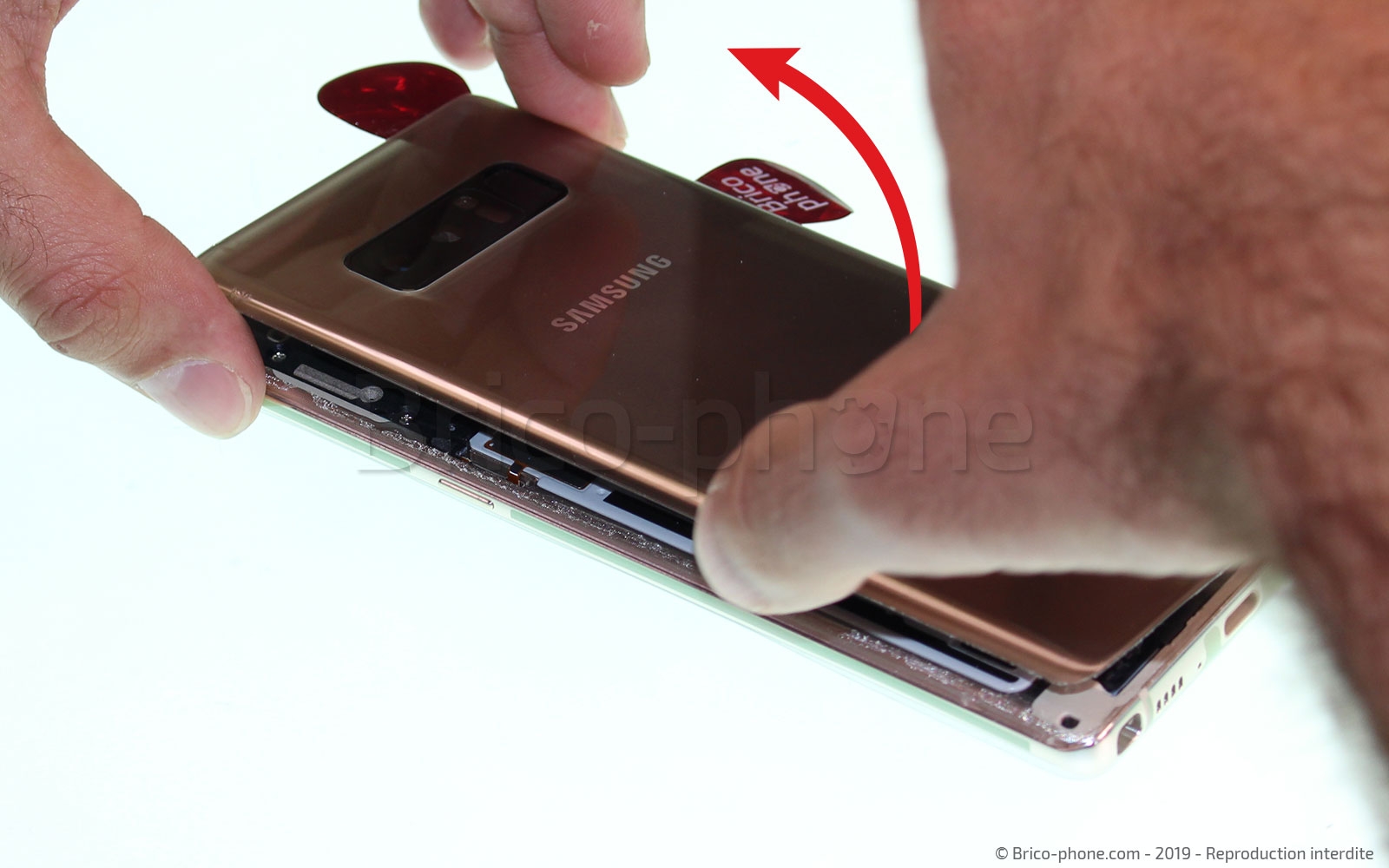

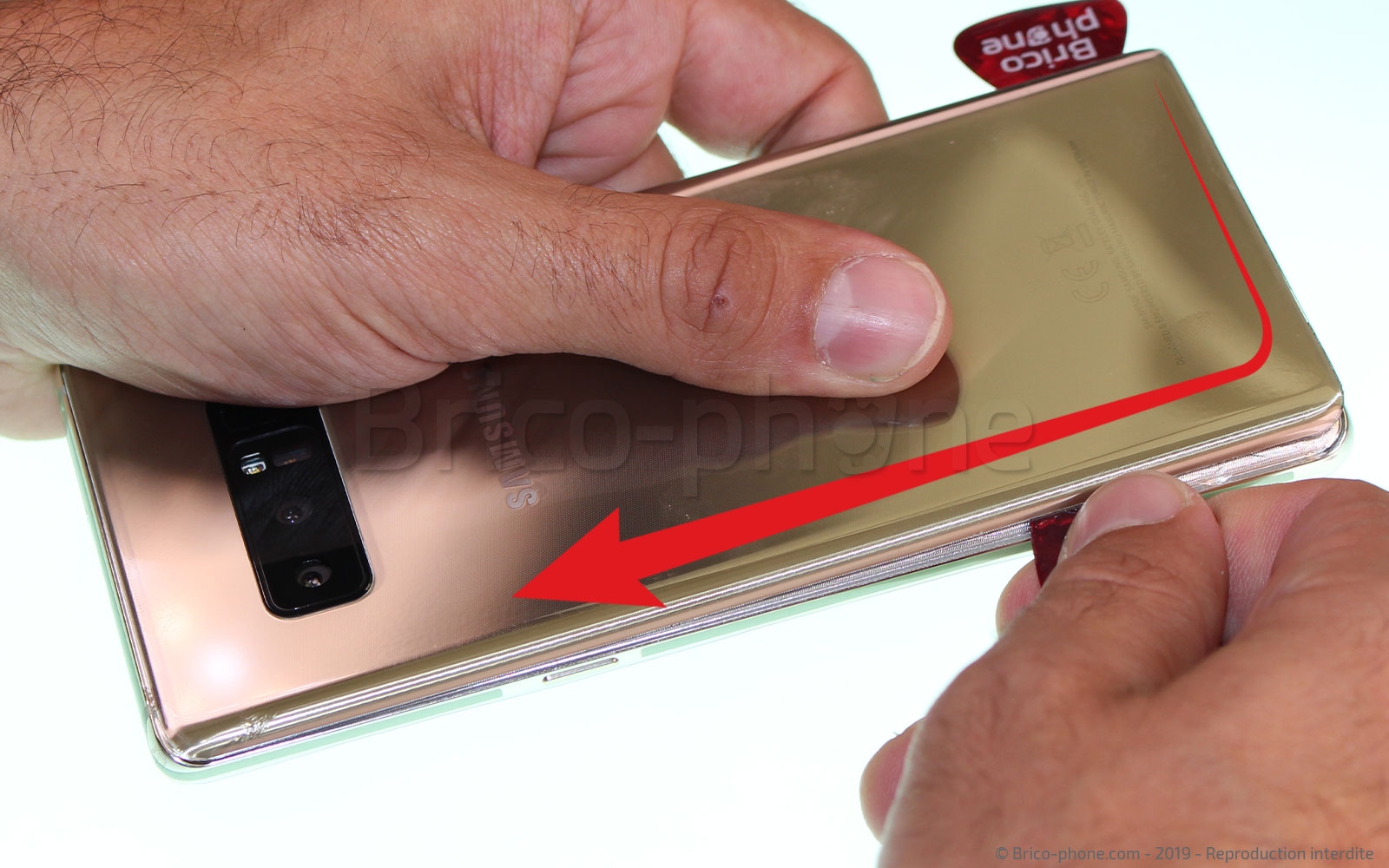

Etape 5 : Décoller la vitre arrière
Faites désormais coulisser les médiators plastiques sous les bords de la vitre afin de la décoller. Levez là légèrement du bas vers haut, puis déconnectez le lecteur d'empreintes que vous devez apercevoir sur la partie supérieure droite de l'appareil à l'aide de la pincette ou du levier nylon.
Si vous sentez que les médiators forcent trop, n'hésitez pas à chauffer de nouveau la vitre afin de ramollir un peu plus la colle.
Outils du kit utilisés
Outils du kit utilisés

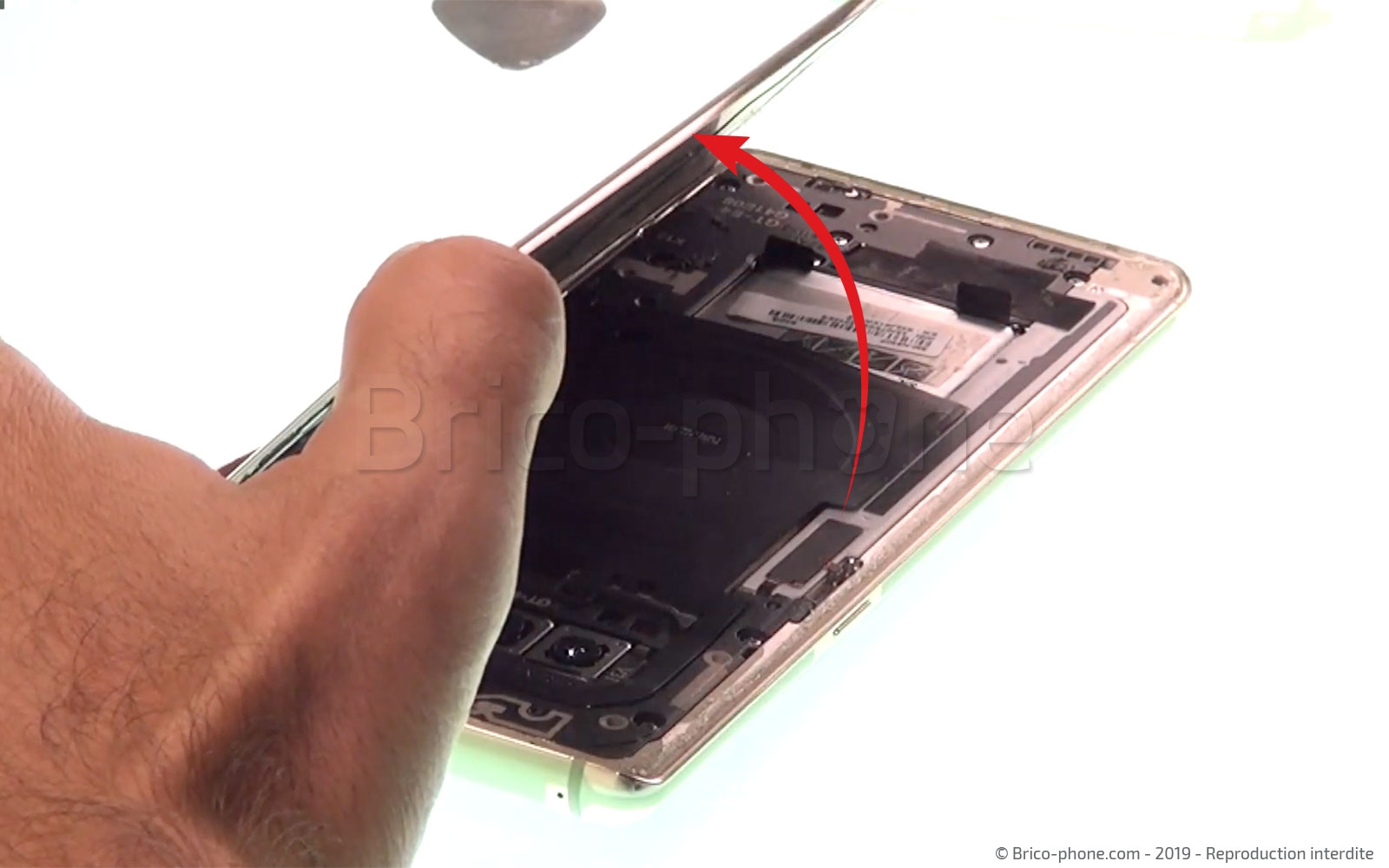

Etape 6 : Retirer le cache arrière
Le cache est maintenant libéré, il ne vous reste plus qu'à déposer la vitre délicatement sur votre espace de travail.

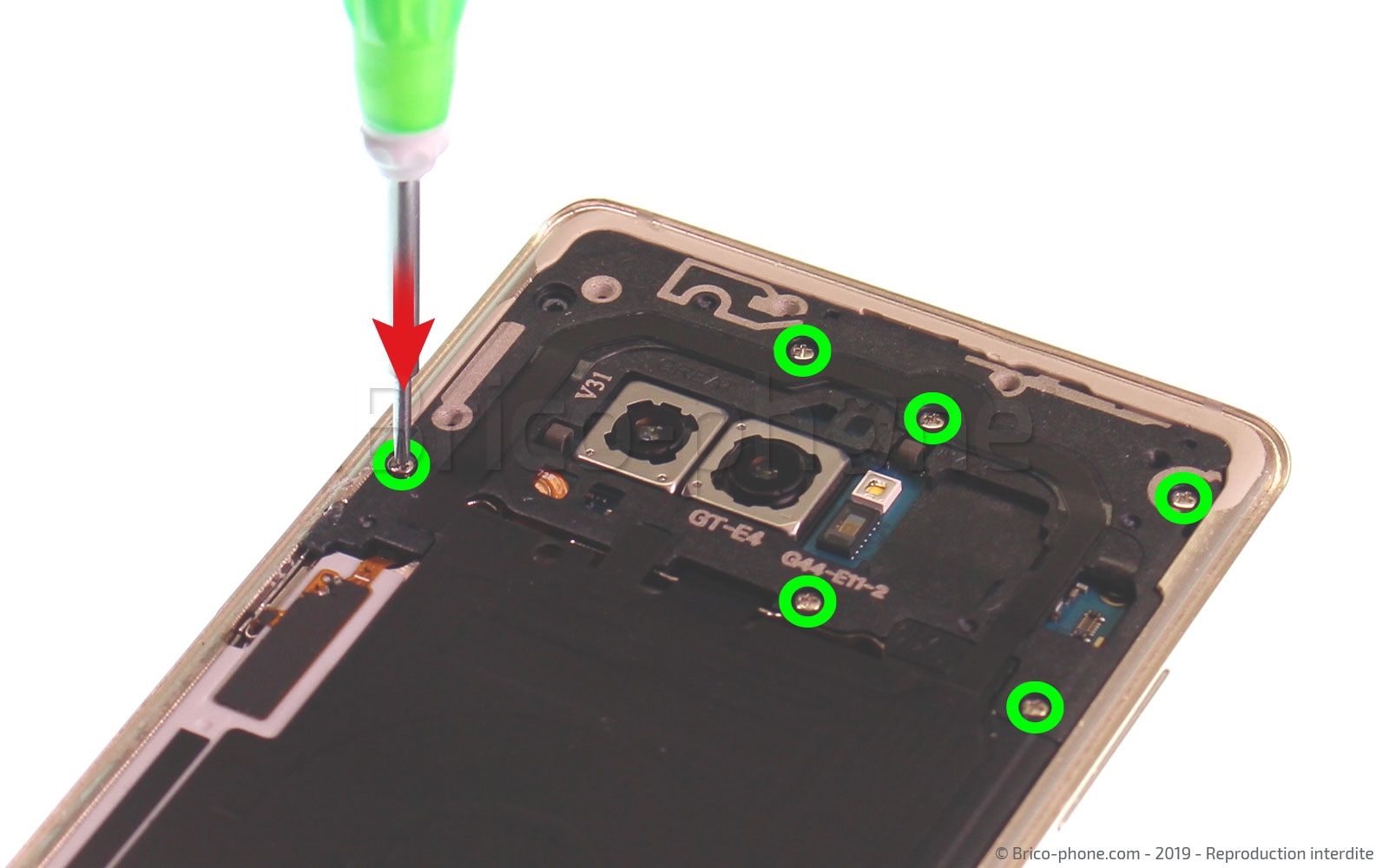

Etape 7 : Dévisser le support NFC

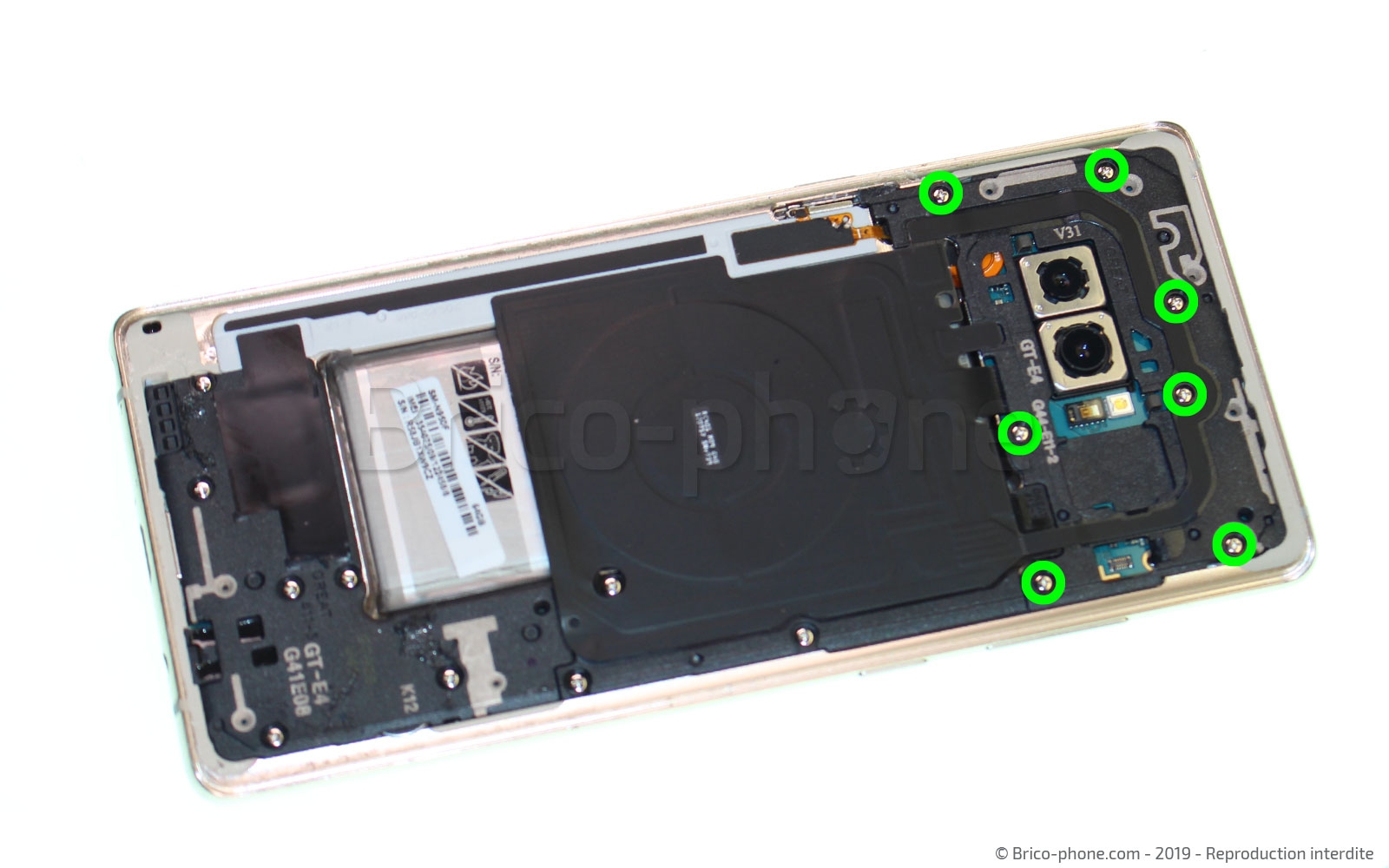

Nous allons maintenant retirer les 7 vis cruciformes qui maintiennent le support de la nappe NFC. Déposez les vis sur votre patron d'aide au montage fourni avec votre commande afin de ne pas les égarer.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la nappe NFC et son support

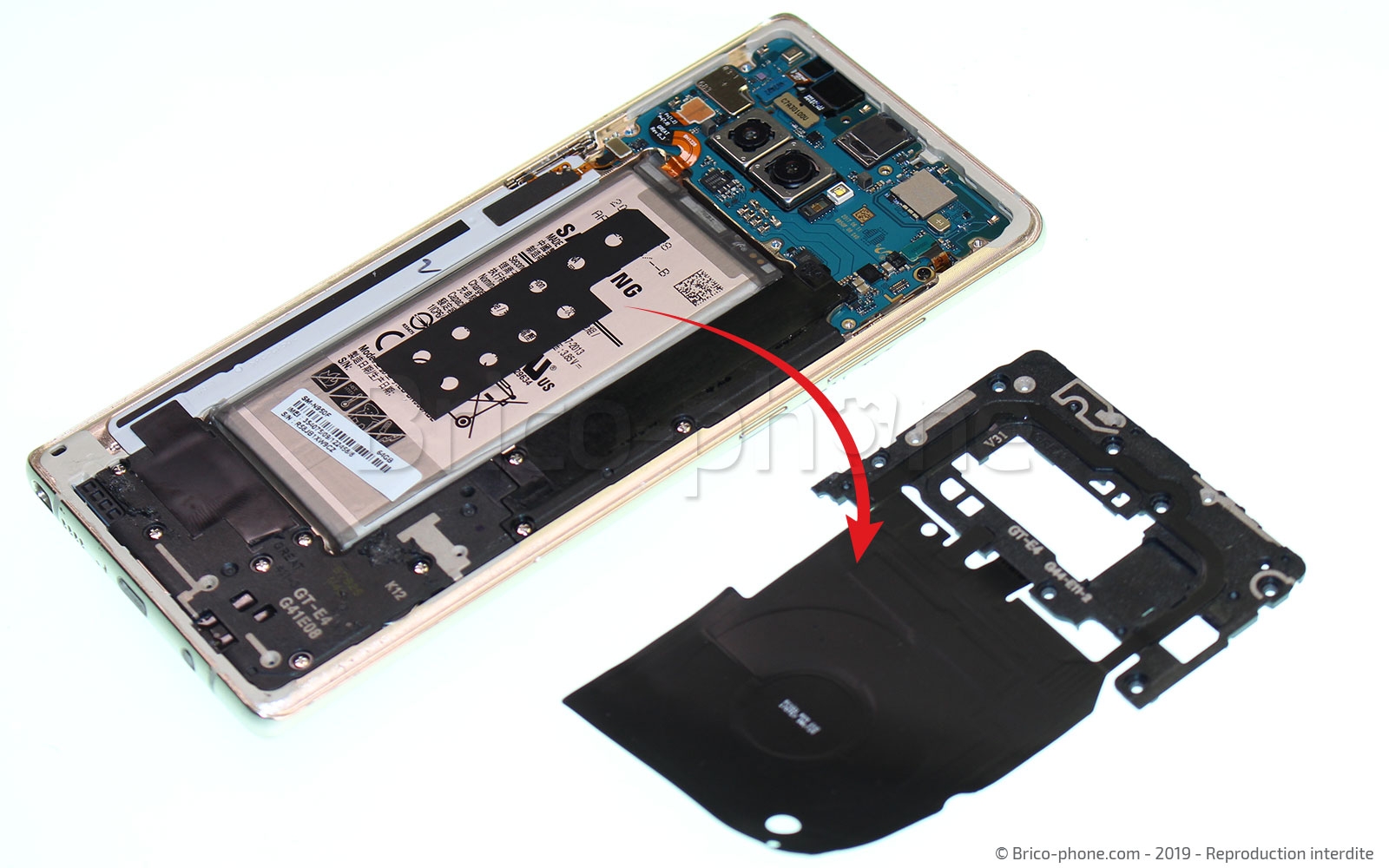

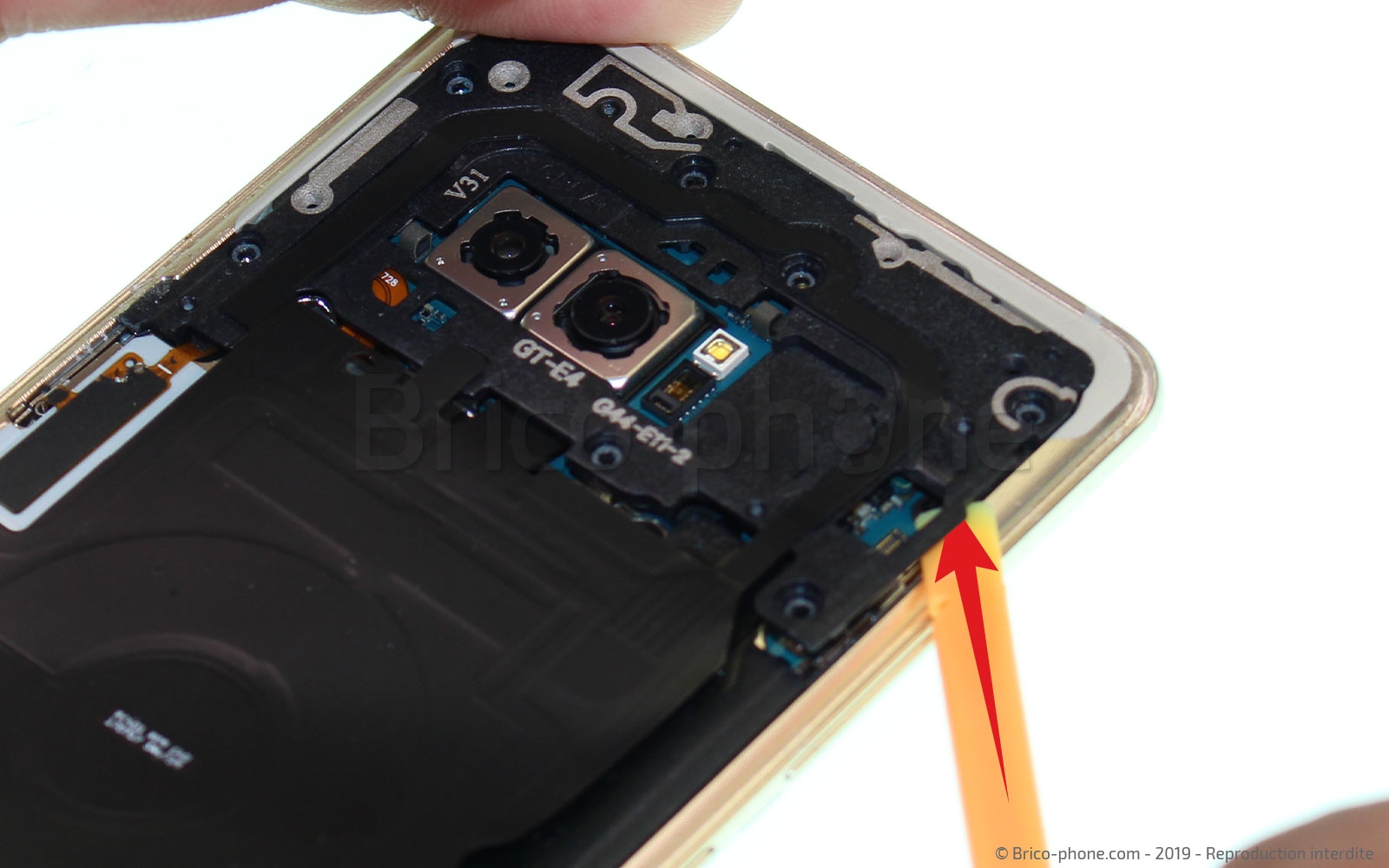

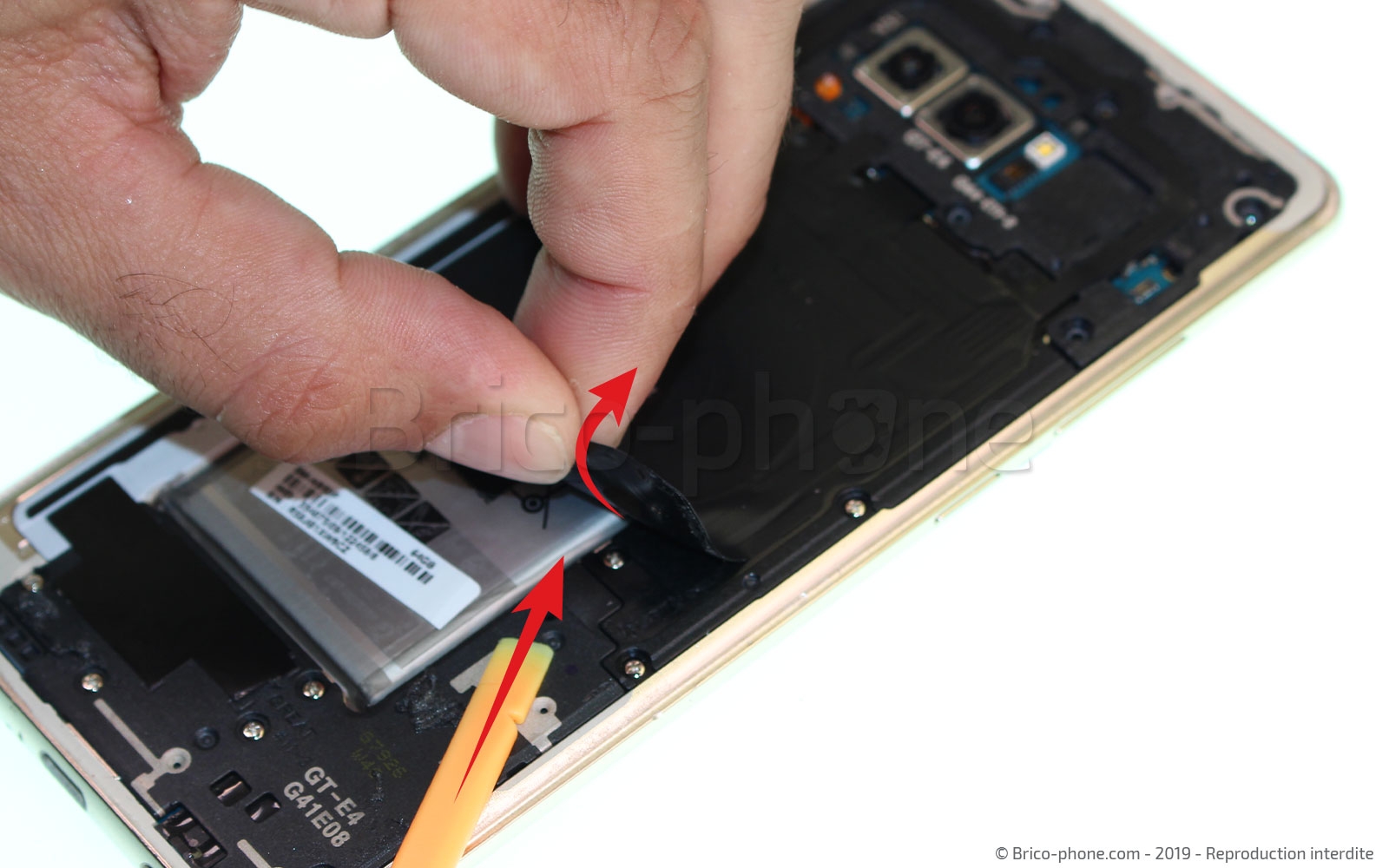

Utilisez le spudger pour pouvoir décoller la nappe qui gère la fonction NFC ainsi que la recharge par induction. Cette nappe est très légèrement collée sur la batterie, il vous suffira de glisser le levier nylon sous la nappe puis de la décoller progressivement. Attention! la nappe est fixée sur un support plastique, il vous faudra donc sortir l'ensemble délicatement (voir photo 3).
Outils du kit utilisés
Outils du kit utilisés

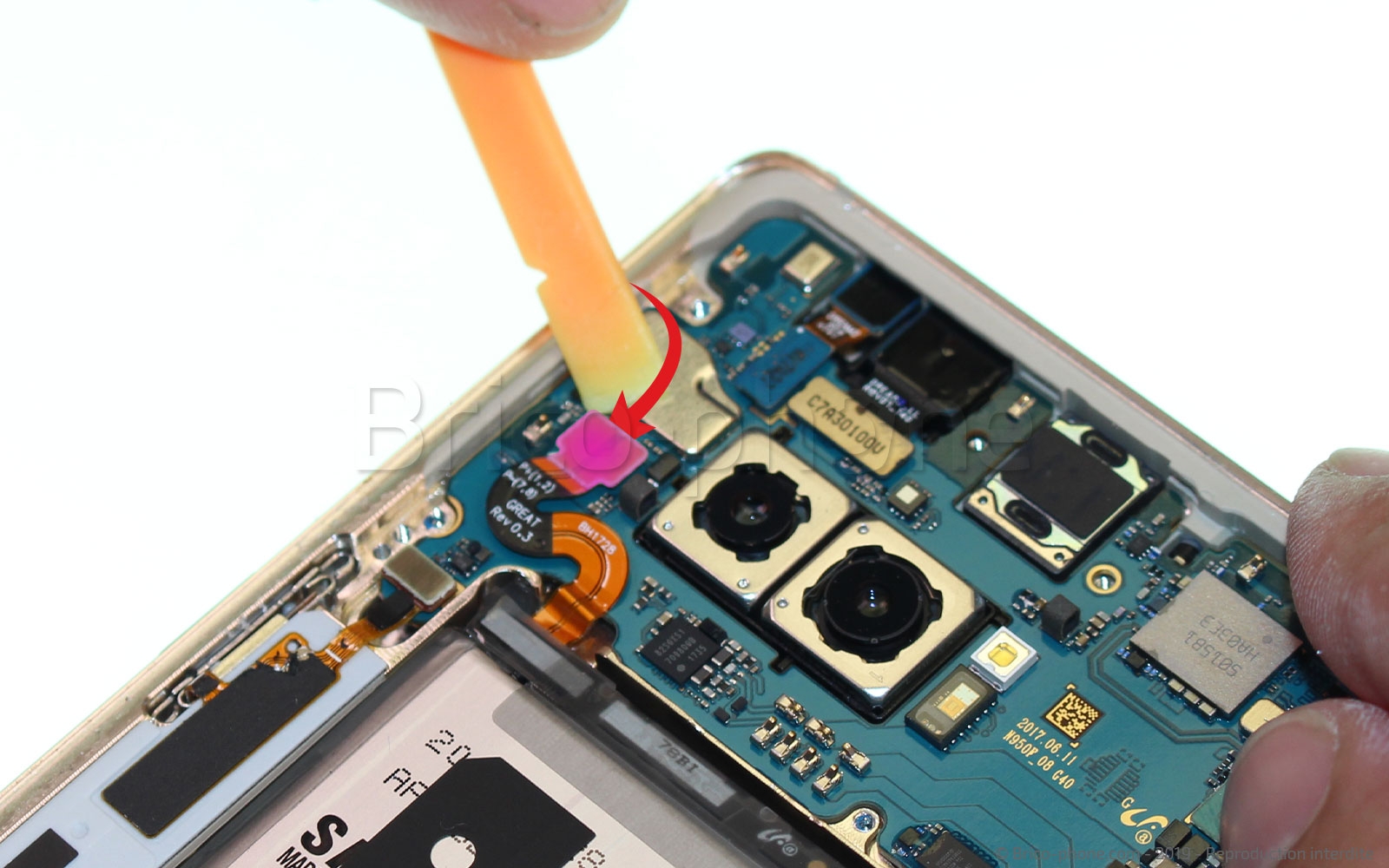

Etape 9 : Déconnecter la batterie
Vous pouvez désormais apercevoir la connectique de la batterie qui se situe sur le côté gauche de la carte-mère. Afin de continuer la réparation en toute sécurité, il est nécessaire de déconnecter l'alimentation de votre smartphone maintenant afin de ne pas risquer d'endommager votre téléphone. Pour cela utiliser un levier en plastique pour éviter de créer un court-circuit.
Outils du kit utilisés
Outils du kit utilisés

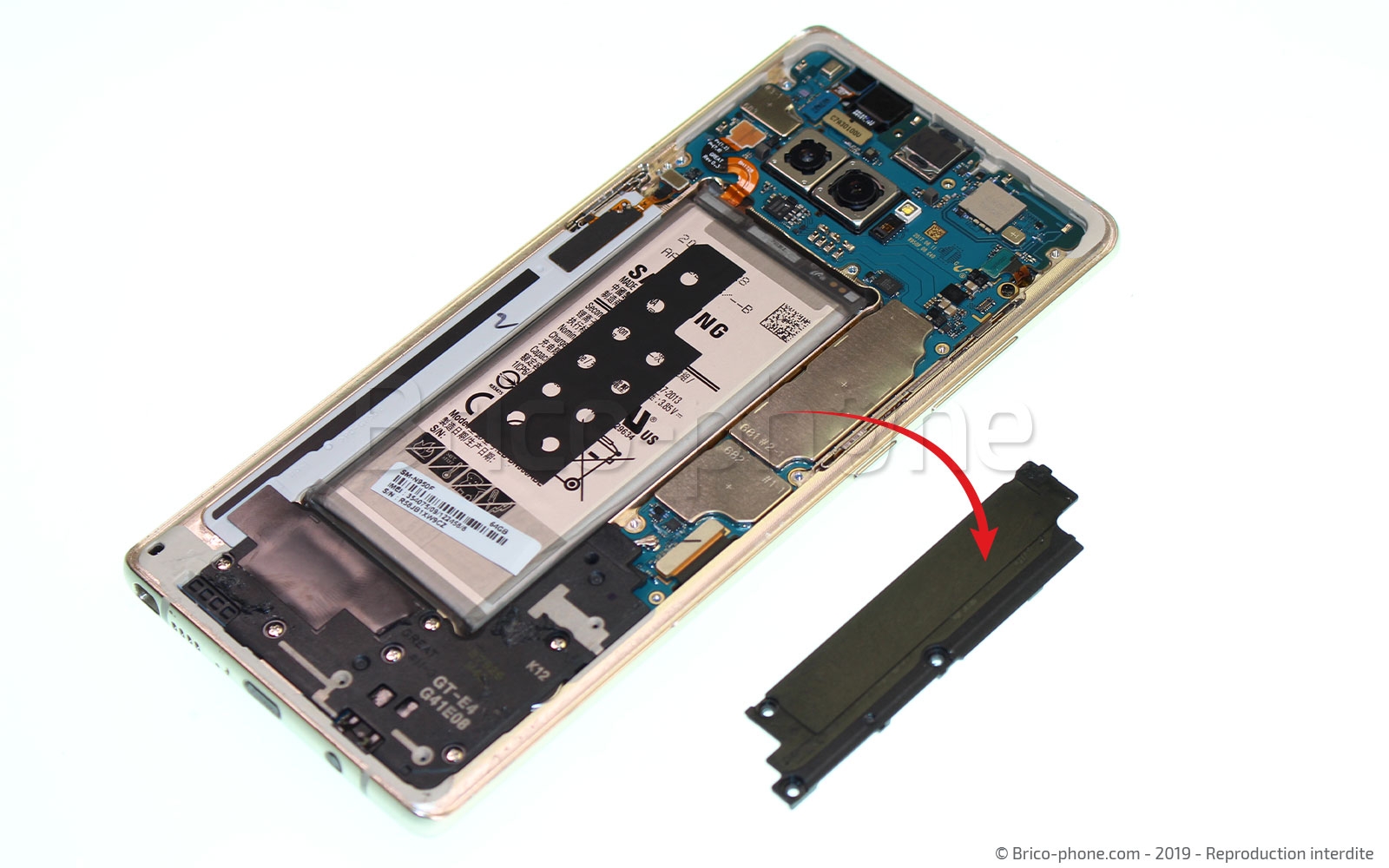

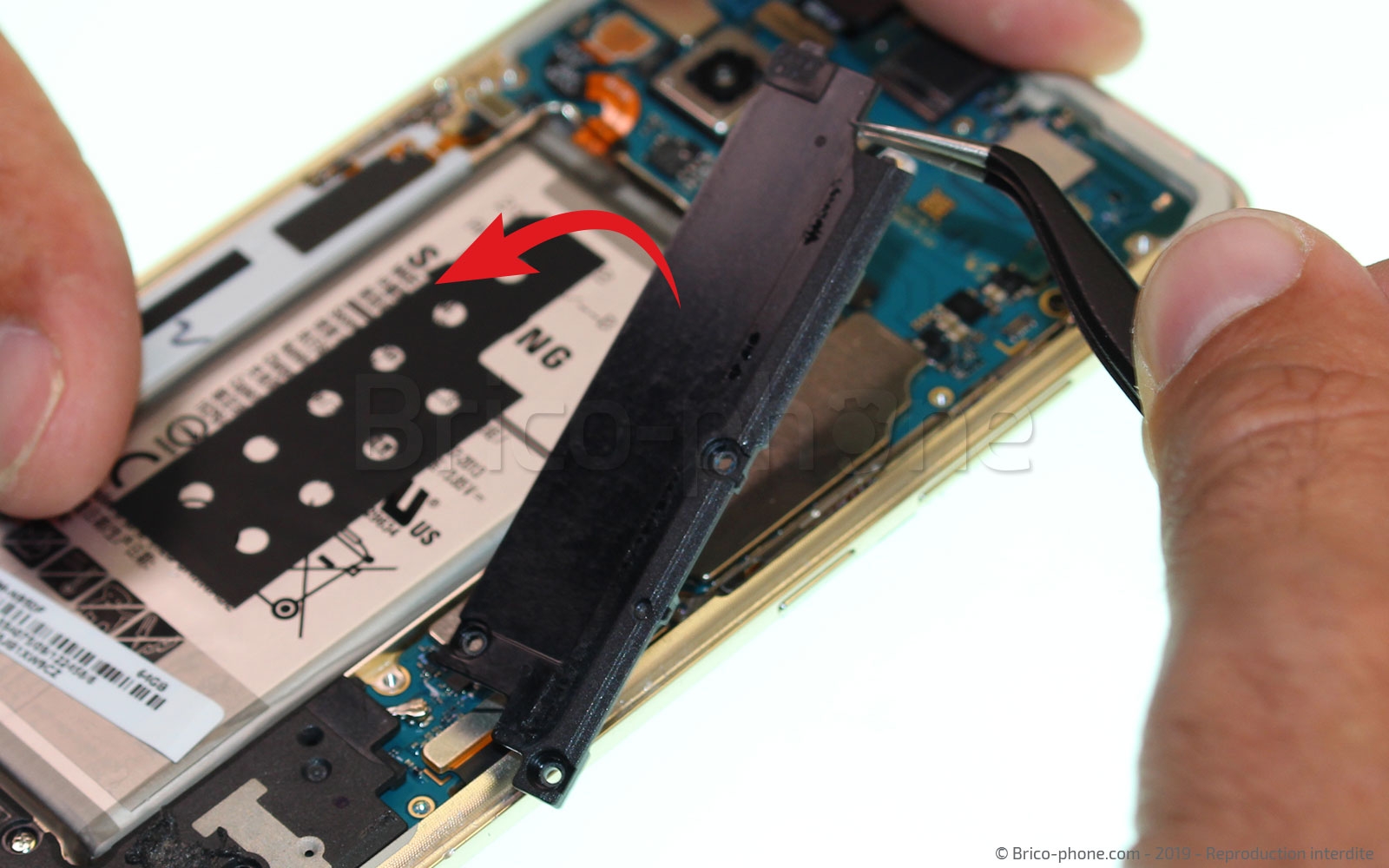

Etape 10 : Retirer le cache latéral

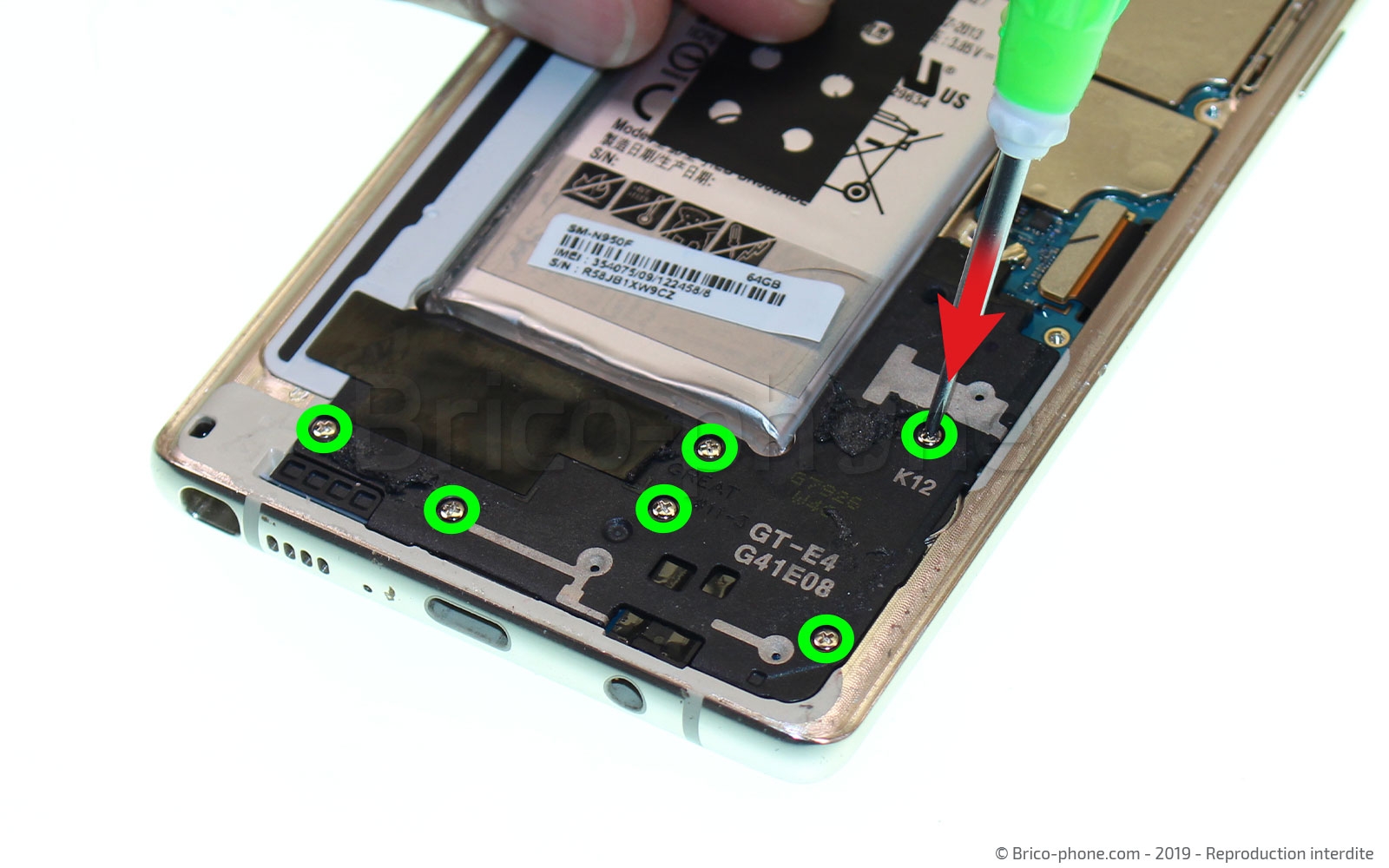

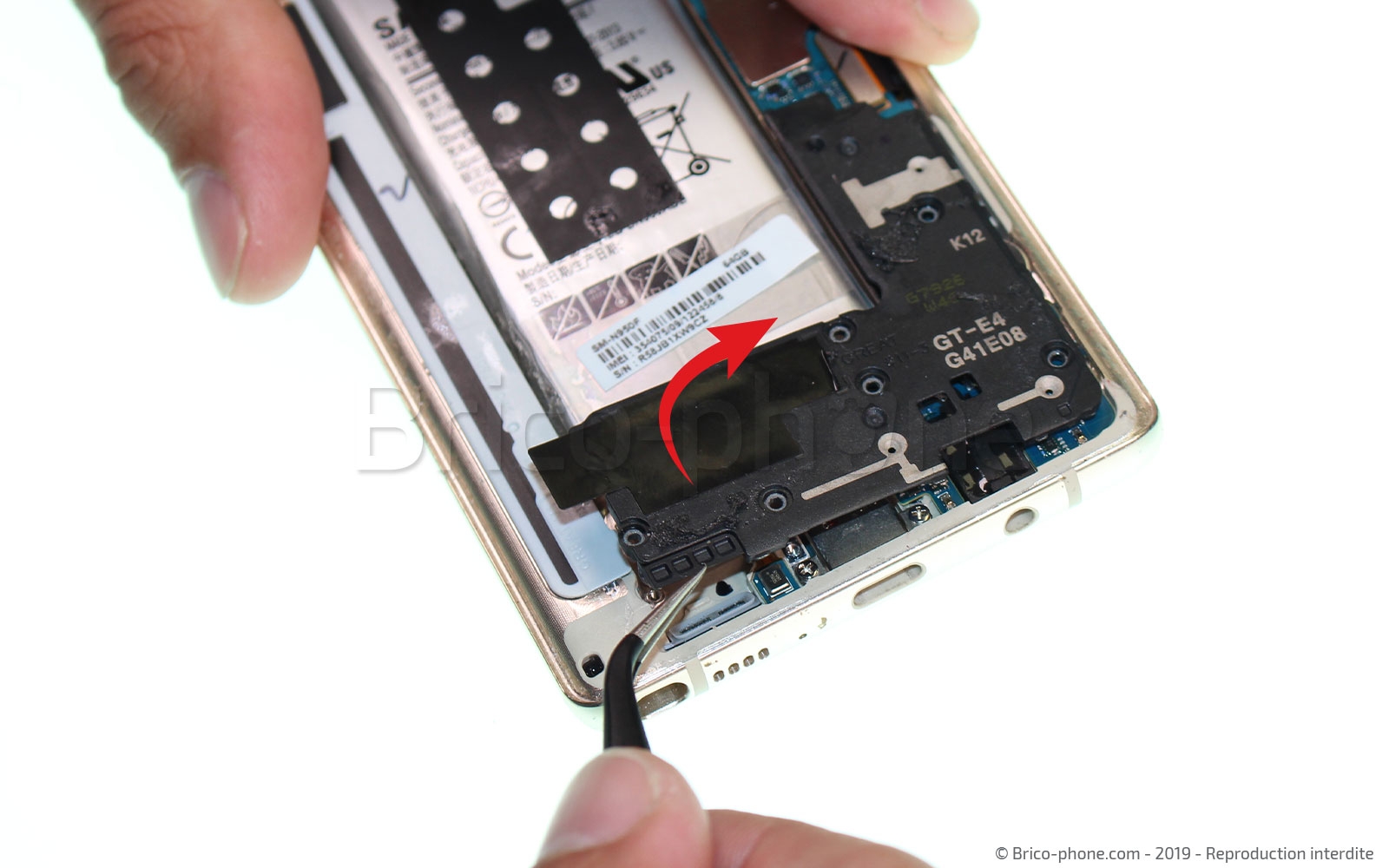

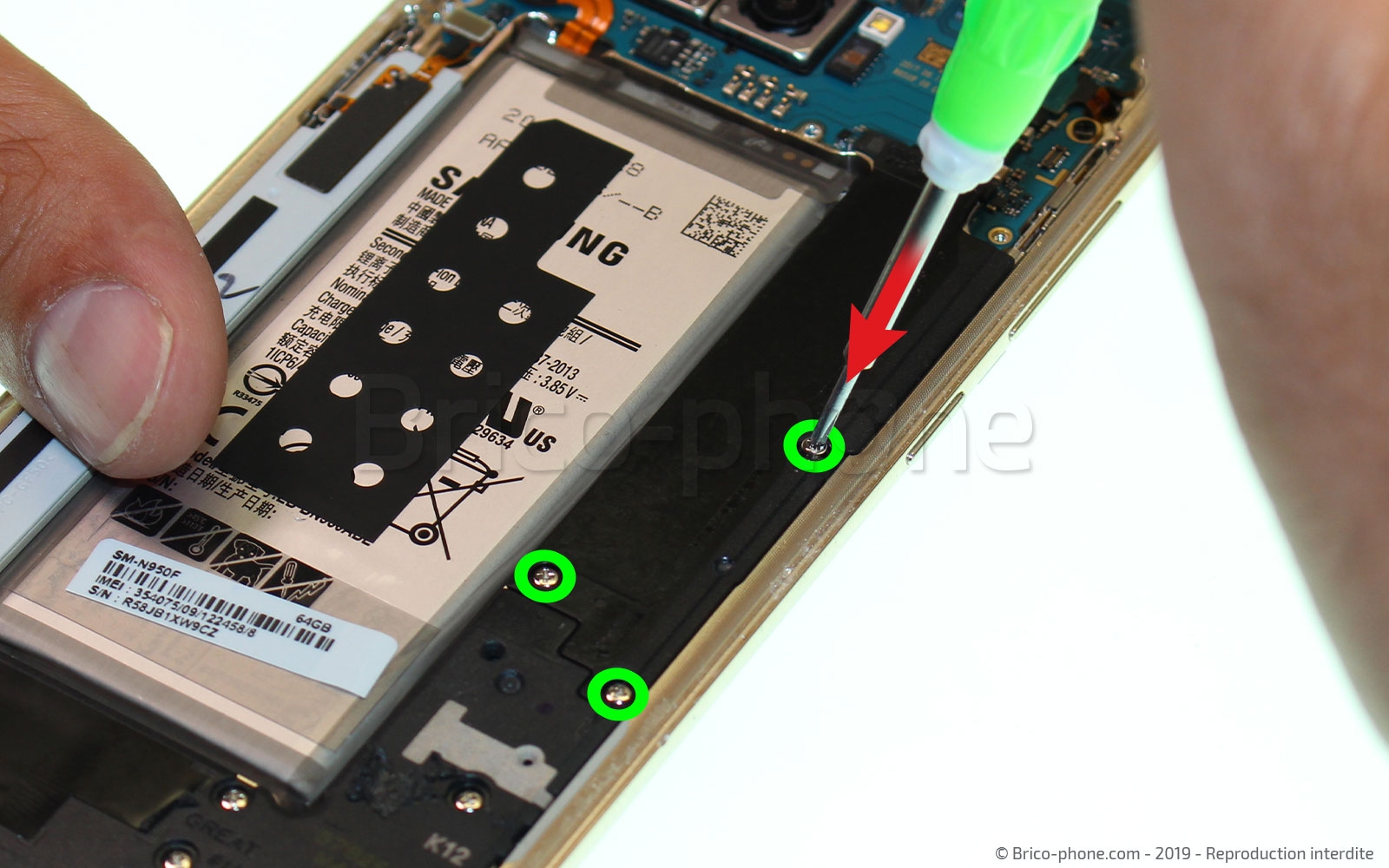

Maintenant que nous pouvons continuer notre remplacement d'écran en toute sécurité. Saisissez-vous à nouveau du tournevis cruciforme pour retirer les 3 vis qui maintiennent le cache latéral de la carte mère. Retirez-le ensuite à l'aide de la pincette puis déposez le sur votre espace de travail.
Outils du kit utilisés
Outils du kit utilisés

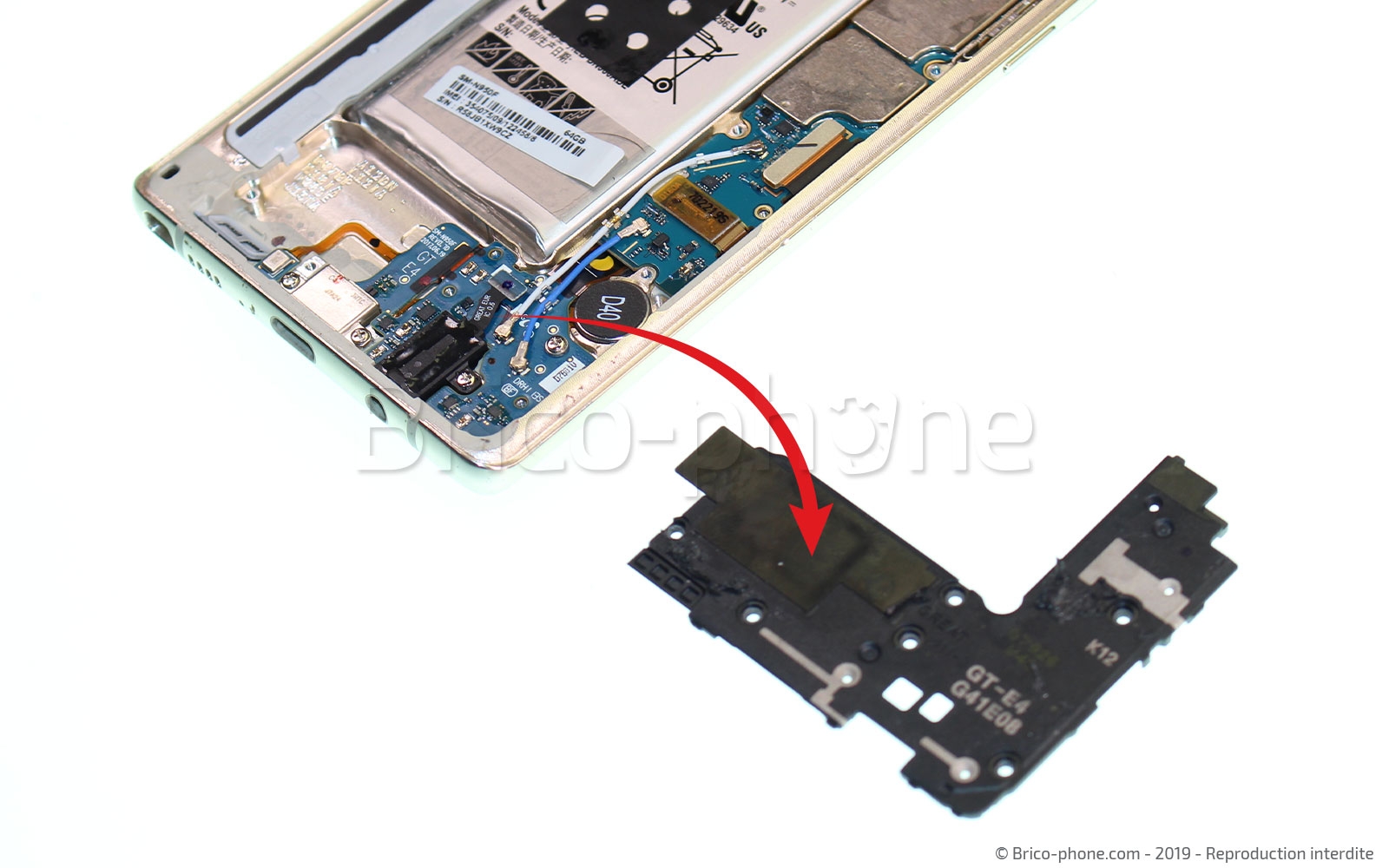

Etape 11 : Retirer le bloc haut-parleur externe
Nous allons maintenant passer au retrait du bloc haut-parleur externe situé sur le bas de l'appareil.
Il vous suffit simplement de le dévisser puis de le déclipser du châssis.
Etape 12 : Retirer la caméra avant et le lecteur d'iris

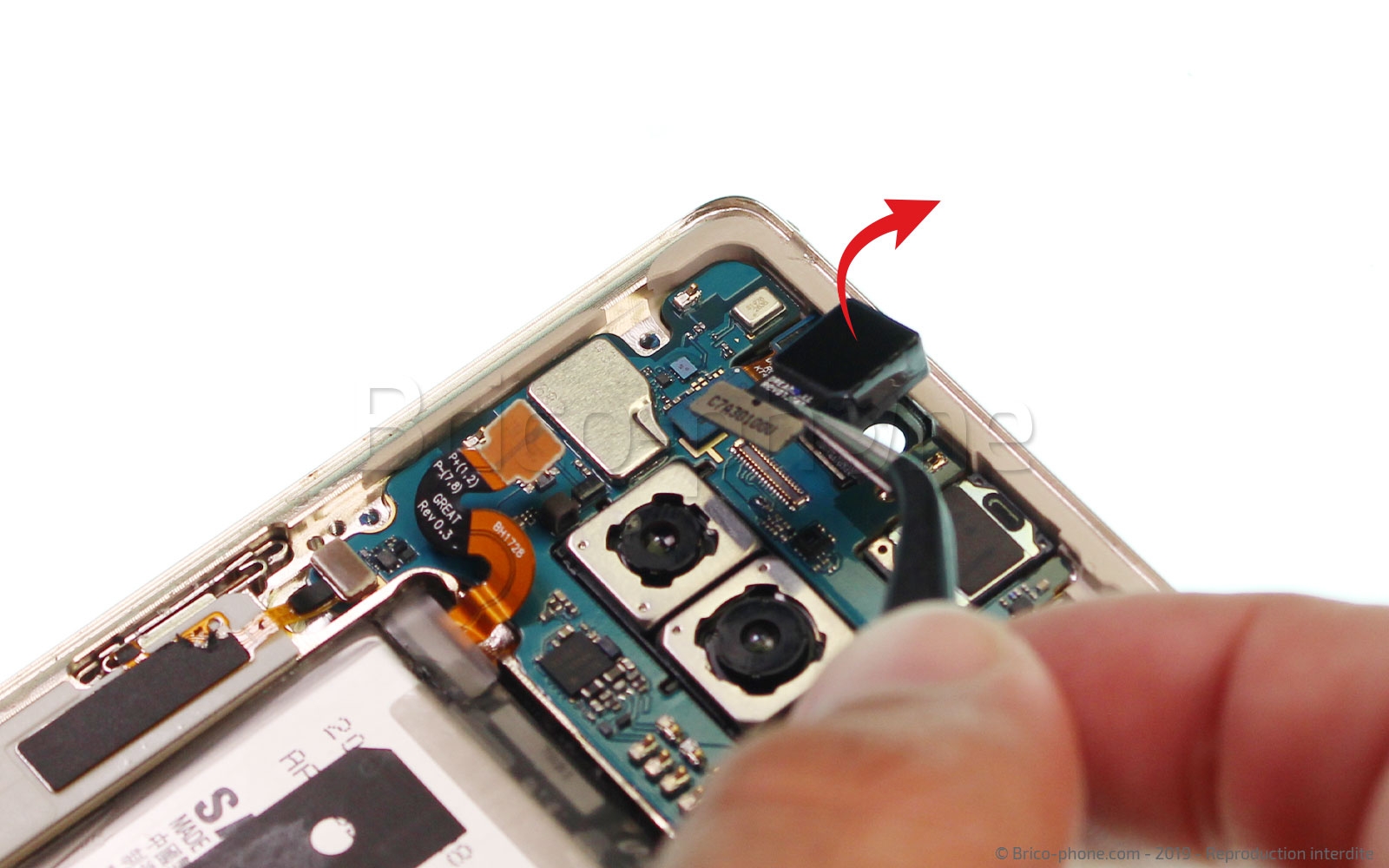

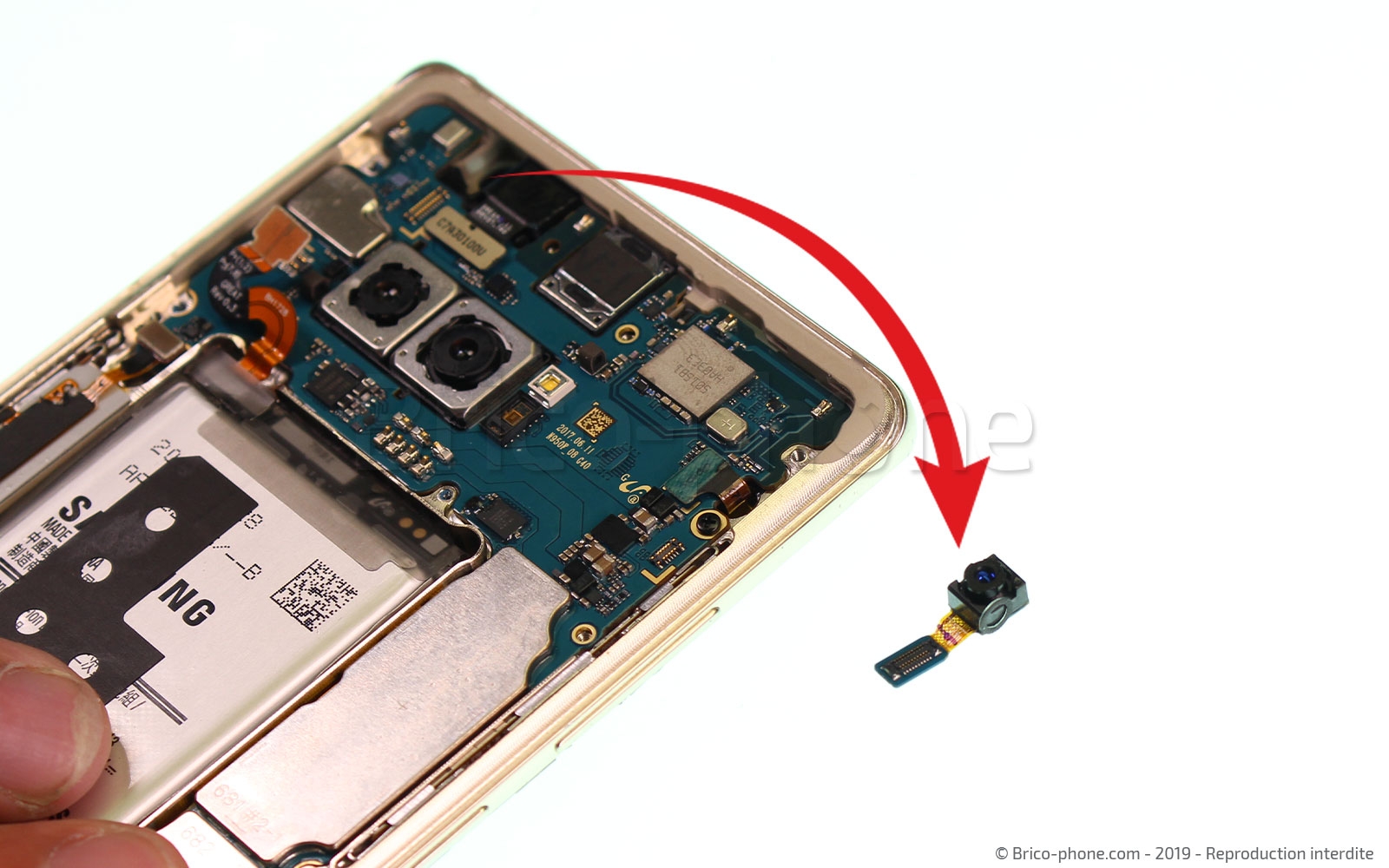

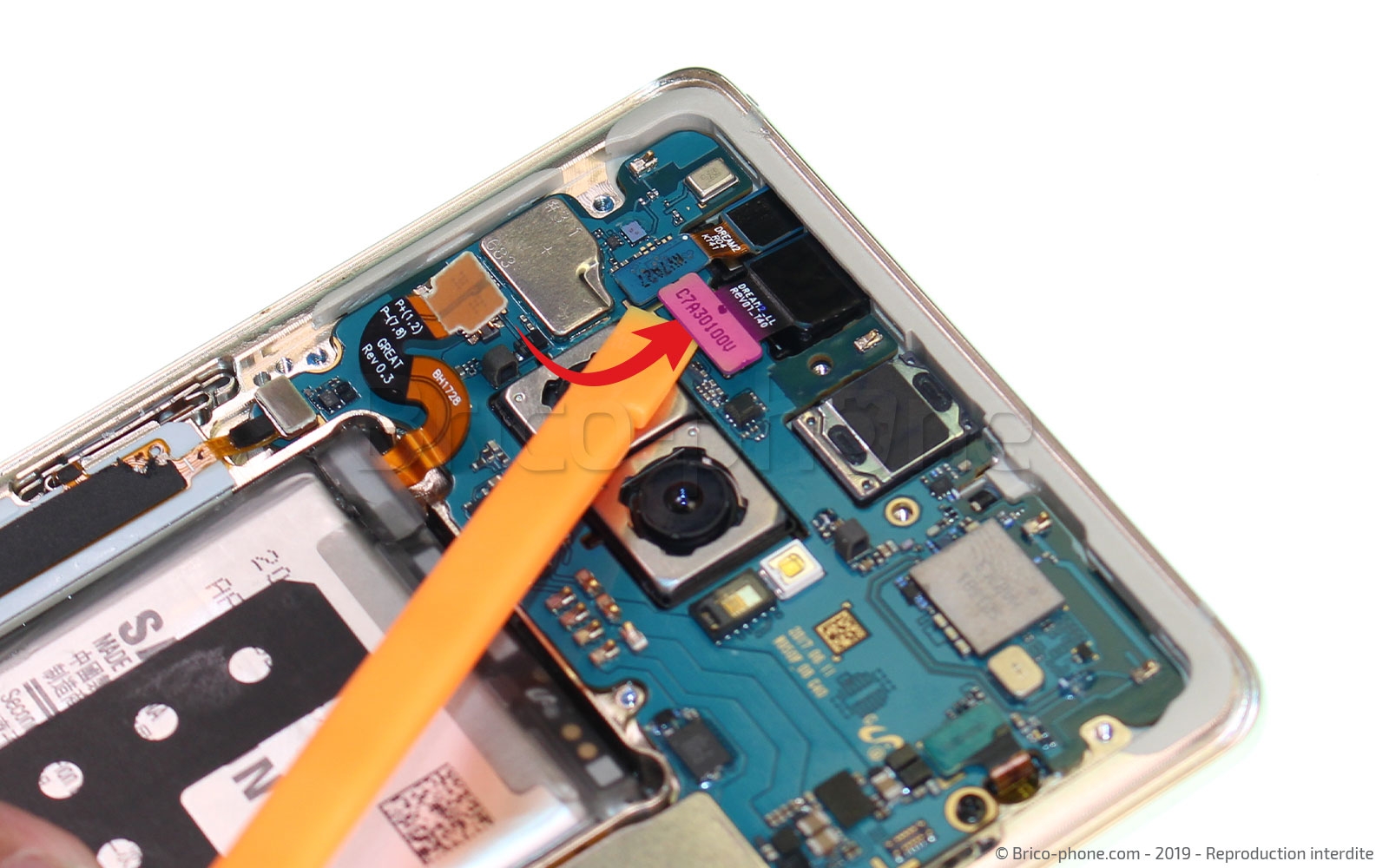

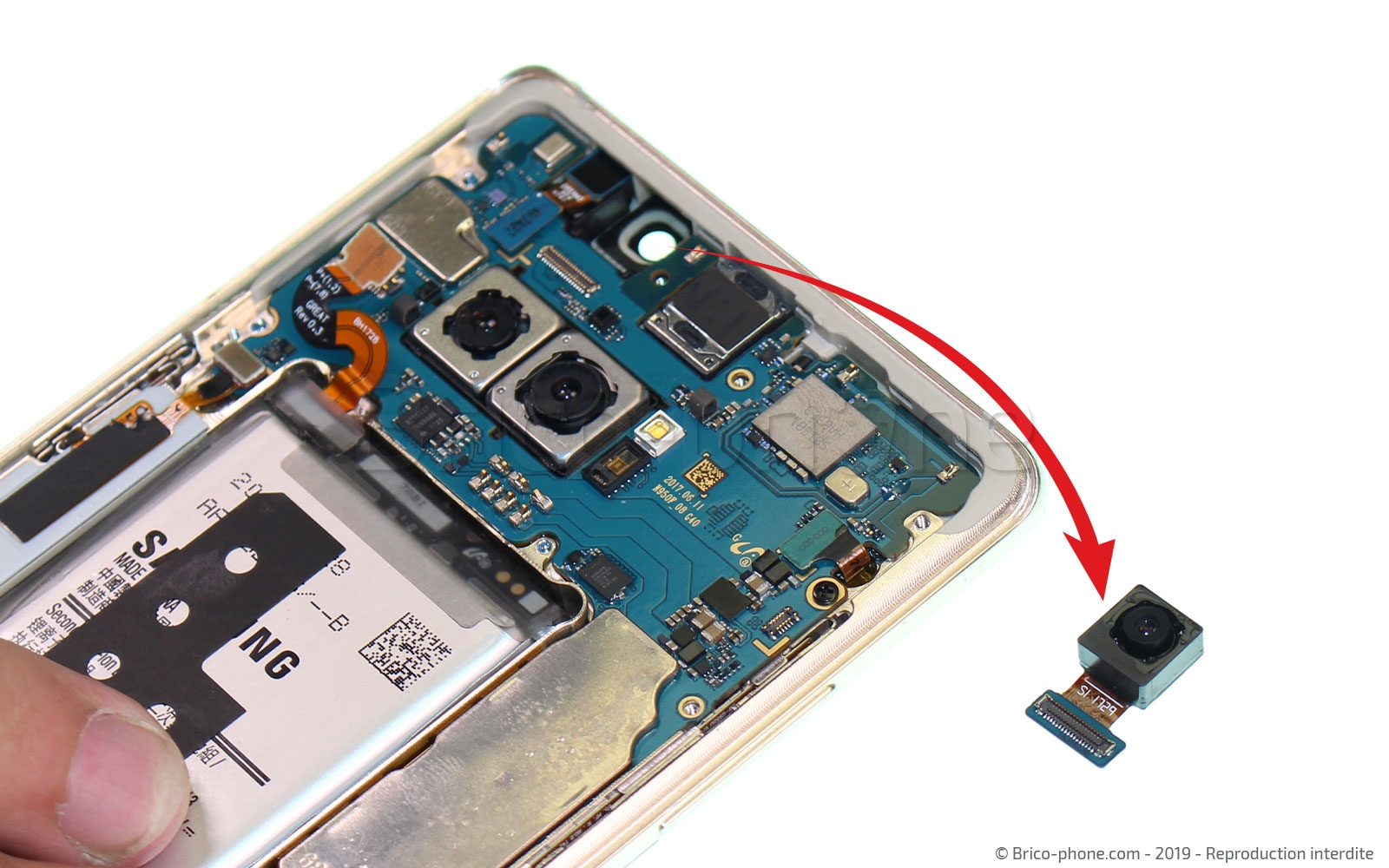

Passez de nouveau sur le haut de la carte-mère. Nous allons à présent passer au retrait de la caméra avant et du scanner d'iris qui permet simplement de déverrouiller votre appareil en le regardant. Déconnectez les éléments à l'aide d'un levier puis sortez-les du châssis avec la brucelles.

Outils du kit utilisés
Outils du kit utilisés

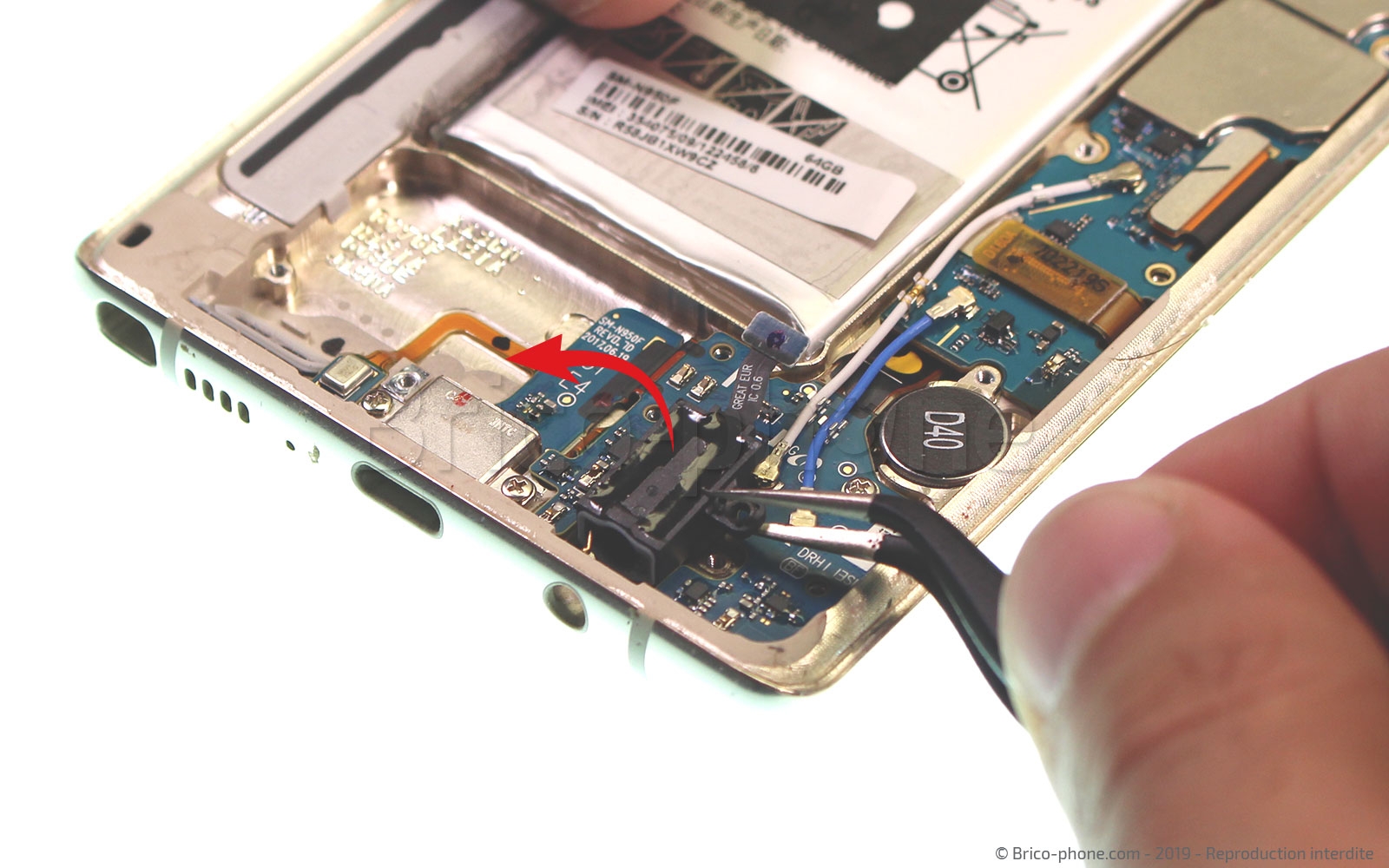

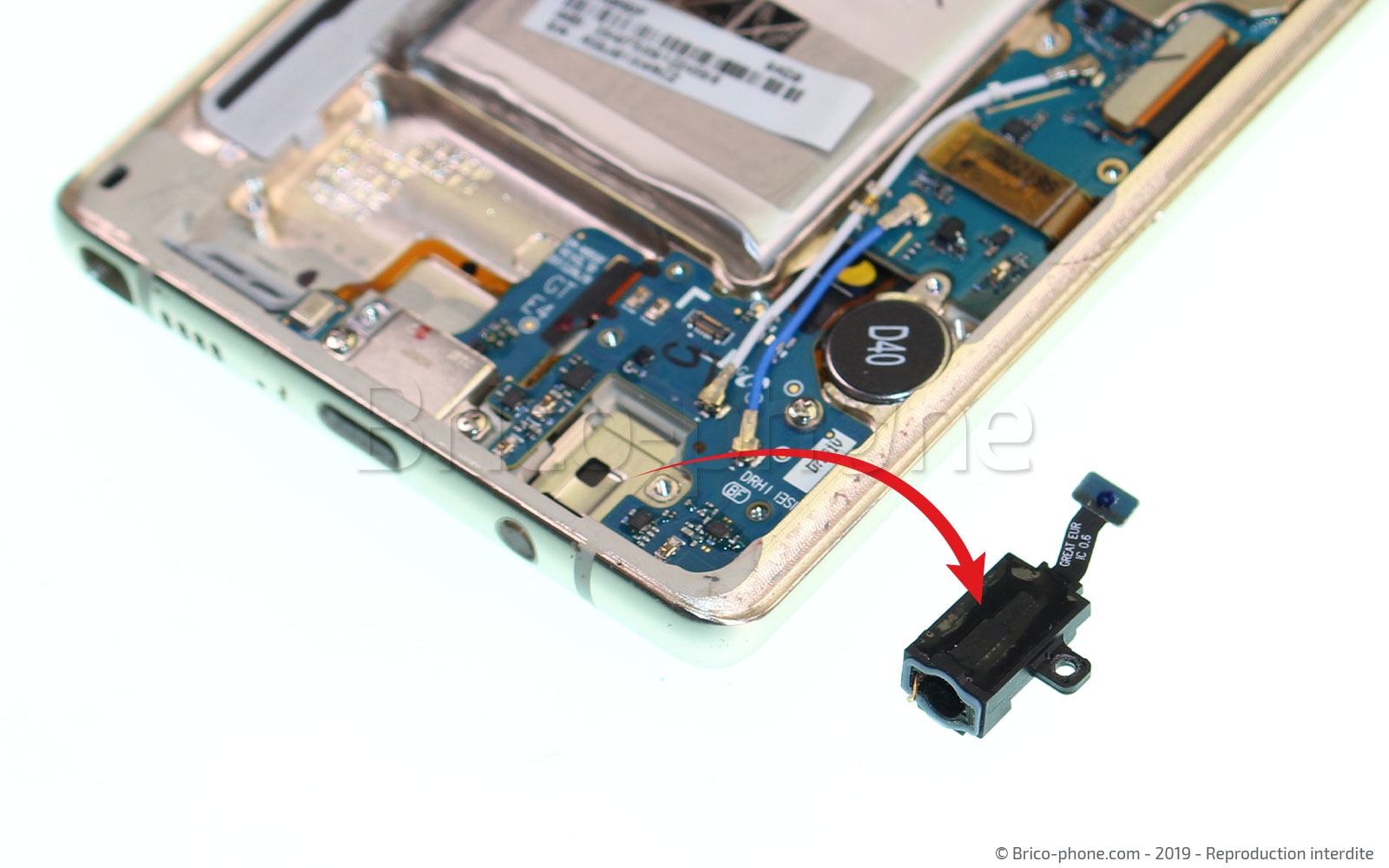

Etape 13 : Enlever la prise Jack

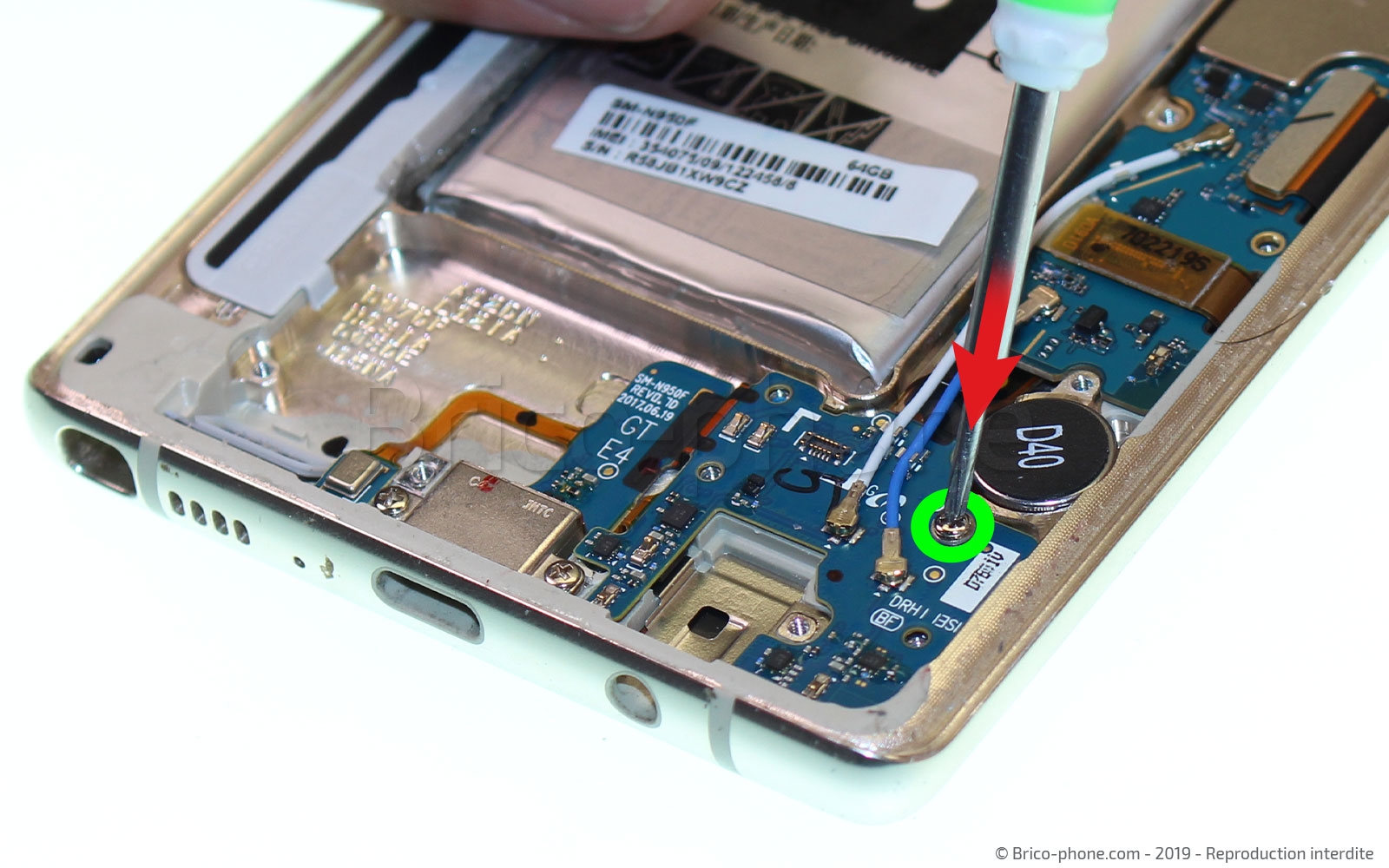

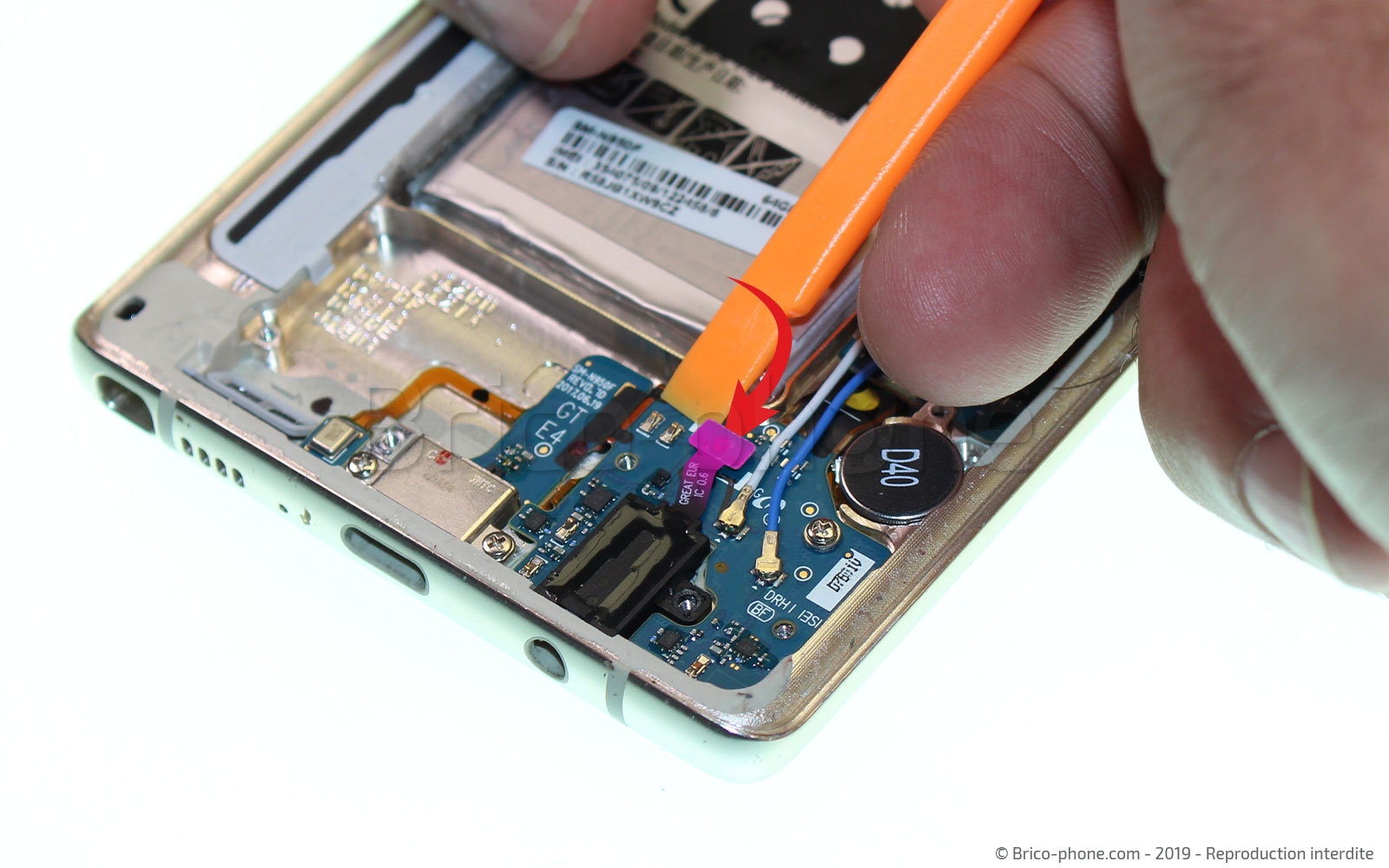

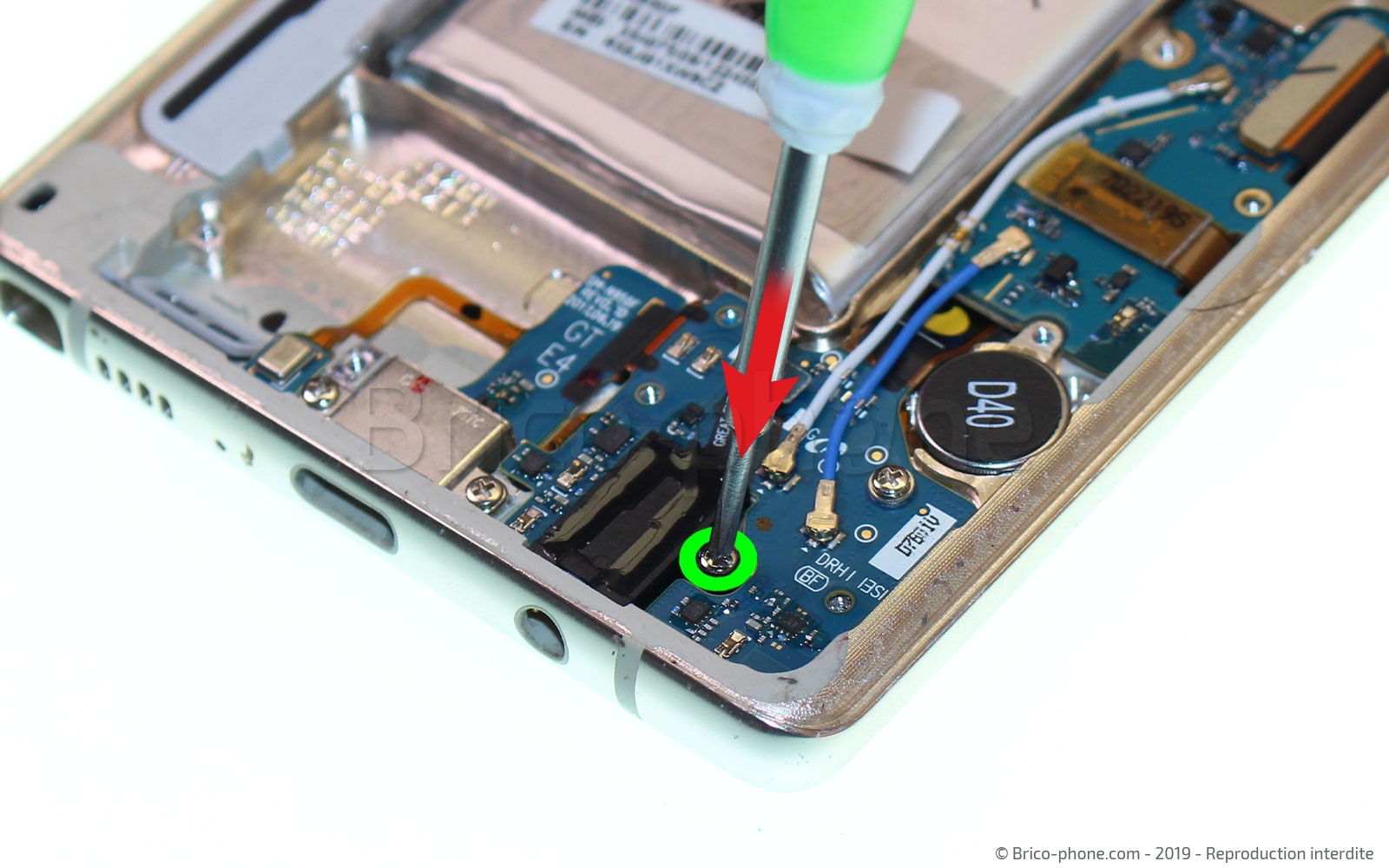

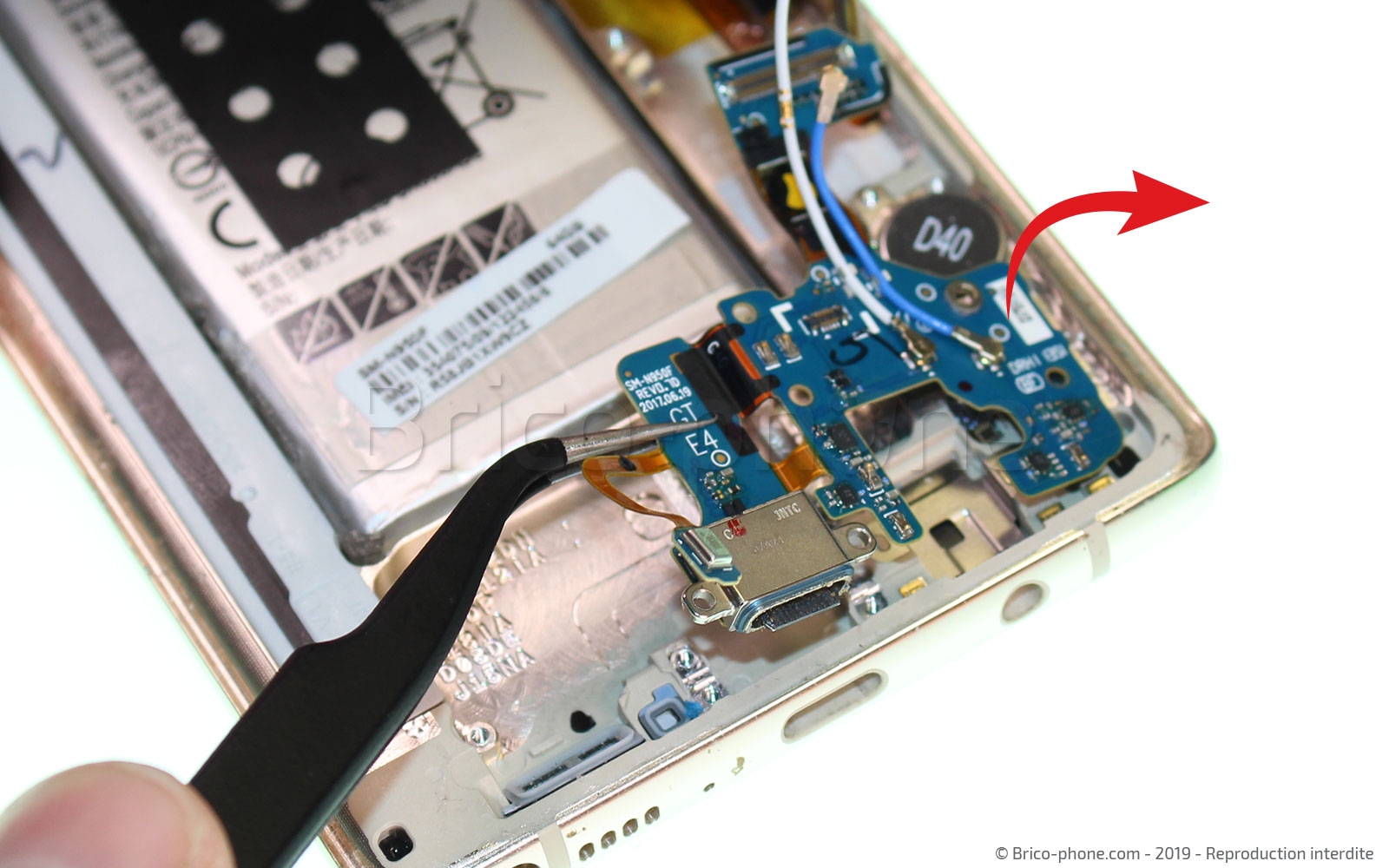

Cette étape va nous permettre de sortir la prise jack située en bas de l'appareil. Dévissez la vis cruciforme, déconnectez la nappe du dock de charge, puis sortez la prise des écouteurs à l'aide de la pincette.

Outils du kit utilisés
Outils du kit utilisés

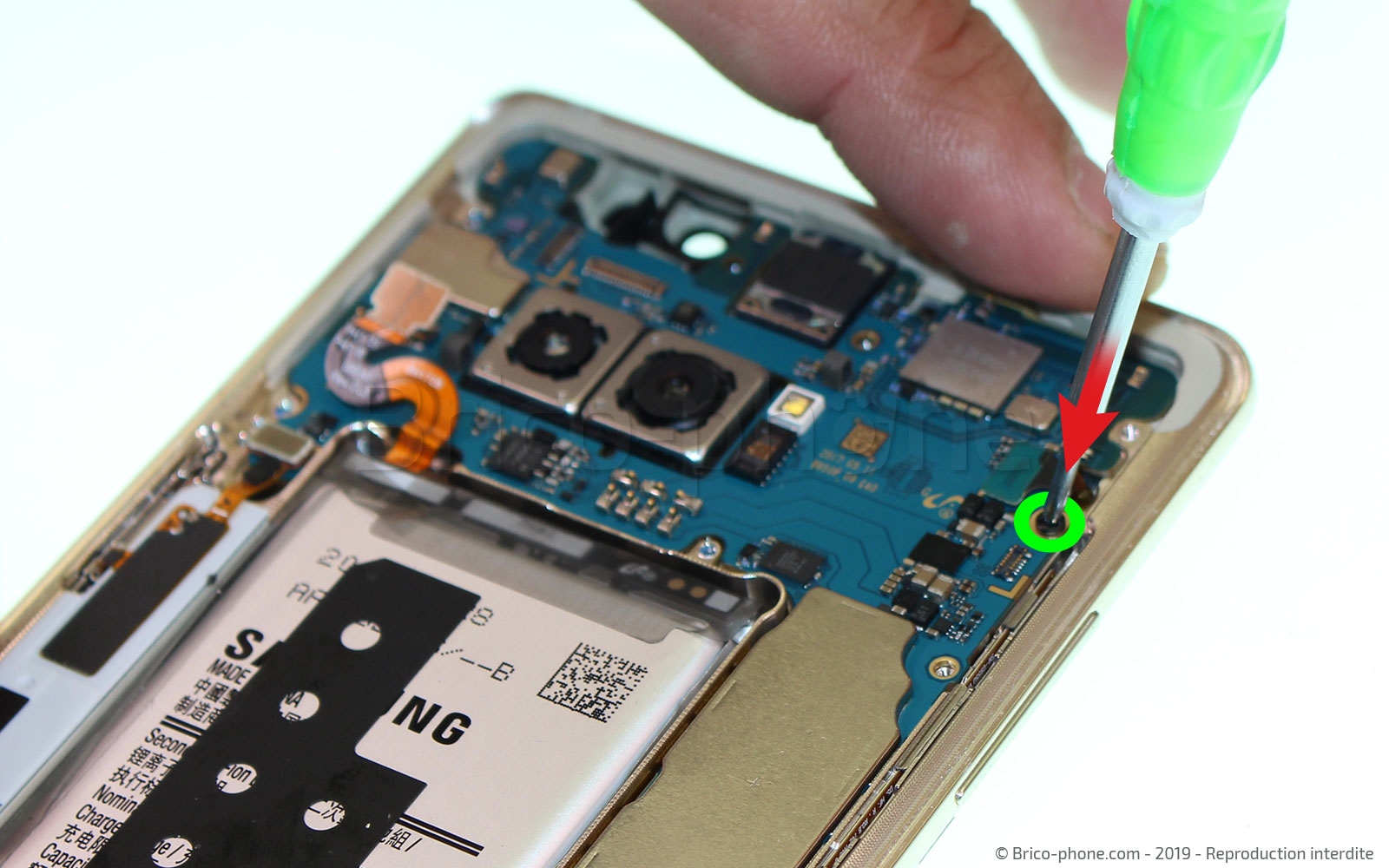

Etape 14 : Dévisser la carte mère
Cette étape ainsi que les deux suivantes ont pour conséquence de nous permettre de récupérer la carte-mère. Nous allons donc commencer par retirer les 2 vis qui la maintiennent au châssis de l'appareil avec le tournevis cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Libérer la carte-mère

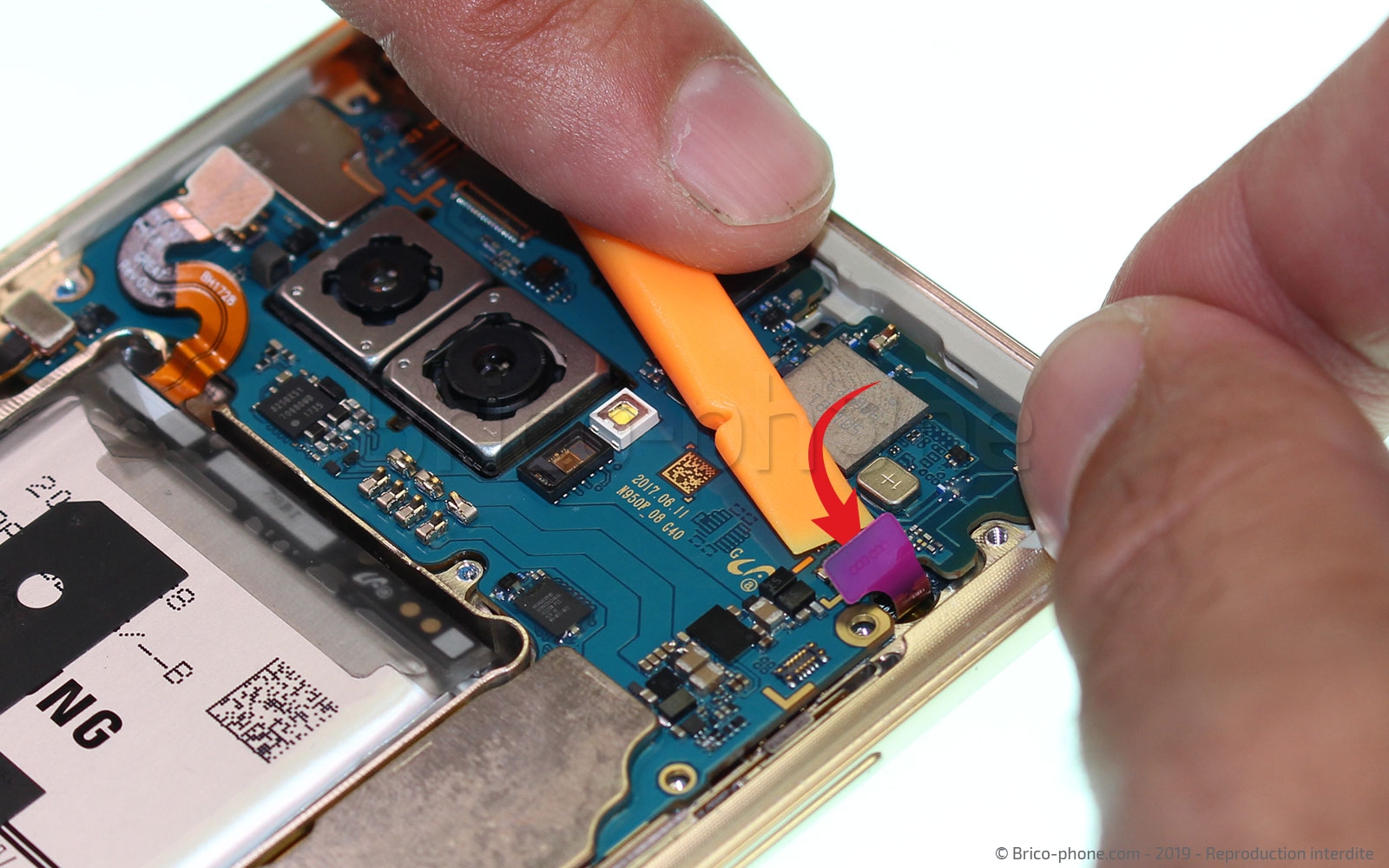

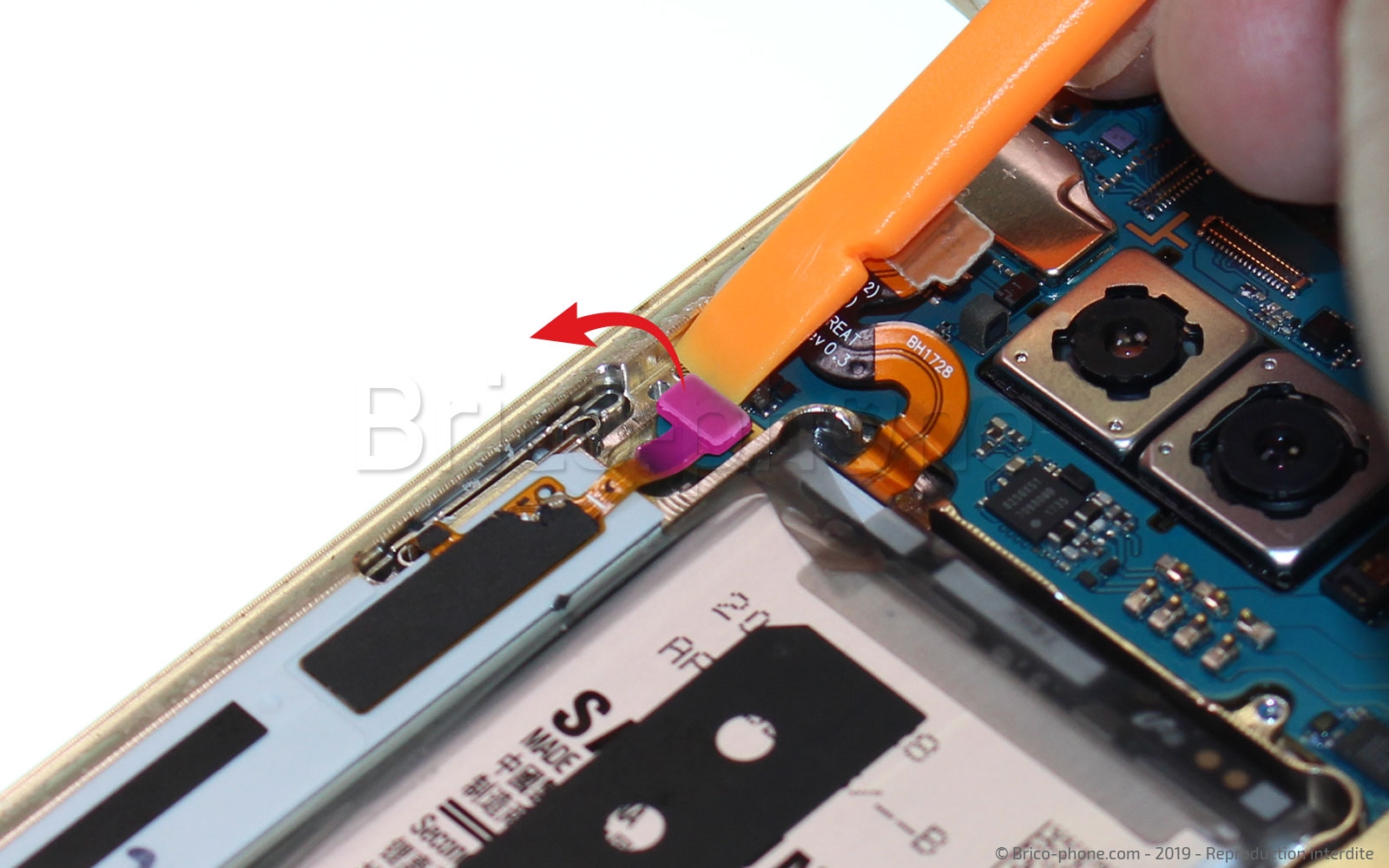

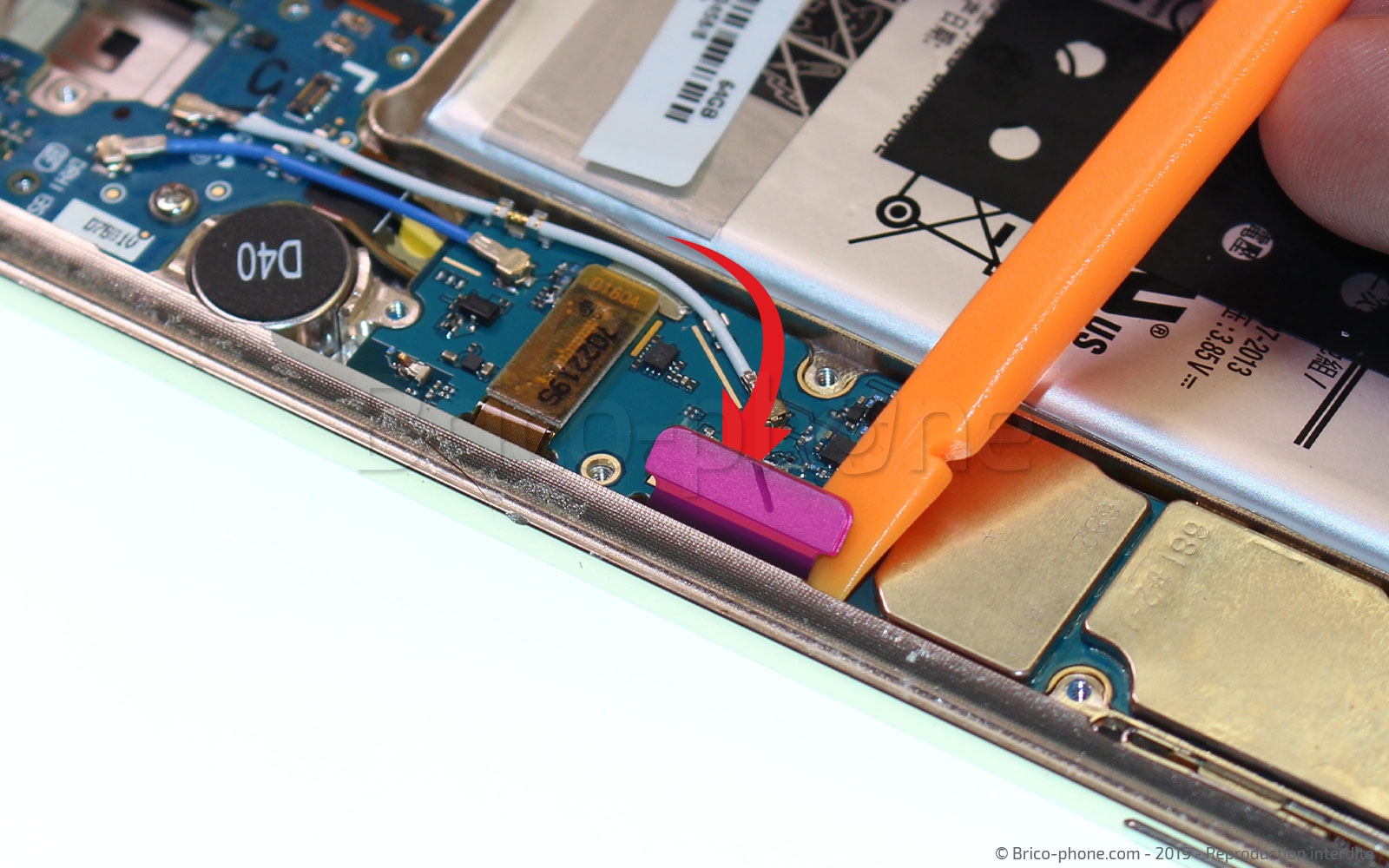

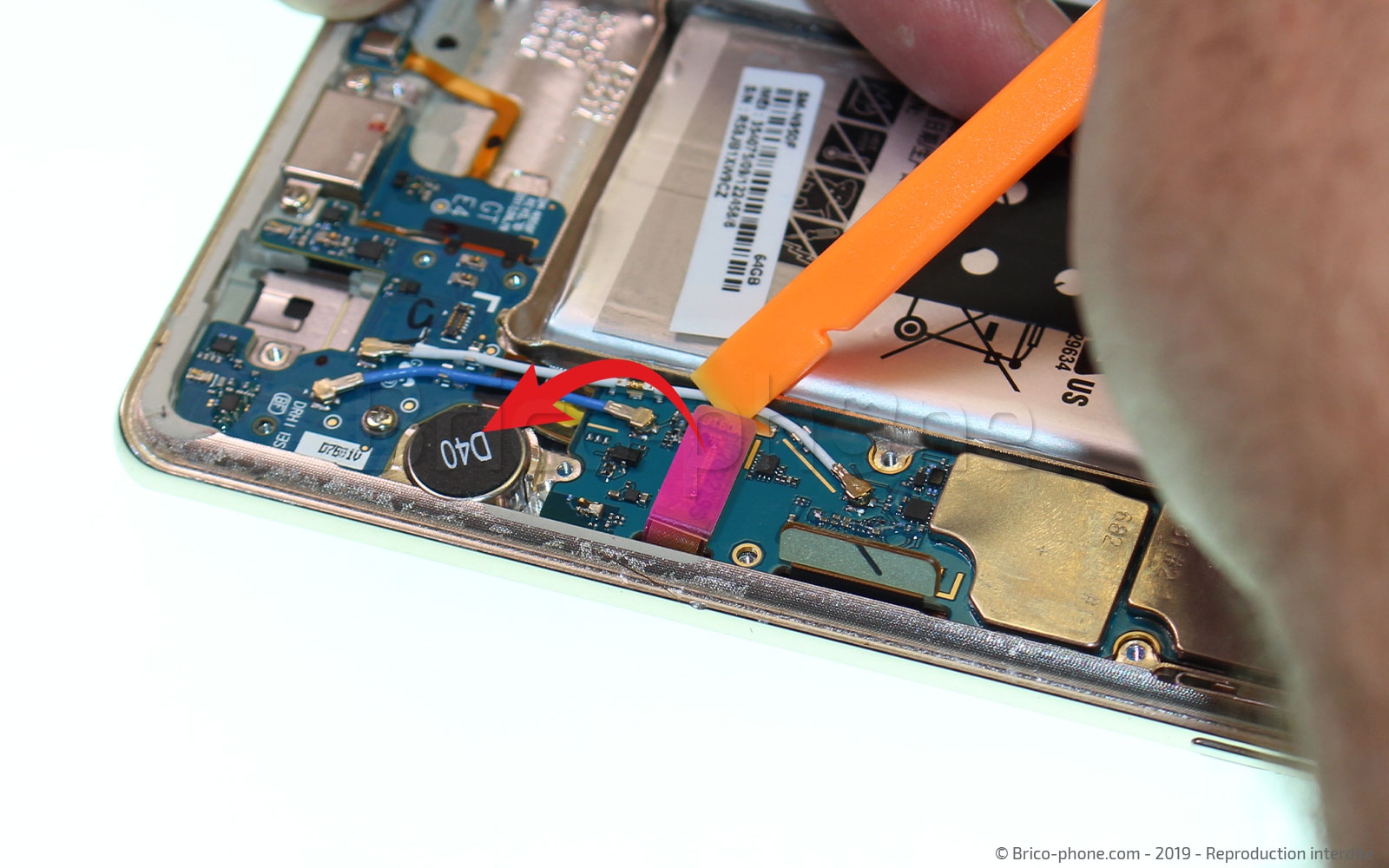

Continuons de libérer la carte-mère en déconnectant les nappes des différents composants reliés sur cette dernière. Débranchez la nappe du bouton power, celle du capteur de luminosité, et enfin terminez par les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

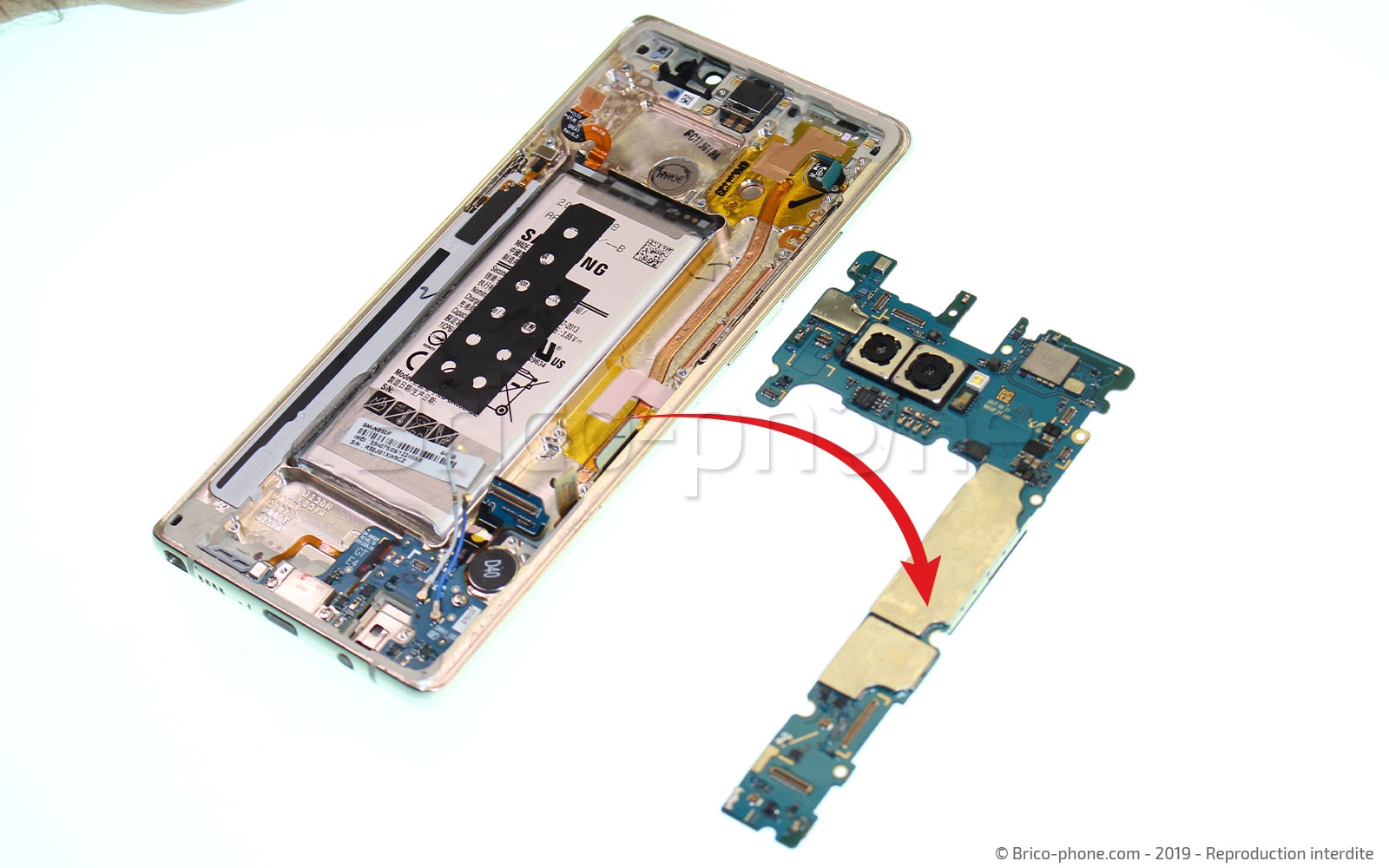

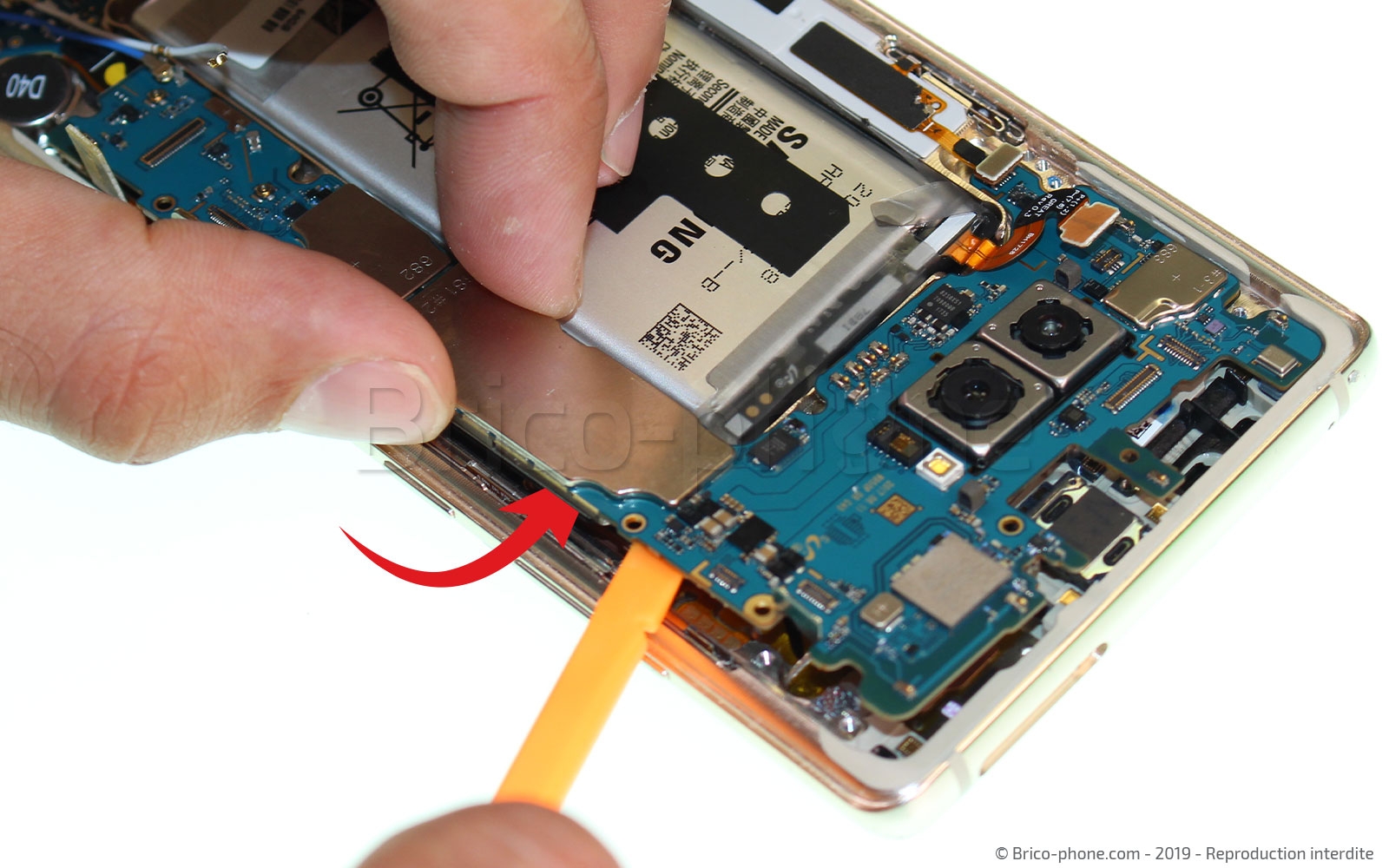

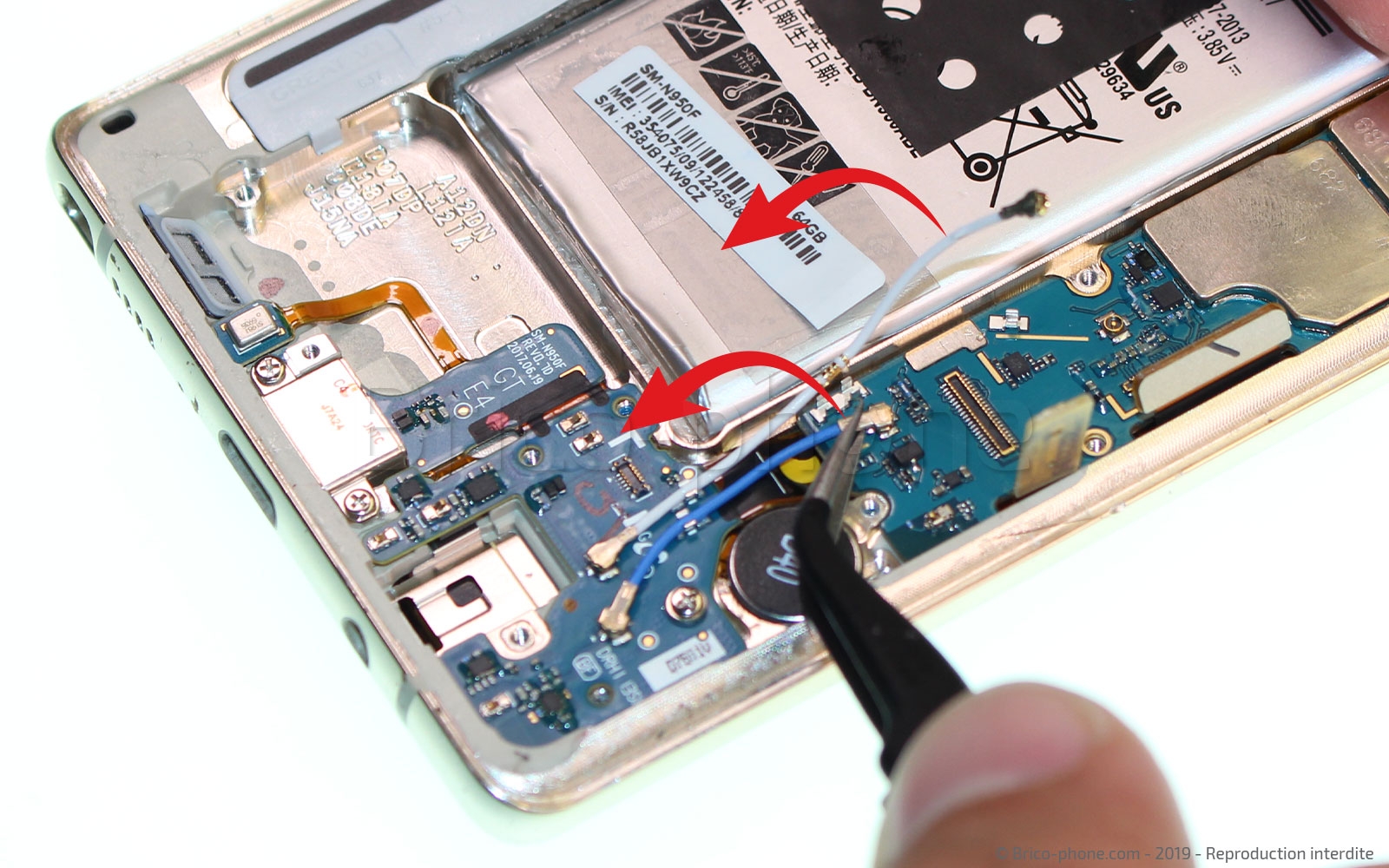

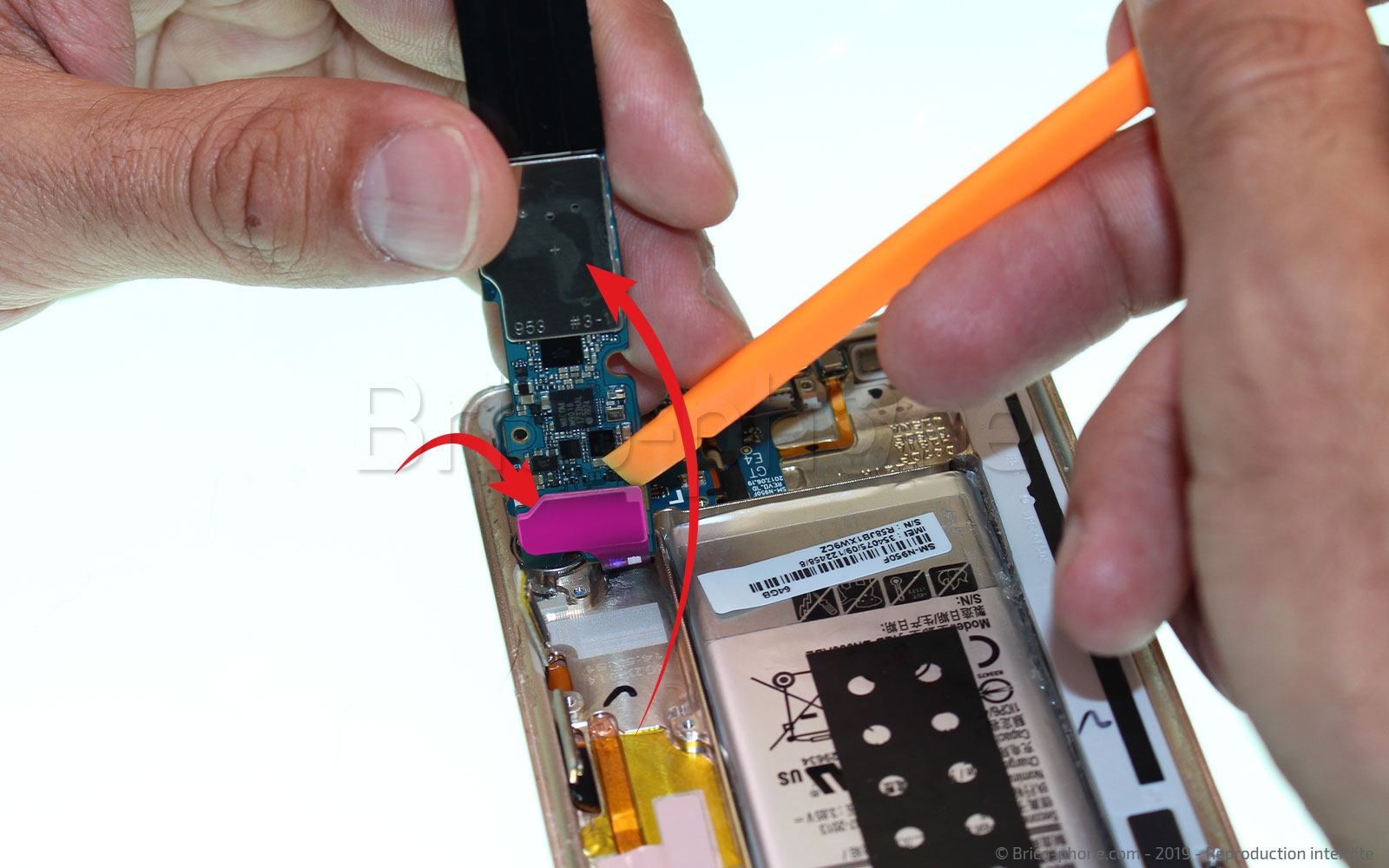

Etape 16 : Sortir la carte-mère
Employez une nouvelle fois la pincette pour débrancher les 2 câbles coaxiaux (bleu et blanc).
Basculez ensuite la carte mère à 90° en la saisissant par le haut puis déconnectez cette dernière du connecteur de charge dont le branchement se trouve au dos.
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Retirer le haut-parleur interne

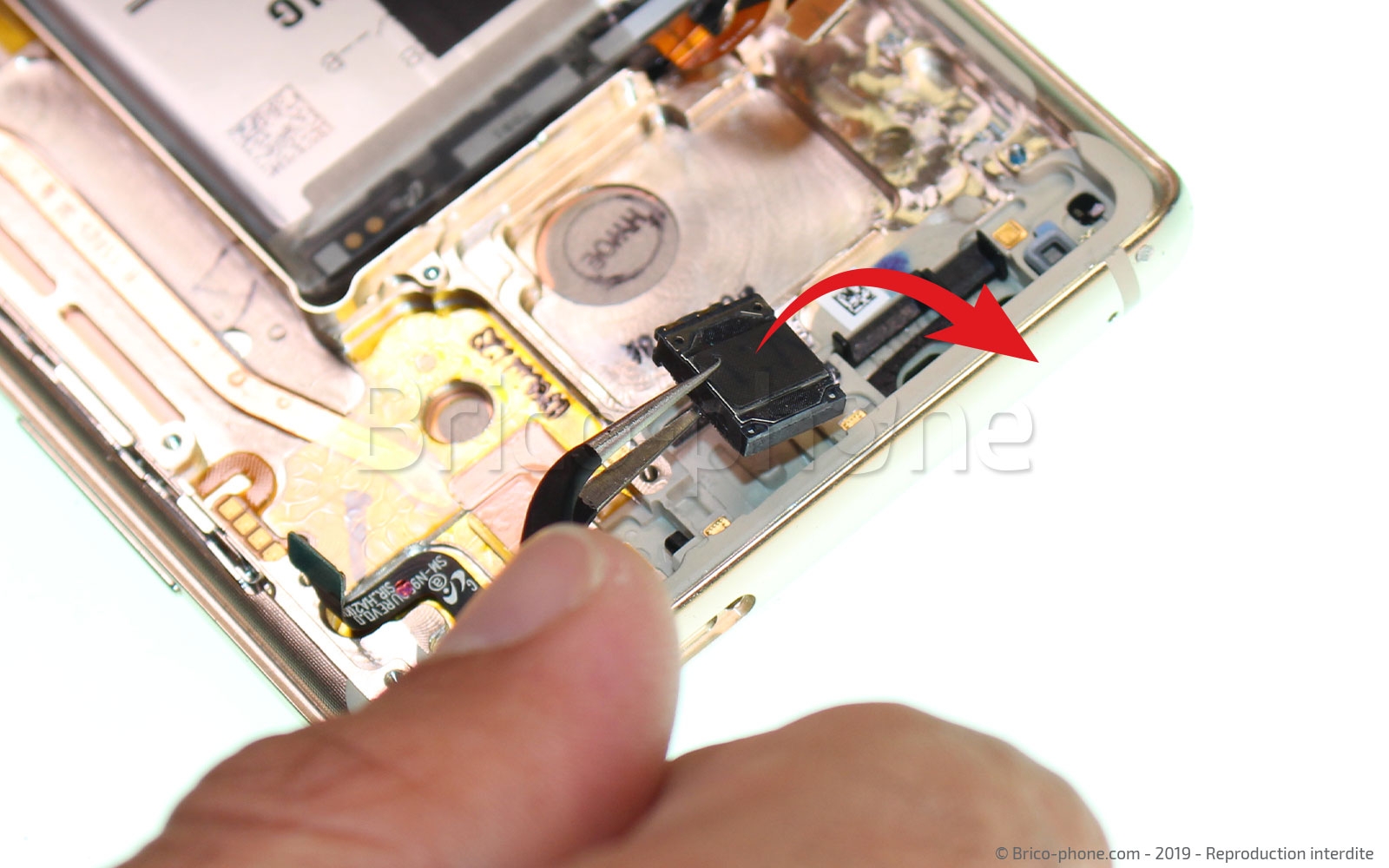

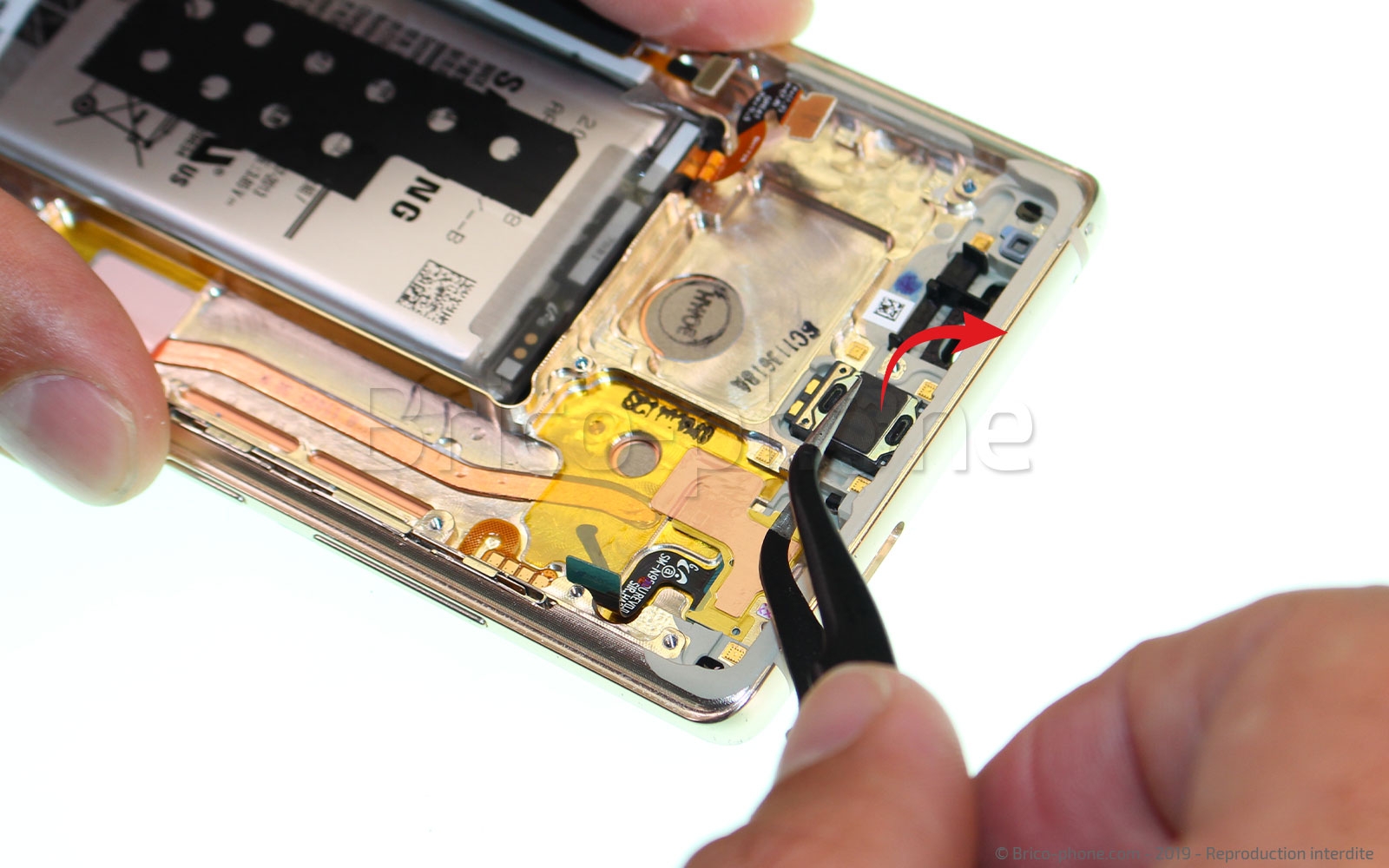

Délogez maintenant le haut-parleur de l'oreille en faisant levier avec la pincette afin de le décoller de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

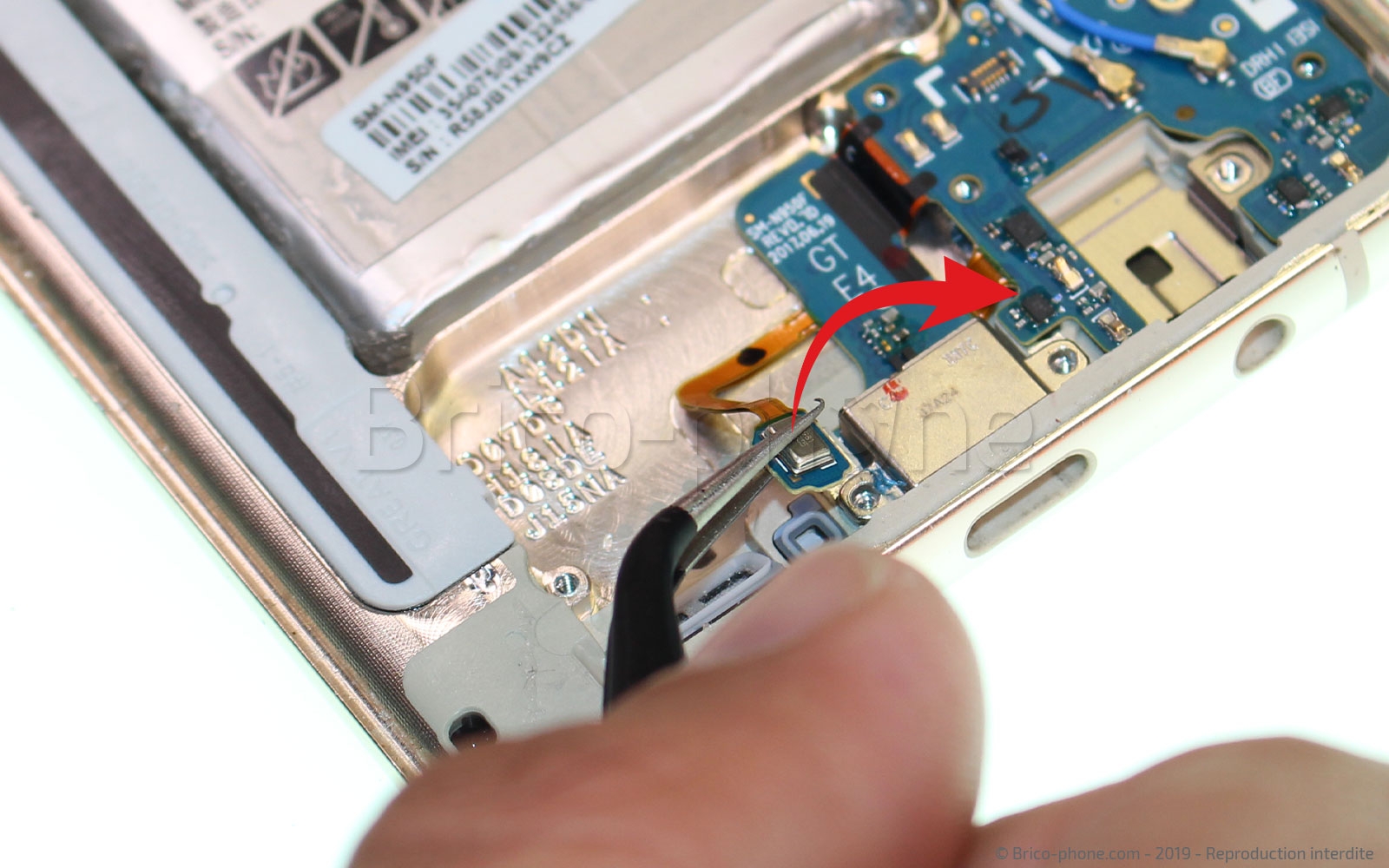

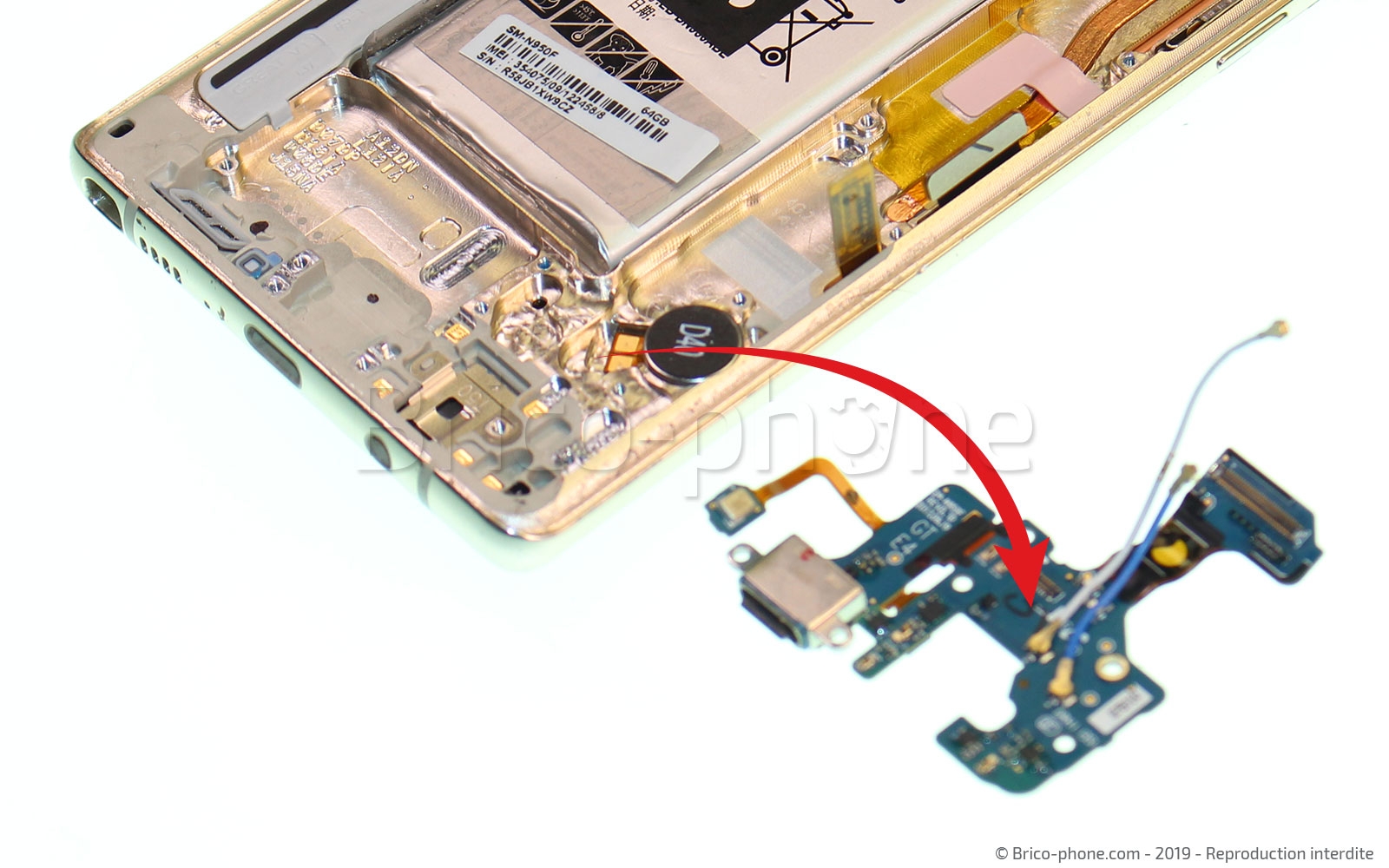

Etape 18 : Enlever le connecteur de charge
Décollez le dock de charge et son micro ( photo 1) à l'aide la pincette métallique puis sortez l'ensemble du châssis.
Outils du kit utilisés
Outils du kit utilisés

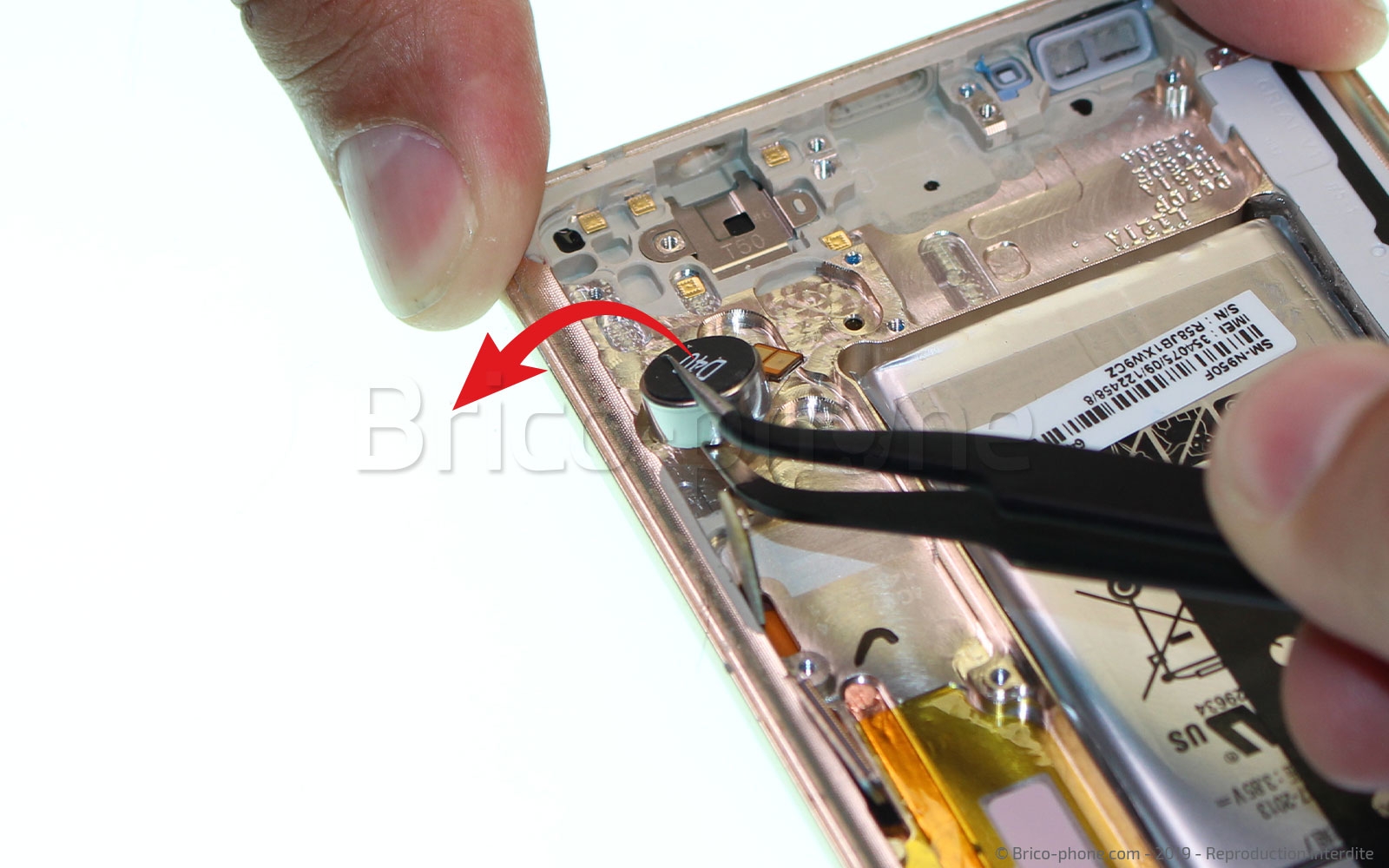

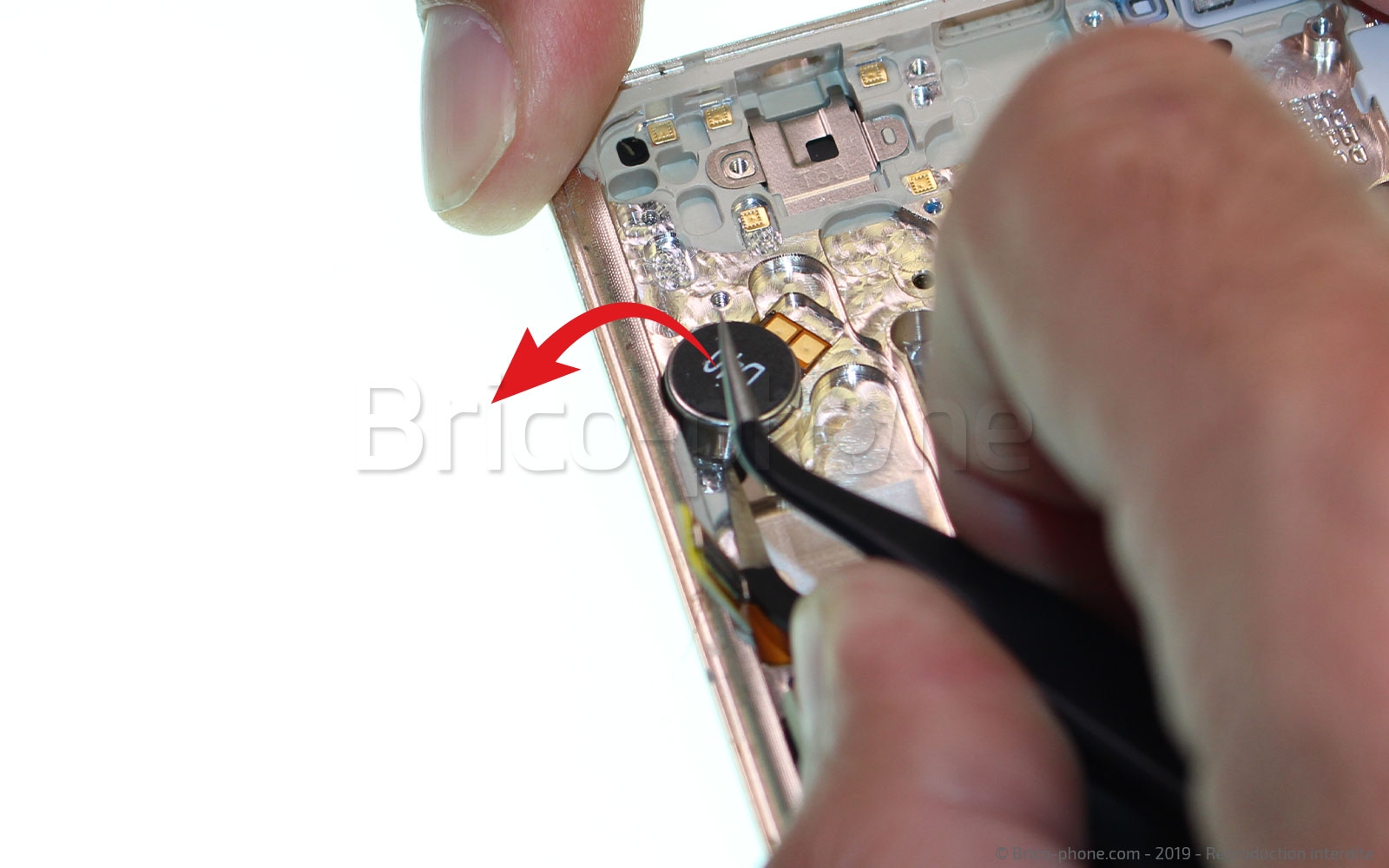

Etape 19 : Enlever le vibreur

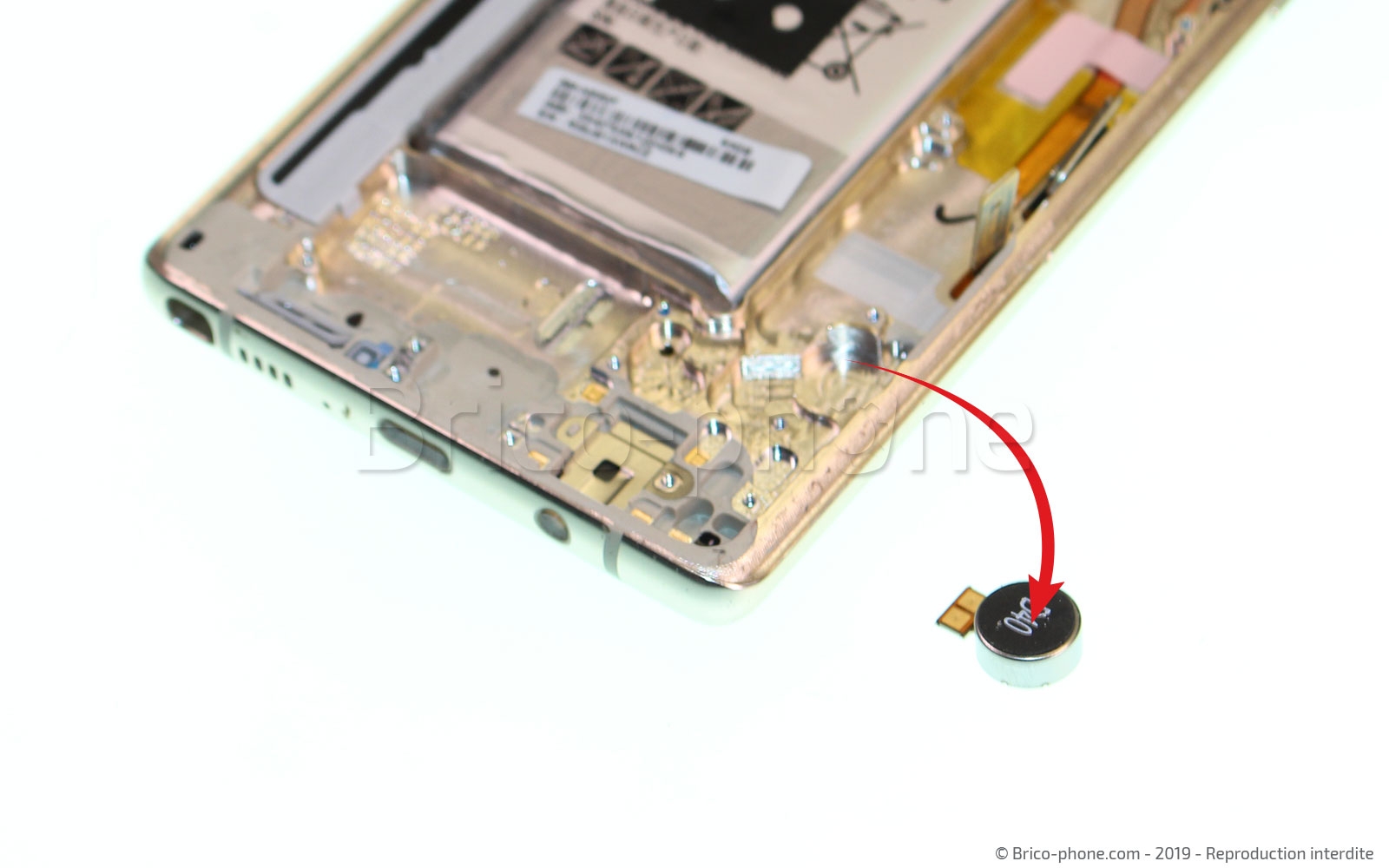

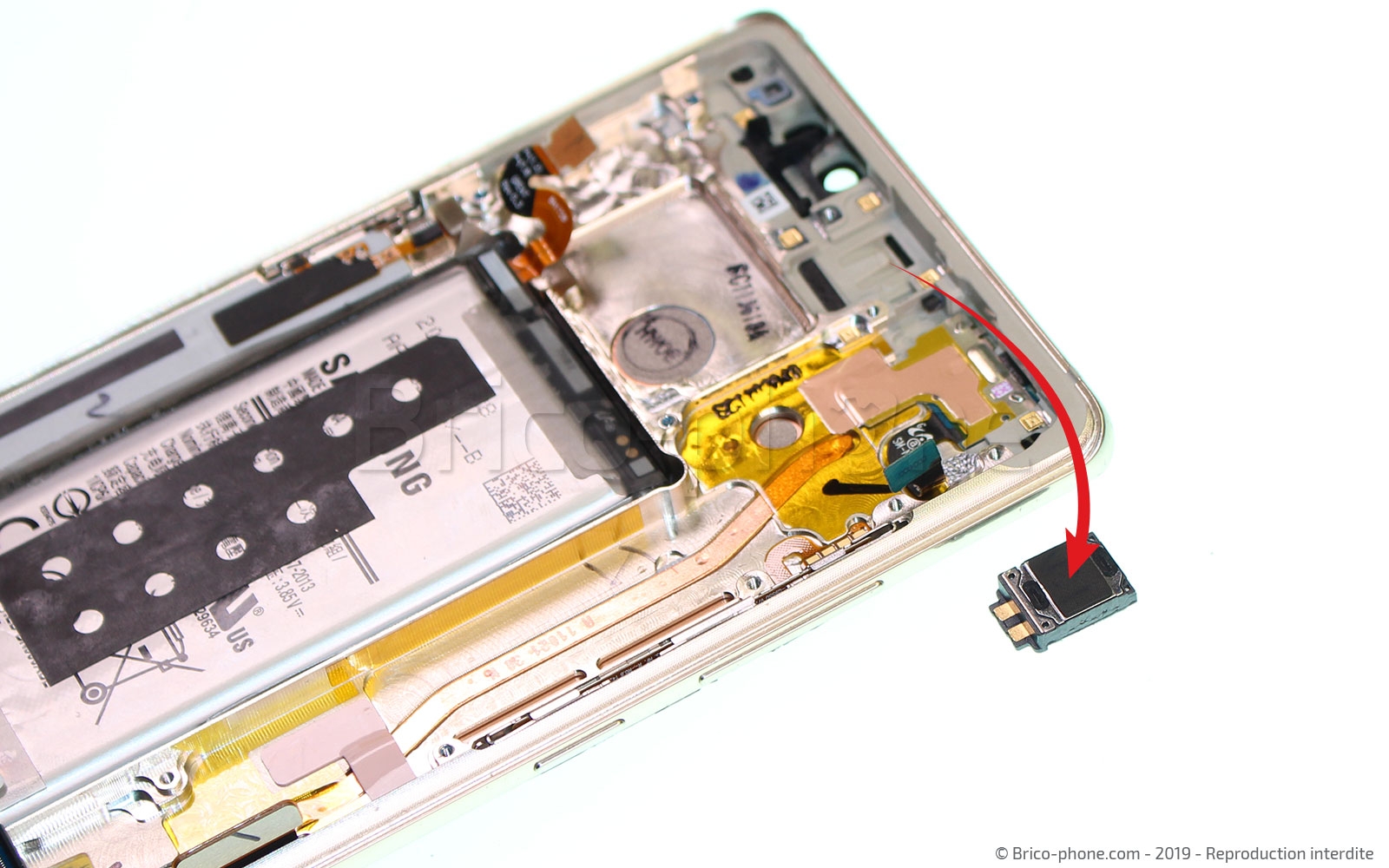

Sortez à présent le vibreur. Il vous suffit de faire levier sous ce dernier afin de le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

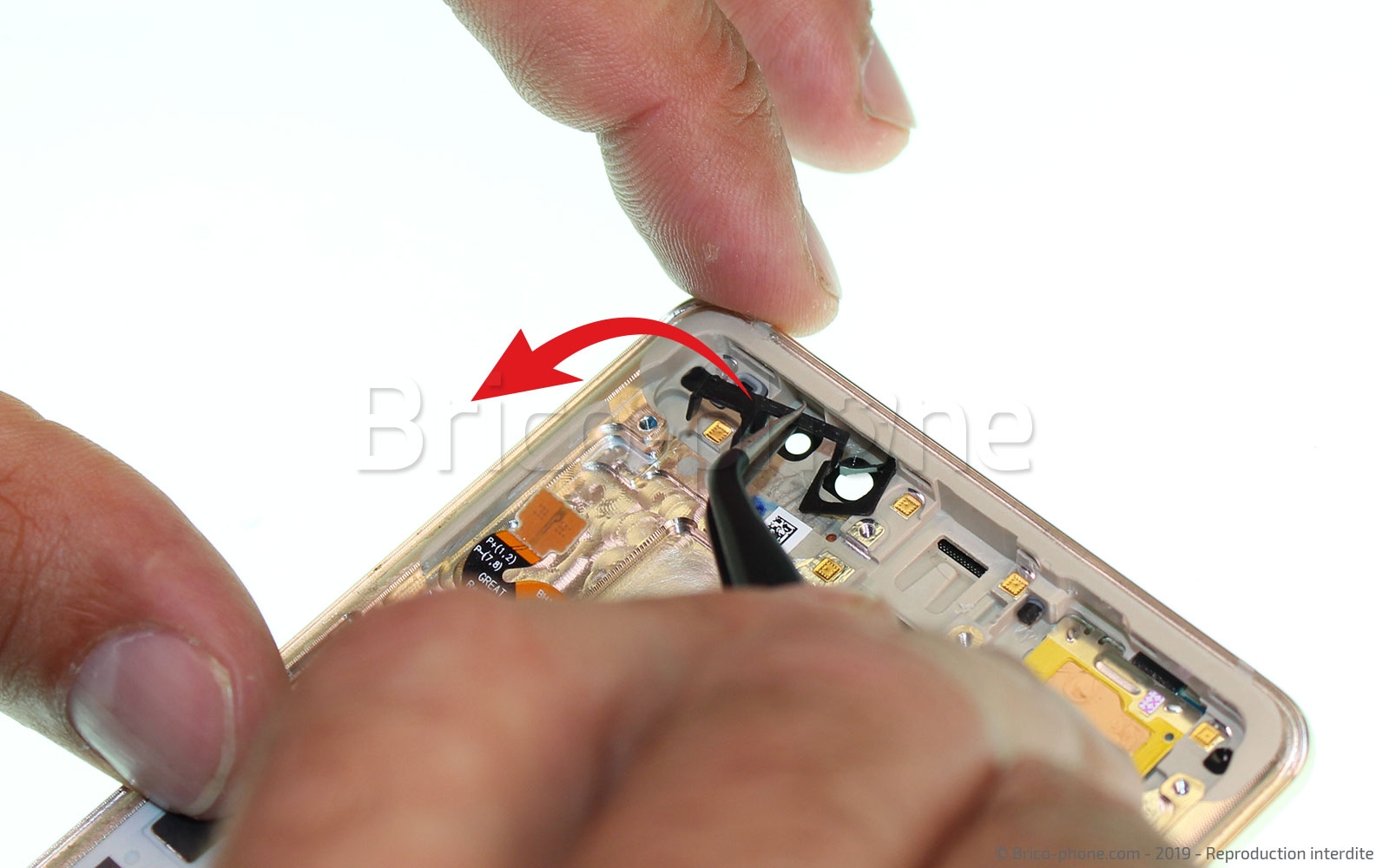

Etape 20 : Sortir le support plastique
Récupérez maintenant l'élément plastique, servant de support pour la camera avant et le lecteur d'iris à l'aide de la brucelles.
Outils du kit utilisés
Outils du kit utilisés

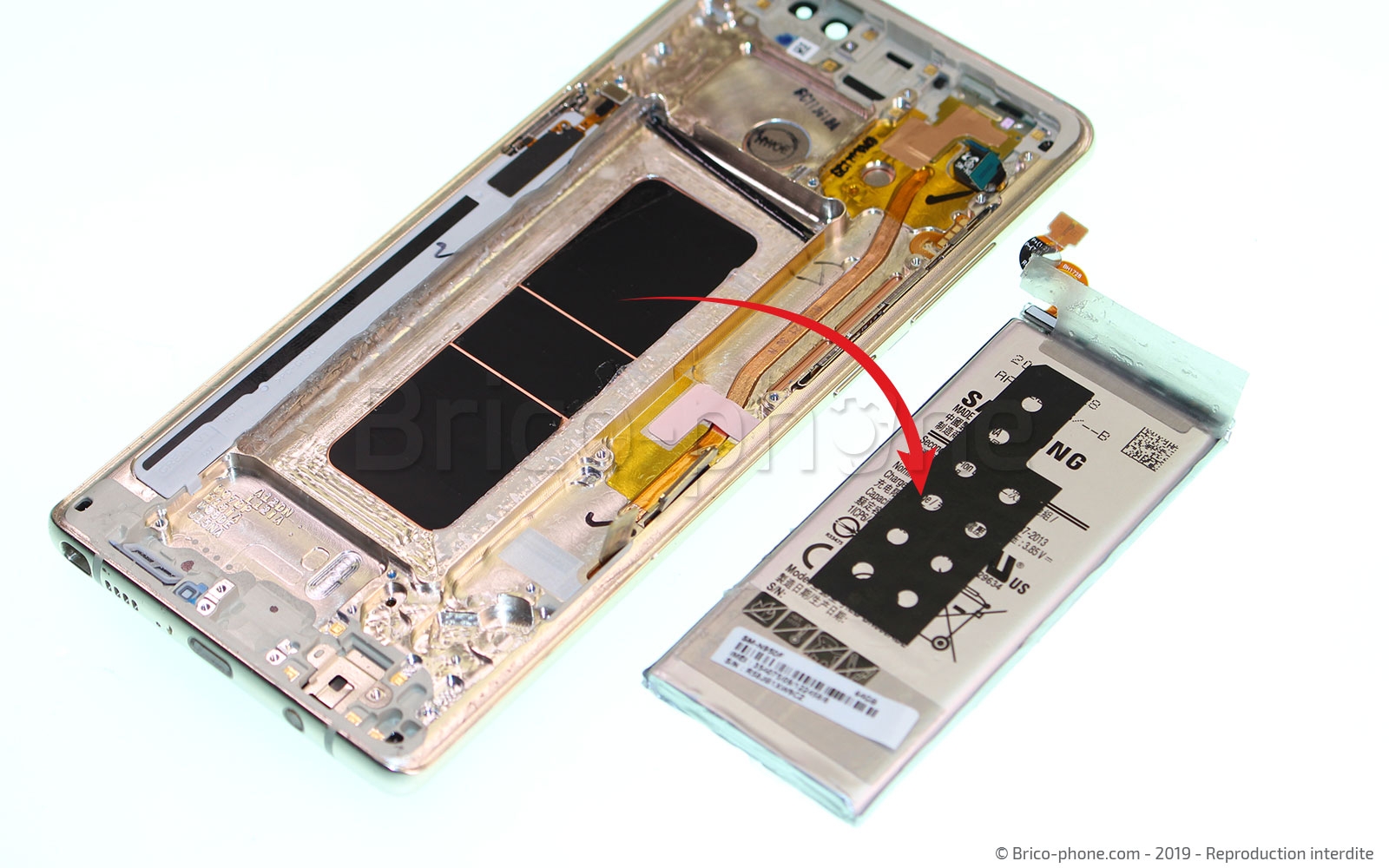

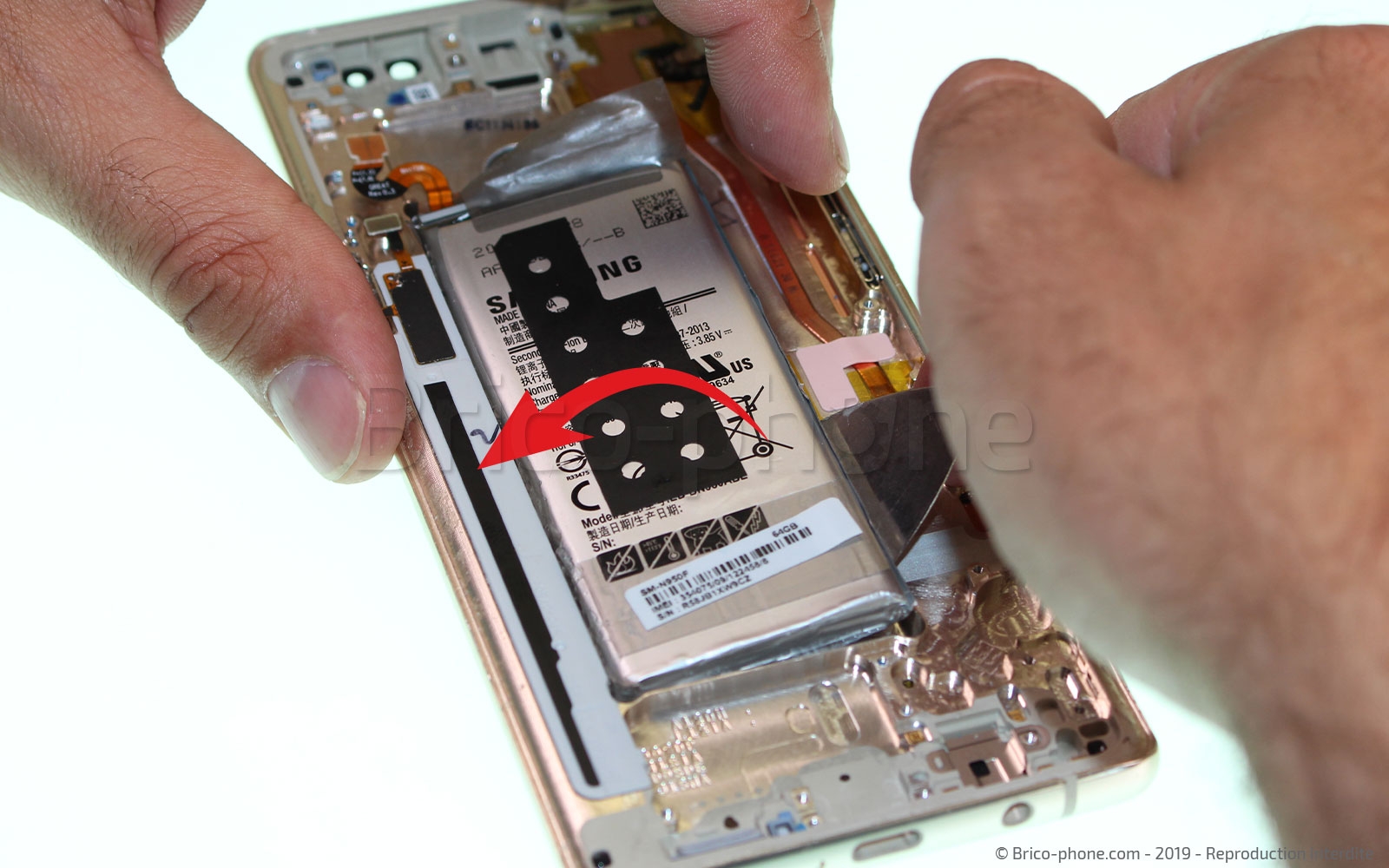

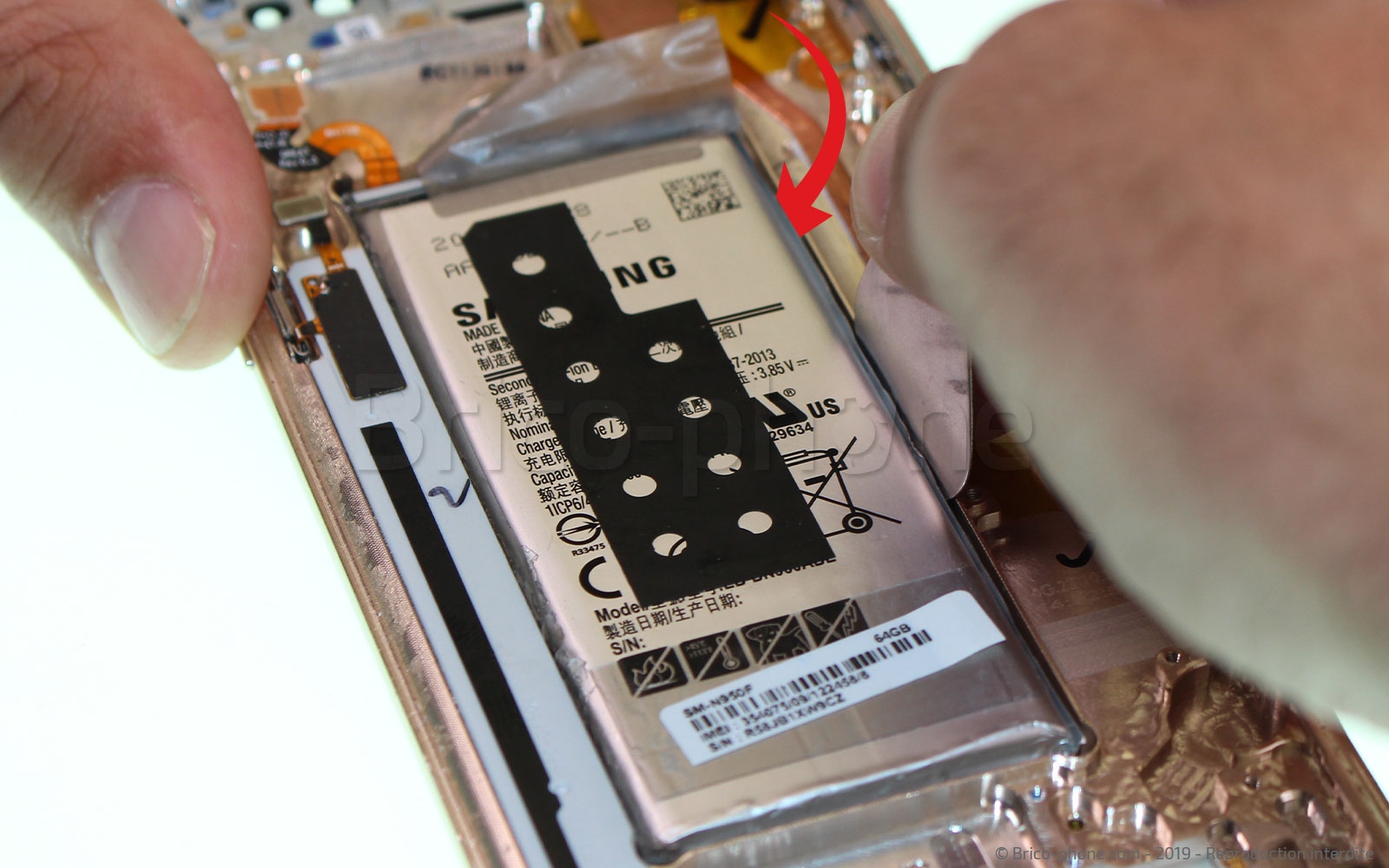

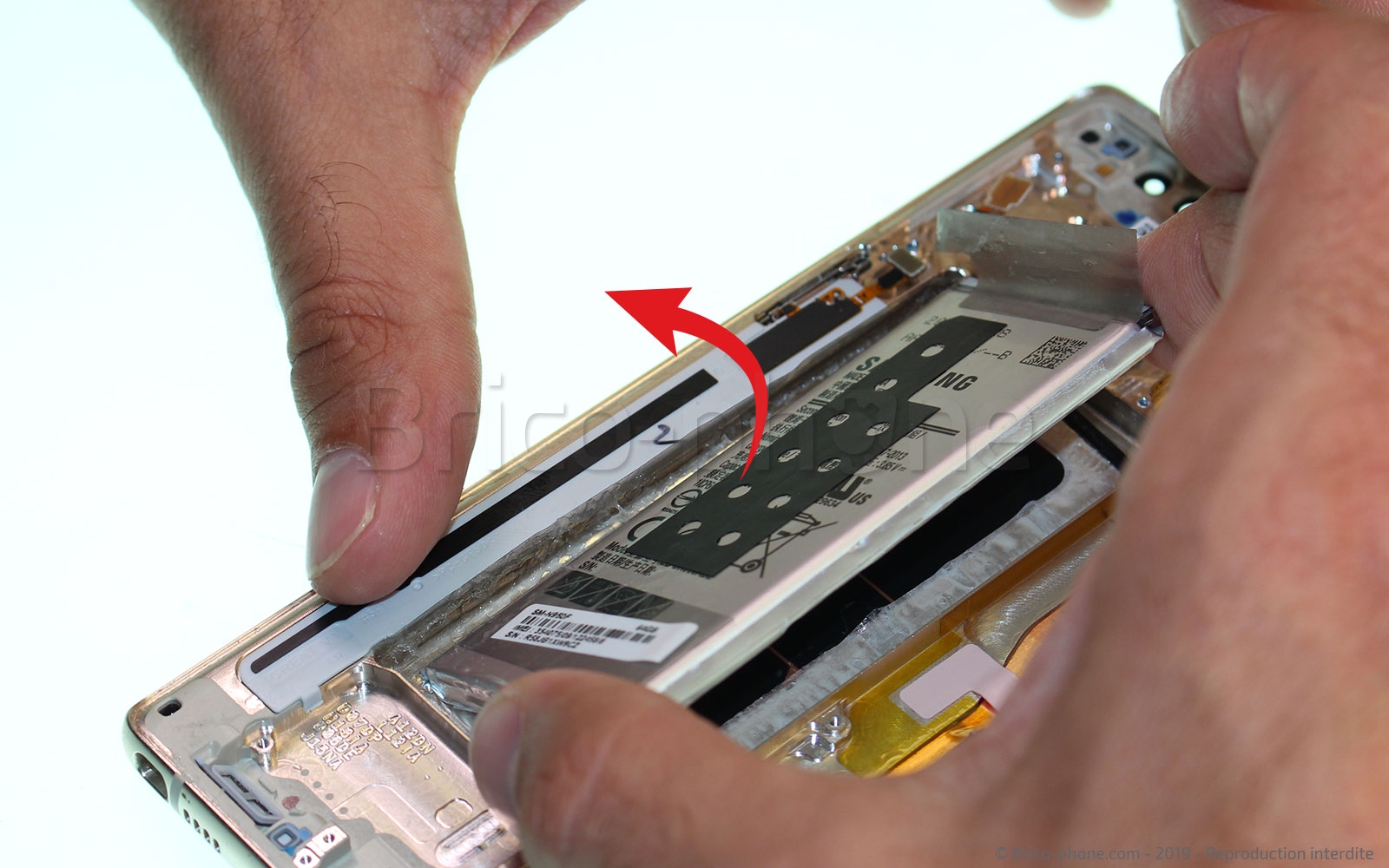

Etape 21 : Sortir la batterie

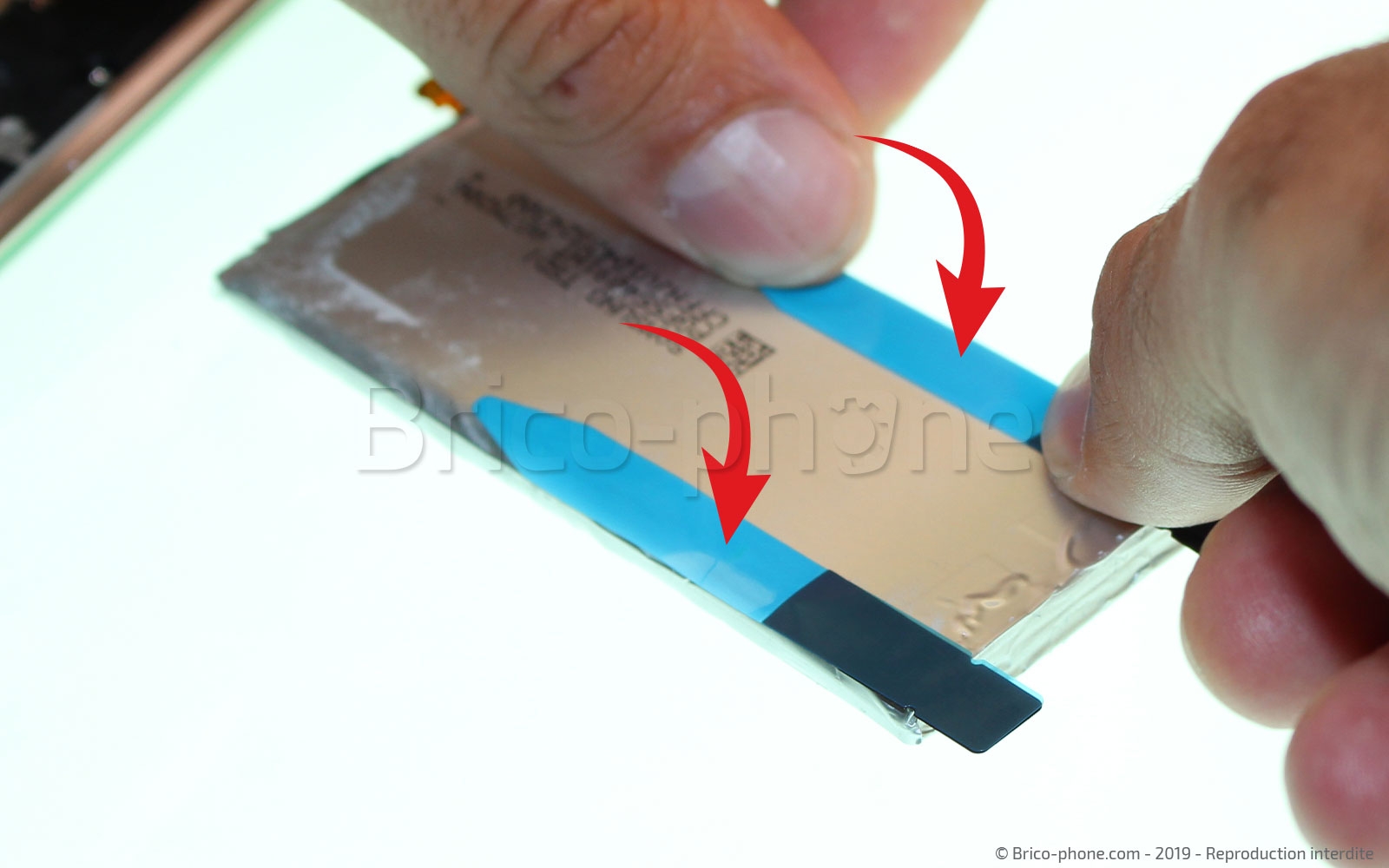

La dernière étape de ce tuto de démontage consiste à récupérer la batterie. Cette étape présente un risque, car il faut faire très attention à ne pas percer cette dernière.
Munissez-vous du médiator métal puis en utilisant le côté arrondi de celui-ci faites délicatement levier sous la batterie afin de la décoller du châssis.

Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Cette notice de démontage pour le remplacement de votre bloc écran Amoled touche à sa fin. Il vous suffit de le prendre en sens inverse pour procéder au remontage de votre pièce de remplacement.

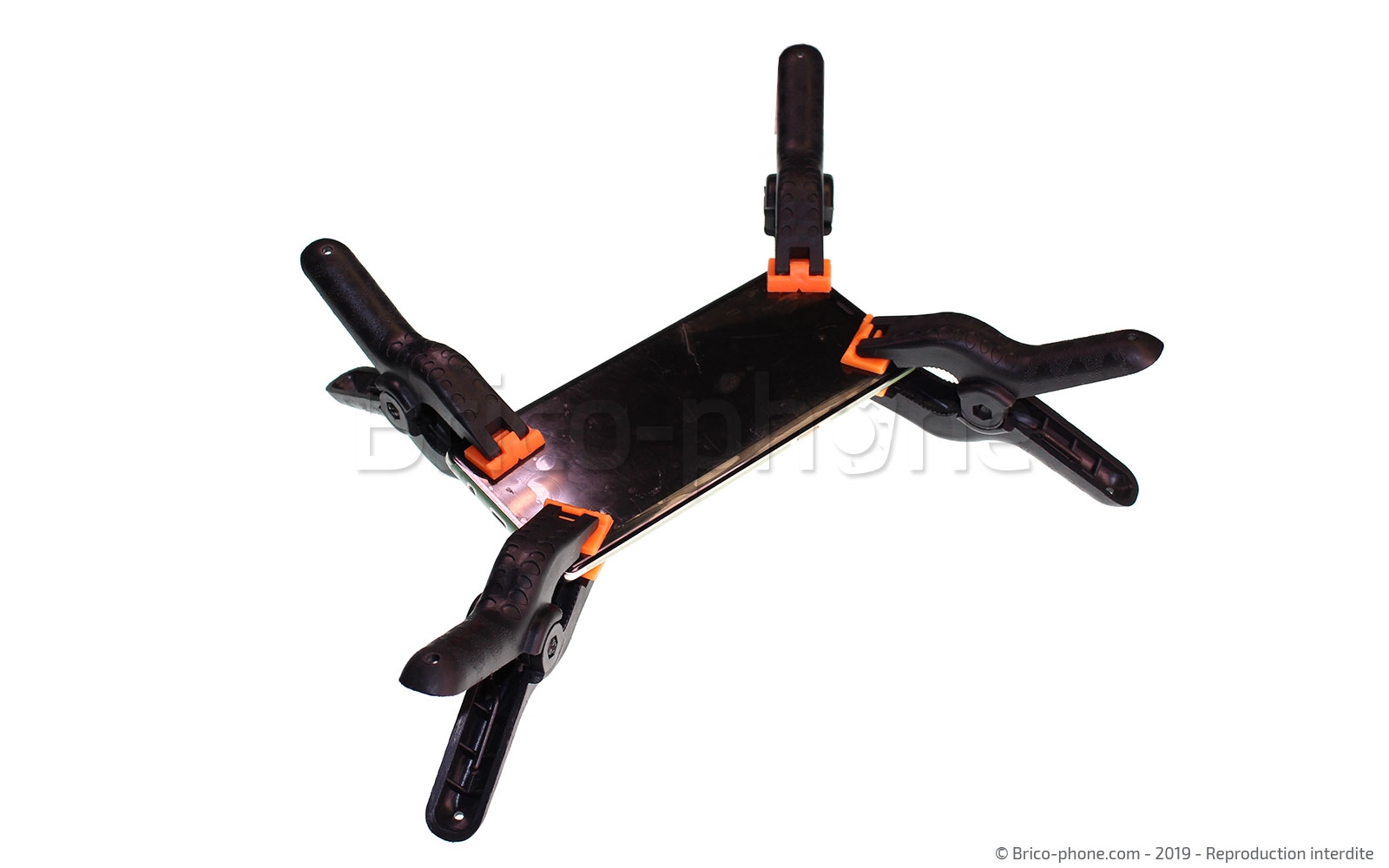

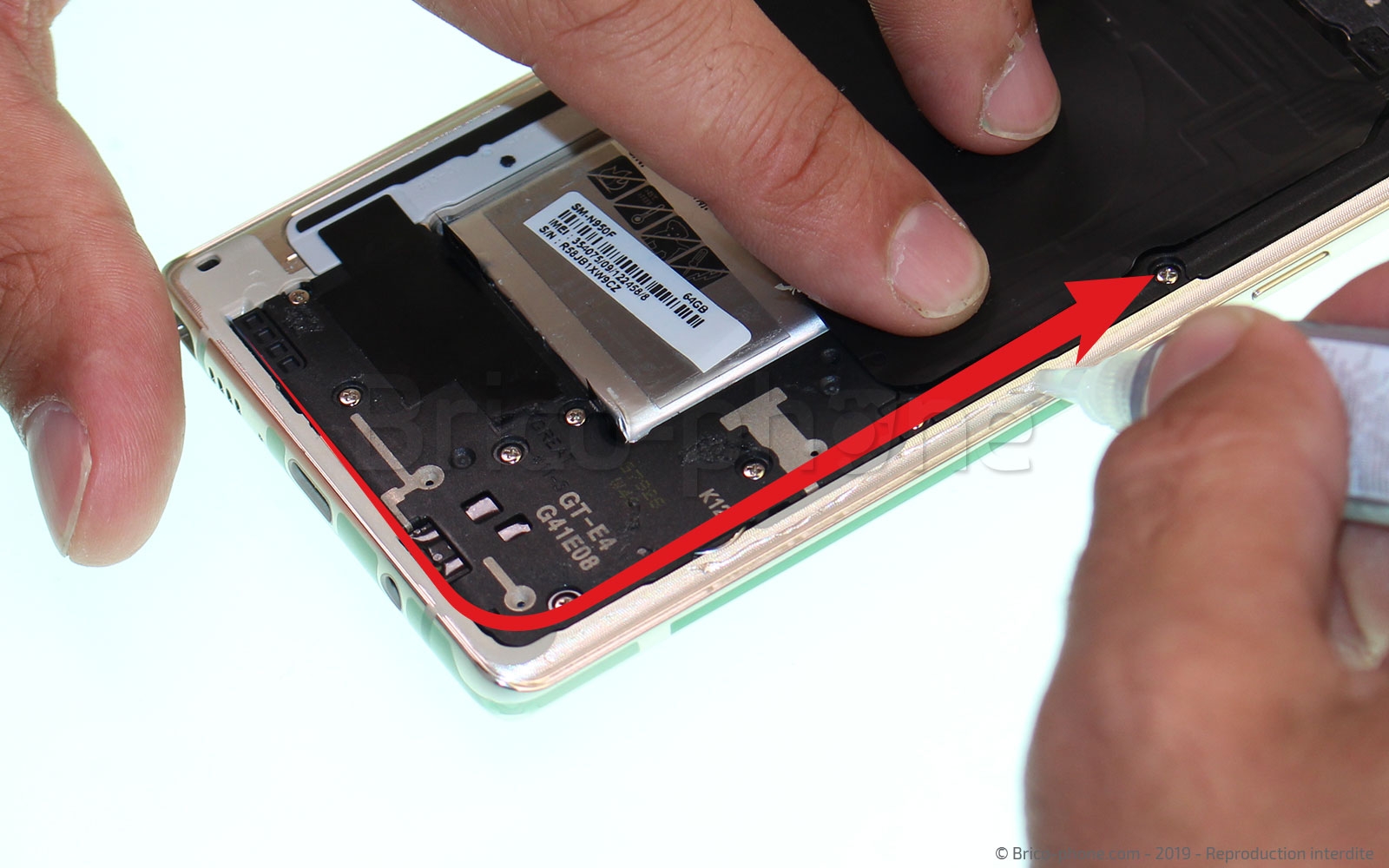

Pour fixer la vitre arrière, il vous suffira de faire un léger filet de colle B7000 sur le contour du châssis , de poser le cache, puis de mettre l'ensemble sous presse une demi-heure. Pour cela, vous pouvez utiliser des pincettes ou tout simplement un dictionnaire.
