Apple iPhone X au 12 Pro Max iPhone XS

Démontage complet sur iPhone XS

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone XS
Réparation
Note de réparabilité 11/20
Temps estimé 120 min
Difficulté 4.5/5 (Très difficile)
Diagnostic
Vous souhaitez avoir un aperçu complet

Vous cherchez à remplacer une pièce bien spécifique de votre iPhone et vous ne trouvez pas le tutoriel associé. Ce guide de démontage complet vous donnera une vision globale de toutes les pièces détachées présentes dans votre smartphone ainsi que des réparations réalisables sur votre iPhone.

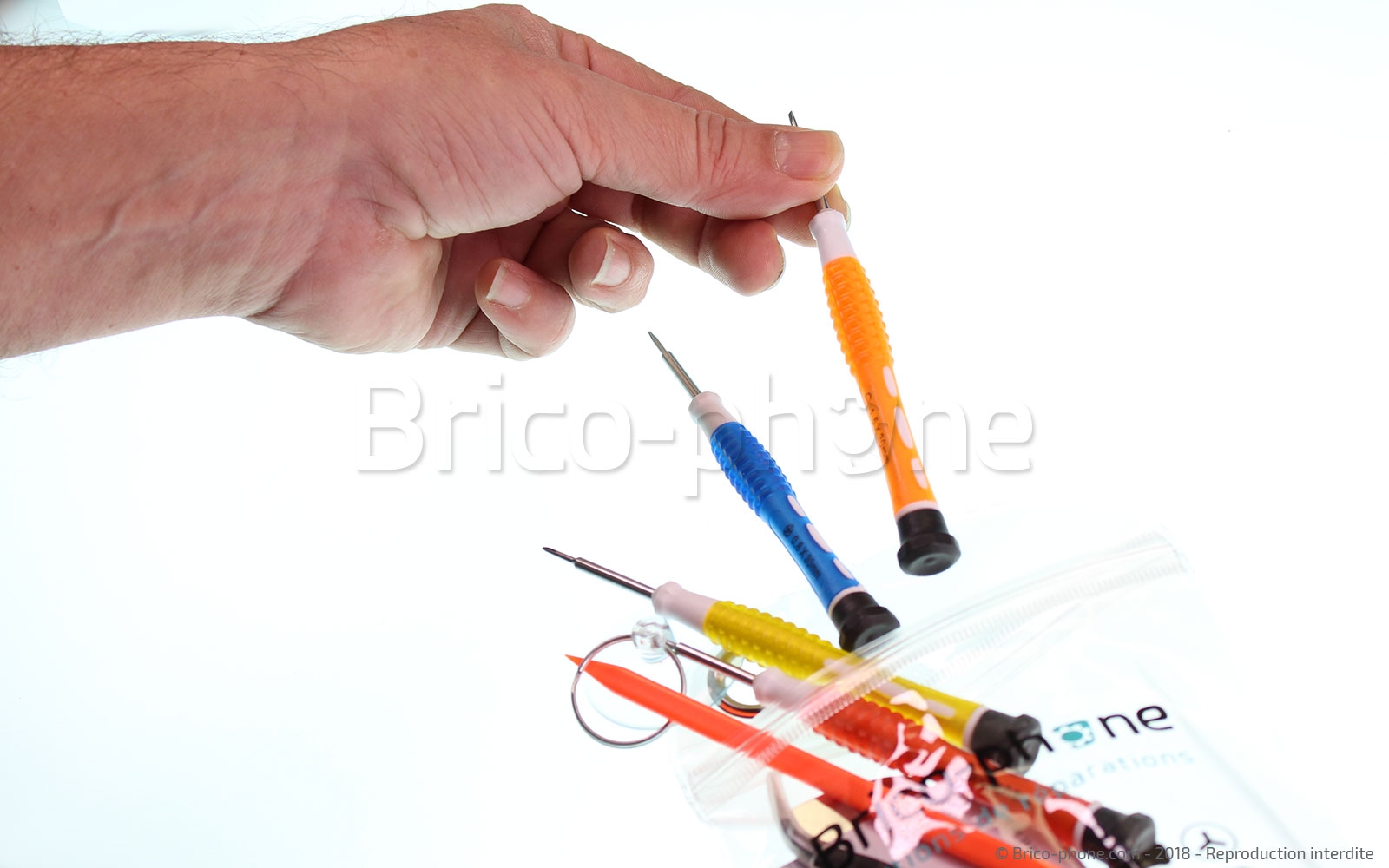

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

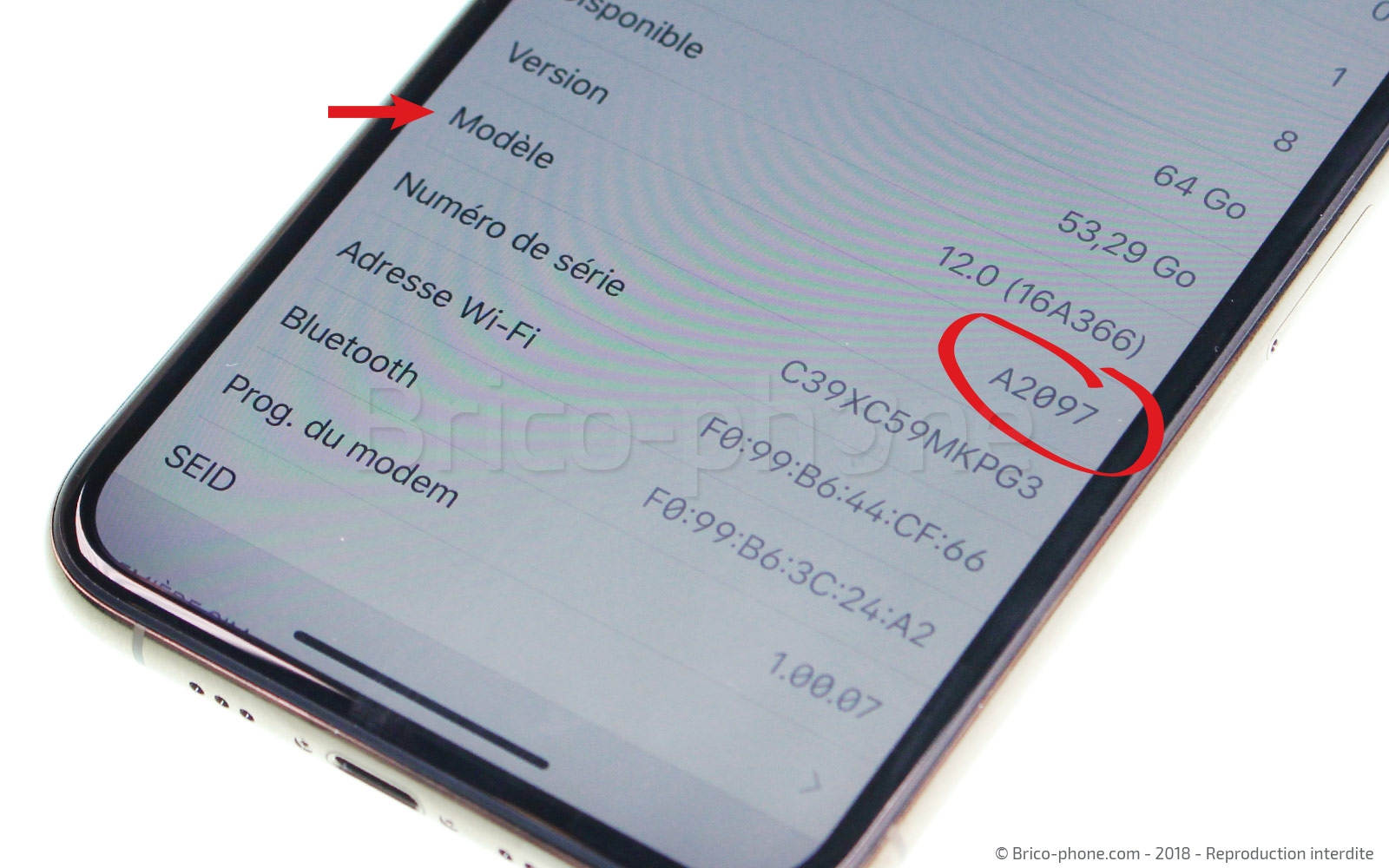

Pour ne pas faire d'erreur, vérifiez le numéro de modèle de votre appareil afin de vous assurer d'être en possession d'un iPhone XS. Pour cela rendez-vous dans les réglages de l'appareil puis vérifiez que le n° de modèle indiqué est le suivant : A2097.
Sortez ensuite vos outils ainsi que le patron d'aide au montage offert dans votre commande qui vous servira à identifier toutes vos vis.
Pièces
Kit d'outils Premium complet spécial iPhone toutes générations 9.90€
Patron magnétique d'aide au montage pas à pas pour iPhone XS 5.90€
Étape 1

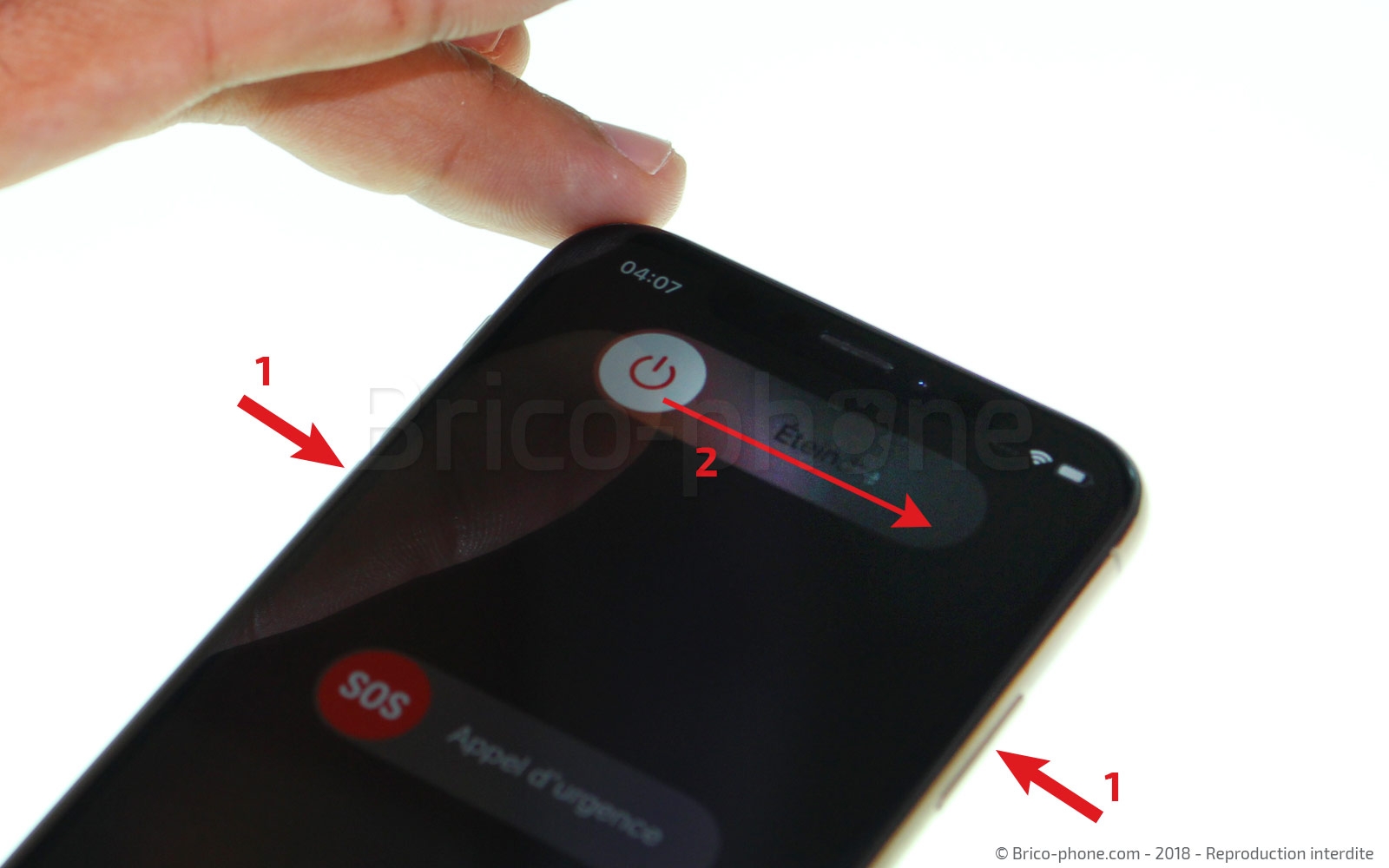

Eteindre votre appareil et retirer le rack

Avant de passer à l'ouverture de votre appareil, nous vous conseillons fortement d'éteindre votre appareil en appuyant simultanément sur le bouton d'allumage et le bouton vol -.

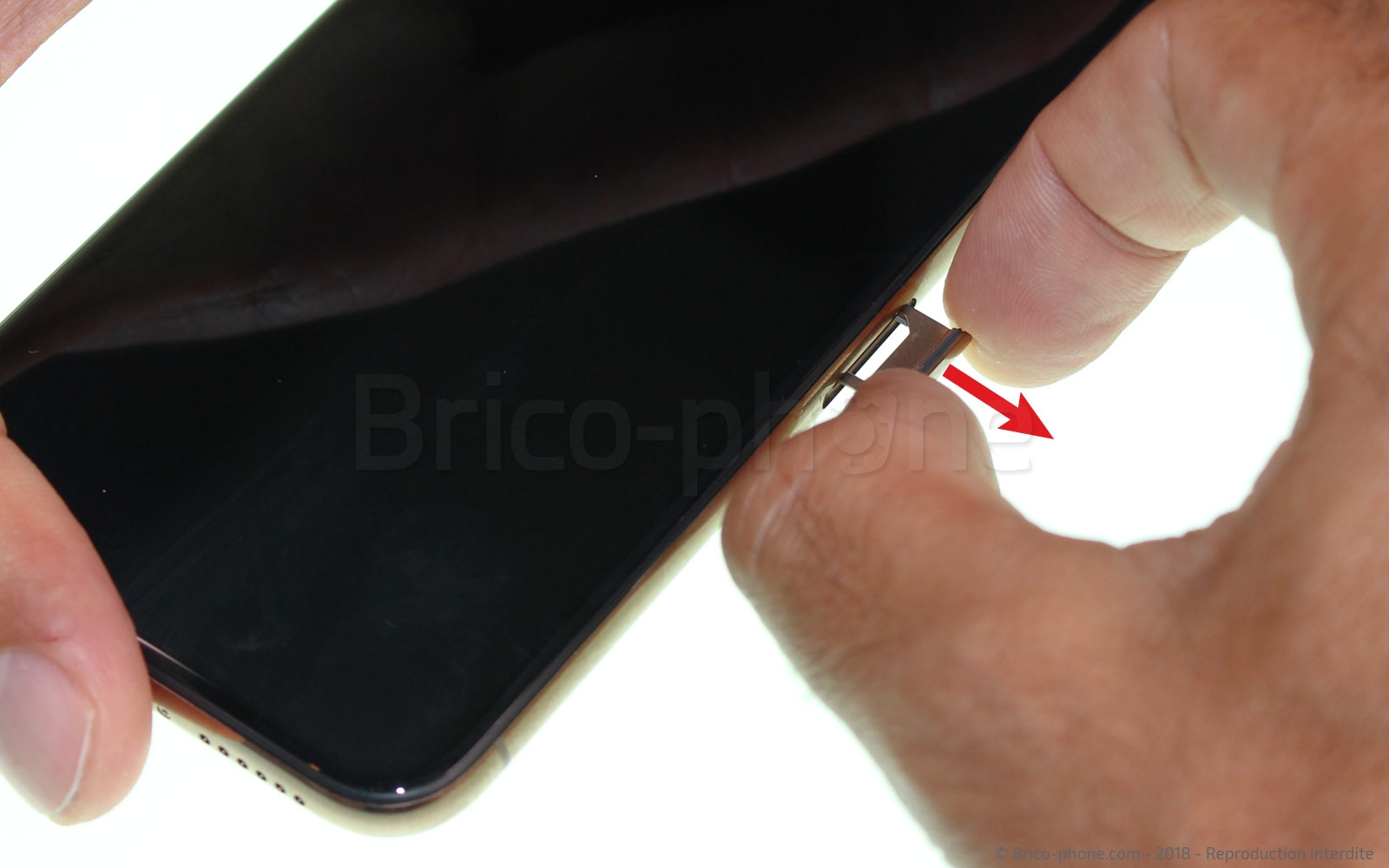

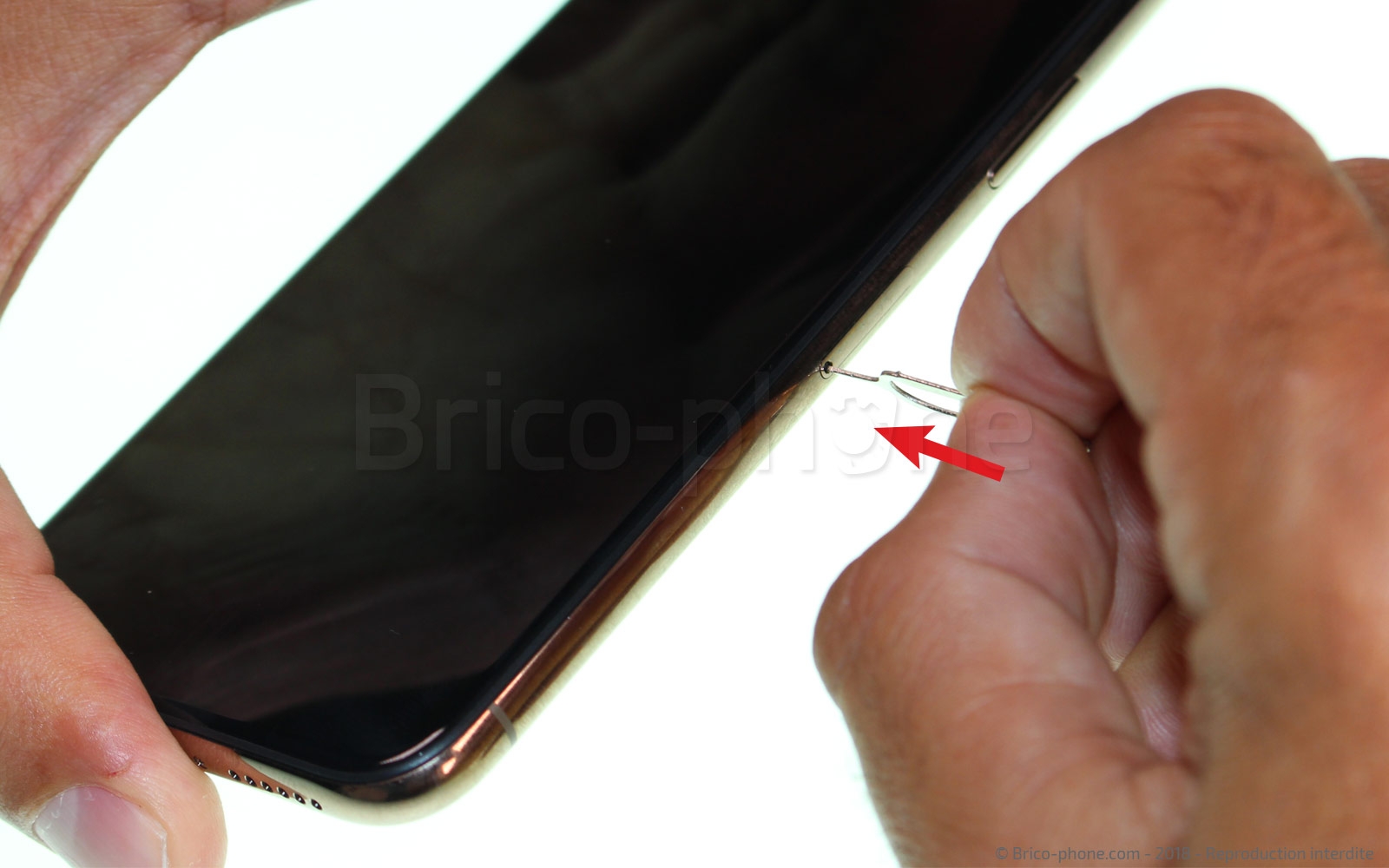

Retirez ensuite le rack de carte nano-sim à l'aide de l'outil d'extraction prévu à cet effet.
Outils
SIM
Etape 2

Retirer les vis pentalobes

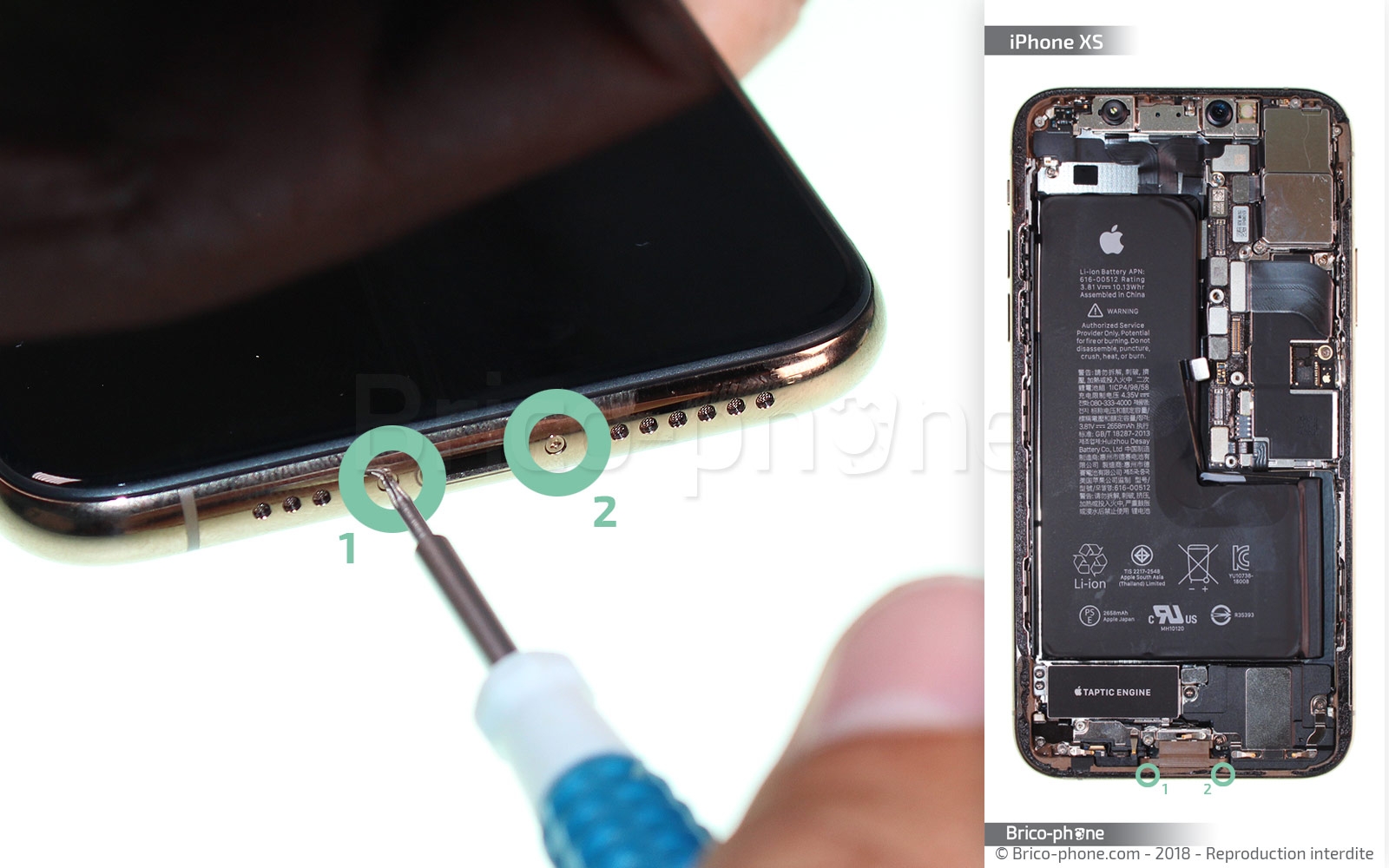

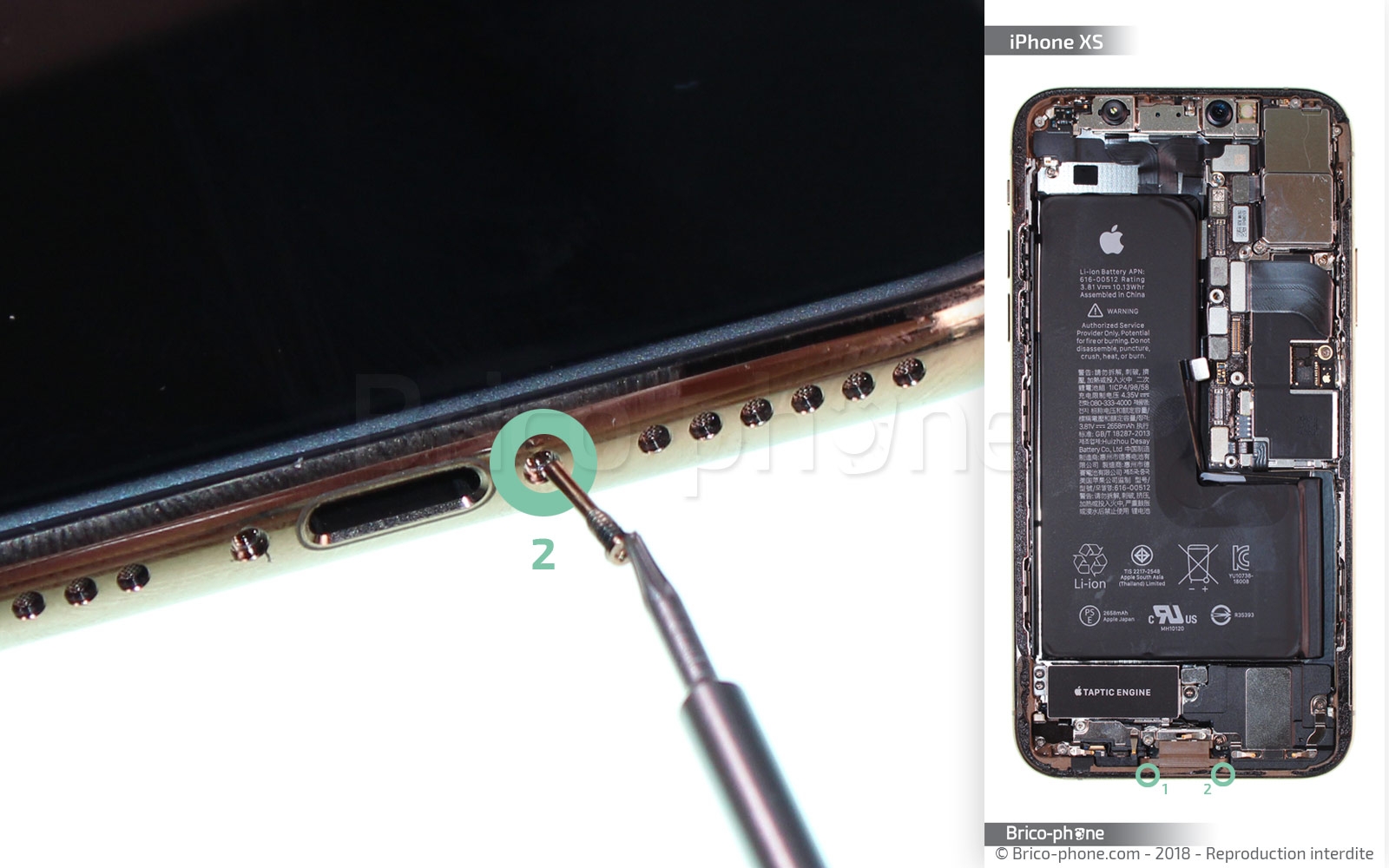

A l'aide du tournevis pentalobe de diamètre 0.8, retirez les deux vis entourées en turquoise nommées A1 et A2 situées de chaque côté de votre connecteur de charge "lightning".
Déposez les vis sur votre patron d'aide au montage en respectant le code couleur et le numéro associé à chaque vis.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Chauffer le contour de l'écran

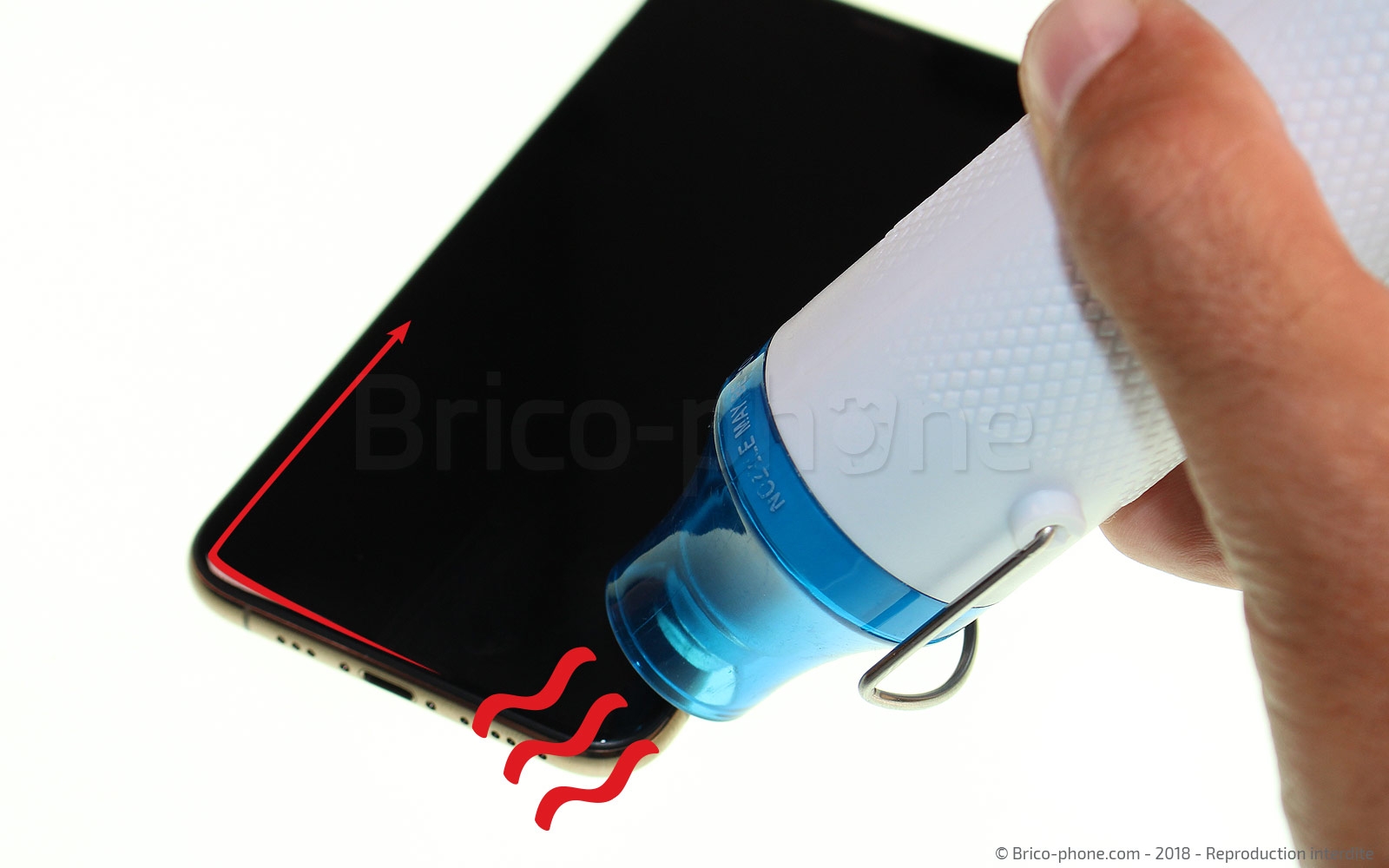

Chauffez l'écran à l'aide d'un mini décapeur thermique ou d'un sèche-cheveux afin de ramollir le joint qui permet de faire l'étanchéité entre l'écran et le châssis.
Pièces
Décapeur thermique petit modèle 9.90€
Etape 4

Insérer les médiators

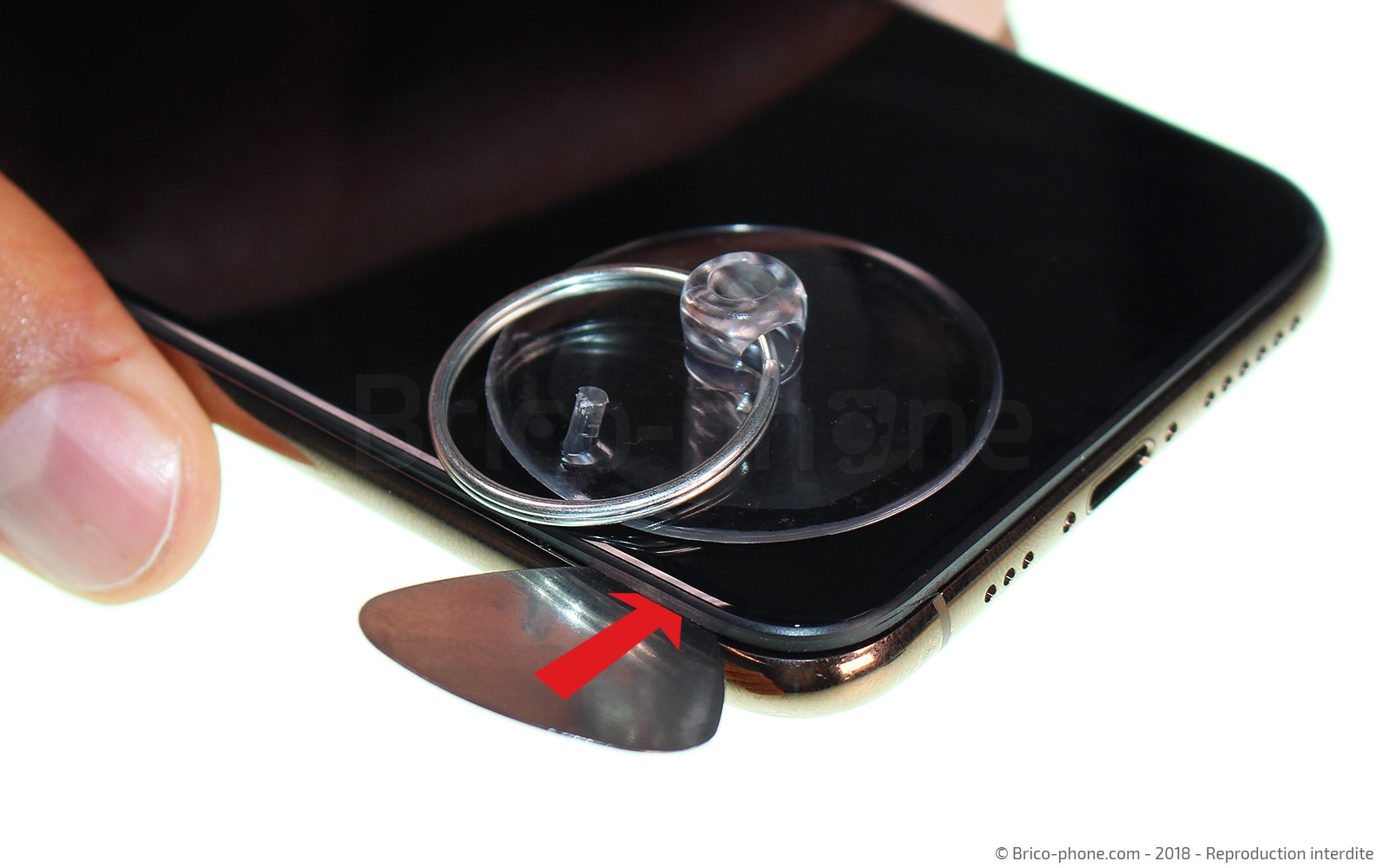

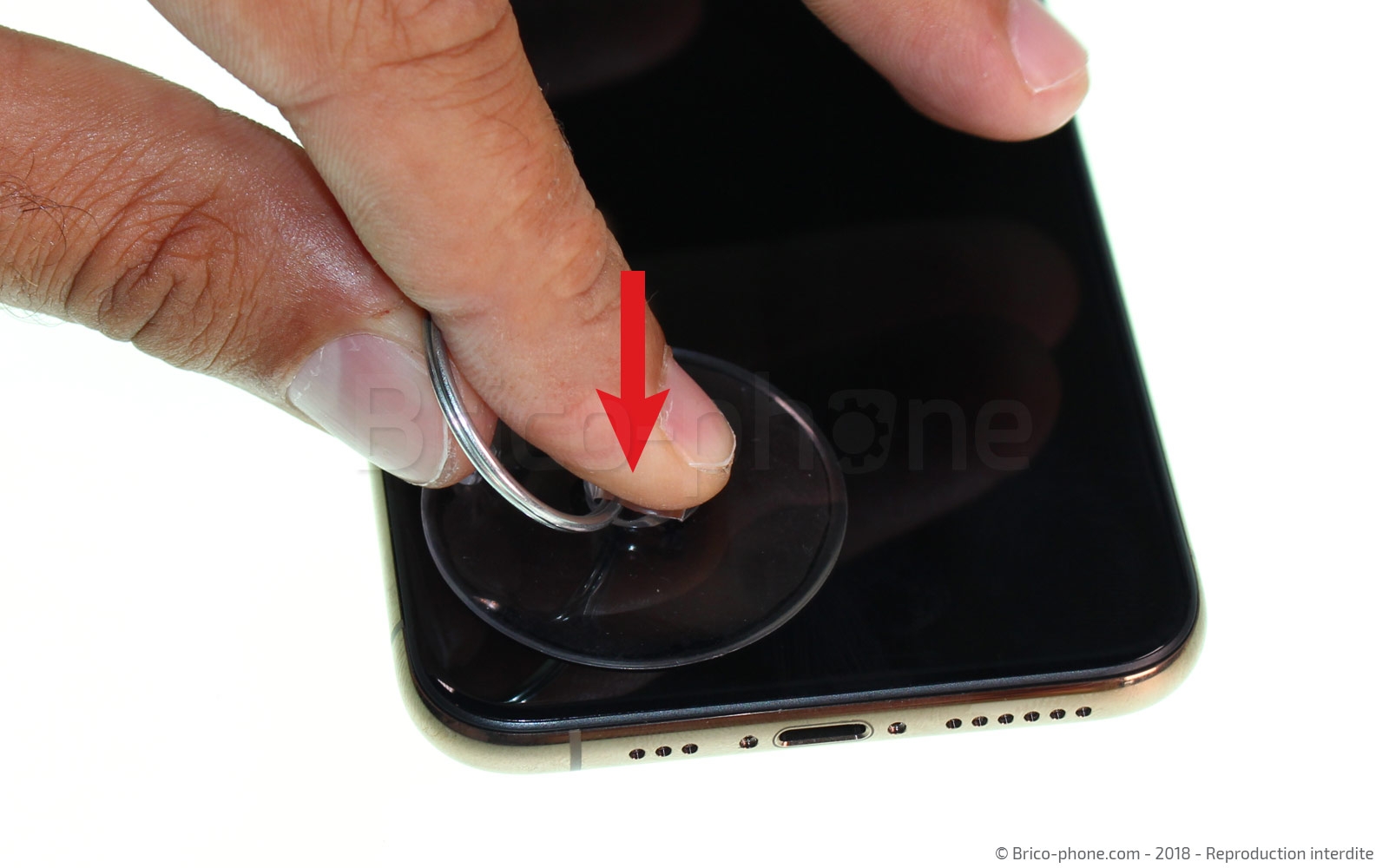

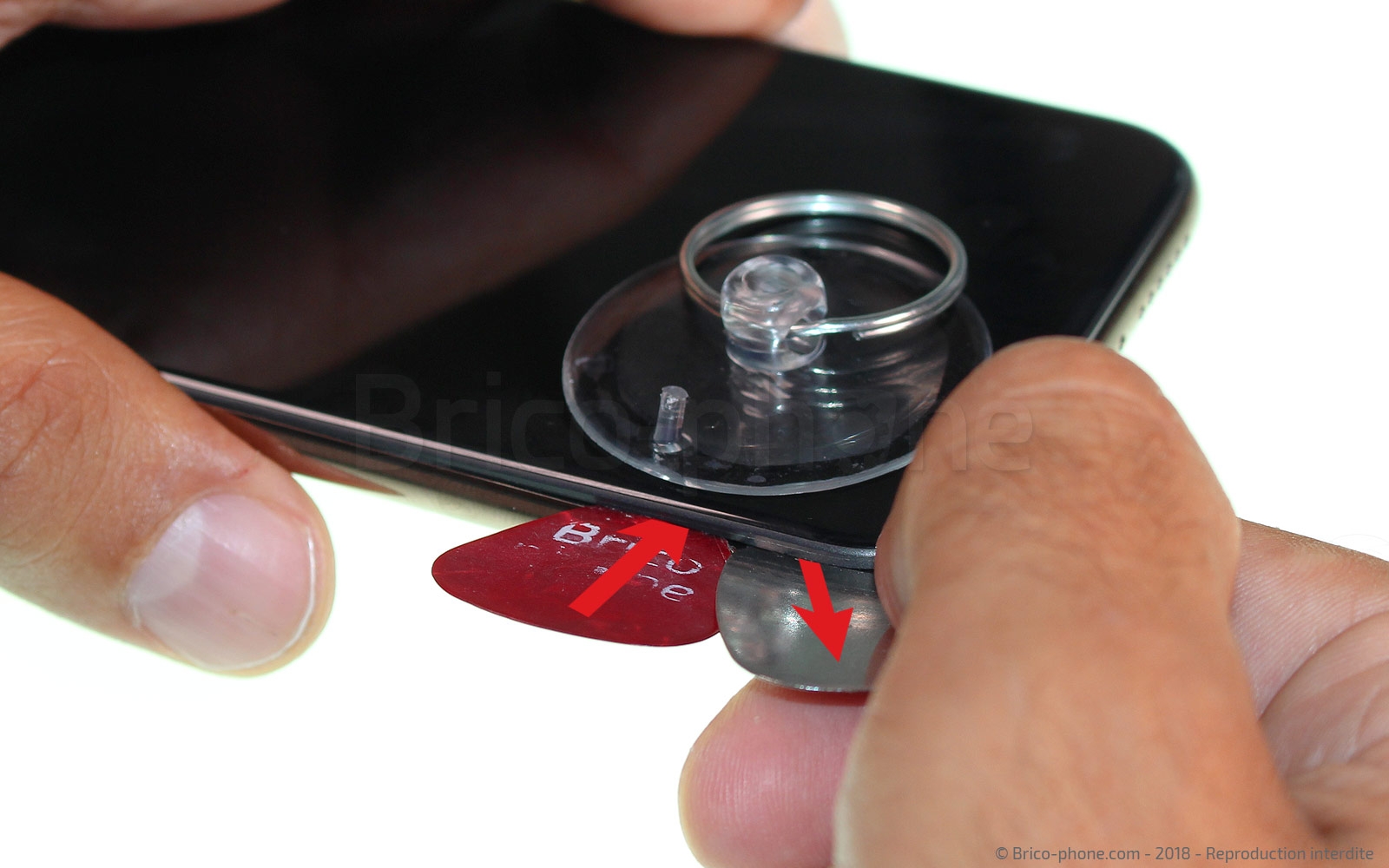

Placez la ventouse dans l'angle inférieur gauche. Une fois cette dernière en place, tirez fortement dessus puis insérez le médiator en métal entre la vitre et le châssis afin de créer un petit espace dans lequel vous allez venir mettre en place les médiators plastiques qui seront utilisés pour décoller l'écran.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 5

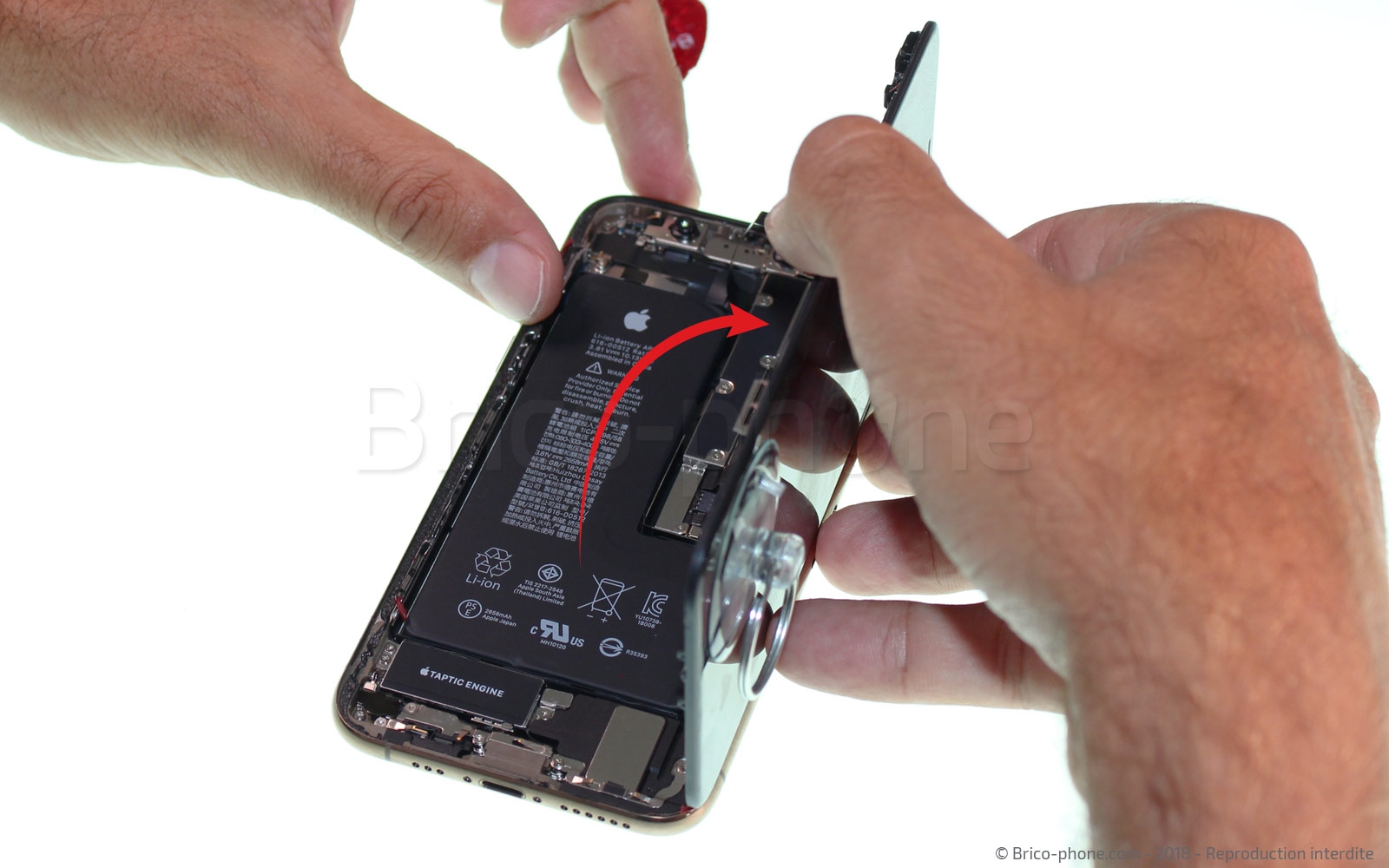

Ouvrir l'appareil

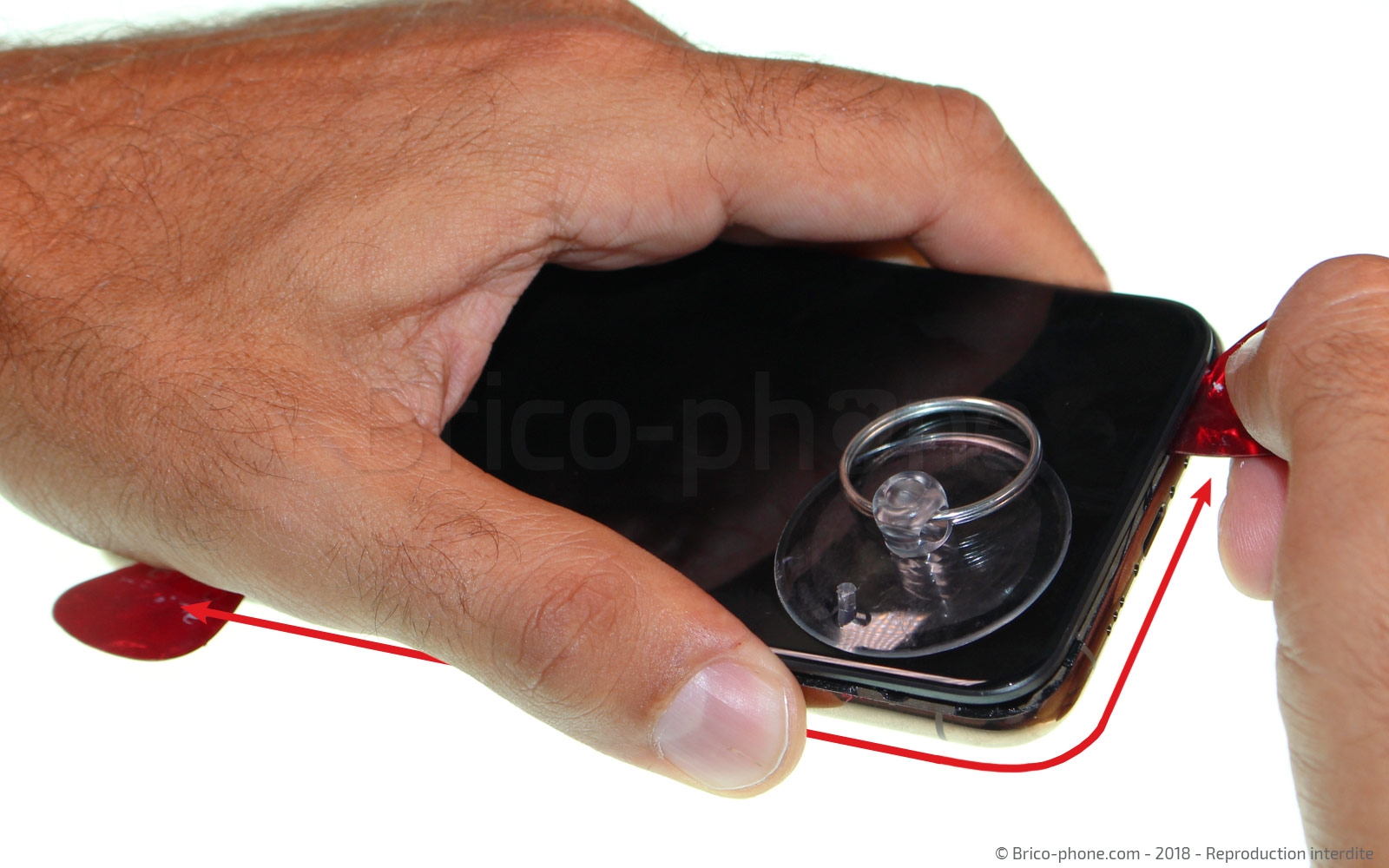

Faites glisser les médiators tout autour du châssis afin de libérer l'écran Oled. Si vous sentez trop de résistance, n'hésitez pas à chauffer de nouveau le contour de l'écran.
Attention : les nappes se trouvent sur le côté droit. N'enfoncez pas trop les médiators sur cette partie, car vous risqueriez de les endommager.
Ouvrez ensuite l'iPhone comme un livre à l'envers en faisant attention aux nappes qui sont toujours reliées à la carte-mère.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Outil d'ouverture iPlastix 9.90€
Etape 6

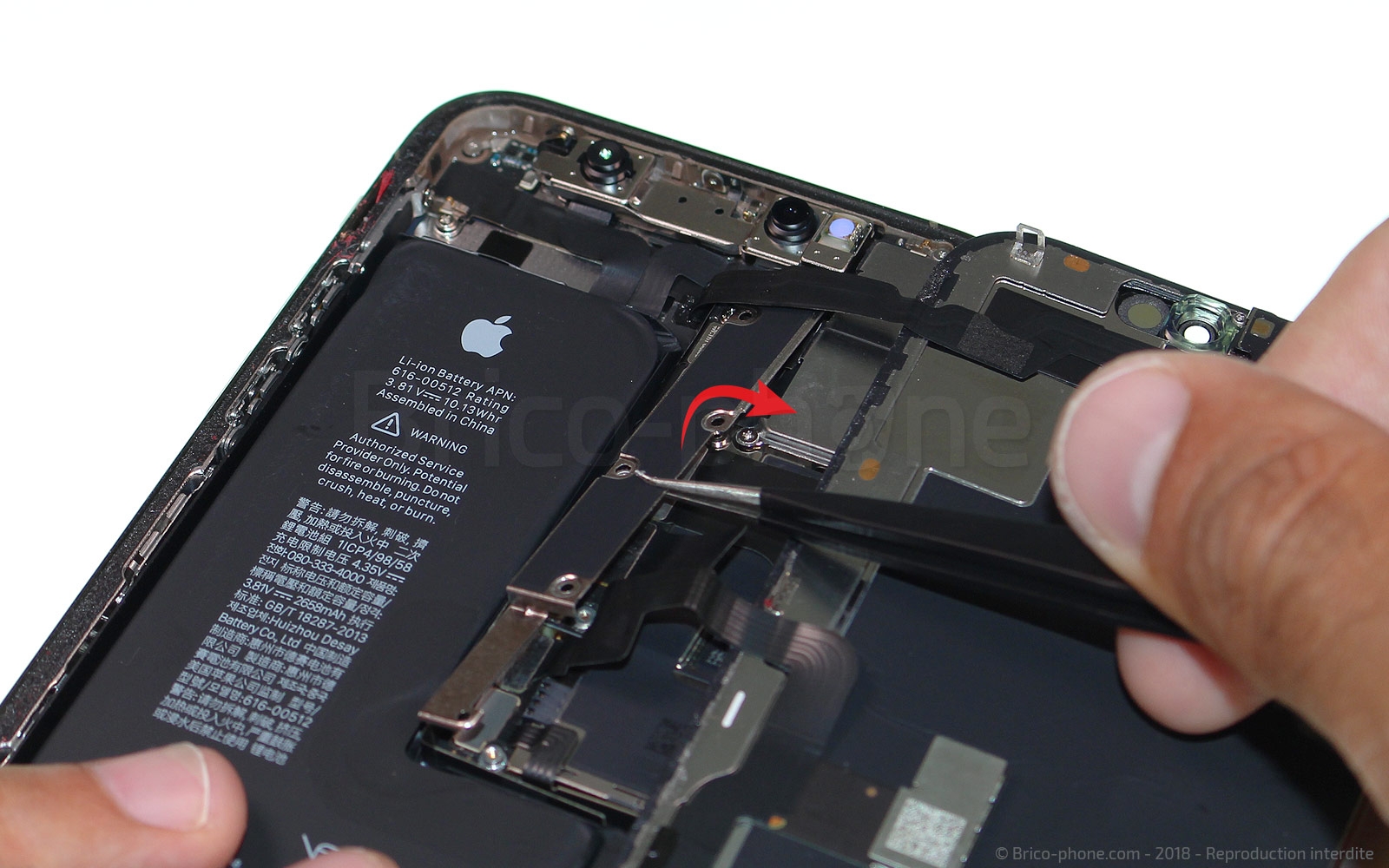

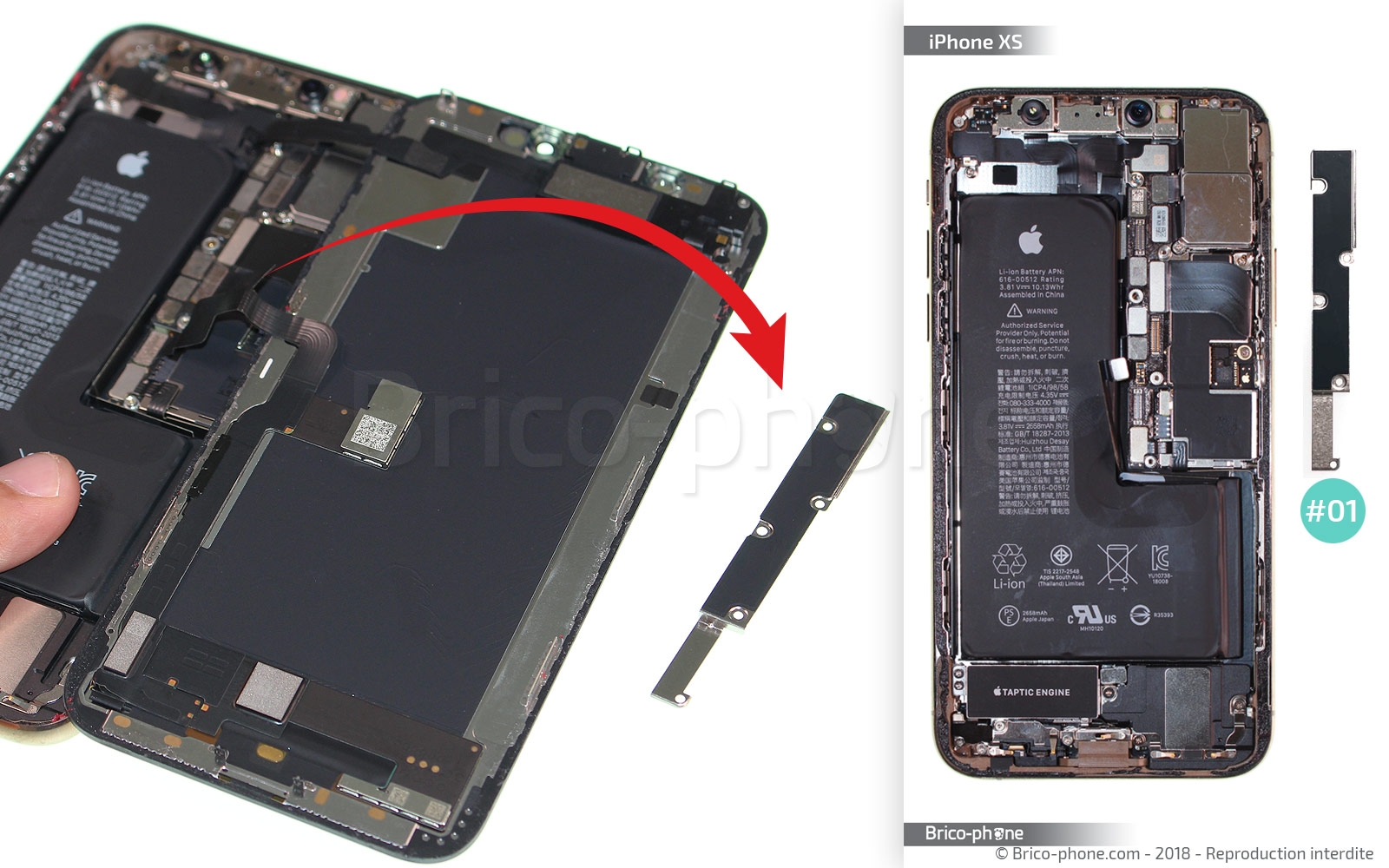

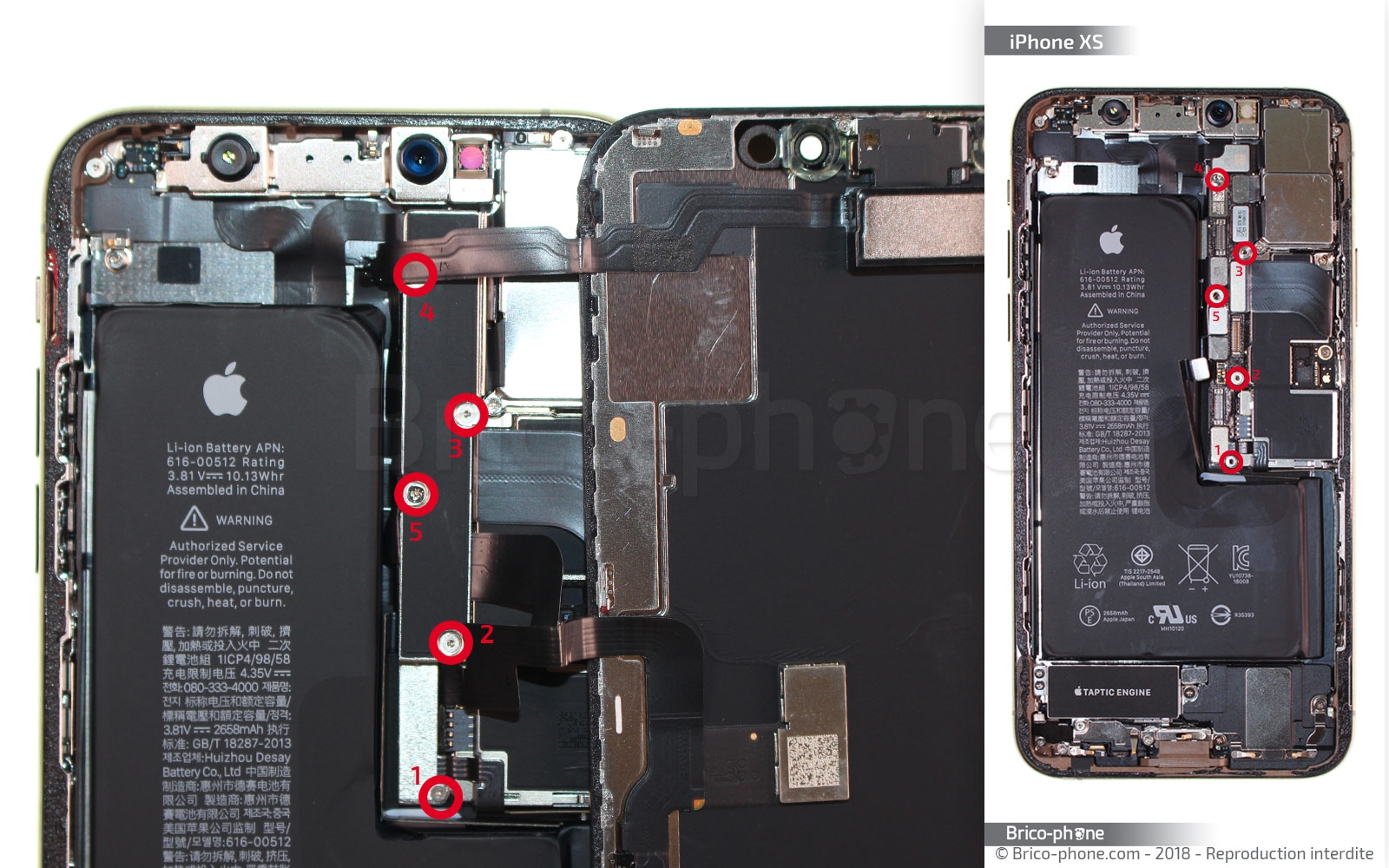

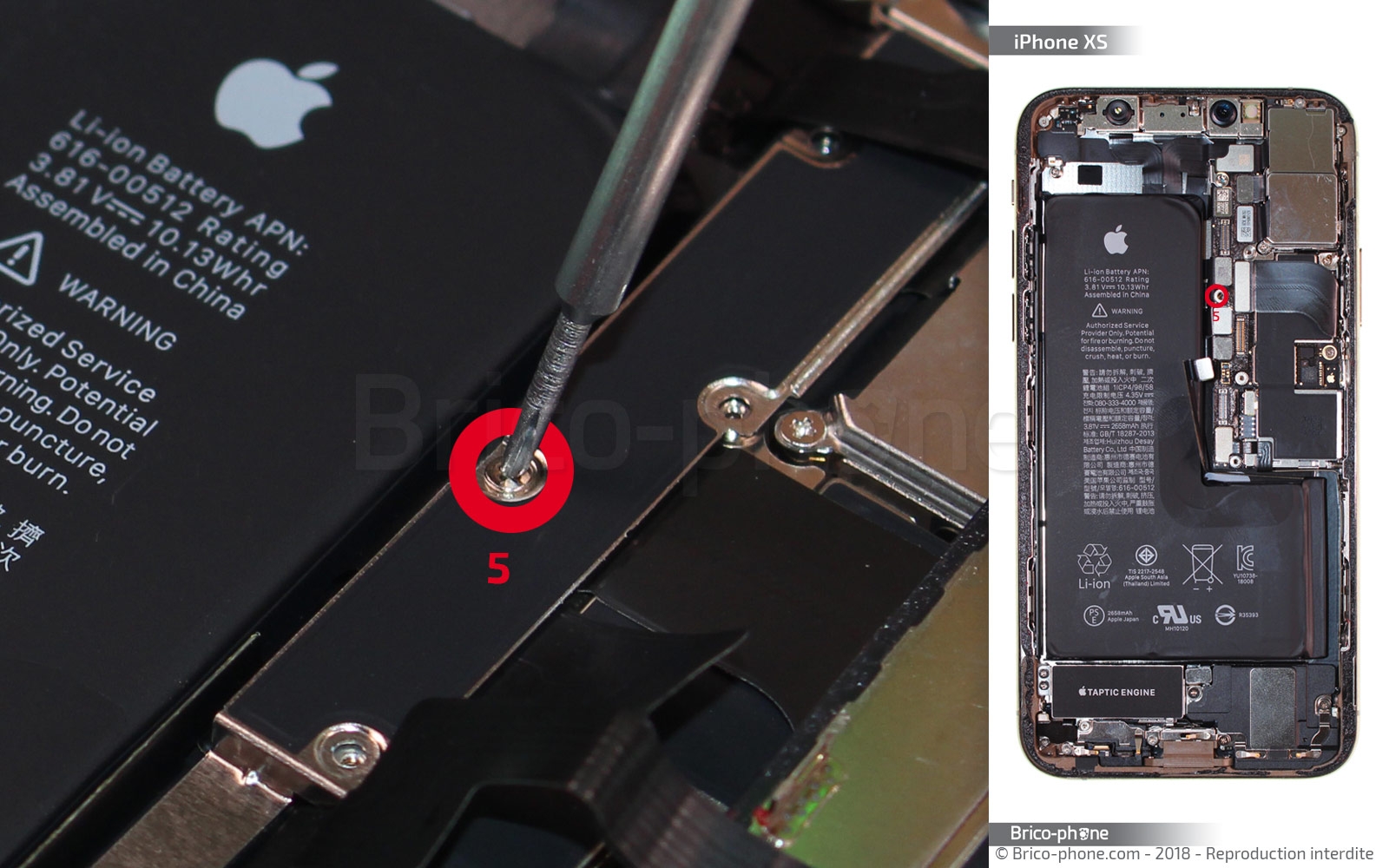

Retirer la plaquette métallique #01

Afin d'accéder aux connectiques de l'écran OLED et de la batterie, vous allez devoir retirer la plaquette métallique qui les recouvre. Pour cela, munissez-vous du tournevis triwing afin de retirer les vis B1, B2 ,B3 et B4, changez ensuite de tournevis pour retirer la vis cruciforme B5.
Sortez ensuite la plaquette à l'aide de la pincette, en faisant attention de ne pas venir en contact avec le connecteur de la batterie.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Triwing
Pièces
Patron magnétique d'aide au montage pas à pas pour iPhone XS 5.90€
Etape 7

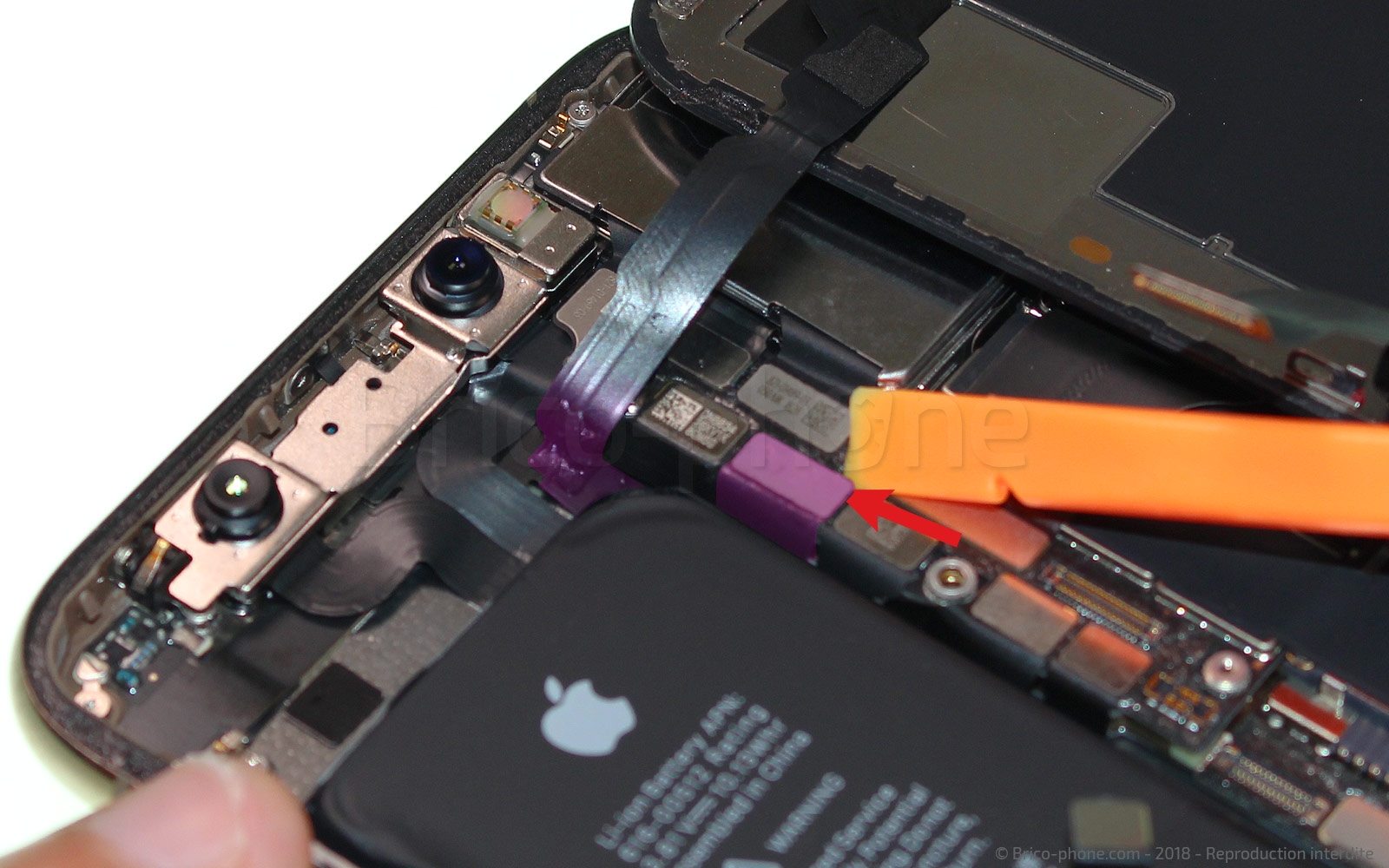

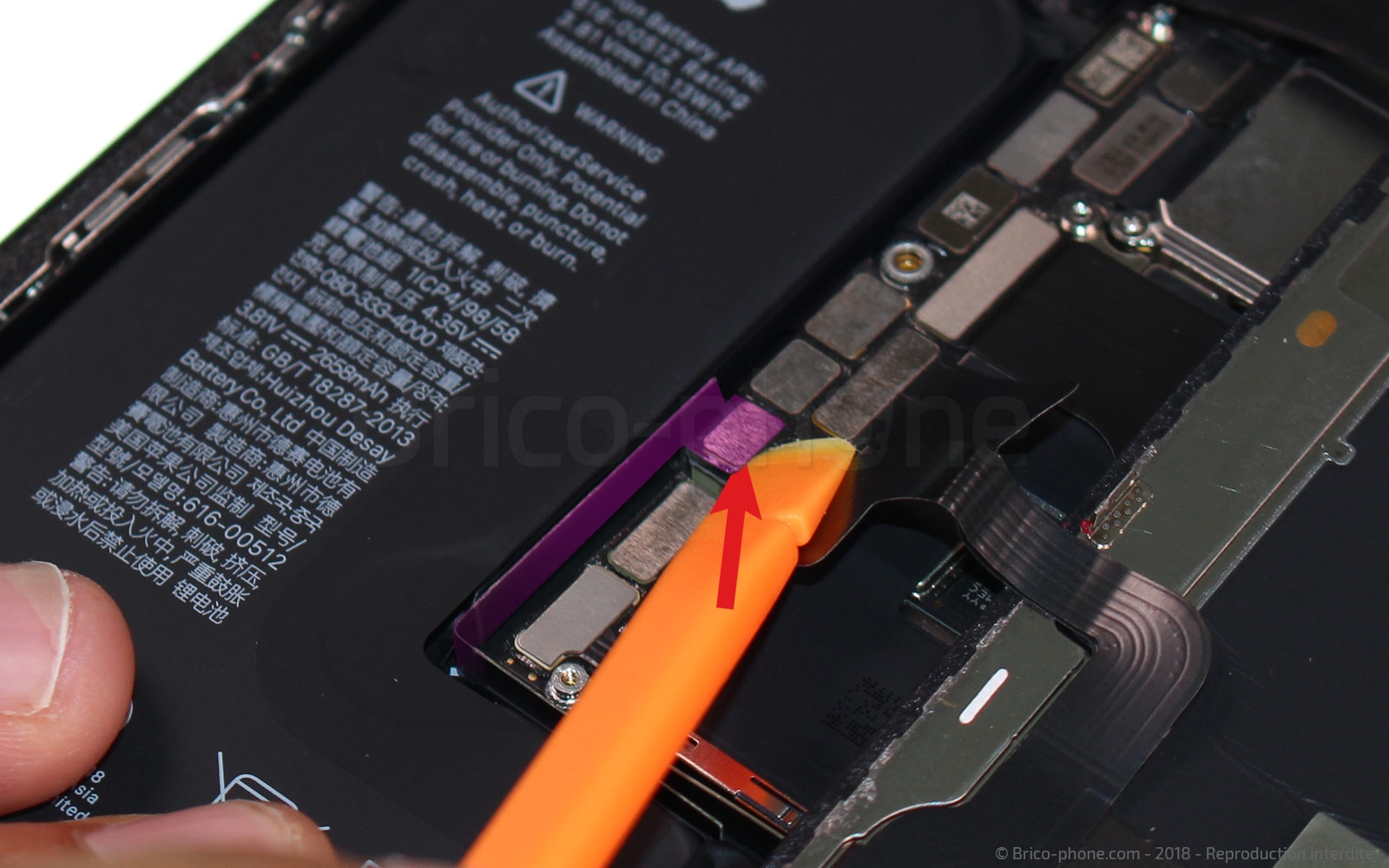

Déconnecter la batterie et l'écran

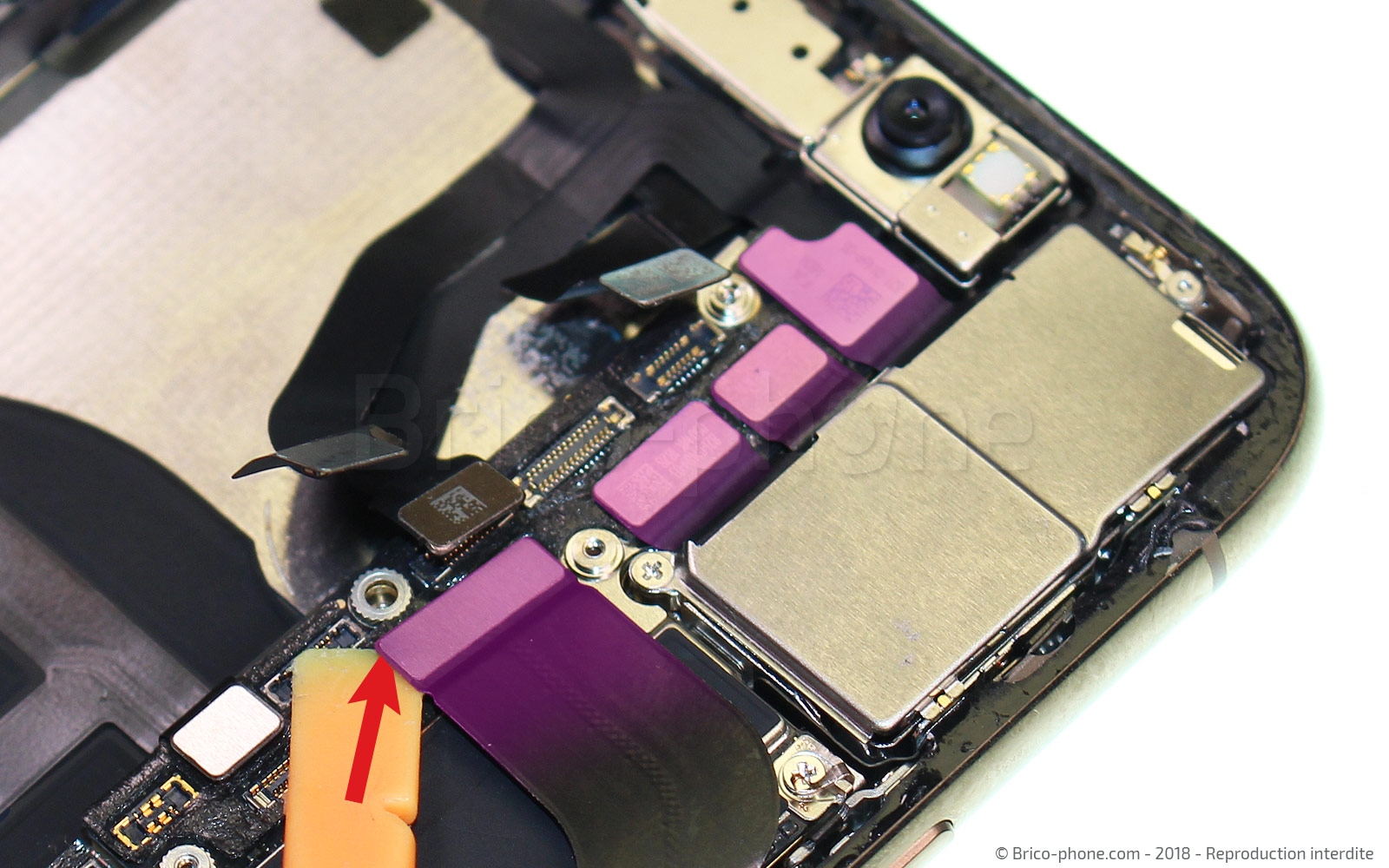

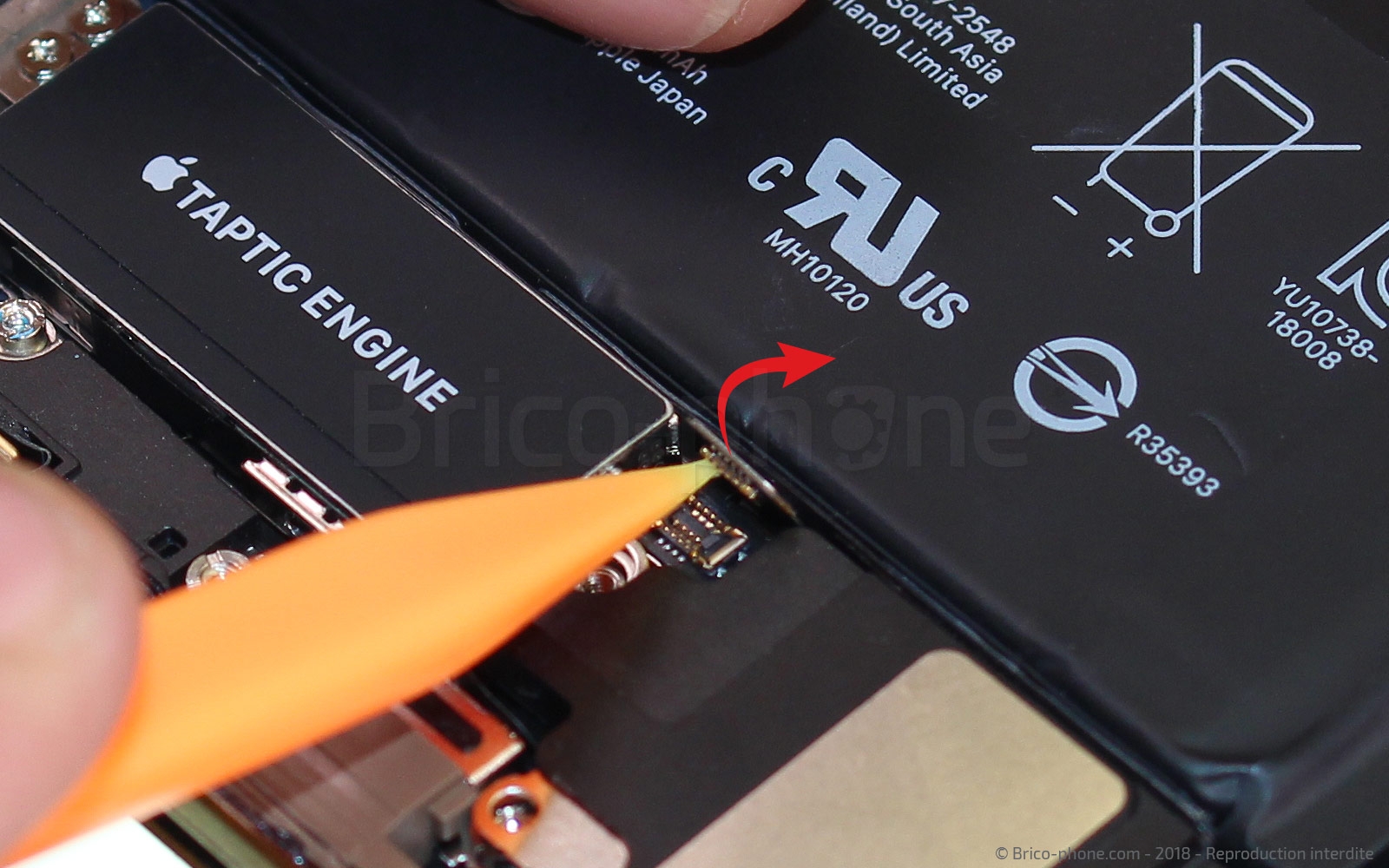

Maintenant que nous avons accès à la connectique batterie, déconnectez cette dernière à l'aide du spudger. Débranchez ensuite la nappe qui gère la fonction tactile puis celle gérant l'afficheur OLED. Remontez légèrement sur le haut du smartphone puis déconnectez la nappe de l'écouteur interne.
Outils
Levier Nylon
Etape 8

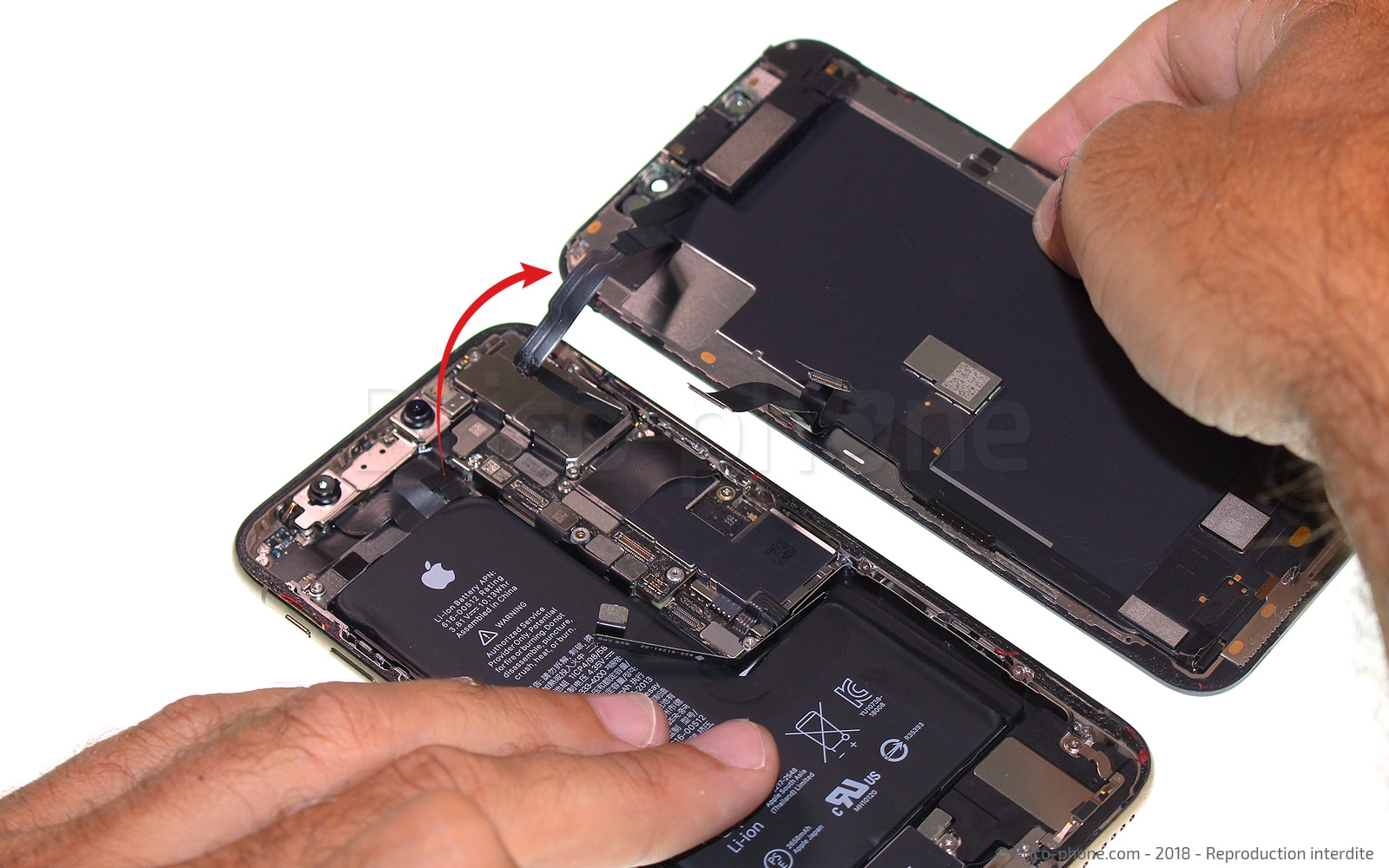

Retirer l'écran

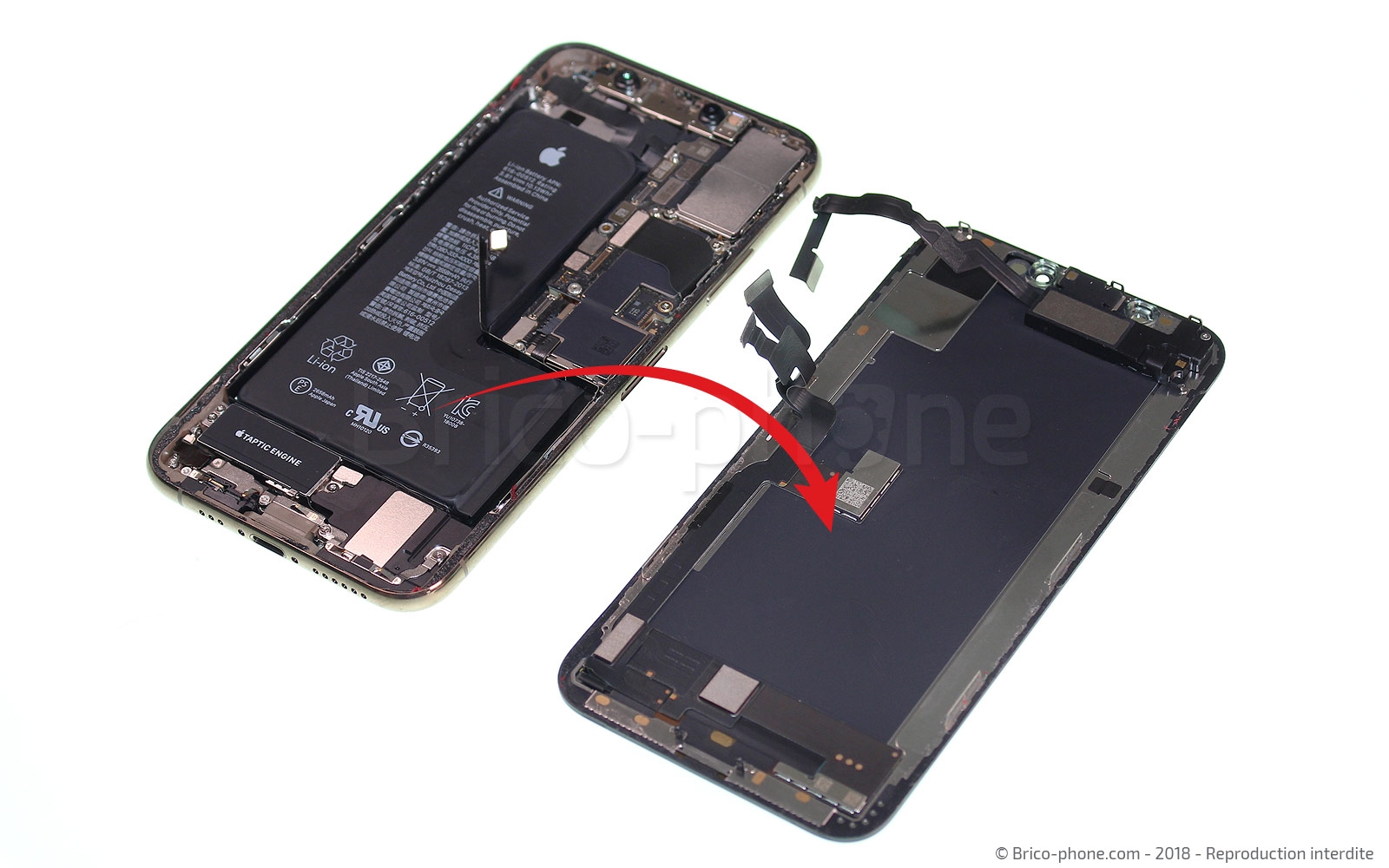

Afin de pouvoir libérer complètement l'écran Amoled, dégagez délicatement la nappe du haut-parleur interne, car cette dernière est légèrement collée au châssis au niveau de l'angle supérieur droit de la batterie.
Vous pouvez ensuite séparer l'écran et le châssis sans aucun soucis.
Outils
Pince Brucelles
Etape 9

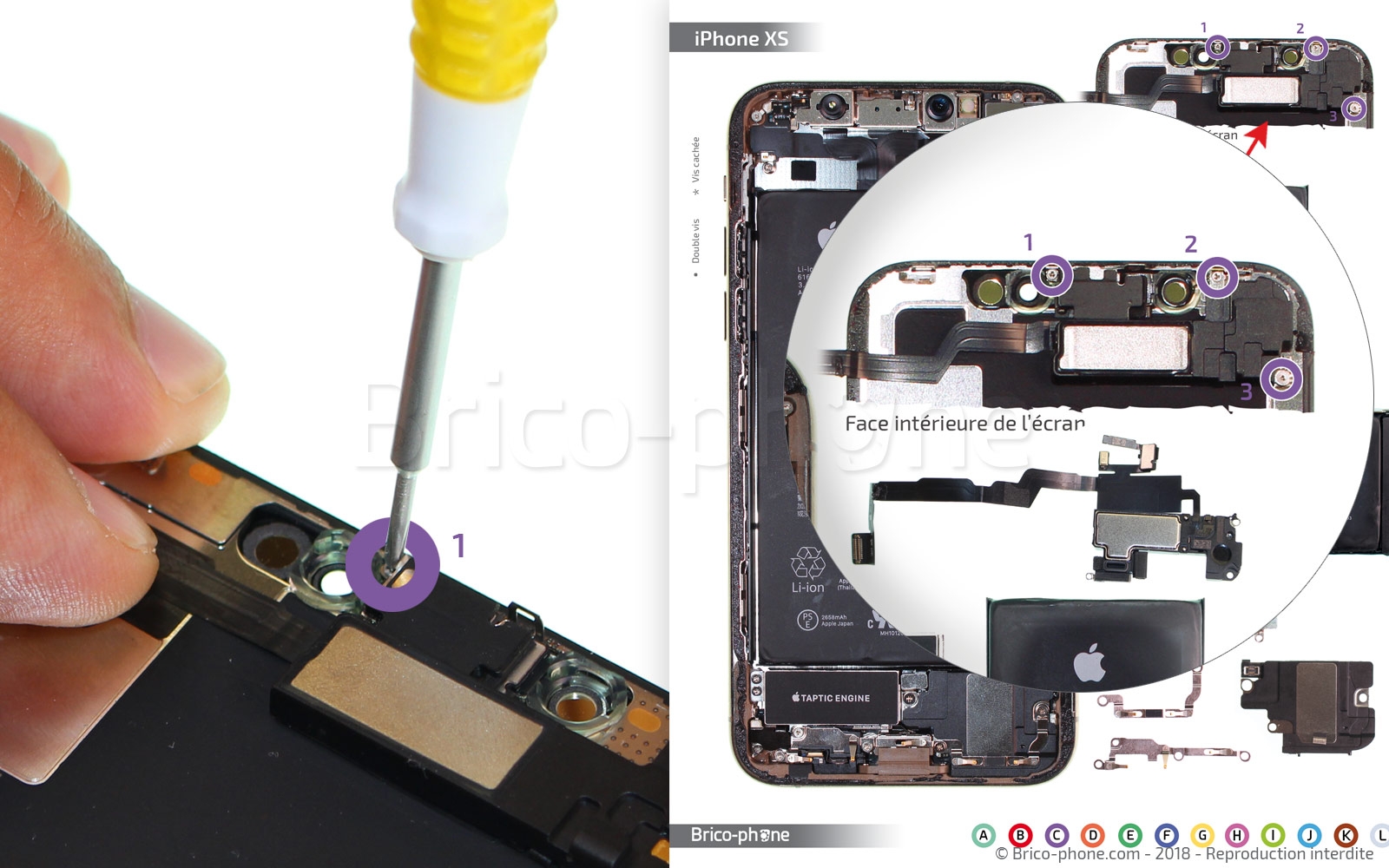

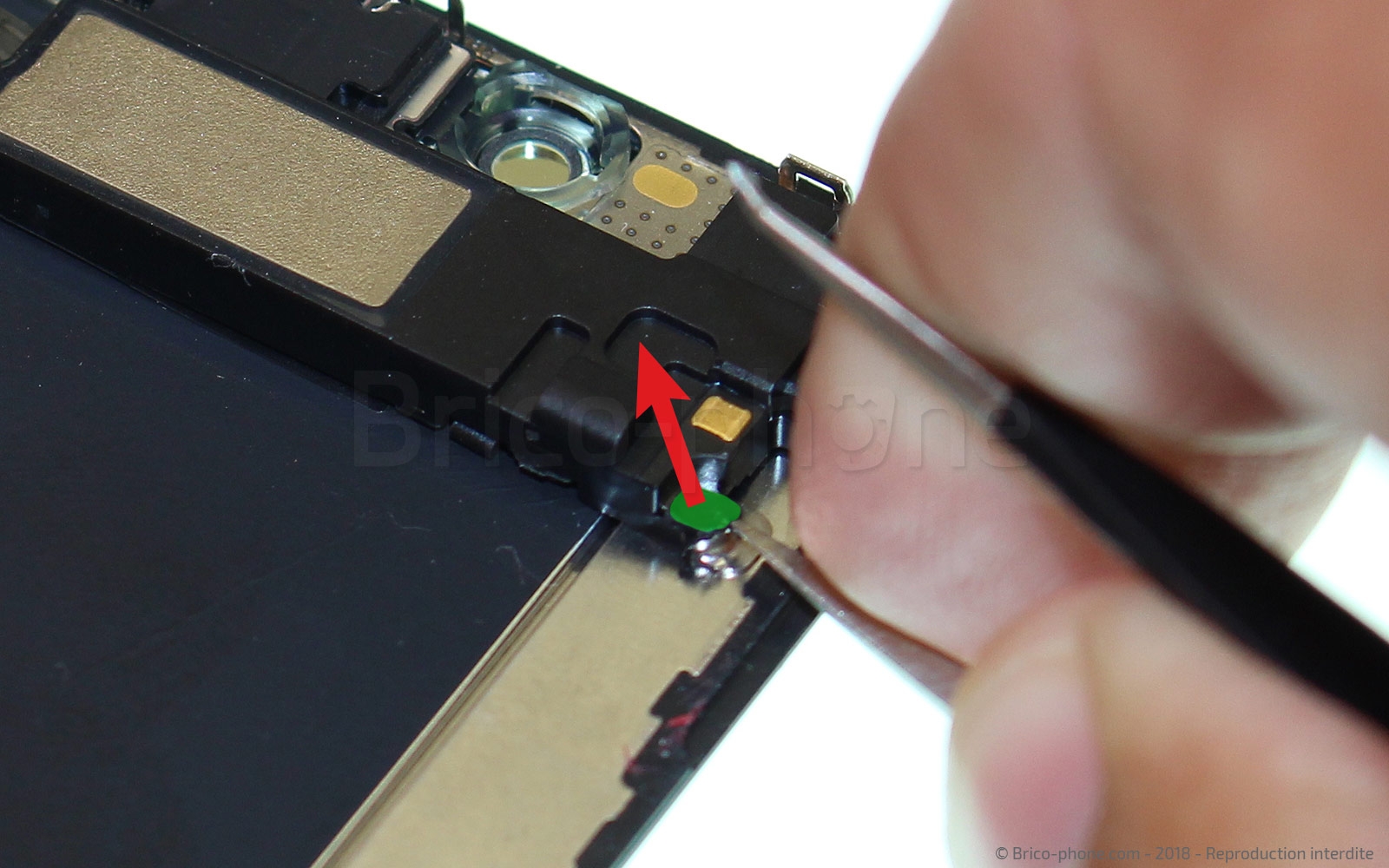

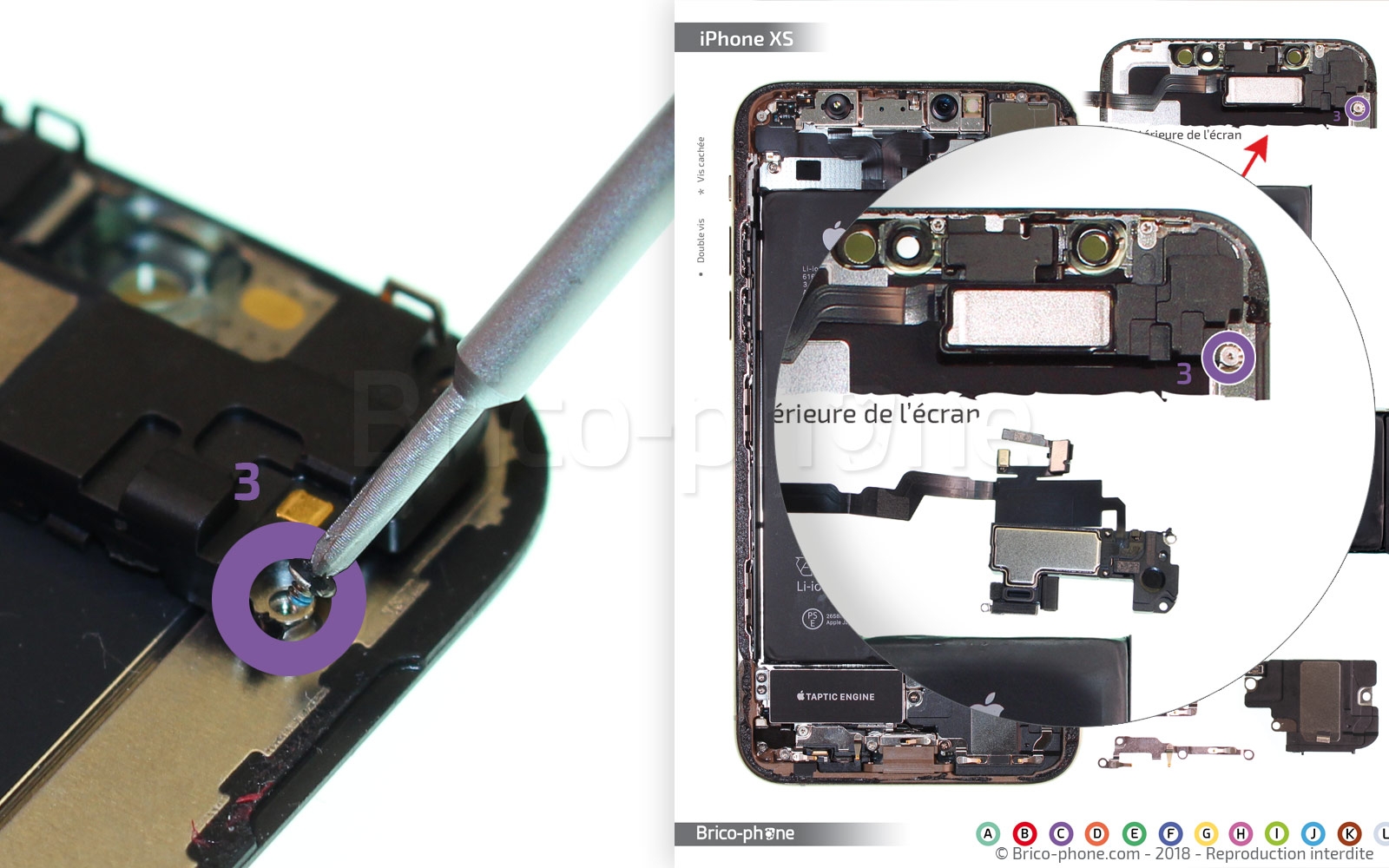

Dévisser le haut-parleur interne

Attaquons-nous au démontage des éléments fixés sur la partie haute de l'écran. Nous allons commencer par retirer les vis triwing C1, C2 et C3 (C3 est masquée par une petite pastille blanche qui sert de témoin d'oxydation).
Continuez à bien positionner toutes vos vis sur le patron d'aide au montage, car comme vous avez déjà pu le constater les vis sont presque toutes différentes.
Outils
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 10

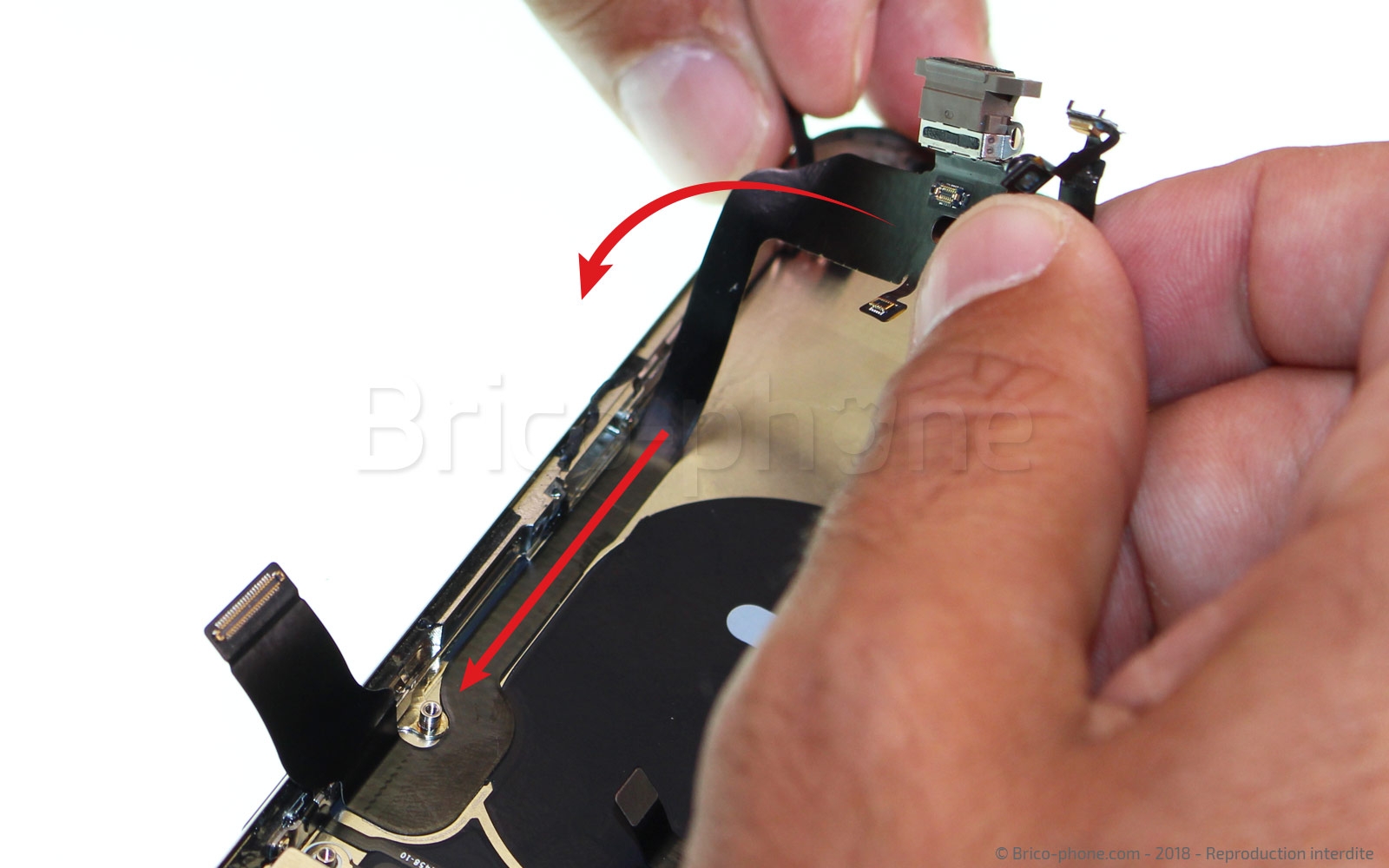

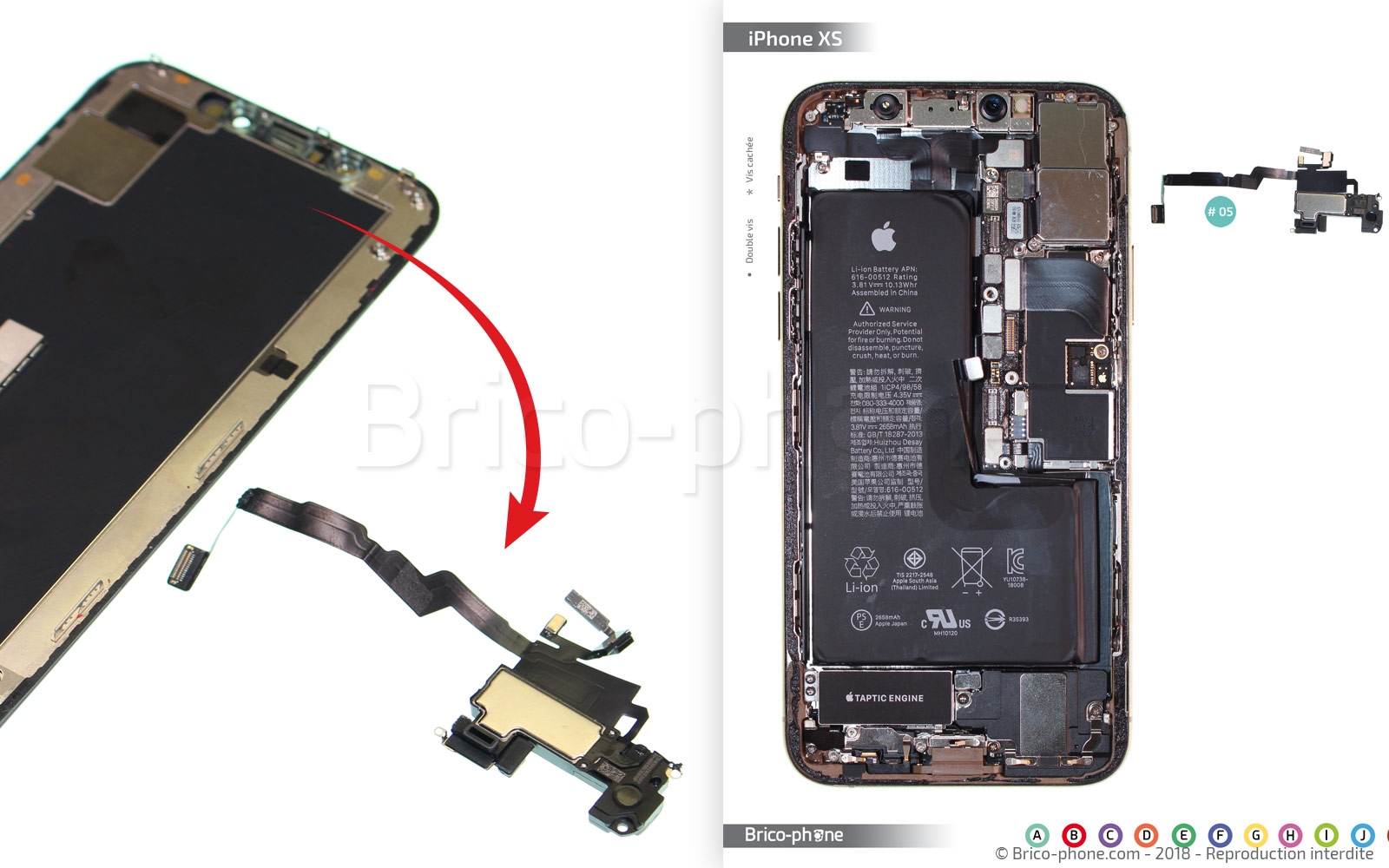

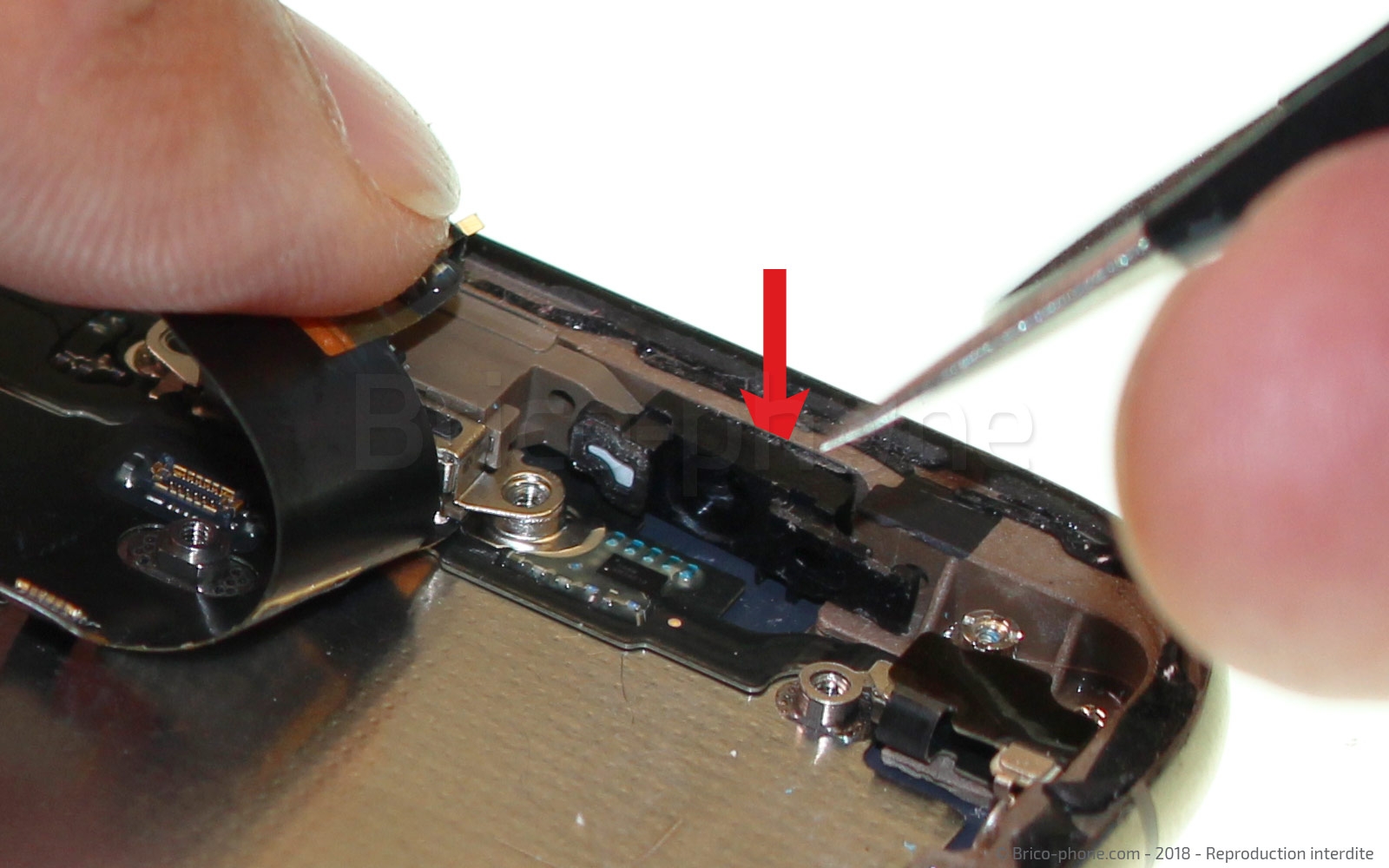

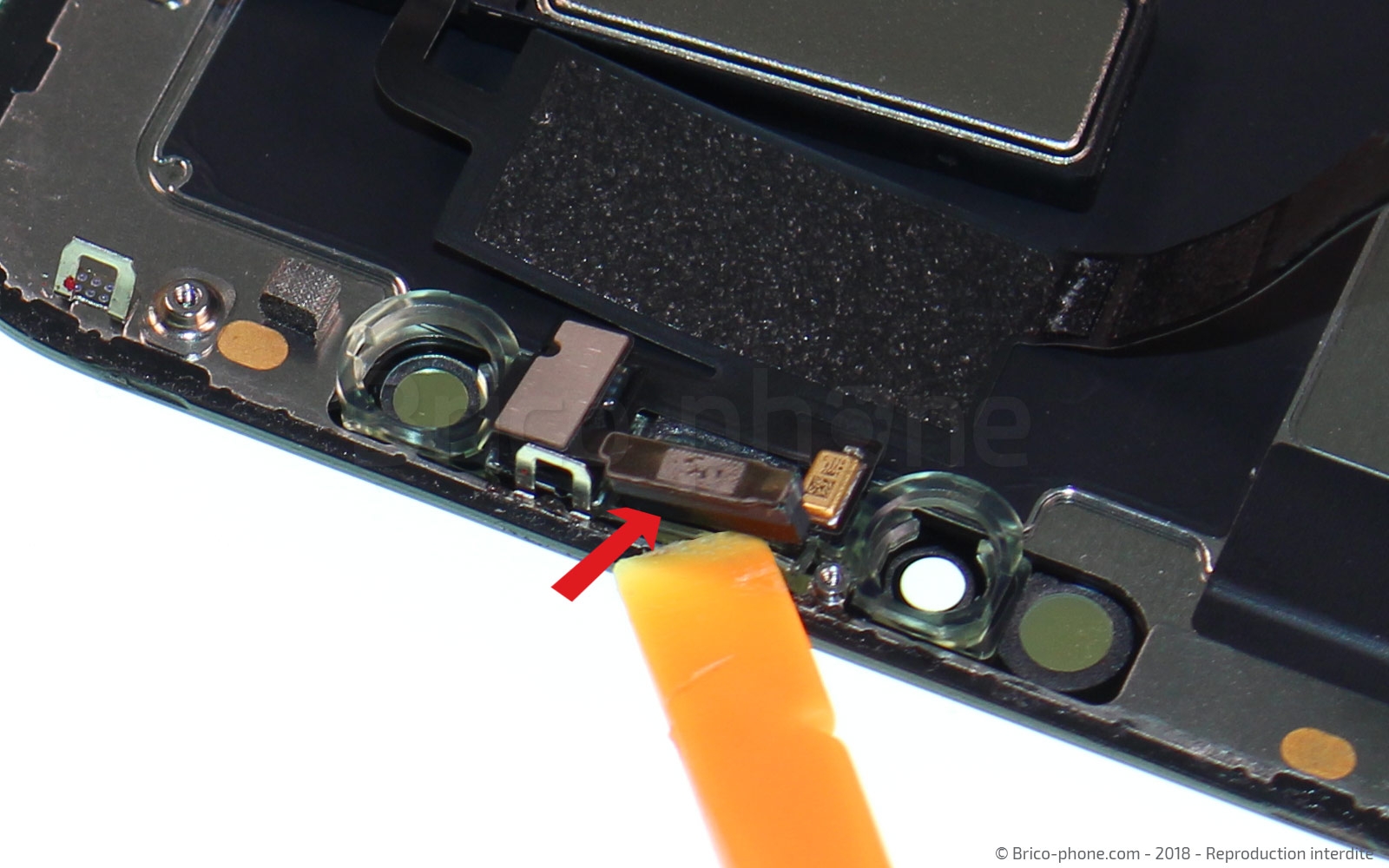

Retirer la nappe de l'écouteur interne

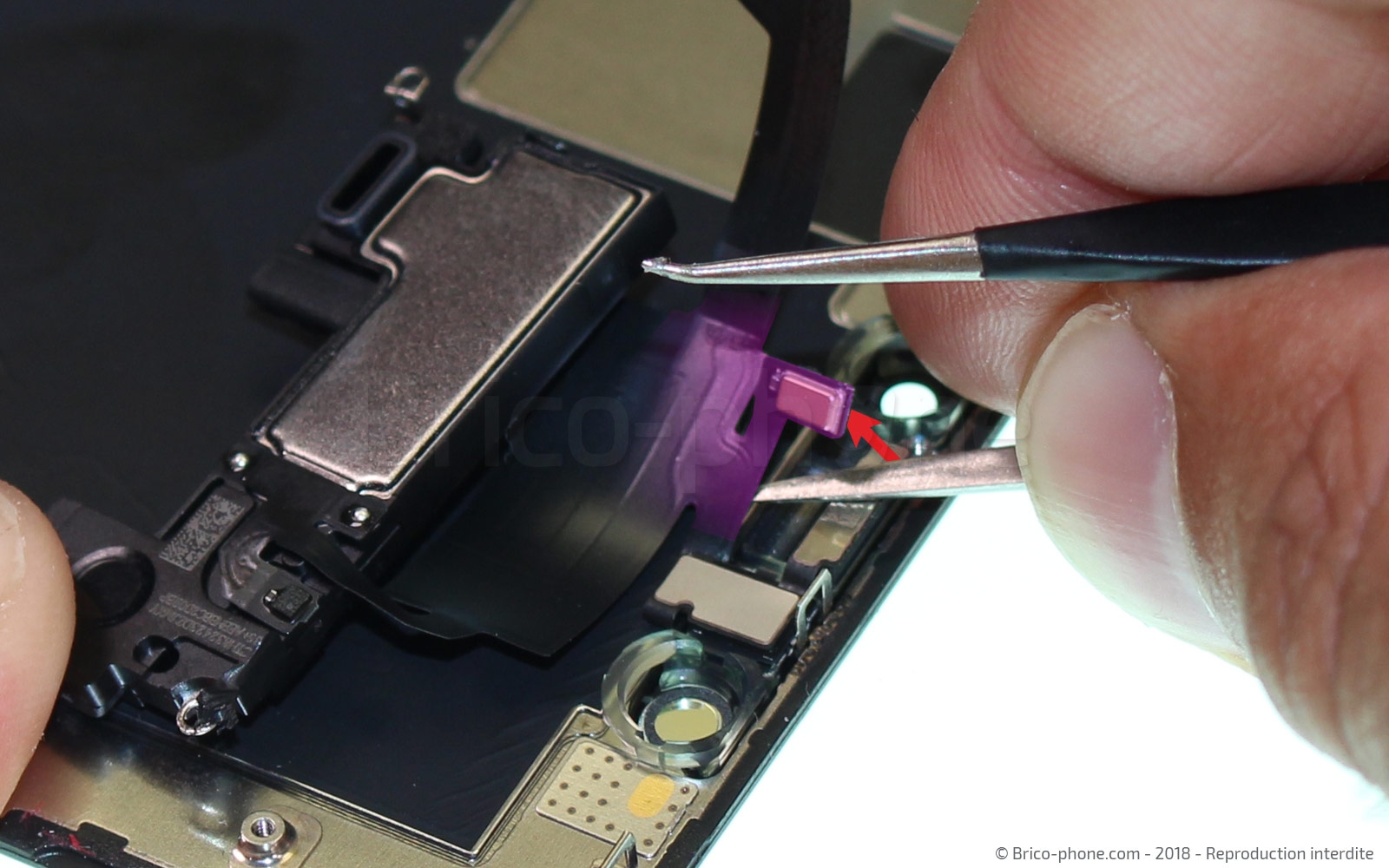

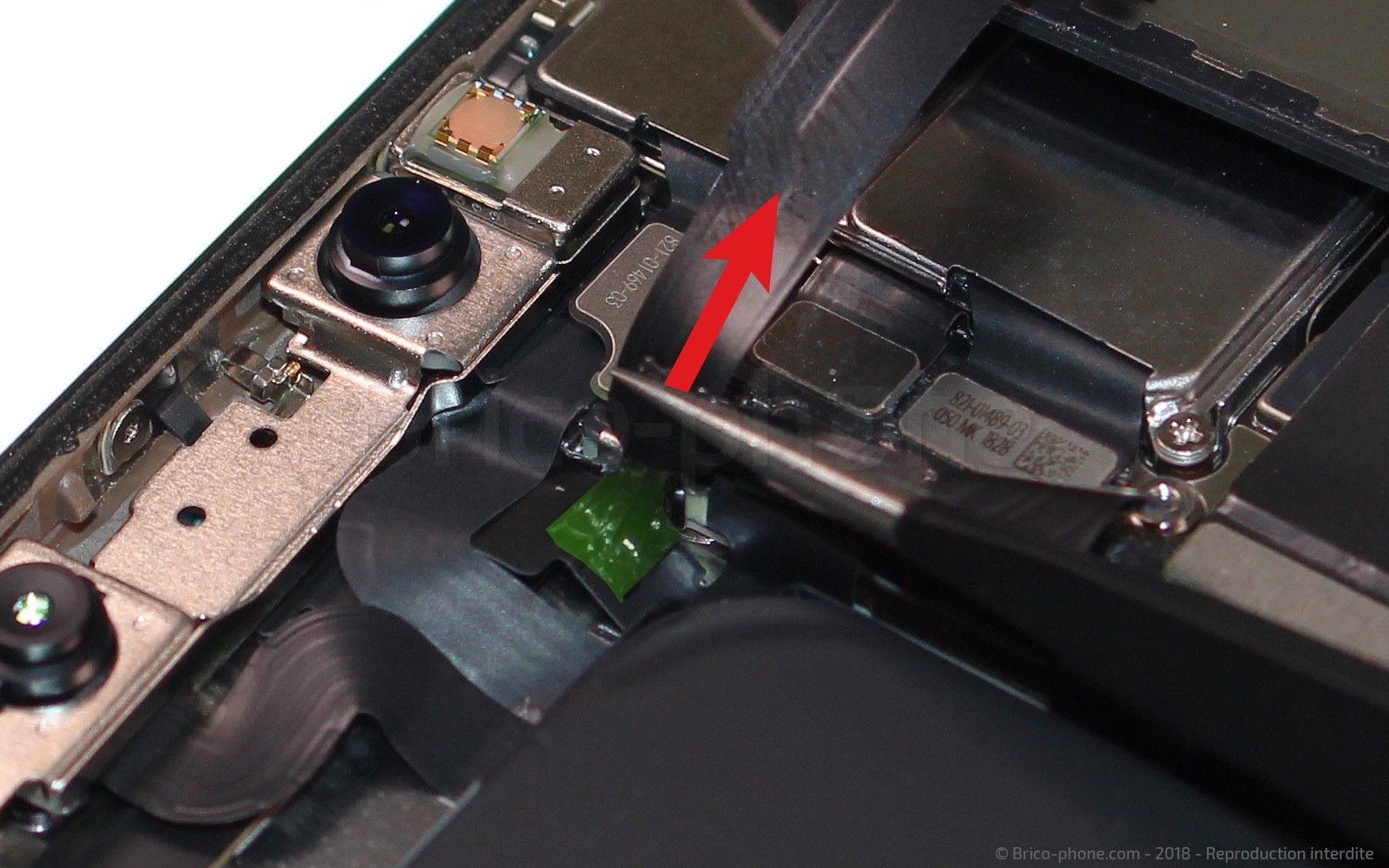

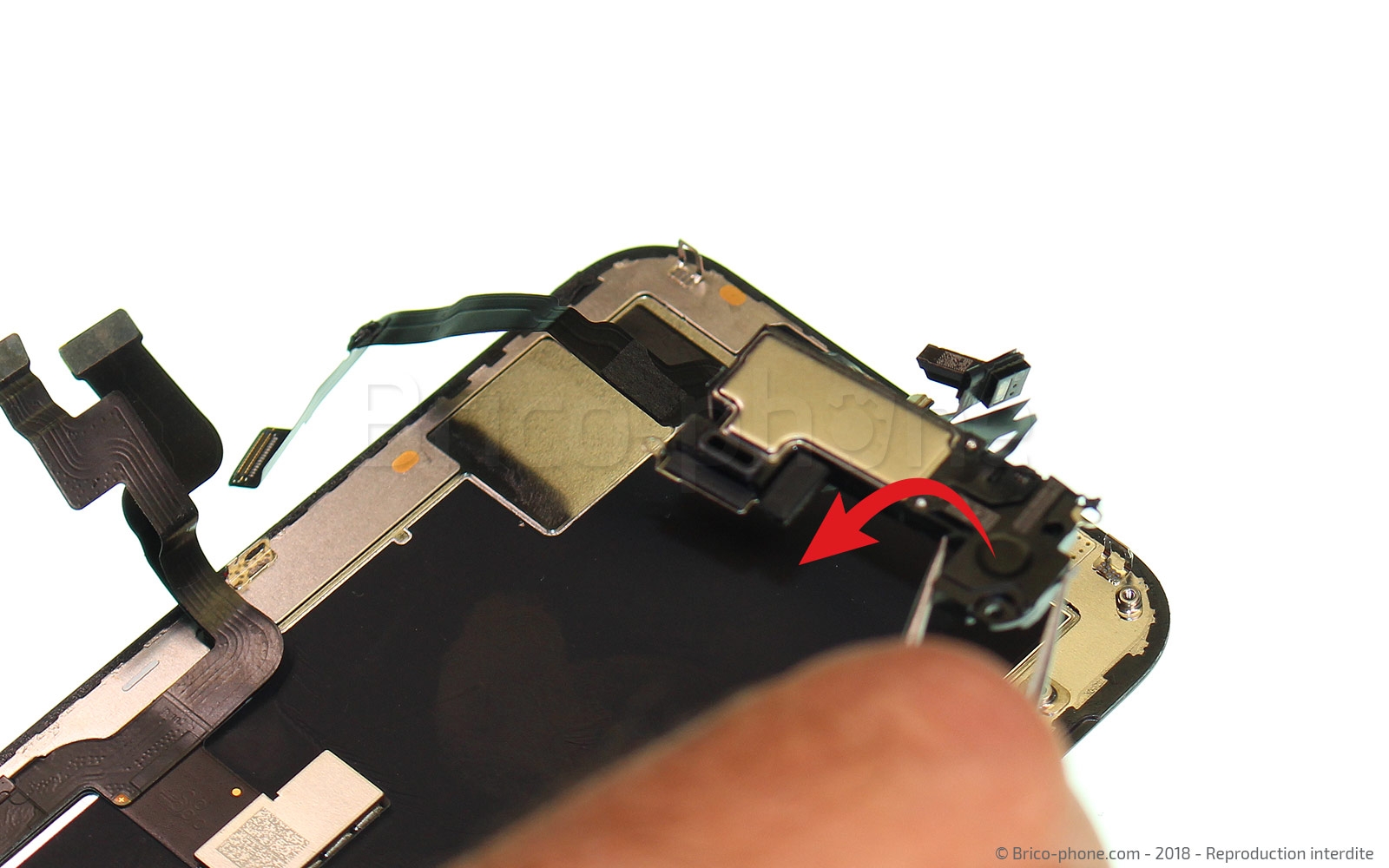

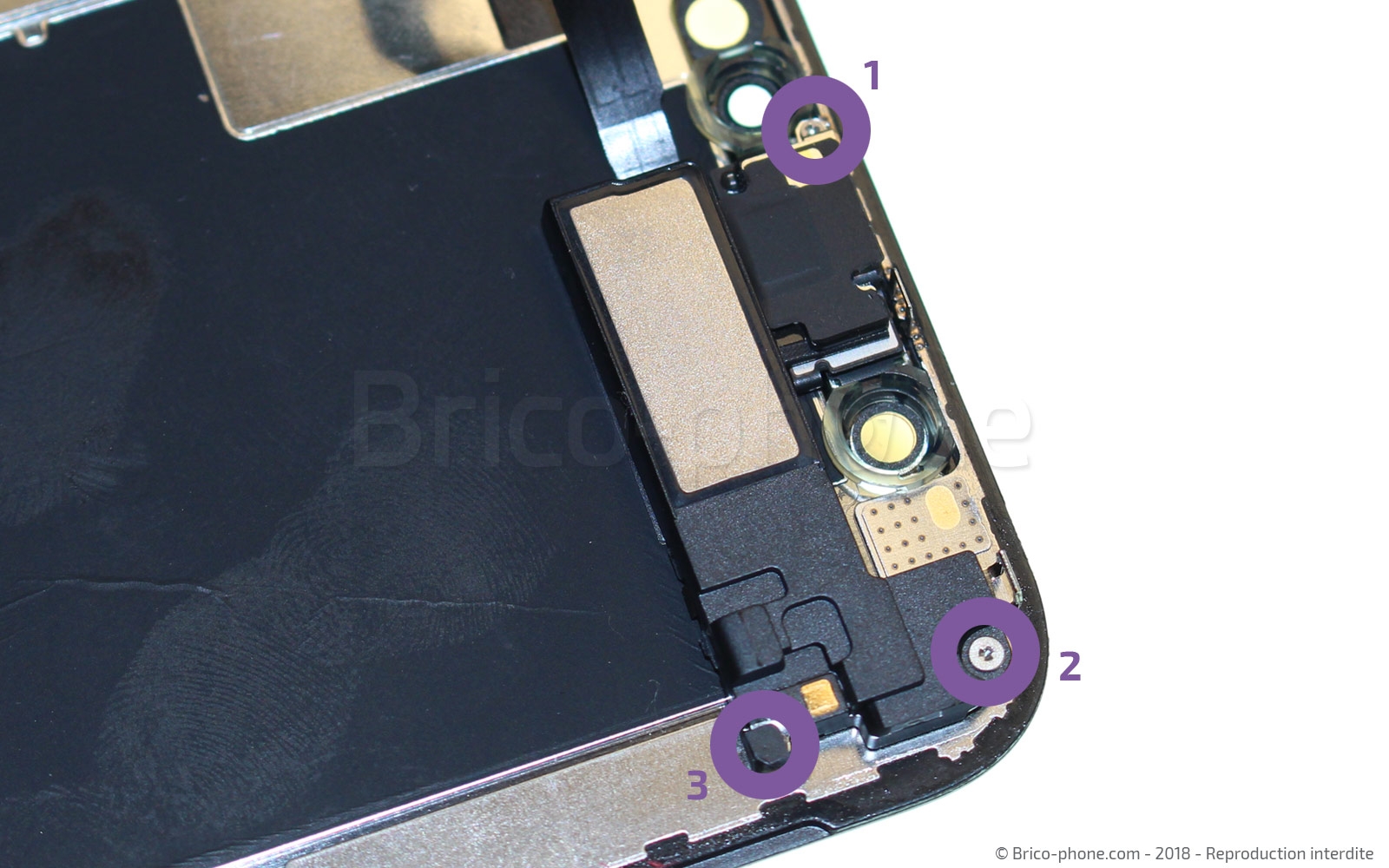

Basculez le haut-parleur interne (comme sur la photo 1) afin d'apercevoir les éléments qui composent la nappe du HP.
Décollez délicatement le micro d'ambiance (petit carré couleur or) puis le capteur de luminosité et pour finir l'illuminator qui est utilisé pour la reconnaissance faciale la nuit. Pour cela, vous pouvez utiliser le levier nylon ou la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Retirer la nappe écouteur interne

Vous pouvez maintenant retirer totalement la nappe et son écouteur en toute sécurité. Cette dernière est numérotée #05 sur le patron d'aide au montage.
Outils
Pince Brucelles
Etape 12

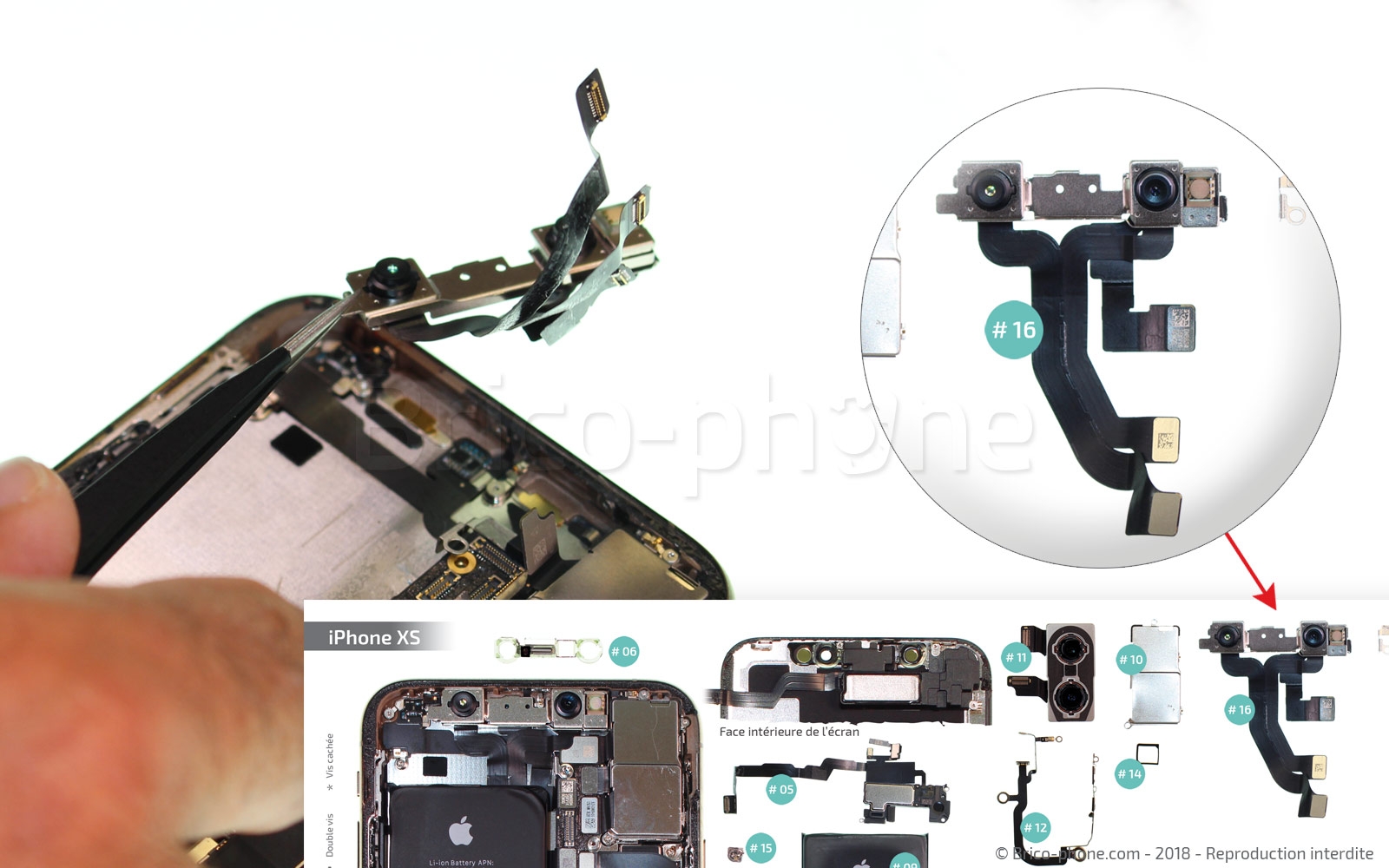

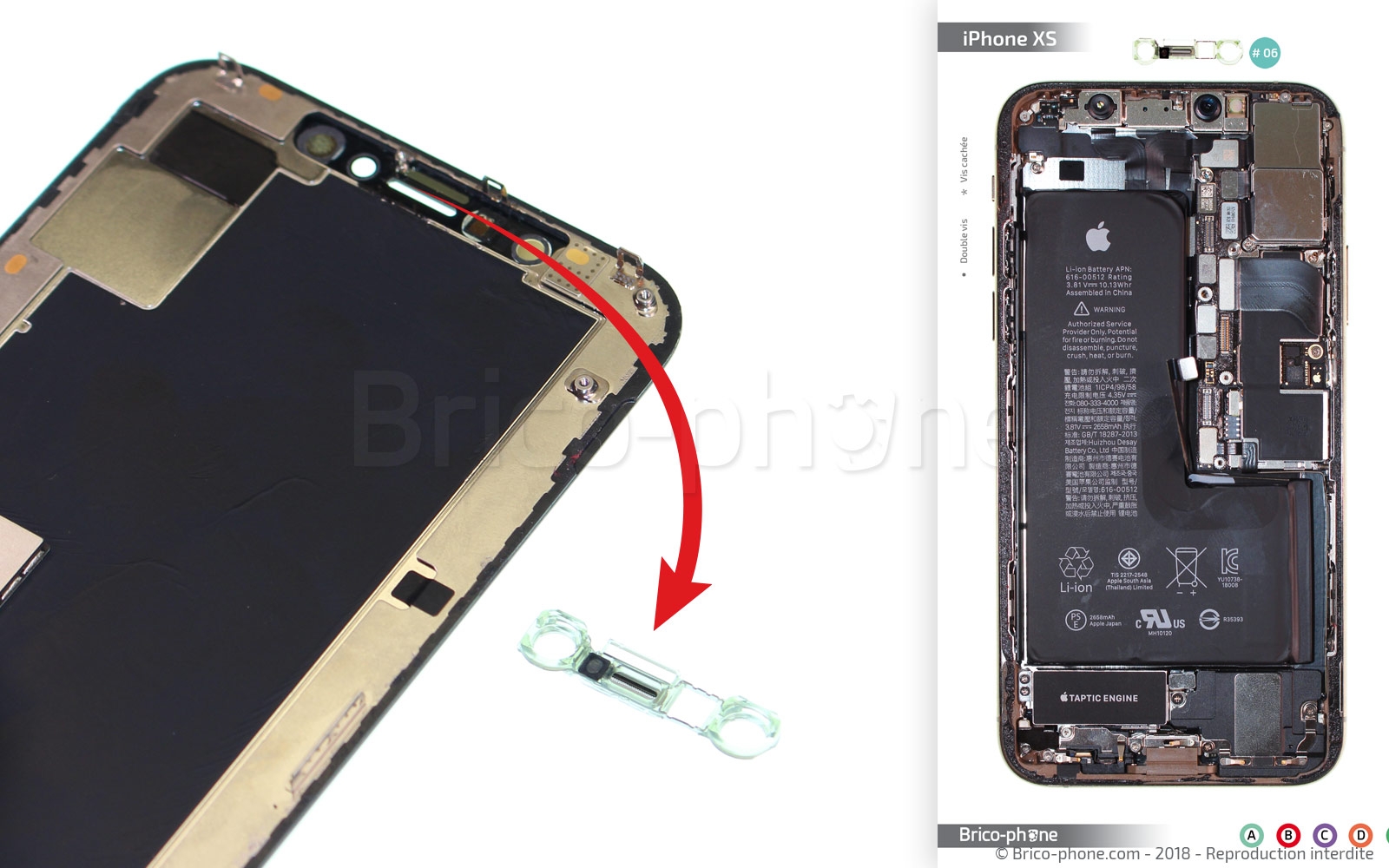

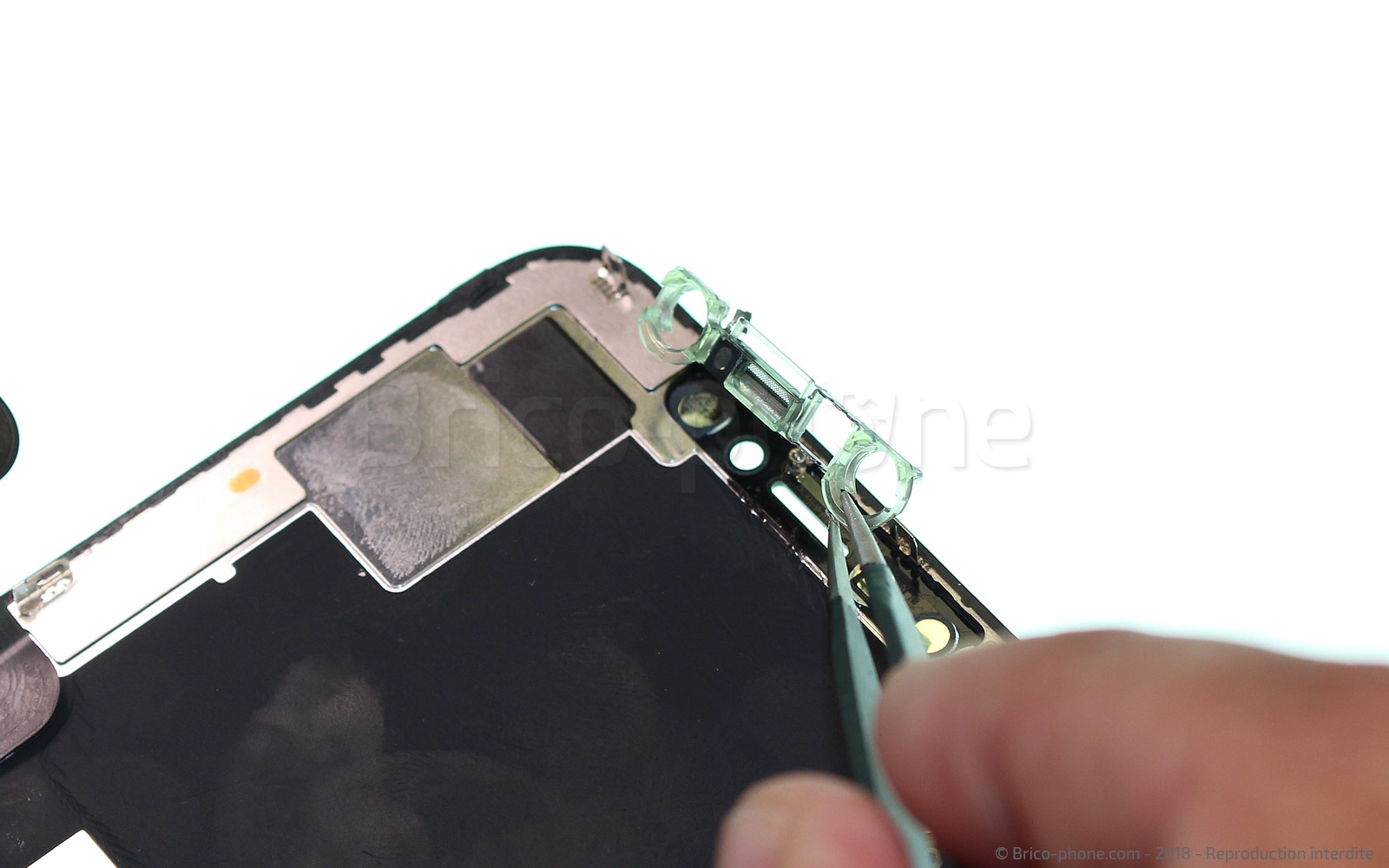

Récupérer le clips caméra

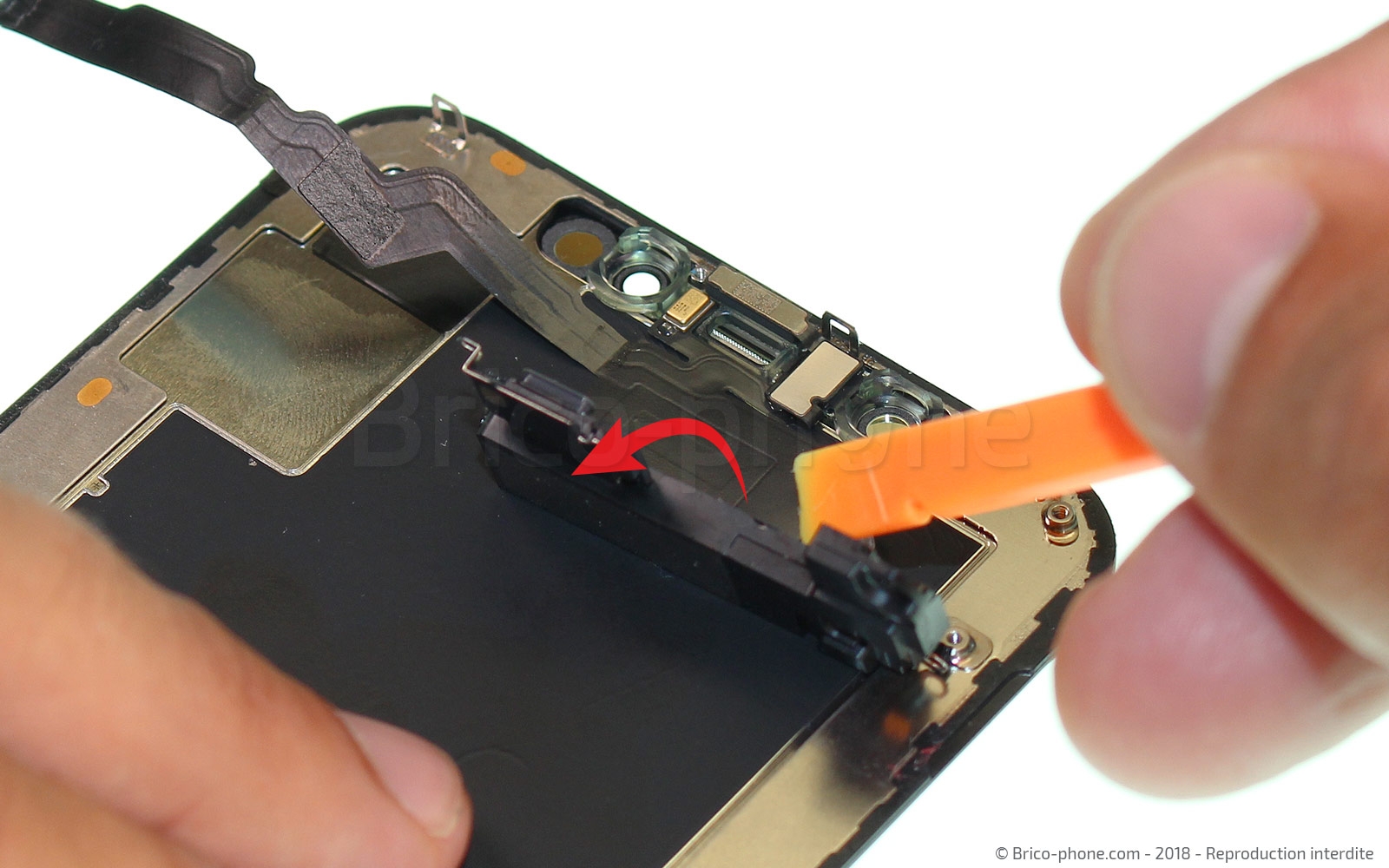

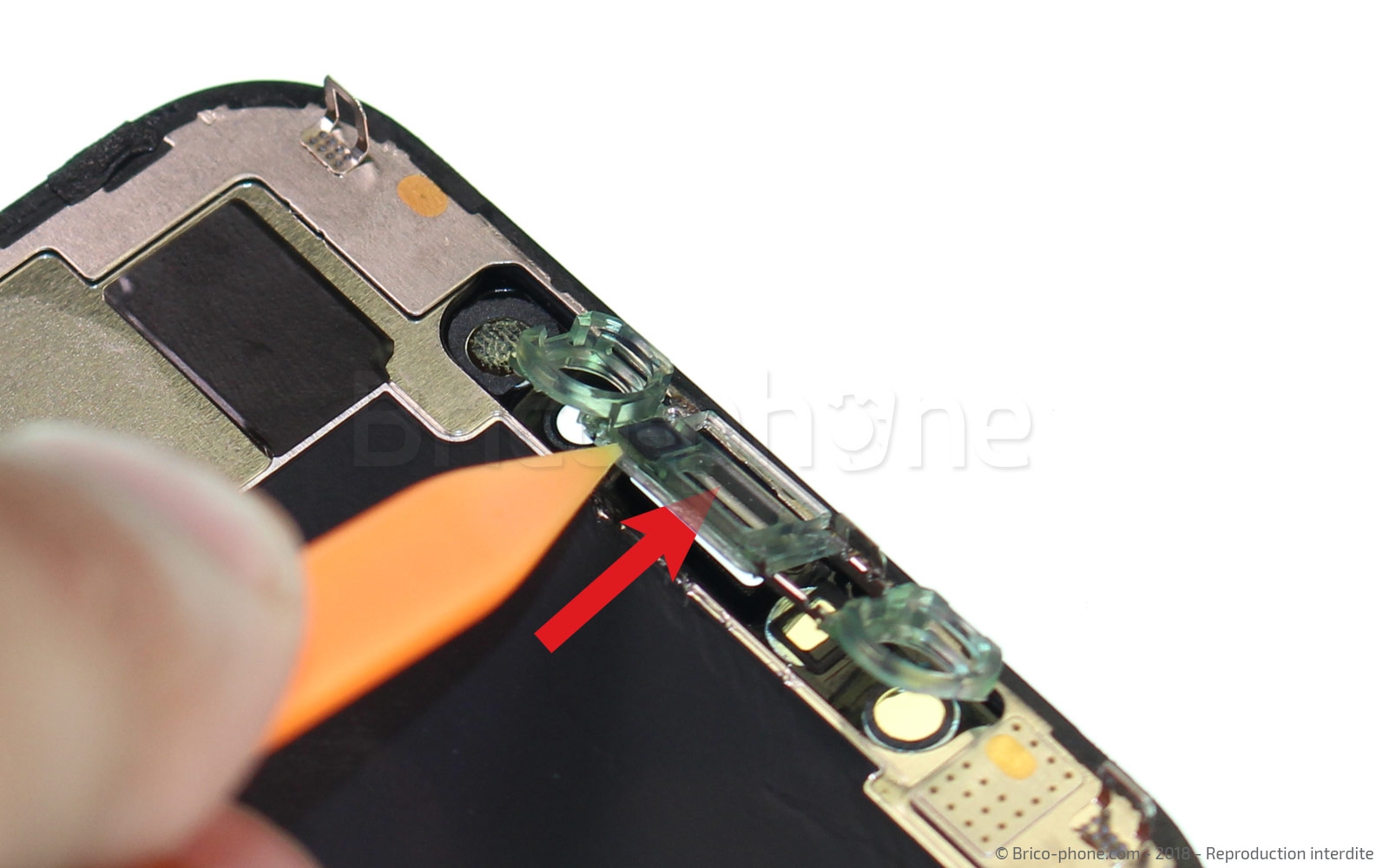

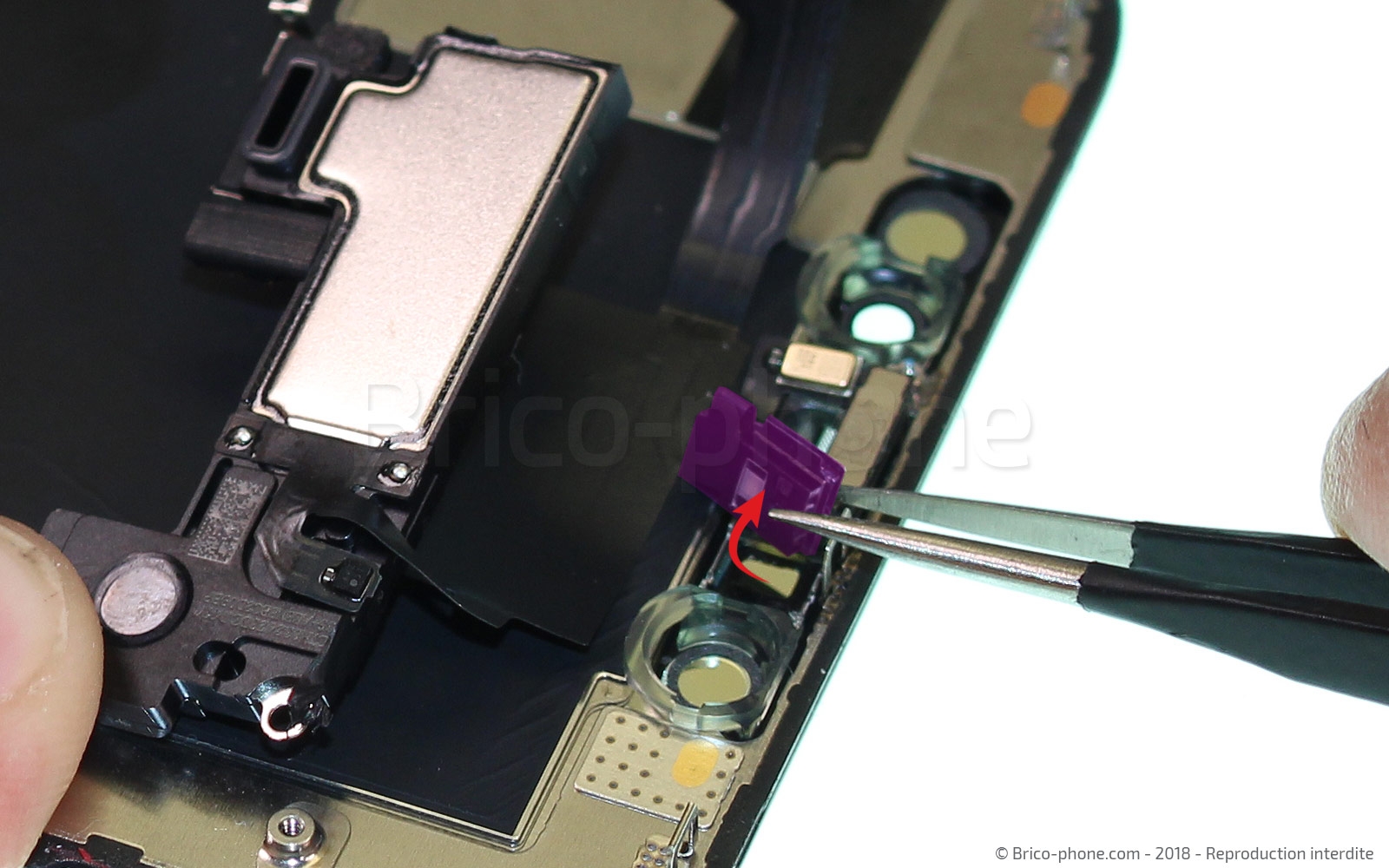

Nous allons maintenant désolidariser le clips de la caméra facetime de l'écran. Il vous suffira juste de faire levier avec la pincette ou le levier pour le récupérer. Le support est faiblement collé, il viendra sans trop de difficultés.
Outils
Levier Nylon
Pince Brucelles
Etape 13

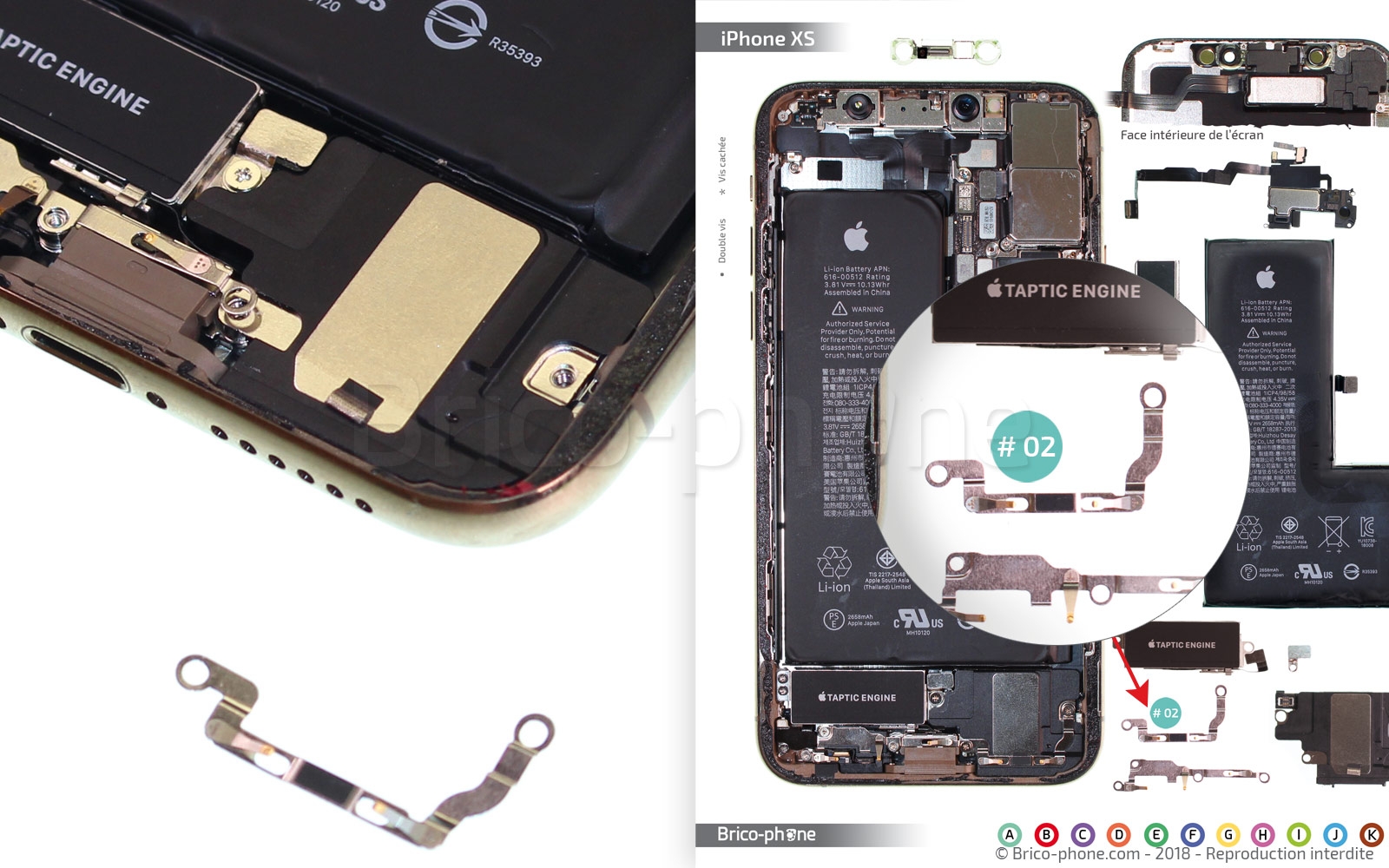

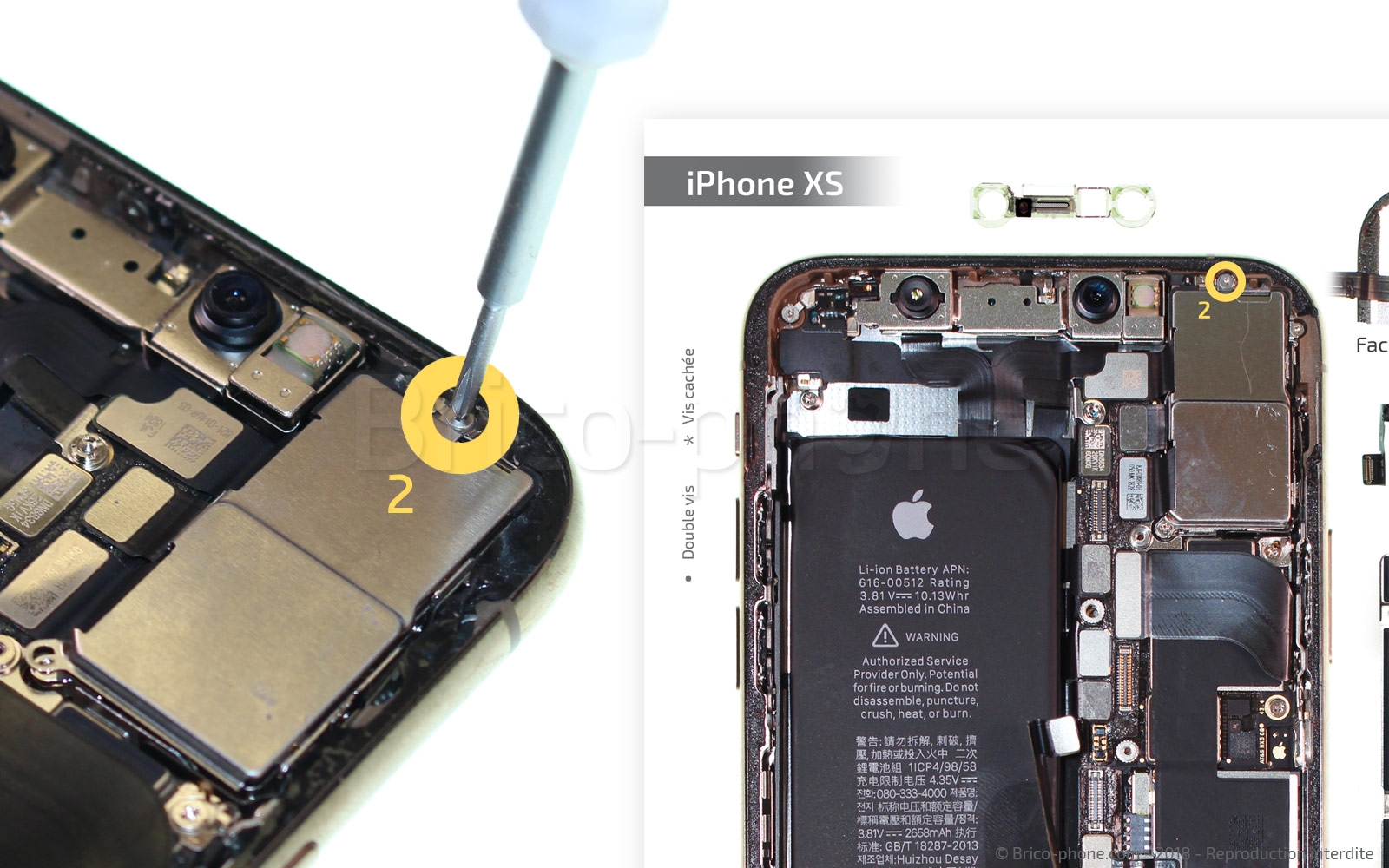

Retirer l'élément #02

Retirez désormais les 4 vis cruciformes D1 à D4 afin de pouvoir dégager l'élément métallique noté #02 sur le patron d'aide au montage.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Patron magnétique d'aide au montage pas à pas pour iPhone XS 5.90€
Etape 14

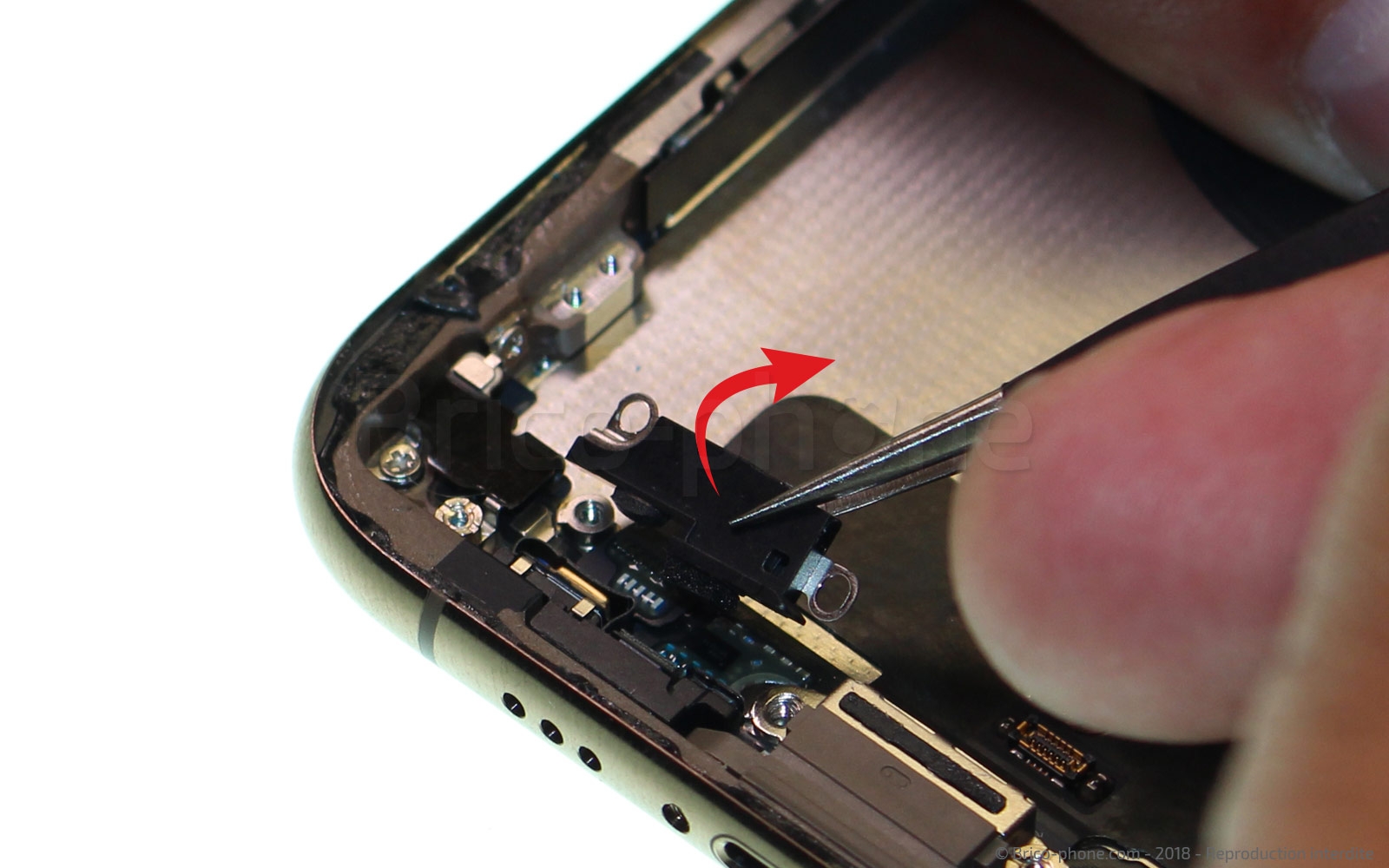

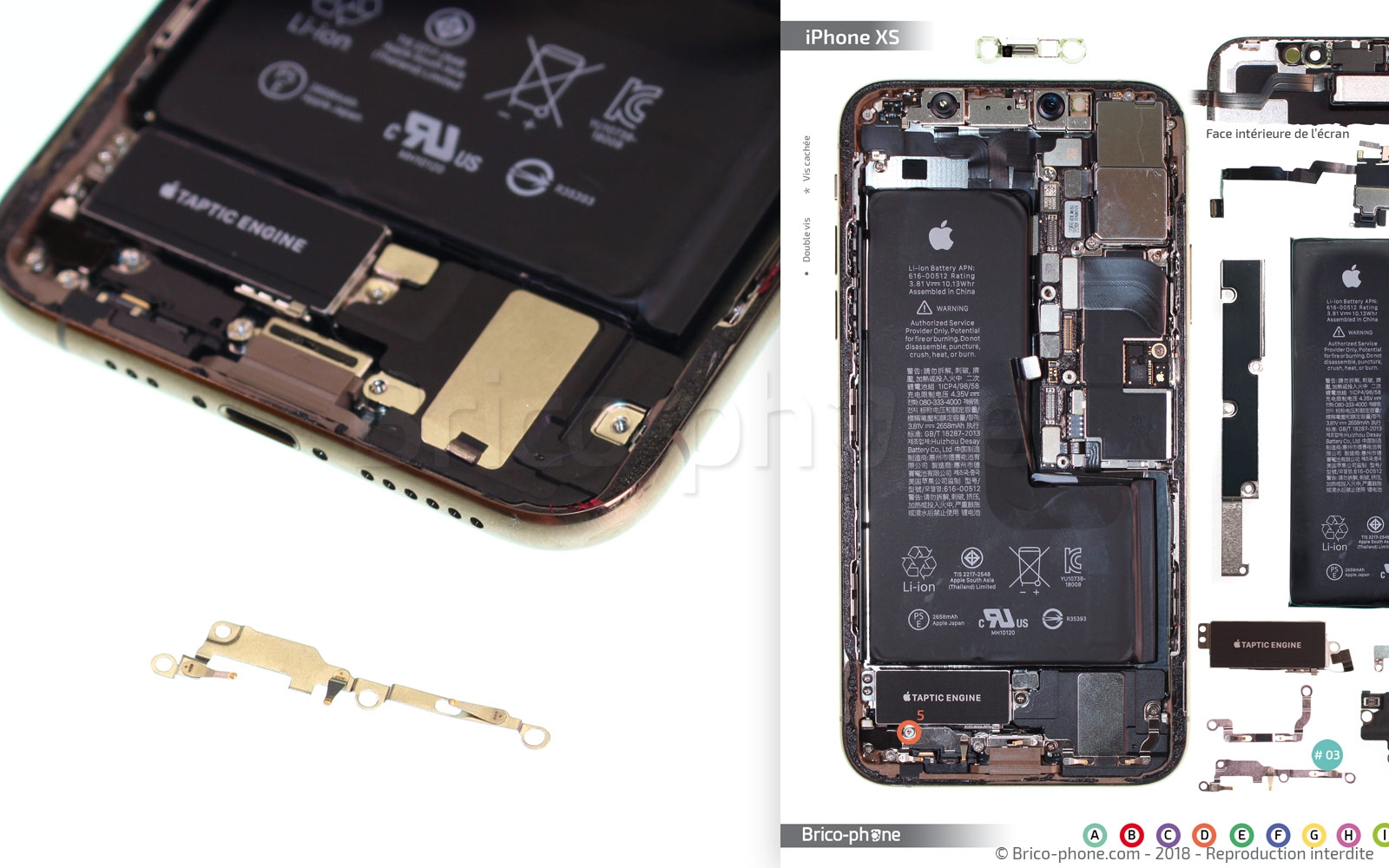

Retirer la plaquette #03

Nous allons nous attaquer au retrait de l'élément métallique #03 en commençant par retirer la vis D5 à l'aide du tournevis triwing. Il ne vous reste plus qu'à extraire ce dernier à l'aide de la pince brucelles.

Outils
Pince Brucelles
Tournevis Triwing
Etape 15

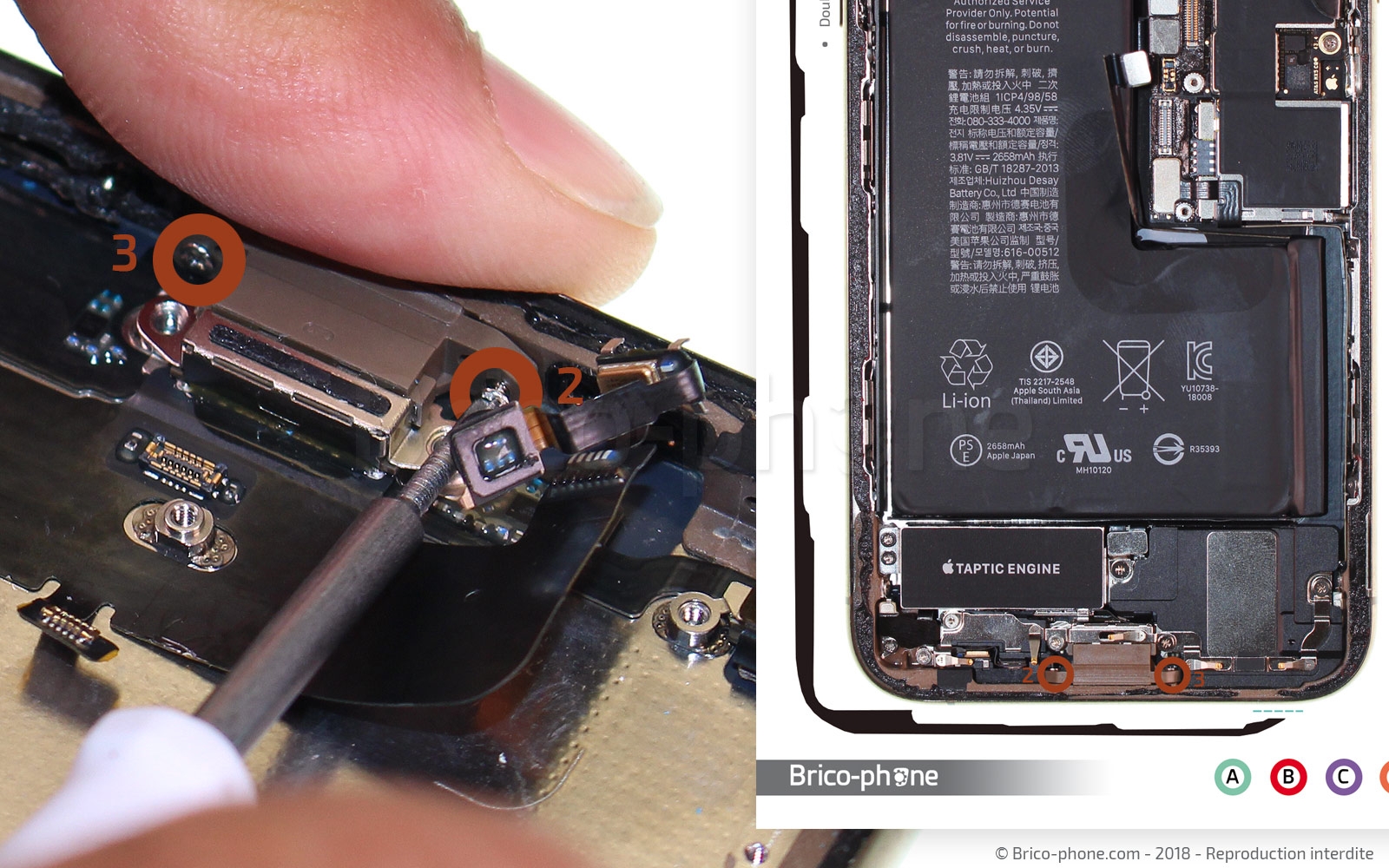

Déconnecter le haut-parleur externe

Reprenez une nouvelle fois le tournevis cruciforme afin d'enlever la vis E1 qui maintient le cache du connecteur haut-parleur.

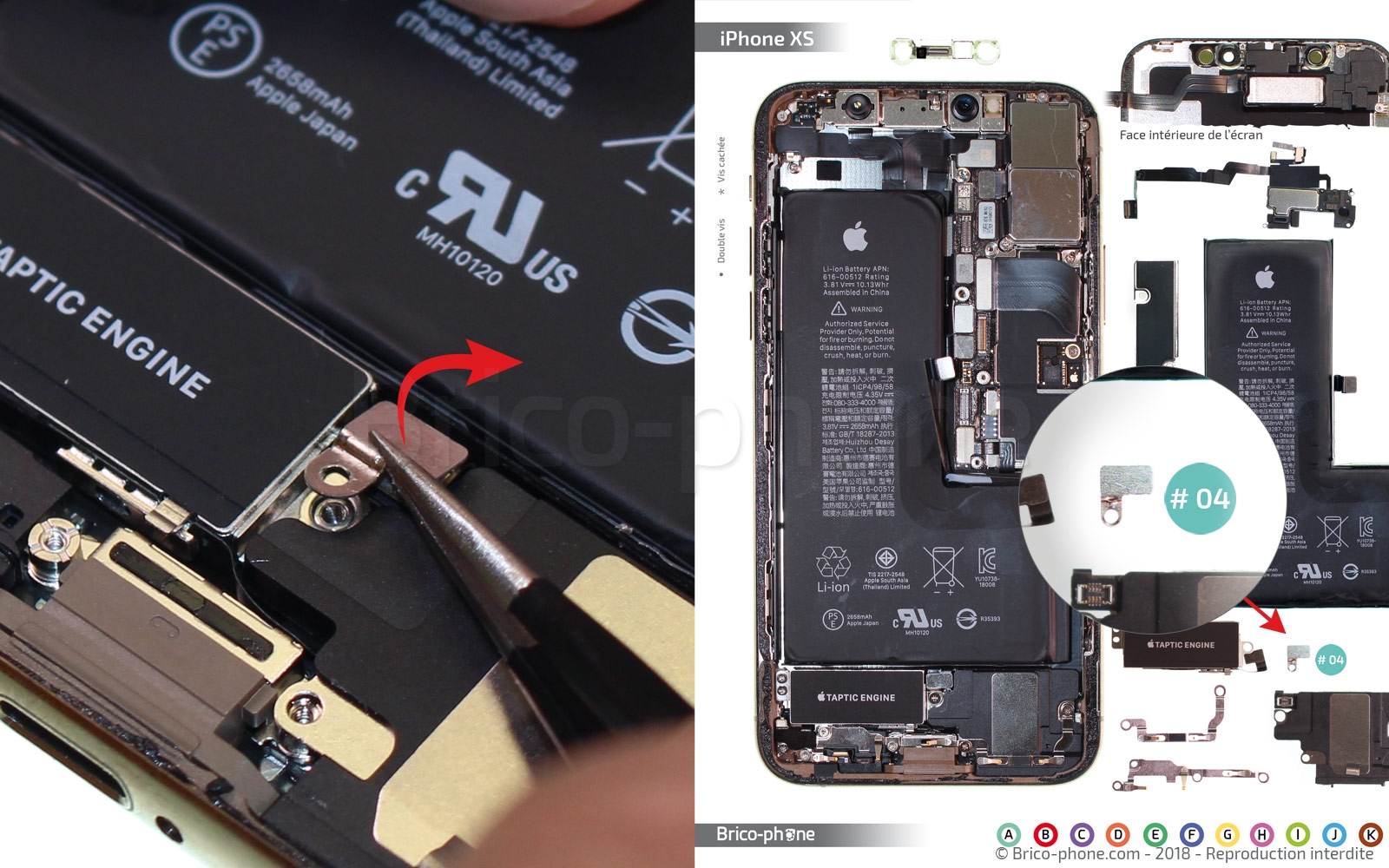

Déposez l'élément noté #04 puis saisissez le spudger (terme utilisé pour le levier nylon) afin de déconnecter la nappe du haut-parleur externe.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 16

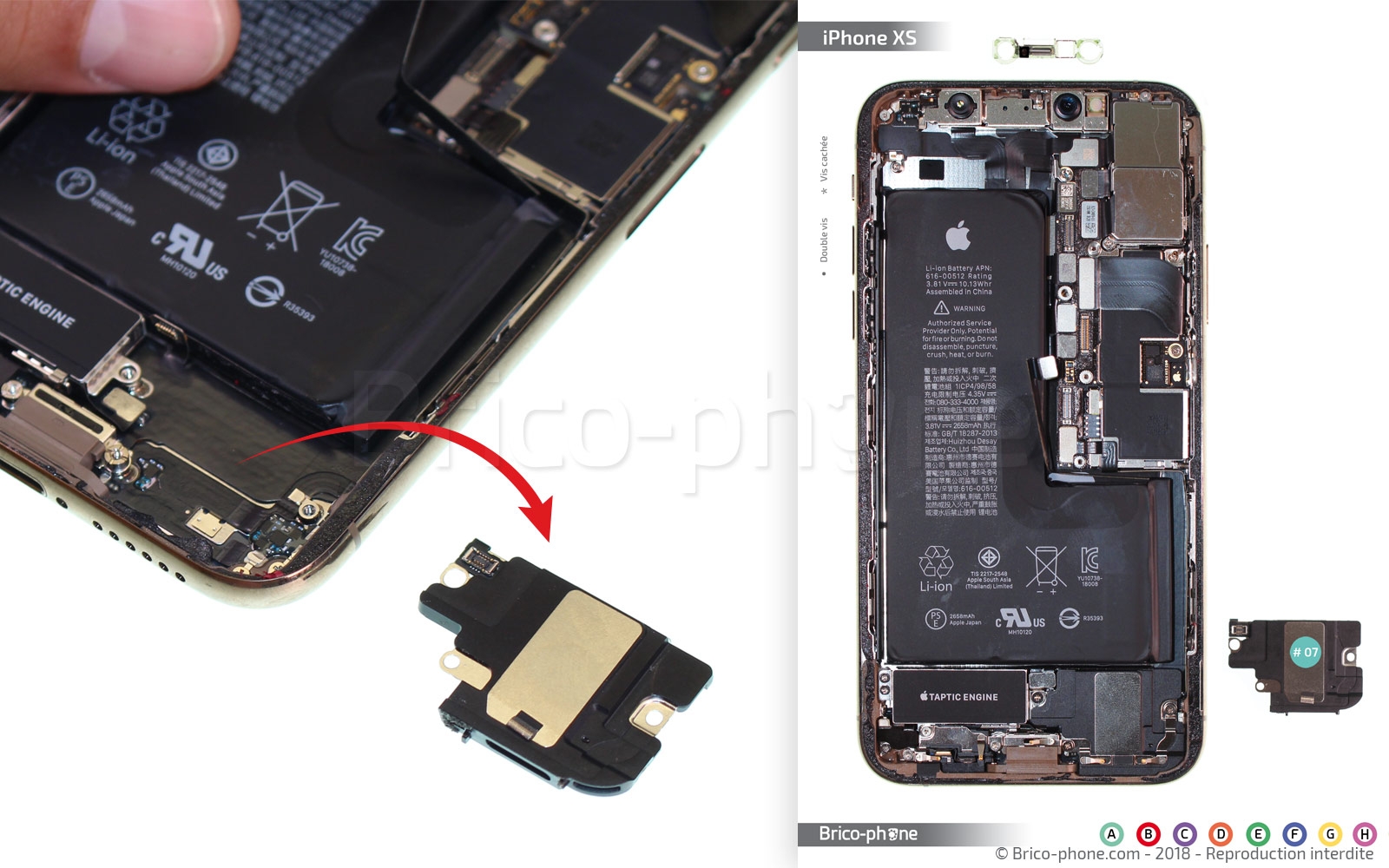

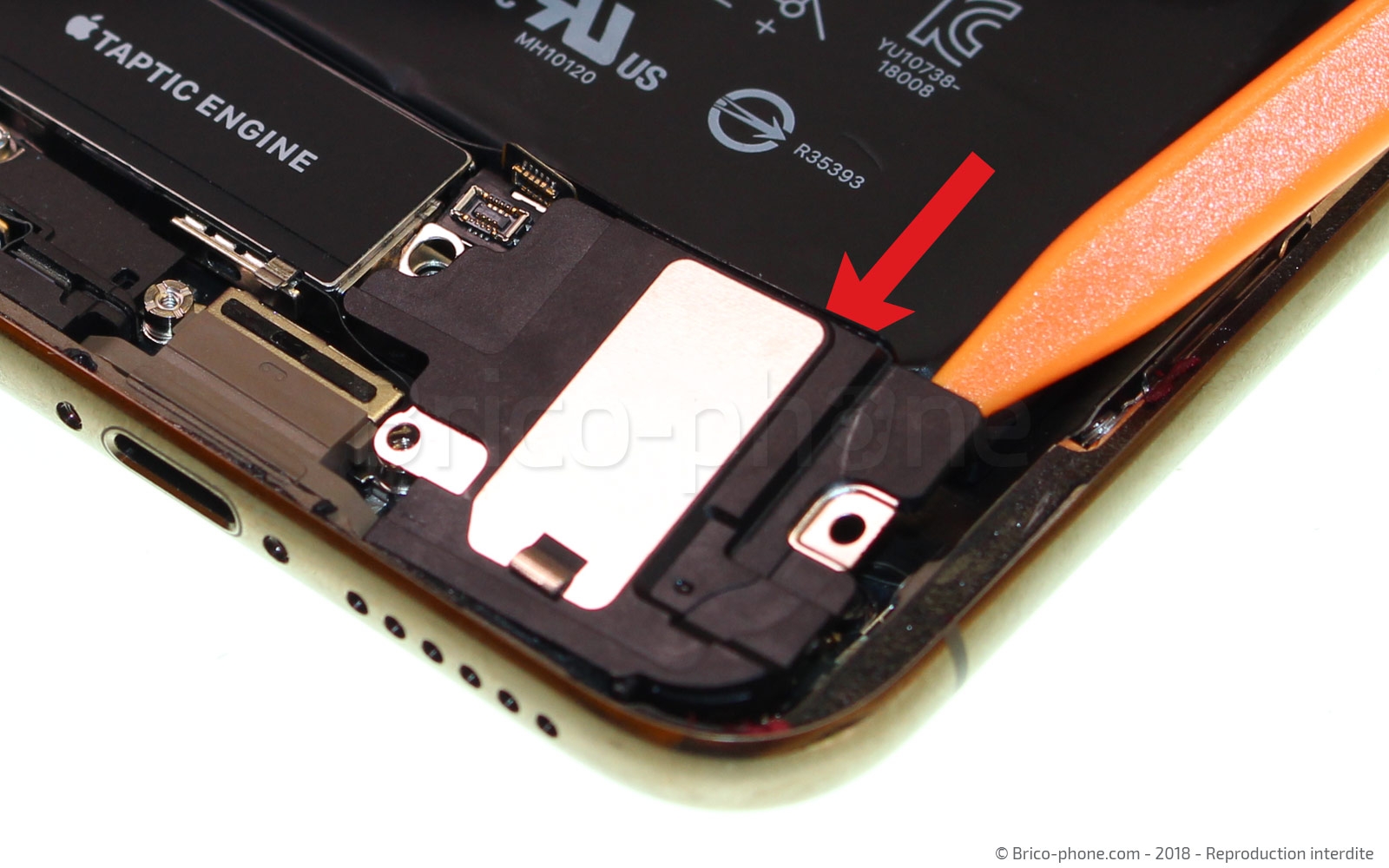

Extraire le haut-parleur

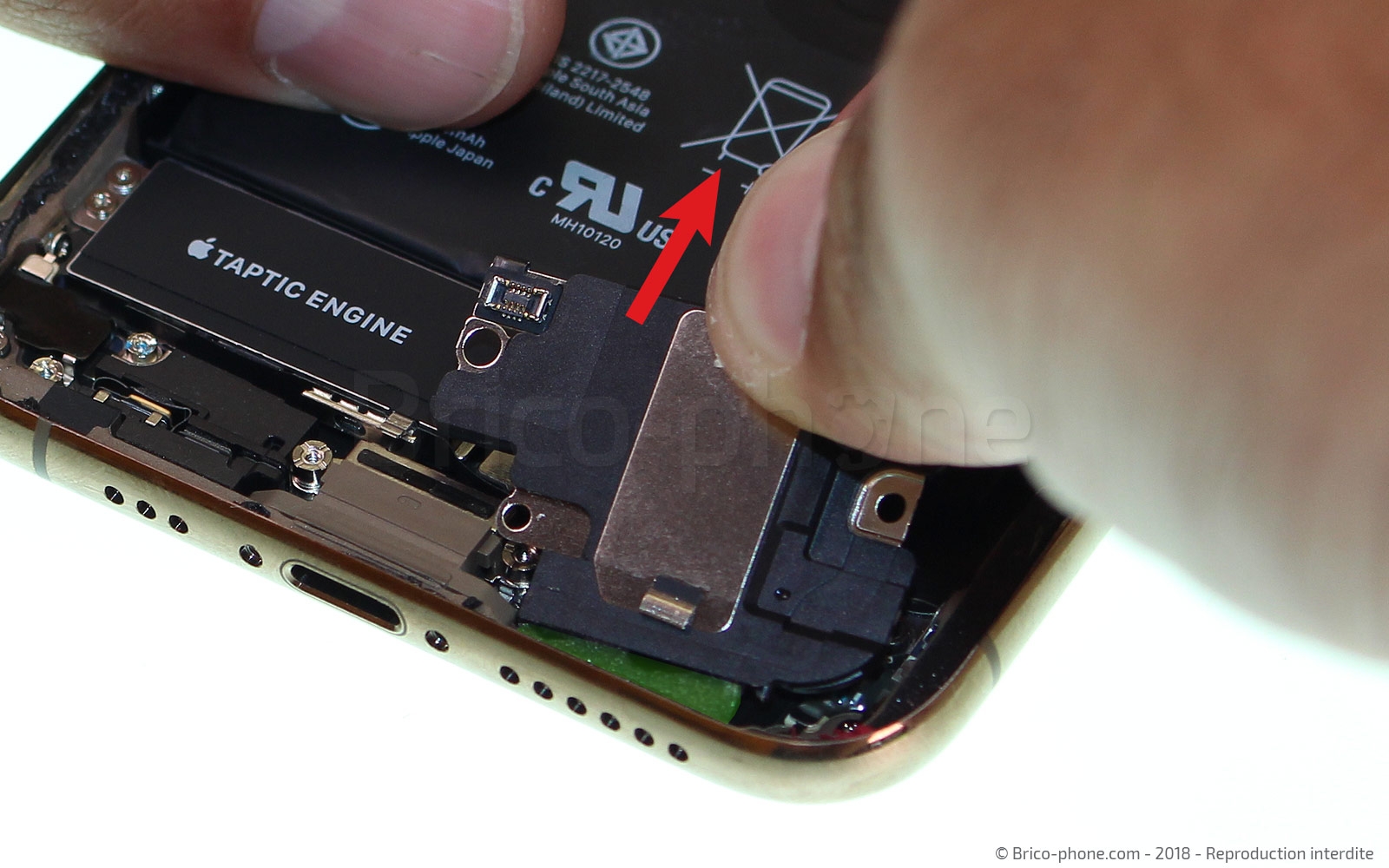

Retirez le module Haut-parleur qui est légèrement collé par son joint étanche situé sur le bas du châssis et qui est noté #07 sur le patron d'aide au montage.
Outils
Pince Brucelles
Etape 17

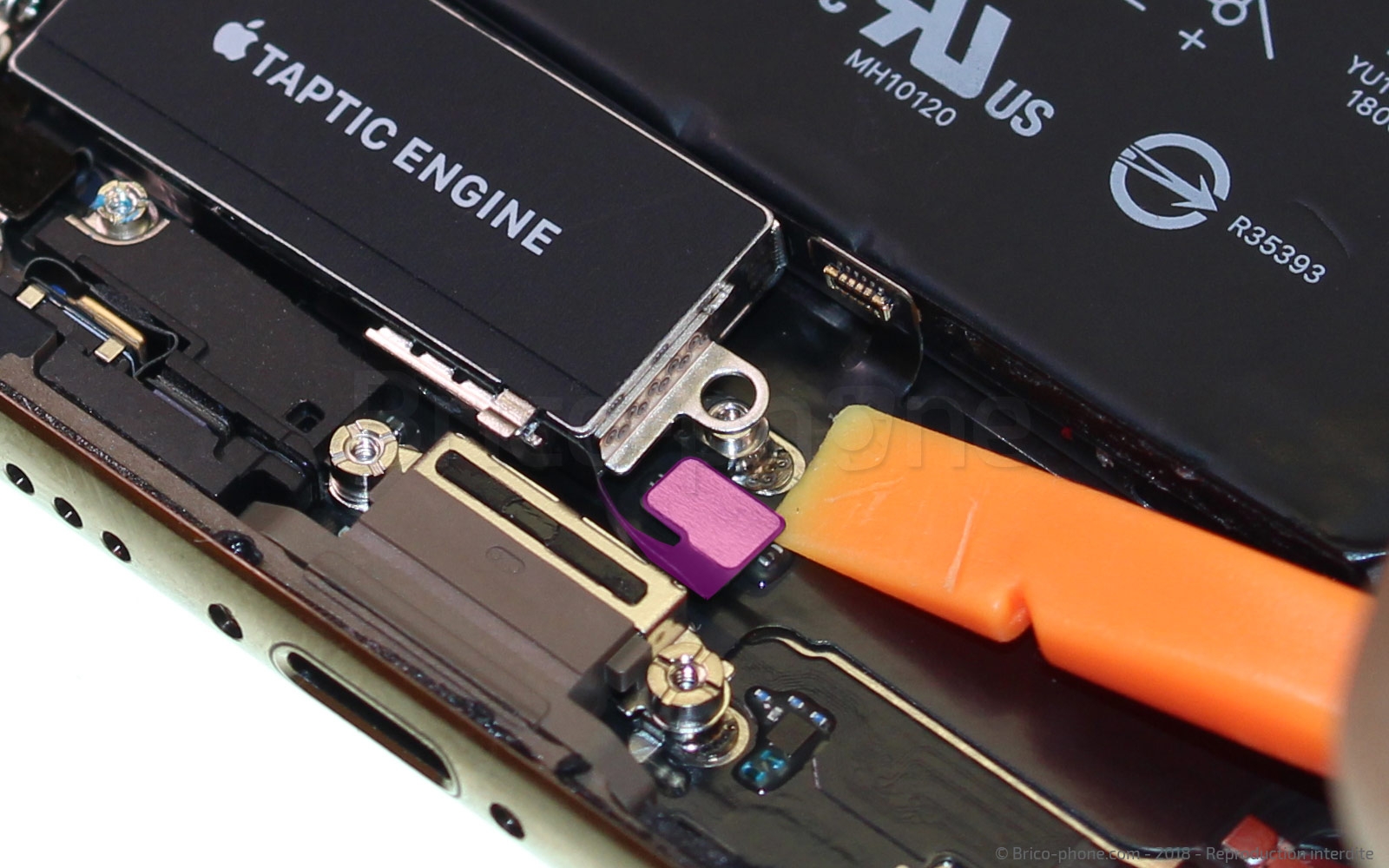

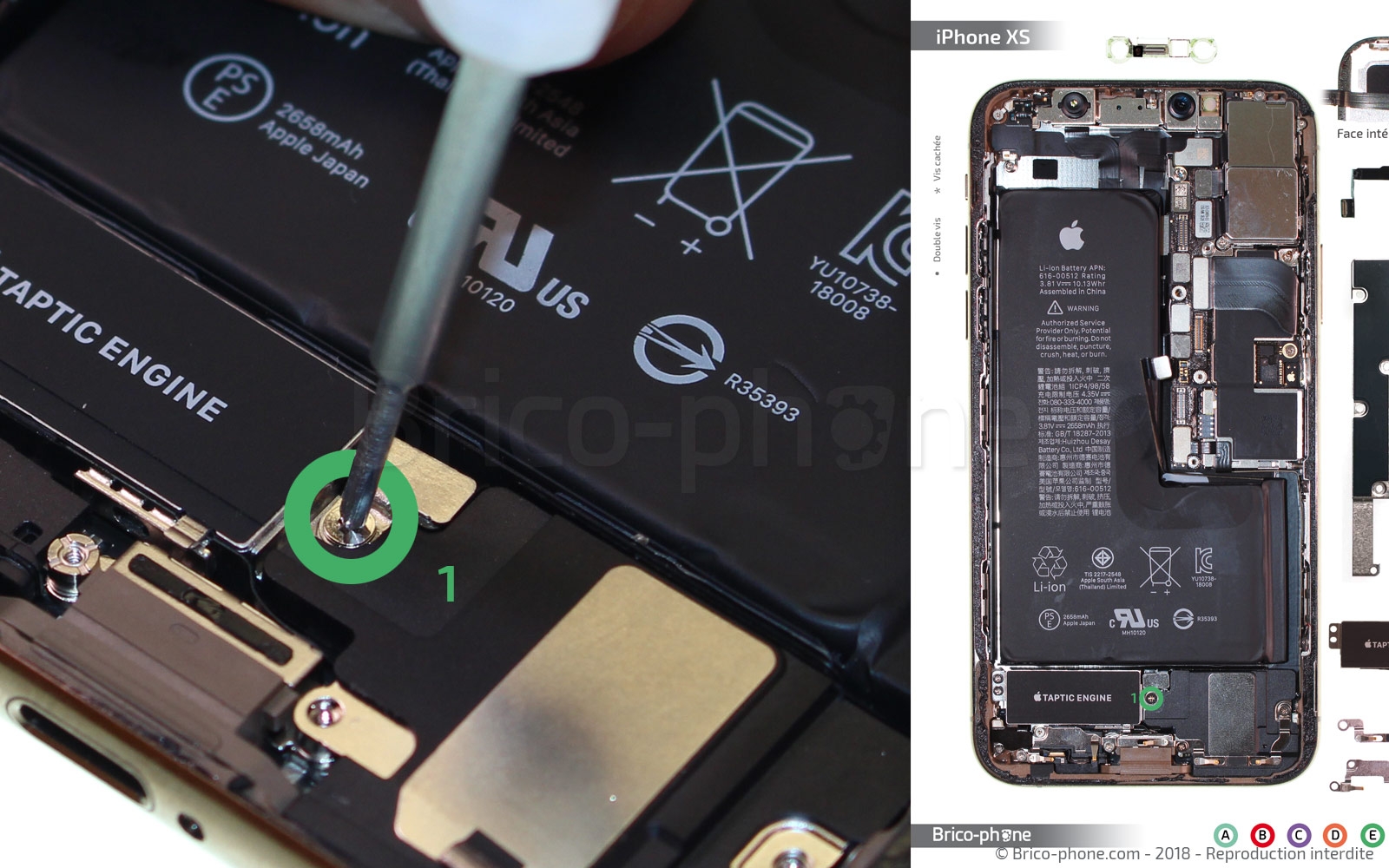

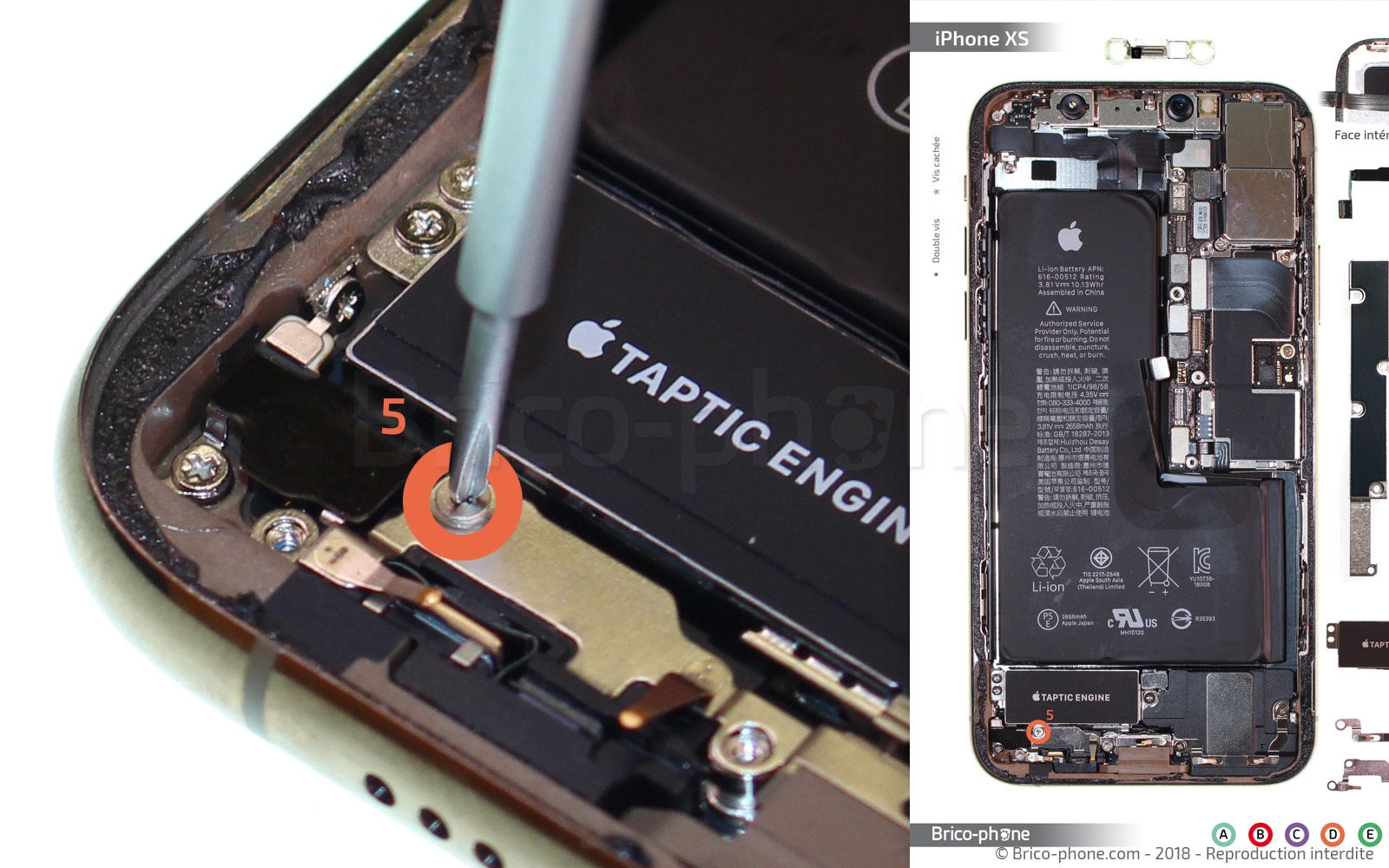

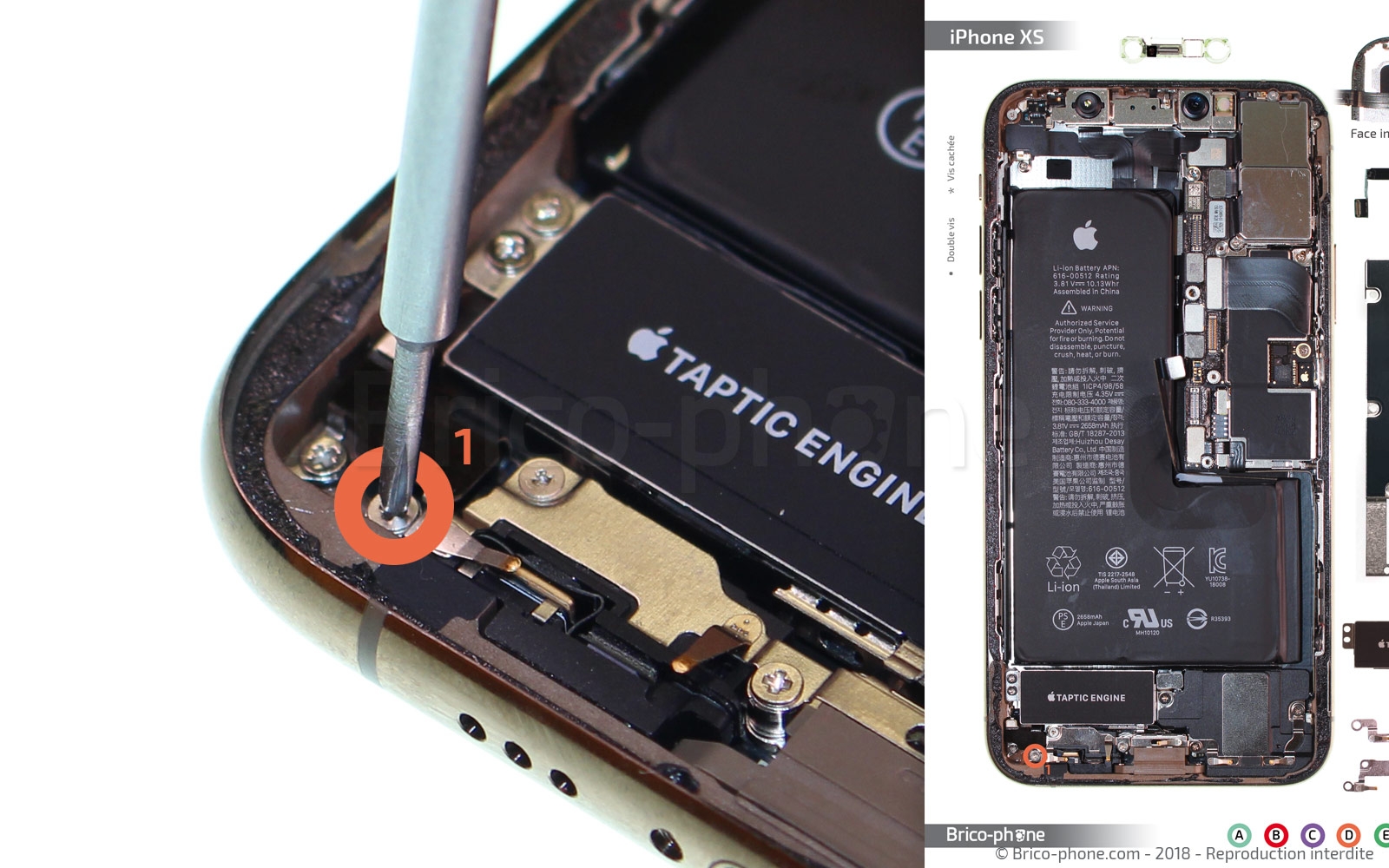

Retirer le Taptic Engine

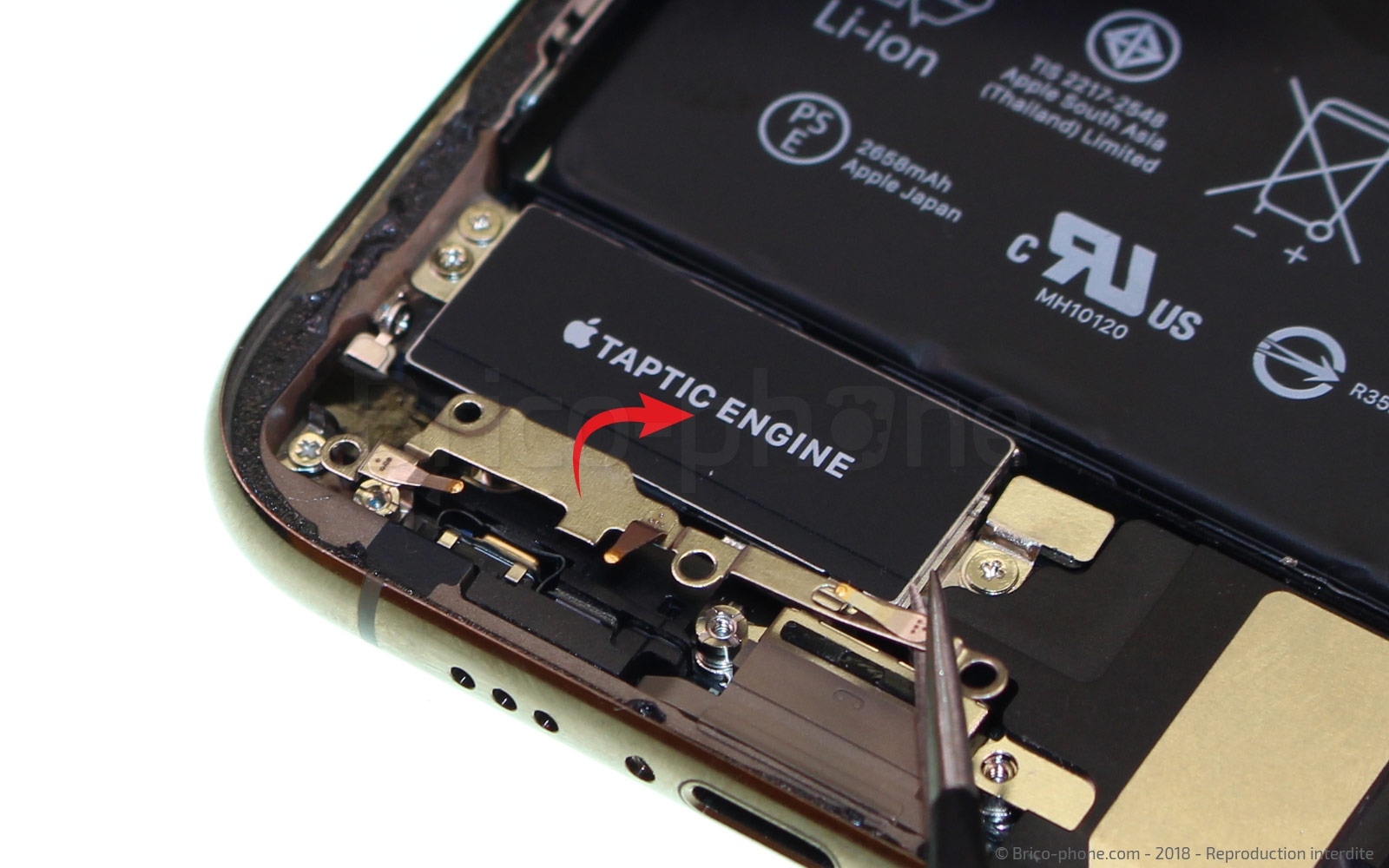

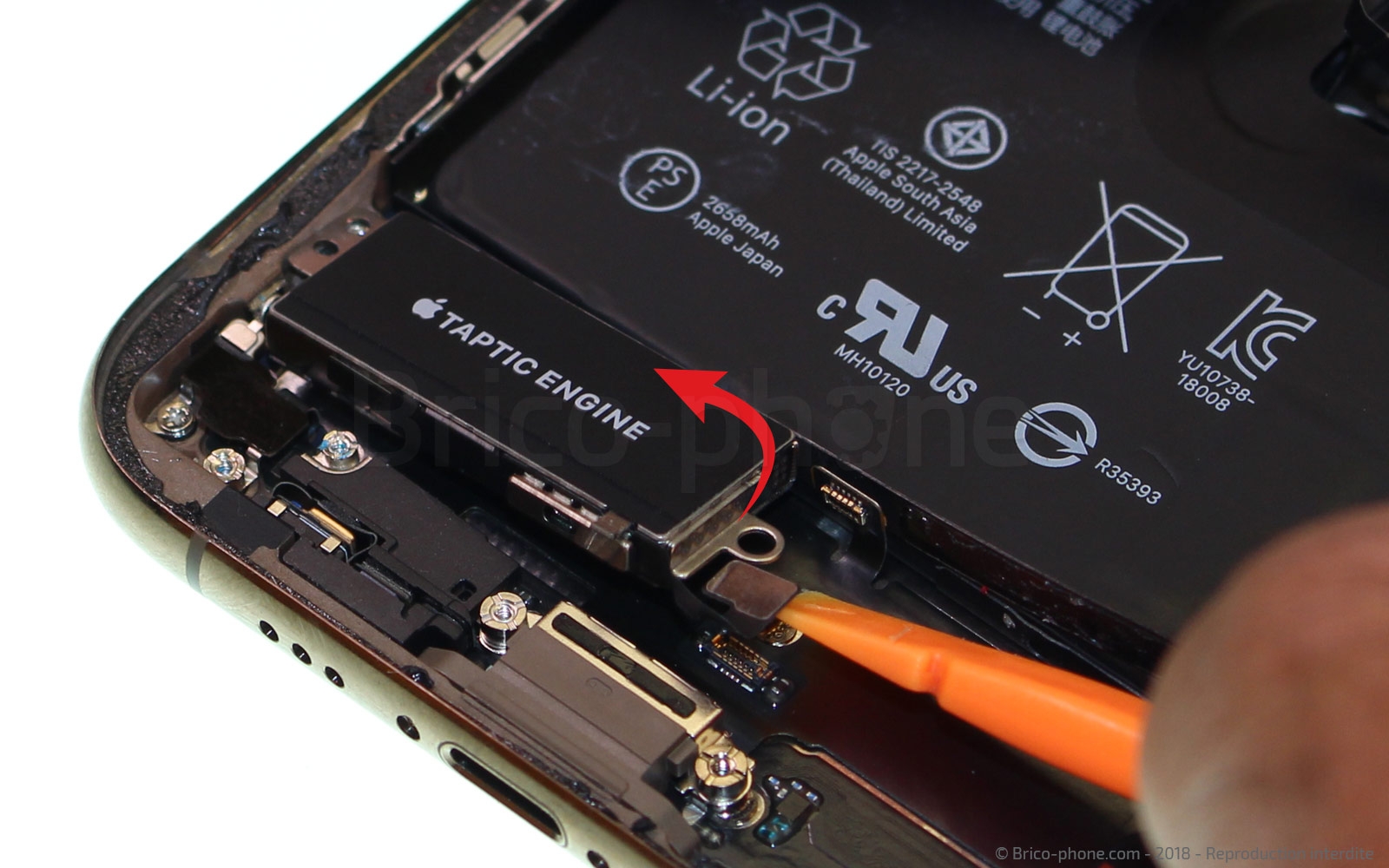

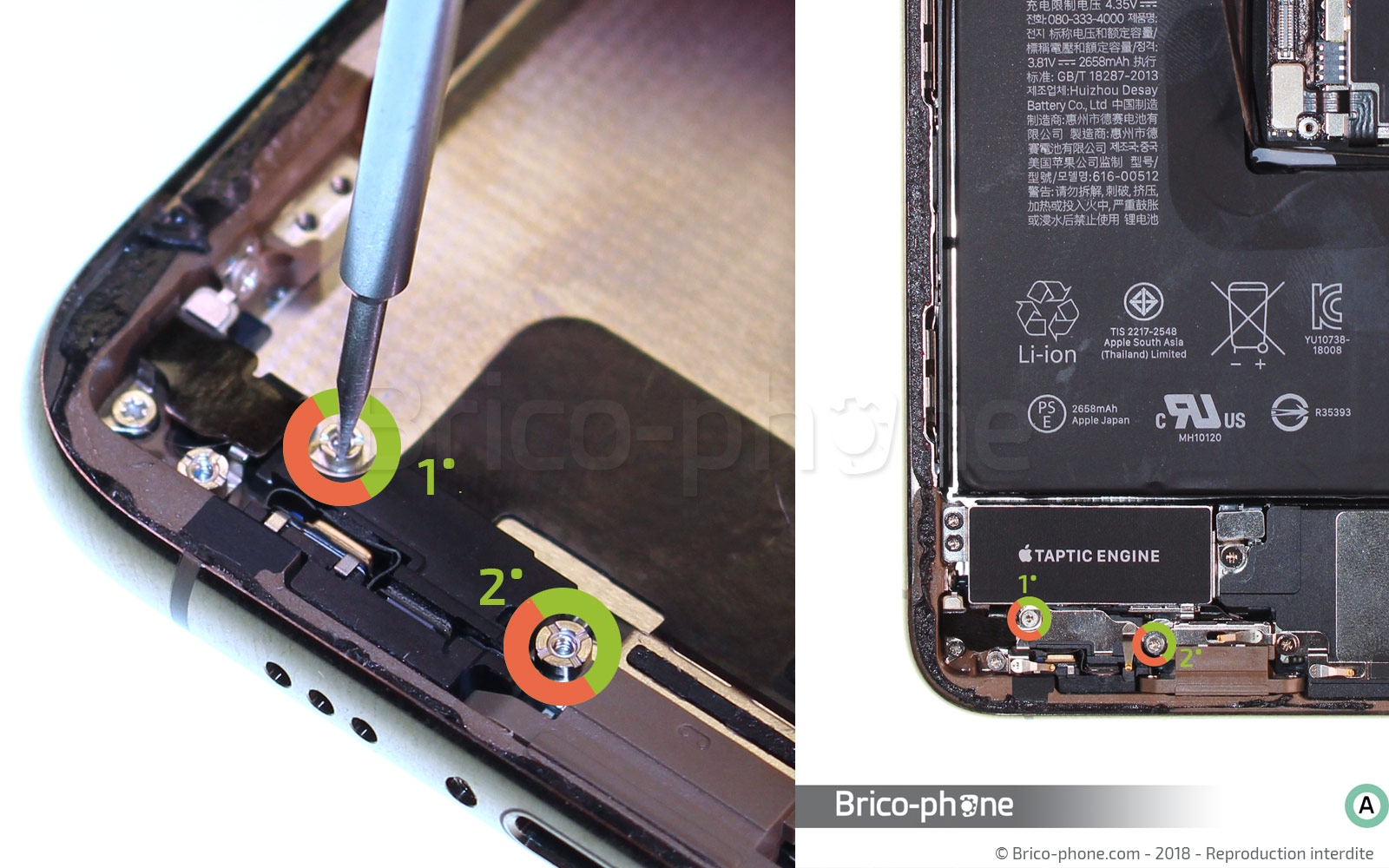

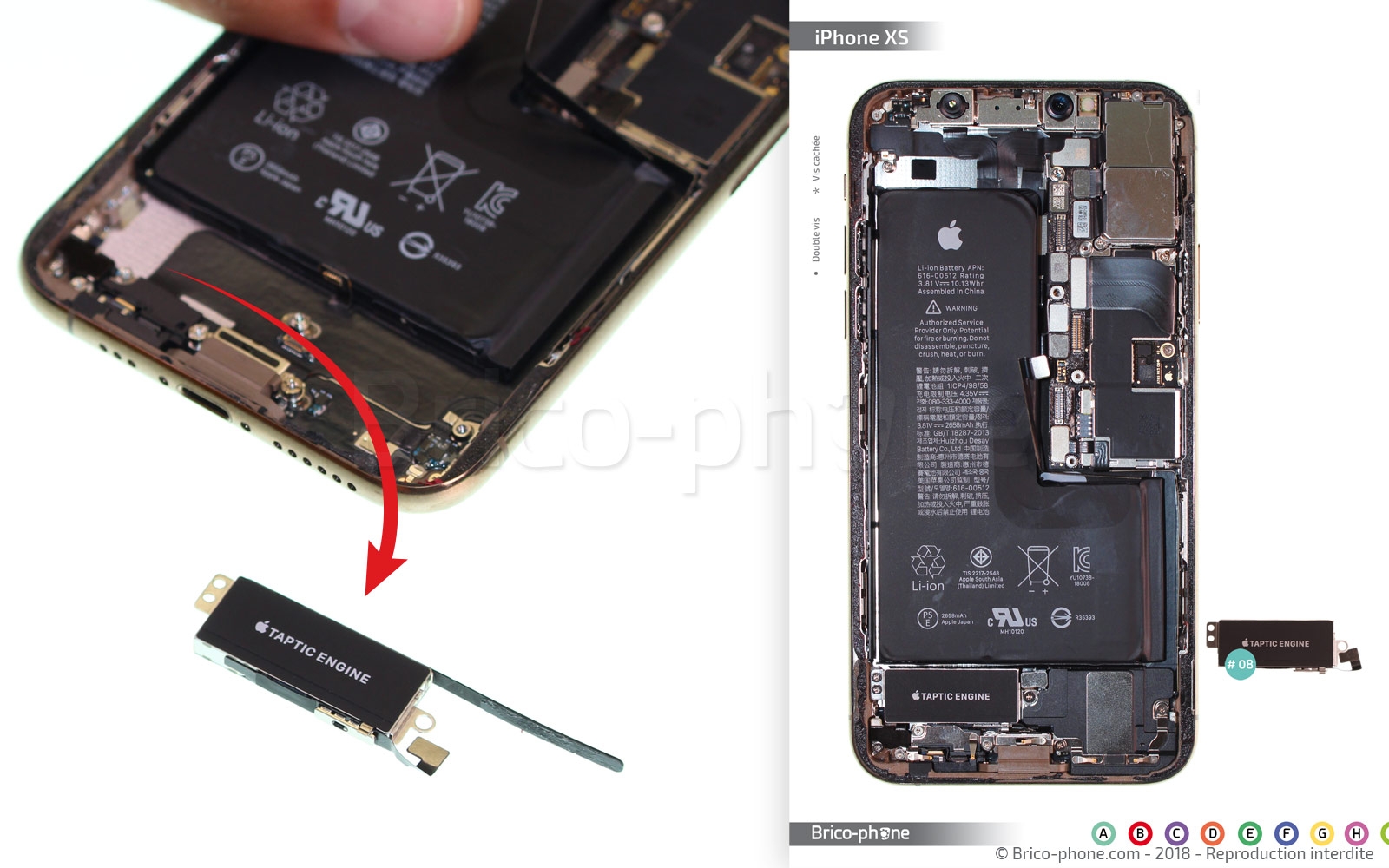

Nous allons nous attaquer maintenant au module vibreur Taptic Engine noté #08 qui a fait son apparition depuis le lancement de l'iPhone 7 et qui est à l'origine des vibrations et des fonctions de retour haptique de votre iPhone.

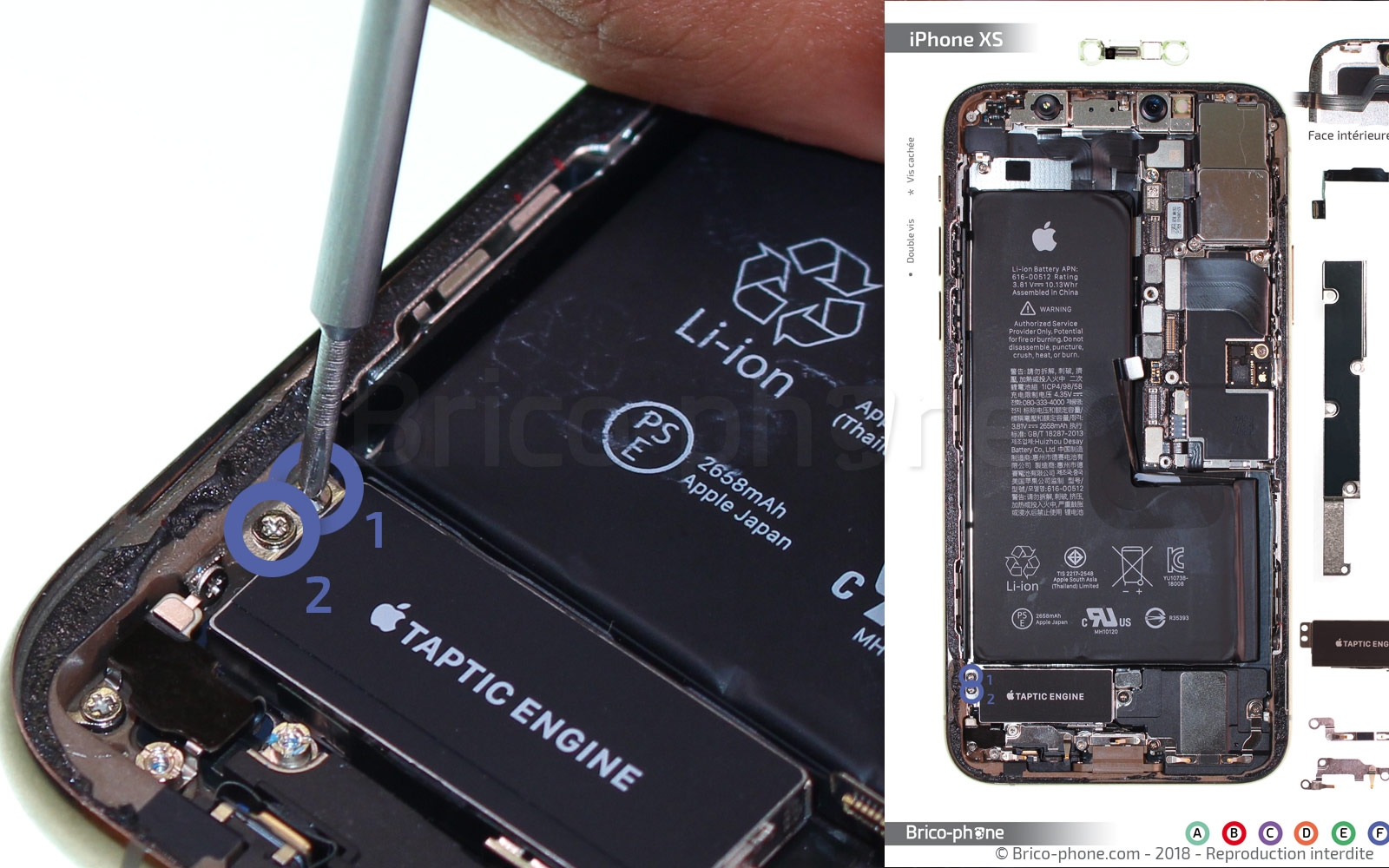

Retirez les vis cruciformes F1 à F2, puis déconnectez le module de la nappe de charge à l'aide du levier.
Il ne vous reste plus qu'à l'extraire du châssis.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 18

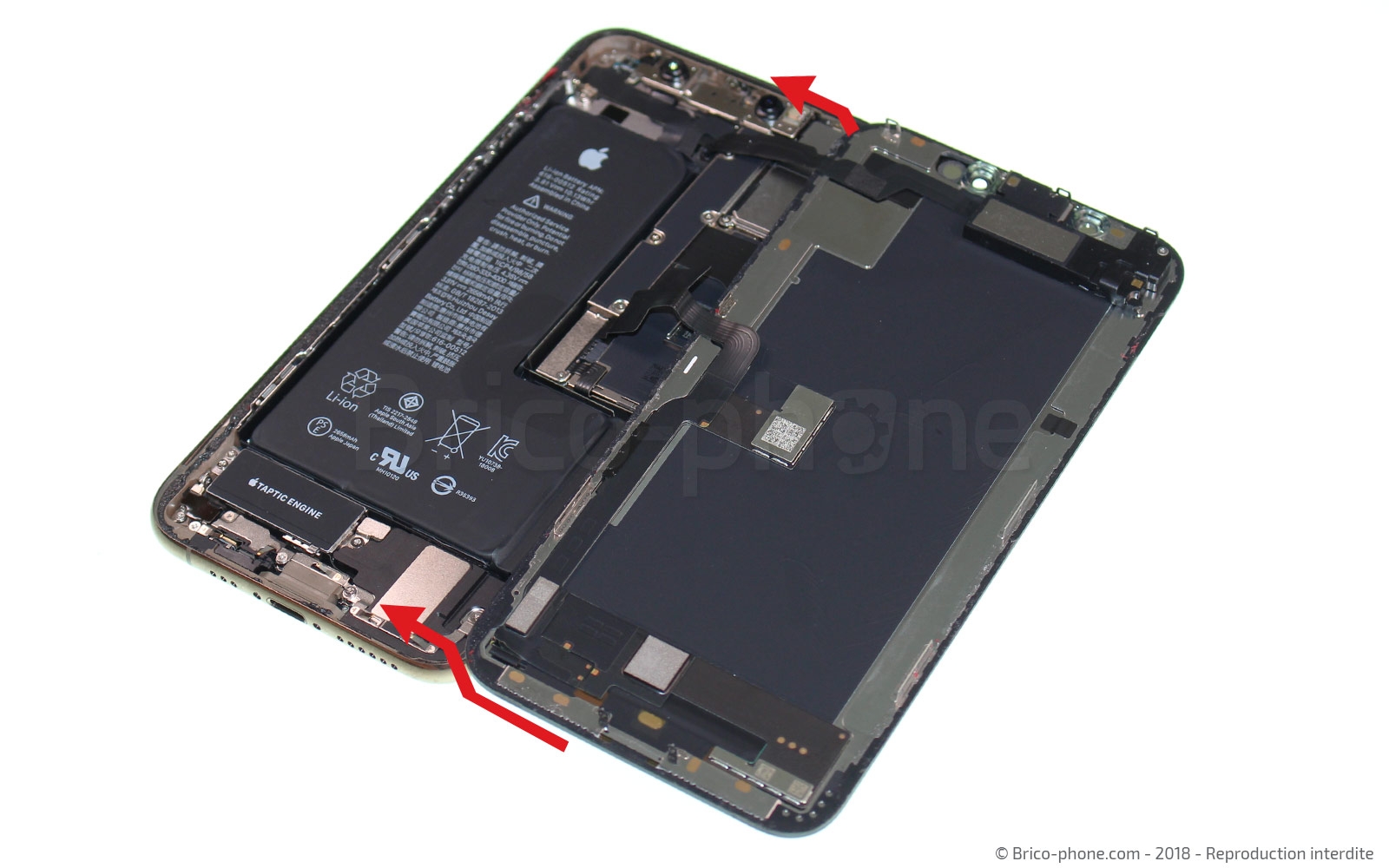

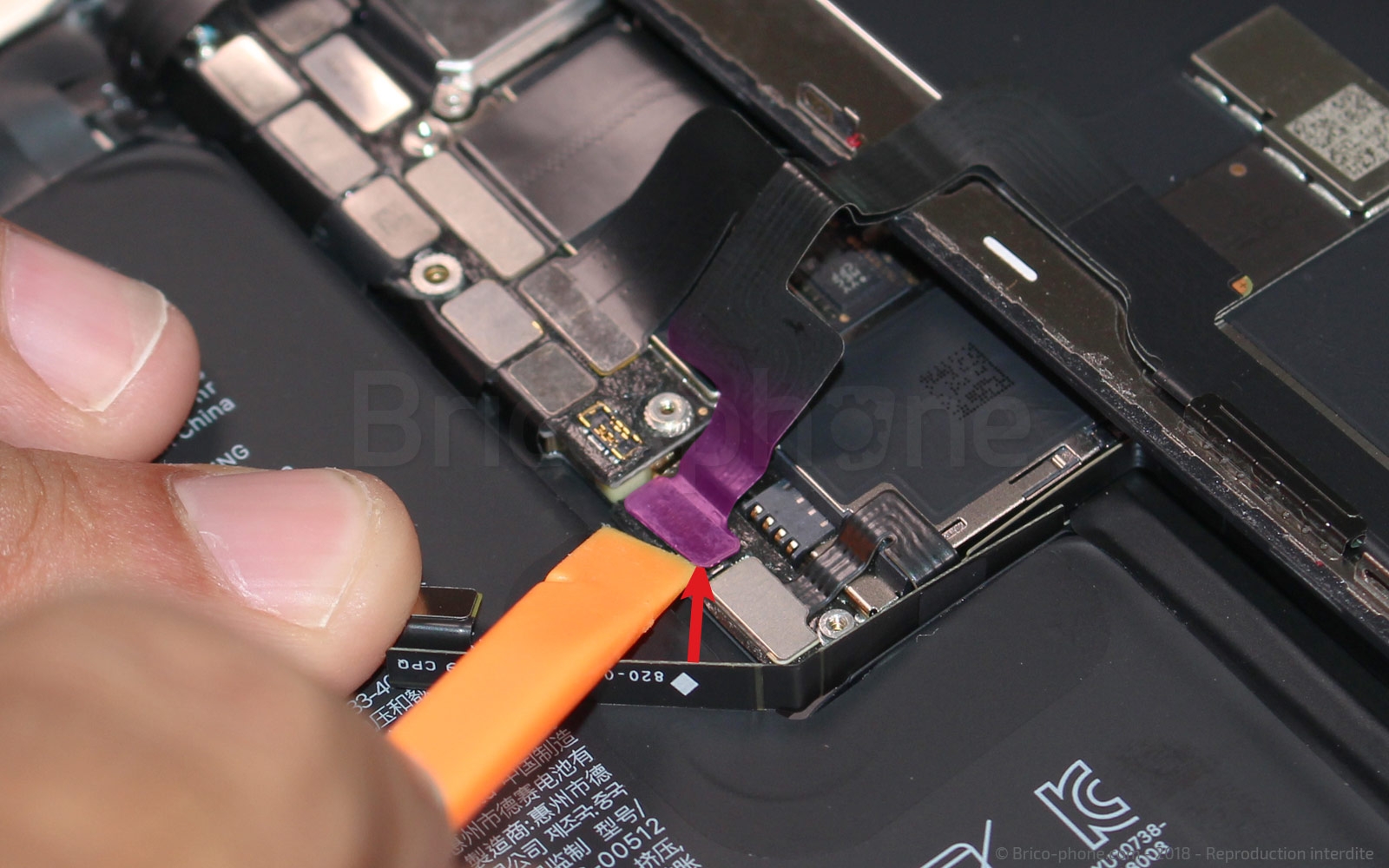

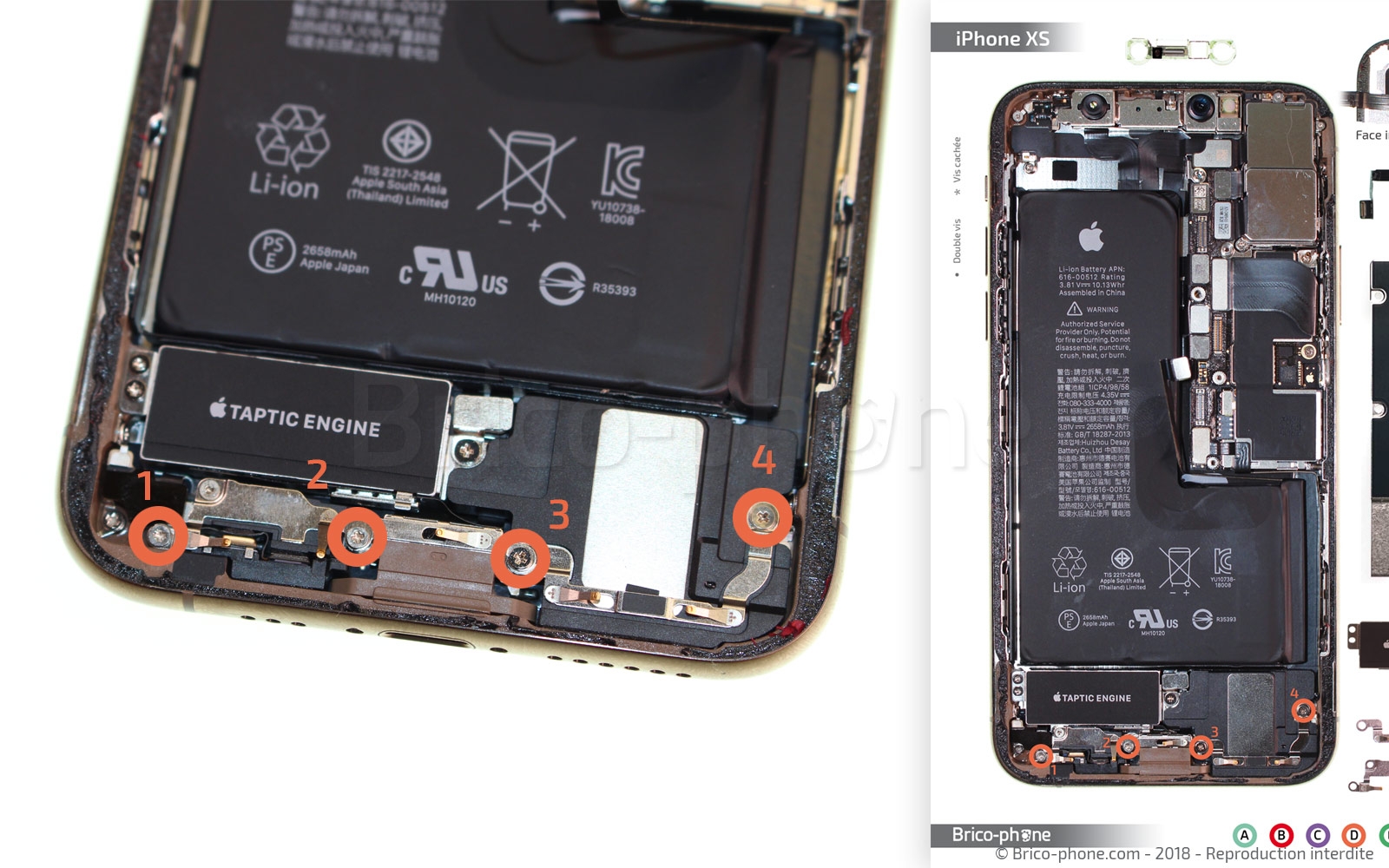

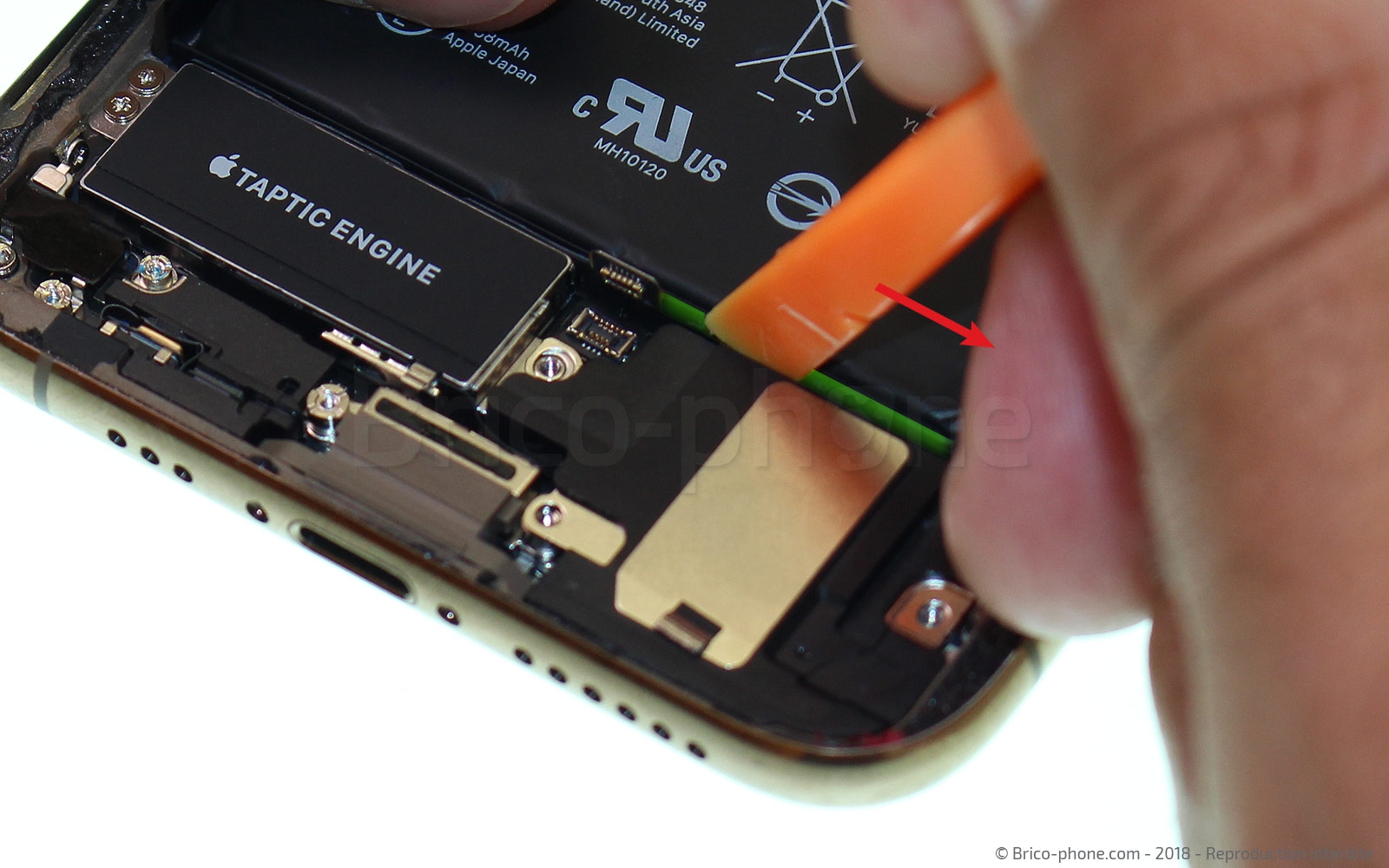

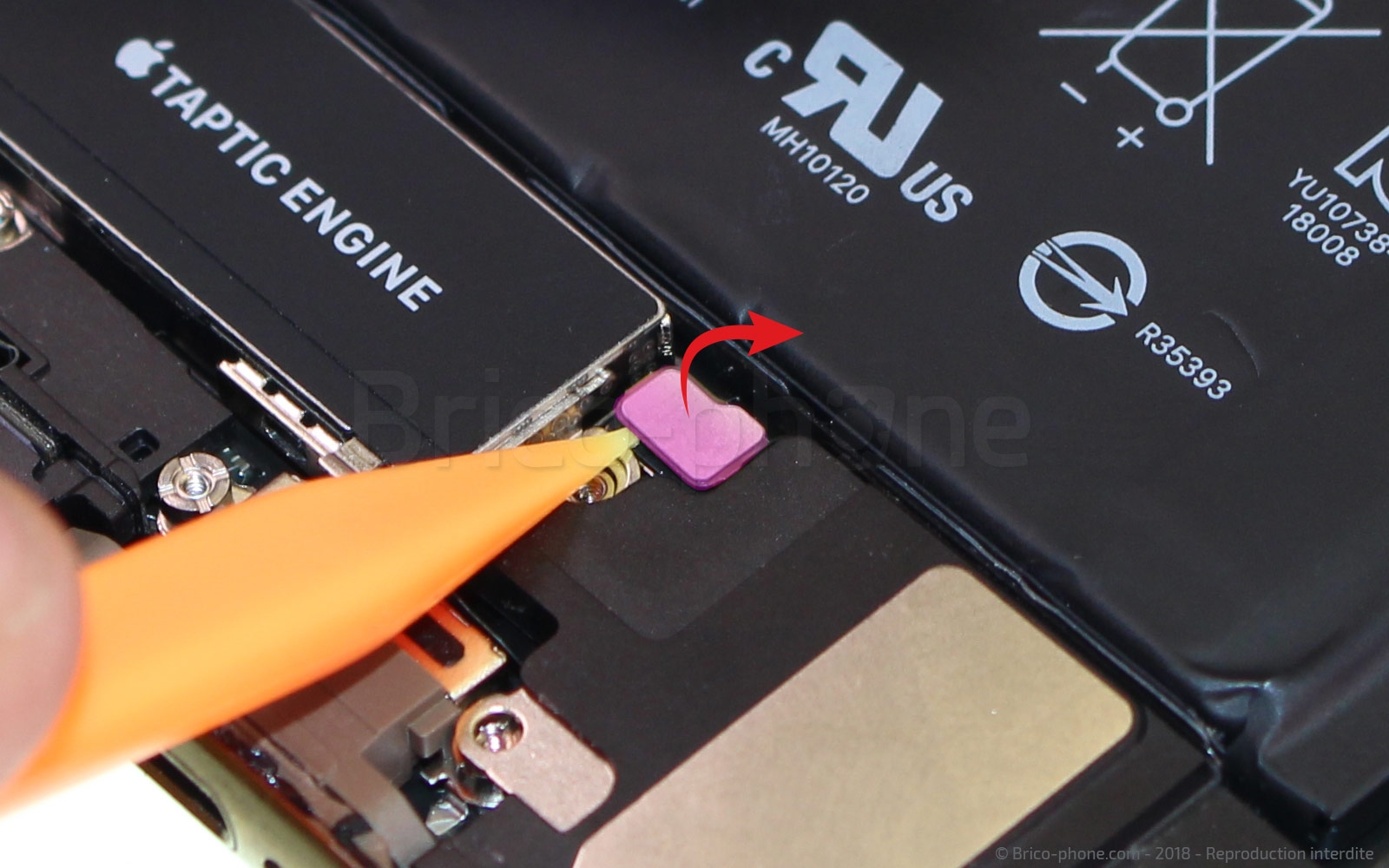

Décoller la batterie ( partie basse)

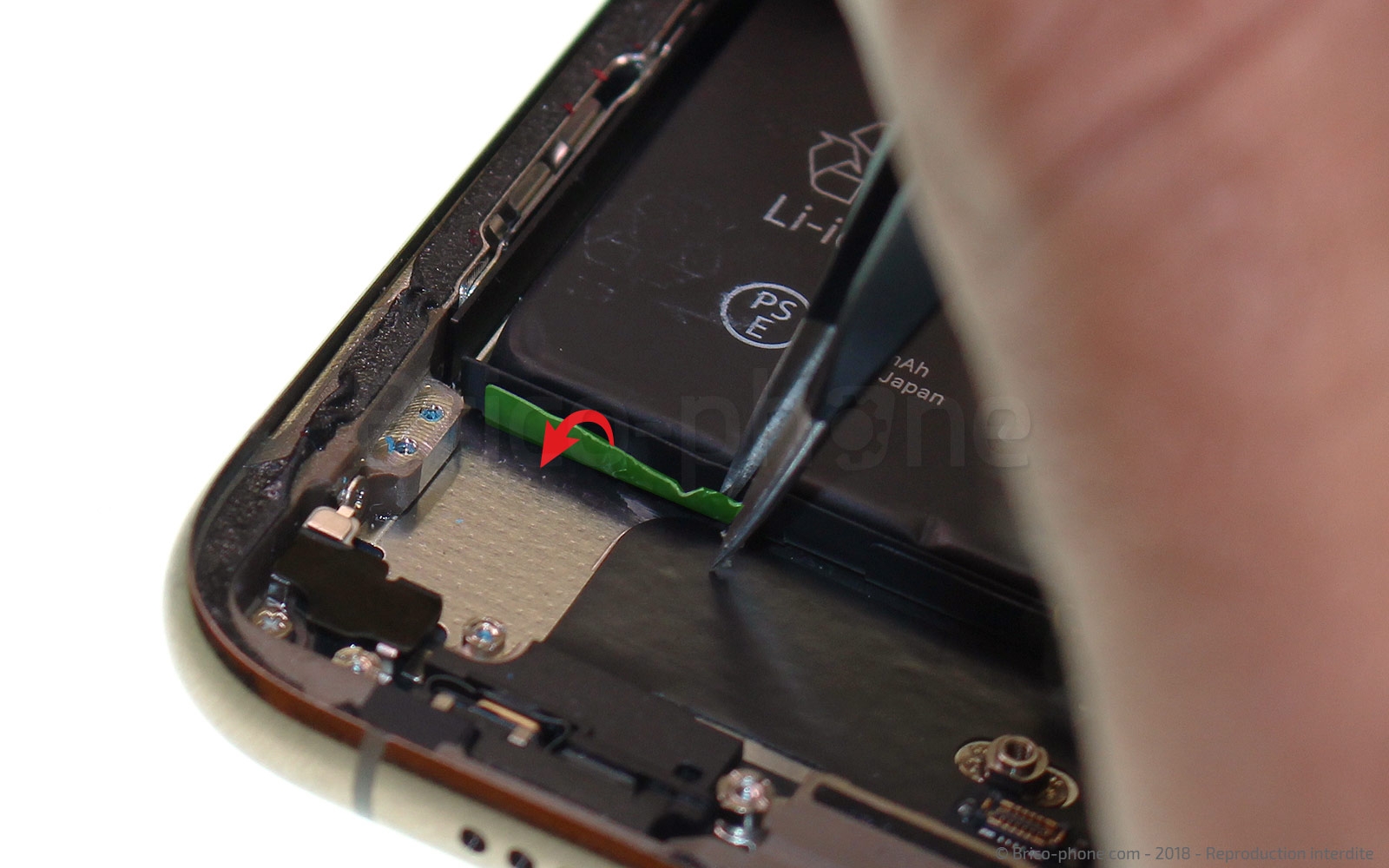

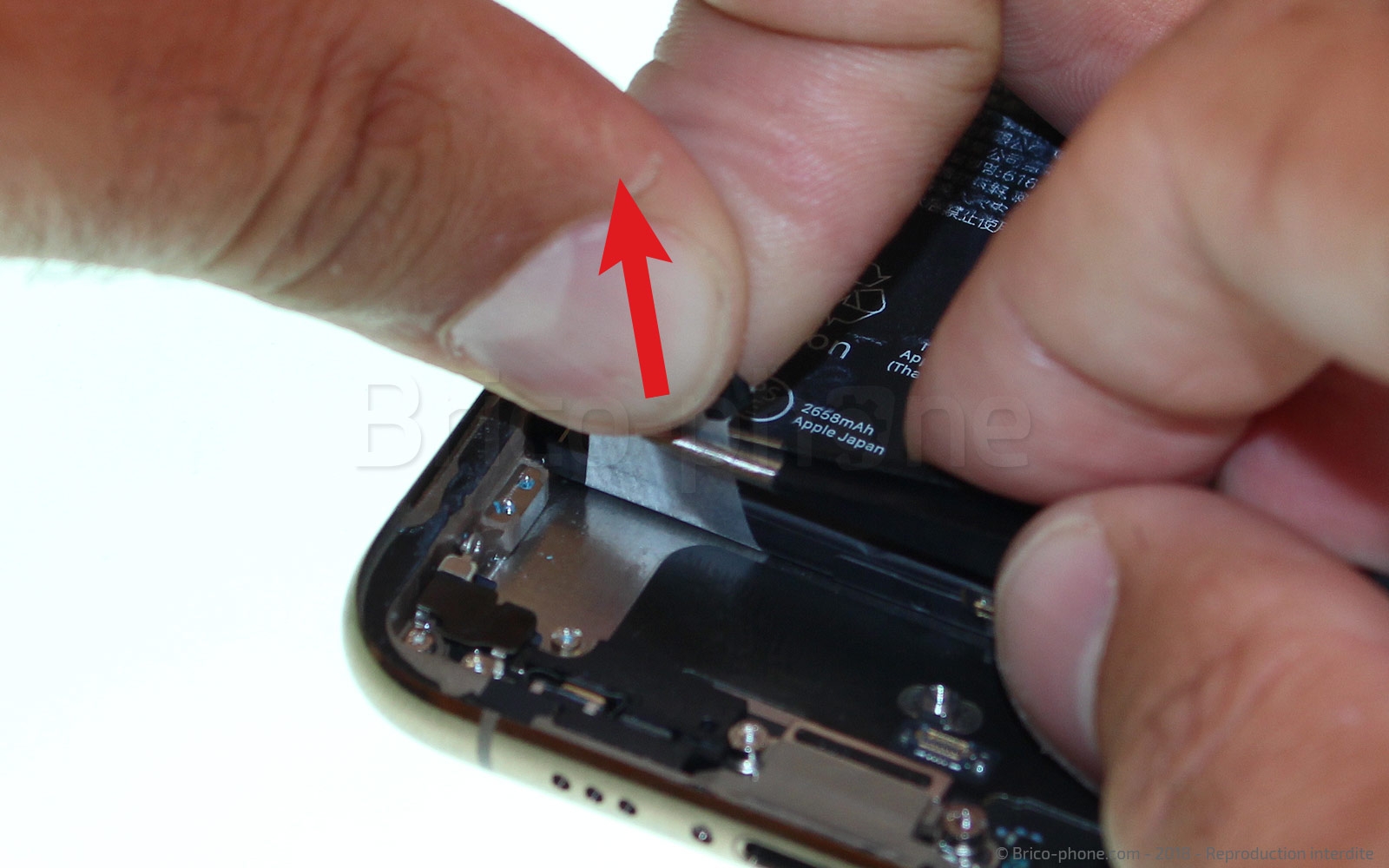

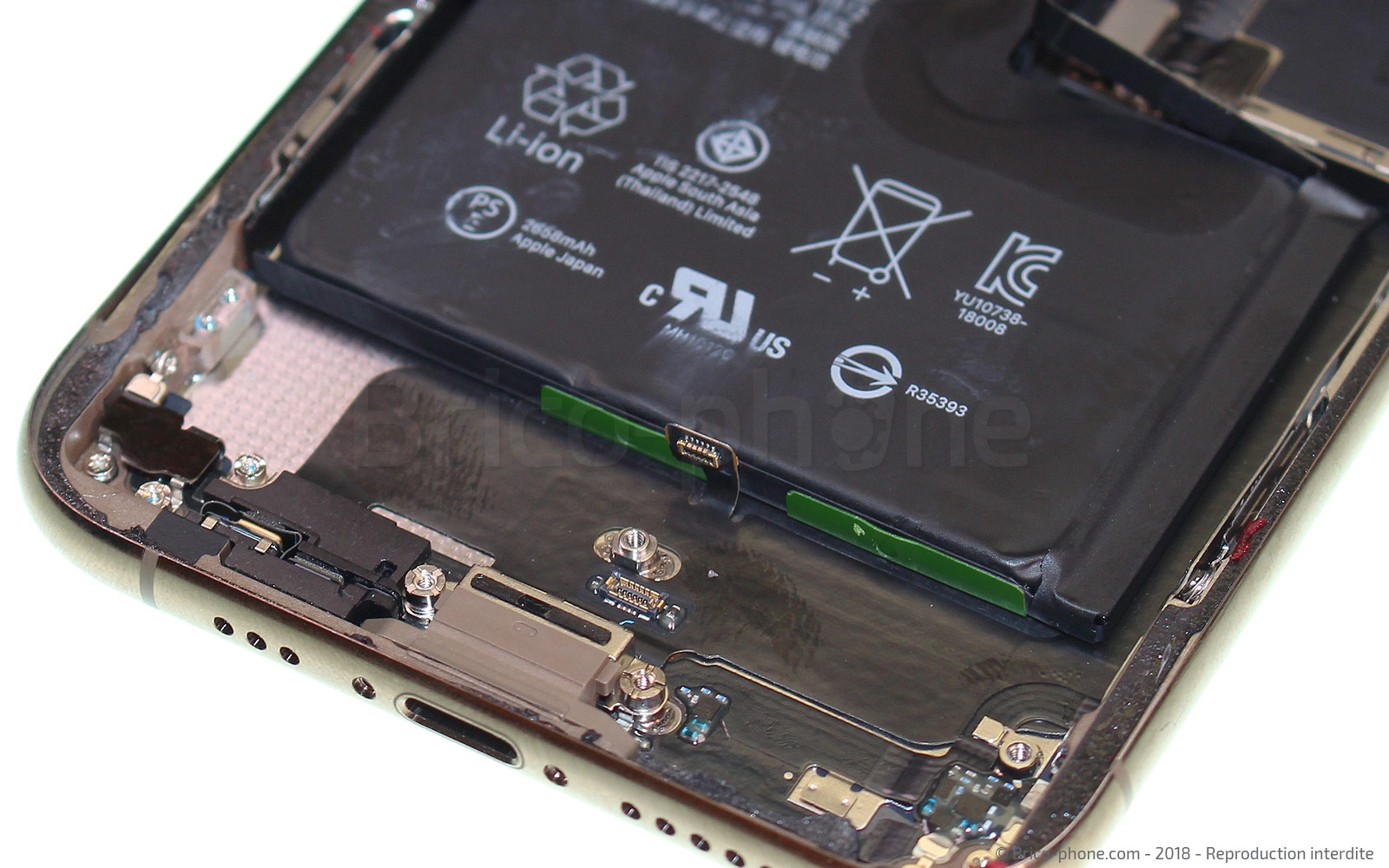

La batterie est maintenue au châssis par 4 languettes adhésives (3 en bas et une en haut).

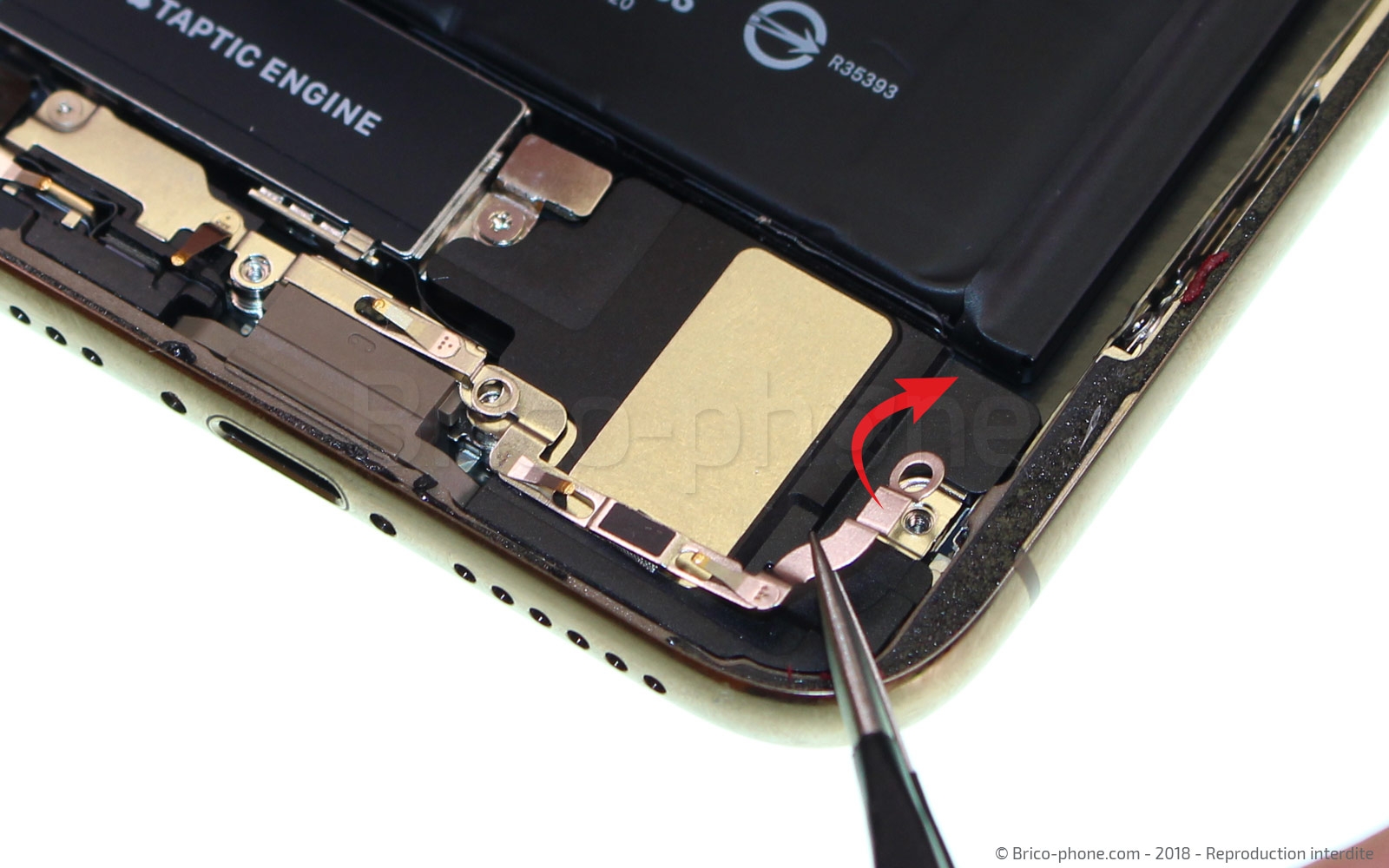

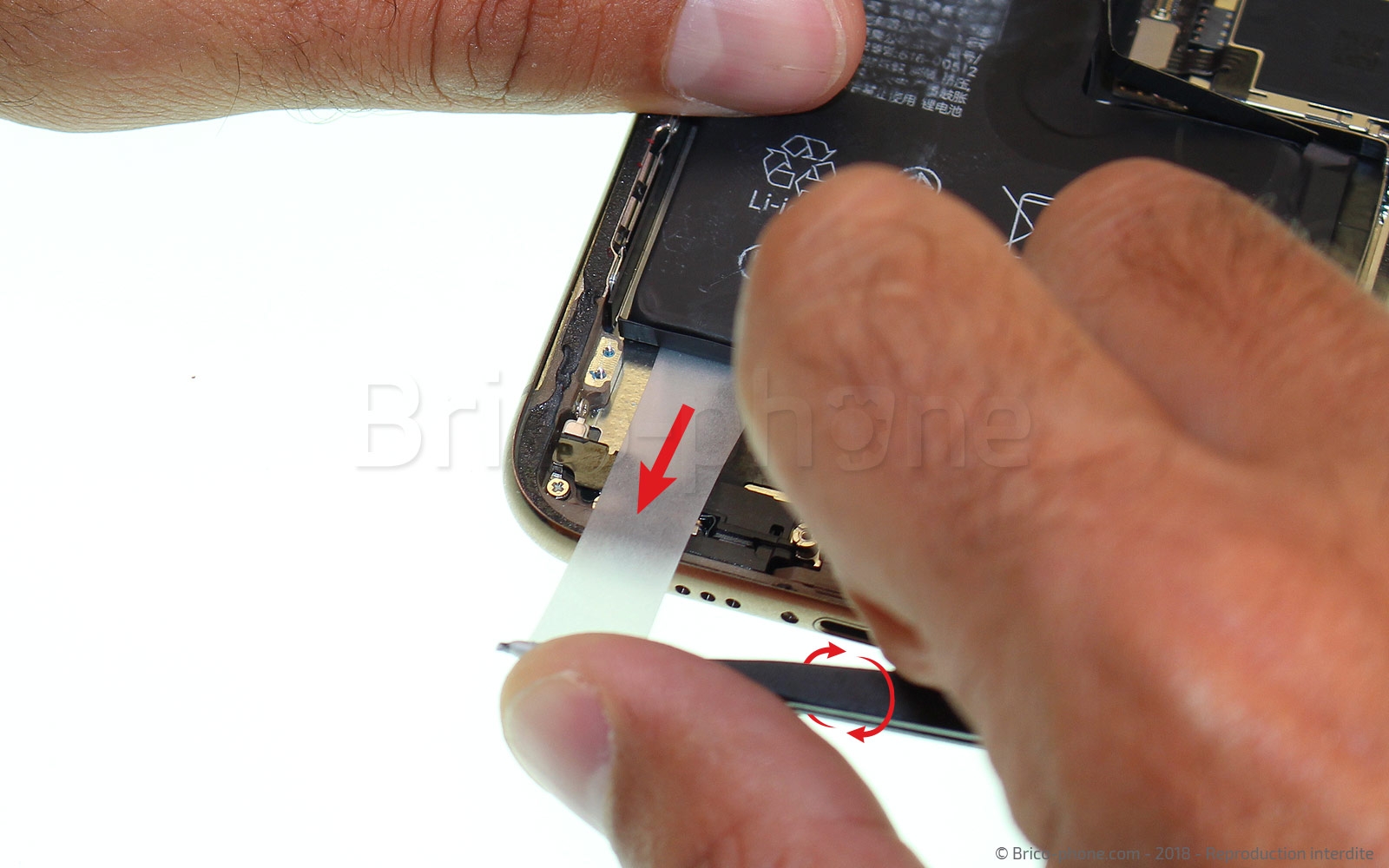

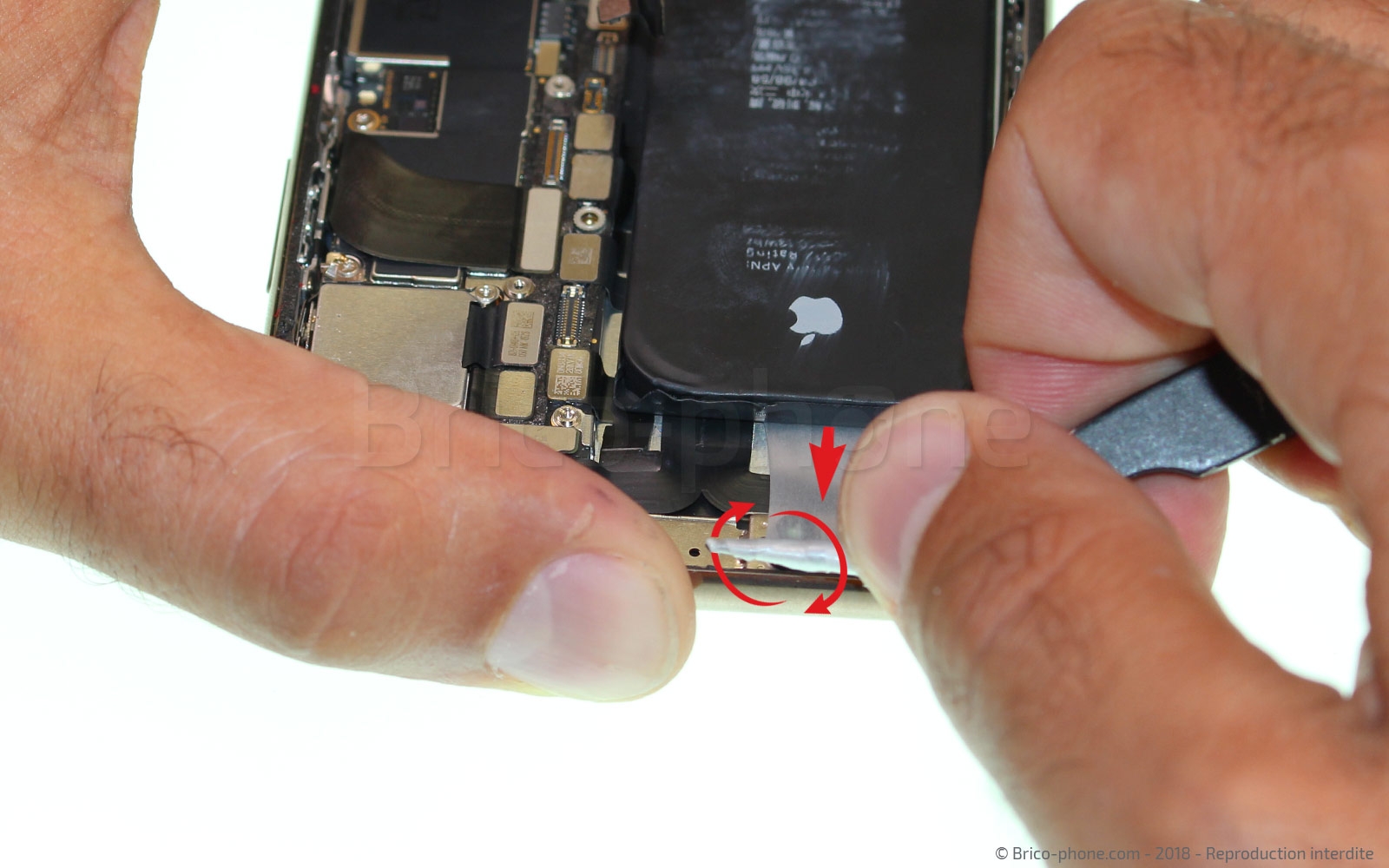

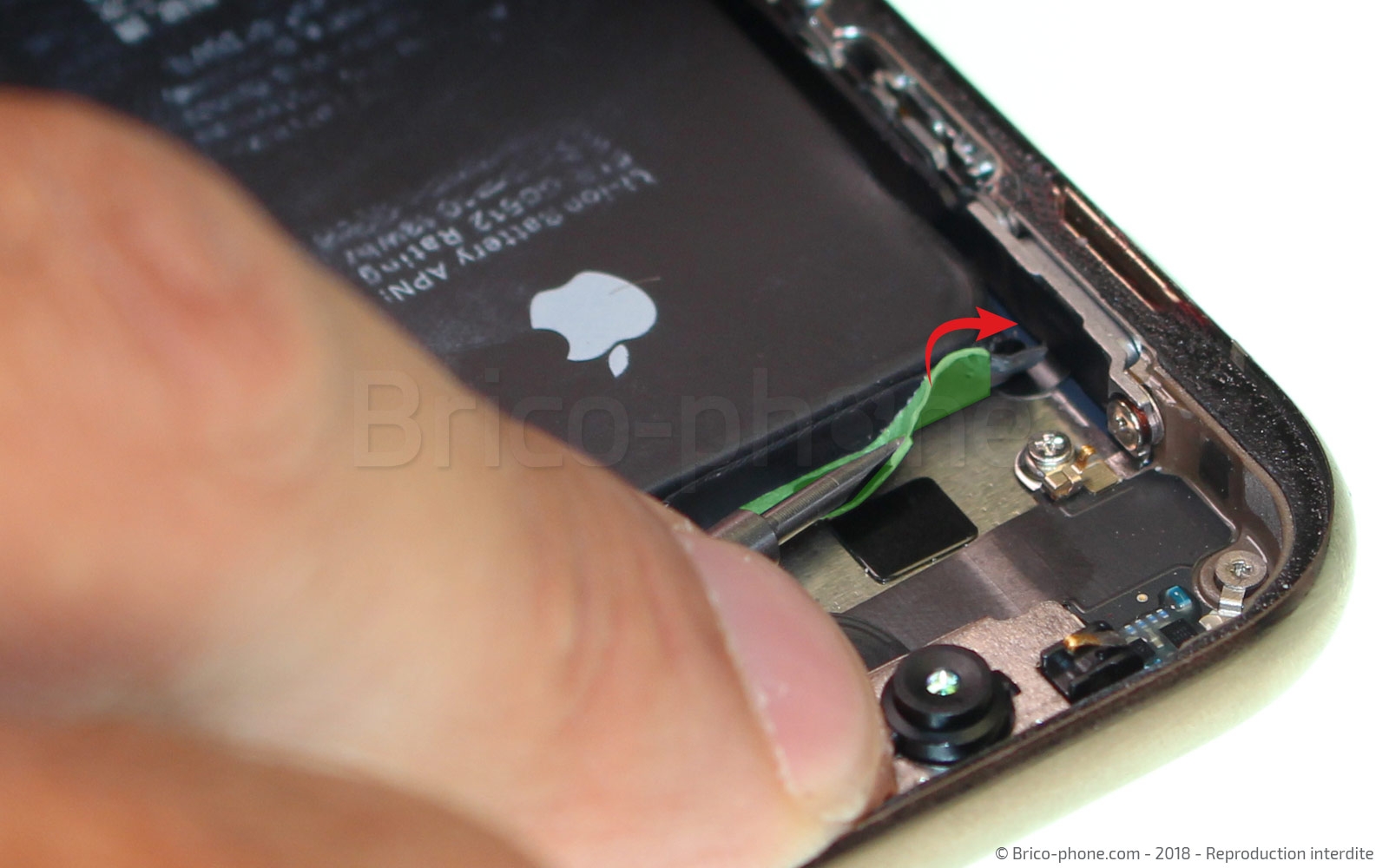

Décollez et saisissez l'extrémité d'une languette adhésive à l'aide de la pincette. Puis tout en tirant délicatement dessus le plus horizontalement possible, enroulez la languette autour de la pincette ou du levier nylon.
Répétez la manipulation sur les 2 autres languettes du bas.
Outils
Pince Brucelles
Etape 18 (bis)

Décoller la batterie (partie haute)

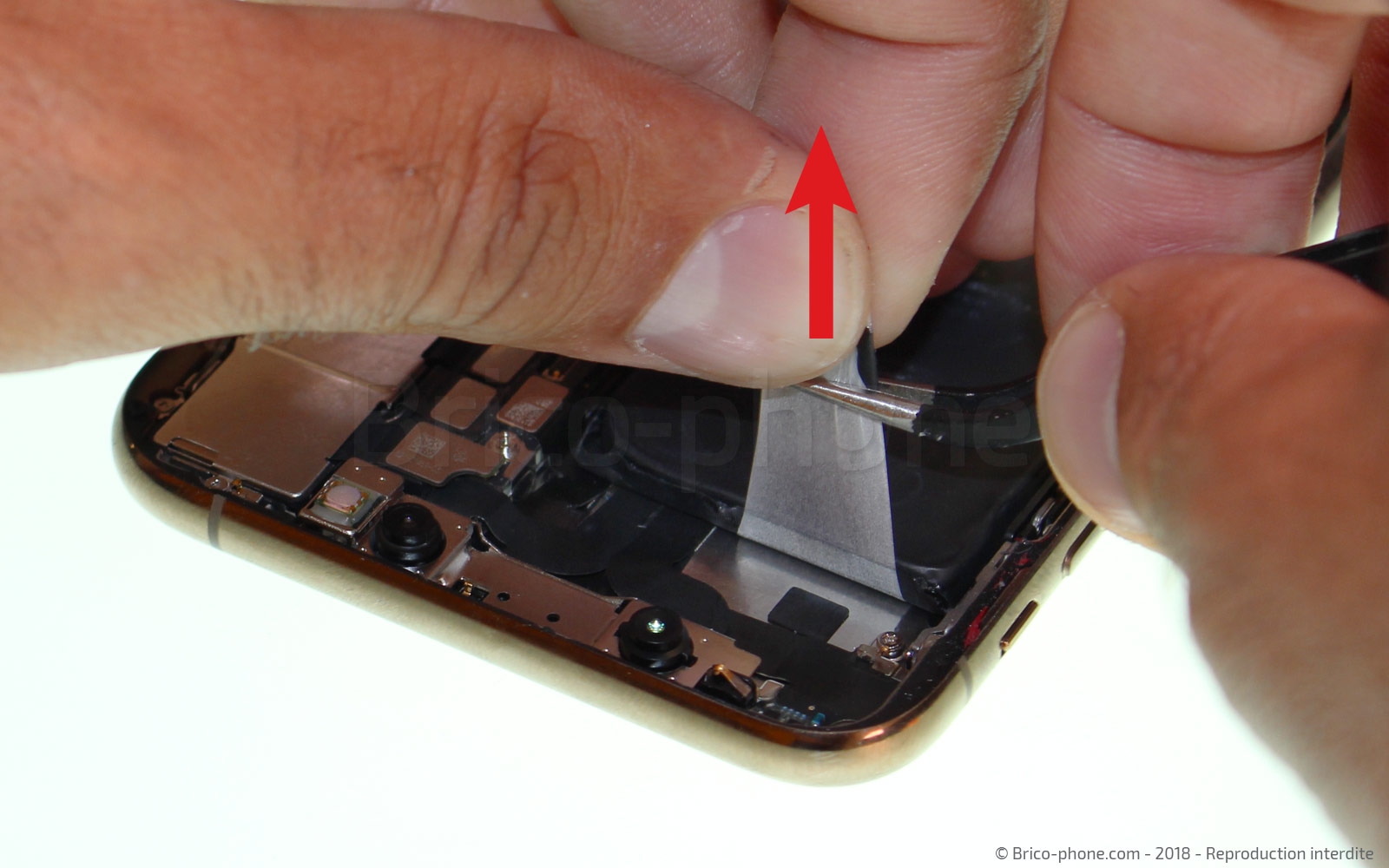

Répétez l'opération sur la languette du haut.
Outils
Pince Brucelles
Etape 19

Sortir la batterie

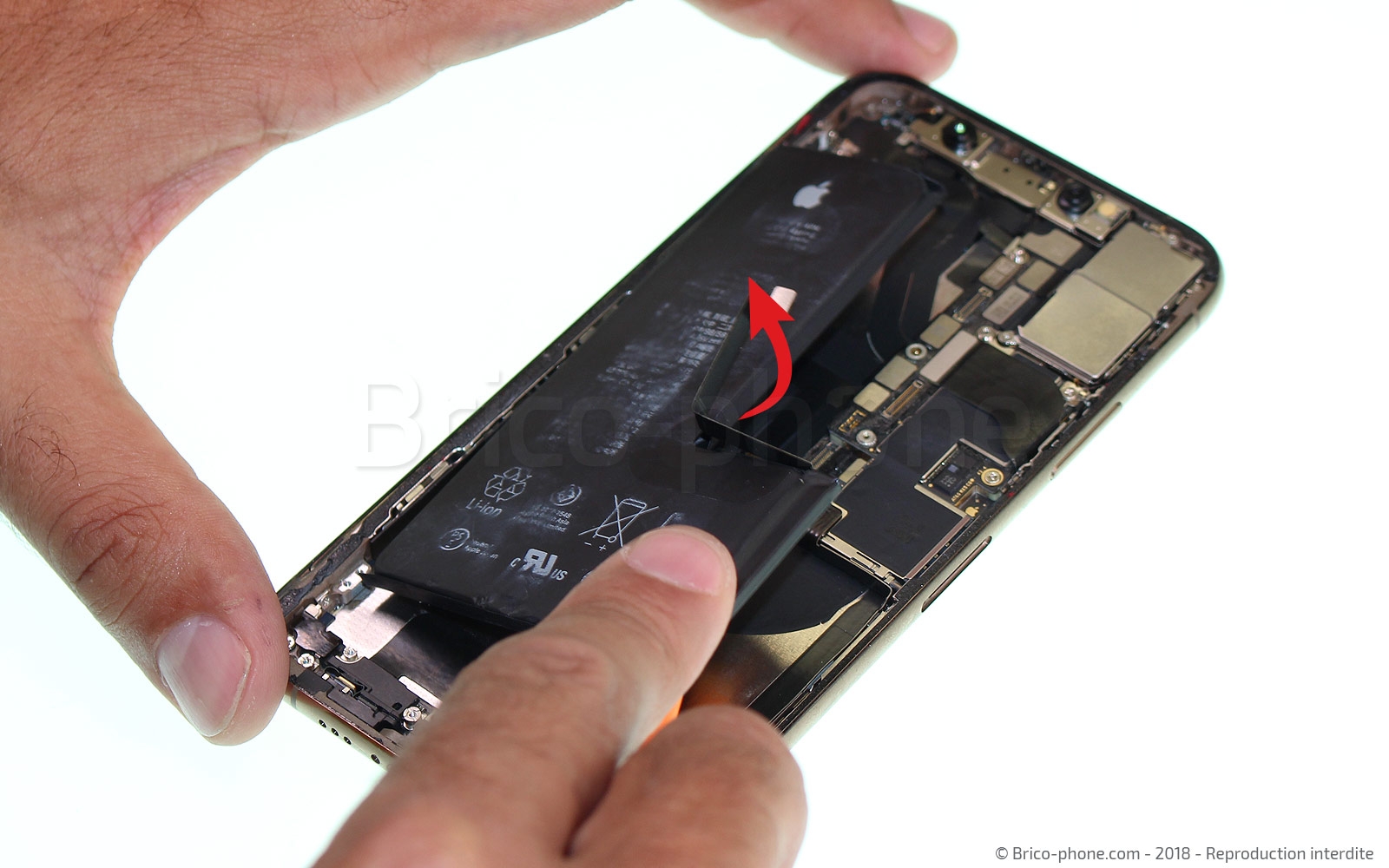

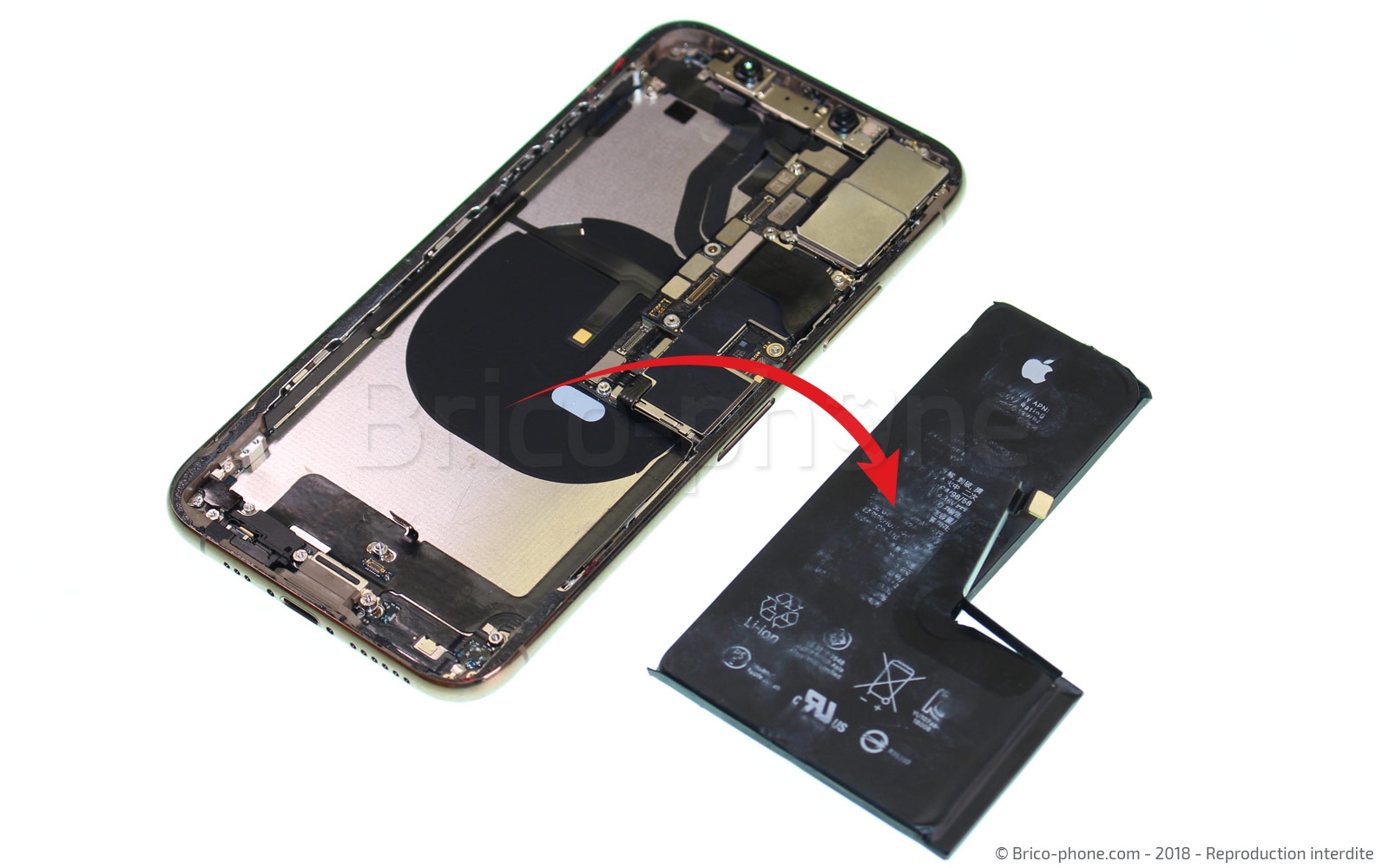

Basculez la batterie comme sur la photo 1 afin de la sortir de son emplacement.
Outils
Pince Brucelles
Etape 20

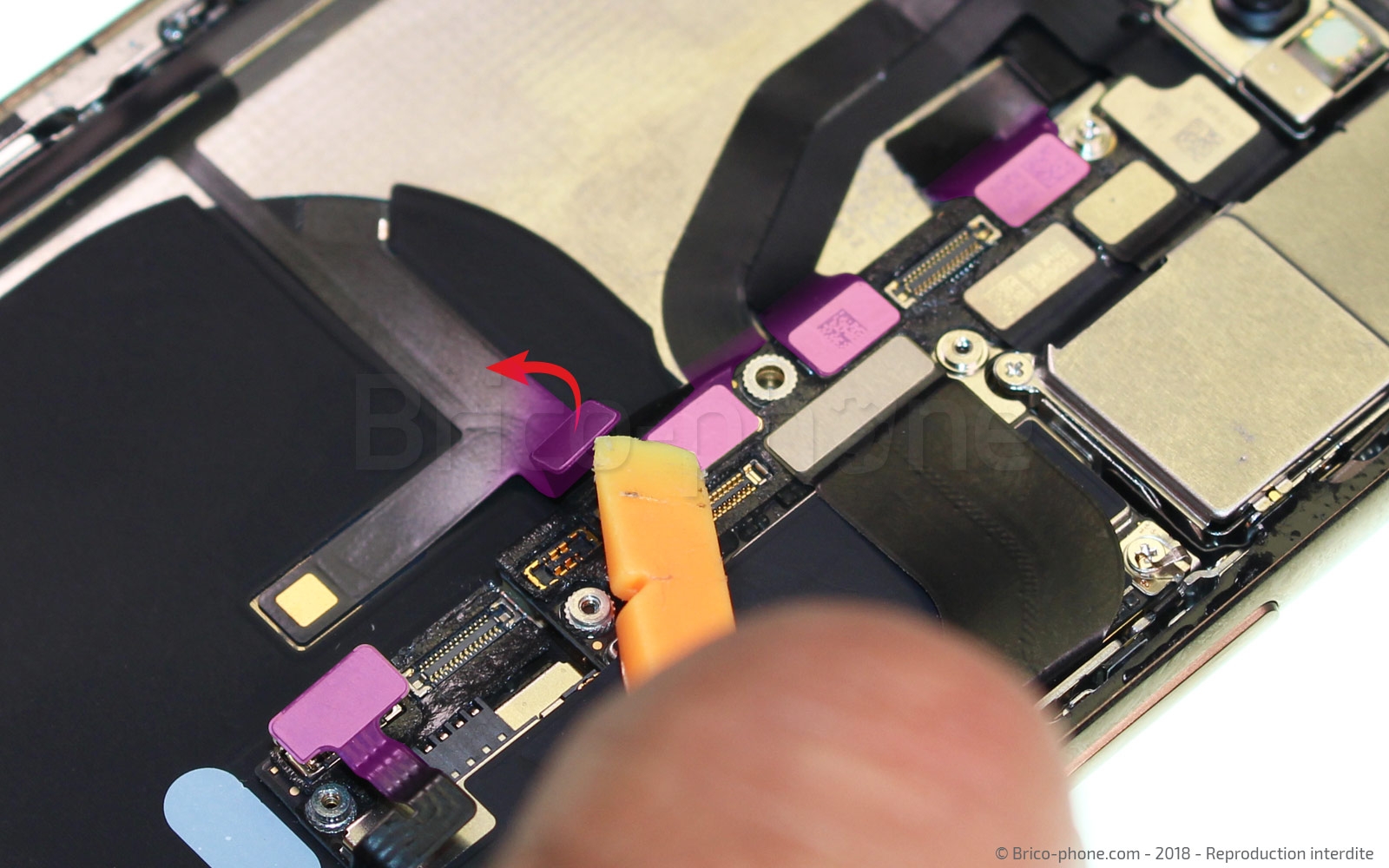

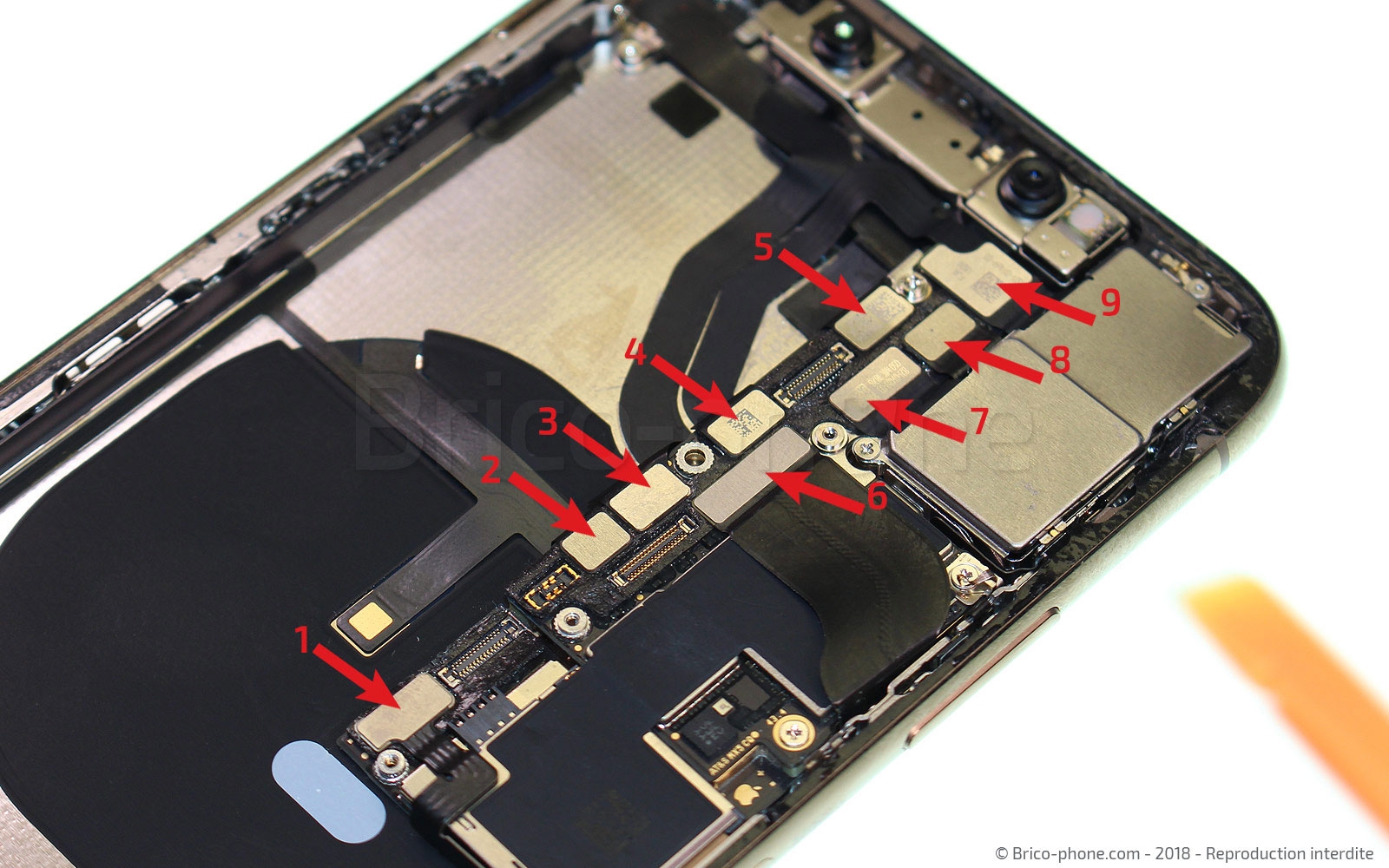

Déconnecter les nappes de la carte-mère

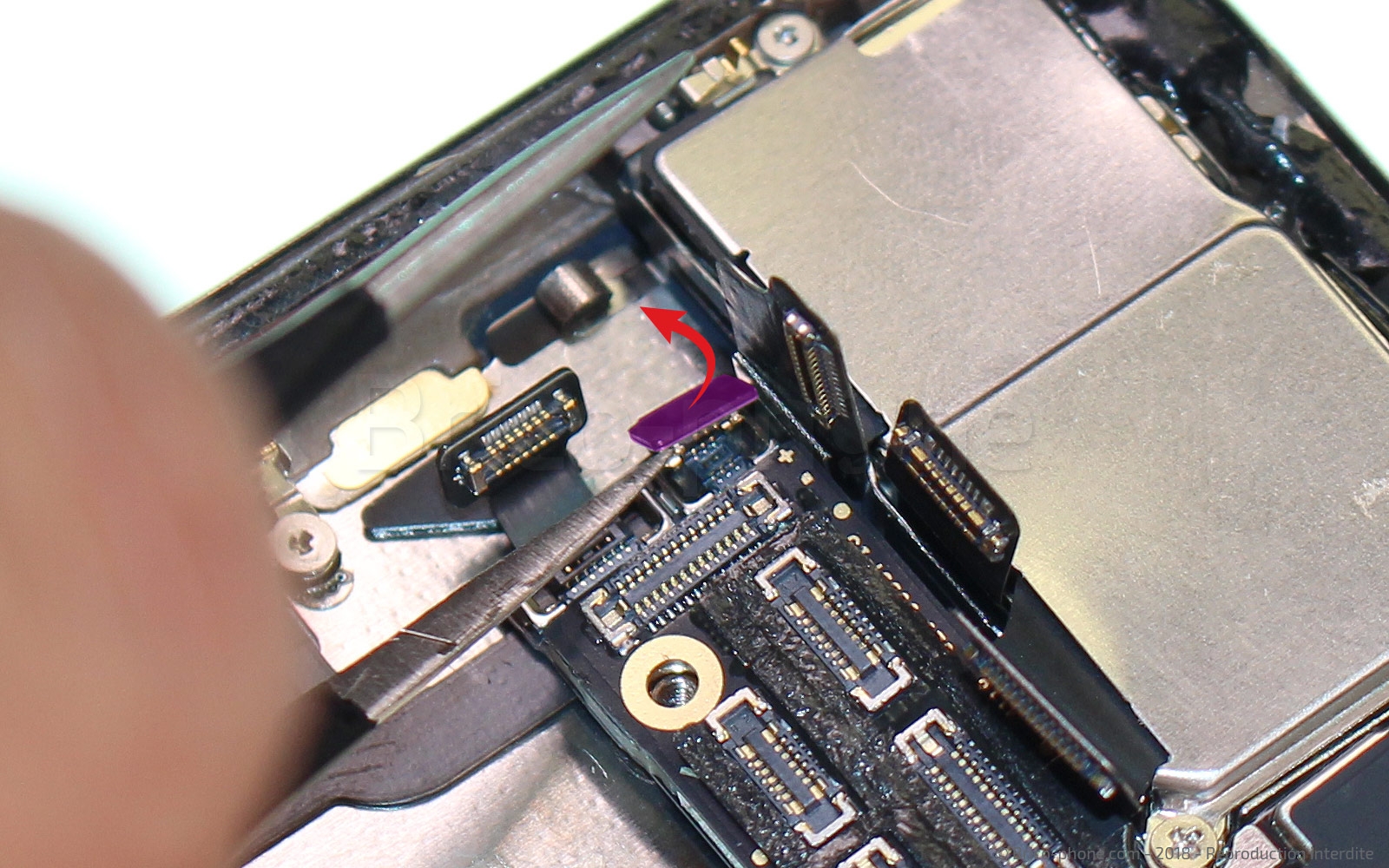

Déconnectez les 9 nappes qui sont encore liées sur la carte-mère :
En commençant par le bas, vous trouverez sur le côté gauche :
1 : l'antenne réseau
2 : le connecteur de la nappe volume et induction
3-4-5 : les nappes du module truedepth (caméra avant , face ID et illuminateur infrarouge)
Sur le côté droit :
6 : la nappe du connecteur de charge
7-9 : les 2 nappes de la caméra arrière
8 : la nappe power
Outils
Levier Nylon
Etape 21

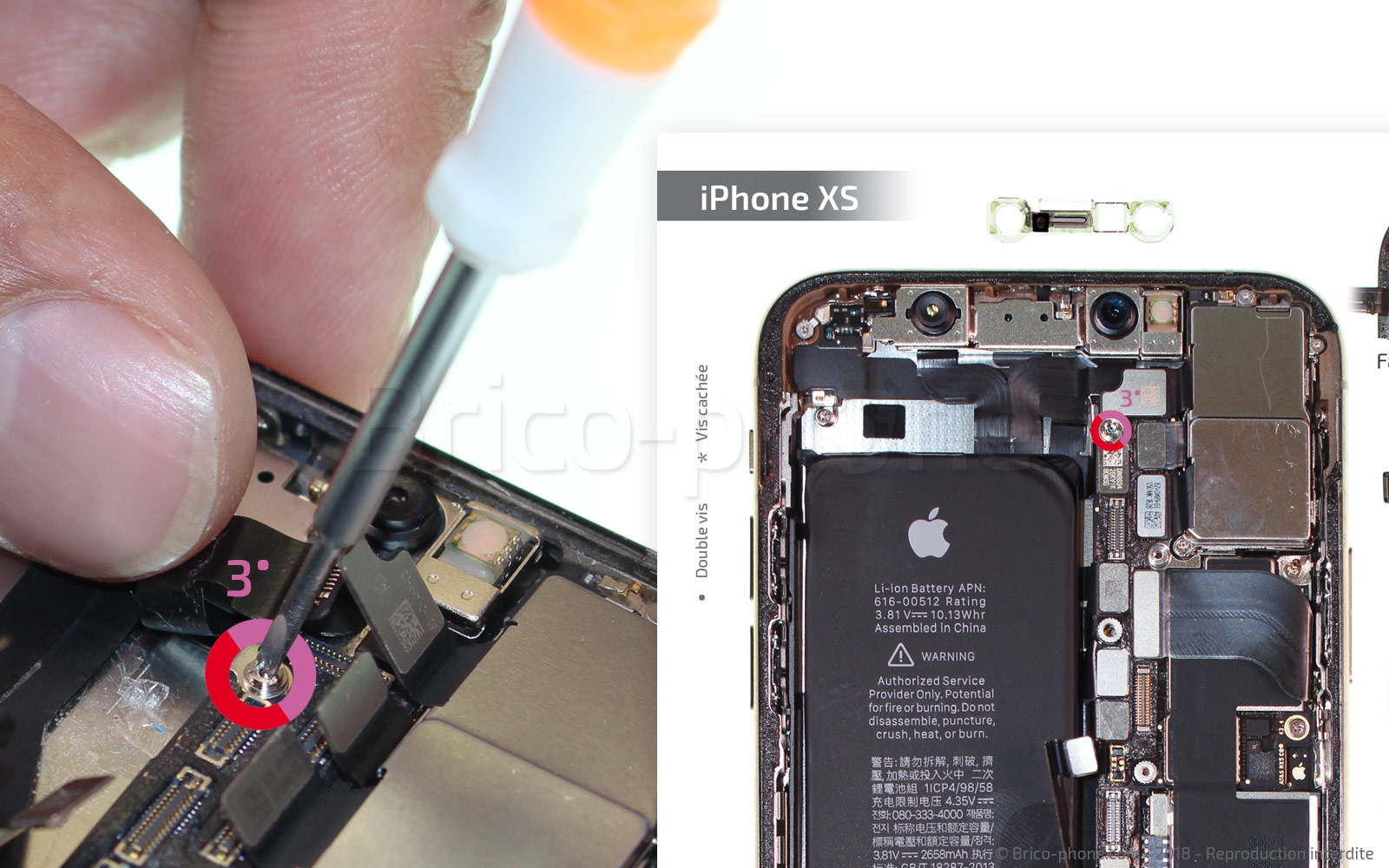

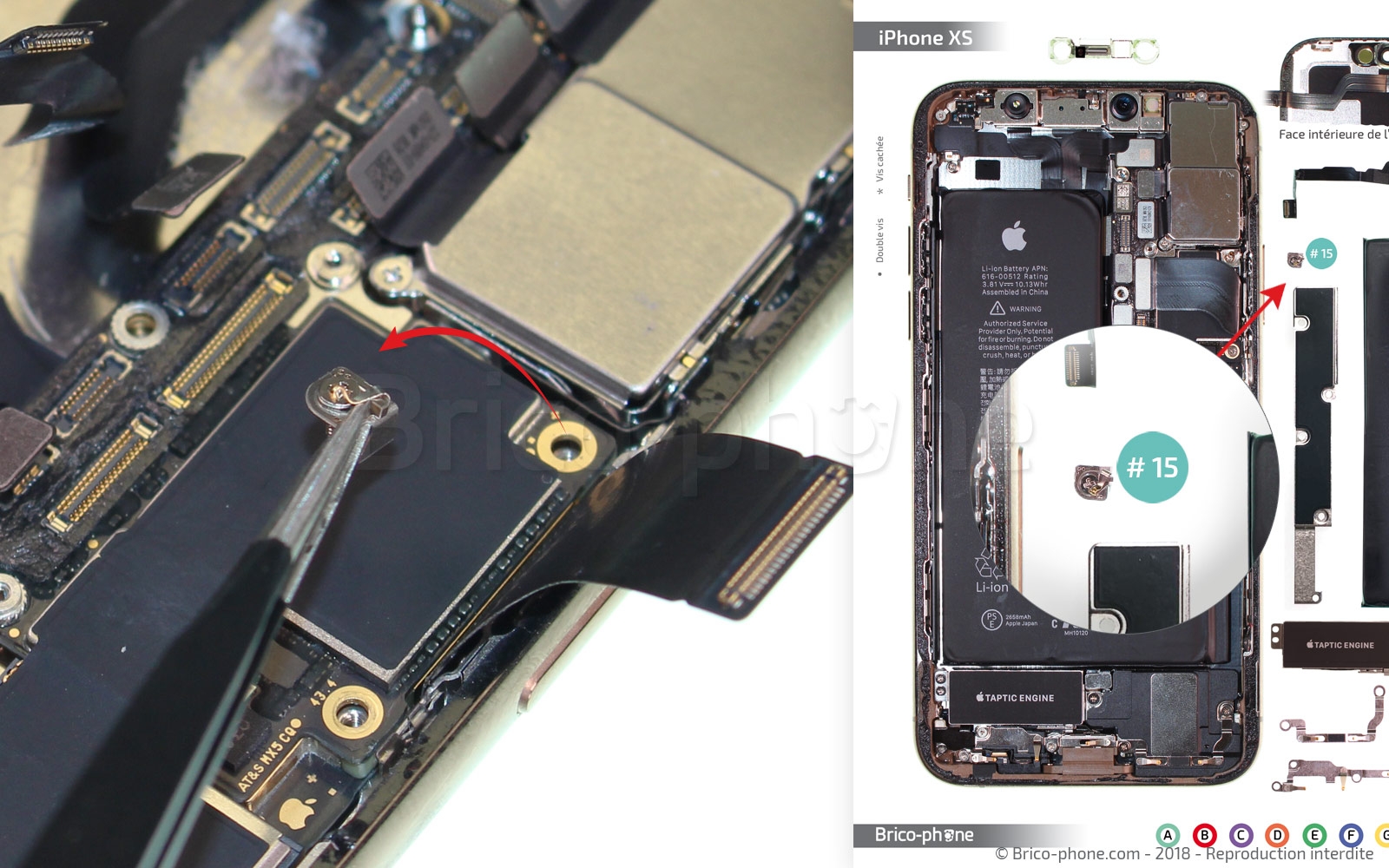

Dévisser la carte mère

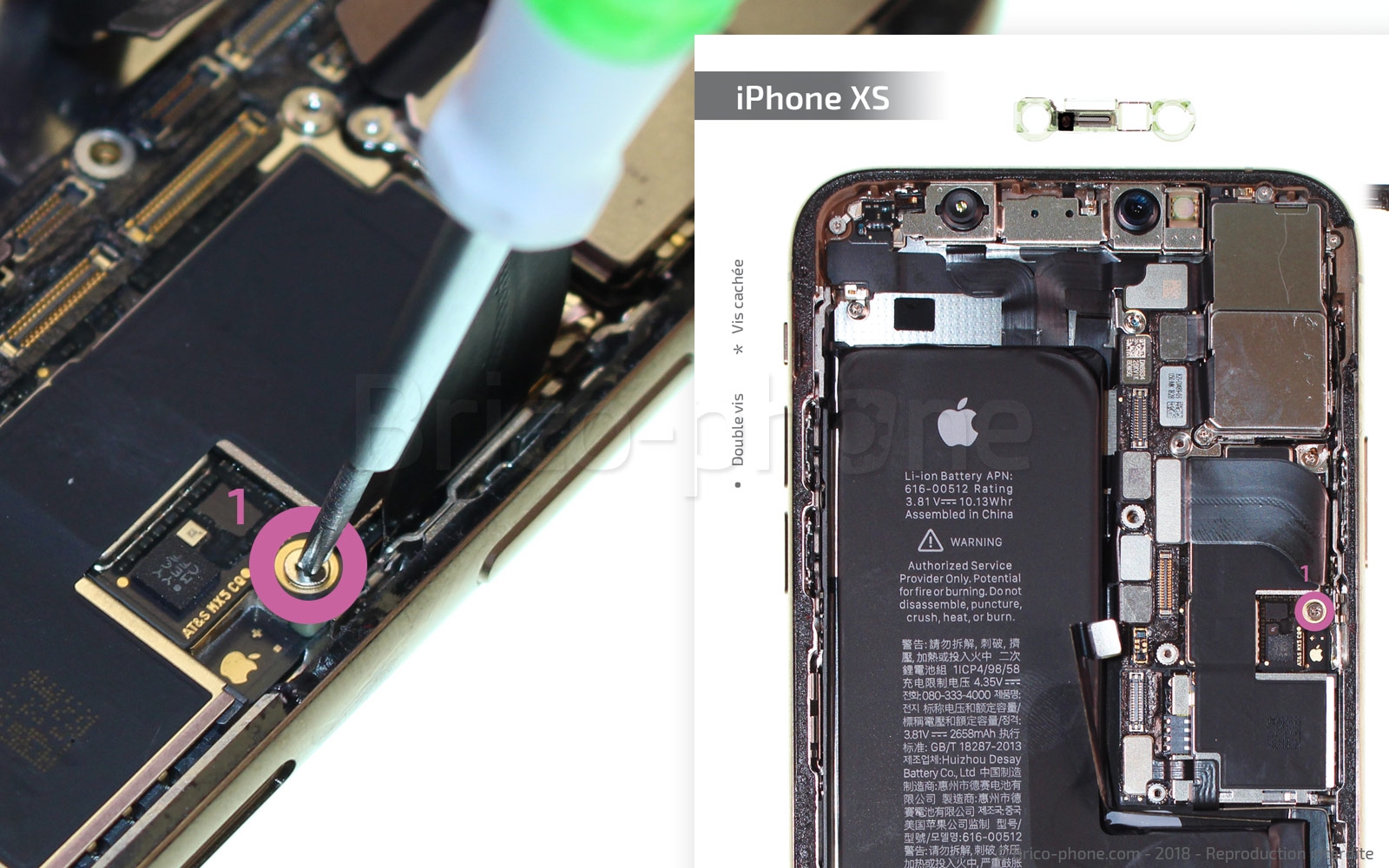

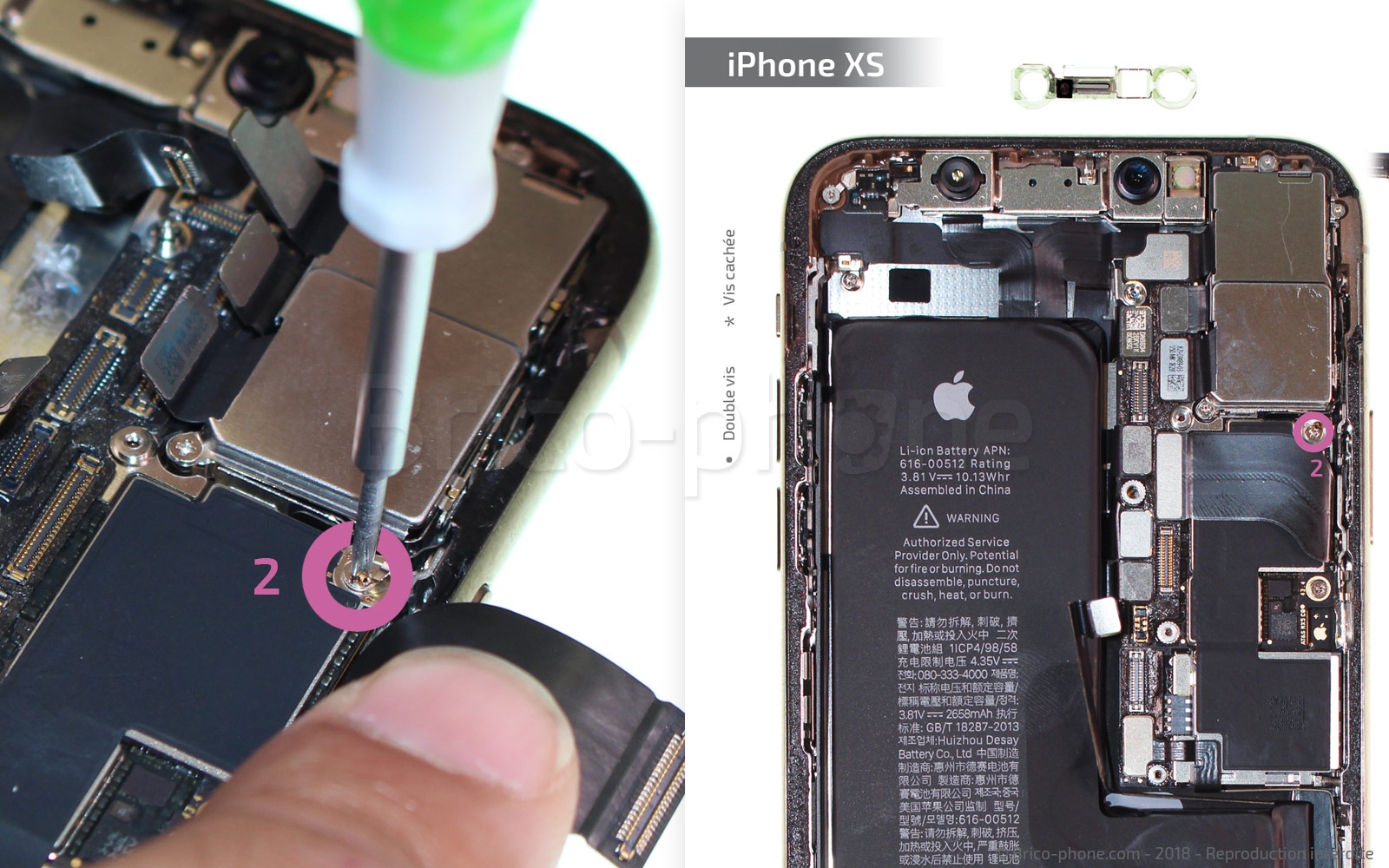

La carte-mère de vote iPhone Xs est encore maintenue par 3 vis. Retirez les vis H1 et H2 avec le tournevis cruciforme et la vis H3 à l'aide du tournevis plat. Faites attention car, sur la vis H2, vous trouverez un élément métallique noté #15 qu'il vous faudra retirer à l'aide de la pincette.
Outils
Tournevis Cruciforme
Tournevis Plat
Etape 22

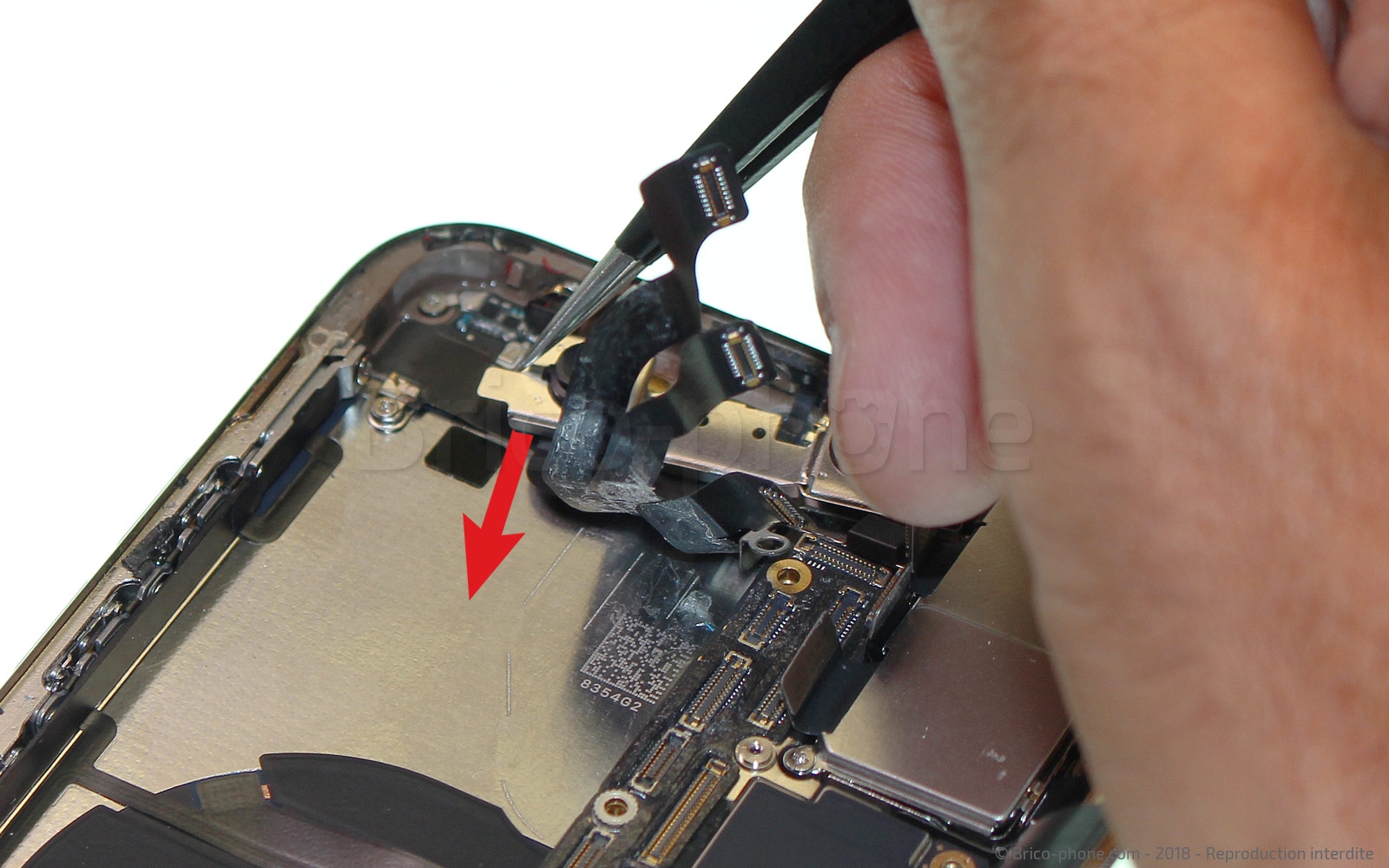

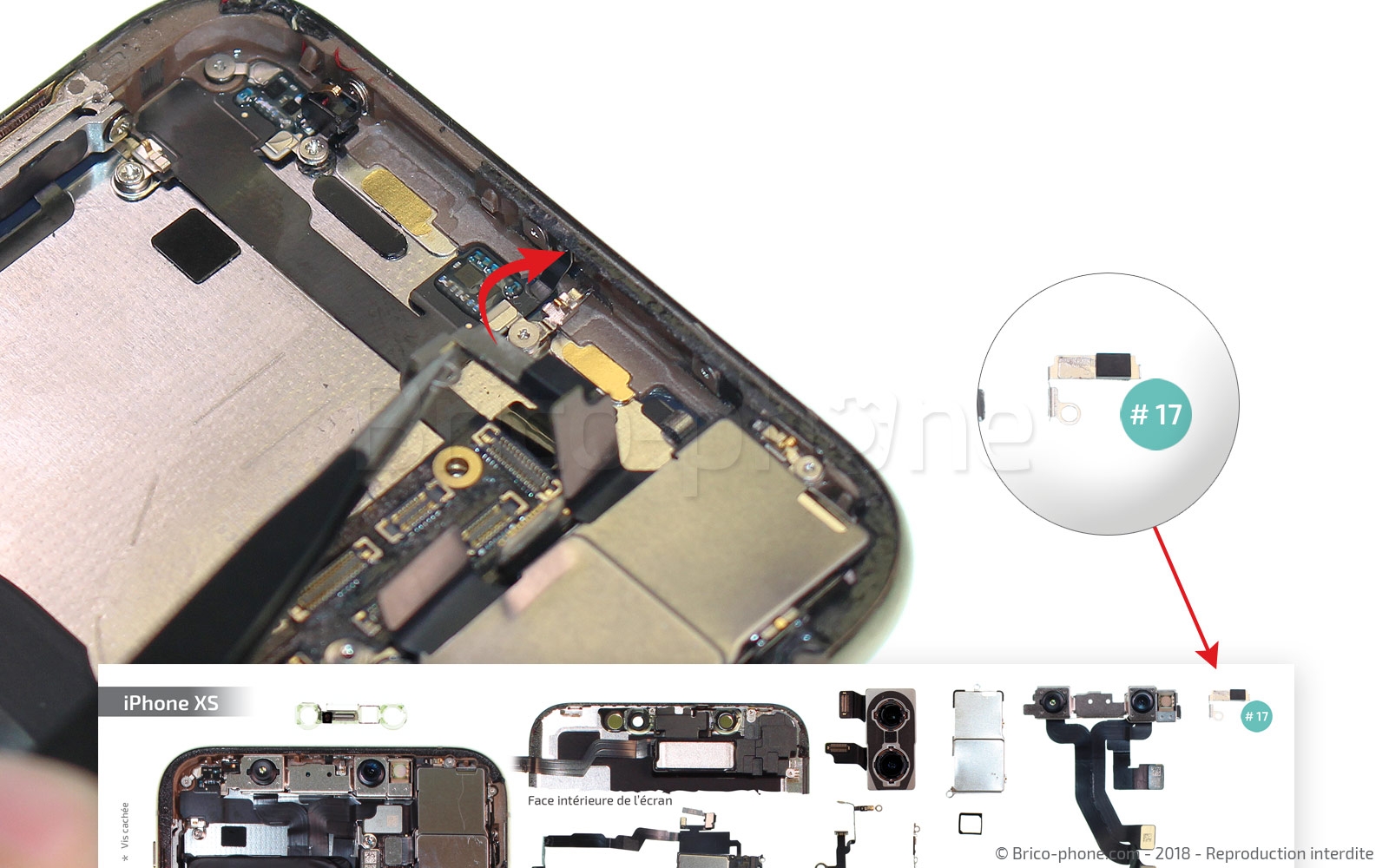

Sortir le module Truedepth

Désengagez le module caméra FaceTime du châssis en le poussant légèrement vers le bas, puis retirez le à l'aide de la pincette.
Attention de ne pas endommager cet élément, car celui-ci est appairé en usine à votre carte mère. Tout dommage causé sur cette nappe entraînera la perte du Face ID.
Récupérez ensuite l'élément #17.
Outils
Pince Brucelles
Pièces
Patron magnétique d'aide au montage pas à pas pour iPhone XS 5.90€
Étape 23

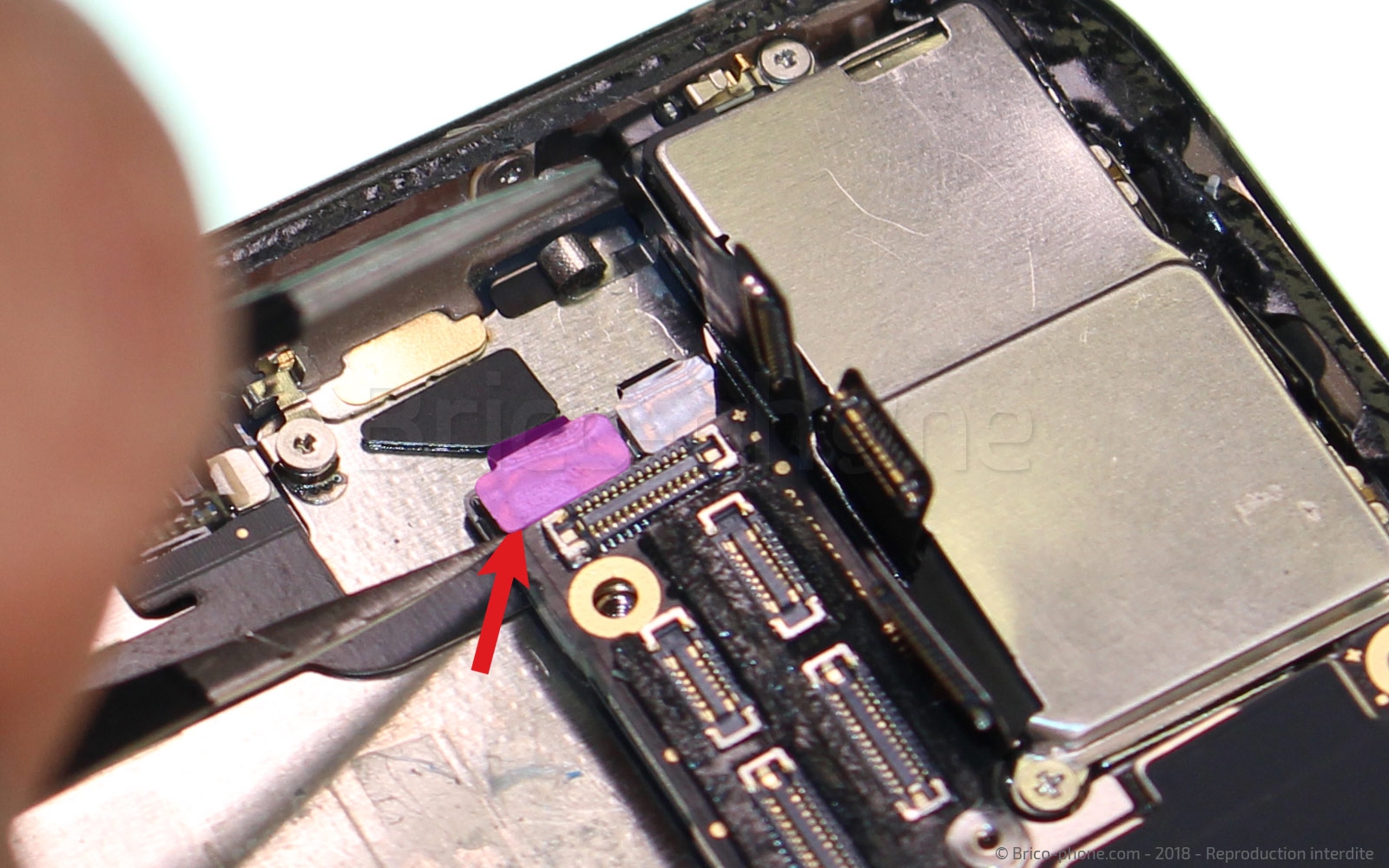

Déconnecter les nappes WIFI et Bluetooth

Afin de libérer entièrement la carte-mère, il ne nous reste plus qu'à déconnecter les nappes WIFI et Bluetooth qui sont branchées sur la tranche supérieure de la carte.
Outils
Pince Brucelles
Etape 24

Retirer la carte-mère

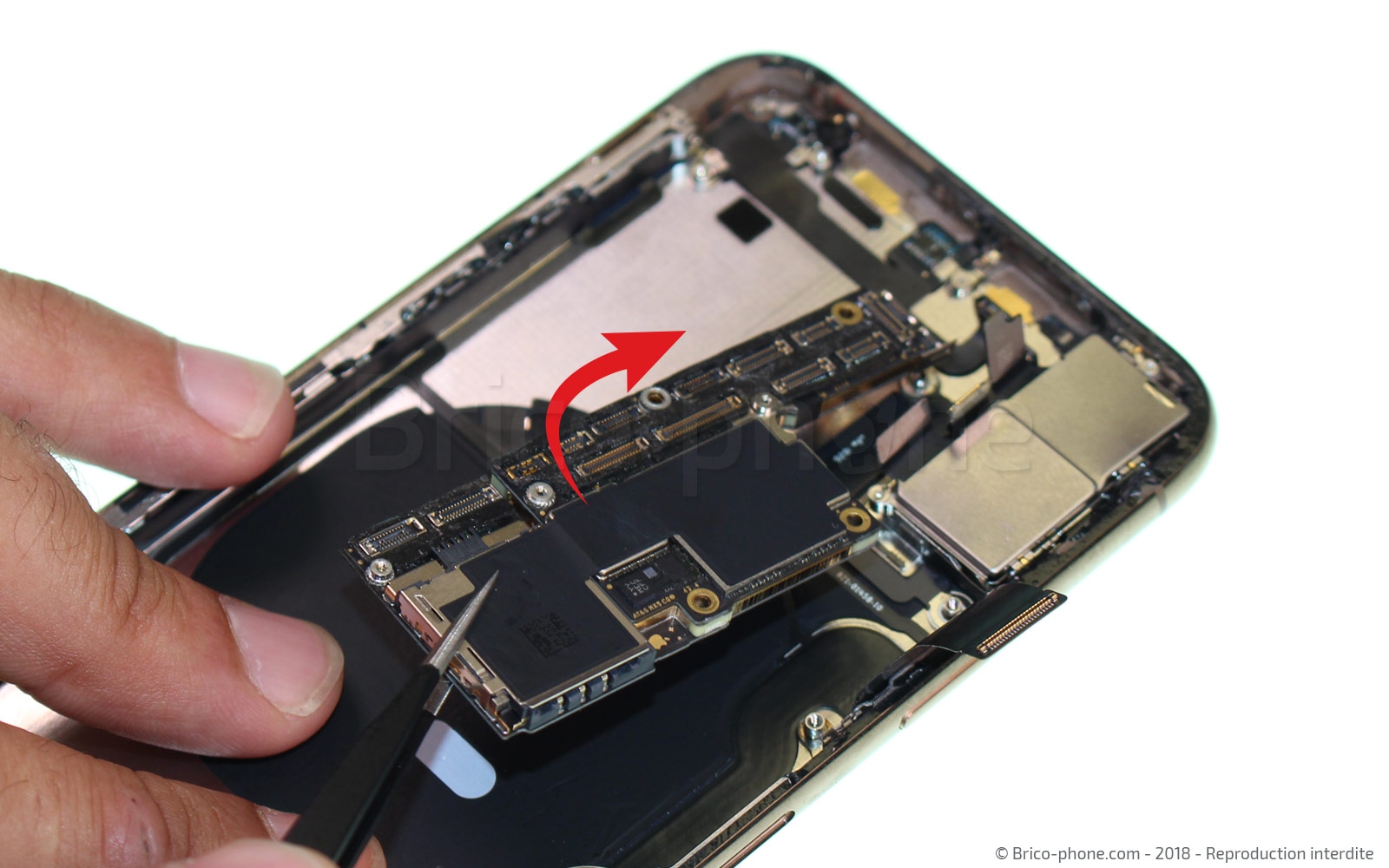

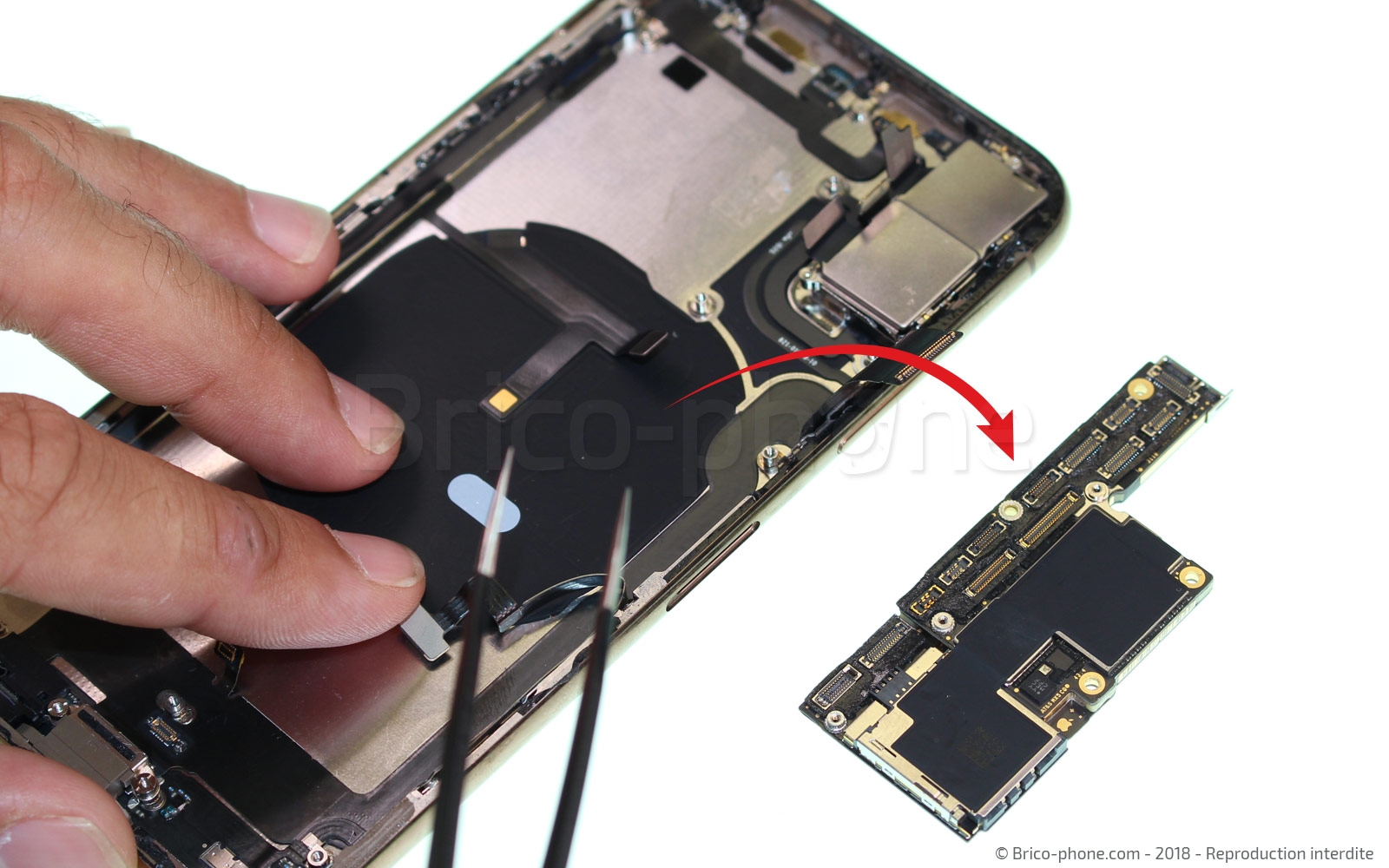

La carte-mère étant maintenant libérée de tous ses composants, vous pouvez déloger cette dernière en la saisissant par le bas, puis faites la basculer vers le haut afin de la sortir entièrement de son emplacement.

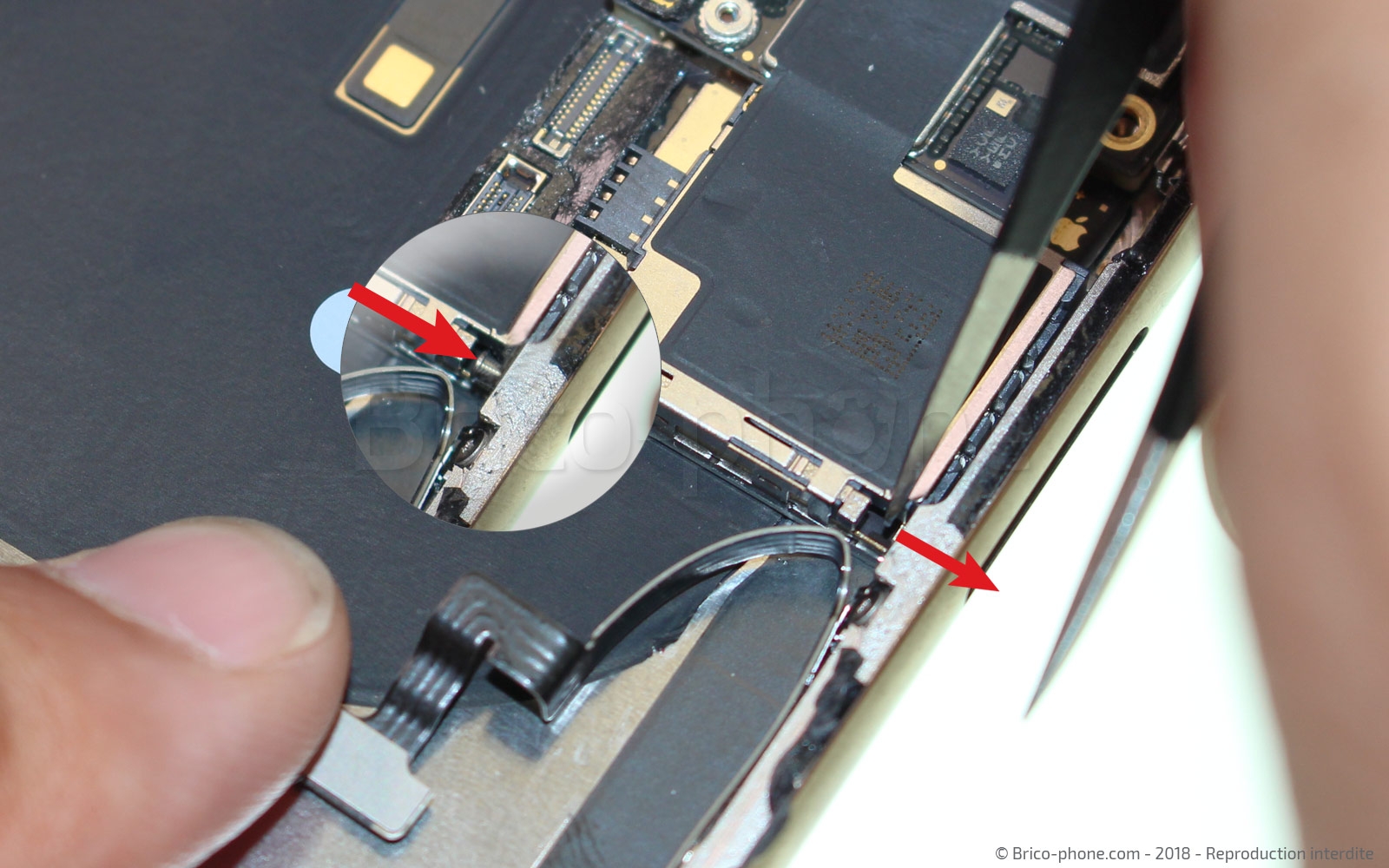

Si vous sentez que celle-ci bloque sur le côté droit, il vous suffira de pousser légèrement vers la droite le petit élément plastique noir situé en bas à droite de la carte-mère, et qui est utilisé pour l'extraction de la carte Sim.
Outils
Pince Brucelles
Etape 25

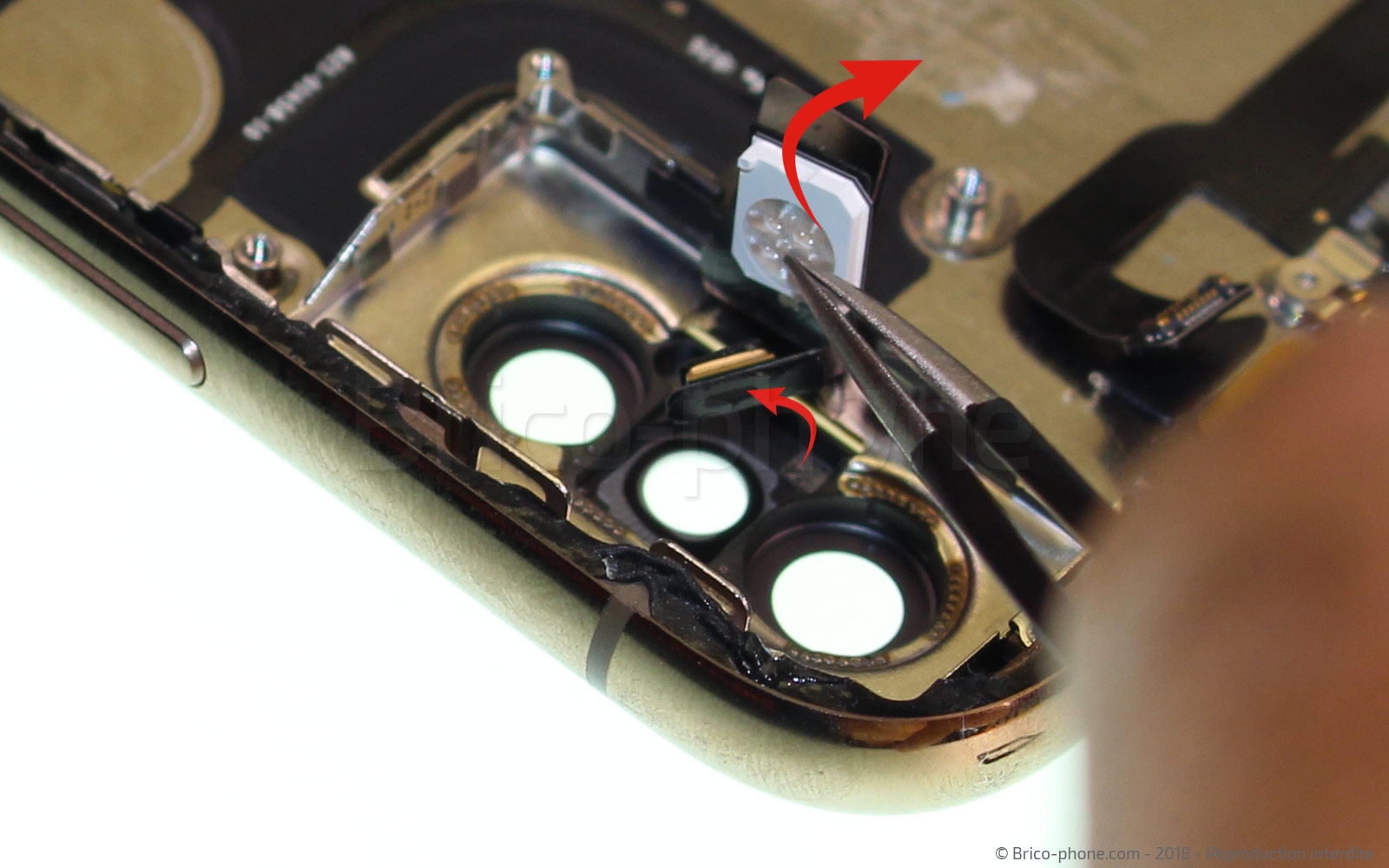

Retirer le cache appareil photo arrière

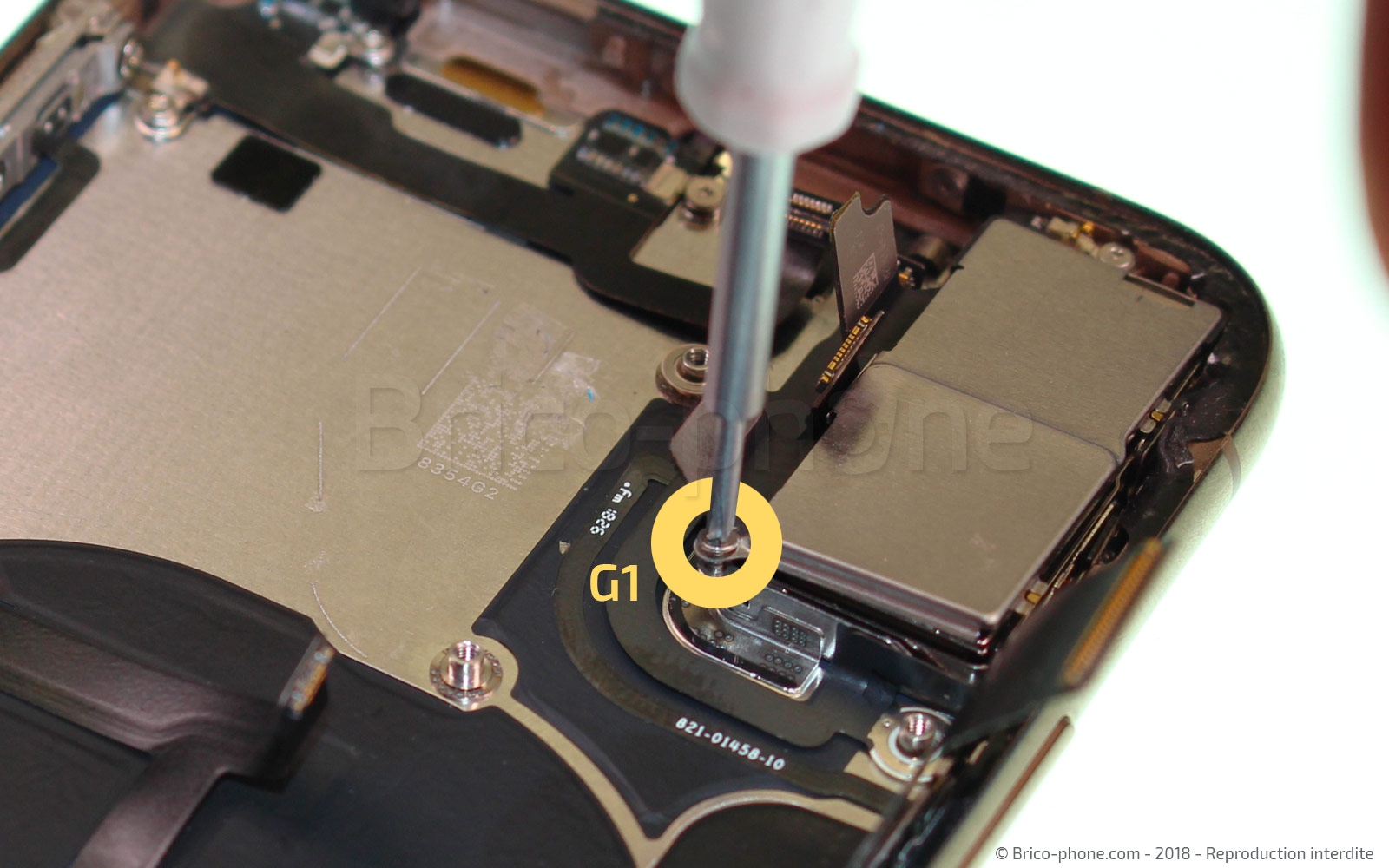

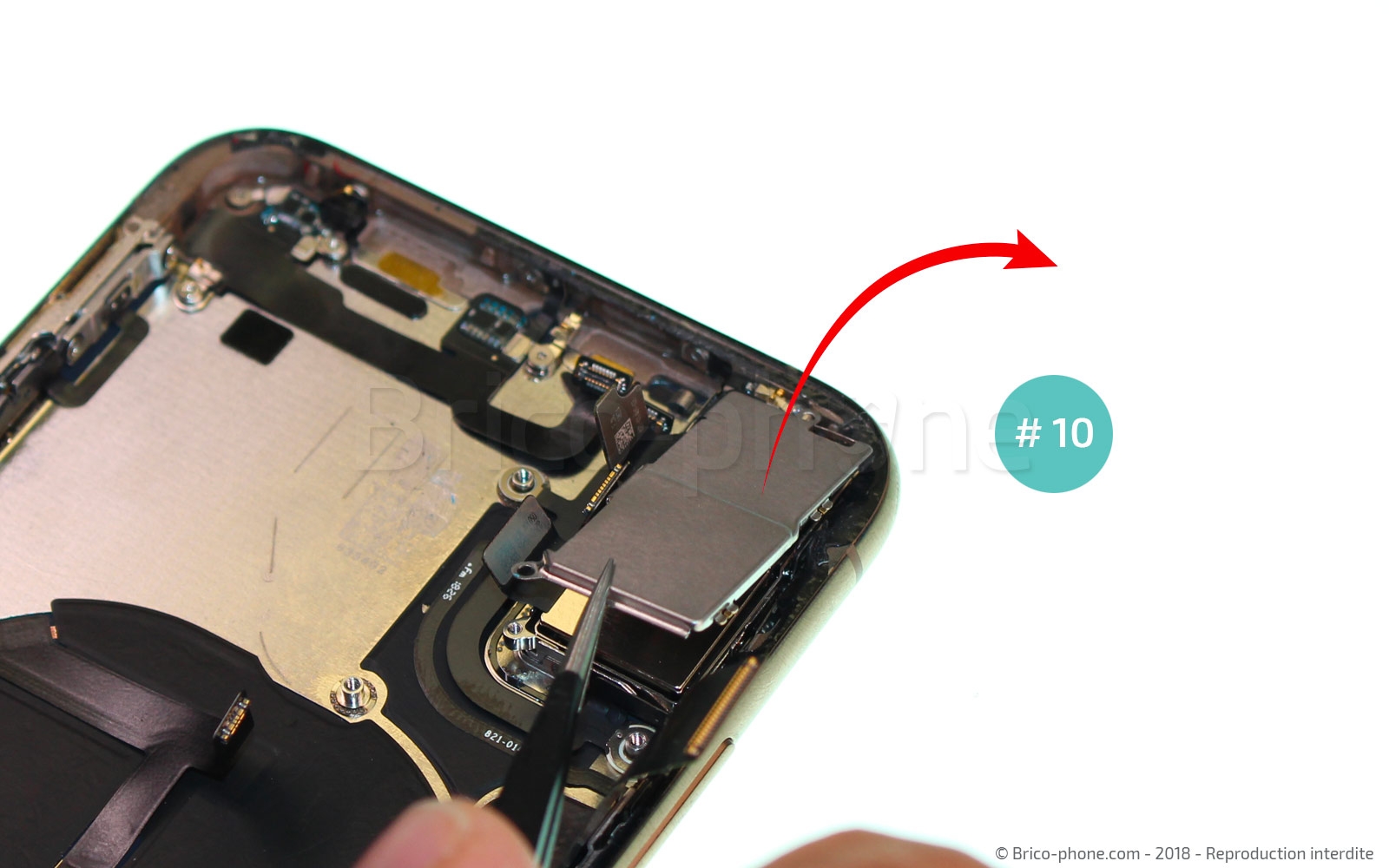

Saisissez une nouvelle fois le tournevis cruciforme afin de retirer les vis G1 et G2, puis déposer l'élément noté #10 à l'aide de la brucelles sur votre patron d'aide au montage.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 26

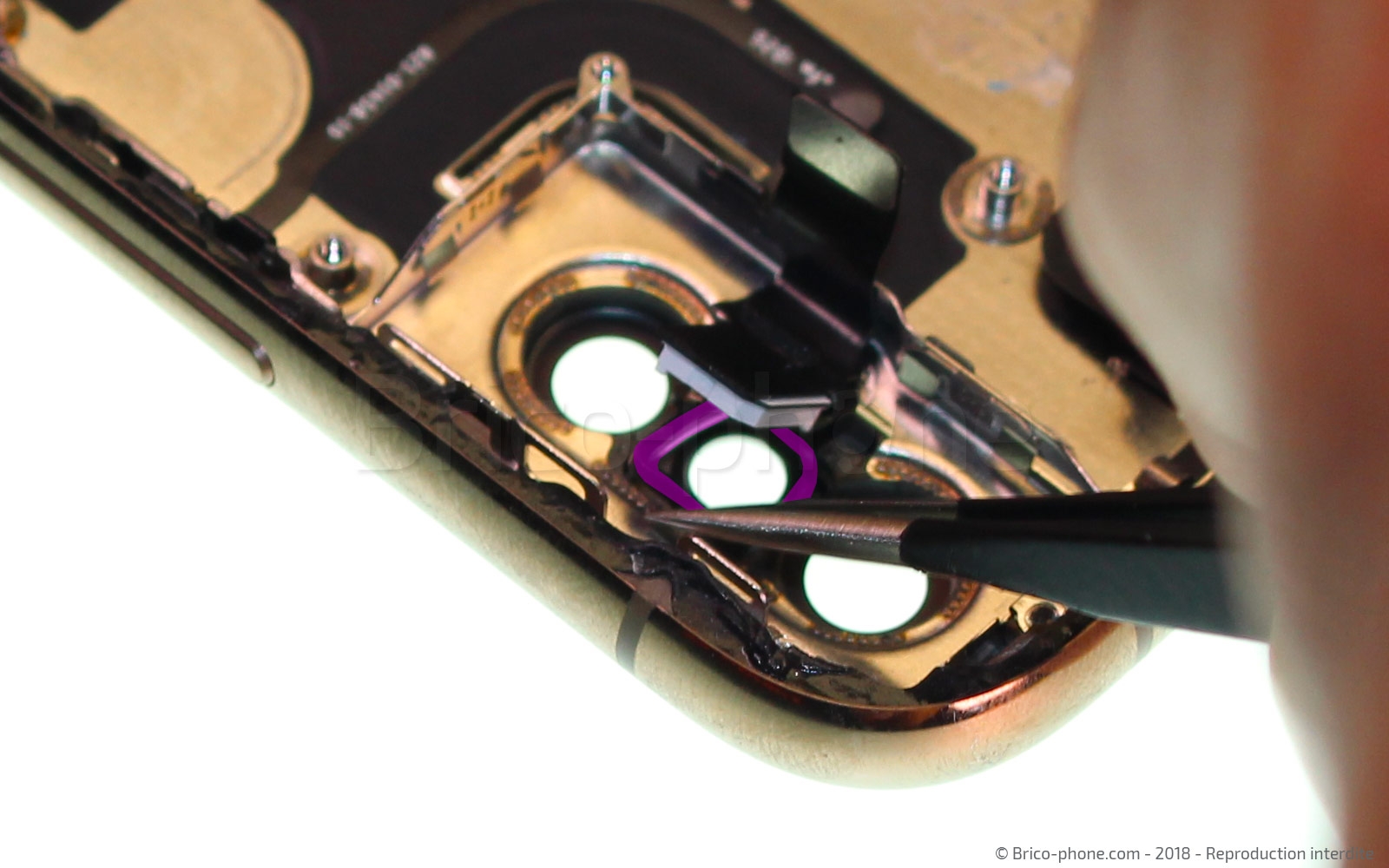

Retirer la caméra arrière

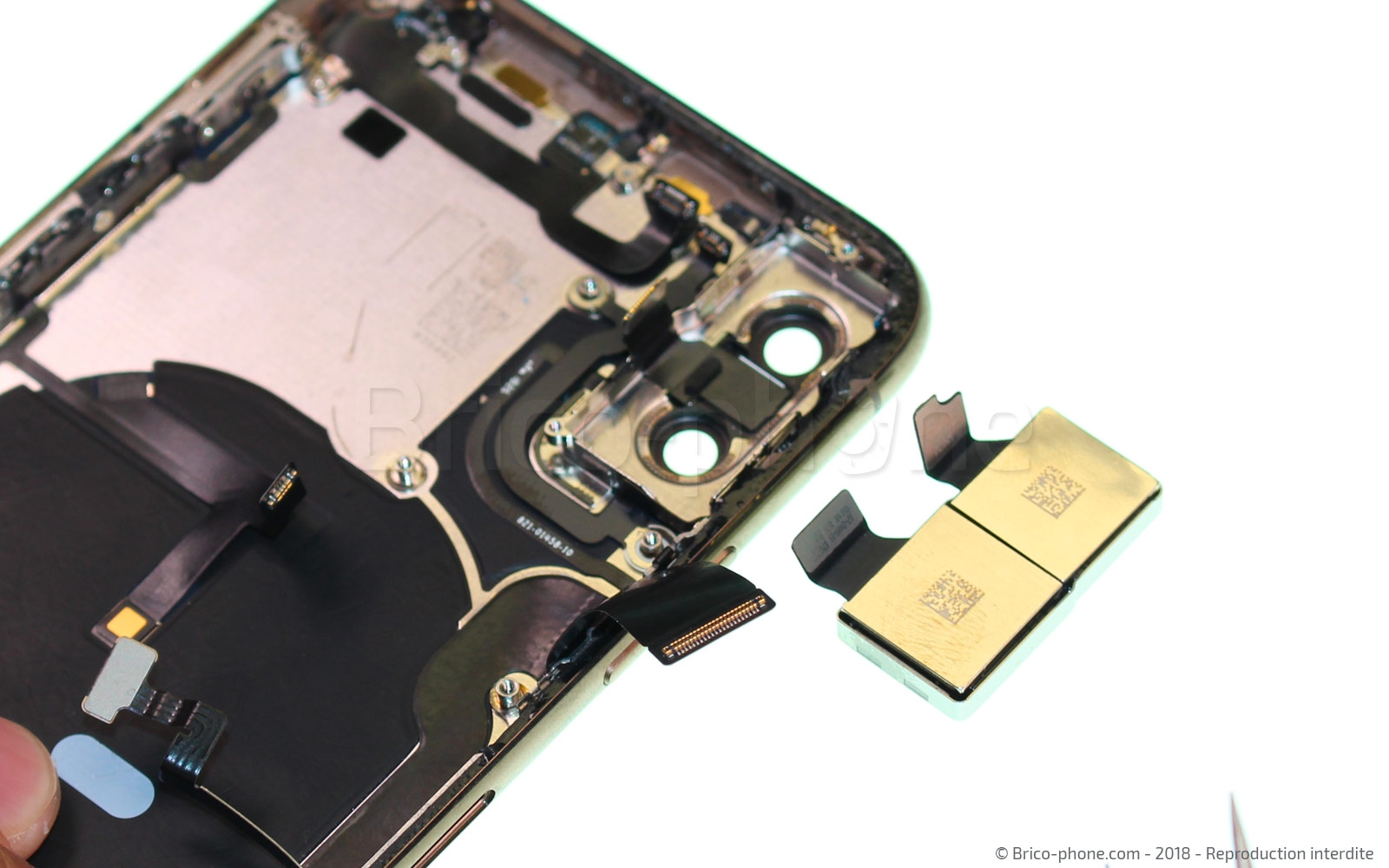

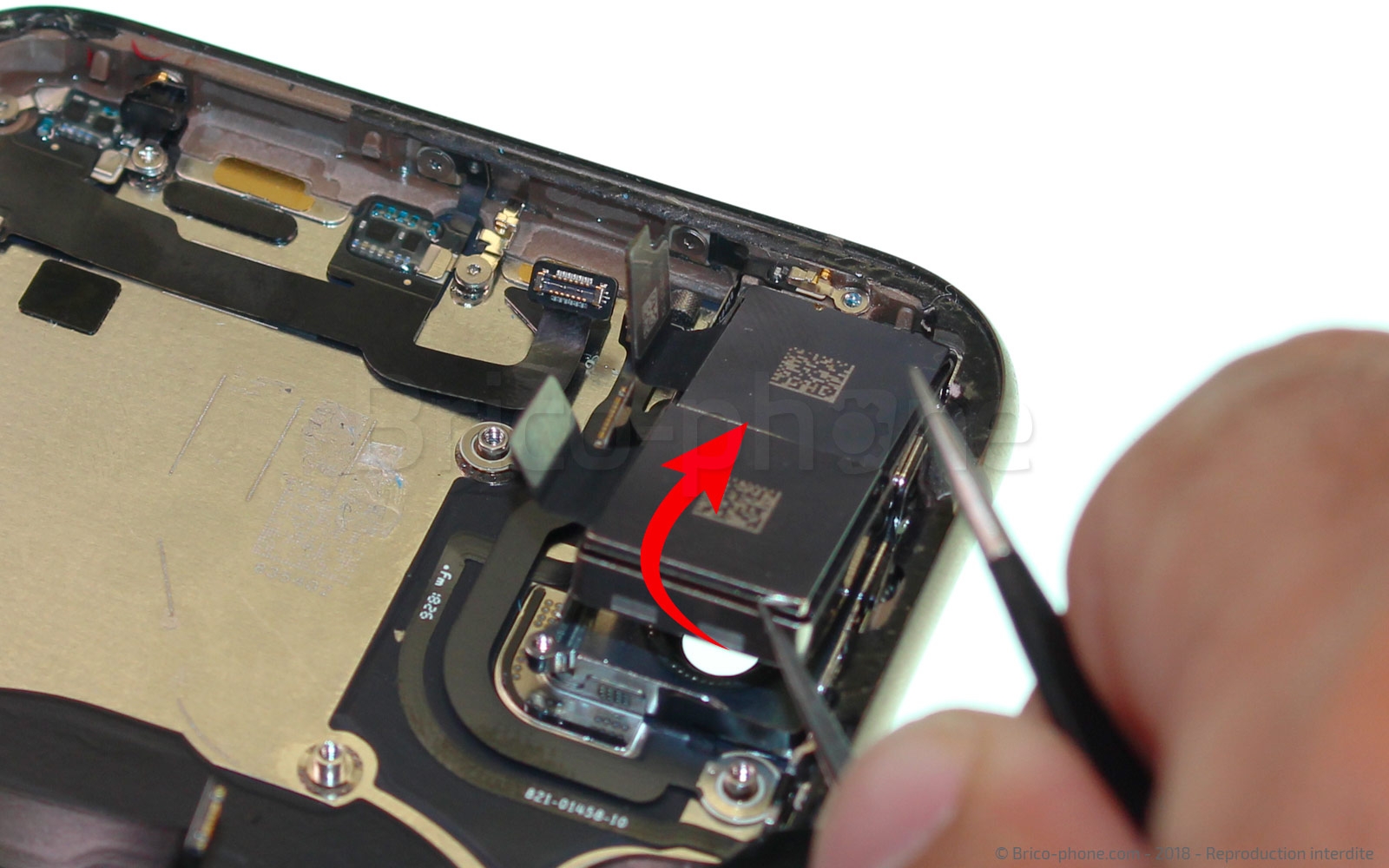

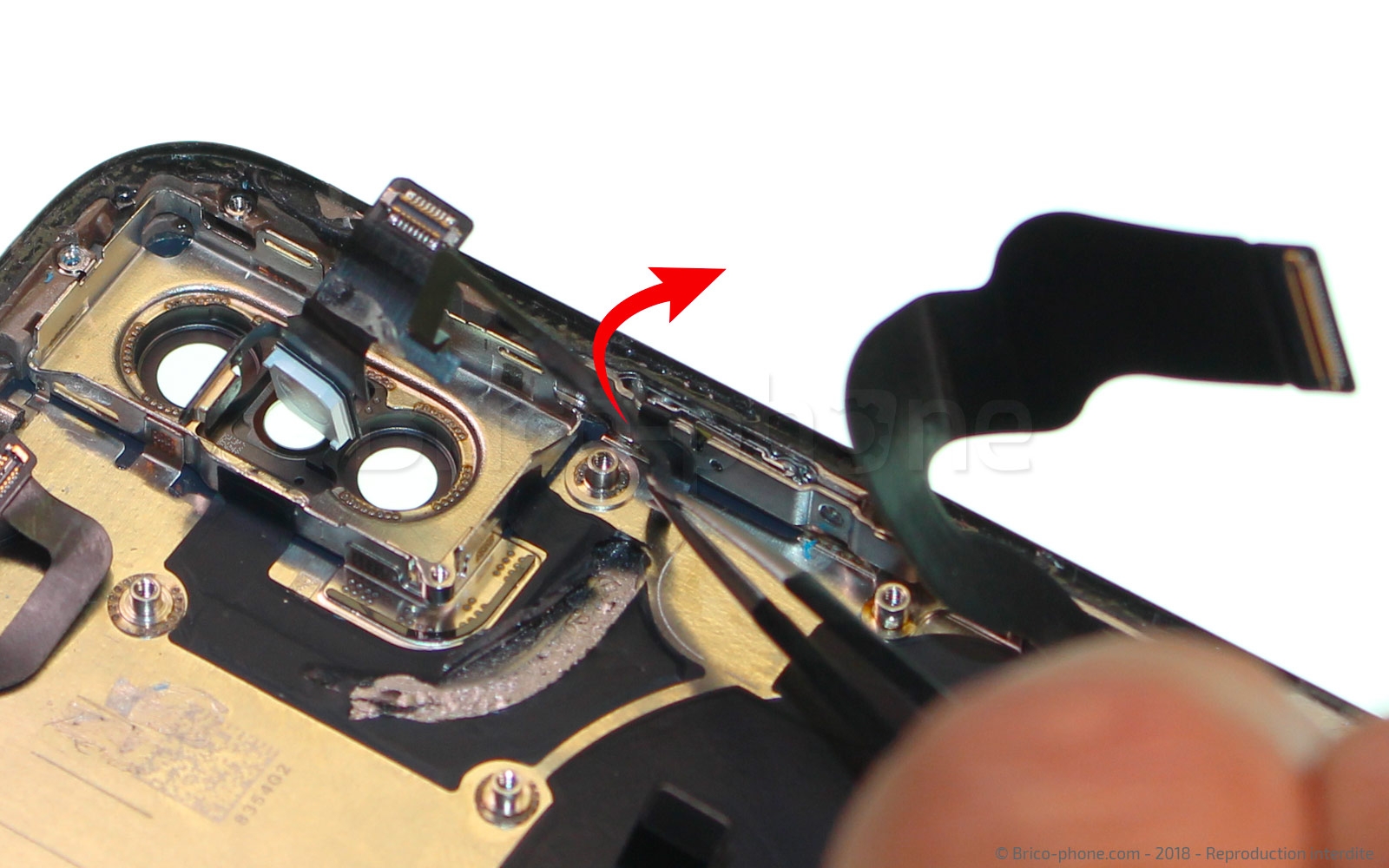

Vous pouvez désormais retirer la double caméra arrière en toute simplicité. Il vous suffira de faire légèrement levier entre cette dernière et son support métallique, puis de la déloger toujours à l'aide de la pincette métallique.
Outils
Pince Brucelles
Etape 27

Retirer la nappe bluetooth

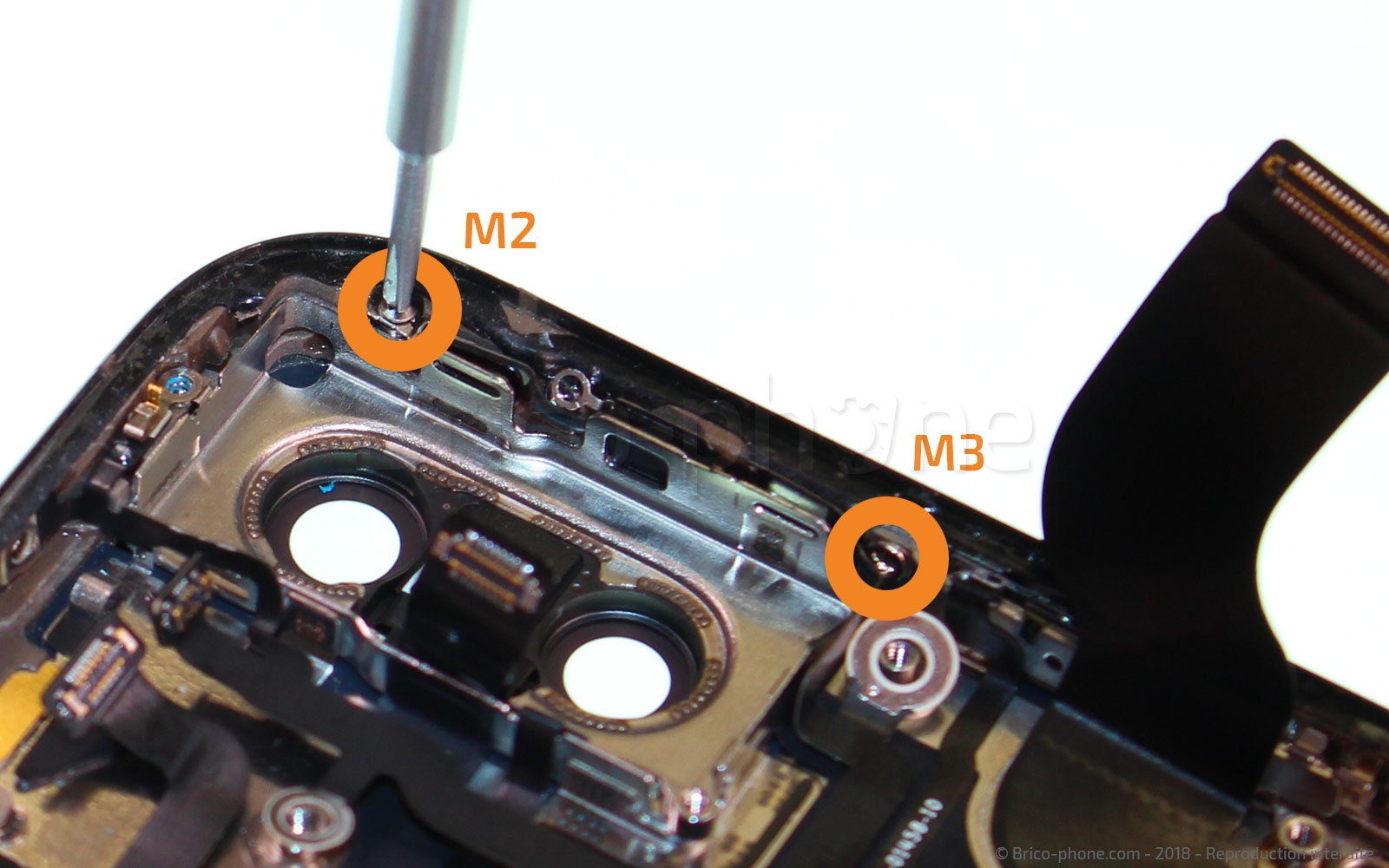

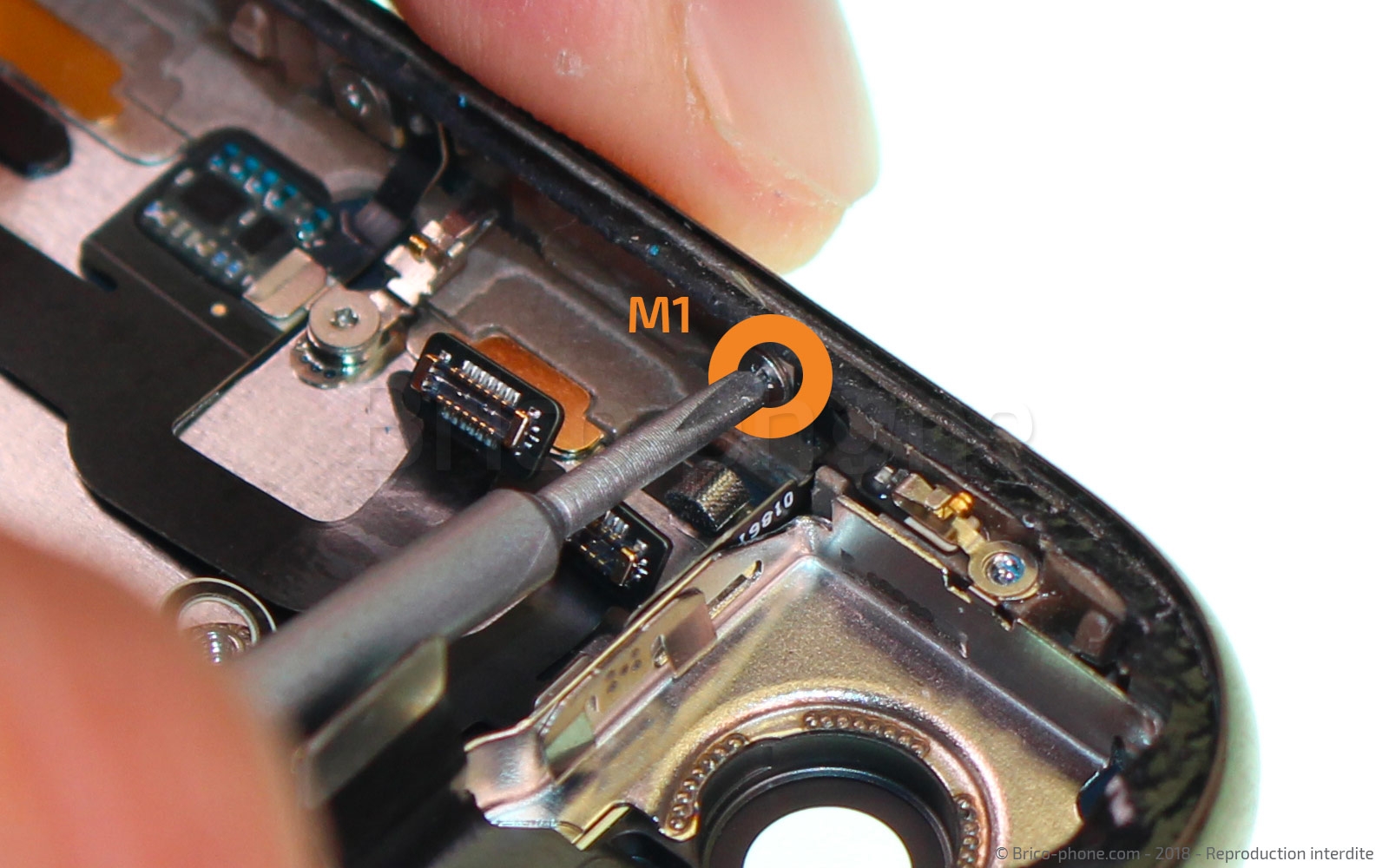

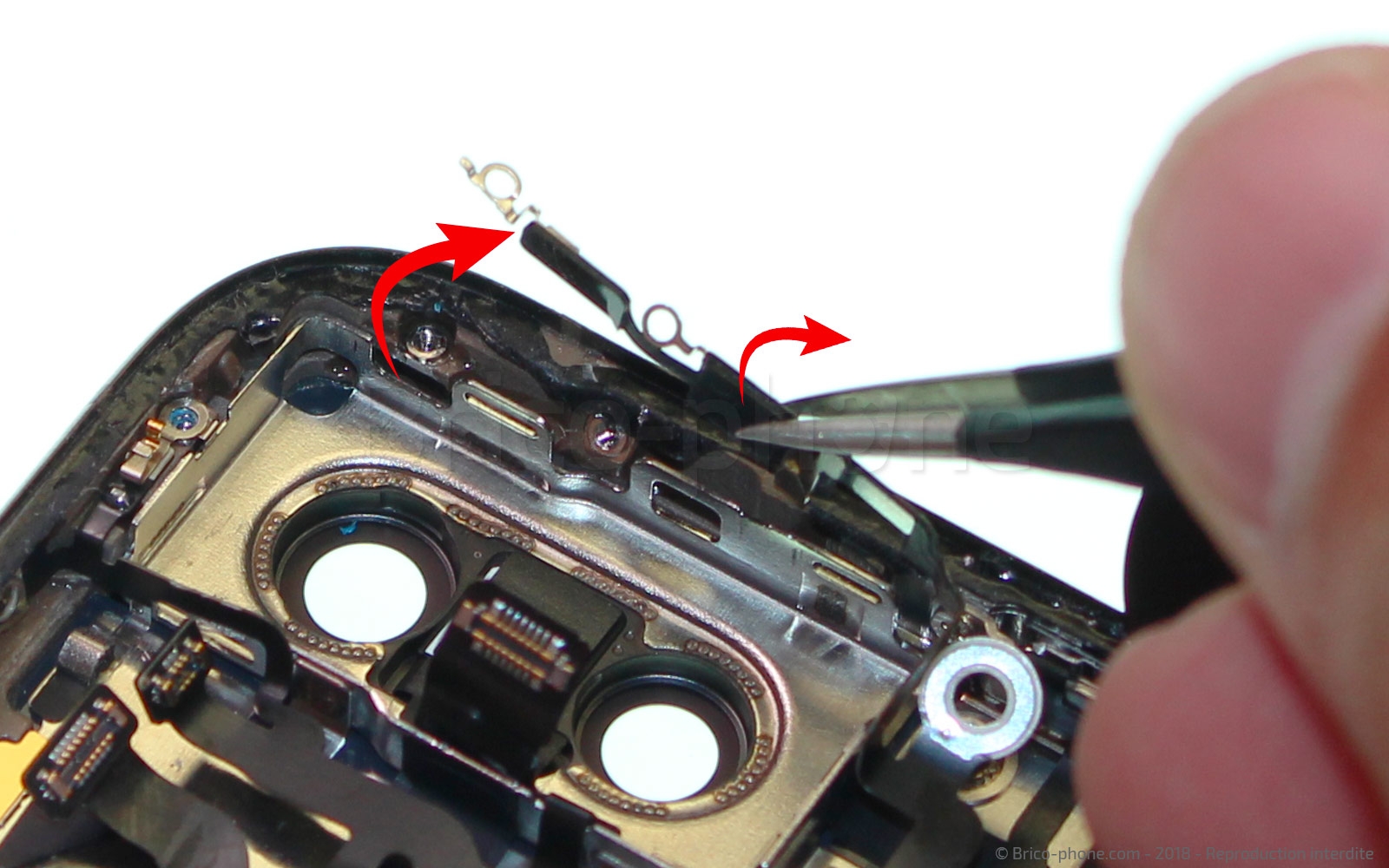

Retirez maintenant les vis triwings M1 à M3 afin de libérer l'antenne Bluetooth #12 . Décollez délicatement cette dernière puis sortez-la du châssis de votre iPhone Xs.
Outils
Pince Brucelles
Tournevis Triwing
Etape 28

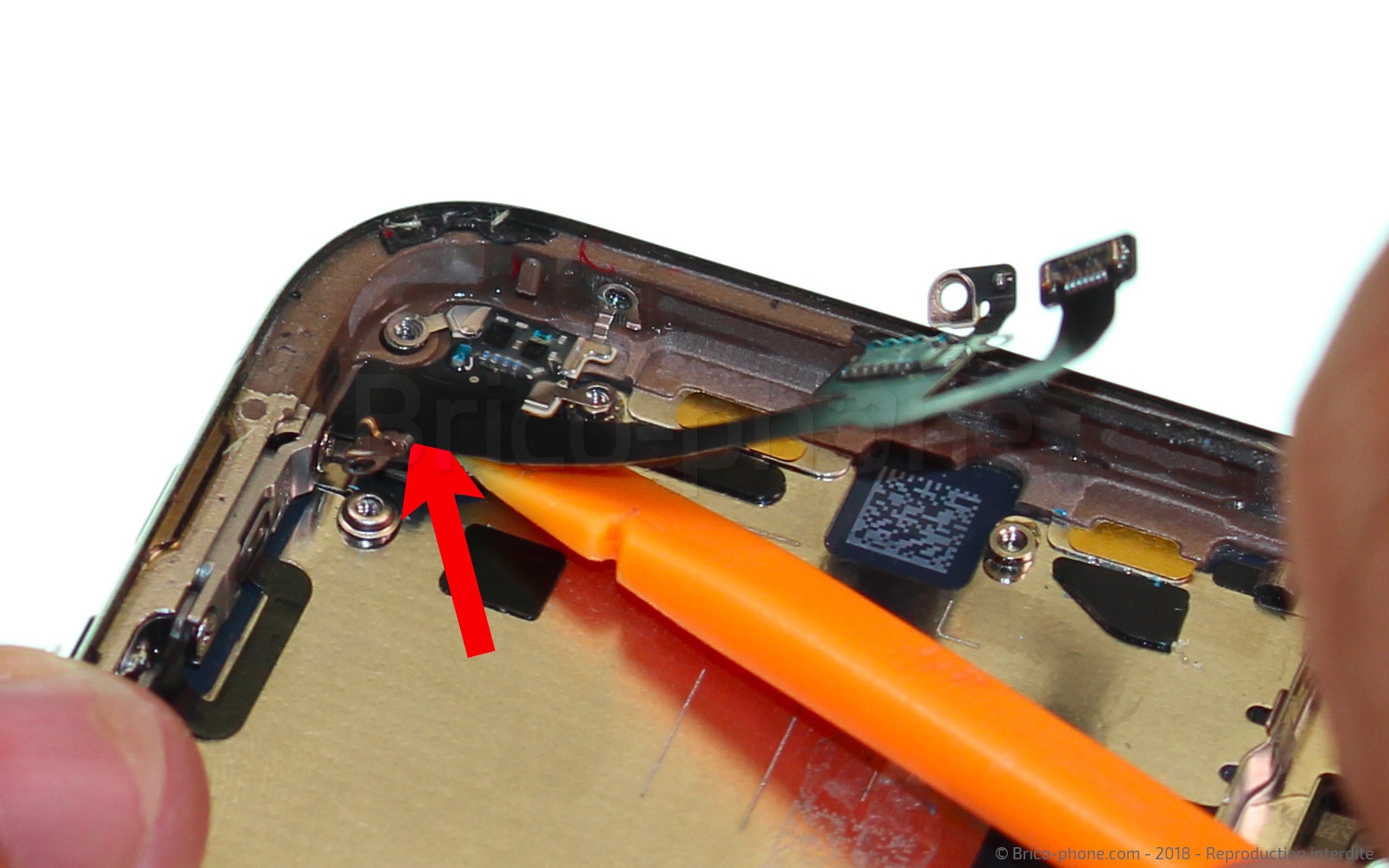

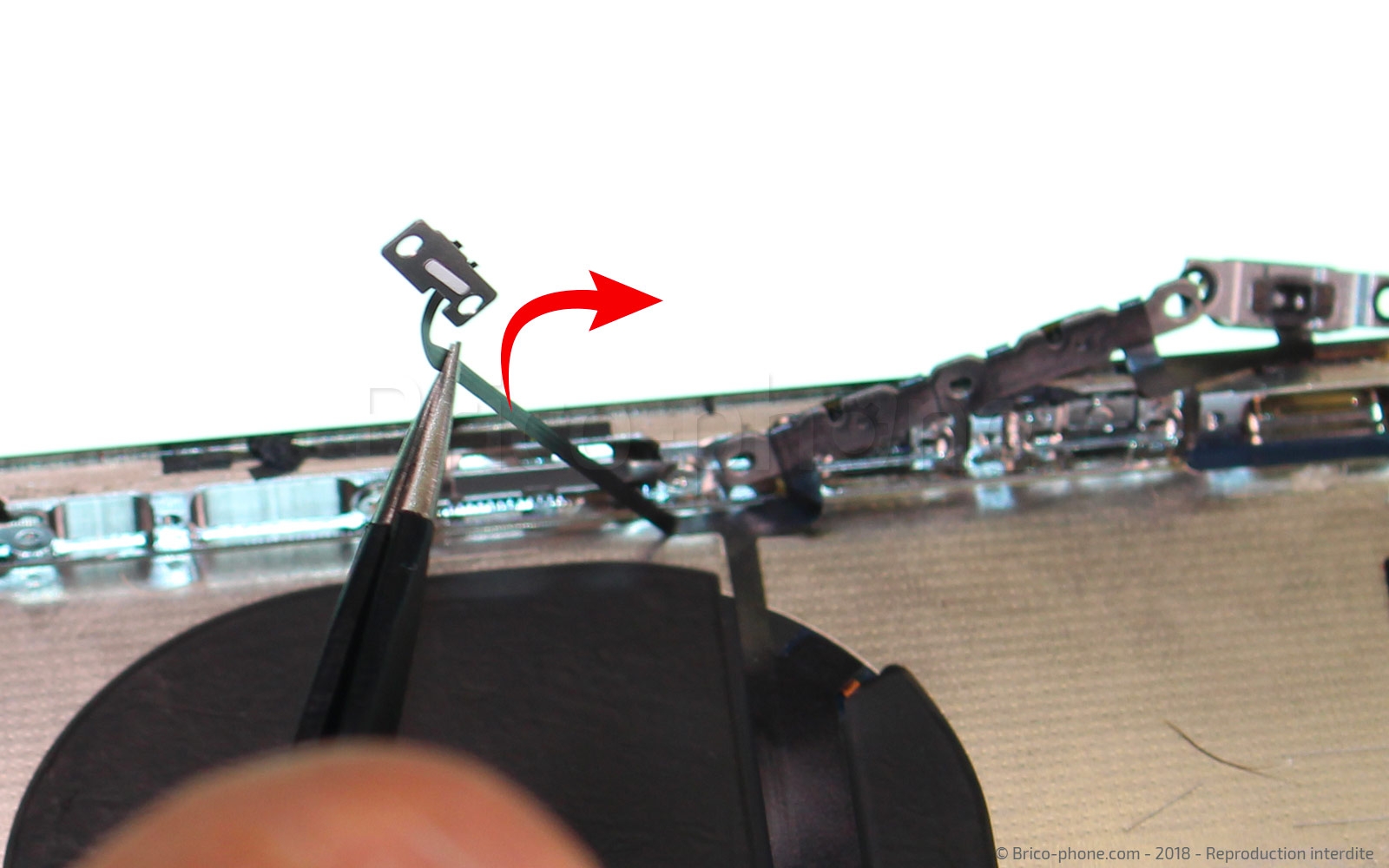

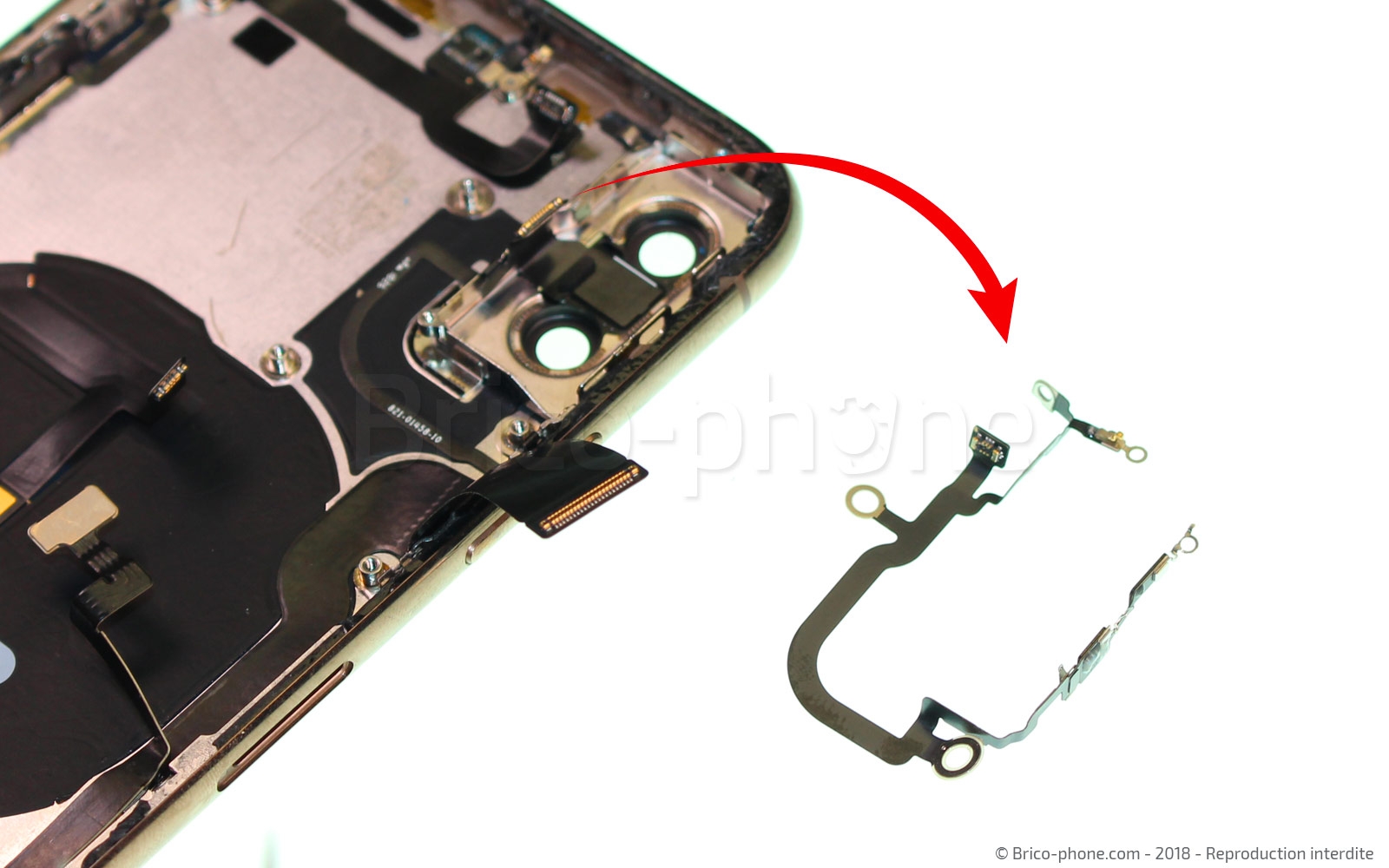

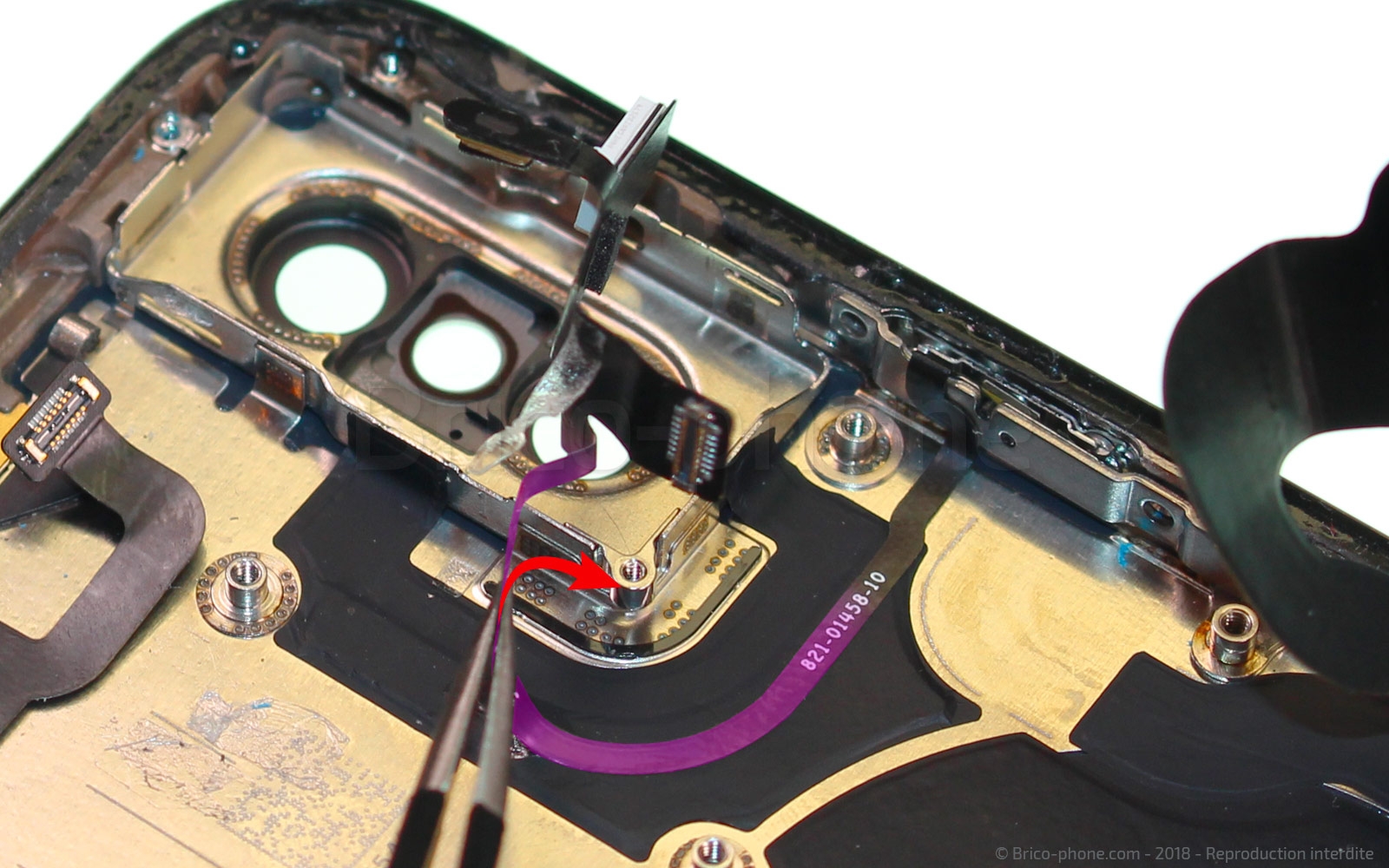

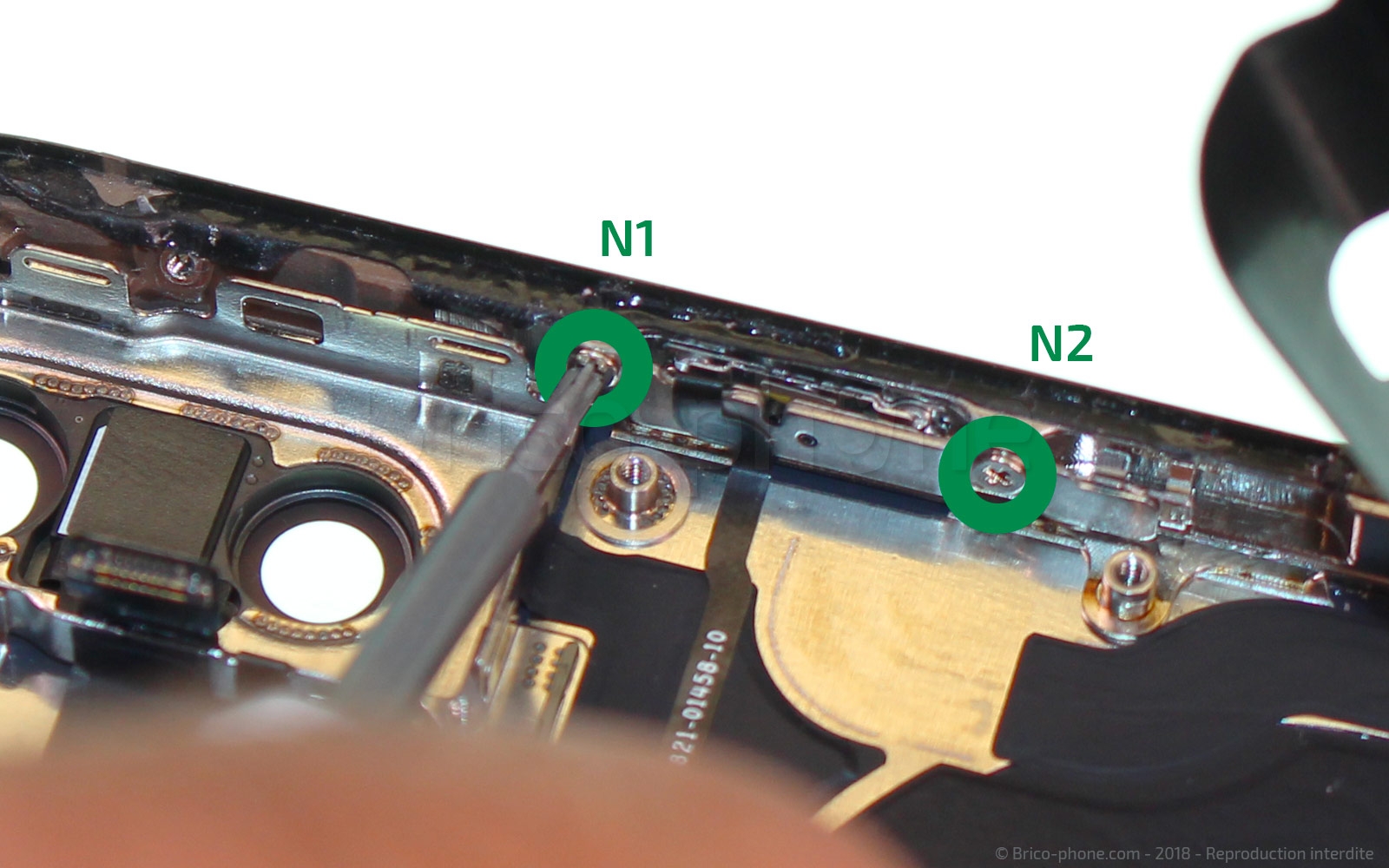

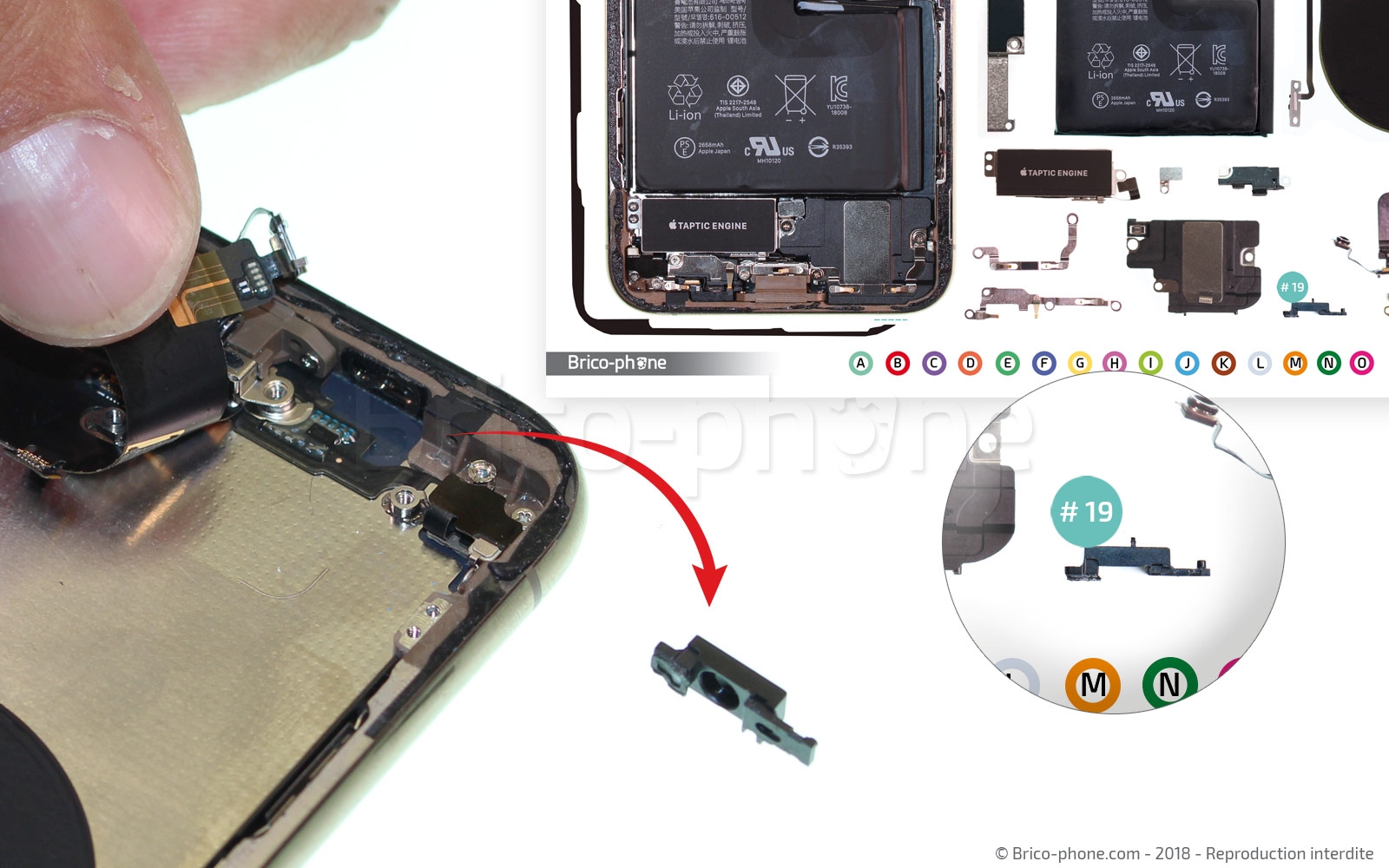

Retirer la nappe power-flash

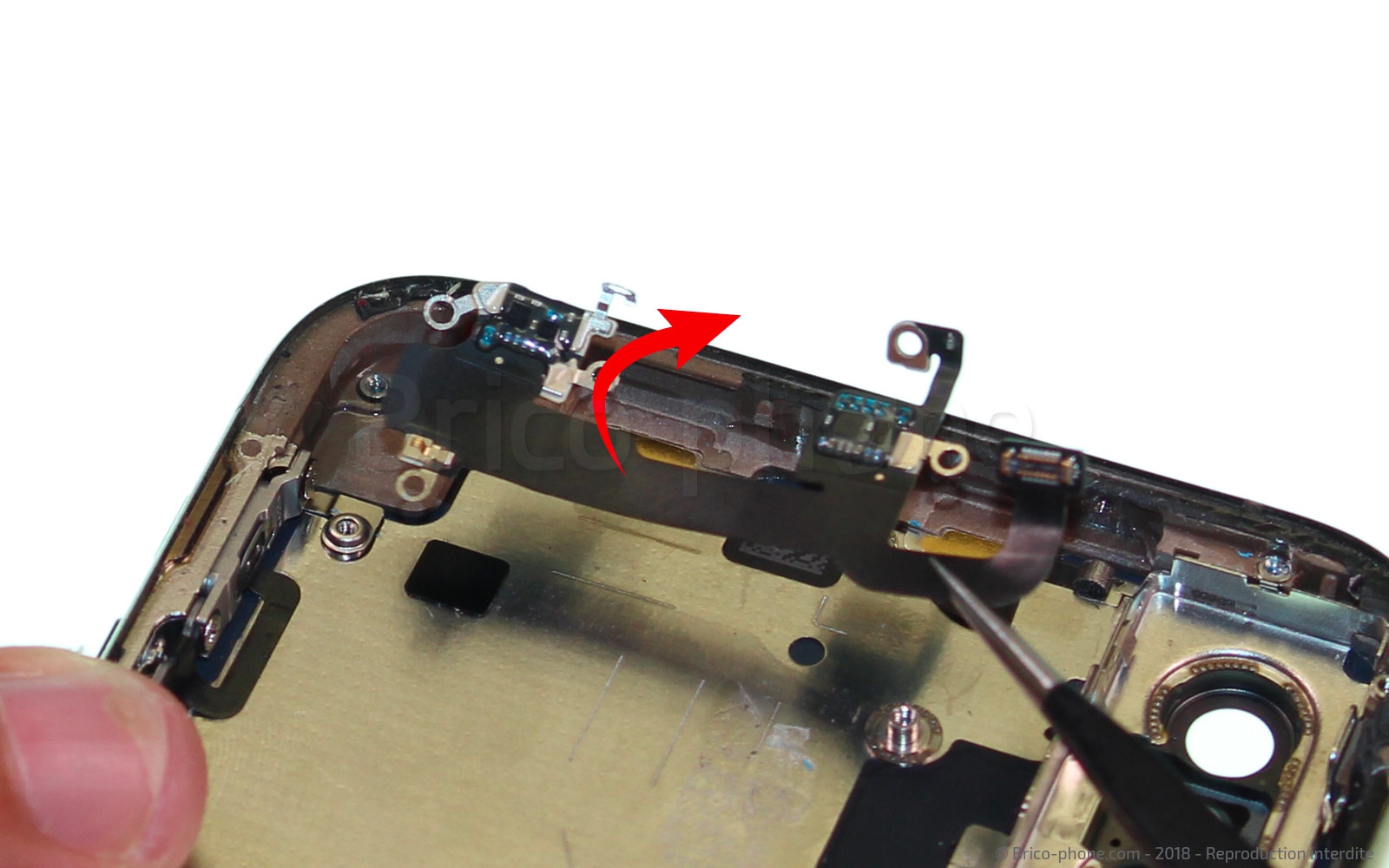

Afin d'en finir avec la partie supérieure droite du châssis, nous allons passer au retrait de la nappe power-flash. Retirez les vis cruciformes N1 et N2 avec le tournevis adéquat puis sortez le flash de son emplacement. Celui-ci est situé entre les 2 objectifs de la double caméra arrière.
Outils
Tournevis Cruciforme
Pince Brucelles

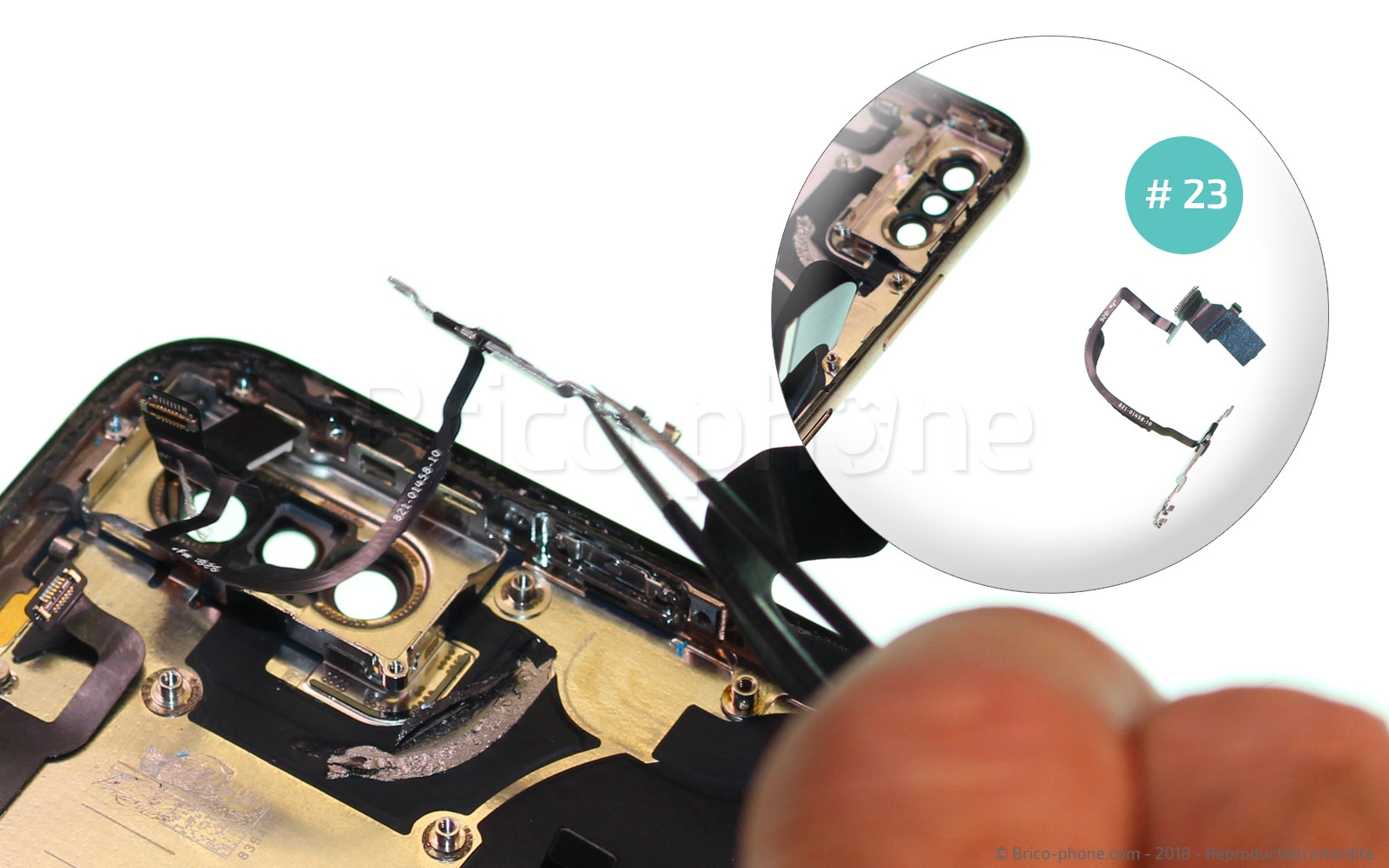

Etape 28 (bis)

Retirer la nappe power-flash

Décollez progressivement et délicatement la nappe puis sortez l'ensemble référencé #23.
Outils
Pince Brucelles
Etape 29

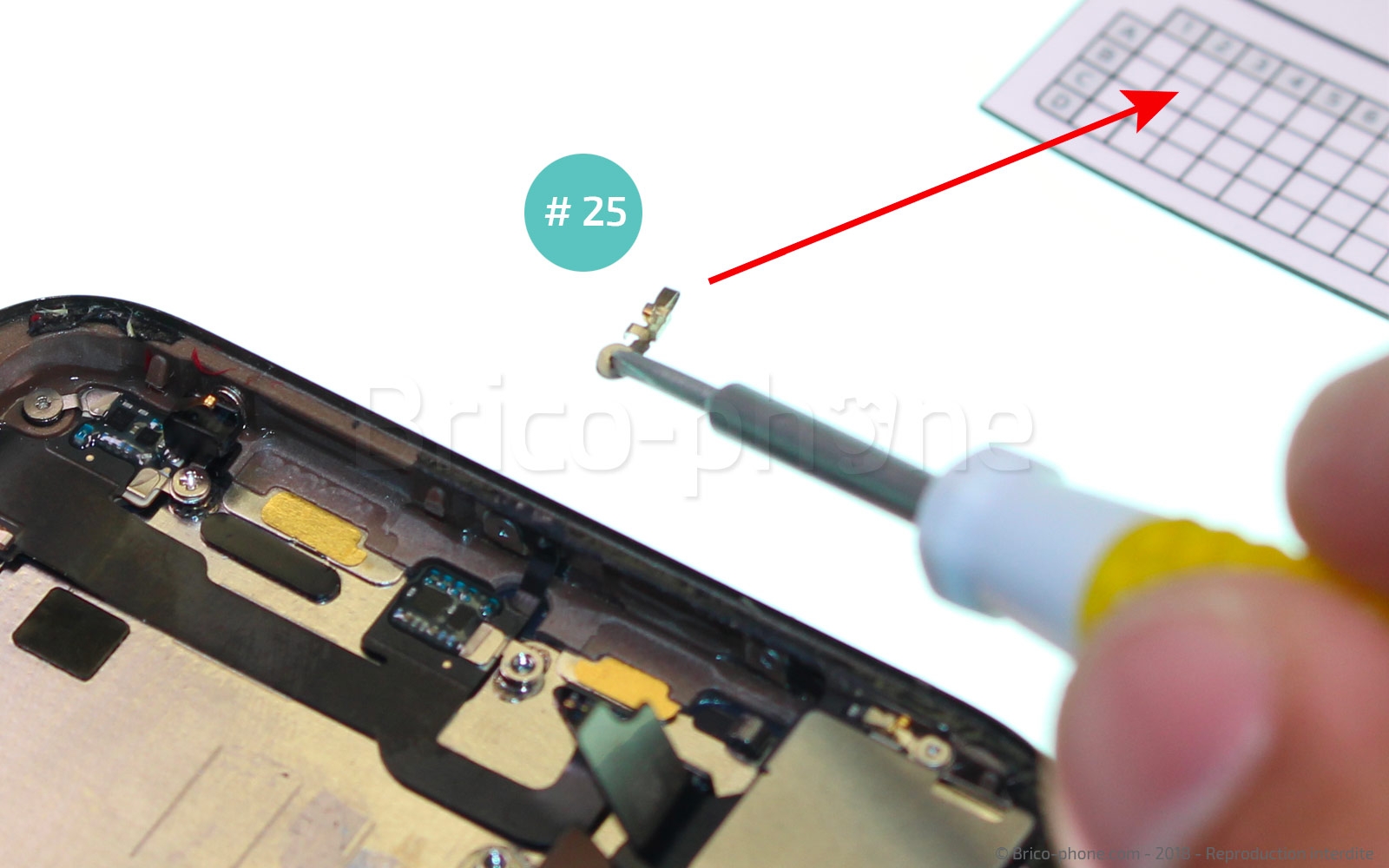

Retirer les éléments #25 et #26

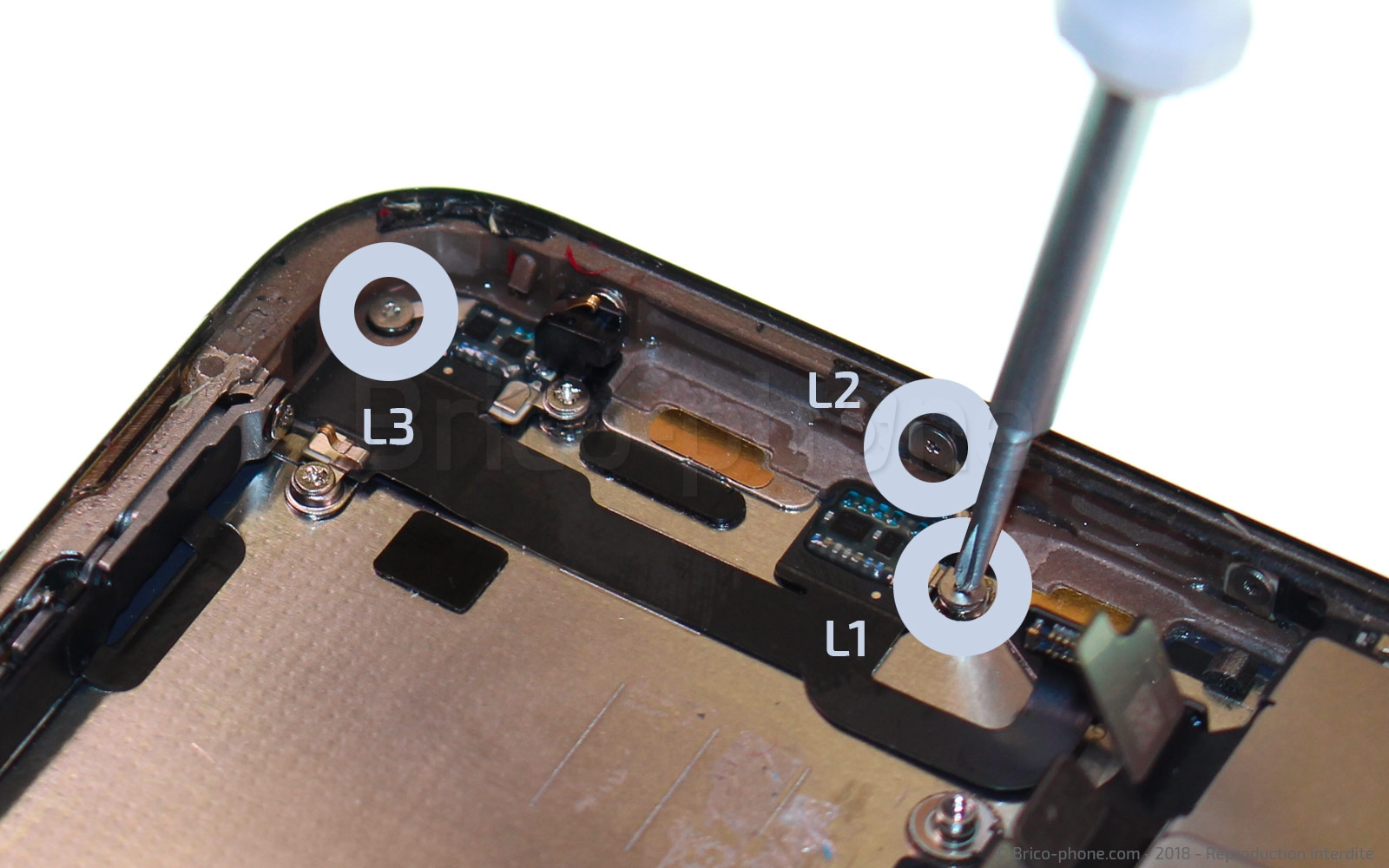

Retirez les vis triwing L1 à L3, puis déposez le petit élément métallique #25 sur votre patron d'aide au montage.

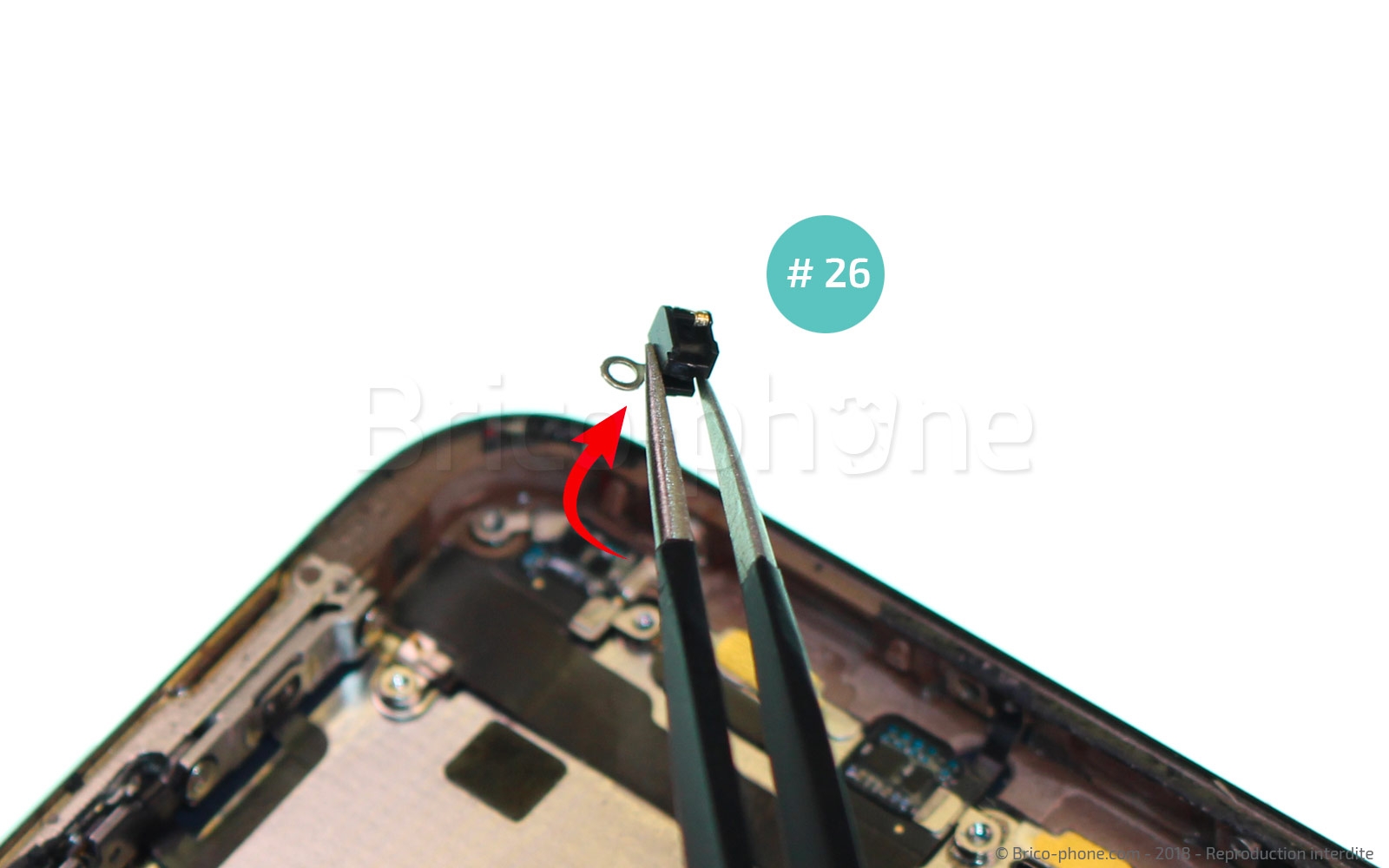

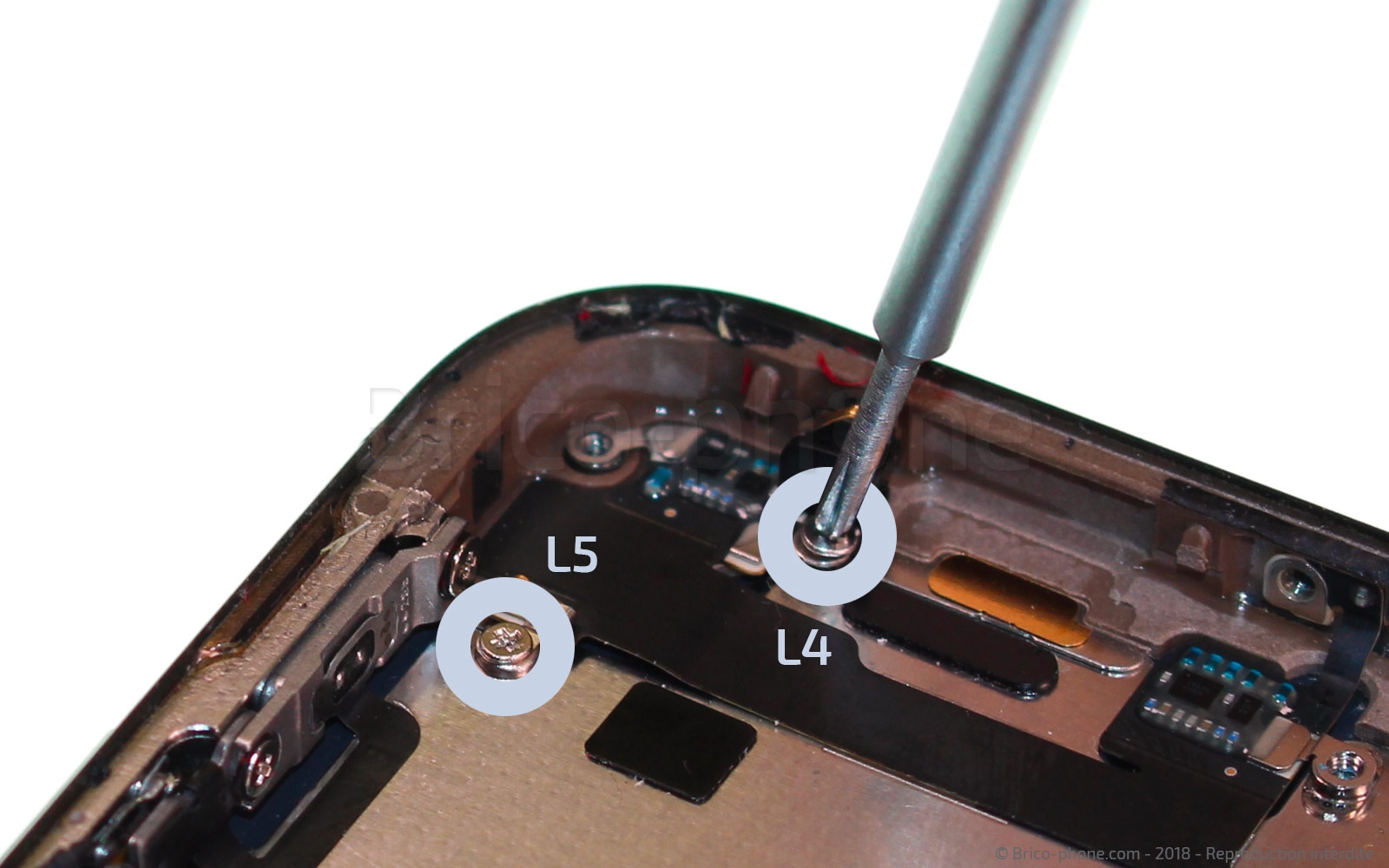

Retirez ensuite L4 et L5 avec le tournevis cruciforme, afin de récupérer à son tour l'élément #26.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 30

Sortir la nappe Wifi

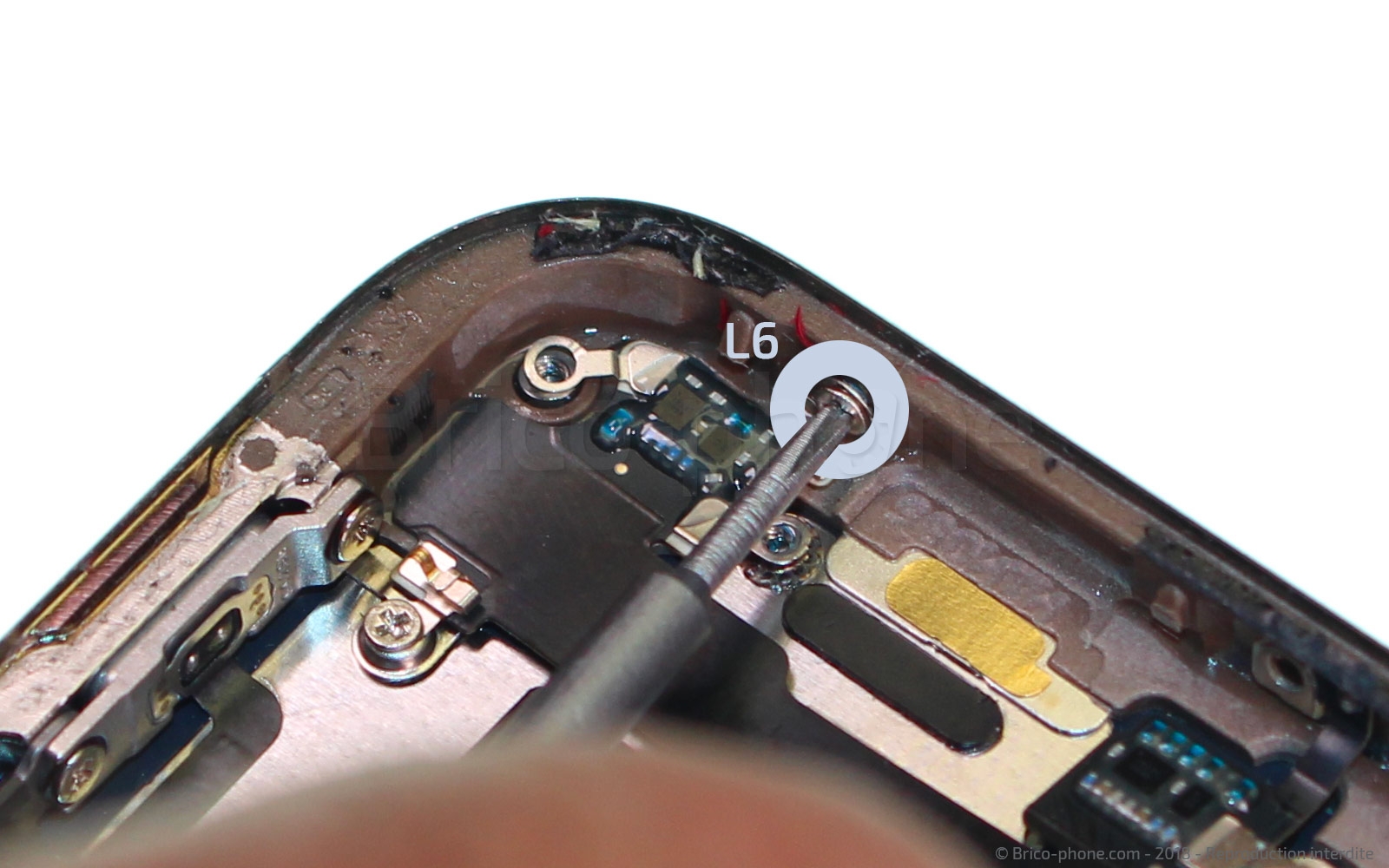

Il ne vous reste plus qu'à dévisser L6 avec le tournevis cruciforme afin de pouvoir retirer la nappe Wifi à l'aide de la pincette ou du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 31

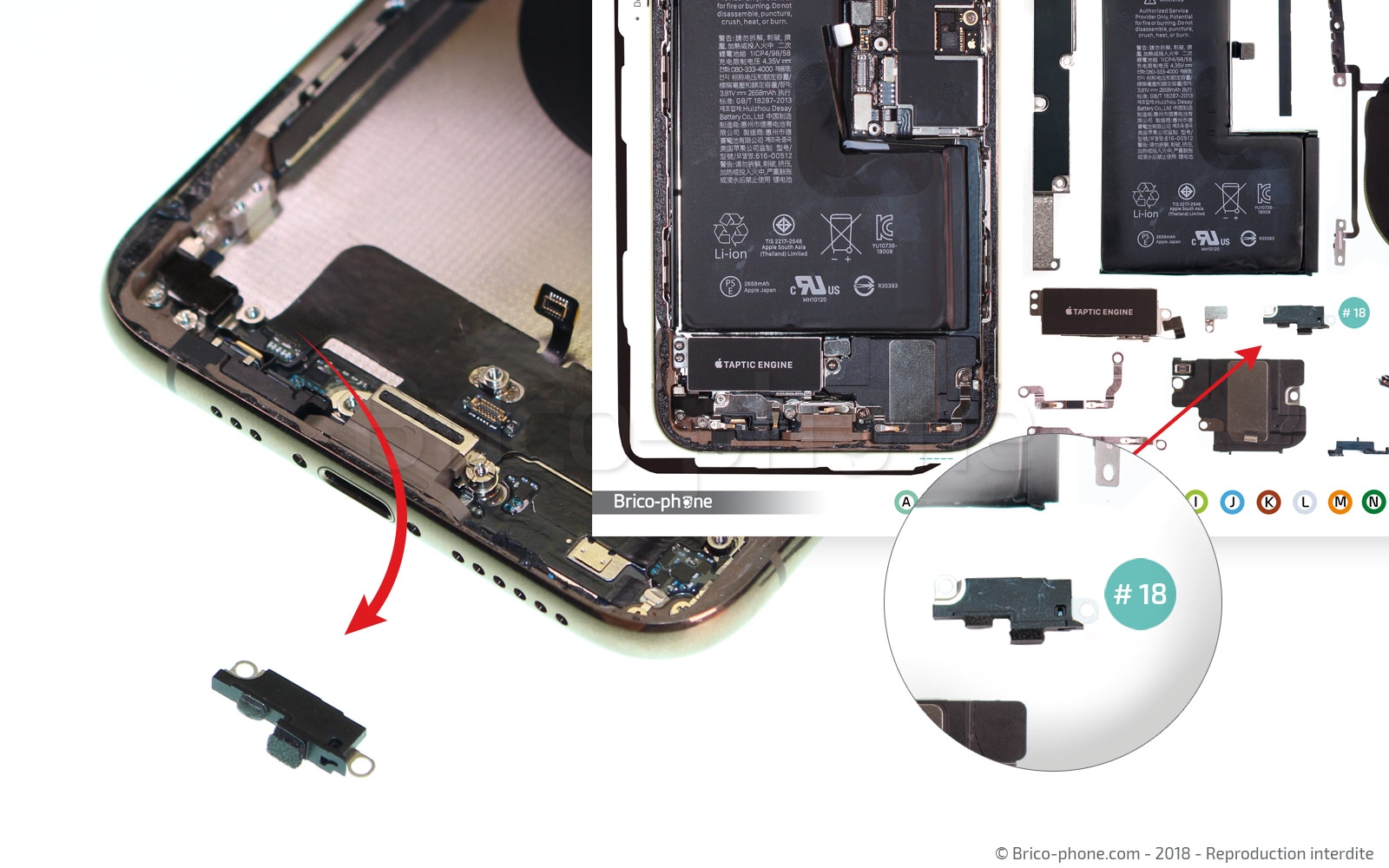

Retirer le cache métallique #18

Repassons sur le bas du téléphone afin de nous attaquer notamment à la nappe USB/Dock.
Retirez les vis i1 et i2 à l'aide du tournevis plat puis dégagez l'élément métallique à l'aide de la pincette.
Outils
Pince Brucelles
Tournevis Plat
Etape 32

Libérer l'antenne GSM

Retirez J1 et J2 avec le tournevis Triwing afin de pouvoir libérer la partie de la nappe GSM fixée sur la tranche droite du châssis.
Cette opération a pour but de faciliter le retrait de la nappe Dock.
Outils
Tournevis Triwing
Etape 33

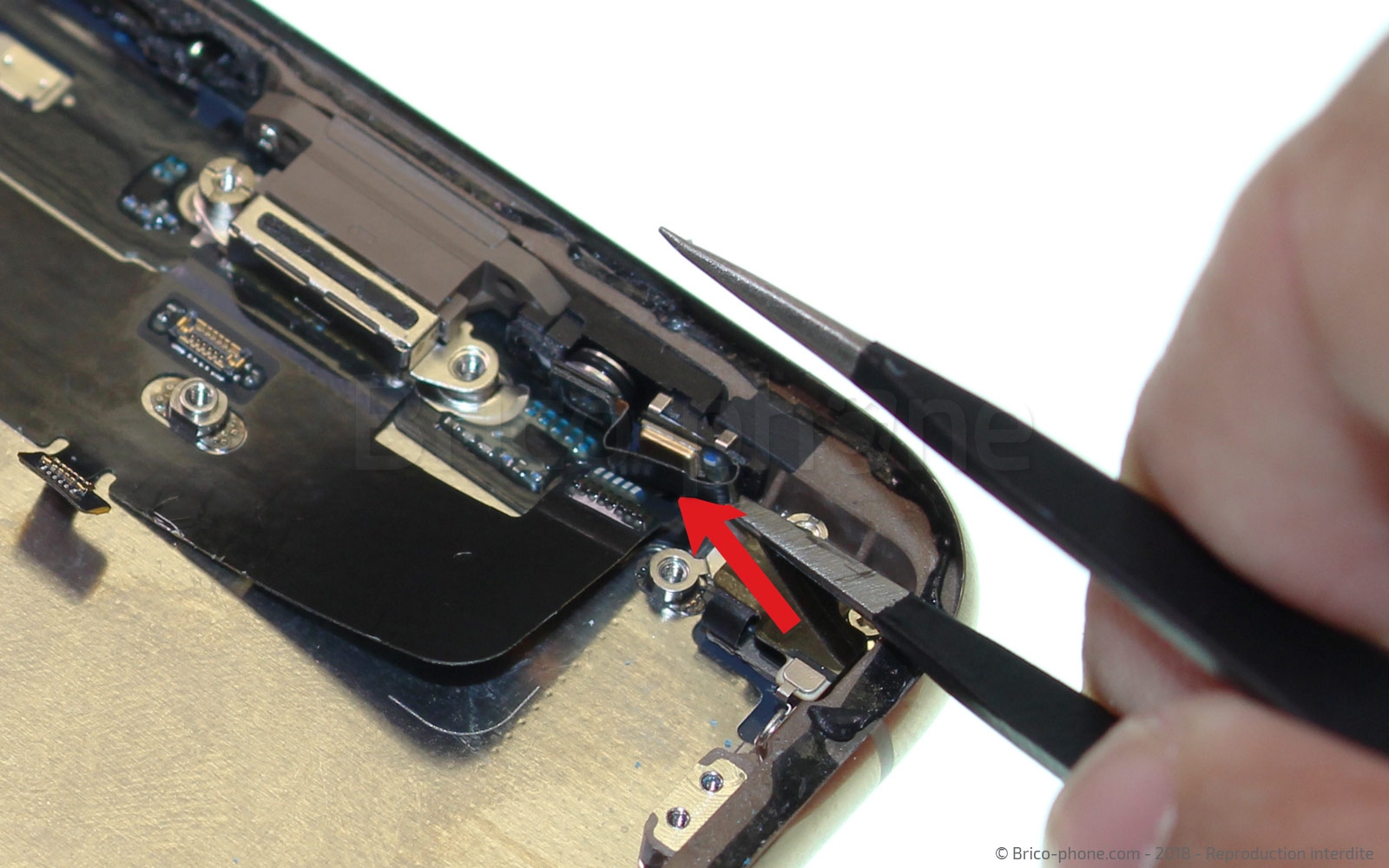

Déloger les micros

Décollez les micros qui sont légèrement collés sur la tranche du châssis et qui se situent à gauche de la prise charge de votre iPhone XS. Vous pouvez également retirer le support du micro en le décollant à l'aide de la pincette.
Outils
Pince Brucelles
Etape 34

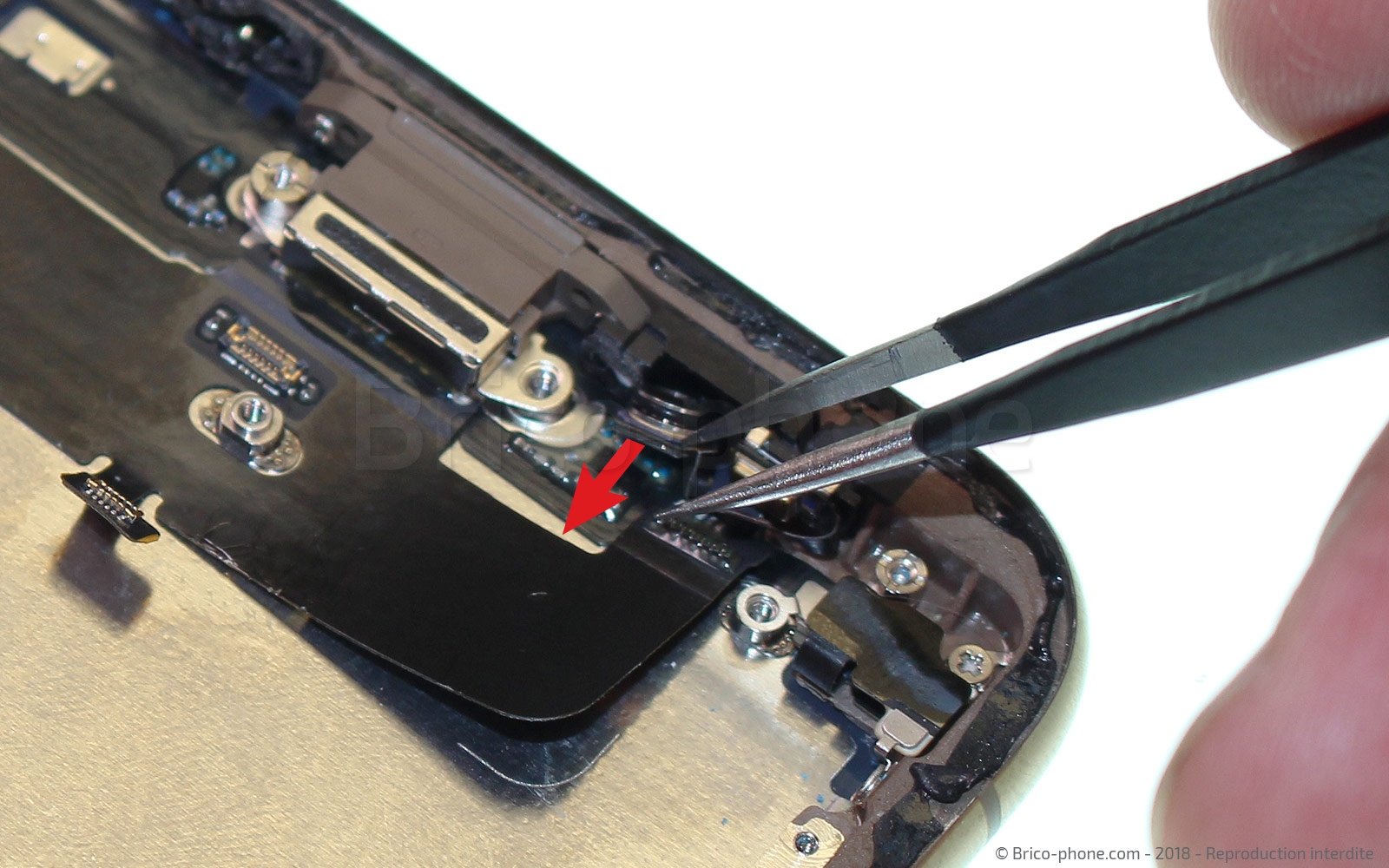

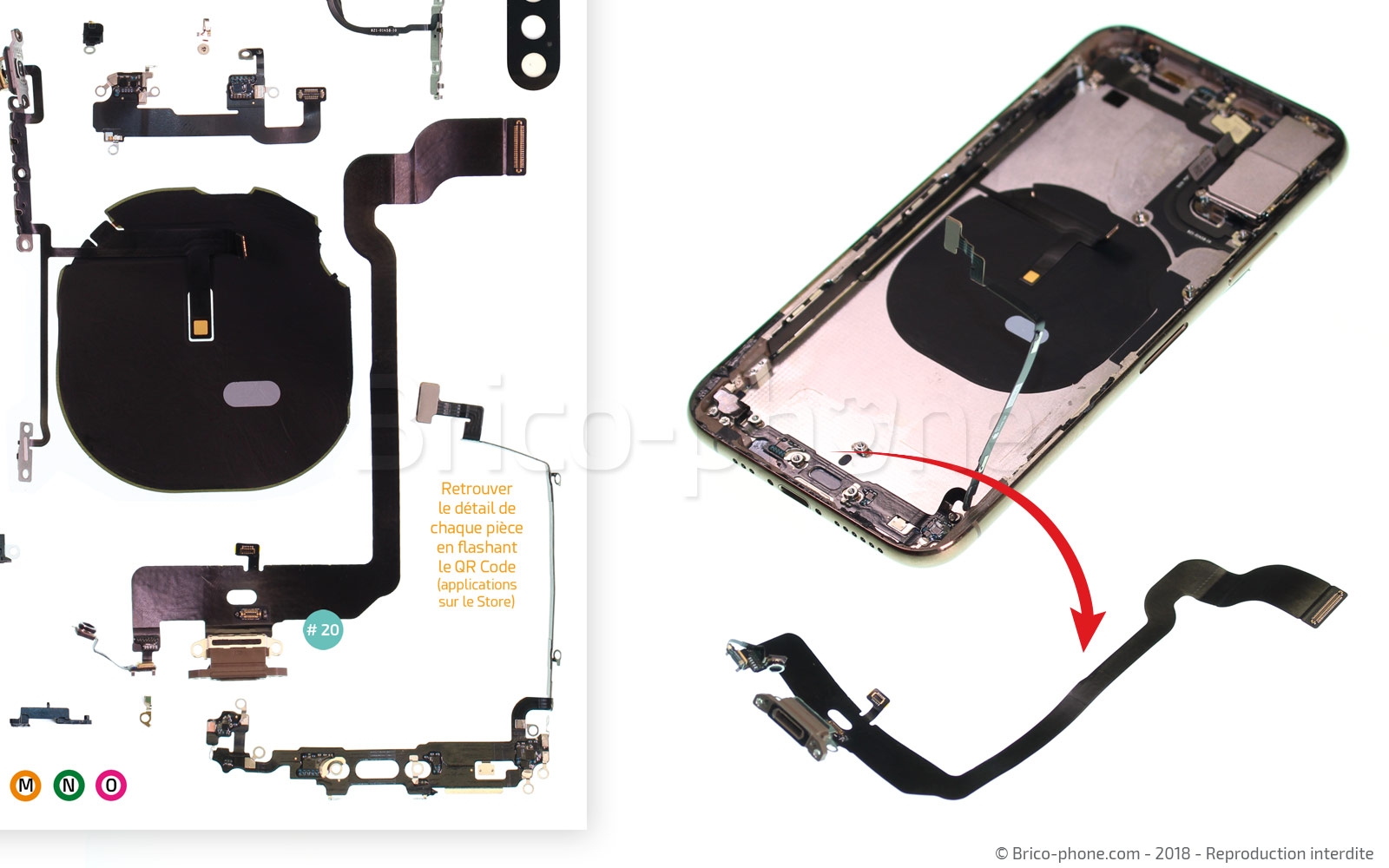

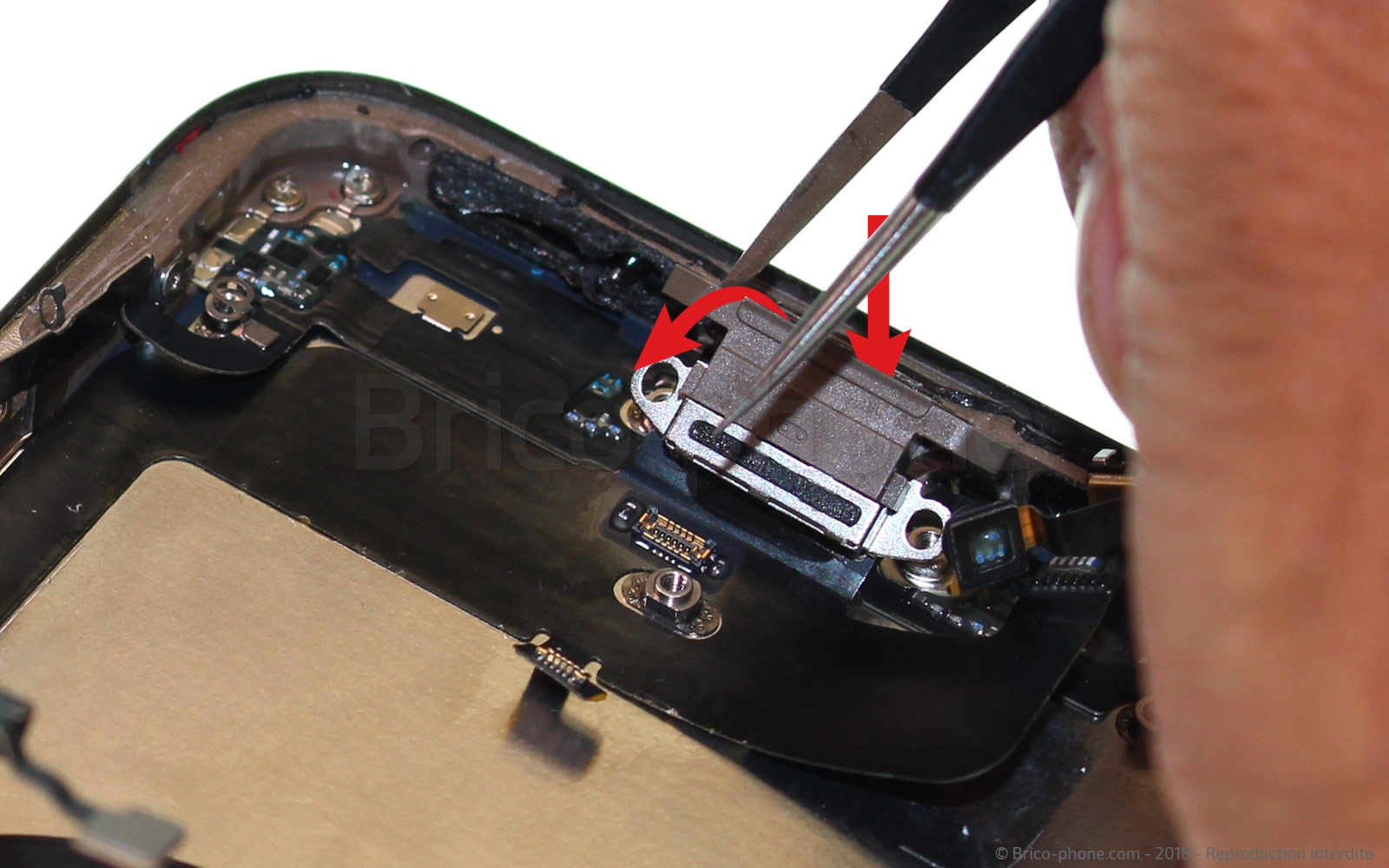

Retirer la nappe Dock

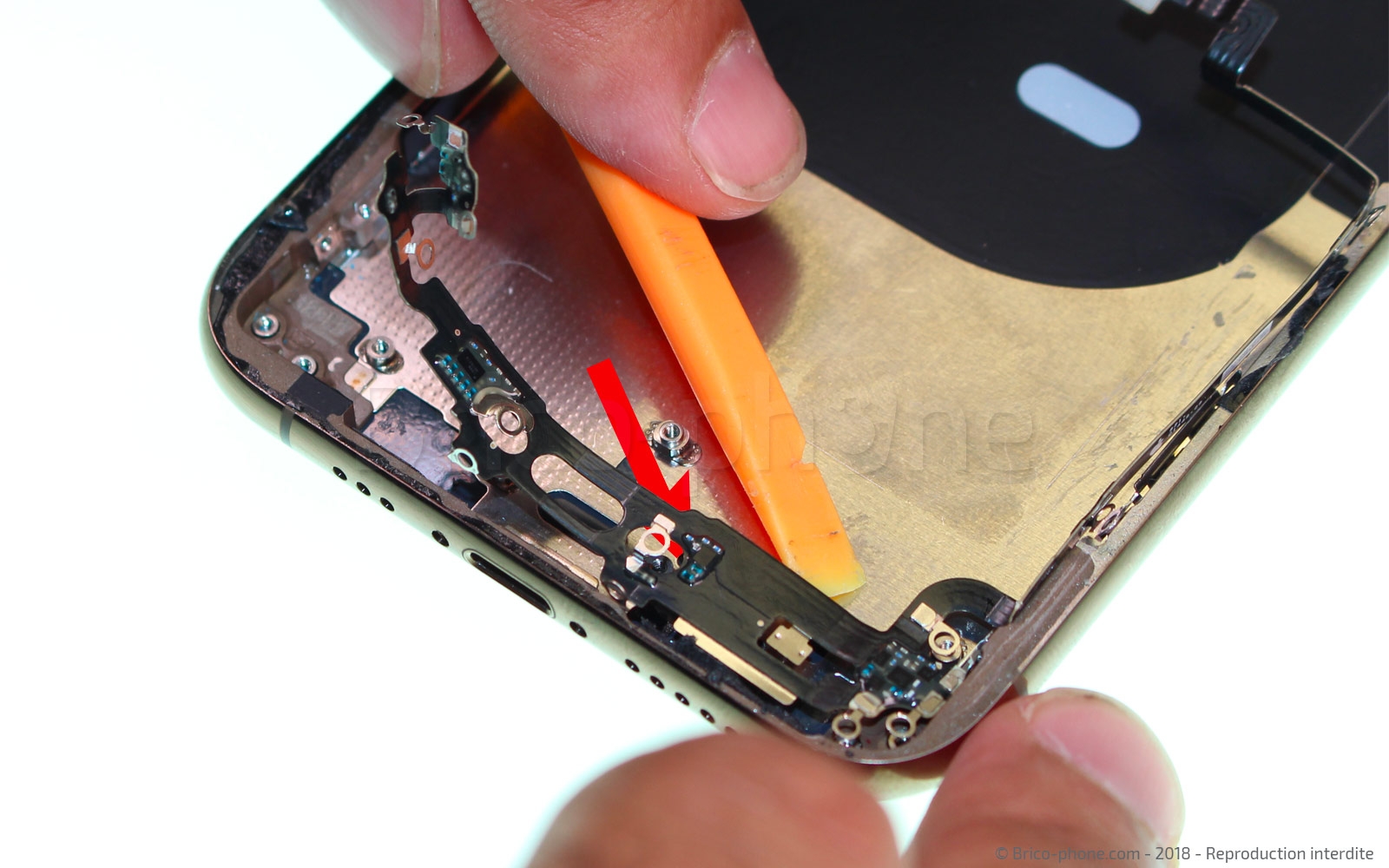

Retirez K2 et K3 avec le tournevis cruciforme. Ces vis se situent dans la tranche de l'appareil de part et d'autres du connecteur de charge. Désengagez ce dernier du châssis puis décollez et retirez délicatement la nappe USB/Dock.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 35

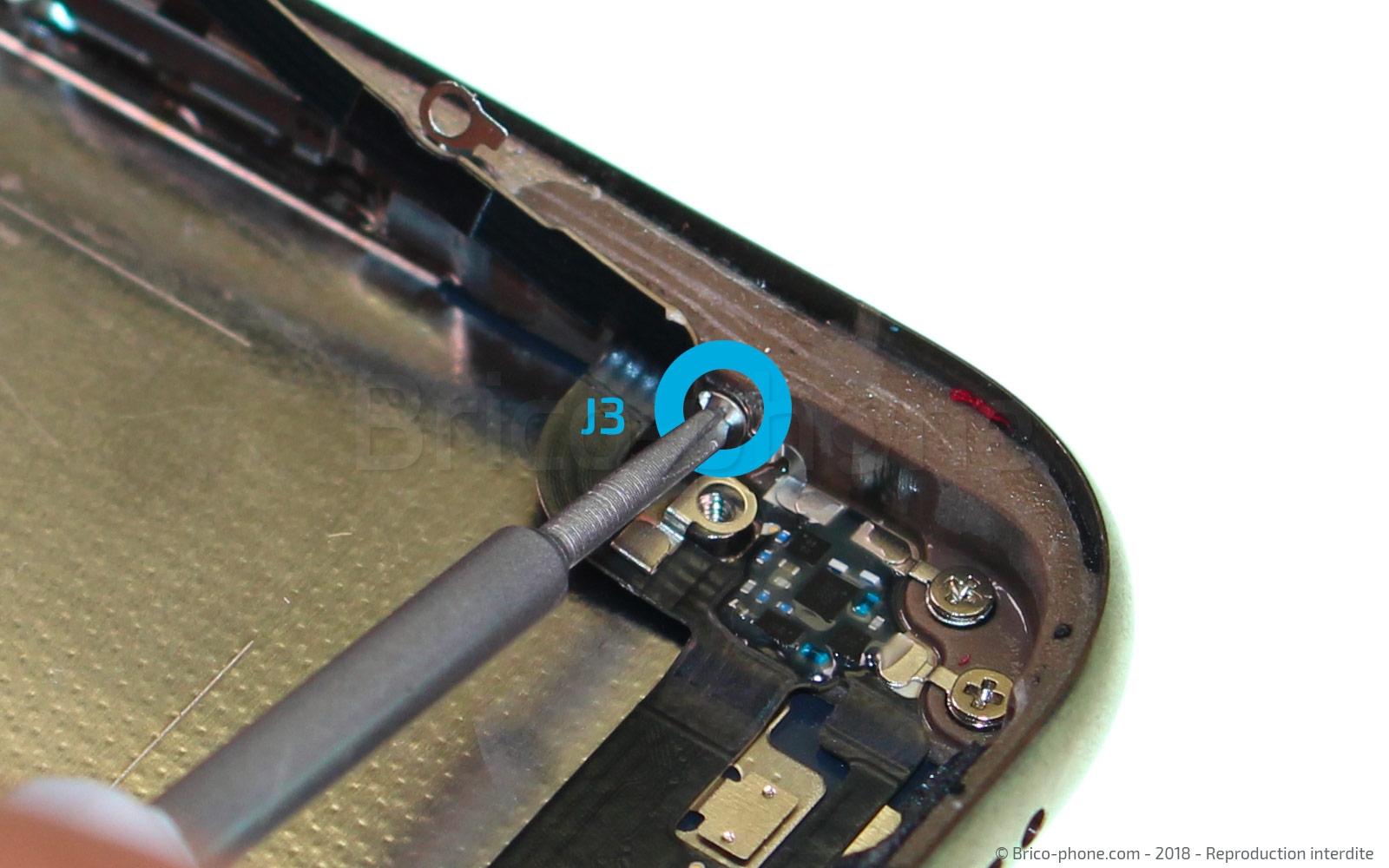

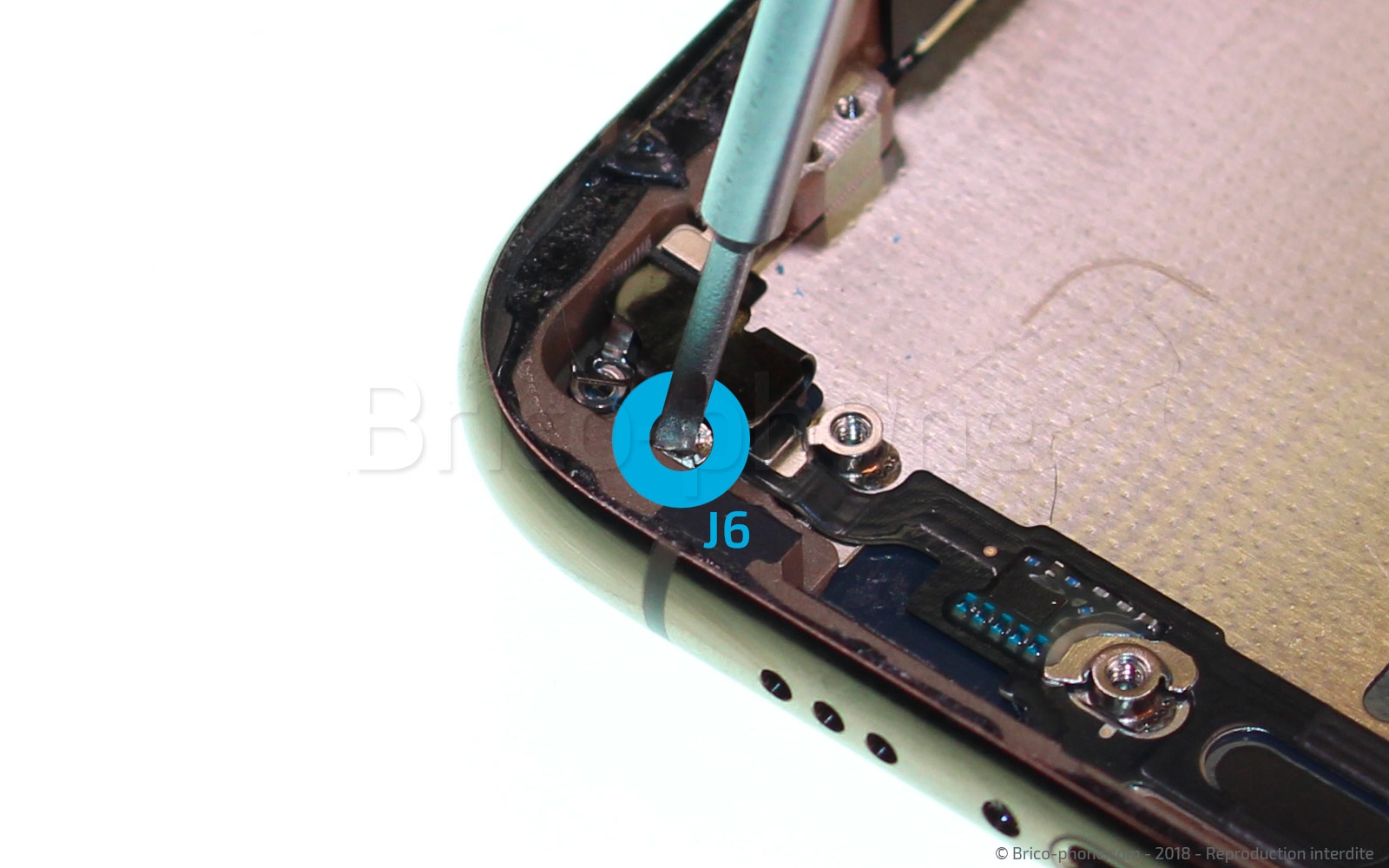

Dévisser l'antenne GSM

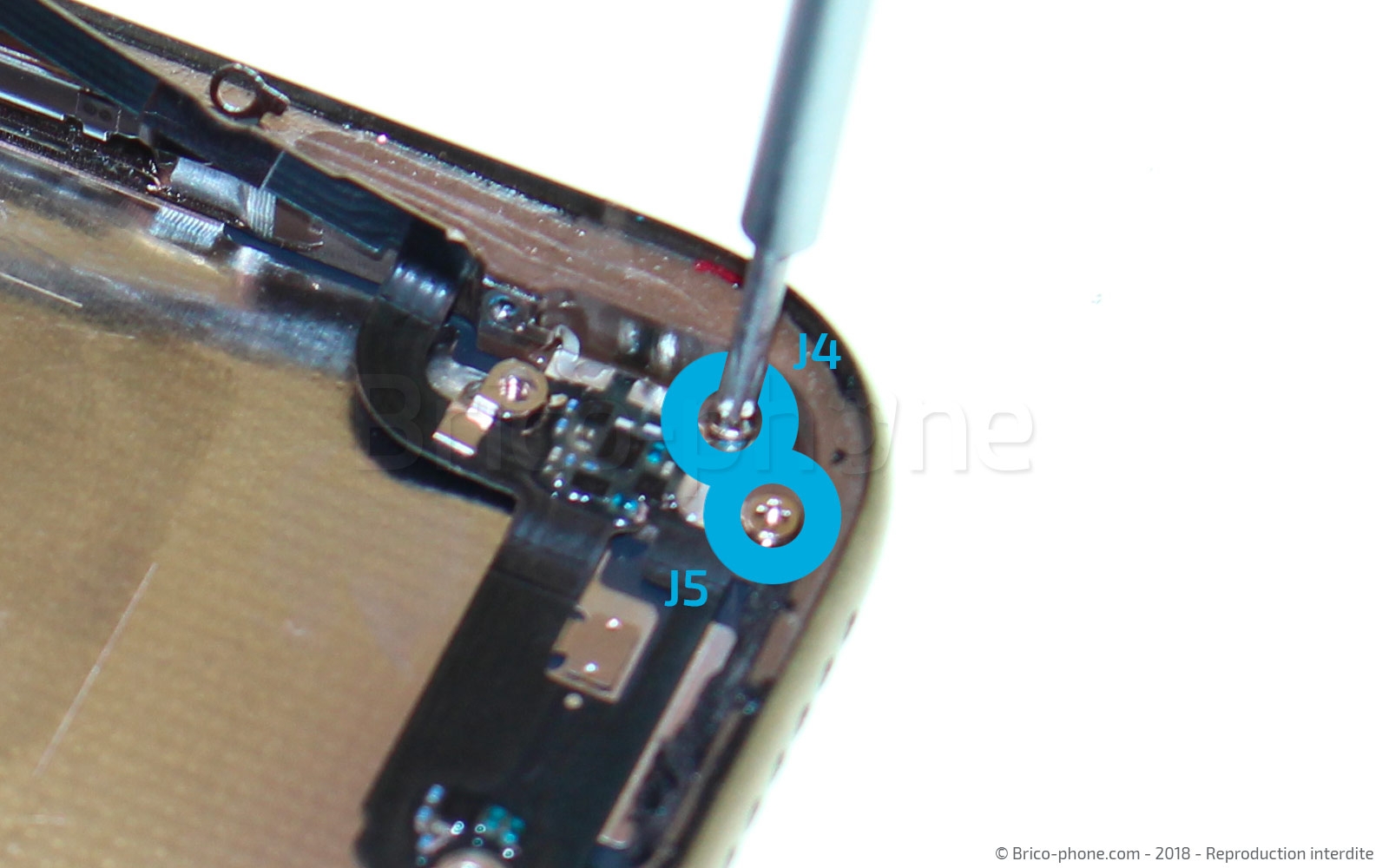

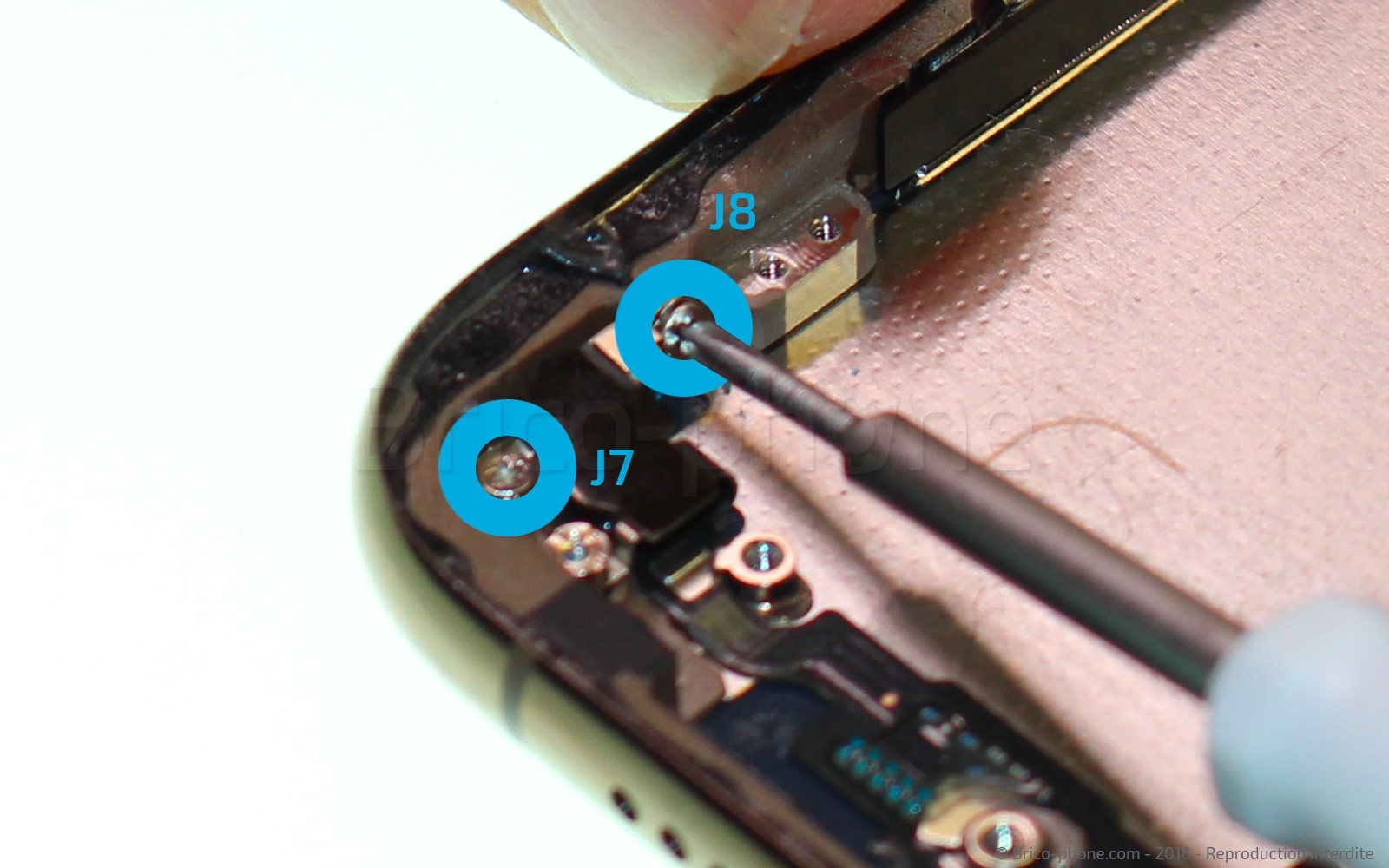

Retirez la vis J3 avec le tournevis Triwing et les vis J4 à J8 avec le tournevis cruciforme.
Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 36

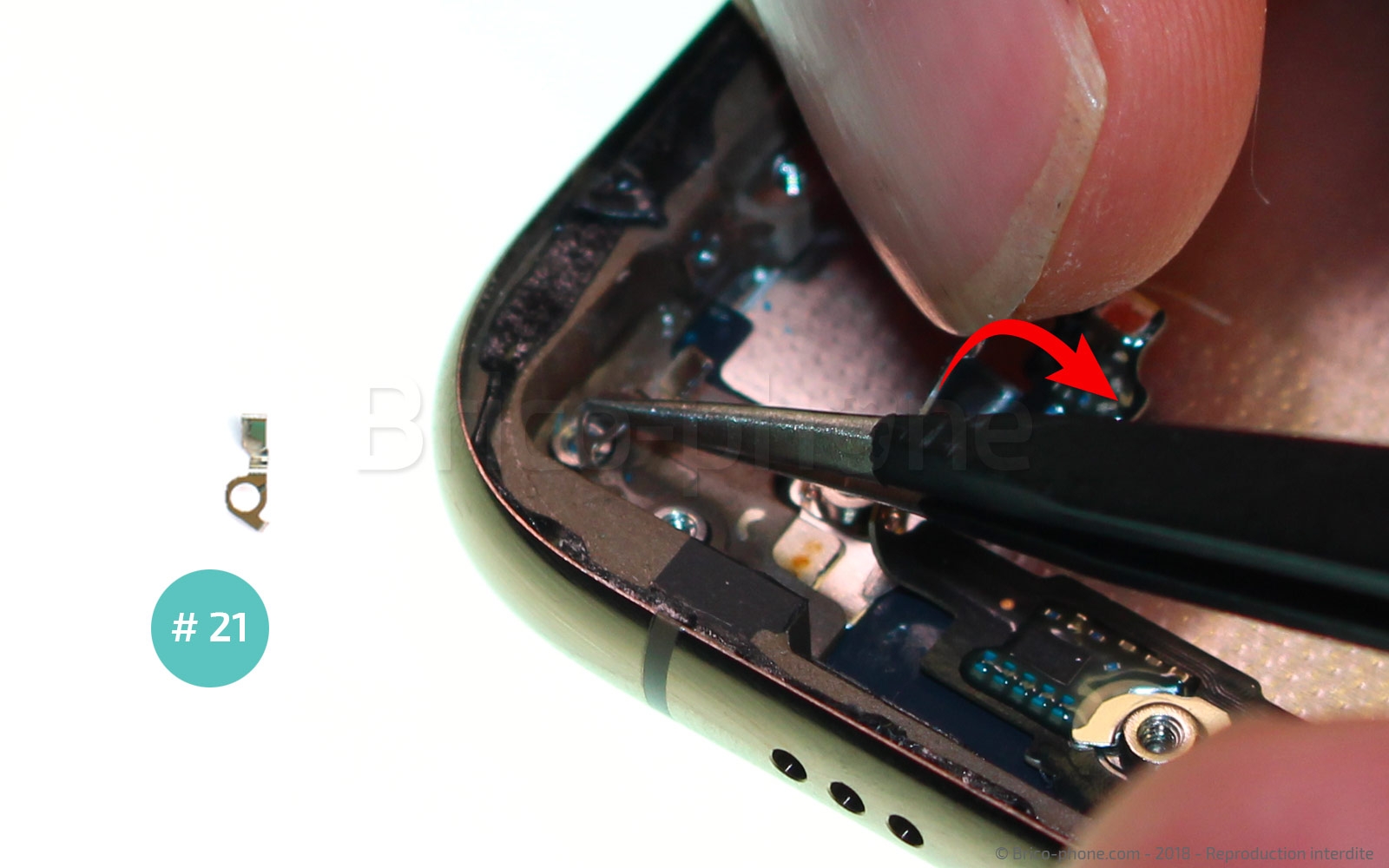

Retirer l'antenne GSM

Récupérez l'élément métallique #21 puis munissez-vous à nouveau du spudger afin de décoller entièrement la nappe.
Outils
Levier Nylon
Pince Brucelles
Etape 37

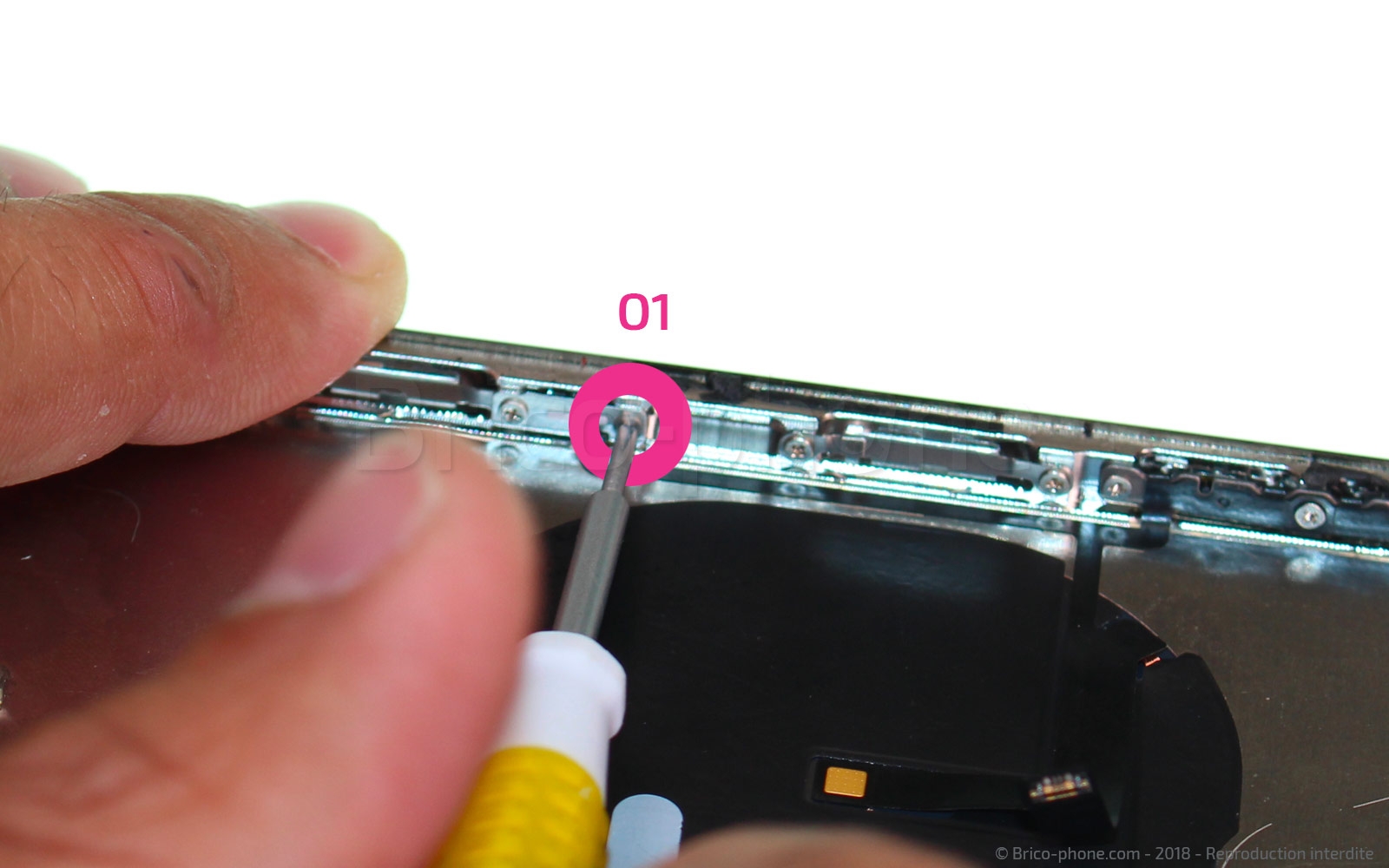

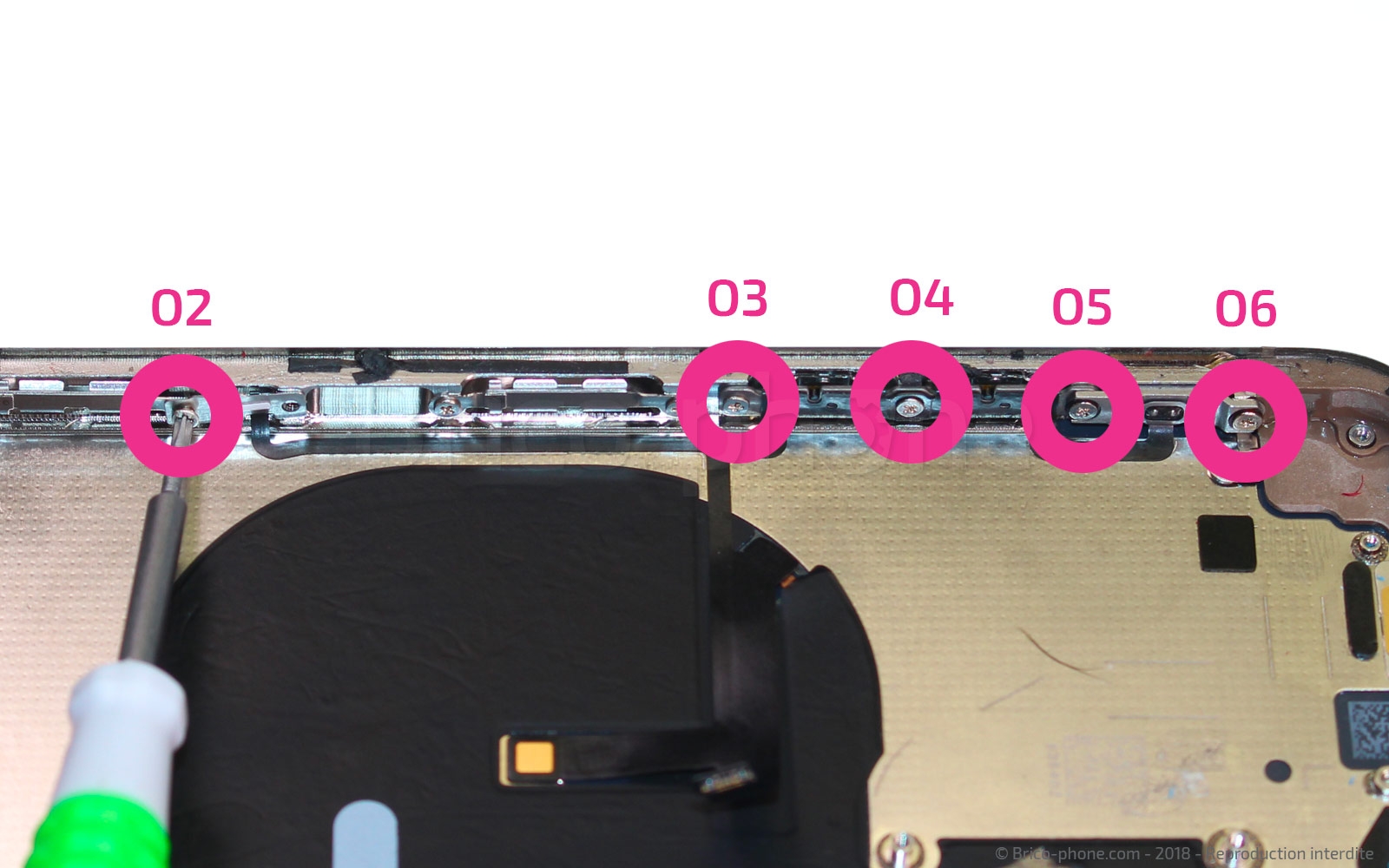

Dévisser les supports de nappes

Nous touchons à la fin de ce guide de démontage complet. Il ne nous reste en effet plus qu'à sortir la nappe volume et induction. Dévissez la vis repérée O1 sur le patron d'aide au montage à l'aide du tournevis Triwing, puis retirez les vis O2 à O6 avec le cruciforme.

Outils
Tournevis Cruciforme
Tournevis Triwing
Etape 38

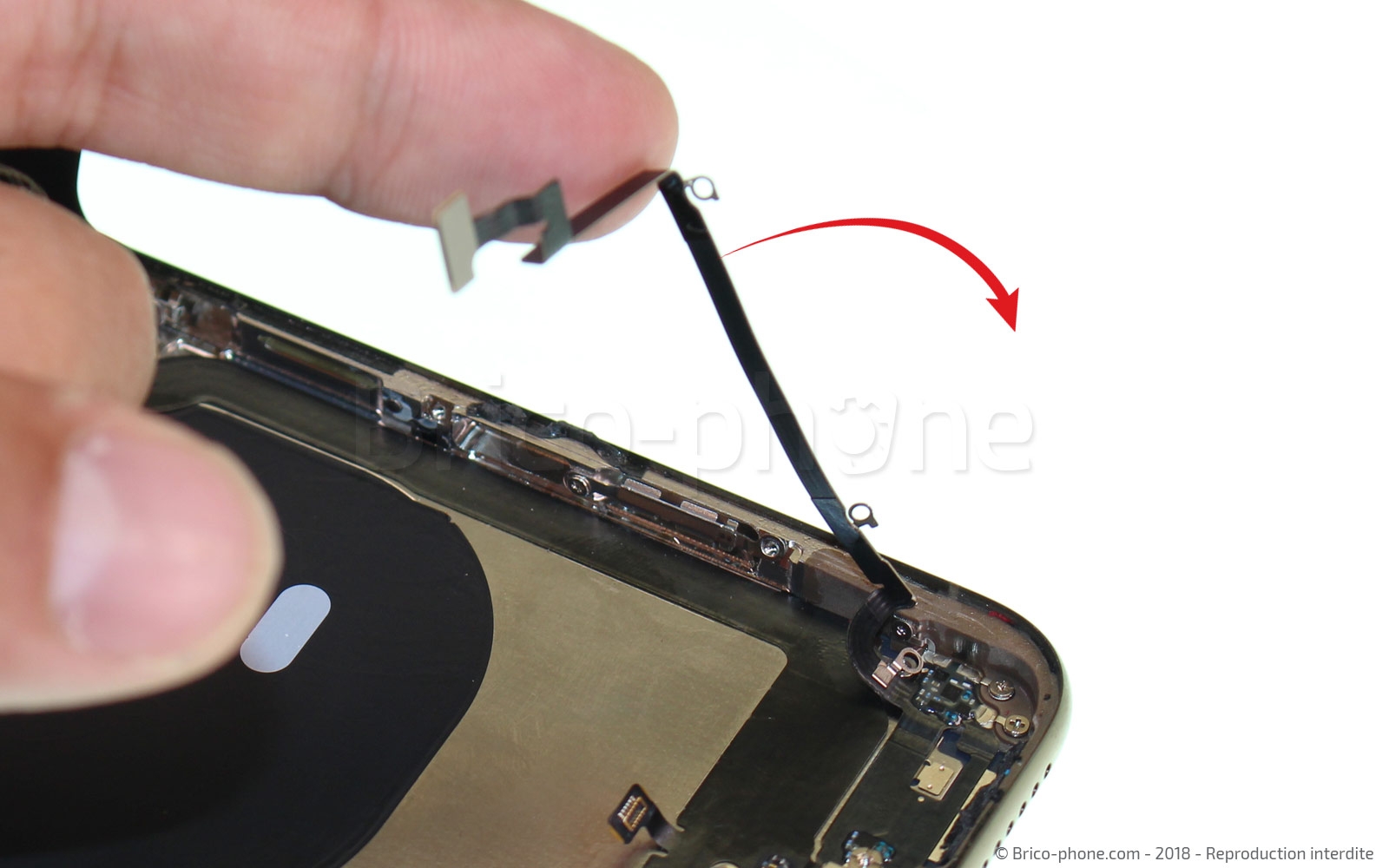

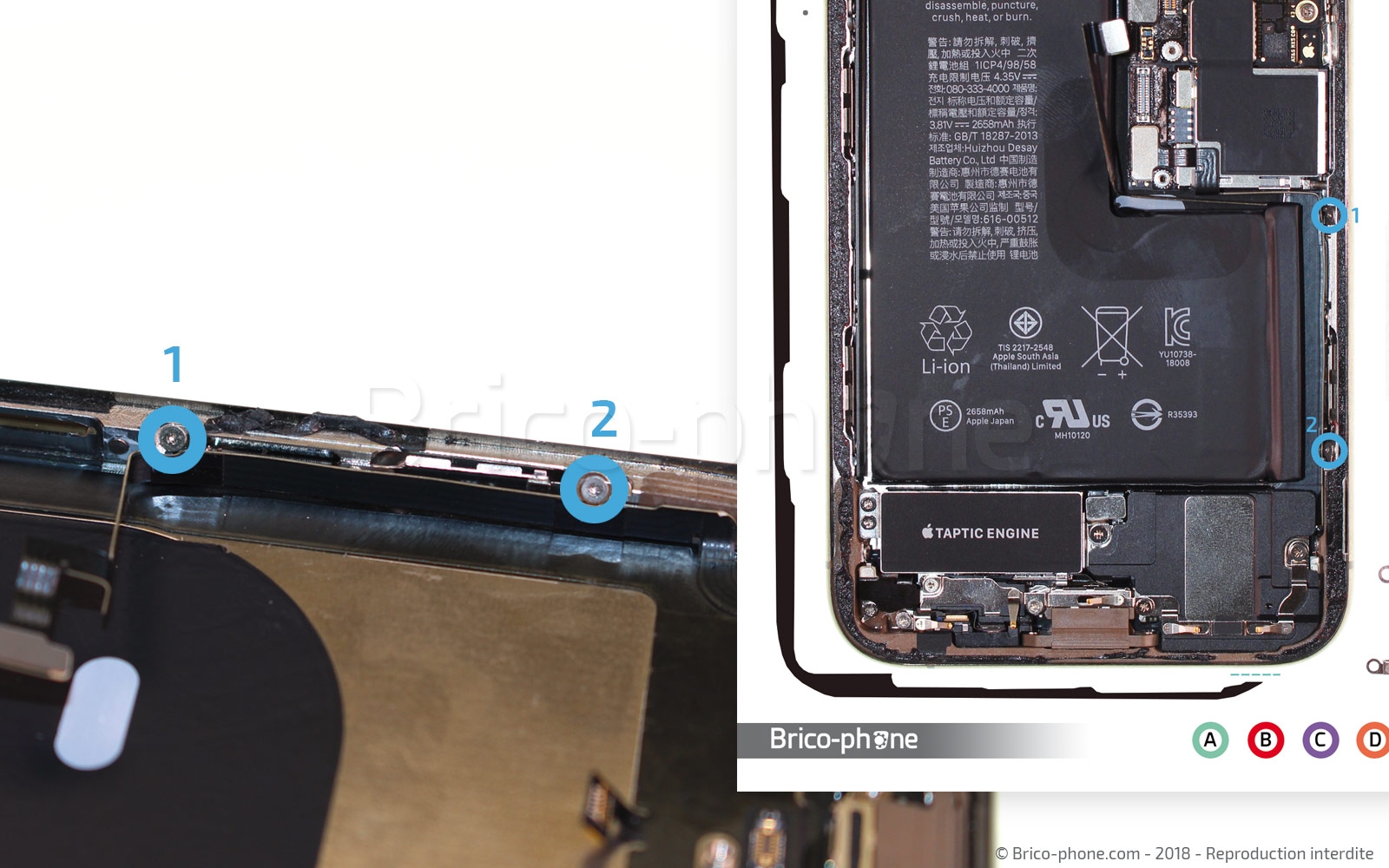

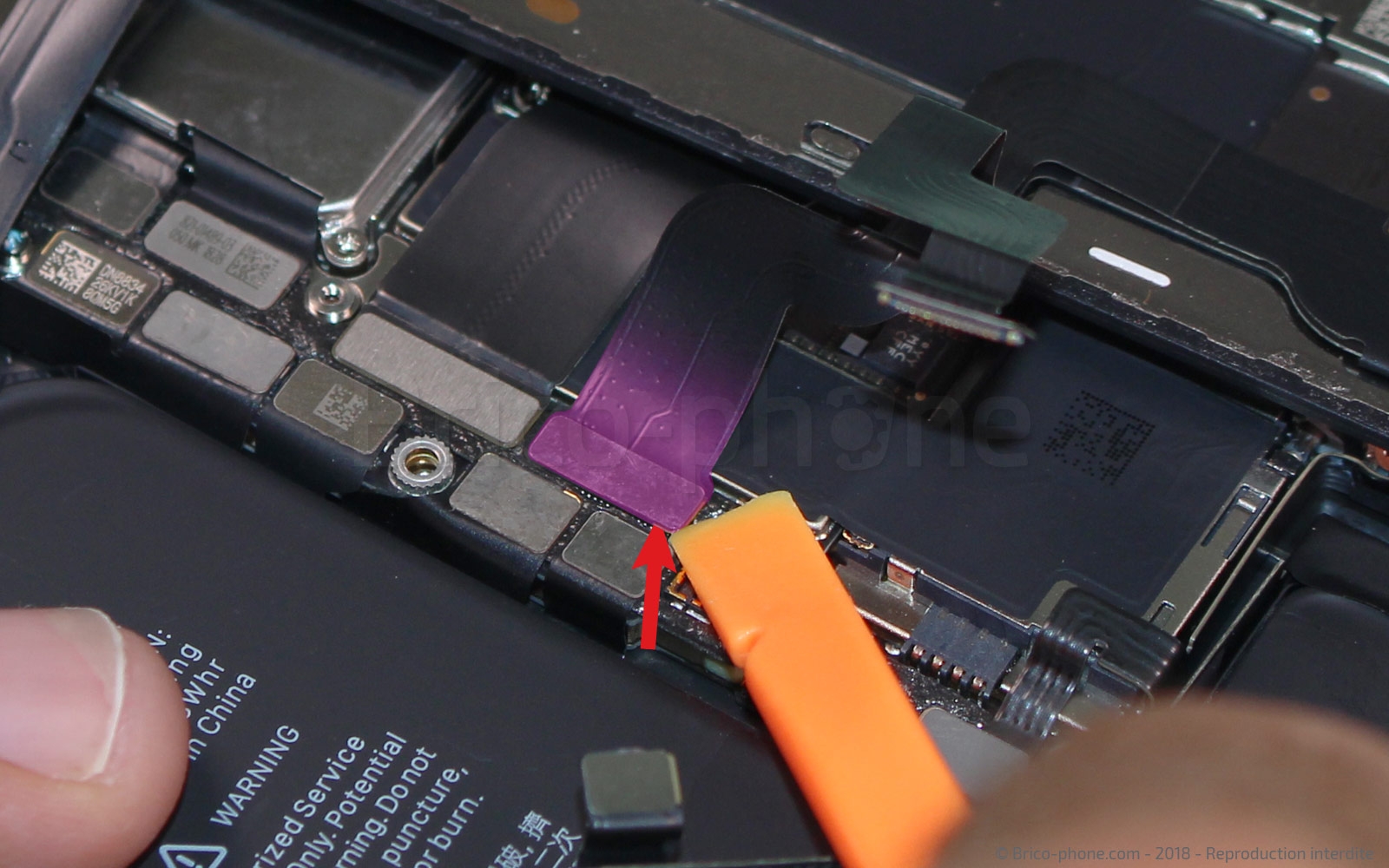

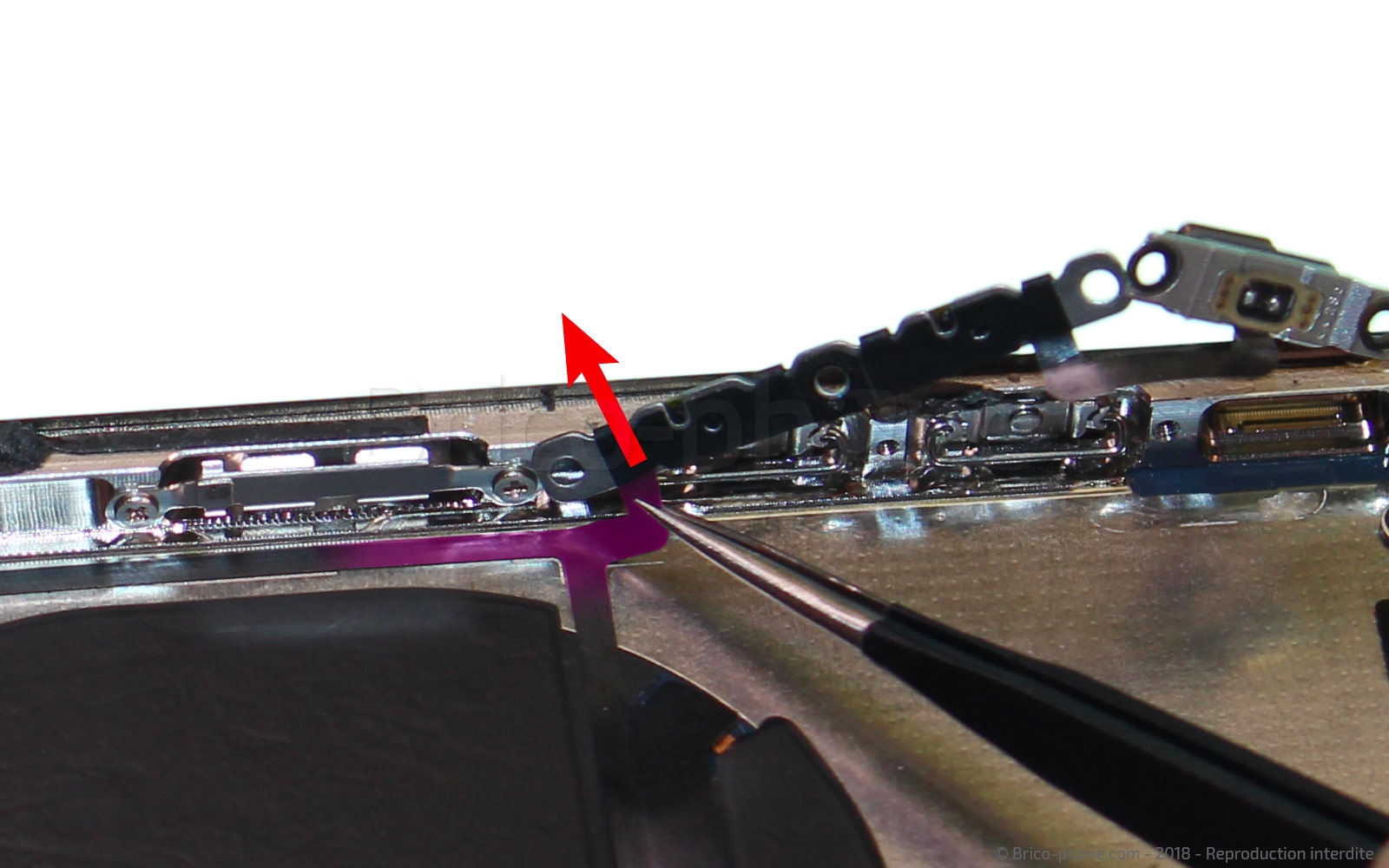

Décoller la nappe volume

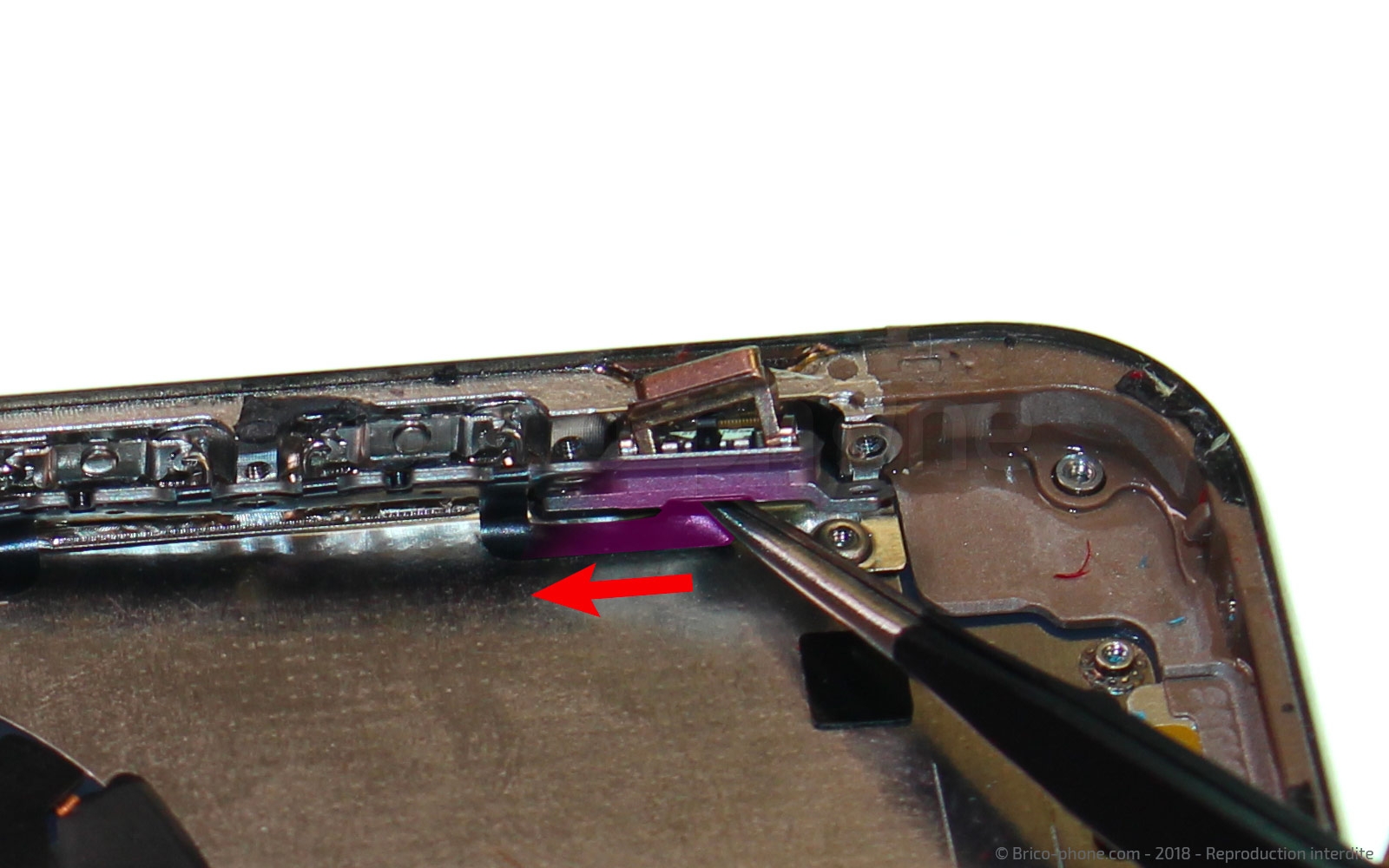

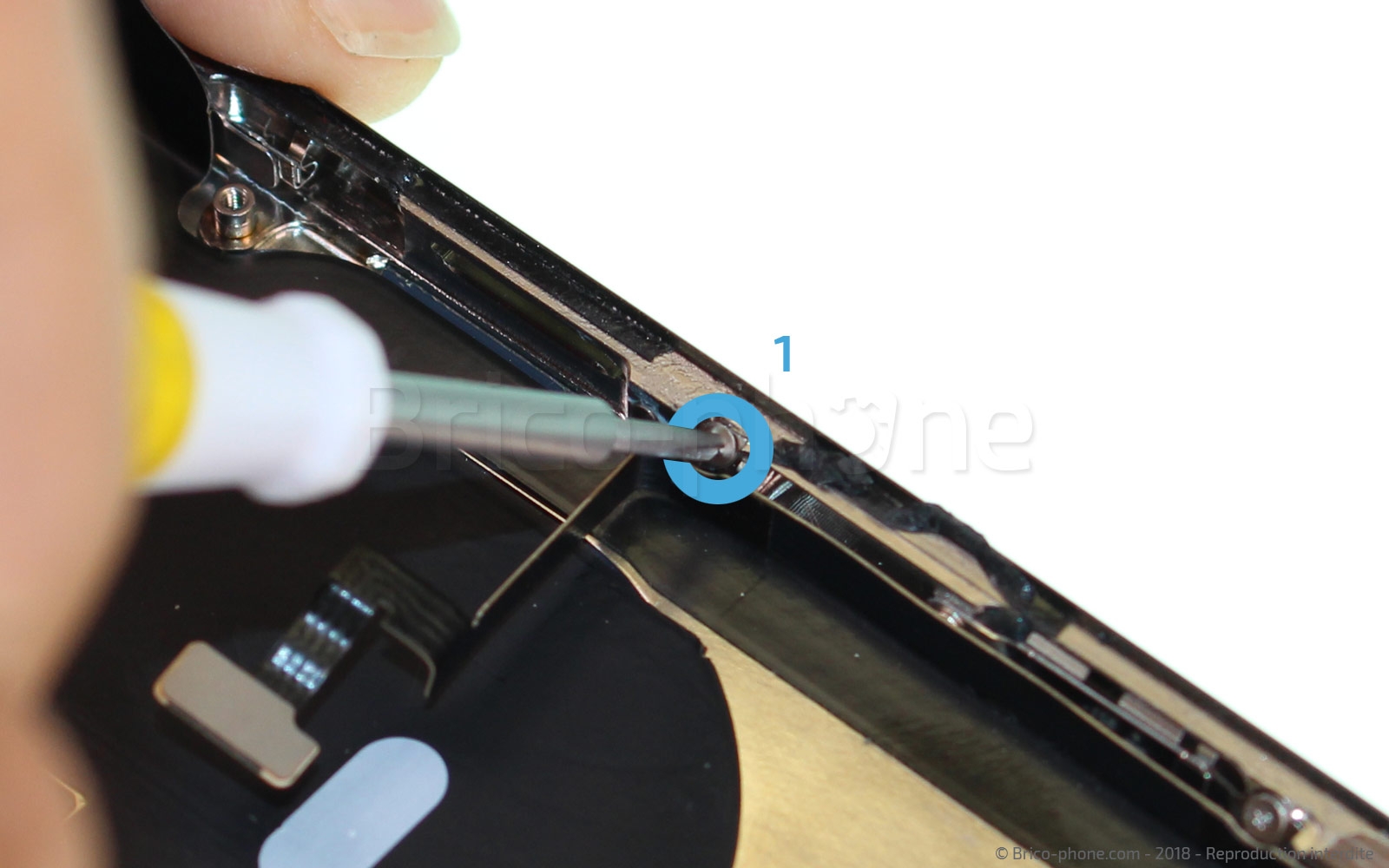

Désengagez le bouton vibreur à l'aide de la pincette puis décollez la nappe délicatement. Délogez les supports de nappes au fur et à mesure du décollage.
Outils
Pince Brucelles
Etape 39

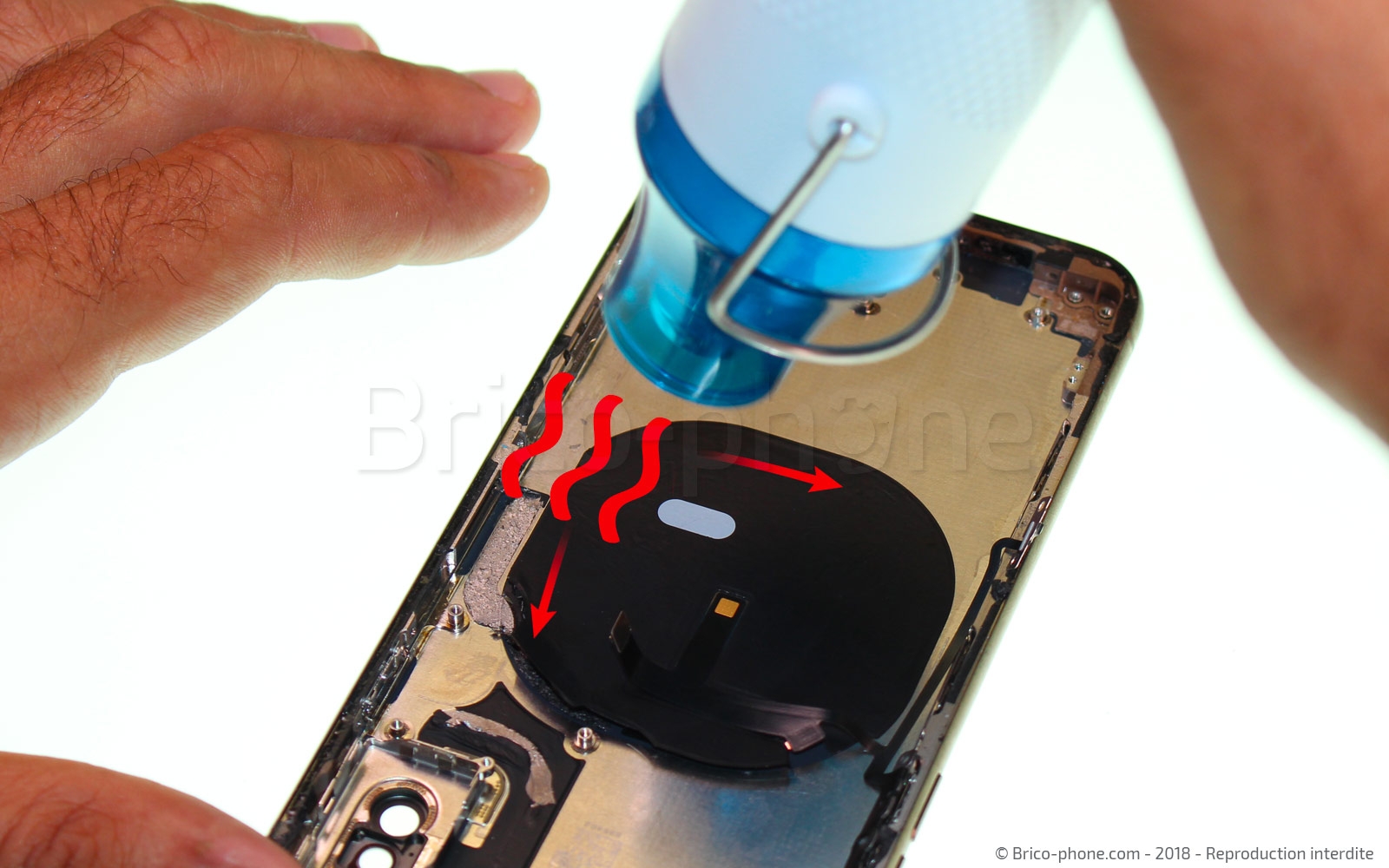

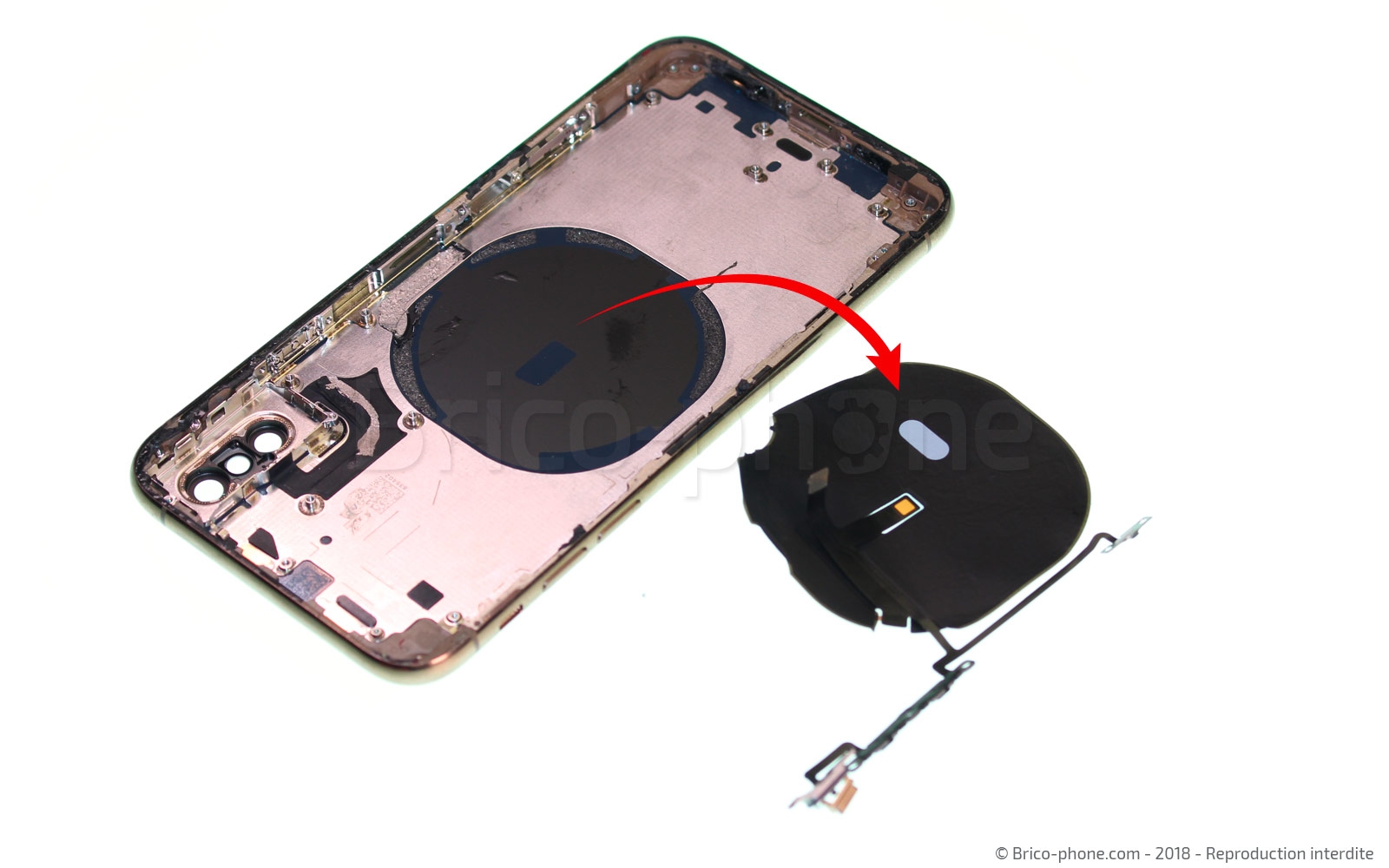

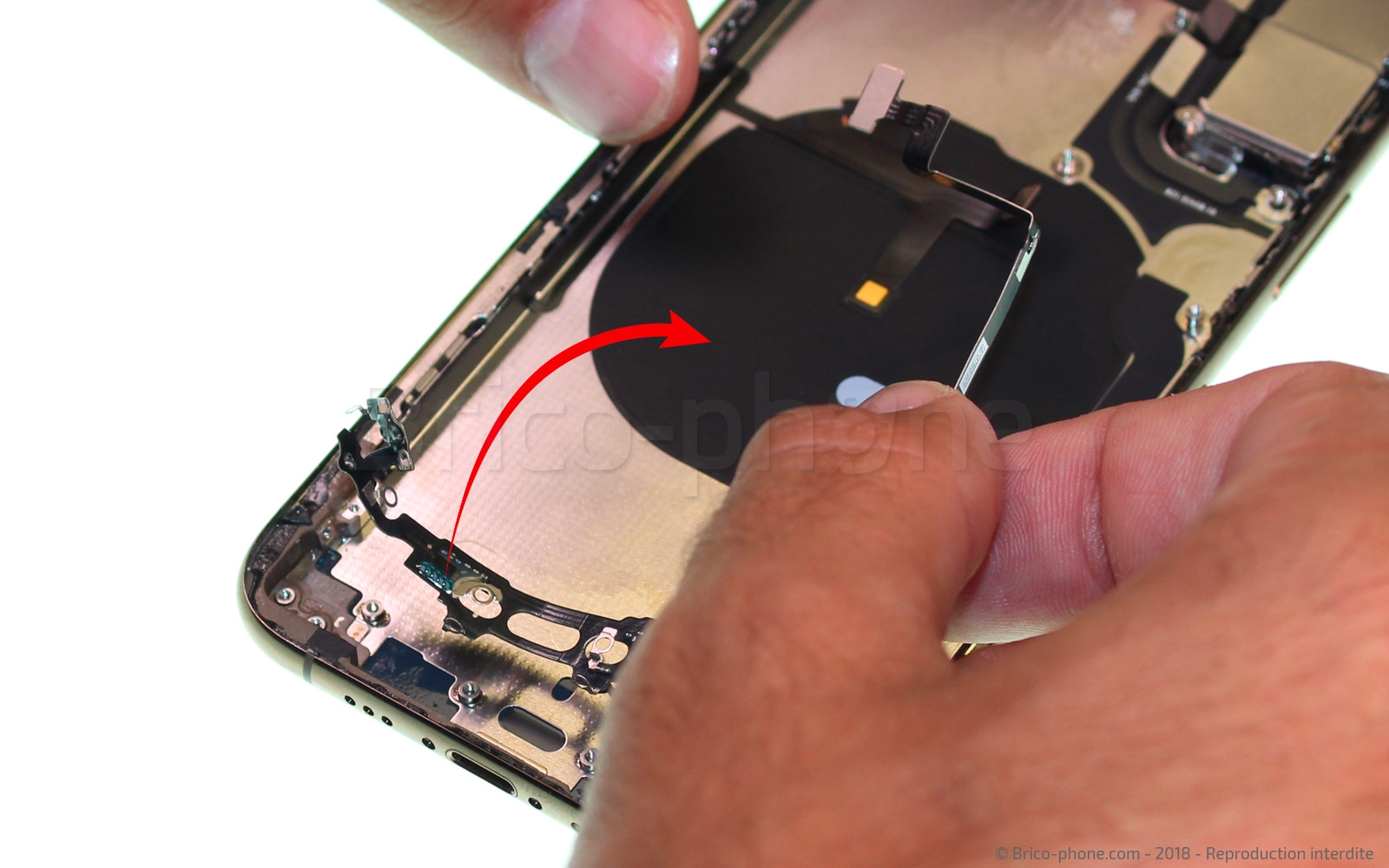

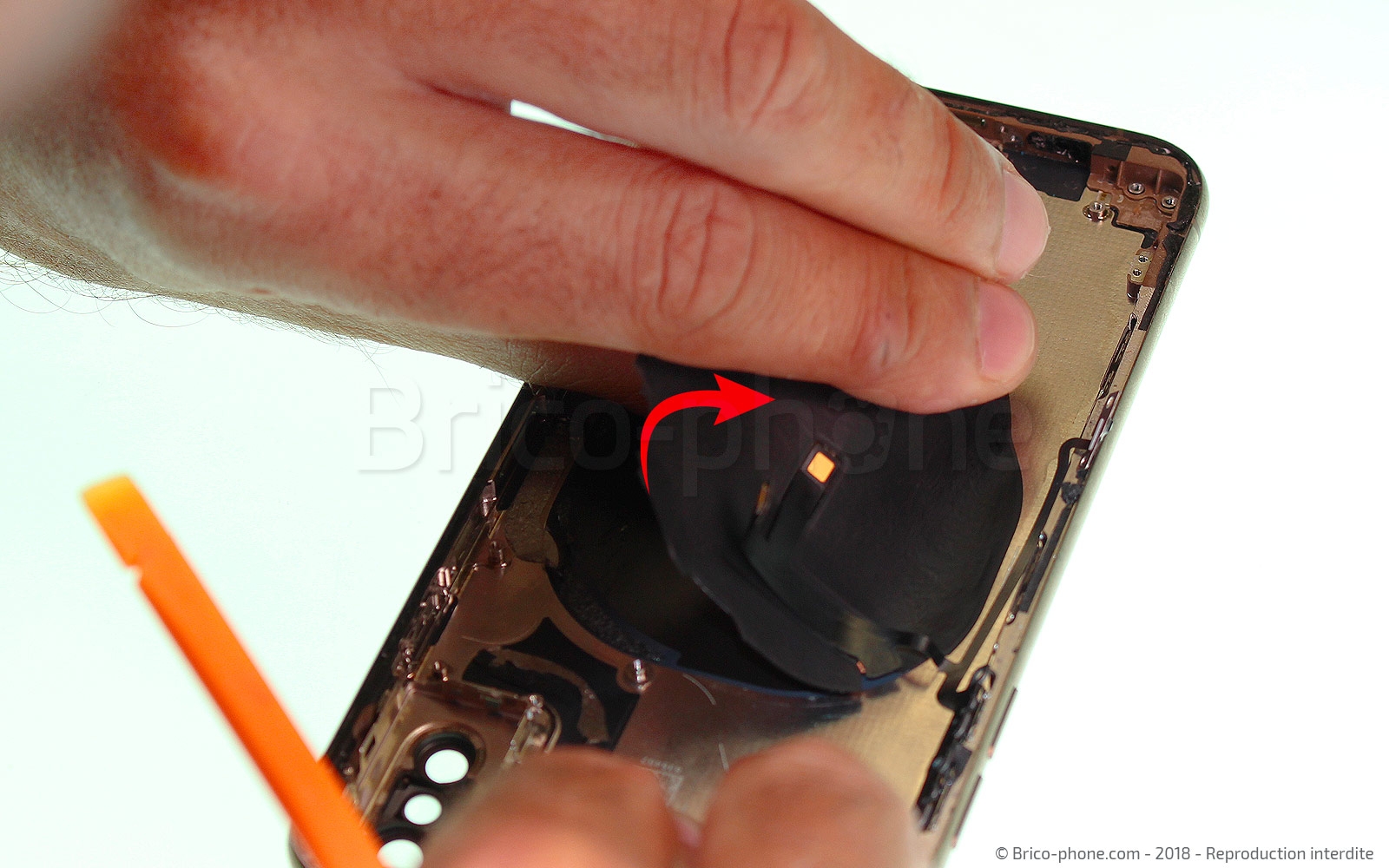

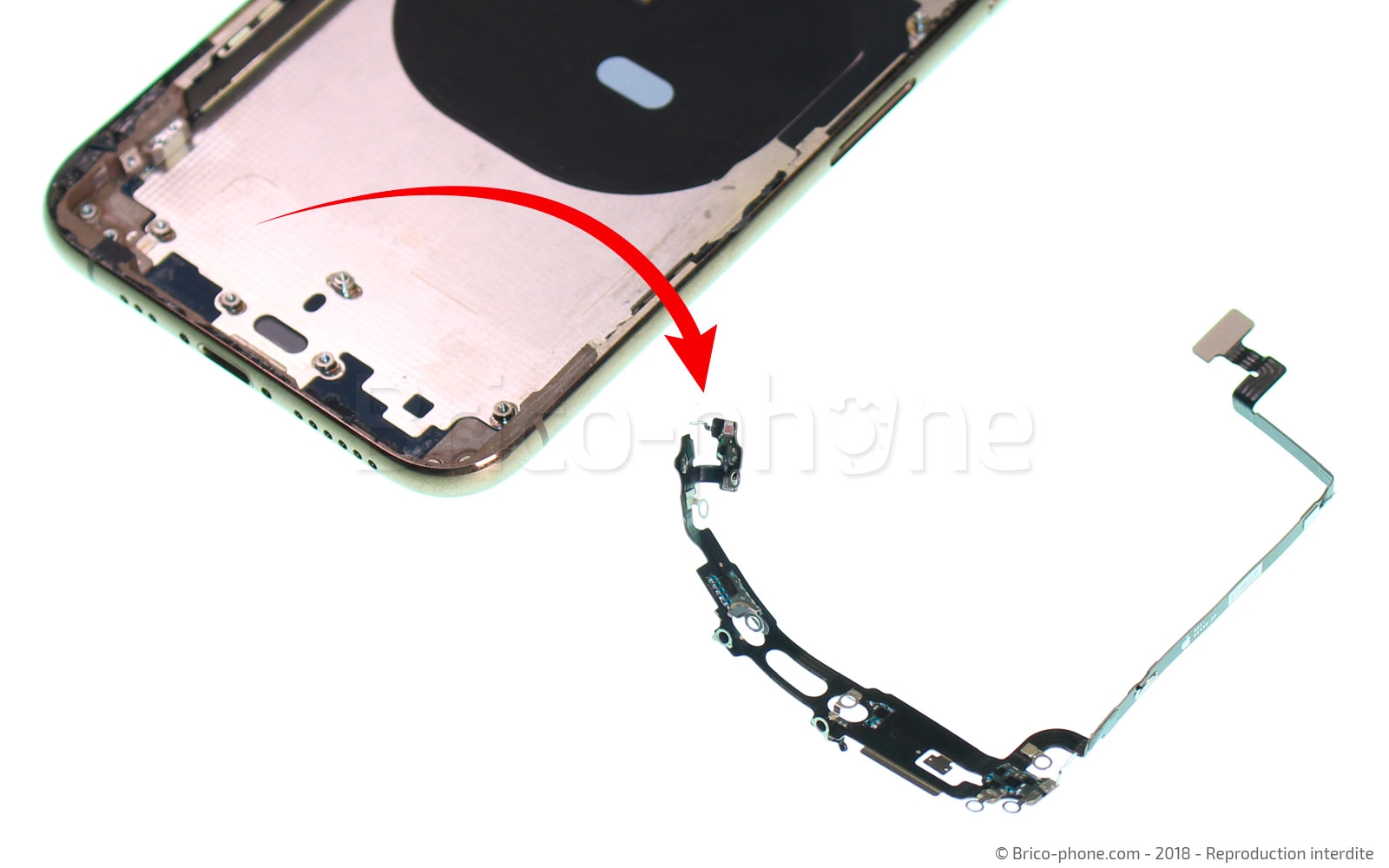

Décoller le nappe induction

Nous allons maintenant décoller la nappe induction. Pour rappel, la nappe volume et l'induction font partie du même ensemble, n'essayez pas de les séparer.

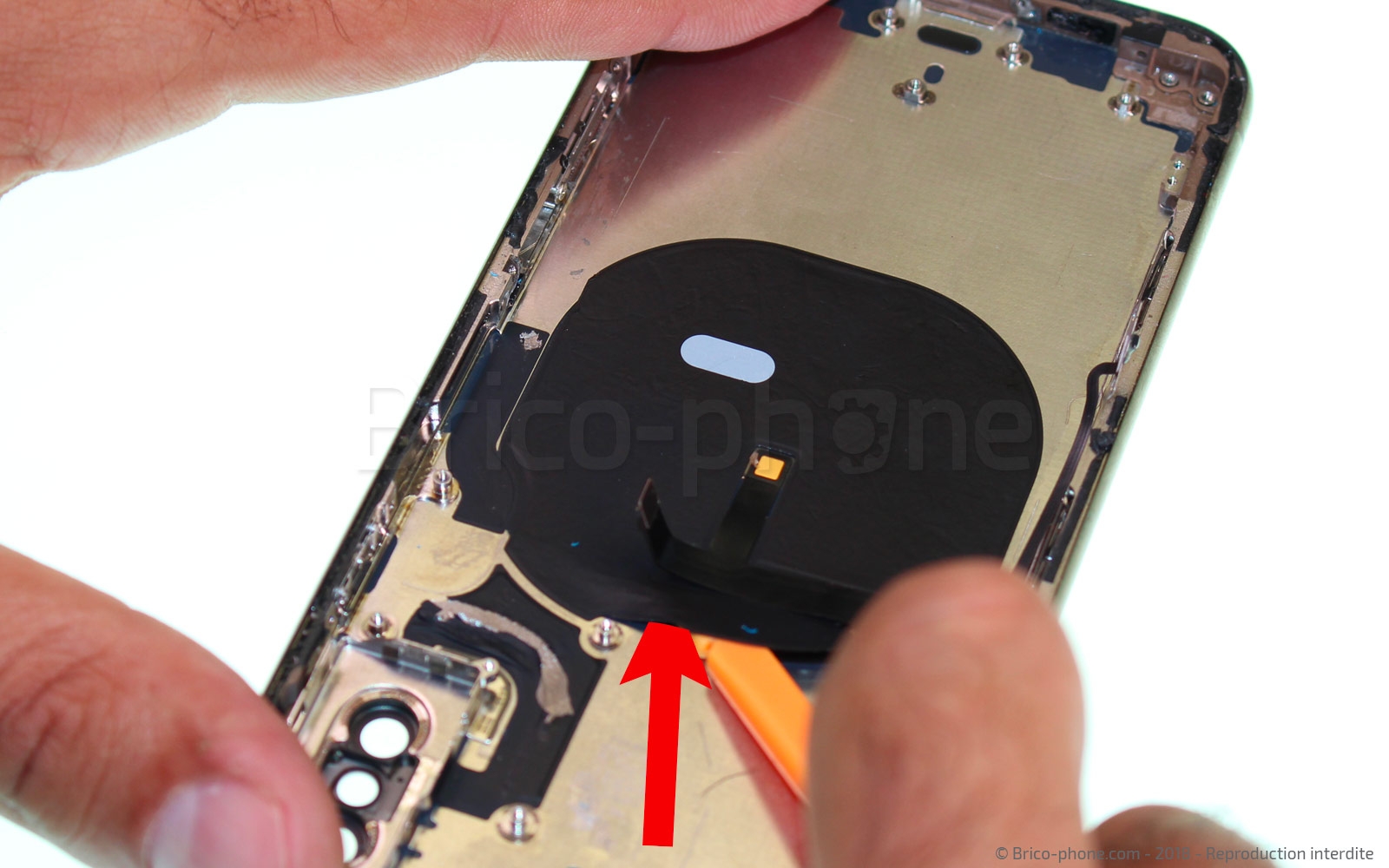

Chauffez légèrement la partie induction puis décollez cette dernière du châssis à l'aide du spudger.
Pièces
Décapeur thermique petit modèle 9.90€

Fin du démontage complet
