Démontage complet sur iPhone XS Max

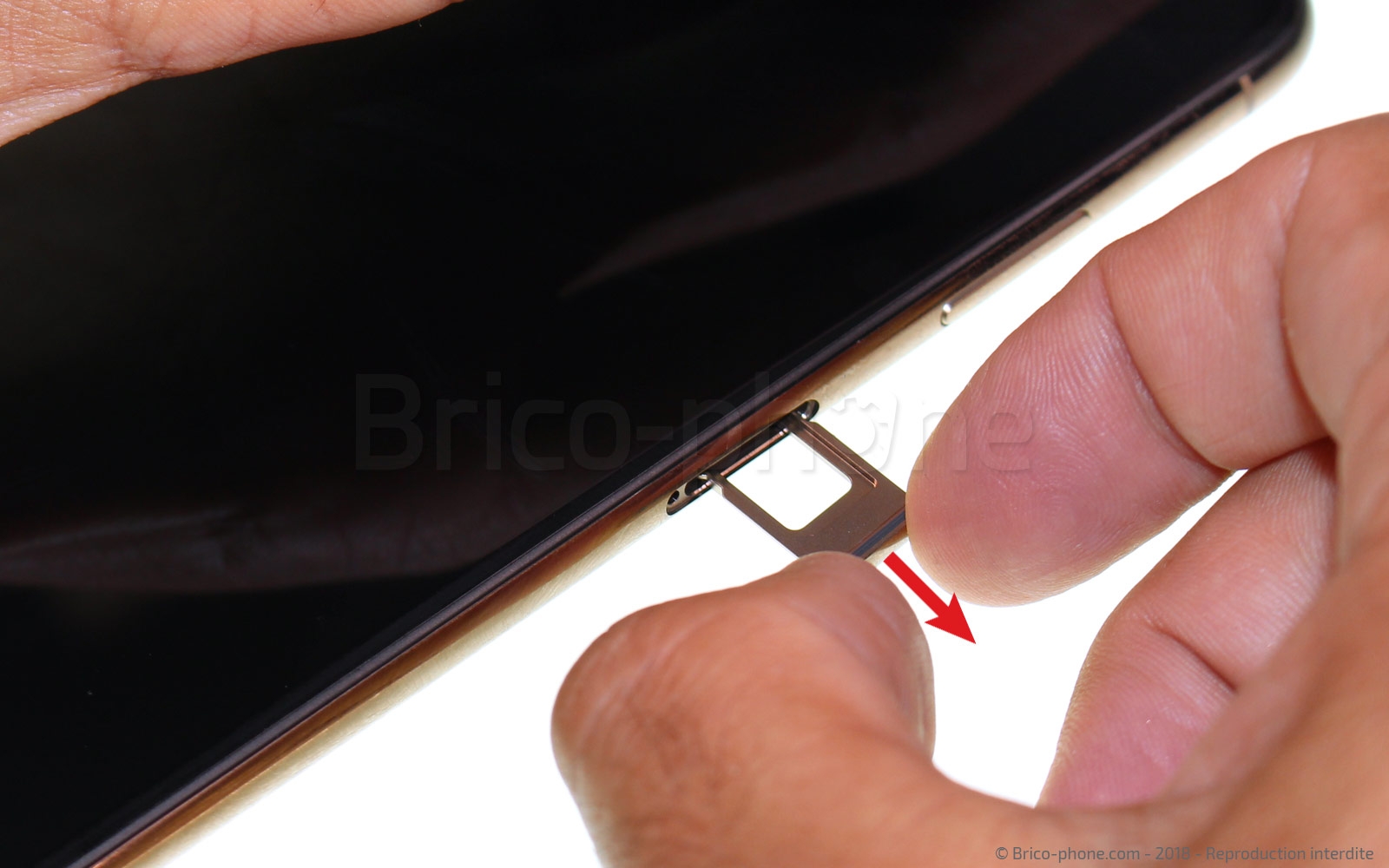

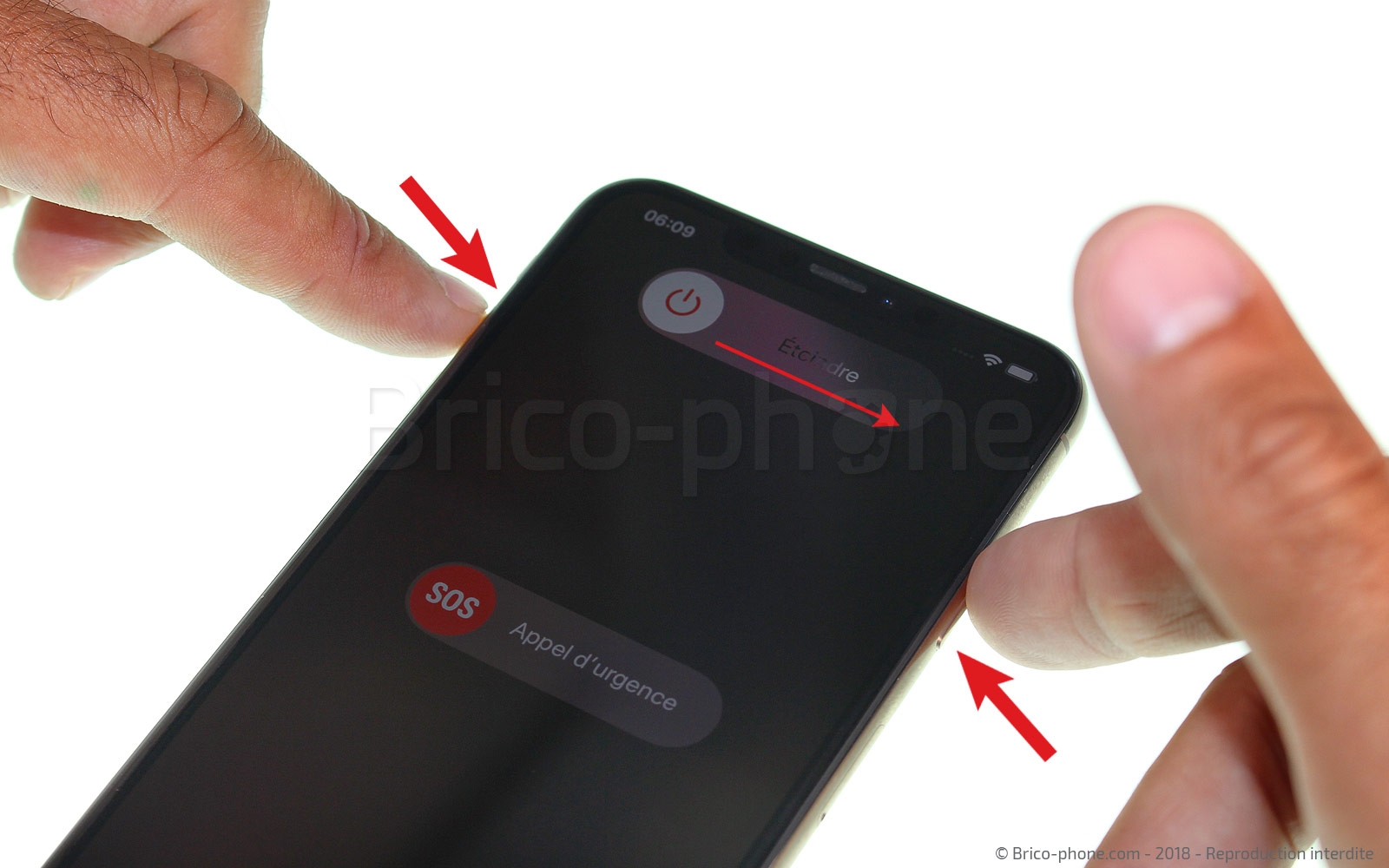

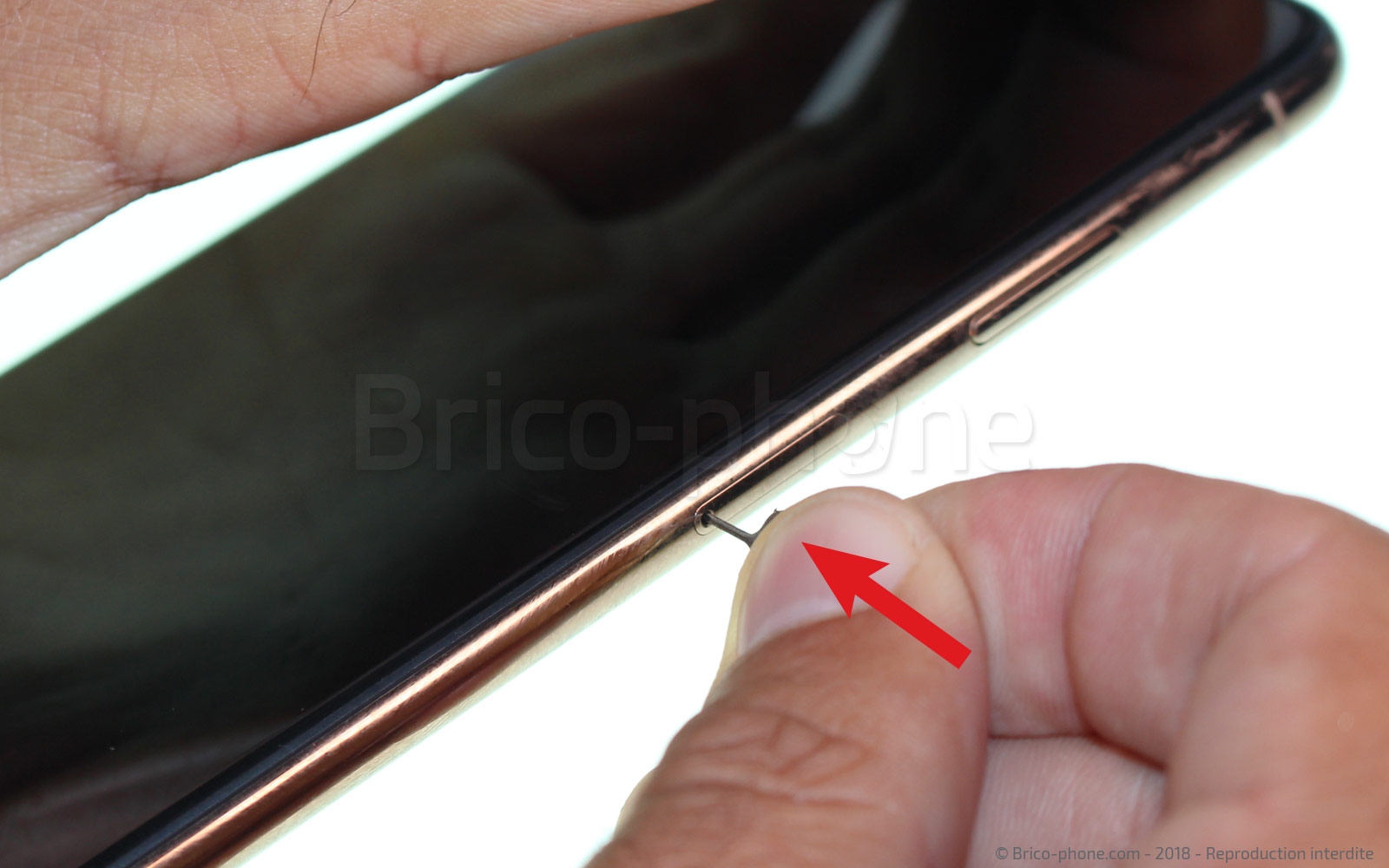

Avant de vous attaquer au démontage complet de votre iPhone Xs Max, il est bien évidemment conseillé de mettre celui-ci hors tension à l'aide du bouton power. Une fois cela fait, vous pouvez retirer le rack de la carte nano SIM à l'aide de l'outil d'extraction présent dans le kit d'outils.

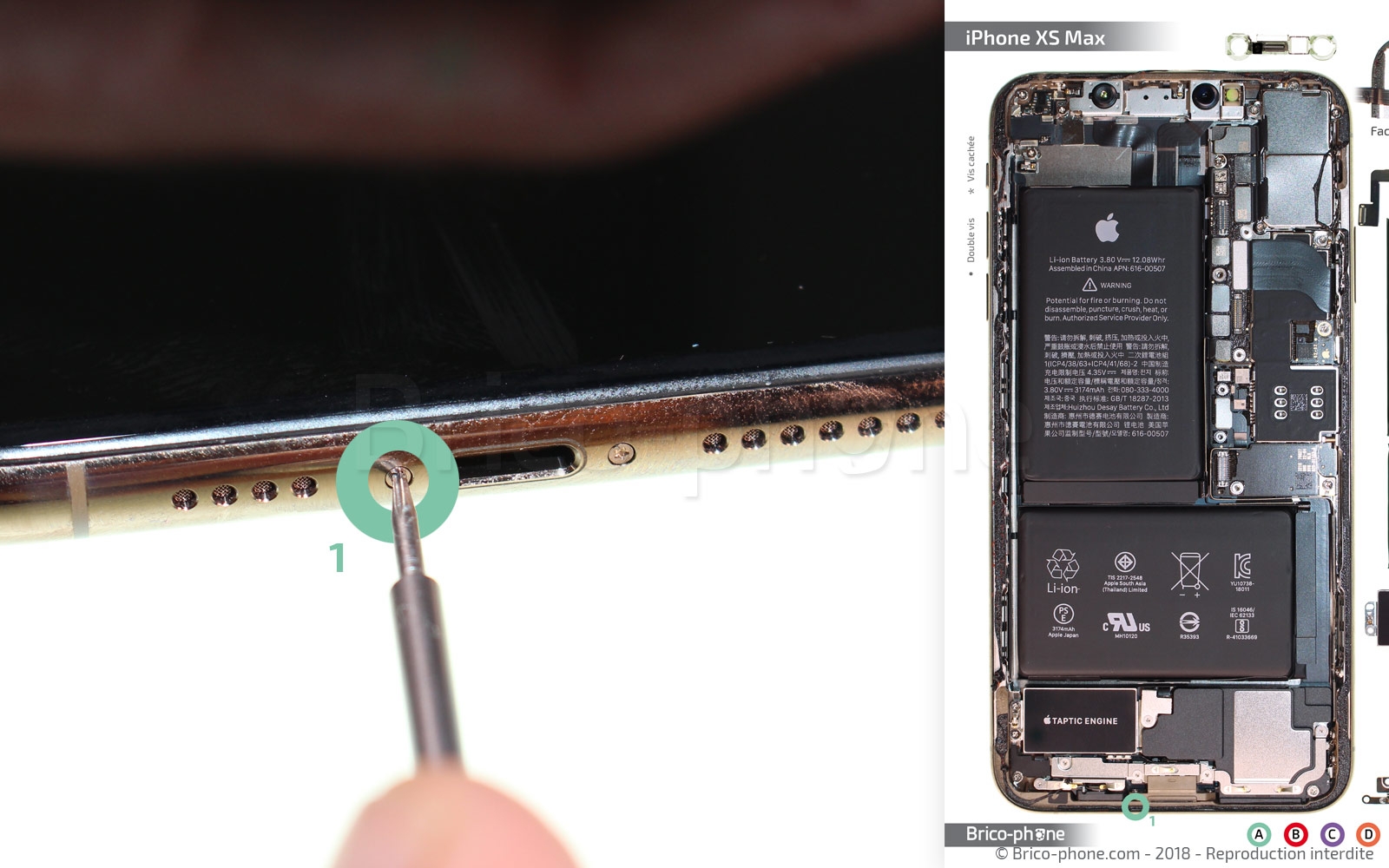

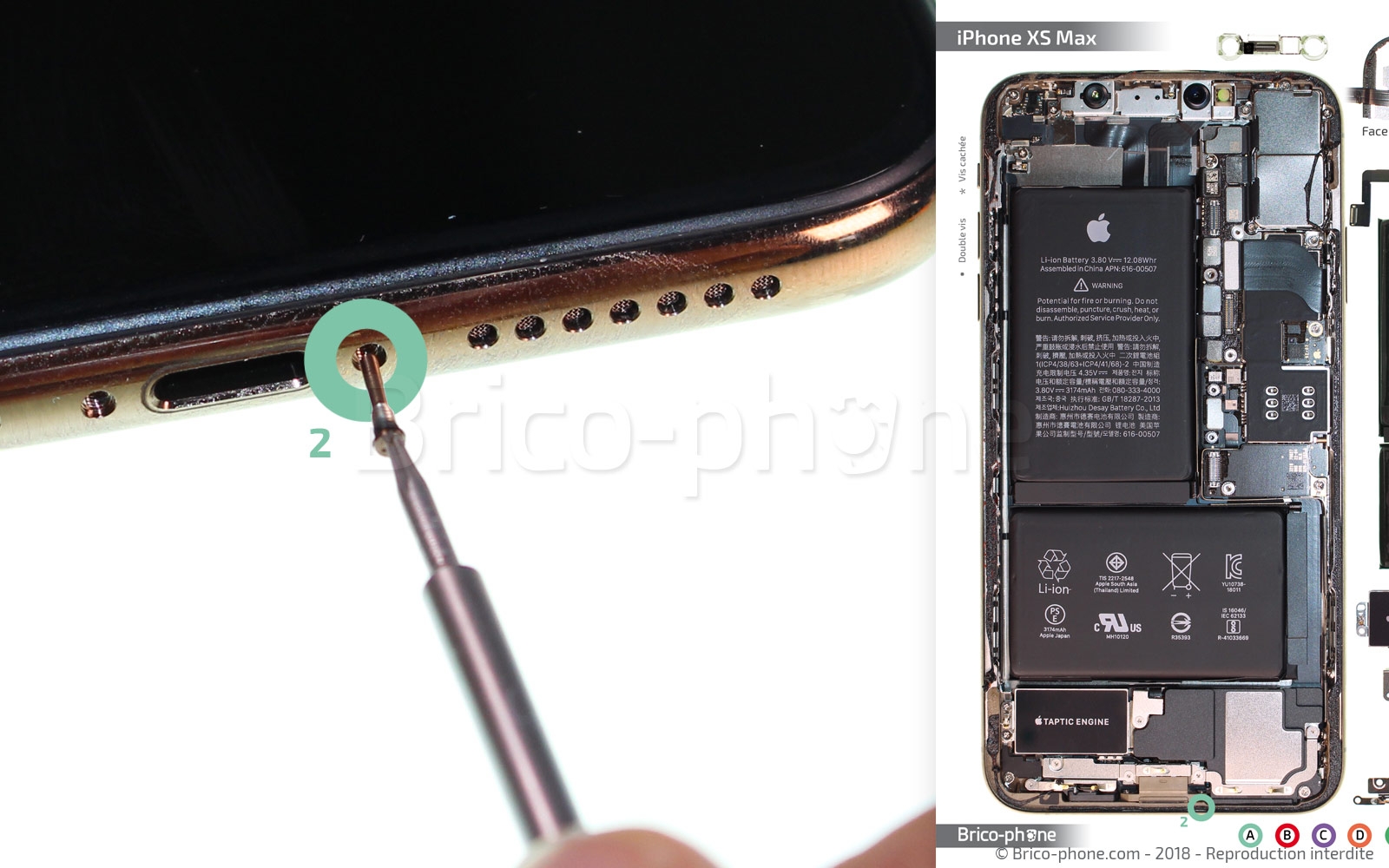

Maintenant que votre appareil est éteint vous pouvez vous attaquer à l'ouverture de votre iPhone. Commencez par retirer les 2 vis pentalobes situées de chaque côté du connecteur de charge à l'aide du tournevis prévu à cet effet.

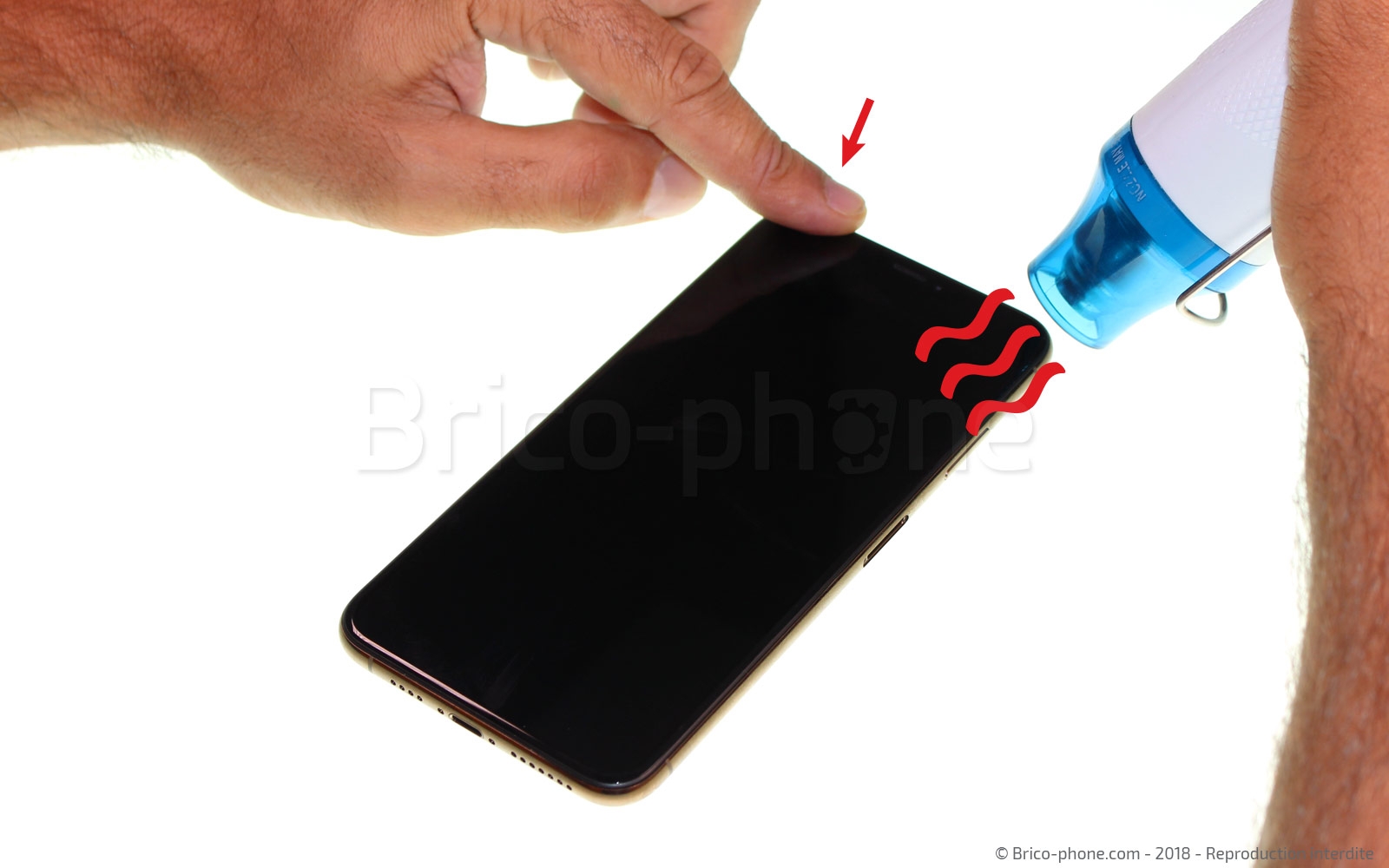

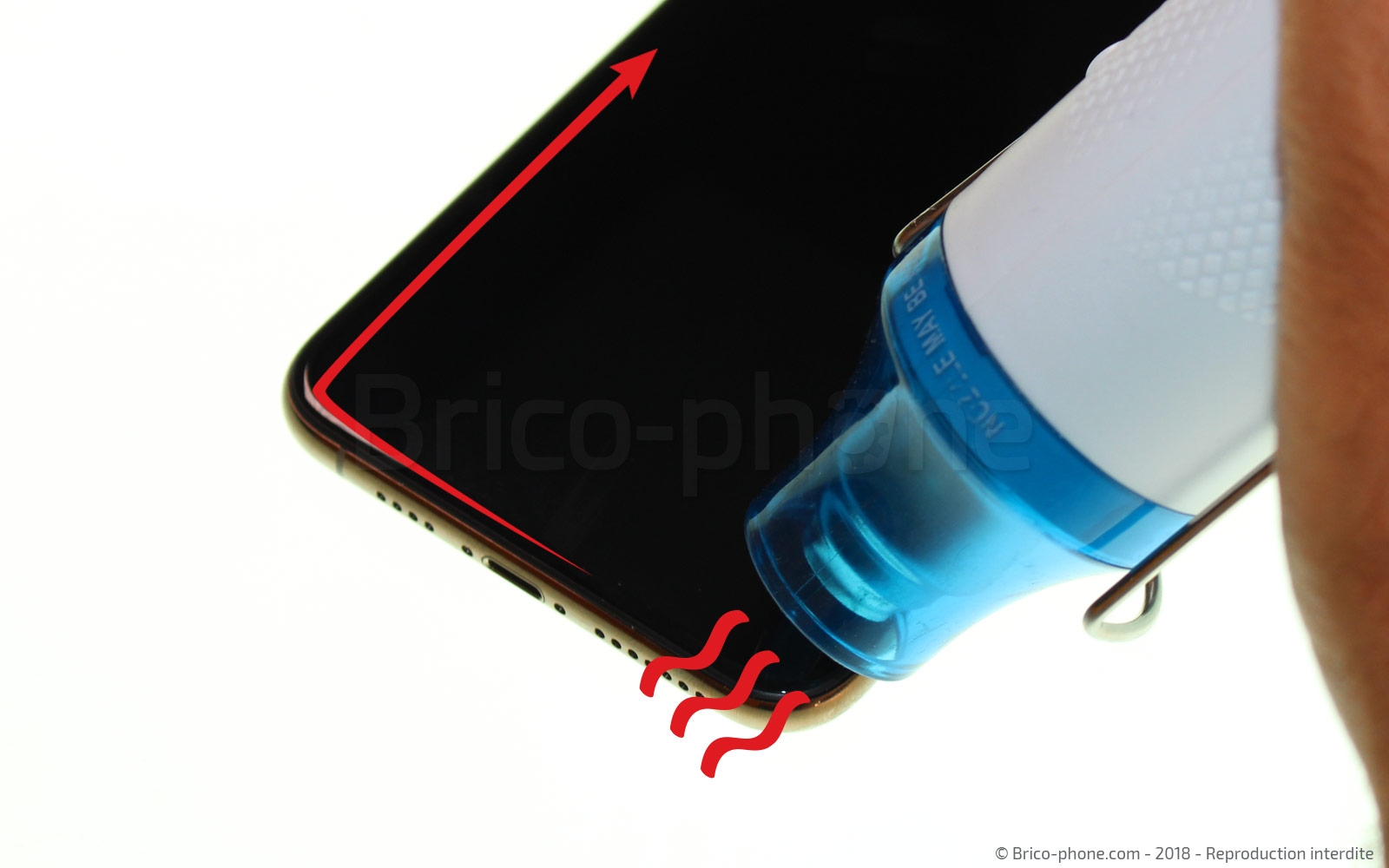

Un joint d'étanchéité est présent entre le châssis et l'écran. Nous allons ramollir ce dernier afin de pouvoir mettre en place les outils qui seront utilisés pour décoller et déclipser l'écran Amoled. Munissez-vous de votre sèche ou par exemple d'un mini décapeur thermique afin de chauffer le contour de l'écran .

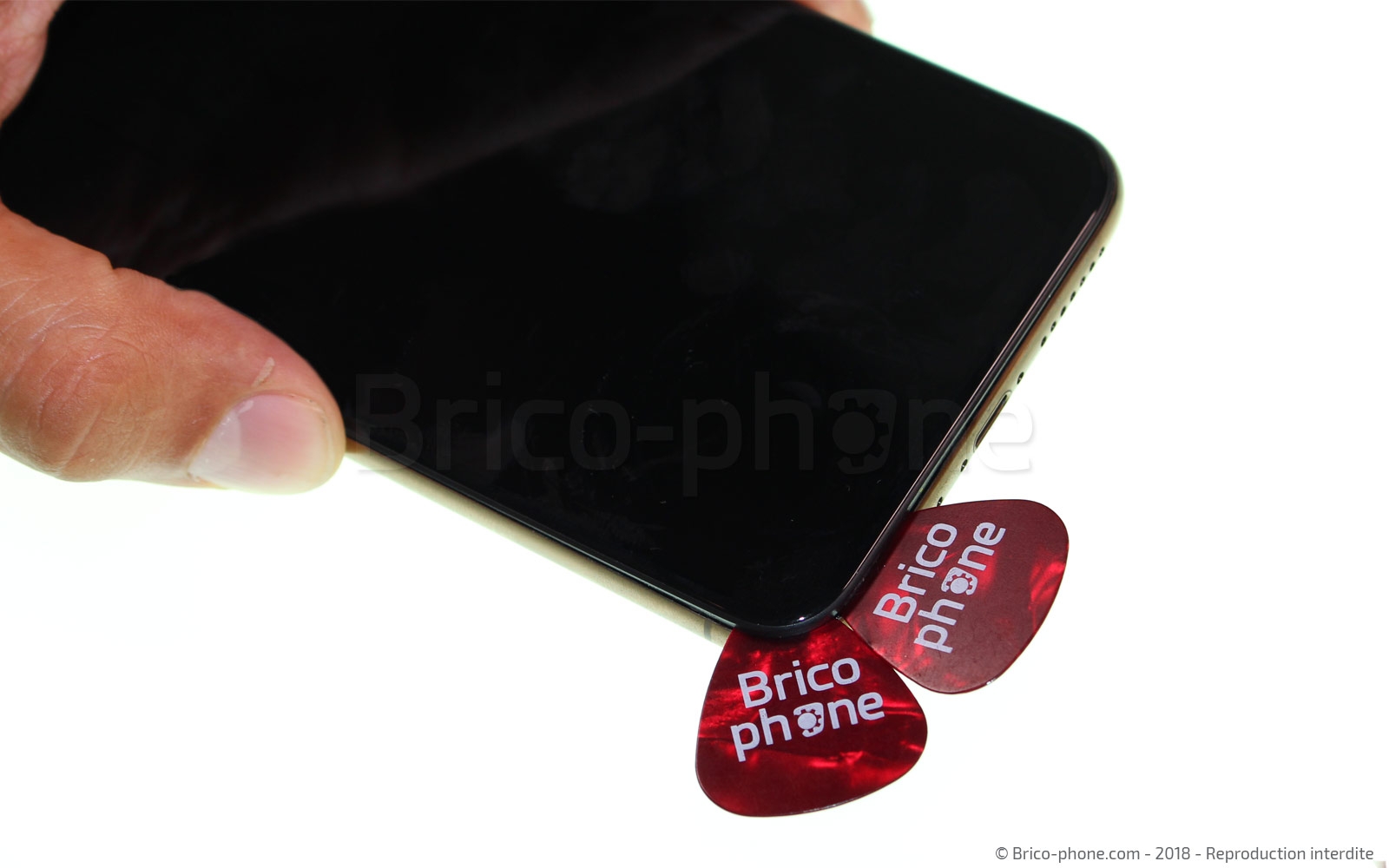

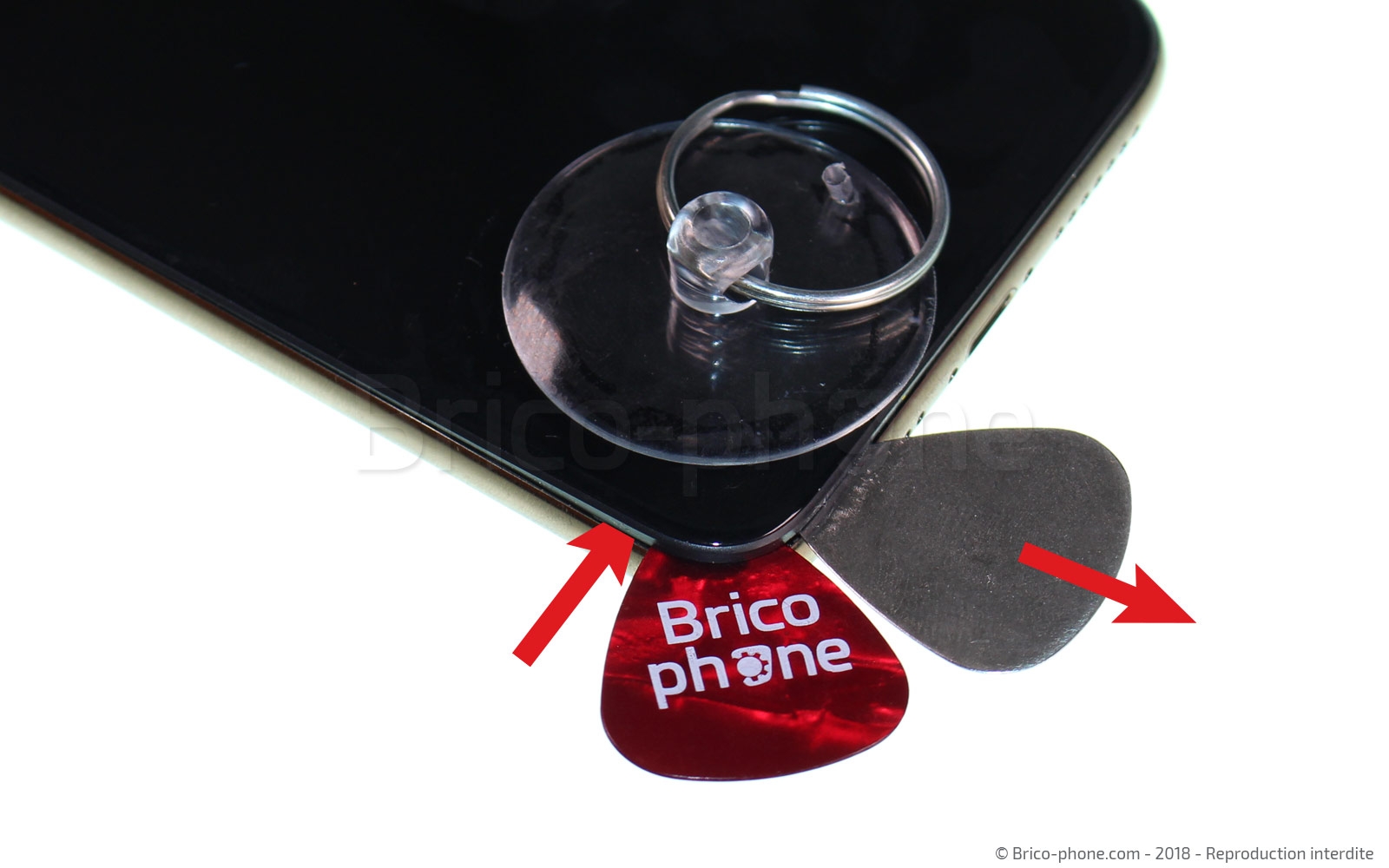

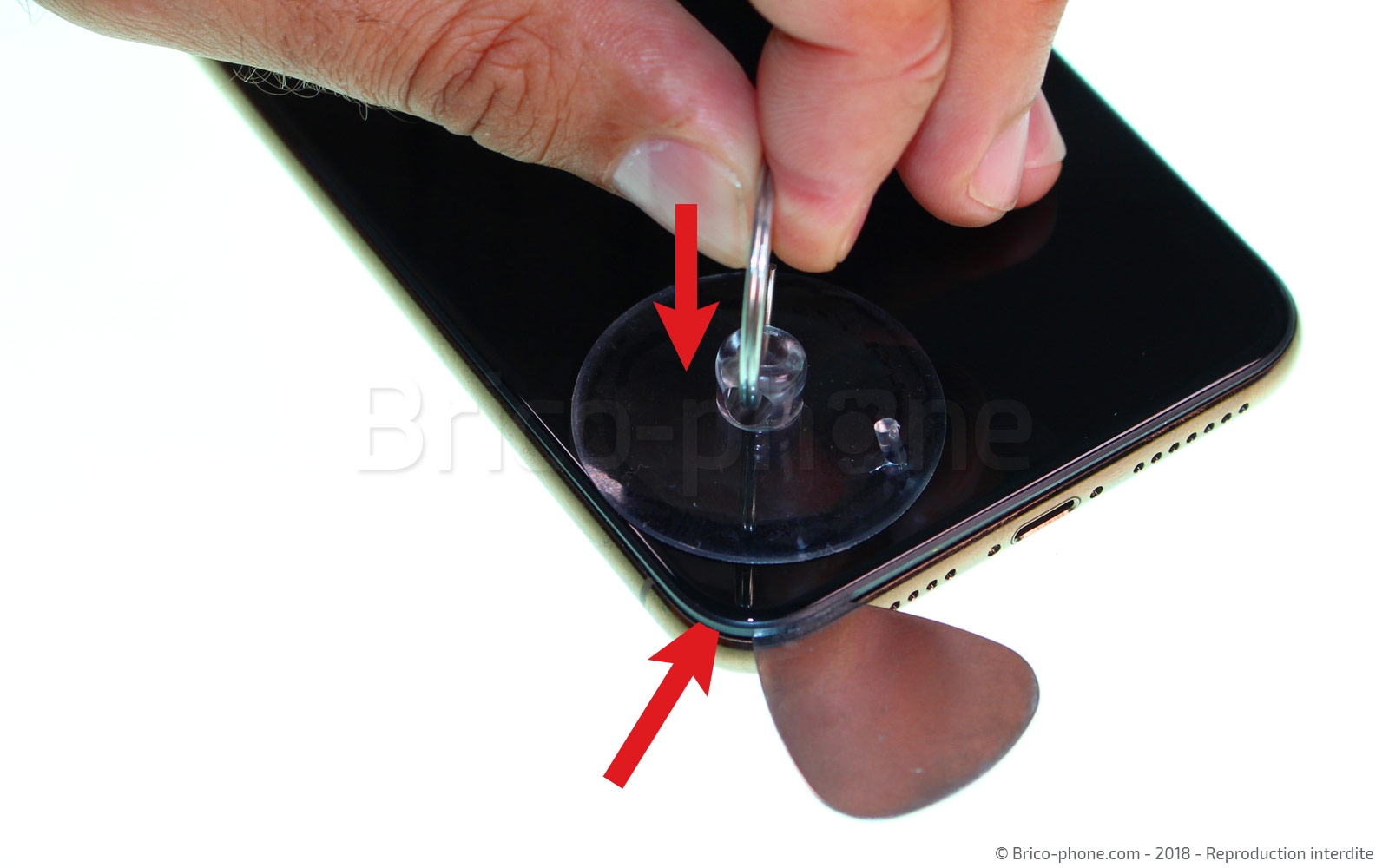

Positionnez la ventouse comme sur la photo, puis tout en exerçant une forte traction sur cette dernière, insérez le médiator métal entre le châssis et l'écran afin de créer un espace dans lequel vous allez pouvoir insérer le premier médiator plastique. Insérez ensuite le second tout en retirant le médiator métal.

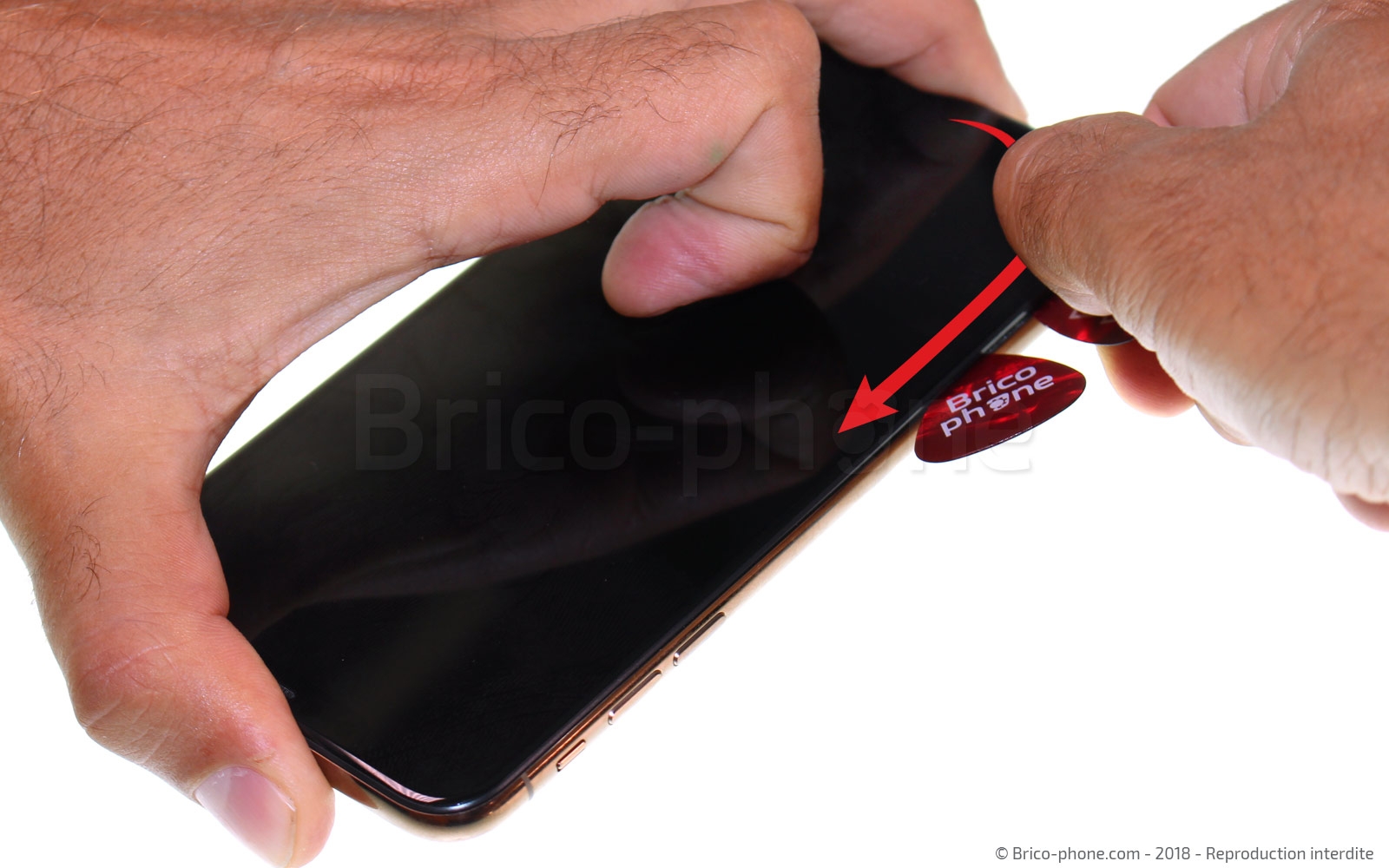

Faites coulisser les médiators afin de décoller le joint de la vitre. Faites attention sur la partie droite de ne pas endommager les connectiques de l'écran Amoled (insérez le médiator sur 2 mm environ ).

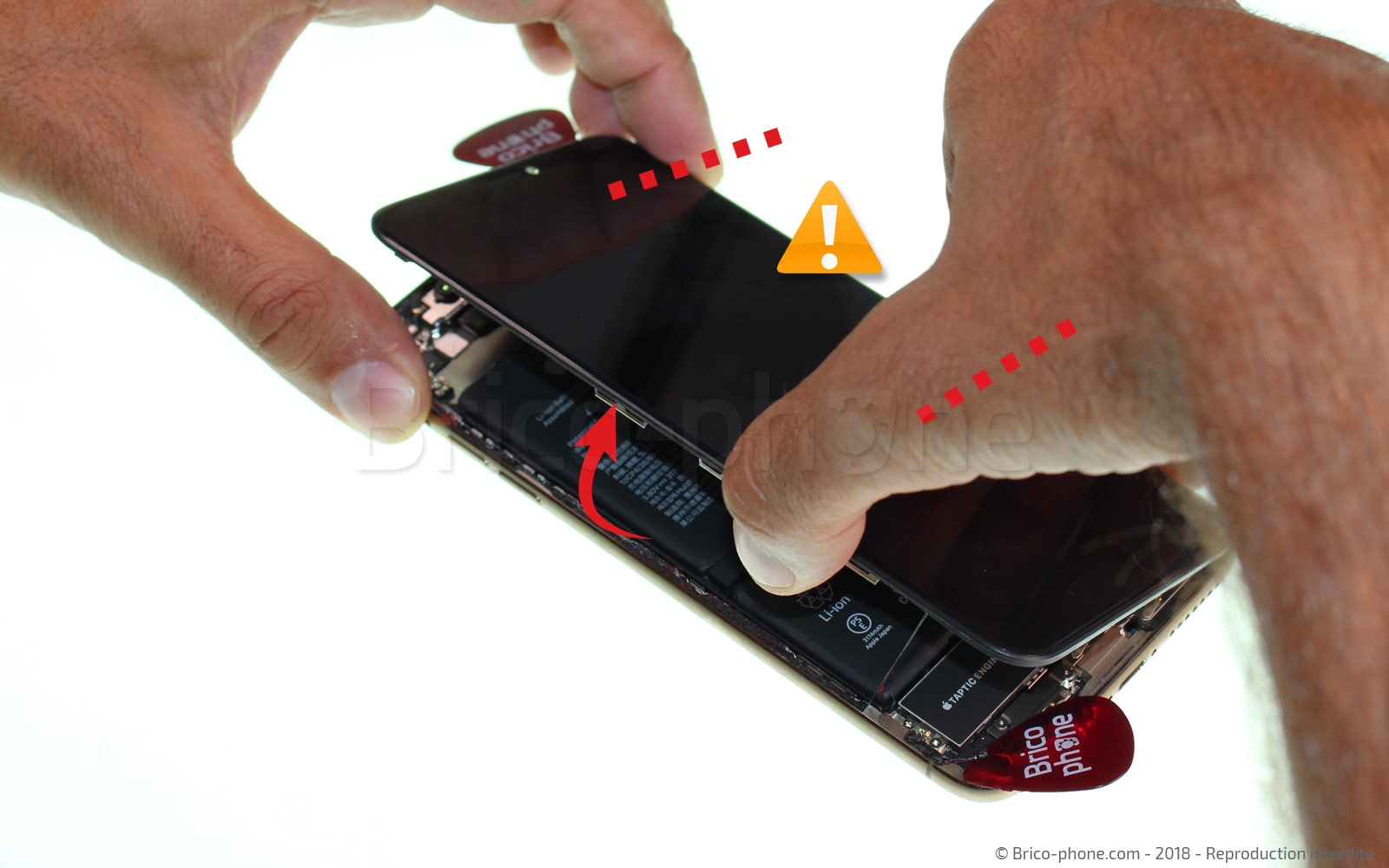

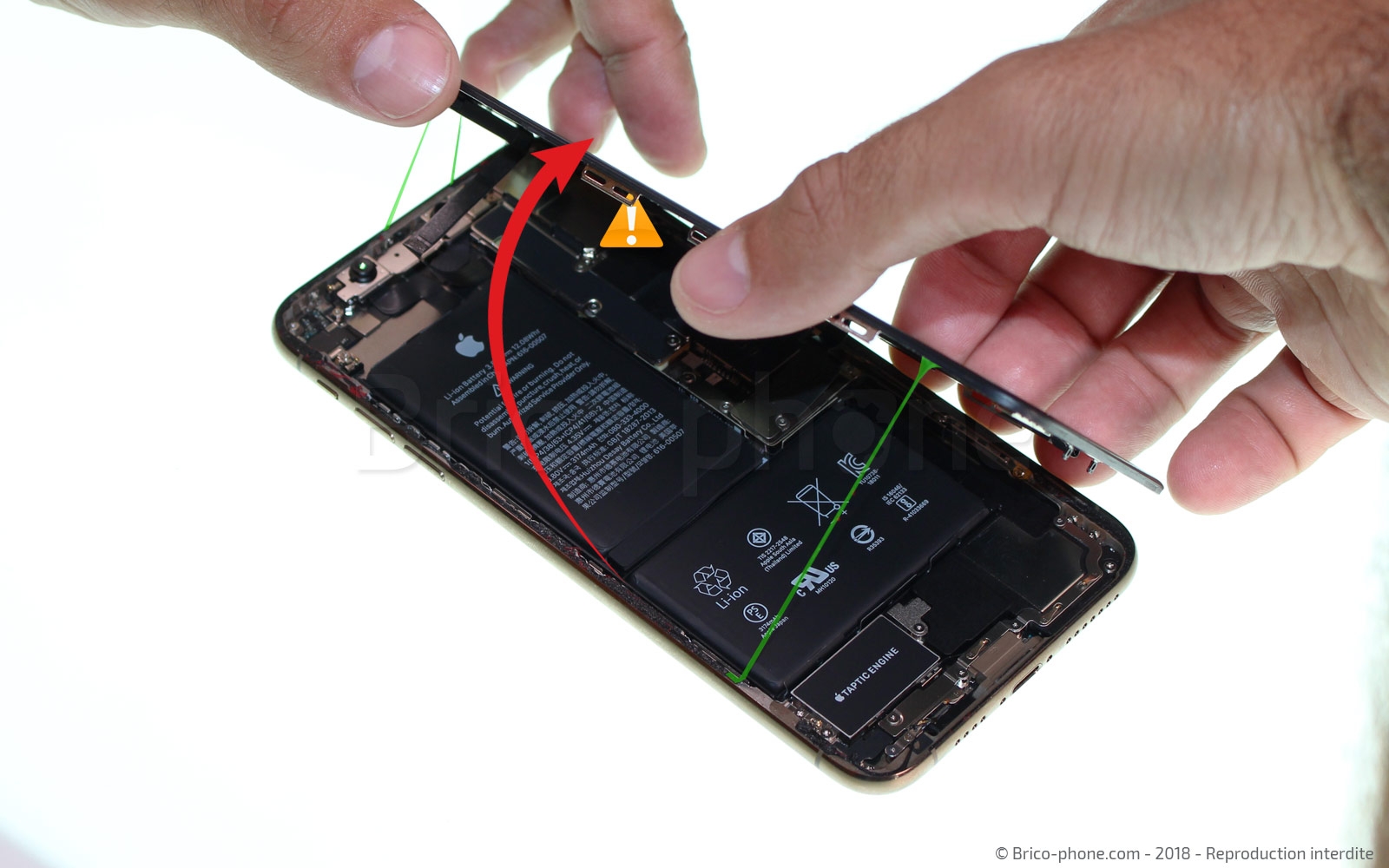

Ouvrez ensuite l'appareil en faisant attention, car les connectiques de ce dernier sont toujours branchées à la carte-mère.

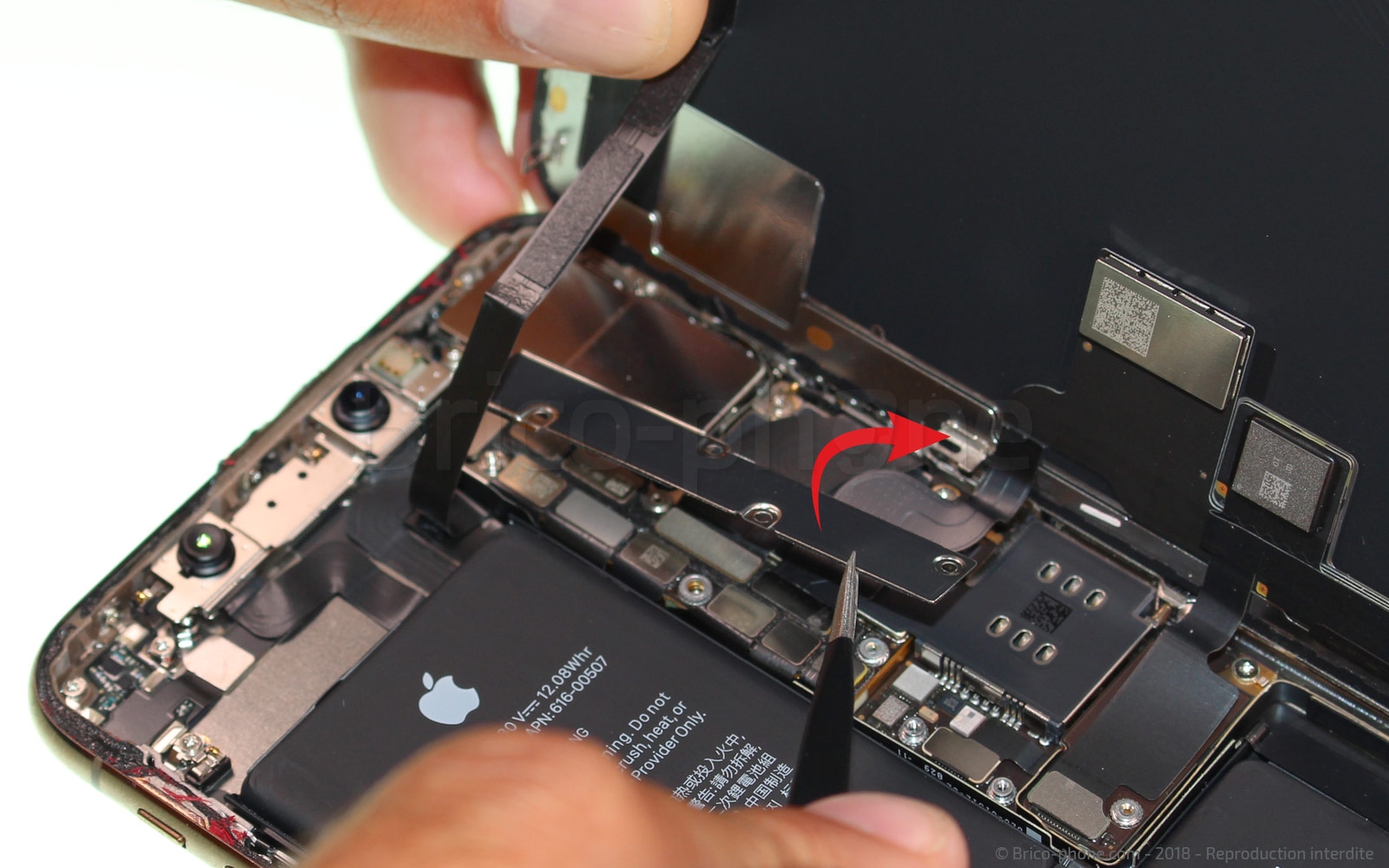

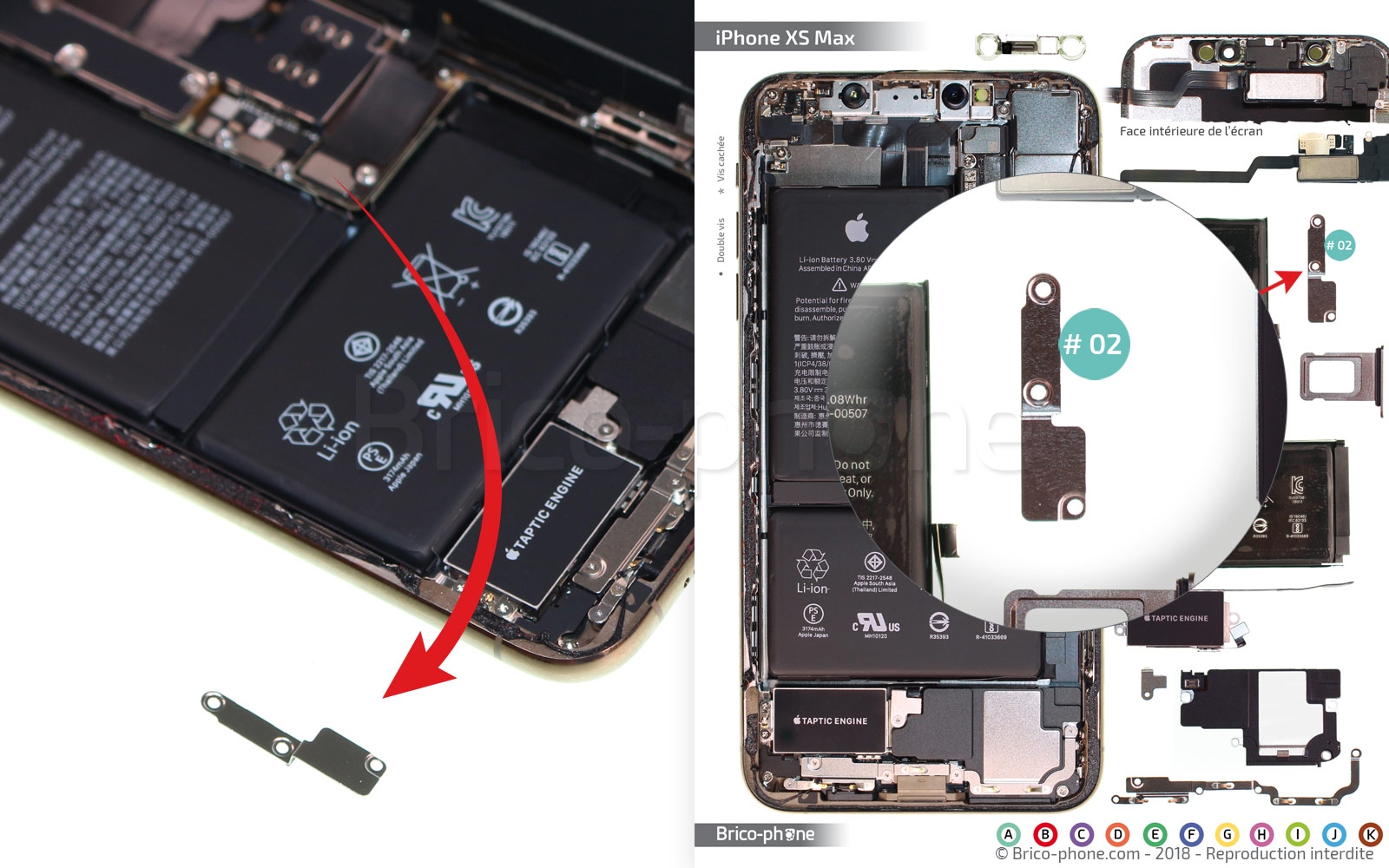

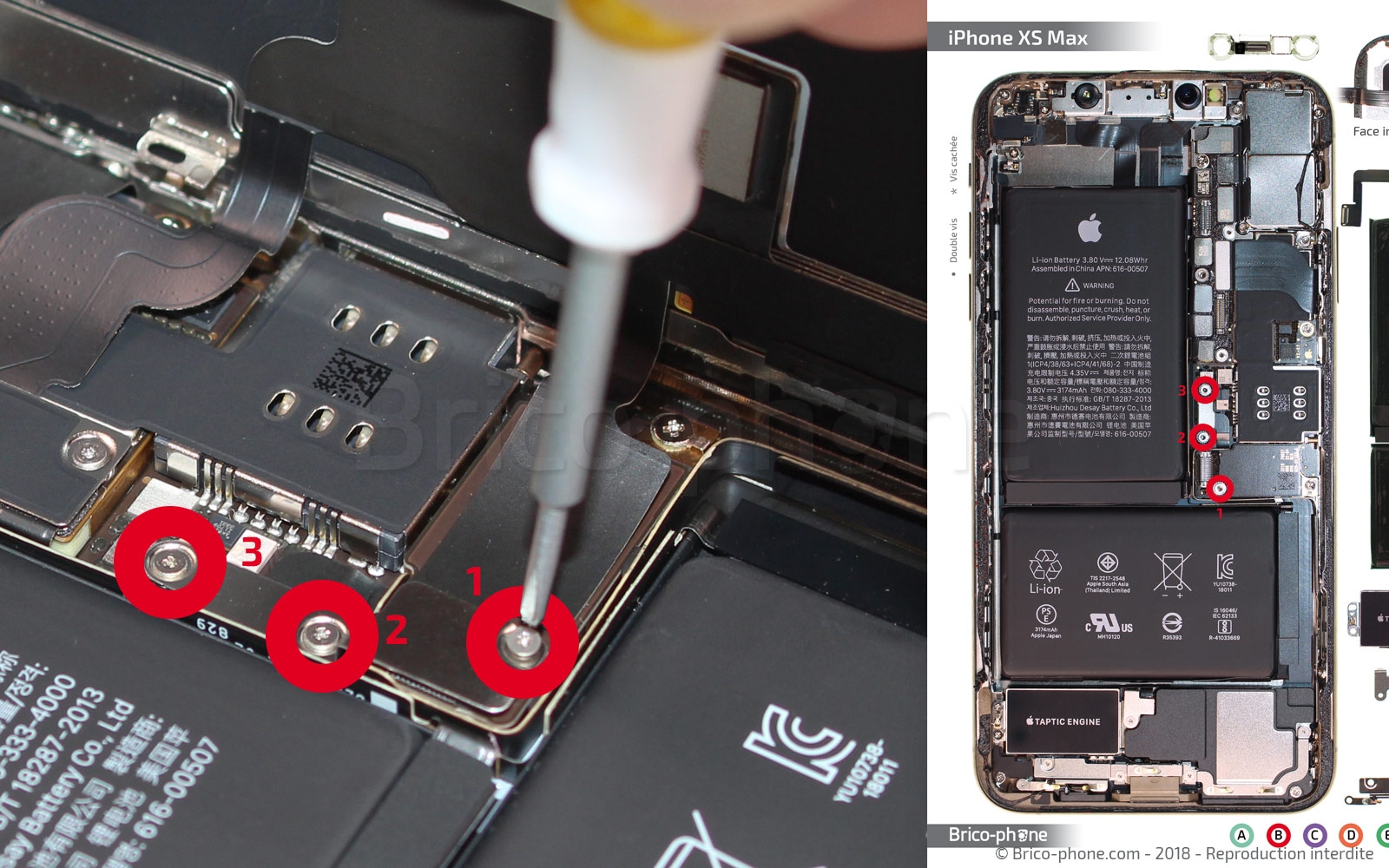

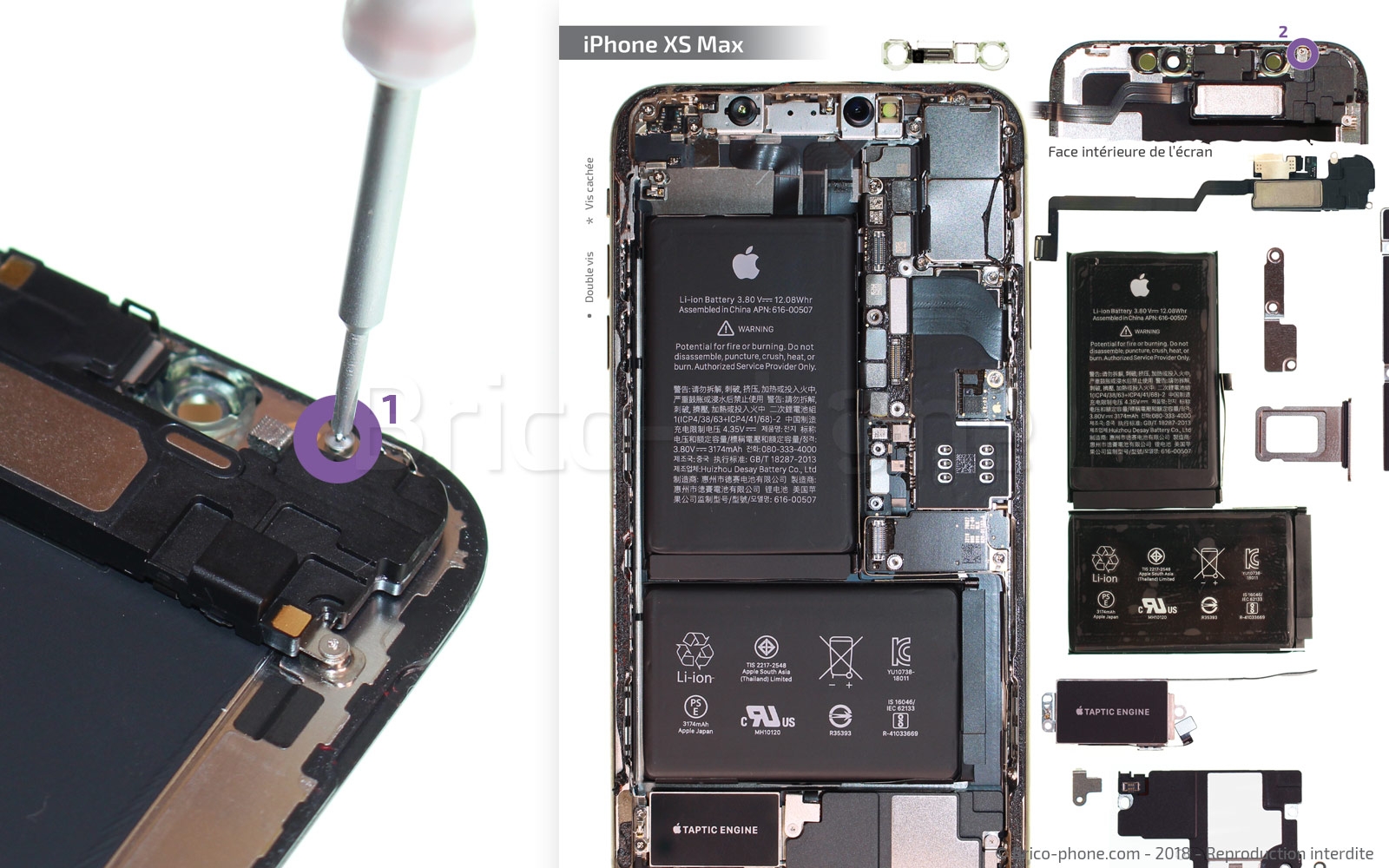

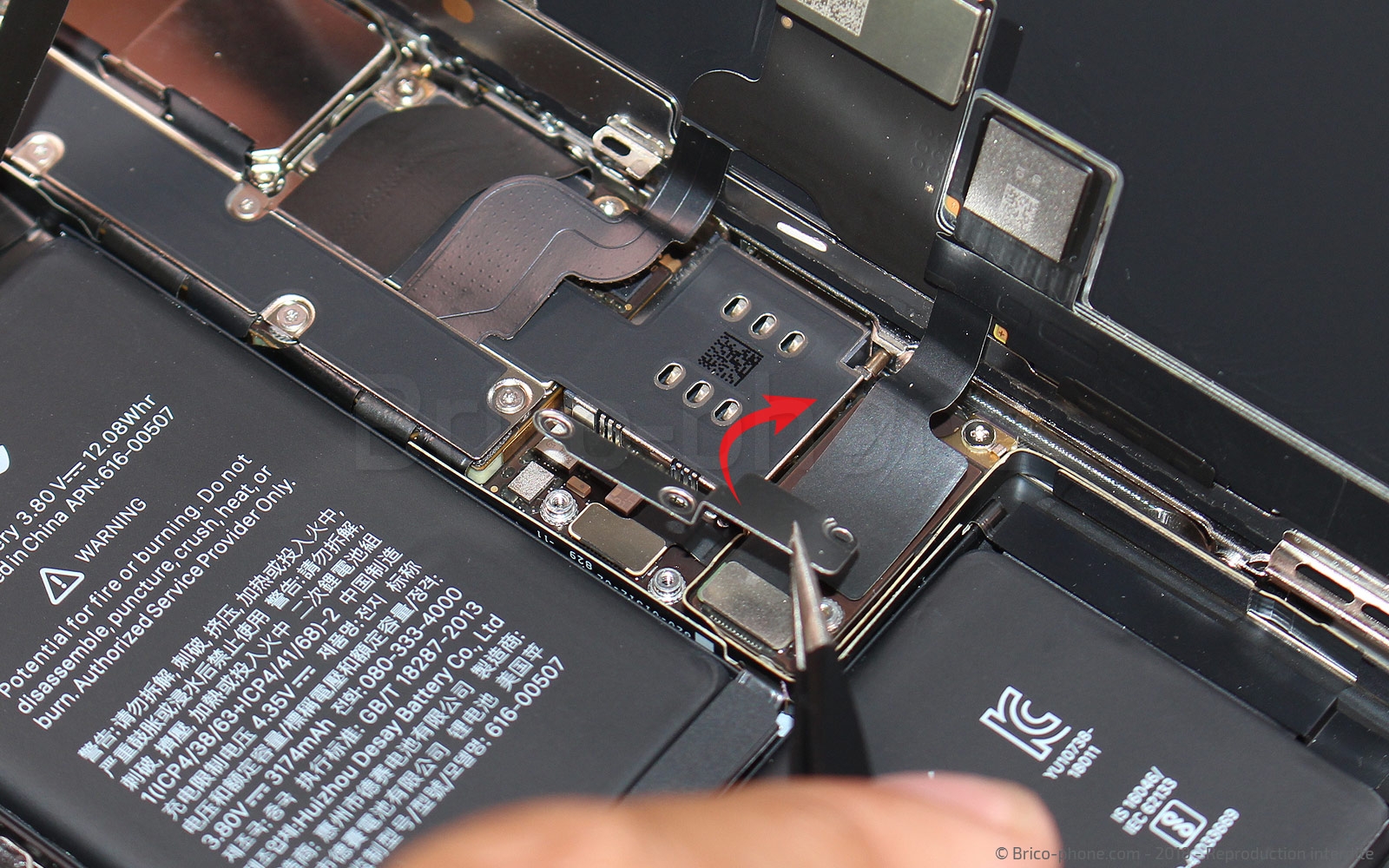

Prenez le tournevis triwing, puis dévissez les vis B1 à B3 . Déposez-les soigneusement sur votre patron d'aide au montage fourni avec votre commande. Retirez ensuite la plaquette métallique à l'aide de la petite pince.

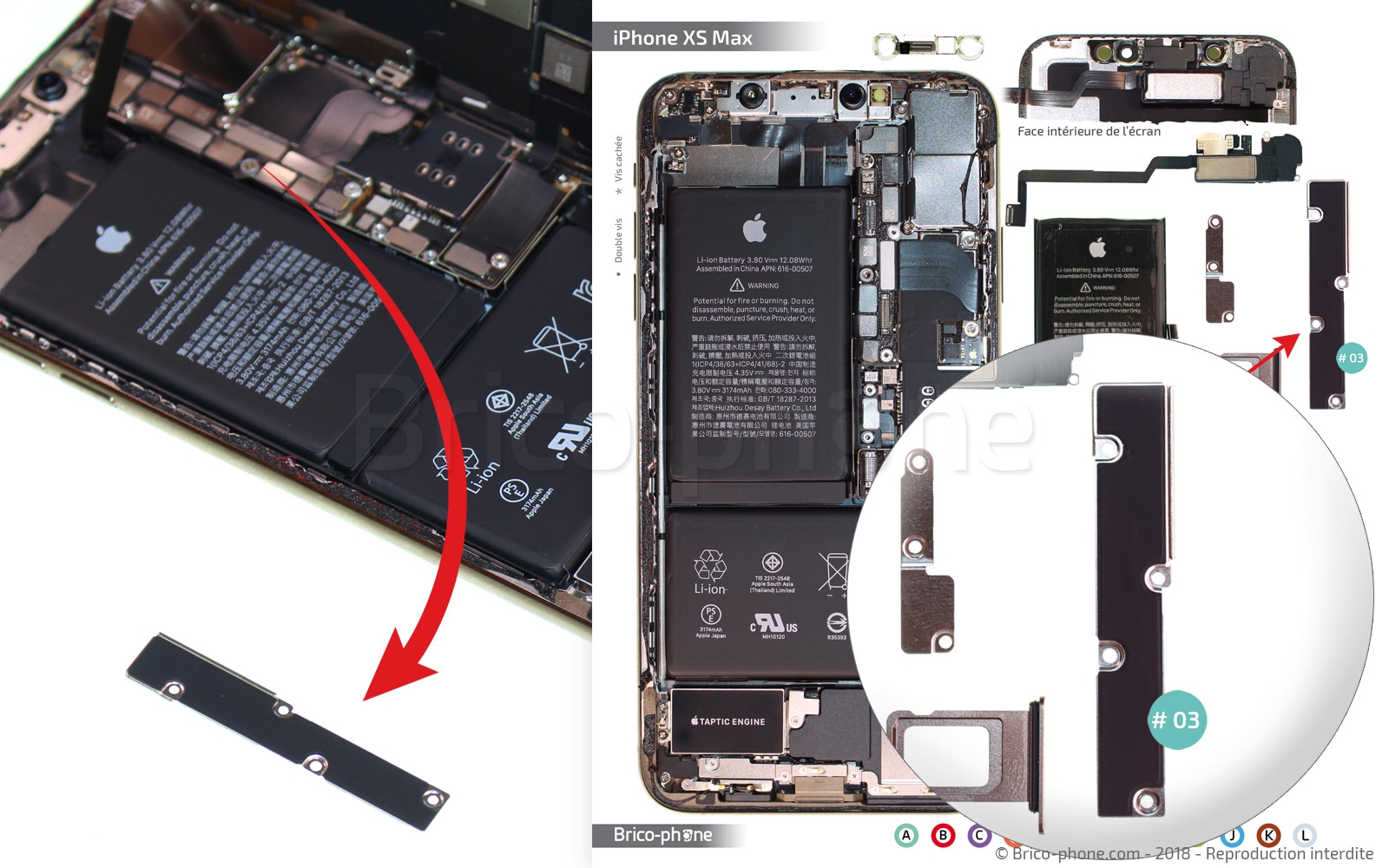

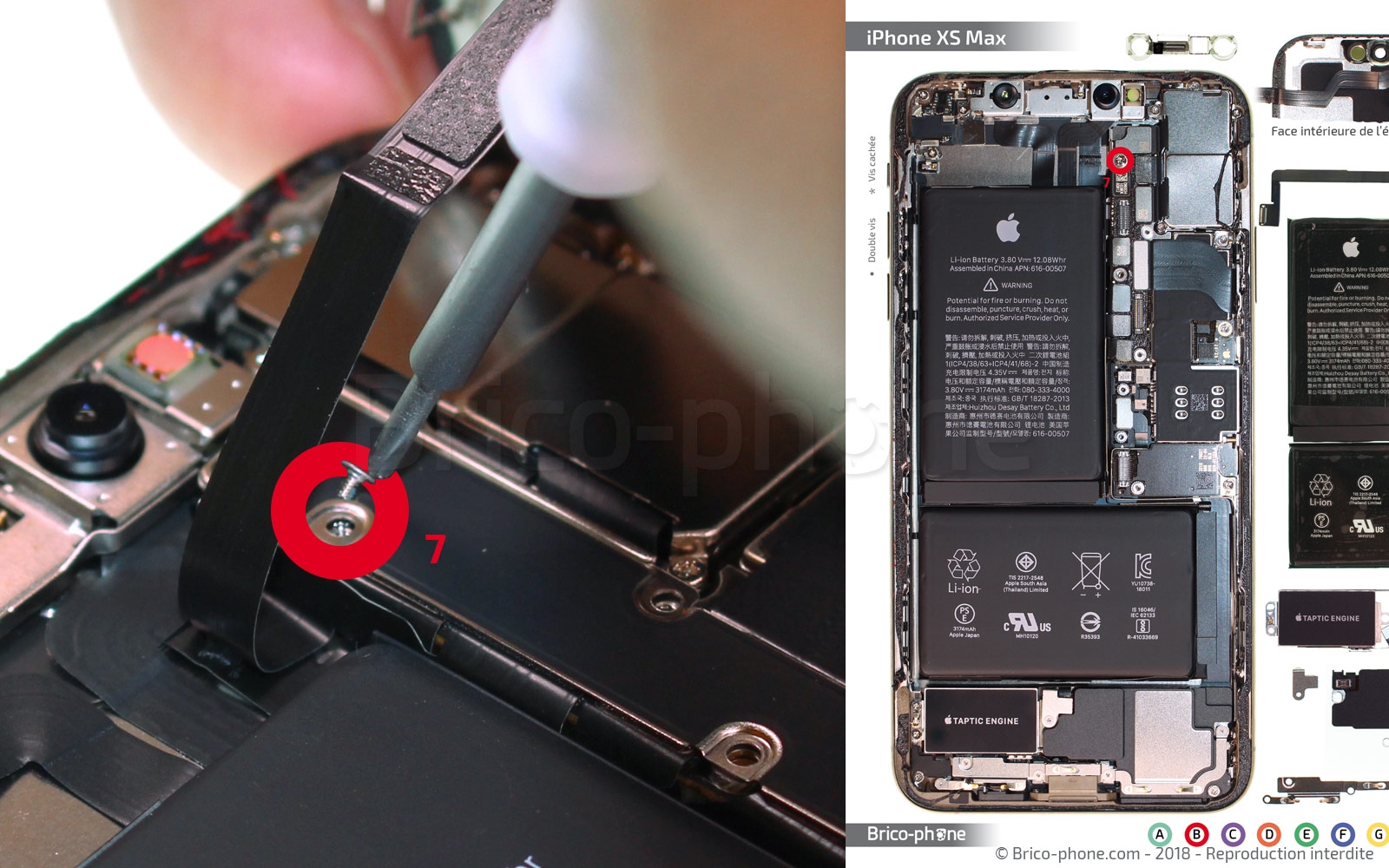

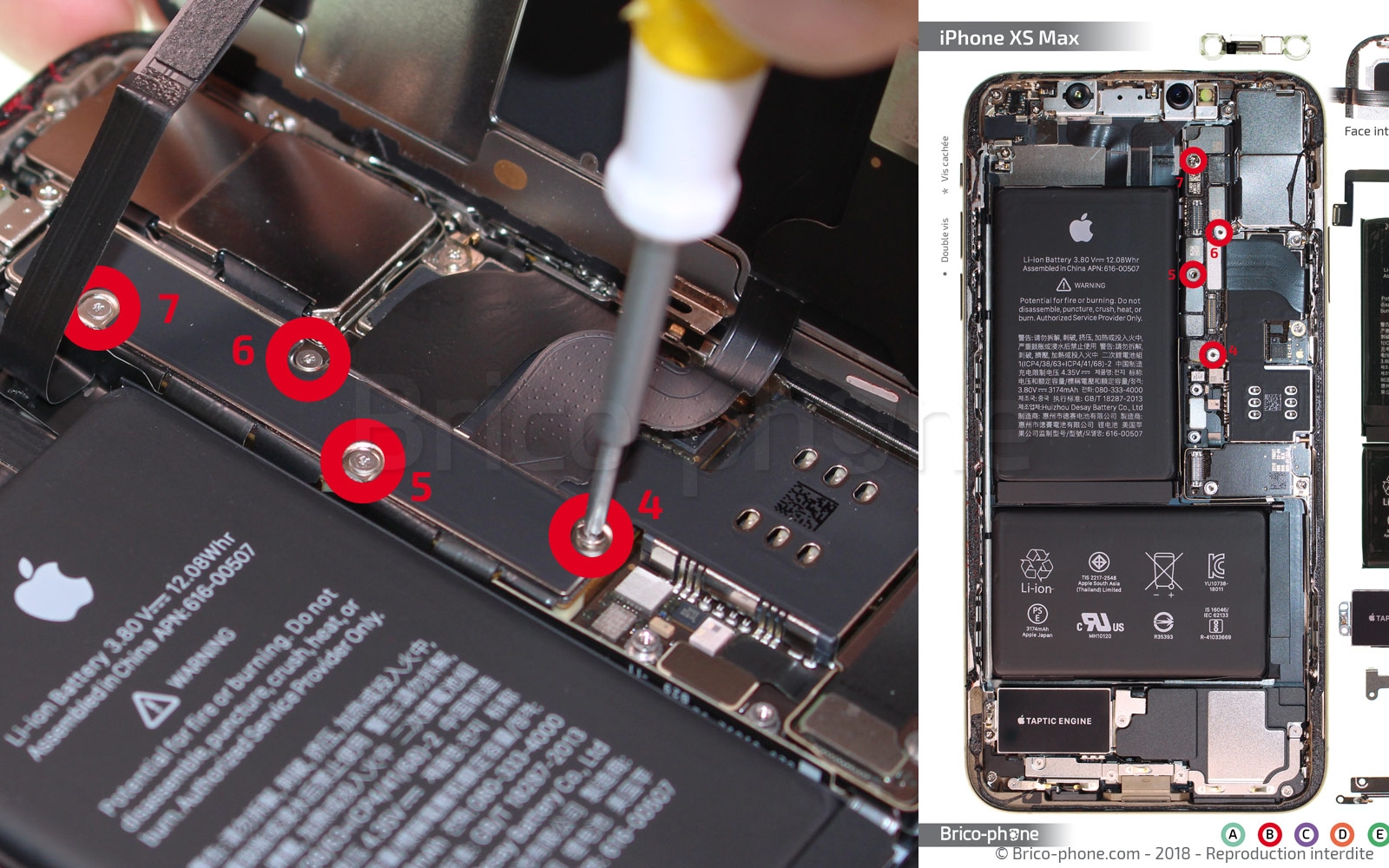

Il ne vous reste plus qu'à retirer les vis B4 à B7 toujours à l'aide du tournevis triwing pour pouvoir retirer la plaquette #03.

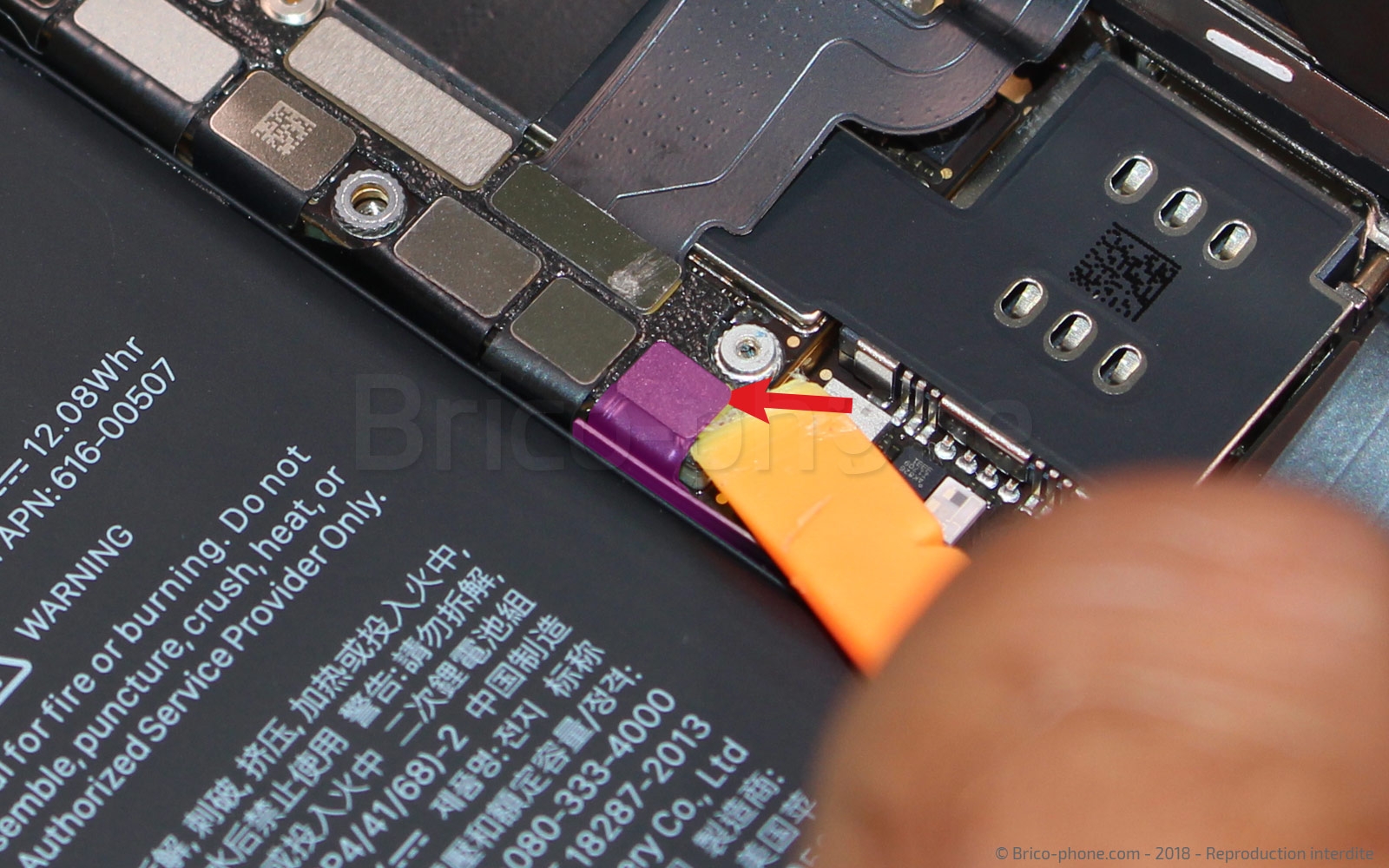

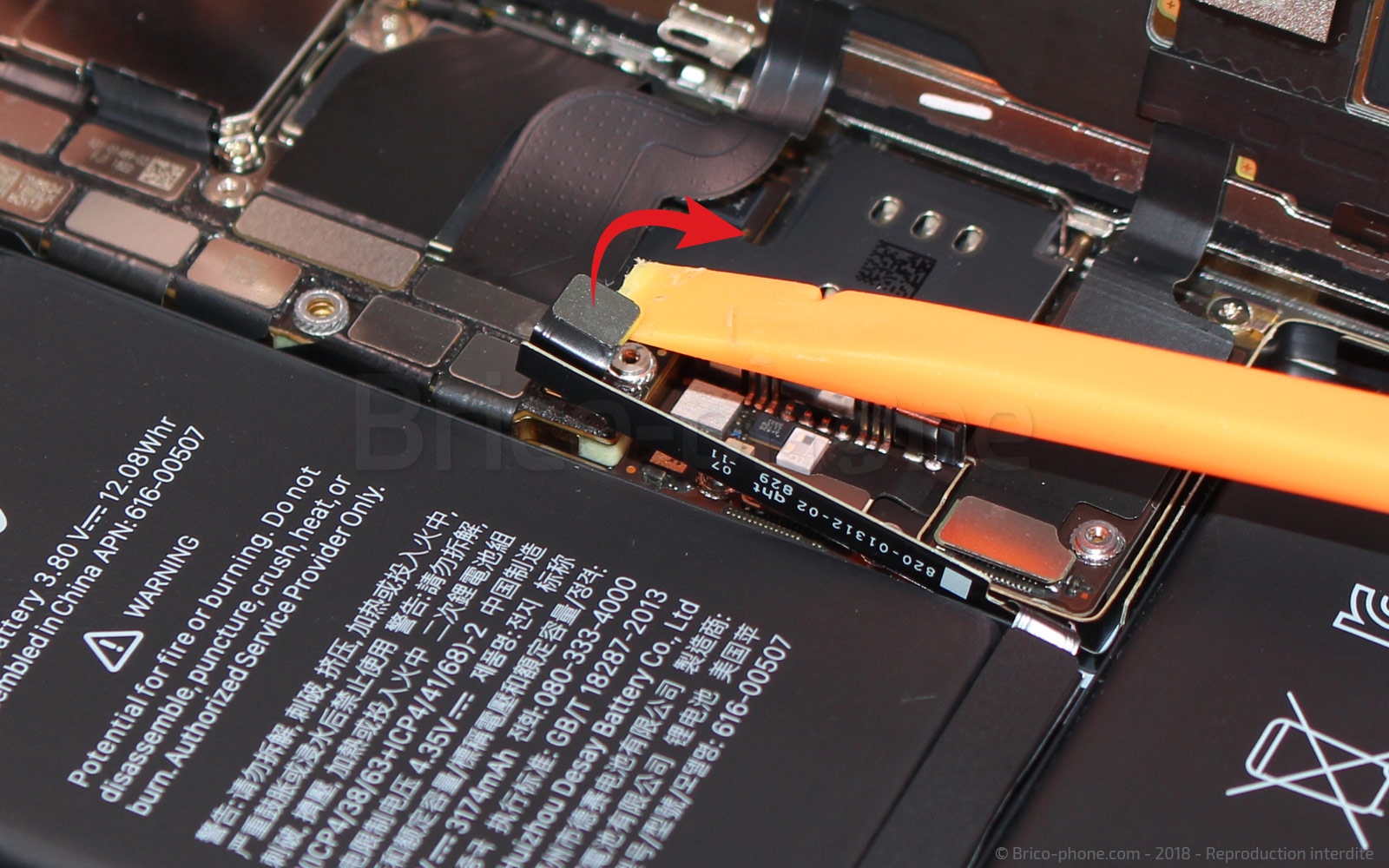

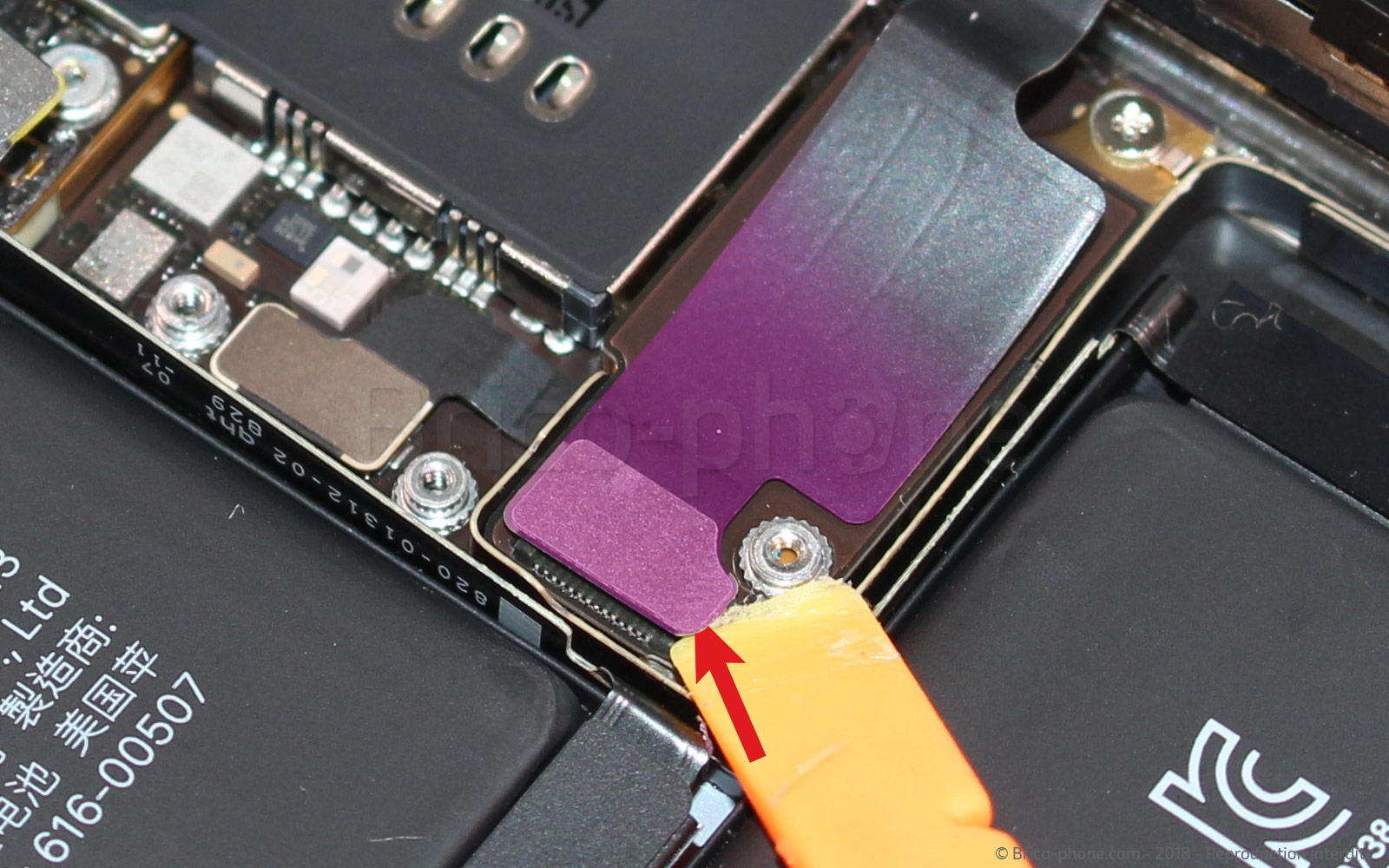

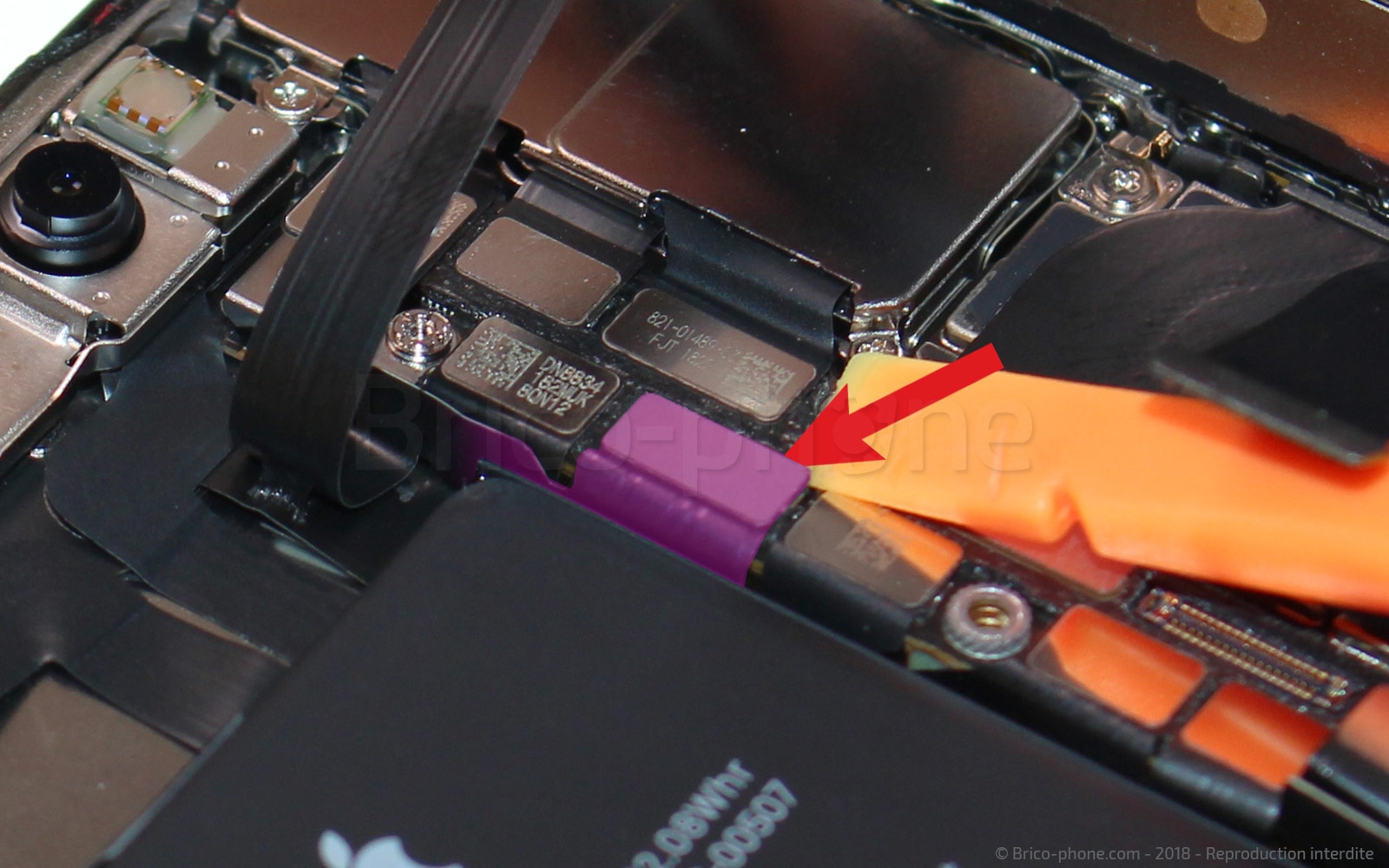

Afin de continuer ce démontage complet en toute sécurité, débranchez la batterie à l'aide d'un levier nylon.

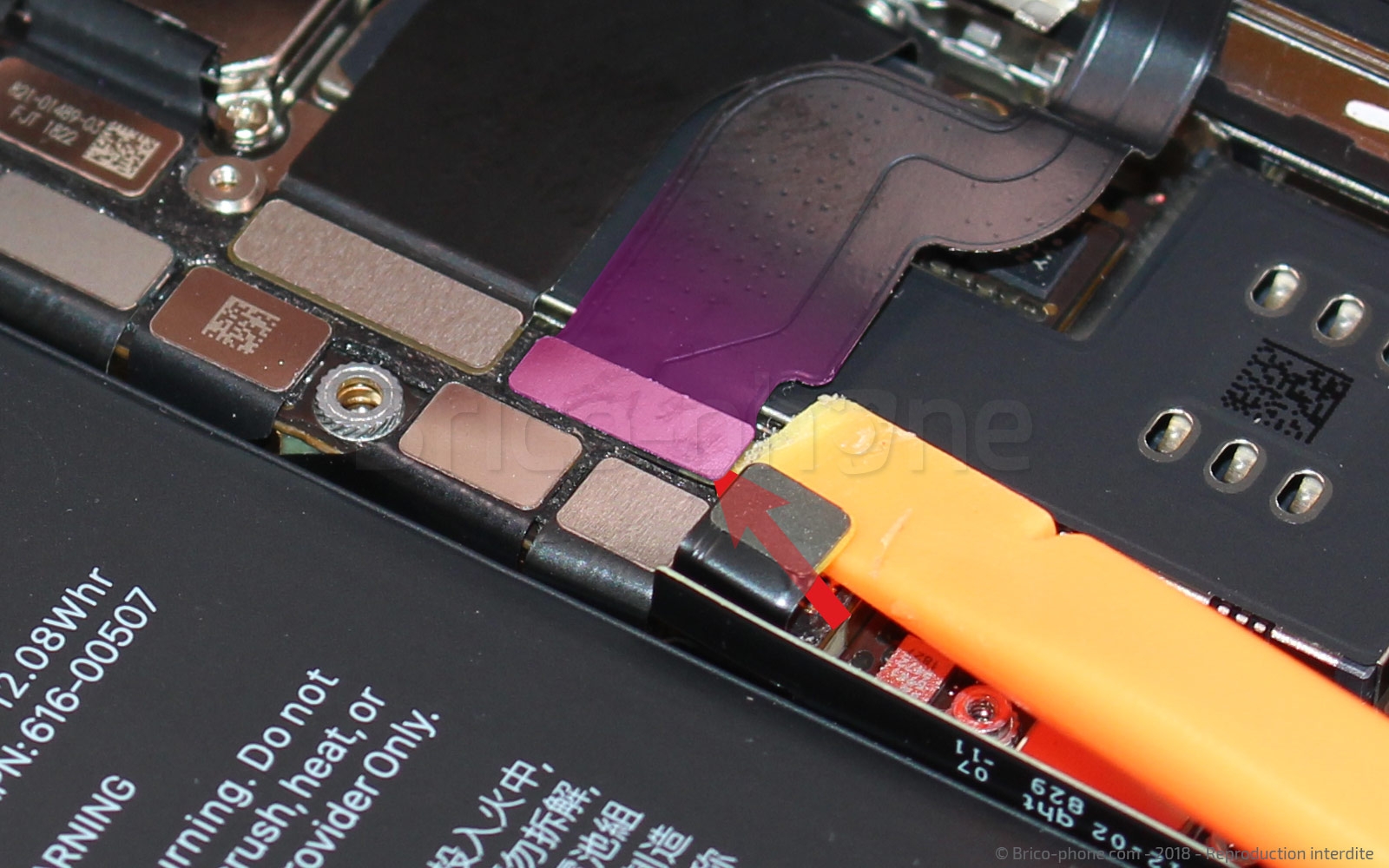

Déconnectez la nappe de l'écran Amoled puis la nappe du tactile. Remontez légèrement sur le haut de la carte-mère afin de déconnecter la nappe qui contrôle le haut-parleur interne ainsi que le micro d'ambiance.

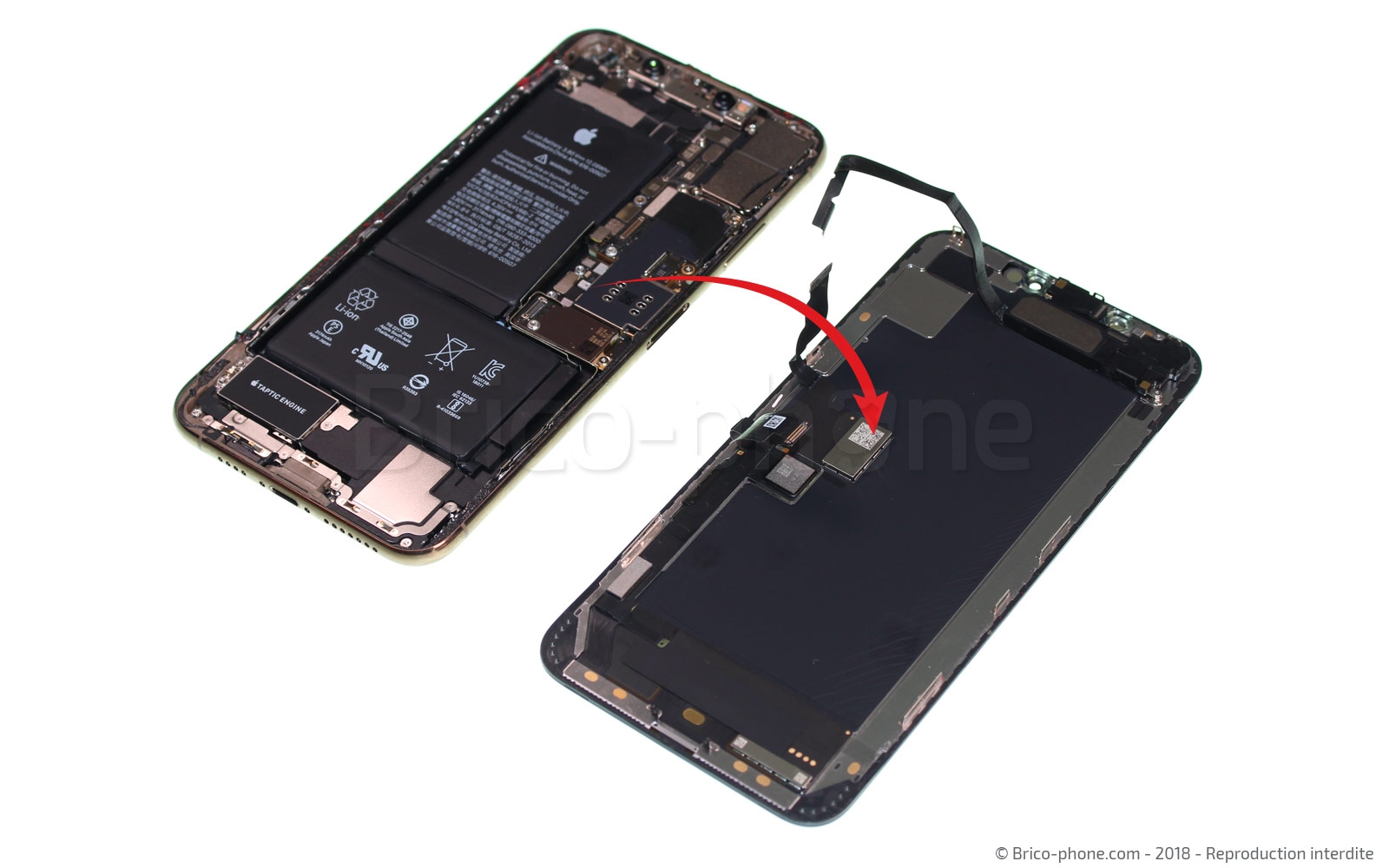

L'écran est maintenant complètement libéré.

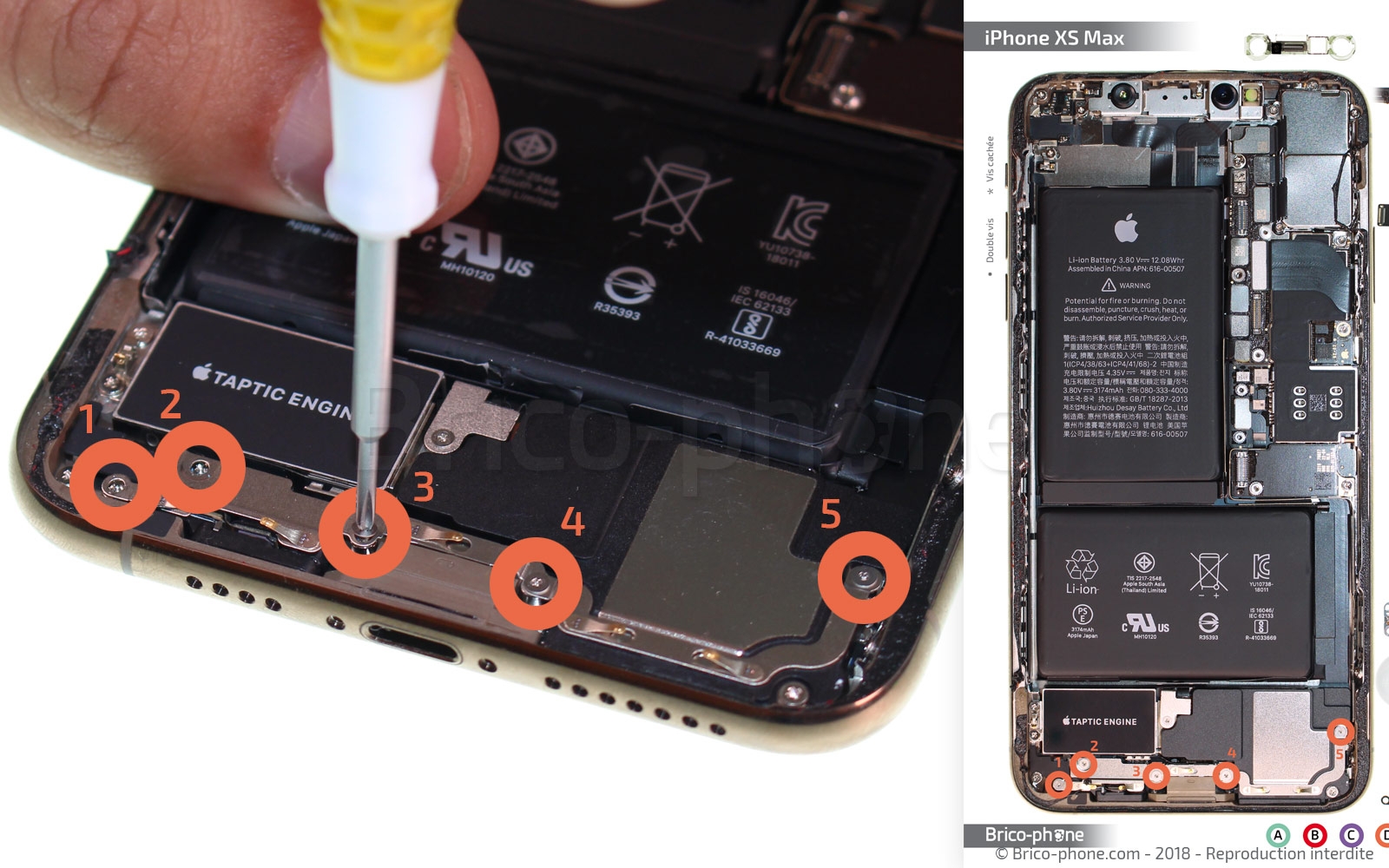

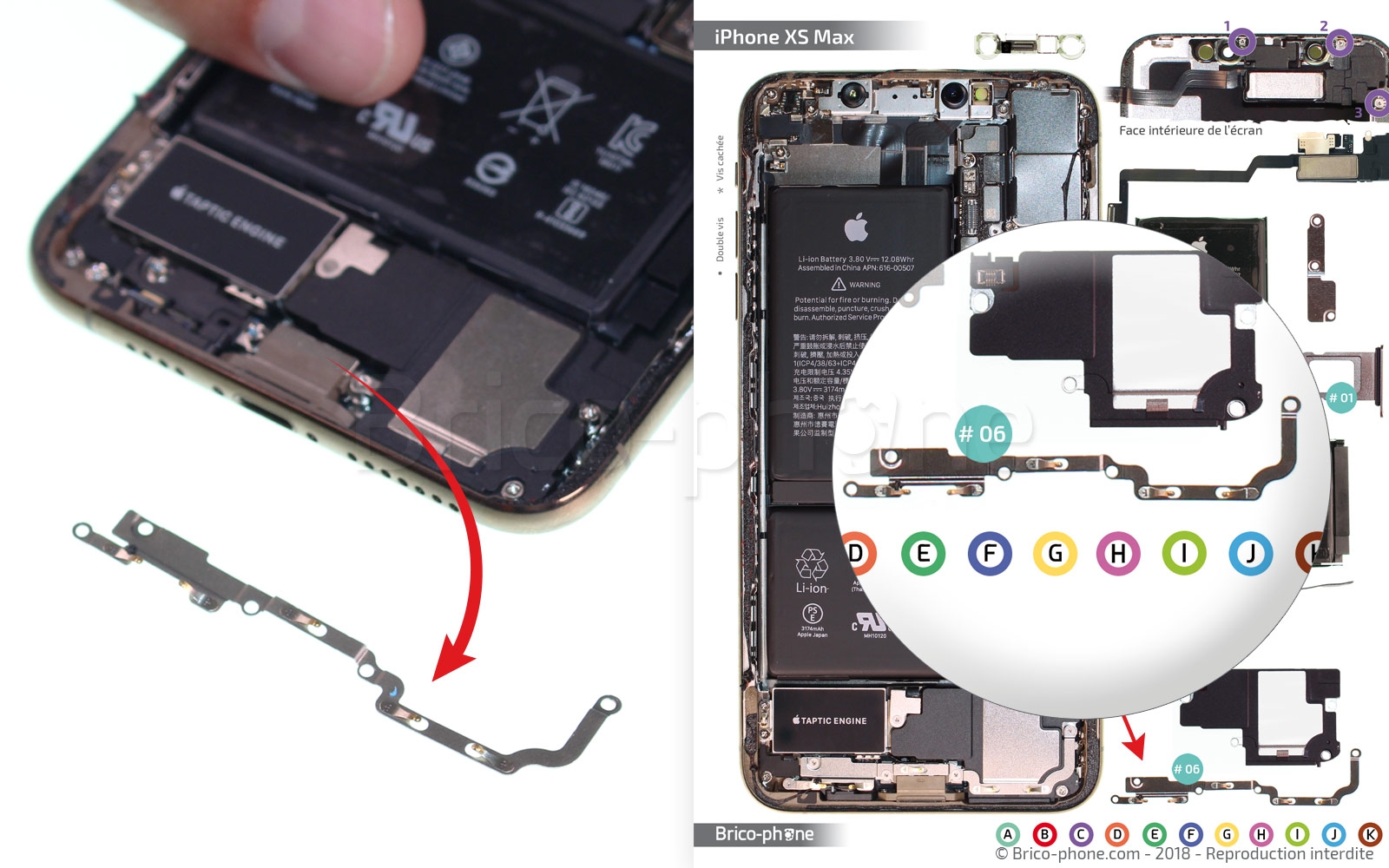

Retirez les vis D1 à D5 avec le tournevis triwing puis enlevez la plaquette métallique #06 avec la piincette.

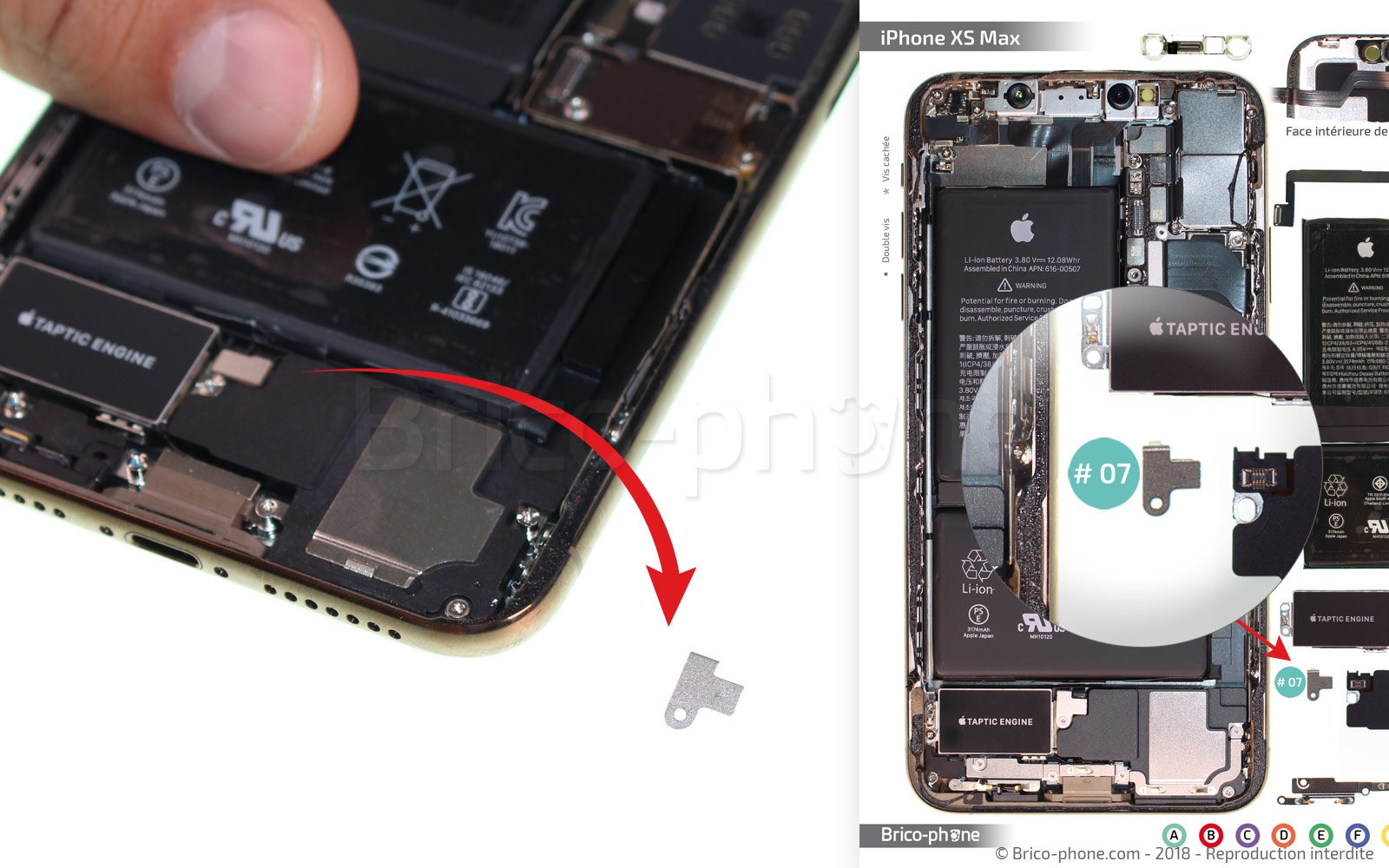

Toujours avec le tournevis triwing, retirez la vis E1 qui maintient le cache métallique #07 qui recouvre le connecteur du haut-parleur puis sortez l'élément métallique à l'aide de la pincette.

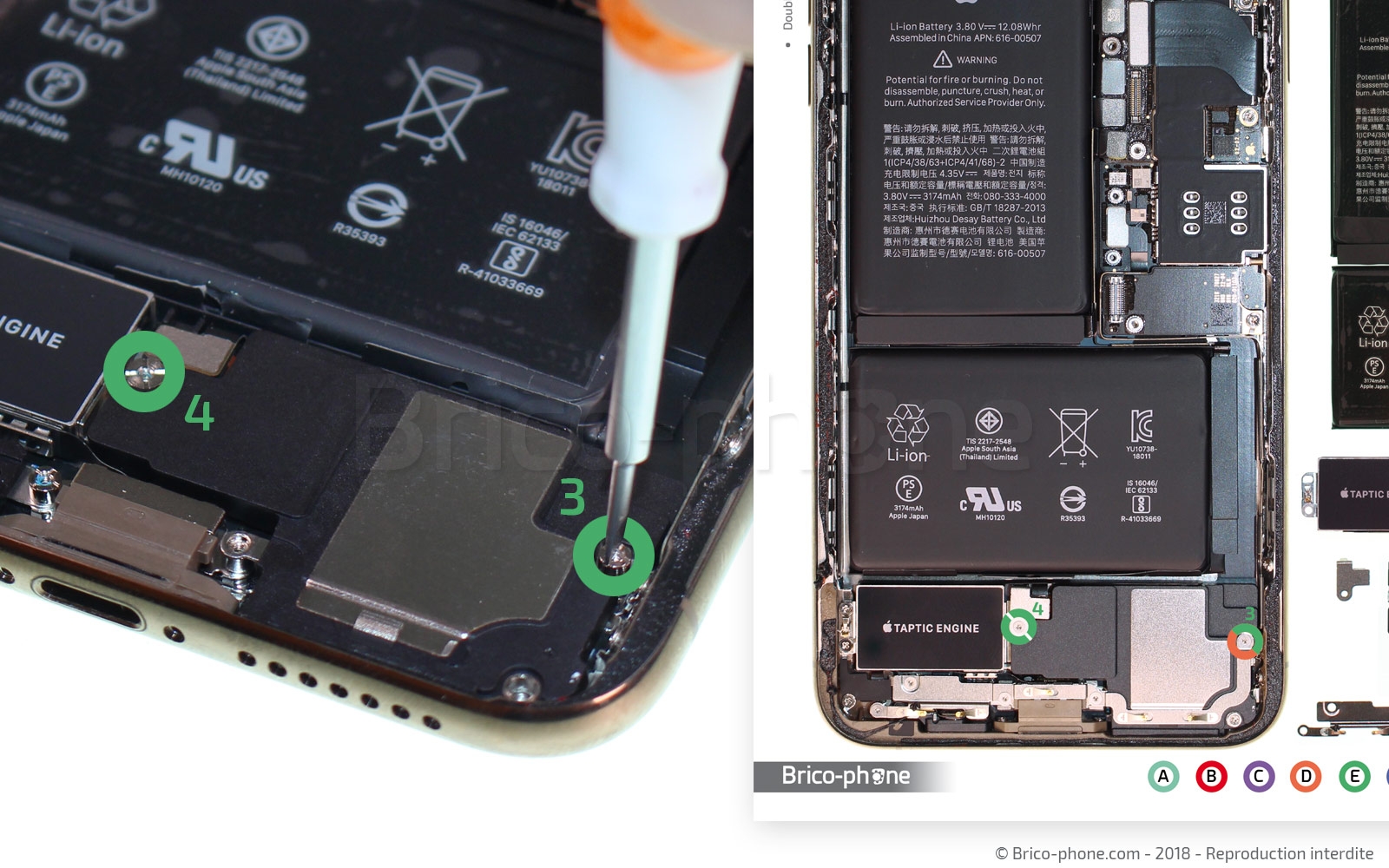

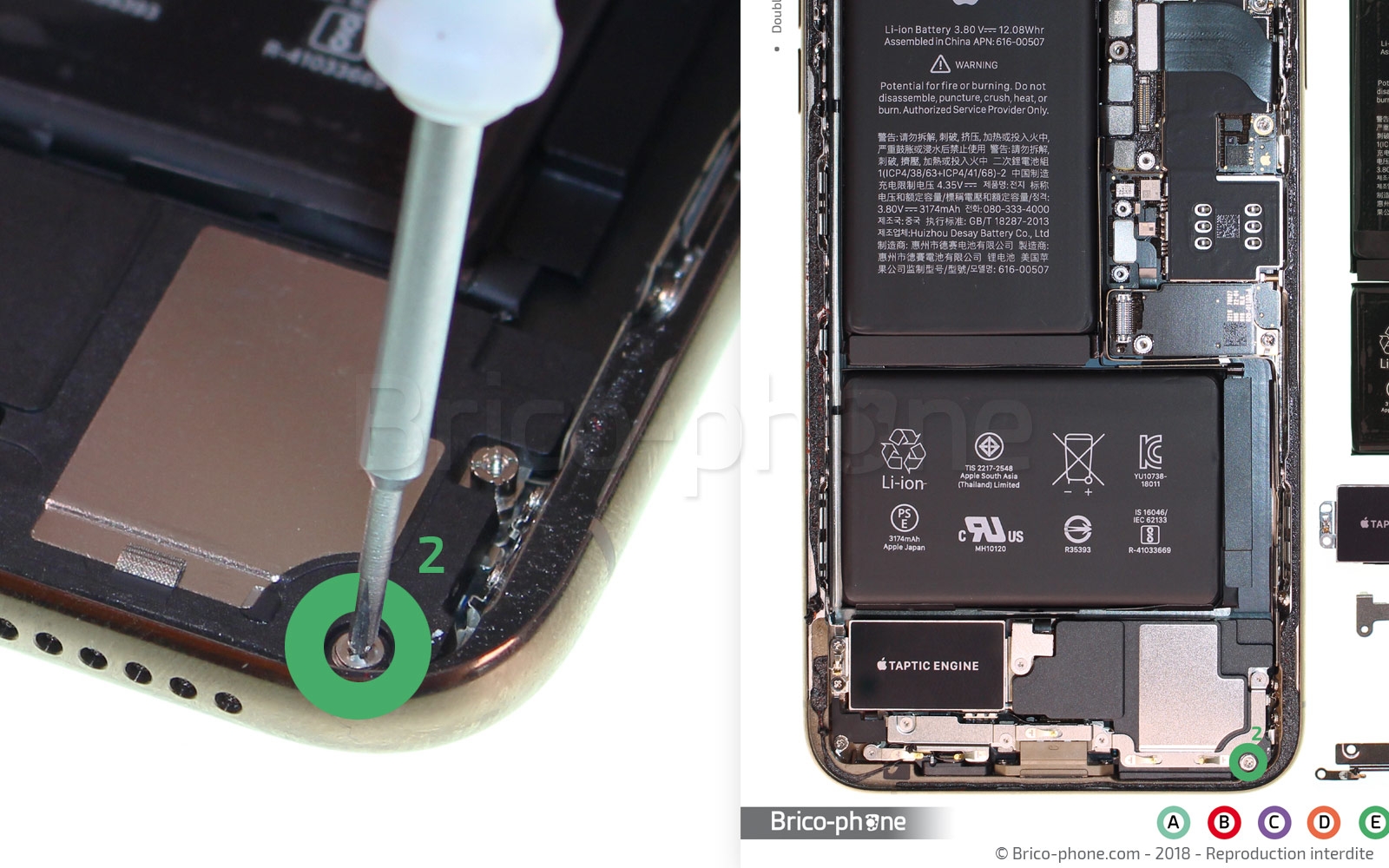

Retirez la vis E2 avec le tournevis cruciforme et les vis E3 et E4 avec le tournevis plat.

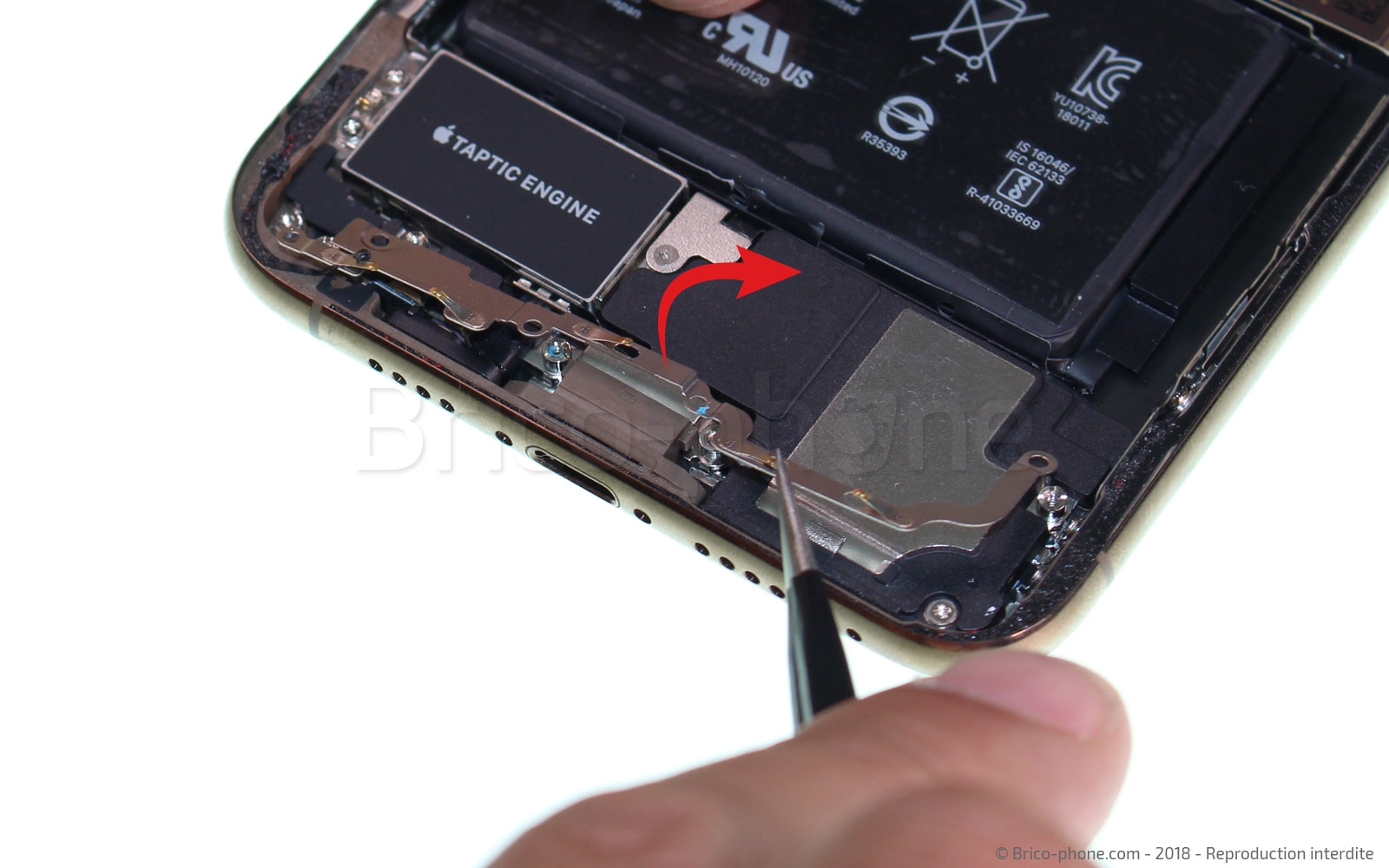

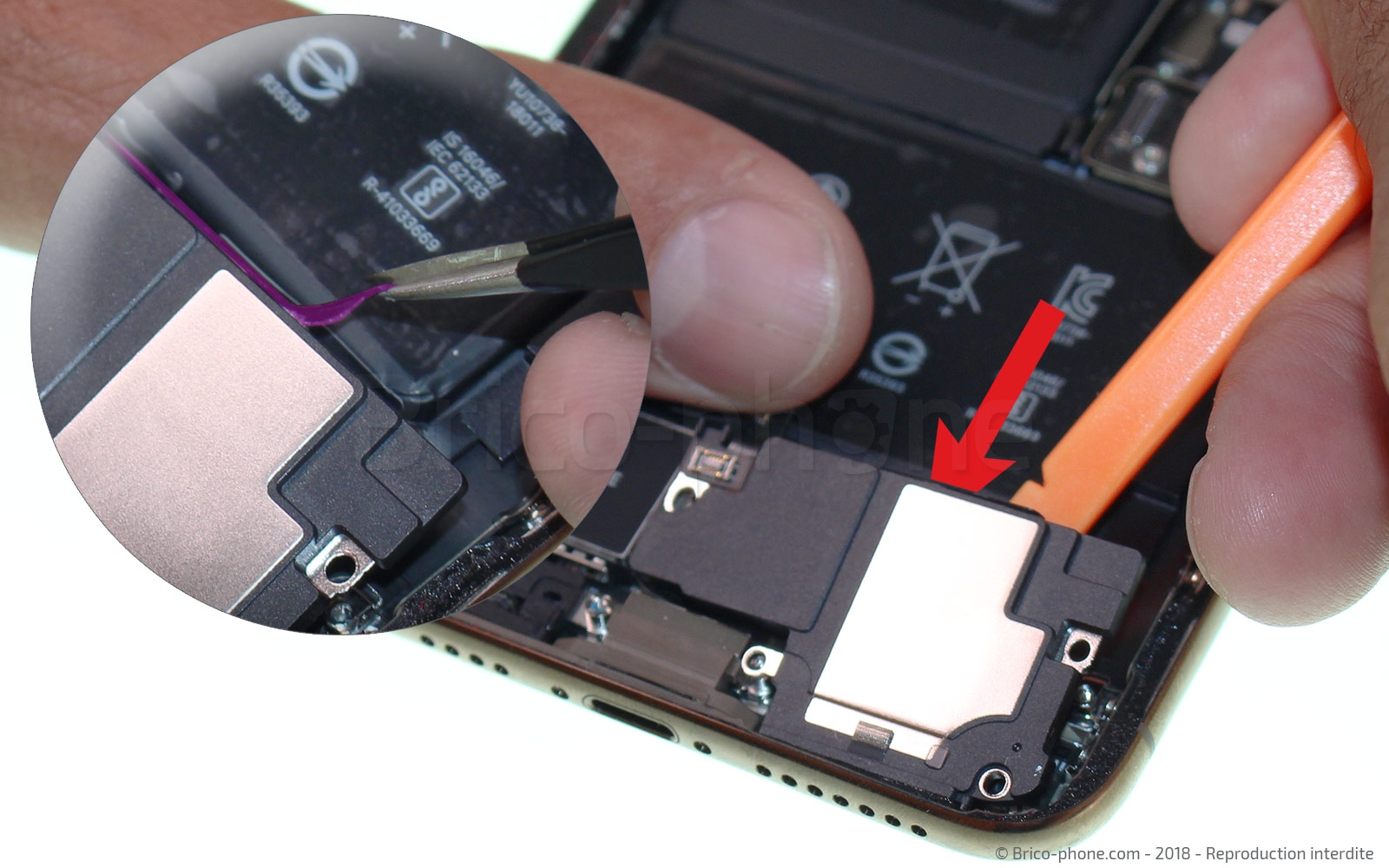

Déconnectez ensuite la nappe du haut-parleur externe avec l'aide du levier nylon, puis décollez l'adhésif du bloc haut-parleur avec la pincette.

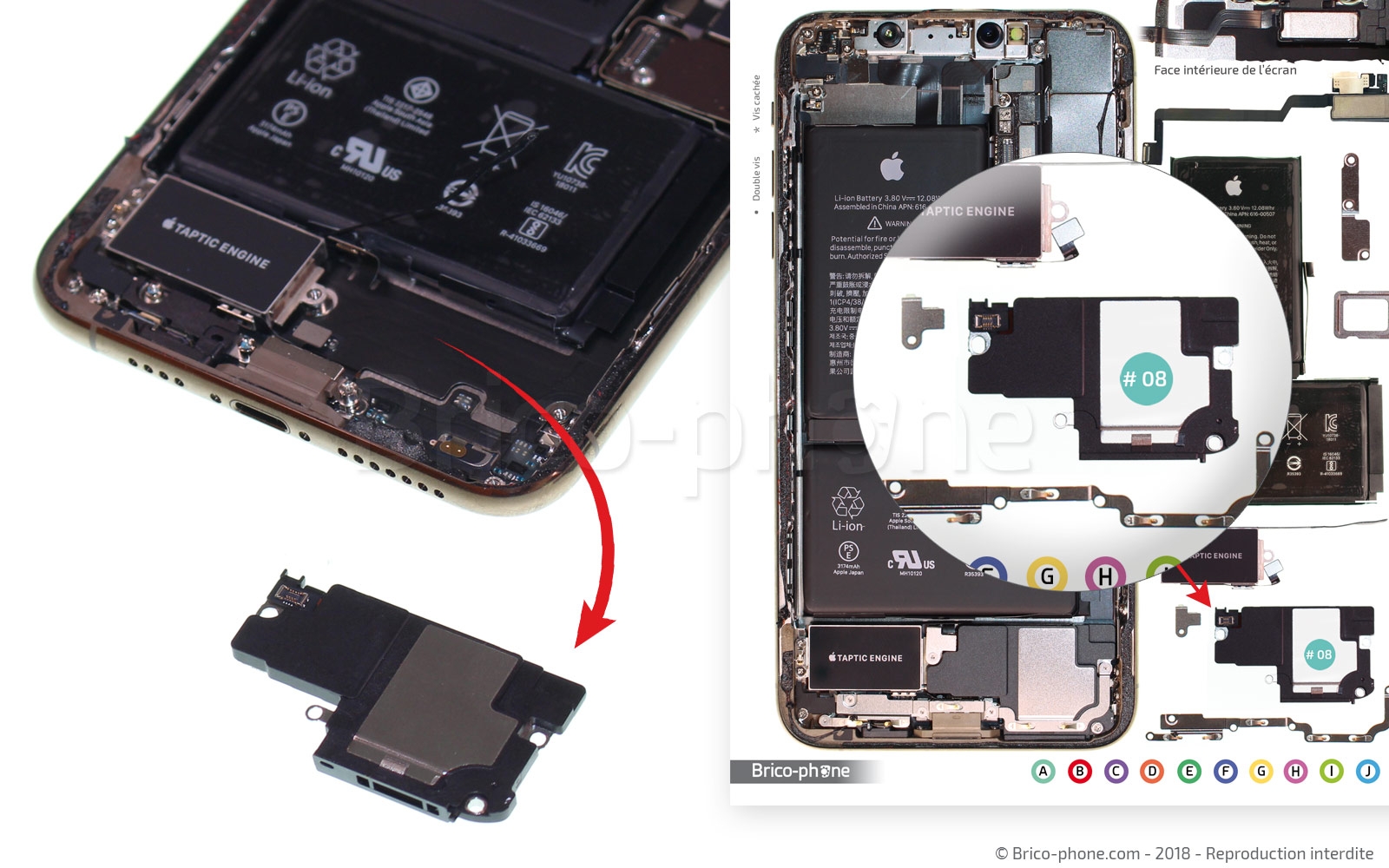

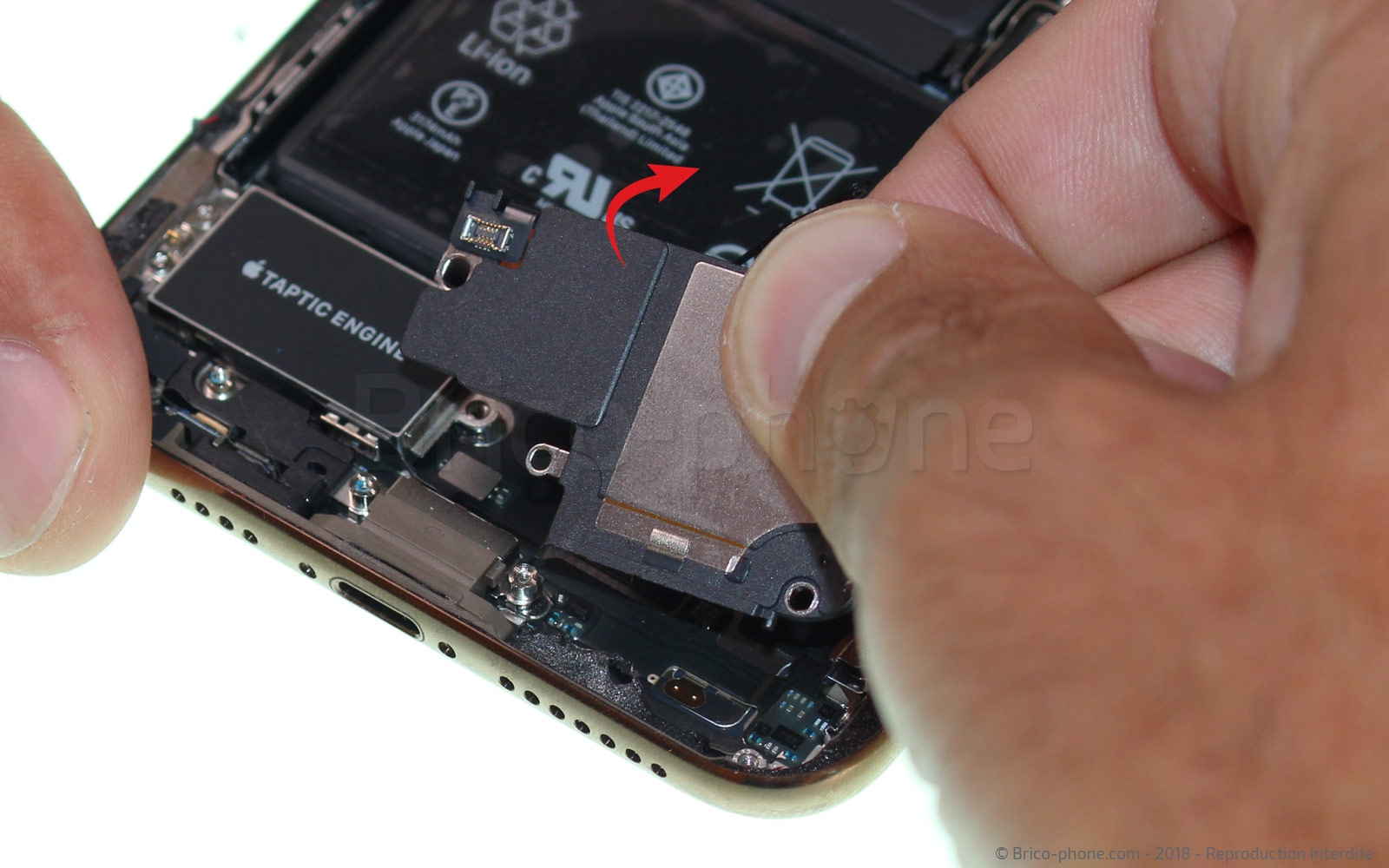

Vous pouvez maintenant sortir le haut-parleur externe du châssis sans aucune difficulté et le poser sur votre espace de travail.

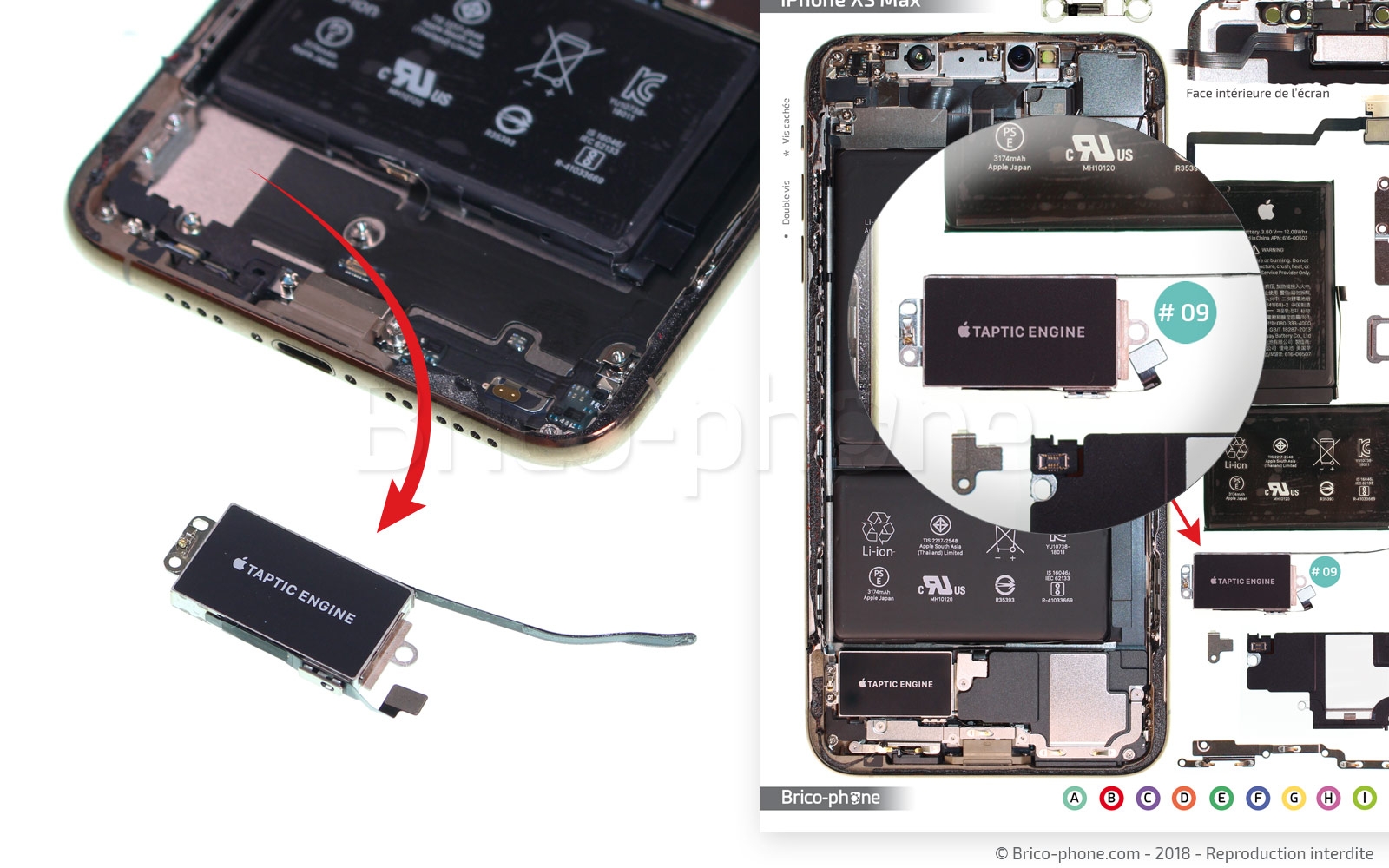

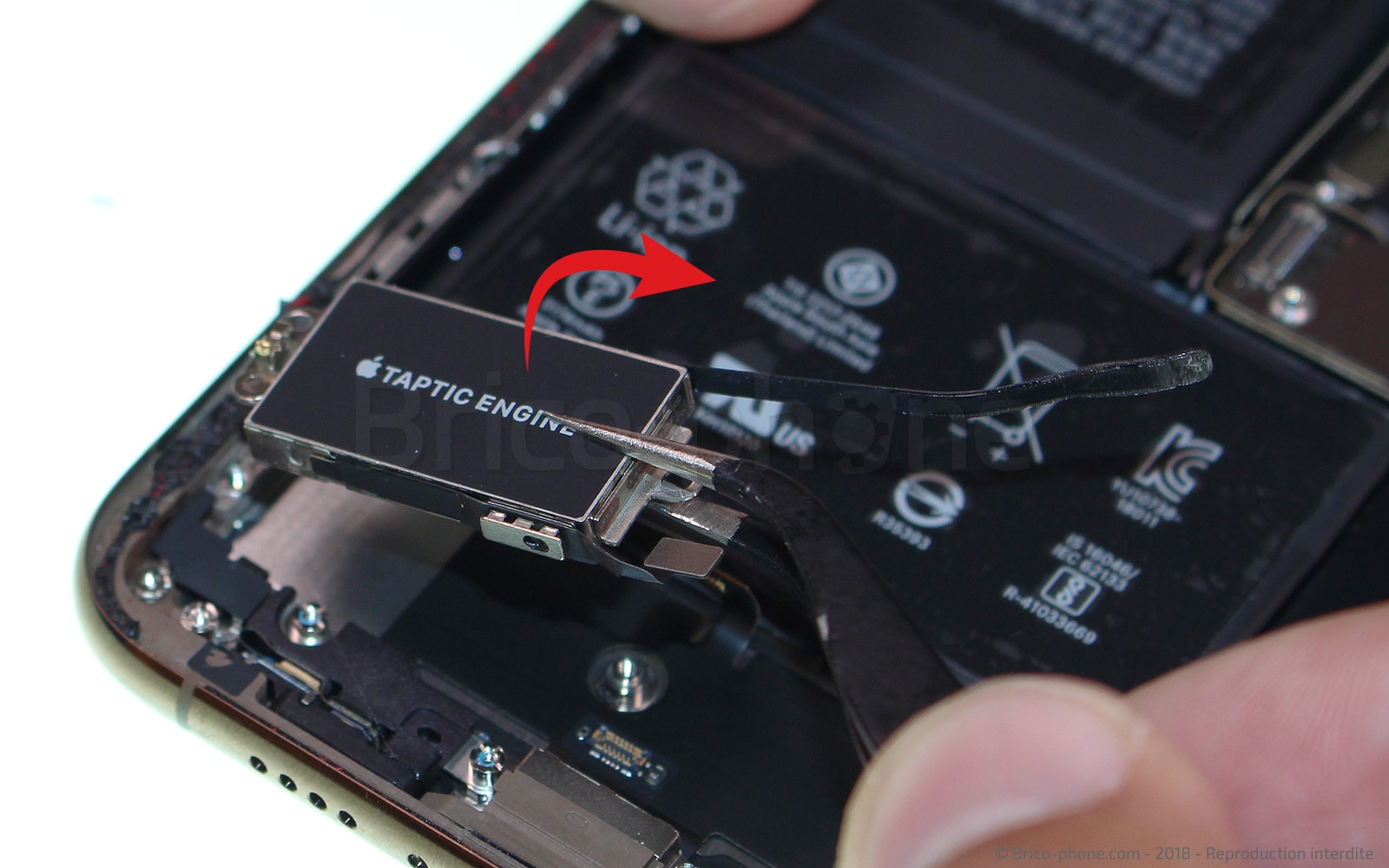

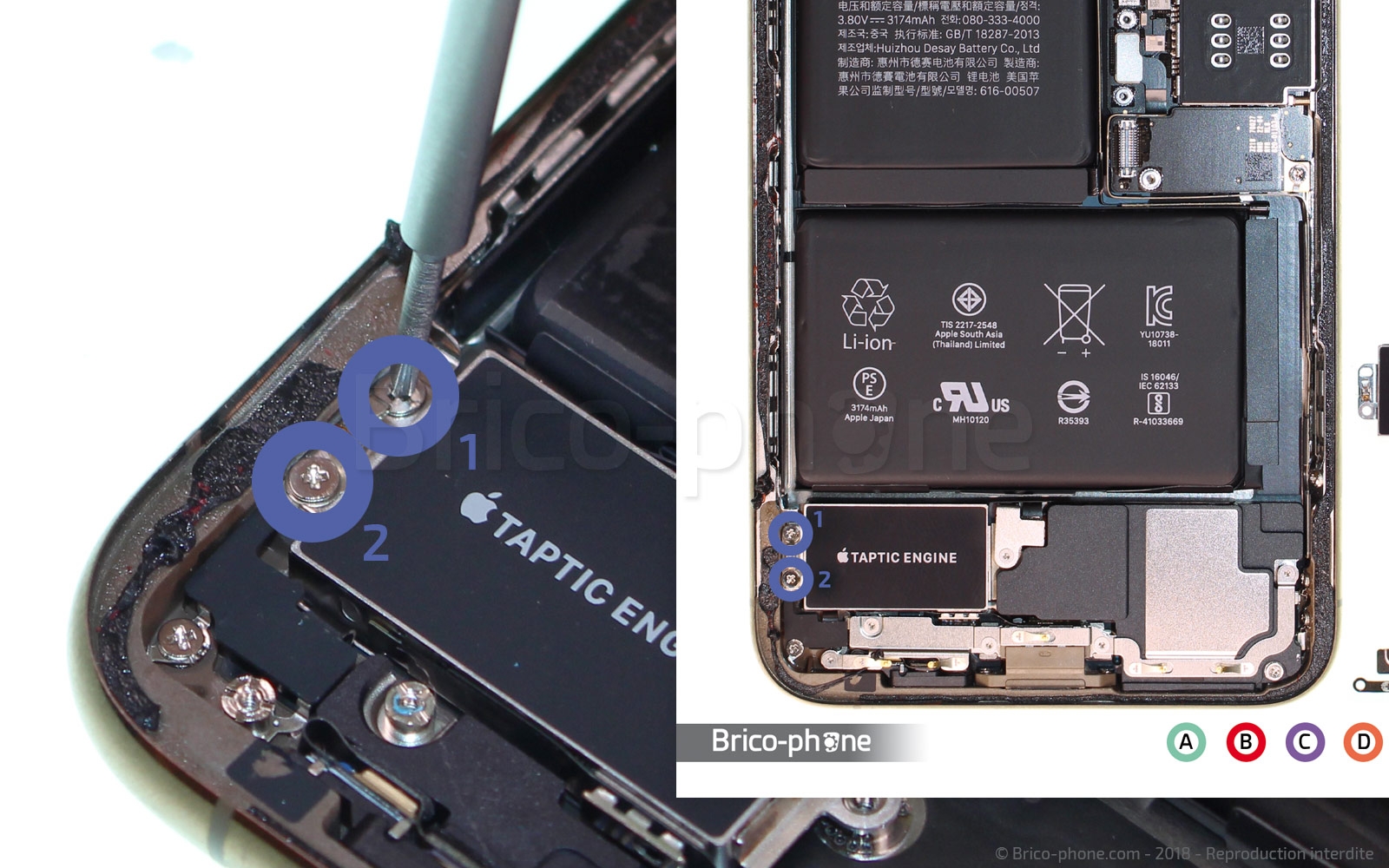

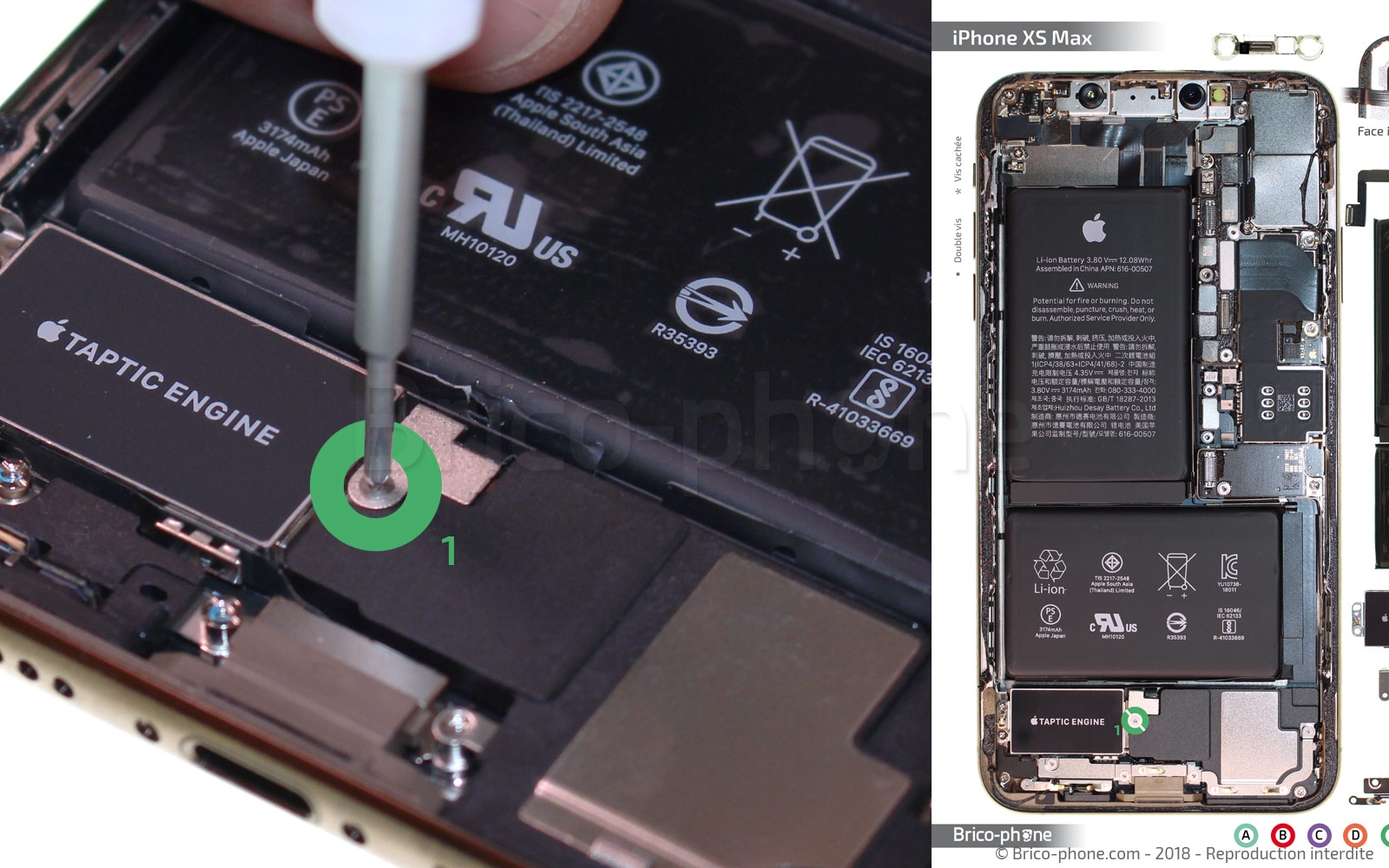

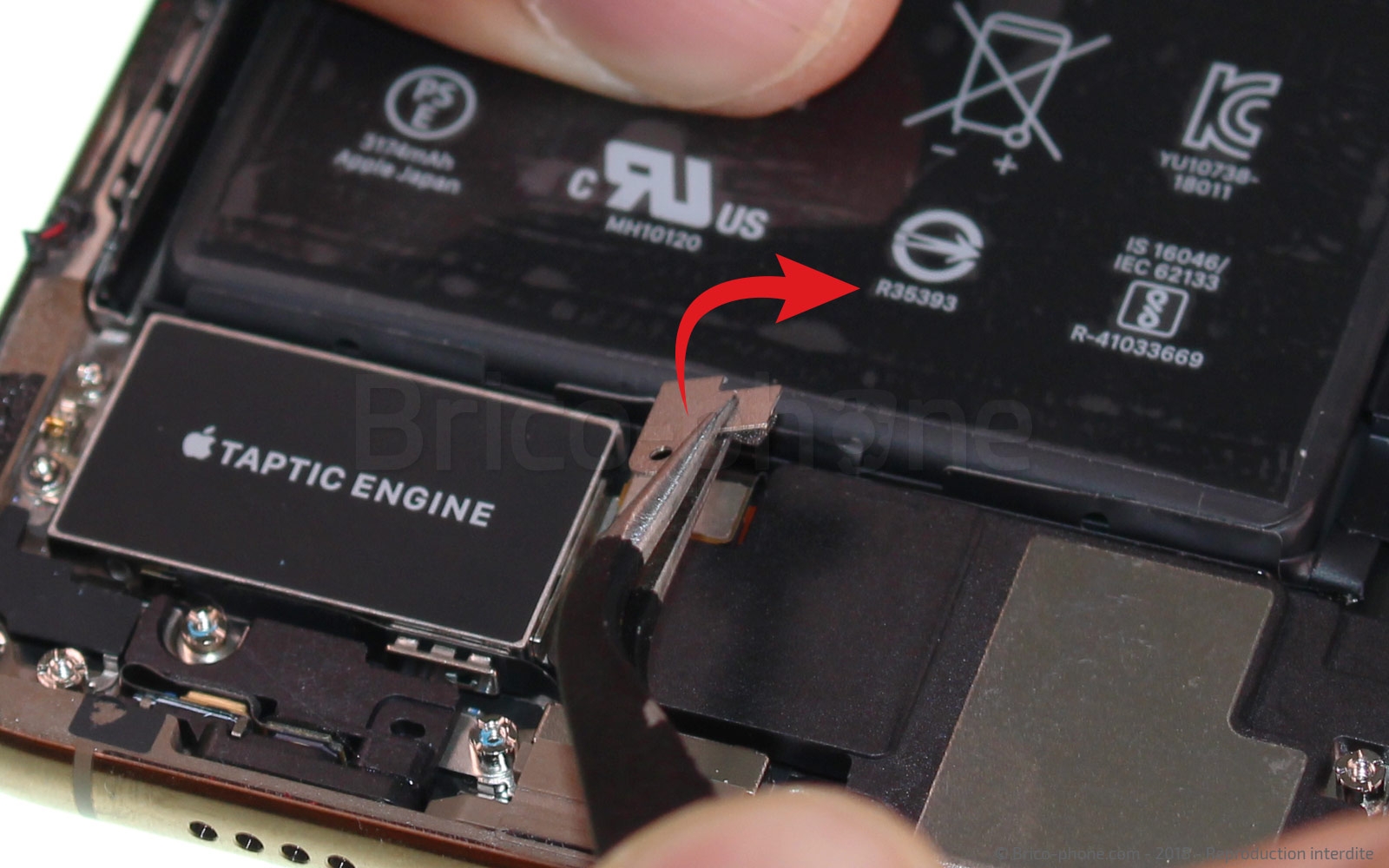

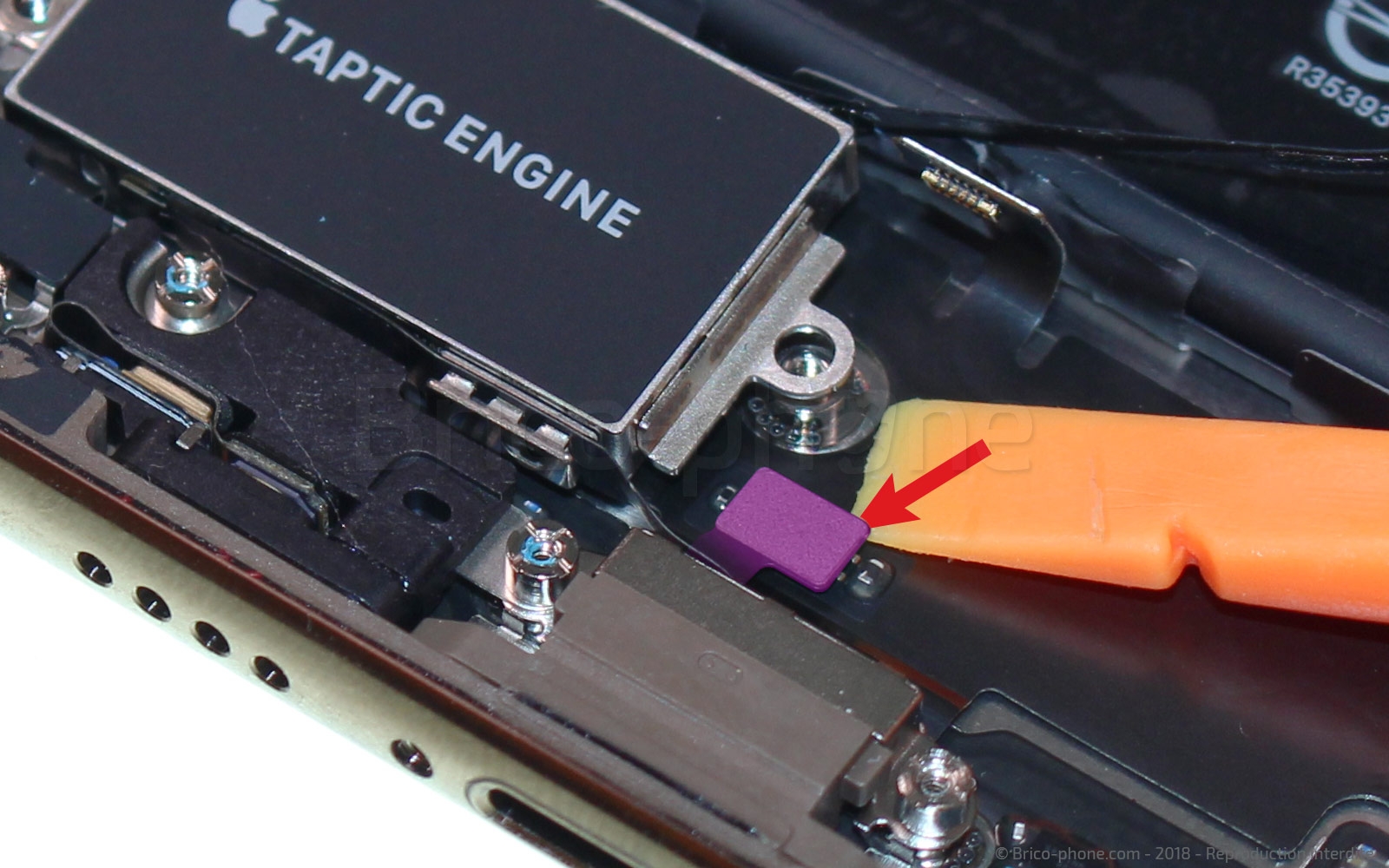

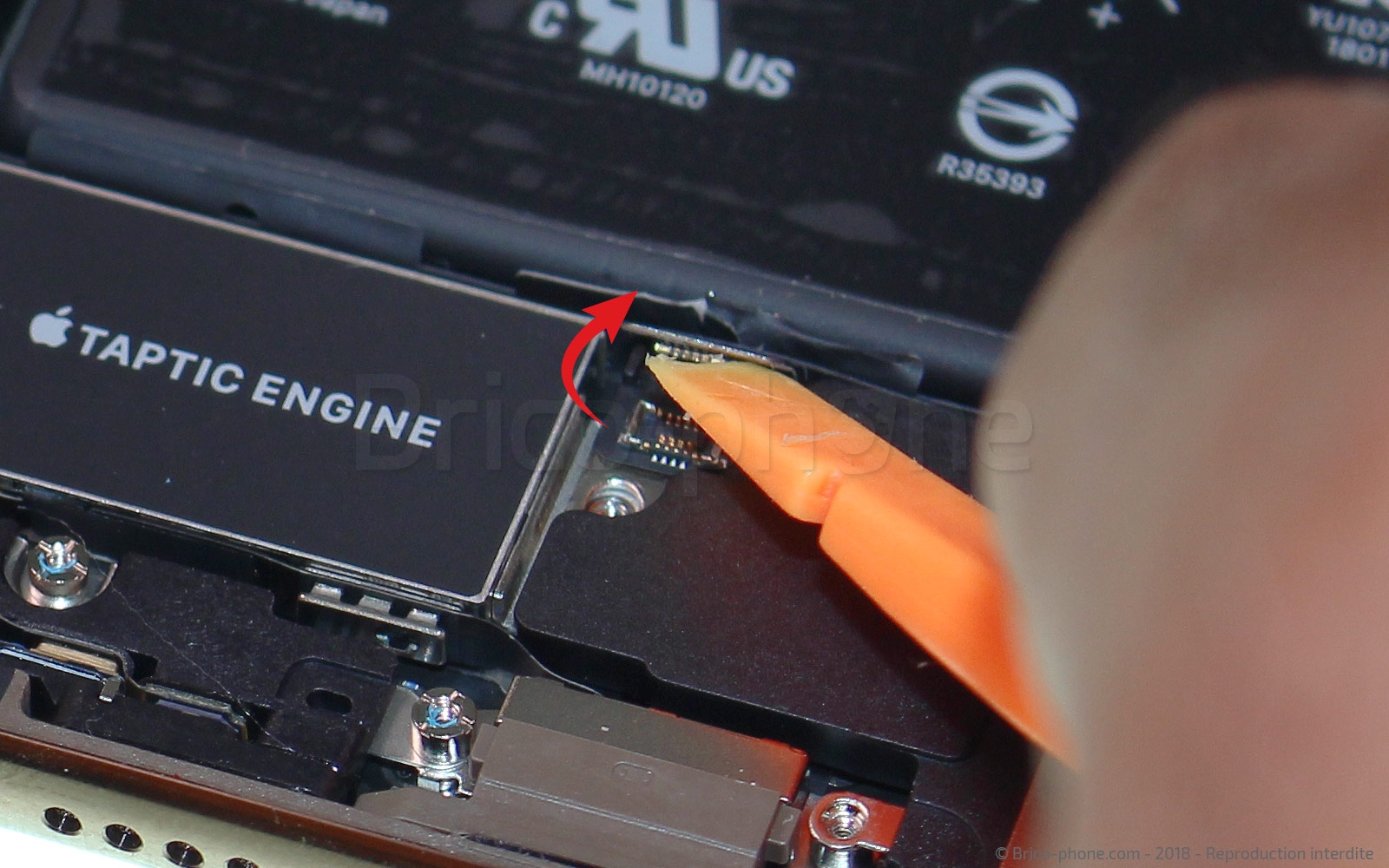

Retirez les vis F1 et F2 avec le tournevis cruciforme, déconnectez le Taptic Engine puis sortez-le du châssis. Pour information, ce composant est en fait le vibreur de votre téléphone et comprend également la fonction "retour haptique".

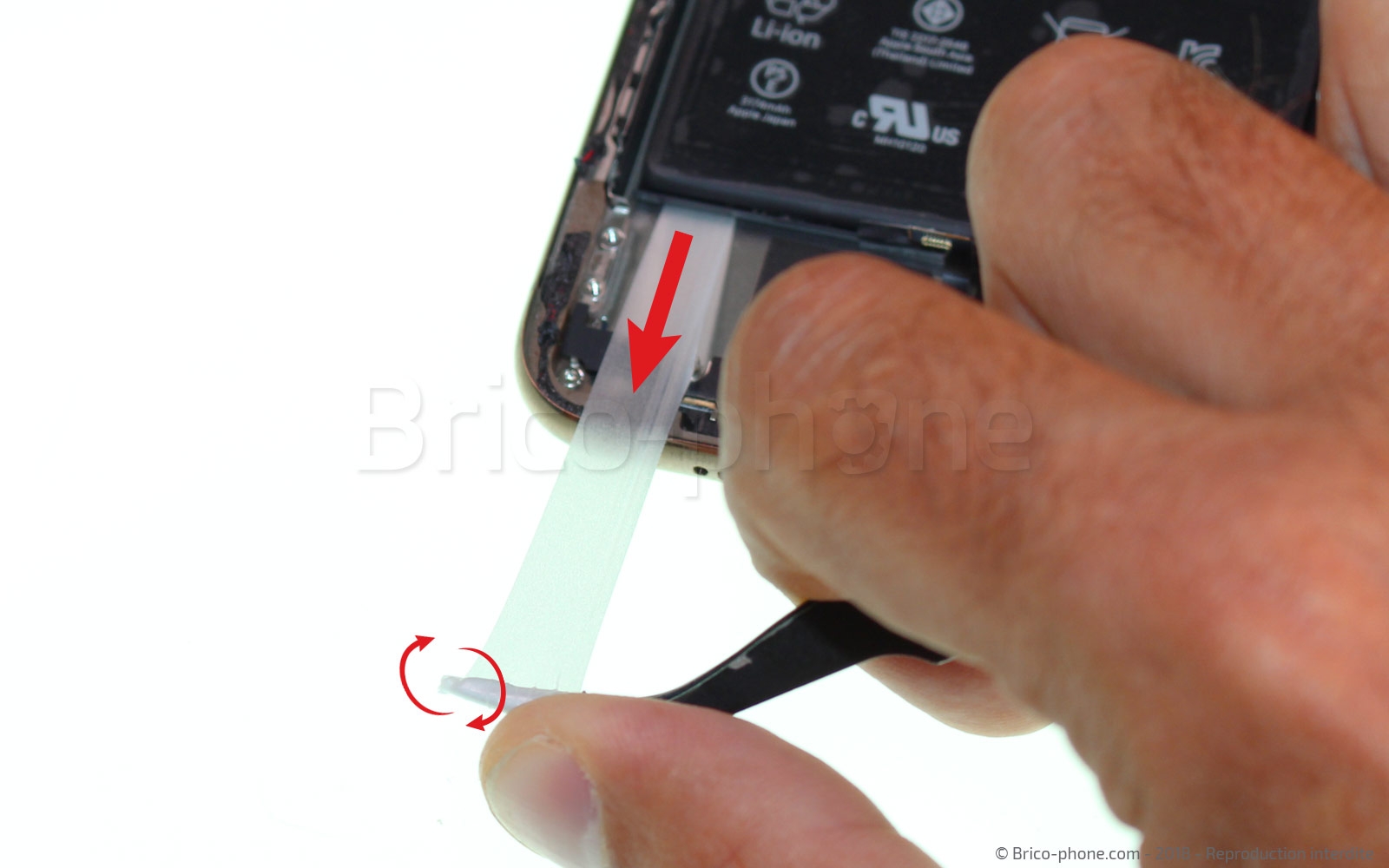

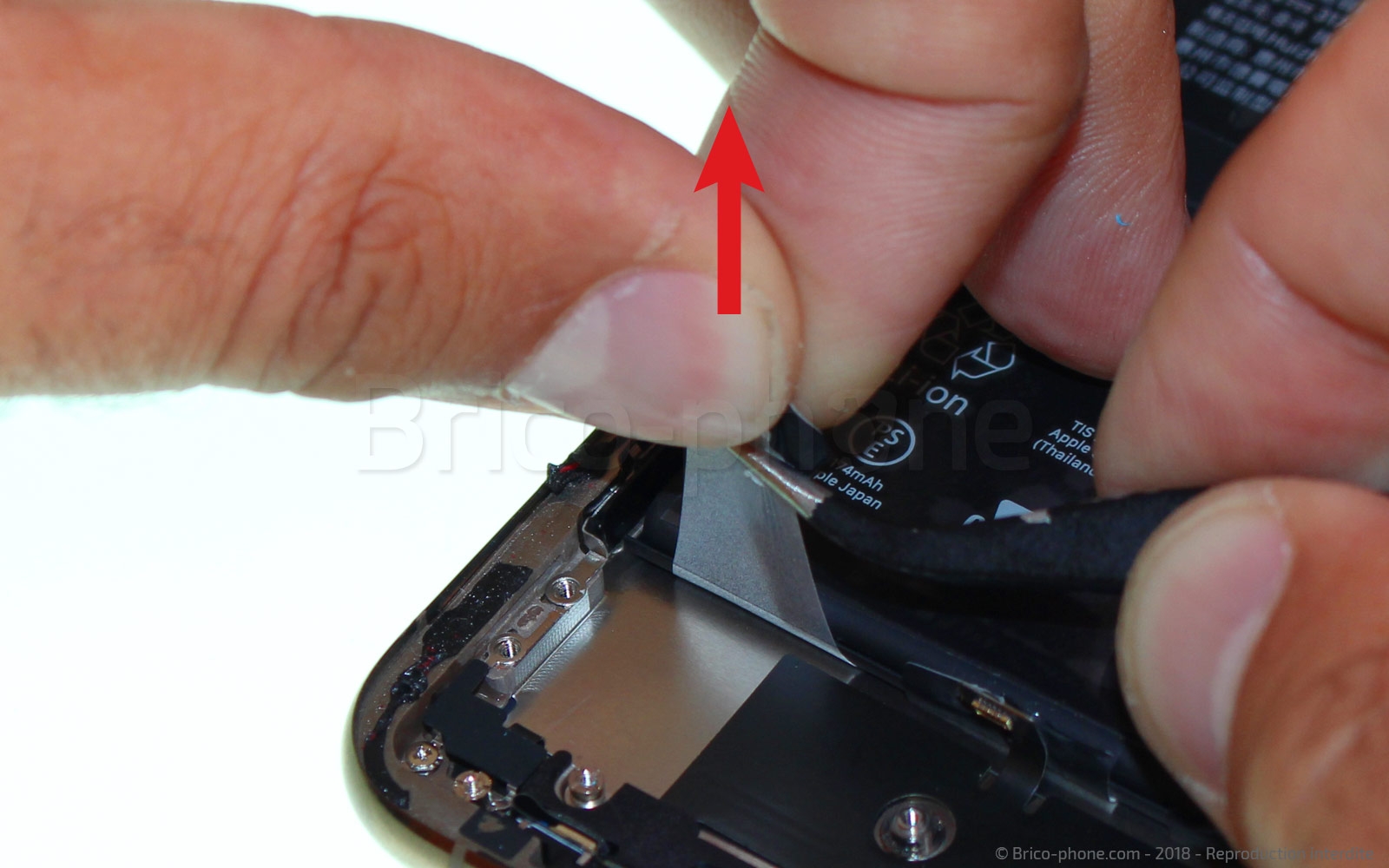

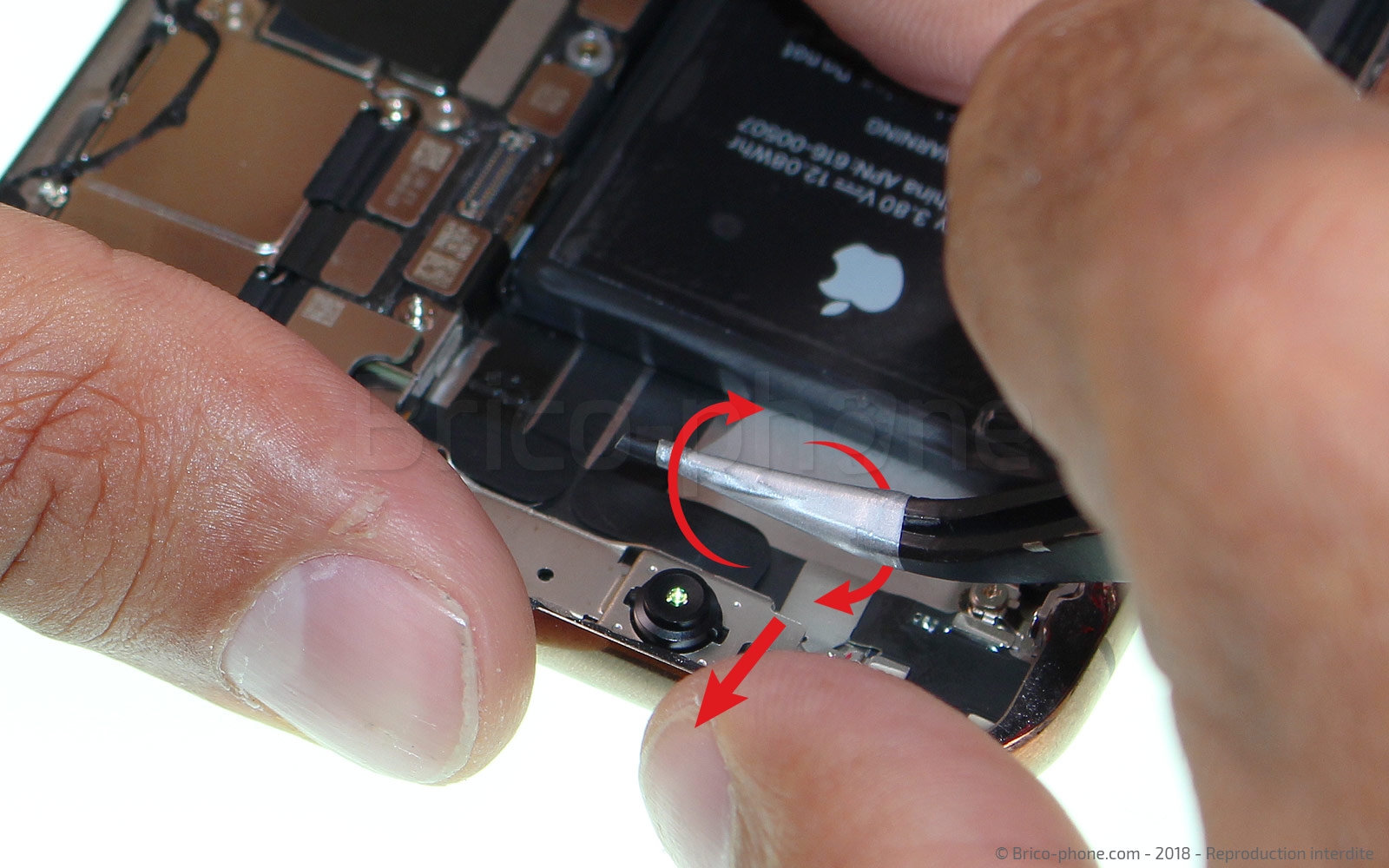

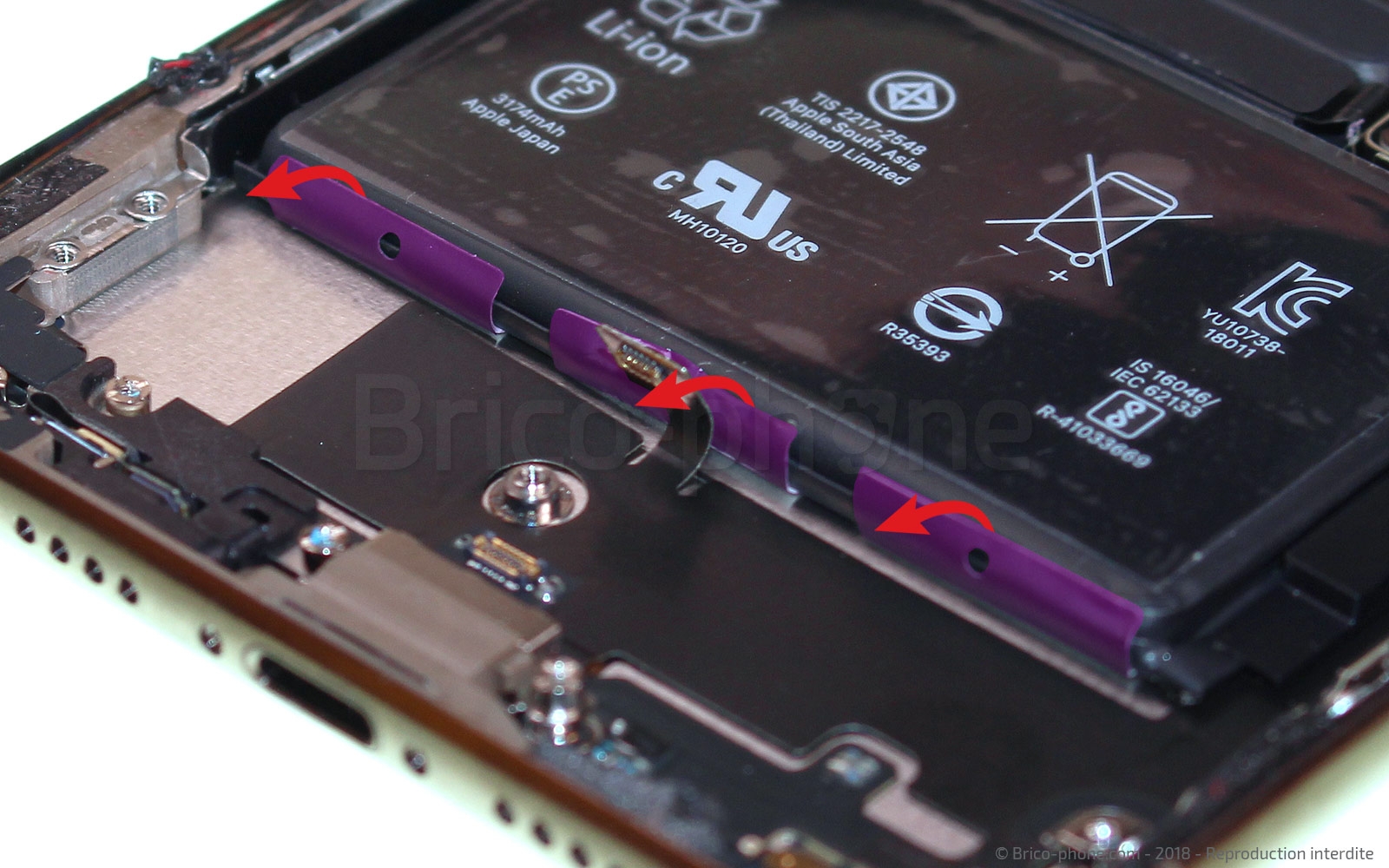

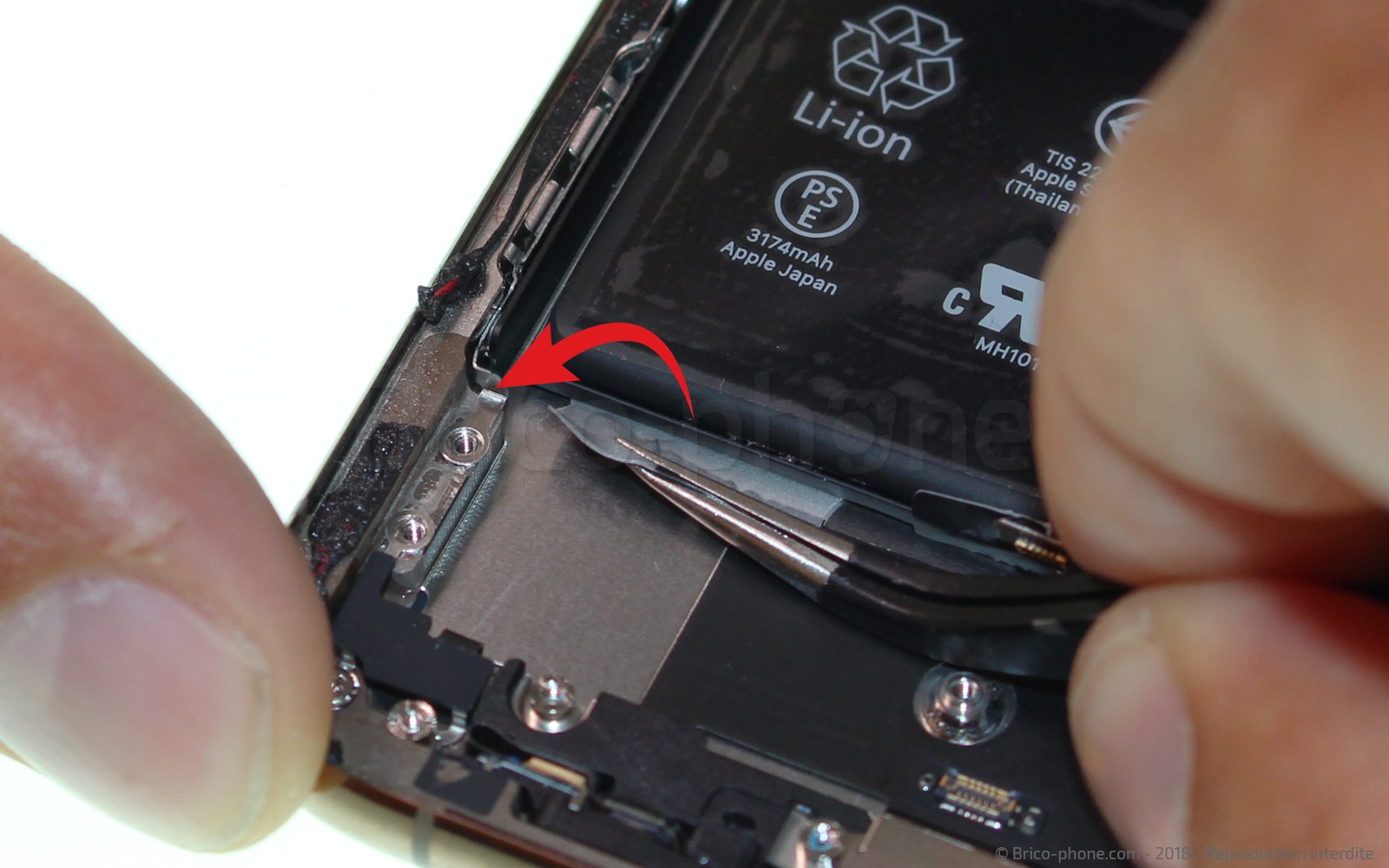

La batterie est collée par plusieurs languettes adhésives. Vous en trouverez trois sur le bas et une sur le haut. Retirez-les une par une en utilisant la méthode suivante : saisissez l'extrémité noire à l'aide de la pincette, puis en tirant le plus horizontalement possible décollez et enroulez la languette au fur et à mesure autour de la pincette.

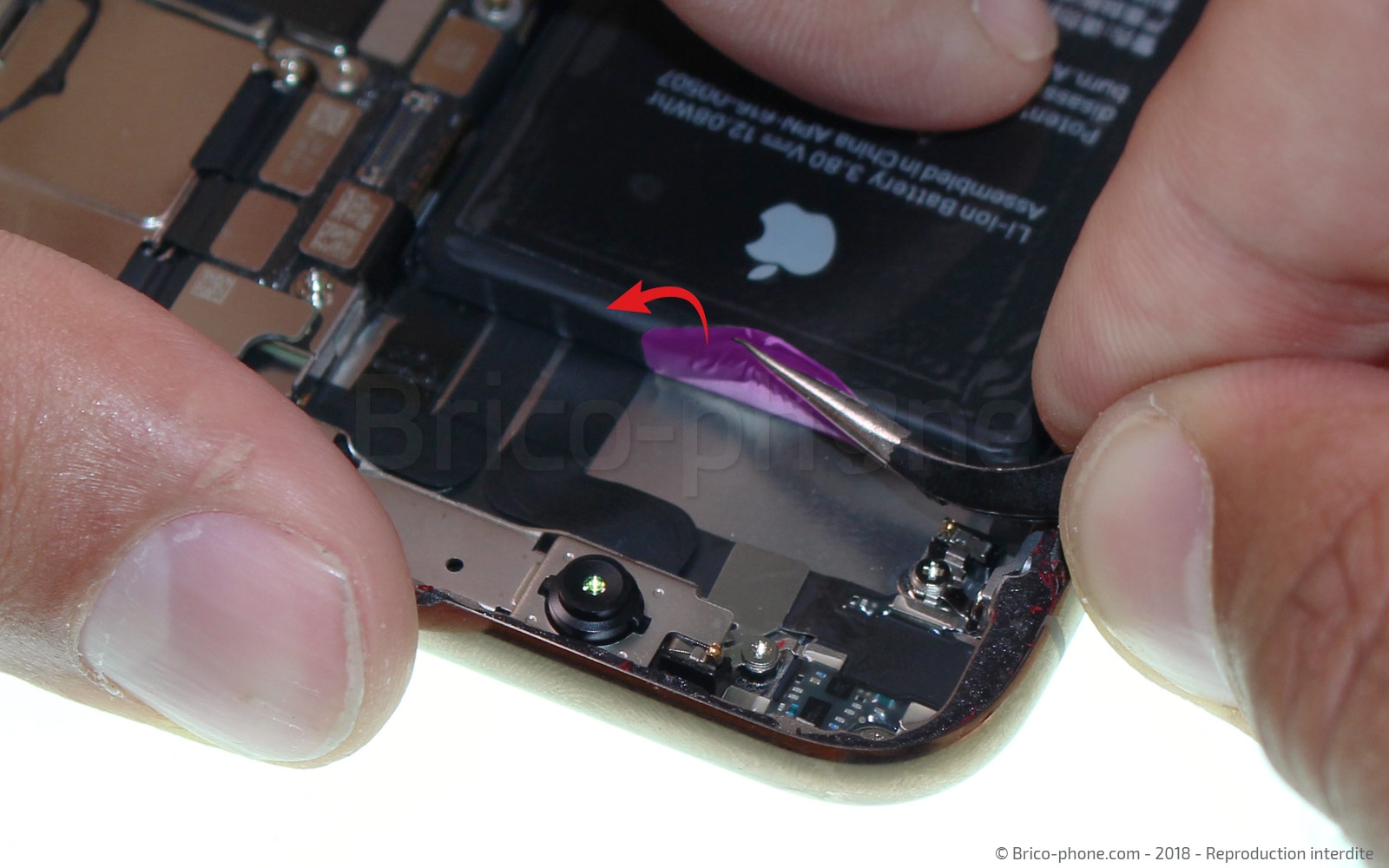

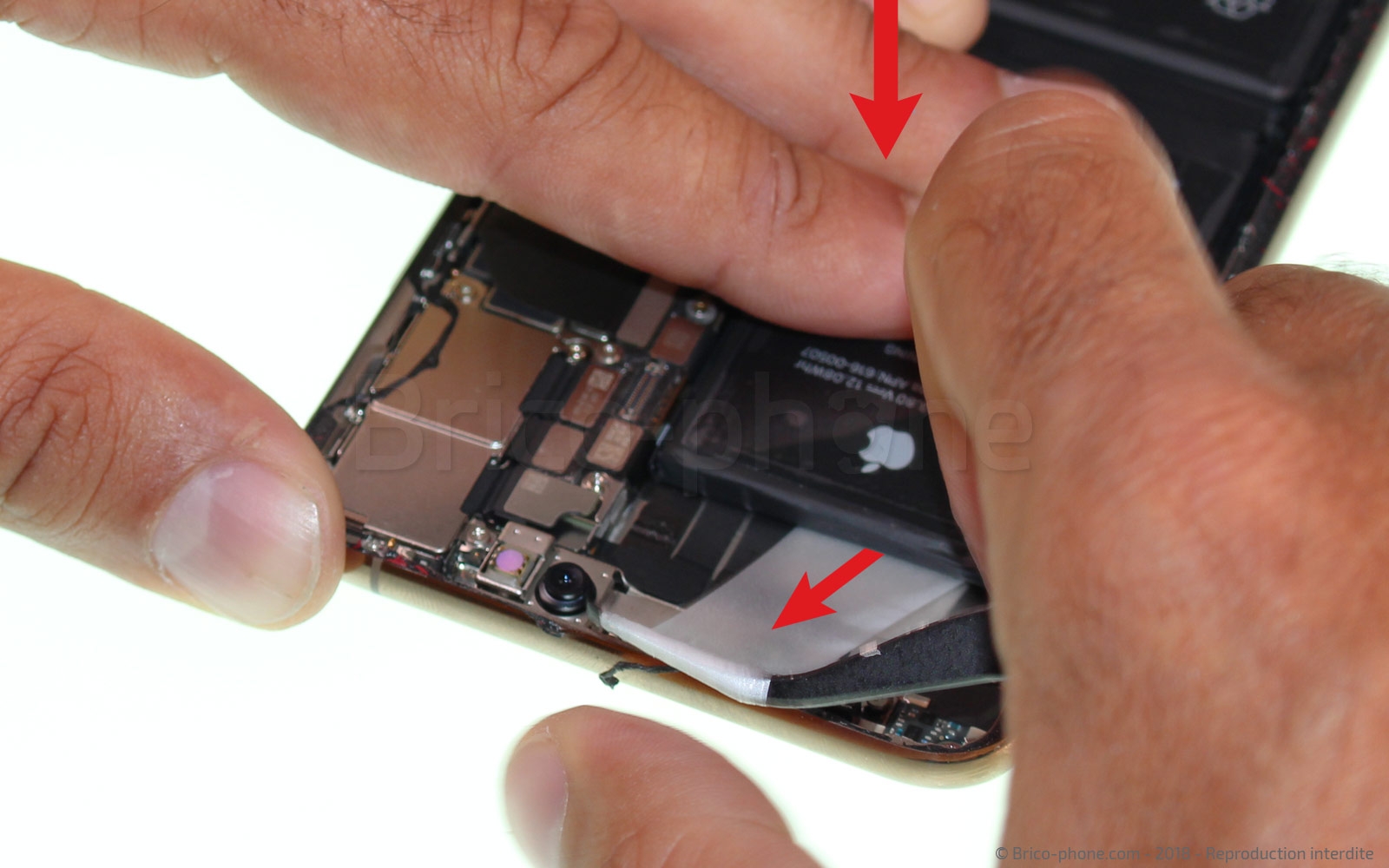

Retirez la languette du haut.

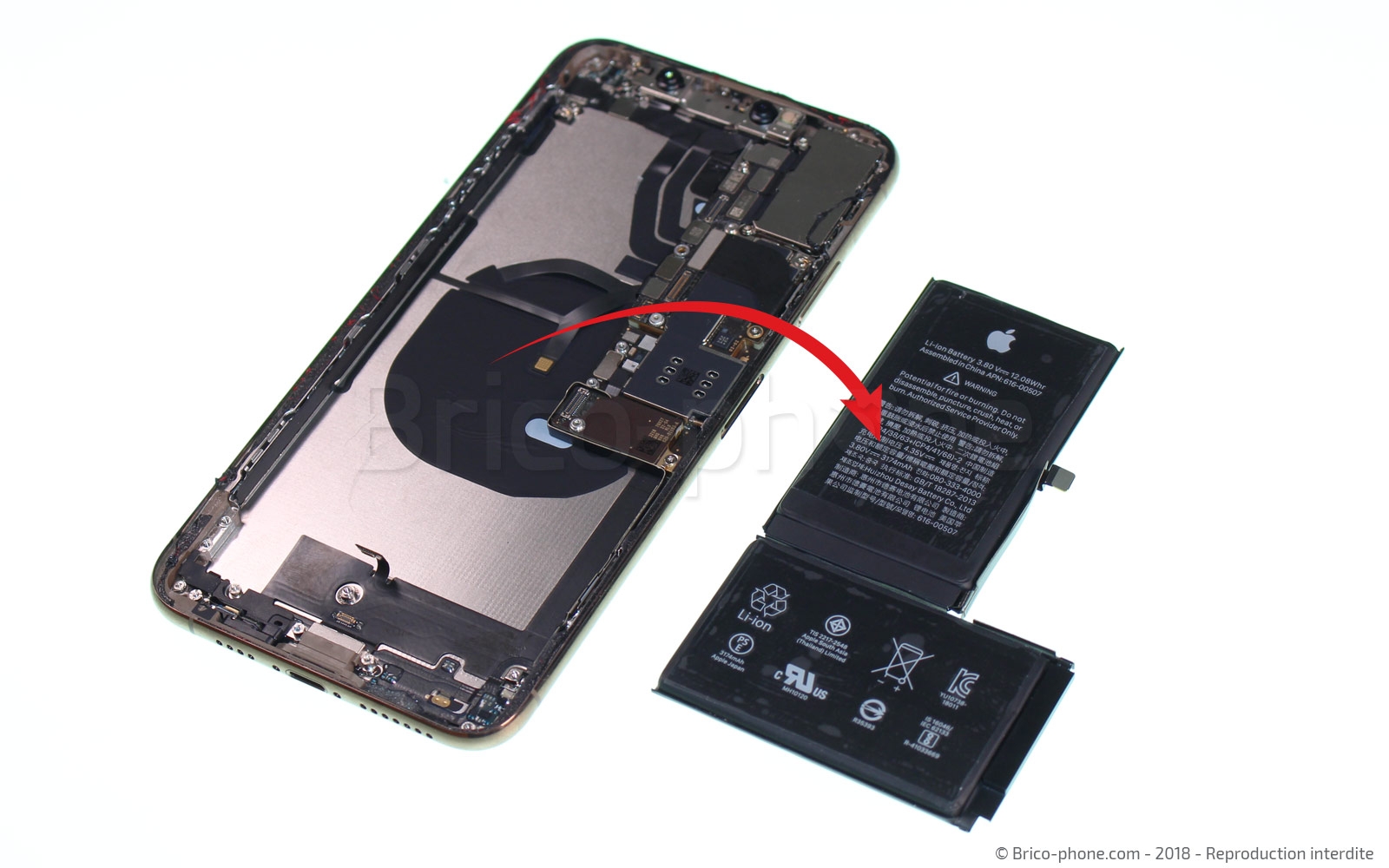

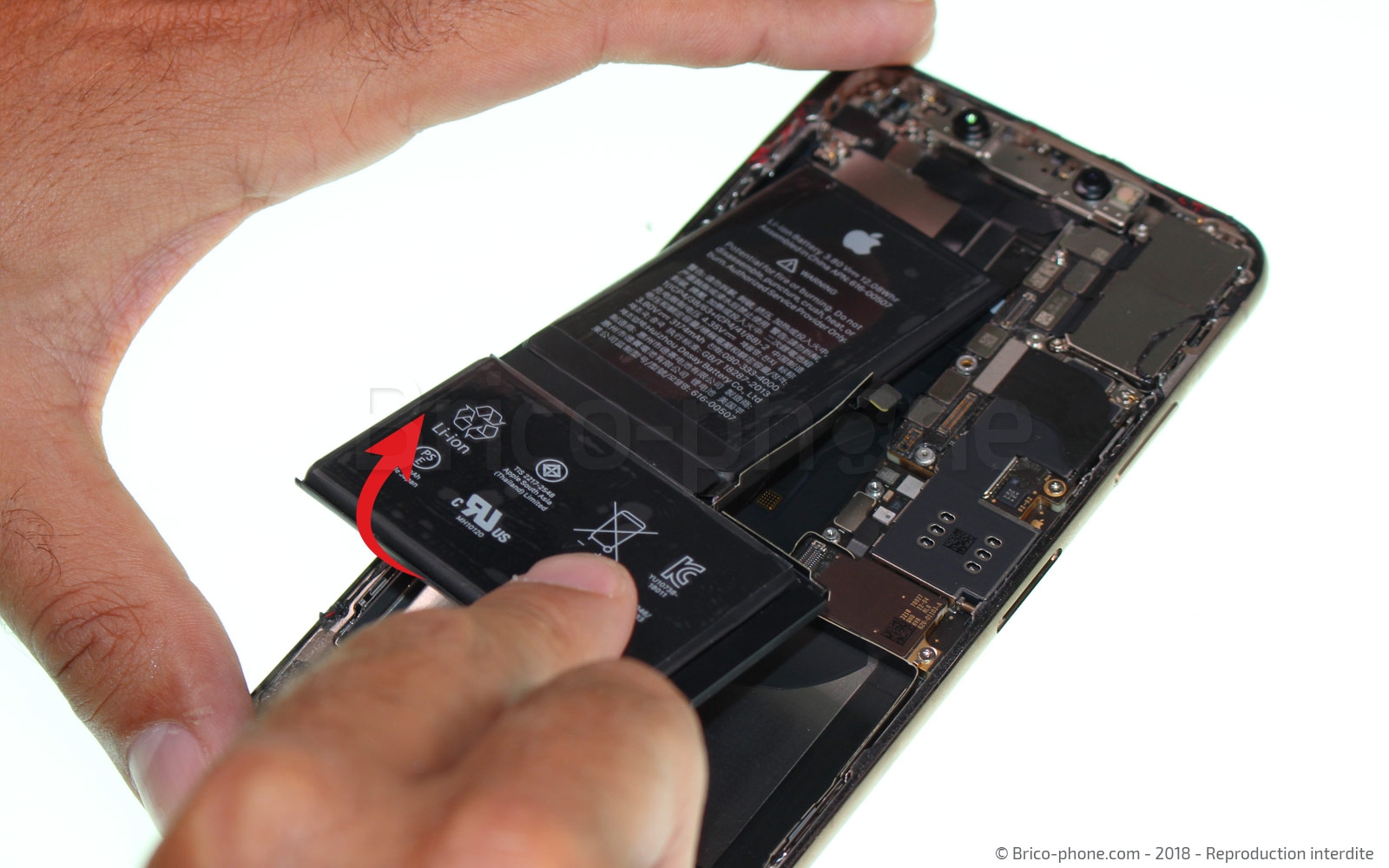

La batterie n'est plus collée, il ne vous reste plus qu'à la sortir délicatement de son emplacement.

Les étapes suivantes vont nous permettre de pouvoir retirer la carte-mère du châssis. Commencez par débrancher toutes les nappes branchées sur cette dernière à l'aide du levier nylon.

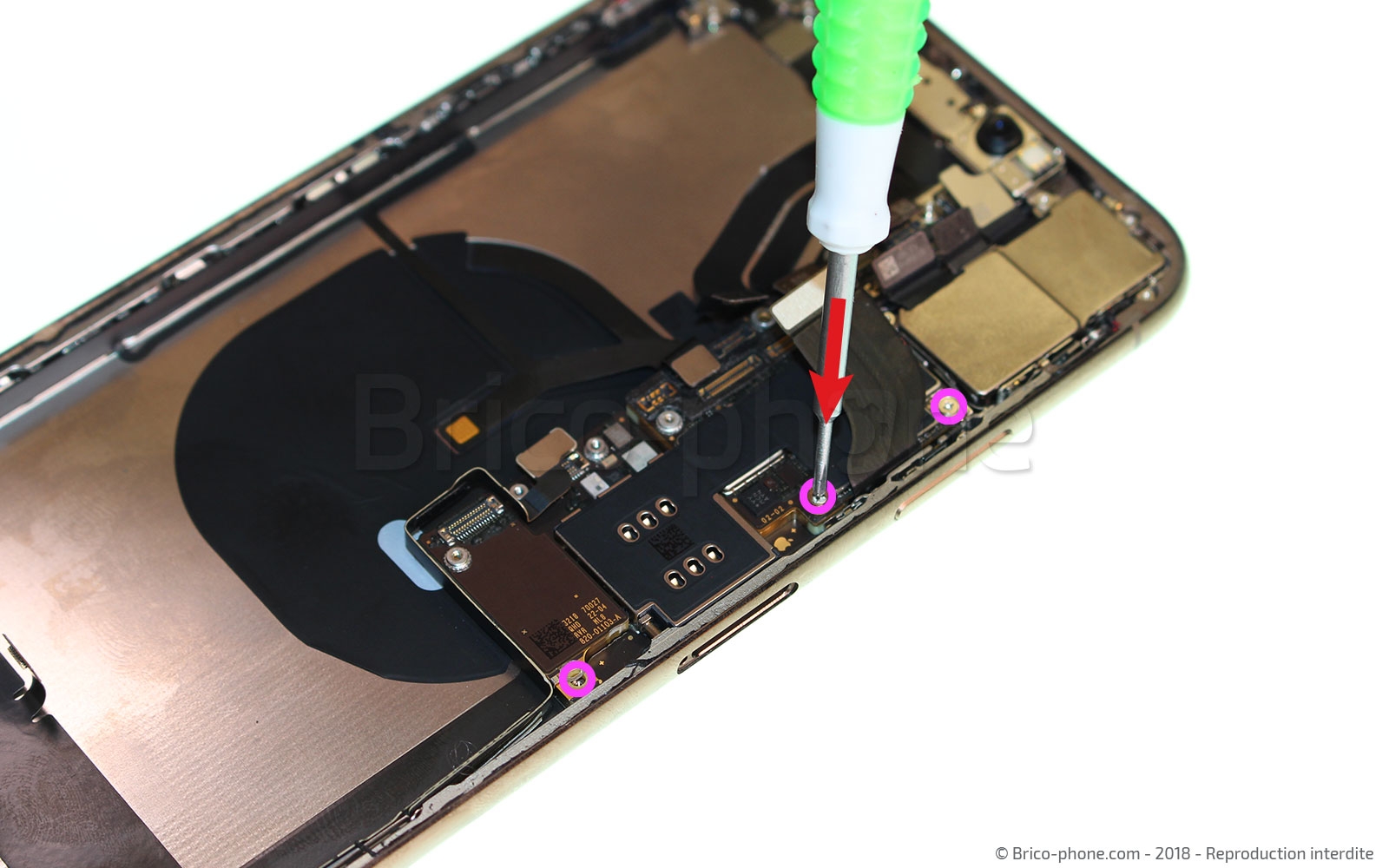

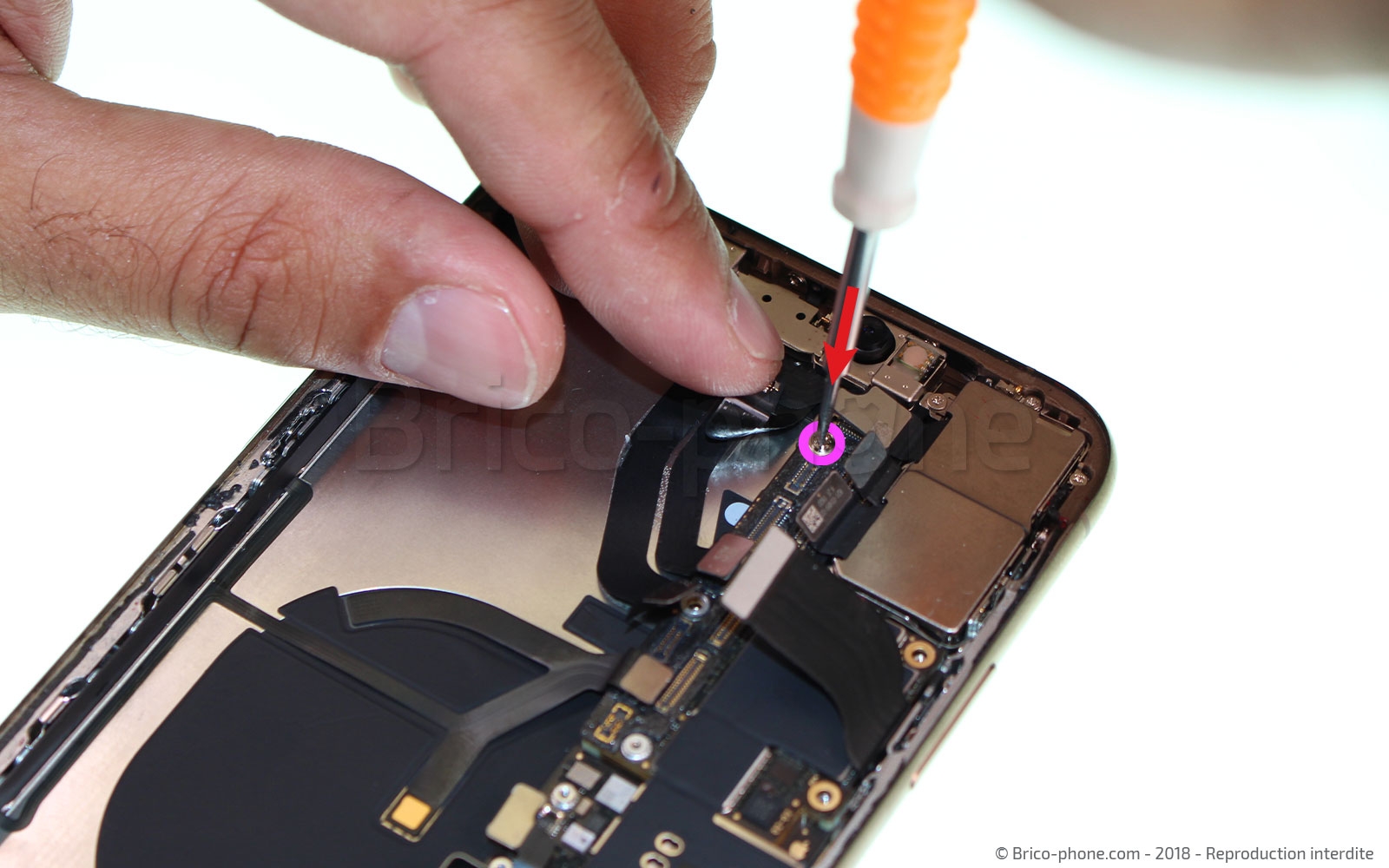

Nous allons maintenant retirer les vis H1 à H3 ( ce sont les vis entourées en rose sur le patron d'aide au montage) avec le tournevis cruciforme, puis récupérer le petit élément métallique #14 qui est vissé avec la vis H3.
Retirez ensuite la vis numérotée H4 à l'aide du tournevis plat puis récupérez l'élément #15.

Sur le haut de la carte-mère vous pouvez désormais apercevoir deux nappes qui étaient recouvertes par la petite plaquette #15 .
Déconnectez-les à l'aide du levier. Vous pouvez maintenant passer à l'étape suivante qui consiste à retirer la carte-mère.

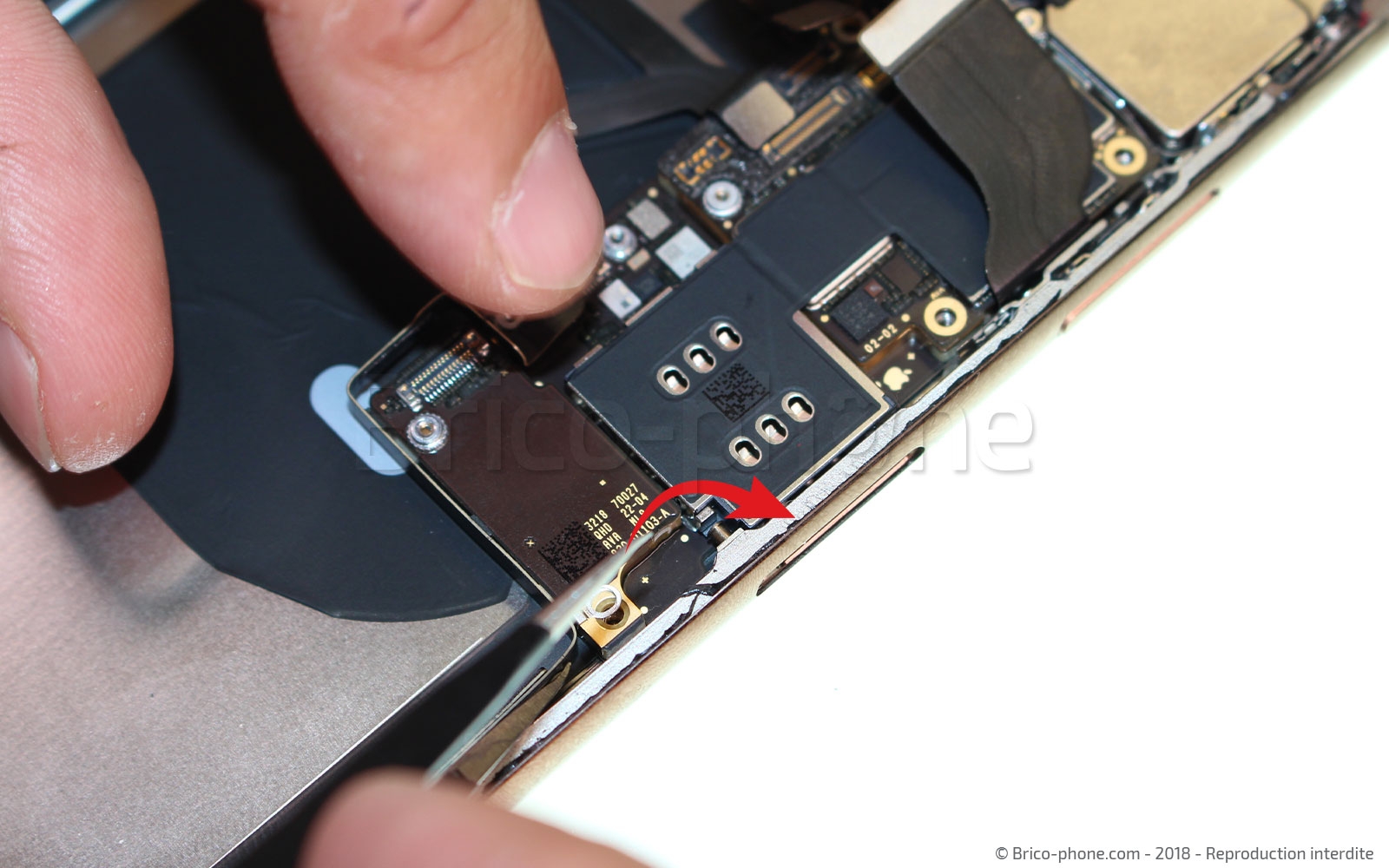

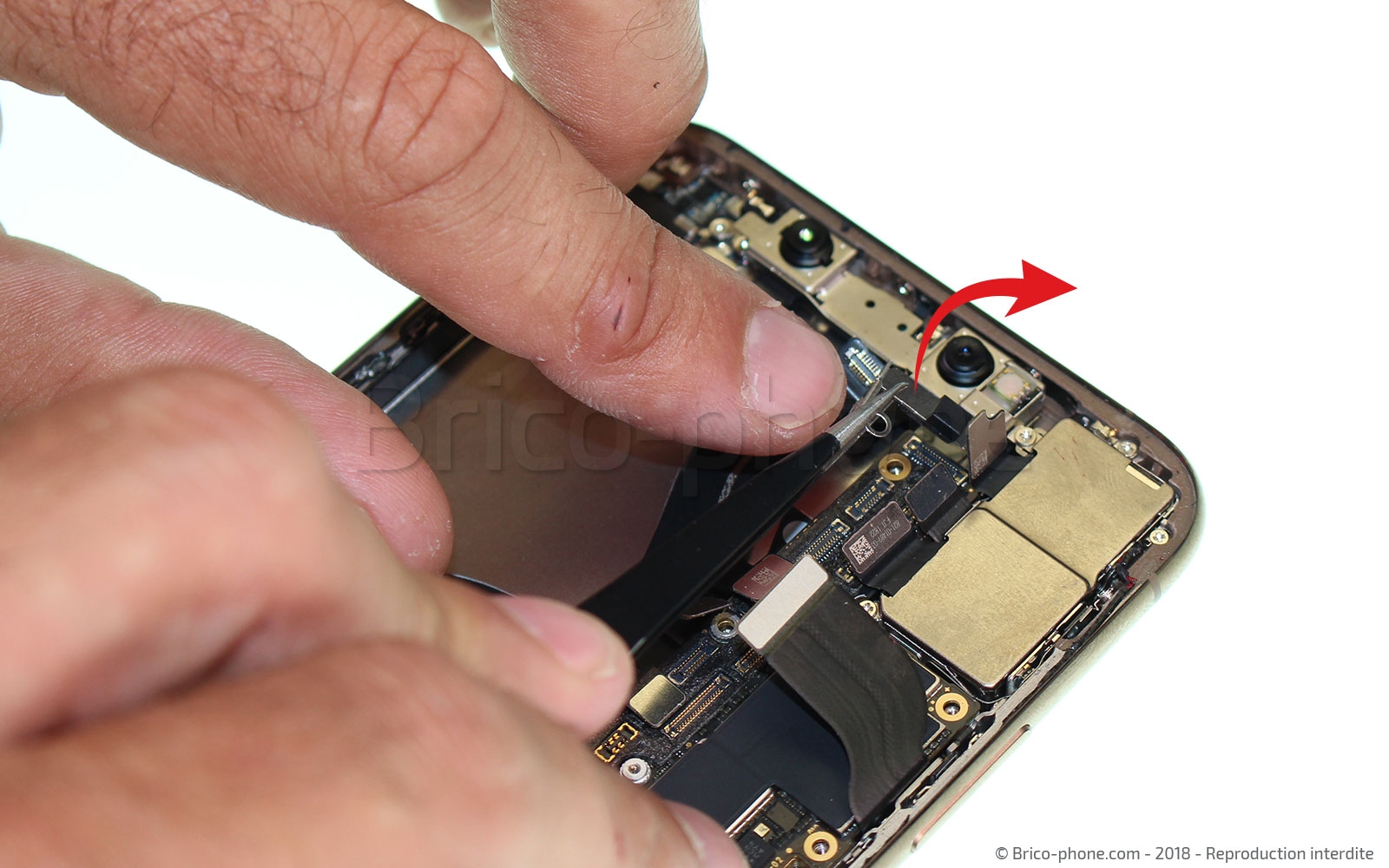

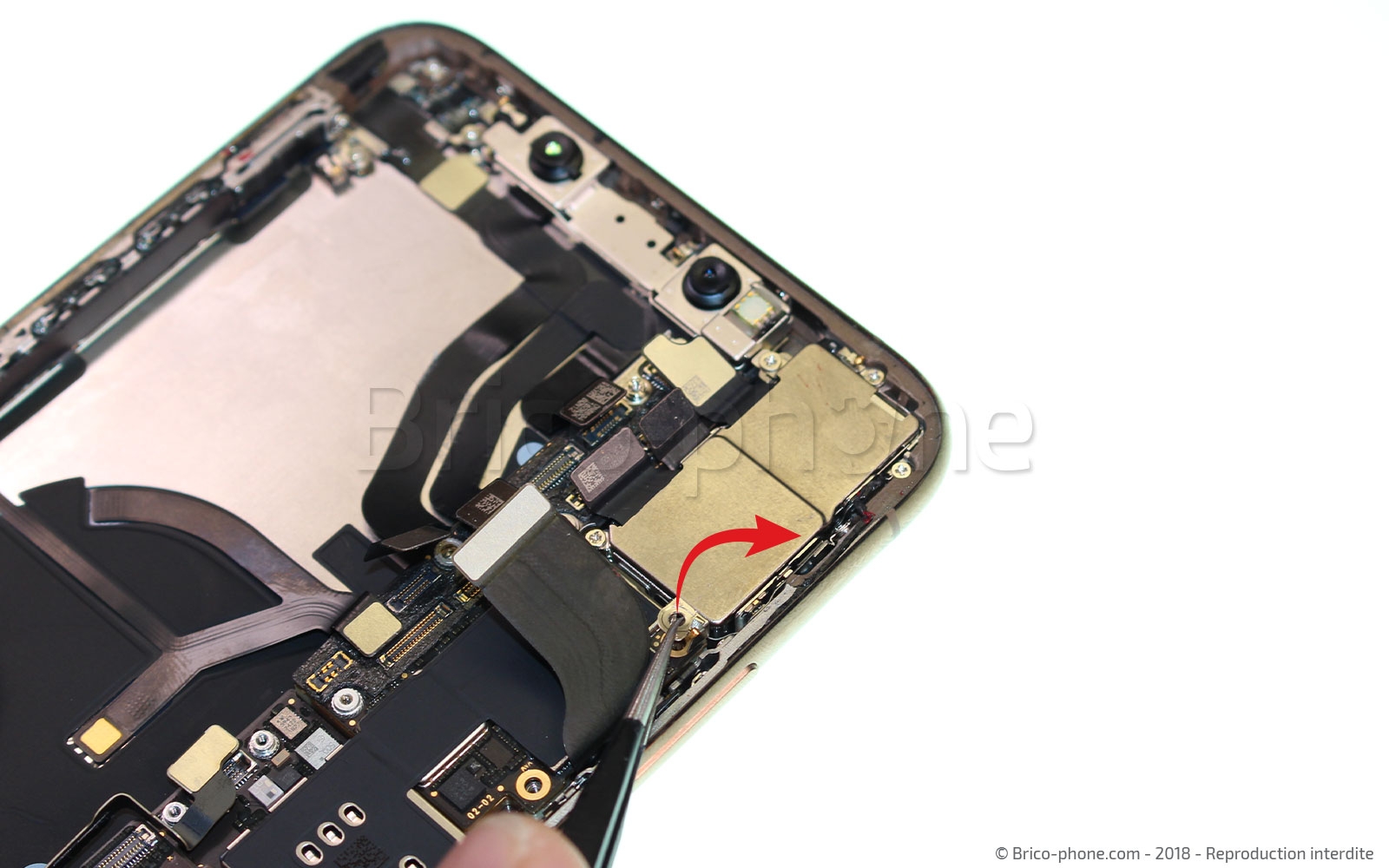

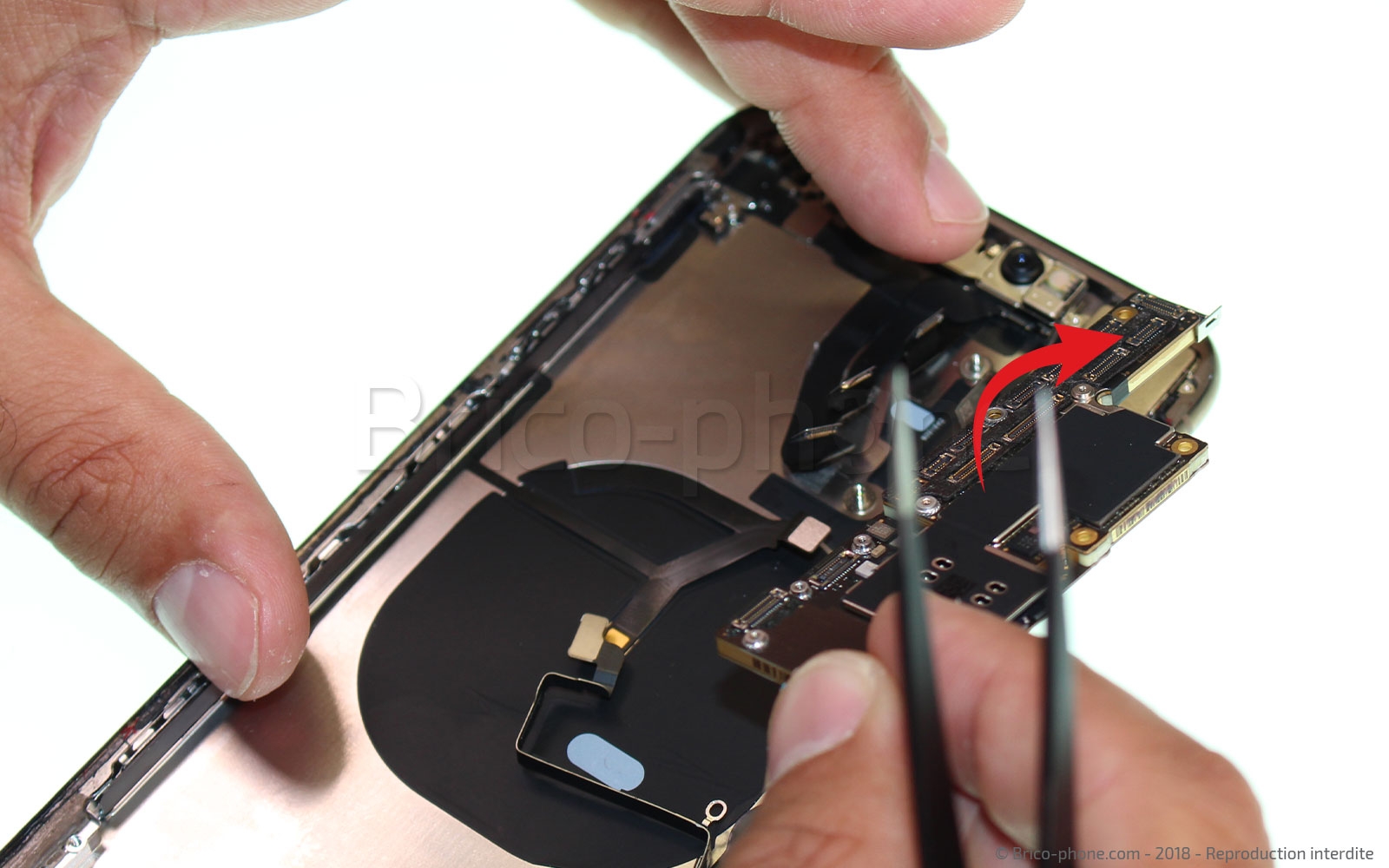

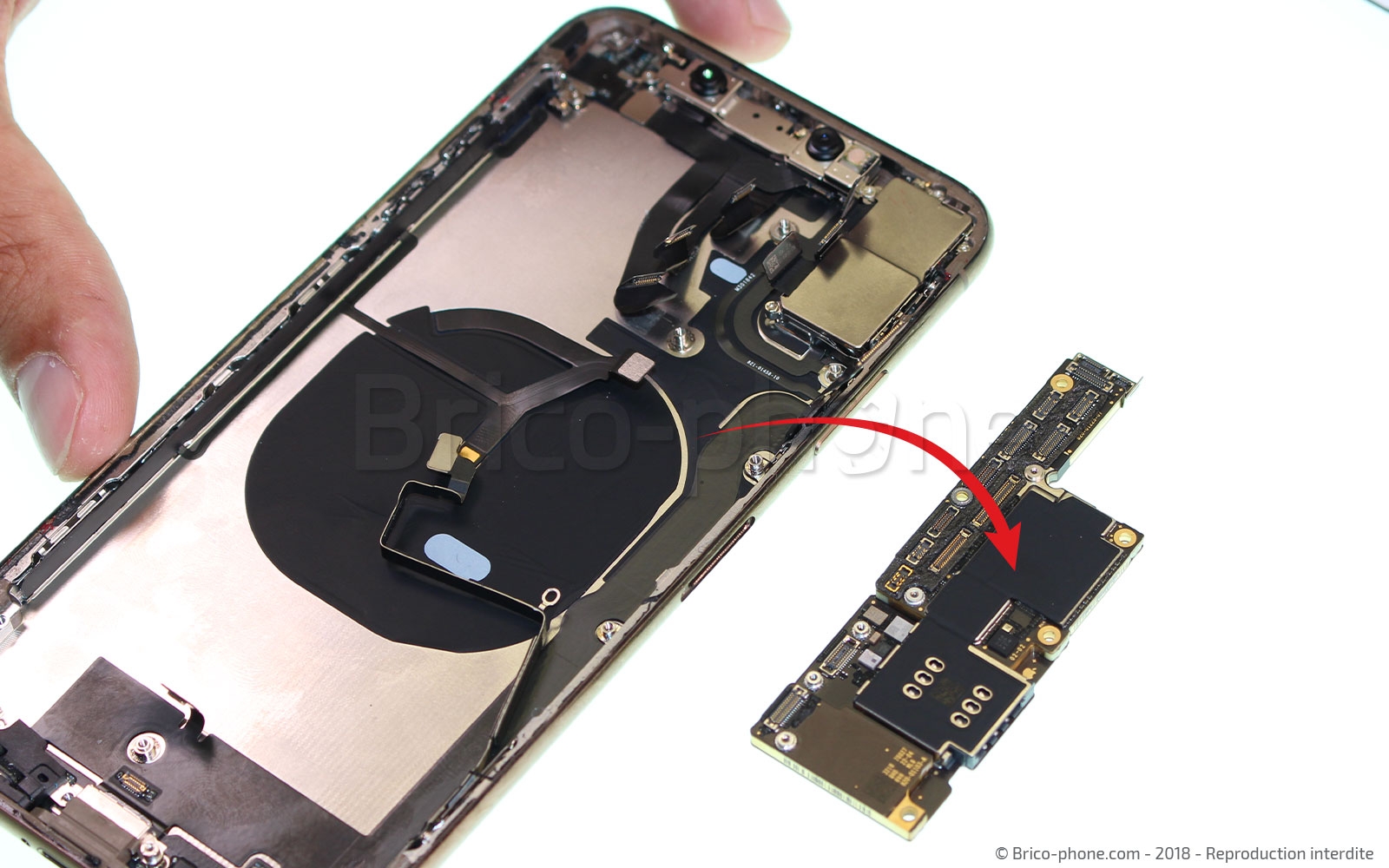

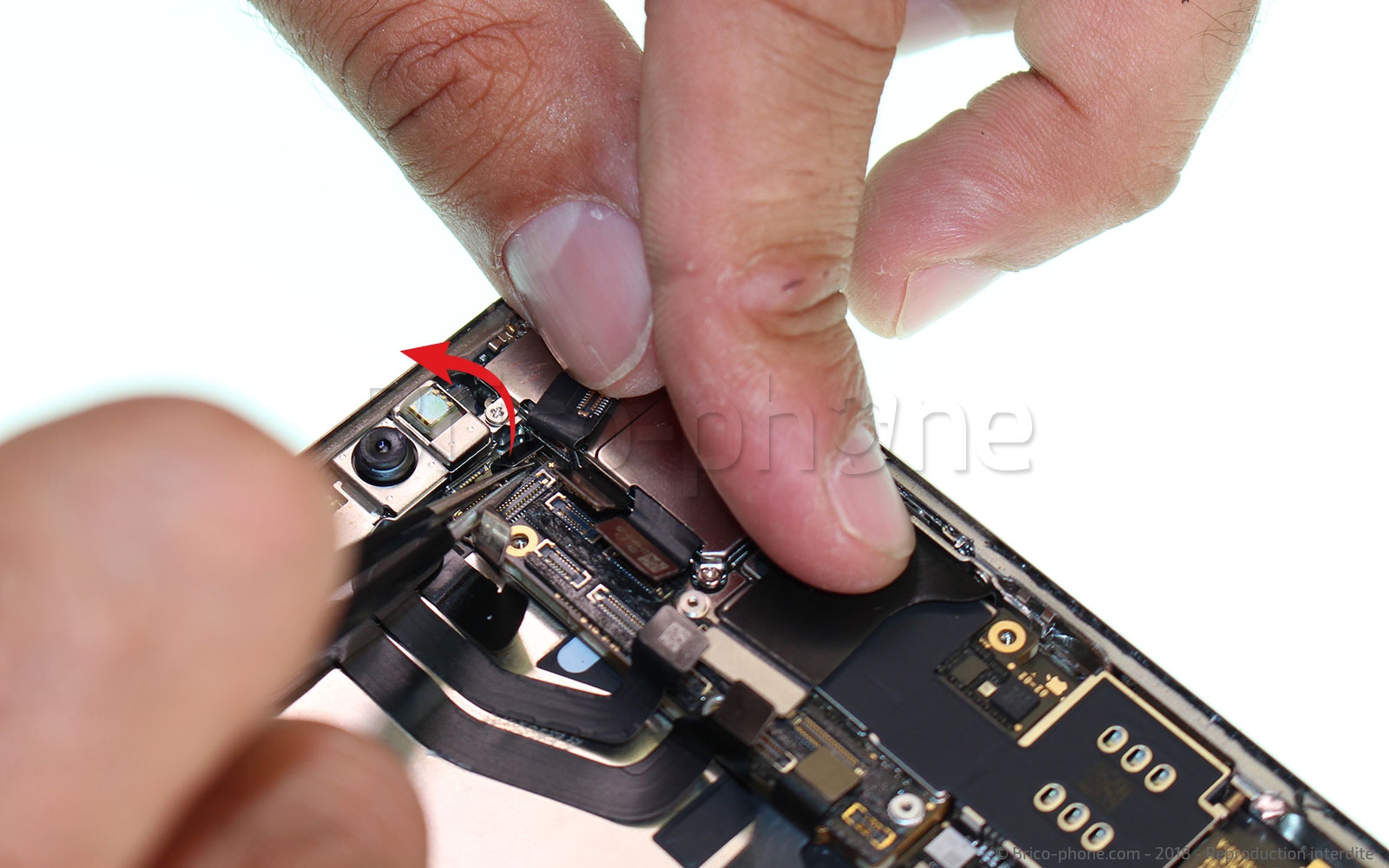

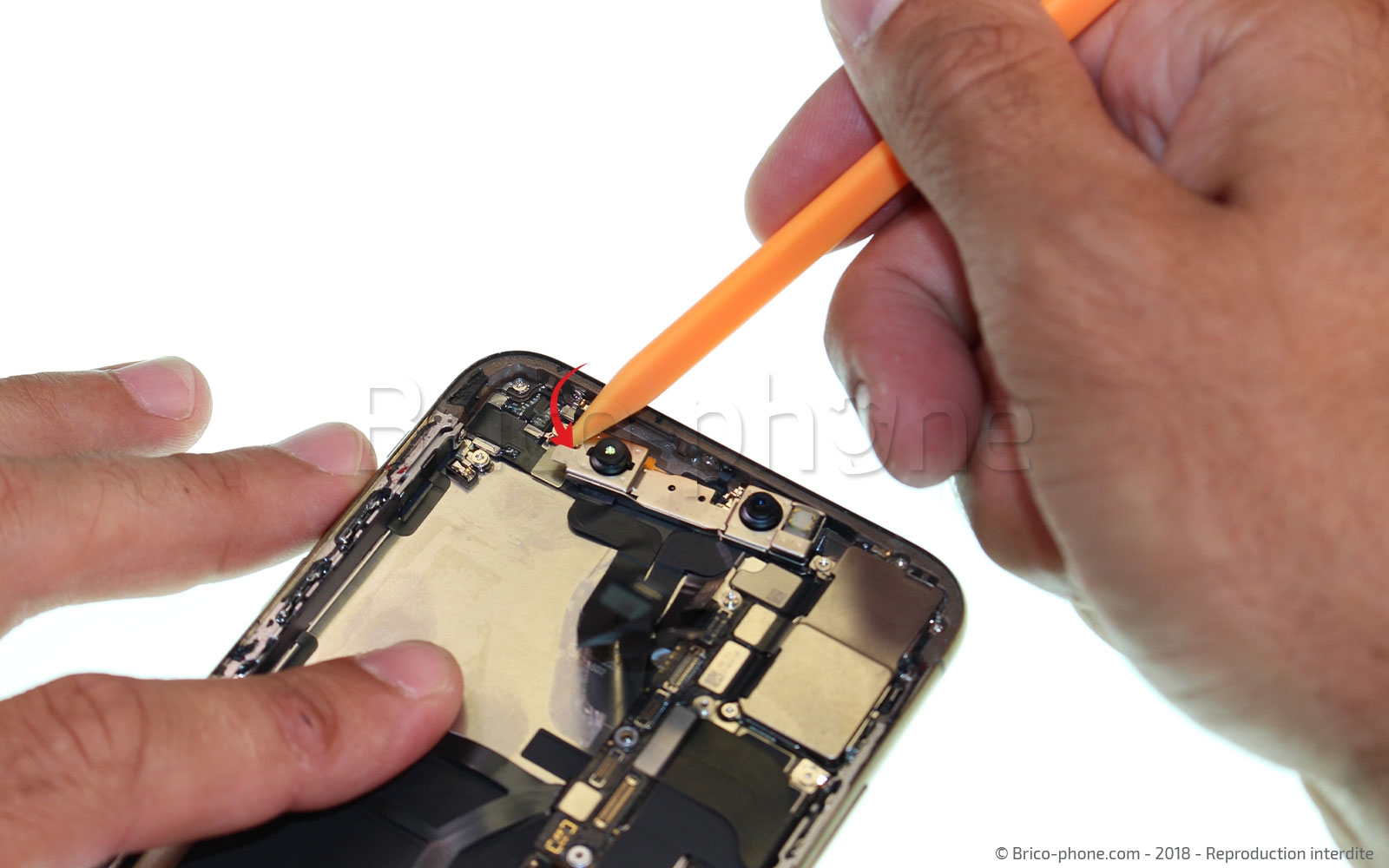

Nous allons maintenant sortir la carte-mère . Dégagez délicatement l'antenne réseau ( photo 1 et 2) de votre iPhone Xs Max puis sortez lentement et délicatement la carte de son emplacement en vous aidant de la pincette ou d'un levier.
N'hésitez pas à écarter un peu les nappes avec vos doigts pour faciliter le retrait de cet élément.

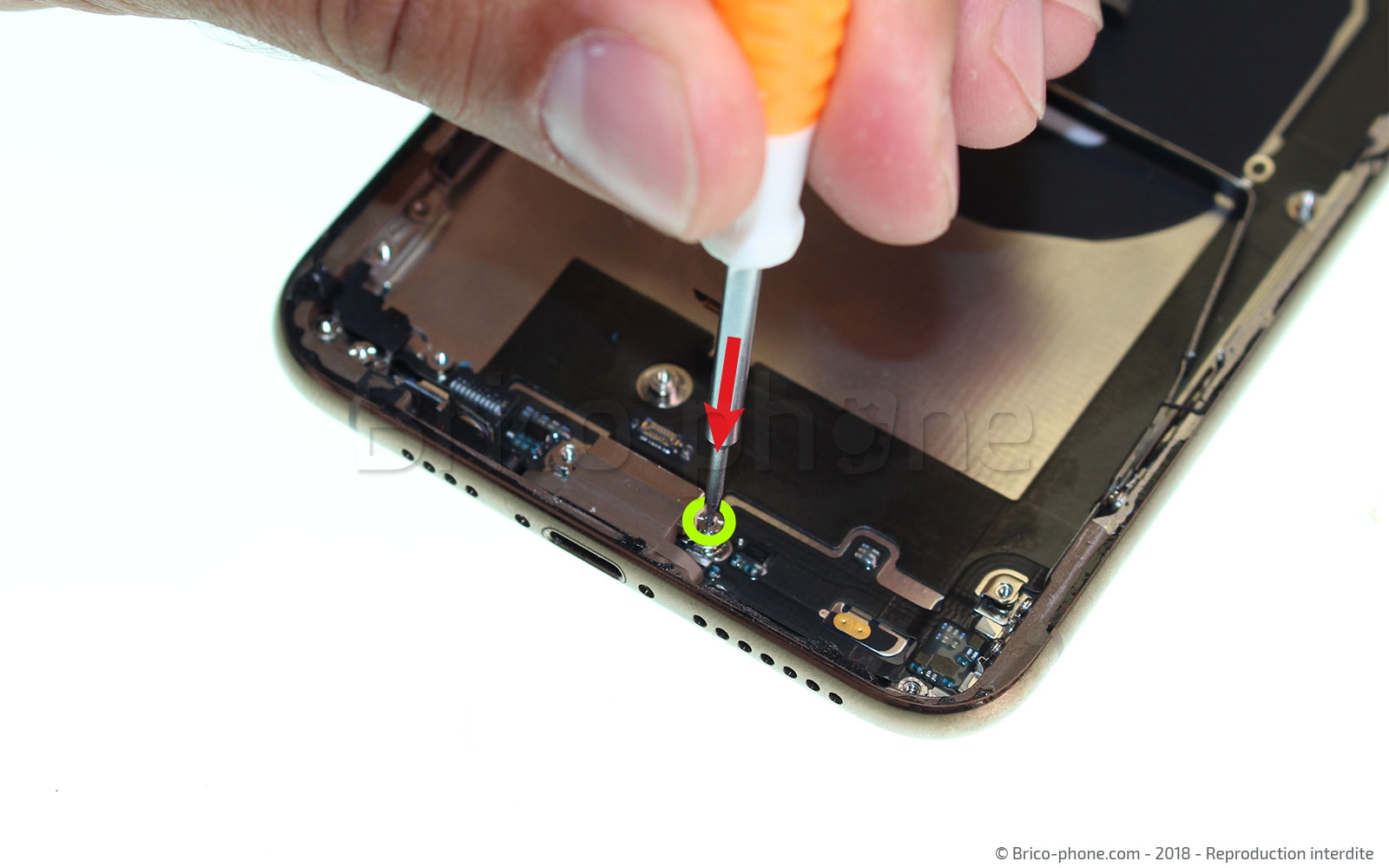

Retirez les vis I1 à I3 à l'aide du tournevis plat. Vous pouvez maintenant dégager le cache micro en plastique #16 , qui se trouve juste à gauche de la prise de charge de votre iPhone.

Retirez la vis longue I3 avec le tournevis plat puis les vis I4 et I5 situées sur la tranche du téléphone (de part et d'autres de l'appareil) à l'aide du tournevis cruciforme.

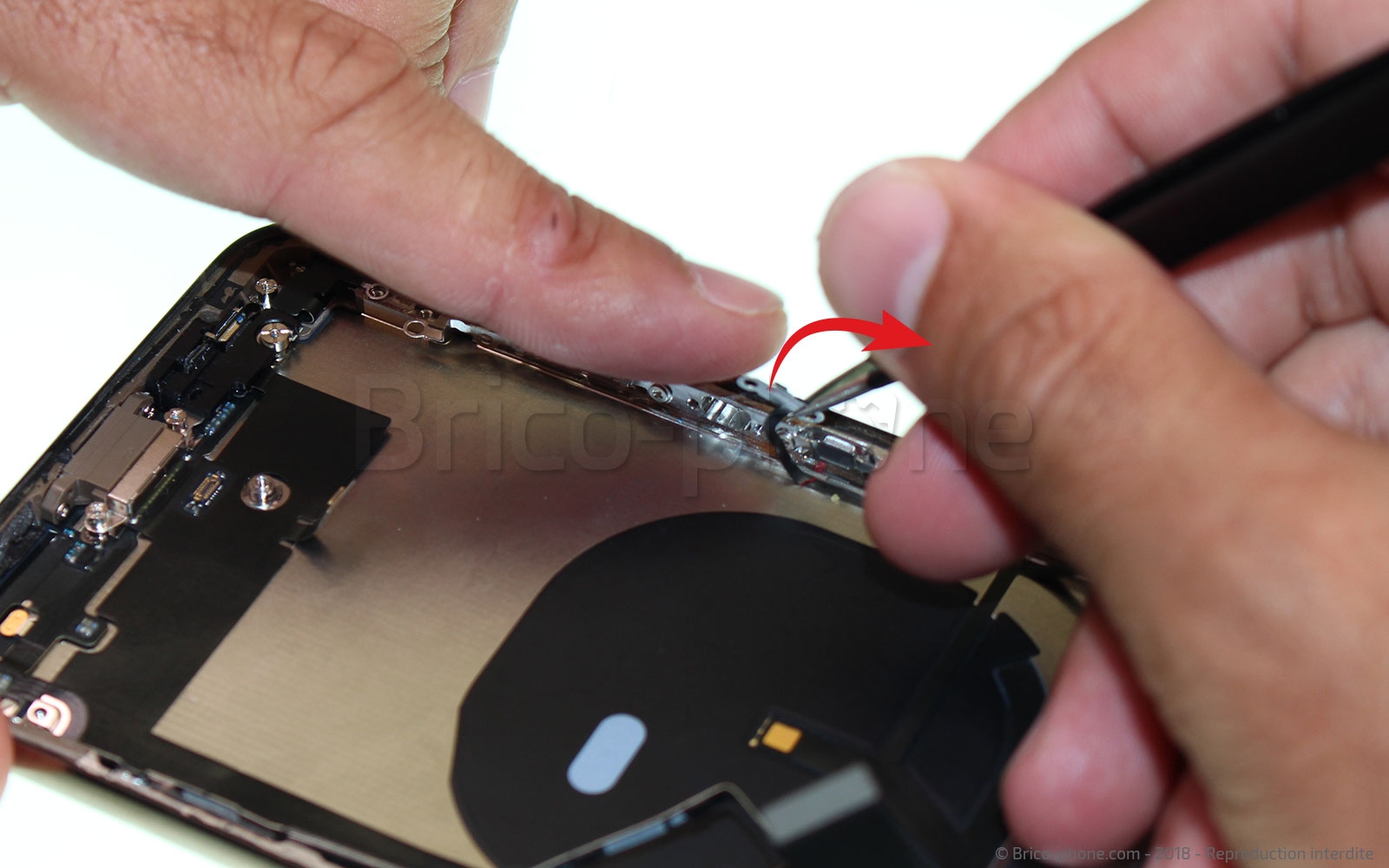

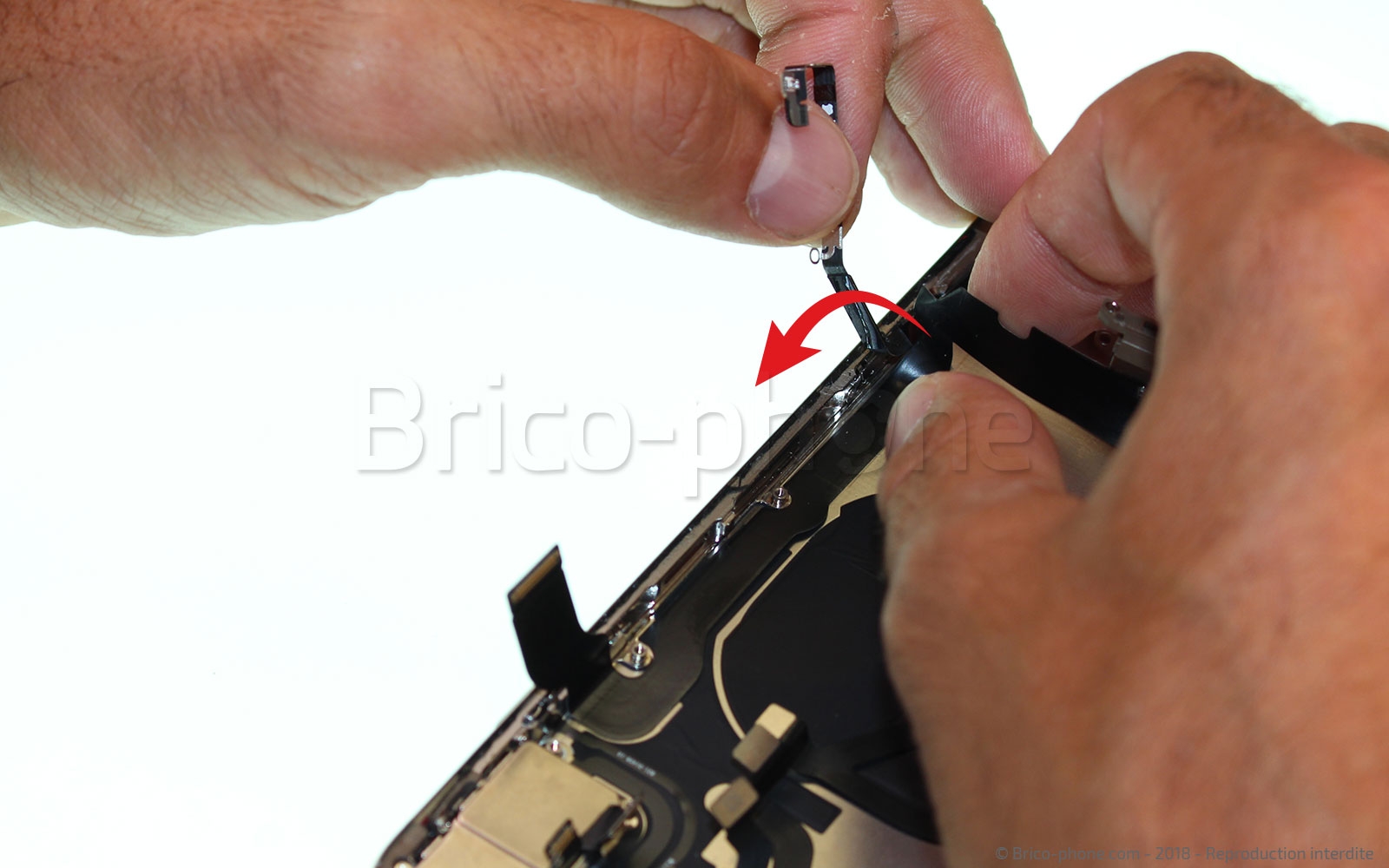

À l'aide de la pincette métallique, désengagez le micro qui est simplement clipsé sur la tranche de votre l'iPhone.

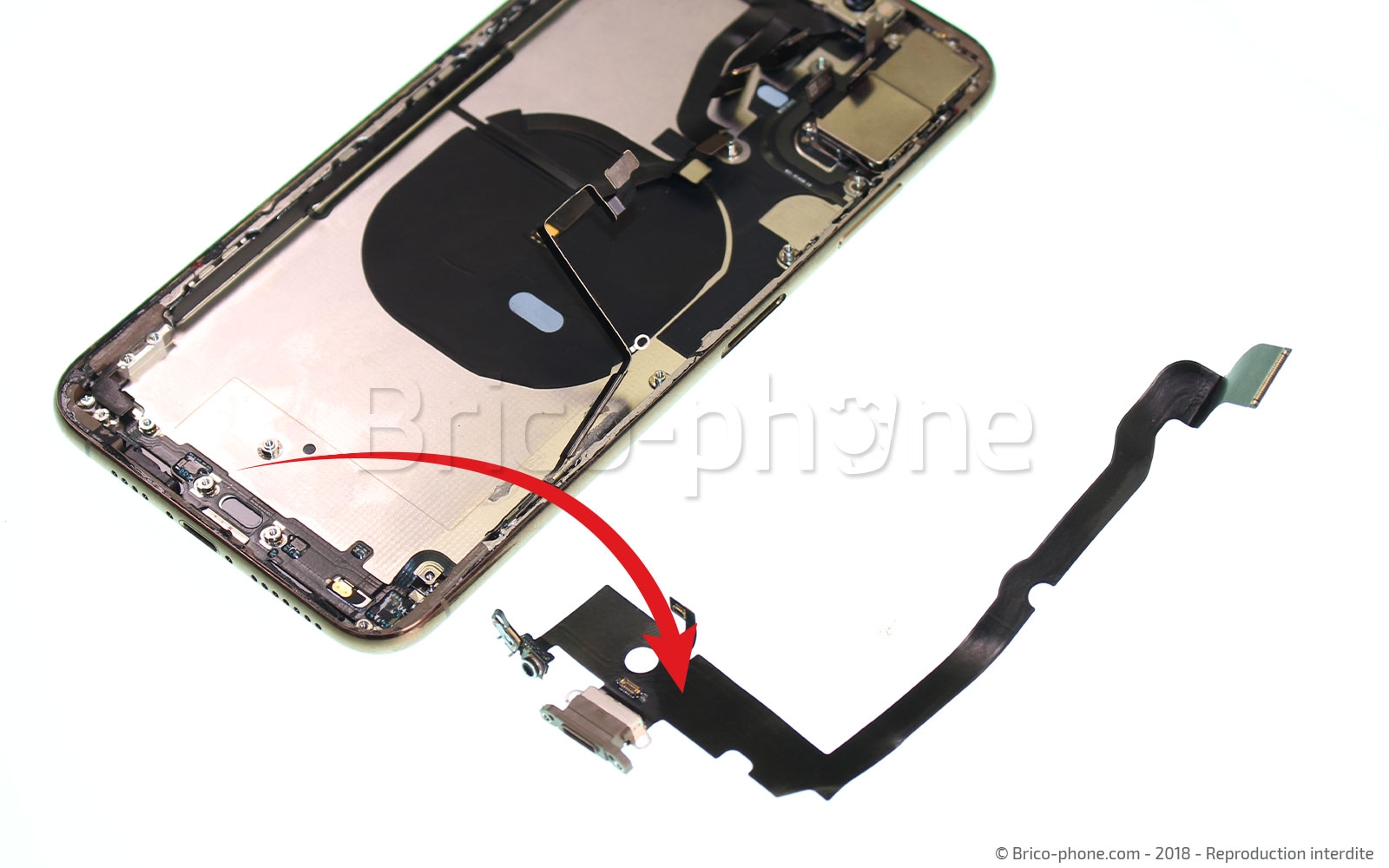

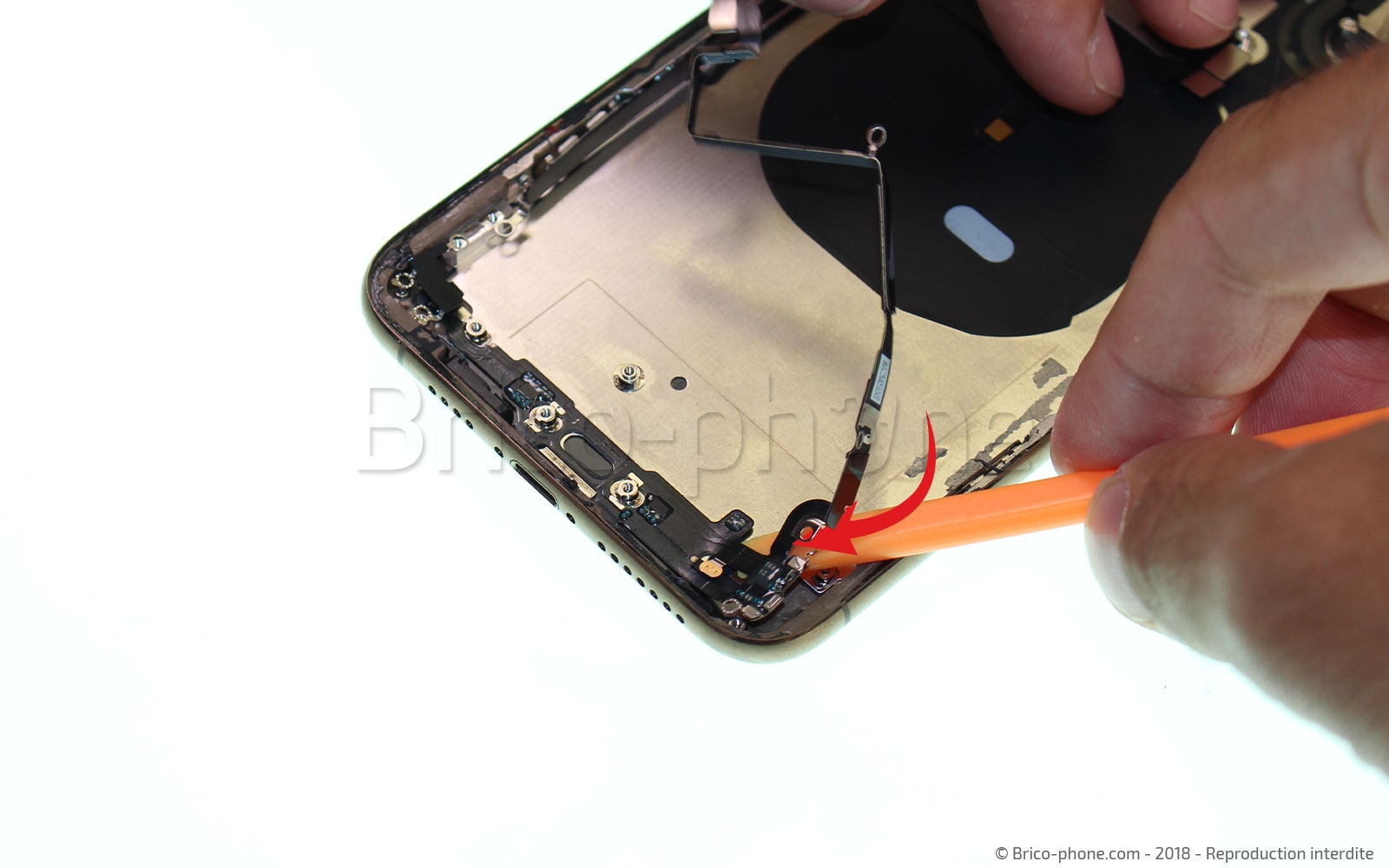

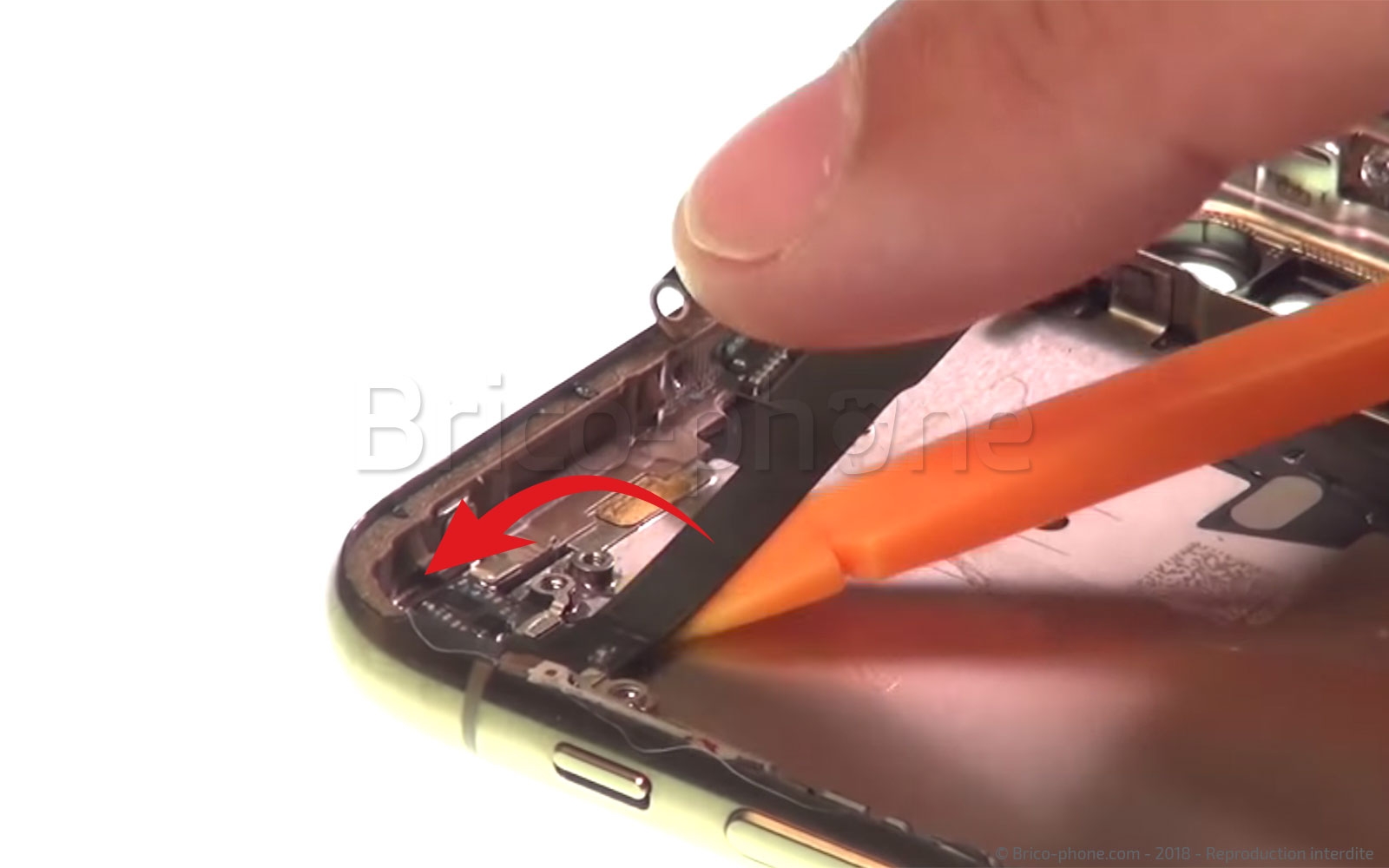

Attrapez de nouveau le spudger pour décoller délicatement la nappe USB #17 . Pour cela, faites simplement glisser le levier avec précaution entre le châssis du téléphone et la nappe.
Lorsque vous arrivez au niveau du dock, délogez celui-ci de son emplacement en faisant levier avec la pincette entre le châssis et la prise.
Continuez ensuite à décoller progressivement la nappe.

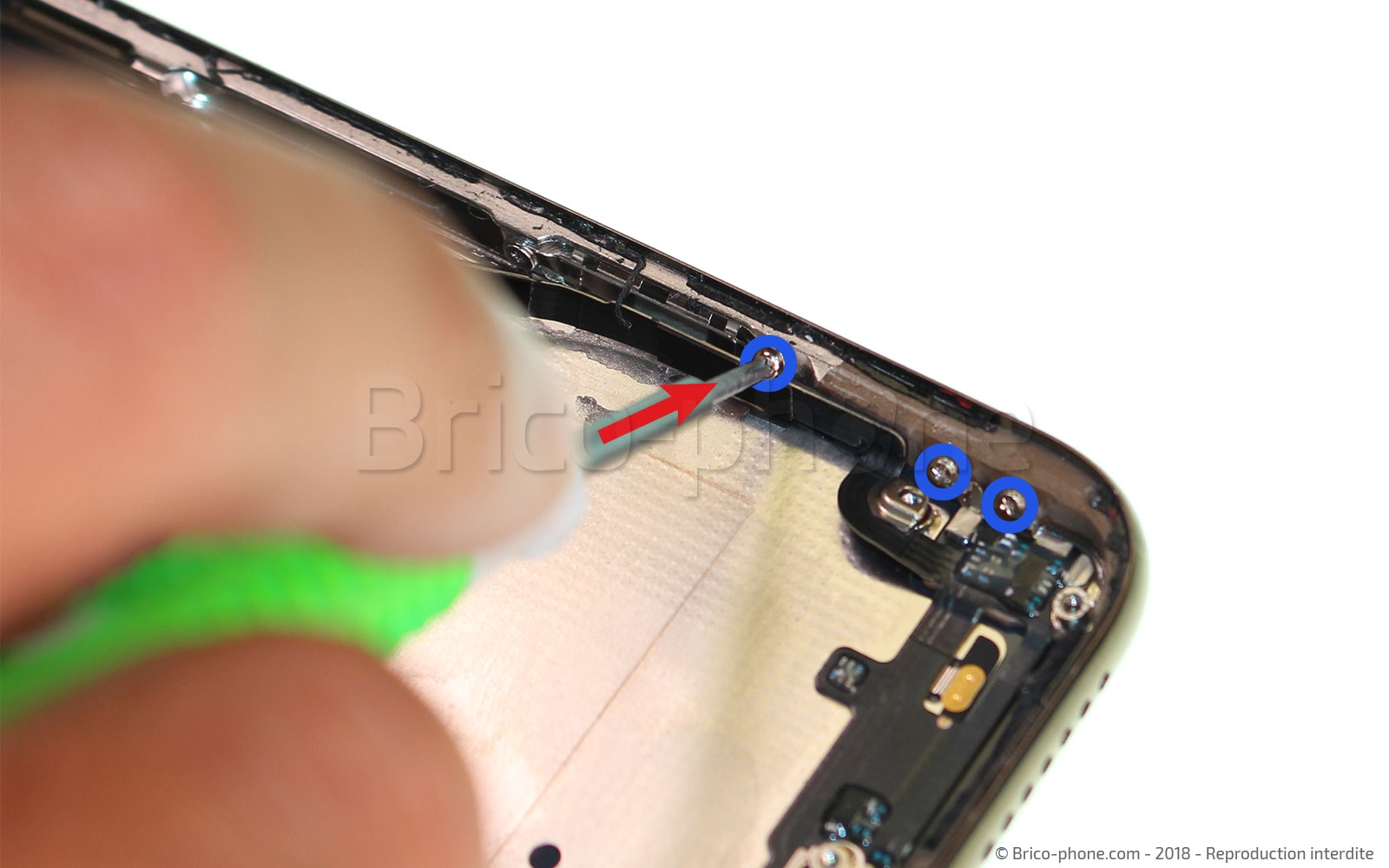

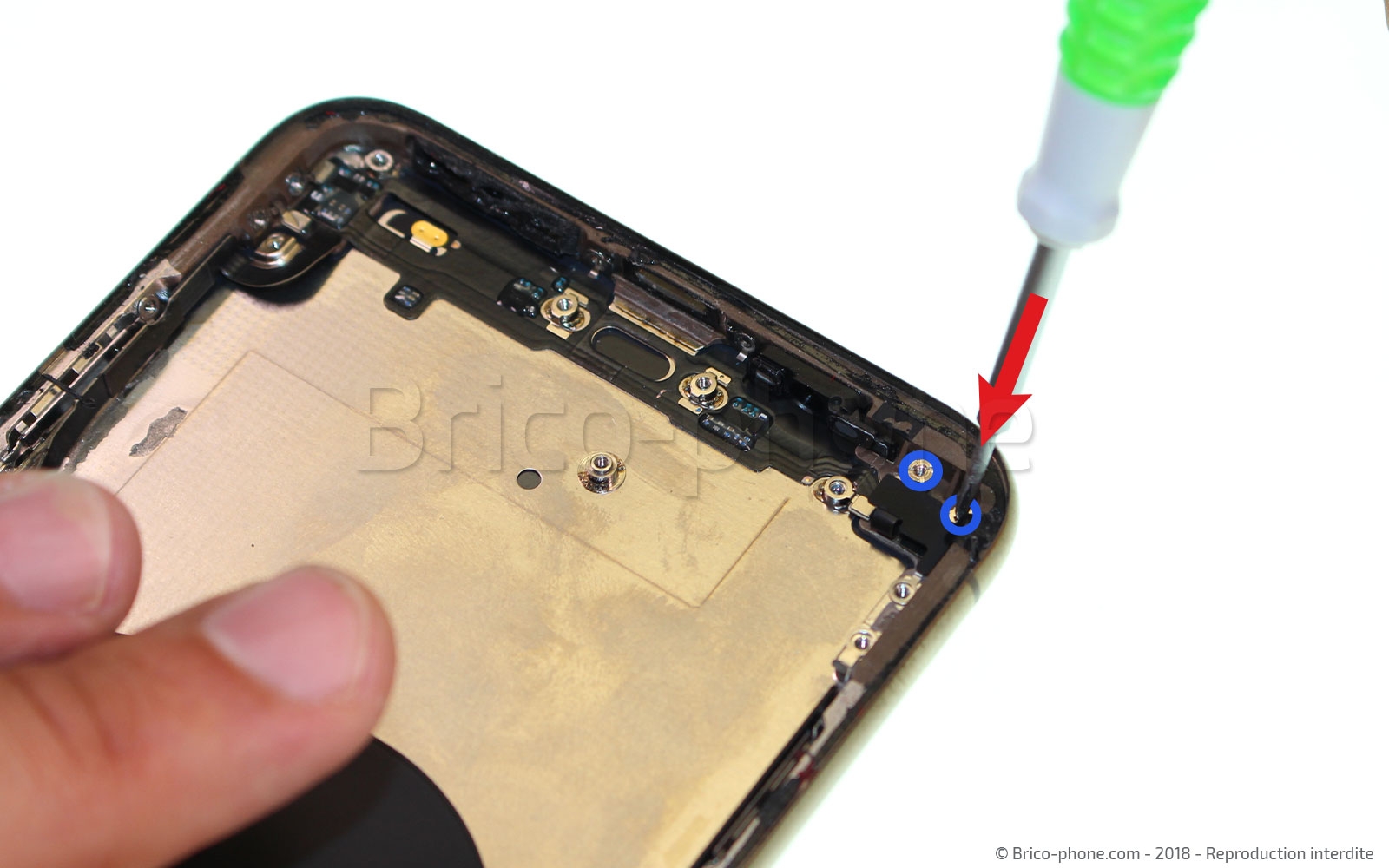

Nous allons maintenant nous attaquer à l'antenne GSM. Commencez par retirer les vis J1 à J4 avec le tournevis cruciforme, puis la vis J5 avec le tournevis plat.

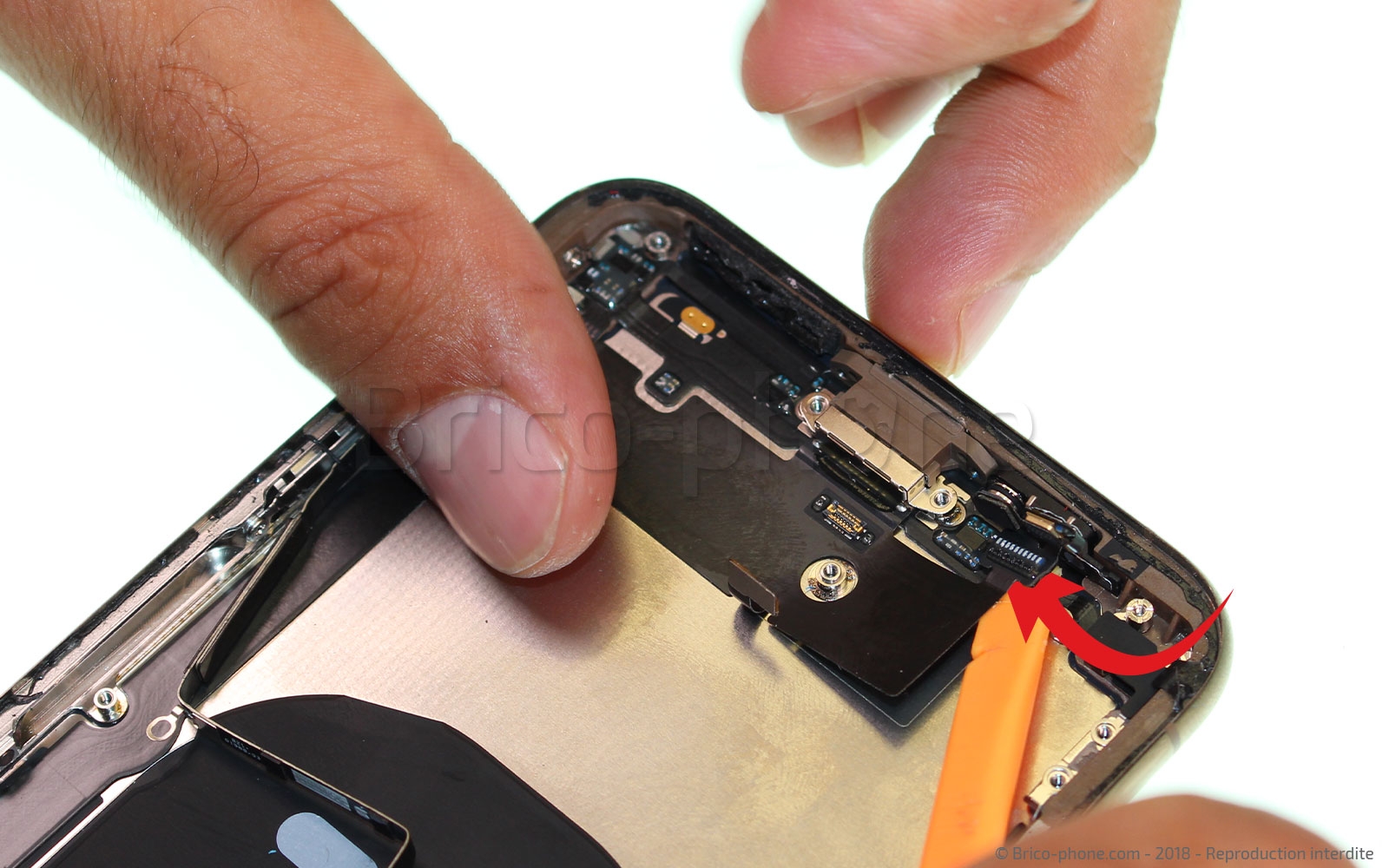

Comme pour la nappe dock, utilisez le levier nylon pour décoller progressivement et minutieusement la nappe antenne GSM afin de l'enlever à son tour du châssis.

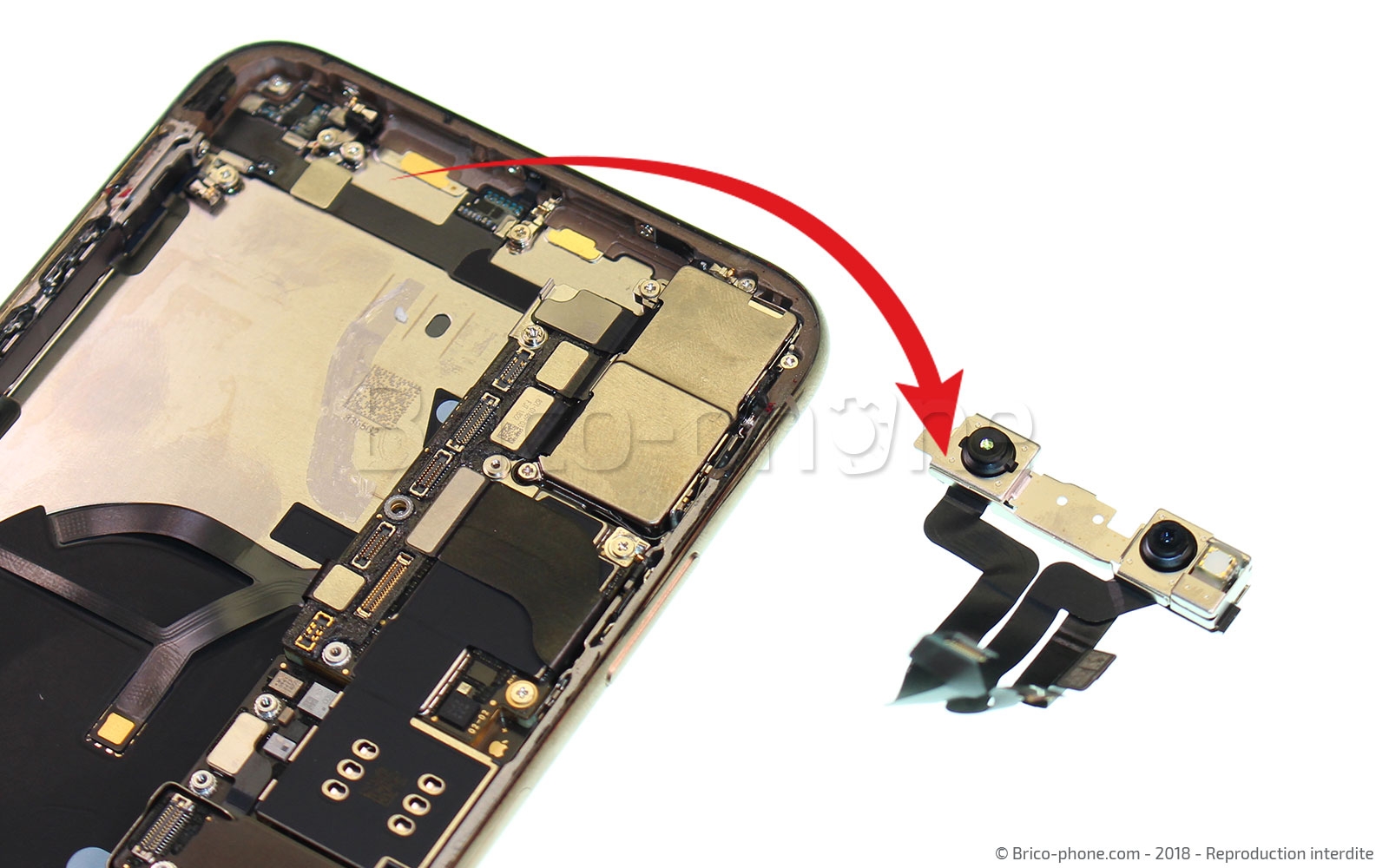

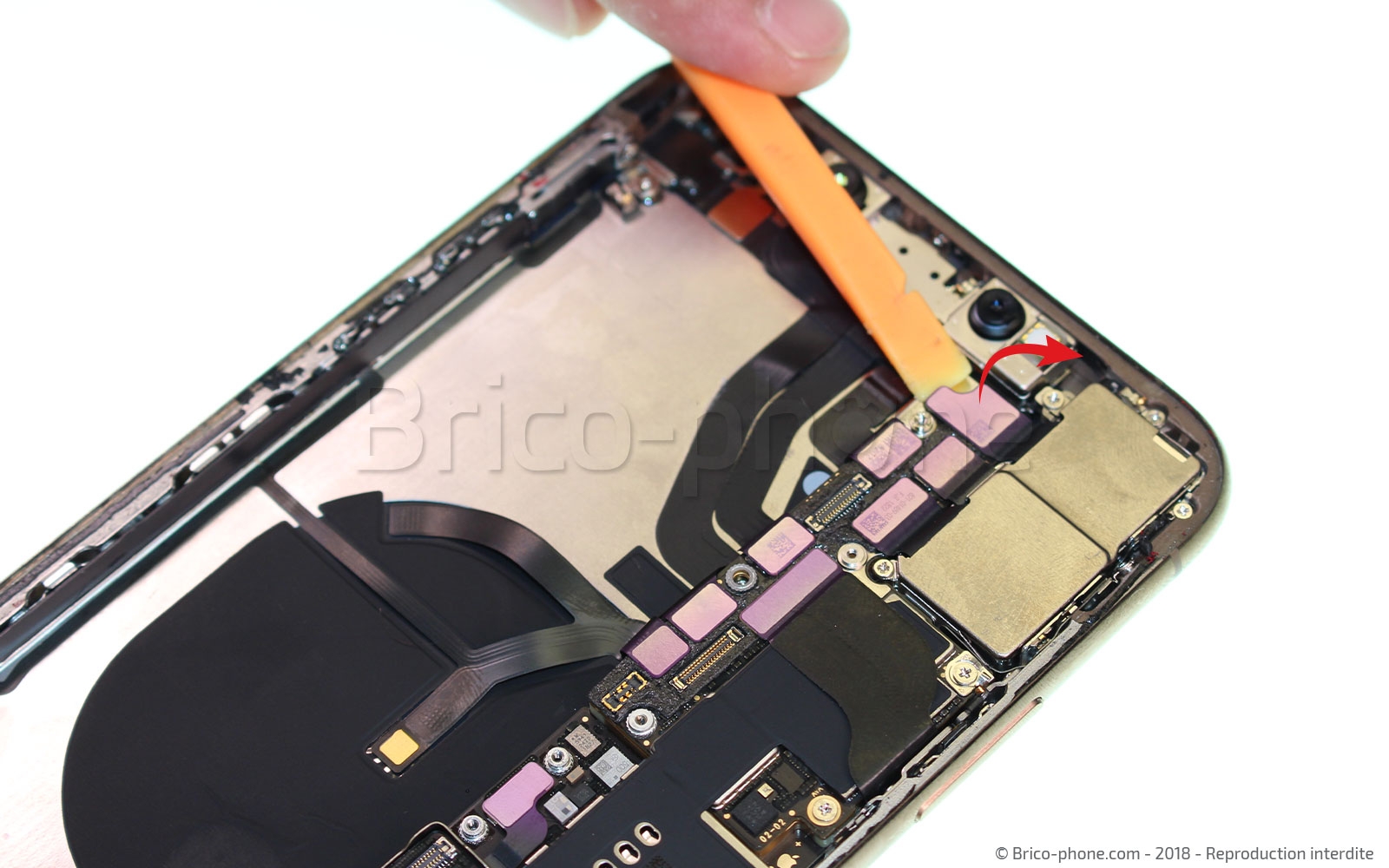

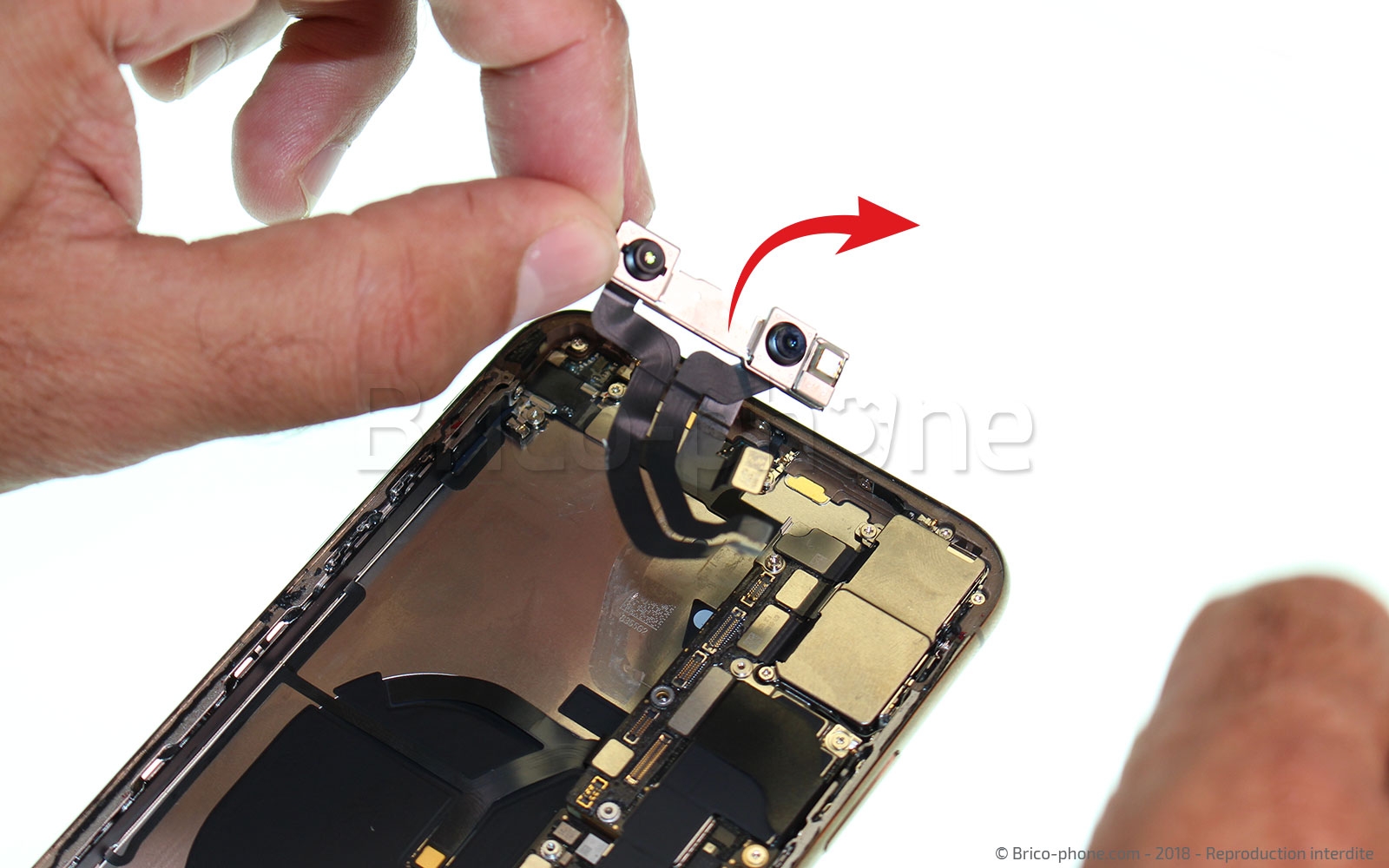

Décollez les nappes du module True Depth en utilisant le spudger puis délogez ce dernier de son emplacement en le basculant légèrement le bas en partant de la gauche (sur les photos la carte-mère est présente, mais la procédure reste identique).

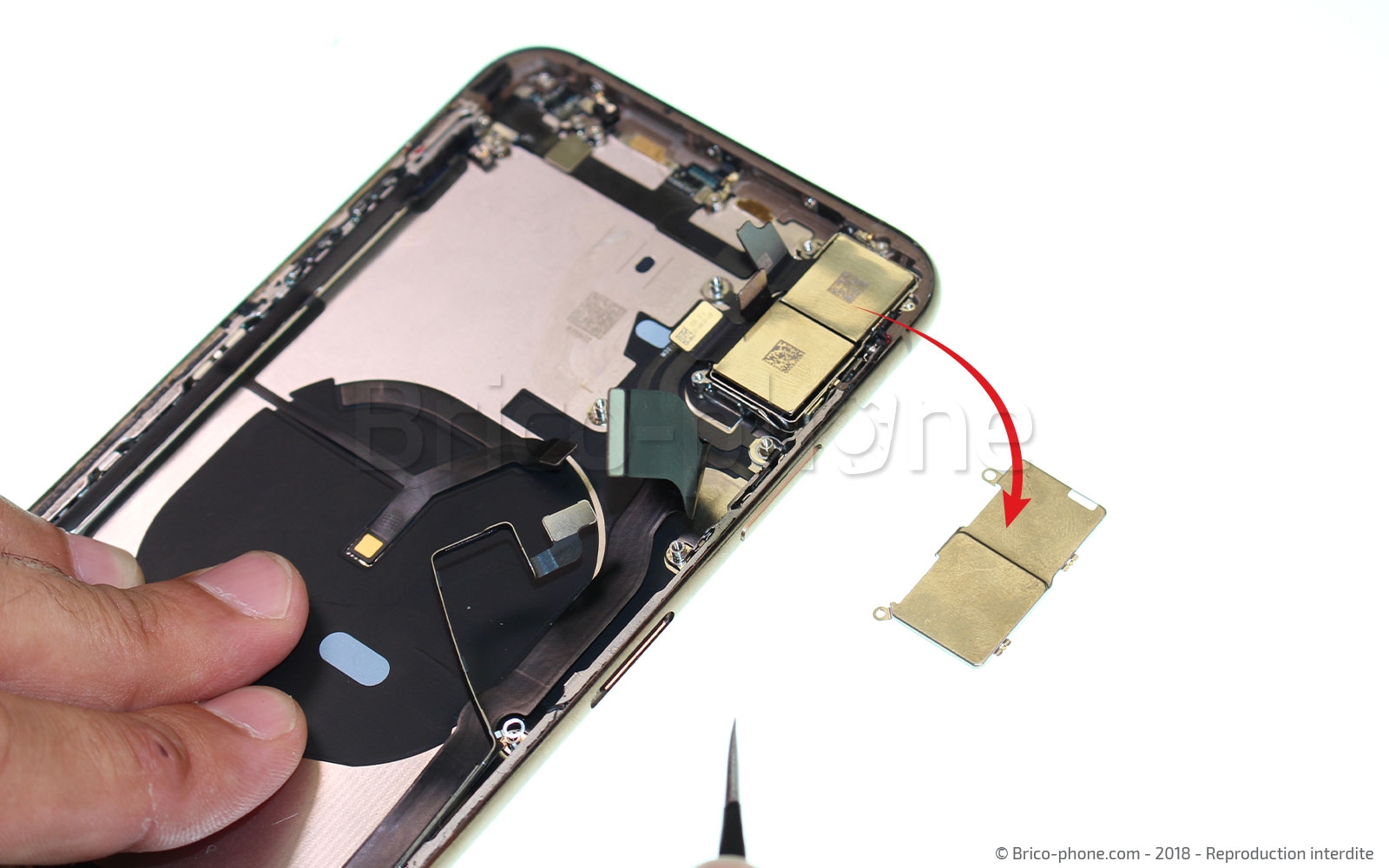

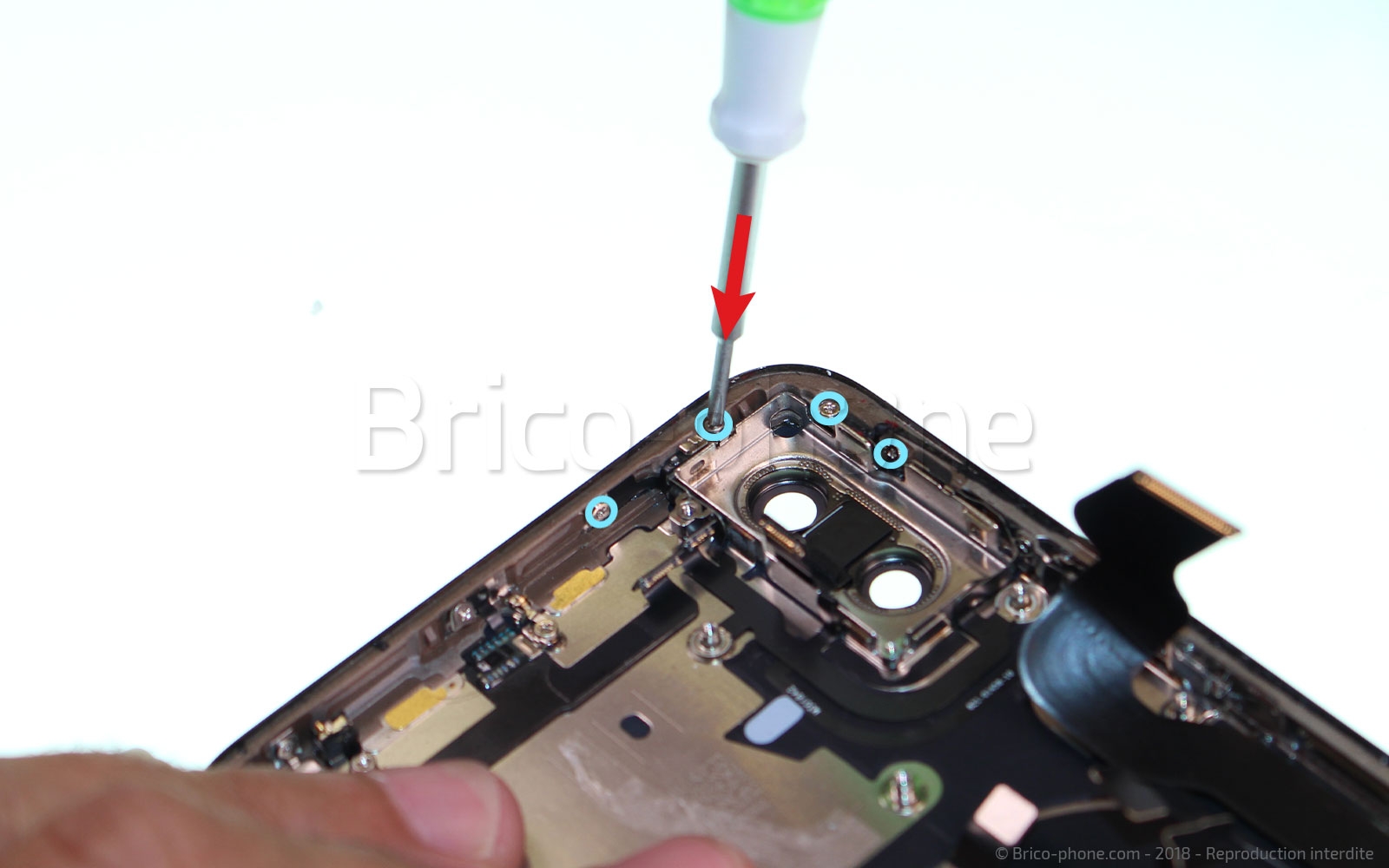

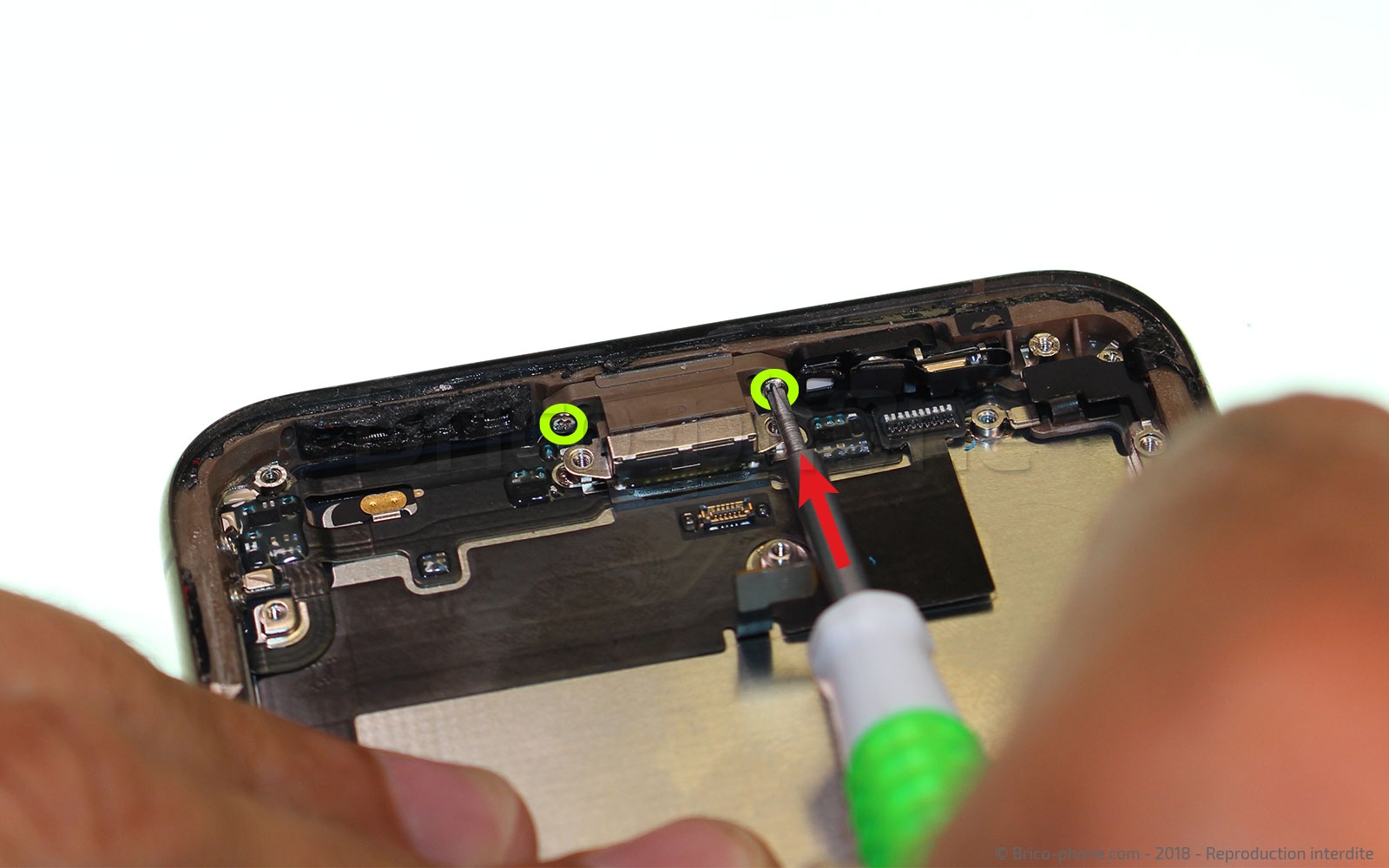

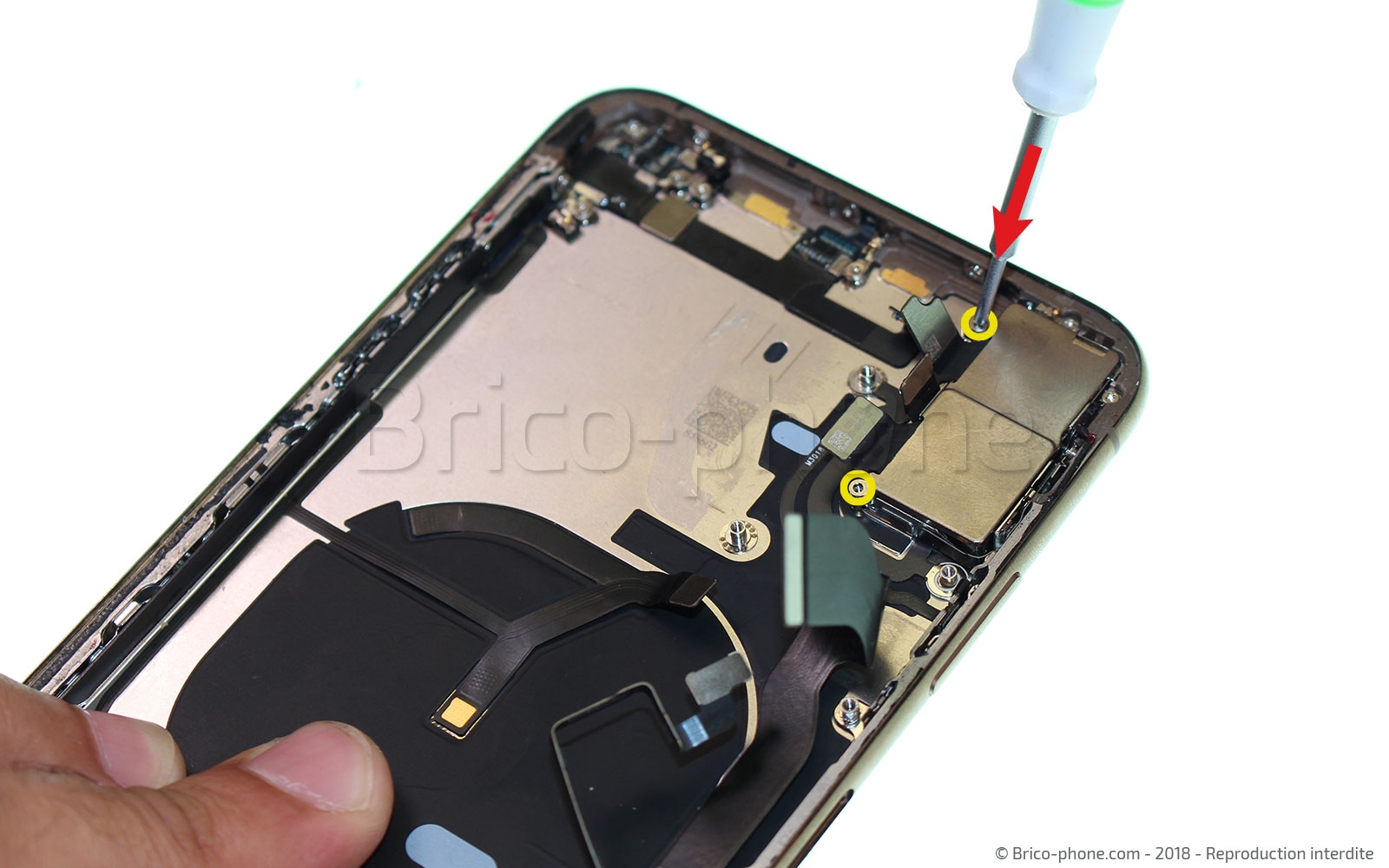

Afin de pouvoir accéder à la double caméra arrière, nous allons devoir retirer le cache métallique qui recouvre cette dernière. Pour cela dévissez les 2 vis entourées en jaune puis retirez la plaquette à l'aide de la pincette.

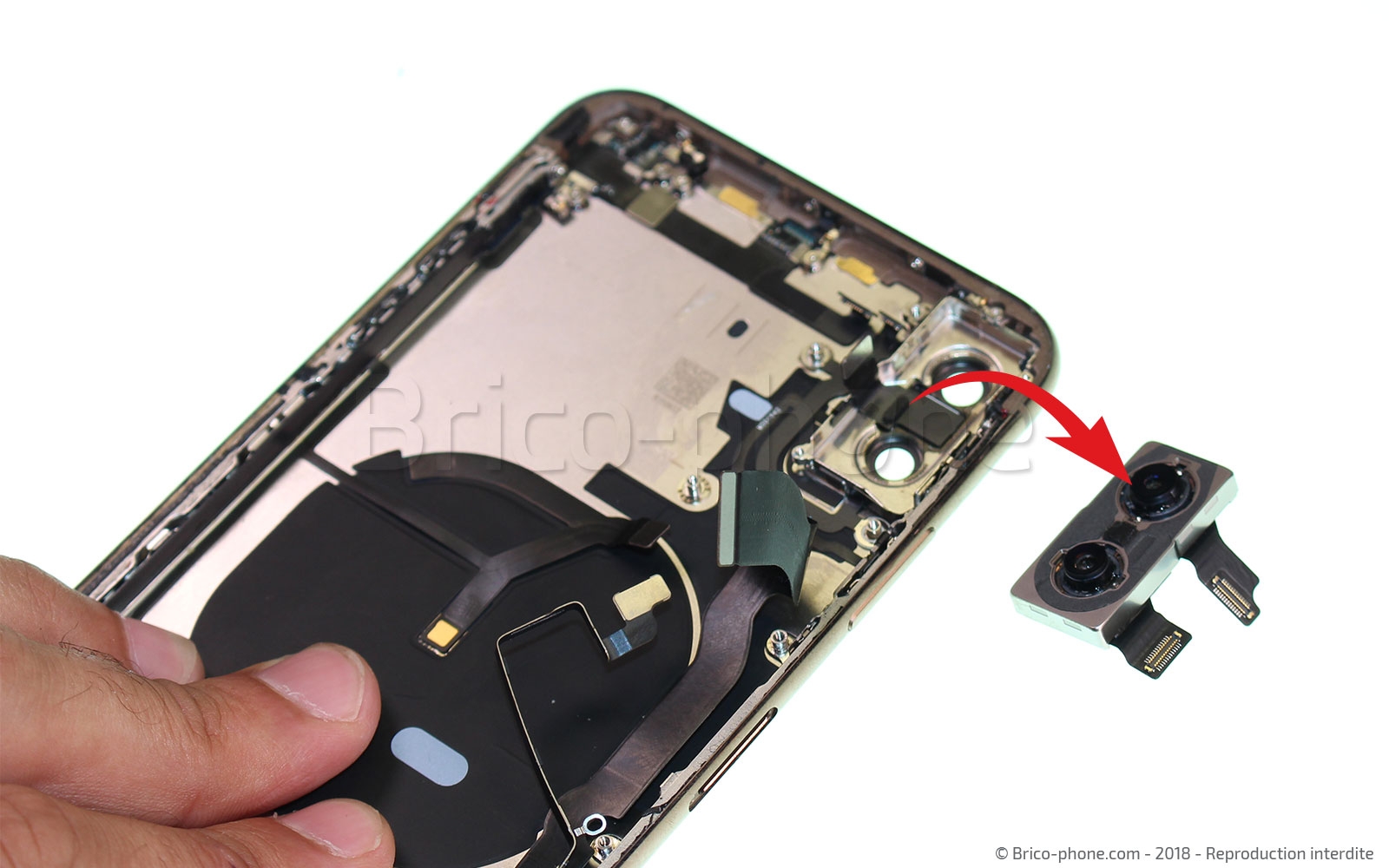

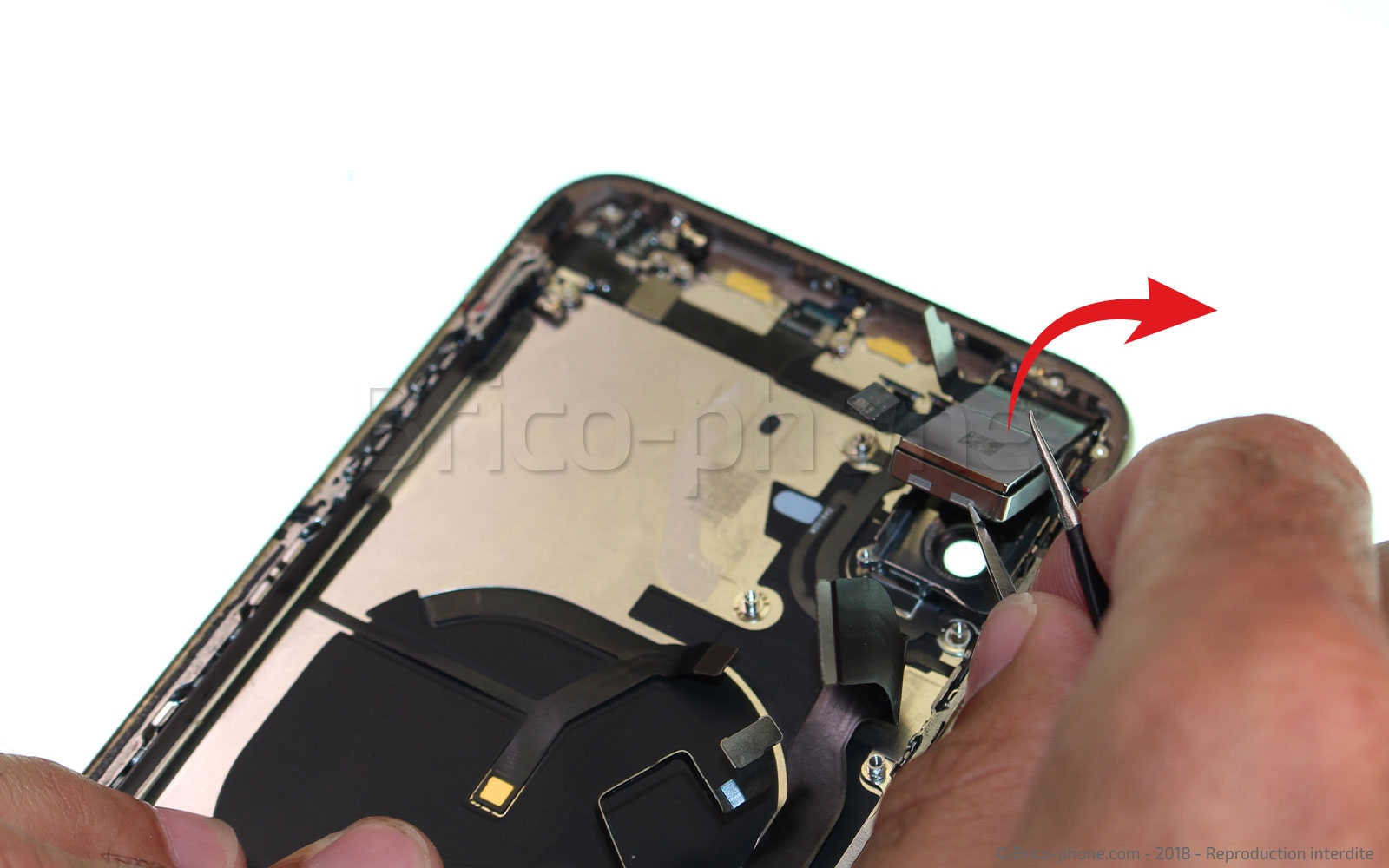

Saisissez la double caméra arrière en faisant légèrement levier à l'aide de la pincette puis sortez-la de son emplacement.

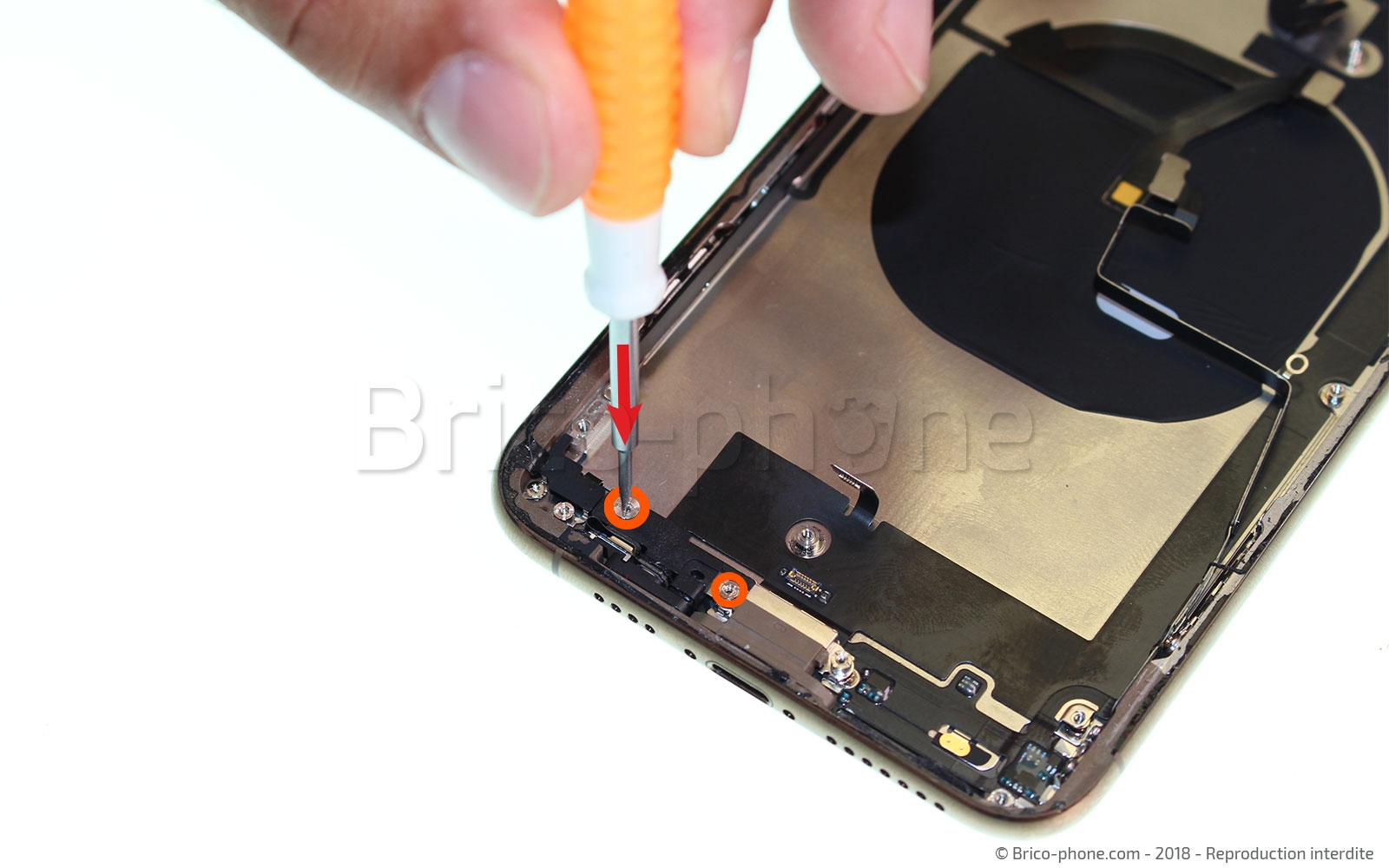

Retirez les vis numérotées L1 à L4 sur votre patron d'aide au montage à l'aide du tournevis cruciforme ou du tournevis triwing. Positionnez les correctement sur le patron afin de ne pas les intervertir lors du remontage.

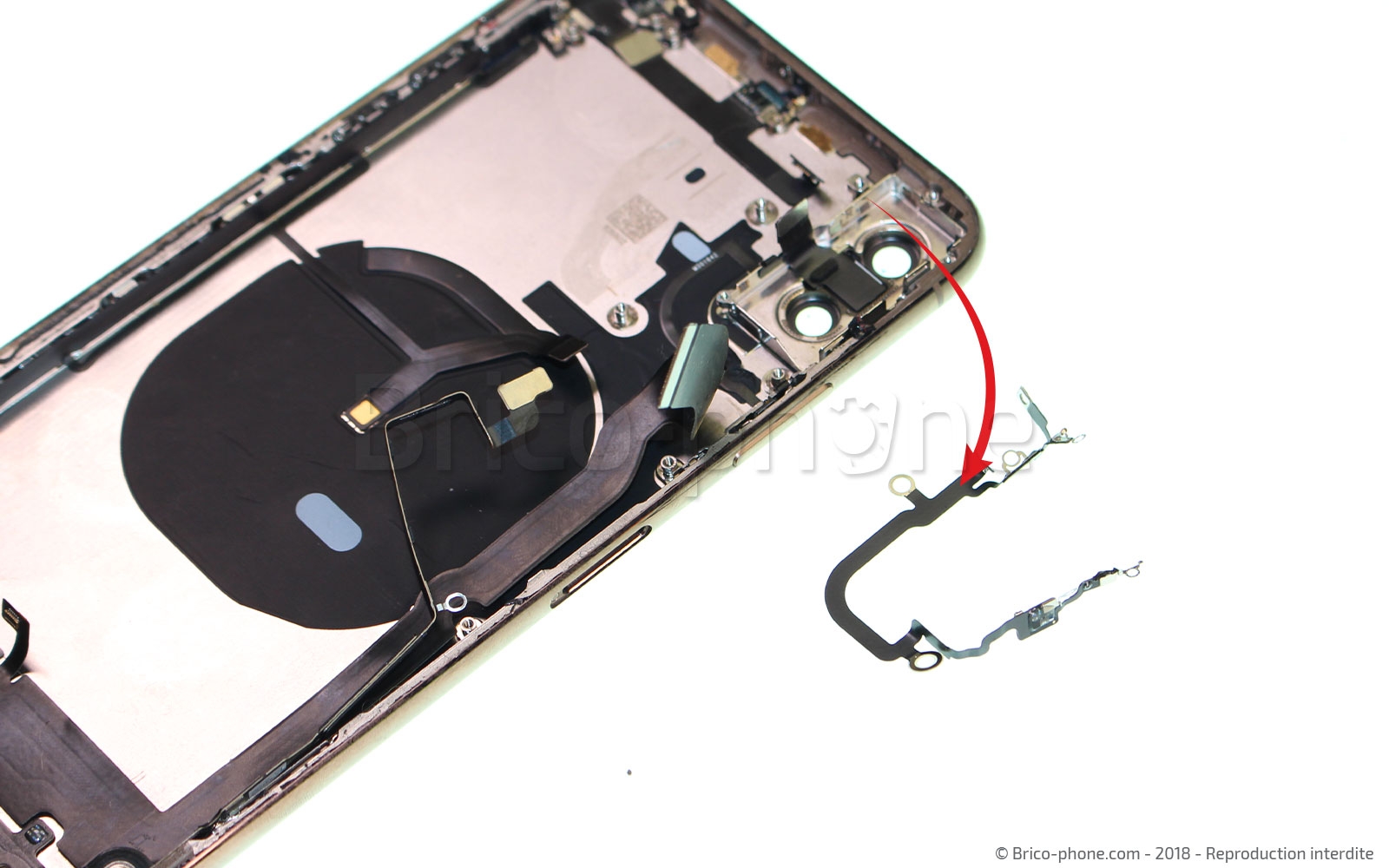

Sortez l'antenne bluetooth #21 à l'aide de la pincette métallique.

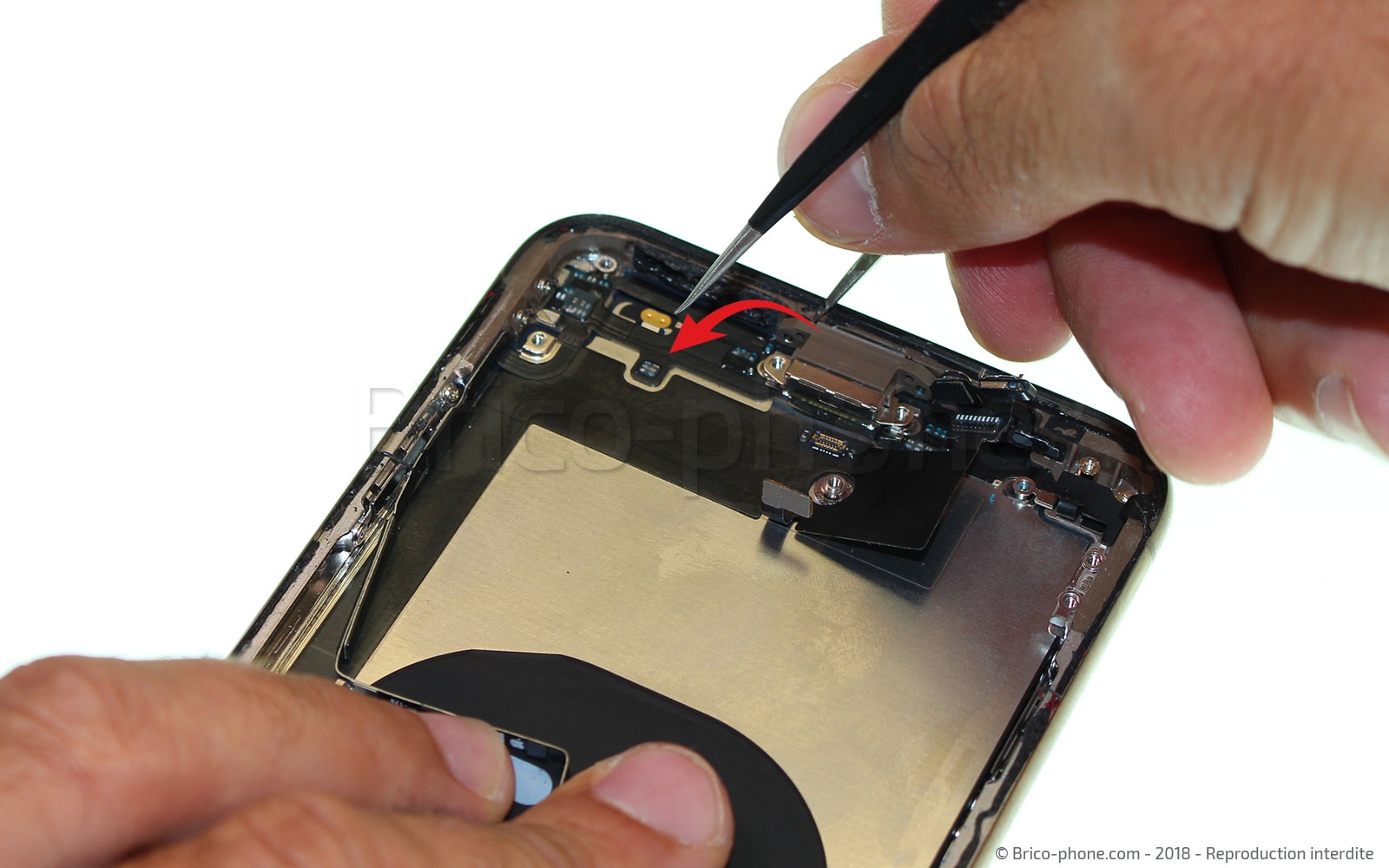

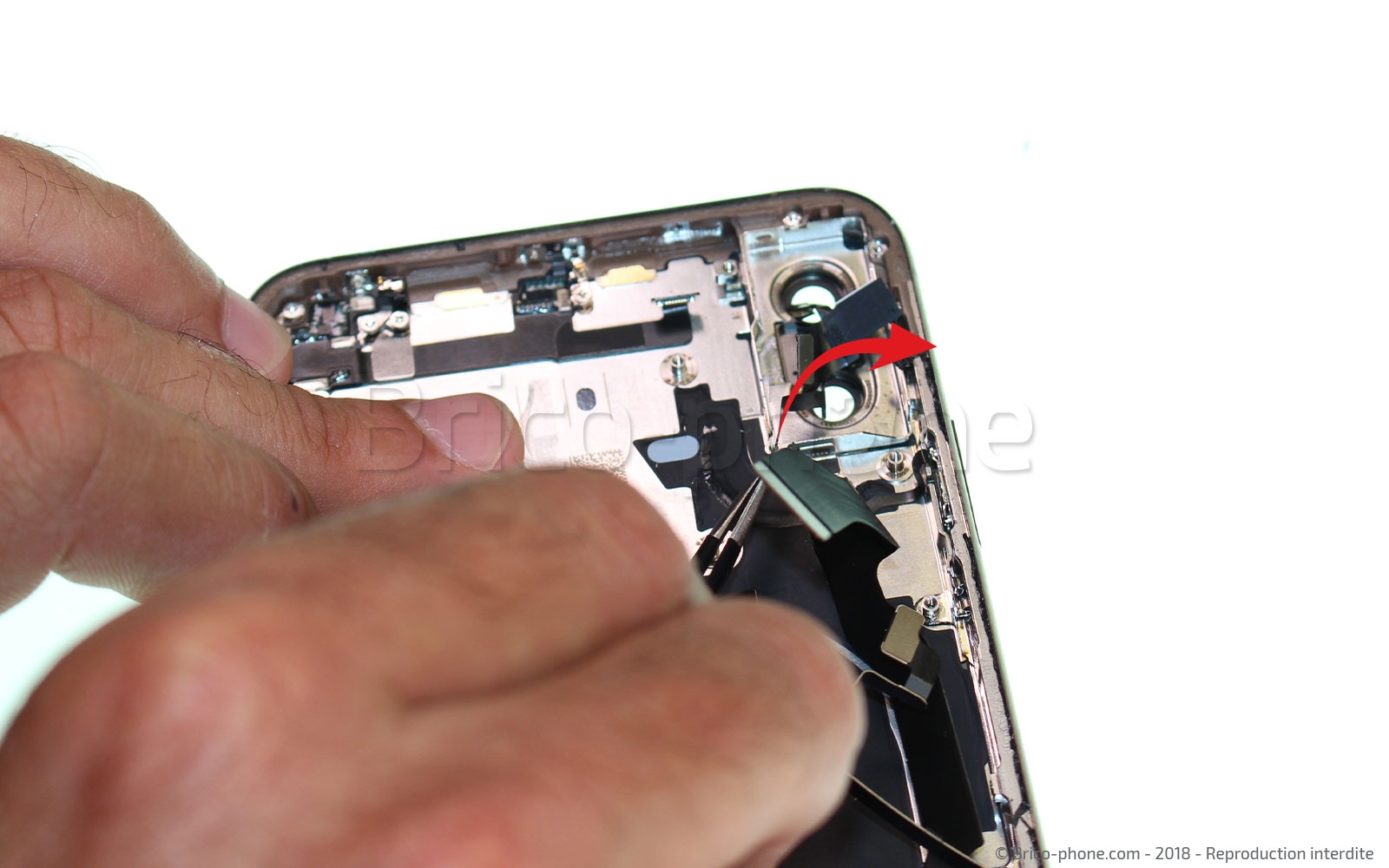

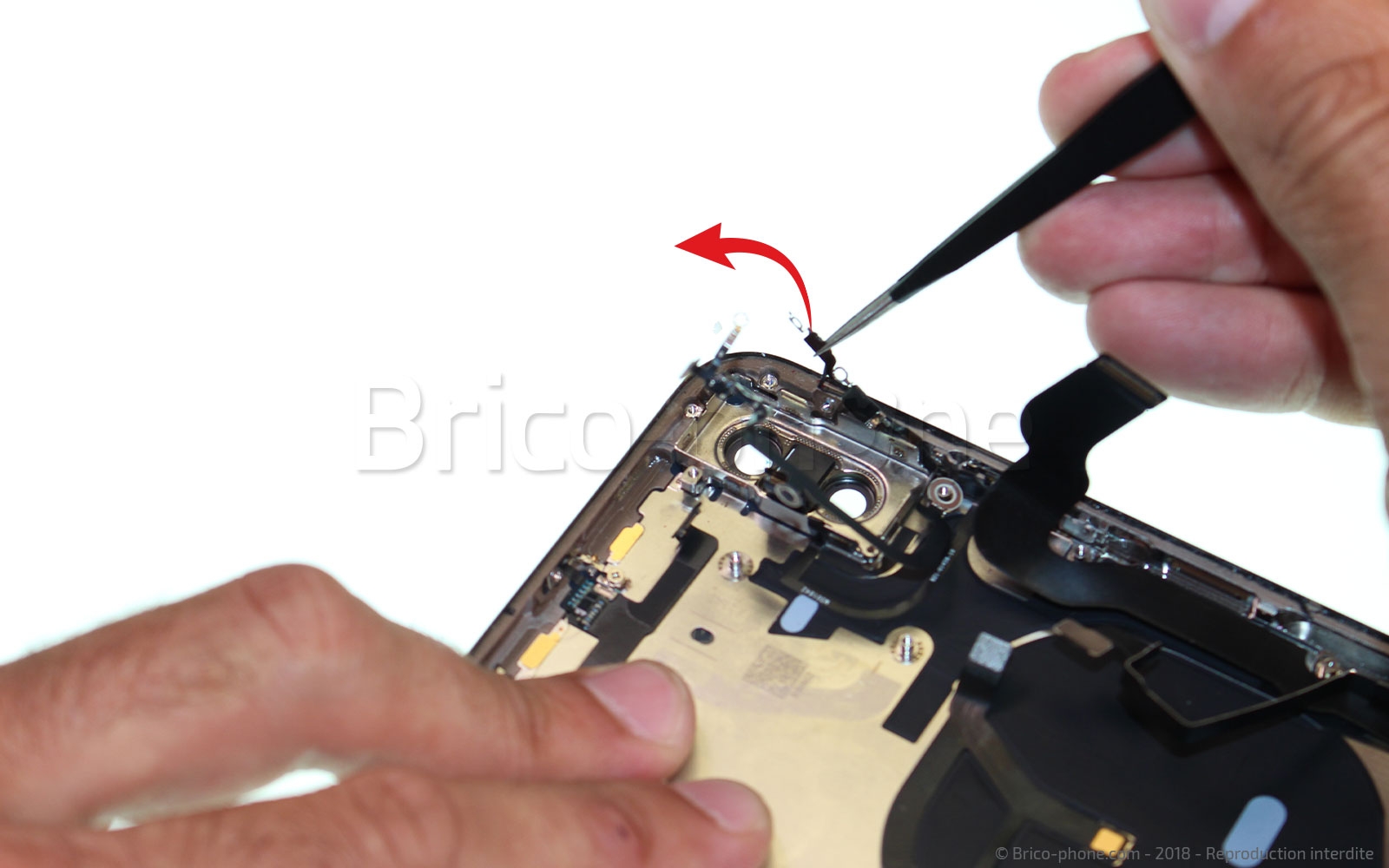

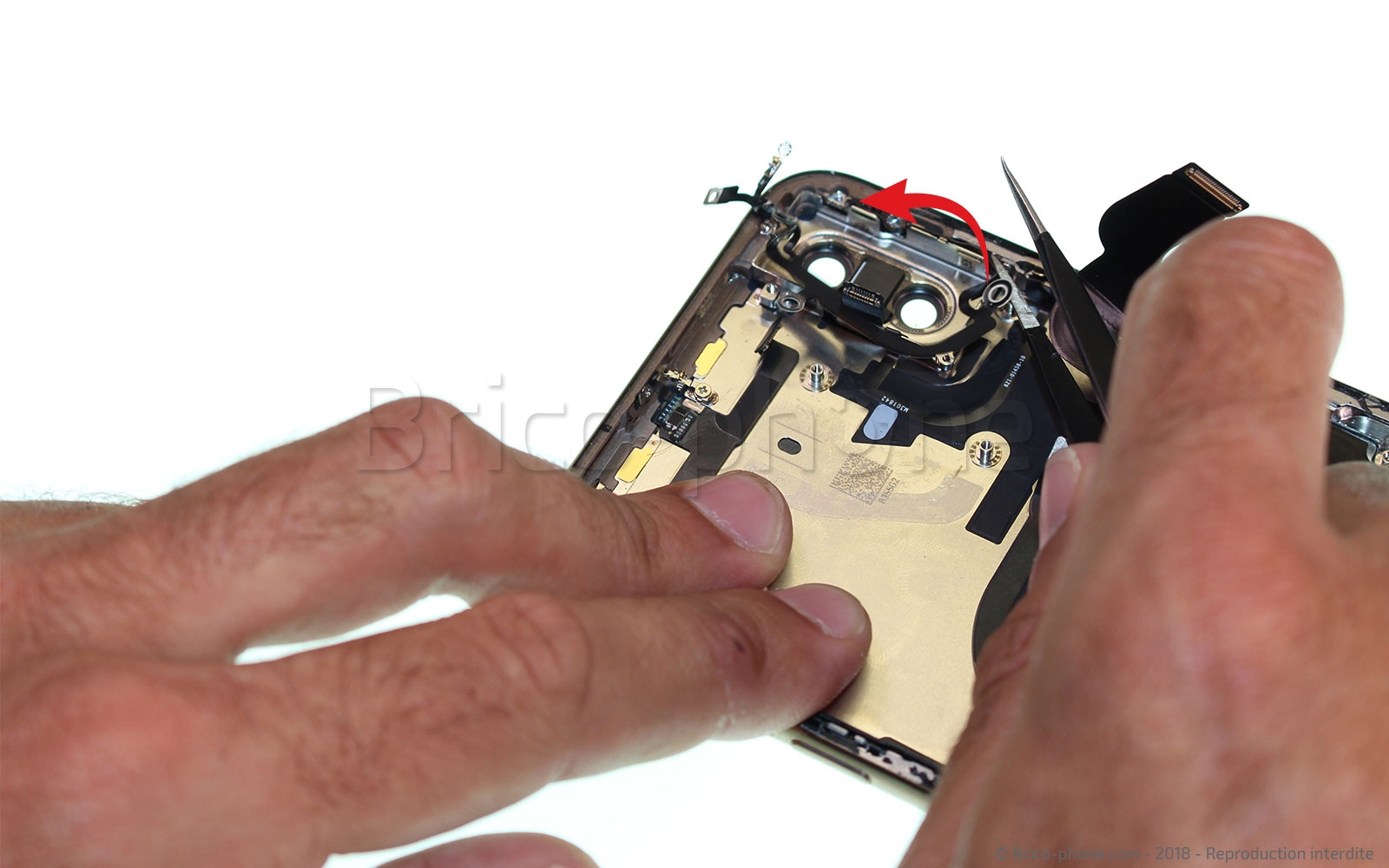

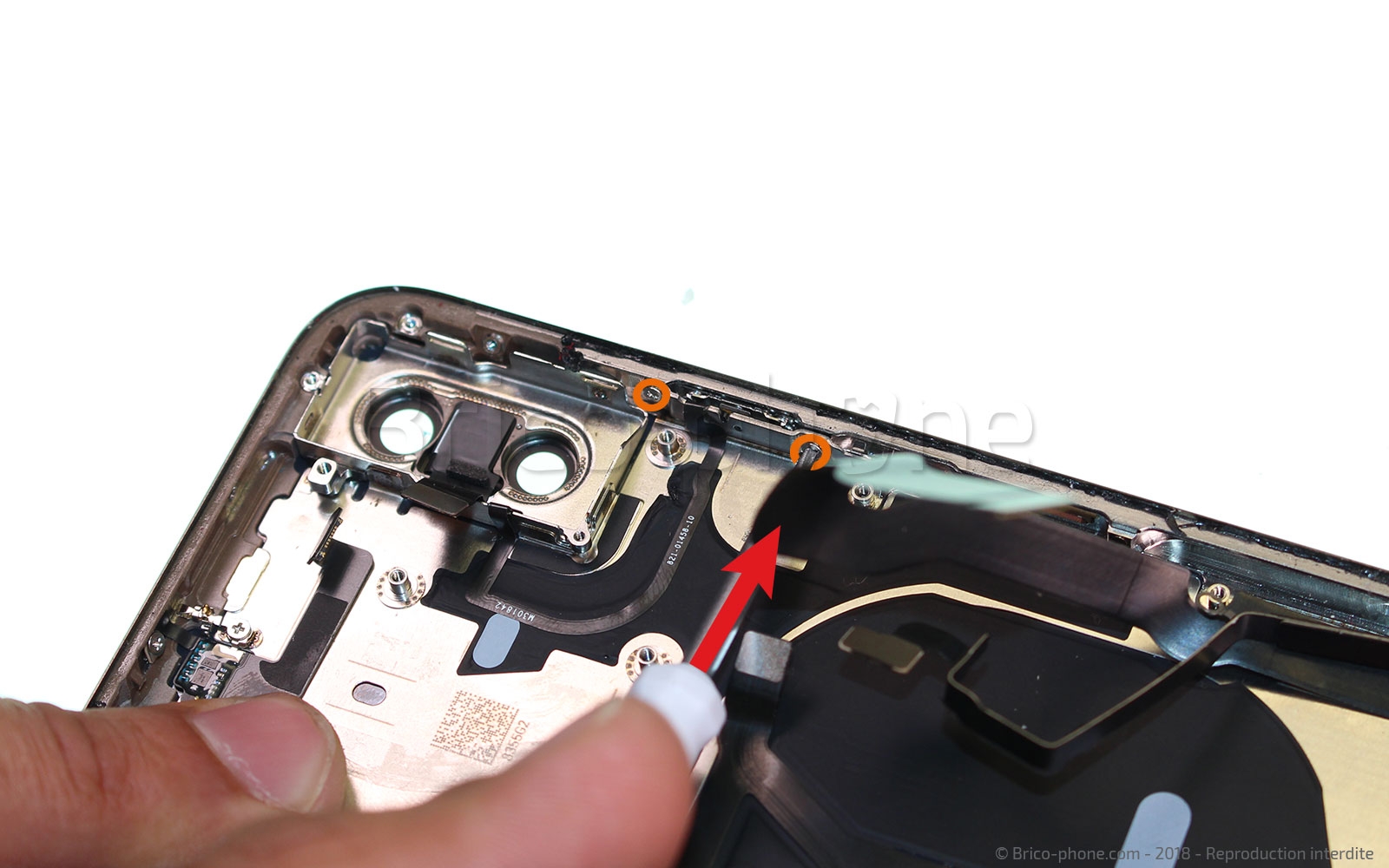

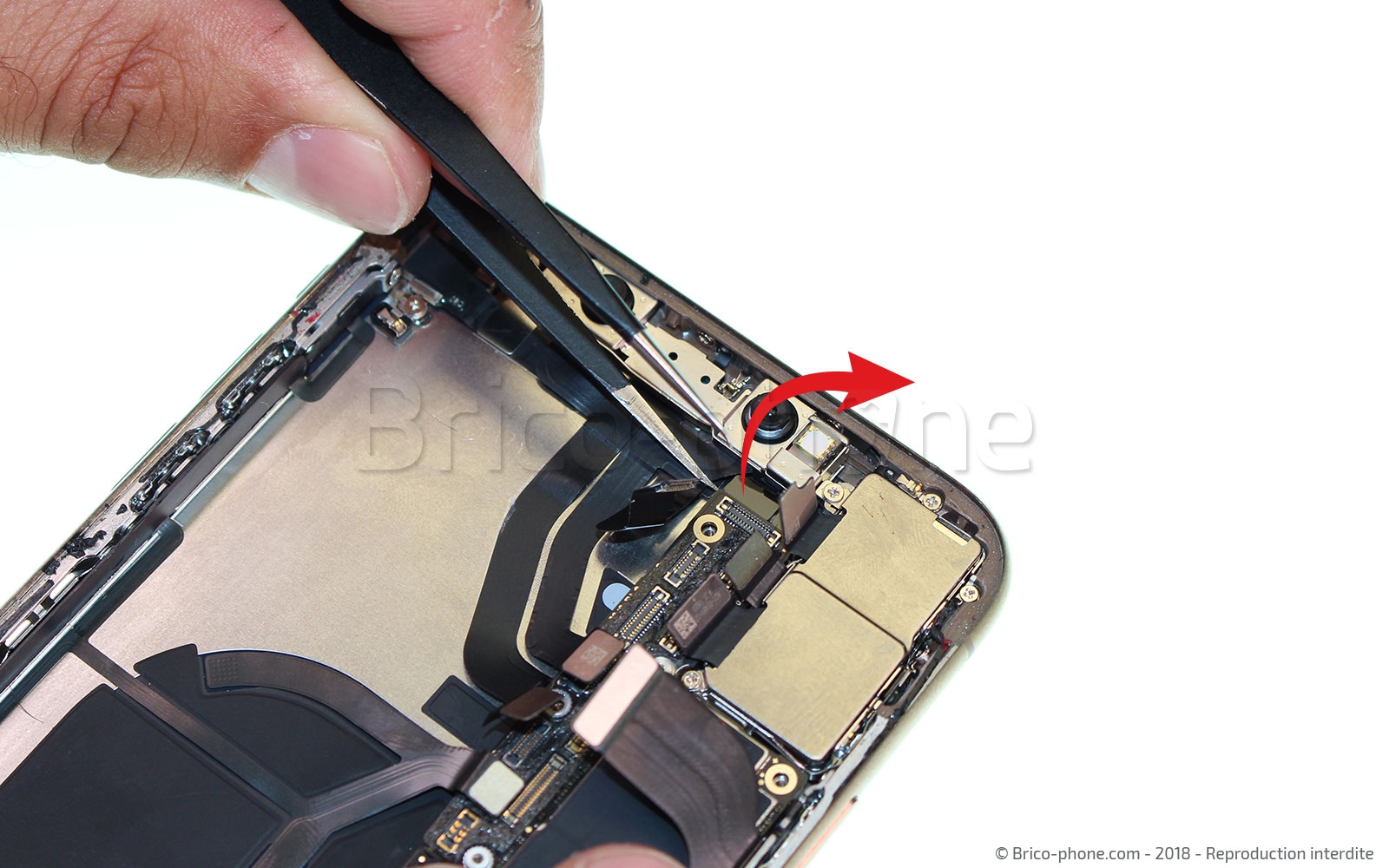

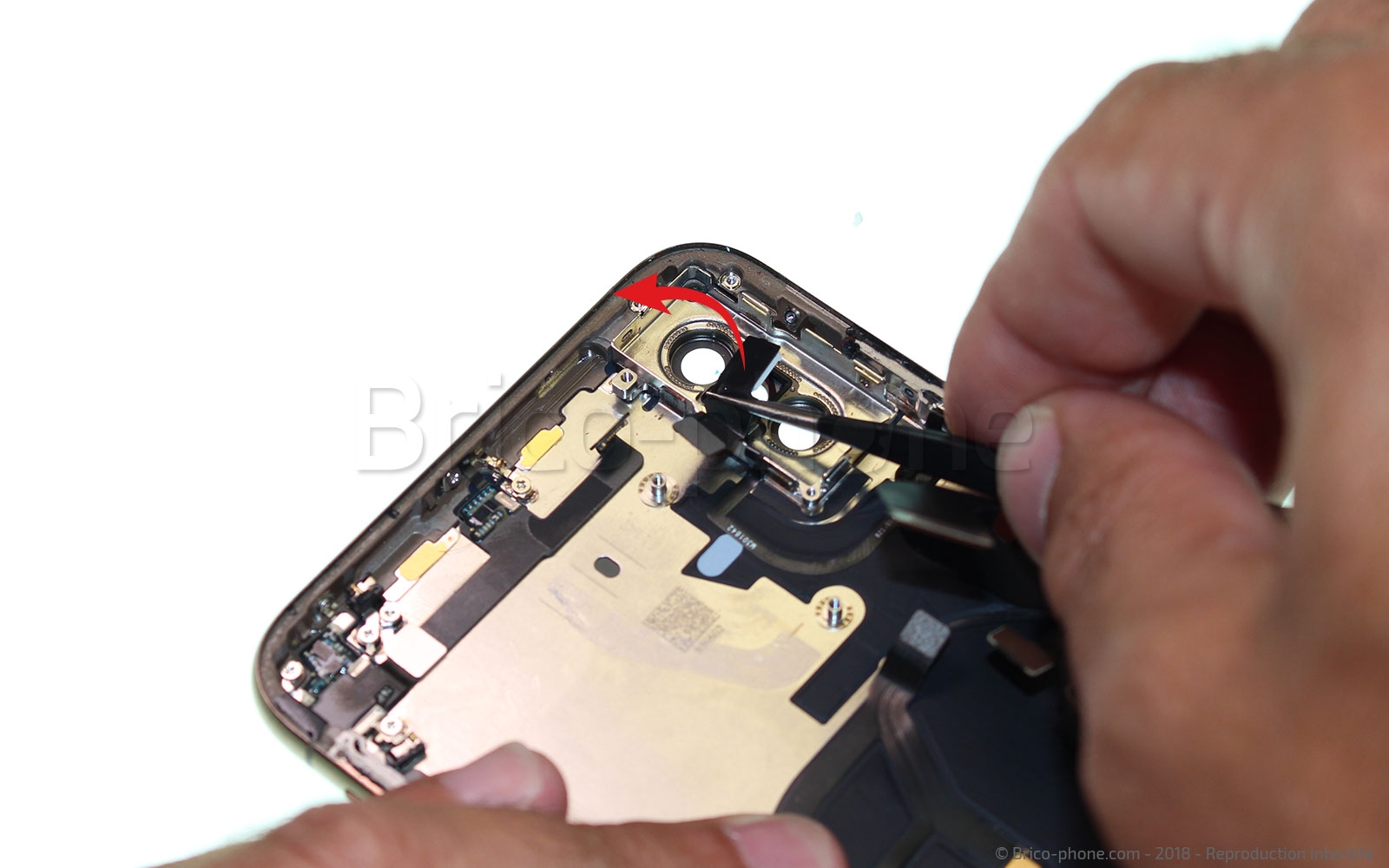

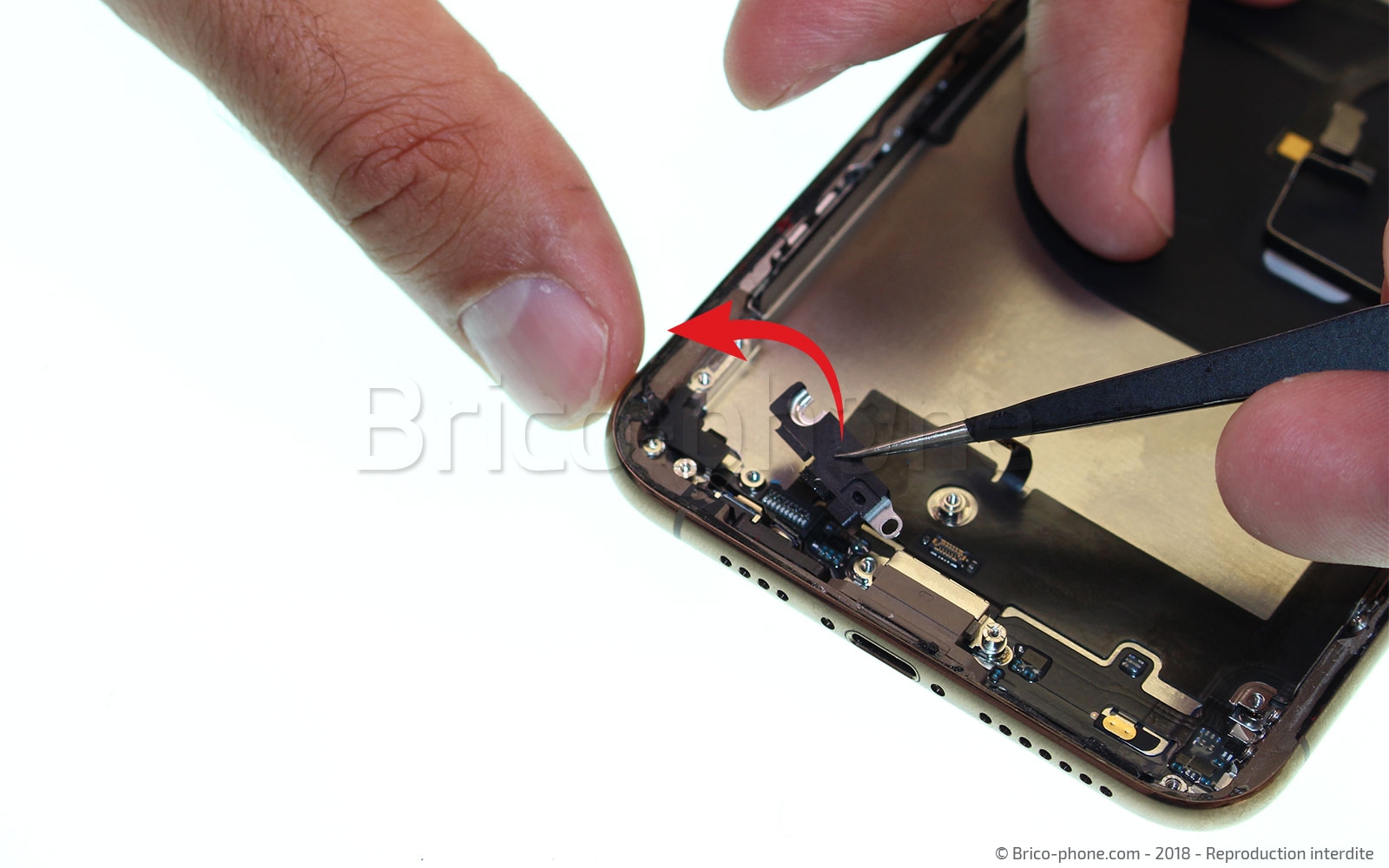

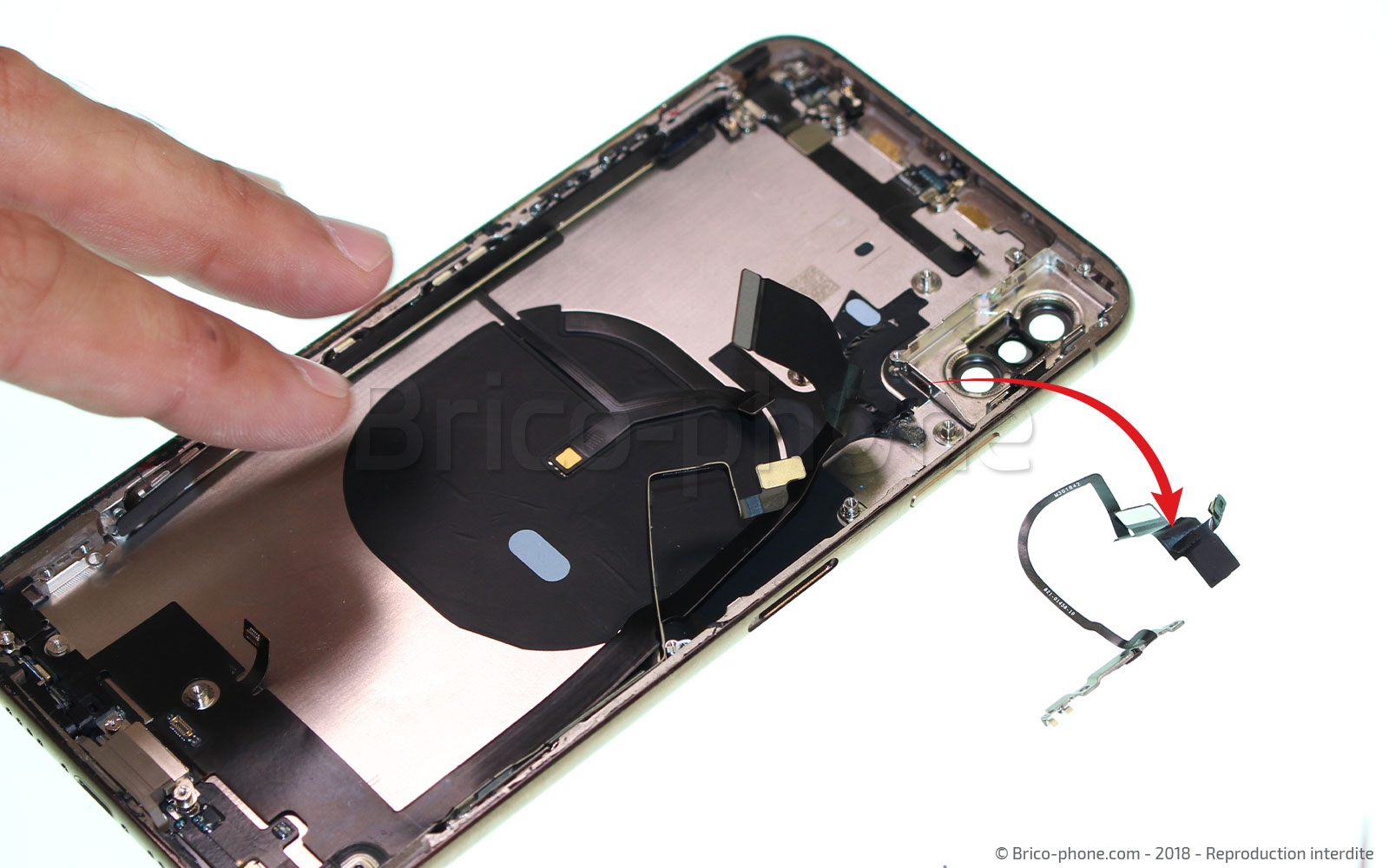

Retirez maintenant les vis M1 et M2 avec le tournevis cruciforme. Délogez le flash de son emplacement en le basculant délicatement à l'aide de la pincette, puis toujours avec le même outil , retirez le joint #23.
Décollez le micro d'ambiance. Afin de faciliter l'accès à ce dernier, tenez le flash avec votre main libre.

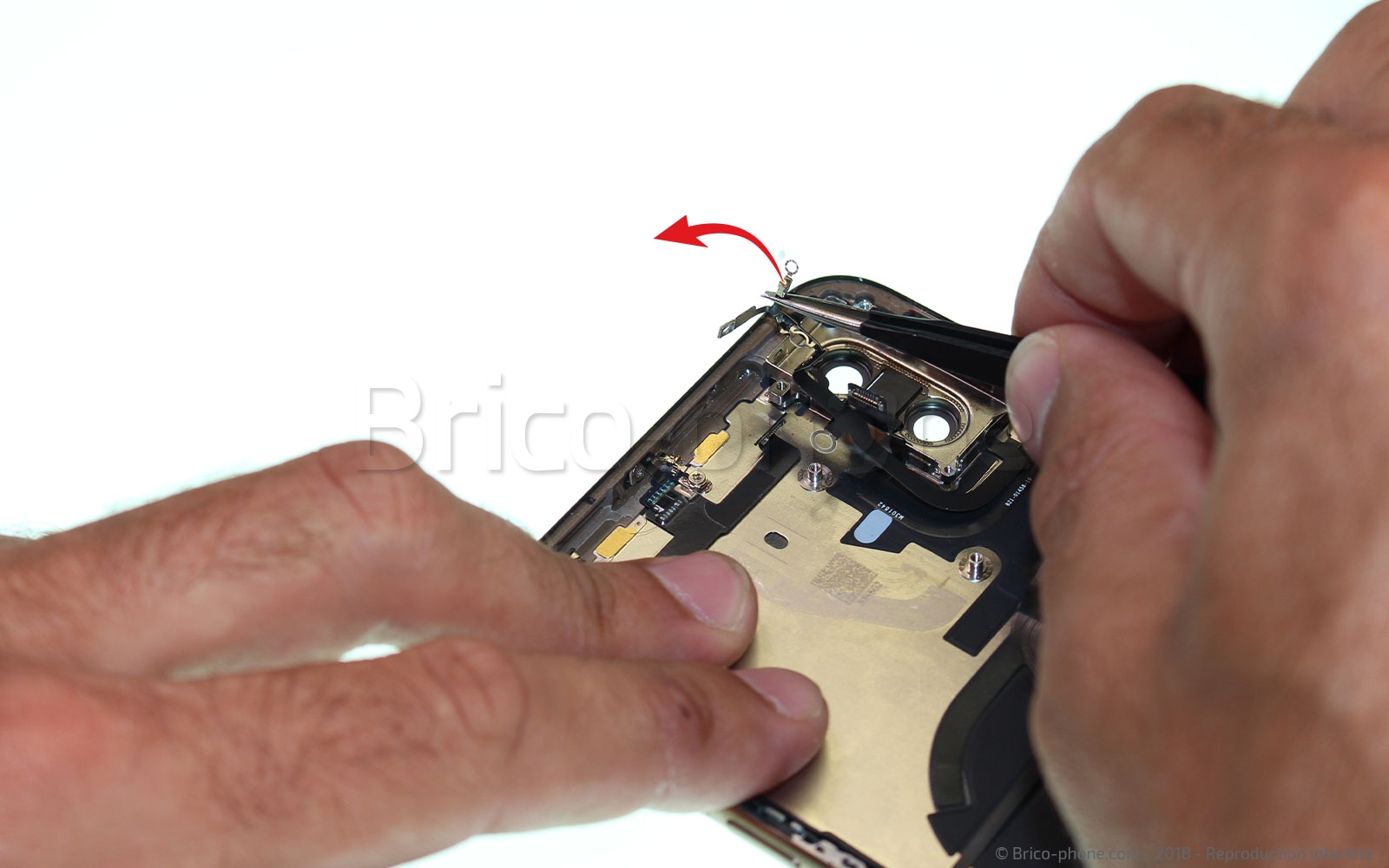

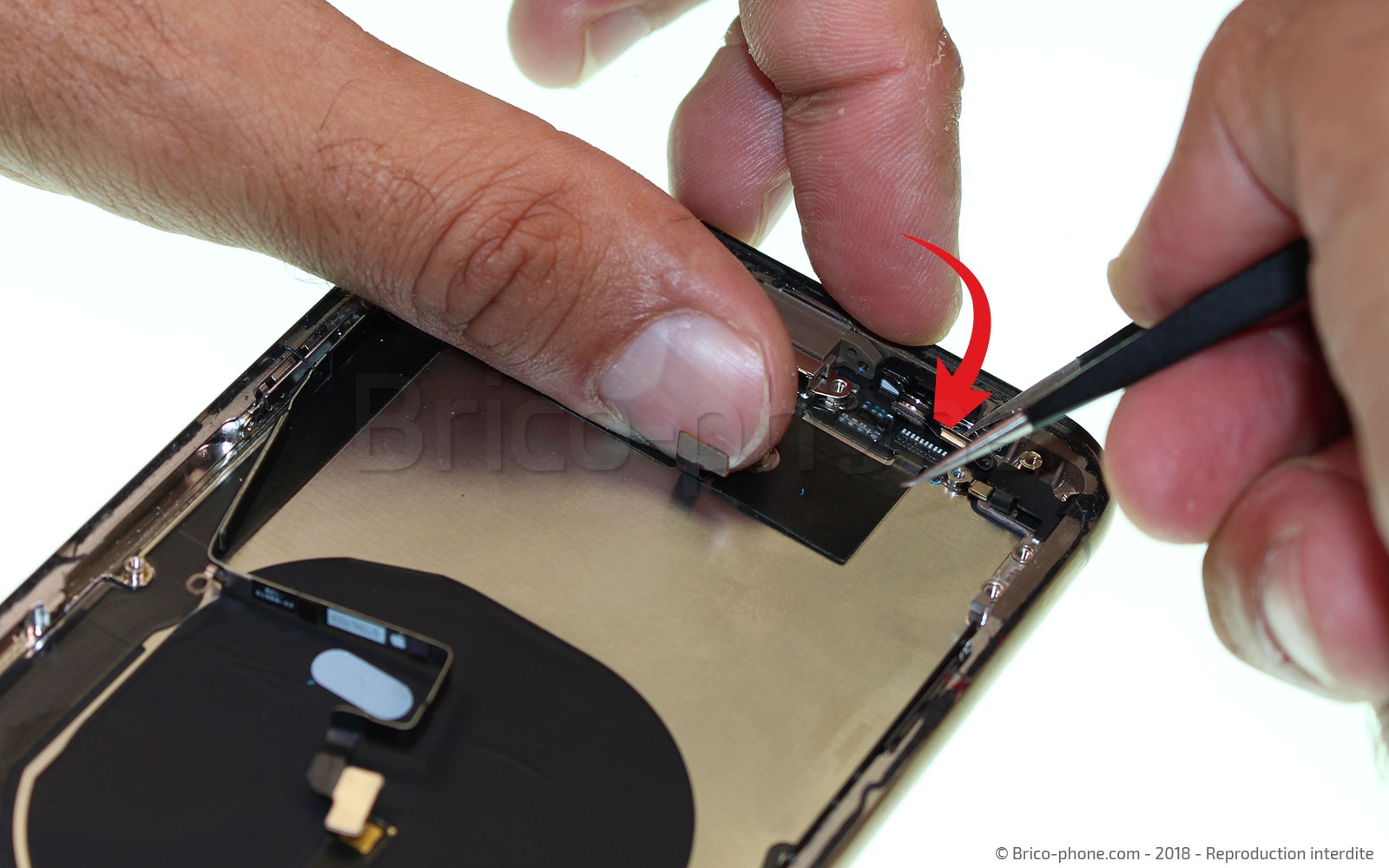

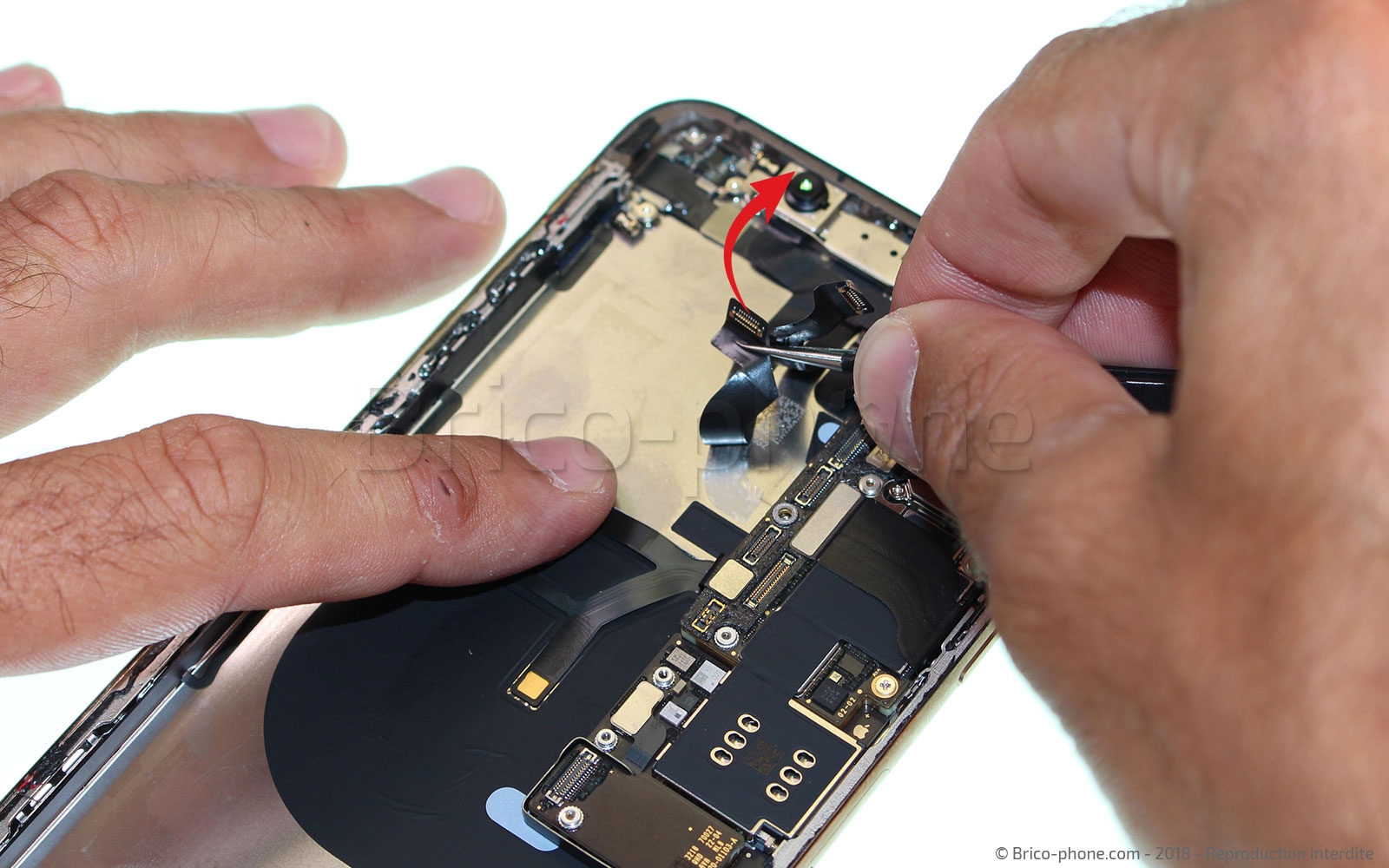

Il ne vous reste plus qu'à décoller et retirer entièrement la nappe power (servant plutôt au verrouillage / déverrouillage de l'appareil).

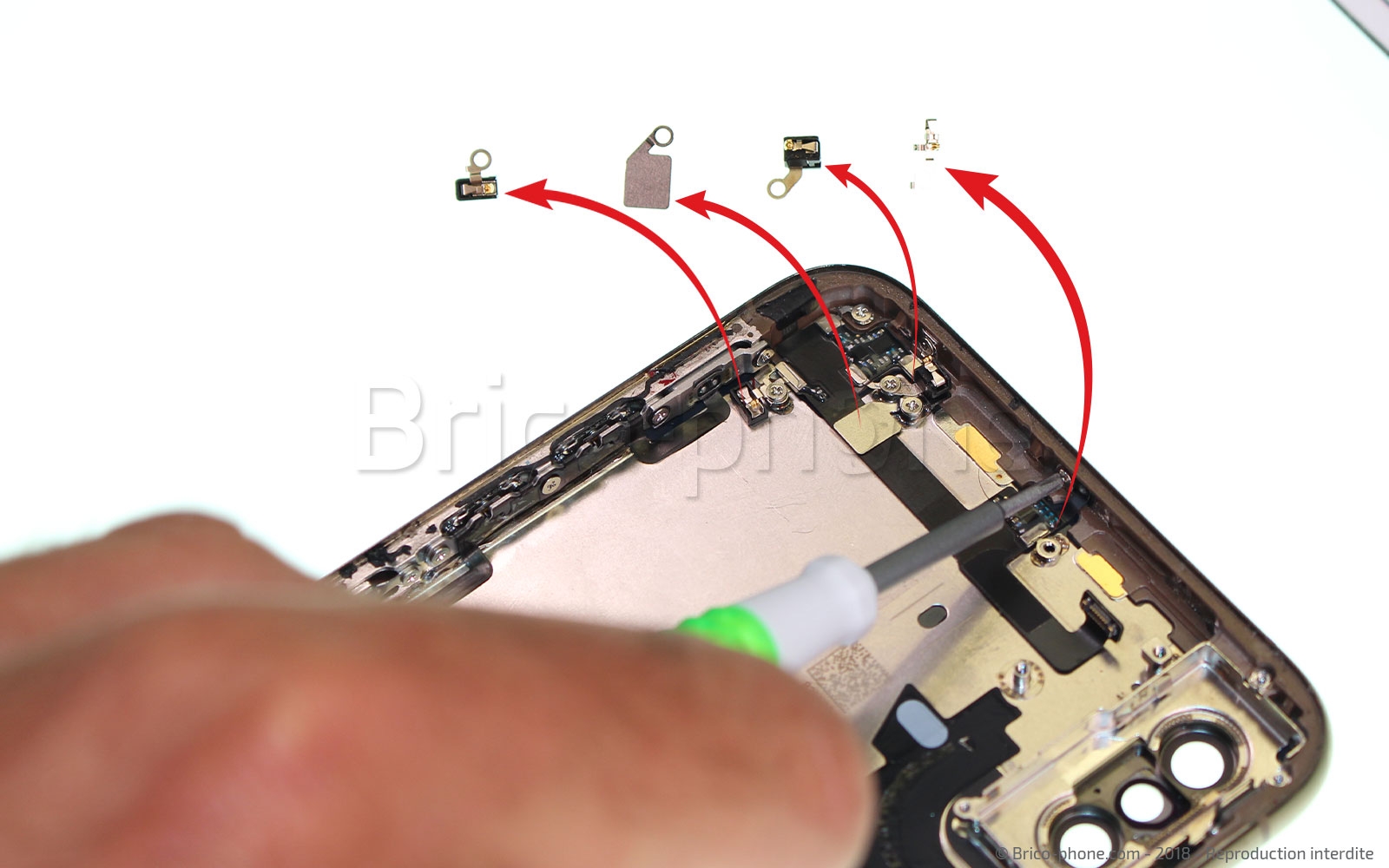

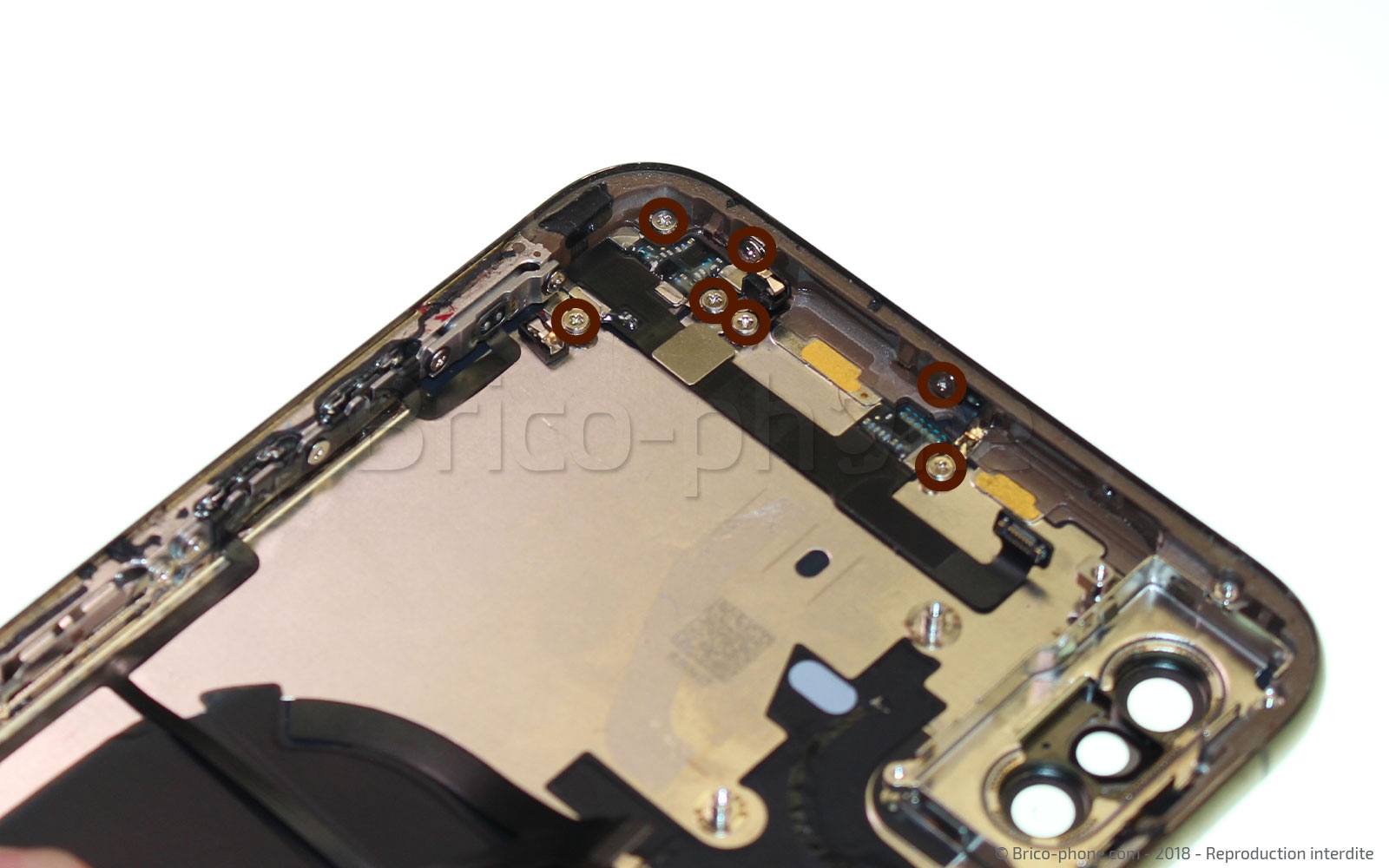

Retirez les vis K1 à K7 à l'aide du tournevis cruciforme, puis sortez successivement les petits composants : #24,#25,#26 et #27.

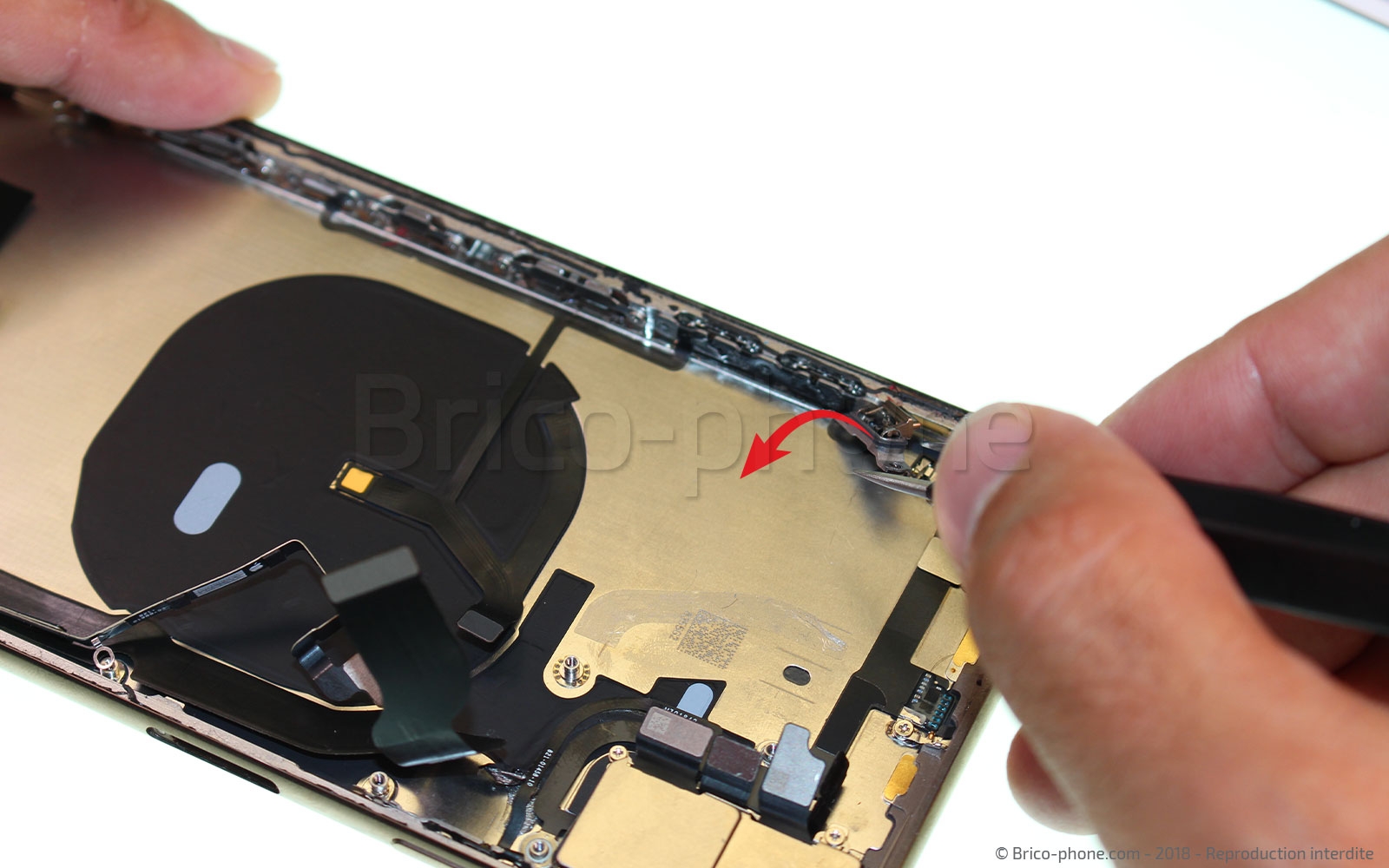

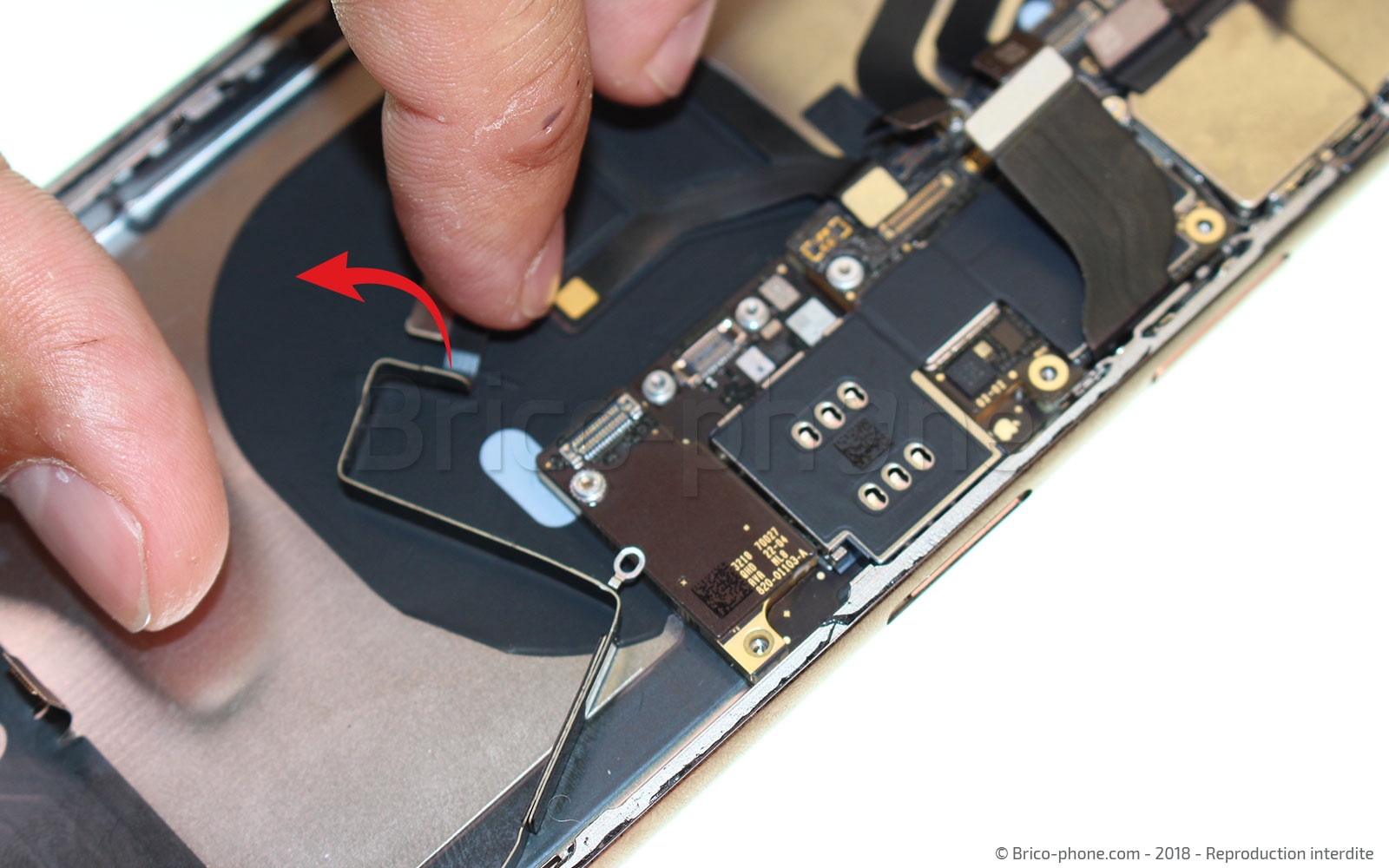

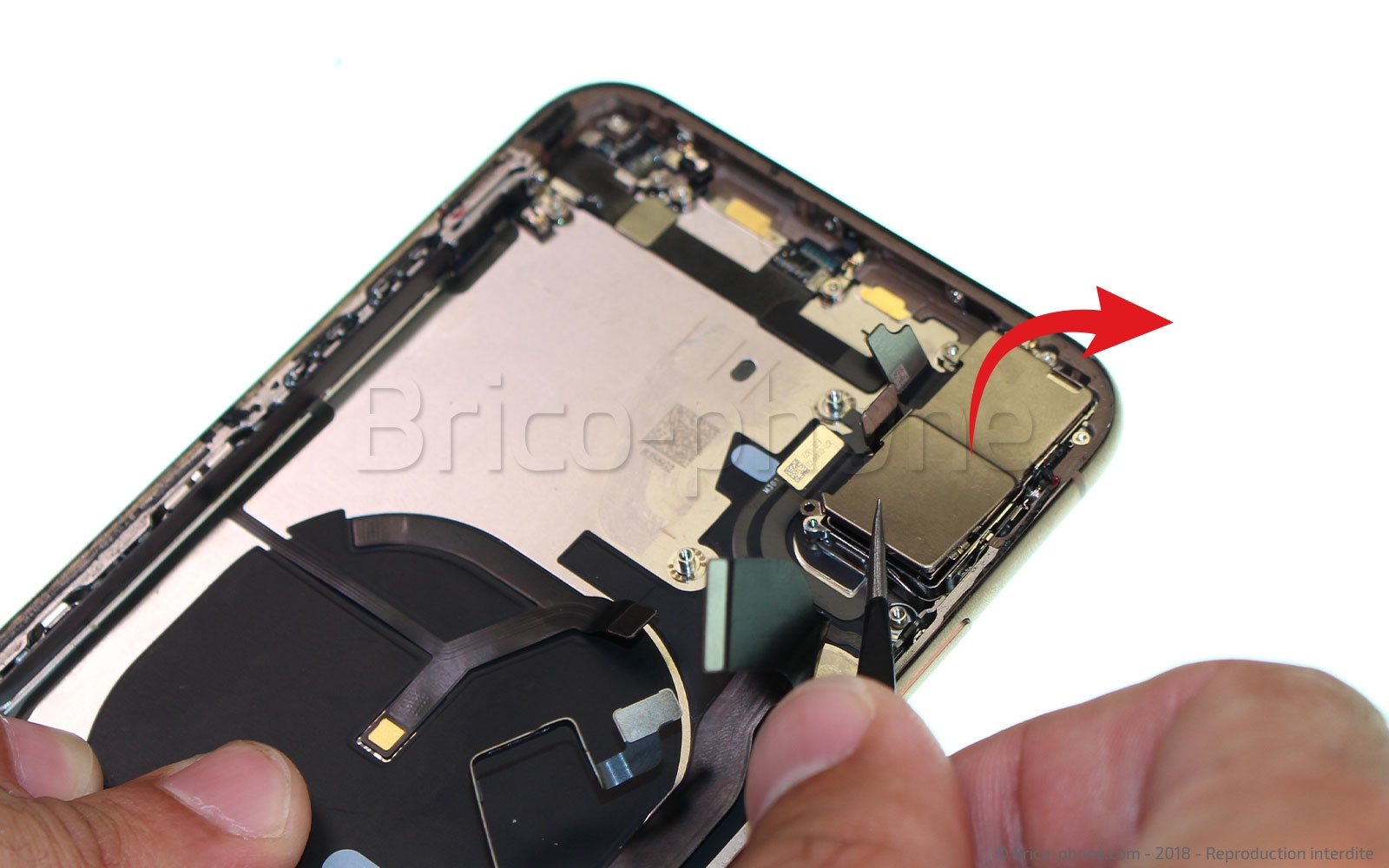

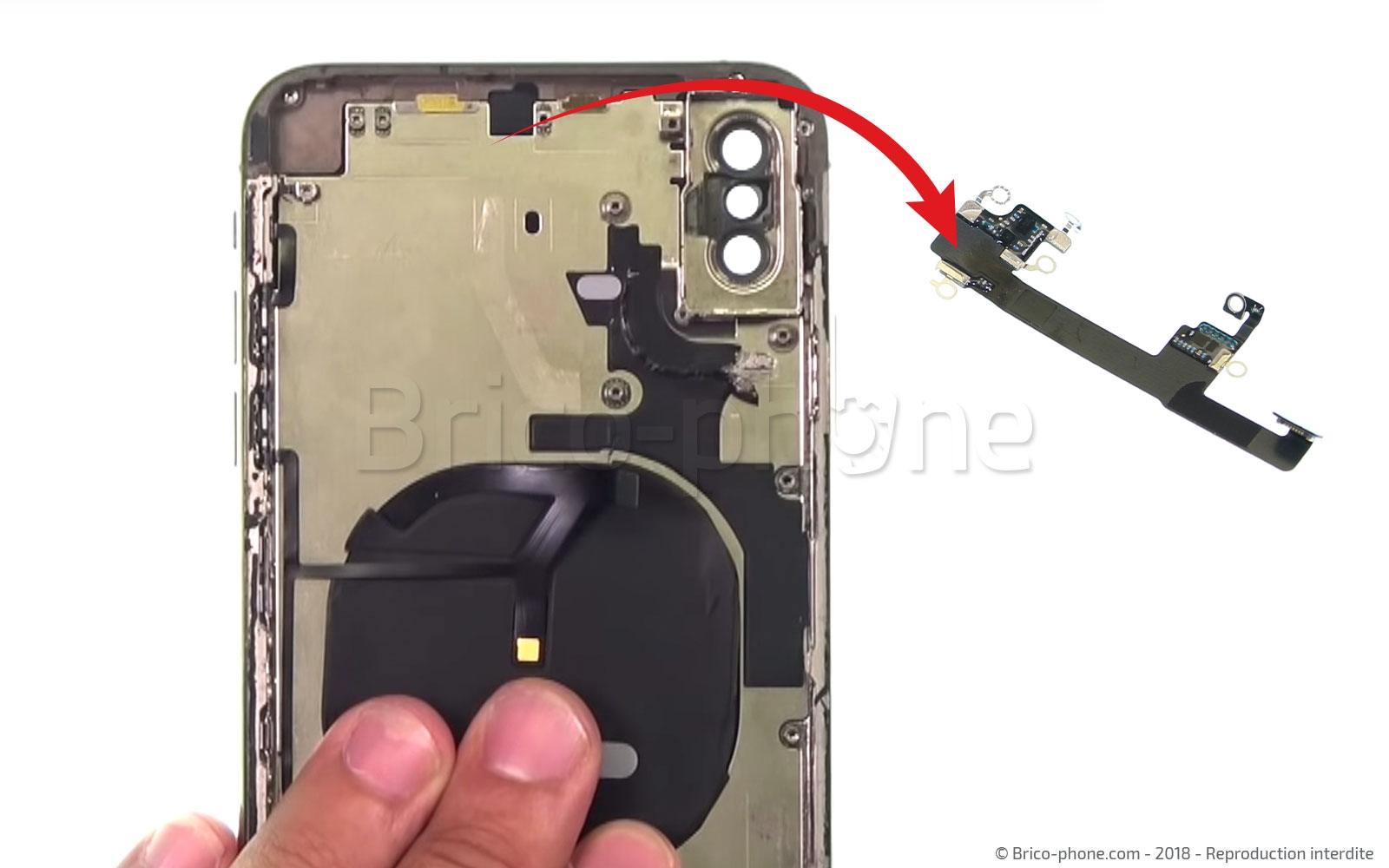

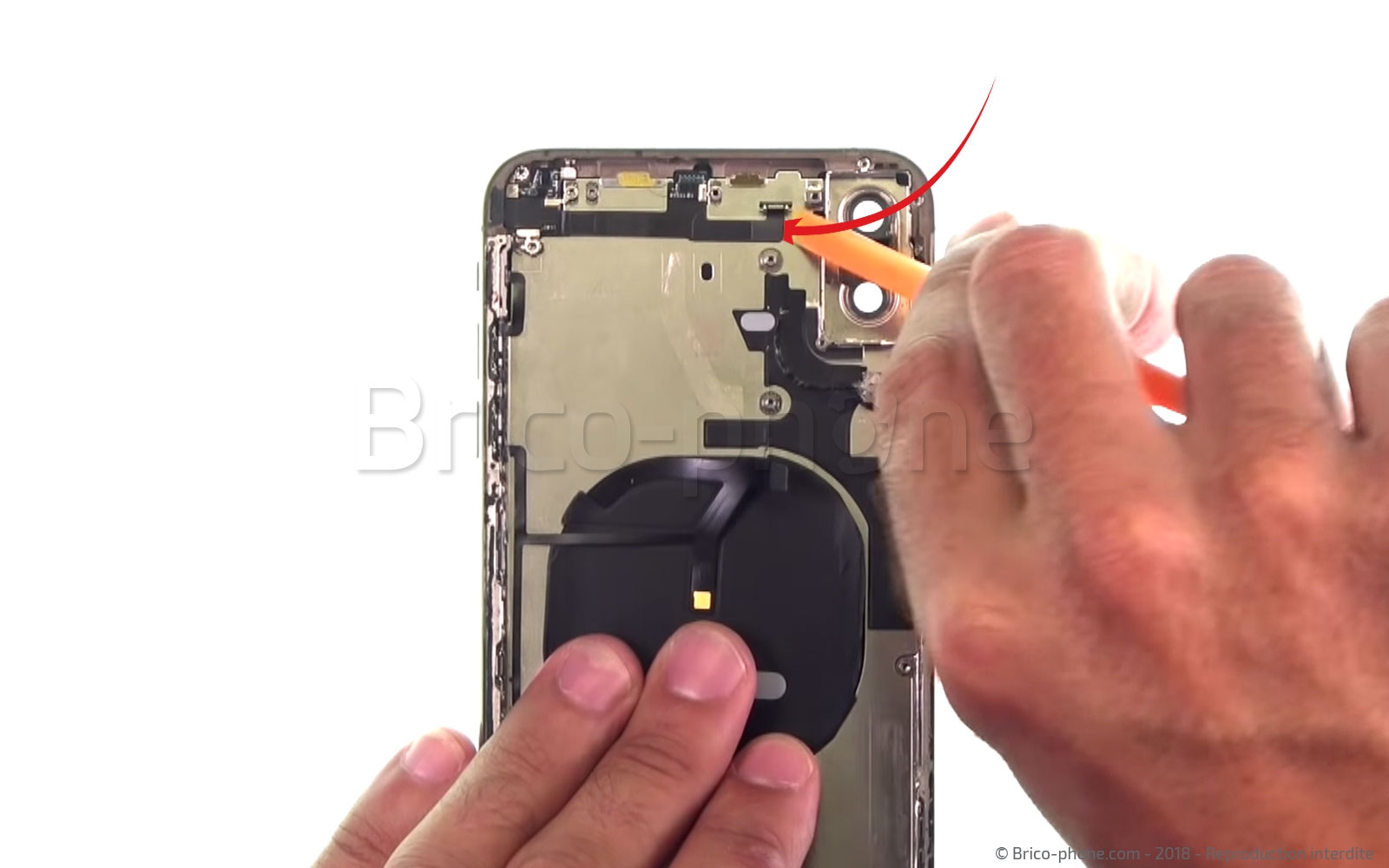

Maintenant que la nappe Wi-Fi est complètement libre, décollez-la du châssis en faisant glisser délicatement le spudger sous cette dernière.

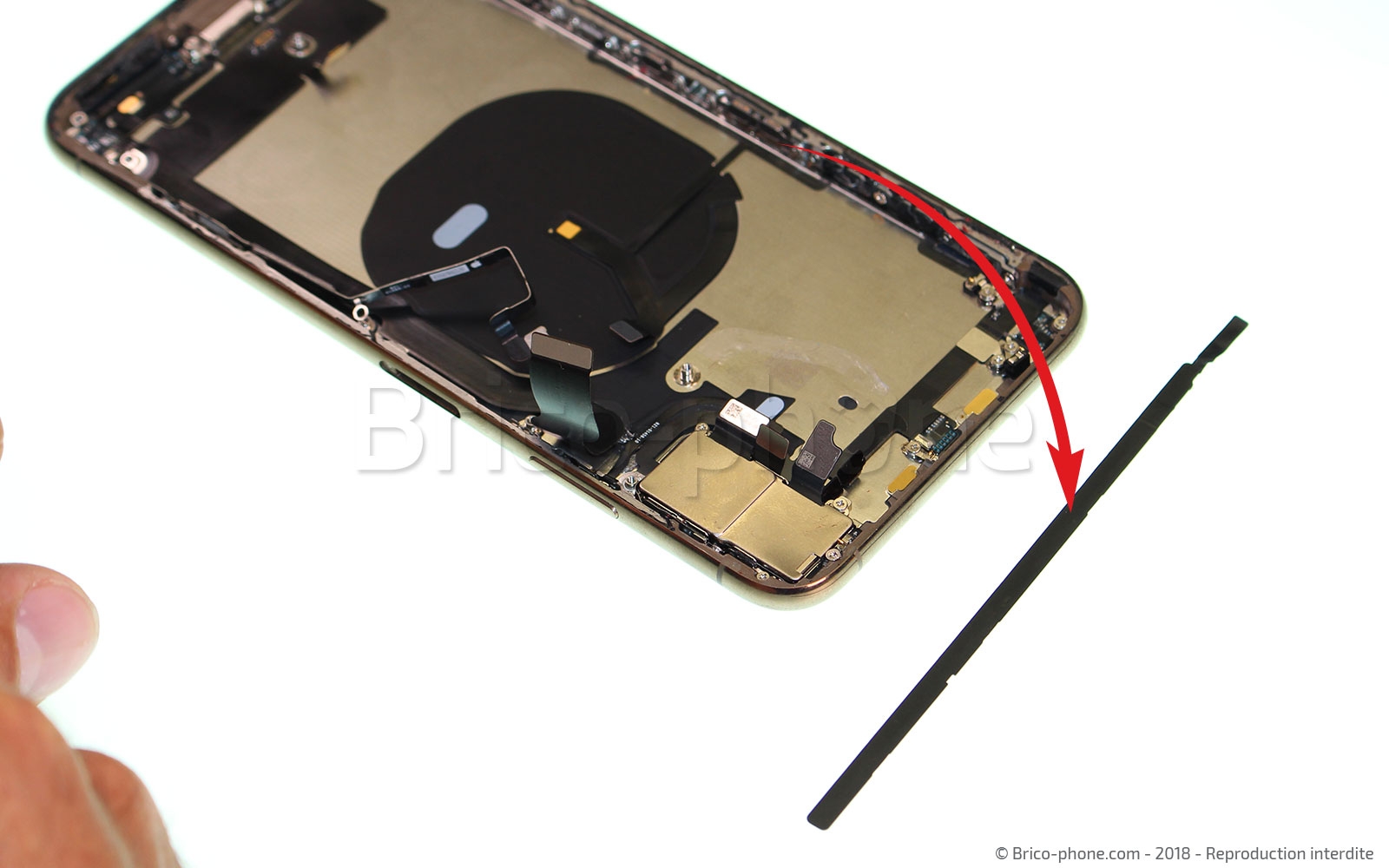

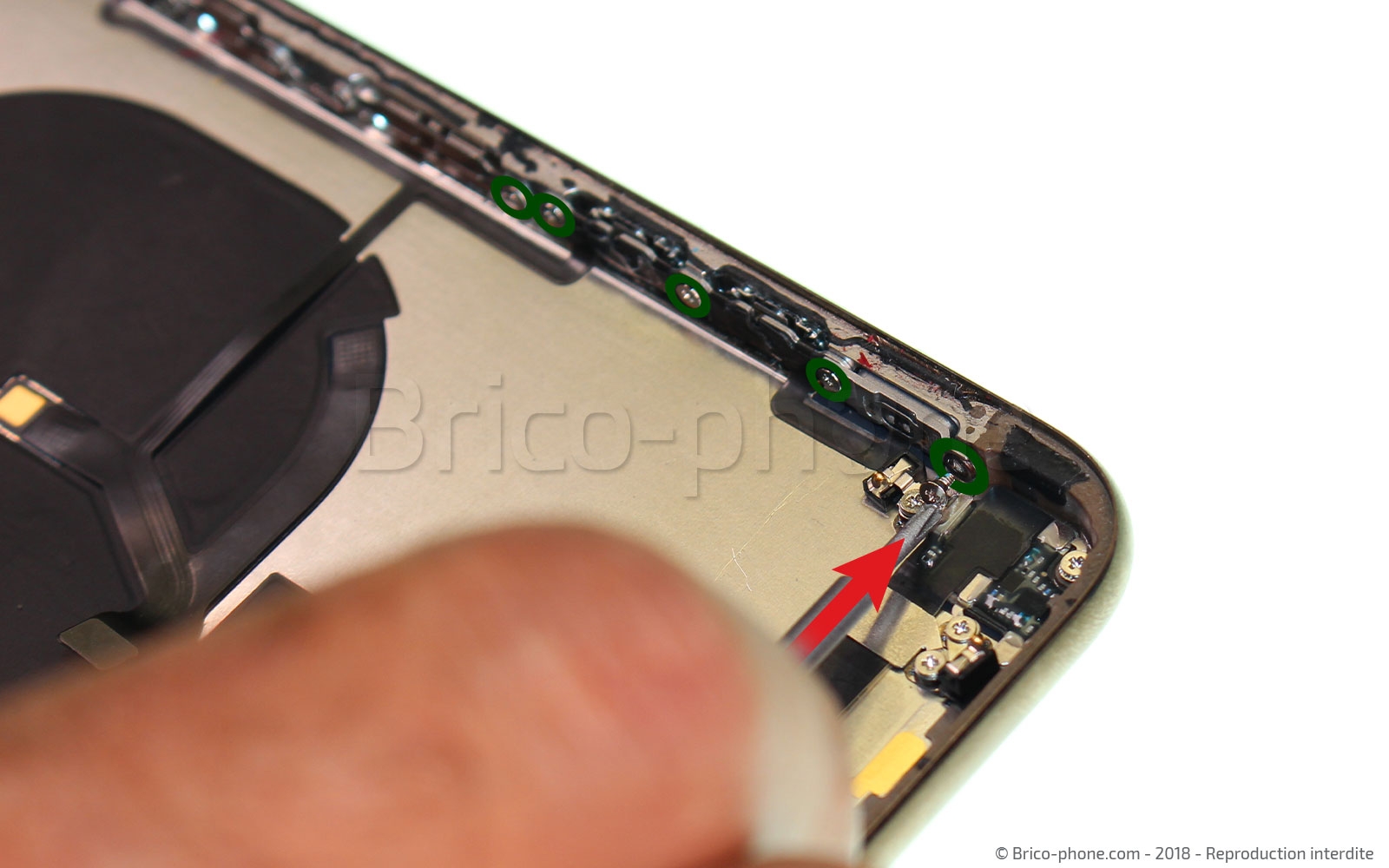

Retirez le cache en mousse qui recouvre les supports de la nappe Voulume / NFC puis dévissez les vis N1 à N6 à l'aide du tournevis cruciforme.

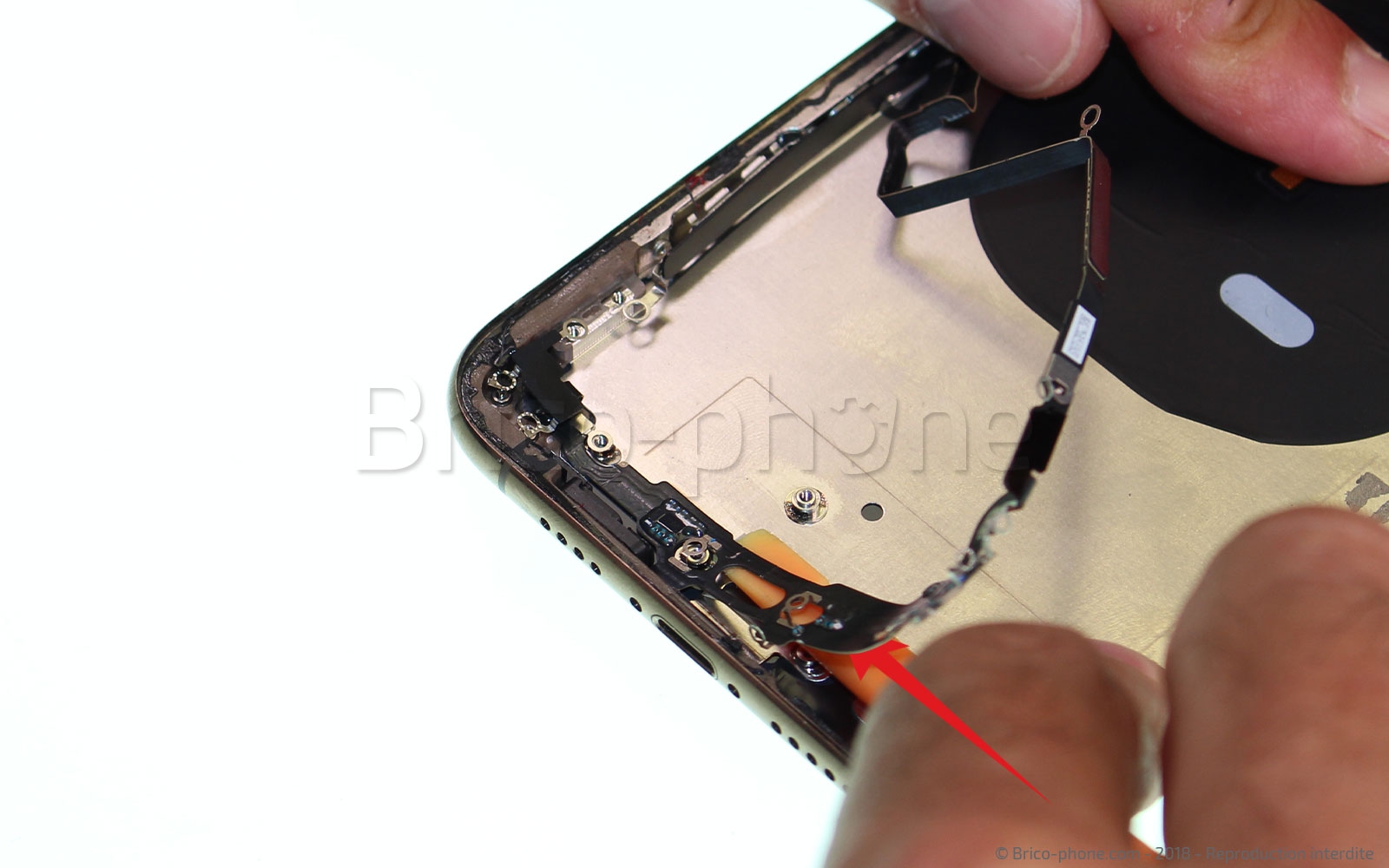

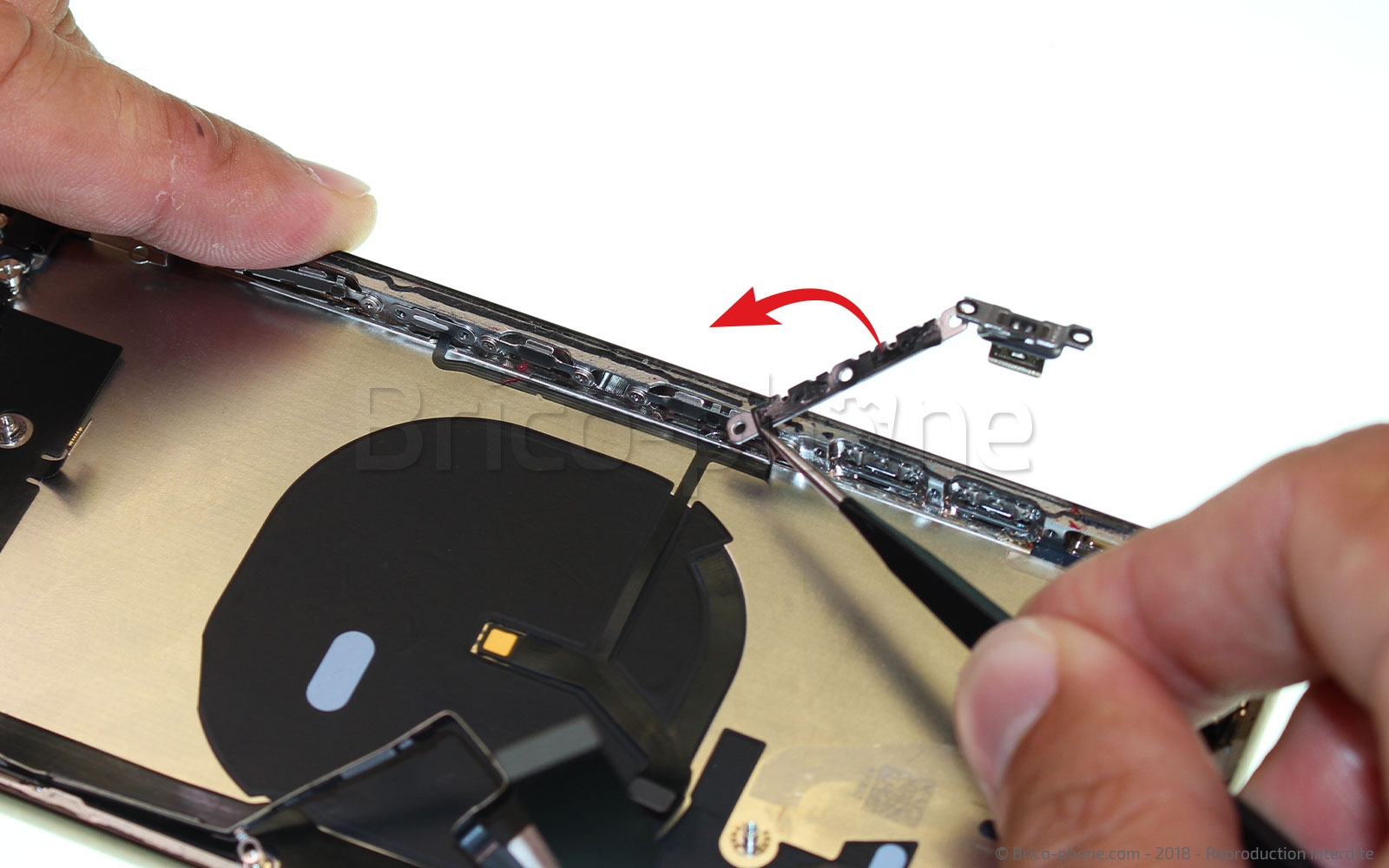

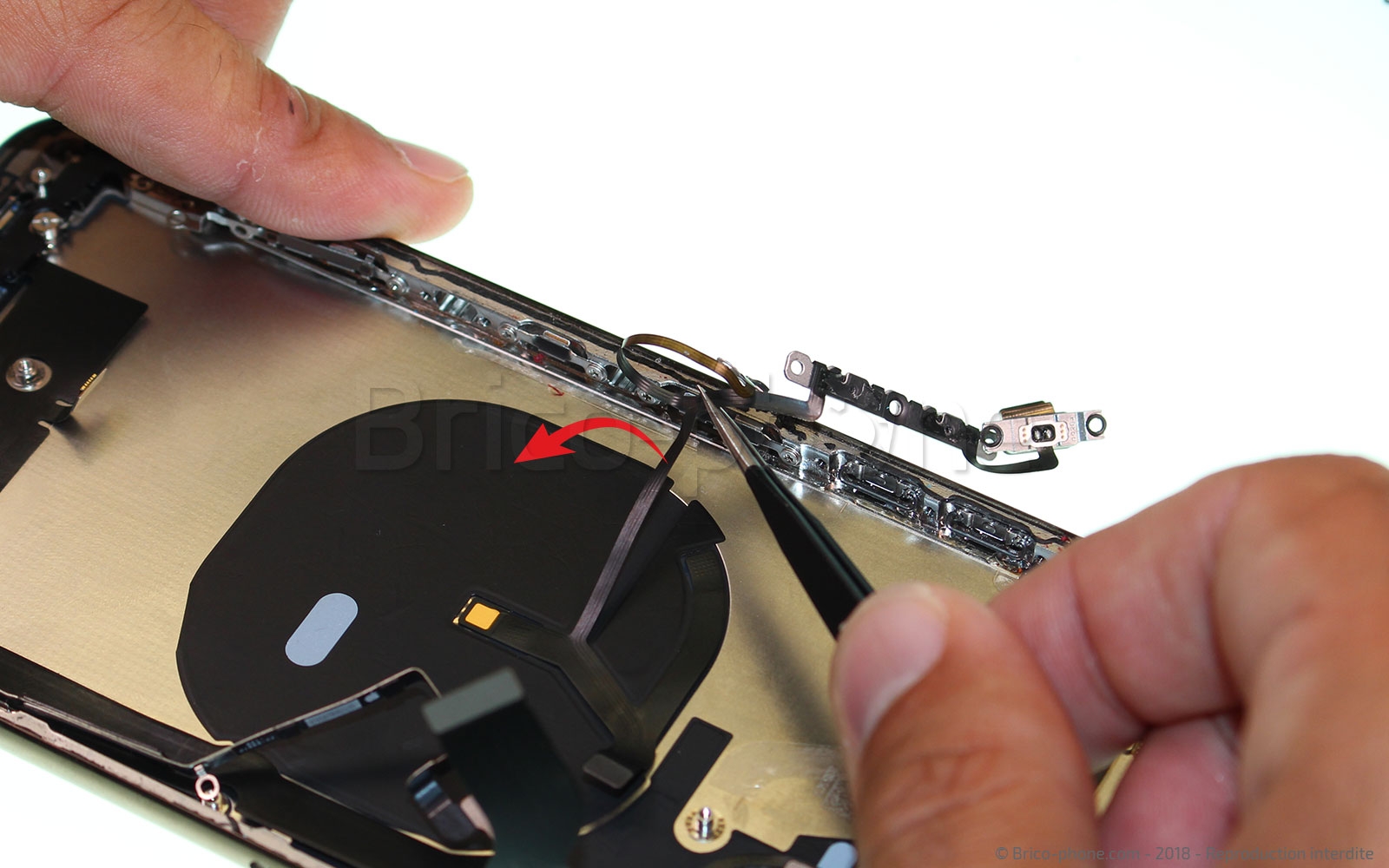

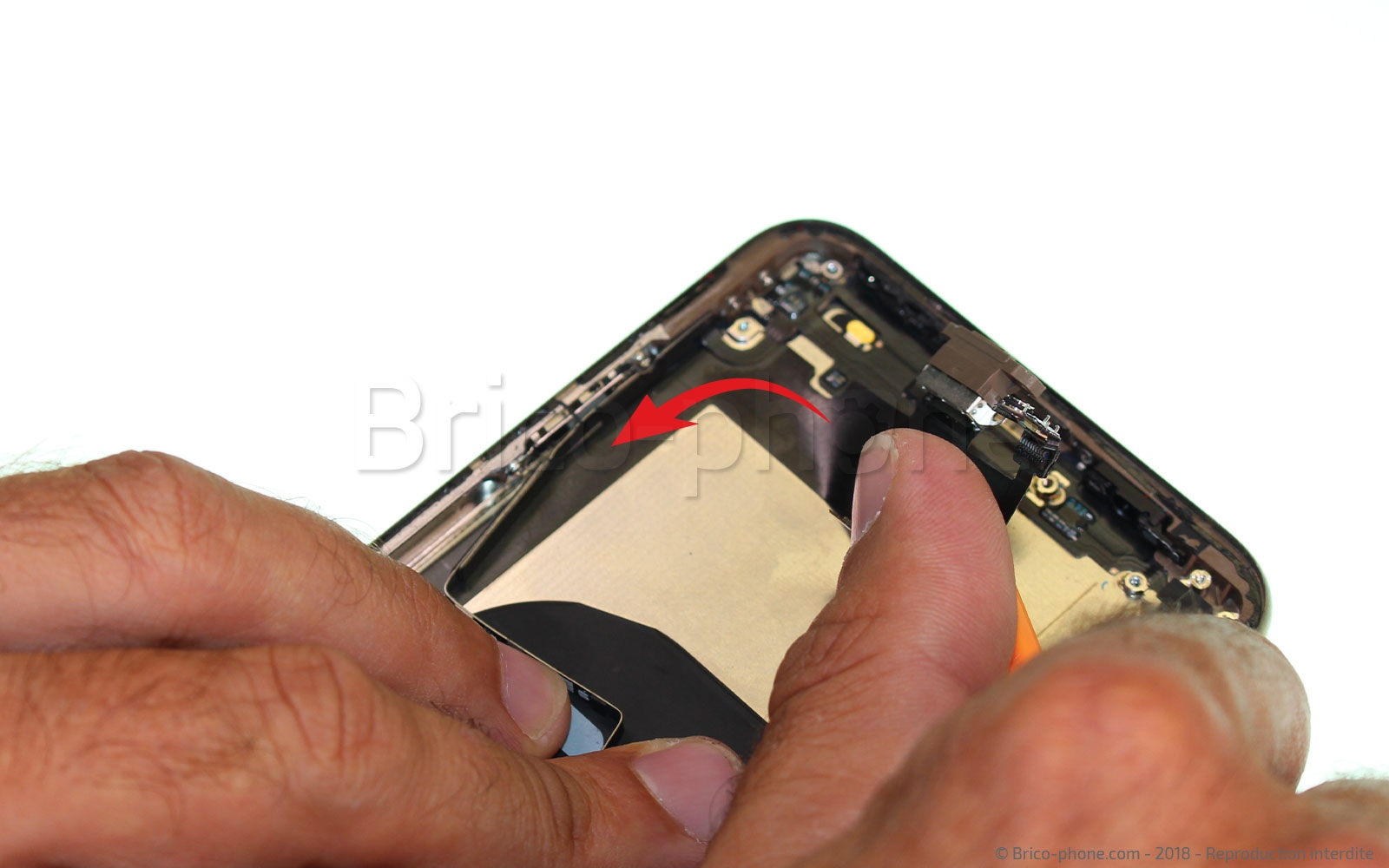

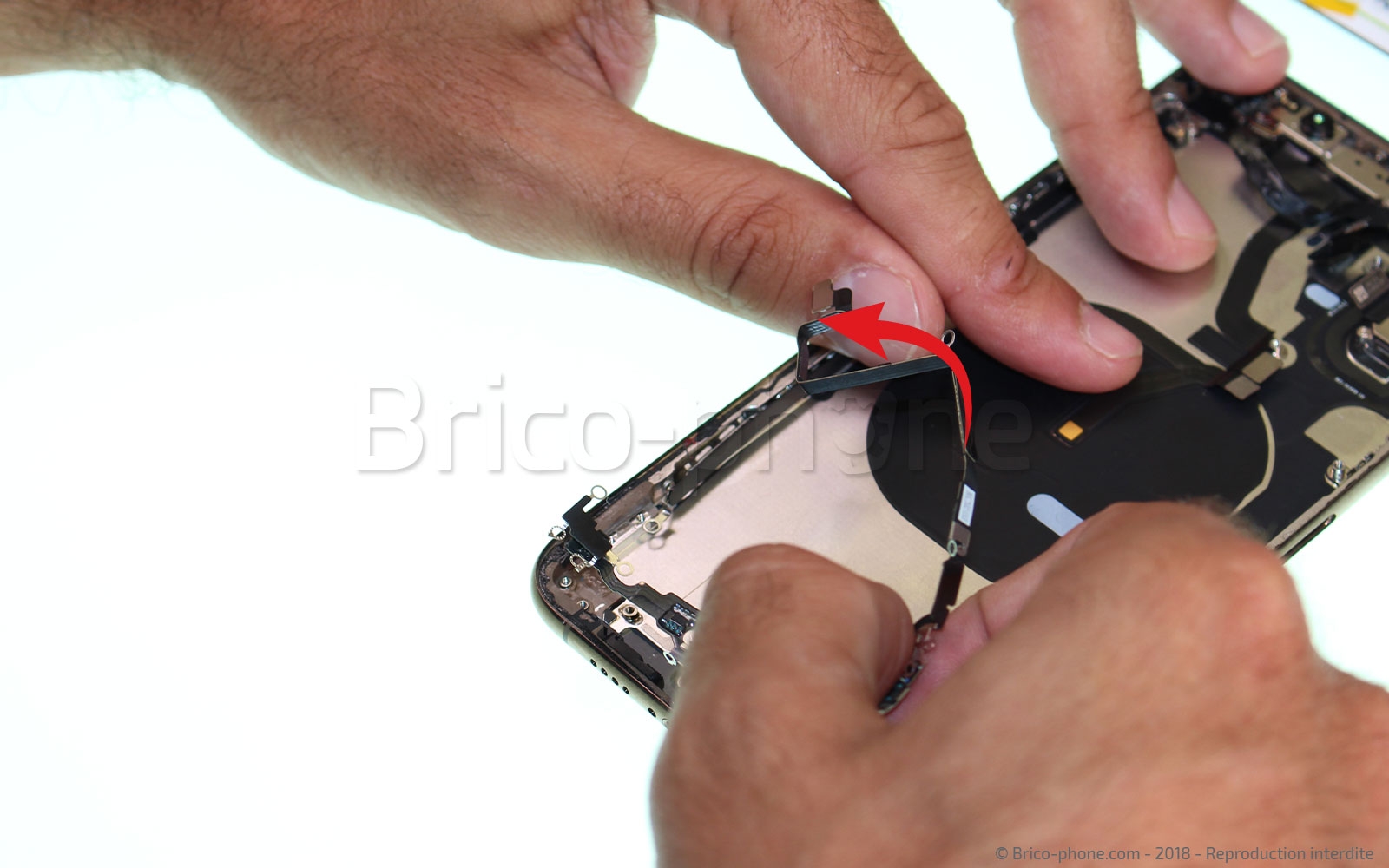

Faites attention, car la nappe gérant les boutons volumes est relativement fragile et est reliée à la nappe de charge par induction. Munissez-vous de la pincette pour déloger les supports métalliques de la nappe puis décoller la nappe lentement .

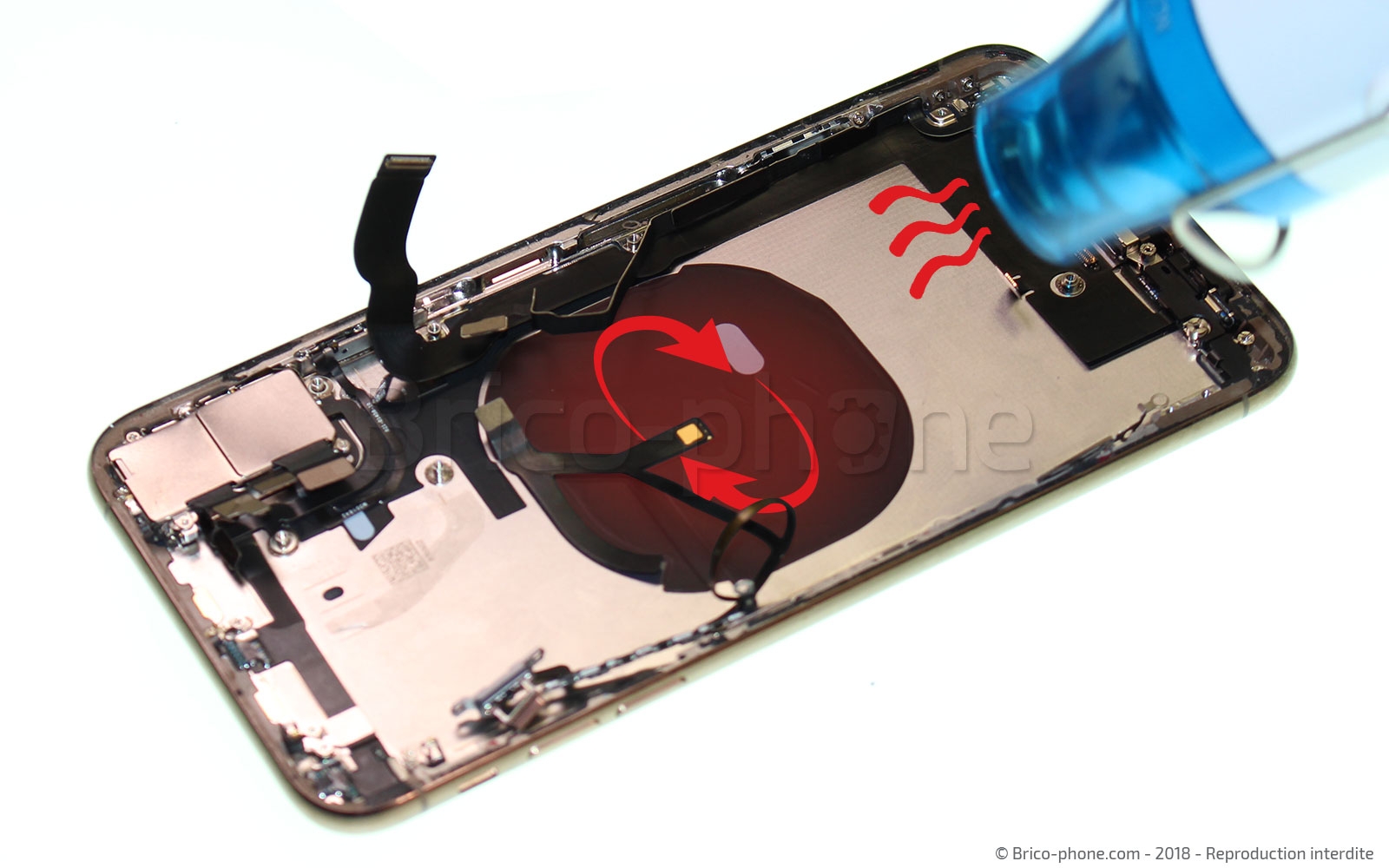

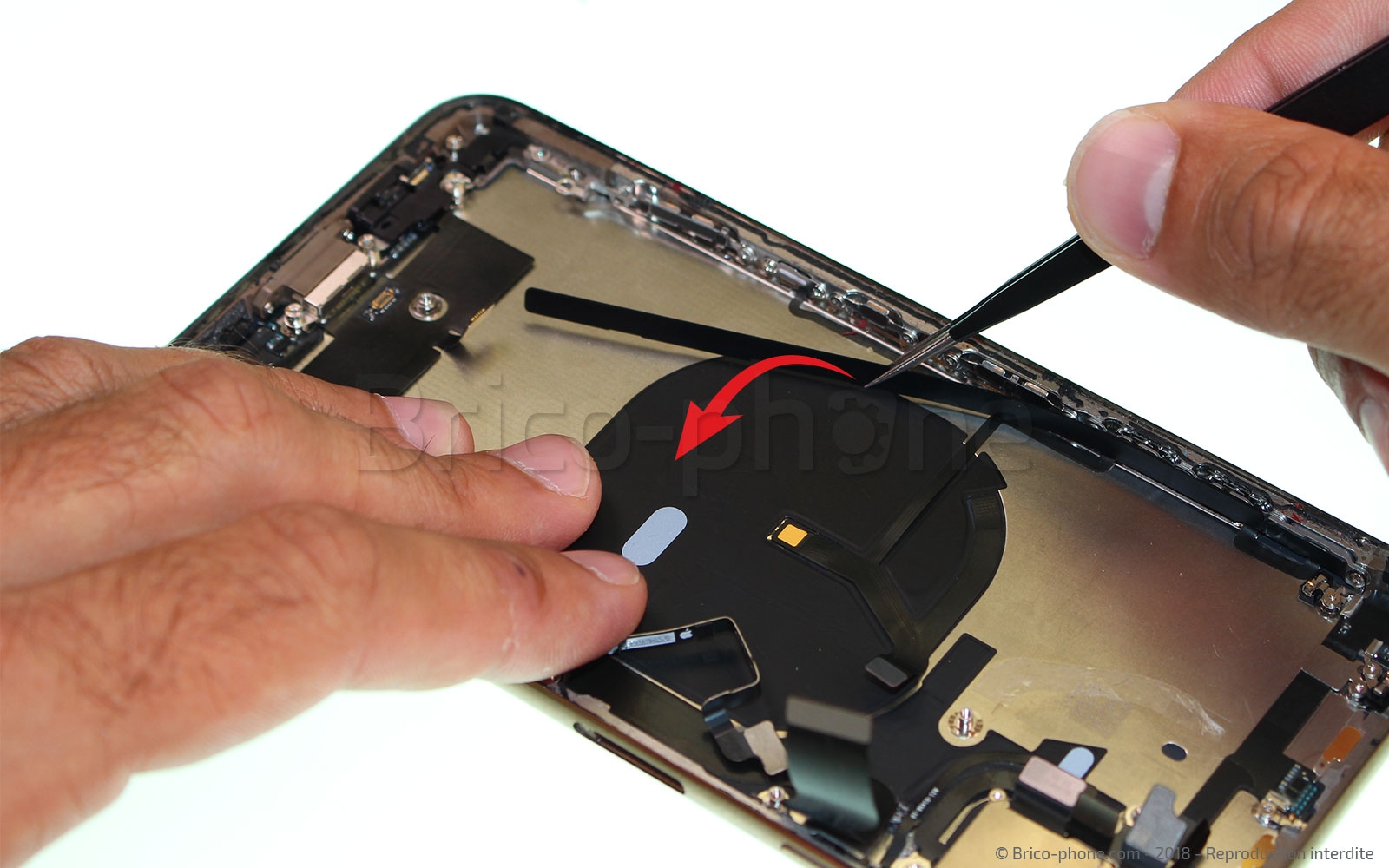

Afin de faciliter le décollage de la nappe NFC/induction, chauffez légèrement cette dernière à l'aide de votre sèche-cheveux ou du mini décapeur thermique en effectuant un mouvement de va-et-vient afin de ne pas trop chauffer la zone.

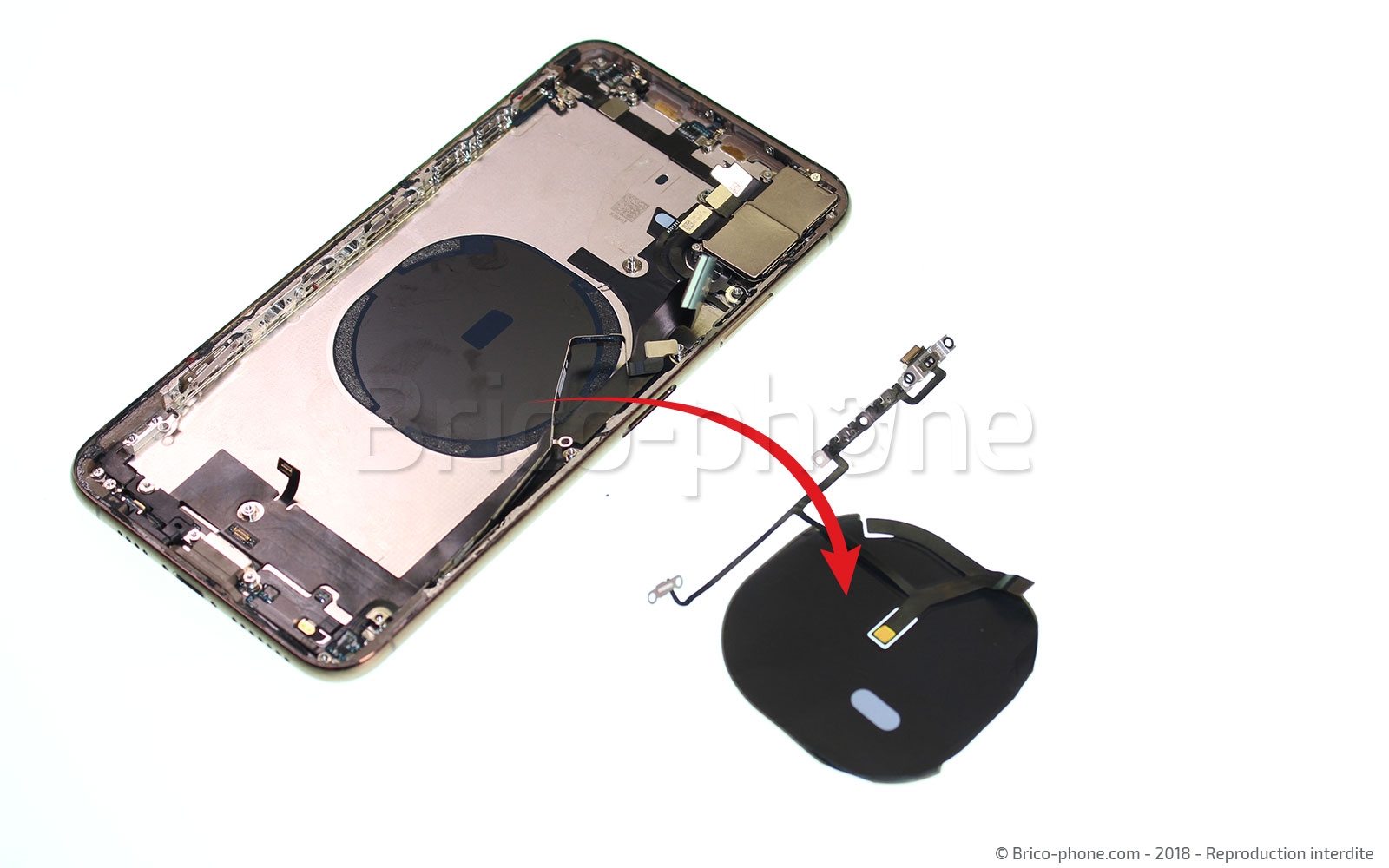

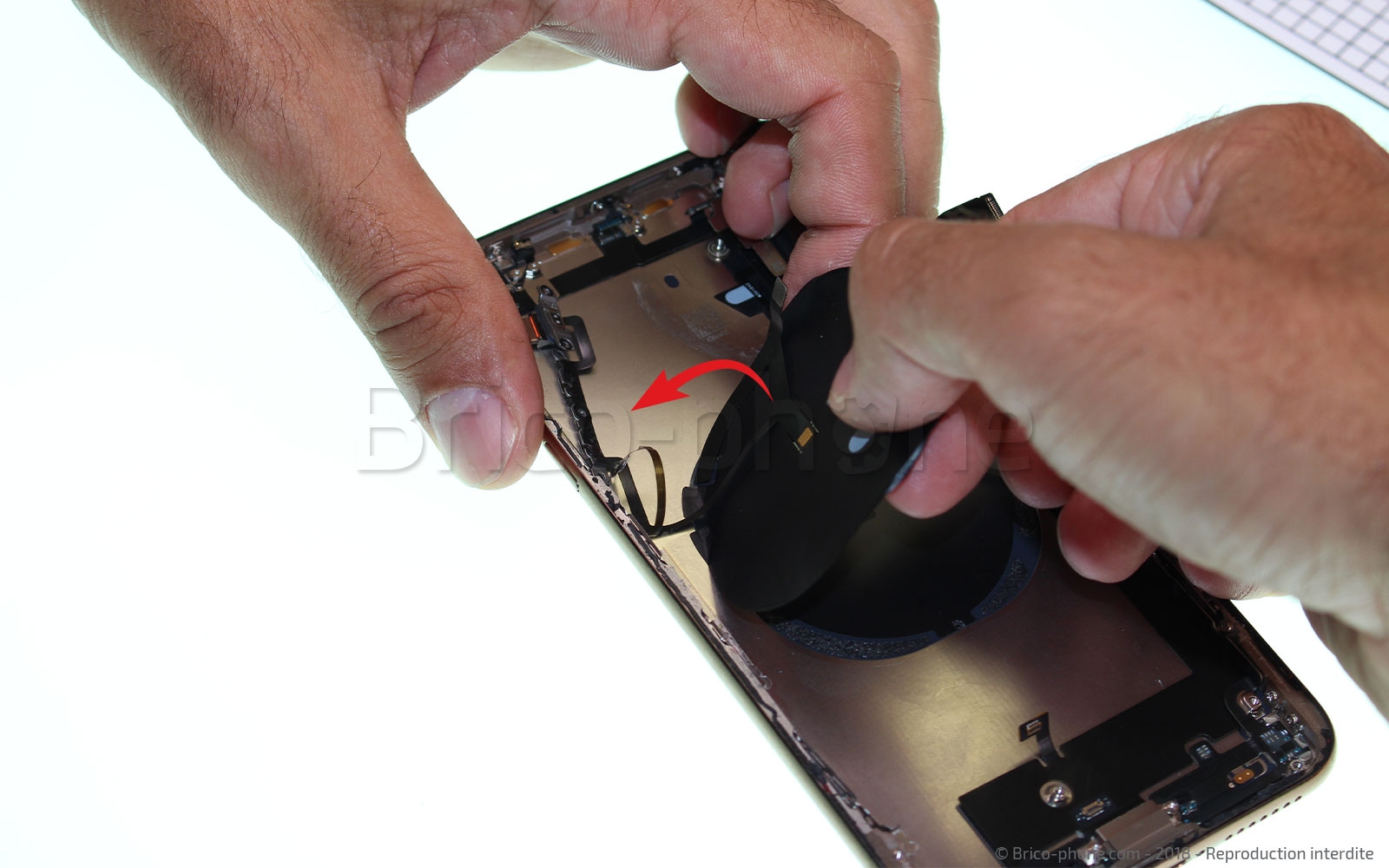

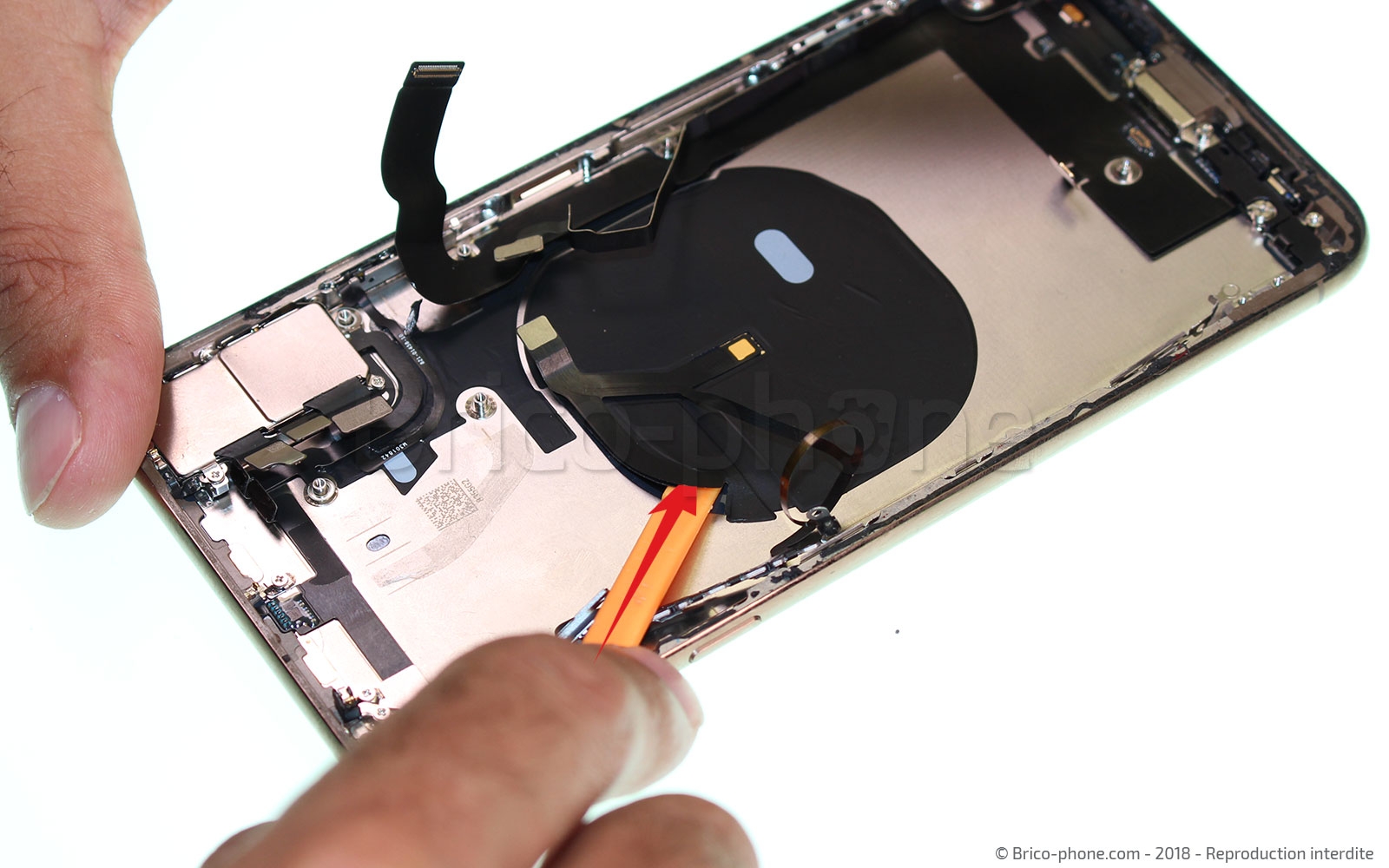

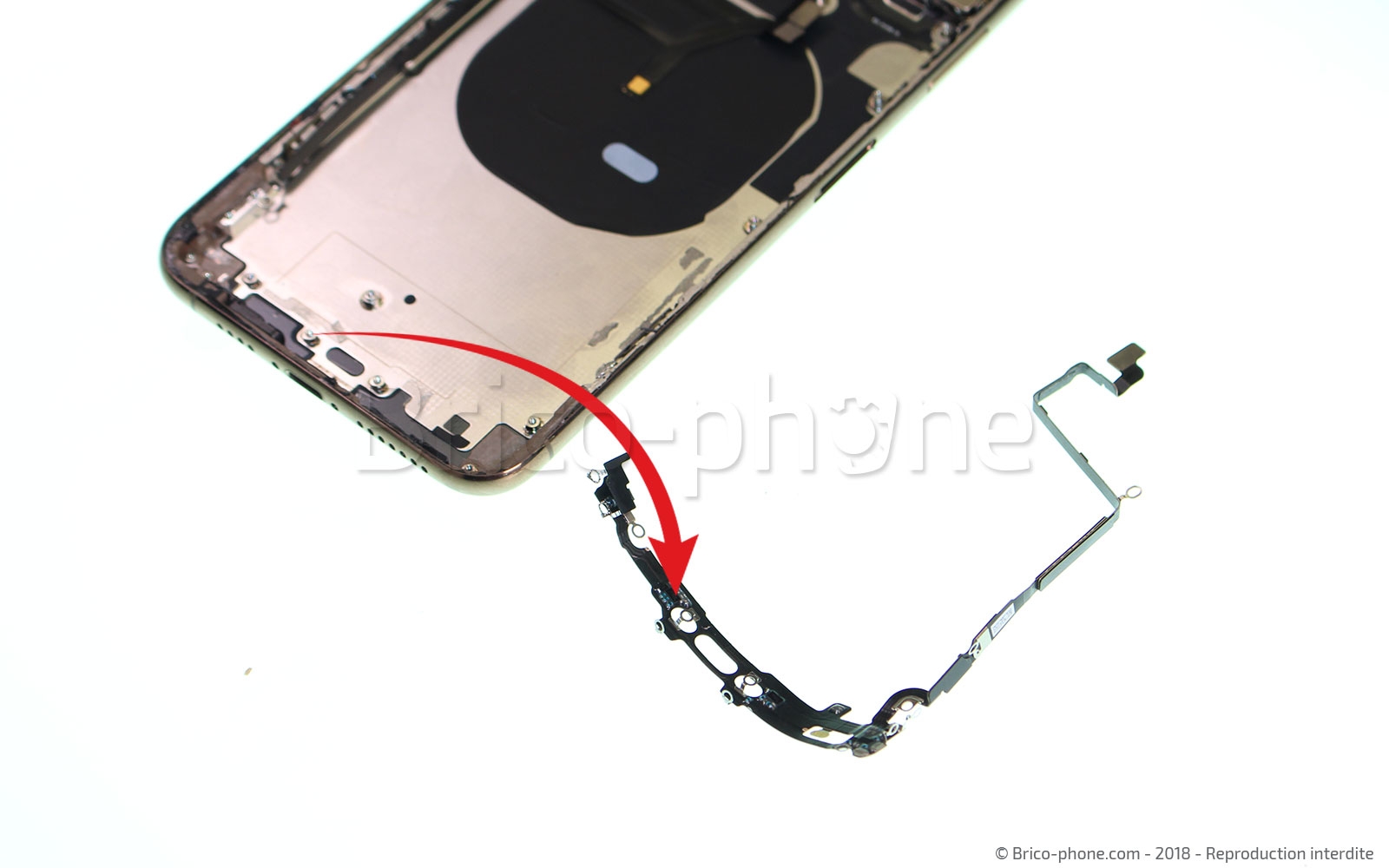

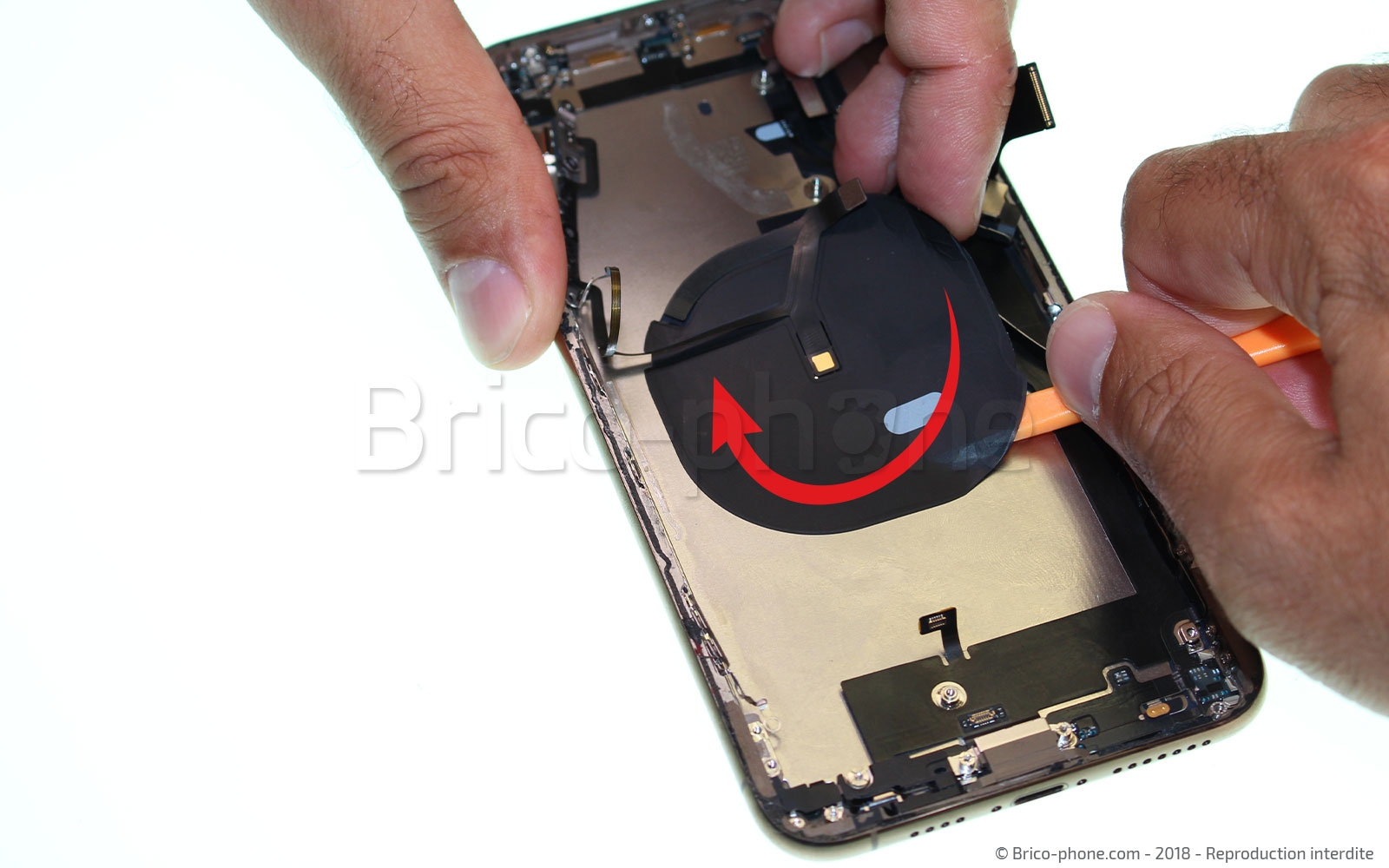

Faites glisser délicatement sous la nappe induction afin de la décoller du châssis, puis retirer avec précaution l'ensemble nappe volume et nappe NFC.

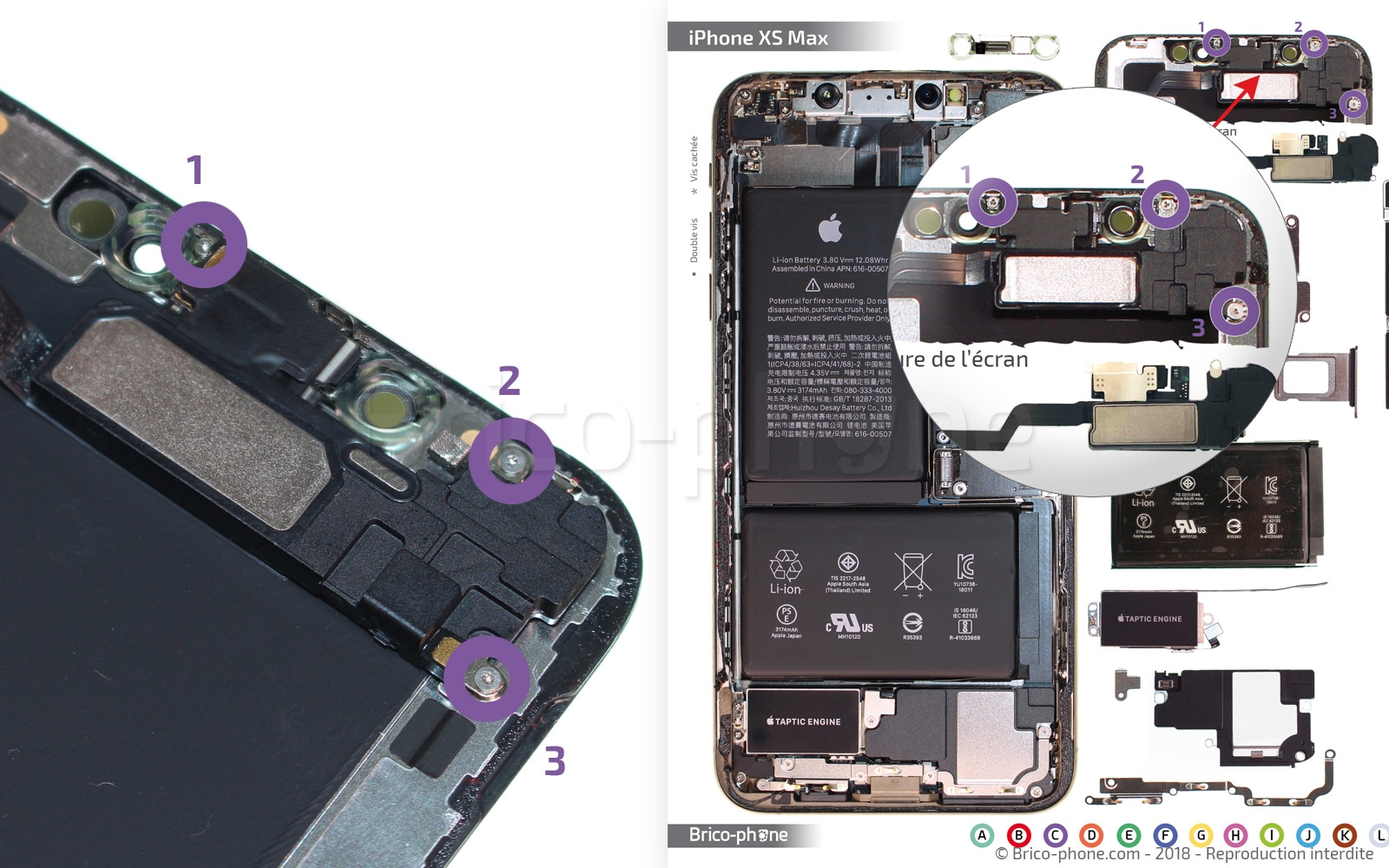

Le démontage du châssis étant terminé, repassons sur l'écran. Il vous faut désormais retirer la nappe écouteur interne. Pour cela, utilisez le tournevis triwing 0,6 afin d'enlever les vis C1 à C3.

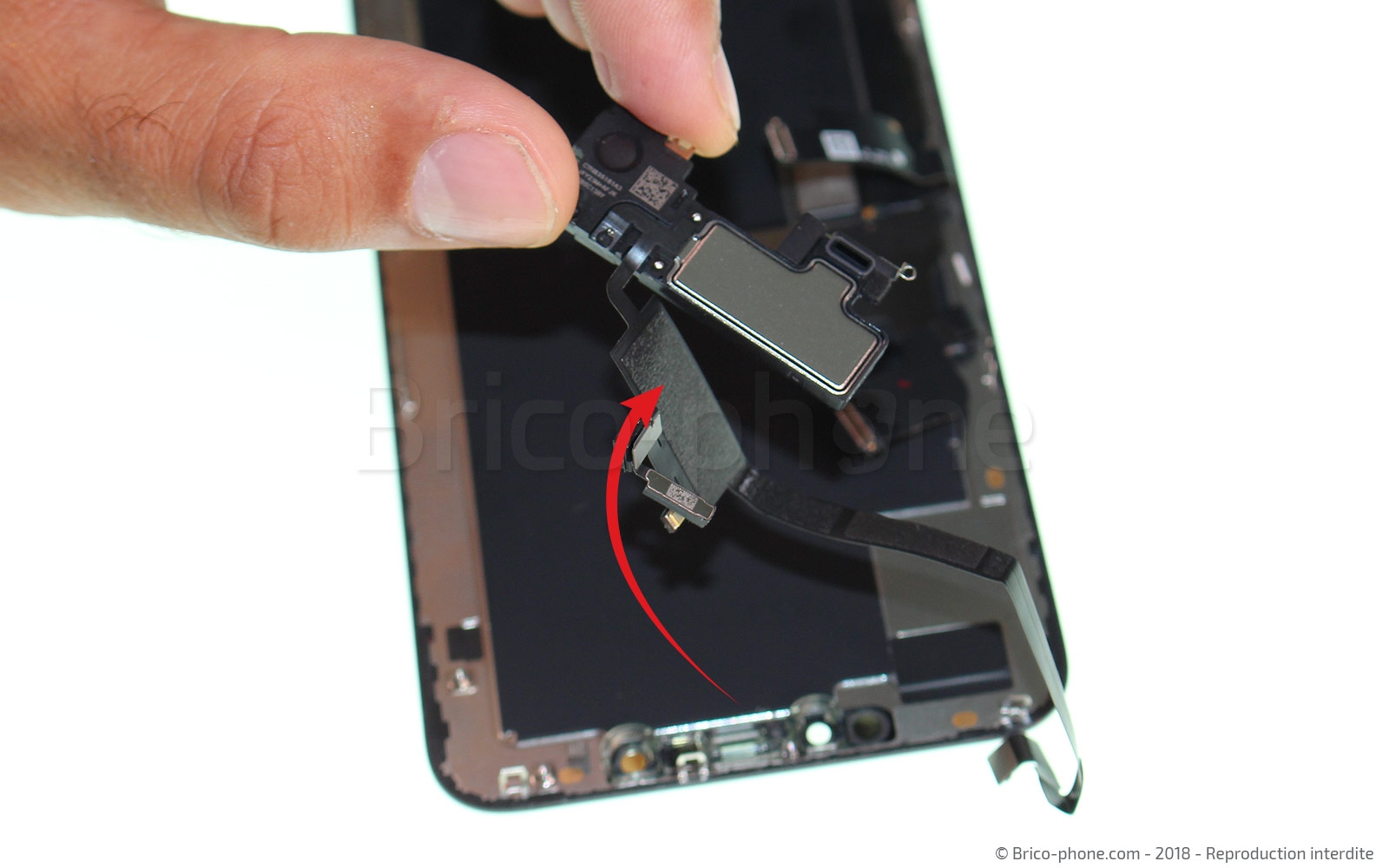

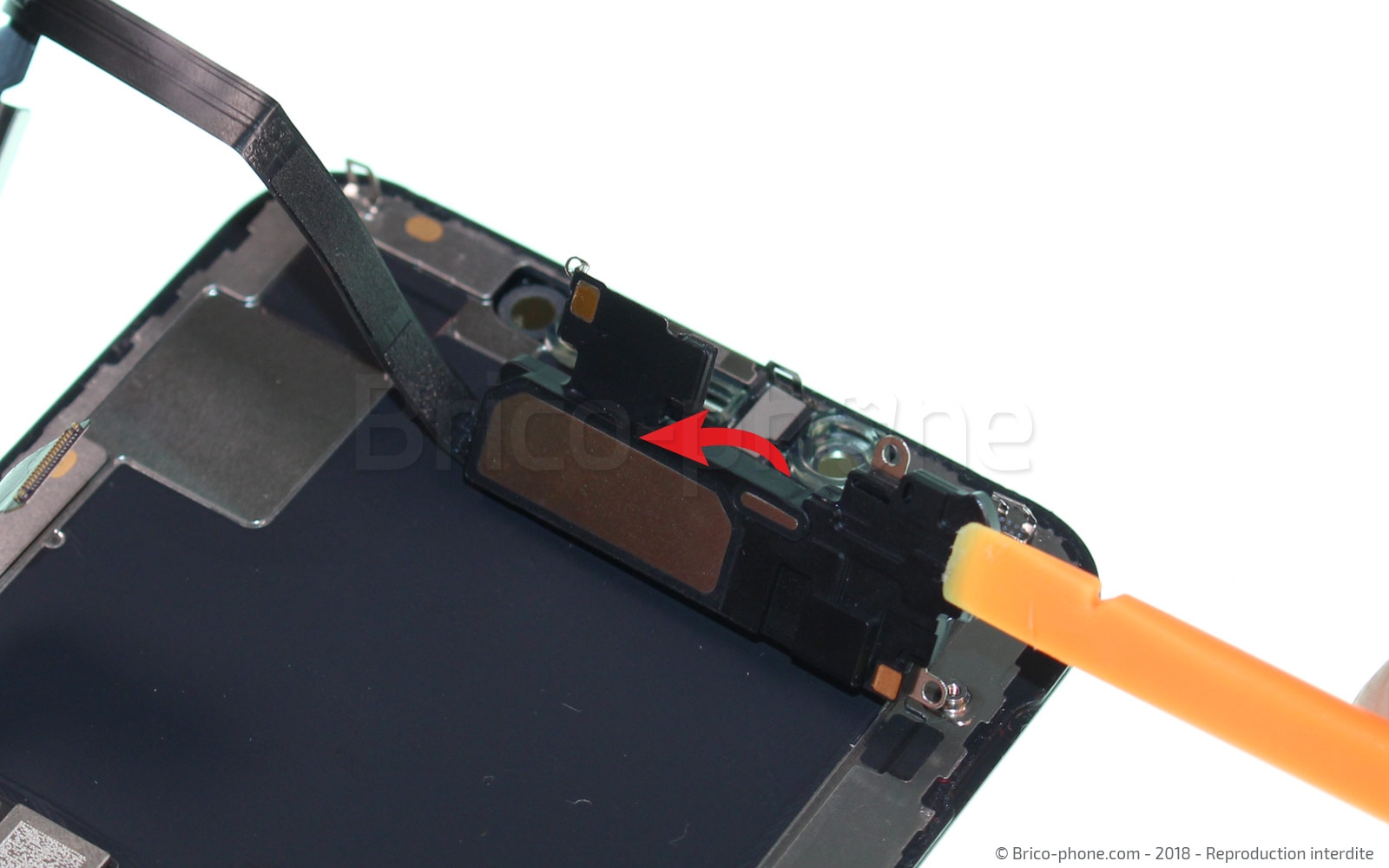

Soulevez ensuite la partie écouteur (bloc noir et gris) afin de le rabattre côté écran, cela permet de faire apparaître les trois autres éléments de la nappe écouteur interne.

A l'aide de la pincette, décollez le micro d'ambiance.

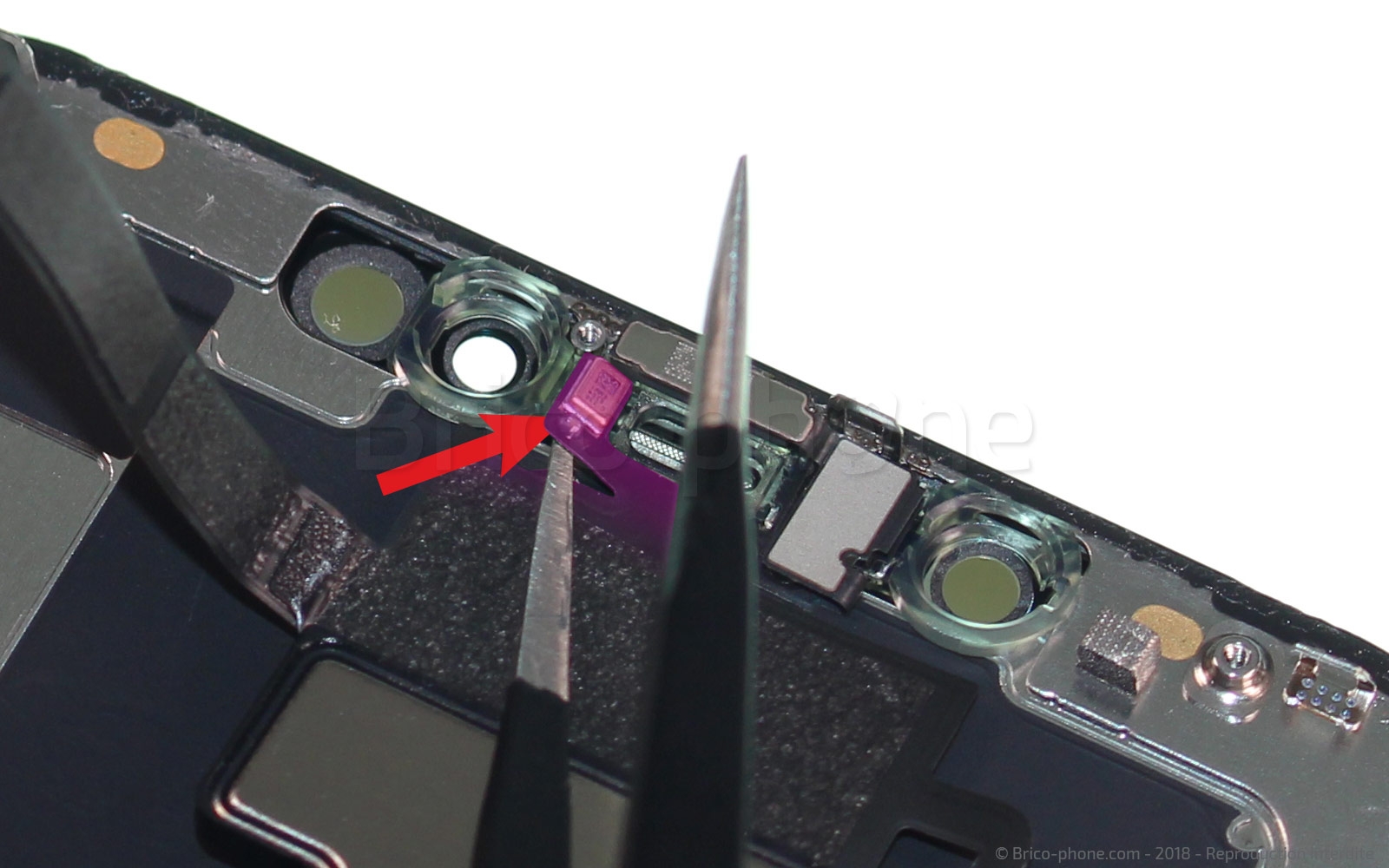

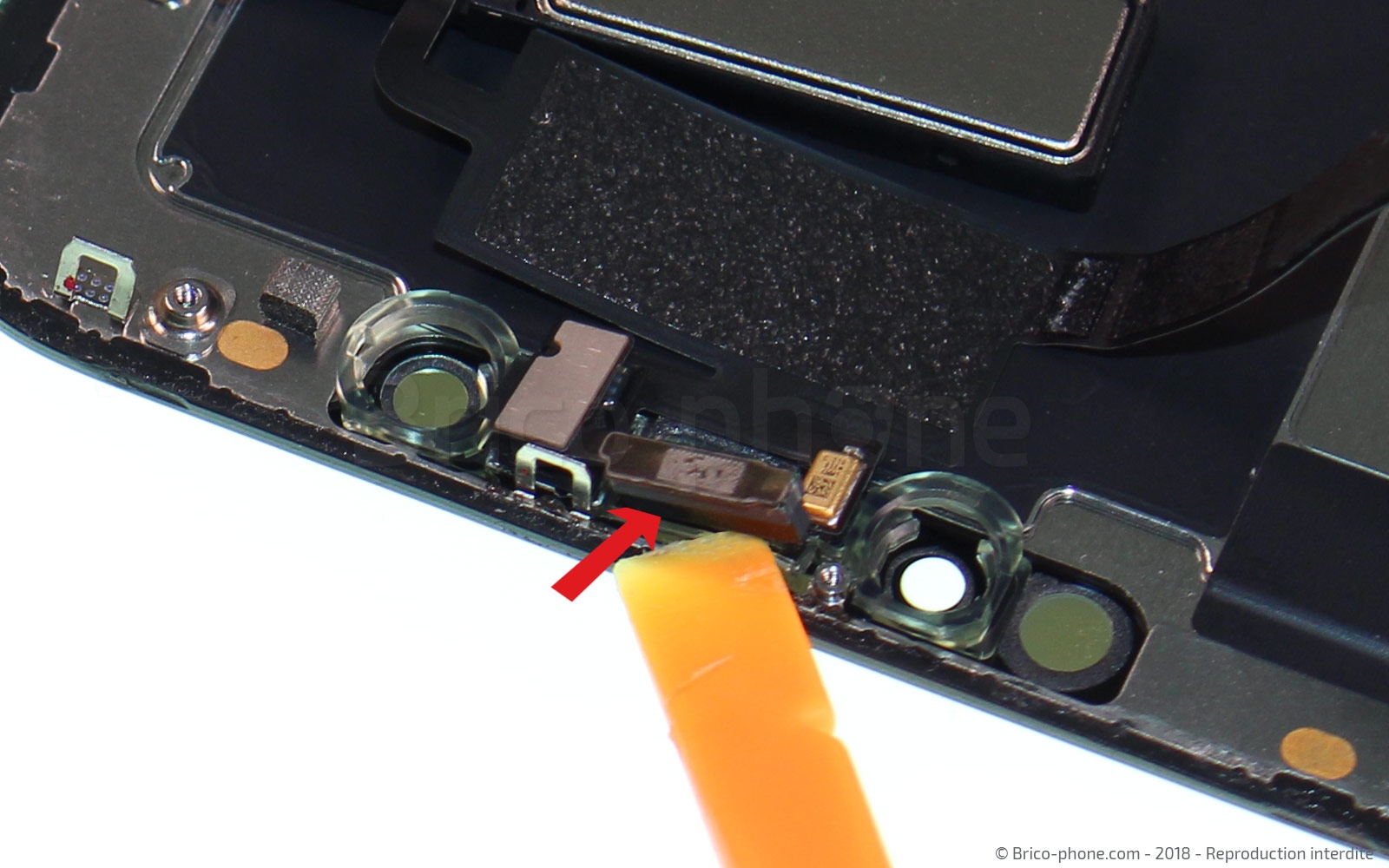

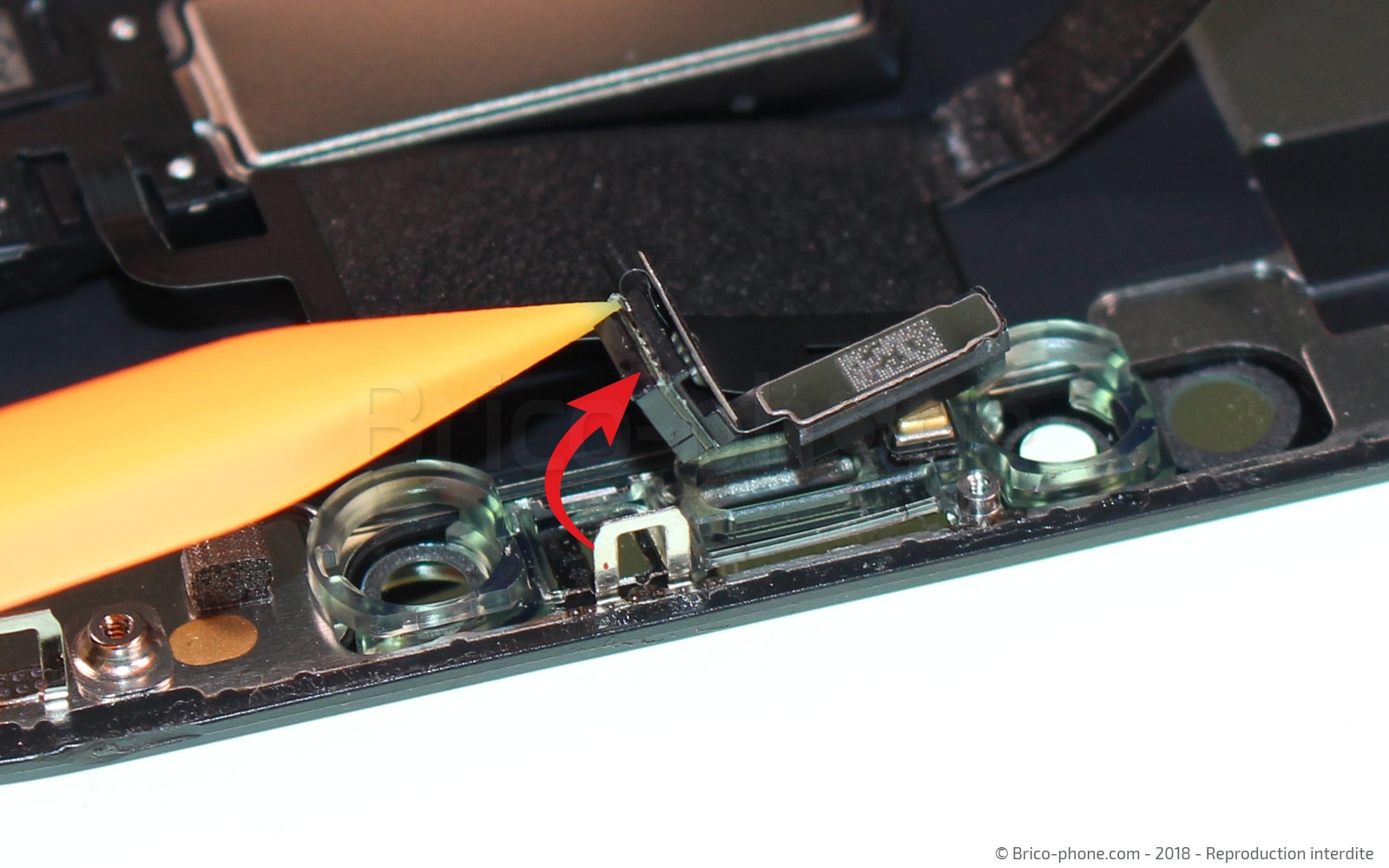

Délogez ensuite le capteur de luminosité en le soulevant avec le spudger.
Sortez ensuite de son emplacement le capteur de proximité et l'illuminateur (qui gère la fonction Face ID dans le noir).

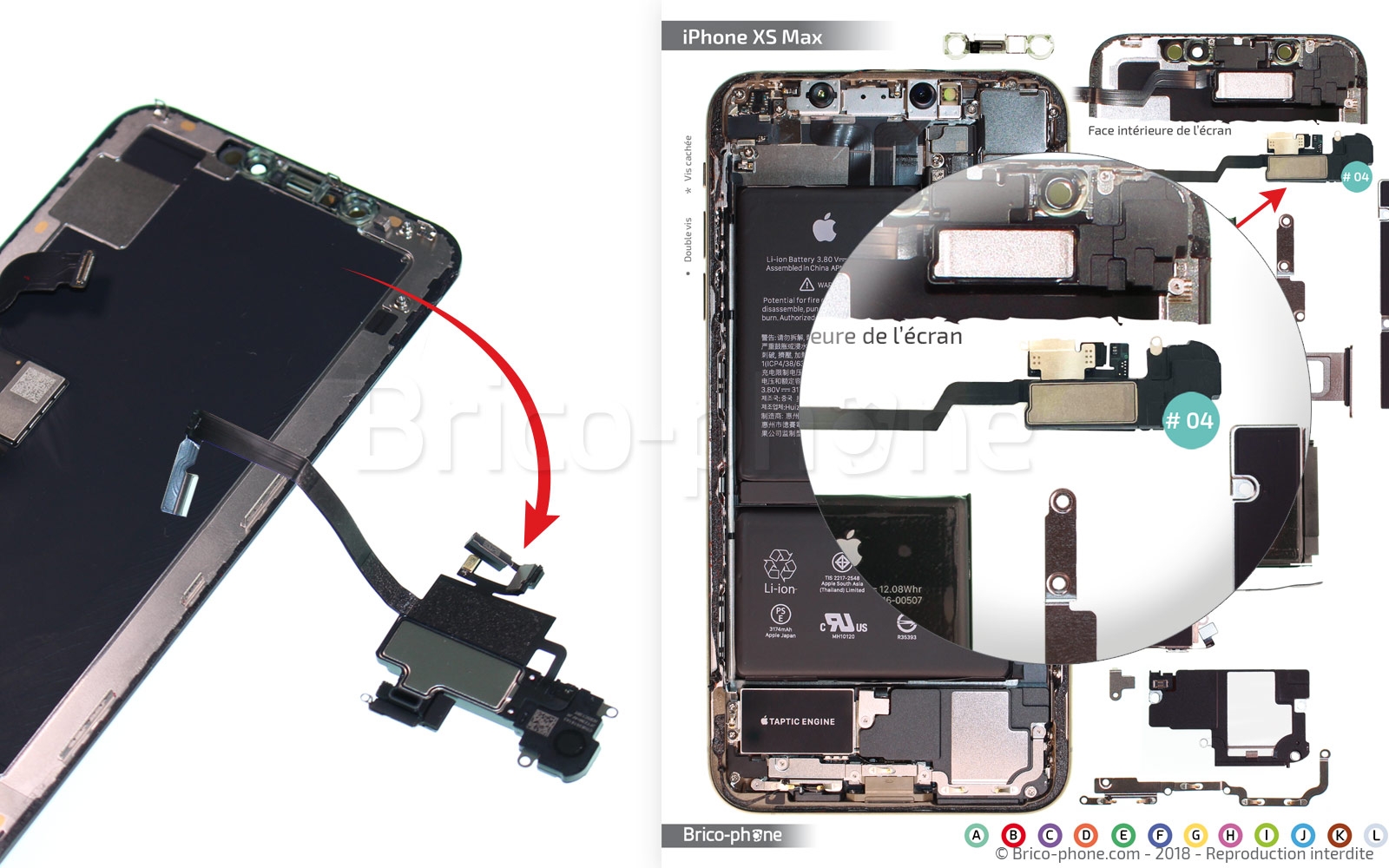

L'élément étant maintenant complètement libre, retirez L'écouteur interne nommé #04 ( sur notre patron d'aide au montage) peut maintenant être retiré.

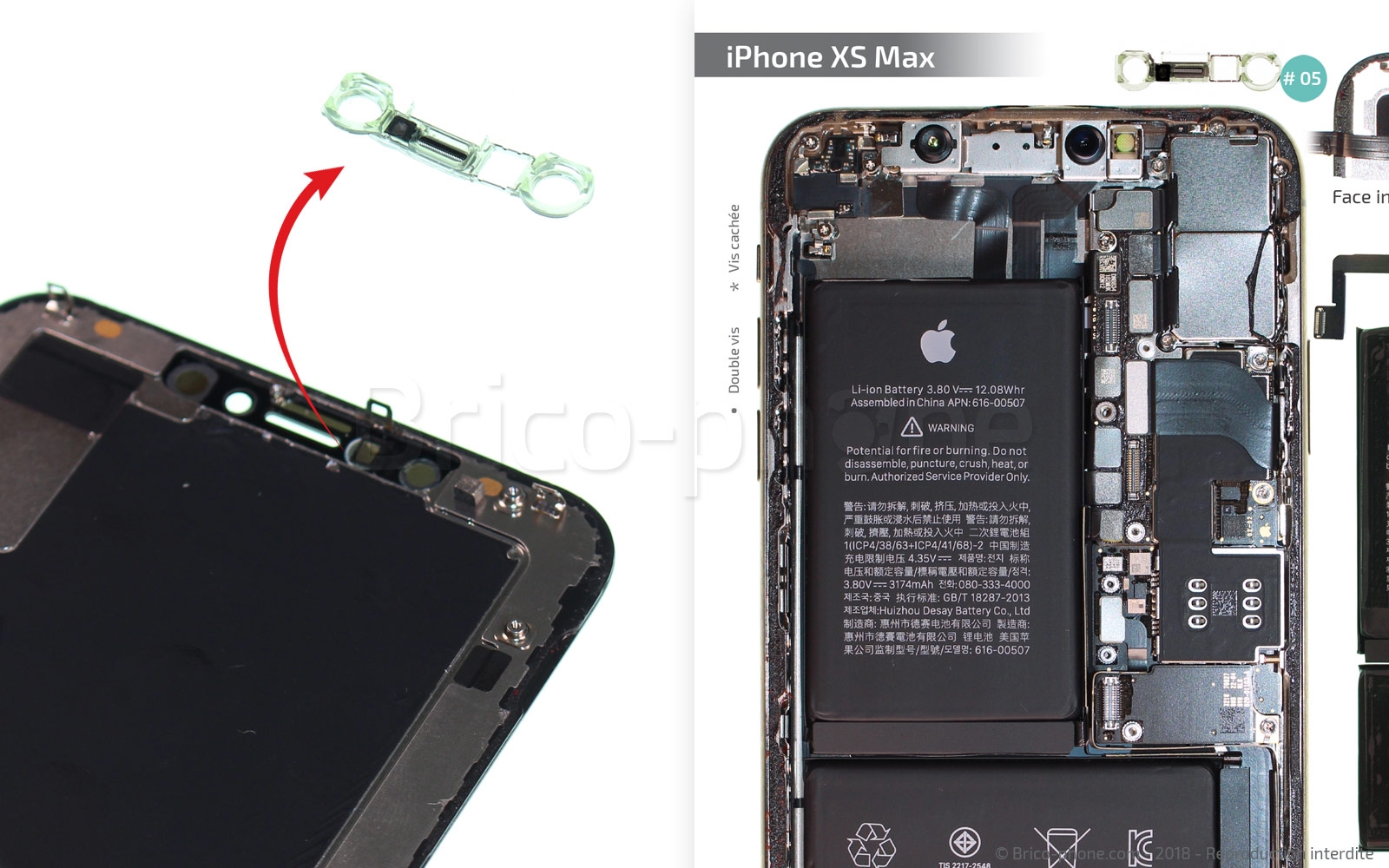

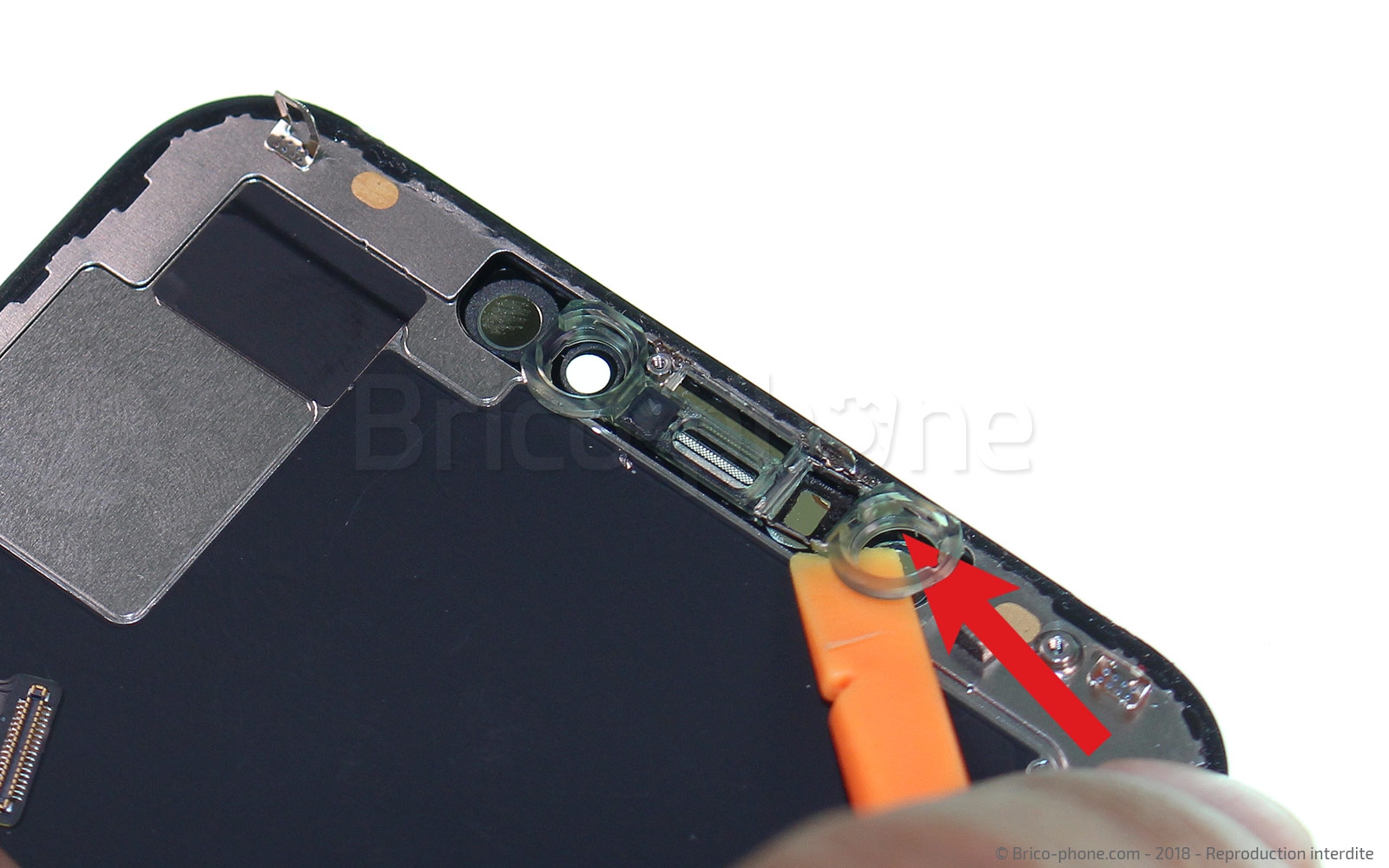

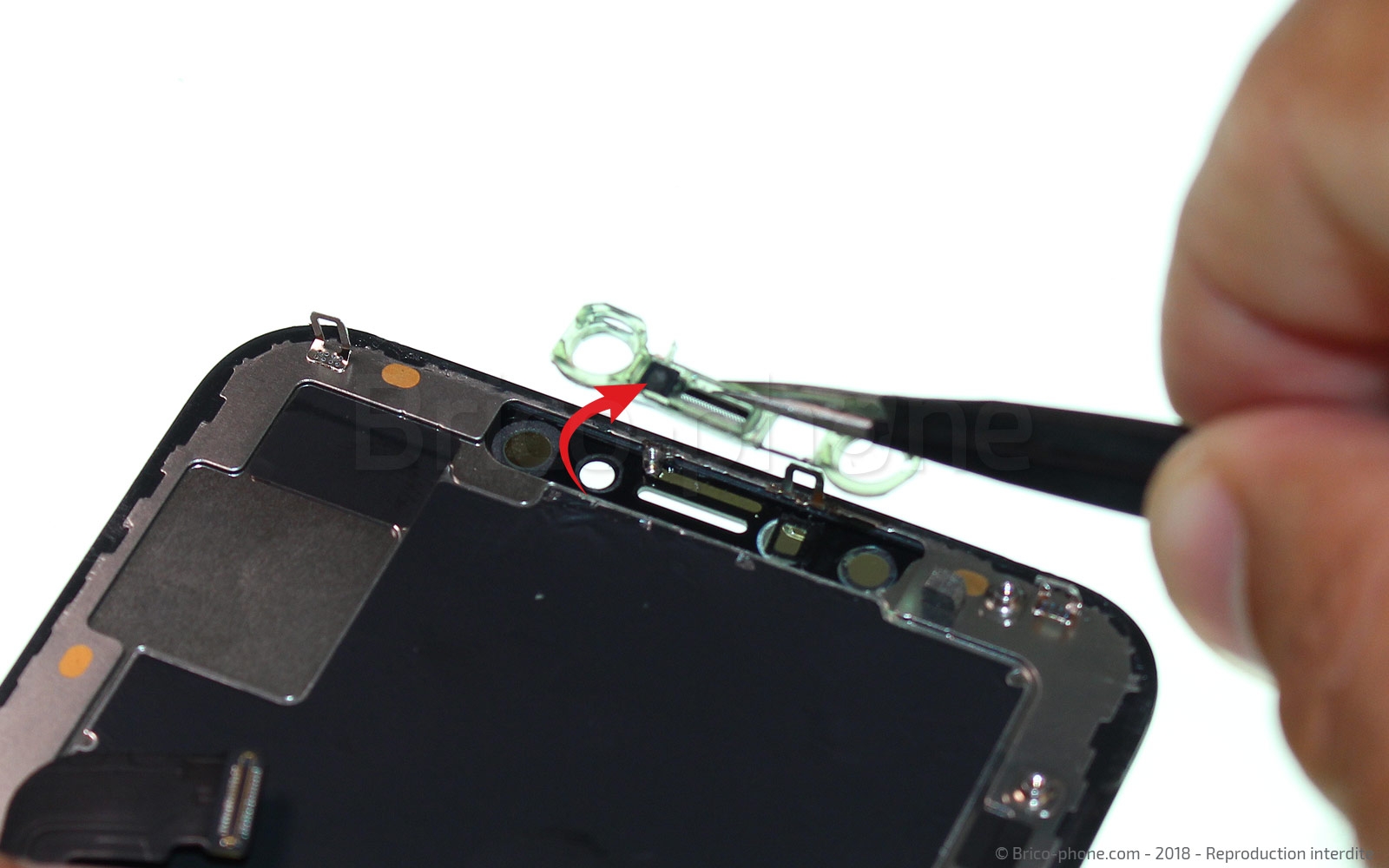

S'il n'est pas présent sur votre nouvel écran, vous devez récupérer le clips caméra sur votre écran d'origine en le décollant avec le levier en nylon.
Veillez à ce que la grille de l'écouteur vienne bien avec cet élément, appelé #05 sur notre support d'aide au montage.

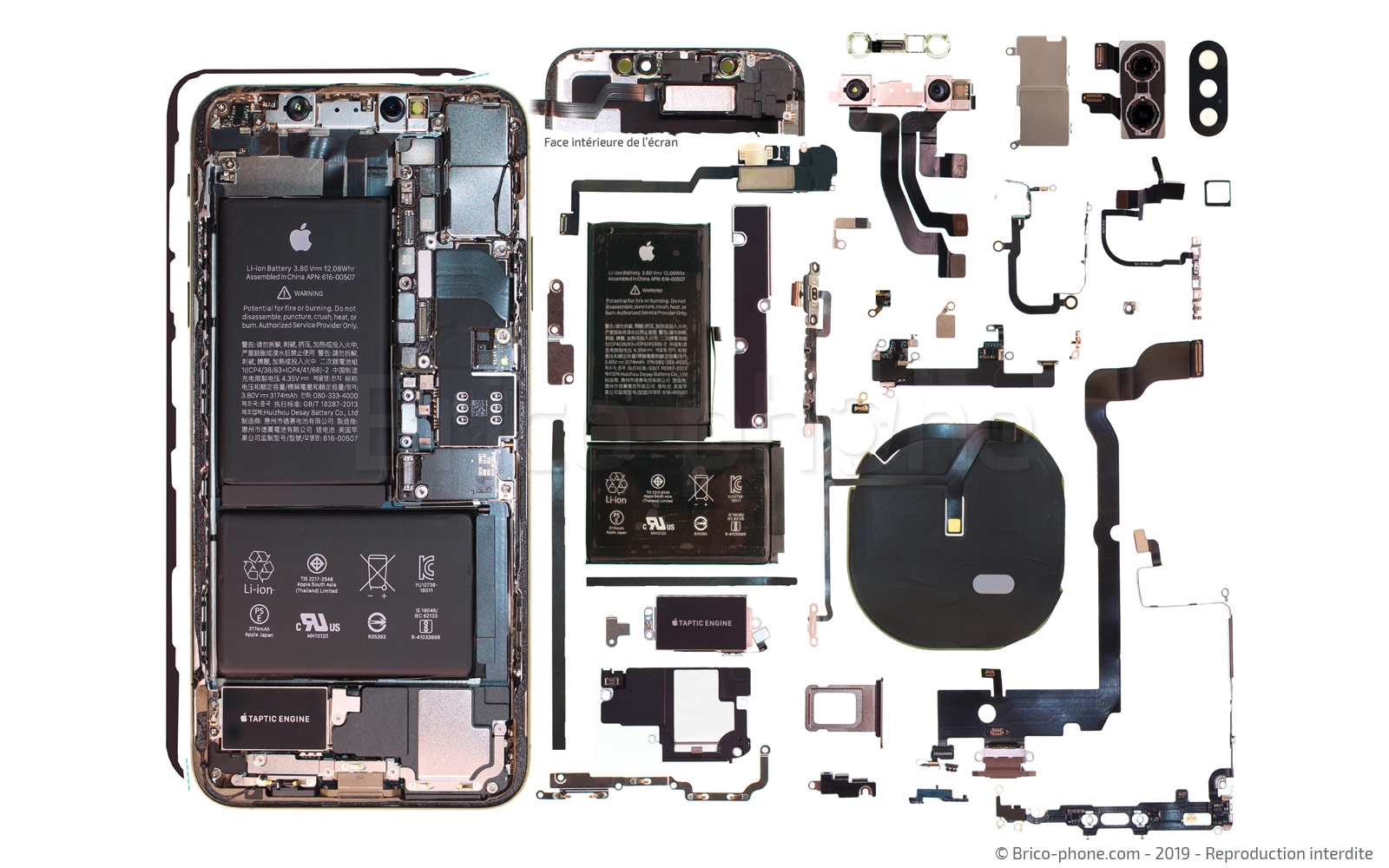

Ce tutoriel de démontage complet est maintenant terminé .
