Changement d'écran complet sur iPhone XS Max

Temps estimé : 15 min
Difficulté : 2/5
Note de réparabilité : 11/20
iPhone XS Max | Temps estimé : 15 min | Difficulté : 2/5

Vous venez d'endommager l'écran de votre iPhone et vous souhaitez le remplacer le plus simplement possible ! Nous vous proposons ce guide photos vous expliquant comment remplacer le bloc écran vitre et LCD avec ses éléments pré-montés sur votre iPhone XS Max.

Diagnostic

› Vous n'avez plus de tactile
› Votre vitre est cassée
› Votre écran d'iPhone XS Max est noir
› L'affichage présente des défauts comme des tâches ou des traits
› Le Force Touch est défectueux
› Les rayures d'usure deviennent trop gênantes

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

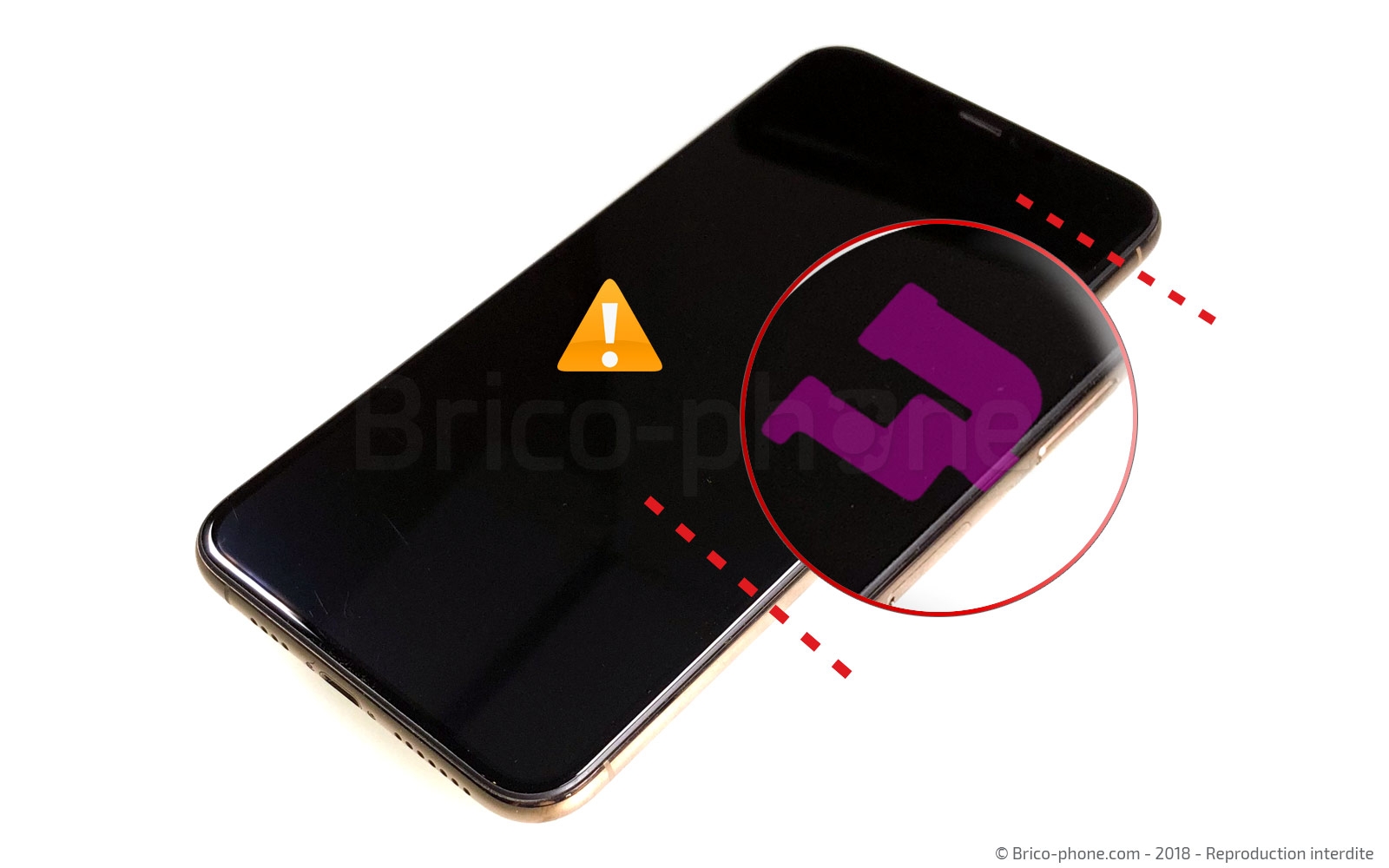

Afin de ne pas faire d'erreur au moment de passer commande de votre nouvel écran, assurez vous d'être bien en possession d'un iPhone Xs Max.

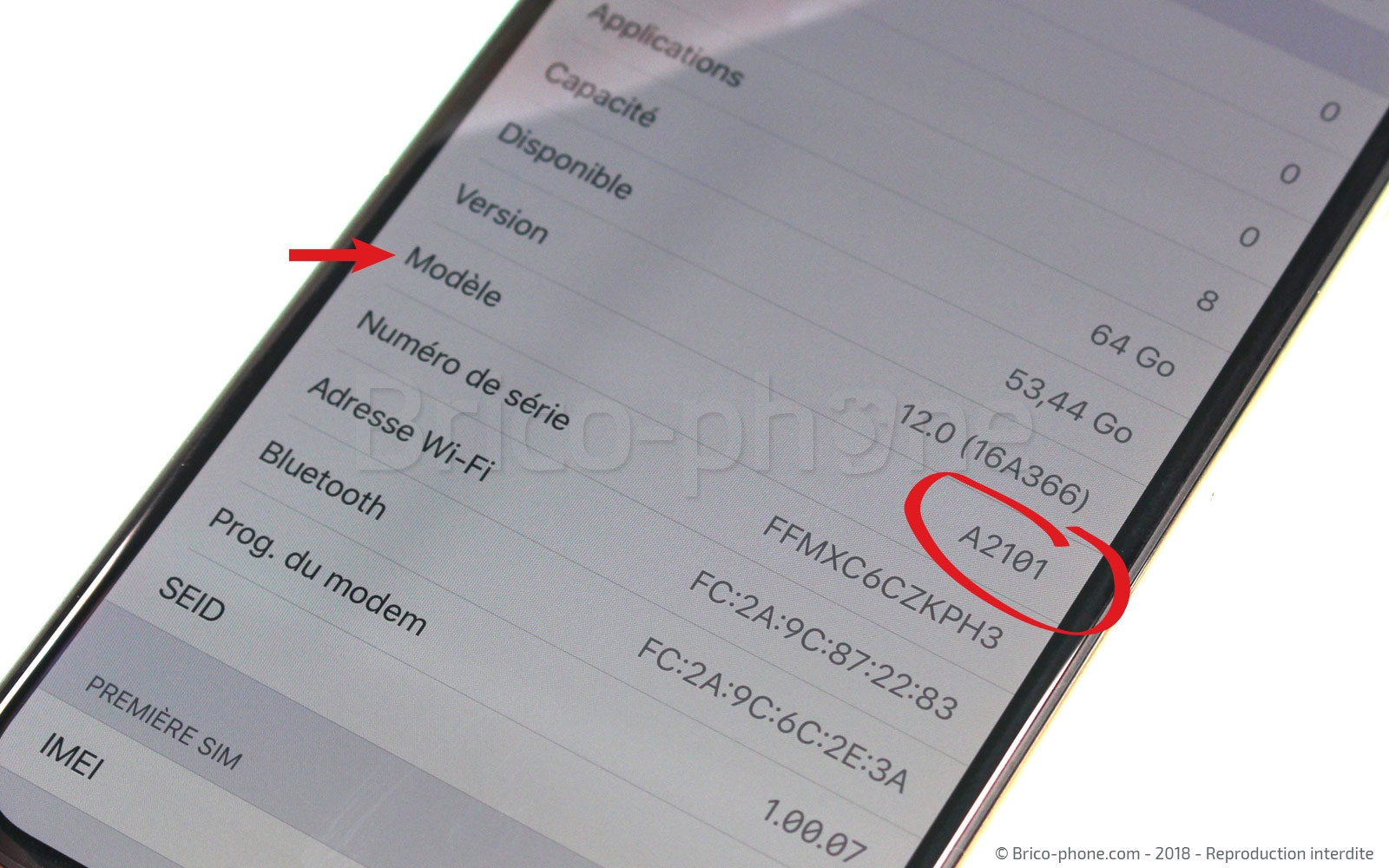

Pour cela rendez-vous dans les réglages de votre smartphone et vérifiez que le numéro de modèle soit bien le suivant : A2101.

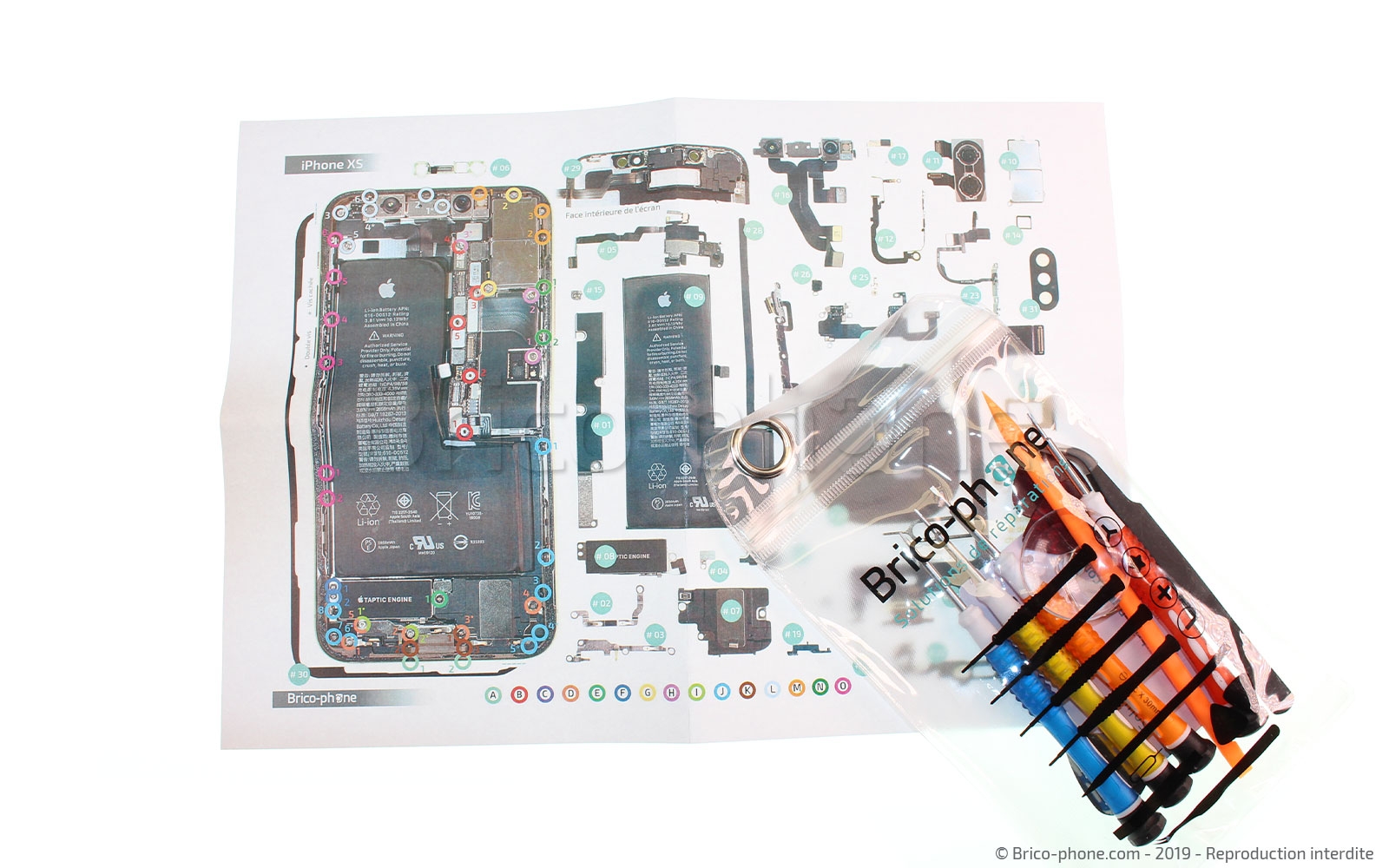

Fixez ensuite votre patron d'aide au montage offert dans votre commande puis sortez vos outils.

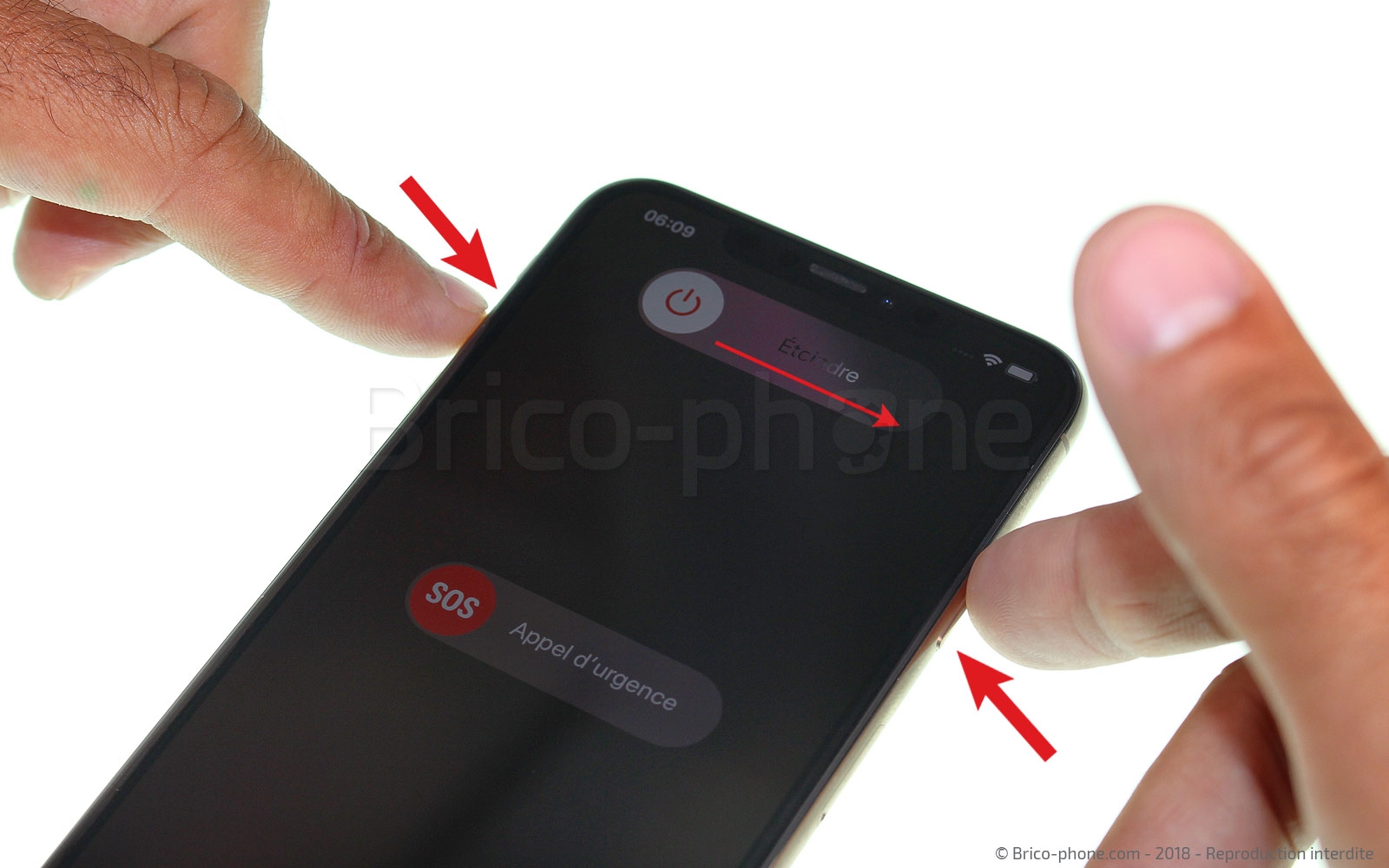

Etape 1 : Eteindre votre appareil
Avant de vous lancer dans l'ouverture de votre appareil, il est bien évidemment conseiller de mettre votre appareil hors tension.

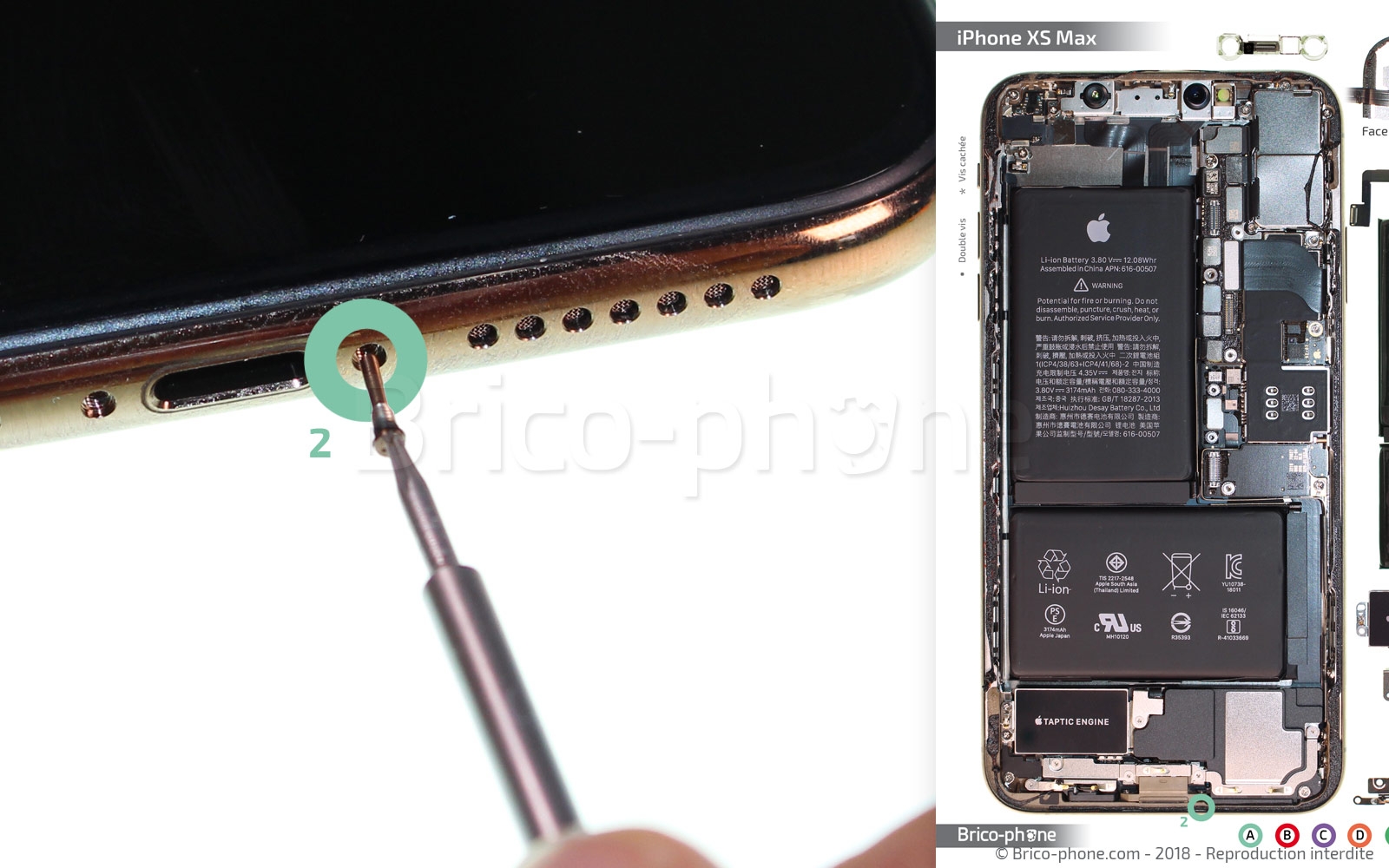

Etape 2 : Retirer les vis pentalobes

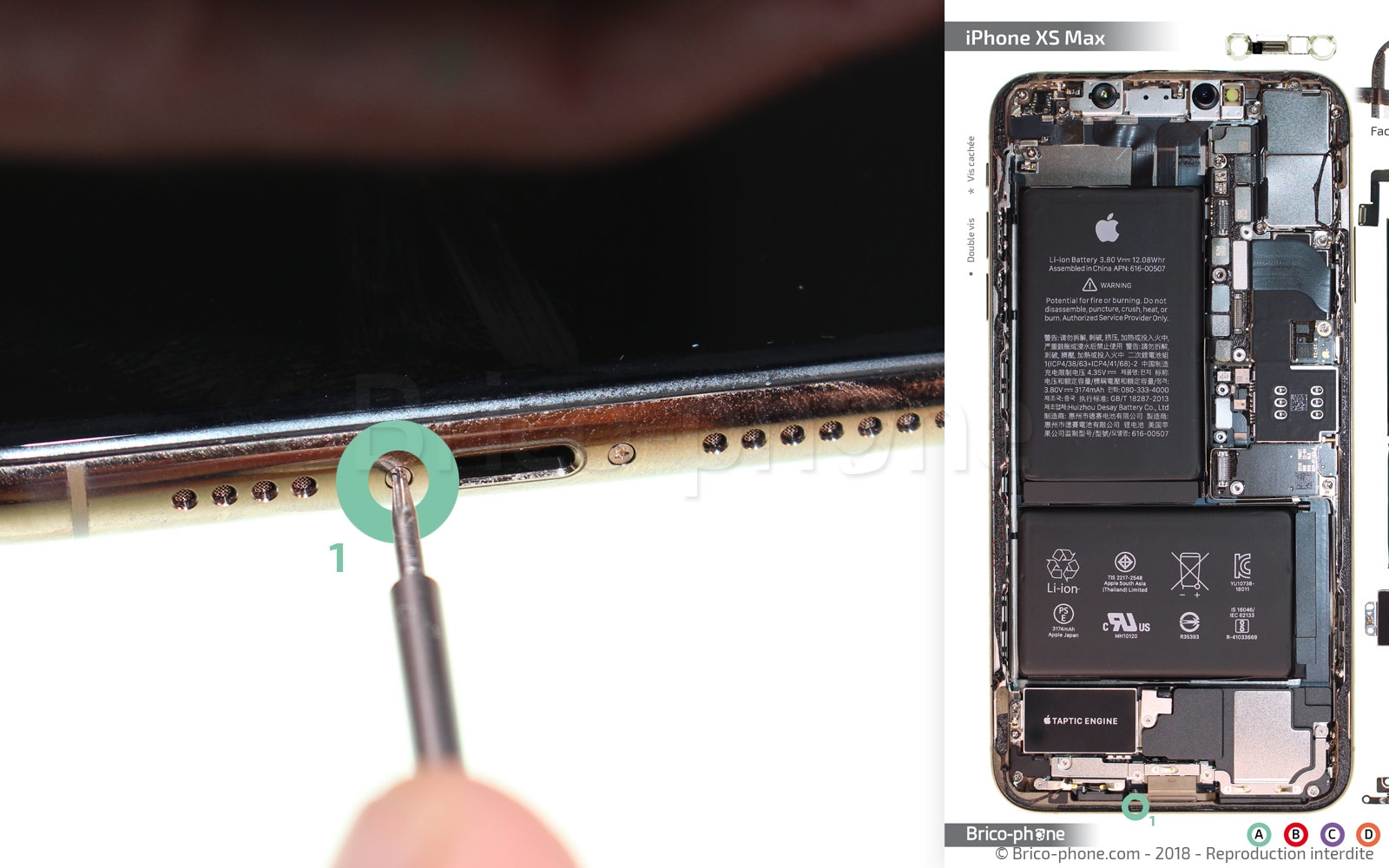

A l'aide du tournevis pentalobe, retirez les deux vis entourées en turquoise nommées A1 et A2 puis déposez les sur le patron d'aide au montage

Outils du kit utilisés
Outils du kit utilisés

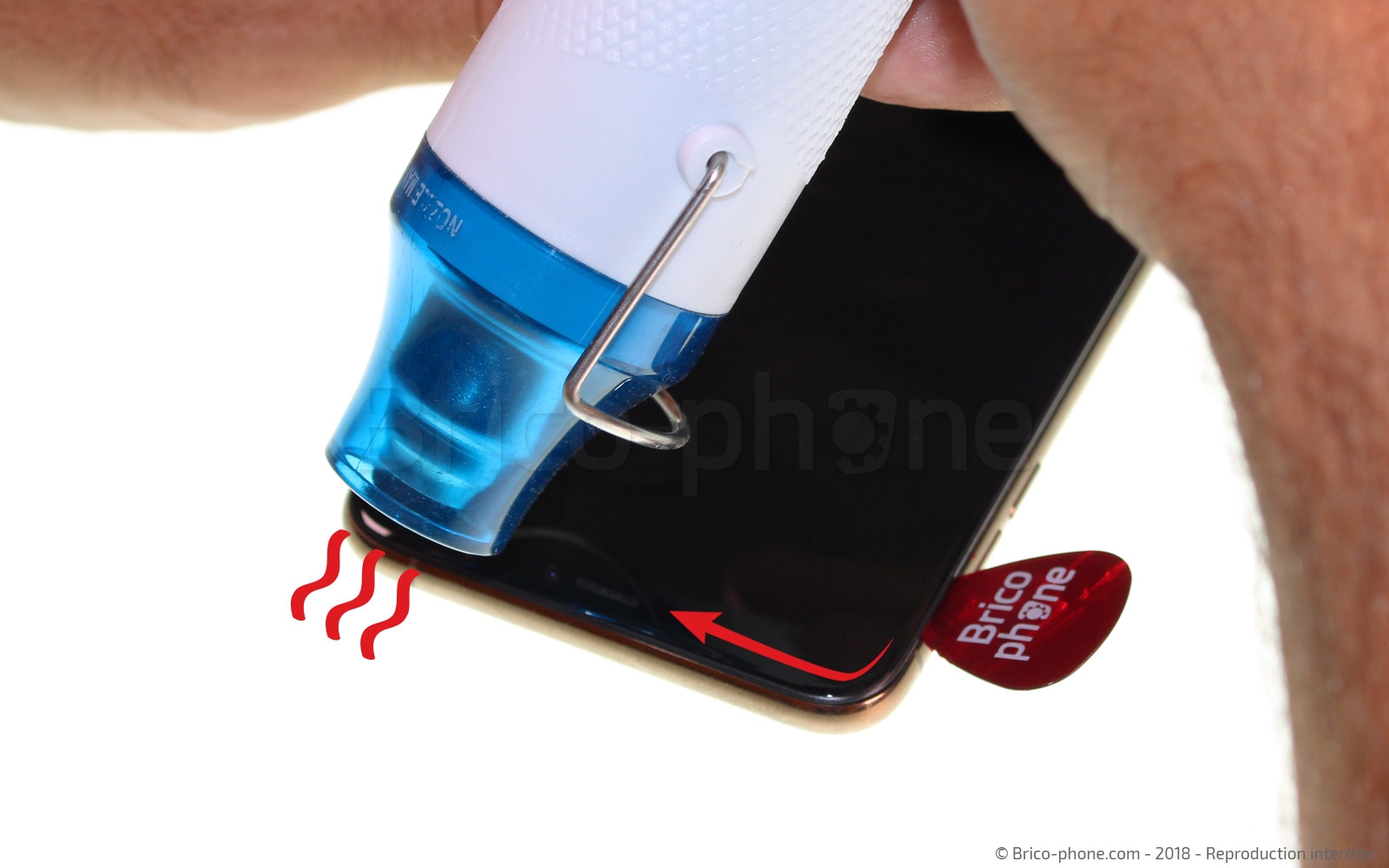

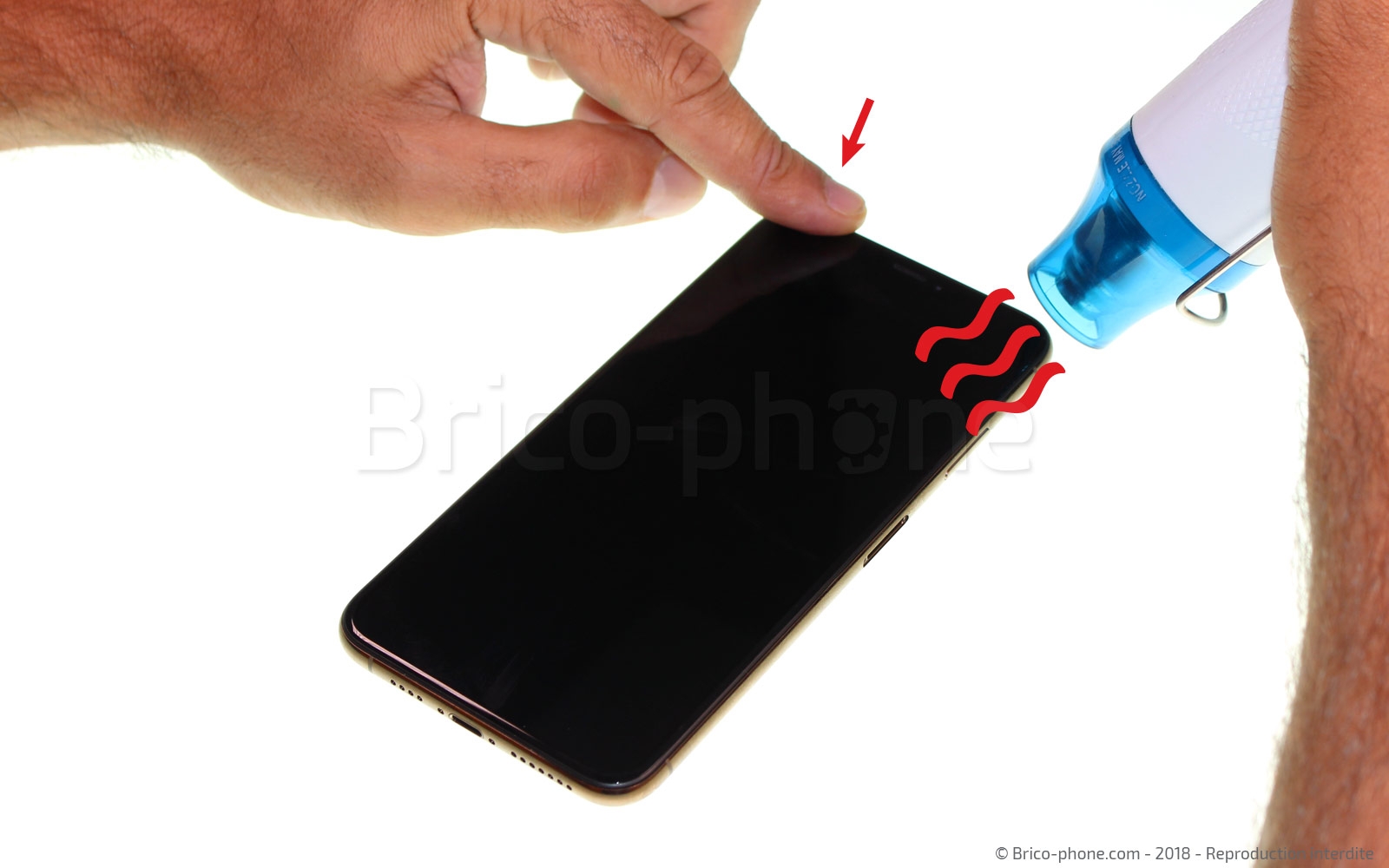

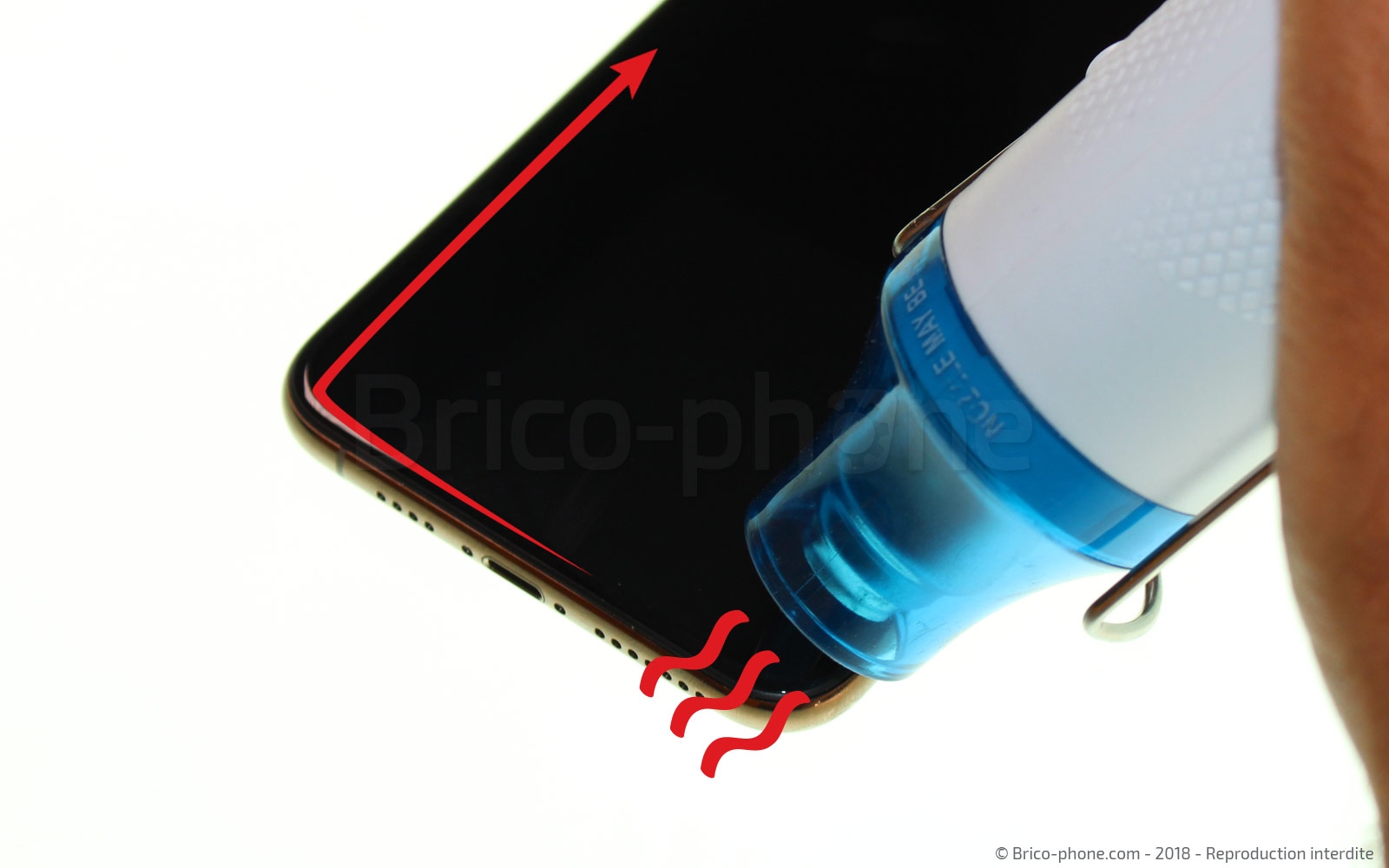

Etape 3 : Chauffer le contour de l'écran
Munissez-vous de votre sèche-cheveux ou d'un mini-décapeur thermique afin de chauffer le contour de la vitre. Effectuez un mouvement de va-et-vient afin de ne pas trop insister sur une même zone.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

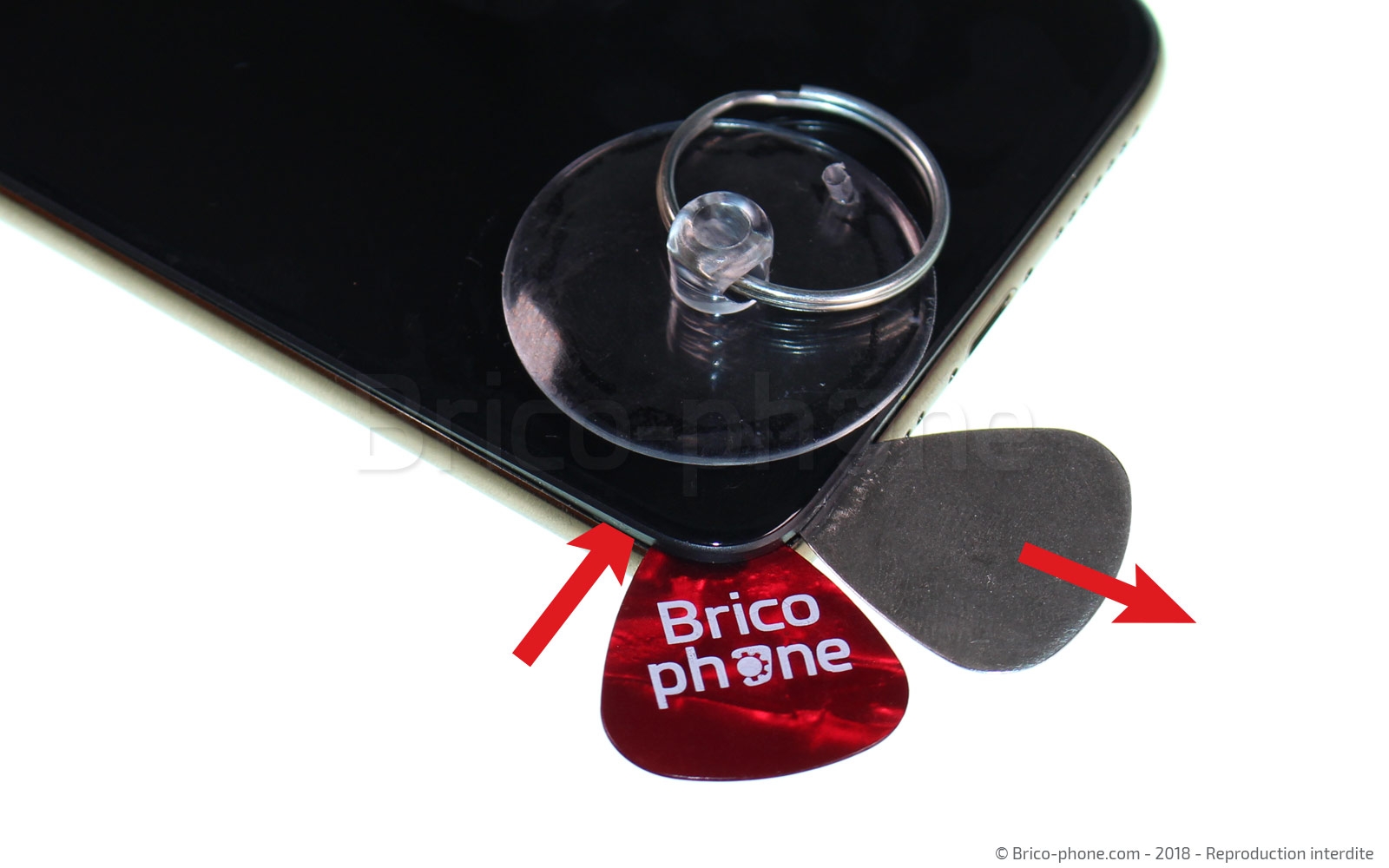

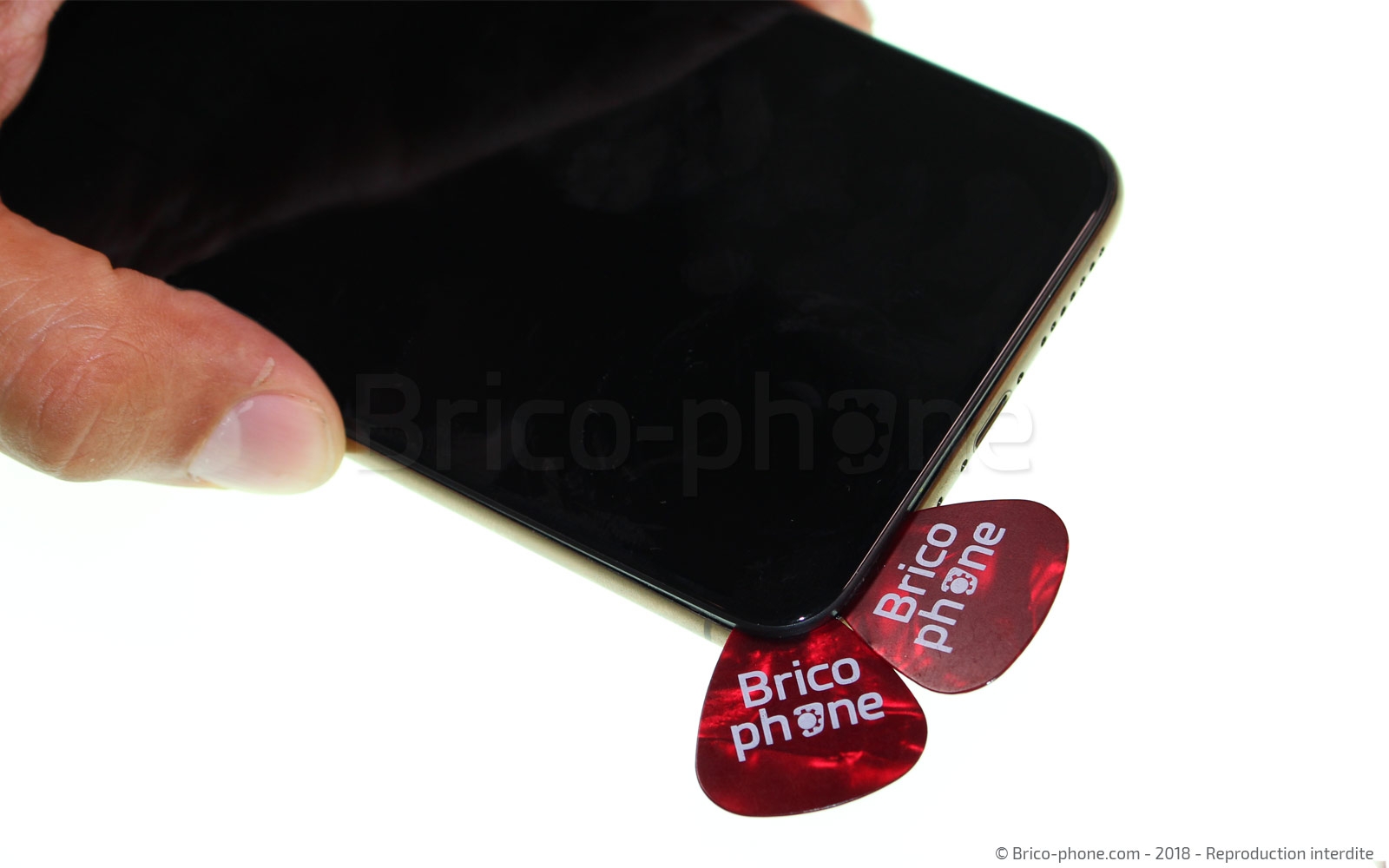

Etape 4 : Mettre en place les médiators

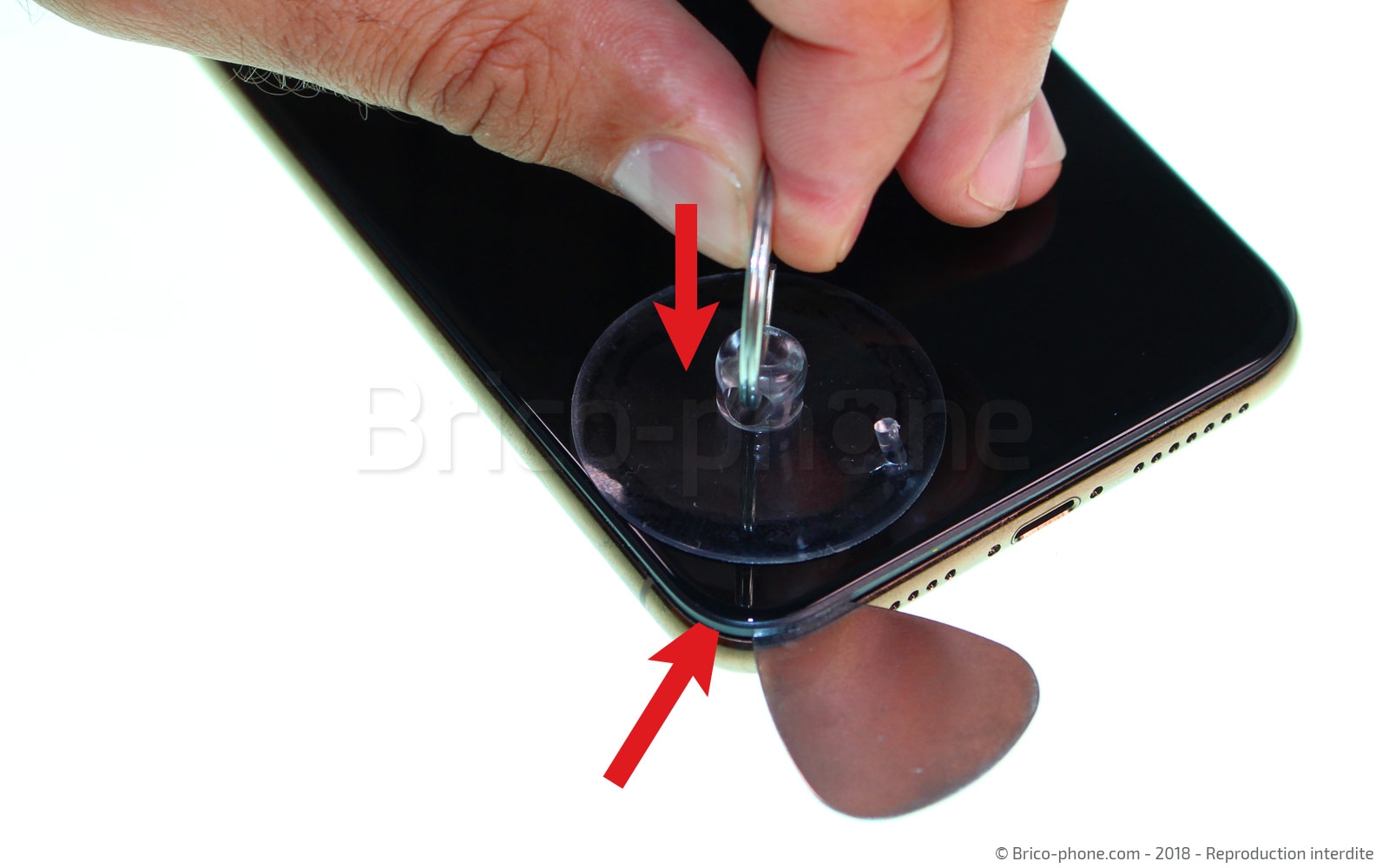

Positionnez la ventouse sur l'angle inférieur gauche puis en tirant fortement dessus, insérez le médiator métal entre la vitre et le châssis. Vous venez de créer un interstice dans lequel vous allez venir mettre en place le premier médiator plastique. Retirez celui en métal puis insérez le second médiator souple.
Outils du kit utilisés
Outils du kit utilisés

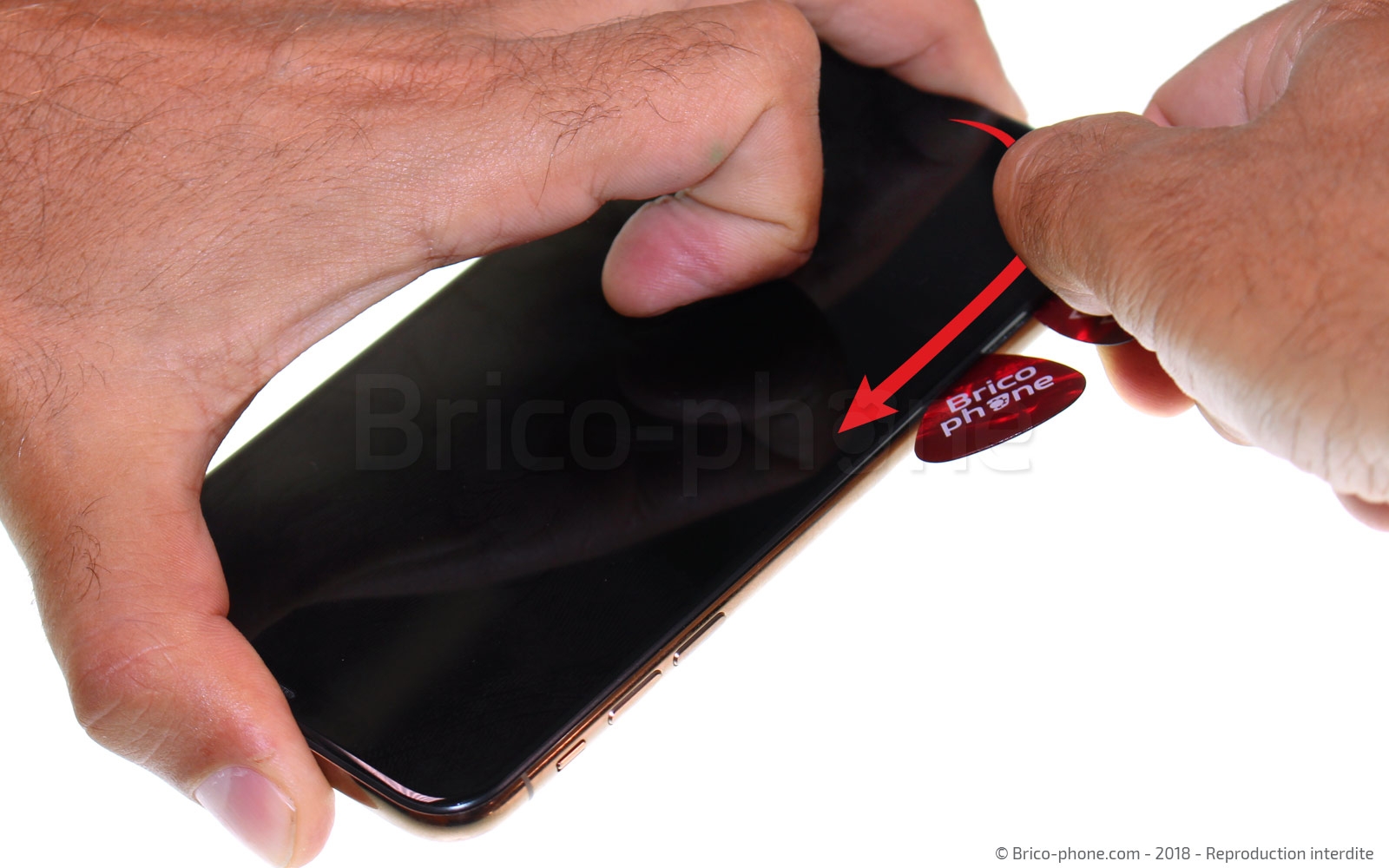

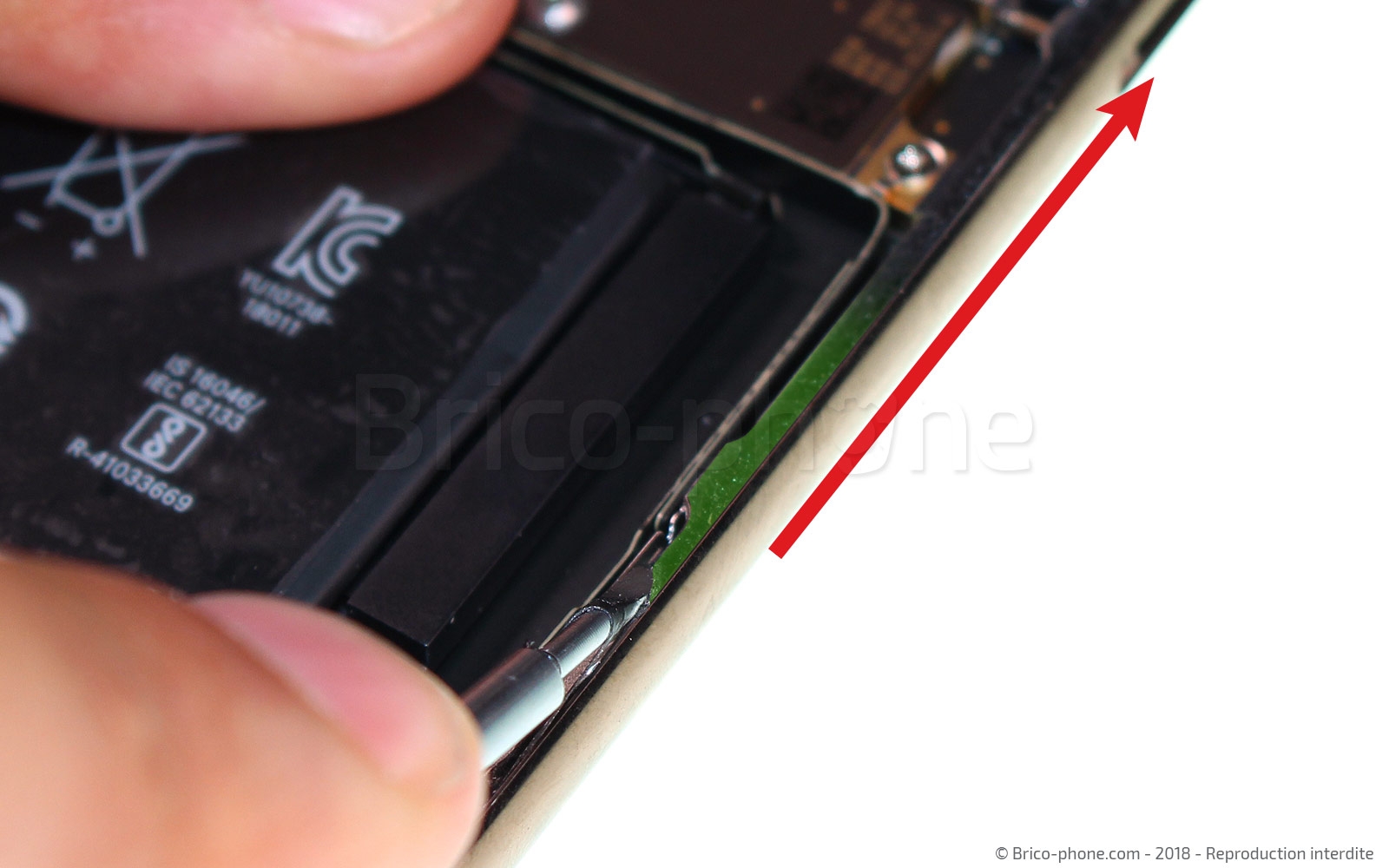

Etape 5 : Décoller l'écran
Faites coulisser progressivement les médiators sous tout le contour de la vitre afin de décoller l'écran du joint d'étanchéité. Faites attention, car les connectiques du bloc écran se trouve sur la partie droite, il vous faudra donc ne pas enfoncer les médiators trop profondément pour ne pas endommager ces dernières. Si vous rencontrez des difficultés à faire progresser les médiators n'hésitez pas à chauffer de nouveau pour ramollir un peu plus le joint.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

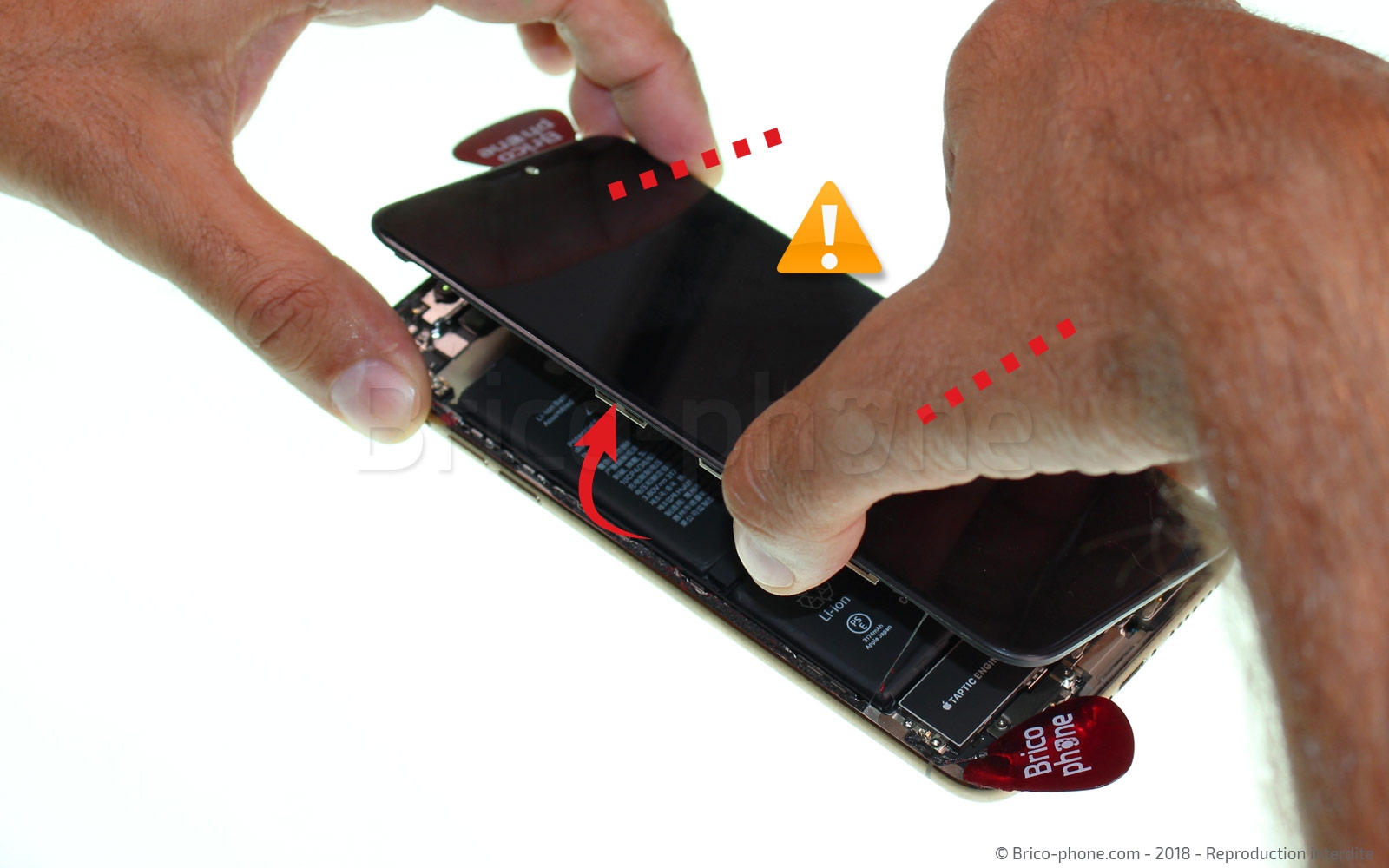

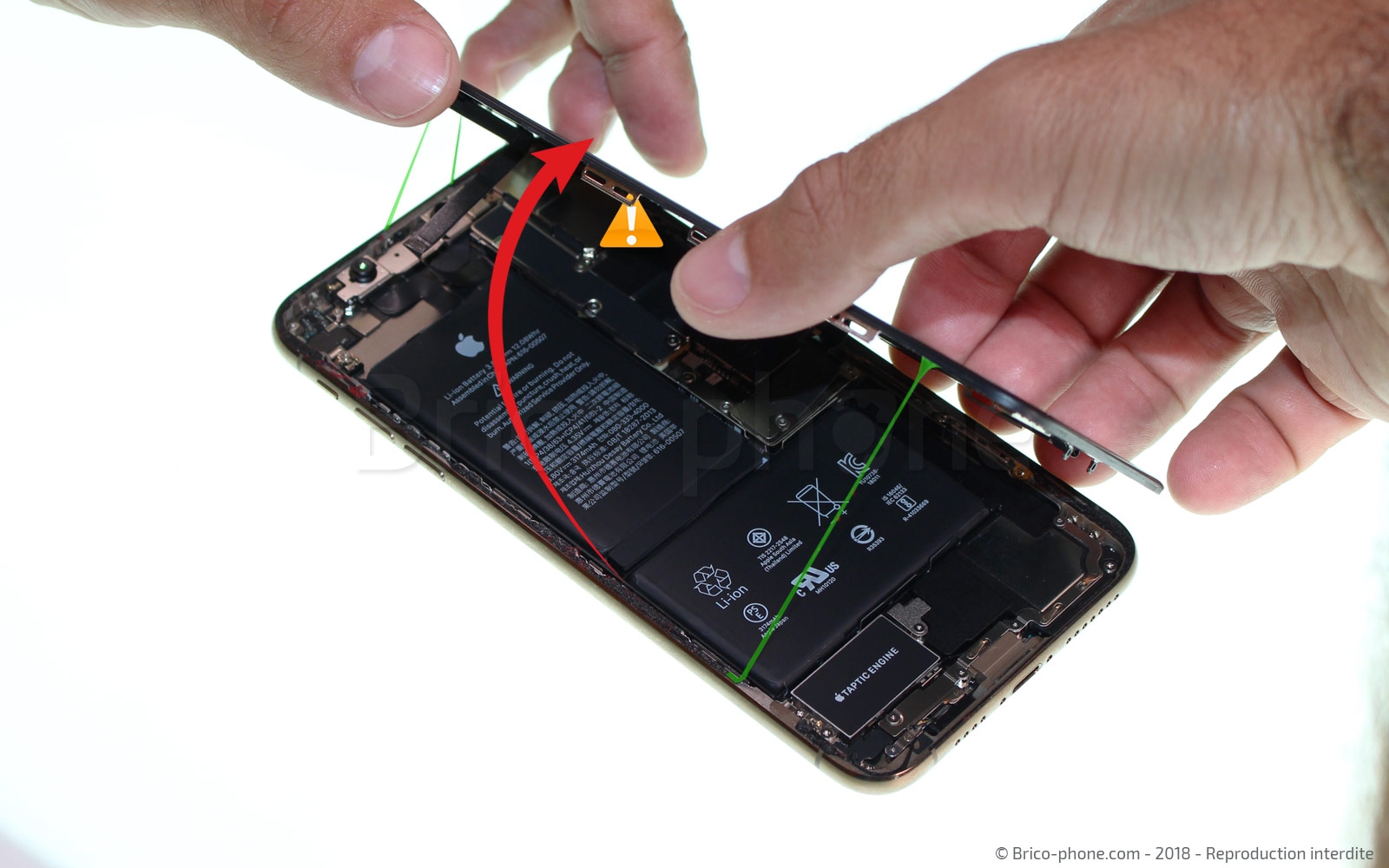

Etaep 6 : Ouvrir l'écran.

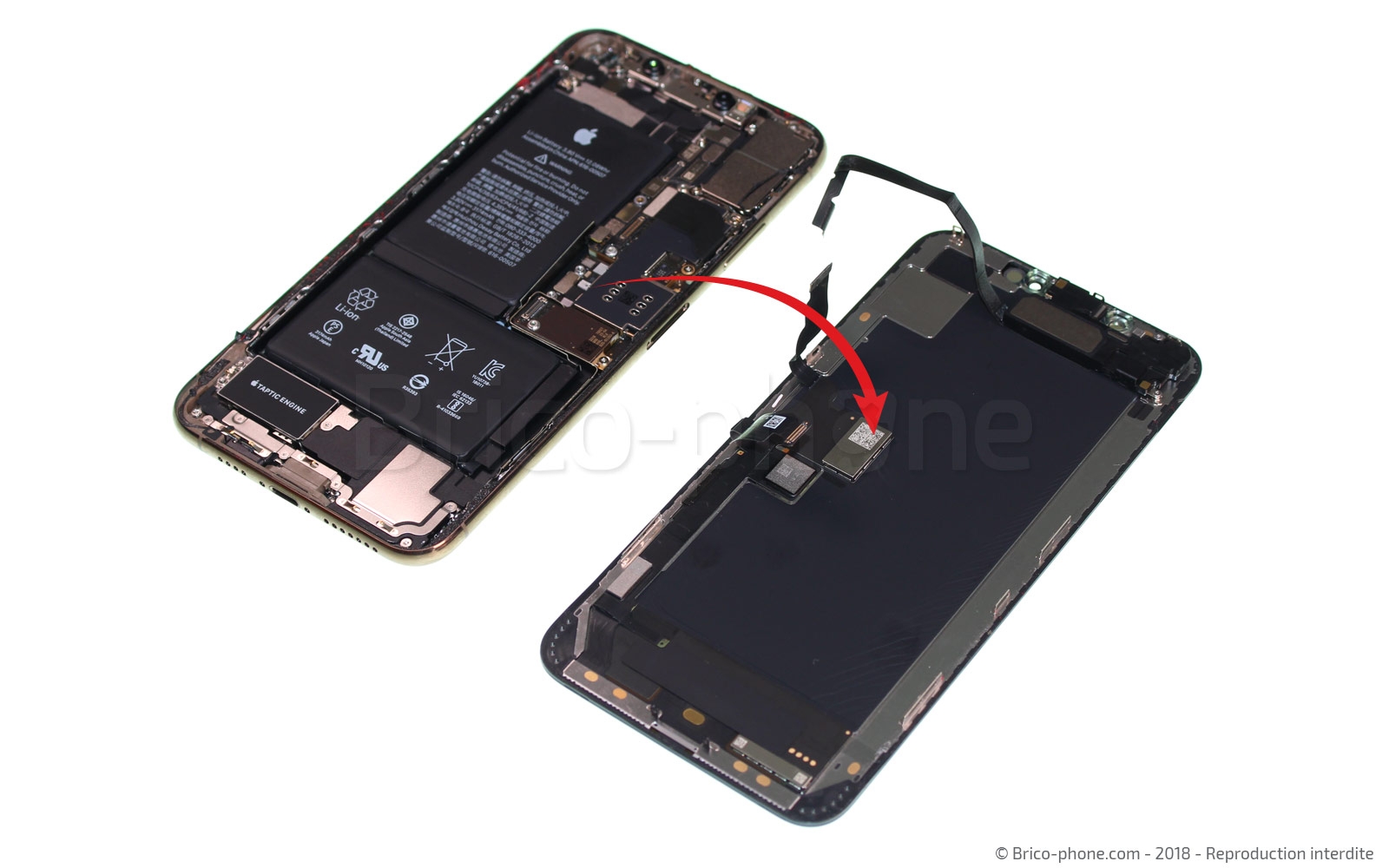

Vous pouvez désormais ouvrir l'iPhone comme une page de livre à l'envers (de la gauche vers la droite). Faites attention à ne pas trop tirer sur les nappes de l'écran qui sont toujours reliées à la carte mère.

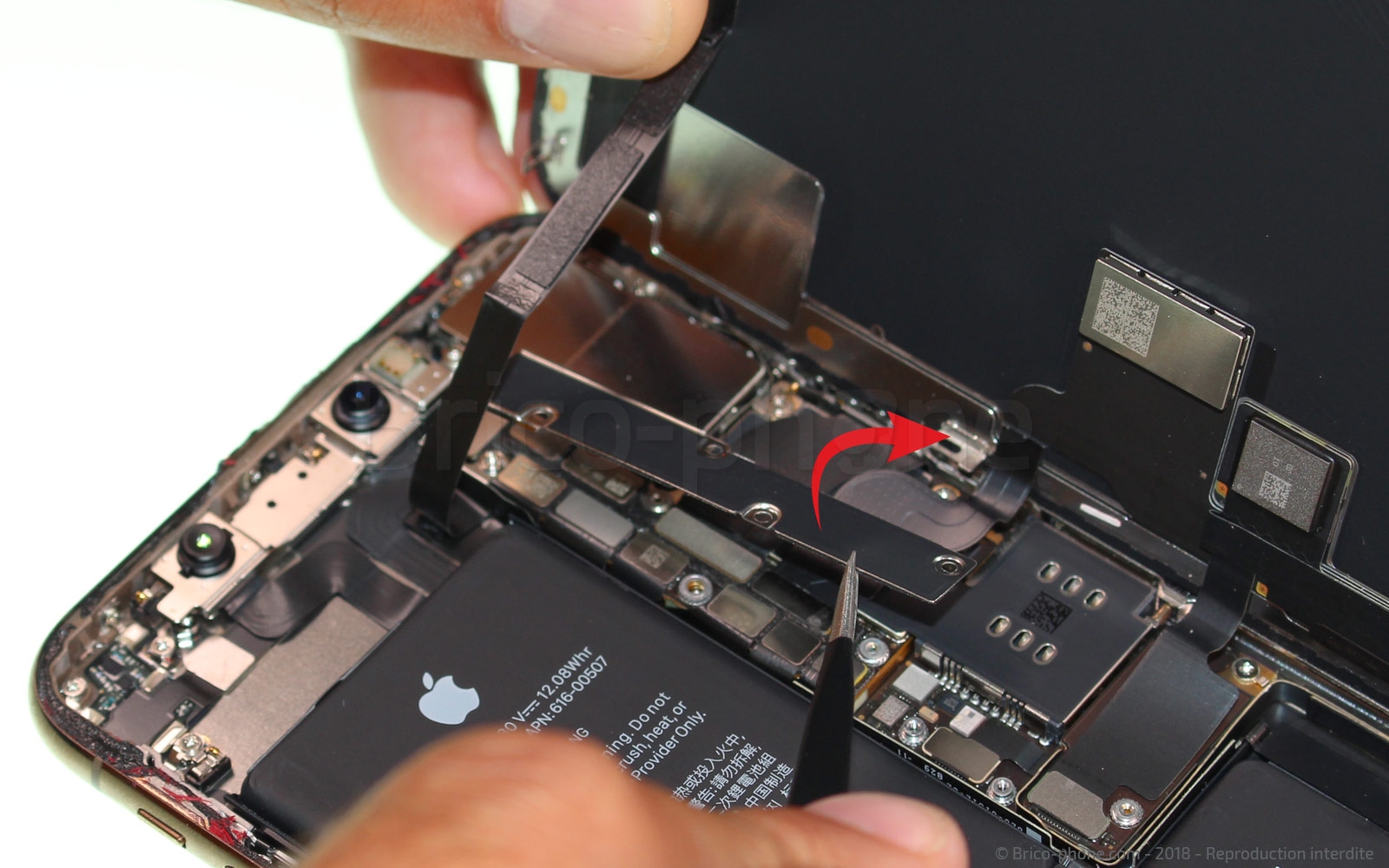

Etape 7 : Retirer la plaquette métallique

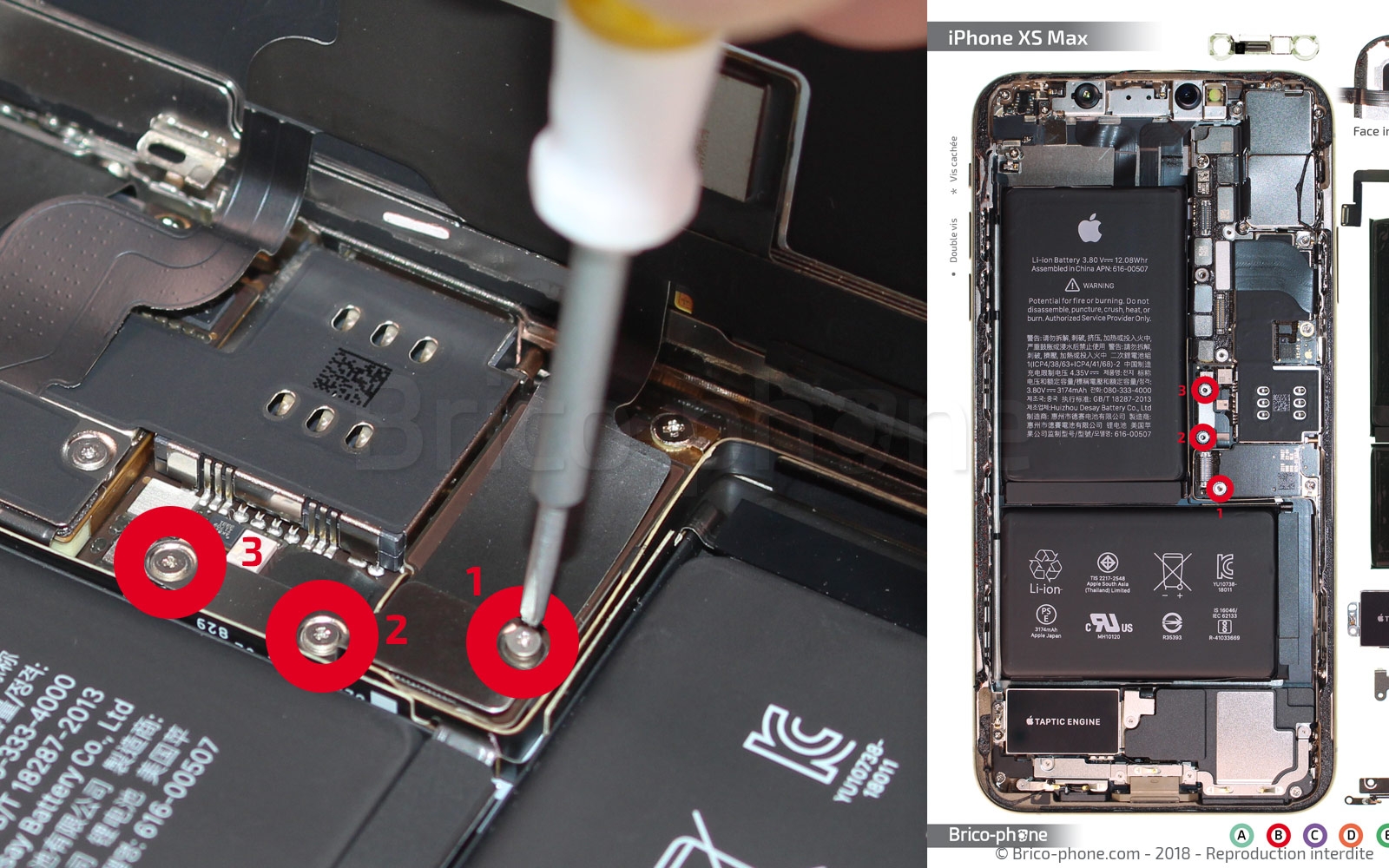

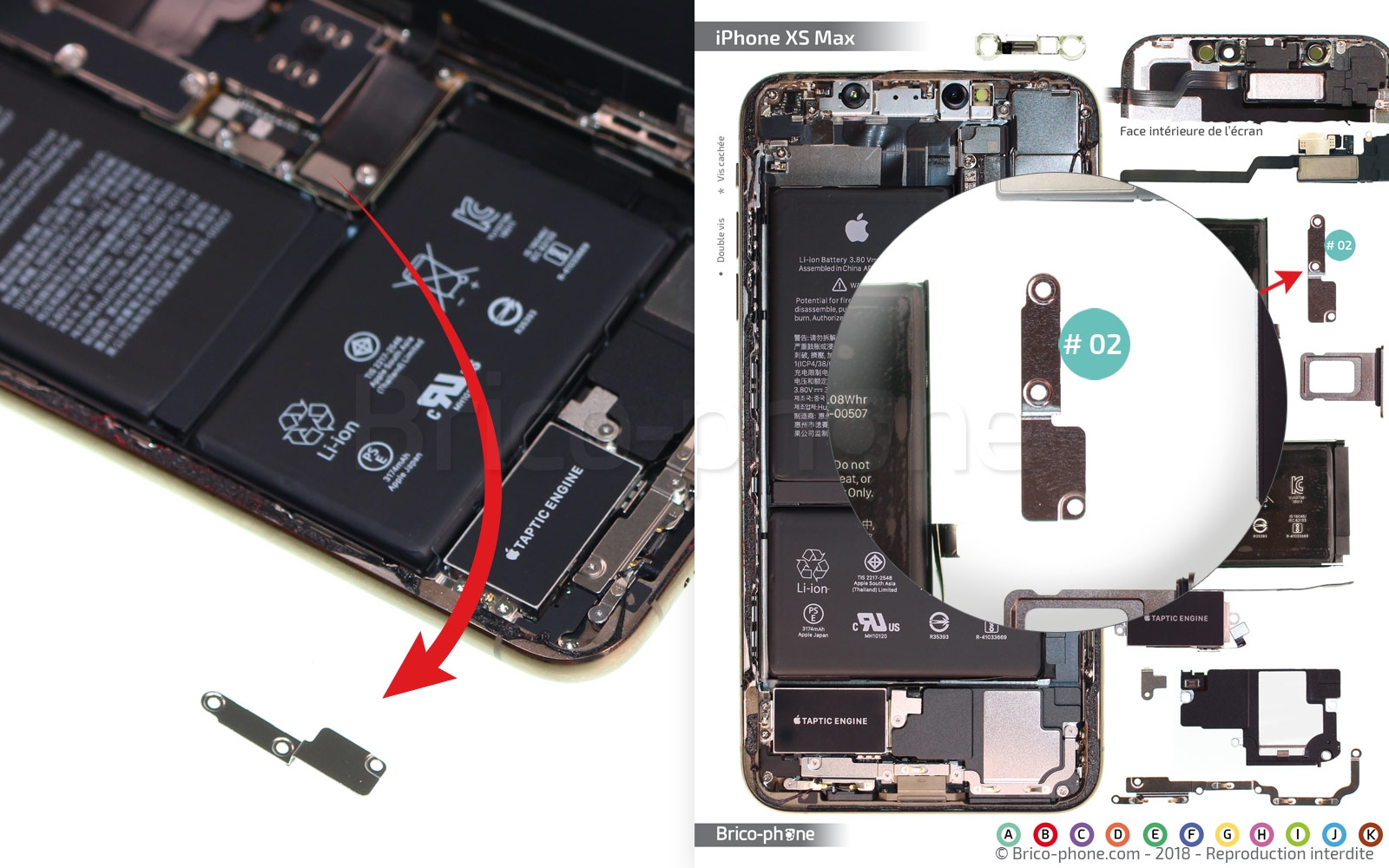

Désormais,munissez-vous du tournevis triwing, puis retirez les vis B1 à B3 . Prenez soin de les déposer sur le patron d'aide au montage afin de ne pas les intervertir lors du remontage. Vous pouvez maintenant retirer l'élément métallique #02 à l'aide de la pincette métallique.
Outils du kit utilisés
Outils du kit utilisés

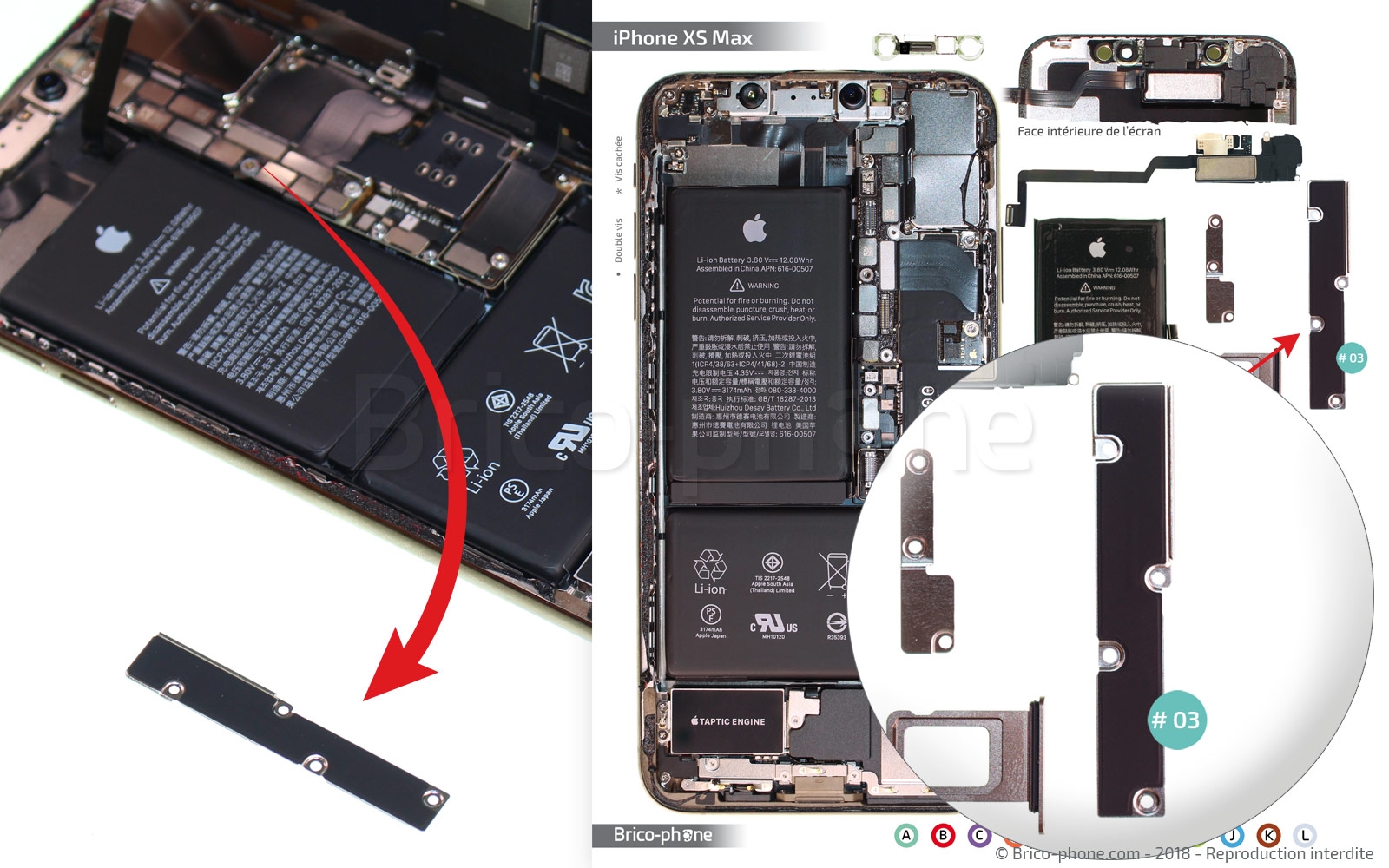

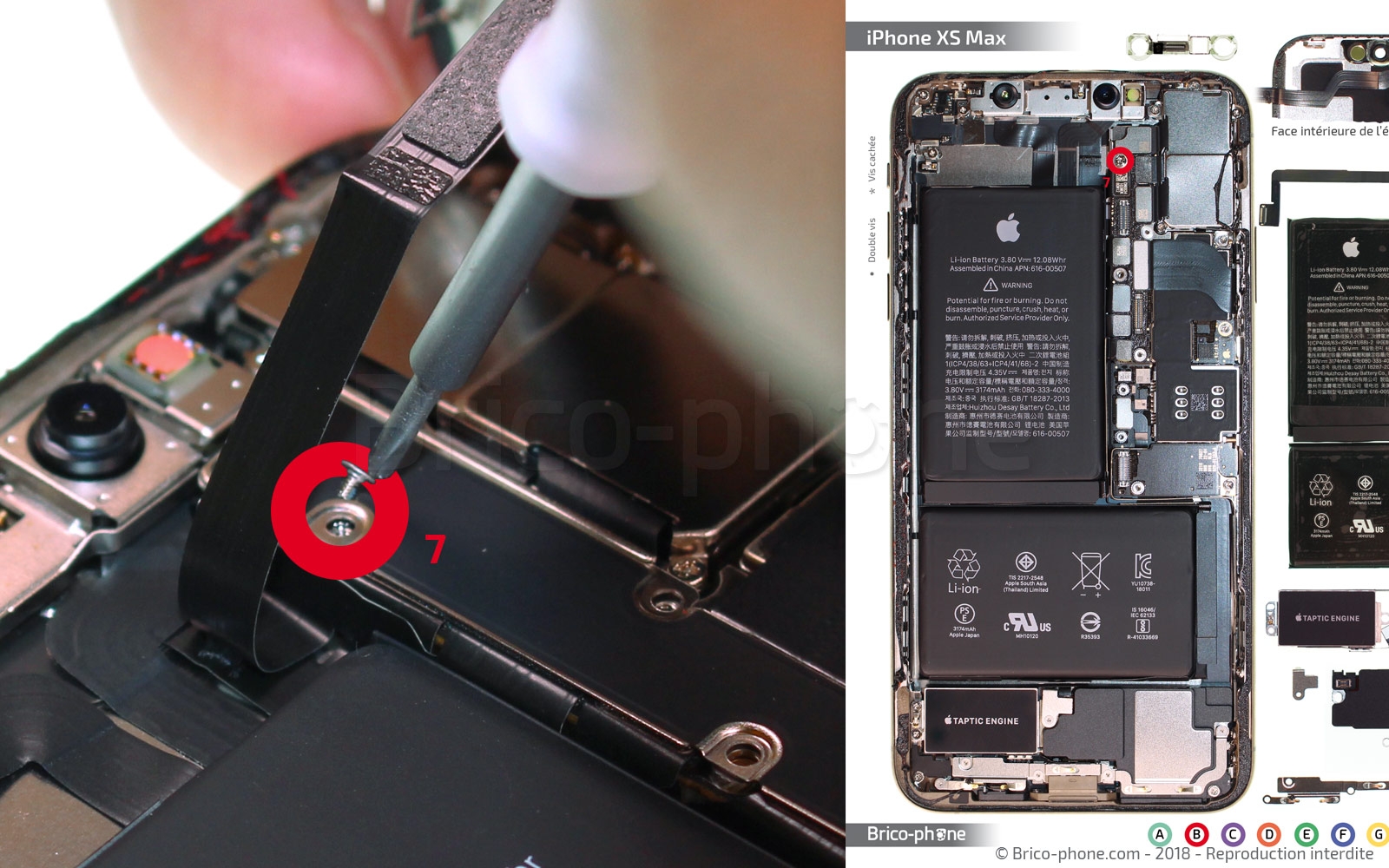

Etape 8 : Retirer l'élément #03

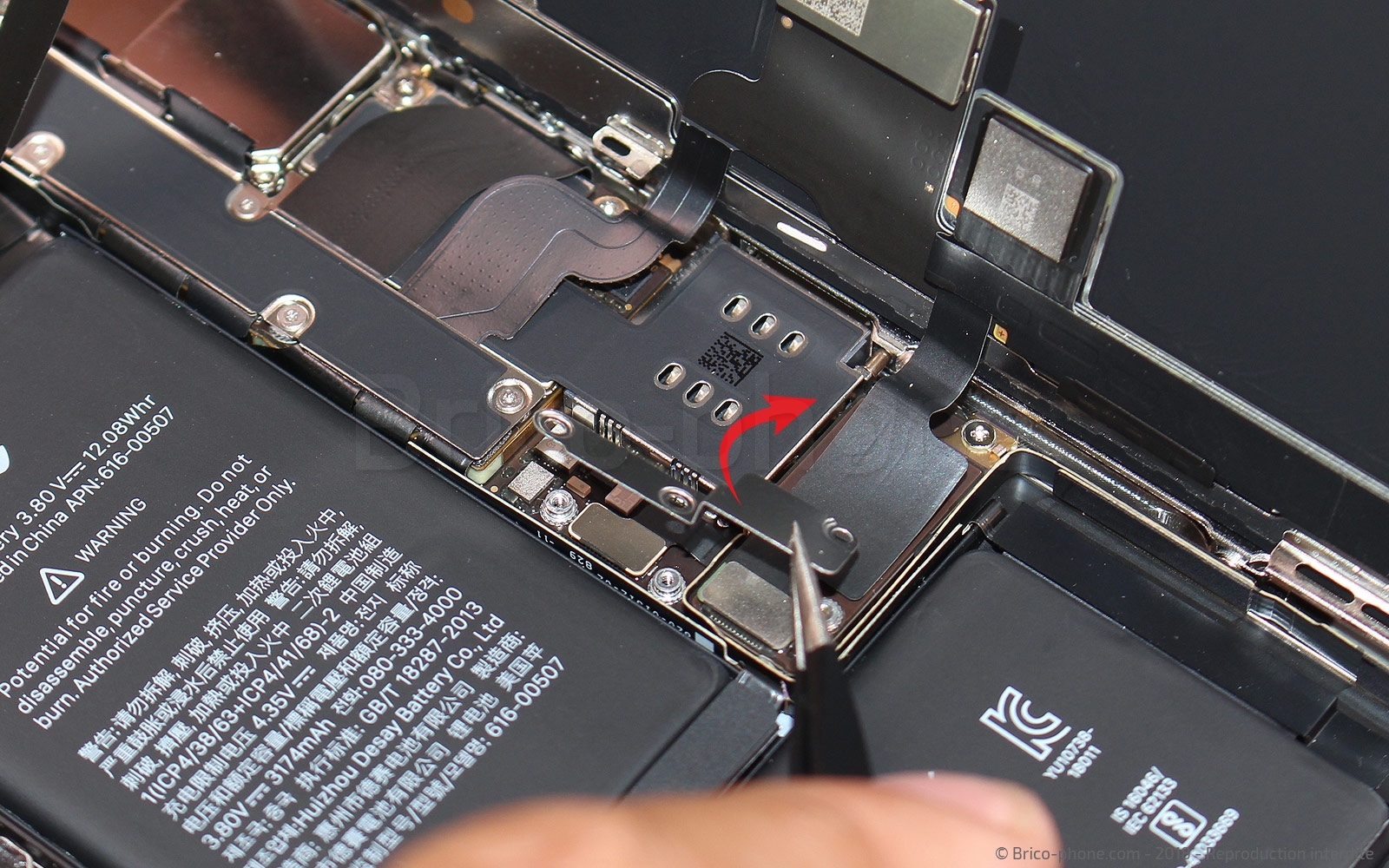

Toujours avec le triwing retirez les vis B4 à B7 puis déposez la plaquette #03 métallique sur votre plan de travail.
Outils du kit utilisés
Outils du kit utilisés

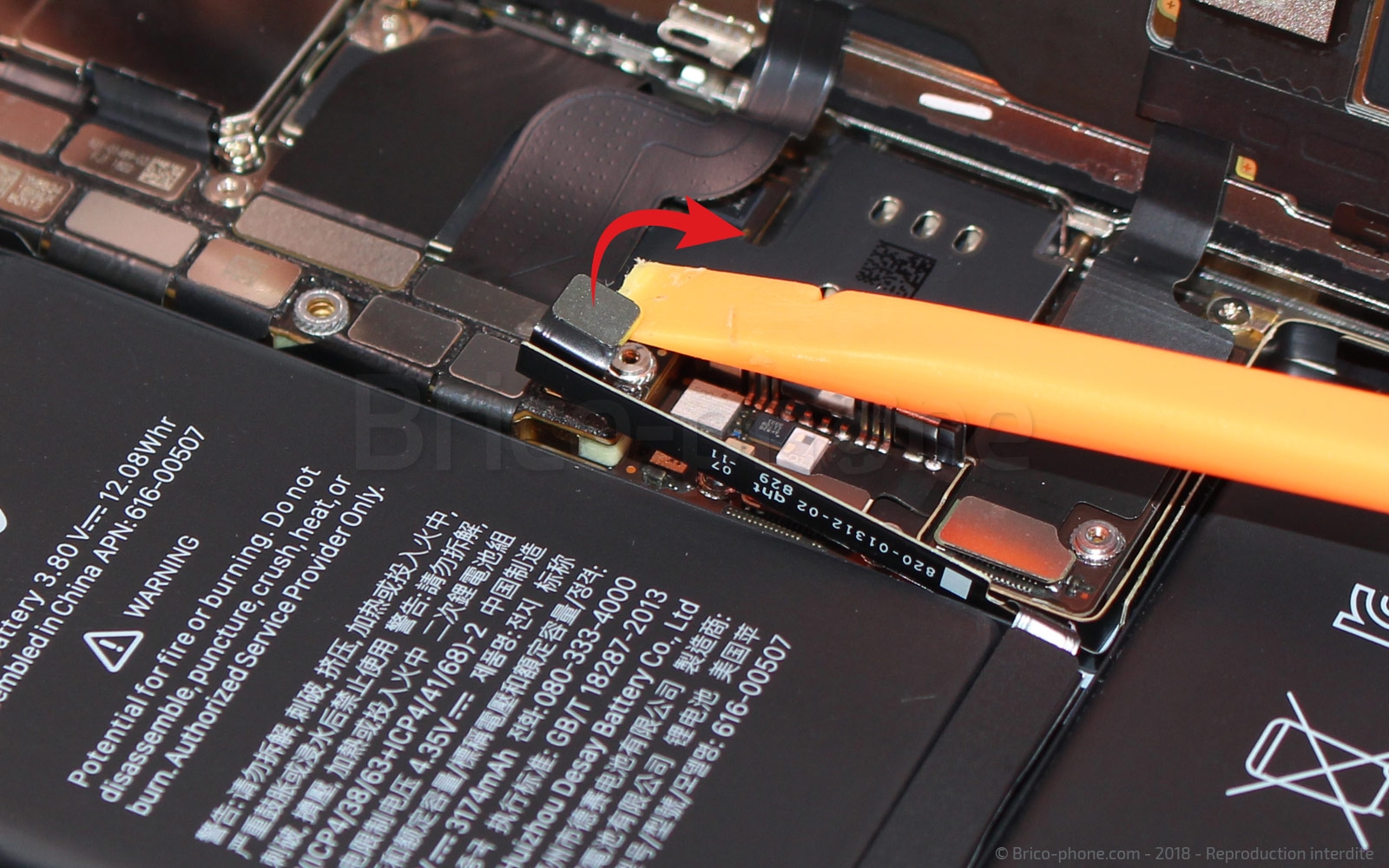

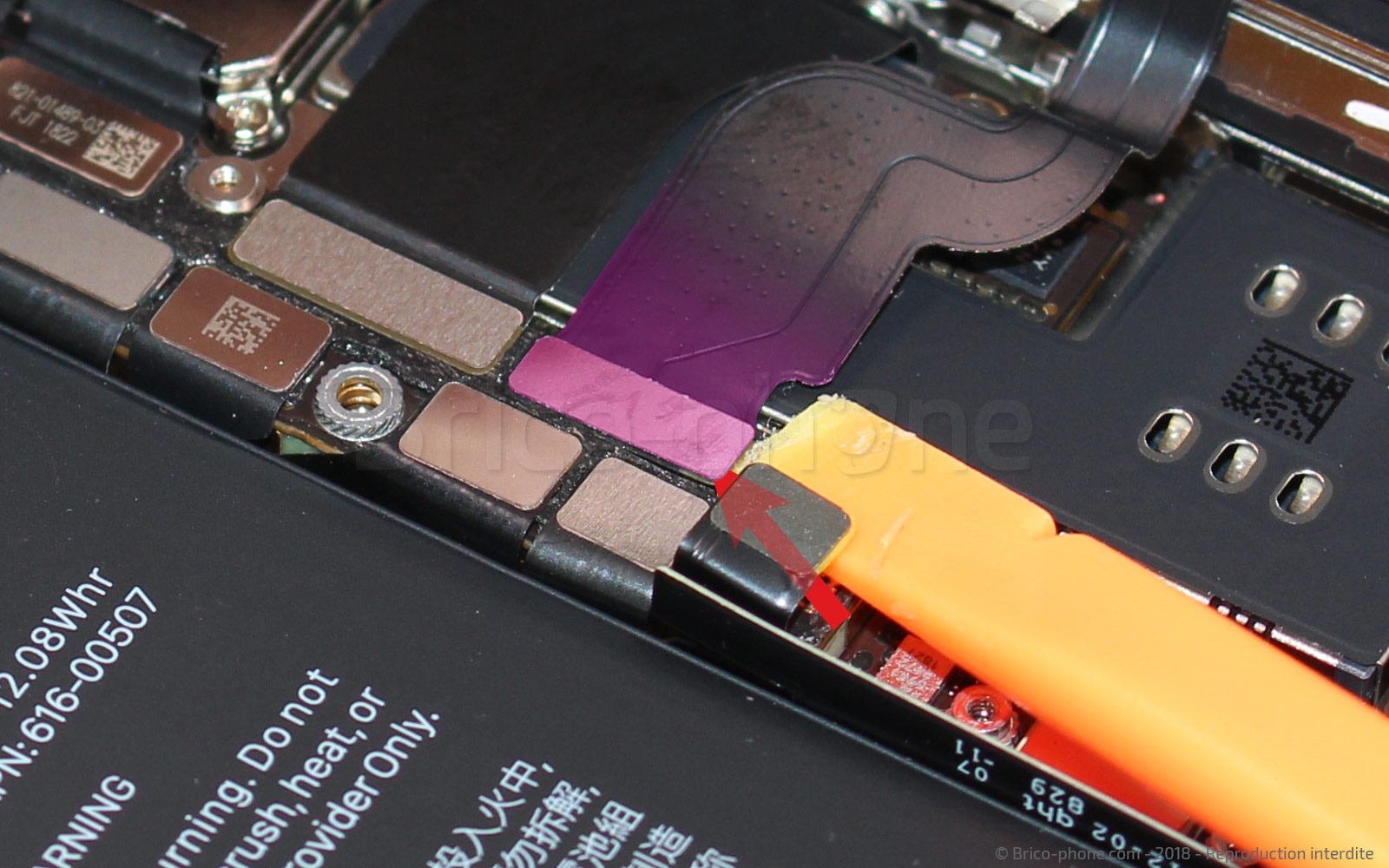

Etape 9 : Déconnecter la batterie

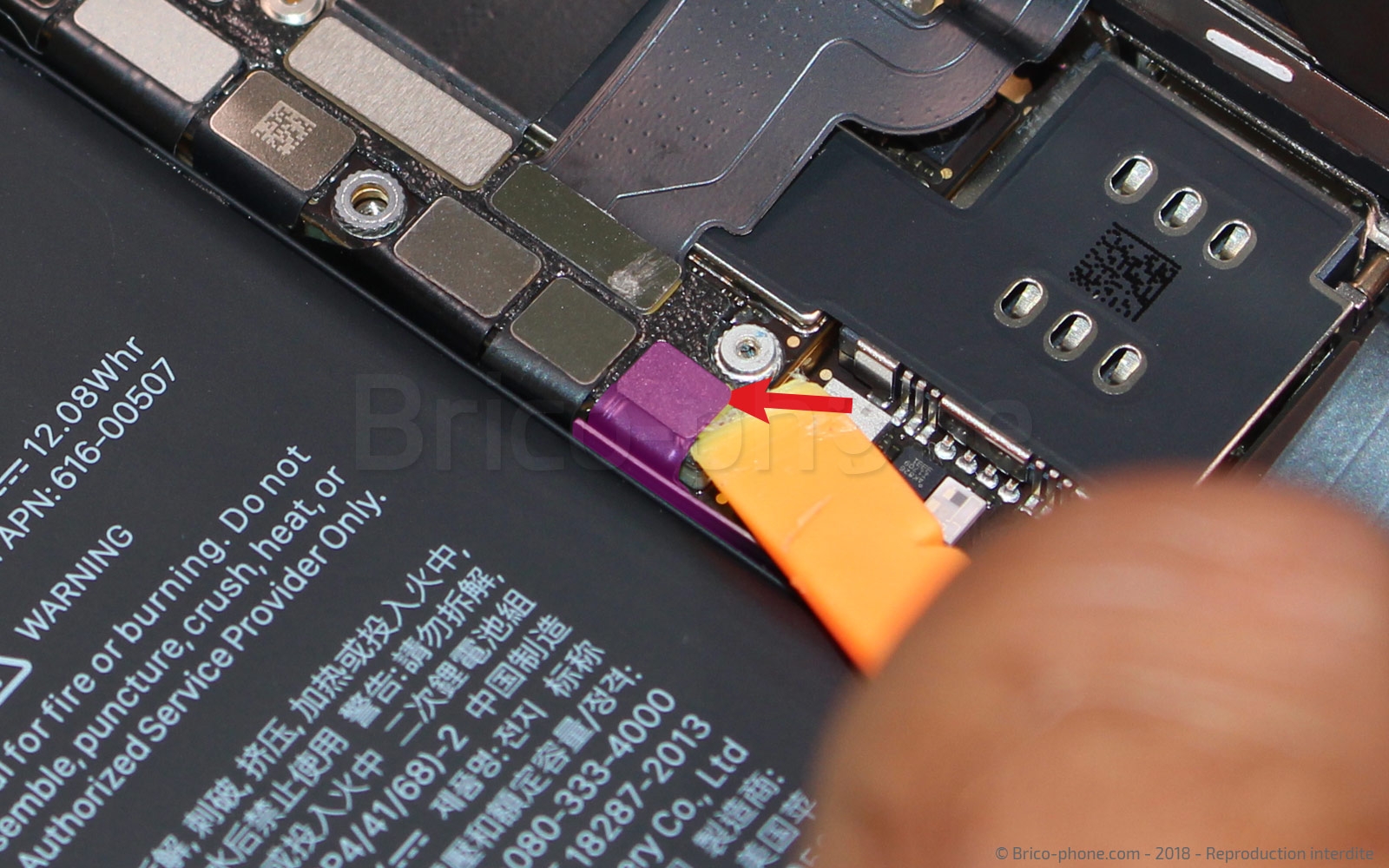

Maintenant que vous avez accès à la connectique de la batterie, débranchez celle-ci à l'aide d'un levier plastique. N'utilisez surtout pas un outil métallique, car vous risqueriez de créer un court-circuit.
Outils du kit utilisés
Outils du kit utilisés

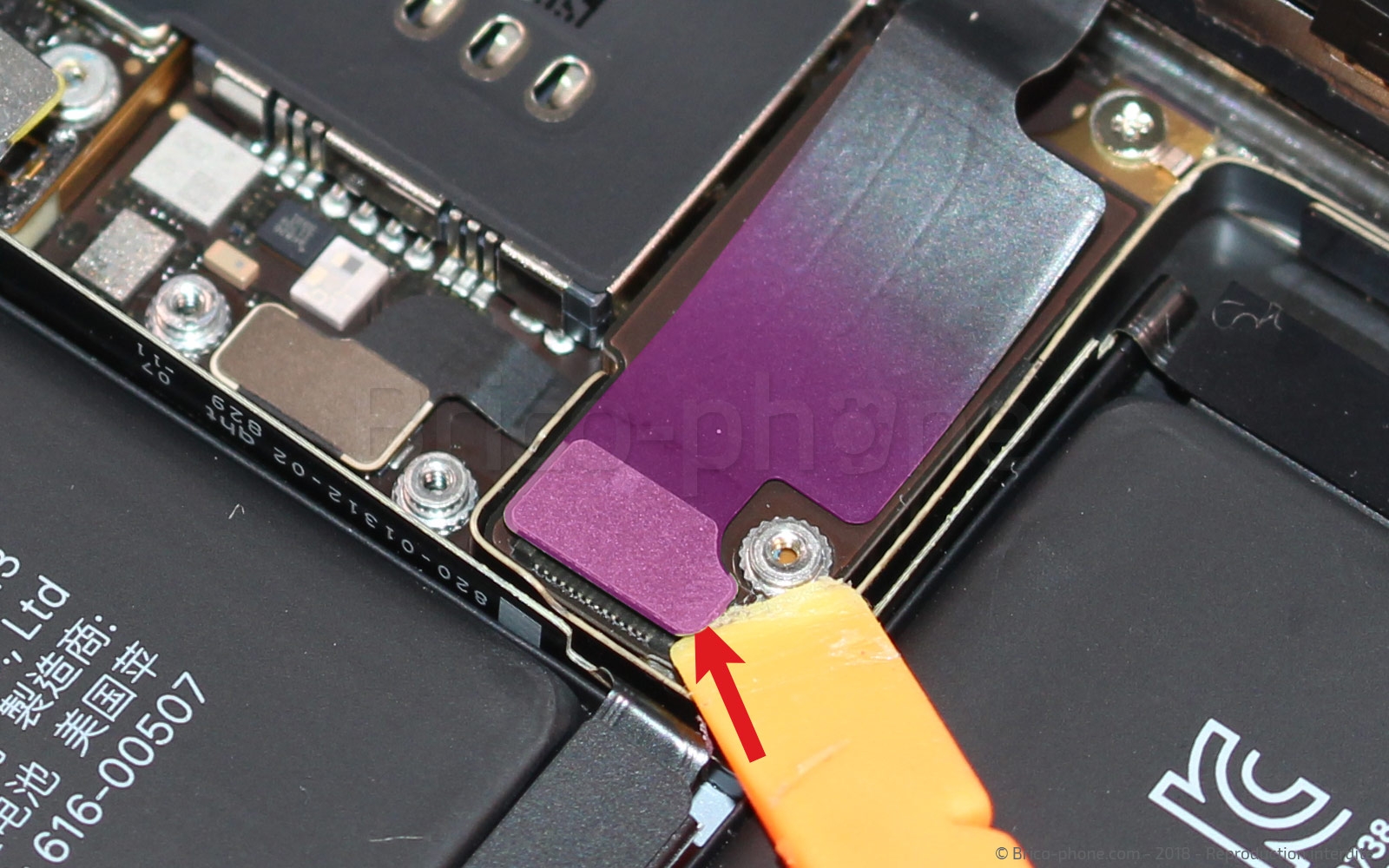

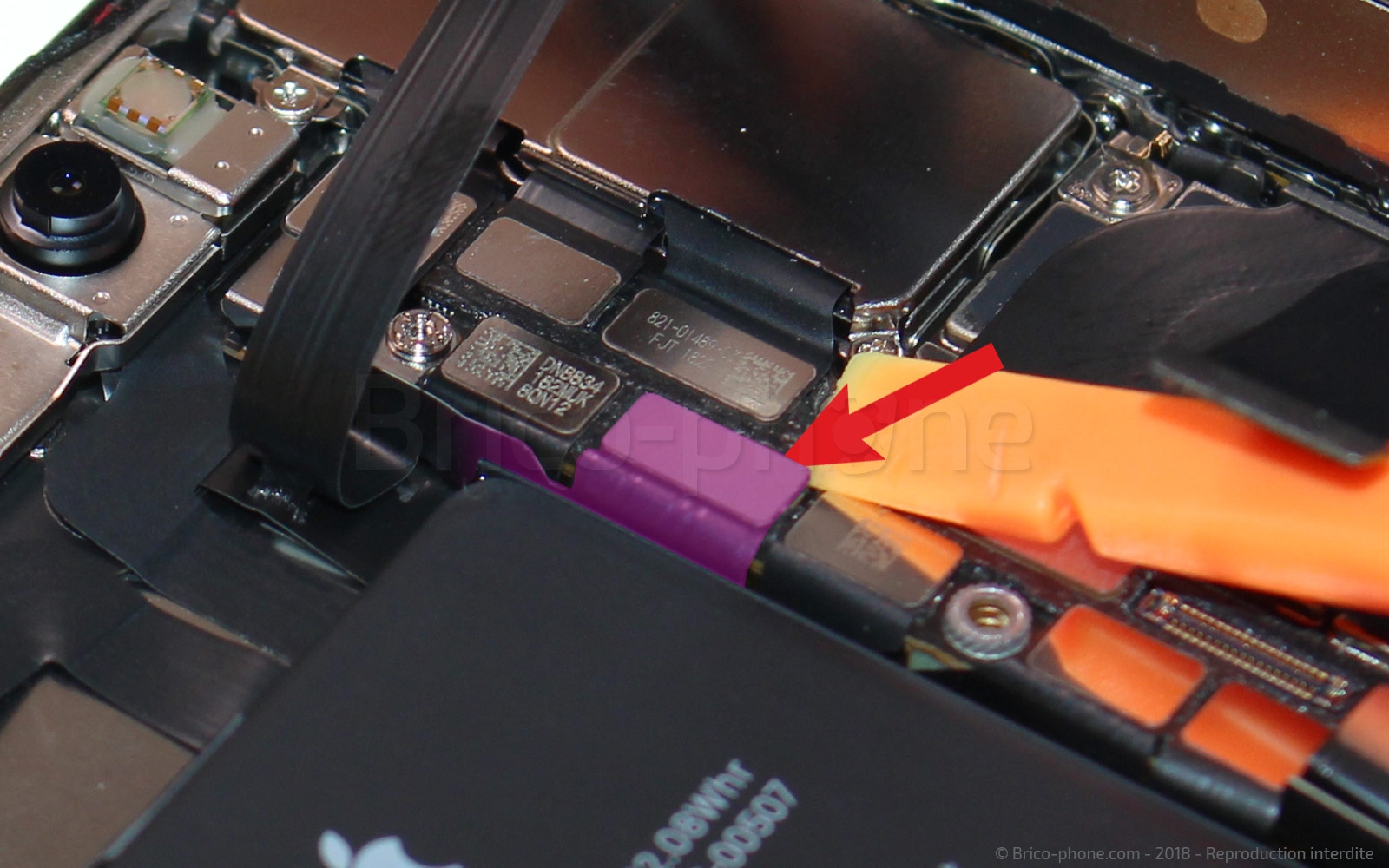

Etape 10 : Déconnecter l'écran
Toujours avec l'aide du spudger (levier en nylon fourni dans le kit d'outils) débranchez les 3 nappes de l'écran qui le relient à la carte-mère afin de le désolidariser complètement du reste de l'appareil.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce tutoriel de démontage pour le remplacement écran complet sur iPhone Xs Max touche à sa fin, il vous suffit de le prendre en sens inverse pour procéder au remontage. Afin d'éviter un rique de court-circuit, il est important de reconnecter les nappes de l'écran avec celle de la batterie.

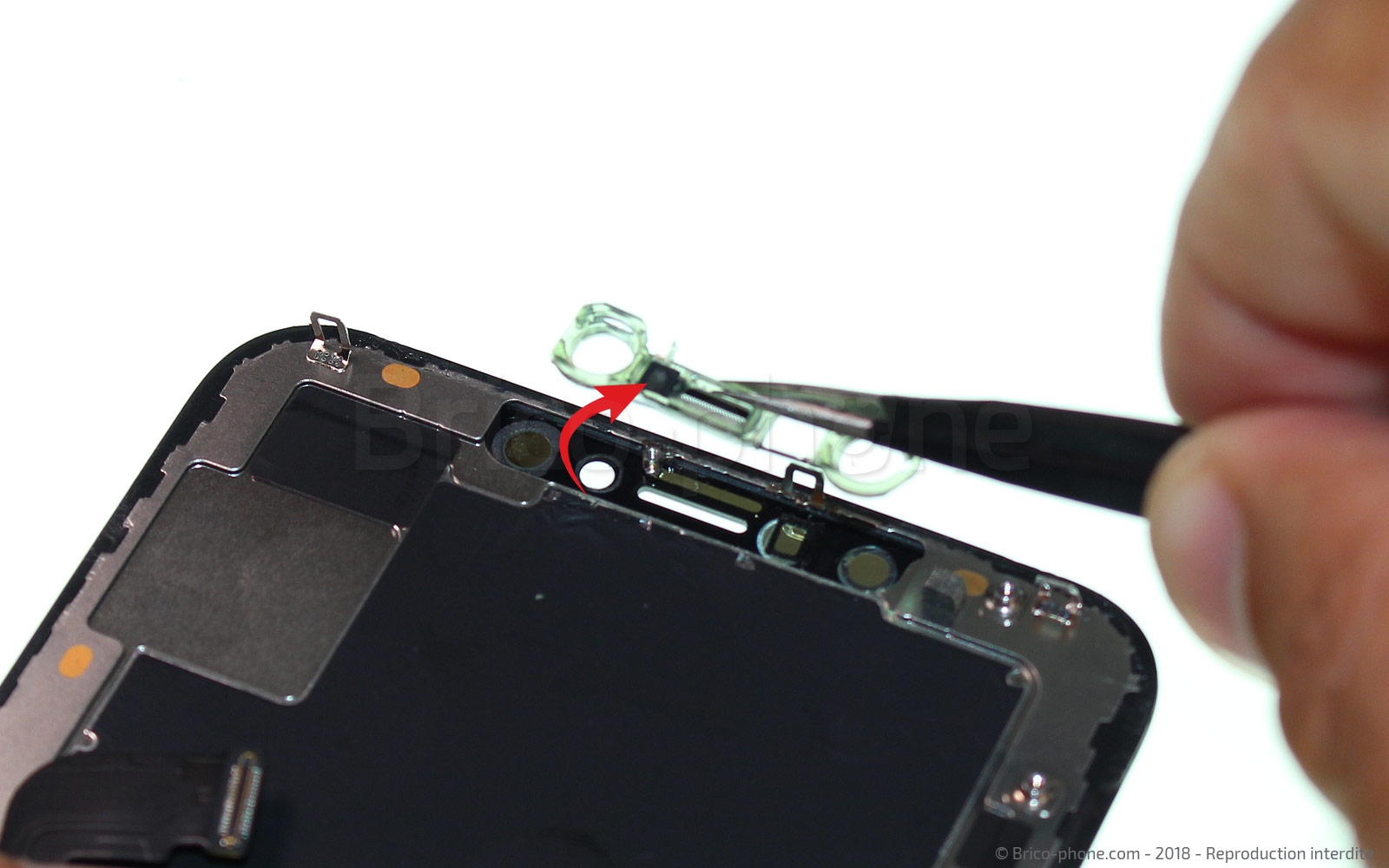

En fonction de l'écran commandé, il vous faudra dans certains cas récupérer le clip de la caméra avant si celui-ci n'est pas présent sur votre écran de remplacement.

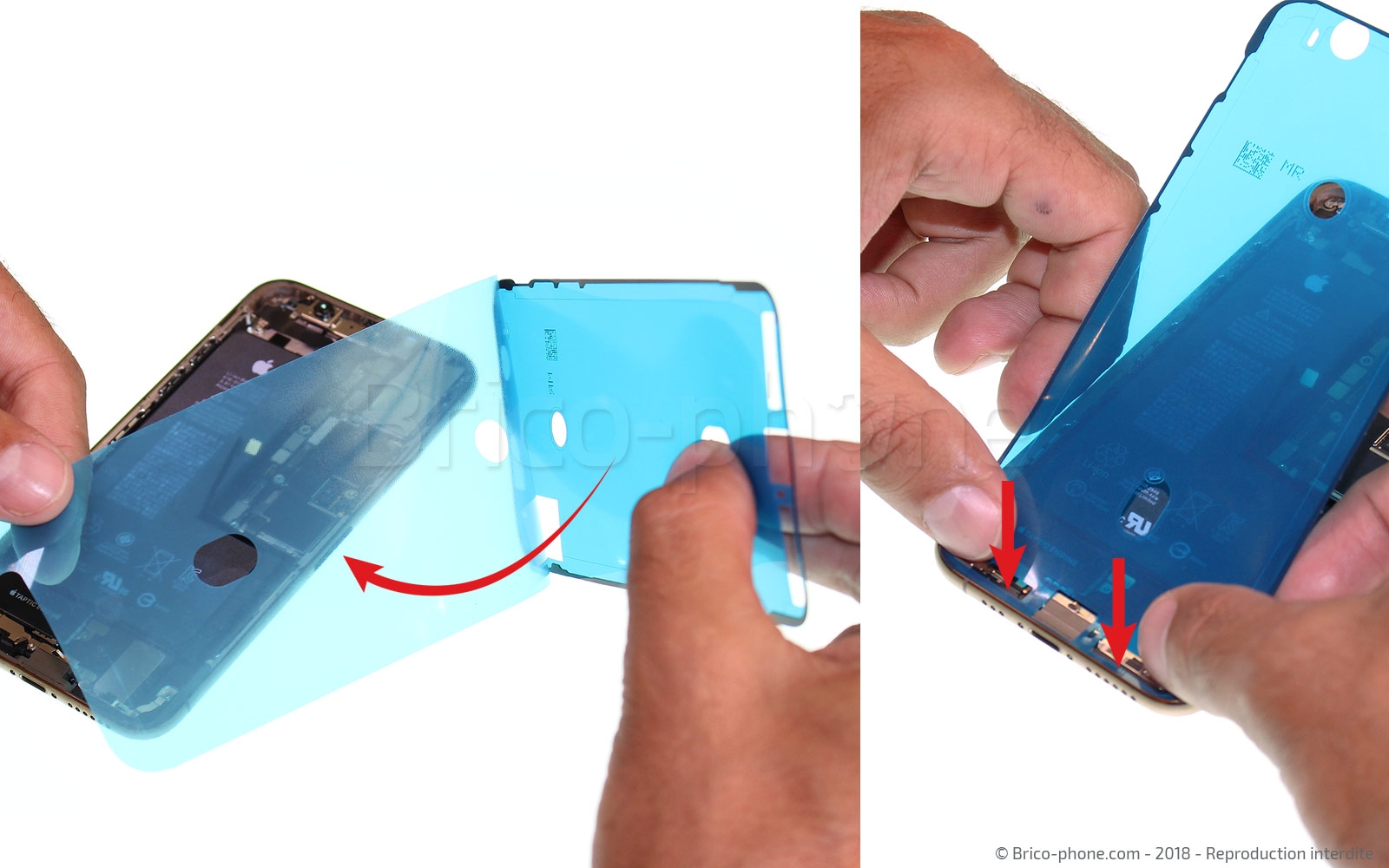

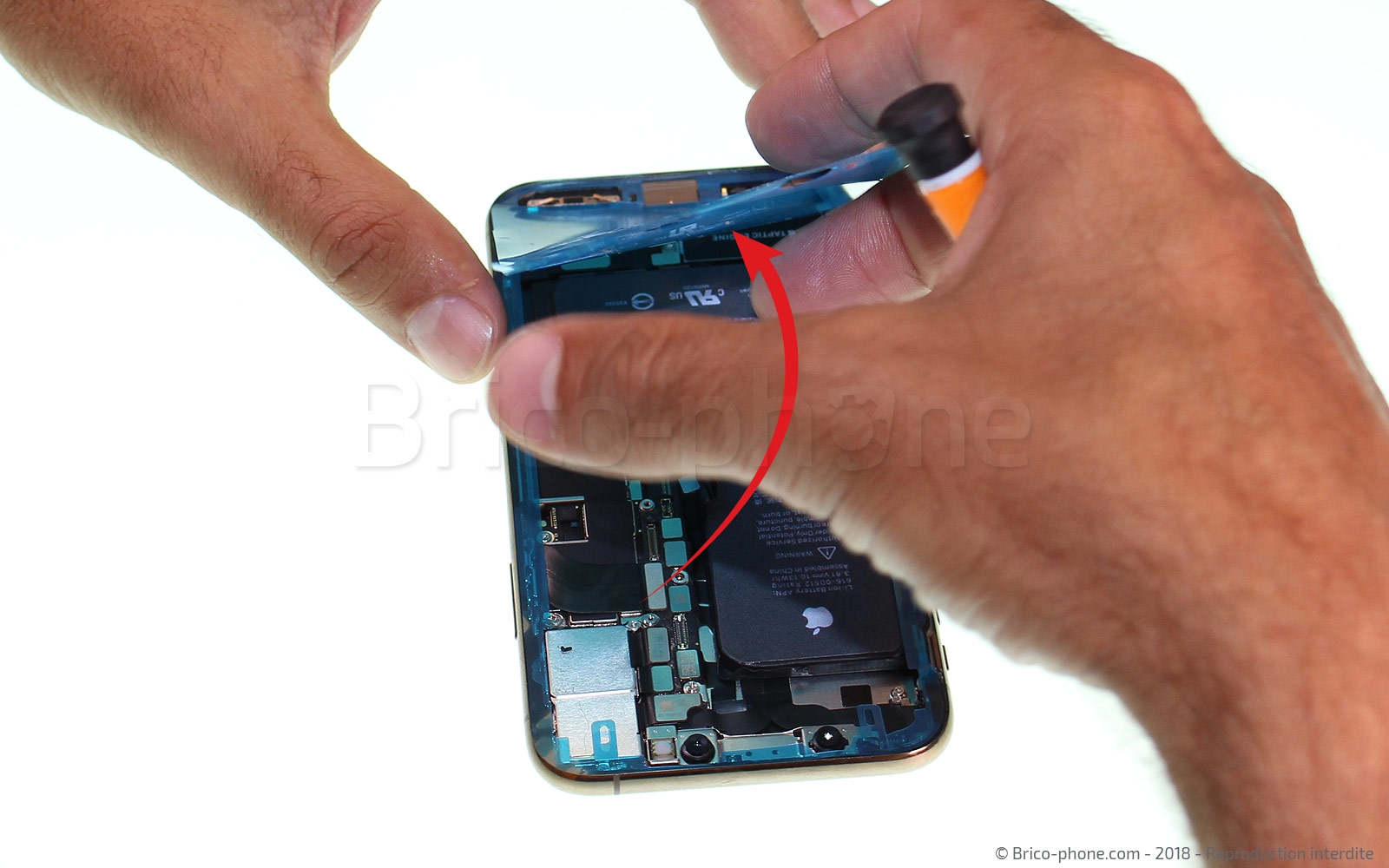

Nettoyez ensuite délicatement le châssis afin de pouvoir positionner proprement le joint d'étanchéité si vous avez fait le choix de le remplacer.
Outils du kit utilisés
Outils du kit utilisés
