Changement de connecteur de charge sur Redmi Note 5

Temps estimé : 20
Difficulté : 2.5/5
Redmi Note 5 | Temps estimé : 20 | Difficulté : 2.5/5

Votre Xiaomi Redmi Note 5 ne prend plus la charge quand il est branché sur secteur ? Il n'est plus reconnu par votre ordinateur quand vous l'y connectez ? Le problème vient surement du connecteur de charge (ou dock).

Heureusement, Brico-Phone est là pour aider. Grâce à ce tutoriel photo de qualité ainsi que les kits d'outils et composants spécialement composés et sélectionnés par nos techniciens, réparez vous même votre smartphone défectueux à moindres frais et directement chez vous !

Diagnostic

› Votre Xiaomi Redmi Note 5 ne prend plus la charge.
› Le connecteur est endommagé et le câble ne rentre plus.
› Votre téléphone n'est plus reconnu lorsque vous le branchez

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Micro USB pour Xiaomi Redmi Note 5
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Avant de commencer

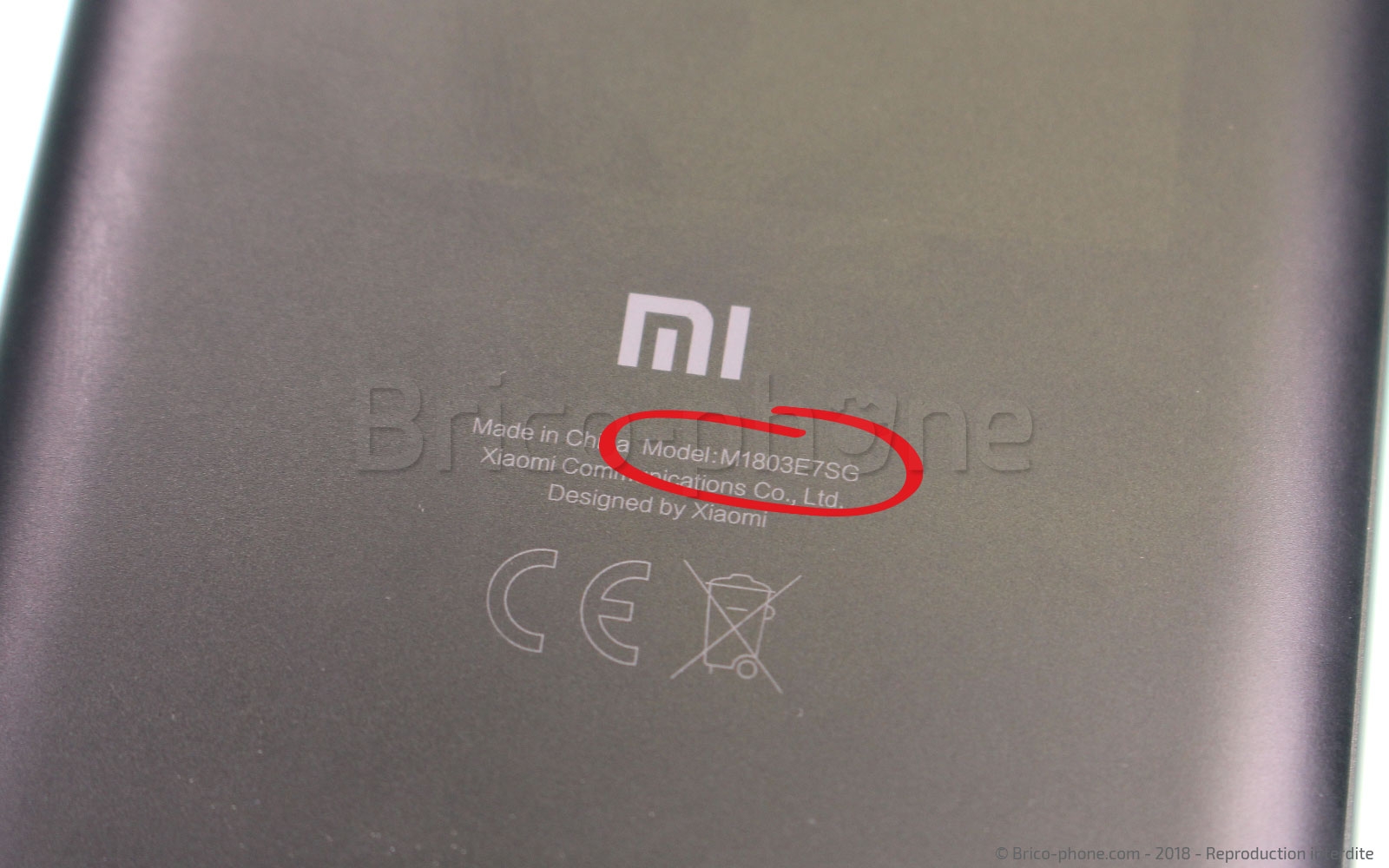

Avant d'ouvrir votre téléphone, commencez par vérifier que vous possédez bien un Xiaomi Redmi Note 5. De nombreux appareils se ressemblent et les pièces détachées sont rarement compatibles d'un modèle à l'autre.

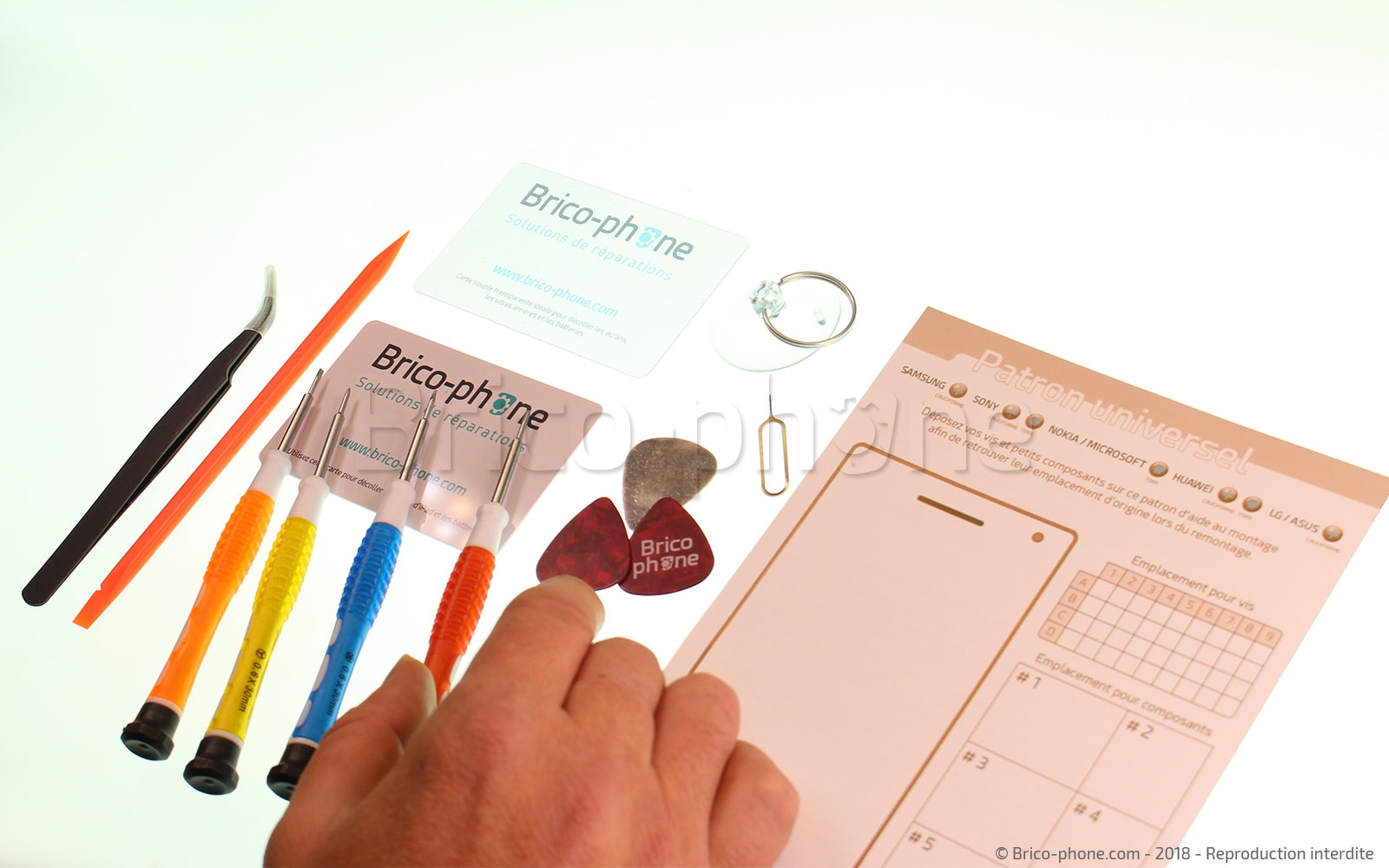

Sortez ensuite vos outils, puis fixez le patron d'aide au montage fourni dans votre commande.

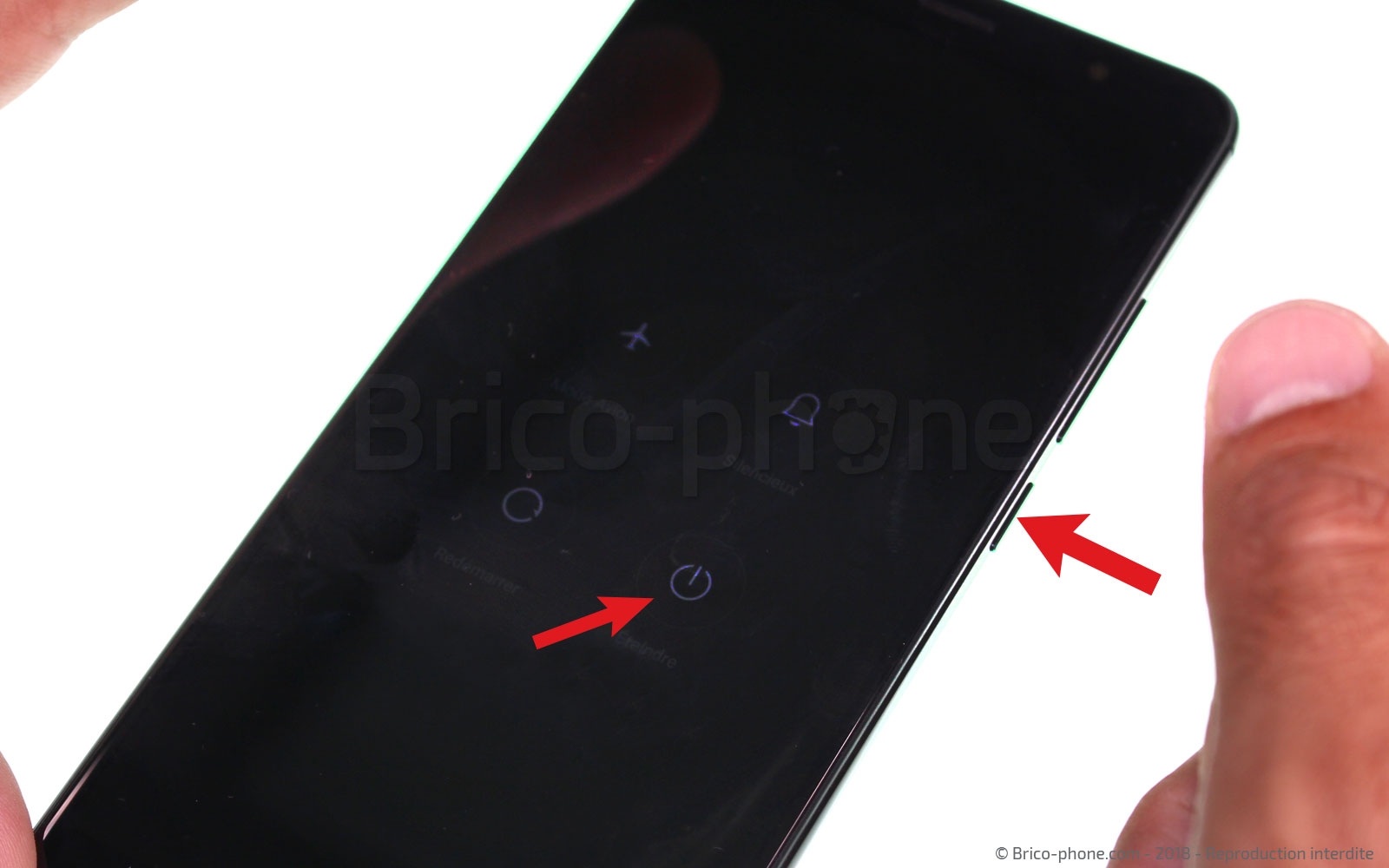

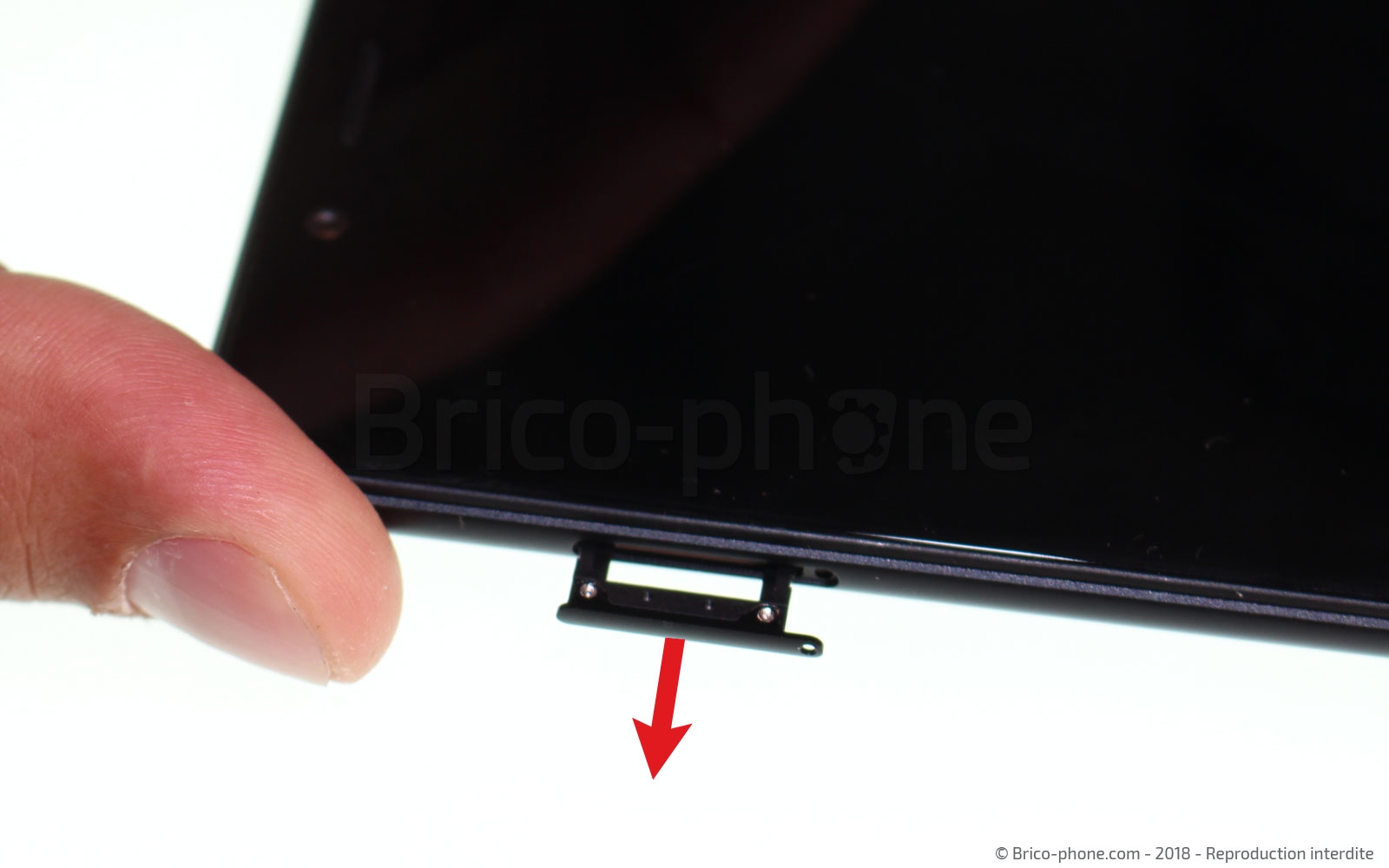

Il ne vous reste plus qu'à éteindre votre appareil à l'aide du bouton prévu à cet effet et de retirer le rack de la carte Sim à l'aide de l'outil d'extraction.
Outils du kit utilisés
Outils du kit utilisés

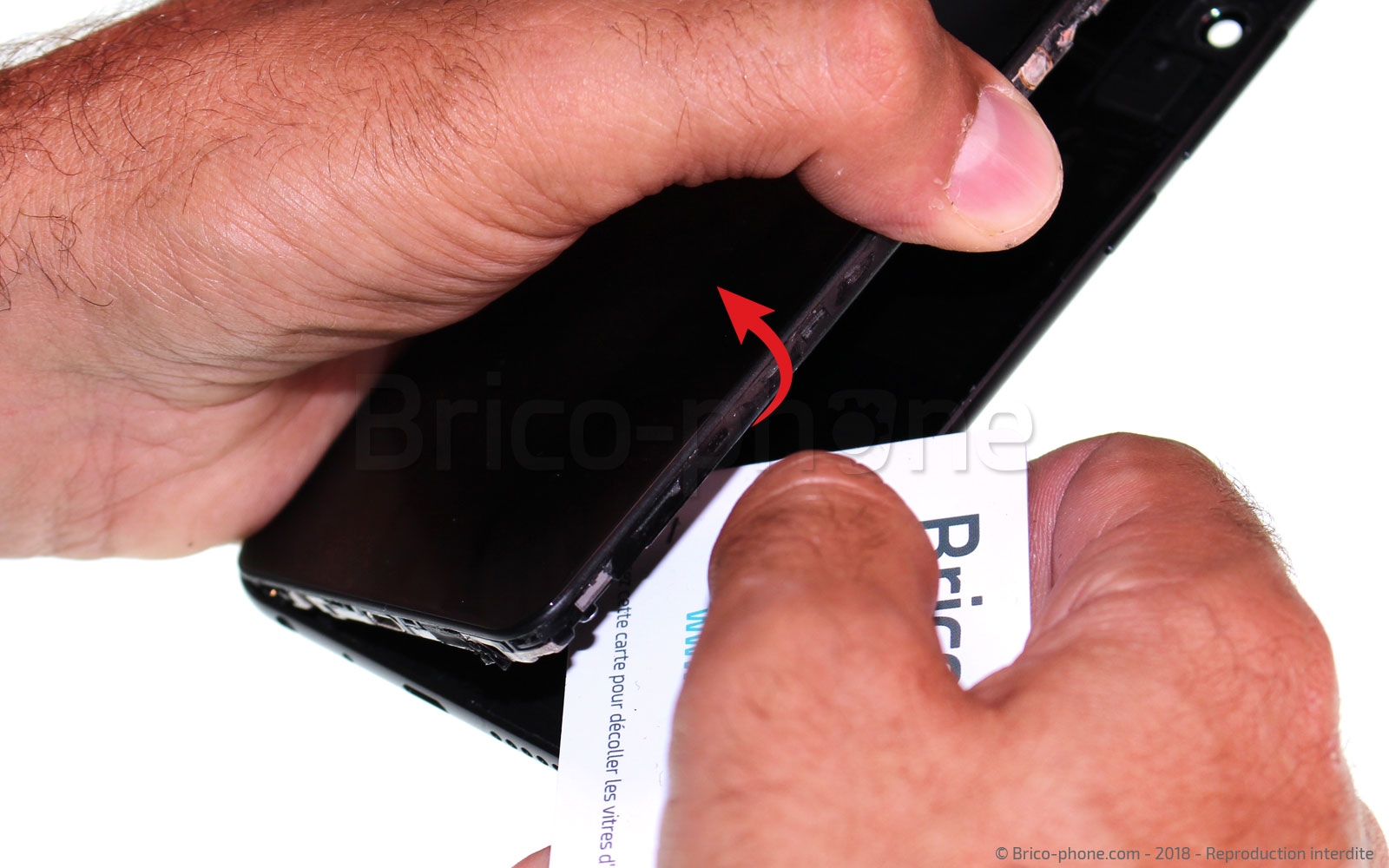

Etape 1 : Déclipser la coque
Le bloc écran est tout simplement clipsé à la coque arrière, il est donc relativement simple d'ouvrir ce modèle de smartphone.

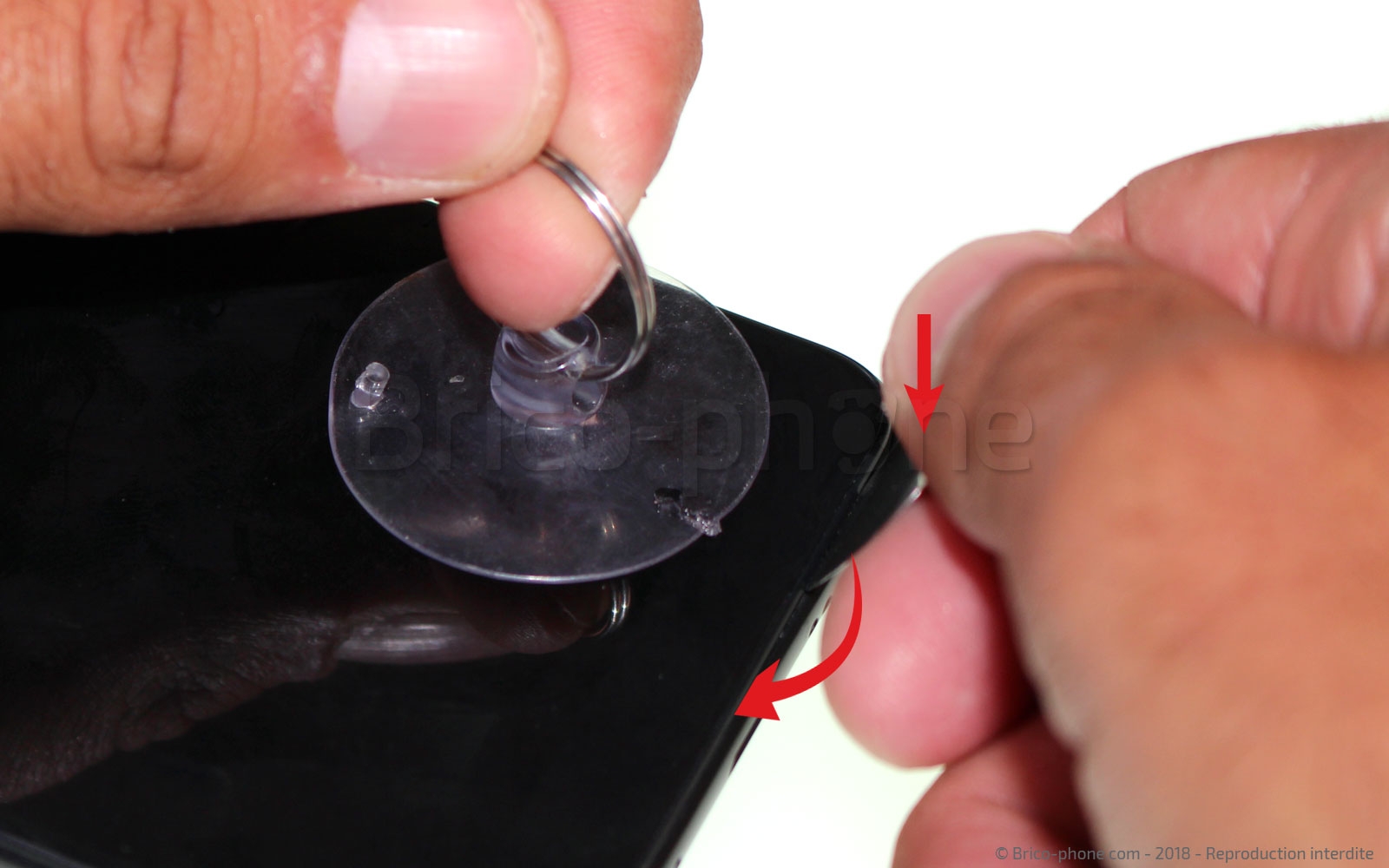

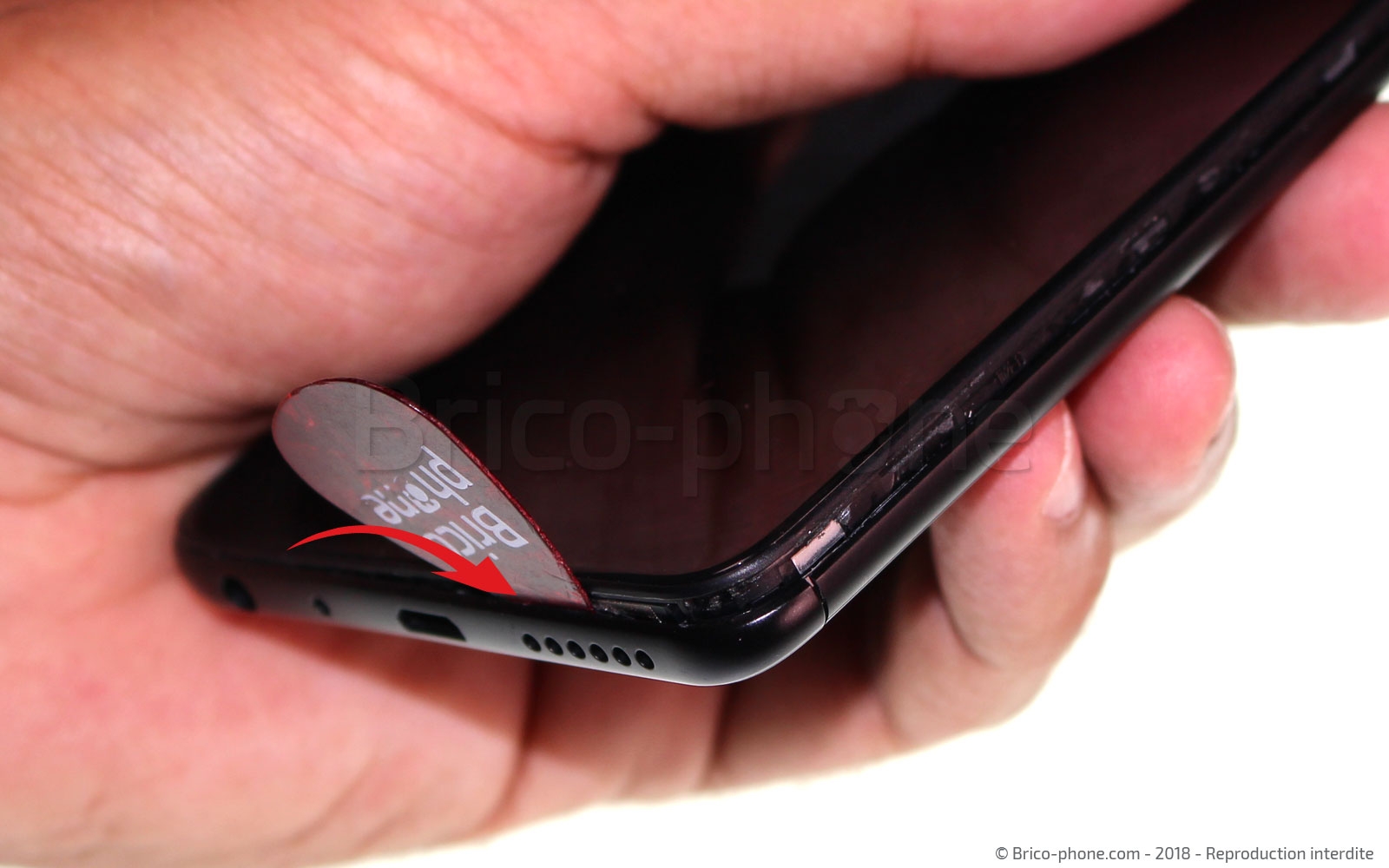

Utilisez le médiator métal (plus rigide et donc plus facile à insérer), et la ventouse pour créer le premier interstice.
Remplacez-le ensuite par le médiator plastique pour éviter de rayer votre smartphone, puis faites levier tout autour de la coque afin de la déclipser complètement. Pour cela, vous pouvez également utiliser la carte PVC.
Outils du kit utilisés
Outils du kit utilisés

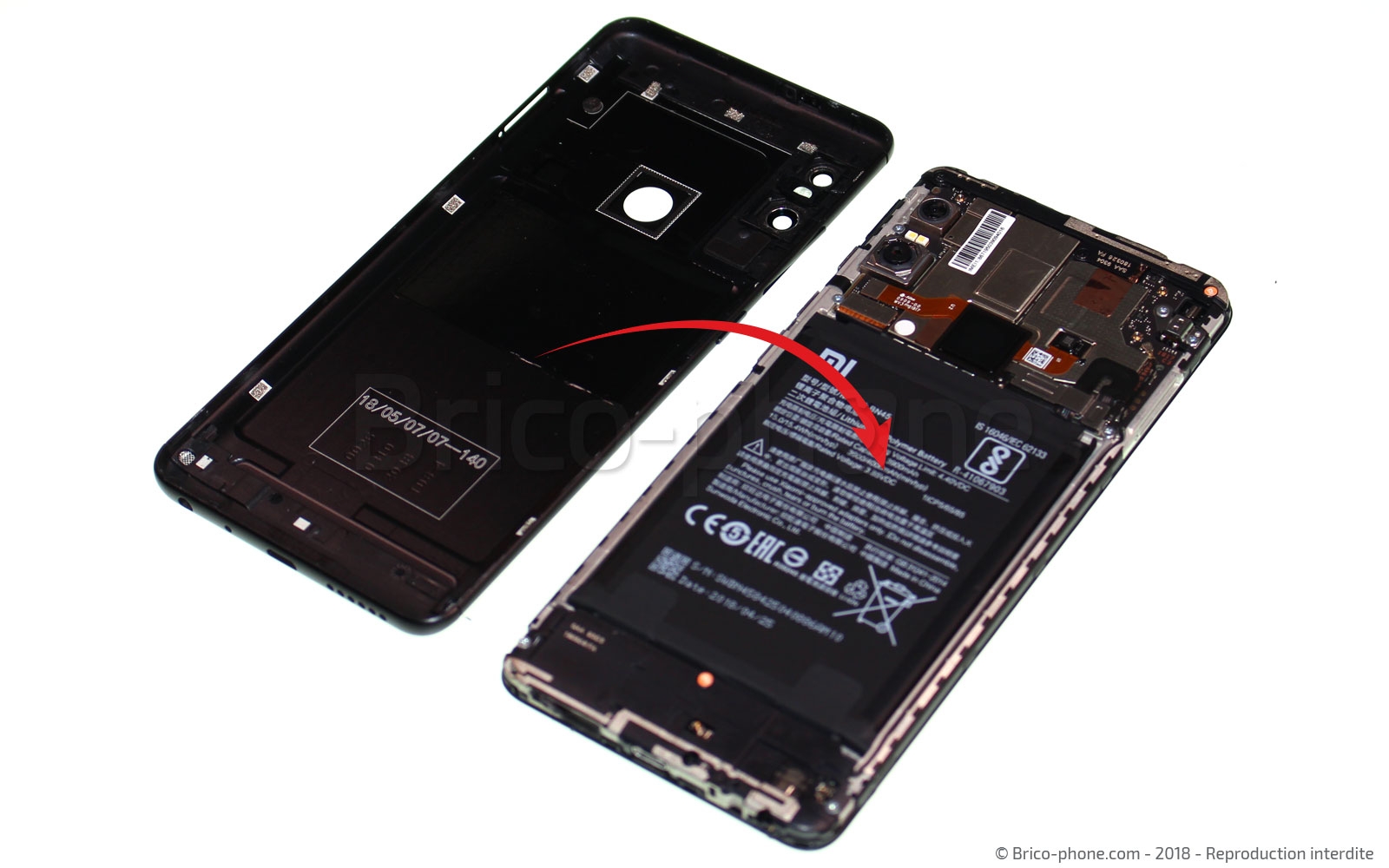

Etape 2 :Retirer la coque

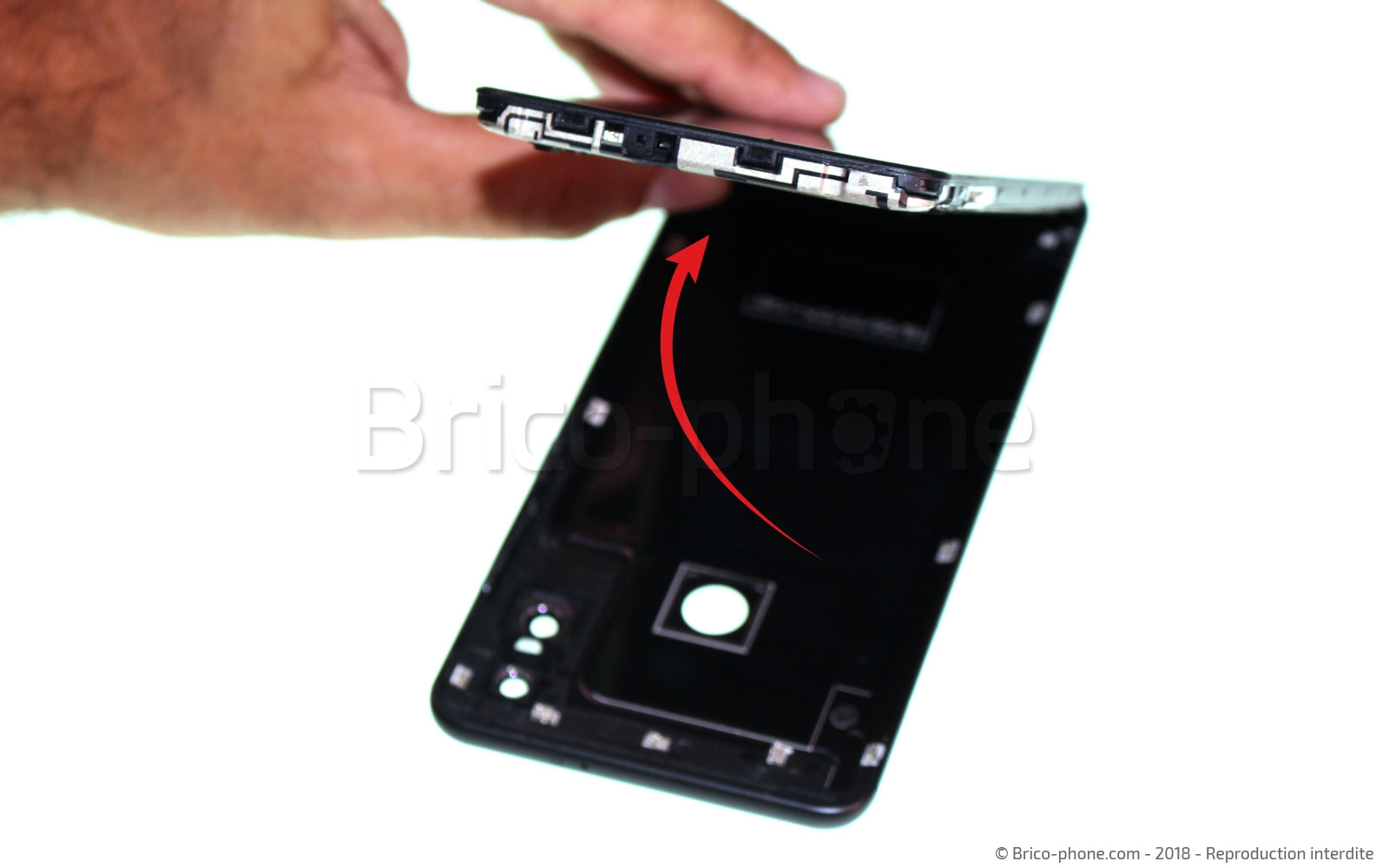

Une fois déclipsée, retirez la coque arrière.

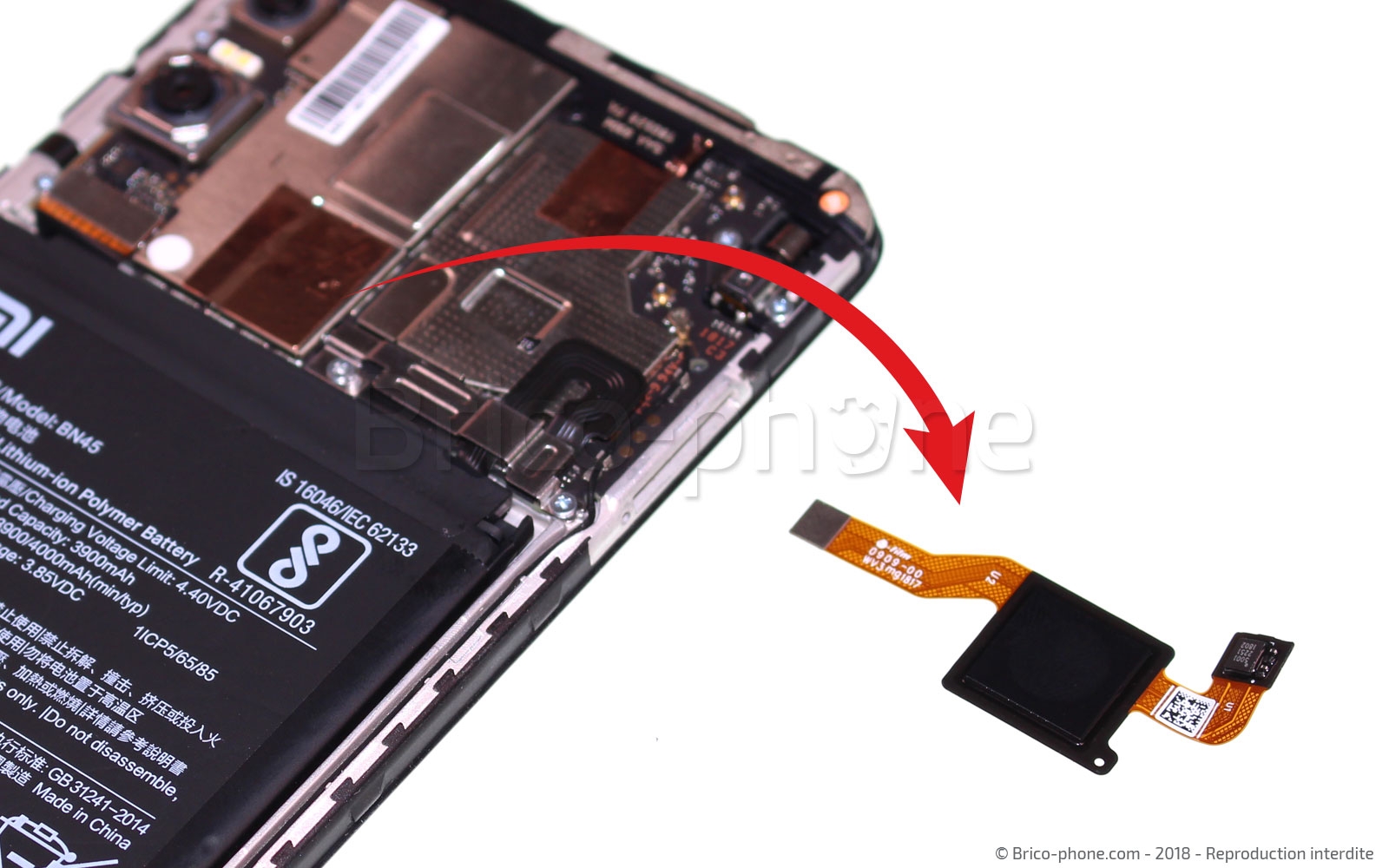

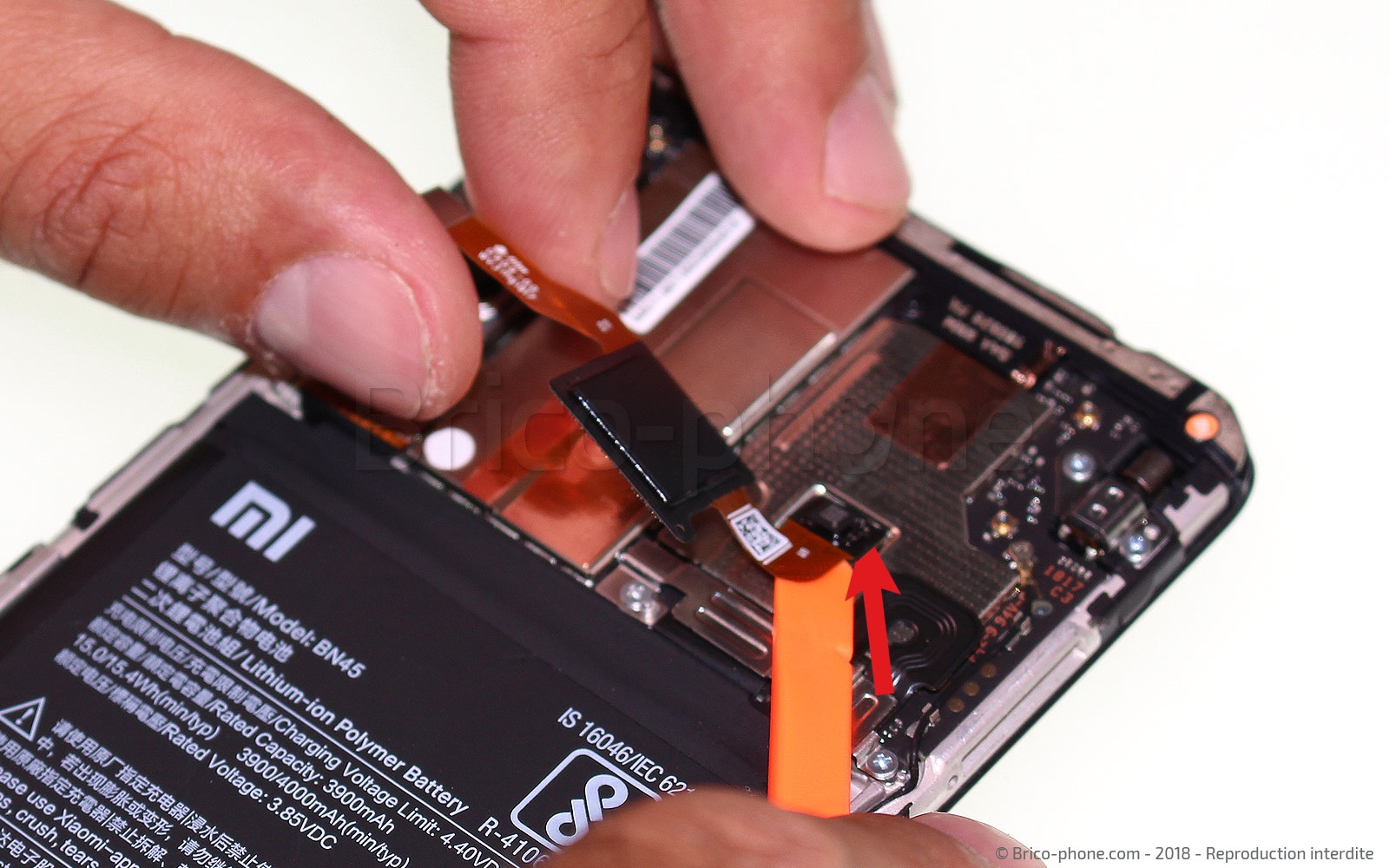

Etape 3 : Retirer la nappe du lecteur d'empreintes digitales
Vous devez retirer le lecteur d'empreintes digitales de votre Xiaomi afin de pouvoir déconnecter la batterie.

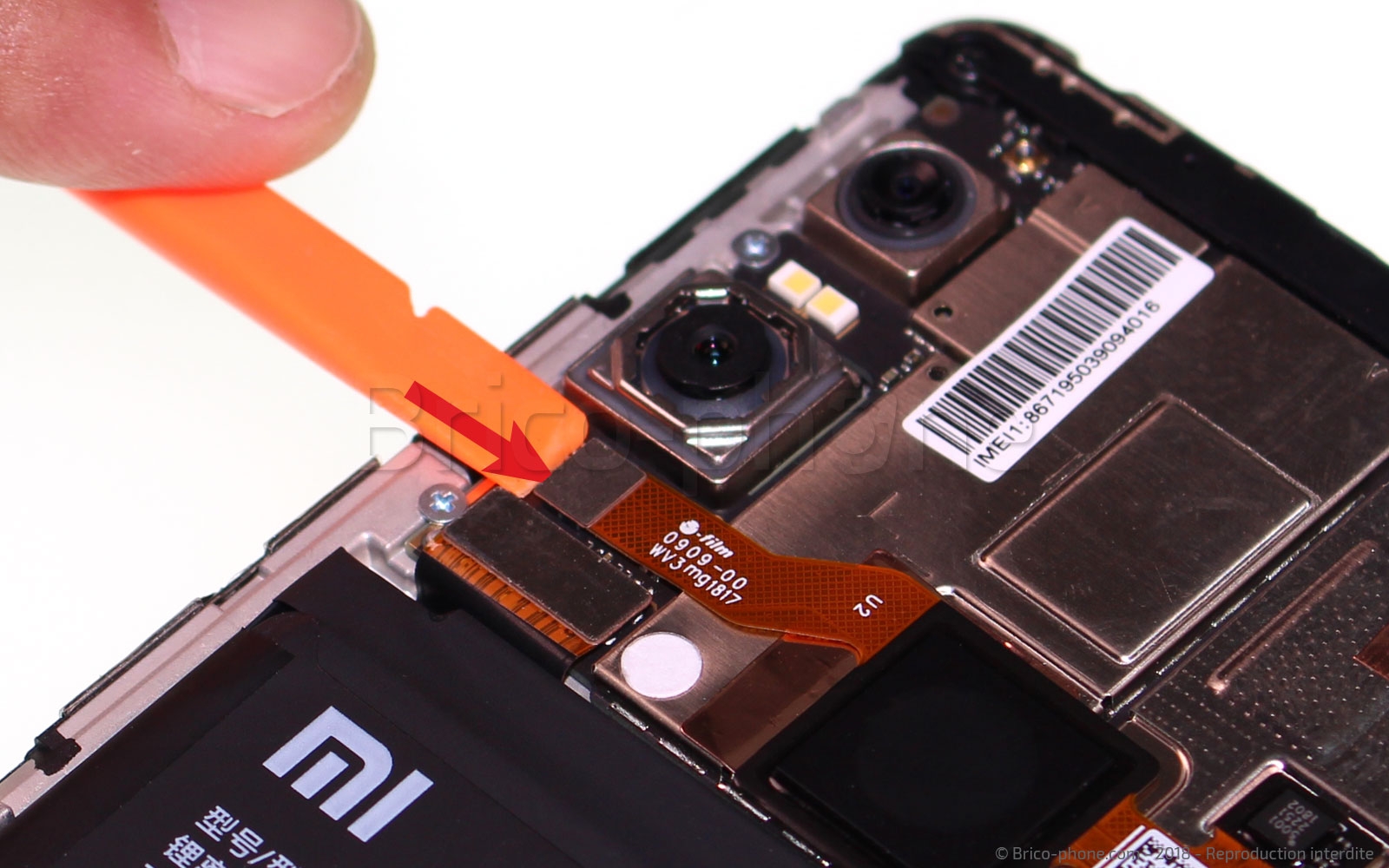

À l'aide du spudger (levier nylon) , soulevez délicatement le connecteur de la nappe situé sur la partie gauche puis décollez et retirez la nappe.
Outils du kit utilisés
Outils du kit utilisés

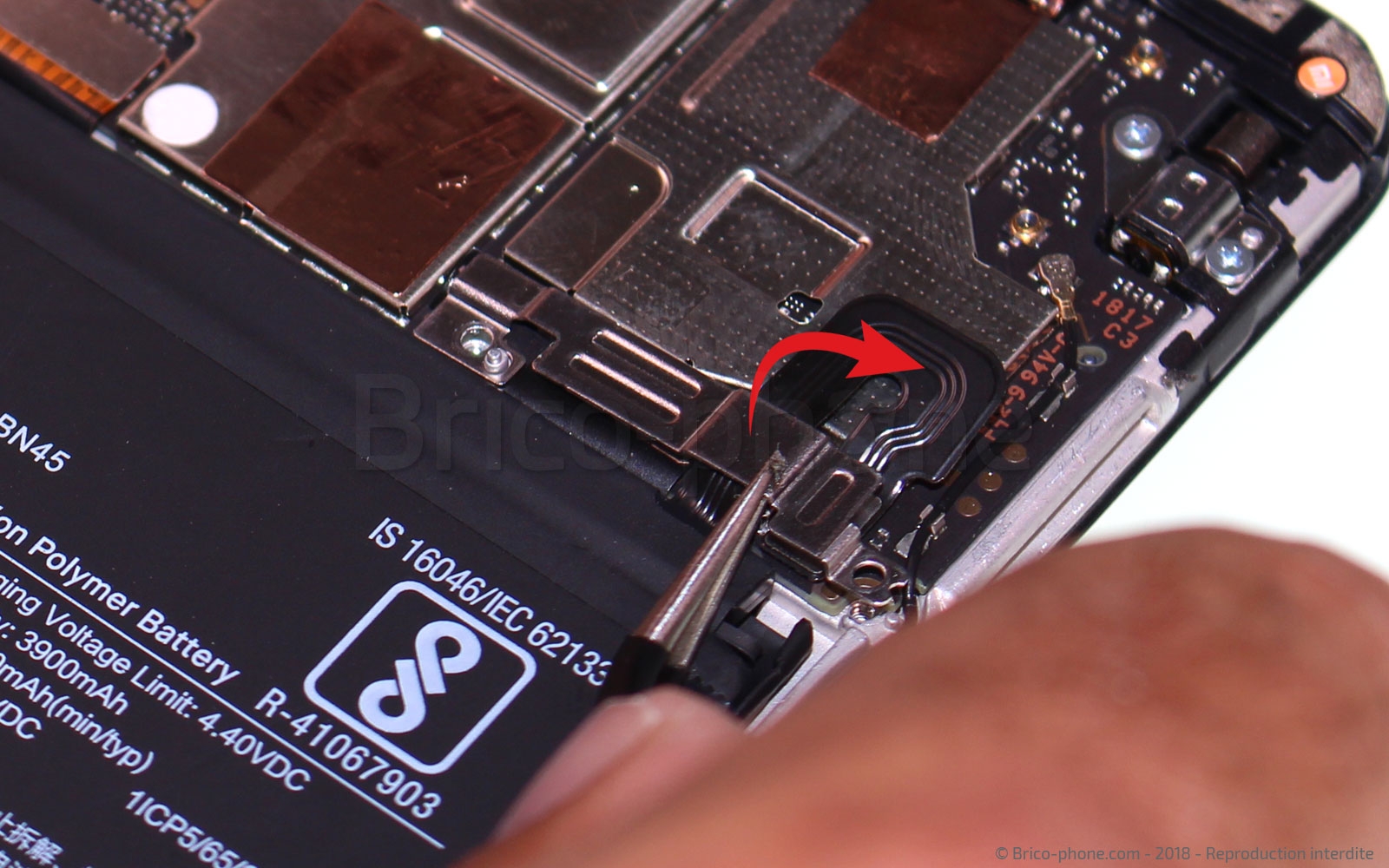

Etape 4 : Déconnecter la batterie

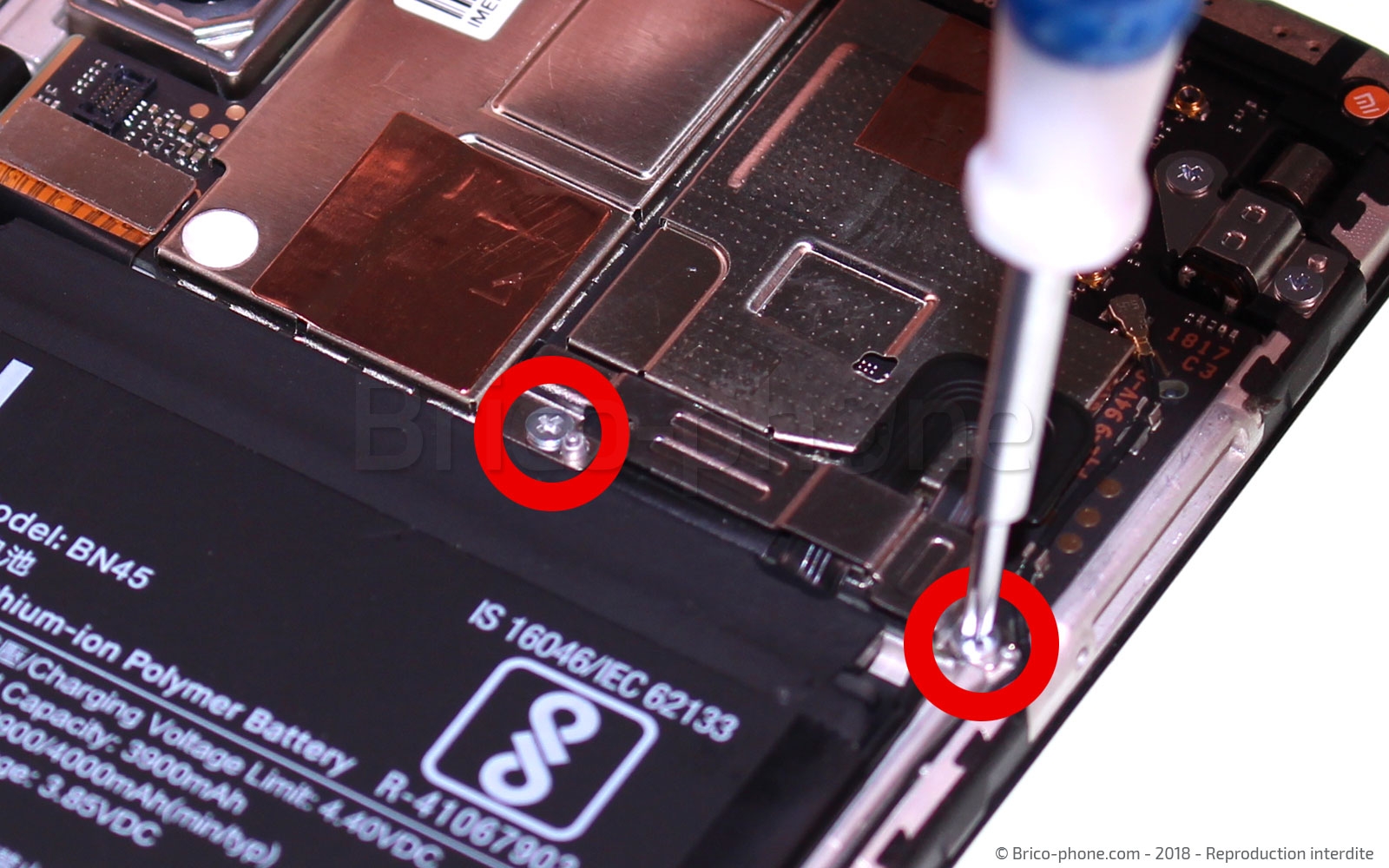

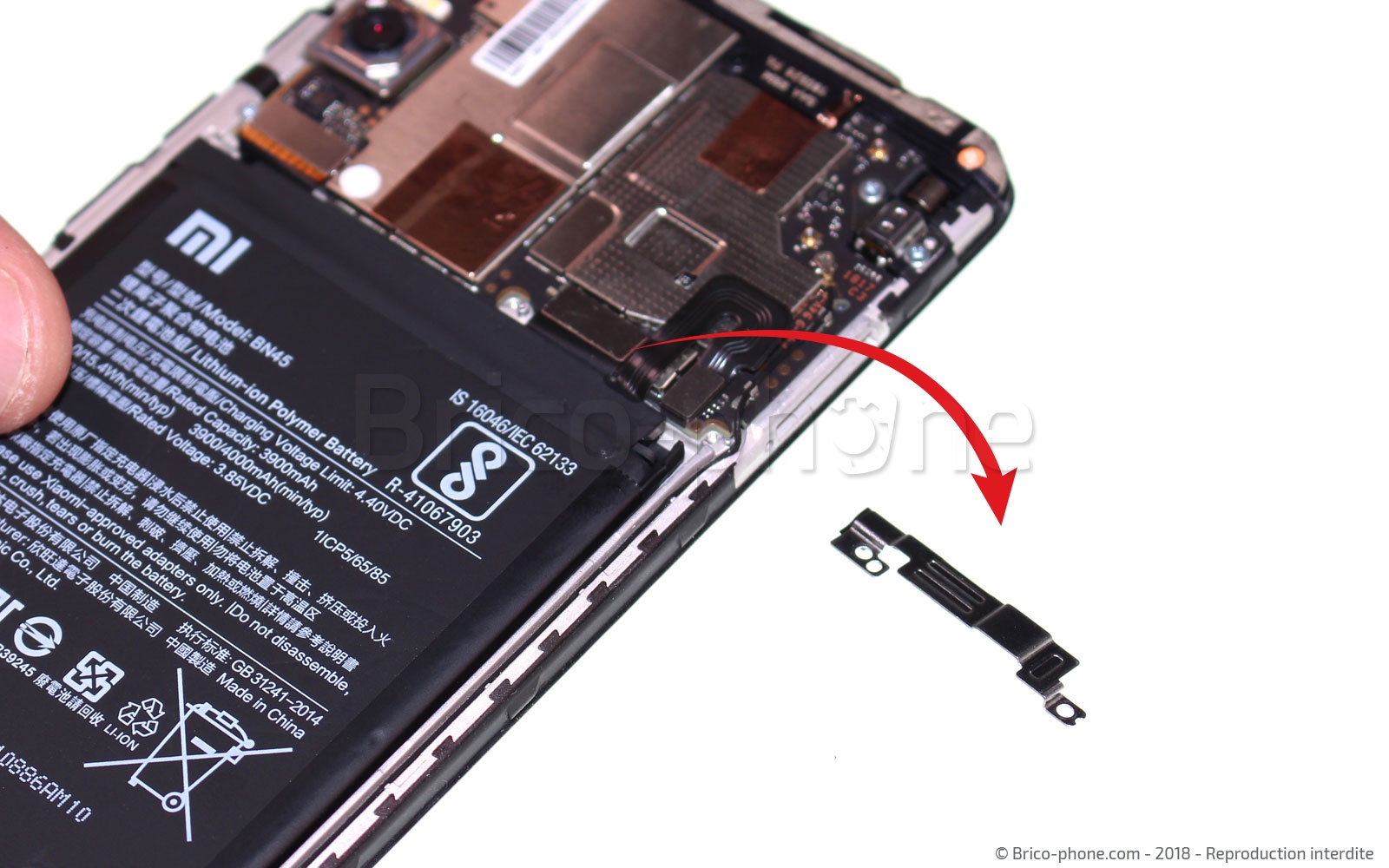

Saisissez le tournevis cruciforme taille 1.5 inclus dans le kit d'outils n°1, afin de retirer les deux vis qui maintiennent la plaquette métallique recouvrant le connecteur de la batterie. Délogez ensuite l'élément métallique et placez-le de côté sans le perdre afin de faciliter le remontage.

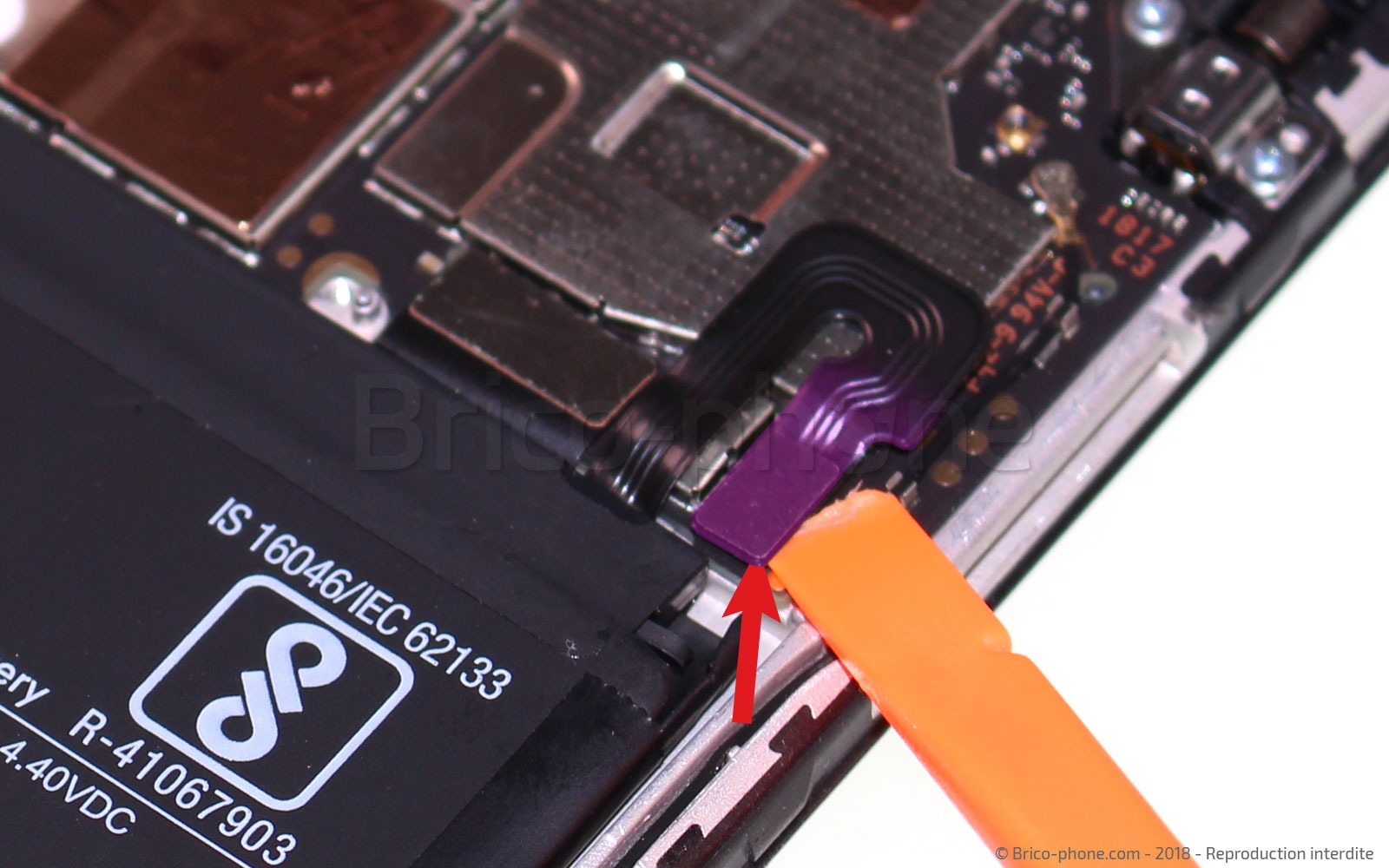

Vous avez désormais accès au connecteur. Déclipsez-le avec le levier puis soulevez légèrement la nappe pour ne pas qu'elle vous gêne.
Outils du kit utilisés
Outils du kit utilisés

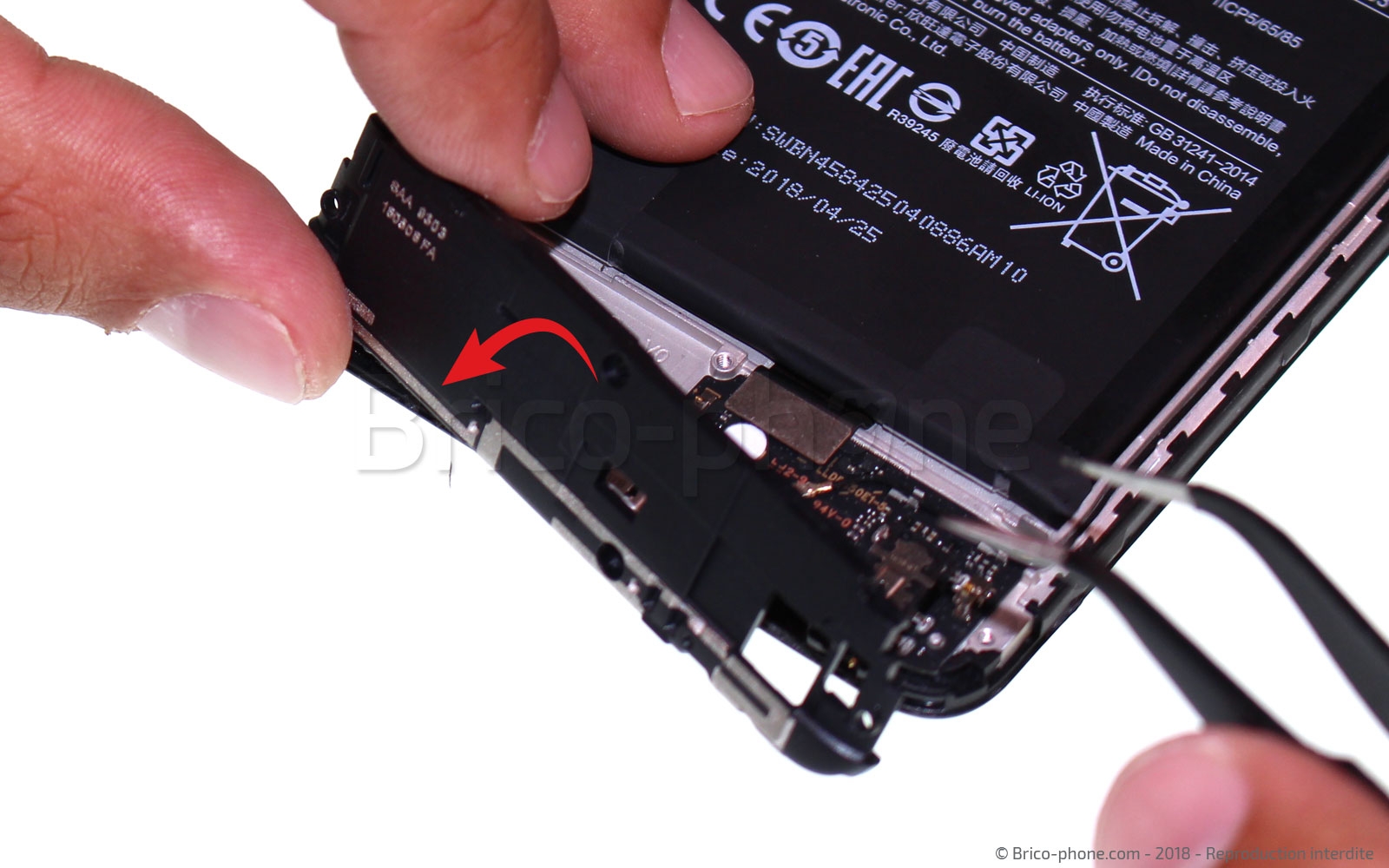

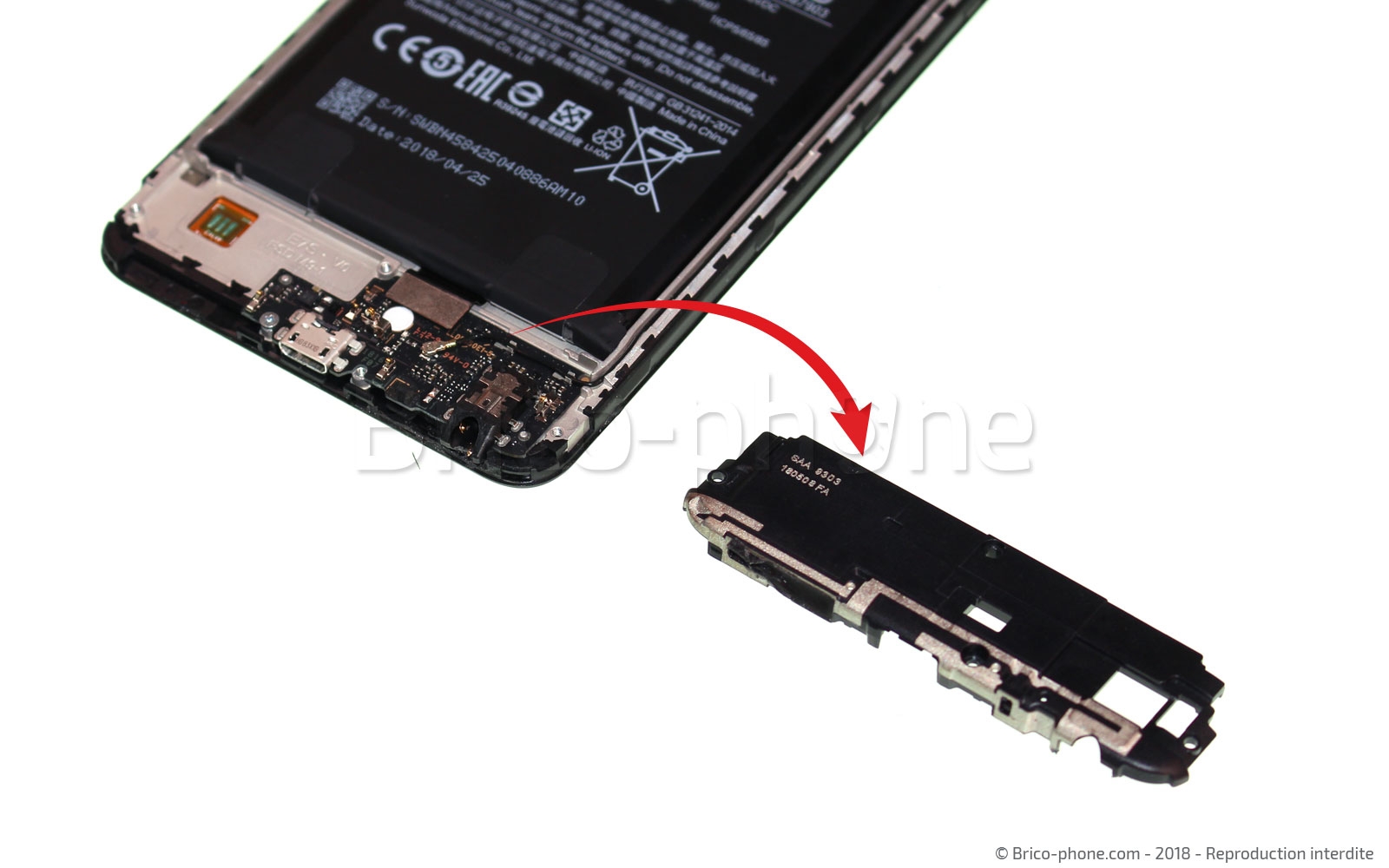

Etape 5 : Retirez le bloc haut-parleur externe

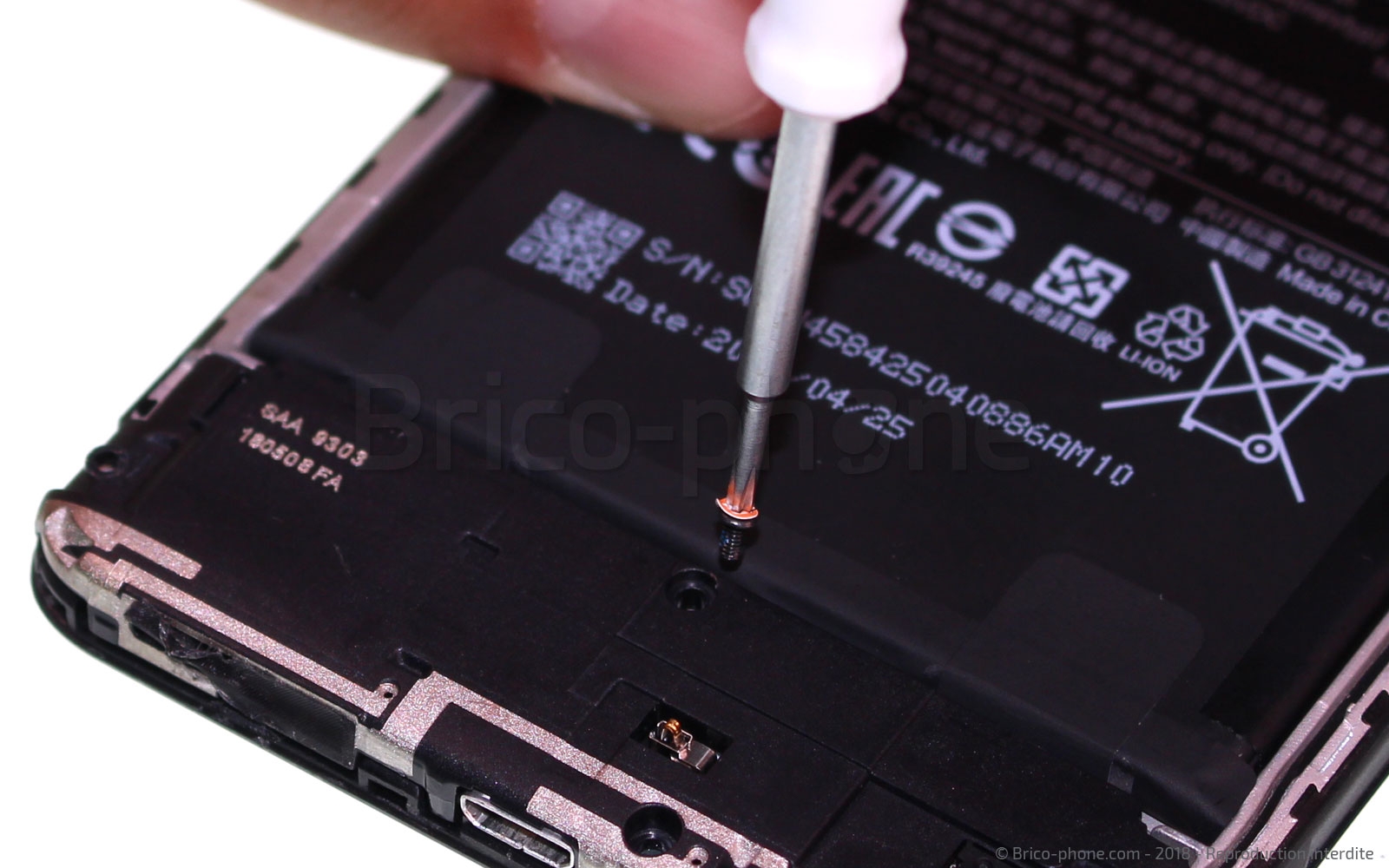

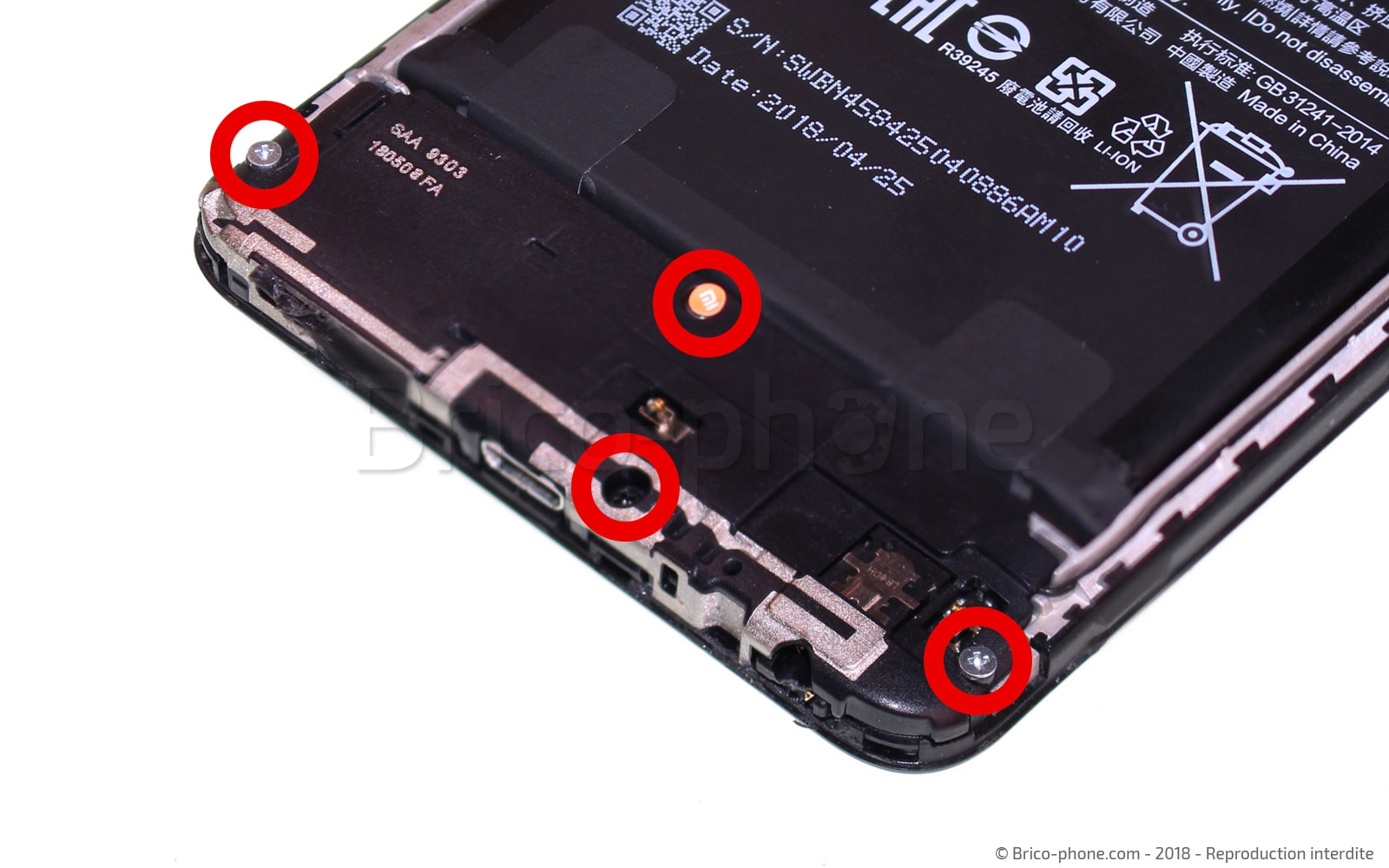

Commencez par dévisser les 4 vis cruciformes qui maintiennent le bloc. L'une d'elles est cachée par un témoin d'ouverture (petite pastille aux couleurs de la marque).
Prenez ensuite la pincette métallique afin de sortir le Haut-parleur de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

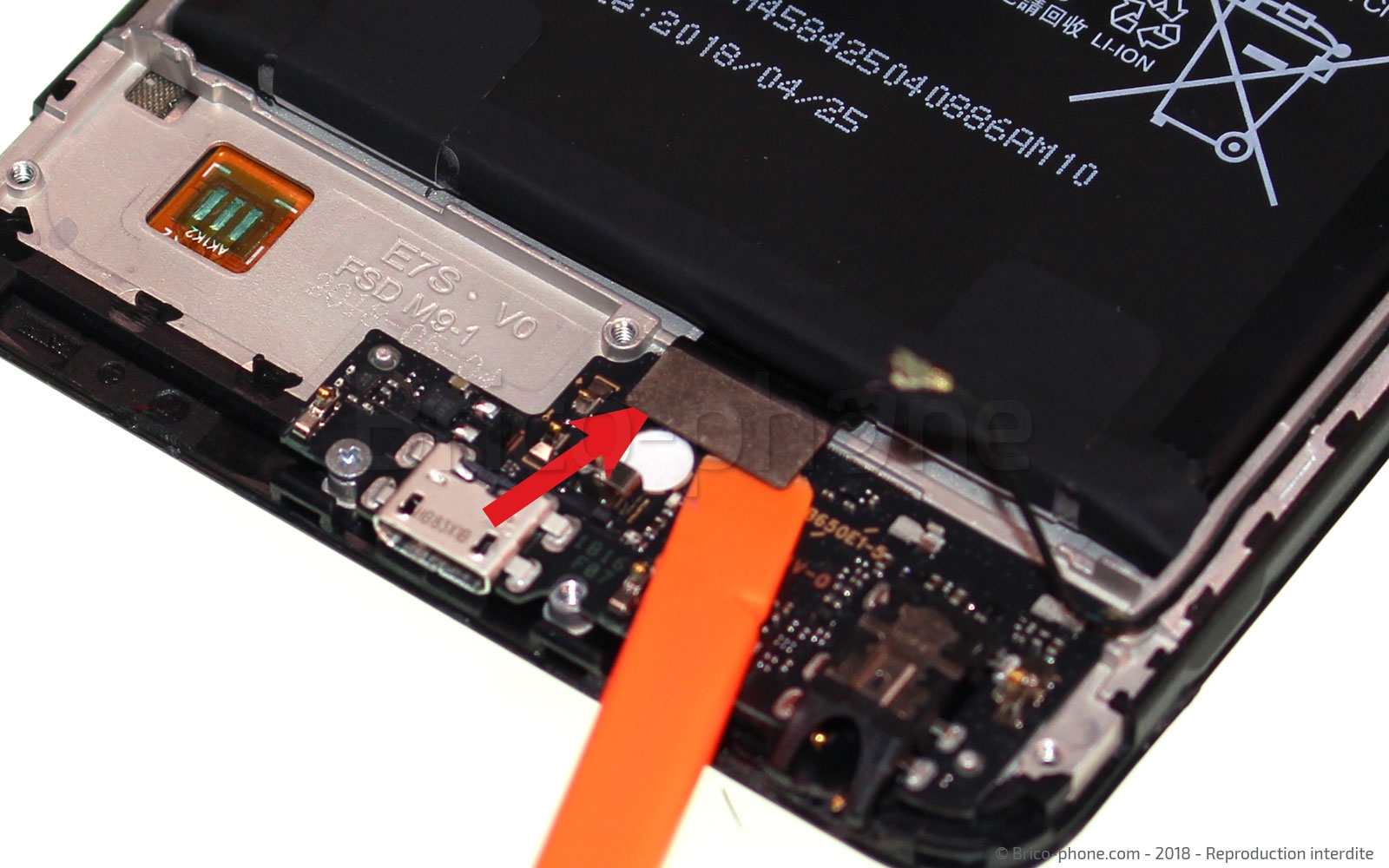

Etape 6 : Libérer la carte USB
Maintenant que le haut-parleur est retiré vous pouvez apercevoir le connecteur de charge.
Cette étape consiste à libérer tous les éléments connectés dessus ainsi que sa vis de fixation.

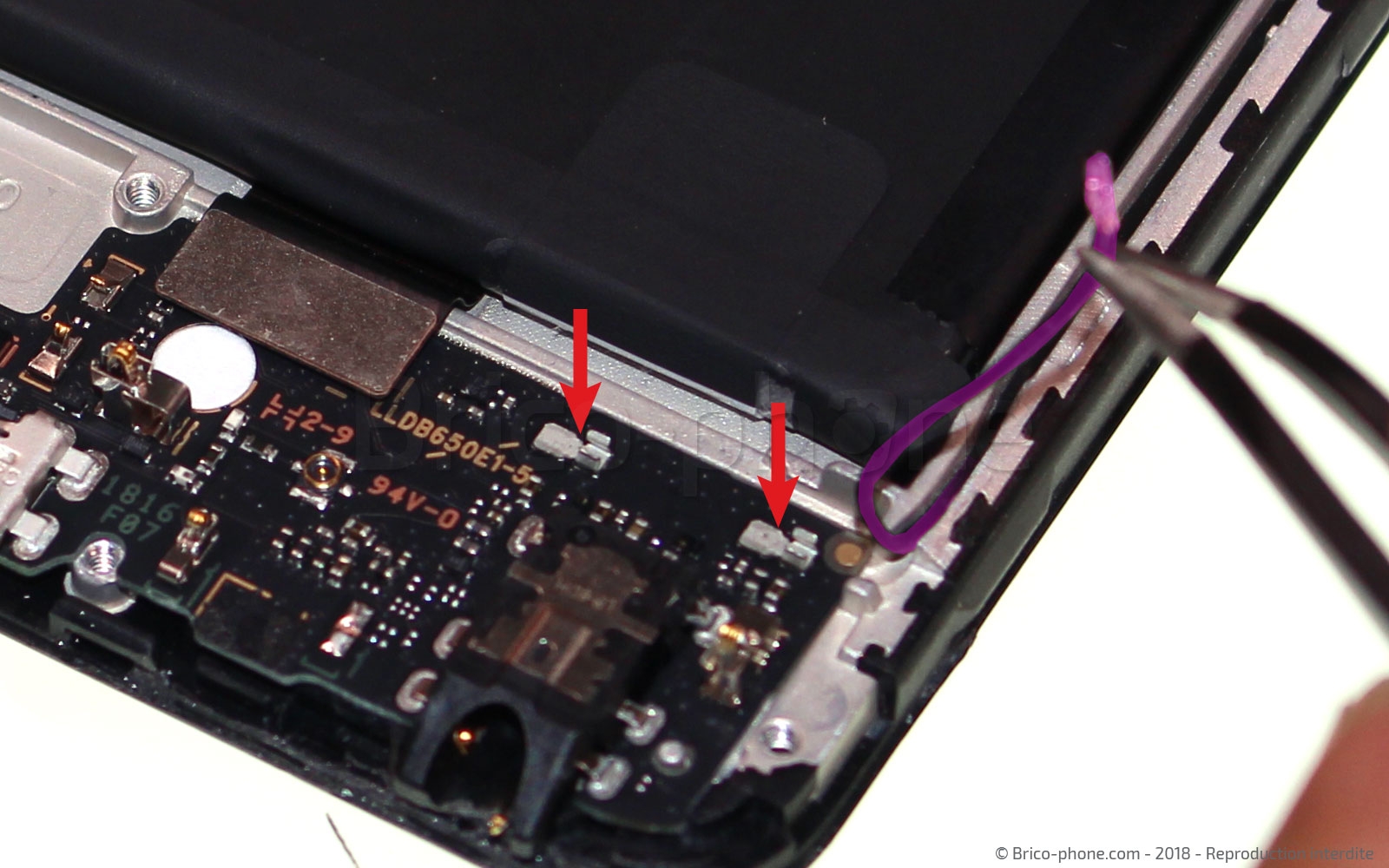

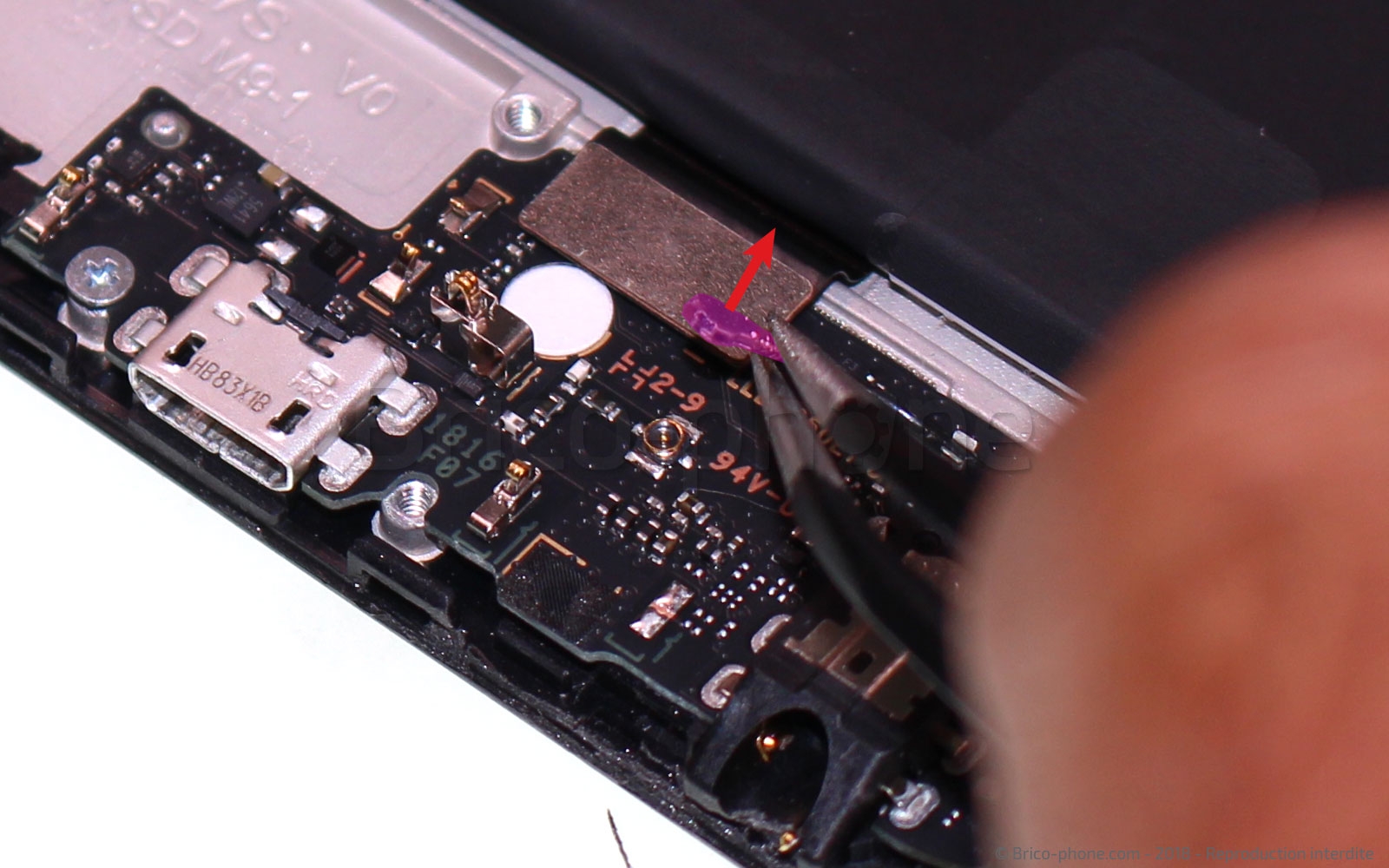

Munissez-vous dans un premier temps du levier nylon afin de déconnecter la nappe interconnexion, puis à l'aide de la pincette débranchez le câble coaxial puis guider le de façon a le libérer des petits ergots métallique.

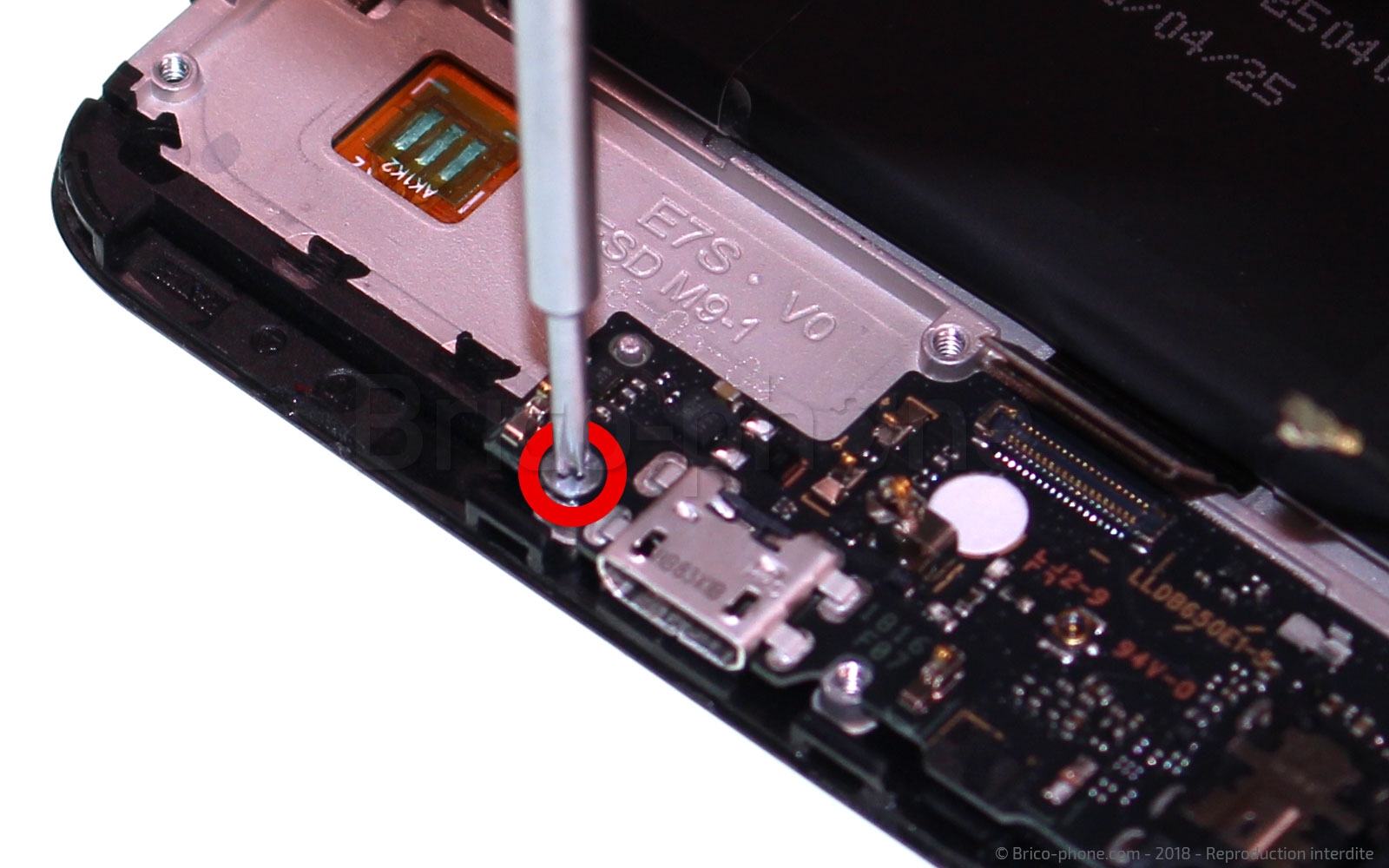

Il ne vous reste plus qu'a retirer la vis cruciforme situé à gauche de la connectique de charge.
Outils du kit utilisés
Outils du kit utilisés



Etape 7 : Retirer la carte USB

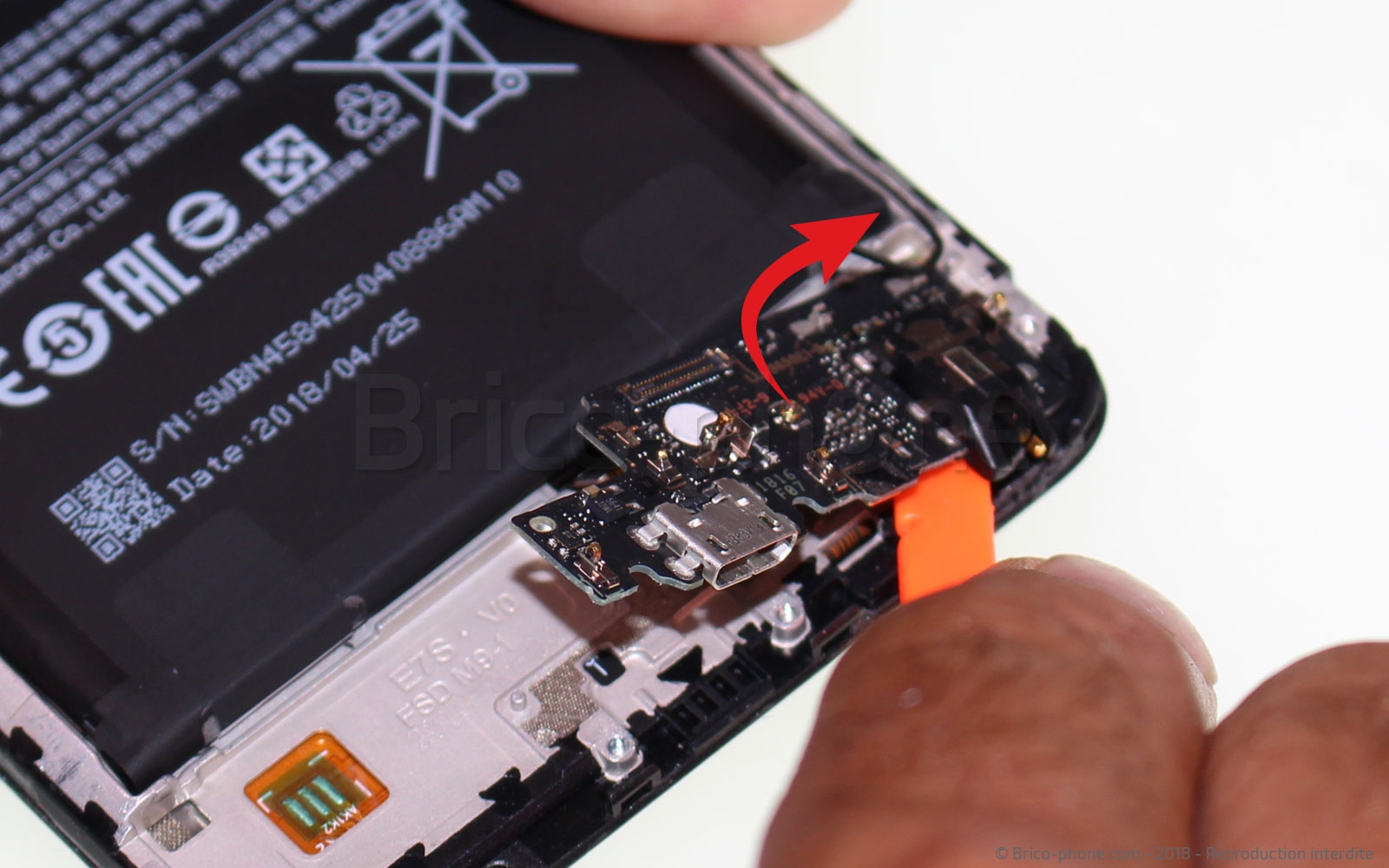

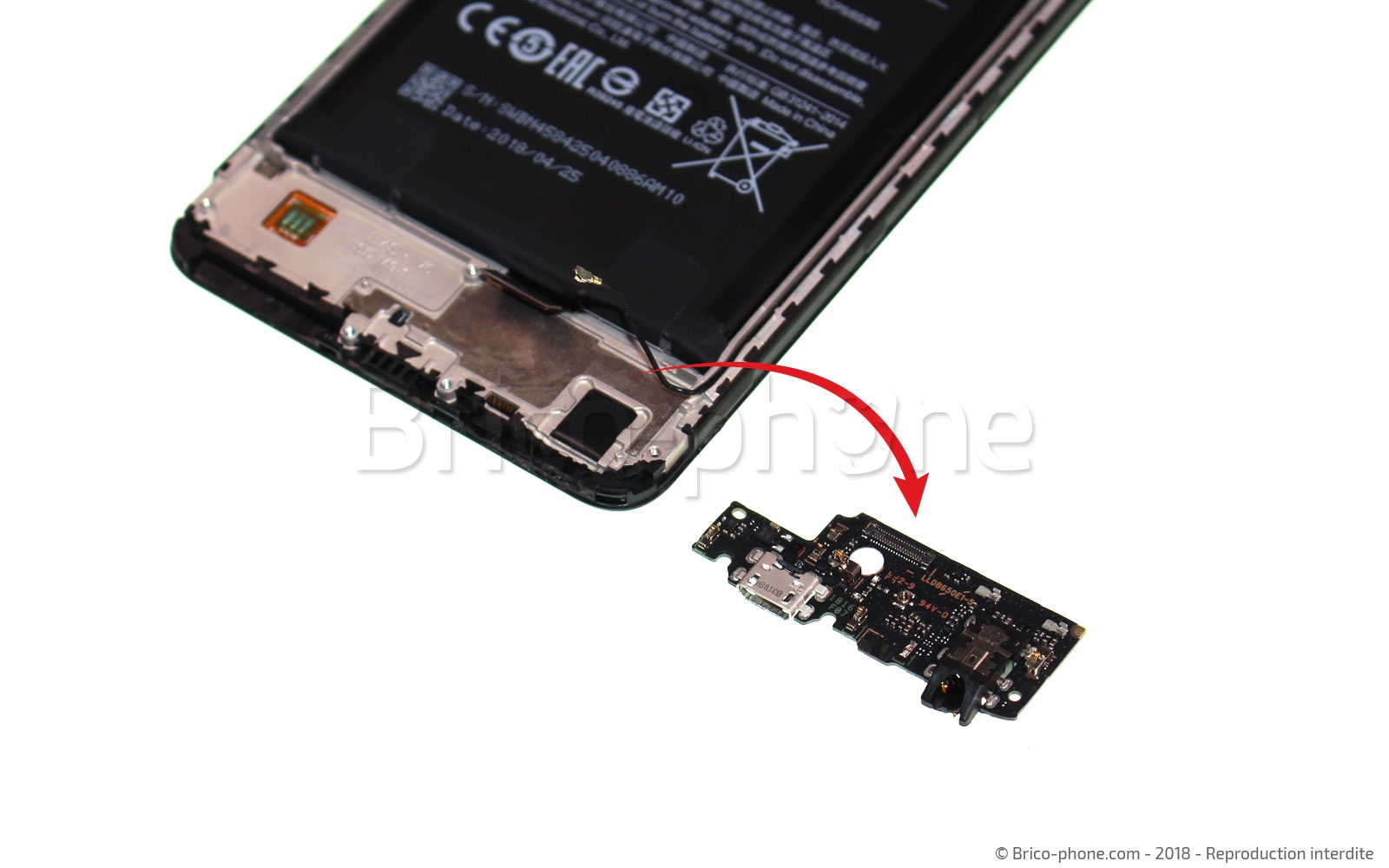

Il ne vous reste plus qu'à décoller la carte USB en glissant progressivement le levier plastique sous cette dernière.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage
Ce guide de démontage pour le remplacement du connecteur de charge sur votre Xiaomi Redmi note 5 touche à sa fin, il ne vous reste plus qu'à le prendre en sens inverse, afin de mettre en place votre nouvelle pièce et de remonter entièrement votre appareil.
