Changement de caméra avant sur Galaxy A5 2017

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A5 2017
Réparation
Note de réparabilité NC
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre caméra avant ne fonctionne plus

Votre caméra avant ne fait plus la mise au point

Ce guide vidéo vous explique comment remplacer la caméra avant sur votre Samsung Galaxy A5 2017

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans ce tutoriel, nous allons vous montrer comment remplacer la caméra avant de votre Samsung Galaxy A5 2017.

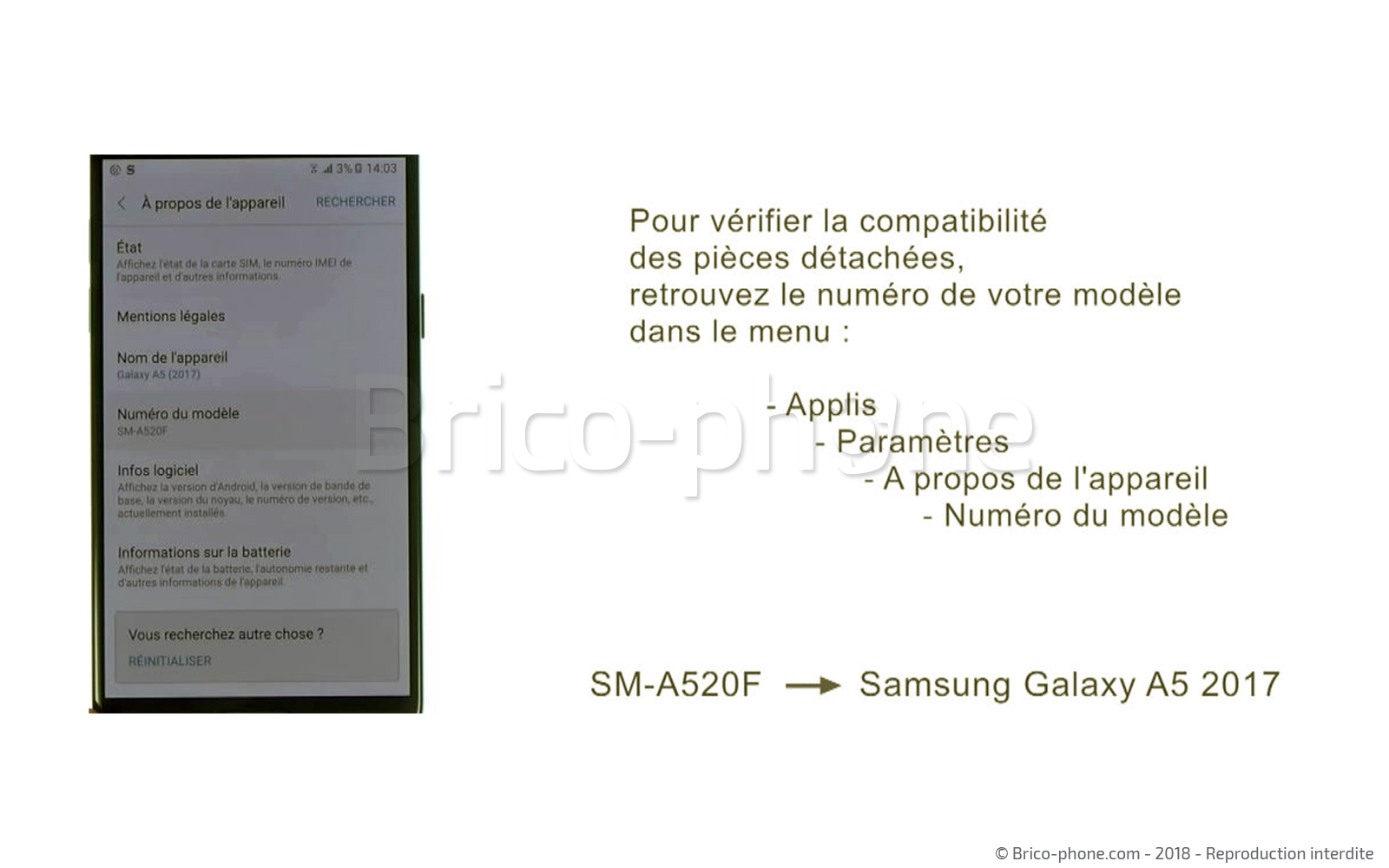

Avant de vous lancer dans la réparation, vérifiez la compatibilité de votre pièce détachée avec votre téléphone.
Pour cela, contrôlez que votre modèle de smartphone est bien le SM-520F ce qui correspond au A5 2017

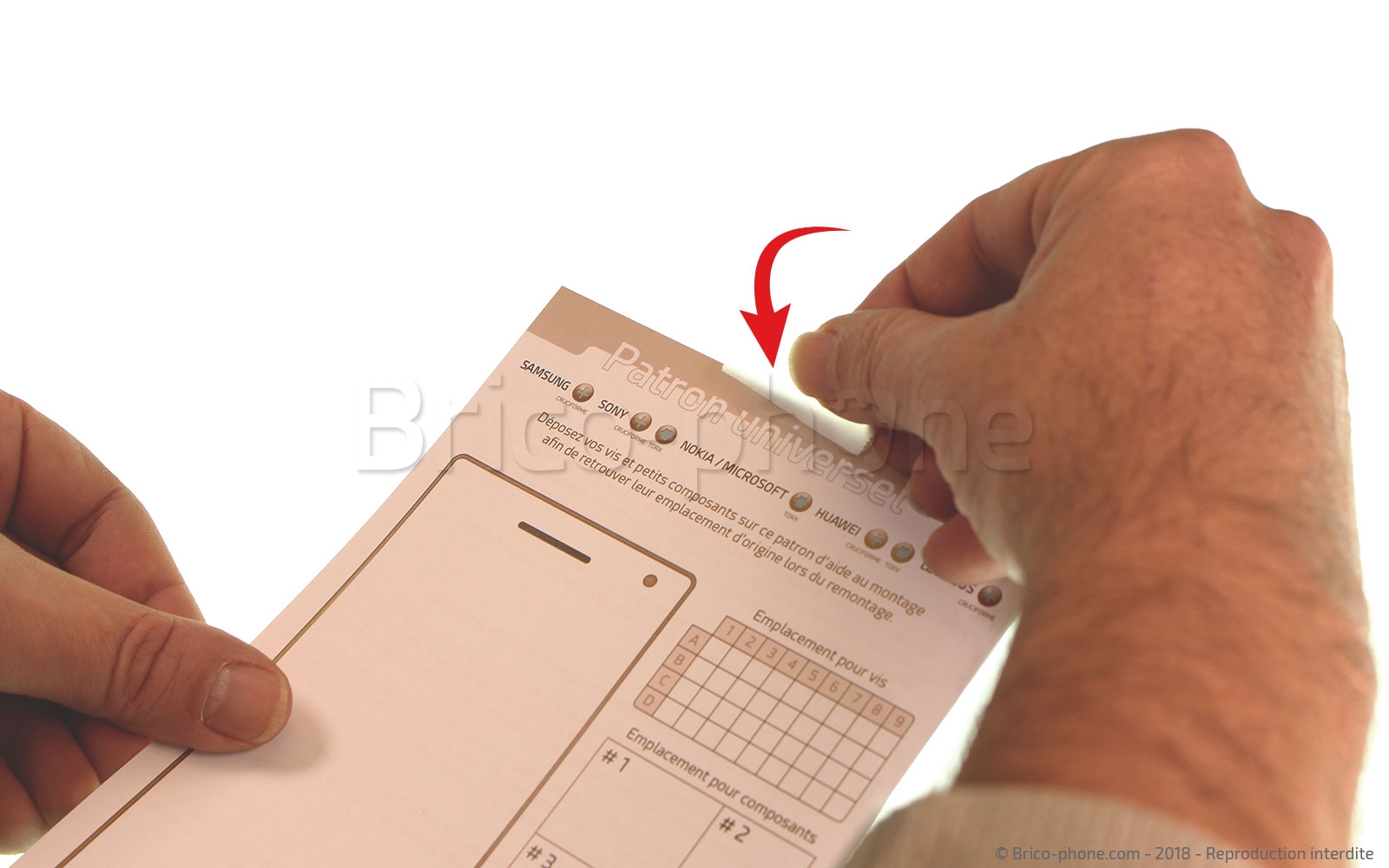

Préparez ensuite votre espace de travail en sortant le patron d'aide au montage fourni avec votre commande et le kit d'outil si vous l'avez commandé avec votre pièce de remplacement.

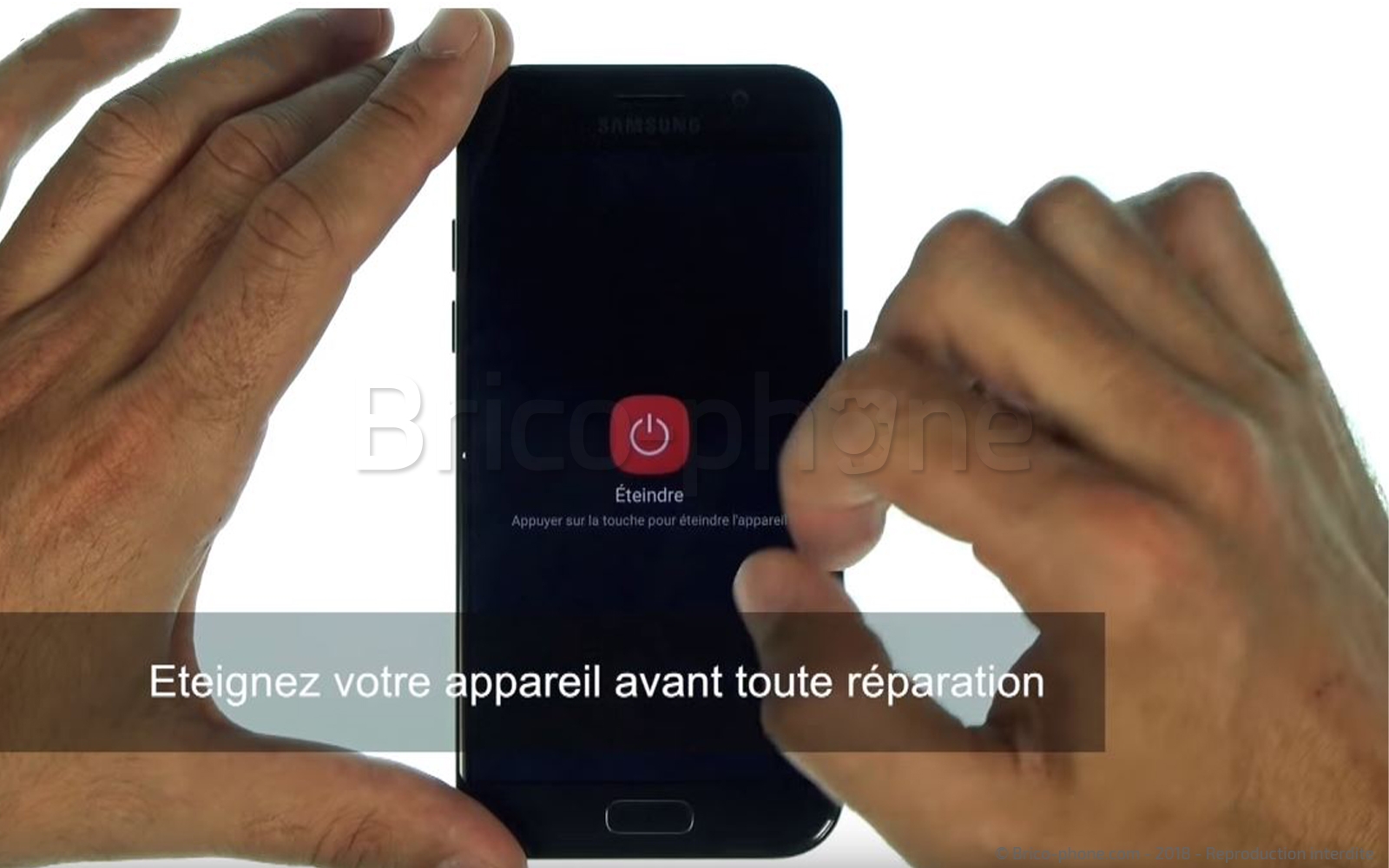

Eteindre l'appareil

Afin de ne pas endommager votre téléphone, commencez par éteindre ce dernier ex exerçant une pression sur le bouton power puis en validant votre choix sur l'écran .
Etape 2

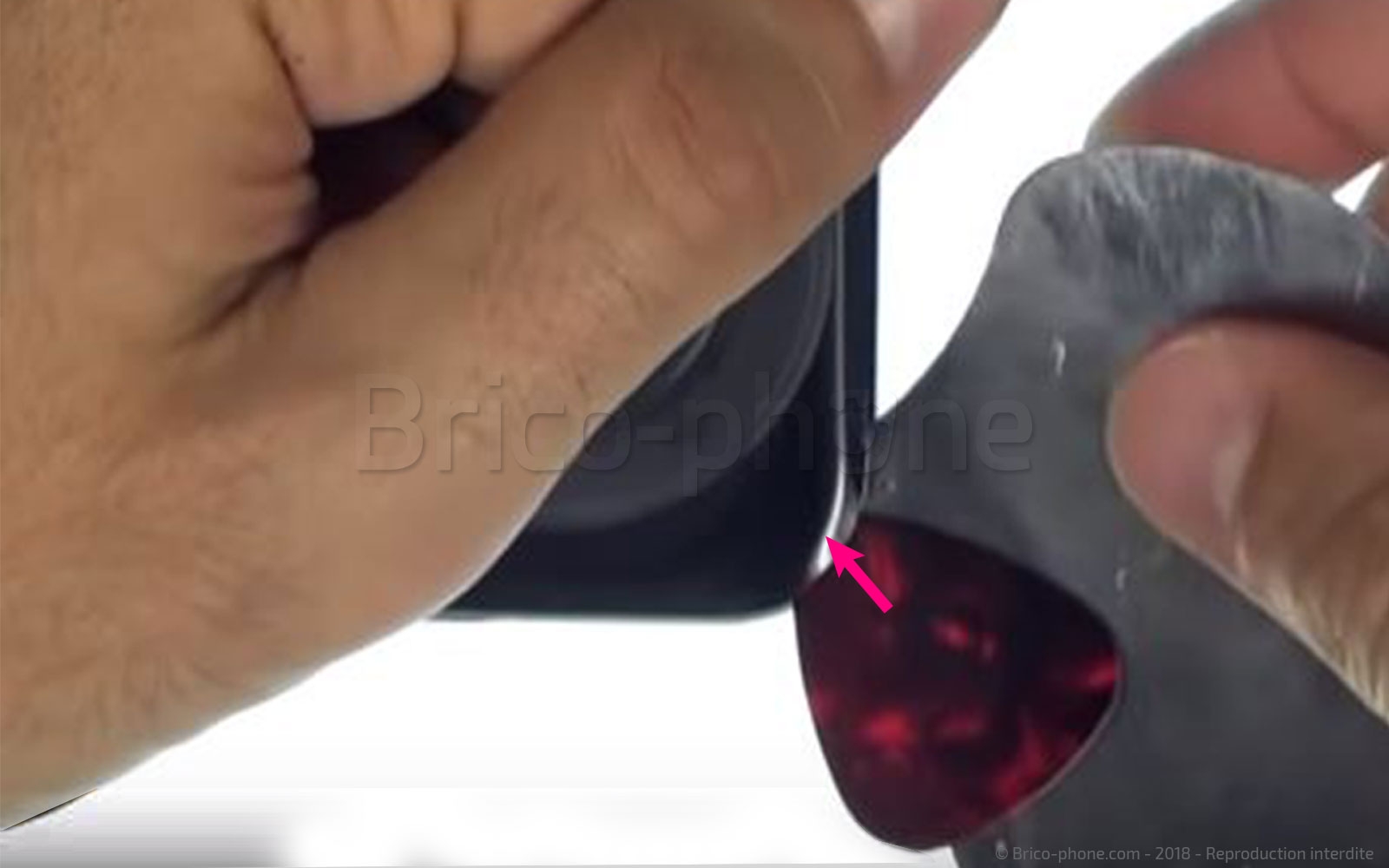

Etape 2 Mettre en place les outils pour le décollage du cache

Comme pour beaucoup d'autres modèles Samsung, vous allez devoir créer un "espace" entre la vitre arrière et le châssis afin de mettre en place les médiators plastiques qui seront utilisés pour le décollage.

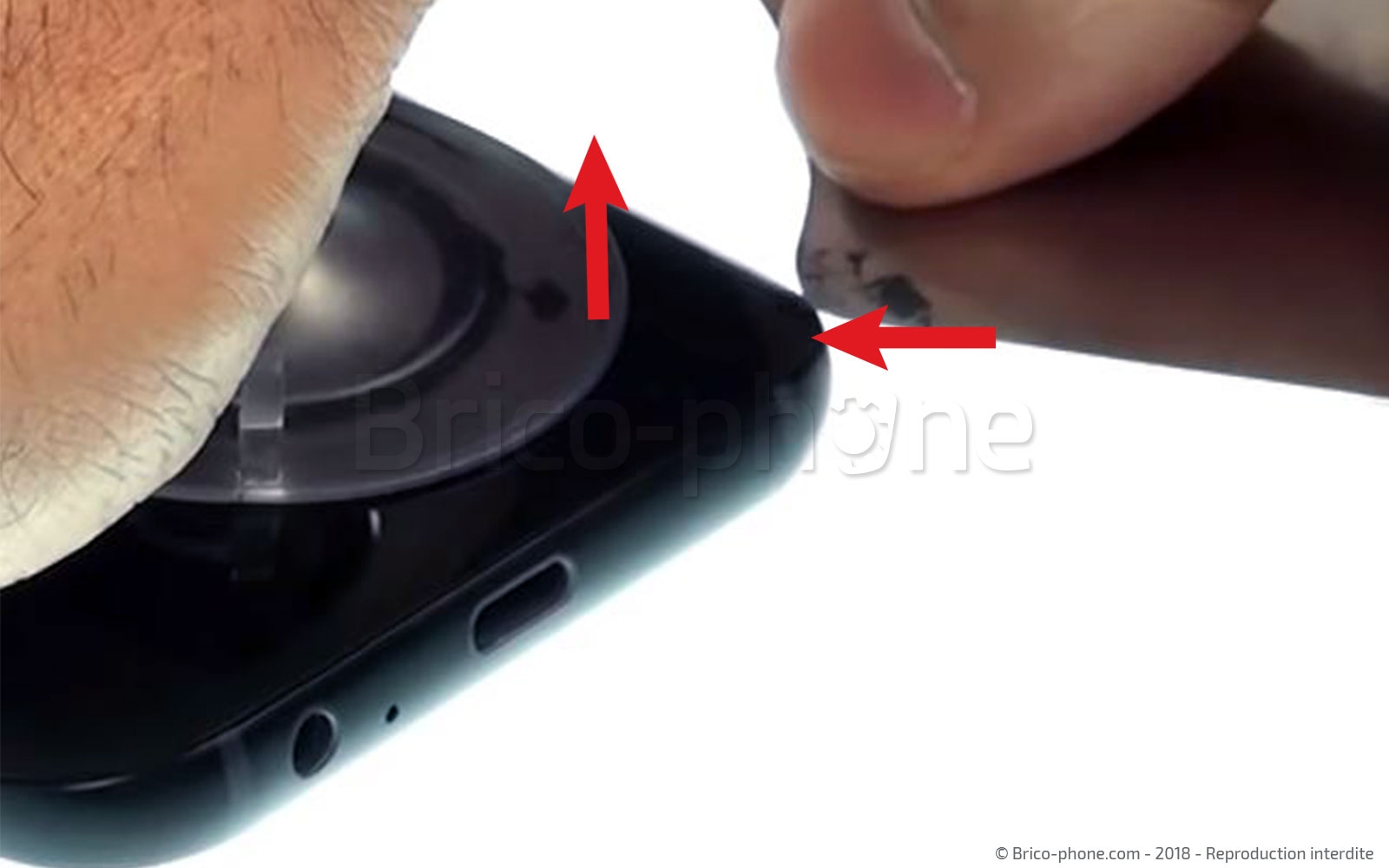

Commencez par chauffer la vitre à l'aide d'un mini décapeur-thermique ou tout simplement de votre sèche-cheveux afin de ramollir la colle qui permet de fixer le cache arrière au châssis, puis mettez en place la ventouse dans l'un des angles inférieurs de la vitre.

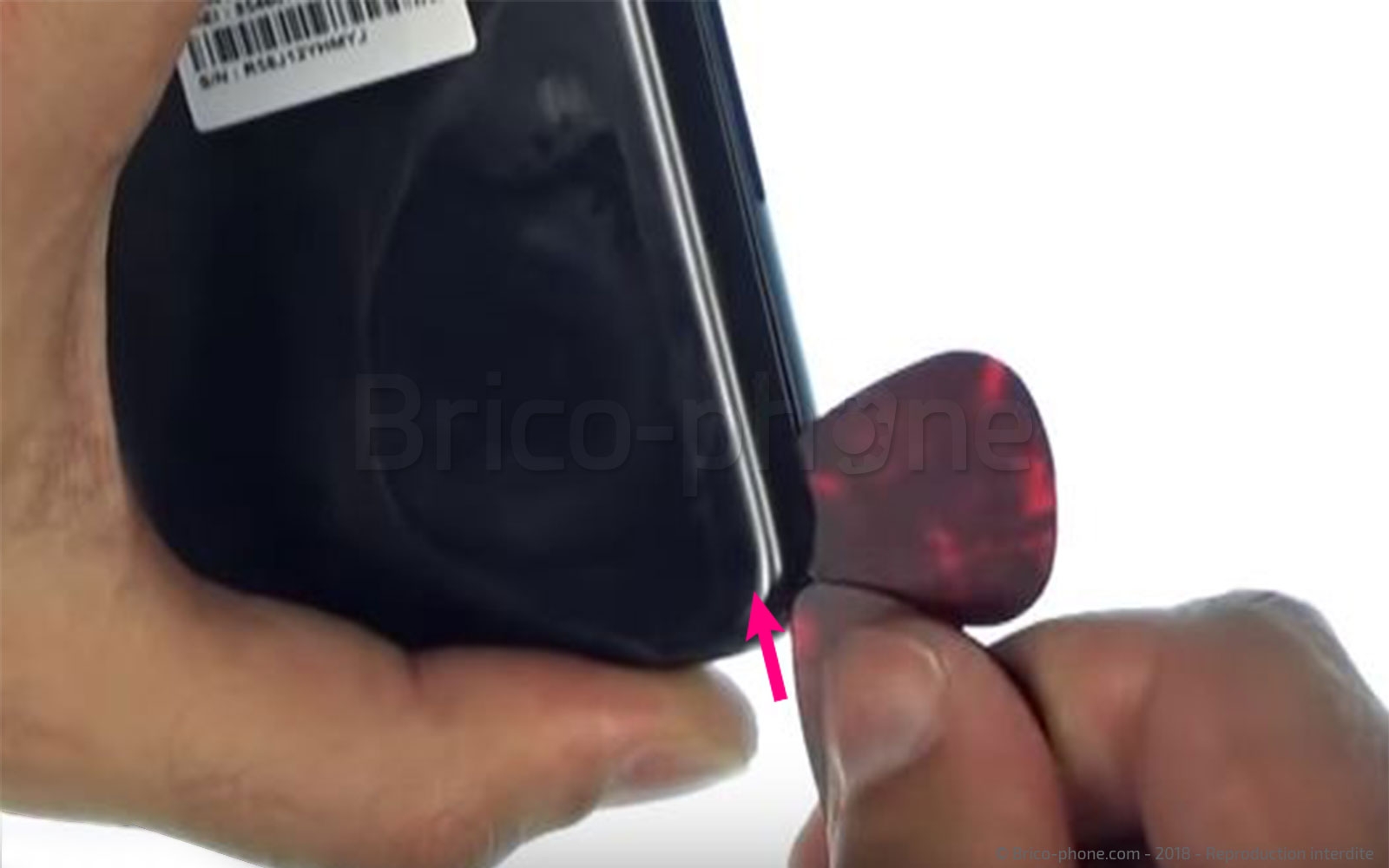

Tirez fortement sur celle-ci afin de faciliter l'insertion du médiator métal.
Il ne vous reste plus qu' a mettre les médiators plastiques dans l'espace créé.
Outils
Médiator
Ventouse
Etape 3

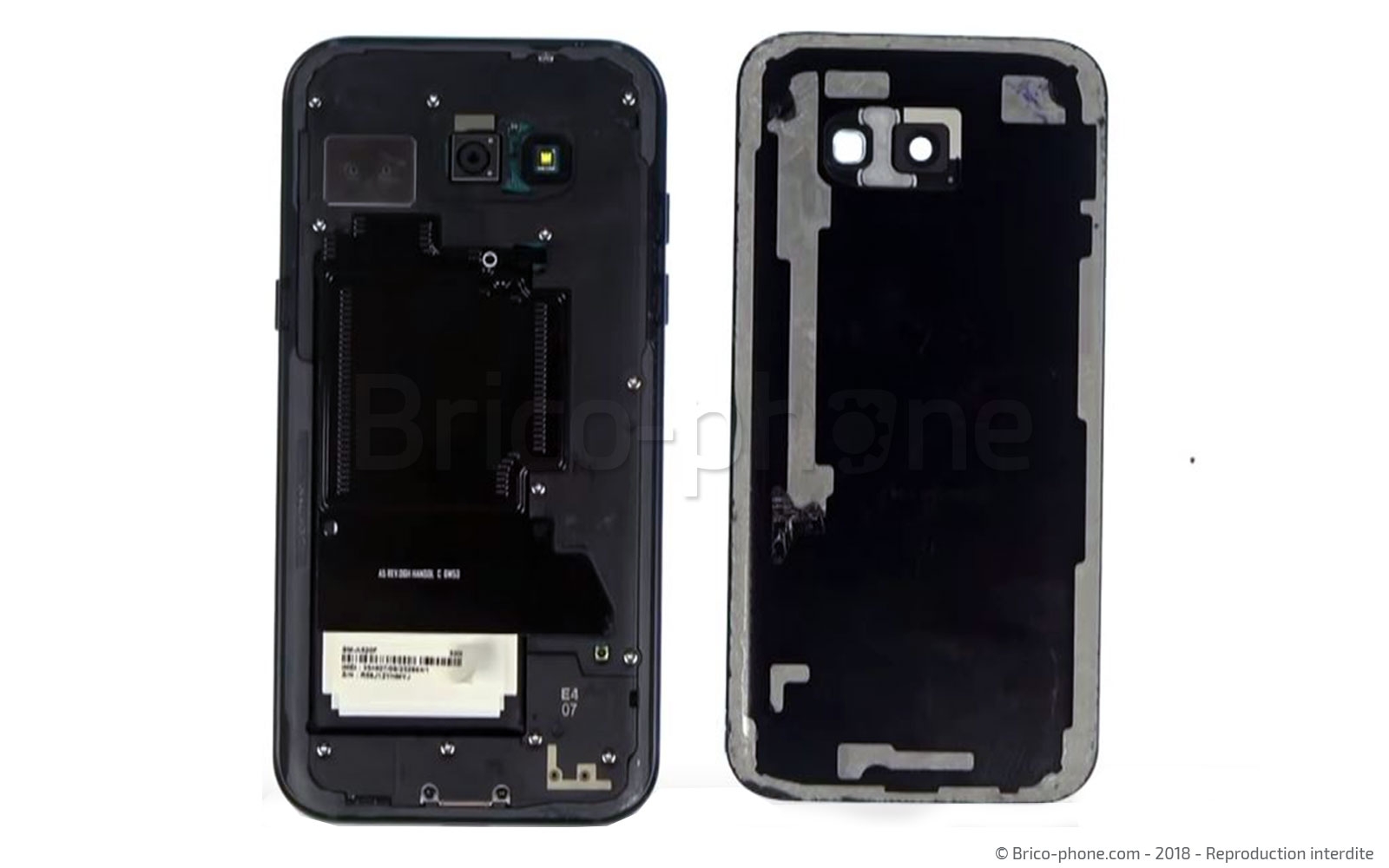

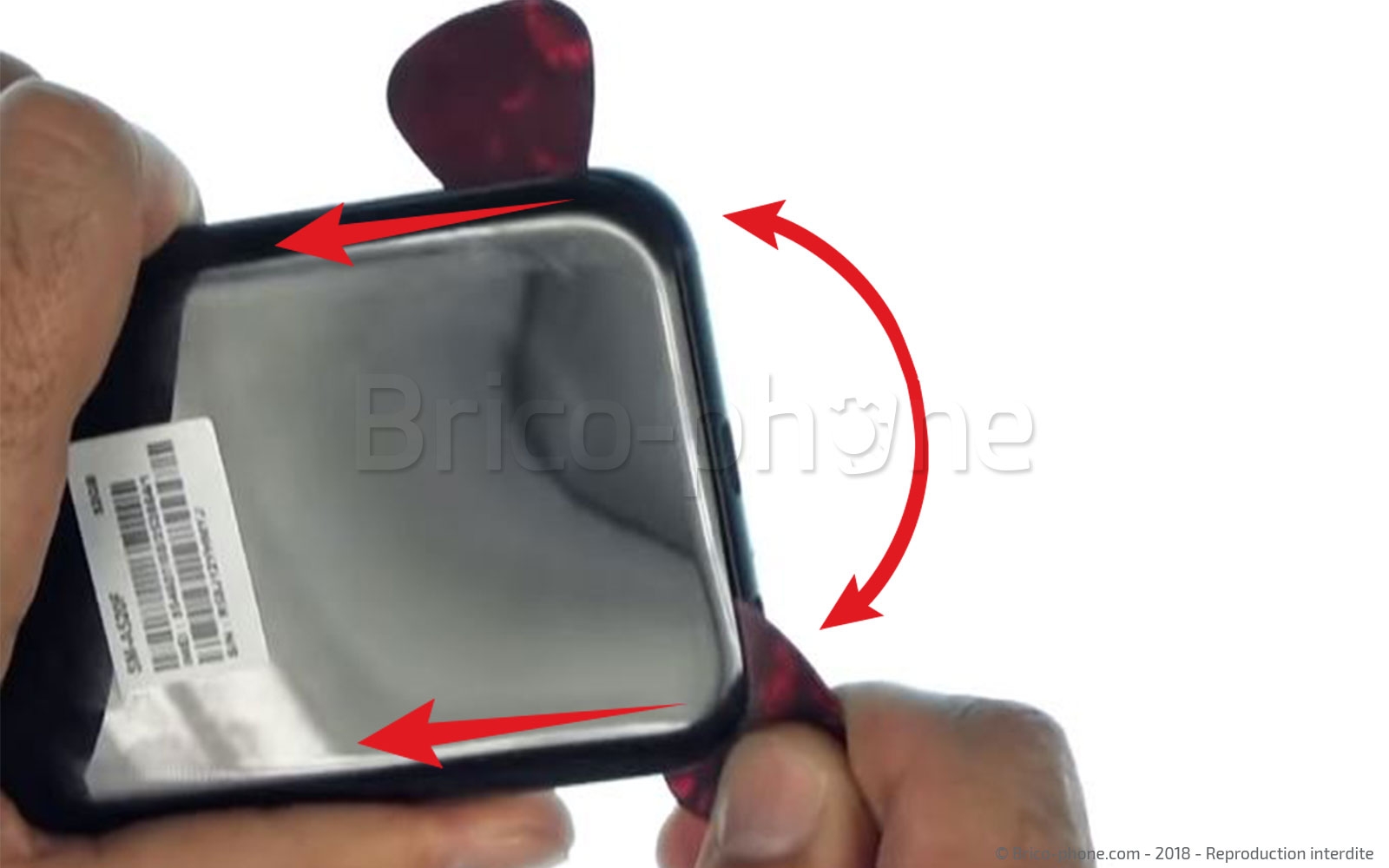

Etape 3 Décoller et retirer la vitre arrière

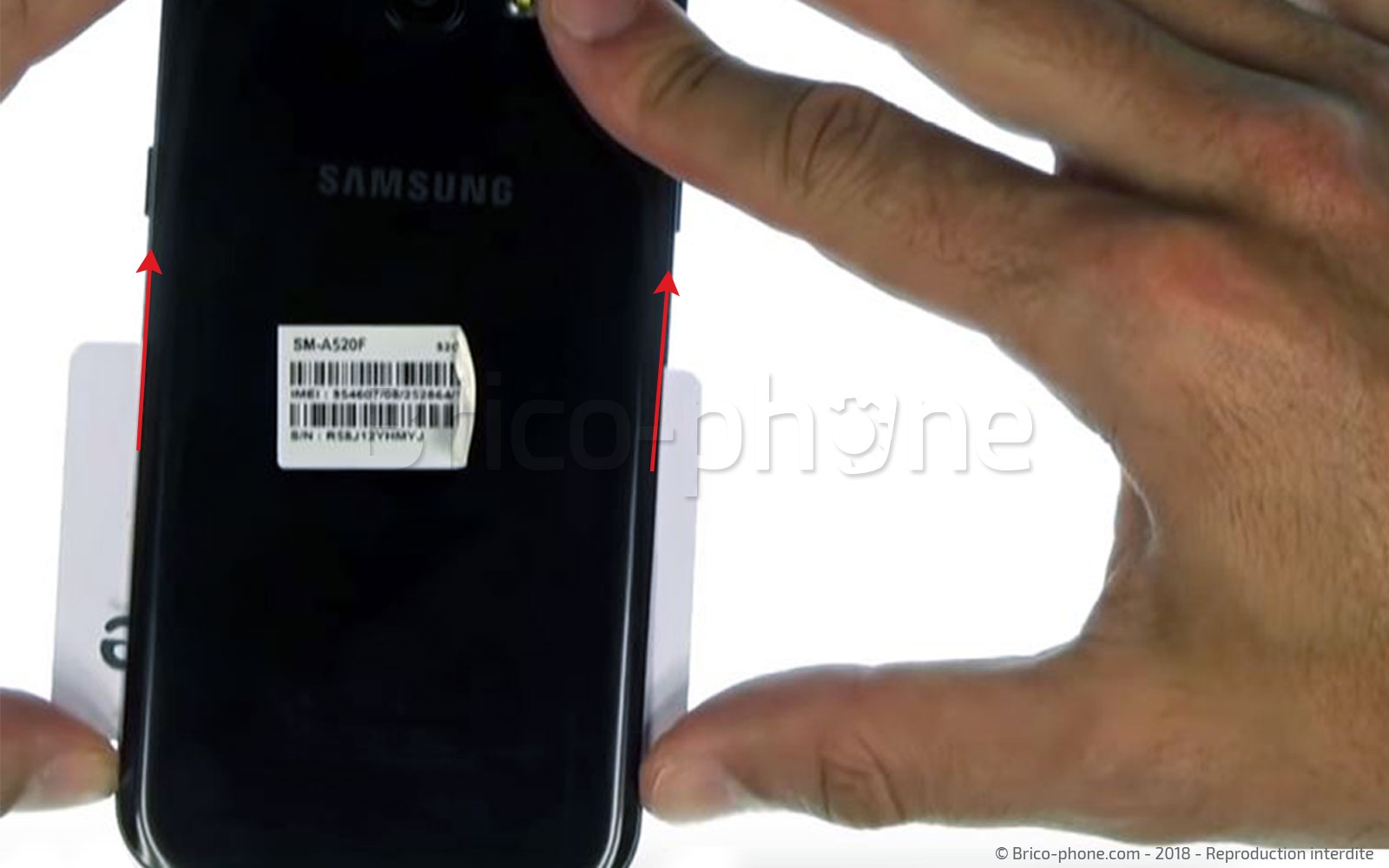

Faites coulisser les triangles en plastiques sous tout le contour de la vitre afin de la décoller du châssis. Aidez-vous de la carte PVC qui vous permettra de la retirer de façon uniforme afin de ne pas la briser.
Outils
Carte PVC
Médiator
Etape 4

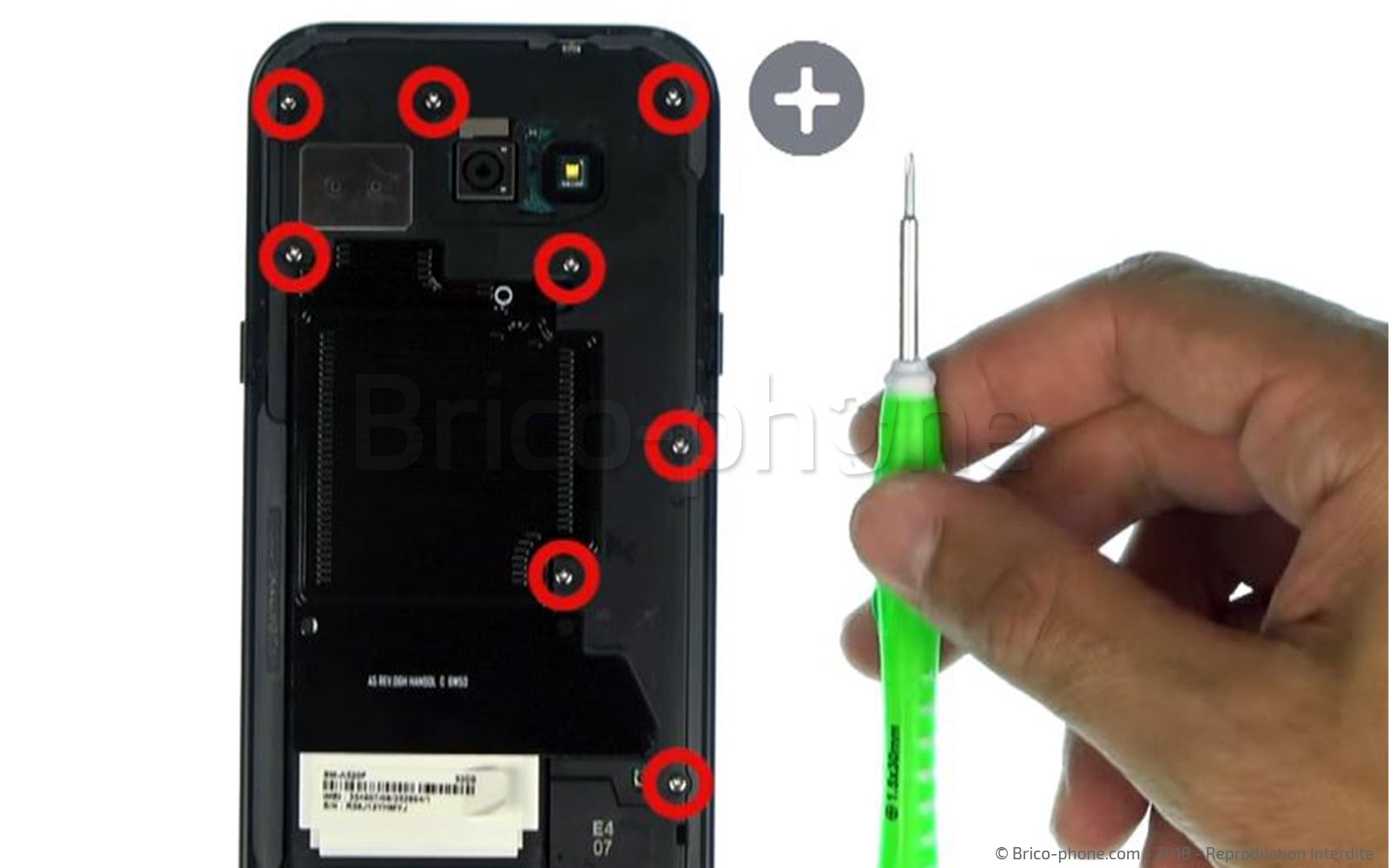

Etape 4 Dévisser le bloc haut-parleur

À l'aide du tournevis cruciforme 1.5x30mm fourni dans le kit d'outils, retirez les 8 vis qui maintiennent le bloc HP dans le châssis de votre smartphone.
Outils
Tournevis Cruciforme
Etape 5

Etape 5 Decoller la nappe NFC

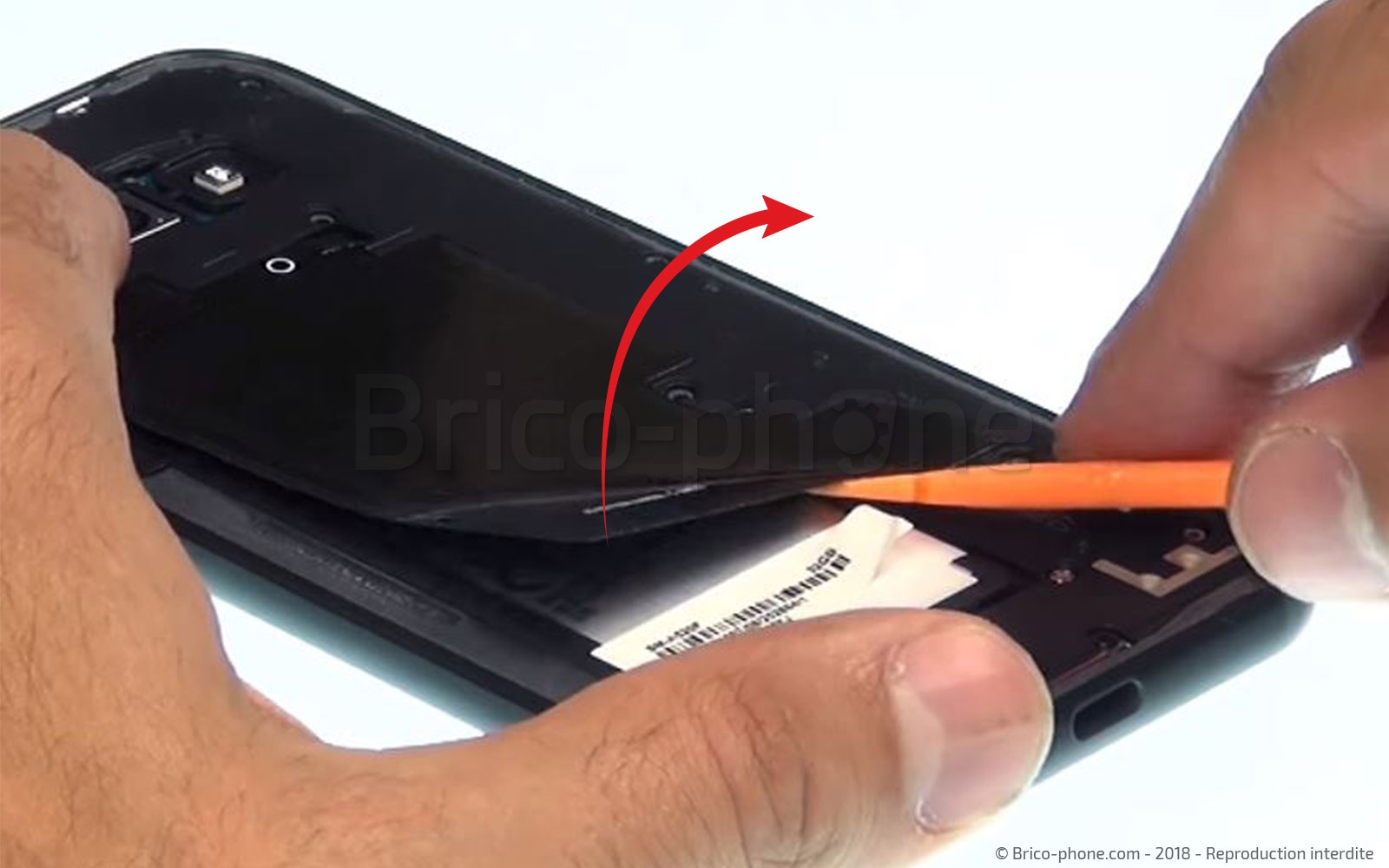

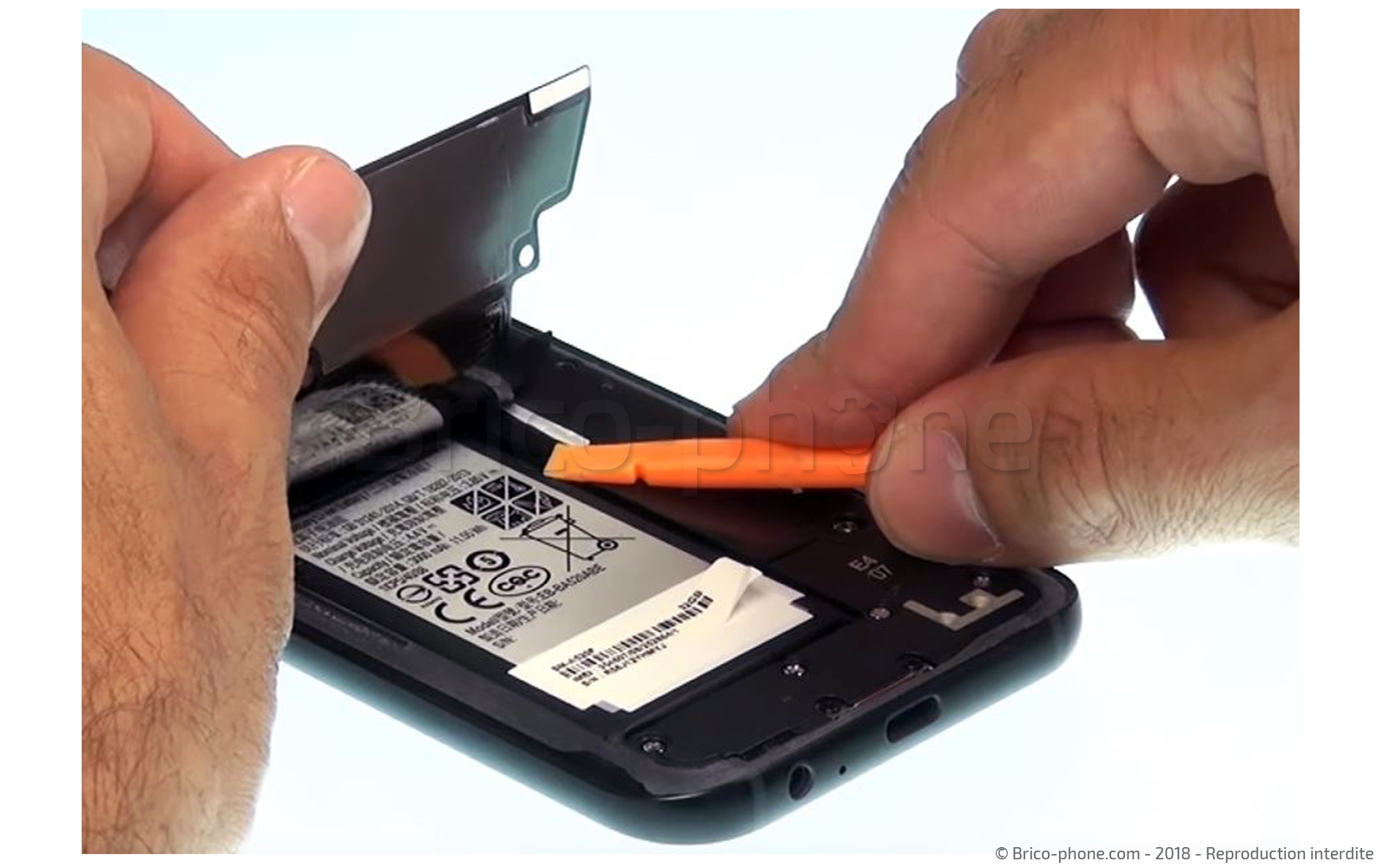

À l'aide du levier nylon, décoller la nappe NFC. Attention n'essayez pas de la retirer complètememt, car celle-ci est collée sur le bloc haut parleur.
Outils
Levier Nylon
Etape 6

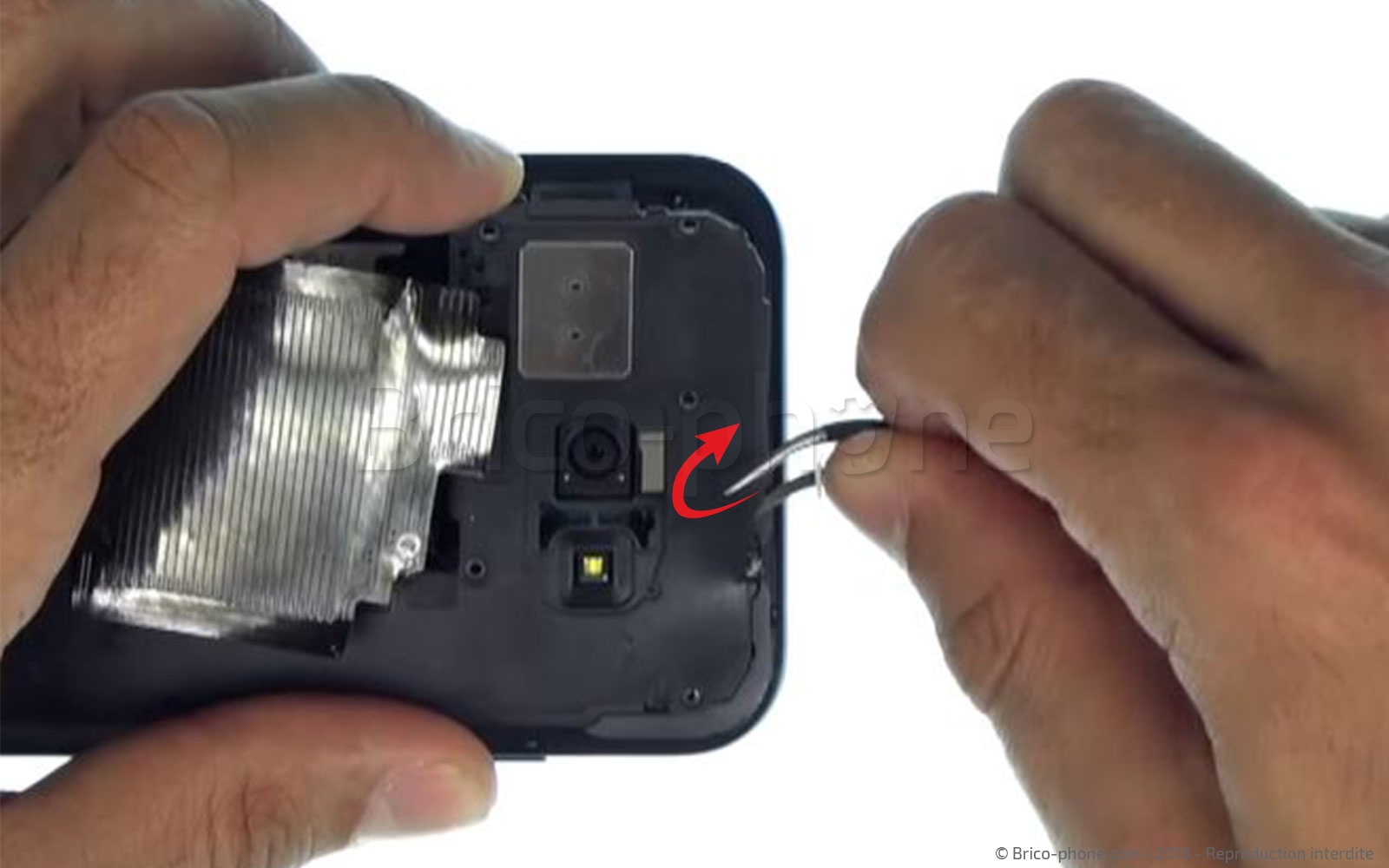

Etape 6 Retirer le haut-parleur externe

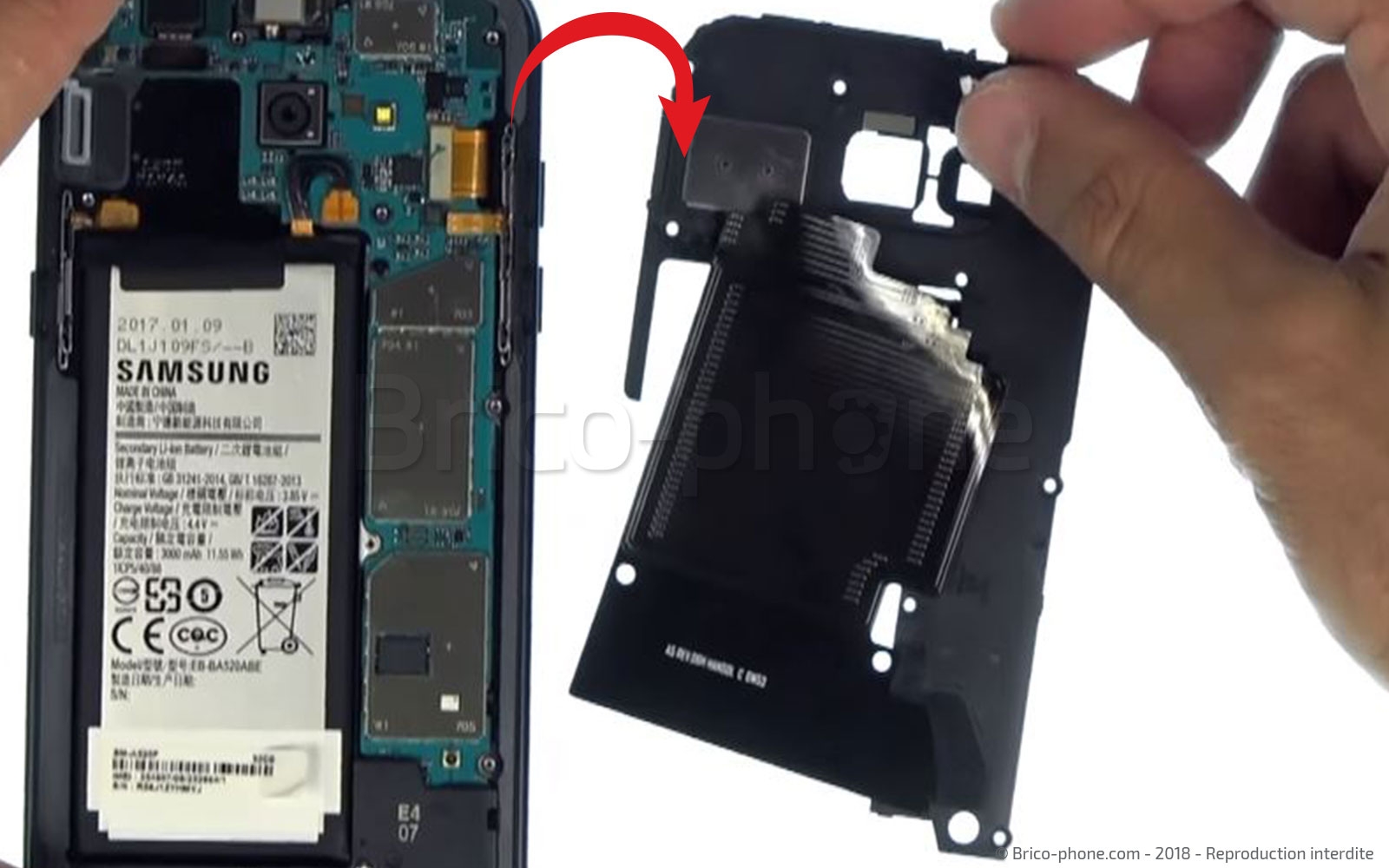

Déclipsez l'élément à l'aide de la pincette puis retirez m'ensemble haut-parleur / NFC
Etape 7

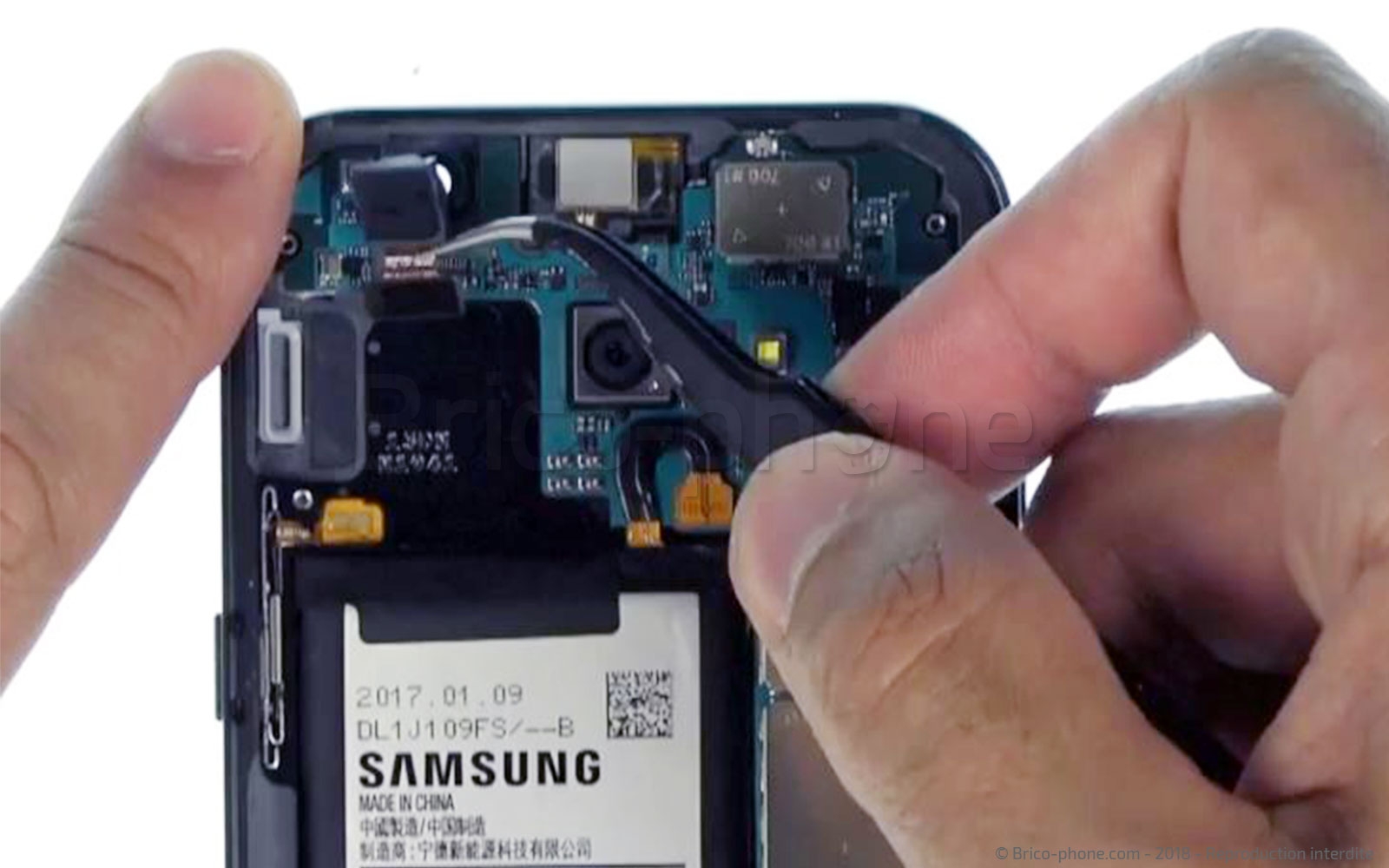

Etape 7 Déconnecter et retirer la caméra

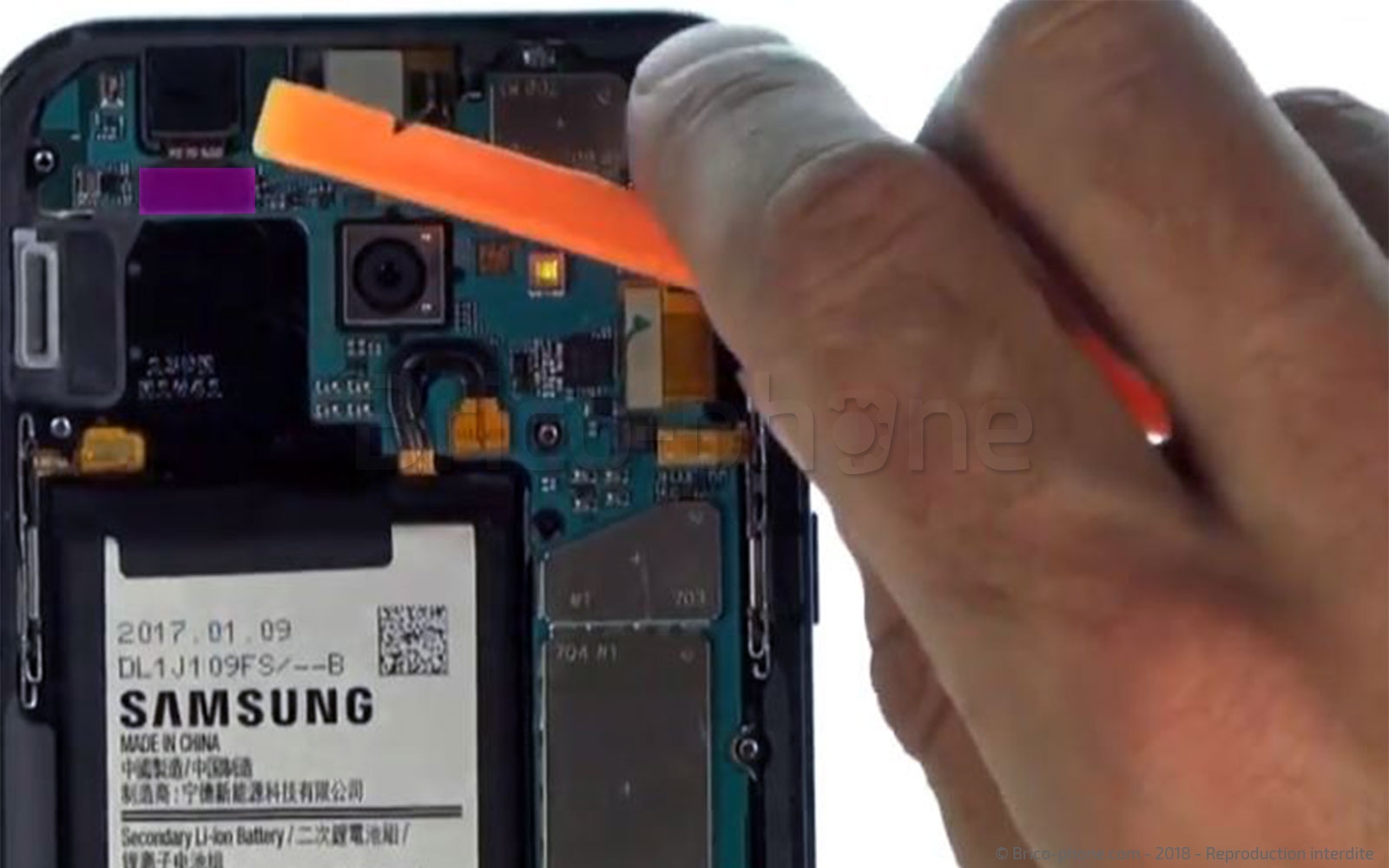

Déconnecter la connectique de la caméra avant puis retirez la de son emplacement.
Outils
Levier Nylon
Pince Brucelles

Fin du tutoriel

Ce guide de démontage de la caméra avant sur Samsung Galaxy A5 2017 touche à sa fin, il ne vous reste plus qu'à le prendre en sens inverse pour mettre votre pièce de remplacement en place, et remonter l'appareil entièrement.
