Changement de caméra arrière sur Galaxy A5 2017

Temps estimé : 30 min
Difficulté : 2/5
Galaxy A5 2017 | Temps estimé : 30 min | Difficulté : 2/5

Grâce à notre tutoriel photo,  remplacez vous-même votre appareil photo. Munissez-vous de la pièce détachée en vente sur notre site, des outils et du patron d'aide au montage offert avec votre commande et lancez-vous dans la réparation de votre Samsung A5 2017.

Diagnostic

› Votre caméra ne fonctionne plus
› Votre caméra ne fait plus la mise au point

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Caméra arrière pour Samsung Galaxy A5 2017 / A7 2017
44,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

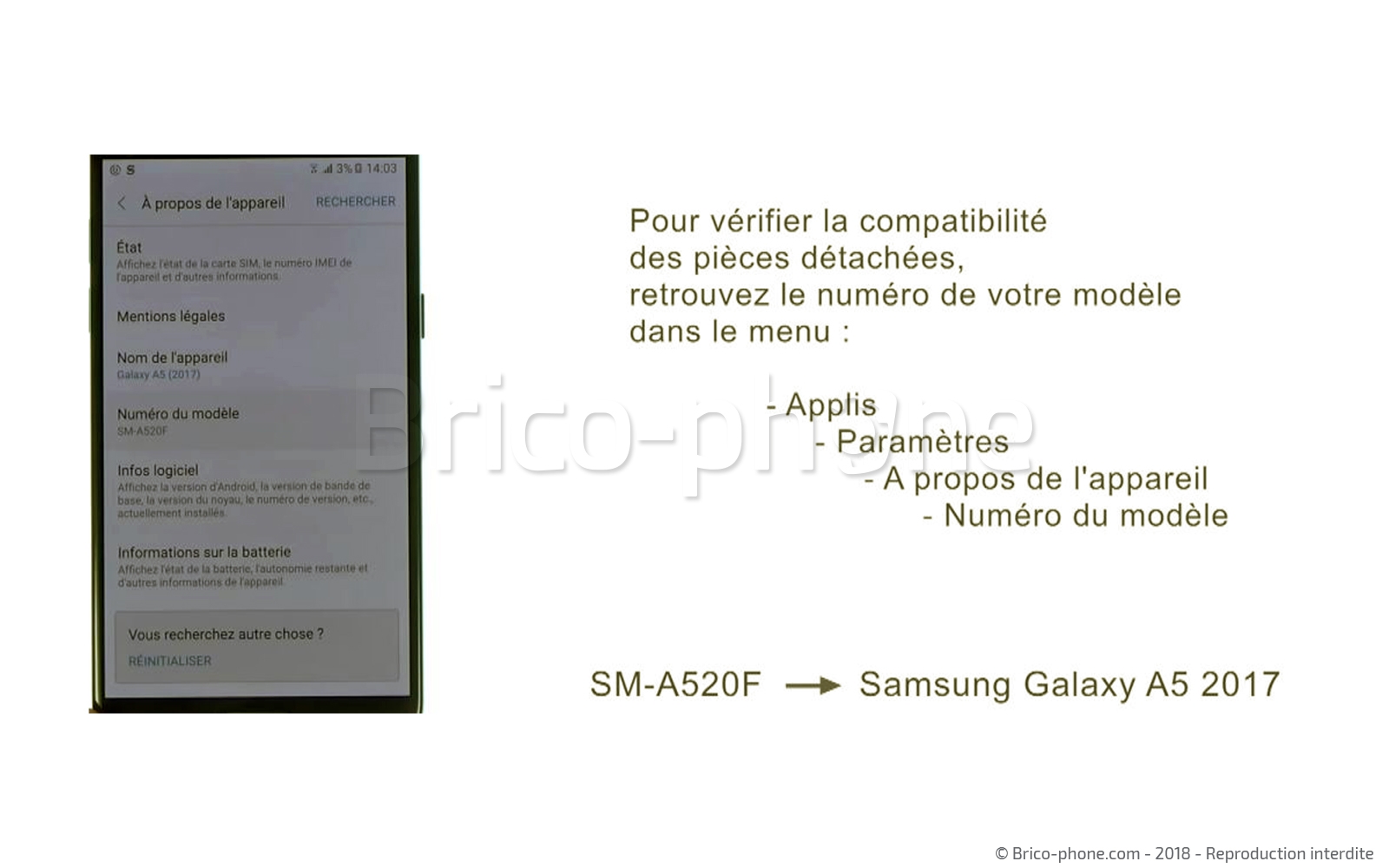

Identifier votre téléphone
Vous avez un doute sur le modèle exact de votre téléphobe Samsung ? Chaque caméra étant différente selon les modèles la plupart du temps, vérifiez votre modèle en allant dans les réglages et assurez-vous que le numéro de modèle soit bien le suivant : SM-A520F.

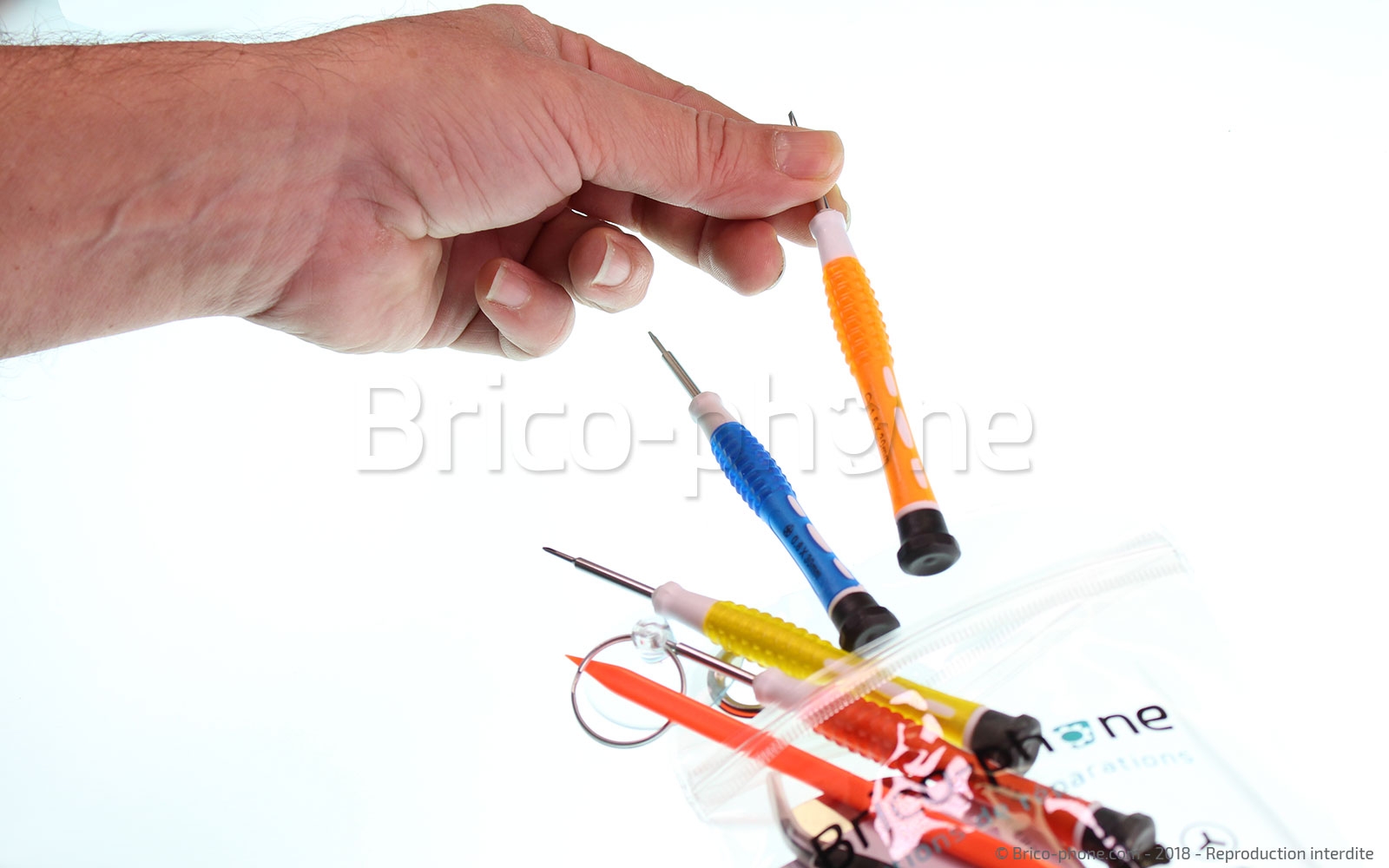

Préparer votre espace de travail
Sortez maintenant les outils et votre patron d'aide au montage. Fixez ce dernier sur votre espace de travail
Etape 1 : Eteindre votre smartphone

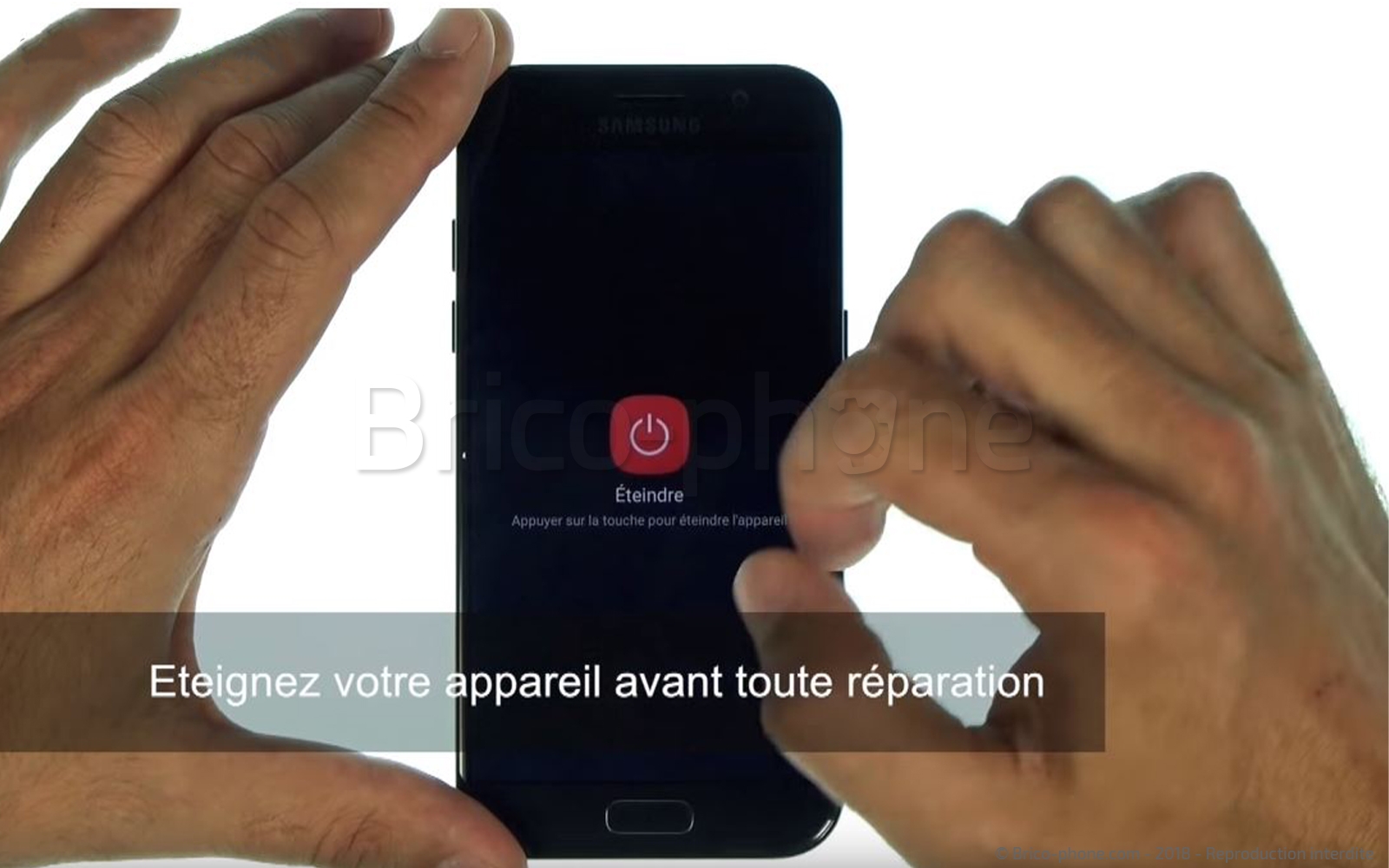

Commencez ce tutoriel de démontage en éteignant votre téléphone .

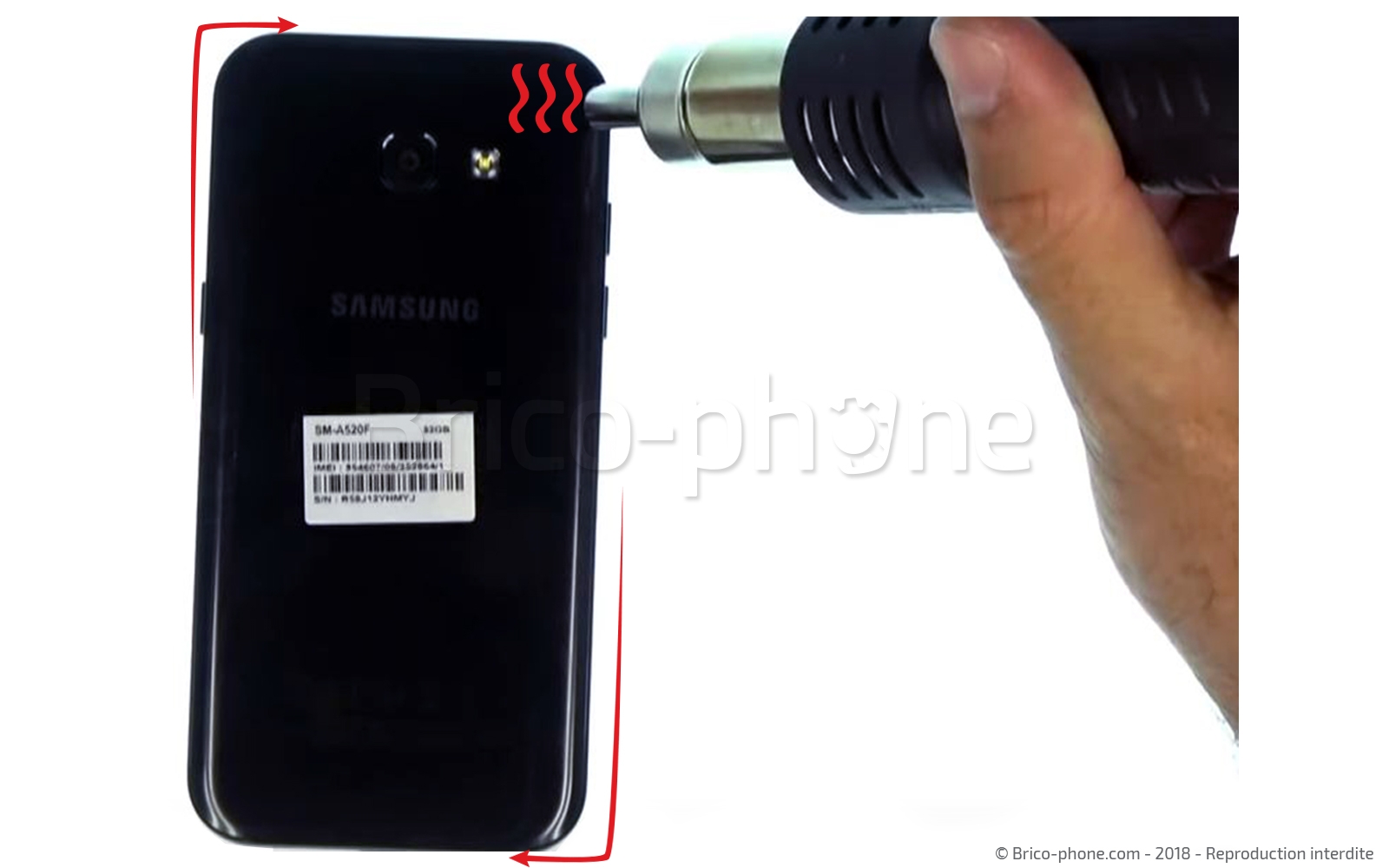

Etape 2 : chauffer la vitre arrière
Passons à l'ouverture de l'appareil ! La première étape consiste à chauffer le contour de la vitre arrière afin de ramollir la colle qui la fixe au châssis.
Pour cela, utilisez un sèche-cheveux ou un mini décapeur thermique.N'insistez pas sur le centre de l'appareil, car la batterie se trouve en dessous.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

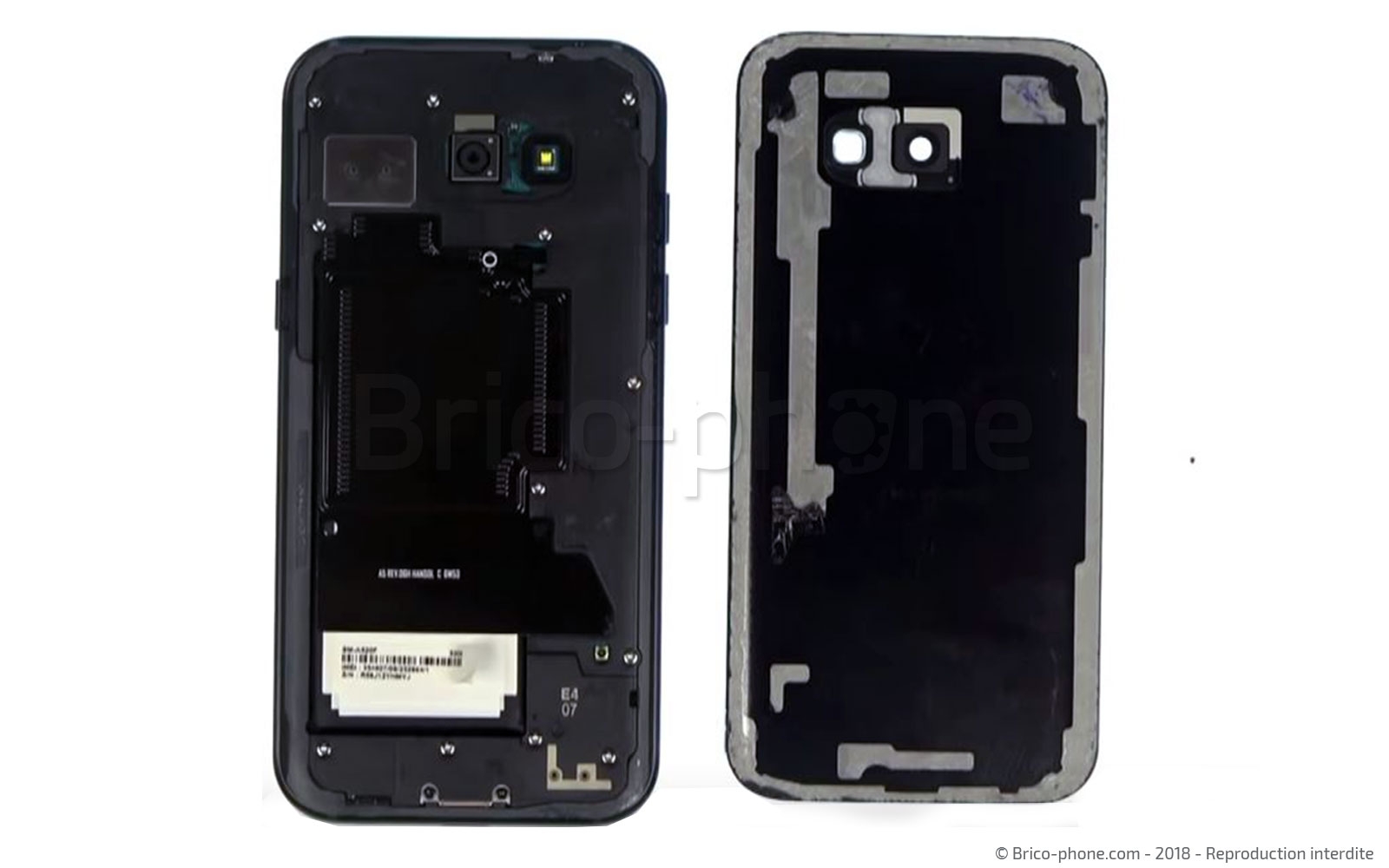

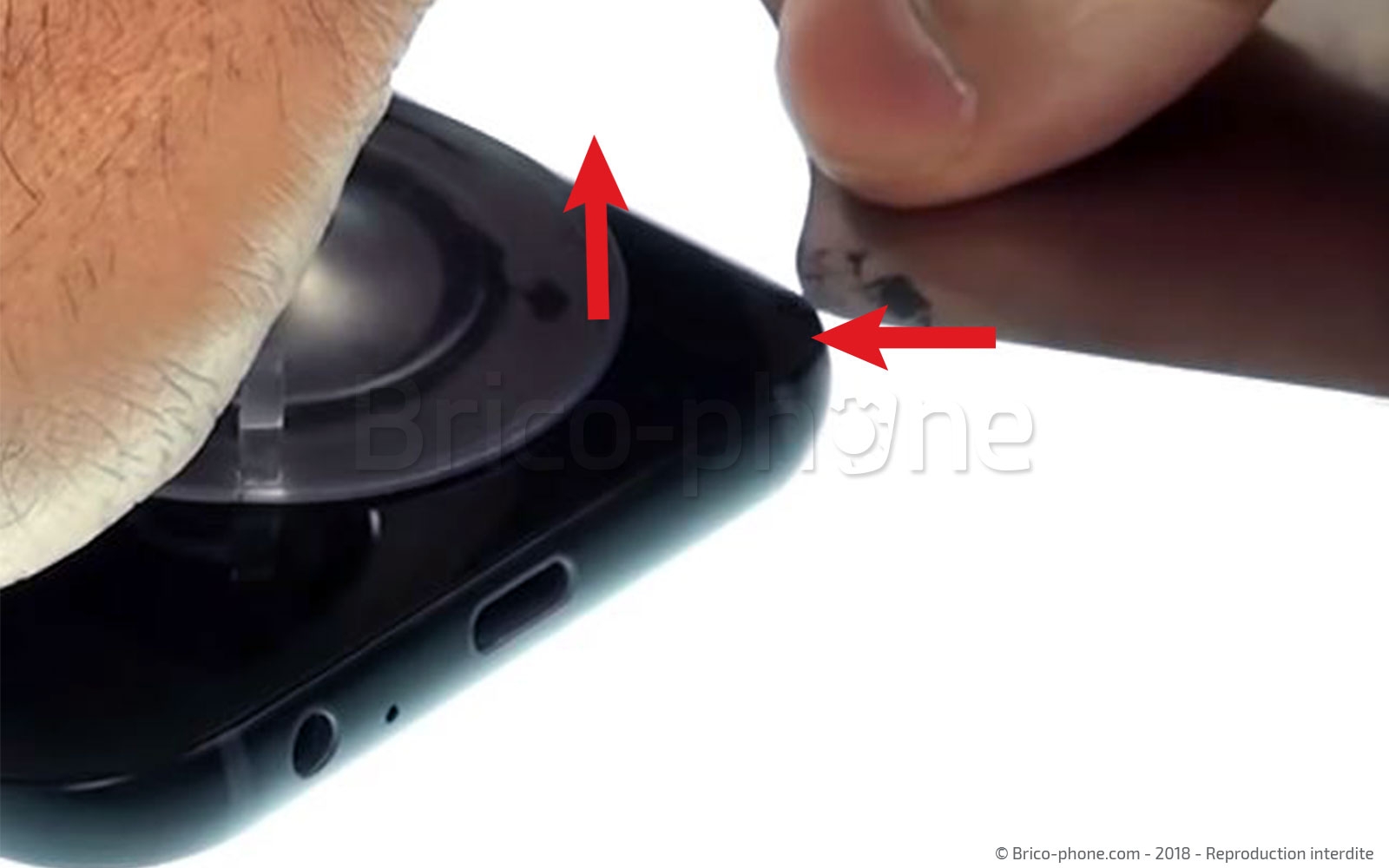

Etape 3 : Décoller et retirer le cache arrière

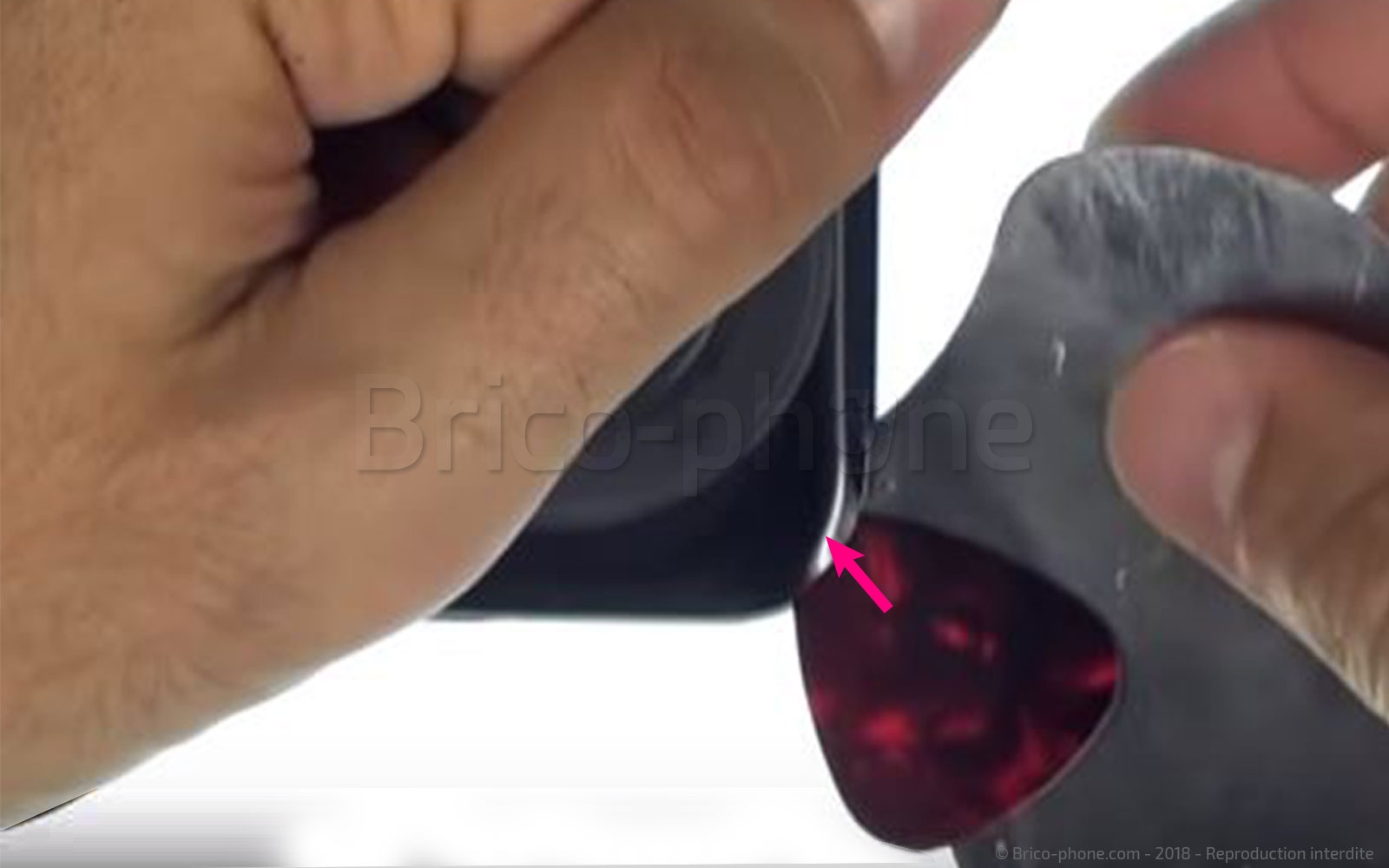

Posez la ventouse de votre kit d'outils dans un coin de la vitre arrière. En tirant sur la boucle, insérez un médiator métallique entre la vitre et le chassis afin de créer un petit espace. Vous pouvez aussi vous munir d'un iFlex, en vente sur notre site internet, plus fin et ergonomique.

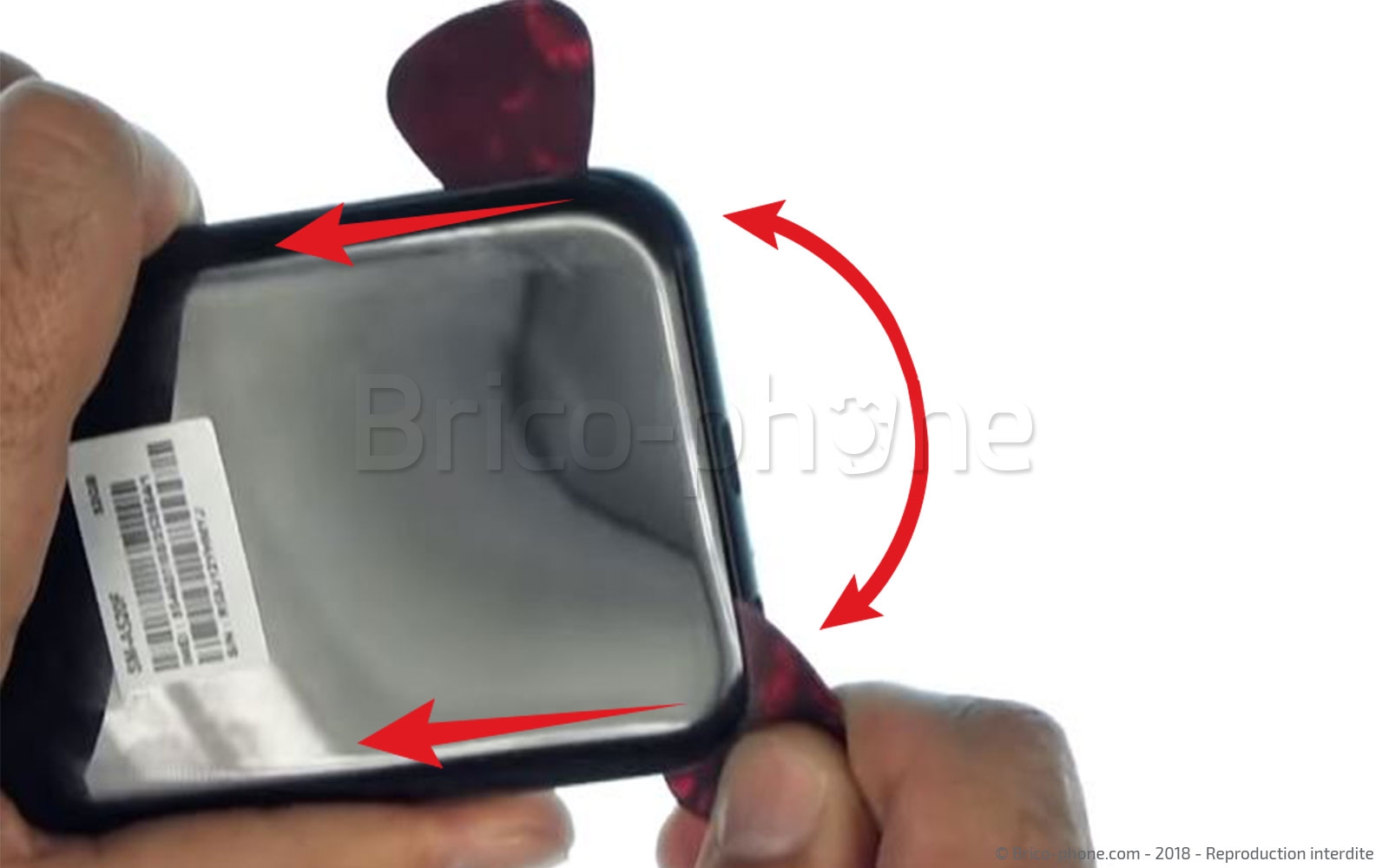

Une fois l'interstice créé, placez y un médiator en plastique puis un second.
Faites les ensuite coulisser sous le contour de la vitre afin de la décoller entièrement.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

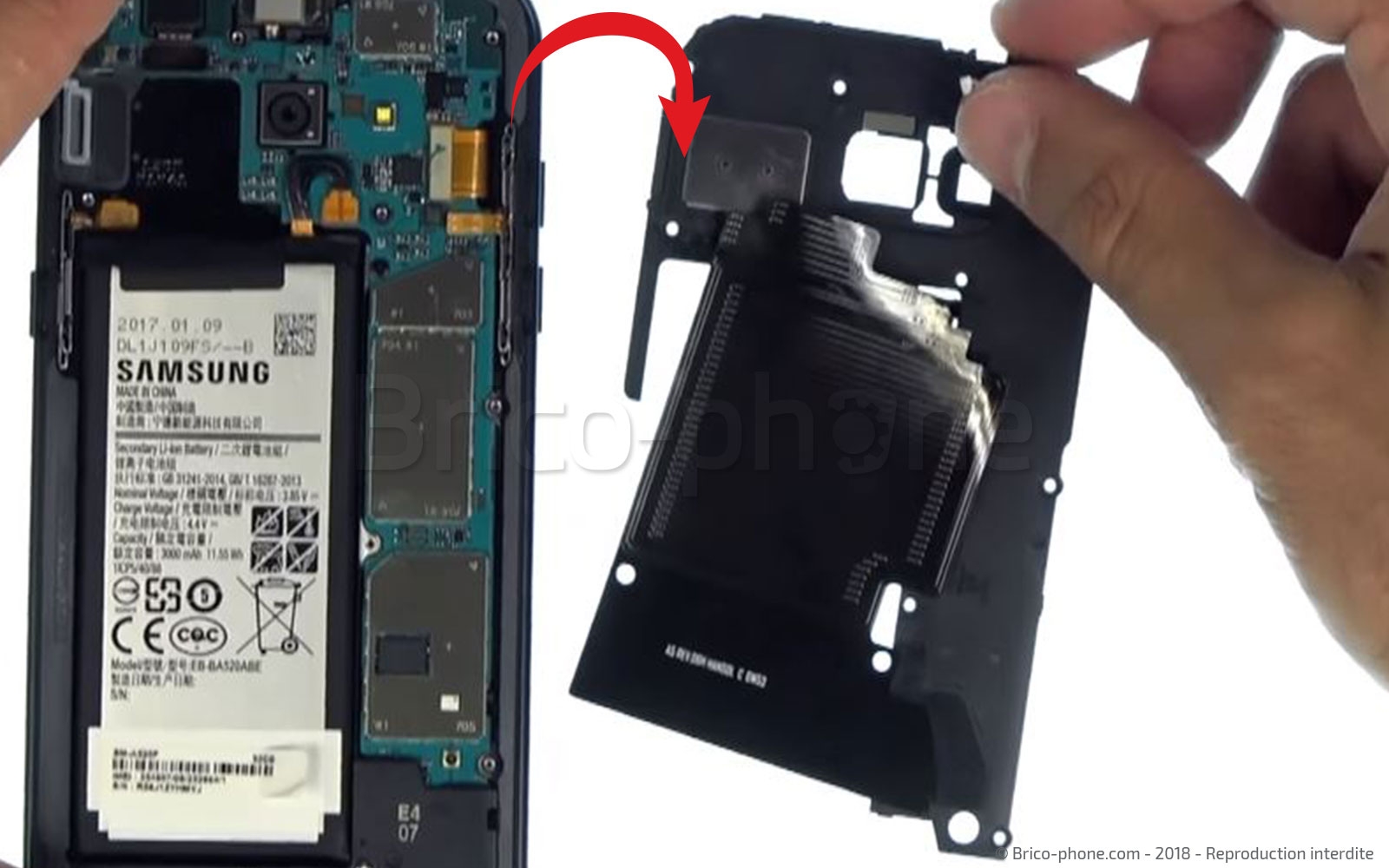

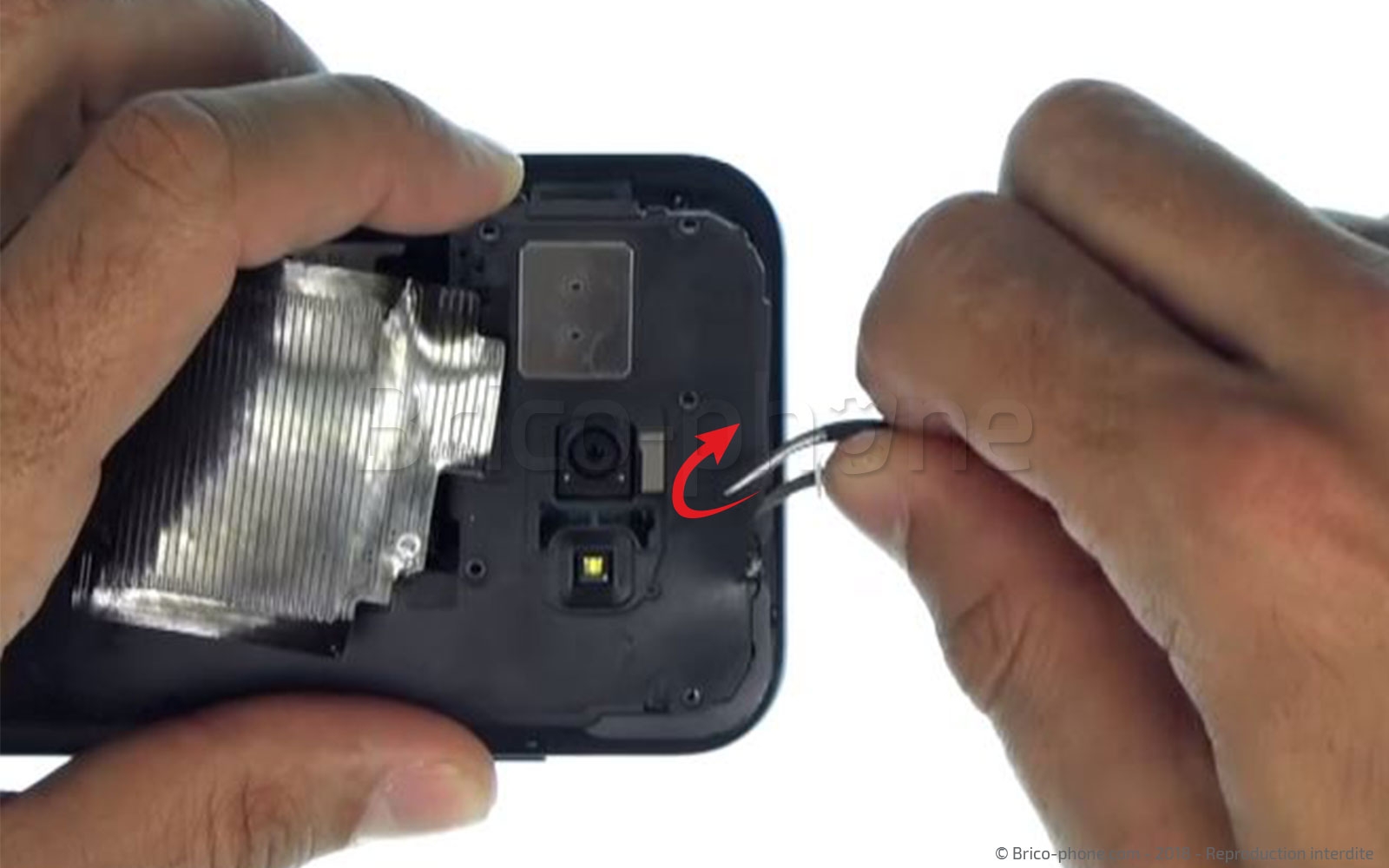

Etape 4 : Retirer l'ensemble haut-parleur / NFC

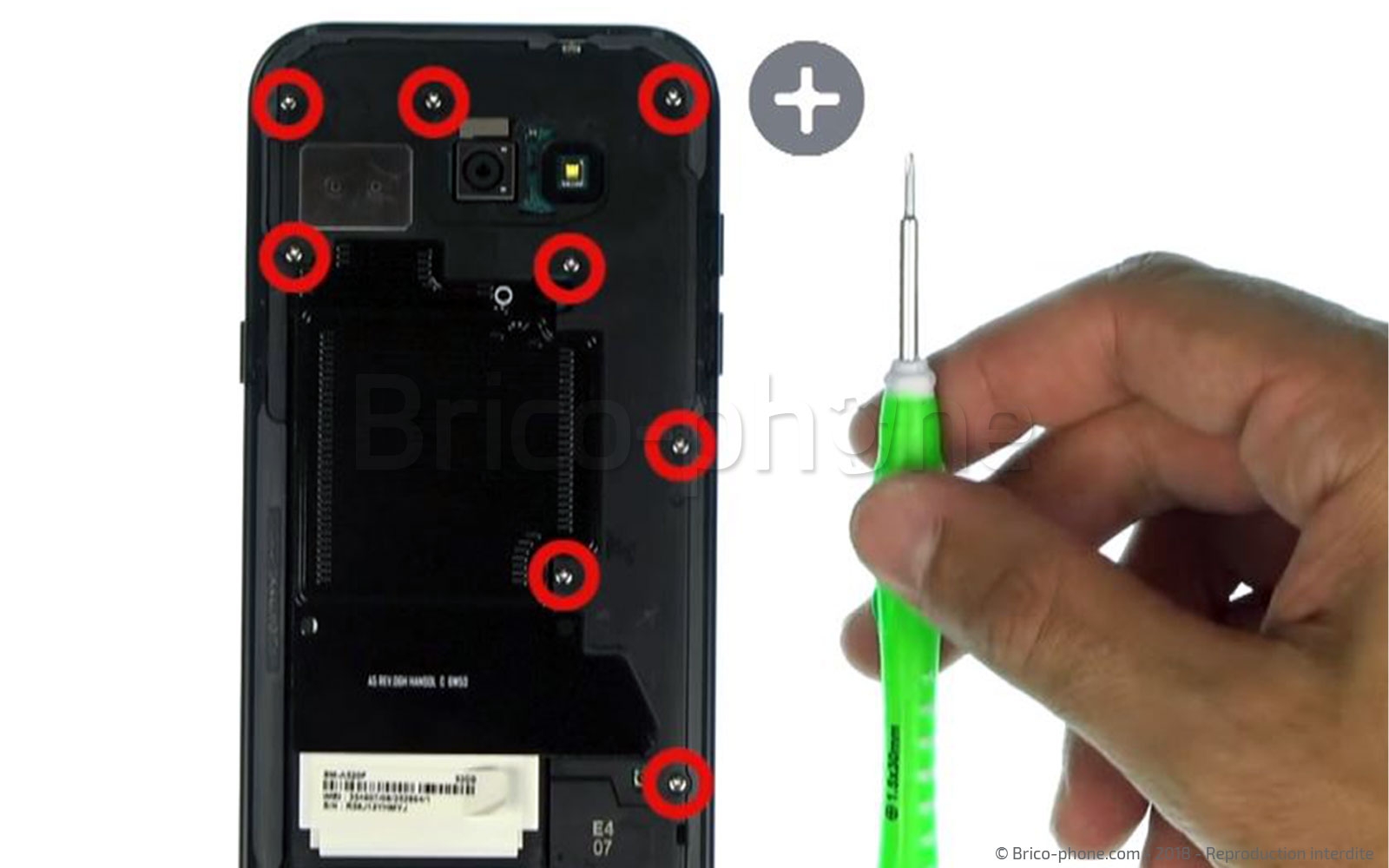

Retirez les vis de fixation du bloc HP externe à l'aide du tournevis cruciforme 1.5x30mm fourni dans le kit d'outils.

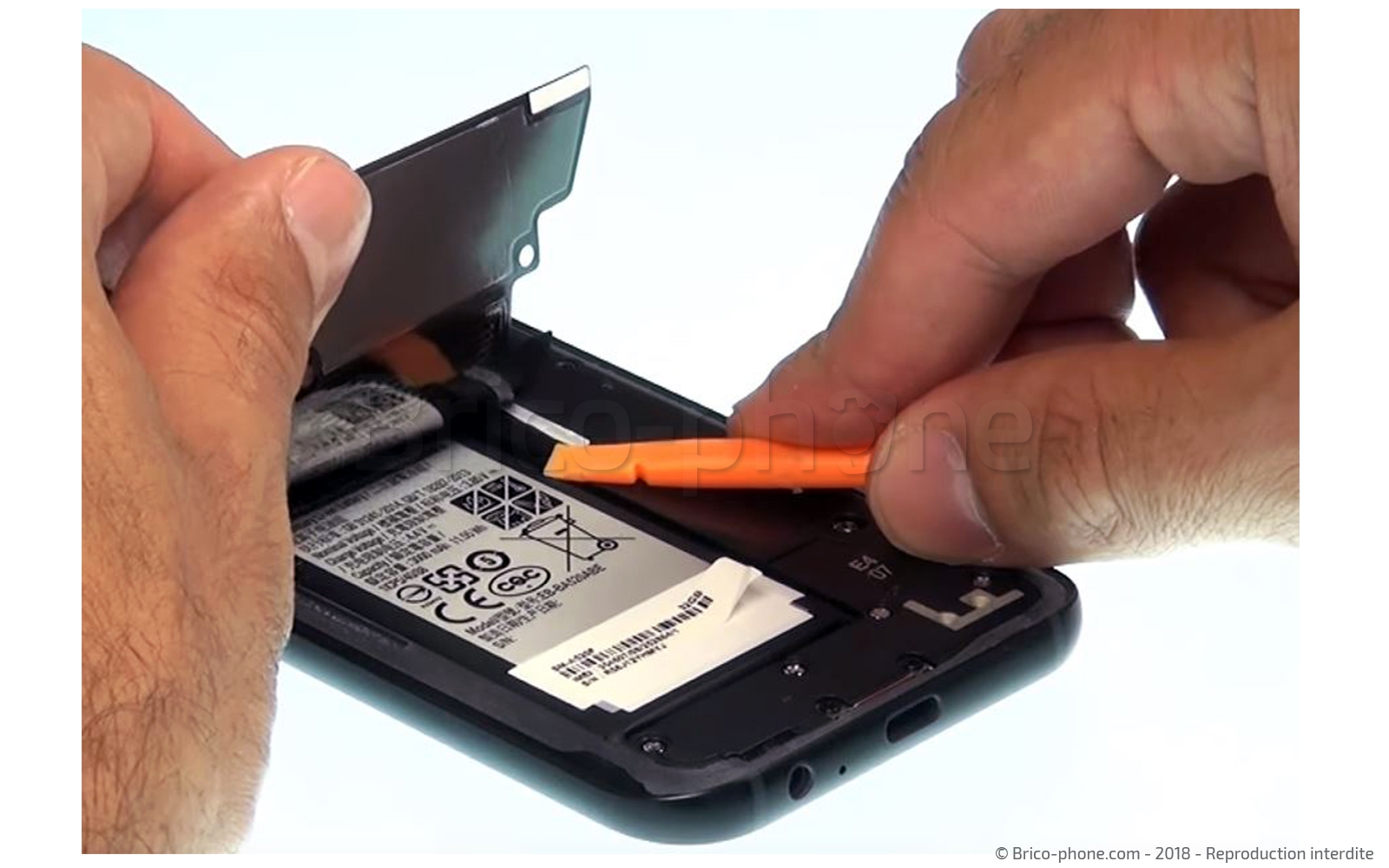

Décoller la nappe NFC au niveau de la batterie puis déclipsez l'ensemble à l'aide de la pincette métallique.
Il ne vous reste plus qu'à retirer l'élément.
Outils du kit utilisés
Outils du kit utilisés

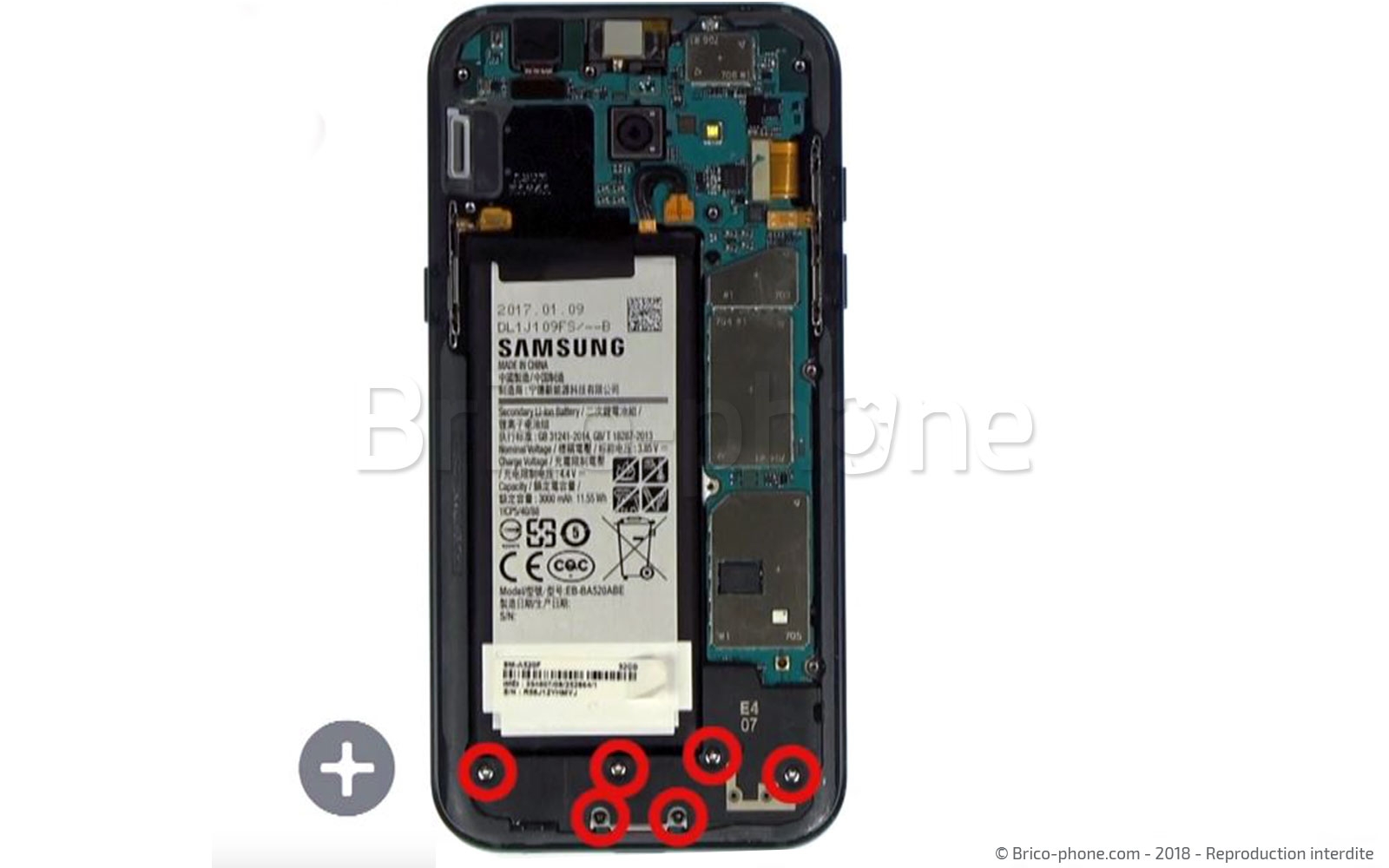

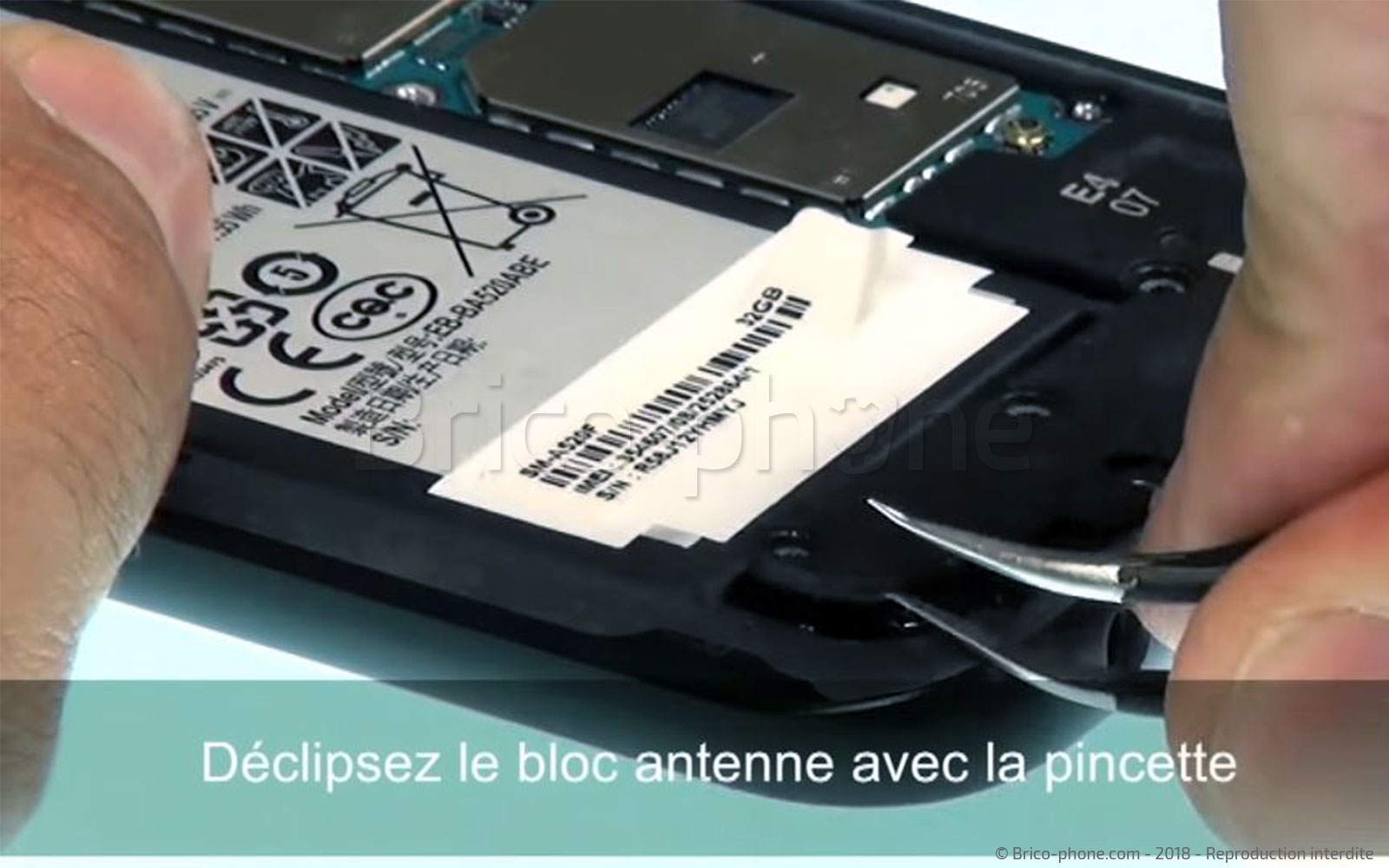

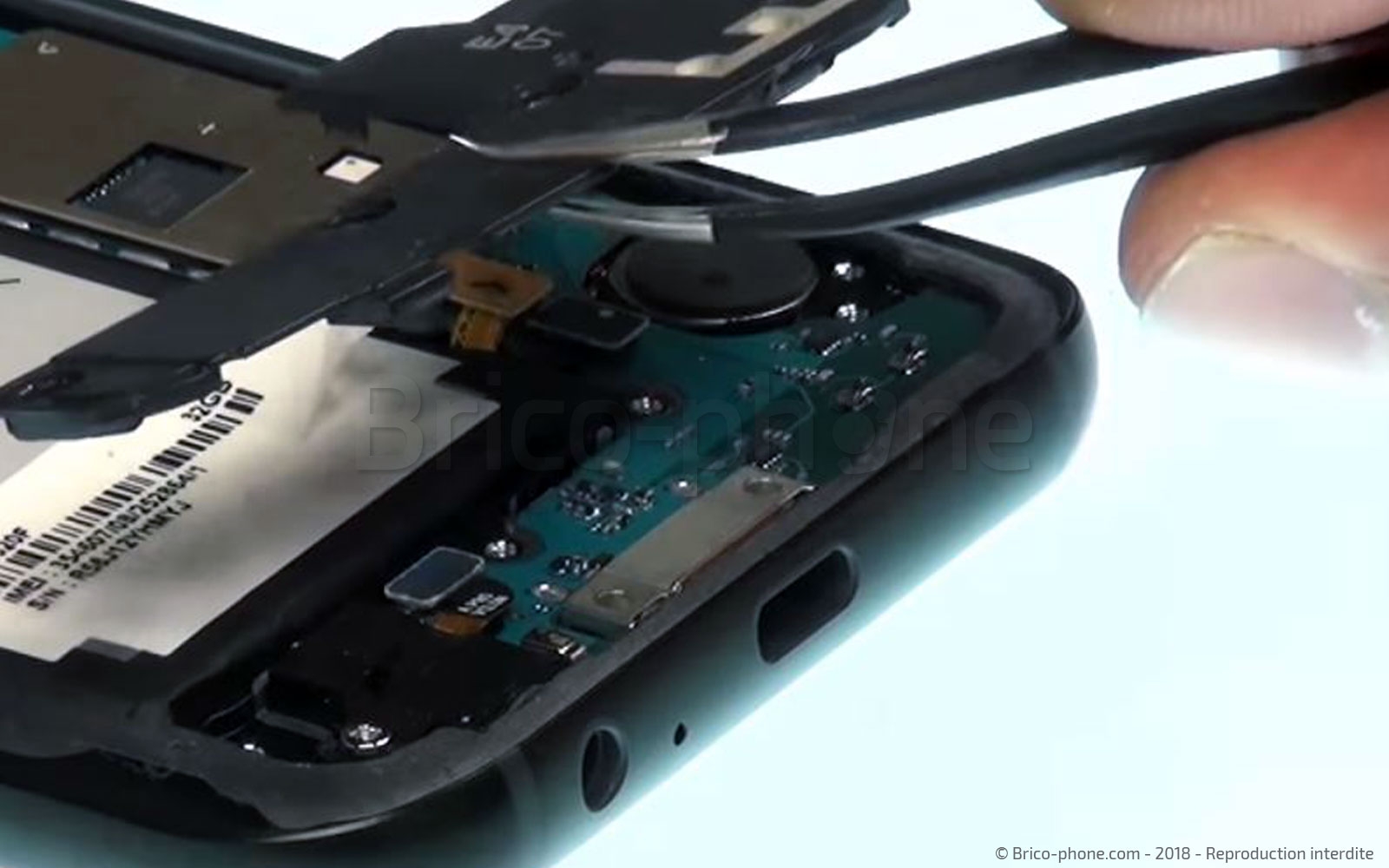

Etape 5 : Retirer le cache plastique
Dévissez le cache plastique situé sur le bas de la carte mère, puis retirez le à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Débrancher la batterie

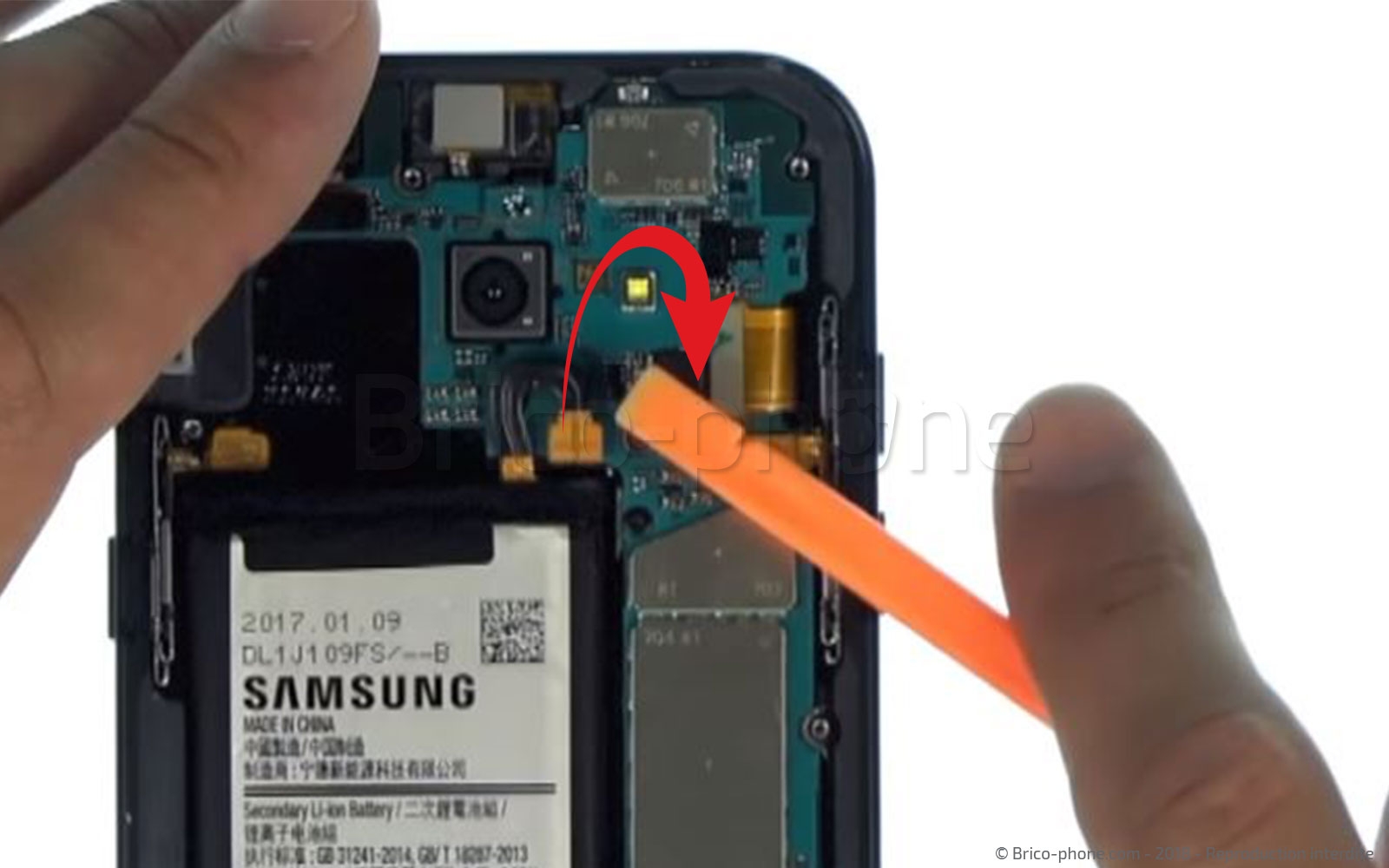

Déconnecter maintenant la batterie afin de minimiser le risque de court circuit lors du reste du démontage.
Outils du kit utilisés
Outils du kit utilisés

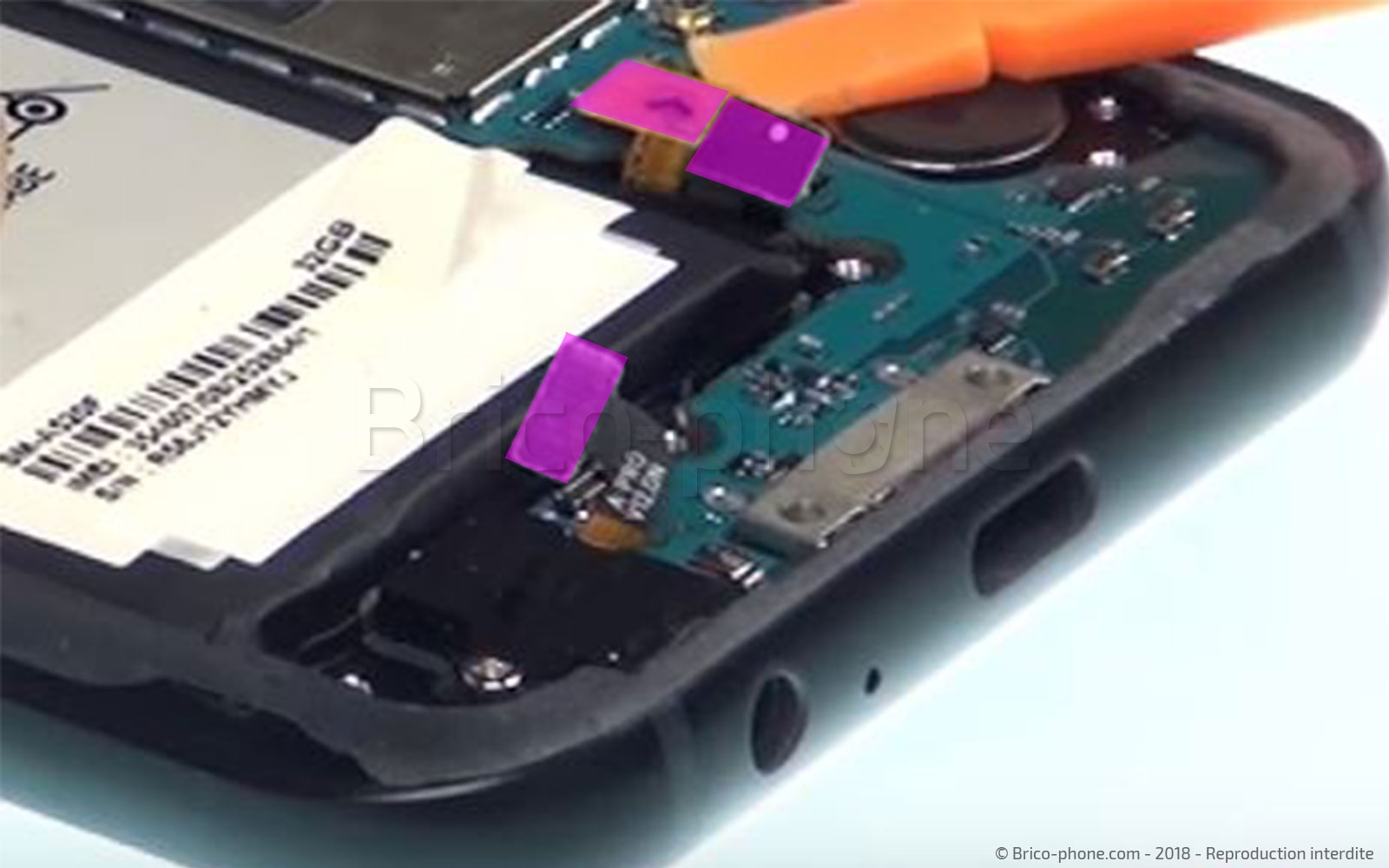

Etape 7 : Déconnecter les nappes de la carte mère
Nous allons à présent libérer les connectiques de la carte mère (sur sa partie basse). Pour cela, munissez-vous du spudger afin de débrancher la nappe jack ainsi que les 2 nappes gérant le bouton home et le touches situés de chaque côté" de ce dernier.

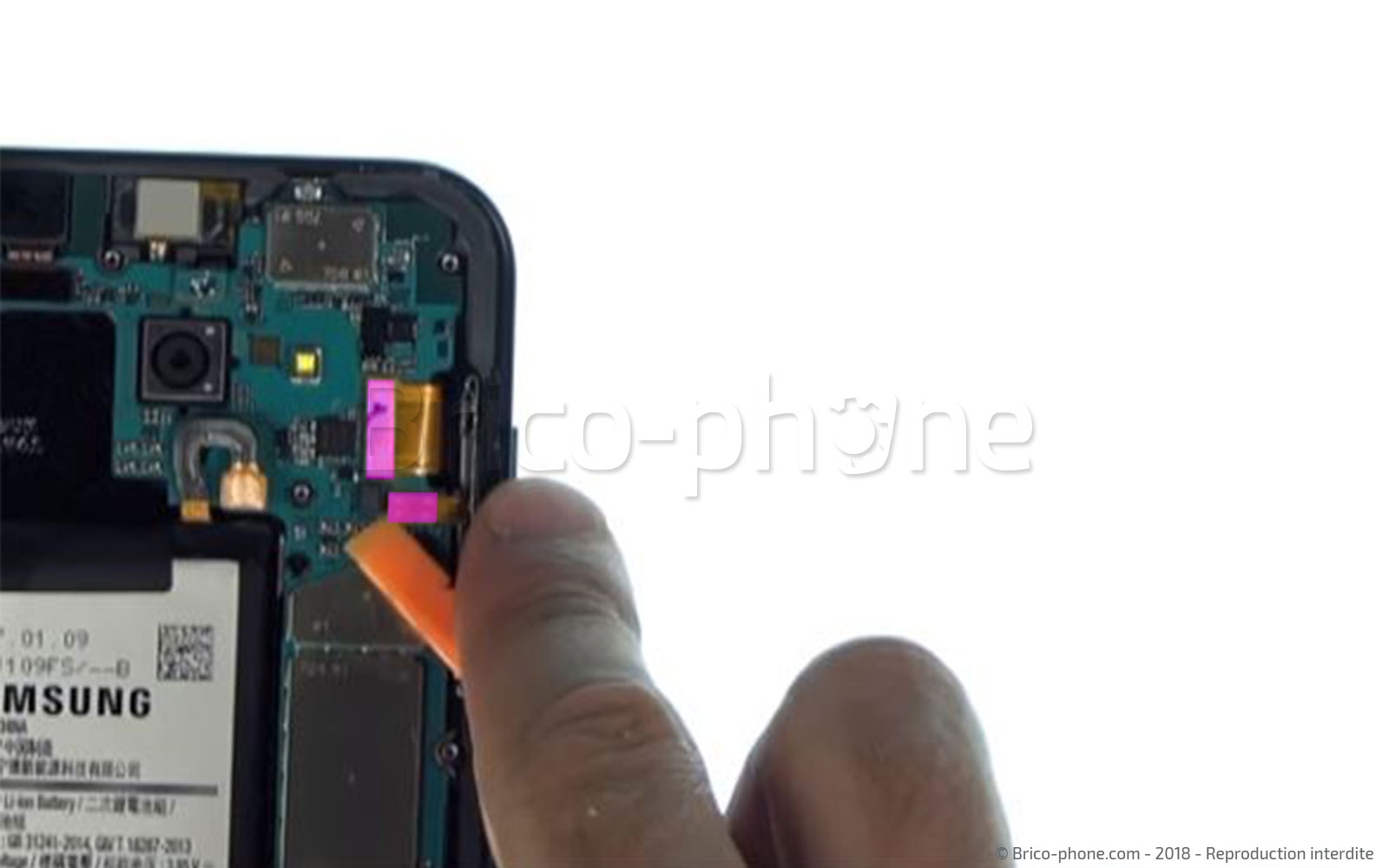

Passez maintenant sur la partie haute de la carte, et toujours avec le même outil débranchez la nappe volume et celle de l'écran.
Outils du kit utilisés
Outils du kit utilisés

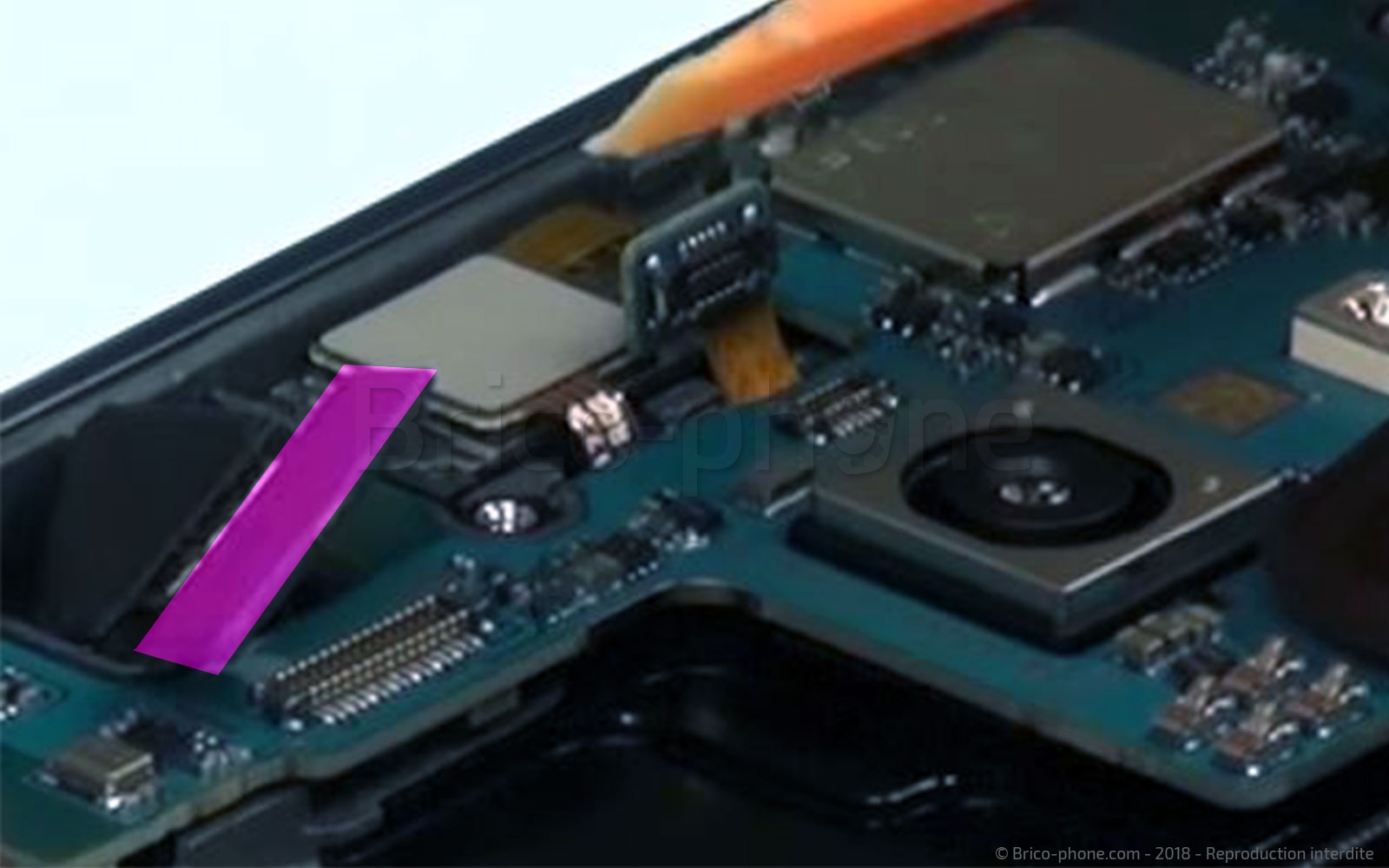

Etape 8 : Retirer la caméra avant
Dernière étape avant de pouvoir retirer la carte mère !
Déconnectez la caméra avant puis retirez là de son emplacement avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

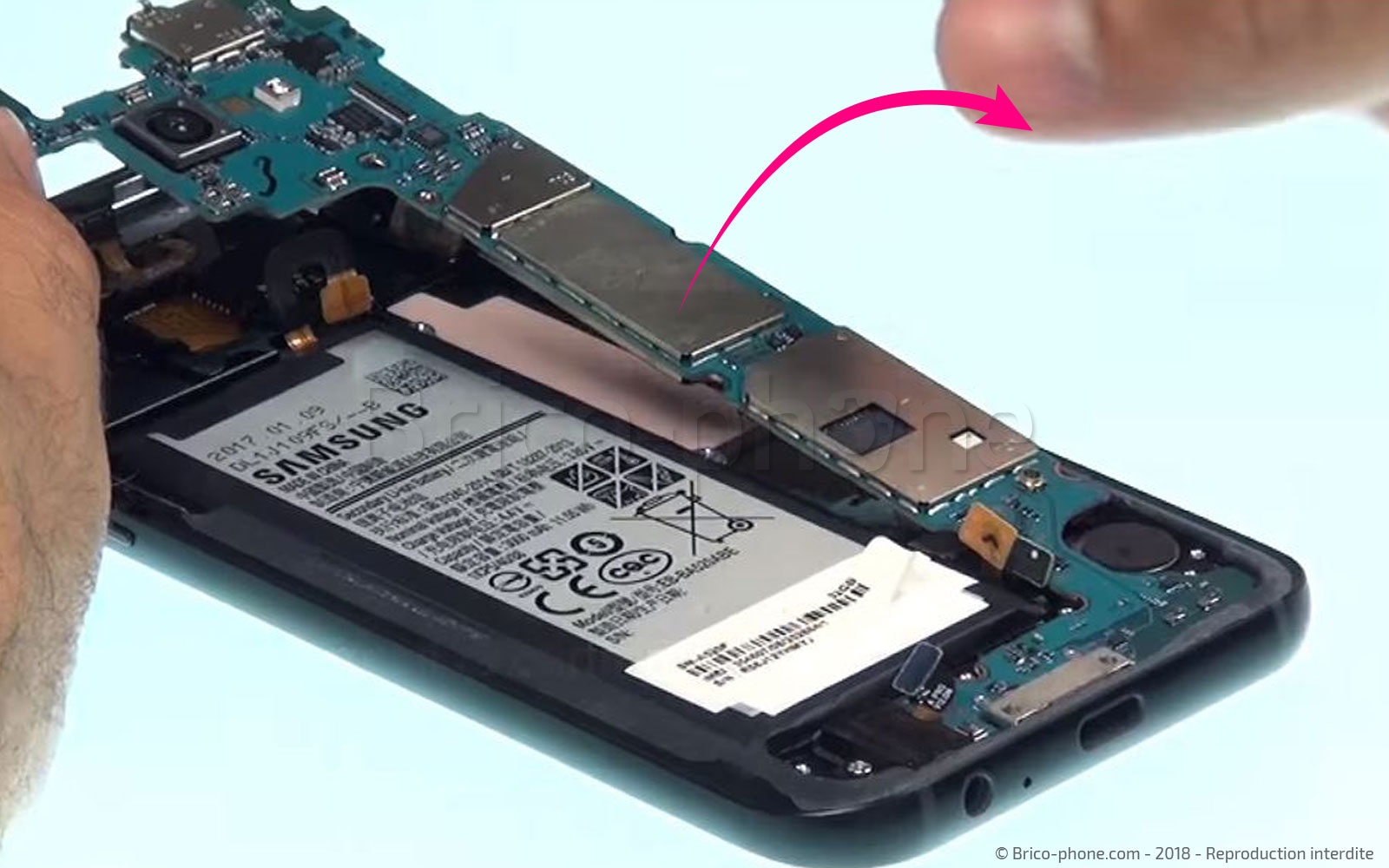

Etape 9 : Sortir la carte mère
La carte mère étant maintenant complètement libérée, il ne vous reste plus qu'à la sortir du châssis.

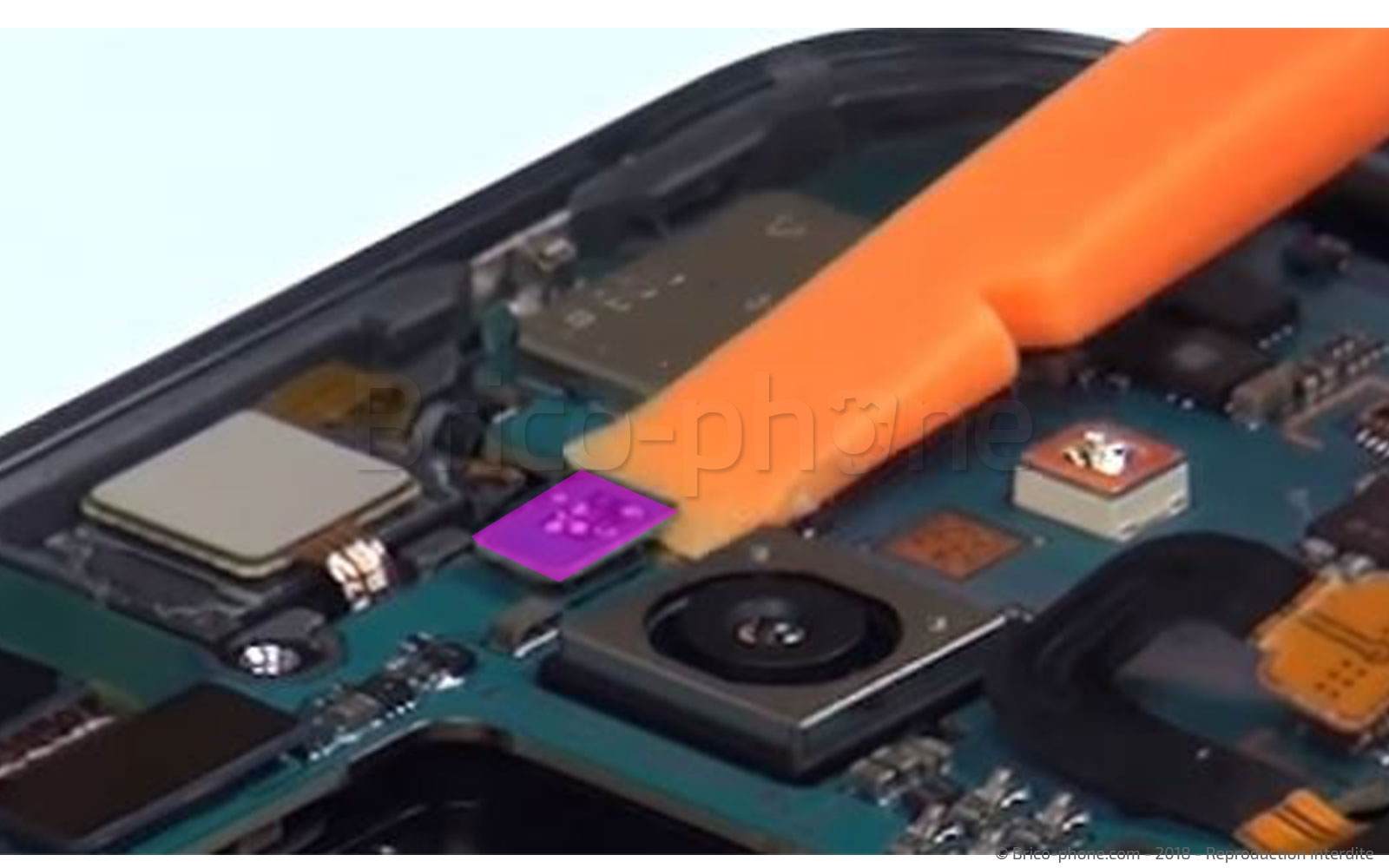

Etape 10 : Retirer la caméra arrière

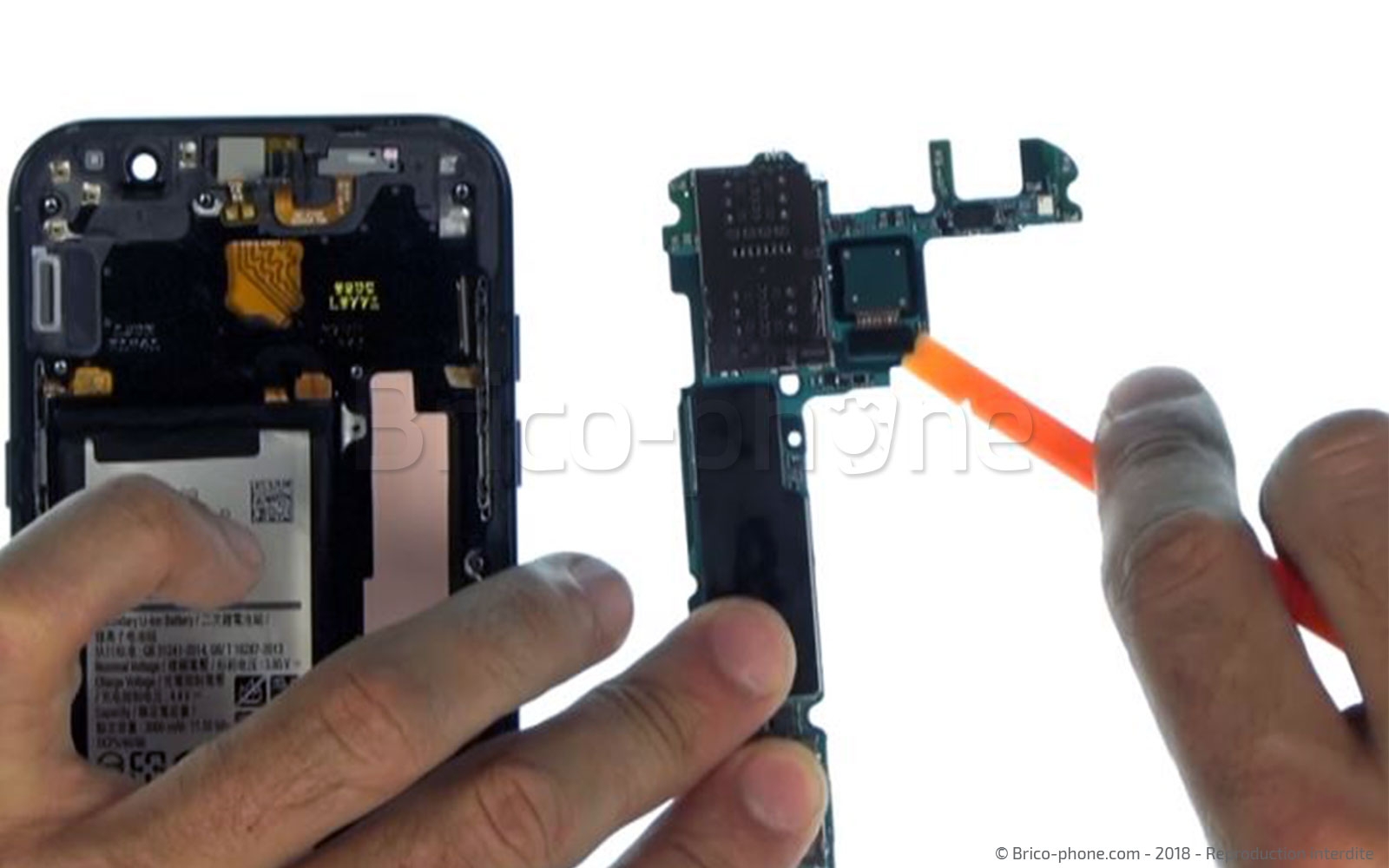

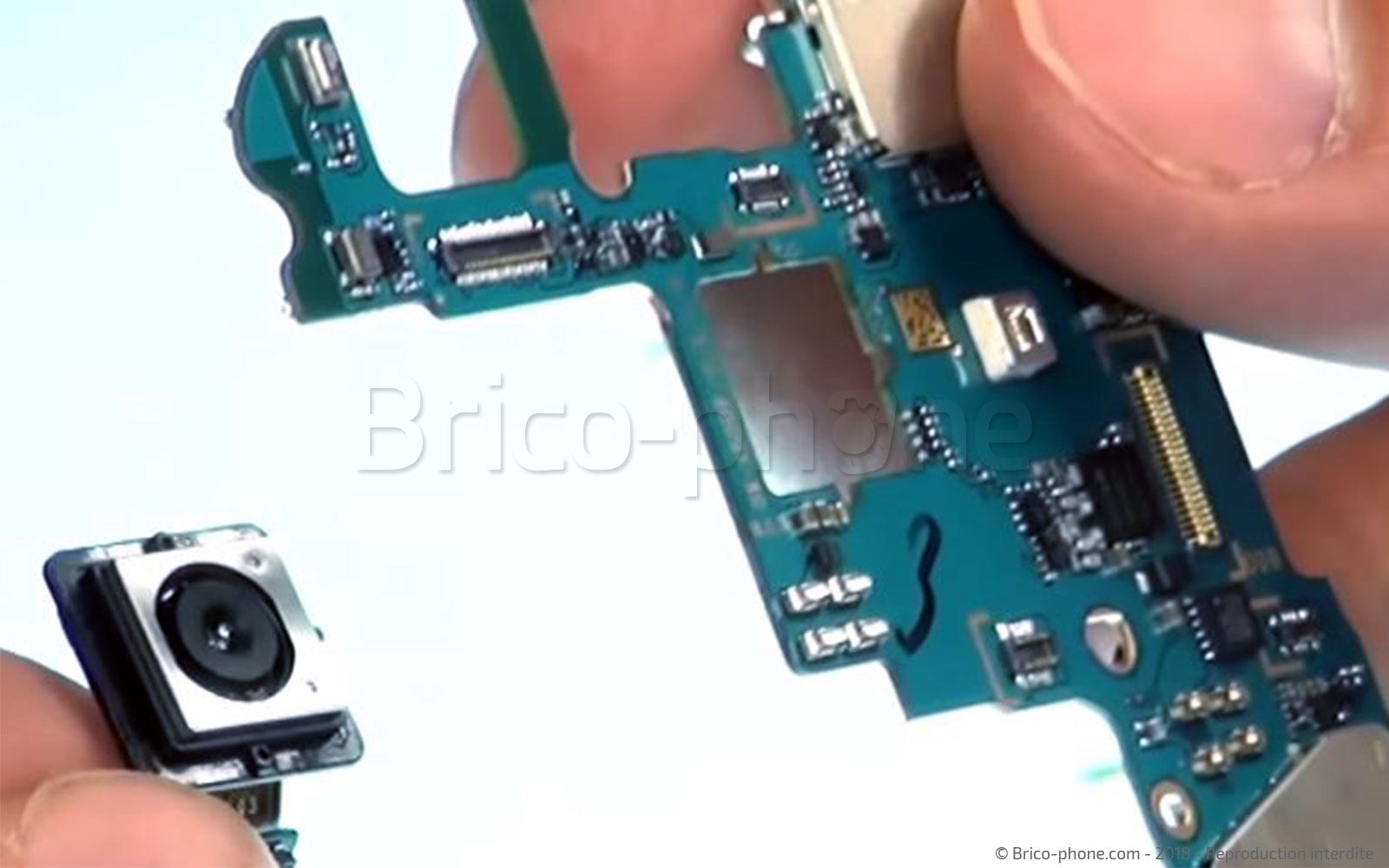

Retournez la carte-mère puis déconnectez la caméra arrière à l'aide du levier nylon. Il ne vous reste plus qu'à exercer une légère pression sur la lentille afin de la dégagez complètement.
Outils du kit utilisés
Outils du kit utilisés

Fin du tutoriel
