Changement du connecteur de charge sur Galaxy S8

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S8
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre appareil ne prend plus la charge

Le connecteur est endommagé et le câble ne rentre plus

Votre téléphone n'est plus reconnu lorsque vous le branchez

Votre interlocuteur ne vous entend plus ou mal

Si votre câble USB  n'est pas reconnu par votre téléphone,ous devez remplacer le connecteur de charge.
La réparation n'est pas la plus simple sur ce smartphone, mais grâce à notre tutoriel photo gratuit, vous pourrez remplacer la pièce à moindre frais en suivant simplement les étapes pas à pas.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de vous lancer

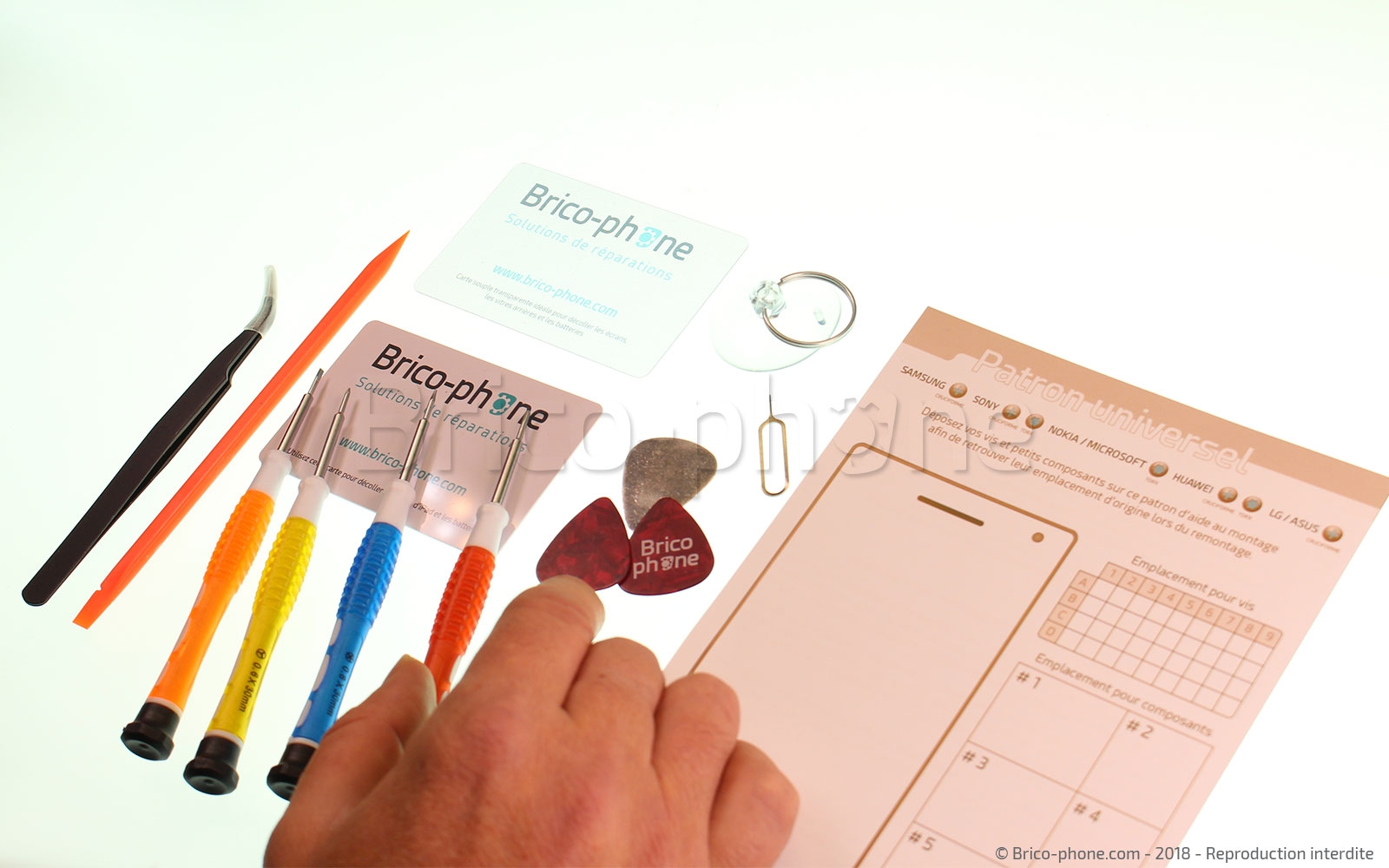

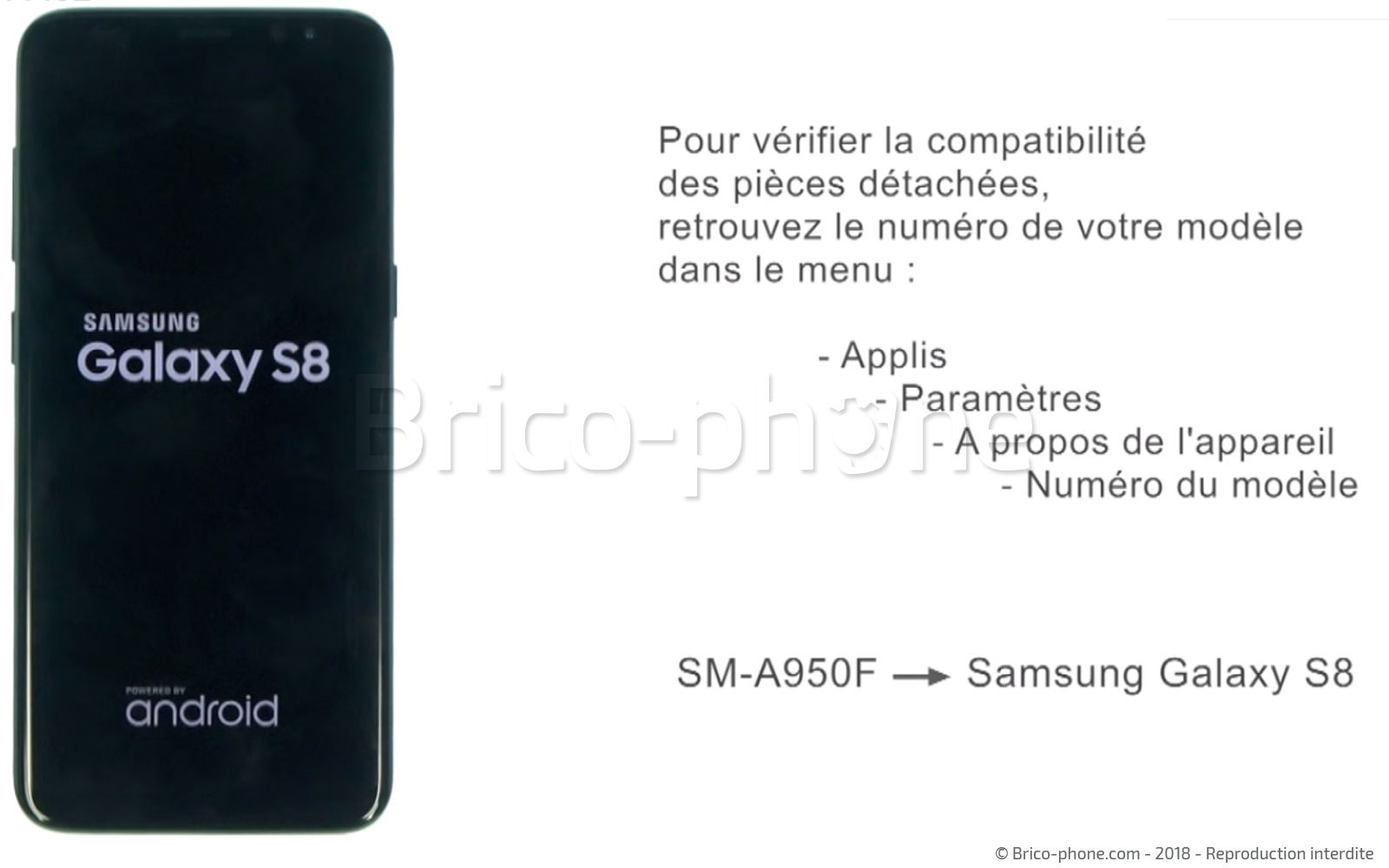

Vous allez vous lancer dans la réparation du connecteur de charge type-C sur Samsung Galaxy S8. Avant de débuter assurez-vous que vous possédez bien un Galaxy S8 (le numéro de modèle se trouve dans les réglages ou au dos de la coque). Si le numéro ne correspond pas à SM-G950F, rendez-vous sur la page d'identification de modèles https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette Préparez vos outils puis fixez sur votre espace de travail le patron d'aide au montage
Etape 1

Etape 1 Eteindre votre appareil

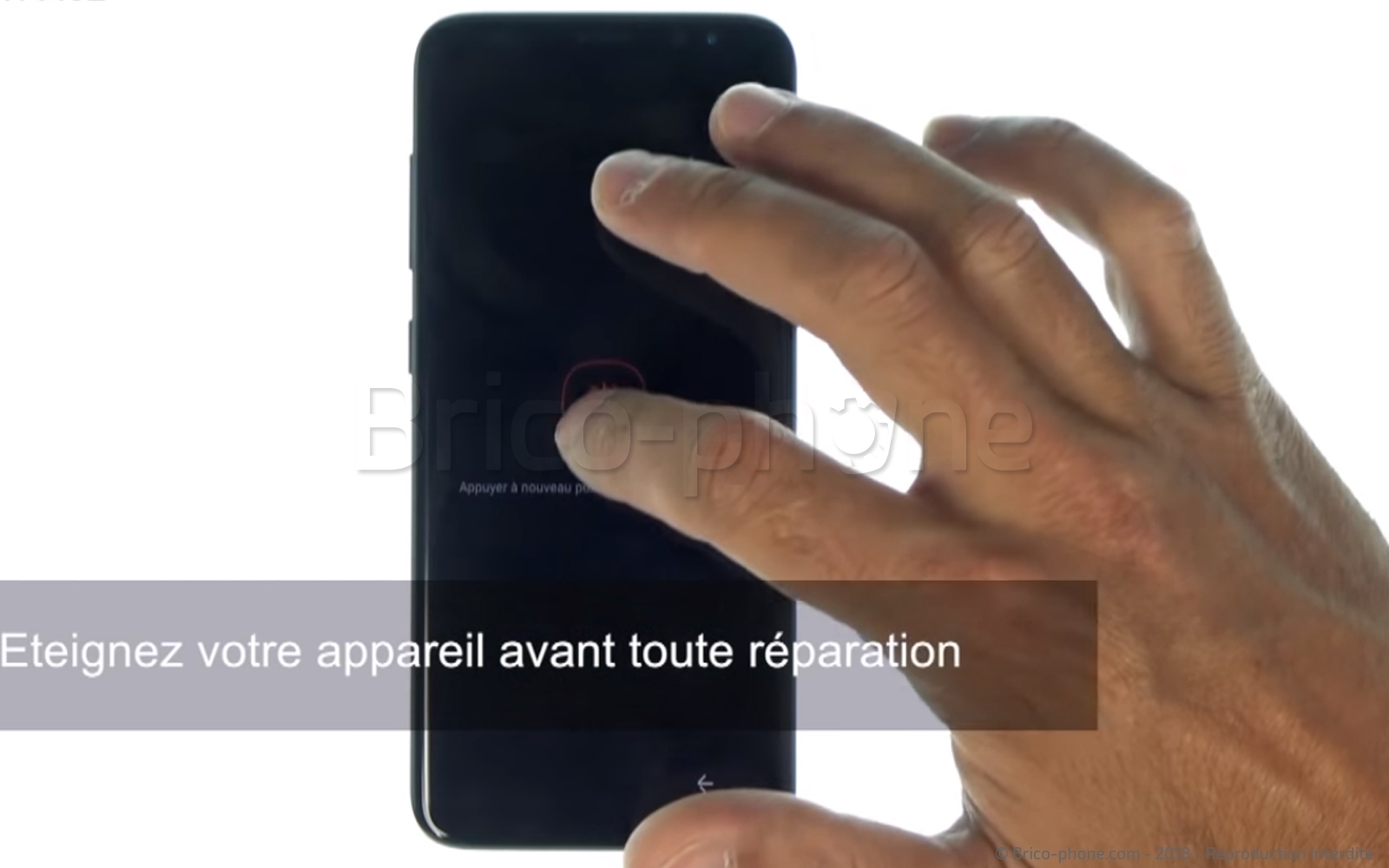

Éteignez votre appareil avant toute réparation à l’aide du bouton power situé sur le côté de votre appareil. Validez ensuite votre choix directement sur l’écran tactile.
Etape 2

Etape 2 Chauffer le cache arrière

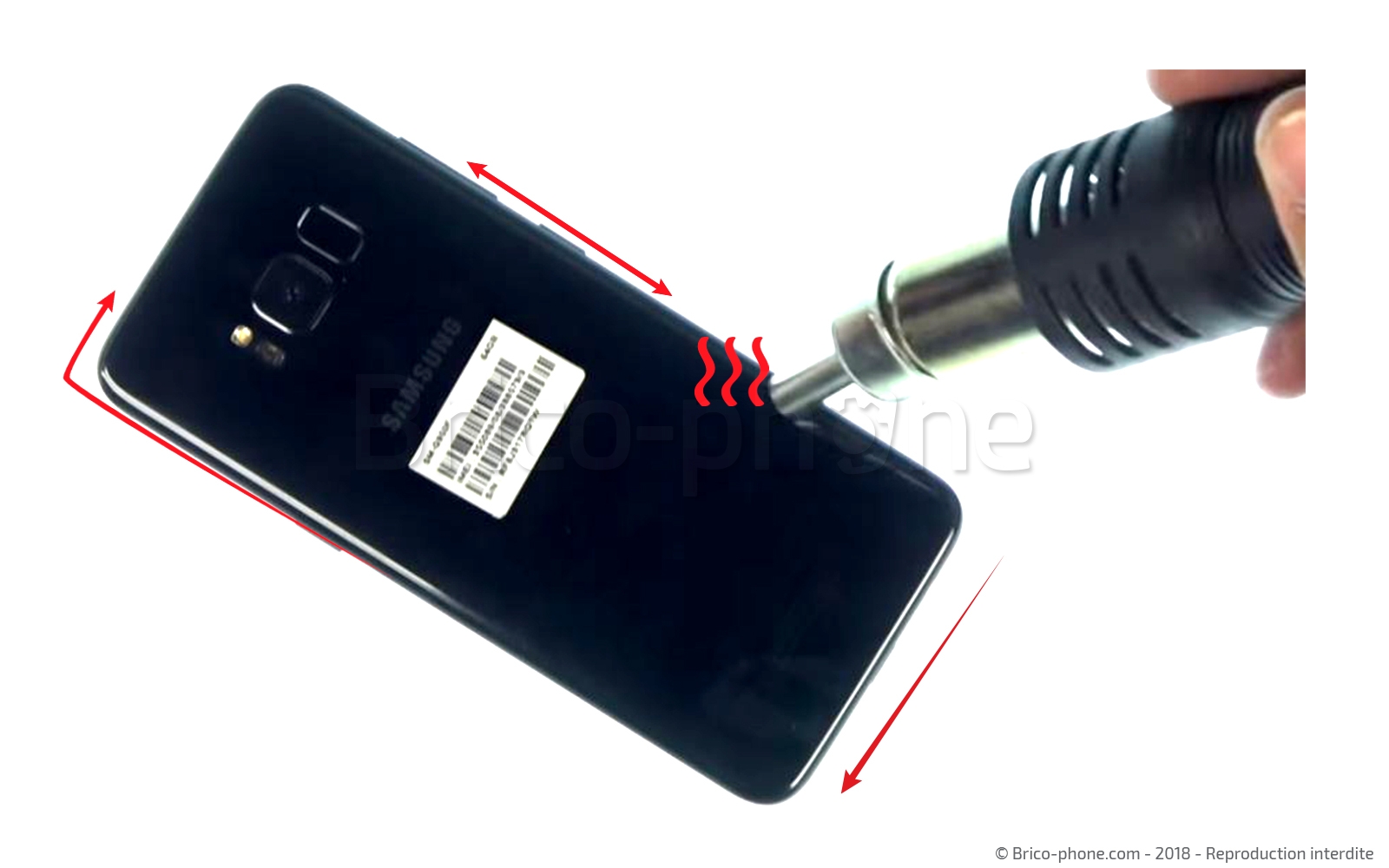

Cette étape bien connue pour l'ouverture des smartphones sous android consiste à chauffer le contour de la vitre arrière afin de ramollir la colle qui fixe cette dernière au châssis. Pour cela, munissez-vous d'un mini décapeur thermique ou de votre sèche-cheveux. Faites cependant attention à ne pas trop chauffer le centre de l'appareil, car la batterie se trouve à cet endroit.
Pièces
Décapeur thermique petit modèle 9.90€
Etape 3

Etape 3 Décoller la vitre arrière

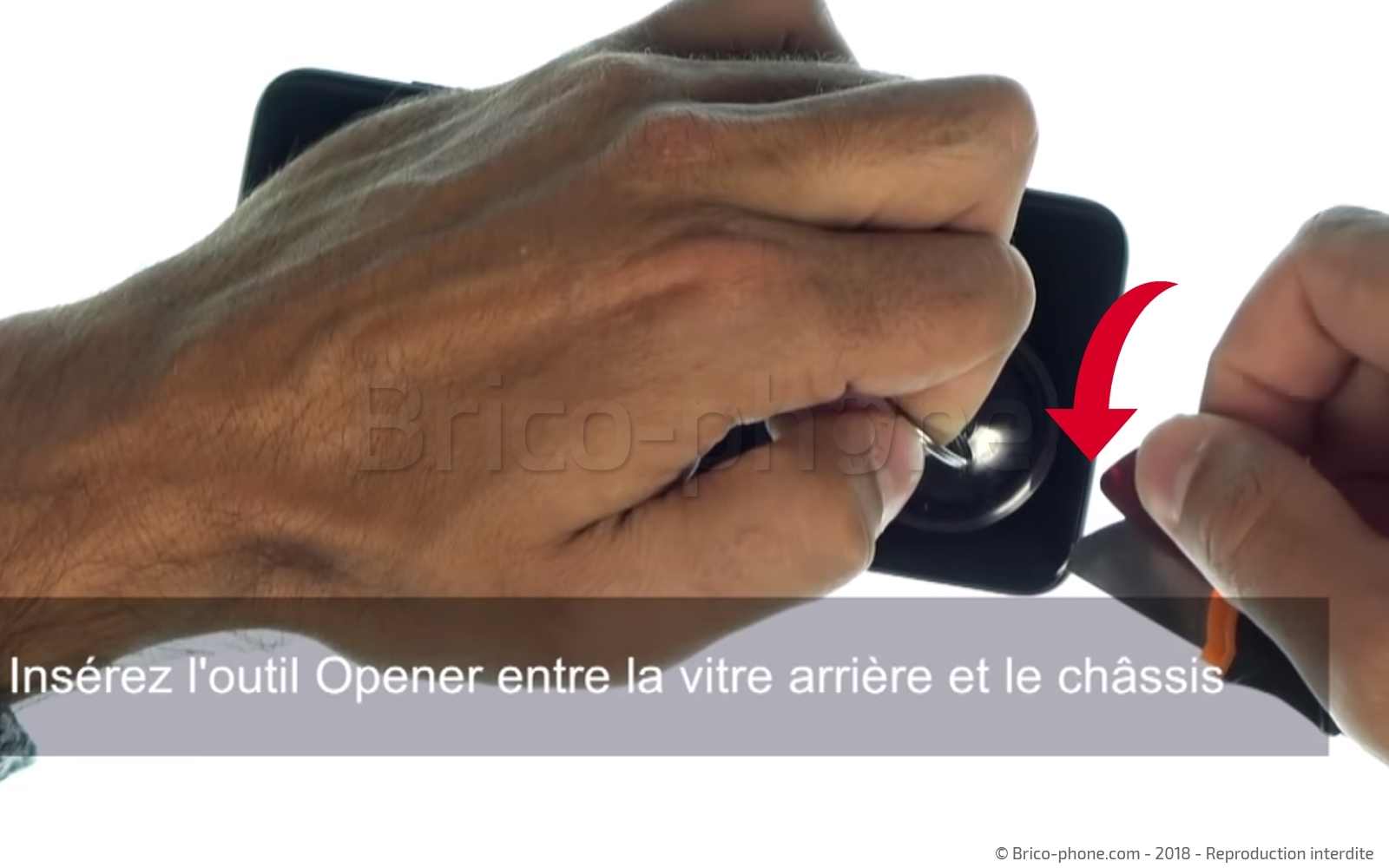

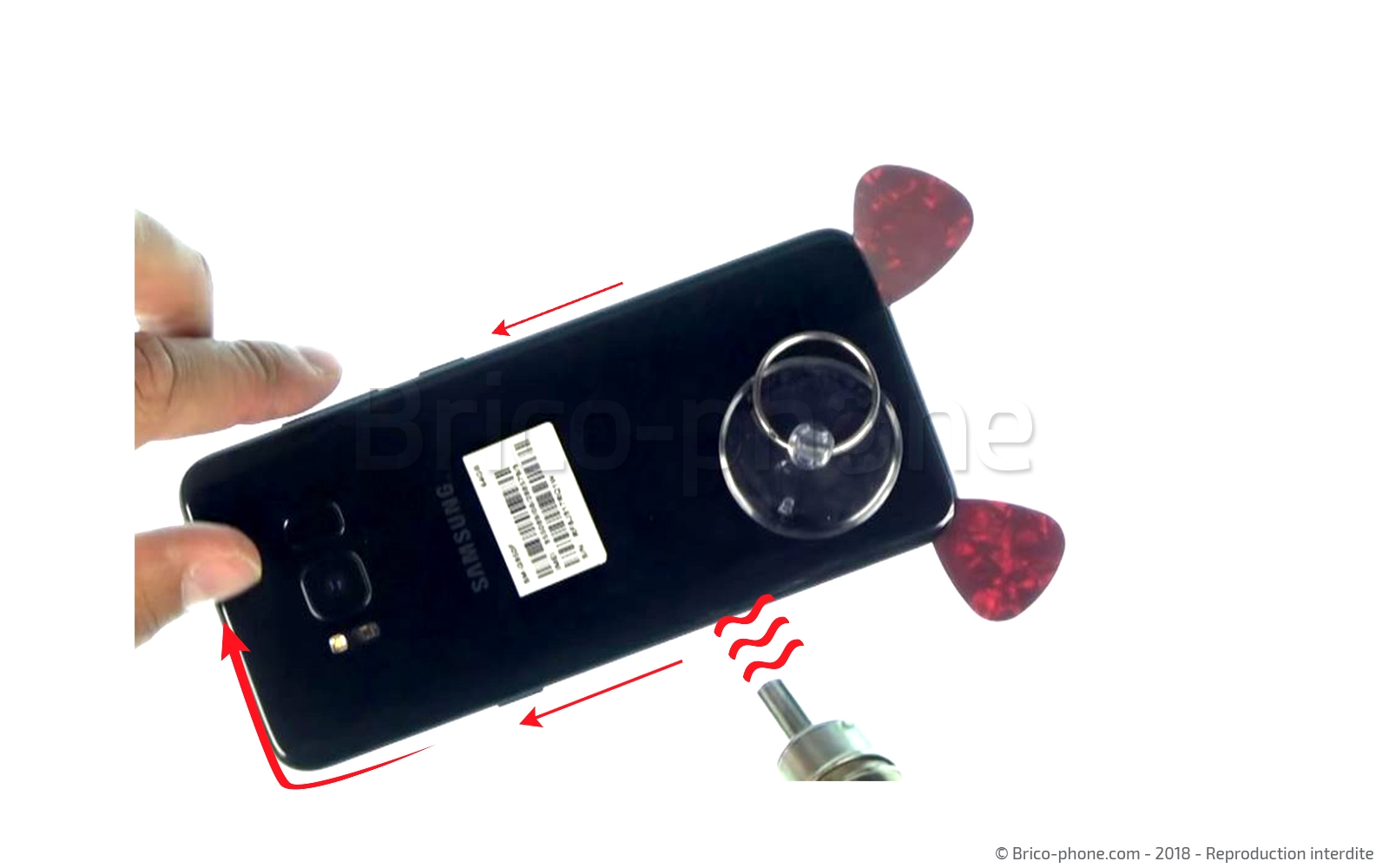

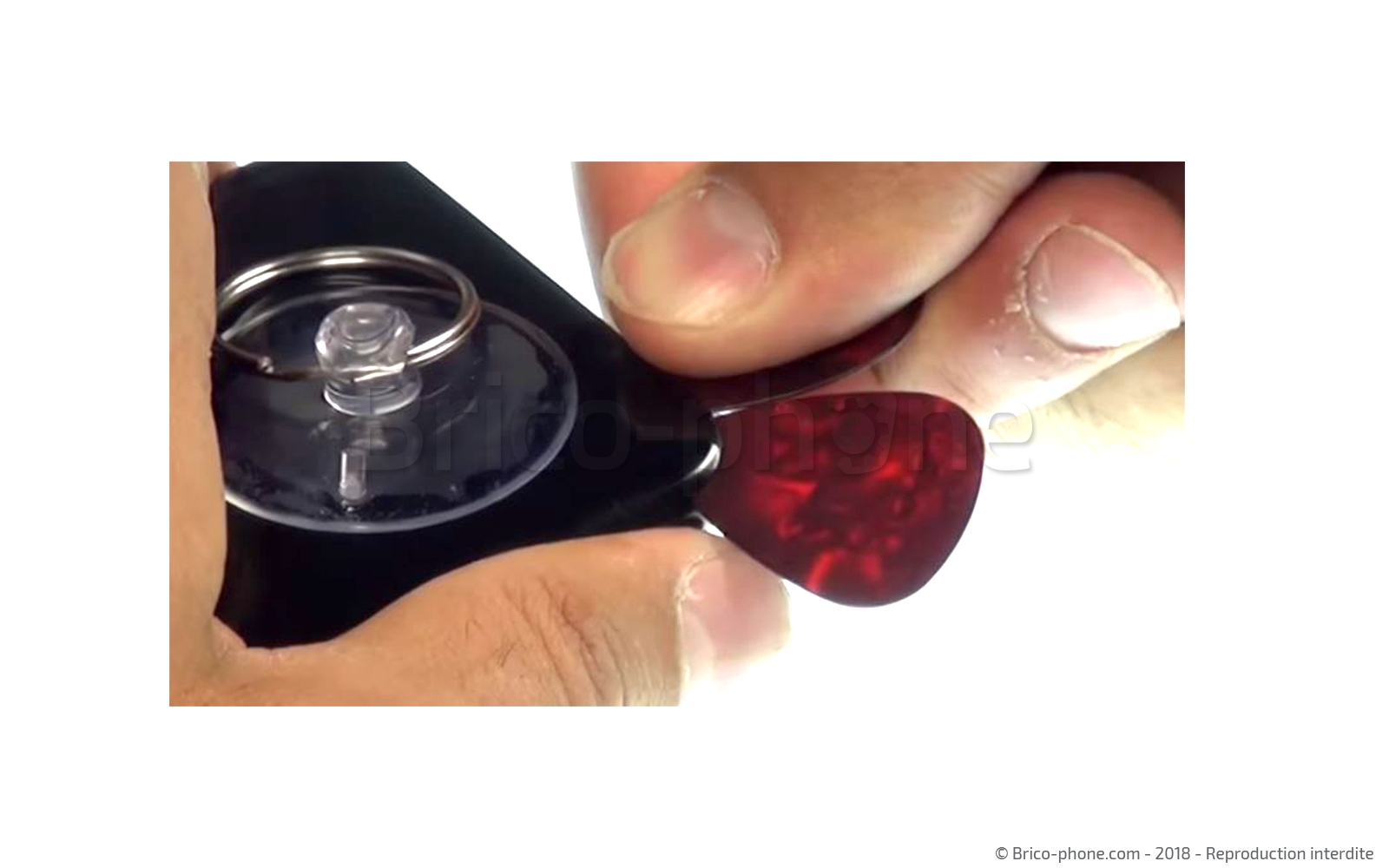

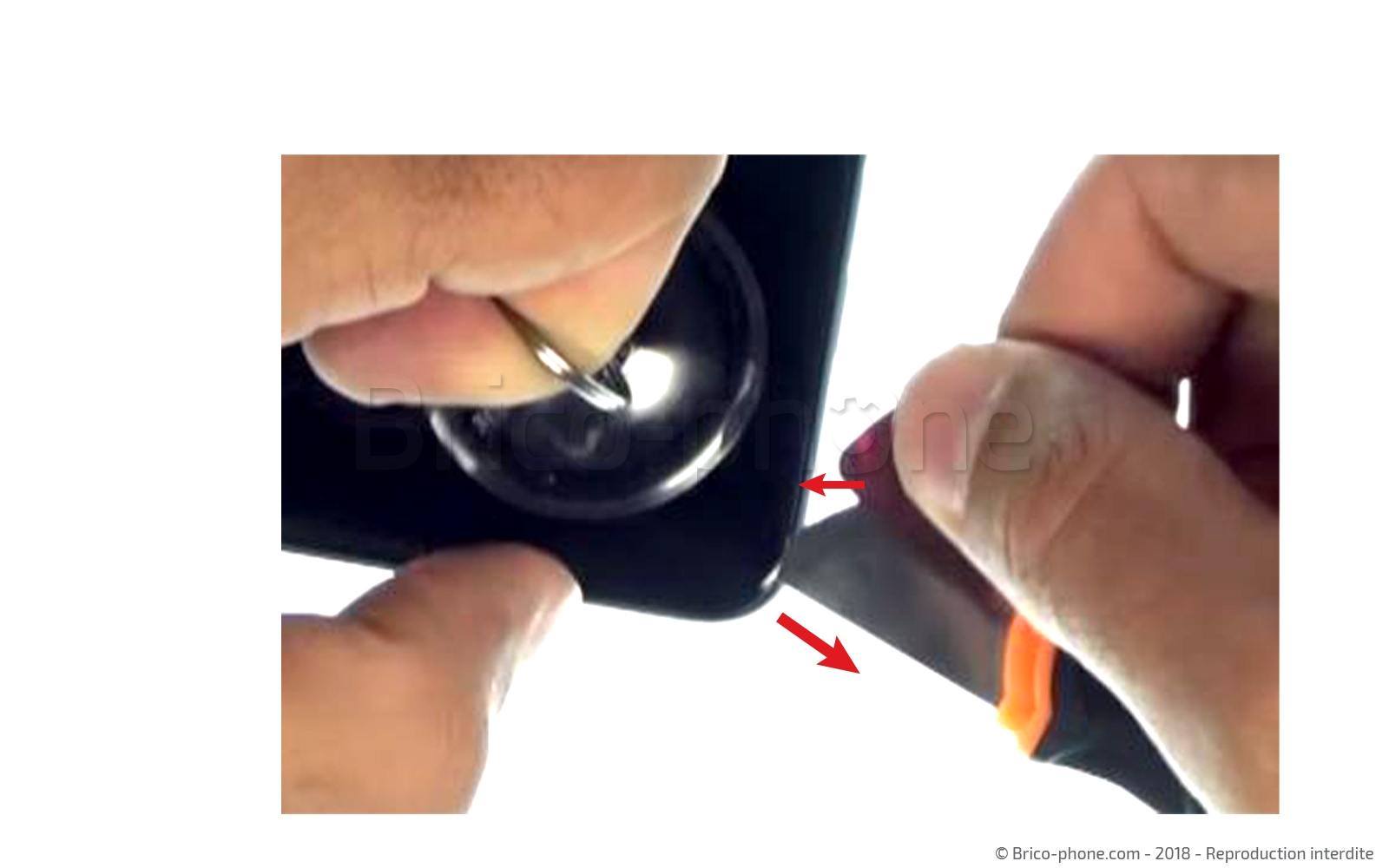

Désormais, la colle qui fixe le cache batterie au châssis est ramollie, nous allons mettre en place les médiators en plastique qui seront utilisés pour décoller la vitre arrière. Pour cela, commencez par positionner la ventouse sur l'un des angles au niveau du connecteur de charge puis tout en tirant dessus, insérez le médiator métal entre la vitre et le châssis. (Pour cette étape, nous proposons également l'outil iFlex qui est plus fin et donc plus facile à insérer que le médiator métal.) Il ne vous reste plus qu'à positionner les méditors plastiques puis de les faire coulisser sous le contour de la vitre afin dela décoller.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Retirer le cache arrière

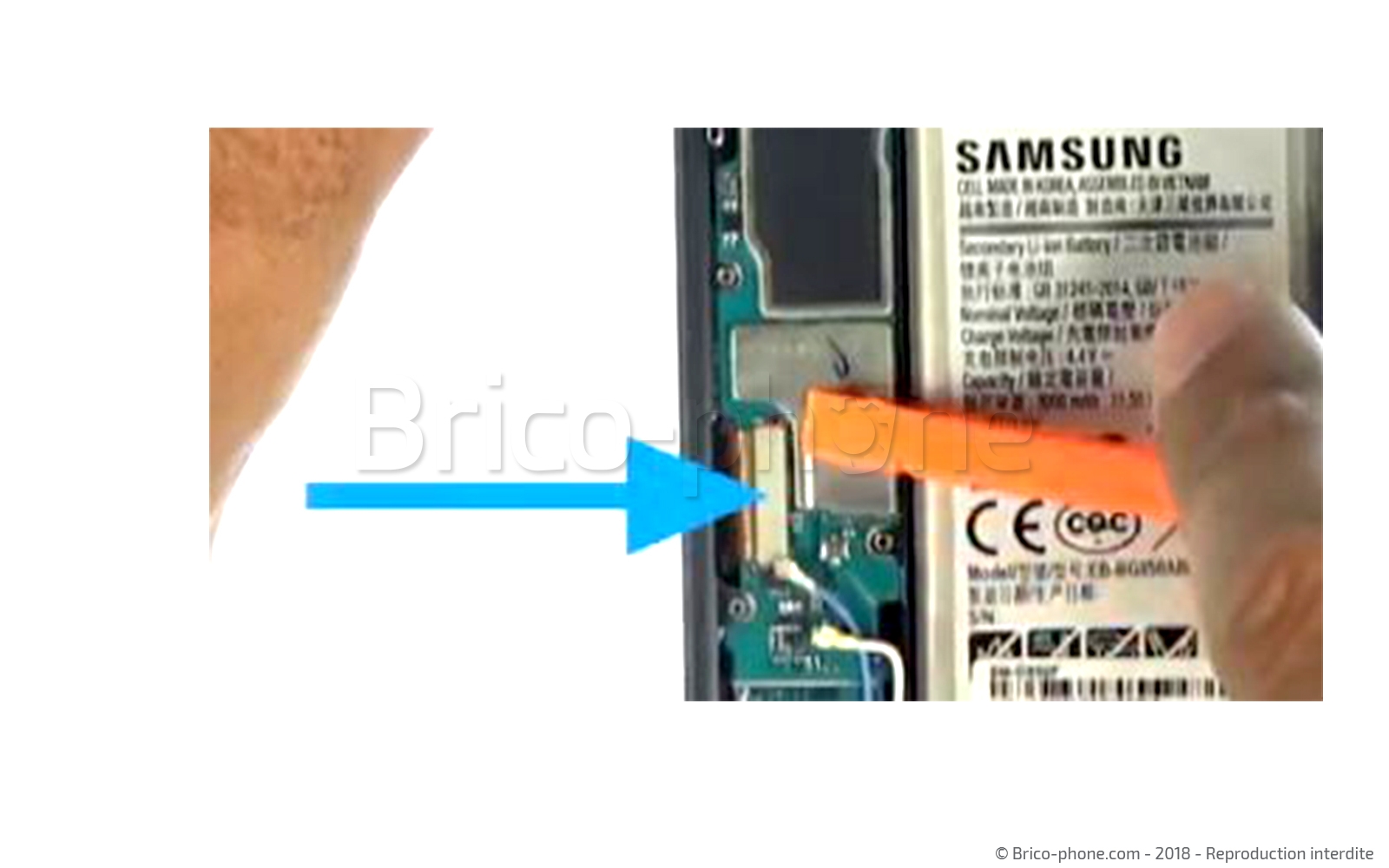

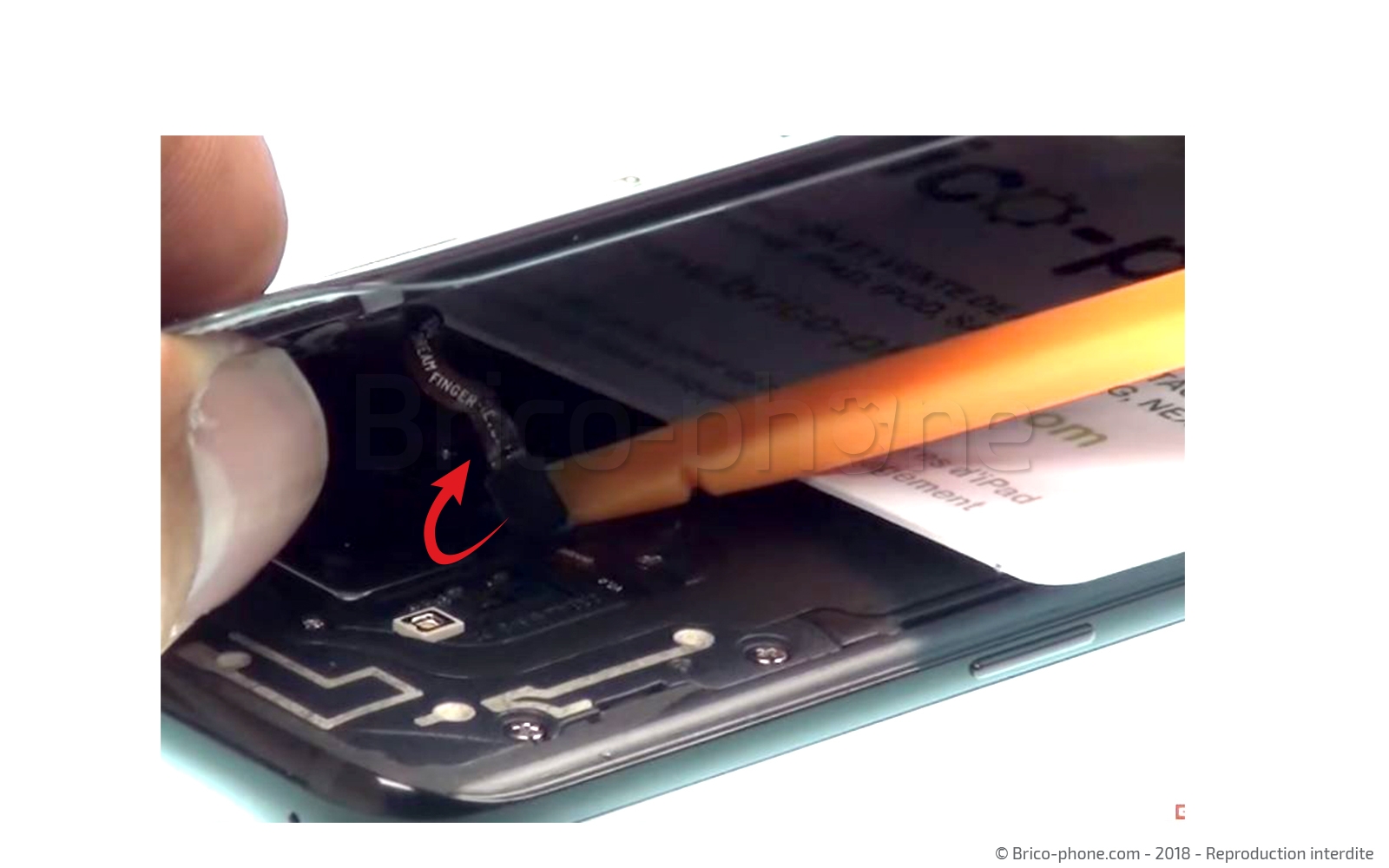

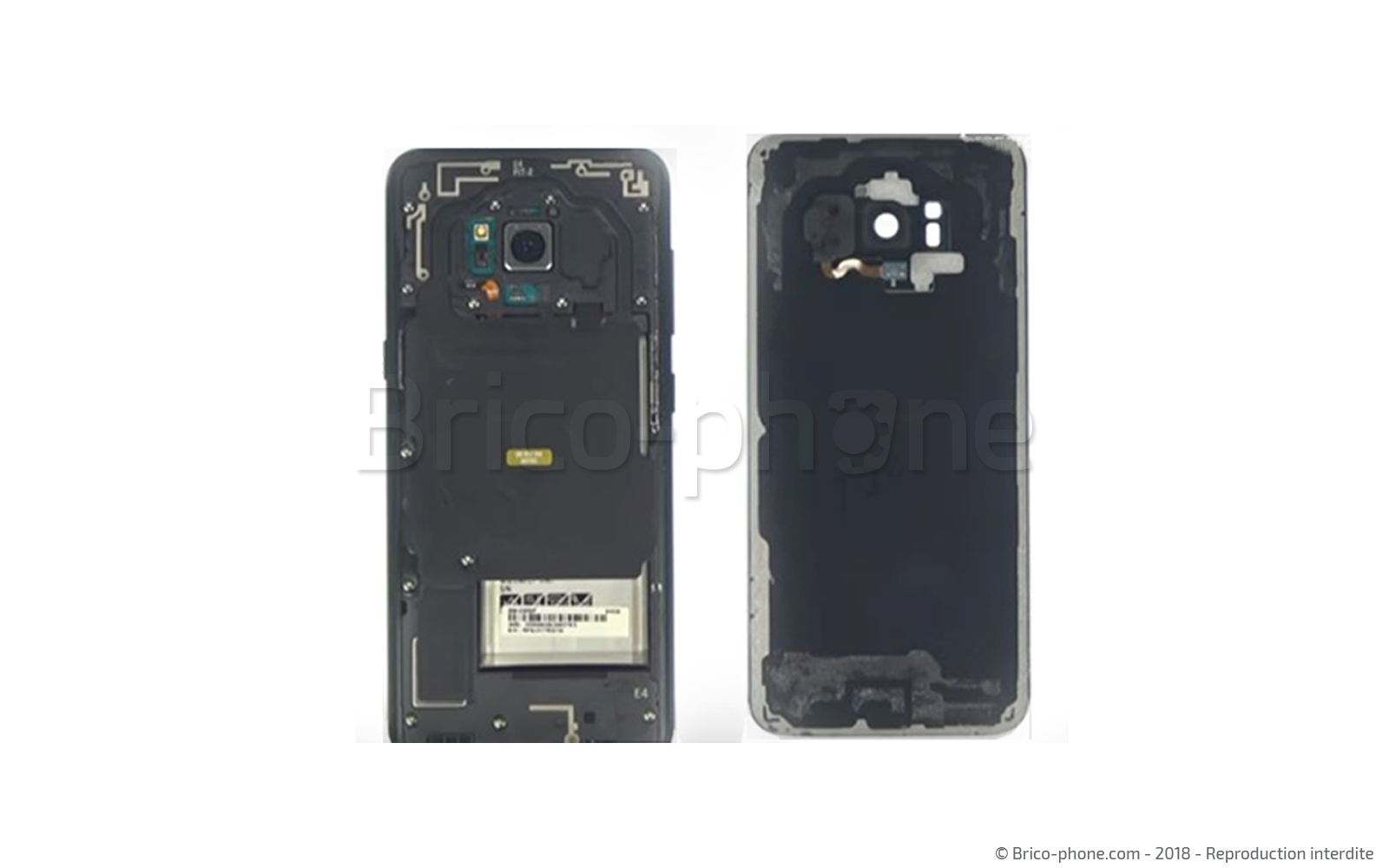

La vitre est encore solidaire du téléphone, car la nappe du lecteur d'empreintes est encore reliée à la carte mère. Levez légèrement et délicatement la vitre au niveau du bouton "power" puis déconnectez la nappe à l'aide du spudger. Vous pouvez désormais déposer votre cache arrière en toute sécurité.
Outils
Levier Nylon
Etape 5

Etape 5 Retirer les caches

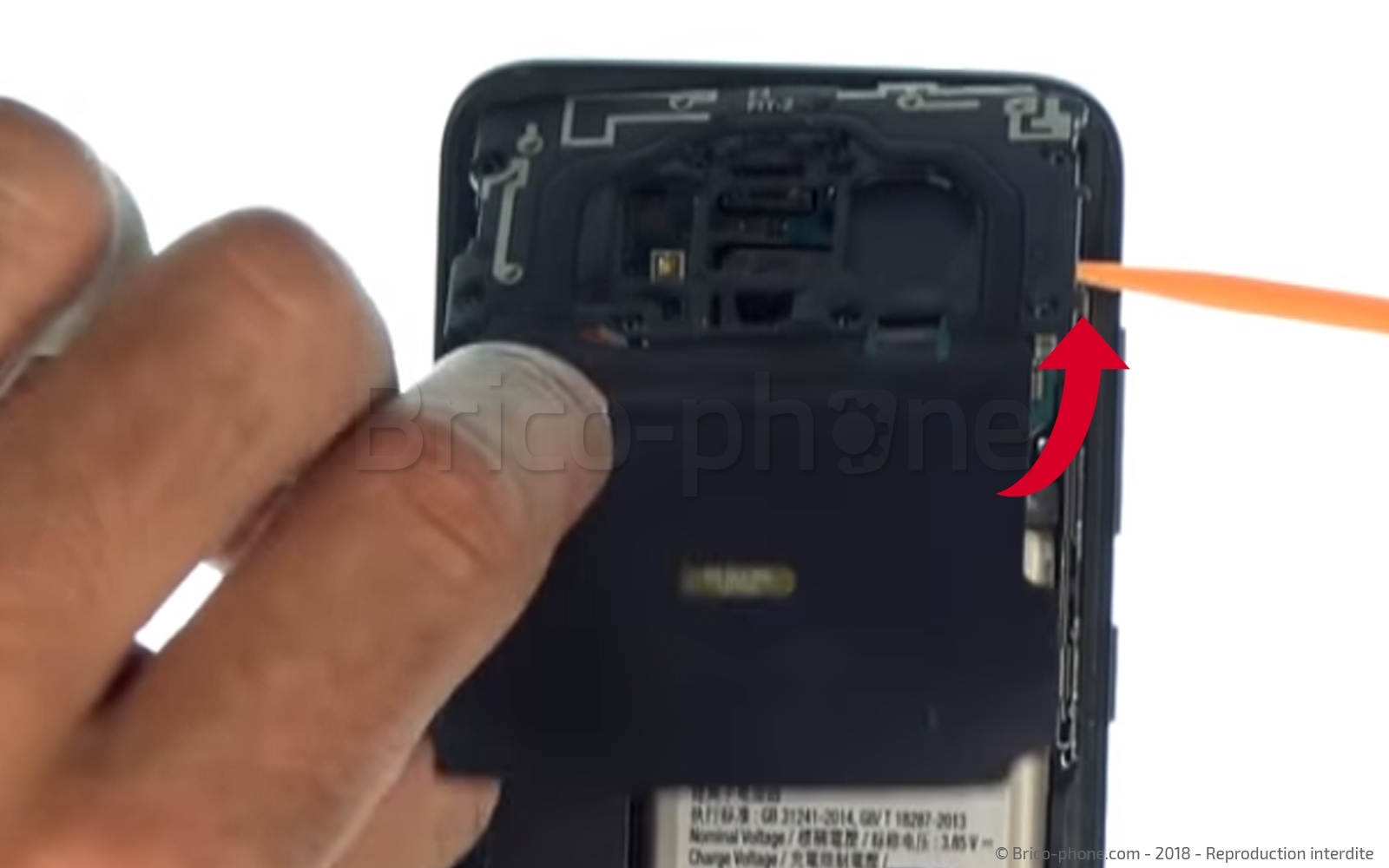

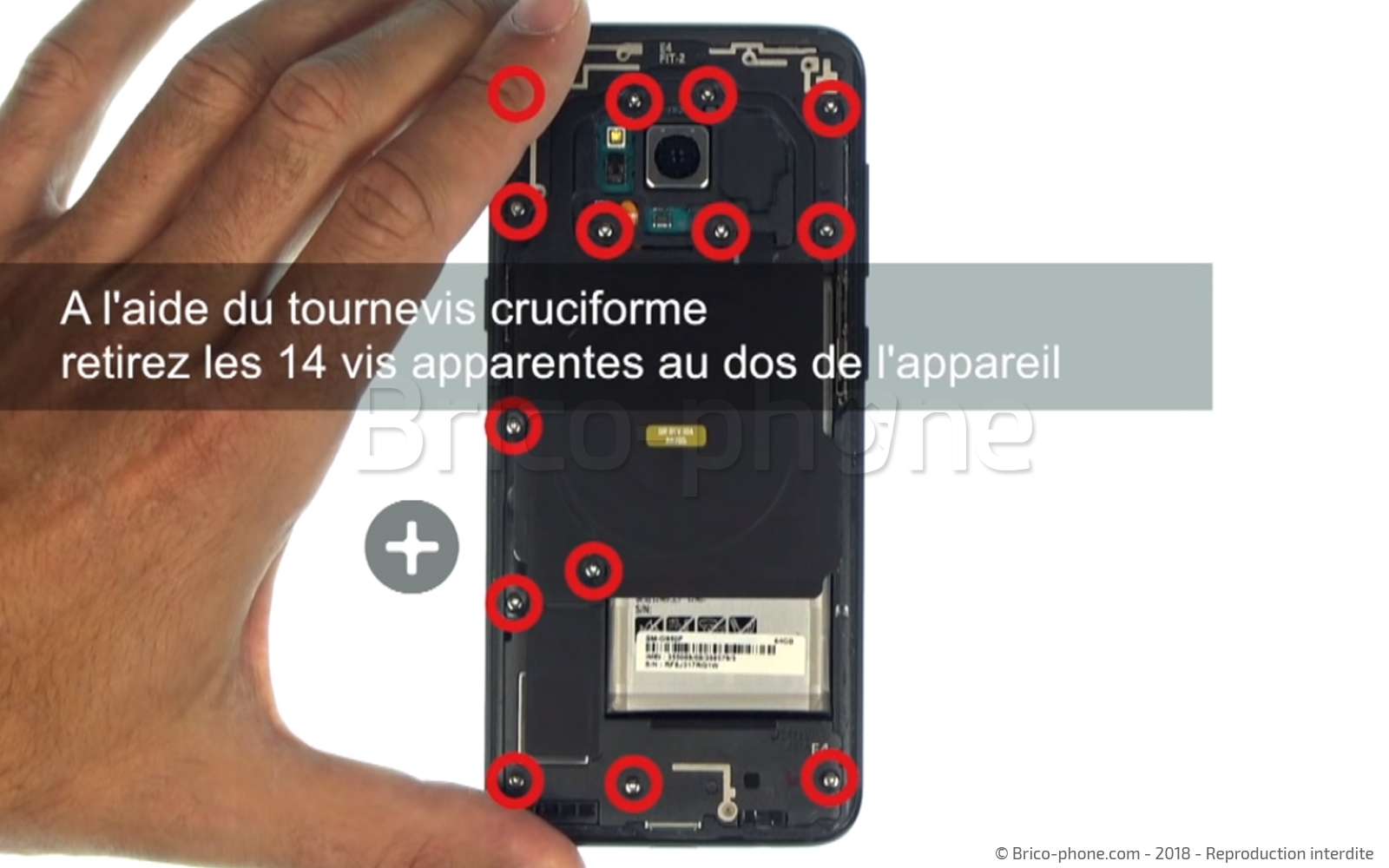

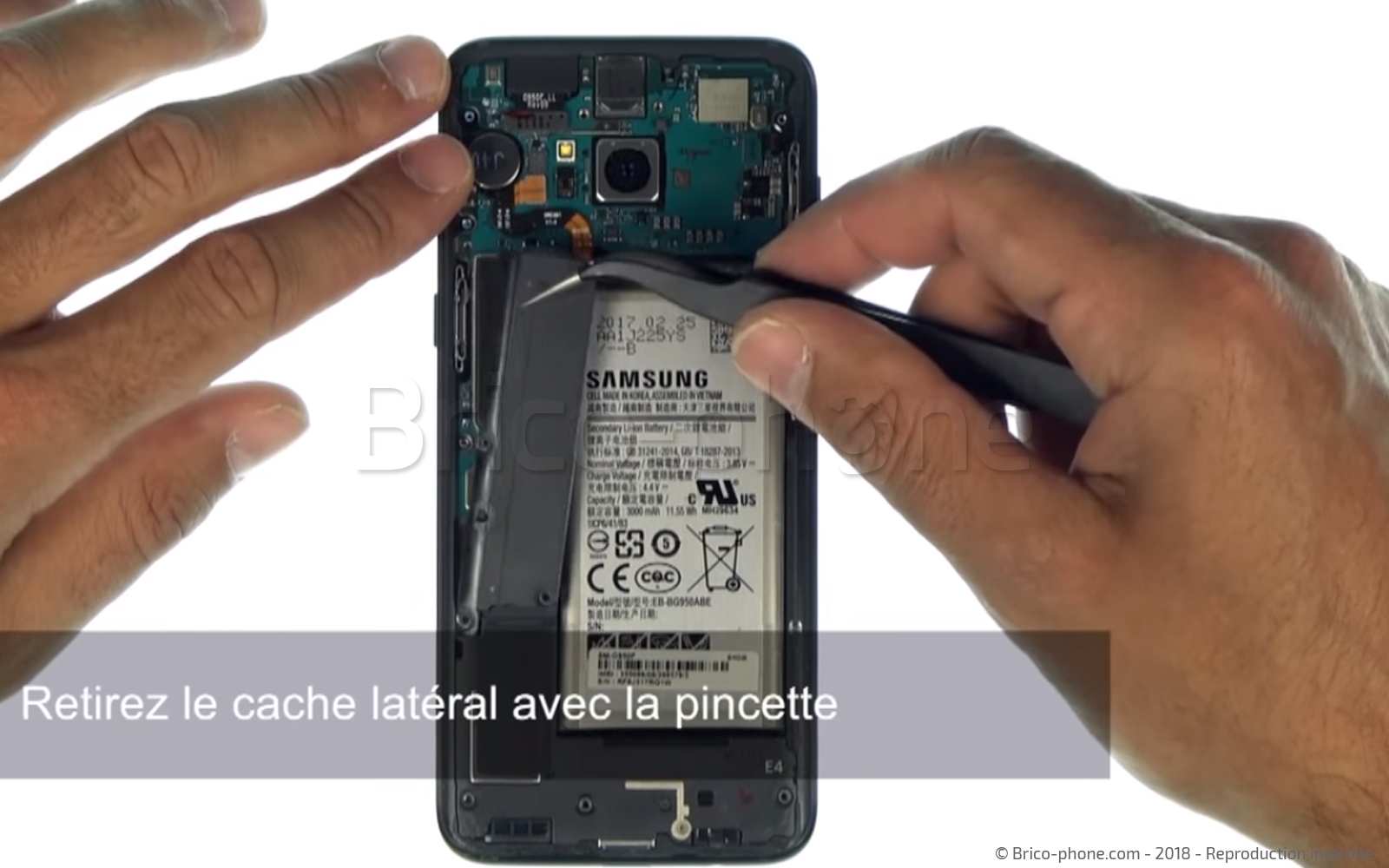

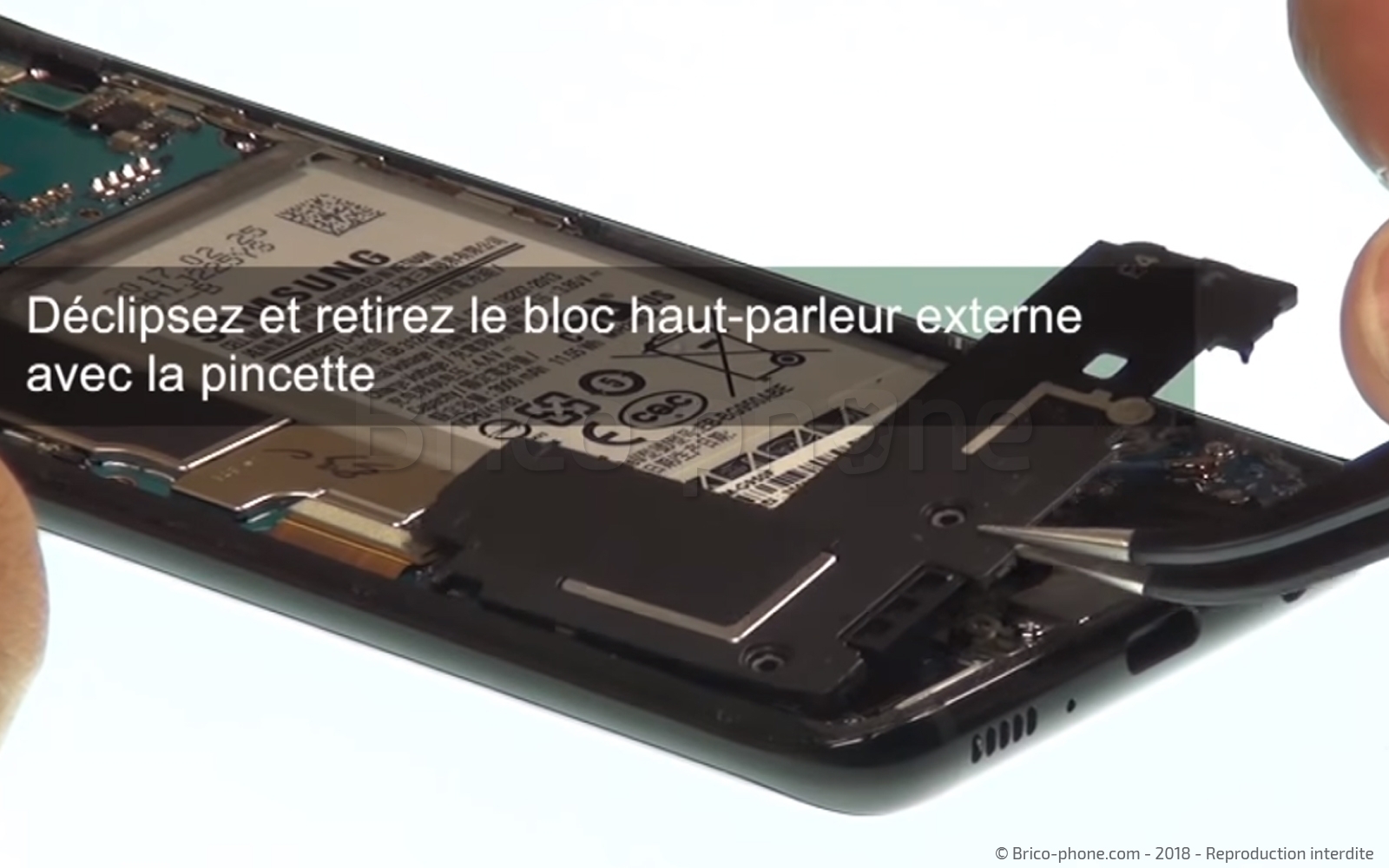

Munissez-vous du tournevis cruciforme afin de retirer les 14 vis qui fixent le cache carte-mère, le cache latéral et le bloc haut-parleur. Retirez ensuite ces 3 éléments à l'aide de la pincette. Faites attention a la nappe nfc qui est fixé sur le cache du haut.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter la batterie

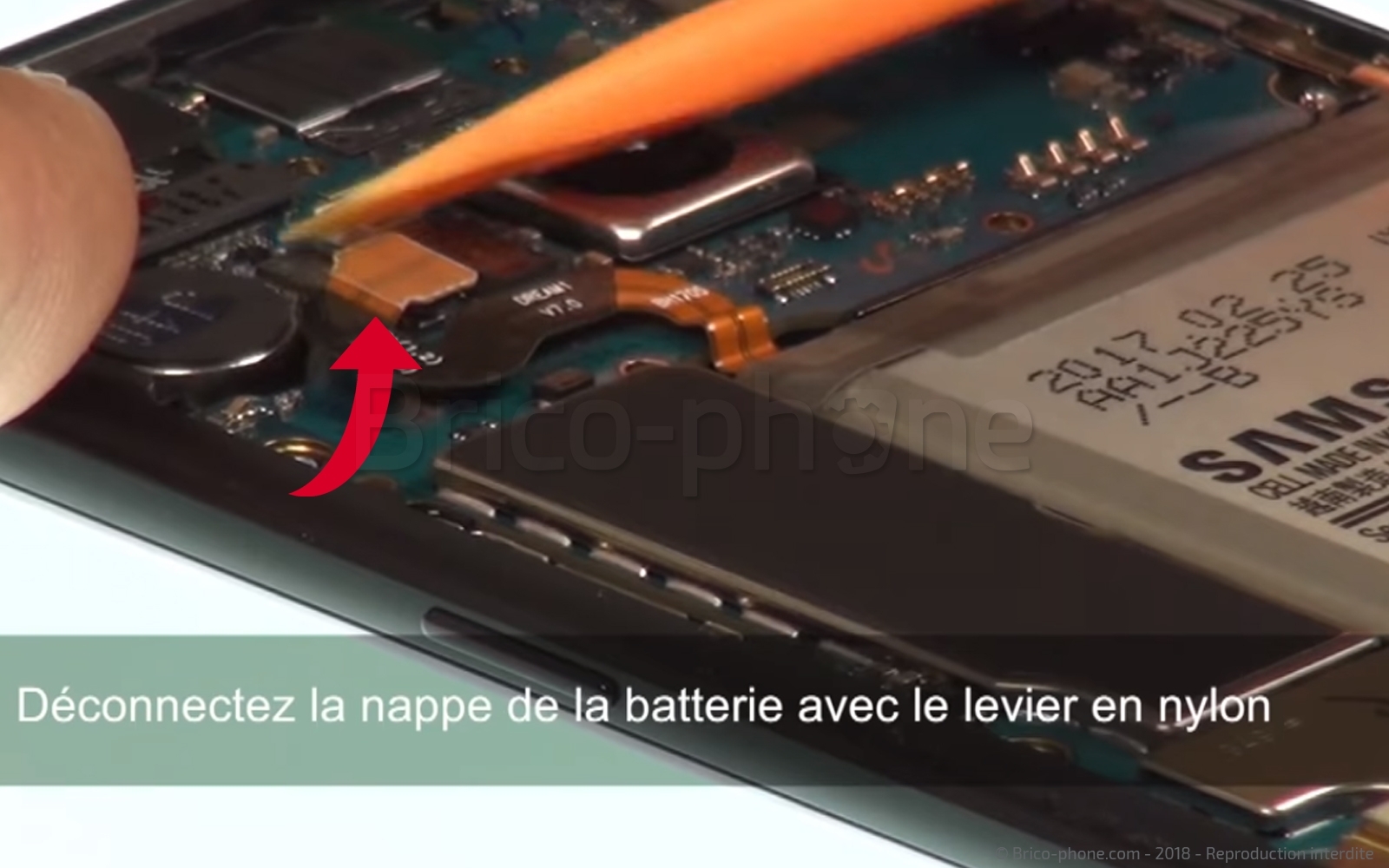

Débranchez désormais la batterie avec le levier nylon.N'utilisez surtout pas un outil métallique, vous risqueriez de créer un court-circuit.
Outils
Levier Nylon
Etape 7

Etape 7 Libérer la carte mère

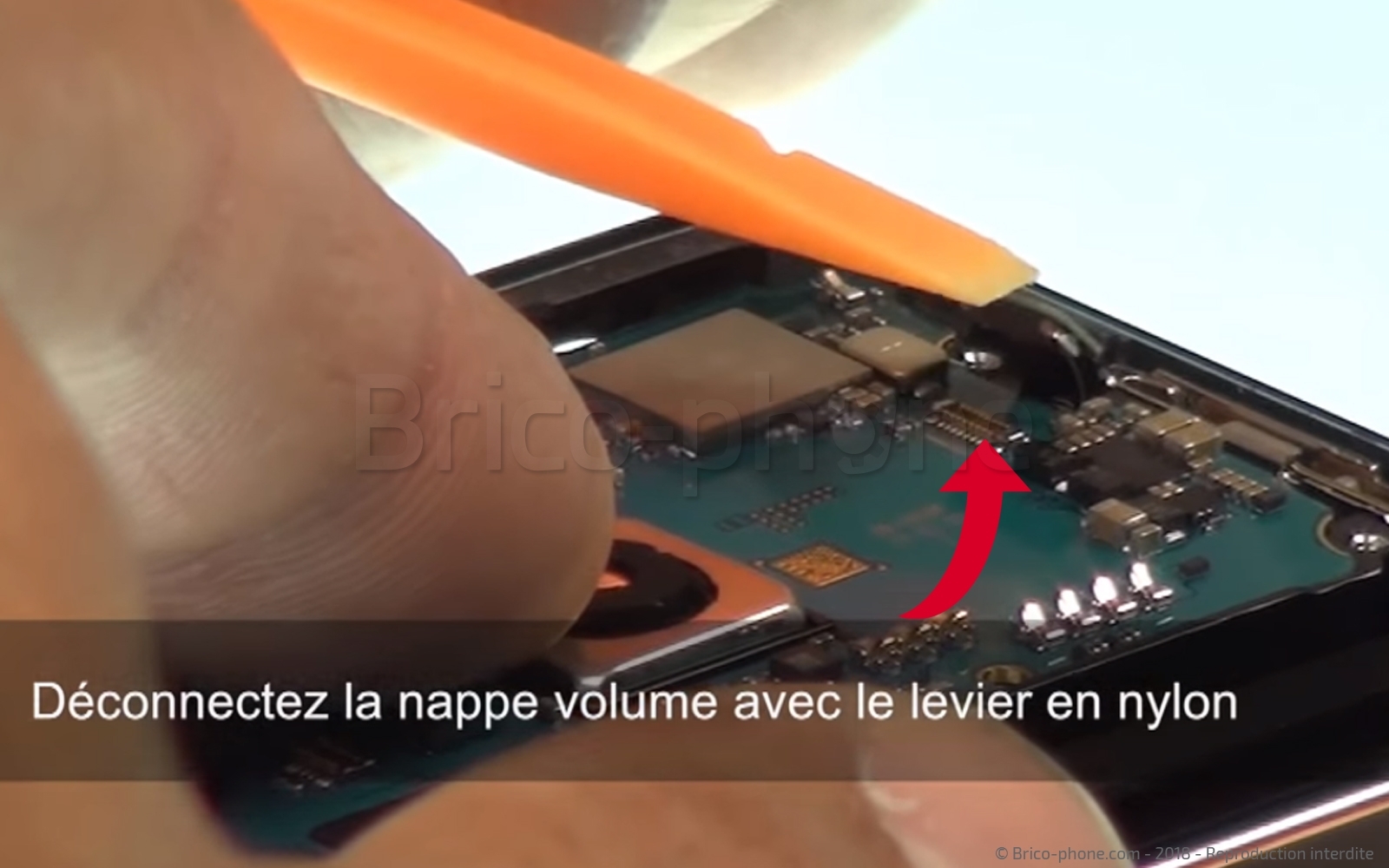

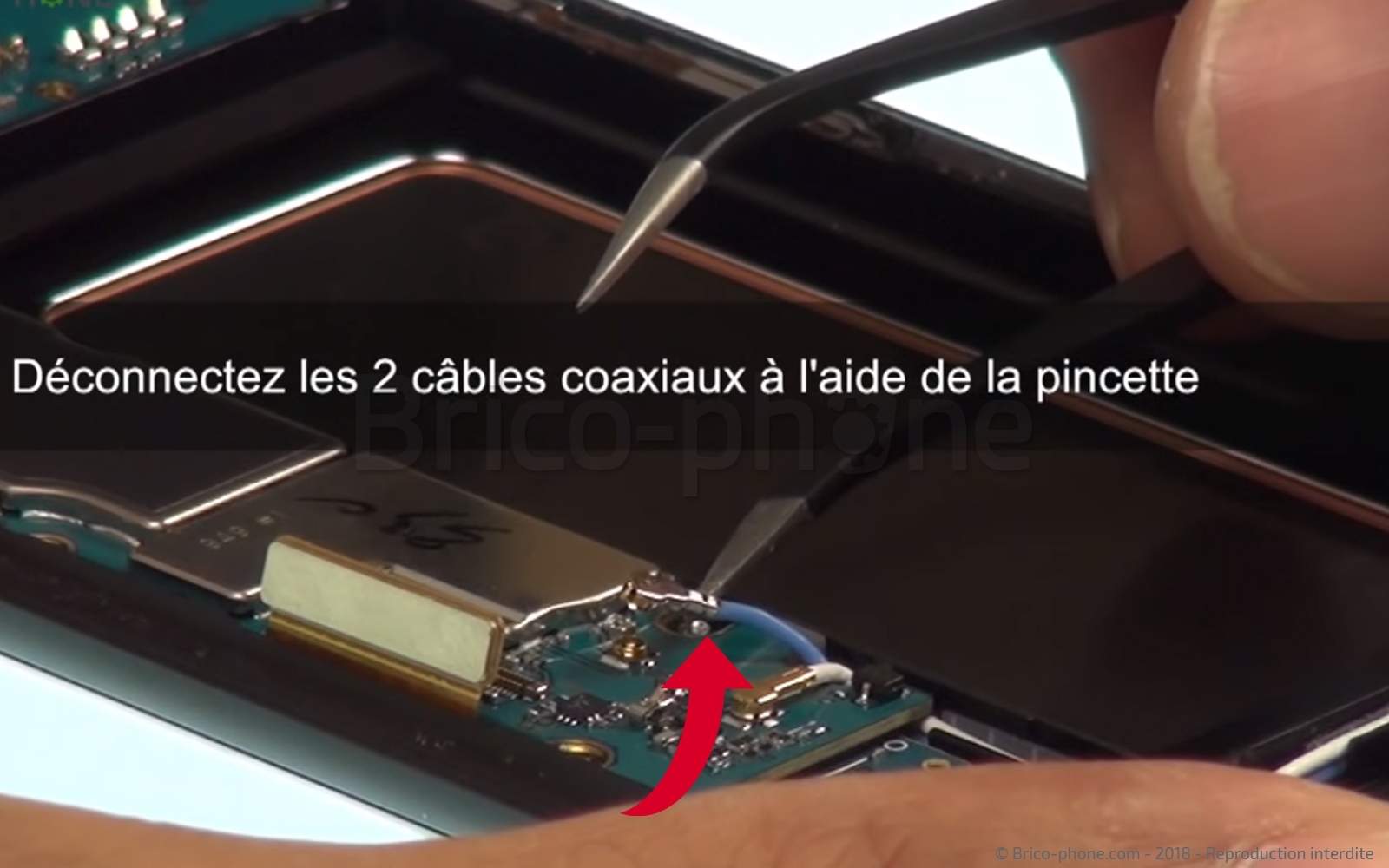

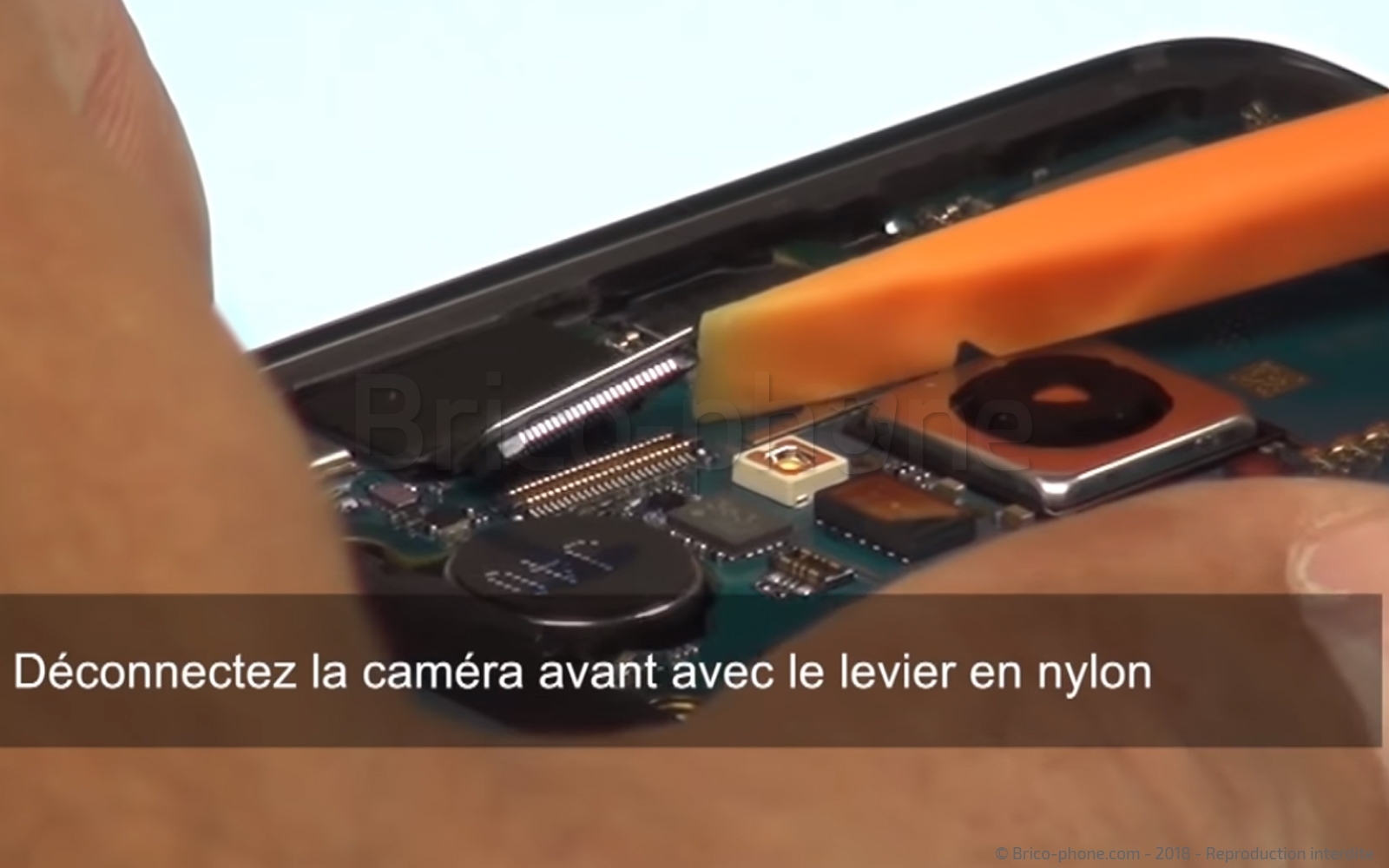

Débranchez les 2 câbles coaxiaux situés sur le bas de la carte mère, ainsi que le connecteur de l'écran Amoled. Toujours avec le levier nylon, Déconnectez la nappe des boutons volume ainsi que la caméra avant..
Etape 8

Etape 8 Débrancher le dock de charge

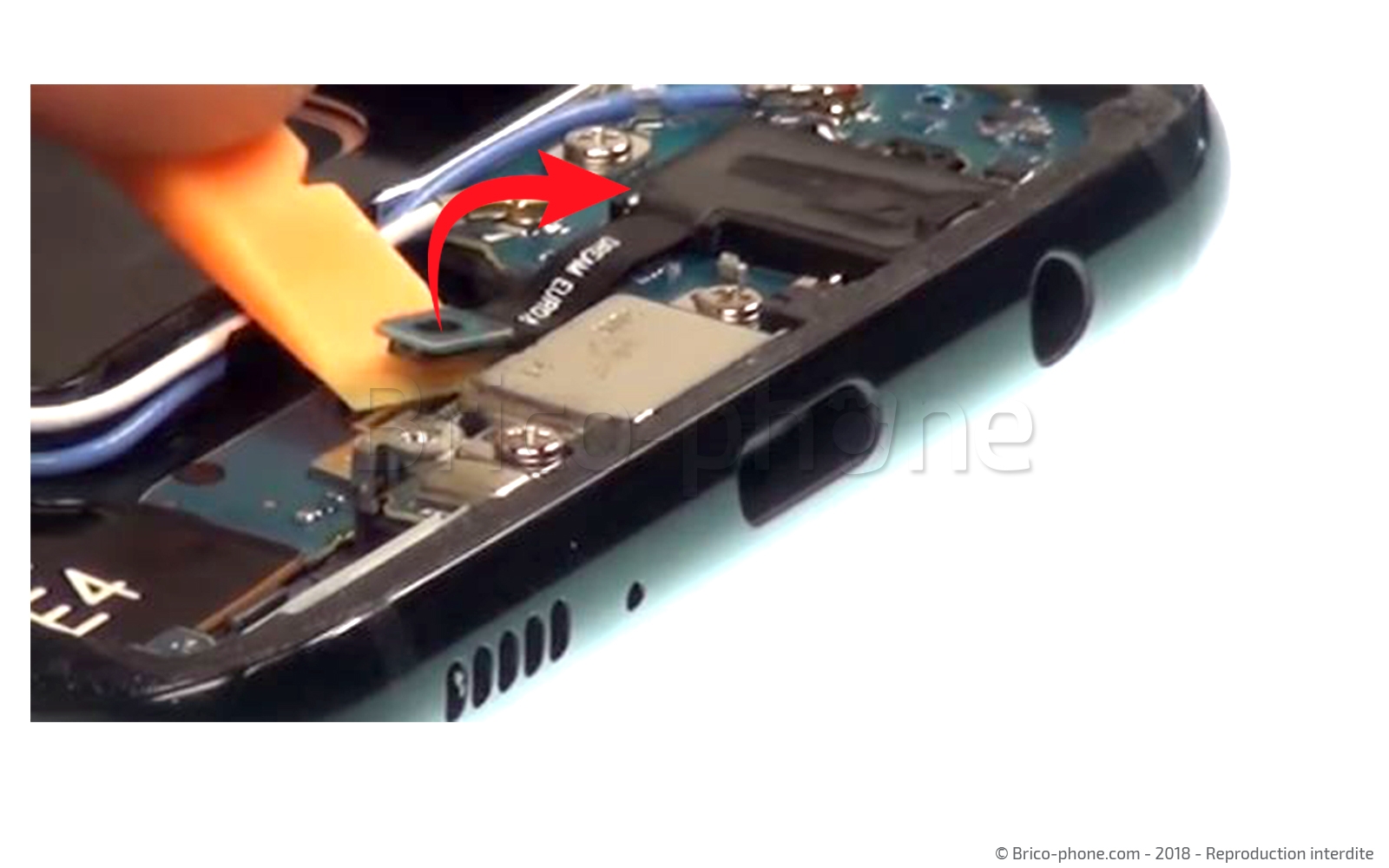

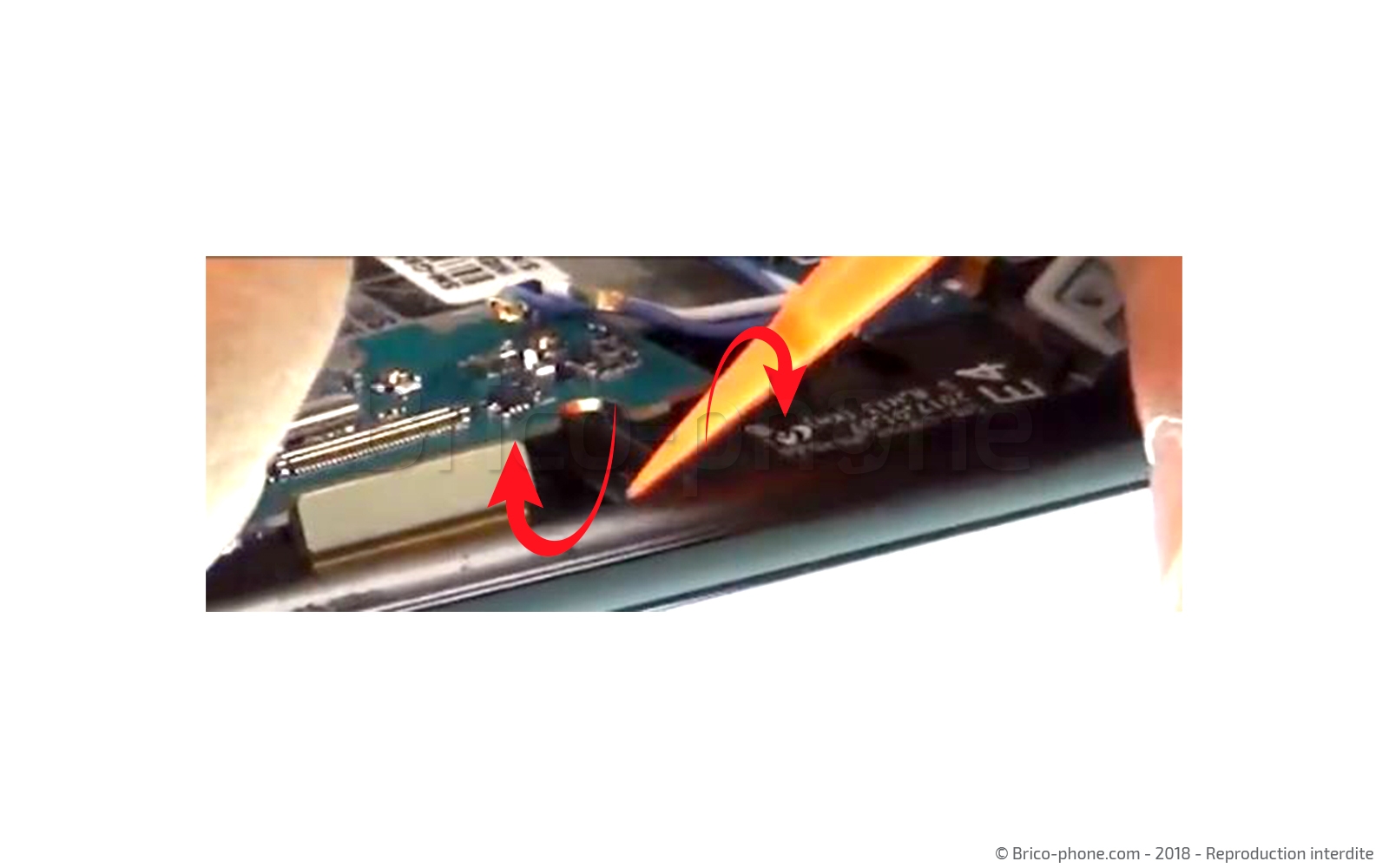

Débranchez la nappe USB type-c à l'aide du spudger. La connectique se trouve au dos et sur le bas de la carte mère.
Outils
Levier Nylon
Etape 9

Etape 9 Retirer la carte mère

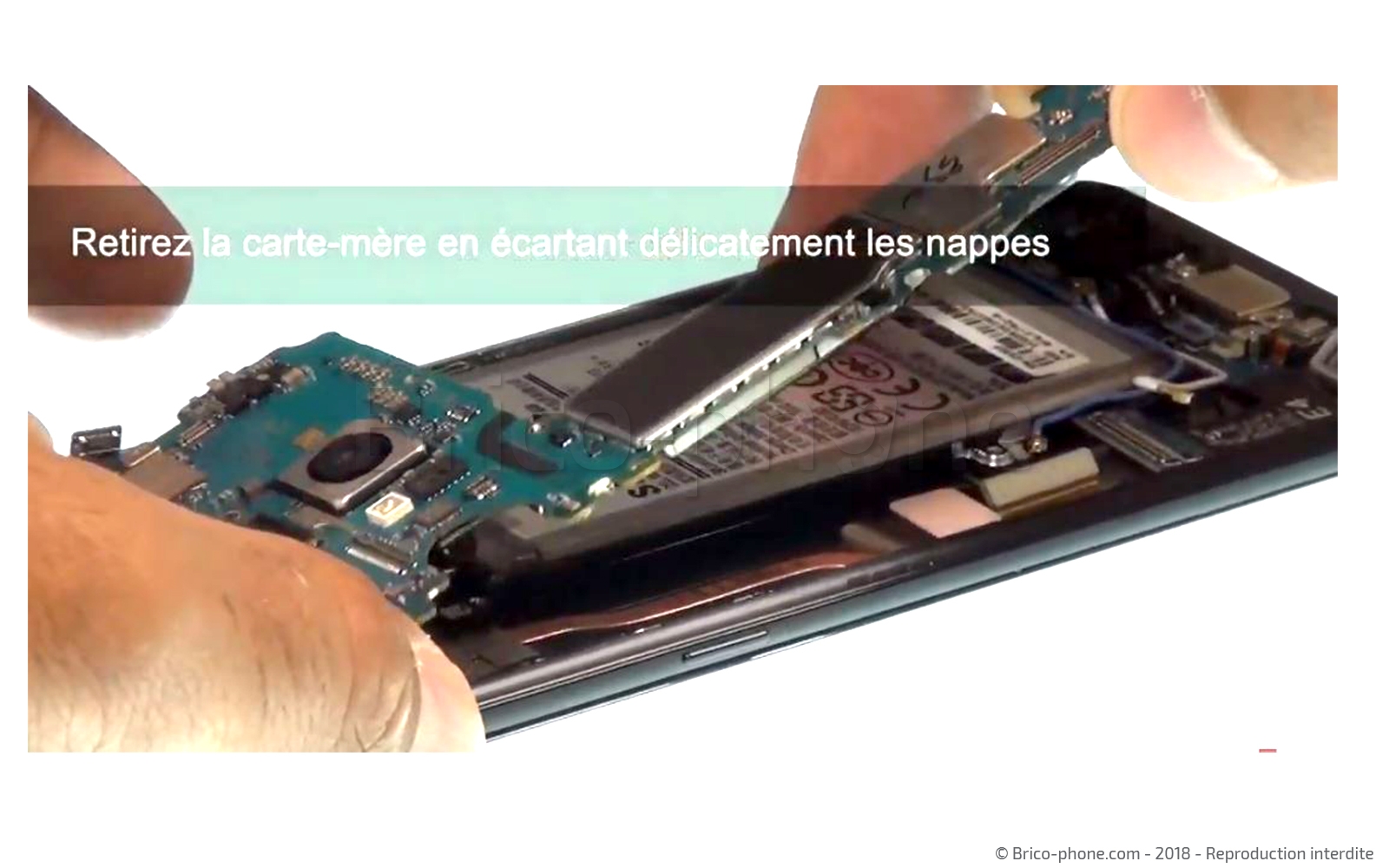

Vous pouvez maintenant retirer la carte mère en toute sécurité.
Etape 10

Etape 10 Retirer la prise jack

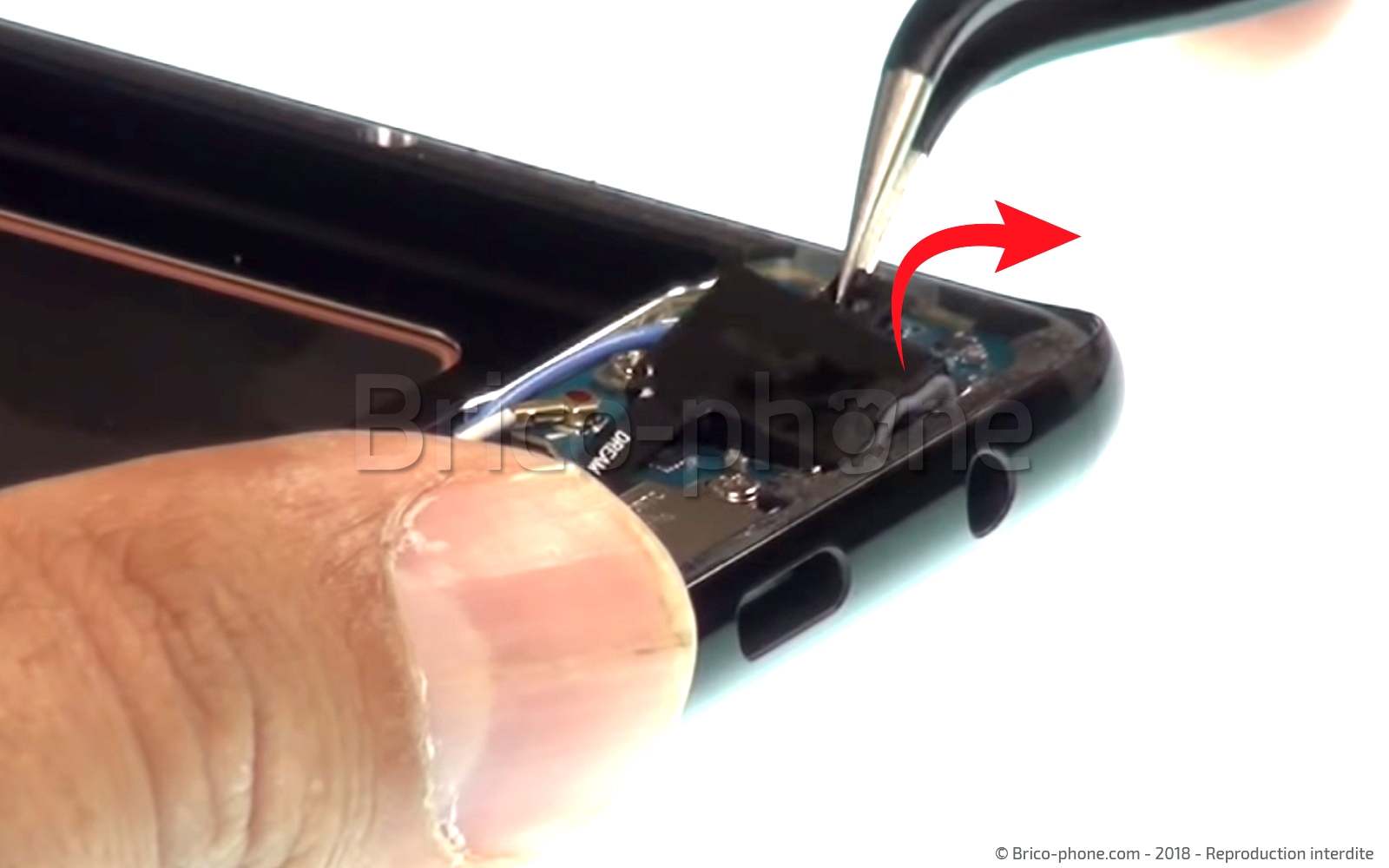

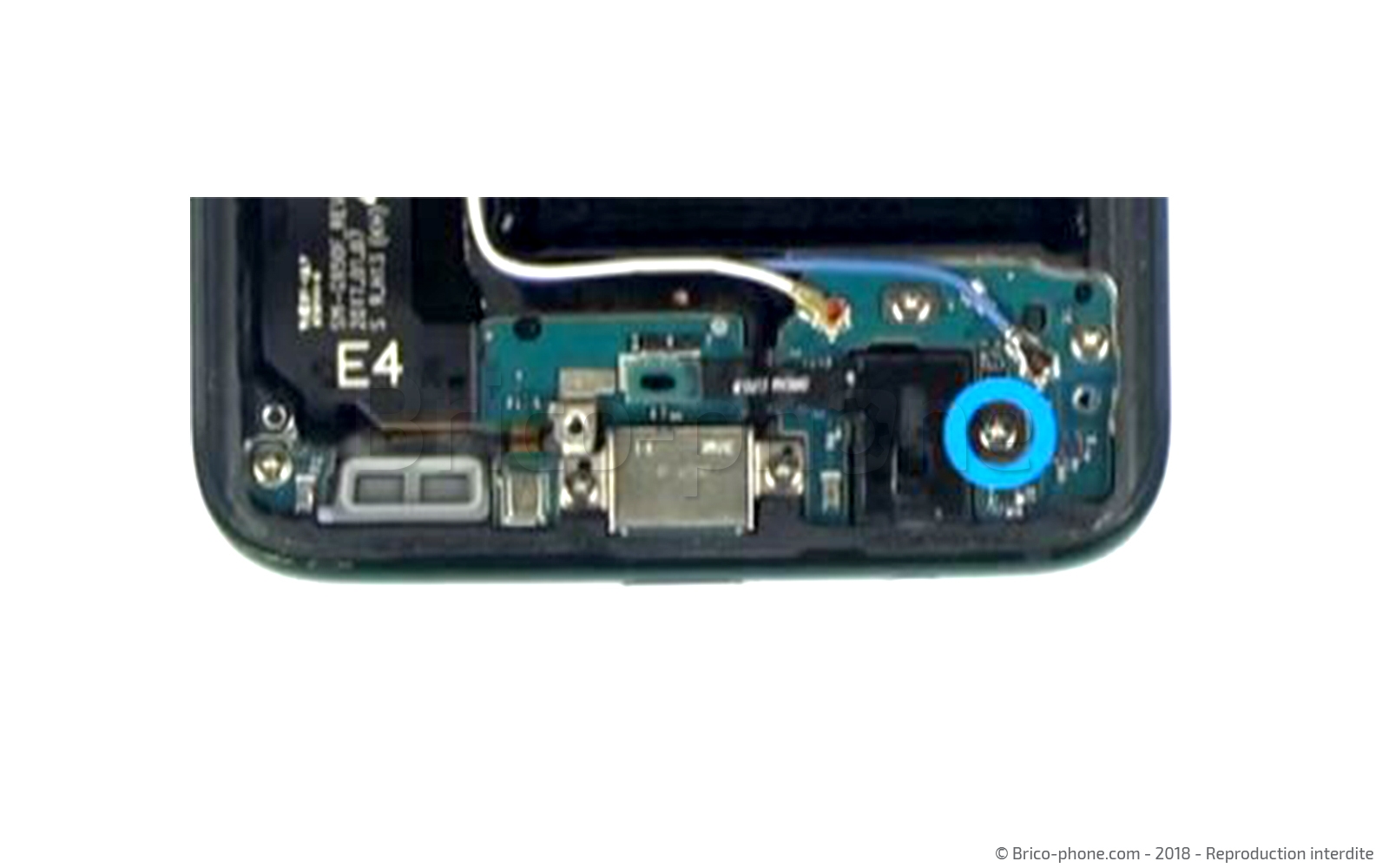

Nous allons maintenant sortir la prise jack. Pour cela retirez la vis fixant cette dernière à l'aide du tournevis cruciforme, puis déconnectez là de la carte USB. Il ne vous reste plus qu'à la sortir du châssis à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

Etape 11 Sortir la nappe Dock

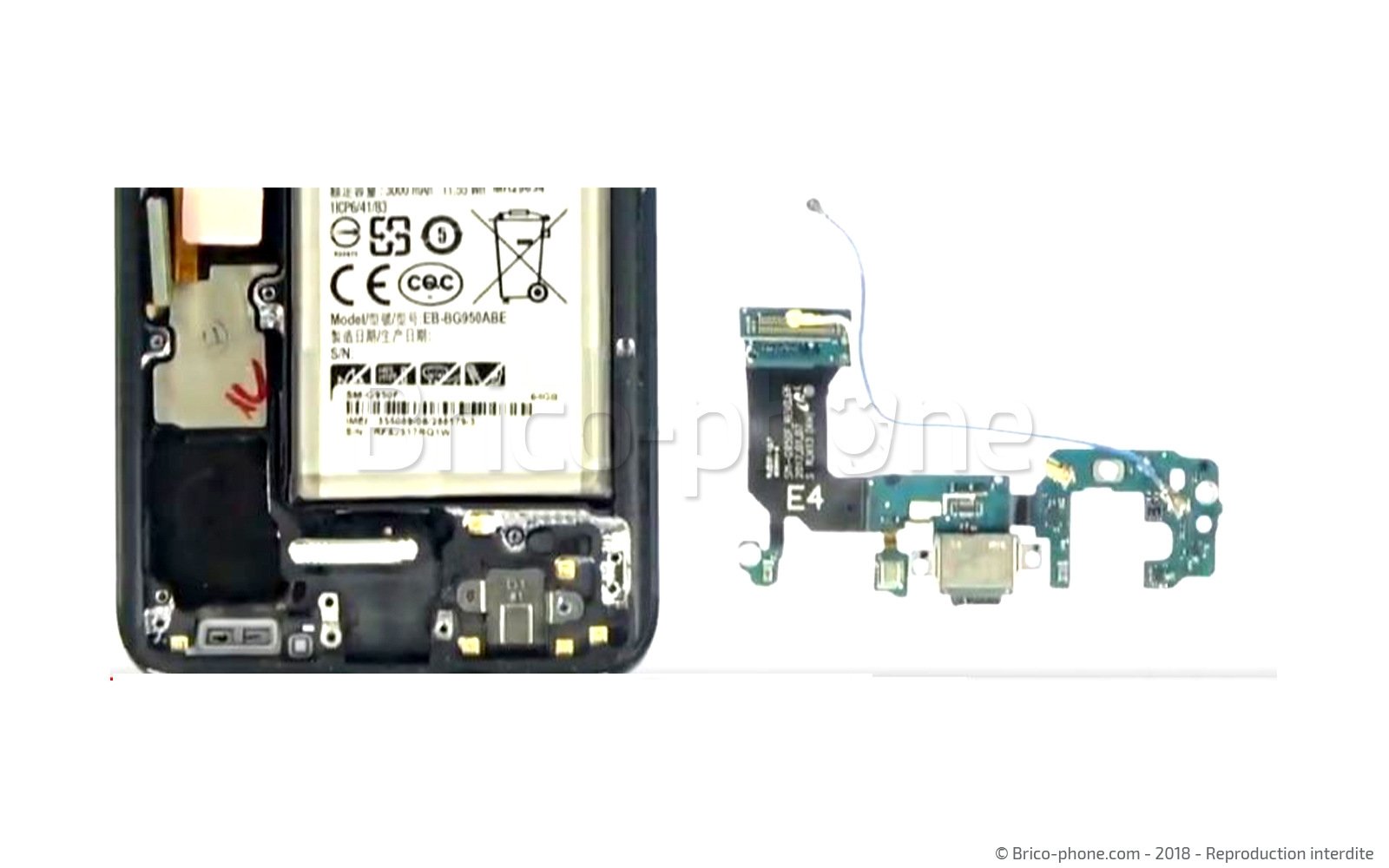

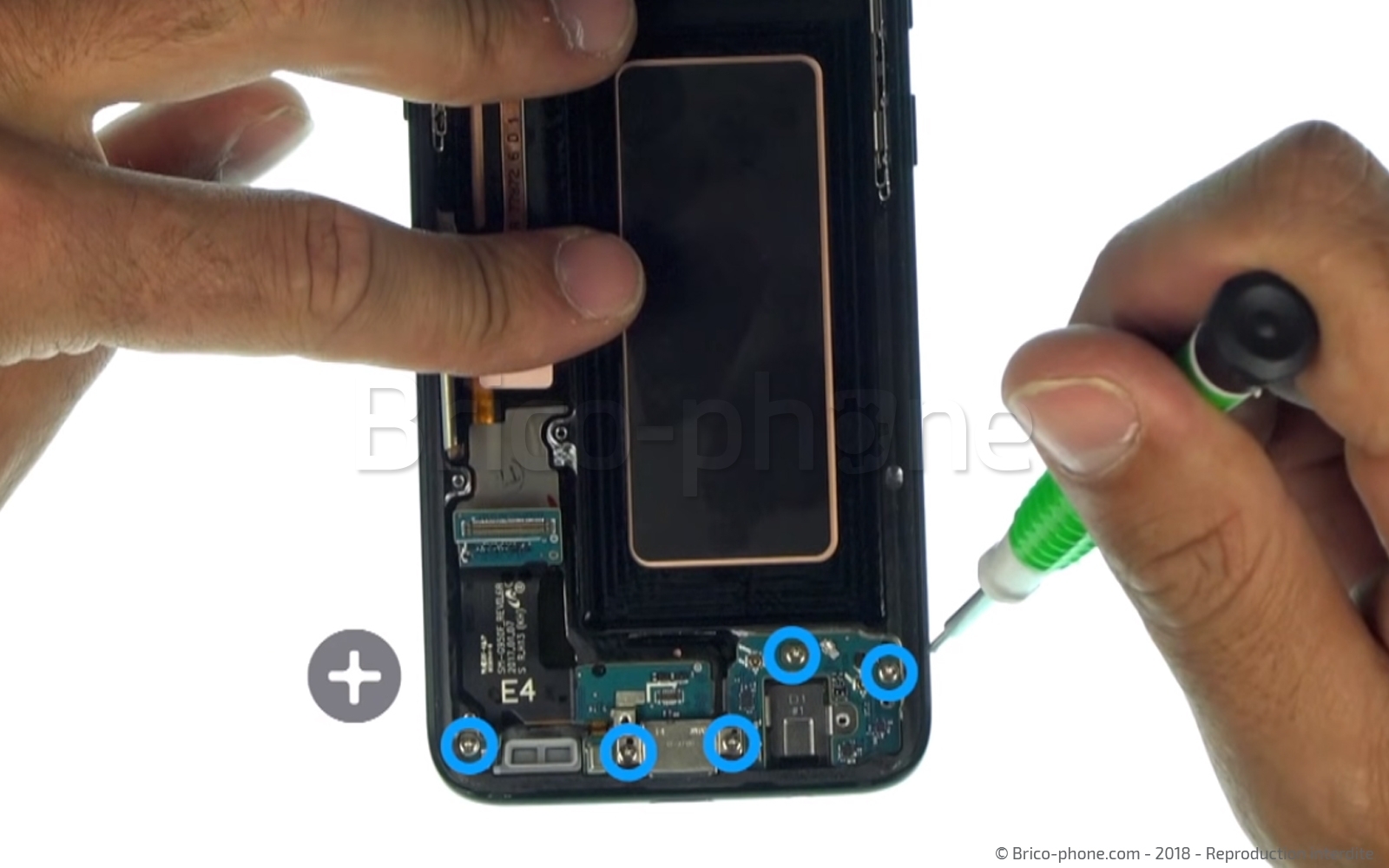

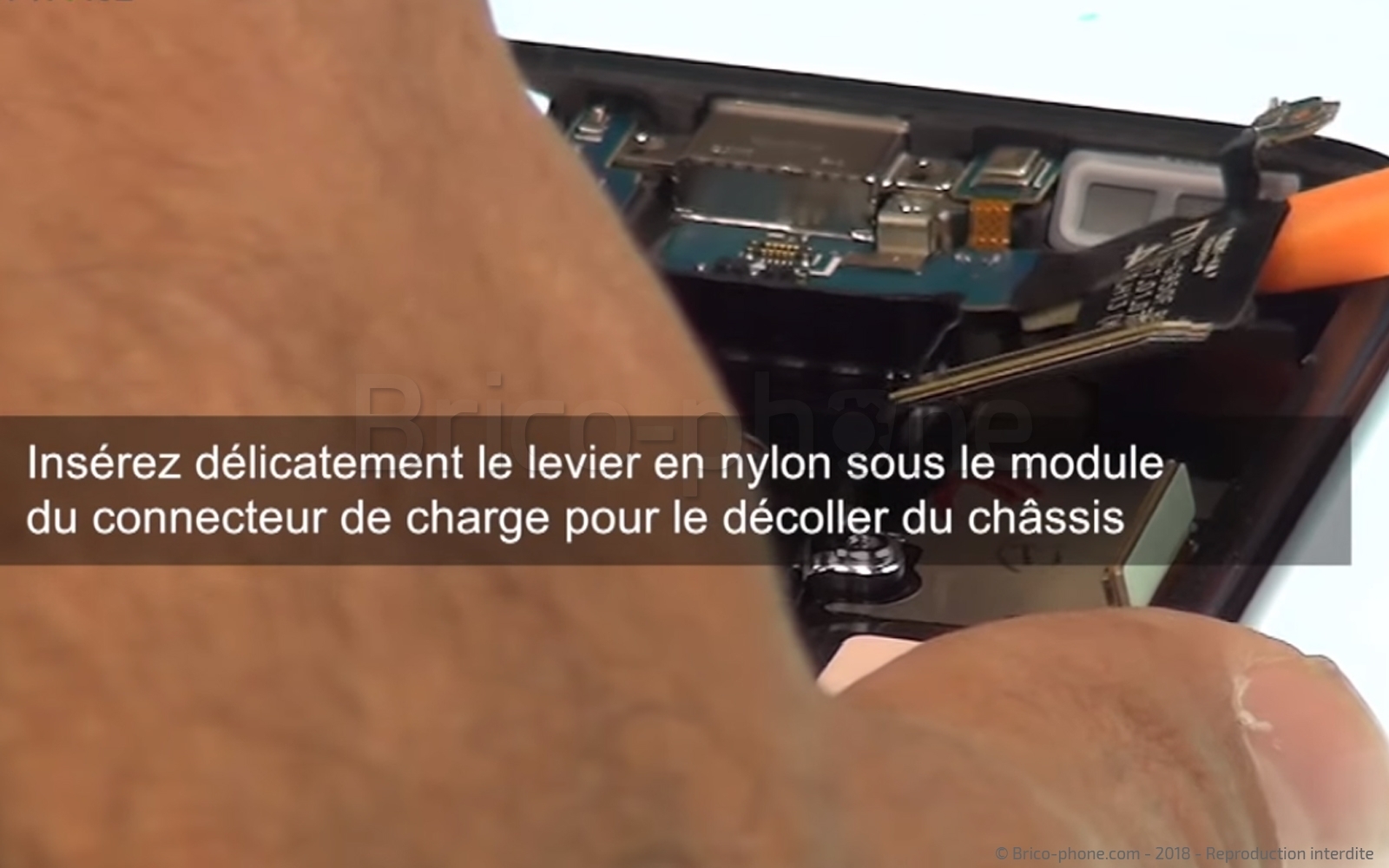

Enlever les 5 vis cruciforme qui maintiennent la nappe USB Dock type- C à l'intérieur du châssis. Décollez ensuite ce dernier en insérant le spudger dessous puis sortez le de son emplacement.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

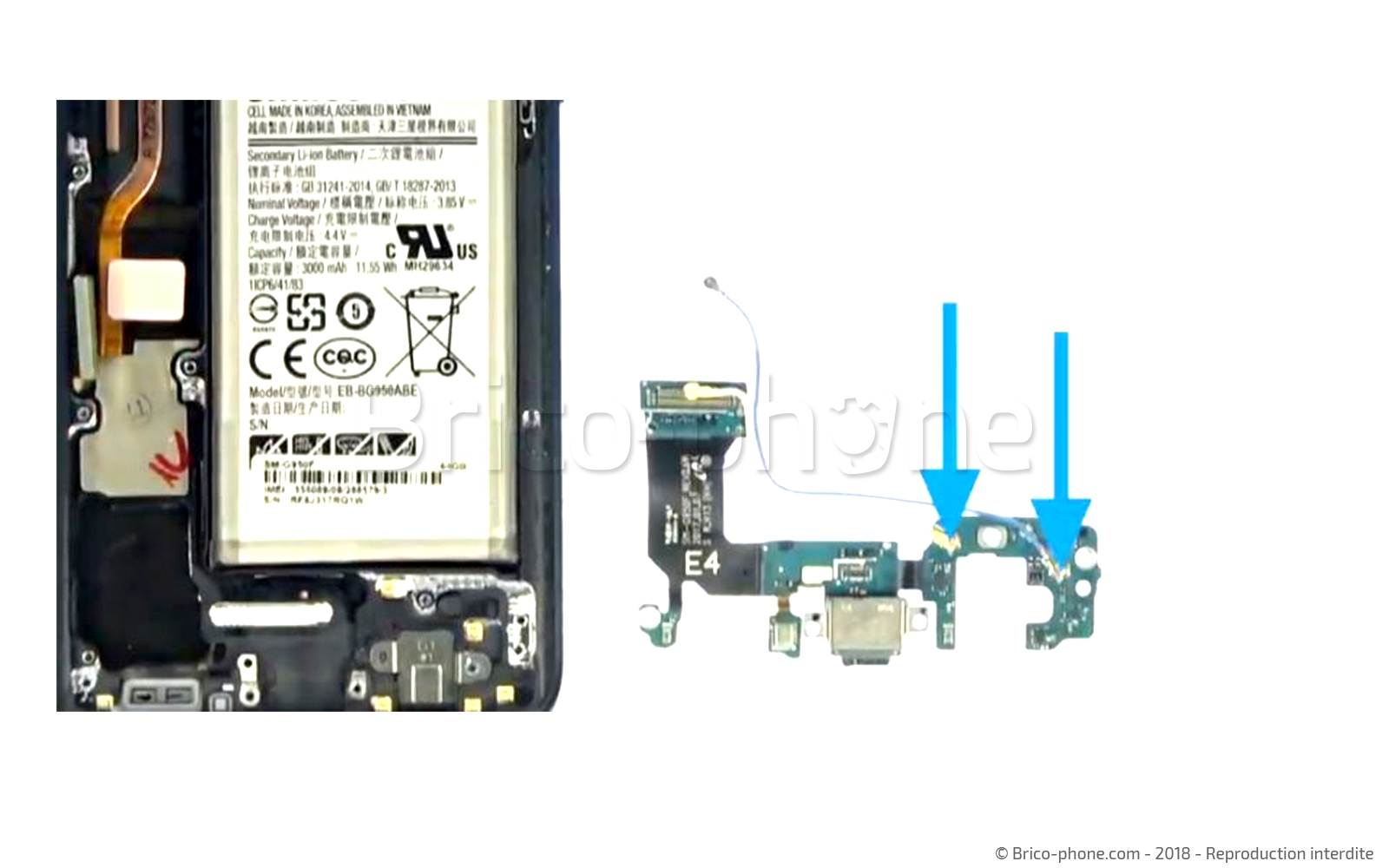

Etape 12 Récupérer les câbles coaxiaux

Nous arrivons à la fin de c ec tutoriel de démontage du dock de charge sur Samsung Galaxy S8. Il ne vous reste plus qu'à récupérer les deux câbles coaxiaux afin de le sremonter sur votre nouvelle pièce.

Outils
Levier Nylon

Fin du tutoriel de démontage
