Changement du connecteur de charge sur Galaxy S9

Temps estimé : 45 min
Difficulté : 3/5
Galaxy S9 | Temps estimé : 45 min Difficulté : 3/5

Si votre câble USB  n'est pas reconnu par votre téléphone, pas d'autre choix, vous devez remplacer le connecteur de charge.
La réparation n'est pas la plus simple mais grâce à notre tutoriel photo gratuit, vous pourrez remplacer la pièce à moindre frais en suivant simplement les étapes pas à pas.

Diagnostic

›  Votre appareil ne prend plus la charge
›  Le connecteur est endommagé et le câble ne rentre plus
›  Votre téléphone n'est plus reconnu lorsque vous le branchez
›  Votre interlocuteur ne vous entend plus ou mal

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge Type C pour Samsung Galaxy S9
39,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de vous lancer

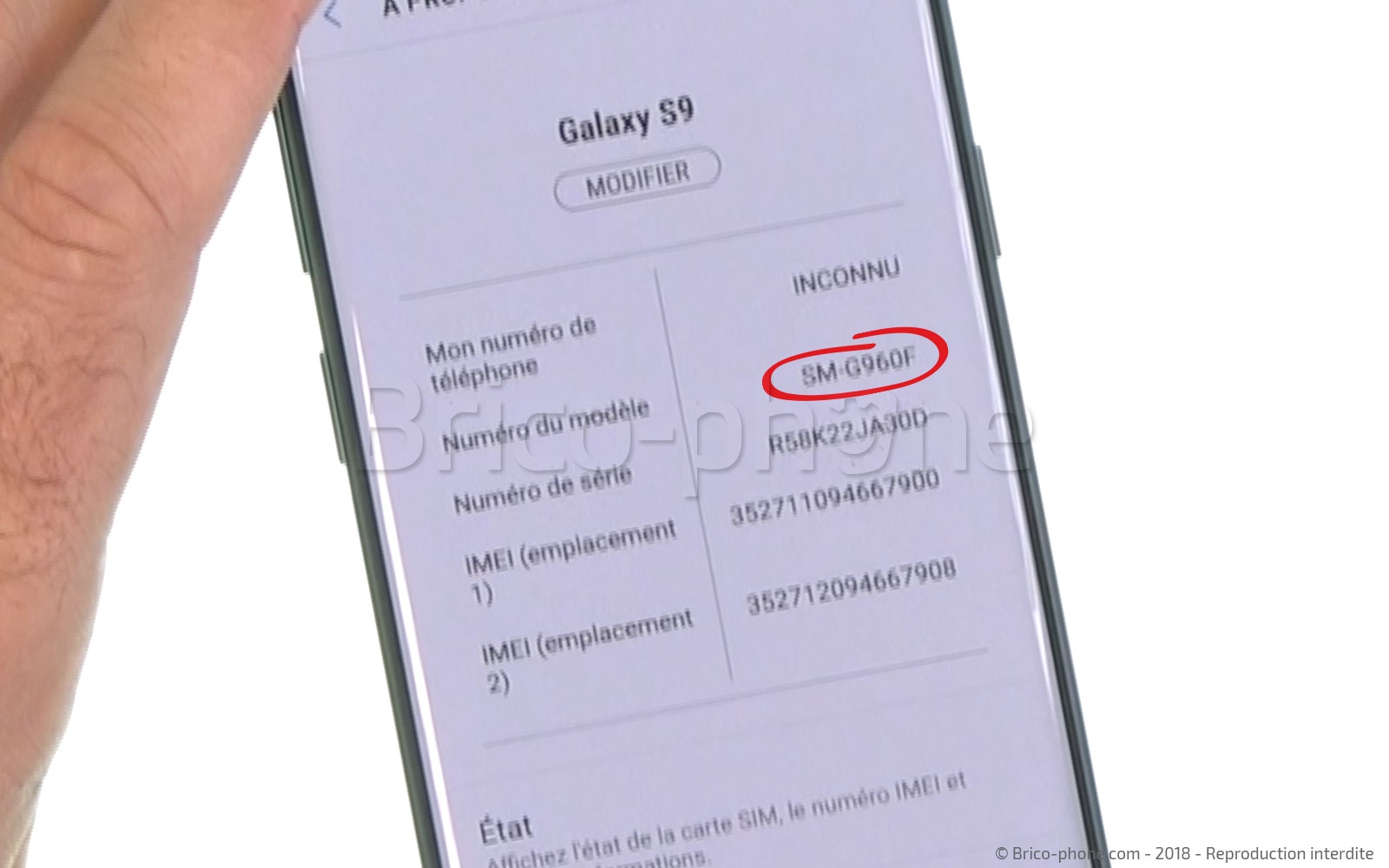

Avant de démarrer , assurez-vous de bien posséder un Samsung galaxy S9 en vérifiant le n° de modèle dans les réglages du téléphone. Si vous n'avez plus d'affichage vous pourrez identifiez votre smartphone en renseignant votre n° IMEI ici : https://www.imei.info/

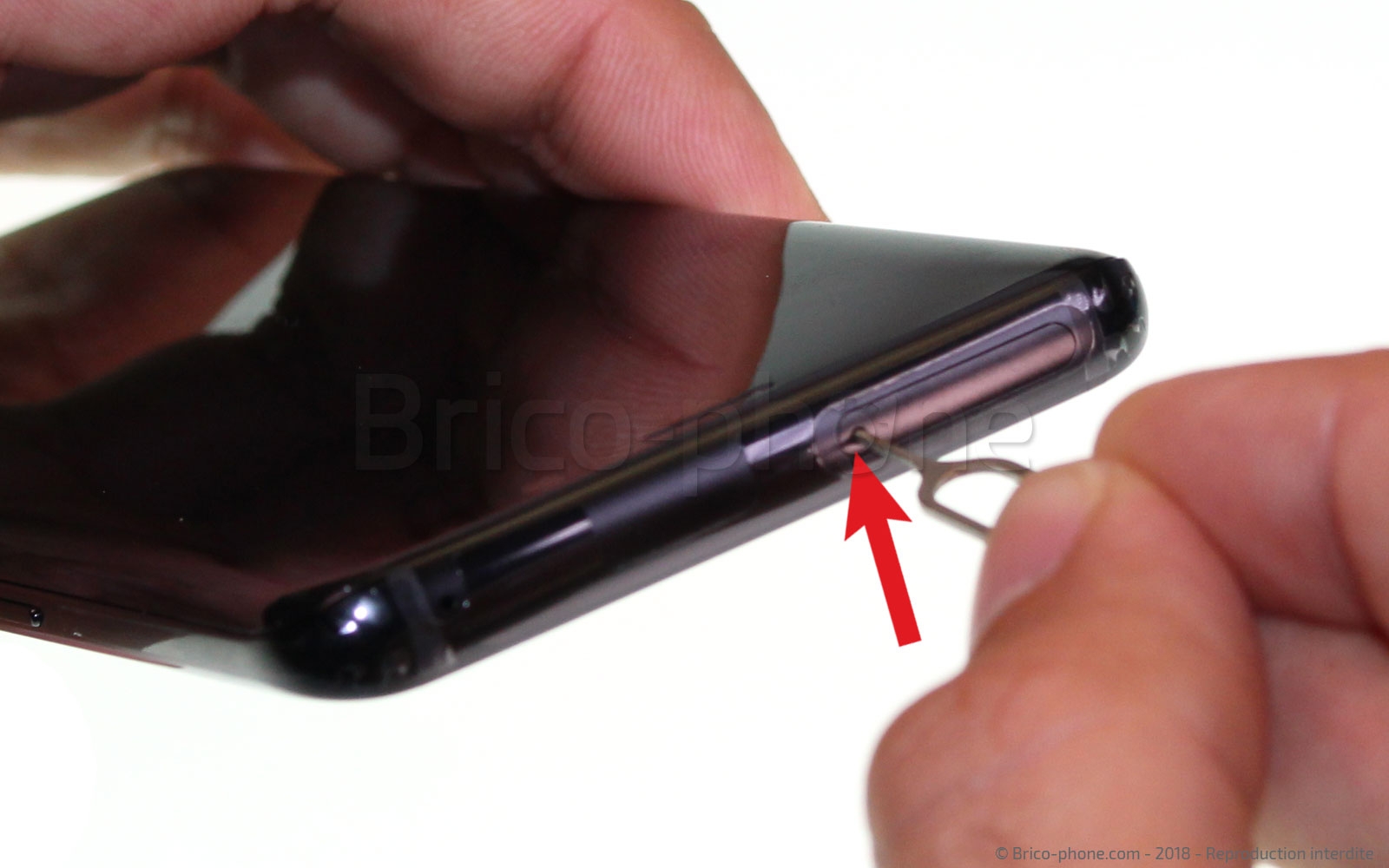

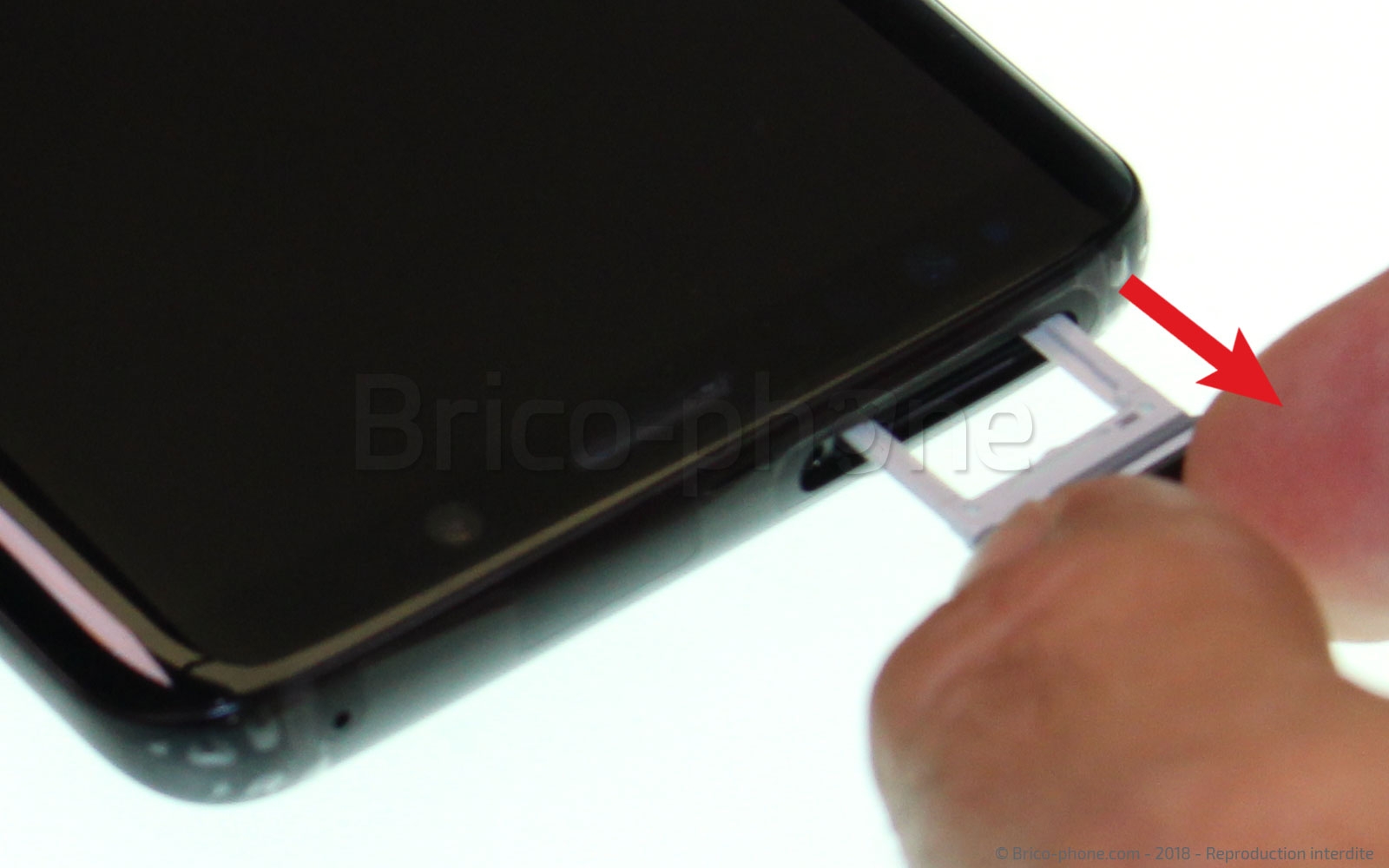

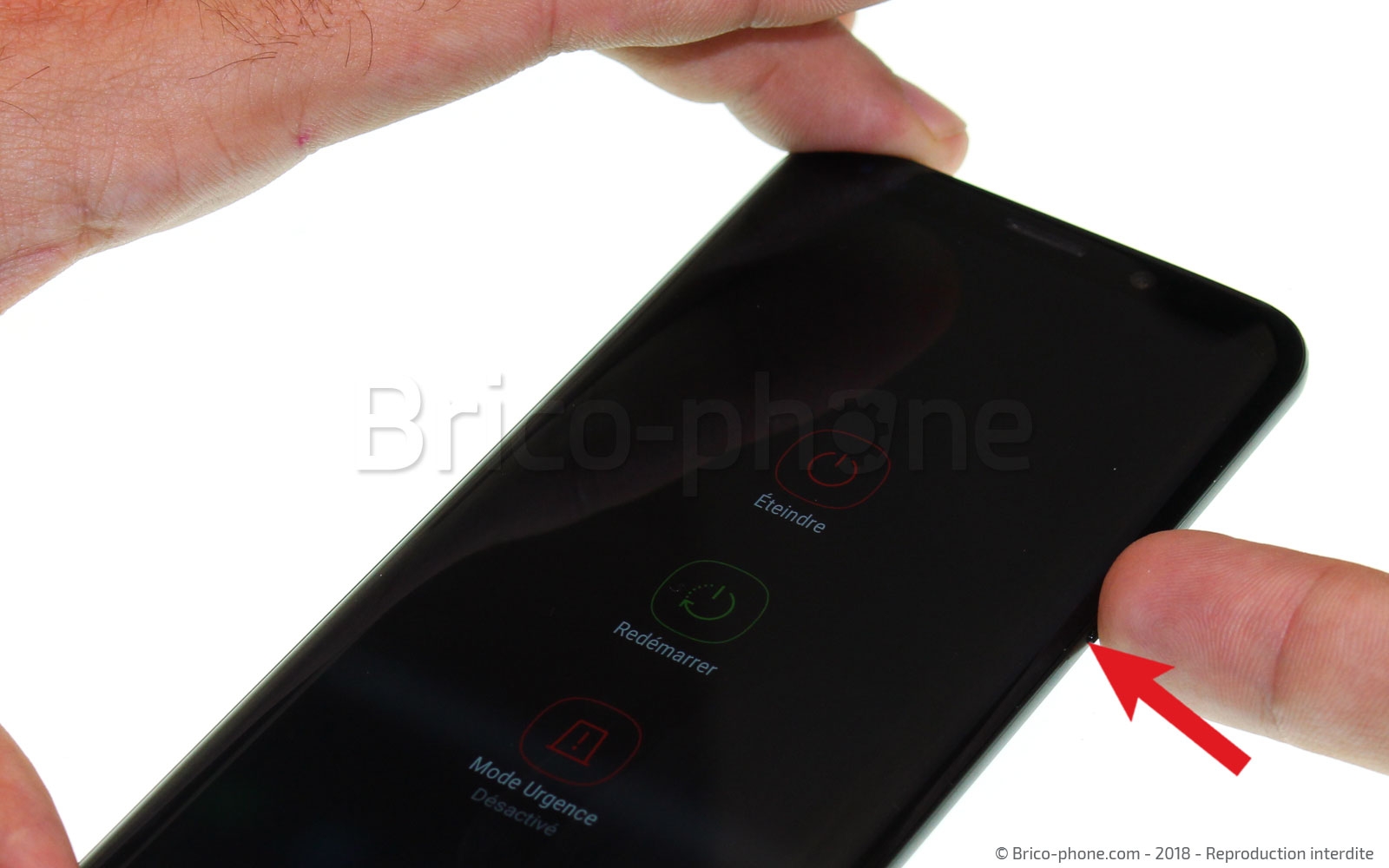

Éteignez votre appareil avant toute réparation puis enlevez le rack sim et sd à l'aide de l'outil d'extraction.
Vous êtes désormais prêt à passer à la première étape de ce tutoriel qui vous aidera pour remplacer le connecteur de charge USB-Type-C de votre smartphone.
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Chauffer la vitre arrière

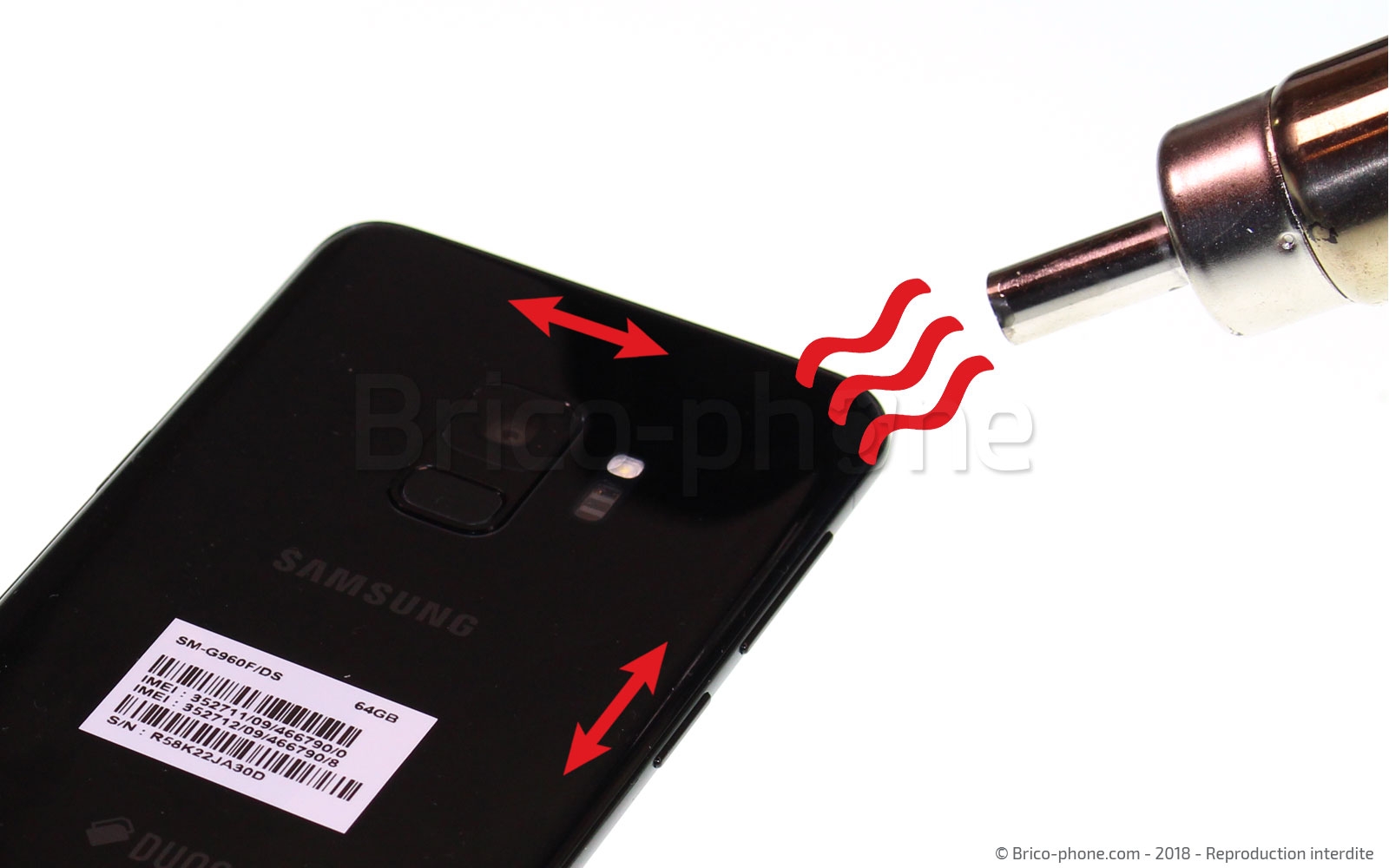

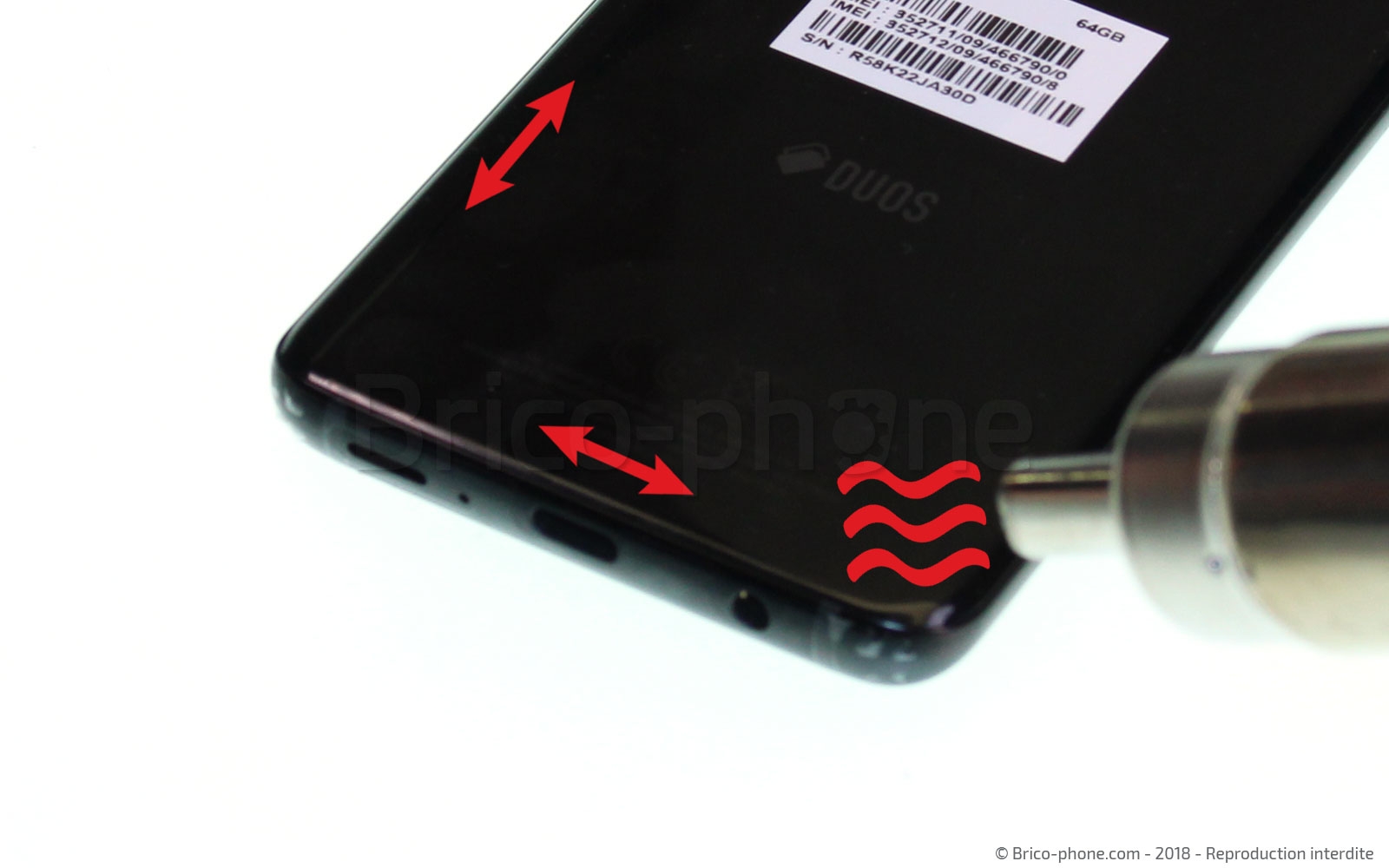

À l'aide d'un sèche-cheveux, d'un décapeur thermique ou d'une station à air chaud, chauffez le cache arrière. Veillez cependant à ne pas surchauffer le téléphone, car l'écran Amoled et la batterie à l'intérieur craignent la chaleur.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Station 2 en 1 : air chaud et à souder
69,90 €
Etape 2 : Décoller la vitre

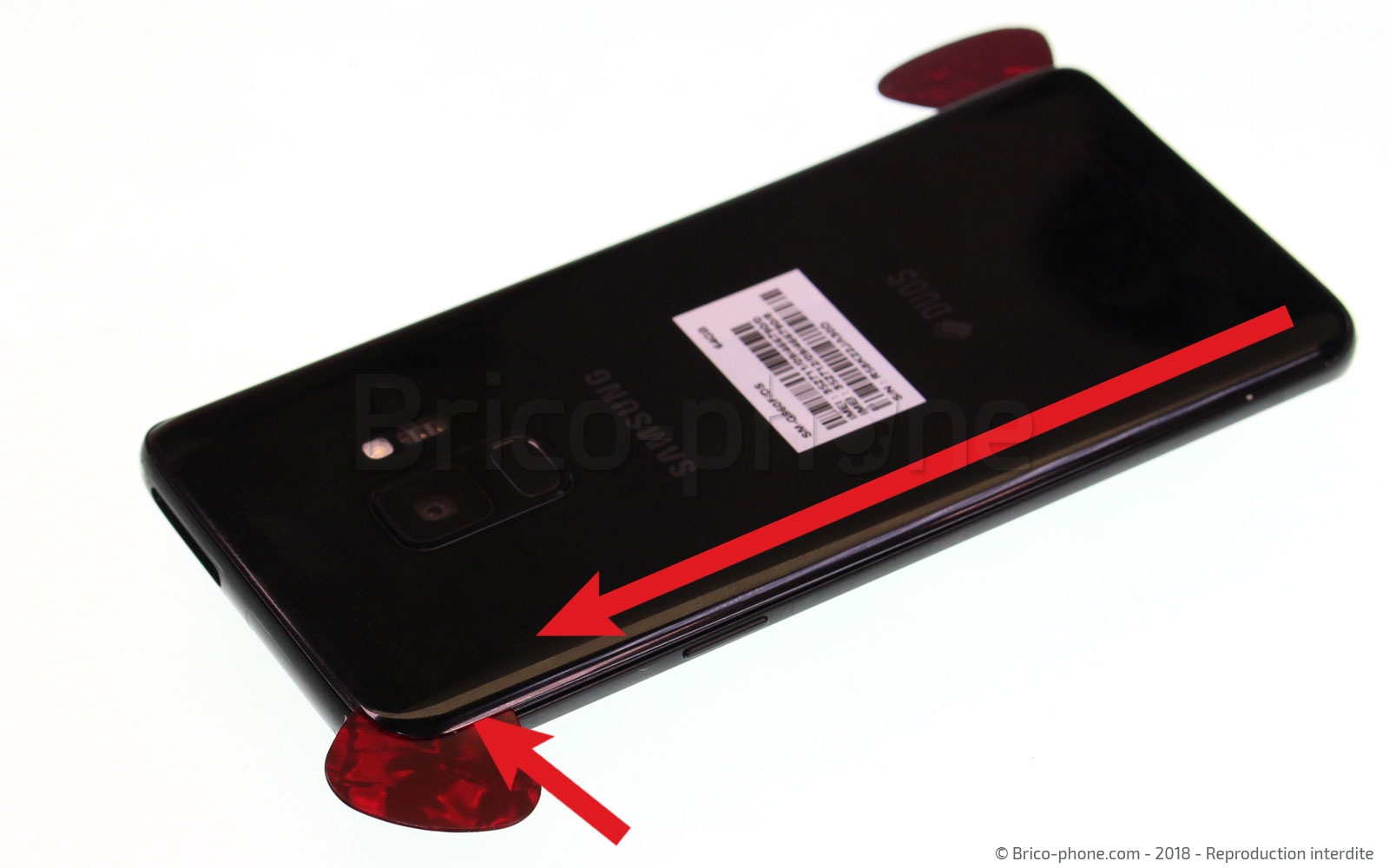

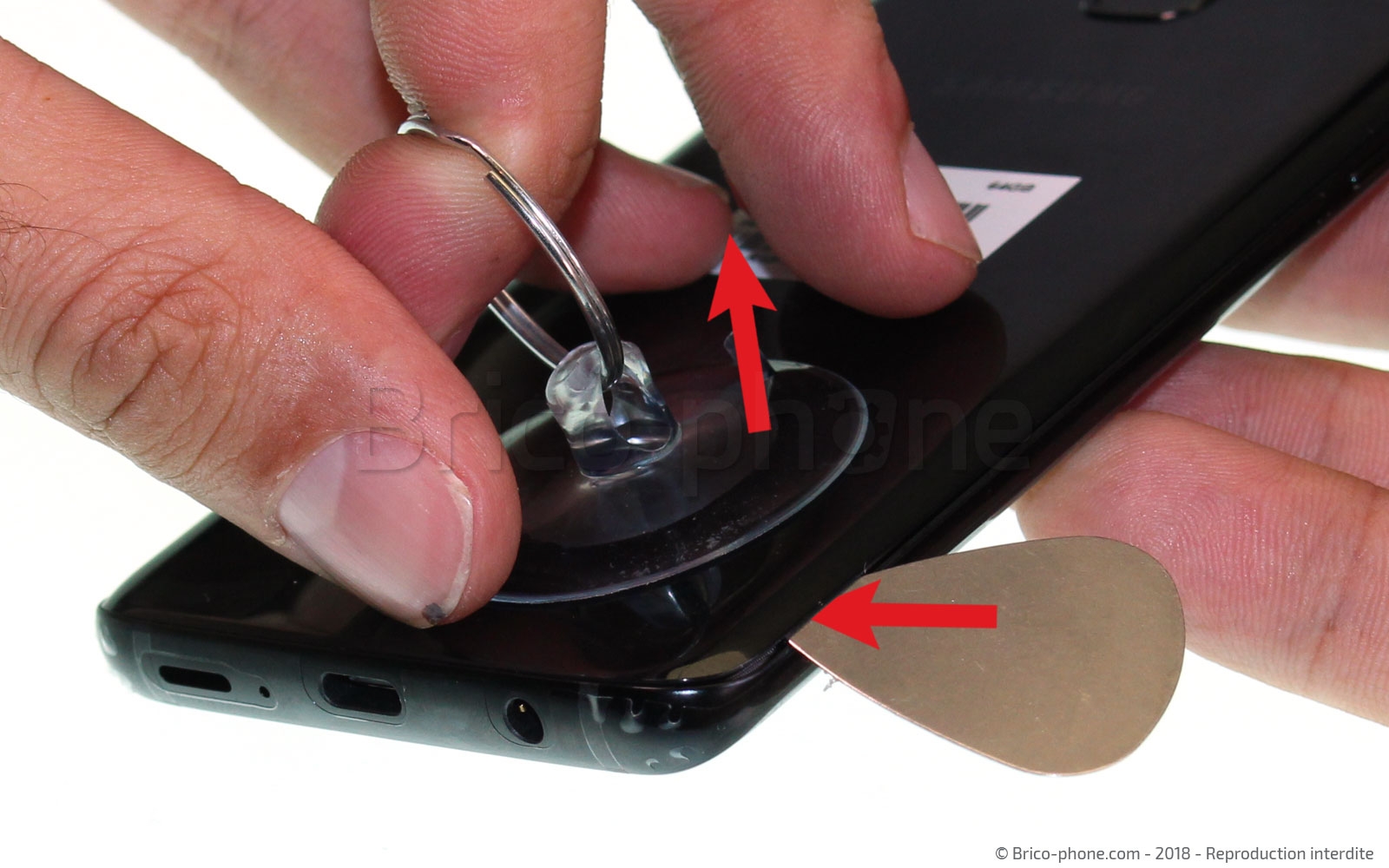

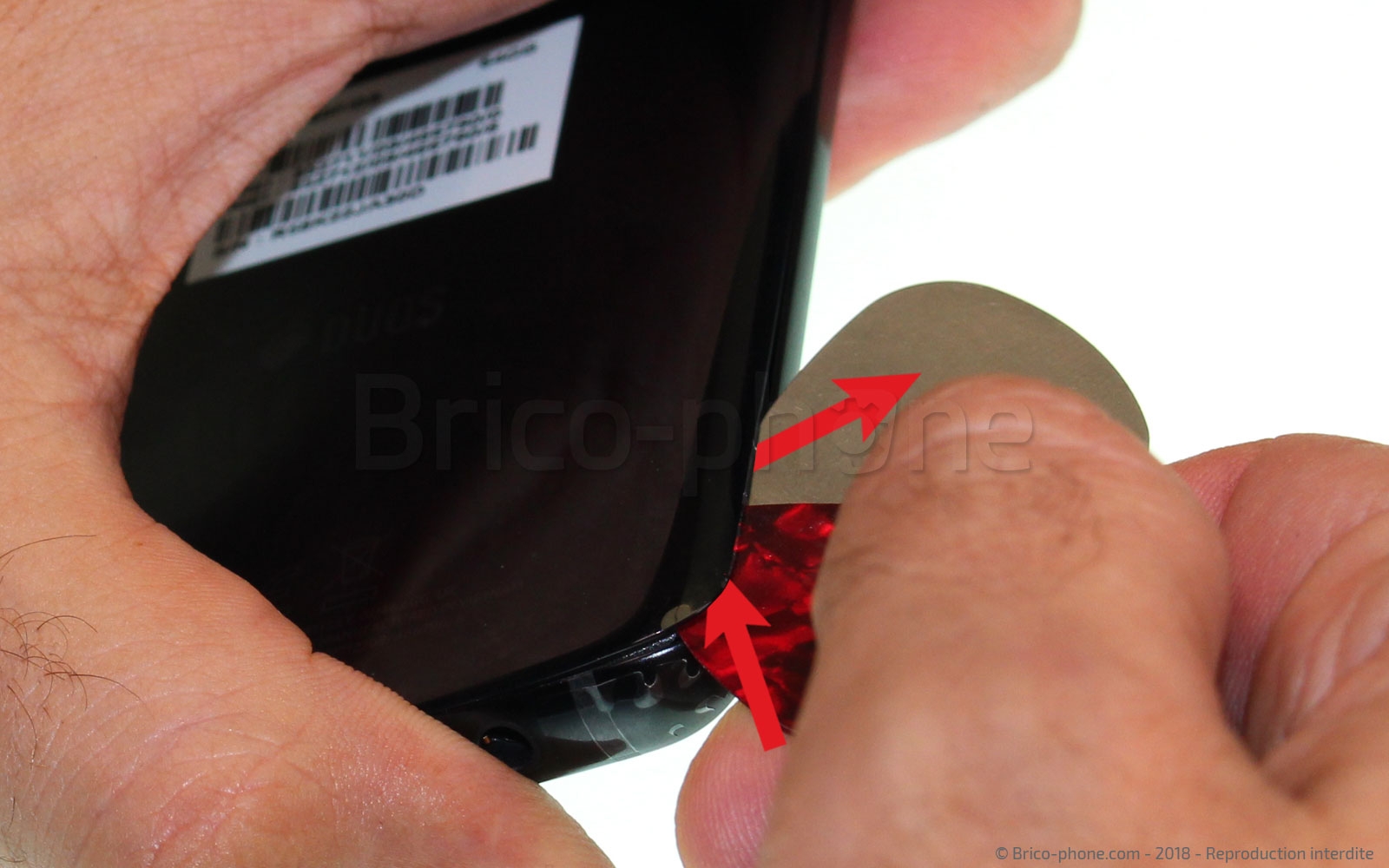

En tirant sur la ventouse que vous aurez au préalable fixée sur l'un des angles inférieur de la vitre arrière, insérez le médiator métal entre le châssis et la vitre.

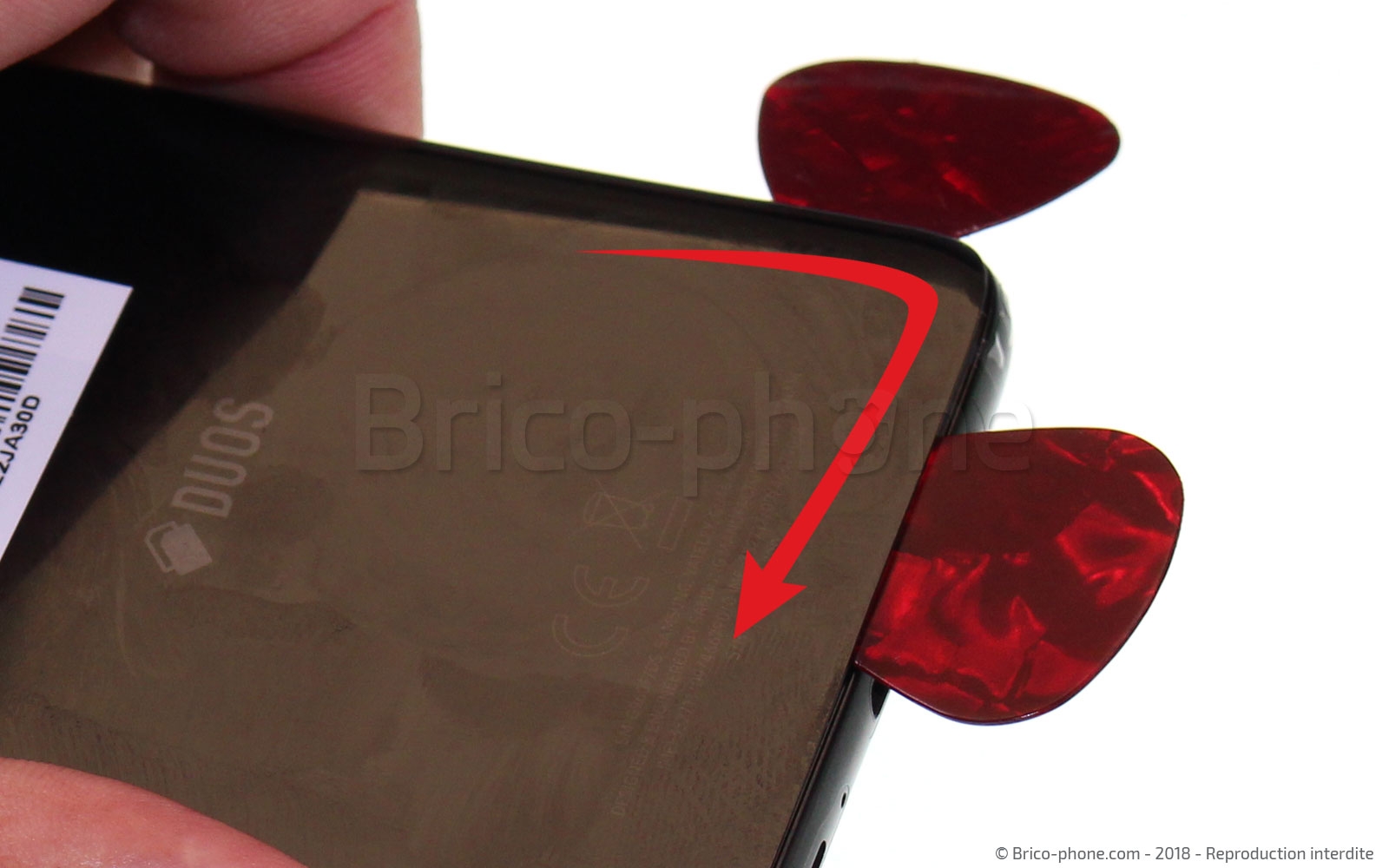

Placez ensuite les médiators plastiques puis retirez celui en plastique. Faites coulisser ces derniers de part et d'autre de la vitre afin de désolidariser complètement la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 3 : Retirer la vitre arrière

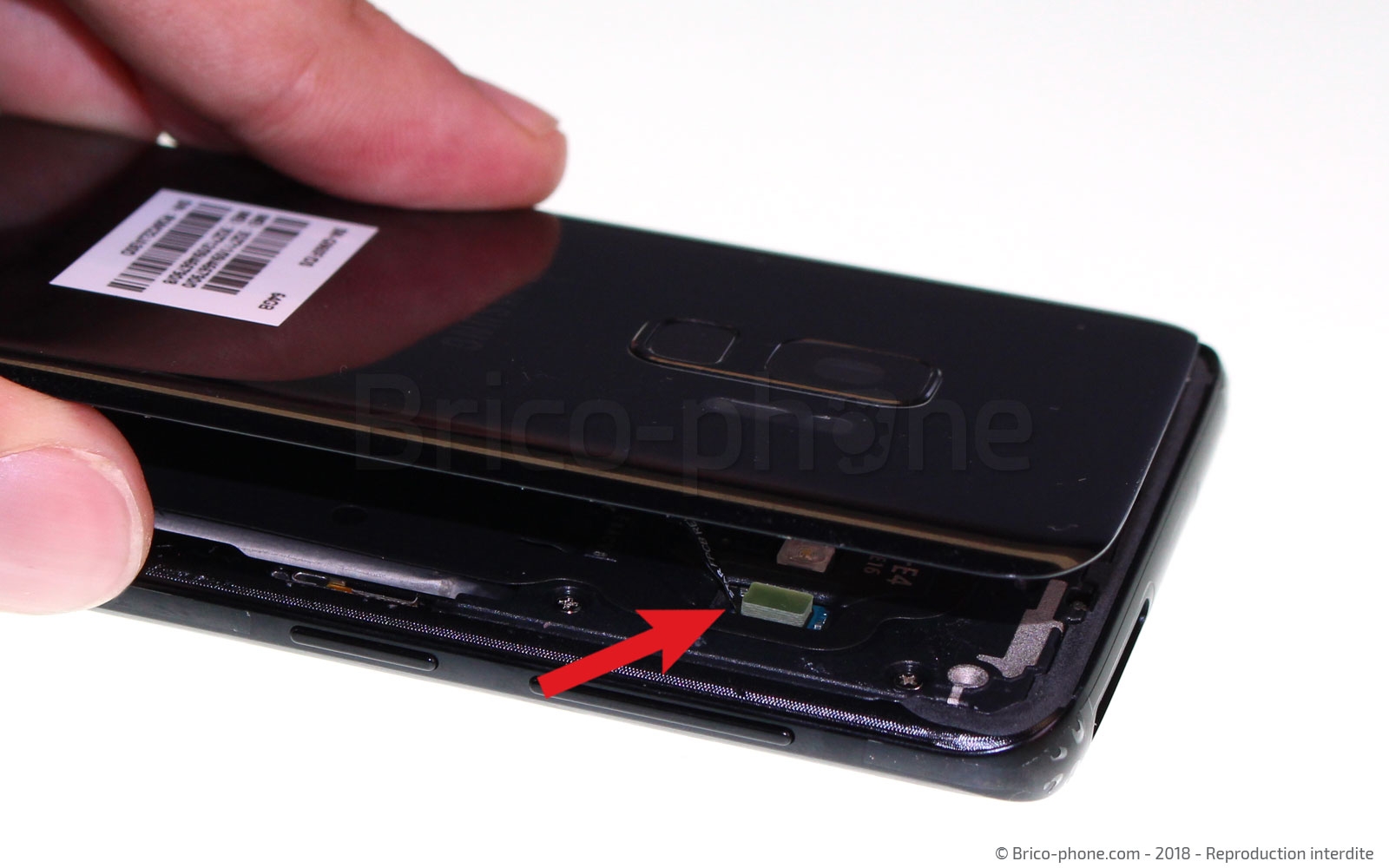

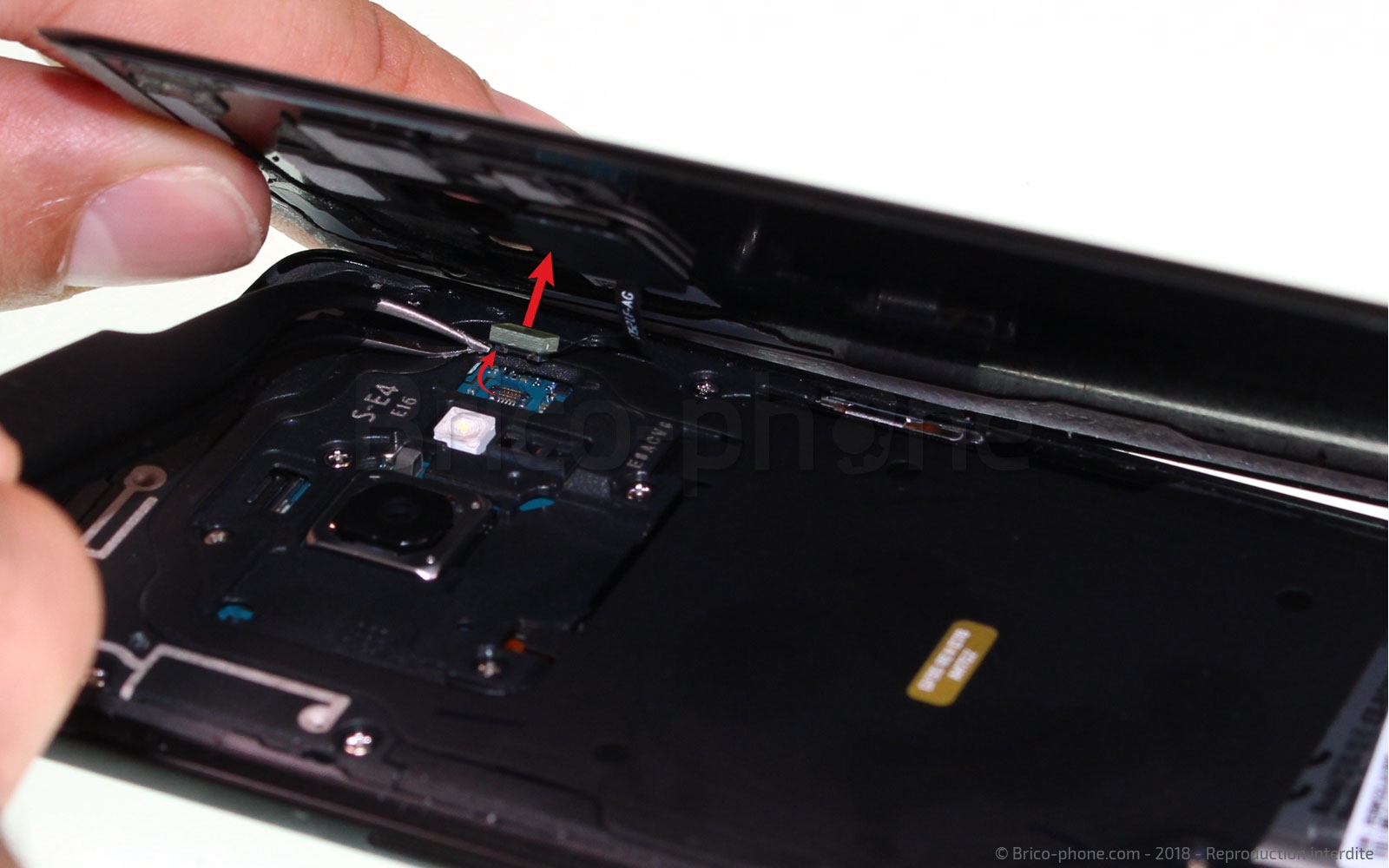

Attention à ne pas tirez brusquement sur la vitre arrière pour la retirer car le connecteur du lecteur d'empreintes digitales est fixé sur la carte mère. Parfois il peut se détacher tout seul mais si il reste accrocher, il va falloir le déclipser.
Pour cela, munissez-vous de la pincette et saisissez l'angle du connecteur pour le soulever et le dégager.

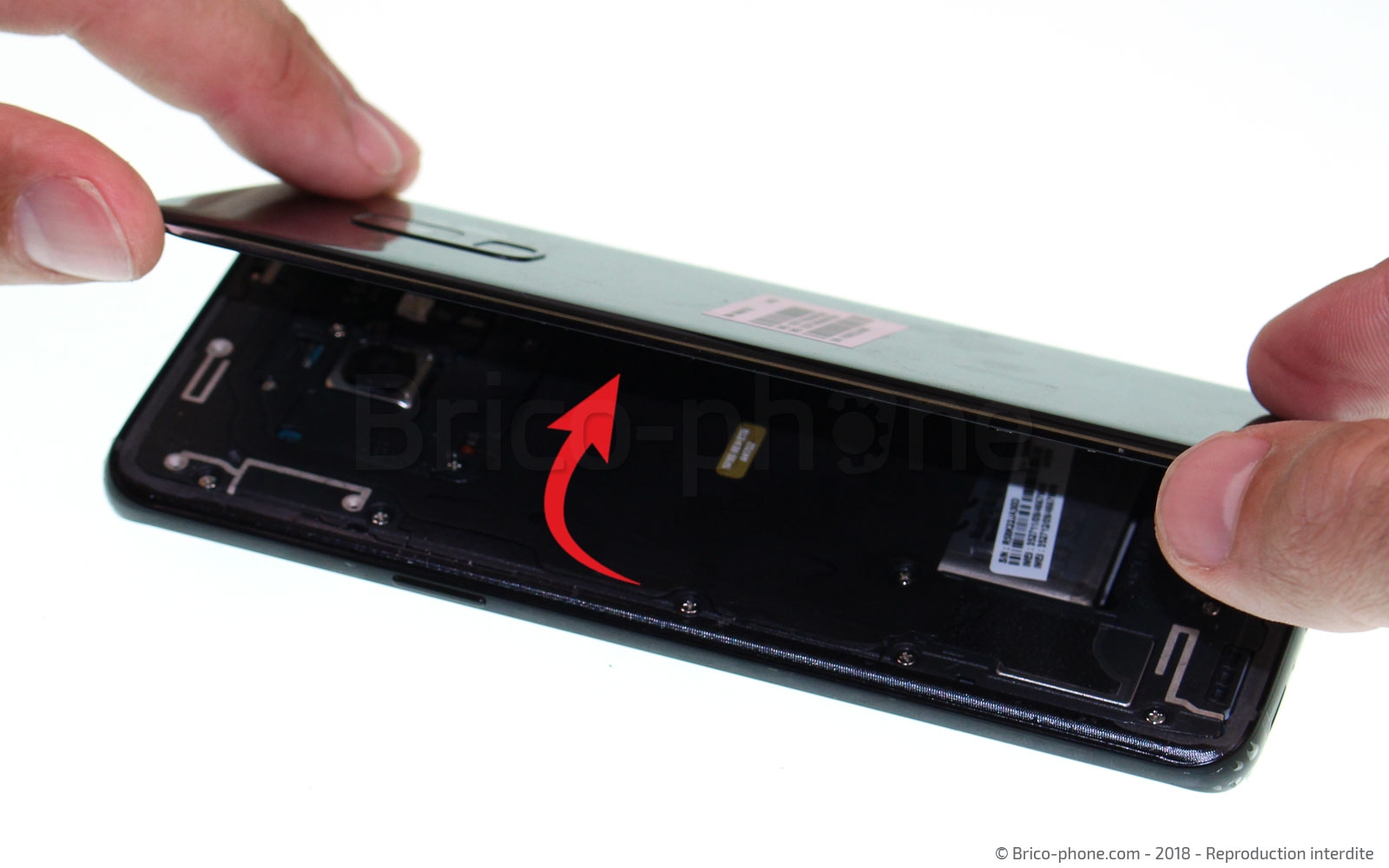

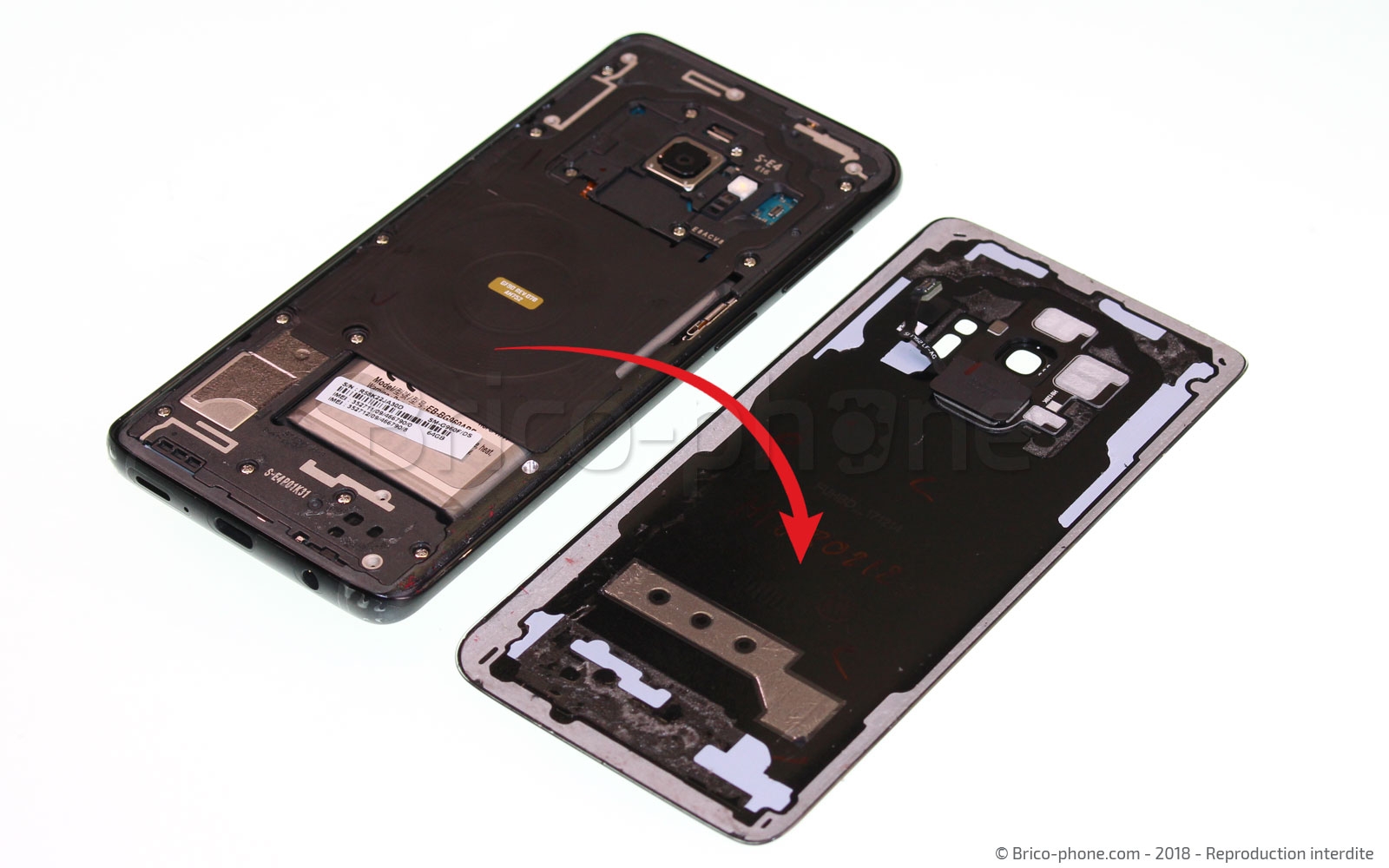

La vitre arrière peut maintenant être retirée.
Etape 4 : Retirer la nappe NFC et son support

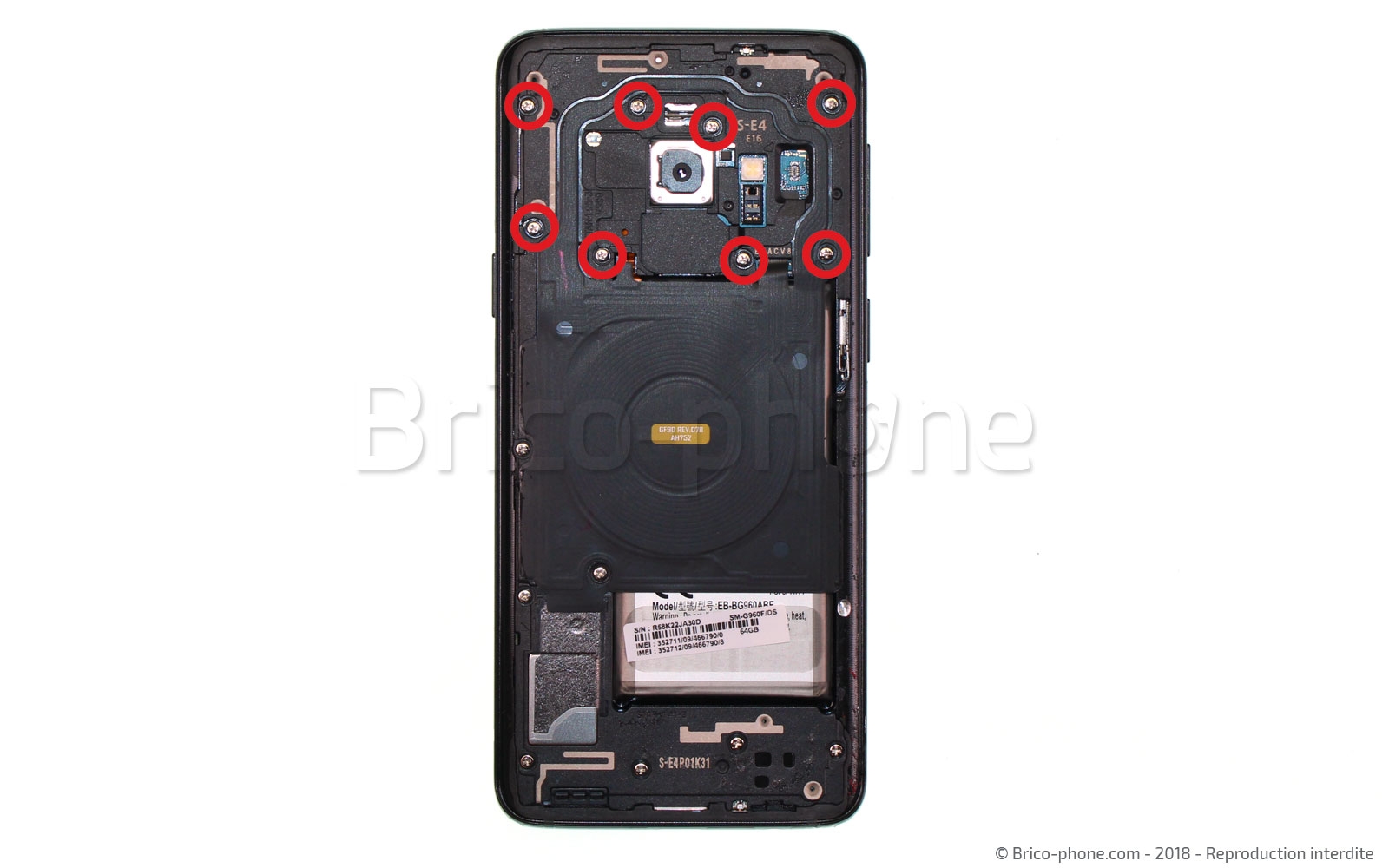

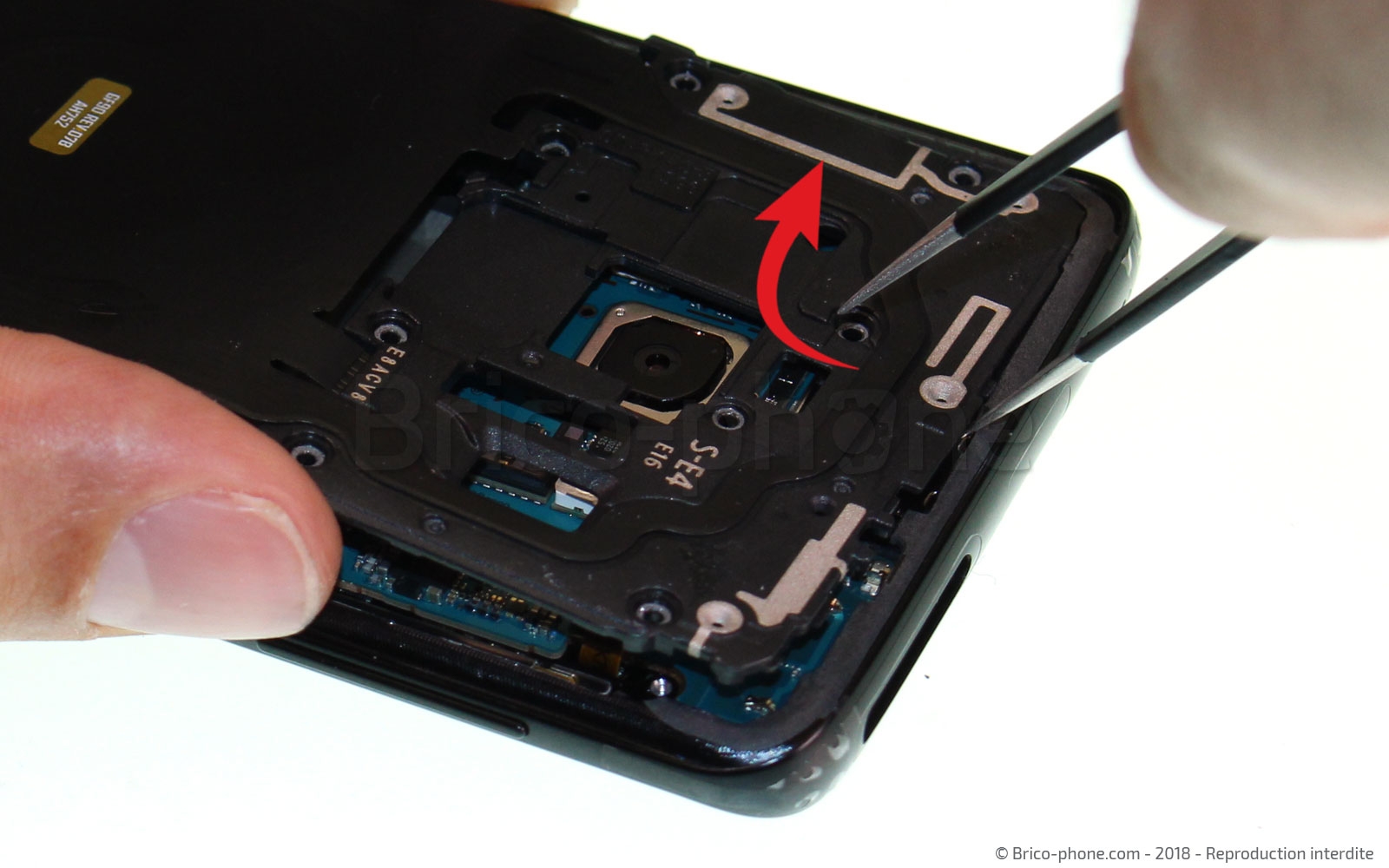

Retirez les 8 vis qui maintiennent le cache arrière supérieur à l'aide du tournevis cruciforme.

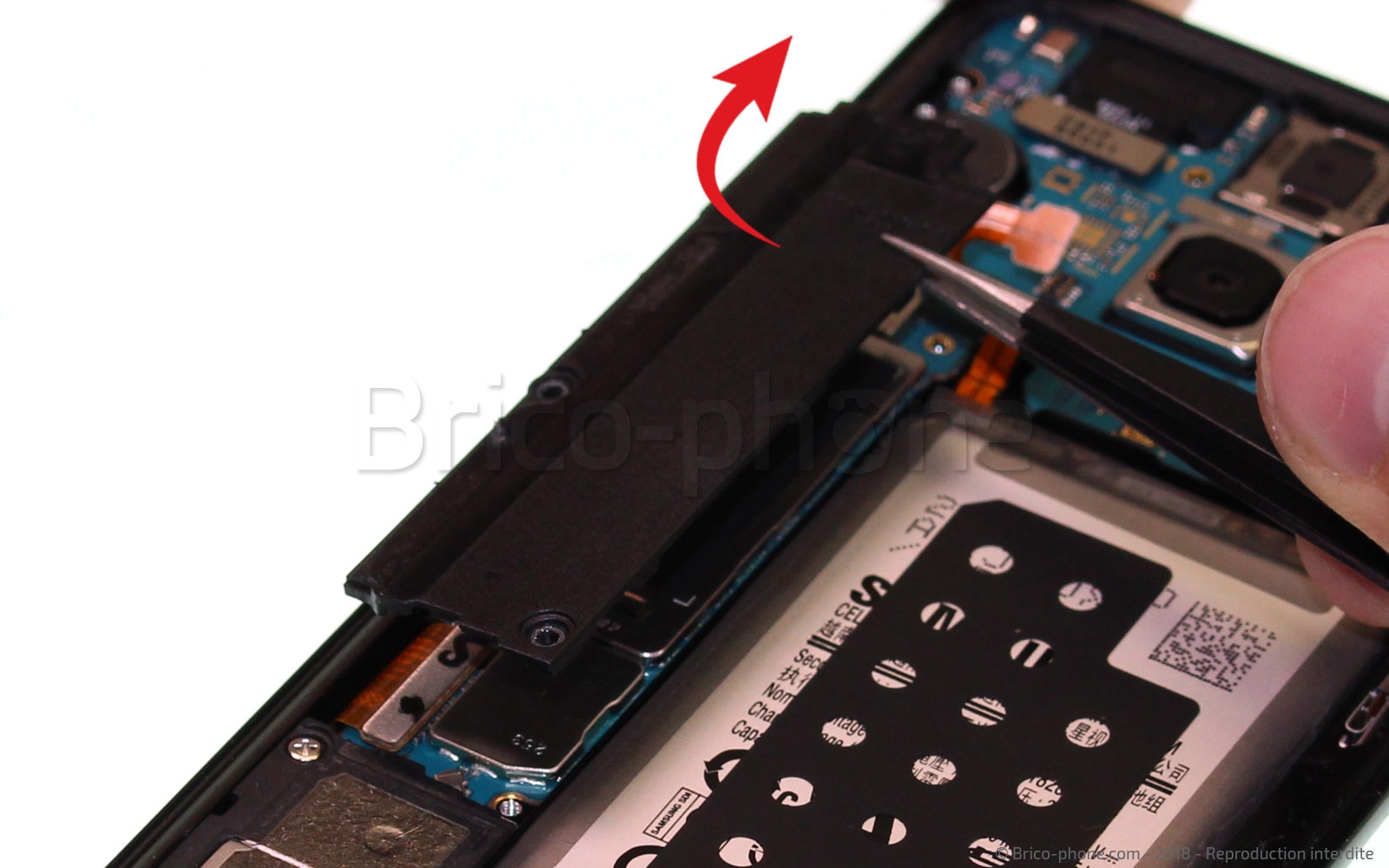

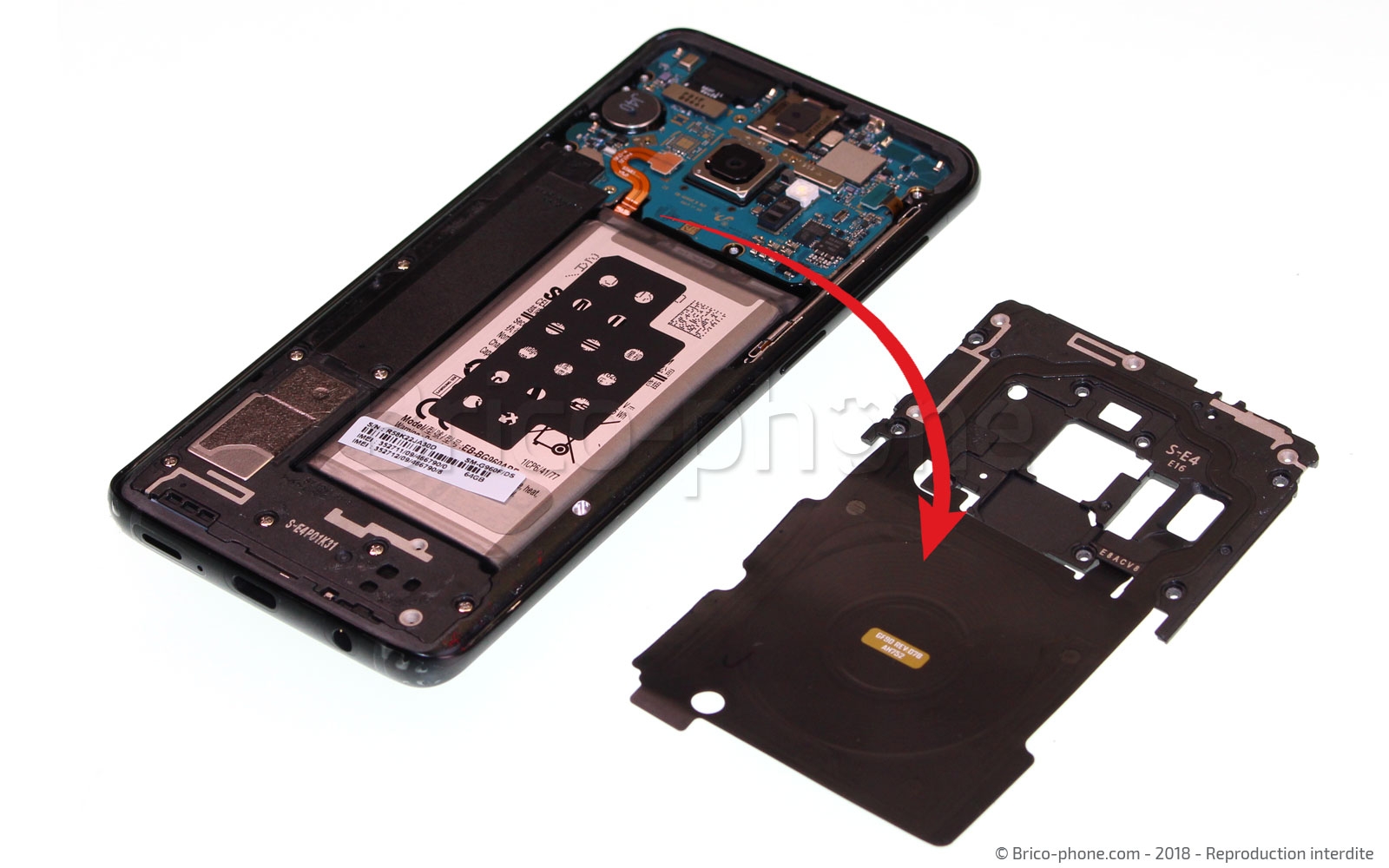

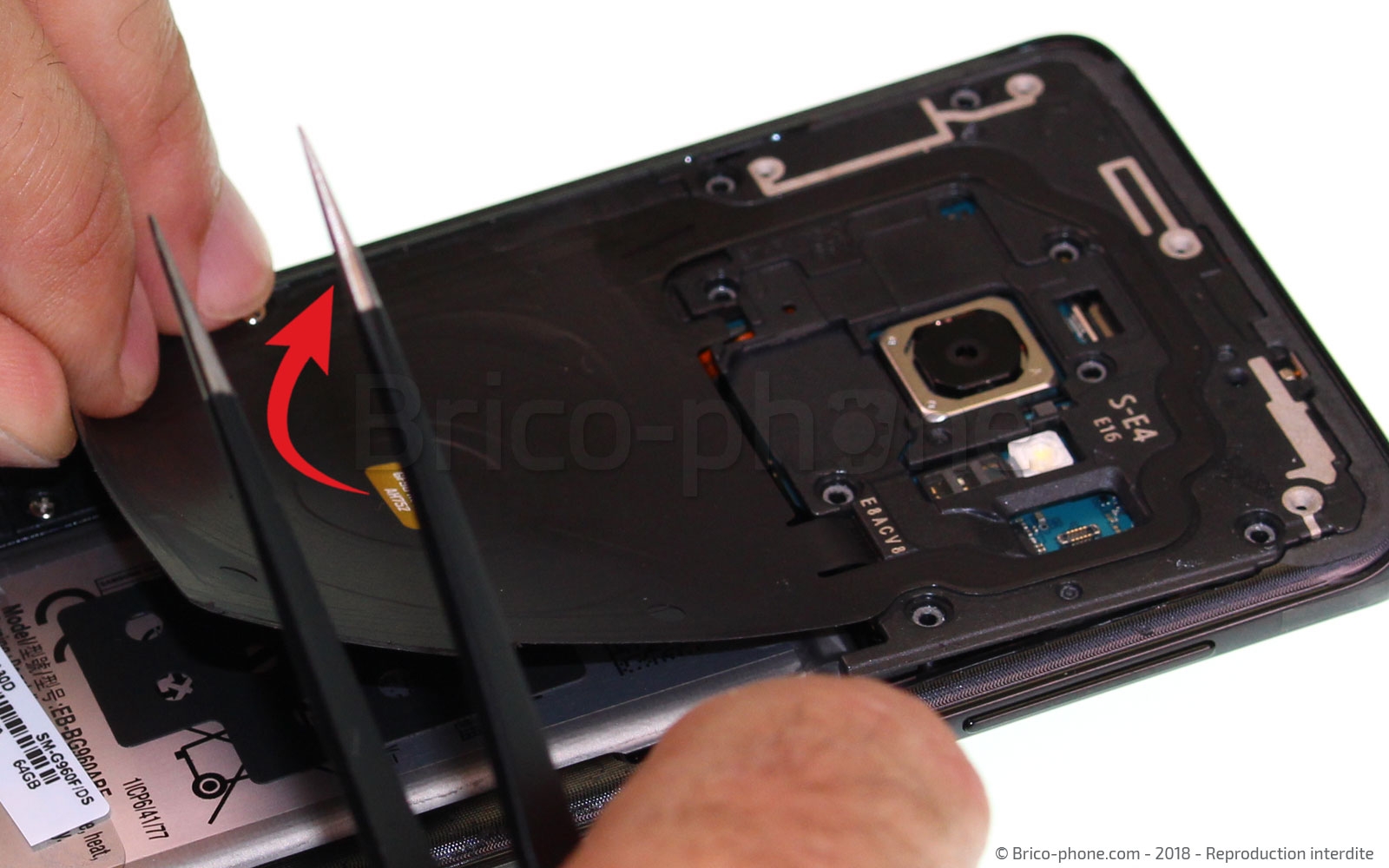

Décollez ensuite délicatement le bas de l'antenne NFC puis sortez l'ensemble (nappe+châssis) à l'aide de la pincette.



Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Retirer le haut-parleur externe

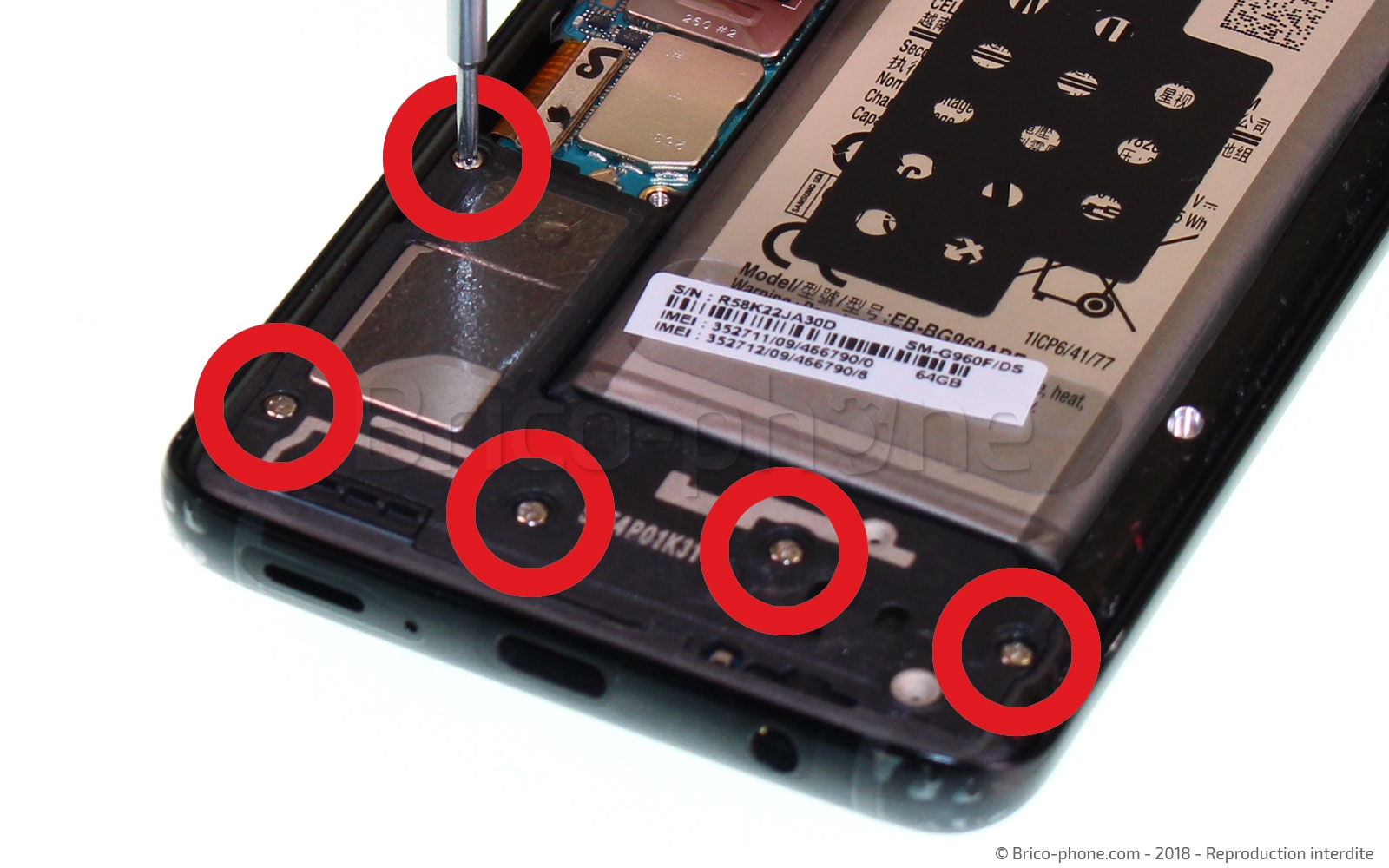

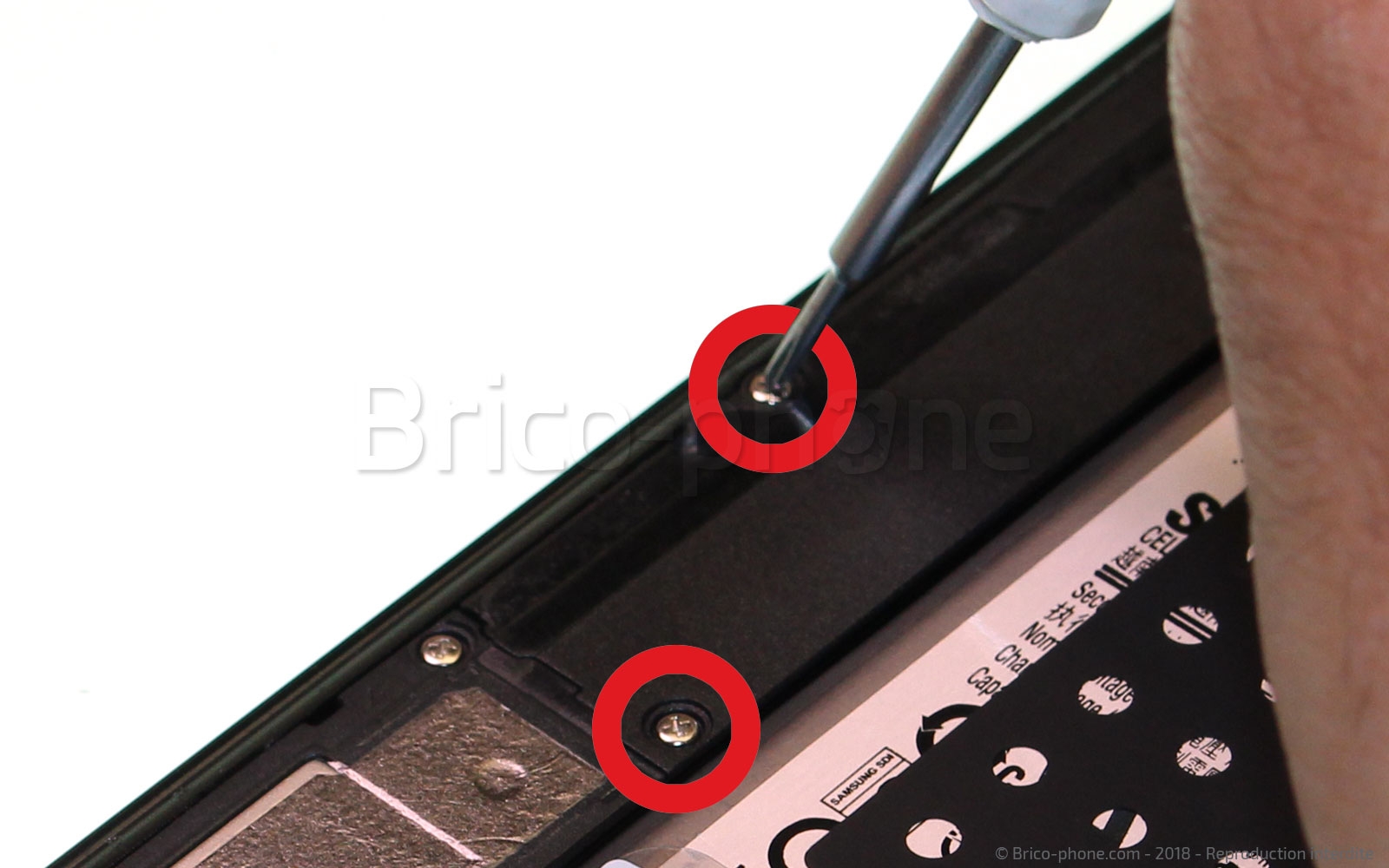

Commencez par retirer le cache latéral en retirant les 2 vis cruciformes ,puis sortez le à l'aide de la pincette.

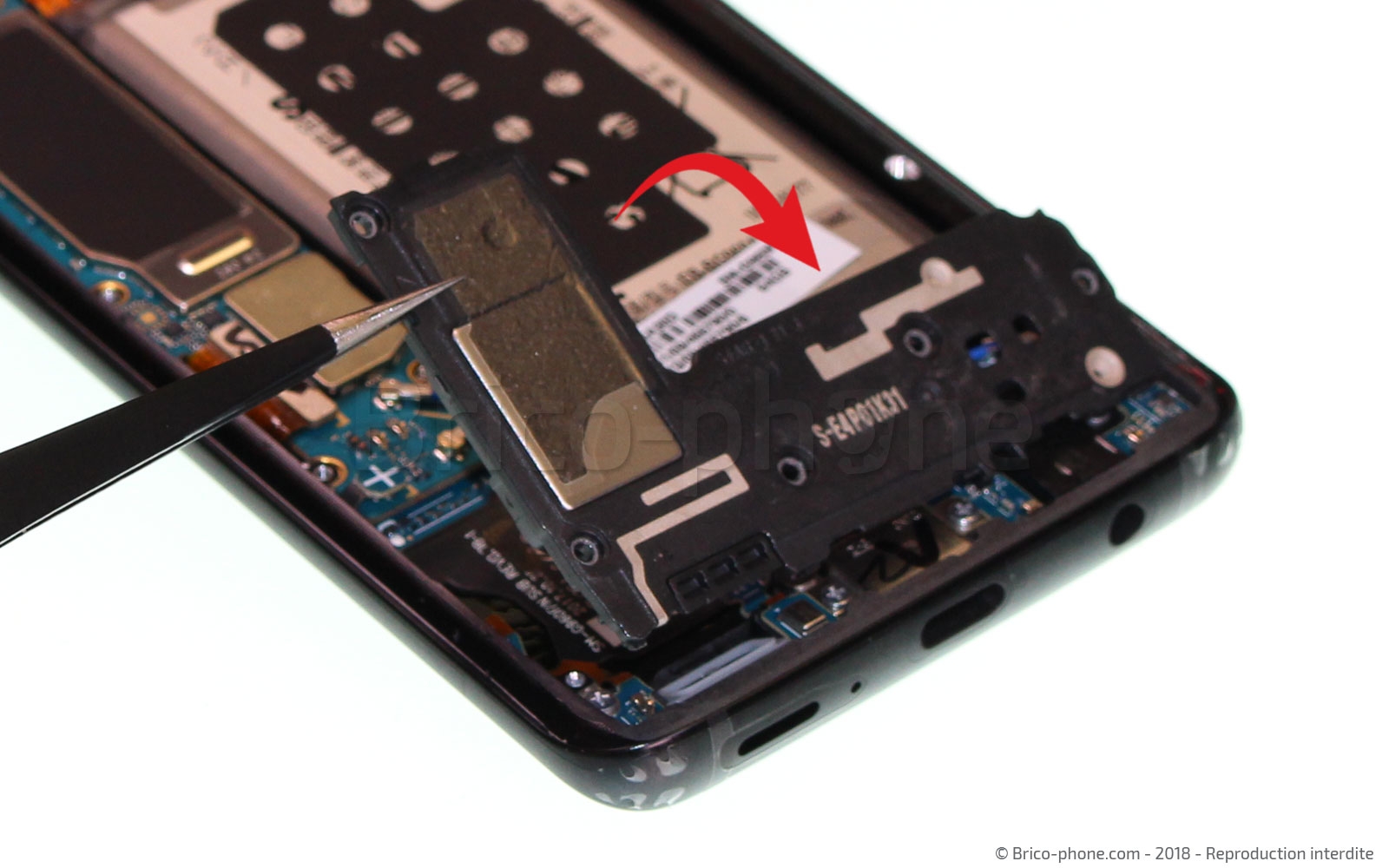

Faites de même pour le bloc haut parleur externe en retirant les 8 vis qui le fixent au châssis.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la batterie
Etape 7 : Libérer la carte-mère

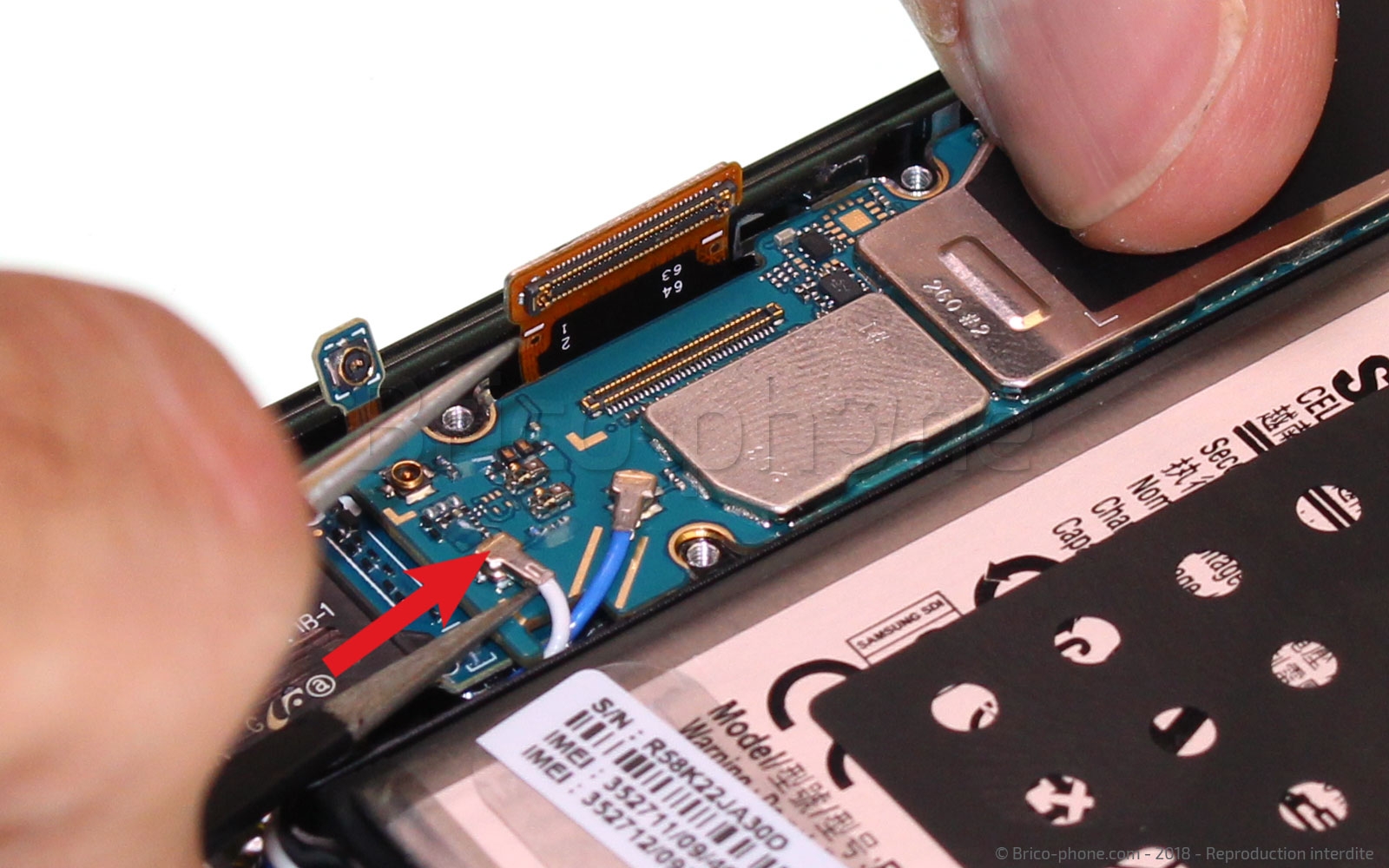

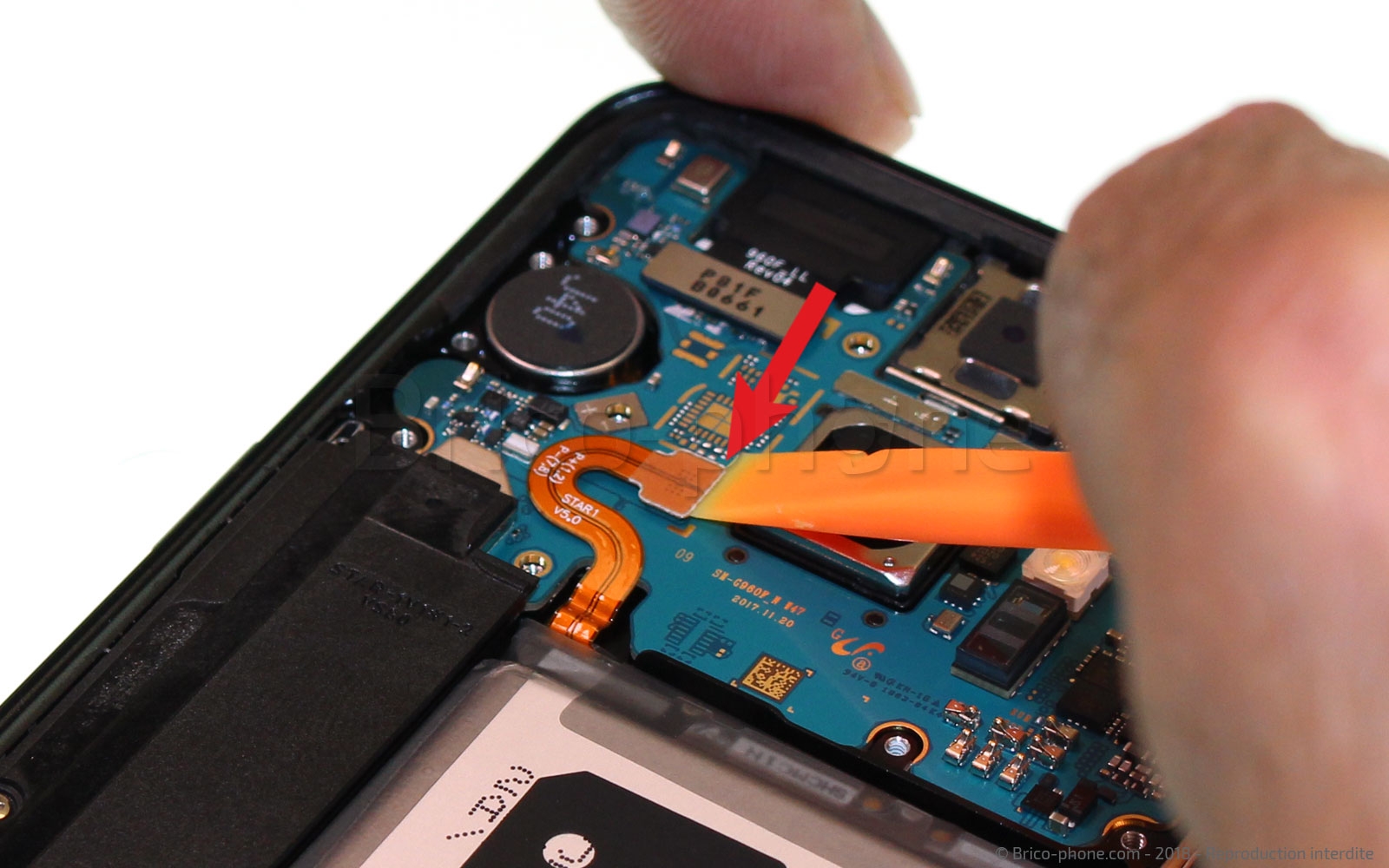

Déconnectez la nappe coaxial du connecteur de charge ,puis la nappe de l'écran Amoled à l'aide du levier nylon.
Puis débranchez les antennes à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Sortir la caméra avant

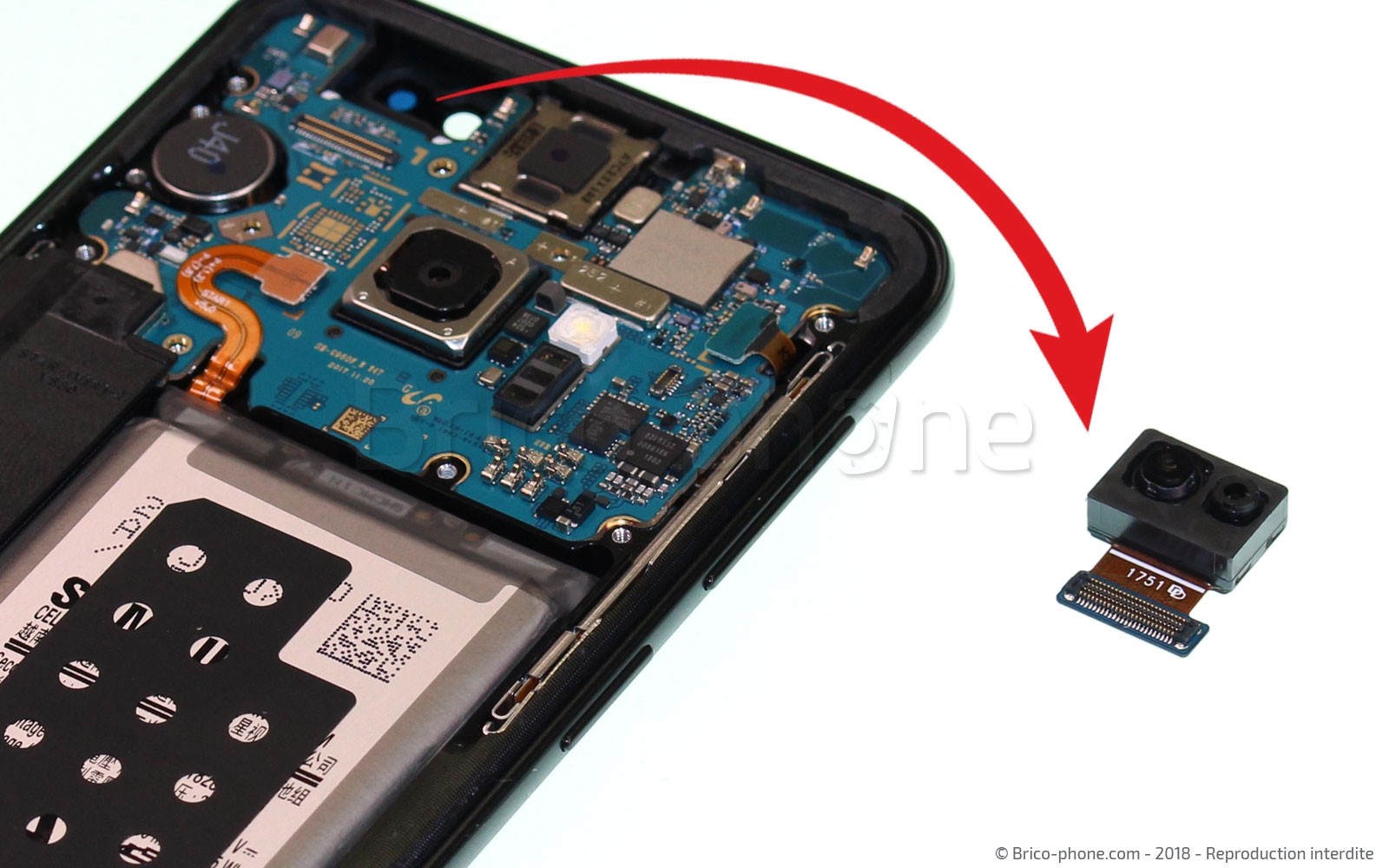

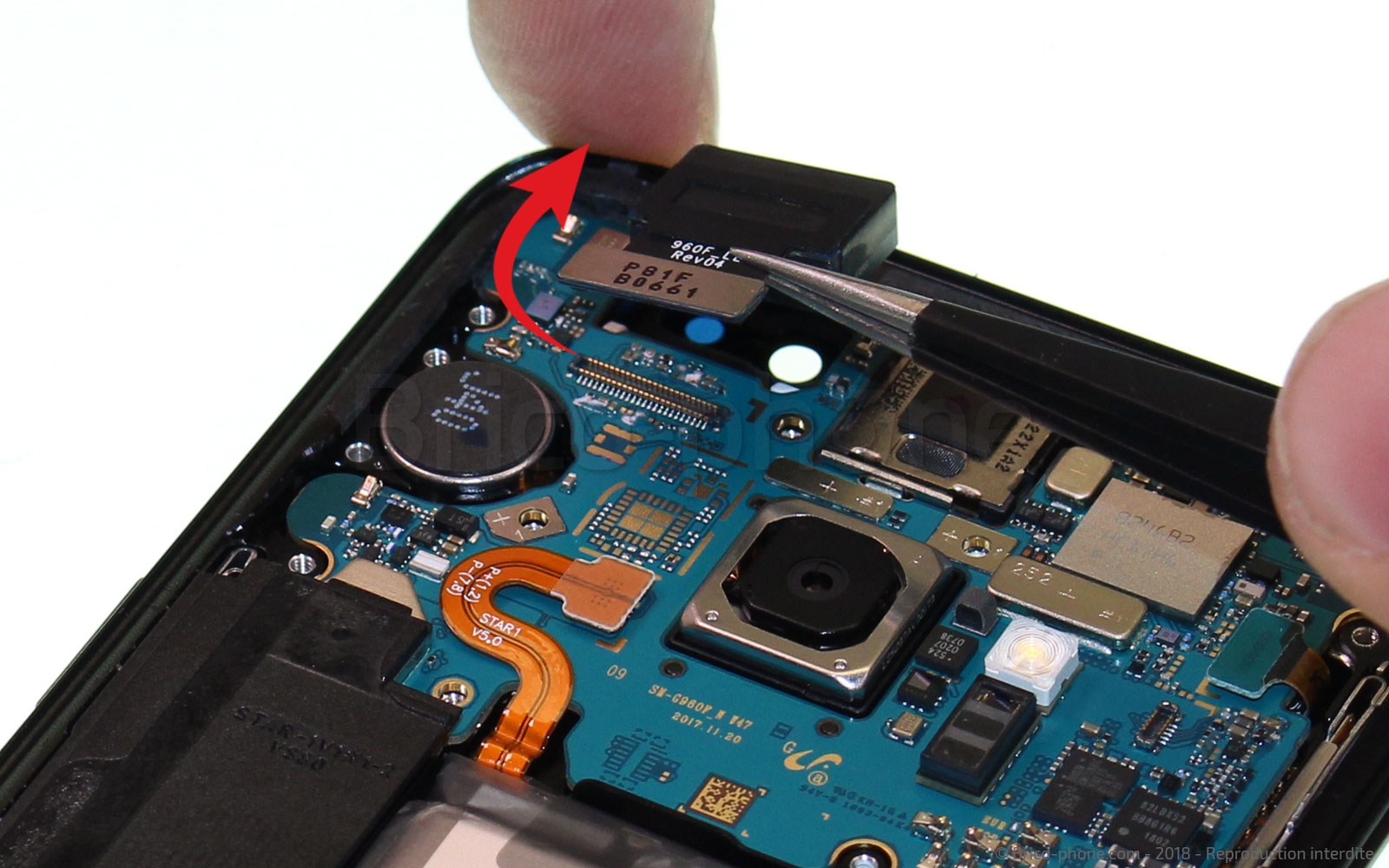

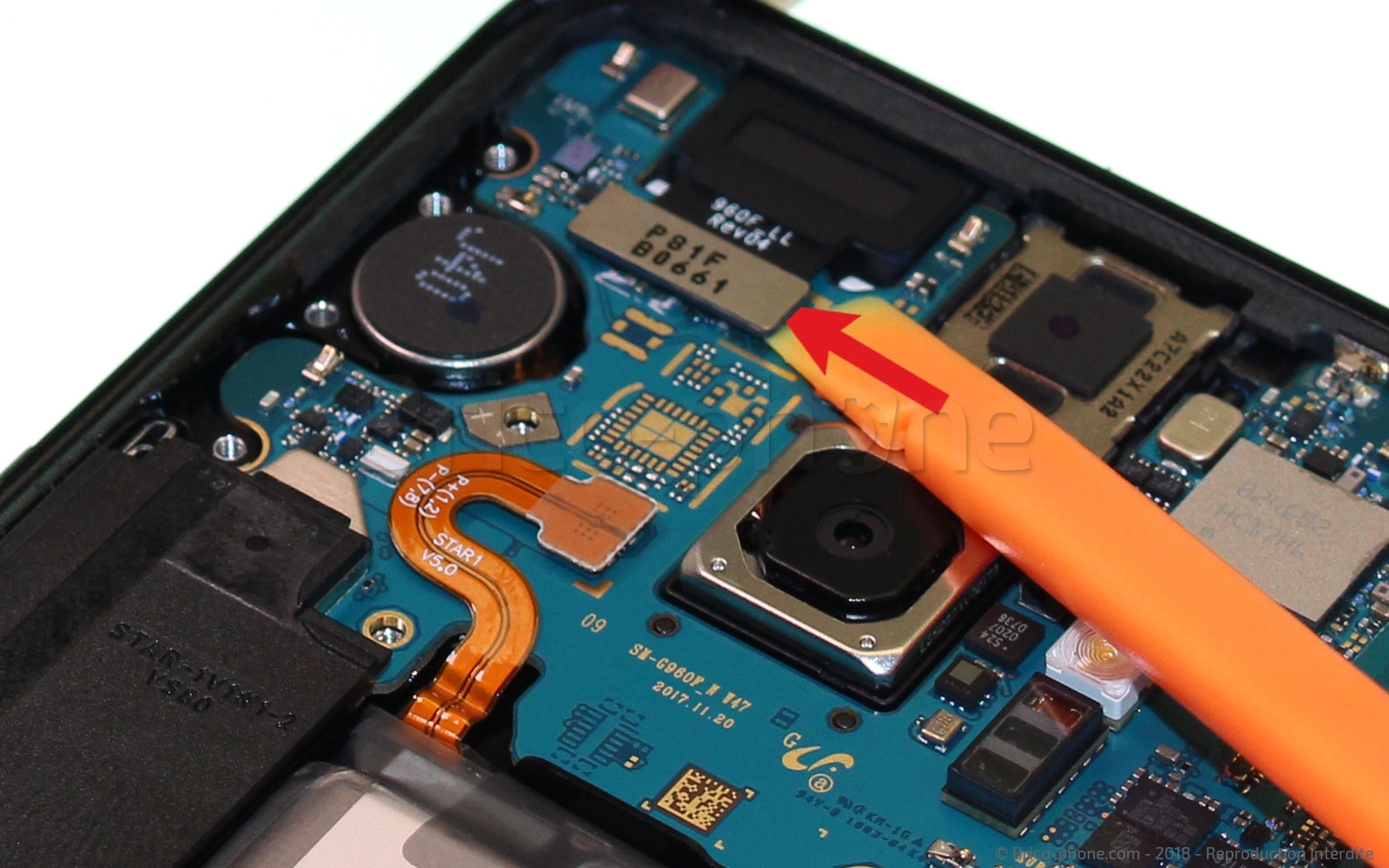

Déconnectez la caméra avant qui sert aussi de capteur iris à l'aide de la spatule en nylon puis saisissez-la avec la pince.
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Sortir la carte-mère

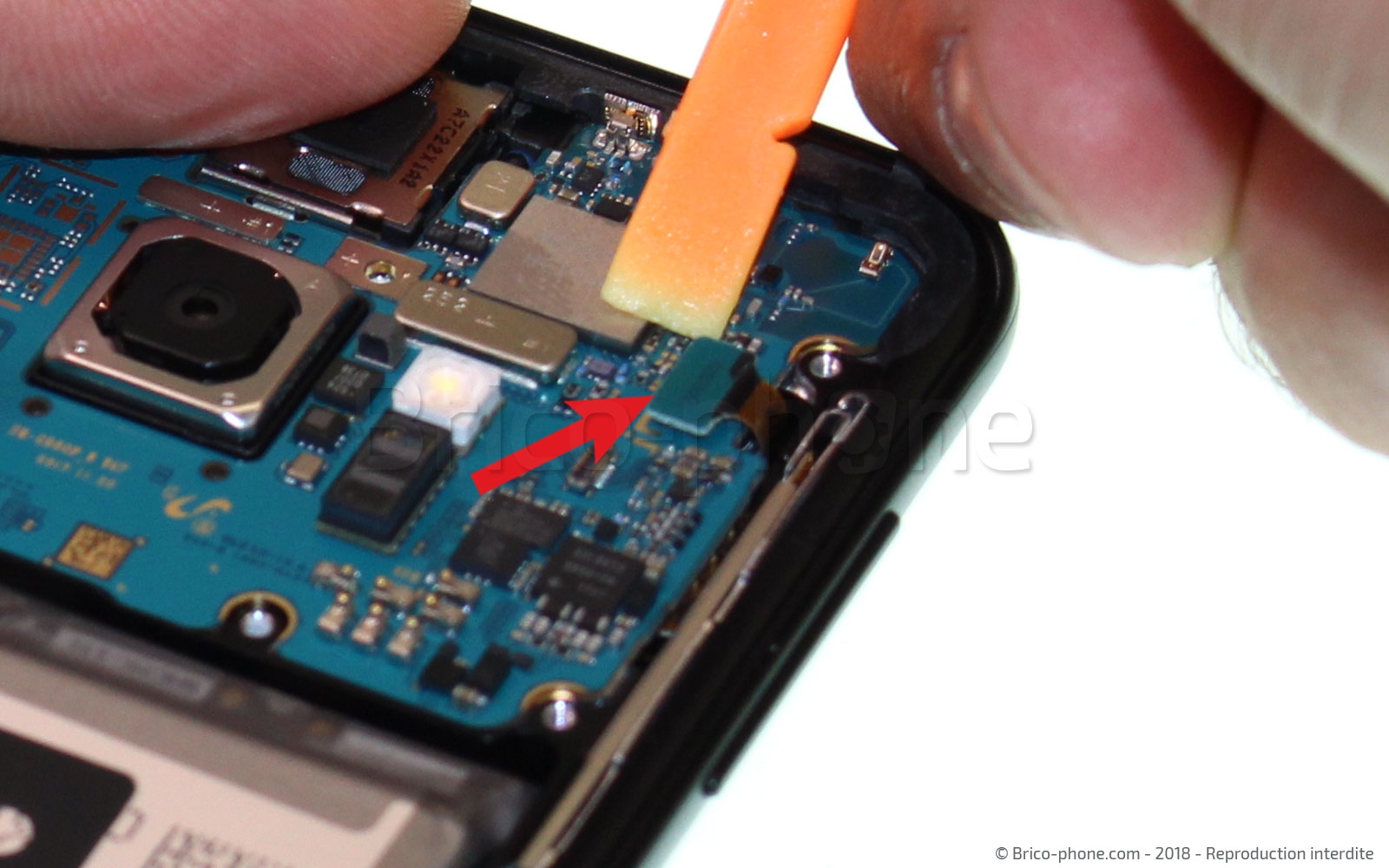

Déconnectez à présent la nappe capteur proximité/luminosité puis la nappe de l'écran avec la spatule en nylon.

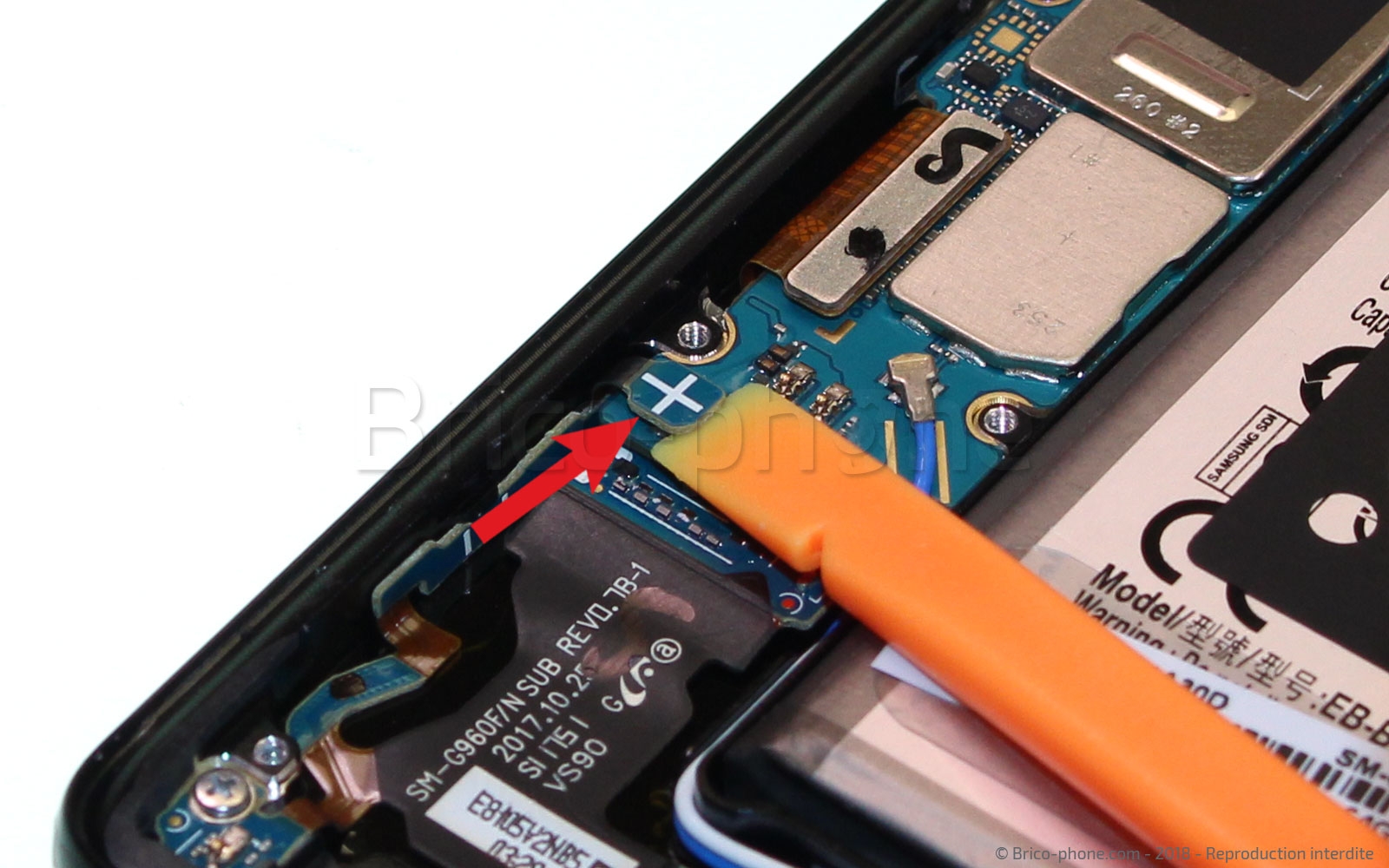

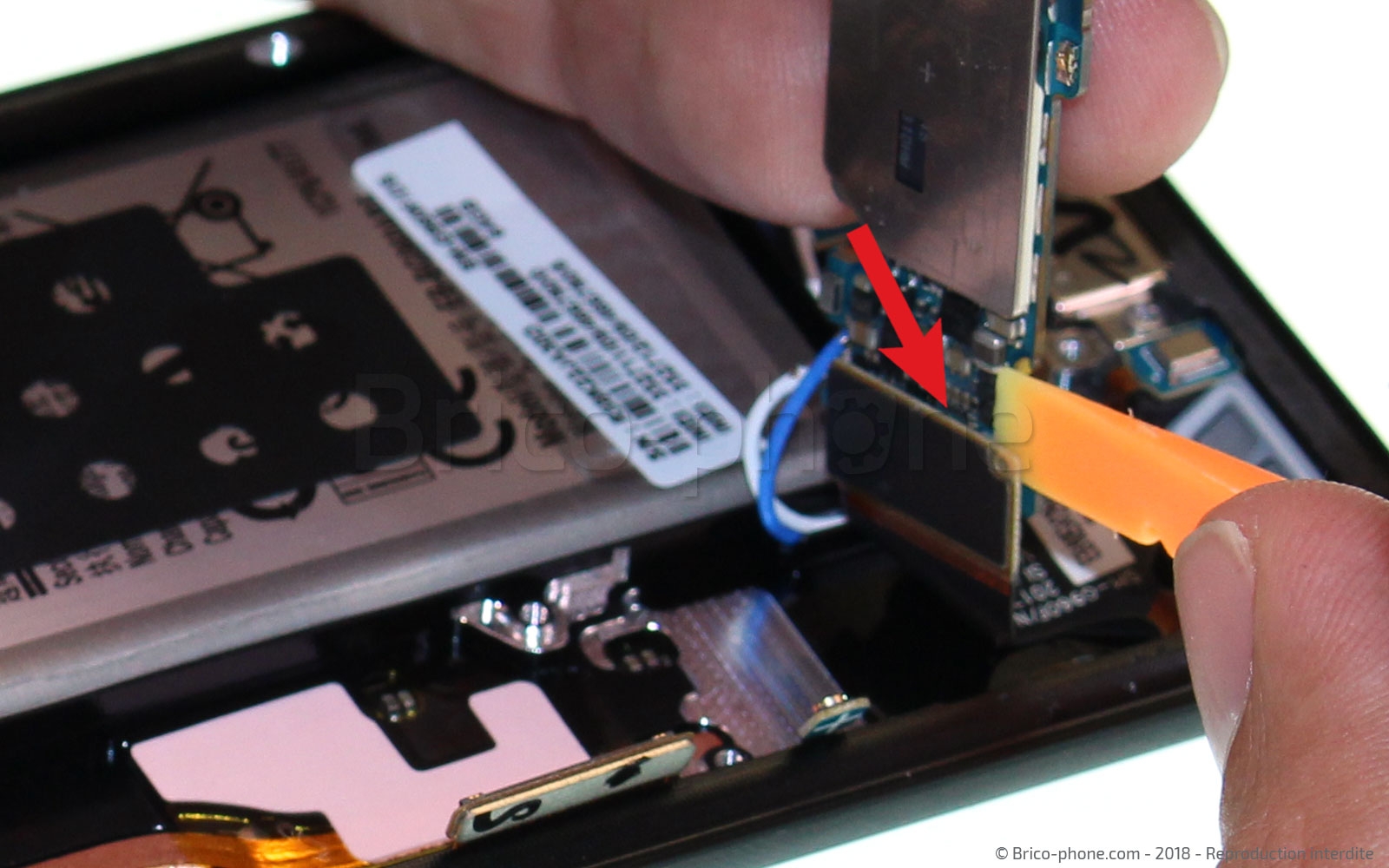

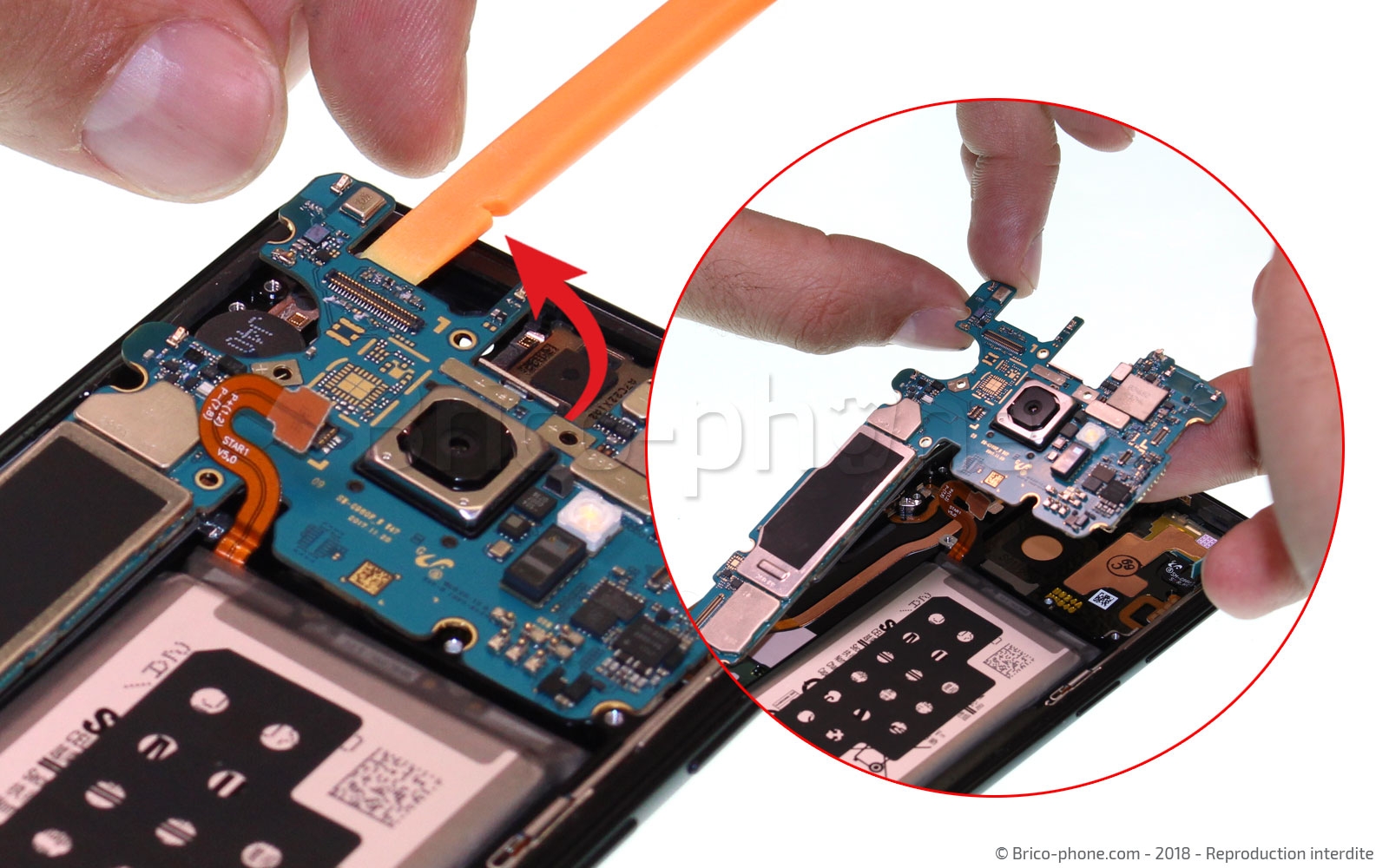

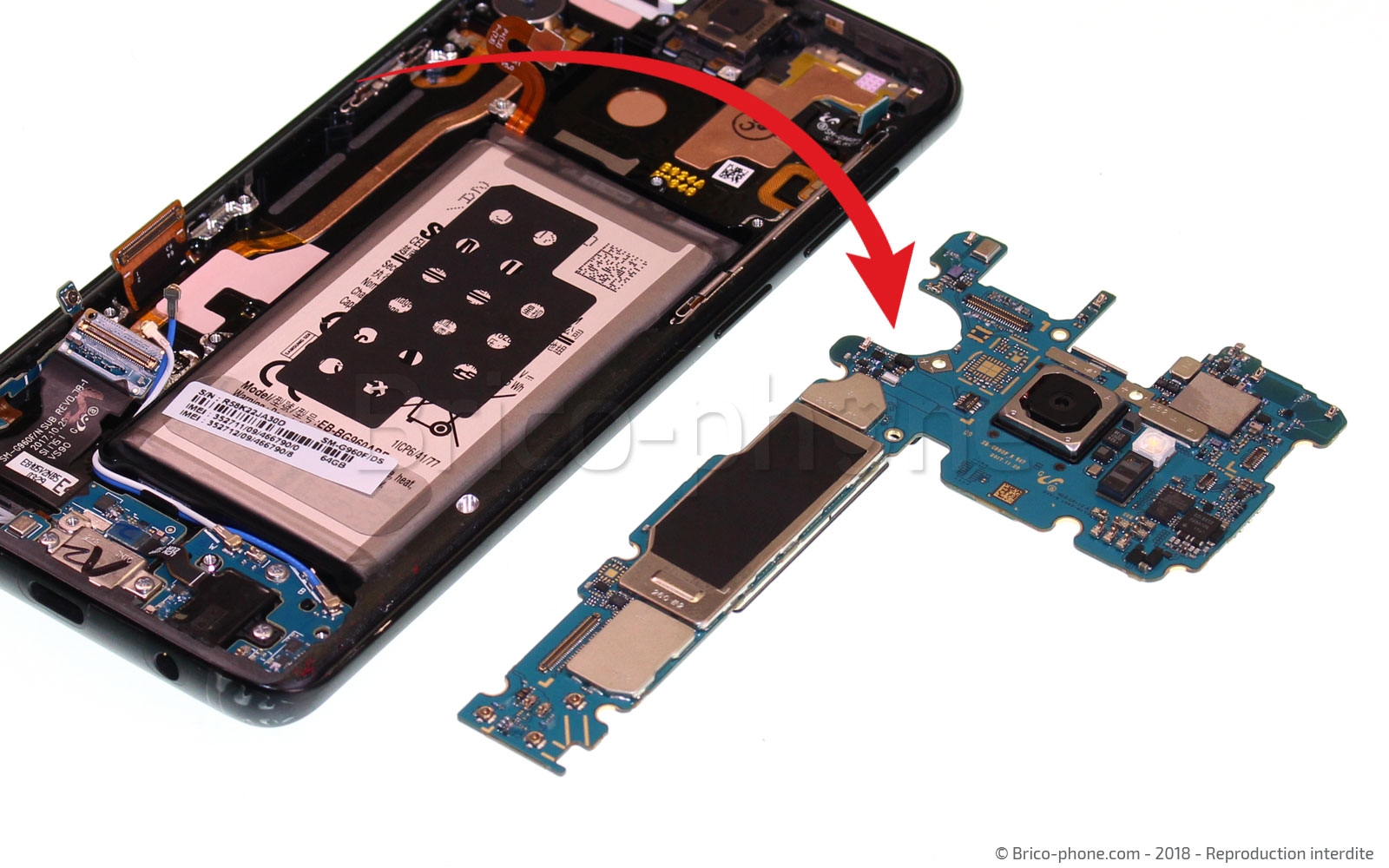

Insérez ensuite la spatule en nylon sur la partie supérieure gauche de la carte mère et faites tout doucement levier afin de la faire basculer de 90°.

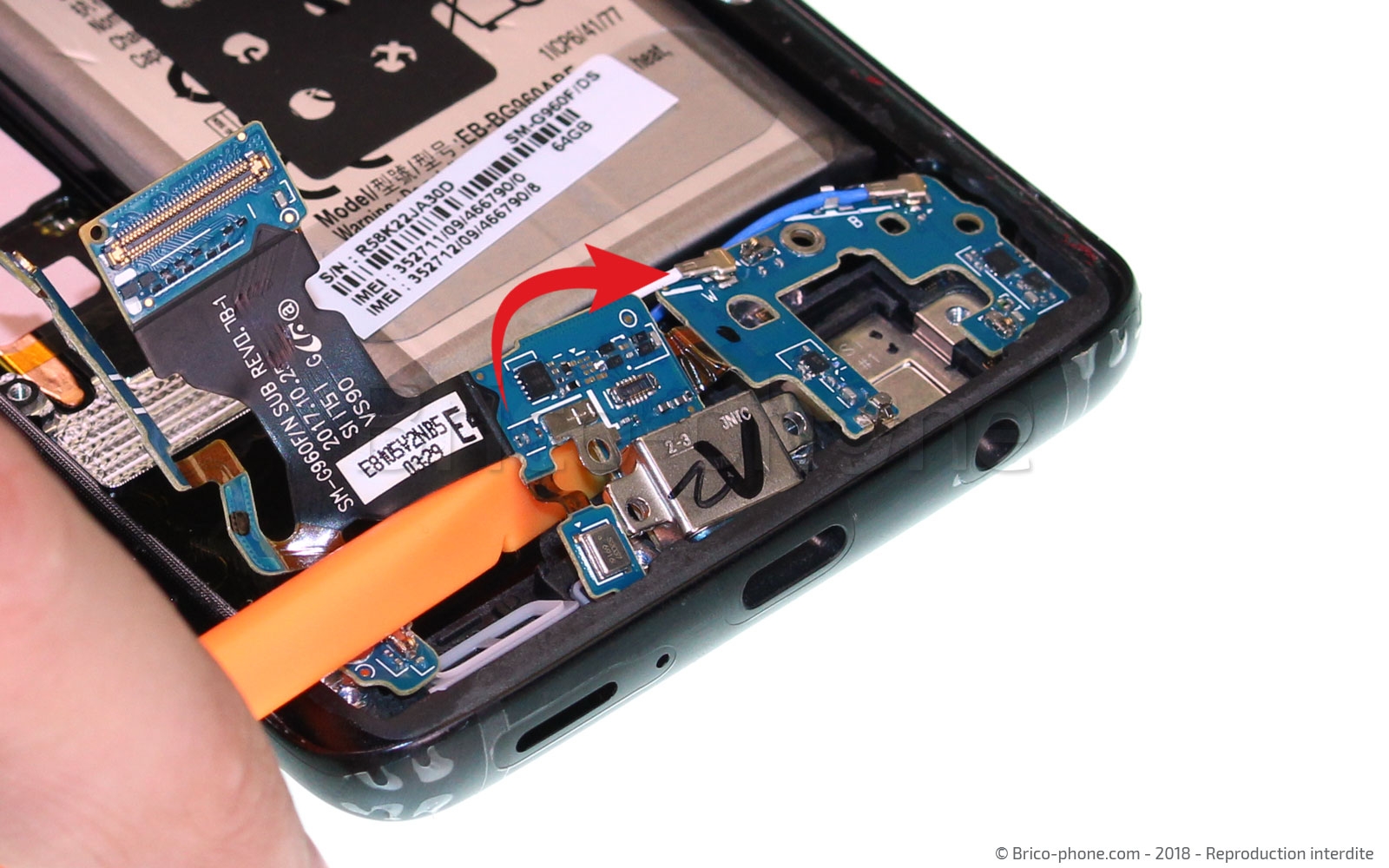

Débranchez ensuite le connecteur de charge qui se trouve au dos de la carte mère puis procédez au retrait de la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer les vis cruciformes maintenant le dock de charge

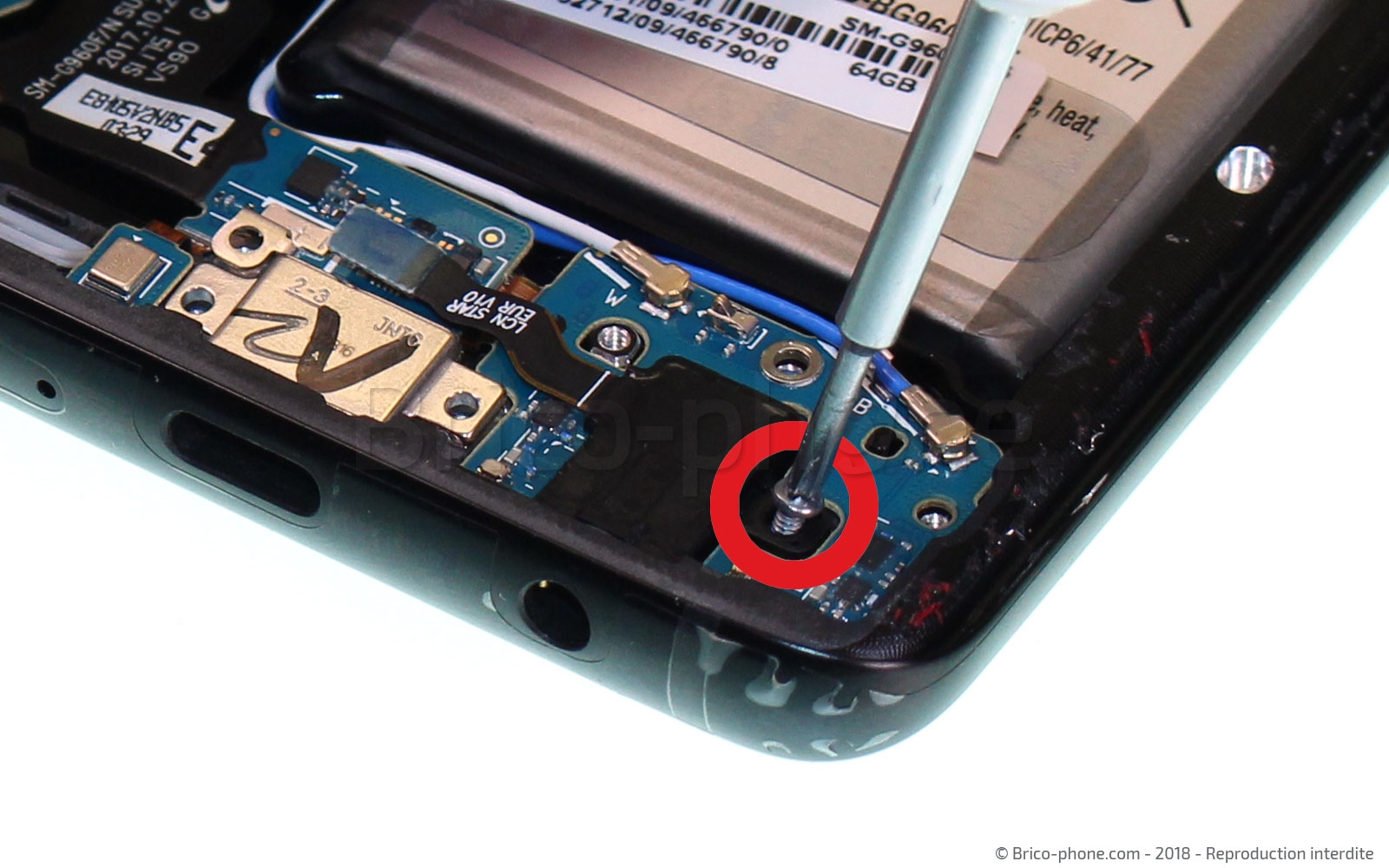

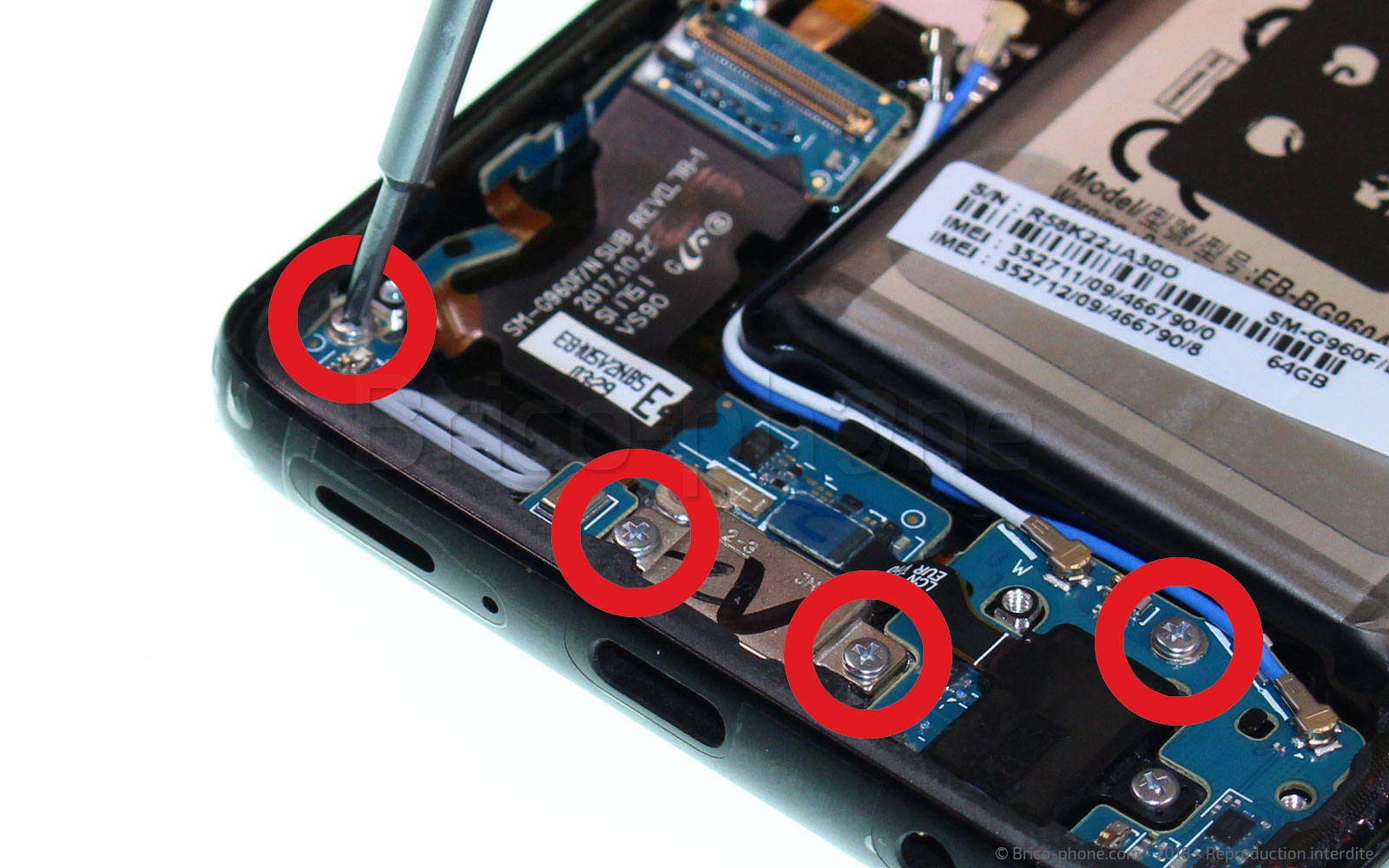

Dévissez ensuite les 5 vis entourées en rouge maintenant le connecteur de charge à l'aide du cruciforme.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer les vis cruciformes maintenant le dock de charge
Dévissez ensuite les 5 vis entourées en rouge maintenant le connecteur de charge à l'aide du cruciforme.
Outils du kit utilisés
Outils du kit utilisés

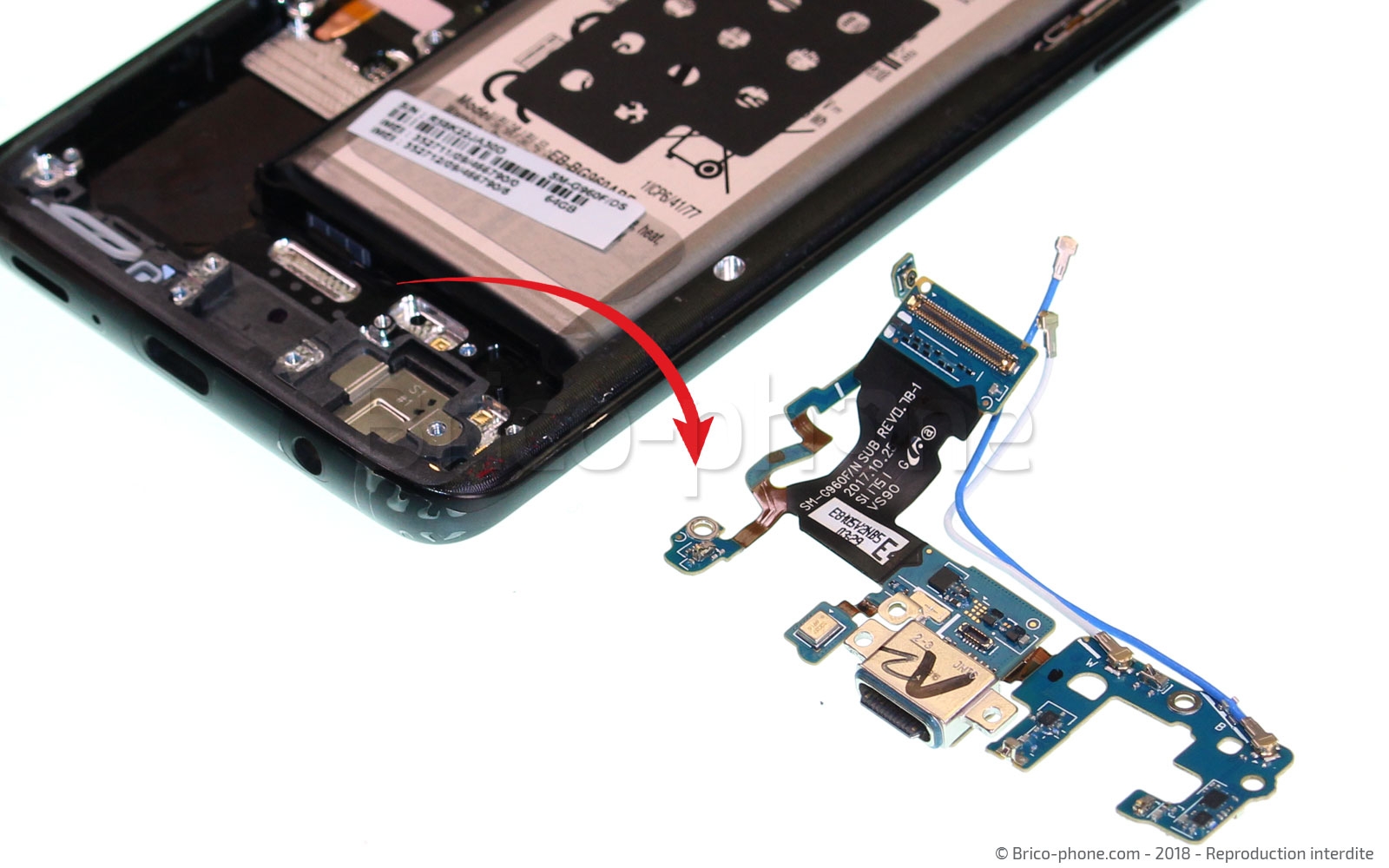

Etape 11 : Sortir le connecteur de charge USB Type-C

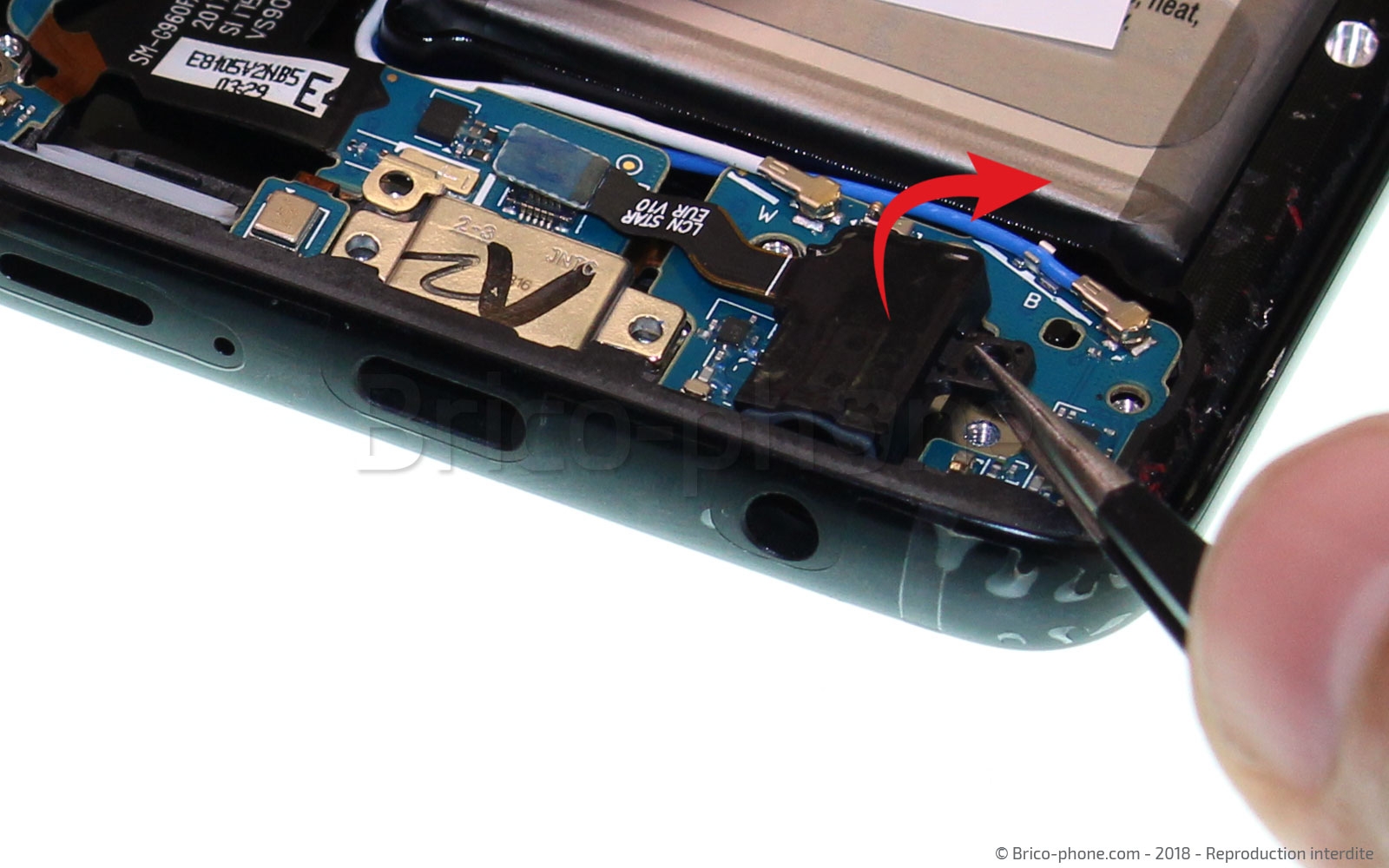

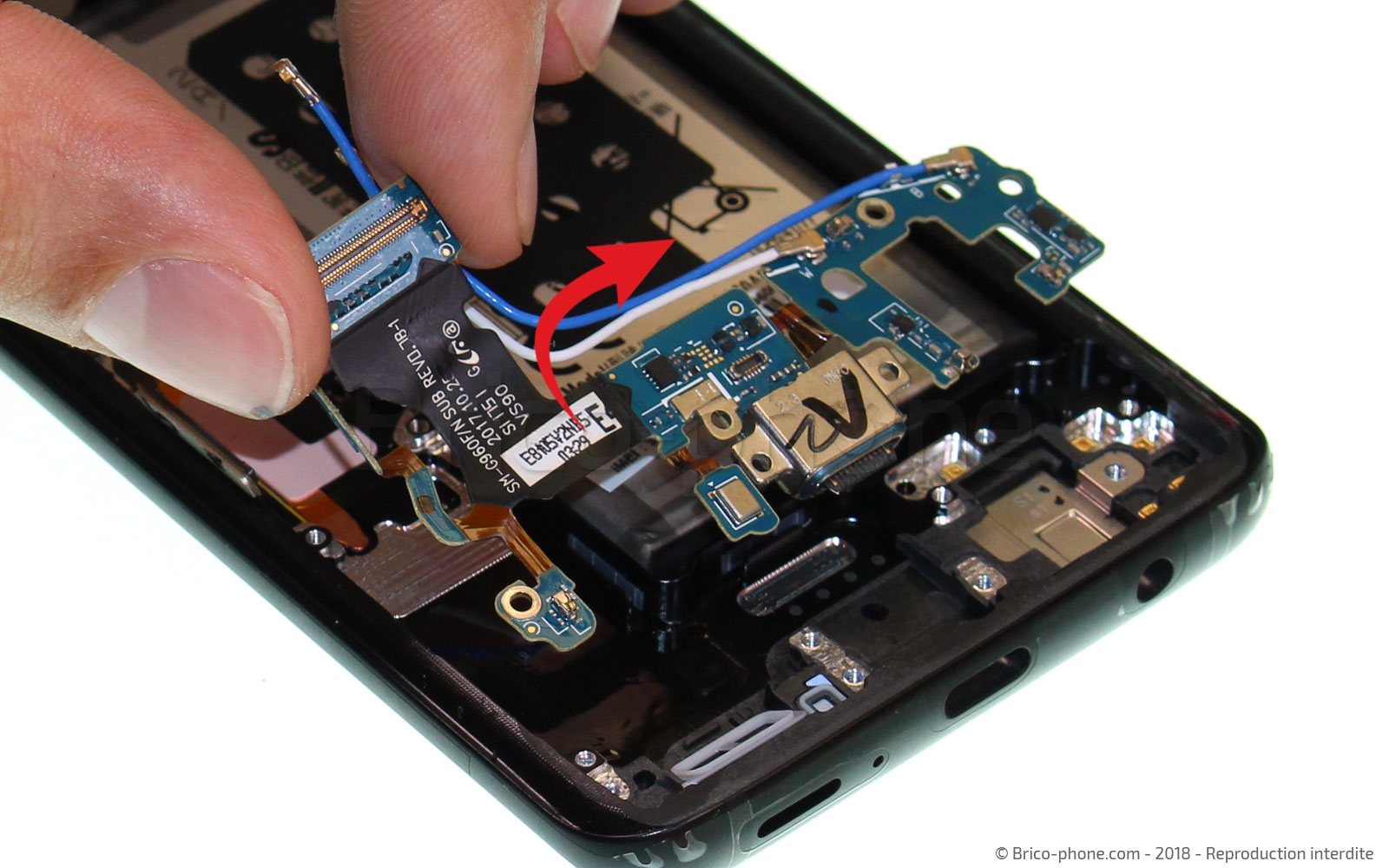

Sortez maintenant la prise jack de son logement en faisant levier dessus avec la pincette .
Soulevez et décollez ensuite le connecteur de charge grâce .

Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Récupérer les câbles coaxiaux

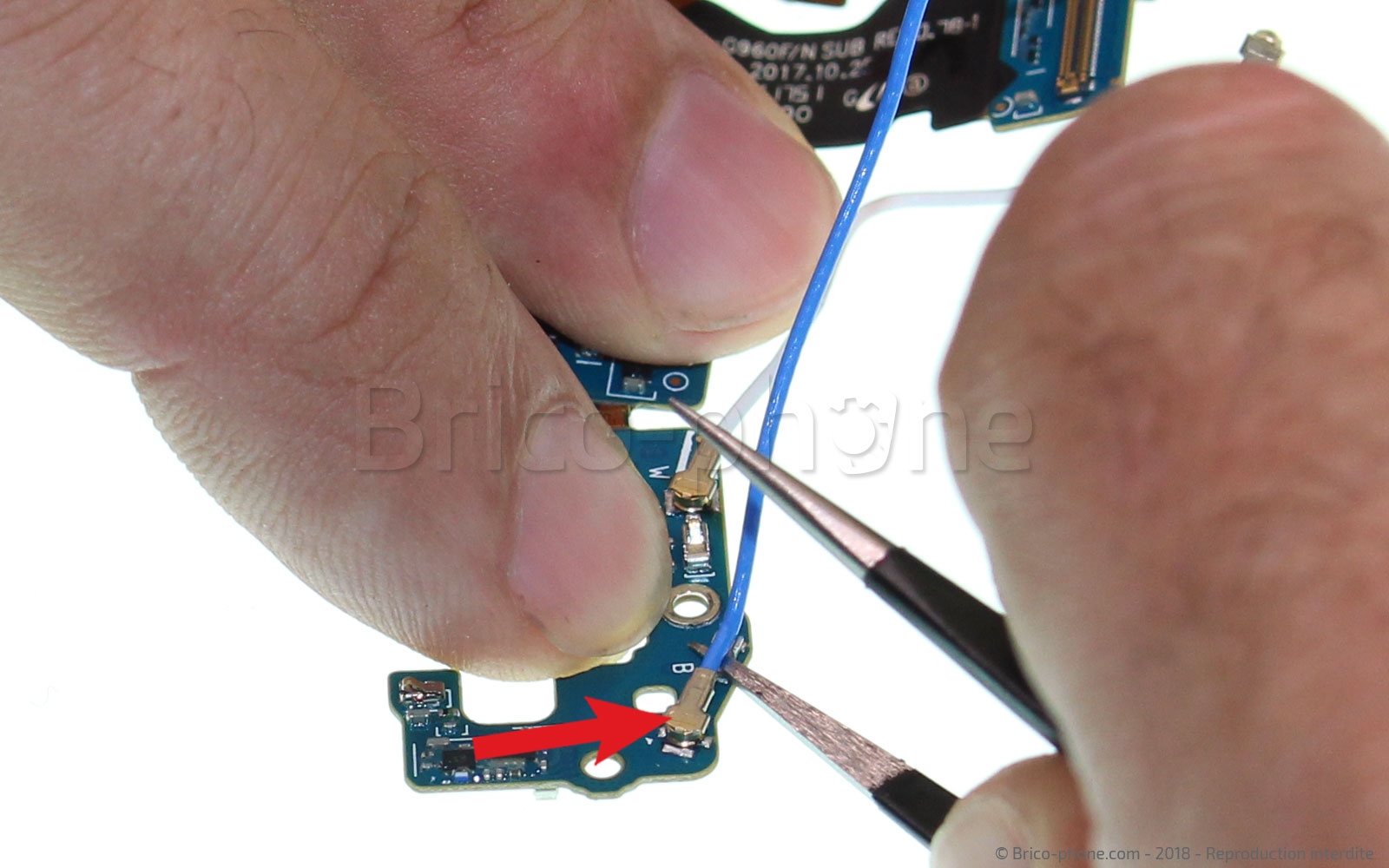

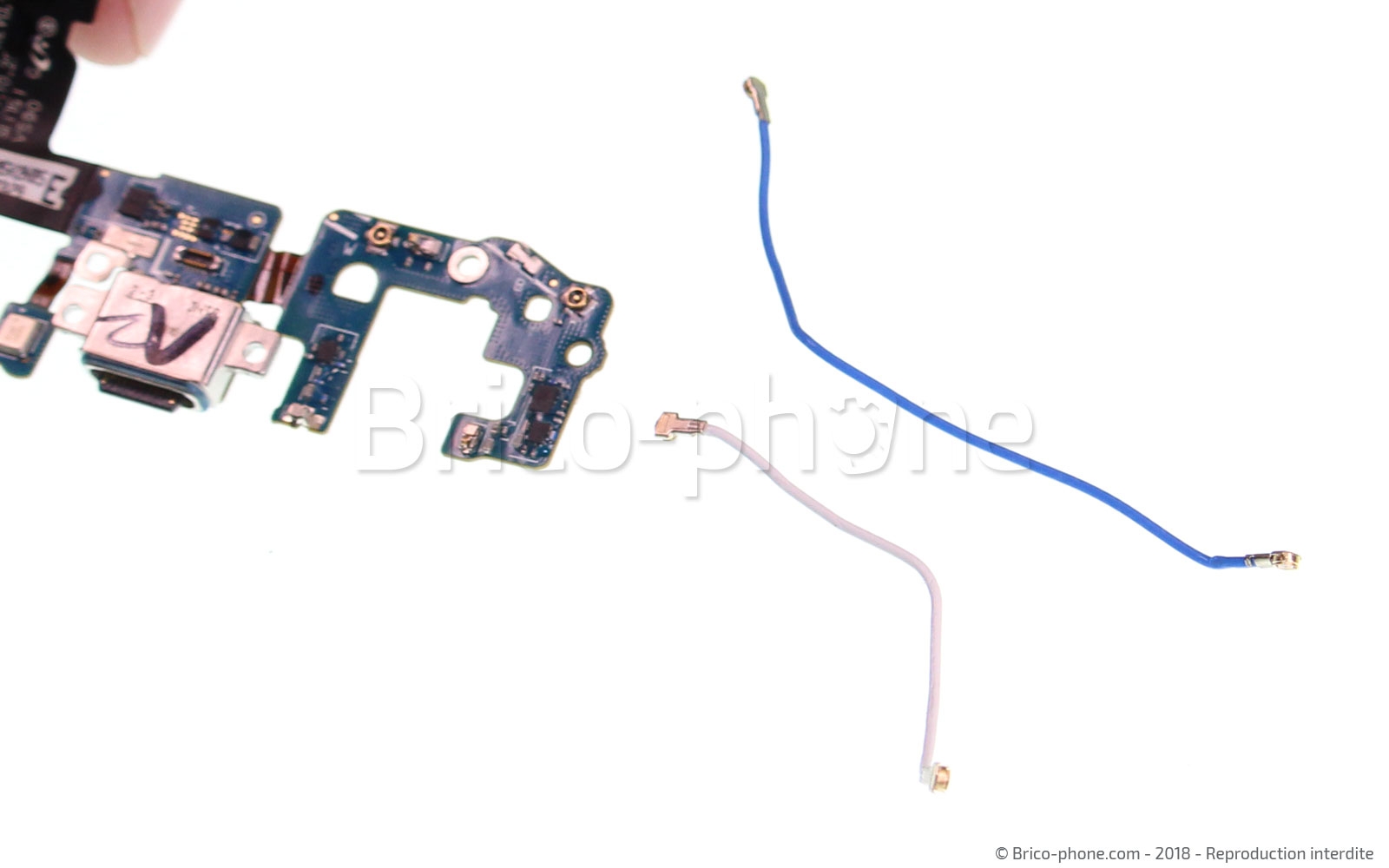

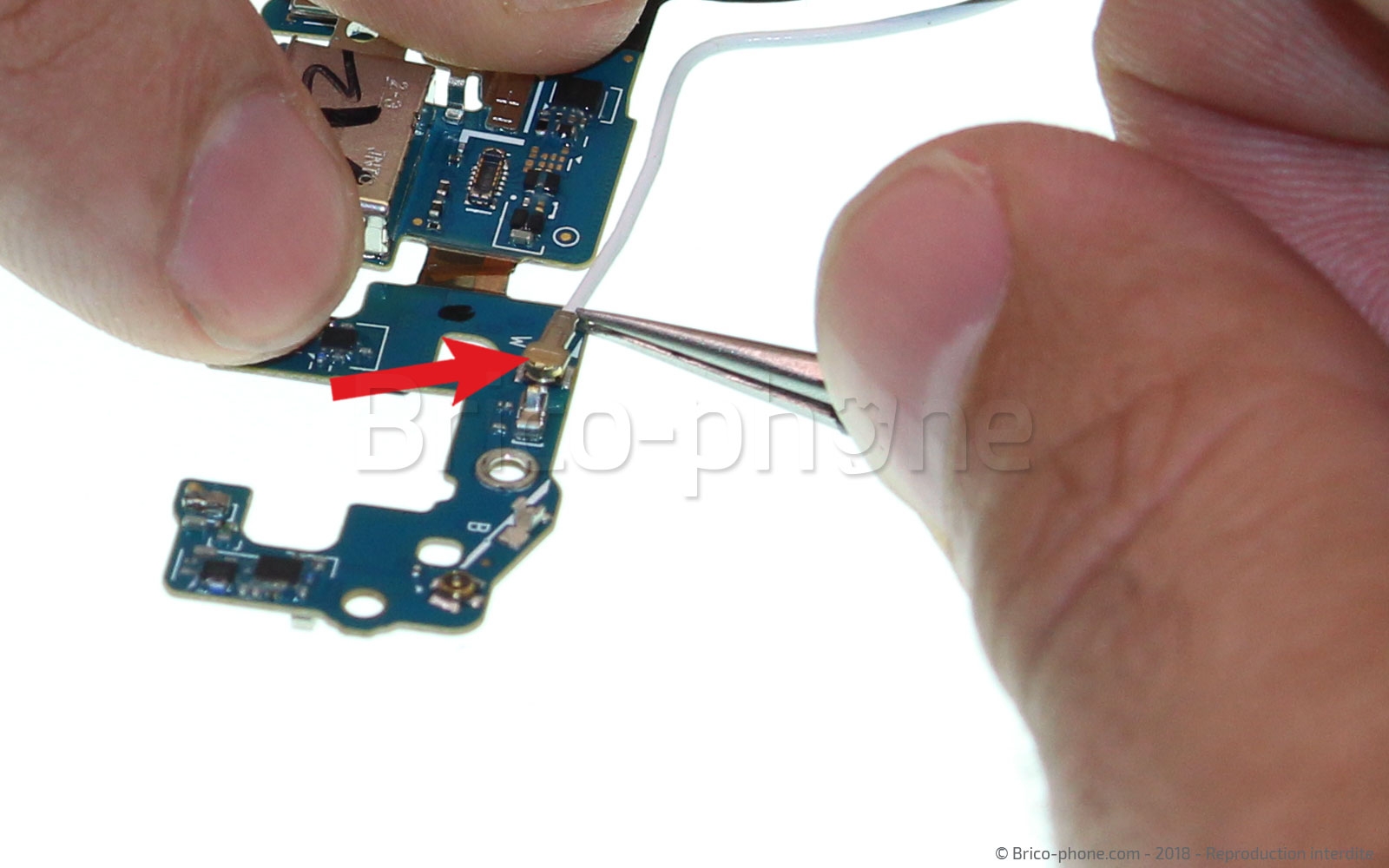

La dernière étape de ce tutoriel qui vous permettra de remplacer votre connecteur de charge USB Type-C consiste à récupérer les 2 câbles coaxiaux afin de les remonter sur votre nouvelle pièce détachée.
Outils du kit utilisés
Outils du kit utilisés

Fin du tutoriel de démontage
Il ne vous reste plus qu'à prendre ce tutoriel en sens inverse afin de procéder au remontage de votre nouveau connecteur de charge.
