Démontage complet sur Samsung Galaxy S9

Temps estimé : 1 heure
Difficulté : 3/5
Samsung Galaxy S9 | Temps estimé : 1 heure Difficulté : 3/5

Vous cherchez à remplacer une pièce de votre Samsung Galaxy S9 et vous ne trouvez pas de tutoriel. Ce guide photos réalisé par nos soins vous donnera un aperçu global de toutes les réparations possibles sur ce modèle de smartphone.

Diagnostic

›  Vous souhaitez changer une pièce sur votre Galaxy S9

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commenccer

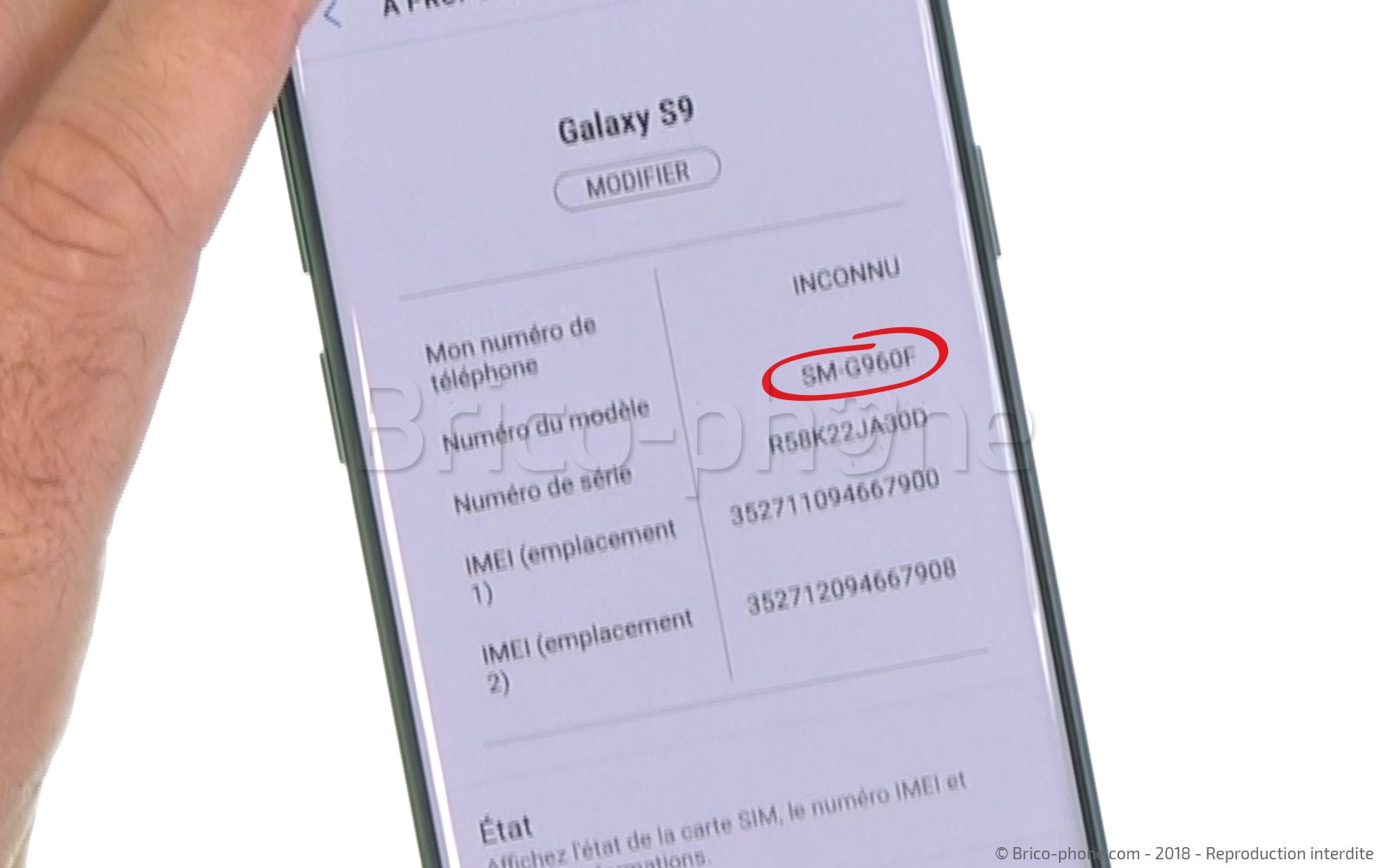

Tout d'abord,assurez-vous que vous possédez bien un S9 (le numéro de modèle se trouve dans les réglages ou au dos de la coque.). Si le numéro ne correspond pas à SM-G960, rendez-vous sur la page d'identification de modèles https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette .

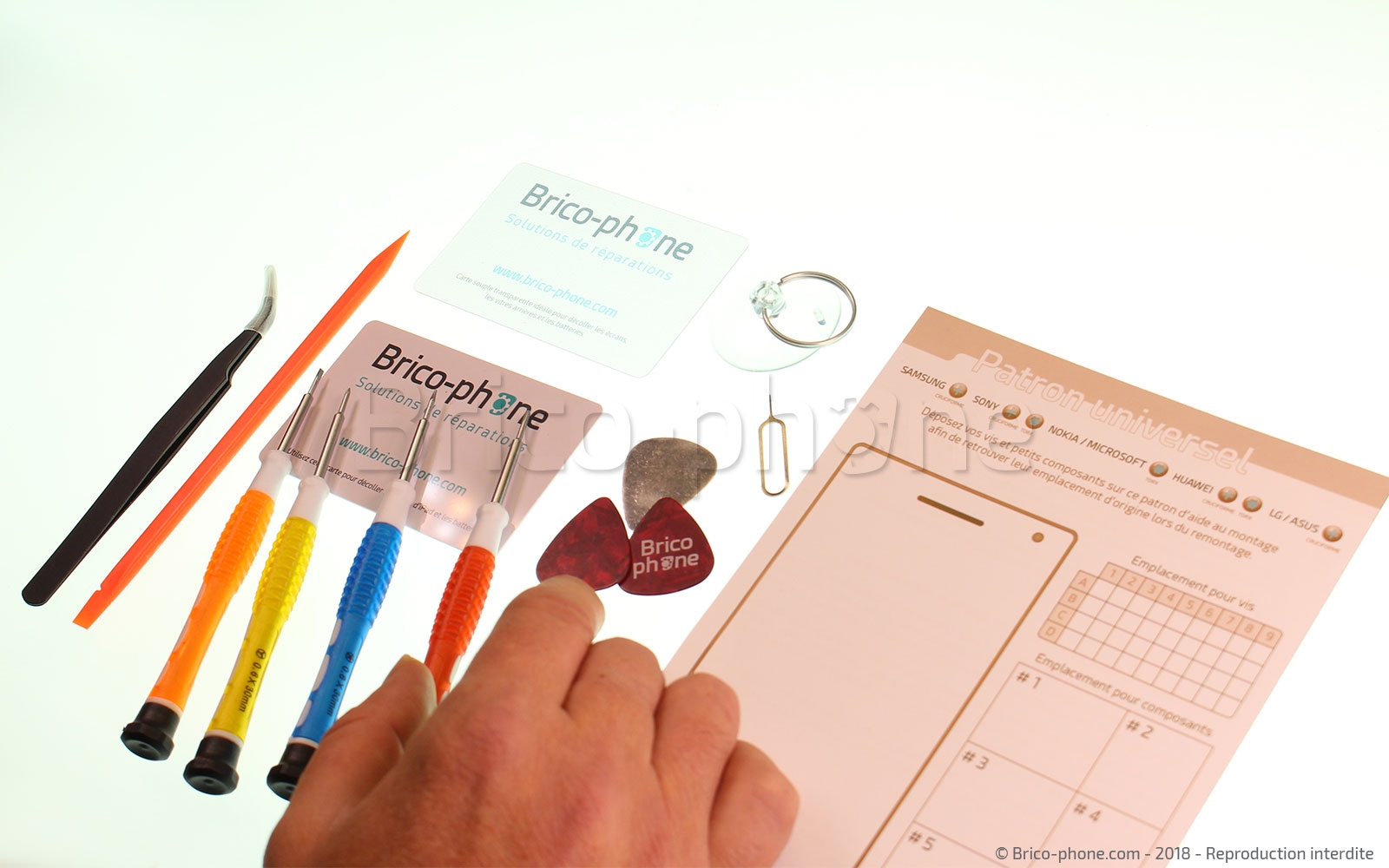

Préparez ensuite vos outils ainsi que le patron d'ai au montage offert dans votre commande.

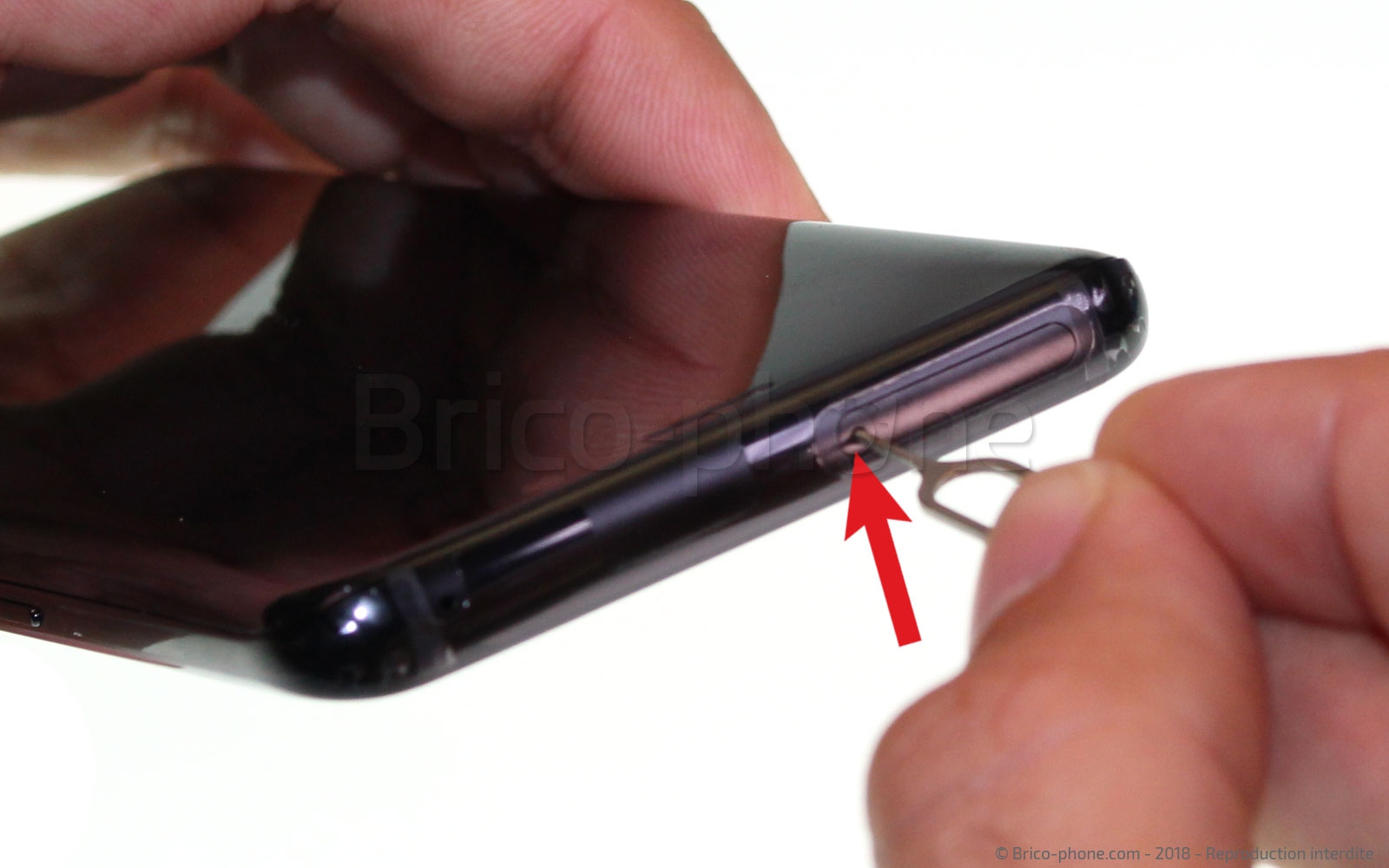

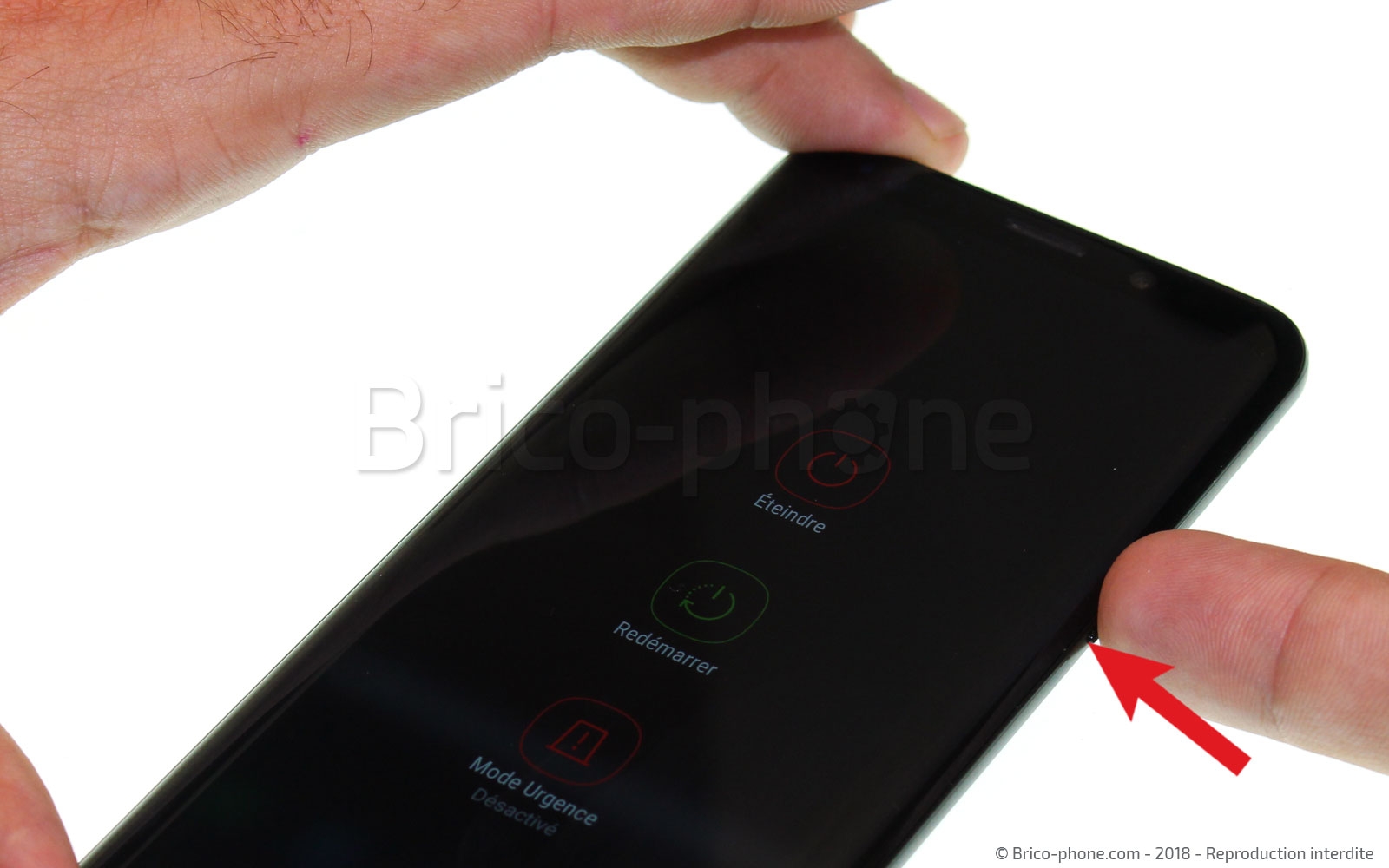

Éteignez votre Samsung Galaxy S9 en appuyant quelques secondes sur le bouton power puis retirez le tiroir sim en utilisant l'outil d'ouverture fourni dans le kit ou votre outil d'origine.
Vous pouvez désormais passer à la première étape de ce tutoriel de démontage.
Avant de commenccer
Avant de commenccer
Avant de commenccer
Avant de commenccer
Avant de commenccer

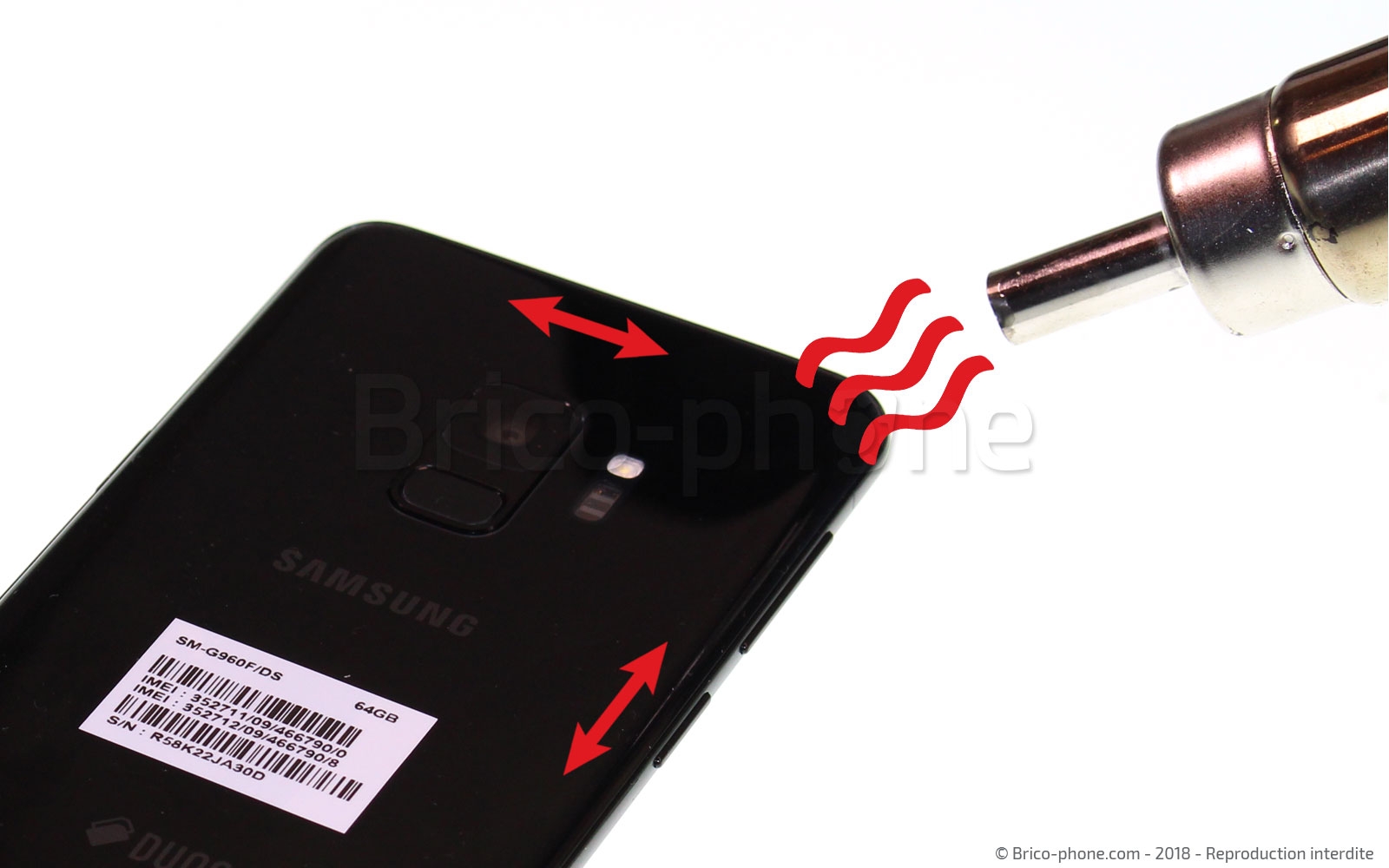

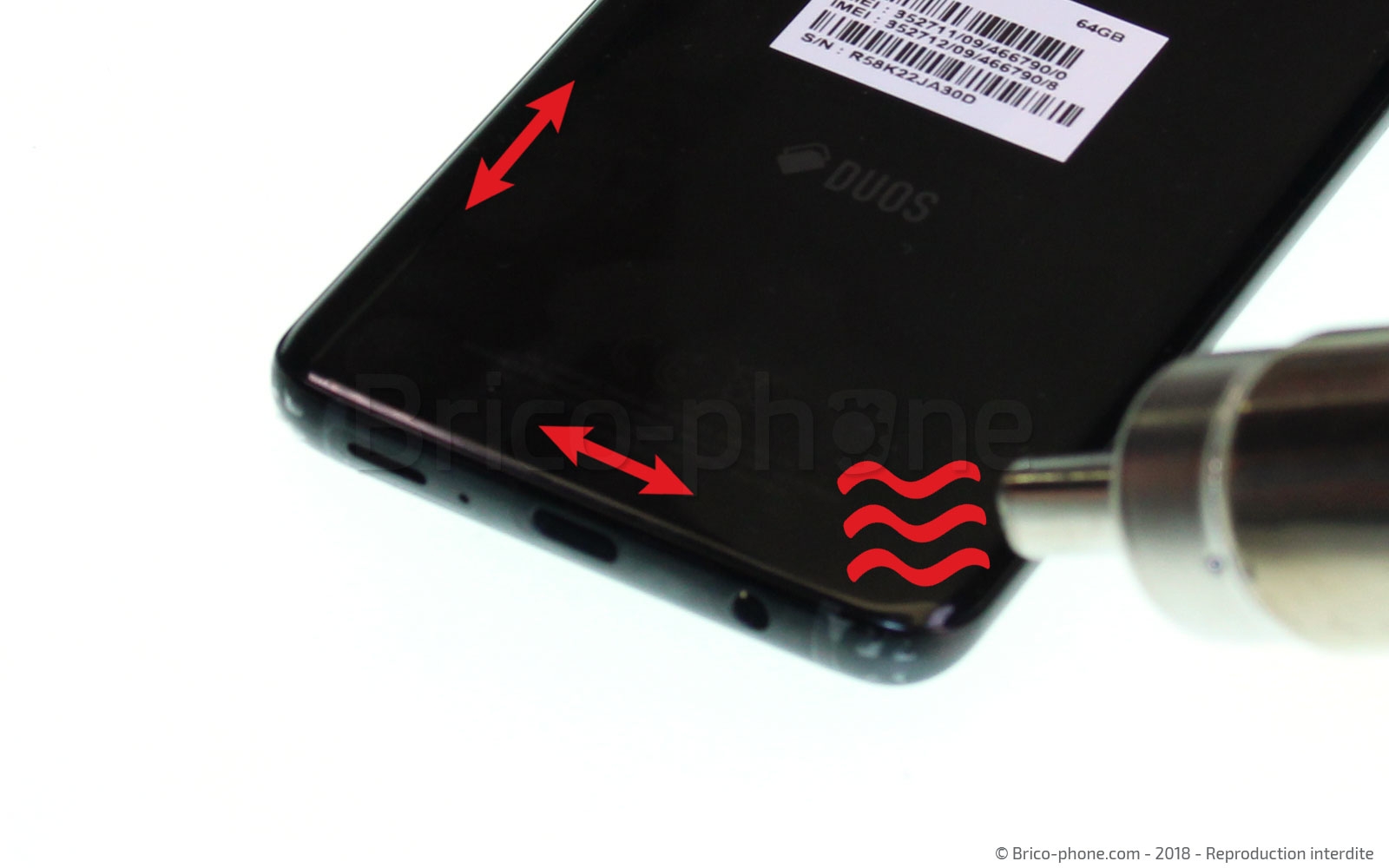

Etape 1 : Chauffer la vitre arrière
Pour commencer, chauffez les contours de la vitre grâce à un sèche-cheveux ou un mini décapeur thermique. Ne chauffez pas trop fort sur la partie centrale au risque d'abîmer la batterie ou d'autres composants.

Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

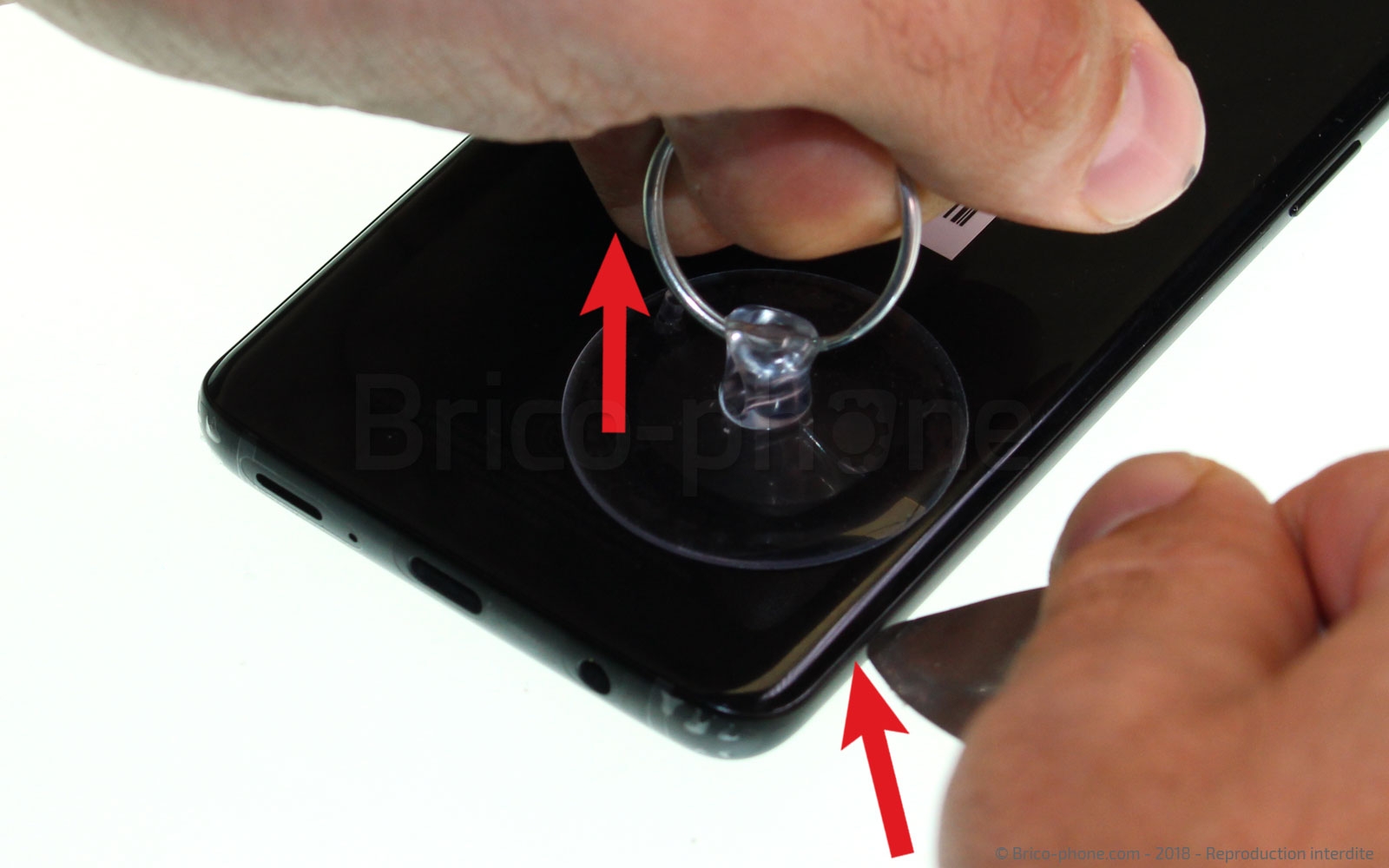

Etape 2 : insérer le médiator plastique

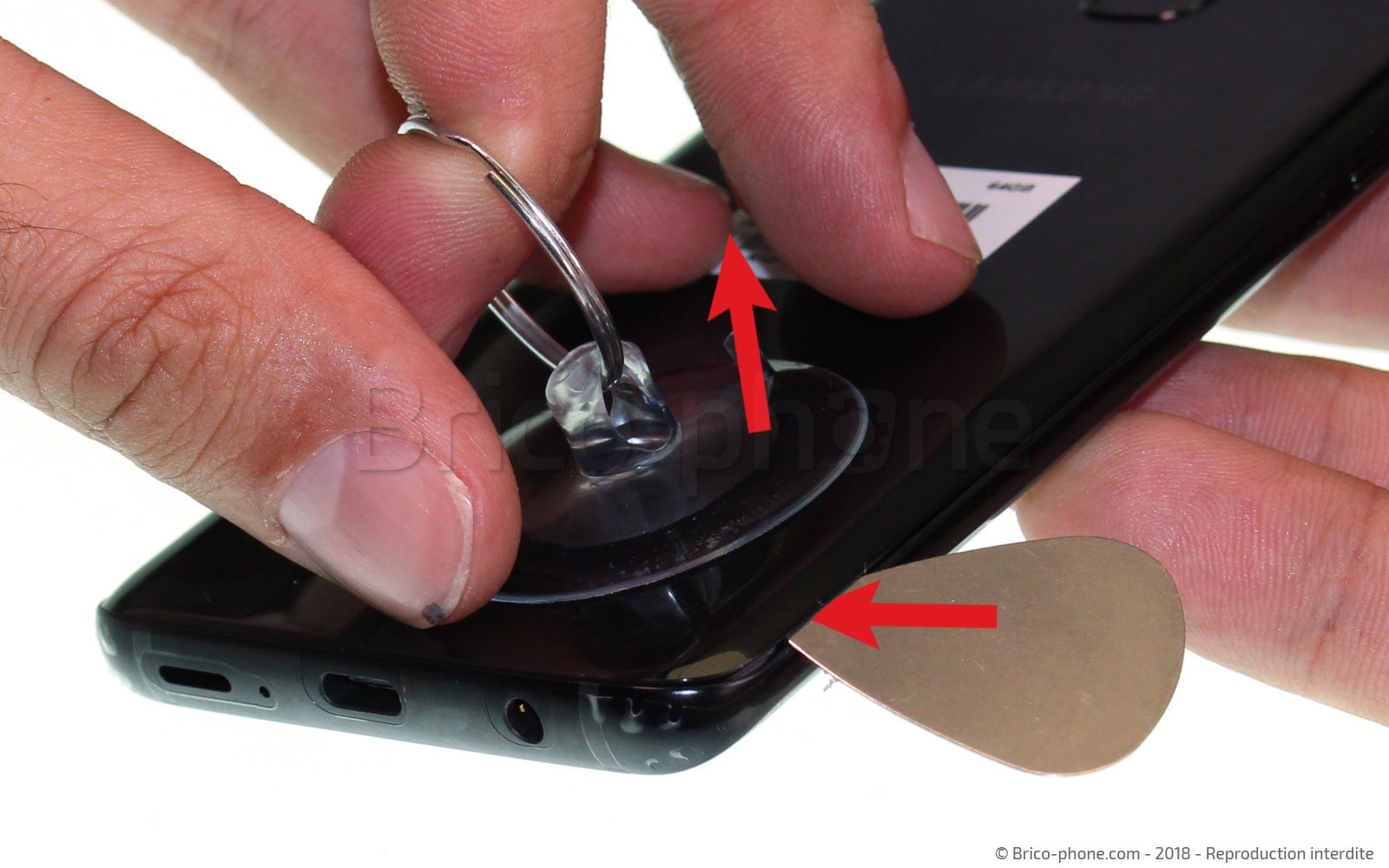

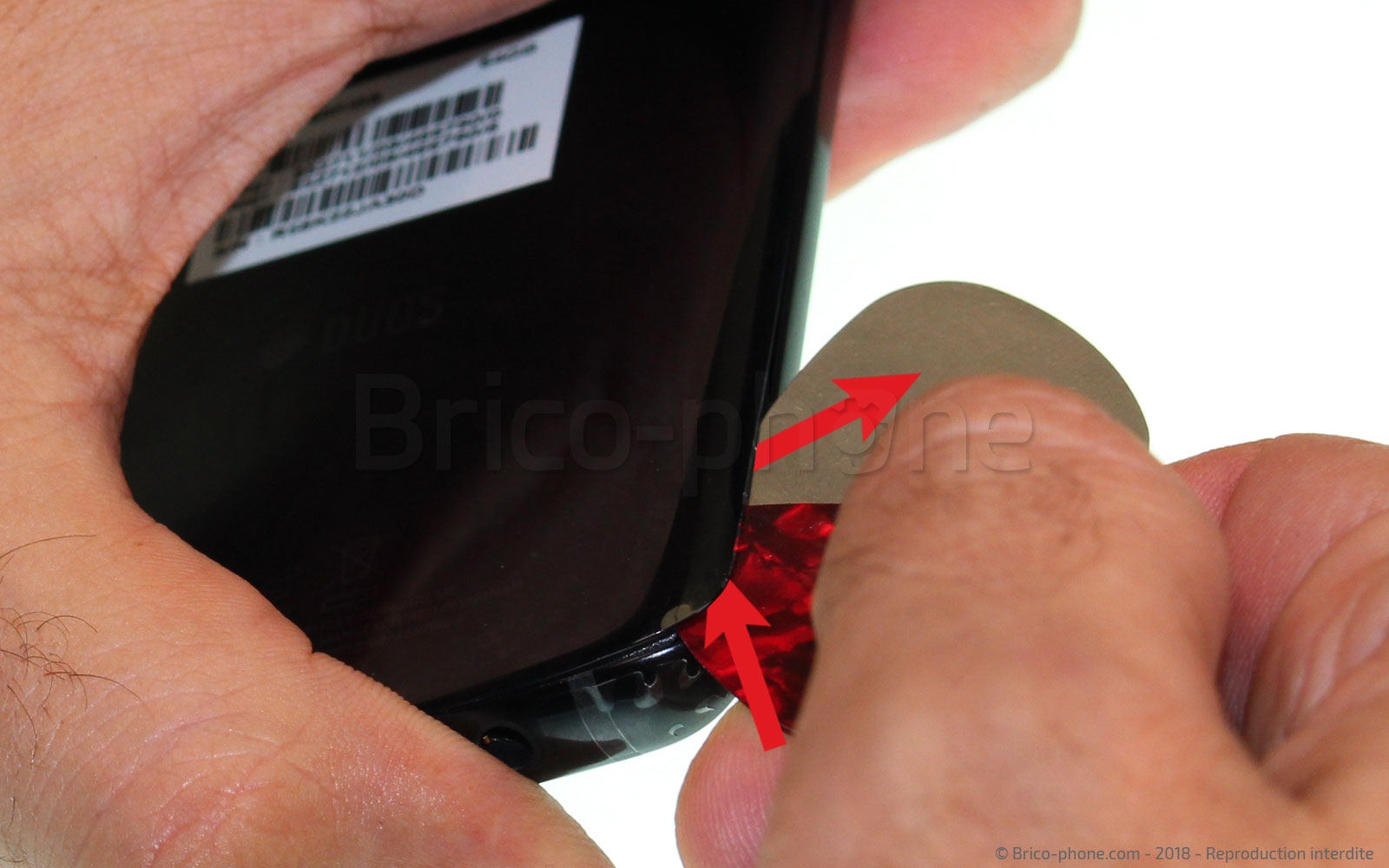

Vous devez maintenant créer un espace entre la vitre arrière et le châssis.Placez la ventouse sur l'un des angles inférieur de la vitre, puis tout en tirant fortement sur cette dernière insérez le médiator métal entre la vitre et le châssis du téléphone. Il ne vous reste plus qu'à positionner le médiator plastique dans le jour créé à côté de celui en métal.

Etape 2 :  insérer le médiator plastique
Etape 2 :  insérer le médiator plastique
Etape 2 :  insérer le médiator plastique
Etape 2 :  insérer le médiator plastique
Outils du kit utilisés
Outils du kit utilisés

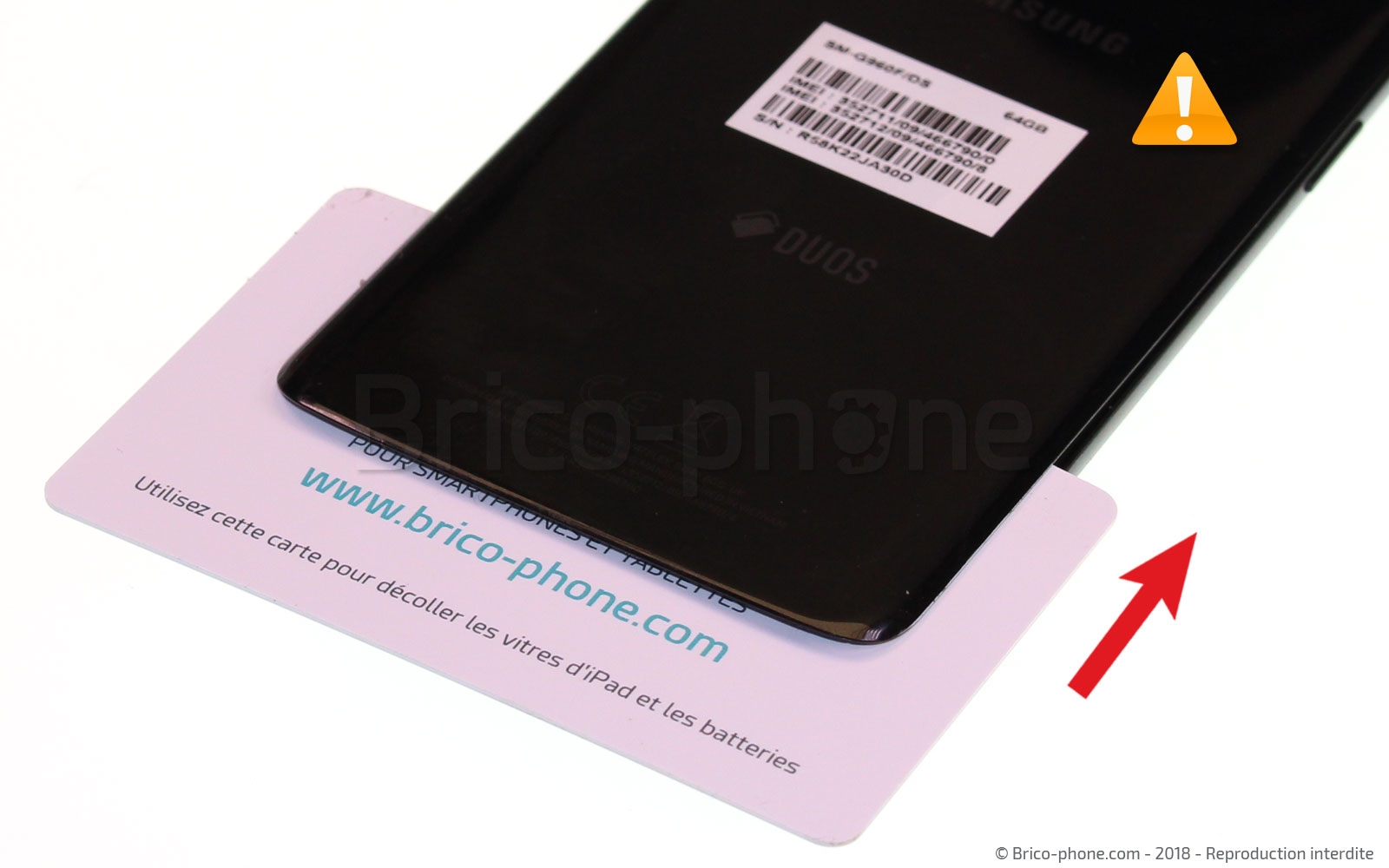

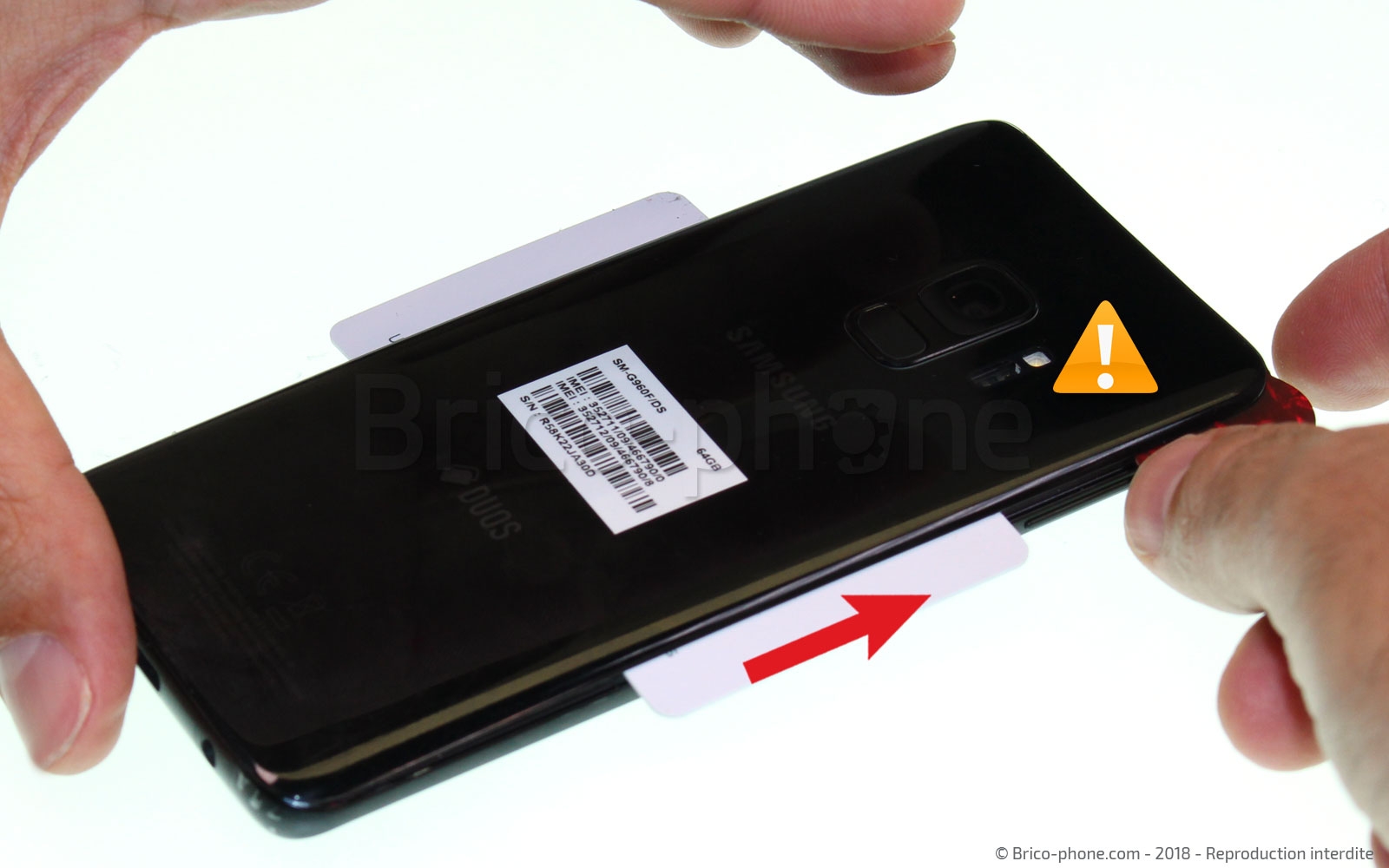

Etape 3 : Décoller la vitre arrière

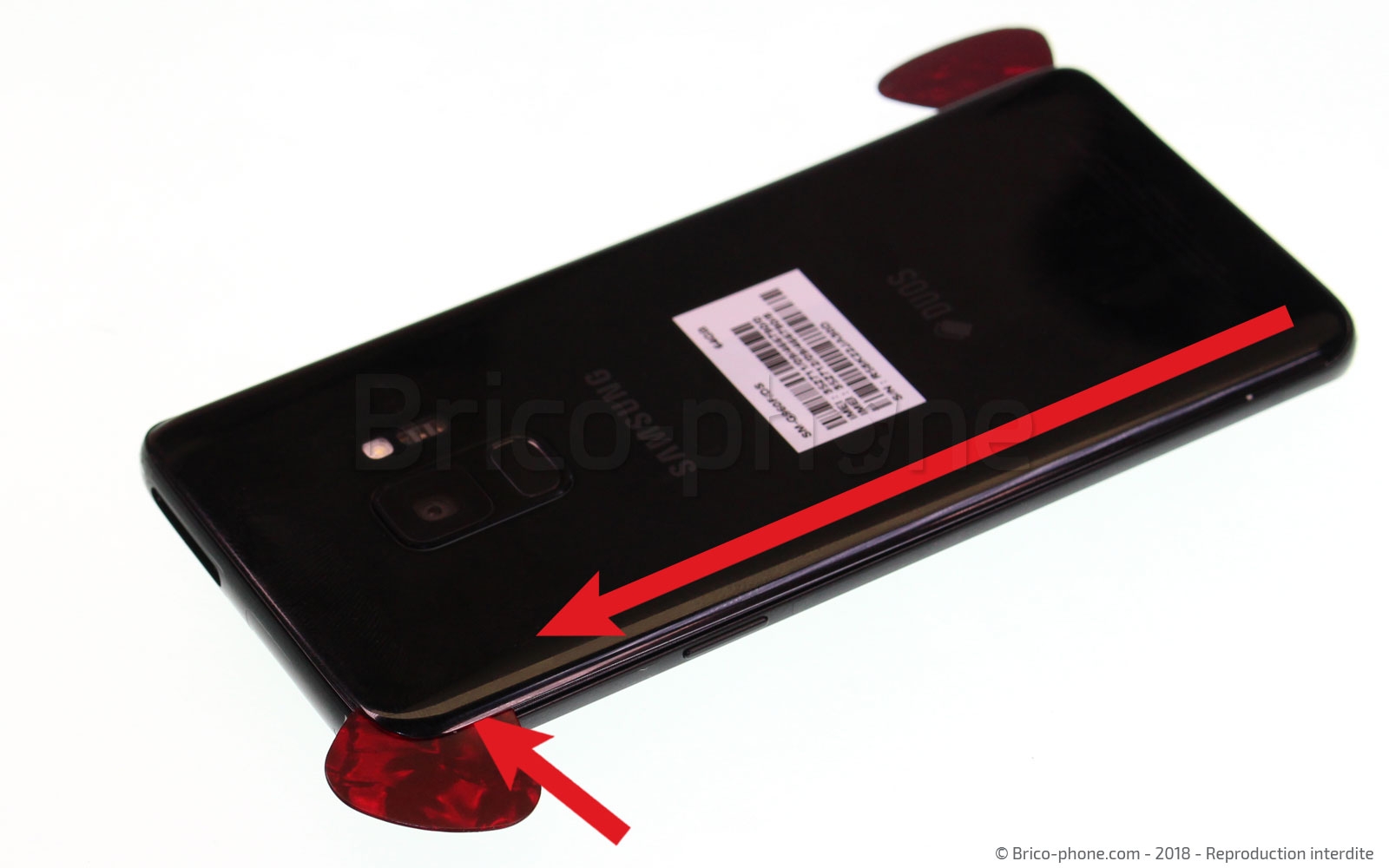

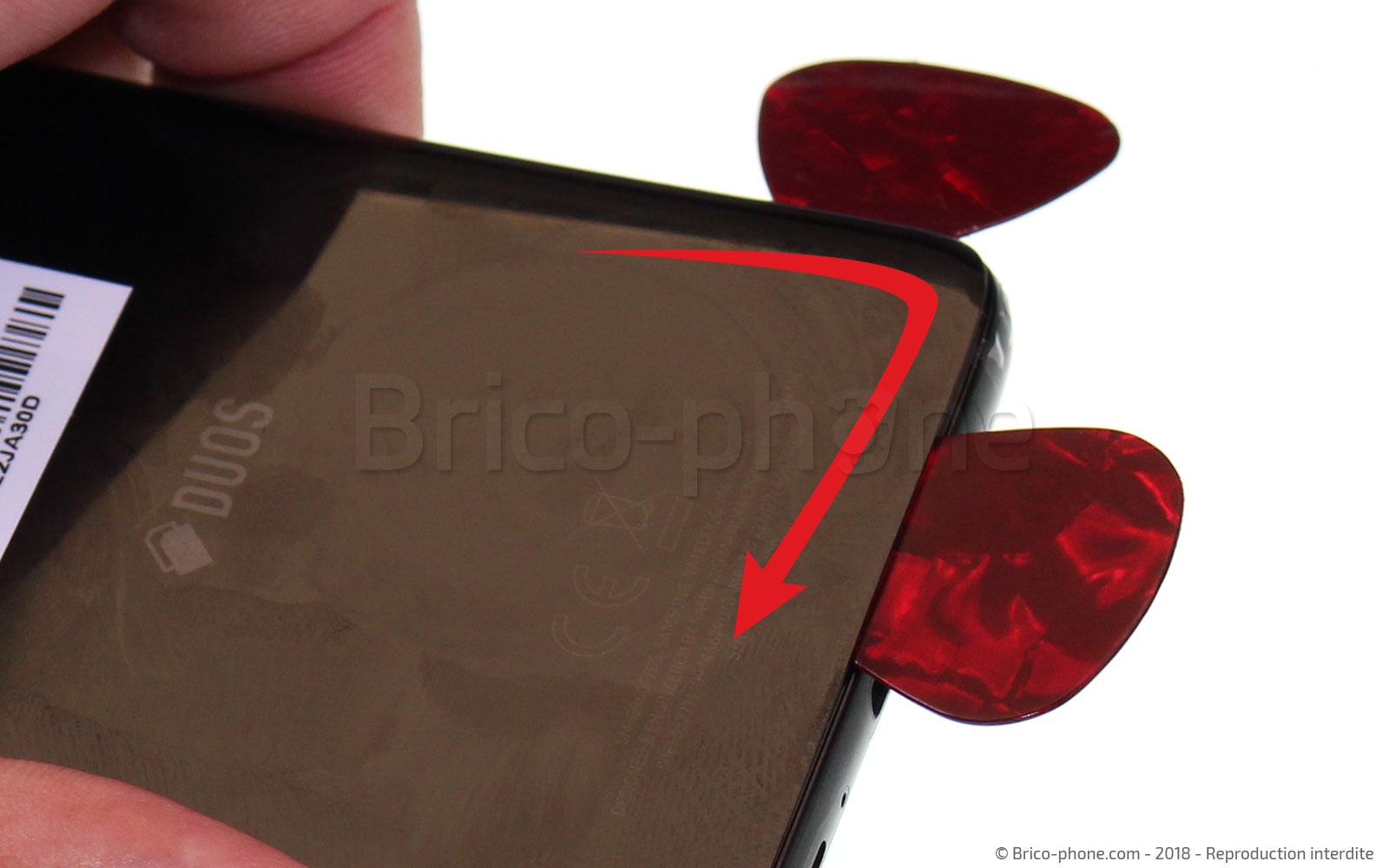

Faites glisser les médiators plastiques sur tout le long des bords du S9 jusqu'à ce que vous ne sentiez plus de résistance. Chauffez de nouveau si nécessaire.
glissez la carte en PVC en bas du téléphone et remontez jusqu'au lecteur d'empreinte.
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Etape 3 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

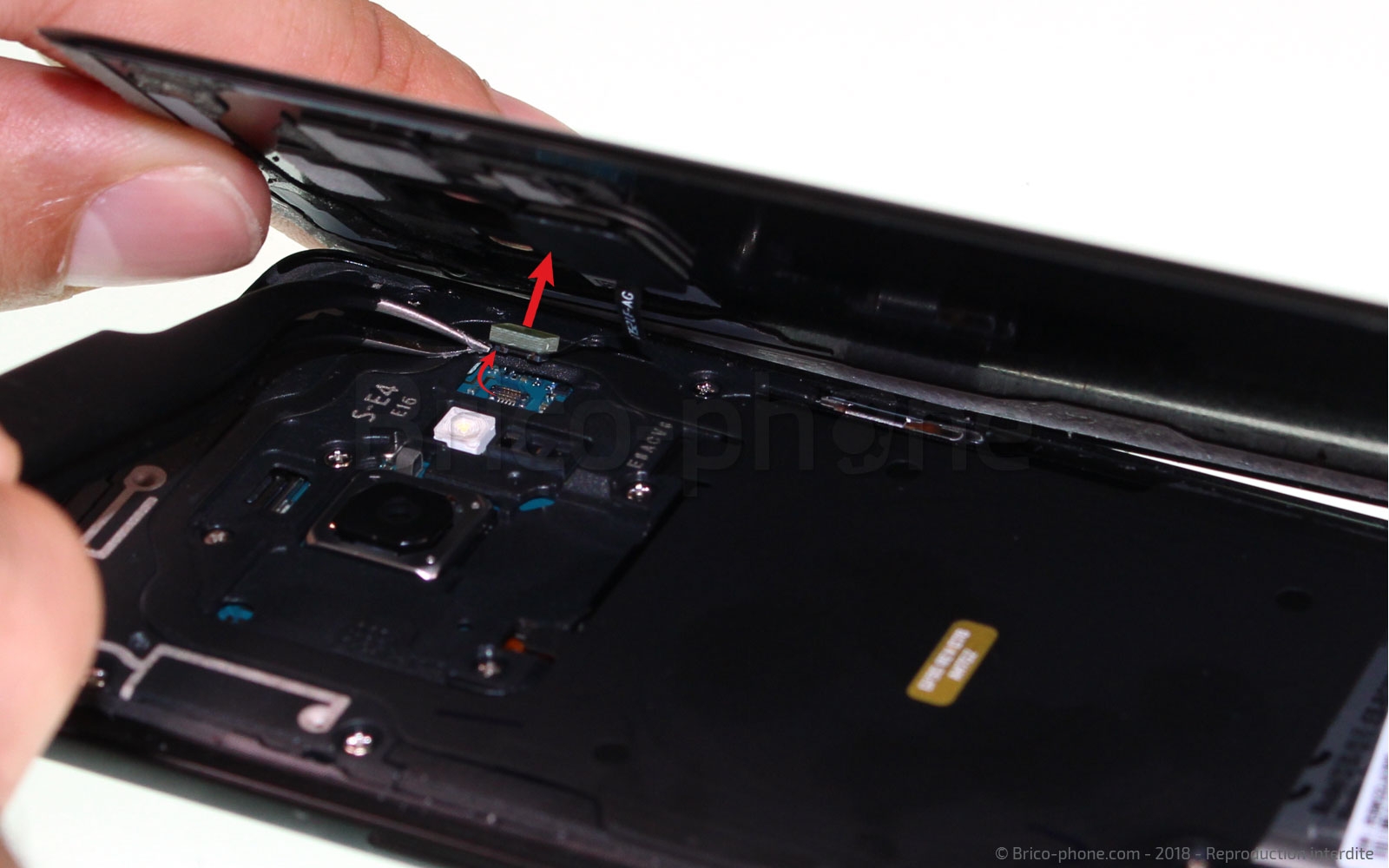

Etape 4 : Retirer la vitre arrière

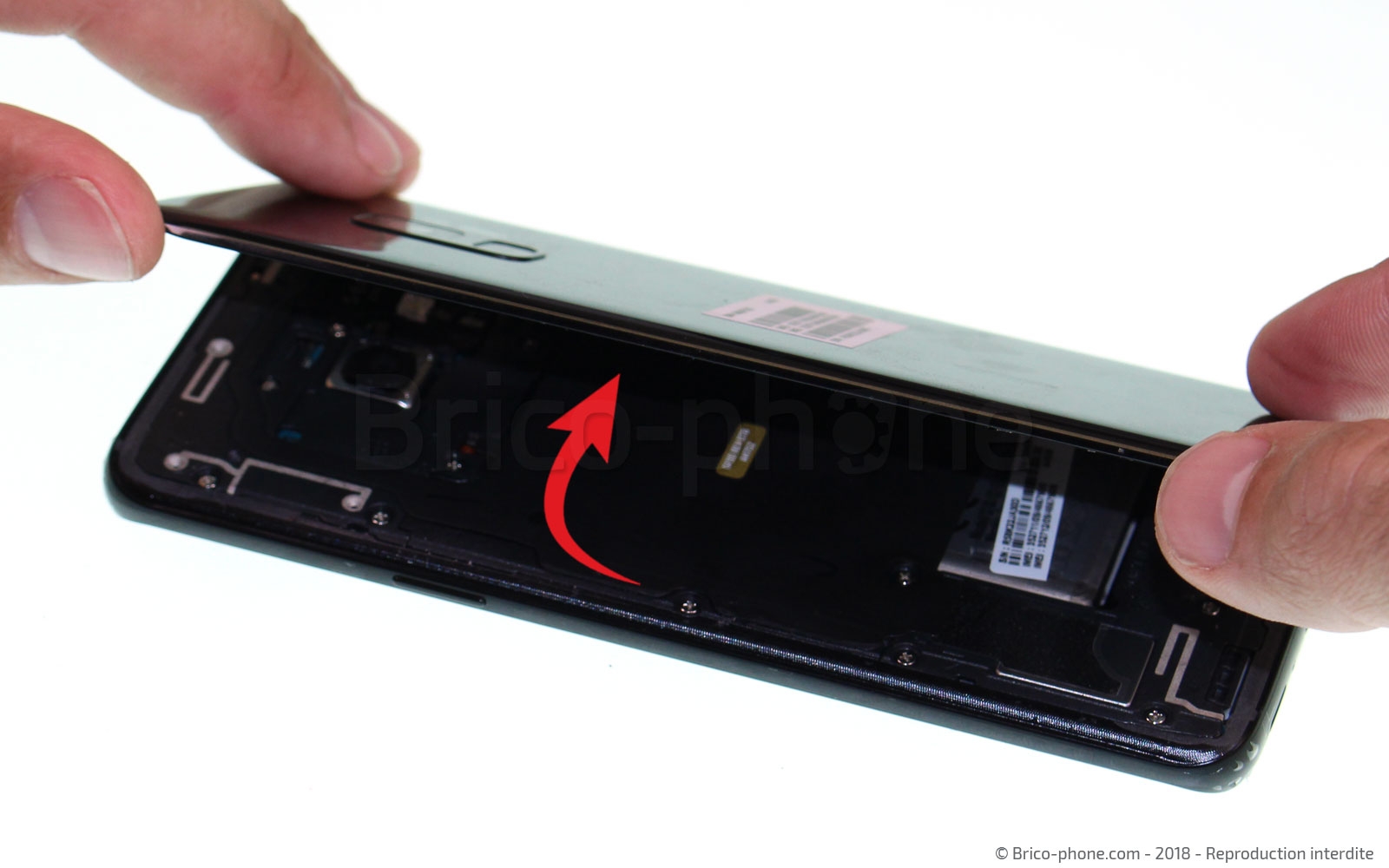

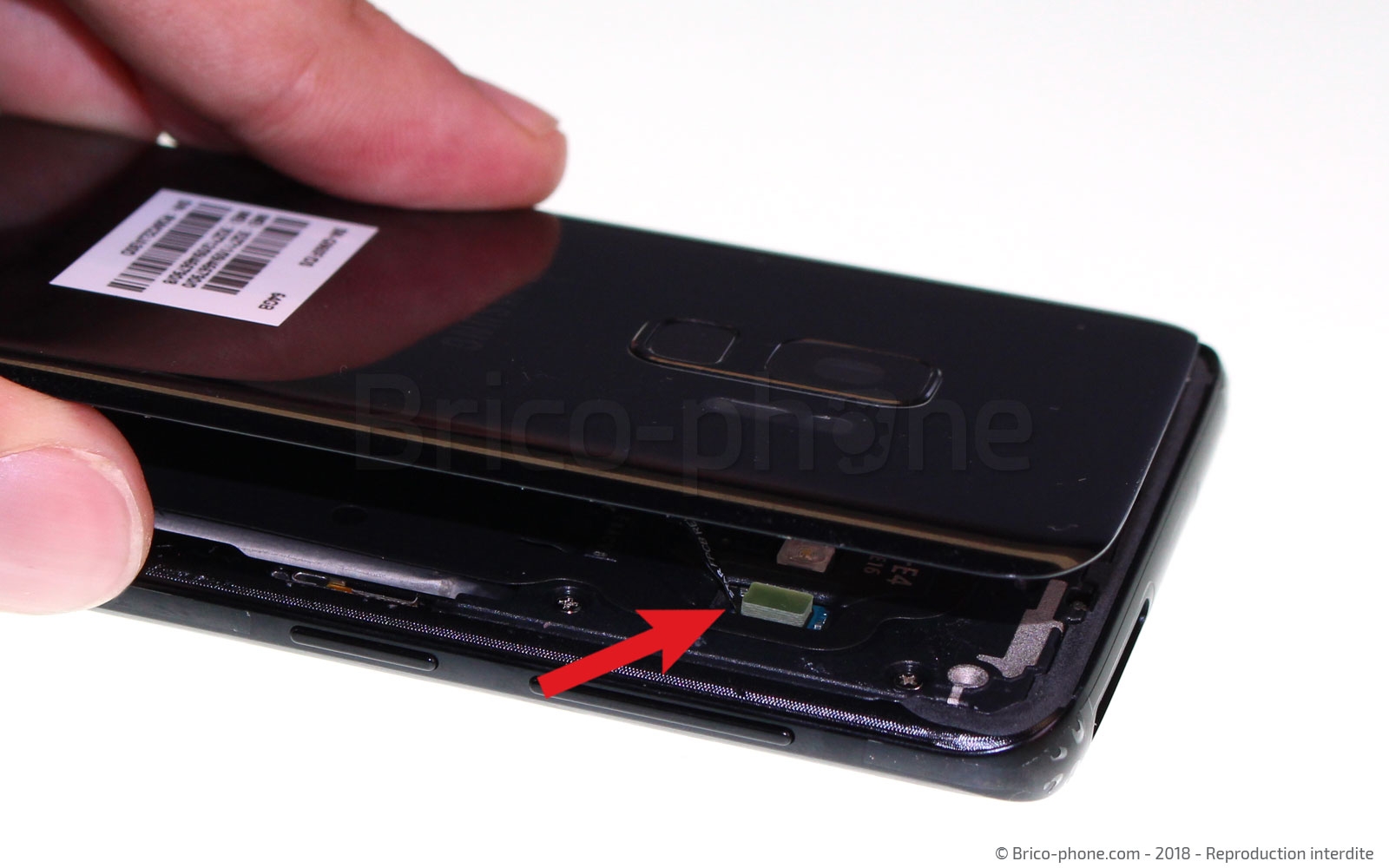

Soulevez la vitre arrière légèrement jusqu'à apercevoir le connecteur de la nappe lecteur d'empreintes. Déconnectez-la à l'aide de la pincette.

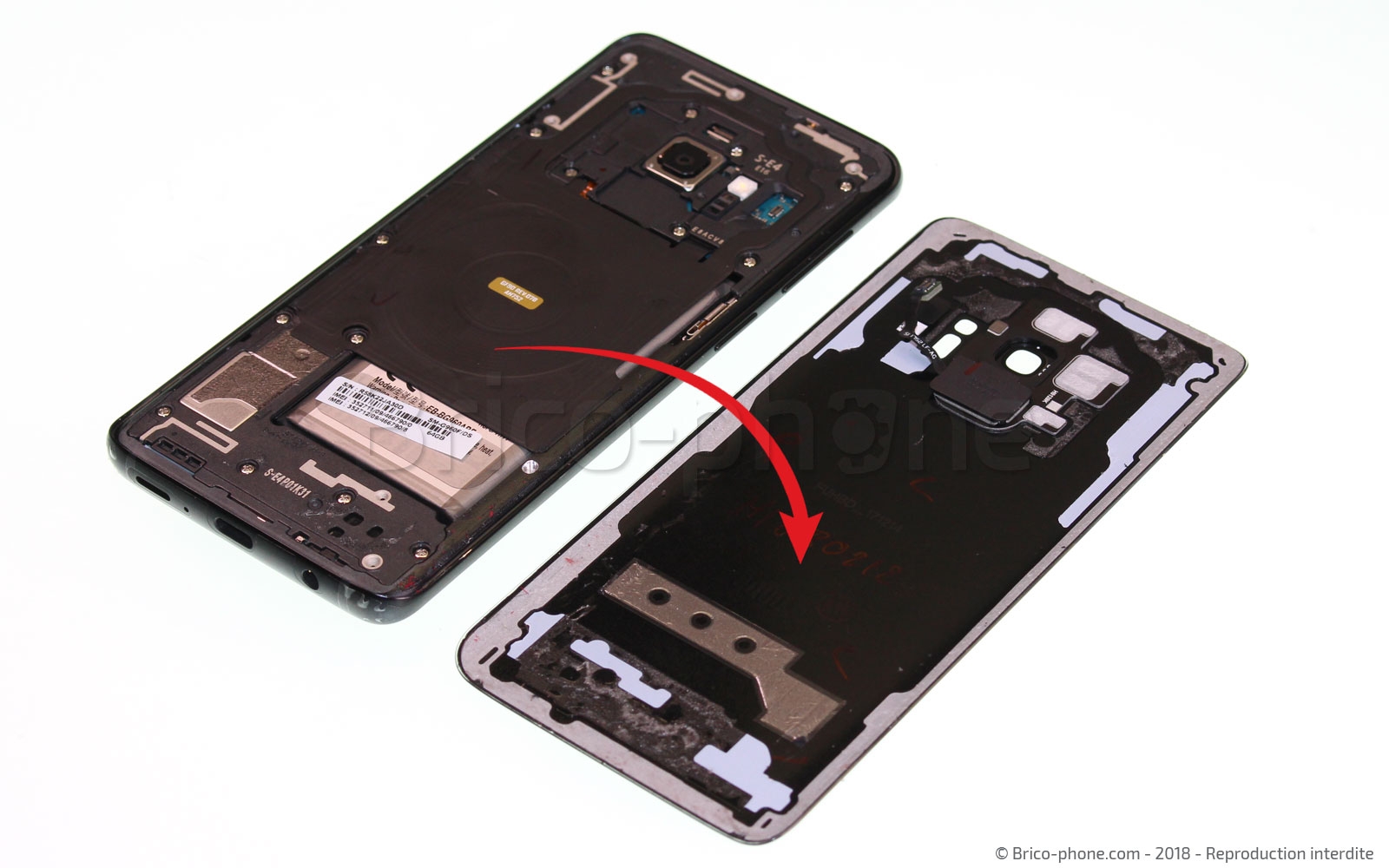

La vitre arrière est désormais détachée. Mettez-la de côté pour le remontage.
Etape 4 : Retirer la vitre arrière
Etape 4 : Retirer la vitre arrière
Etape 4 : Retirer la vitre arrière
Etape 4 : Retirer la vitre arrière
Etape 4 : Retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur

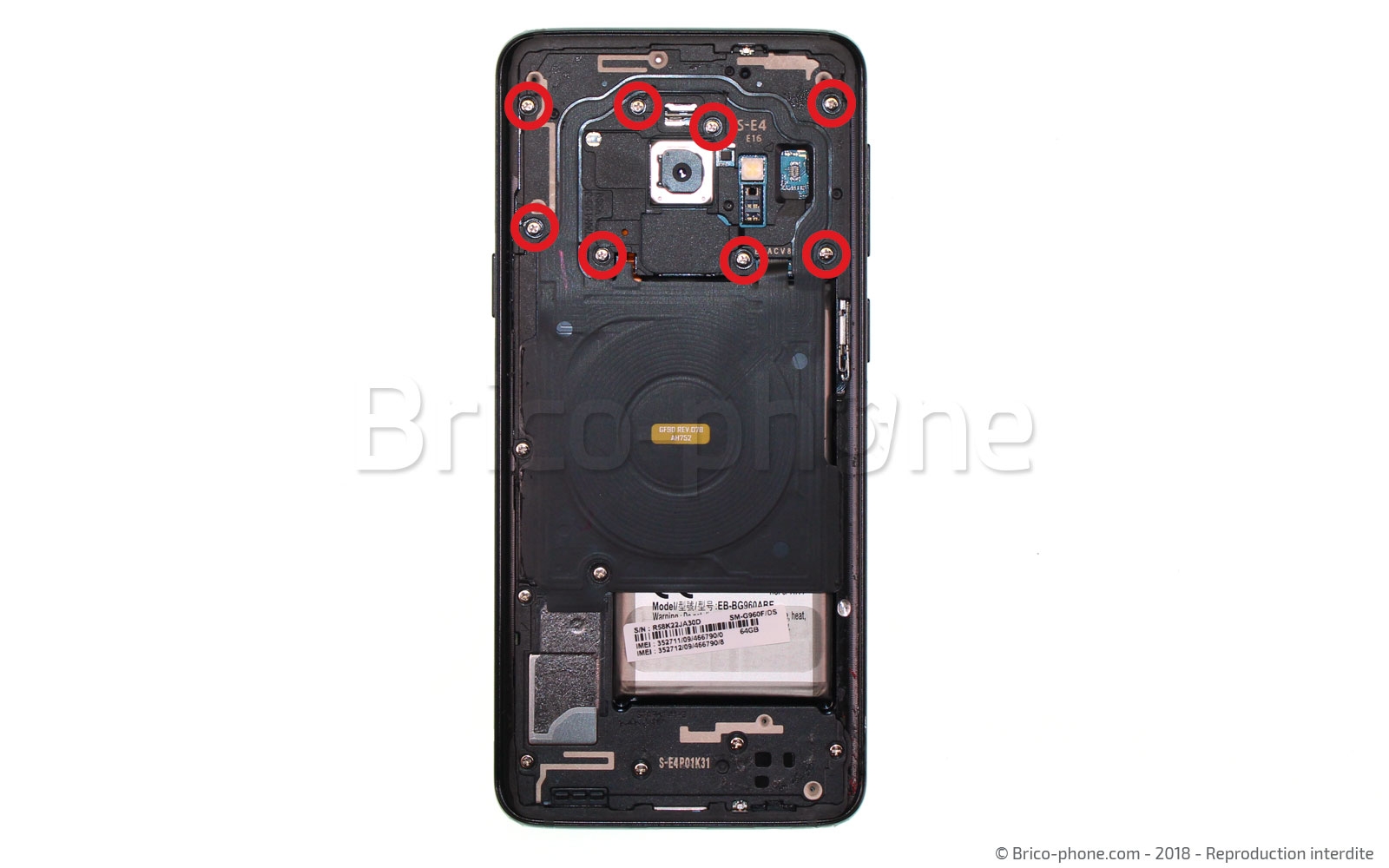

A l'aide du tournevis cruciforme 1.5 fourni dans le kit d'outils, retirez les 8 vis qui maintiennent la plaquette au châssis du téléphone. Positionnez les vis directement sur votre patron d'aide au montage afin de ne pas les perdre.

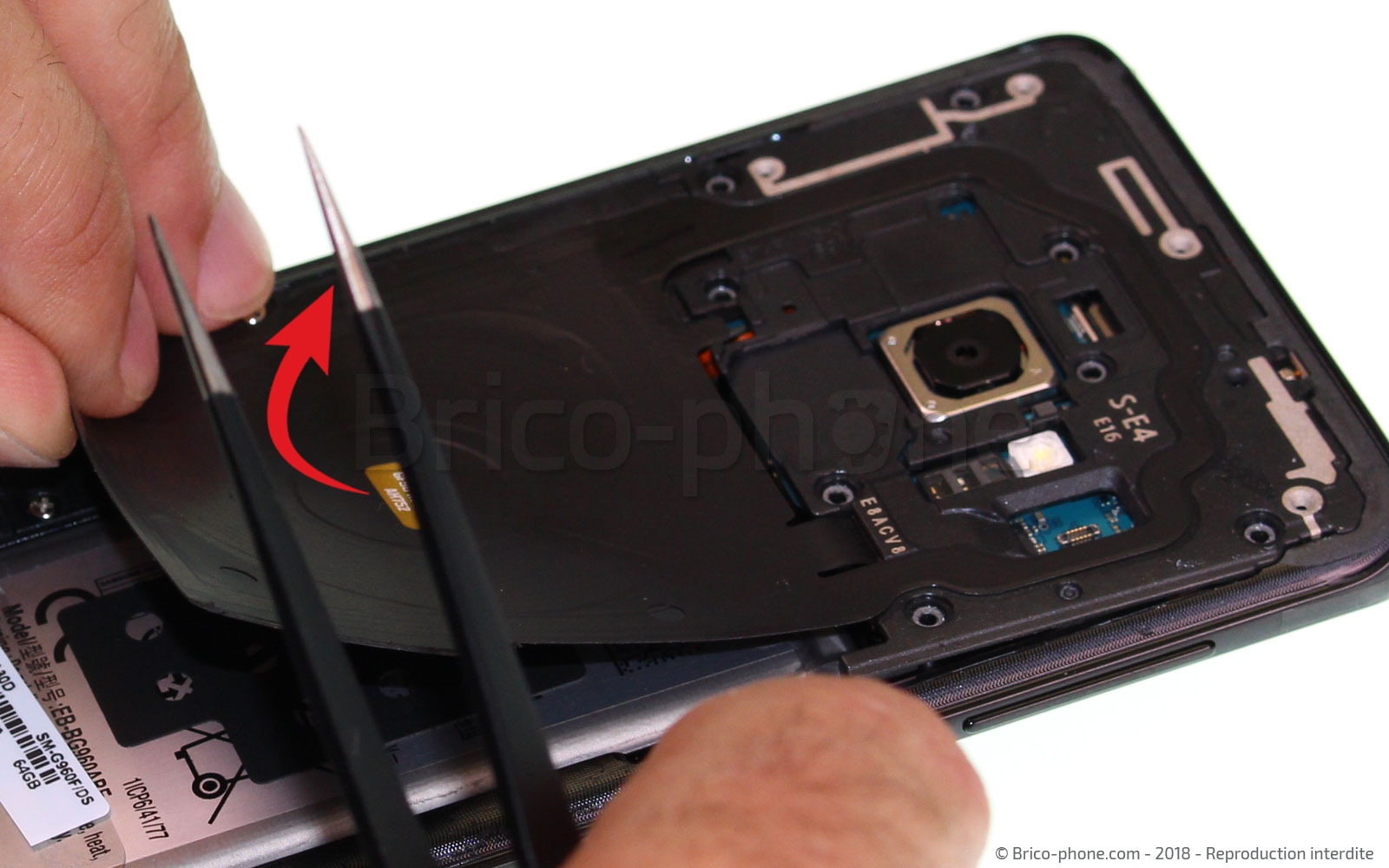

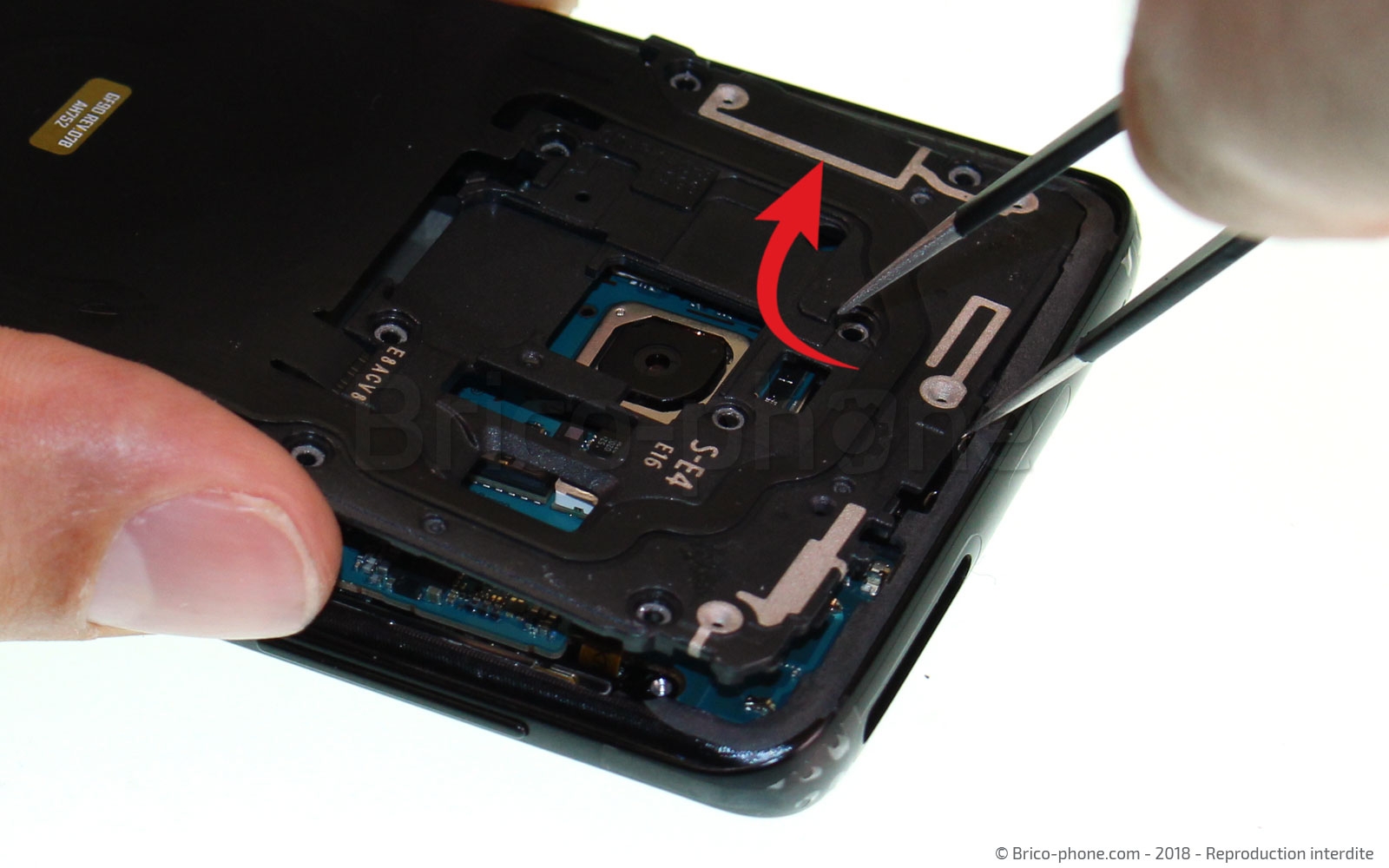

Soulevez la nappe induction à partir du bas puis déclipsez la plaquette en la libérant des encoches à l'aide de la pincette.
La plaquette est désormais libérée.
Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur
Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur
Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur
Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur
Etape 5 : Retirer la nappe induction et le châssis intermédiaire supérieur
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Déconnecter la batterie

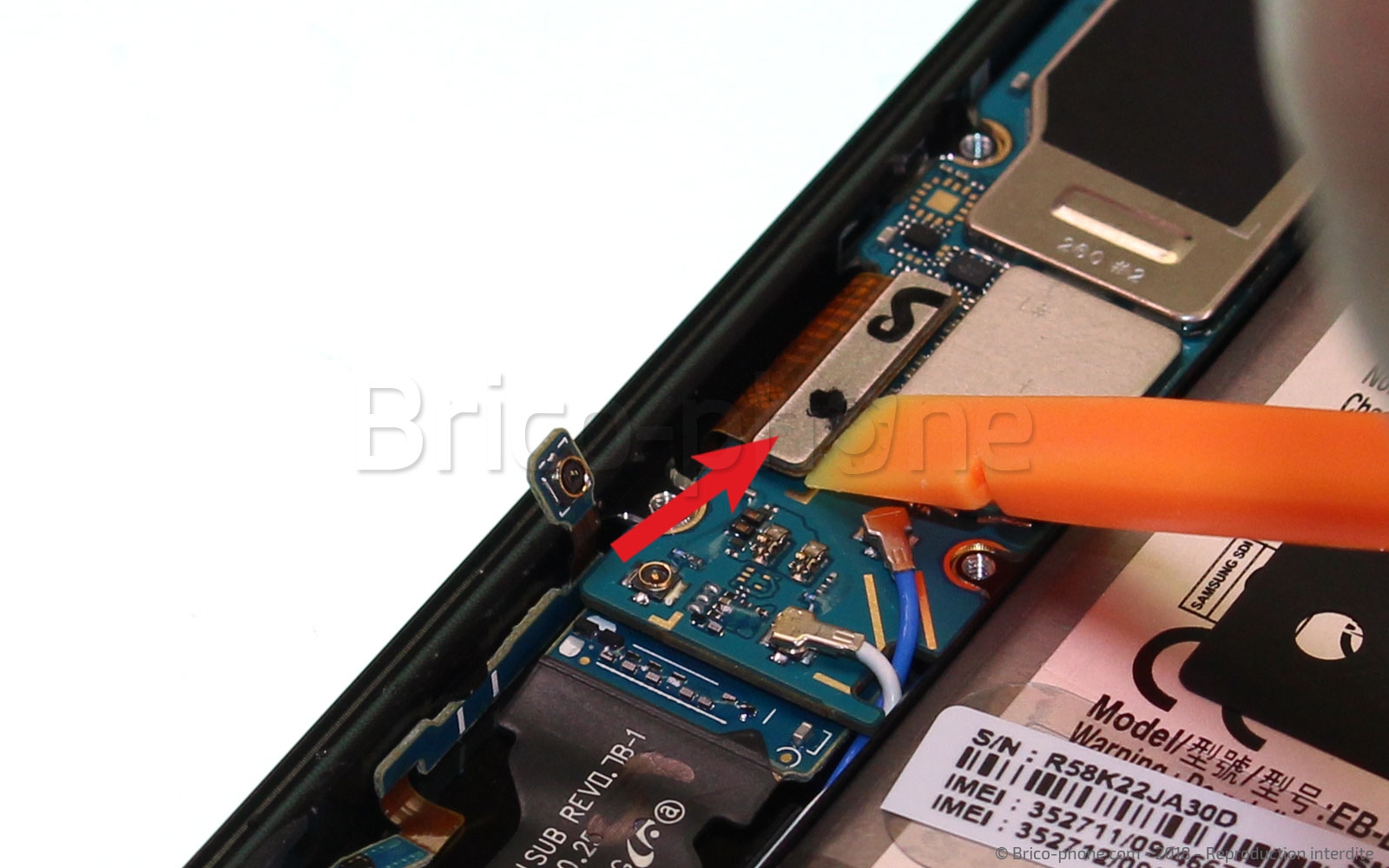

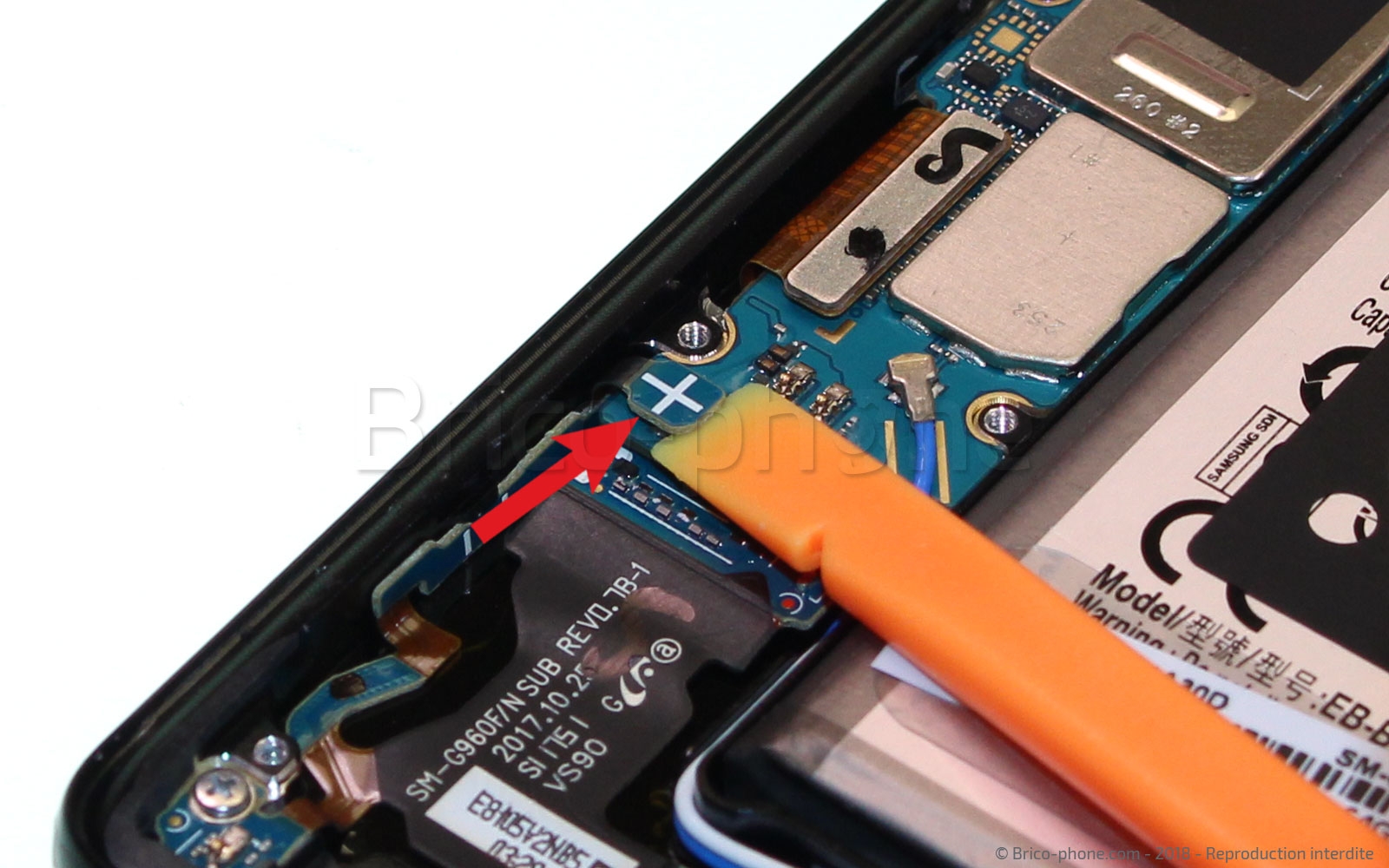

A l'aide du levier nylon, Déconnectez le connecteur de la batterie
Etape 6 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

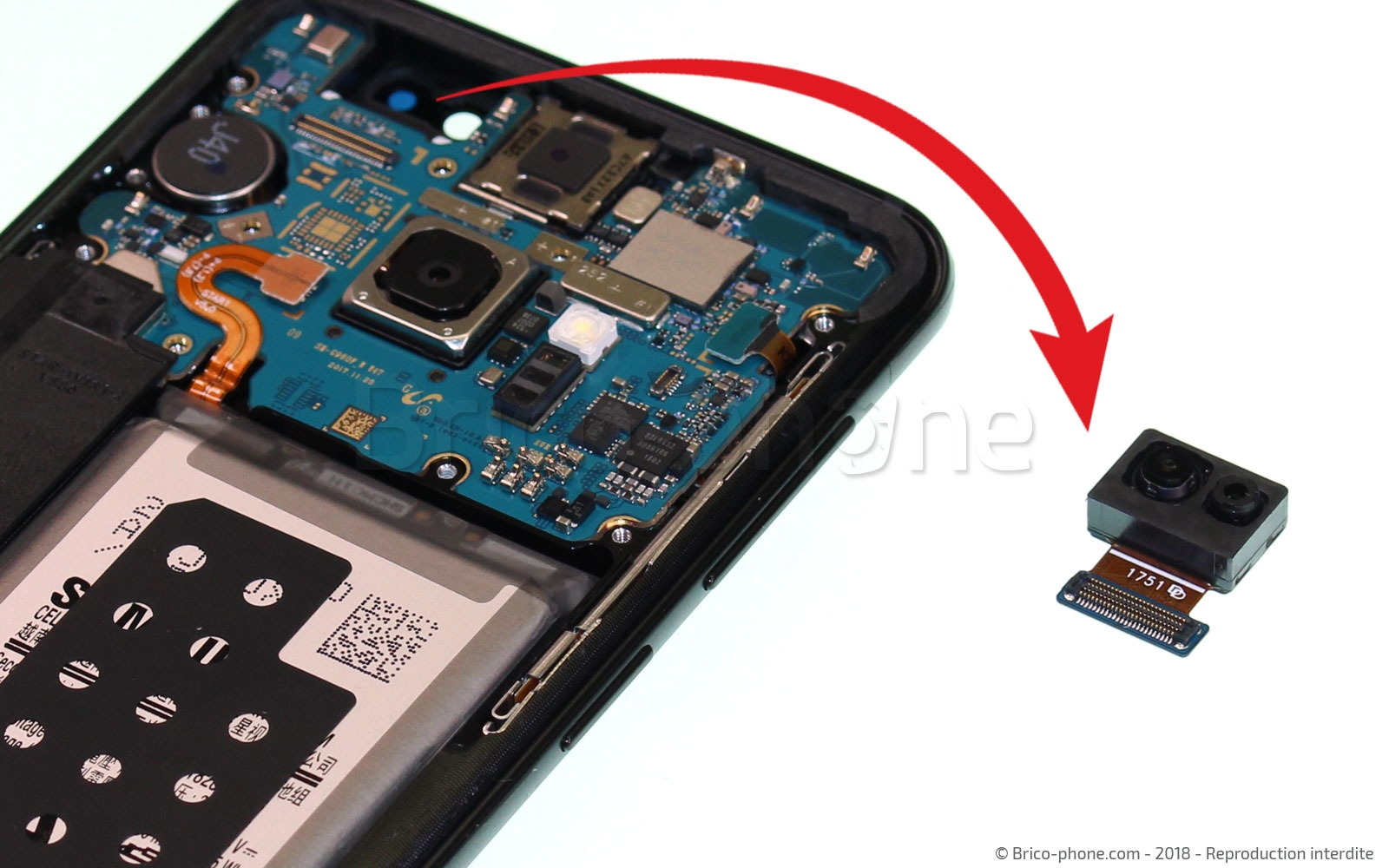

Etape 7 : Retirer la caméra avant
Déconnectez la nappe de la caméra avant à l'aide du levier nylon puis sortez cette dernière à l'aide de la pincette.
Etape 7 : Retirer la caméra avant
Etape 7 : Retirer la caméra avant
Etape 7 : Retirer la caméra avant
Etape 7 : Retirer la caméra avant
Outils du kit utilisés
Outils du kit utilisés

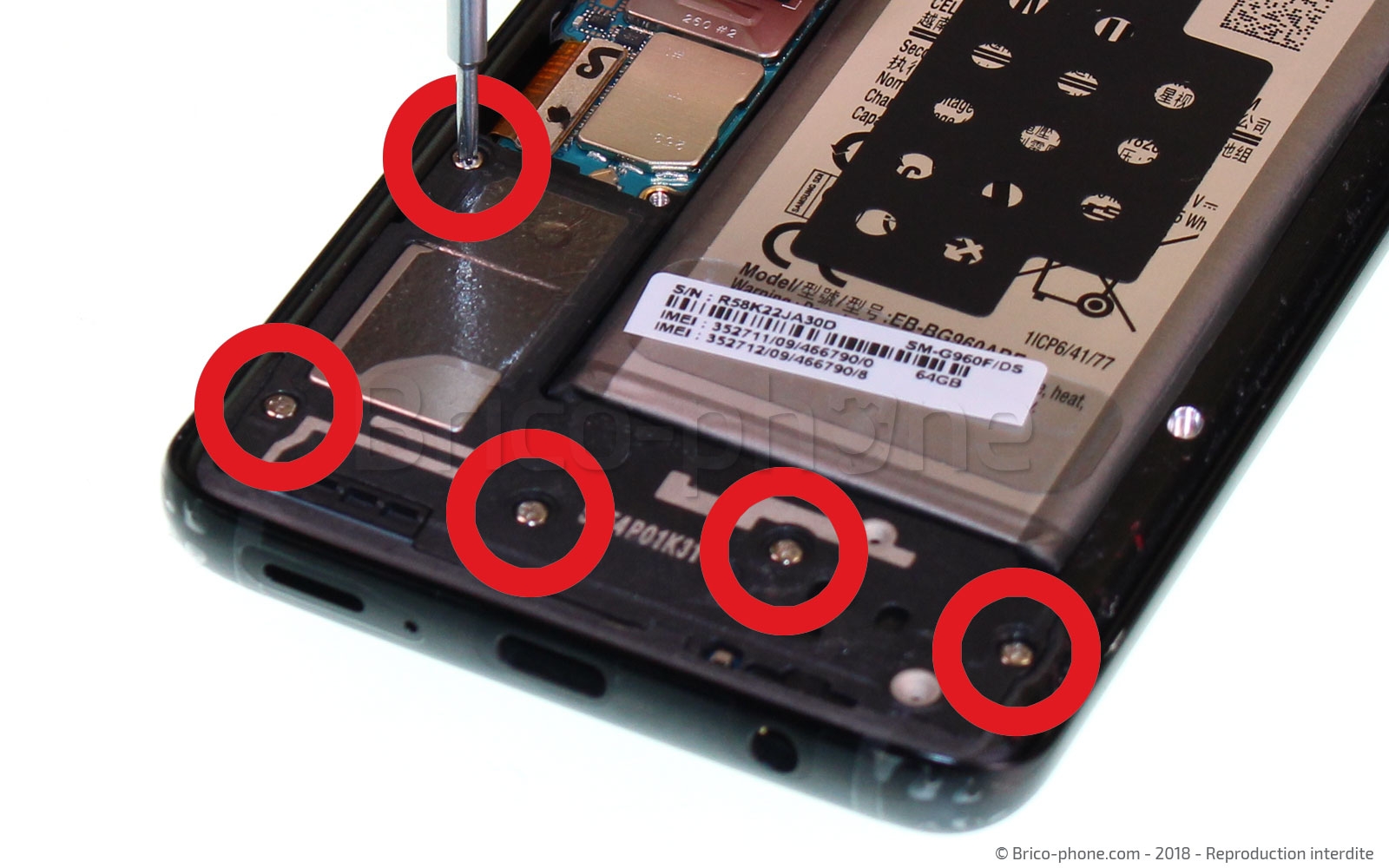

Etape 8 : Retirer le haut-parleur interne

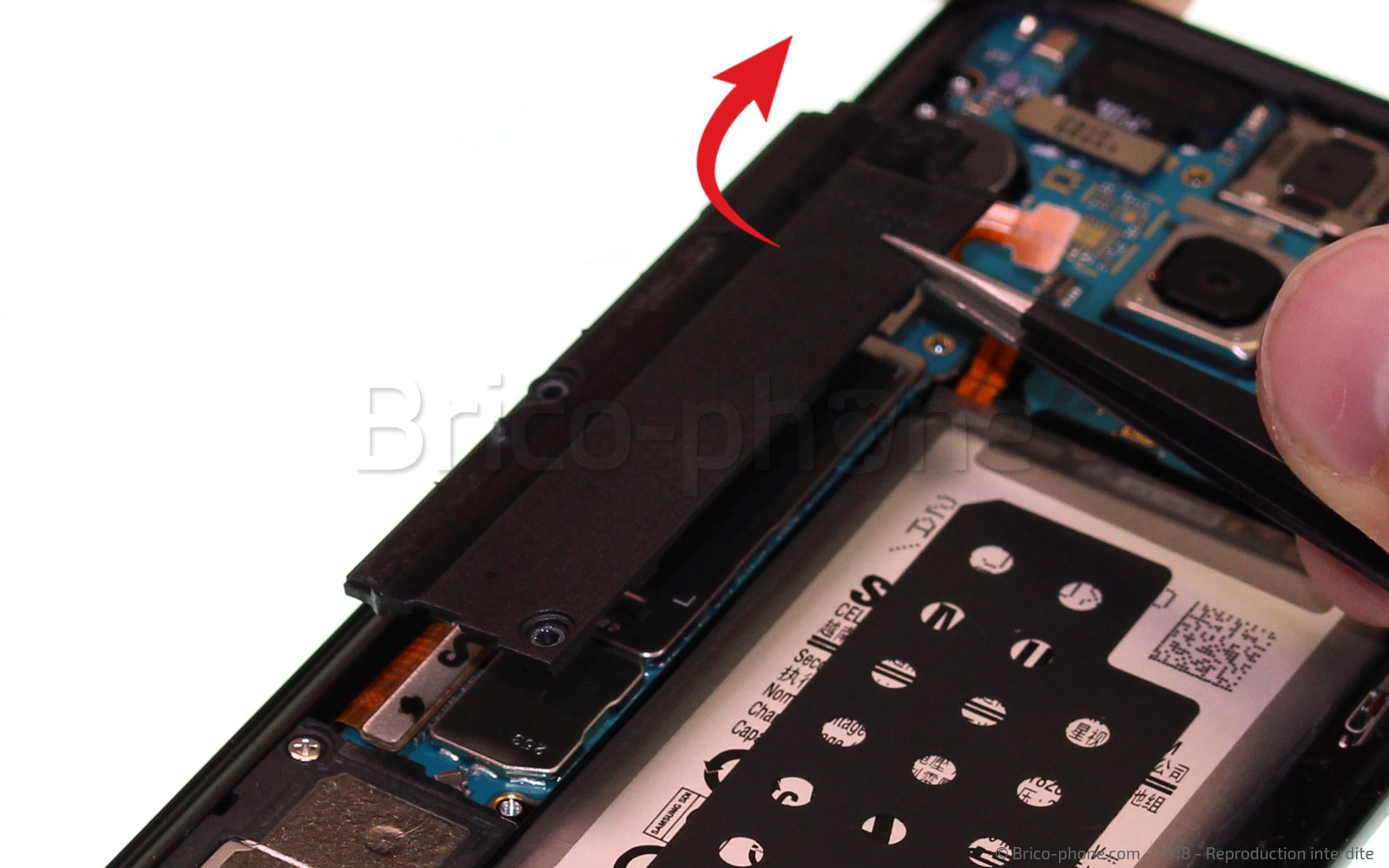

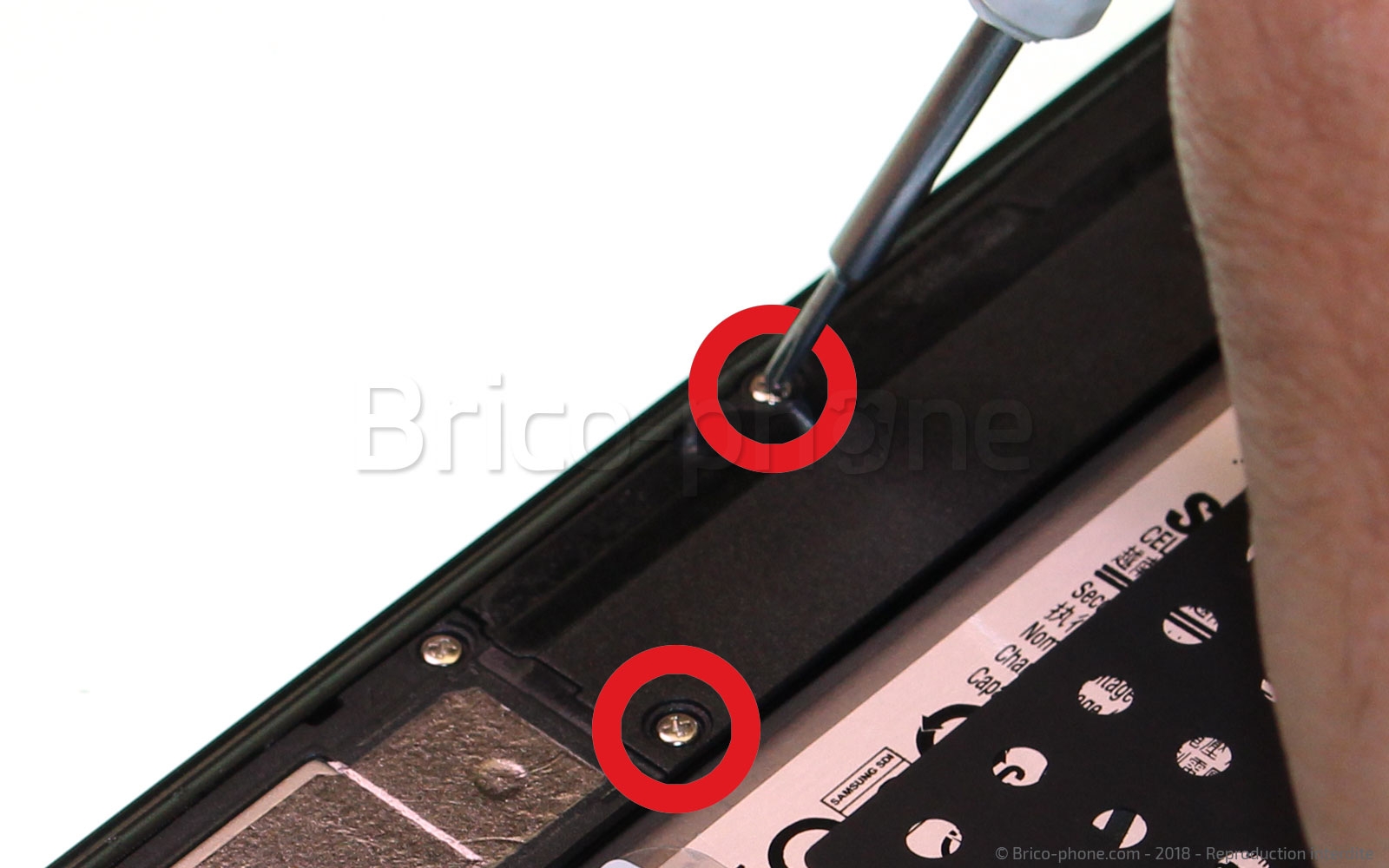

Prenez à nouveau le tournevis cruciforme afin de retirer les 3 vis qui maintiennent le cache latéral, puis sortez ce dernier du châssis à l'aide de la pincette métallique fourni également dans votre kit d'outils.

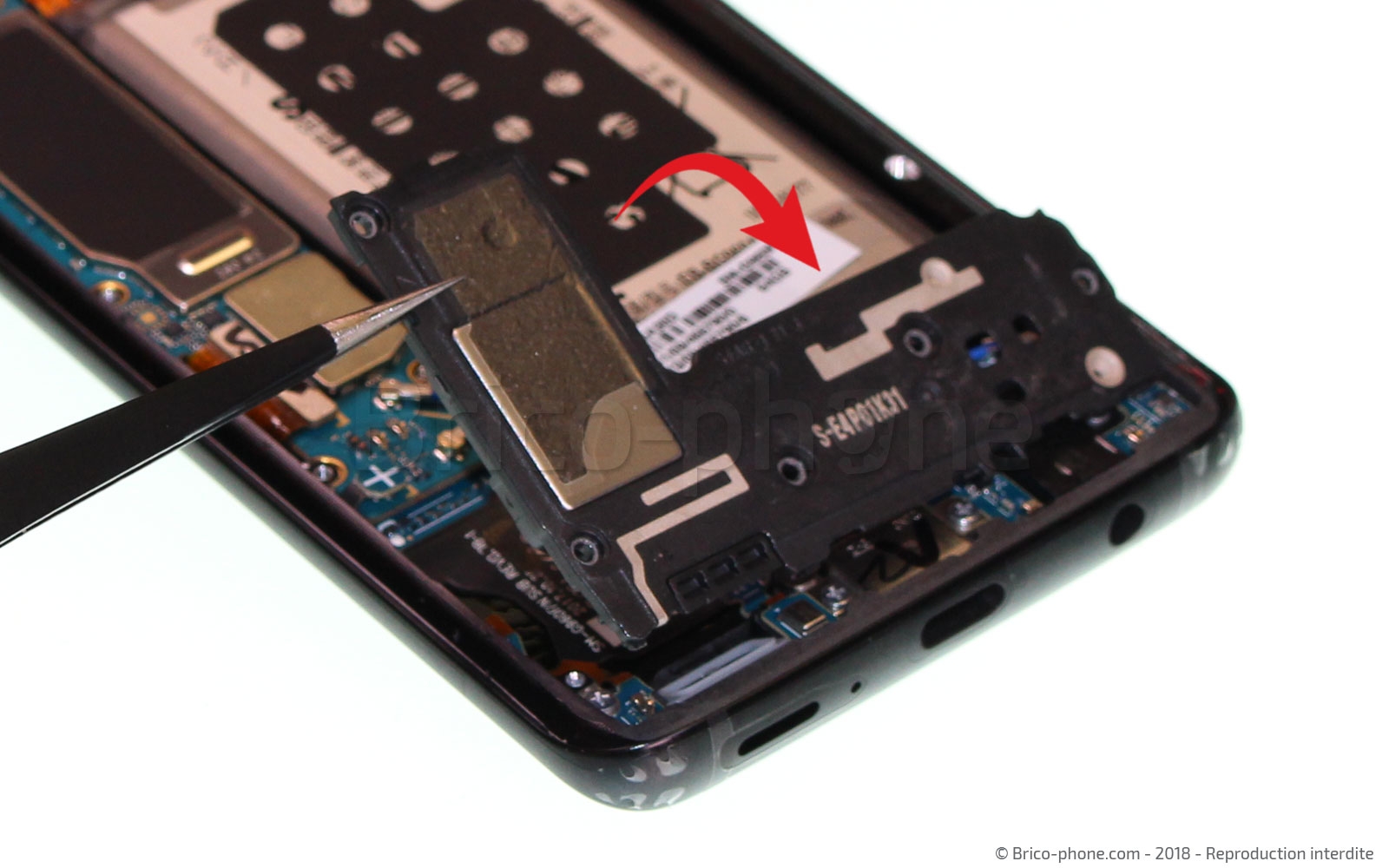

Dévissez ensuite les 5 vis du haut-parleur interne puis basculez ce dernier afin de le sortir de son emplacement.
Etape 8 :  Retirer le haut-parleur interne
Etape 8 :  Retirer le haut-parleur interne
Etape 8 :  Retirer le haut-parleur interne
Etape 8 :  Retirer le haut-parleur interne
Etape 8 :  Retirer le haut-parleur interne
Outils du kit utilisés
Outils du kit utilisés

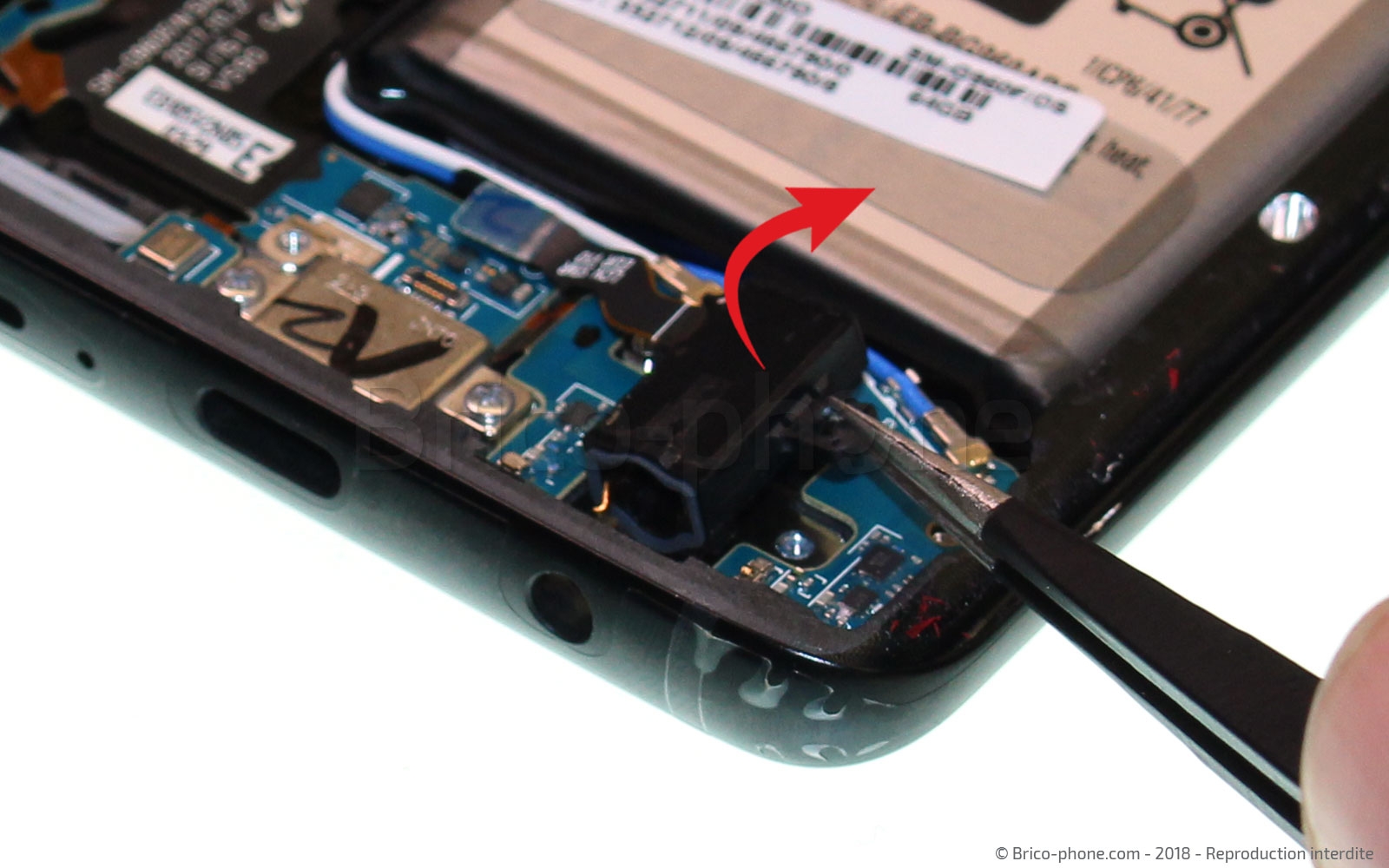

Etape 9 : Sortir la prise jack

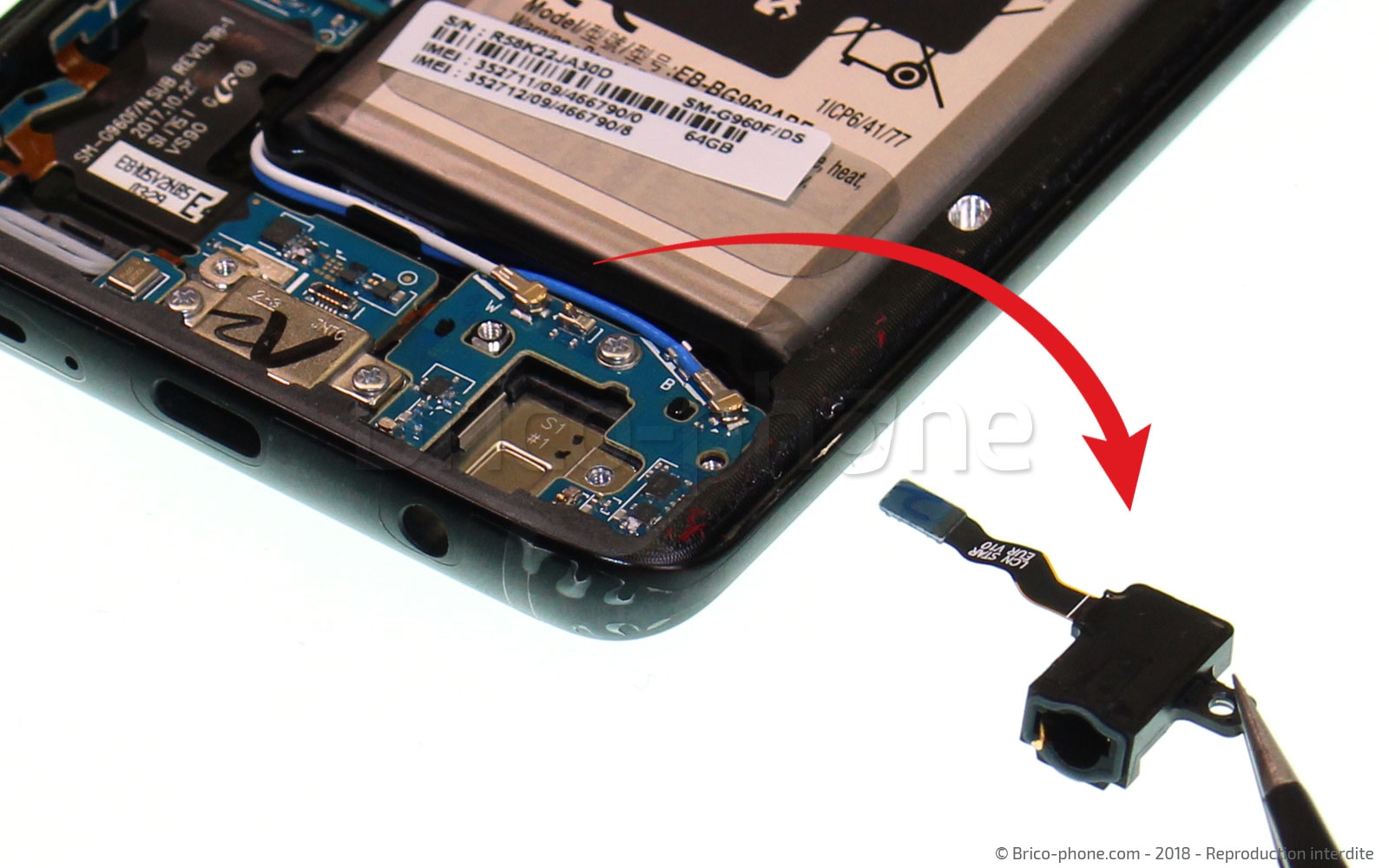

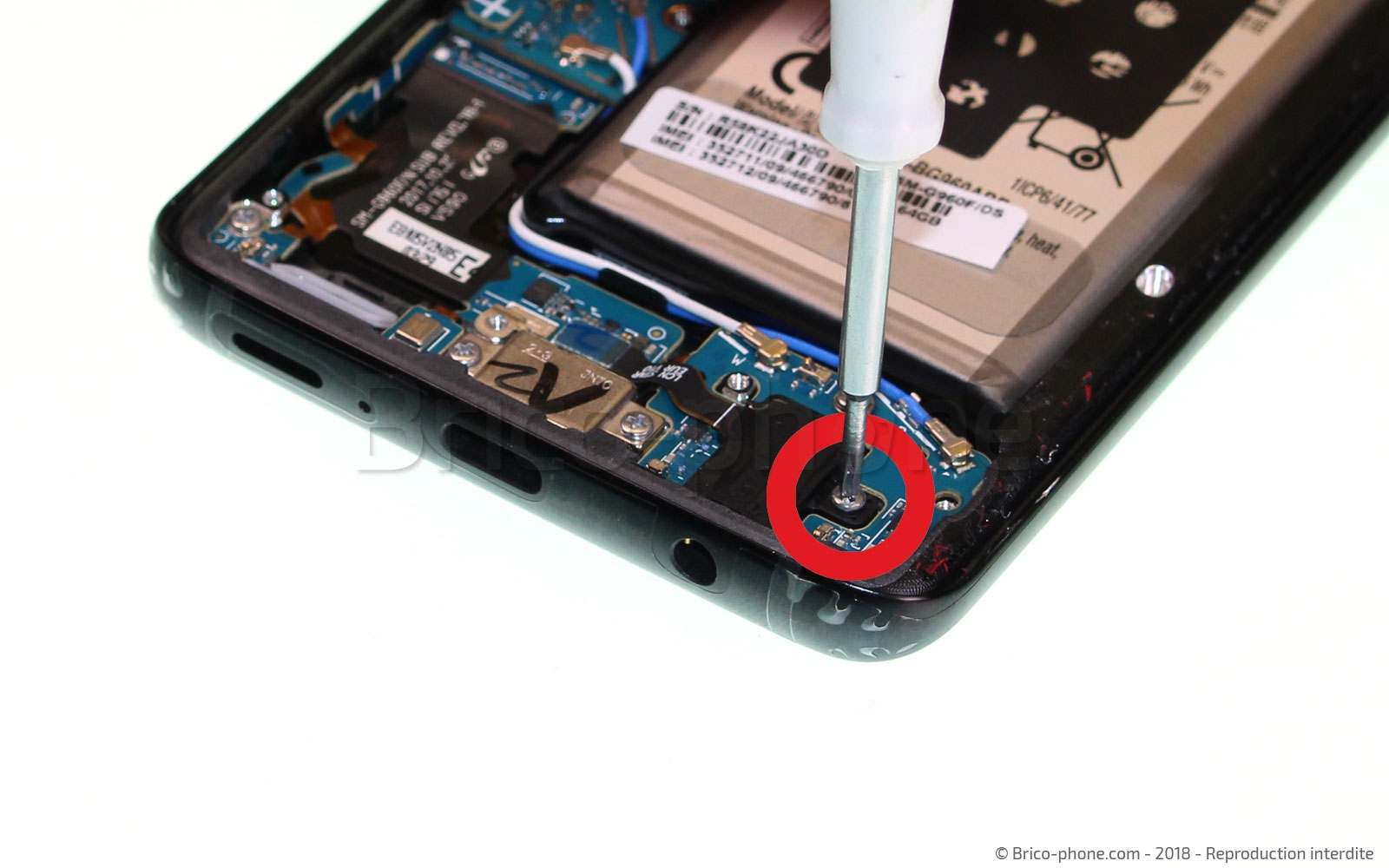

Dévissez la vis cruciforme de la prise jack , puis déconnectez cette dernière de la carte USB à l'aide du levier nylon.
Il ne vous reste plus qu'à sortir la prise du kit main libre à laide de la pincette.
Etape 9 : Sortir la prise jack
Etape 9 : Sortir la prise jack
Etape 9 : Sortir la prise jack
Etape 9 : Sortir la prise jack
Etape 9 : Sortir la prise jack
Outils du kit utilisés
Outils du kit utilisés

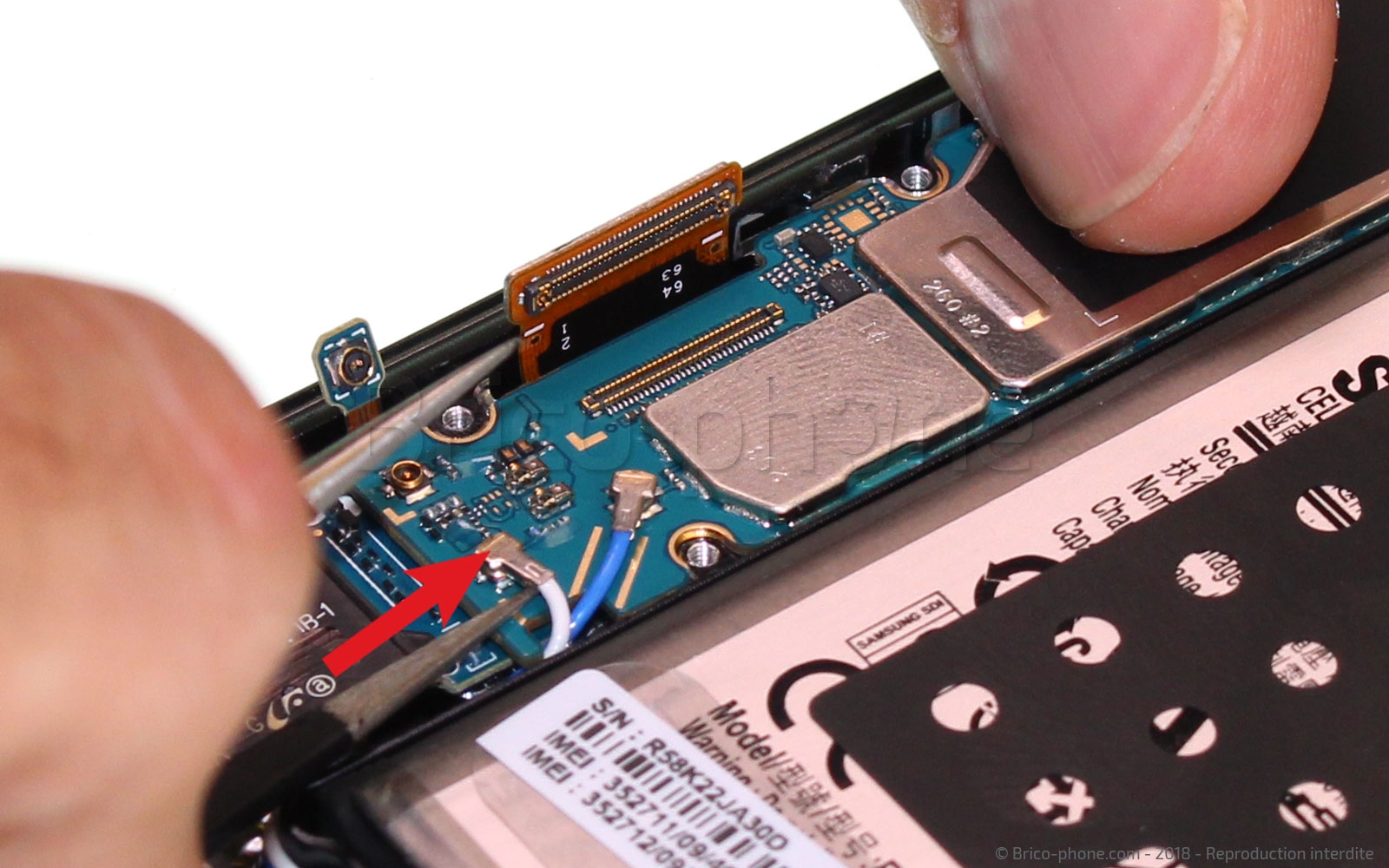

Etape 10 : Libérer les composants reliés à la carte-mère
Afin de pouvoir sortir la caméra de son châssis, il va falloir déconnecter tous les composants reliés sur cette dernière.

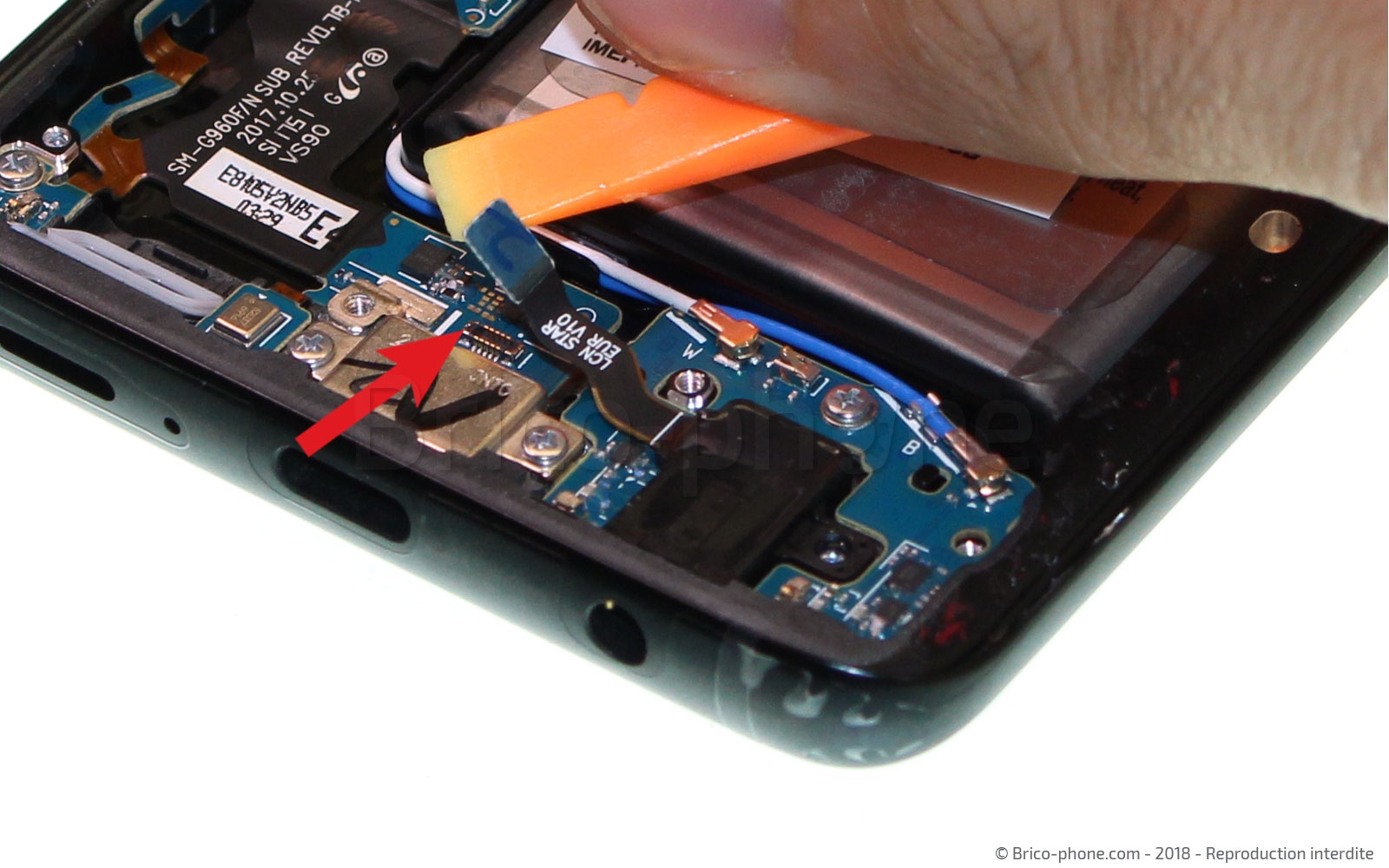

A l'aide du spudger commencez par le connecteur coaxial de la nappe usb/dock puis débrnachez la nappe de l'écran Amoled.

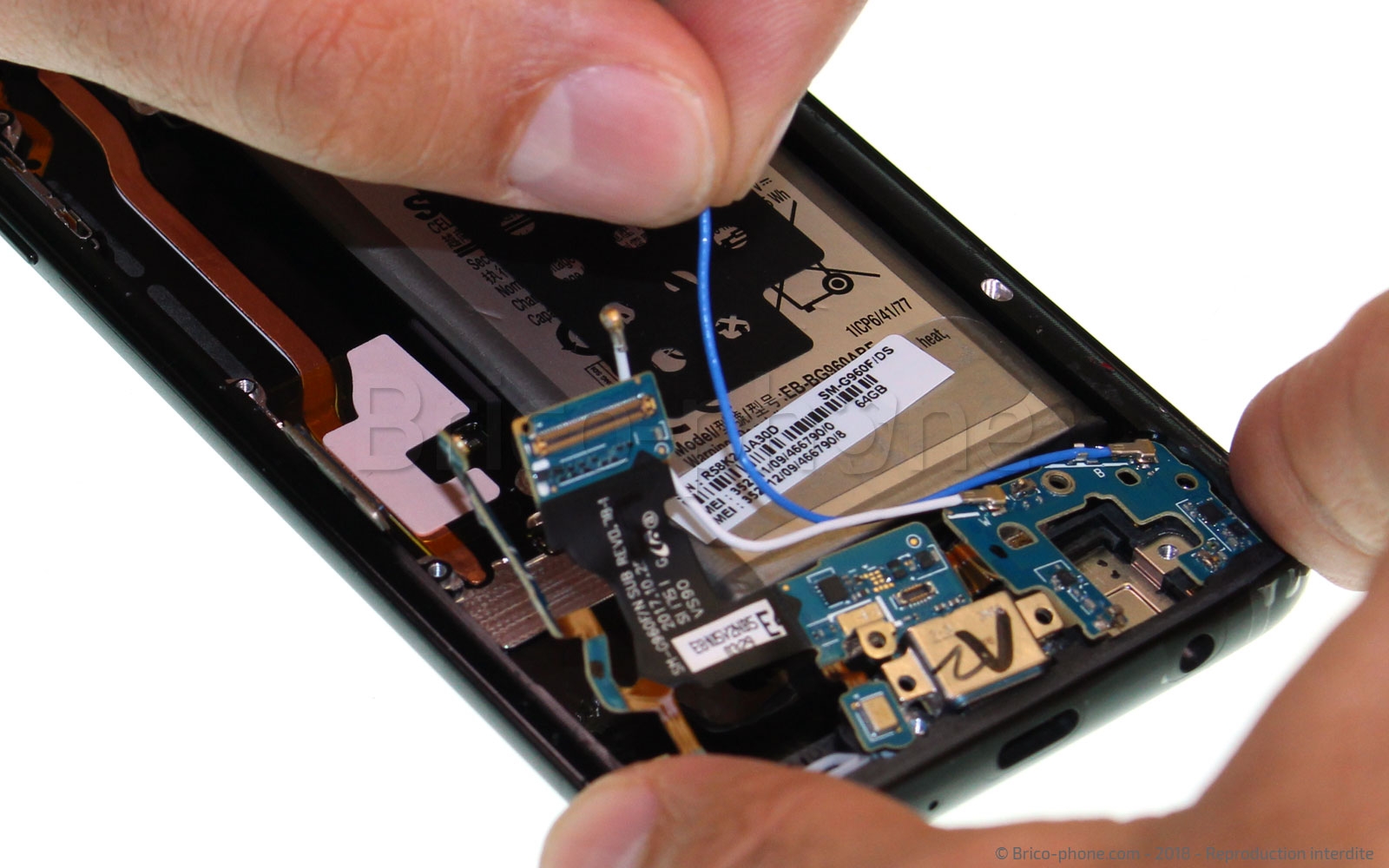

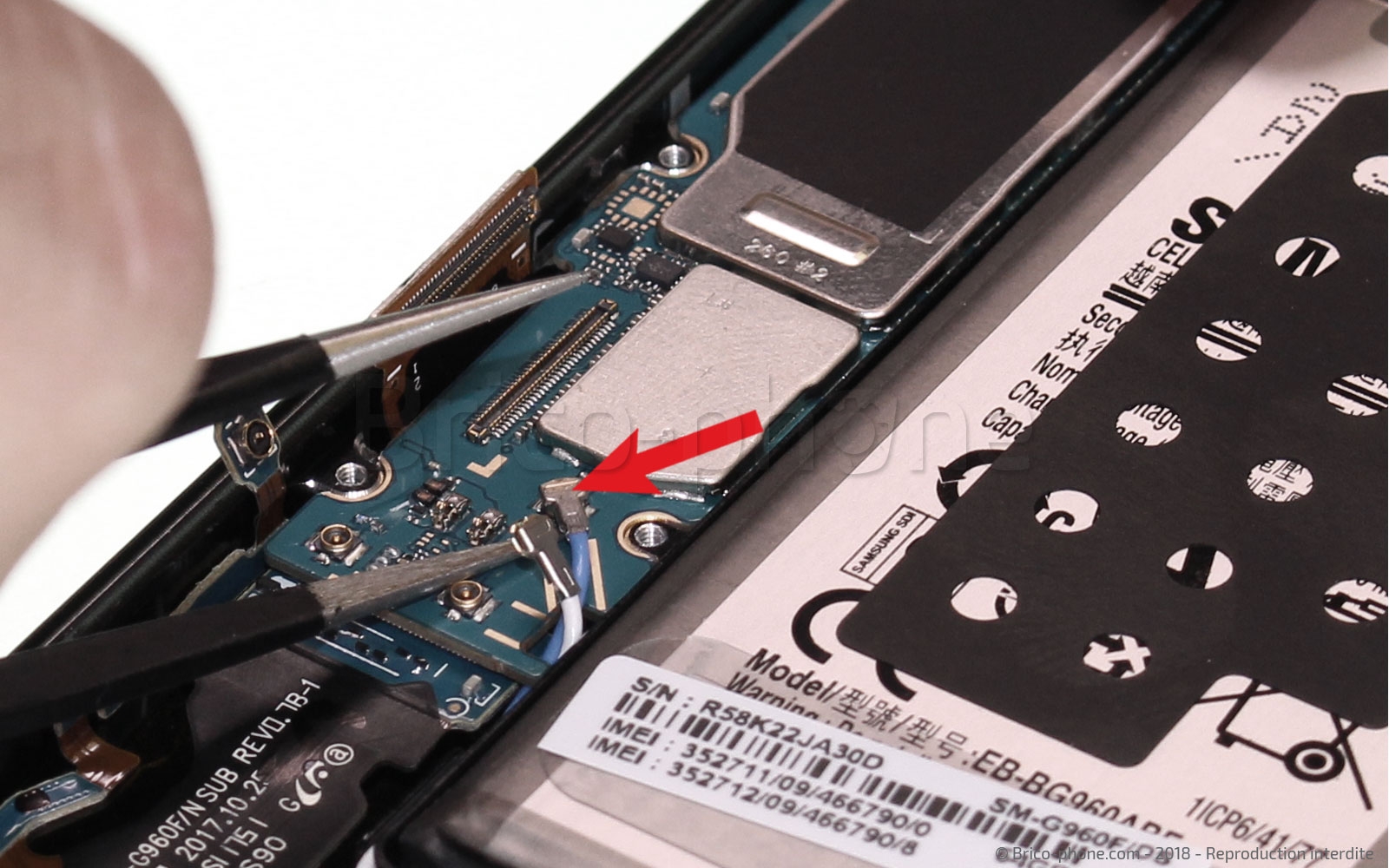

Dégagez ensuite les 2 câbles coaxiaux ( bleu et blanc ) avec la pincette.
Etape 10 : Libérer les composants reliés à la carte-mère
Etape 10 : Libérer les composants reliés à la carte-mère
Etape 10 : Libérer les composants reliés à la carte-mère
Etape 10 : Libérer les composants reliés à la carte-mère
Etape 10 : Libérer les composants reliés à la carte-mère
Outils du kit utilisés
Outils du kit utilisés

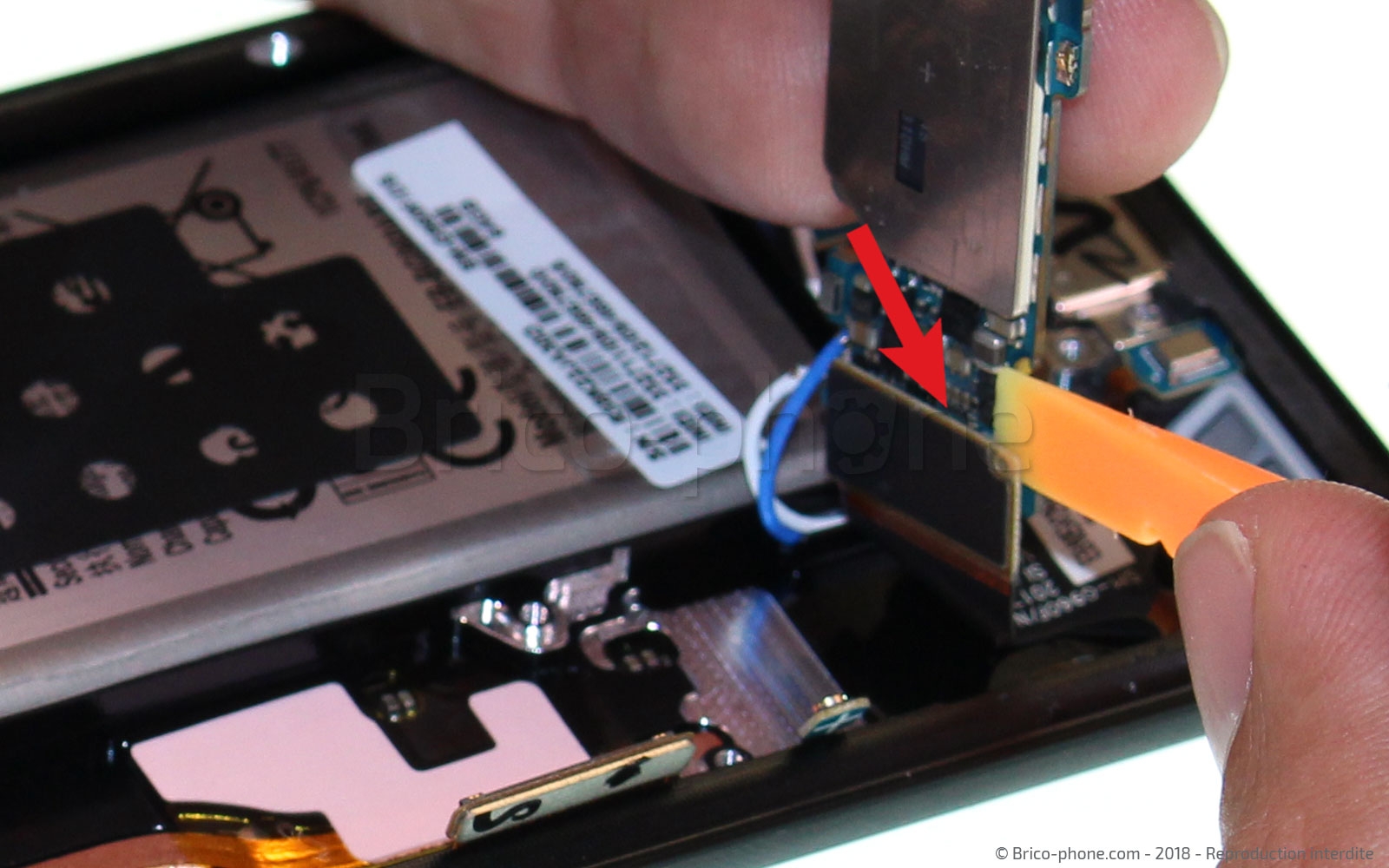

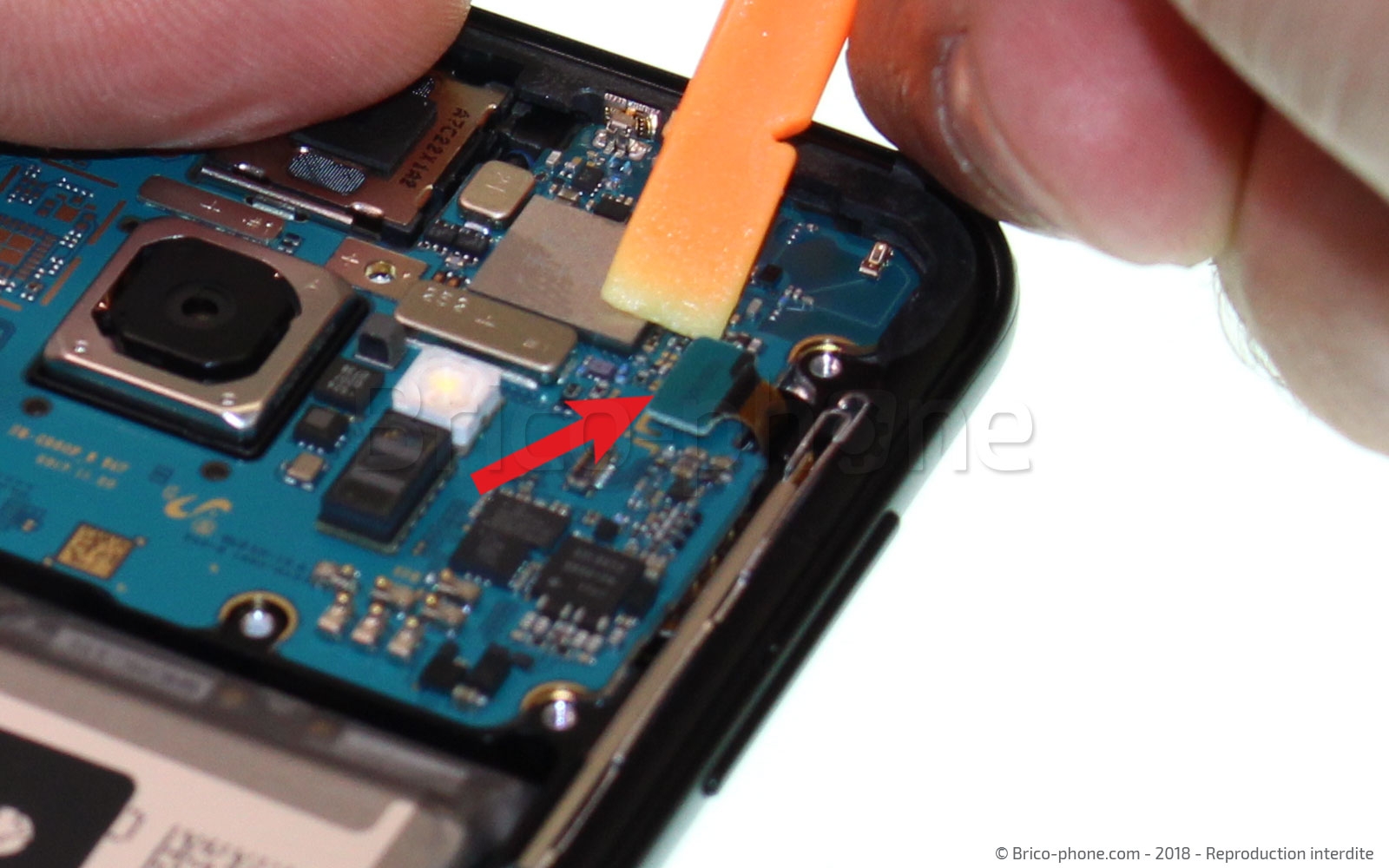

Etape 11 : Sortir la carte mère

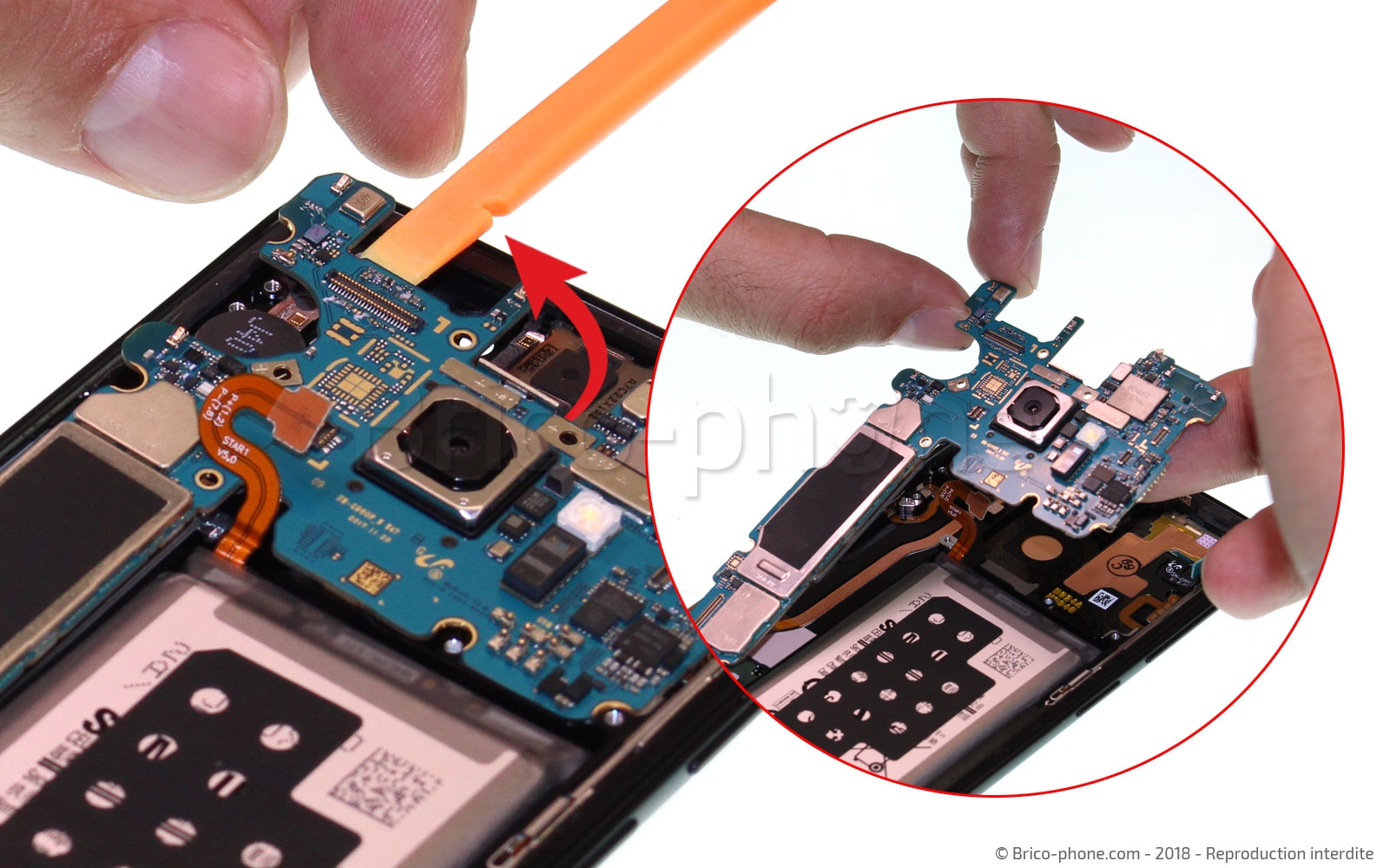

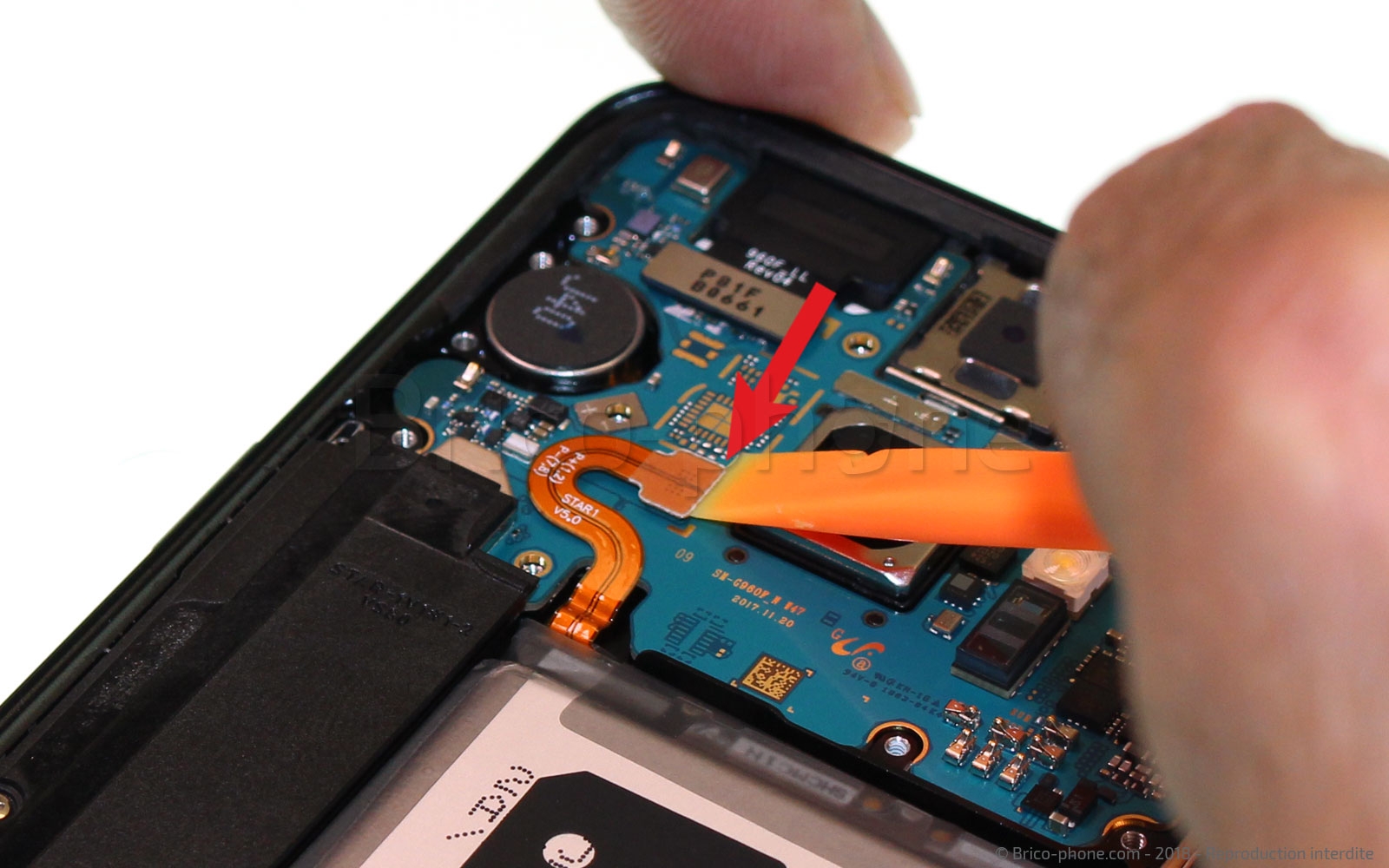

Déconnectez la nappe du bouton volume/power puis toujours à l'aide du spudger basculez la carte mère à 90°C afin d'avoir accès au connecteur du dock de charge qui se trouve sous la carte-mère.

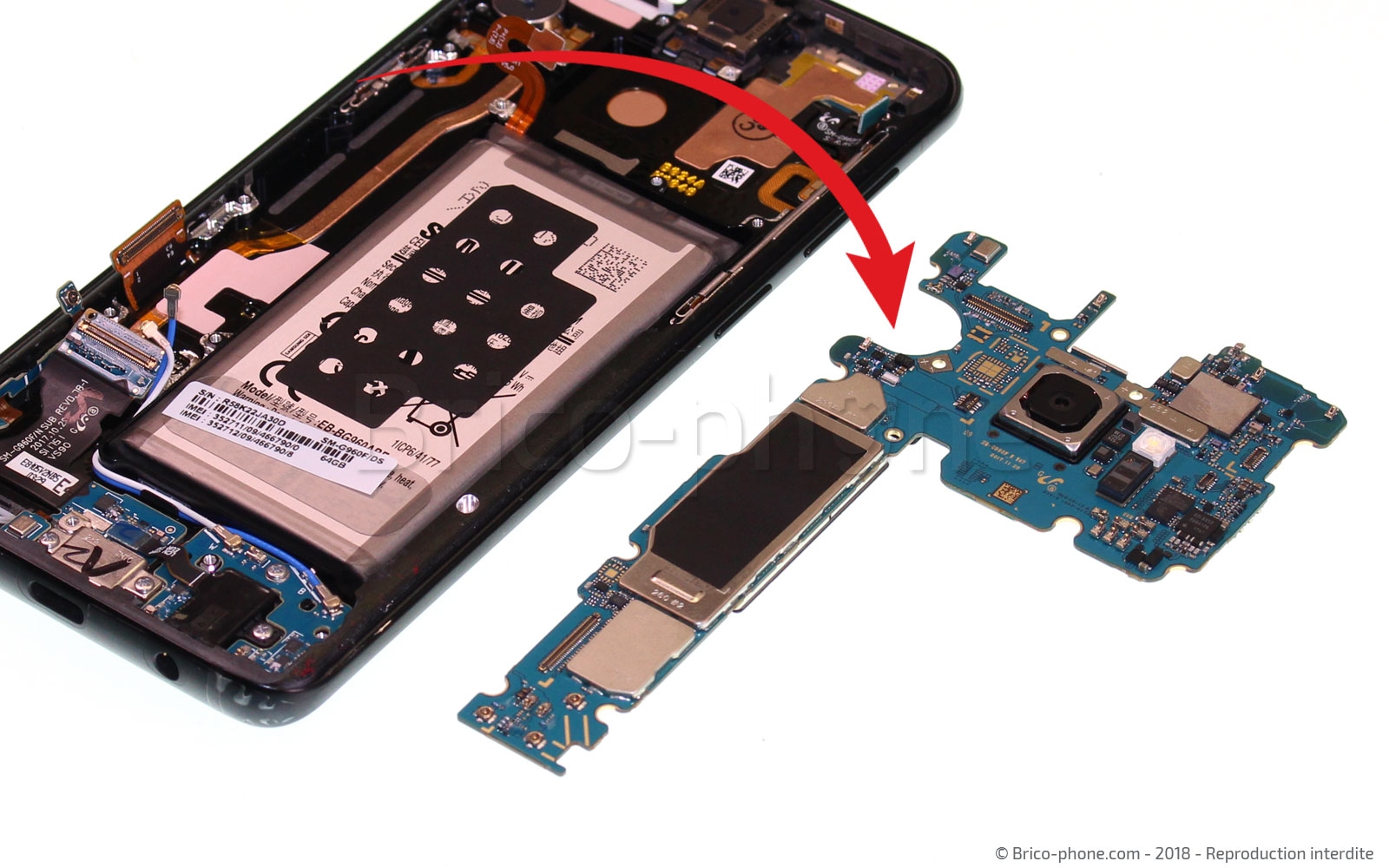

Déconnectez ce dernier, puis déposez la carte mère sur votre plan de travail.
Etape 11 : Sortir la carte mère
Etape 11 : Sortir la carte mère
Etape 11 : Sortir la carte mère
Etape 11 : Sortir la carte mère
Etape 11 : Sortir la carte mère
Outils du kit utilisés
Outils du kit utilisés

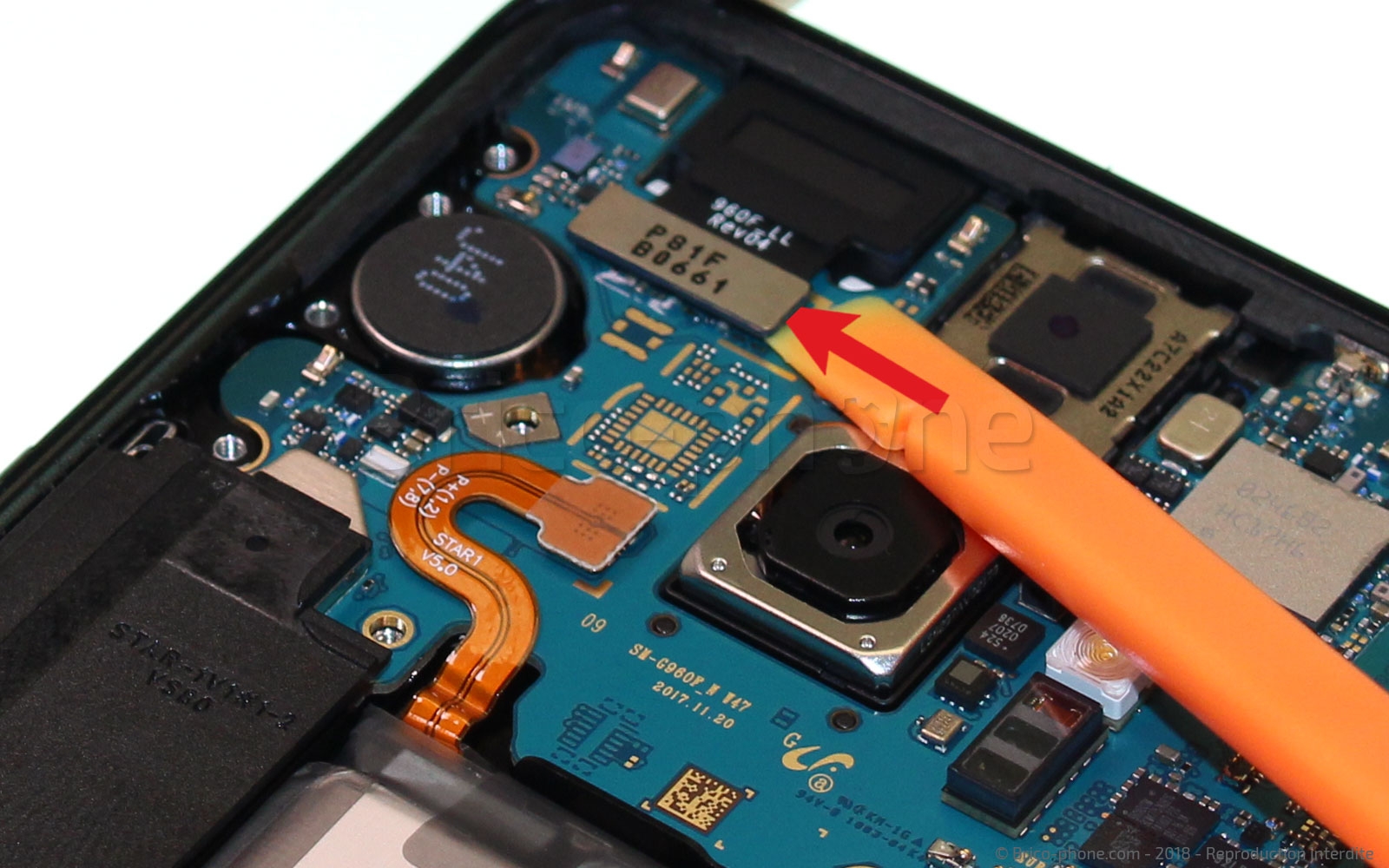

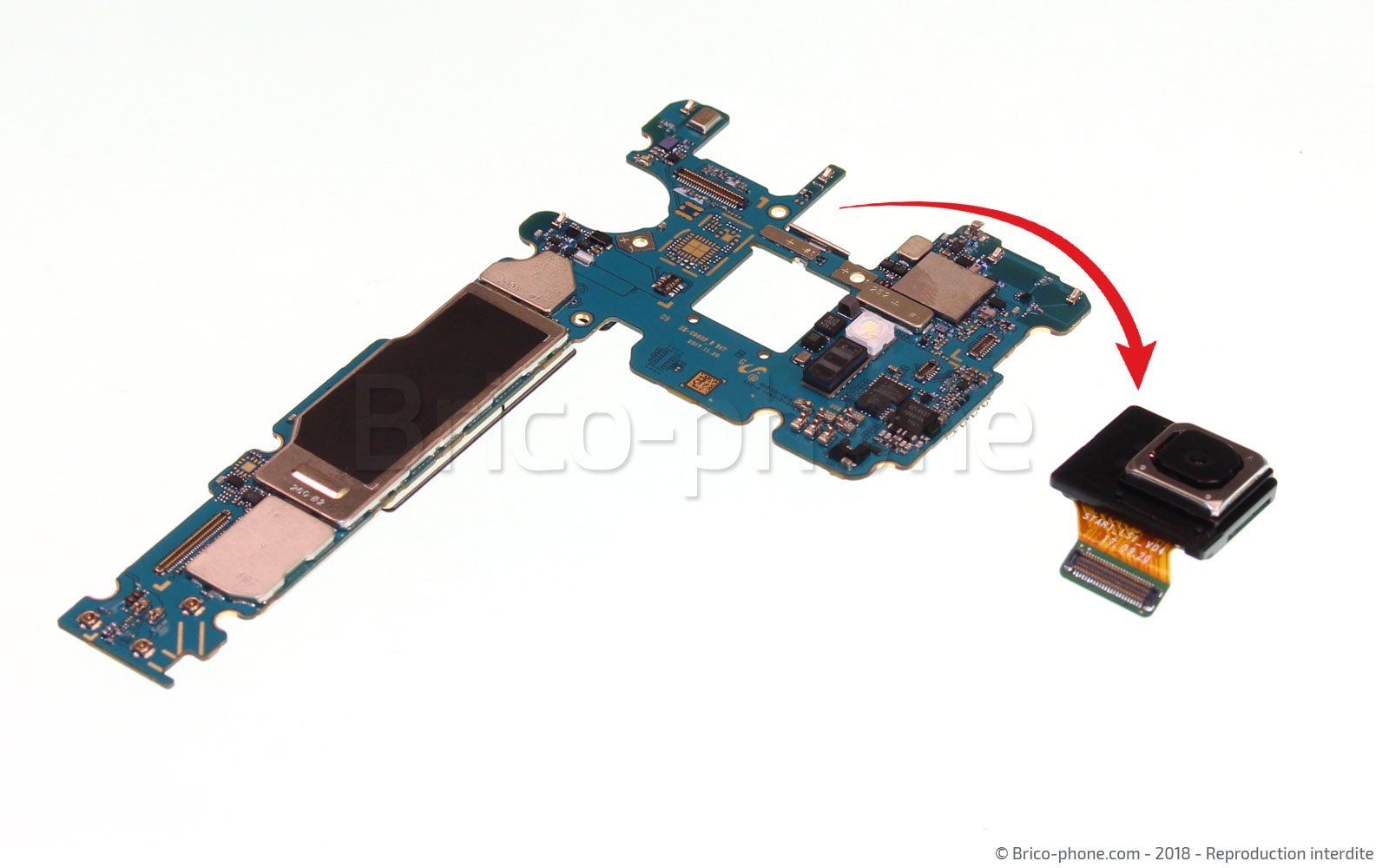

Etape 12 : Déconnecter la caméra arrière

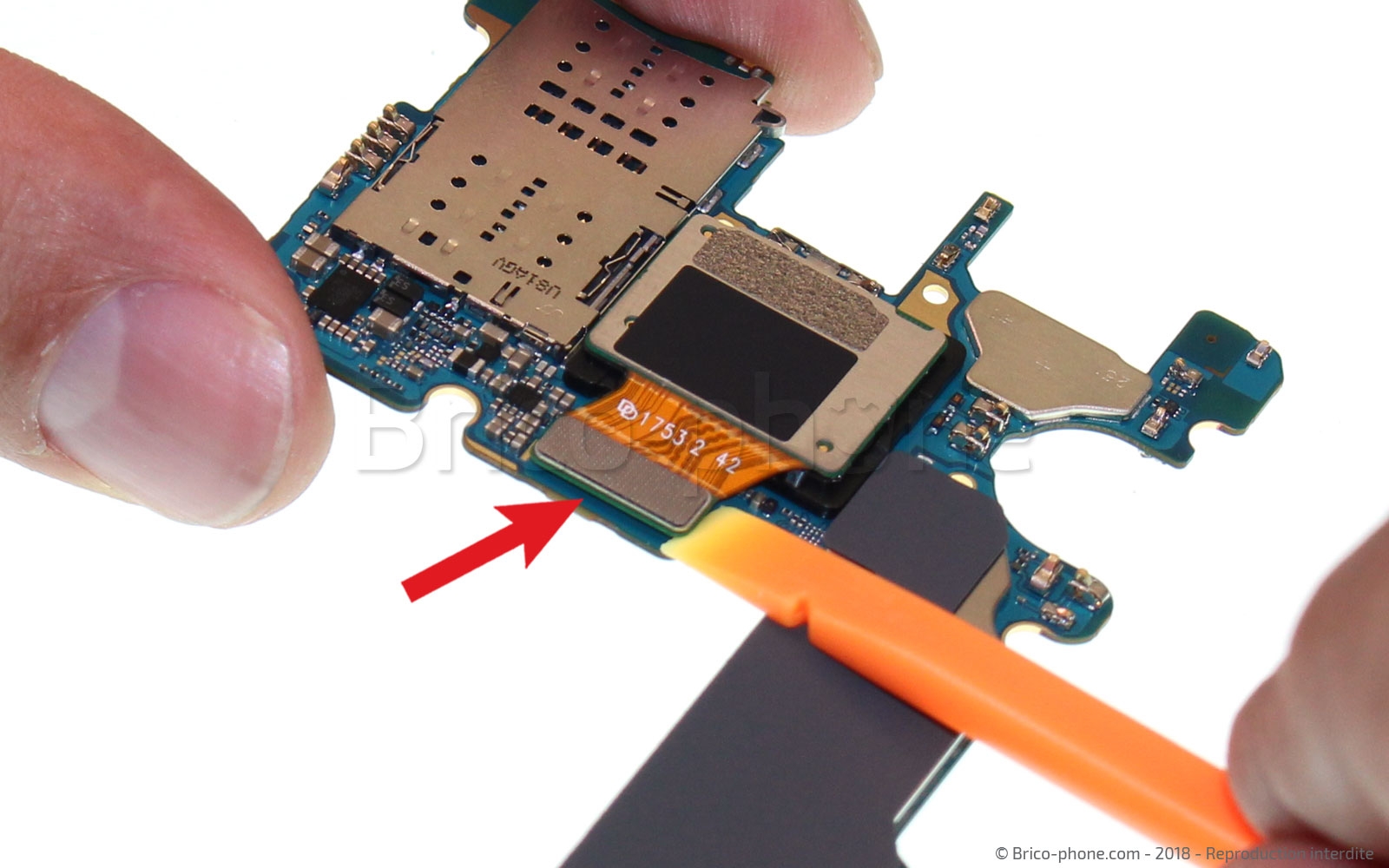

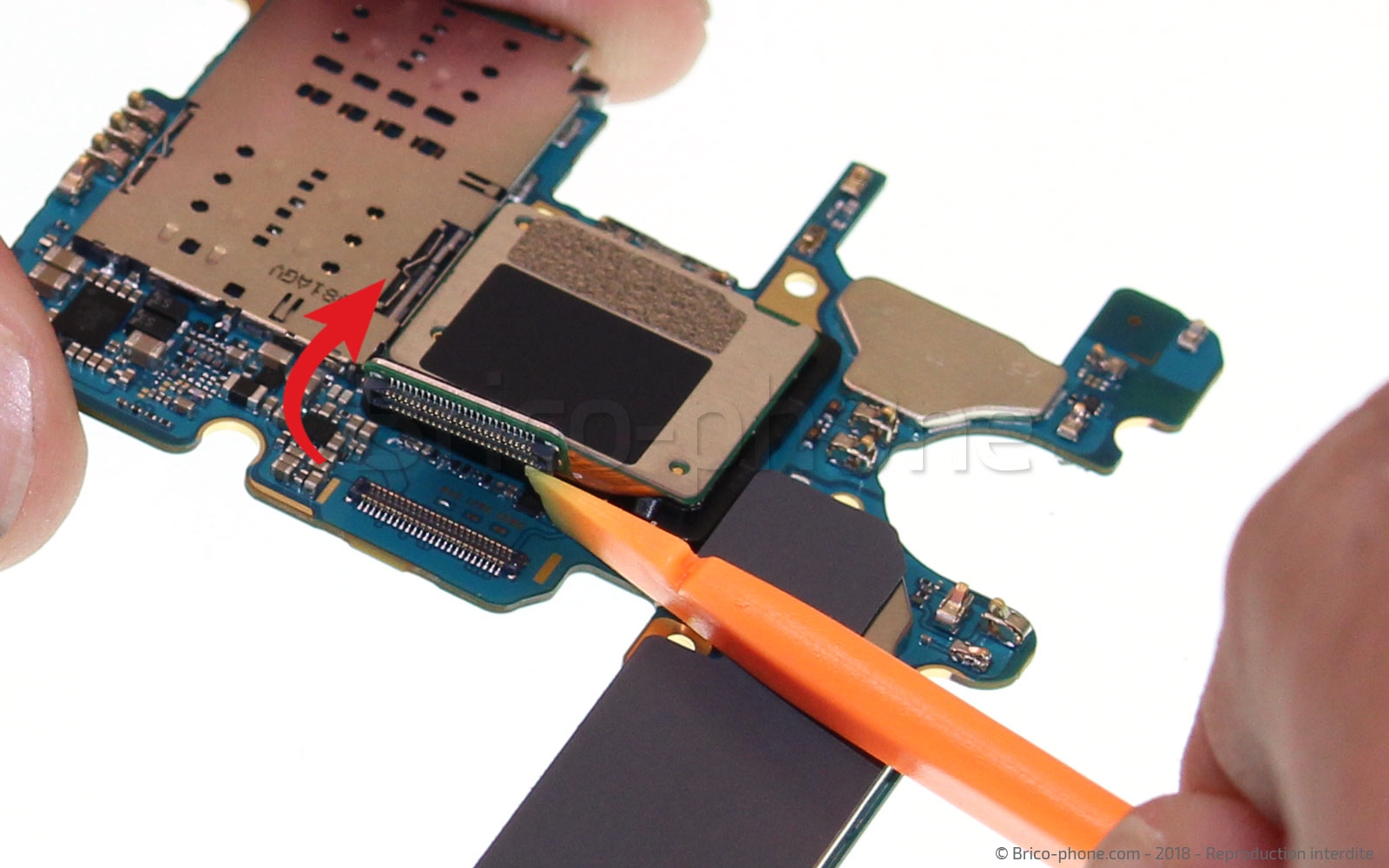

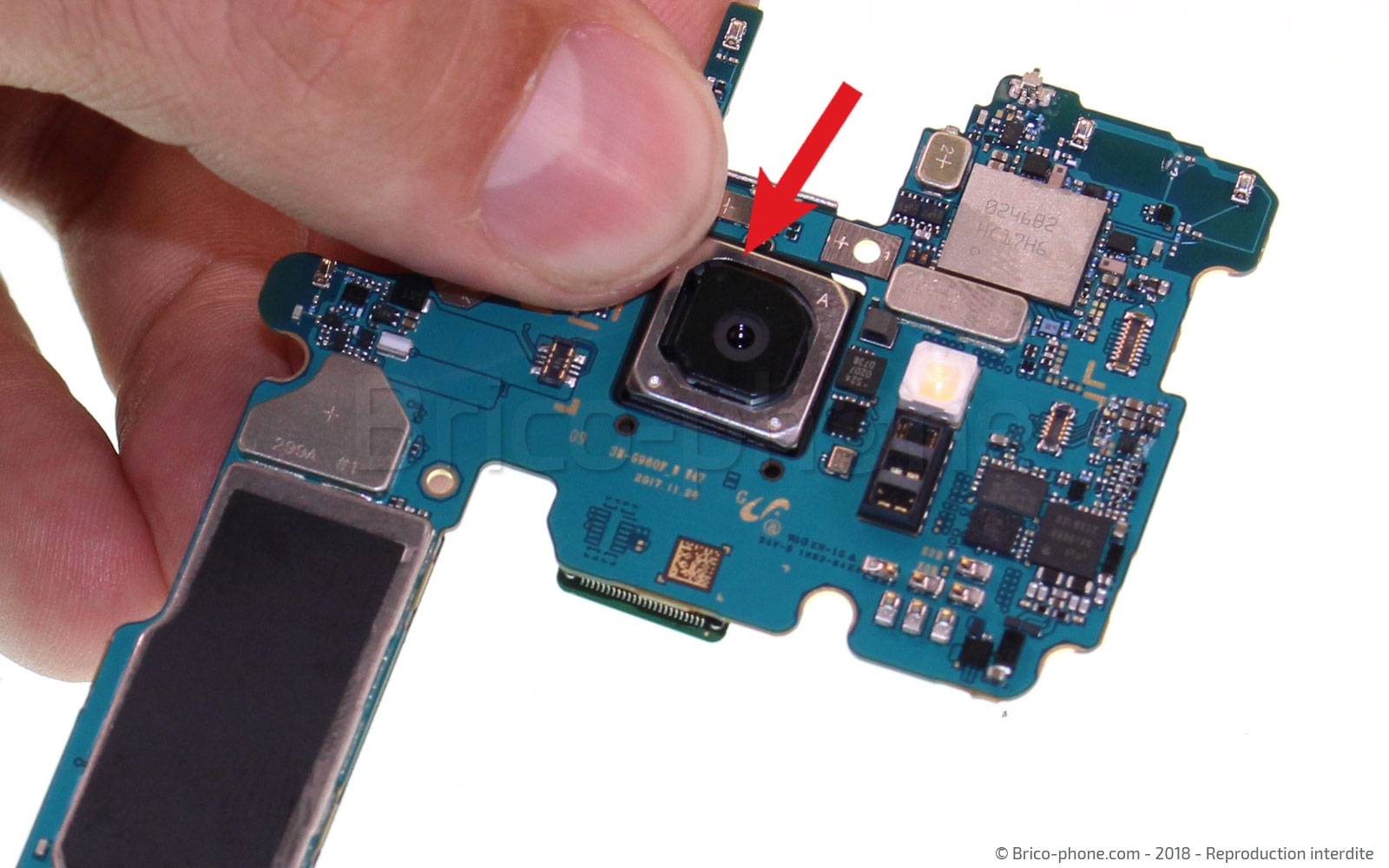

Retournez la carte-mère puis déconnectez le connecteur de la double caméra arrière.
Poussez dessus en appuyant délicatement du côté de la lentille, afin de la dégager.
Etape 12 :  Déconnecter la  caméra arrière
Etape 12 :  Déconnecter la  caméra arrière
Etape 12 :  Déconnecter la  caméra arrière
Etape 12 :  Déconnecter la  caméra arrière
Etape 12 :  Déconnecter la  caméra arrière
Outils du kit utilisés
Outils du kit utilisés

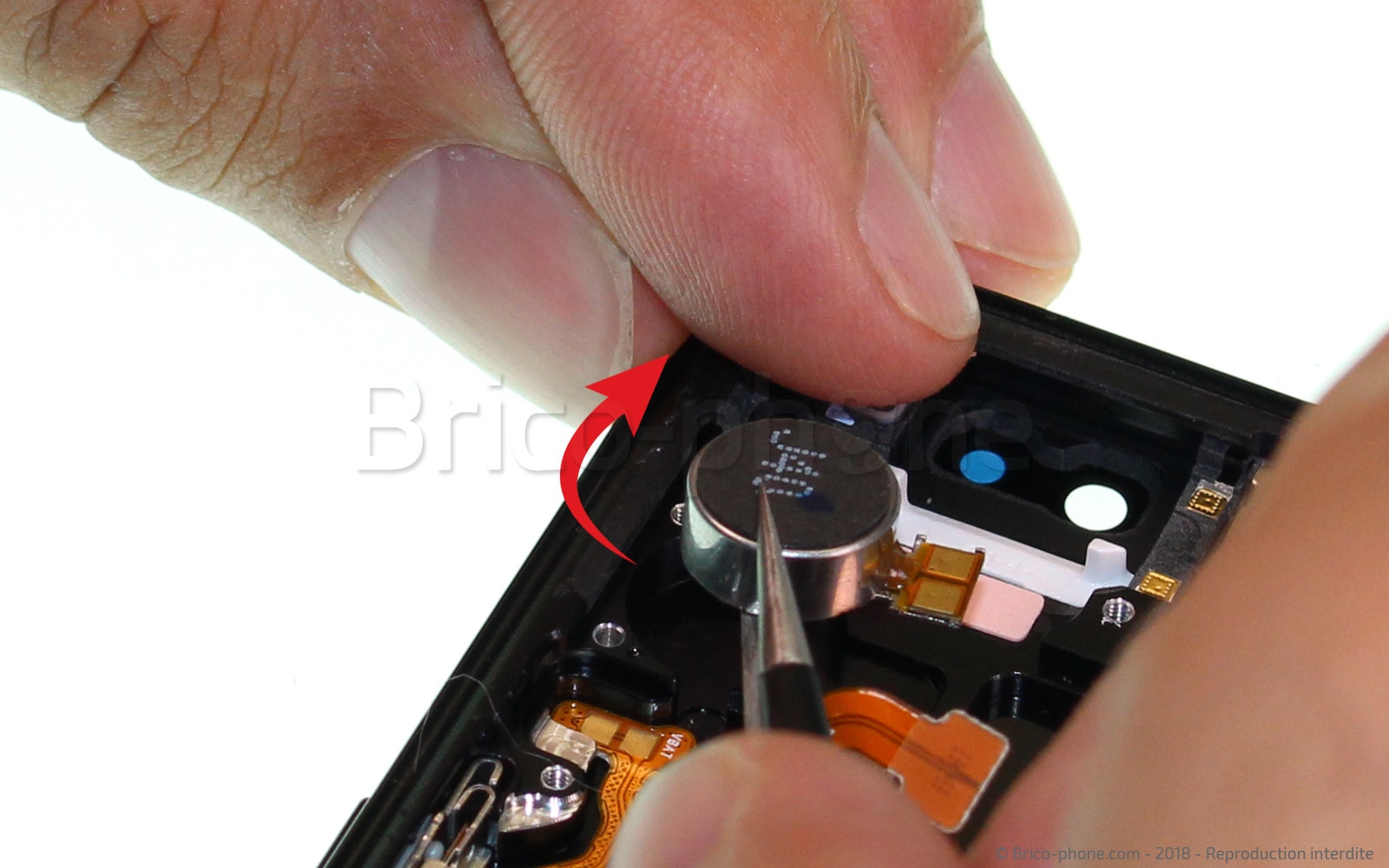

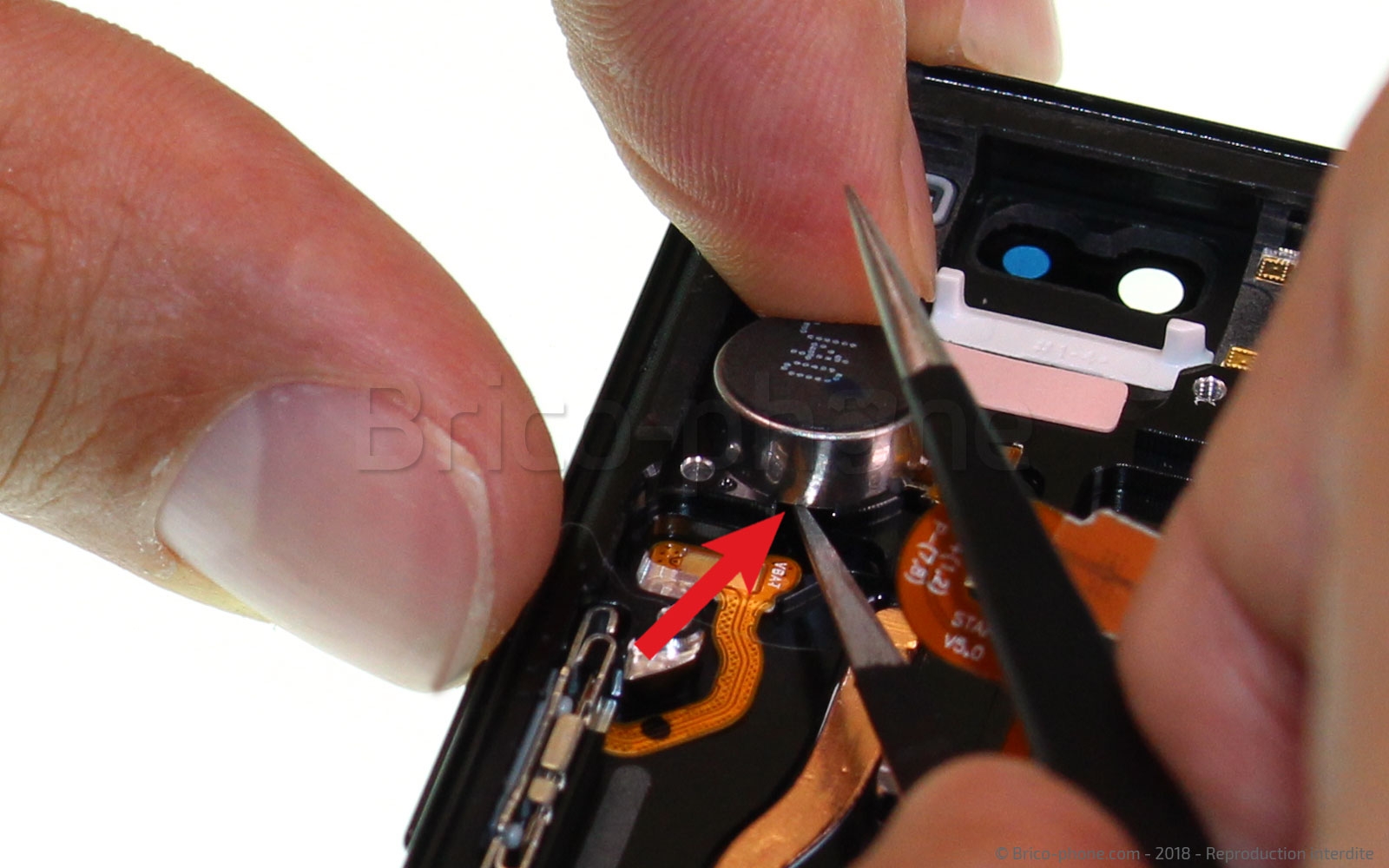

Etape 13 : Retirer le vibreur
faite levier sous le vibreur à l'aide de la pincette puis sortez le du châssis.
Faites attention de ne pas endommager sa nappe.
Etape 13 : Retirer le vibreur
Etape 13 : Retirer le vibreur
Etape 13 : Retirer le vibreur
Outils du kit utilisés
Outils du kit utilisés

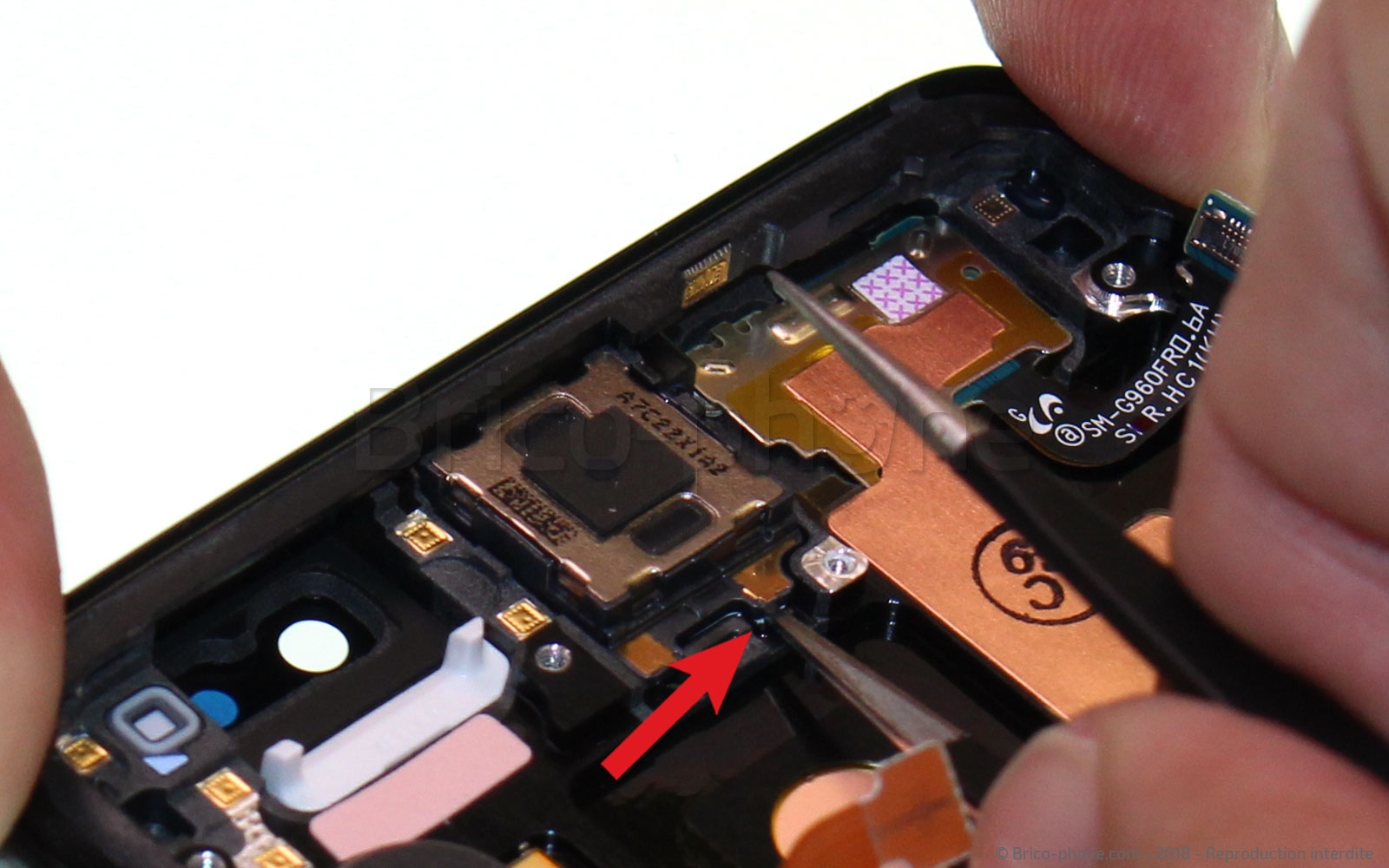

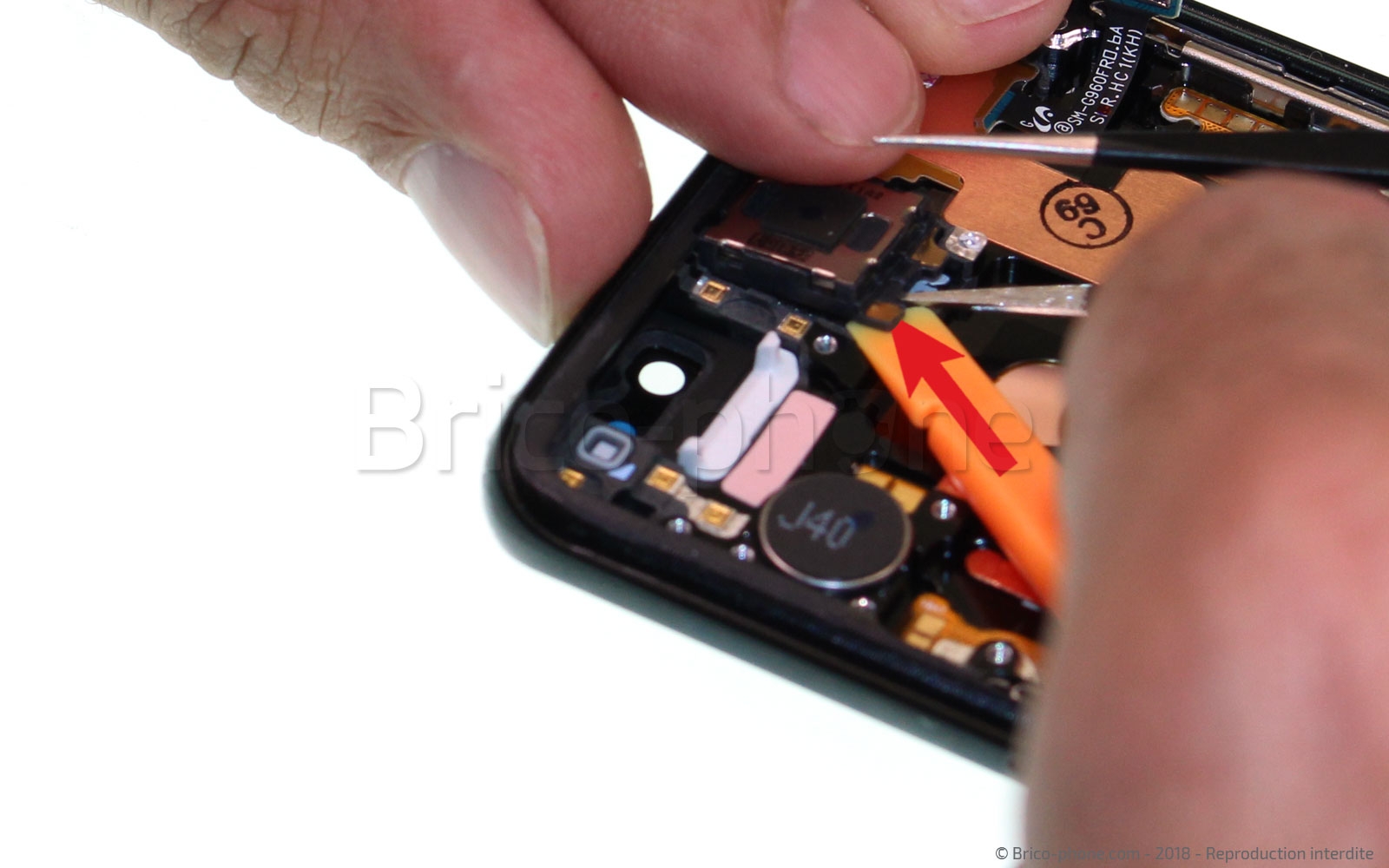

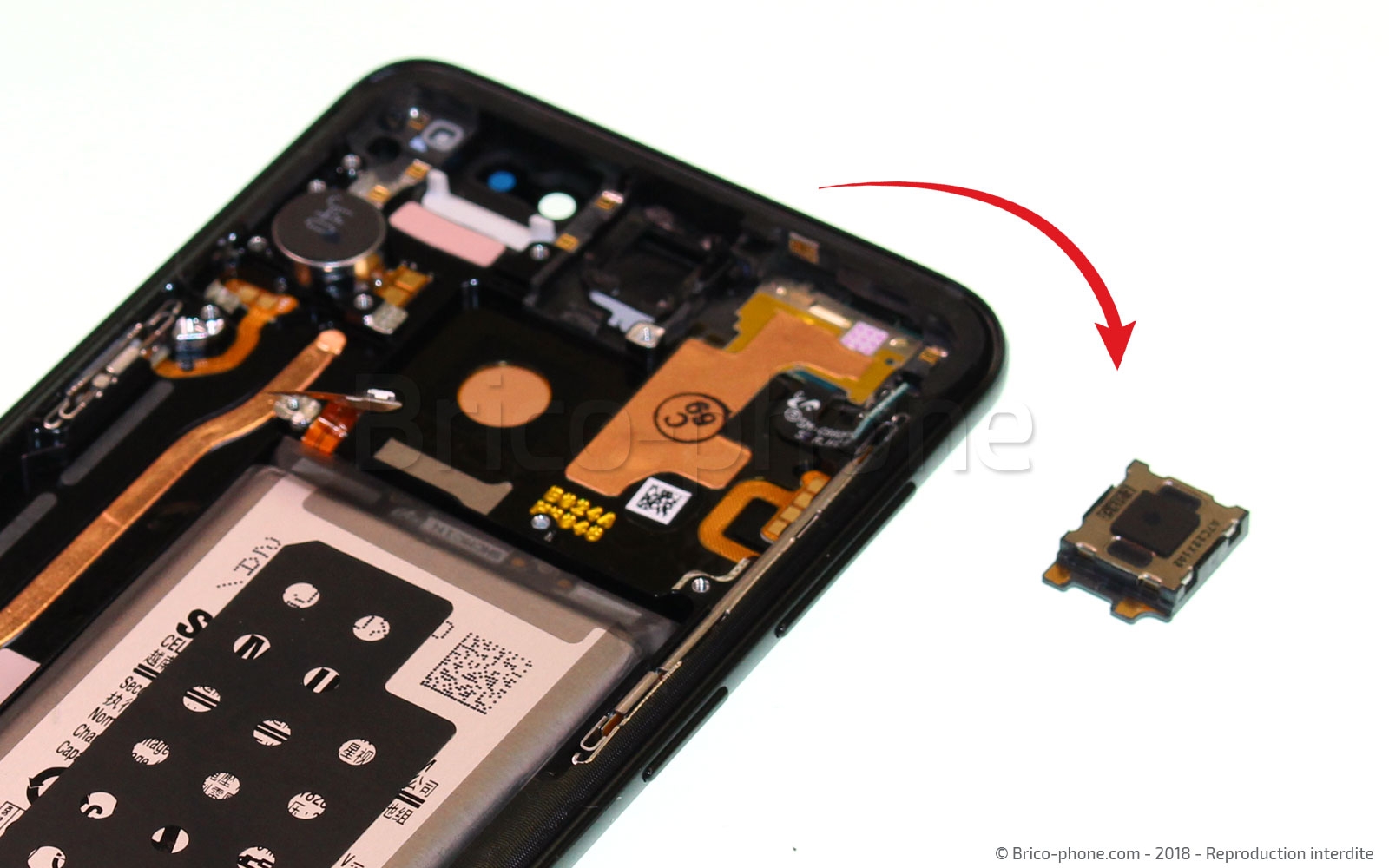

Etape 14 : Sortir le Haut-parleur interne

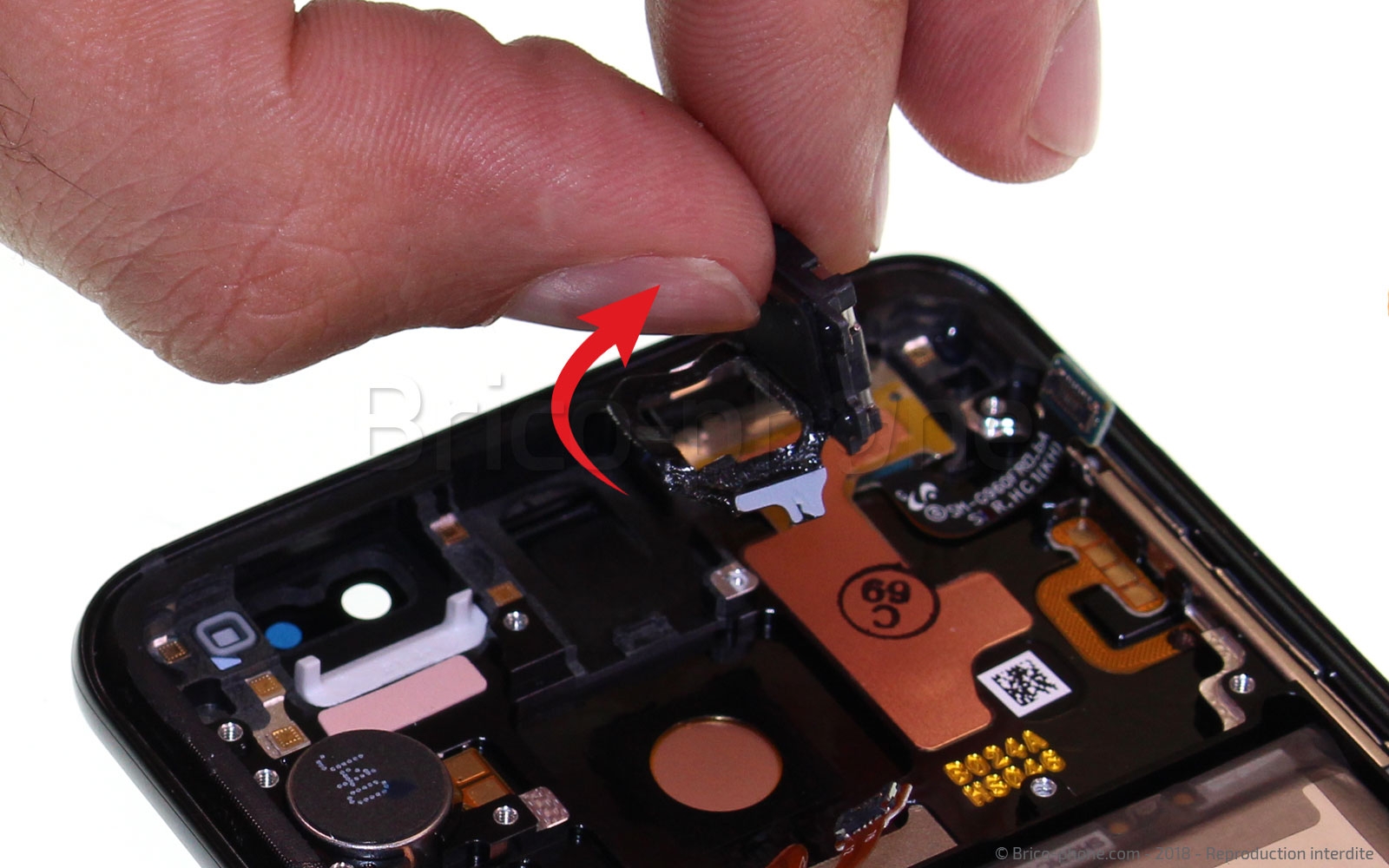

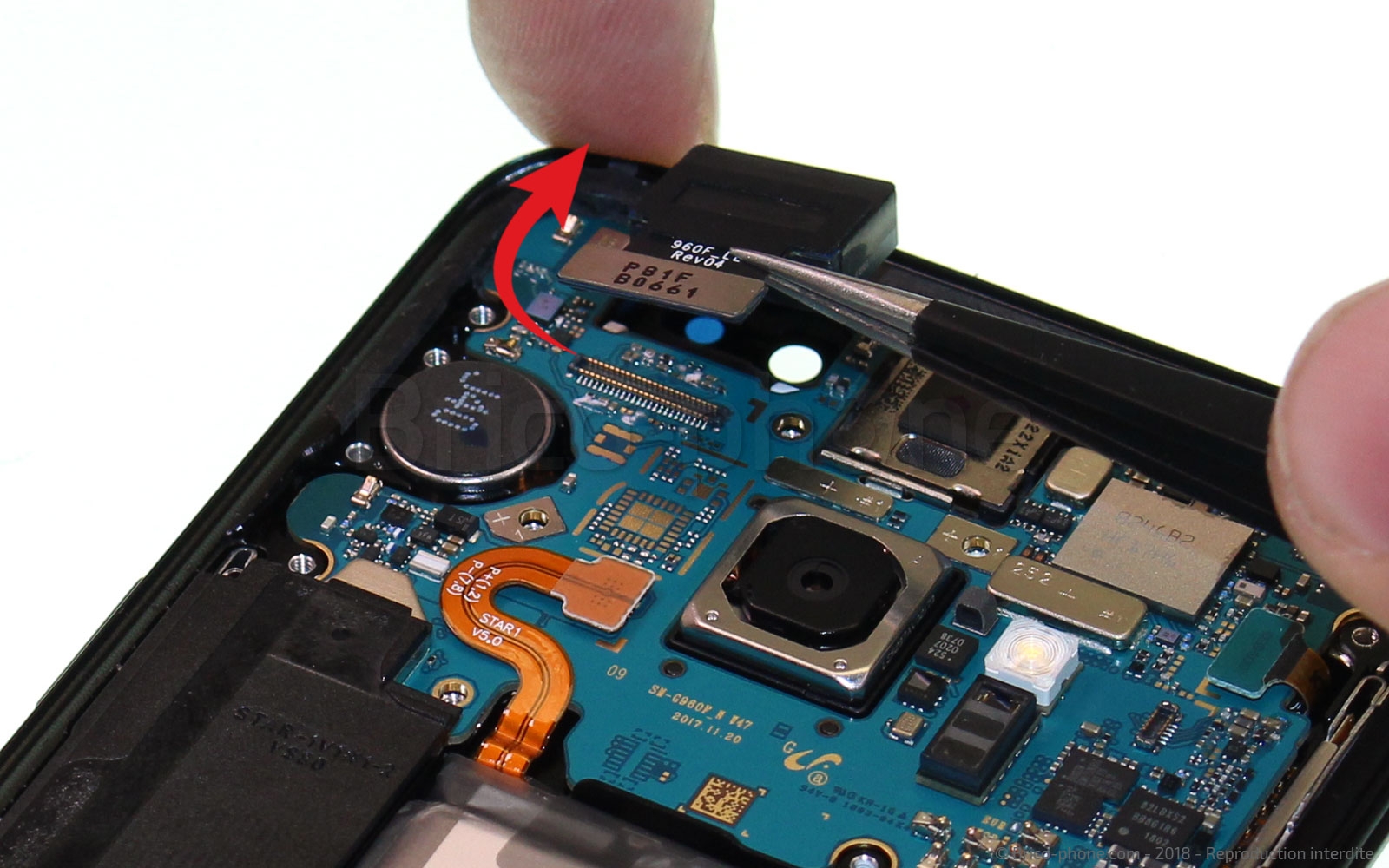

À l'aide de la pincette et du levier, sortez le haut-parleur interne de son emplacement en venant faire levier sous ce dernier.
Etape 14 :  Sortir le Haut-parleur interne
Etape 14 :  Sortir le Haut-parleur interne
Etape 14 :  Sortir le Haut-parleur interne
Etape 14 :  Sortir le Haut-parleur interne
Etape 14 :  Sortir le Haut-parleur interne
Outils du kit utilisés
Outils du kit utilisés

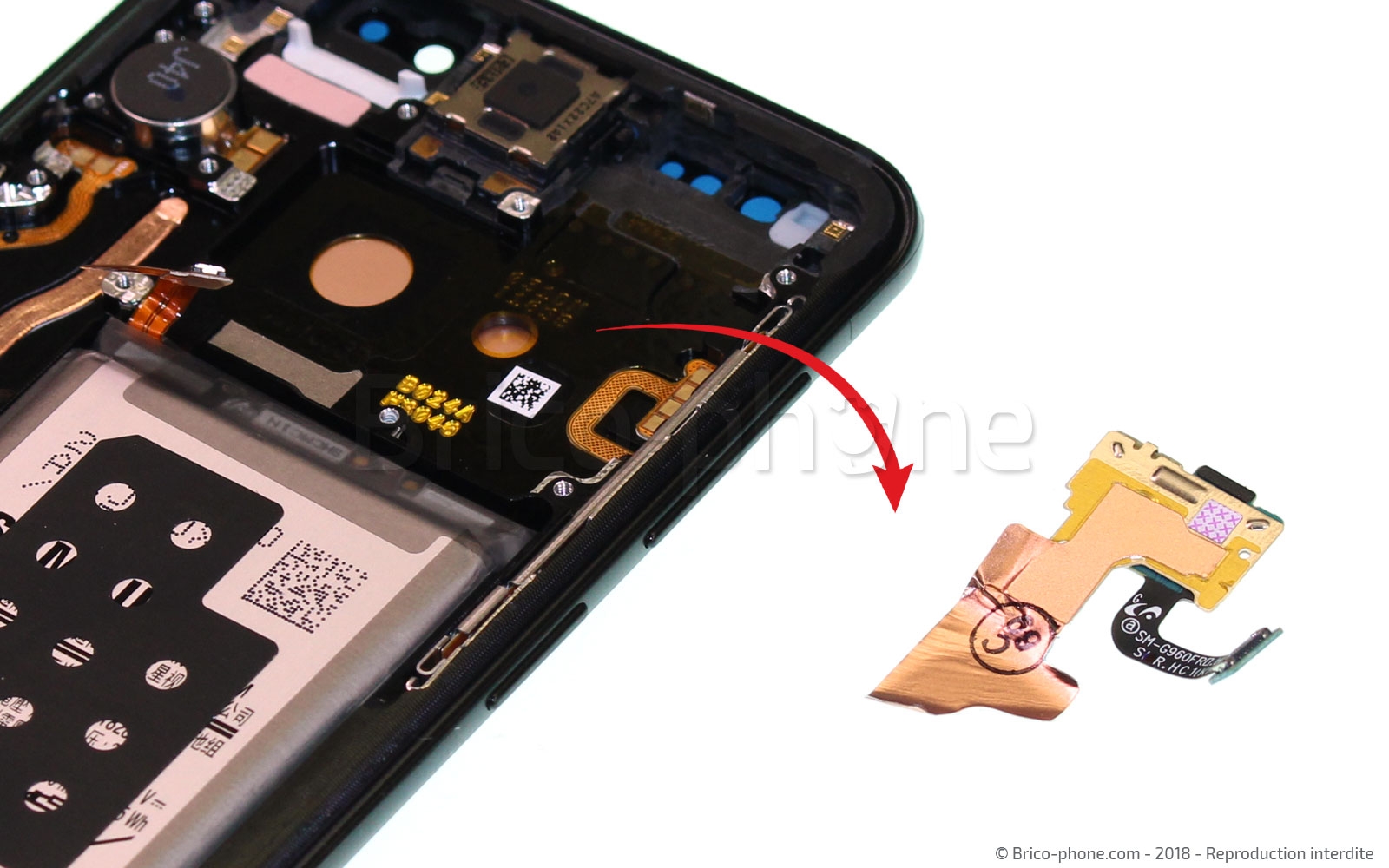

Etape 15 : Retirer le capteur de luminosité

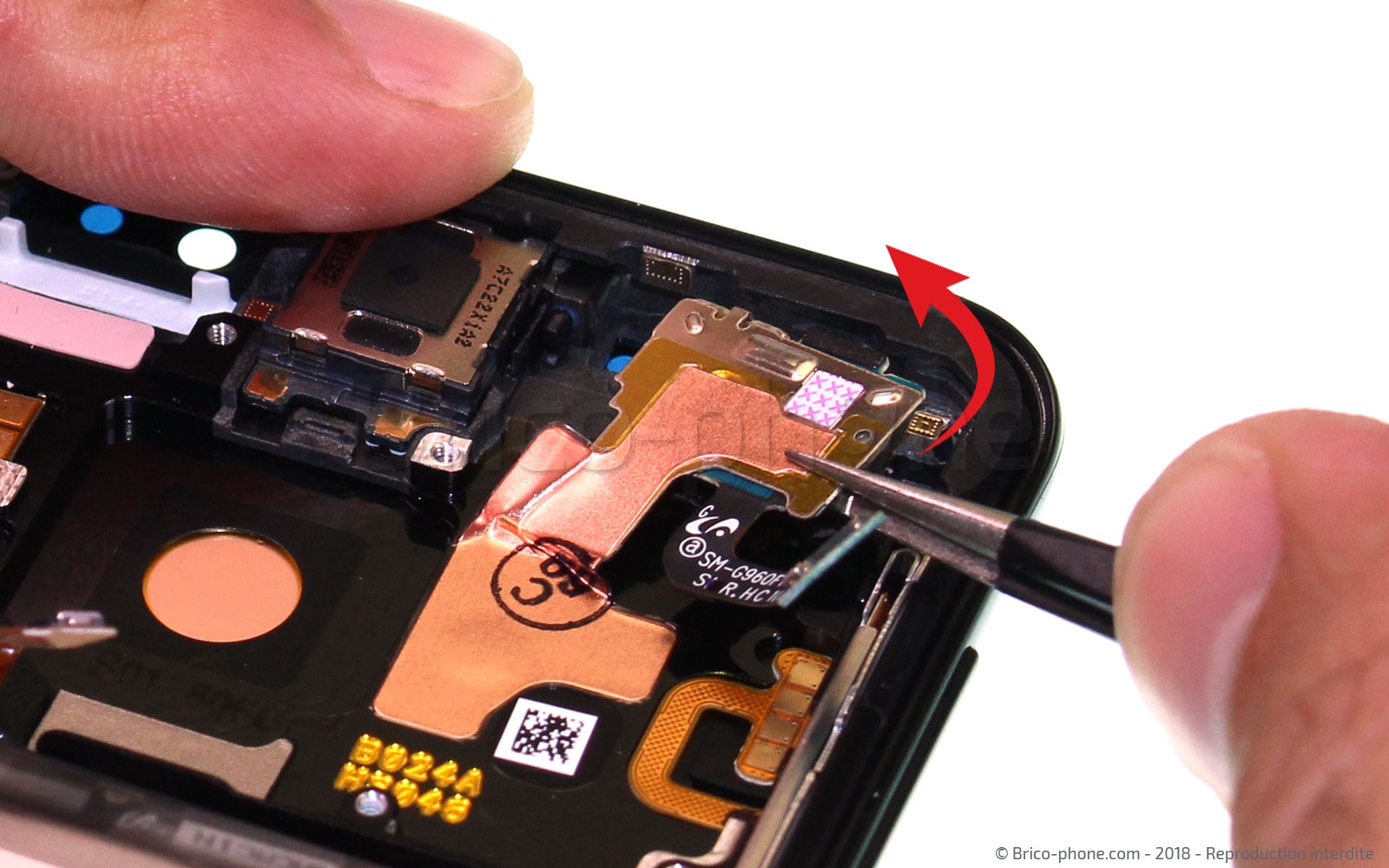

Décollez délicatement le capteur proximité et luminosité et son support métallique à l'aide de la spatule en nylon.
Procédez à son retrait à l'aide de la pincette.
Etape 15 : Retirer le capteur de luminosité
Etape 15 : Retirer le capteur de luminosité
Etape 15 : Retirer le capteur de luminosité
Etape 15 : Retirer le capteur de luminosité
Etape 15 : Retirer le capteur de luminosité
Outils du kit utilisés
Outils du kit utilisés

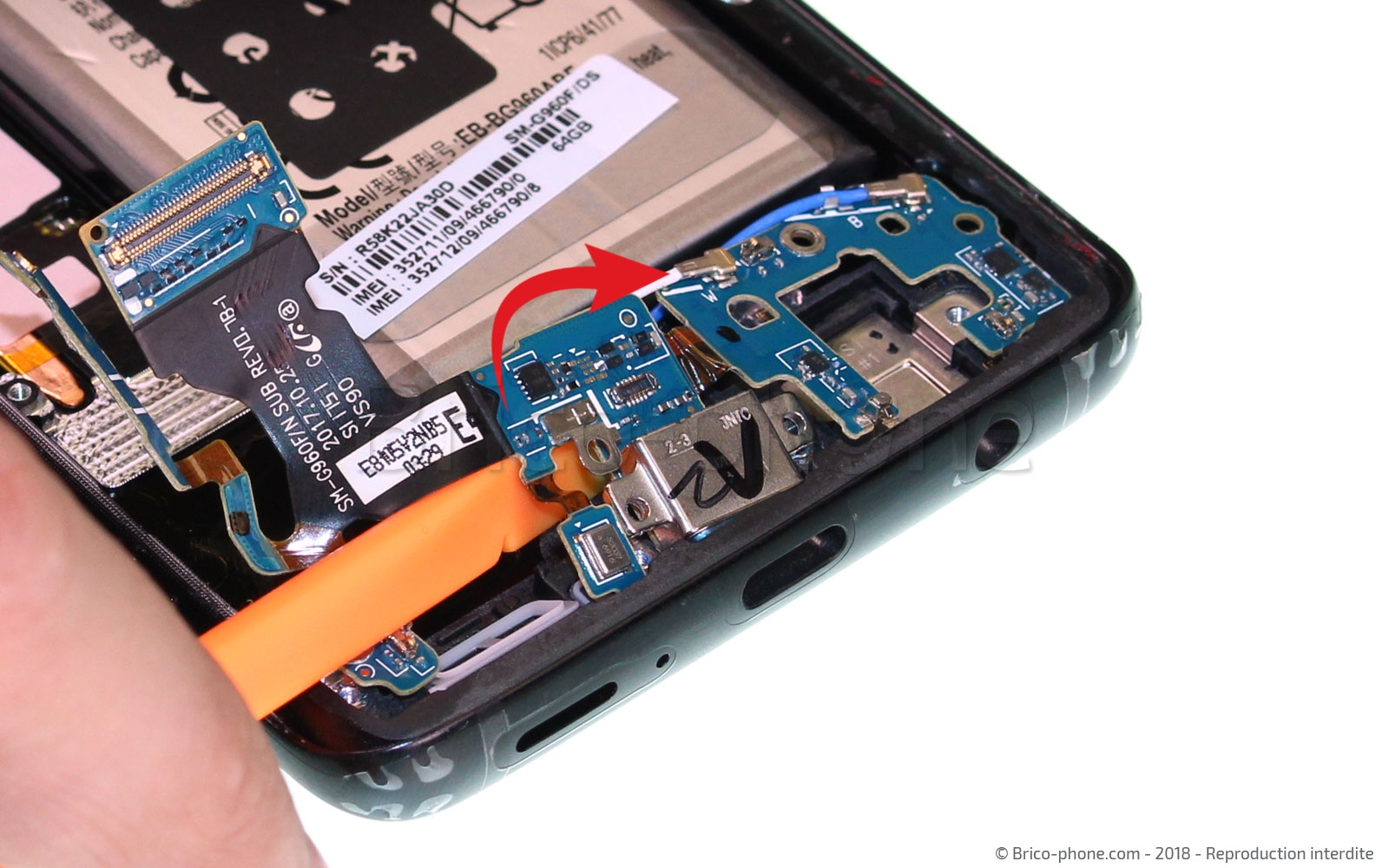

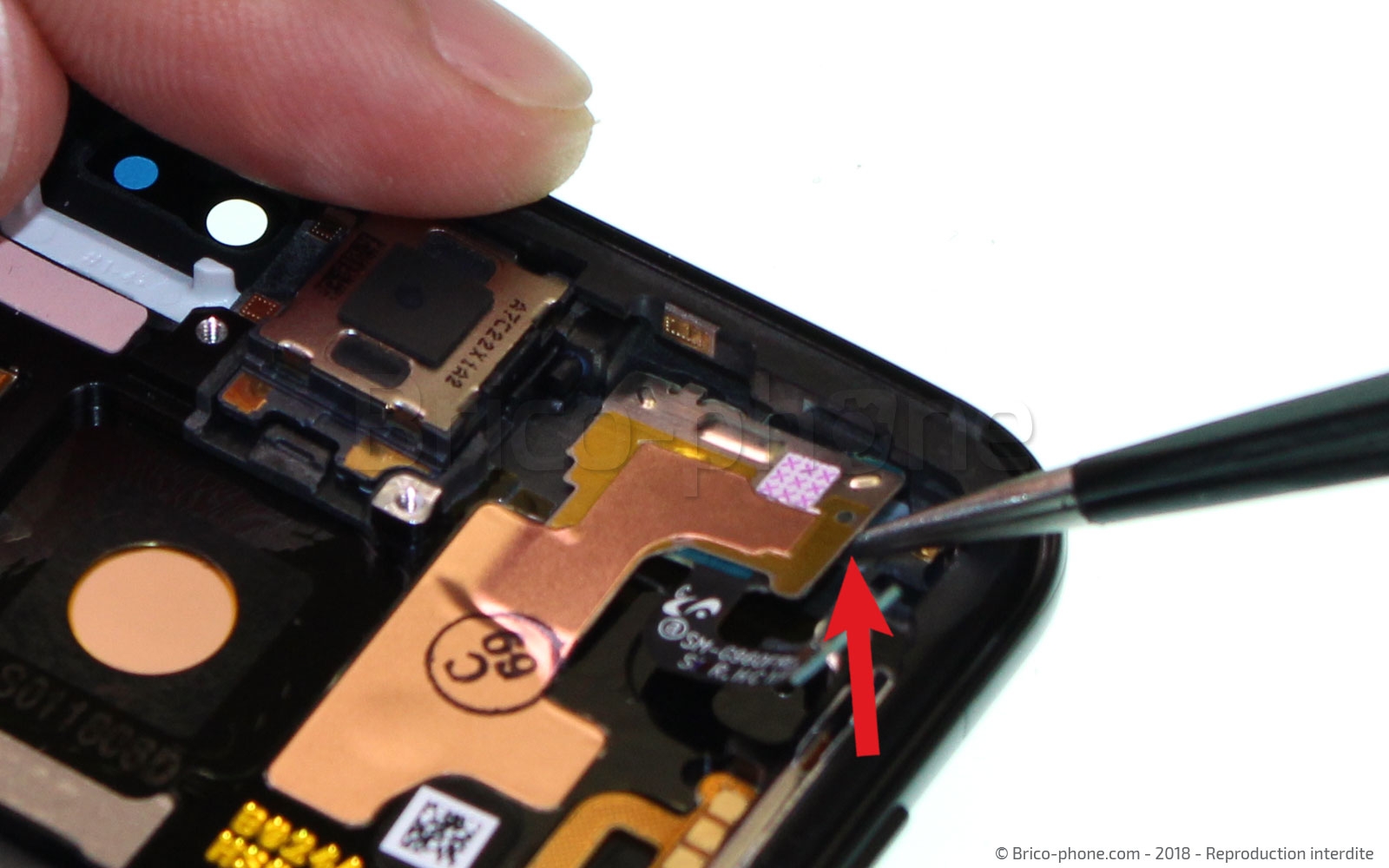

Etape 16 : Sortir la nappe du connecteur de charge

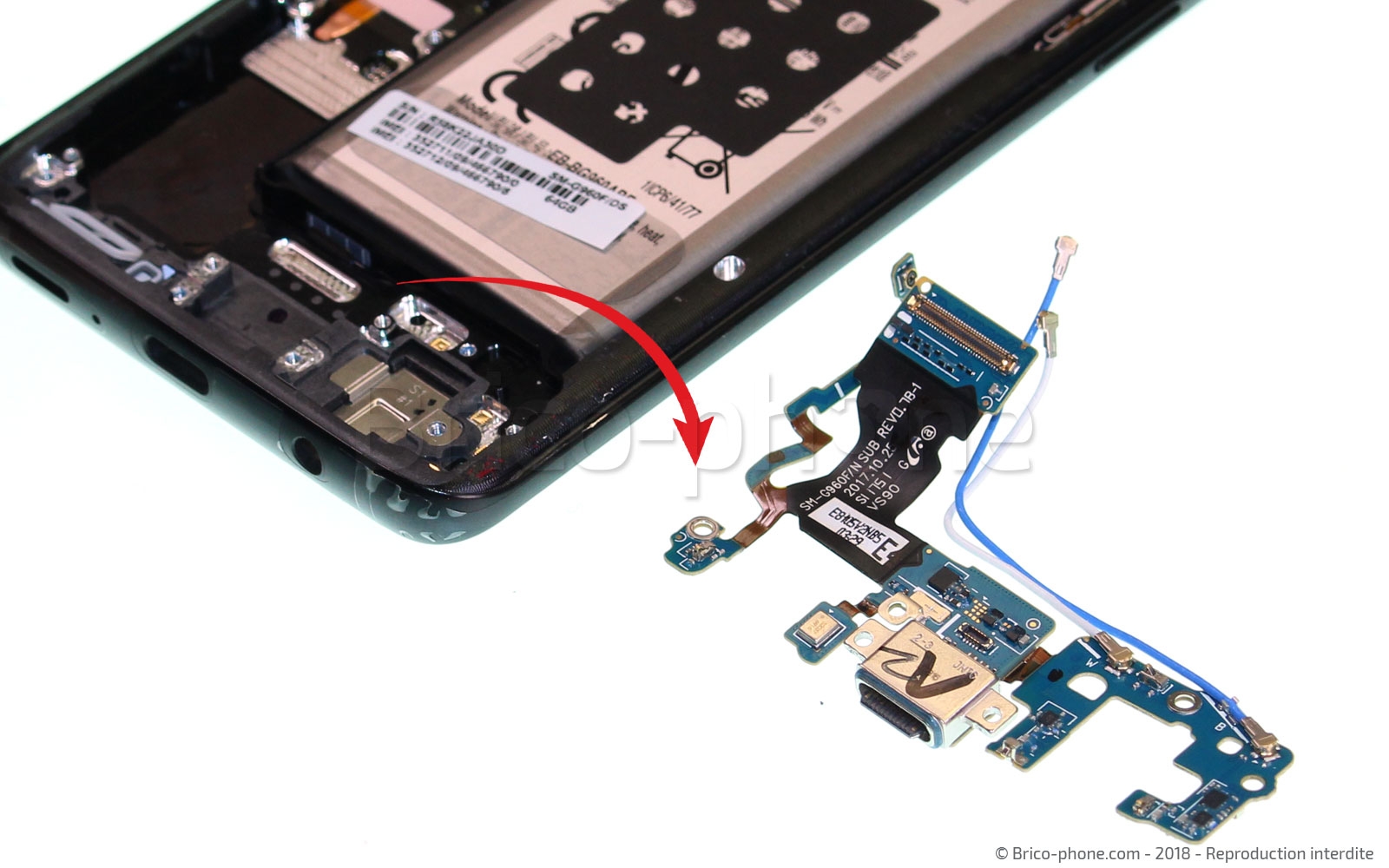

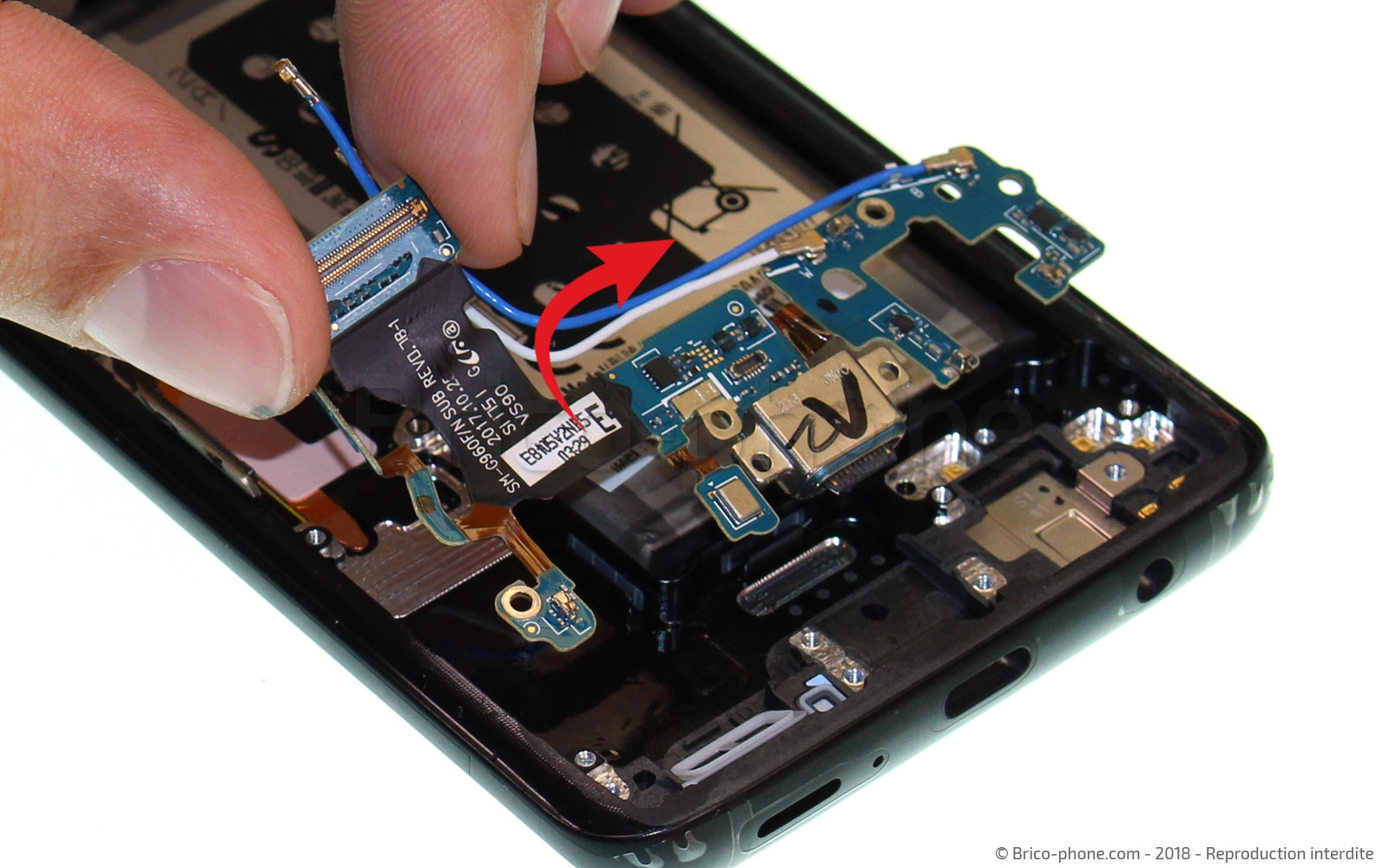

Soulevez et décollez ensuite le connecteur de charge grâce à la spatule en nylon. Procédez au retrait de ce dernier avec la pince.



Etape 16 :  Sortir la nappe du connecteur de charge
Etape 16 :  Sortir la nappe du connecteur de charge
Etape 16 :  Sortir la nappe du connecteur de charge
Etape 16 :  Sortir la nappe du connecteur de charge
Etape 16 :  Sortir la nappe du connecteur de charge
Outils du kit utilisés
Outils du kit utilisés

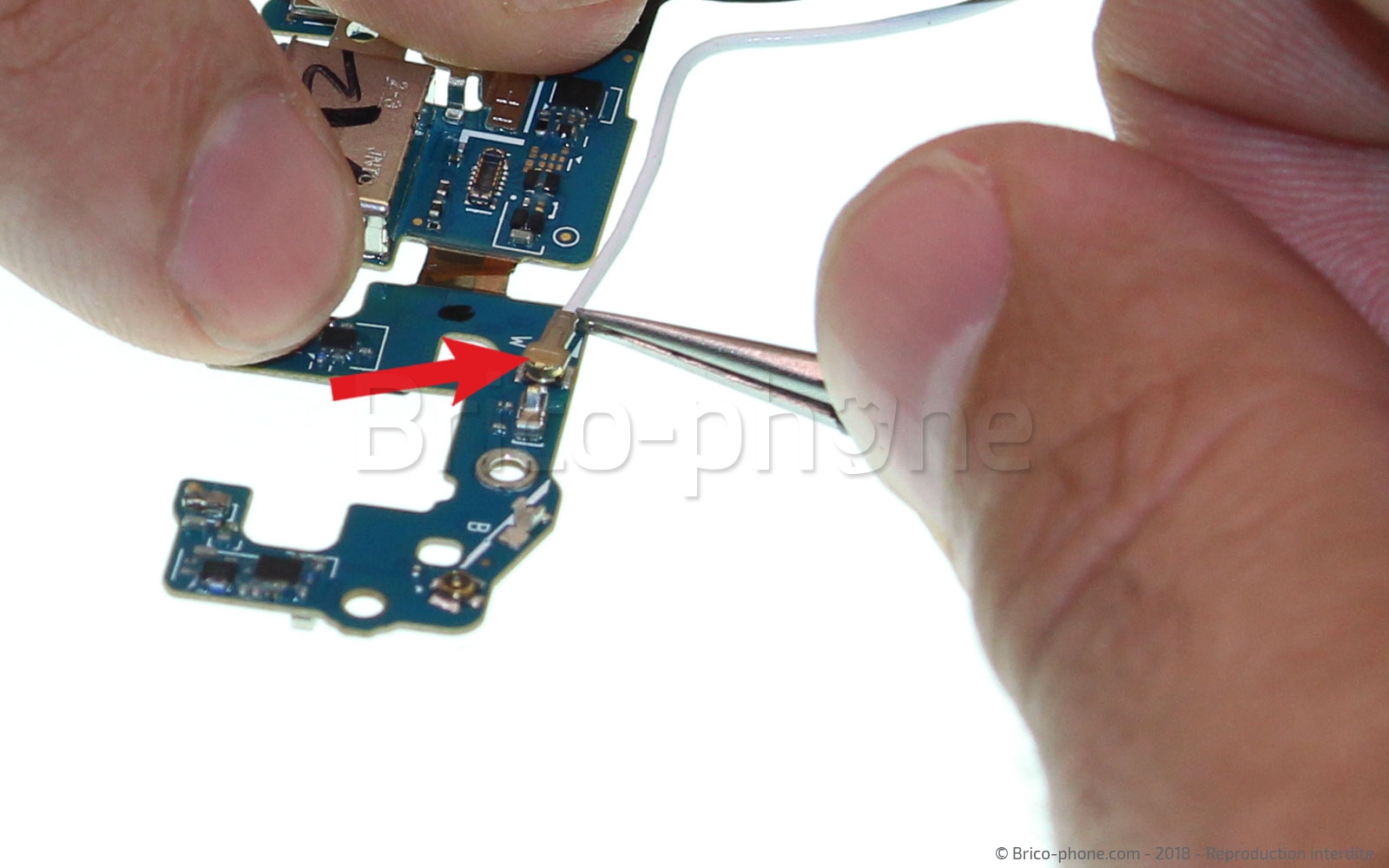

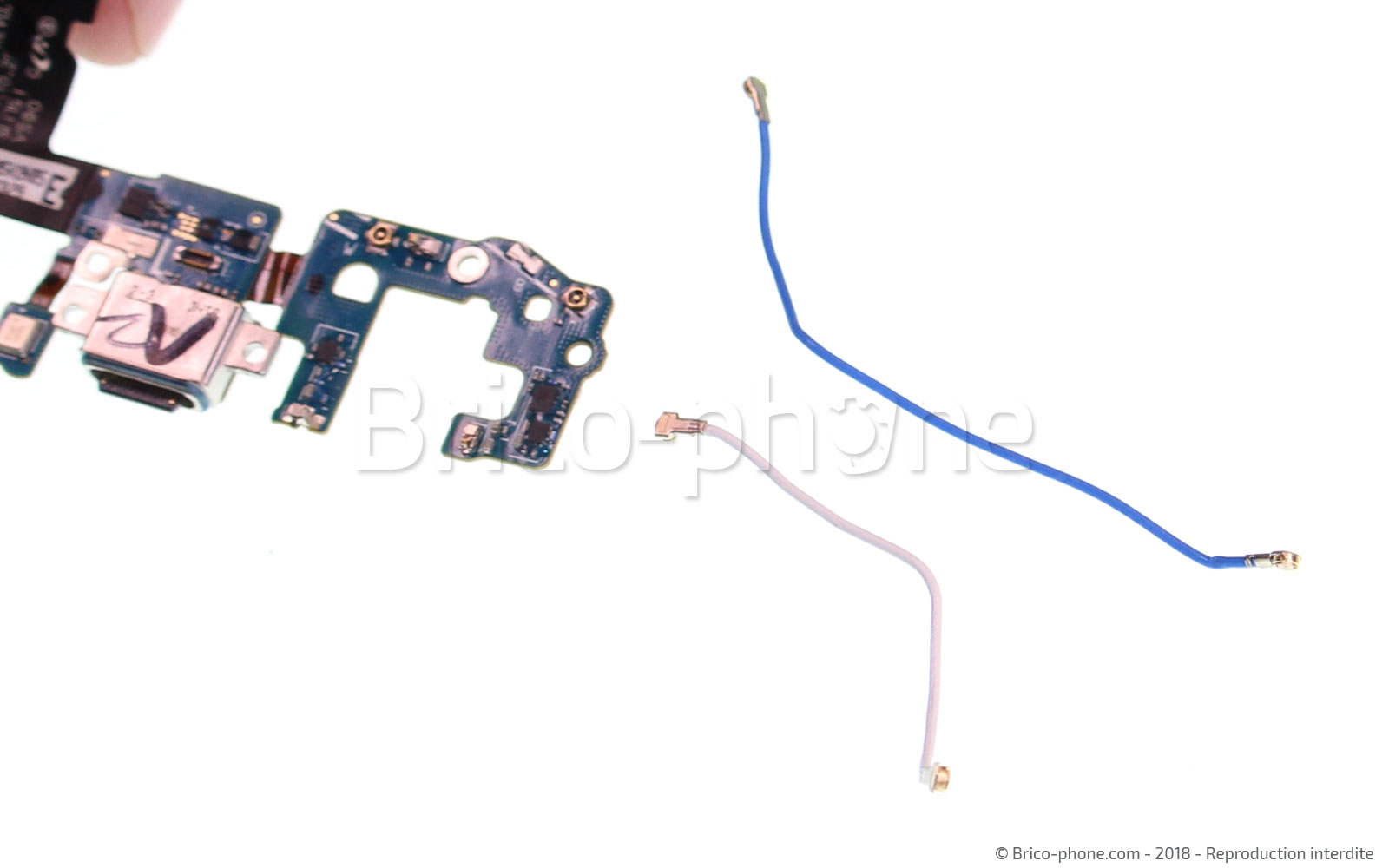

Etape 17 : Retirer les câbles coaxiaux

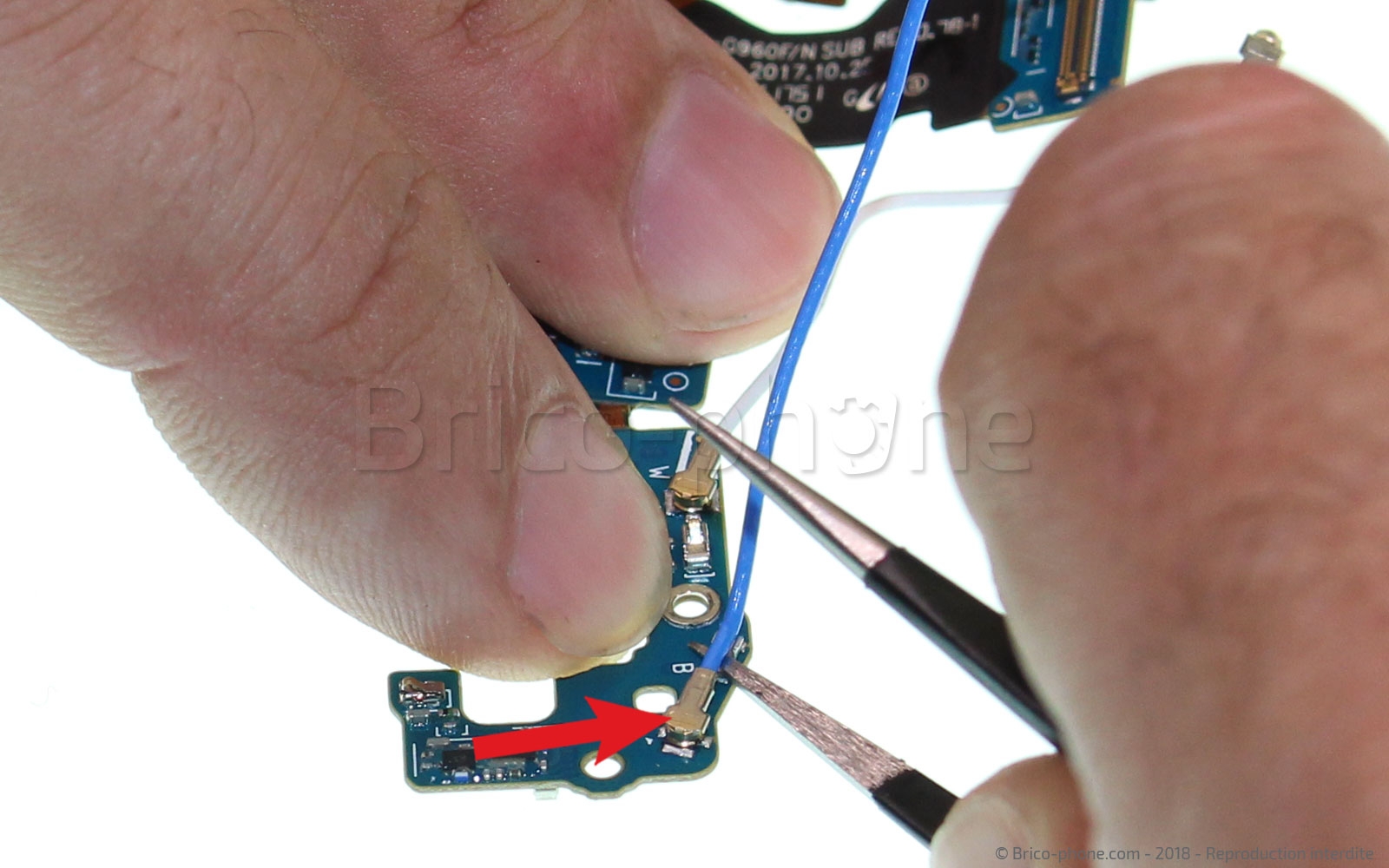

À l'aide de la pincette retirez les 2 câbles antennes de la carte-mère.
Etape 17 : Retirer les câbles coaxiaux
Etape 17 : Retirer les câbles coaxiaux
Etape 17 : Retirer les câbles coaxiaux
Etape 17 : Retirer les câbles coaxiaux
Outils du kit utilisés
Outils du kit utilisés

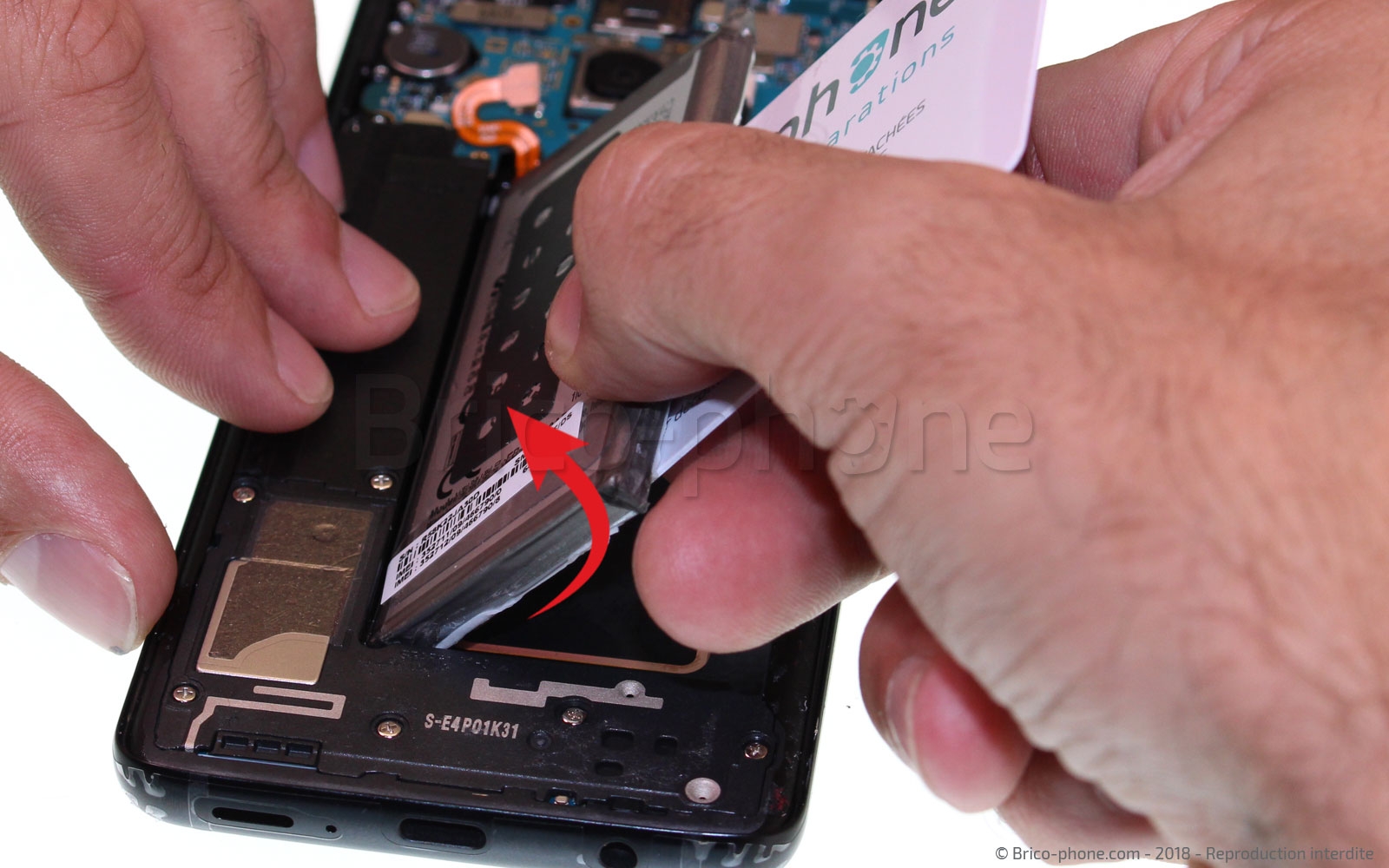

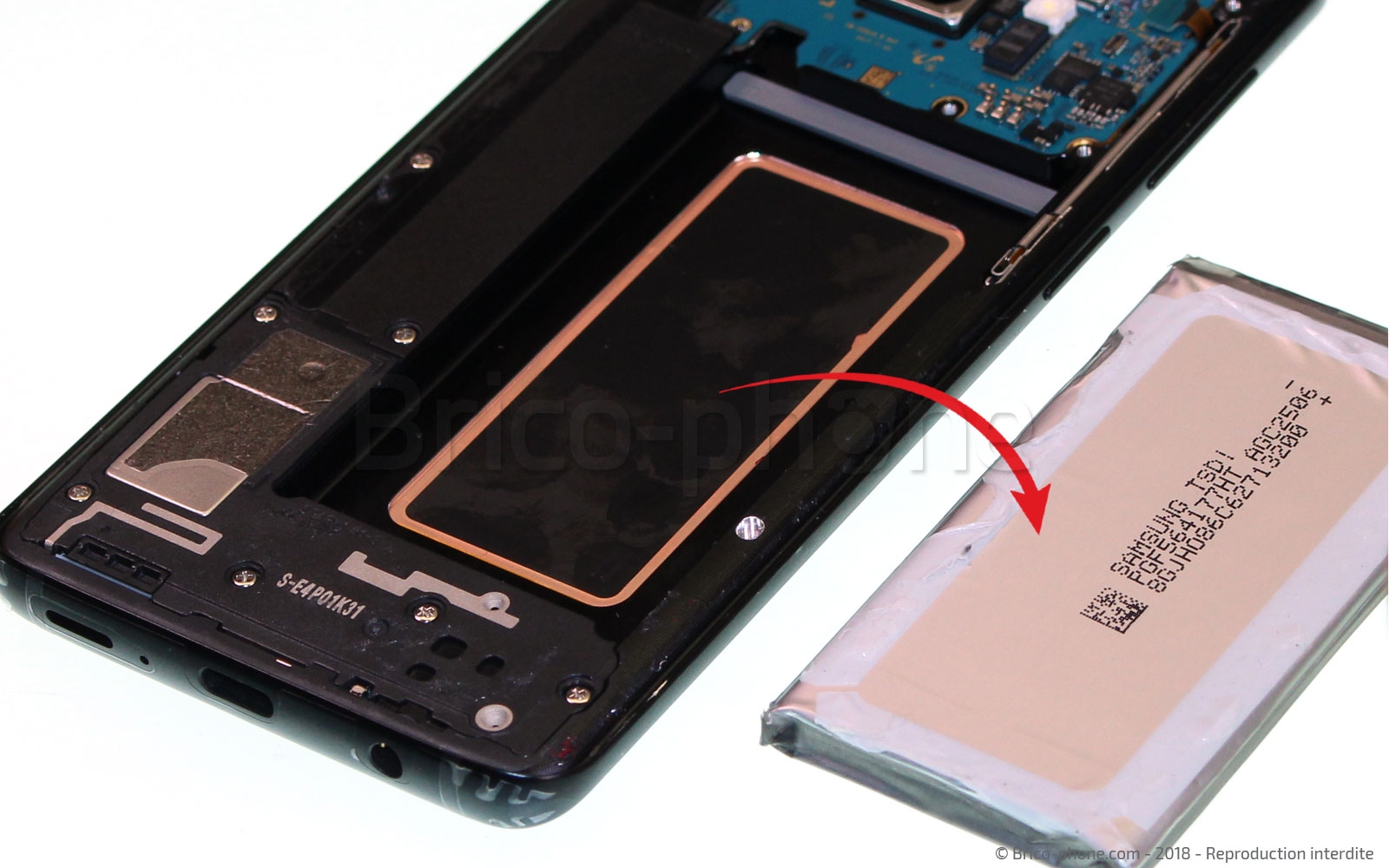

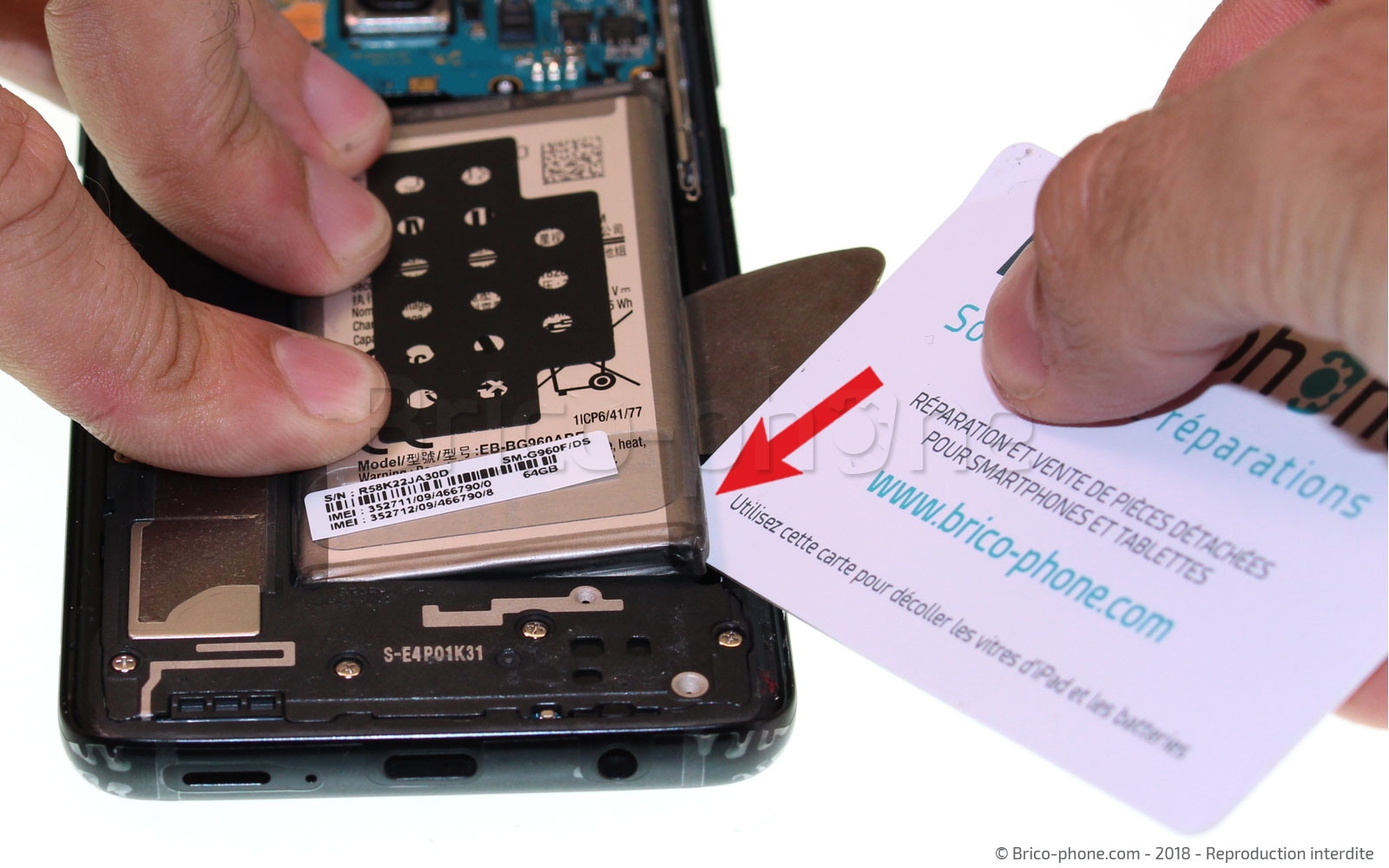

Etape 18 : Sortir la batterie

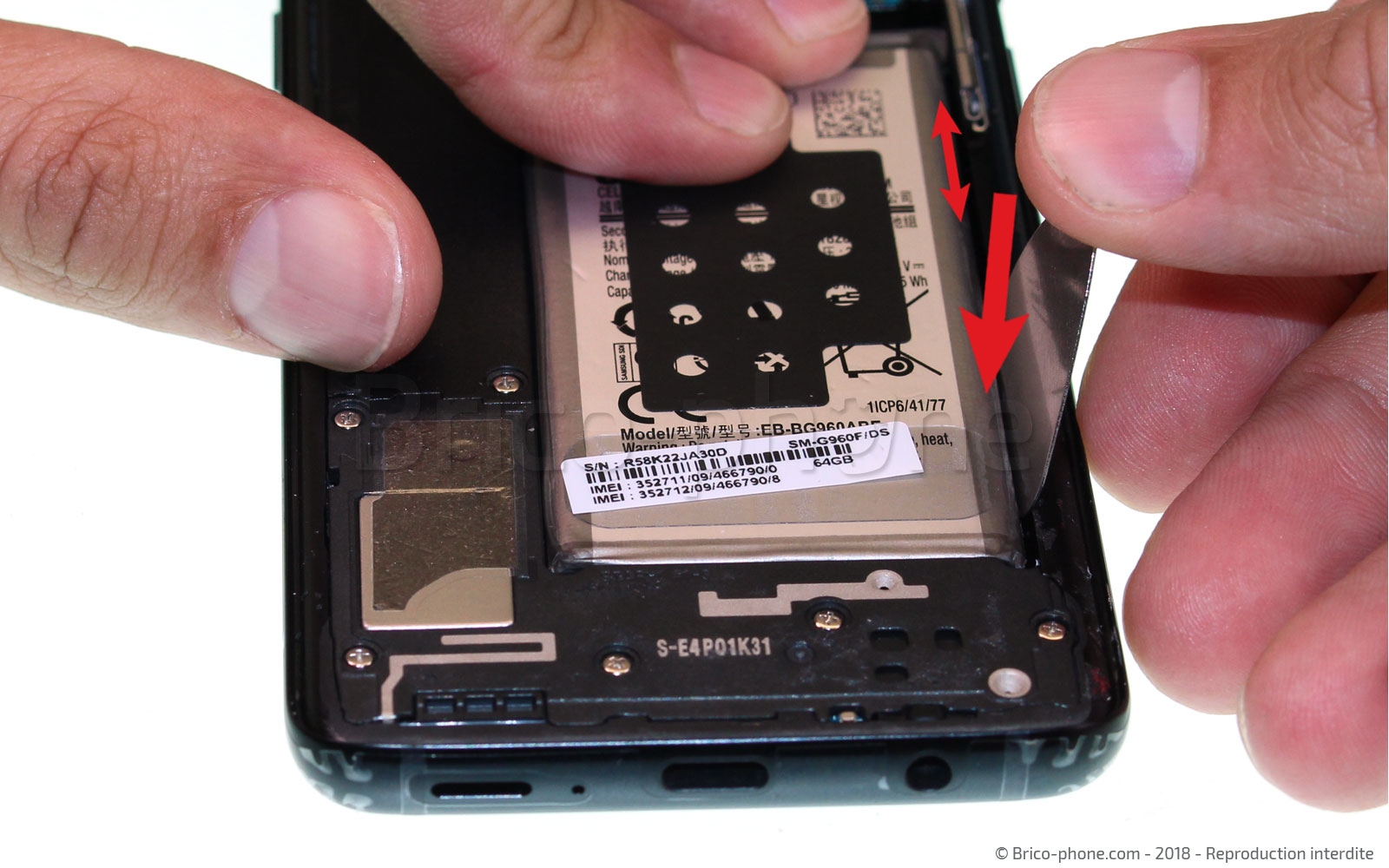

Faites délicatement levier avec le côté arrondi du médiator métal afin de faciliter l'insertion de la carte PVC qui servira à faire levier et à décoller la batterie.
Etape 18  :  Sortir la batterie
Etape 18  :  Sortir la batterie
Etape 18  :  Sortir la batterie
Etape 18  :  Sortir la batterie
Etape 18  :  Sortir la batterie
Outils du kit utilisés
Outils du kit utilisés

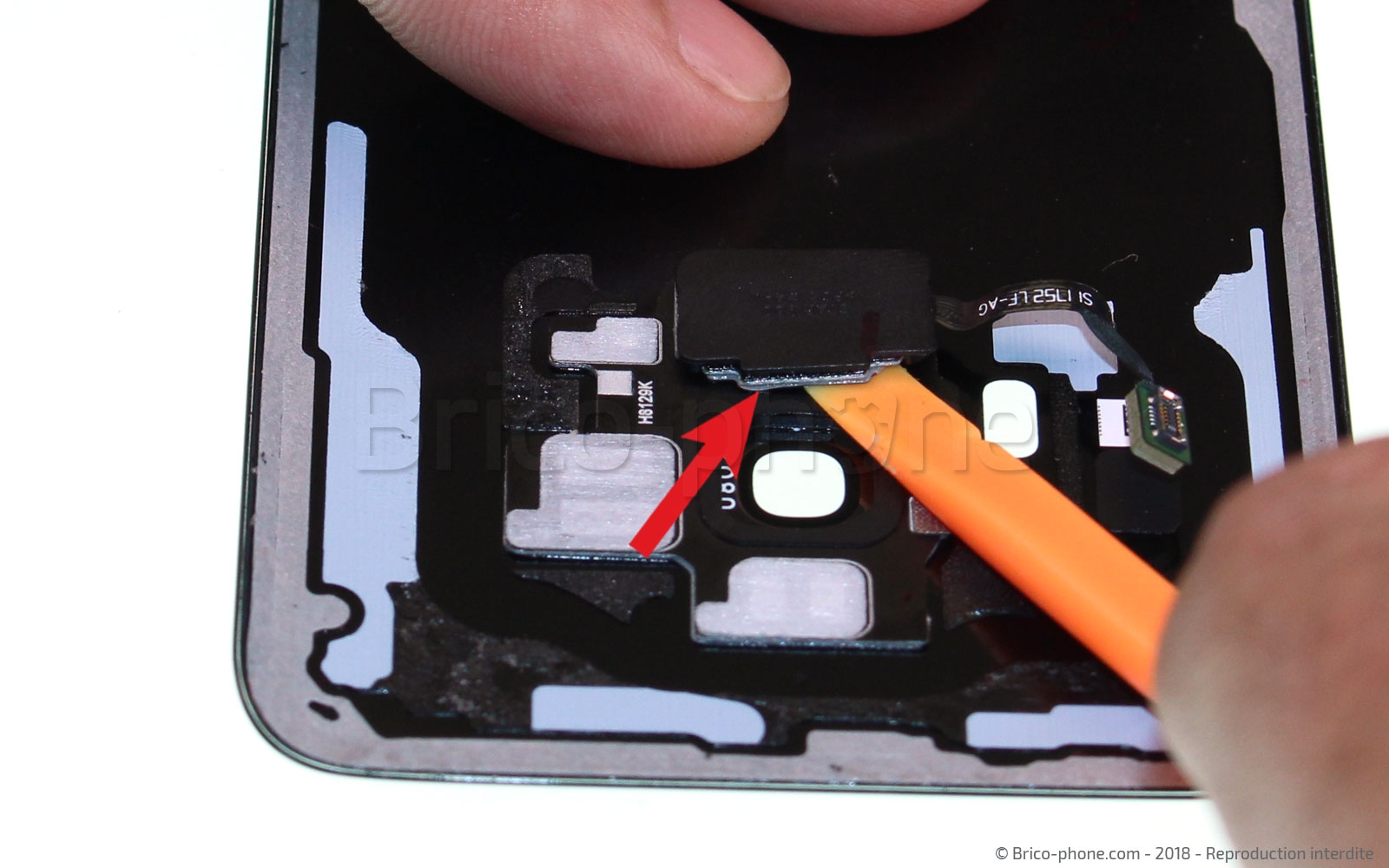

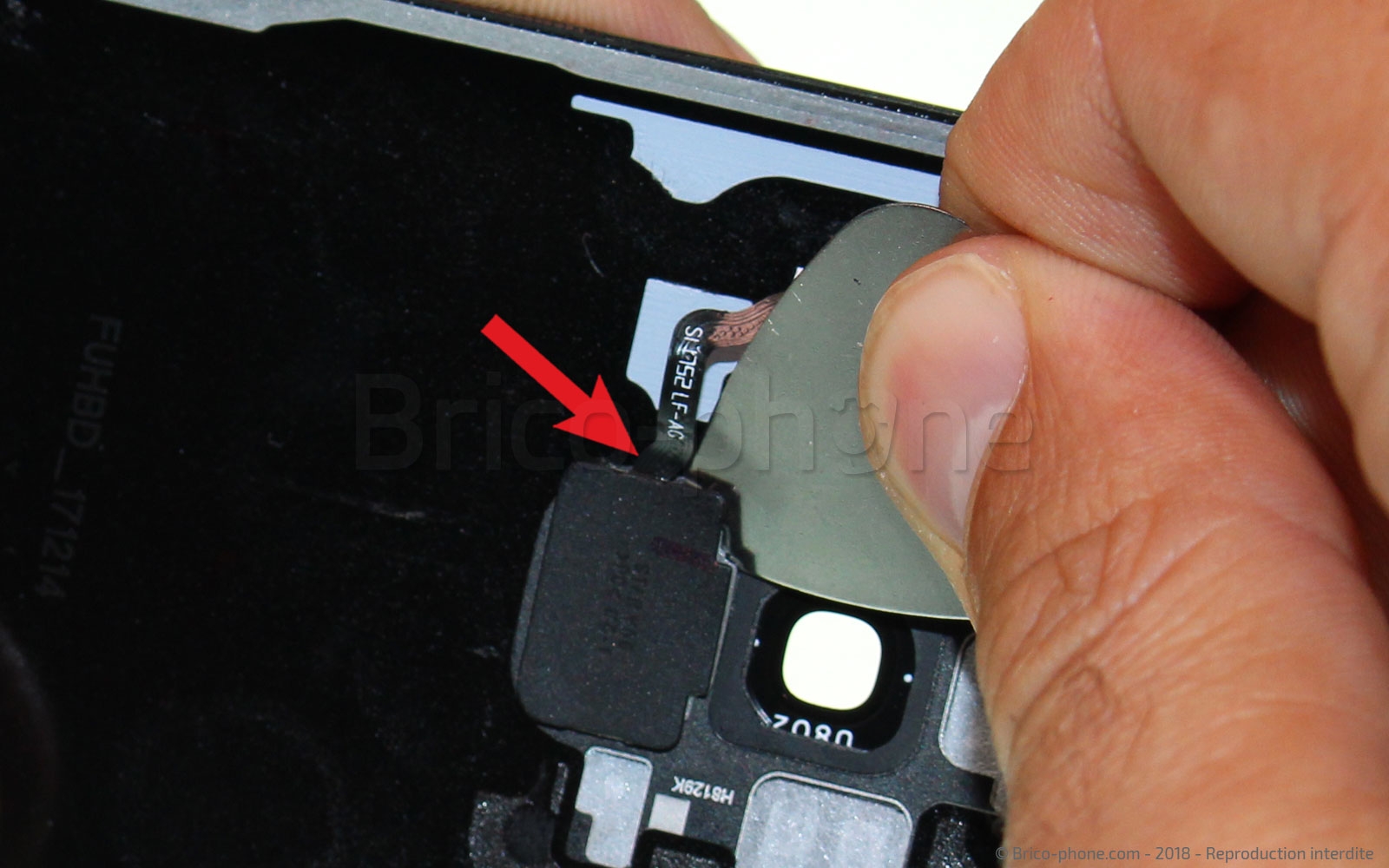

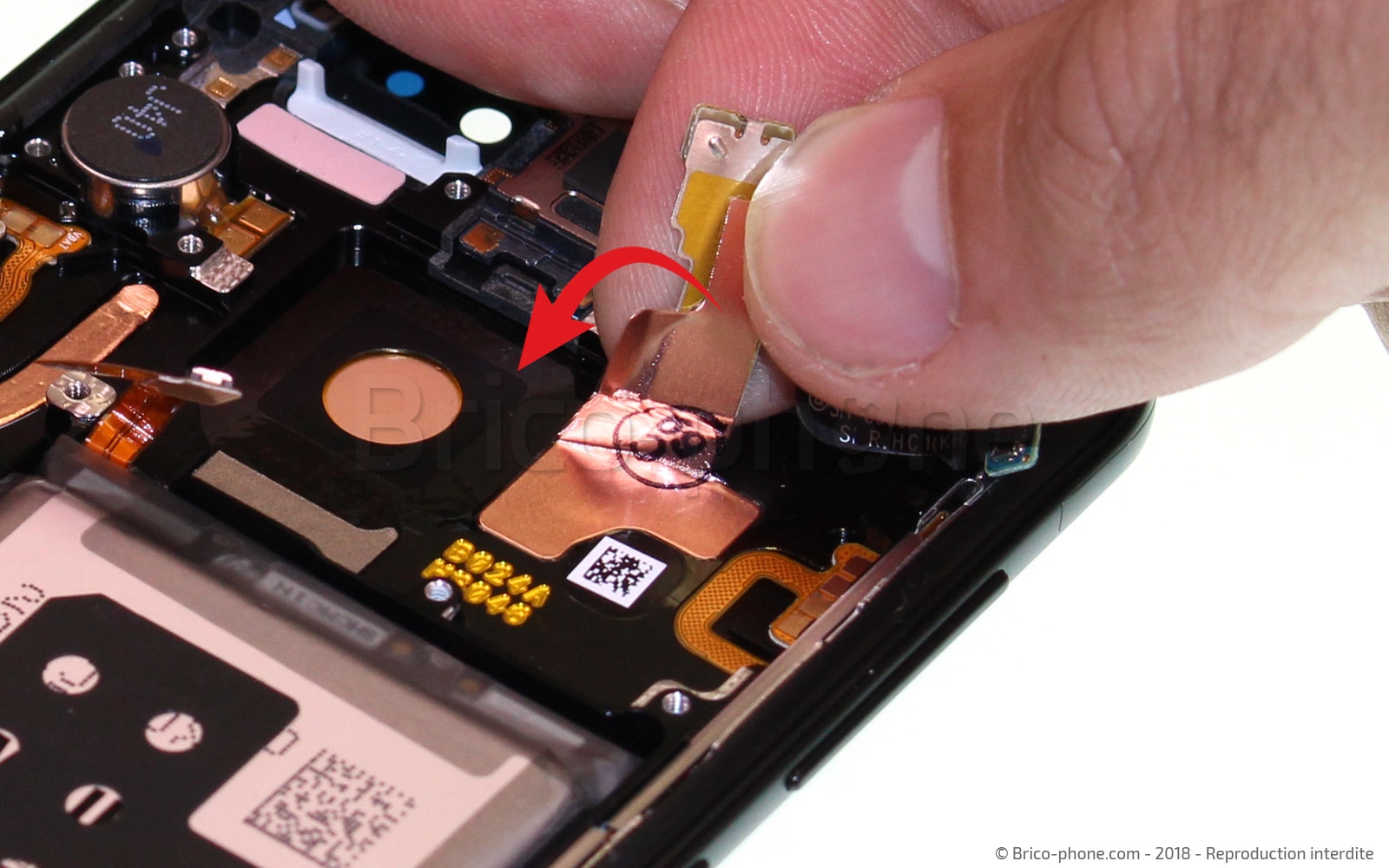

Etape 19 : Décoller la nappe du lecteur d'empreinte
Il ne nous reste plus qu'à retirer le lecteur d'empreinte et ce tutoriel de démontage sera fini.

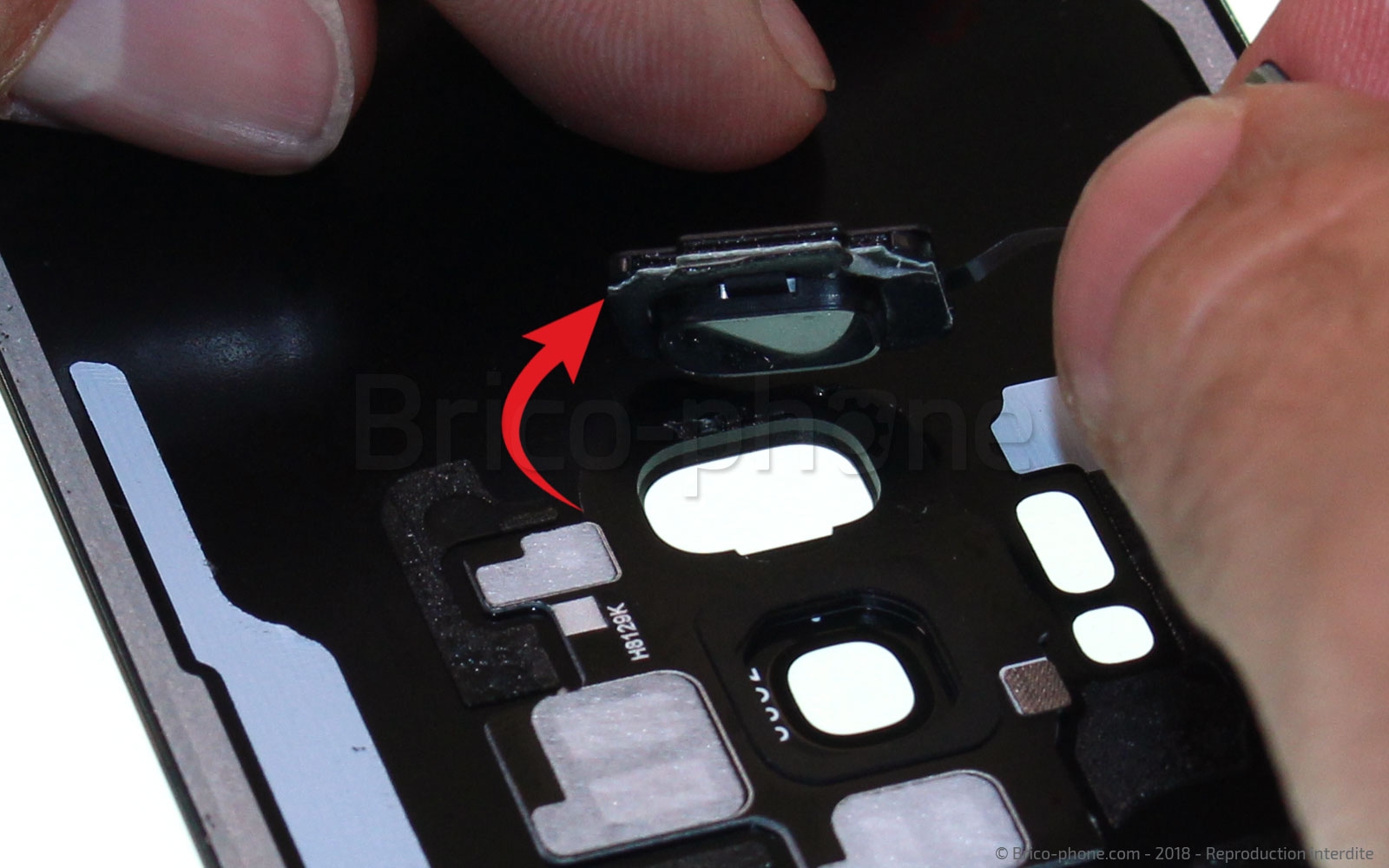

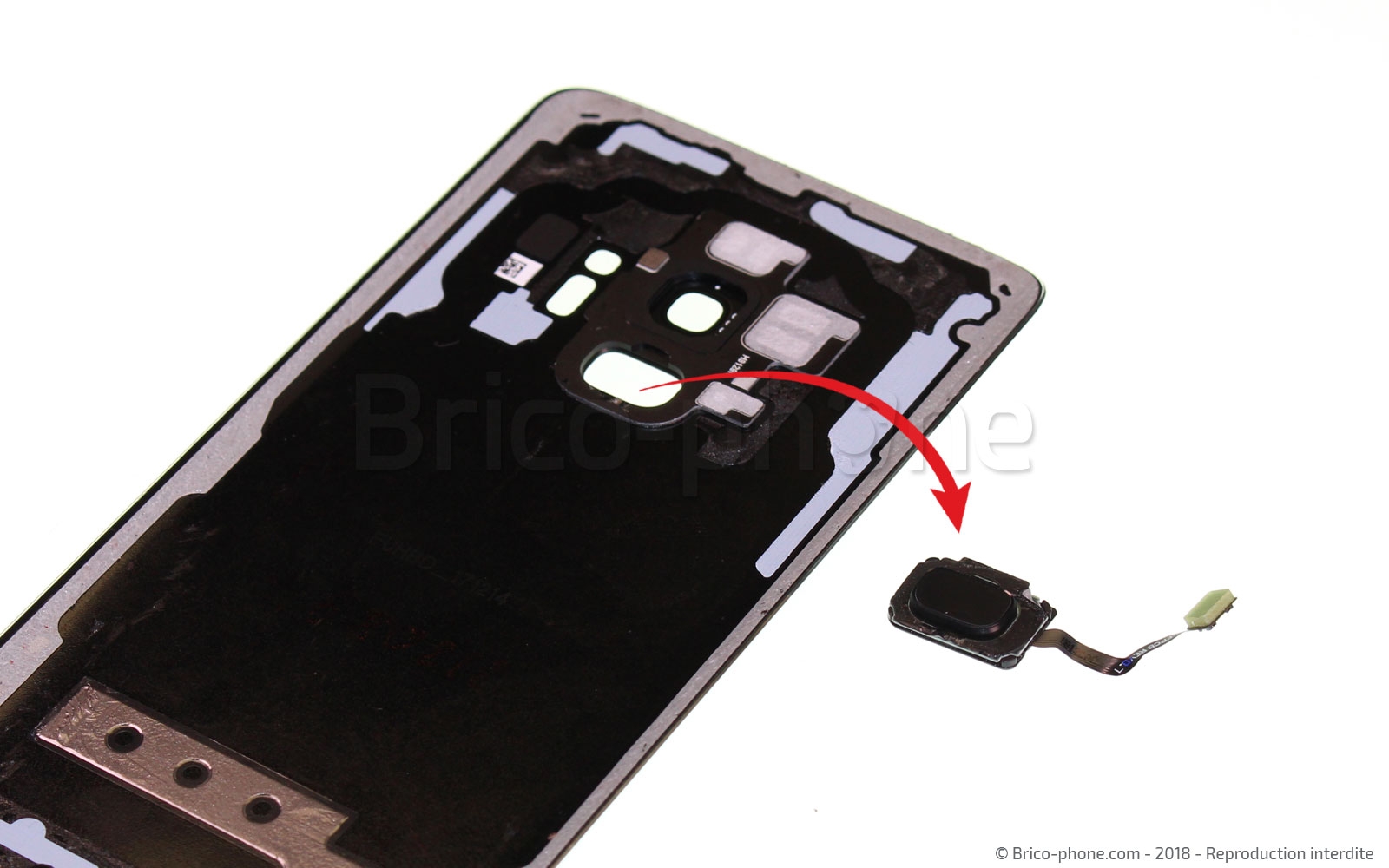

Pour cela, Décollez le lecteur et sa nappe de la vitre arrière à l'aide du médiator métal et du spudger.
Etape 19 : Décoller la nappe du lecteur d'empreinte
Etape 19 : Décoller la nappe du lecteur d'empreinte
Etape 19 : Décoller la nappe du lecteur d'empreinte
Etape 19 : Décoller la nappe du lecteur d'empreinte
Etape 19 : Décoller la nappe du lecteur d'empreinte
Outils du kit utilisés
Outils du kit utilisés


Fin du tutoriel
Fin du tutoriel
