Changement d'écran (vitre+LCD) sans éléments prémontés sur iPhone 6 Plus

Temps estimé : 30 min
Difficulté : 3/5
iPhone 6 Plus | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la vitre de votre iPhone 6 Plus avec une vitre standard. Cette vitre ne dispose pas des éléments suivants : nappe de la caméra avant Facetime, capteur de proximité et luminosité, haut-parleur interne et plaquette du LCD. Le bouton Home n'est pas présent car le changement de la nappe Home entraîne la perte de la fonctionnalité touchID.

Diagnostic

› La vitre de votre iPhone 6 Plus est brisée
› Le tactile répond mal ou plus du tout
› L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 6 PLUS RAPPORT QUALITE / PRIX
54,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6 Plus
5,90 €
Ajouter au panier

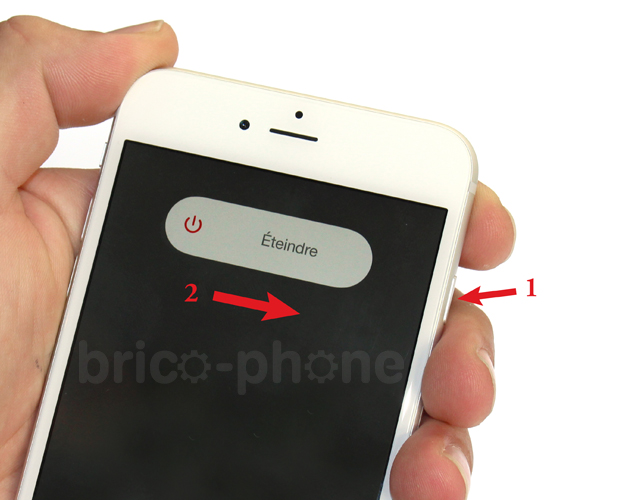

Commencer par éteindre votre iPhone puis retirer la carte SIM
Commencer par éteindre votre iPhone puis retirer la carte SIM
Etape 1a : Soulever le bloc vitre et LCD

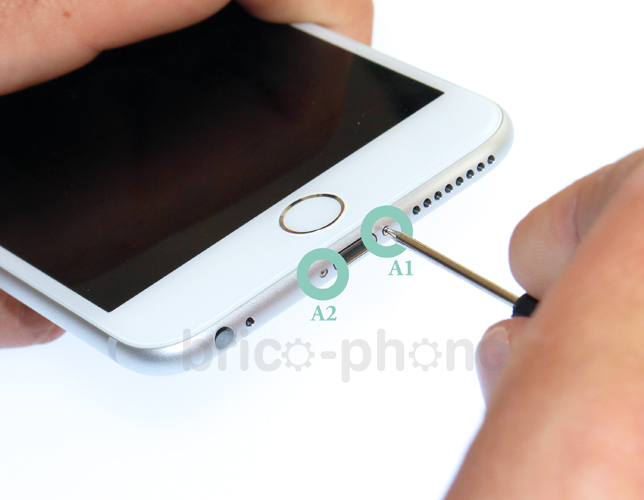

Avec le tournevis pentalobe, retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1a : Soulever le bloc vitre et LCD
Etape 1b : Soulever le bloc vitre et LCD

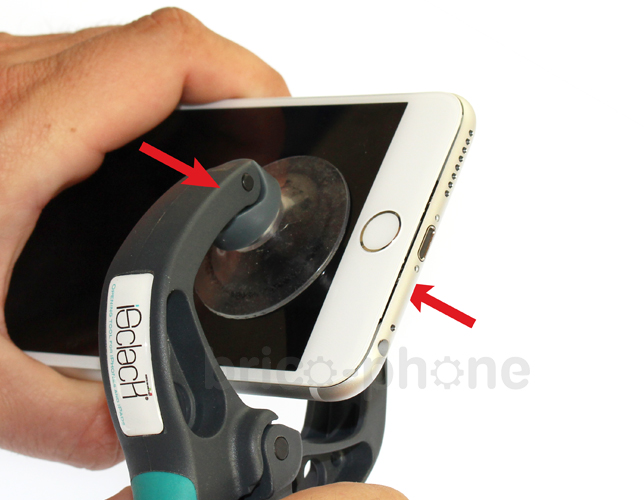

Si vous êtes muni d'un iSclack, placer chacune des ventouses au bas du téléphone au dessus du bouton Home. (Si vous n'avez pas d'iSclack vous pouvez directement vous rendre à la photo 4).
Etape 1b : Soulever le bloc vitre et LCD
Etape 1c : Soulever le bloc vitre et LCD

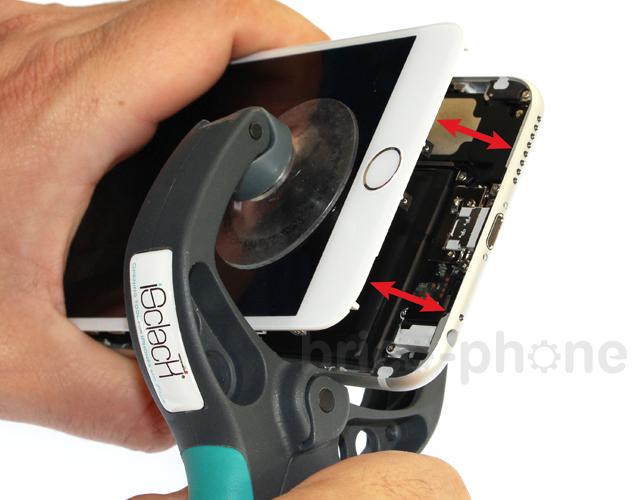

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 1c : Soulever le bloc vitre et LCD
Etape 1d : Soulever le bloc vitre et LCD

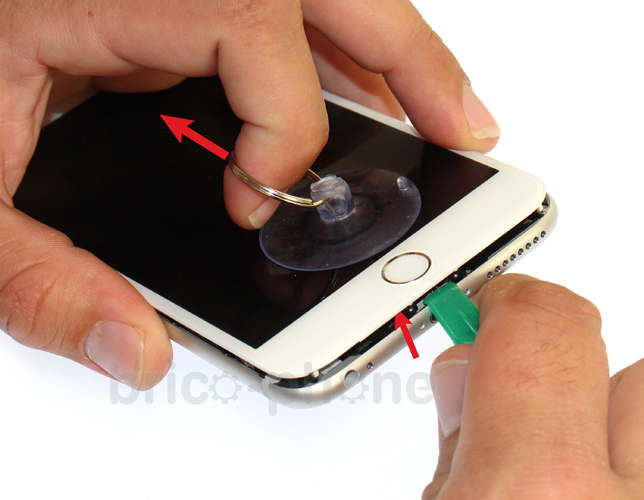

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.
Etape 1d : Soulever le bloc vitre et LCD
Etape 1e : Soulever le bloc vitre et LCD

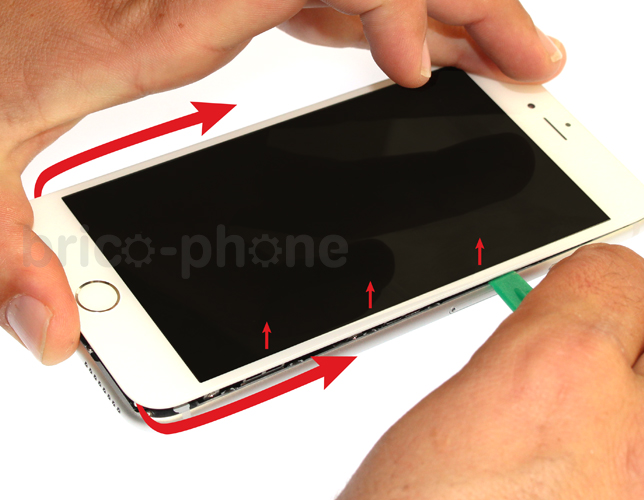

Effectuer le contour de l'iPhone en faisant doucement levier.
Etape 1e : Soulever le bloc vitre et LCD
Etape 1f : Soulever le bloc vitre et LCD

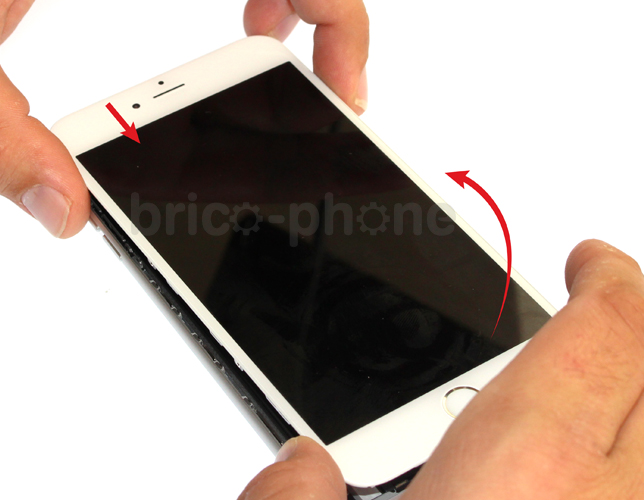

Vous pouvez délicatement lever le bloc vitre LCD depuis le bas.
Etape 1f : Soulever le bloc vitre et LCD
Etape 1g : Soulever le bloc vitre et LCD

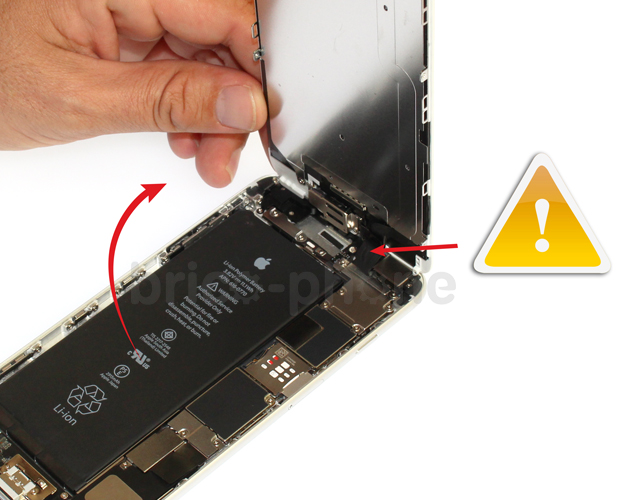

Attention, le bloc n'est pas encore détaché du châssis. Ne tirer pas dessus pour ne pas abîmer les nappes de connexion ou les connecteurs.
Etape 1g : Soulever le bloc vitre et LCD
Etape 2a : Retirer l'écran

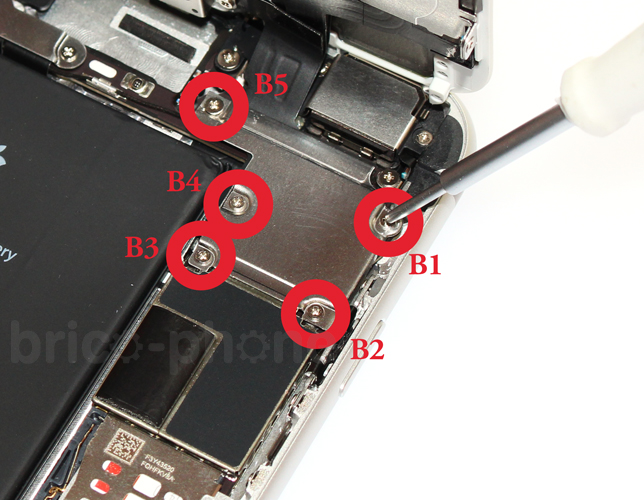

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlever les vis B1 à B5.
Etape 2a : Retirer l'écran
Etape 2b : Retirer l'écran

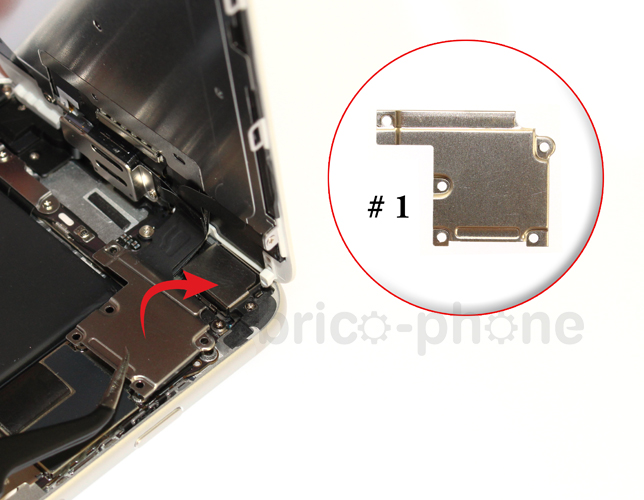

Prendre la pincette puis retirer la plaquette métallique #1 qui protège les nappes de l'écran.
Etape 2b : Retirer l'écran
Etape 2c : Retirer l'écran

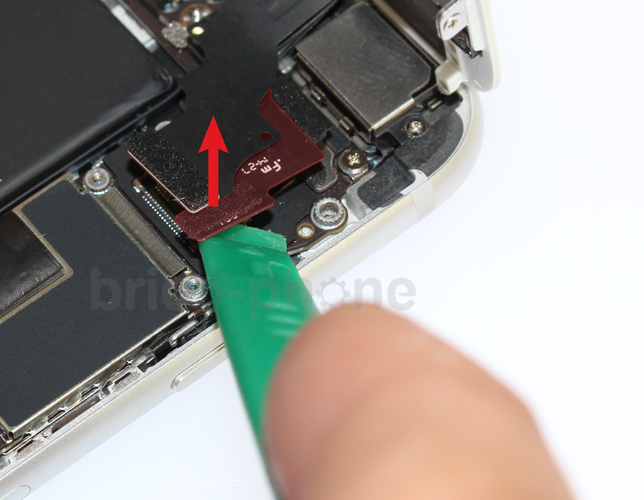

Commencer par déconnecter la nappe Facetime (1) avec le levier plastique.
Etape 2c : Retirer l'écran
Etape 2d : Retirer l'écran
Déconnecter maintenant la nappe du bouton Home.
Etape 2d : Retirer l'écran
Etape 2e : Retirer l'écran

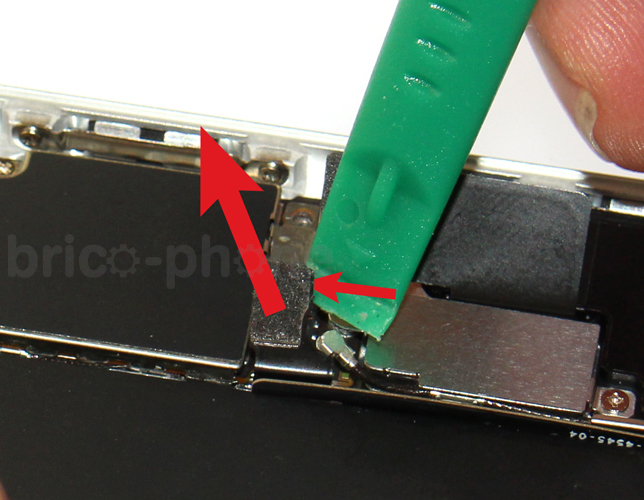

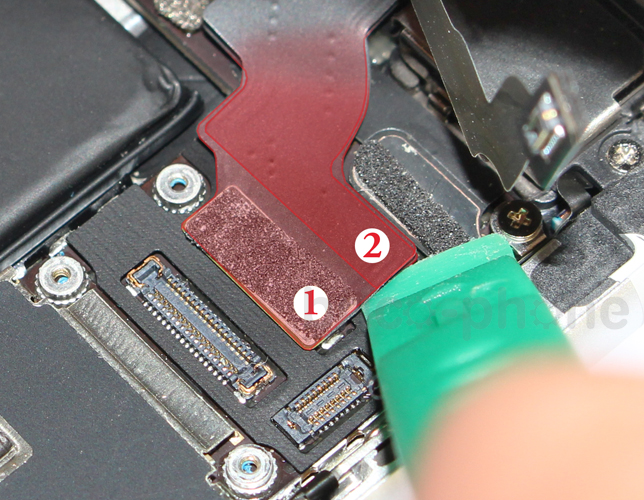

Enfin, déclipser les nappes du LCD (1) puis du Tactile (2) qui se situe en dessous.
Etape 2e : Retirer l'écran
Etape 2f : Retirer l'écran

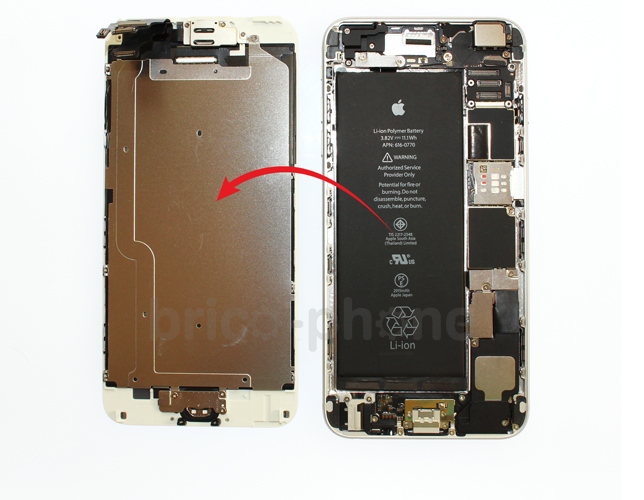

Vous pouvez à présent retirer complètement l'écran.
Etape 2f : Retirer l'écran
Etape 3a : Retirer l'écouteur interne

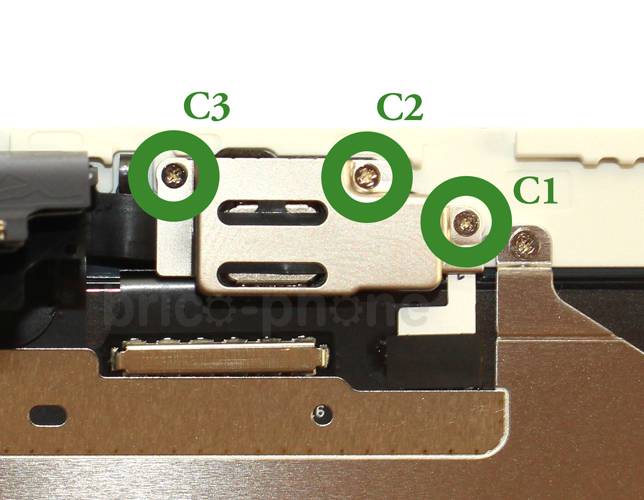

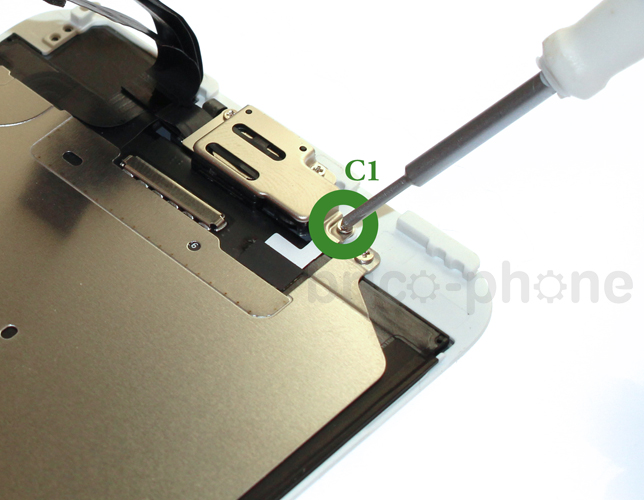

Retirer les vis C1 à C3 avec le tournevis cruciforme.
Etape 3a : Retirer l'écouteur interne
Etape 3b : Retirer l'écouteur interne
Etape 3b : Retirer l'écouteur interne
Etape 3c : Retirer l'écouteur interne

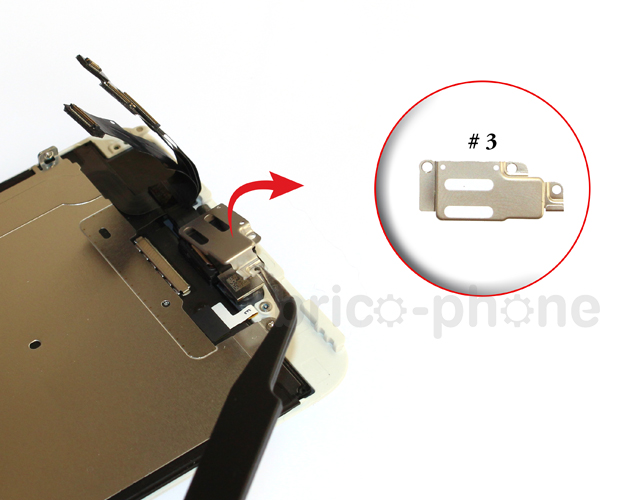

Enlever maintenant la plaquette #3 avec la pincette.
Etape 3c : Retirer l'écouteur interne
Etape 3d : Retirer l'écouteur interne

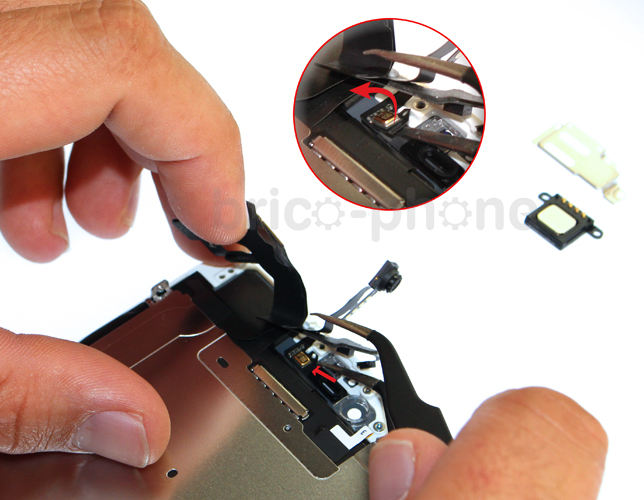

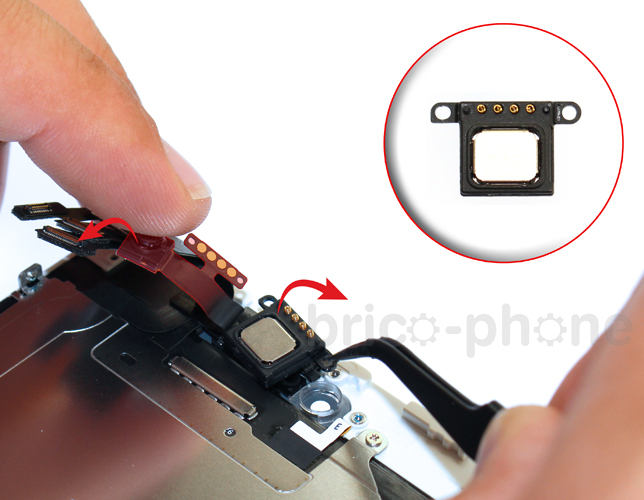

Soulever la nappe de la caméra avant Facetime puis déloger le haut-parleur interne avec la pincette.
Etape 3d : Retirer l'écouteur interne
Etape 4a : Retirer la nappe Facetime

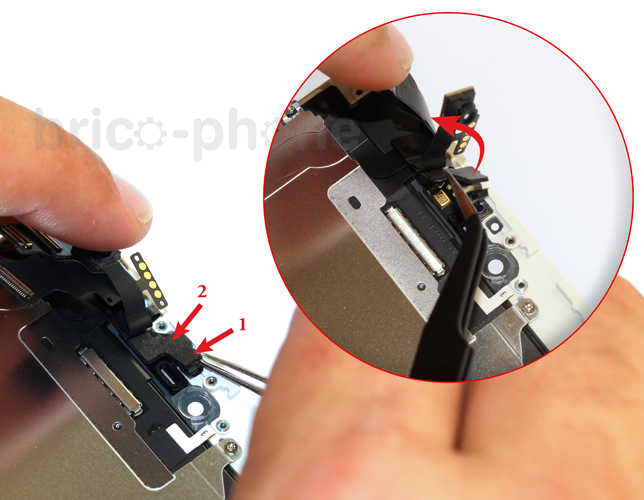

Tout en maintenant la nappe au niveau de la caméra Facetime décoller délicatement la nappe au niveau du filtre obscurateur et capteur de proximité.
Etape 4a : Retirer la nappe Facetime
Etape 4b : Retirer la nappe Facetime
Décoller à présent la nappe au niveau du micro d'ambiance. Celle-ci peut ensuite être retirée.
Etape 4b : Retirer la nappe Facetime
Etape 4c : Retirer la nappe Facetime

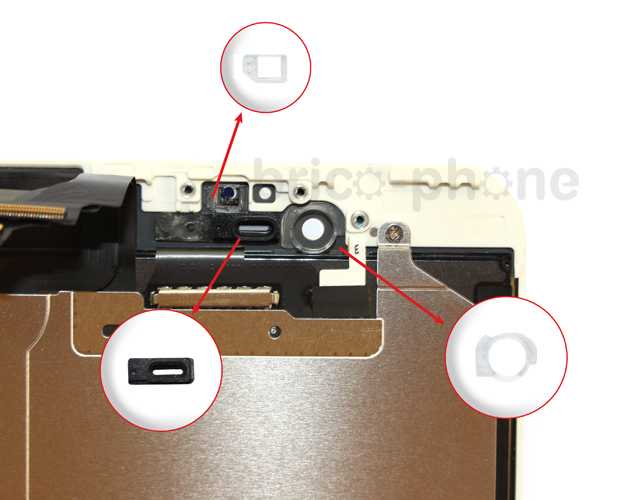

Récupérer les petits éléments situés en dessous (clip de la caméra Facetime, support du capteur de proximité, caoutchouc du haut-parleur Buzzer).
Etape 4c : Retirer la nappe Facetime
Etape 5a : Retirer la nappe du bouton Home

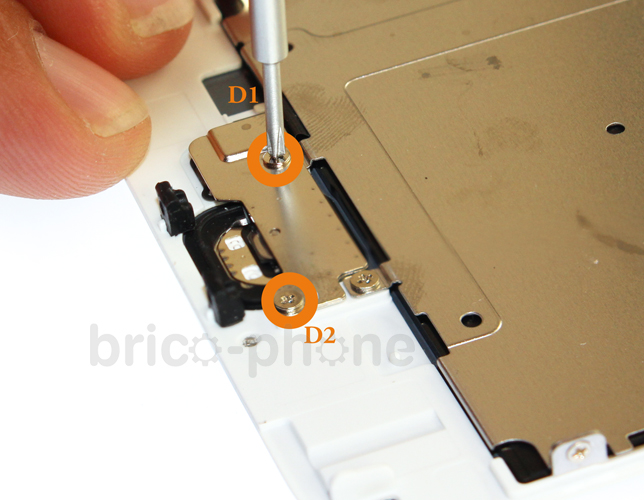

Dévisser les vis D1 et D2 avec le tournevis cruciforme.
Etape 5a : Retirer la nappe du bouton Home
Etape 5b : Retirer la nappe du bouton Home

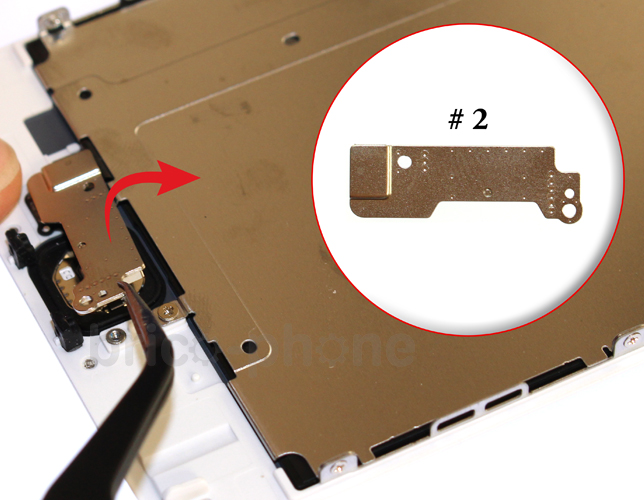

Vous pouvez maintenant retirer la plaquette #2 avec la pincette.
Etape 5b : Retirer la nappe du bouton Home
Etape 5c : Retirer la nappe du bouton Home

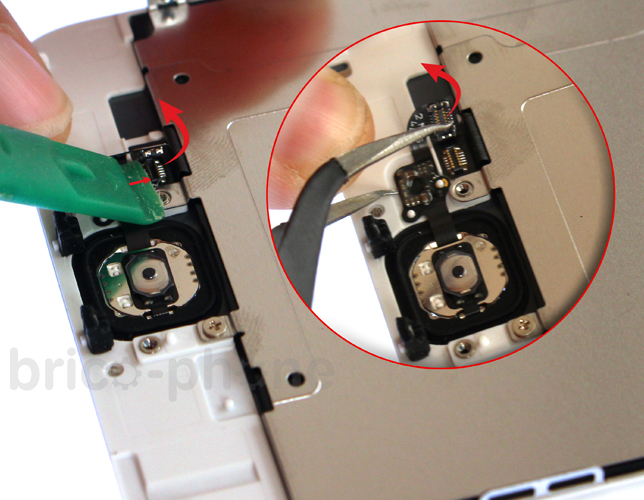

La nappe du bouton Home est connectée à une rallonge. Utiliser le levier en plastique pour soulever le connecteur.
Etape 5c : Retirer la nappe du bouton Home
Etape 5d : Retirer la nappe du bouton Home

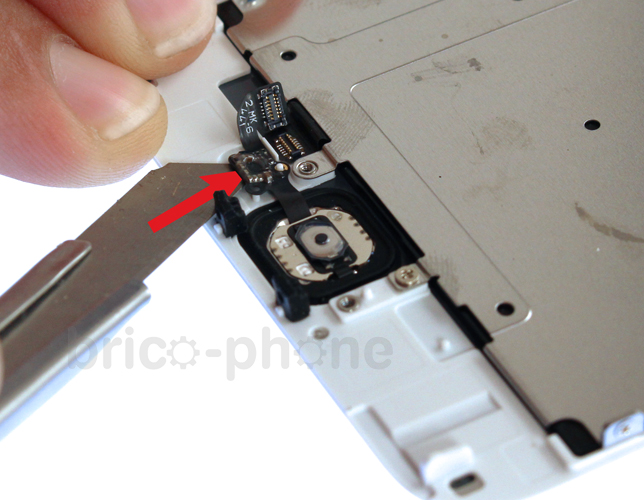

Décoller ensuite la nappe à l'aide d'un cutter.
Etape 5d : Retirer la nappe du bouton Home
Etape 5e : Retirer la nappe du bouton Home

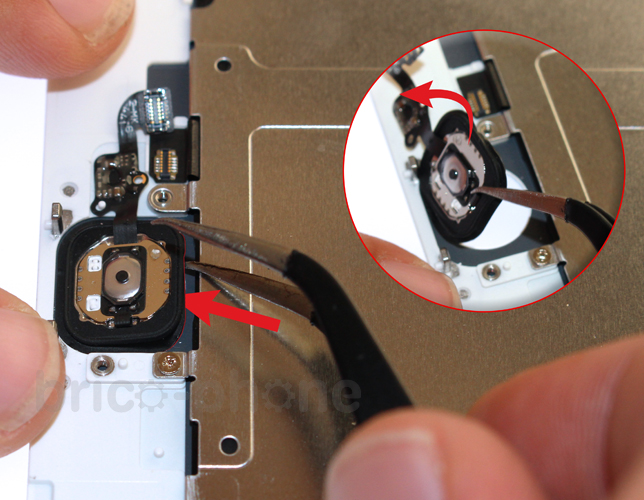

Déloger la nappe avec la pincette ainsi que le bouton Home. Attention à la membrane qui est fragile.
Etape 5e : Retirer la nappe du bouton Home
Etape 6a : Retirer la plaquette métallique du LCD

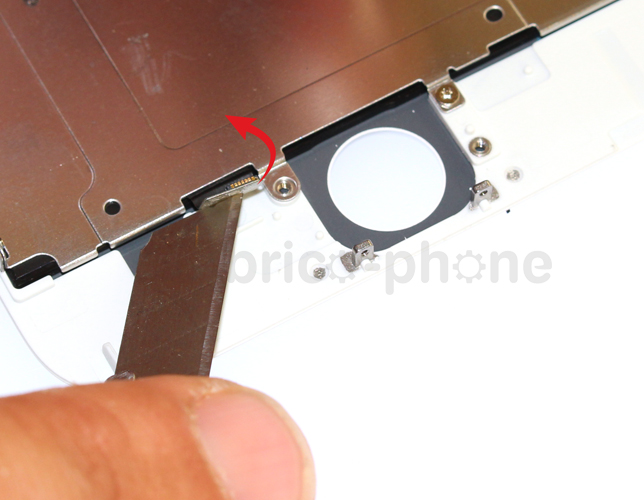

Décoller avec un cutter le petit bout de rallonge qui dépasse de la plaquette.
Etape 6a : Retirer la plaquette métallique du LCD
Etape 6b : Retirer la plaquette métallique du LCD
Etape 6b : Retirer la plaquette métallique du LCD
Etape 6c : Retirer la plaquette métallique du LCD

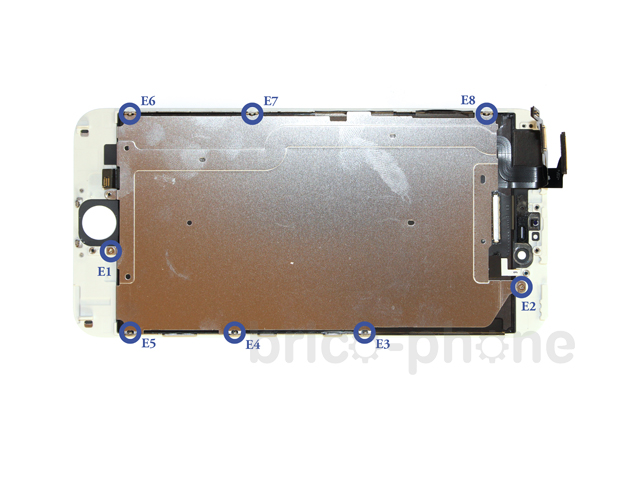

Avec le tournevis cruciforme, enlever les vis E1 à E8.
Etape 6c : Retirer la plaquette métallique du LCD
Etape 6d : Retirer la plaquette métallique du LCD

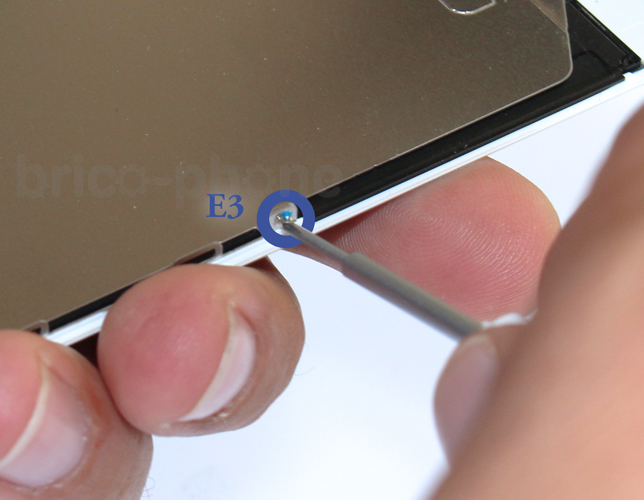

Les vis E3 à E8 se situent sur les côtés de manière horizontale.
Etape 6d : Retirer la plaquette métallique du LCD
Etape 6e : Retirer la plaquette métallique du LCD

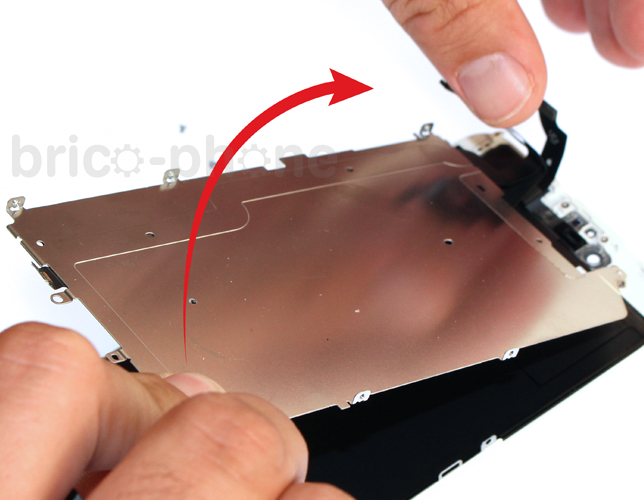

Prendre la pincette puis dégager la plaquette métallique qui protège le LCD.
Etape 6e : Retirer la plaquette métallique du LCD
Etape 6f : Retirer la plaquette métallique du LCD

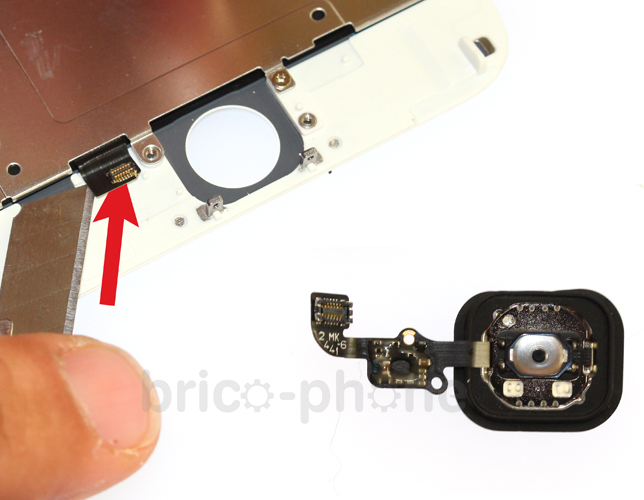

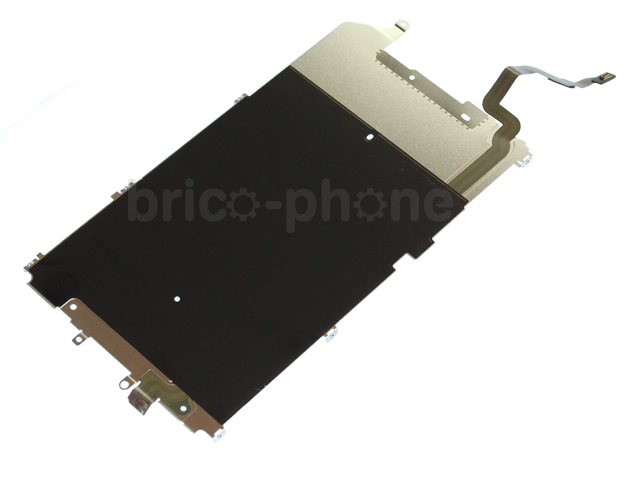

Au dos de la plaquette, sous le grand adhésif noir, se trouve la rallonge de la nappe Home : elle relie le bouton Home à la carte mère. Elle peut être remplacée si besoin.
Etape 6f : Retirer la plaquette métallique du LCD
Remontage de l'écran

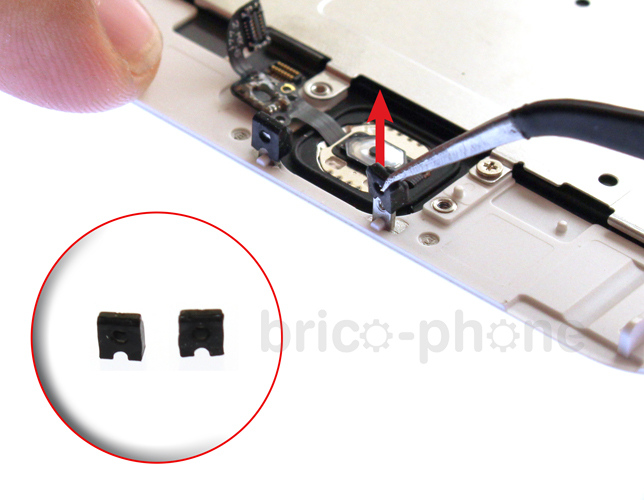

Penser à récupérer les petits éléments en caoutchouc présents sur l'ancien châssis.
Remontage de l'écran
Remontage de l'écran

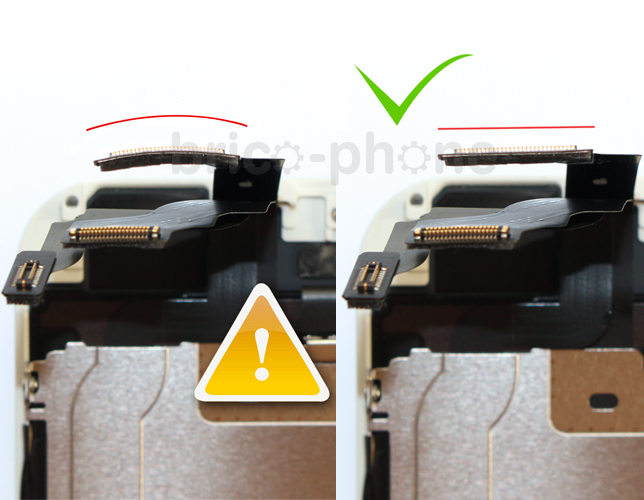

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.
Remontage de l'écran
Remontage de l'écran
Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
