Démontage complet sur Xperia XZ2

Temps estimé : 60 min
Difficulté : 4/5
Note de réparabilité : 12/20
Xperia XZ2 | Temps estimé : 60 min | Difficulté : 4/5

Votre Sony Xperia XZ2 a subi une mésaventure ? La vitre est brisé suite à une chute ? Votre batterie a perdu son autonomie d'origine ? Vous cherchez un moyen de le réparer plutôt que de le remplacer ? Brico-Phone a la solution pour vous !

A travers ce tutoriel photo, nos techniciens vous accompagnent étape par étape dans le démontage complet, composant par composant, de votre Sony Xperia XZ2. Quelle que soit votre réparation, peu importe la pièce défectueuse, nous vous montrons comment l'extraire de votre smartphone. De plus, grace aux pièces de qualité et au kits d'outils sur notre boutique en ligne, effectuez votre réparation à moindre frais directement chez vous !

Alors, que vous soyez expert, novice ou tout simplement curieux, laissez vous guider par les tutoriels Brico-Phone !

Diagnostic

›  Vous souhaitez avoir une vue éclatée du Sony Xperia XZ2

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

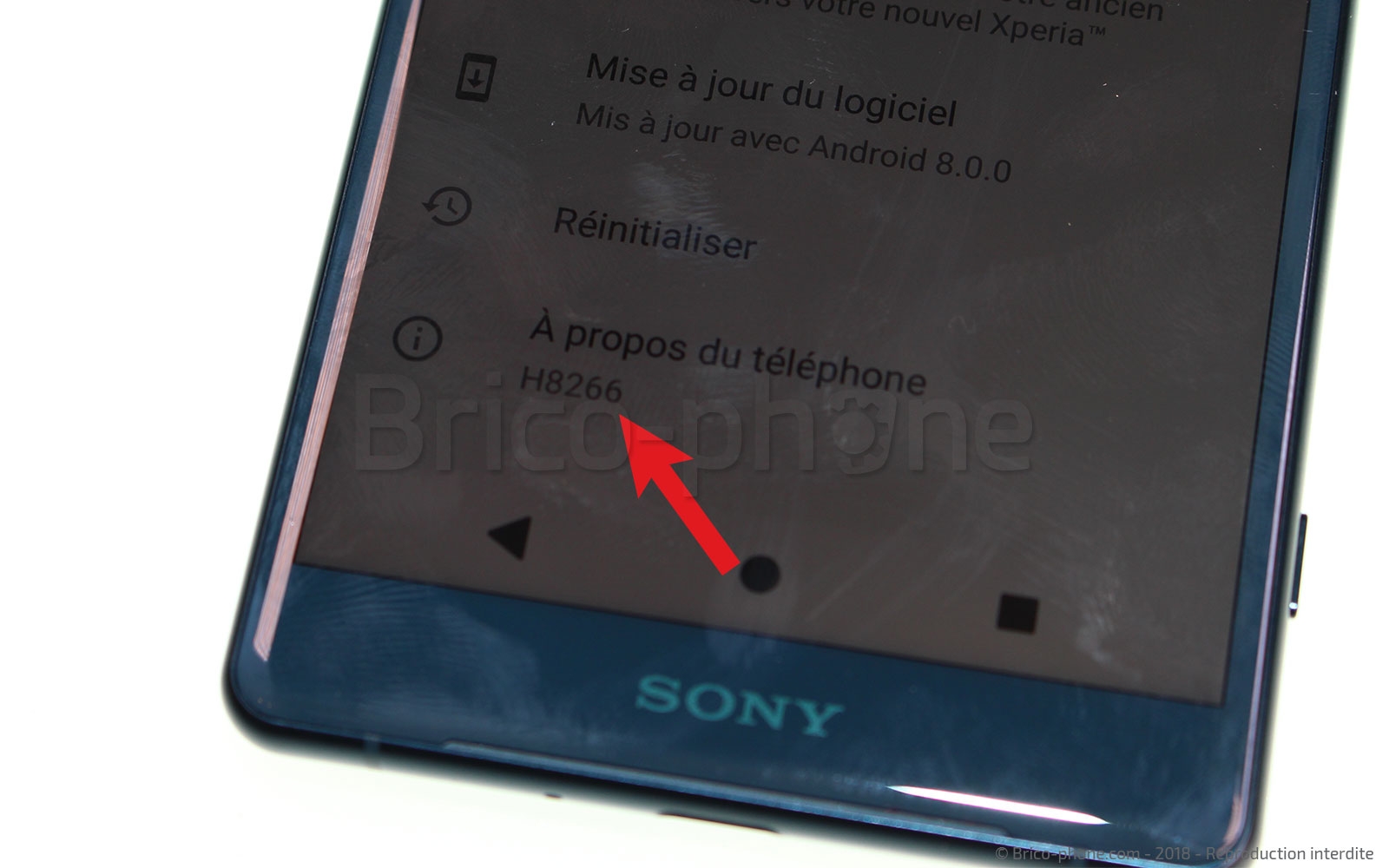

Avant de démarrer la moindre réparation, il est important de bien avoir identifier son modèle de téléphone. Un numéro de modèle peut être trouvé sous le rack SIM de votre appareil ou dans les réglages. Pour un Sony Xperia XZ2 ce numéro devrait correspondre à H8266.
Une fois votre modèle correctement identifié et vos composants et outils livrés, préparez un espace de travail propre et dégagé. La réparation peut commencer.

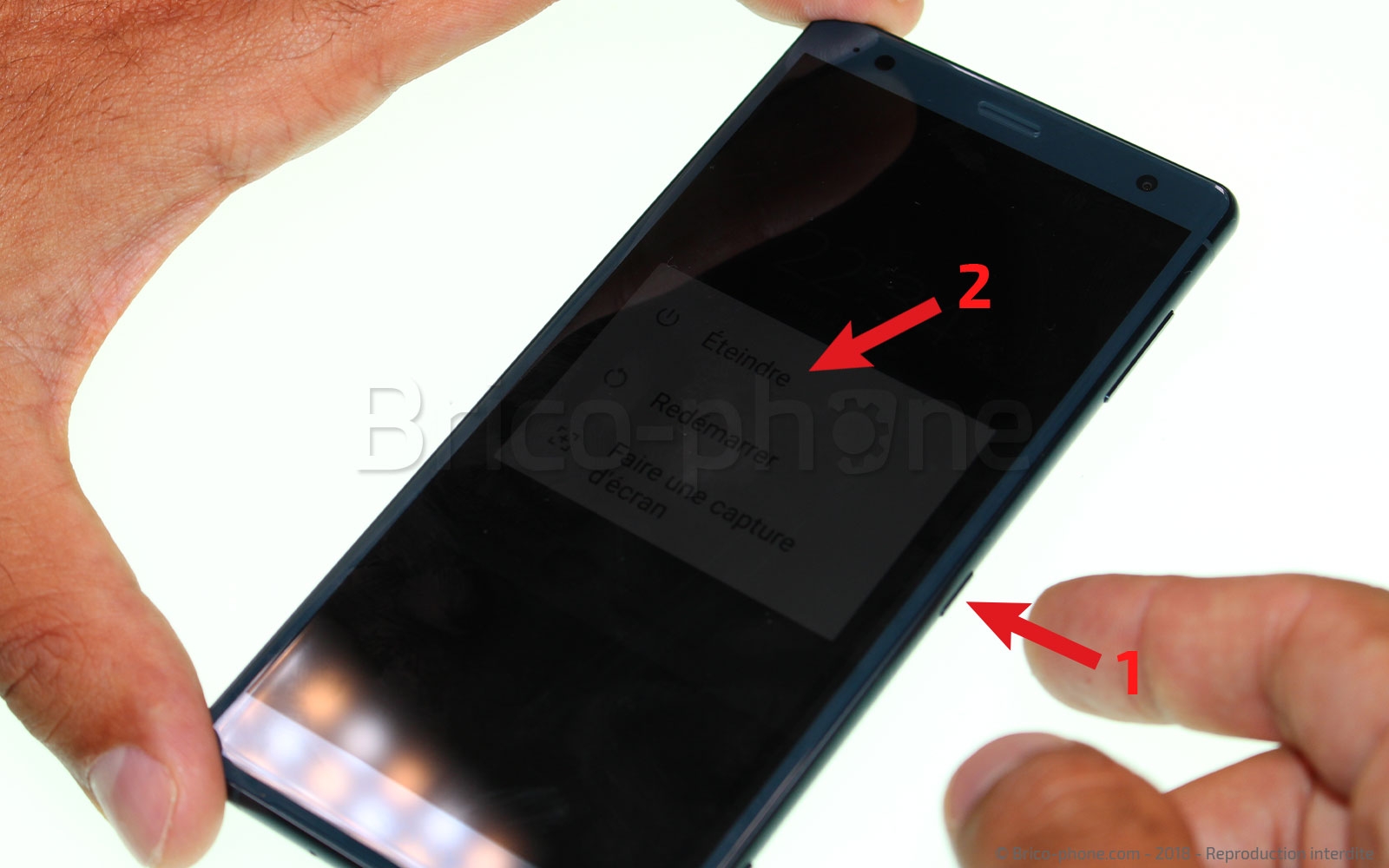

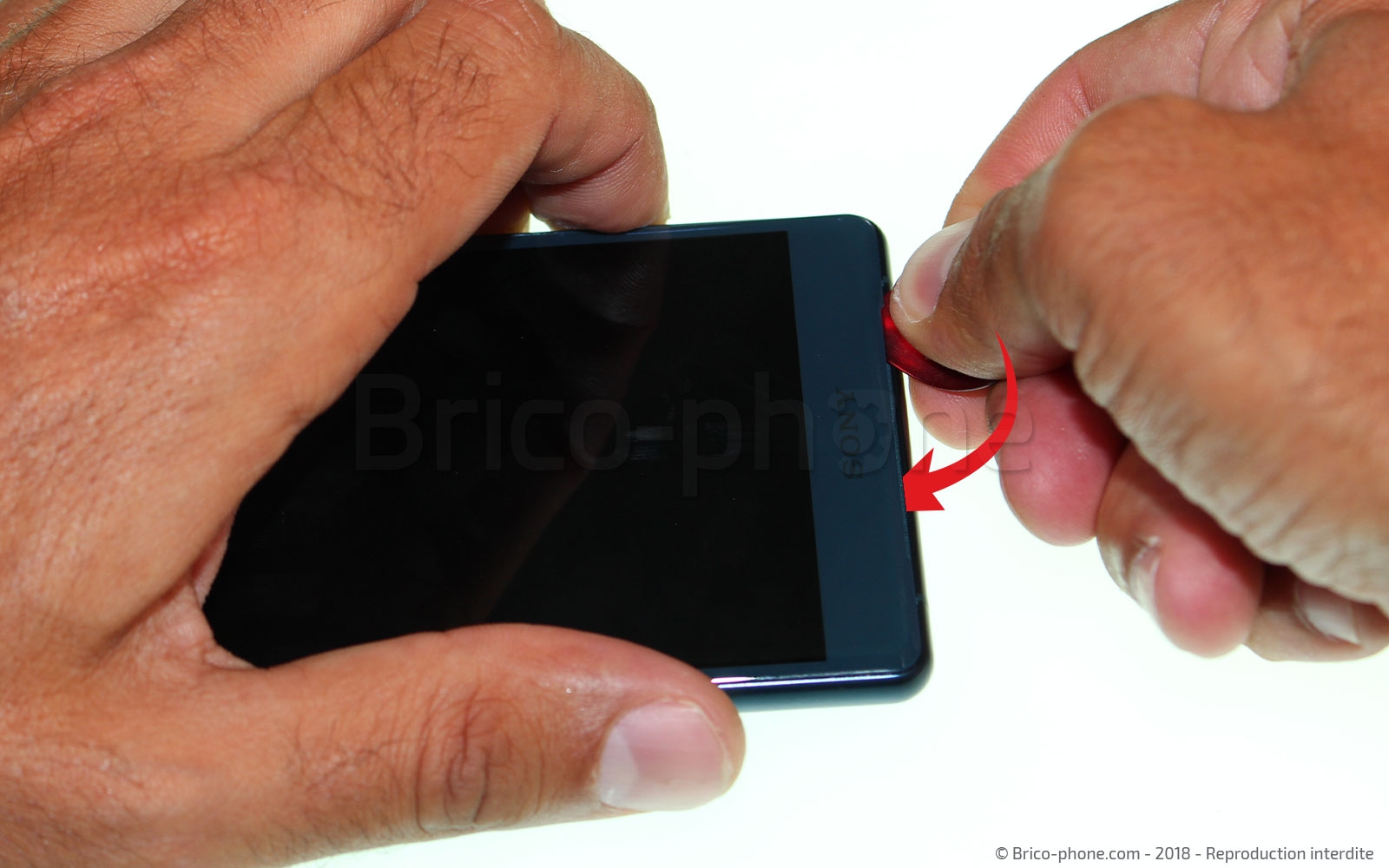

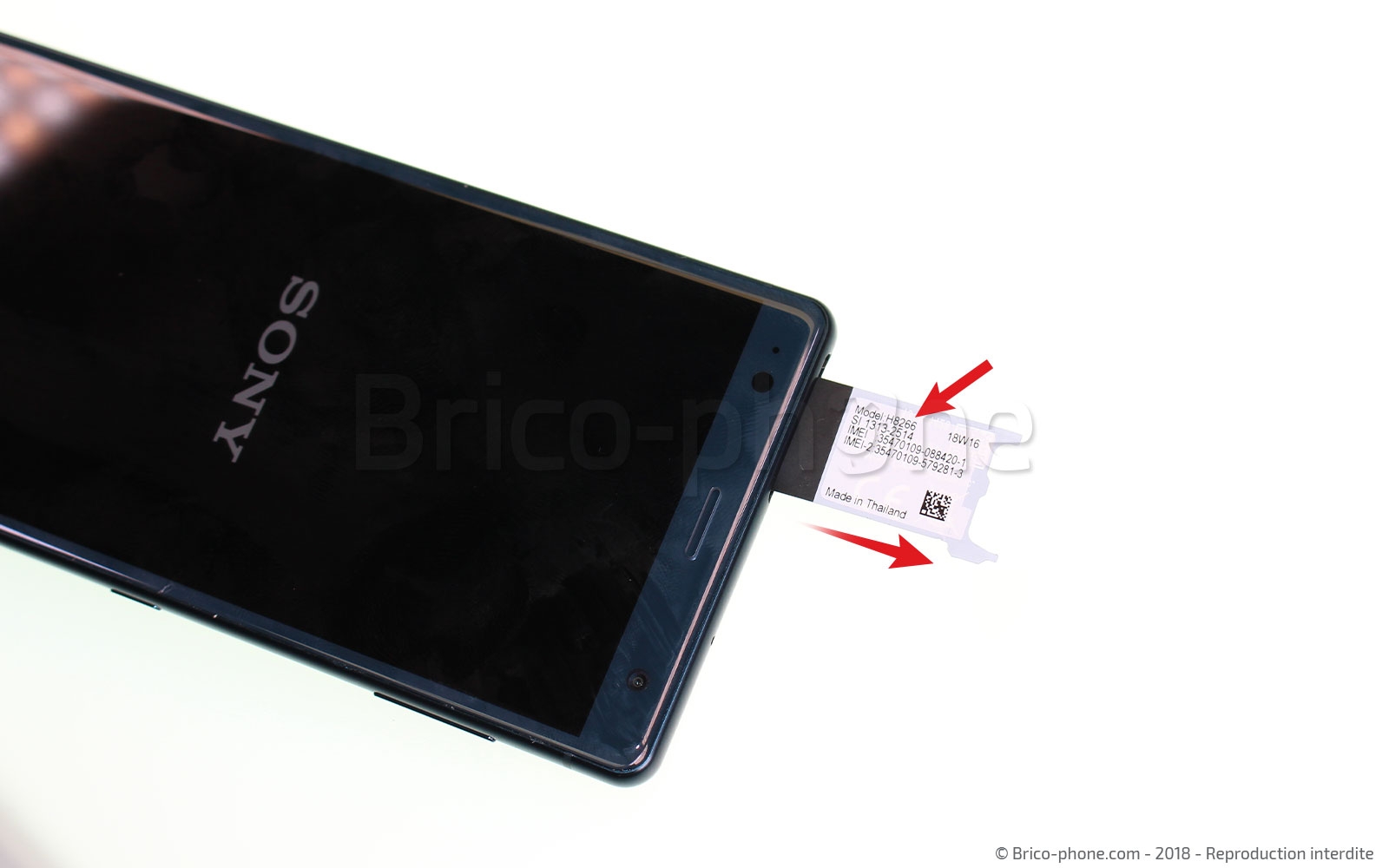

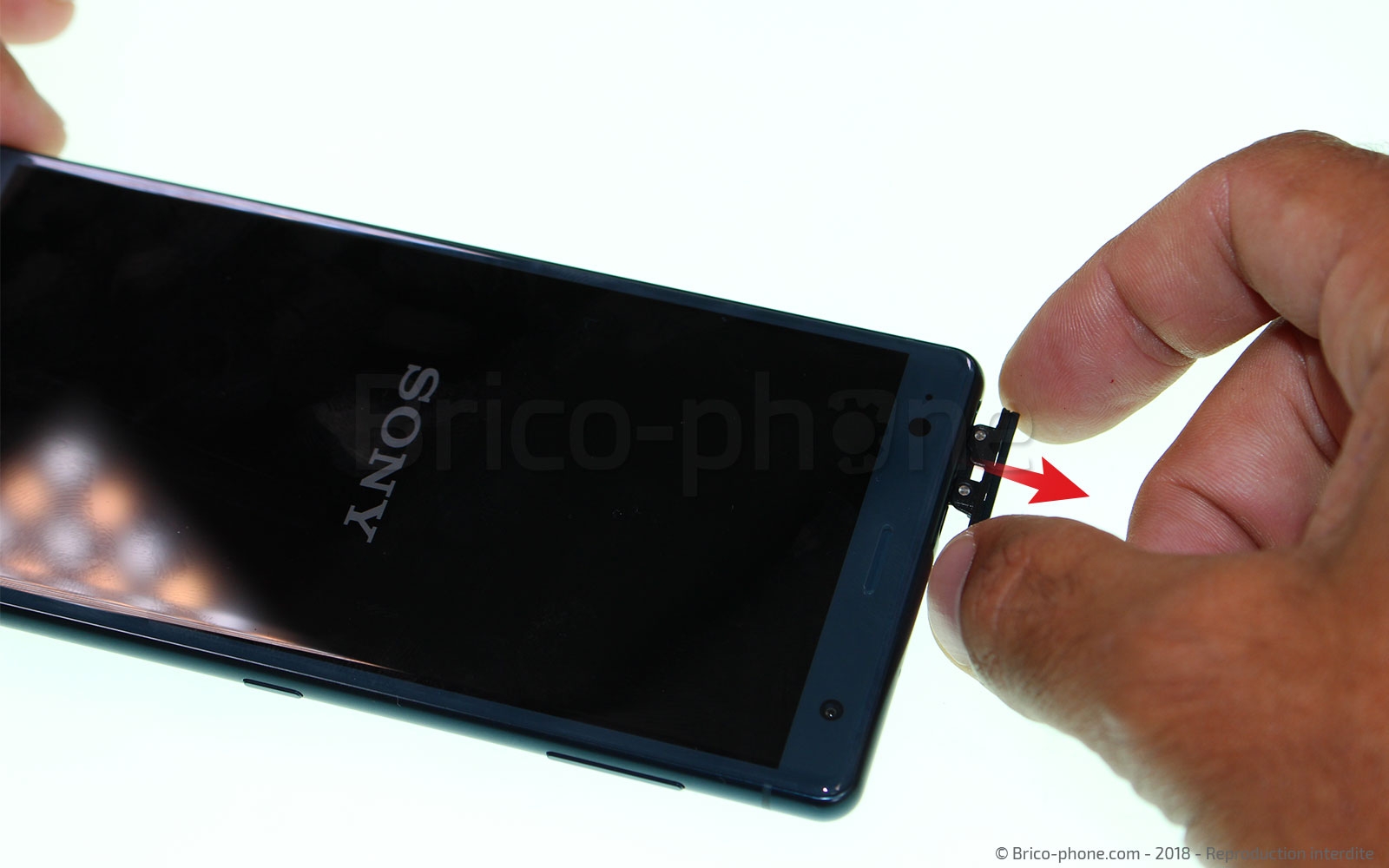

Etape 1 : Mettre hors tension et retirer le rack SIM
N’oubliez pas de mettre votre appareil hors tension avant de commencer à le démonter. Un smartphone sous tension lors d’une réparation pourrait être endommagé par accident. Retirez ensuite le rack SIM de votre Xperia XZ2 pour démarrer le démontage.

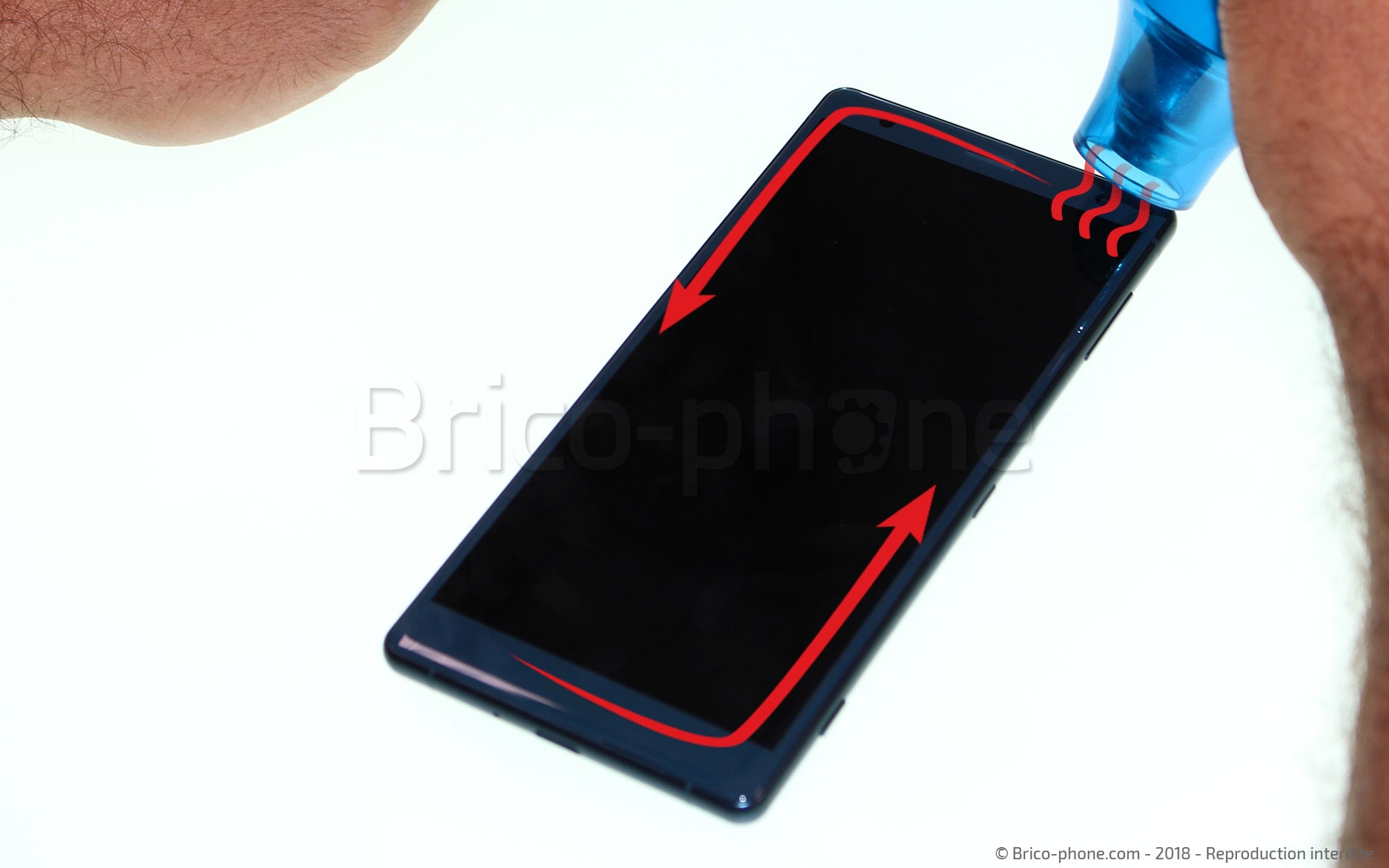

Etape 2 : Chauffer le contour de l'écran

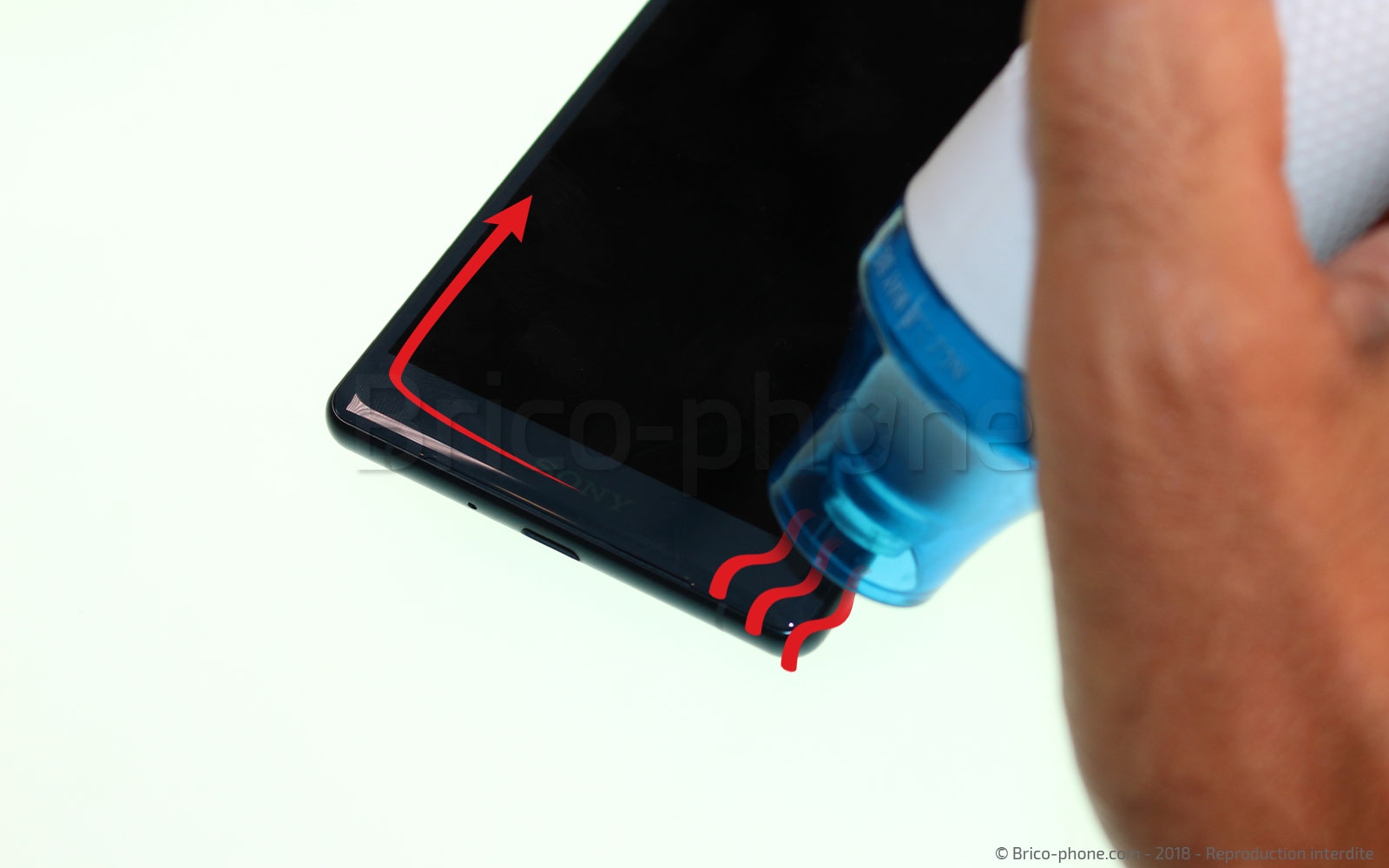

A l’aide d'un sèche cheveux ou d’un mini décapeur thermique (en vente sur notre boutique en ligne), chauffez le contour de votre écran afin de le libérer de l’adhésif qui le tient en place. Soyez délicat et ne chauffez pas une partie de l’écran pendant trop longtemps, cela pourrait endommager la dalle LCD sous la vitre.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

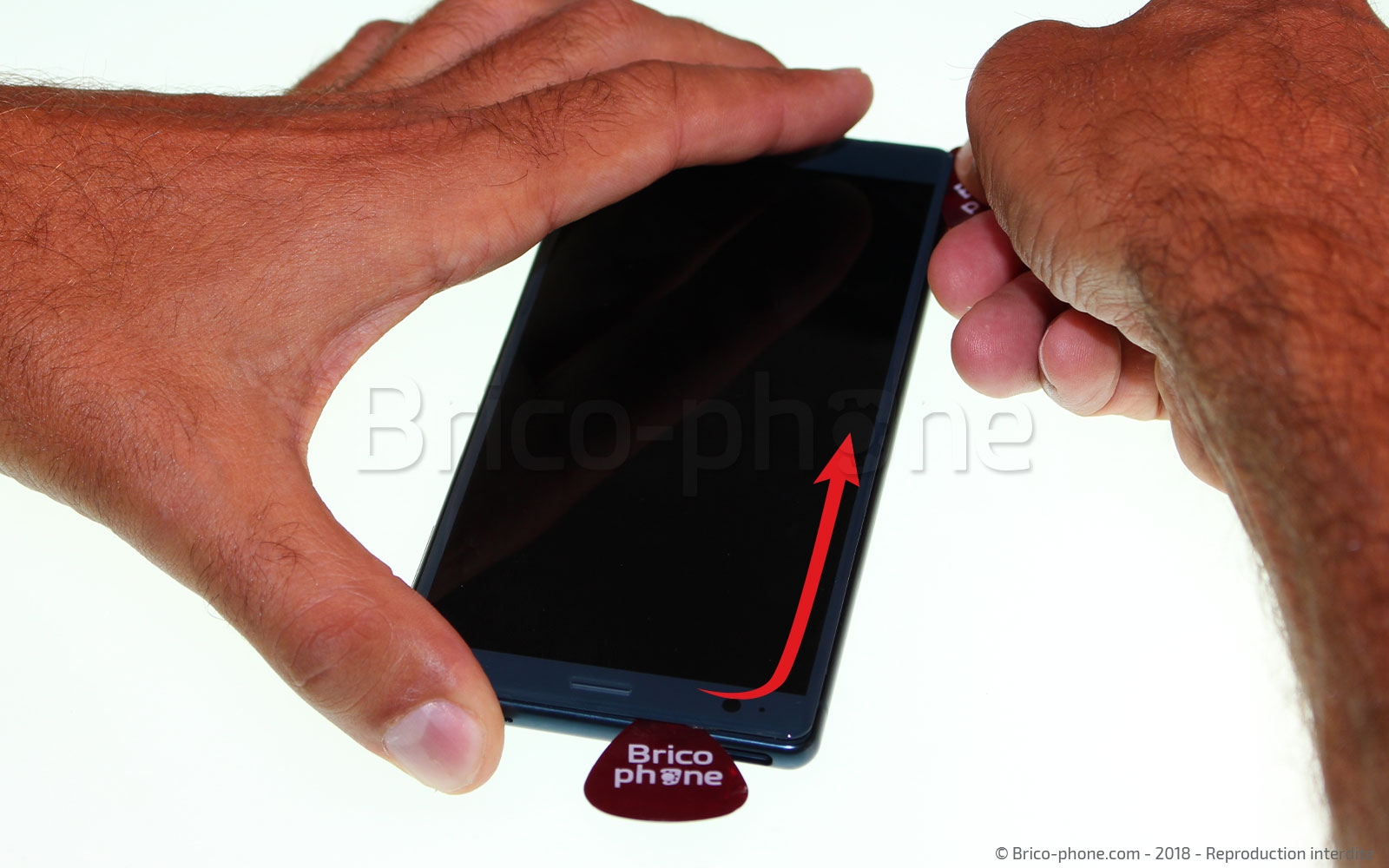

Etape 3 : Décoller l'écran

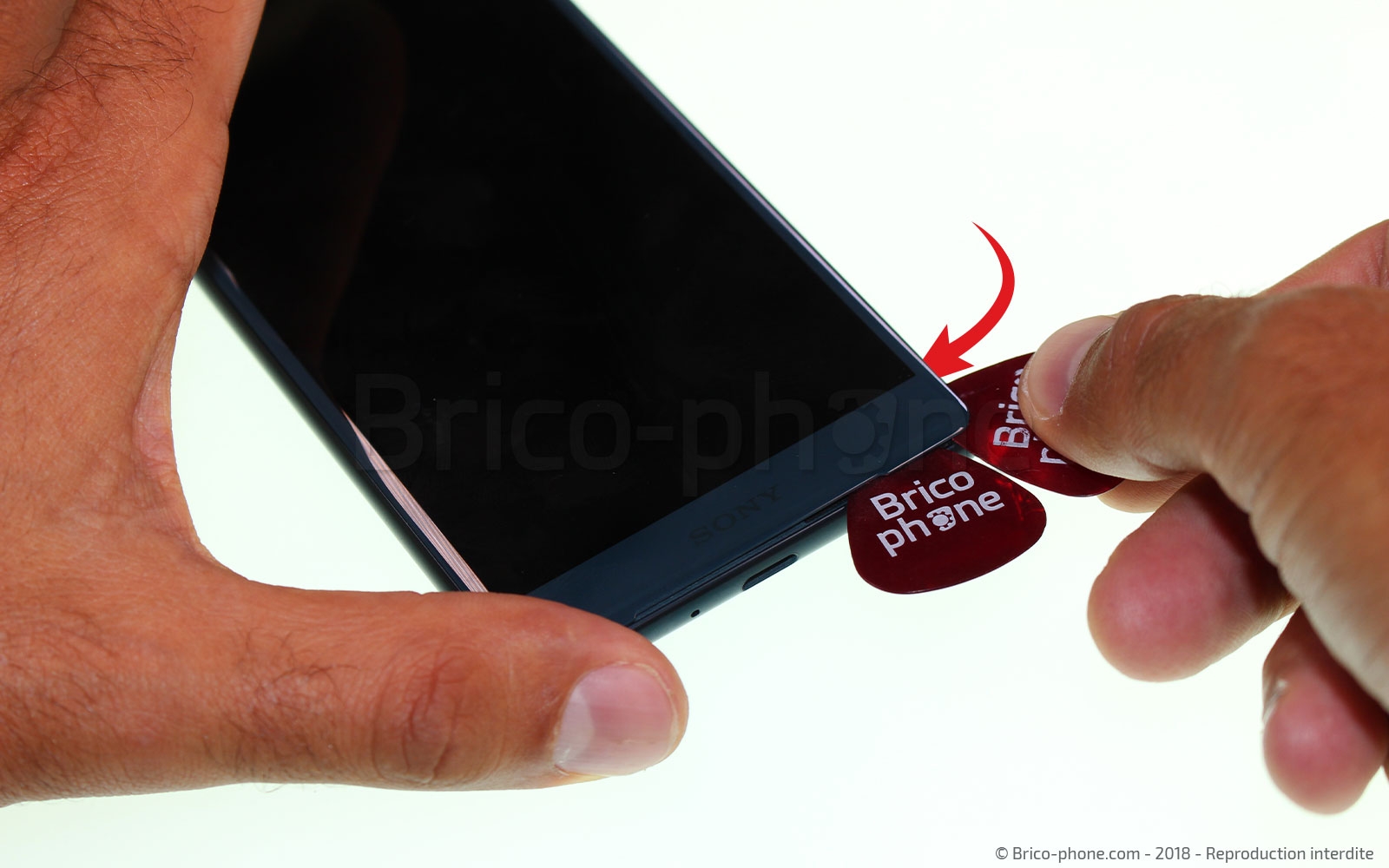

Munissez vous maintenant de votre médiator en plastique. En le glissant doucement entre l’écran et le chassis vous pourrez créer un petit interstice. Insérez ensuite un second médiator dans cet interstice et glissez progressivement les médiators sur tout le contour de votre écran afin de le décoller du chassis.
Outils du kit utilisés
Outils du kit utilisés

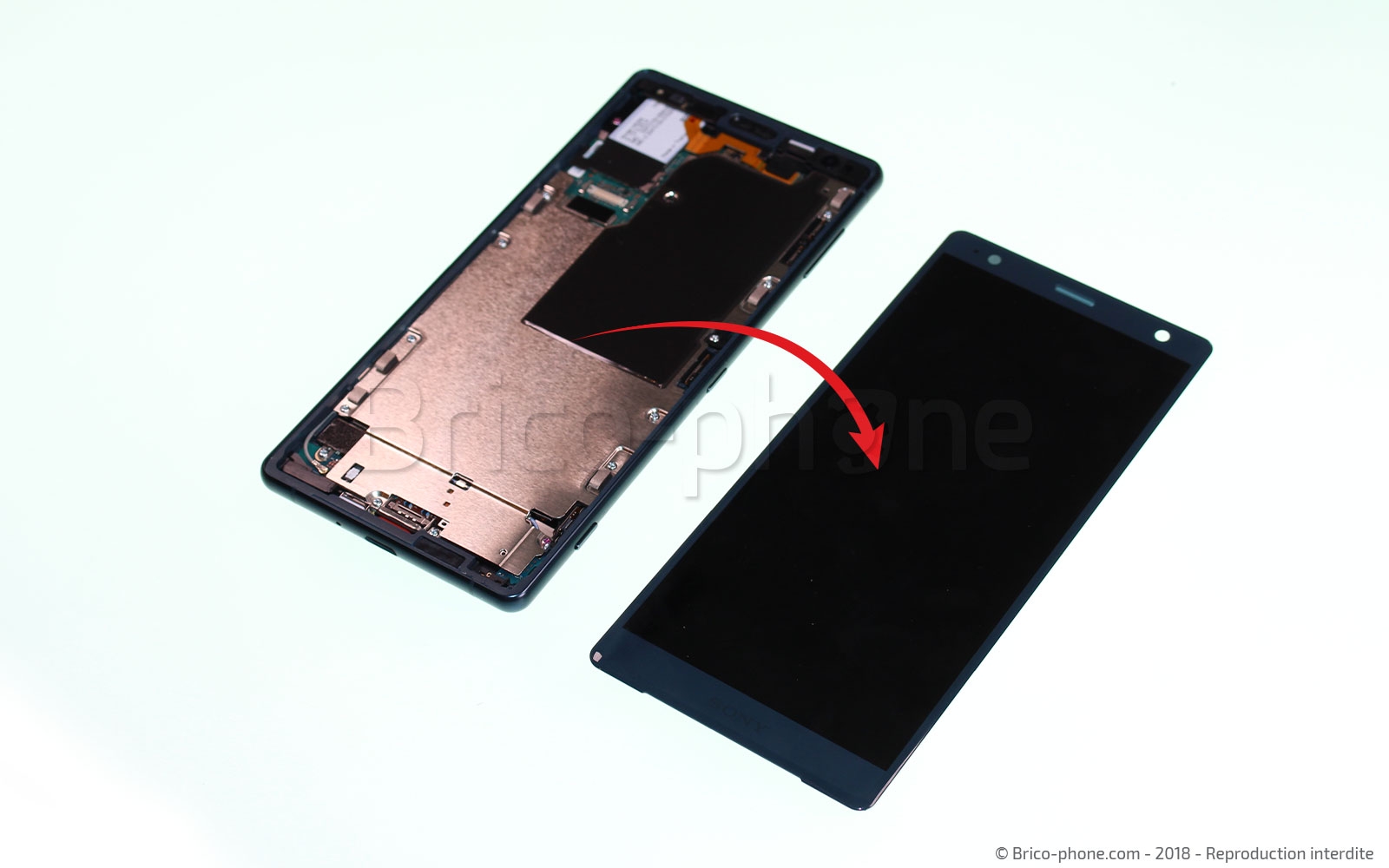

Etape 4 : Retirer l'écran

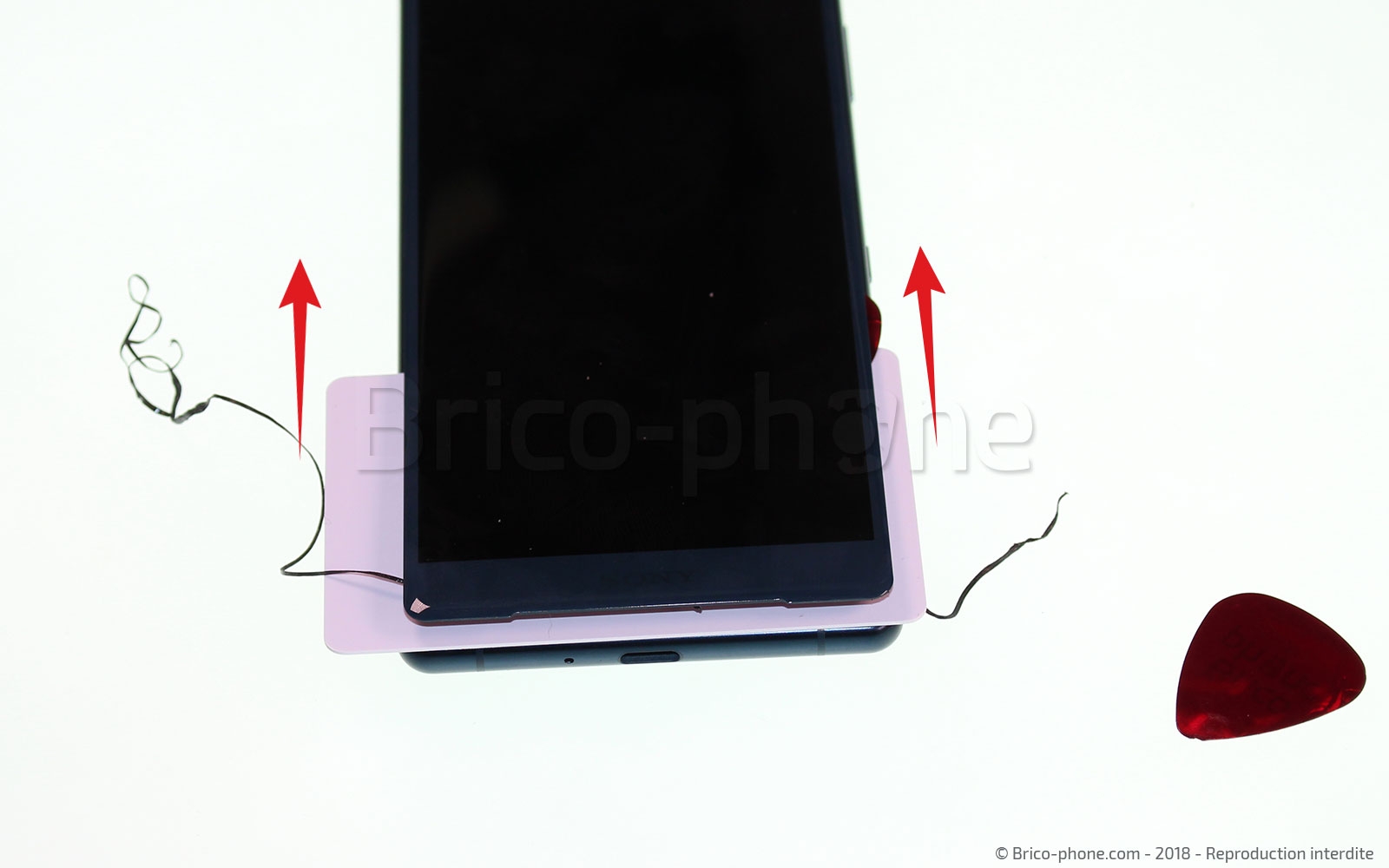

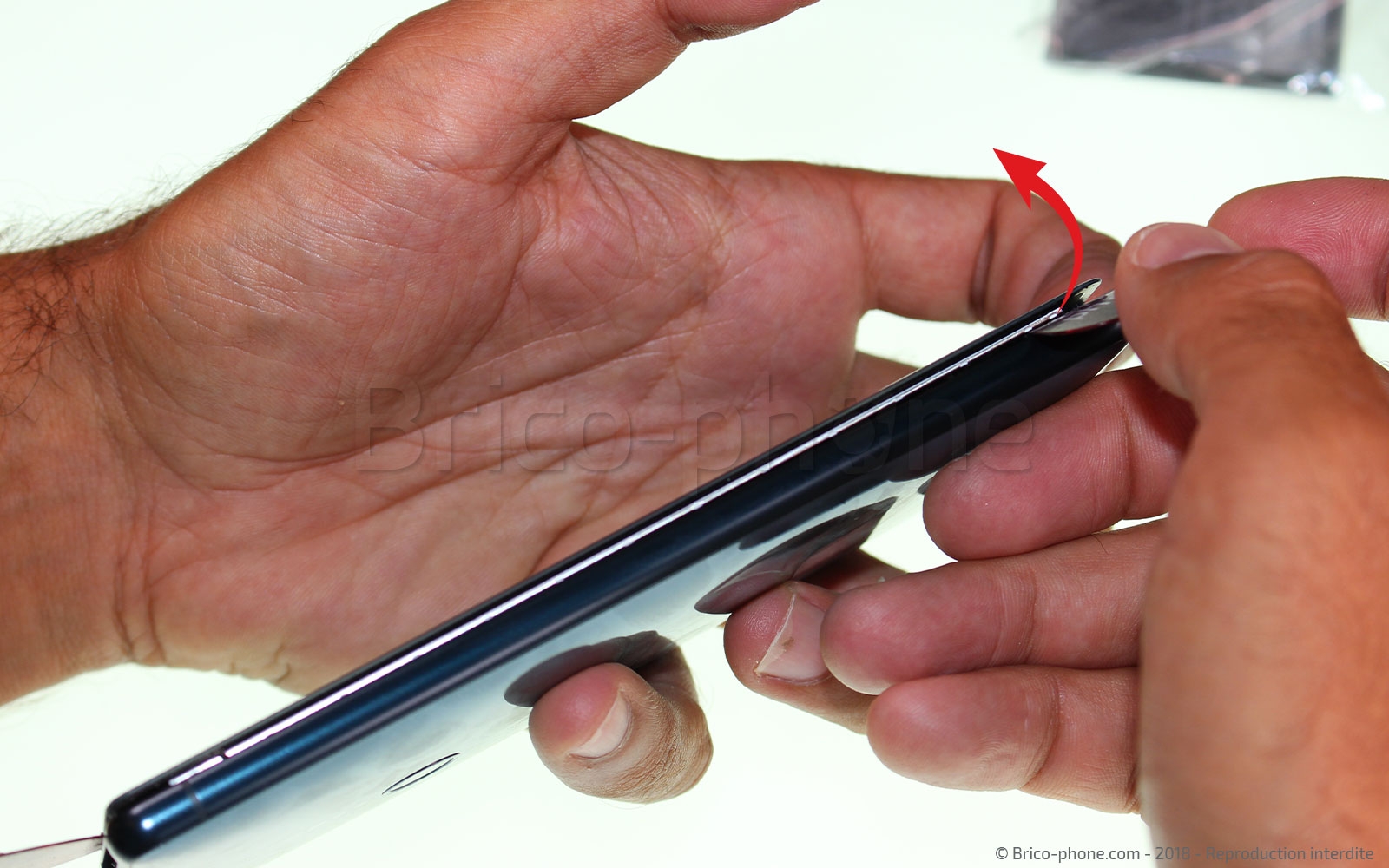

Faites ensuite légèrement levier afin de libérer l’écran. Vous pouvez aussi utiliser la carte en PVC contenu dans votre kit d’outils afin de soulever la vitre et la dalle LCD uniformément. Soyez prudent, votre écran est encore connecté au reste du téléphone par une nappe fragile.
Outils du kit utilisés
Outils du kit utilisés

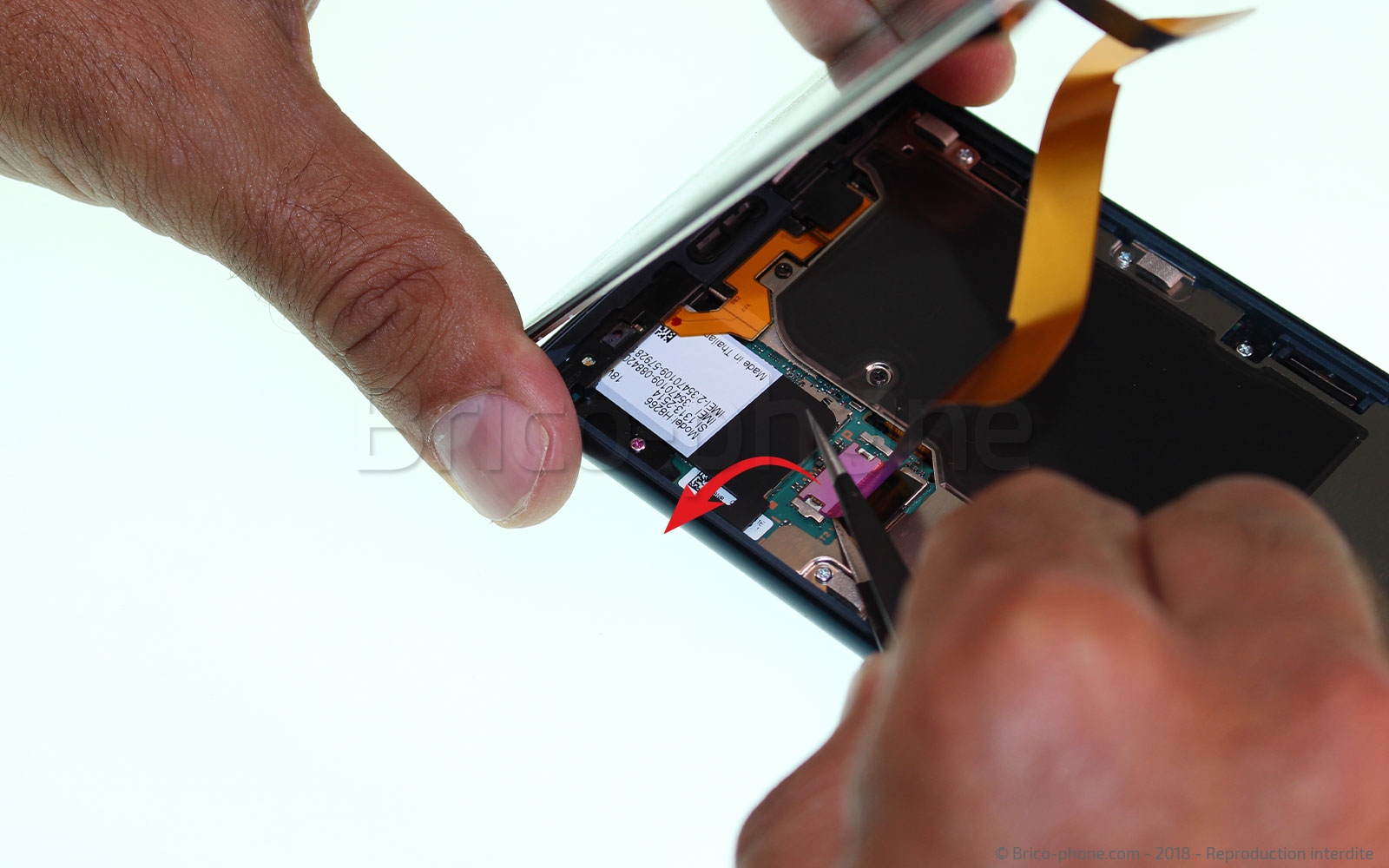

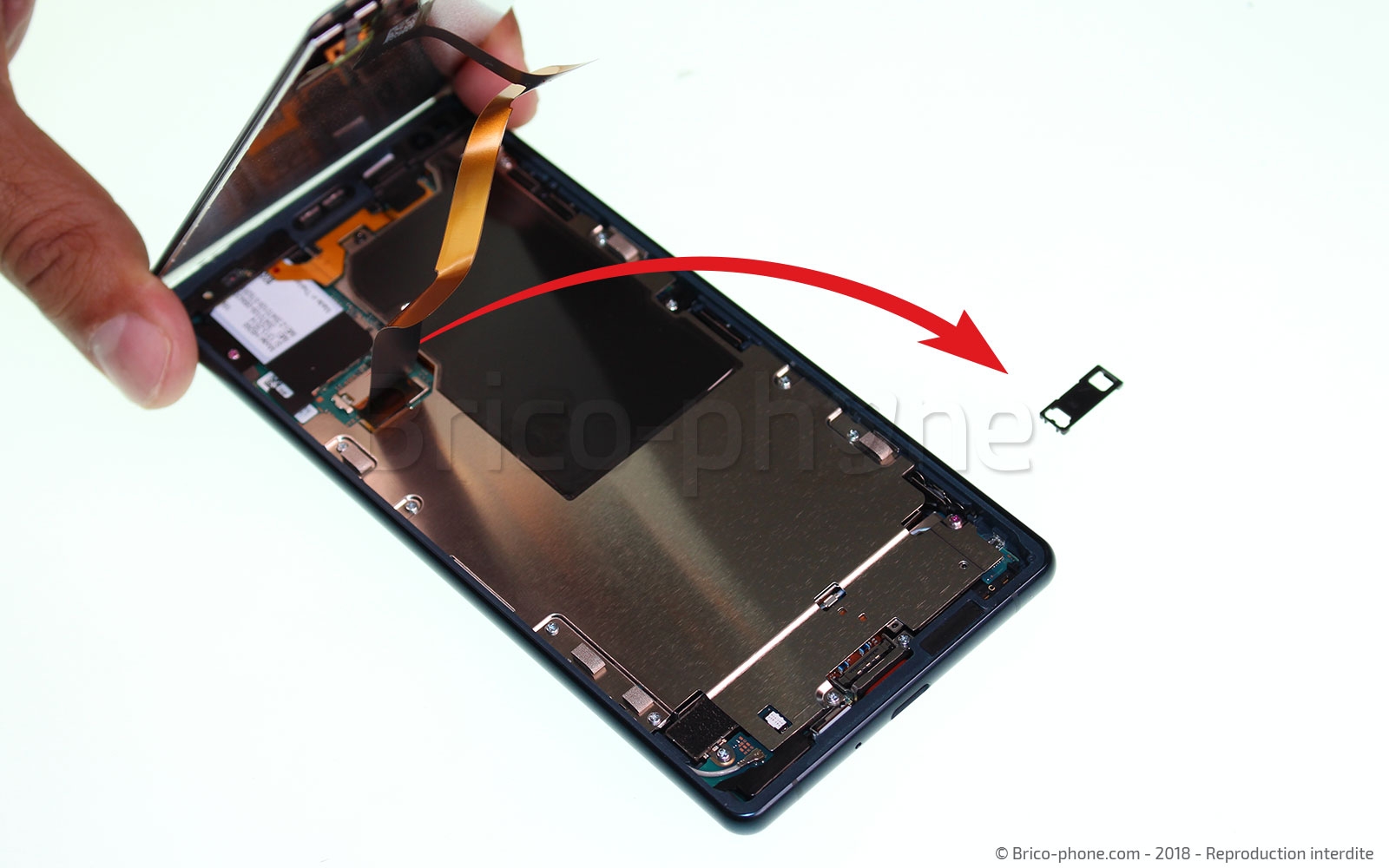

Etape 5 : Déconnecter l'écran

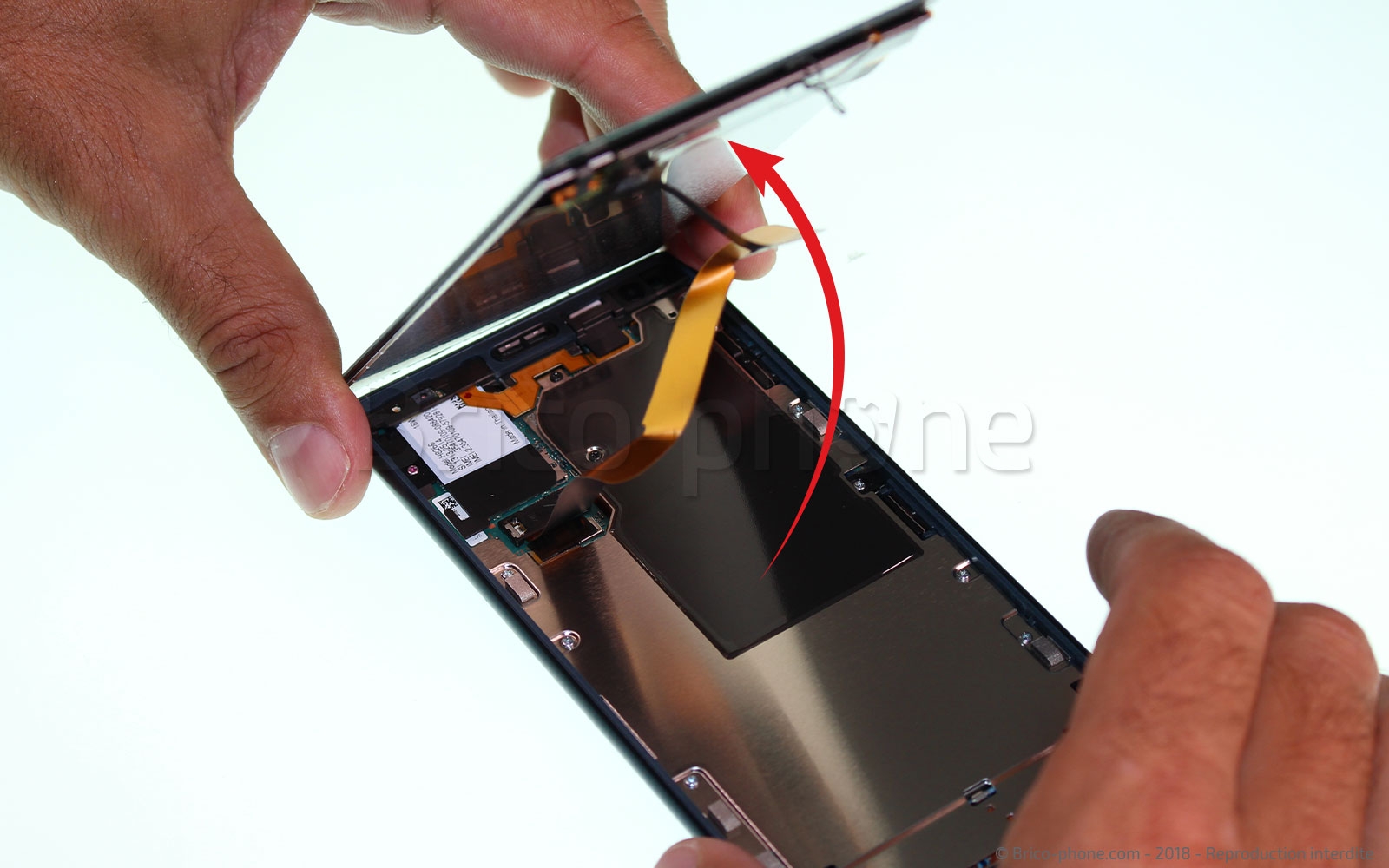

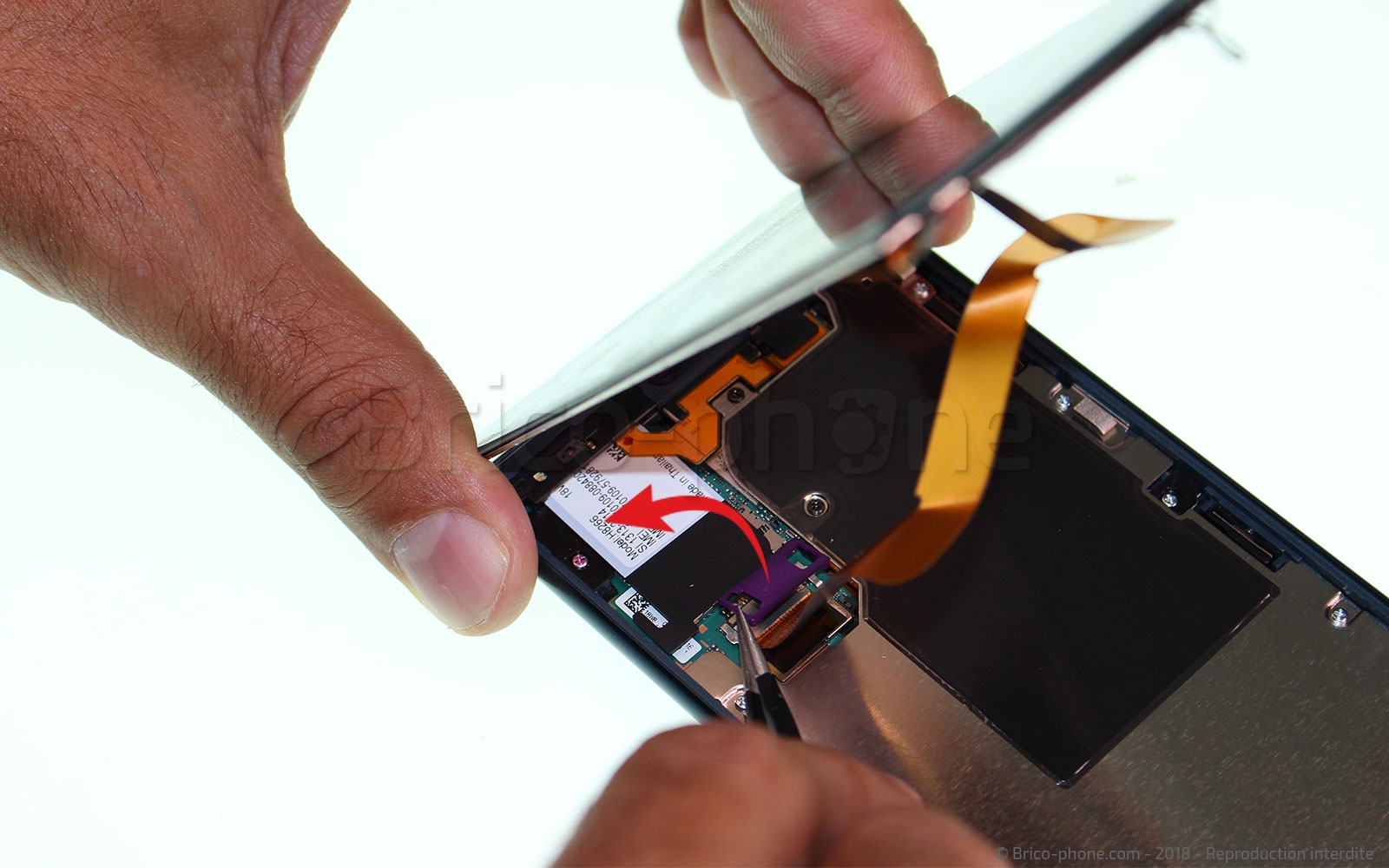

En soulevant partiellement l’écran, vous pourrez apercevoir le connecteur de votre nappe écran. A l’aide de la pincette métallique de votre kit, retirez le cache en plastique qui recouvre le connecteur puis faites levier afin de déconnecter complètement l’écran pour le retirer.
Outils du kit utilisés
Outils du kit utilisés


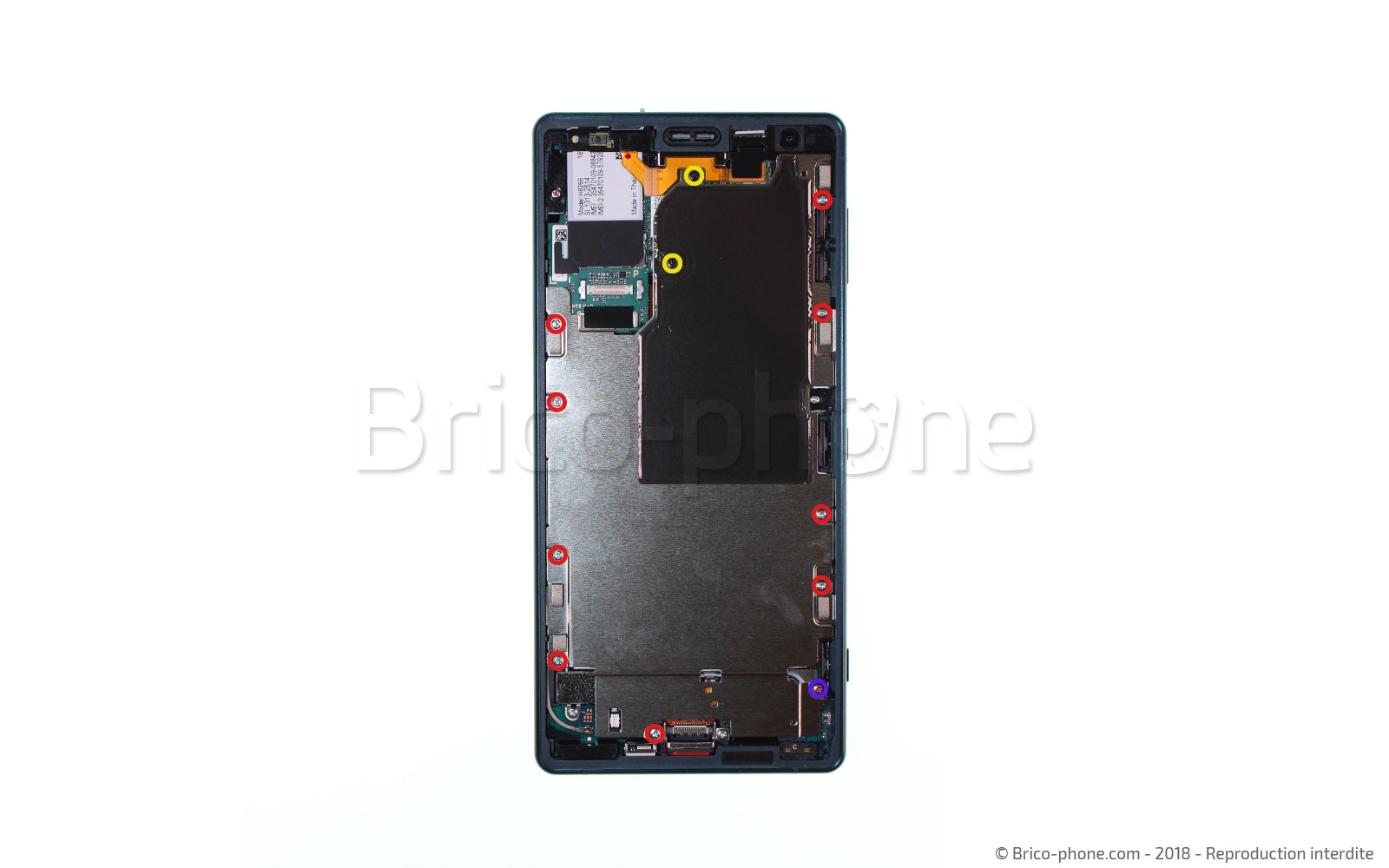

Etape 6 : Dévisser la plaquette intermédiaire

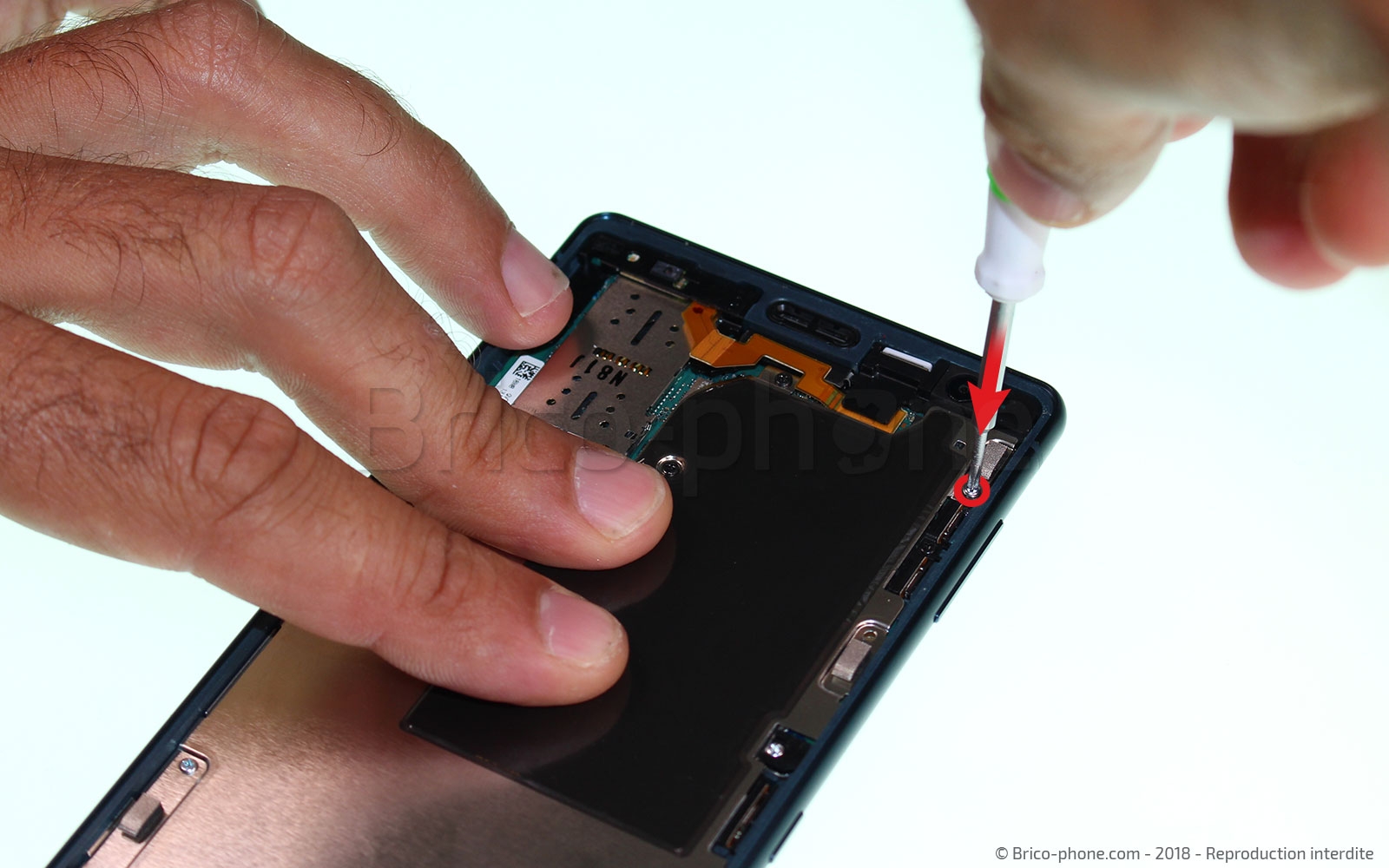

Vous pouvez maintenant commencer à démonter les composants internes du téléphone. Pour ce faire, utilisez votre tournevis cruciforme pour retirer les 12 vis de la plaquette métallique qui couvre vos composants. Faites attention, ces vis ne sont pas toutes les mêmes, ne les mélangez pas ! N’hésitez pas à vous munir d’un patron universelle magnétique pour garder vos vis triées tout au long de la réparation.
Outils du kit utilisés
Outils du kit utilisés

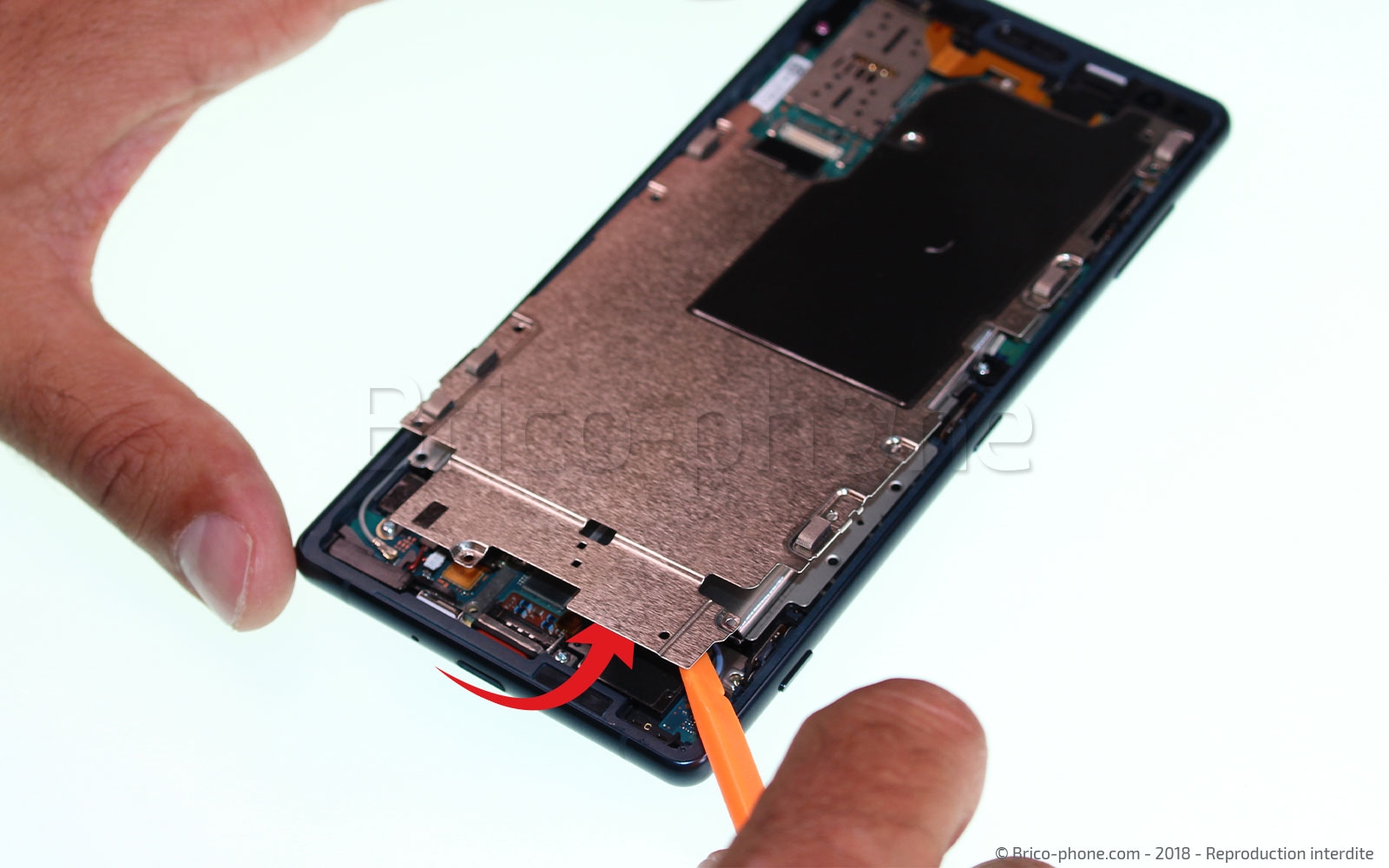

Etape 7 : Retirer la plaquette intermédiaire

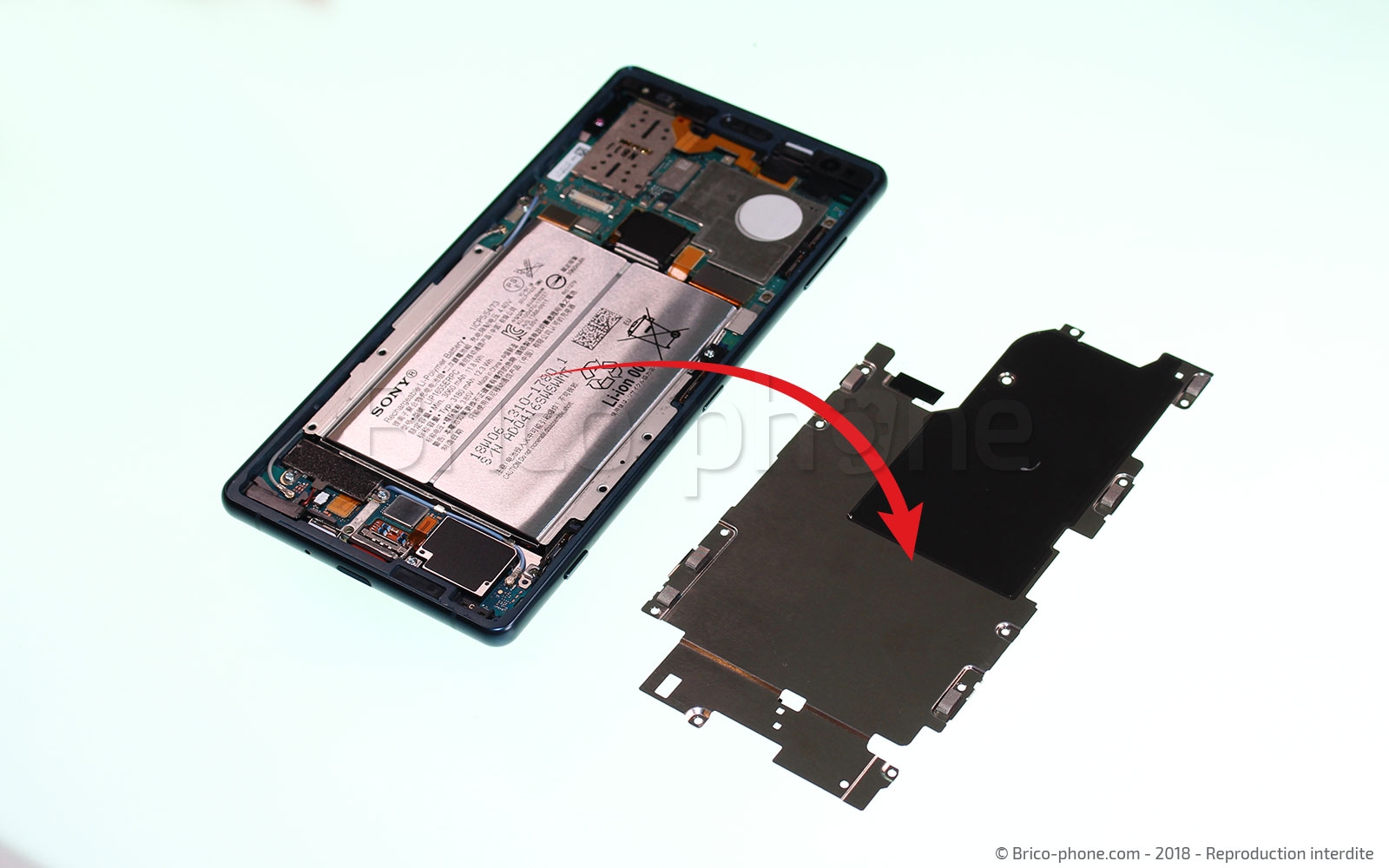

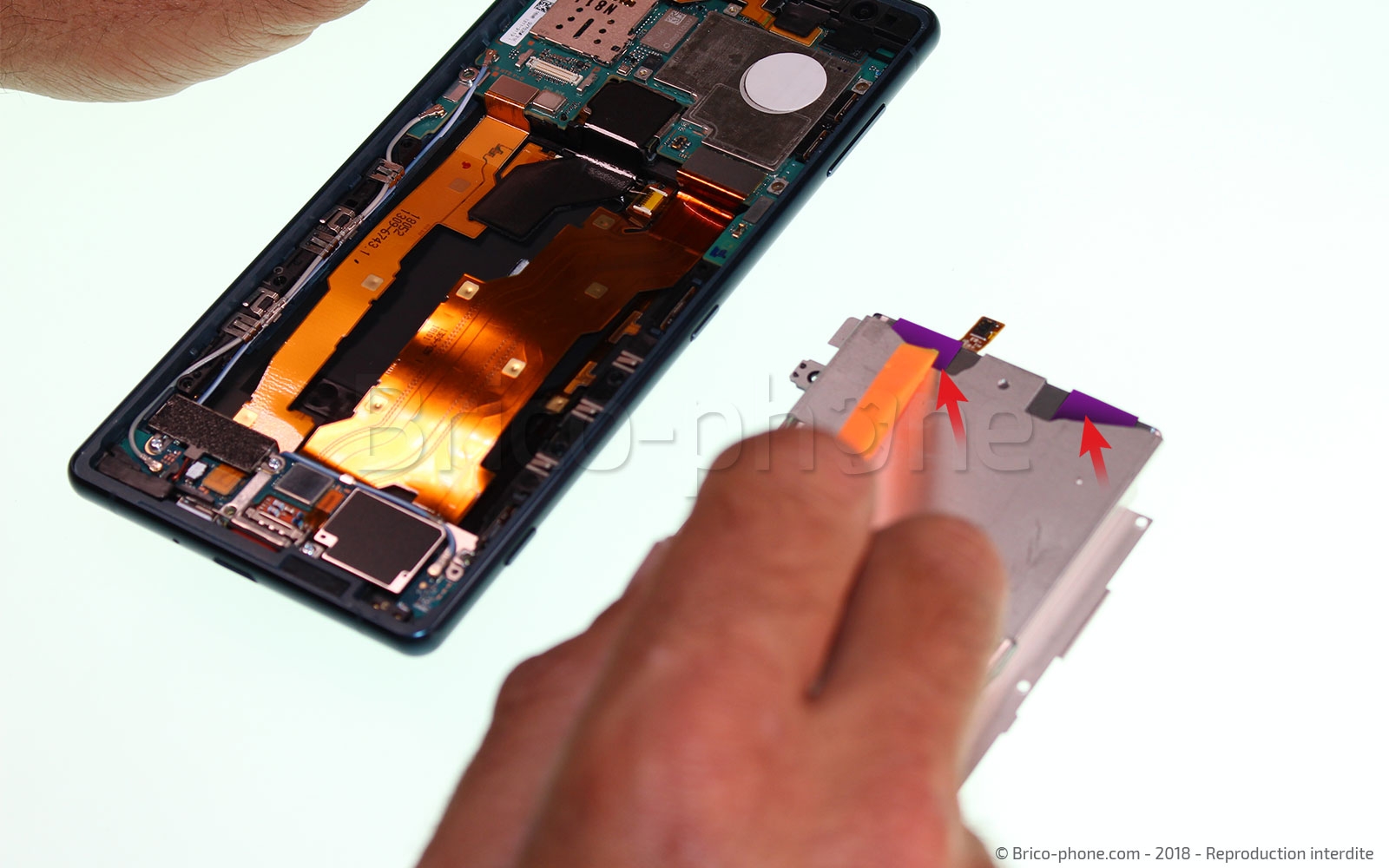

Vous pouvez maintenant simplement retirer la plaquette métallique en la soulevant légèrement avec votre levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

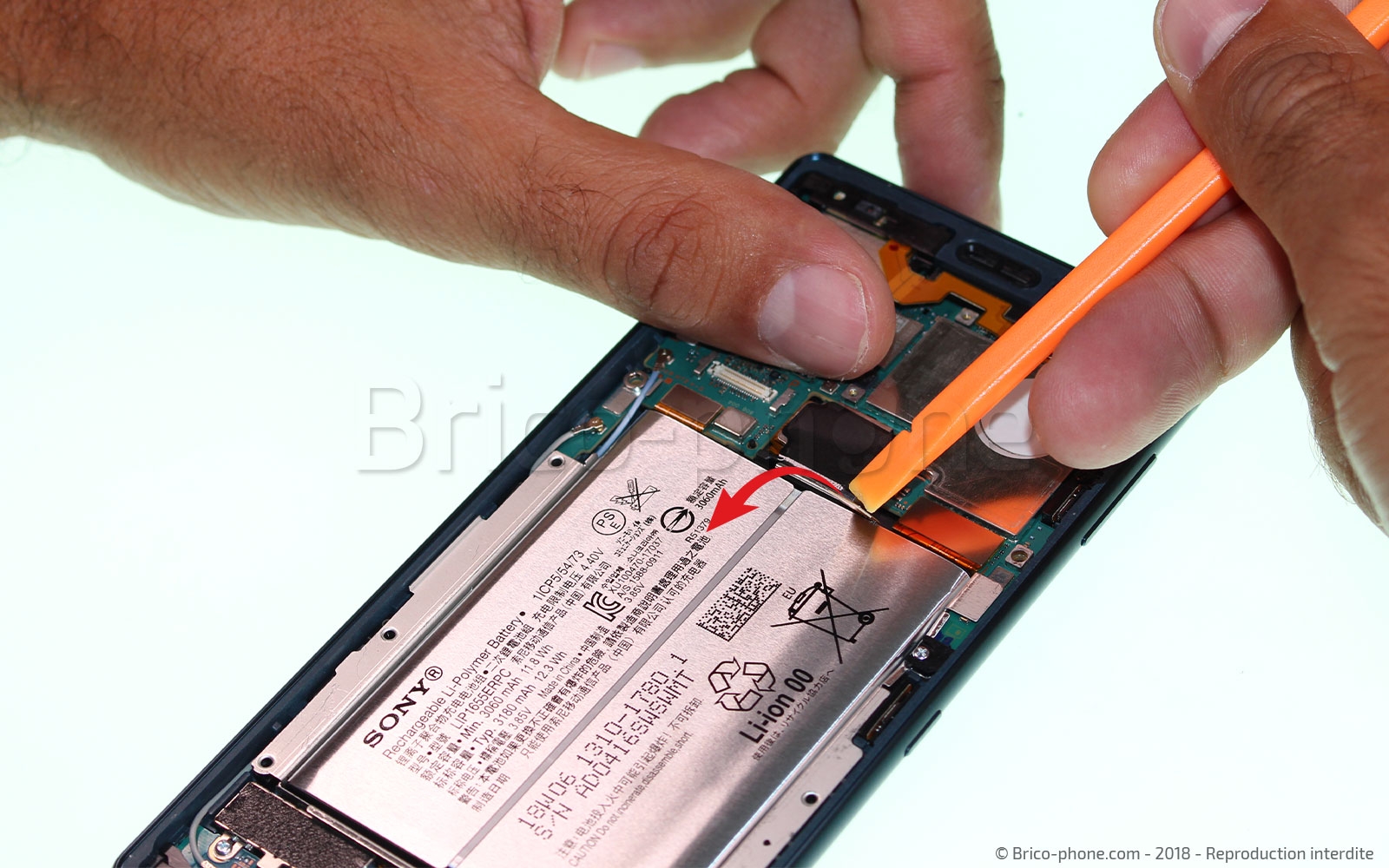

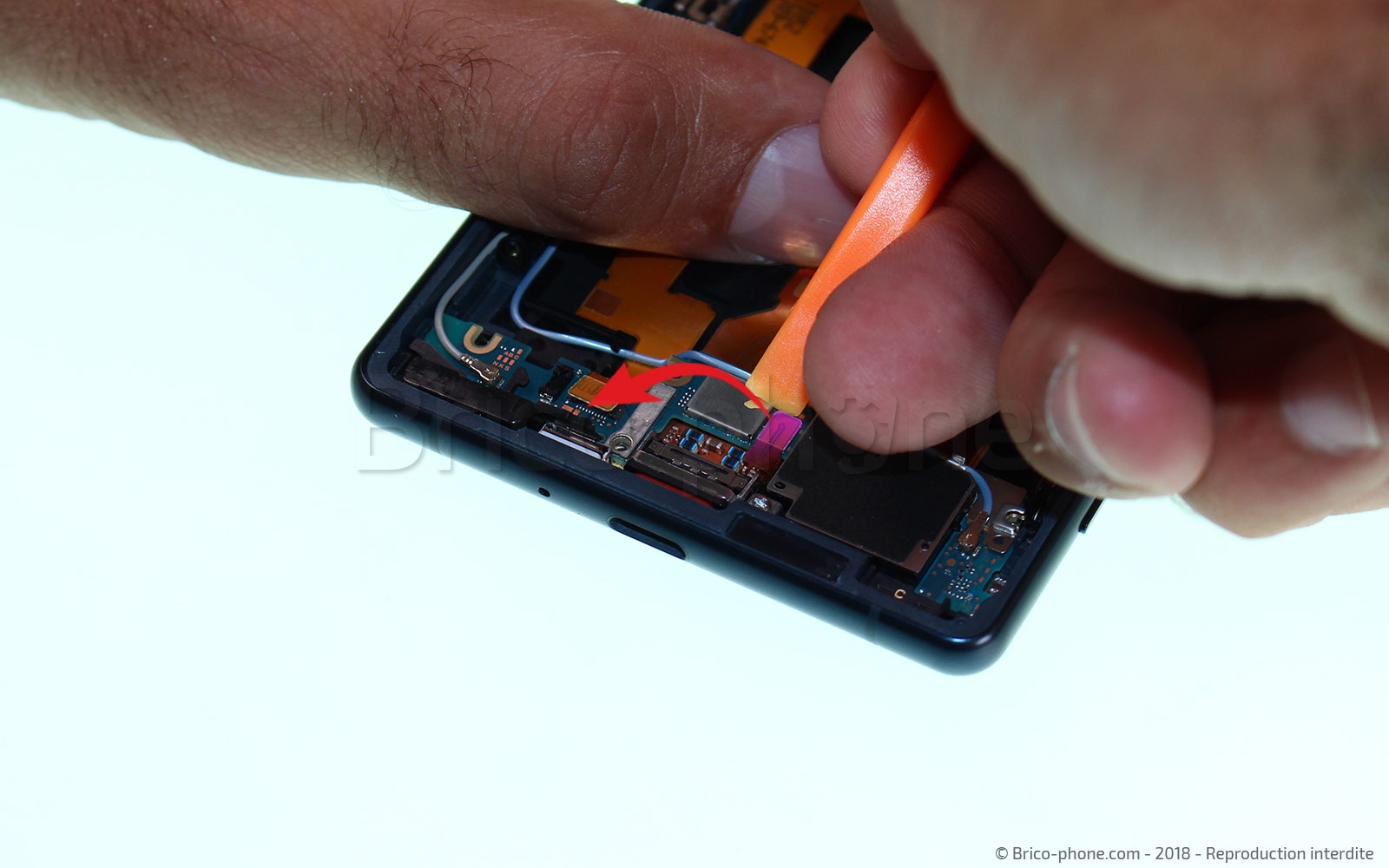

Etape 8 : Déconnecter la batterie

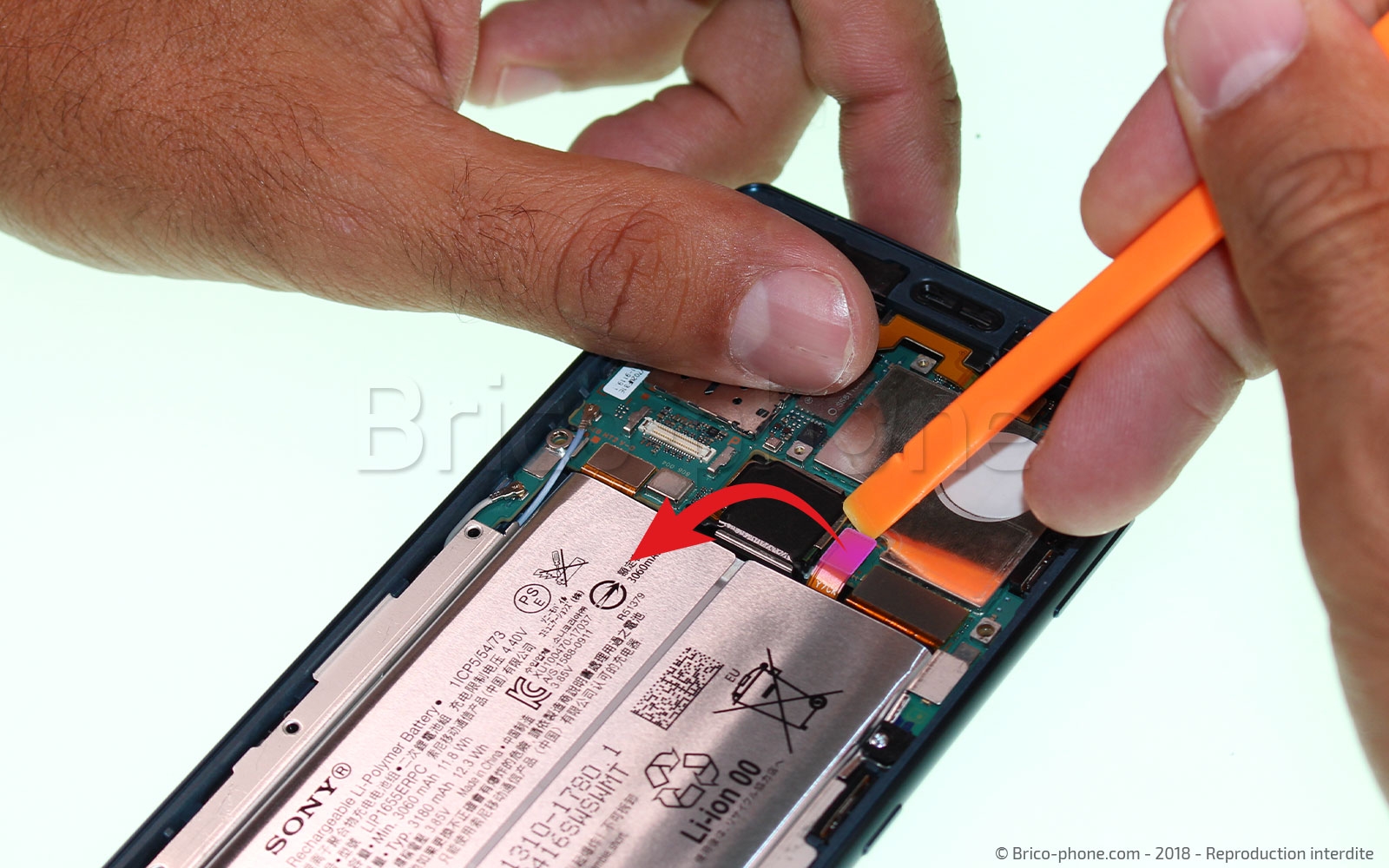

L’ensemble de vos composants sont maintenant accessibles. Avant de poursuivre le démontage en toute sécurité, déconnectez la batterie a à l’aide de votre levier en nylon. Cela vous assurera que votre téléphone ne se remettra pas sous tension par accident pour les étapes suivantes.
Outils du kit utilisés
Outils du kit utilisés

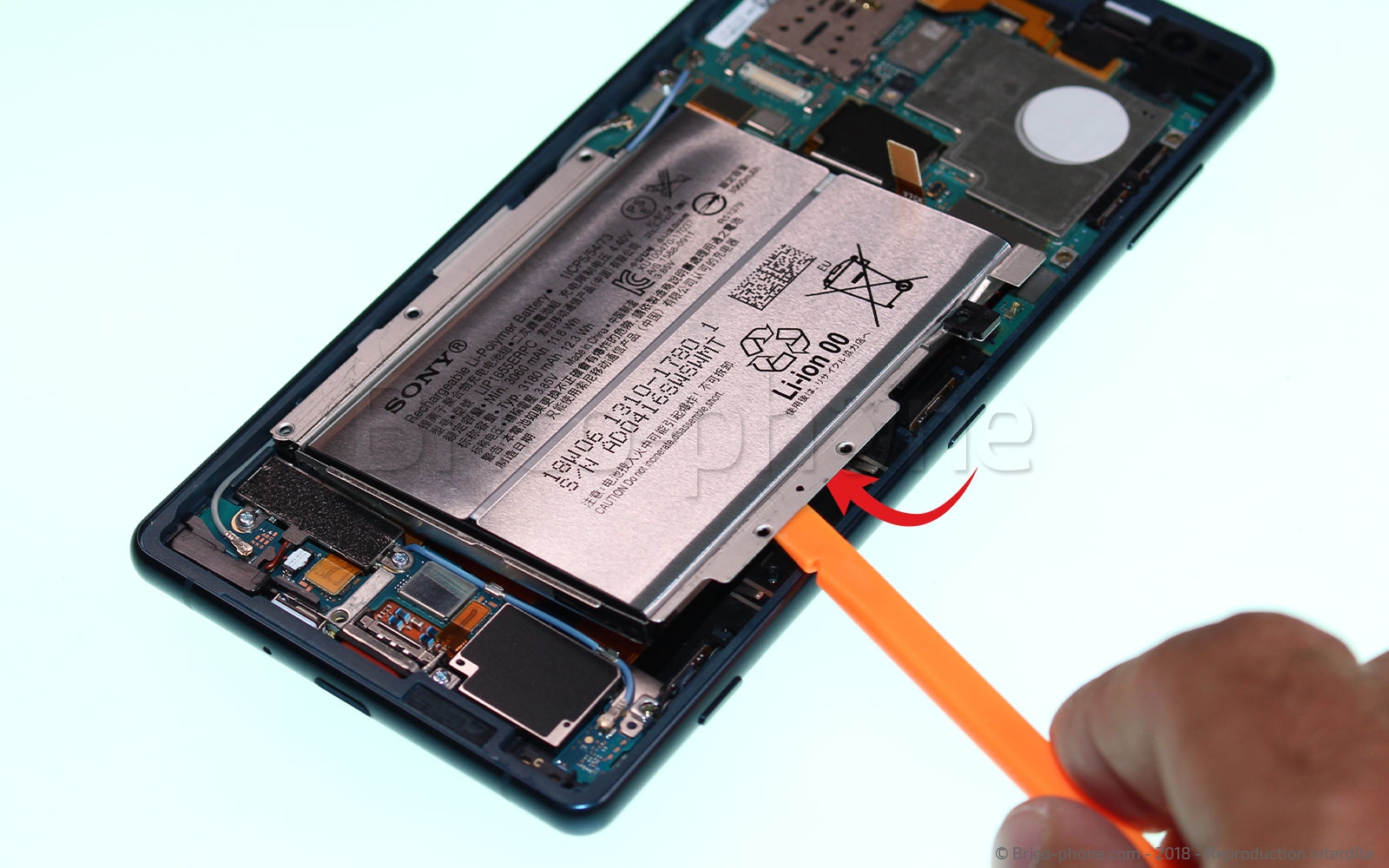

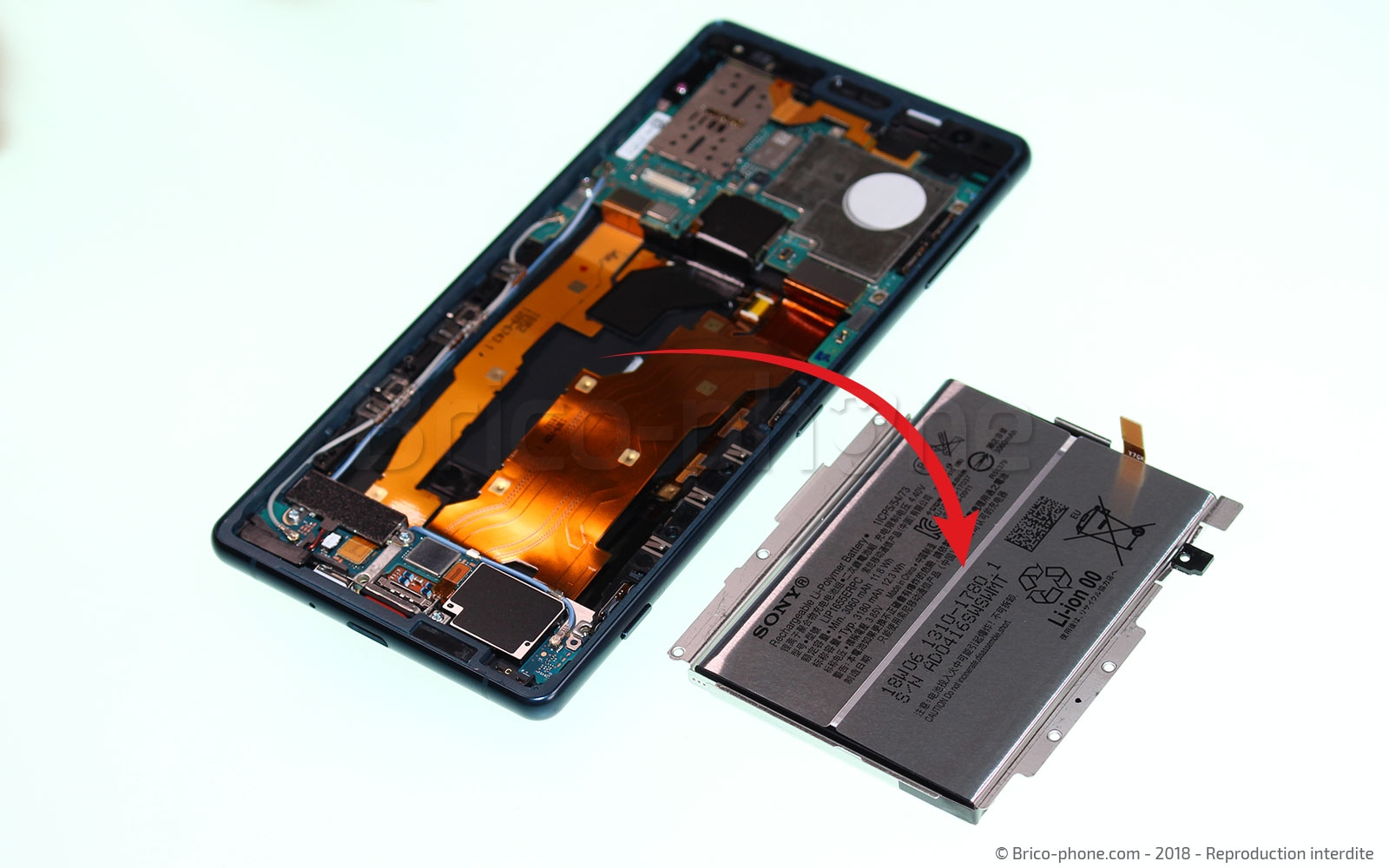

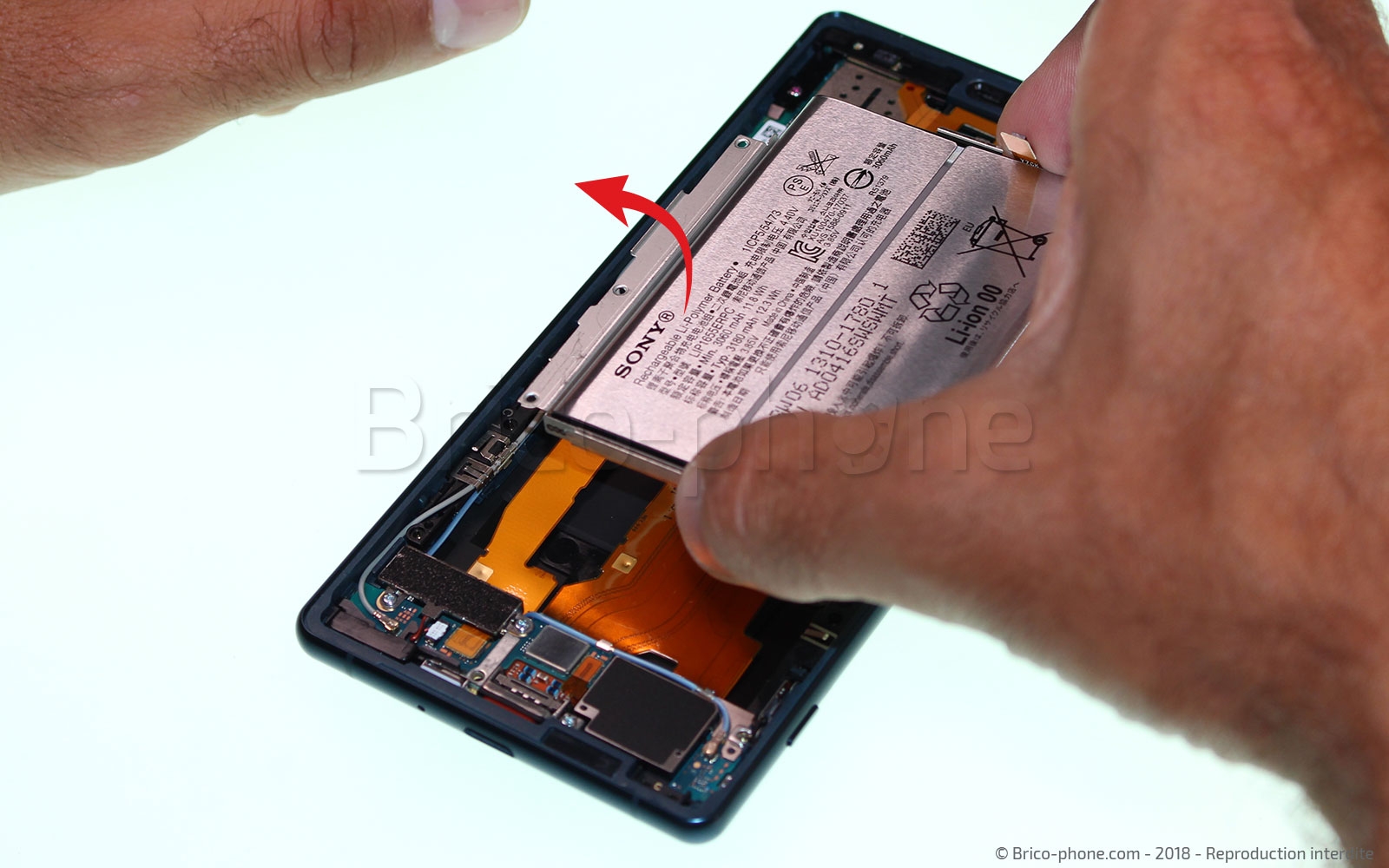

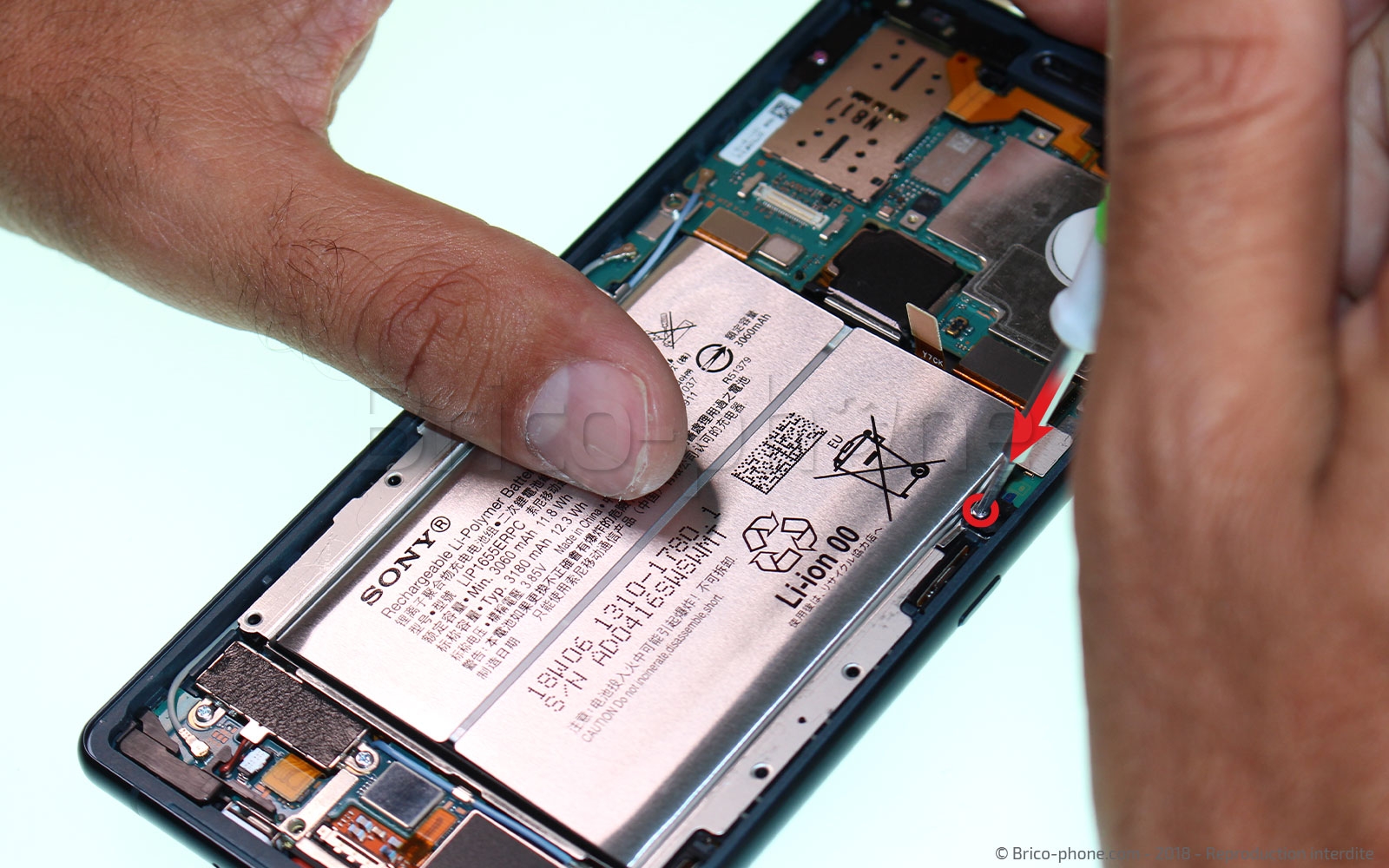

Etape 9 : Retirer la batterie avec support
Vous pouvez maintenant retirer la batterie de votre appareil. Utilisez votre tournevis pour retirer la la vis qui retient le support de votre batterie puis faites simplement levier afin de l’extraire de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

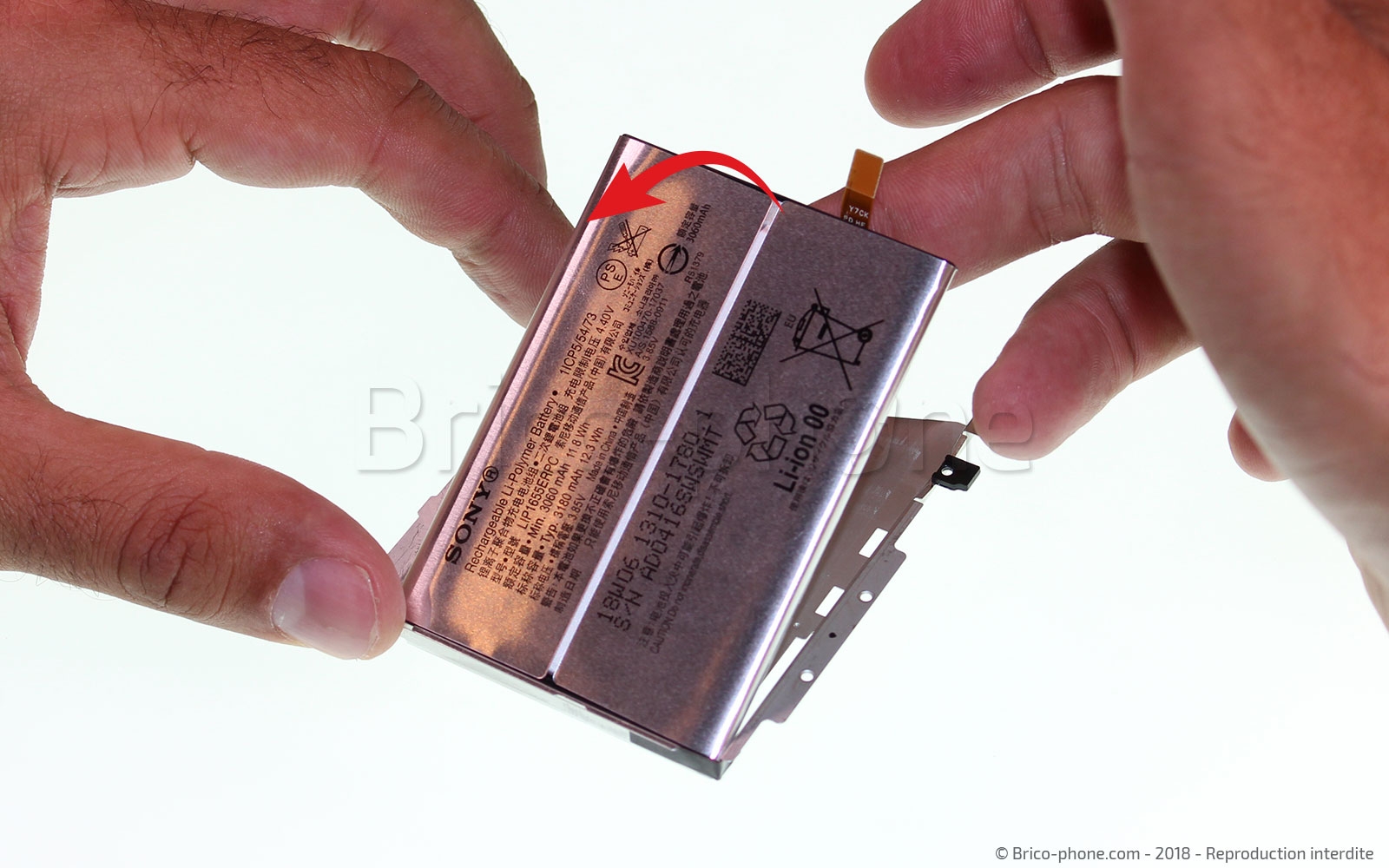

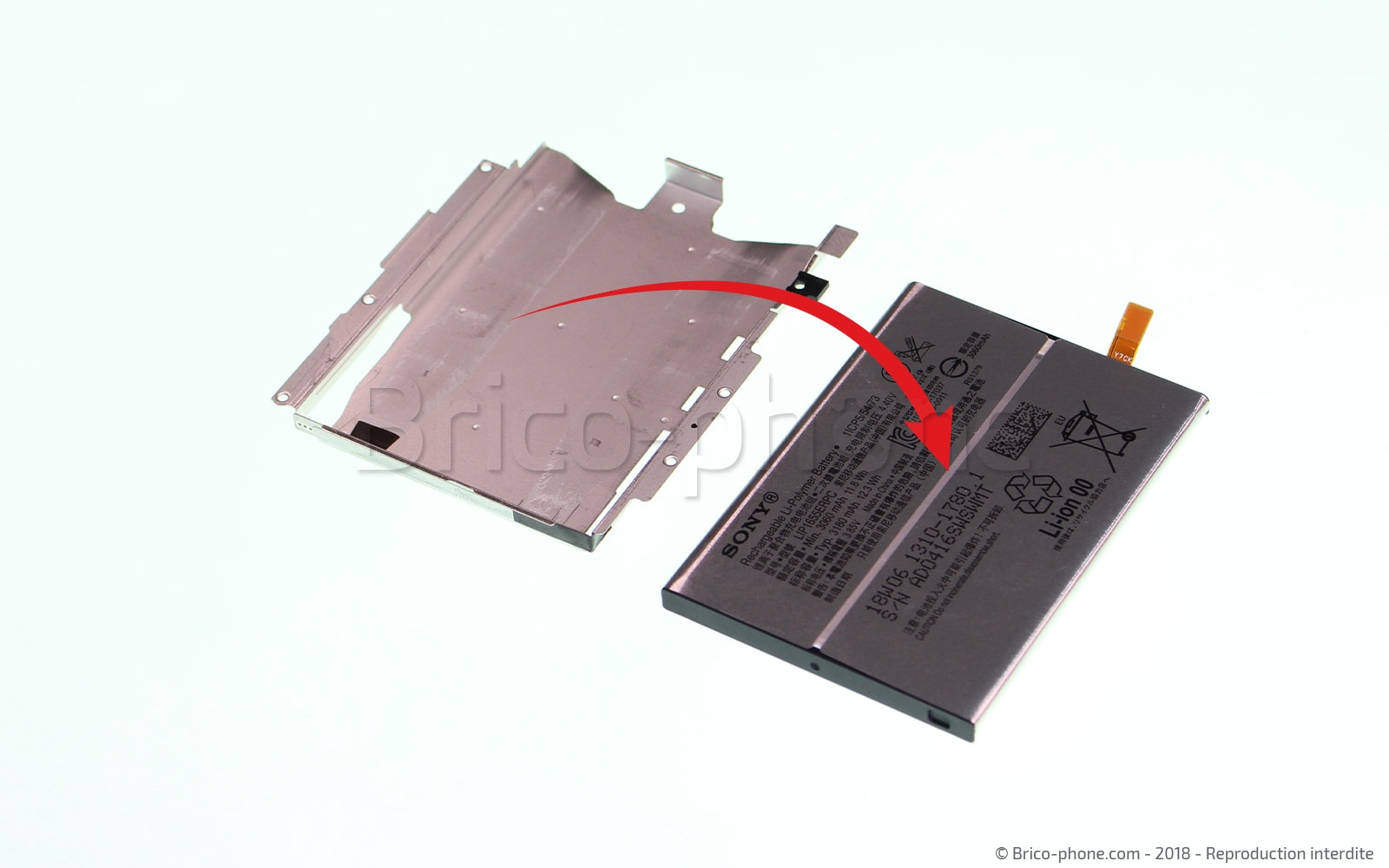

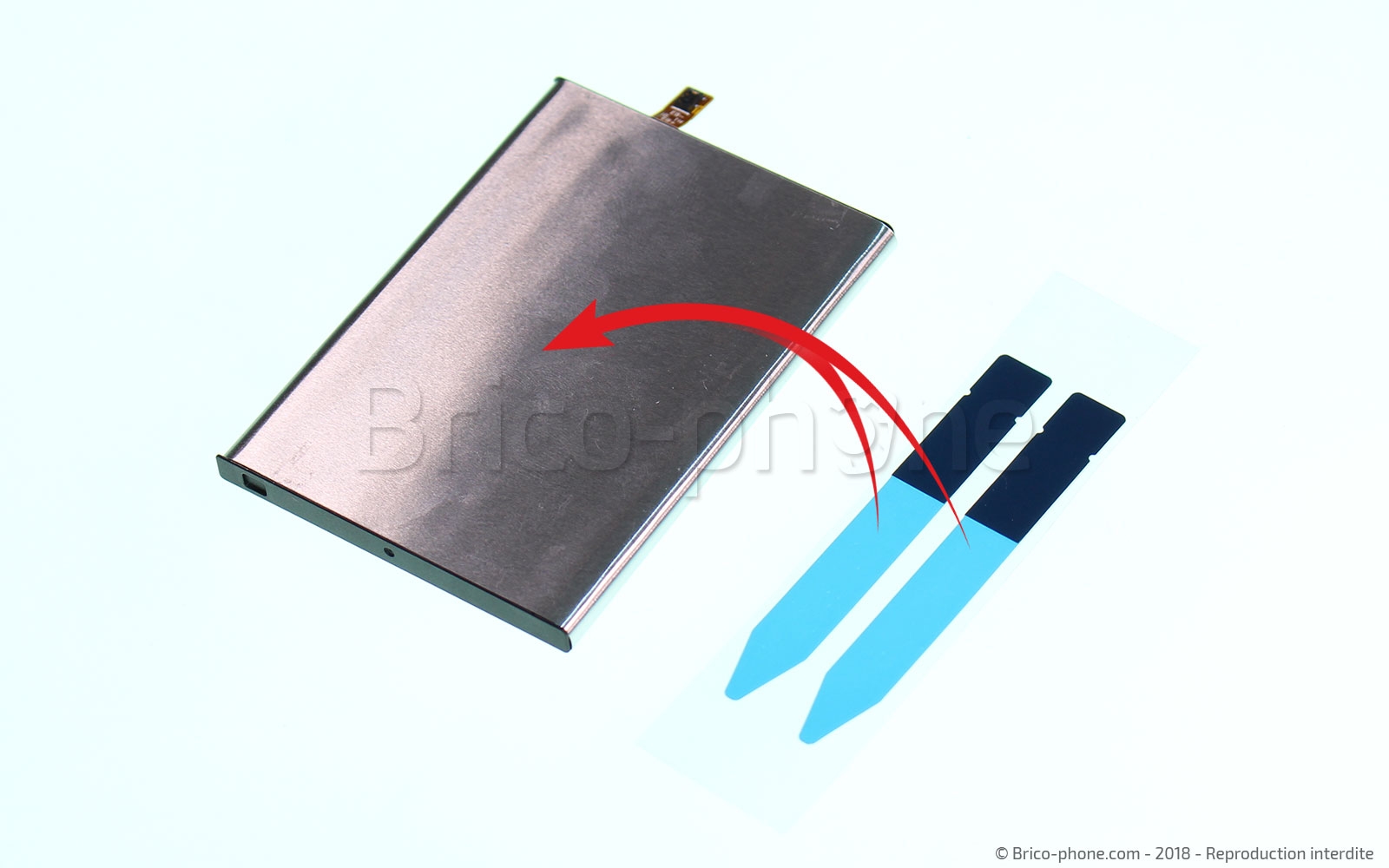

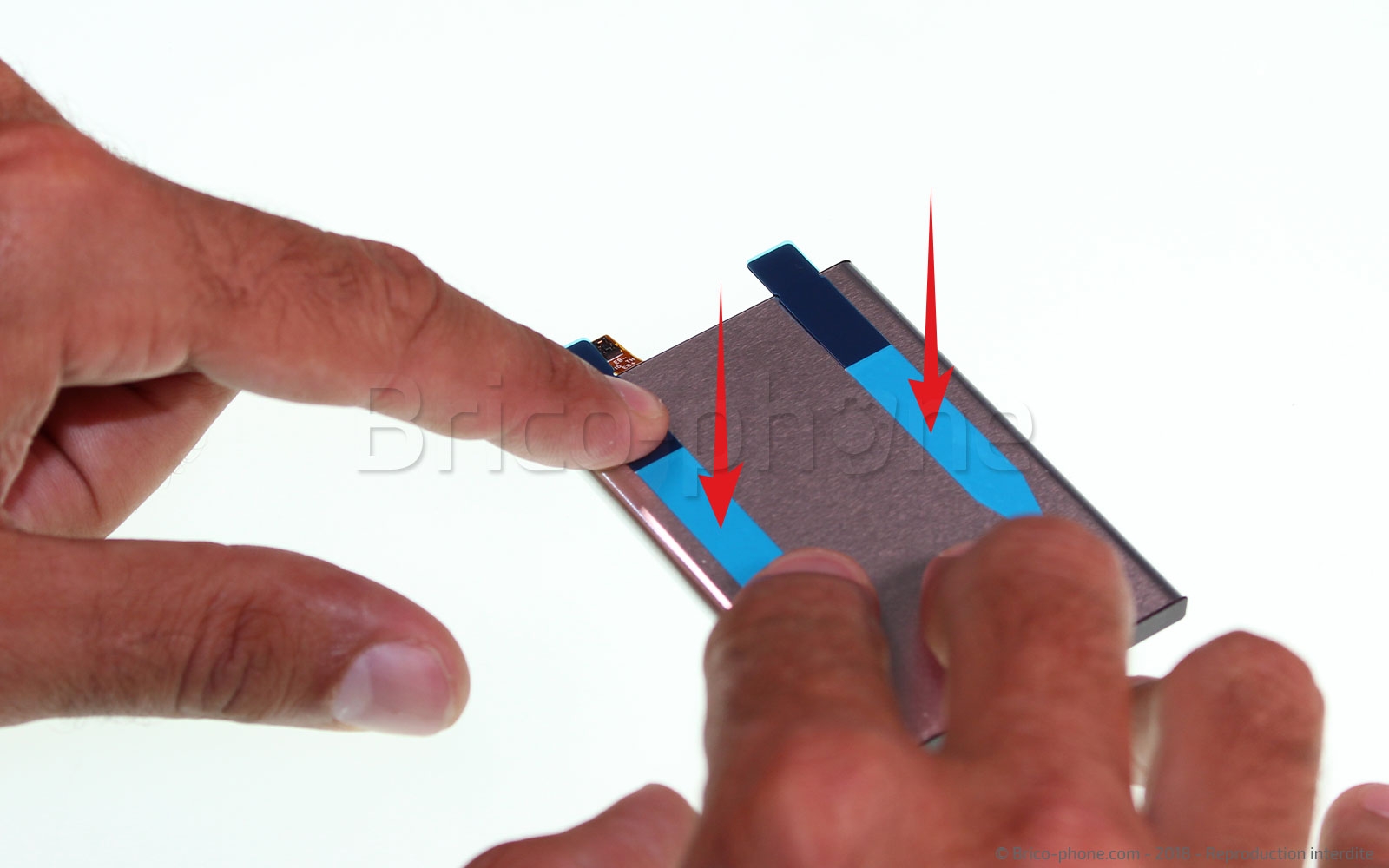

Etape 10 : Retirer la batterie du support

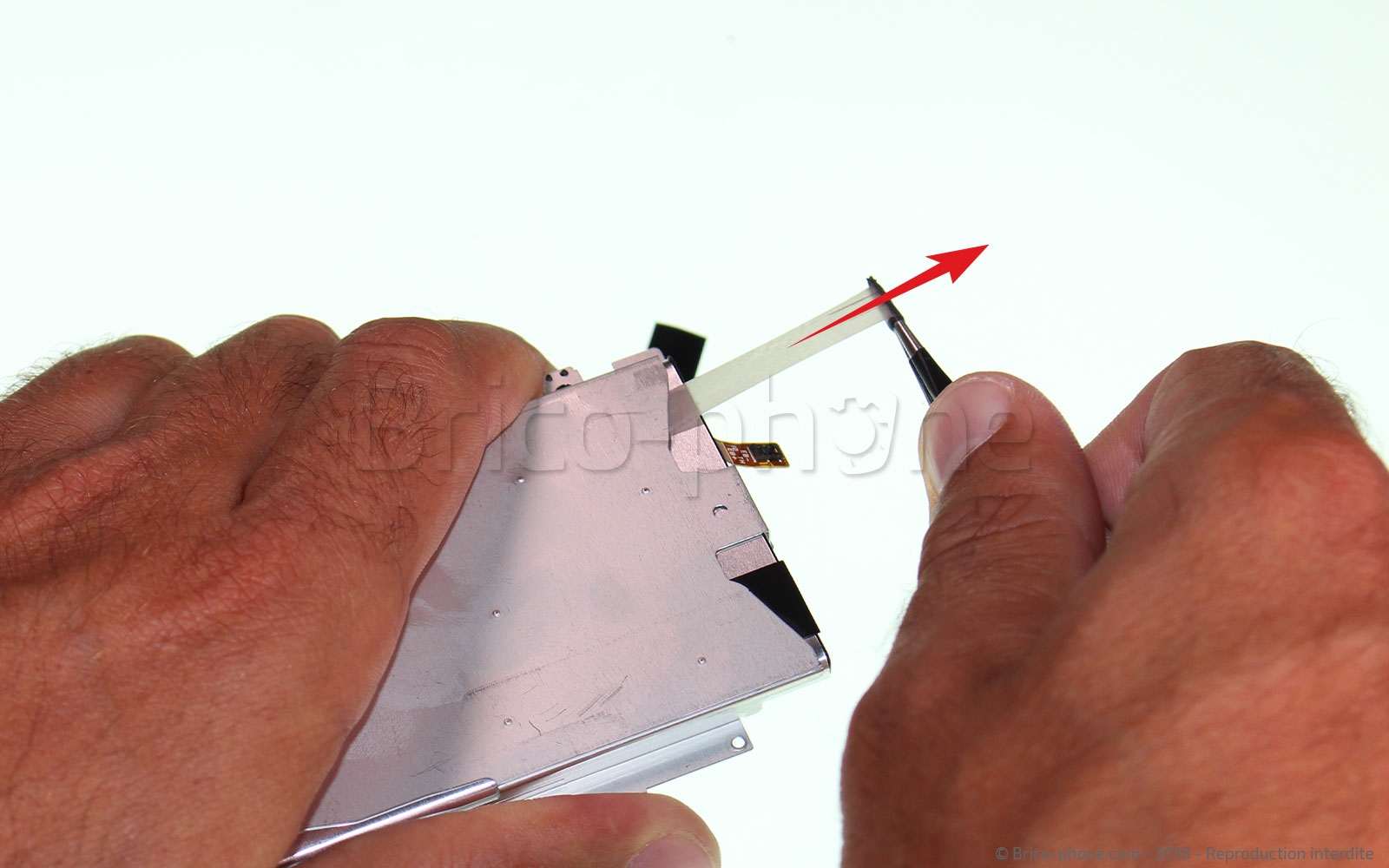

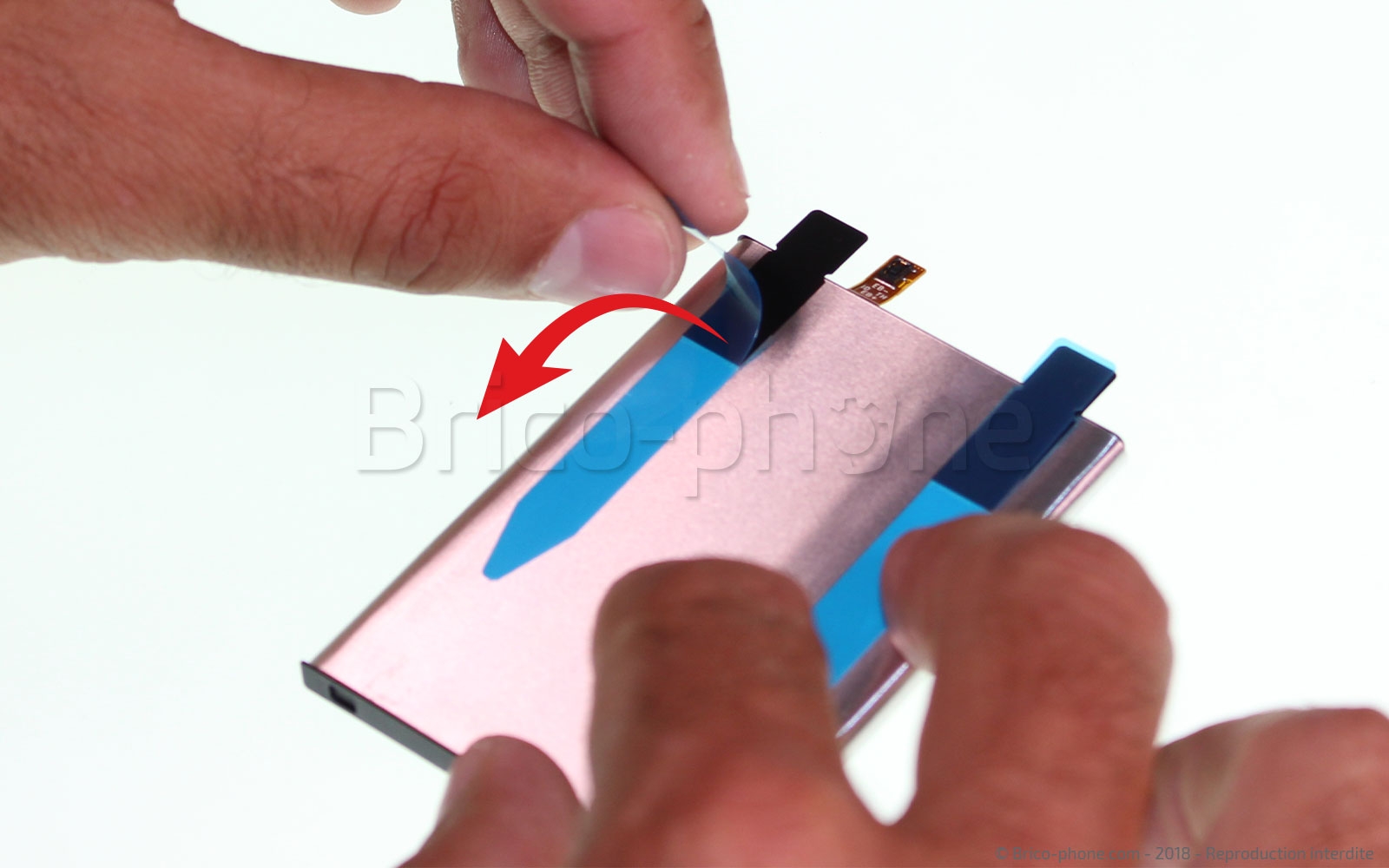

La batterie est maintenu dans son support par deux stickers double-face. Tirez délicatement les languettes des stickers à l’aide de votre pincette afin de les décoller puis retirez simplement la batterie en la poussant par le trou du support.
Outils du kit utilisés
Outils du kit utilisés

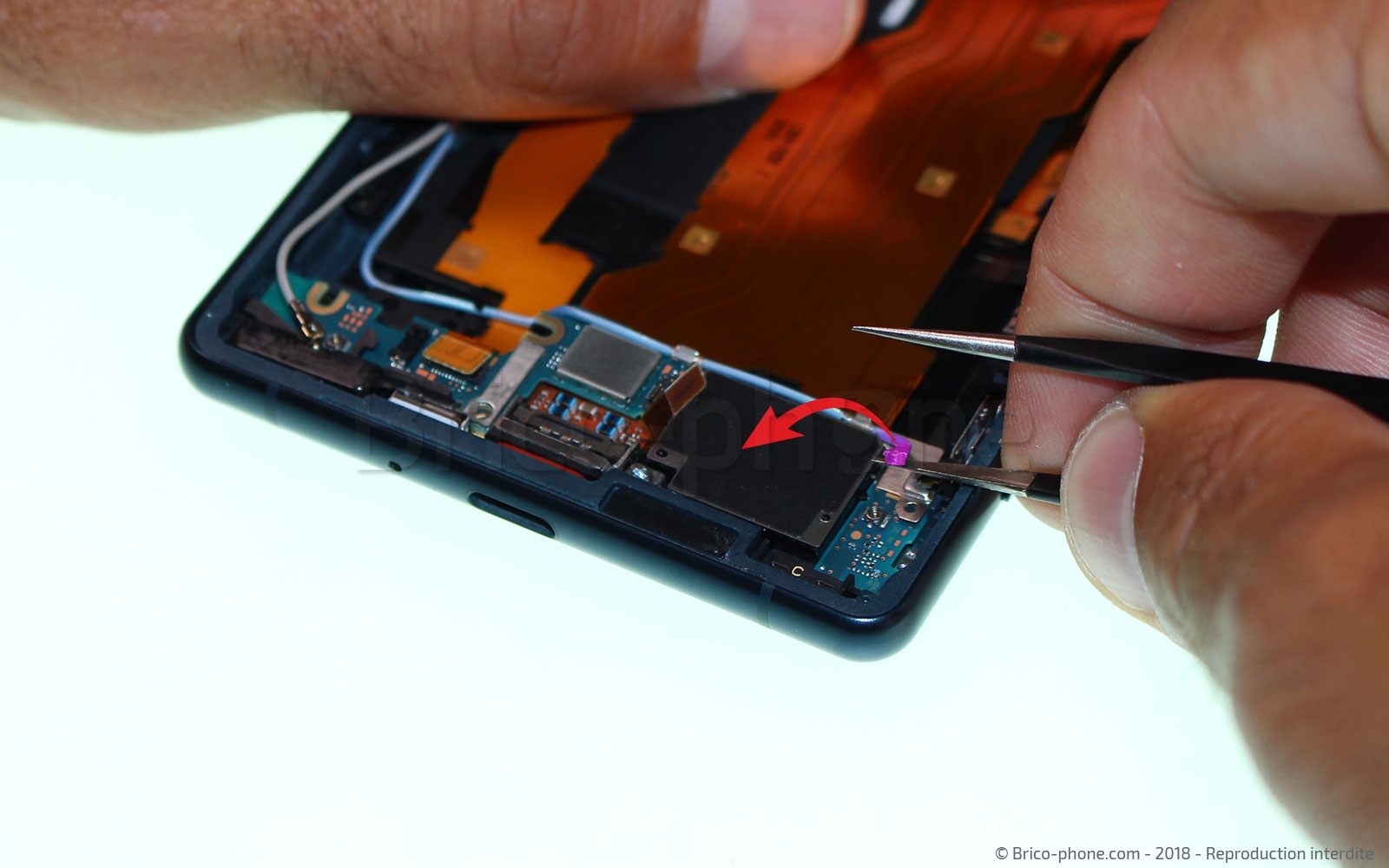

Etape 11 : Retirer le vibreur

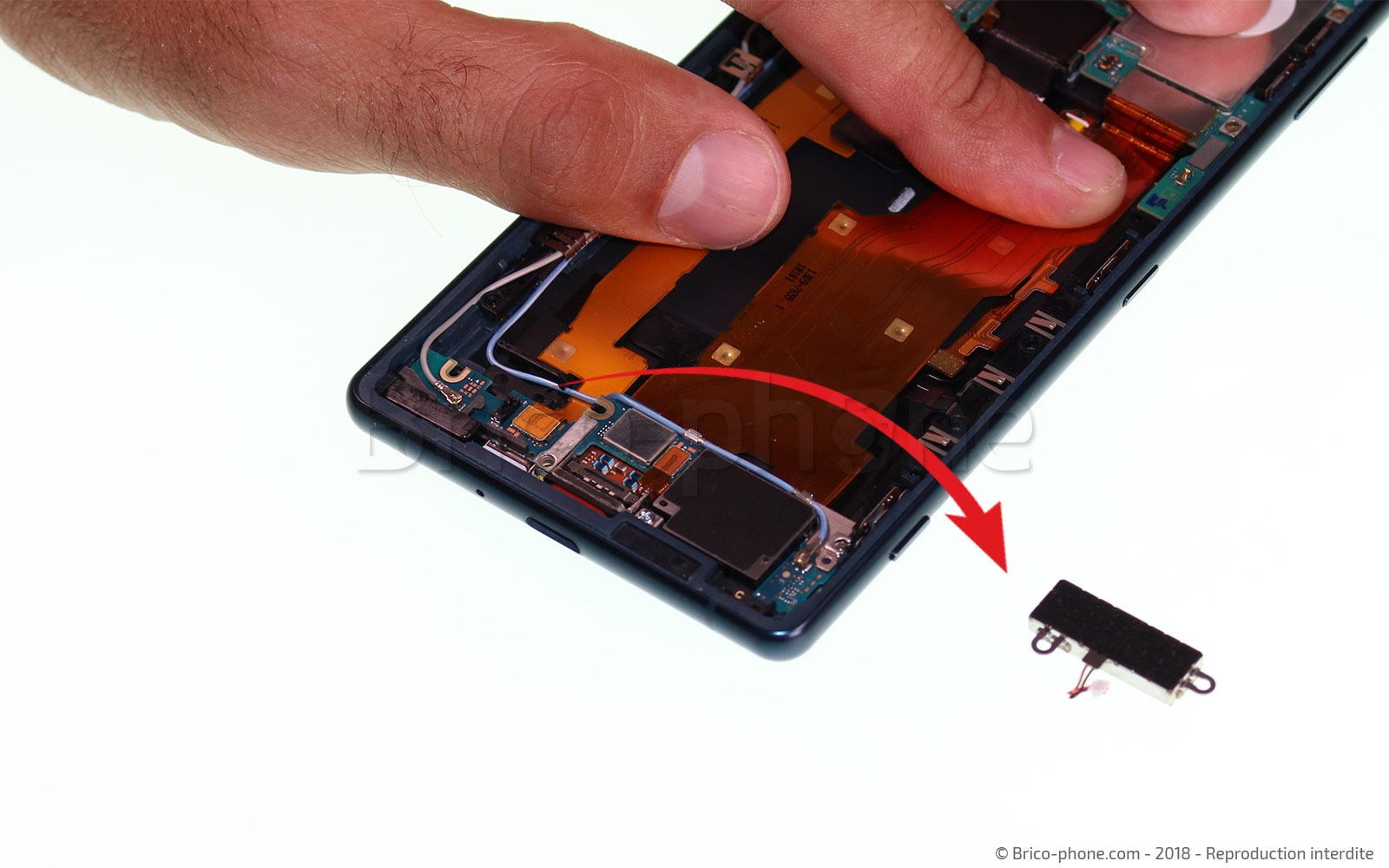

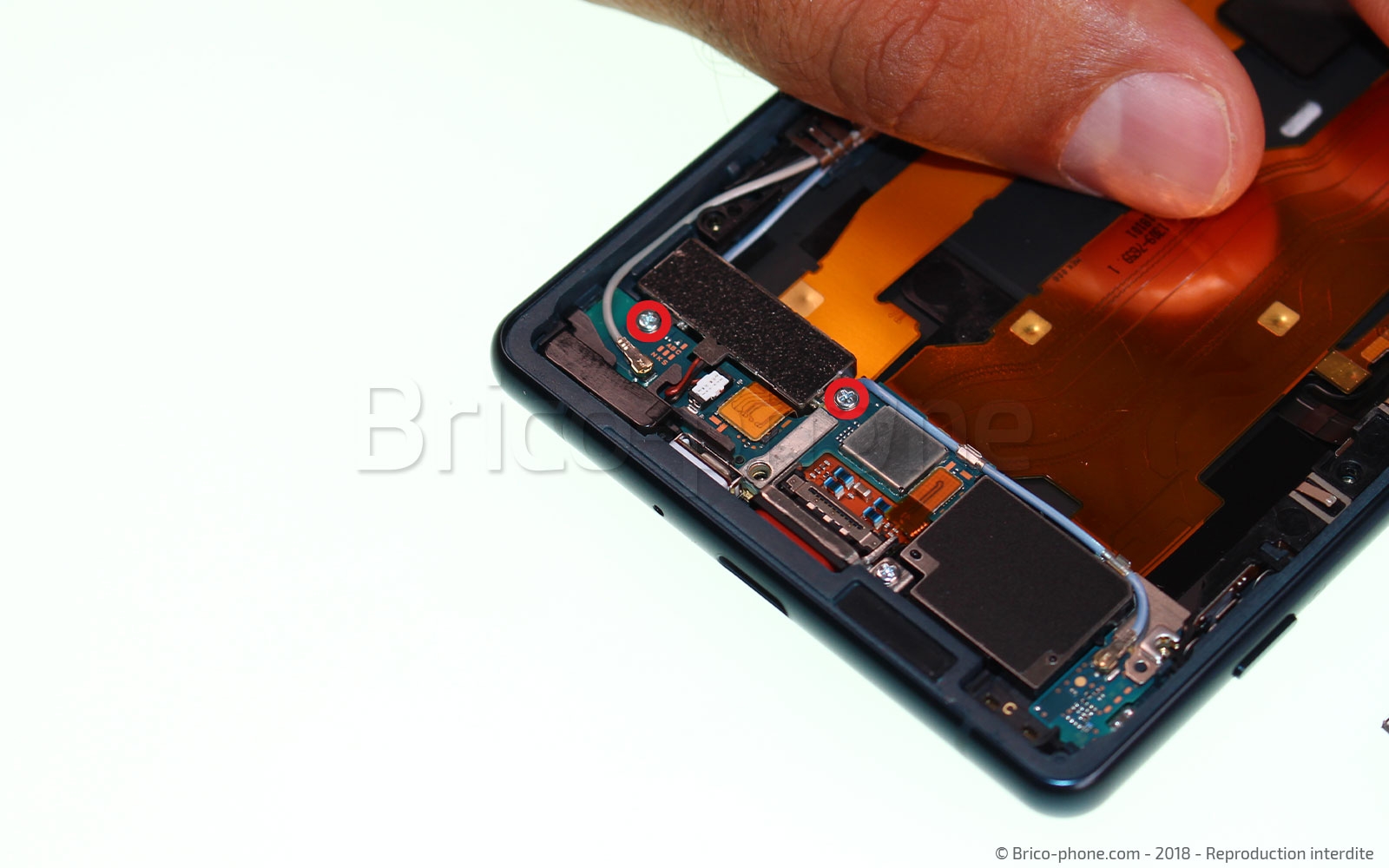

Une fois la batterie retiré, nous pouvons commencer à retirer les éléments sur le bas du téléphone. Commençons par le vibreur : Prenez le tournevis cruciforme de votre kit d’outils pour retirer les deux vis qui tiennent le bloc vibreur en place. Une fois dévissé, il vous suffit de débrancher le petit connecteur blanc qui le relie à la carte fille avec votre pincette puis de le sortir de votre téléphone.
Outils du kit utilisés
Outils du kit utilisés

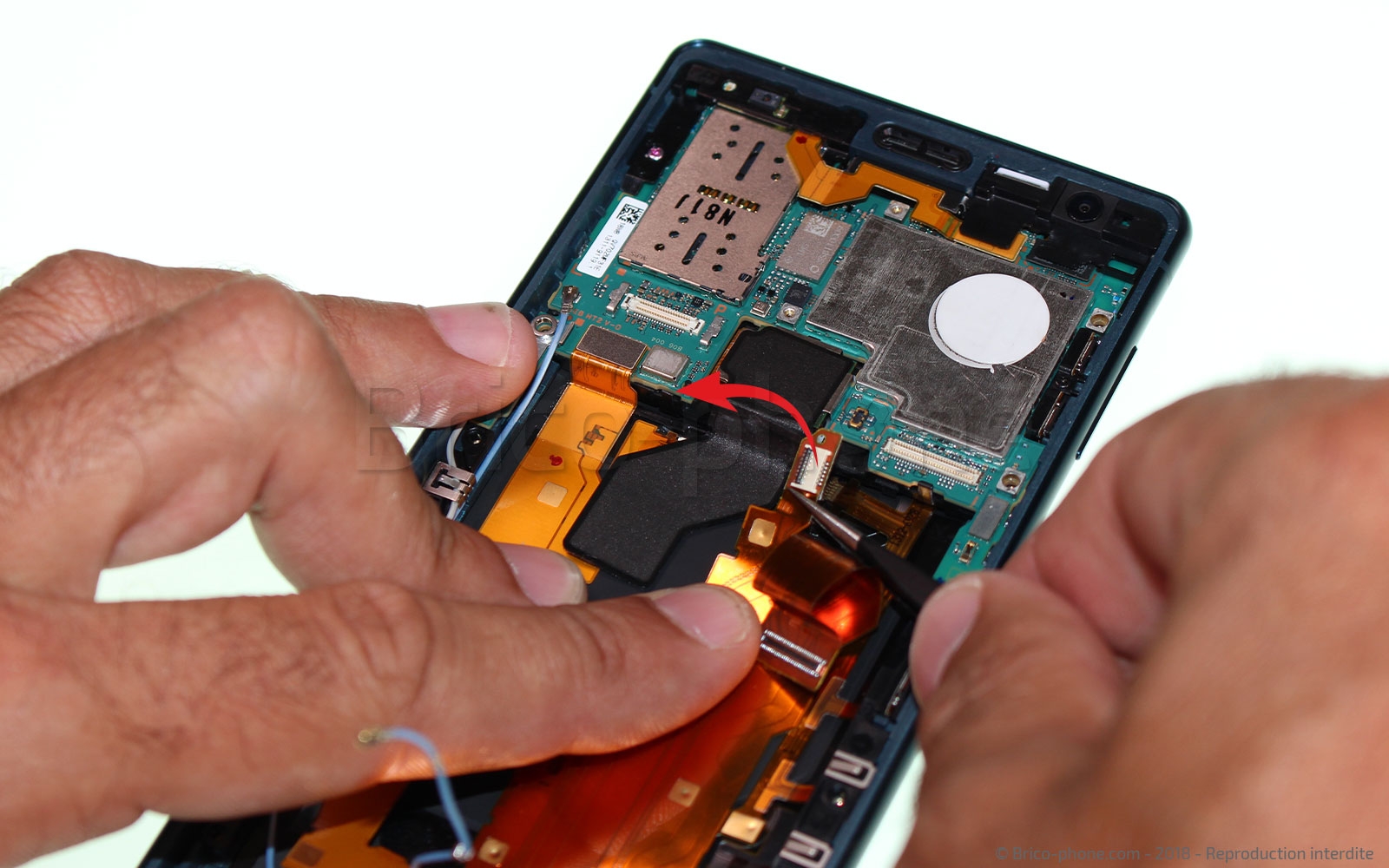

Etape 12 : Libérer la carte fille

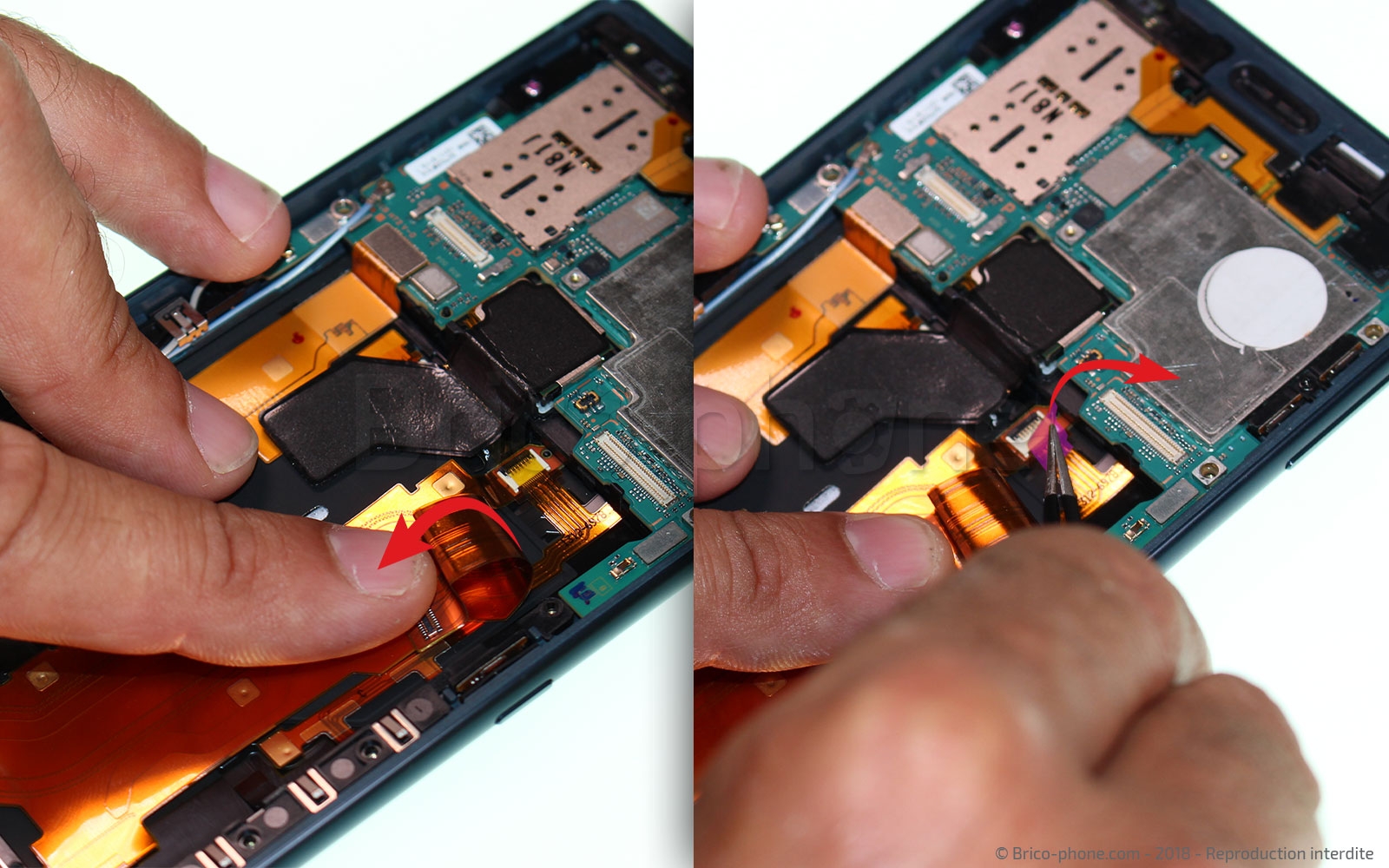

Débranchez maintenant les connecteurs reliés à votre carte fille. En vous aidant de votre levier en nylon, soulevez délicatement les nappes afin de libérer les composants du bas du téléphone.
Outils du kit utilisés
Outils du kit utilisés

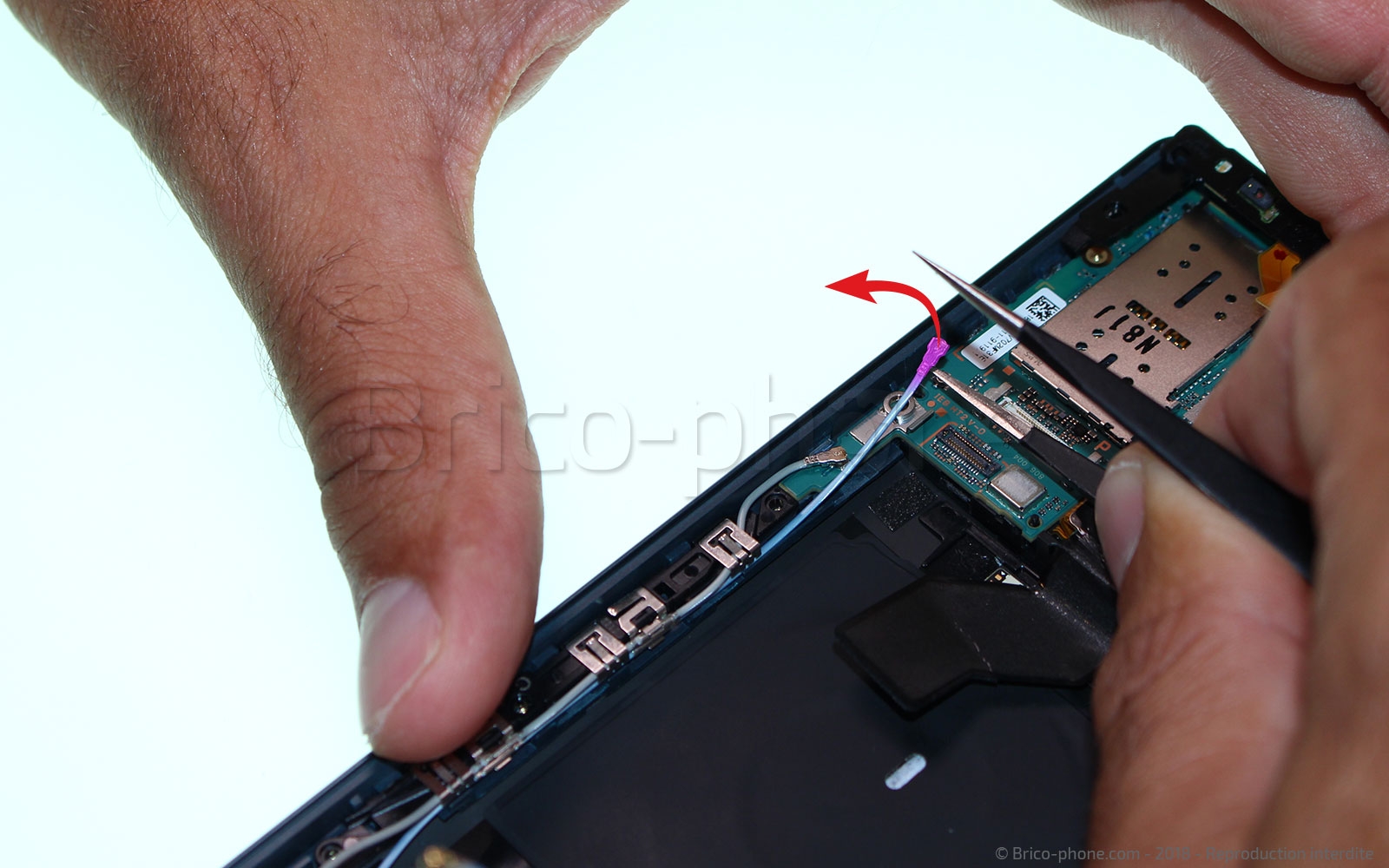

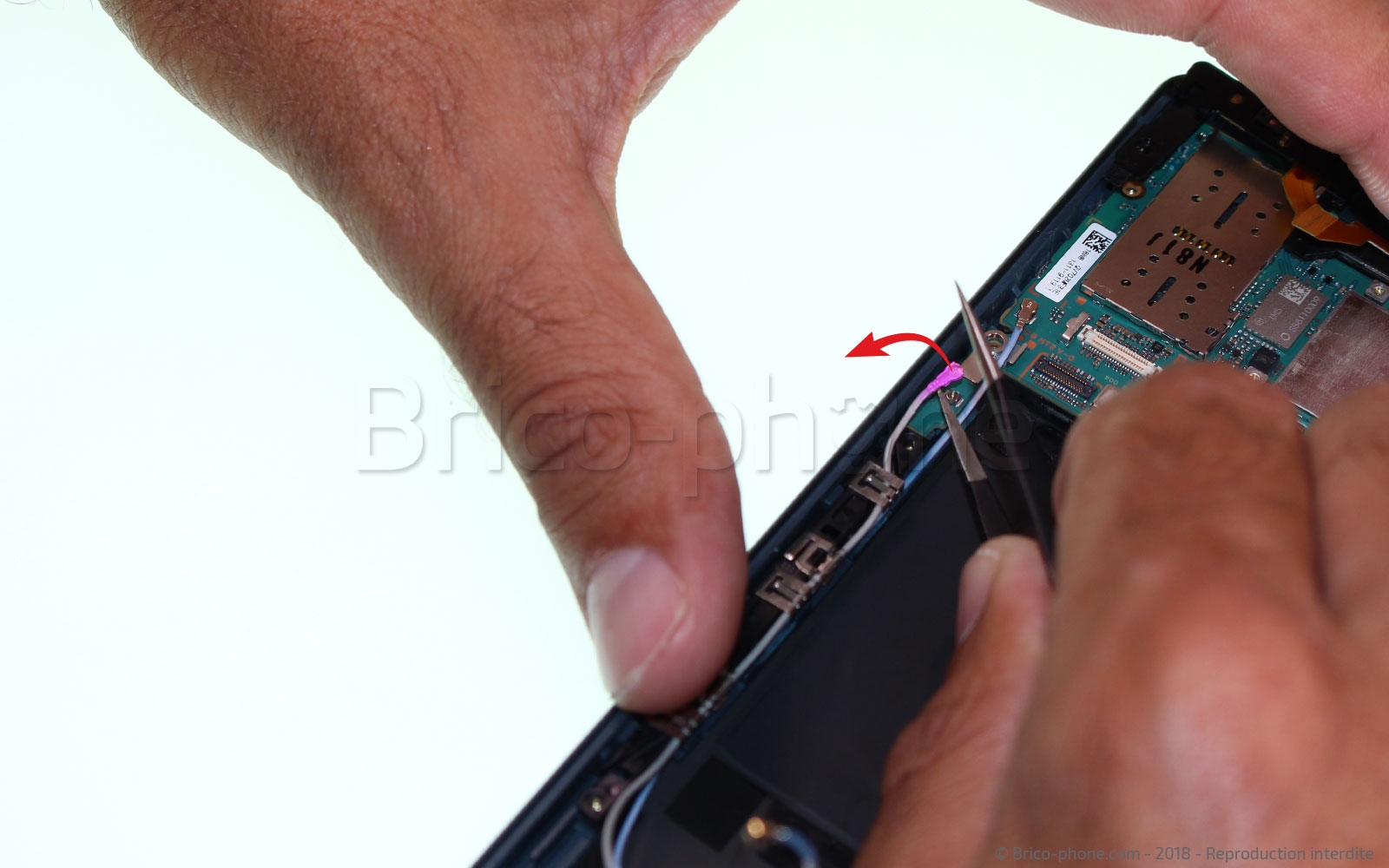

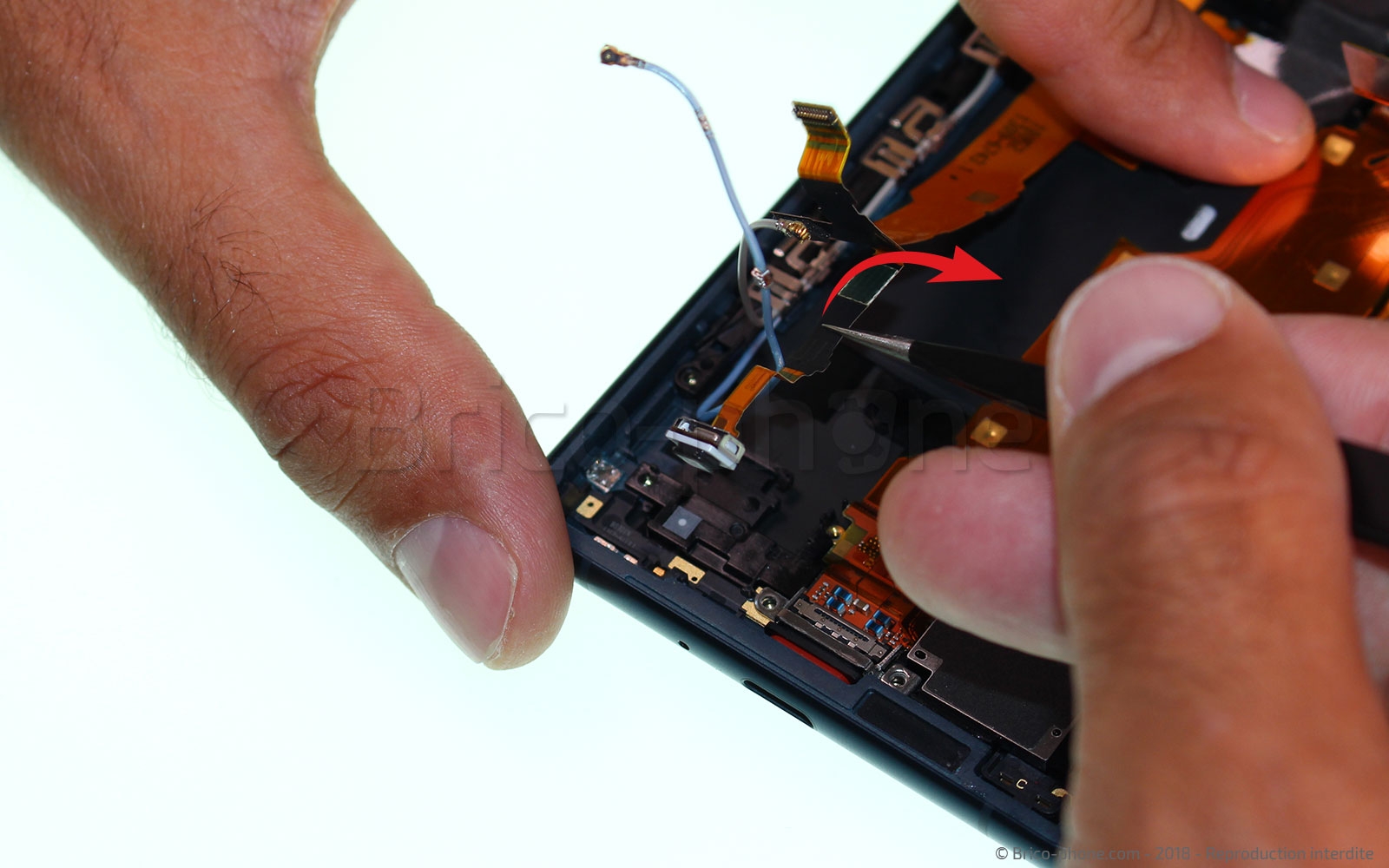

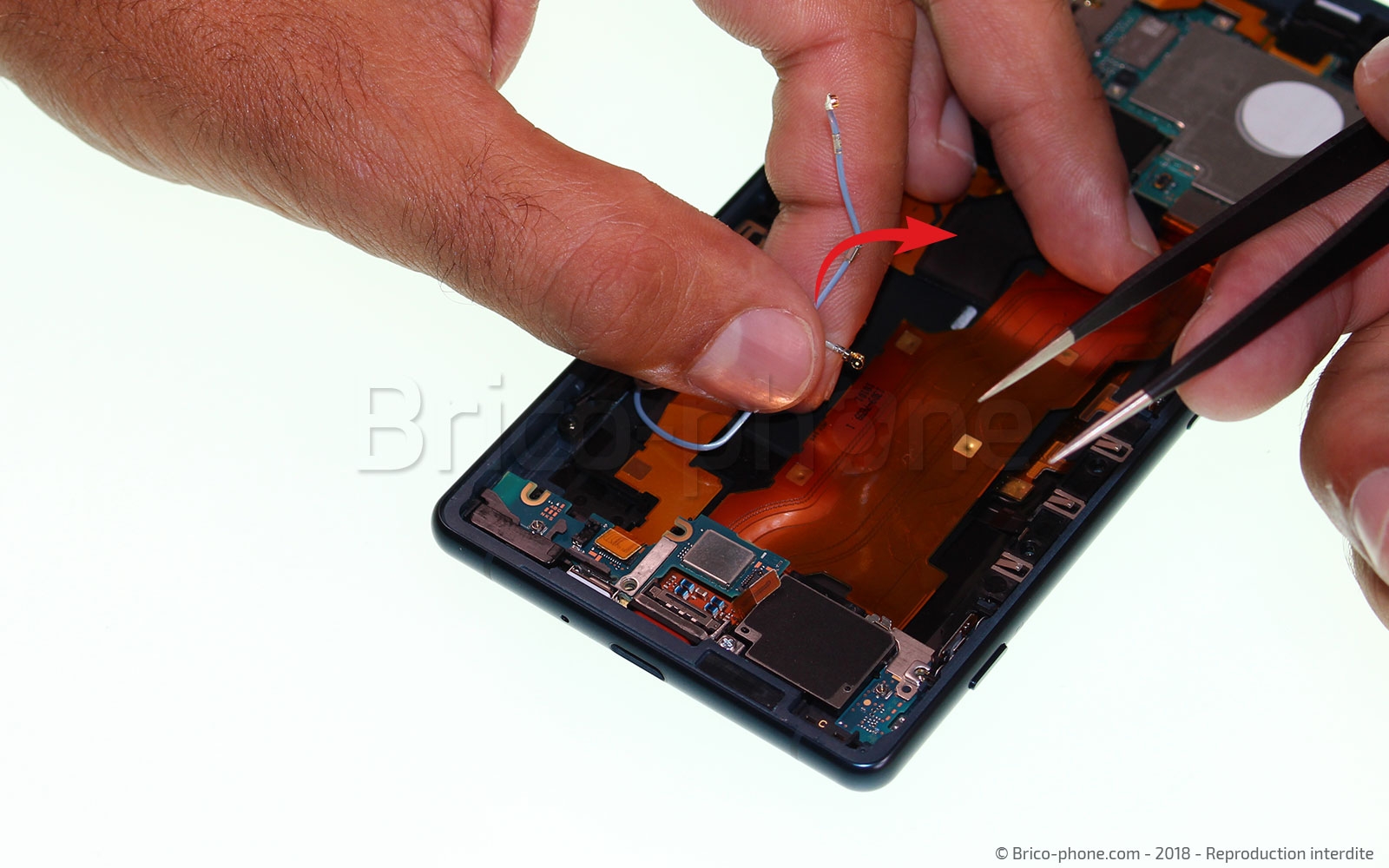

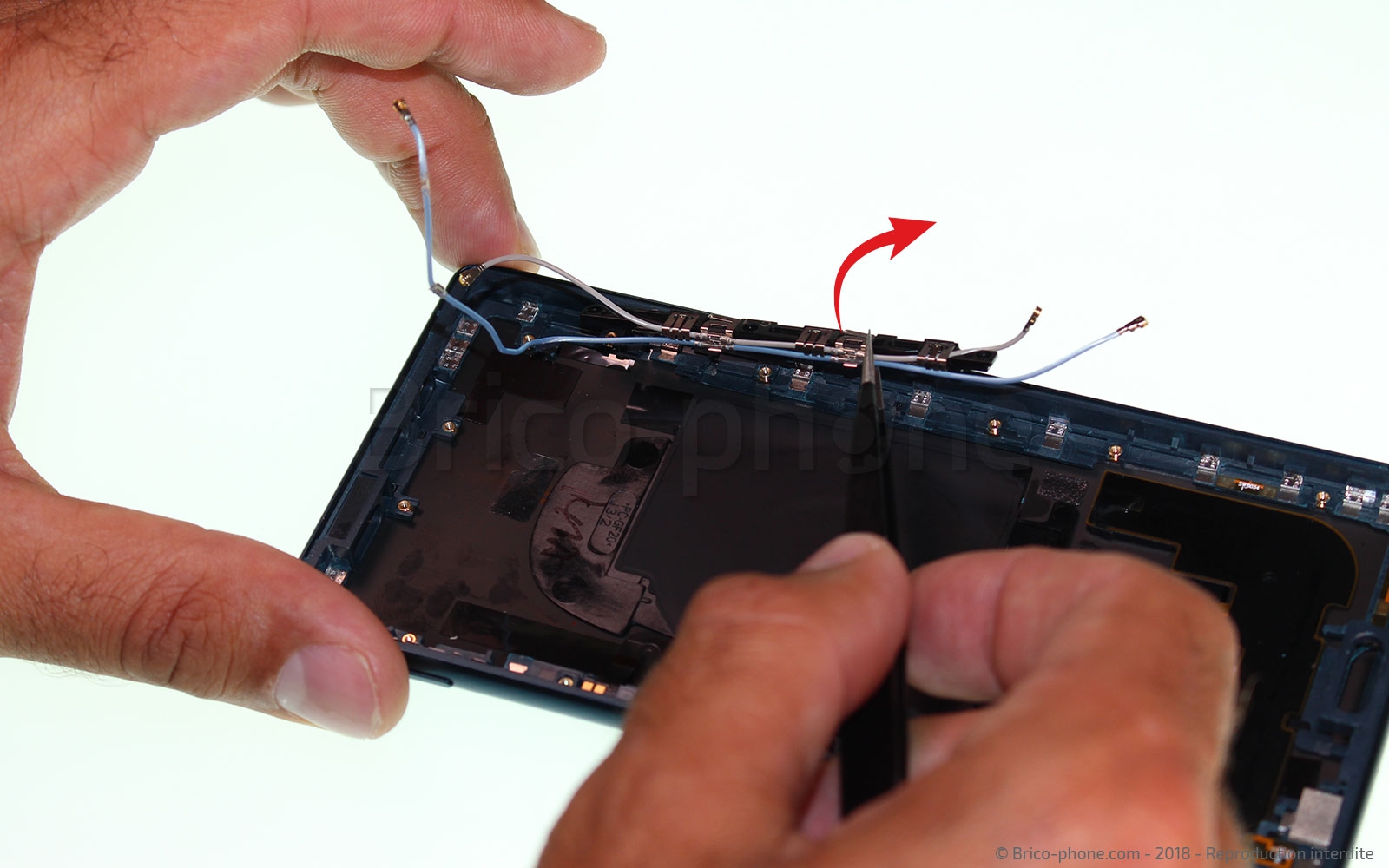

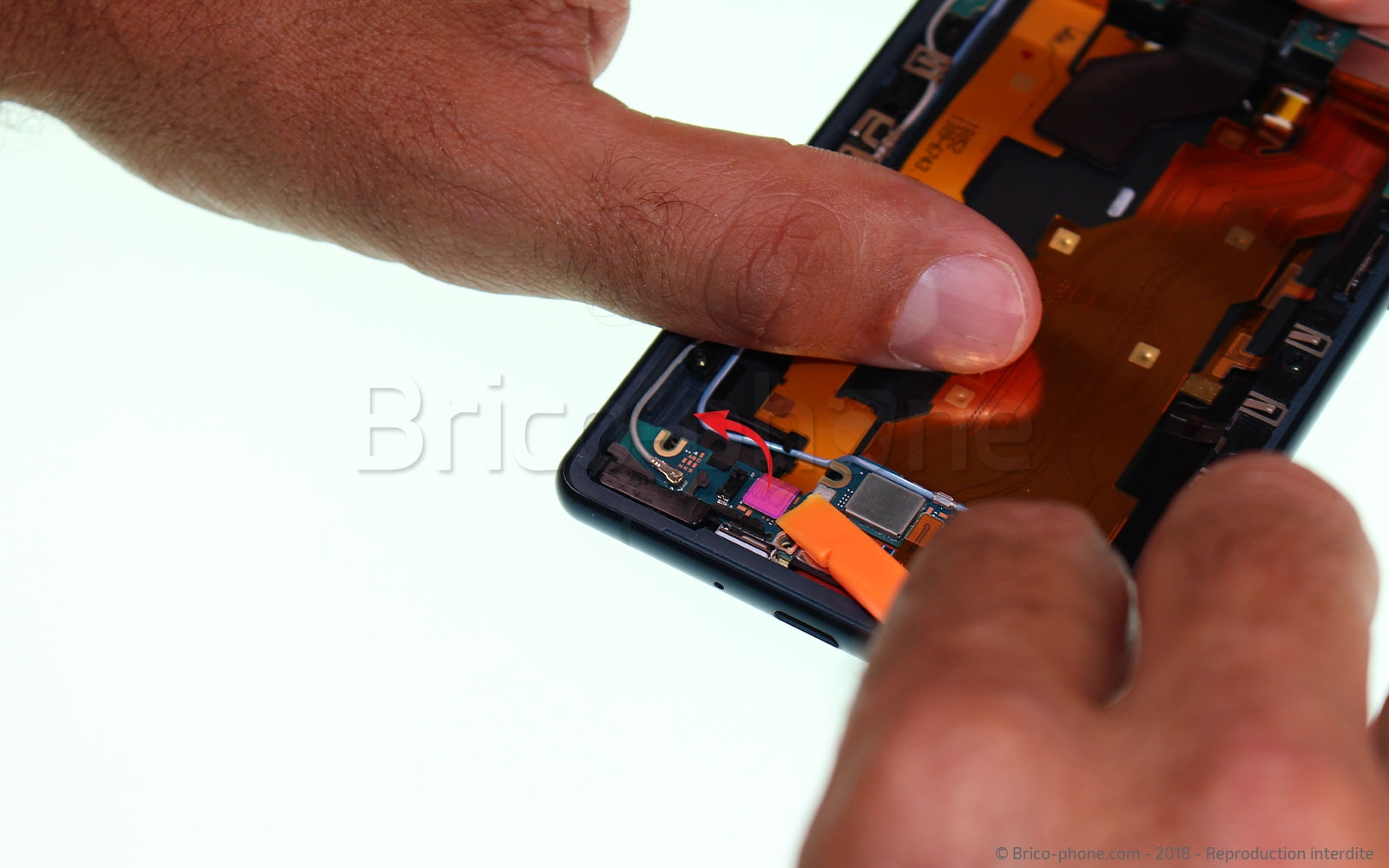

Etape 13 : Déconnecter les deux cables coaxiaux

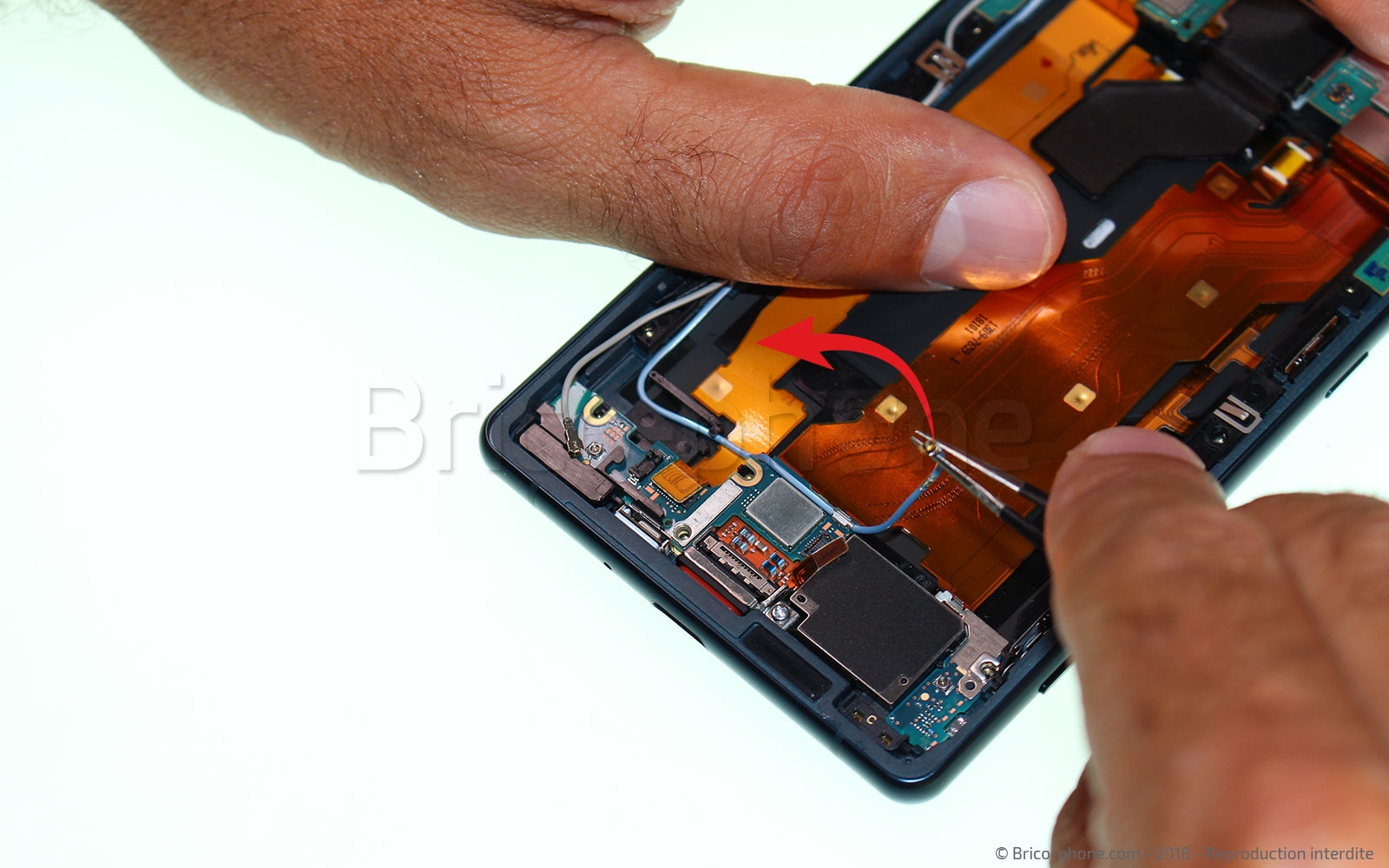

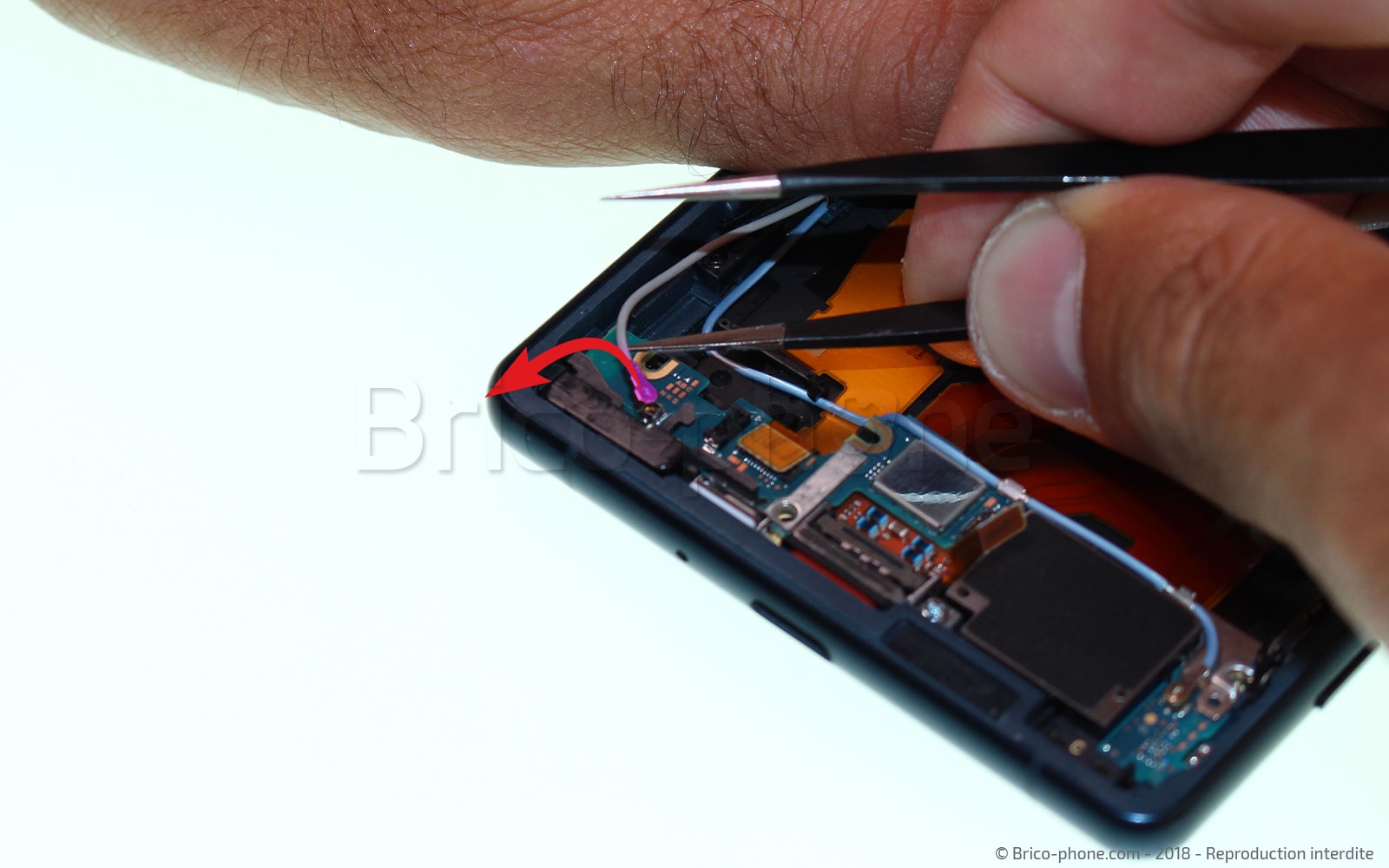

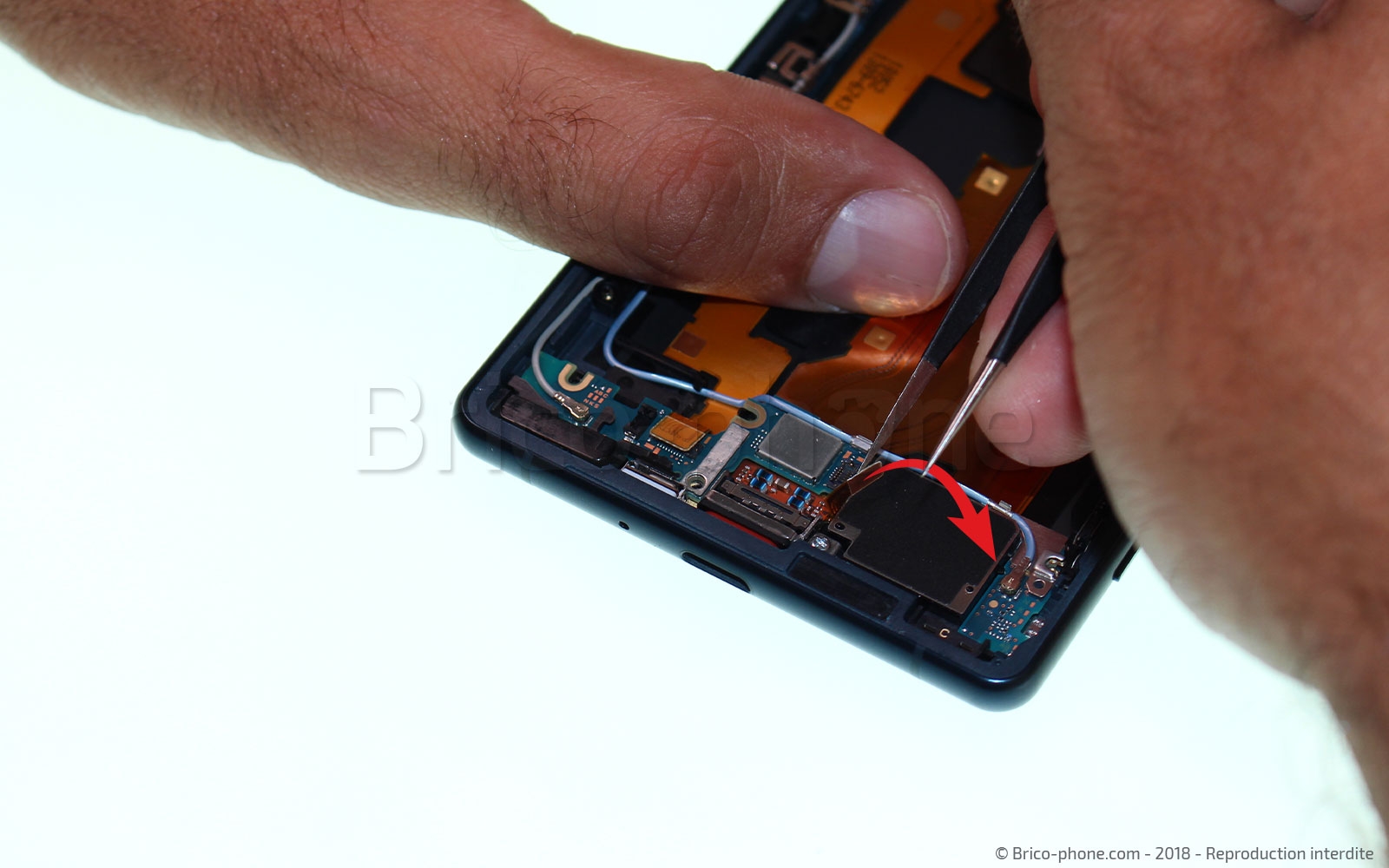

Débranchez ensuite les deux câbles coaxiaux en les soulevant avec votre pincette. Dégagez les ensuite du dessus des cartes du bas du téléphone afin qu’ils ne vous gênent pas pendant la suite du démontage.
Outils du kit utilisés
Outils du kit utilisés

Etape 14 : Retirer la carte fille

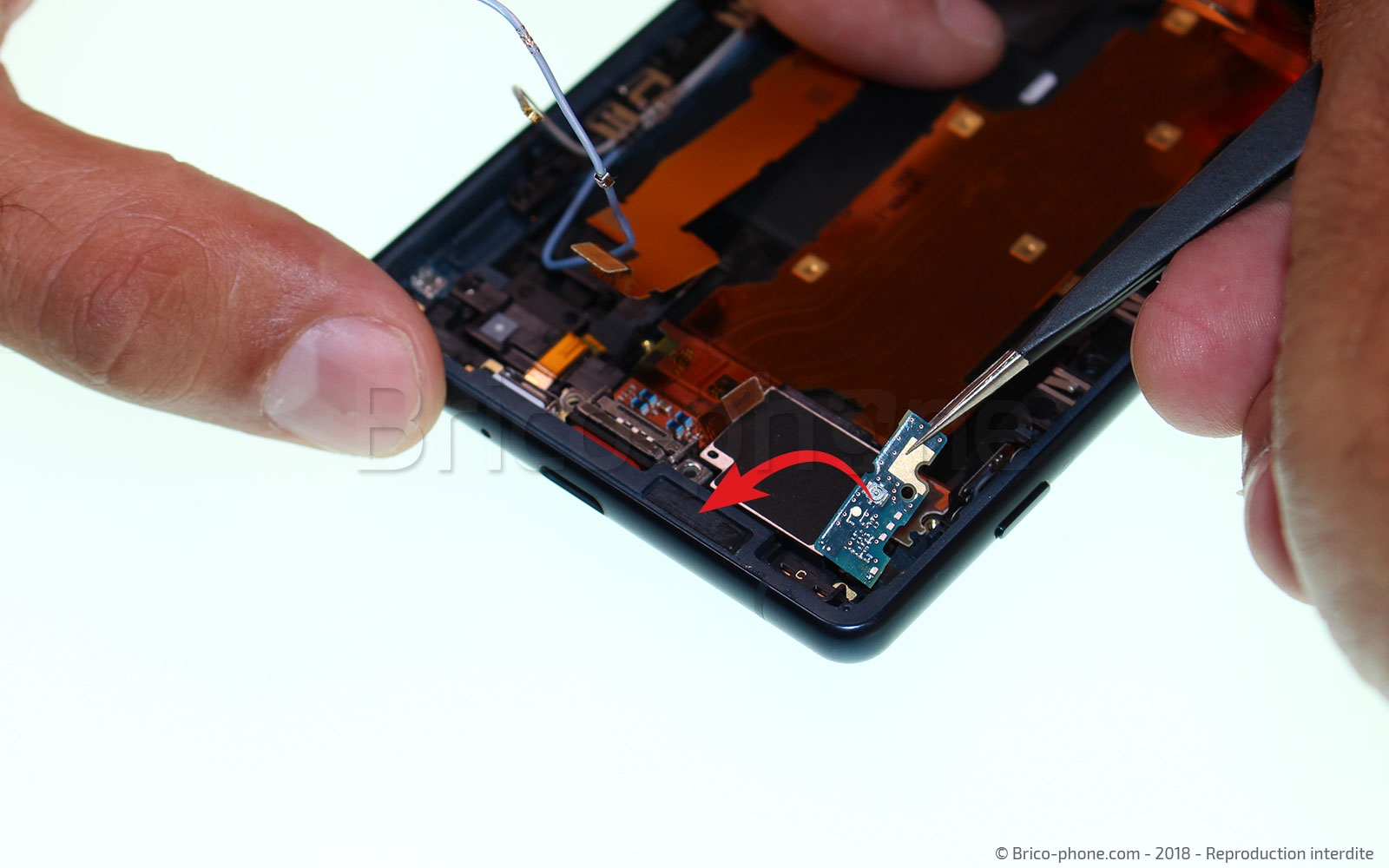

La carte fille est maintenant entièrement déconnecté et peut être retiré en toute sécurité. Il vous suffit de vous munir de votre pincette en métal et de retirer le composant.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Dévisser le connecteur de charge

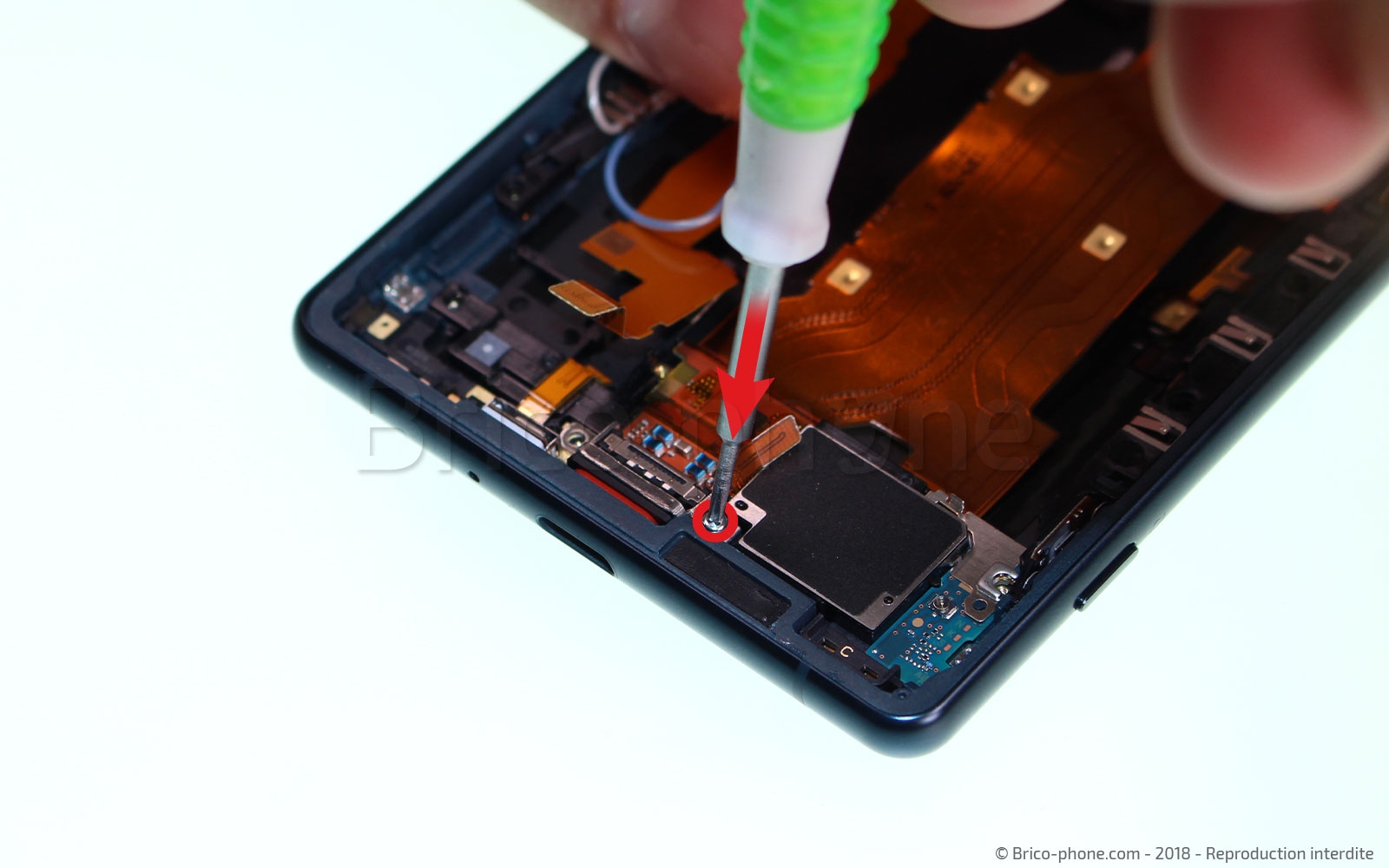

Vous pouvez maintenant commencer à retirer le dock. Pour ce faire, commencez par retirer la vis cruciforme qui le maintient en place afin de libérer le dock de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

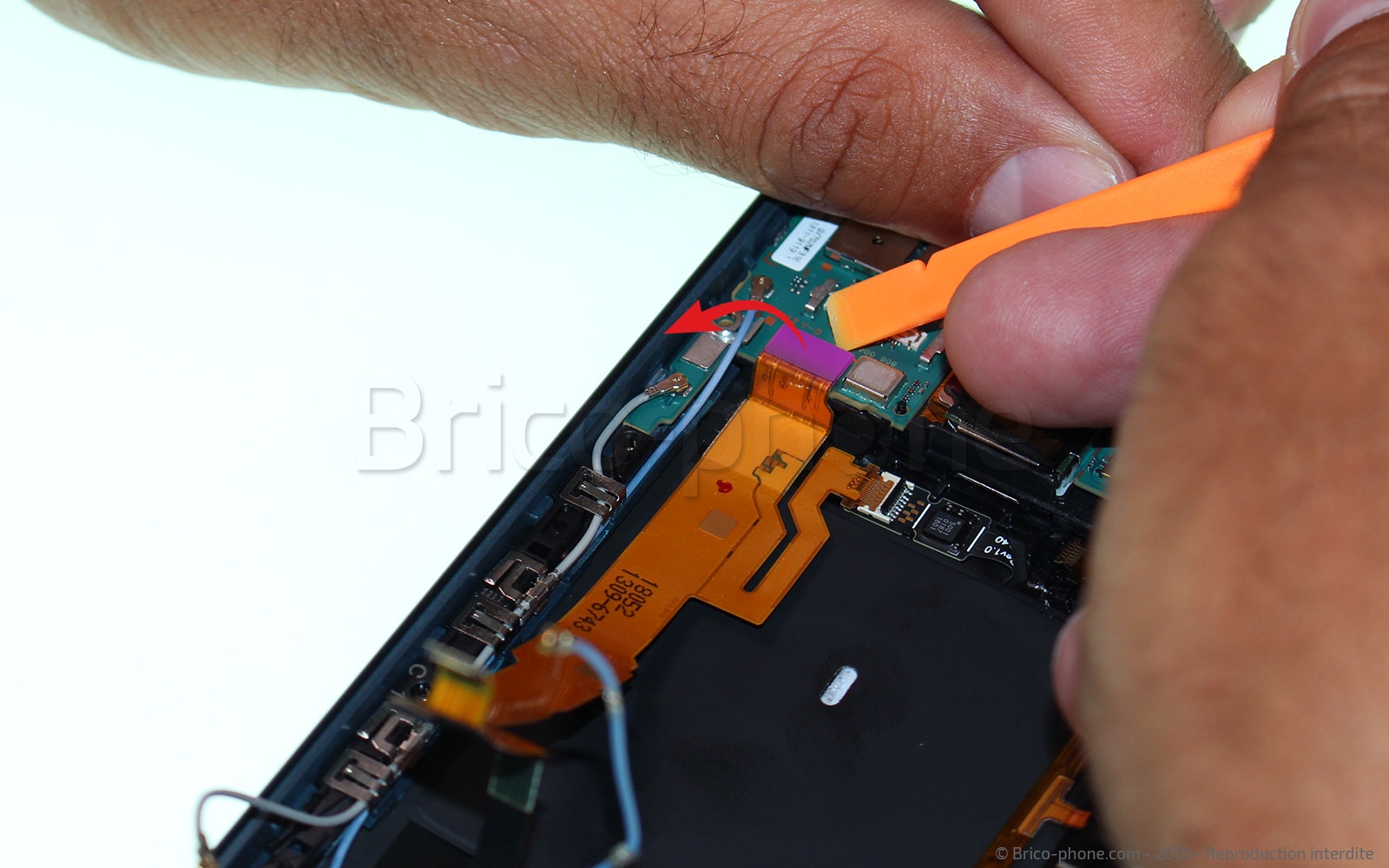

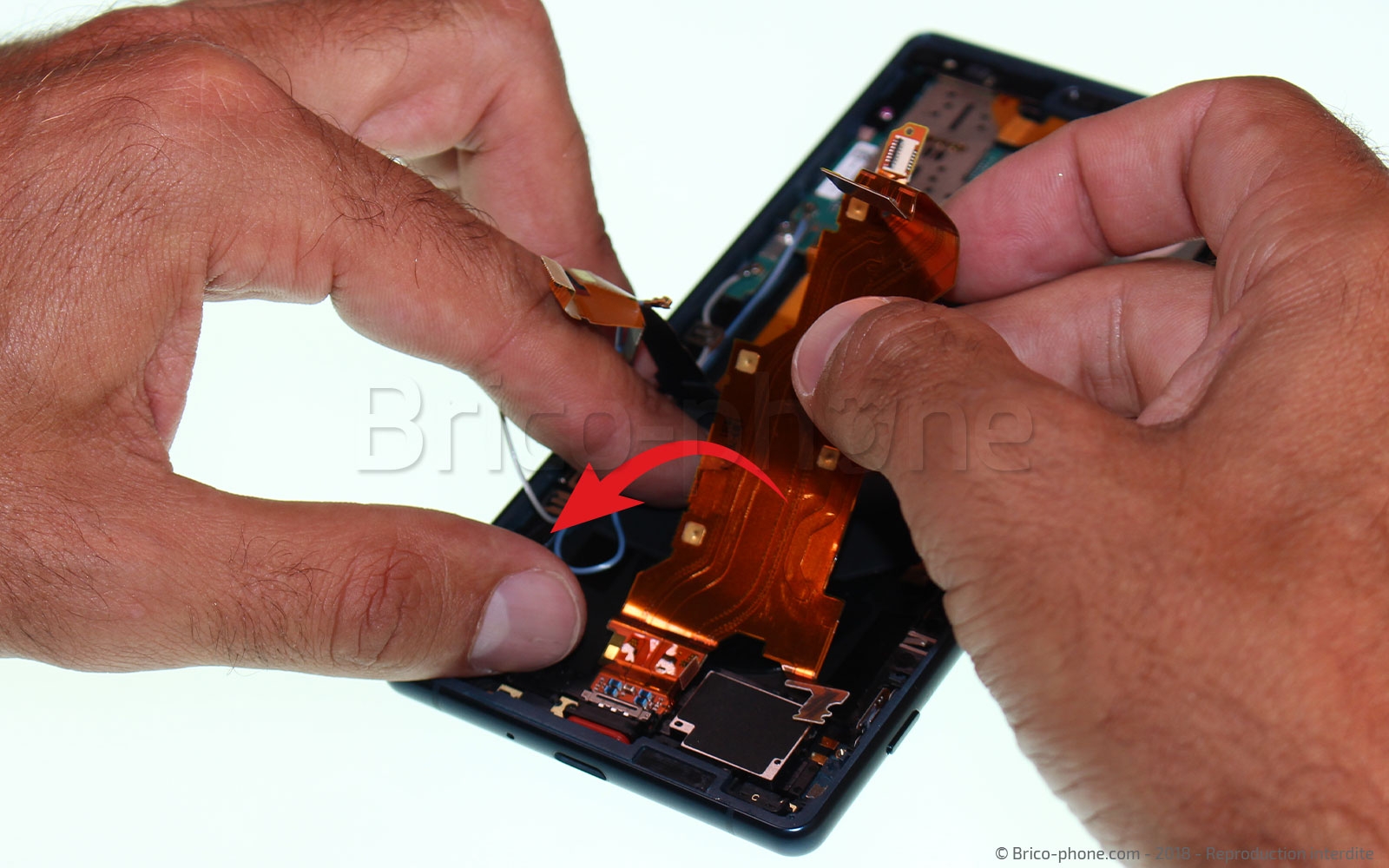

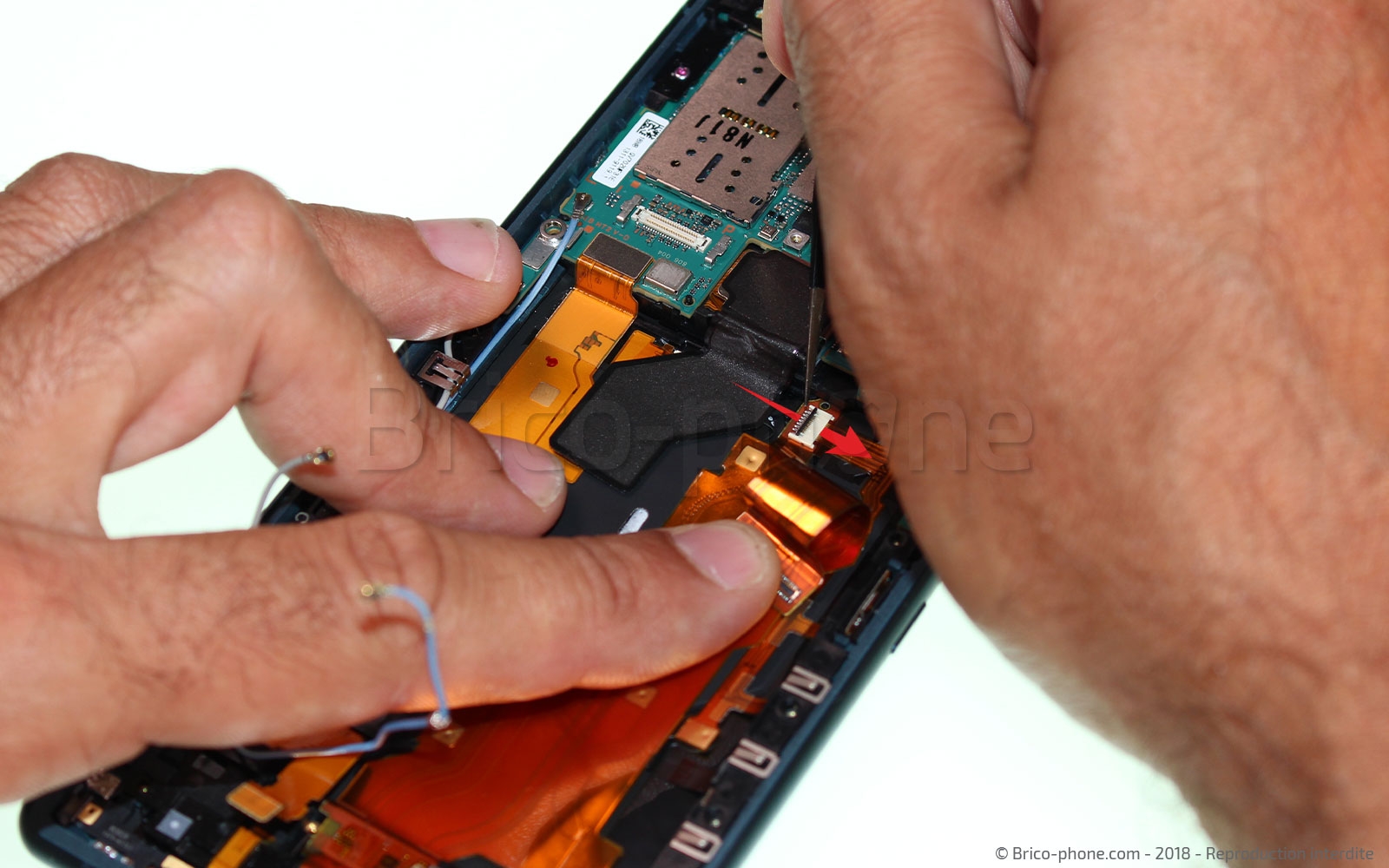

Etape 16 : Débrancher la nappe dock

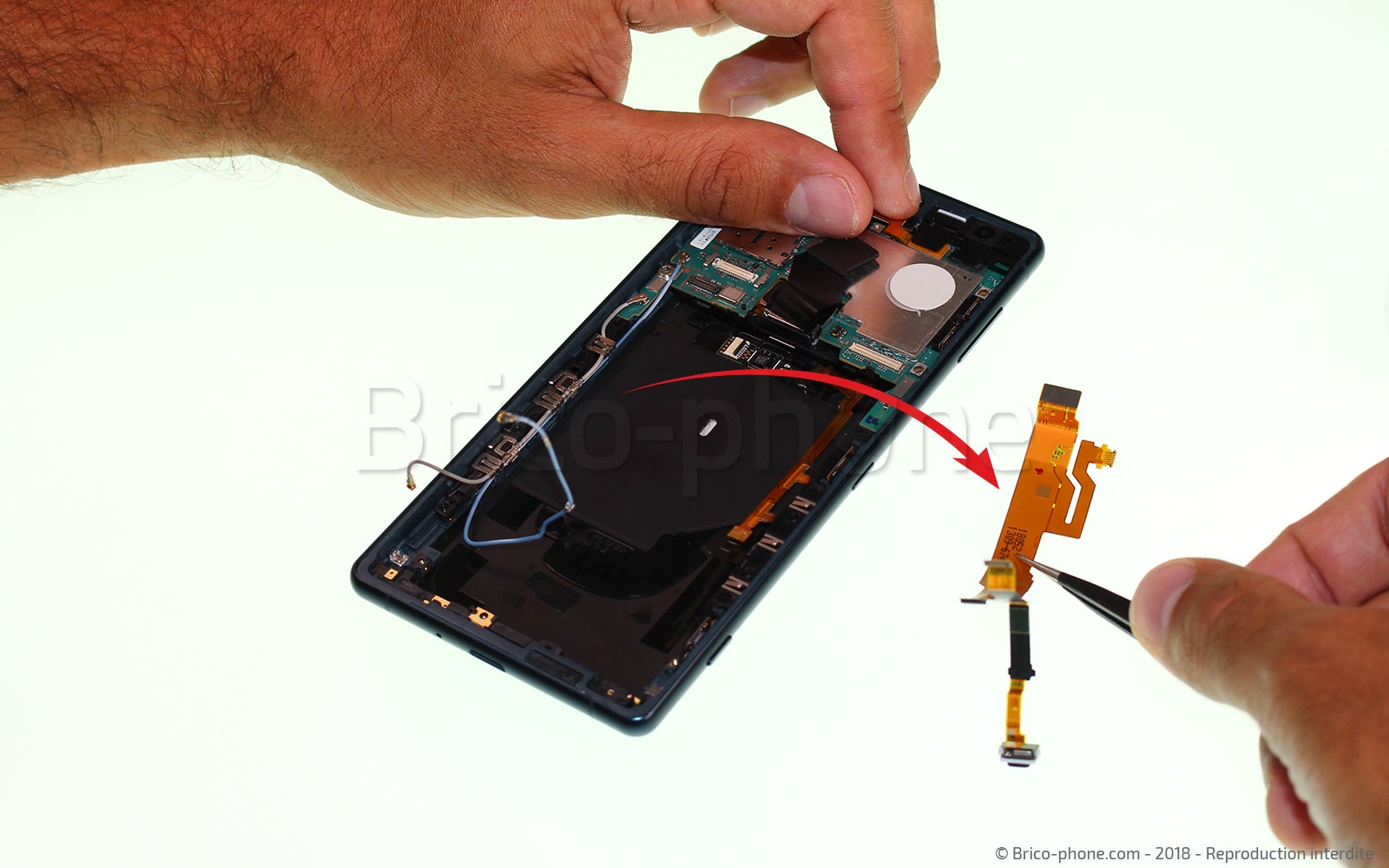

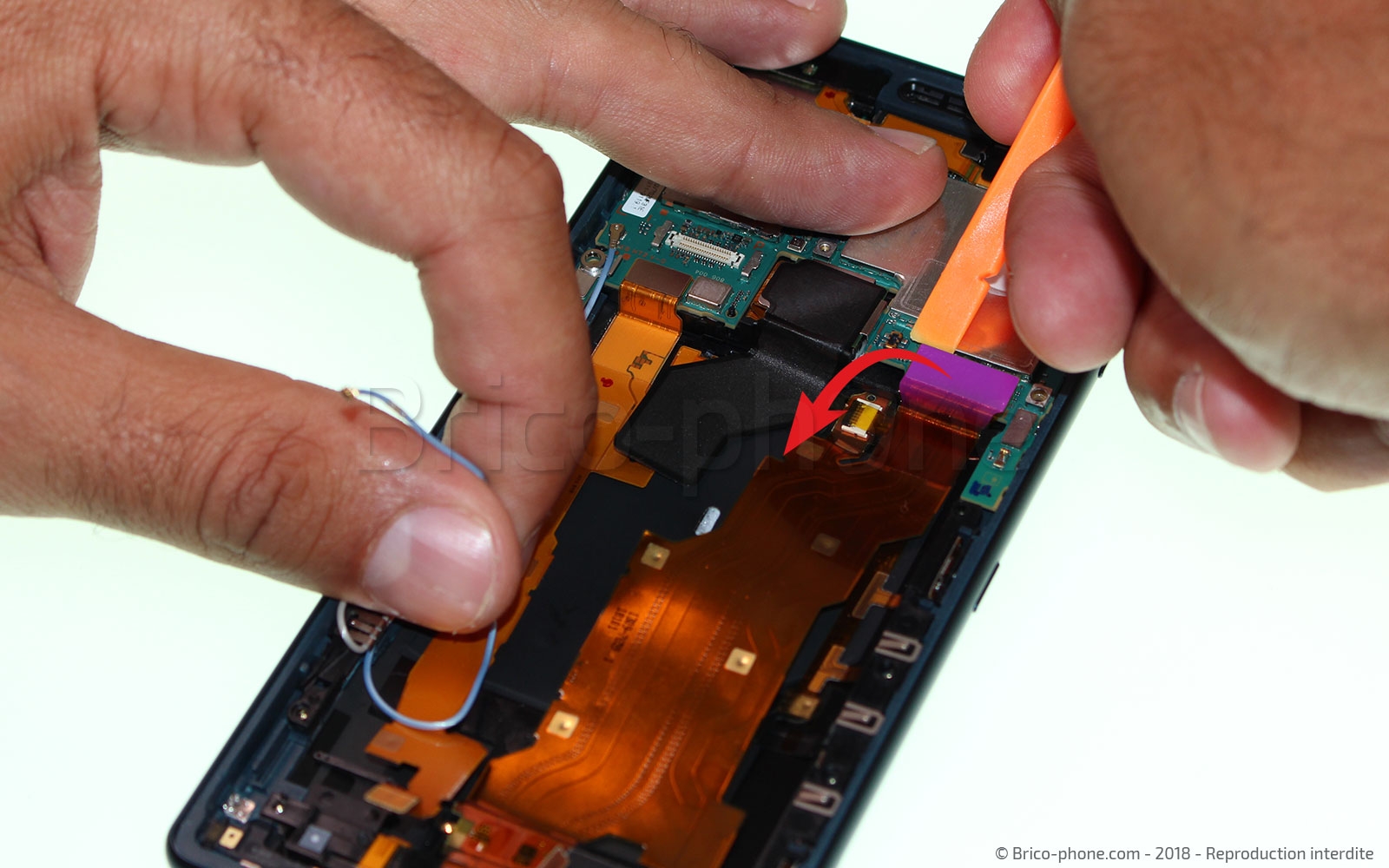

A l’aide du levier en nylon, débranchez la nappe du dock de charge de la carte mère. Vous remarquerez une seconde nappe connecté en dessous. A l’aide de votre pincette retirez l’adhésif de protection qui recouvre le connecteur de la nappe des boutons latéraux. Vous pouvez ensuite soulever le clapet du connecteur a l’aide de la pincette pour retirer la nappe en toute sécurité. Une fois les deux nappes déconnectés, décollez délicatement la partie haute de la nappe dock en faisant levier avec votre pincette .
Outils du kit utilisés
Outils du kit utilisés

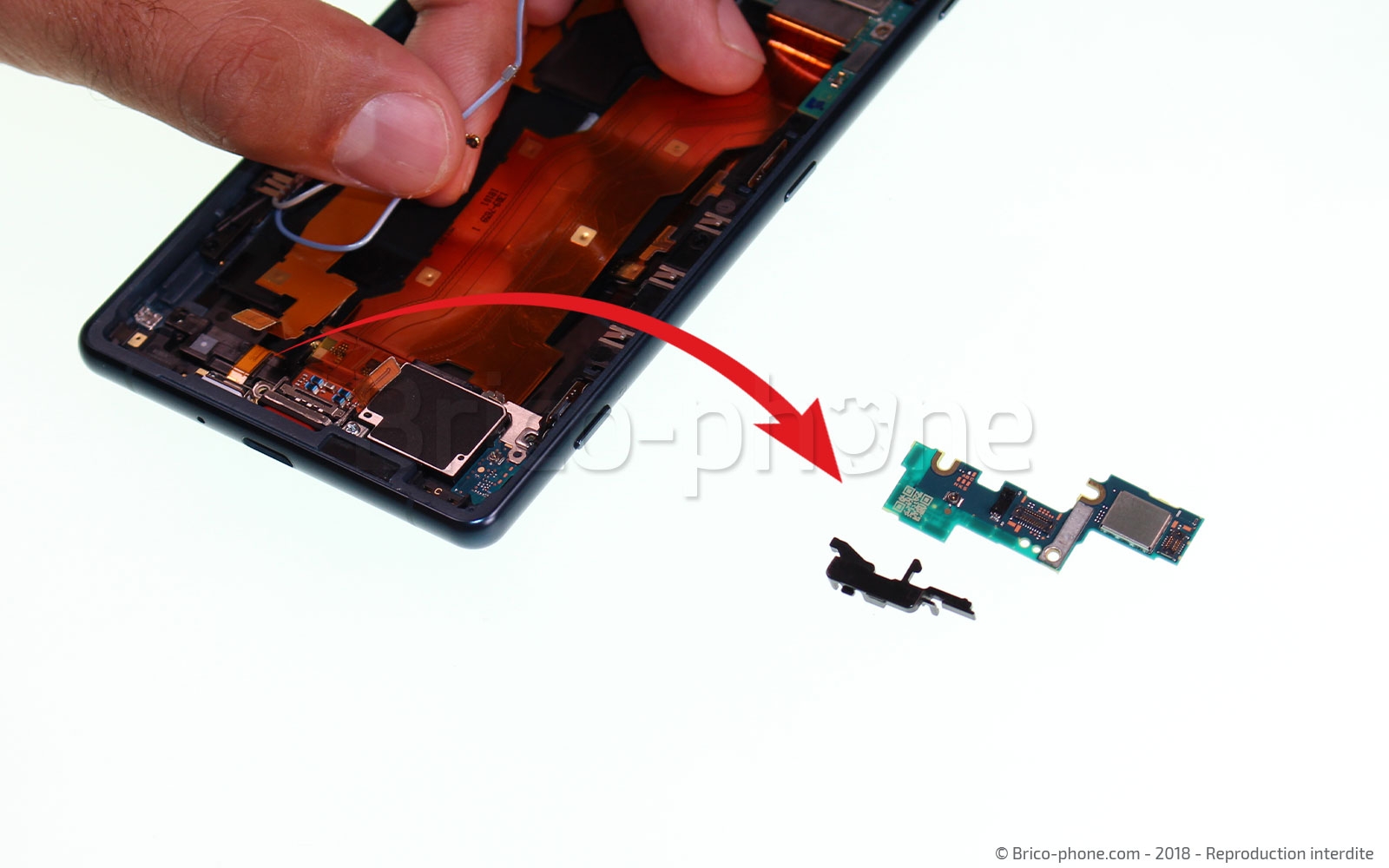

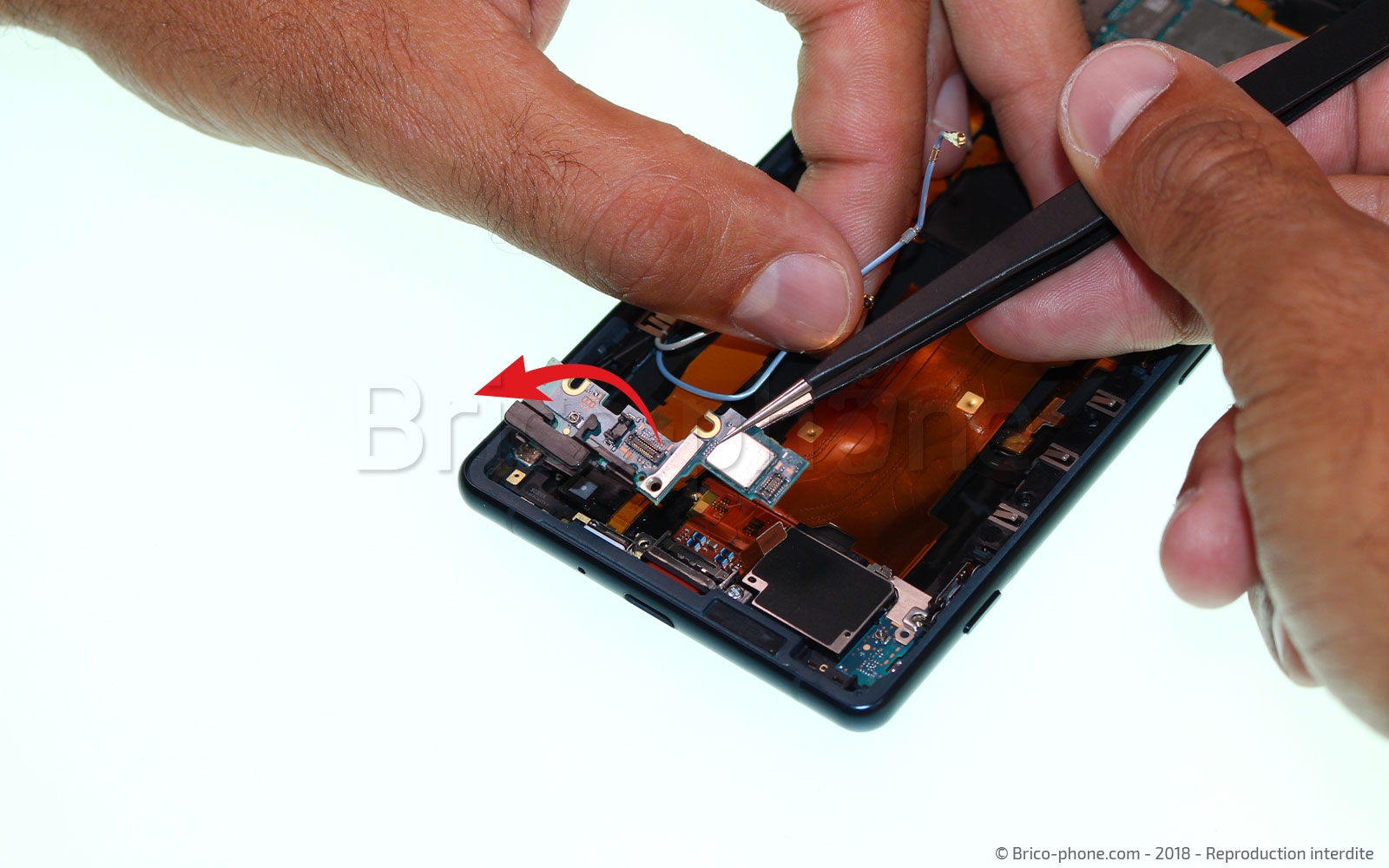

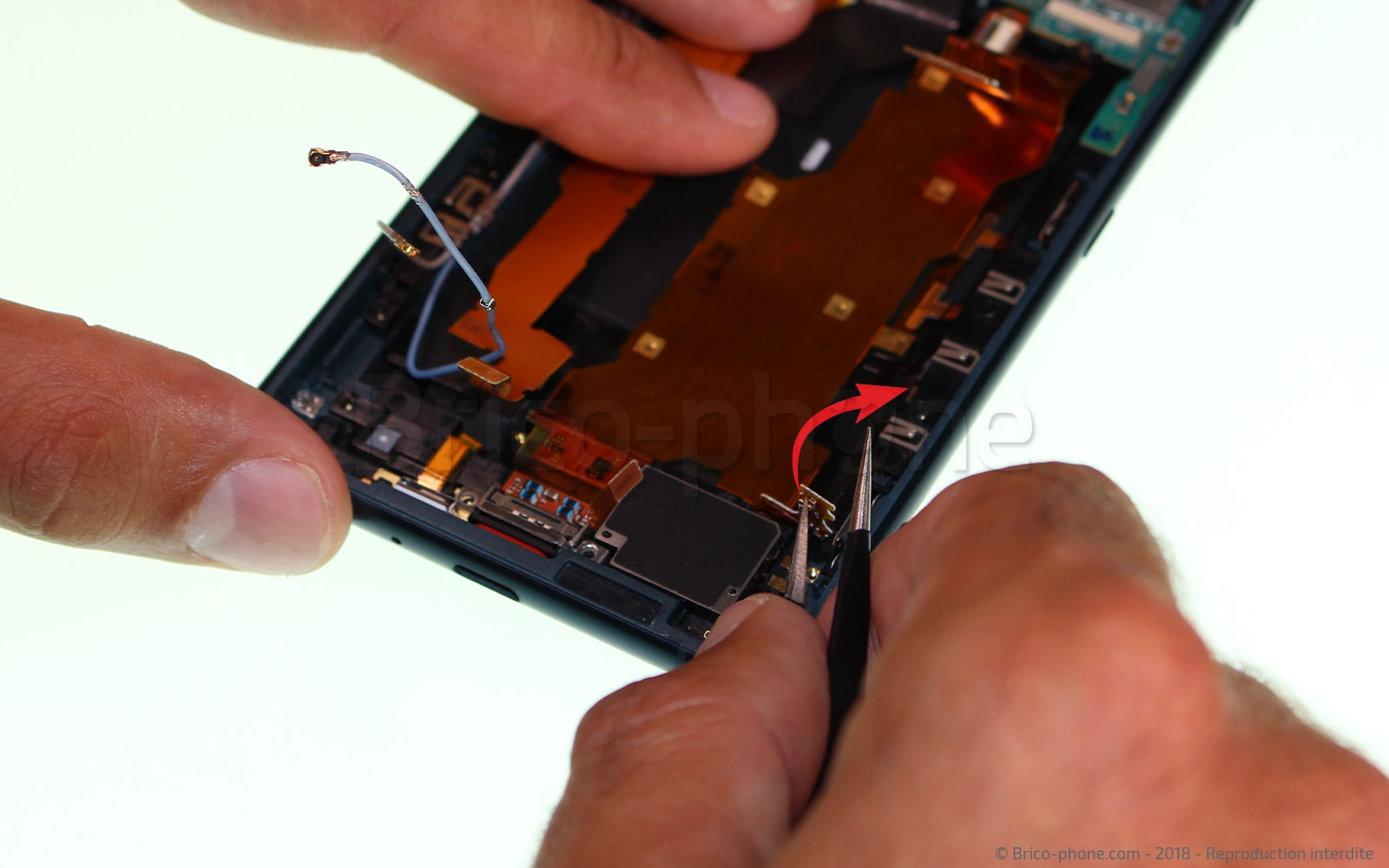

Etape 17 : Libérer les éléments du bas

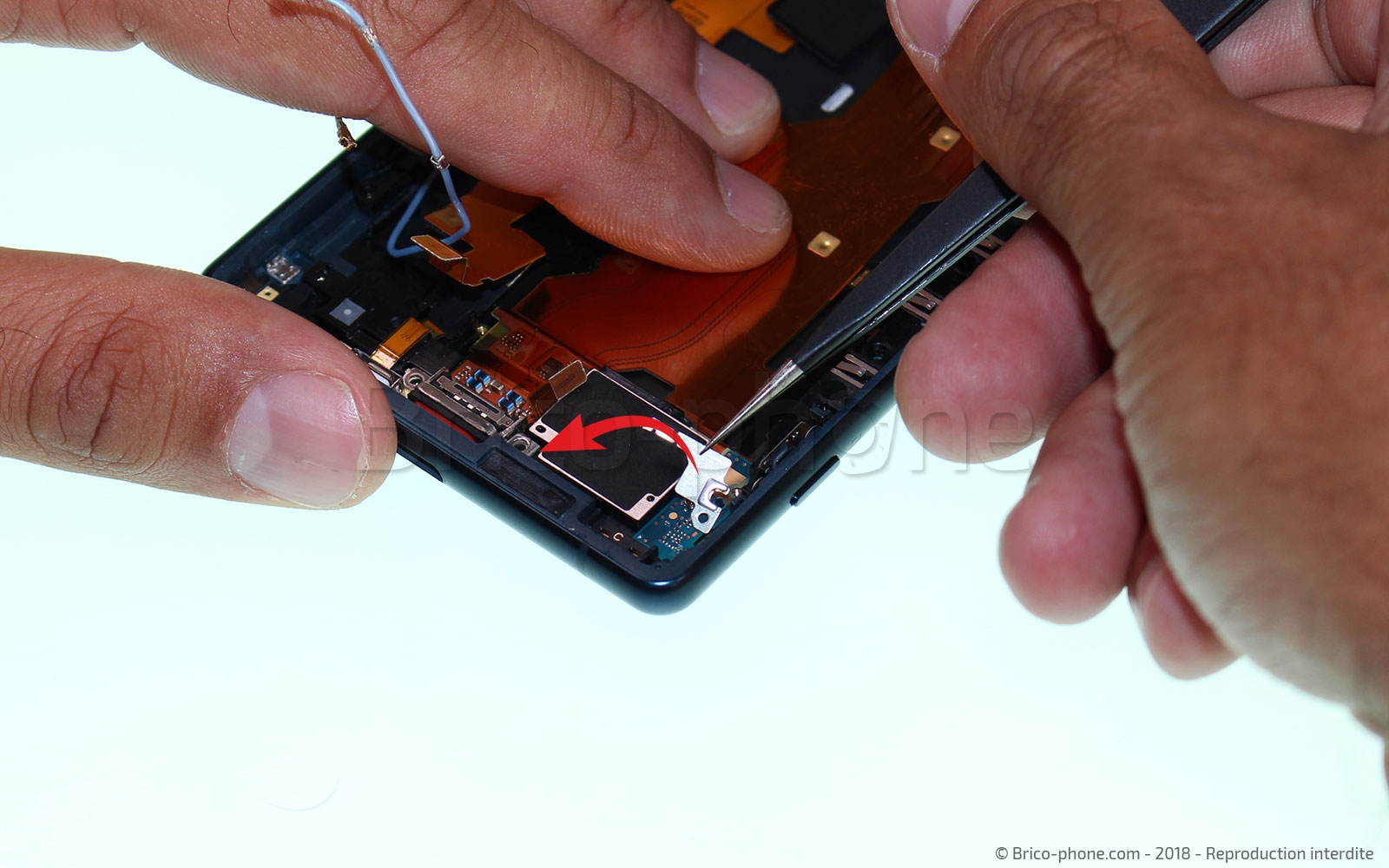

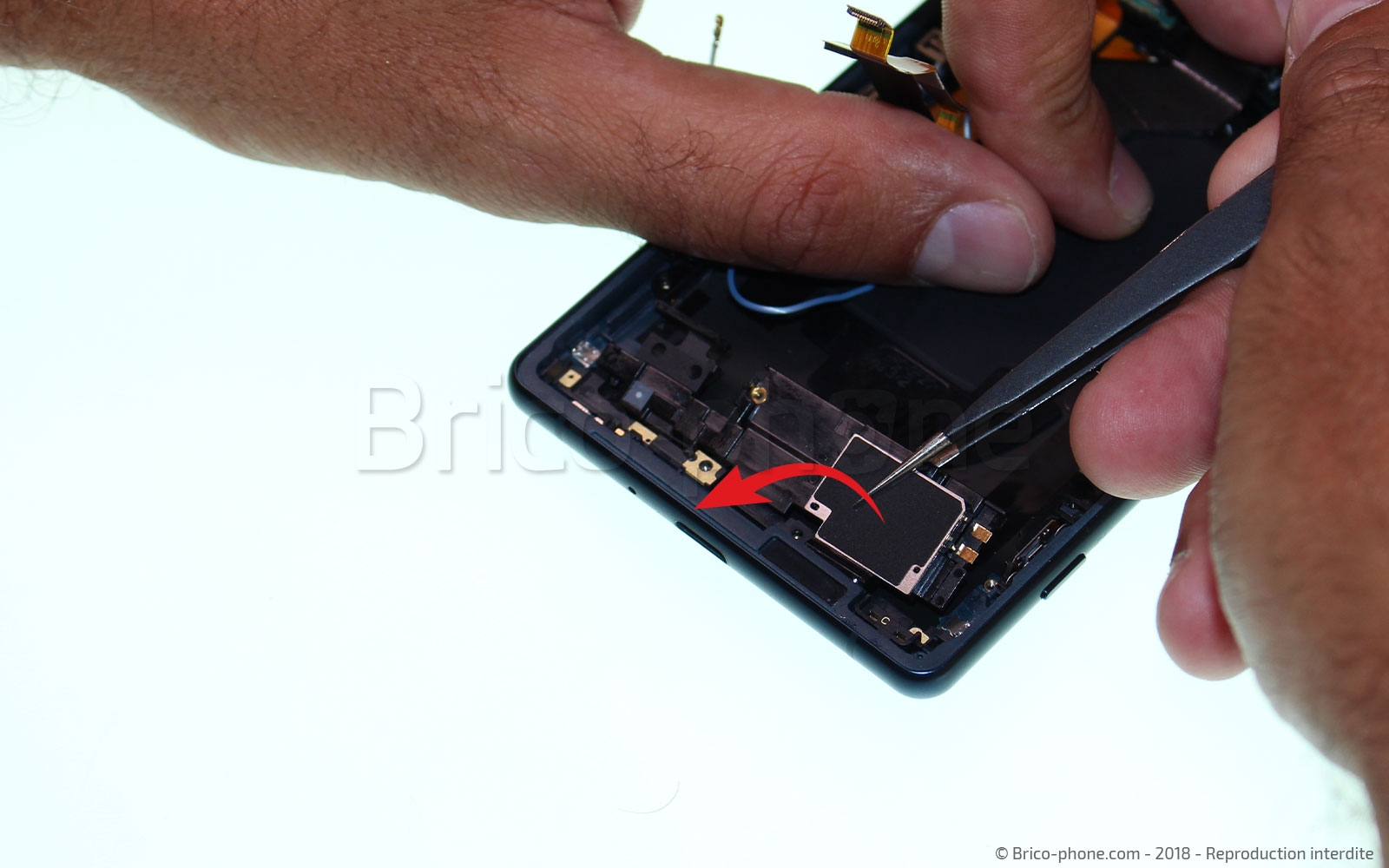

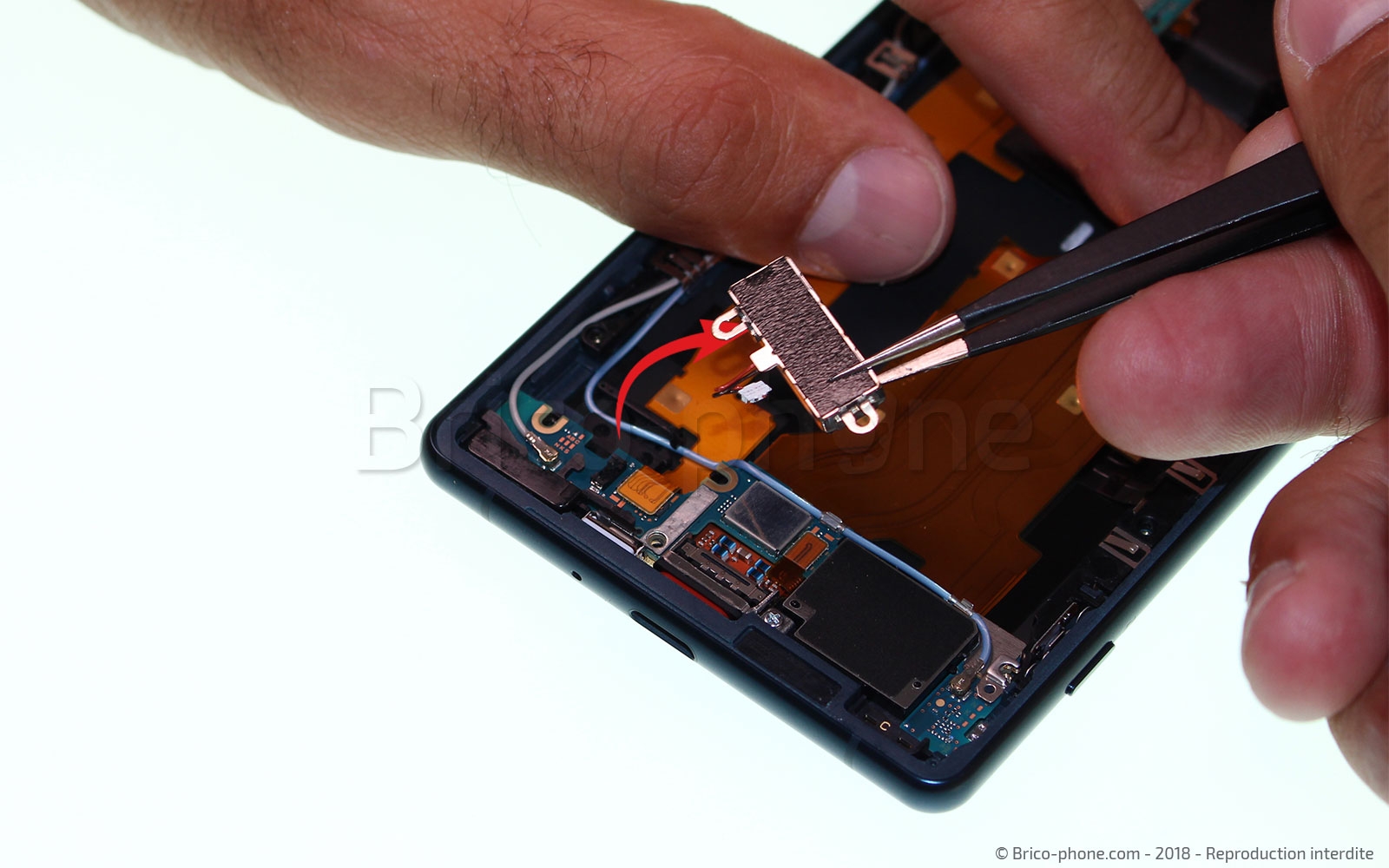

Avec votre pincette, retirez la plaquette métallique en bas à droite du téléphone. Vous pourrez ensuite dégager la petite carte réseau (WIFI et Bluetooth) qui se trouve en dessous en la soulevant à l’aide de la pincette. Soyez prudent, ces éléments se raccordent à la nappe du connecteur de charge et pourrait être endommagés si ils sont manipulés de façon trop hâtive.
Outils du kit utilisés
Outils du kit utilisés

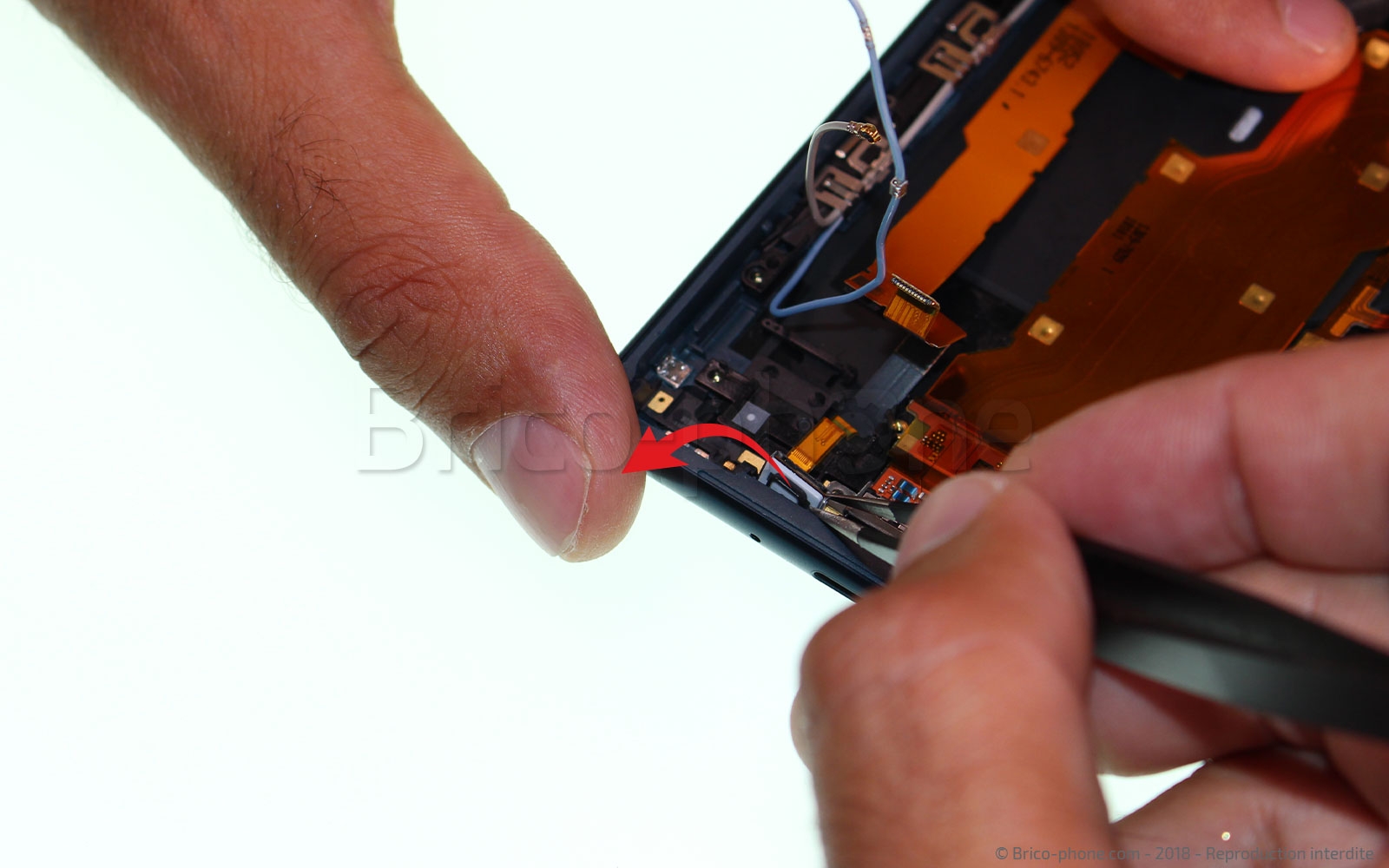

Etape 18 : Libérer le micro
Désengagez maintenant le micro situé en bas de la nappe d’interconnexion. Il vous suffira de faire légèrement levier avec votre pincette en métal pour le déloger de l’encoche dans laquelle il est collé.
Outils du kit utilisés
Outils du kit utilisés

Etape 19 : Retirer la plaquette du dock

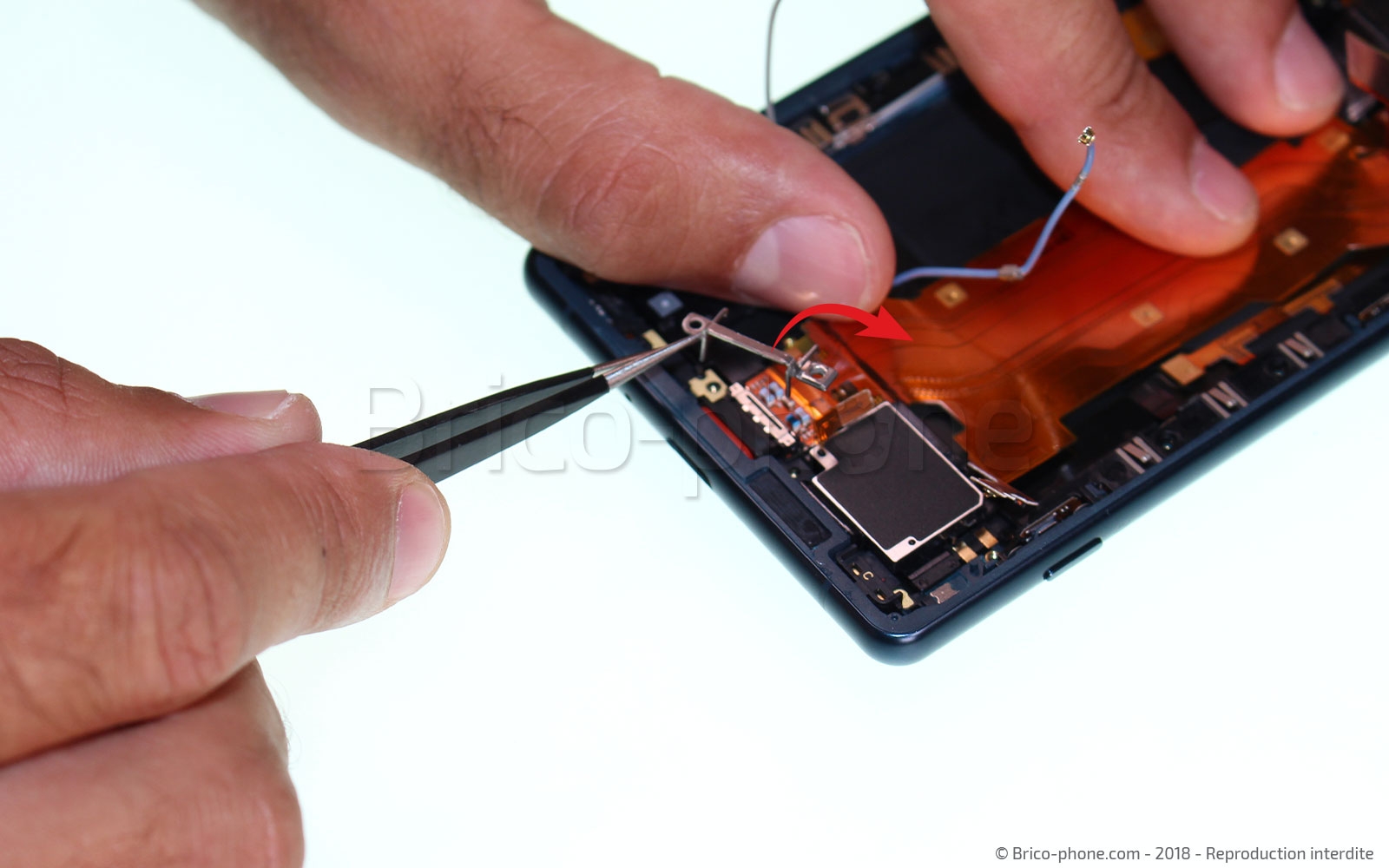

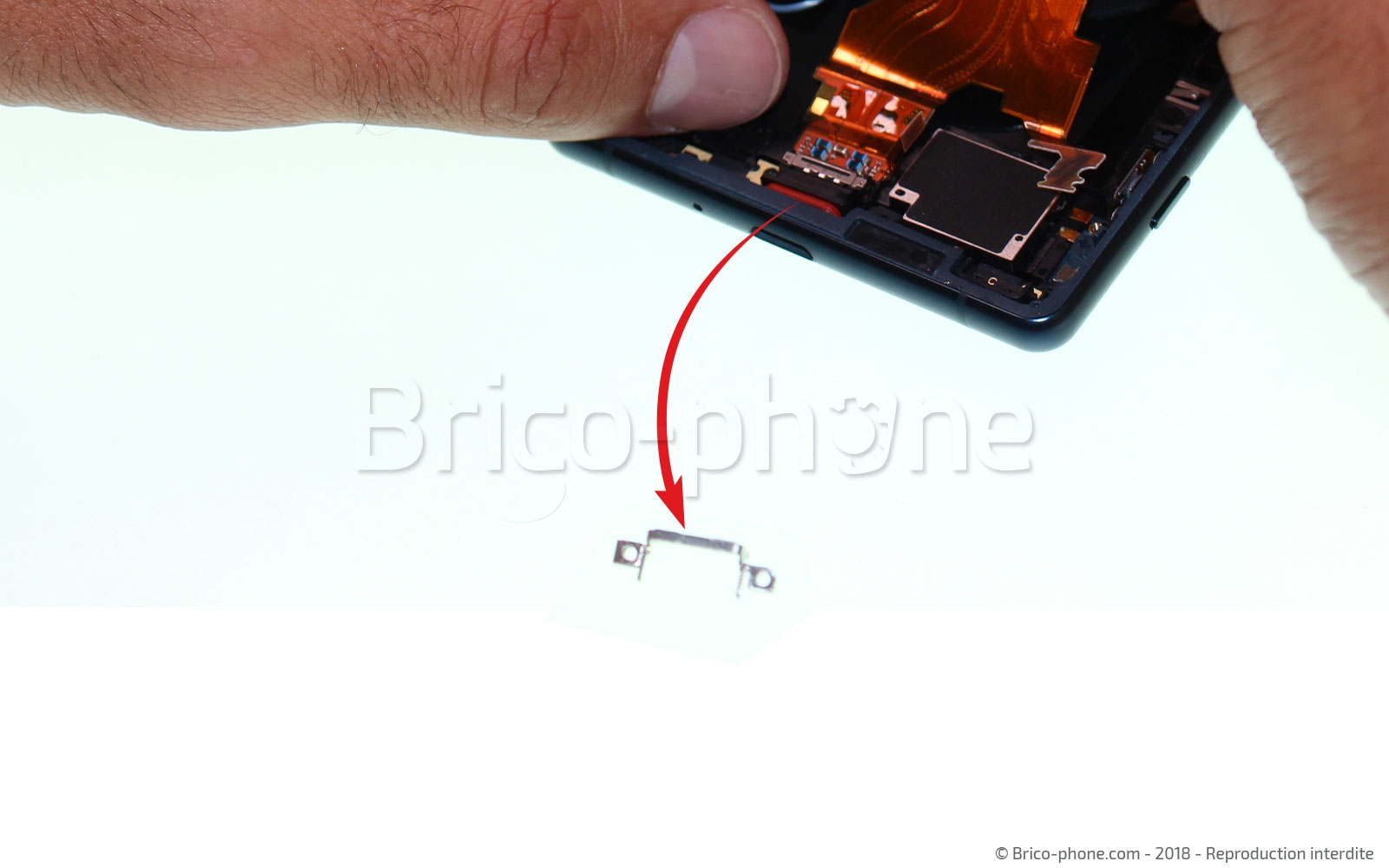

Retirez maintenant la petit plaquette métallique qui maintient la prise USB-C de votre Sony Xperia XZ2 en place. Soulevez la simplement avec la pincette de votre kit d(outils et mettez la de coté afin de ne pas l’égarer.
Outils du kit utilisés
Outils du kit utilisés

Etape 20 : Retirer le connecteur de charge

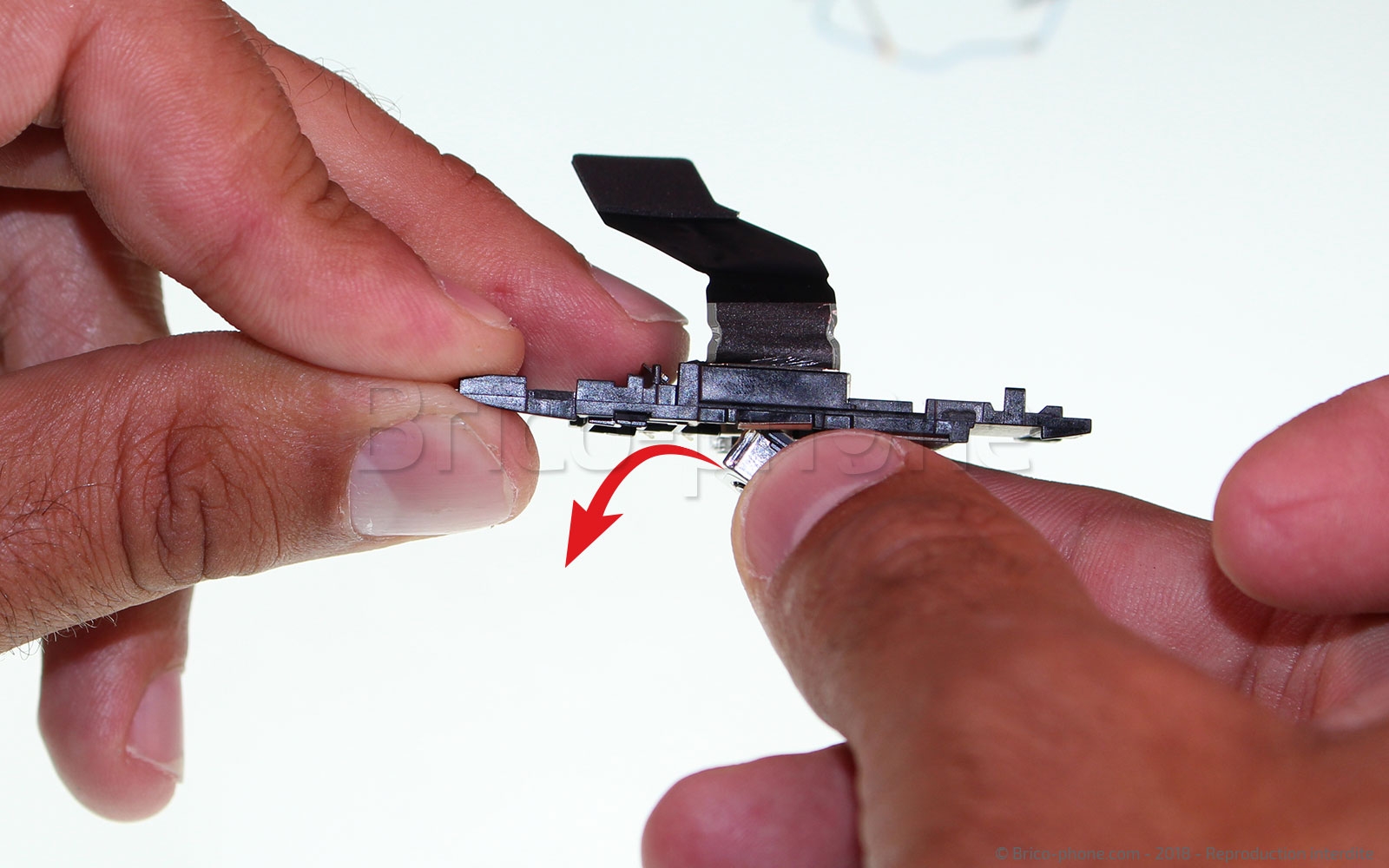

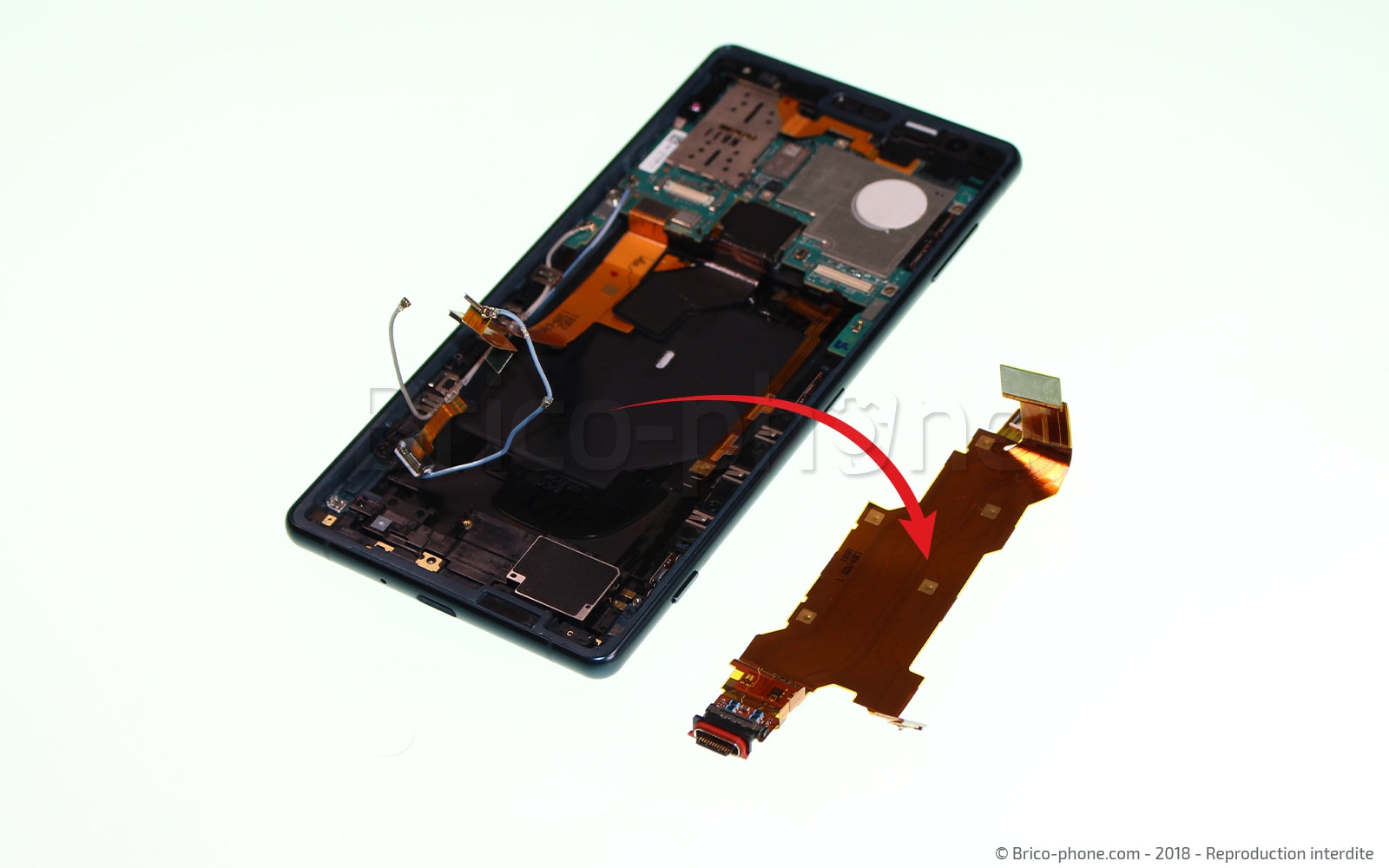

Vous pouvez enfin retirer le connecteur de charge et la nappe d’interconnexion de votre appareil. Il vous suffira de la saisir et de la soulever délicatement pour l’extraire du téléphone.
Etape 21 : Retirer le haut-parleur externe

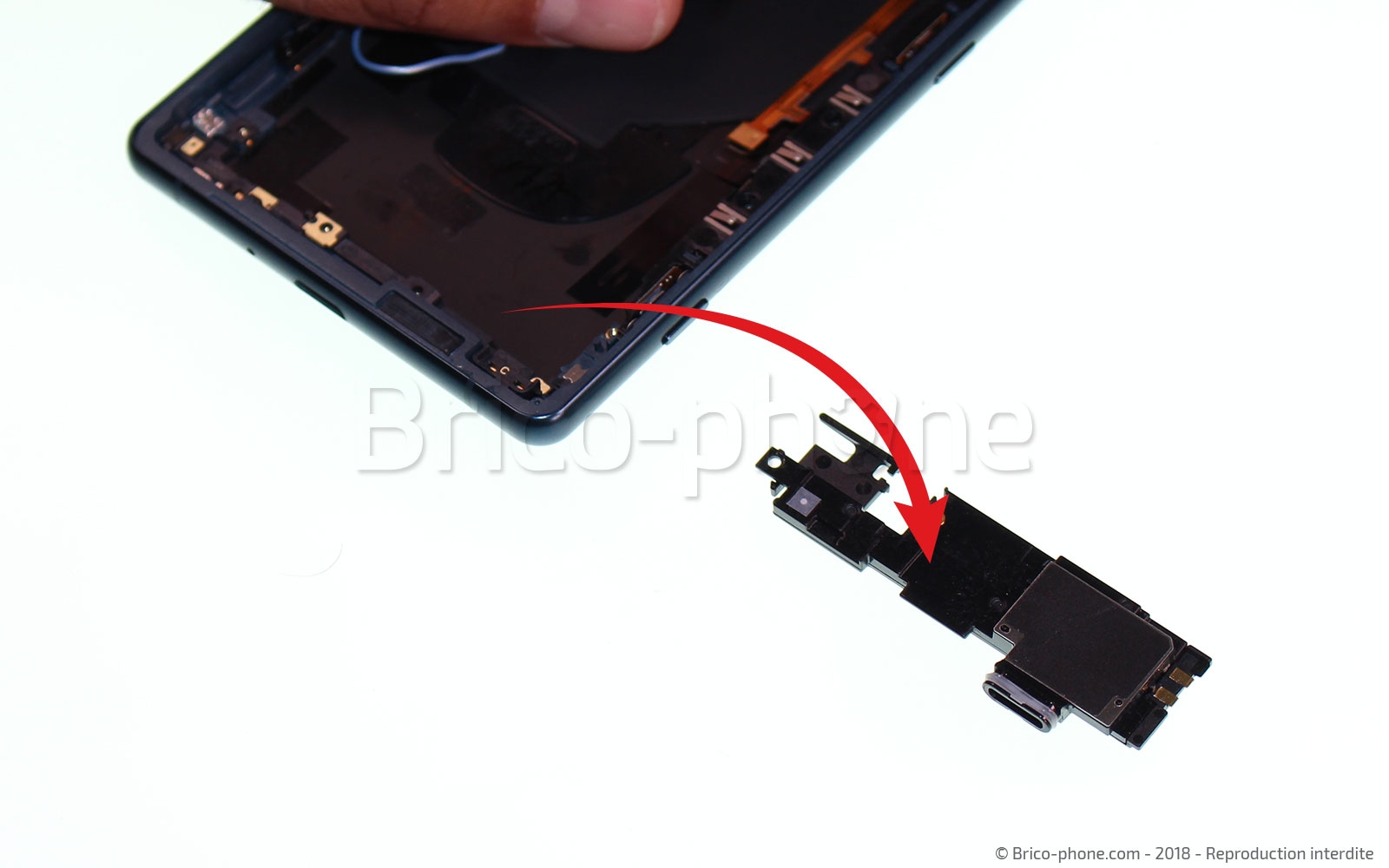

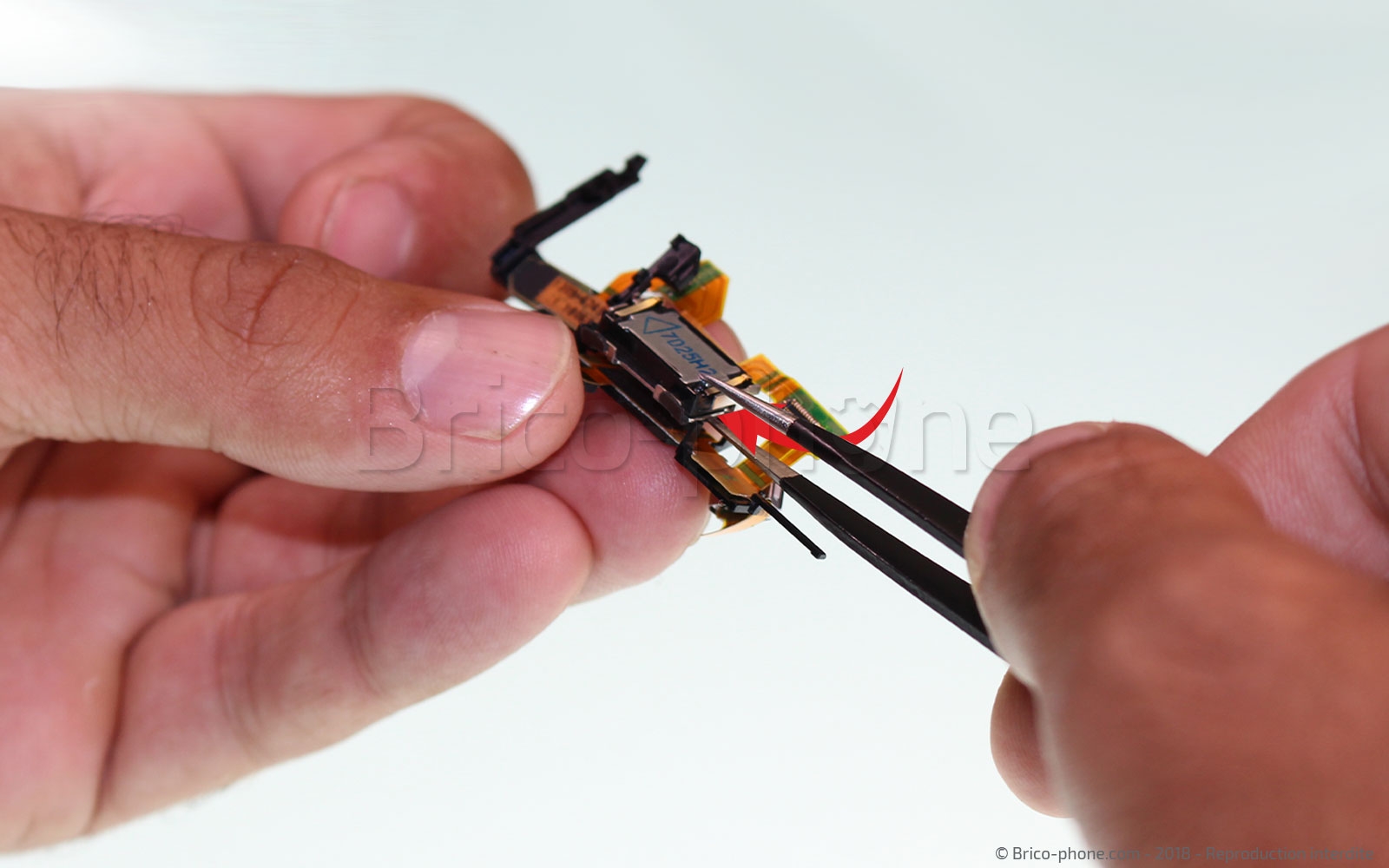

Le bloc haut-parleur externe est maintenant facilement accessible. Pour le sortir du téléphone, glissez doucement votre pincette en dessous et faites levier afin de le décoller du chassis et de le déloger de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 22 : Retirer la nappe d'interconnexion

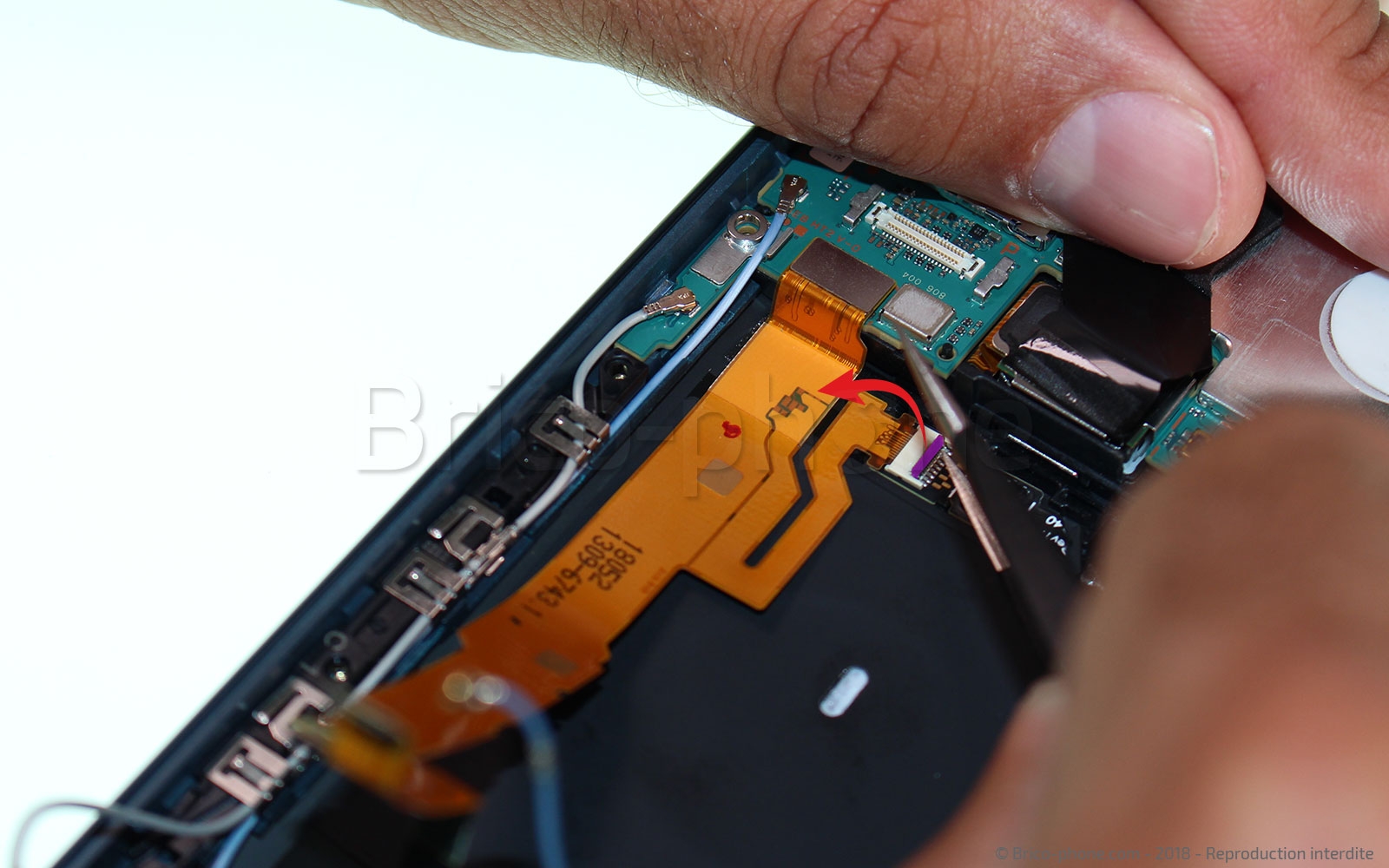

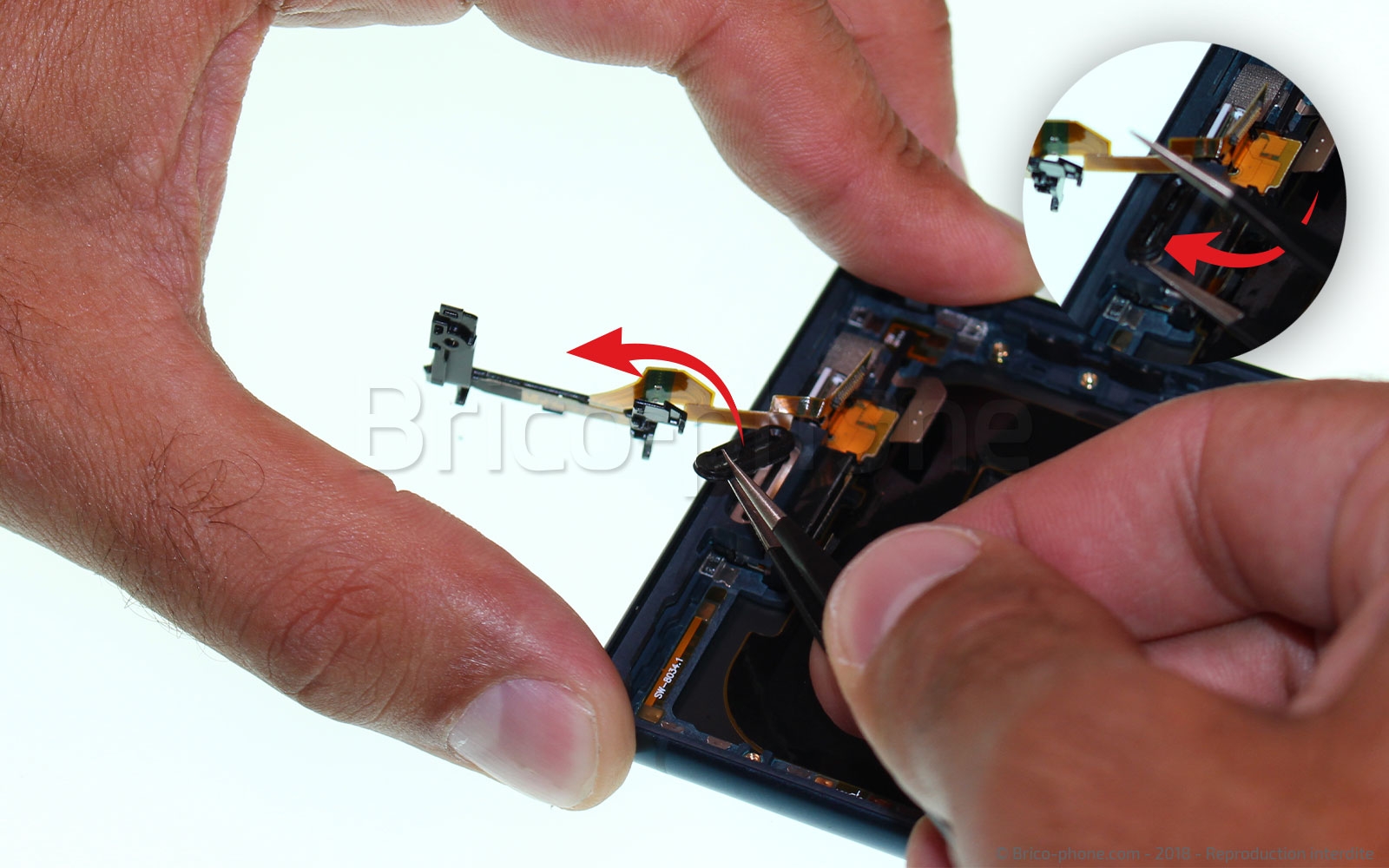

Nous pouvons maintenant nous attaquer aux composants du haut du téléphone. Commencez par retirer l’adhésif de protection qui couvre le connecteur de la nappe d’interconnexion. Cette nappe est tenu en place dans un connecteur à clapet. Pour la sortir, il vous suffit de soulever délicatement le clapet (en noir) puis de tirer la nappe prudemment à l’aide de la pincette. Une fois débranché, faites levier avec votre spudger en nylon pour déconnecter la nappe de la carte mère et sortez la de l’appareil.
Outils du kit utilisés
Outils du kit utilisés

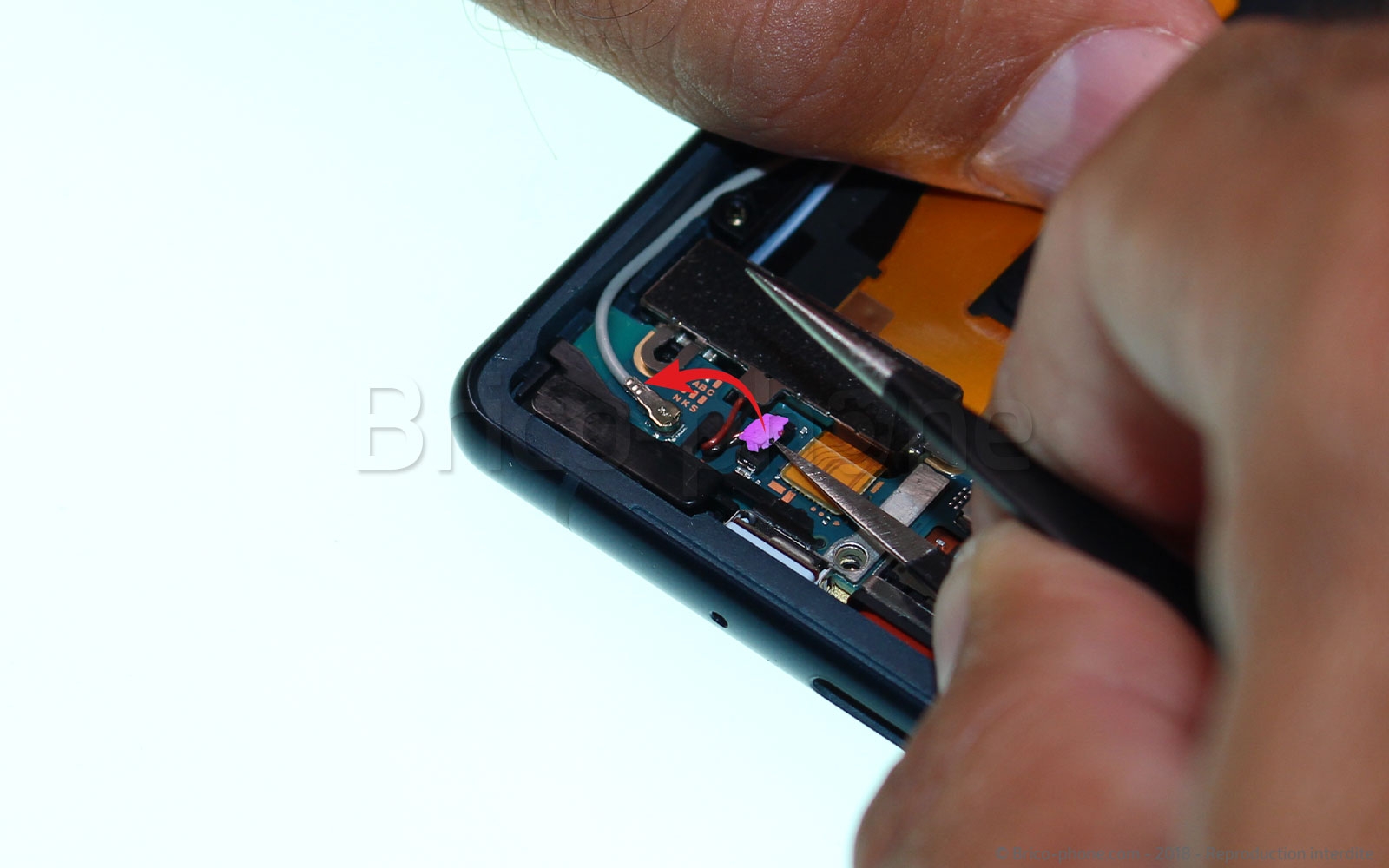

Etape 23 : Retirer la caméra avant

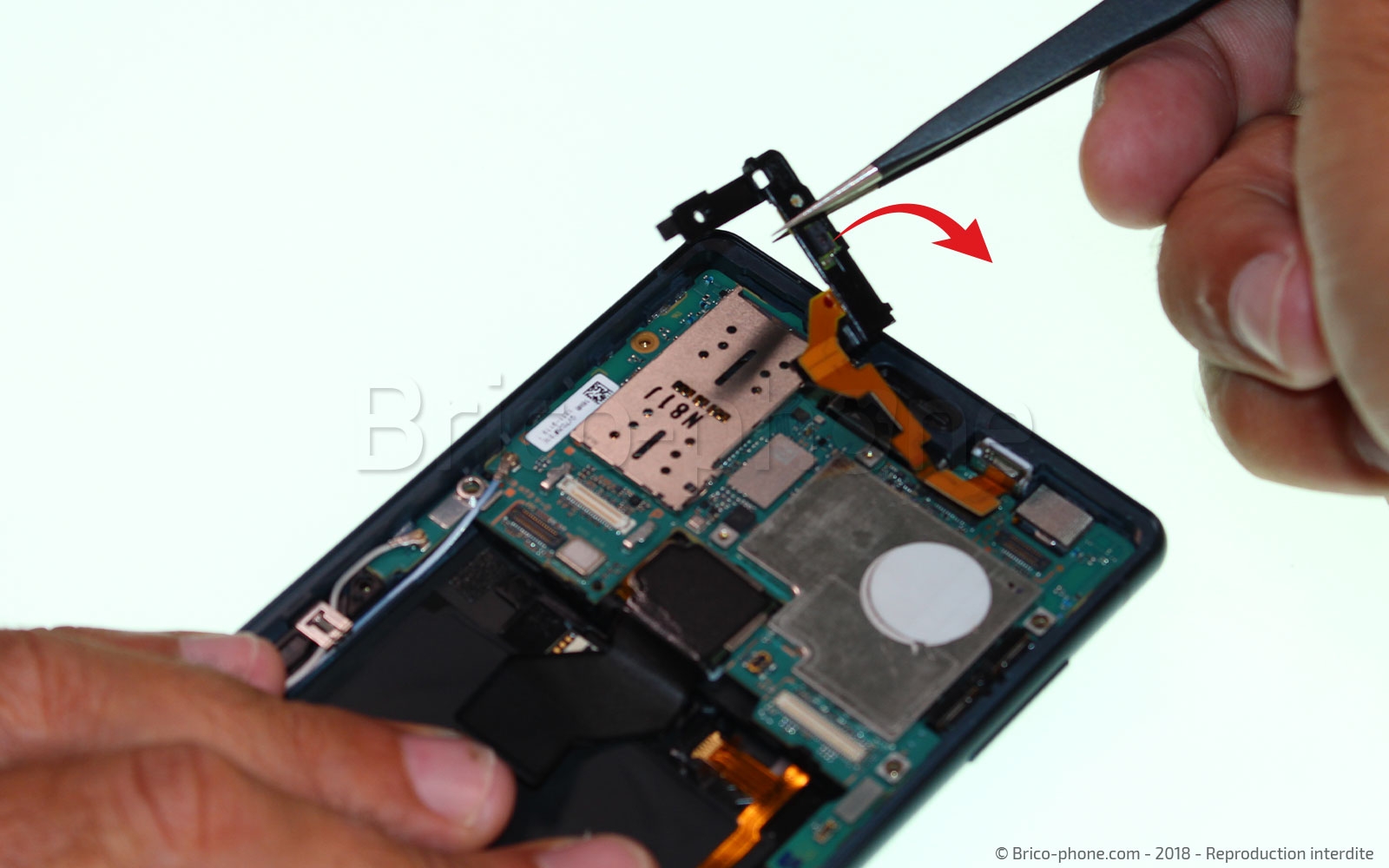

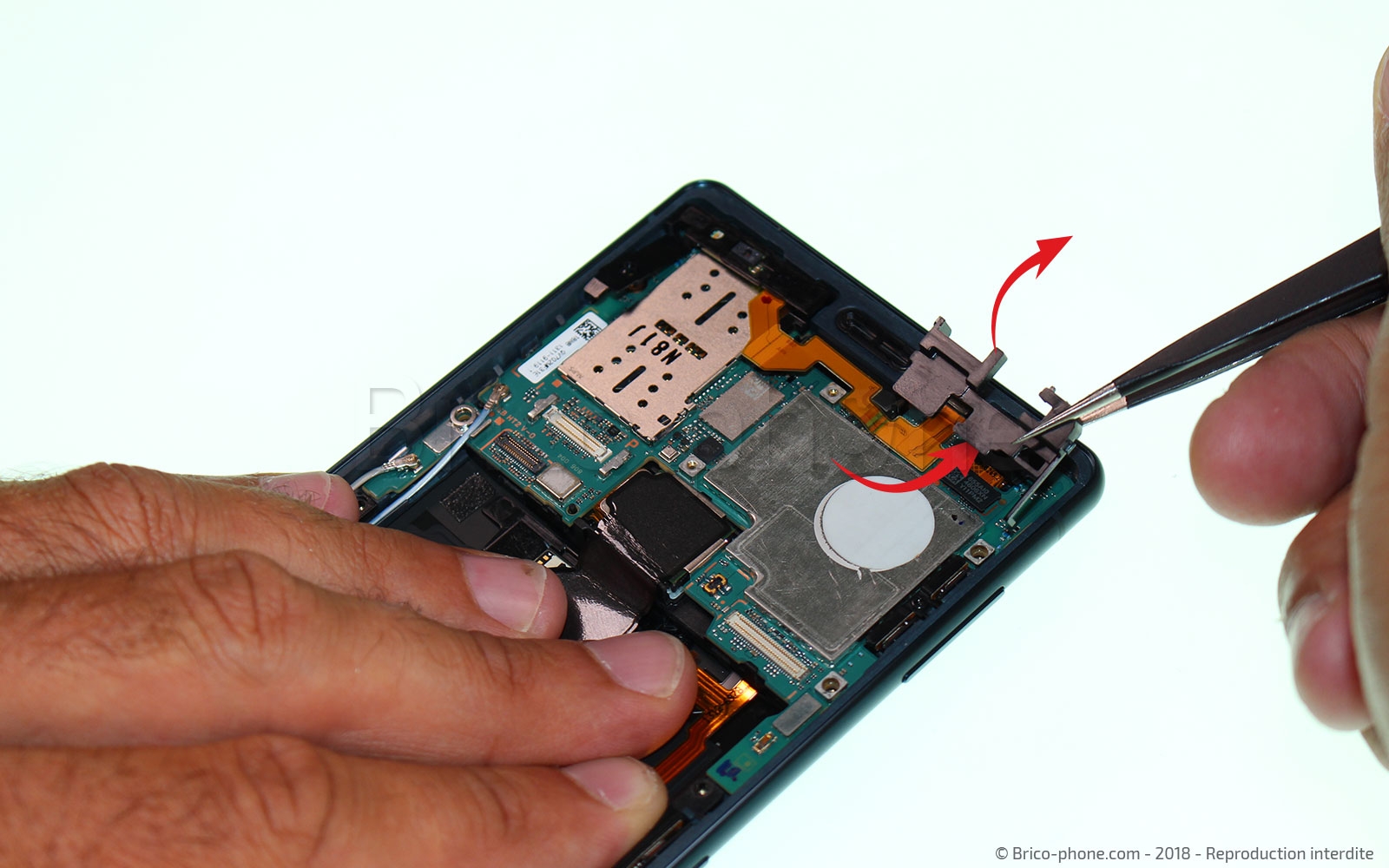

Vous pourrez maintenant simplement retirer le cache de la caméra avant à l’aide de la pincette en métal puis déconnectez le connecteur de la caméra avant avec votre levier en nylon avant de la retirer du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Caméra Avant pour SONY Xperia XZ2 / XZ2 Dual SIM / XZ2 Compact / XZ2 Compact Dual SIM
5,37 €

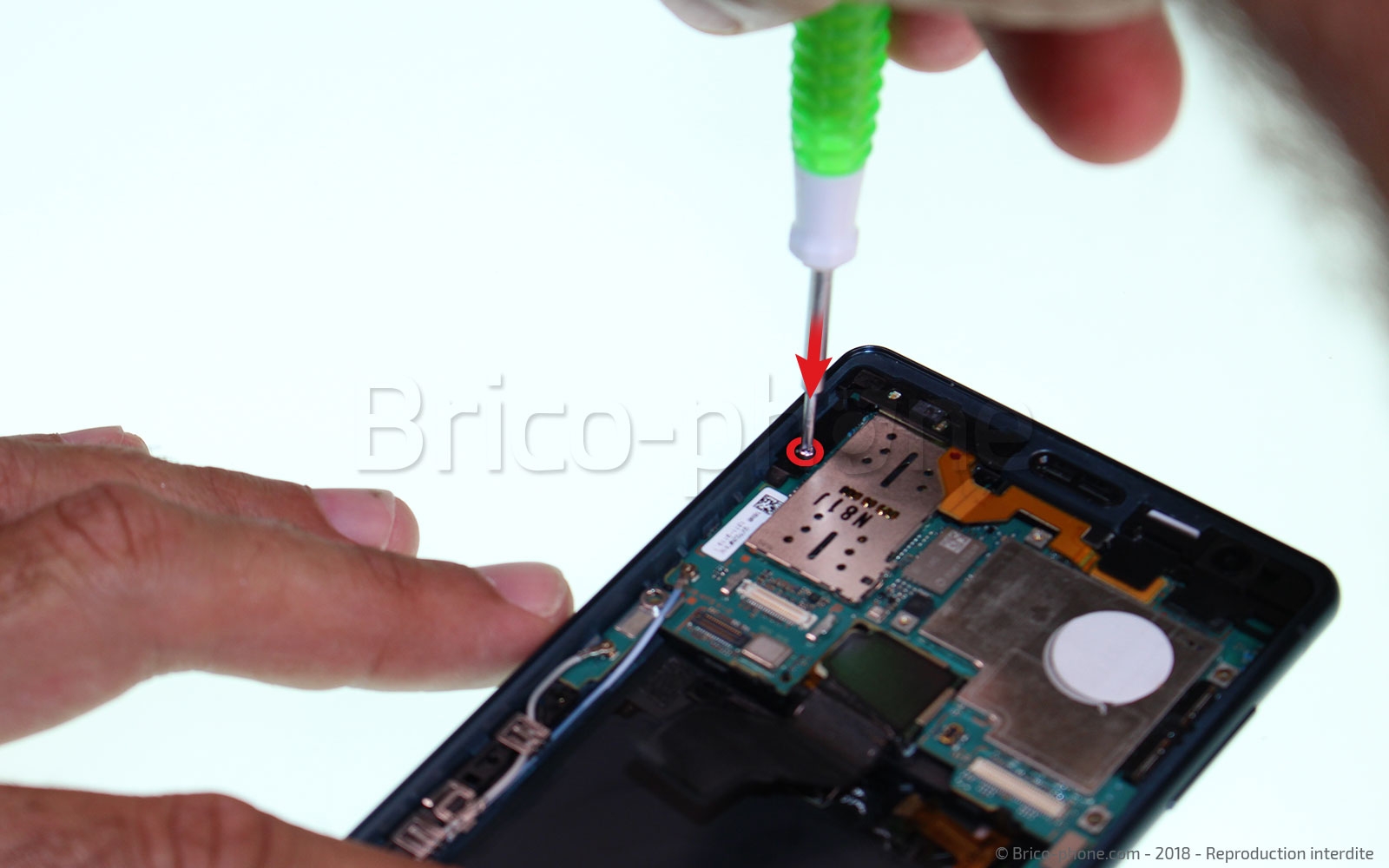

Etape 24 : Dévisser la carte mère
A l’aide de votre tournevis cruciforme, retirez la dernière vis qui tient votre carte mère en place afin de passer à la suite de ce tutoriel de réparation.
Outils du kit utilisés
Outils du kit utilisés

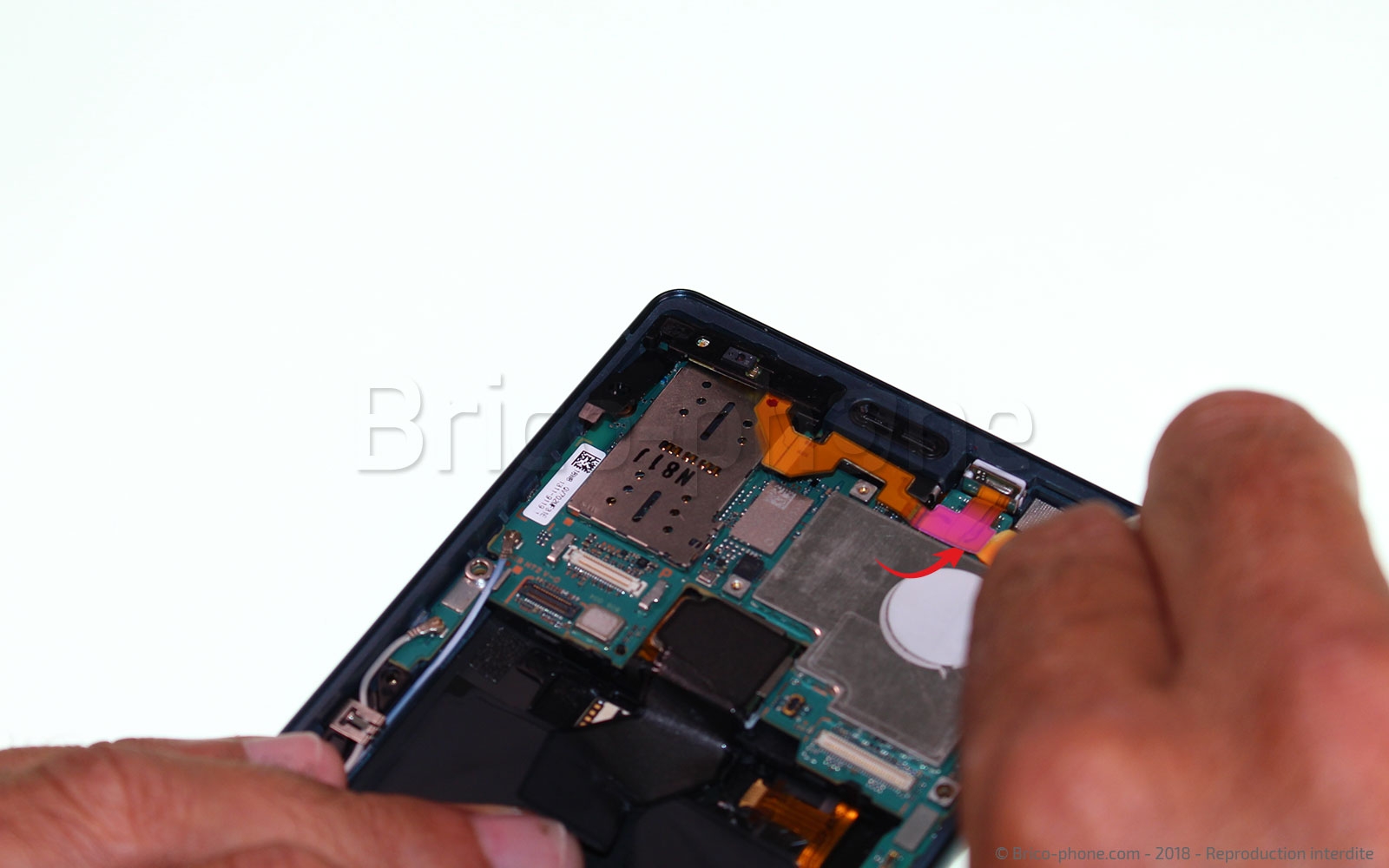

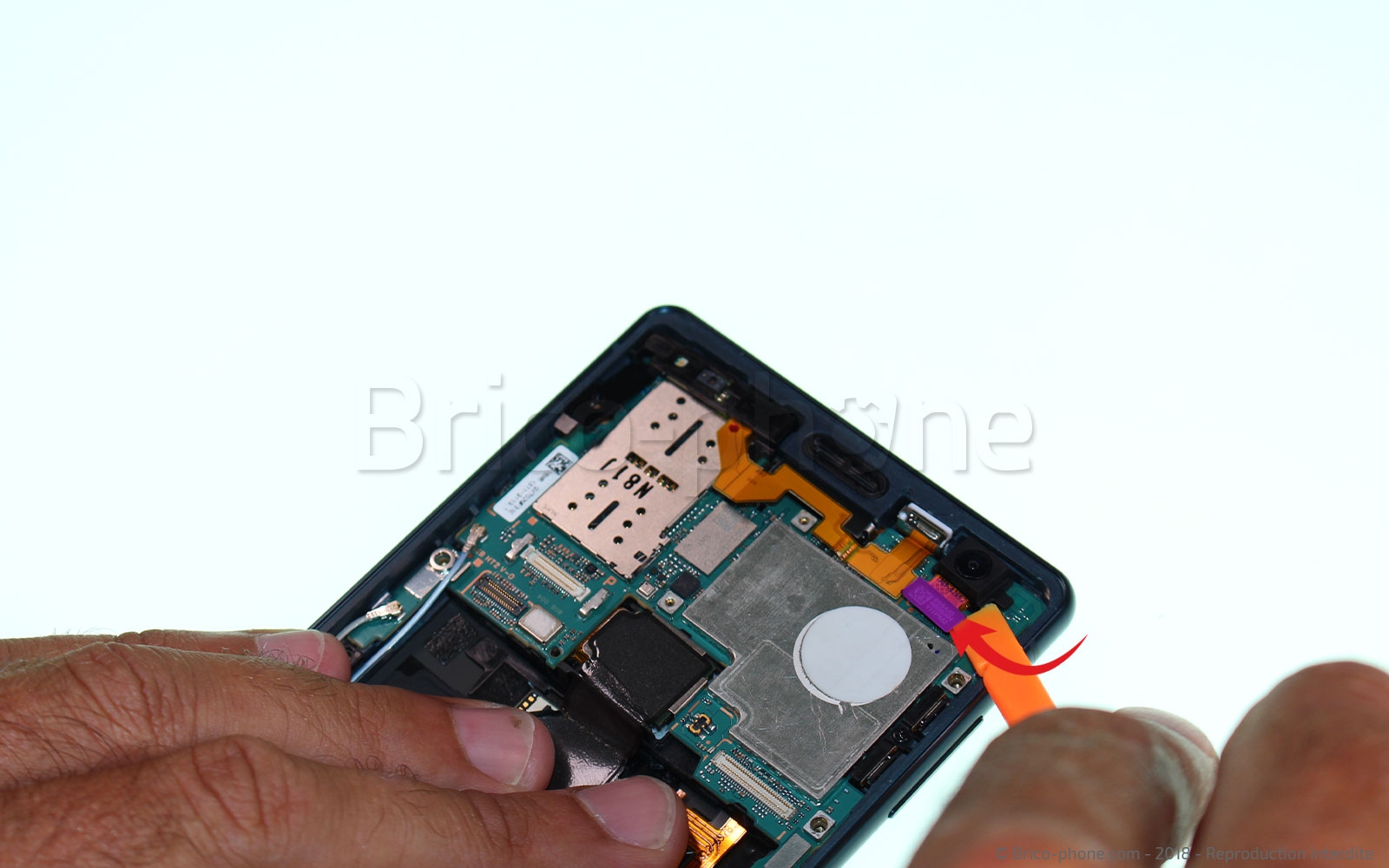

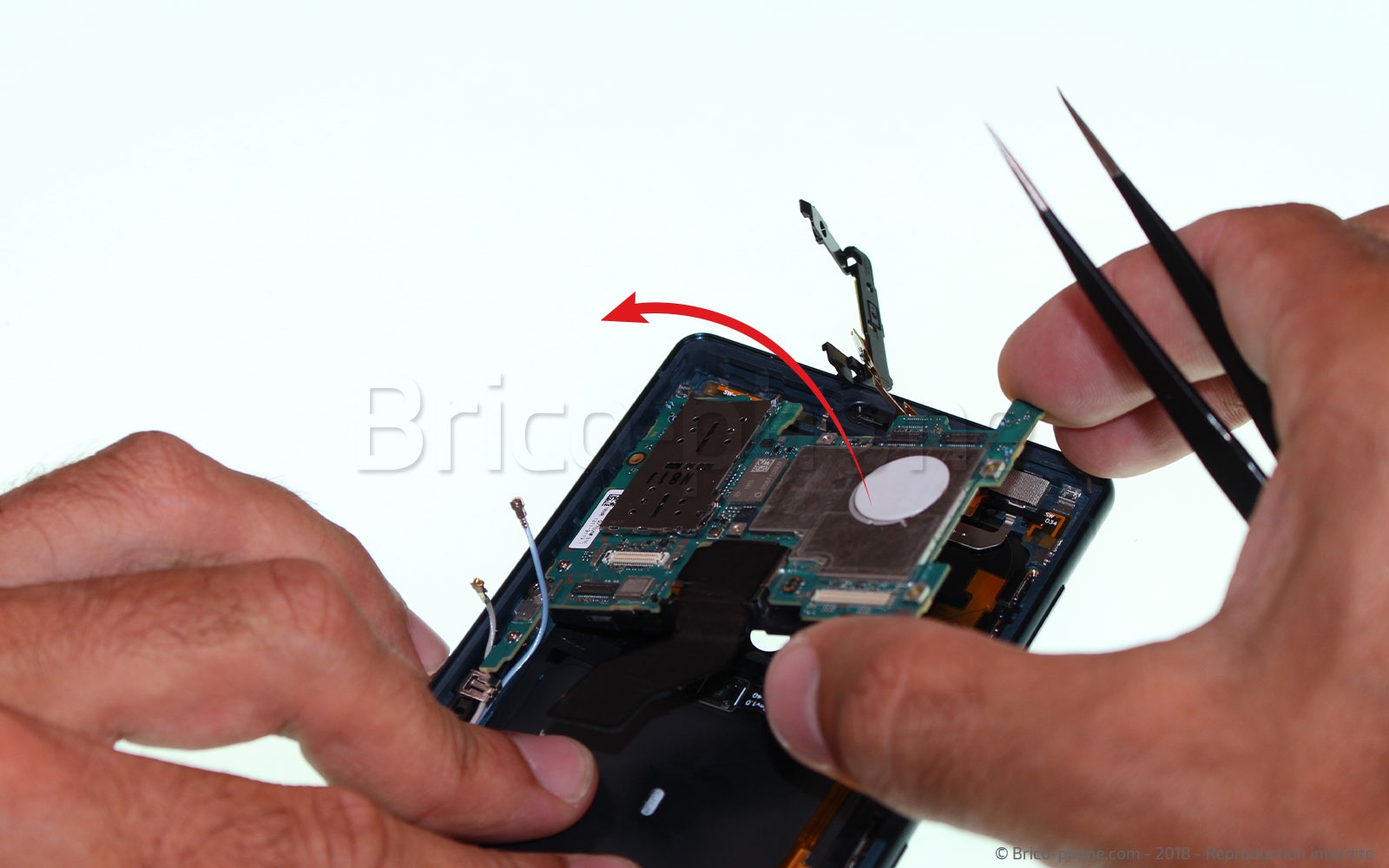

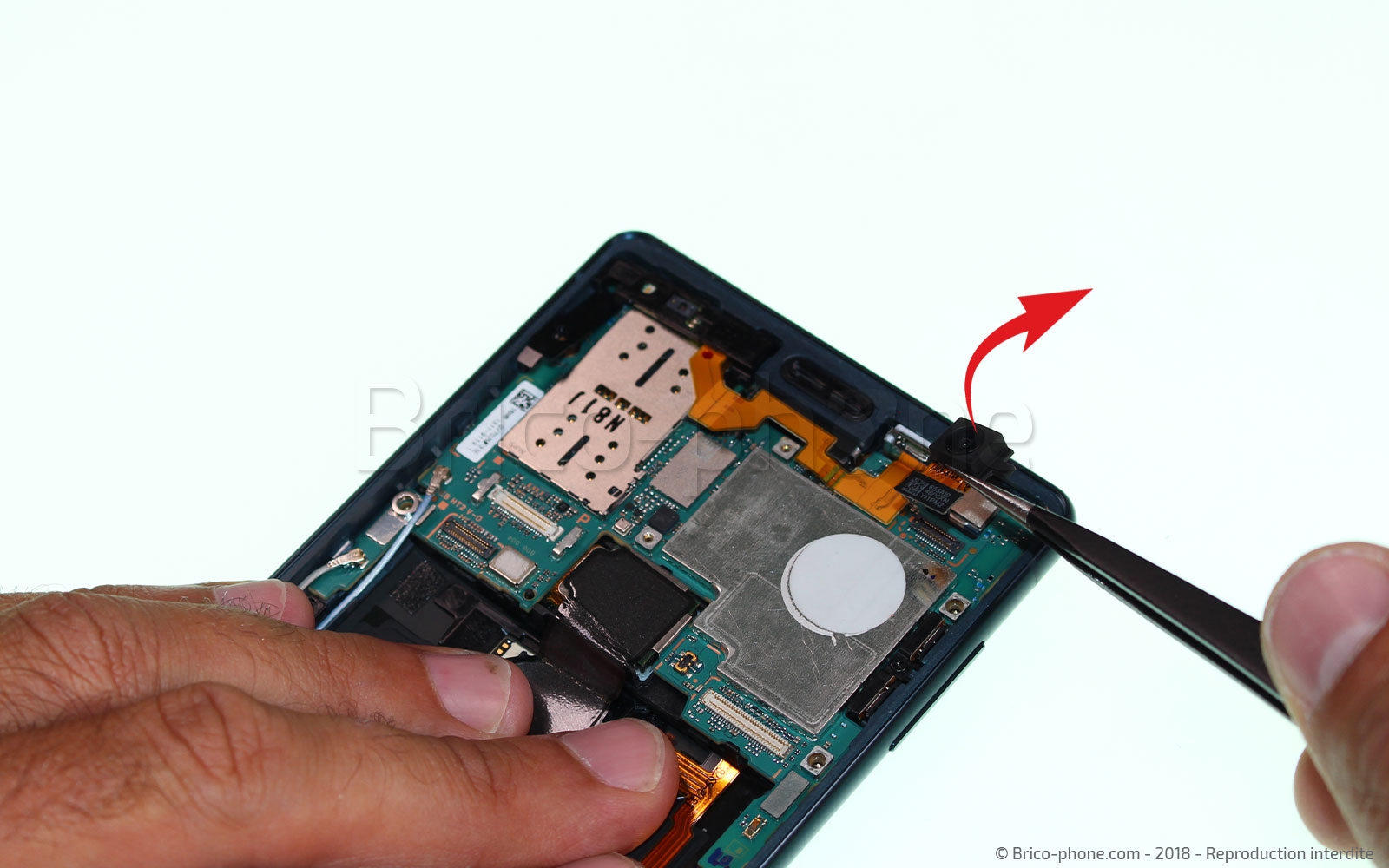

Etape 25 : Libérer la carte mère
Déconnectez la nappe micro/capteur du haut du téléphone avec votre levier en nylon. Dégagez le micro et le cache de leurs emplacements puis, à l’aide de la pincette, déconnectez les deux câbles coaxiaux afin d’entièrement libérer la carte mère.
Outils du kit utilisés
Outils du kit utilisés

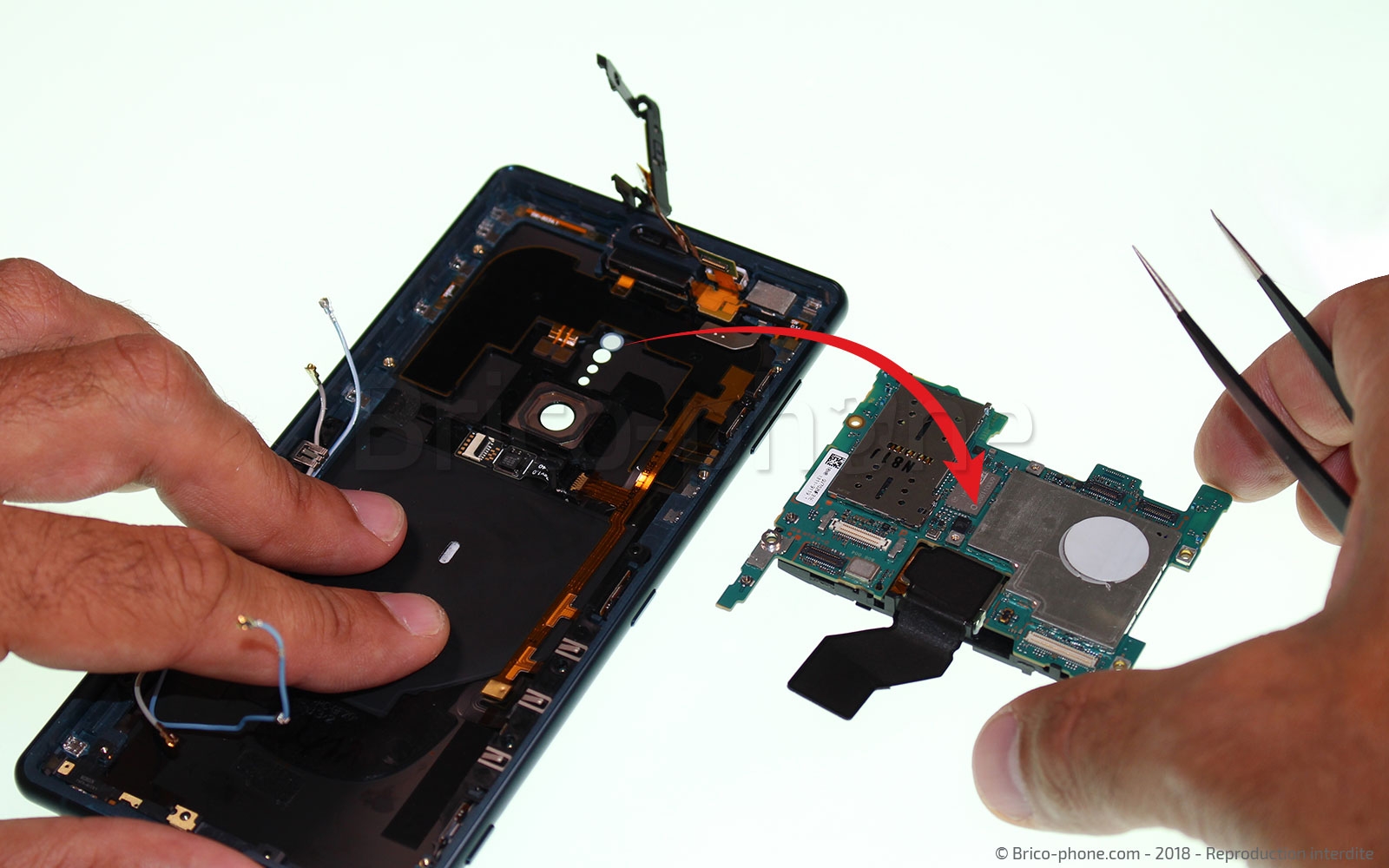

Etape 26 : Retirer la carte mère
Vous pouvez maintenant retirer la carte mère de votre Sony Xperia XZ2. Pour ce faire, il vous suffit de faire délicatement levier entre la carte mère et le châssis à l’aide de votre pincette métallique pour commencer à la soulever la carte puis sortez la à la main.
Outils du kit utilisés
Outils du kit utilisés

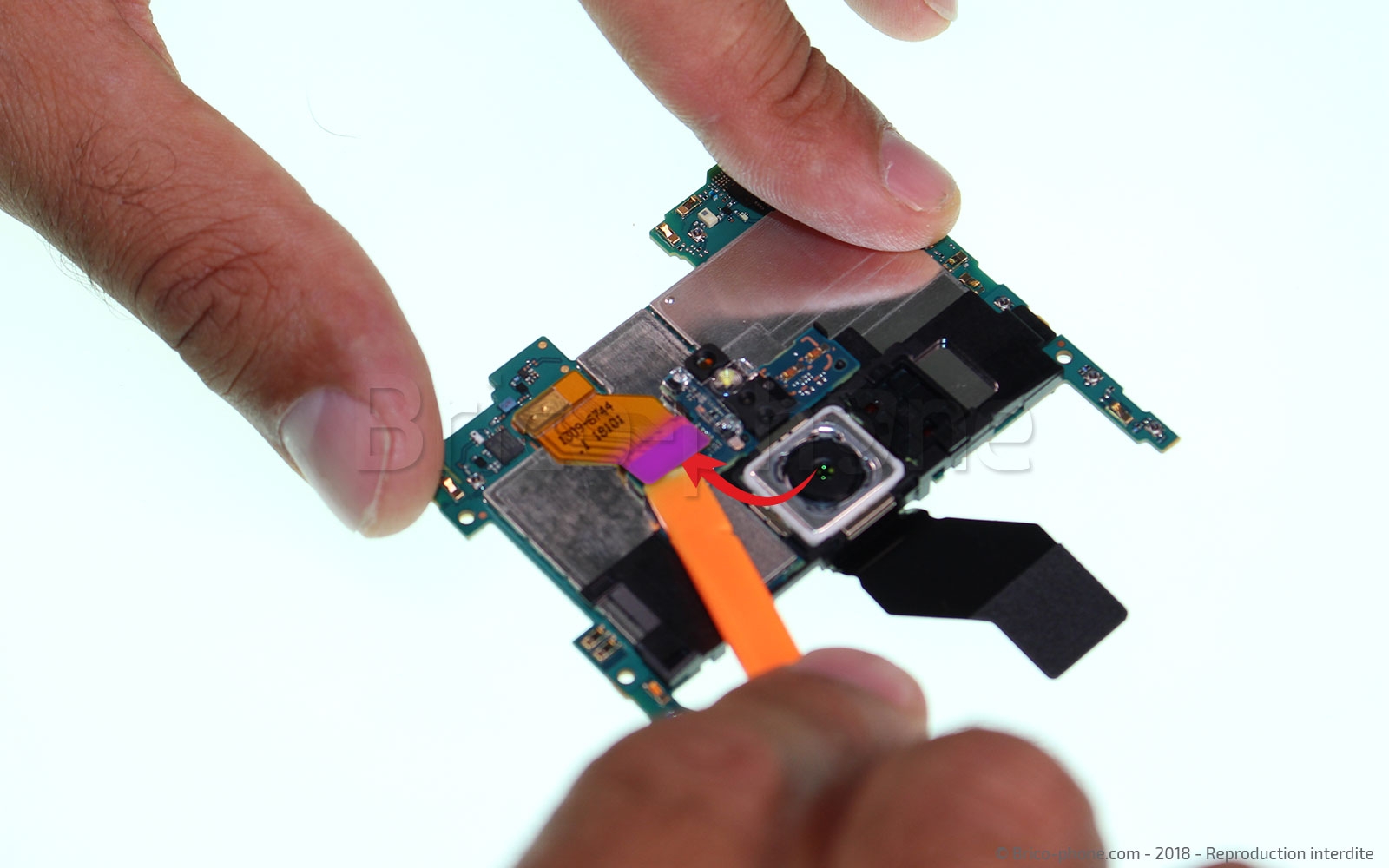

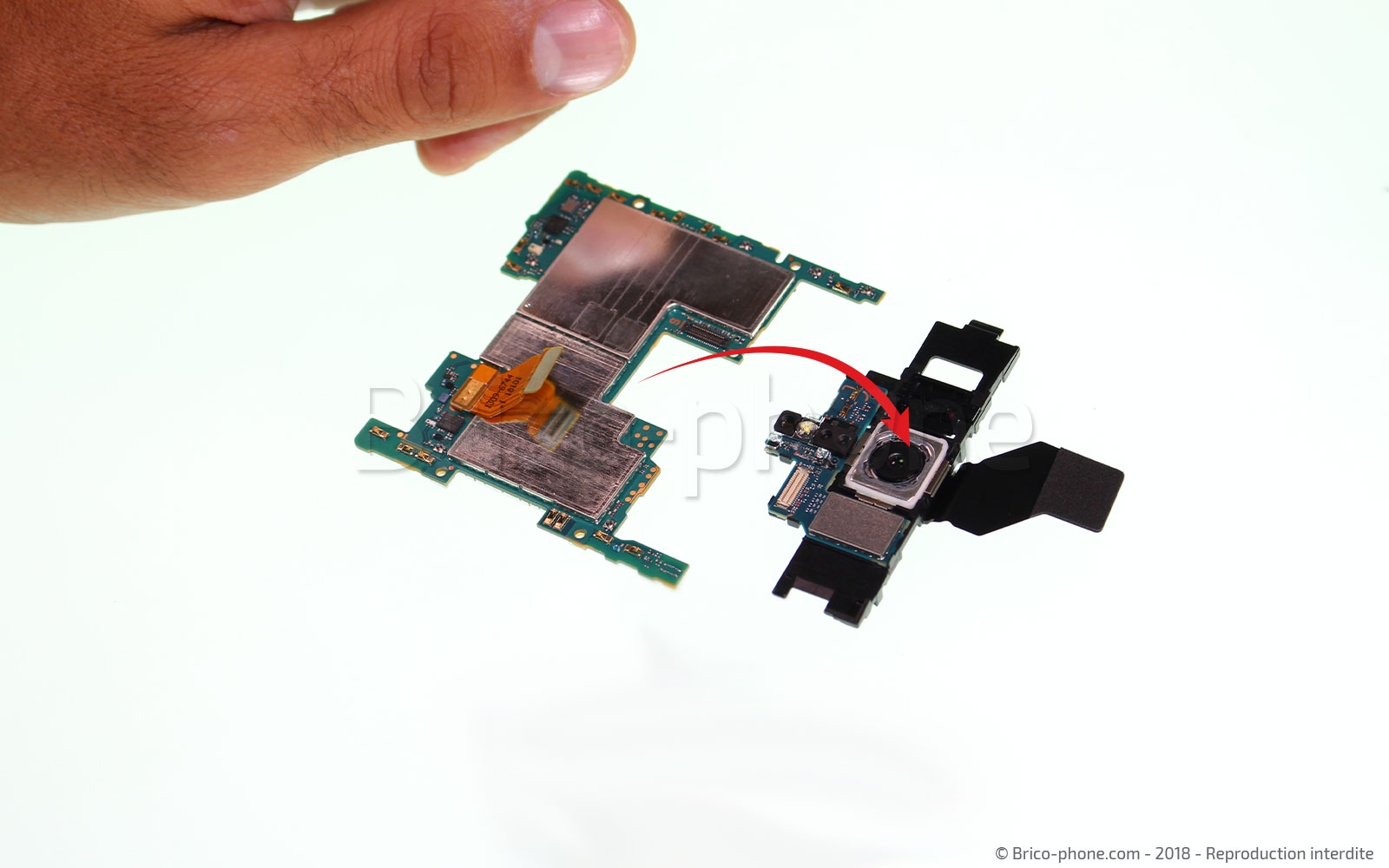

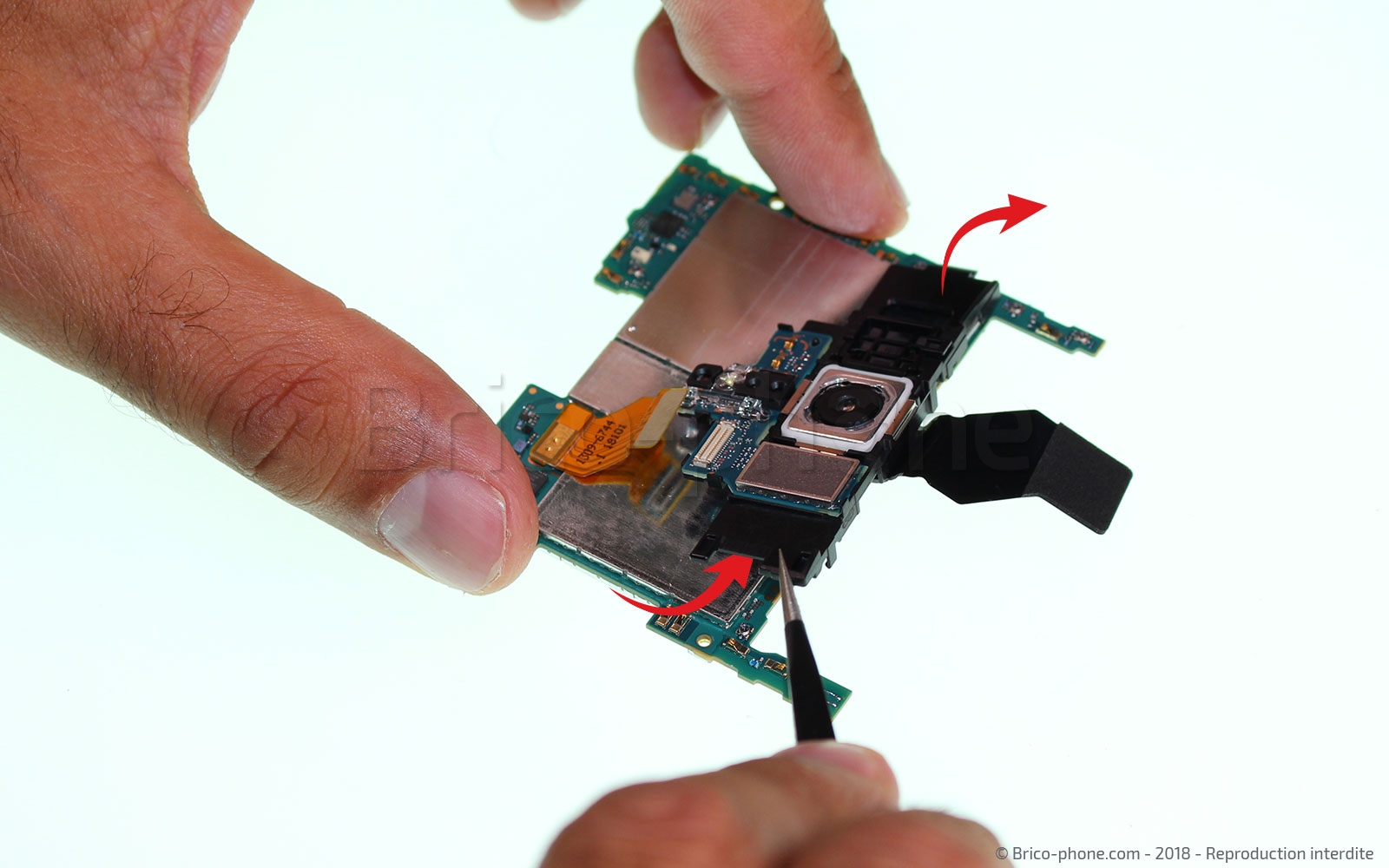

Etape 27 : Retirer le module caméra arrière
A l’aide de votre levier en nylon, déconnectez le module caméra arrière au dos de votre carte mère. A l’aide de la pincette, déclipser le module caméra de la carte mère et sortez le. Si le module reste solidaire de la carte mère, vous pouvez aussi déconnecter la caméra arrière à l’aide du levier nylon de votre kit d’outils.
Outils du kit utilisés
Outils du kit utilisés

Etape 28 : Retirer la caméra arrière de son module

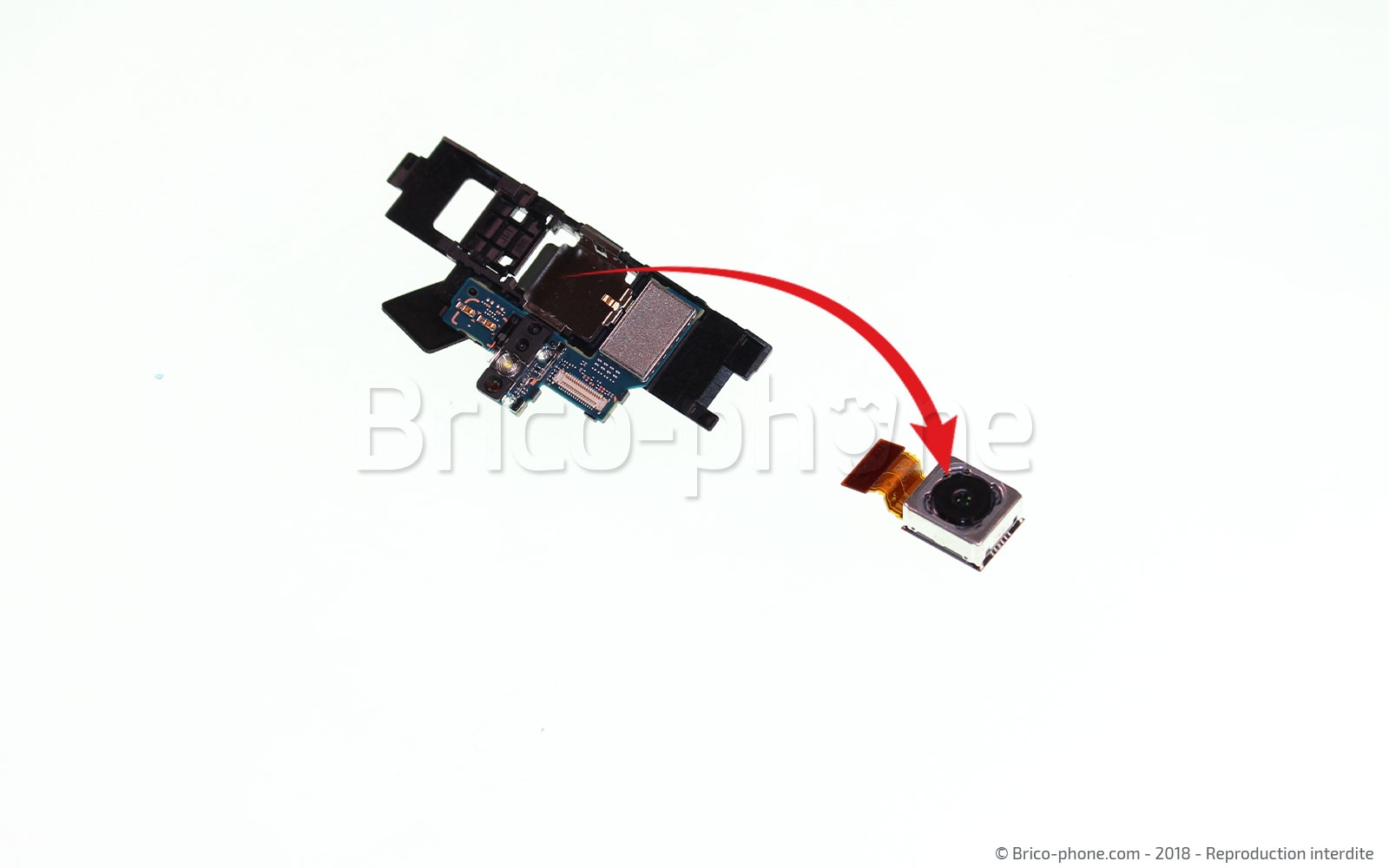

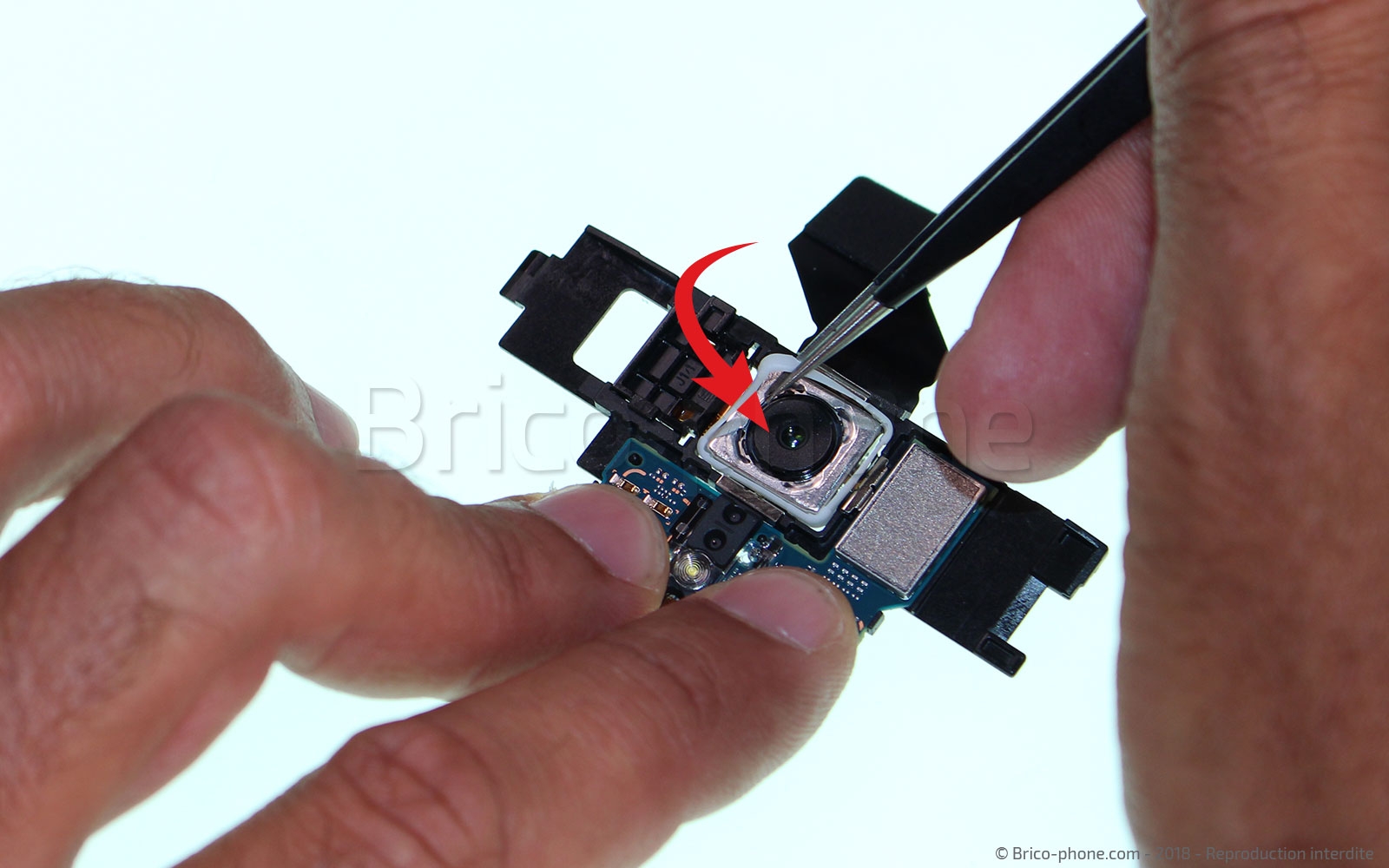

Une fois déconnecté, utilisez votre pincette en métal pour retirer le joint de la caméra arrière. Vous pourrez ensuite séparer la caméra du reste du module.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Caméra Arrière pour SONY série Xperia XZ
55,90 €

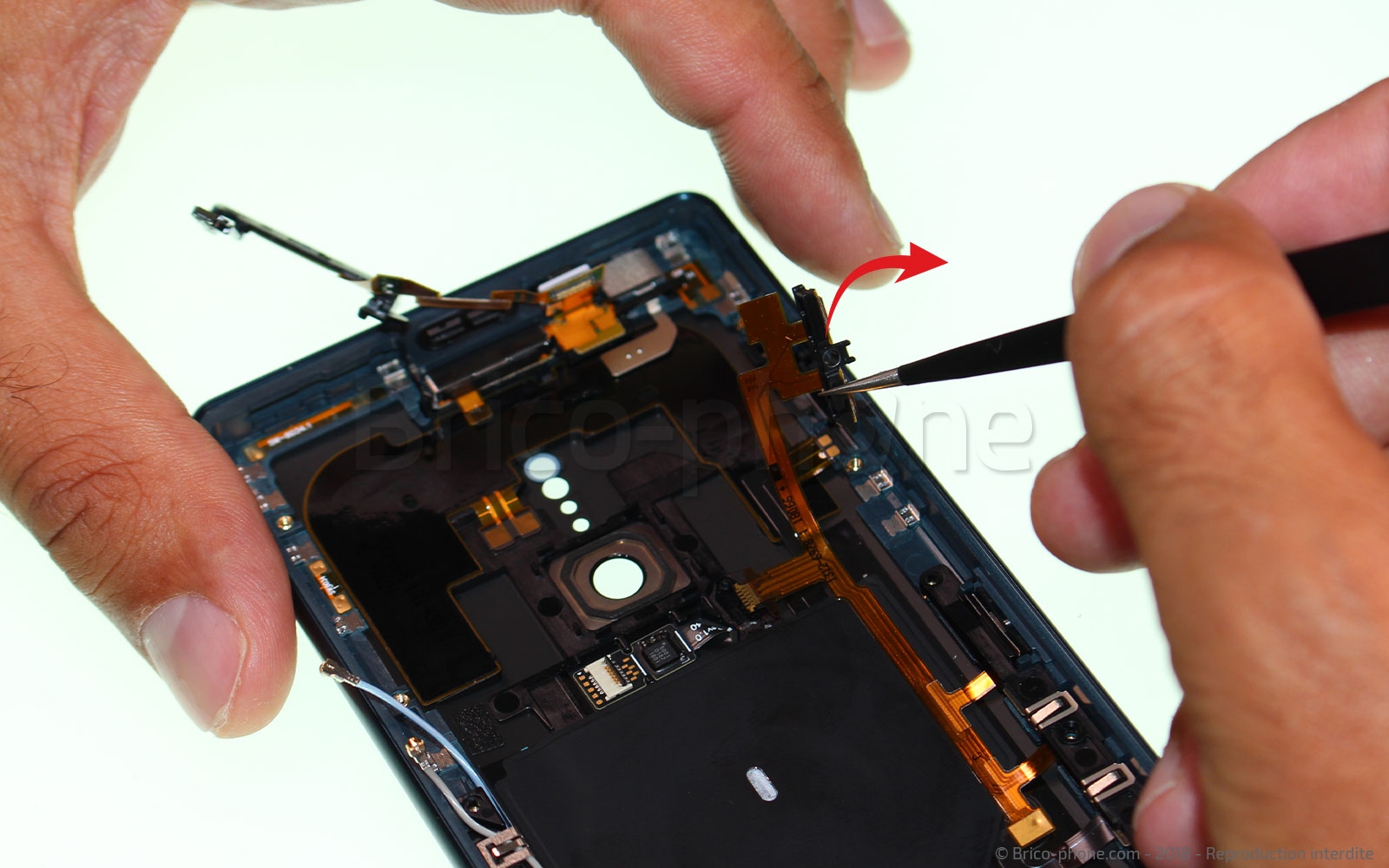

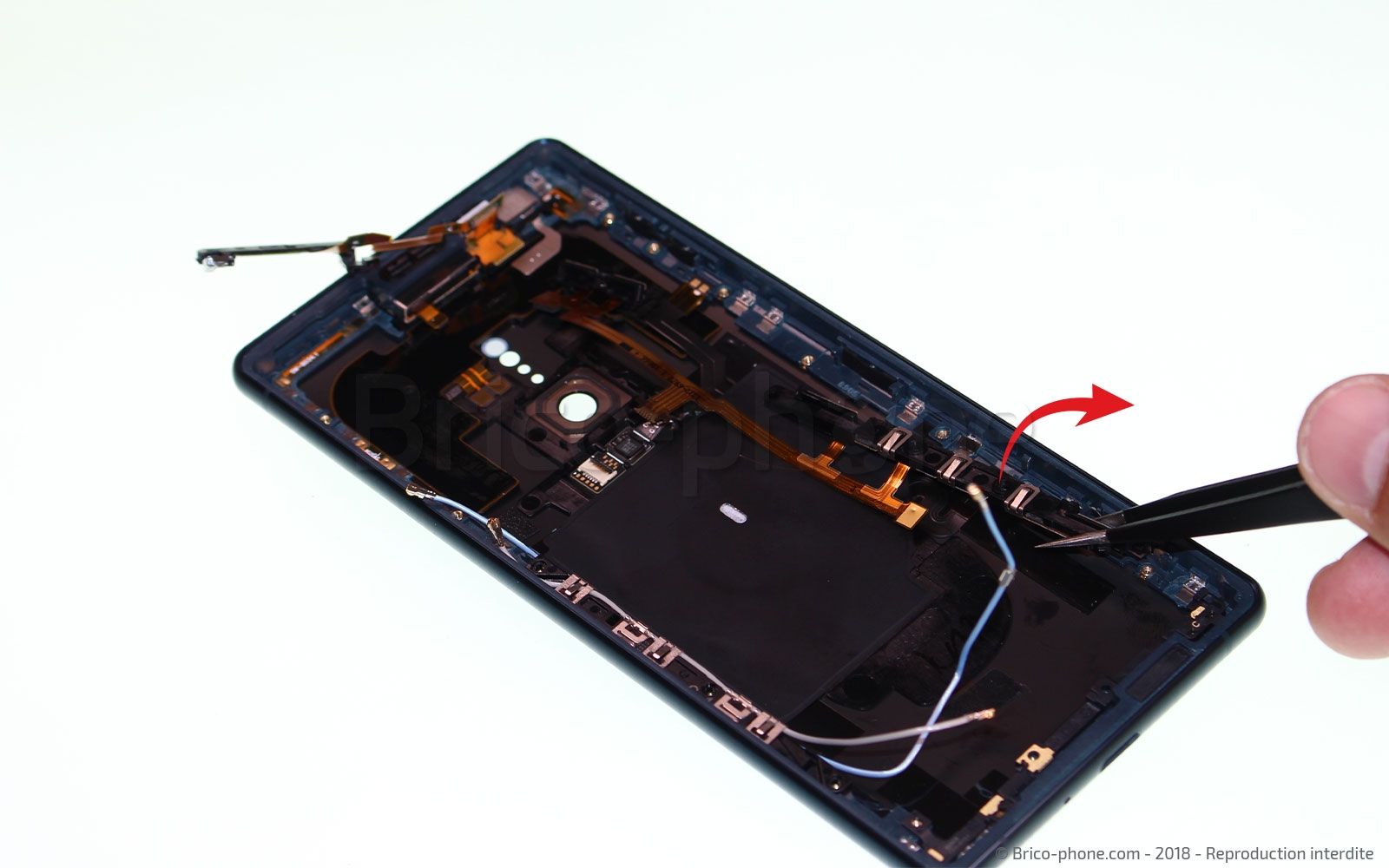

Etape 29 : Retirer la nappe Power / Volume

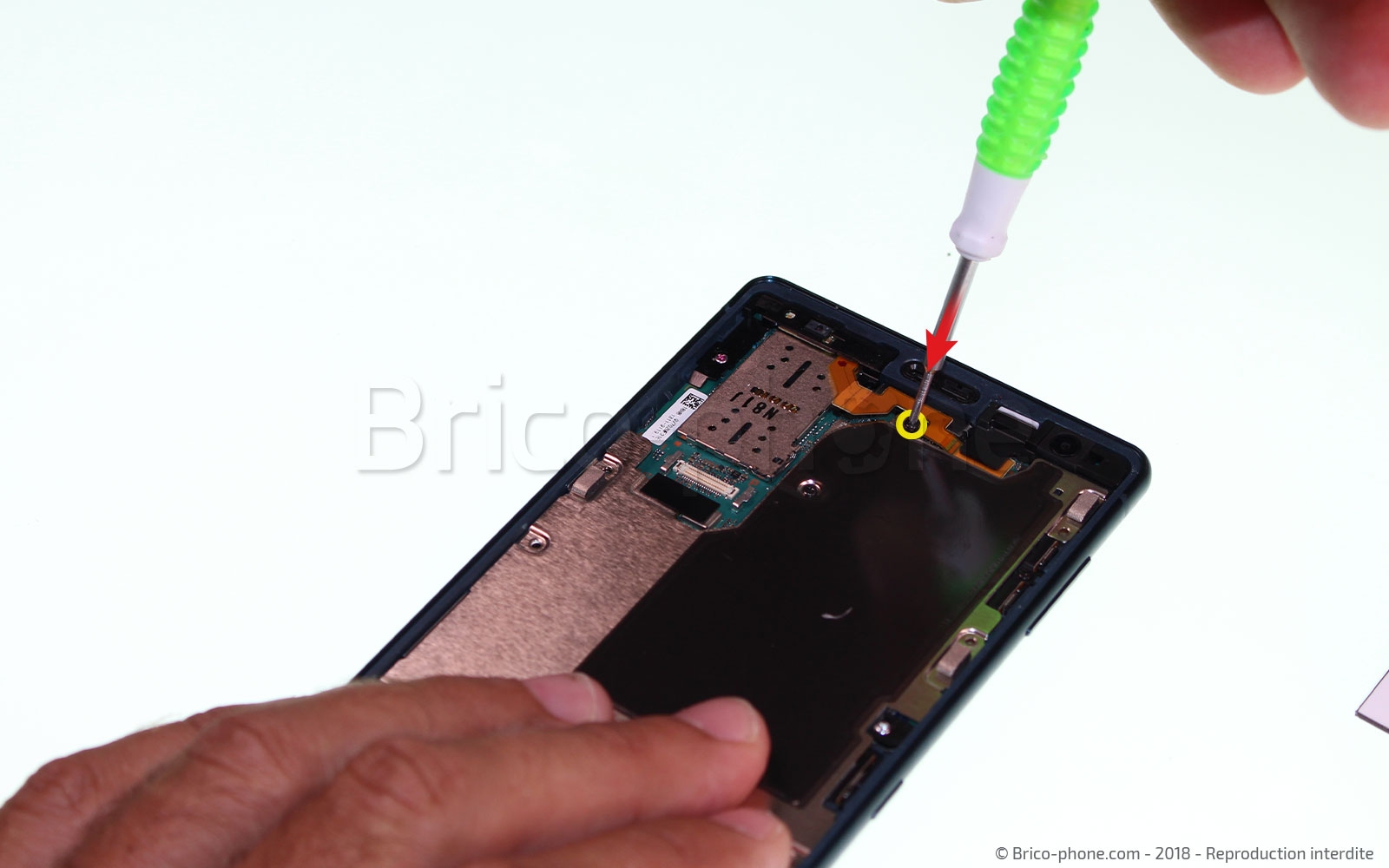

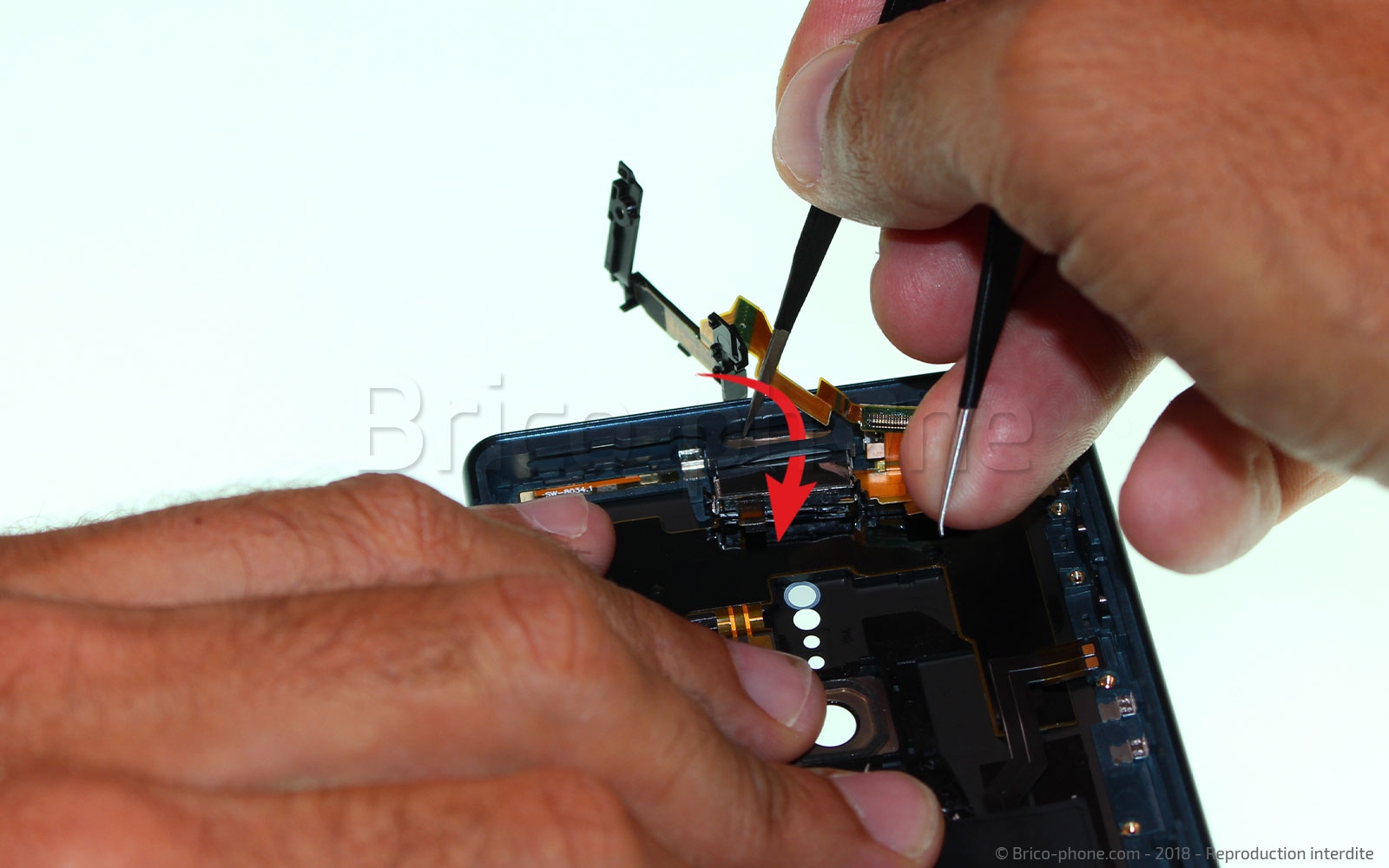

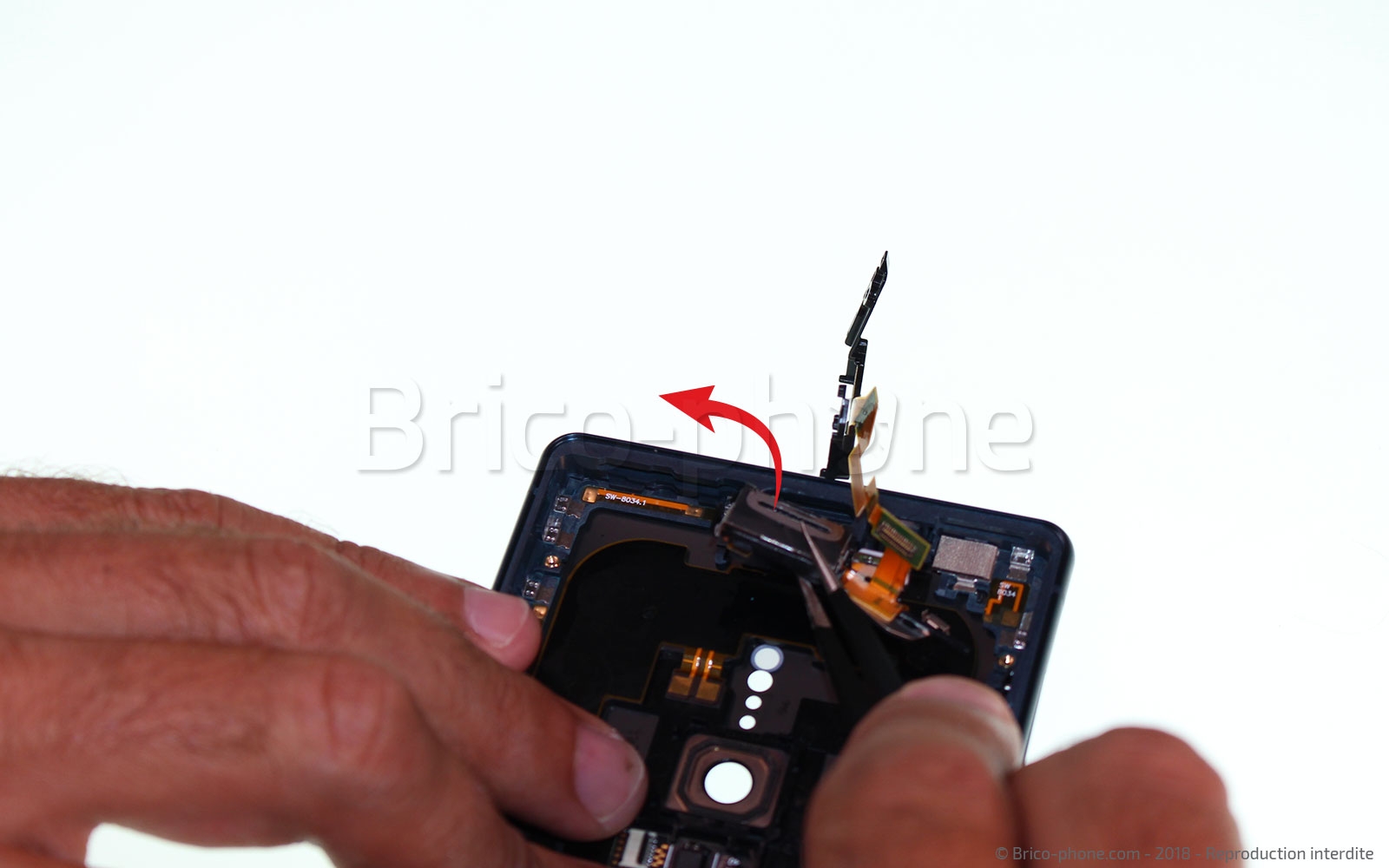

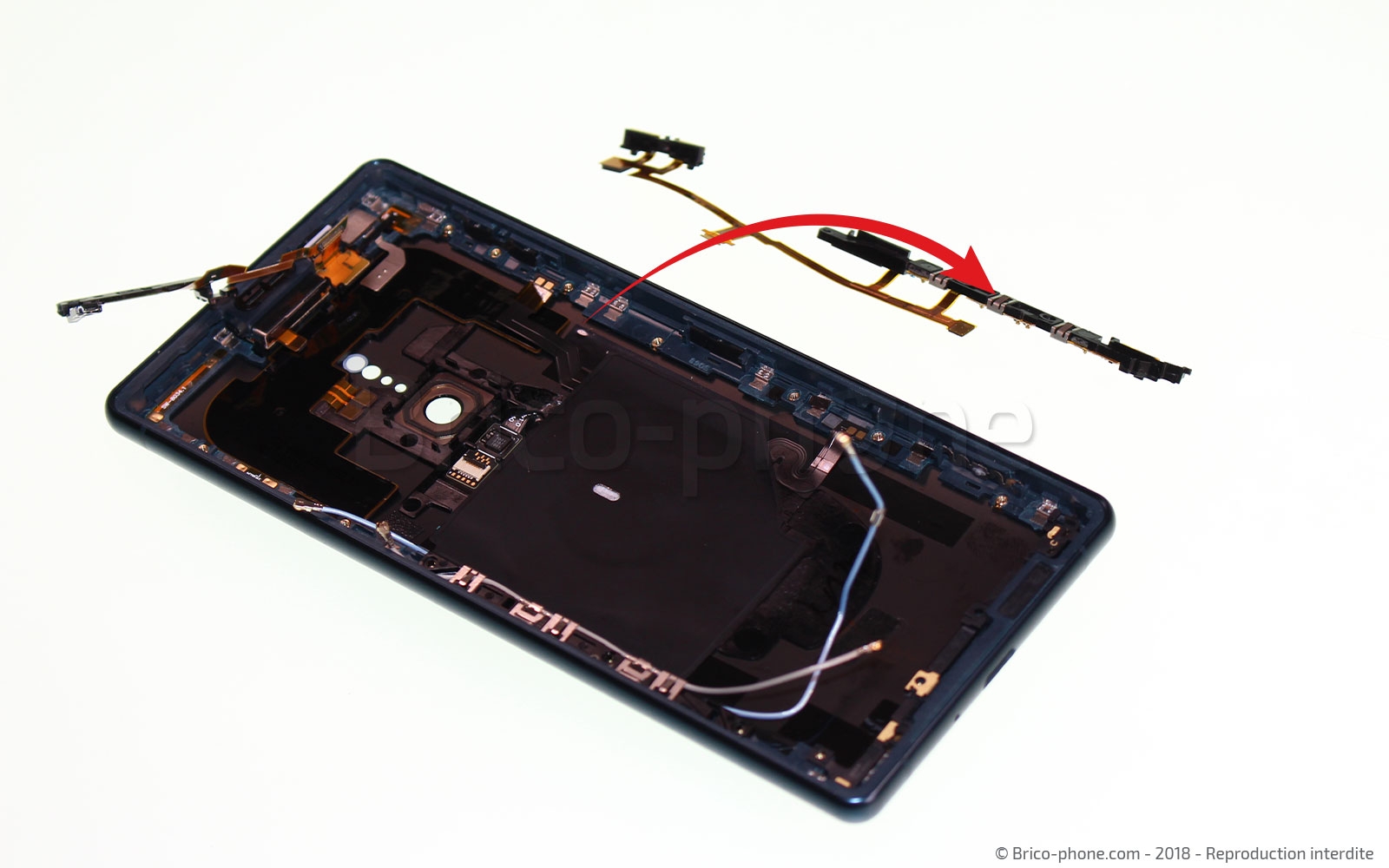

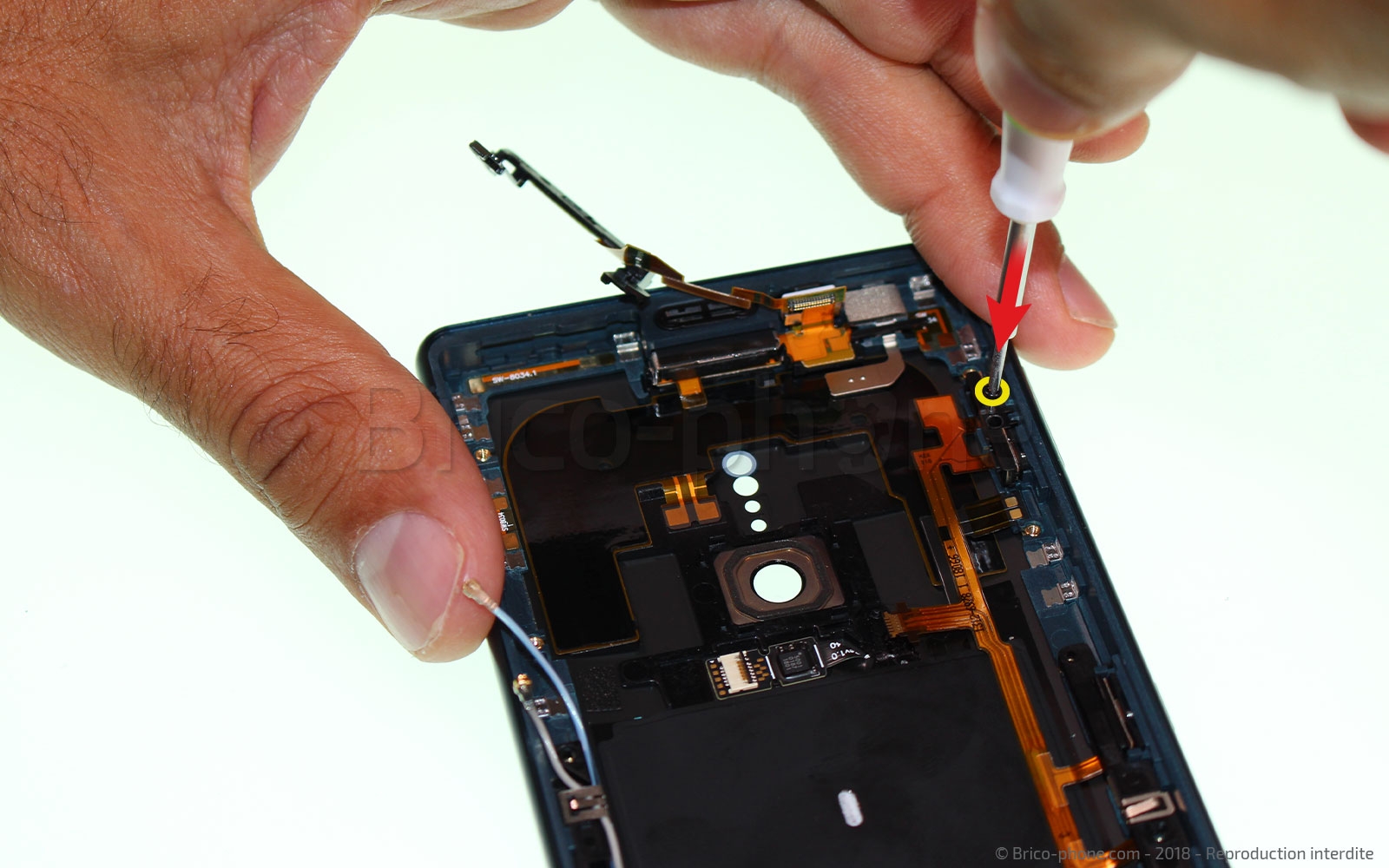

A l’aide de votre tournevis cruciforme, retirez la vis qui maintient votre nappe power/volume en place. Ensuite, à l’aide de votre pincette, déclipsez la nappe tout le long du chassis. Vous pourrez ensuite la sortir tout simplement du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 30 : Retirer la grille de haut-parleur
A l’aide de votre pincette en métal, faites sauter le joint dee la grille de haut-parleur buzzer. En faisant levier elle ne devrait pas resister. Vous pourrez ensuite accéder au haut-parleur interne lui même.
Outils du kit utilisés
Outils du kit utilisés

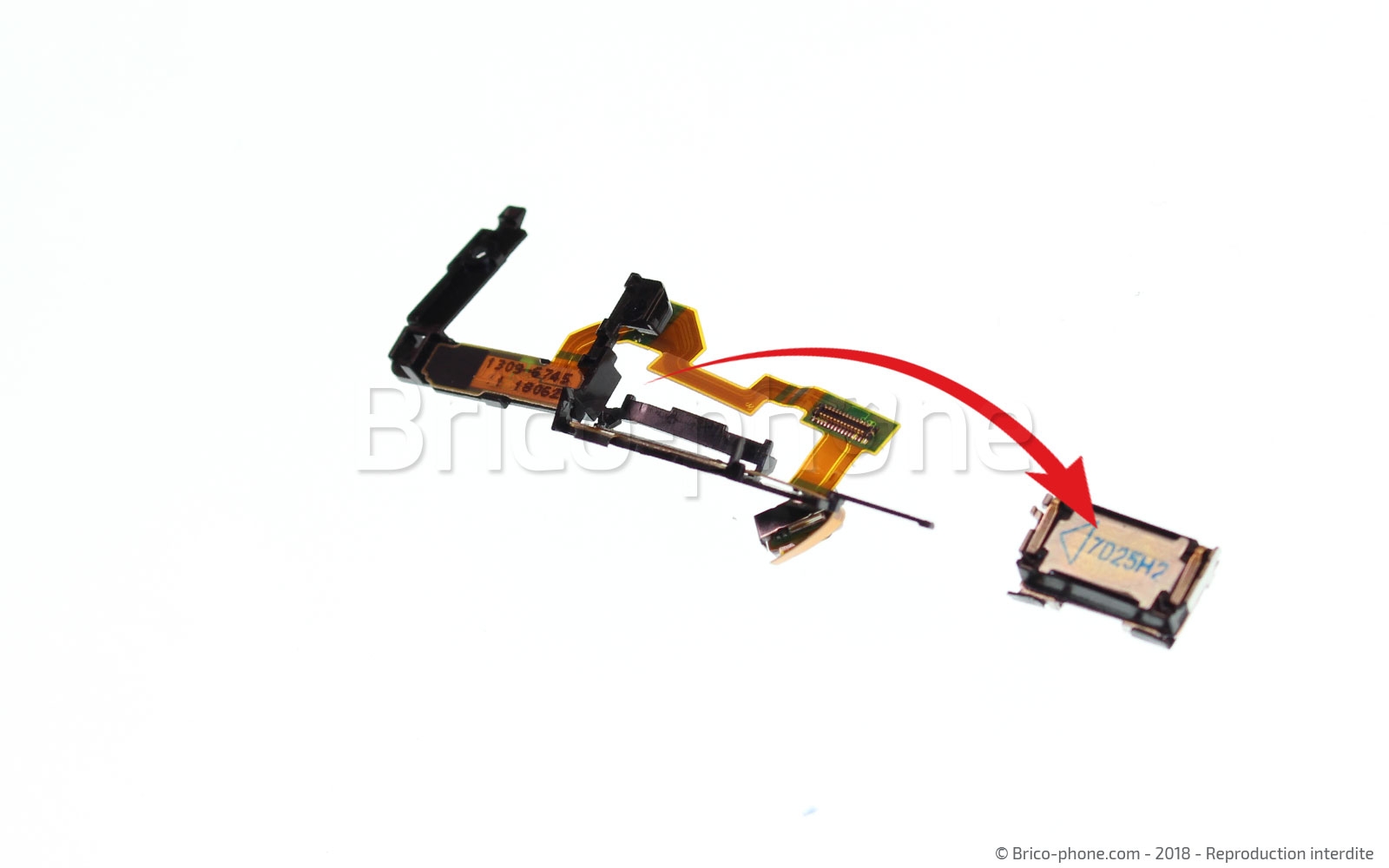

Etape 31 : Retirer le haut-parleur interne
Pour extraire le module haut-parleur interne, poussez le haut parleur vers le bas à l’aide de la pincette en passant par espace laissé après avoir retiré la grille de haut parleur. Une fois sorti de son emplacement, d’éclipsez le haut-parleur du reste de la nappe.
Outils du kit utilisés
Outils du kit utilisés

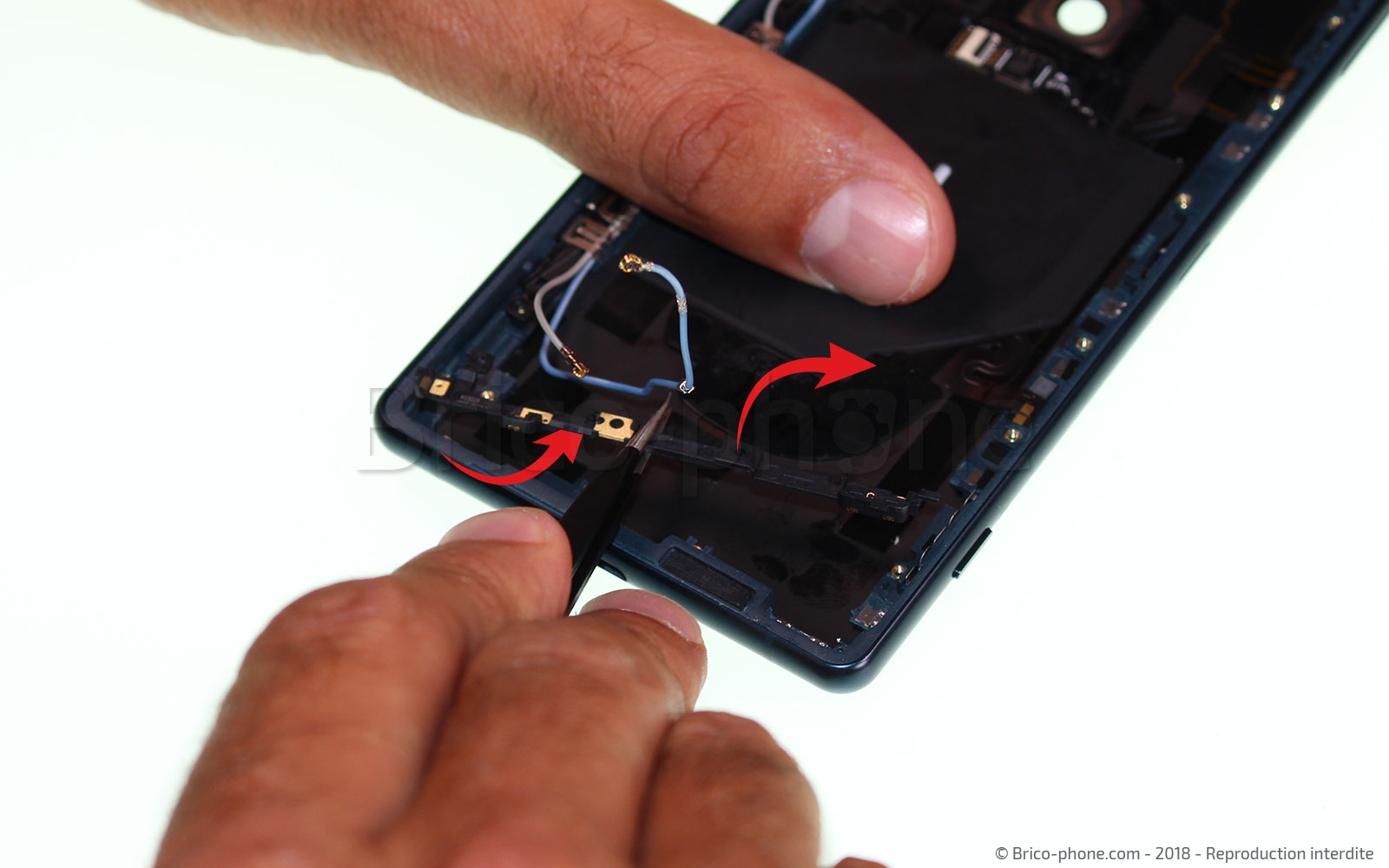

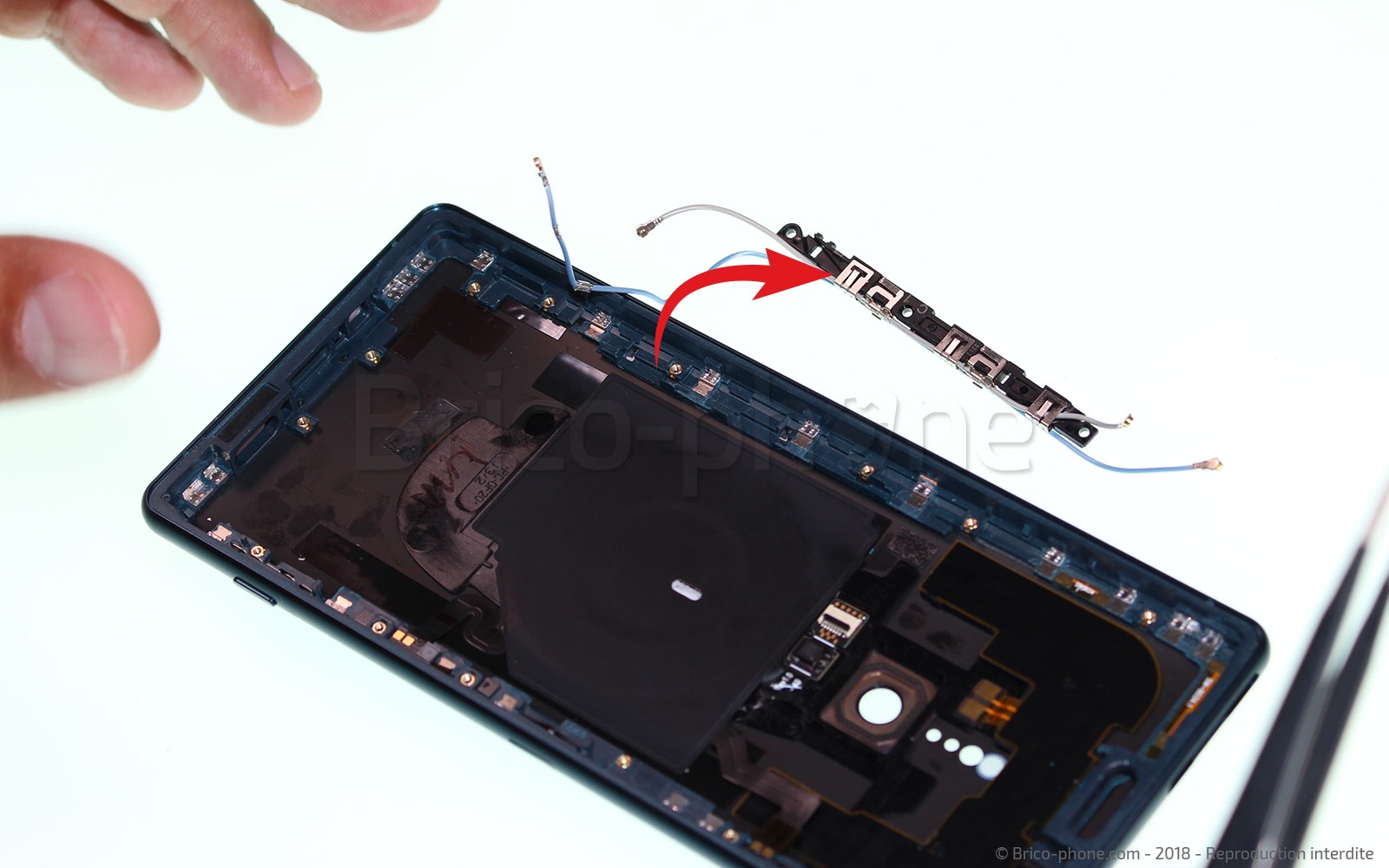

Etape 32 : Retirer les éléments du chassis
Retirez maintenant les éléments restants du châssis. La baguette de support du bas du téléphone devrait être très simple a sortir en faisant levier avec la pincette en nylon. Ensuite, la baguette latéral de support des câbles coaxiaux peut être retiré de la même façon ensuite.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Votre Sony Xperia XZ2 est maintenant entièrement démonté, vous pouvez facilement changer chacun des composants en cas de défaillances. Pour remettre votre téléphone en forme, suivez simplement les étapes de ce guide de démontage dans l'ordre inverse. N'oubliez pas de vous munir de stickers universels pour batterie et de colle B7000 afin de remonter votre smartphone de façon optimale !
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
