Changement de connecteur de charge sur Redmi Note 6 Pro

Temps estimé : 20 min
Difficulté : 2/5
Redmi Note 6 Pro | Temps estimé : 20 min | Difficulté : 2/5

Votre Xiaomi Redmi Note 6 Pro ne prend plus la charge quand il est branché sur secteur ? Il n'est plus reconnu par votre ordinateur quand vous l'y connectez ? Le problème vient surement du connecteur de charge (ou dock).

Heureusement, Brico-Phone est là pour aider. Grâce à ce tutoriel photo de qualité ainsi que les kits d'outils et composants spécialement composés et sélectionnés par nos techniciens, réparez vous même votre smartphone défectueux à moindres frais et directement chez vous !

Diagnostic

› Votre Xiaomi Redmi Note 6 Pro ne charge plus quand il est branché.

› Votre smartphone n'est pas reconnu quand branché à un ordinateur.

› Votre connecteur de charge est visiblement endommagé.

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge pour Xiaomi Redmi Note 6 Pro
19,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer

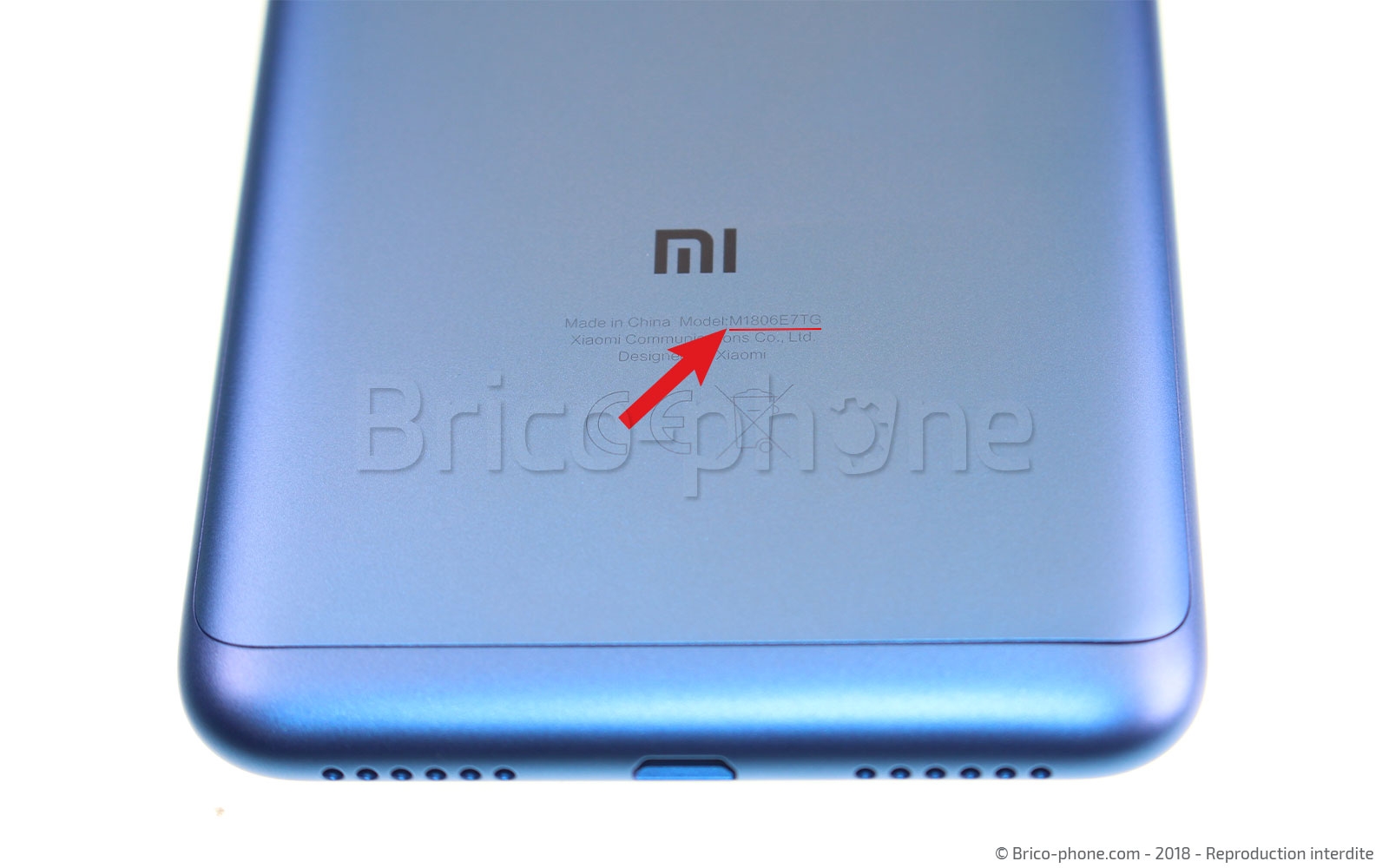

Avant de démarrer la moindre réparation, il est important de bien identifier le model de votre smartphone. Si votre téléphone est bien un Xiaomi Redmi Note 6 Pro, vous trouverez au dos un numéro de modèle correspondant à M1806E7TG.
Une fois assuré de votre modèle de smartphone, préparez un espace de travail propre et dégagé, munissez vous de vos outils et commencez ce tutoriel.

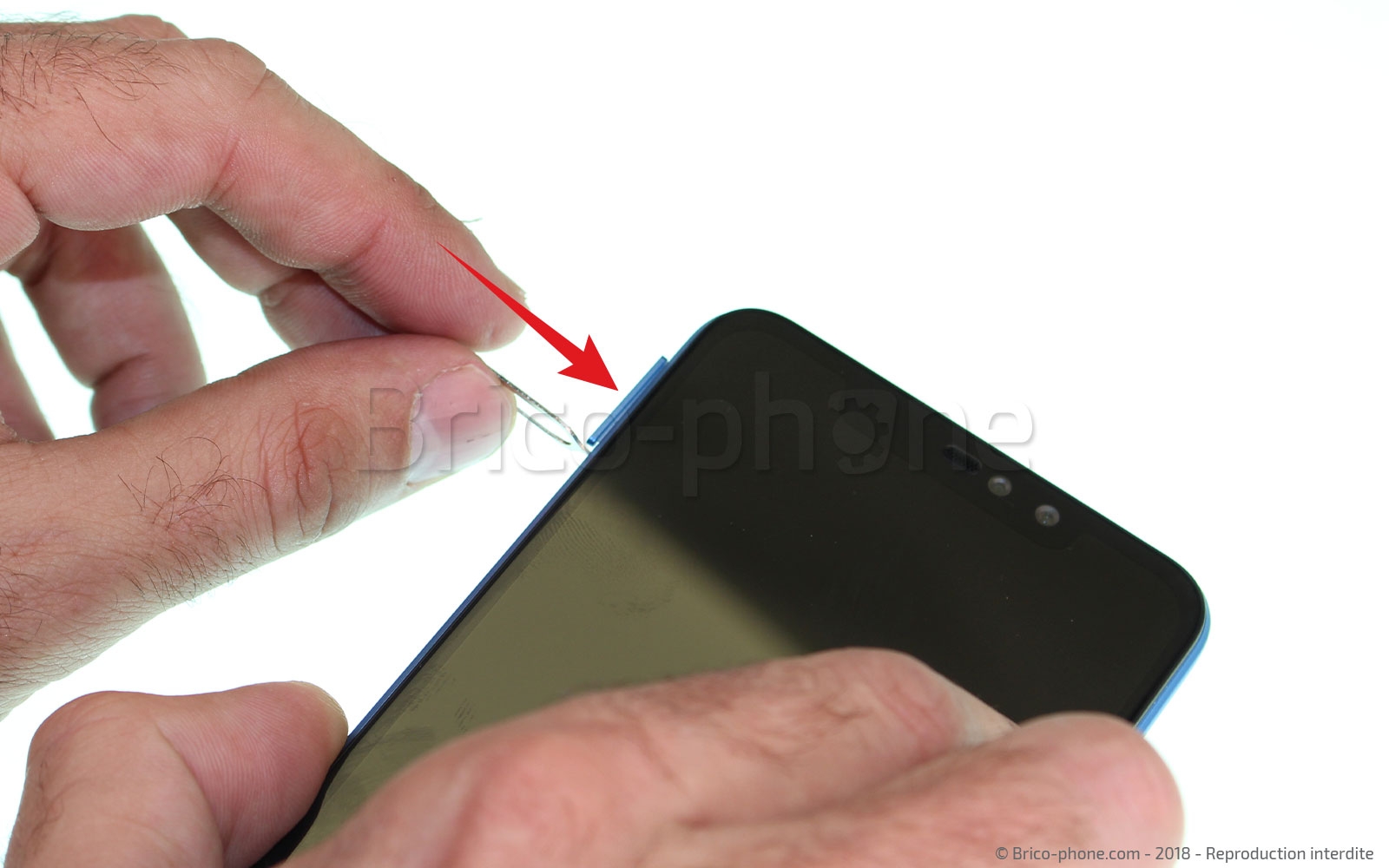

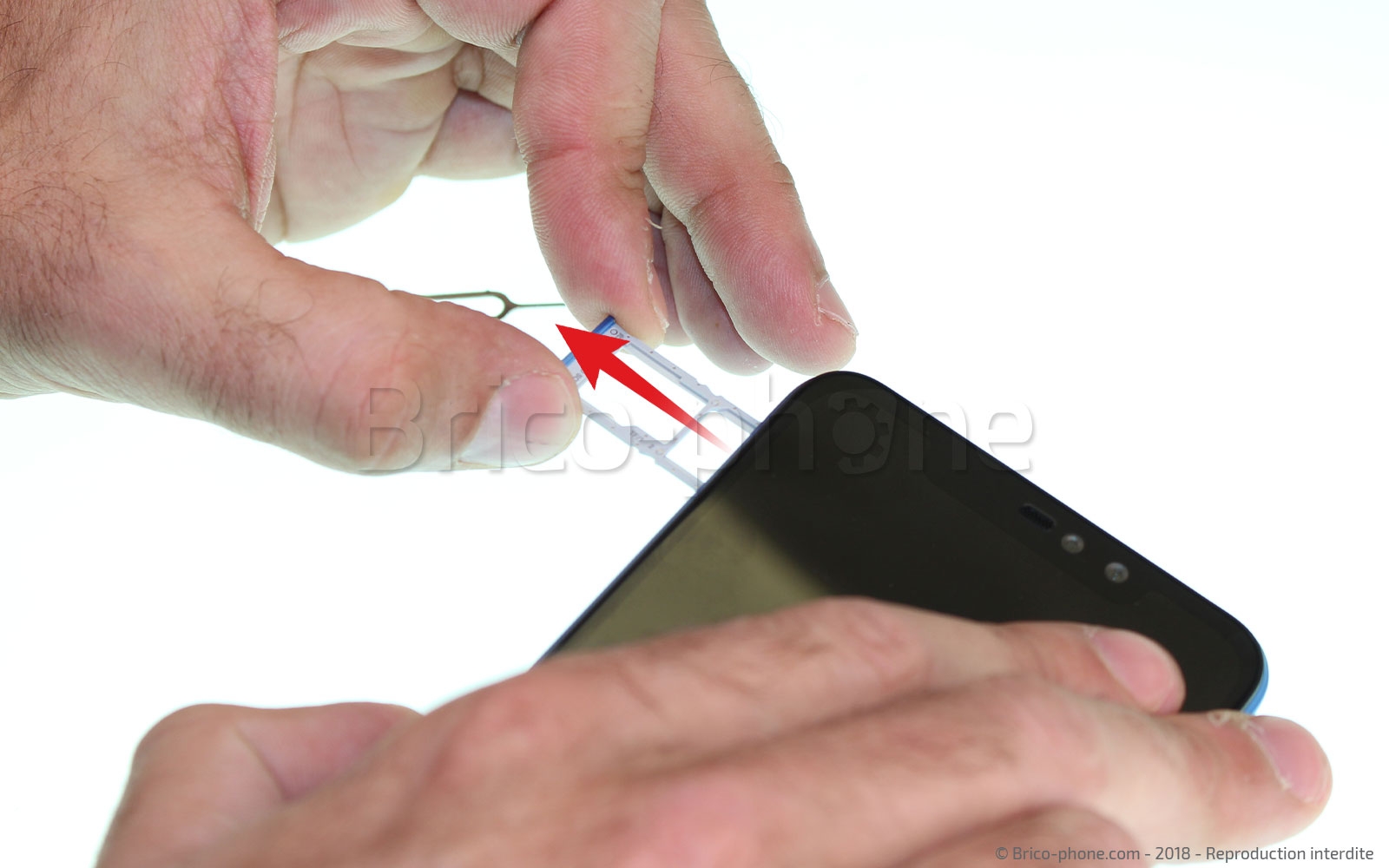

Etape 1: Mettre hors tension et retirer le rack SIM
Assurez vous de bien mettre votre appareil hors tension avant de commencer le démontage. Un téléphone allumé durant une réparation risque d'endommager des composants !
Une fois éteint, utilisez l'outil sim pour retirer le rack SIM de son emplacement puis passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la coque arrière

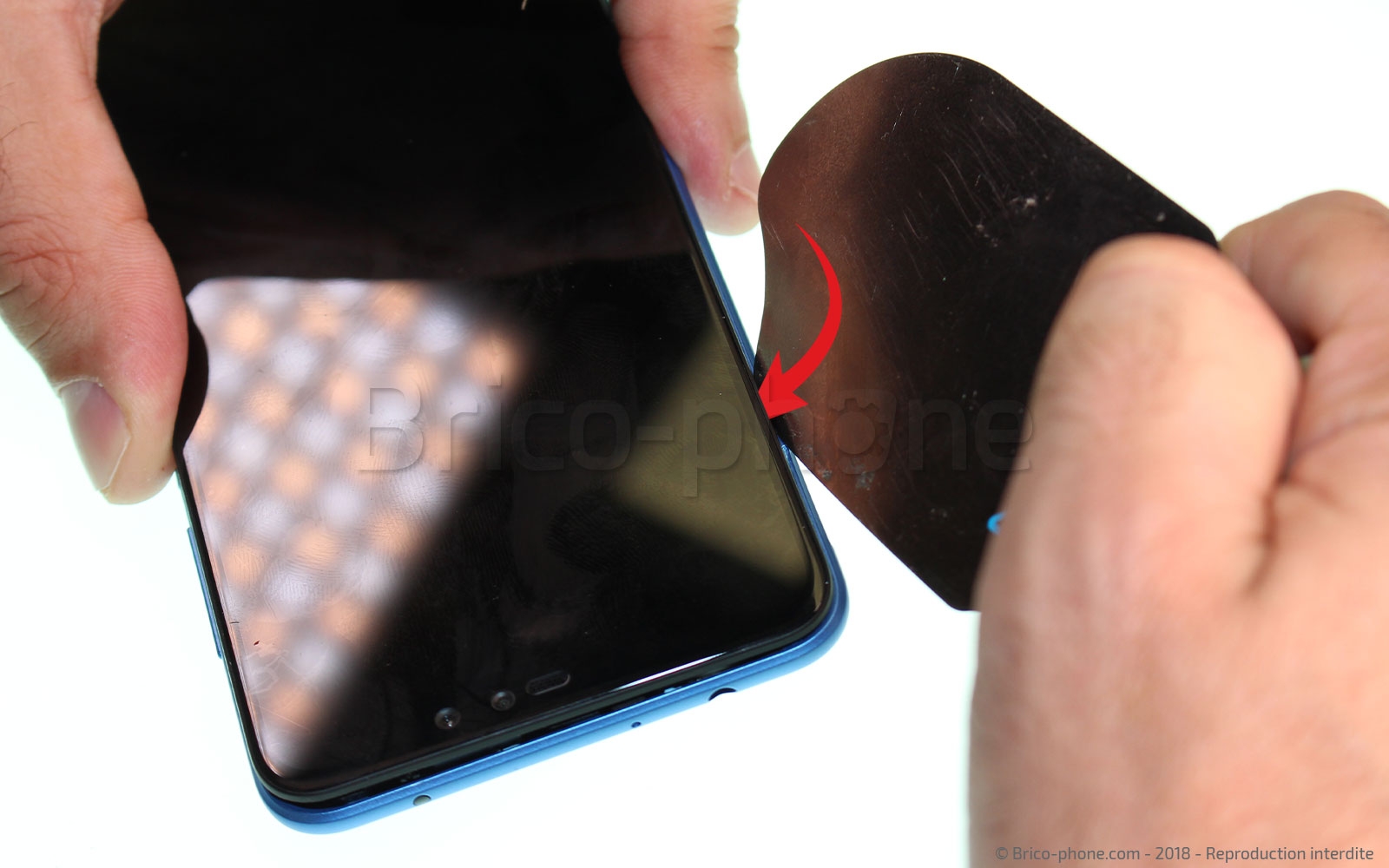

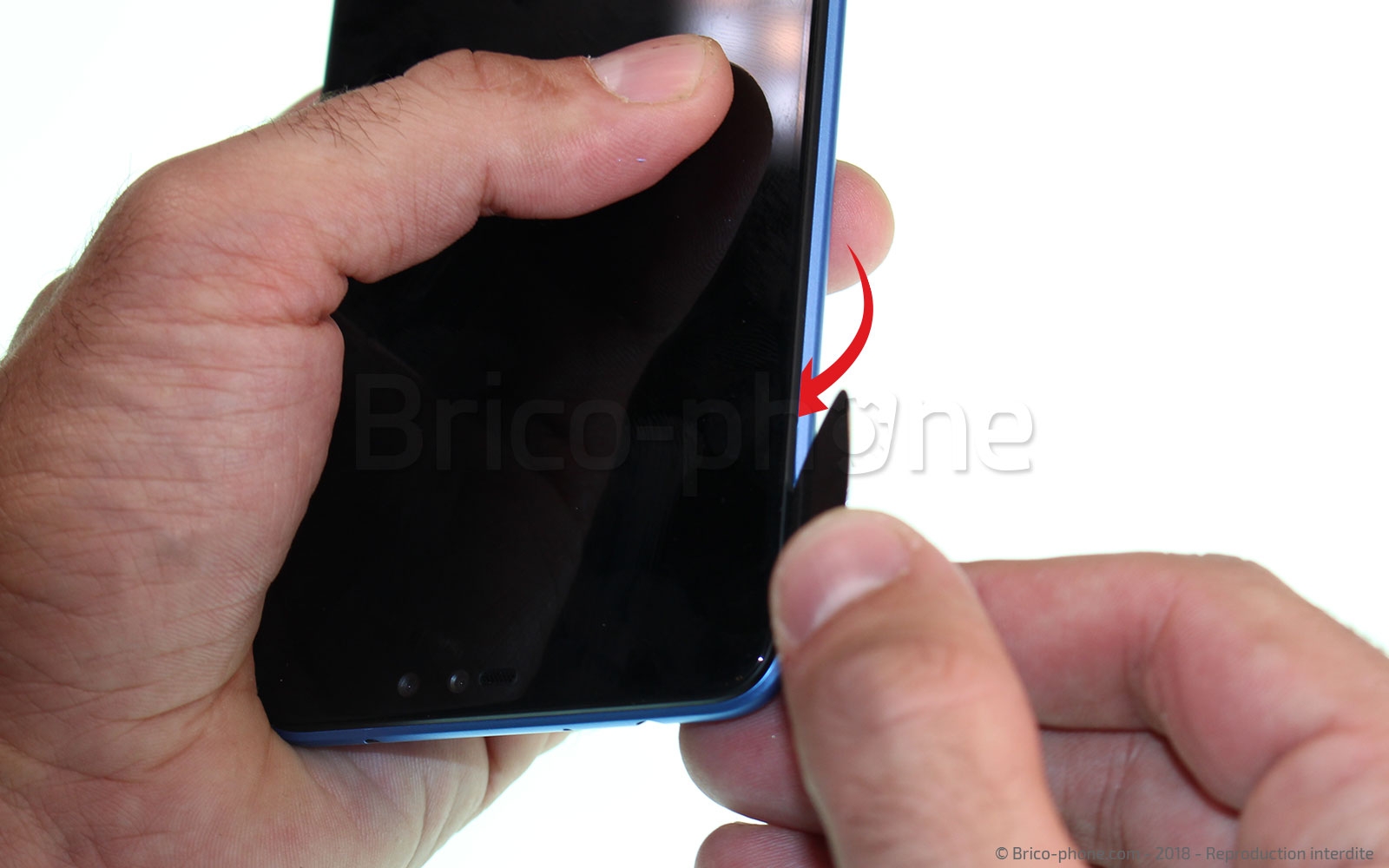

A l'aide du médiator métallique de votre kit d'outils, créez délicatement un interstice entre la coque arrière et le bloc écran de votre Xiaomi Redmi Note 6 Pro. Vous pouvez aussi vous munir d'un iFlex, outil d'ouverture plus ergonomique, en vente sur notre boutique en ligne !
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 3 : Ouvrir le téléphone

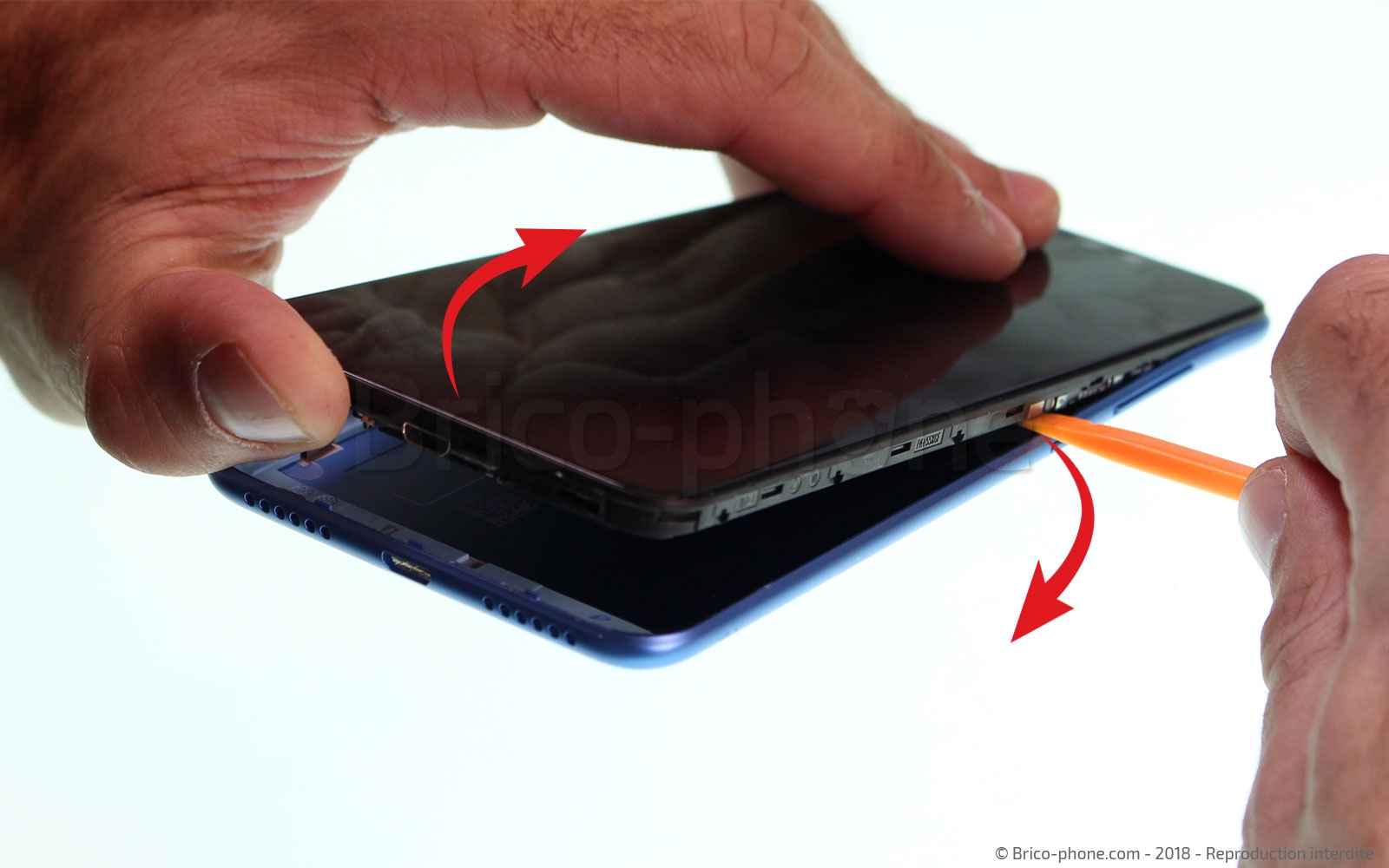

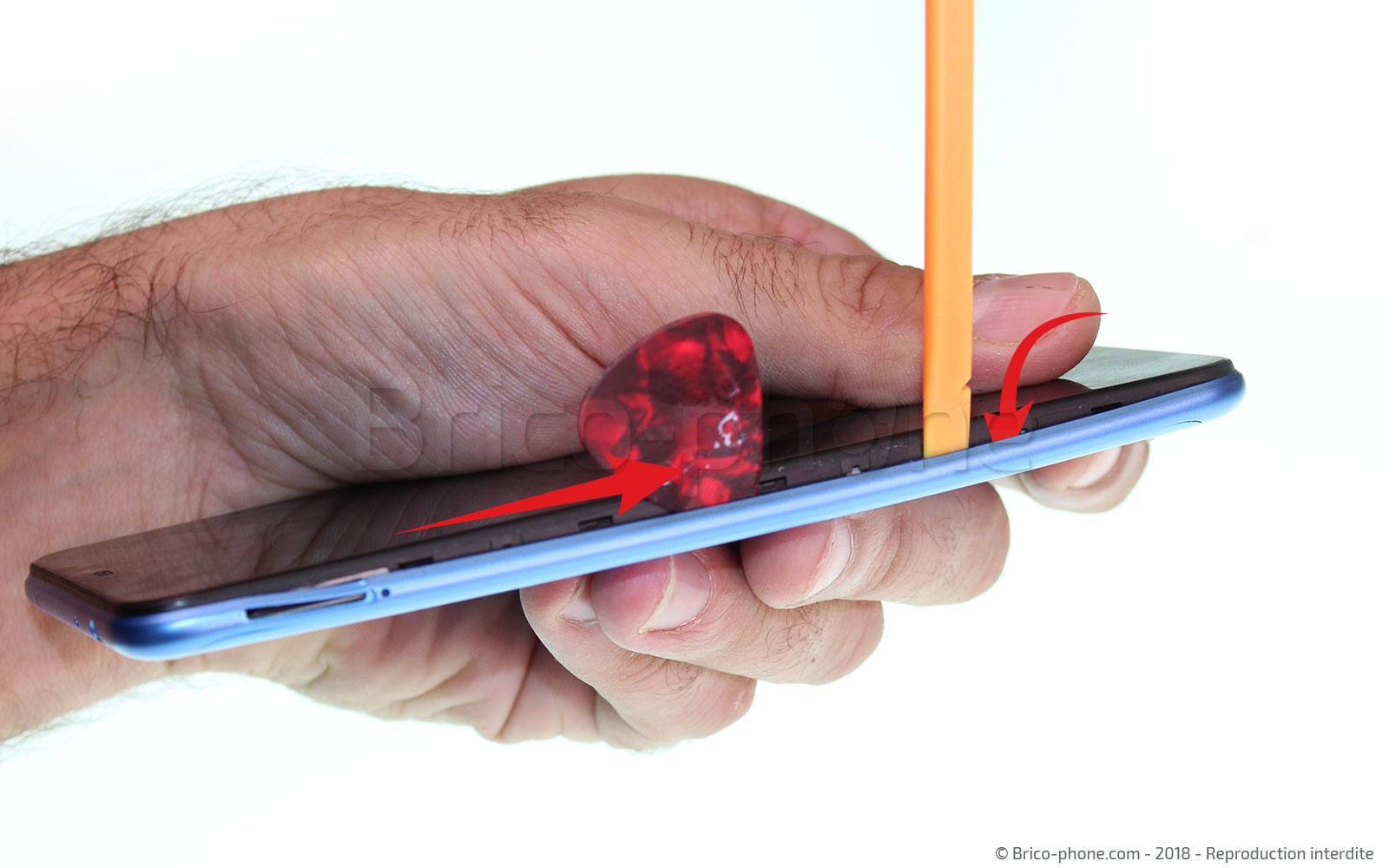

Remplacez maintenant le médiator métallique par un médiator plastique puis faites le glisser le long de la coque arrière pour la libérer. Utilisez le levier en nylon de votre kit afin de soulager la pression sur le bloc écran en faisant progressivement levier.
Un fois ouvert, soyez prudent de ne pas endommager la nappe du lecteur d'empreinte et passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

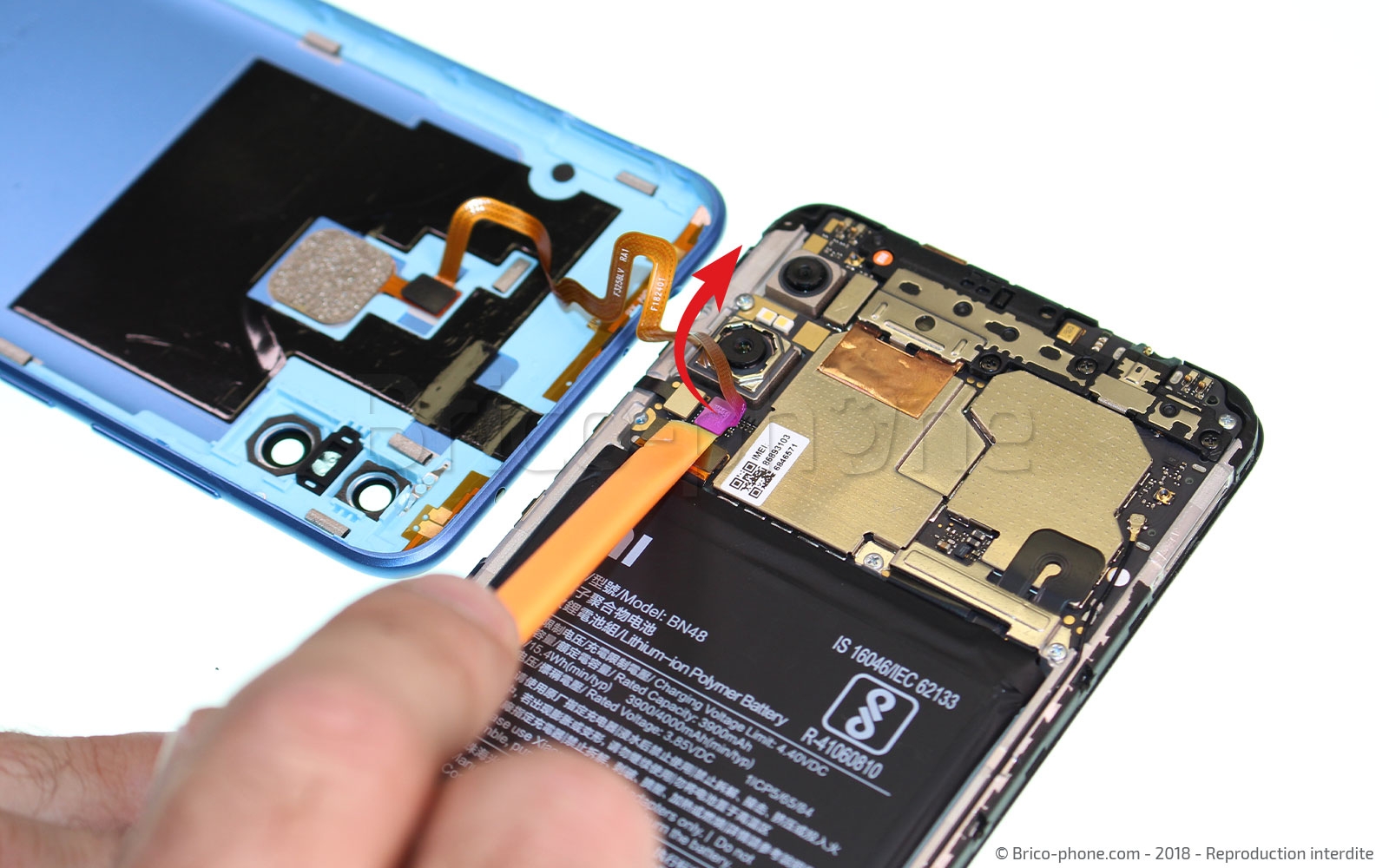

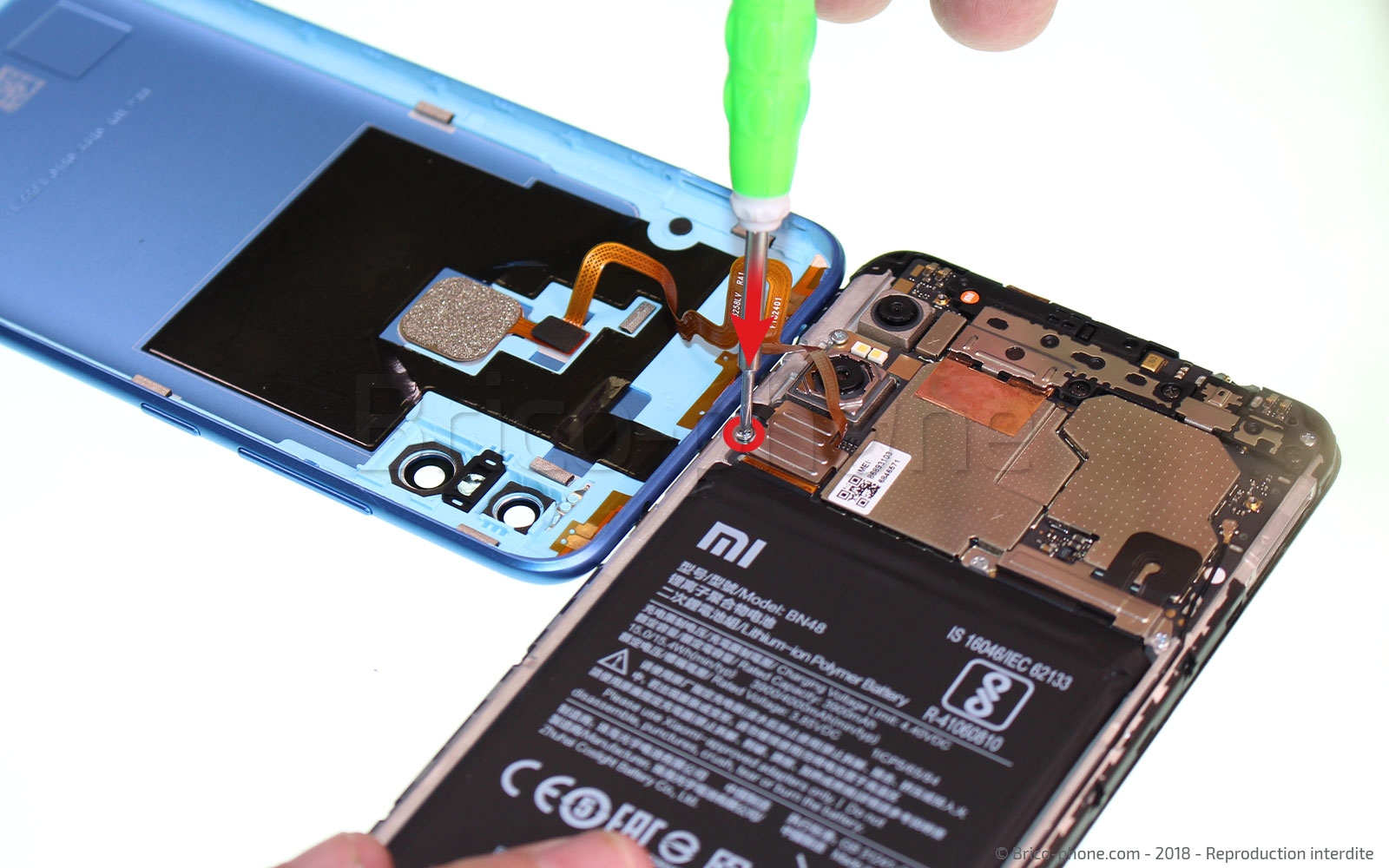

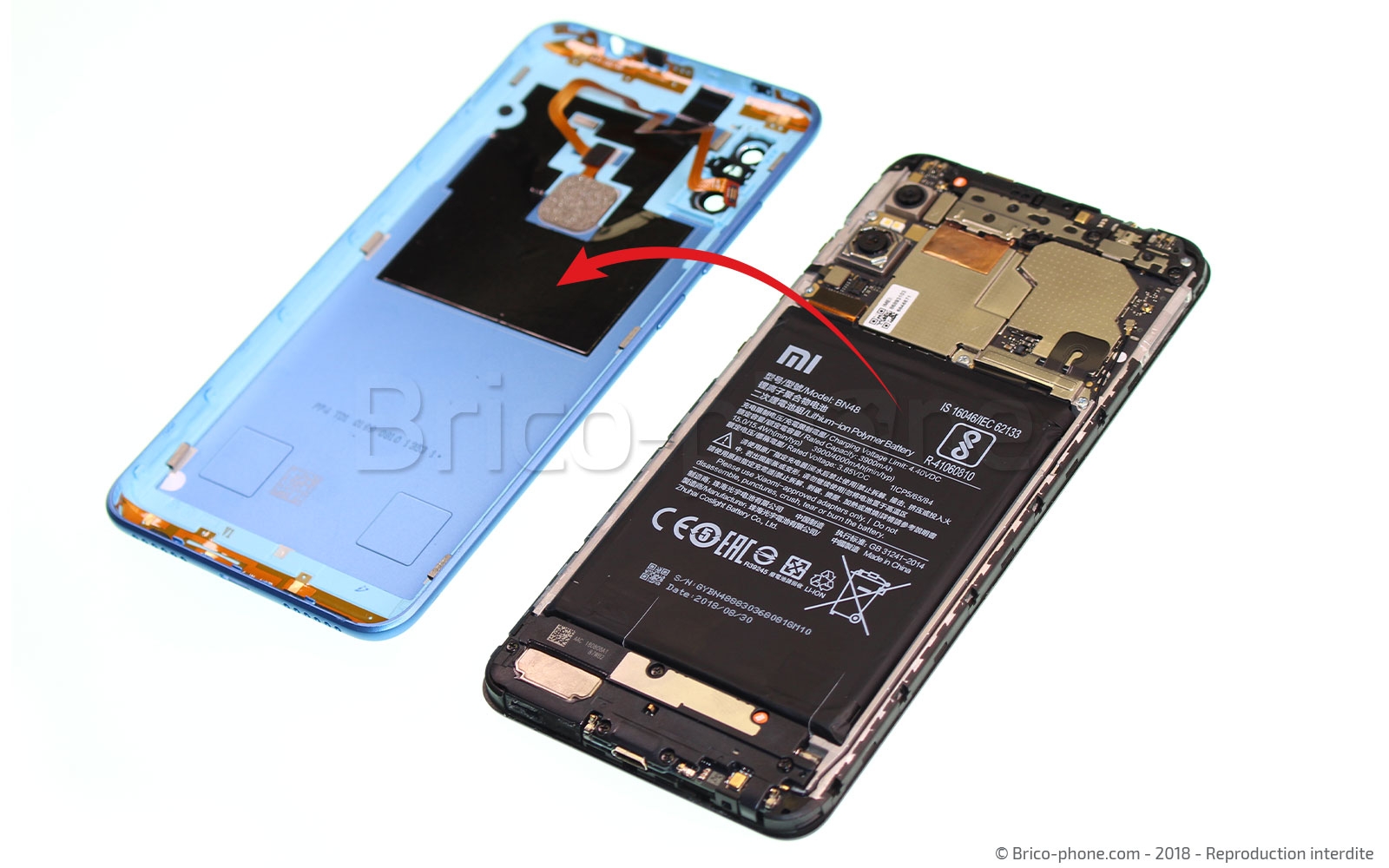

Etape 4 : Libérer la coque arrière

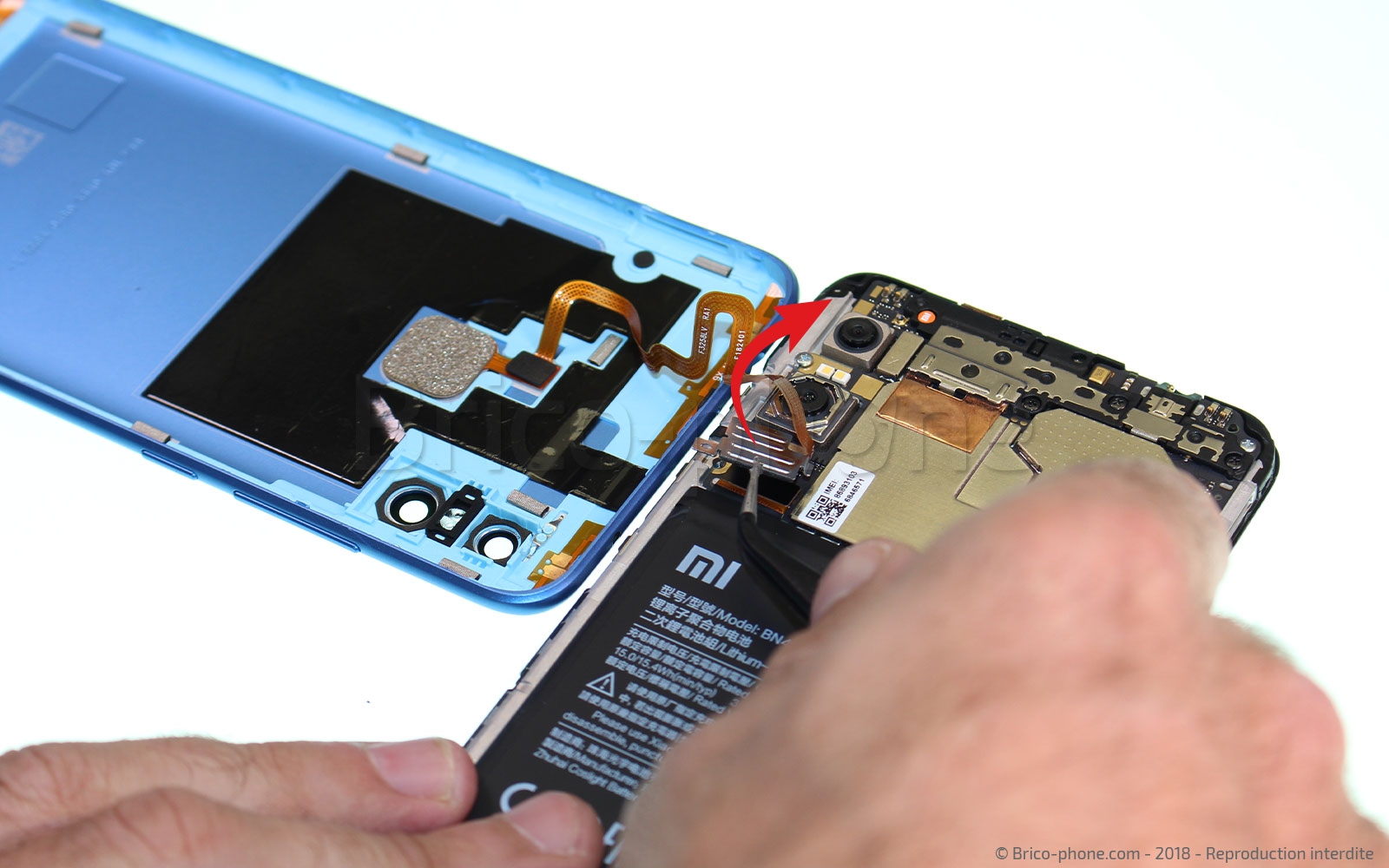

Munissez vous maintenant de votre tournevis cruciforme pour dévisser la petite plaquette métallique qui couvre le connecteur du lecteur d'empreinte. Une fois retirée, utilisez le levier en nylon pour déconnecter le lecteur d'empreinte.

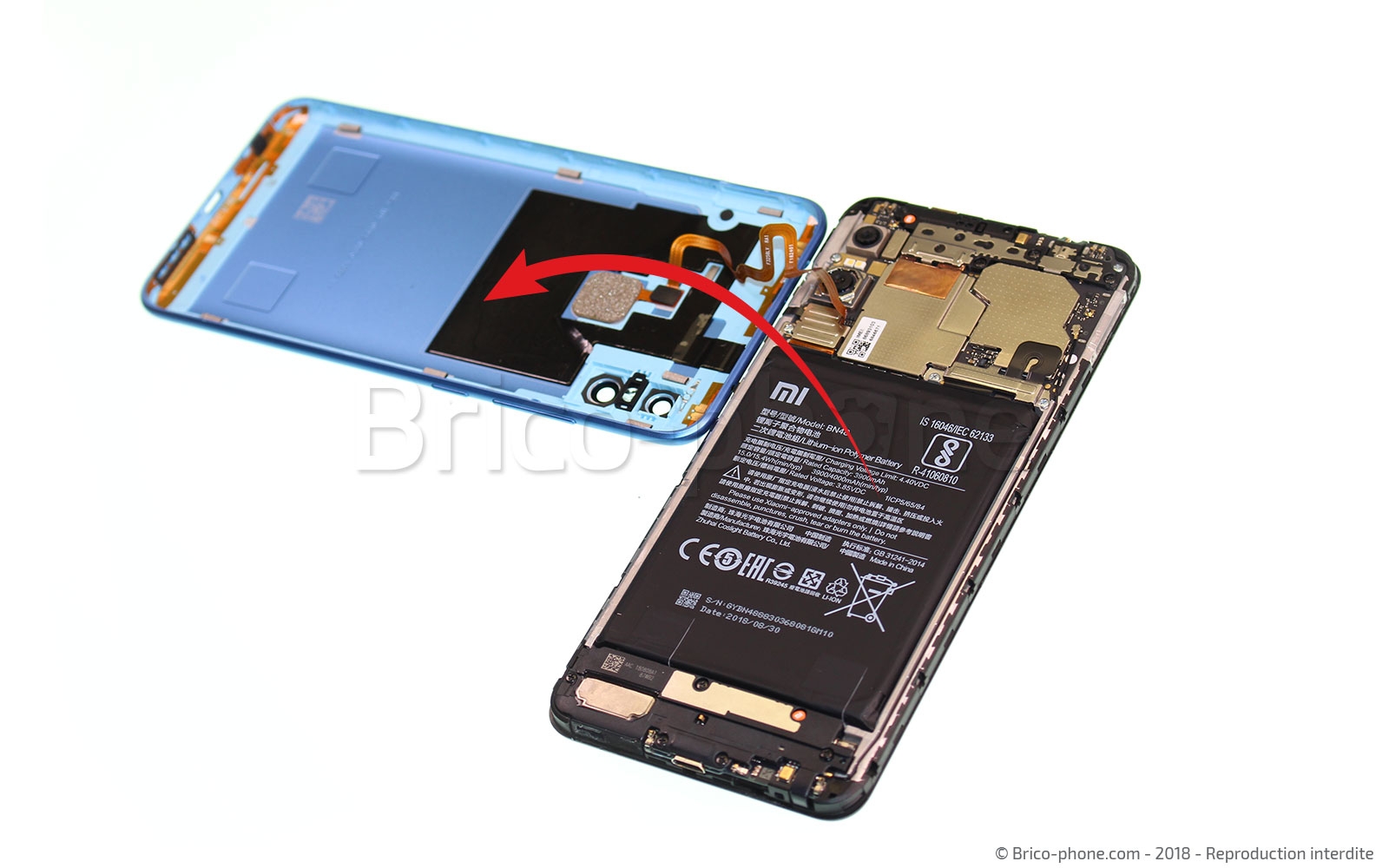

Votre coque arrière est maintenant retiré, il vous suffit maintenant de retirer le lecteur d'empreinte avant de pouvoir passer au remontage.
Outils du kit utilisés
Outils du kit utilisés

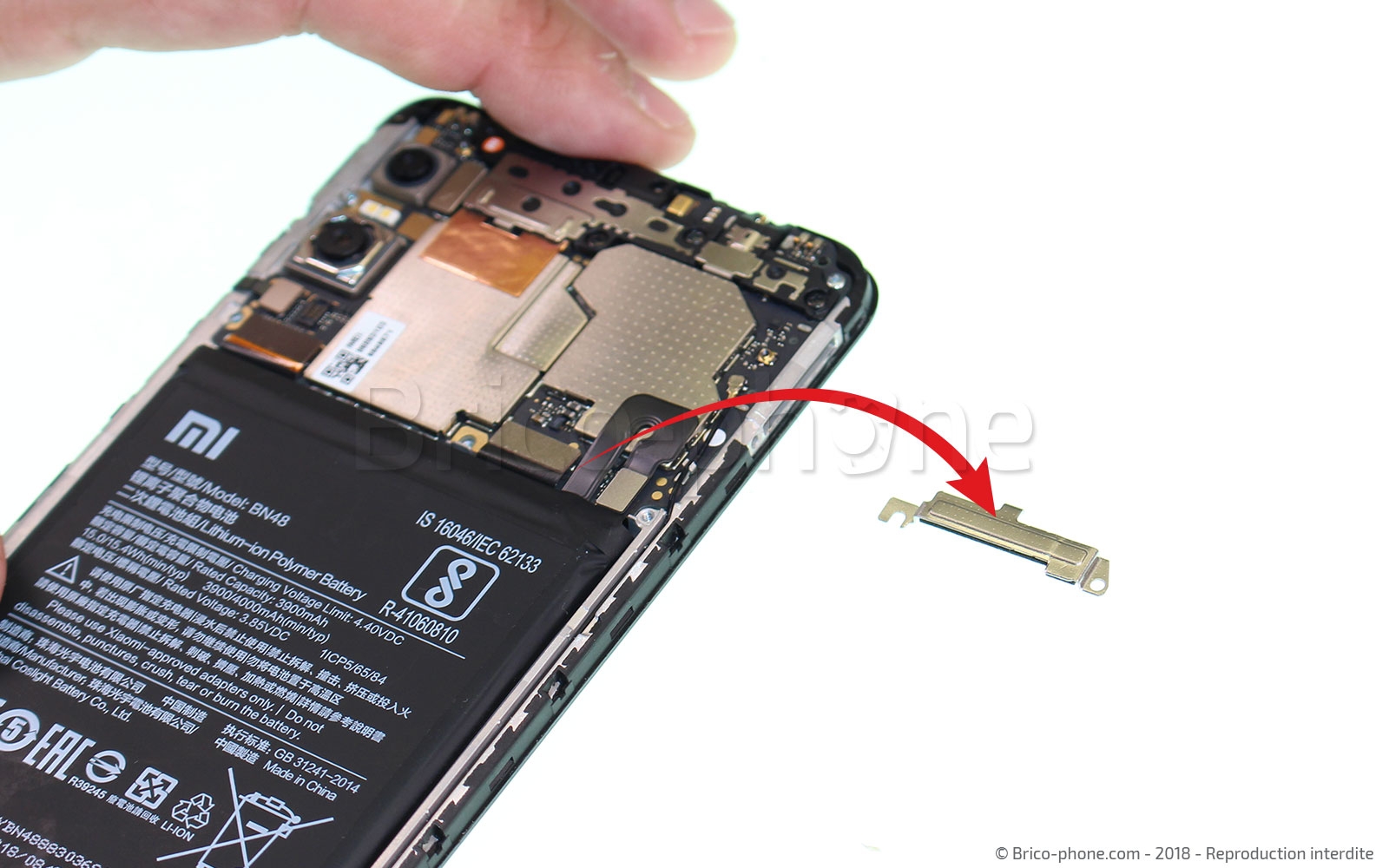

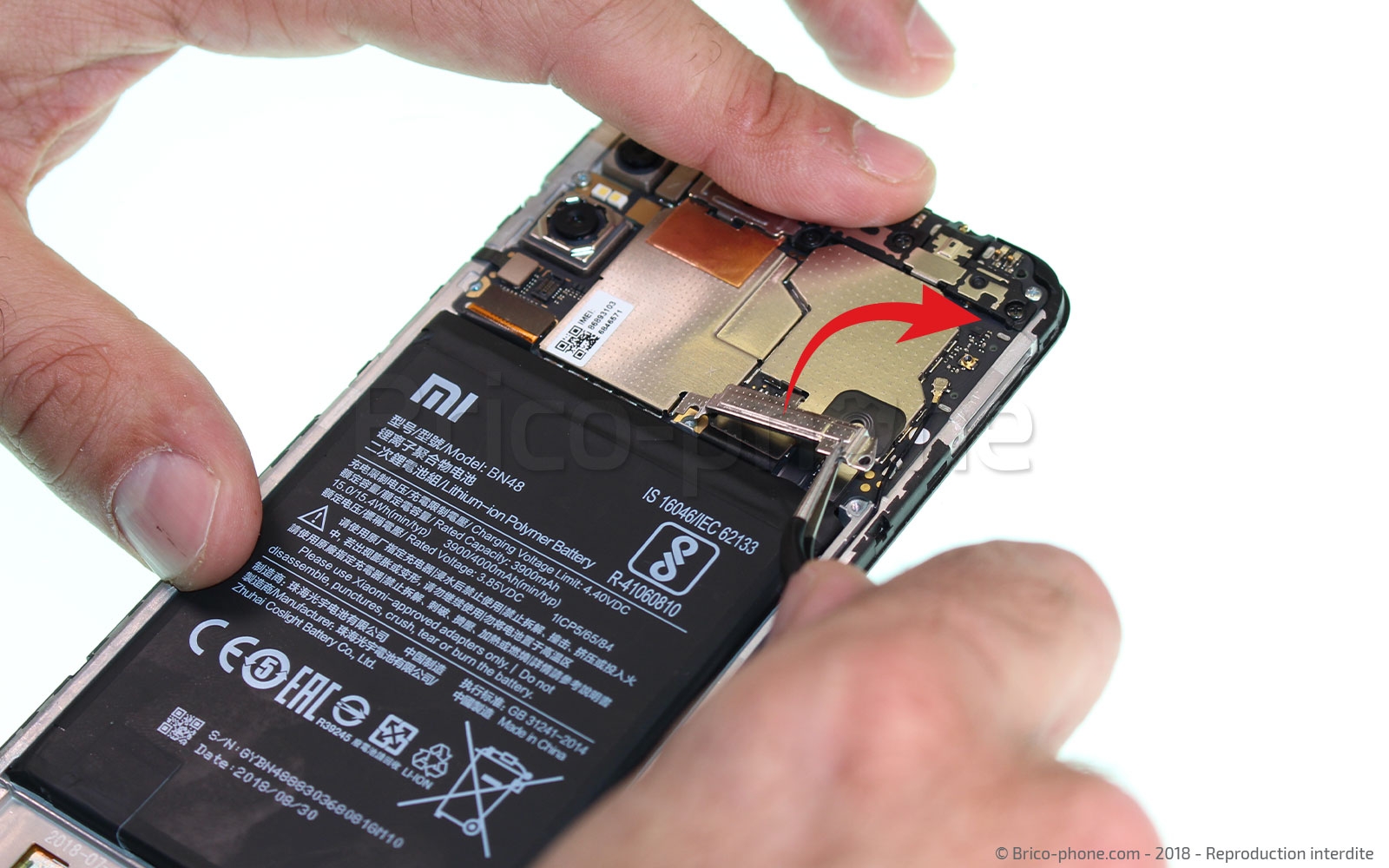

Etape 5 : Déconnectez la batterie
Vous avez maintenant accès à la batterie de votre Xiaomi Redmi Note 6 Pro. Afin d'éviter tout risques de dommages accidentels, il est important de déconnecter la batterie dès que possible. Cela assurera que votre appareil ne se mettra pas sous tension pendant la réparation.

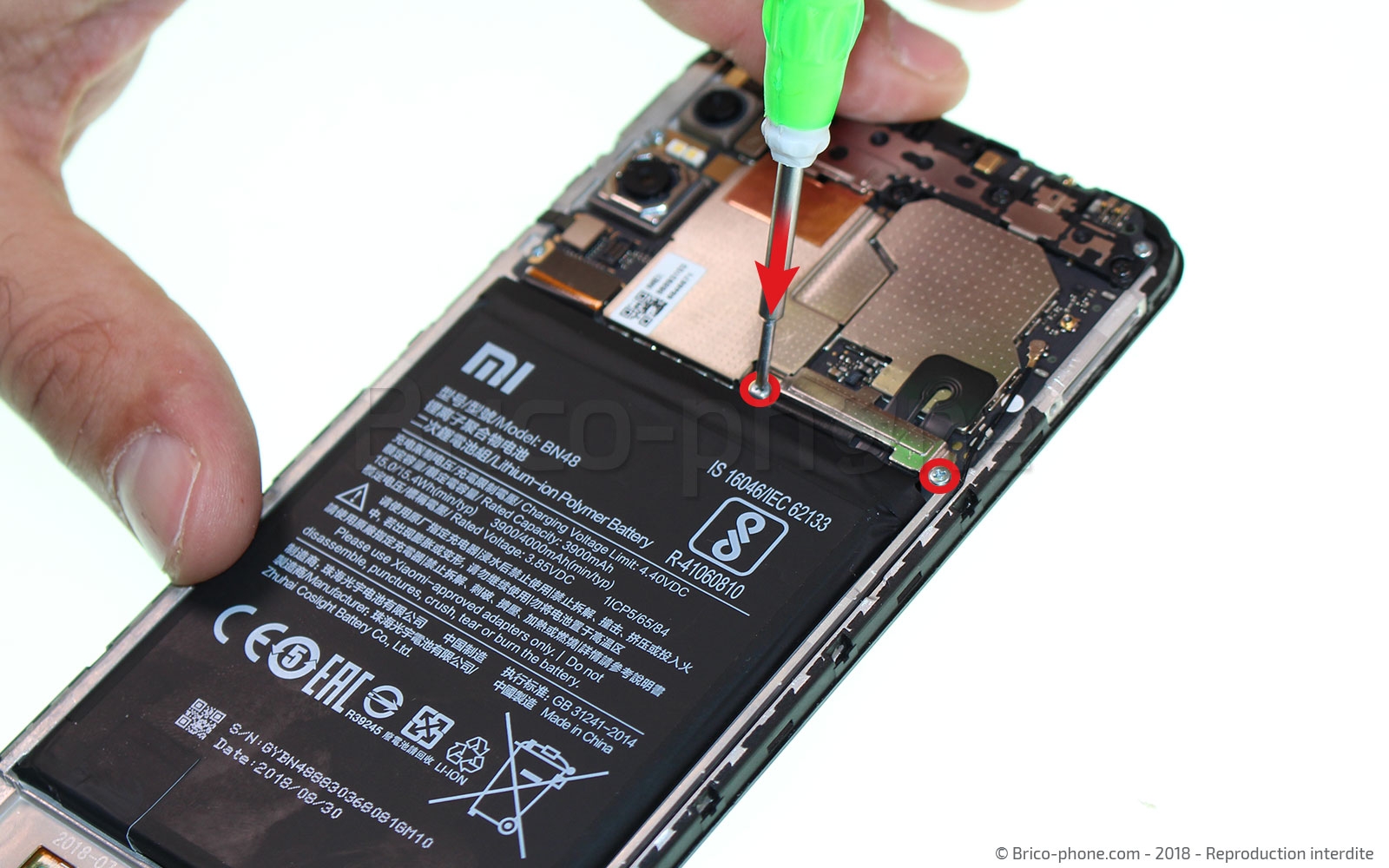

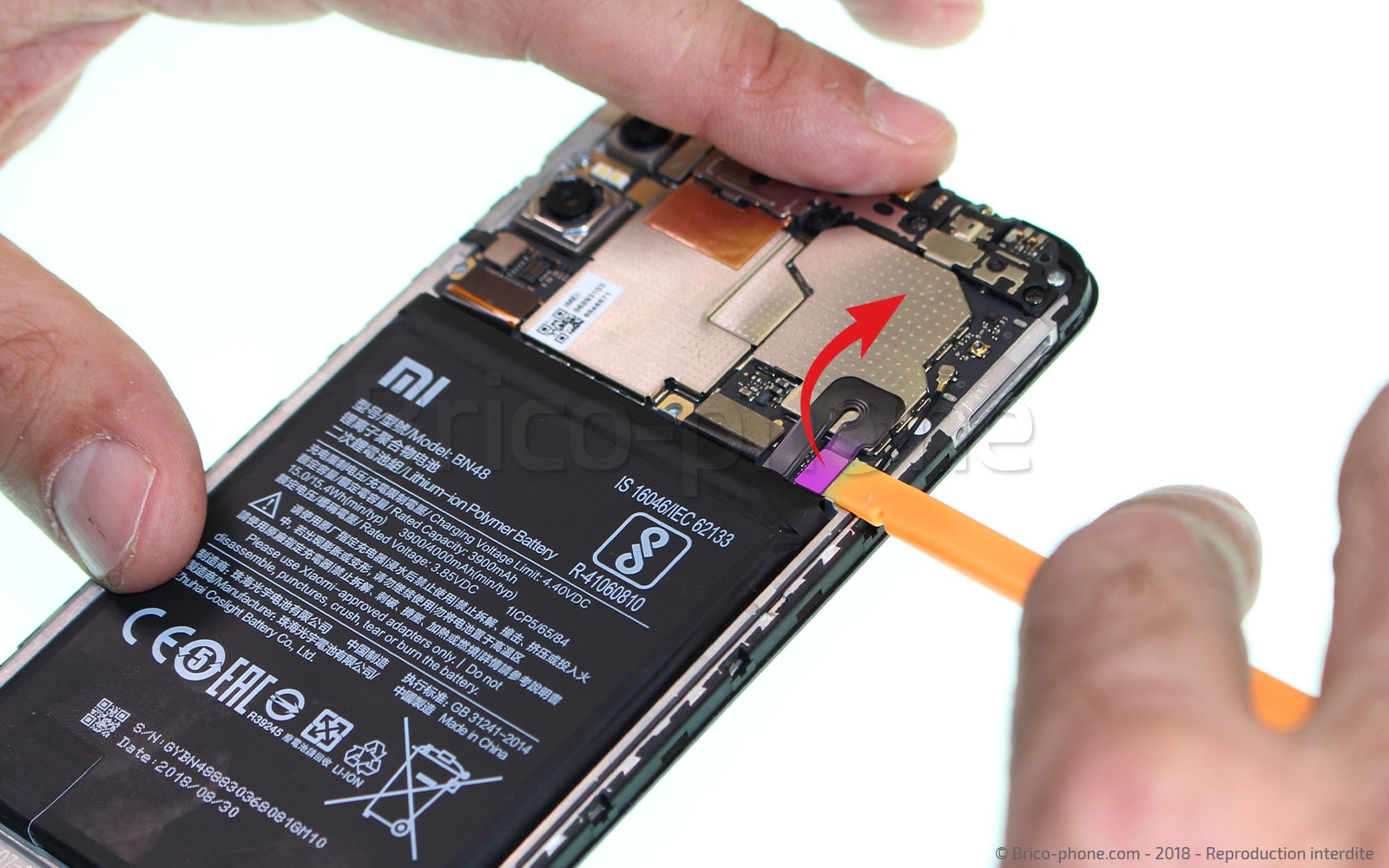

Pour ce faire, il vous suffit de dévisser les deux vis cruciforme qui maintiennent la plaquette du connecteur batterie en place puis de soulever ce connecteur avec votre levier nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Retirer le bloc haut-parleur externe

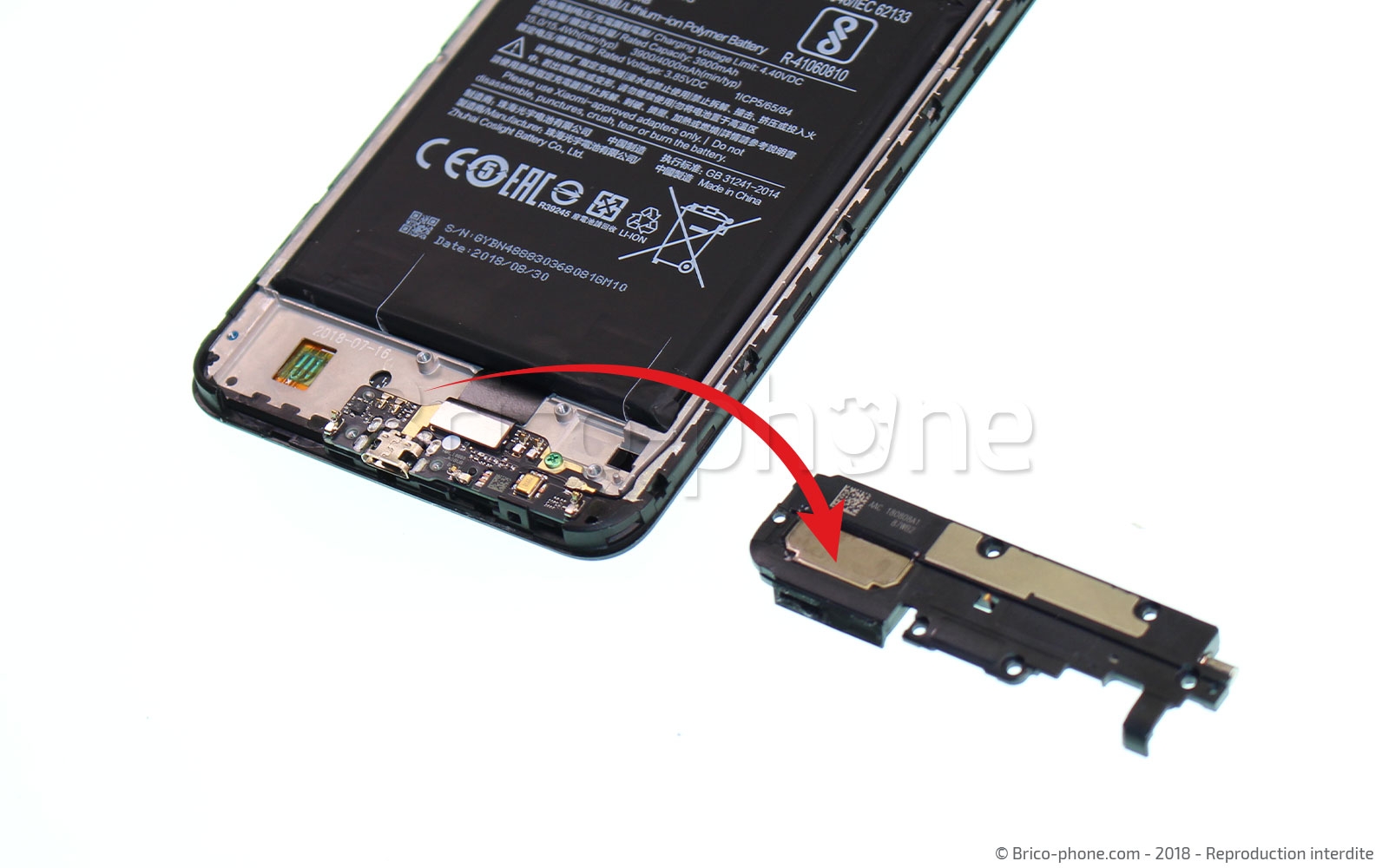

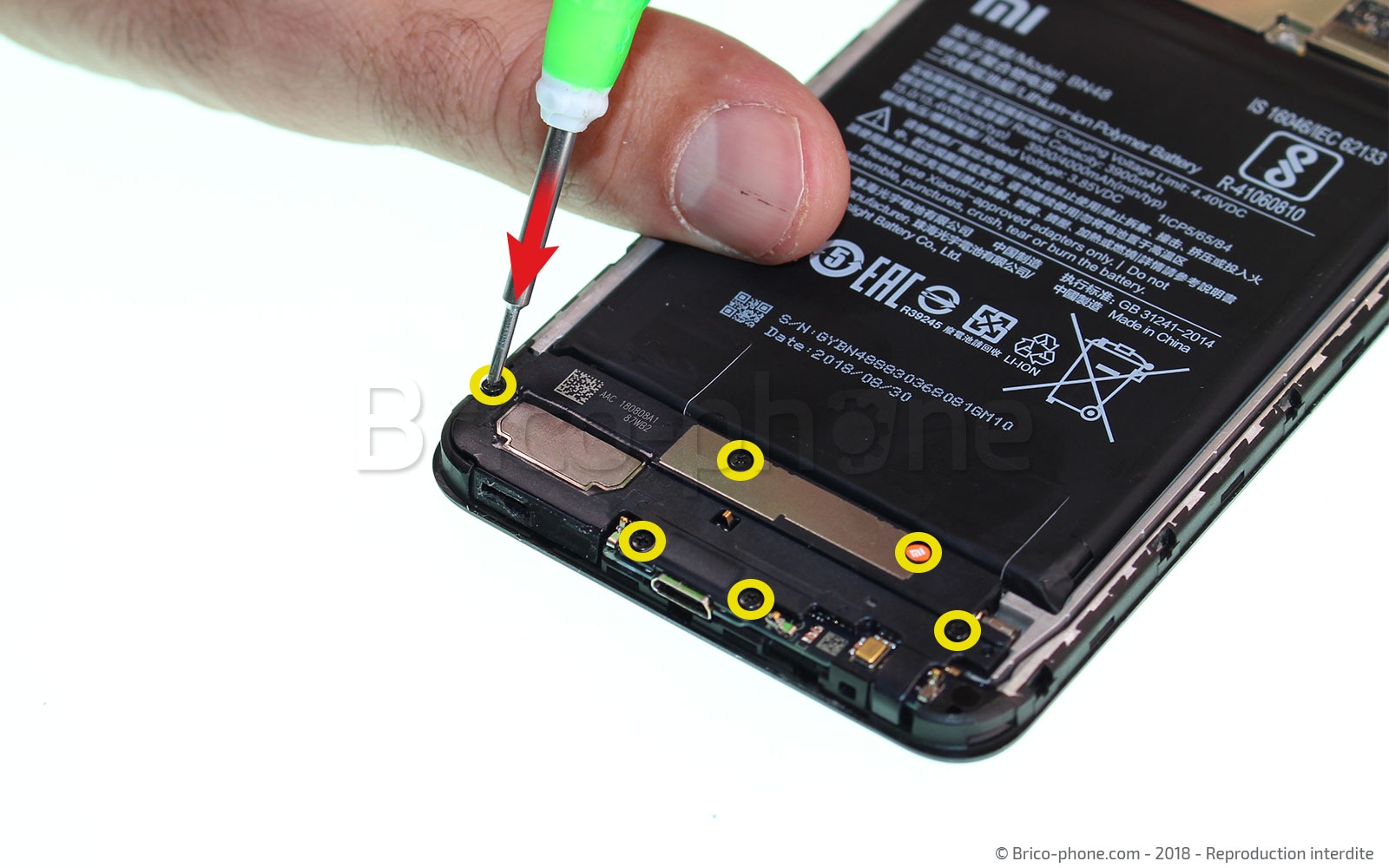

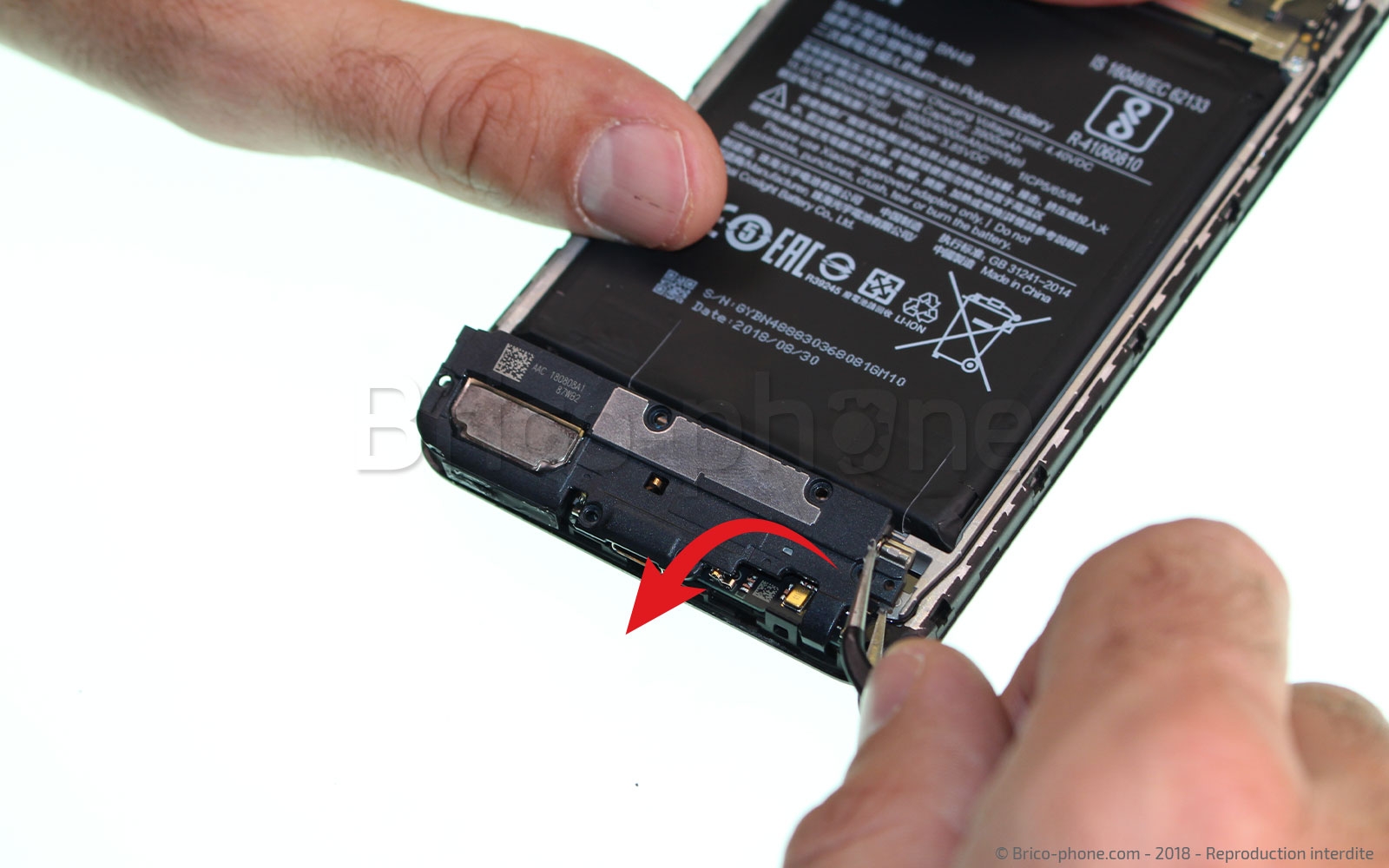

Munissez vous de votre tournevis cruciforme et commencez à retirer les six vis qui tiennent votre bloc haut-parleur externe en place. Une fois dévissé, vous pouvez le retirer simplement en faisant légèrement levier avec la pincette métallique de votre kit d'outils puis sortez le du téléphone.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Libérer le connecteur de charge

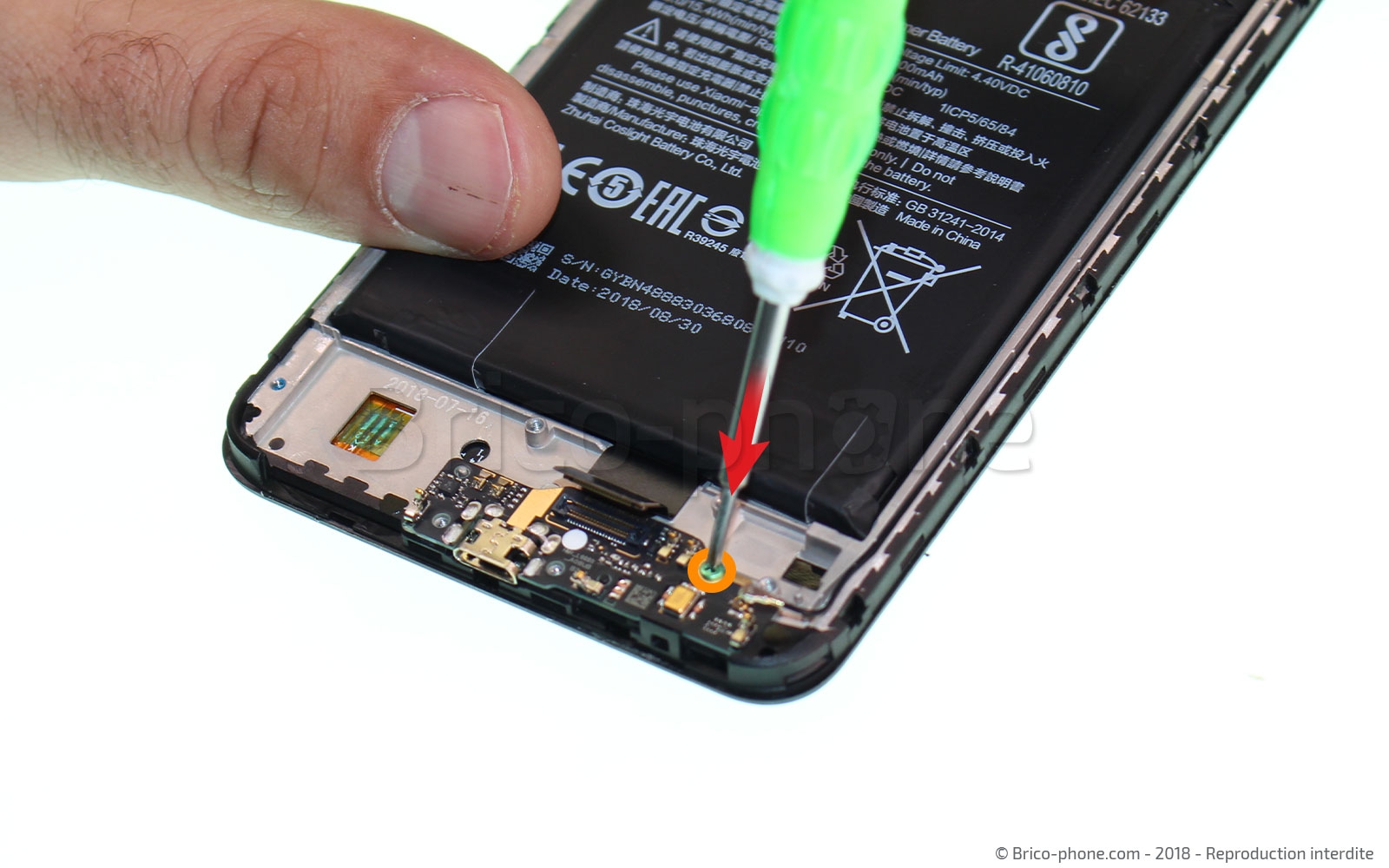

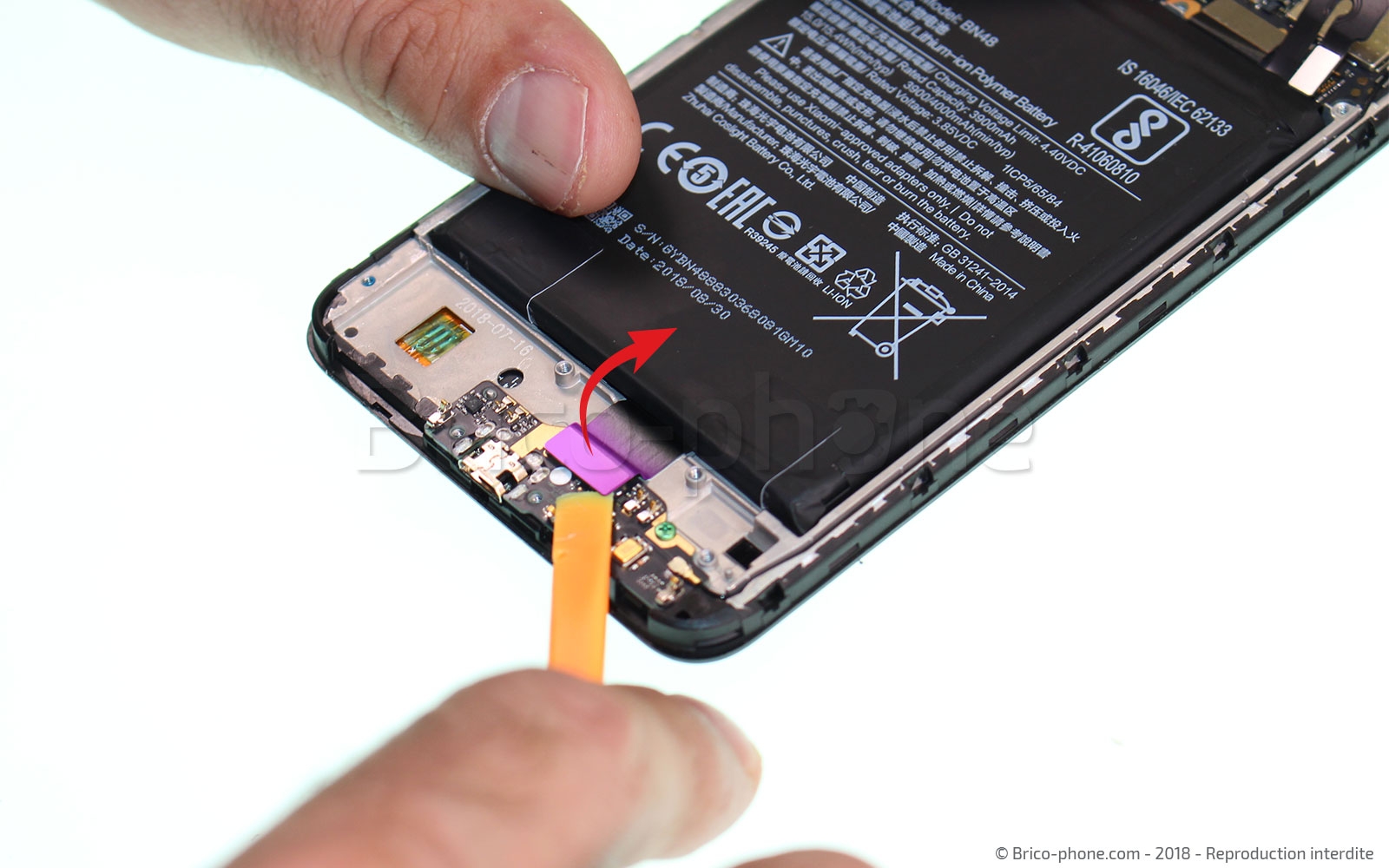

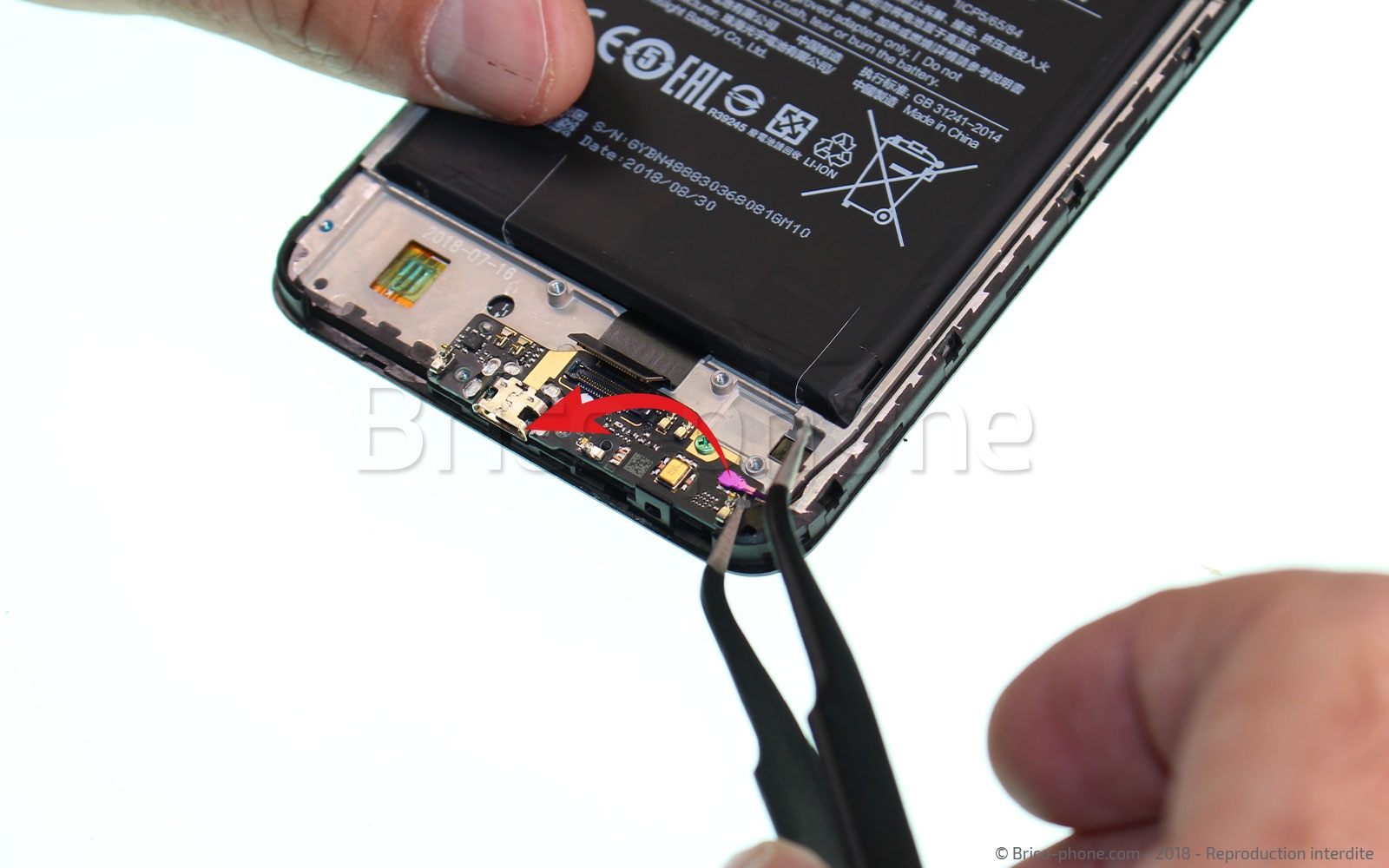

Vous pouvez enfin accéder à votre connecteur de charge. Avant de le retirer, munissez vous de votre levier en nylon pour déconnecter la nappe rallonge de votre dock, puis de votre pincette pour débranche le petit cable coaxial qui s'y rattache. Ensuite, à l'aide du tournevis cruciforme de votre kit d'outils, dévissez la petit vis verte qui maintient votre connecteur de charge en place puis passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés



Etape 8 : Retirer le connecteur de charge

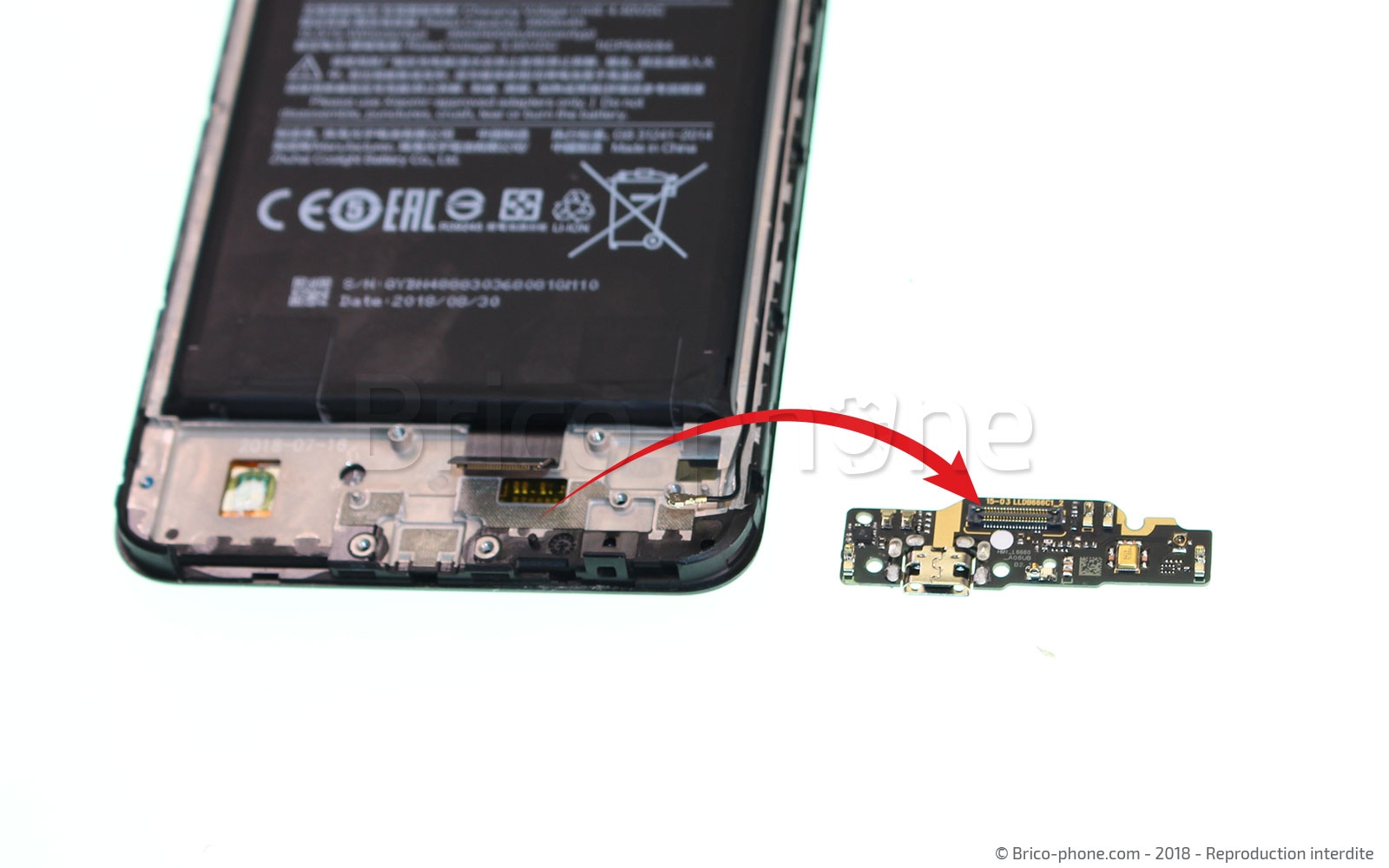

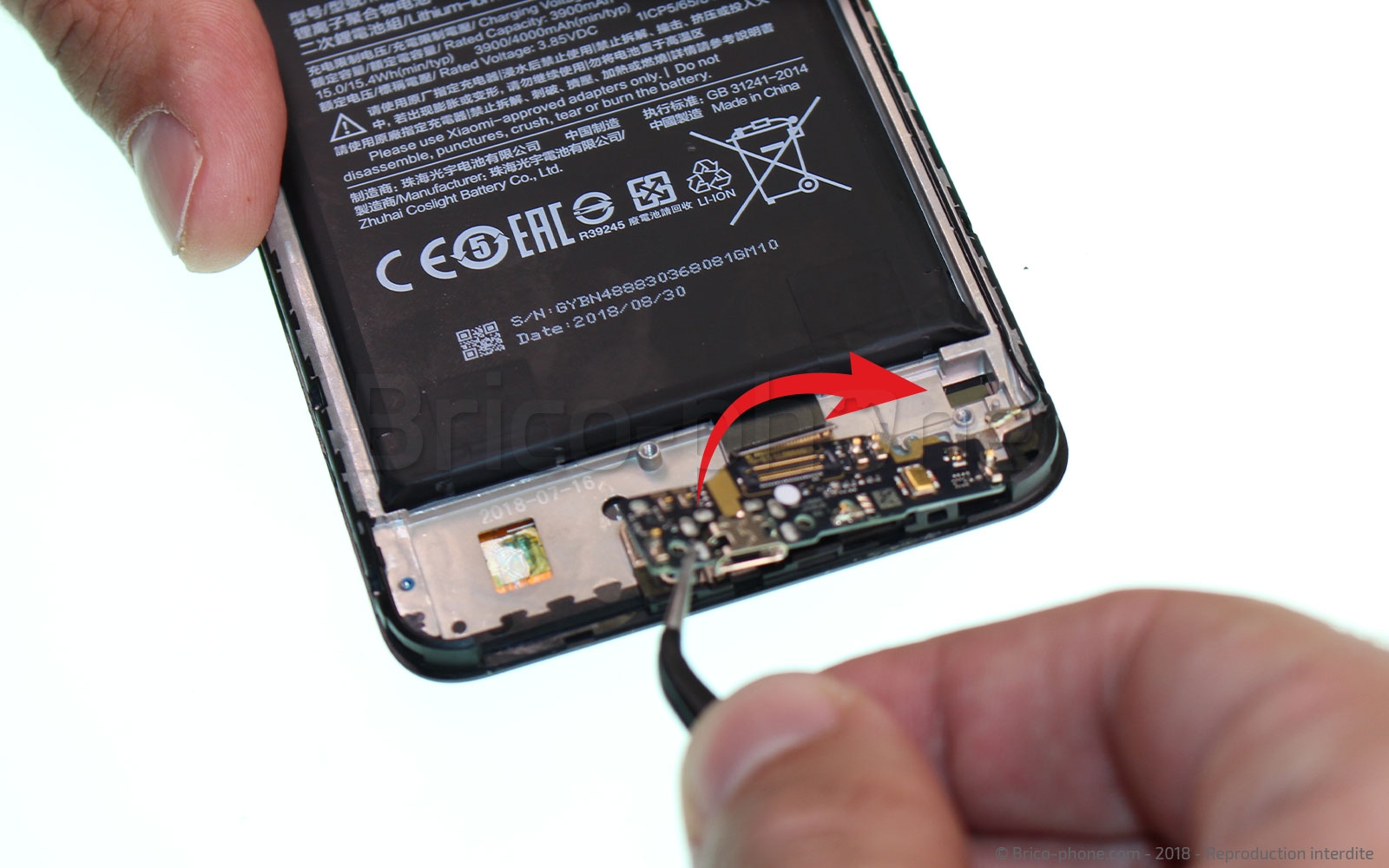

Maintenant que votre connecteur de charge (dock) est libéré de tout les composants qui s'y raccrochaient, vous pouvez le retirer en toute sécurité du téléphone. Il vous suffit de le soulever avec votre pincette métallique, il ne devrait opposer presque aucune résistance.
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage
Pour installer le connecteur de charge de remplacement sur votre Xiaomi Redmi Note 6 Pro, il vous suffit de suivre les étapes successives de ce tutoriel dans l'ordre inverse. Soyez prudent de ne pas pincer la nappe du lecteur d'empreintes et de ne pas oublier une vis ou un petit composant sur votre plan de travail au moment du remontage ! Cela pourrait mette en péril votre smartphone.
