Changement de dock sur Samsung Galaxy A9 (2018)

Temps estimé : 20
Difficulté : 2/5
Samsung Galaxy A9 (2018) | Temps estimé : 20 Difficulté : 2/5

Le dock de votre Samsung Galaxy A9 2018 ne fonctionne plus correctement ? Votre téléphone ne charge pas, votre micro fonctionne mal ou votre jack est cassé ? Vous voulez retrouver les qualités et performances de votre smartphone sans dépenser une fortune ? Vous êtes au bon endroit ! Grâce à ce tutoriel photo, Brico-Phone vous accompagne étape par étape dans le changement du dock de vote appareil pour vous faire economiser de l'argent et du temps. Vous retrouverez sur notre boutique en ligne des docks identiques aux composants d'origine ainsi que des kits d'outils spécifiques à votre réparation, des guides d'aide au montage et bien plus encore !

Diagnostic

› Votre Samsung Galaxy A9 ne charge plus quand vous le branchez
› Votre appareil n'est pas reconnu quand vous le branchez à un ordinateur
› Votre prise USB C est endommagée
› Votre prise jack est endommagé et ne fonctionne plus
› Vos correspondants ne vous entendent pas en communication audio

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Connecteur de charge USB Type C pour Samsung Galaxy A9 2018
28,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Outil d'ouverture iFlex
9,90 €
Ajouter au panier

Avant de commencer

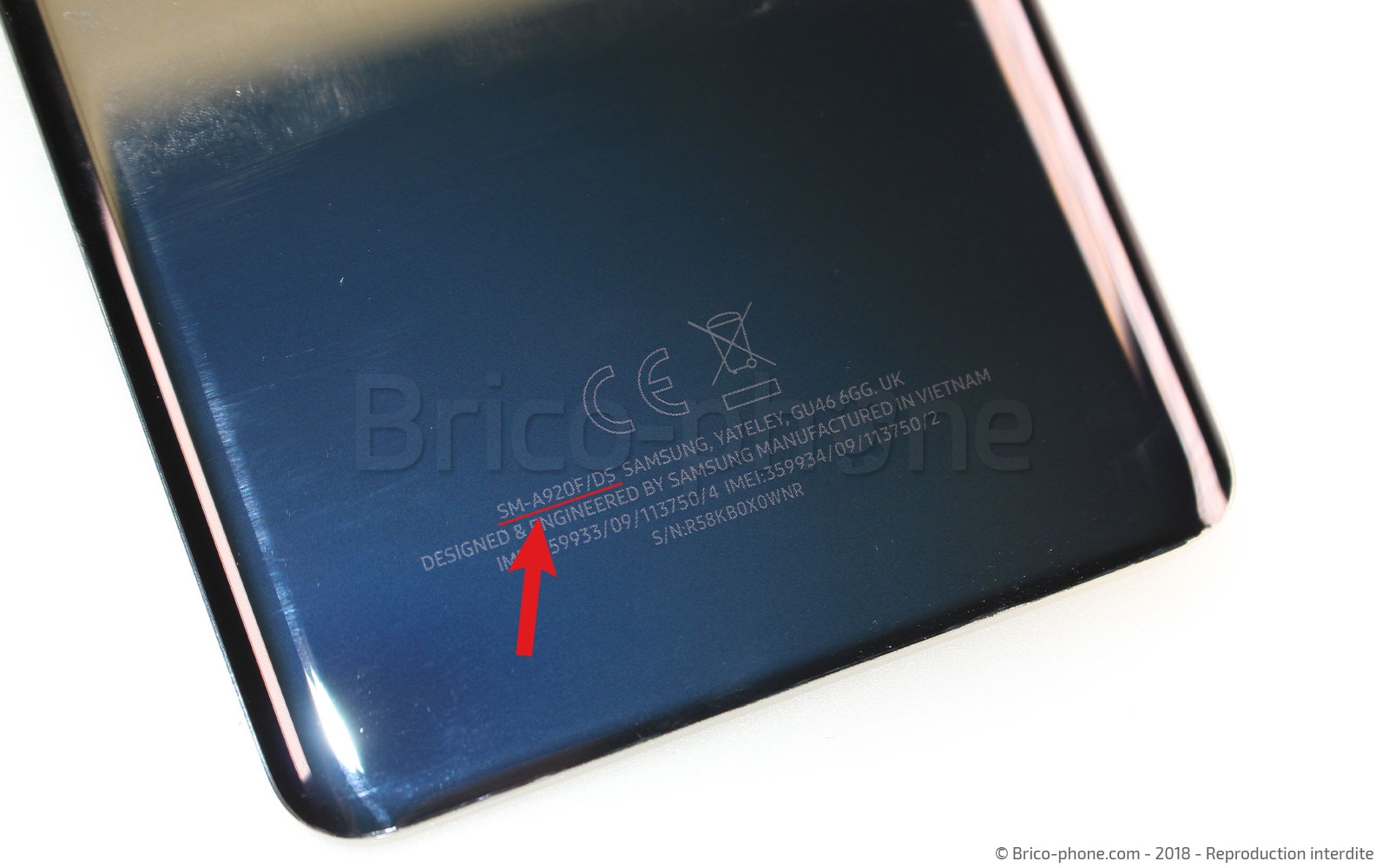

Comme d'habitude, avant de vous lancer dans votre réparation, veillez à bien vérifier le numéro de modèle de votre smartphone. Pour le Samsung Galaxy A9 2018, le numéro au dos du téléphone devrait correspondre à SM-A920F.
Une fois sur de votre modèle, préparez un espace de travail propre et dégagé afin de ne perdre aucun composants, sortez vos outils et vous pouvez commencer.
Avant de commencer

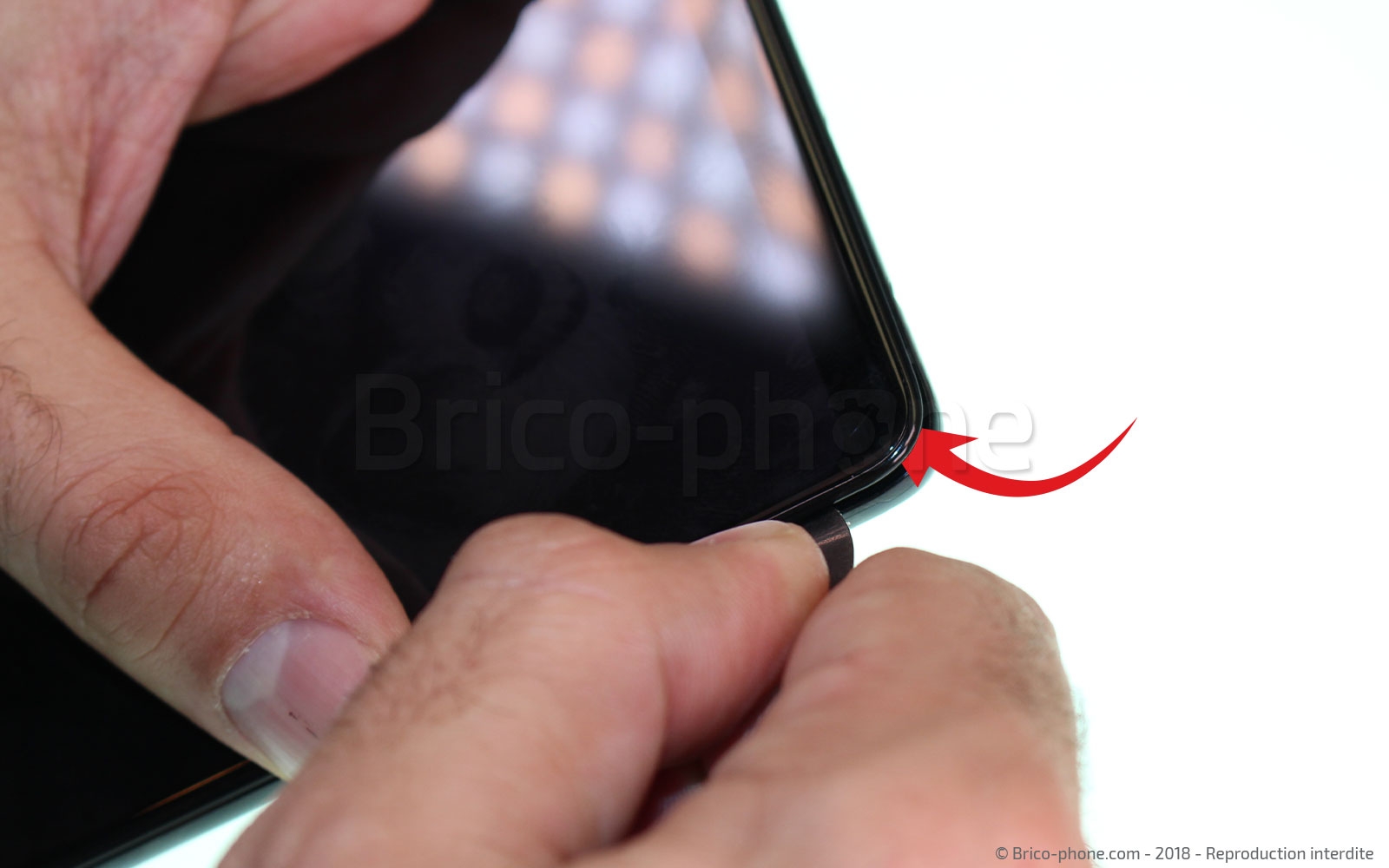

Etape 1: Mettre hors tension et retirer le rack SIM

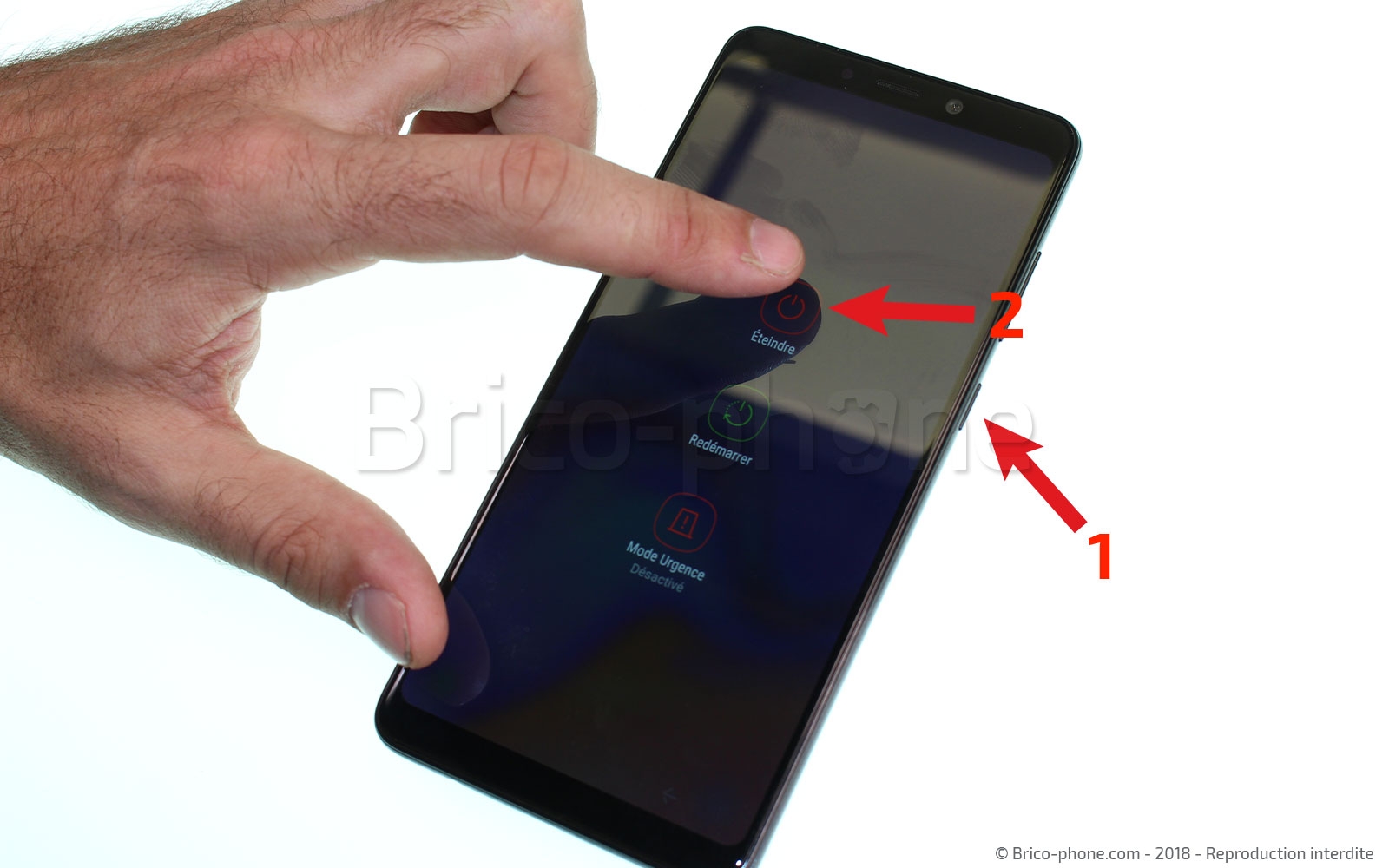

Avant toute réparation ou tout changement de pièce, veillez à bien mettre votre appareil hors tension ! Un smartphone sous tension durant le démontage risquerai de s'endommager.

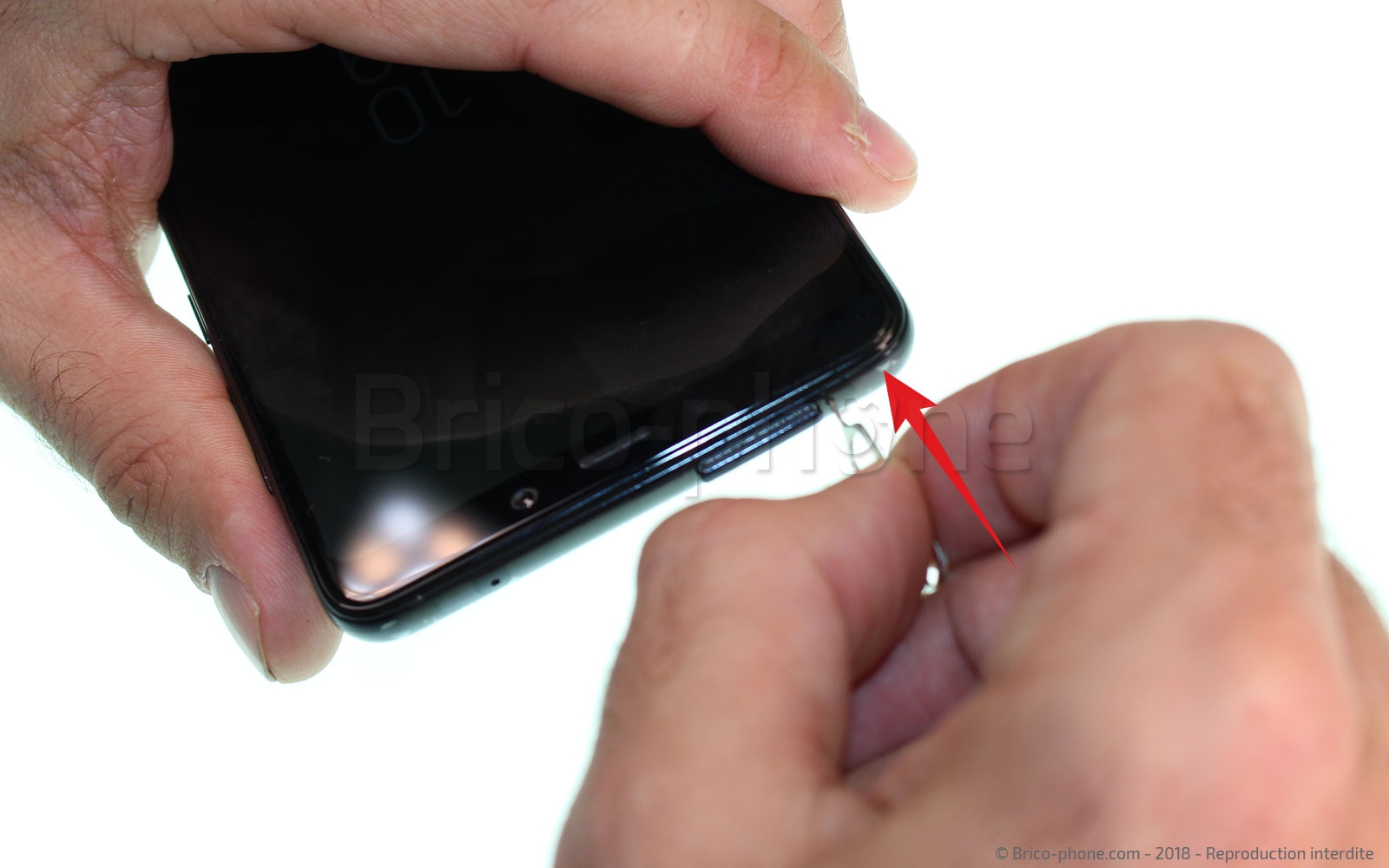

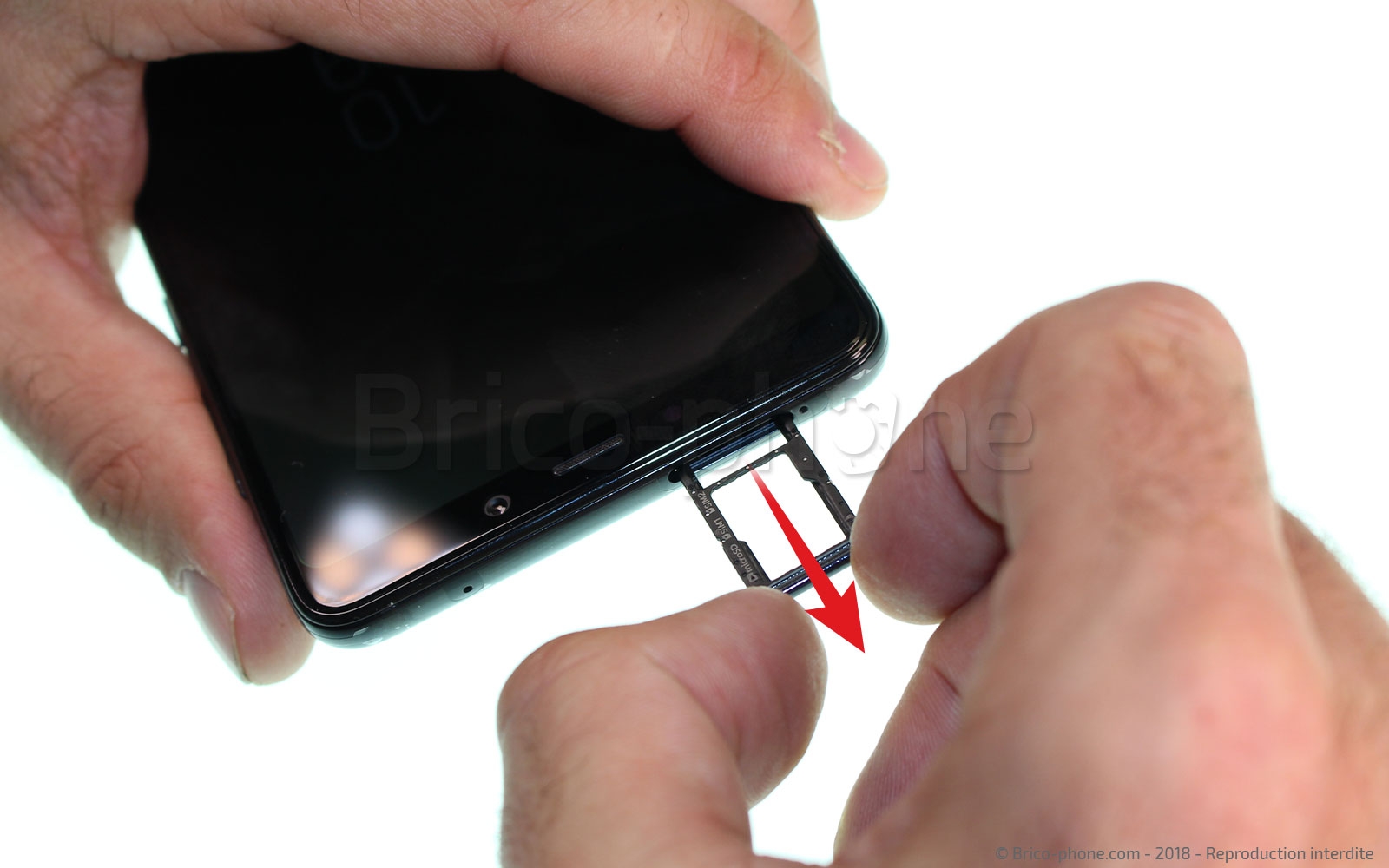

Une fois éteint, utilisez l'outil SIM de votre kit pour extraire le rack SIM puis passez à l'étape suivante.
Etape 1: Mettre hors tension et retirer le rack SIM
Etape 1: Mettre hors tension et retirer le rack SIM
Etape 1: Mettre hors tension et retirer le rack SIM
Etape 1: Mettre hors tension et retirer le rack SIM
Outils du kit utilisés
Outils du kit utilisés

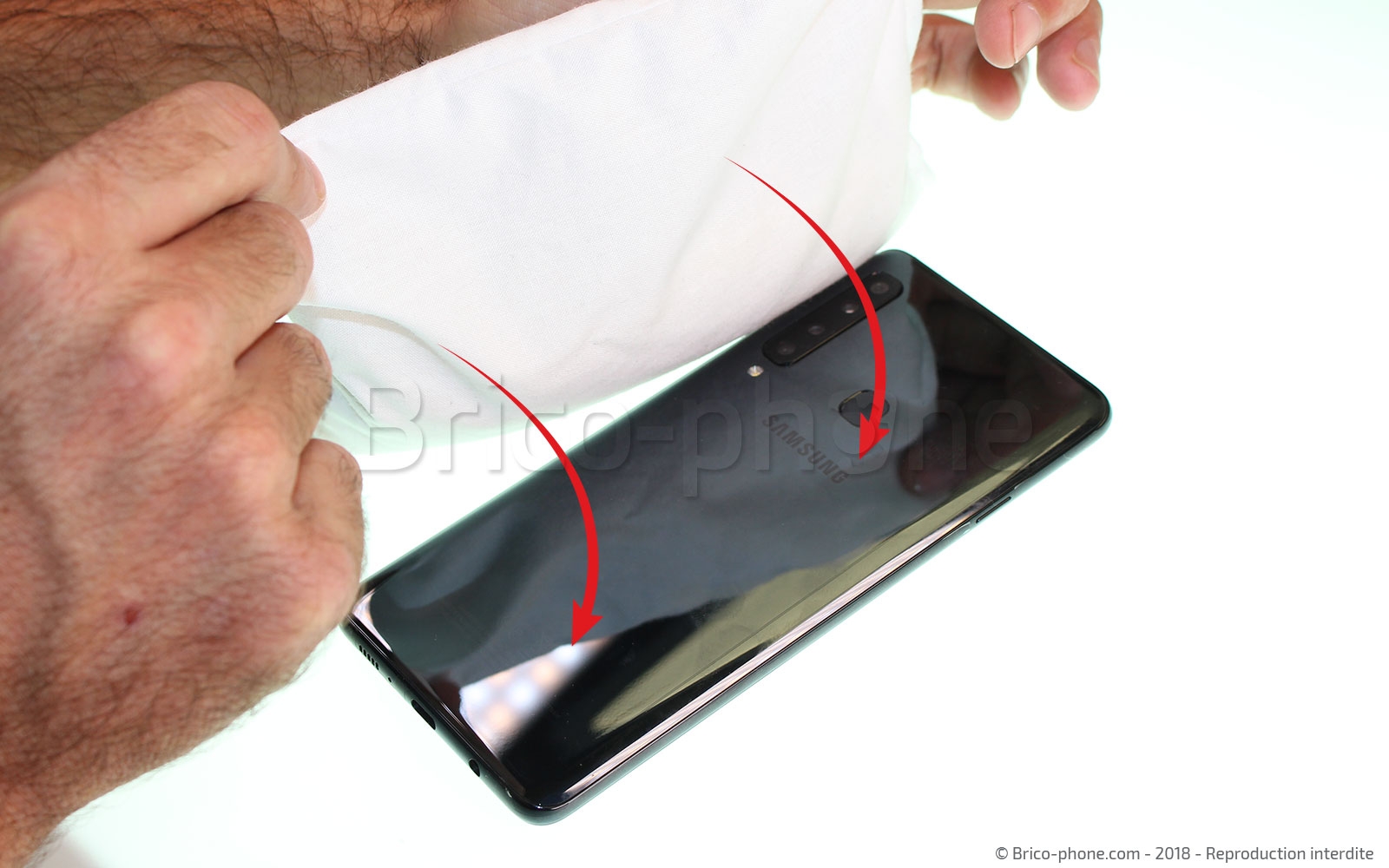

Etape 2 : Chauffer la vitre arrière

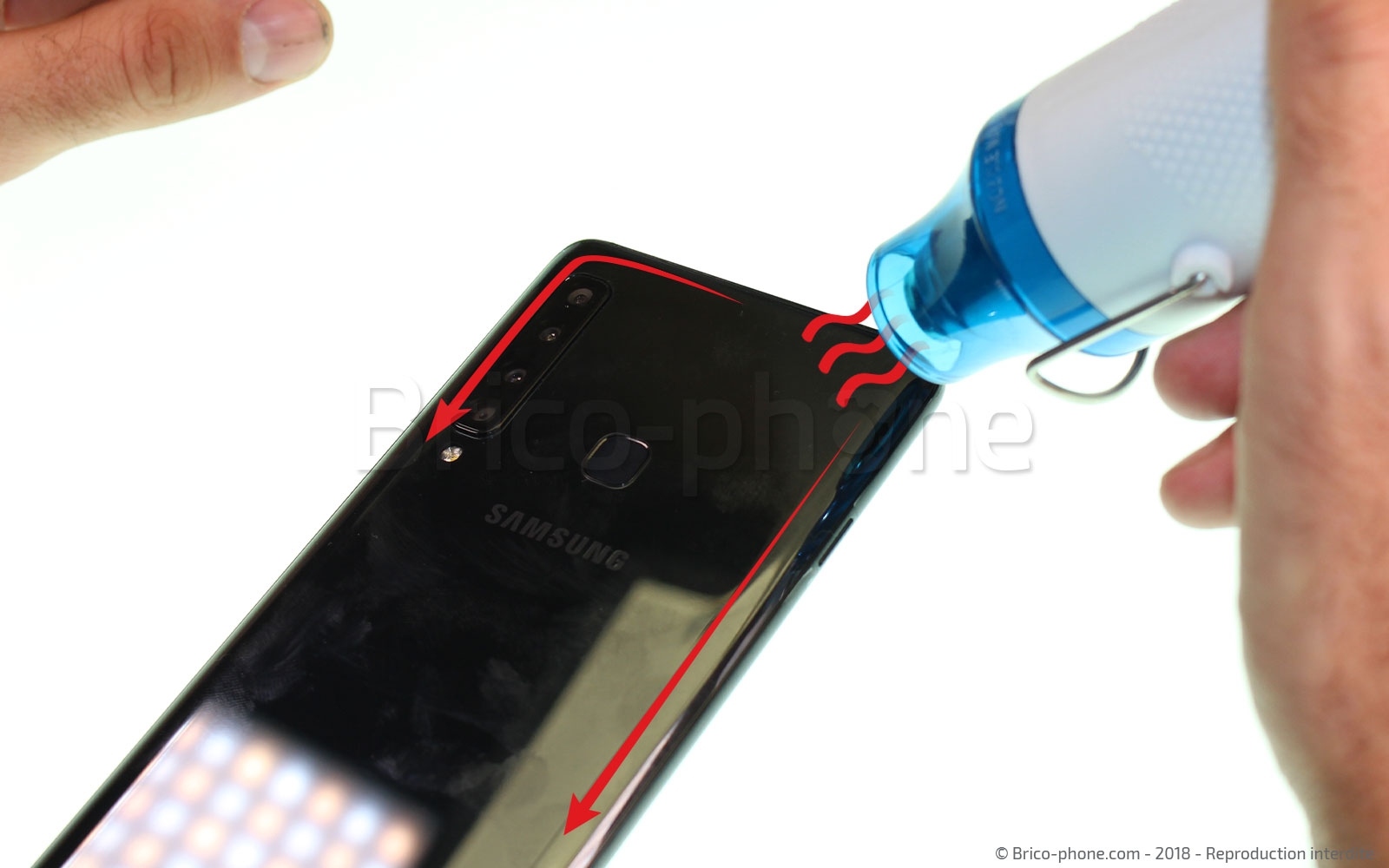

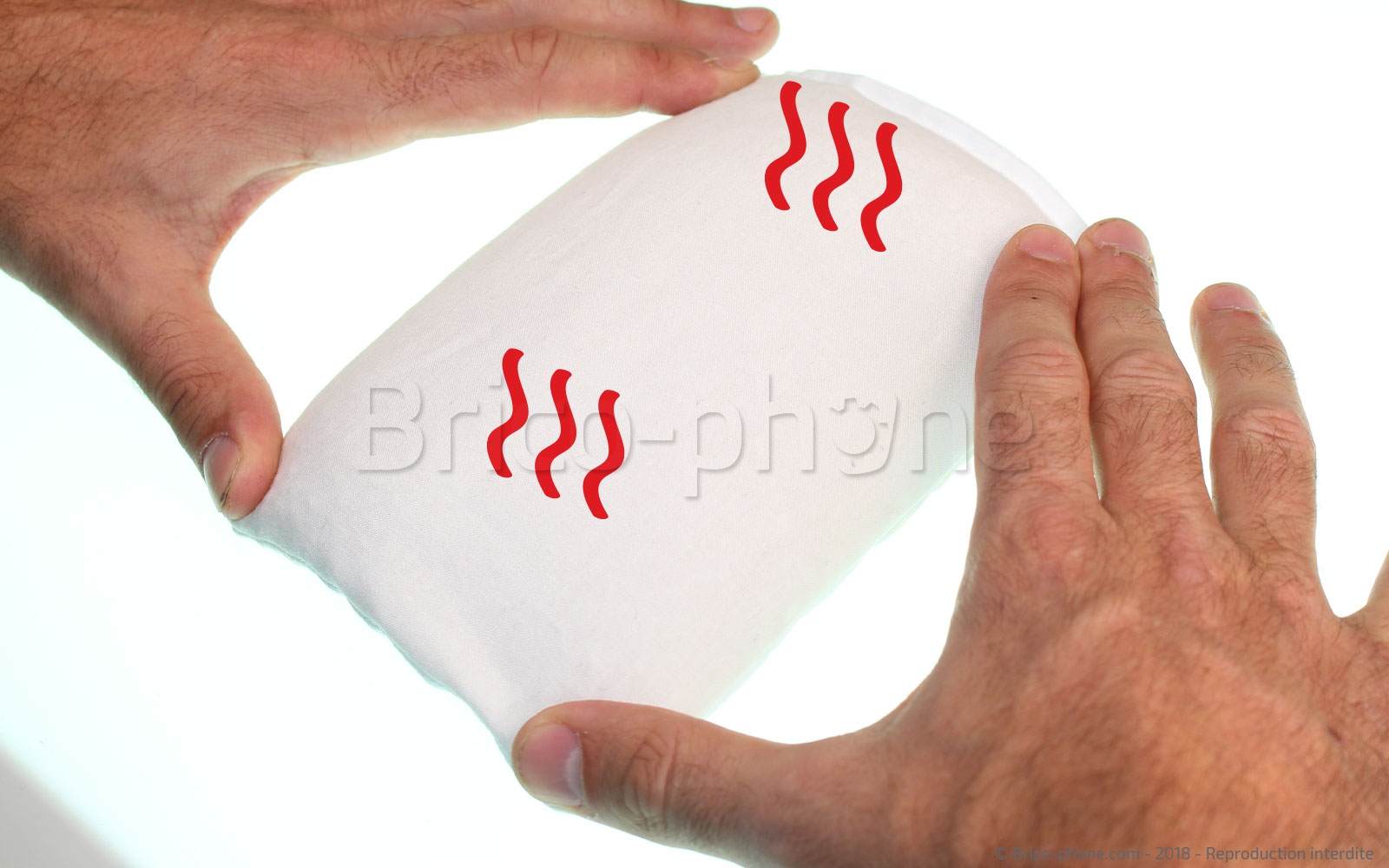

A l'aide d'un sèche cheveux ou d'un mini décapeur thermique, chauffez le contour de la vitre arrière afin d'en ramollir l'adhésif. Vous pouvez aussi vous servir d'un petit coussin chauffant, en vente sur notre boutique en ligne, qu'il vous suffira de chauffer quelques secondes au microondes puis poser sur votre Samsung Galaxy A9.
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

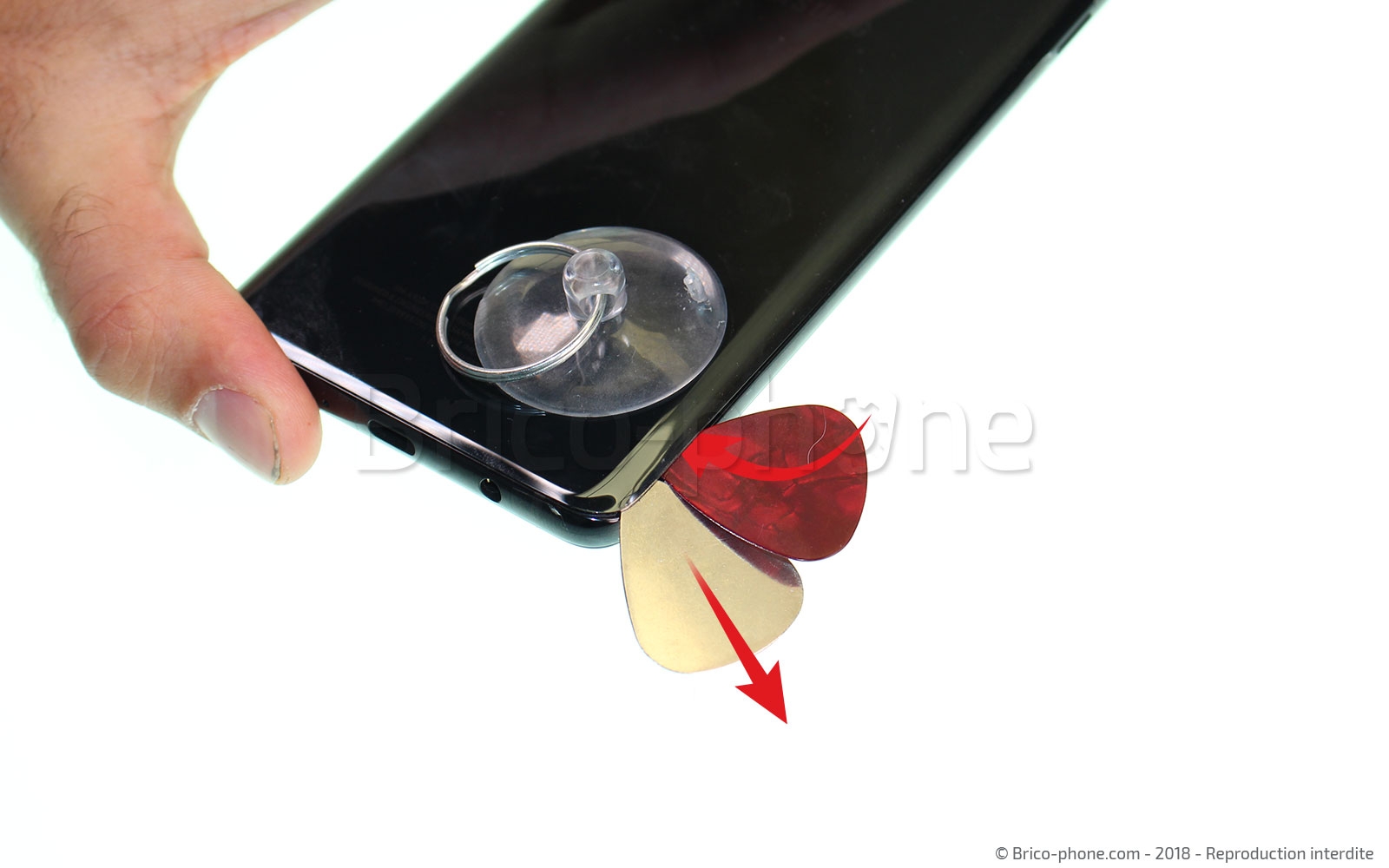

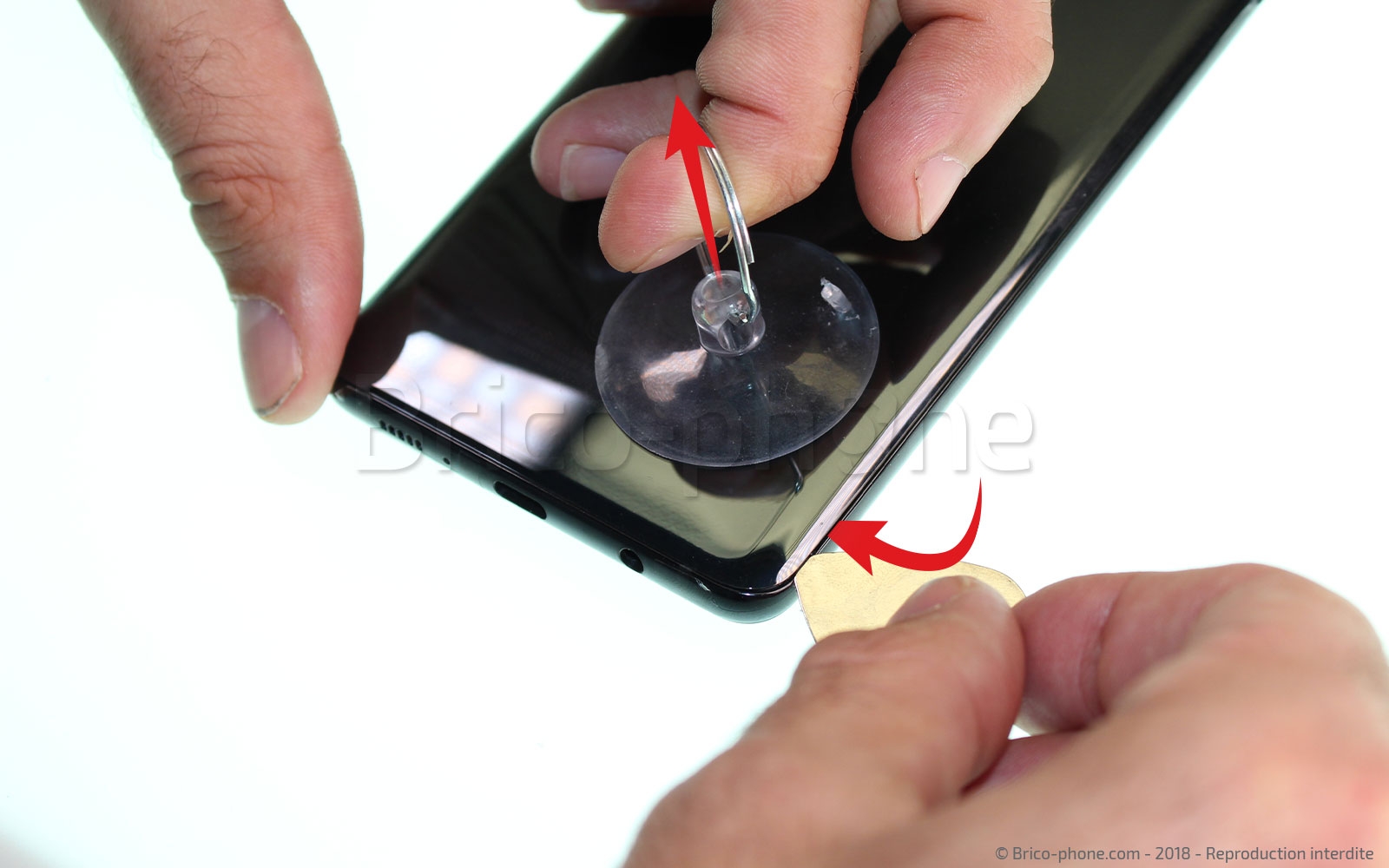

Etape 3 : Créer un interstice entre la vitre arrière et le châssis

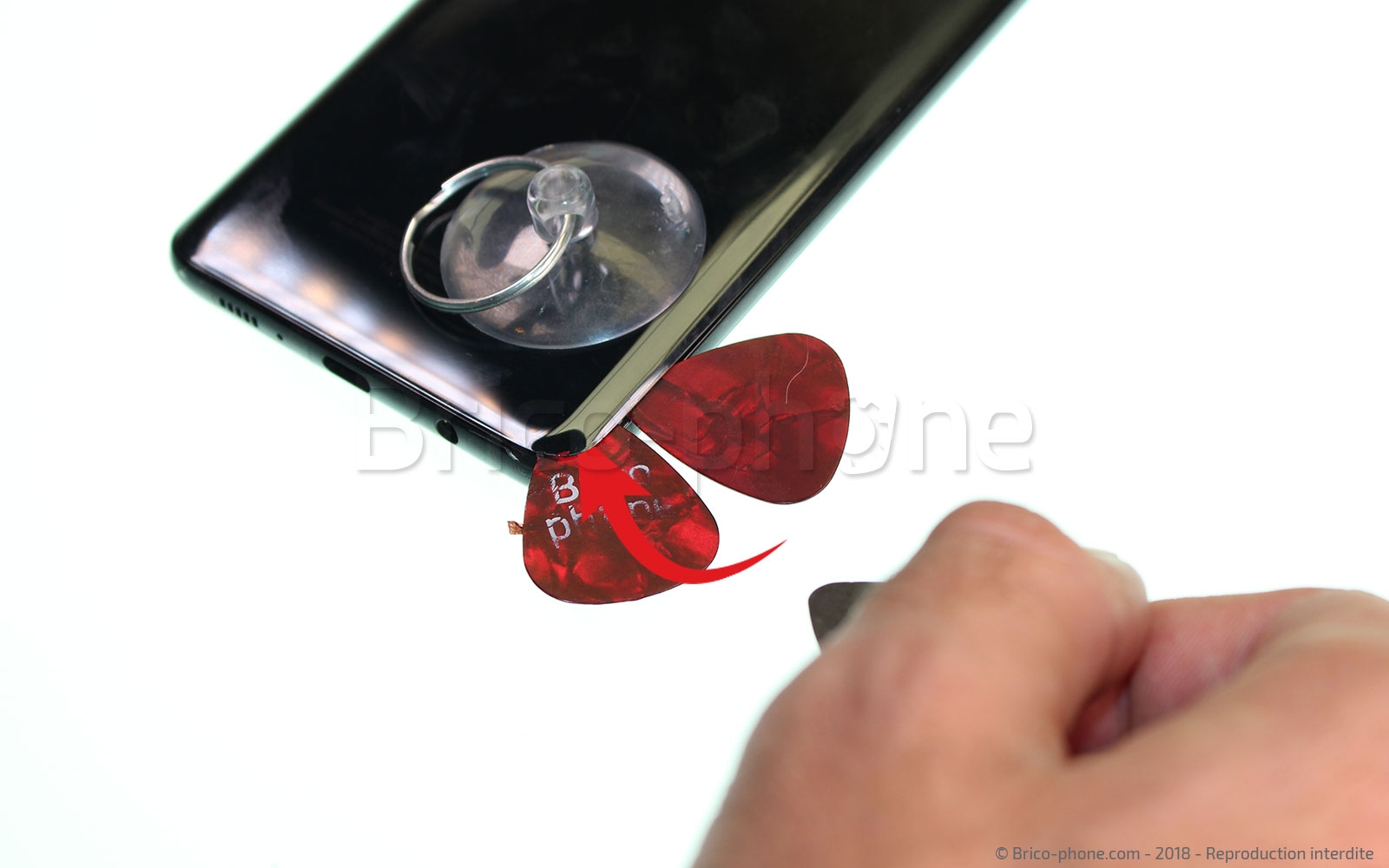

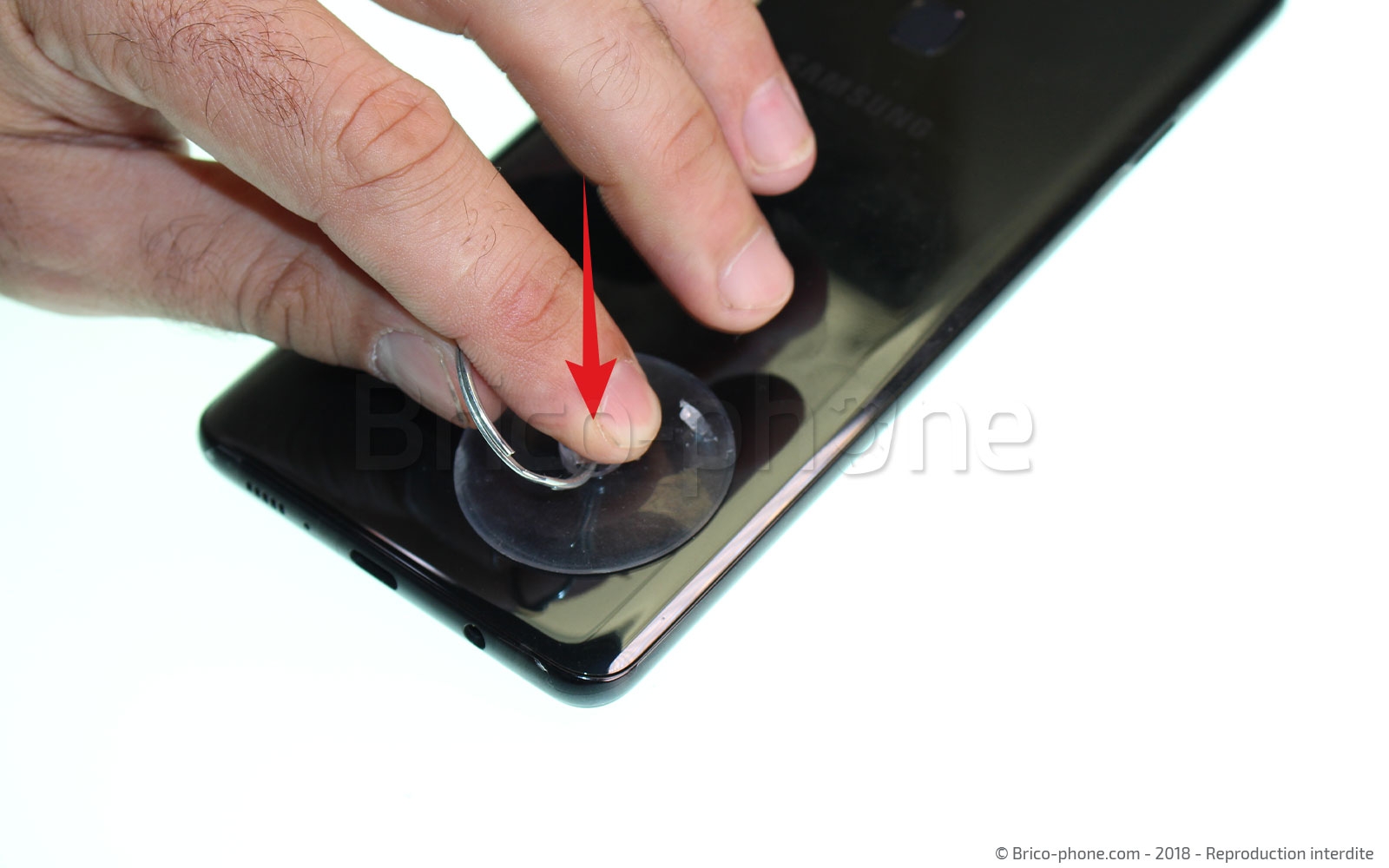

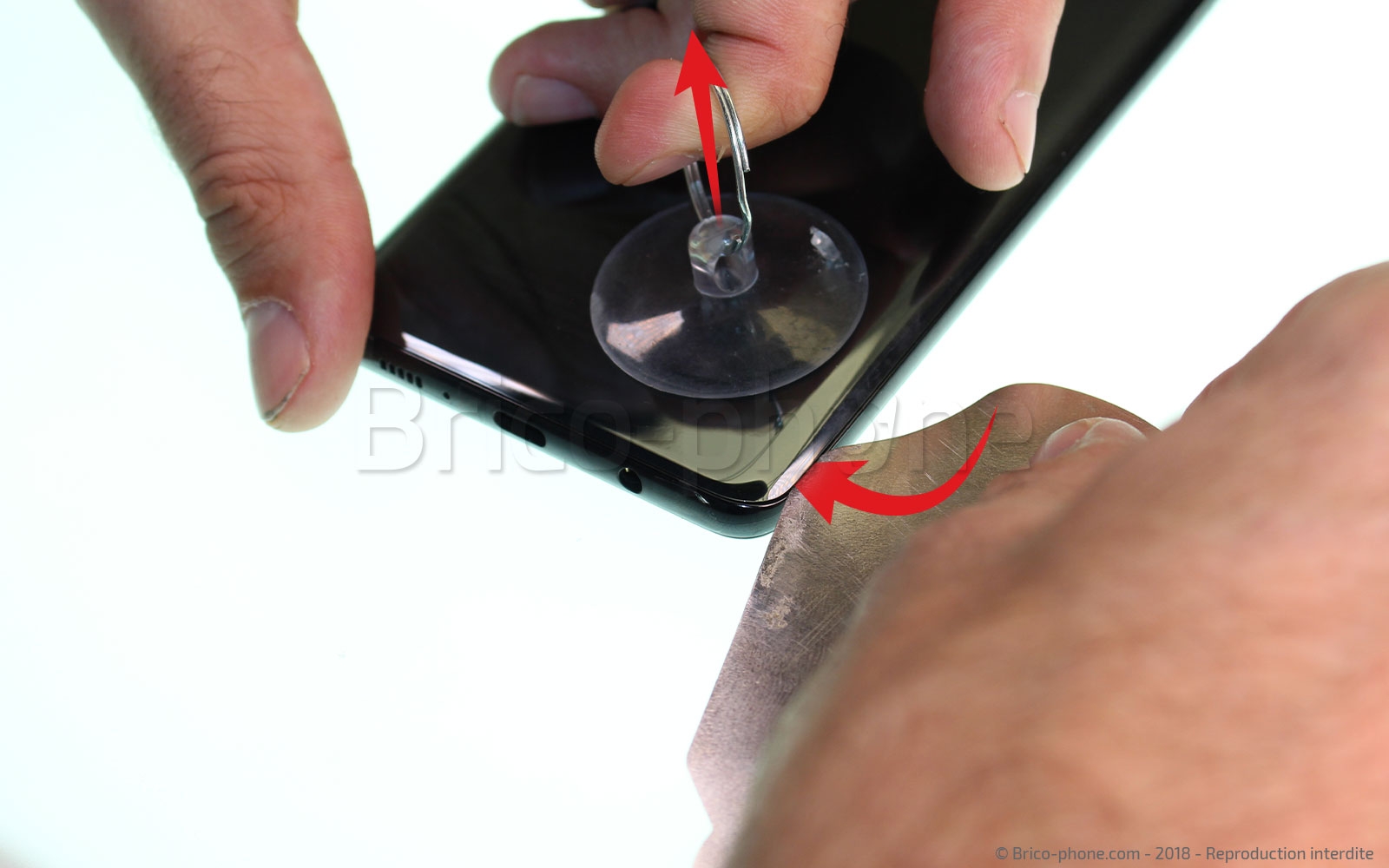

Collez maintenant la ventouse de votre kit d'outils dans le coin de la vitre arrière. En tirant sur la boucle, insérez un médiator métallique entre la vitre et le chassis pour commencer à créer un interstice. Vous pouvez aussi vous munir d'un iFlex, en vente sur notre site internet, plus fin et ergonomique.
Une fois l'interstice créé, placez y un médiator en plastique et passez à l'étape suivante.
Etape 3 : Créer un interstice entre la vitre arrière et le châssis
Etape 3 : Créer un interstice entre la vitre arrière et le châssis
Etape 3 : Créer un interstice entre la vitre arrière et le châssis
Etape 3 : Créer un interstice entre la vitre arrière et le châssis
Etape 3 : Créer un interstice entre la vitre arrière et le châssis
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 4 : Décoller la vitre arrière

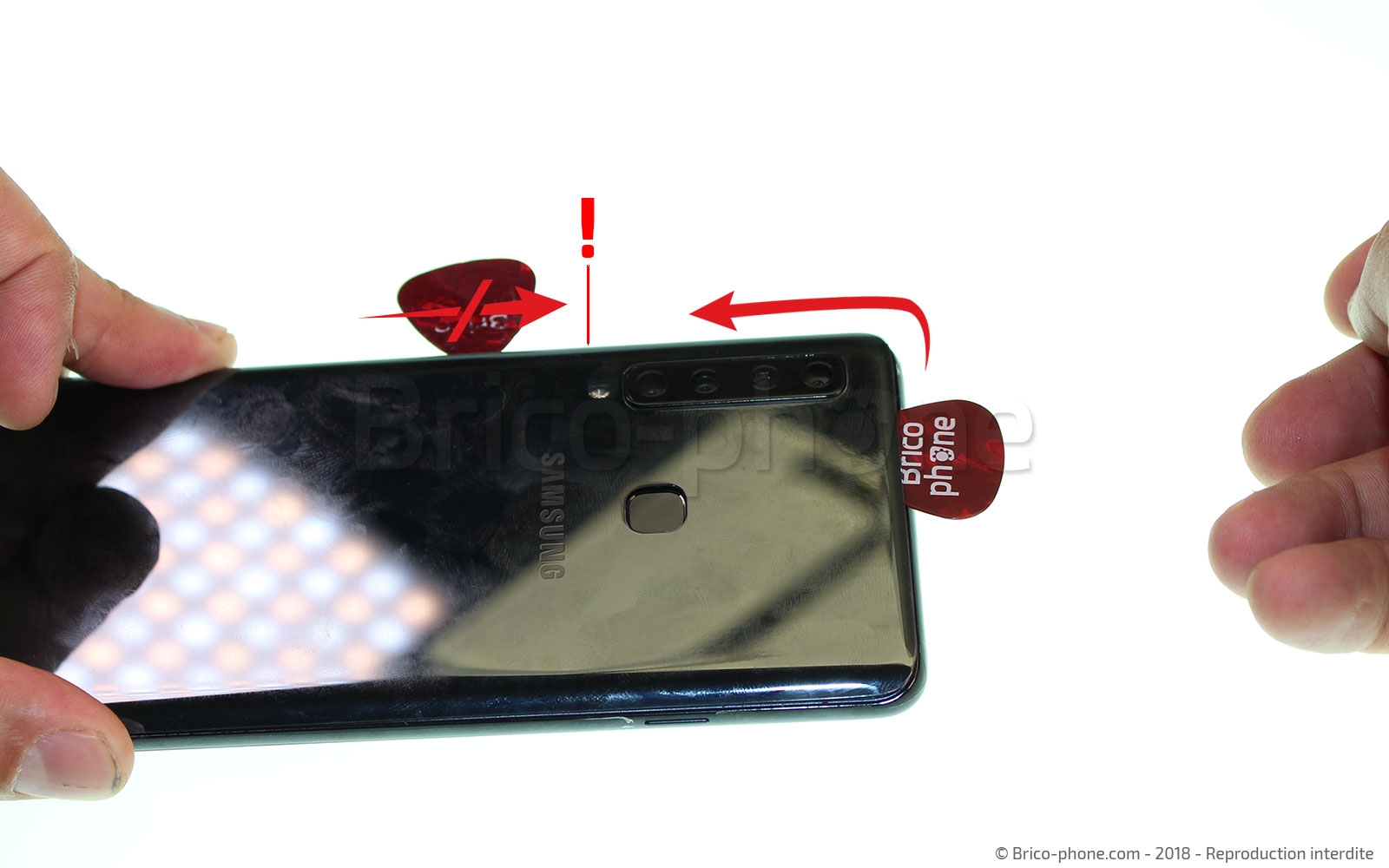

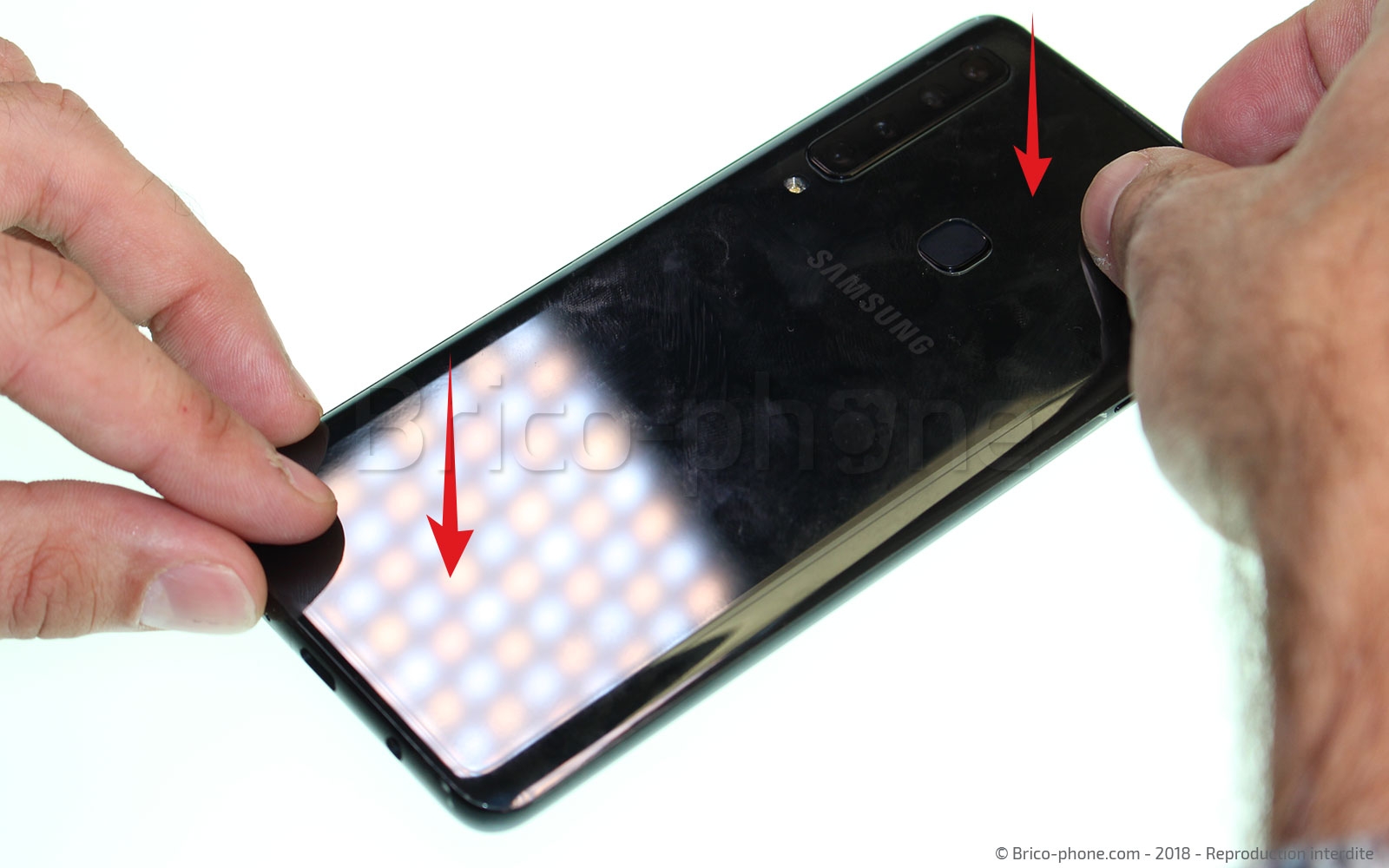

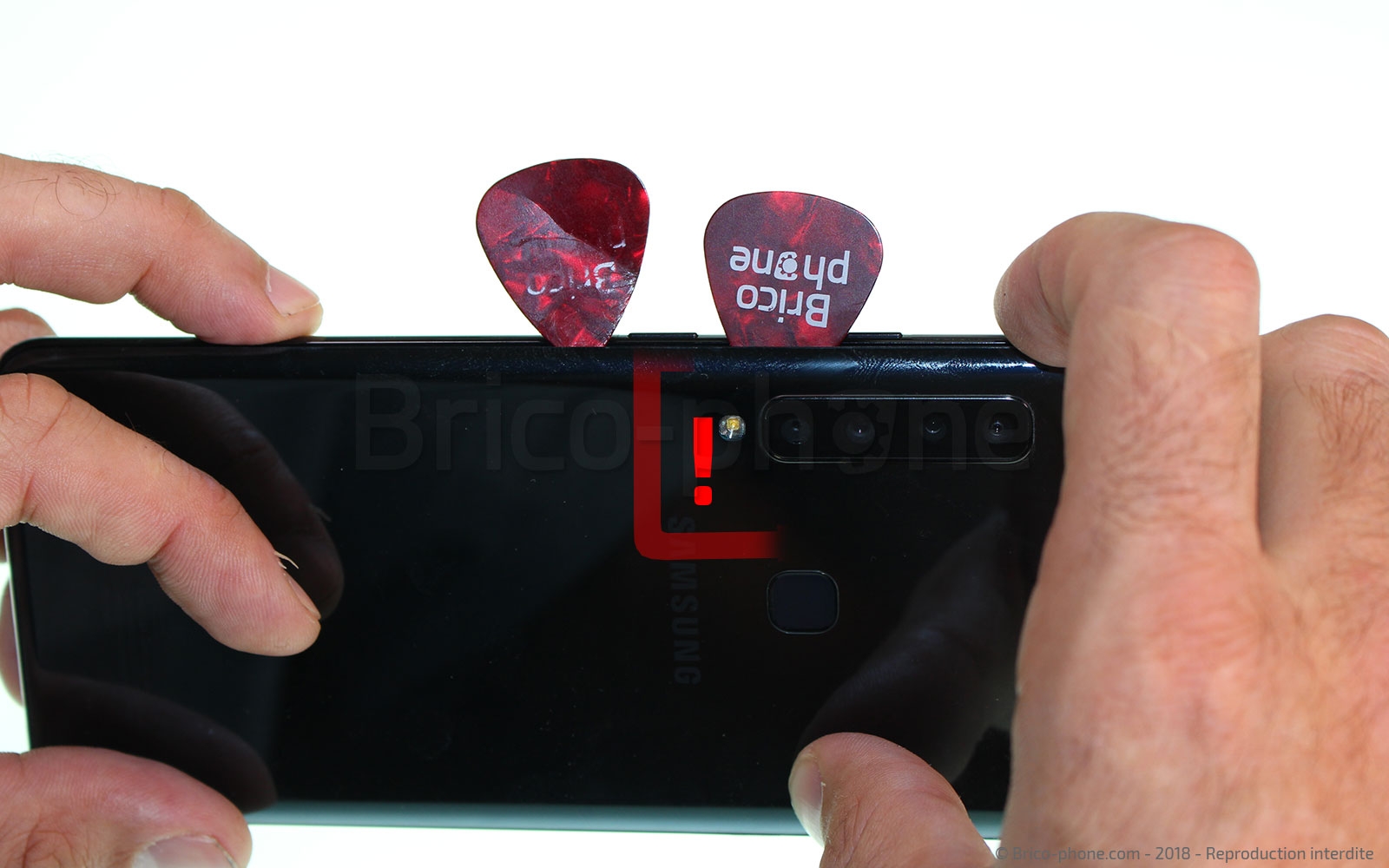

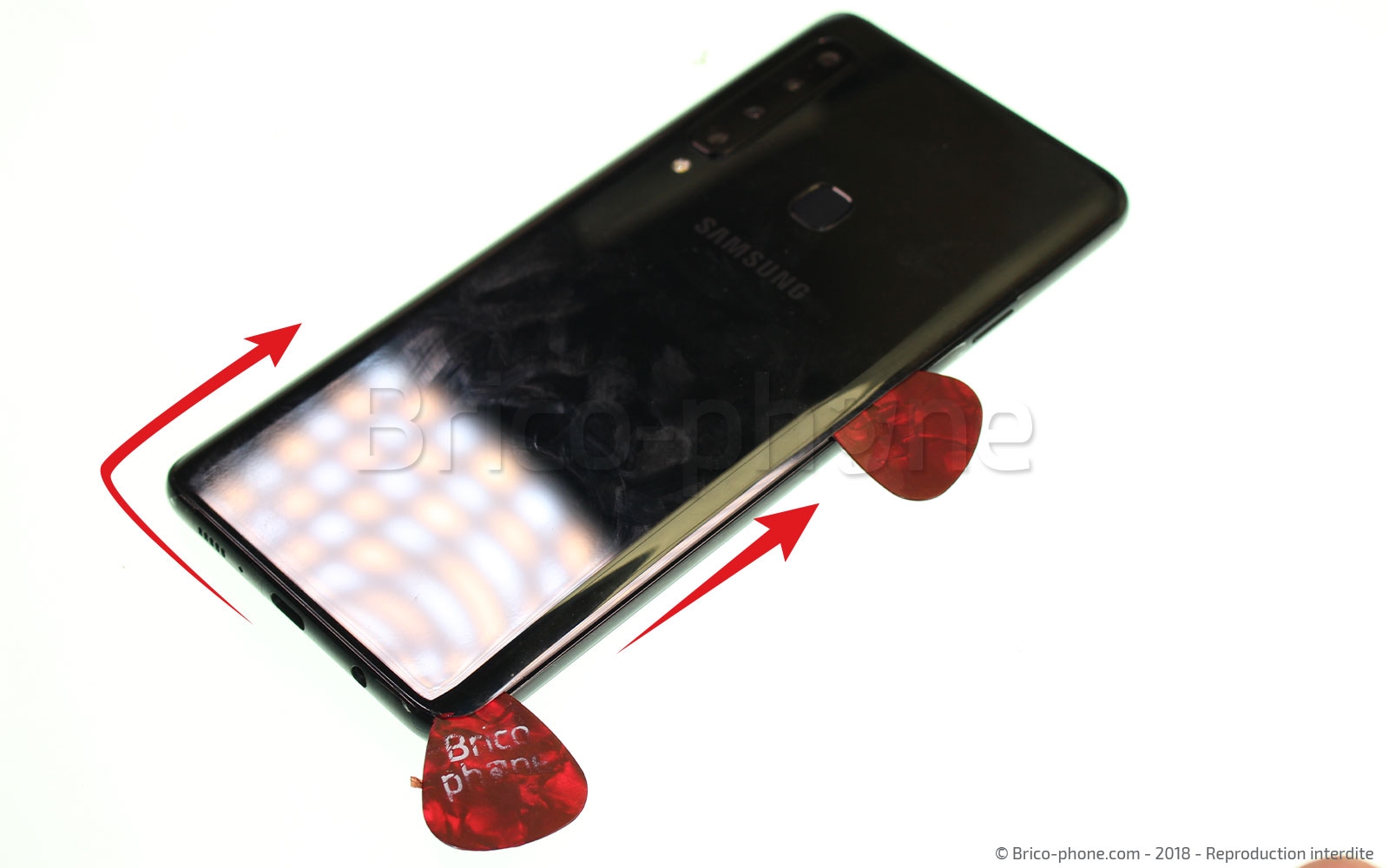

Vous pouvez maintenant remplacer le médiator métallique dans l'interstice par un médiator plastique. Une fois les deux médiators placés sous la vitre arrière, faites les glisser sur tout le contour de la vitre arrière.
ATTENTION : une nappe fragile servant à connecter le bouton power à la carte mère se trouve juste sous la vitre arrière. Faites en sorte de ne pas passer vos médiators au niveau du bouton power afin d'éviter tout risques de dommages irréversibles.
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Etape 4 : Décoller la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 5 : Retirer la vitre arrière

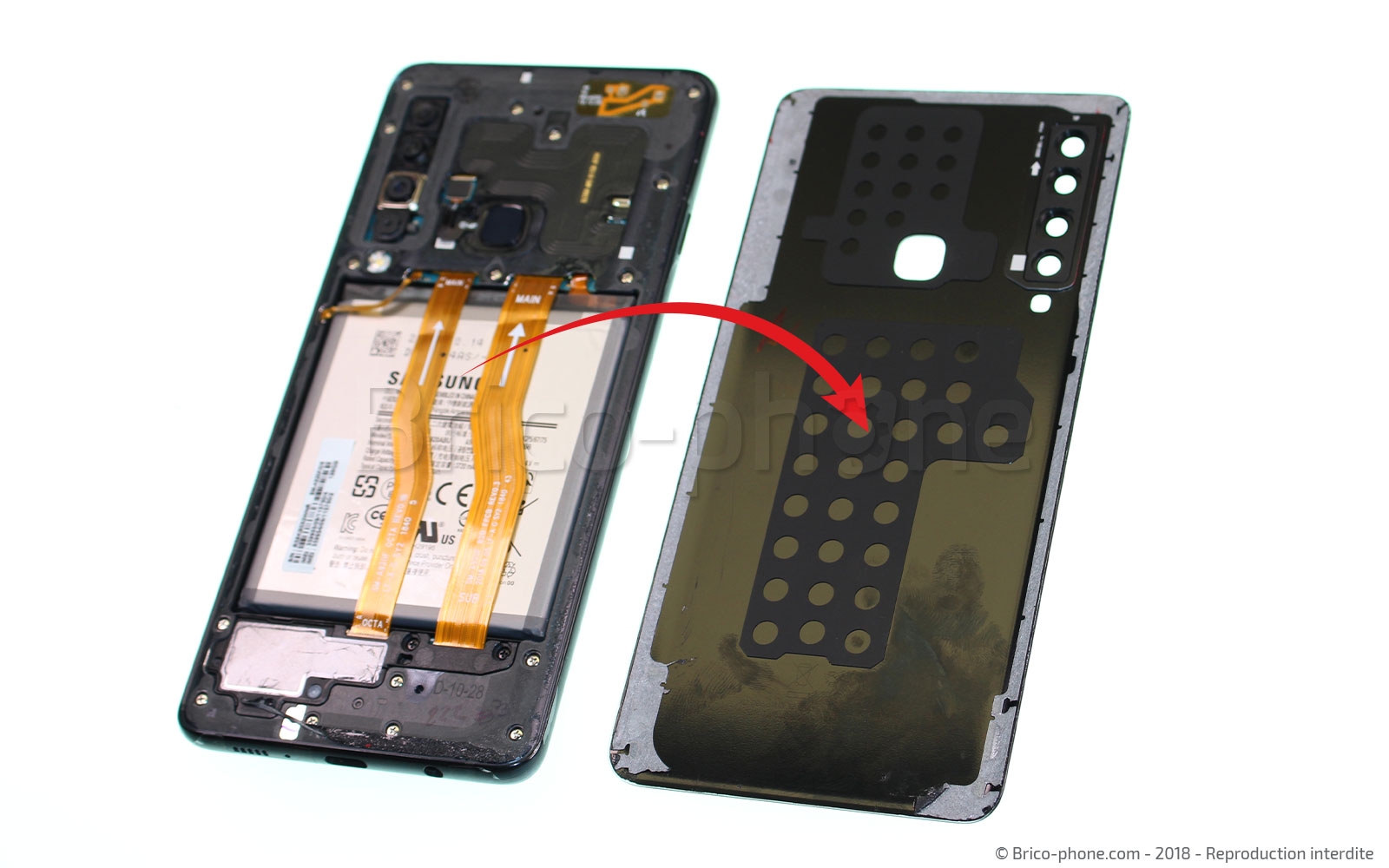

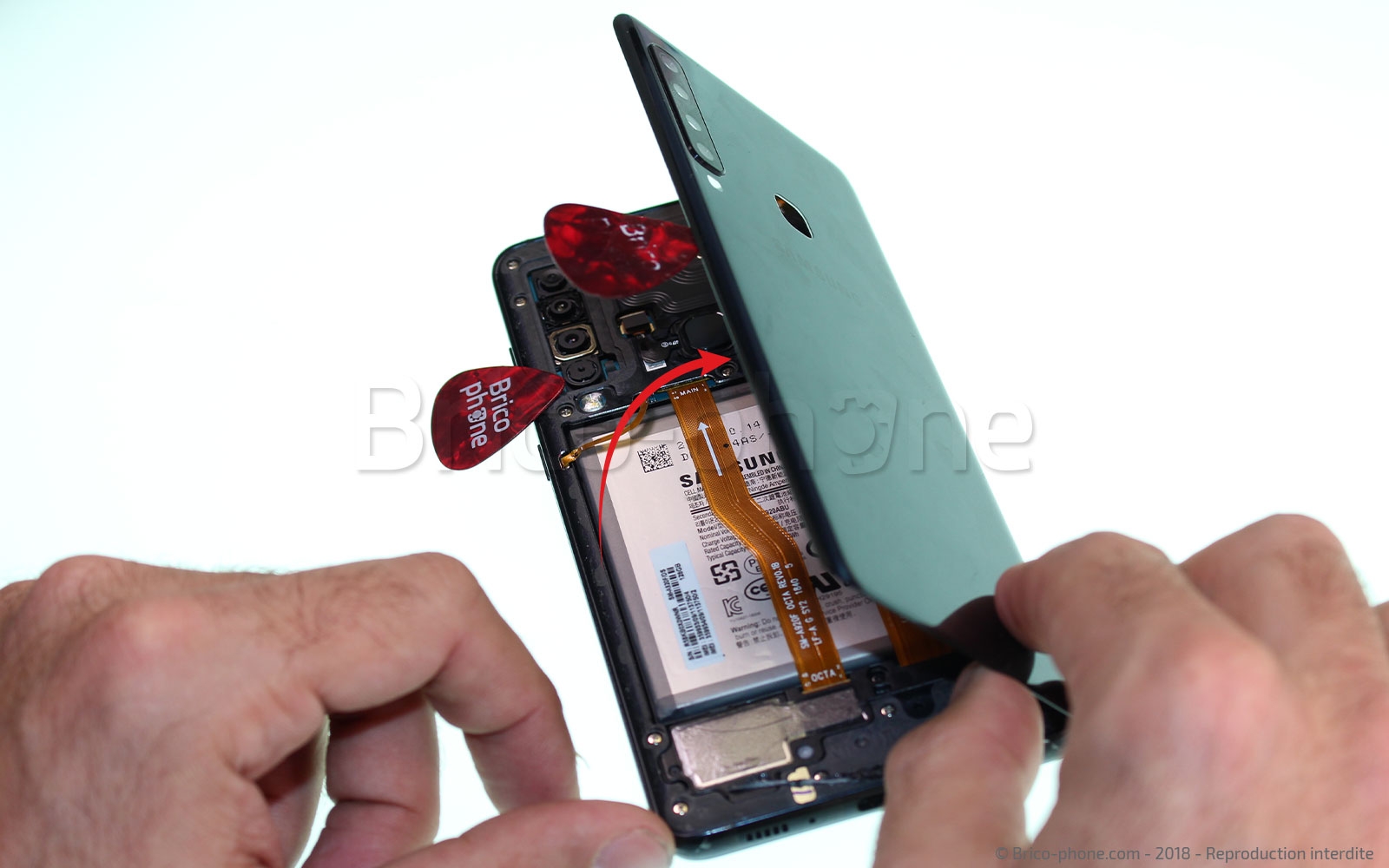

Vous pouvez maintenant retirer la vitre arrière de votre Samsung Galaxy A9 2018 en toute sécurité. Il vous suffit de la basculer pour la retirer complètement du téléphone et laisser place à une vitre arrière neuve de remplacement.
Etape 5 : Retirer la vitre arrière
Etape 5 : Retirer la vitre arrière
Etape 5 : Retirer la vitre arrière
Etape 6 : Retirer le lecteur d'empreinte

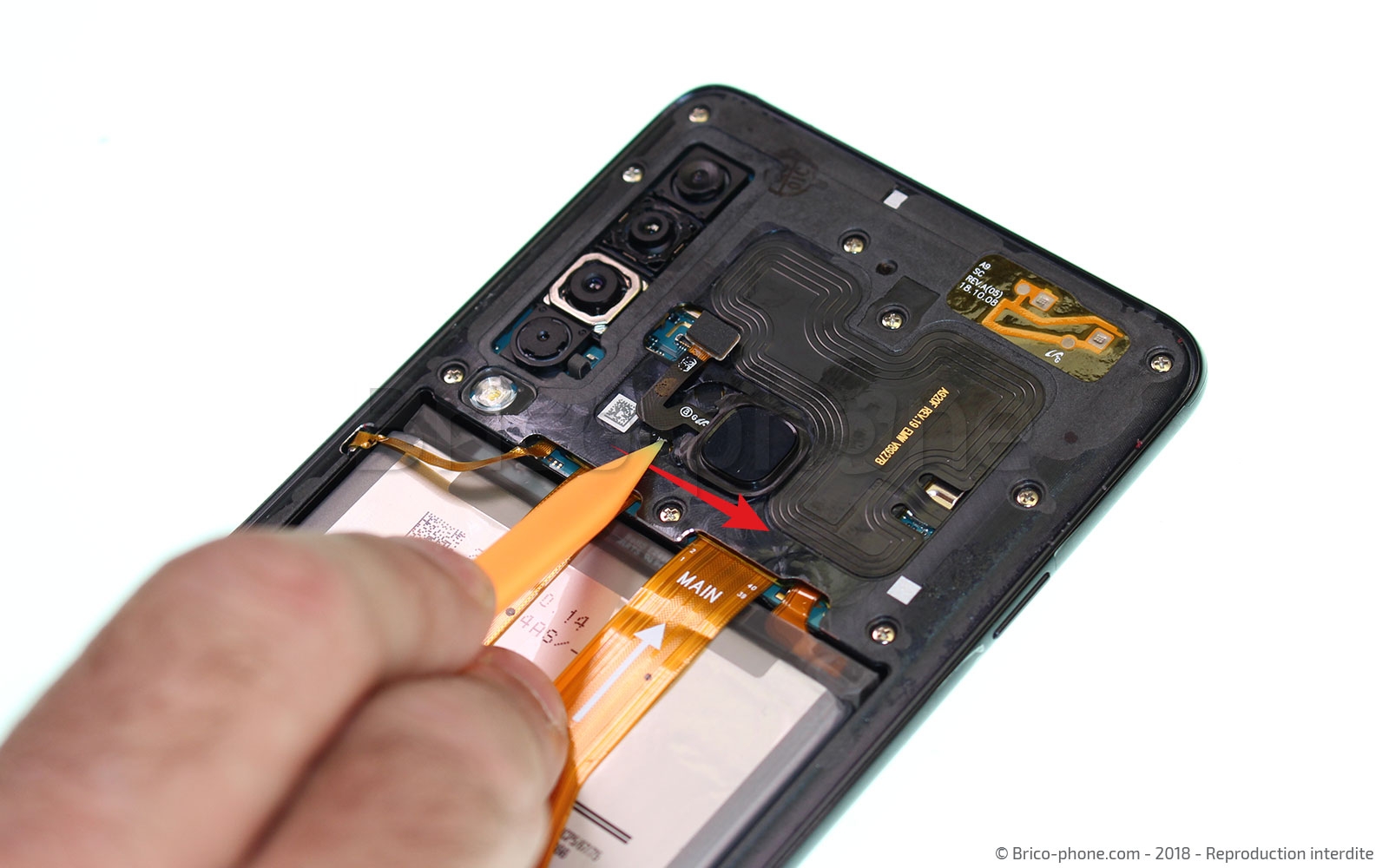

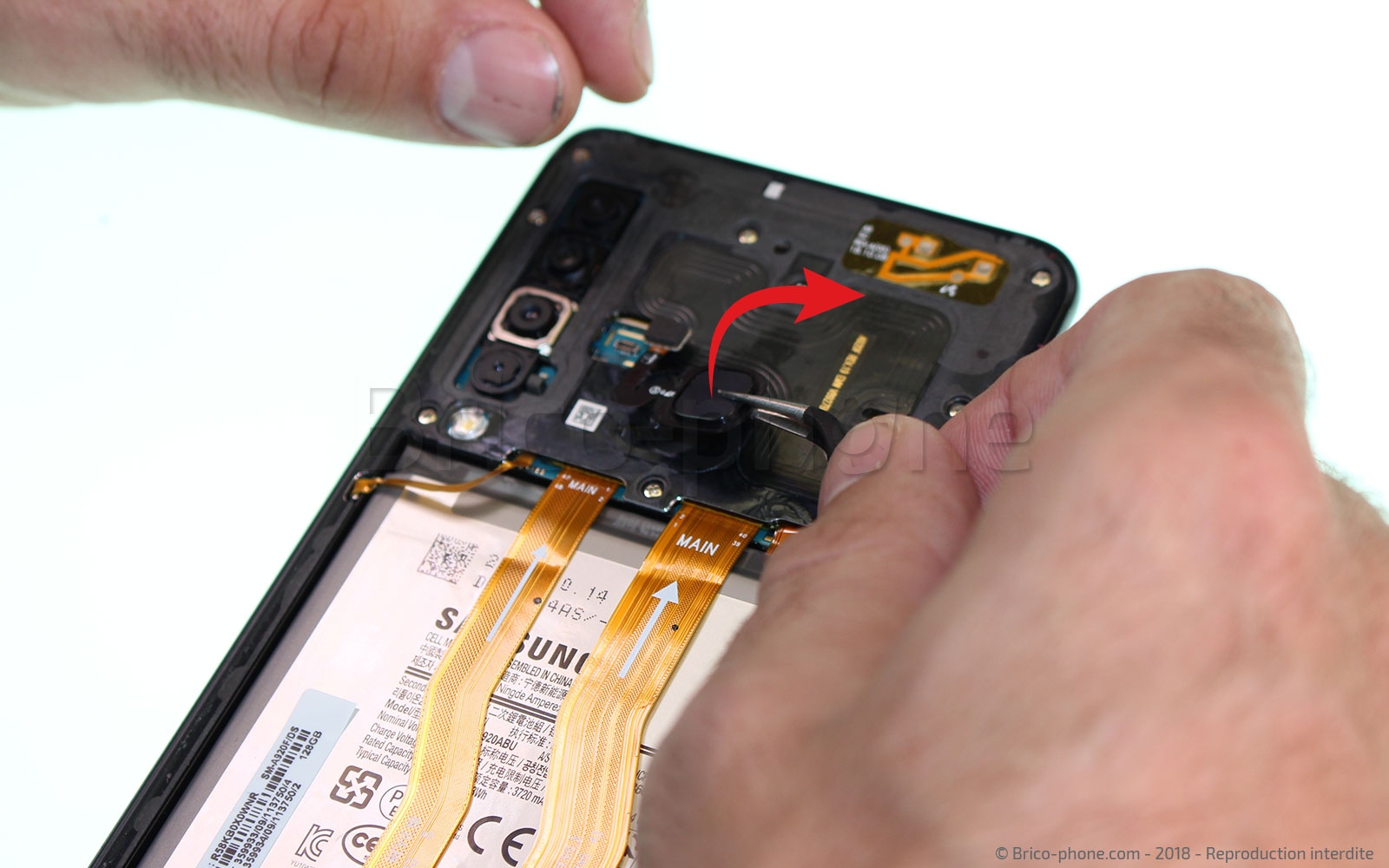

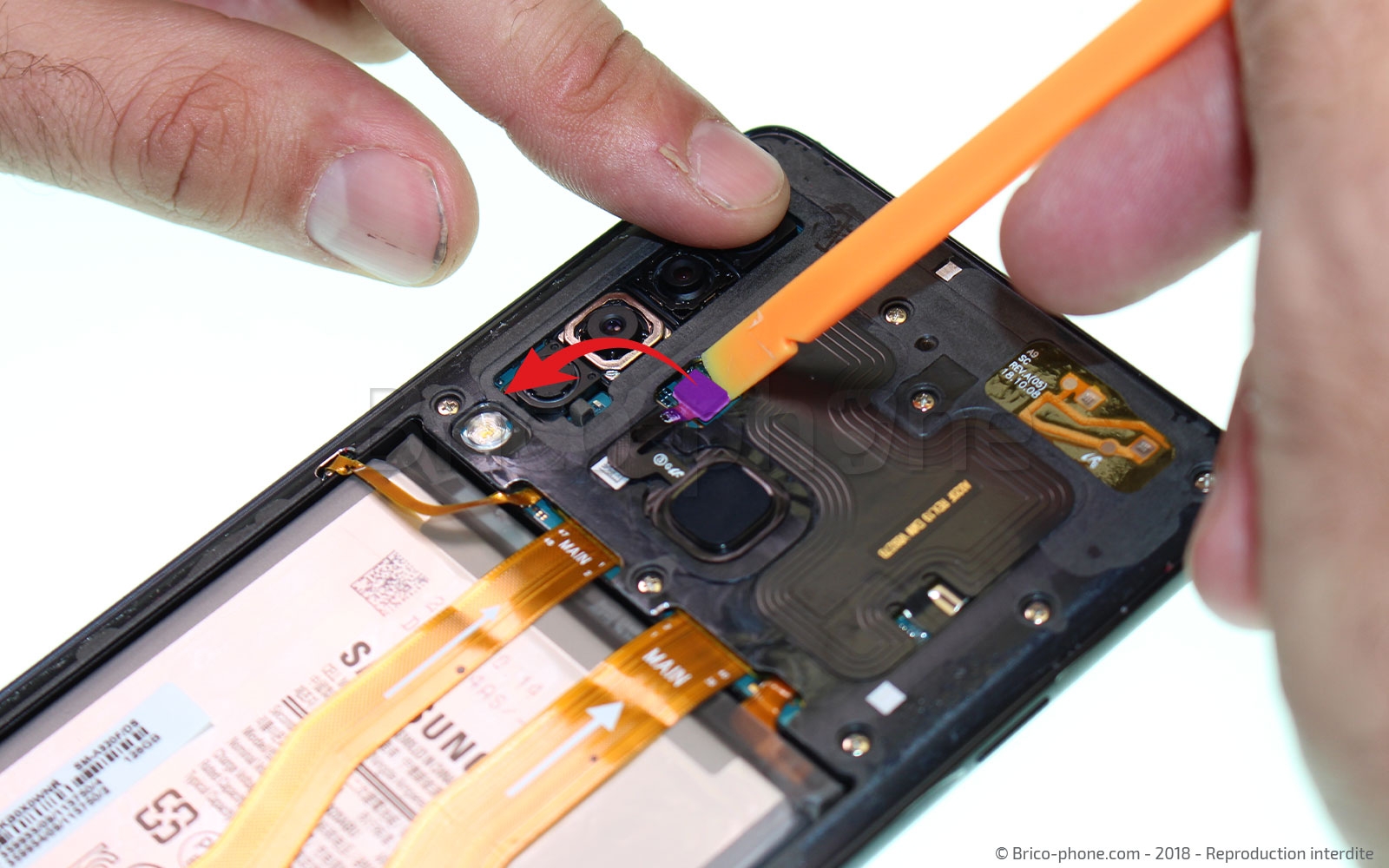

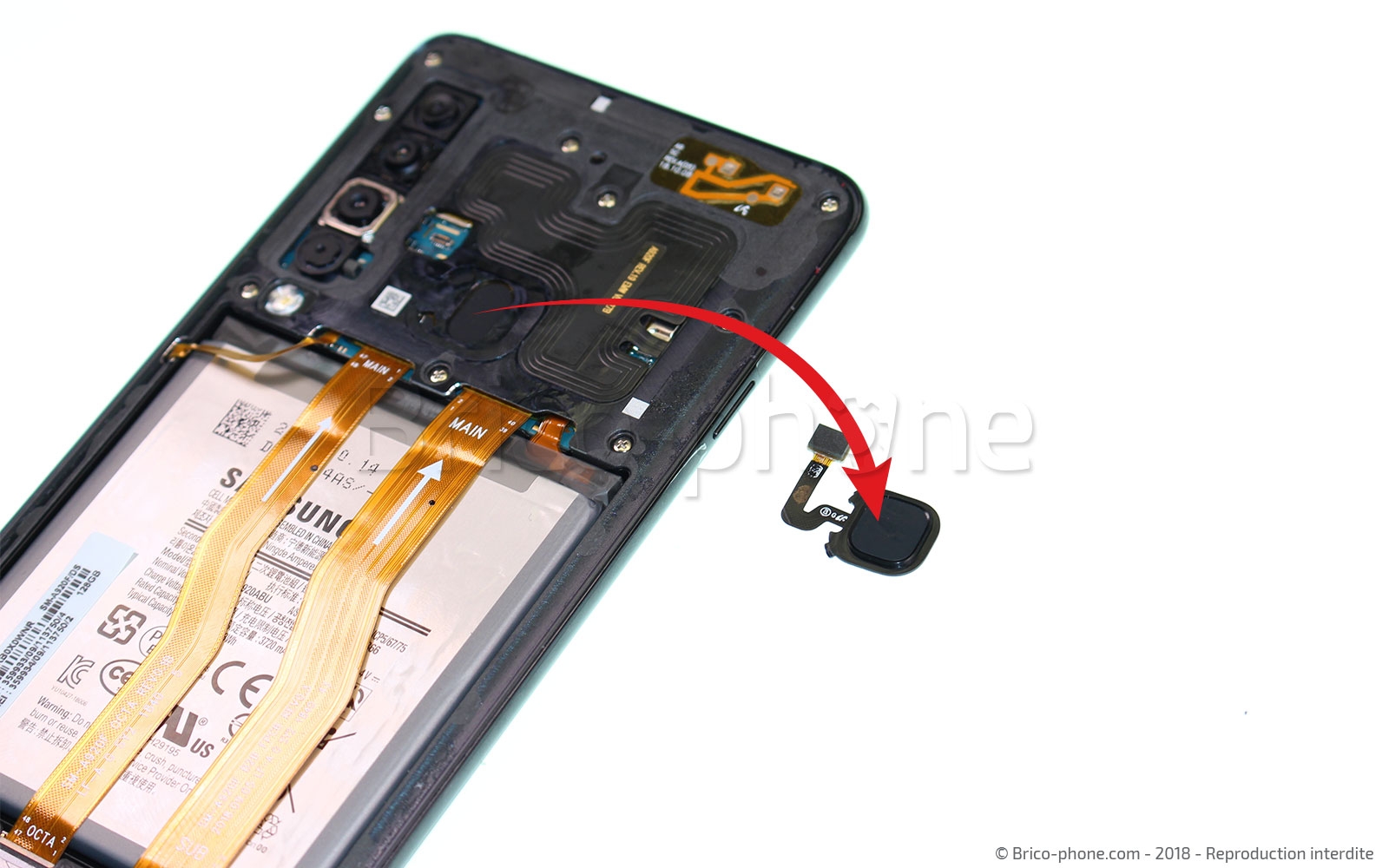

A l'aide de votre levier en nylon, retirez le connecteur qui rattache votre lecteur d'empreintes digitales à la carte mère sous le chassis intermédiaire. Une fois déconnecté, il vous suffira de le glisser légèrement vers la droite pour le dégager de son emplacement puis de le sortir du téléphone à l'aide de la pincette de votre kit d'outils.
Etape 6 : Retirer le lecteur d'empreinte
Etape 6 : Retirer le lecteur d'empreinte
Etape 6 : Retirer le lecteur d'empreinte
Etape 6 : Retirer le lecteur d'empreinte
Etape 6 : Retirer le lecteur d'empreinte
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Dévisser le châssis intermédiaire

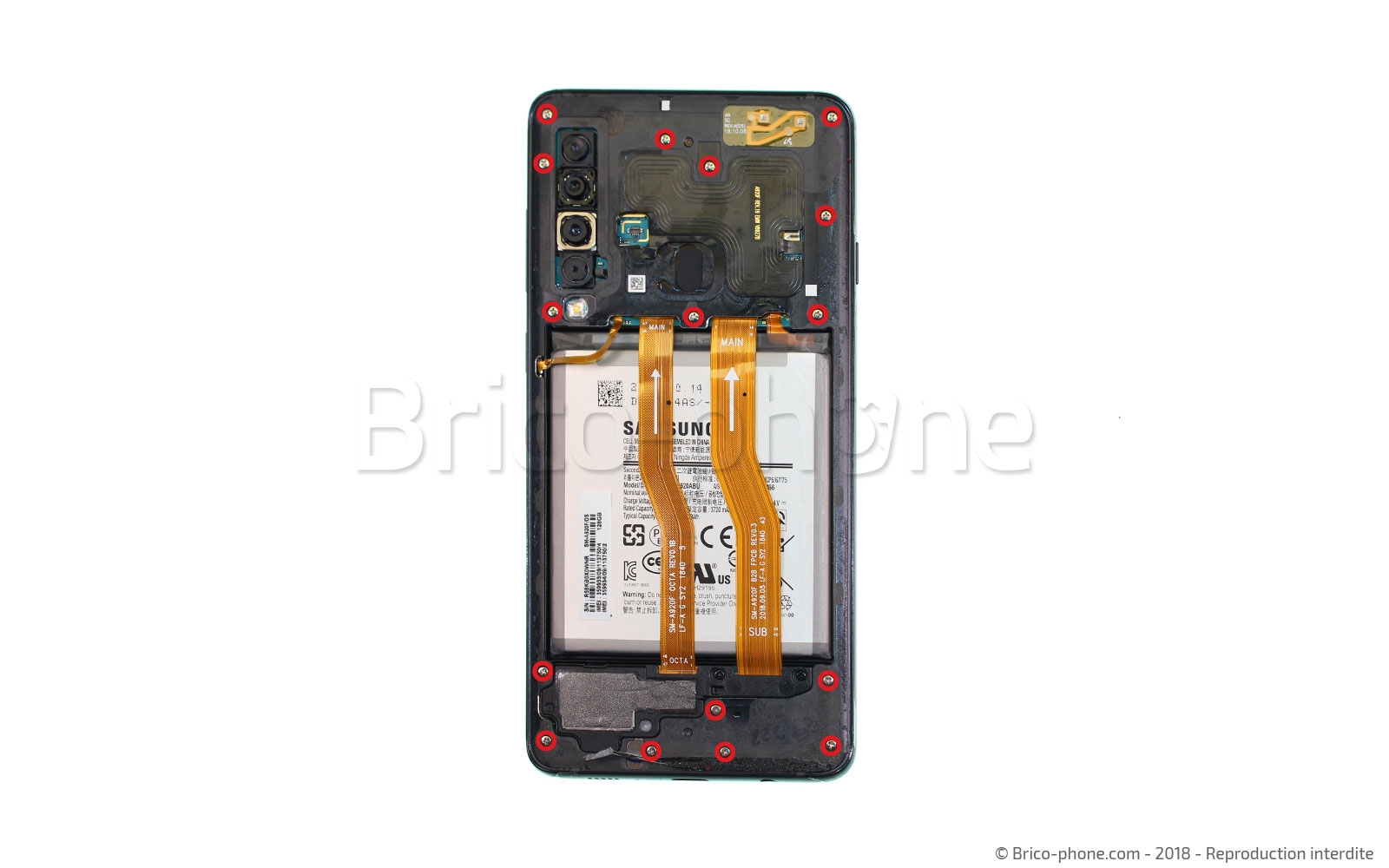

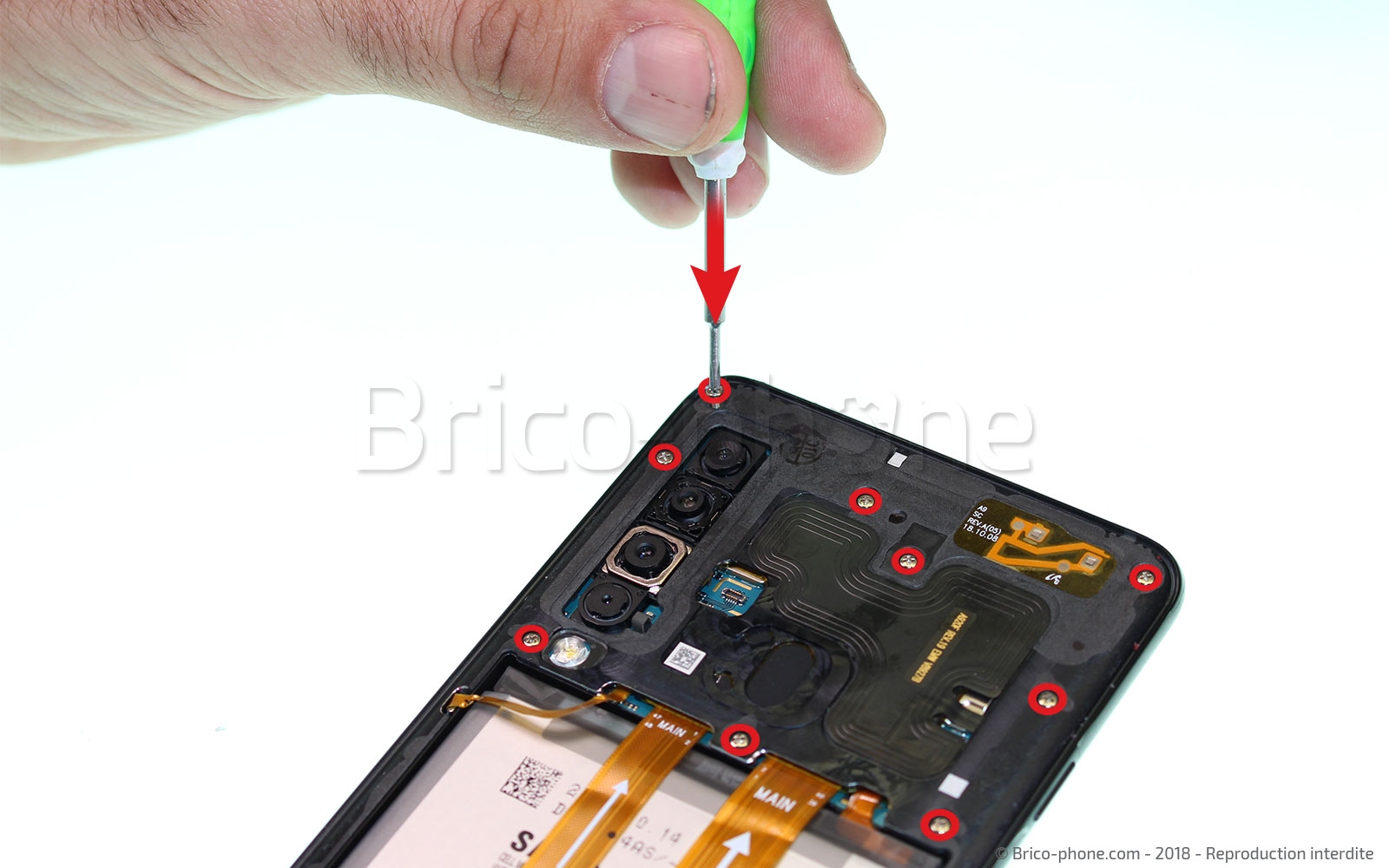

A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 16 vis qui tiennent le chassis intermédiaire de votre Samsung Galaxy A9 en place. Pour vous assurer de ne perdre aucune vis n'hésitez pas à vous procurer un patron universelle magnétique sur notre boutique en ligne, solution efficace pour une réparation réussi.
Etape 7 : Dévisser le châssis intermédiaire
Etape 7 : Dévisser le châssis intermédiaire
Etape 7 : Dévisser le châssis intermédiaire
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €

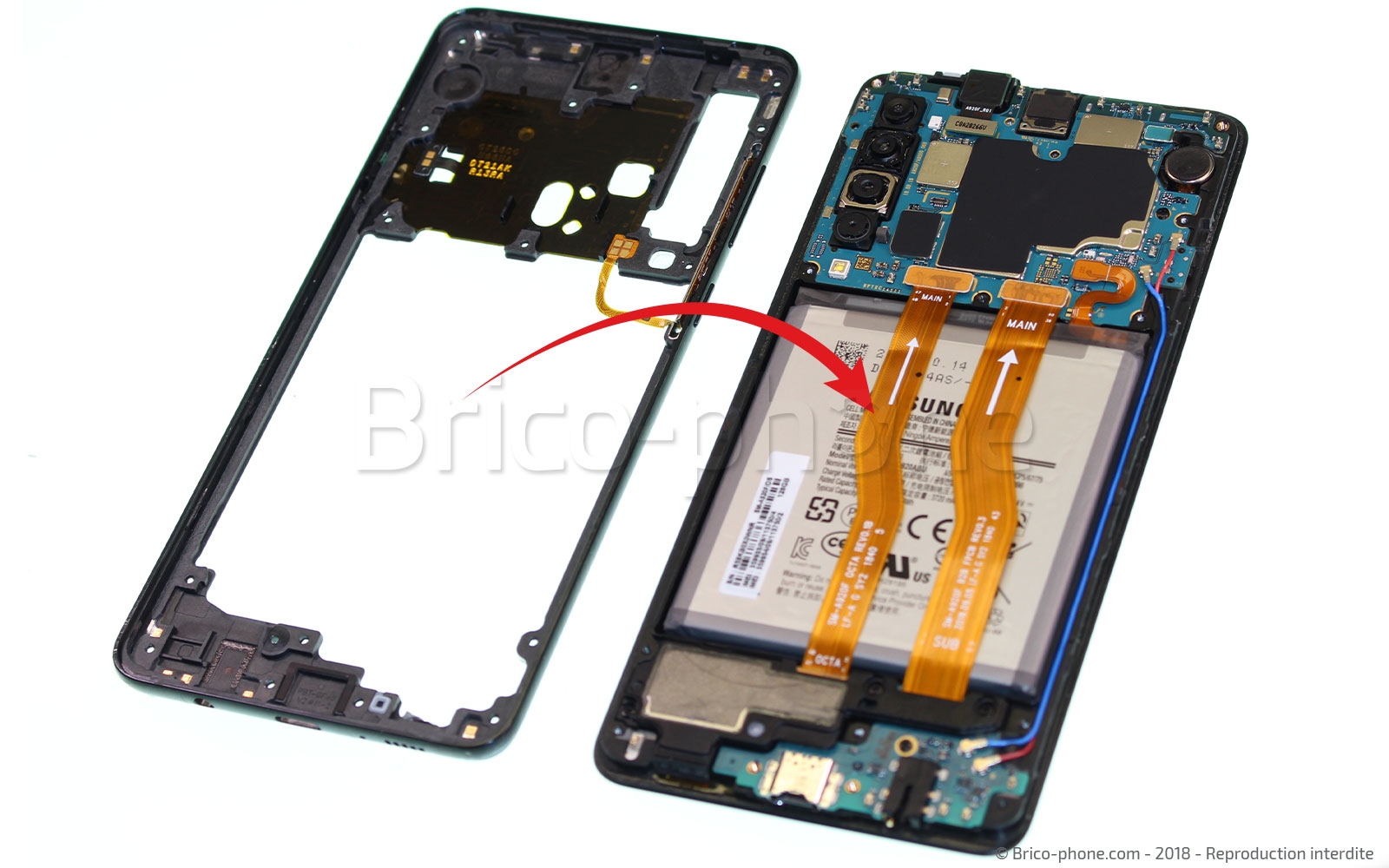

Etape 8 : Retirer le châssis intermédiaire

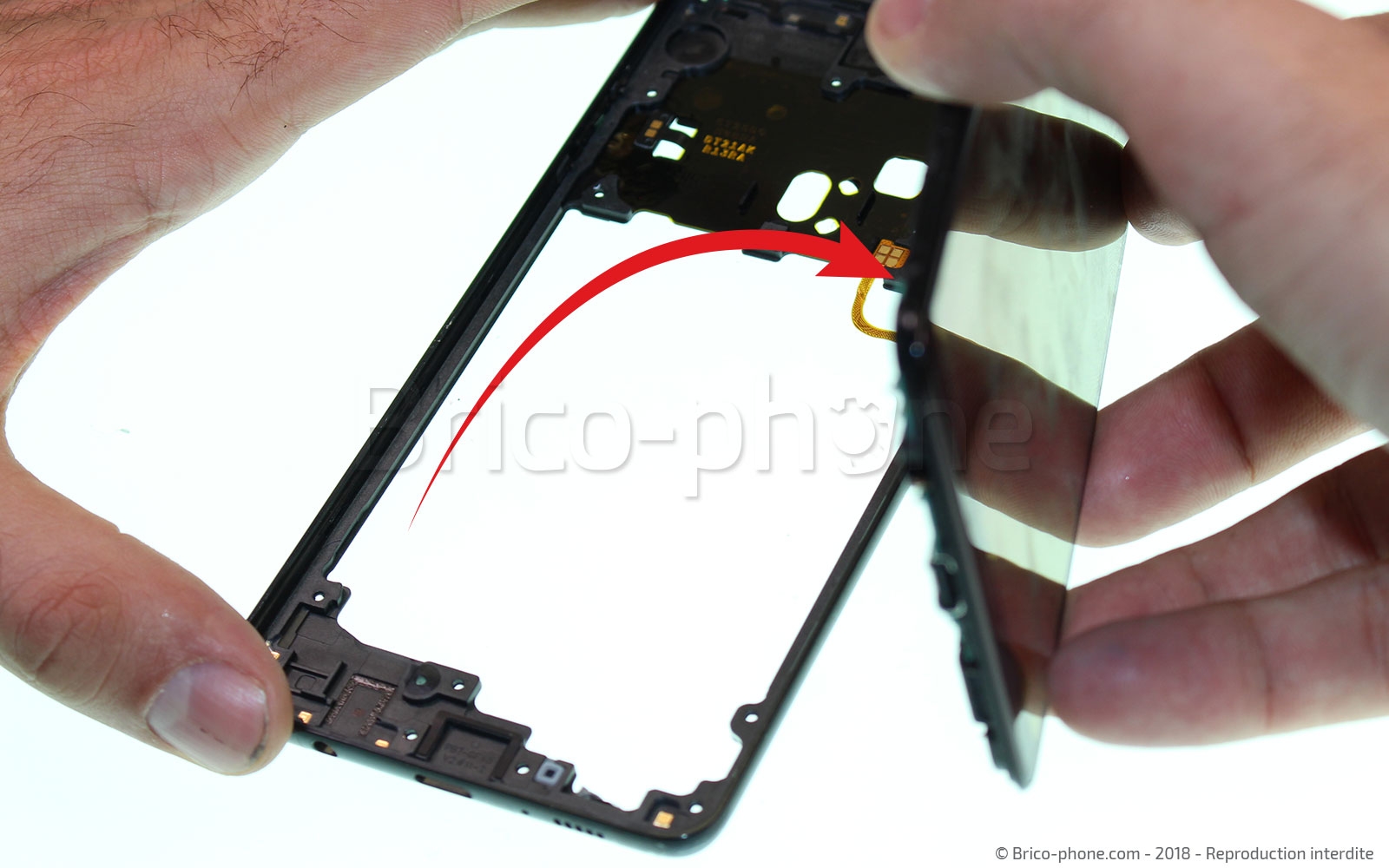

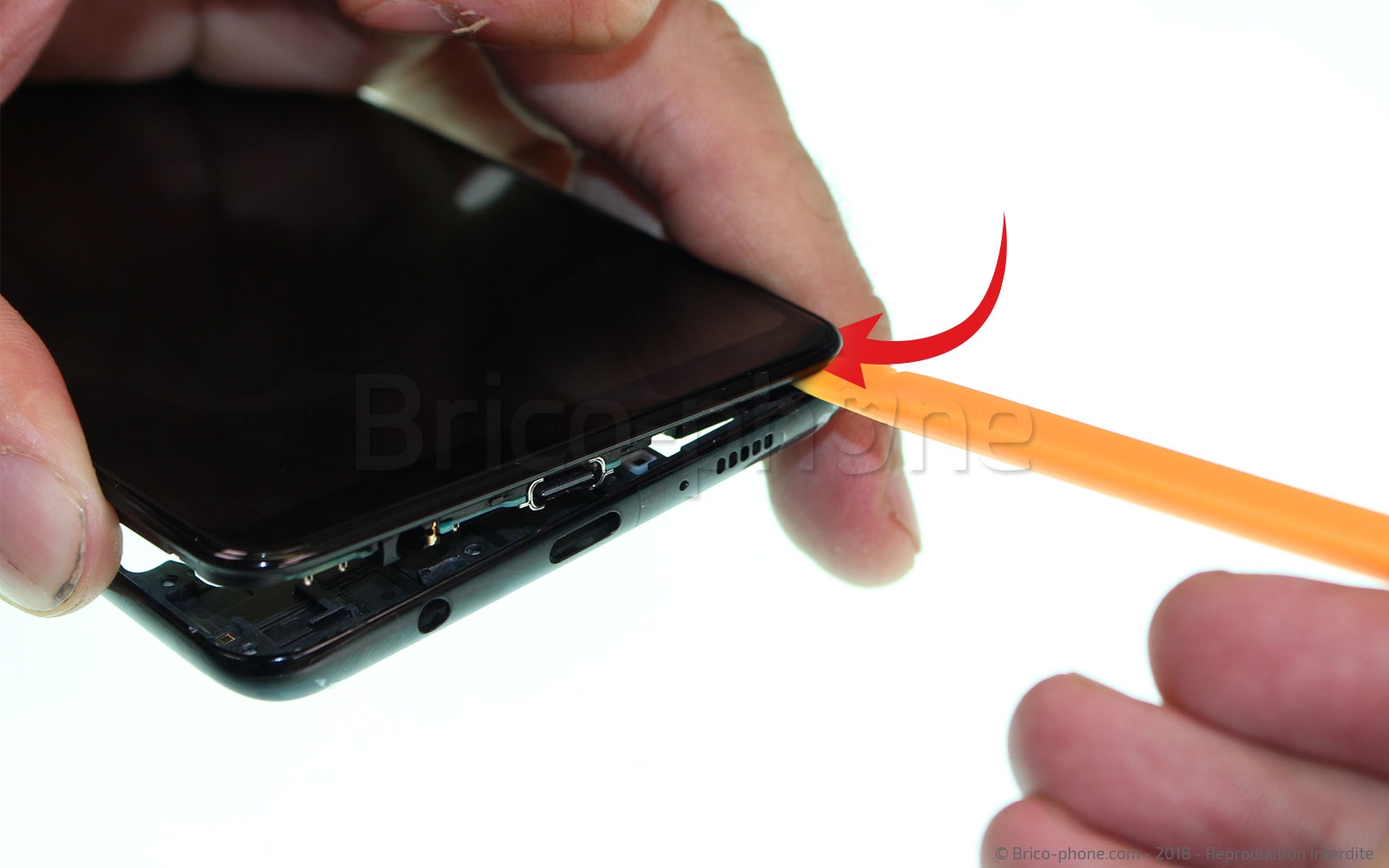

Avec un médiator en métal, commencez à séparer le chassis intermédiaire du bloc écran. Prenez ensuite votre levier en nylon pour déclipser l'ensemble du chassis puis retirez le facilement du reste de votre Samsung galaxy A9.
Etape 8 : Retirer le châssis intermédiaire
Etape 8 : Retirer le châssis intermédiaire
Etape 8 : Retirer le châssis intermédiaire
Etape 8 : Retirer le châssis intermédiaire
Etape 8 : Retirer le châssis intermédiaire
Outils du kit utilisés
Outils du kit utilisés


Etape 9 : Déconnecter la batterie

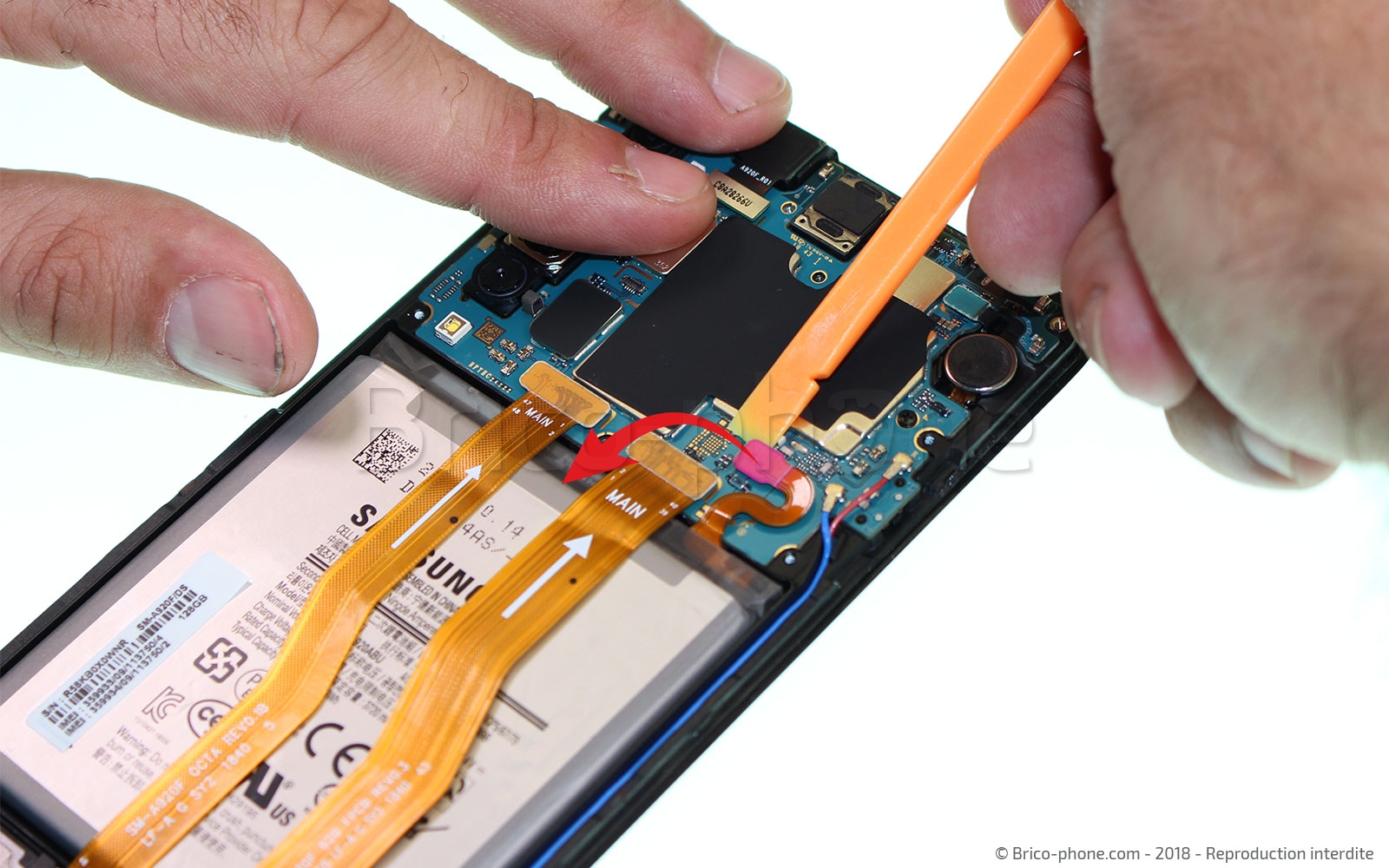

A l'aide du levier en nylon, déconnectez la batterie de la carte mère. Cette étape assurera que votre téléphone ne se remettra pas sous tension durant la suite de ce tutoriel, évitant d'endommager des composants par mégarde.
Etape 9 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

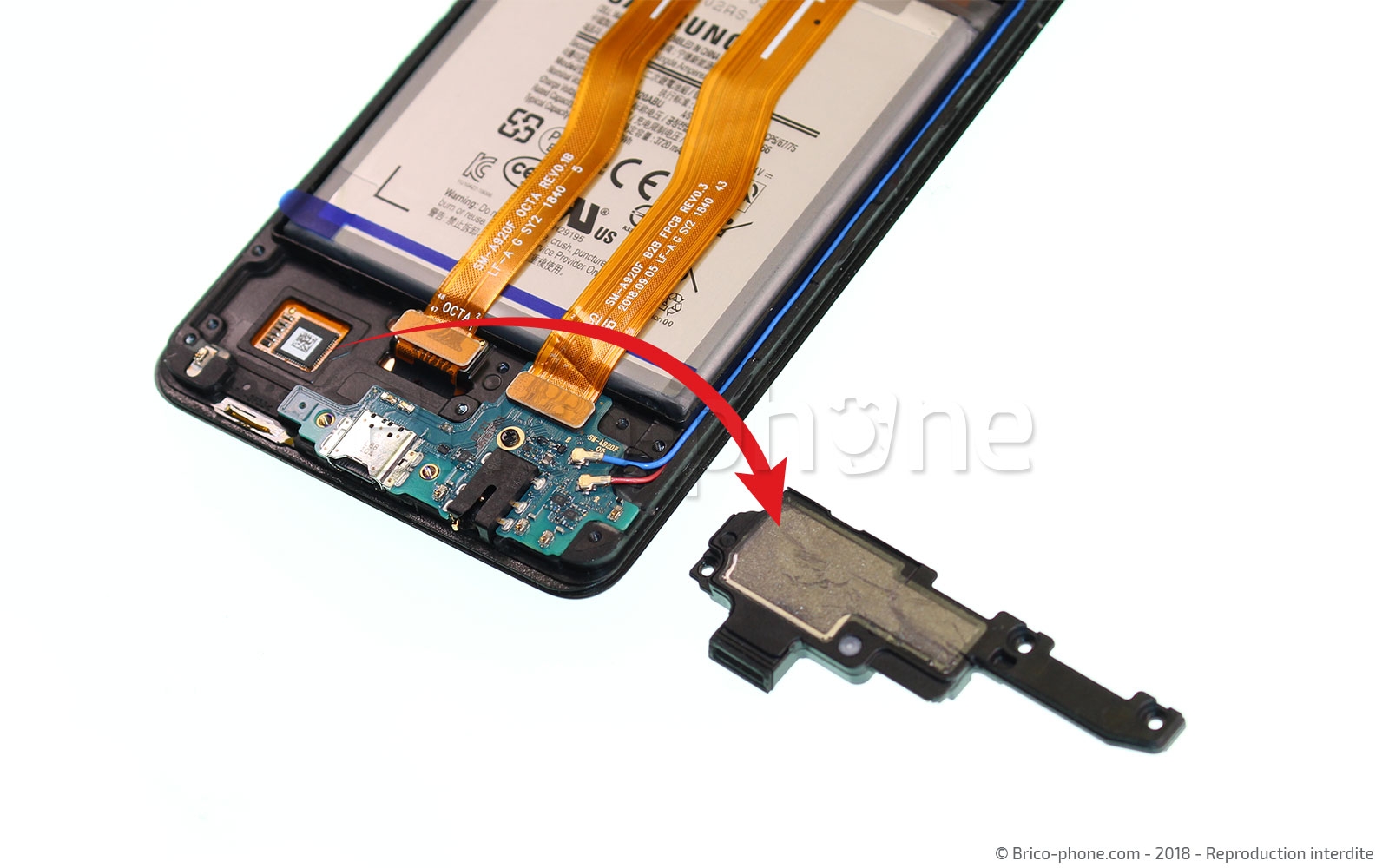

Etape 10 : Retirer le haut parleur externe

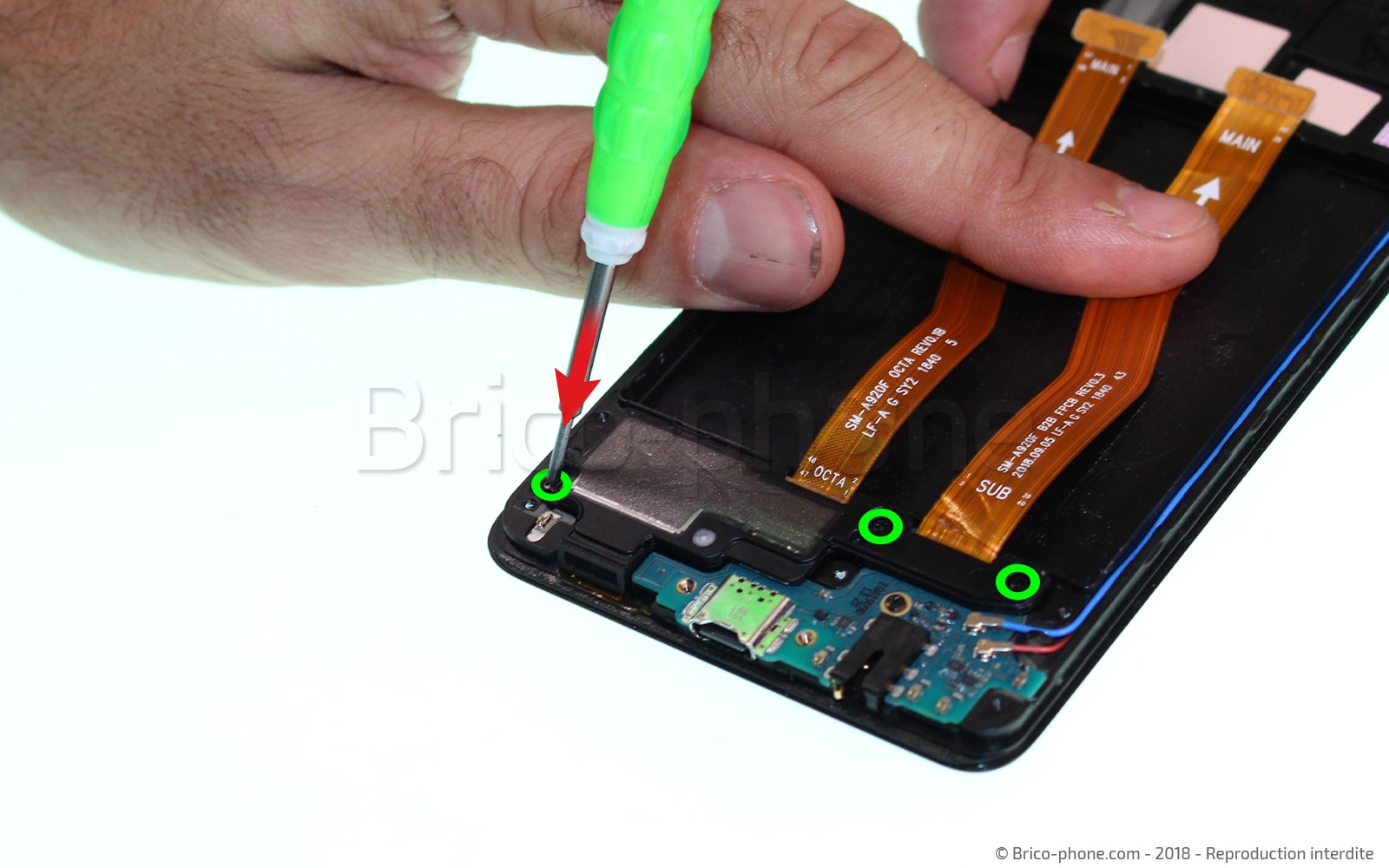

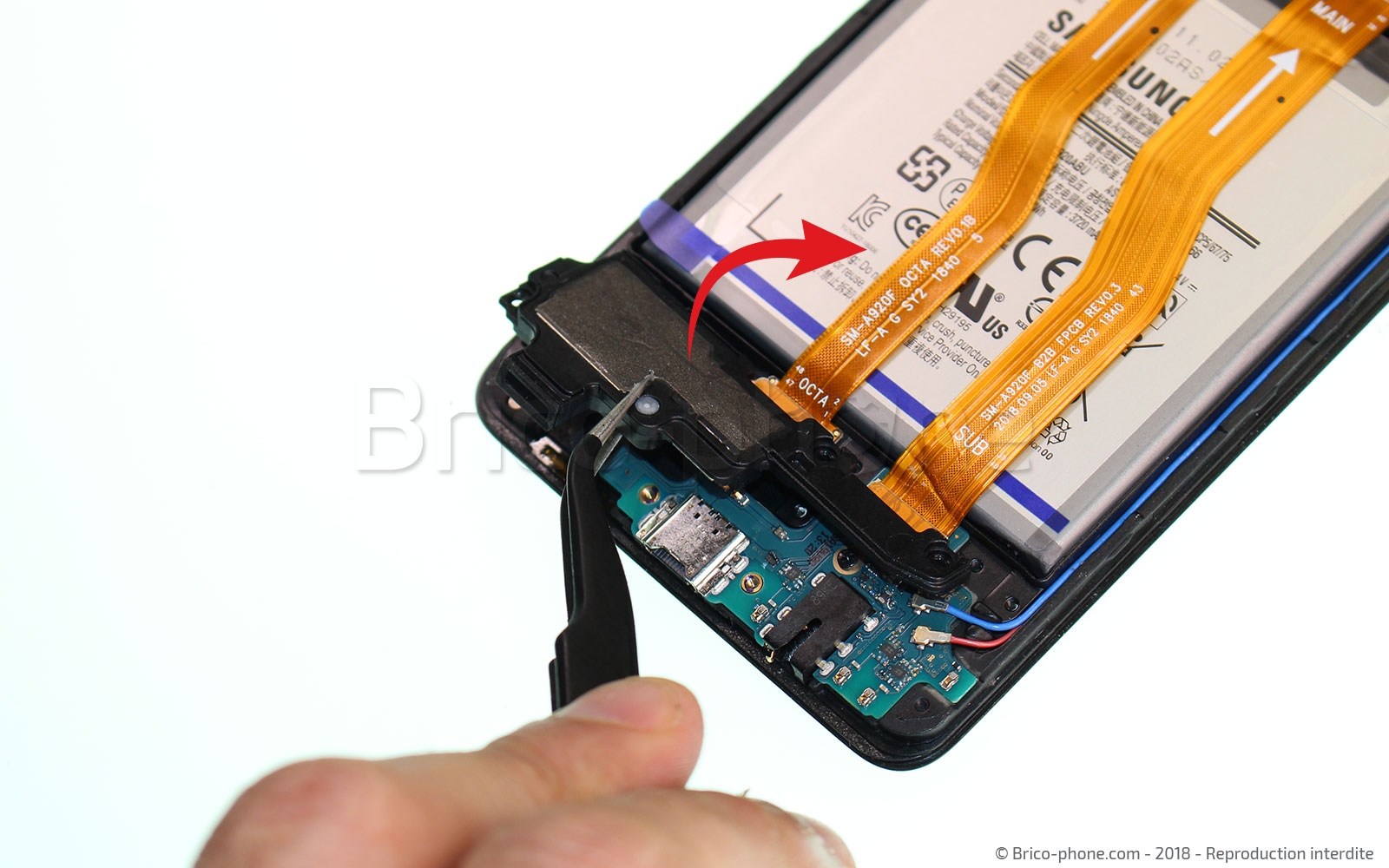

Vous pouvez maintenant accéder au composants sur le bas du téléphone en toute sécurité. Pour retirer le haut parleur externe de votre Samsung Galaxy A9, il vous suffit de dévisser les trois vis cruciformes à l'aide du tournevis de votre kit spécialement composé par nos techniciens. Une vois dévissé, vous pourrez retirer le haut parleur à l'aide de votre pincette en toute simplicité.
Etape 10 : Retirer le haut parleur externe
Etape 10 : Retirer le haut parleur externe
Etape 10 : Retirer le haut parleur externe
Etape 10 : Retirer le haut parleur externe
Etape 10 : Retirer le haut parleur externe
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Libérer le dock

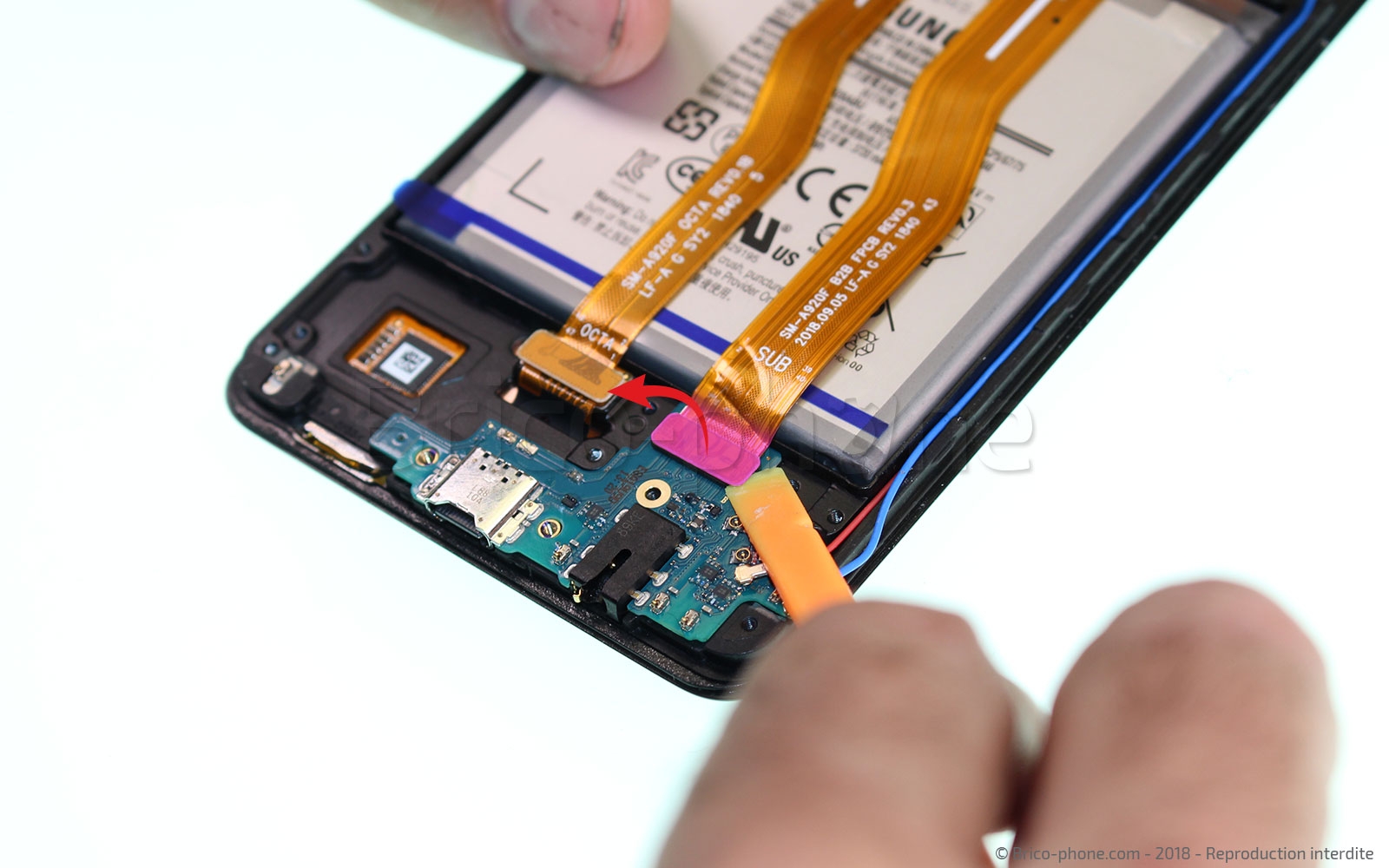

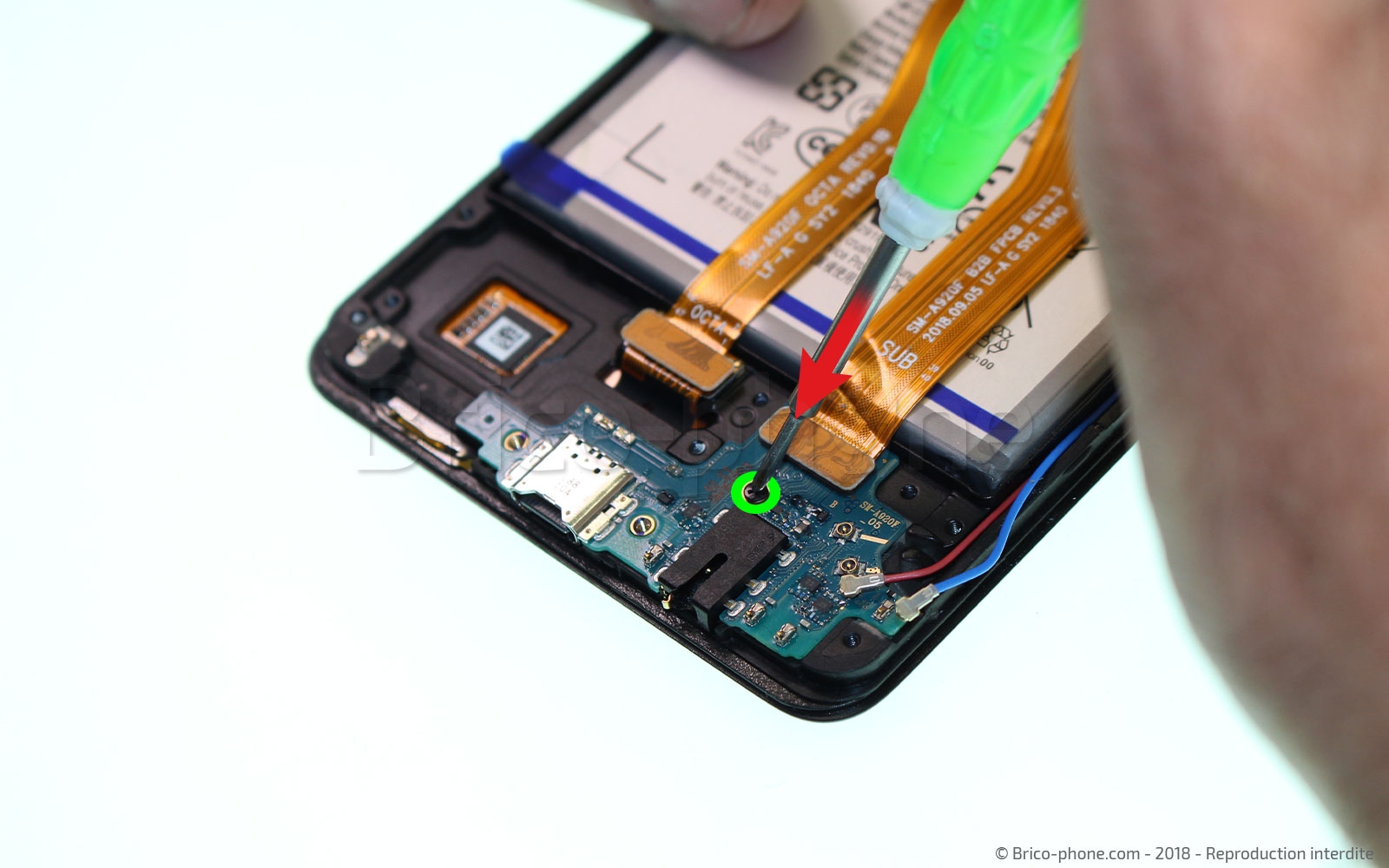

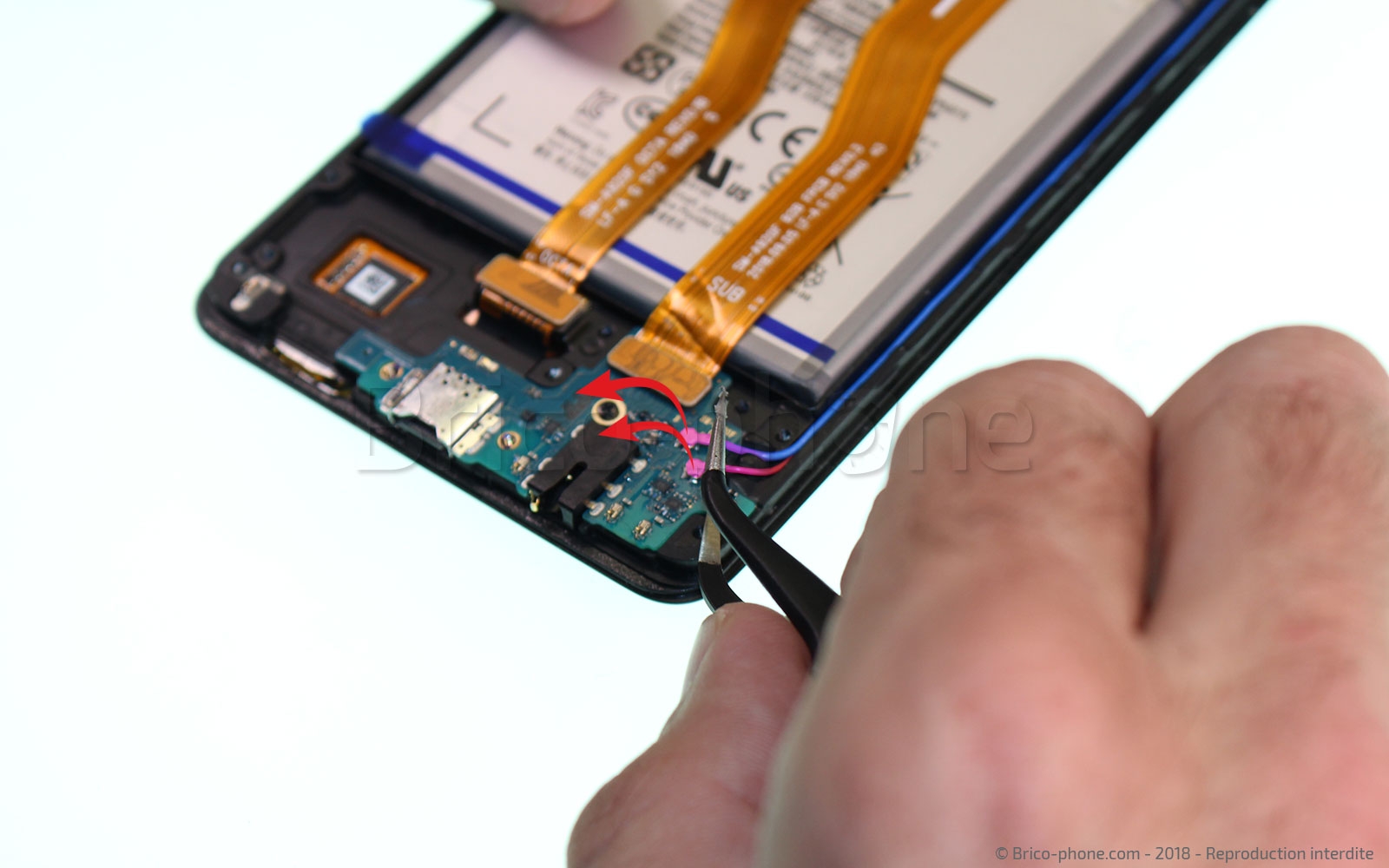

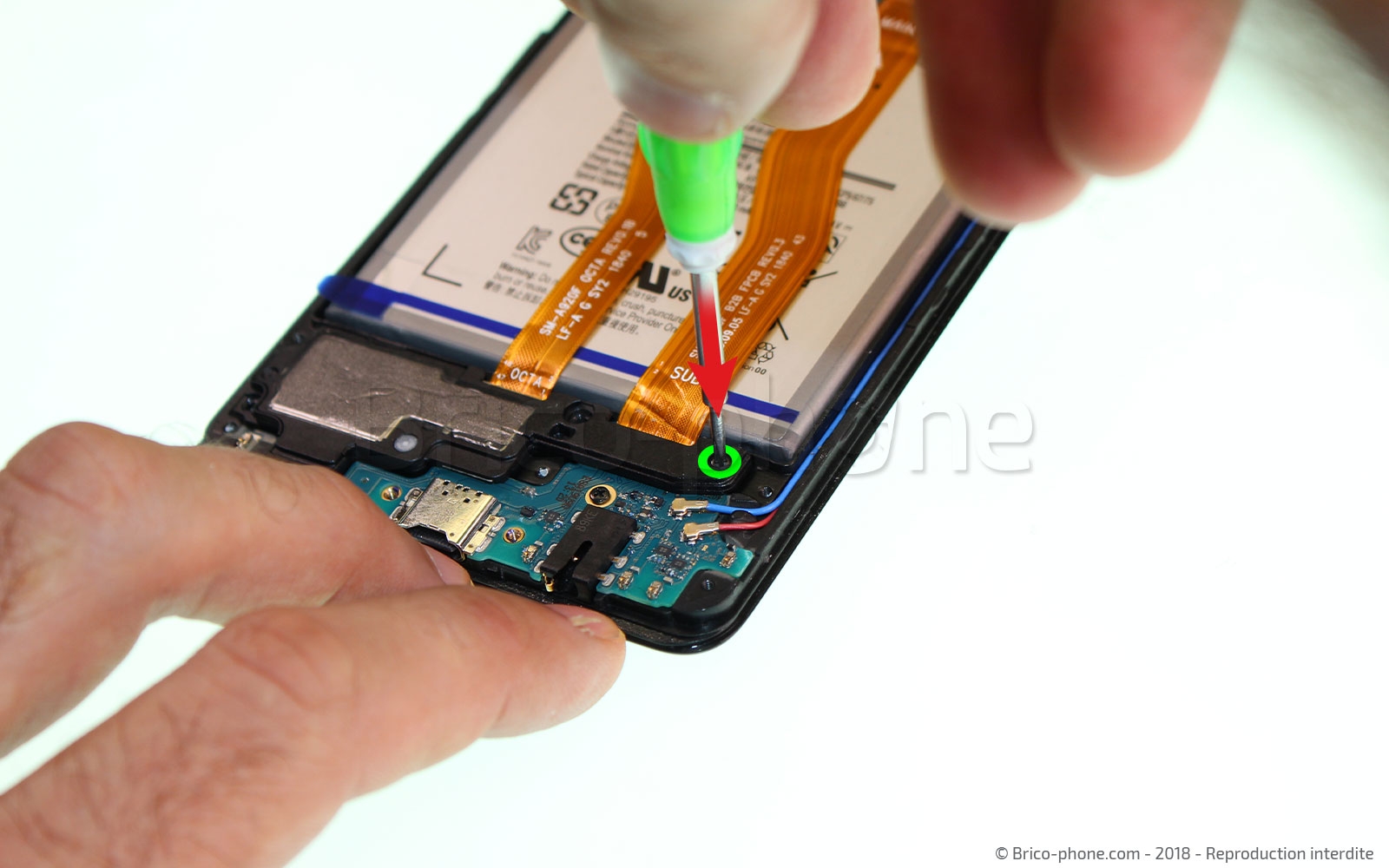

Vous pouvez maintenant commencer à retirer le dock. A l'aide de la pincette, retirez tout d'abord les deux câbles coaxiaux (bleu et rouge) qui s'y raccorde. Ensuite, avec le levier nylon de votre kit, déconnectez la nappe rallonge de votre Samsung Galaxy A9. Enfin, avec un tournevis cruciforme, dévissez la vis qui tient le dock de votre appareil en place.
Etape 11 : Libérer le dock
Etape 11 : Libérer le dock
Etape 11 : Libérer le dock
Etape 11 : Libérer le dock
Outils du kit utilisés
Outils du kit utilisés

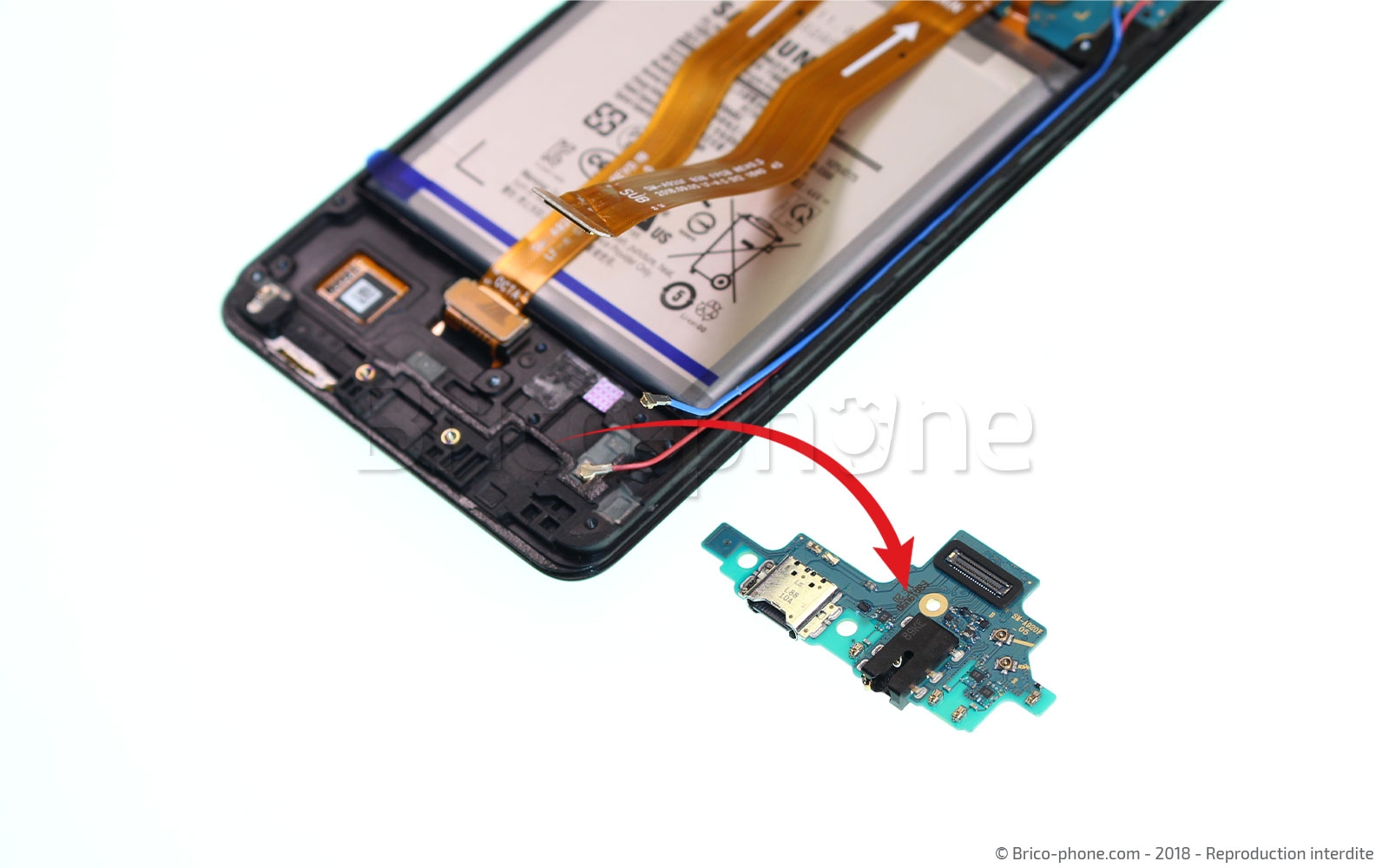

Etape 12 : Retirer le dock

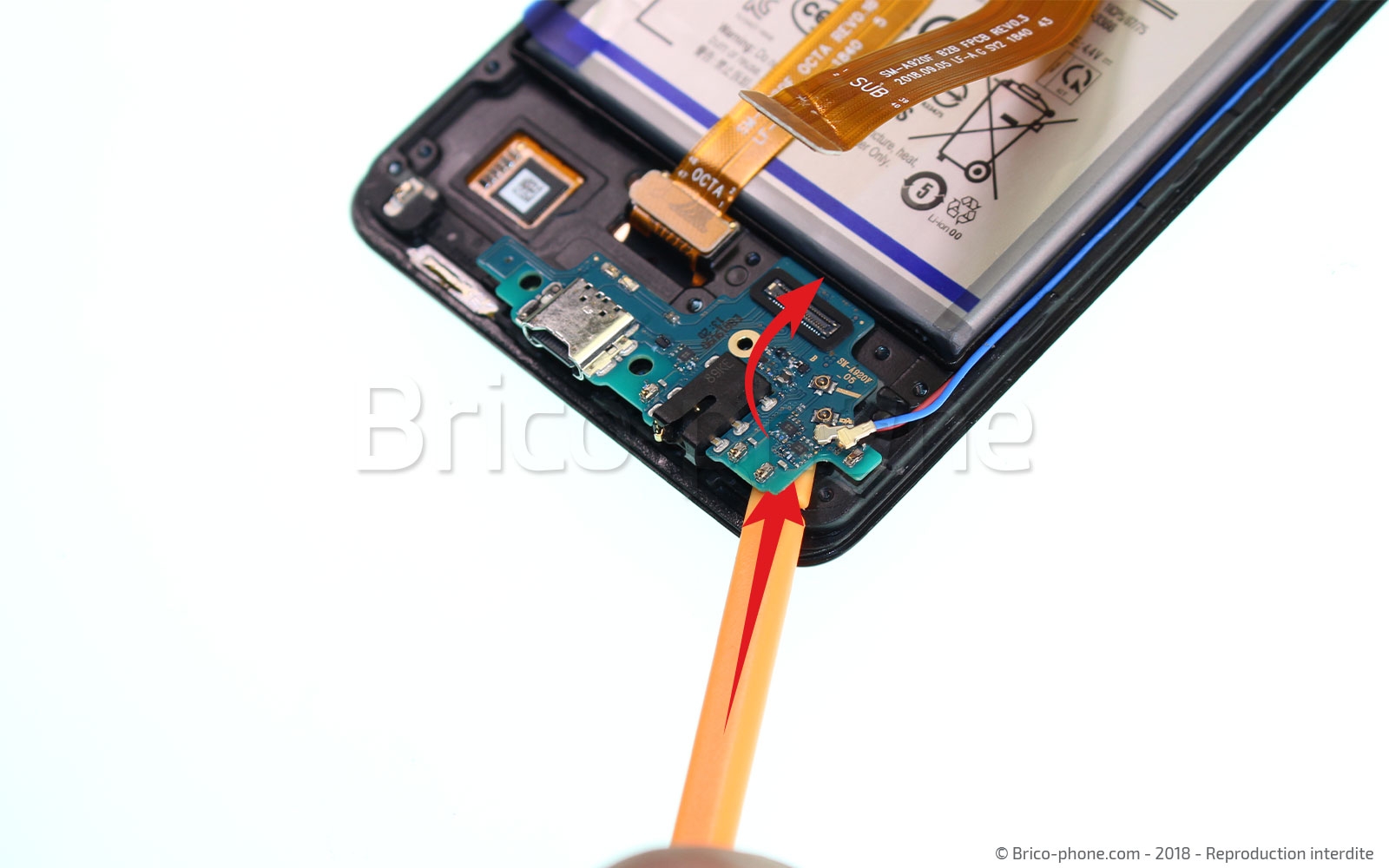

Il vous suffit maintenant de faire levier avec le spudger de votre kit d'outils (levier nylon orange) sous le dock pour le dégager de son emplacement. Une fois retiré, vous pourrez facilement échanger le dock défectueux de votre smartphone avec une pièce neuve, identique à l'originale, proposé par Brico-Phone.
Etape 12 : Retirer le dock
Etape 12 : Retirer le dock
Etape 12 : Retirer le dock
Outils du kit utilisés
Outils du kit utilisés

Conseils pour le remontage

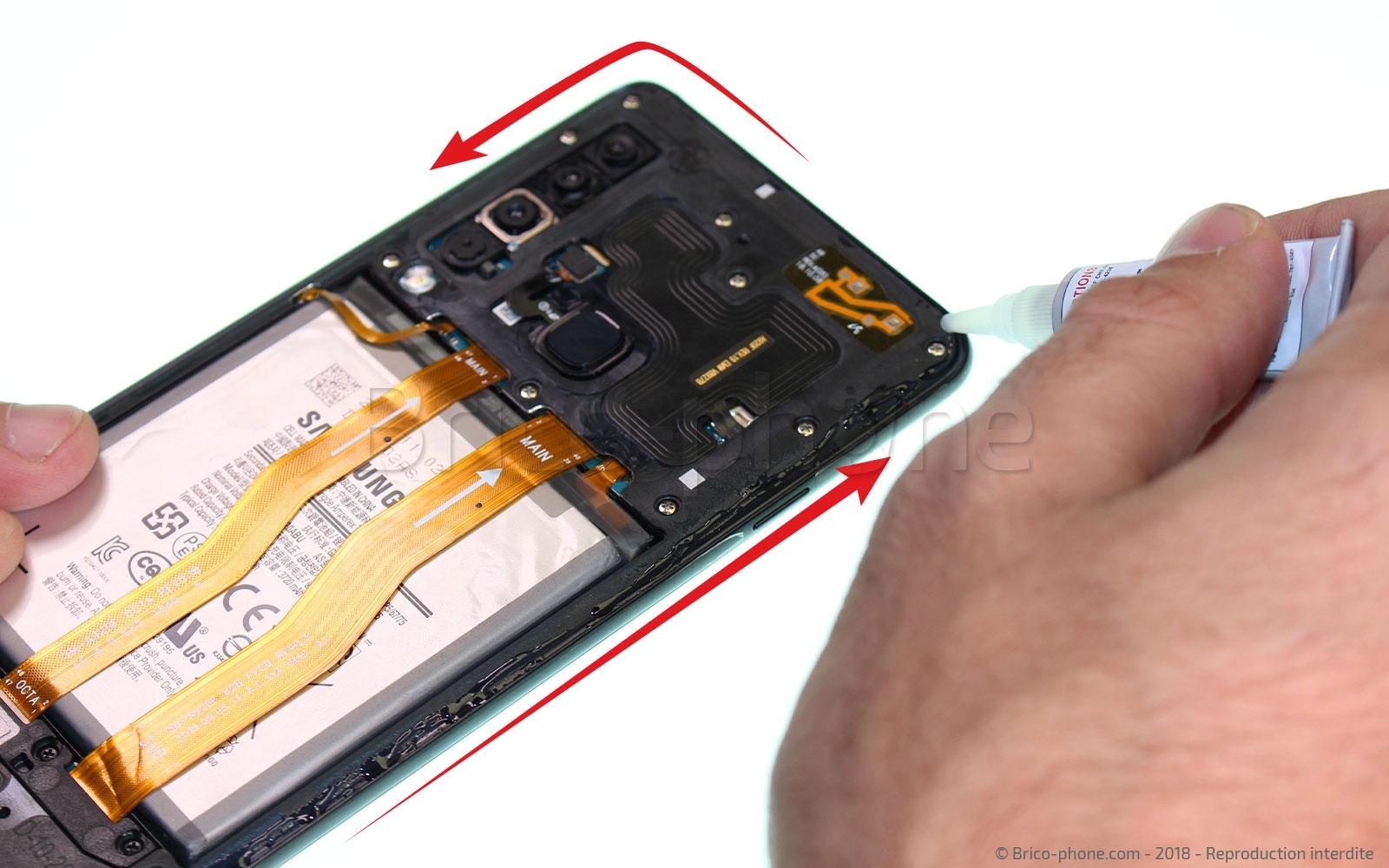

Le moment est venu de remonter votre appareil. Pour ce faire, il vous suffit de suivre les étapes de ce tutoriel dans l'ordre inverse. N'hésitez pas, au moment de coller la nouvelle vitre arrière, à bien gratter et nettoyer le chassis afin d'éliminer tout résidu de colle qui pourrait mettre en péril l'intégrité de votre smartphone. L'utilisation de colle B7000 est recommandé pour une adhérence parfaite de votre vitre. Une fois recollé, placé votre Samsung Galaxy A9 2018 sous presse entre des pinces en plastique ou sous un livre lourd pendant 30 minutes à 1 heure pour un résultat optimal.
Conseils pour le remontage
Conseils pour le remontage
Conseils pour le remontage
Conseils pour le remontage
Conseils pour le remontage
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
4,90 €
