Changement d'écran (vitre+LCD) sur Pocophone F1

Temps estimé : 45 min
Difficulté : 3.5/5
Note de réparabilité : 15/20
Pocophone F1 | Temps estimé : 45 min Difficulté : 3.5/5

Vous venez de faire tomber votre smartphone Xiaomi Pocophone F1 et votre écran est endommagé ou brisé ? Vous rencontrez un problème de tactile ou d'affichage ? Nous avons réalisé ce tutoriel photos afin de vous aider à remplacer vous-même votre écran.

Vous trouverez la pièce détachée ainsi que les outils spécialement adaptés à cette réparation, directement sur notre site internet : brico-phone.com

Etape par étape, nous vous expliquons comment remplacer en moins d'une heure votre écran et retrouvez un smartphone comme neuf.

Diagnostic

›  La vitre de votre Xiaomi Pocophone F1 est brisée
›  L'affichage présente des défauts
›  Le tactile répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre avec LCD pré-assemblé pour Xiaomi POCOPHONE F1
79,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires

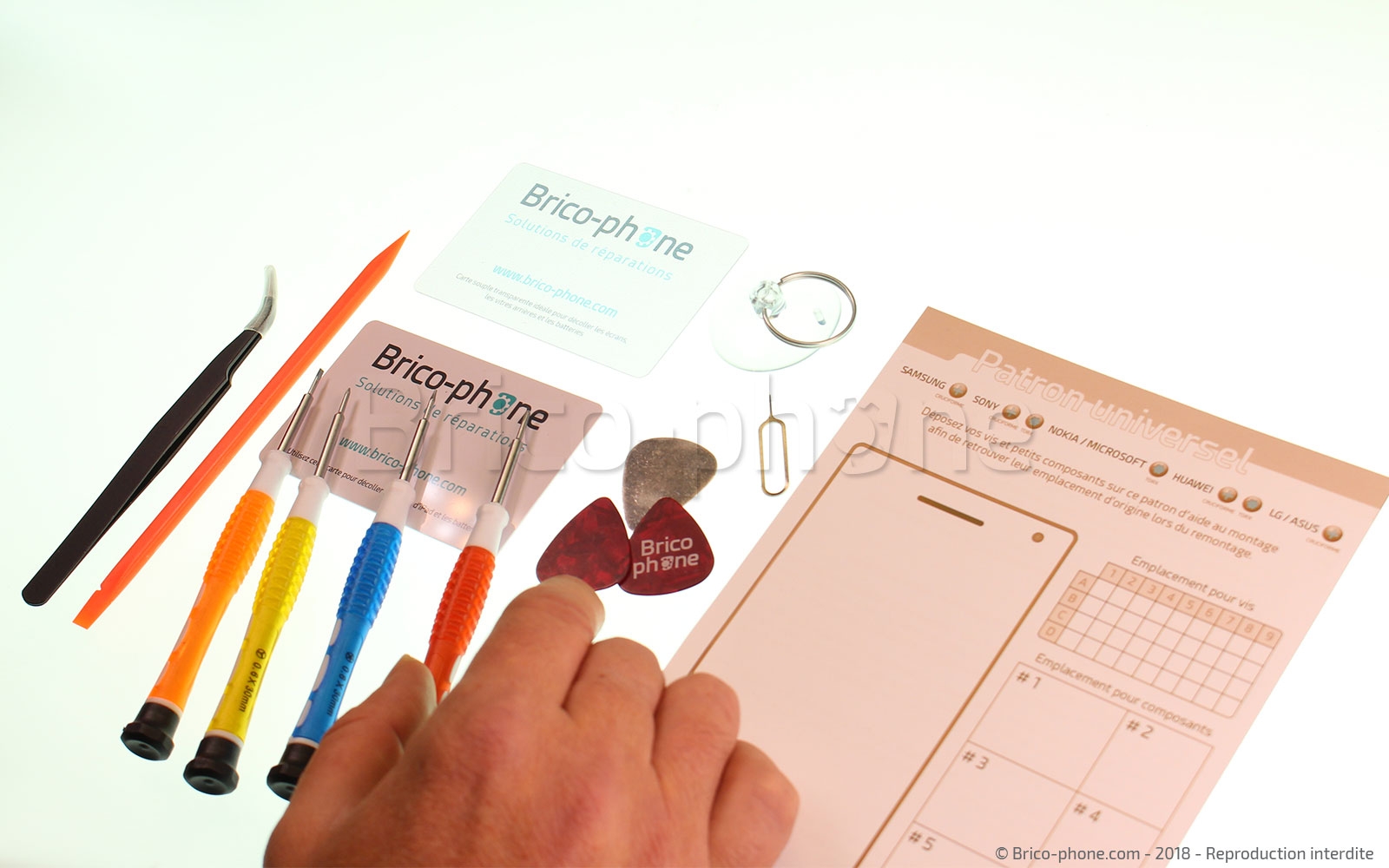

Kit d'outils n°4 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de vous lancer
Afin de ne faire aucune erreur lors de la commande de votre nouvel écran, commencez par contrôler que vous êtes bien en possession d'un Xiaomi pcophone f1

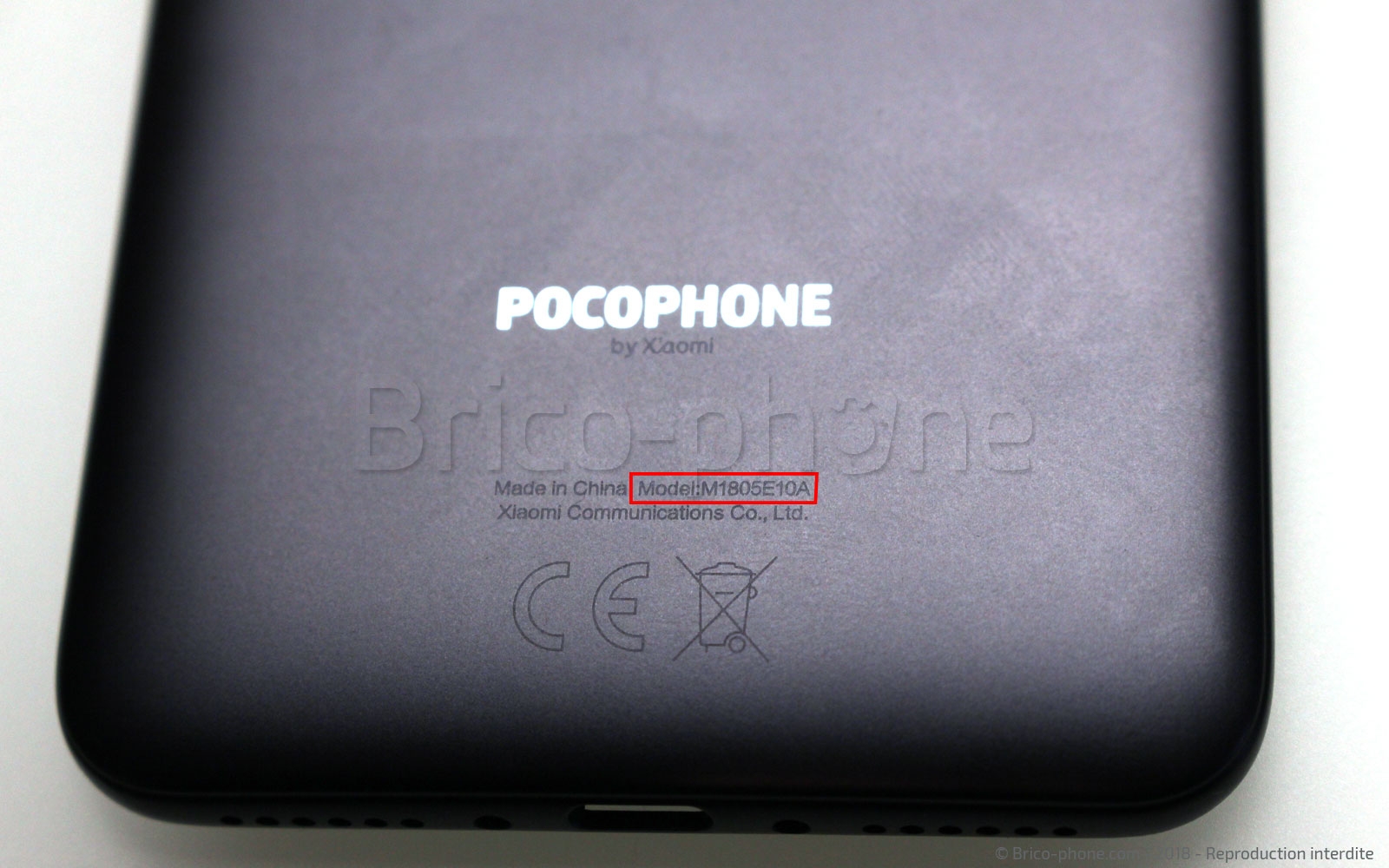

Pour cela, il vous suffit simplement de vérifier le n° de modèle présent au dos du téléphone.
La référence indiquée doit être la suivante : M1805E10A
Une fois la pièce reçue et que vous êtes prêt à vous lancer dans la réparation, préparez votre plan de travail en fixant le patron papier d'aide au montage offert dans votre commande puis sortez les outils de leur emballage.
Etape 1: Eteindre le téléphone et retirer le rack sim

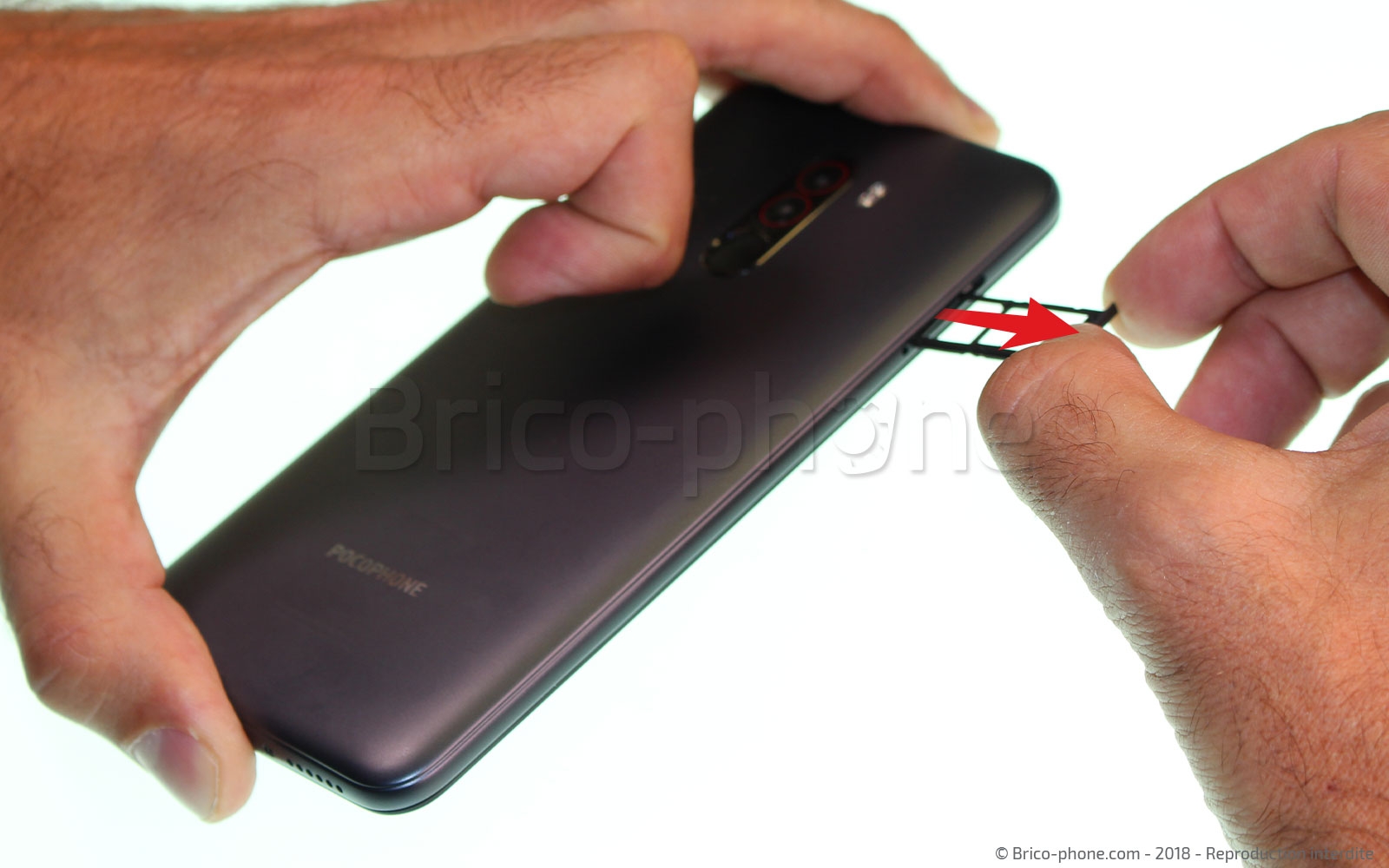

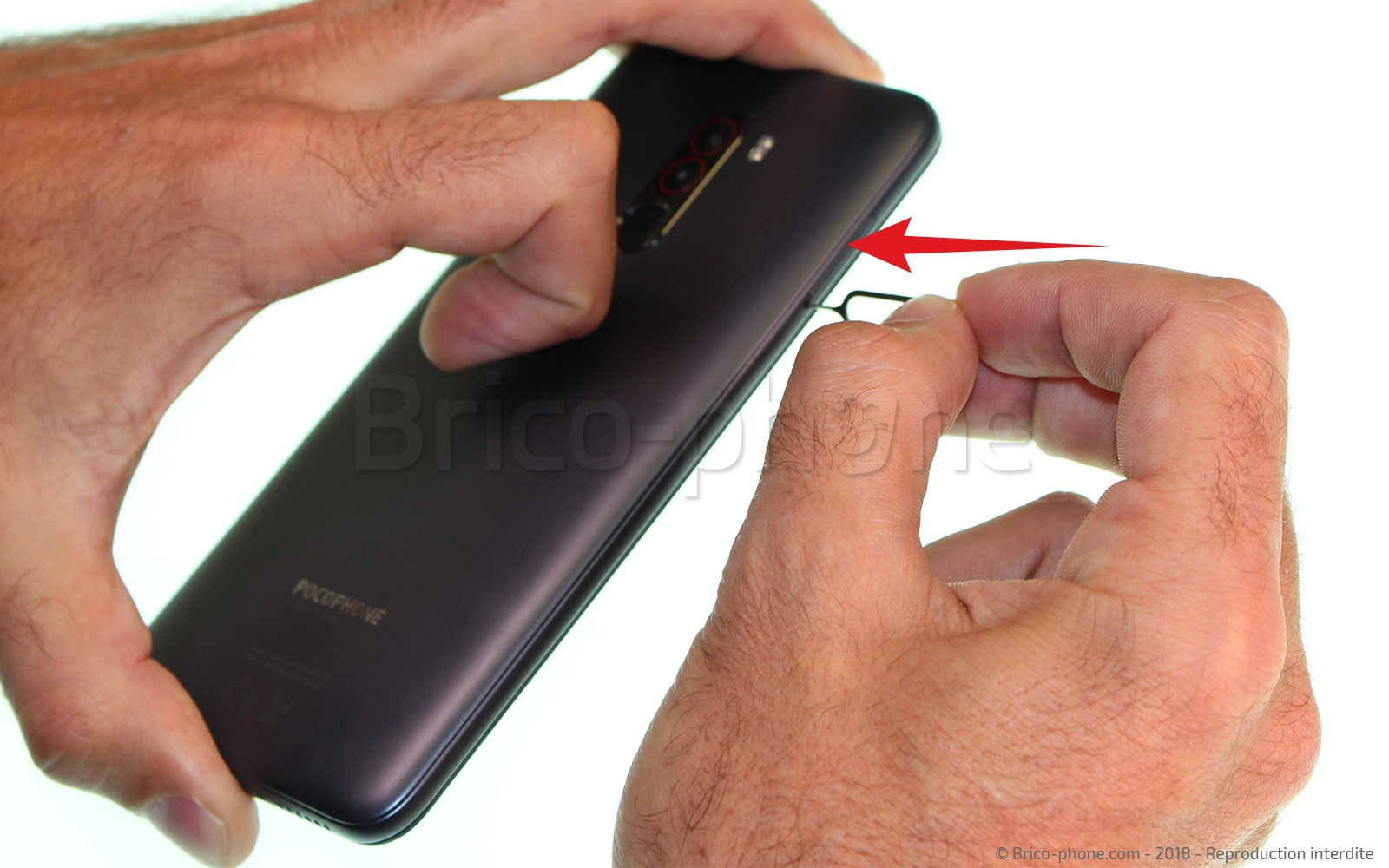

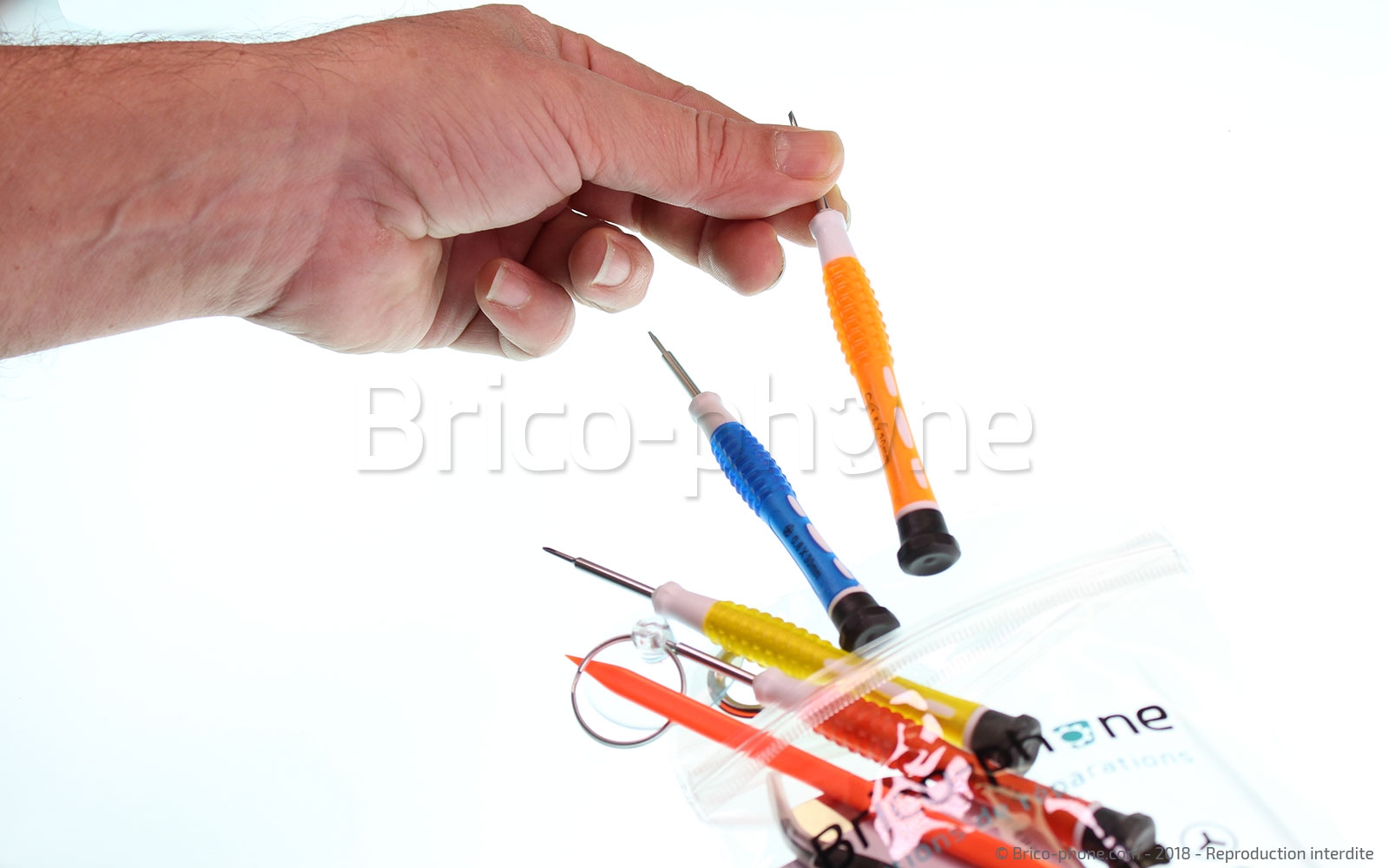

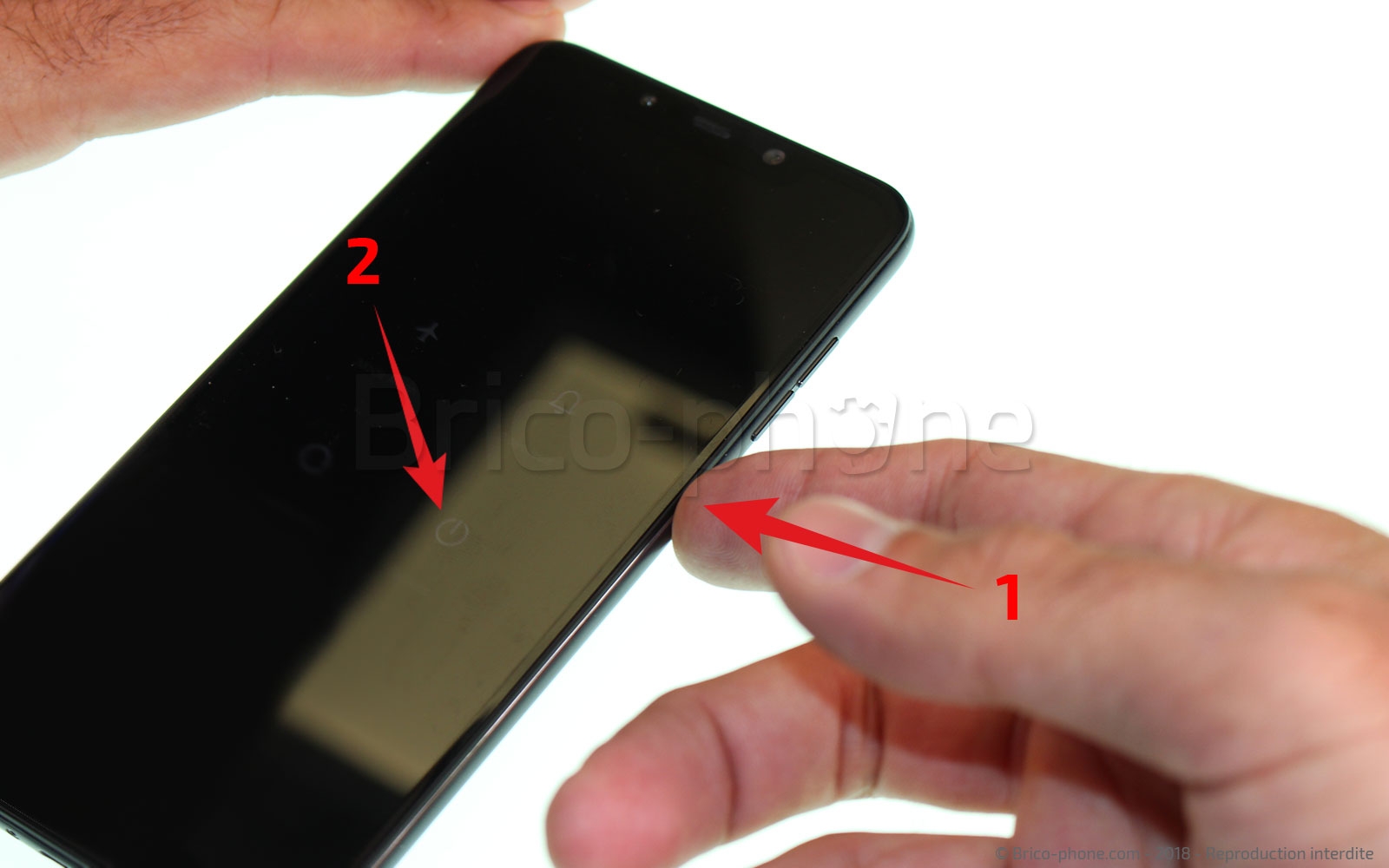

Commencez par éteindre votre smartphone à l'aide du bouton "Power" puis retirez le tiroir de la carte sim et sd à l'aide de l'outil d'extraction fourni dans le kit d'outils.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis torx

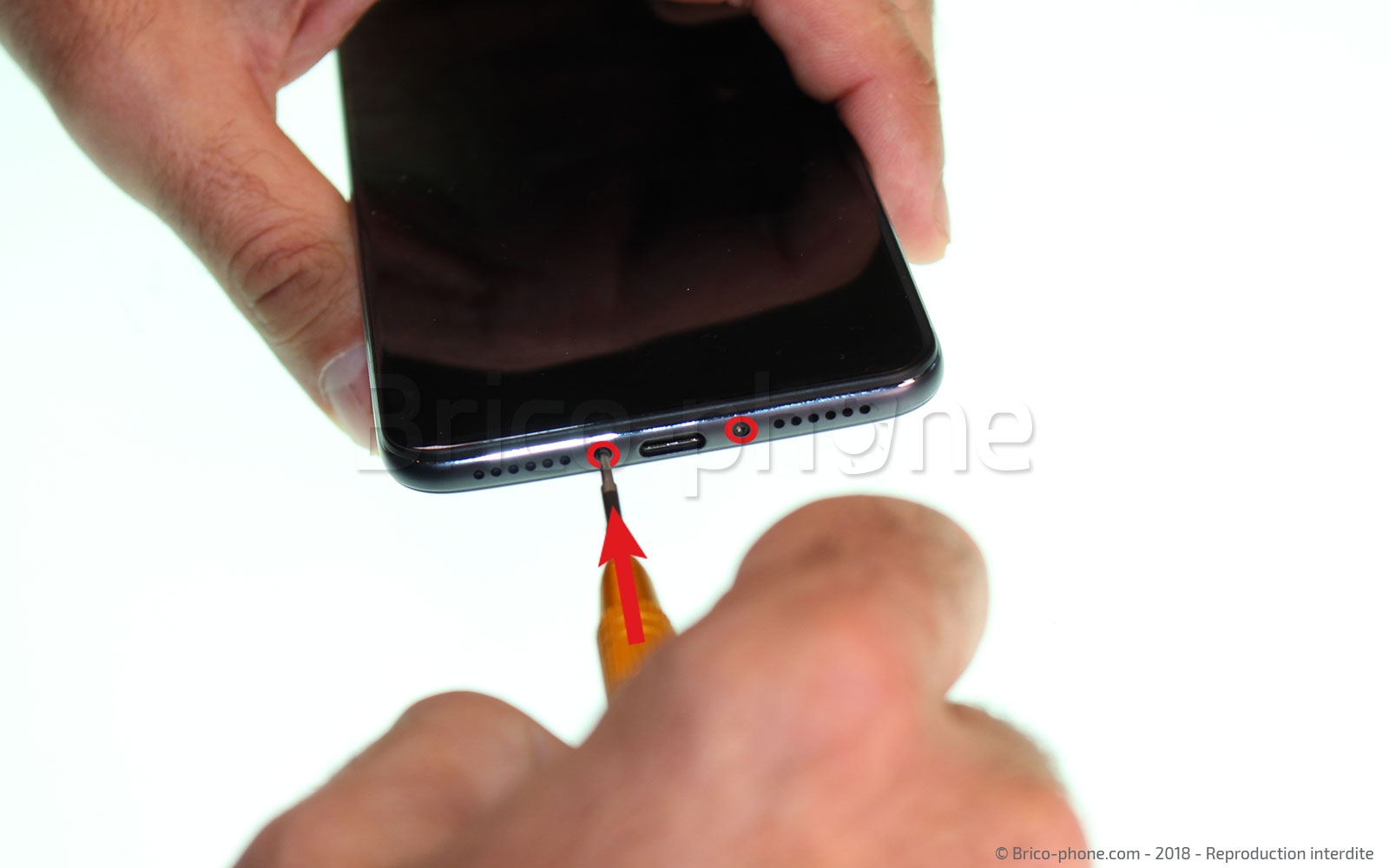

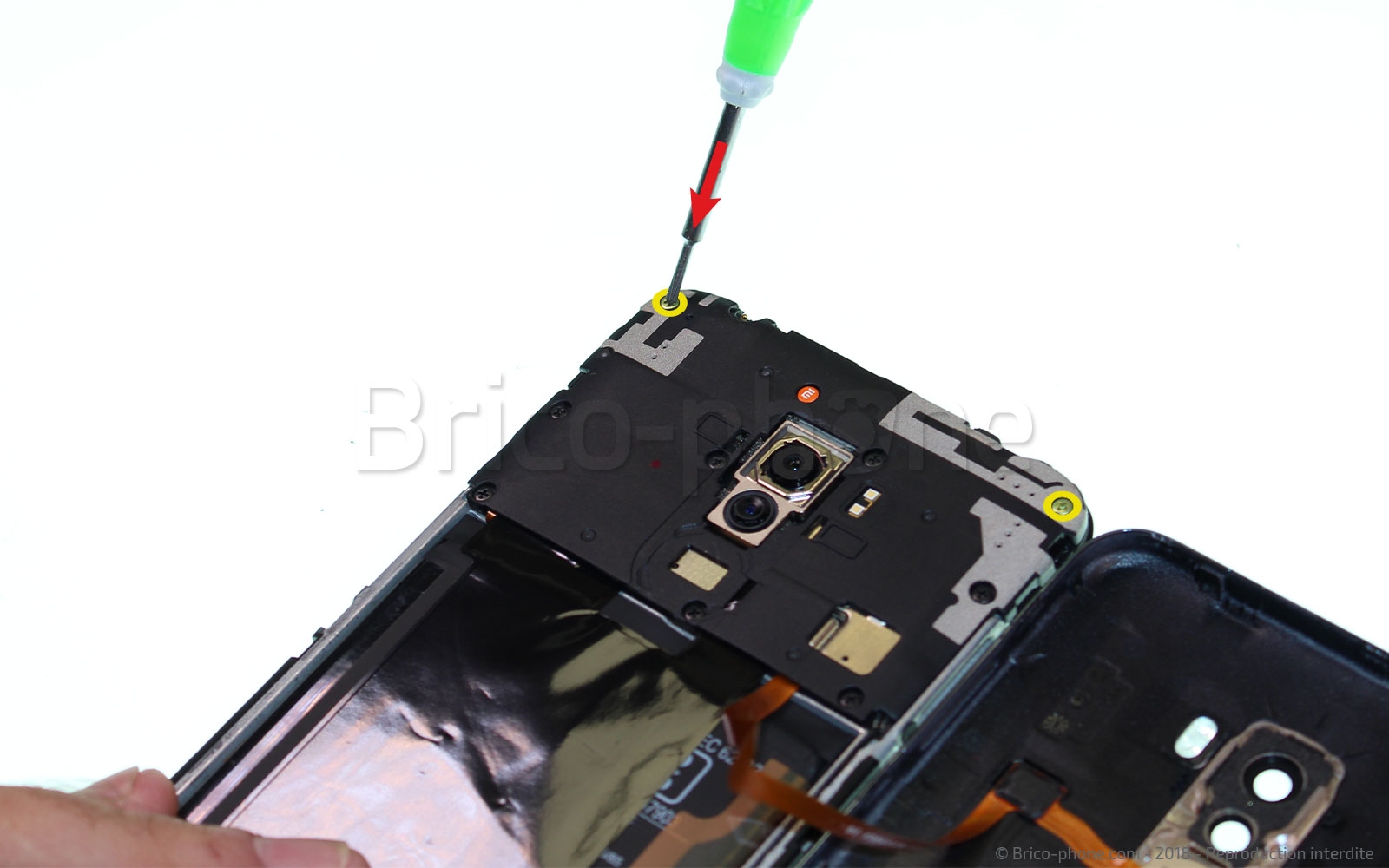

Commencez par retirer les 2 vis torx de taille 3 situées de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Déclipser le châssis

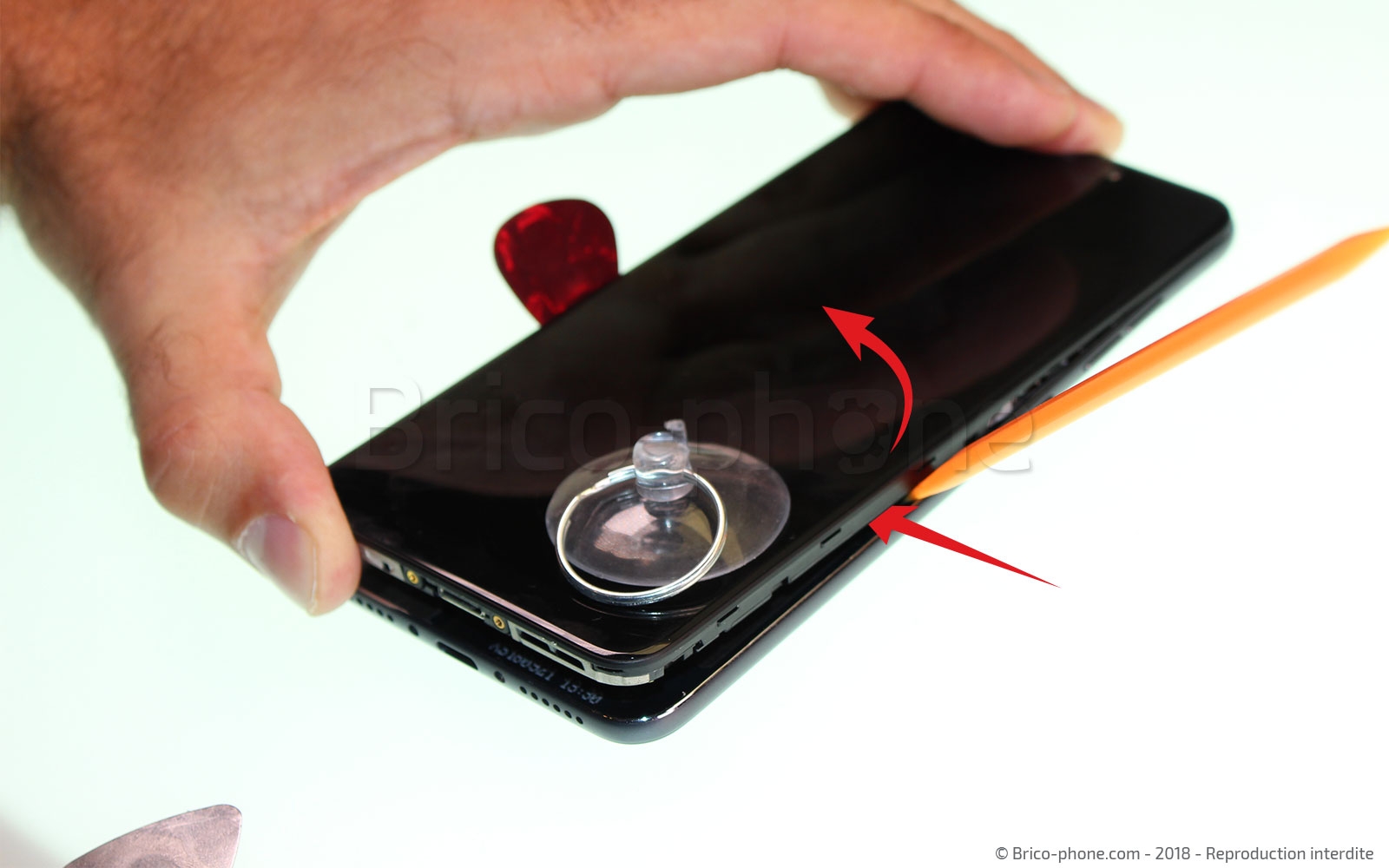

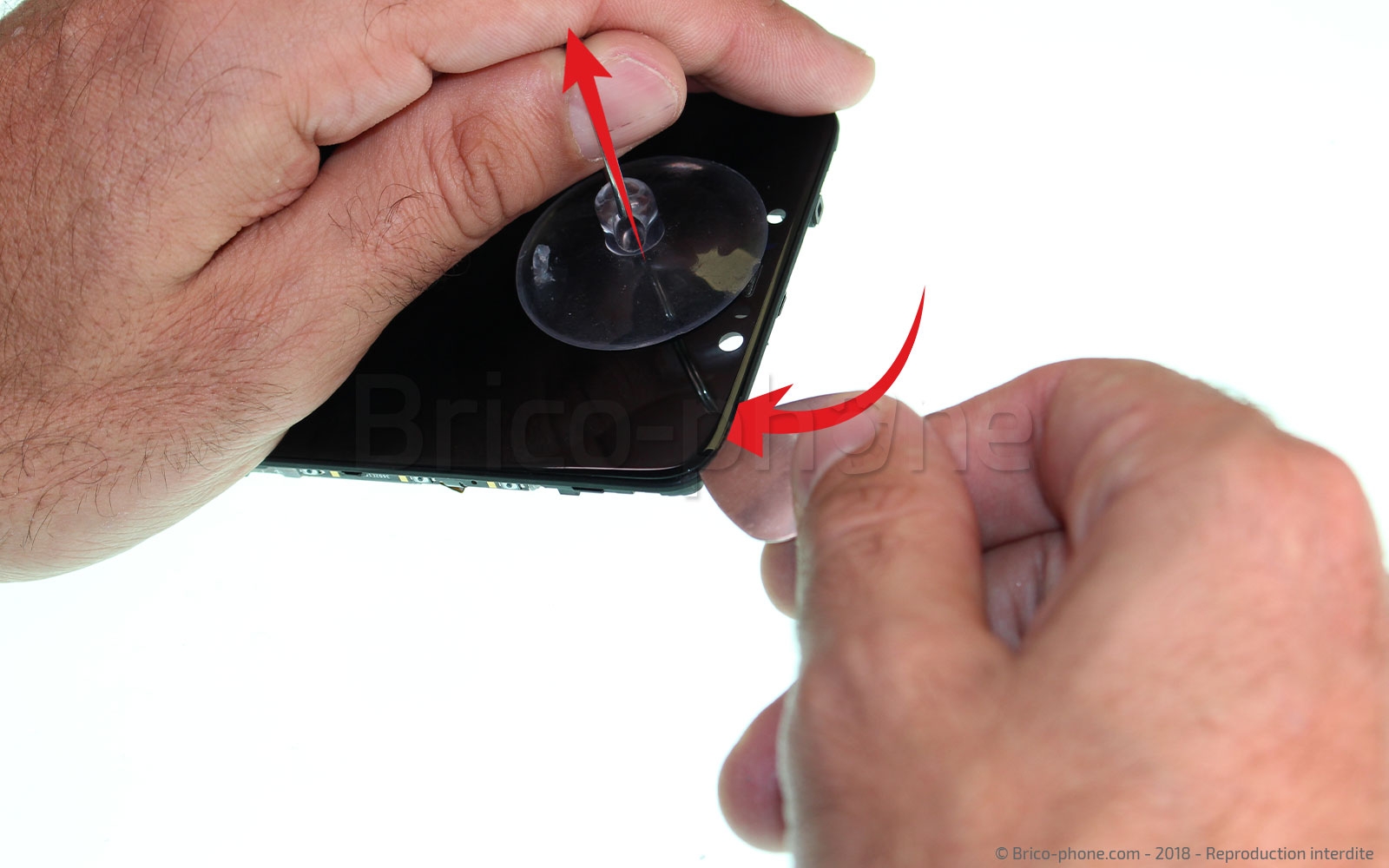

Positionnez la ventouse sur l'un des angles inférieurs puis tout en tirant fortement dessus insérez le médiator métal entre l'écran et la coque du téléphone, afin de créer un espace dans lequel nous allons venir mettre en place le levier en nylon.
Il ne vous reste plus qu'à faire levier à différents endroits sur le contour de la coque avec le spudger afin de déclipser totalement cette dernière.

Outils du kit utilisés
Outils du kit utilisés

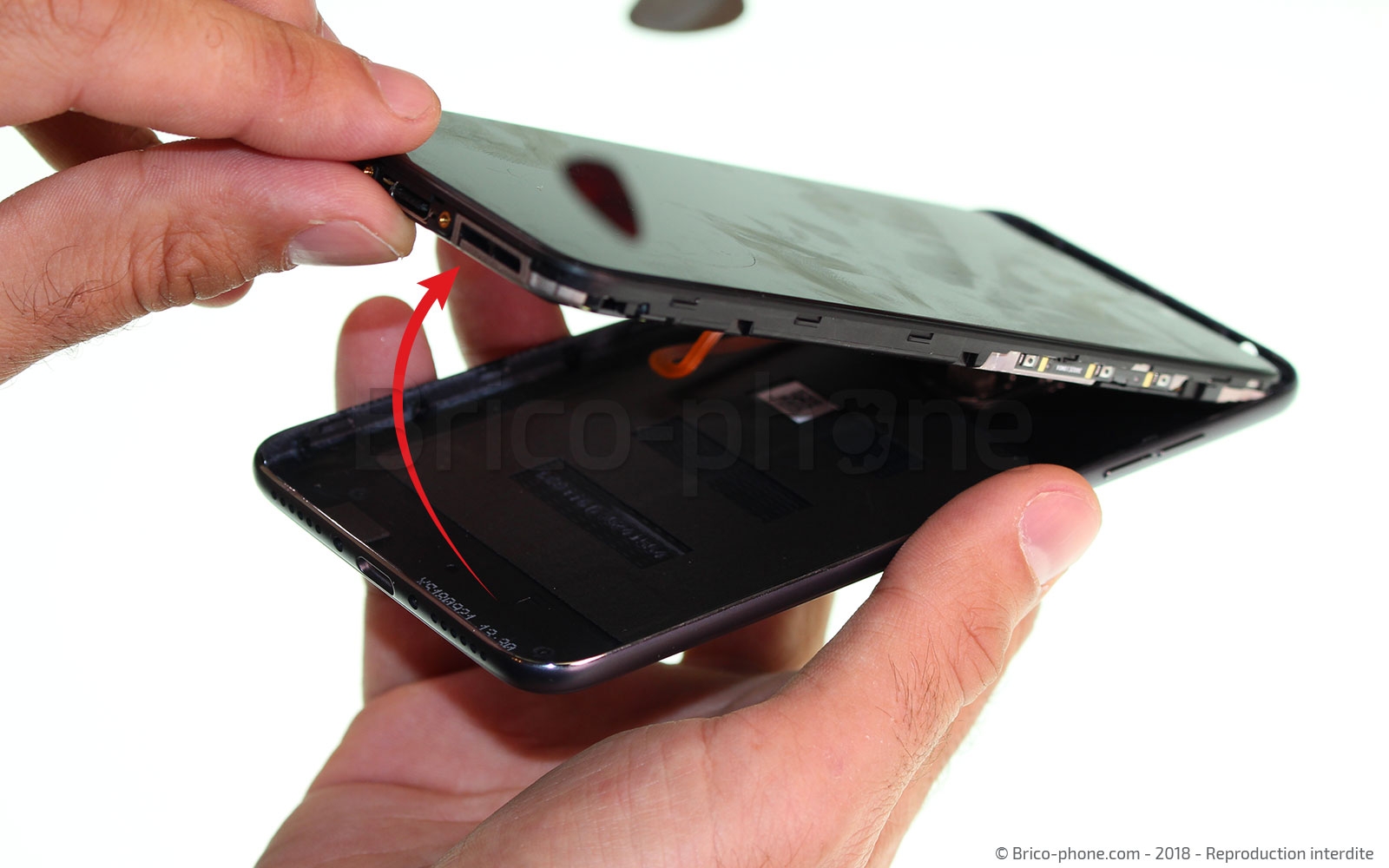

Etape 4 : Sortir le bloc écran

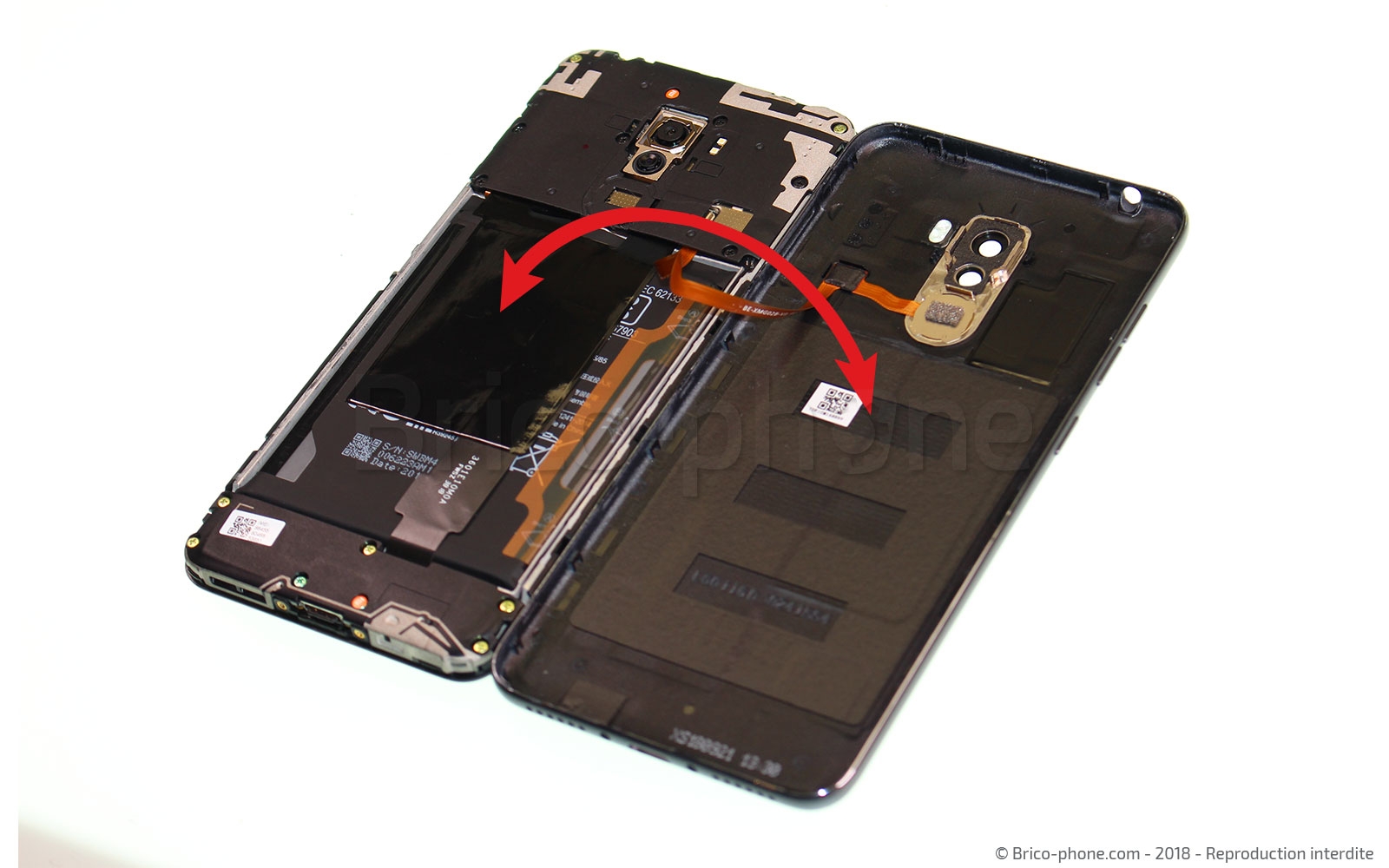

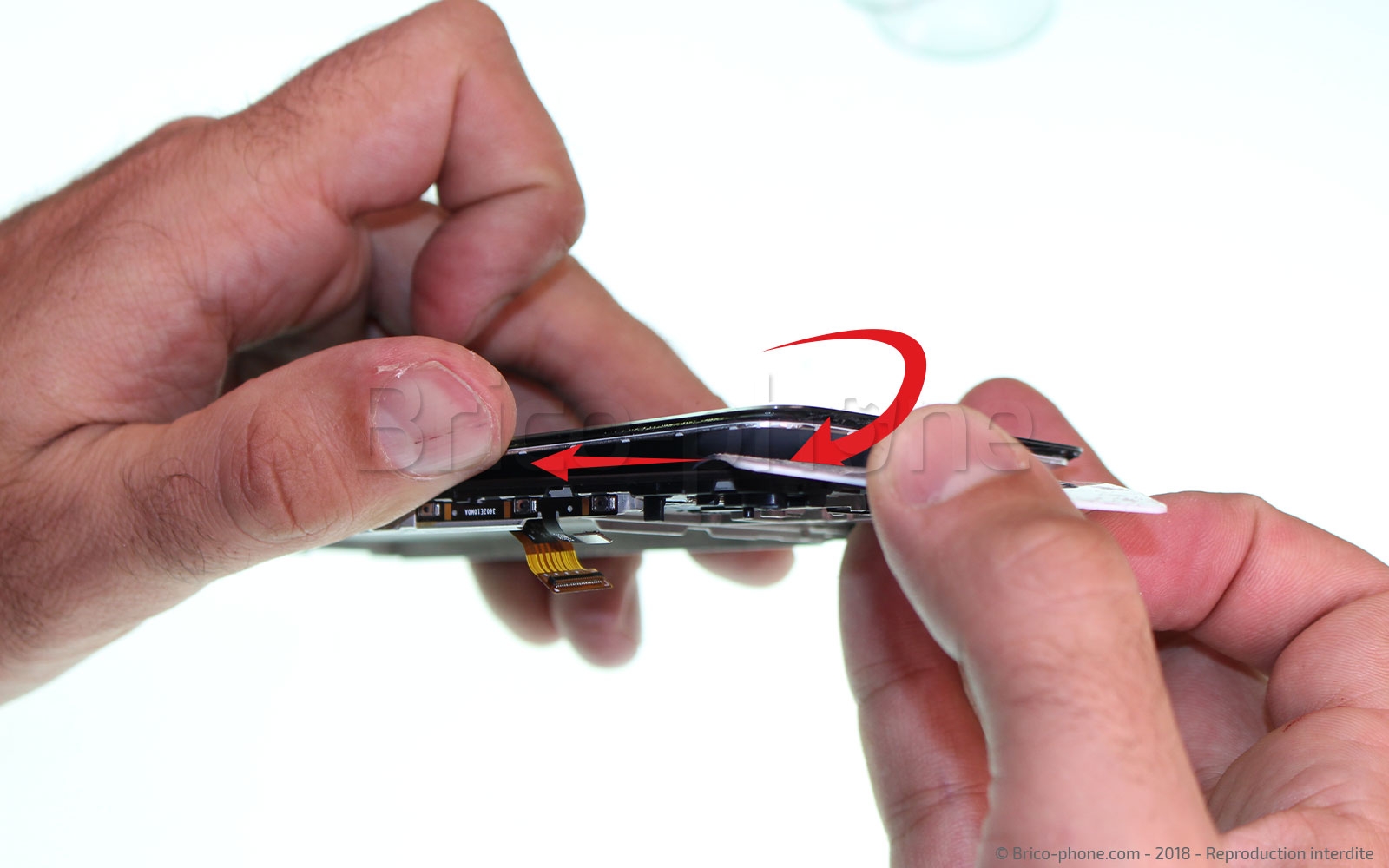

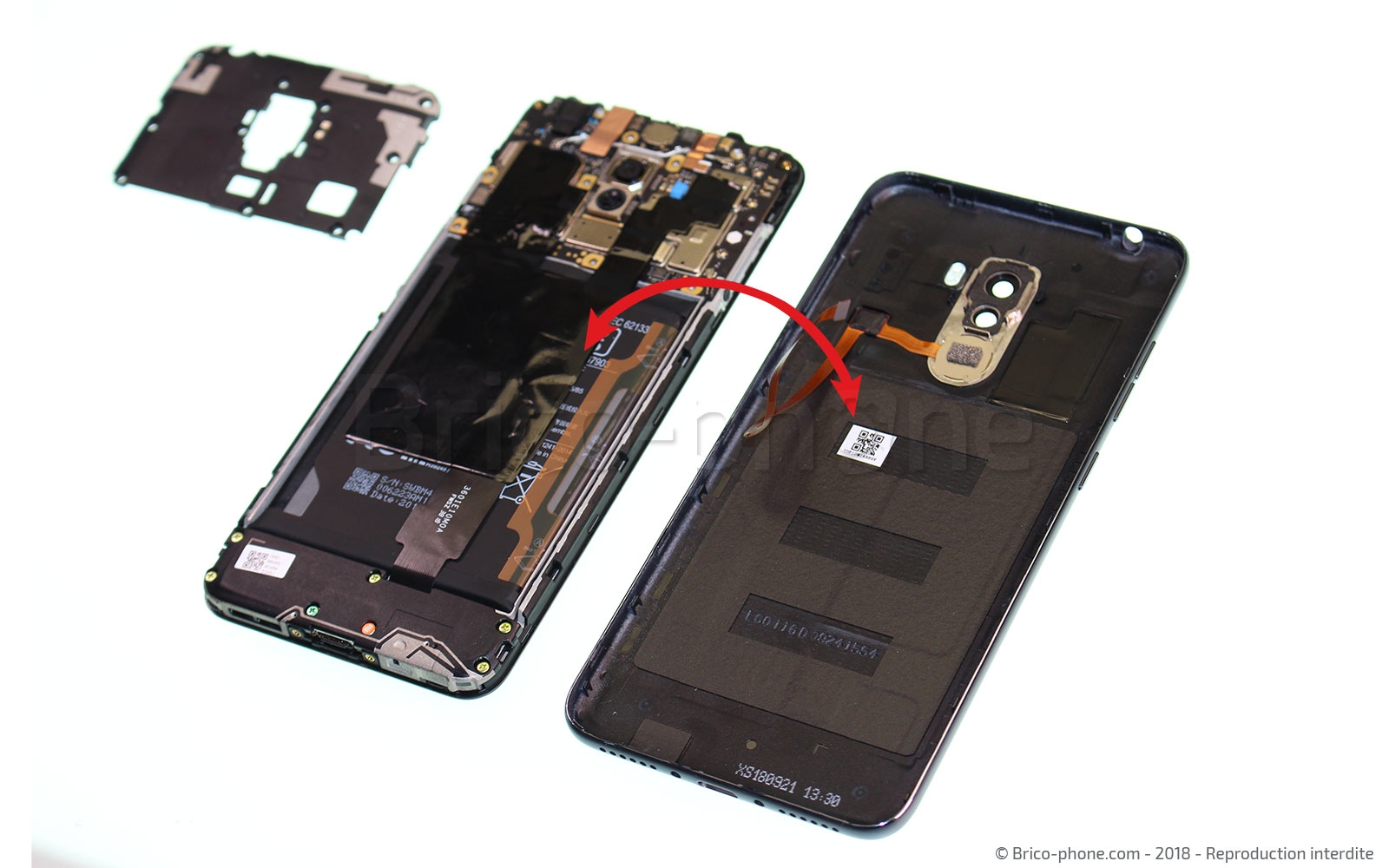

Maintenant que nous avons déclipsé la coque arrière de l'écran, séparez complètement ces 2 éléments.

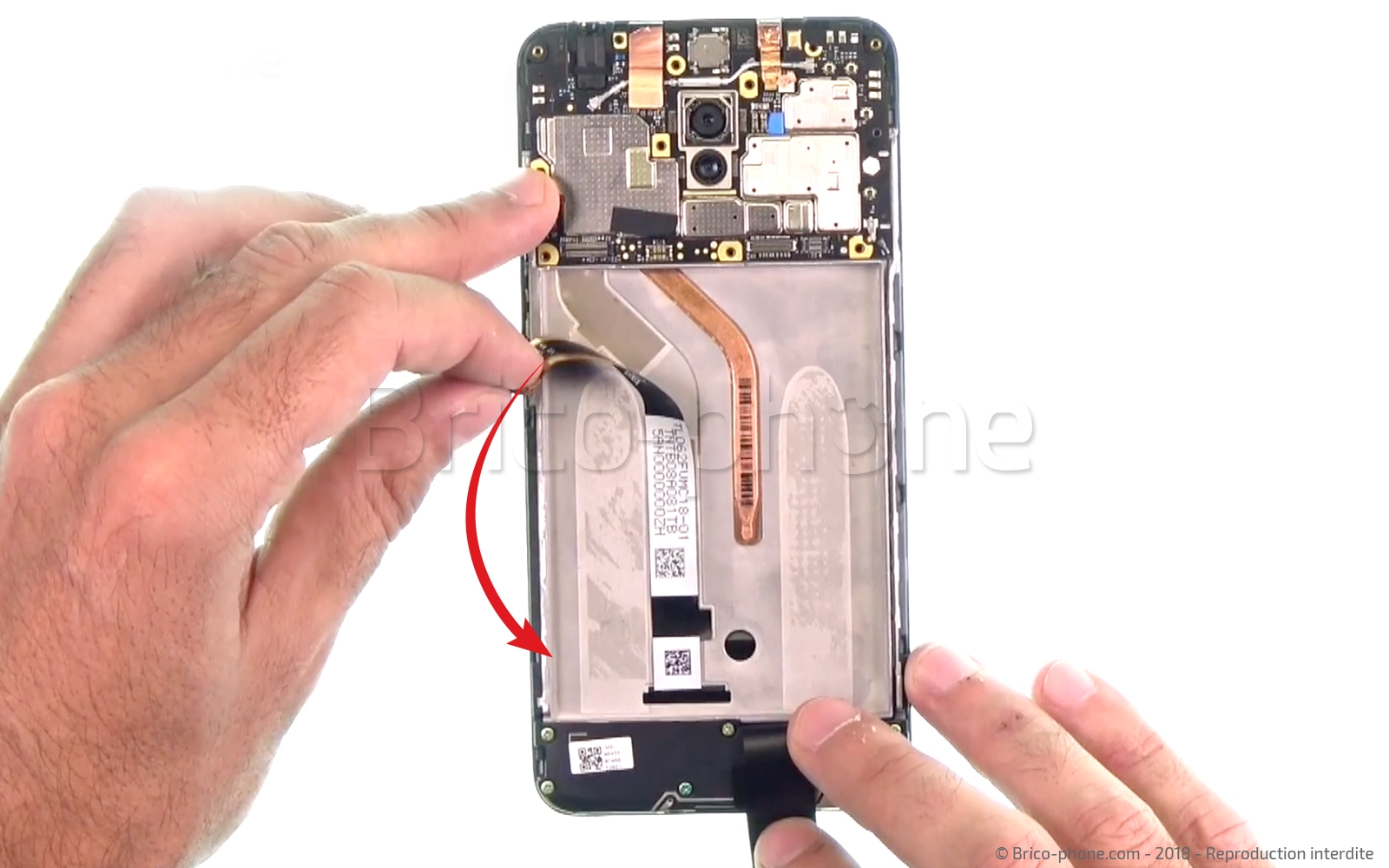

Faites attention à la nappe du lecteur d'empreintes, car celle-ci est toujours connectée à la carte mère.
Etape 5 :  Dévisserle cache batterie

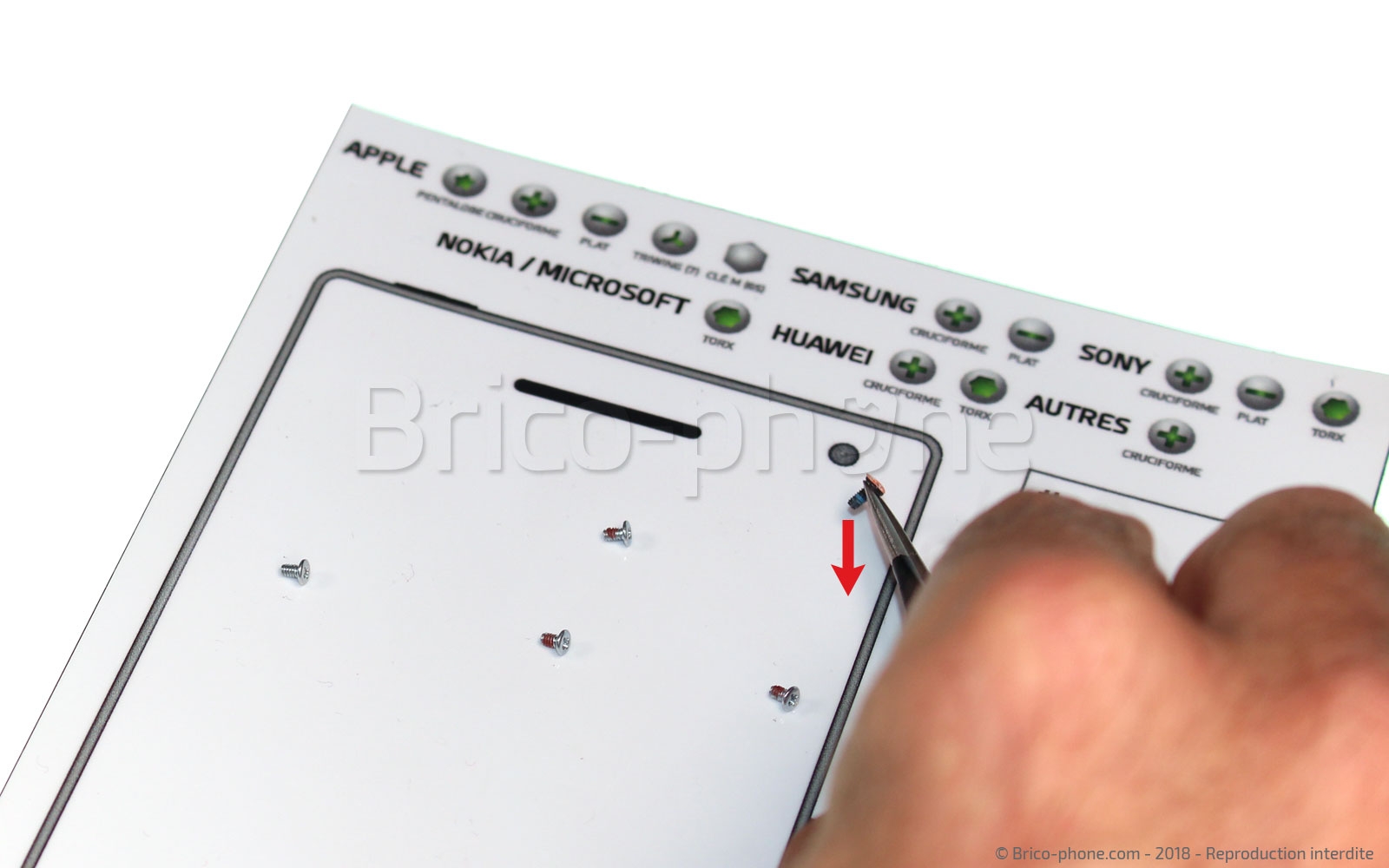

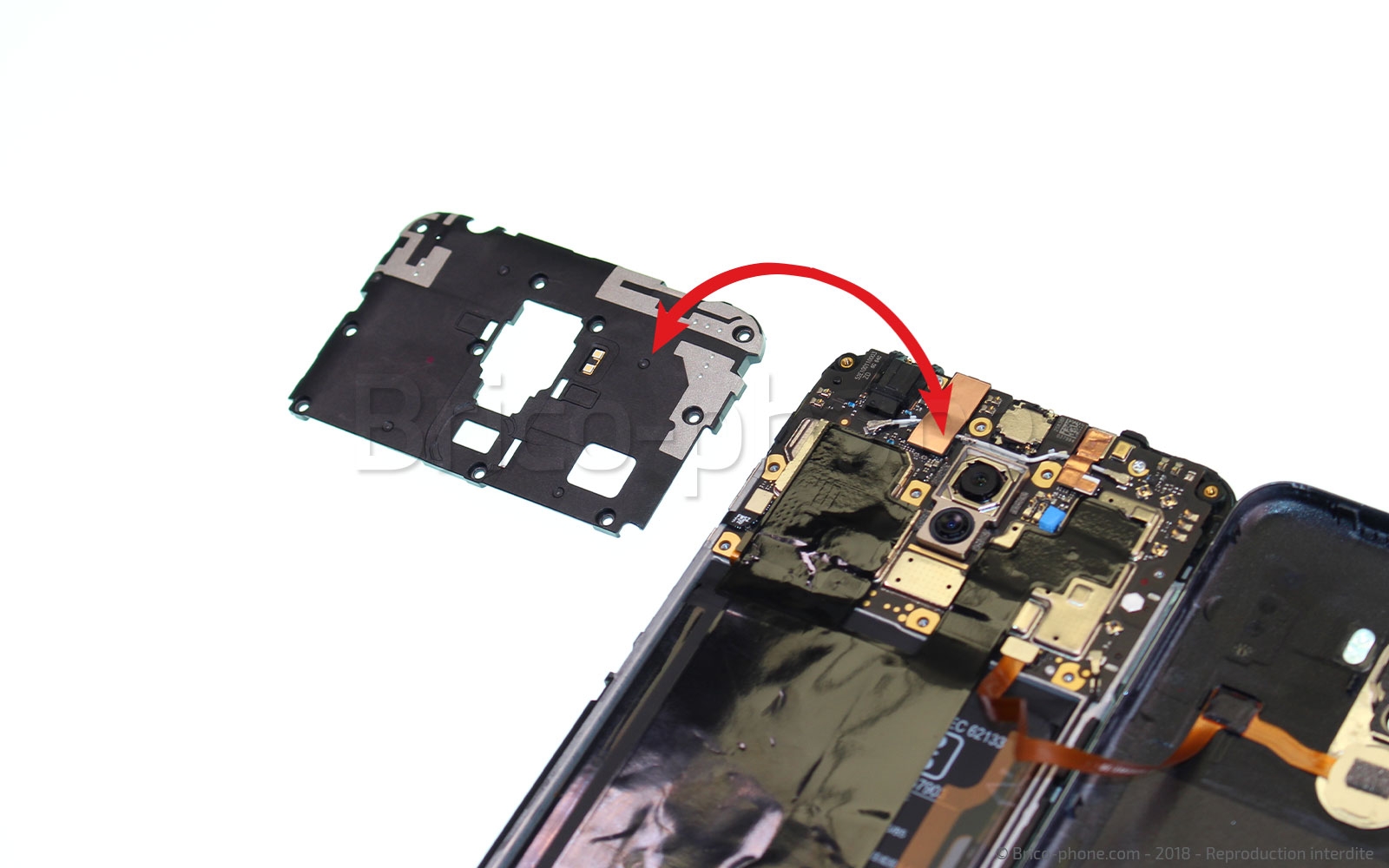

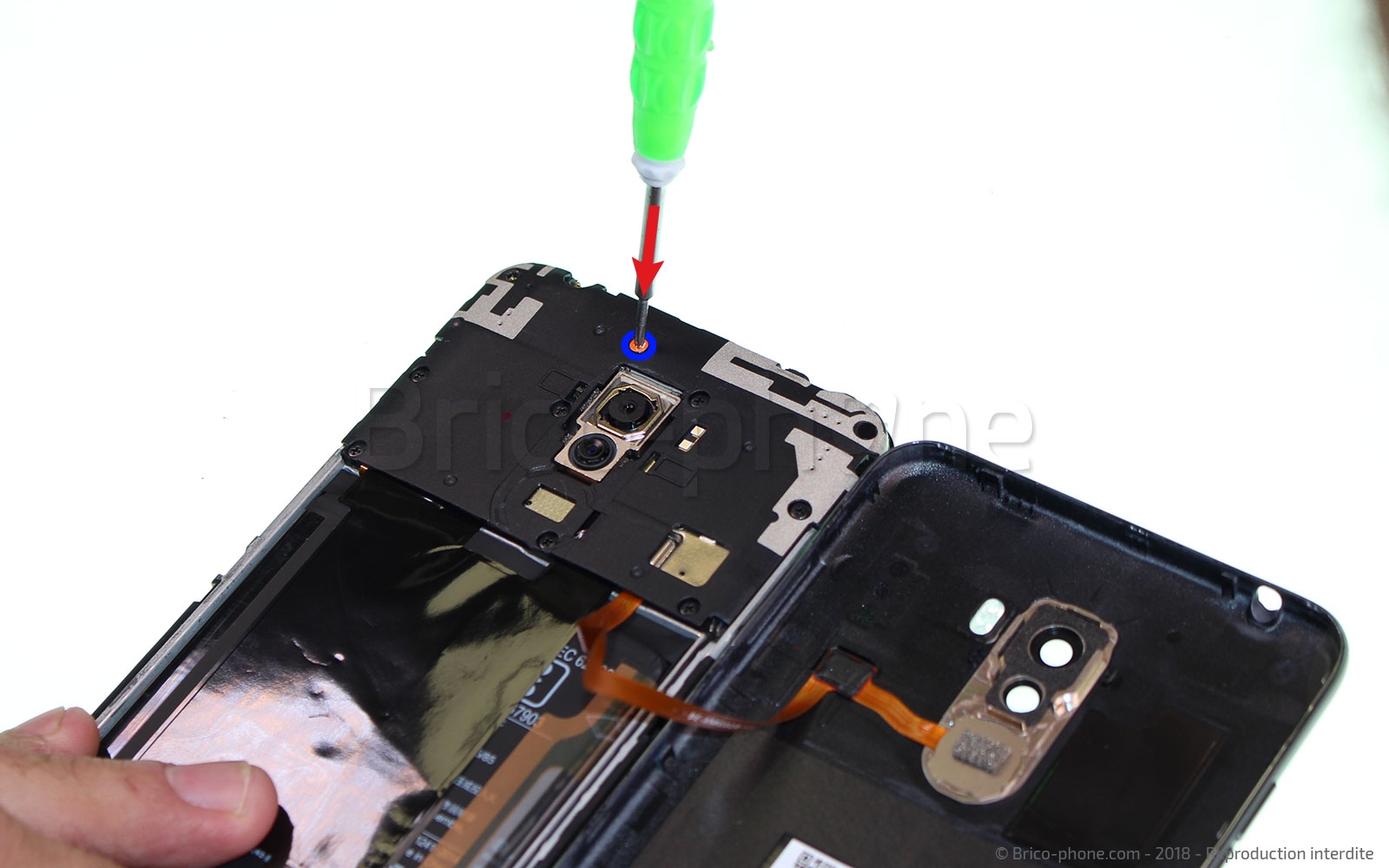

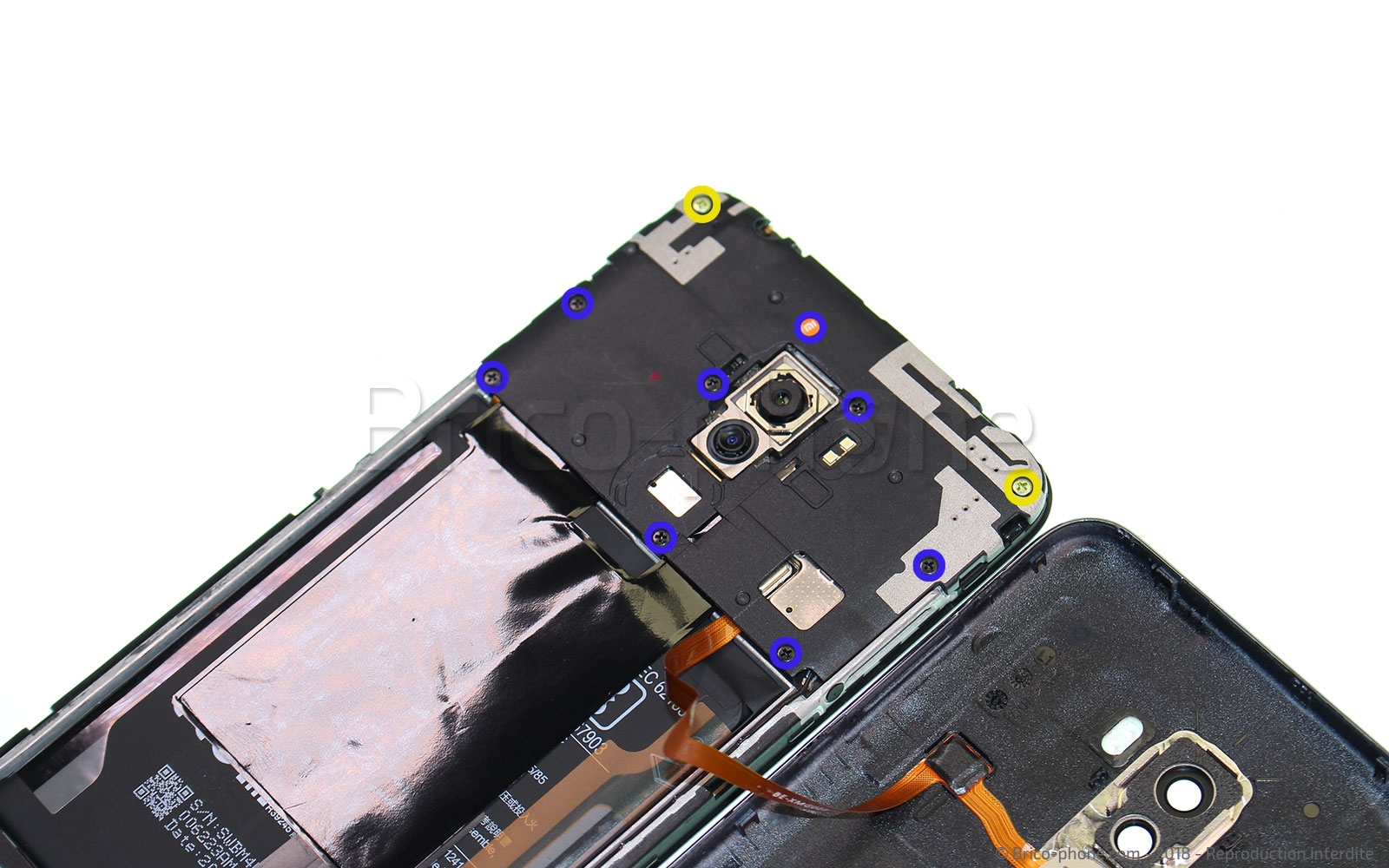

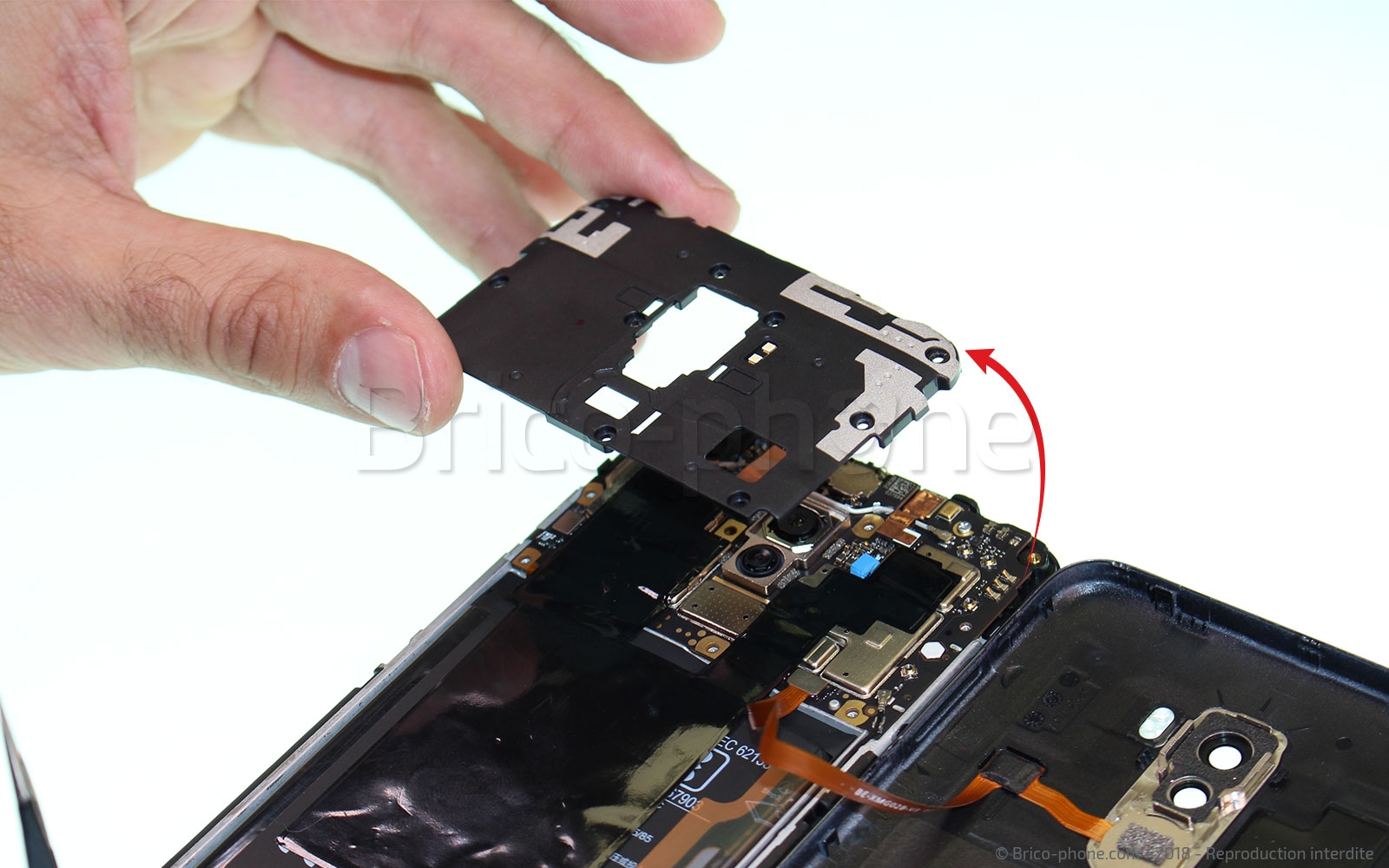

Afin de procéder au retrait du cache de la carte-mère, munissez-vous du tournevis cruciforme afin de retirer les vis qui le maintienne au châssis. Les vis ne sont pas toutes identiques, c'est pourquoi il est important de les déposer au fur et à mesure sur votre patron d'aide au montage afin de ne pas les mélanger.
Outils du kit utilisés
Outils du kit utilisés

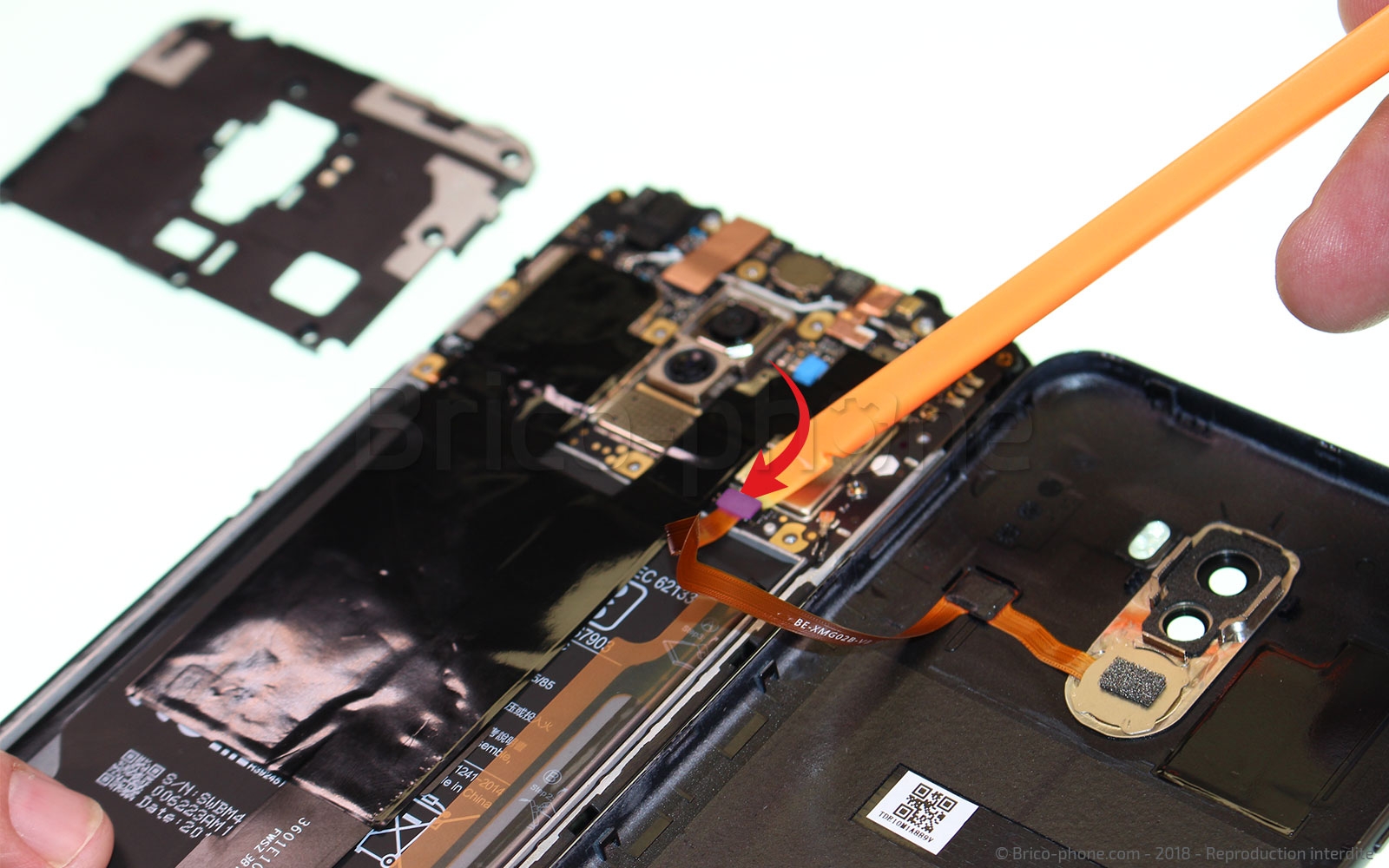

Etape 6 :  Déconnecter le lecteur d'empreintes

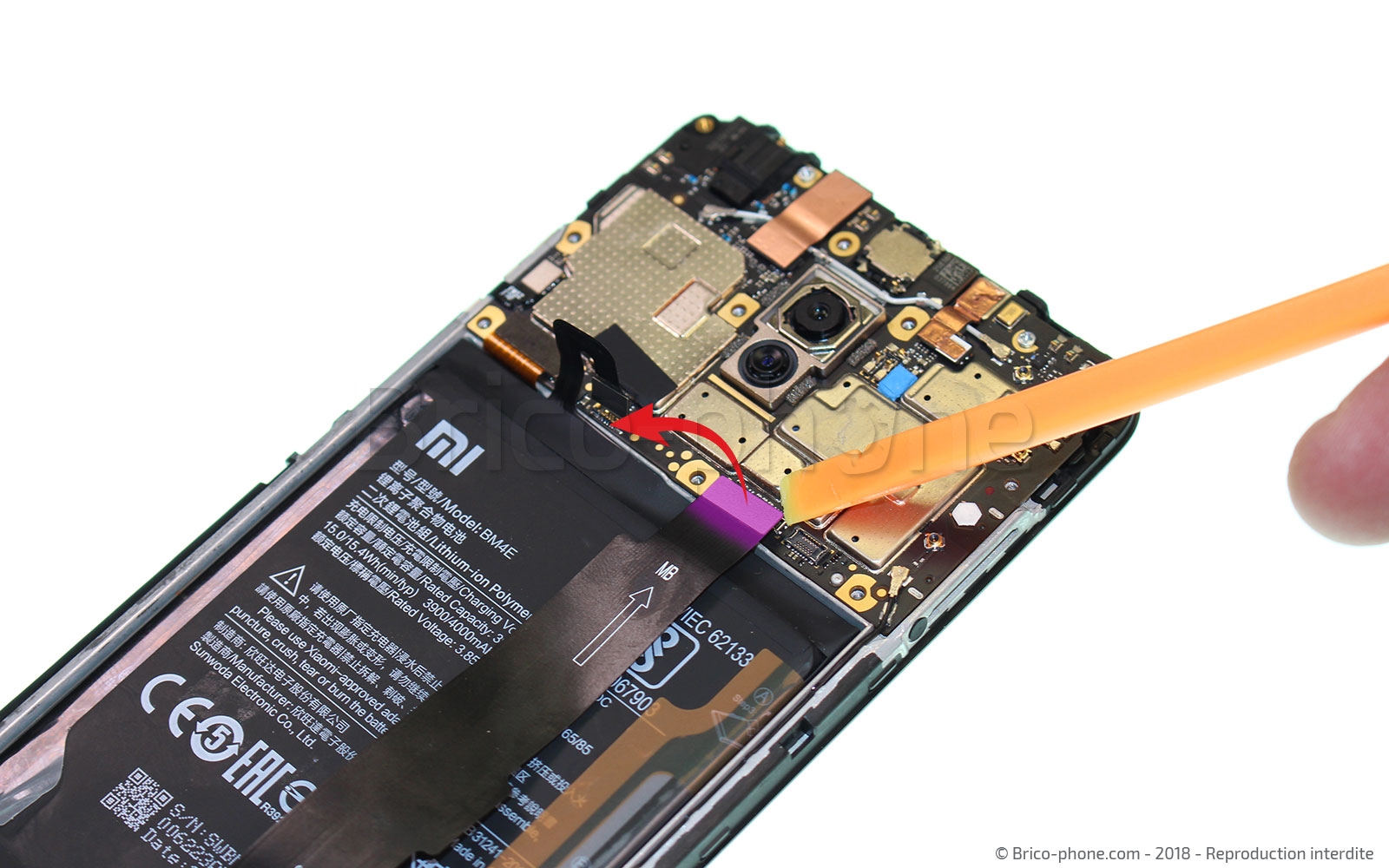

Retirez le cache plastique puis déconnectez le lecteur d'empreintes digitales à l'aide du levier nylon.
Cela aura pour conséquence de libérer complètement la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés

Etape 7 :  Retirer le film de protection thermique

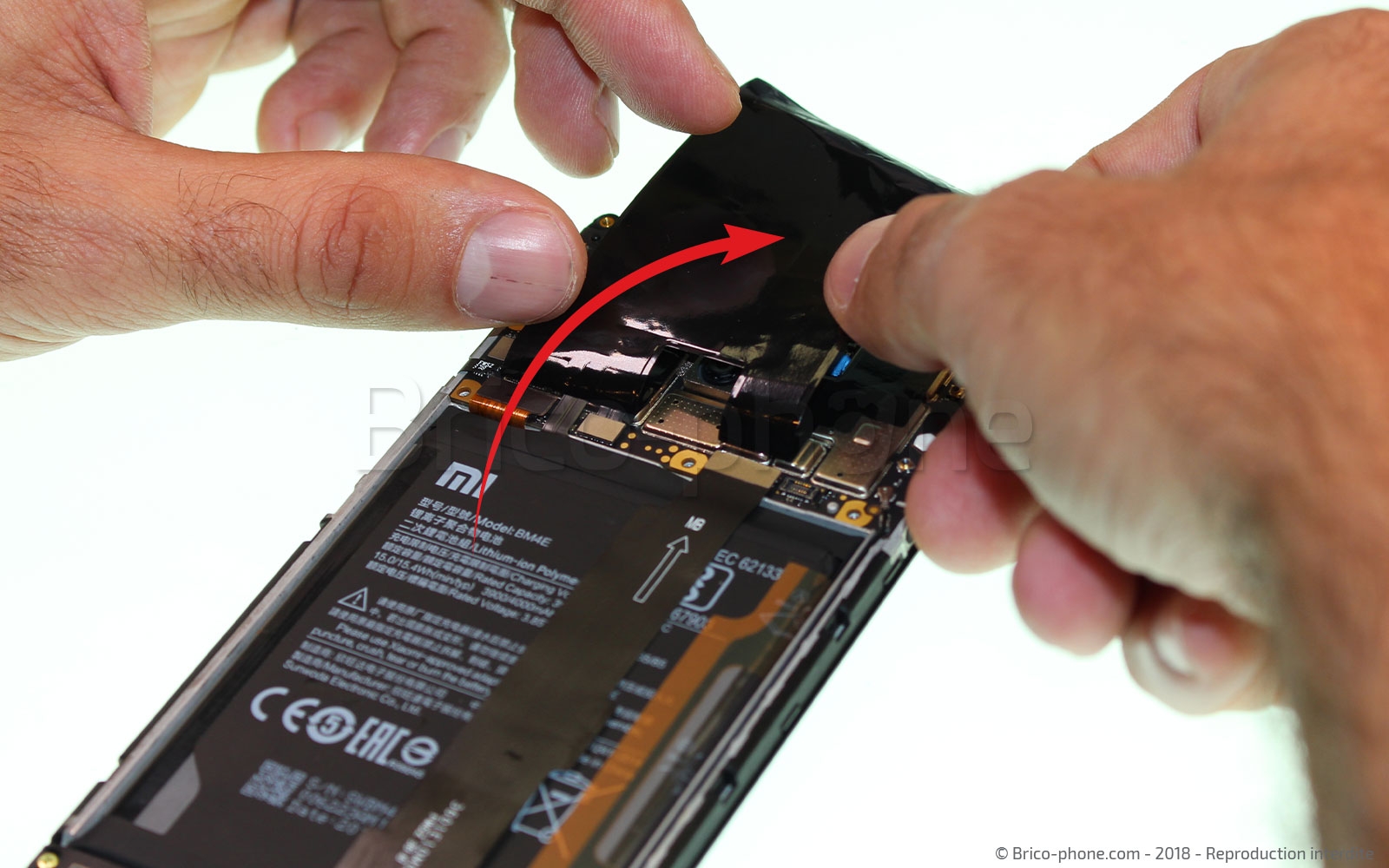

Retirez lentement et délicatement le film de protection thermique.
Etape 8 :  Déconnecter la batterie

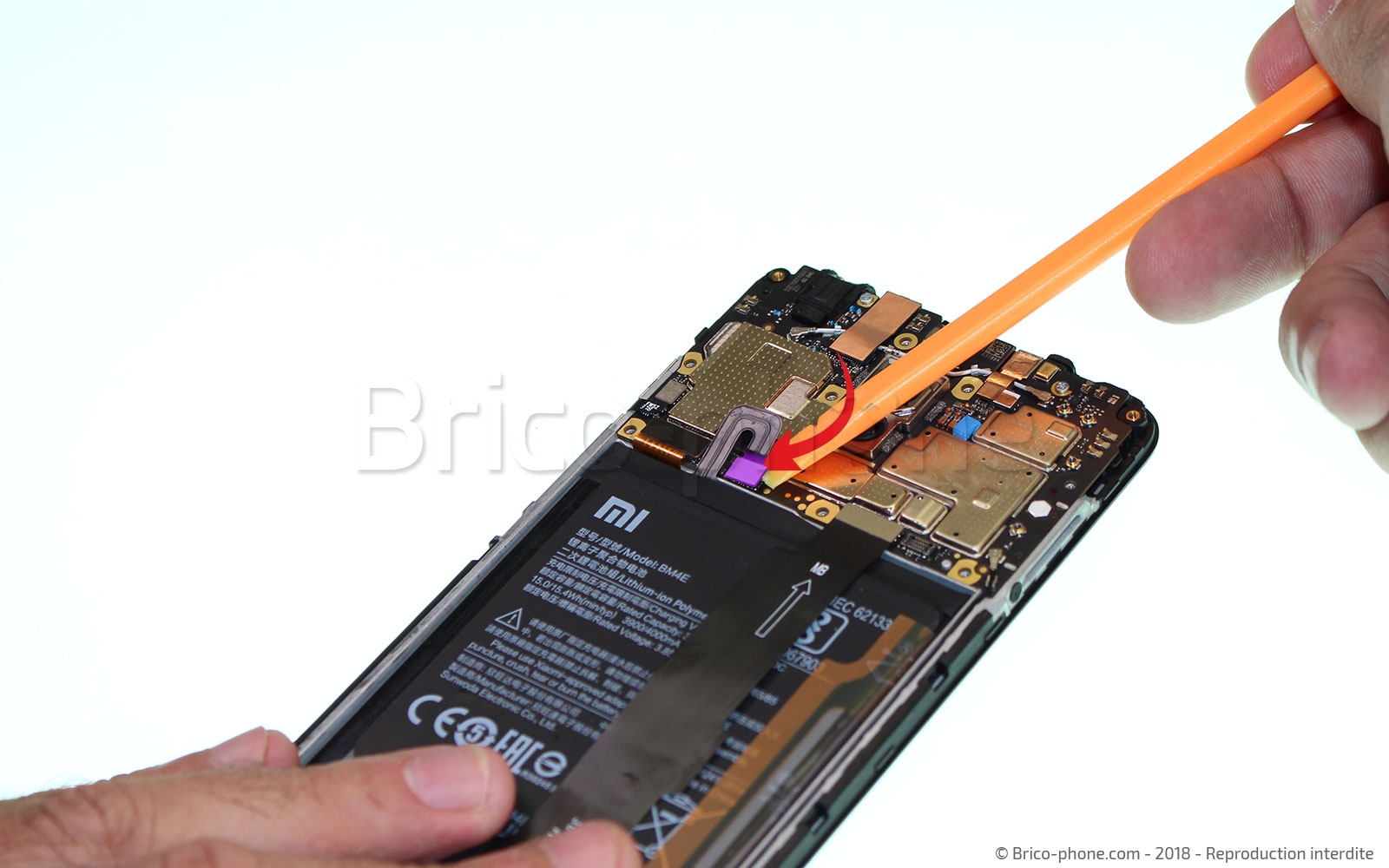

Pour des raisons évidentes de sécurités, nous allons maintenant déconnecter la batterie à l'aide du spudger avant de continuer notre réparation.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déconnecter la nappe interconnexion
Nous allons maintenant déconnecter la nappe interconnexion qui permet de faire communiquer la carte du dock de charge avec la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

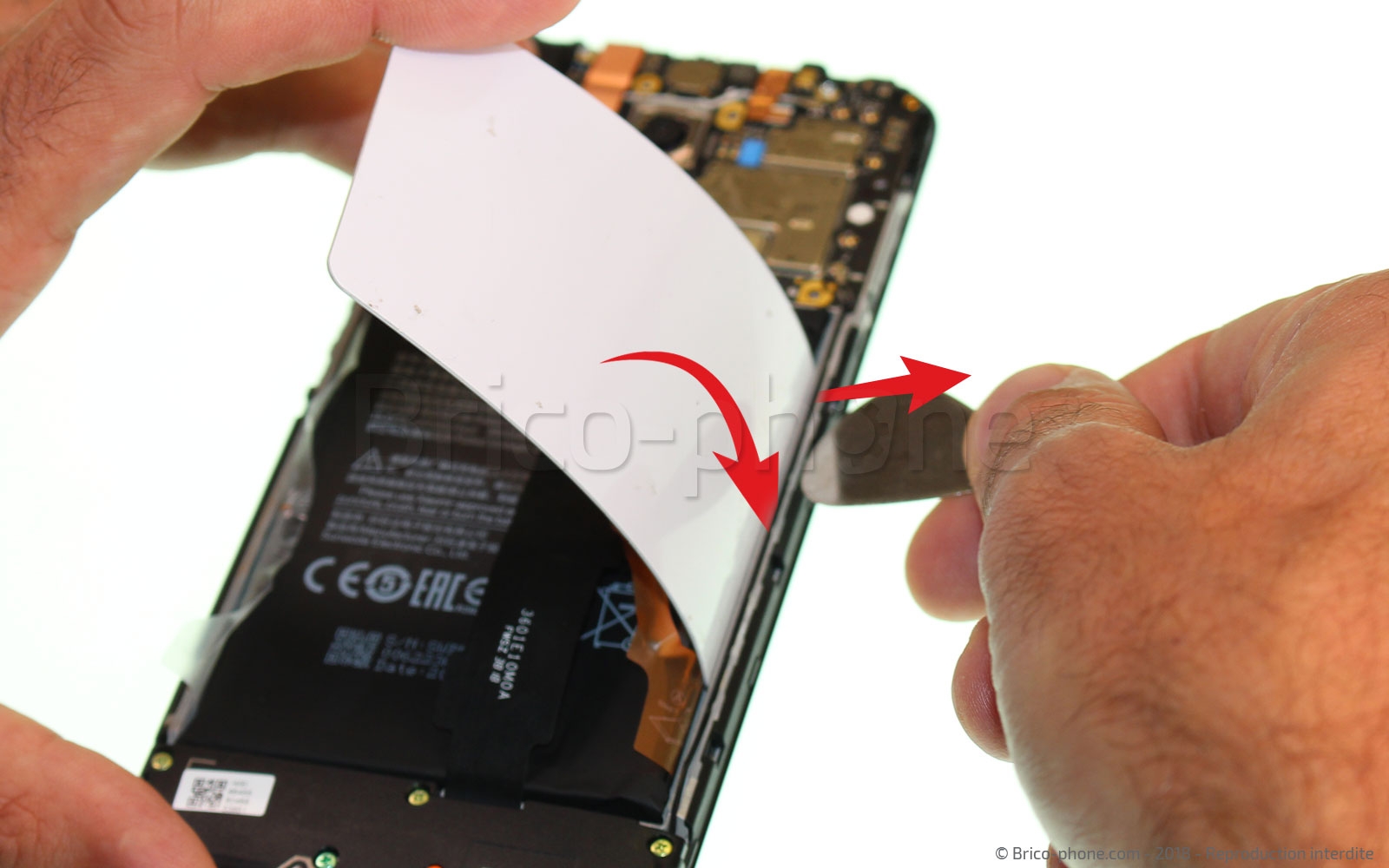

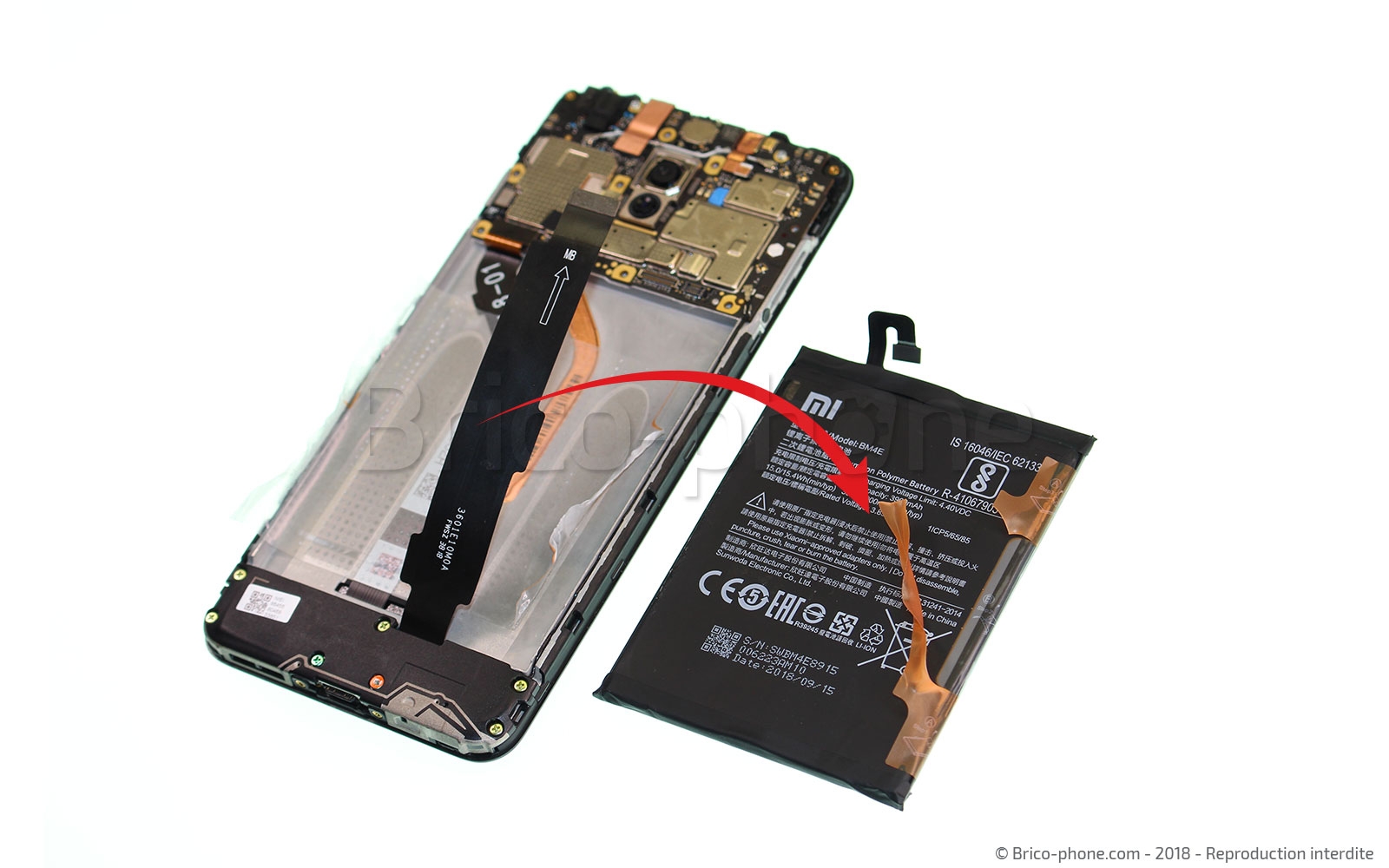

Etape 10 : Décoller la batterie

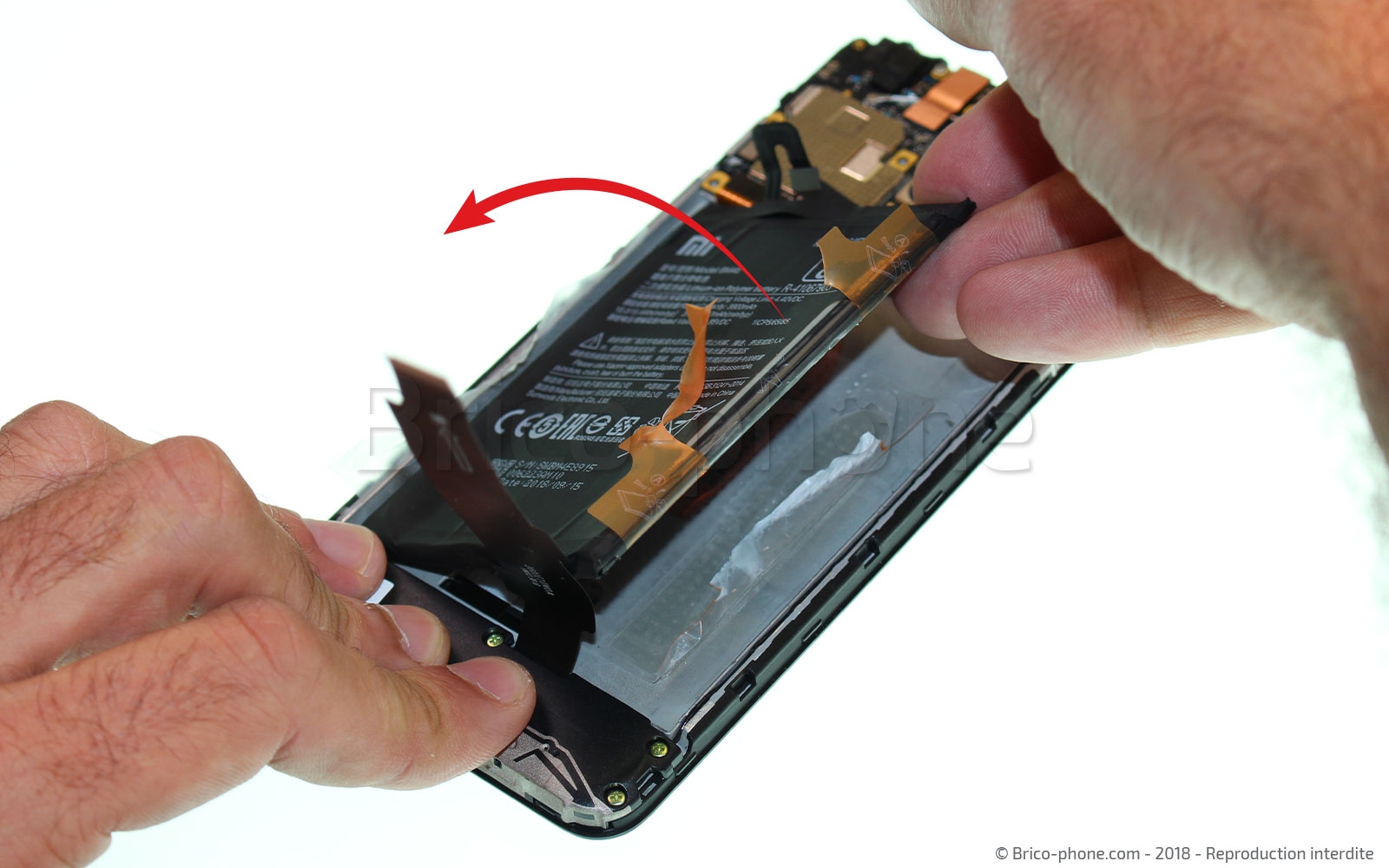

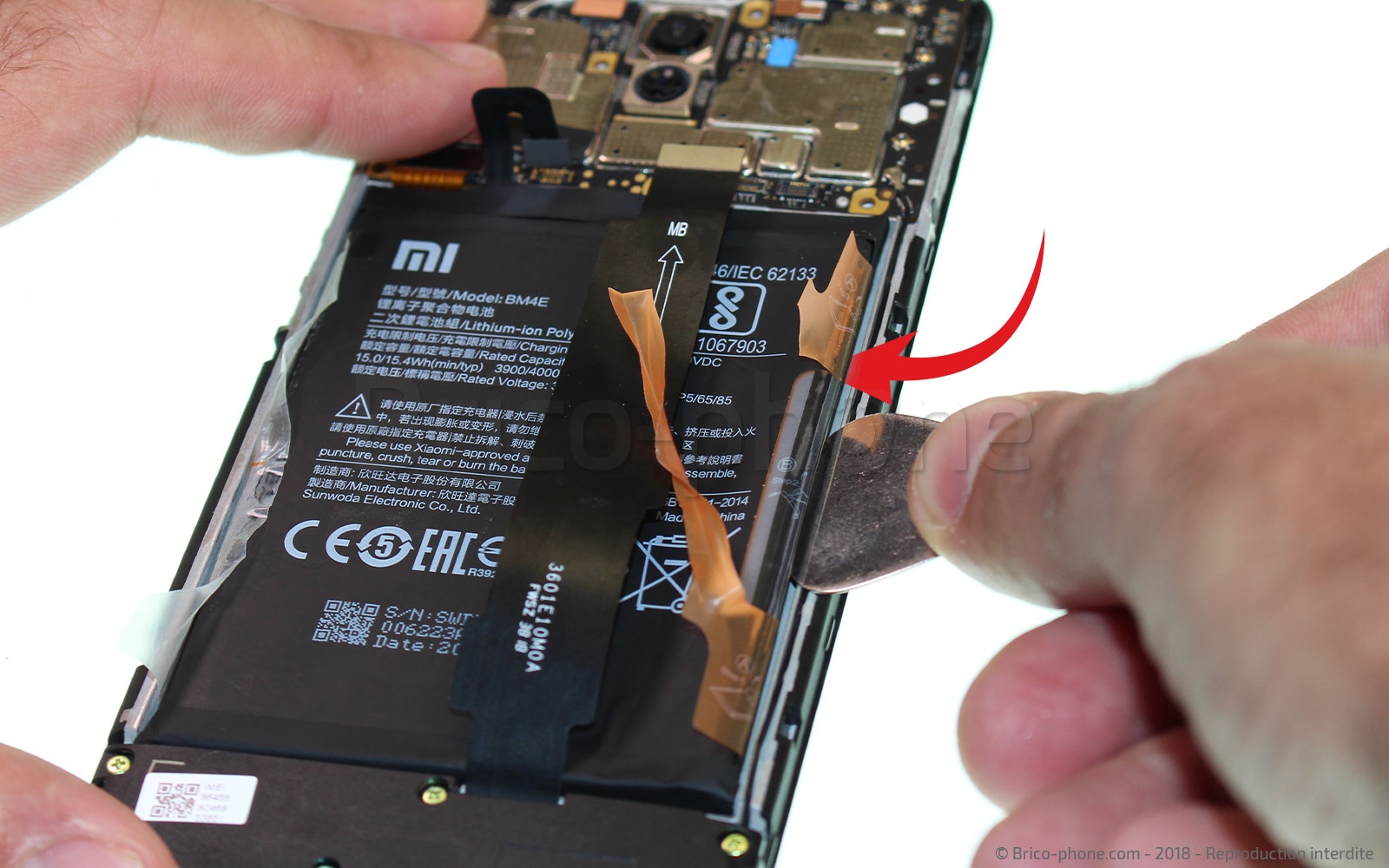

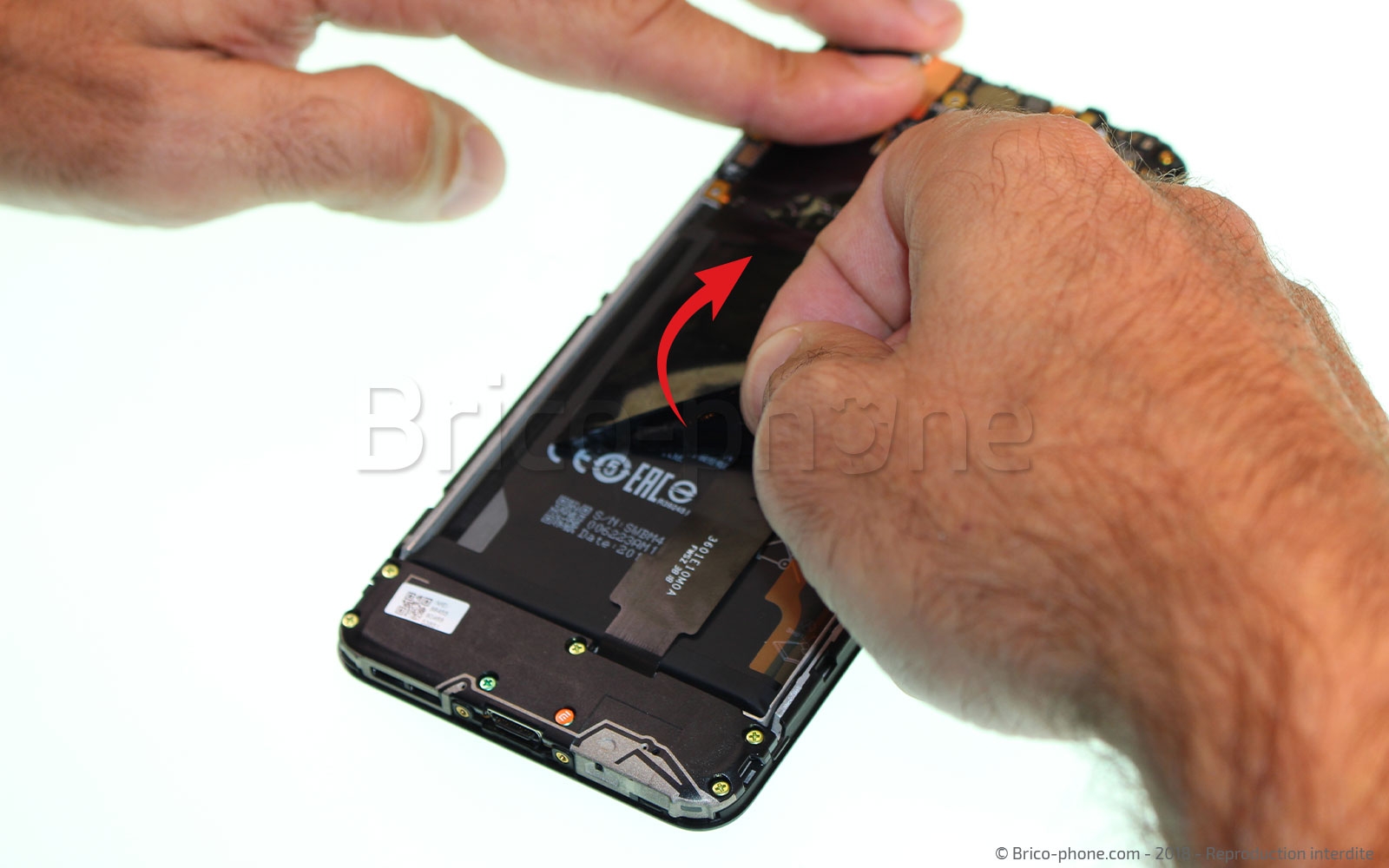

Nous allons désormais passer au retrait de la batterie. À l'aide du côté arrondi du médiator métal et de la carte PVC faites levier sous la batterie afin de la décoller. Contrairement à d'autres modèles la batterie du Pocophone se décolle relativement facilement.
Une fois décollé, il ne vous reste plus qu'à sortir la batterie du châssis.

Outils du kit utilisés
Outils du kit utilisés

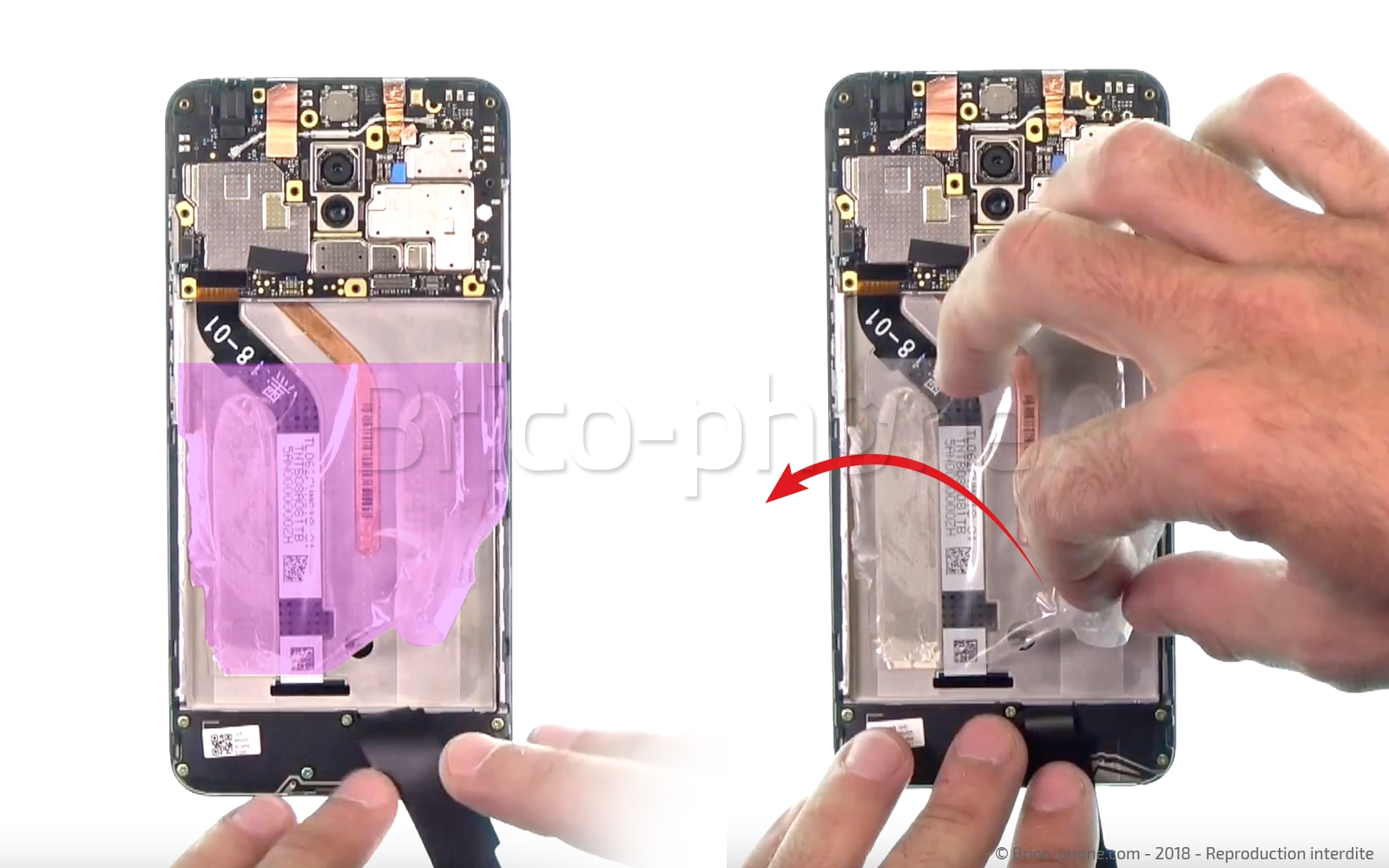

Etape 11 :  Décoller la nappe de l'écran
Retirez dans un premier temps l'adhésif de la batterie afin d'accéder à la nappe de l'écran LCD, puis décollez délicatement cette dernière du châssis.
Etape 12 : Chauffer l'écran

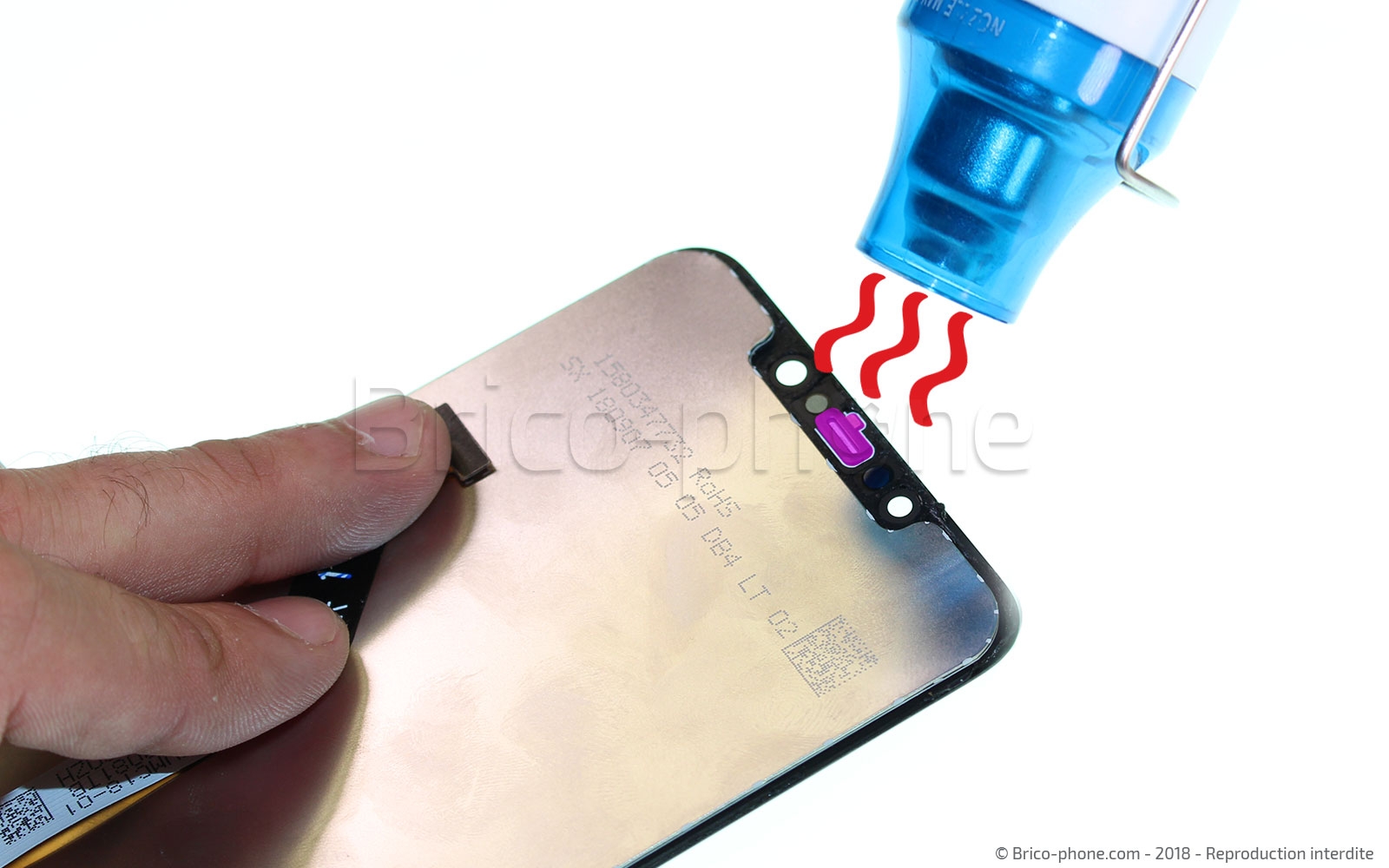

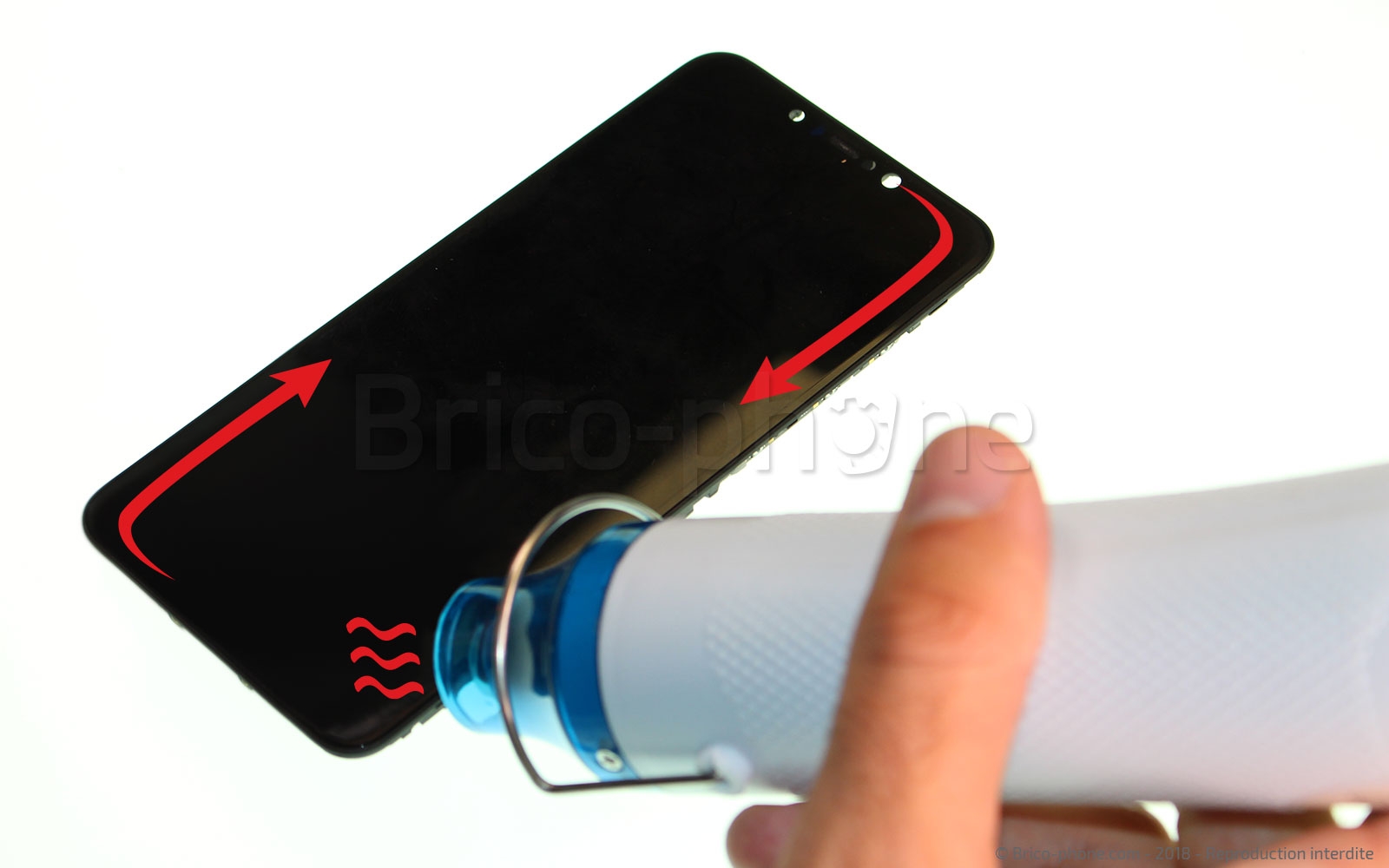

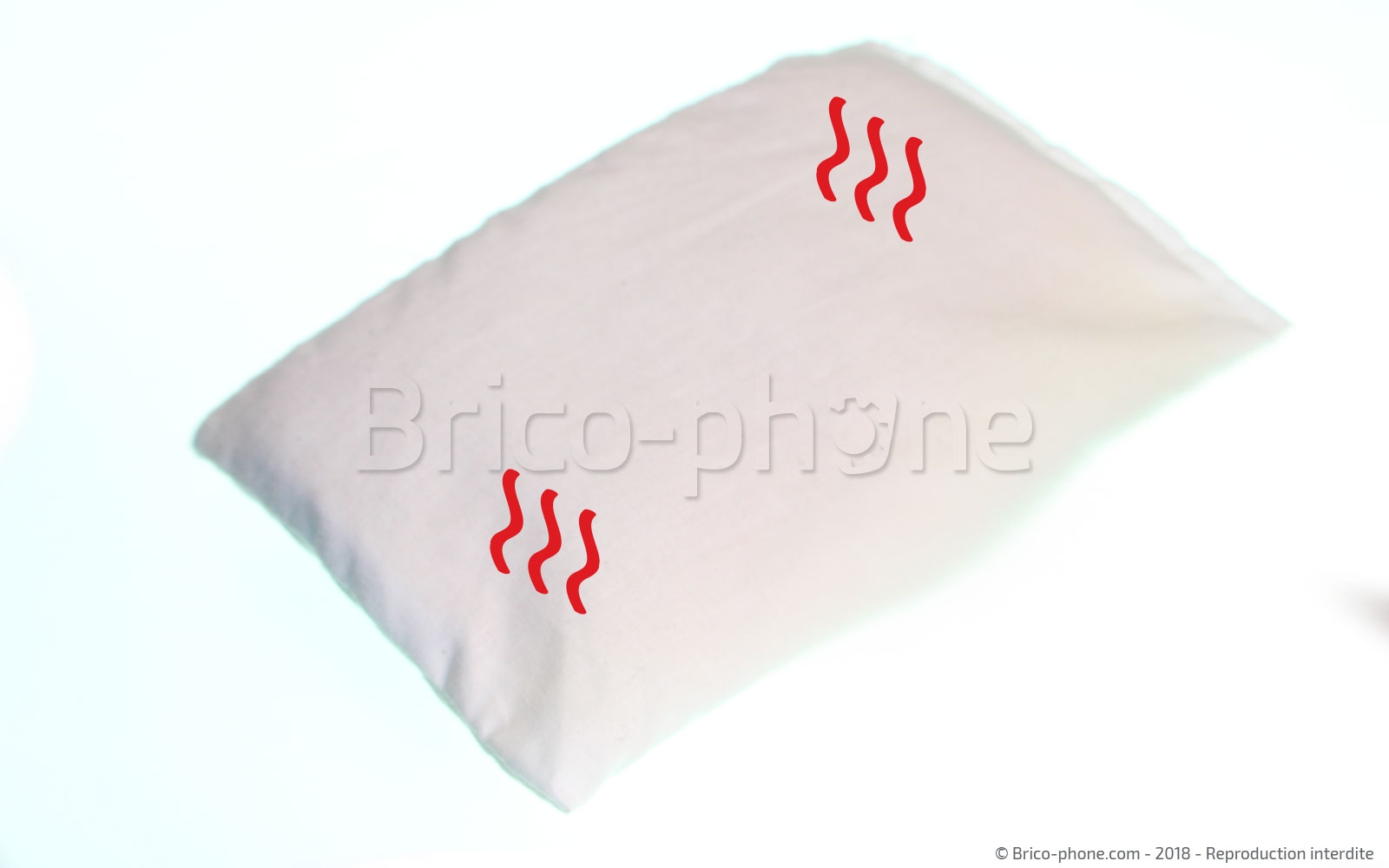

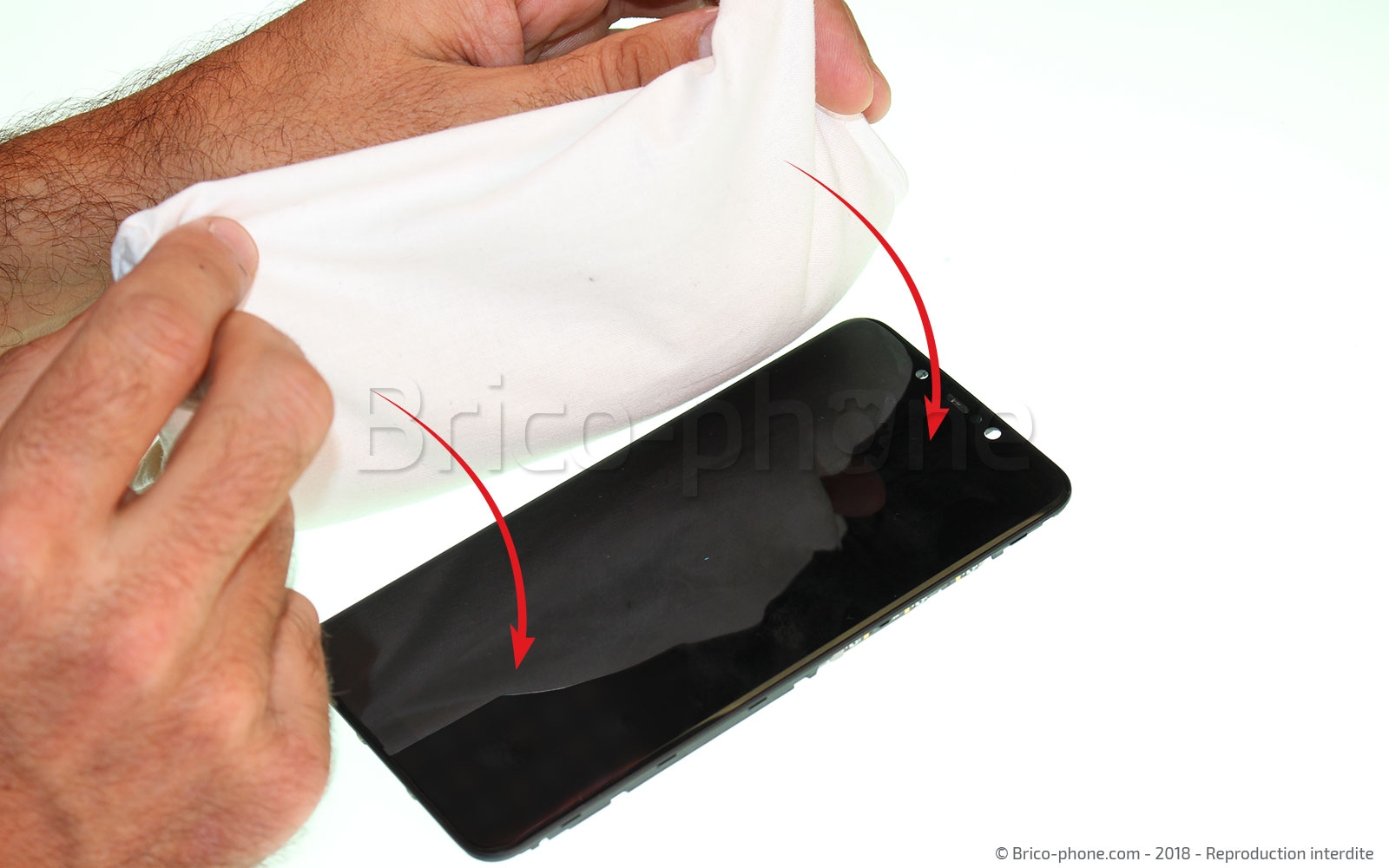

Afin de décoller l'écran de son châssis, commencez par chauffer ce dernier afin de ramollir la colle qui le fixe au reste du téléphone. Pour cela, vous pouvez utiliser notre coussin chauffant ou un décapeur thermique.
Si vous optez pour le coussin chauffant, il vous suffira de le passer au four à micro-ondes pendant 1 à 2 minutes puis de le déposer sur l'écran.
Si vous préférez le décapeur thermique chauffez le contour de la vitre en faisant attention de ne pas dépasser les 80 °C
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
19,90 €
Etape 13 : Créer un point d'insertion
Afin de pouvoir mettre en place le premier médiator plastique qui sera utilisé pour décoller l'écran, nous allons devoir créer un point d'insertion.

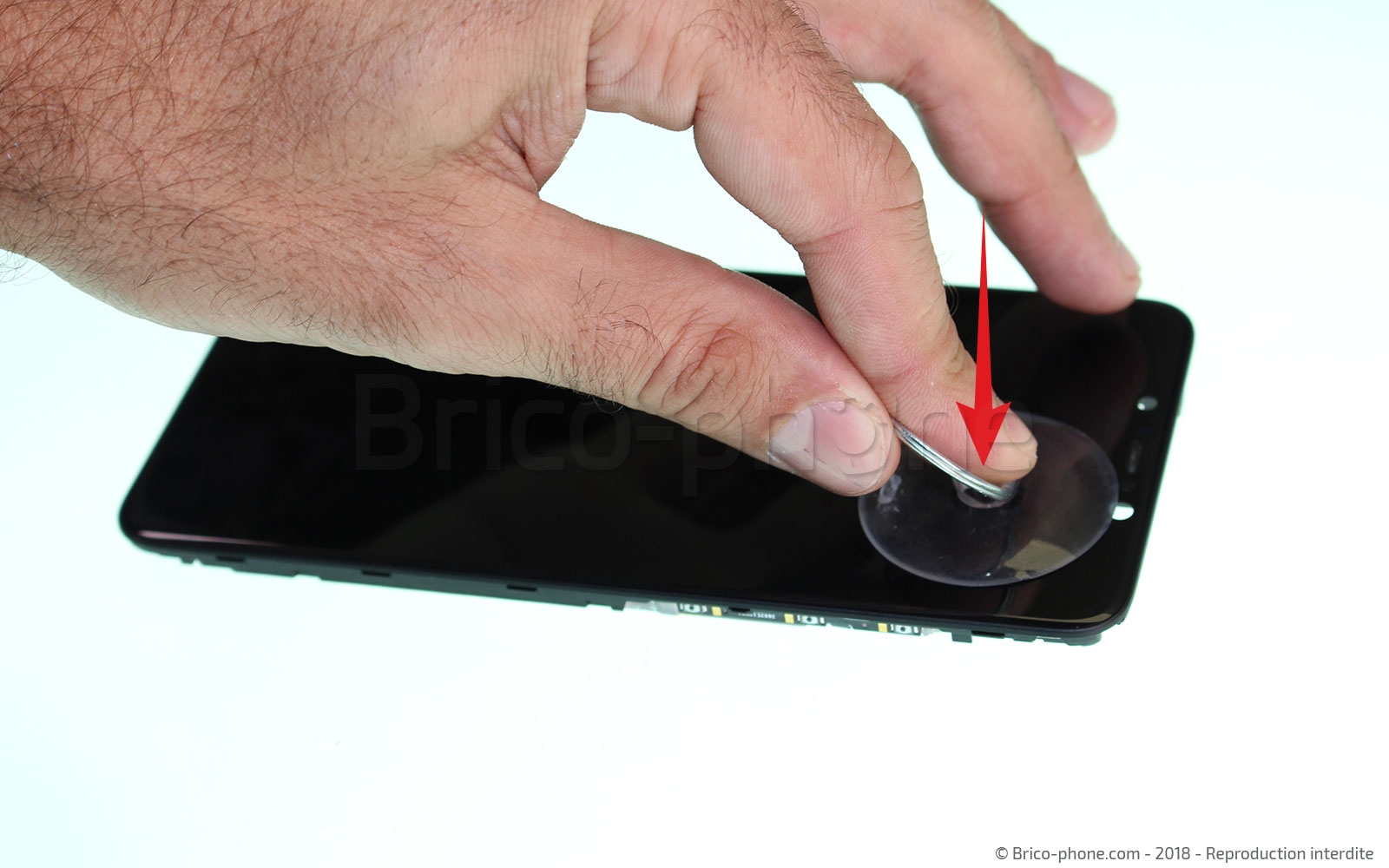

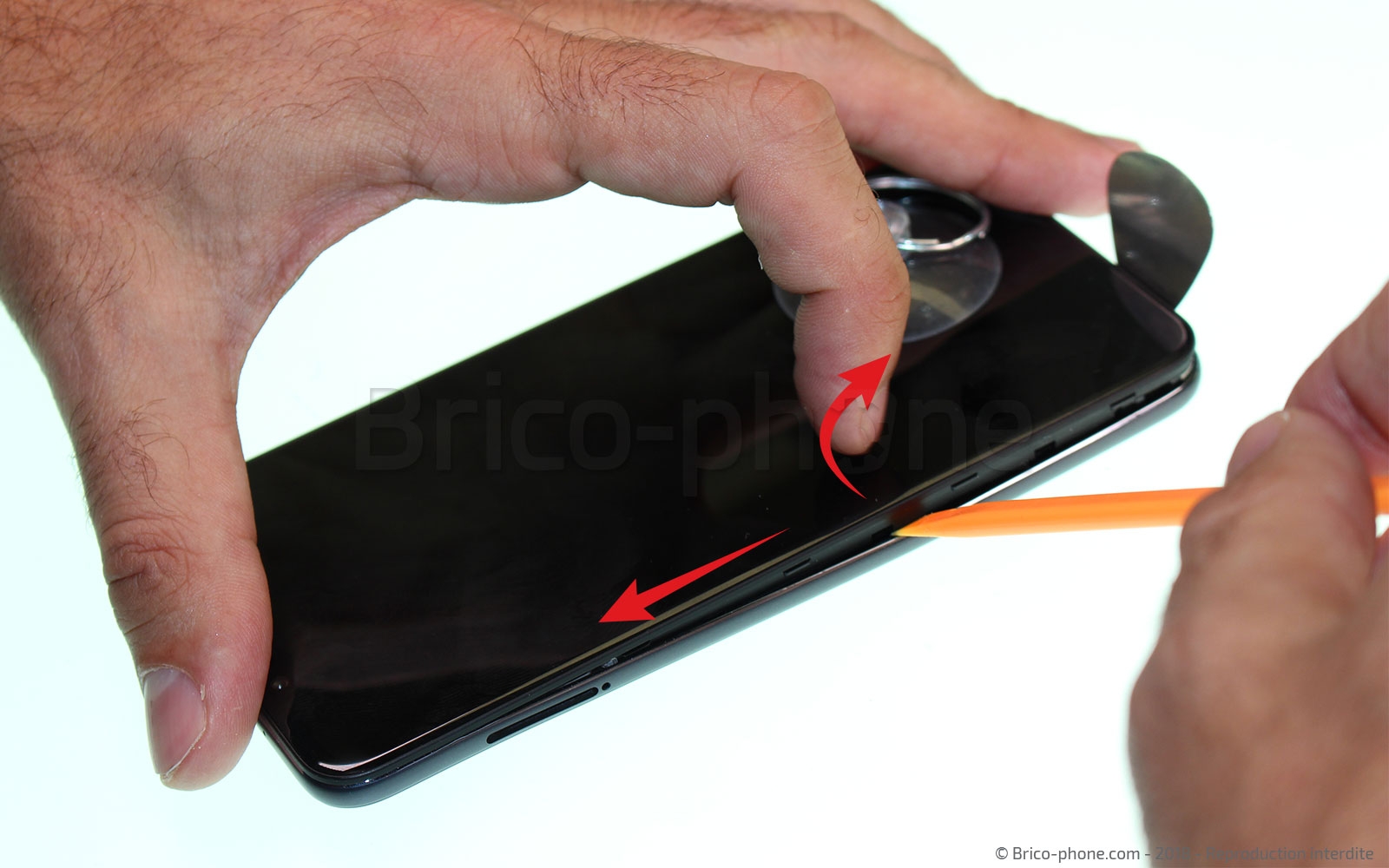

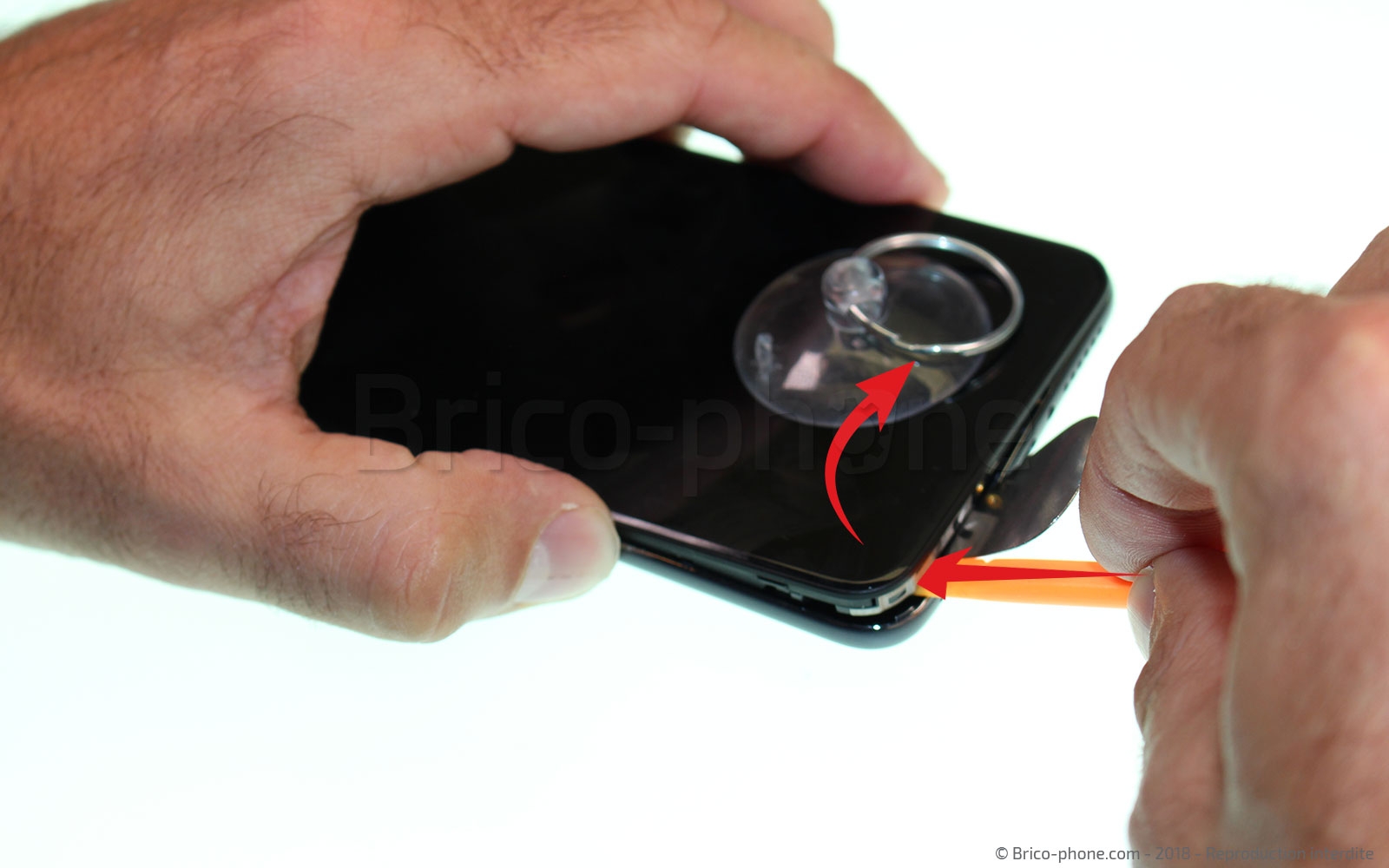

Pour cela, positionnez la ventouse sur l'un des angles supérieur de la vitre puis en tirant fortement dessus, insérez le médiator entre le châssis et l'écran.
Outils du kit utilisés
Outils du kit utilisés

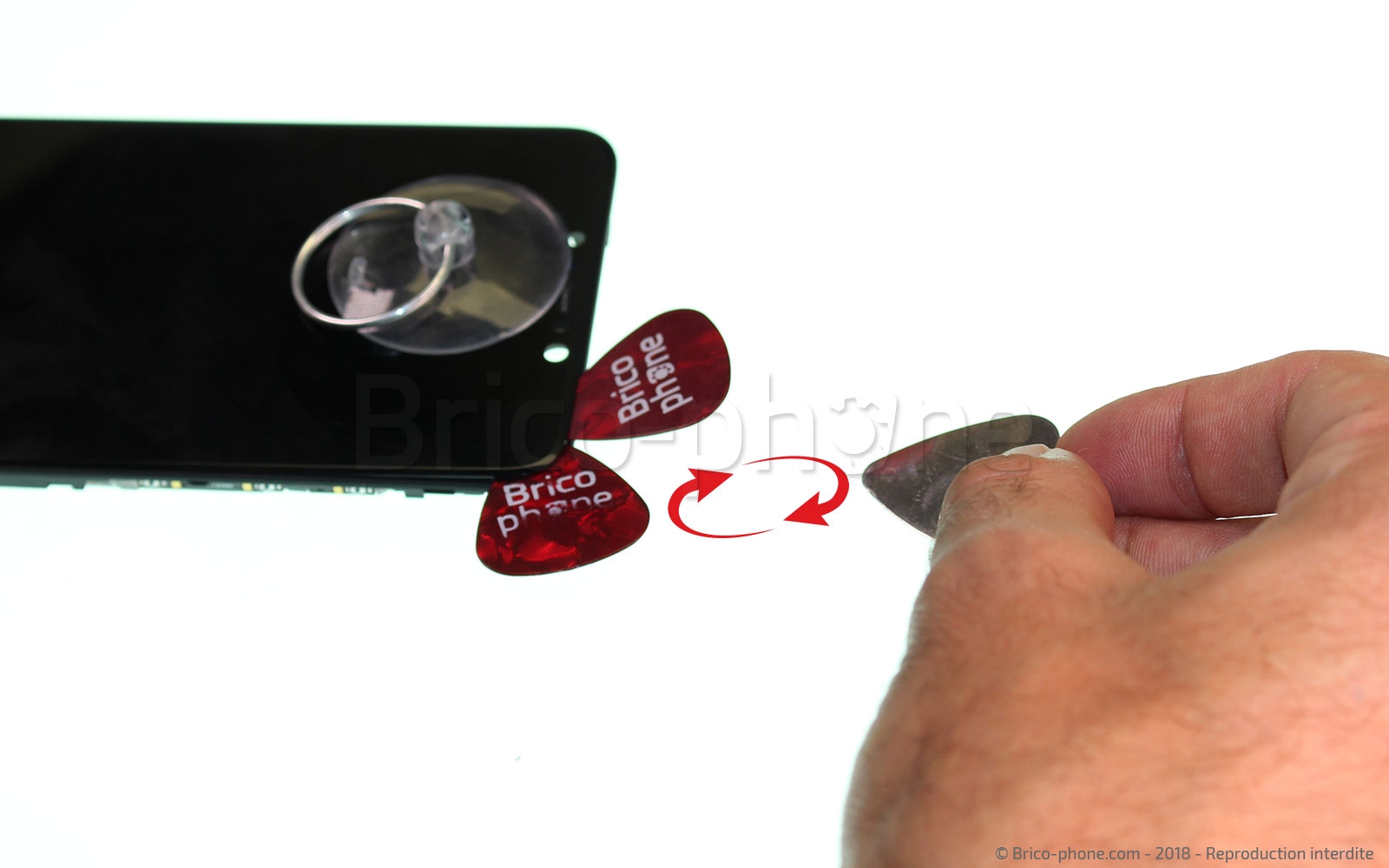

Etape 14 :   Décoller l'écran

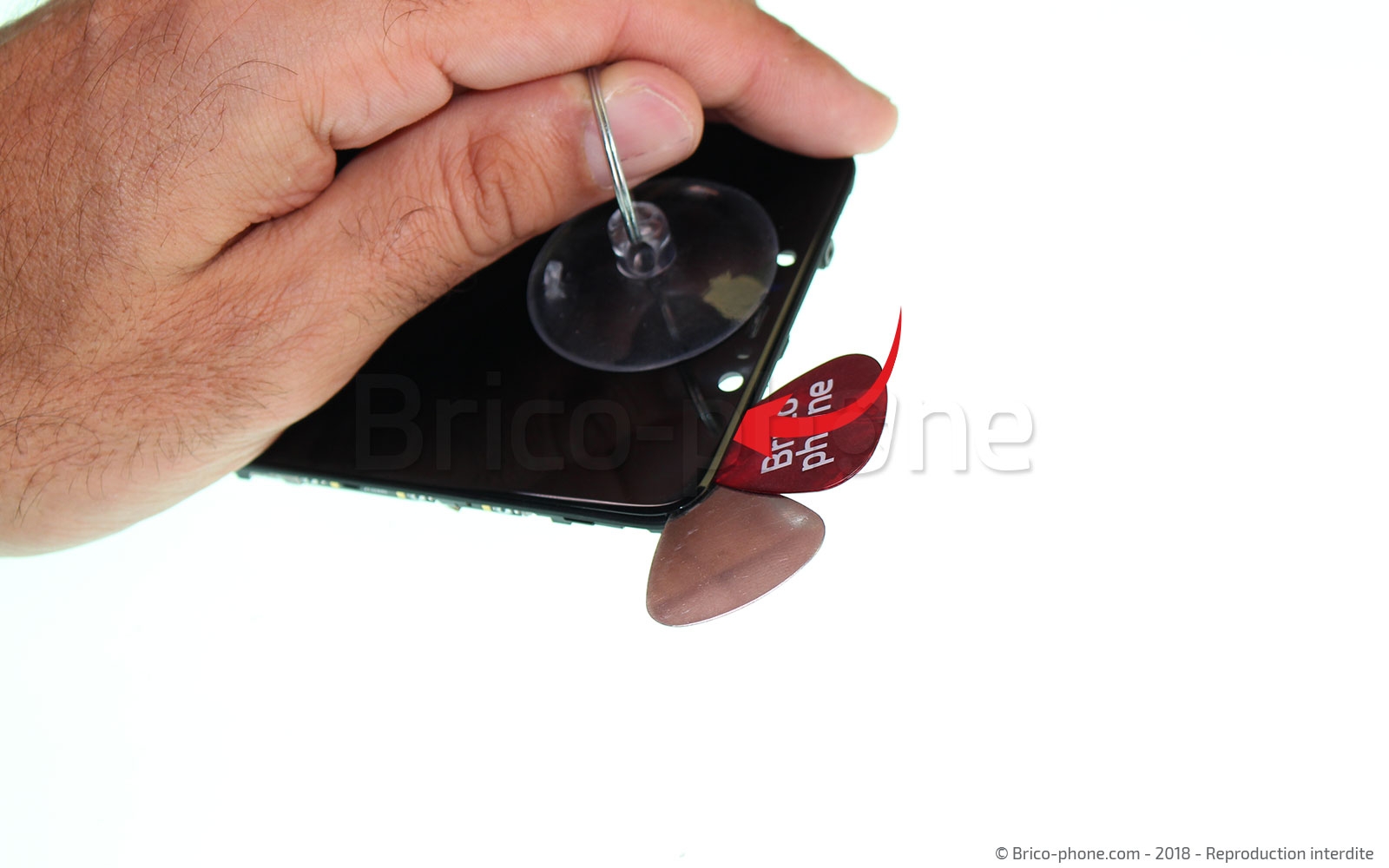

Mettez en place le second médiator plastique puis retirez celui en métal.

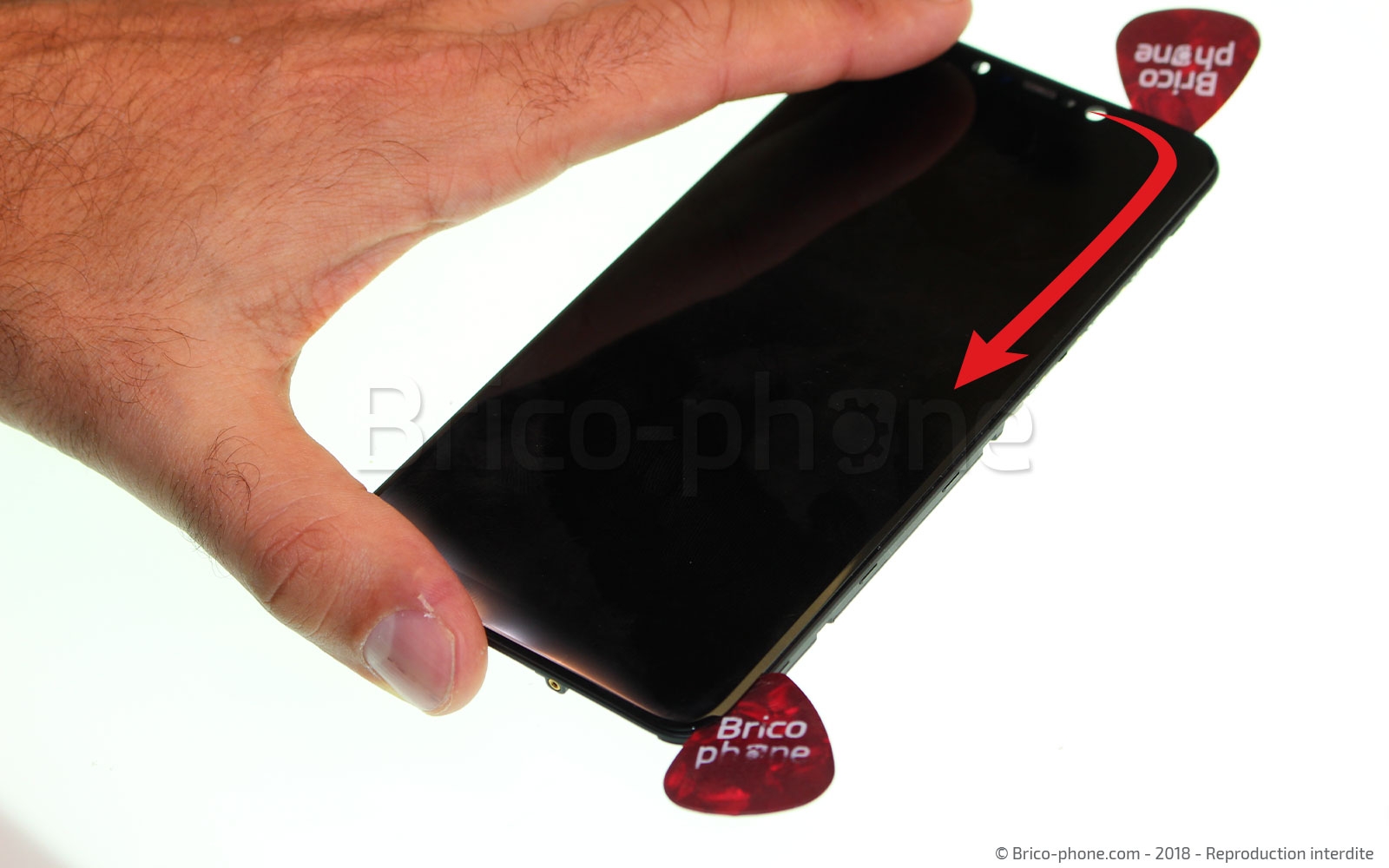

Il ne vous reste plus qu'à faire coulisser ces derniers tout autour du châssis afin de désolidariser le châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer le bloc écran

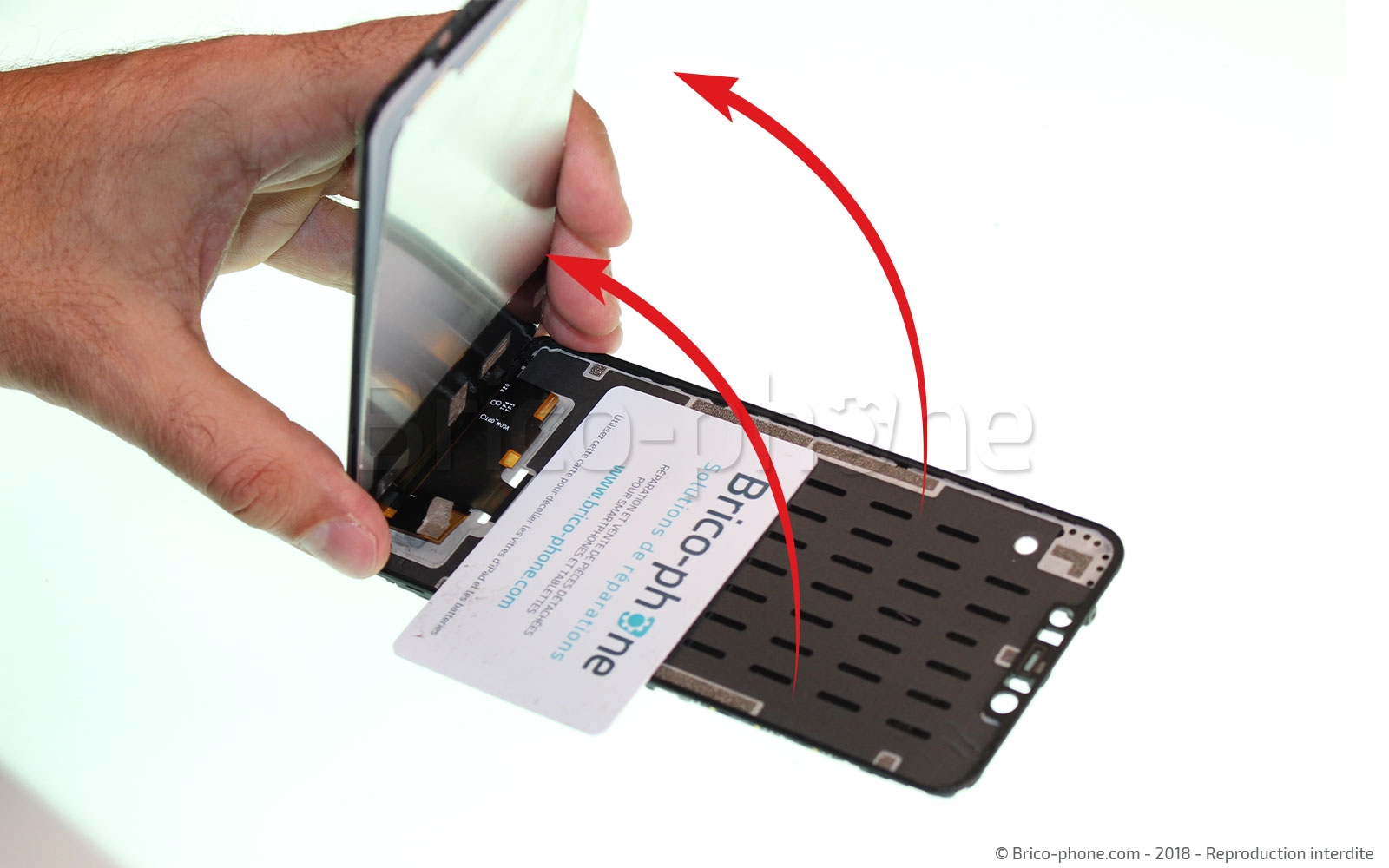

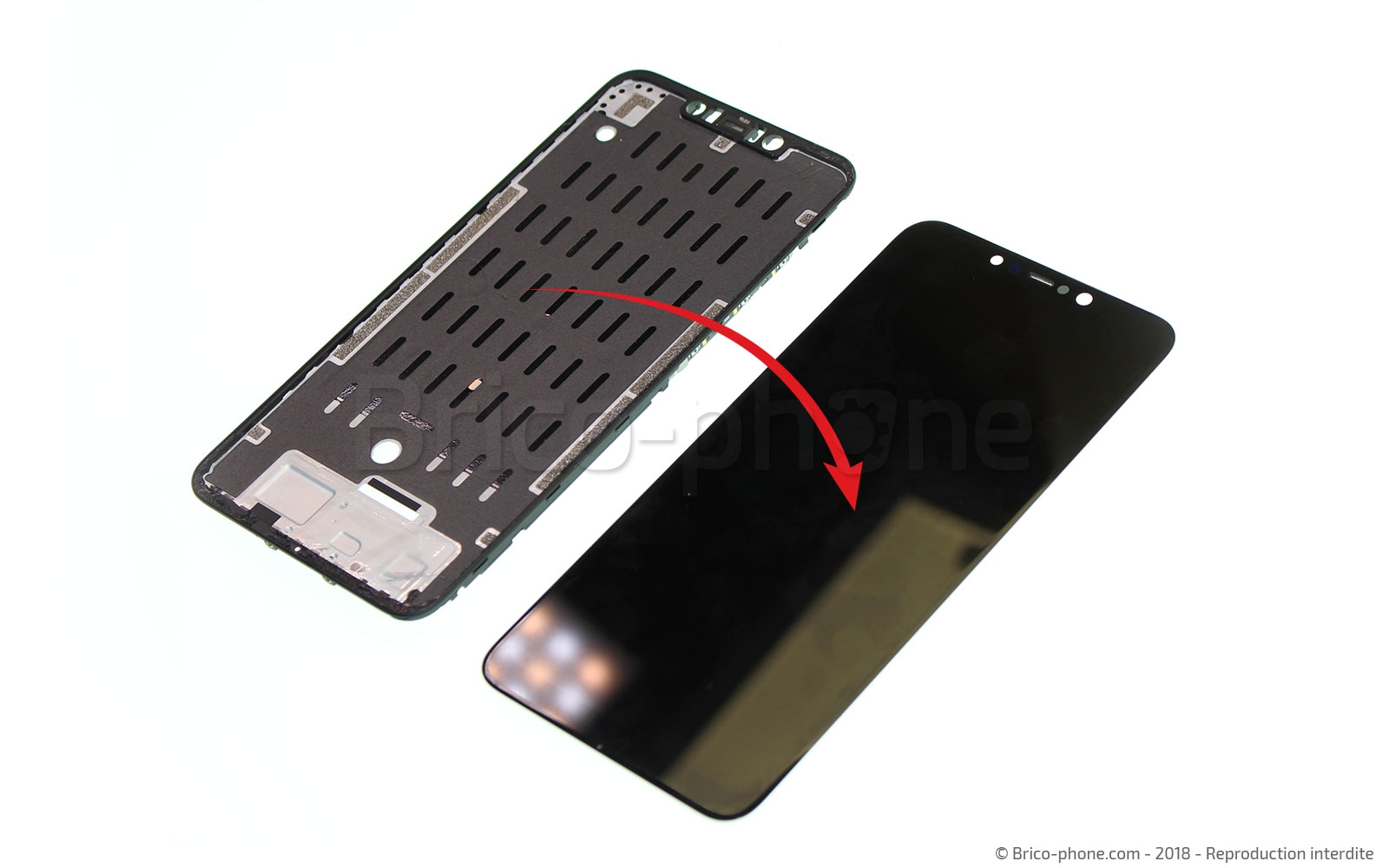

Désormais, que les contours de l'écran sont décollés, il ne vous reste plus qu'à séparer complètement ce dernier de son châssis.

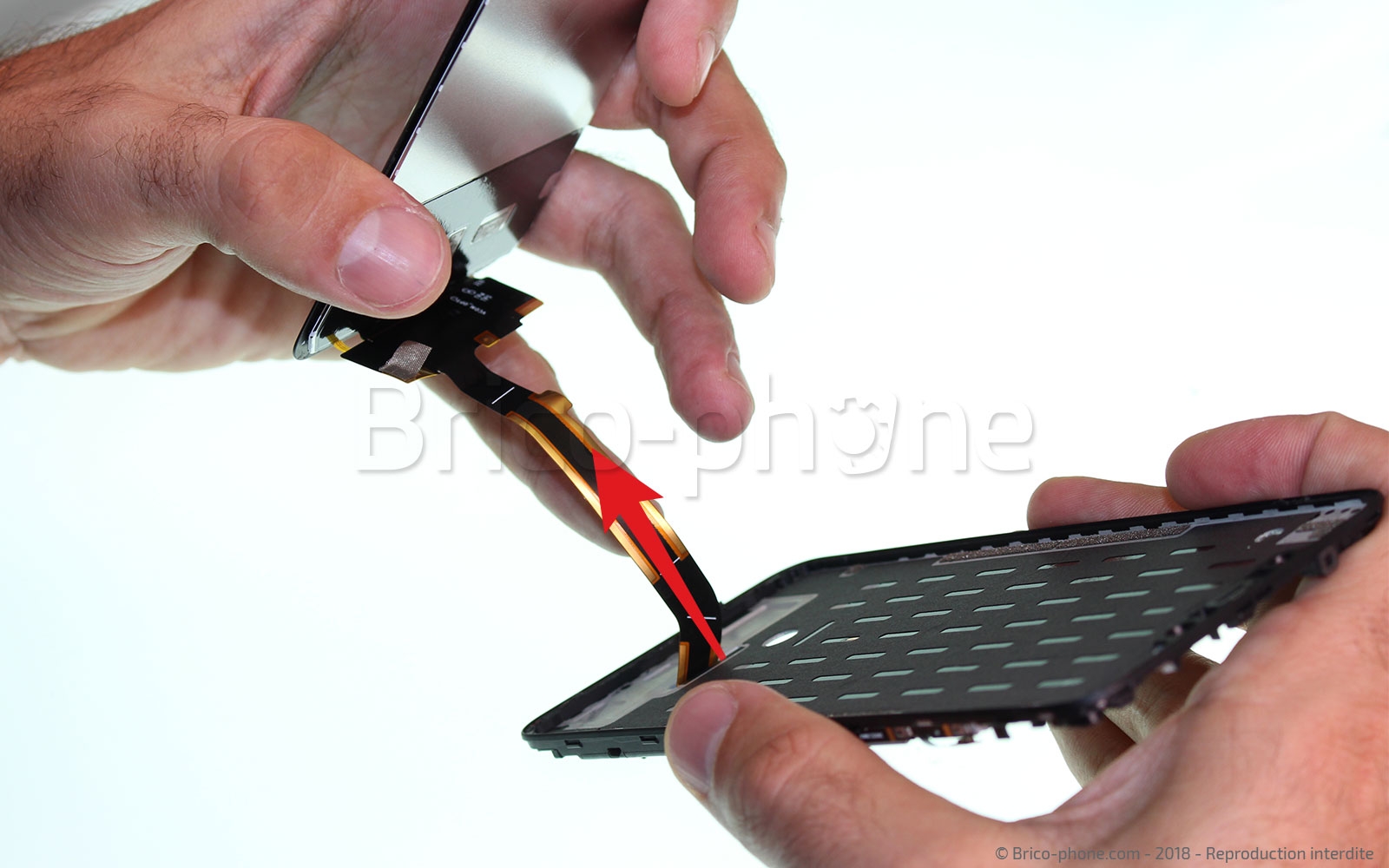

Pour cela, aidez-vous de la carte PVC pour décoller uniformément la dalle LCD puis faites passer la nappe à travers le châssis.
Outils du kit utilisés
Outils du kit utilisés

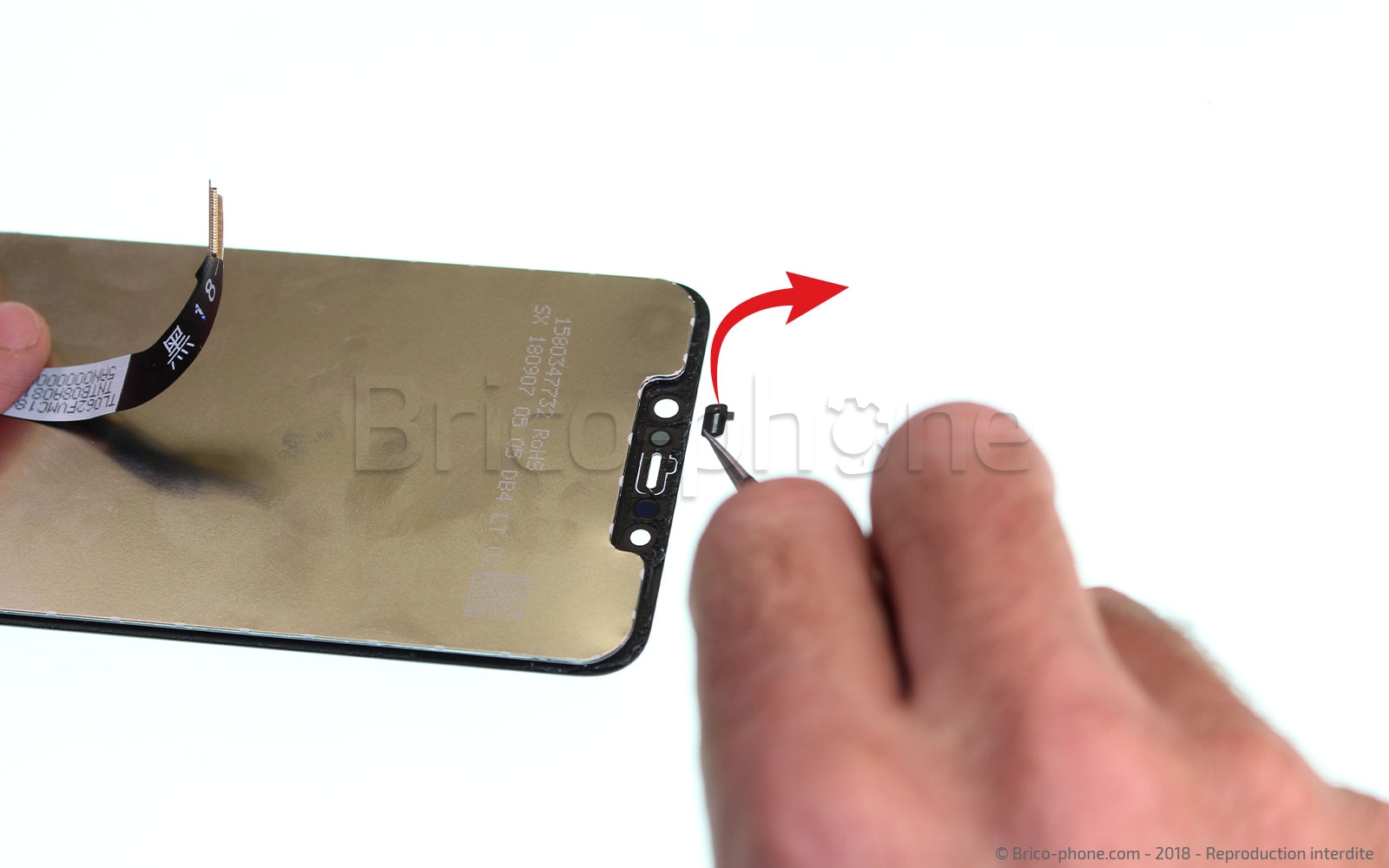

Etape 16 : Récupérer la grille du haut parleur interne

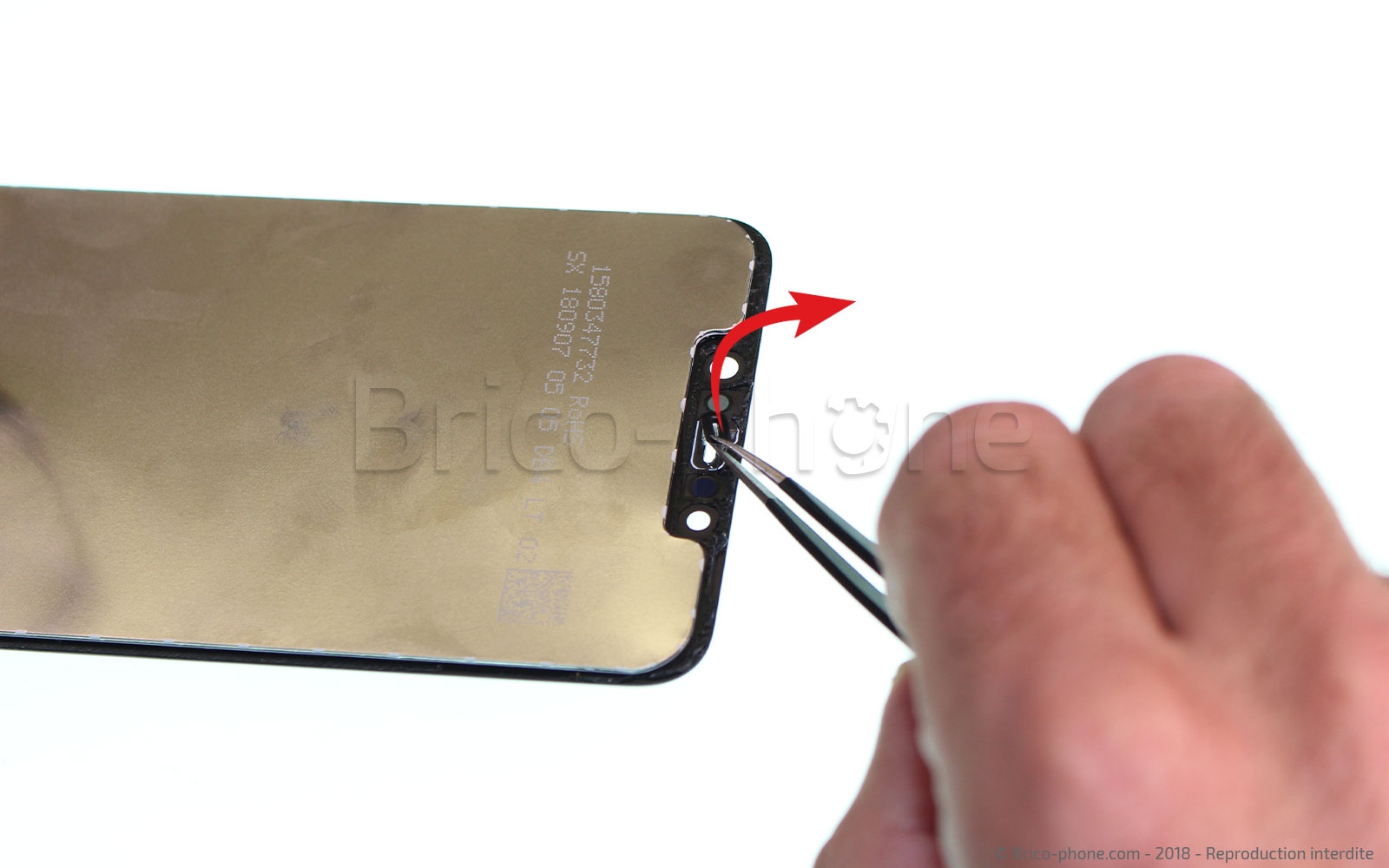

Munissez-vous de la pincette afin de décoller et récupérer la grille du haut-parleur situé sur le haut la vitre. Vous pouvez chauffer légèrement la grille à l'aide d'un sèche-cheveux par exemple pour faciliter le décollage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Conseil pour le remontage

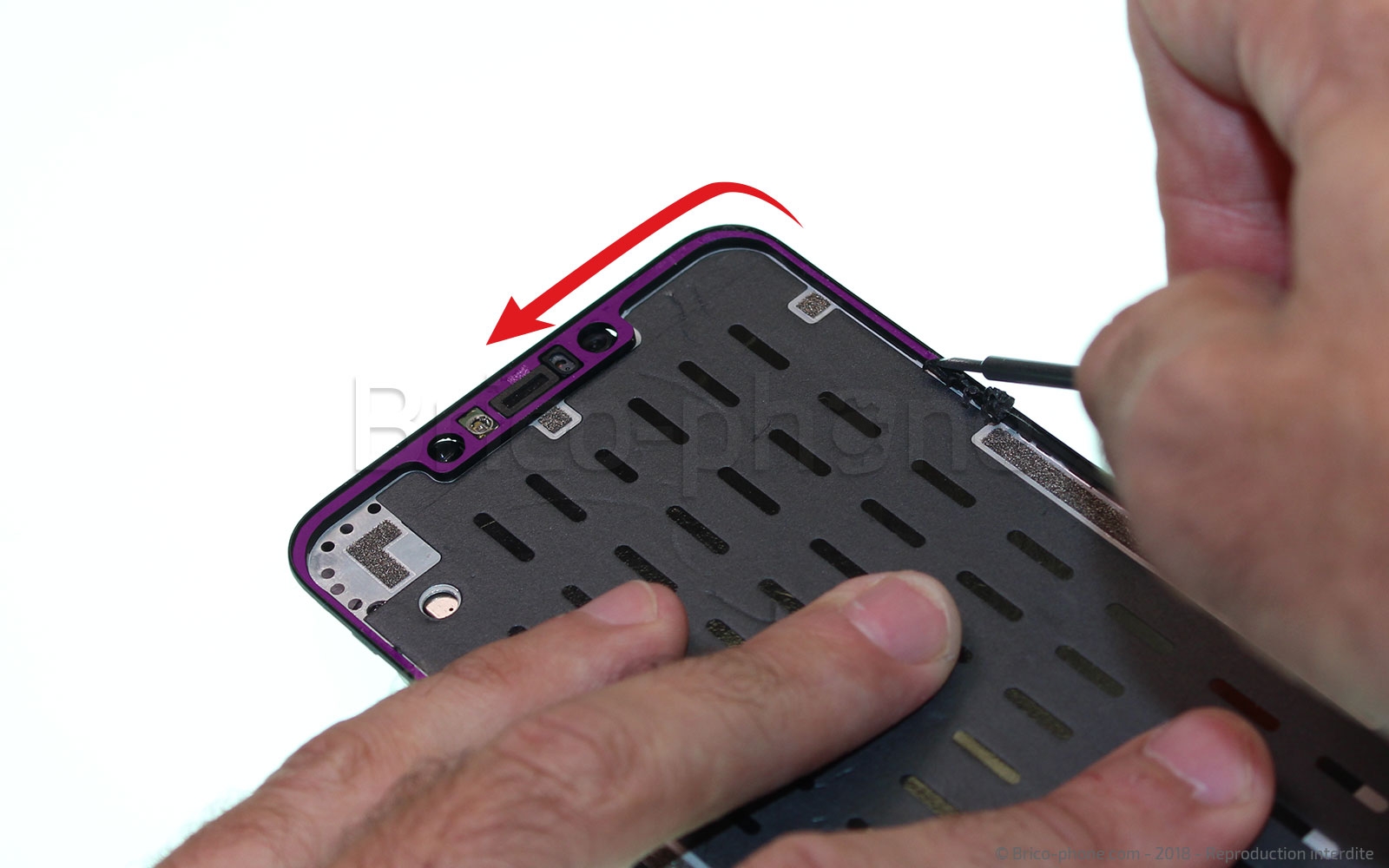

Nettoyez la surface du châssis avant de passer au recollage de votre écran.

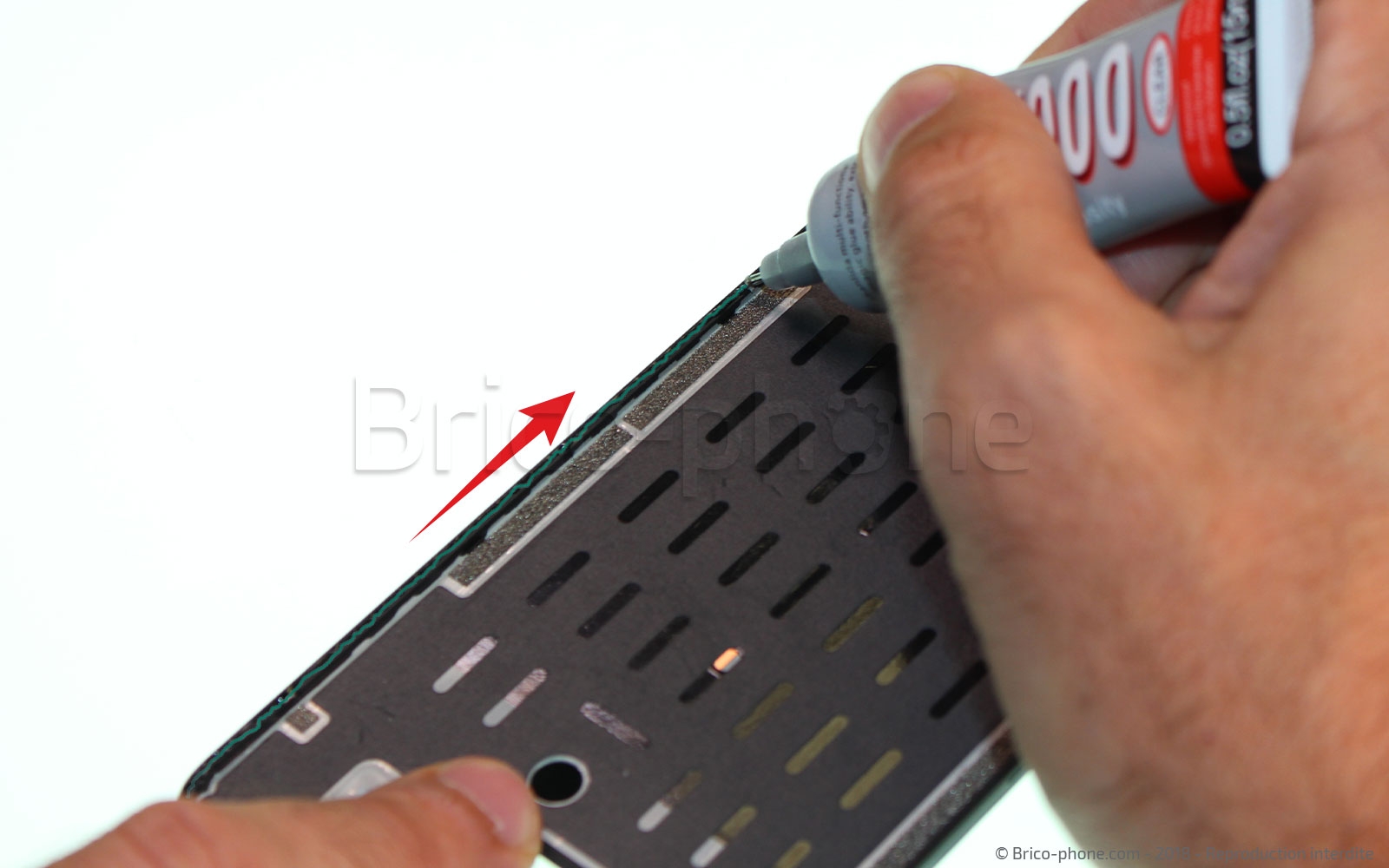

Pour fixer l'ensemble, utilisez la colle B7000

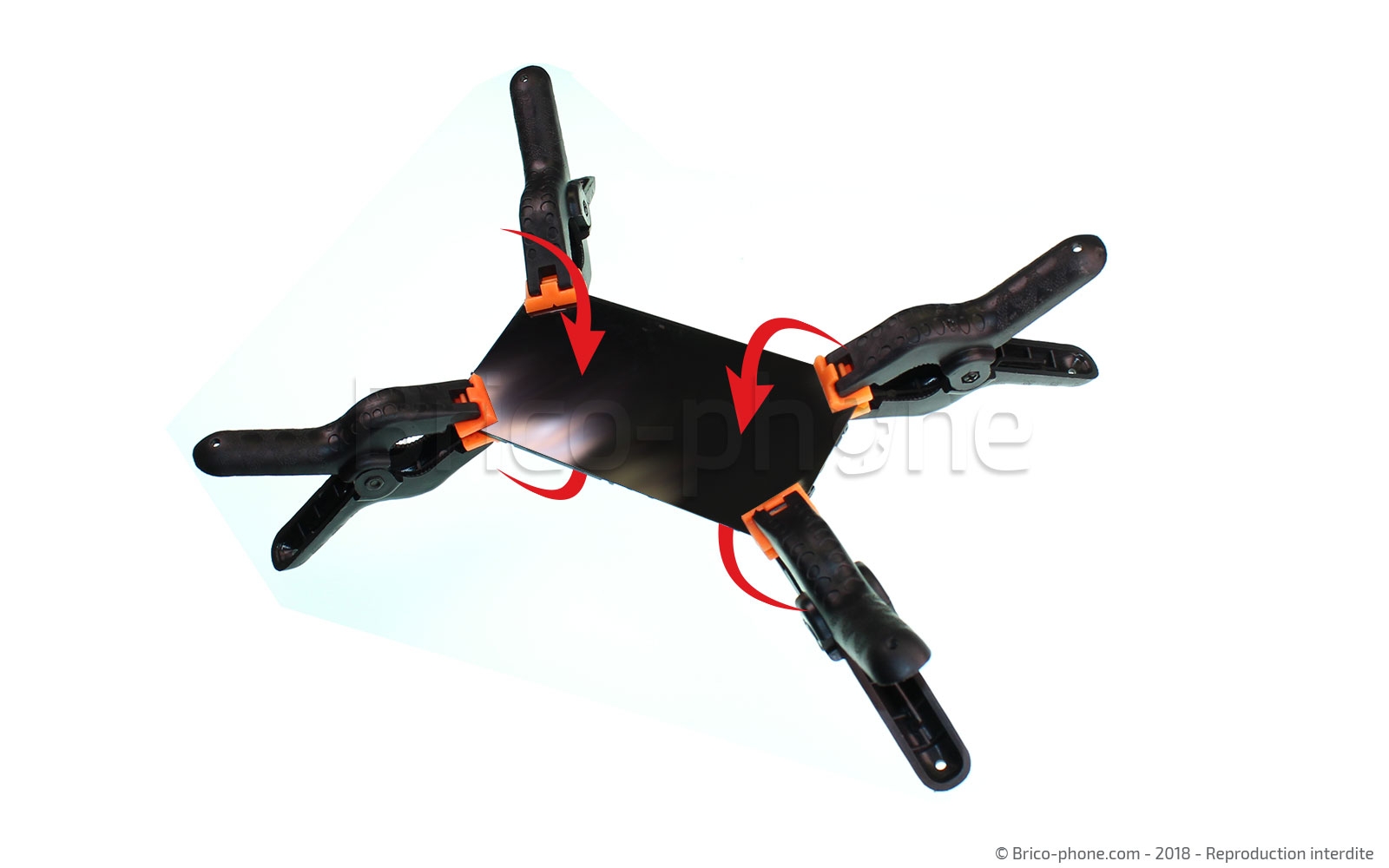

Une fois l'écran de votre Xiaomi Pocophone recollé , mettez l'ensemble sous presse pendant une demi-heure.
Il ne vous reste plus qu'à reprendre ce tutoriel en sens inverse afin de procéder au remontage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
Partagez votre succès
Imprimez
