Changement de nappe bouton Home sur iPhone 6

Temps estimé : 15 min
Difficulté : 2/5
iPhone 6 | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique pas à pas comment remplacer la nappe et le bouton Home sur votre iPhone 6. Attention vous perdrez la fonctionnalité touch ID

Diagnostic

›  Le bouton Home de votre iPhone 6 répond mal ou plus du tout

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe Bouton Home gris sidéral pour iPhone 6 et 6 Plus
9,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone 6
5,90 €
Ajouter au panier

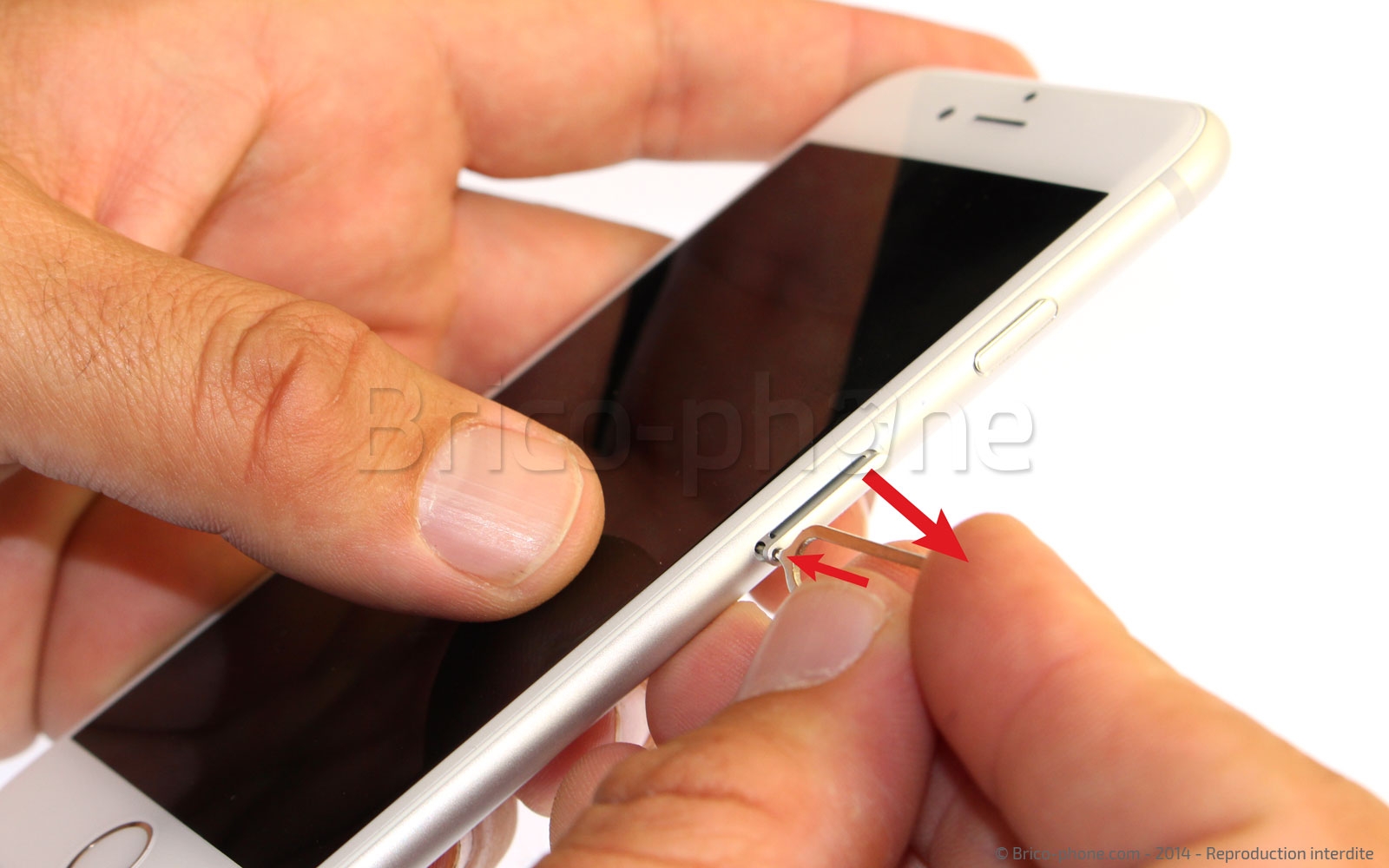

Commencer par éteindre votre iPhone puis retirer la carte SIM
Commencer par éteindre votre iPhone puis retirer la carte SIM
Outils du kit utilisés
Outils du kit utilisés

Etape 1 : Retirer les vis en étoile pentalobe

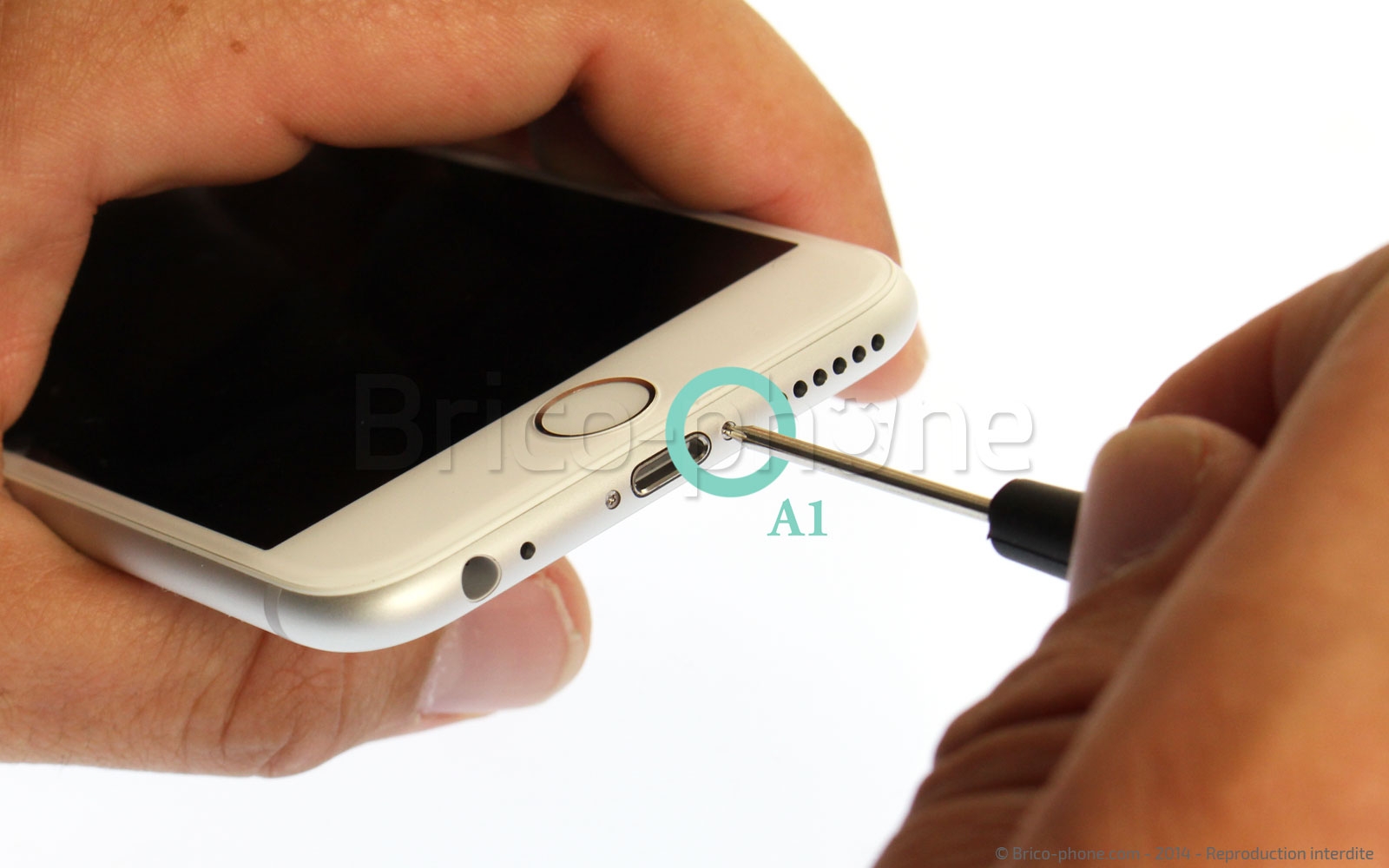

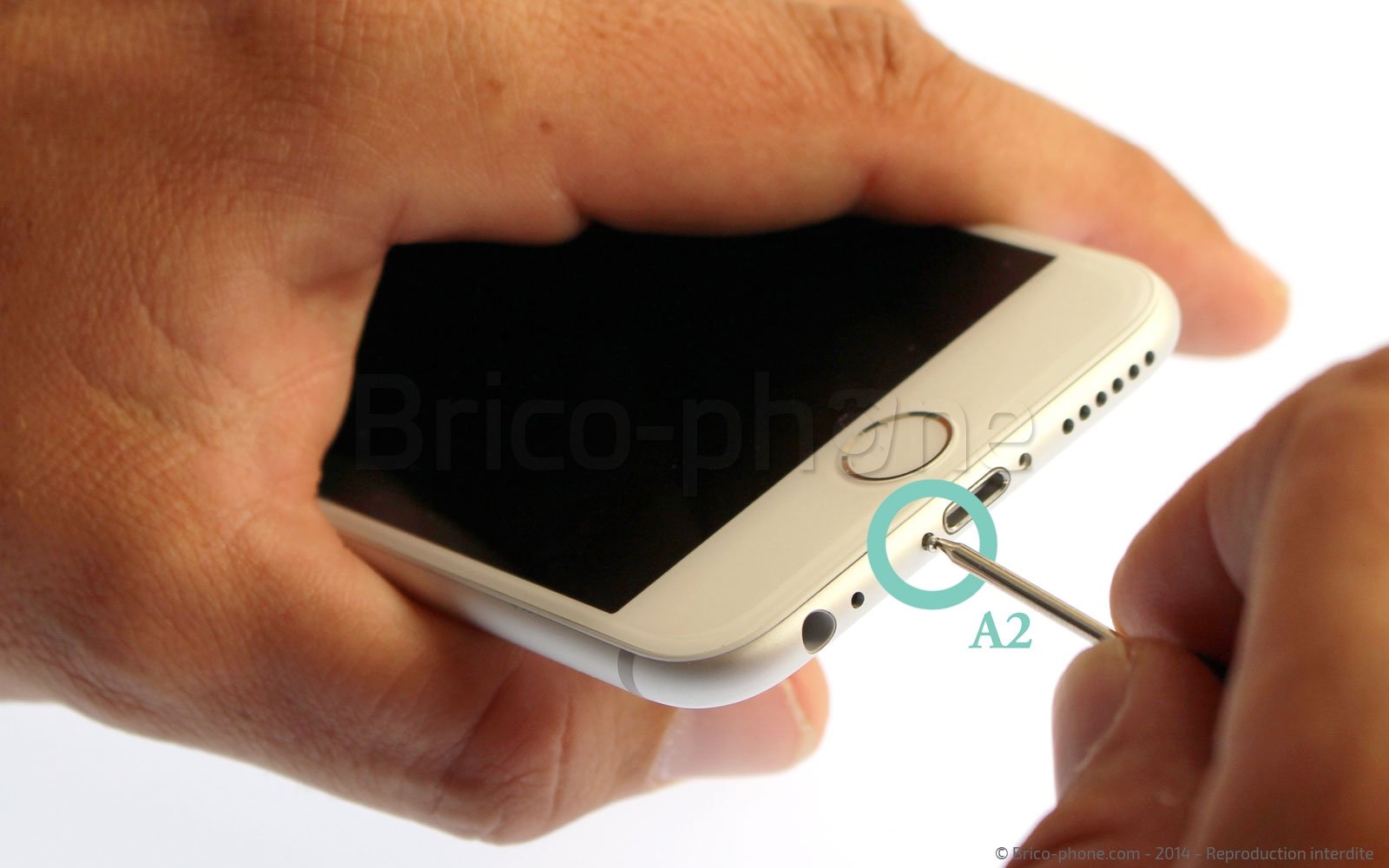

Utiliser le tournevis pentalobe pour retirer les deux vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Etape 1 : Retirer les vis en étoile pentalobe
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Déclipser la vitre du châssis avec la ventouse

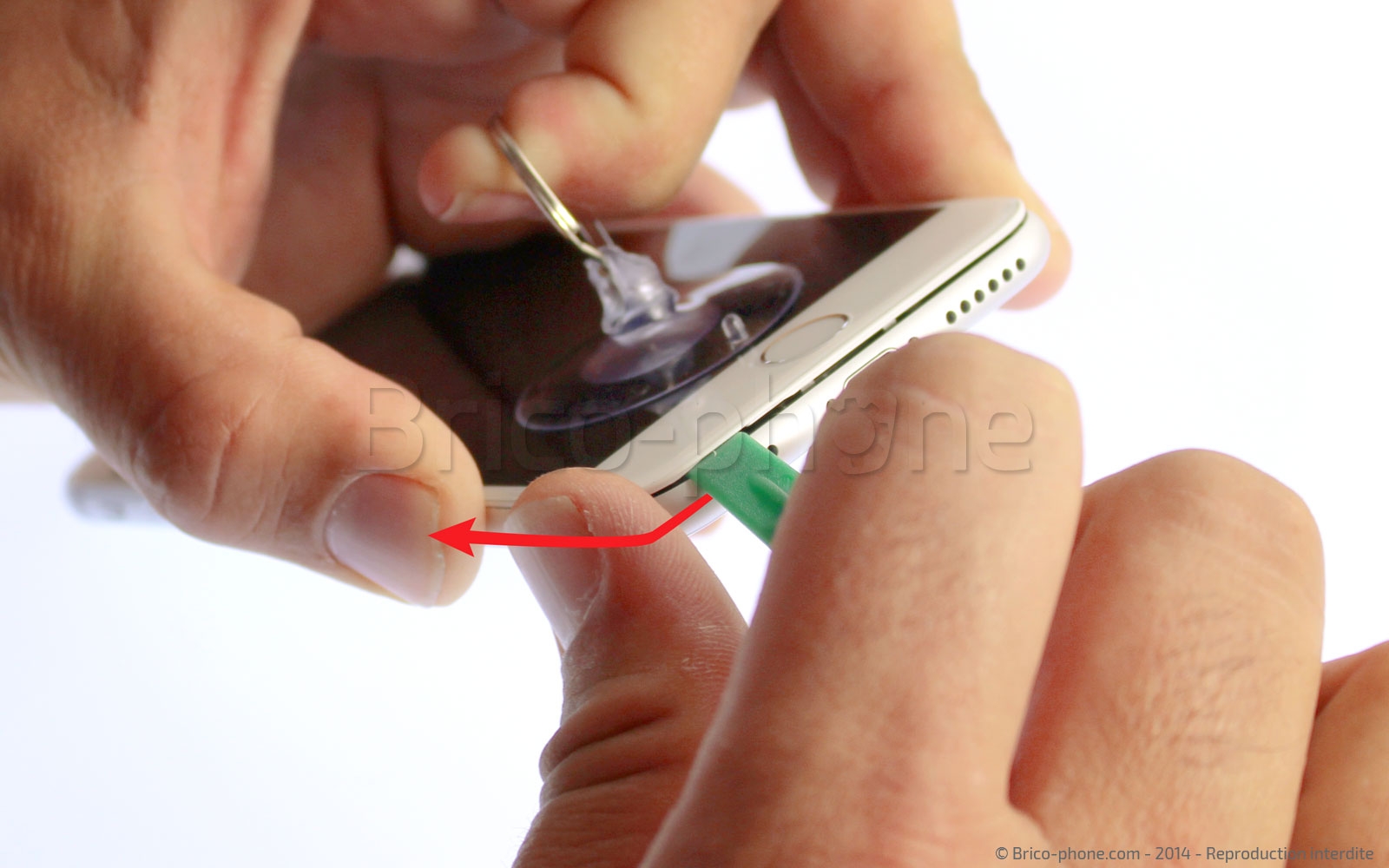

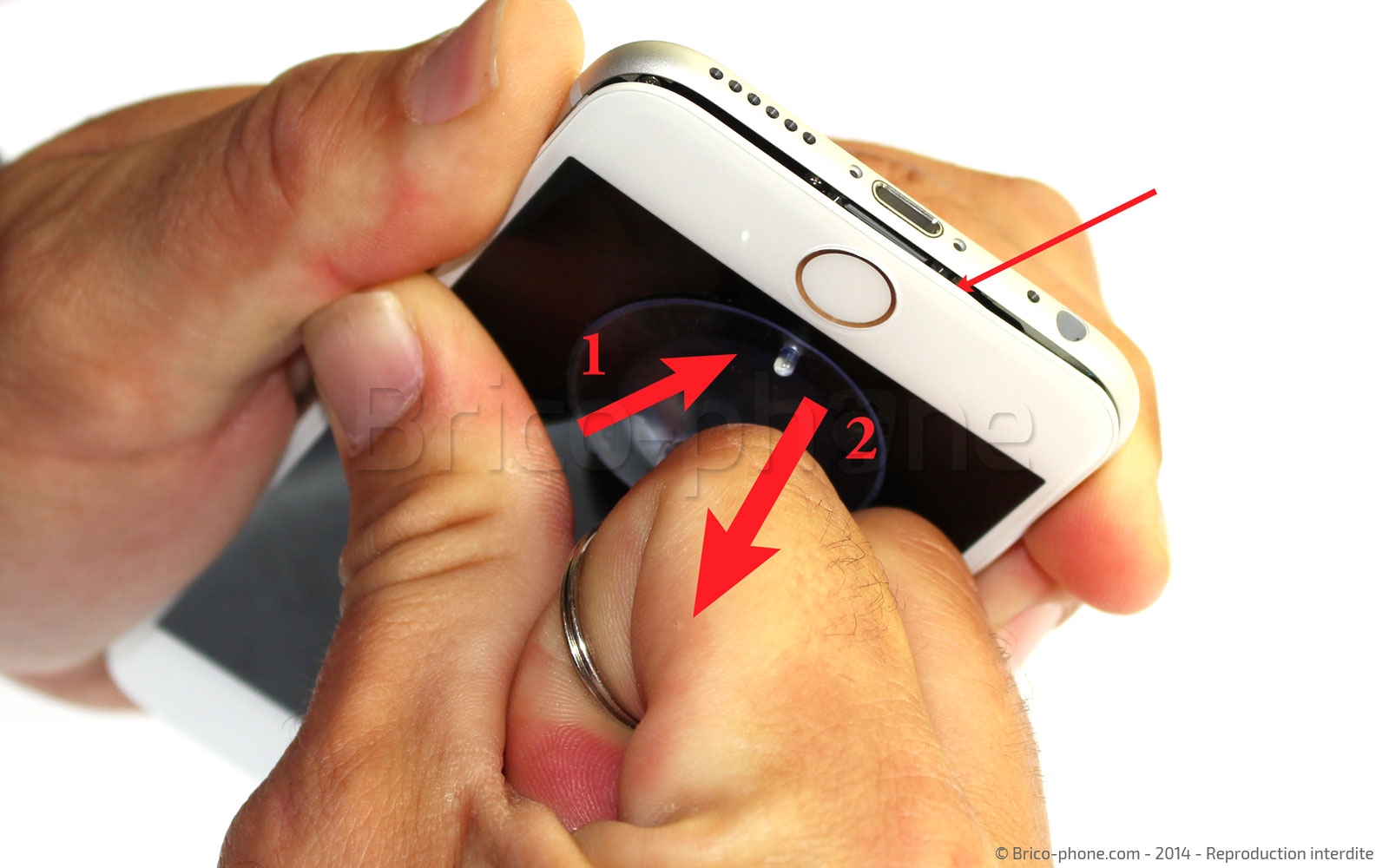

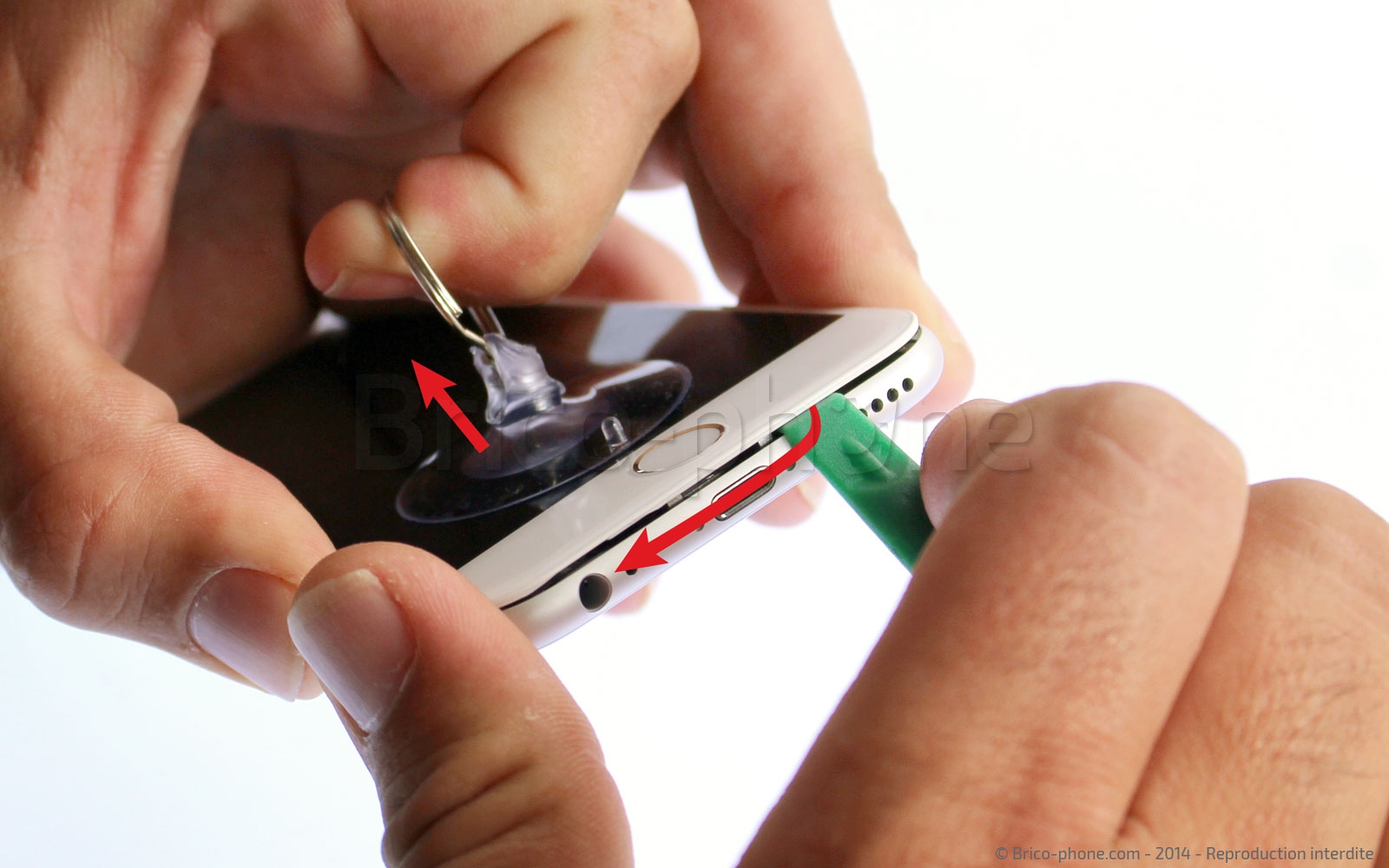

Selon les outils dont vous disposez, deux méthodes pour déclipser la vitre se présentent : en utilisant la ventouse ou bien en utilisant l'iSclack. Utilisation de la ventouse : positionnez la ventouse au bas de l'écran juste au dessus du bouton Home.

Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

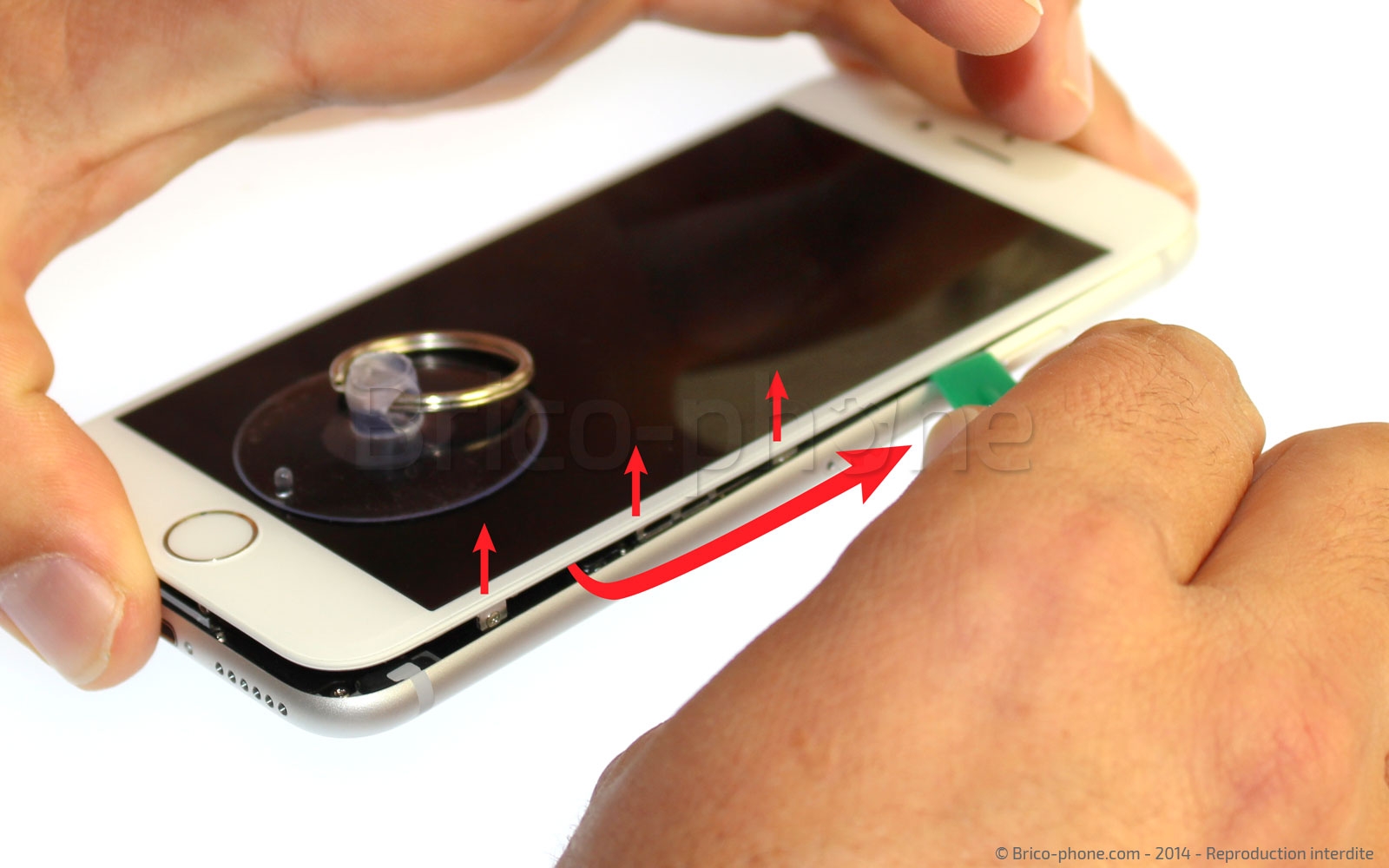

Faire glisser le levier le long du bas du téléphone entre la vitre et le châssis.
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Etape 2 : Déclipser la vitre du châssis avec la ventouse
Outils du kit utilisés
Outils du kit utilisés

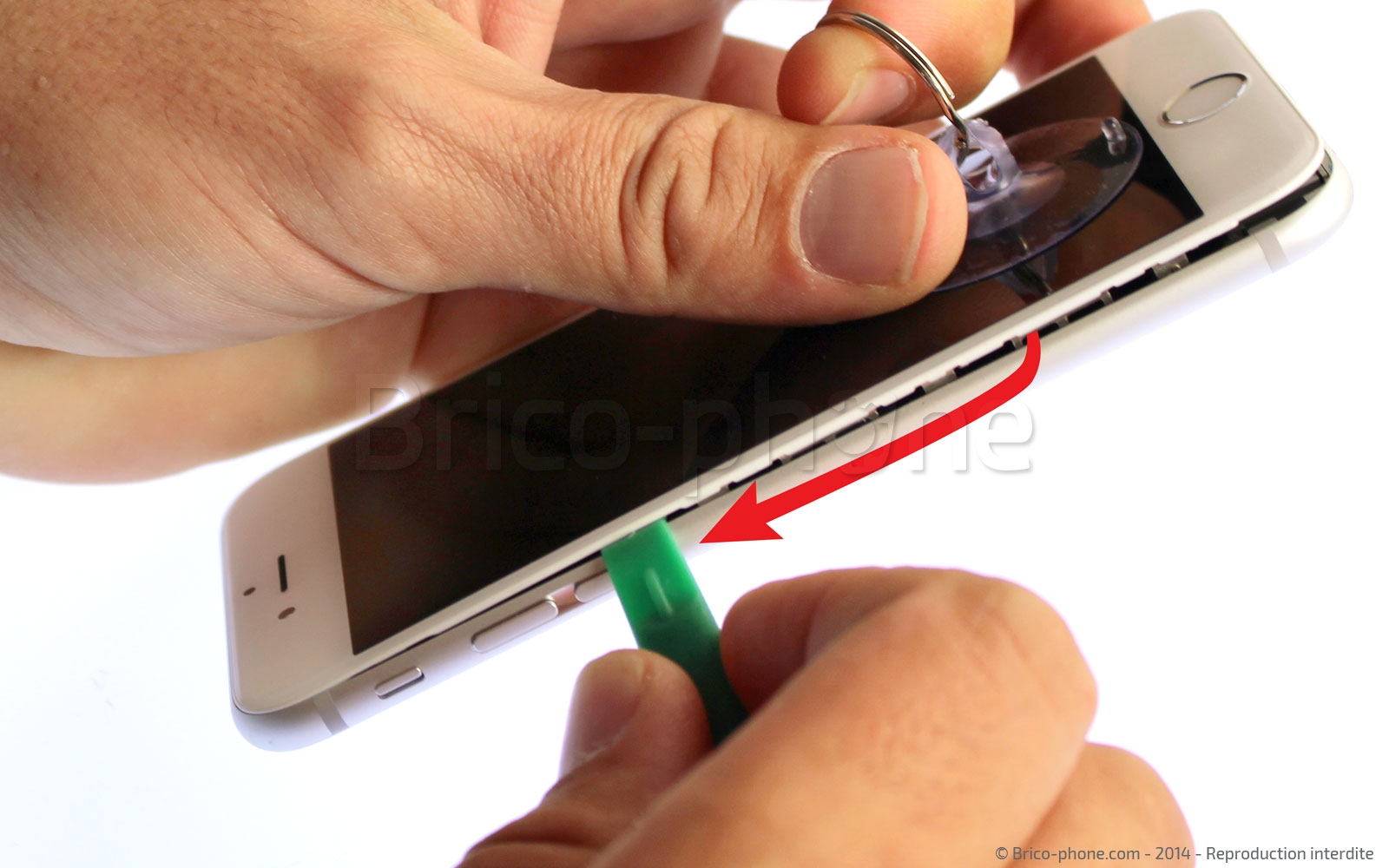

Etape 3 : Déclipser la vitre sur les côtés
Tirer légèrement sur la ventouse jusqu'à pouvoir insérer le levier en plastique entre la vitre et le châssis de l'iPhone.

Enfin, terminer par le haut du téléphone puis l'autre côté jusqu'à déclipser entièrement la vitre.
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Etape 3 : Déclipser la vitre sur les côtés
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déclipser la vitre du châssis avec l'iSclack

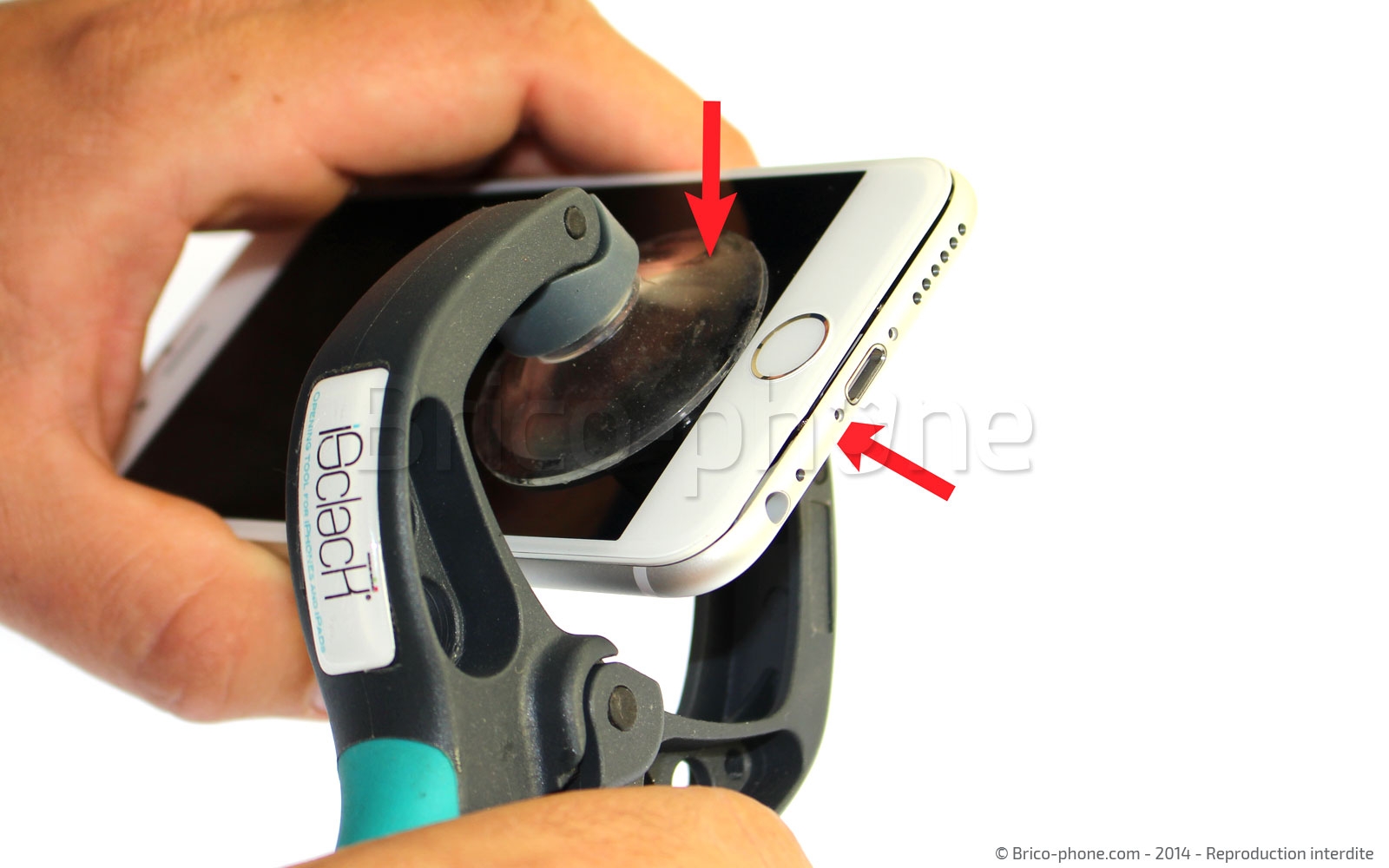

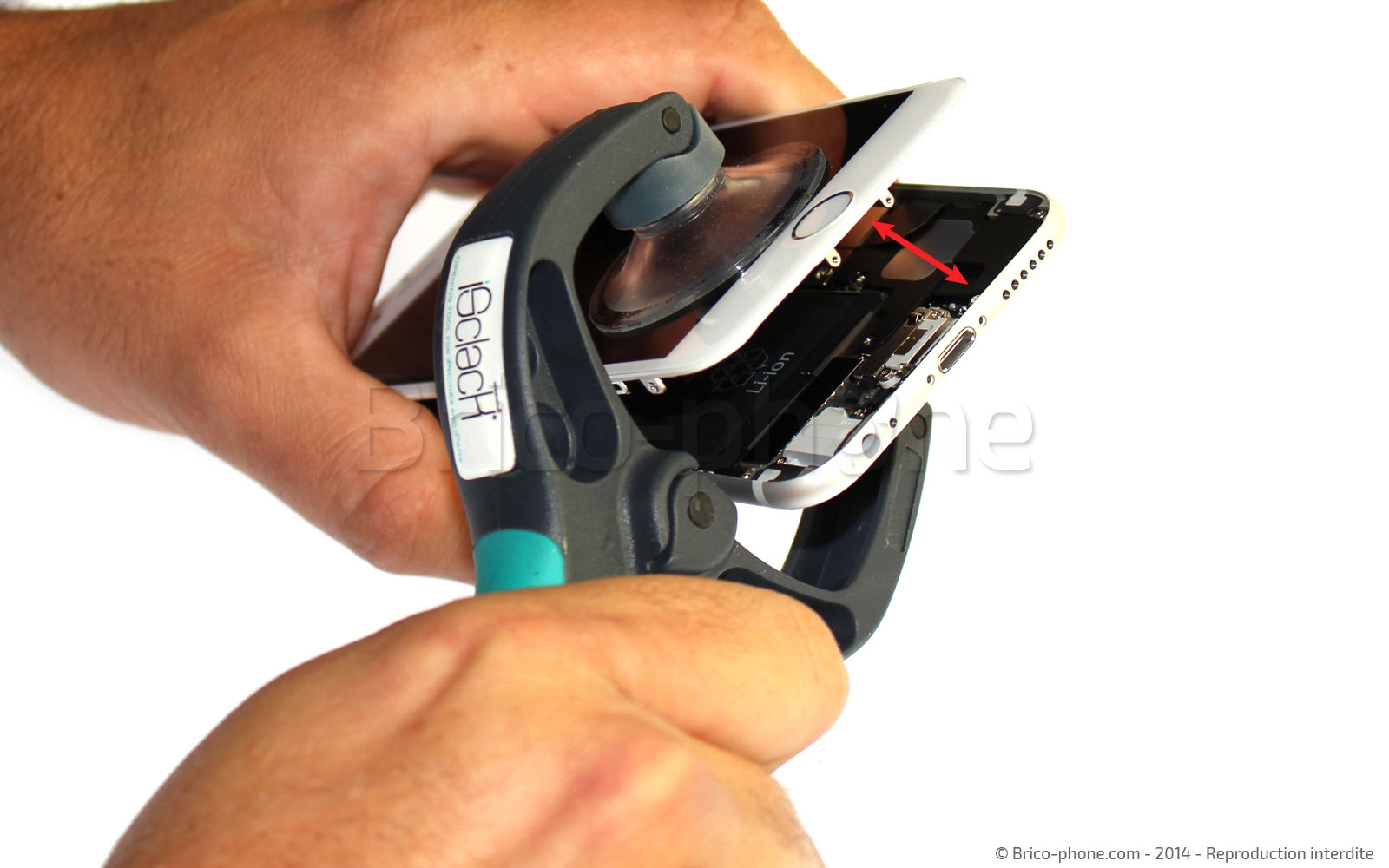

Positionner les ventouses de l'iSclack de chaque côté de l'iPhone avec la ventouse côté vitre légèrement au dessus du bouton Home.

Une fois les ventouses en place, serrer la pince jusqu'à ce que le bloc vitre et écran LCD se détache du châssis.
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Etape 4 : Déclipser la vitre du châssis avec l'iSclack
Outils optionnels
Outils optionnels
Pince double ventouse iSclack
24,90 €
Double ventouse pour décoller les vitres special Iphone 5 5S 5C
17,90 €

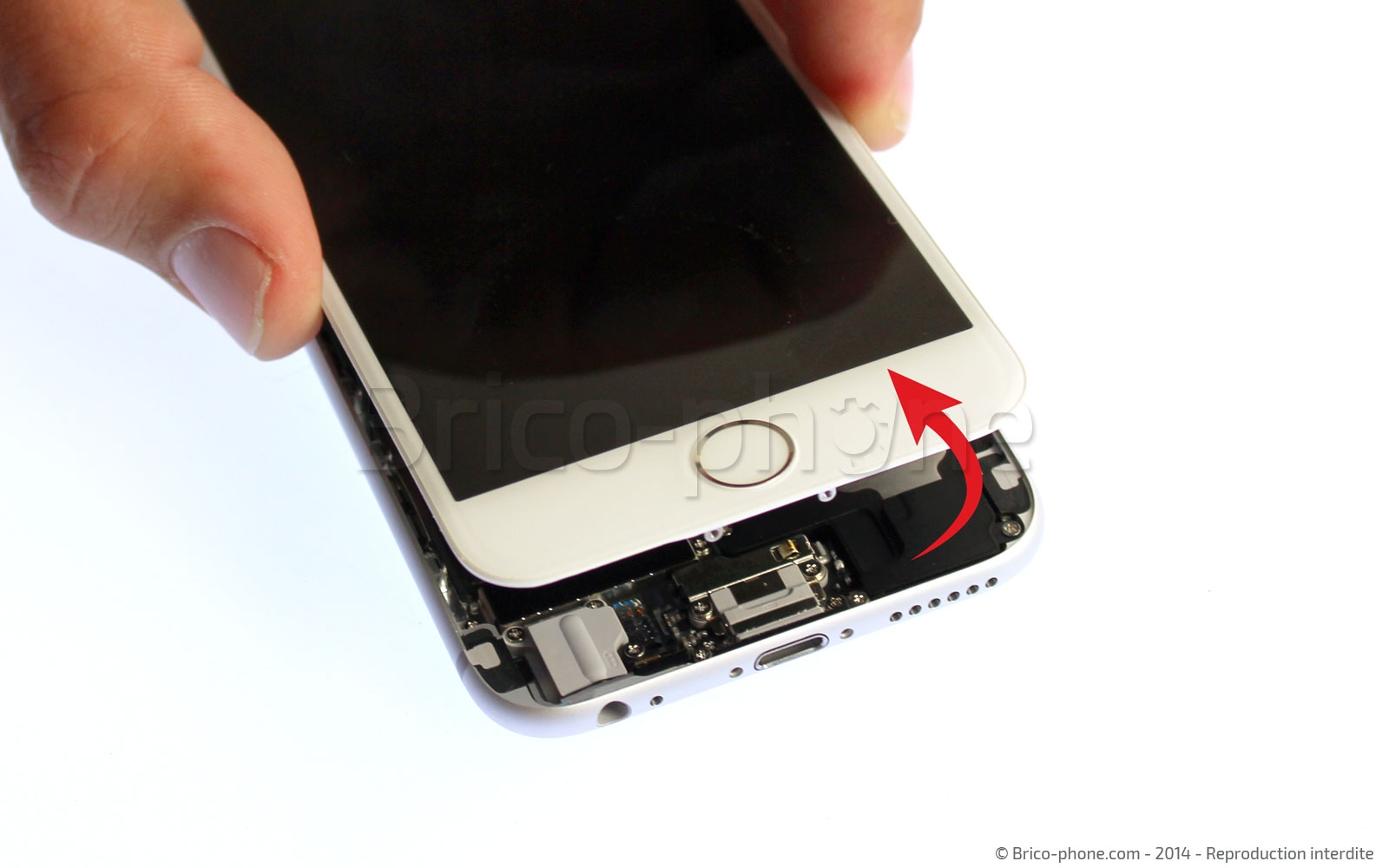

Etape 5 : Retirer le bloc vitre et écran LCD

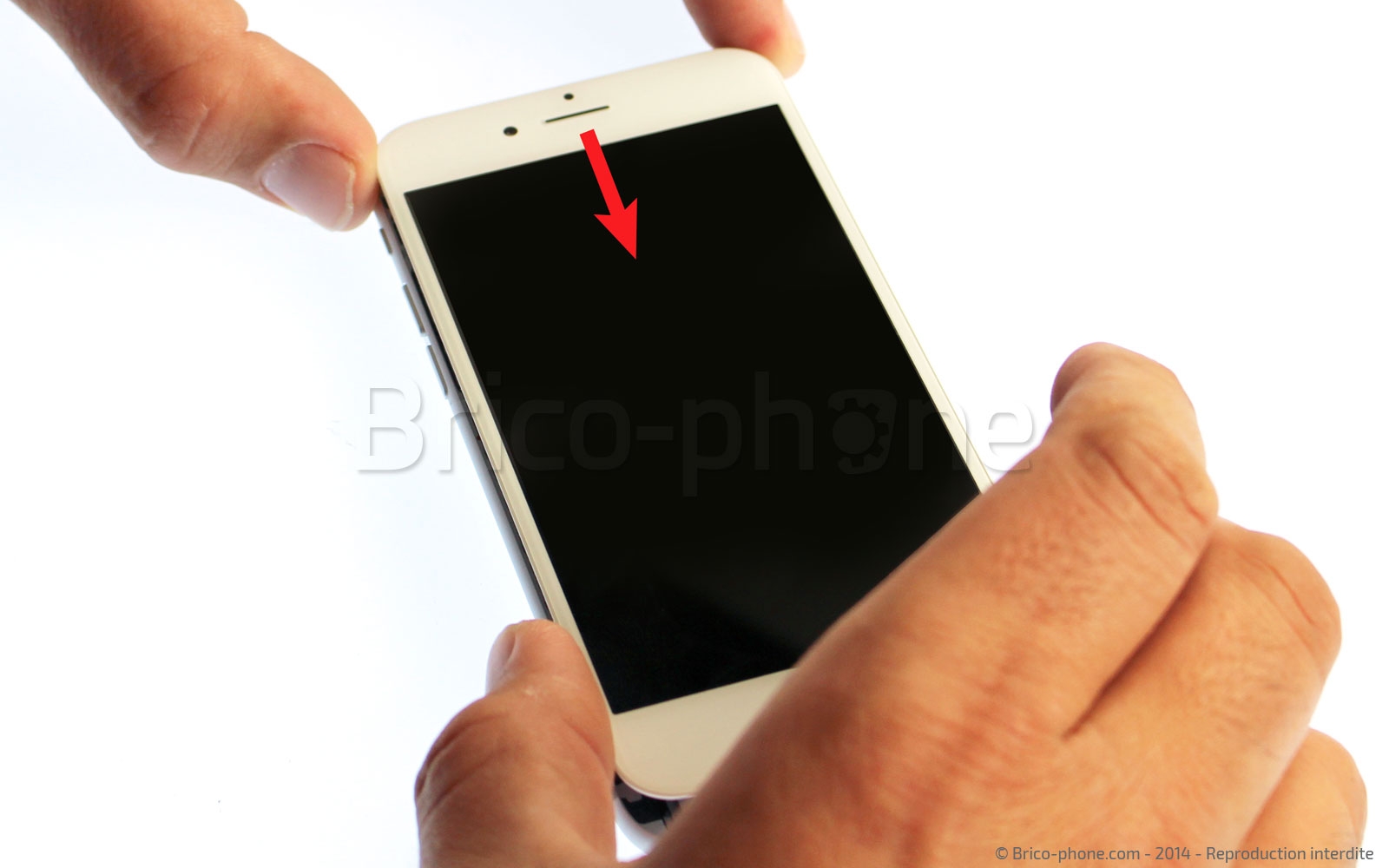

Tirez légèrement (1 ou 2 millimètres) vers le bas afin de déclipser l'écran totalement.

Vous pouvez maintenant lever le bloc vitre et LCD vers le haut.
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 5 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer la plaquette métallique de nappes de l'écran

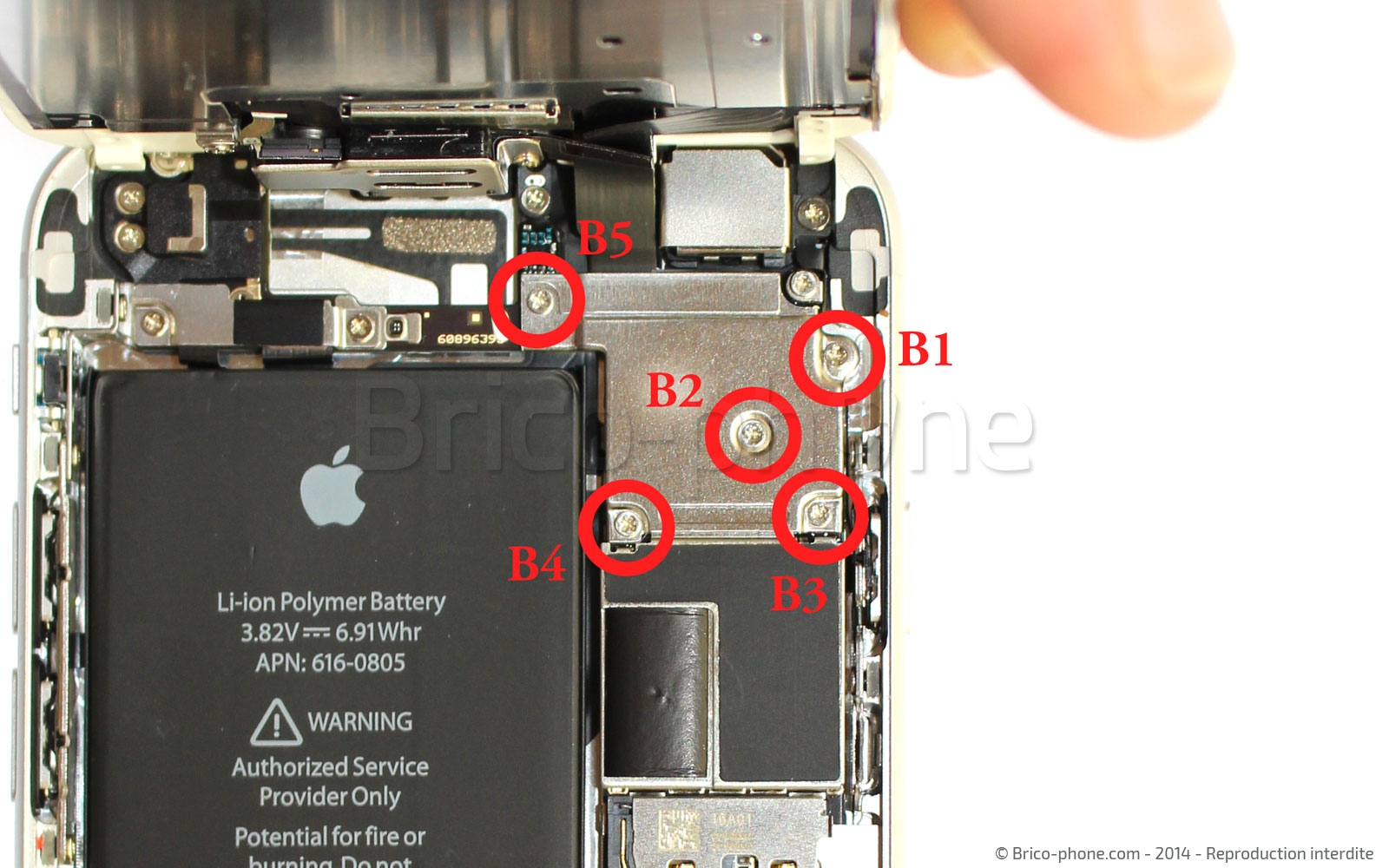

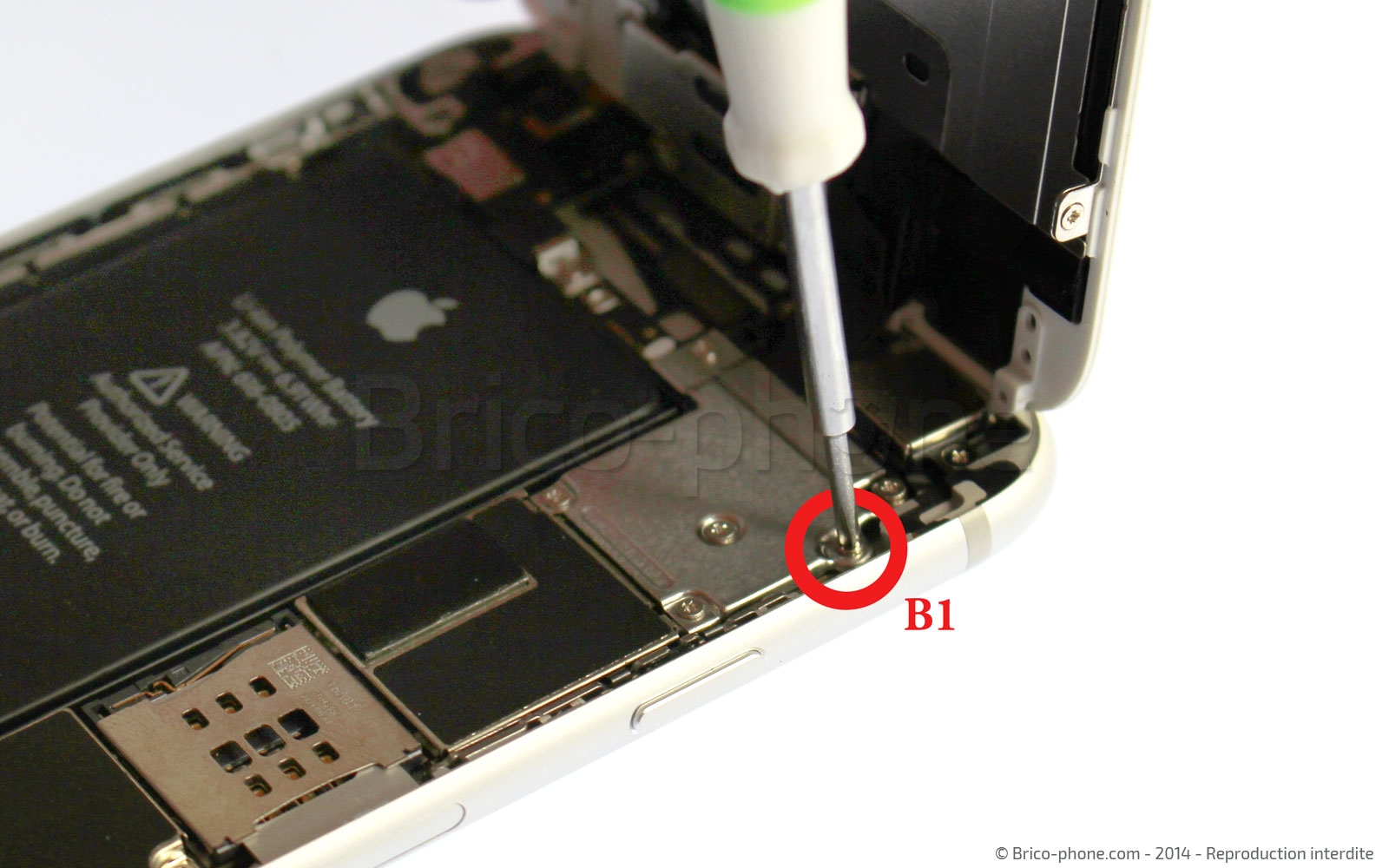

Soulever à environ 90° puis à l'aide du tournevis cruciforme enlevez les vis B1 à B5.

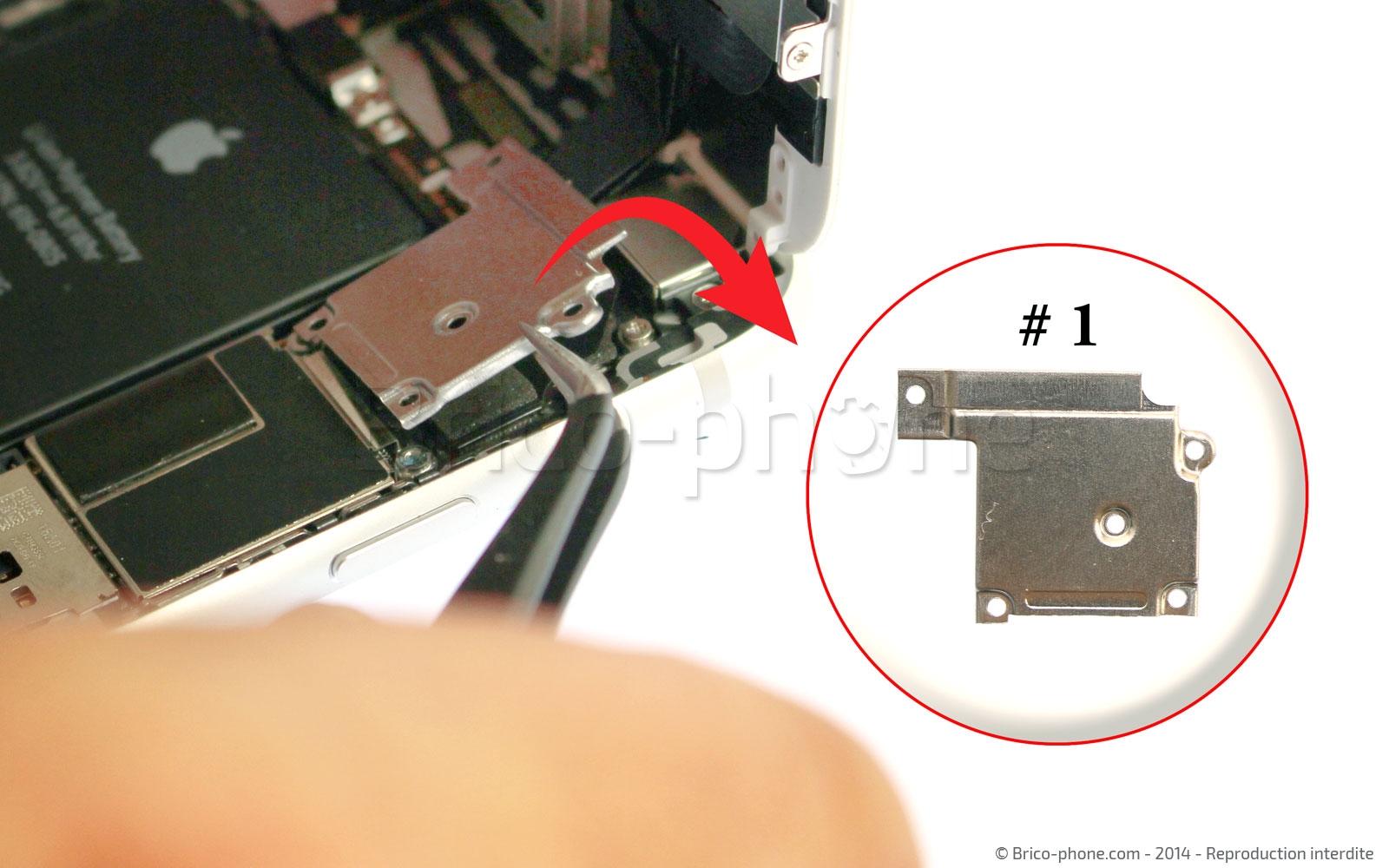

Prendre la pincette puis retirer la plaquette métallique qui protège les nappes de l'écran.
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Etape 6 : Retirer la plaquette métallique de nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Déconnecter les nappes de l'écran

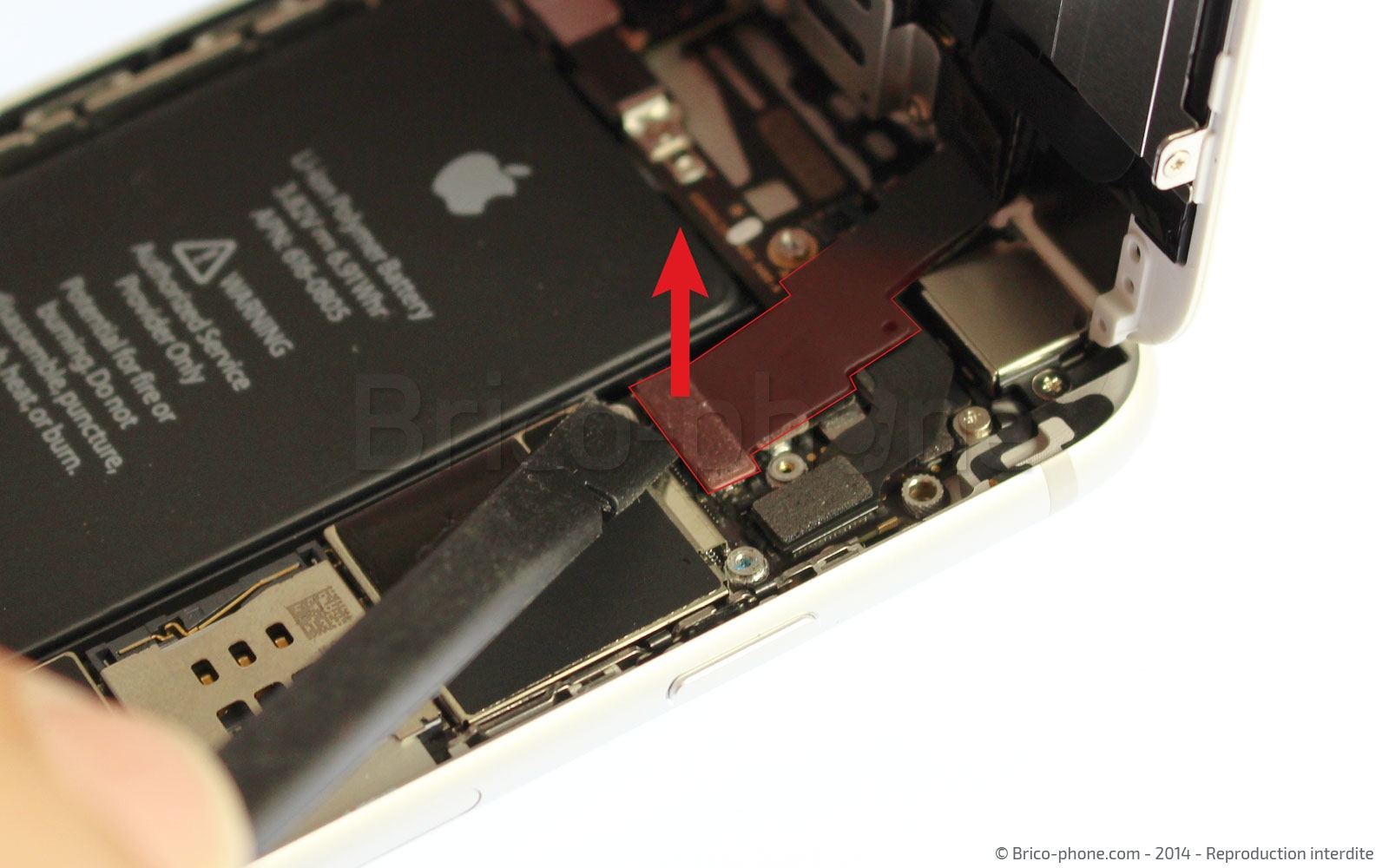

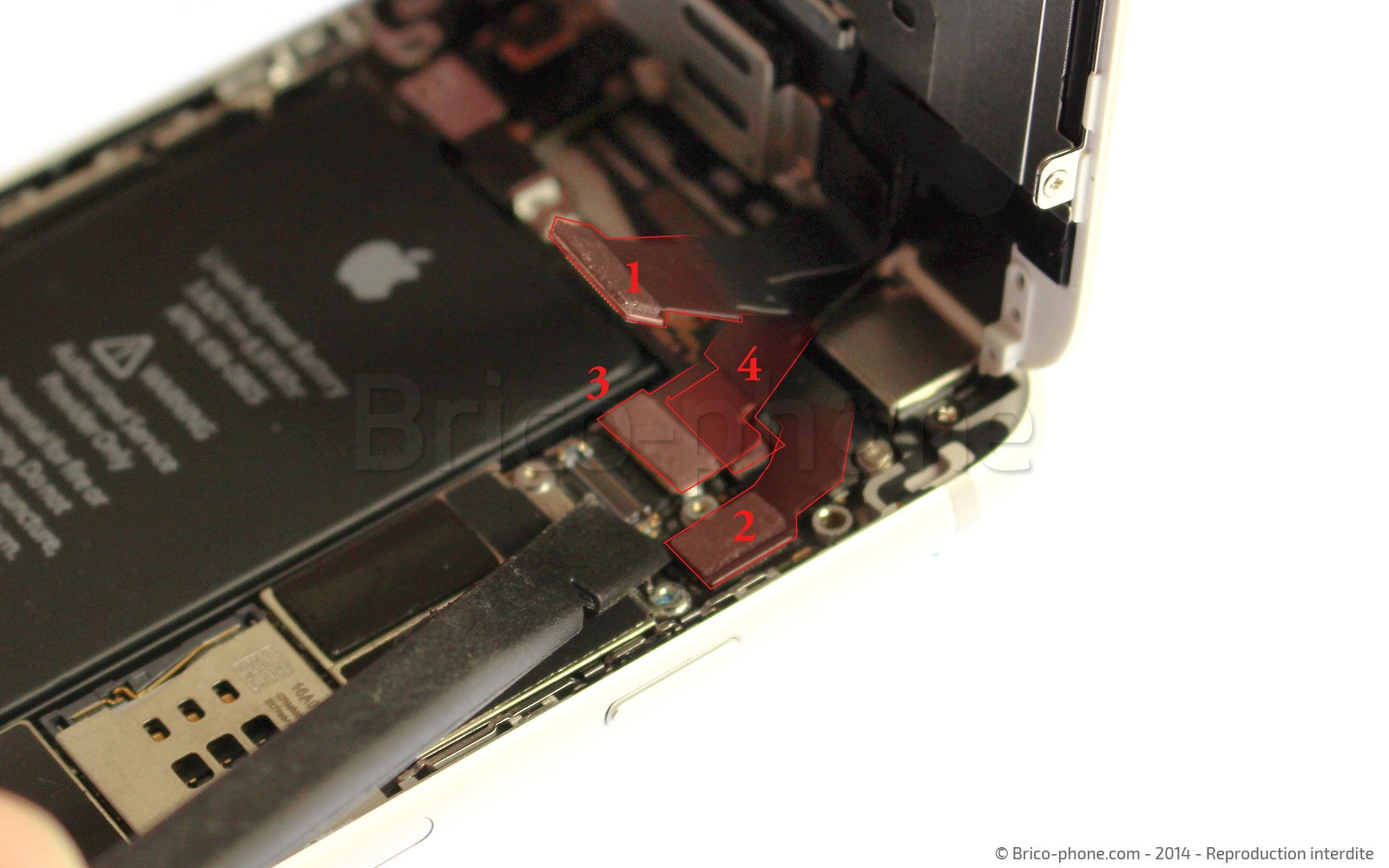

Commencer par déconnecter la nappe de la caméra avant Facetime (1).

Déclipser maintenant les connecteurs des nappes Home (2), Tactile (3) puis LCD (4).

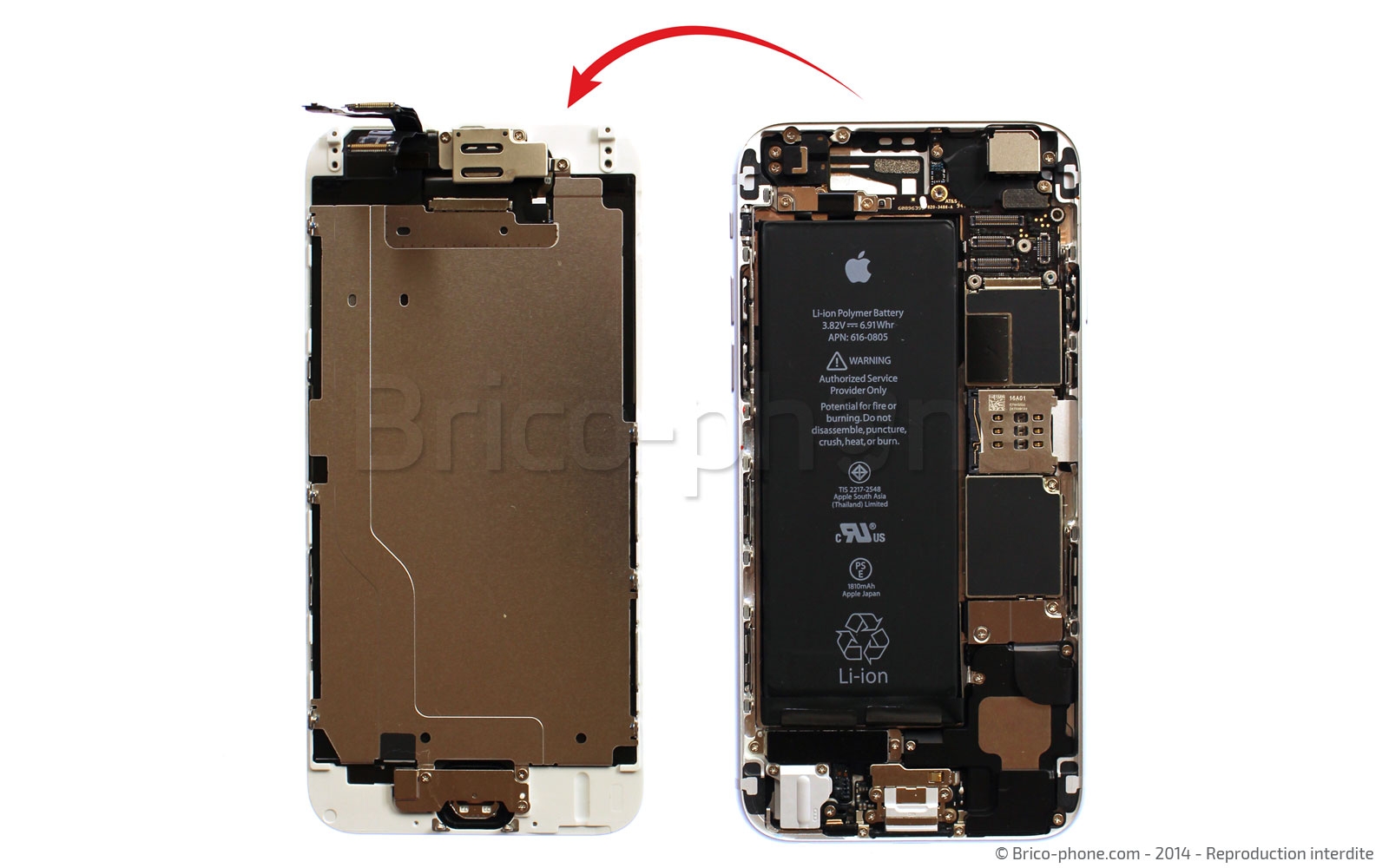

Le bloc de l'écran est maintenant totalement libéré, vous pouvez le déposer à côté du châssis.
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Etape 7 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Retirer la plaquette #7 qui maintient le bouton

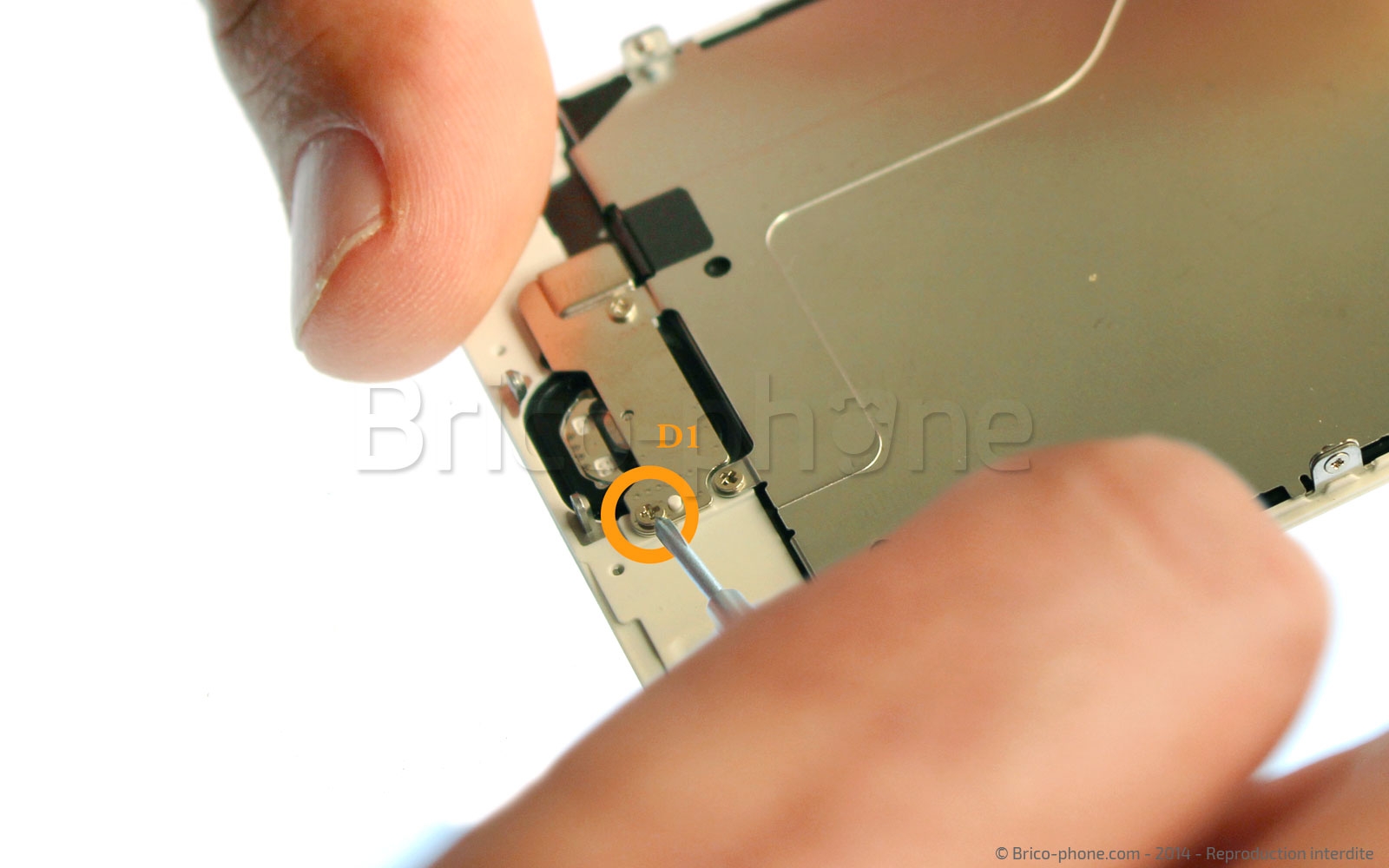

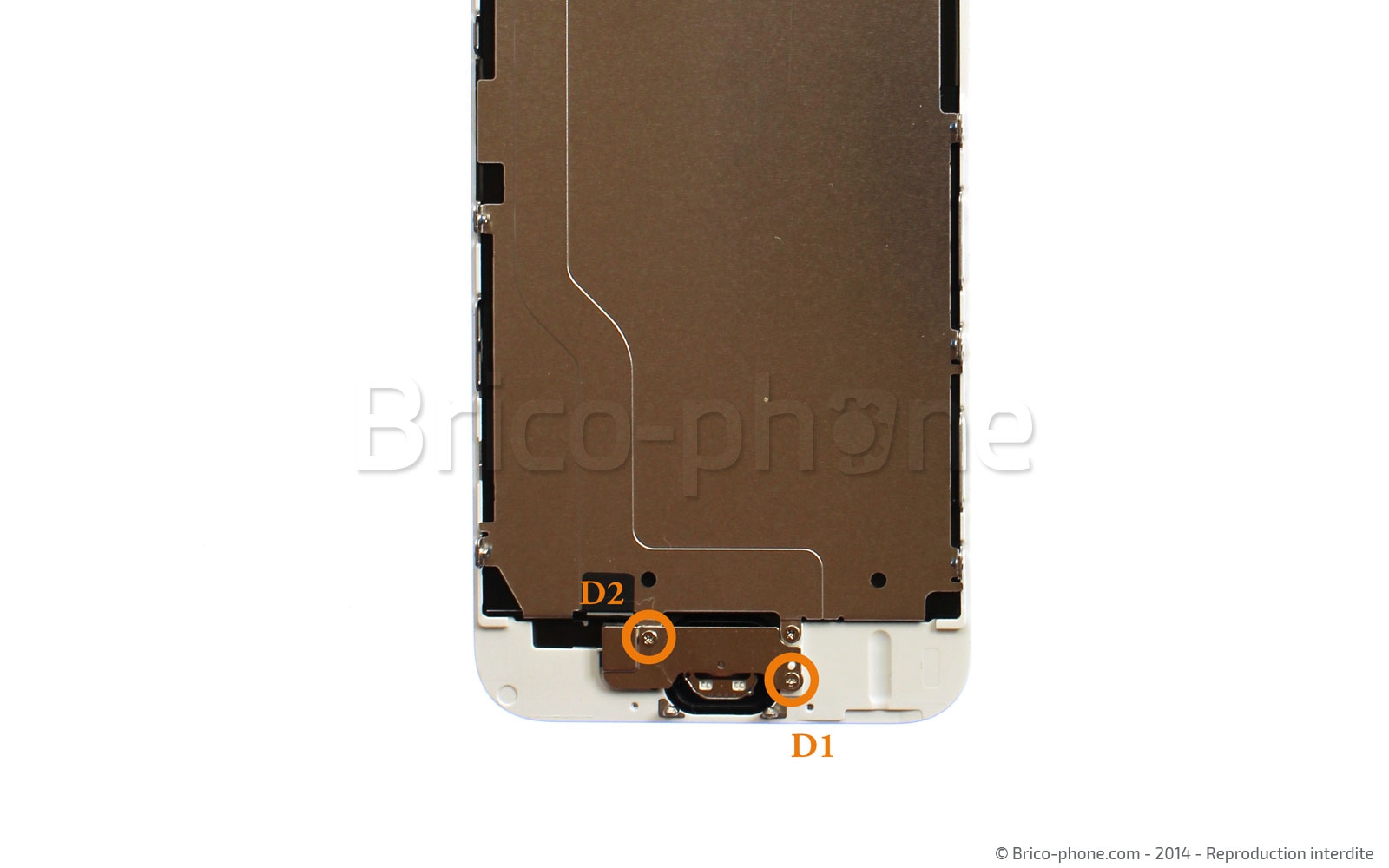

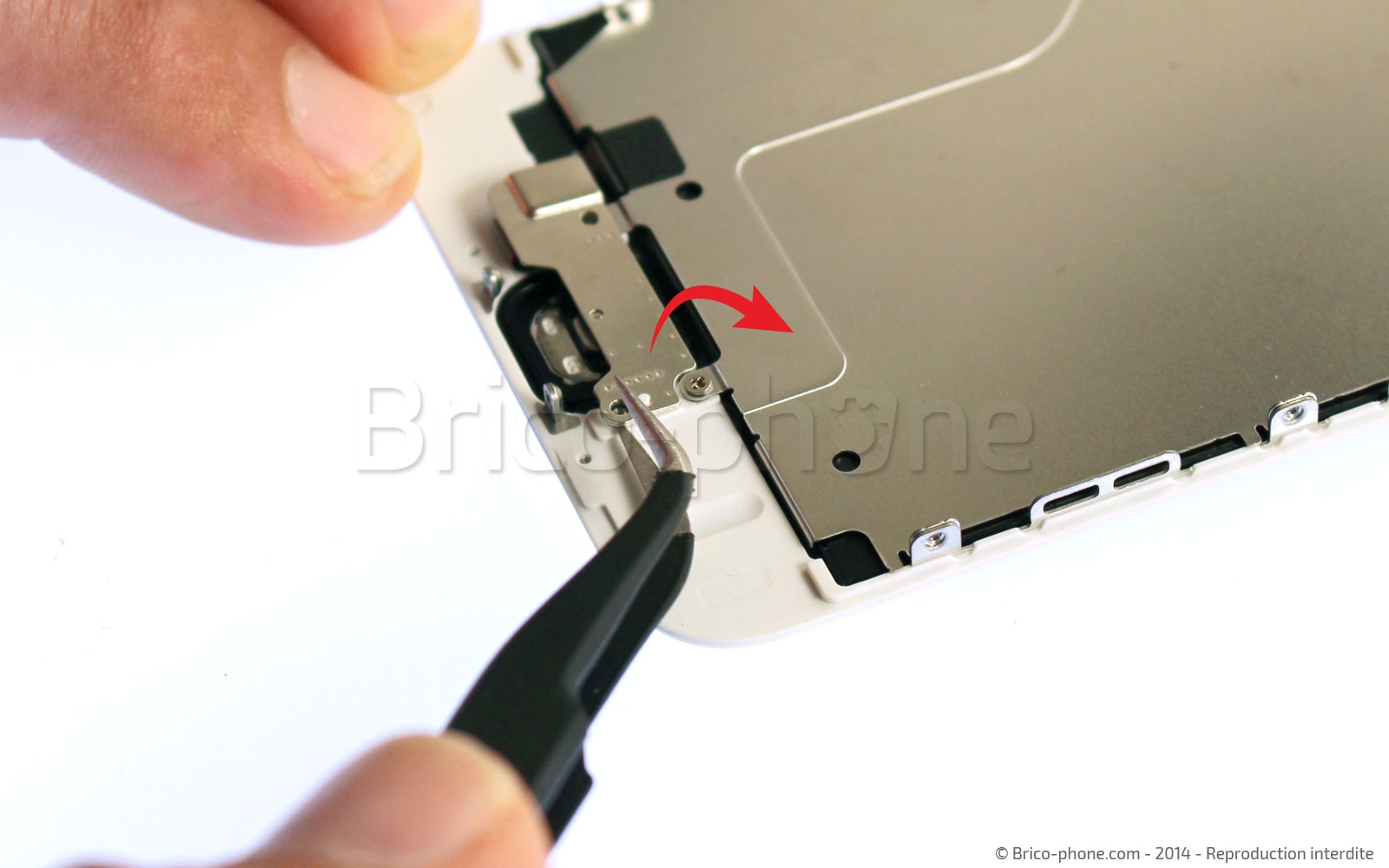

A l'aide du tournevis cruciforme, enlevez les vis D1 et D2. Vous pouvez ensuite soulever et déposer cette plaquette avec la pincette.
Etape 8 : Retirer la plaquette #7 qui maintient le bouton
Etape 8 : Retirer la plaquette #7 qui maintient le bouton
Etape 8 : Retirer la plaquette #7 qui maintient le bouton
Etape 8 : Retirer la plaquette #7 qui maintient le bouton
Etape 8 : Retirer la plaquette #7 qui maintient le bouton
Outils du kit utilisés
Outils du kit utilisés

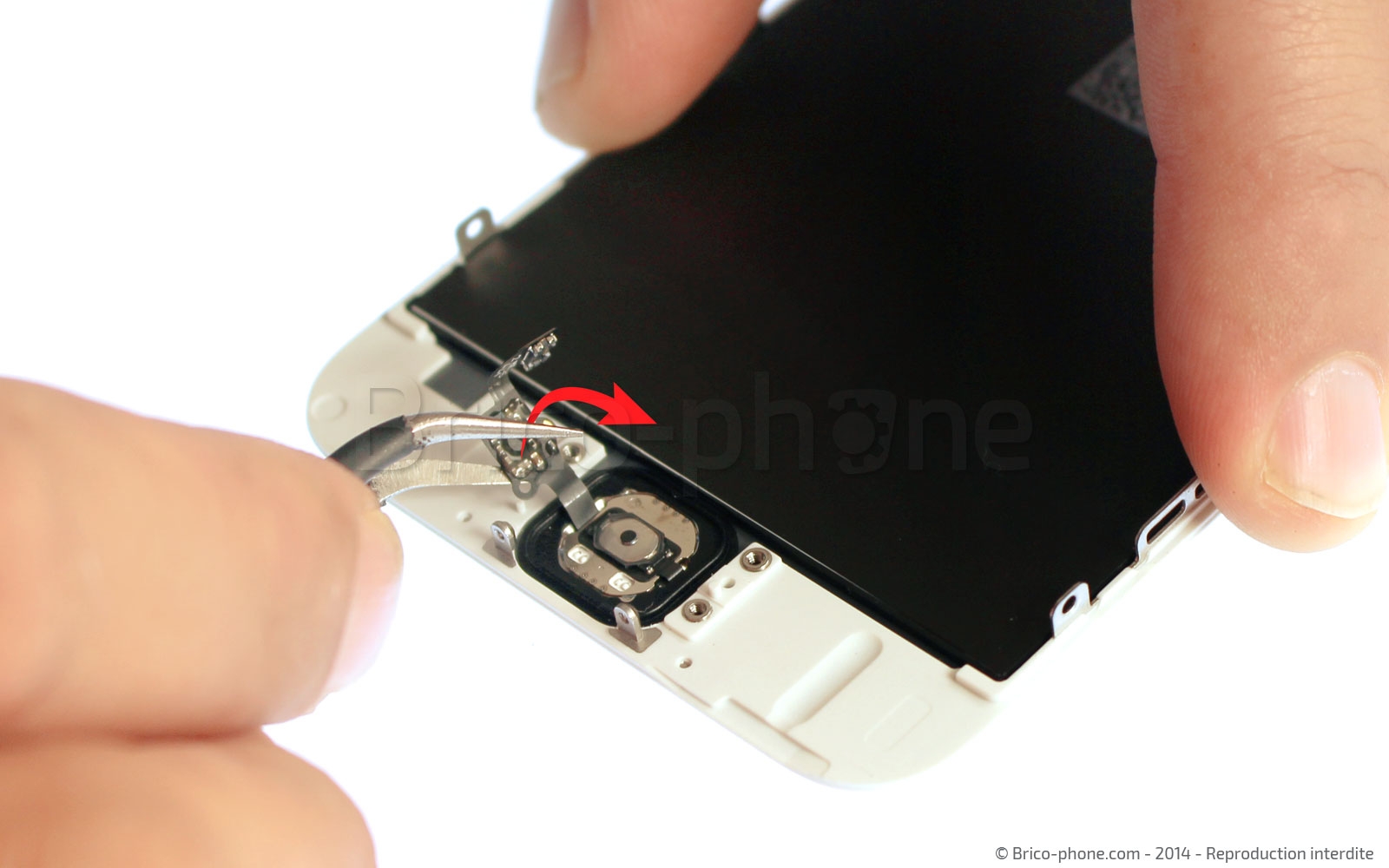

Etape 9 : Déconnectez la nappe Home

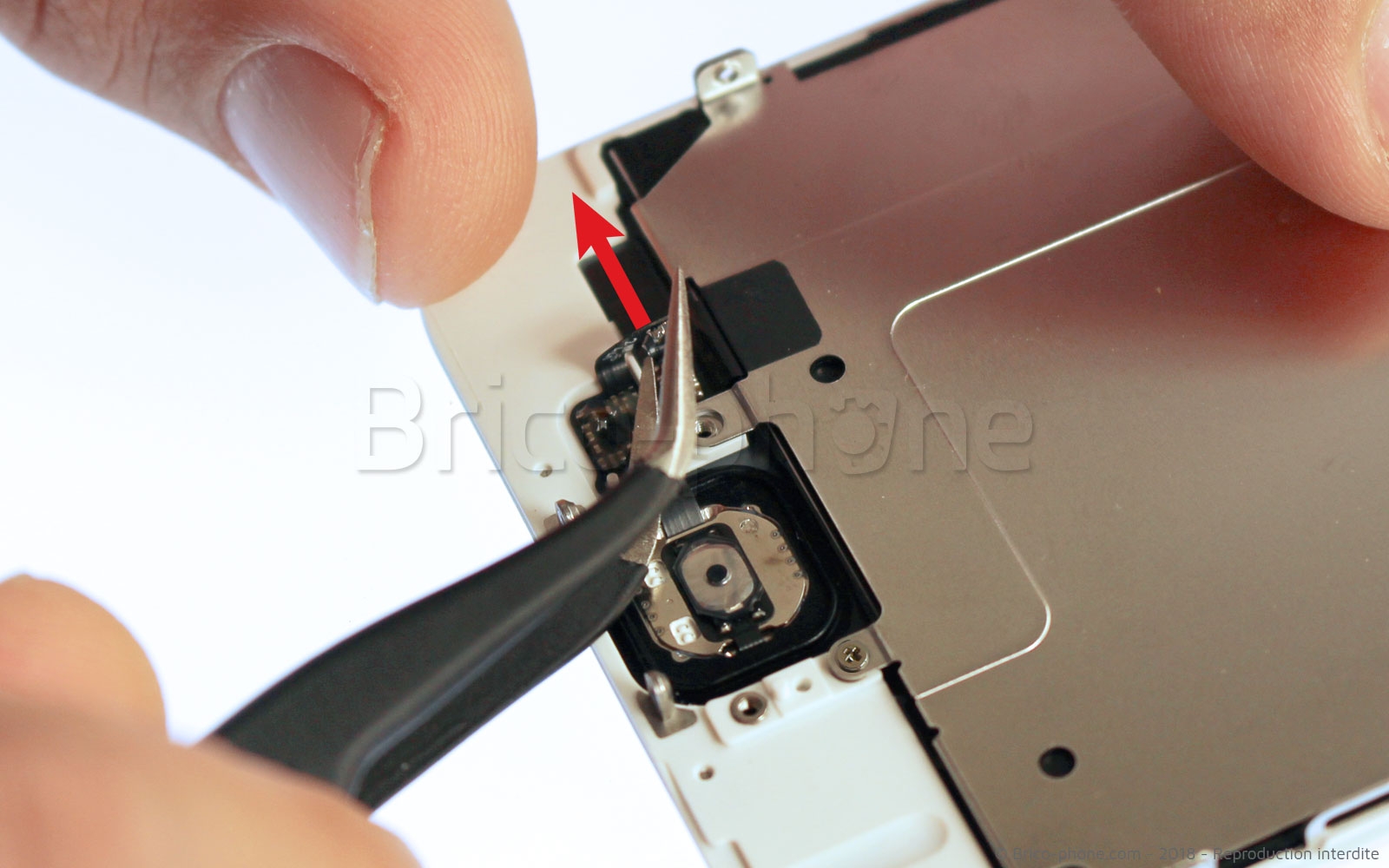

Prenez le levier afin de déconnecter la nappe du bouton Home. Utilisez ensuite la pincette pour soulever et dégager le connecteur de la nappe qui forme un coude.
Etape 9 : Déconnectez la nappe Home
Etape 9 : Déconnectez la nappe Home
Etape 9 : Déconnectez la nappe Home
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer la nappe du bouton Home

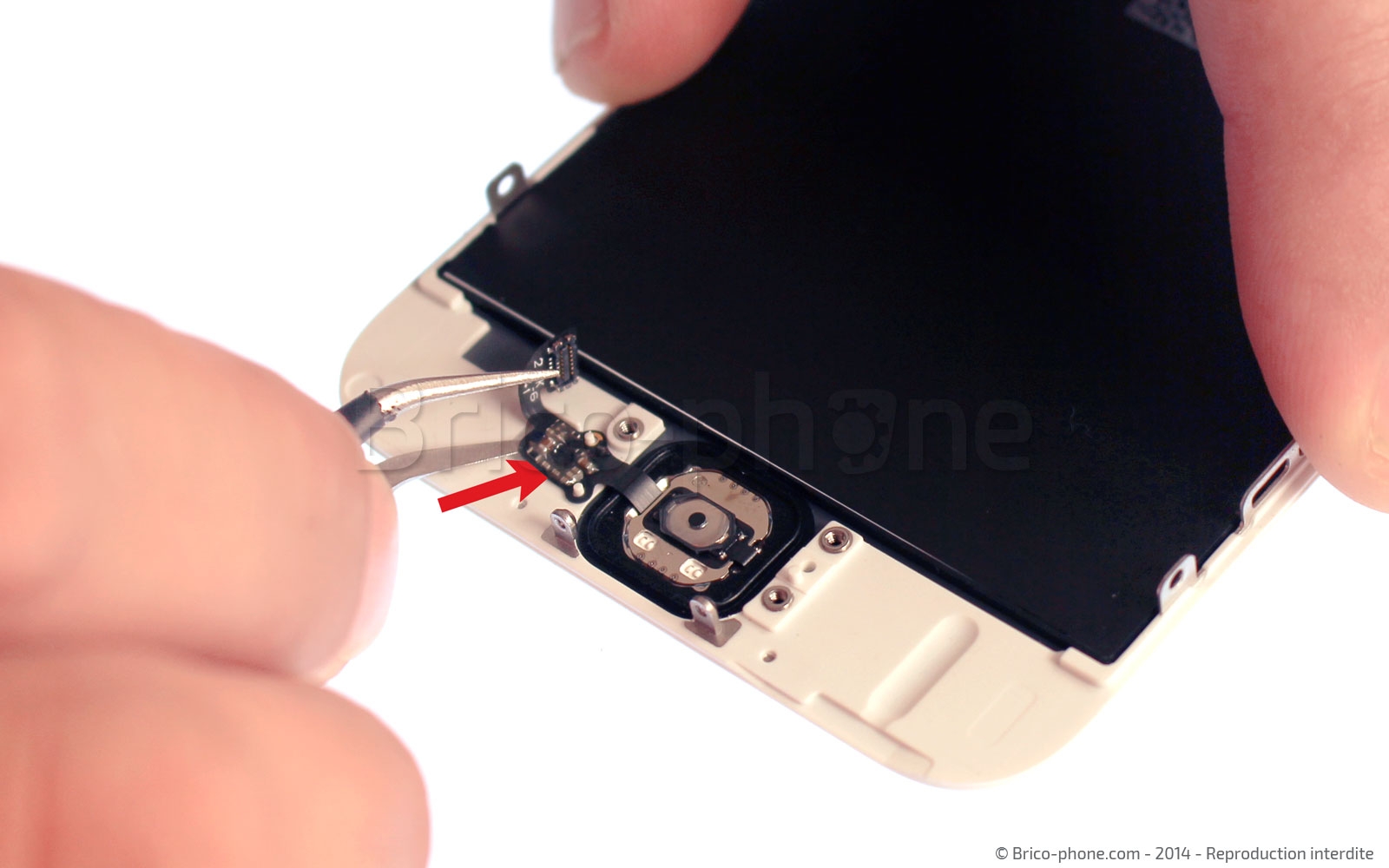

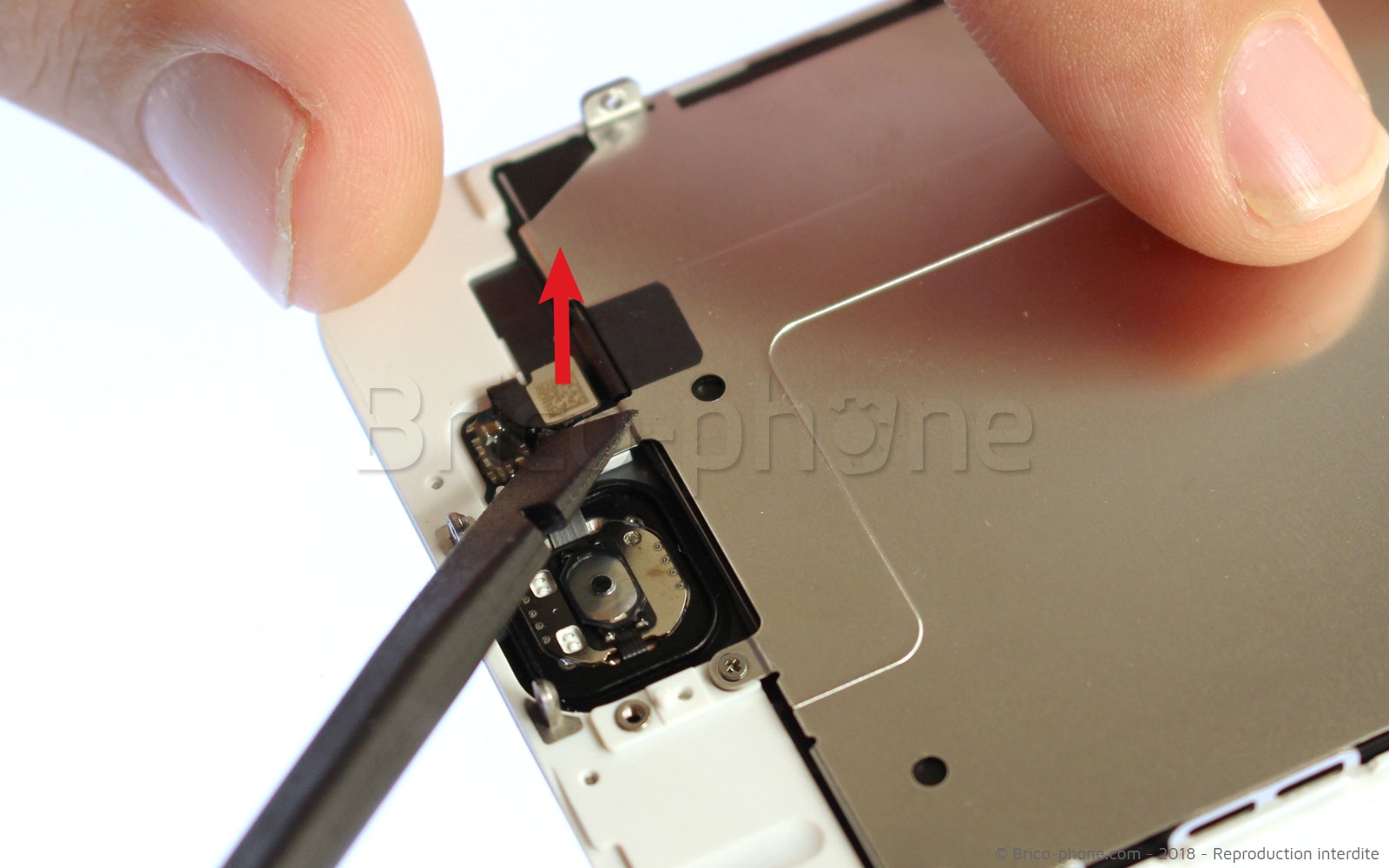

Munissez-vous de la pincette et commencez à décoller la nappe.

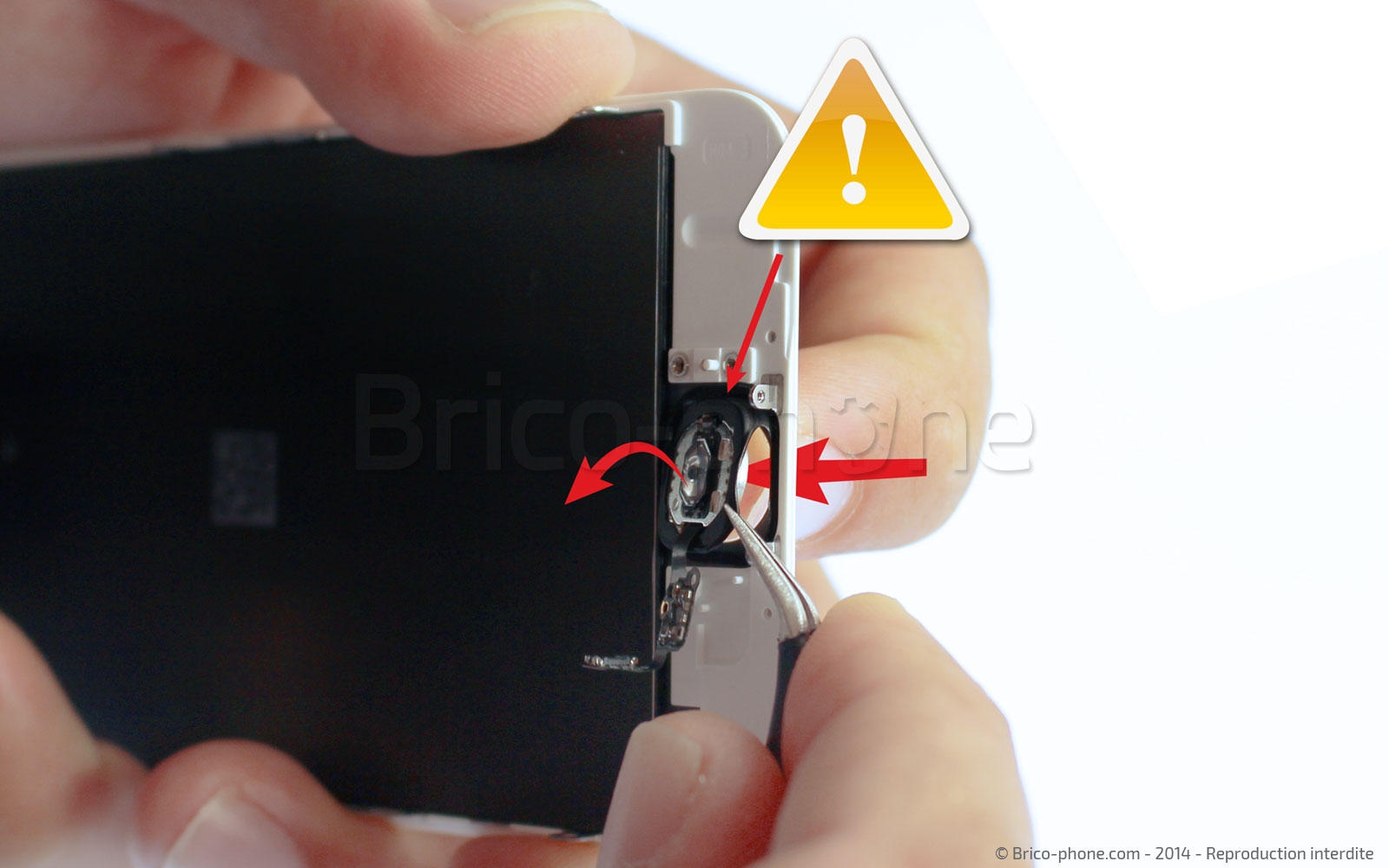

Enfin, au moment de détacher le bouton du châssis, prenez soin de ne pas abîmer la membrane qui l'entoure.
Etape 10 : Retirer la nappe du bouton Home
Etape 10 : Retirer la nappe du bouton Home
Etape 10 : Retirer la nappe du bouton Home
Etape 10 : Retirer la nappe du bouton Home
Outils du kit utilisés
Outils du kit utilisés

Remontage de l'écran

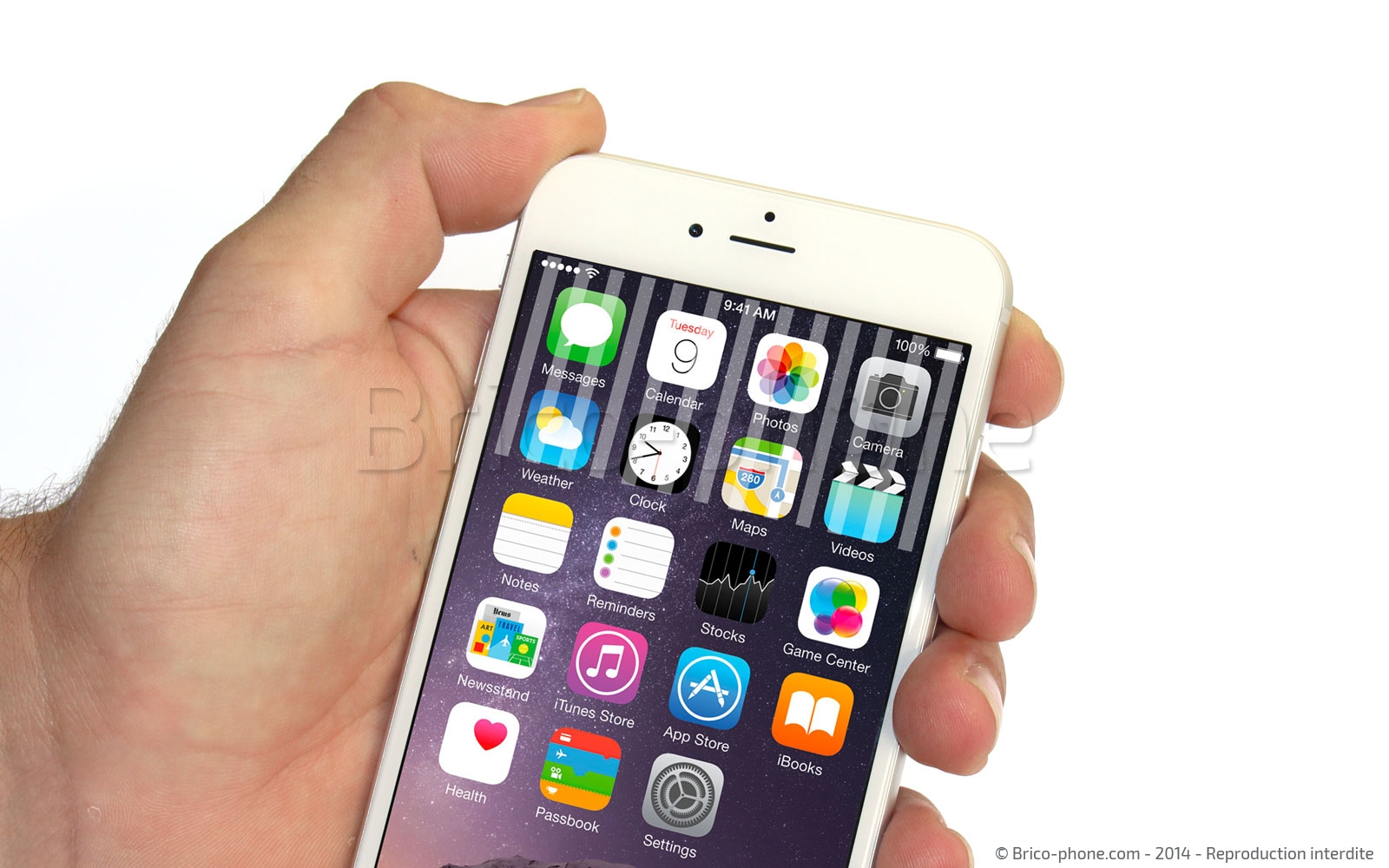

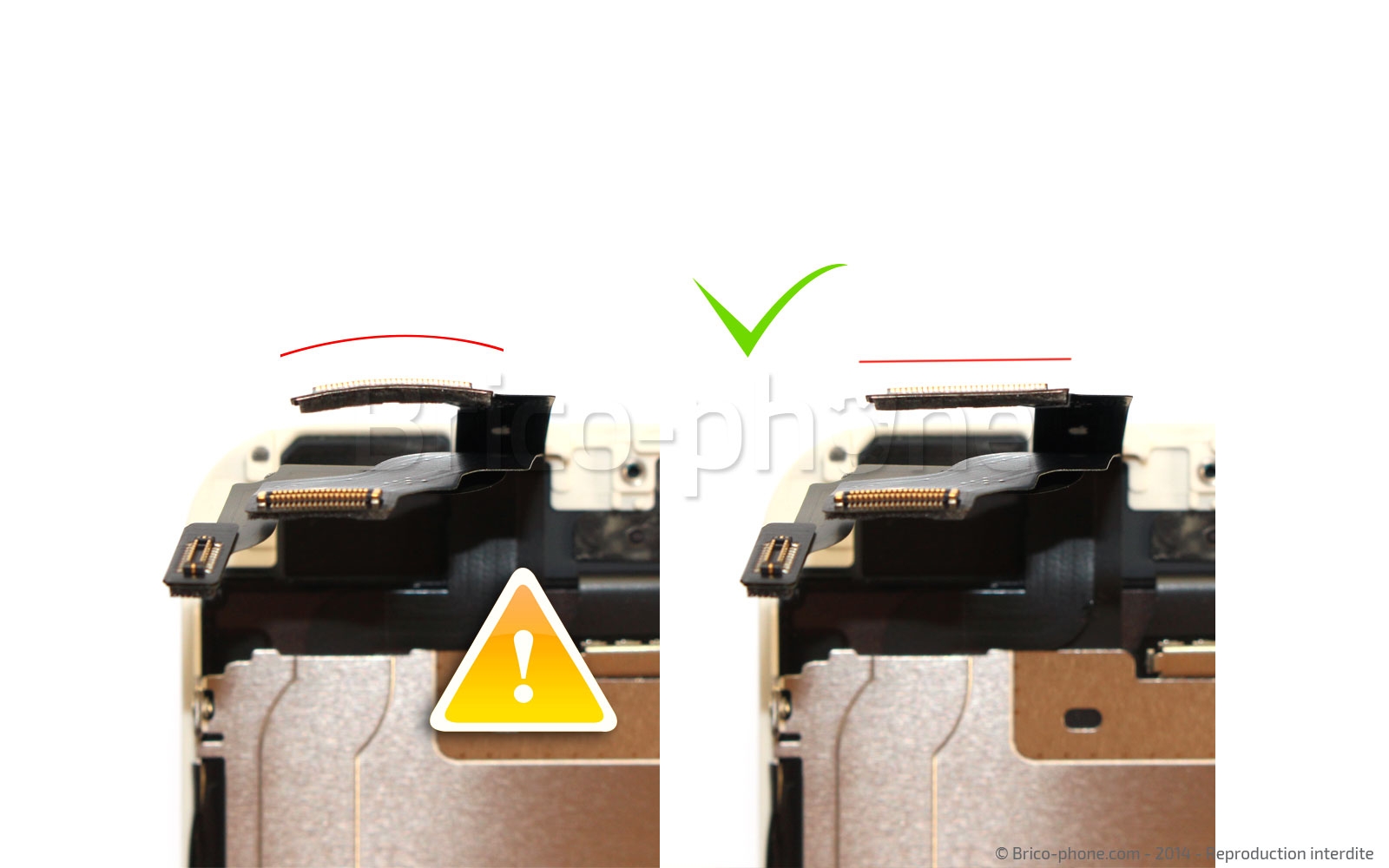

Afin de ne pas rencontrer de défauts au niveau de l'affichage LCD ou si vous rencontrez ce type de défauts après remontage, faites attention à la courbure de la nappe du LCD. Si des lignes persistent en haut de l'écran, ce défaut d'affichage disparaît en général au bout de quelques heures, patienter avant de procéder à un nouveau démontage.

Effectuer une torsion très légère avec vos doigts sur le connecteur de la nappe pour vous assurer qu'il est bien droit avant de la reconnecter à la carte mère.
Remontage de l'écran
Remontage de l'écran
Remontage de l'écran
