Changement du connecteur de charge sur Mi 8 Lite

Temps estimé : 35 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
Mi 8 Lite | Temps estimé : 35 min Difficulté : 2.5/5

Votre Xiaomi Mi 8 lite ne prend plus la charge, et n'est plus reconnu par votre ordinateur ? Nous vous proposons de remplacer votre connecteur usb type-C à l'aide de notre tutoriel photo.

Il vous suffira de vous munir de la pièce détachée et du kit d'outils disponible sur notre site internet. Cette réparation est relativement simple et peu onéreuse, elle vous permettra de rendre votre smartphone de nouveau opérationnel.

Diagnostic

›  Votre Xiaomi Mi8 Lite n'est plus reconnu par l'ordinateur lorsque vous le branchez
›  Votre batterie ne prend pas la charge

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de vous lancer

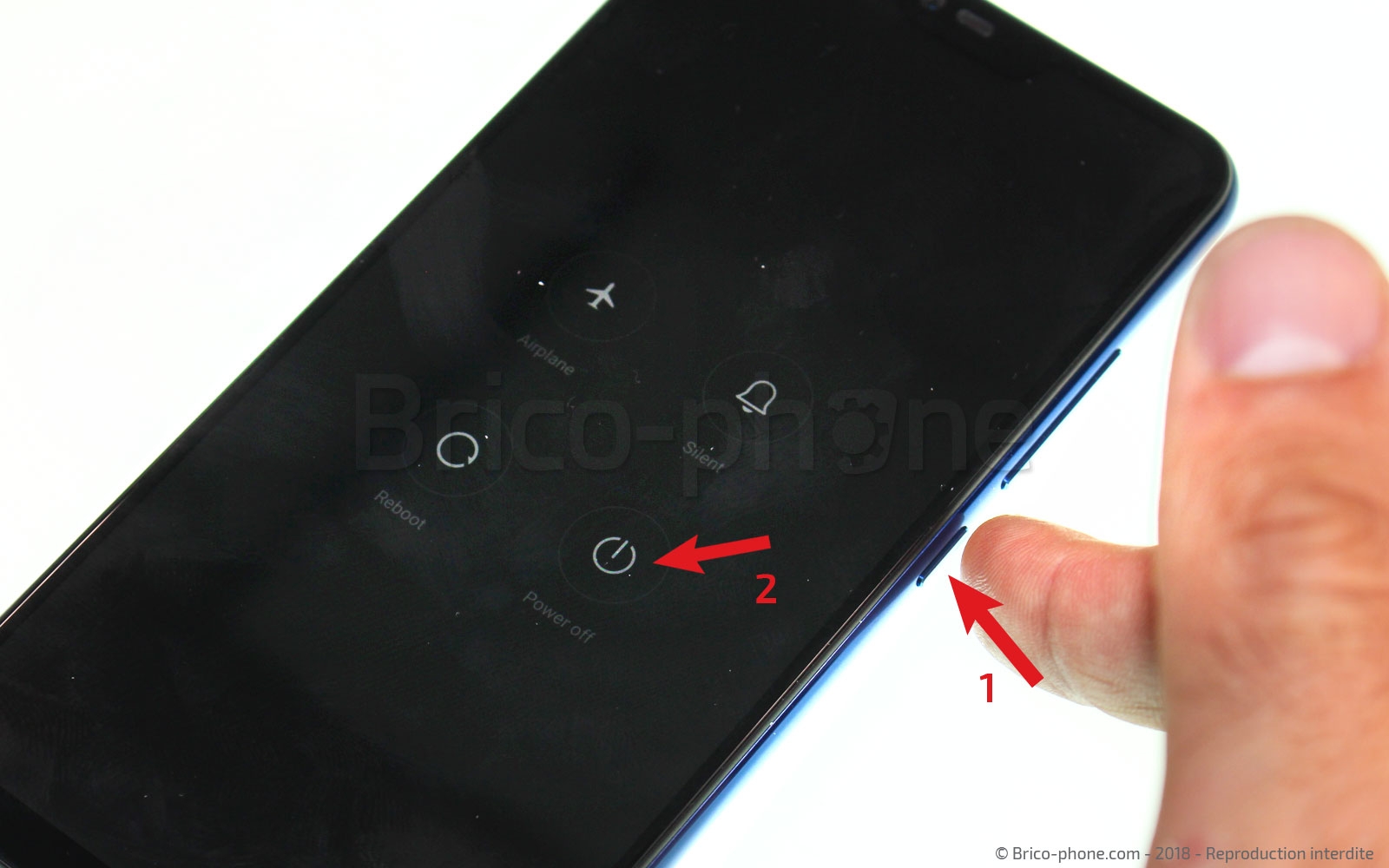

Avant d'attaquer le remplacement de votre dock usb type-C, pensez à mettre votre téléphone hors tension afin d'éviter tout problème de court-circuit.

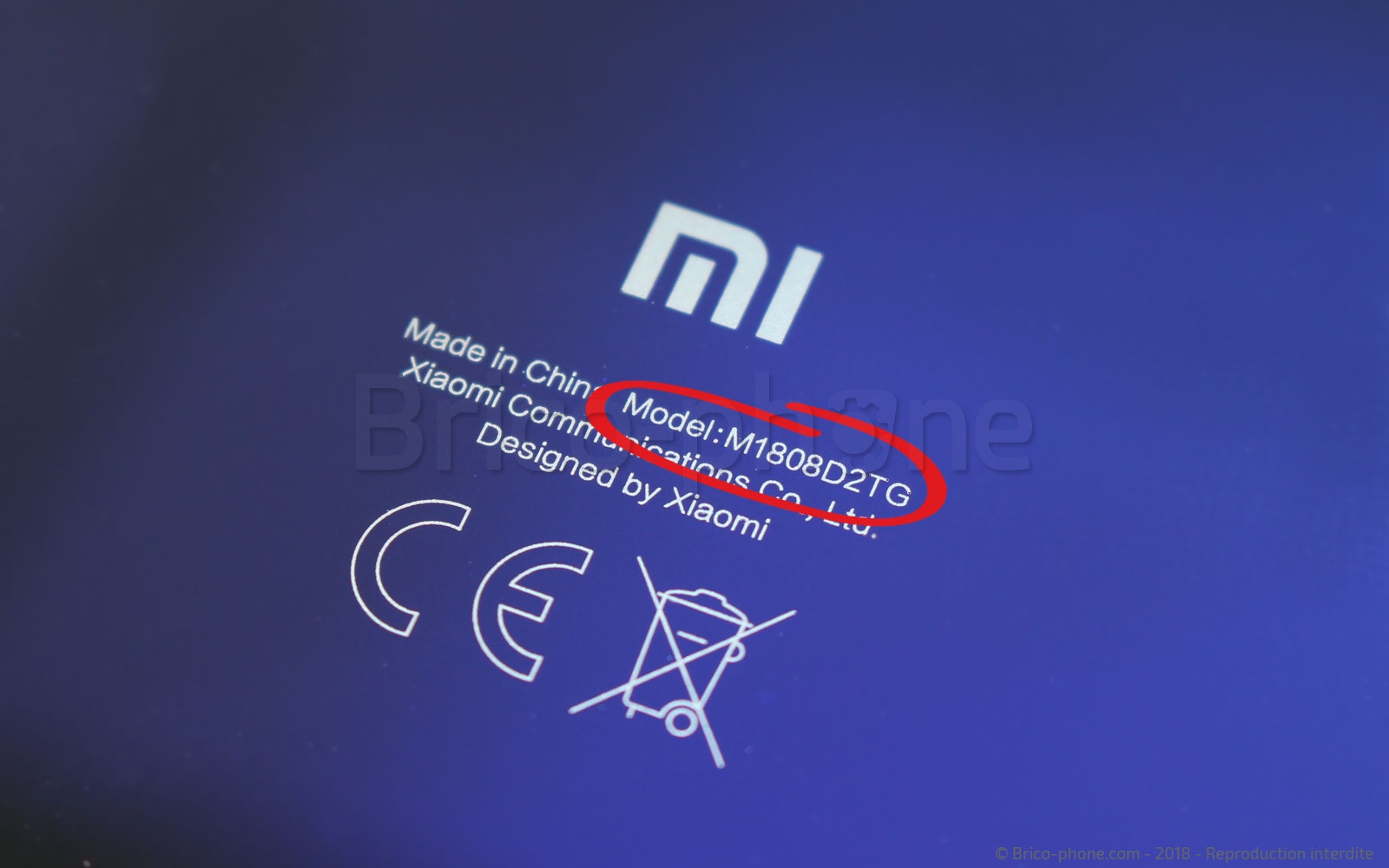

Vérifiez également que le numéro de modèle inscrit au dos de votre Xiaomi Mi 8 Lite correspond bien à ce modèle. Si ce n'est pas le cas, rendez-vous sur cette page https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette
Etape 1 : Chauffer la vitre arrière (1ère méthode)

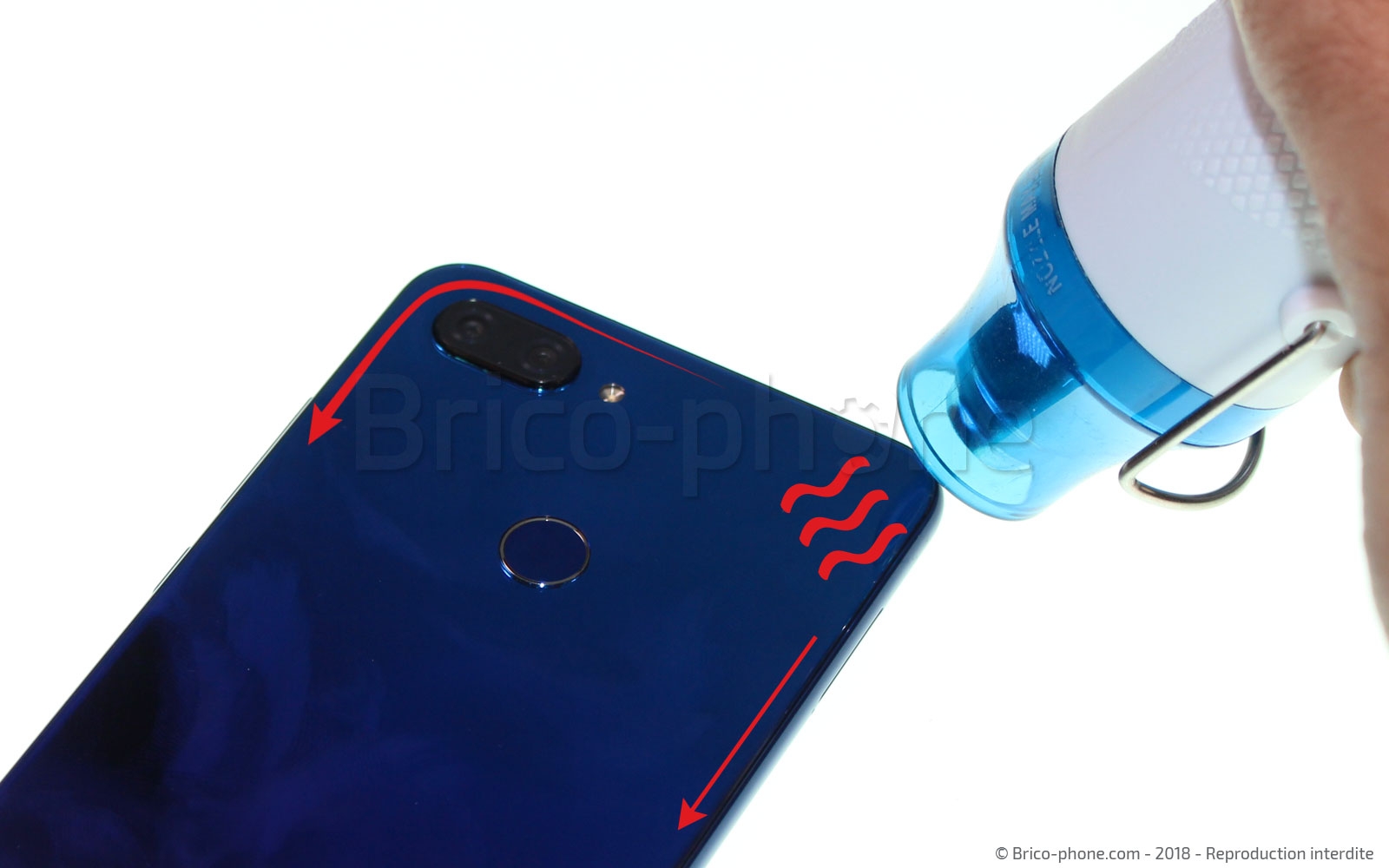

Afin de retirer la vitre arrière, commencez par chauffer celle-ci à l'aide d'un mini décapeur thermique que vous trouverez en vente sur notre site ou tout simplement avec votre sèche-cheveux.
Chauffez progressivement tout le contour de la vitre en faisant attention de ne pas dépasser les 80°C et de ne pas trop insister sur la partie centrale, car la batterie se trouve juste en dessous.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 2 : Chauffer la vitre arrière (Seconde méthode)

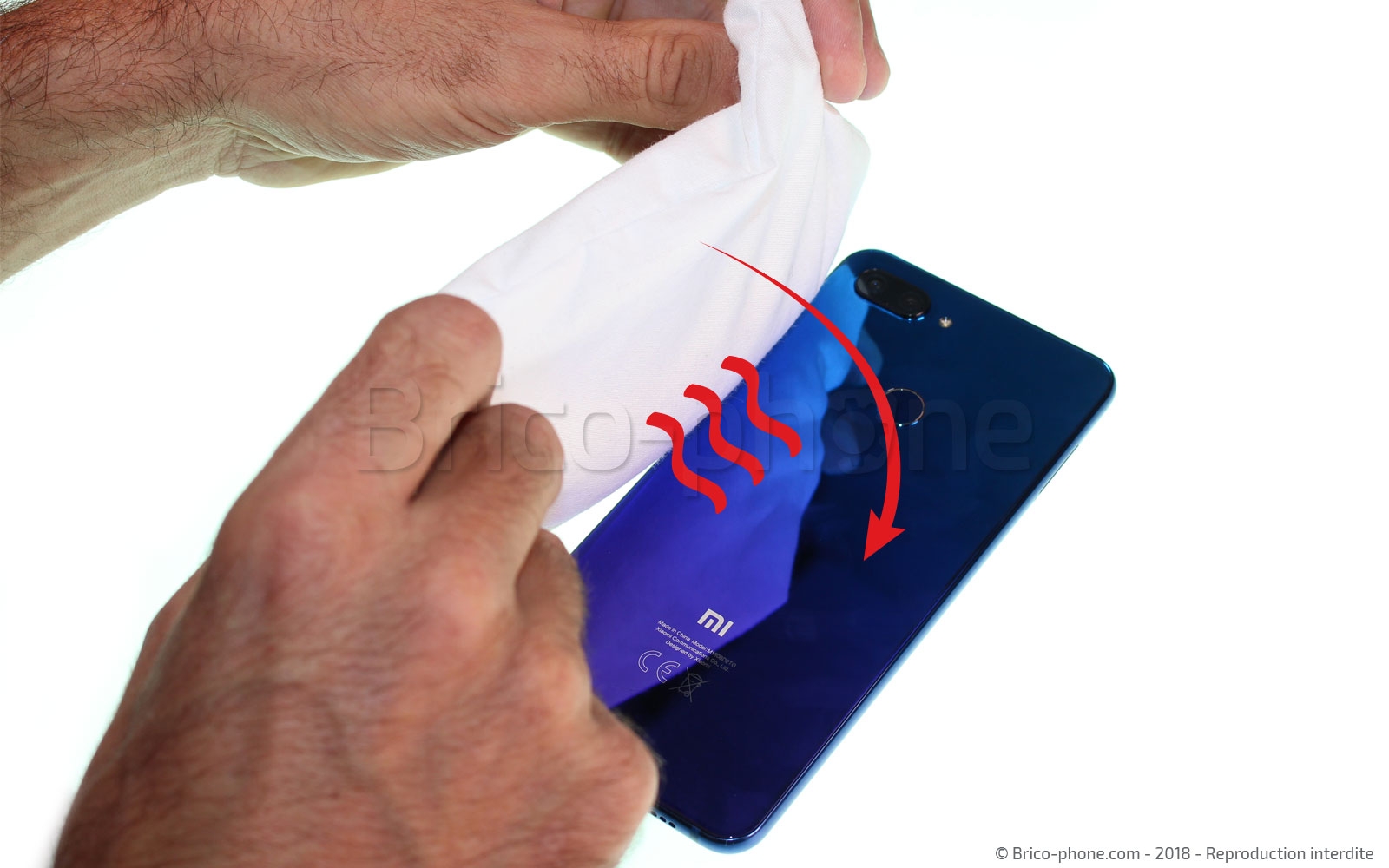

Pour chauffer la vitre, vous pouvez également utiliser notre coussin chauffant spécialement conçu pour ce type d'opération. Il vous suffira de le passer au four micro-ondes pendant environ 1 à 2 minutes puis de l'appliquer 30 à 40 secondes sur l'arrière de votre téléphone. Suivant les fours micro-ondes le temps de chauffe peut varier. N'hésitez pas à refaire l'opération une seconde fois si vous sentez que le coussin n'est pas assez chaud.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Etape 3 : Créer un interstice

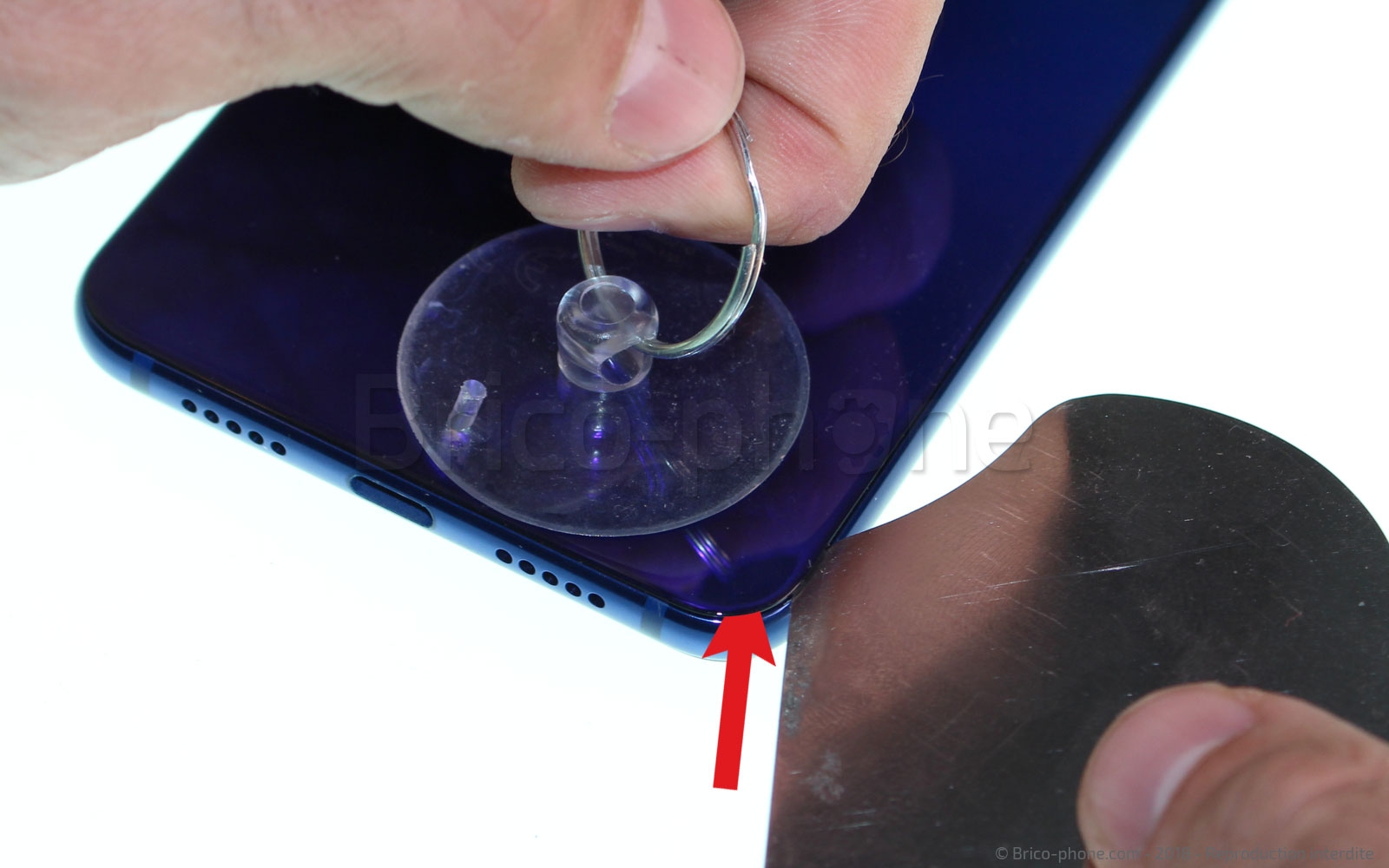

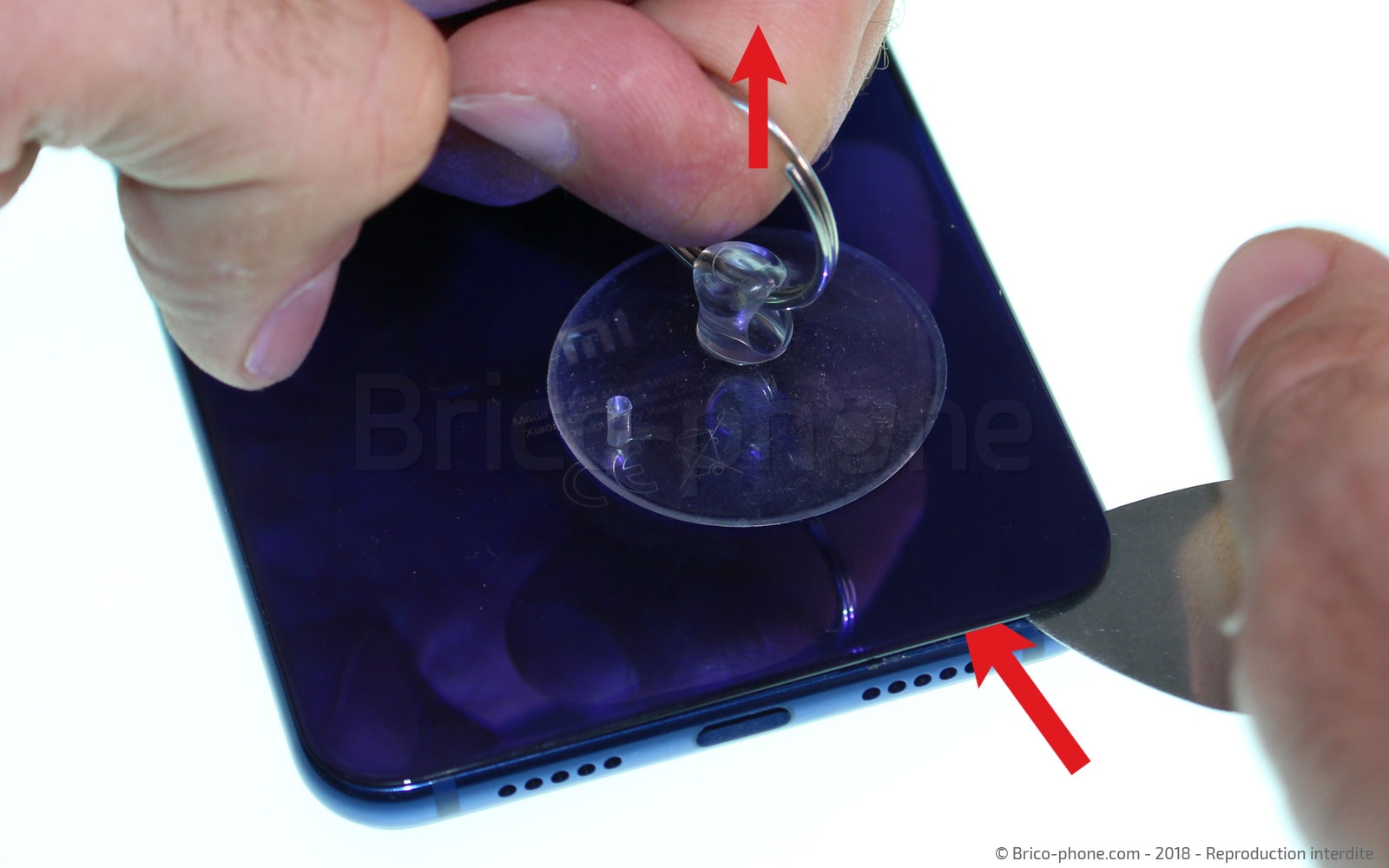

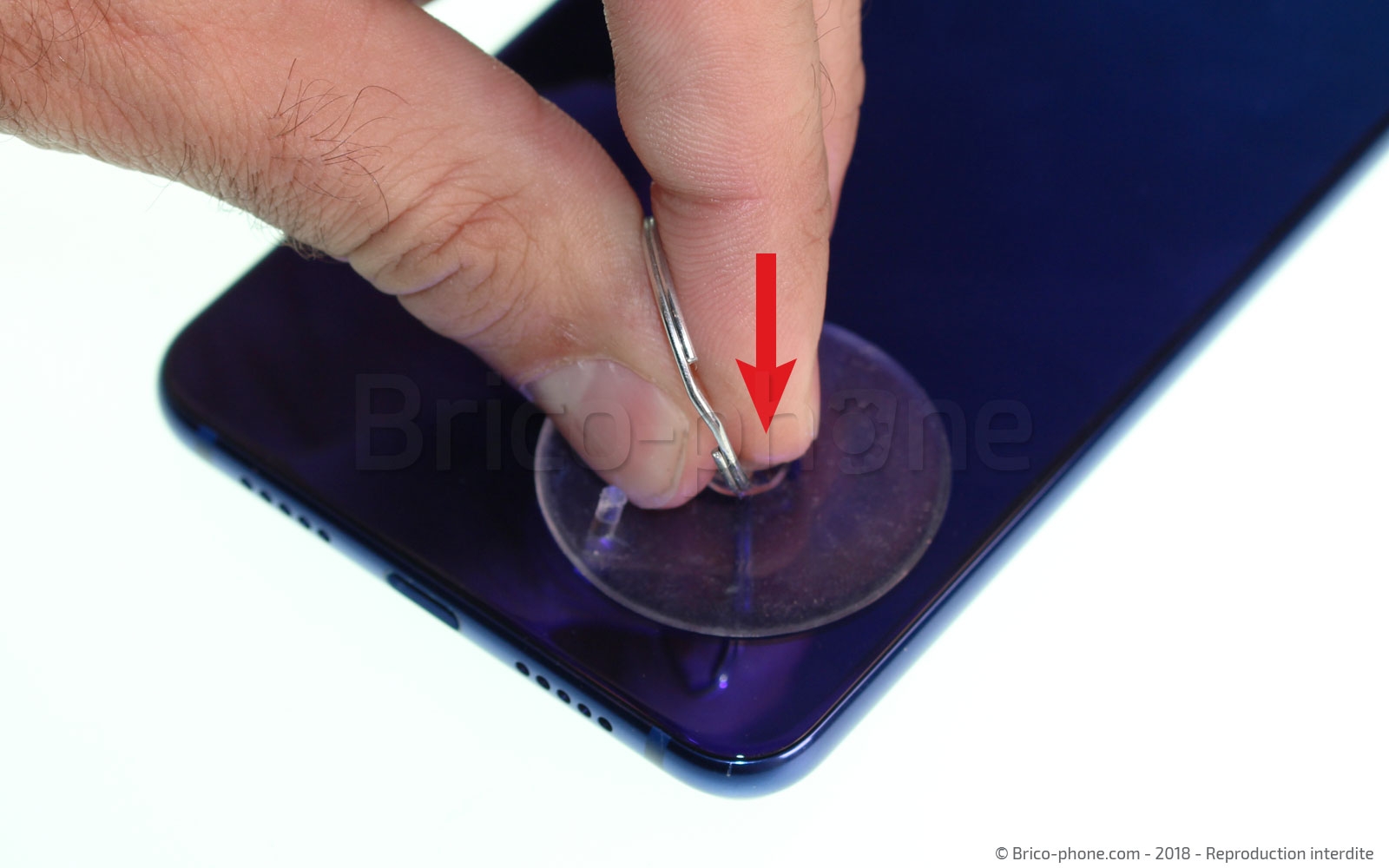

Désormais que la colle est ramollie, placez la ventouse sur l'un des angles inférieurs de la vitre. Une fois que celle-ci adhère à la vitre, tirez dessus puis insérez le médiator métal entre la vitre et le châssis de votre Xiaomi Mi 8 Lite.
Le médiator soulève désormais légèrement la vitre ce qui nous permet maintenant de passer à l'étape suivante.
Les professionnels de la réparation utilisent un outil iFlex pour cette étape, car celui-ci est plus fin et plus facile à insérer qu'un médiator métal.
Vous trouverez également cet article en vente sur brico-phone.com
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 4 : Décoller la vitre

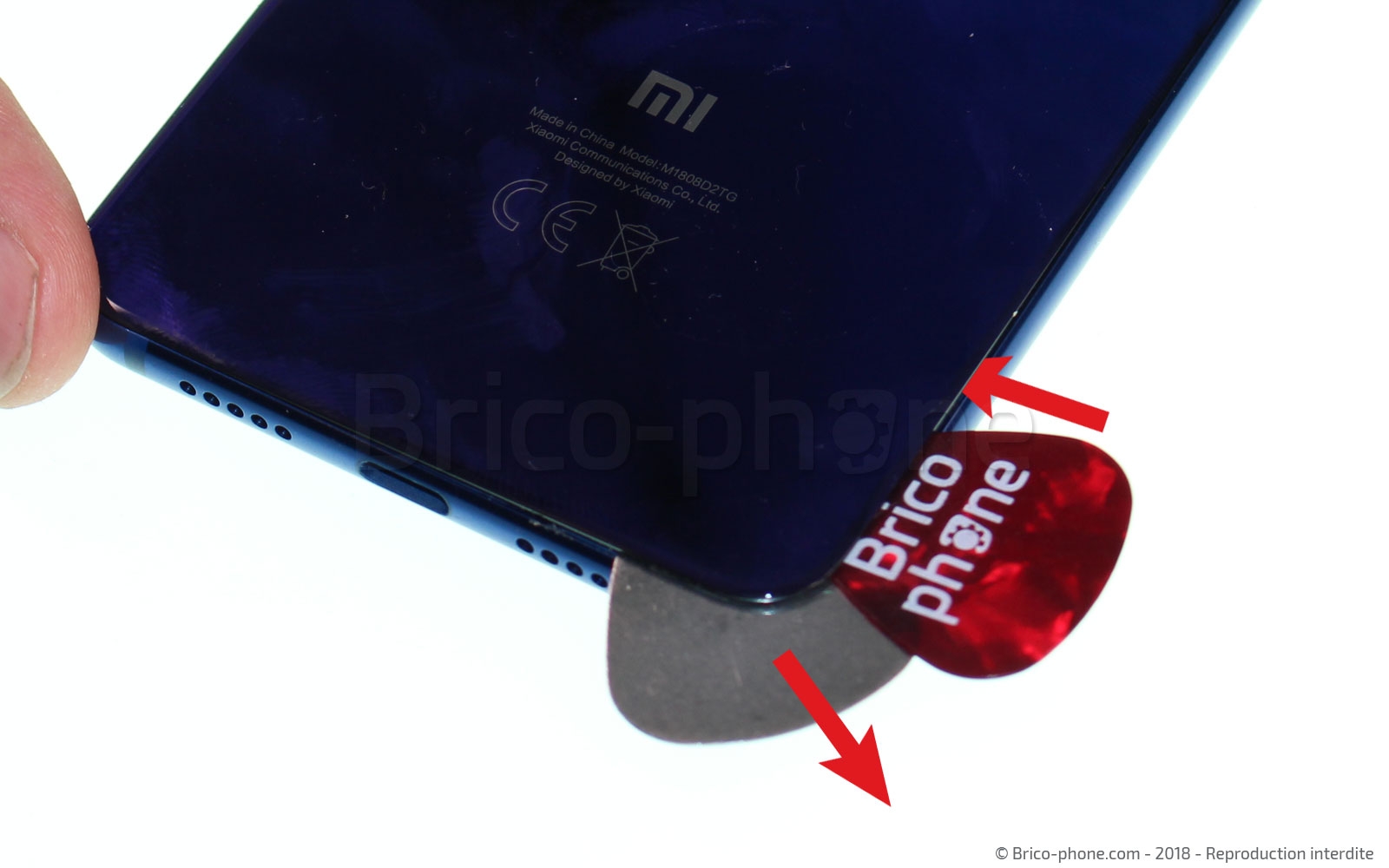

Insérez le premier médiator marron puis une fois celui en métal retiré, insérez le second médiator plastique.

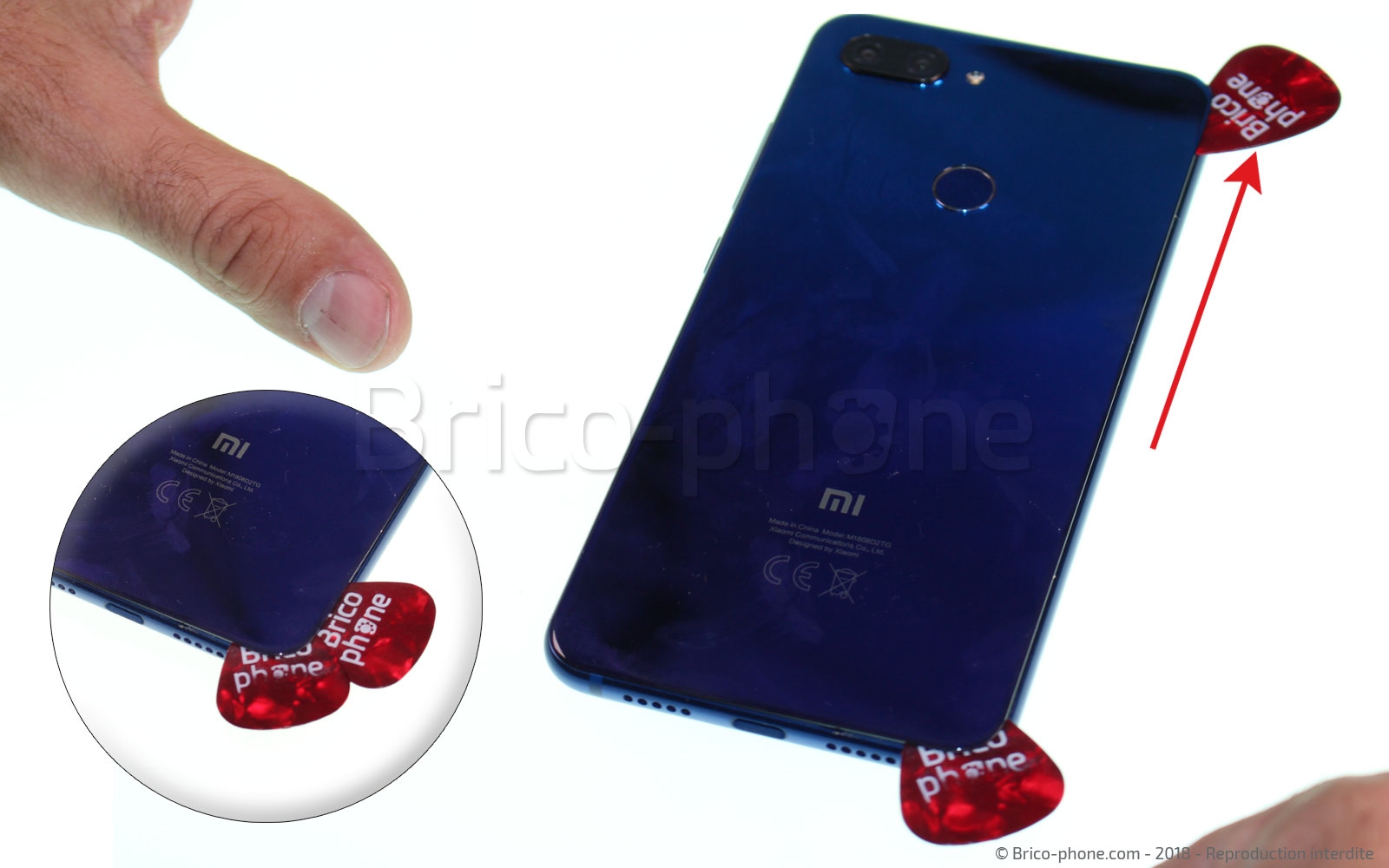

Faites-les ensuite glisser tout autour du châssis afin de décoller la vitre.
Attention cependant de ne pas trop les enfoncer sur la partie supérieure gauche afin de ne pas endommager la nappe du lecteur d'empreintes.

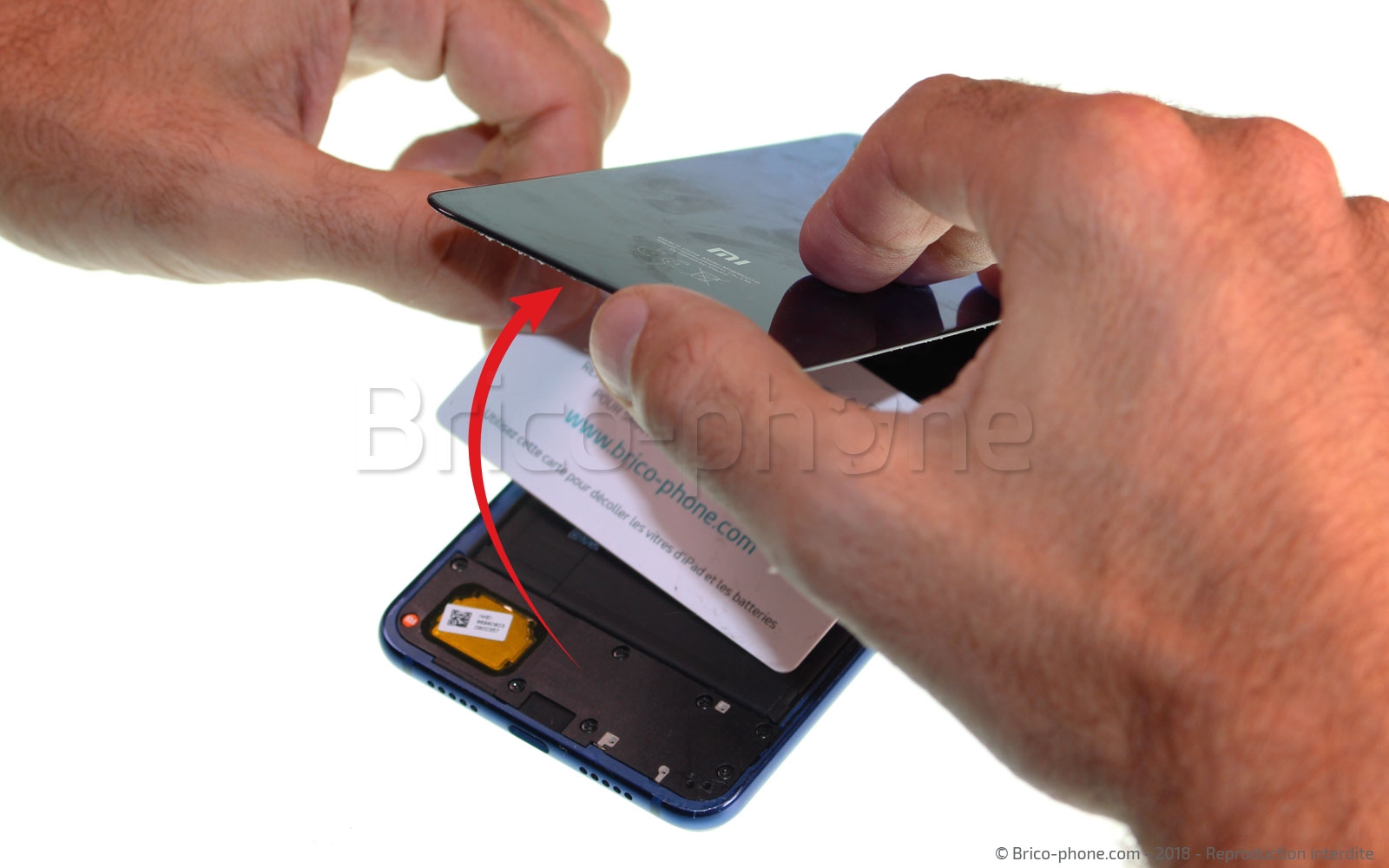

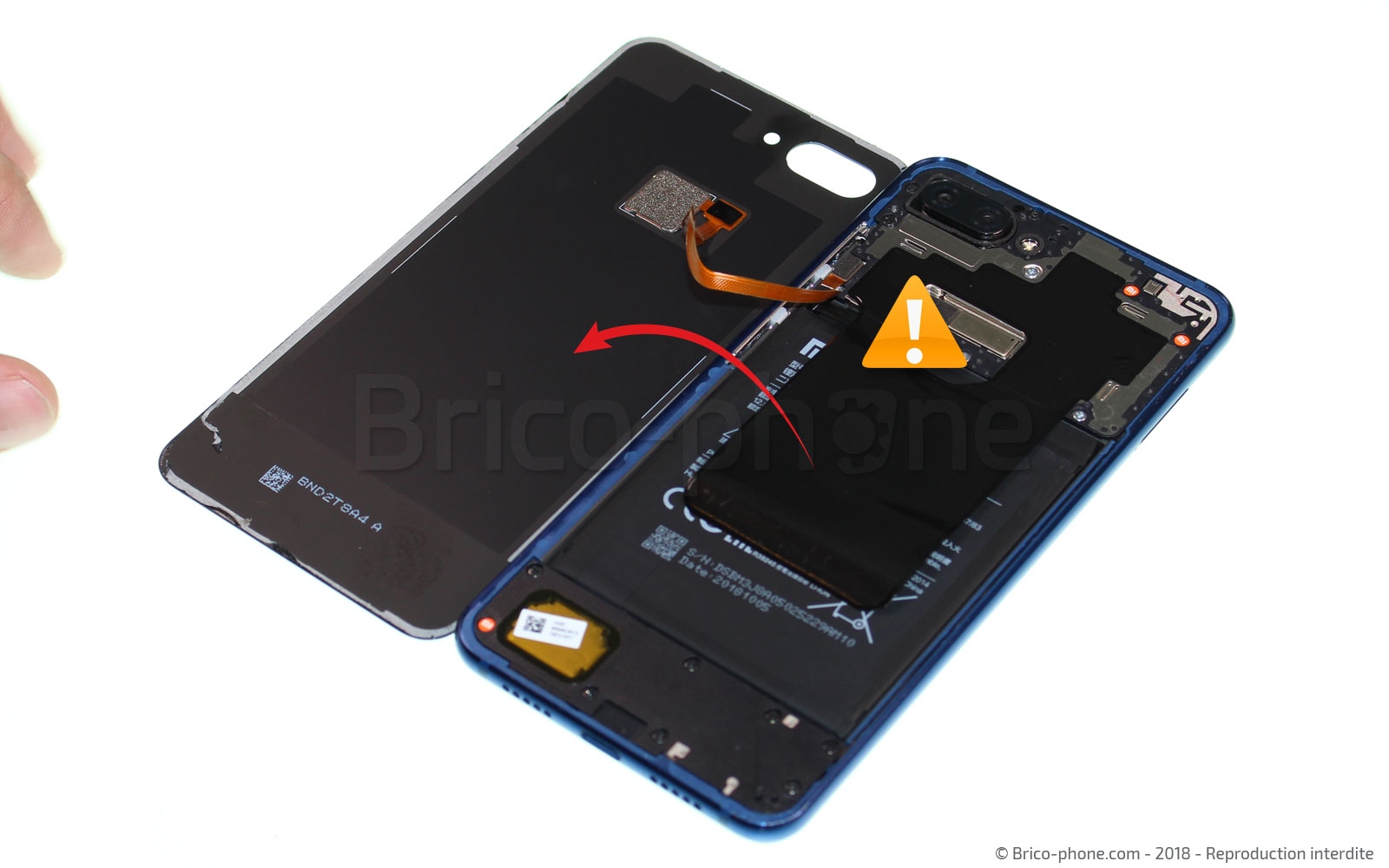

Soulevez la vitre en partant du bas vers le haut à l'aide de la carte PVC, puis basculez-la sur le côté gauche.
Outils du kit utilisés
Outils du kit utilisés


Etape 5 : Débrancher le lecteur d'empreinte

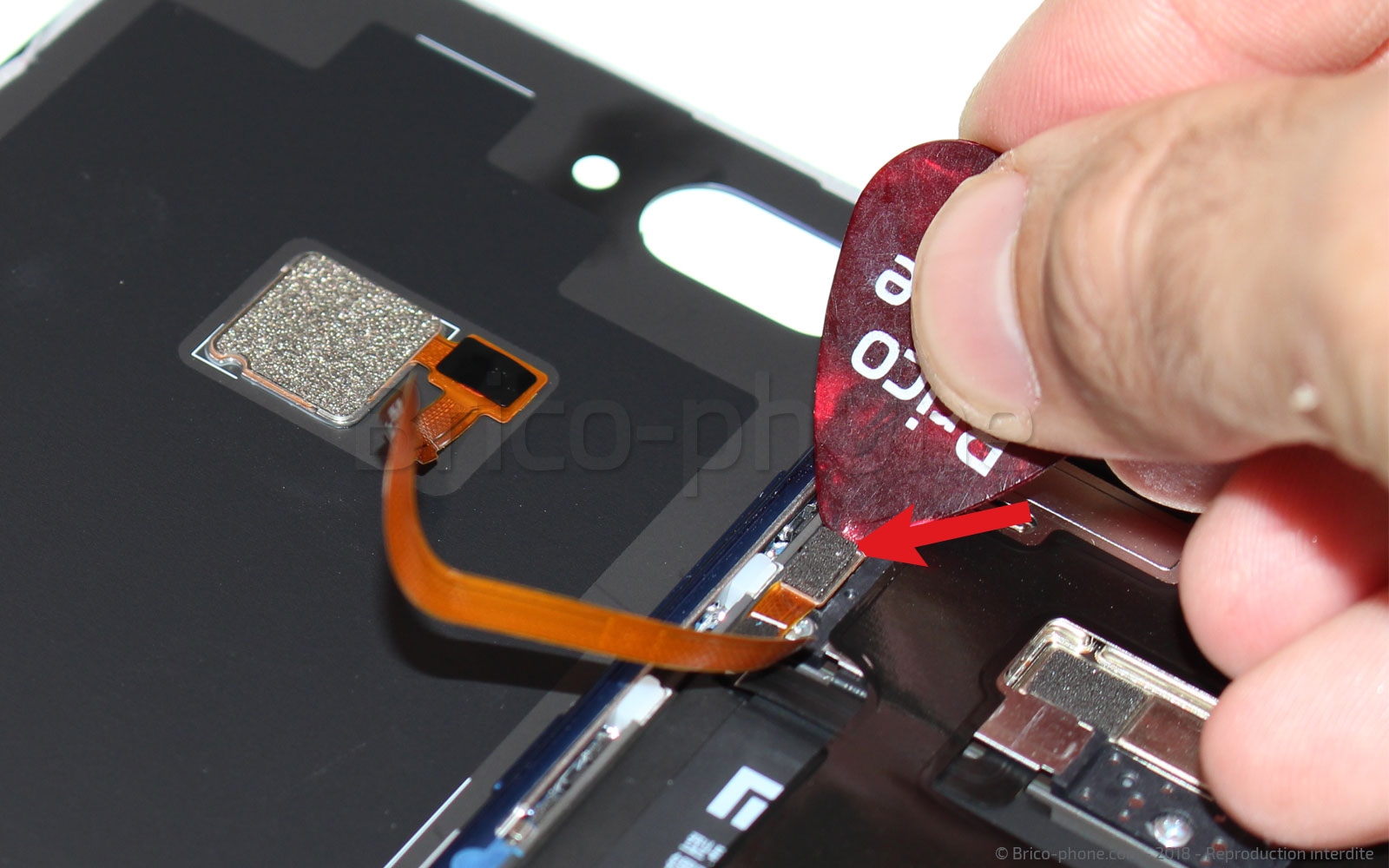

À l'aide d'un médiator en plastique ou du spudger, déconnectez la nappe du lecteur d'empreintes afin de libérer complètement la vitre arrière.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Retirer le bloc haut-parleur externe

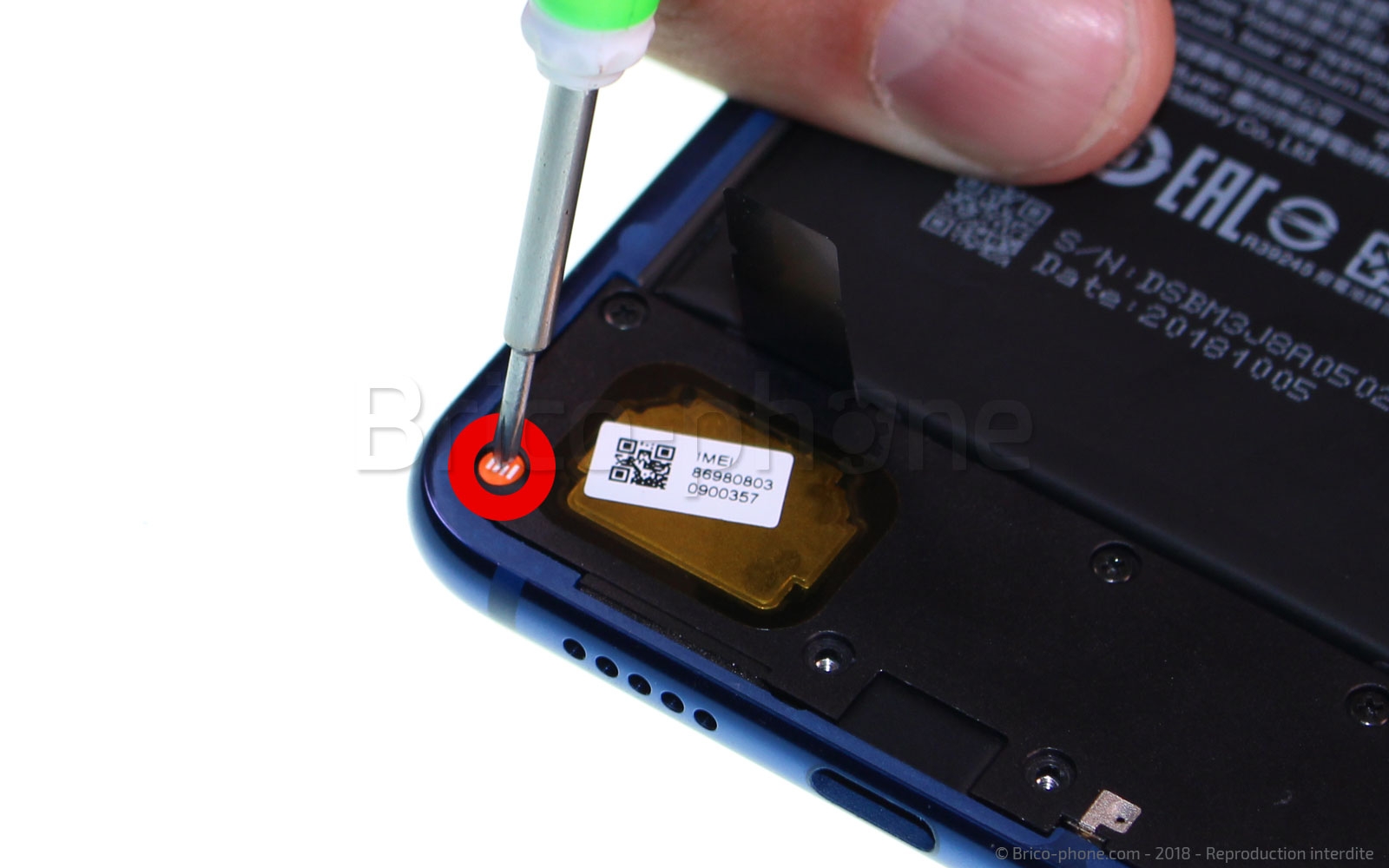

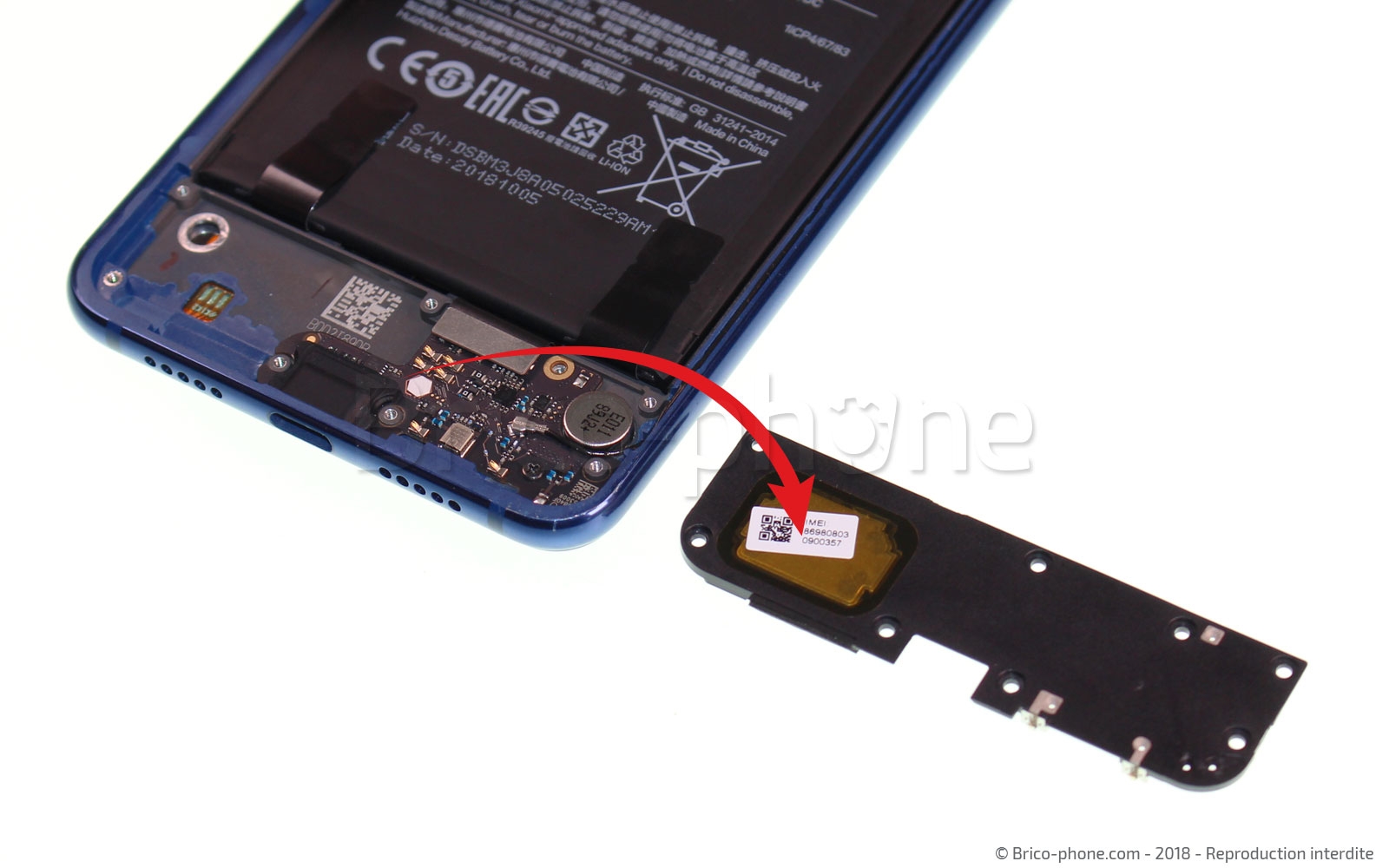

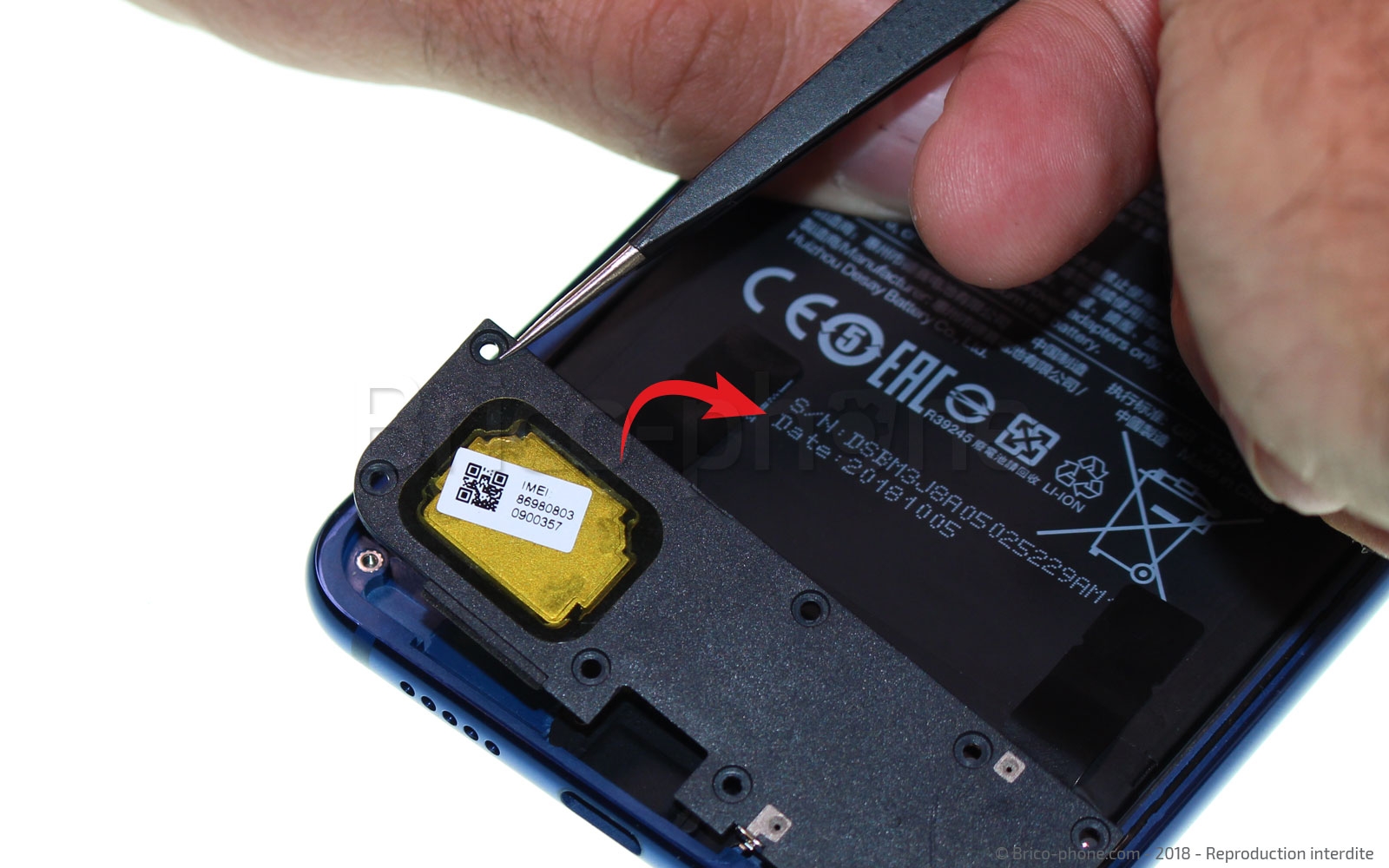

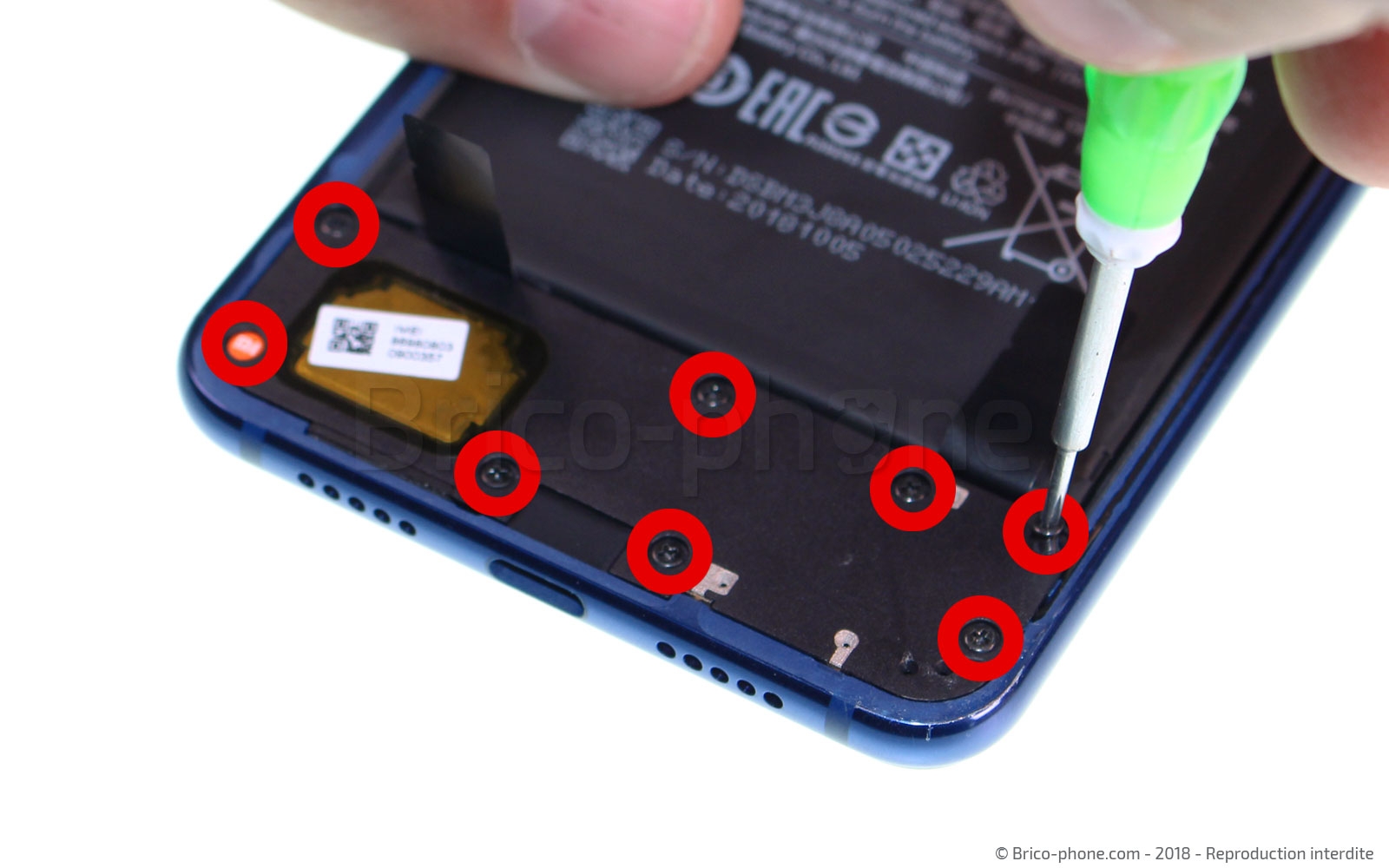

Le connecteur de charge se trouve sous le bloc haut-parleur externe. Vous allez par conséquent devoir retirer ce dernier. Pour cela, munissez-vous du tournevis cruciforme afin de retirer les vis qui maintiennent le HP. Déposez ces dernières délicatement sur le patron d'aide au montage fourni avec votre commande afin de ne pas les intervertir. Prenez ensuite la pincette présente dans le kit d'outils puis retirez le bloc-haut parleur en faisant levier.

Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé
5,90 €
Etape 7 : Libérer la nappe de charge

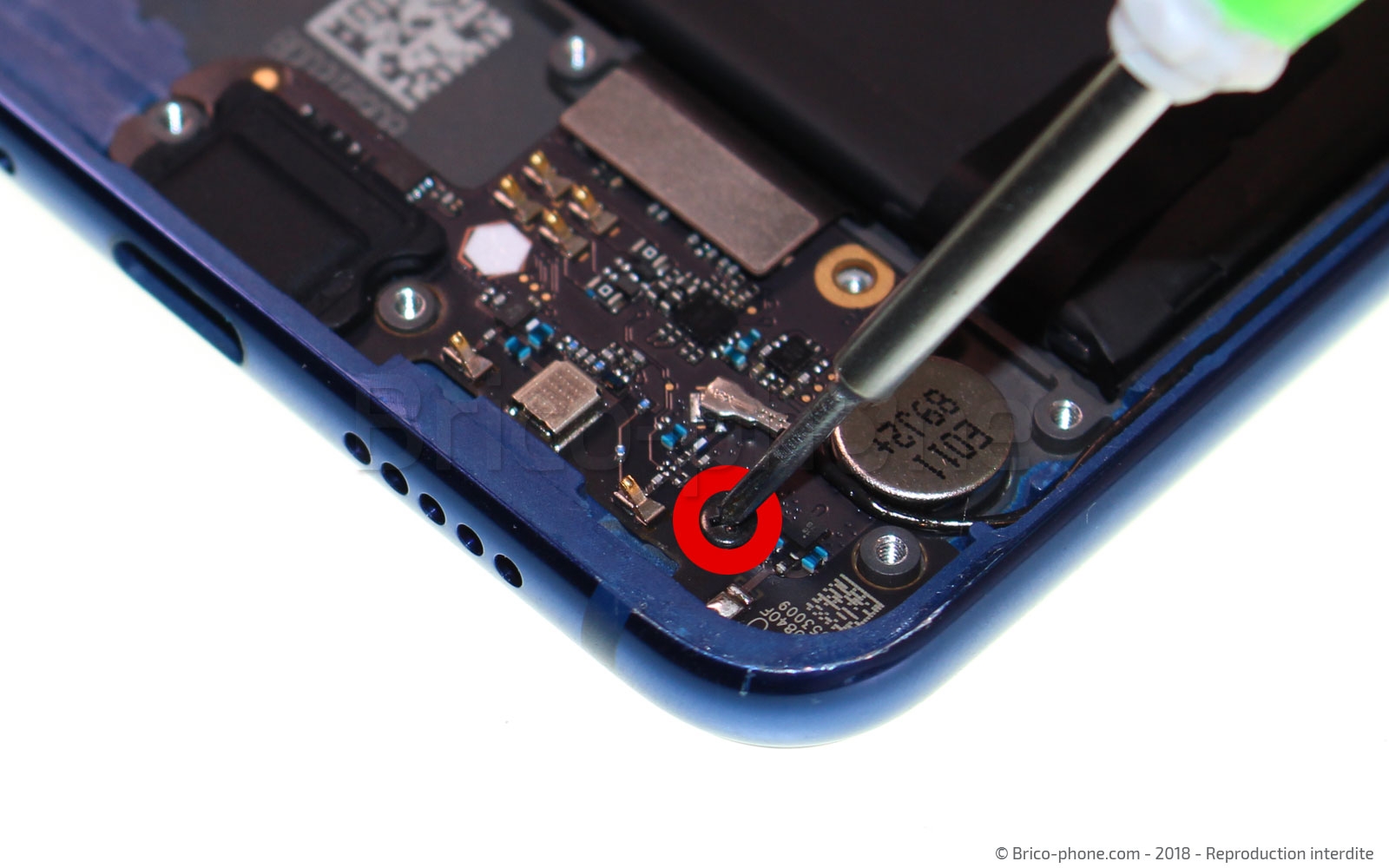

Désormais, nous allons libérer le connecteur de charge en retirant la vis qui le fixe à l'aide du tournevis cruciforme.

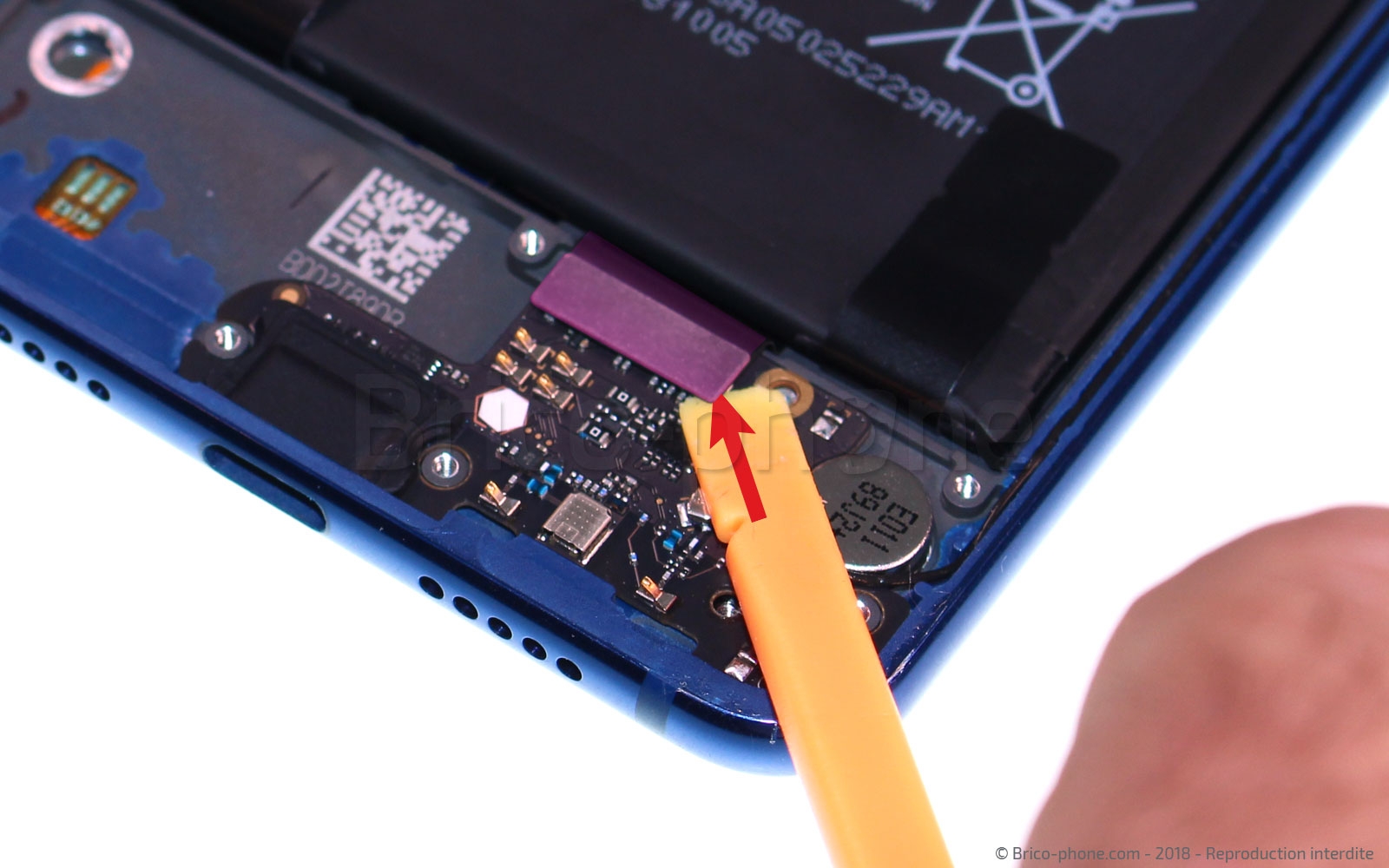

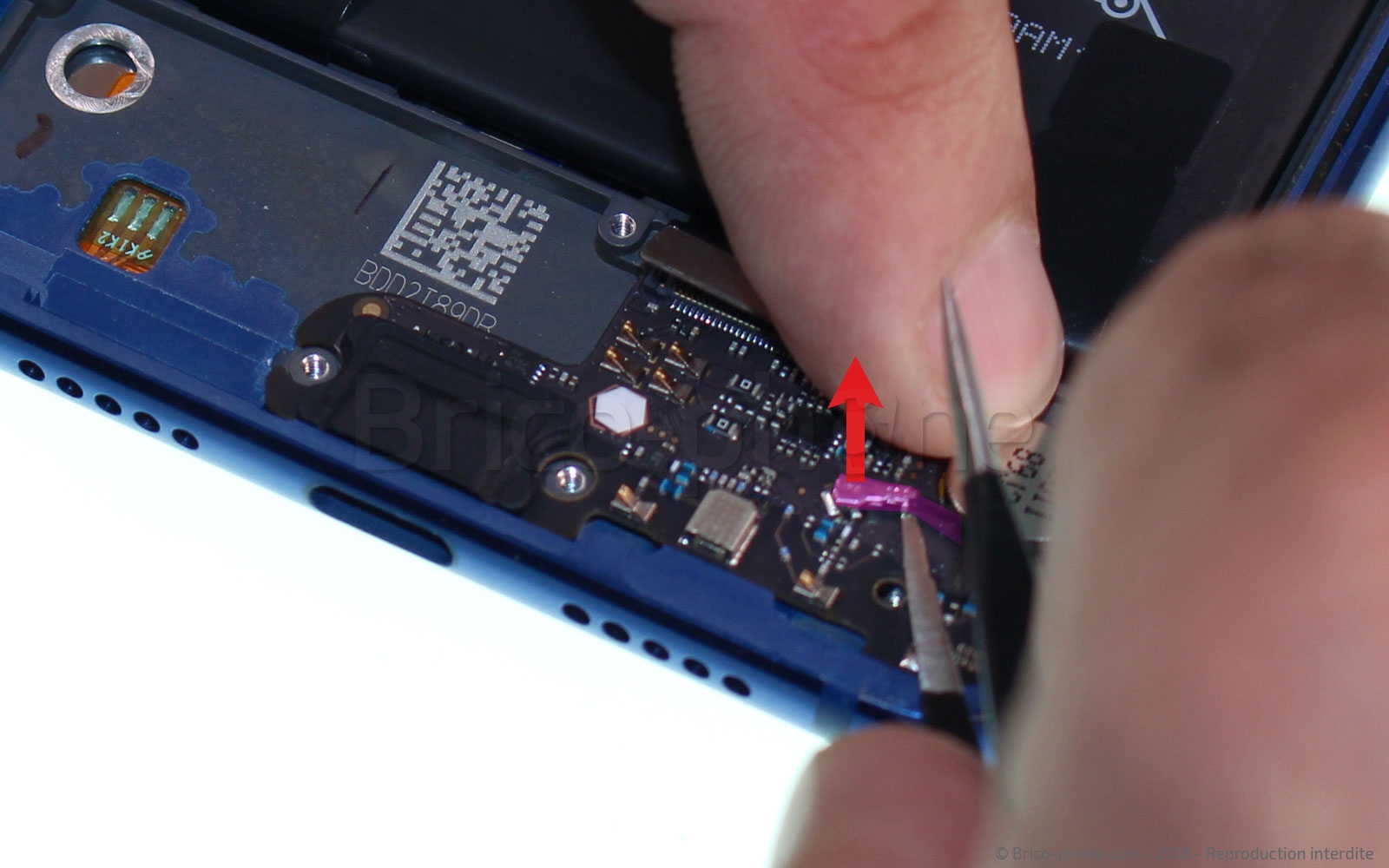

Munissez-vous ensuite du levier nylon pour débrancher la nappe interconnexion. Il ne vous reste plus qu'à déconnecter le câble coaxial à l'aide de la pincette métallique.
Le connecteur USB type C est maintenant libre vous pouvez passez à l'étape suivante.
Outils du kit utilisés
Outils du kit utilisés

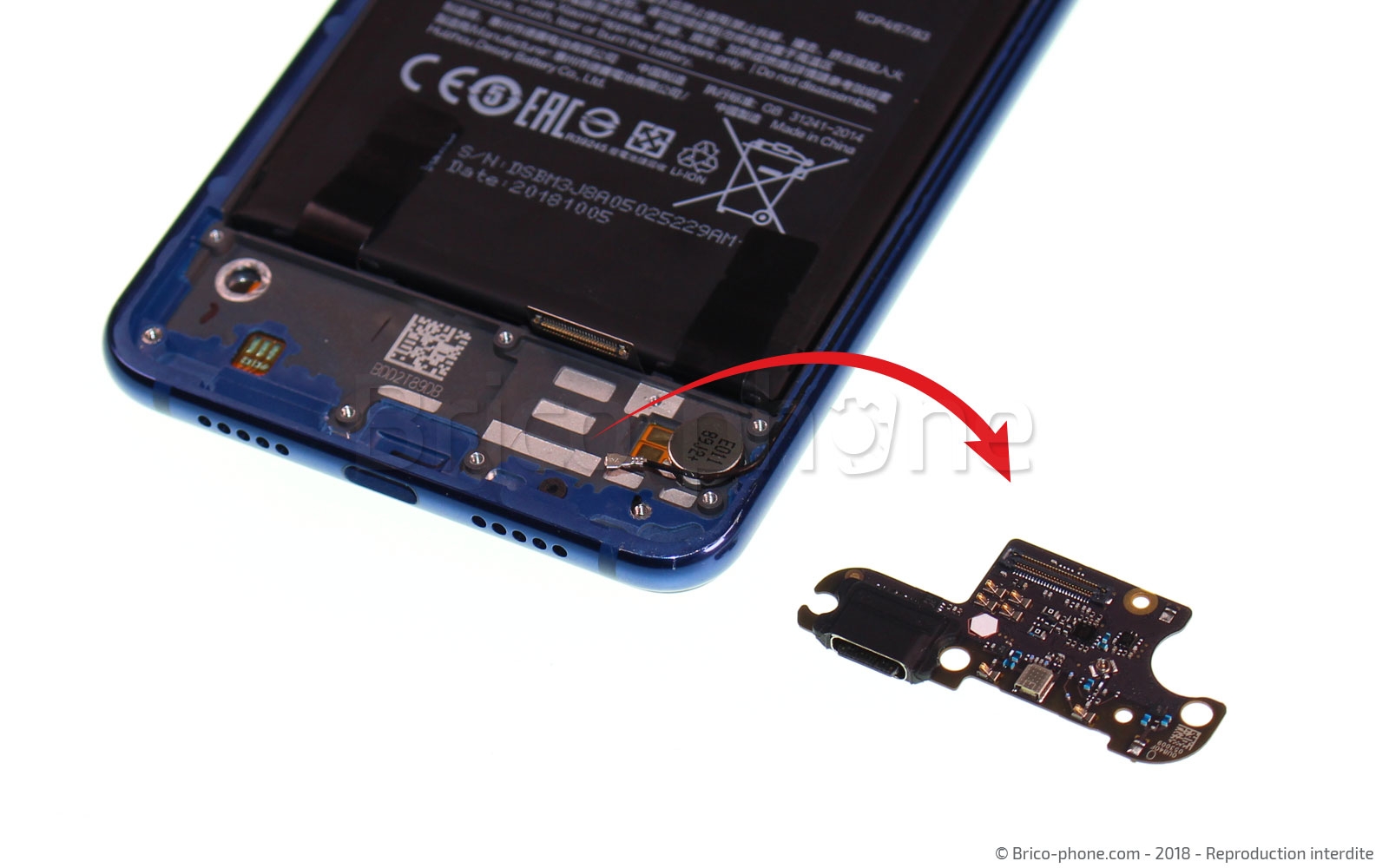

Etape 8 : Retirer le dock

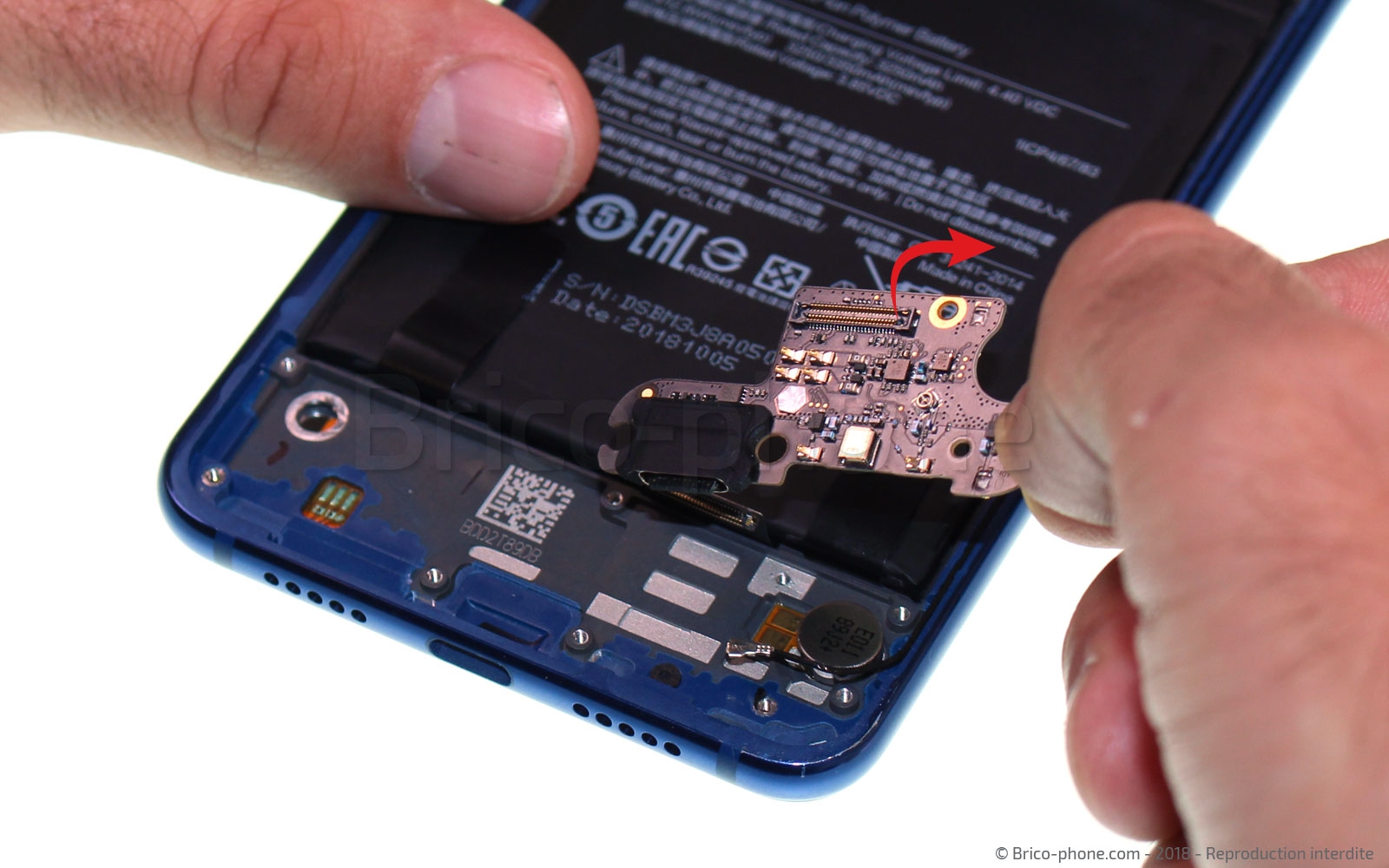

Désormais, il ne vous reste plus qu'à retirer le dock de charge du châssis afin de passer à son remplacement.

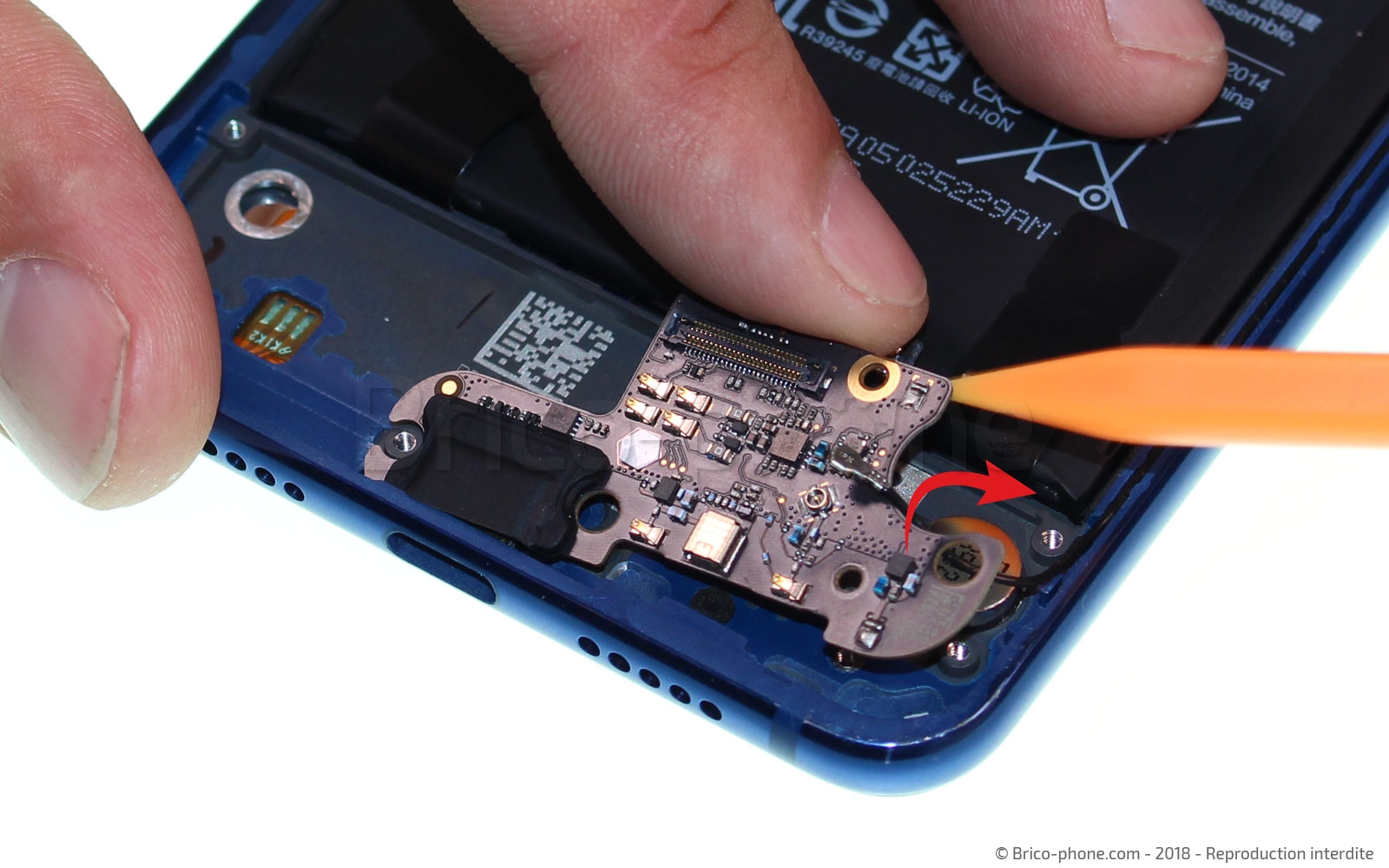

Munissez-vous du levier en nylon puis faites délicatement levier pour le décoller du châssis.
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage

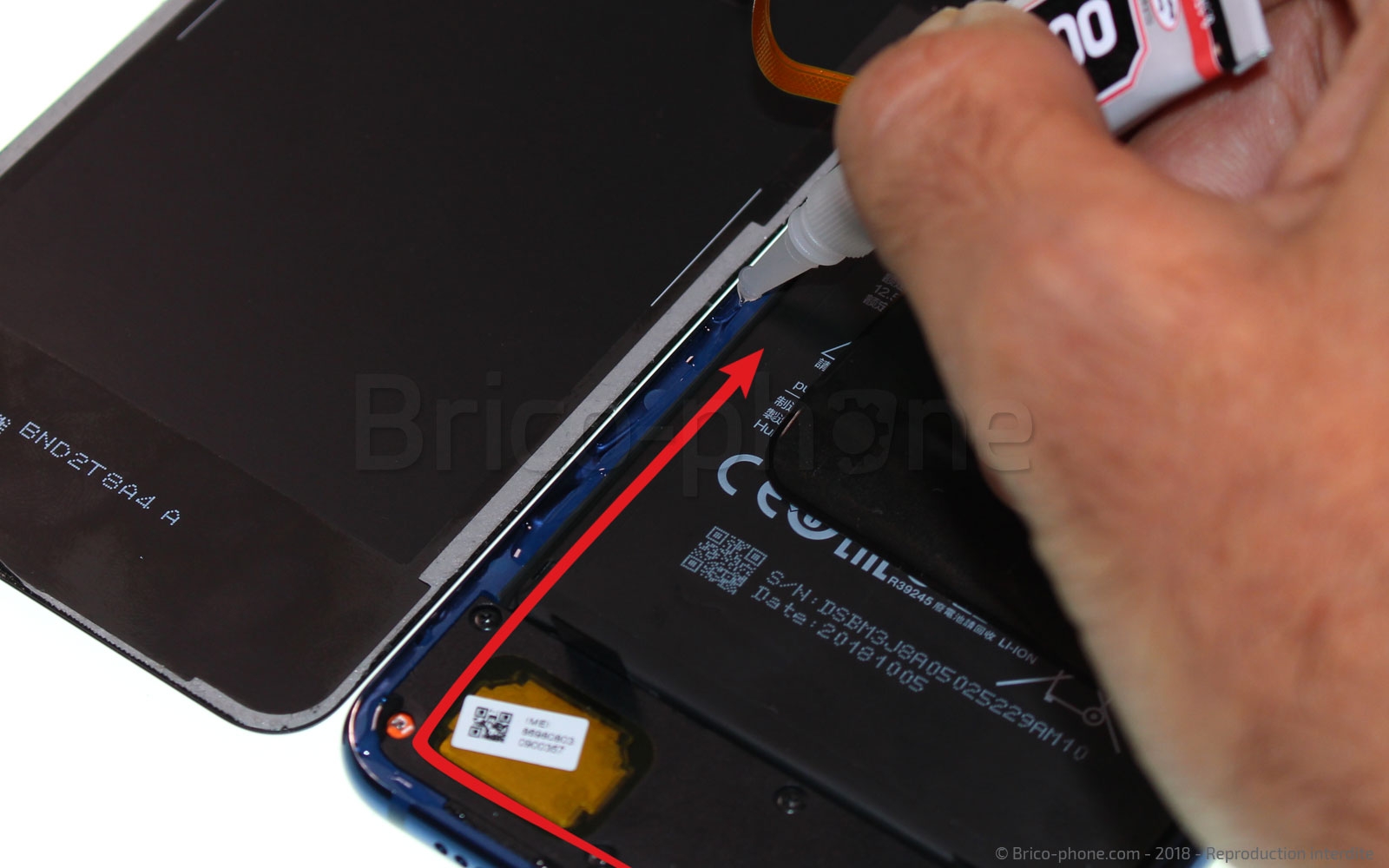

Afin de remonter votre prise et votre smartphone Xiaomi Mi 8 Lite, reprenez ce tutoriel en sens inverse. Pour le remontage de votre vitre arrière, n'hésitez pas à faire un léger filet de colle sur le contour du châssis à l'aide de la B7000 présente dans le kit d'outils.

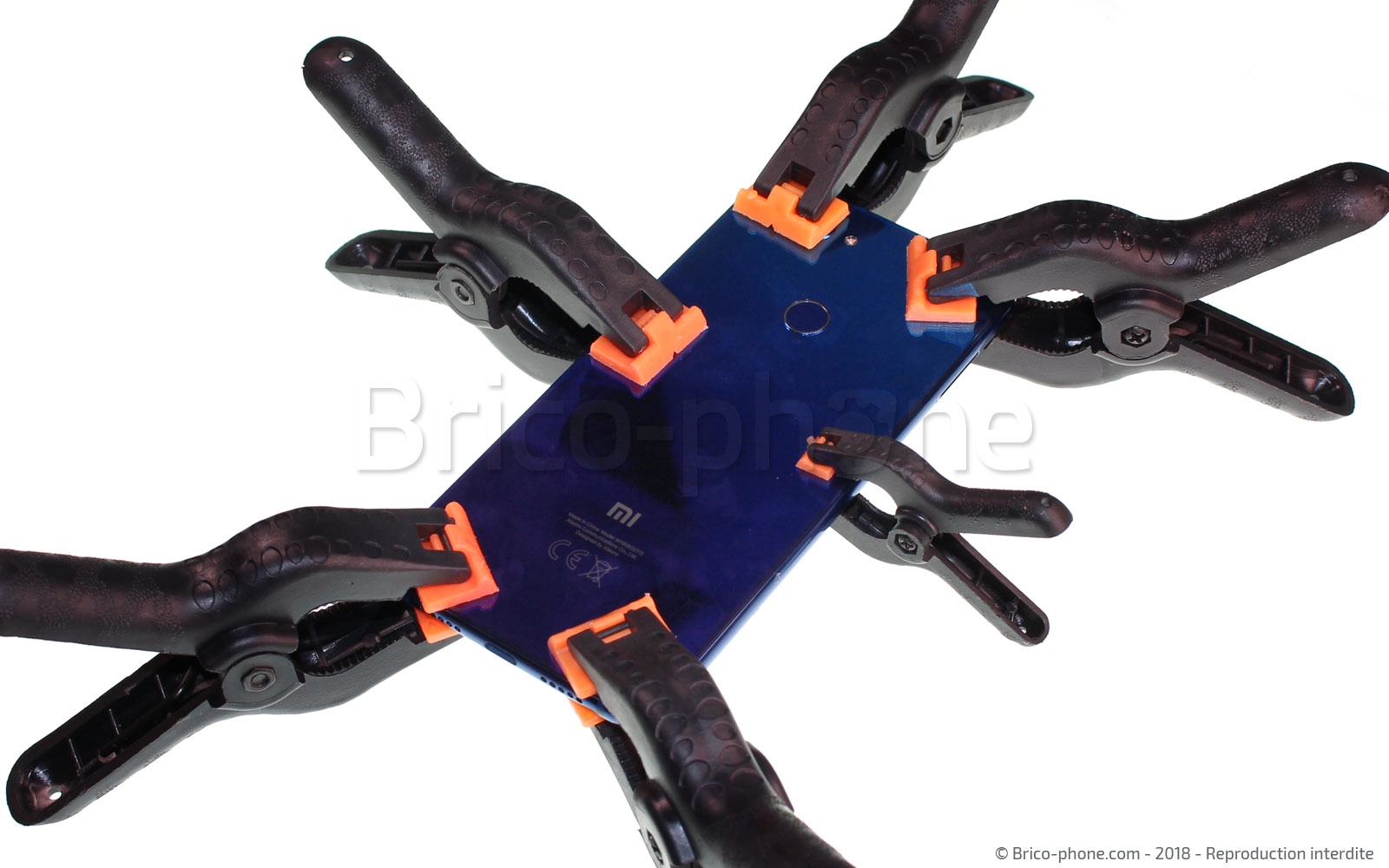

Il vous suffira de mettre l'ensemble sous presse pendant une petite heure.
