Changement d'écran (vitre+LCD) sur Mi 8 Lite

Temps estimé : 50 min
Difficulté : 3.5/5
Note de réparabilité : 12/20
Mi 8 Lite | Temps estimé : 50 min Difficulté : 3.5/5

Vous venez de faire tomber votre smartphone Xiaomi Mi 8 Lite et votre écran est endommagé ou brisé ? Nous avons réalisé ce tutoriel photo afin de vous aider à remplacer vous même votre écran pour économiser de l'argent et éviter d'avoir à racheter un téléphone.

Vous trouverez la pièce détachée ainsi que les outils spécialement adapté à cette réparation, directement sur notre site internet : brico-phone.com

Remplacez votre écran de Mi 8 Lite chez vous en moins d'une heure grâce à notre tutoriel photos.

Diagnostic

›  Votre verre est rayé ou brisé
›  Vous avez des traits ou des zones noires sur l'affichage de votre Xiaomi Mi 8 Lite
›  Vous n'avez plus de tactile

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre avec LCD pré-assemblé pour Xiaomi Mi 8 Lite
59,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

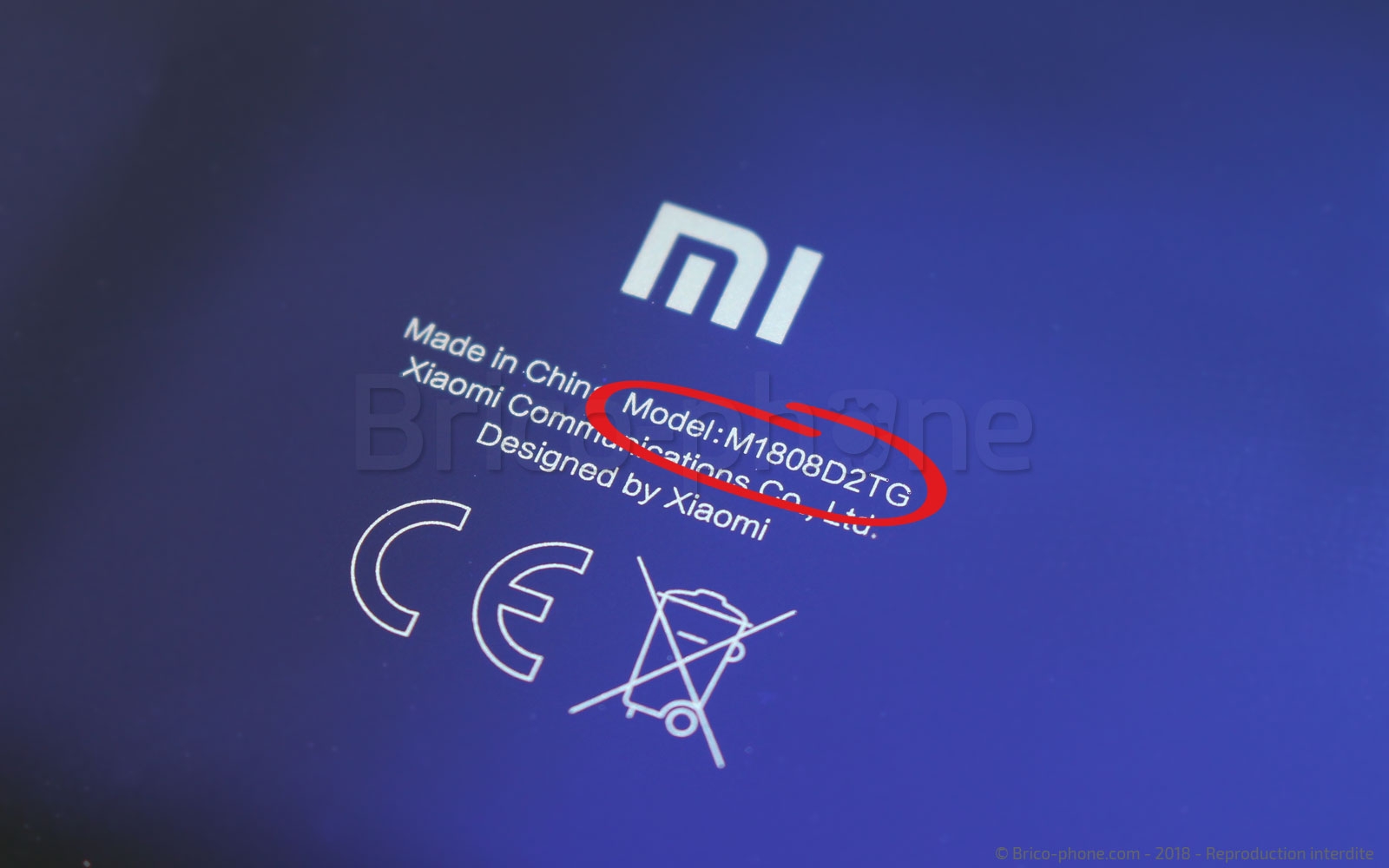

Vous allez devoir vous munir d'un écran compatible avec votre téléphone Xiaomi, ainsi que du kit d'outils adapté. Pour être certain de ne pas faire d'erreur, lors de la commande, vérifiez que vous êtes bien en possession d'un Mi 8 Lite. Pour cela contrôler que n° de modèle indiqué au dos du téléphone soit bien le suivant : M1808D2T
La dernière lettre (dans notre cas le G) varie en fonction de la couleur.
Avant de commencer

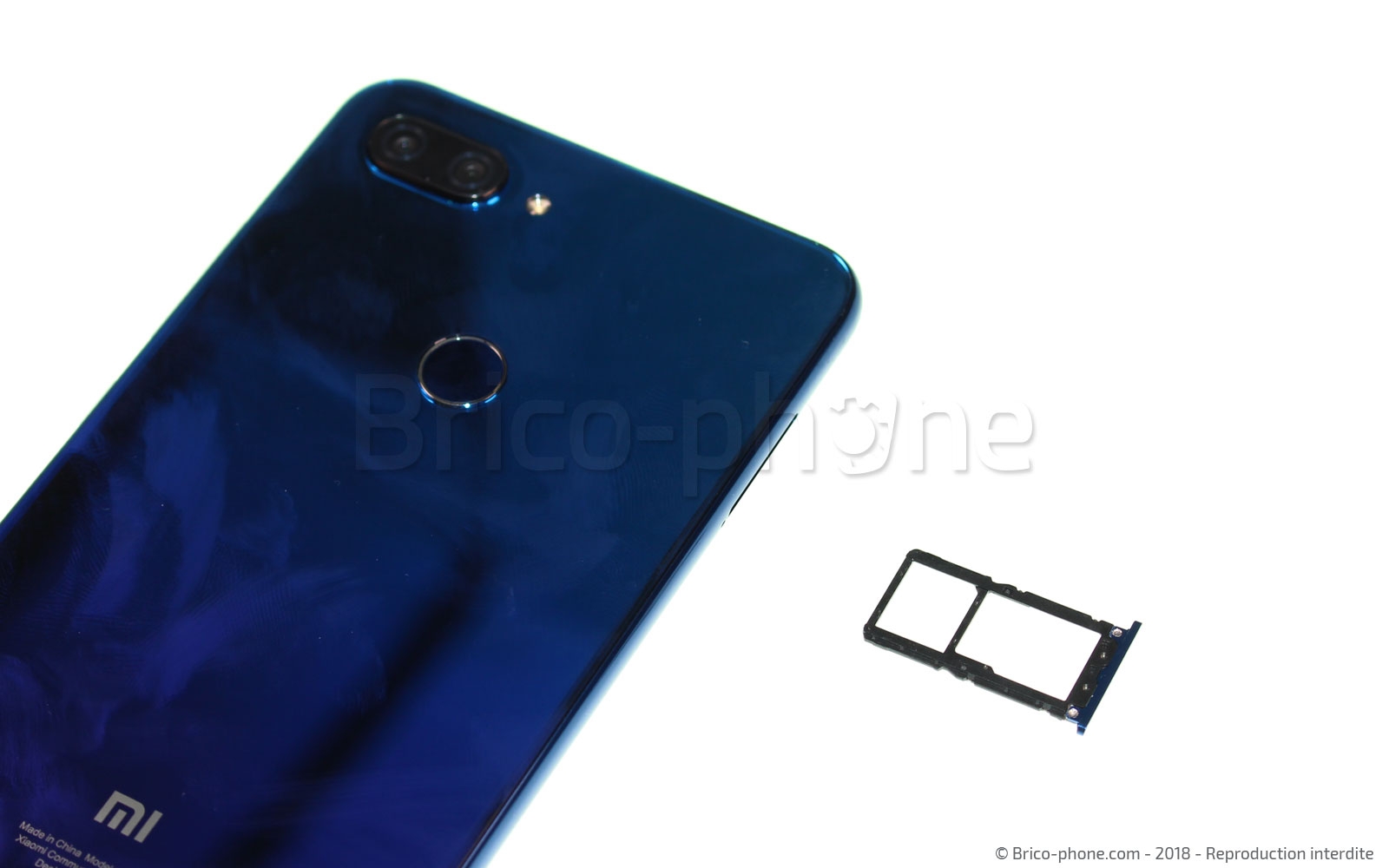

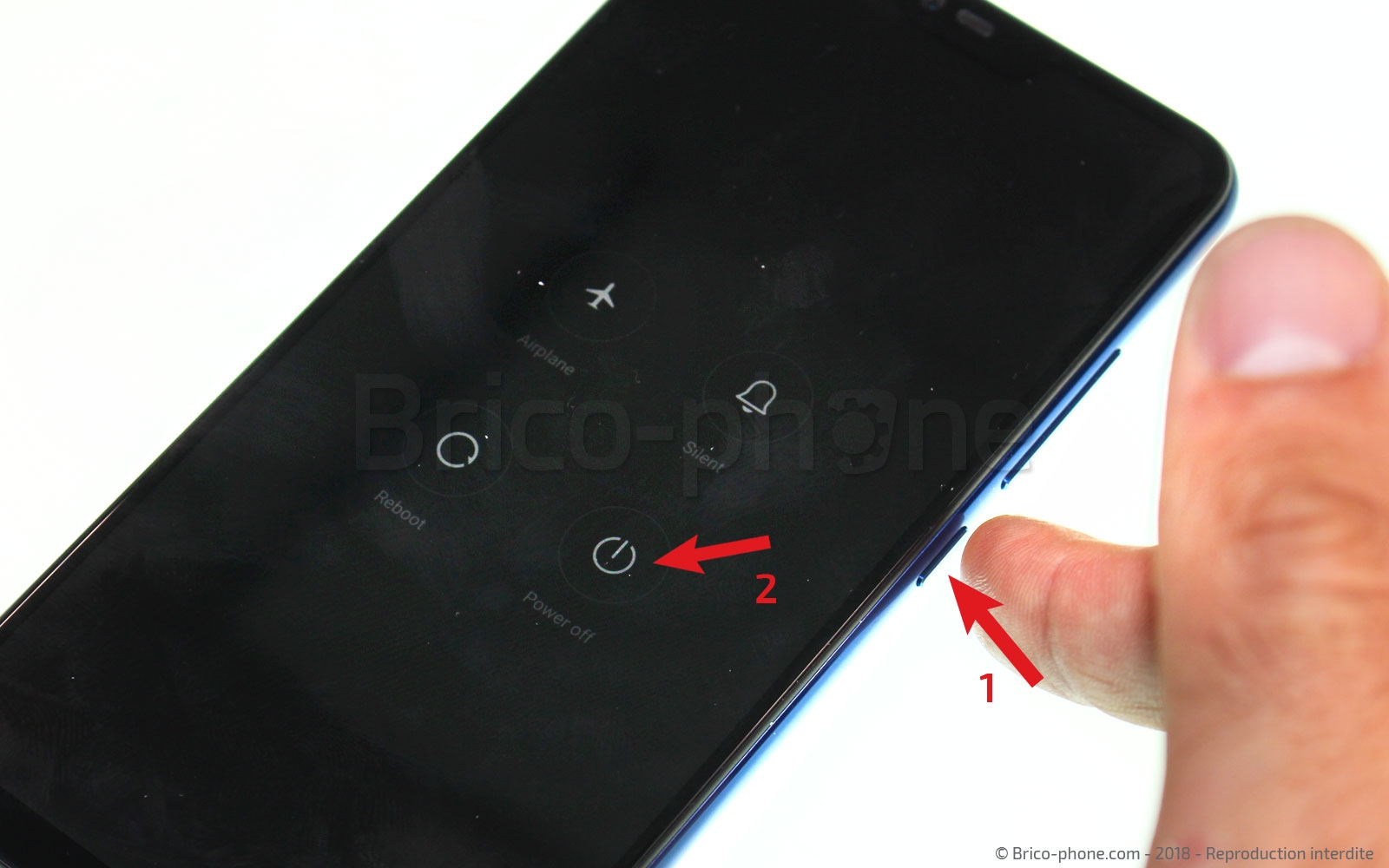

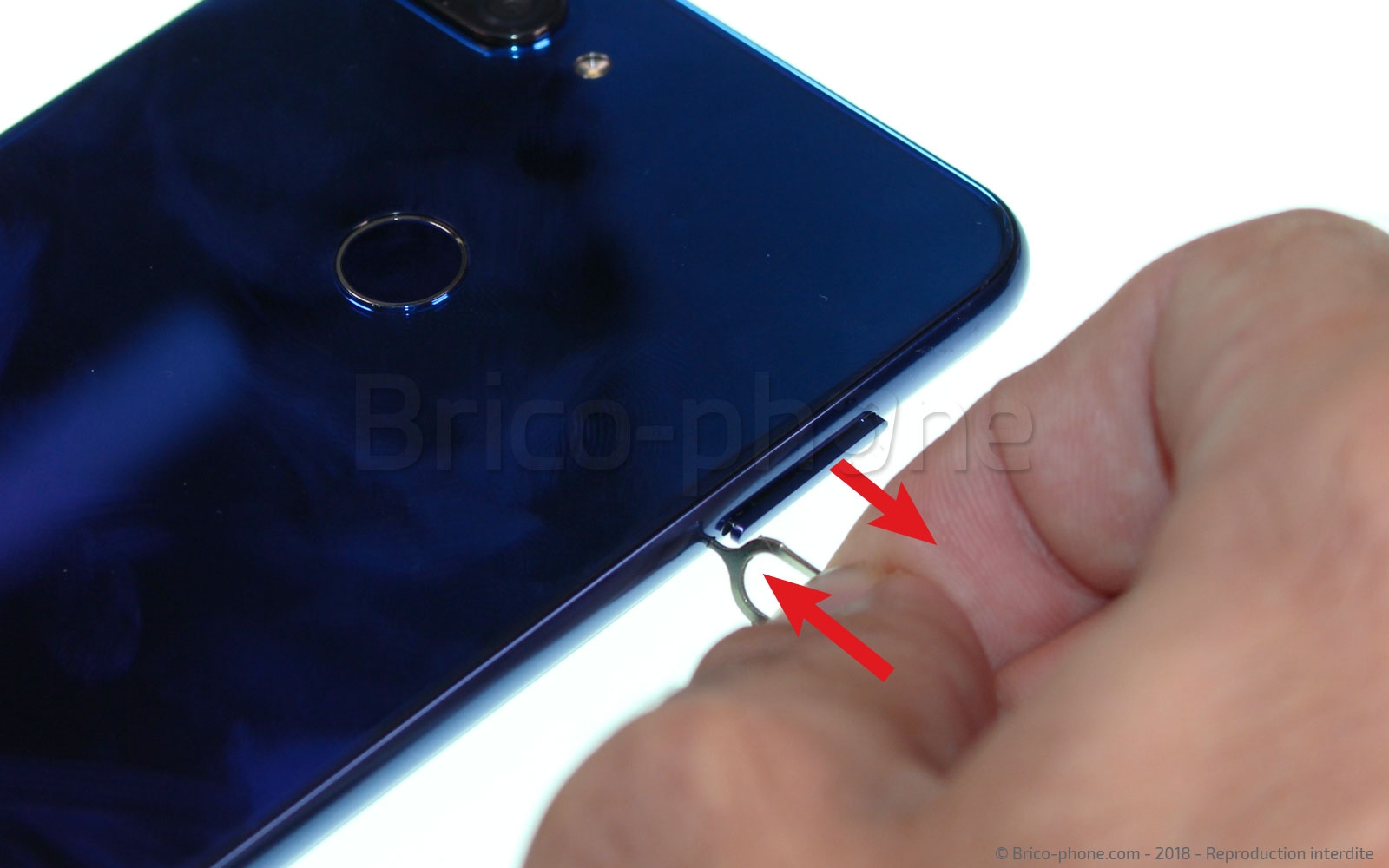

Eteindre le téléphone et retirer le rack Sim/SD
Comme pour chaque réparation, il est bien évidemment conseillé d'éteindre et de retirer votre tiroir de carte sim.
Eteindre le téléphone et retirer le rack Sim/SD
Eteindre le téléphone et retirer le rack Sim/SD
Eteindre le téléphone et retirer le rack Sim/SD
Eteindre le téléphone et retirer le rack Sim/SD
Outils du kit utilisés
Outils du kit utilisés

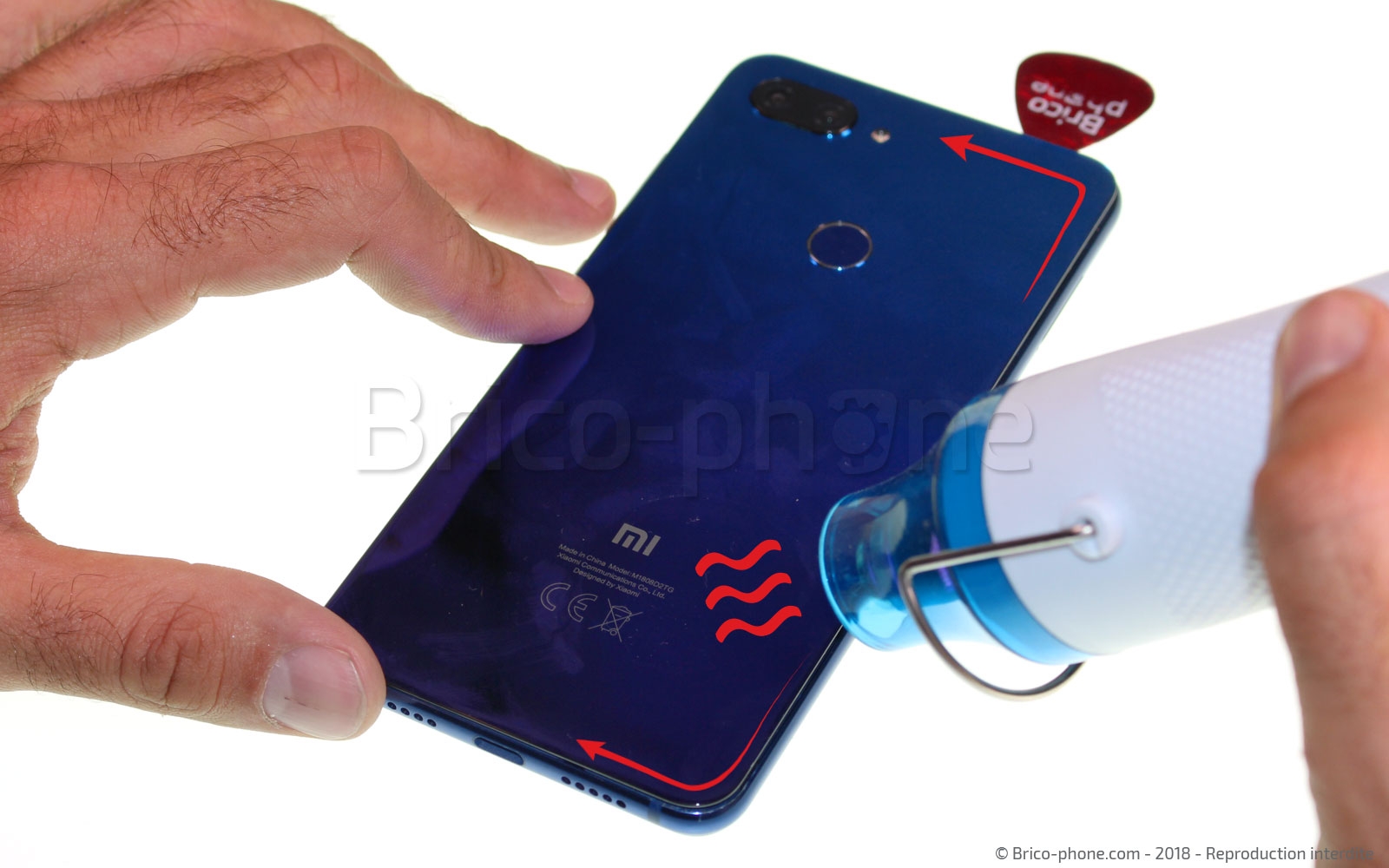

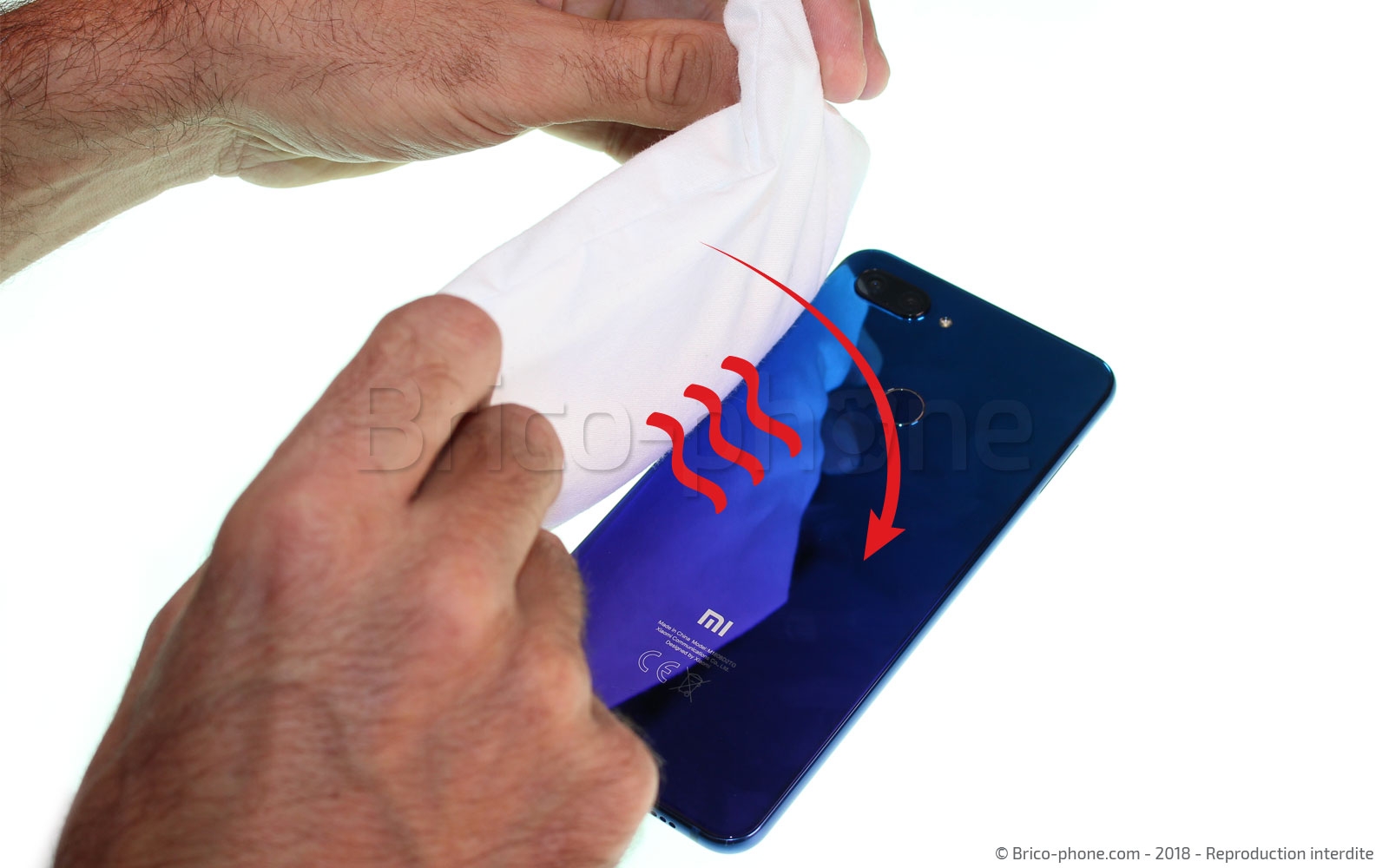

Etape 1 : Chauffer la vitre arrière

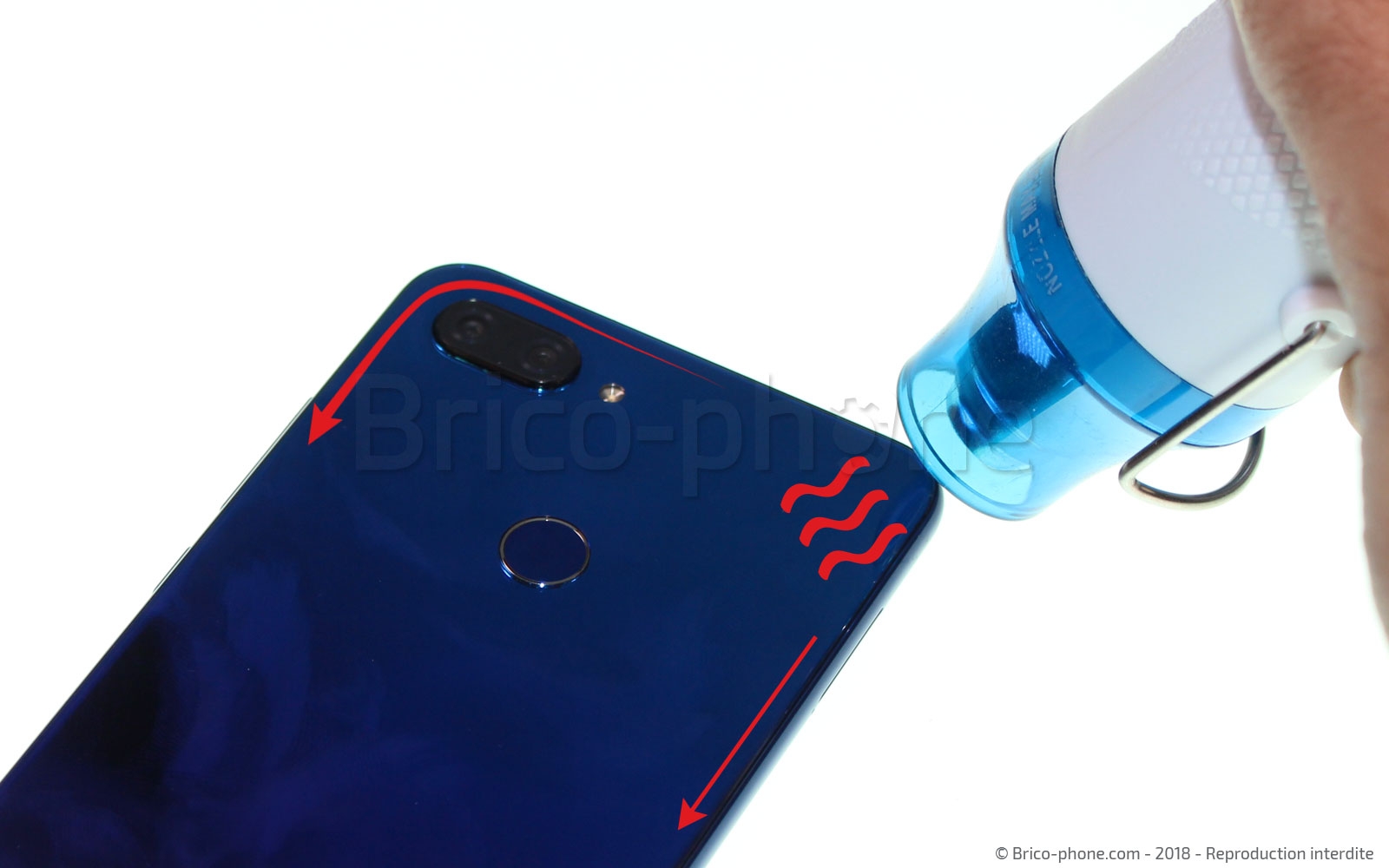

Nous allons démarrer cette réparation par chauffer le contour de la vitre arrière afin de procéder à son retrait. Deux méthodes s'offrent à vous. La première sera d'utiliser notre coussin chauffant en vente sur le site internet brico-phone.com. Il vous suffira de la passer au four micro-ondes pendant une à deux minutes puis de le déposer sur la vitre. La seconde méthode elle, consiste à chauffer la vitre à l'aide d'un sèche-cheveux ou d'un mini-décapeur thermique.
Les professionnels de la réparation, pourront eux utiliser une station à air chaud.
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Etape 1 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Coussin Chauffant pour décoller les vitres d'iPad
7,90 €
Station 2 en 1 : air chaud et à souder
69,90 €

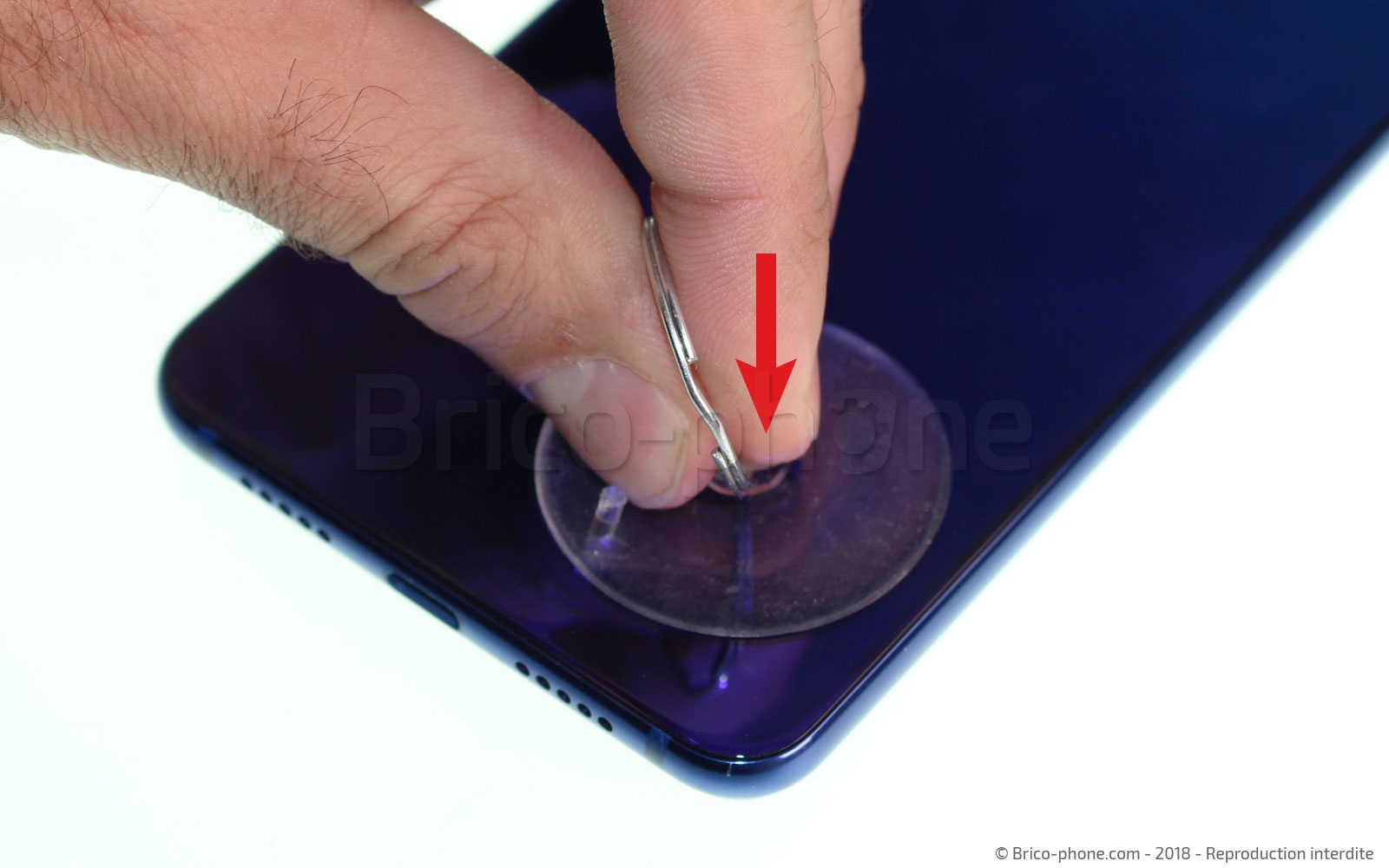

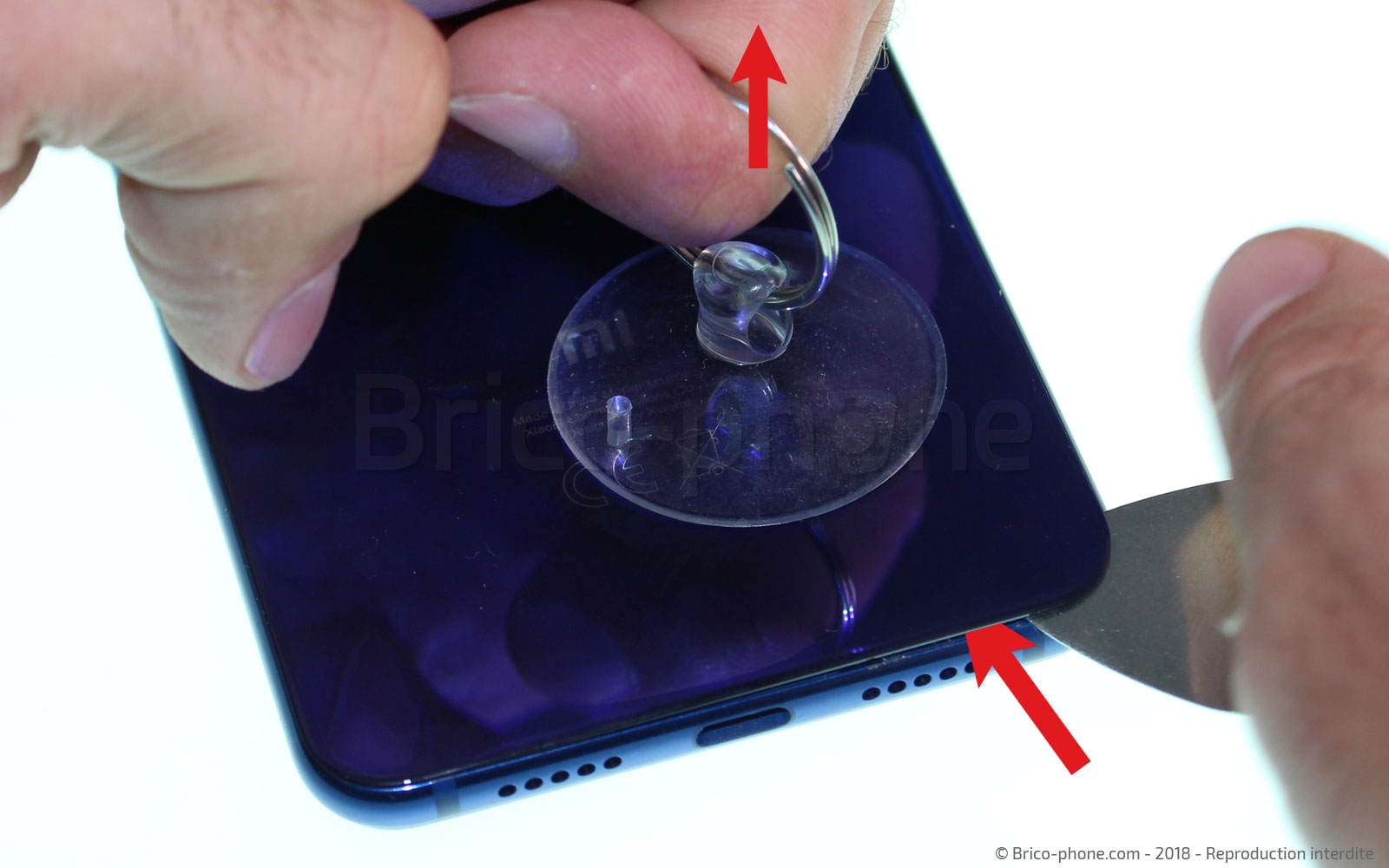

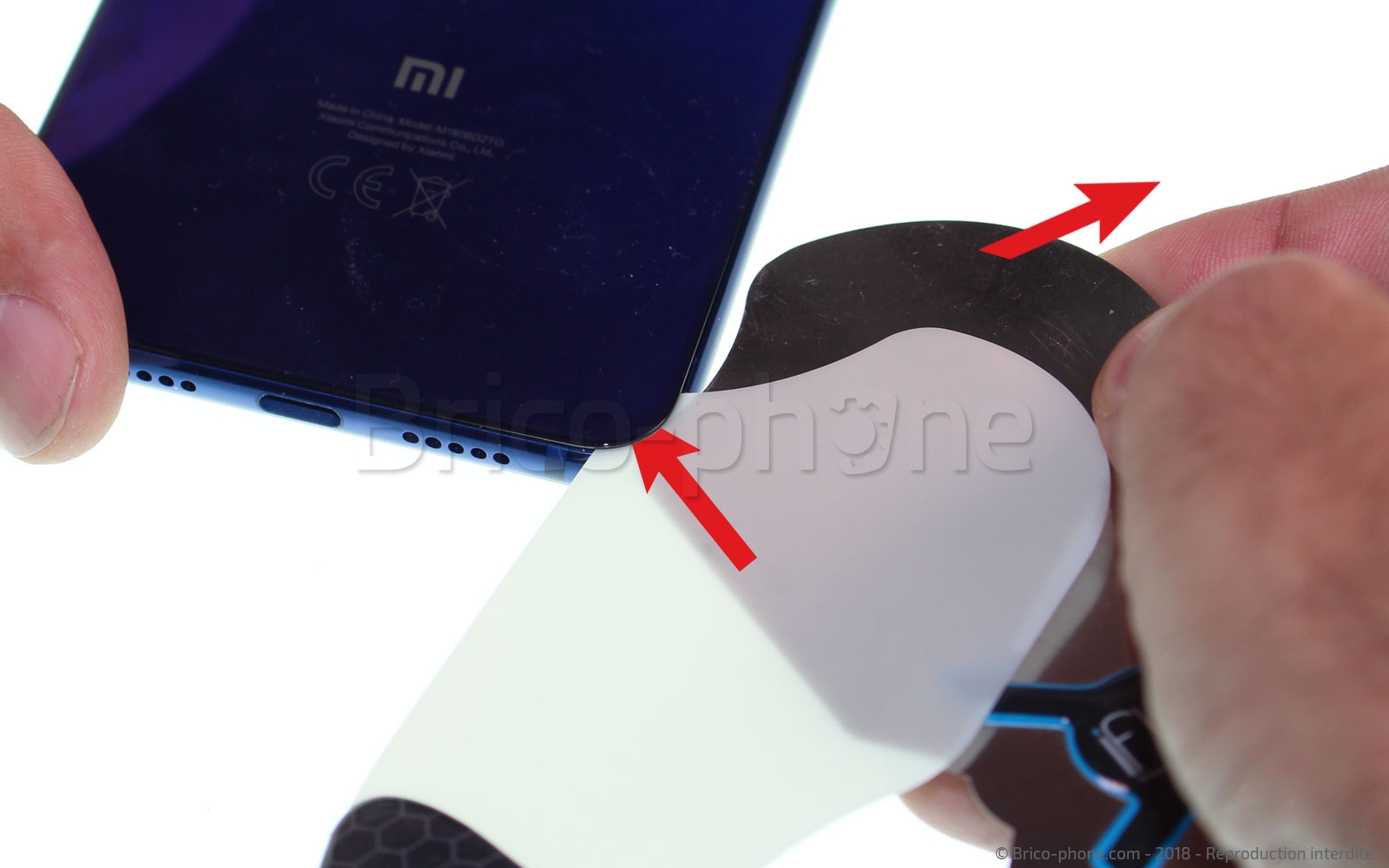

Etape 2 : Créer un interstice

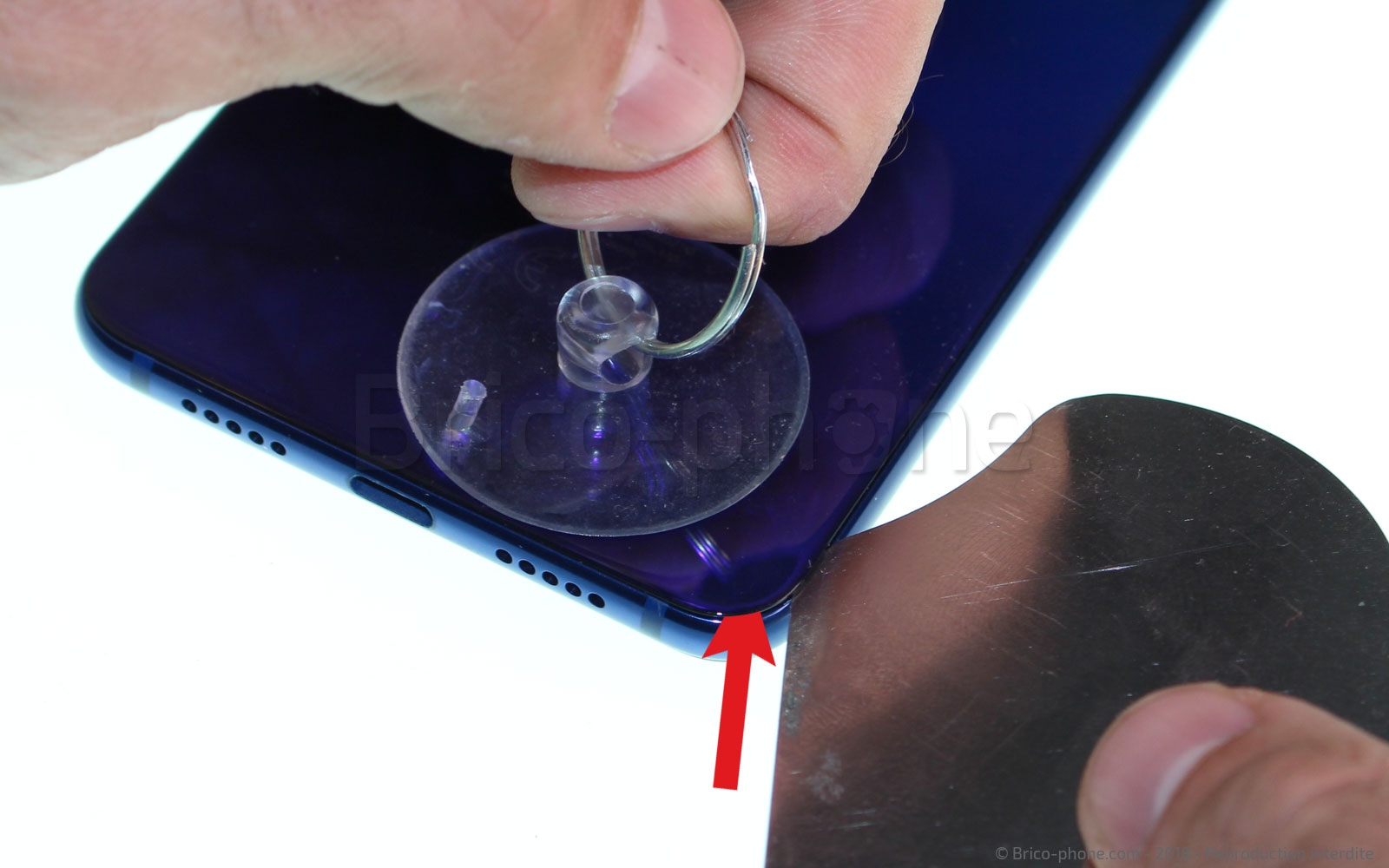

Positionnez la ventouse sur l'un des angles inférieurs puis en tirant fortement dessus, insérez un médiator métal ou un outil iFlex, entre la vitre et le châssis.
L'outil iFlex est un outil optionnel que nous proposons à la vente. Celui-ci est plus fin avec une meilleure prise en main. Il est donc plus facile à insérer qu'un médiator.
Etape 2 : Créer un interstice
Etape 2 : Créer un interstice
Etape 2 : Créer un interstice
Etape 2 : Créer un interstice
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €

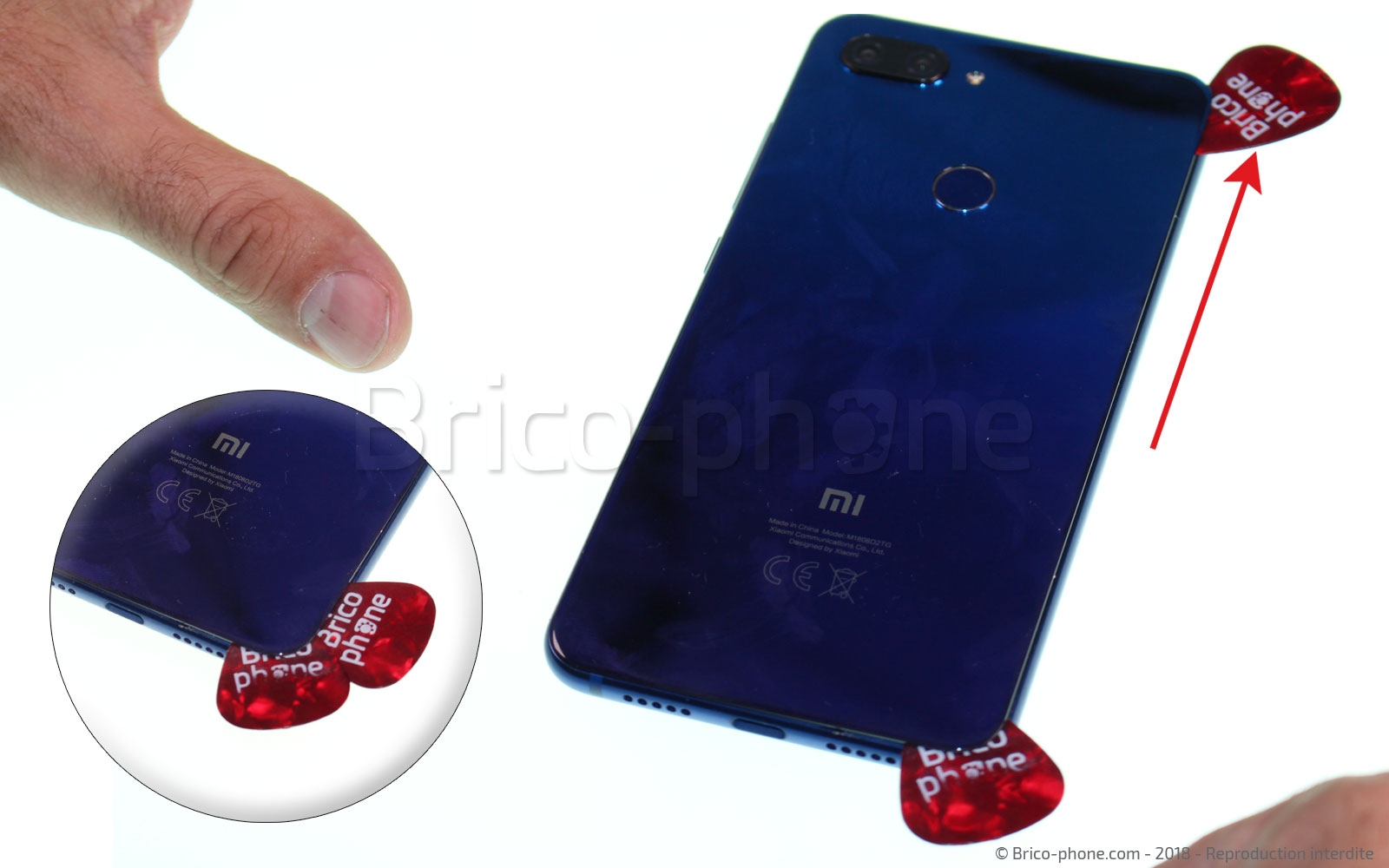

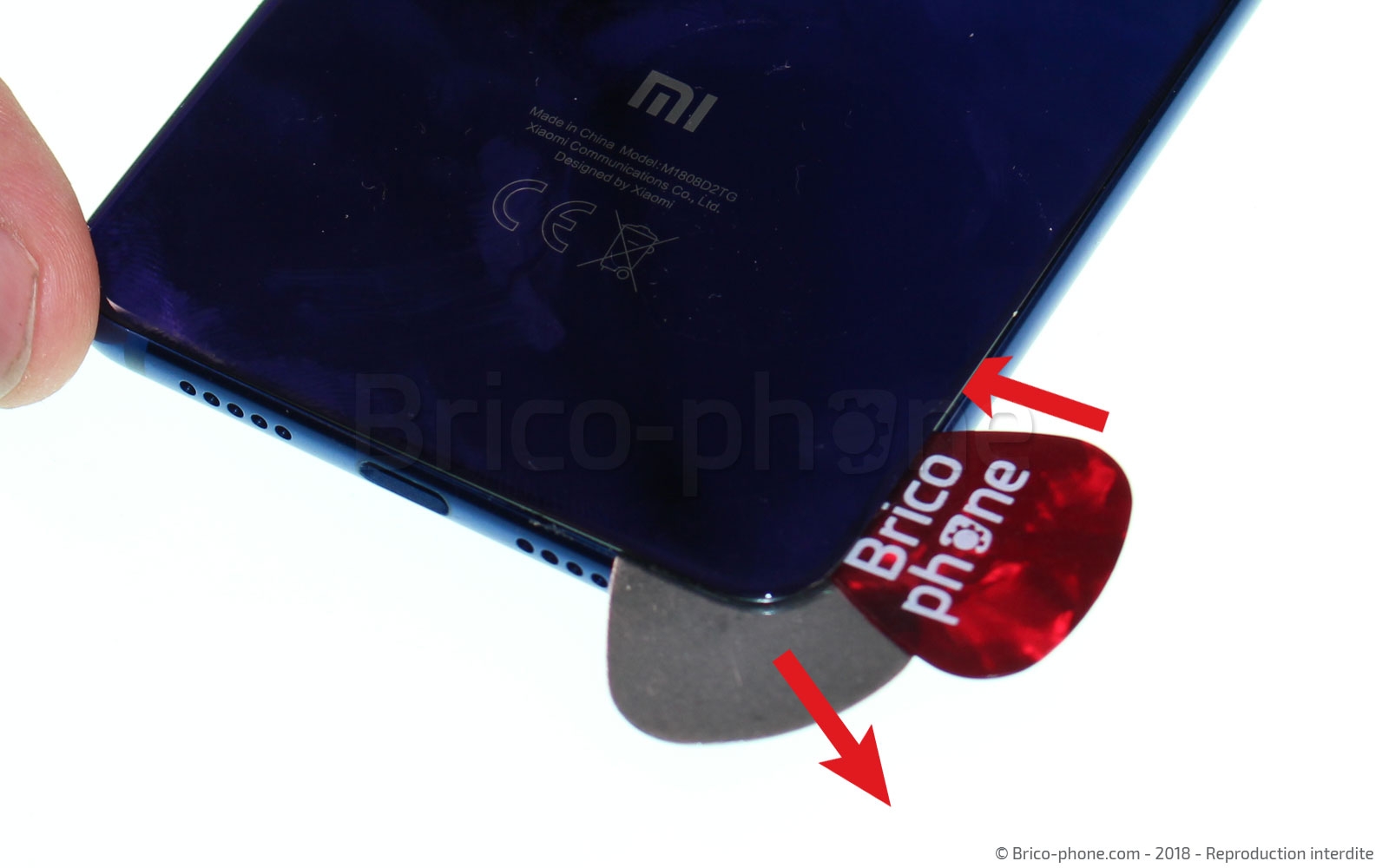

Etape 3 : Insérer les médiators plastiques
Une fois le point d'insertion réalisé, il ne vous reste plus qu'à mettre en place les médiators plastiques dans le jour créé puis de retirer celui en métal. Pour cette étape, vous pouvez utiliser un iPlastix qui facilitera le décollage. En effet cet outil est plus fin et apporte une meilleure prise en main que les médiators plastiques, ce qui permet de moins forcer lors du décollage.
Etape 3 : Insérer les médiators plastiques
Etape 3 : Insérer les médiators plastiques
Etape 3 : Insérer les médiators plastiques
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Décoller la vitre

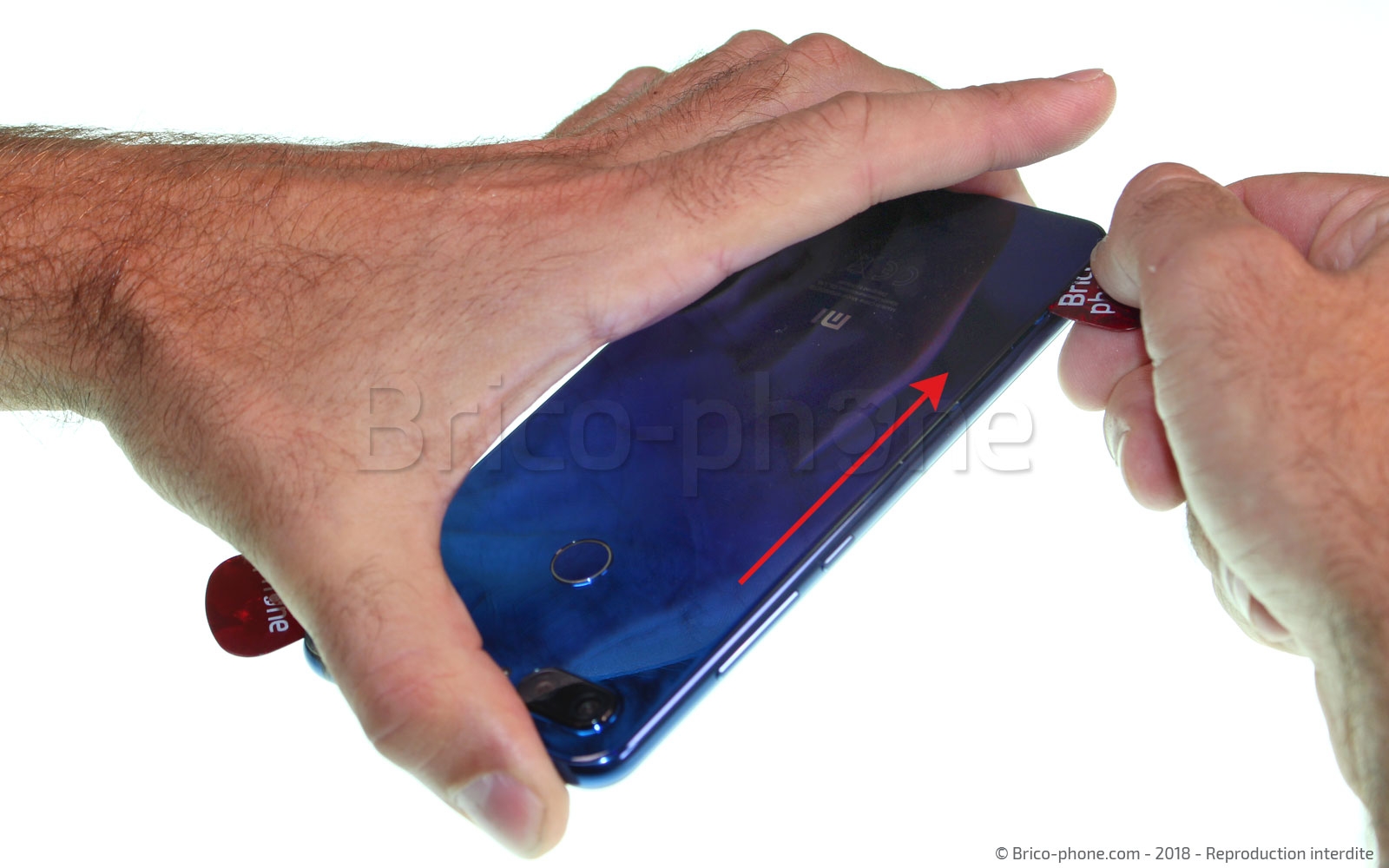

Désormais, faites coulisser les médiators plastiques ou l'iPlastix sur le contour de la vitre afin de la décoller entièrement. Si vous sentez trop de résistance, n'hésitez pas à chauffer de nouveau à l'aide du mini décapeur ou du coussin chauffant.
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Etape 4 : Décoller la vitre
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Décapeur thermique petit modèle
19,90 €

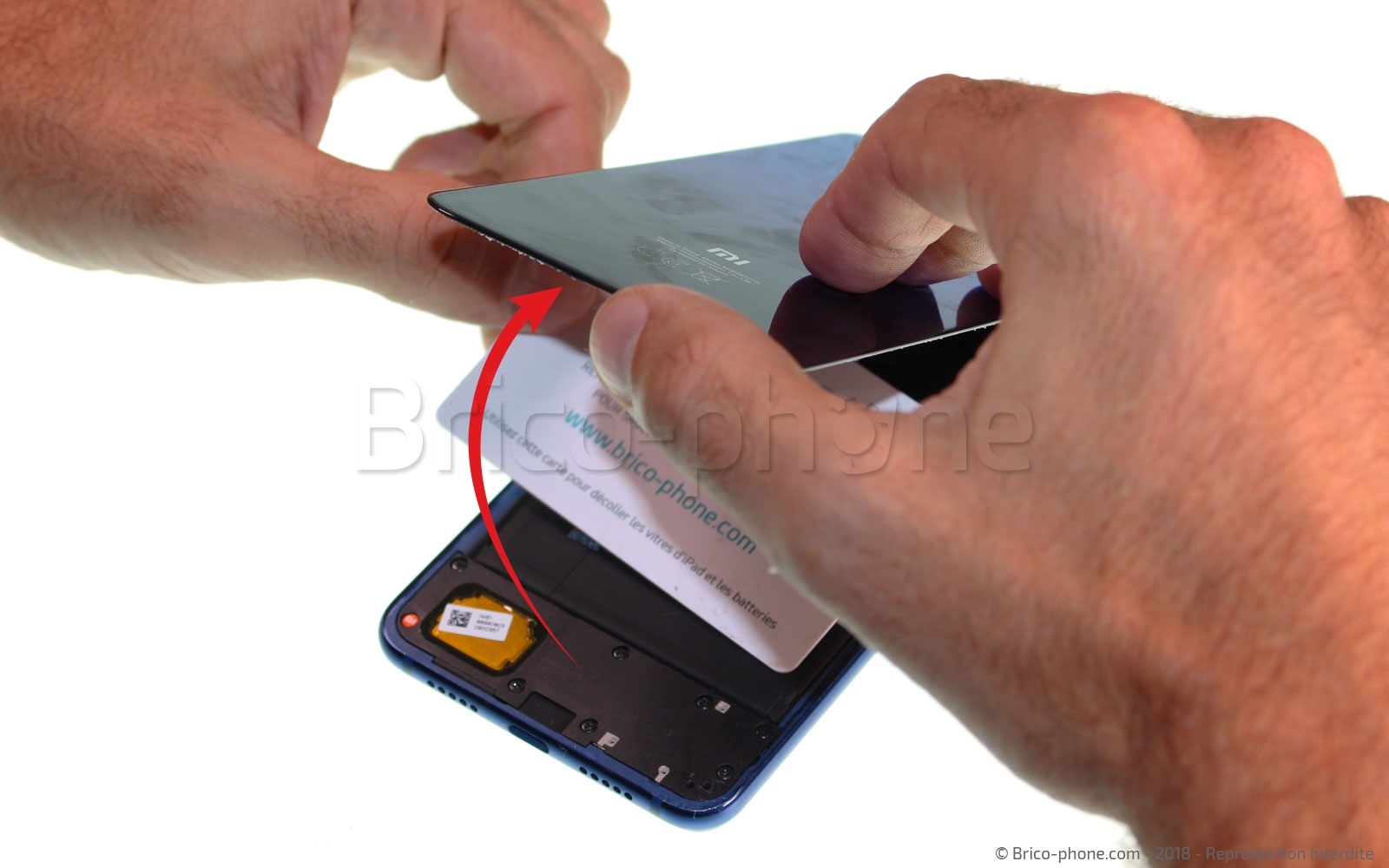

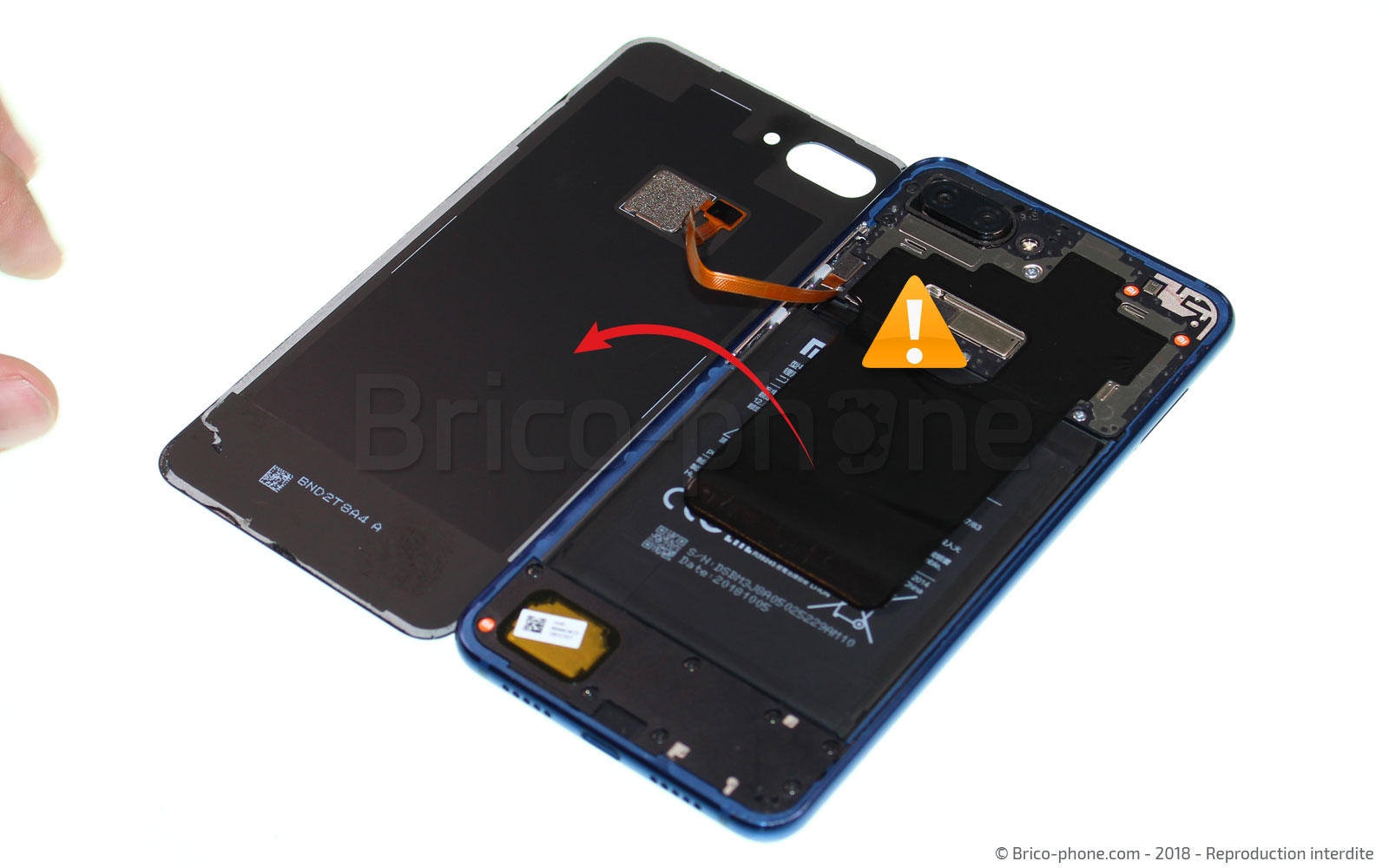

Etape 5 : Retirer la vitre arrière

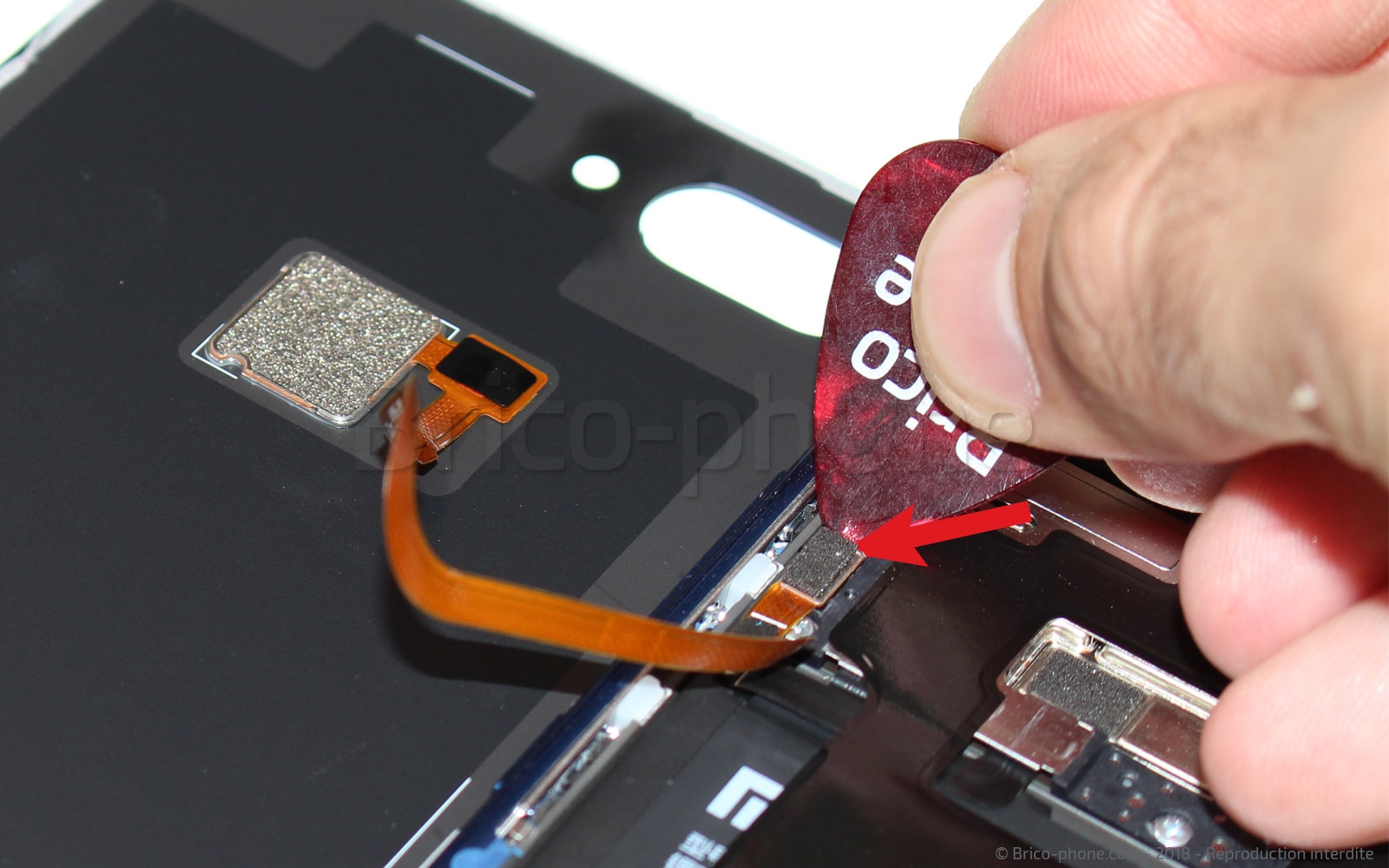

Basculez la vitre sur le côté gauche de l'appareil en faisant toujours attention à la nappe du lecteur d'empreintes reliée à la carte mère. Afin de libérer complètement le cache arrière, il ne vous reste plus qu'à déconnecter la nappe à l'aide du levier nylon ou d'un médiator plastique.
Etape 5 : Retirer la vitre arrière
Etape 5 : Retirer la vitre arrière
Etape 5 : Retirer la vitre arrière
Etape 5 : Retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

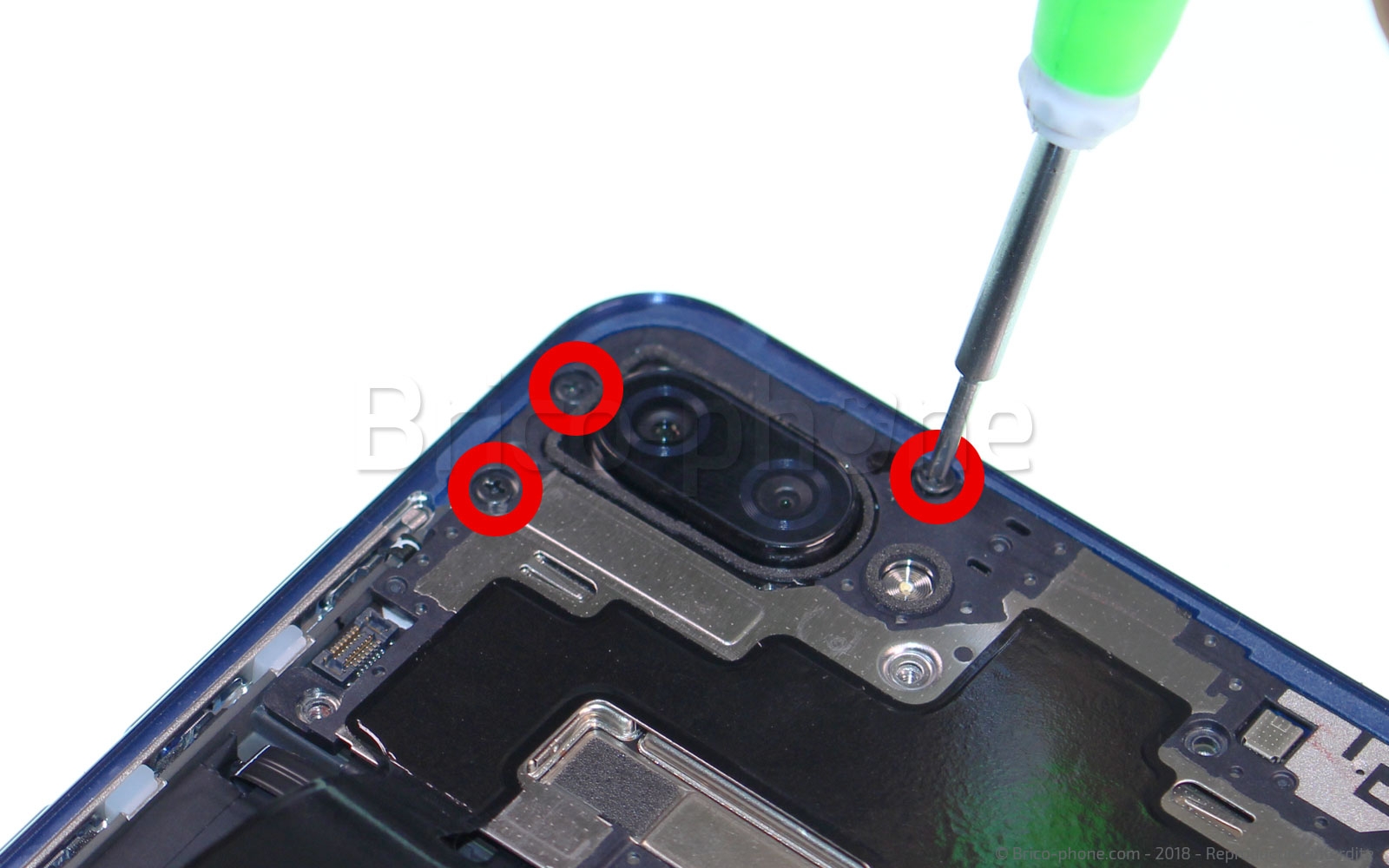

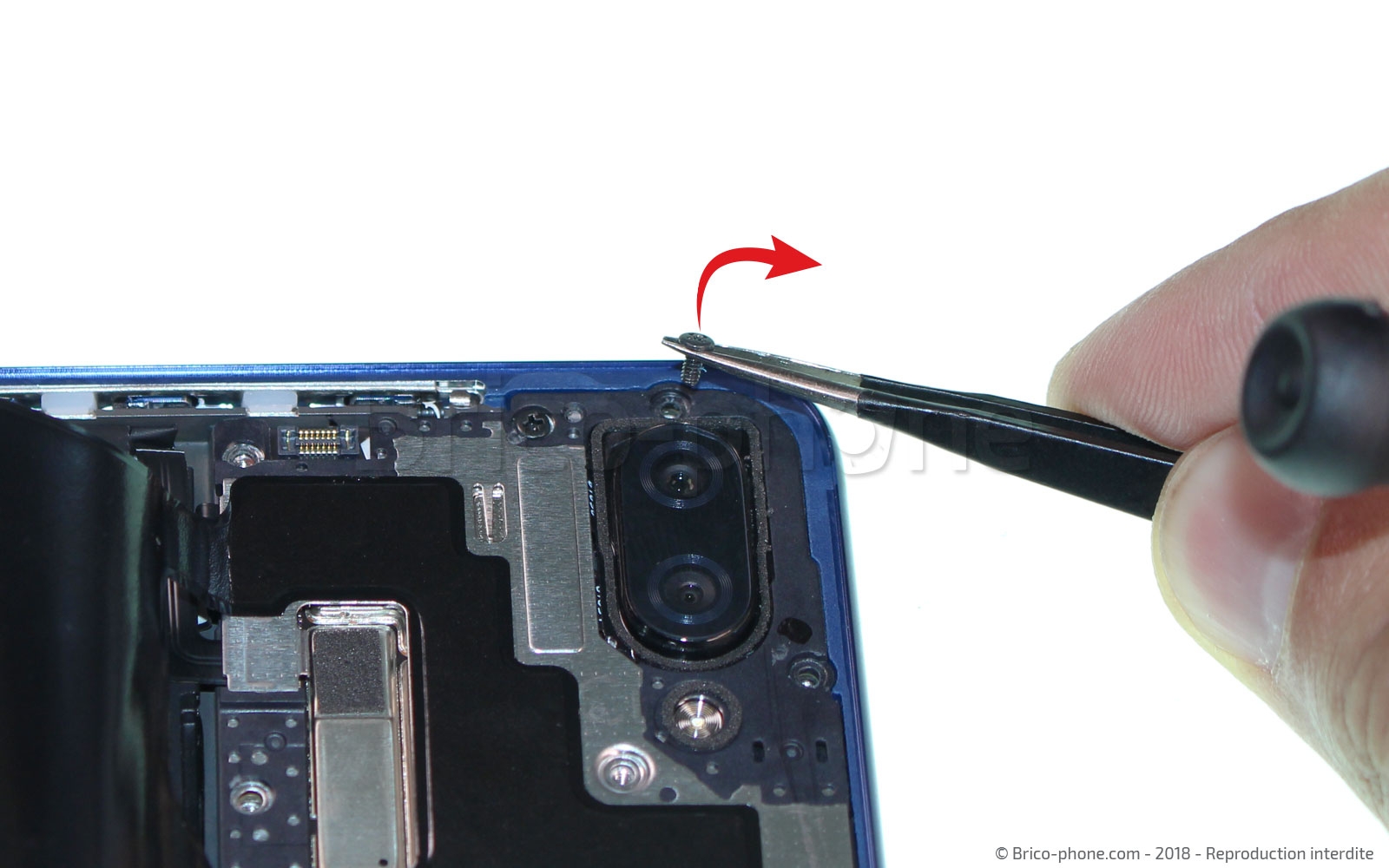

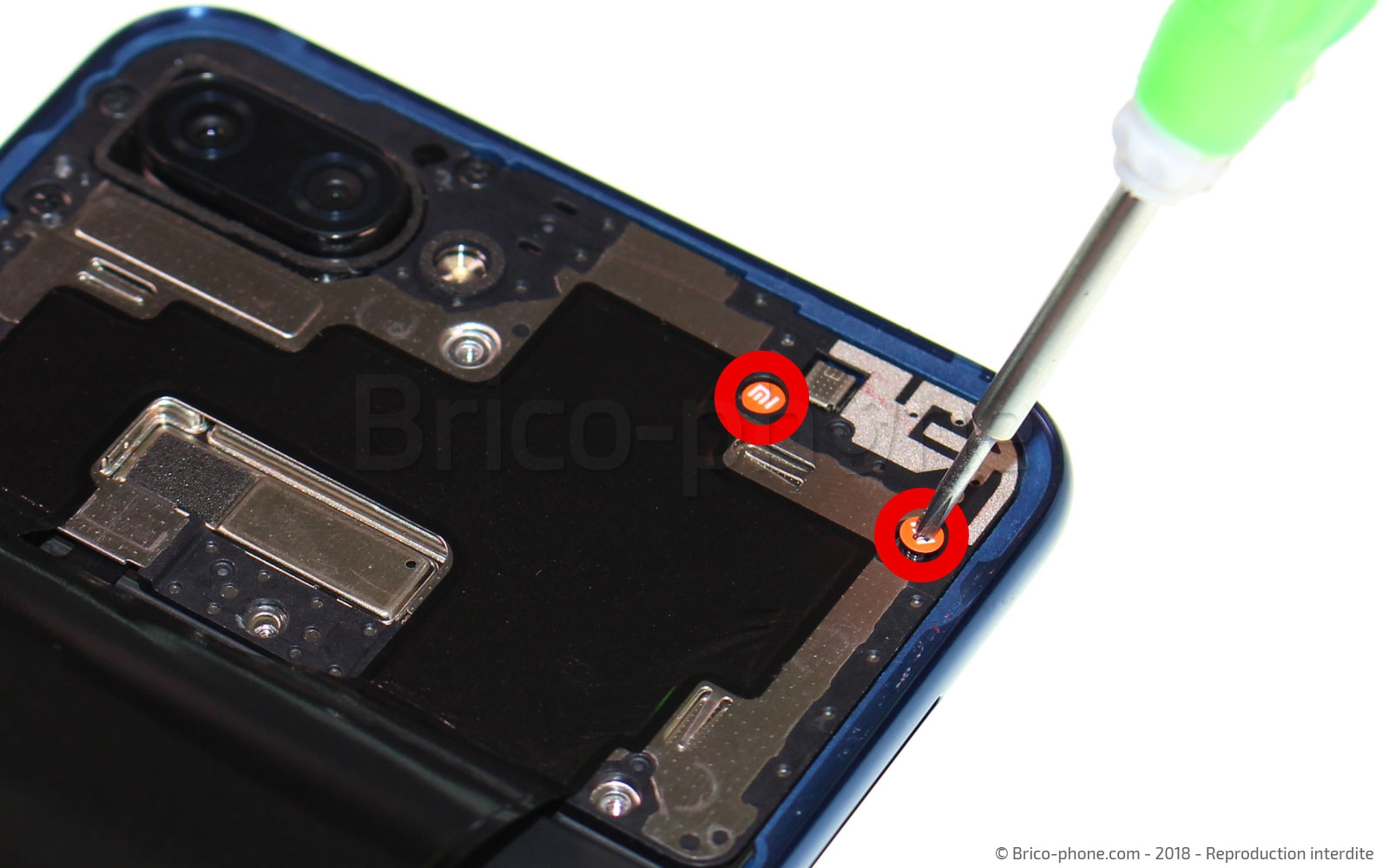

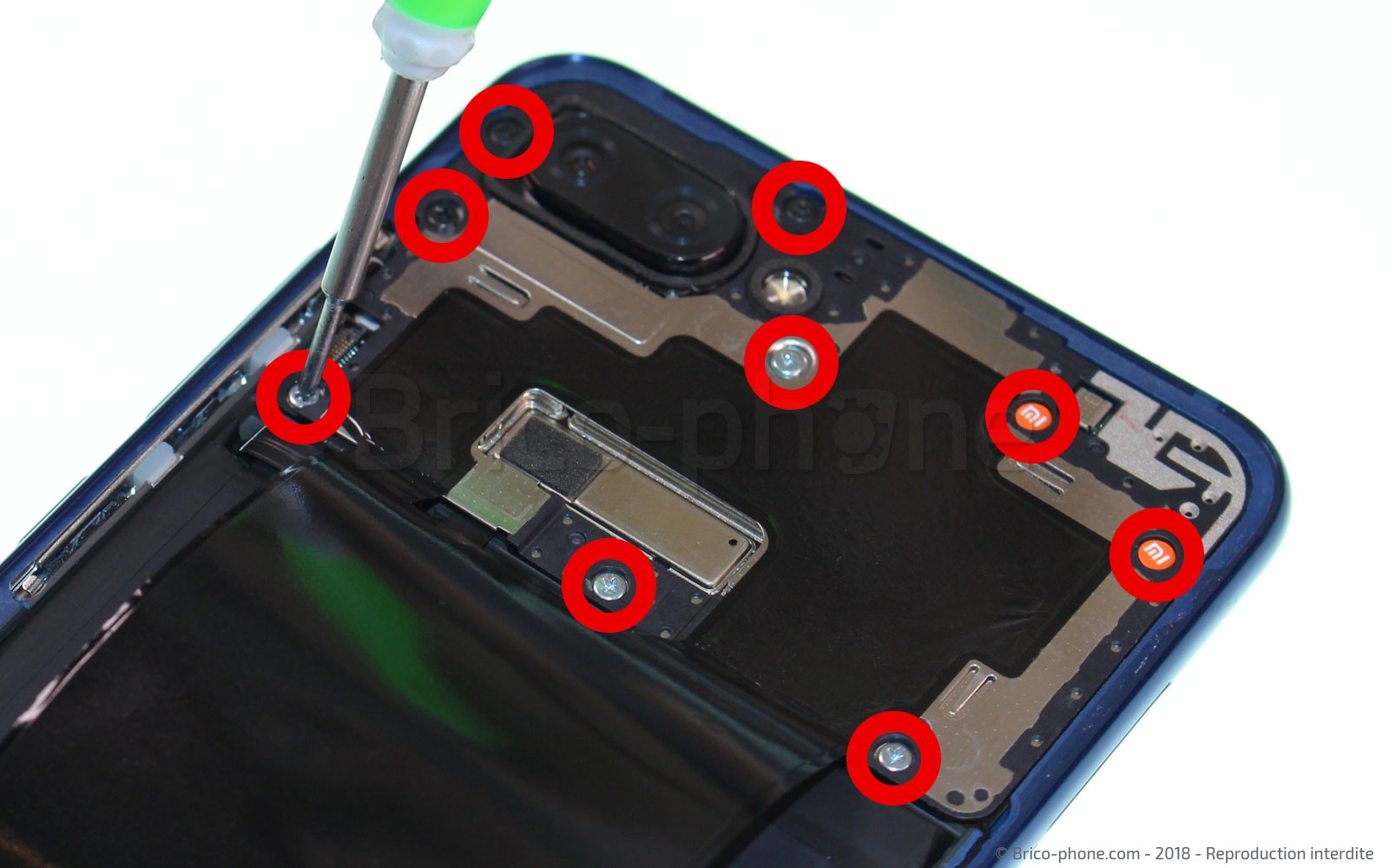

Etappe 6 : Dévisser le cache arrière
À l'aide du tournevis cruciforme, retirez les 9 vis qui maintiennent le cache arrière. Déposez-les soigneusement sur le patron papier d'aide au montage fourni avec votre commande afin de ne pas intervertir les vis. Aidez-vous de la pincette pour les sortir de leur emplacement si jamais vous n'arrivez pas à les sortir complètement avec le cruciforme.
Les 2 vis avec les autocollants Xiaomi servent de témoin d'ouverture.
Etappe 6 : Dévisser le cache arrière
Etappe 6 : Dévisser le cache arrière
Etappe 6 : Dévisser le cache arrière
Etappe 6 : Dévisser le cache arrière
Etappe 6 : Dévisser le cache arrière
Outils du kit utilisés
Outils du kit utilisés

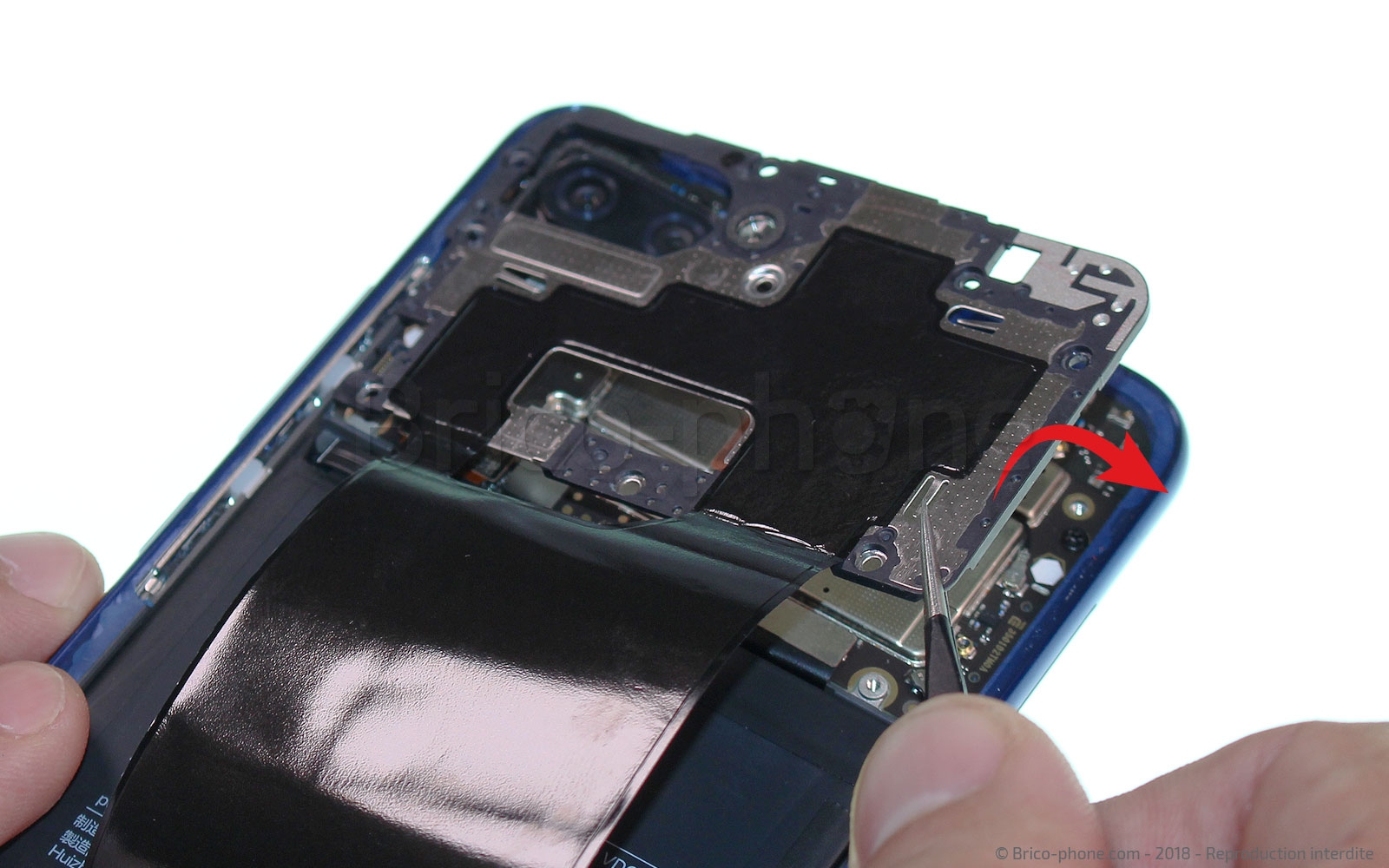

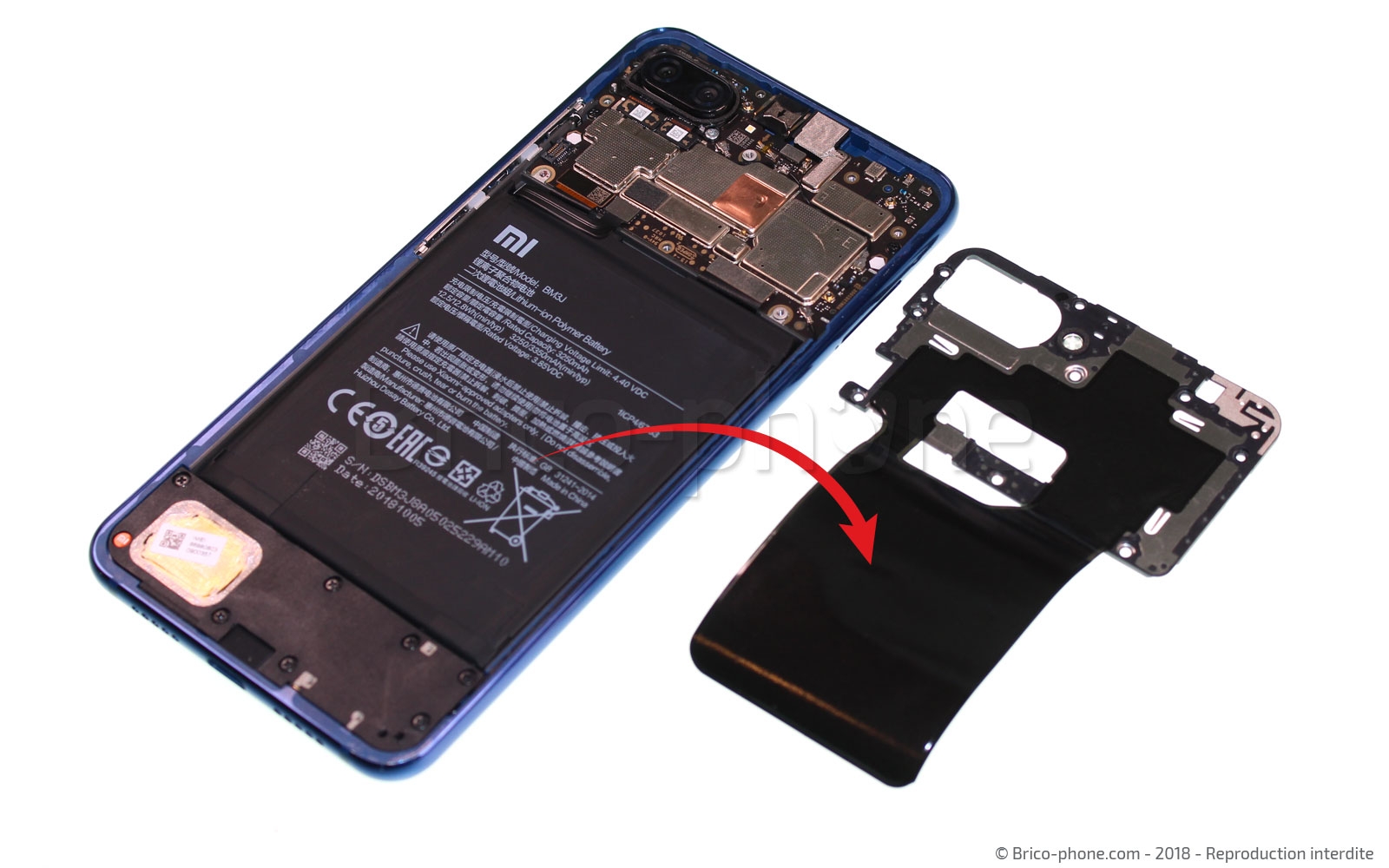

Etape 7 : Retirer le cache et son dissipateur de chaleur
En Faisant, levier avec la pincette métallique fournie dans le kit d'outils conçu par nos techniciens, retirez le cache arrière qui protège la carte mère. Faites attention de ne pas endommager le film servant de protection thermique qui est collé sur le cache.
Etape 7 : Retirer le cache et son dissipateur de chaleur
Etape 7 : Retirer le cache et son dissipateur de chaleur
Etape 7 : Retirer le cache et son dissipateur de chaleur
Outils du kit utilisés
Outils du kit utilisés

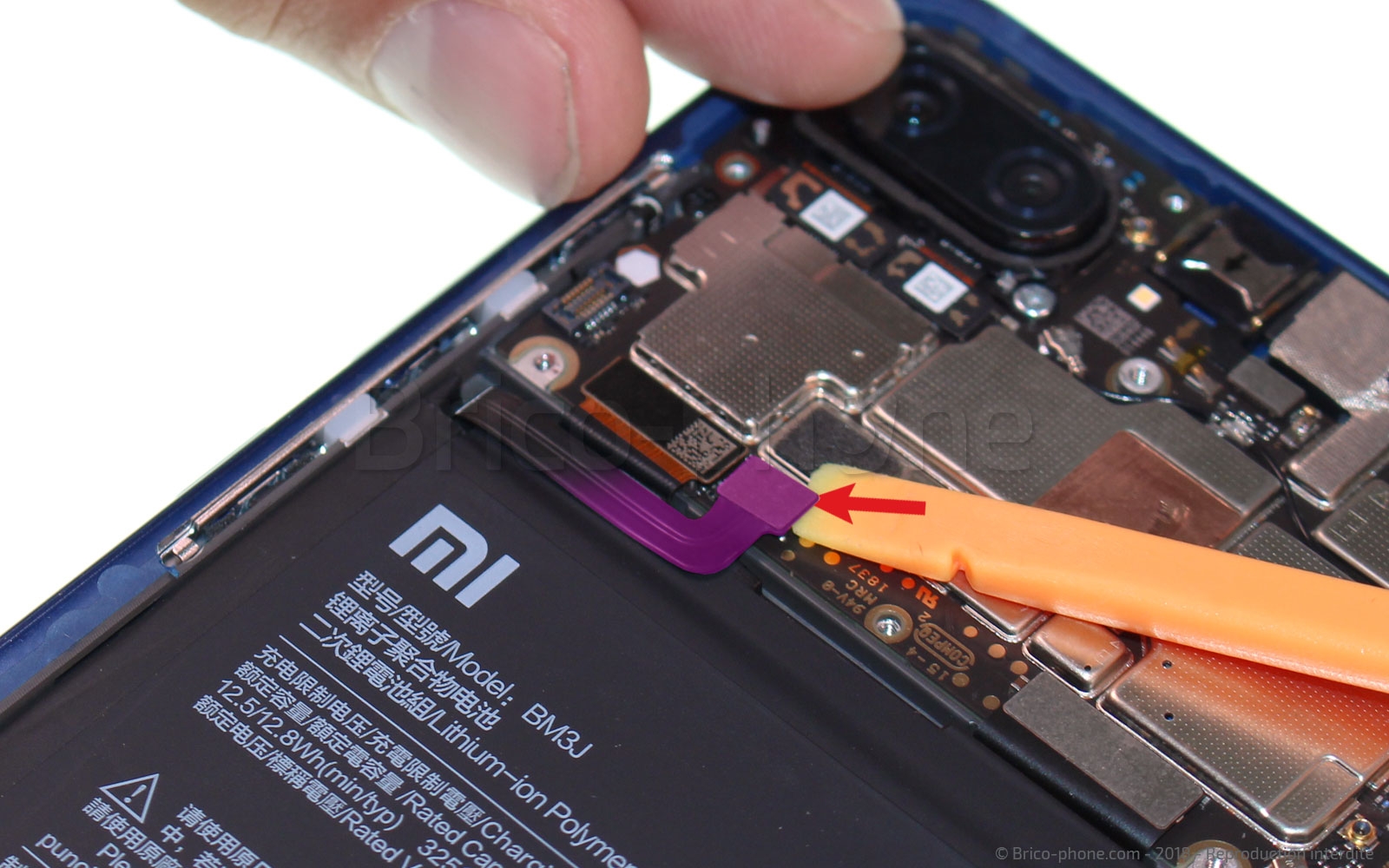

Etape 8 : Déconnecter la batterie
Maintenant nous avons un accès direct aux différentes connectiques du téléphone. Afin d'éviter tout court-circuit pendant le reste de la réparation nous allons commencer par débrancher la batterie de la carte-mère en utilisant le levier nylon.
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

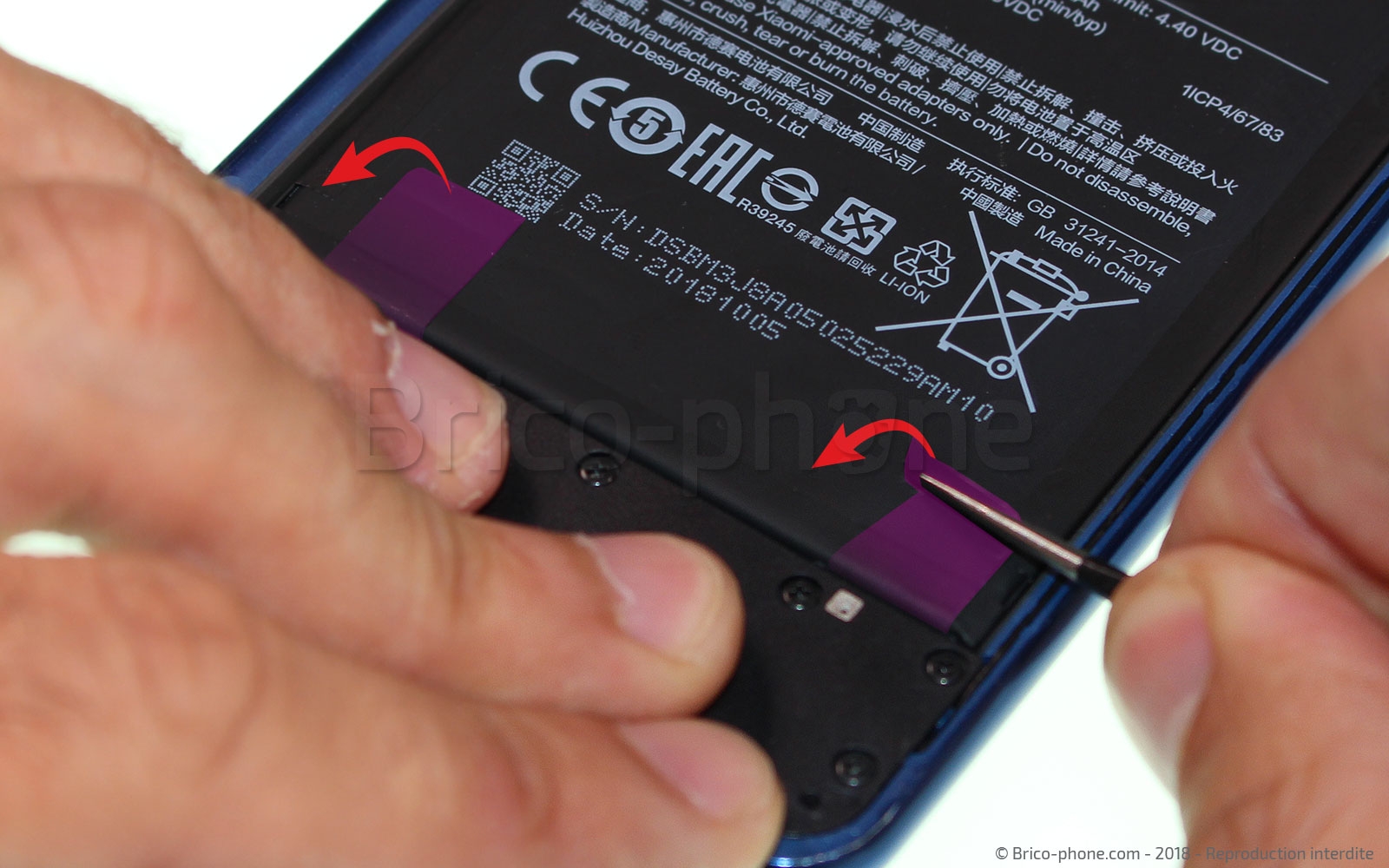

Etape 9 : Retirer les adhésifs de la batterie

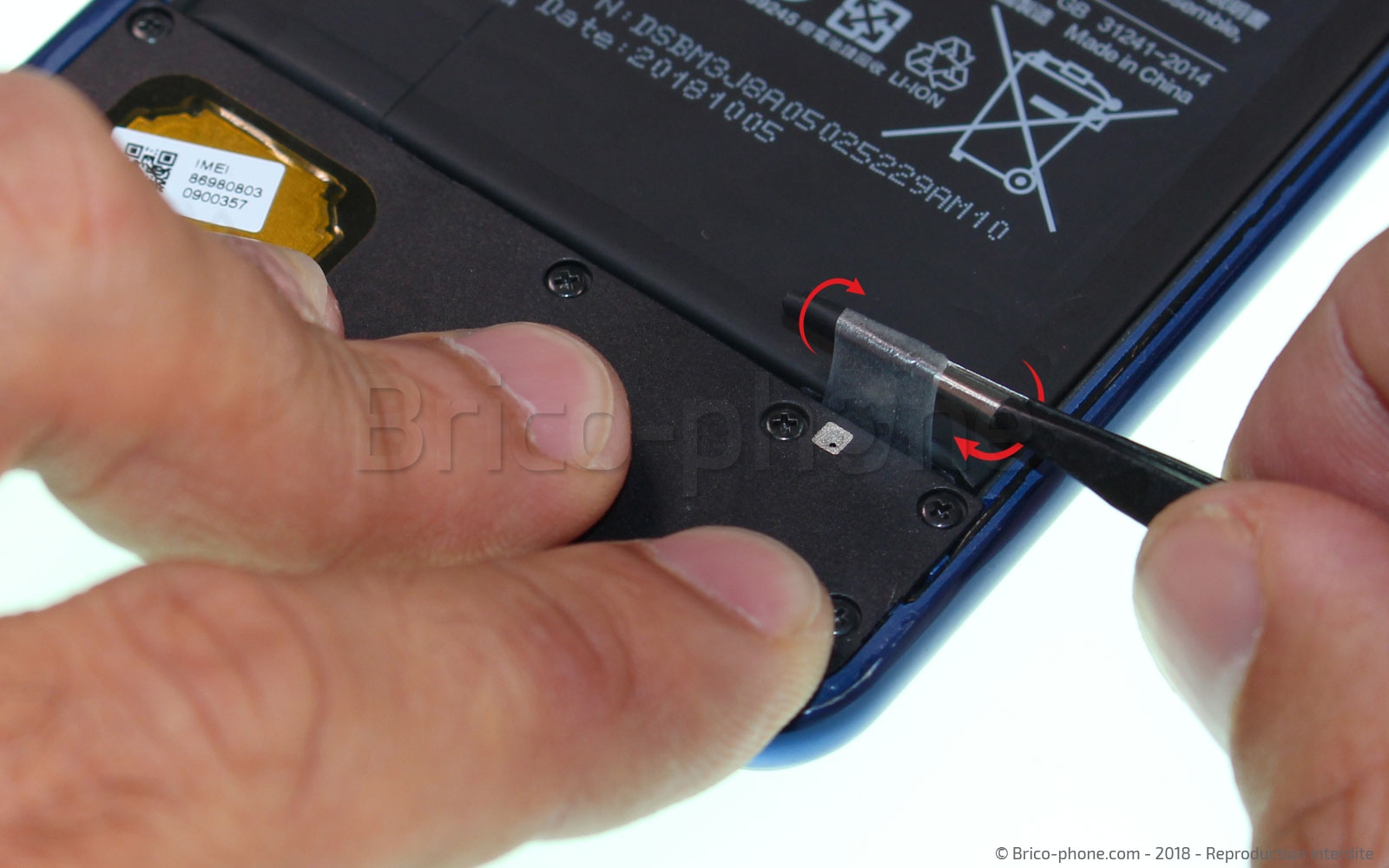

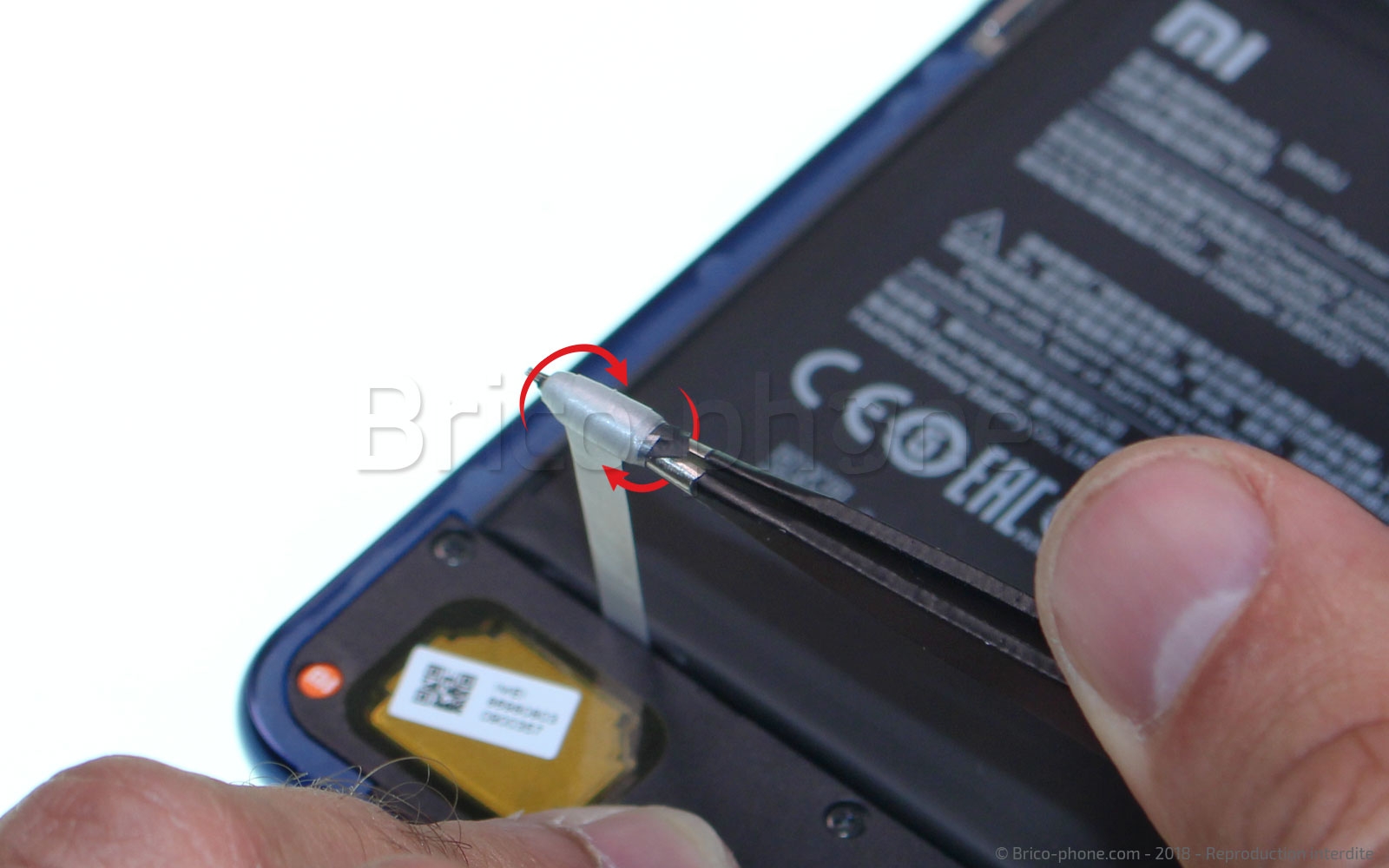

Nous allons nous attaquer à la première languette qui fixe la batterie à l'intérieur du châssis. Commencez par déplier la partie collée sur le dessus de la batterie puis tirez délicatement dessus et enroulez-la au fur et à mesure autour de la pincette. Une fois, cette dernière retirée, attaquez-vous à la seconde languette.
Etape 9 : Retirer les adhésifs de la batterie
Etape 9 : Retirer les adhésifs de la batterie
Etape 9 : Retirer les adhésifs de la batterie
Etape 9 : Retirer les adhésifs de la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer la batterie

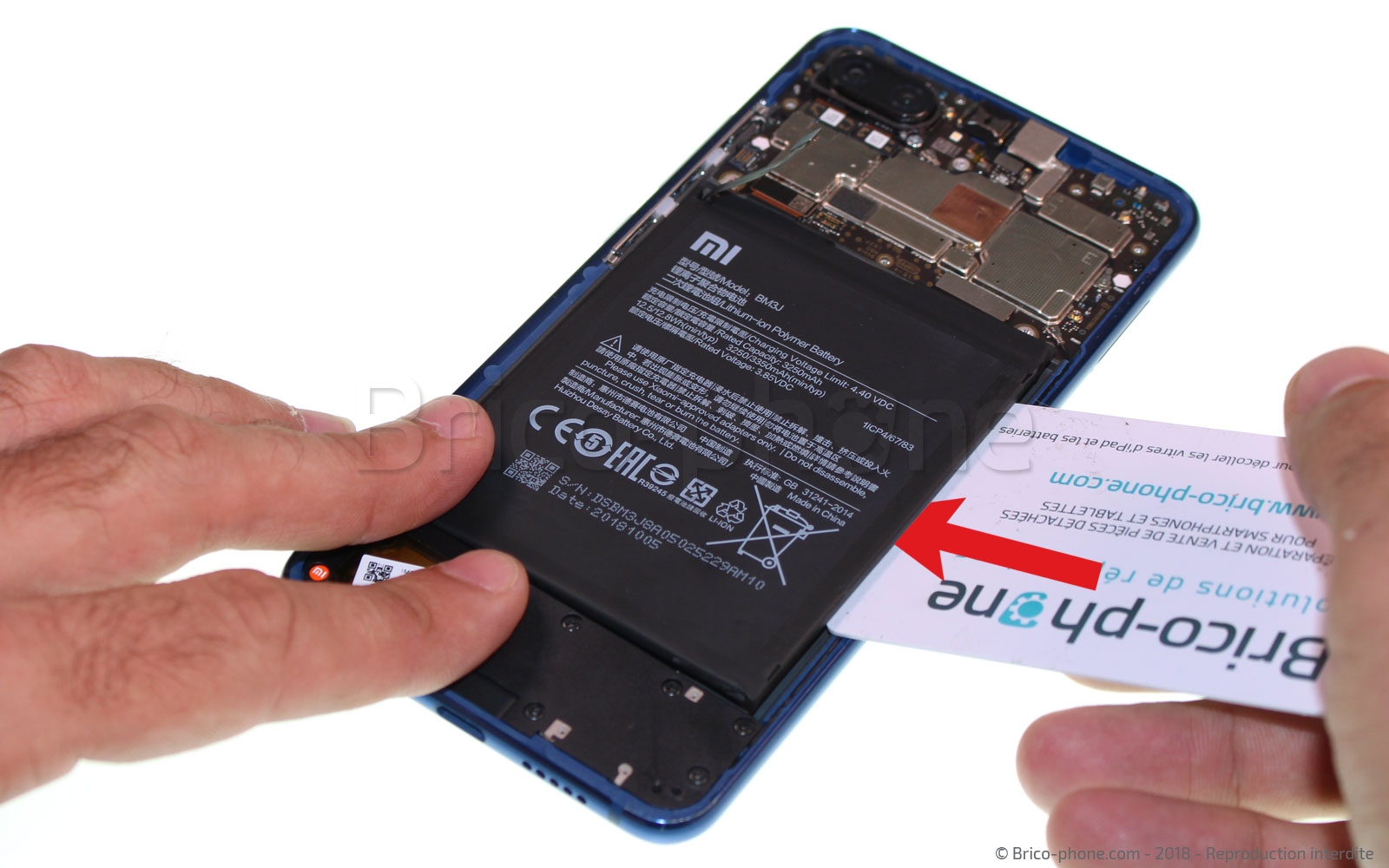

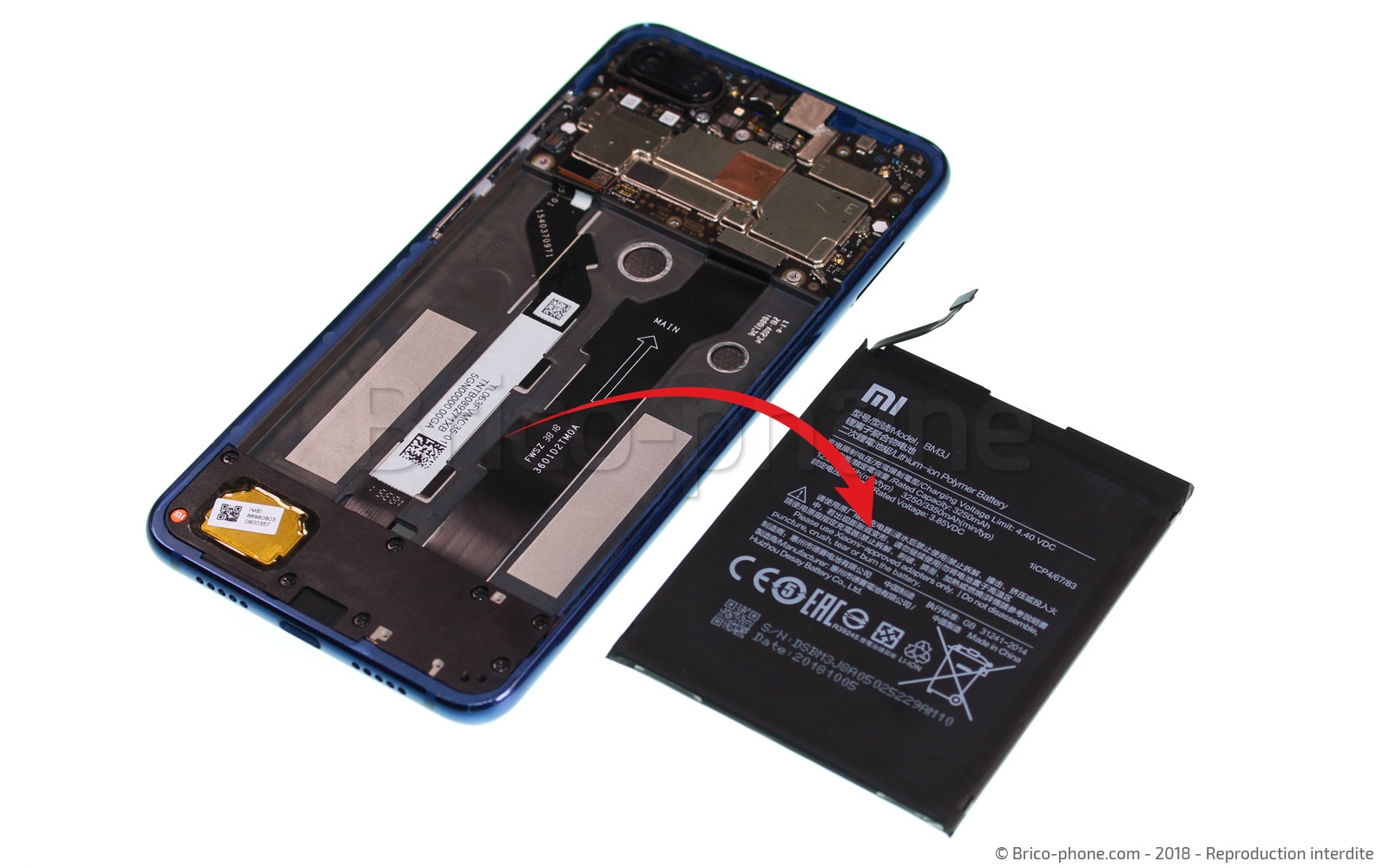

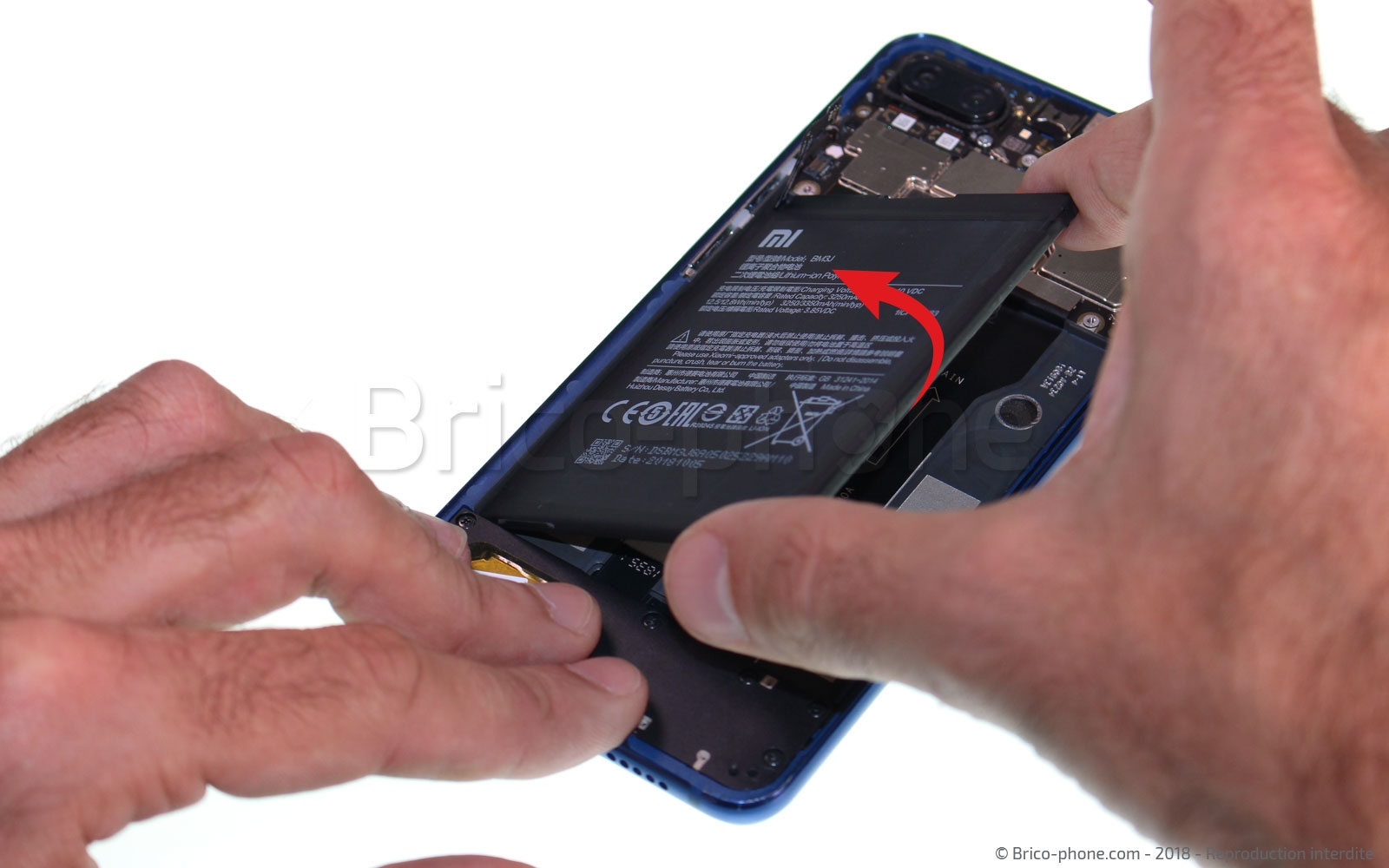

Nous pouvons maintenant passer au retrait de la batterie sans aucune difficulté.
Aidez-vous de la carte PVC afin de la déloger de son emplacement. Faites attention à la nappe du LCD et à la nappe interconnexion située sous la batterie.
Etape 10 : Retirer la batterie
Etape 10 : Retirer la batterie
Etape 10 : Retirer la batterie
Etape 10 : Retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

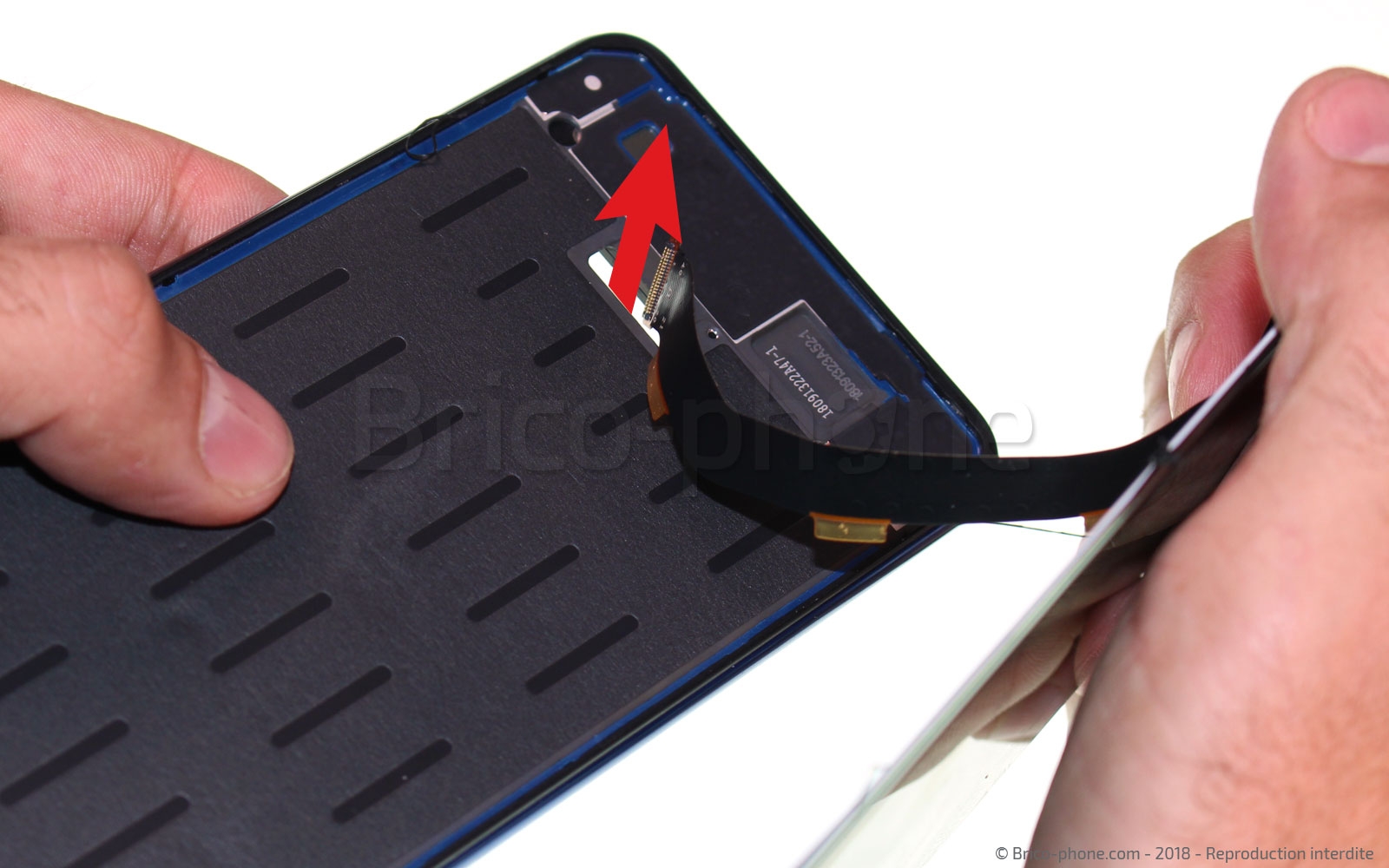

Etape 11: Déconnecter la nappe de l'écran

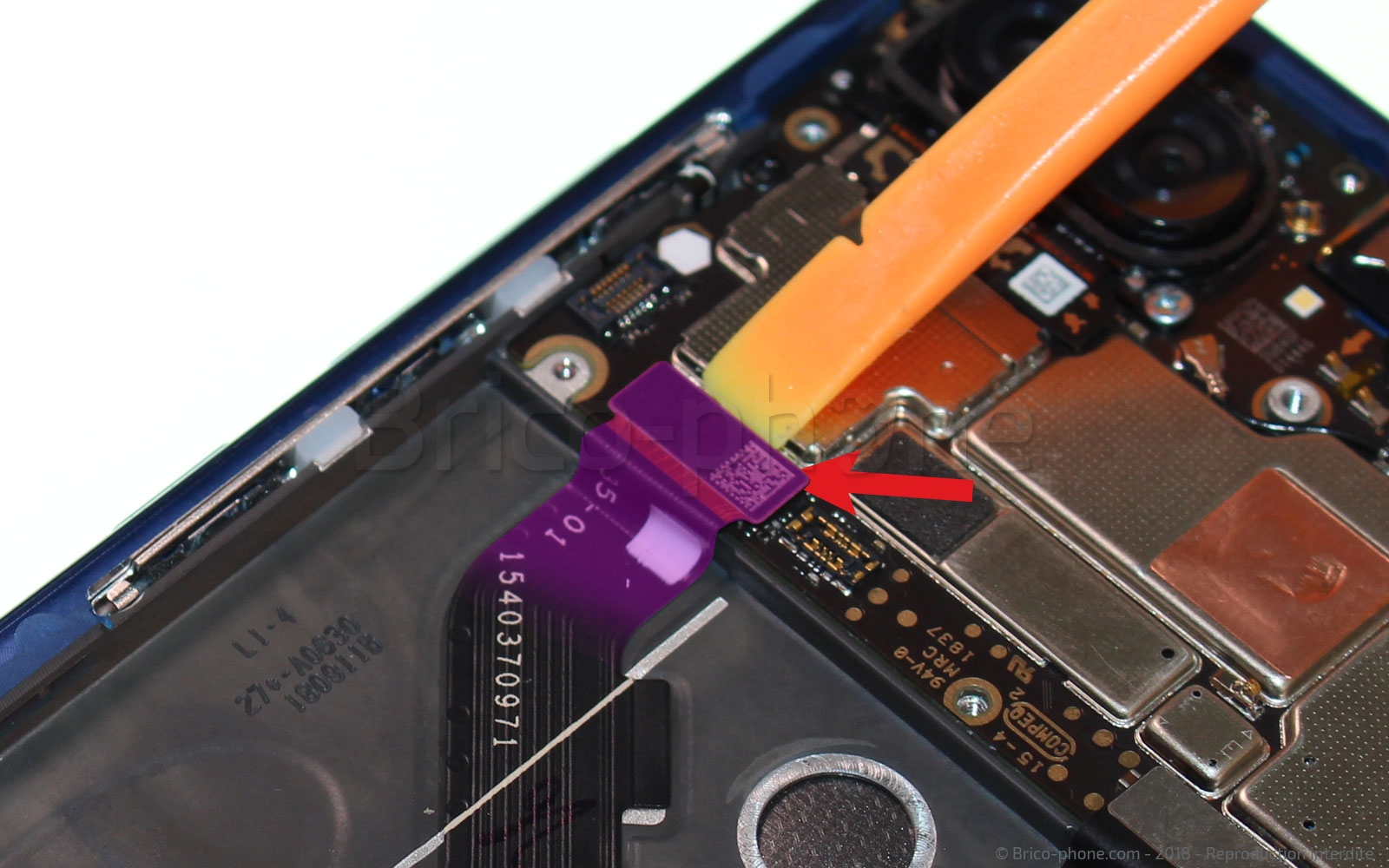

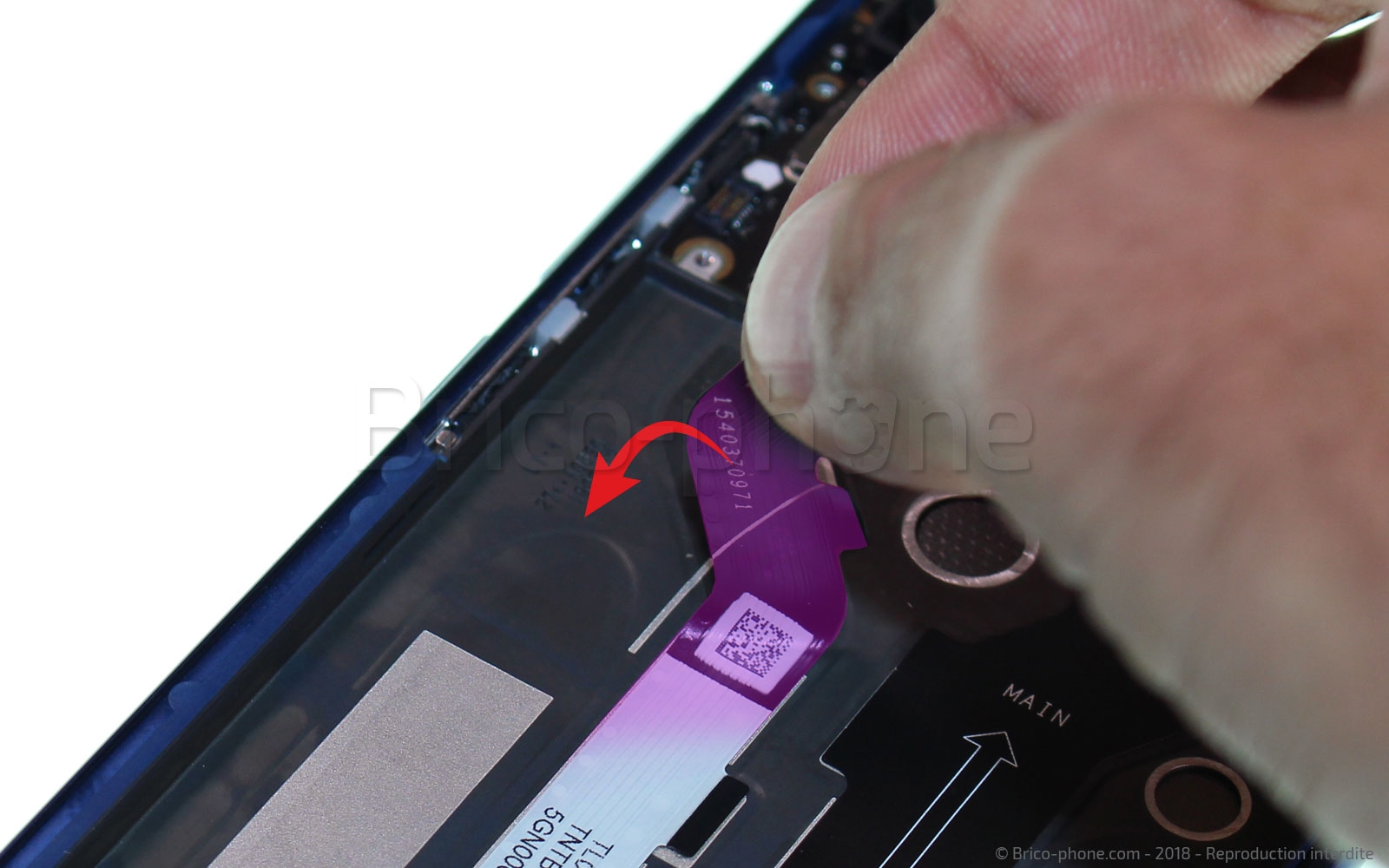

Déconnectez la nappe de l'écran LCD de la carte-mère à l'aide du levier nylon puis décollez-la délicatement du châssis.
Etape 11: Déconnecter la nappe de l'écran
Etape 11: Déconnecter la nappe de l'écran
Etape 11: Déconnecter la nappe de l'écran
Outils du kit utilisés
Outils du kit utilisés

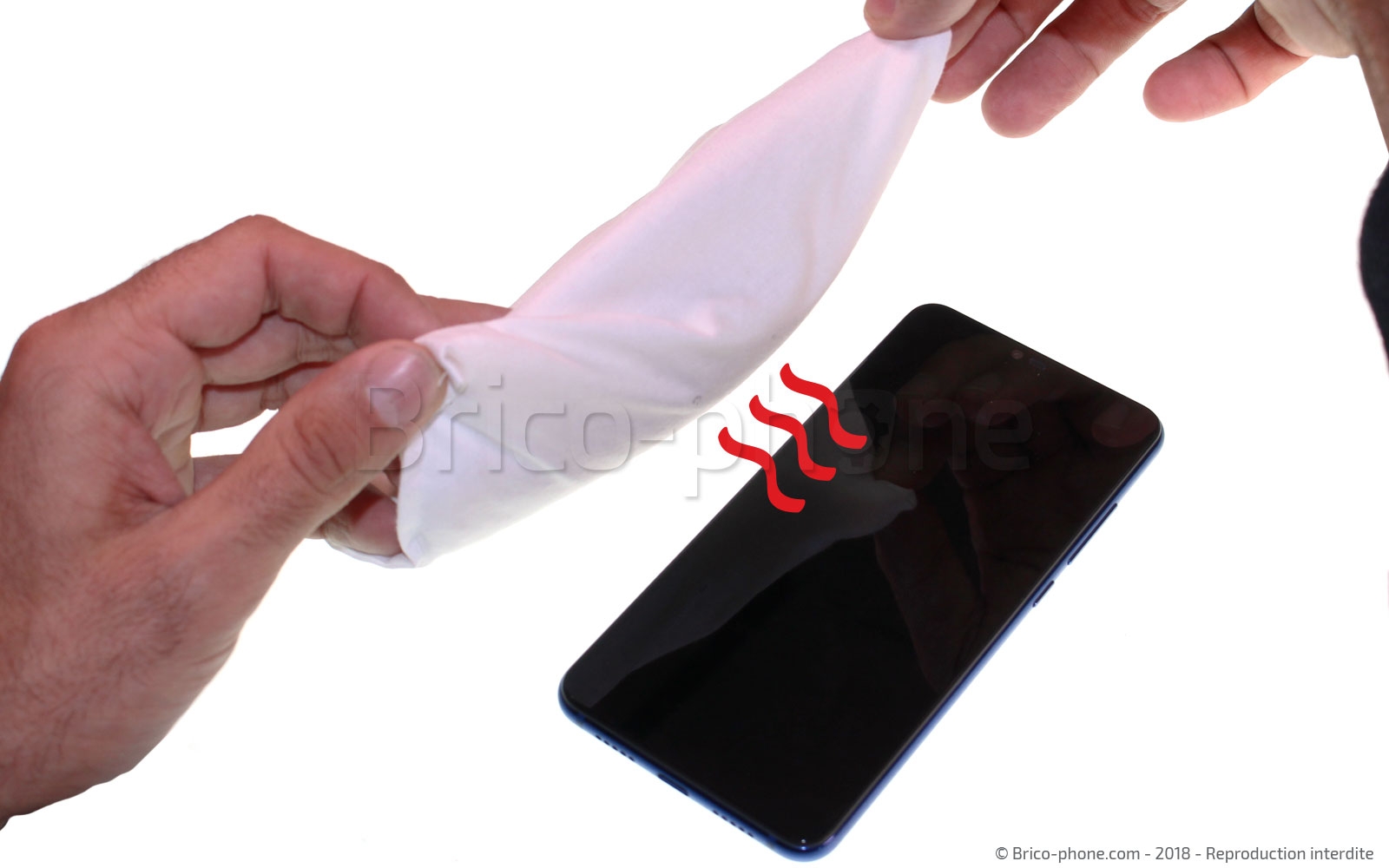

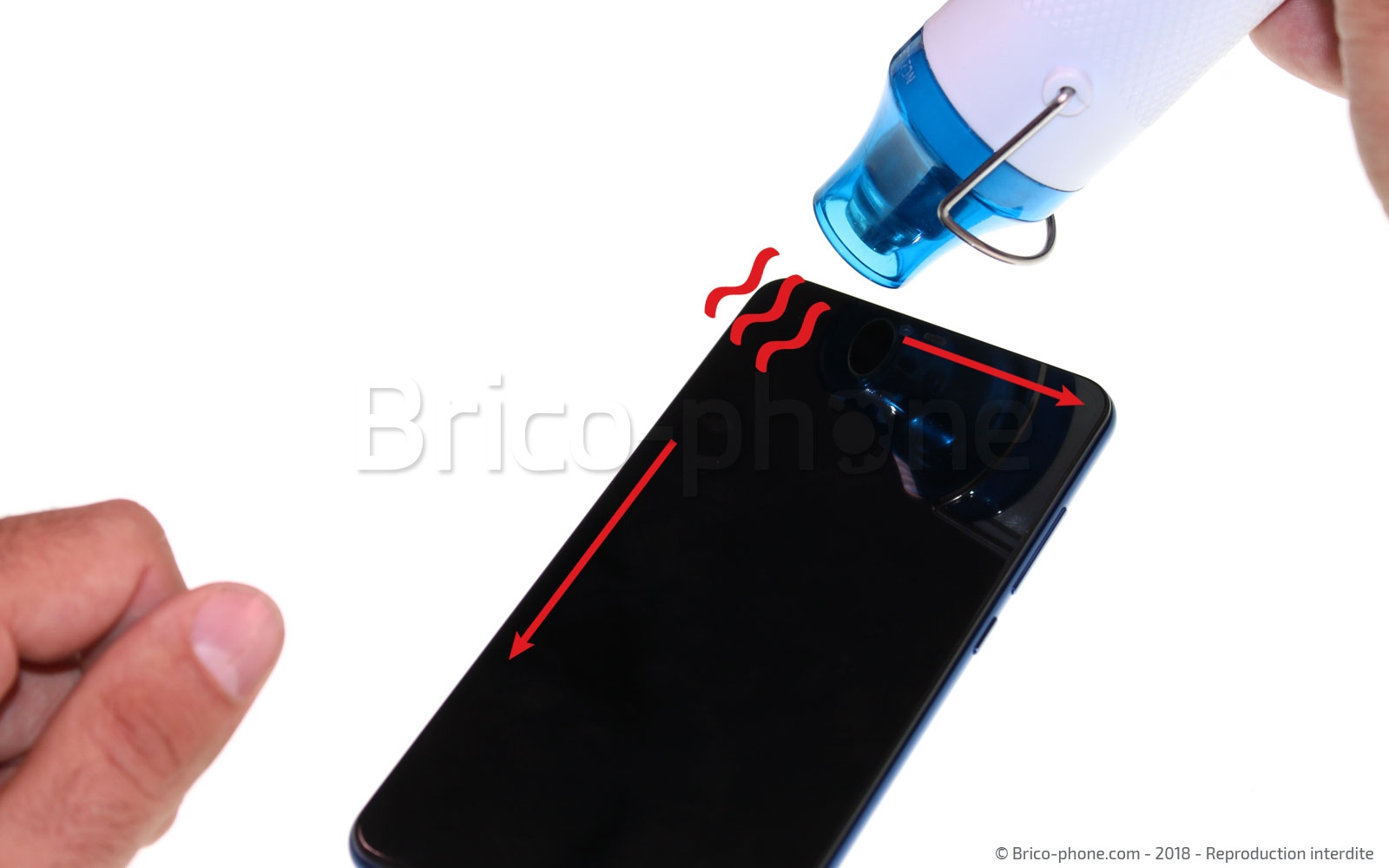

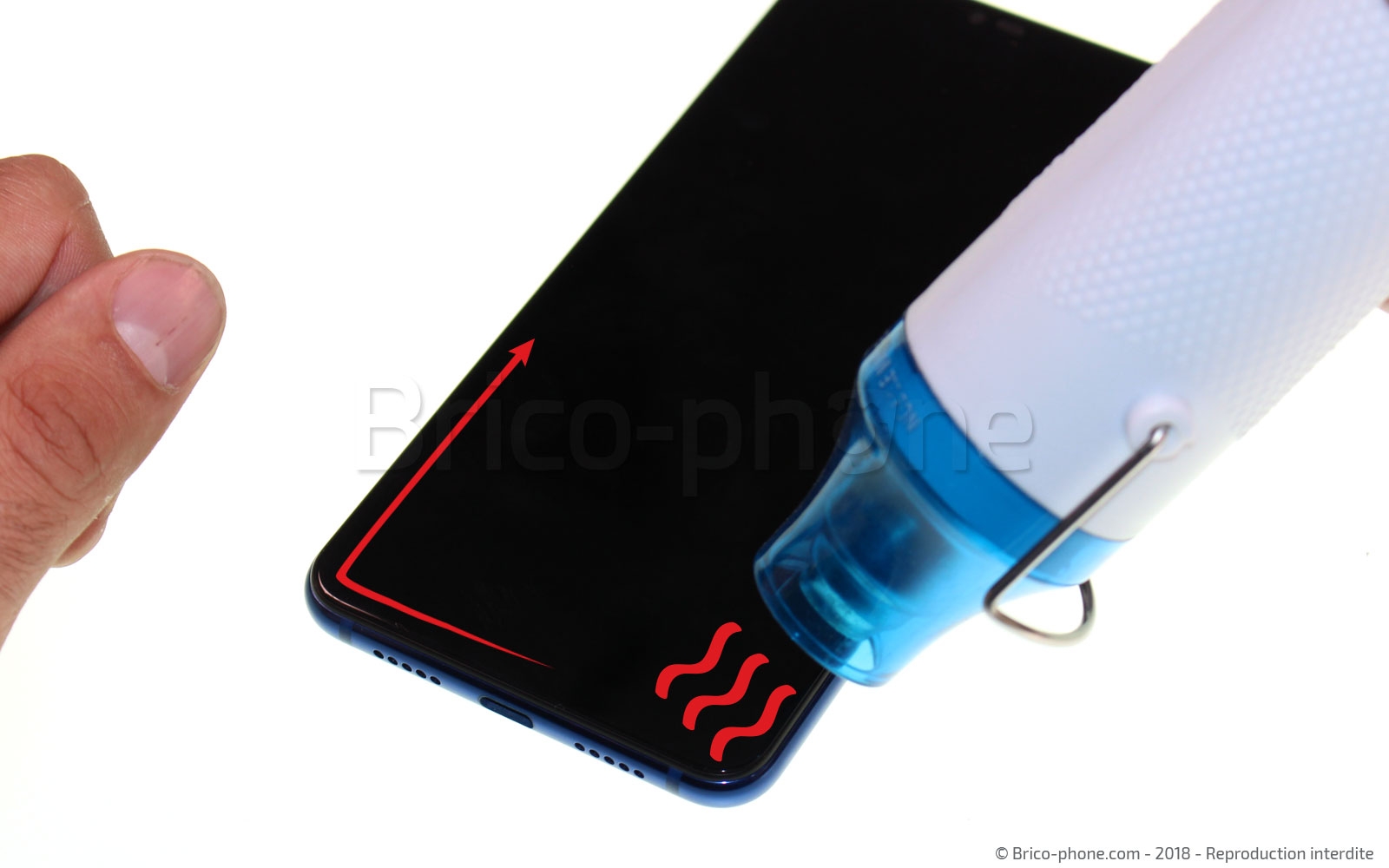

Etape 12 : Chauffer l'écran
Afin de faciliter le retrait de l'écran LCD, nous allons chauffer le contour de celui-ci. La méthode est exactement la même que pour la vitre arrière. Il faudra donc vous munir d'un mini décapeur ou du coussin chauffant.
Etape 12 : Chauffer l'écran
Etape 12 : Chauffer l'écran
Etape 12 : Chauffer l'écran
Etape 12 : Chauffer l'écran
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

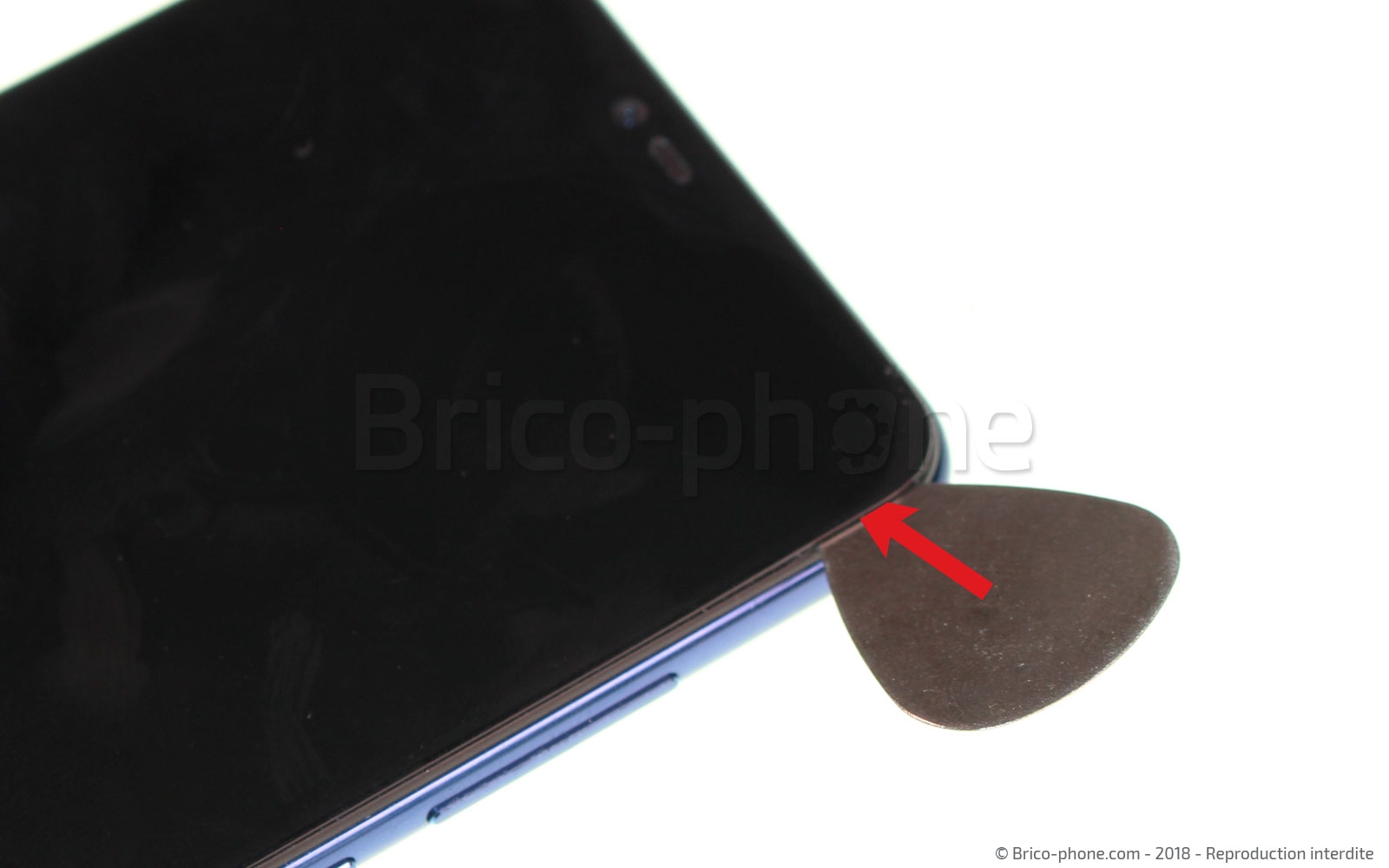

Etape 13 : Créer un point d'insertion

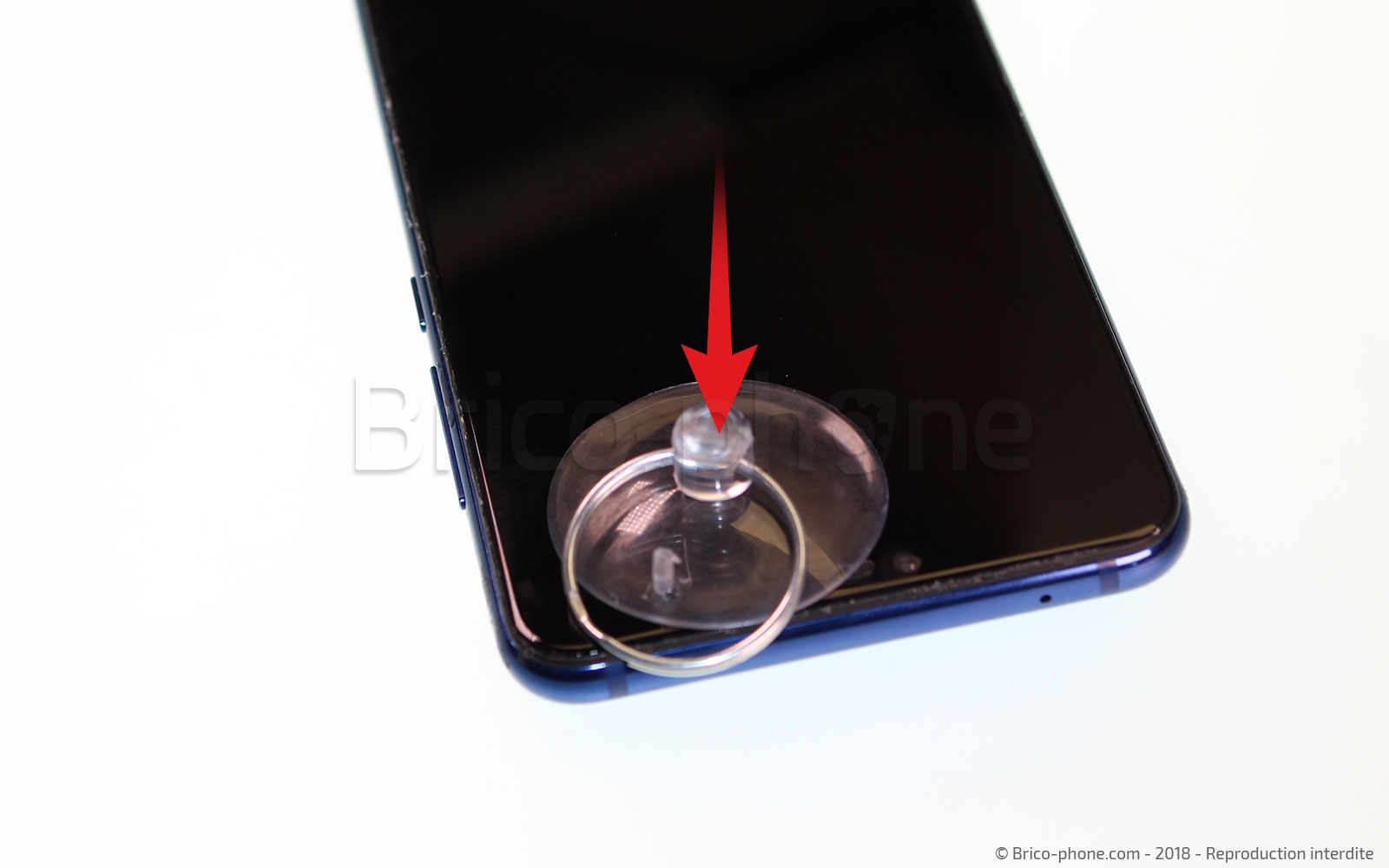

Désormais nous allons devoir créer un espace entre la vitre et le joint du châssis afin de pouvoir mettre en place les médiator plastique qui seront utilisé pour le décollage.Pour cela placez la ventouse sur l'un des angles supérieur de l'ecran puis tout en tirant fortement dessus venez insérer un médiator métal métal ou un iflex entre le joint et la vitre.

Etape 13 : Créer un point d'insertion
Etape 13 : Créer un point d'insertion
Etape 13 : Créer un point d'insertion
Etape 13 : Créer un point d'insertion

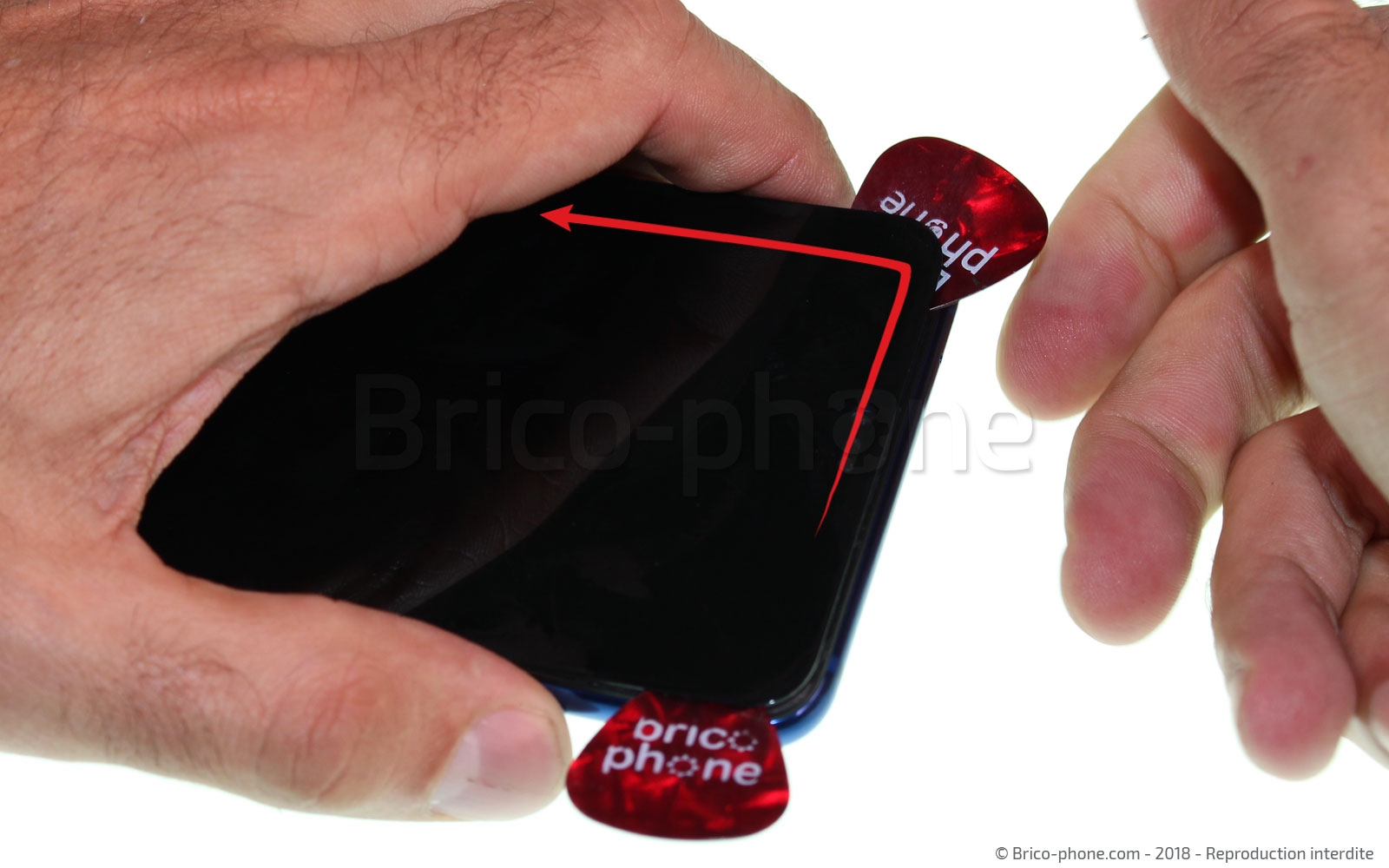

Etape 14 : Décoller l'écran

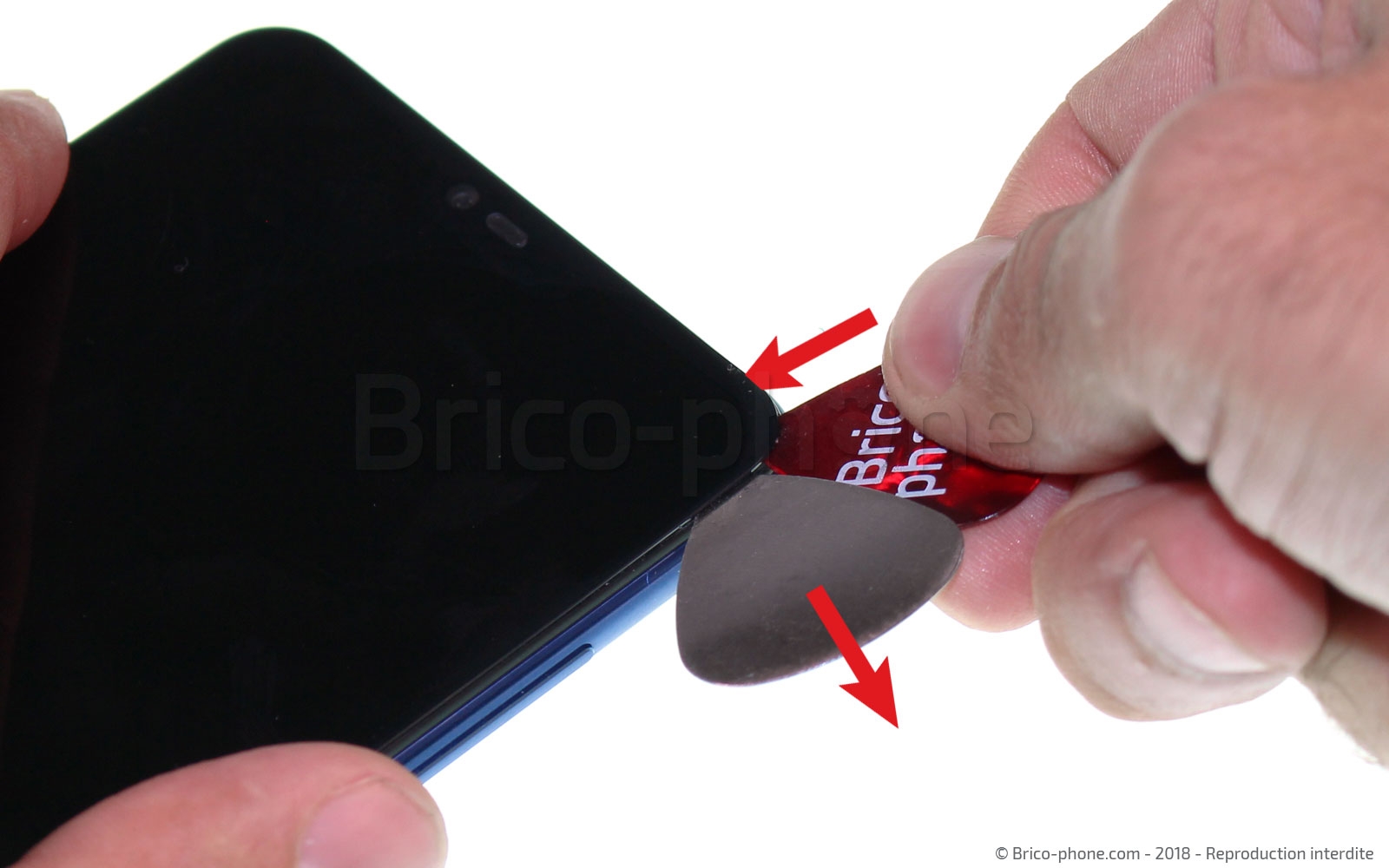

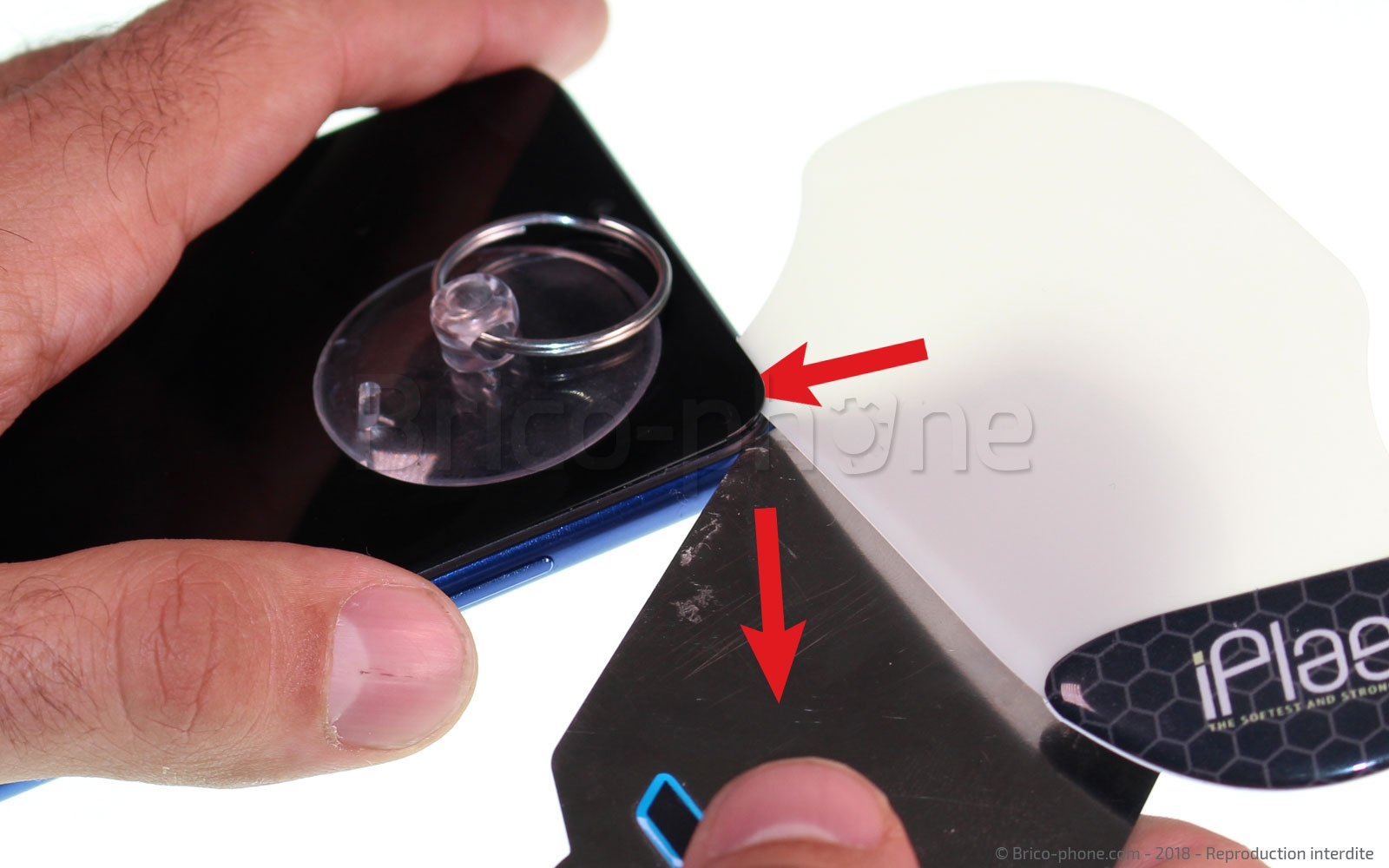

Mettez maintenant en place les médiators plastiques ou l'iplastix dans le jour créé par le médiator métalou l'outil iflex.
Faites ensuite coulisser l'outil que vous aurez choisi autour de la vitre afin de la décoller du châssis.
Etape 14 : Décoller l'écran
Etape 14 : Décoller l'écran
Etape 14 : Décoller l'écran
Etape 14 : Décoller l'écran
Etape 14 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €

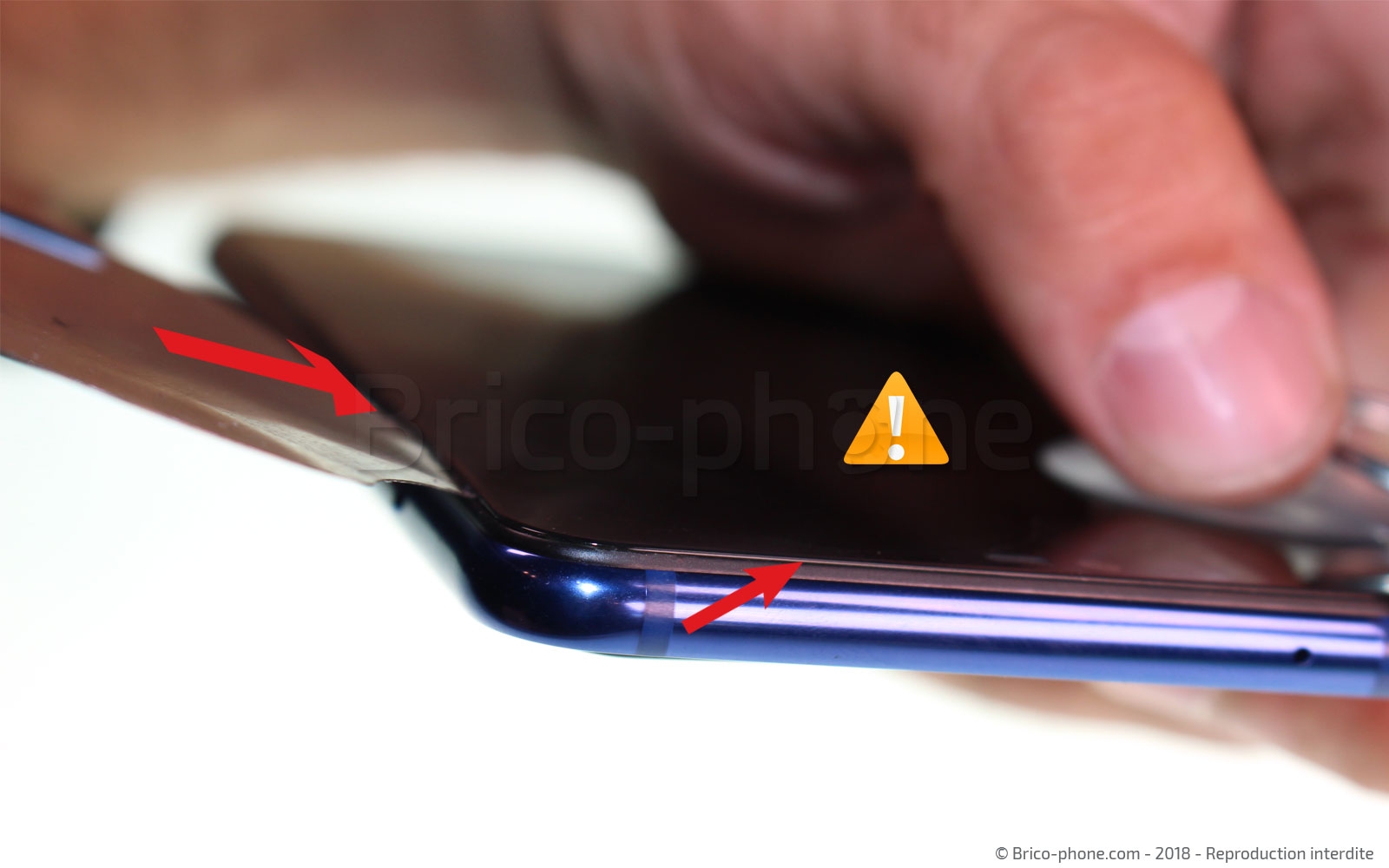

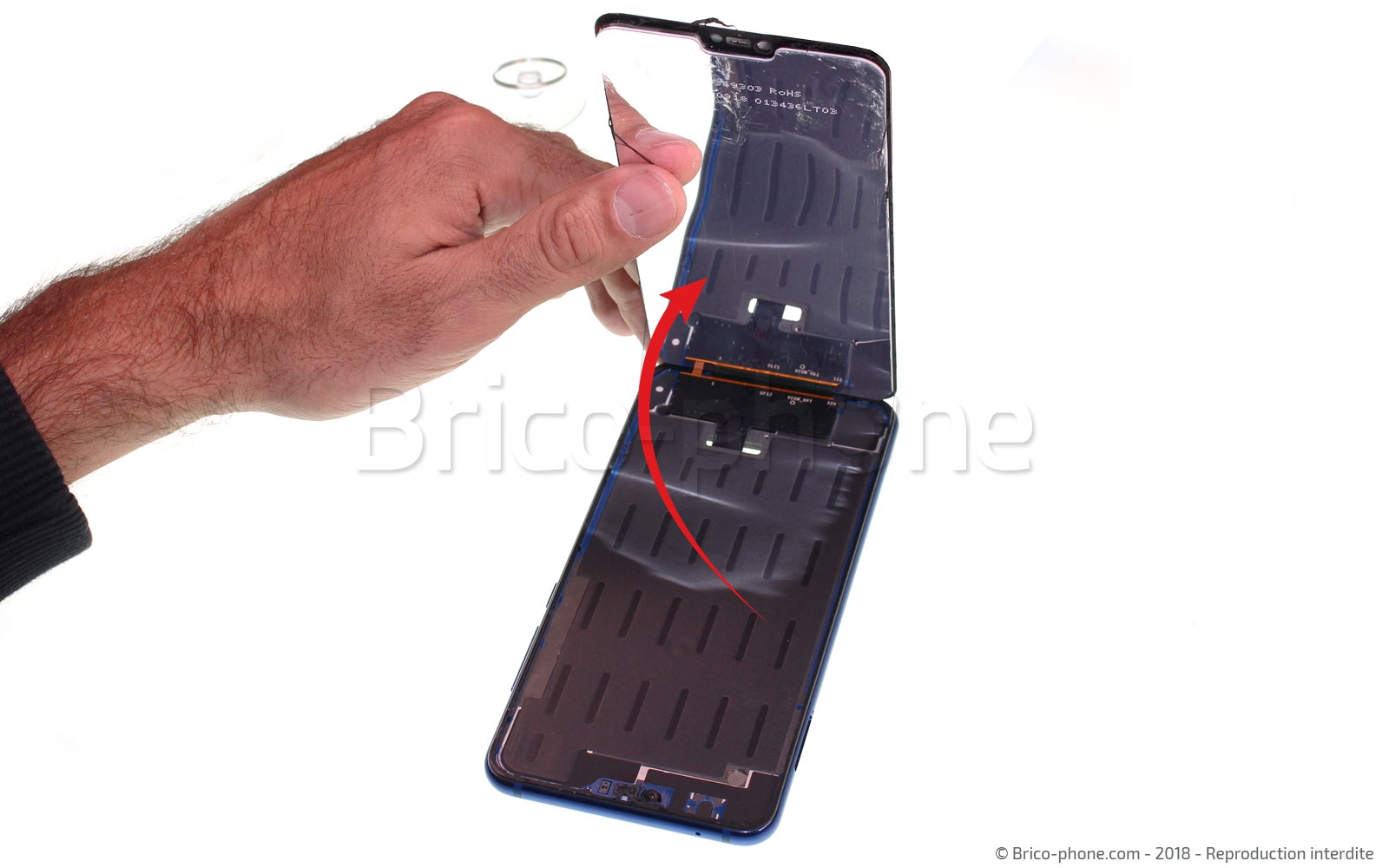

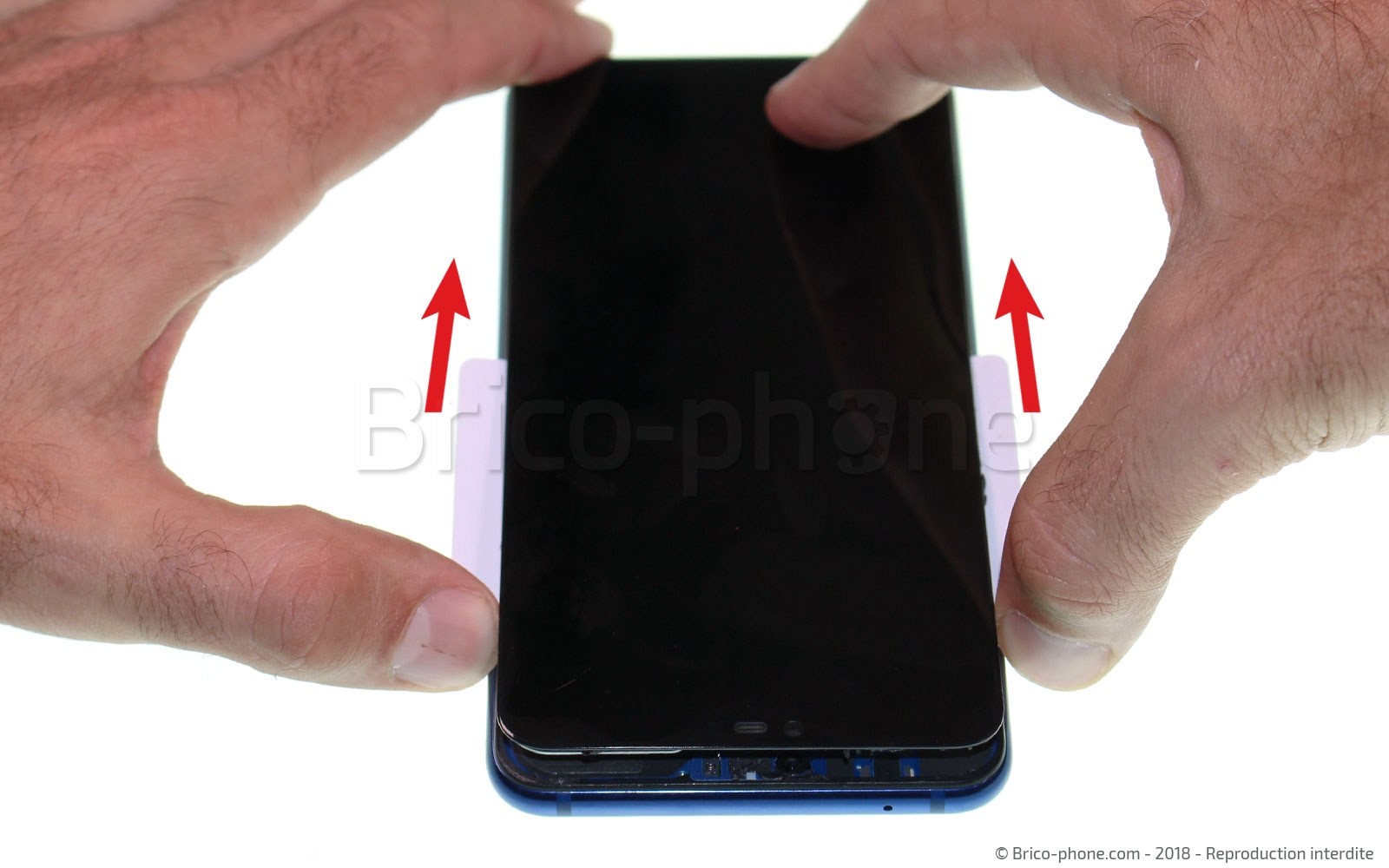

Etape 15 : Retirer l'écran

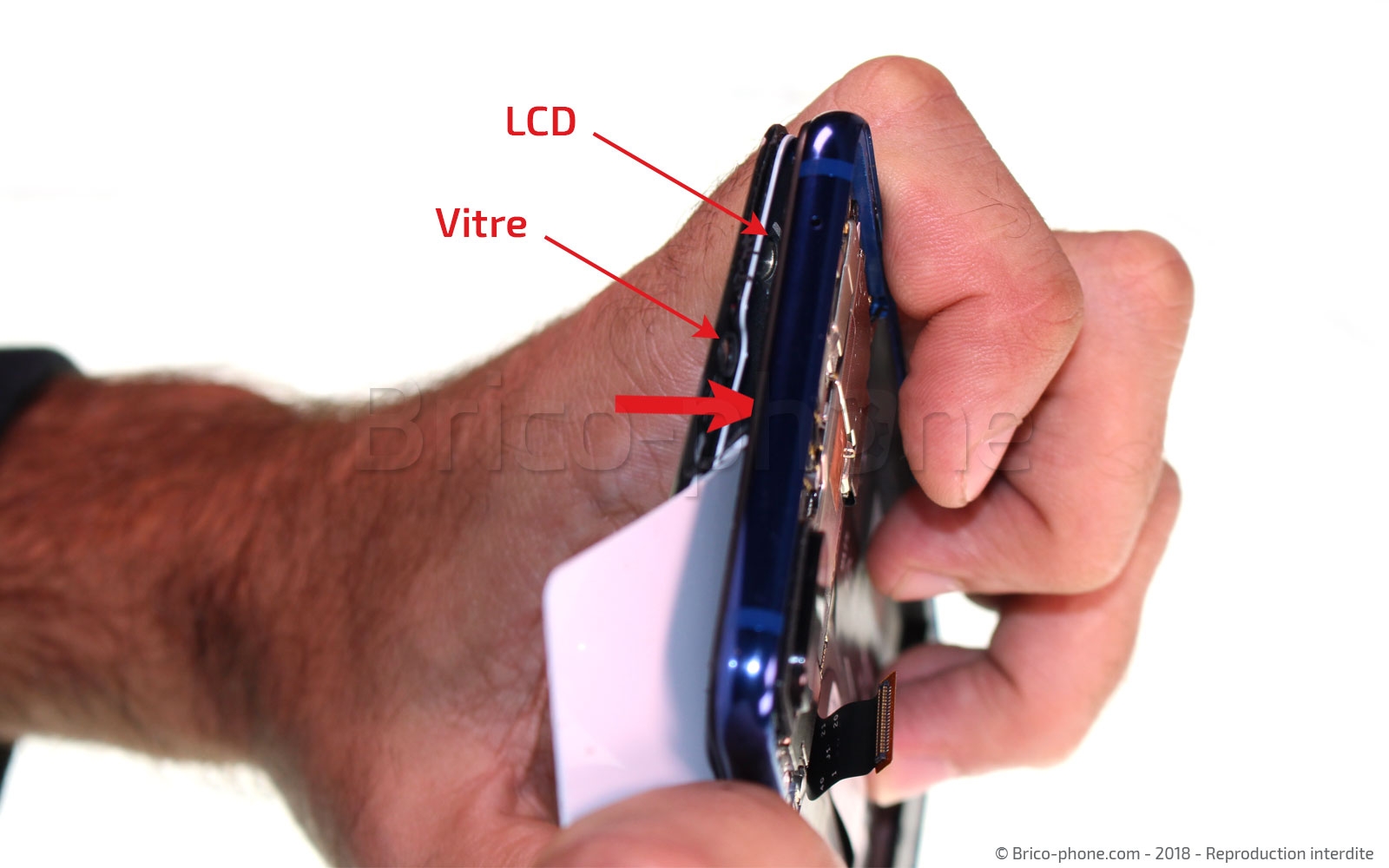

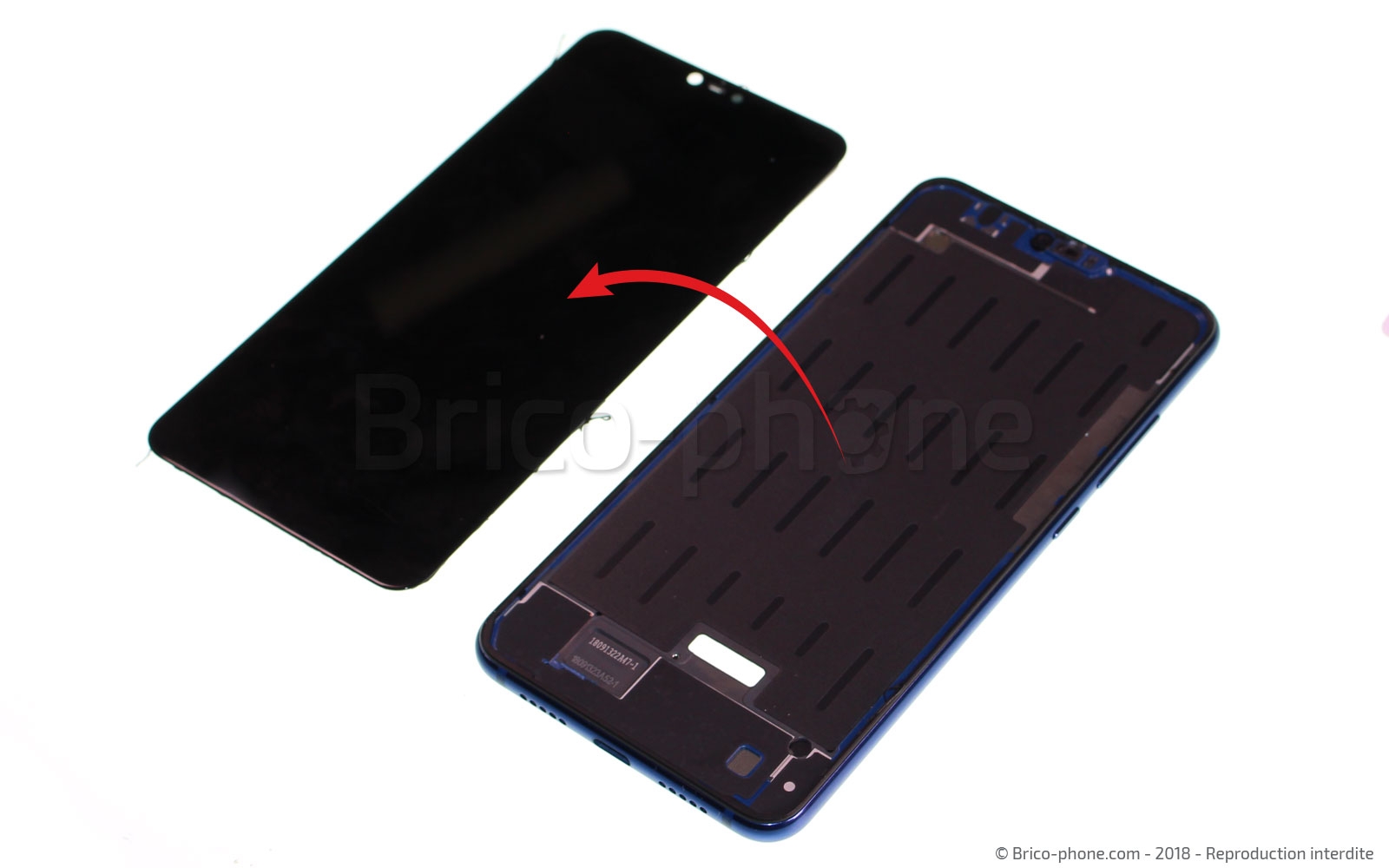

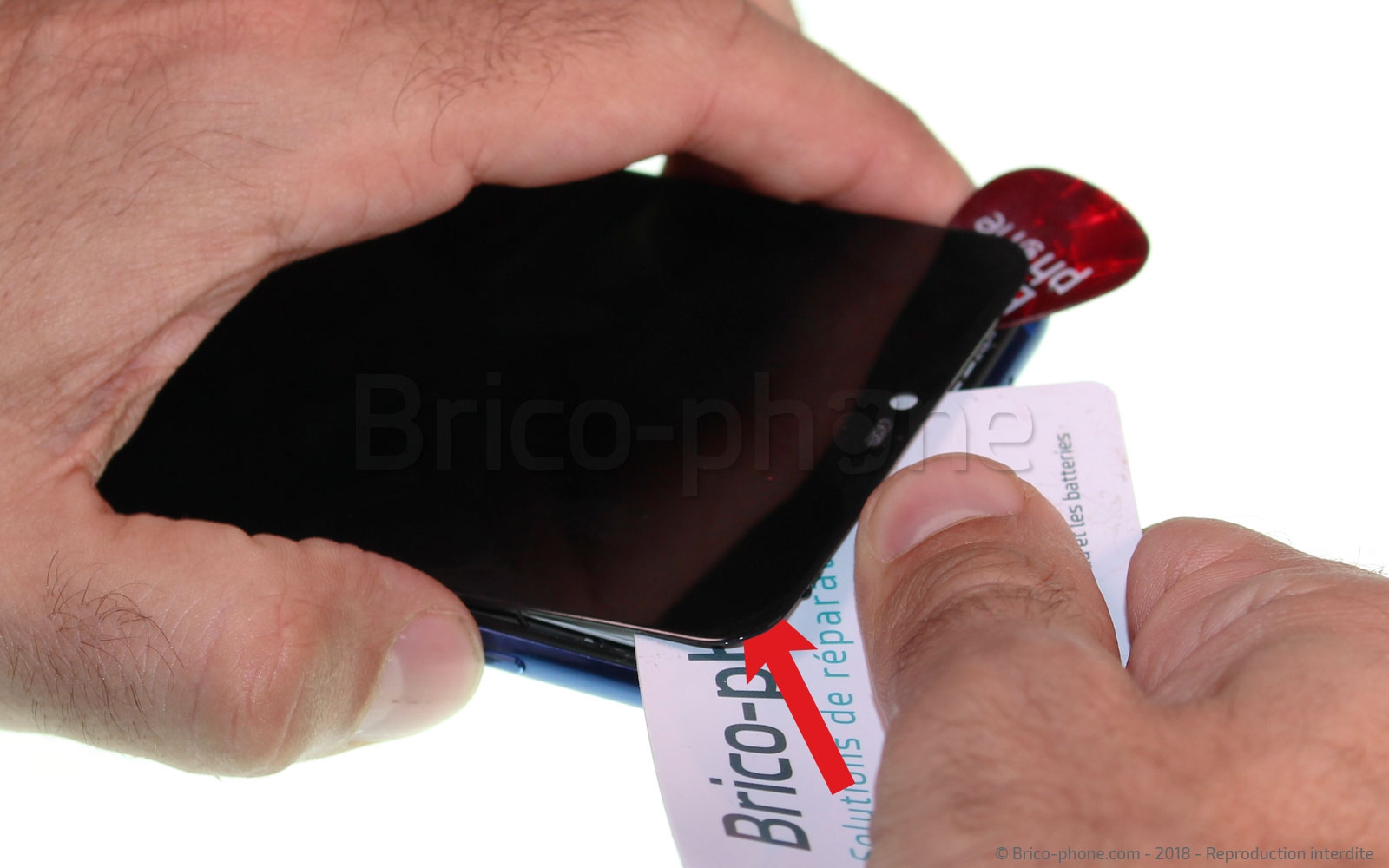

Maintenant que l'écran est décollé sur son contour, utilisez la carte PVC afin de terminer le retrait de l'écran LCD de façon uniforme en la faisant coulisser de haut en bas sur toute la largeur du téléphone. Faites attention à bien passer sous le LCD . Passez ensuite la nappe à travers le châssis et vous pouvez libérer complètement la vitre tactile et son écran de 6.26 pouces.
Etape 15 :  Retirer l'écran
Etape 15 :  Retirer l'écran
Etape 15 :  Retirer l'écran
Etape 15 :  Retirer l'écran
Etape 15 :  Retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

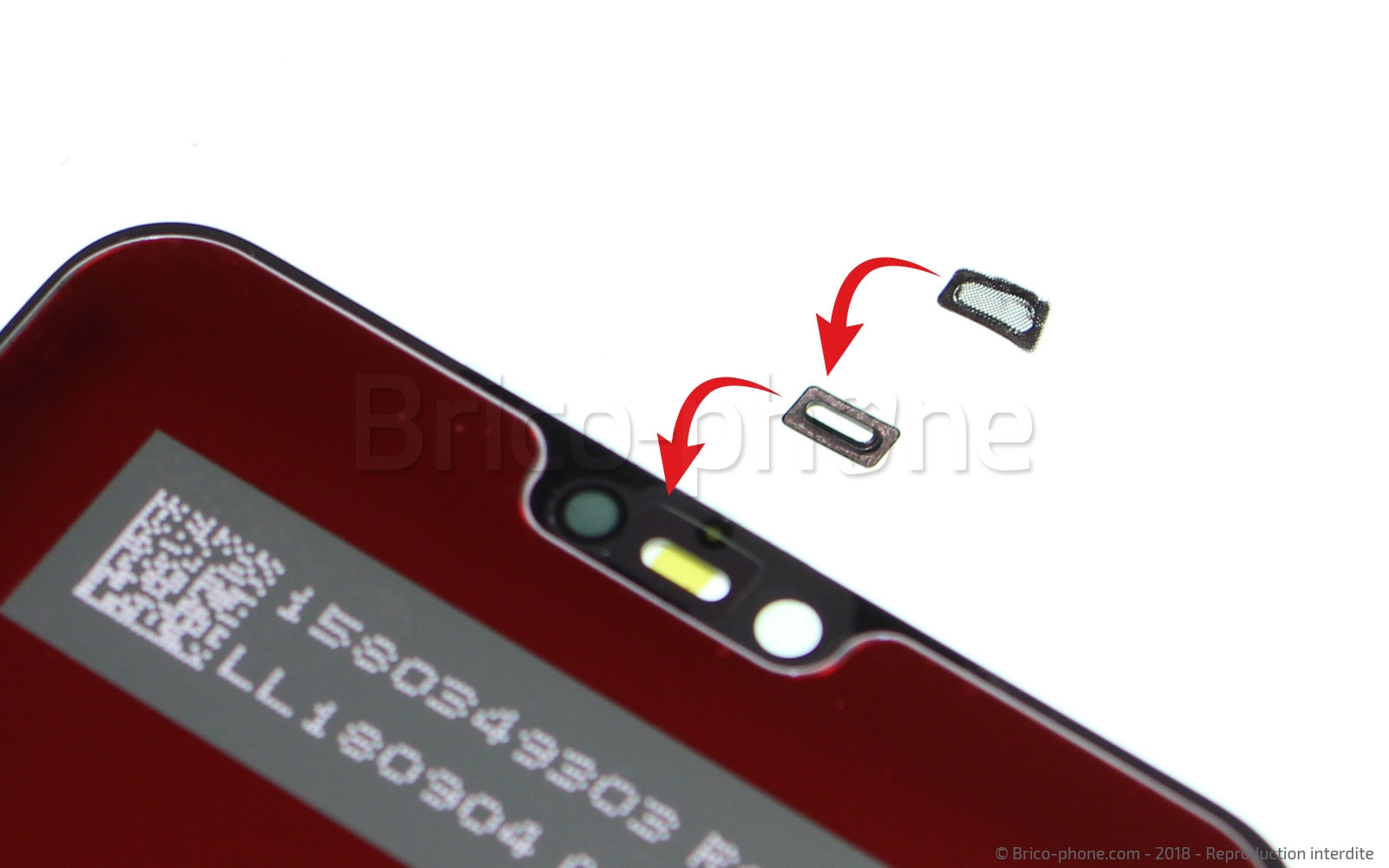

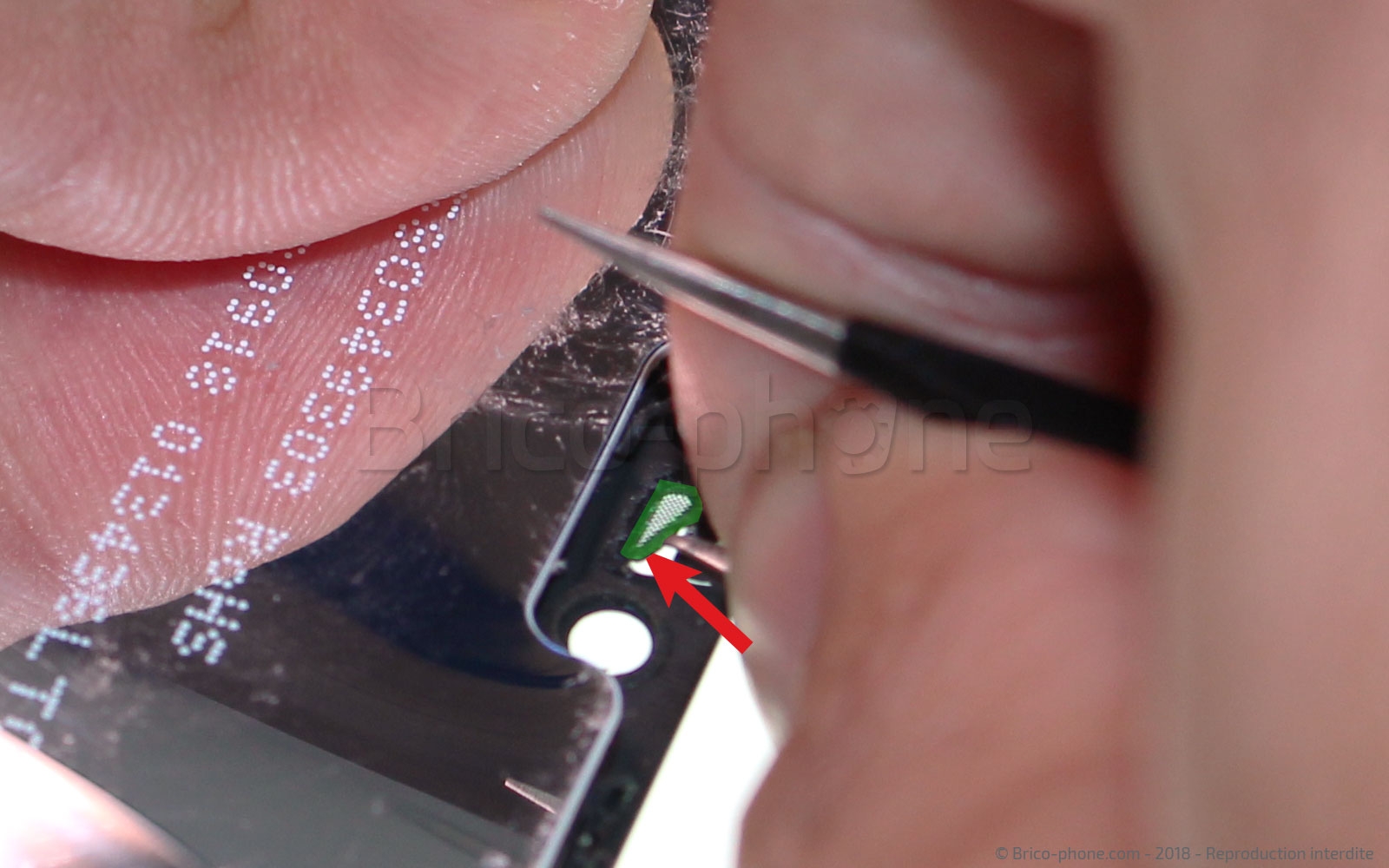

Etape 16 : Récupérer la grille du haut-parleur
L'écran étant complètement libre, il ne vous reste plus qu'à récupérer la grille HP à l'aide de la pincette puis à venir la déposer sur votre nouvel écran.
Etape 16 :  Récupérer la grille du haut-parleur
Etape 16 :  Récupérer la grille du haut-parleur
Etape 16 :  Récupérer la grille du haut-parleur
Etape 16 :  Récupérer la grille du haut-parleur
Outils du kit utilisés
Outils du kit utilisés

Conseil pour le remontage

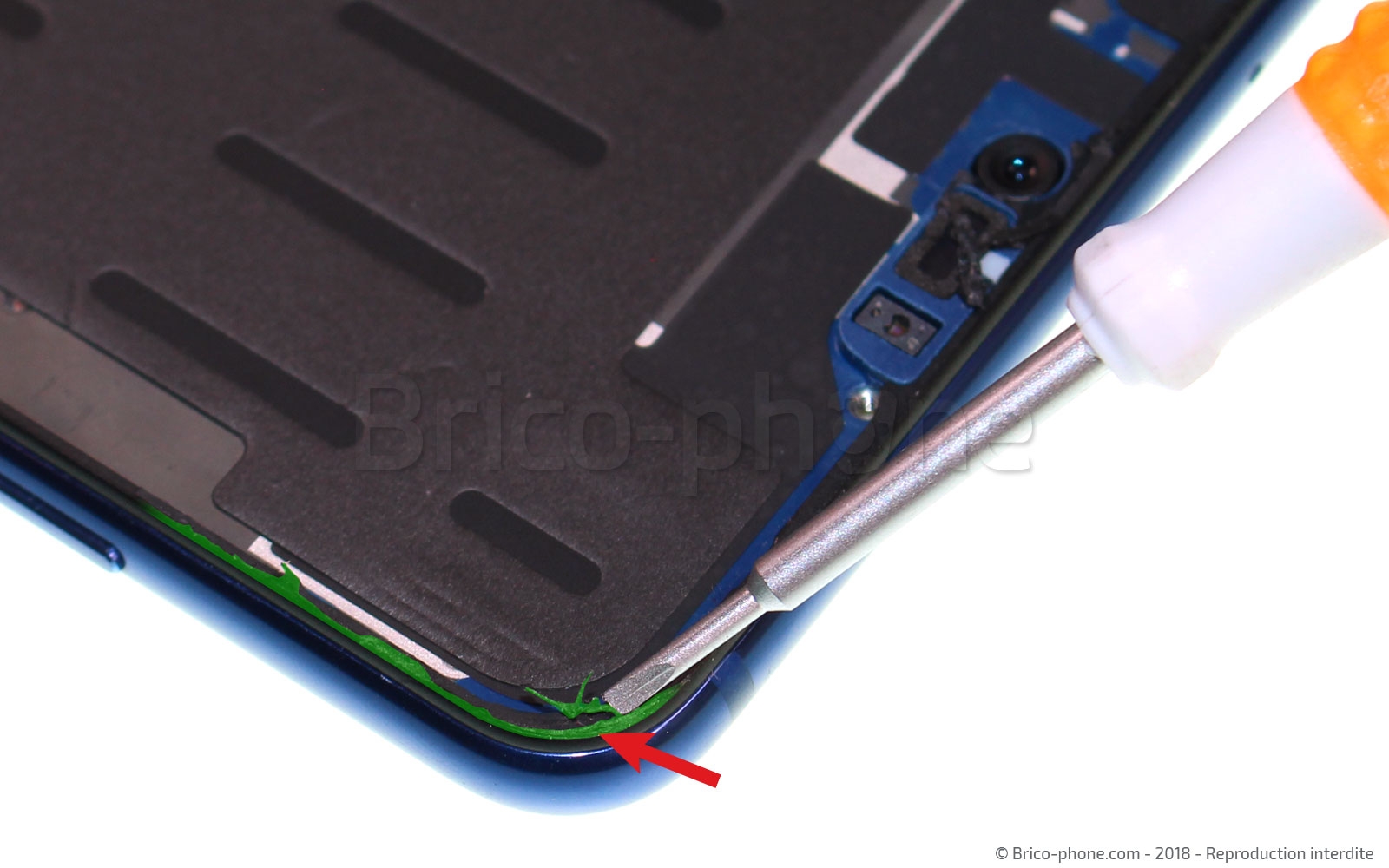

Nettoyez le châssis à l'aide d'un cutter ou d'un petit tournevis plat.

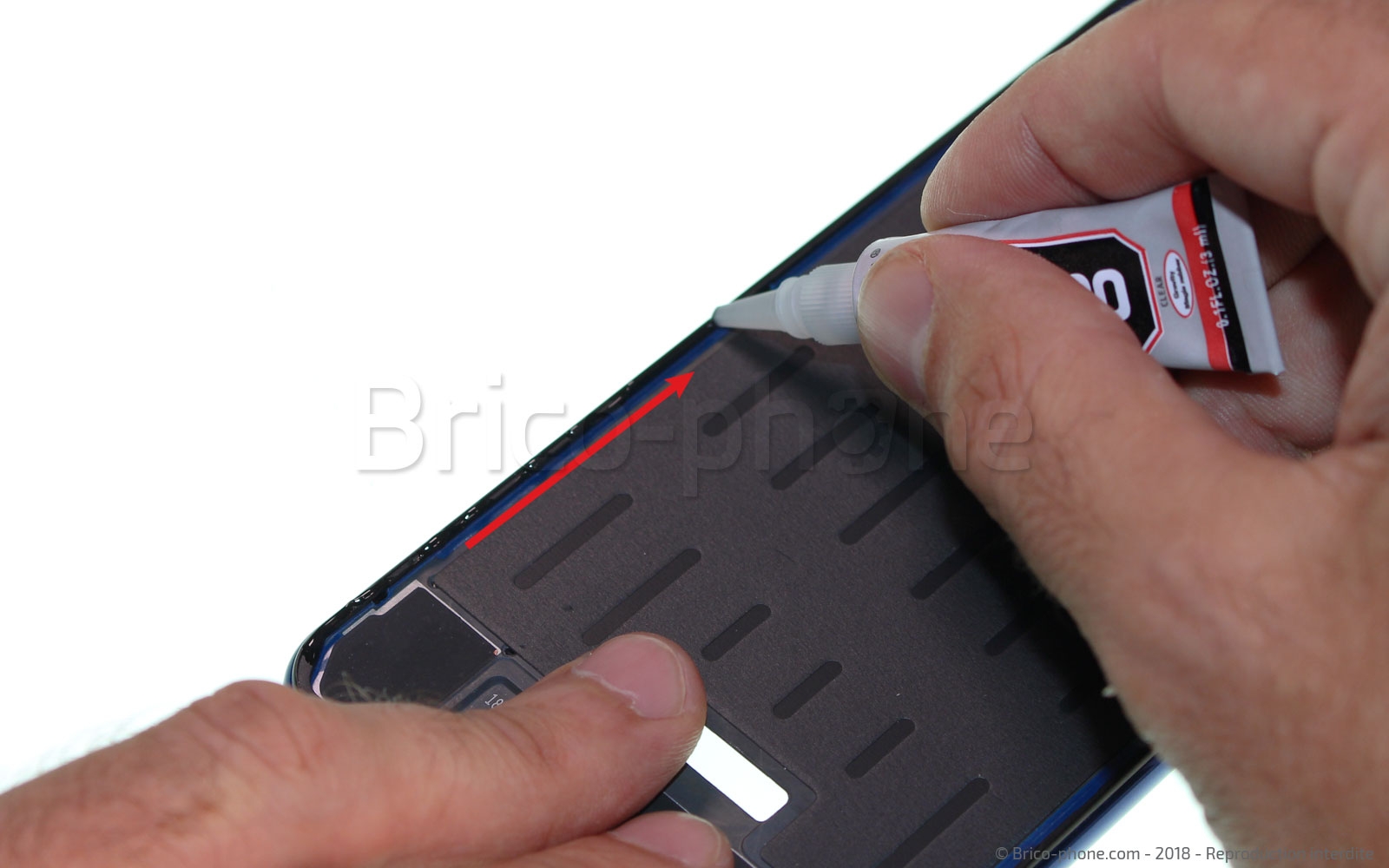

Appliquez un filet de colle B7000 sur le contour du châssis afin de fixer votre nouvel écran sur ce dernier.

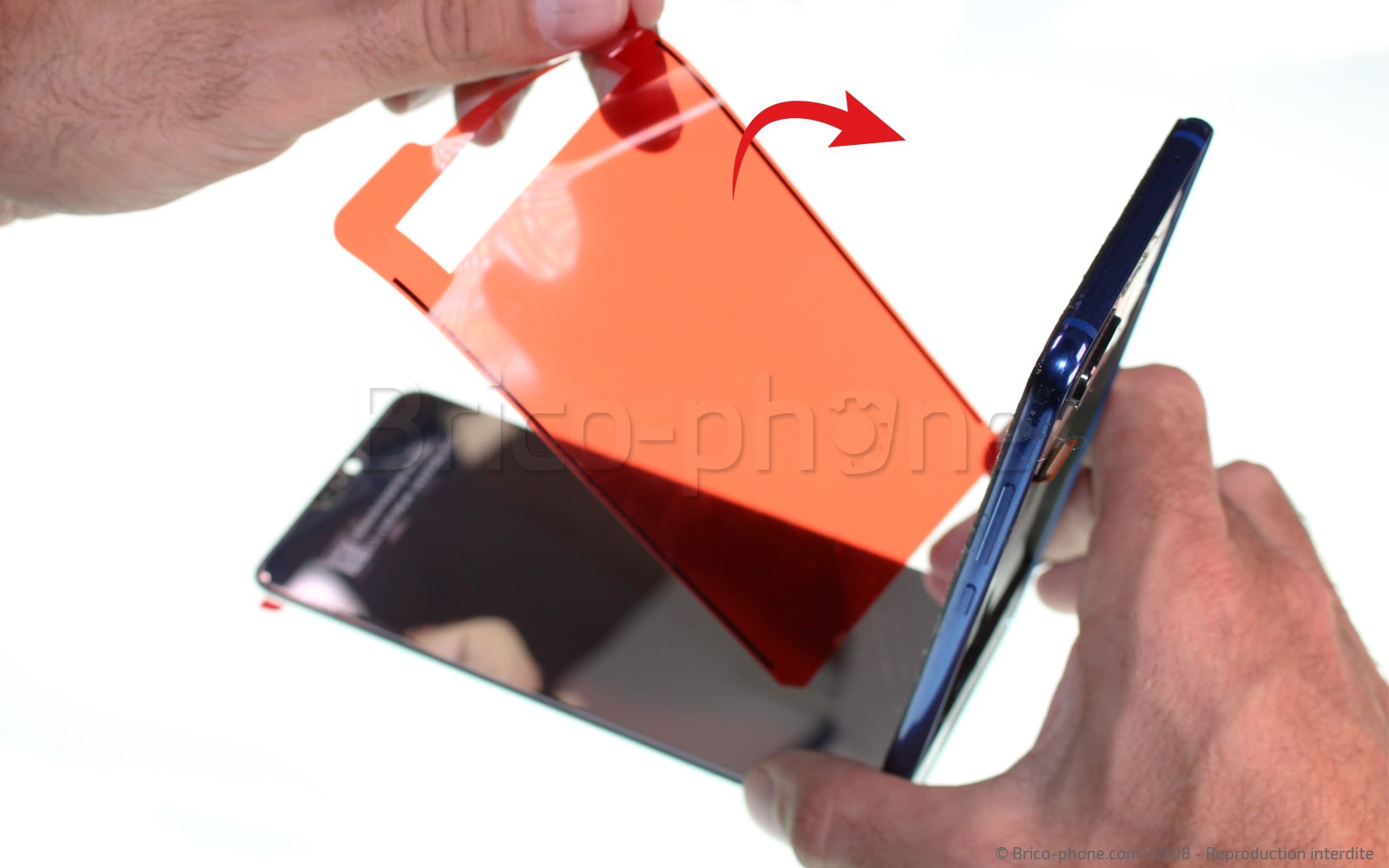

Pensez à retirer la protection de l'écran (film rouge).

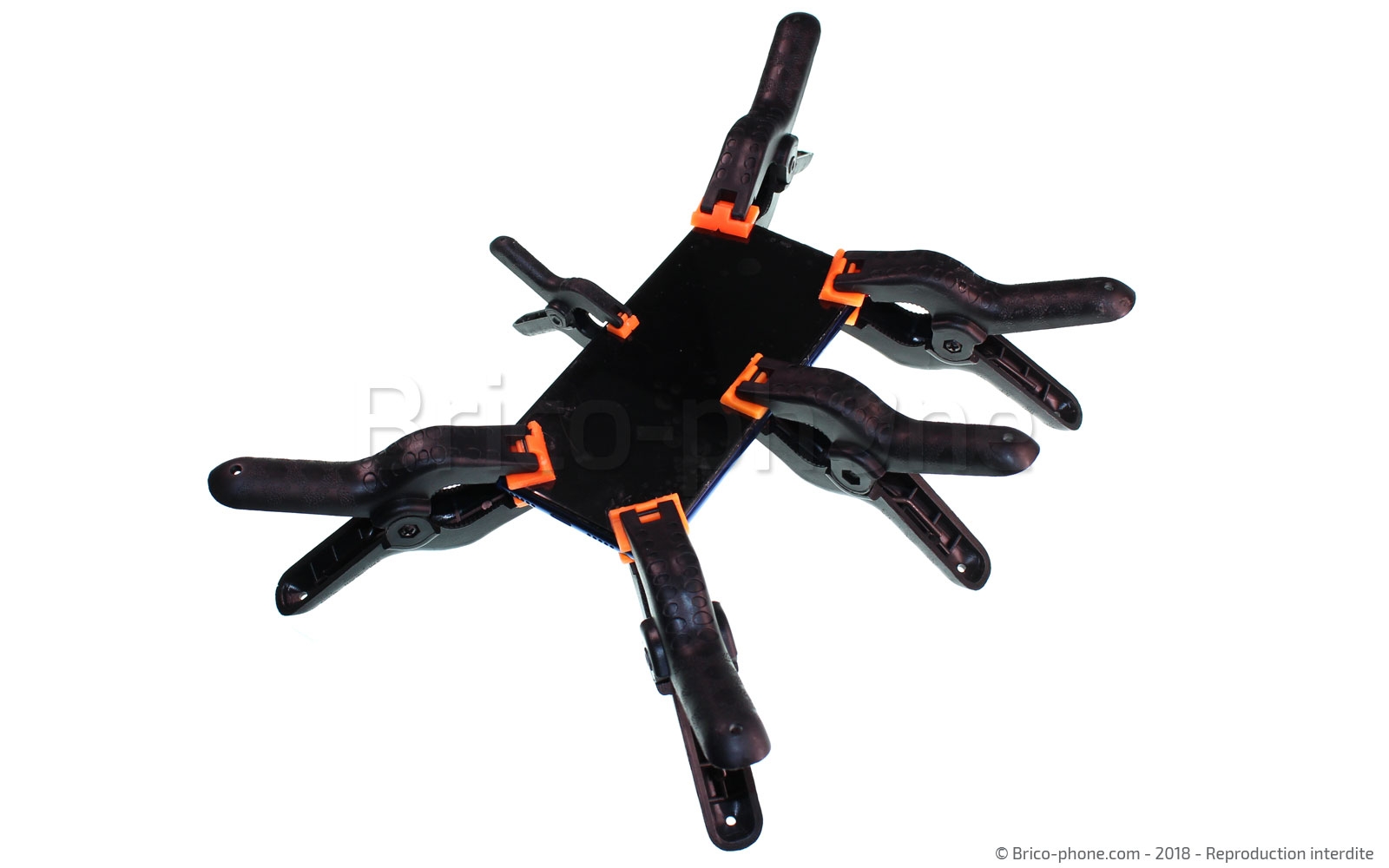

Mettez l'ensemble sous presse pendant une vingtaine de minutes sous un livre ou avec l'aide de la pincette.
Reprenez ensuite ce tutoriel en sens inverse afin de passer au remontage complet de votre téléphone.
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
Conseil pour le remontage
