Démontage complet sur Honor 8X

Temps estimé : 1 Heure
Difficulté : 3.5/5
Note de réparabilité : 13/20
Honor 8X | Temps estimé : 1 Heure Difficulté : 3.5/5

Vous souhaitez réparer une pièce de votre Huawei Honor 8x et vous ne trouvez pas le tutoriel associé. Nous vous proposons de regarder ce guide de démontage complet qui vous donnera un aperçu global de toutes les réparations.

Diagnostic

› Vous avez besoin de changer une pièce sur votre Huawei Honor 8x

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

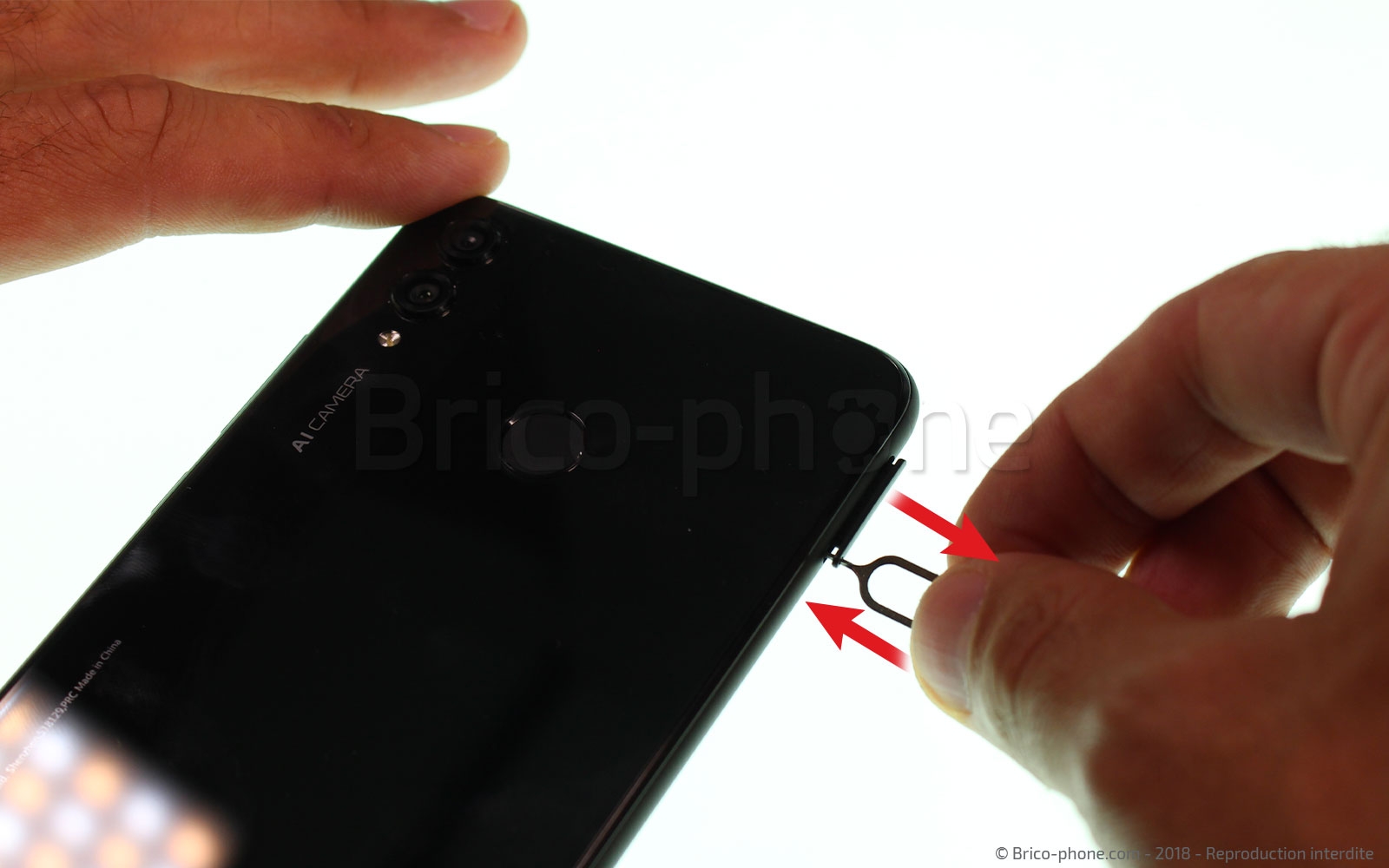

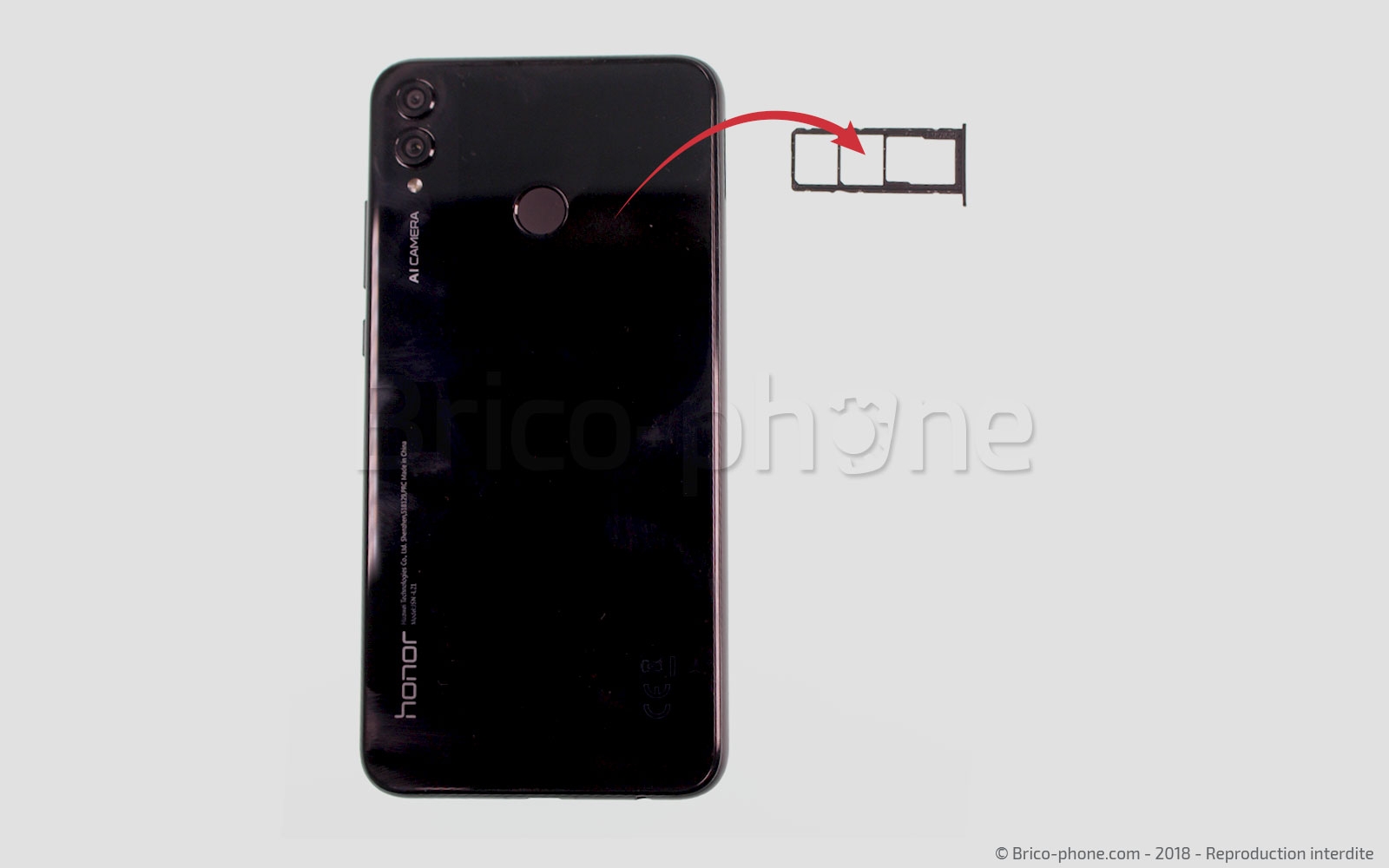

Etape 1 : Eteindre le smartphone et retirer le rack sim

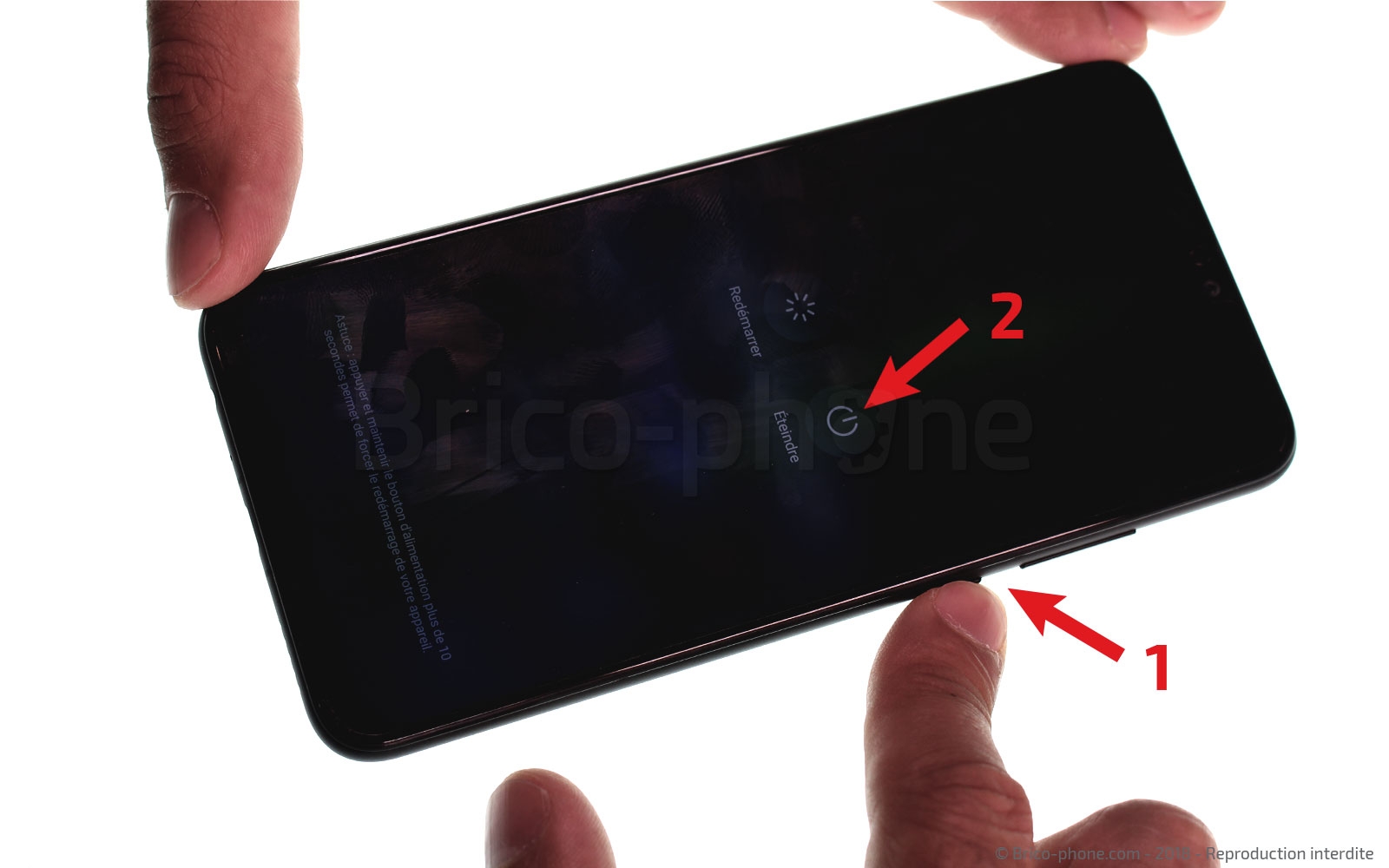

Avant de vous attaquer au démontage complet de votre Huawei Honor 8x, il est fortement recommandé d'éteindre votre téléphone.
Une fois, cela fait, munissez-vous de l'outil d'extraction du rack afin de retirer ce dernier.
Etape 1 : Eteindre le smartphone et retirer le rack sim
Etape 1 : Eteindre le smartphone et retirer le rack sim
Etape 1 : Eteindre le smartphone et retirer le rack sim
Etape 1 : Eteindre le smartphone et retirer le rack sim
Outils du kit utilisés
Outils du kit utilisés

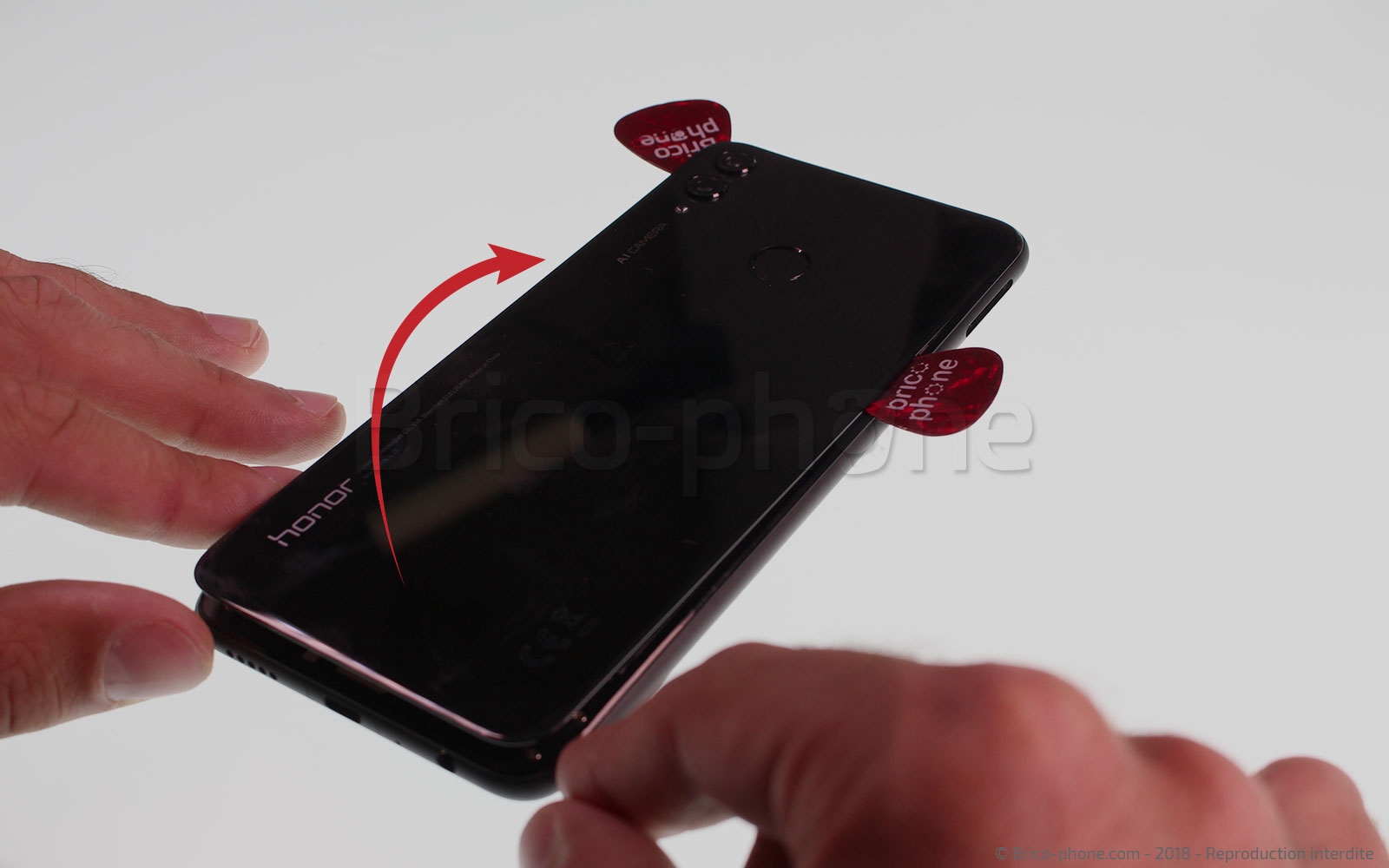

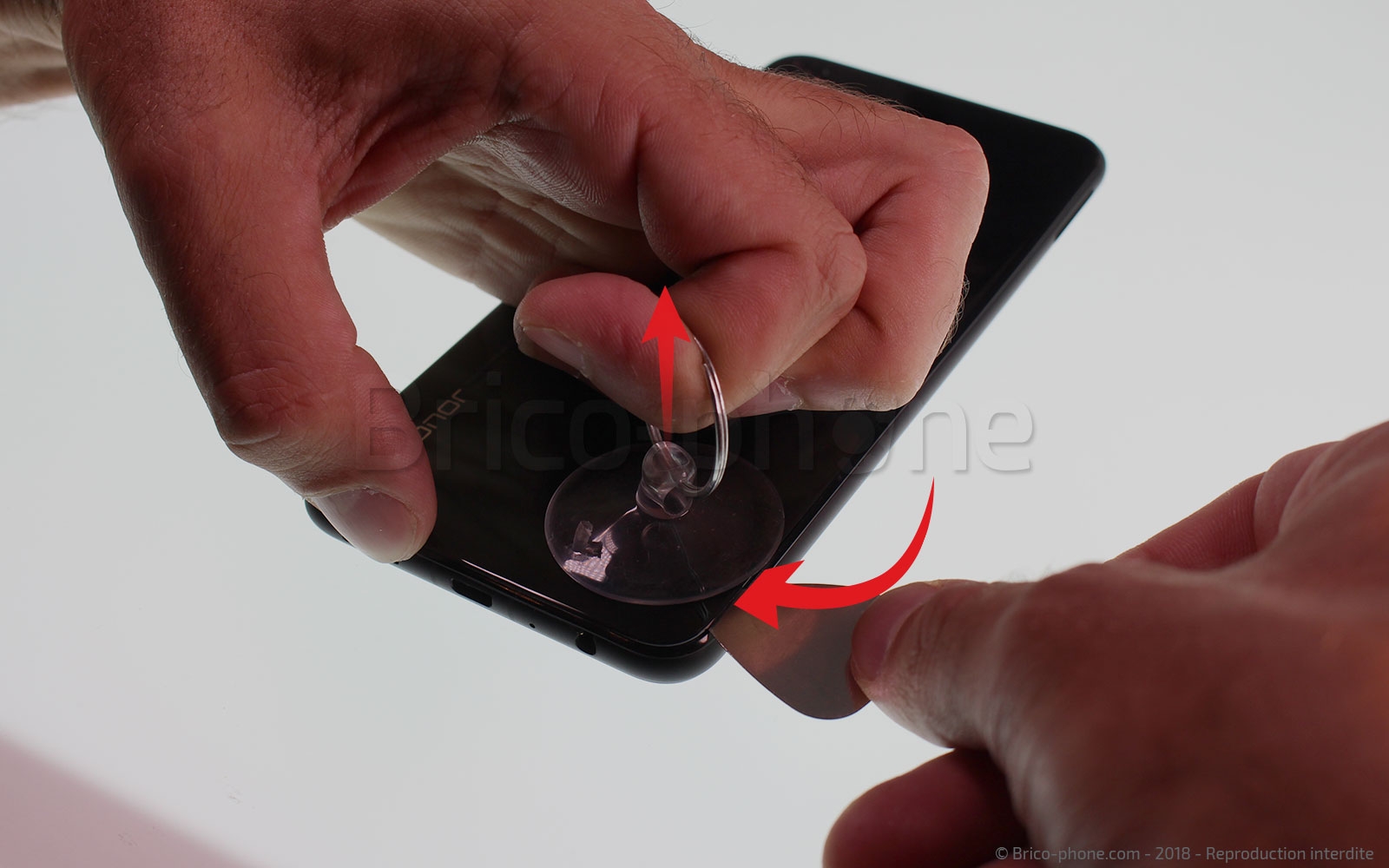

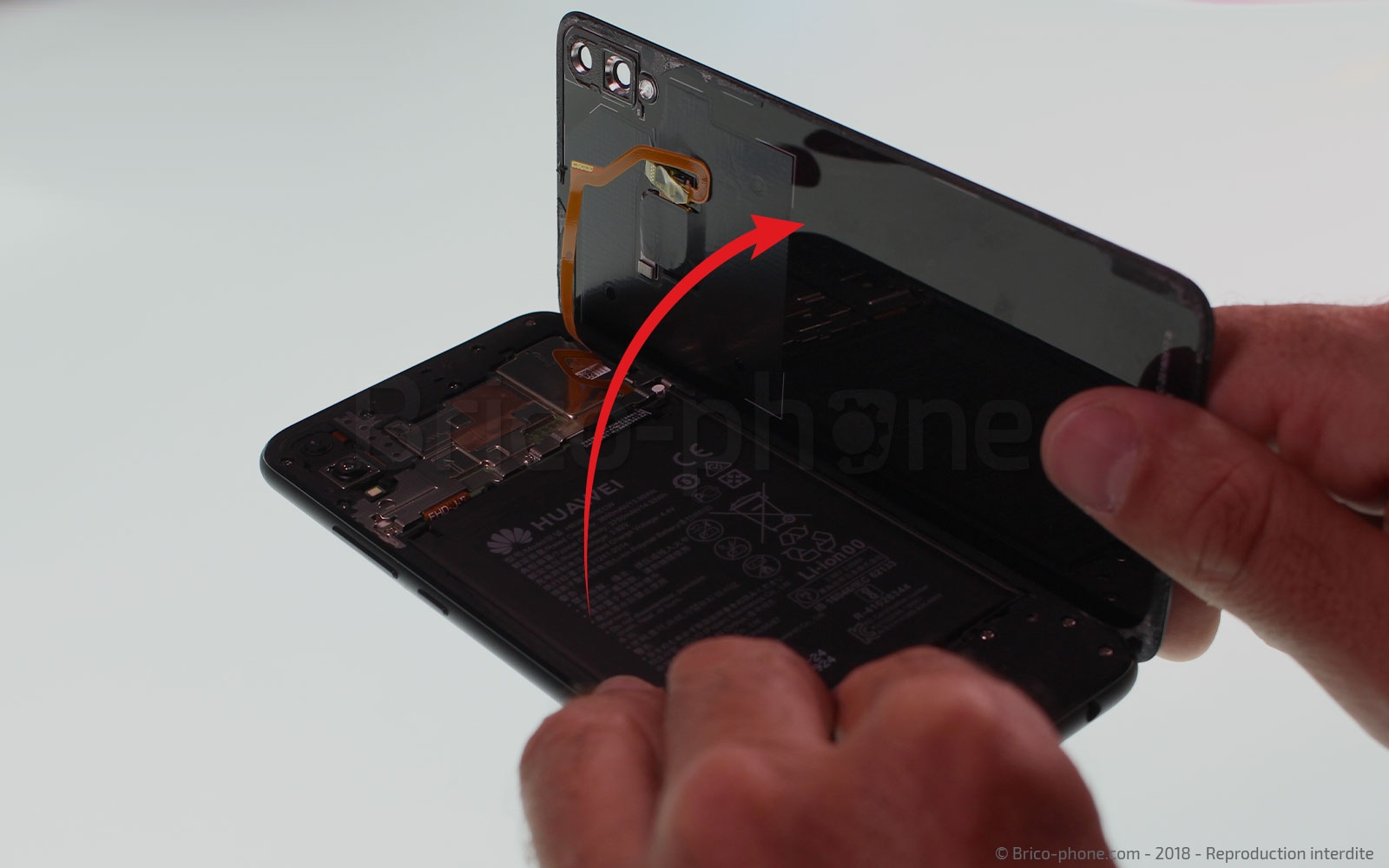

Etape 2 : Chauffer et retirer la vitre arrière
Attaquons-nous à l'arrière du téléphone !!!

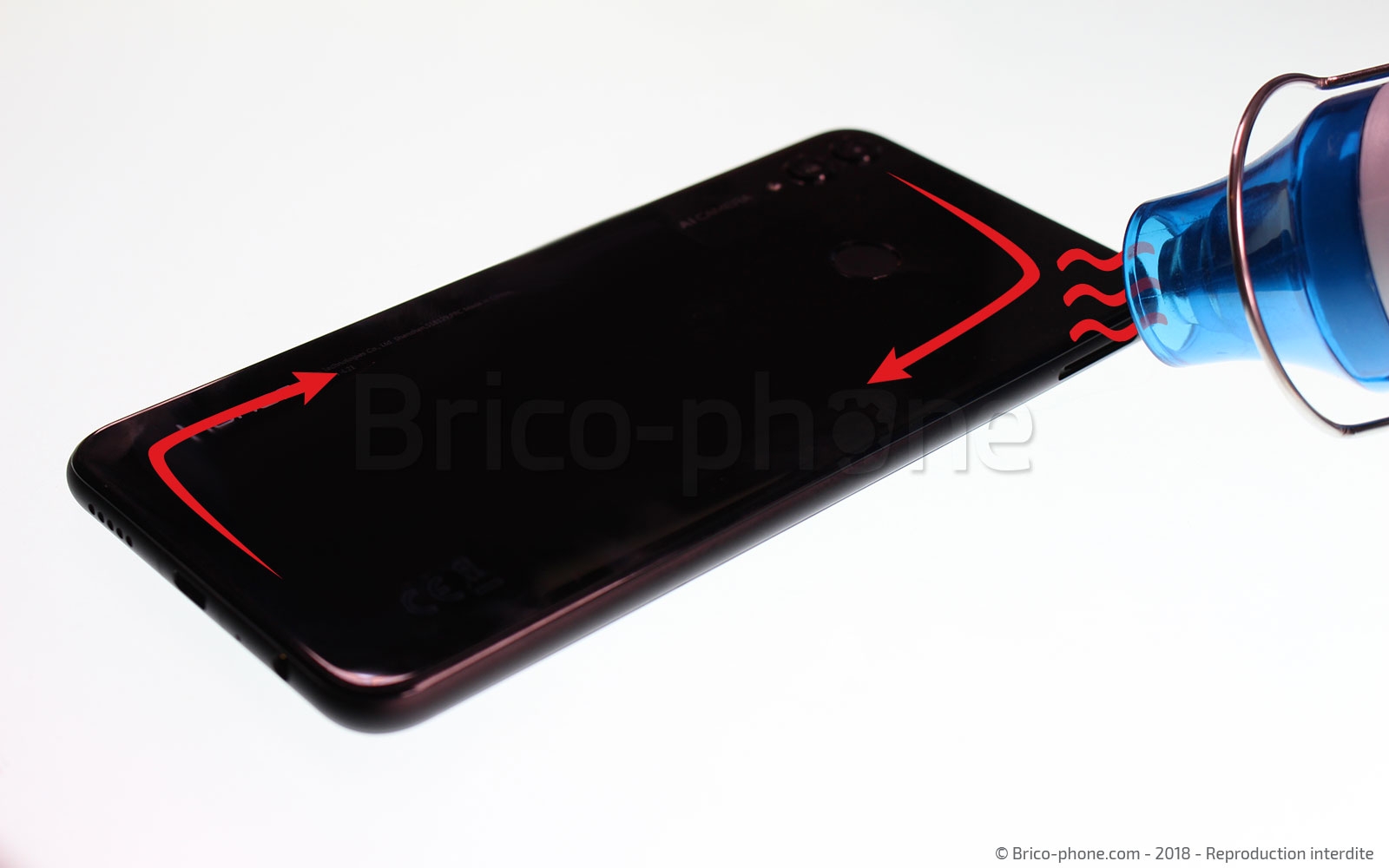

Chauffez la vitre arrière à l'aide de votre sèche-cheveux ou d'un mini-décapeur thermique afin de ramollir la colle.

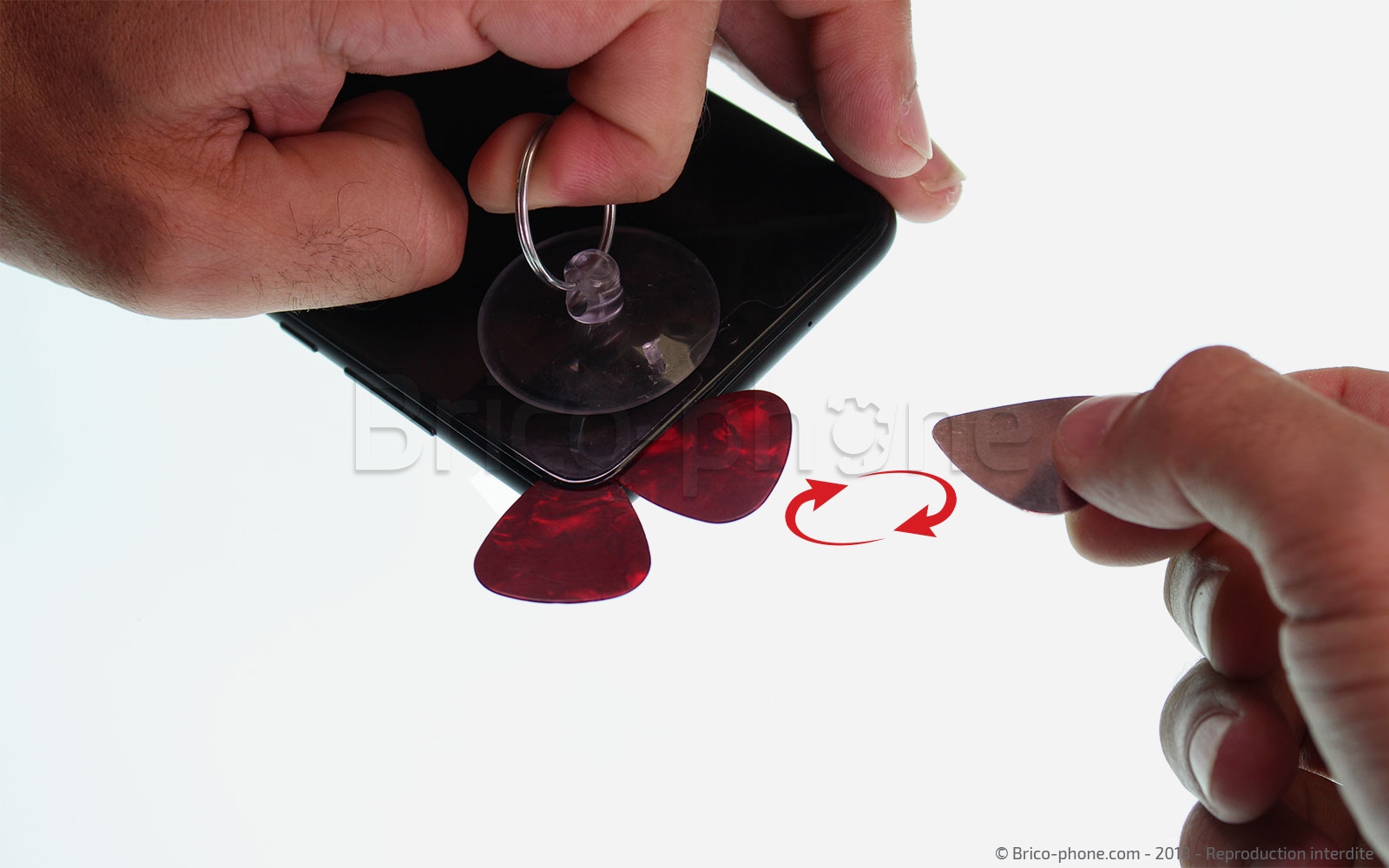

Il va falloir ensuite insérer le médiator métal en tirant sur la ventouse que vous aurez au préalable placée sur le bas de la vitre afin de créer un point d'insertion. Ceci permettra de mettre en place les médiators plastiques qui seront utilisés pour le décollage de la vitre.
Il ne vous reste plus qu'à glisser tous les médiators autour du châssis afin de décoller complètement la vitre.
Faites attention la nappe du lecteur d'empreinte est toujours connectée.
Basculez la vitre sur le côté afin de la déposer sur le côté.
Etape 2 : Chauffer et retirer la vitre arrière
Etape 2 : Chauffer et retirer la vitre arrière
Etape 2 : Chauffer et retirer la vitre arrière
Etape 2 : Chauffer et retirer la vitre arrière
Etape 2 : Chauffer et retirer la vitre arrière
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

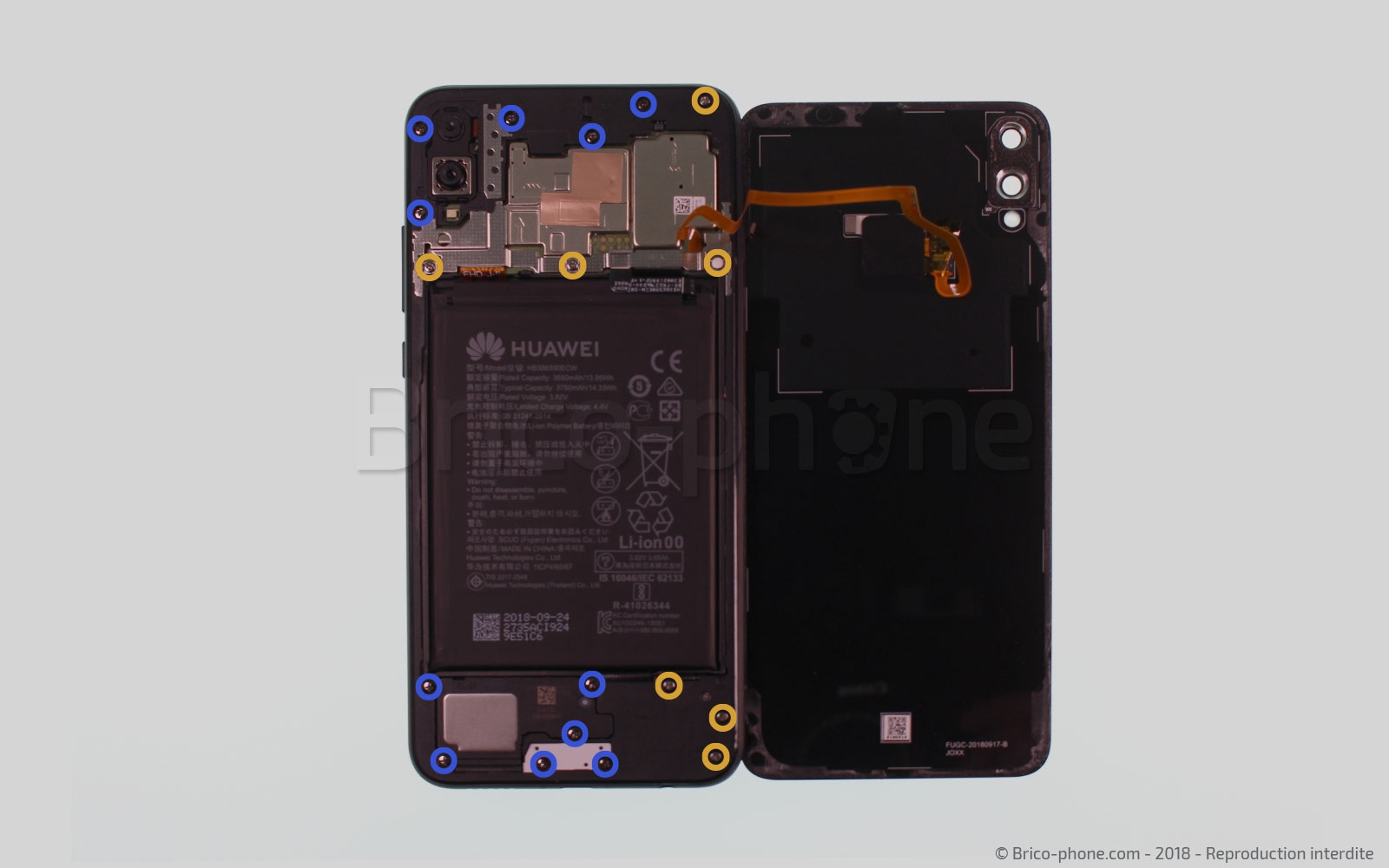

Etape 3 : Dévisser le châssis interne

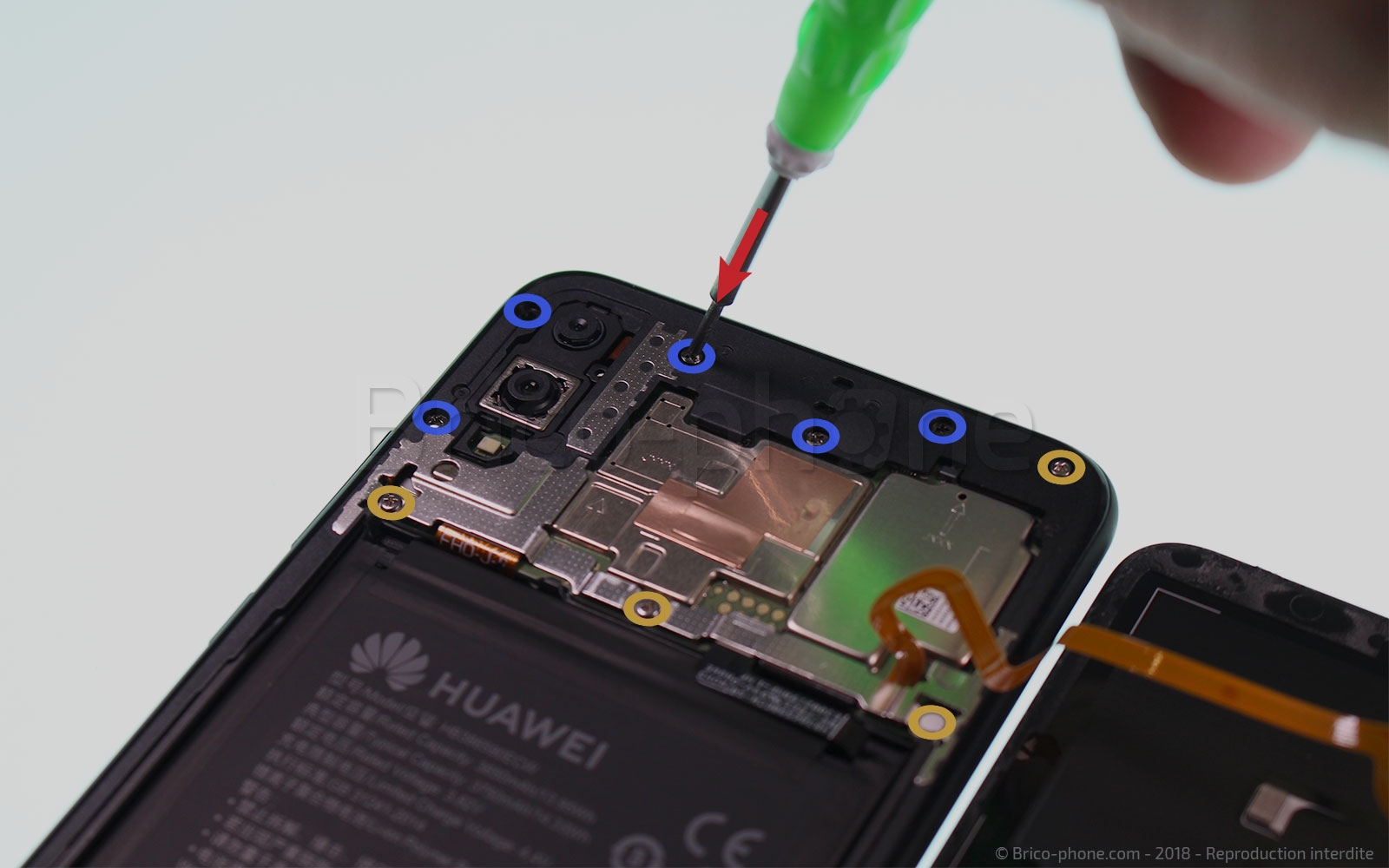

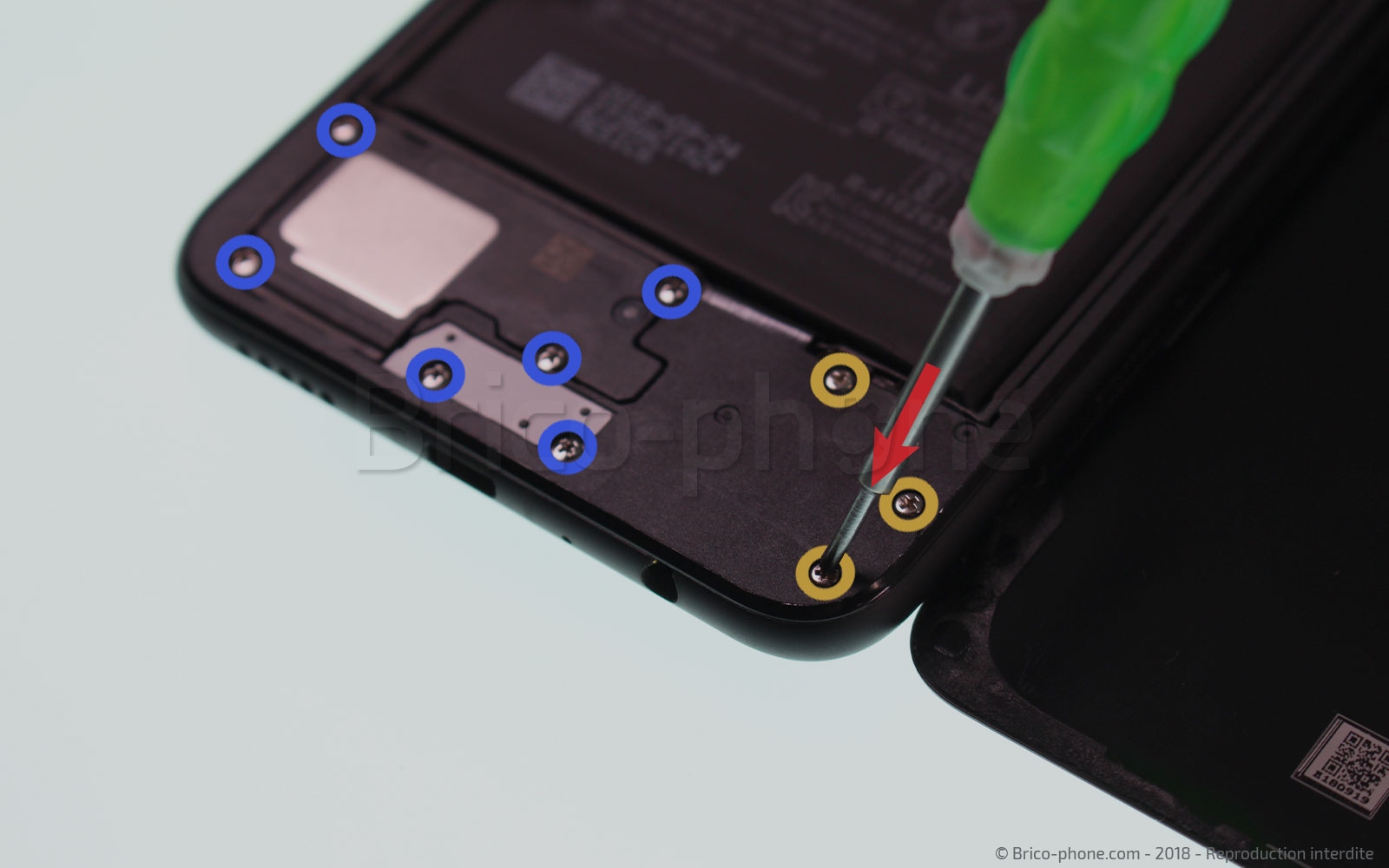

A l'aide du tournevis vert cruciforme fourni dans le kit d'outils, retirez toutes les vis fixant le châssis intermédiaire.
Etape 3 : Dévisser le châssis interne
Etape 3 : Dévisser le châssis interne
Etape 3 : Dévisser le châssis interne
Etape 3 : Dévisser le châssis interne
Etape 4 : Retirer le châssis

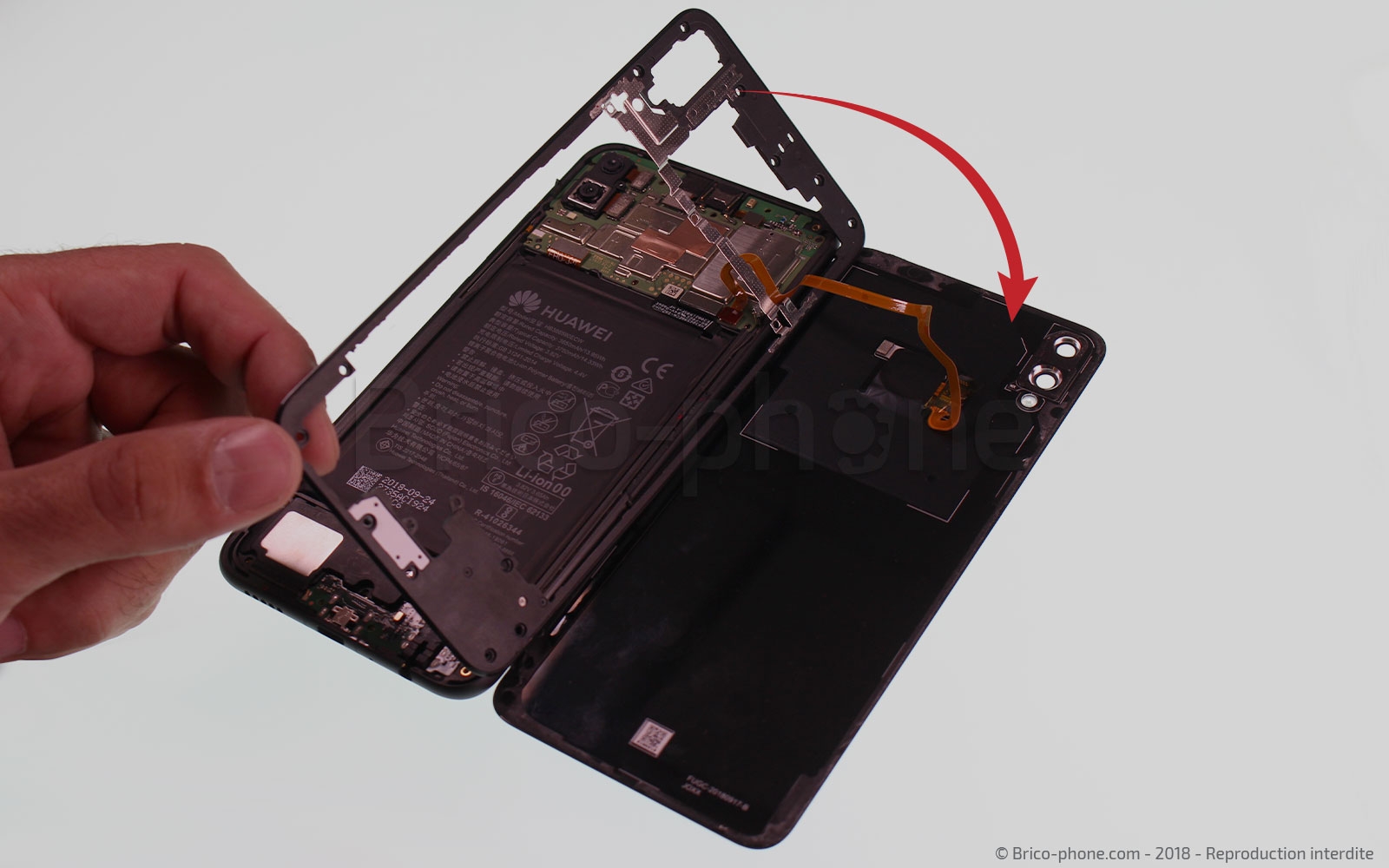

Désormais, nous allons retirer le châssis interne. Nous allons utiliser le même outillage que pour le retrait de la vitre arrière, car la manipulation est sensiblement la même.

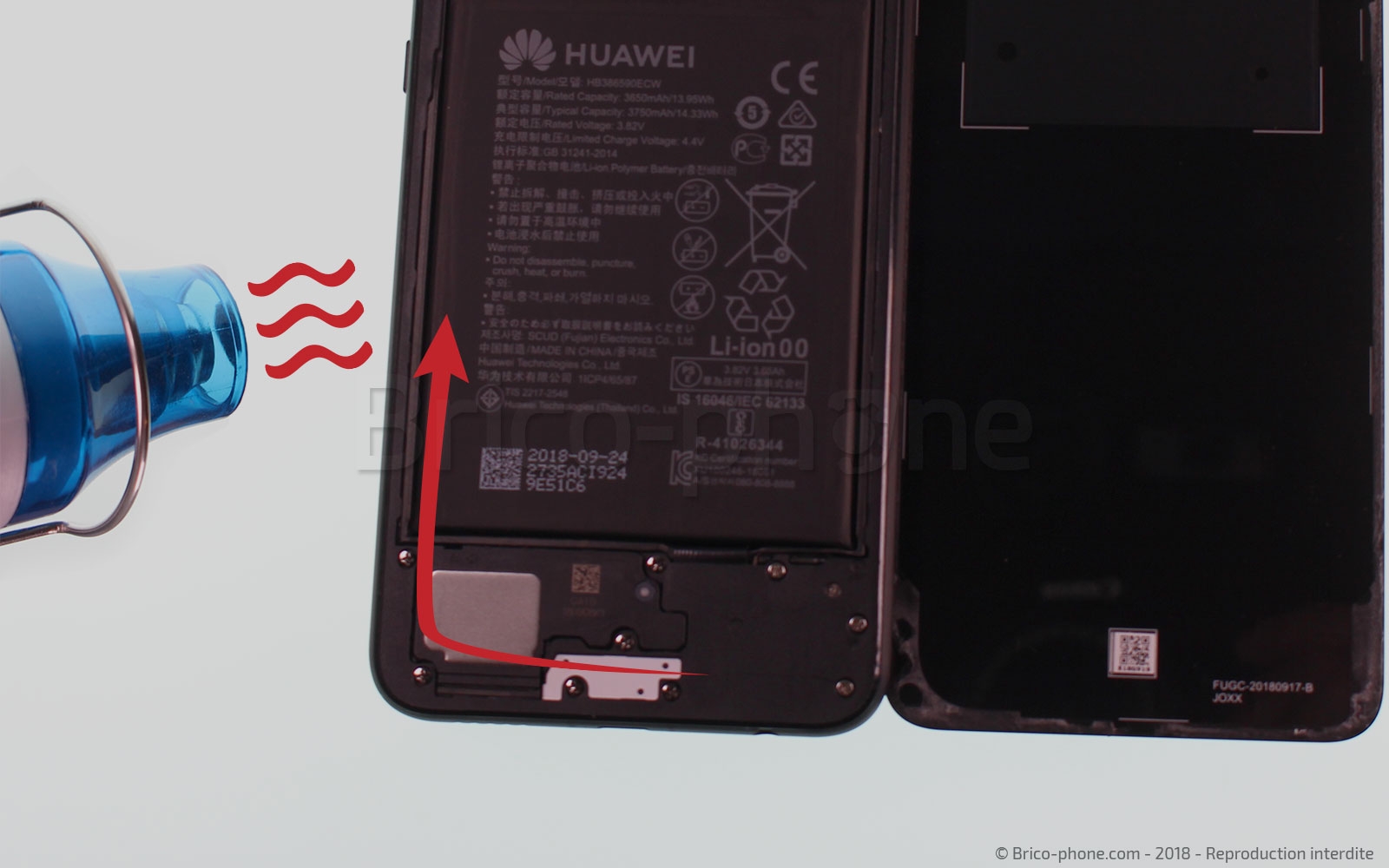

Commencez par chauffer le châssis puis faites levier à l'aide du médiator métal afin de mettre en place celui en plastique qui sera utilisé pour le décollage.
Glissez le médiator autour du châssis puis basculez ce dernier de façon à le déposer sur la vitre arrière.
Etape 4 : Retirer le châssis
Etape 4 : Retirer le châssis
Etape 4 : Retirer le châssis
Etape 4 : Retirer le châssis
Etape 4 : Retirer le châssis
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

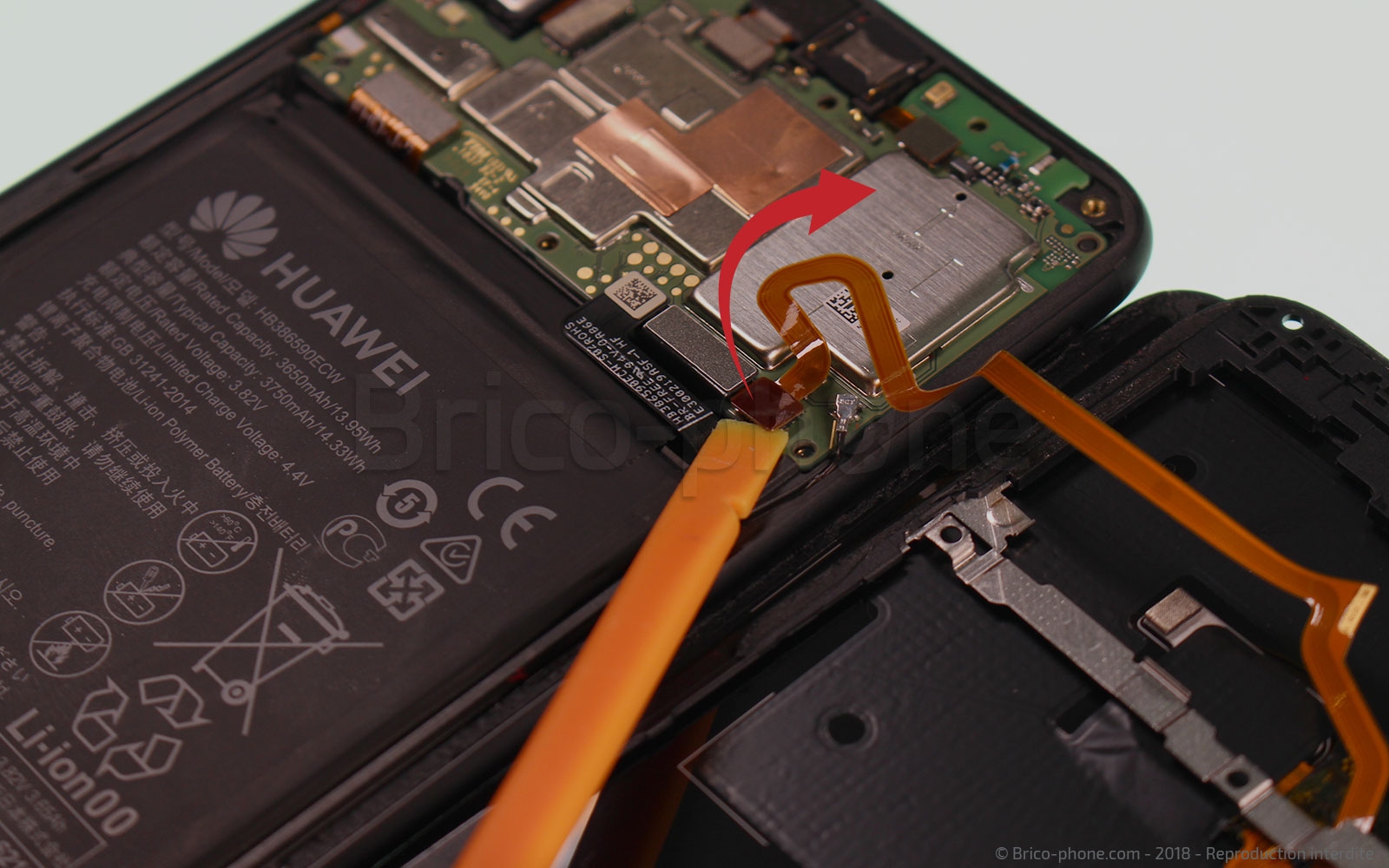

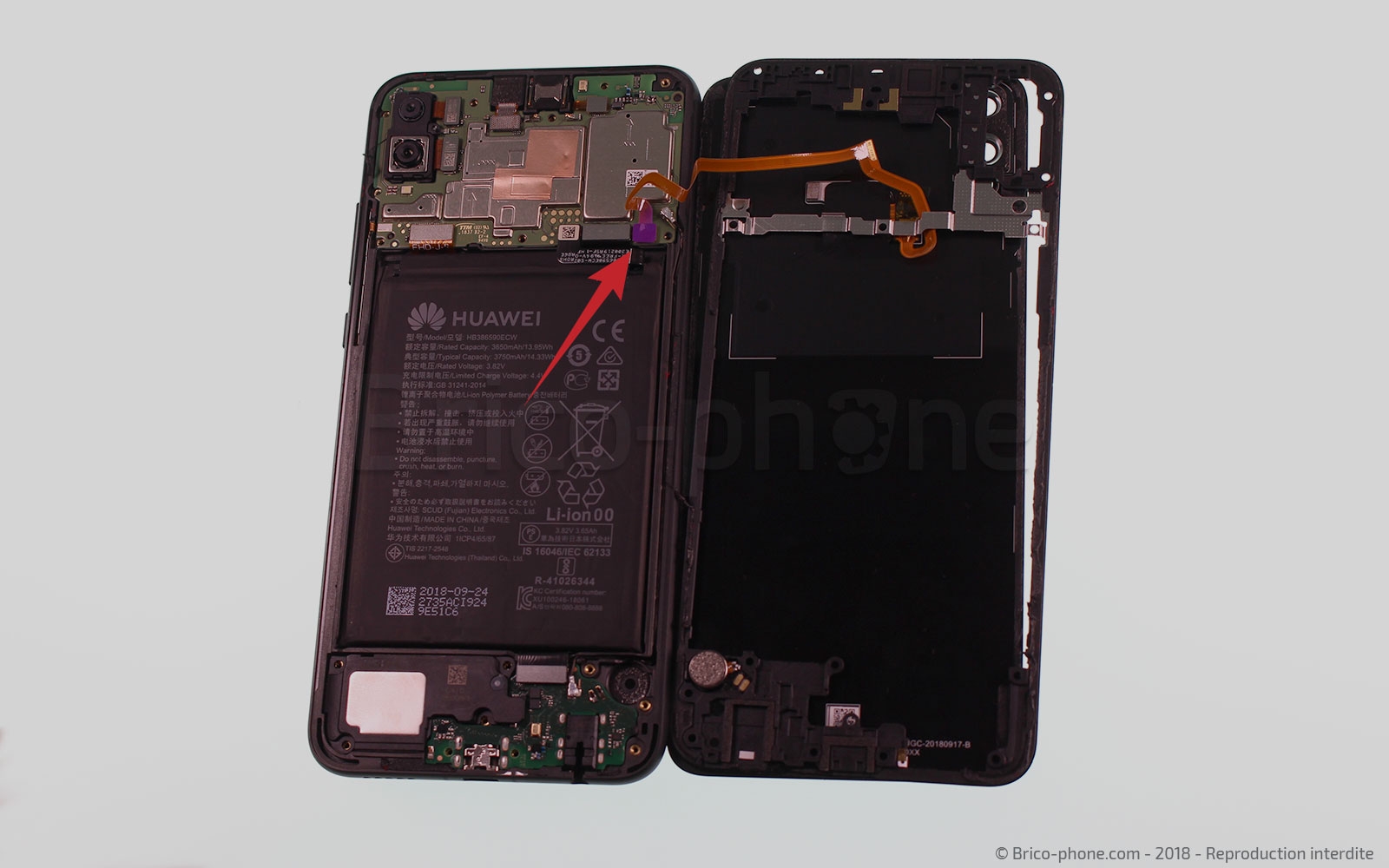

Etape 5 : Déconnecter la batterie et la nappe du lecteur d'empreinte

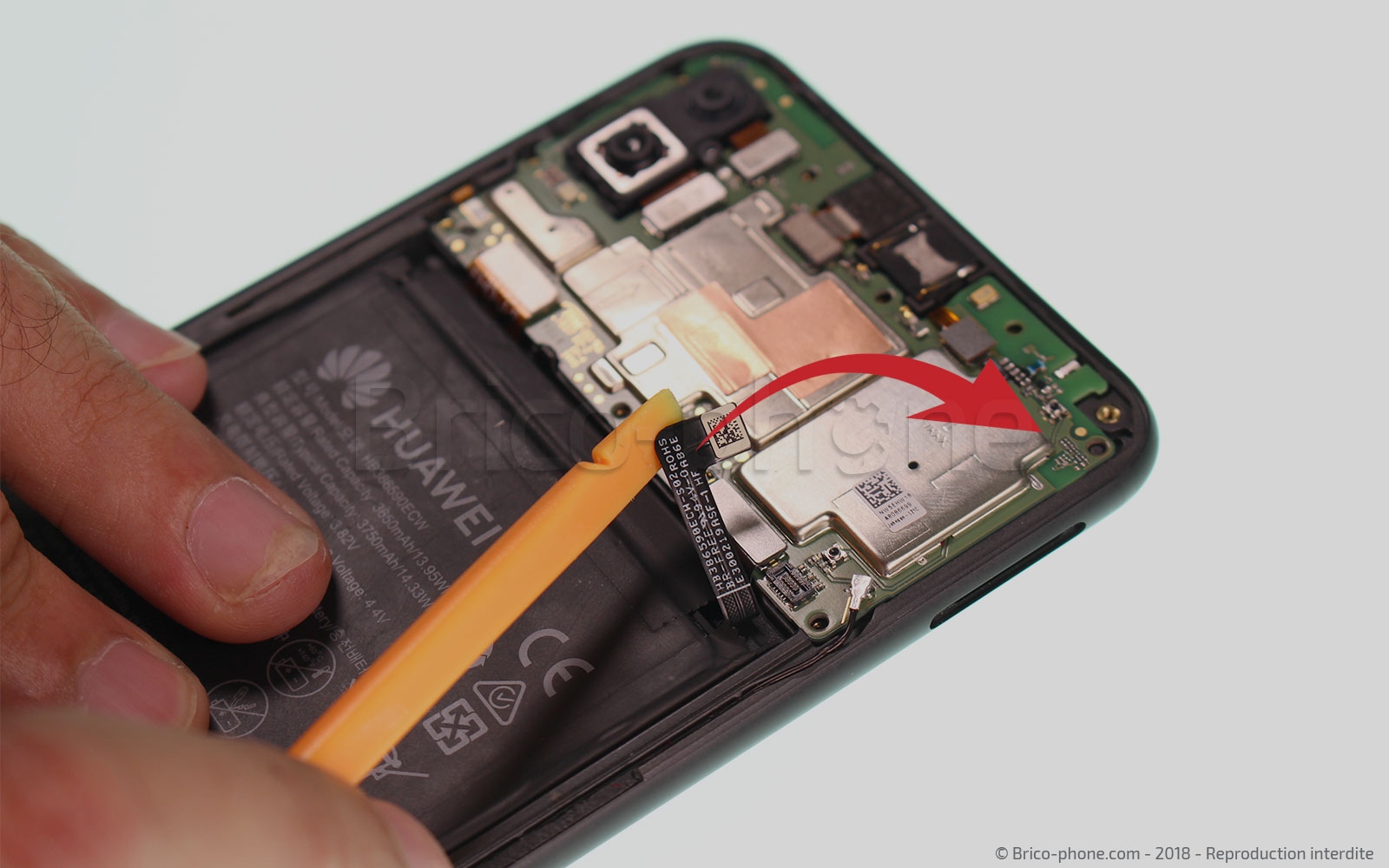

Avec le levier en nylon, déconnectez la nappe du lecteur d'empreinte puis la batterie.
Etape 5 : Déconnecter la batterie  et la nappe du lecteur d'empreinte
Etape 5 : Déconnecter la batterie  et la nappe du lecteur d'empreinte
Etape 5 : Déconnecter la batterie  et la nappe du lecteur d'empreinte
Outils du kit utilisés
Outils du kit utilisés

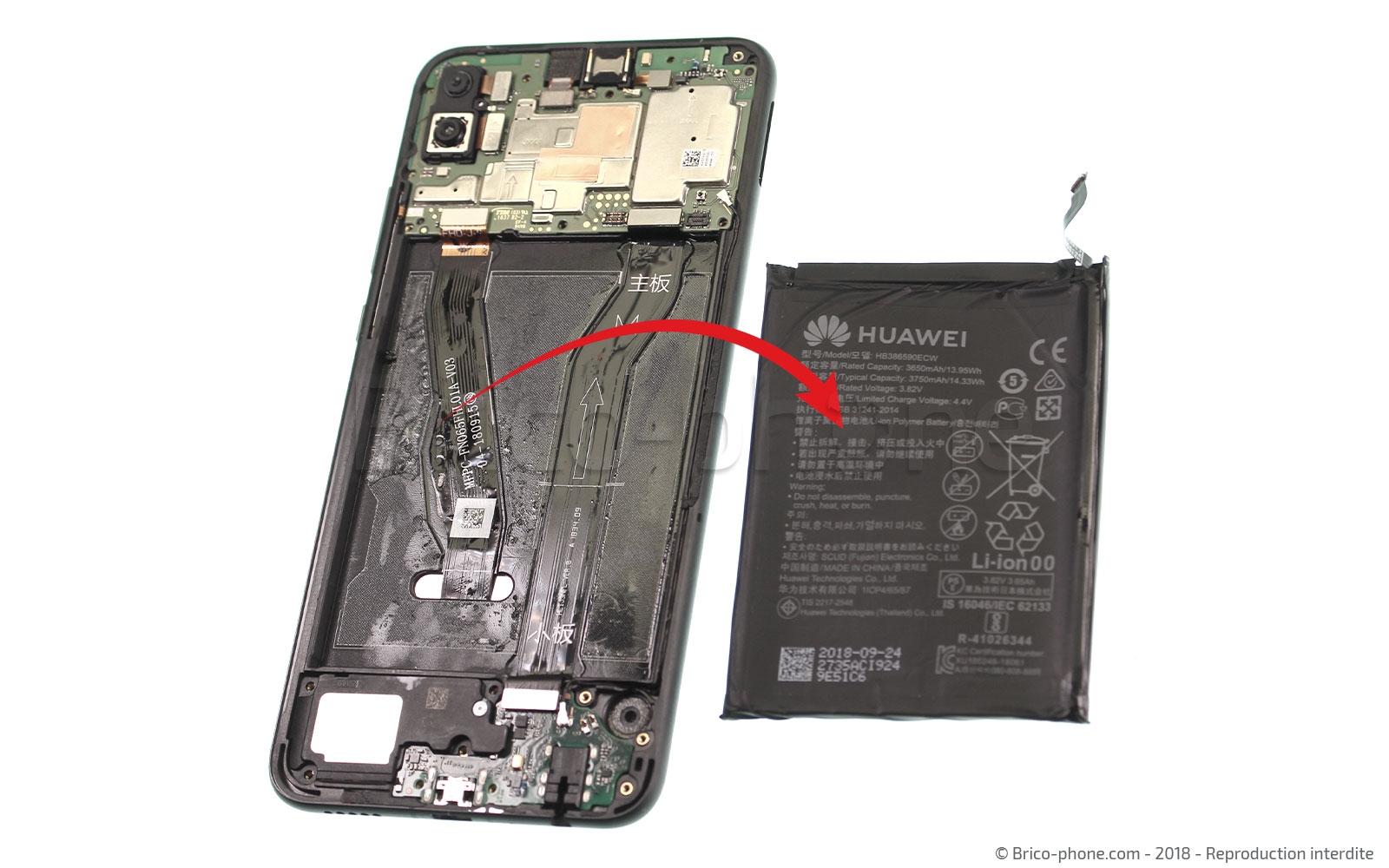

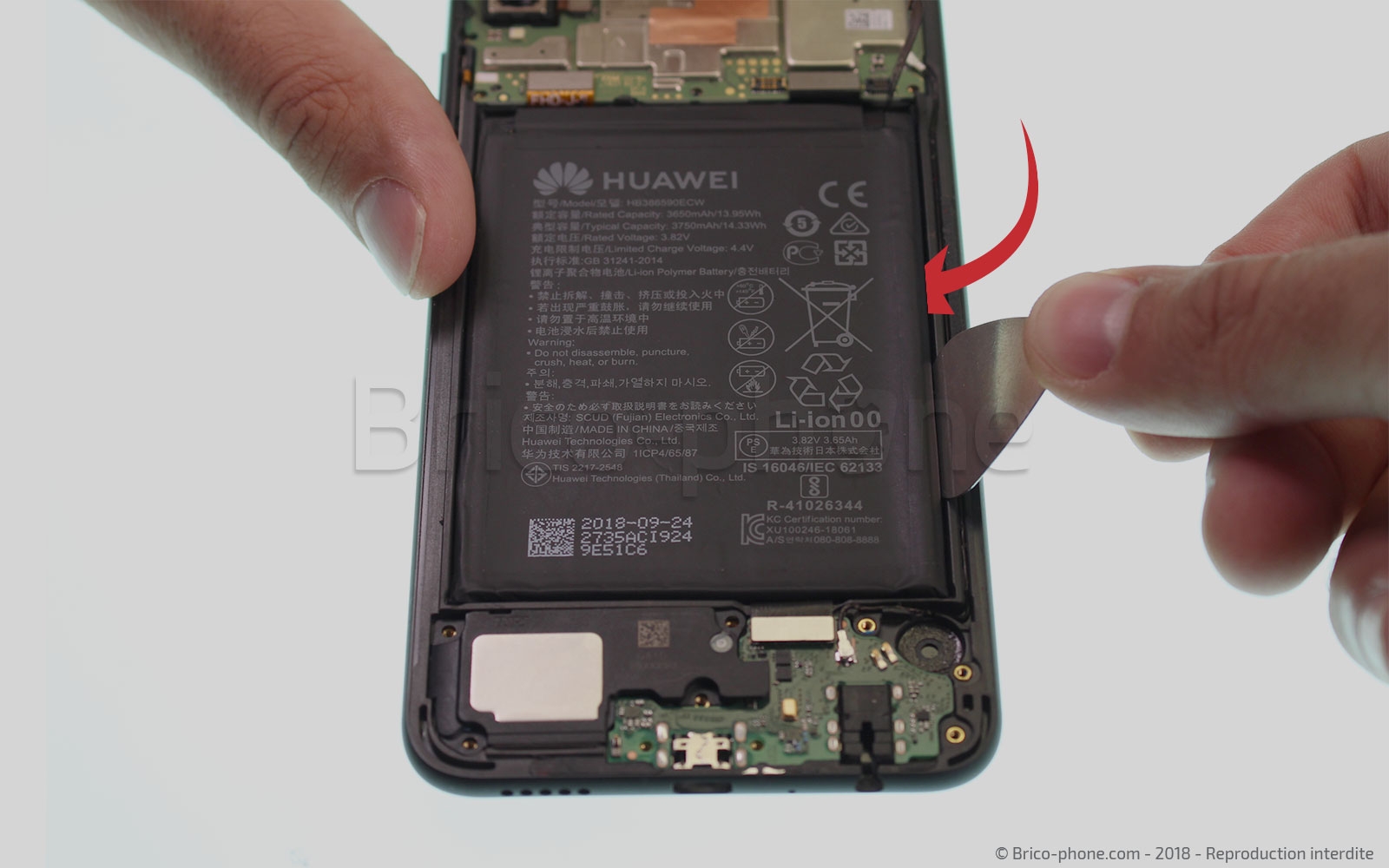

Etape 6 : Décoller et retirer la batterie

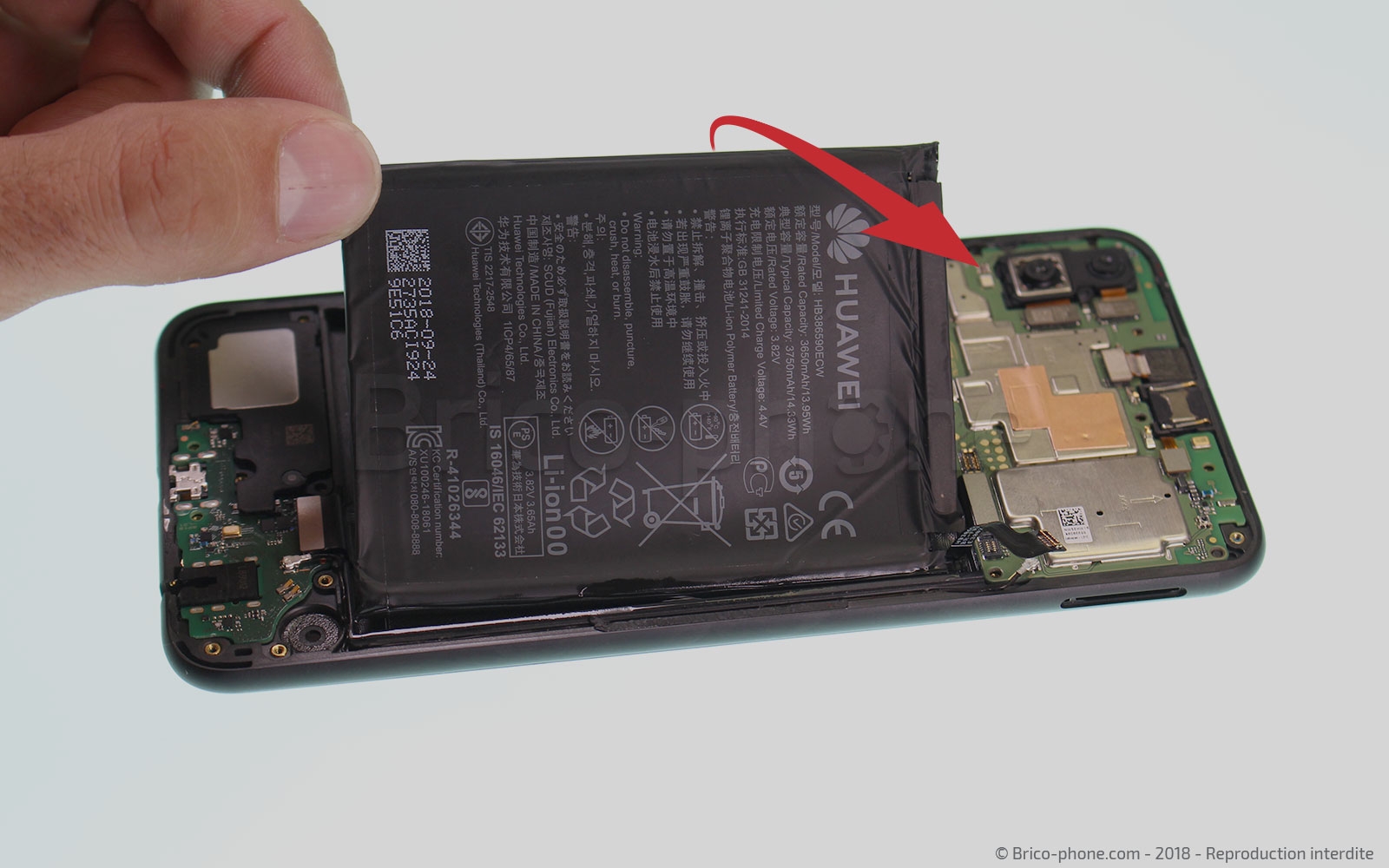

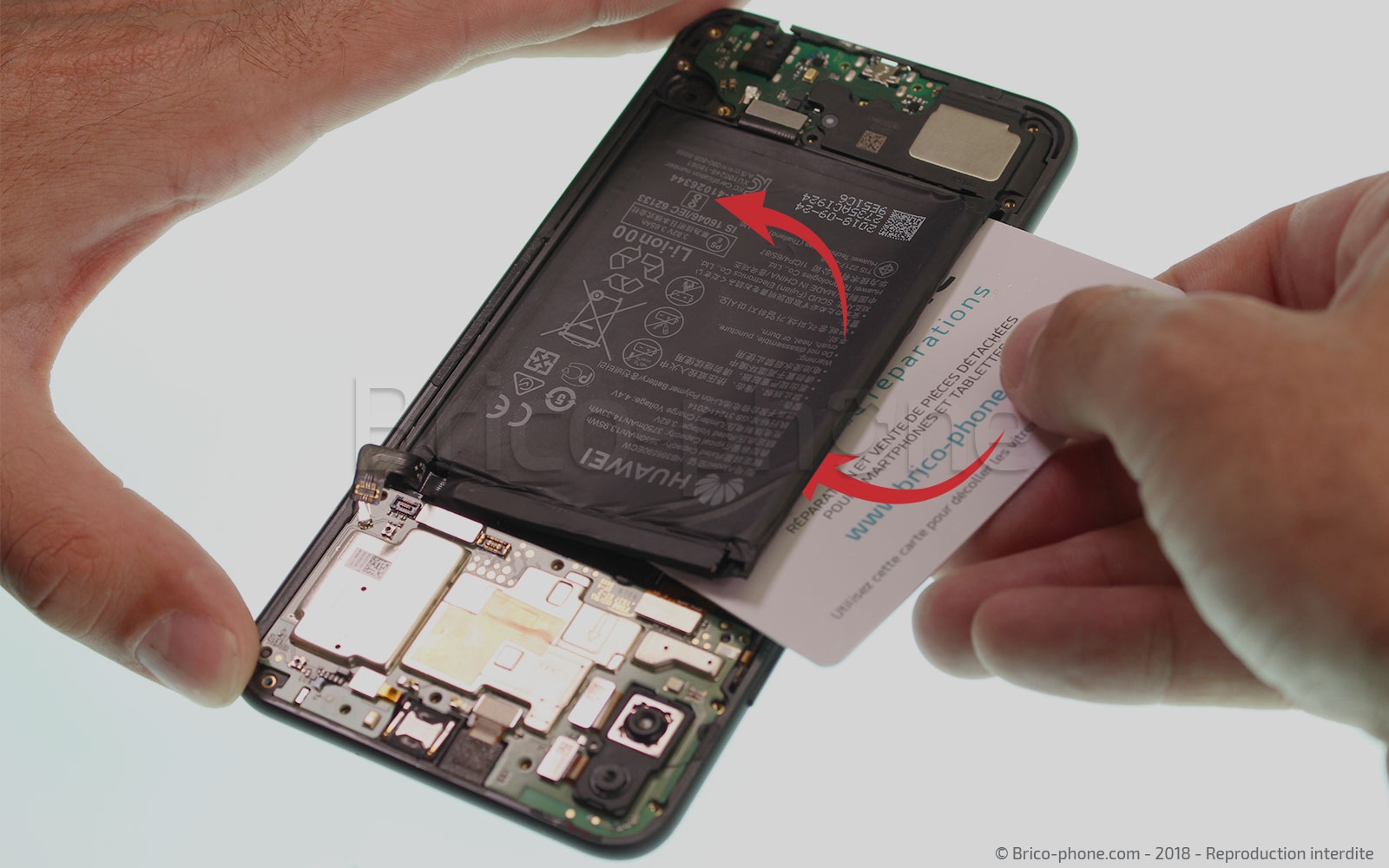

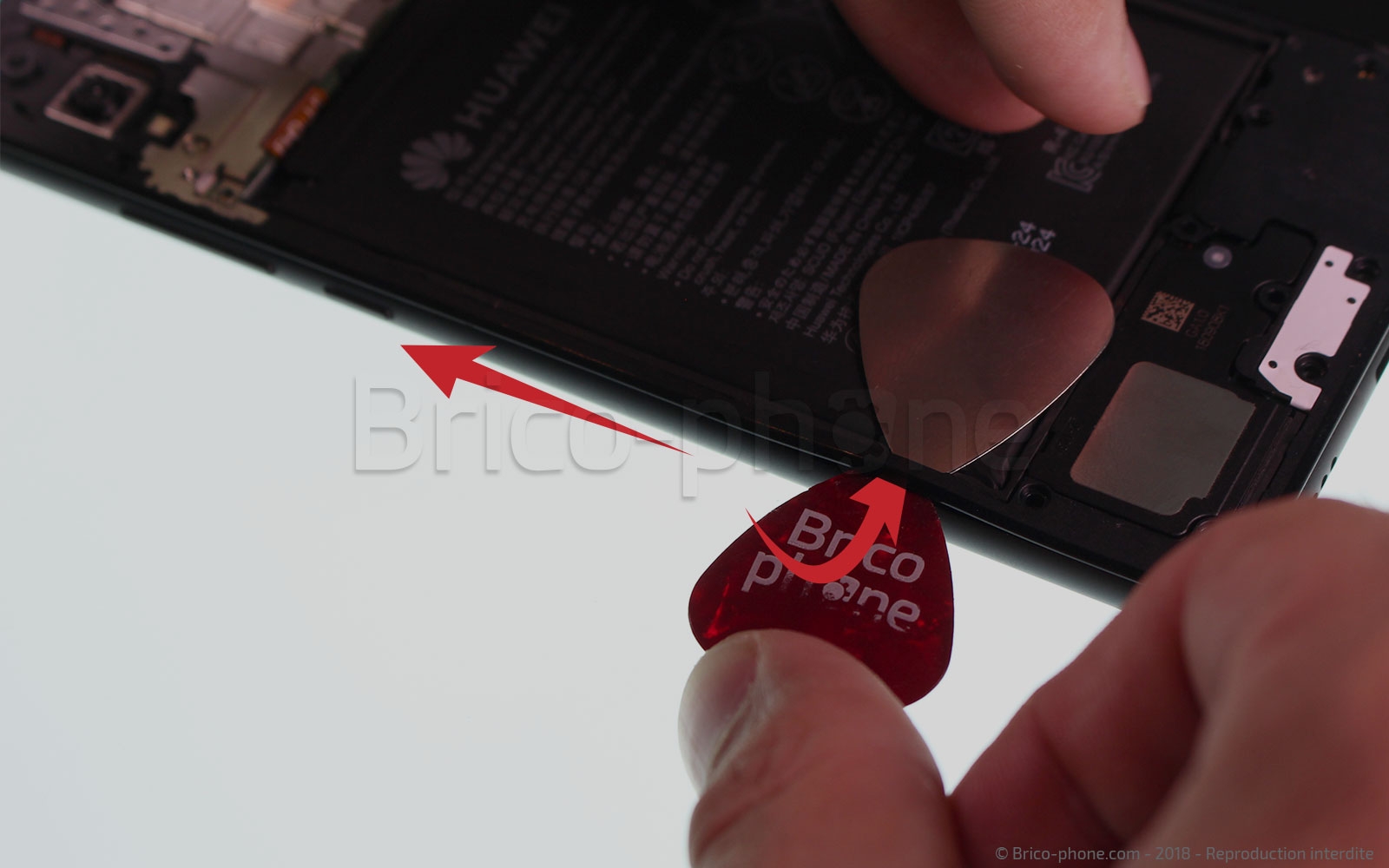

Passons au retrait de la batterie Lithium. Cette étape n'est pas la plus simple de ce tutoriel, car la batterie est fortement collée à l'intérieur du châssis. À l'aide du côté arrondi du médiator métal, faites délicatement levier à plusieurs endroits autour de la pile afin de faciliter l'insertion de la carte PVC.
Continuez le décollage à l'aide de cette dernière en faisant attention de ne pas endommager les nappes interconnexion et LCD situées sous la batterie.
Etape 6 : Décoller et retirer la batterie
Etape 6 : Décoller et retirer la batterie
Etape 6 : Décoller et retirer la batterie
Etape 6 : Décoller et retirer la batterie
Etape 6 : Décoller et retirer la batterie
Outils du kit utilisés
Outils du kit utilisés

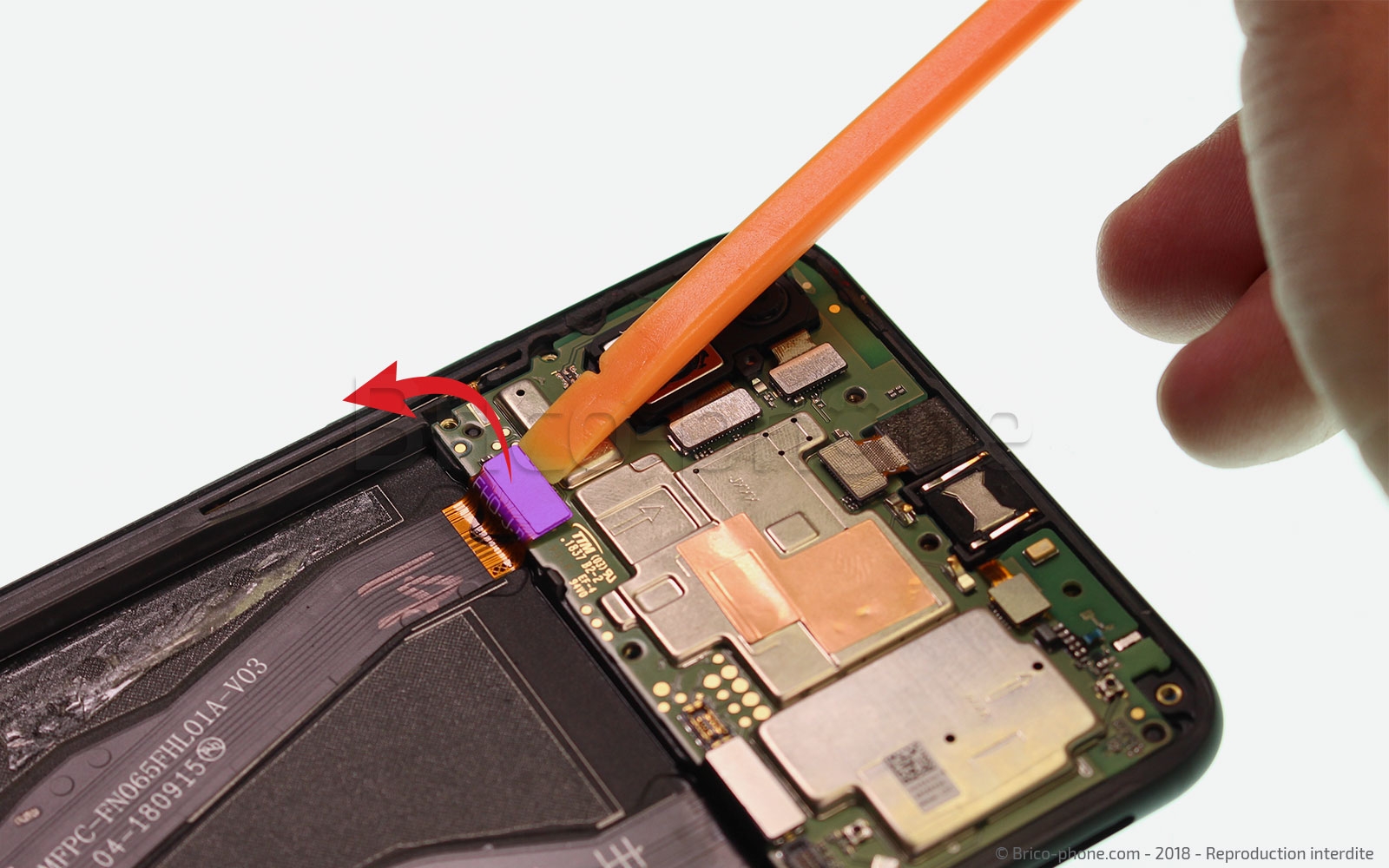

Etape 7 : Décoller la nappe de l'écran LCD
À l'aide du spudger, déconnectez la nappe de l'écran LCD de la carte mère puis décollez la lentement et délicatement du châssis.
Etape 7 : Décoller la nappe de l'écran LCD
Etape 7 : Décoller la nappe de l'écran LCD
Etape 7 : Décoller la nappe de l'écran LCD
Outils du kit utilisés
Outils du kit utilisés

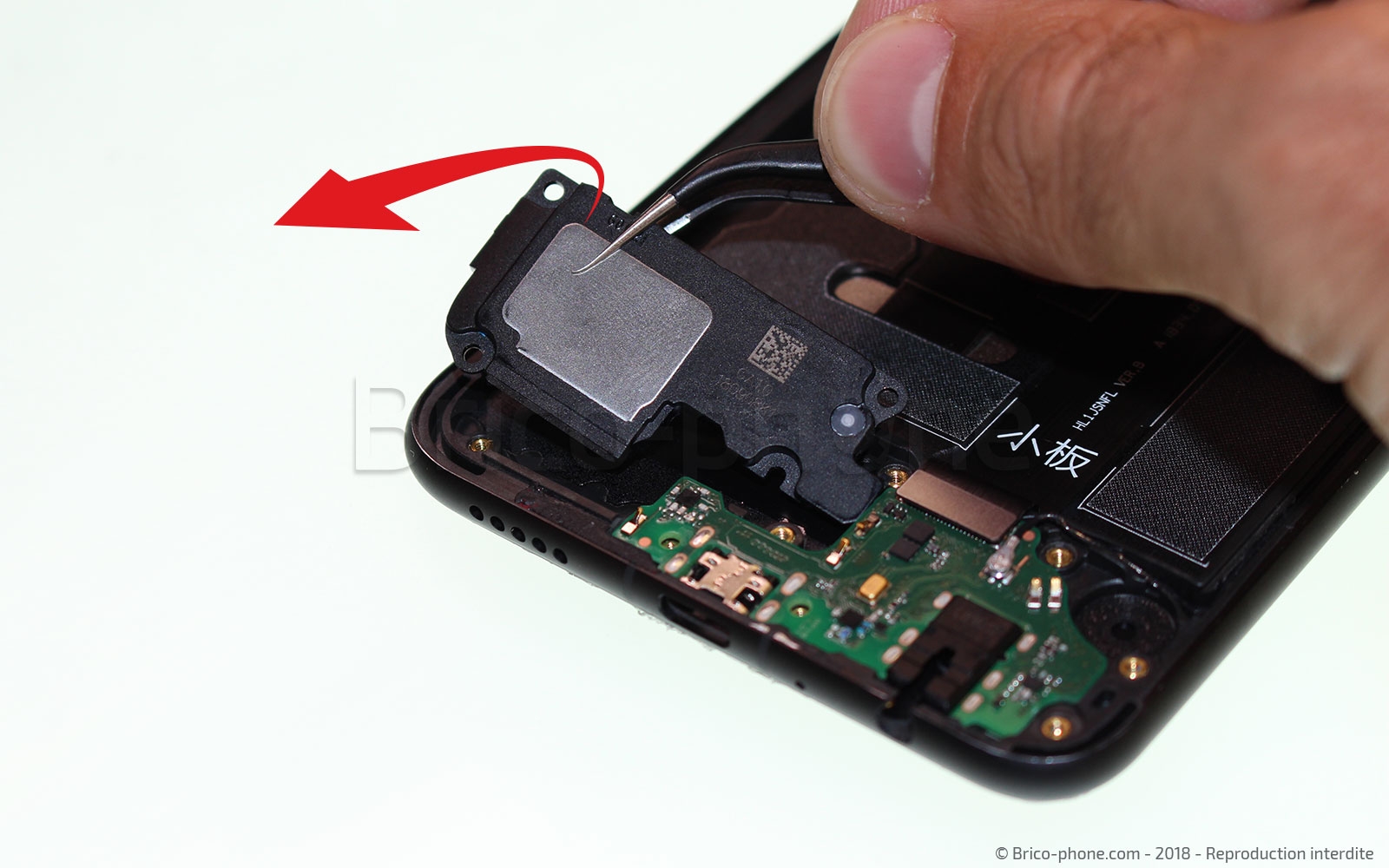

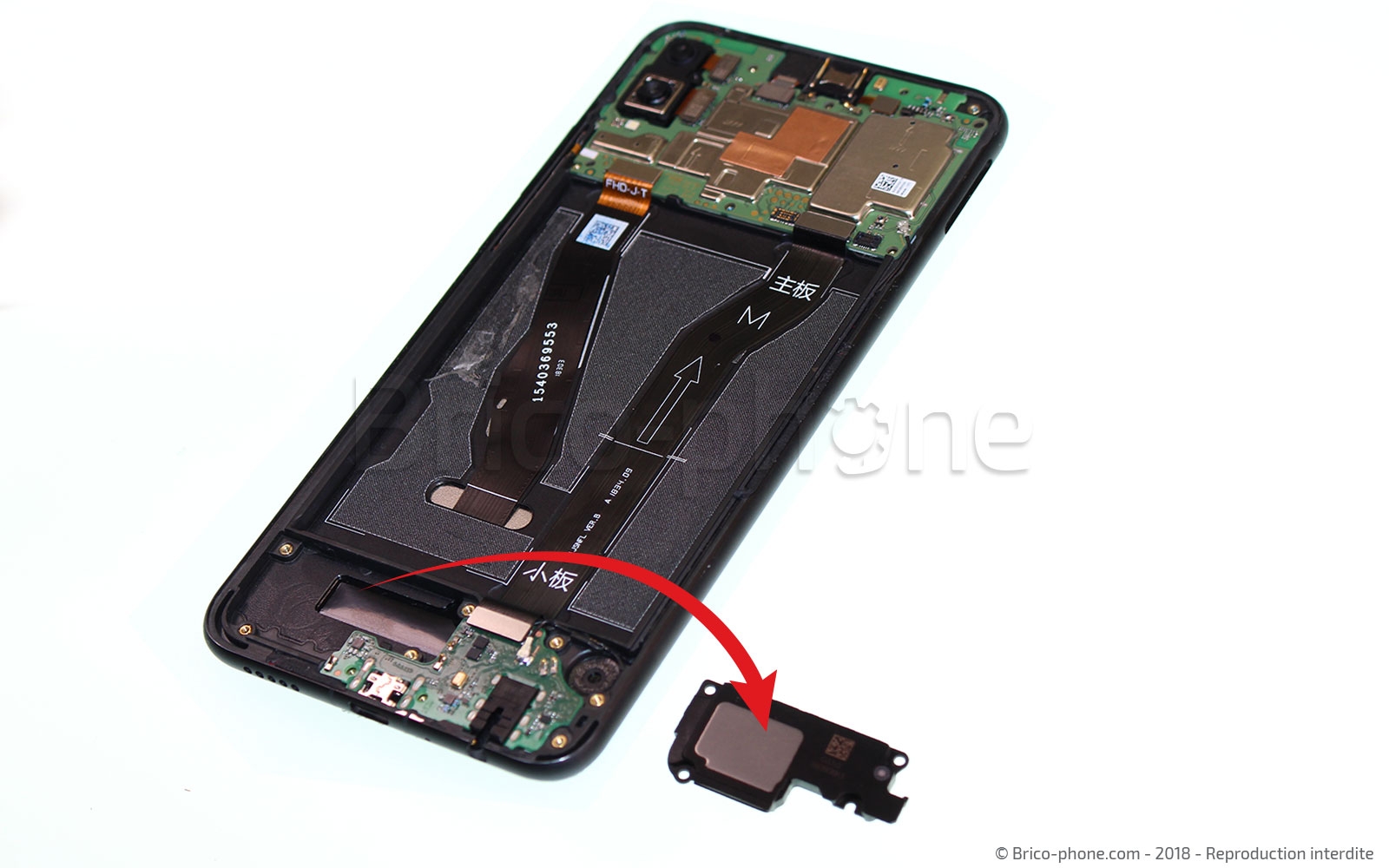

Etape 8 : Retirer le haut-parleur externe
Saisissez la pincette fournie dans le kit d'outils puis retirez le haut-parleur.
Etape 8 : Retirer le haut-parleur externe
Etape 8 : Retirer le haut-parleur externe
Etape 8 : Retirer le haut-parleur externe
Outils du kit utilisés
Outils du kit utilisés

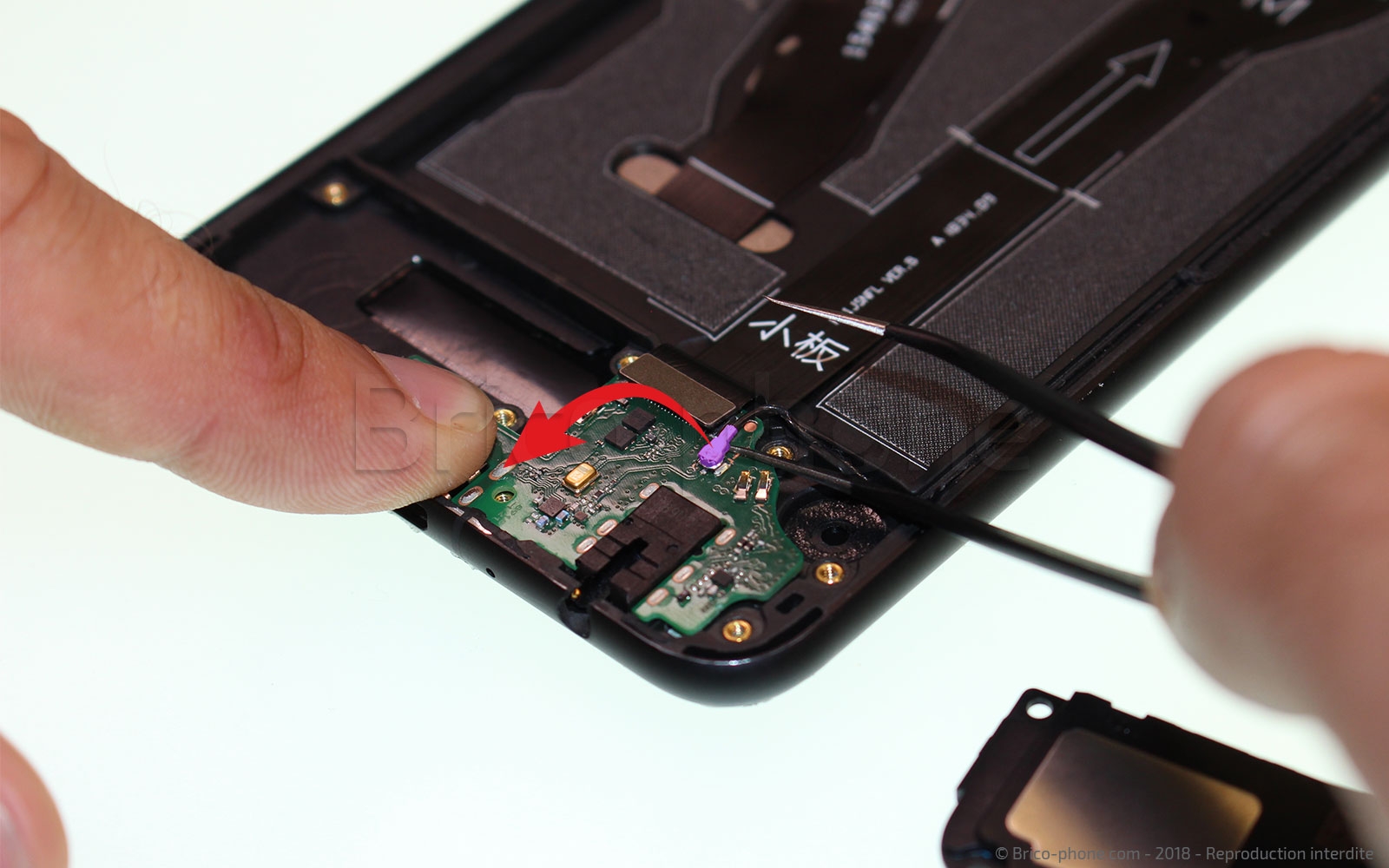

Etape 9 : Retirer le connecteur de charge

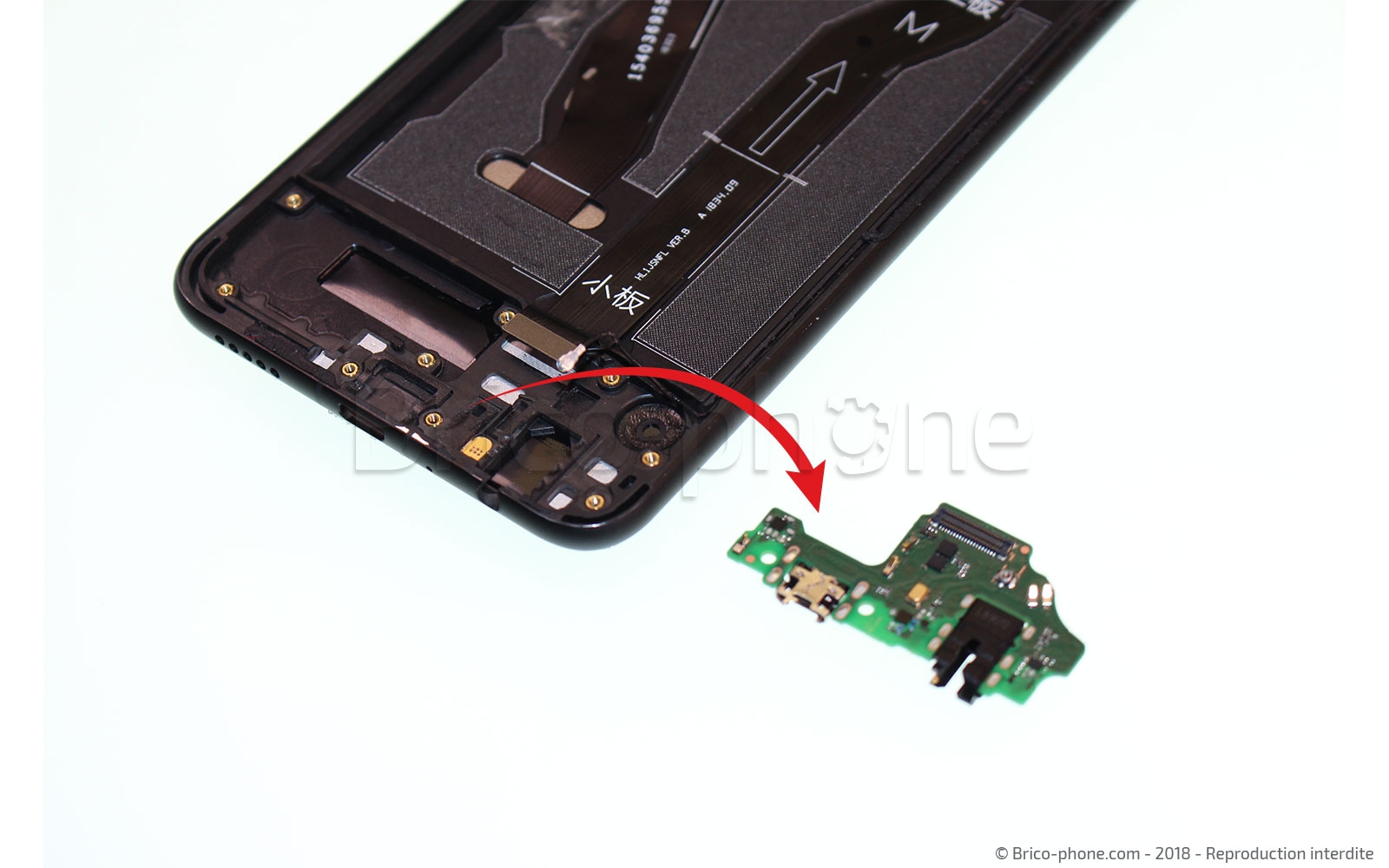

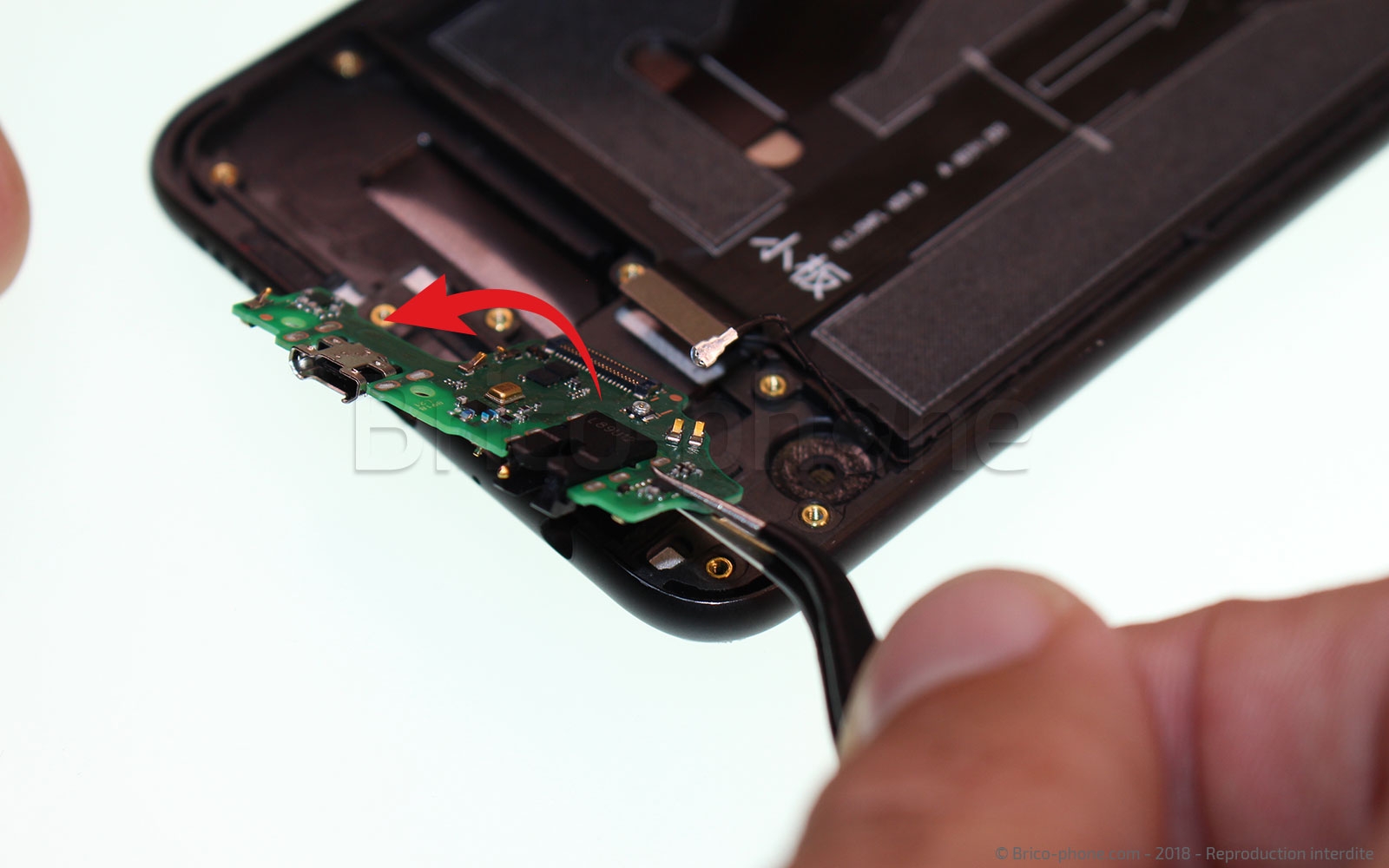

À l'aide du spudger, déconnectez la nappe interconnexion de la carte gérant le connecteur de charge puis avec la pincette, débranchez le câble coaxial. Il ne vous reste plus qu'à sortir le dock du châssis.
Etape 9 : Retirer le connecteur de charge
Etape 9 : Retirer le connecteur de charge
Etape 9 : Retirer le connecteur de charge
Etape 9 : Retirer le connecteur de charge
Etape 9 : Retirer le connecteur de charge
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer le câble antenne

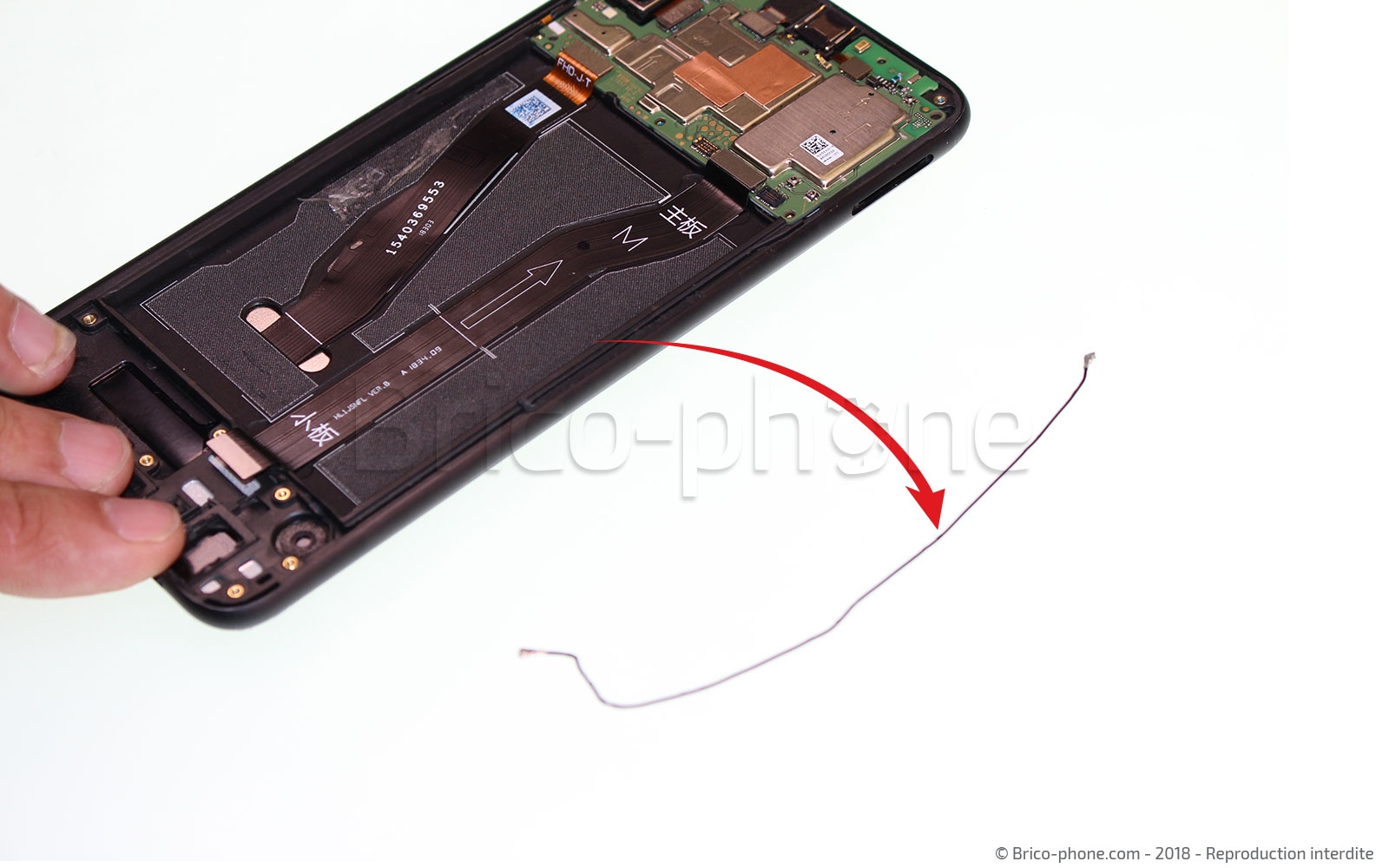

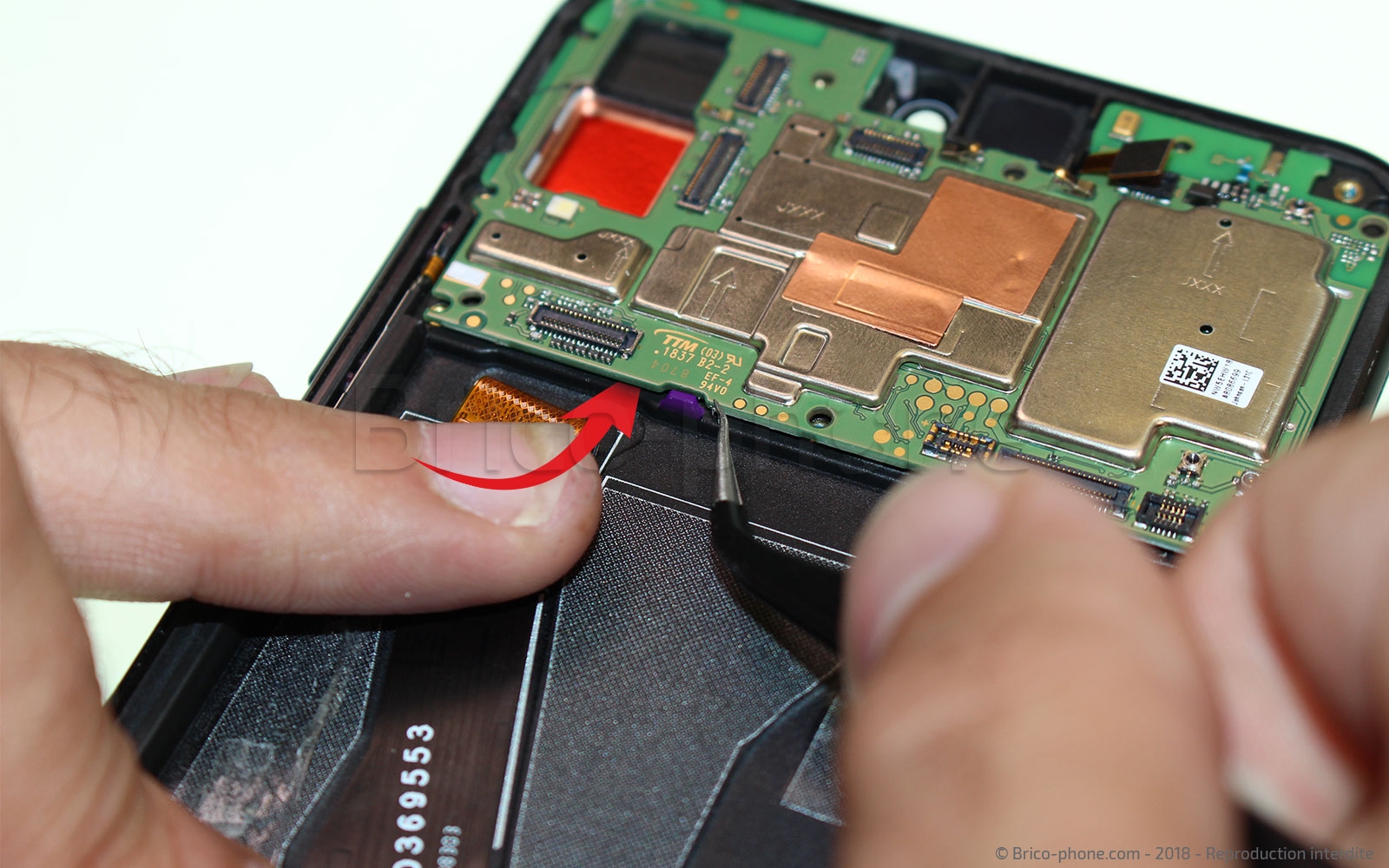

Déconnectez le câble coaxial de la carte-mère puis retirez-le de son emplacement à l'aide de la pincette.
Etape 10 : Retirer le câble antenne
Etape 10 : Retirer le câble antenne
Etape 10 : Retirer le câble antenne
Etape 10 : Retirer le câble antenne
Outils du kit utilisés
Outils du kit utilisés

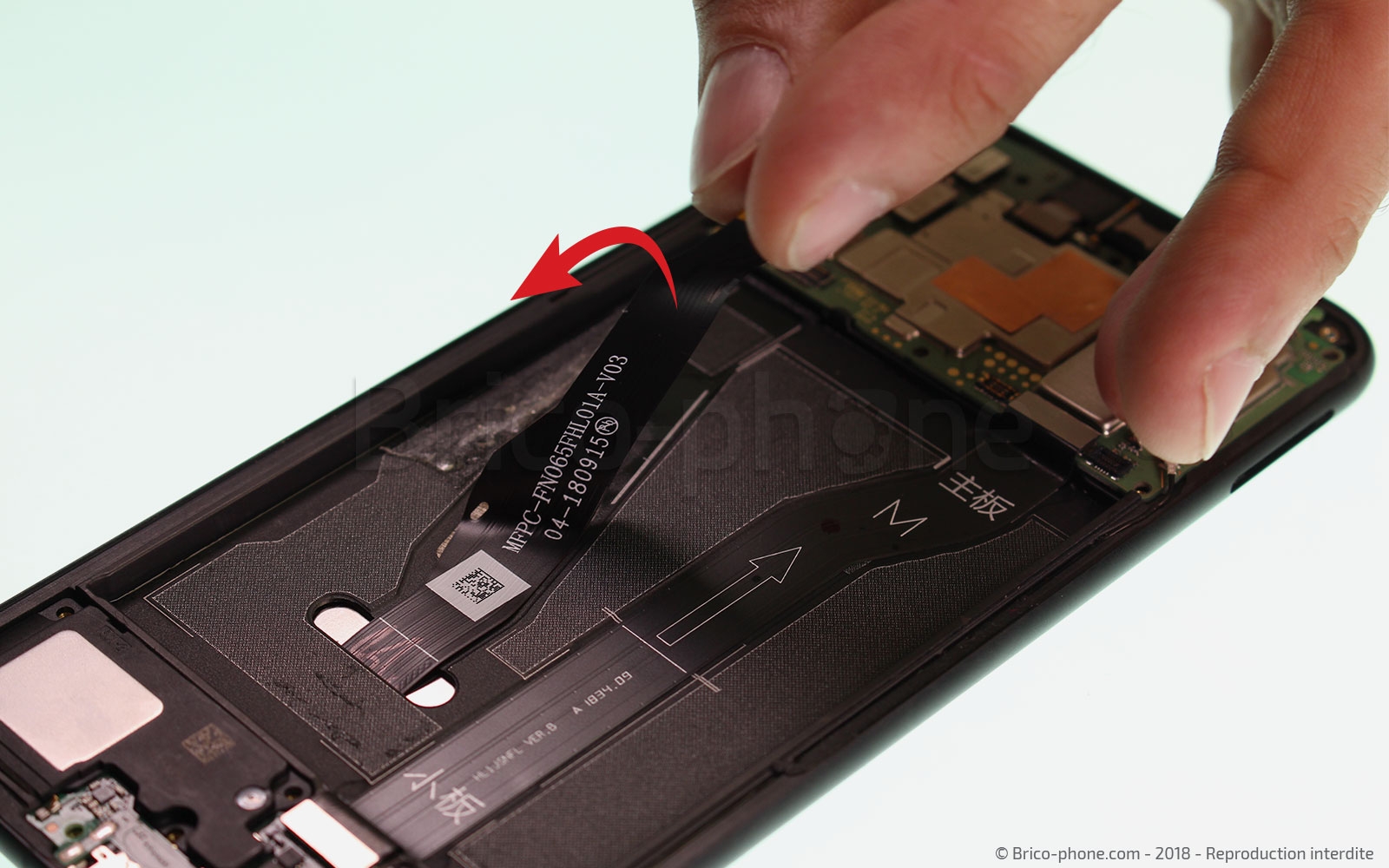

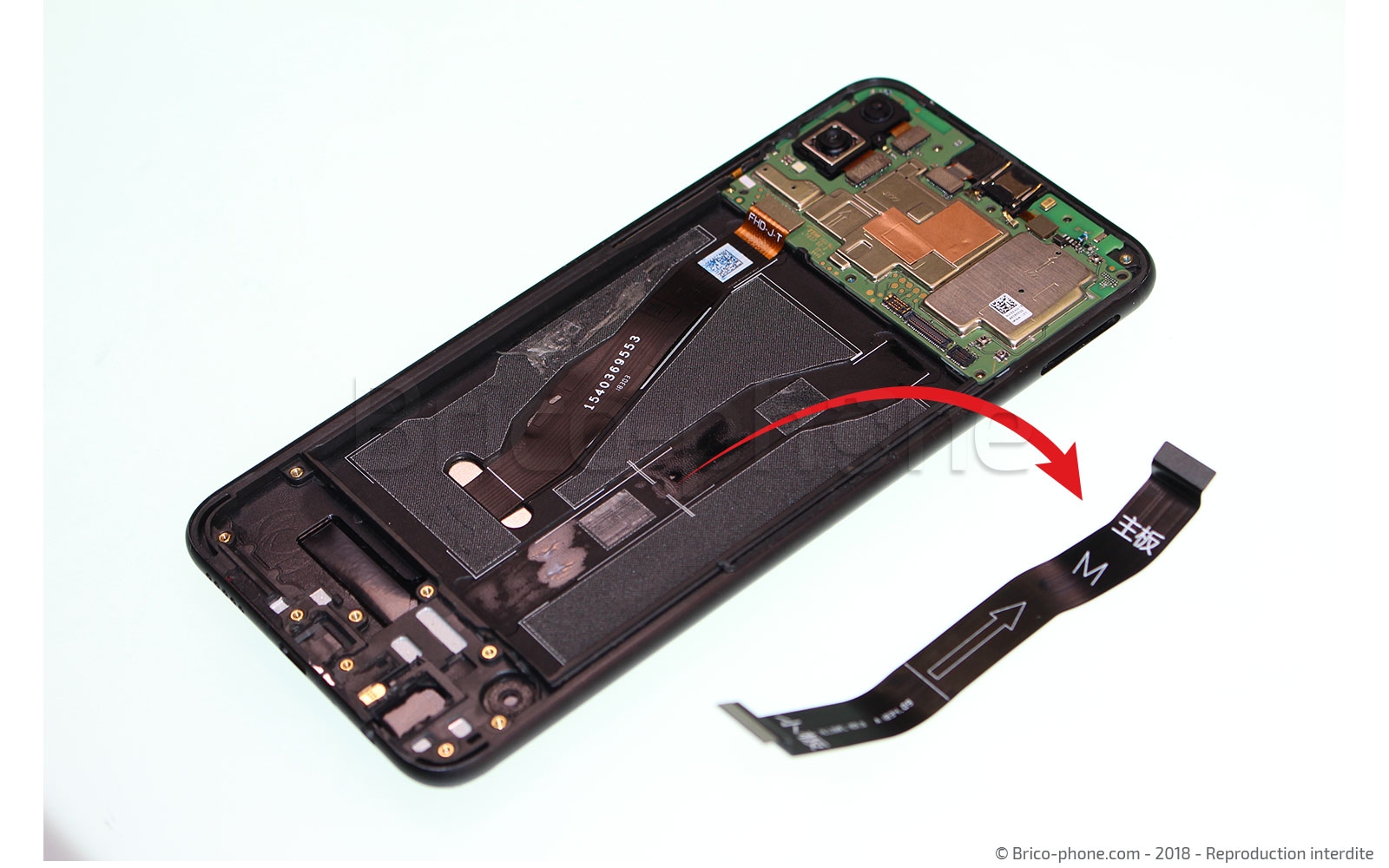

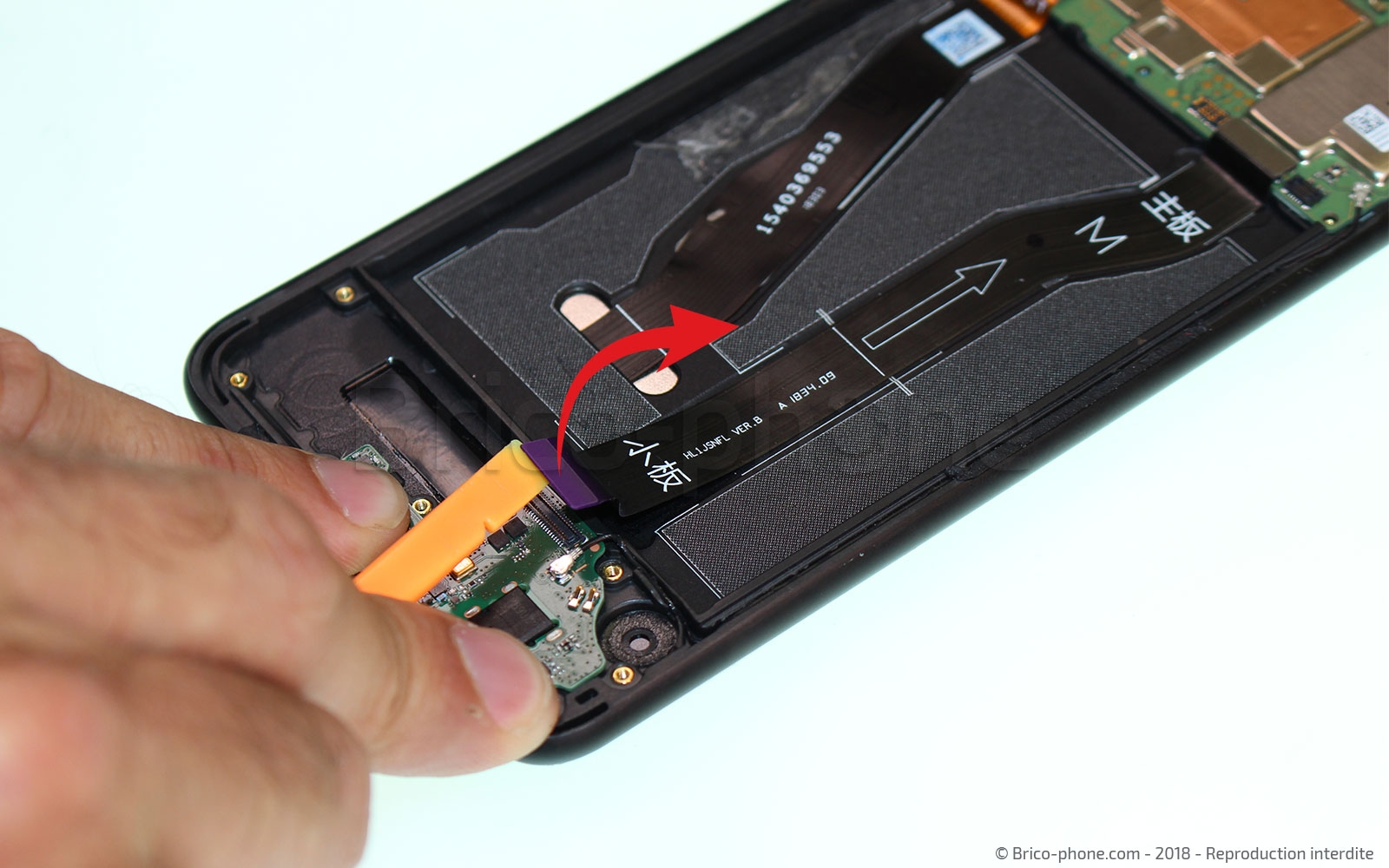

Etape 11 : Retirer la nappe interconnexion

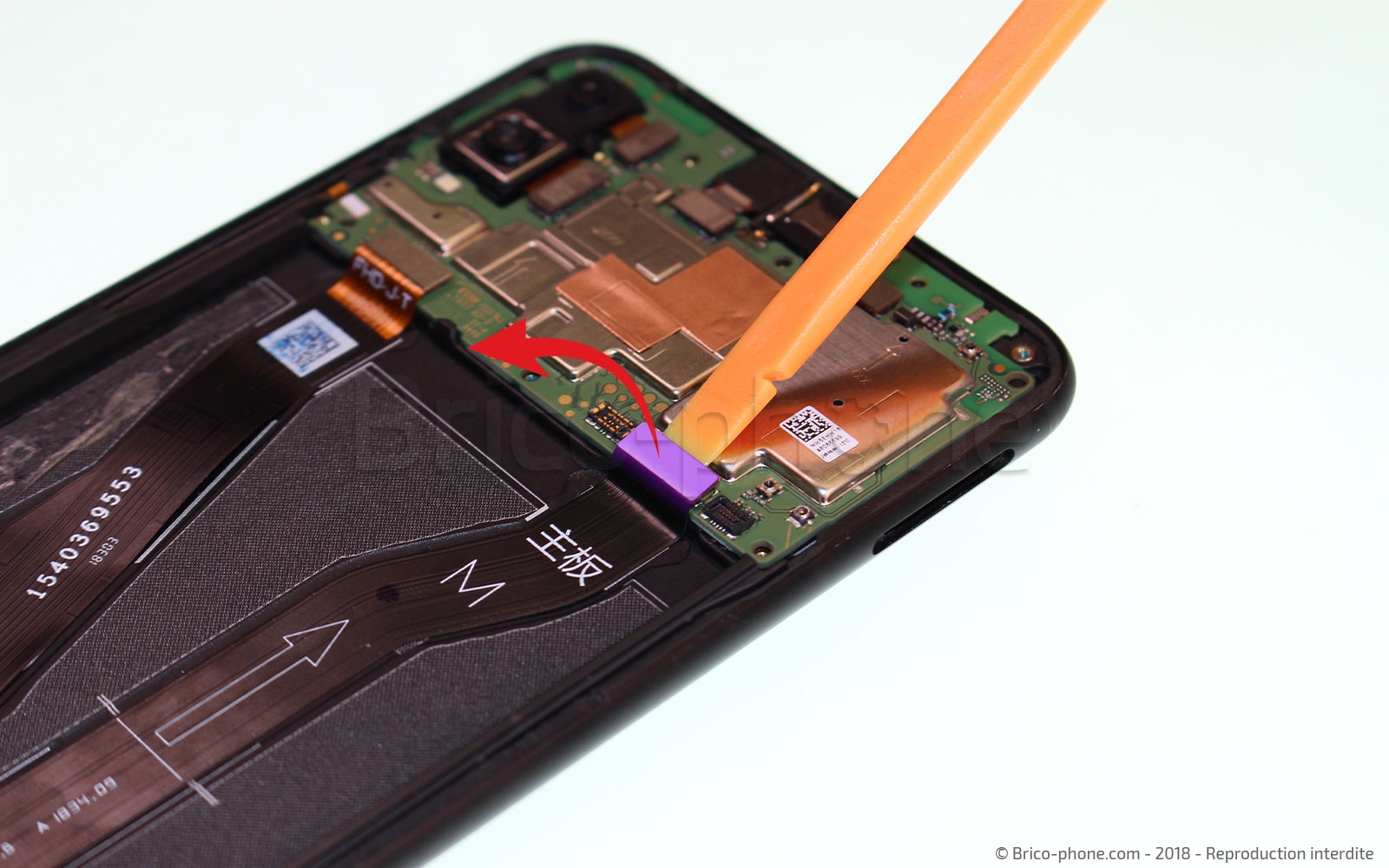

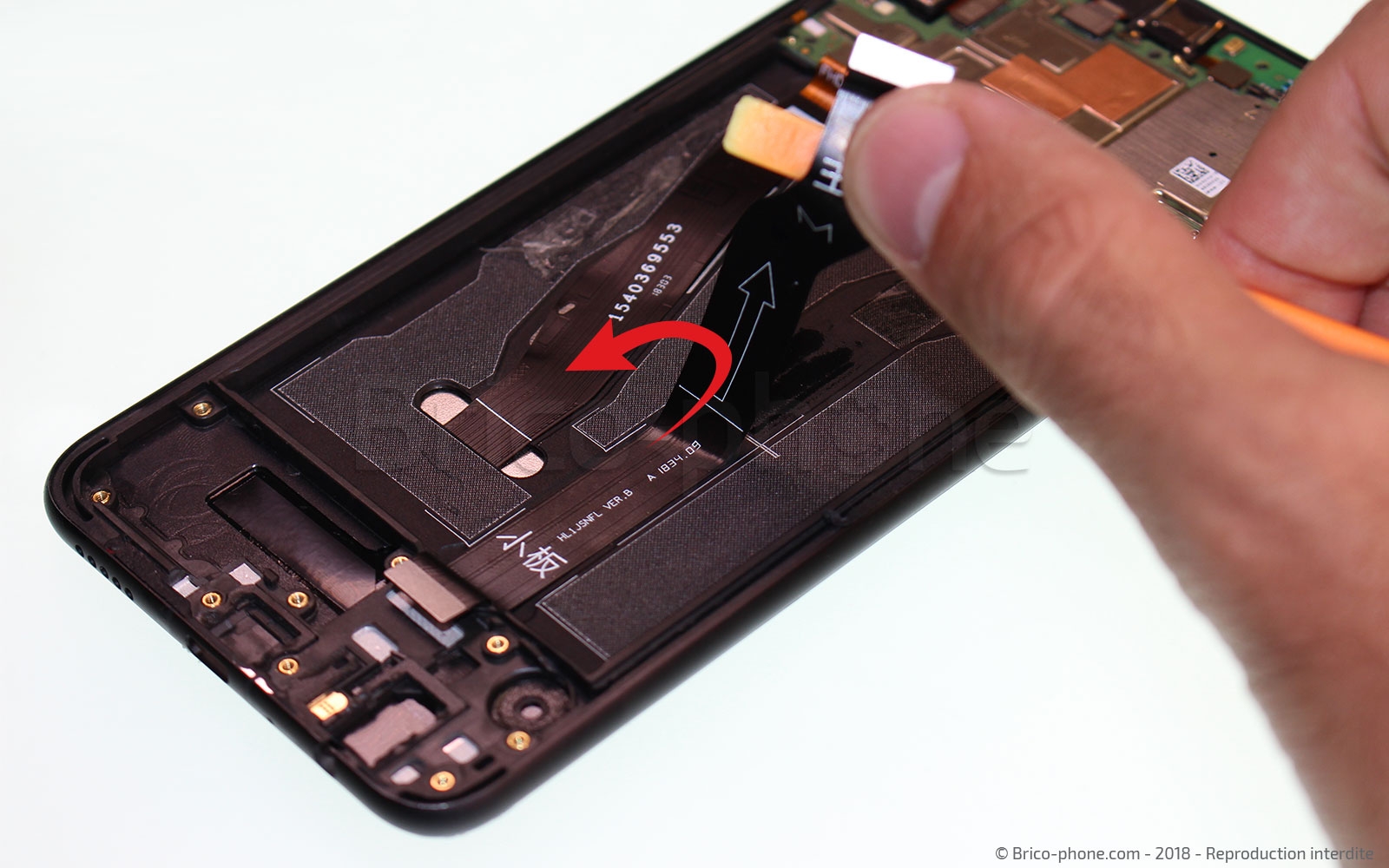

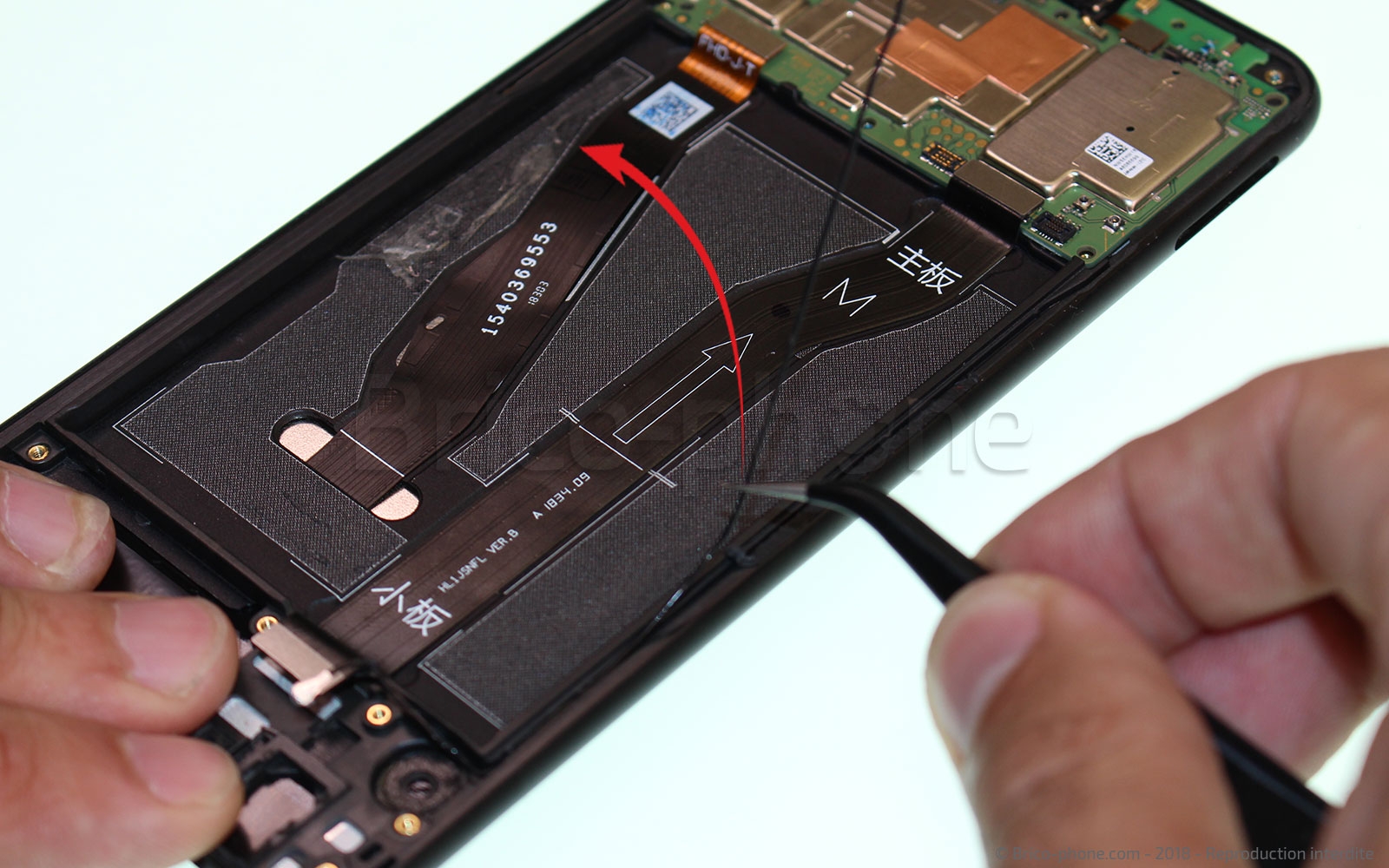

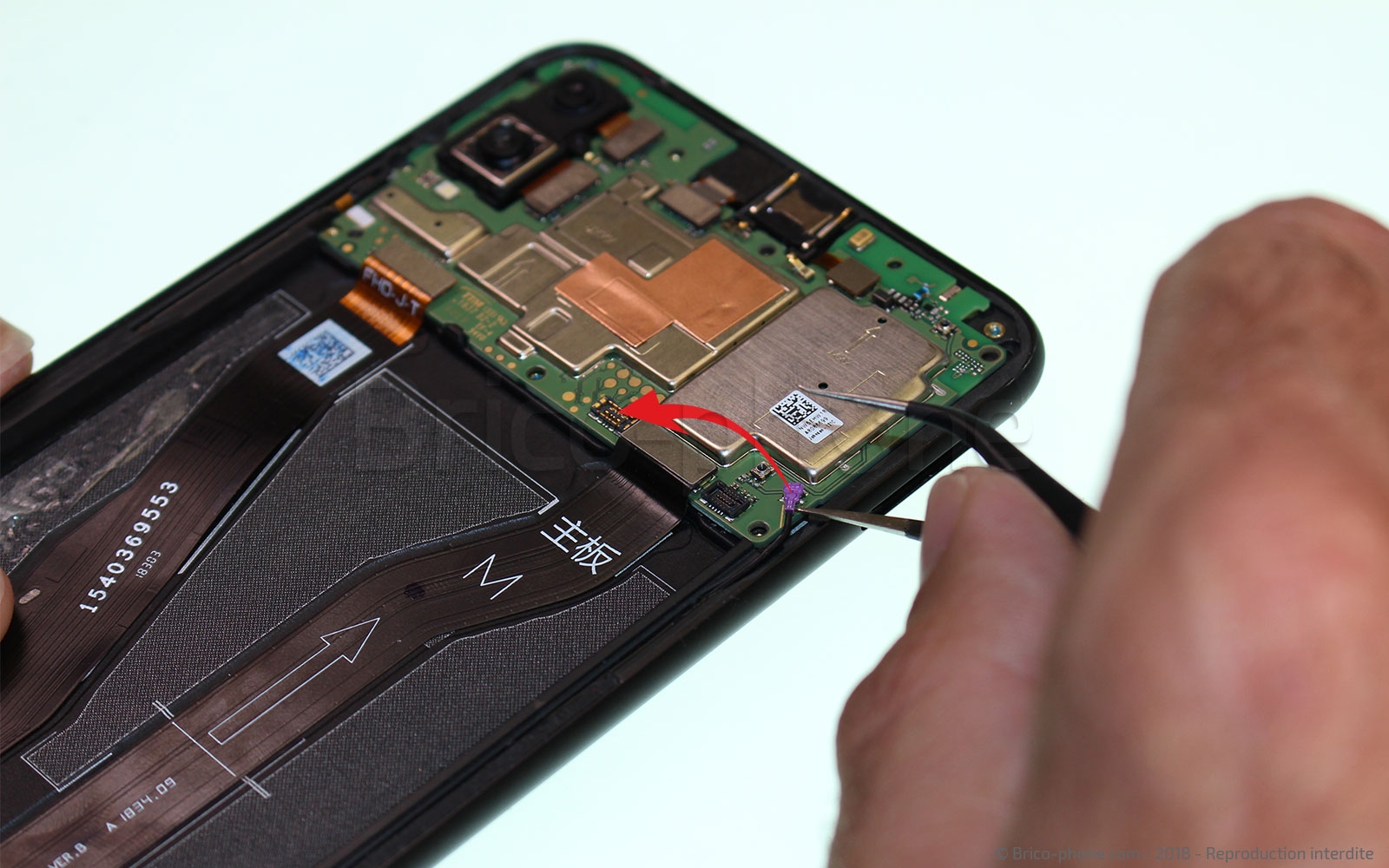

À l'aide du spudger, déconnectez la nappe interconnexion de la carte-mère puis décollez-la délicatement du châssis.
Etape 11 : Retirer la nappe interconnexion
Etape 11 : Retirer la nappe interconnexion
Etape 11 : Retirer la nappe interconnexion
Etape 11 : Retirer la nappe interconnexion
Outils du kit utilisés
Outils du kit utilisés

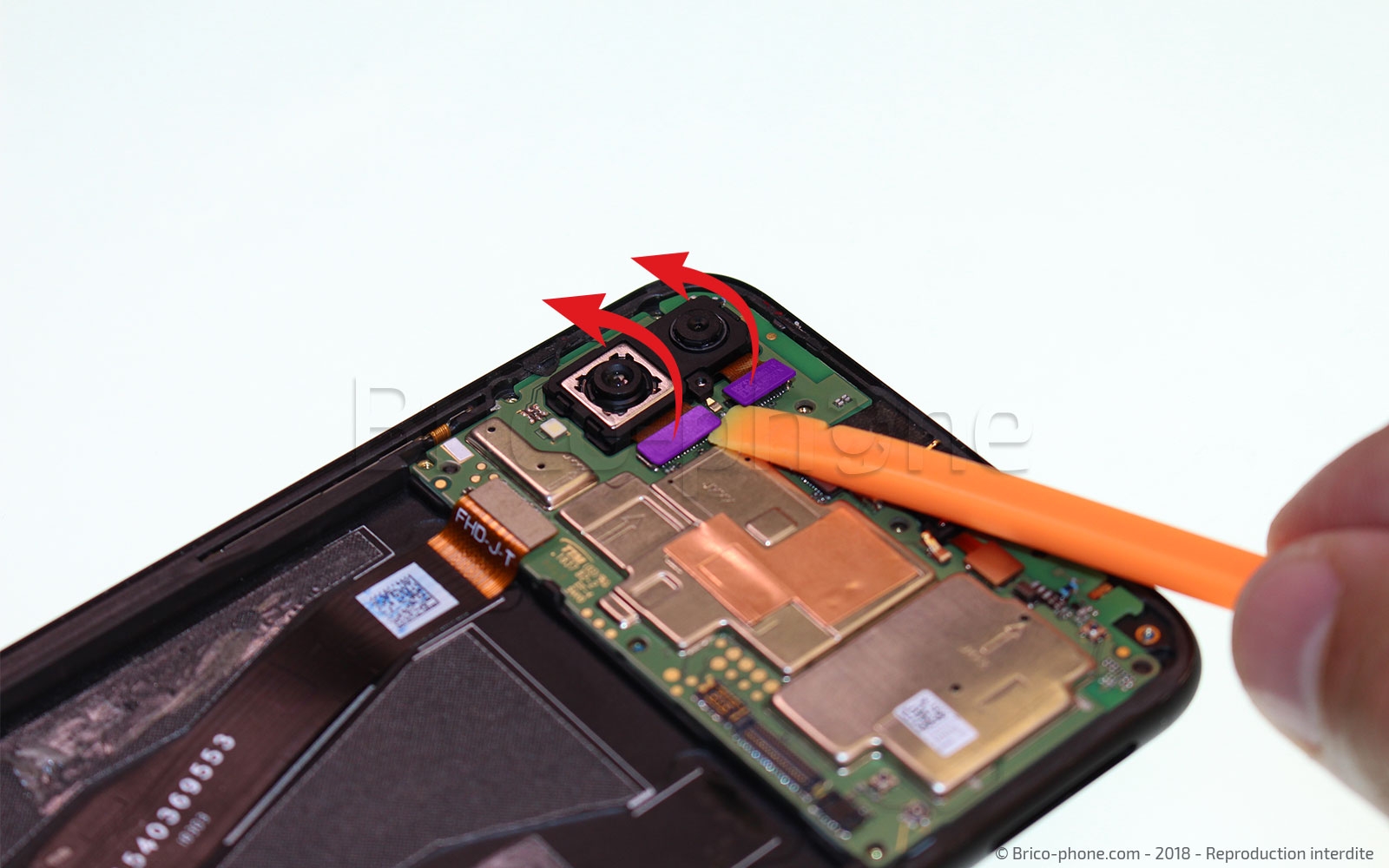

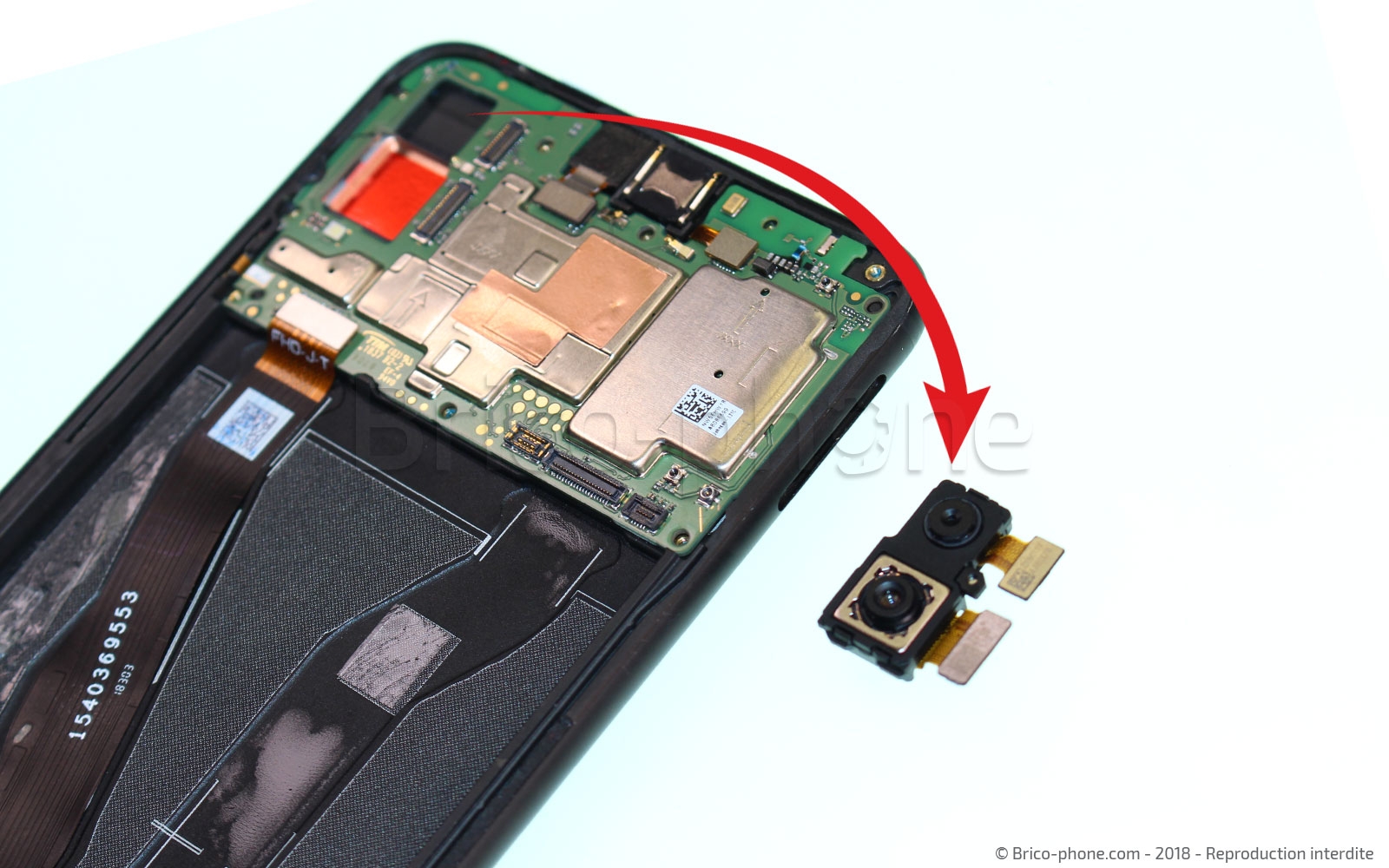

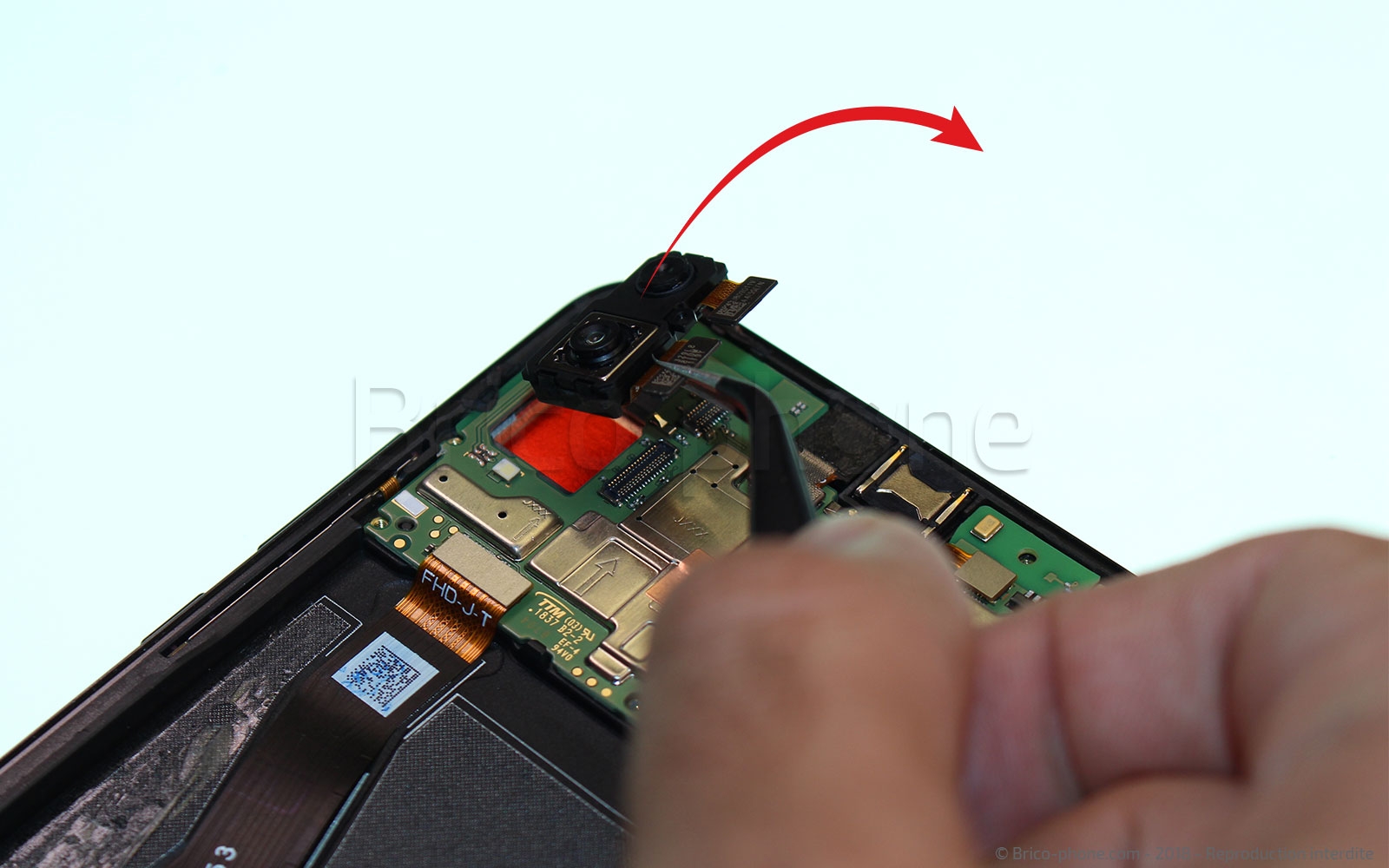

Etape 12 : Retirer la caméra arrière

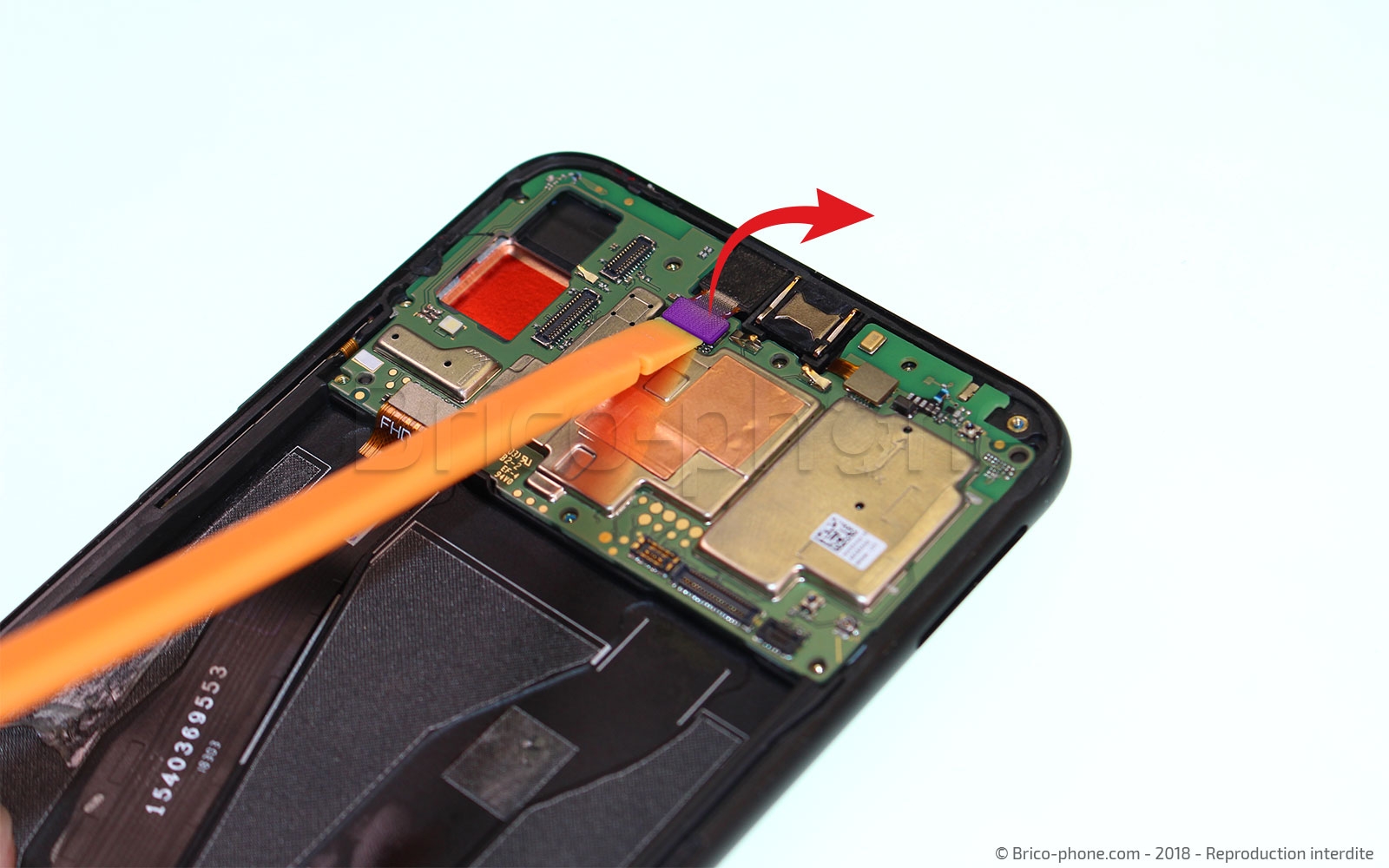

Déconnectez la double caméra arrière toujours à l'aide du levier nylon puis retirez-la avec la pincette.
Etape 12 : Retirer la caméra arrière
Etape 12 : Retirer la caméra arrière
Etape 12 : Retirer la caméra arrière
Etape 12 : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés

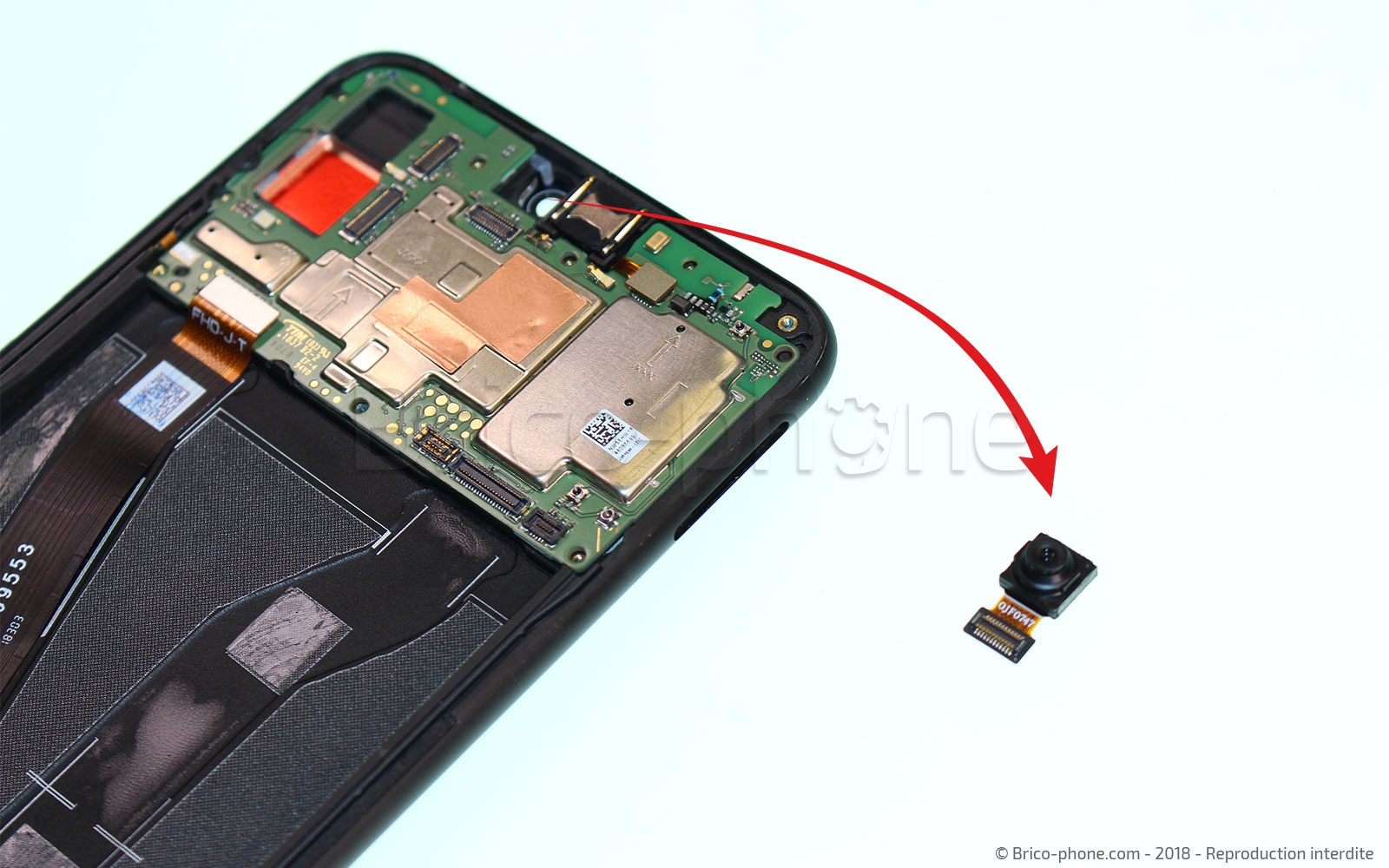

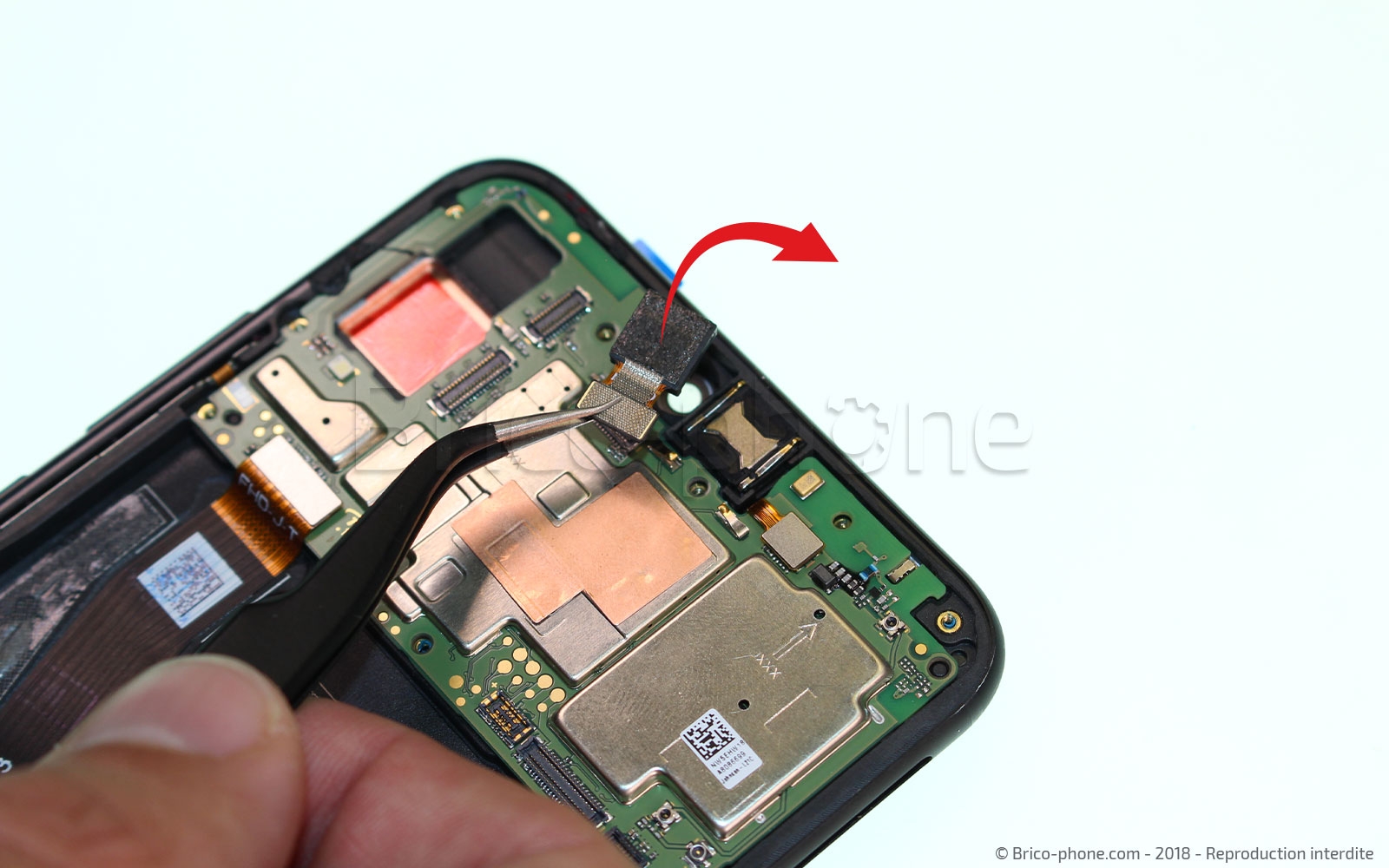

Etape 13 : Retirer la caméra avant
Retirez la caméra avant en utilisant la même méthode que pour la caméra arrière.
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Etape 13 : Retirer la caméra avant
Outils du kit utilisés
Outils du kit utilisés

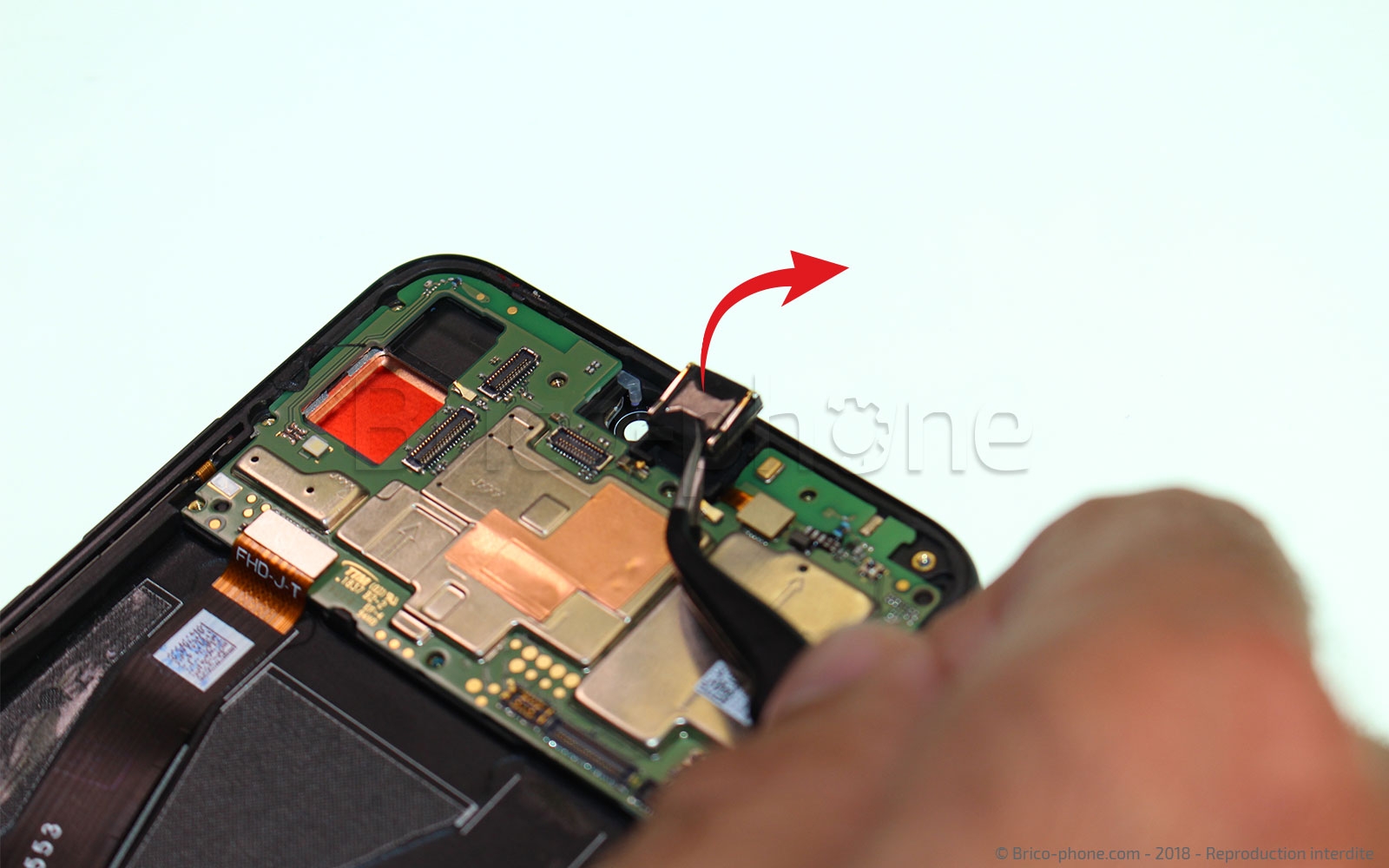

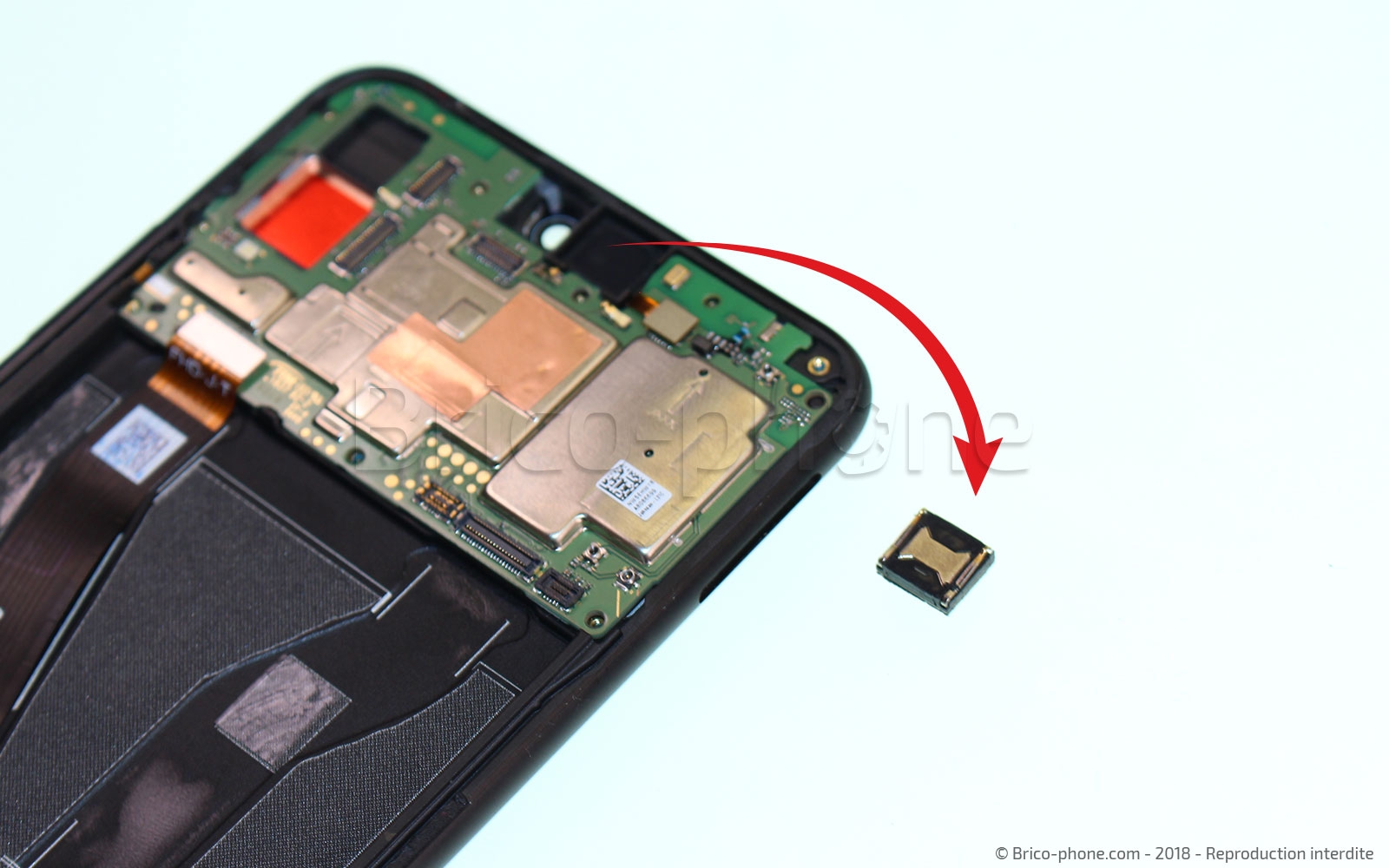

Etape 14 : Retirer le haut-parleur interne
Toujours à l'aide de la pincette, retirez le HP buzzer en faisant levier à l'aide de la pincette entre ce dernier et son support.
Faites bien attention à passer la pincette sous le haut-parleur.
Etape 14 : Retirer le haut-parleur interne
Etape 14 : Retirer le haut-parleur interne
Etape 14 : Retirer le haut-parleur interne
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Déconnecter les capteurs

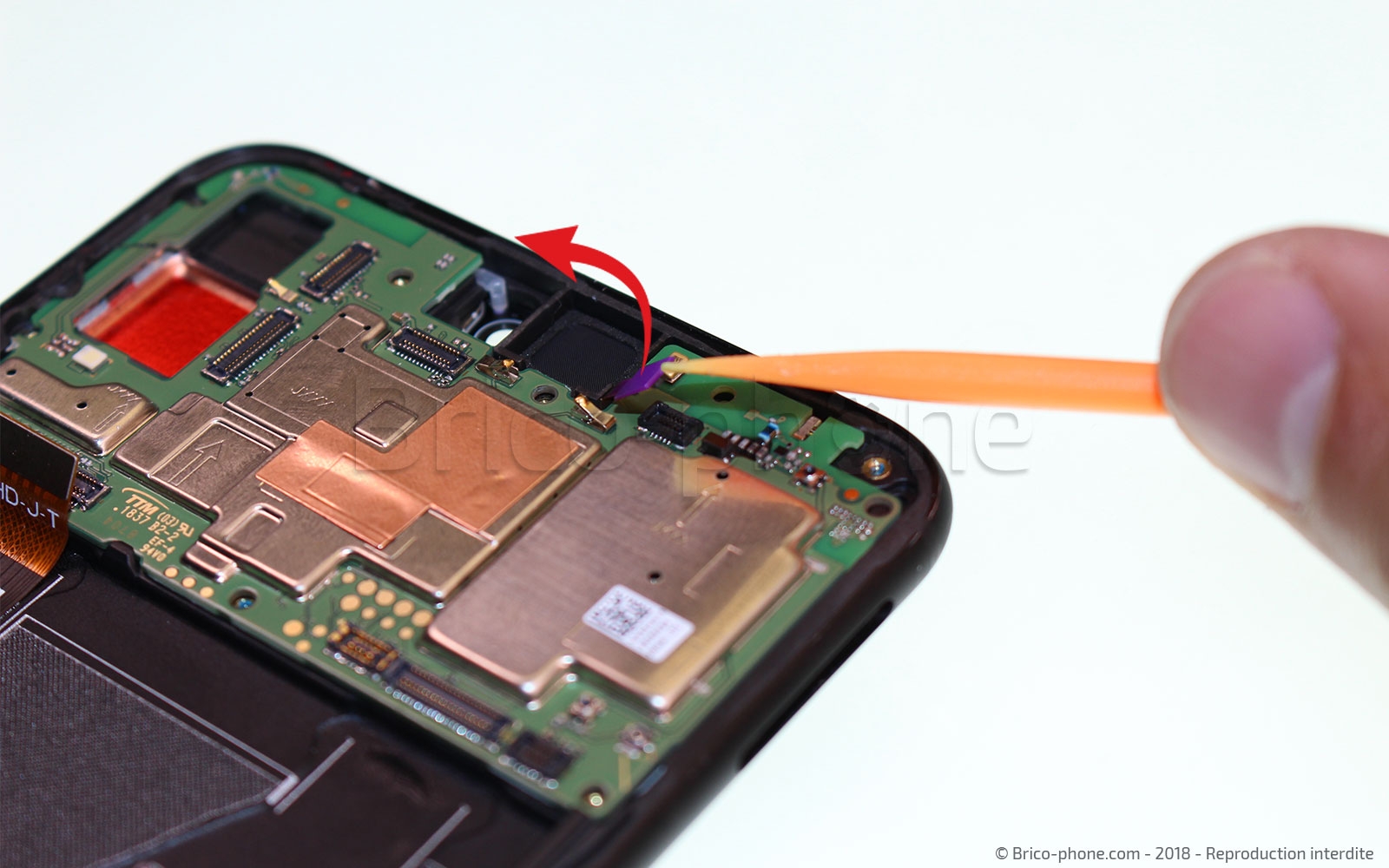

Déconnectez la nappe des capteurs luminosité et proximité avec le levier nylon.

Etape 15 : Déconnecter les capteurs
Outils du kit utilisés
Outils du kit utilisés

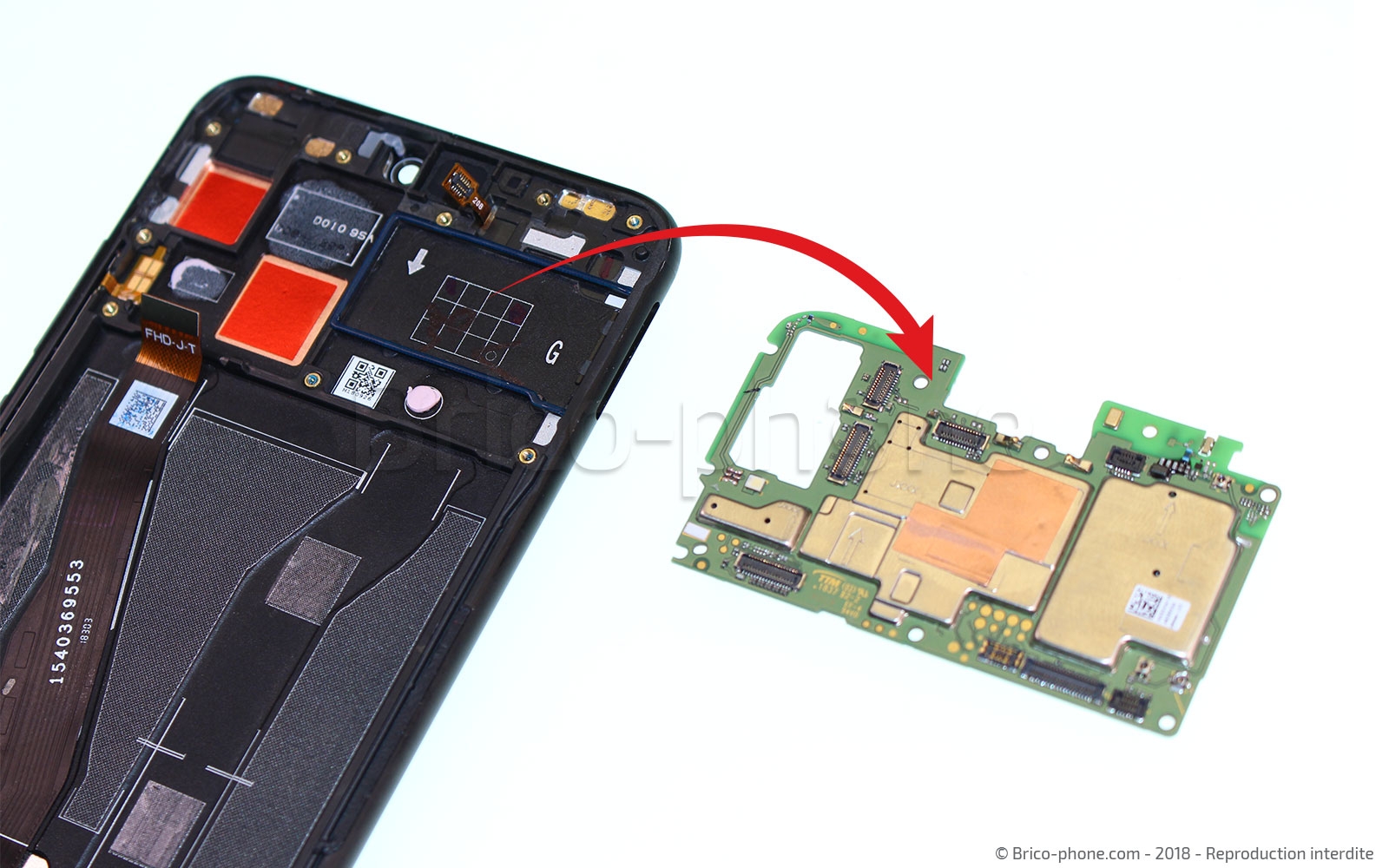

Etape 16 : Sortir la carte mère

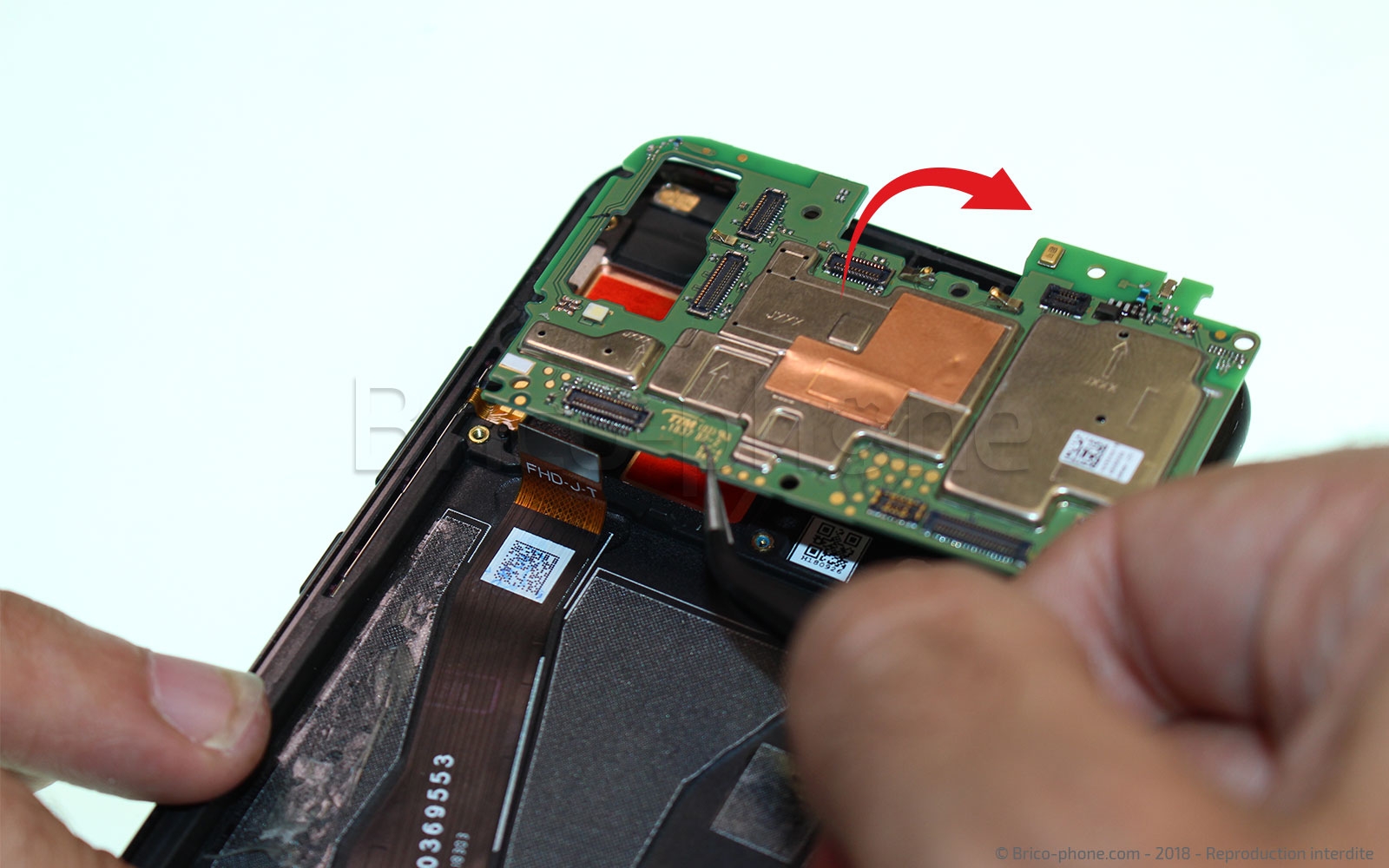

Désormais plus aucun élément n'est relié à la carte-mère. Vous pouvez donc la sortir du châssis en toute sécurité en faisant levier à l'aide de la pincette métallique.
Etape 16 : Sortir la carte mère
Etape 16 : Sortir la carte mère
Etape 16 : Sortir la carte mère
Etape 16 : Sortir la carte mère
Outils du kit utilisés
Outils du kit utilisés

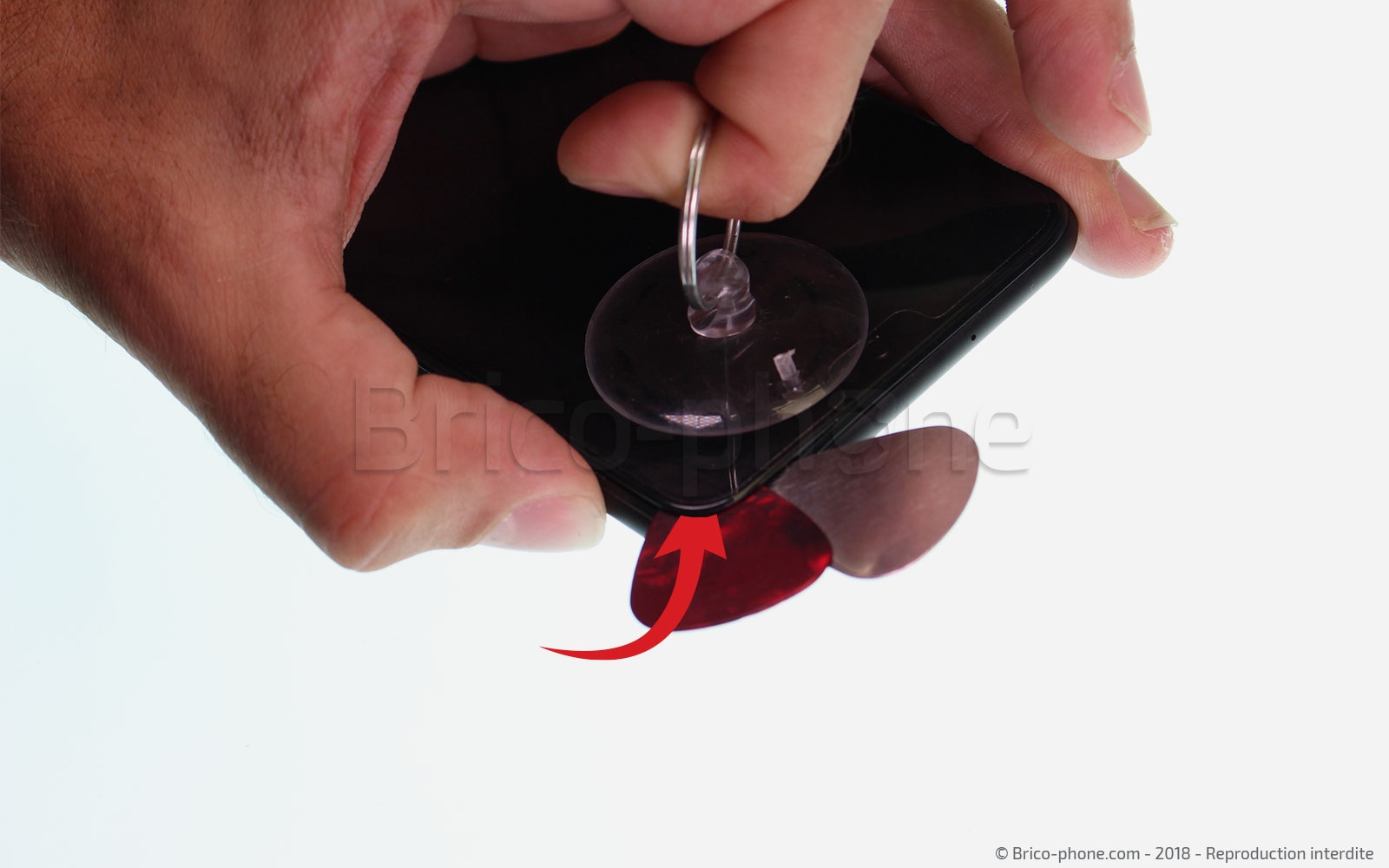

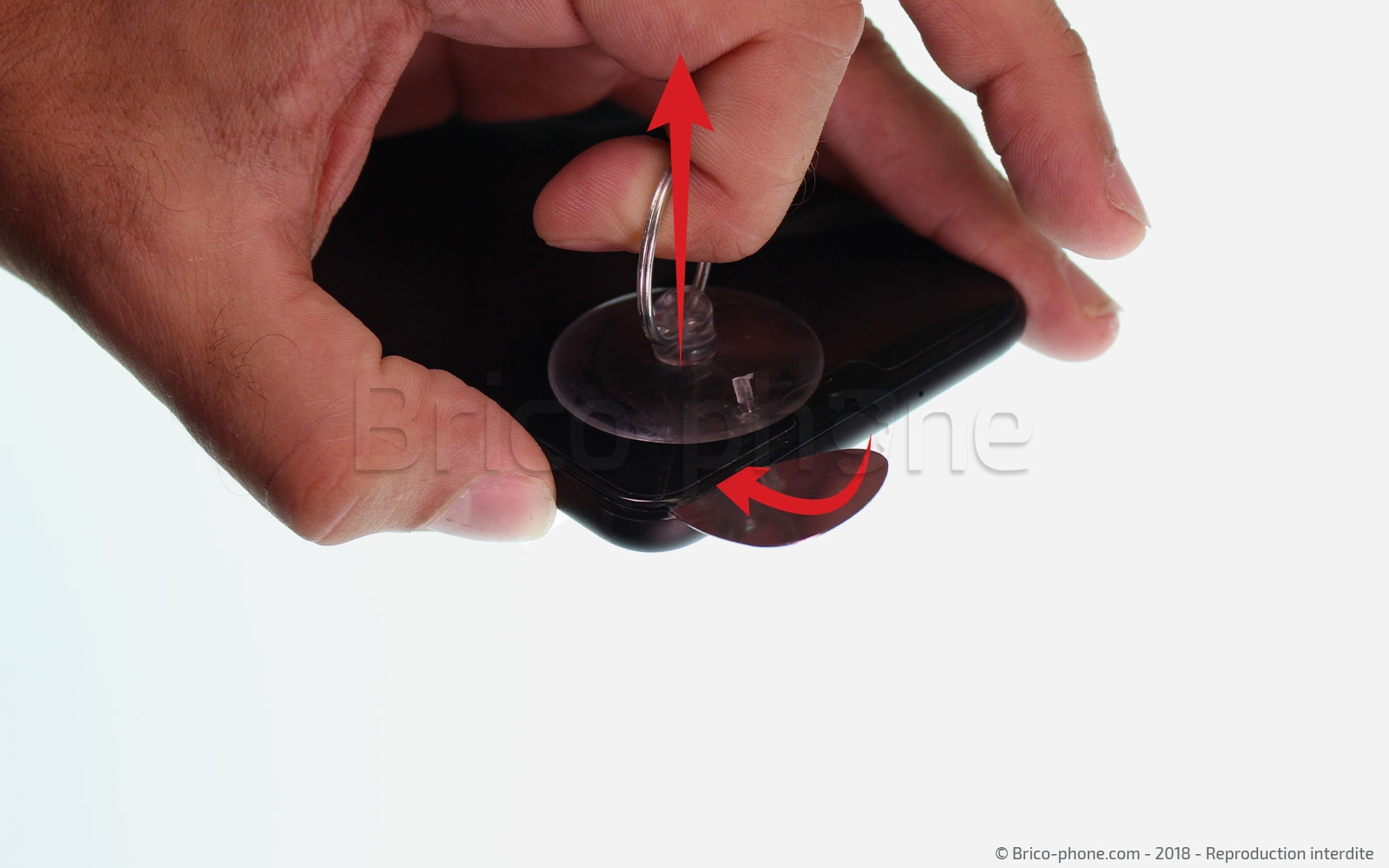

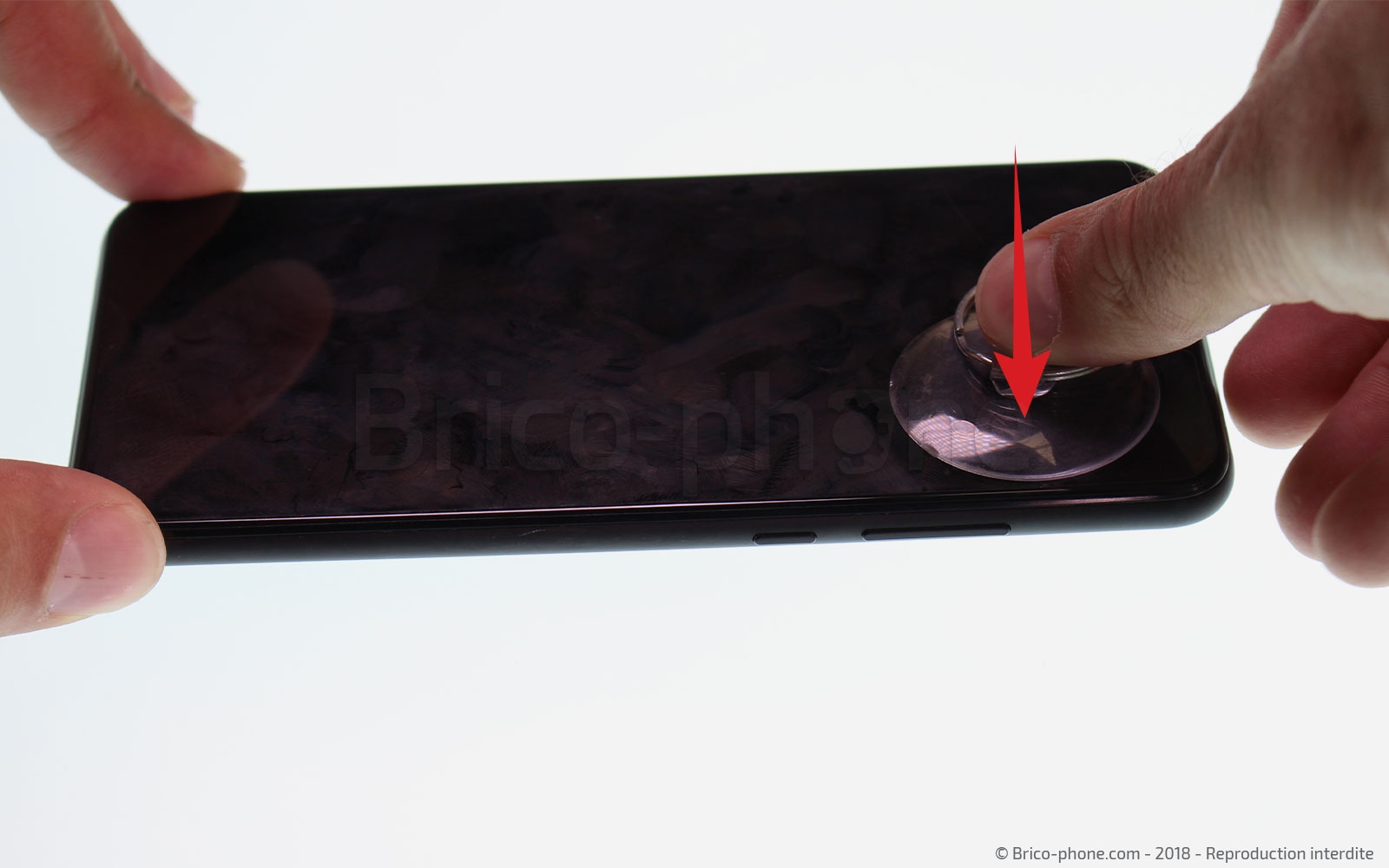

Etape 17 : Mettre en place les médiators pour décoller l'écran
Nous allons désormais mettre en place les outils qui seront utilisés pour le décollage de l'écran.

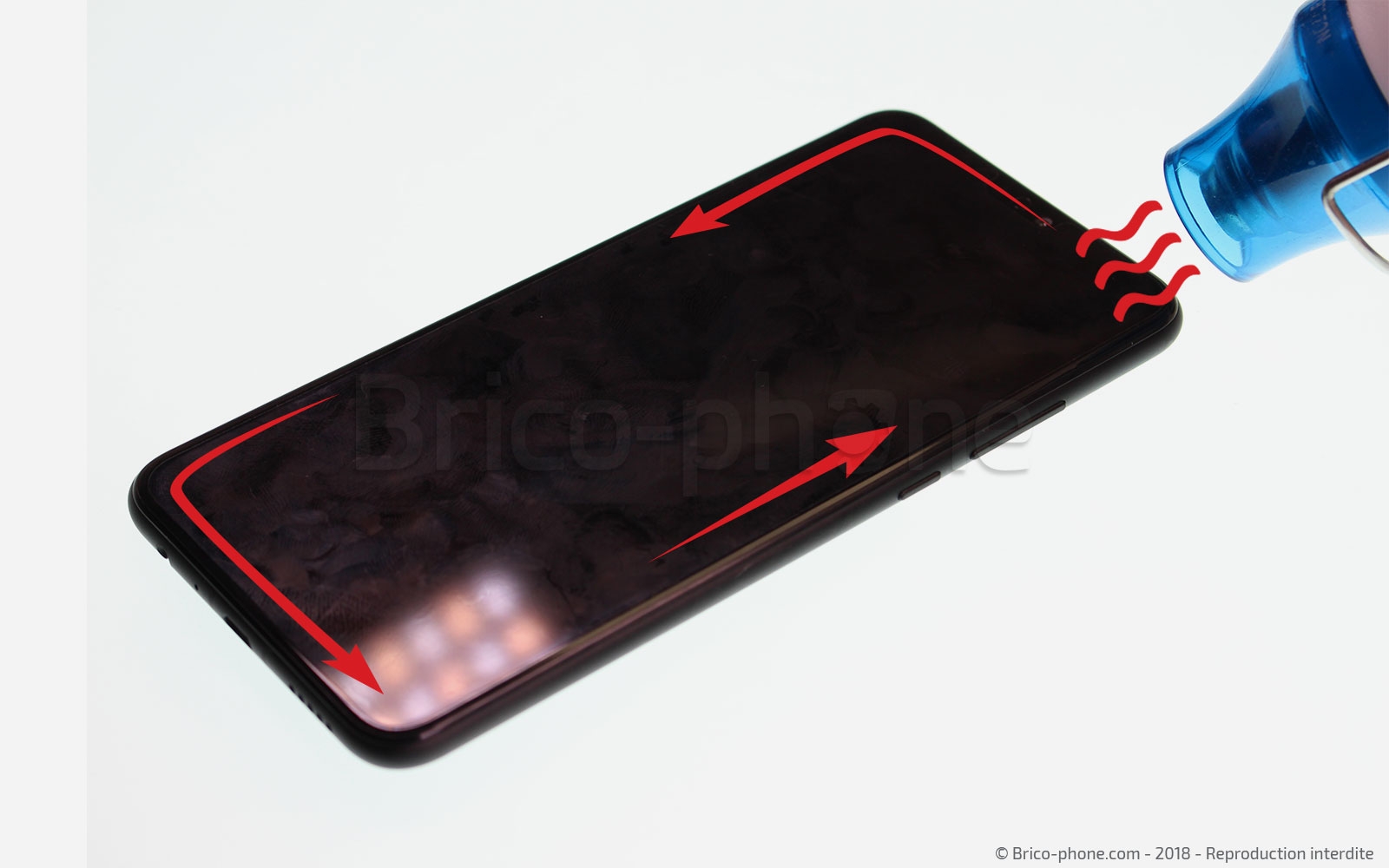

Pour cela, nous allons utiliser la même technique que celle employée pour le retrait de la vitre arrière. Chauffez le contour de l'écran puis placez la ventouse sur l'un des angles supérieurs de l'écran.
Tirez fortement sur celle-ci, puis insérez le médiator métal entre la vitre et le joint du châssis. Le petit espace créé suite à cette manipulation va vous permettre de mettre en place les médiators plastiques. Retirez ensuite celui en métal.
Etape 17 : Mettre en place les médiators pour décoller l'écran
Etape 17 : Mettre en place les médiators pour décoller l'écran
Etape 17 : Mettre en place les médiators pour décoller l'écran
Etape 17 : Mettre en place les médiators pour décoller l'écran
Etape 17 : Mettre en place les médiators pour décoller l'écran
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

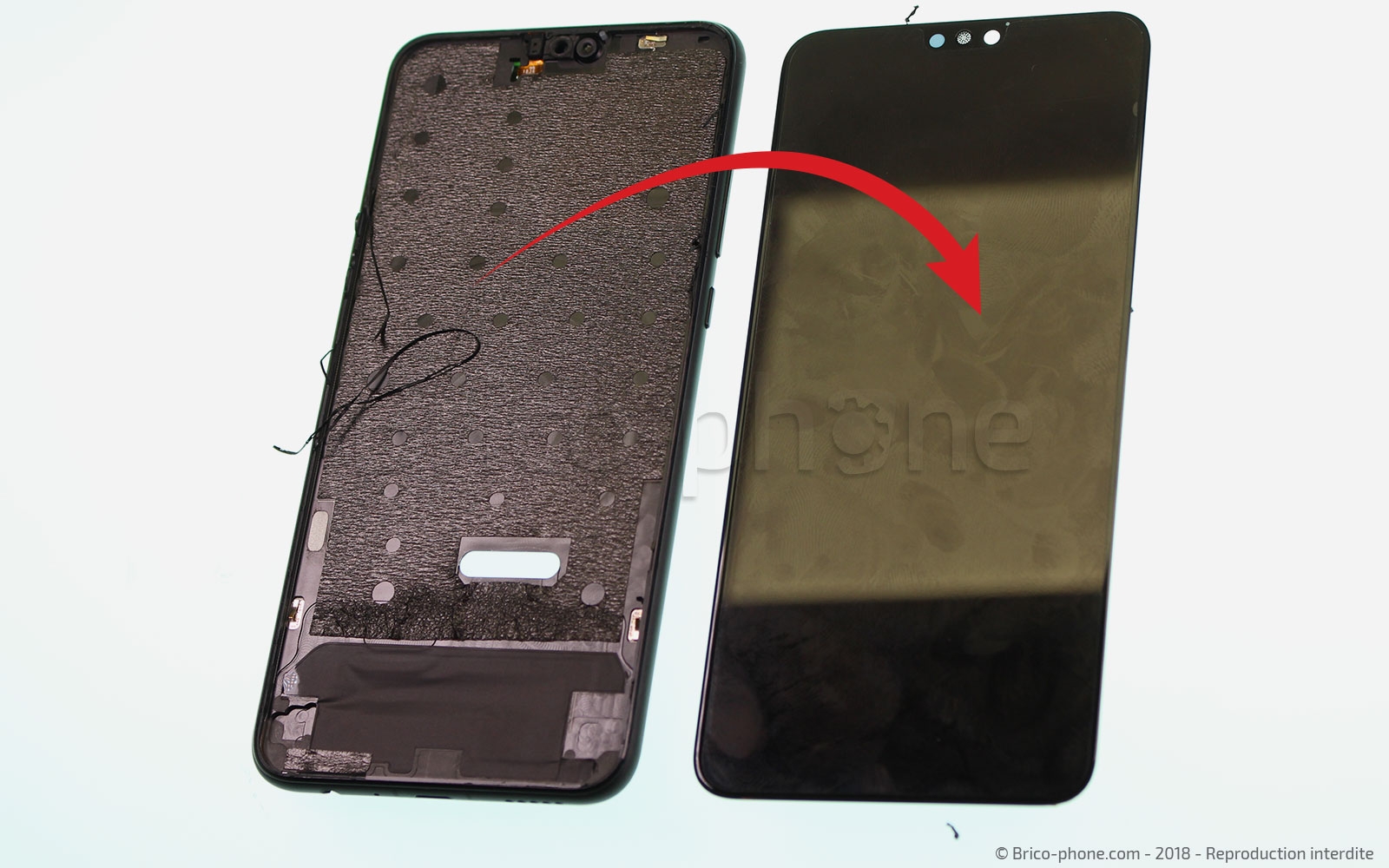

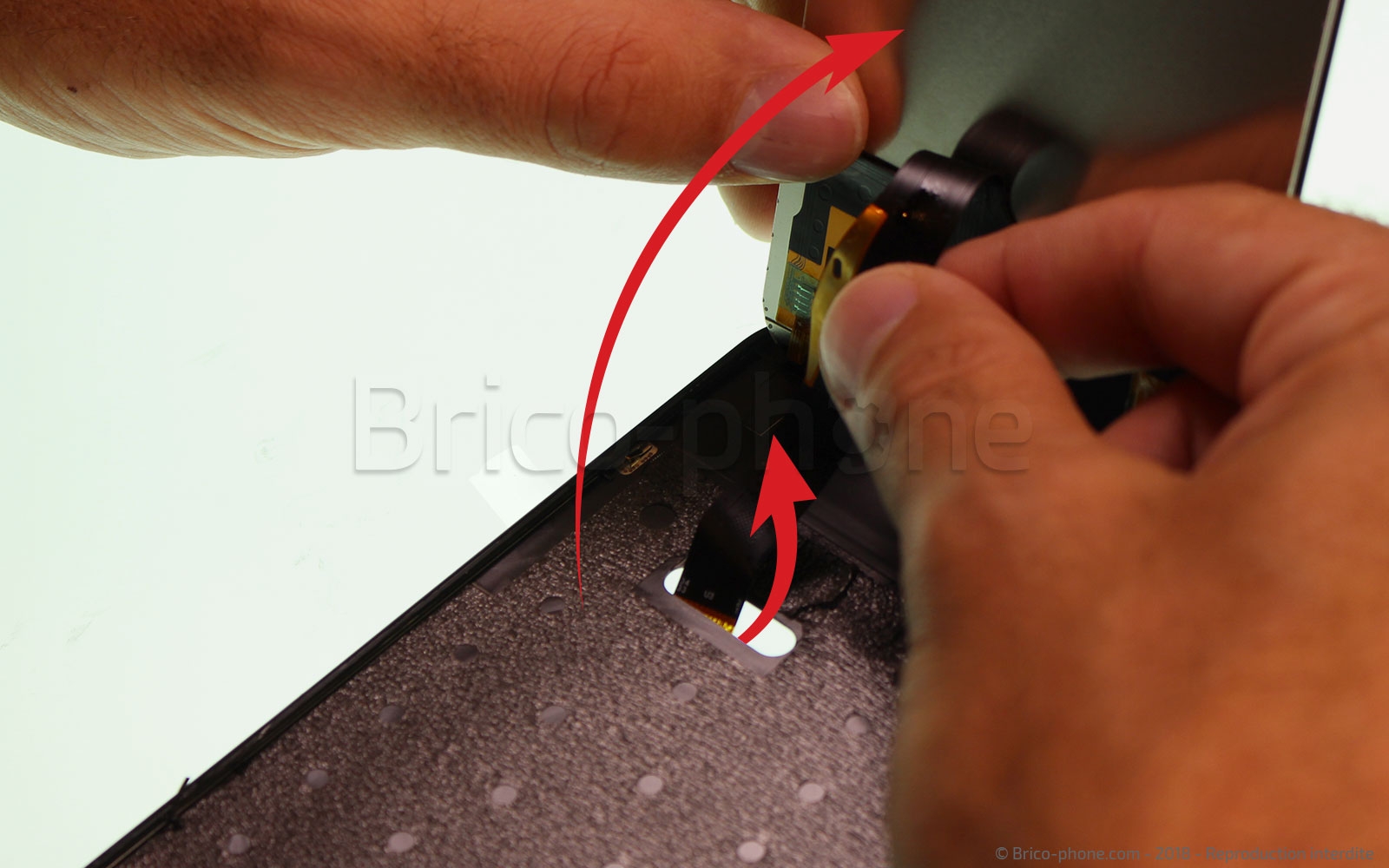

Etape 18 : Décoller et retirer l'écran
Maintenant que les outils pour le décollage sont en place, faites coulisser les médiators sur le contour de la vitre afin de décoller l'écran. Basculez ce dernier puis faites passer la connectique à travers le châssis afin de pouvoir retirer l'écran LCD.
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Etape 18 : Décoller et retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

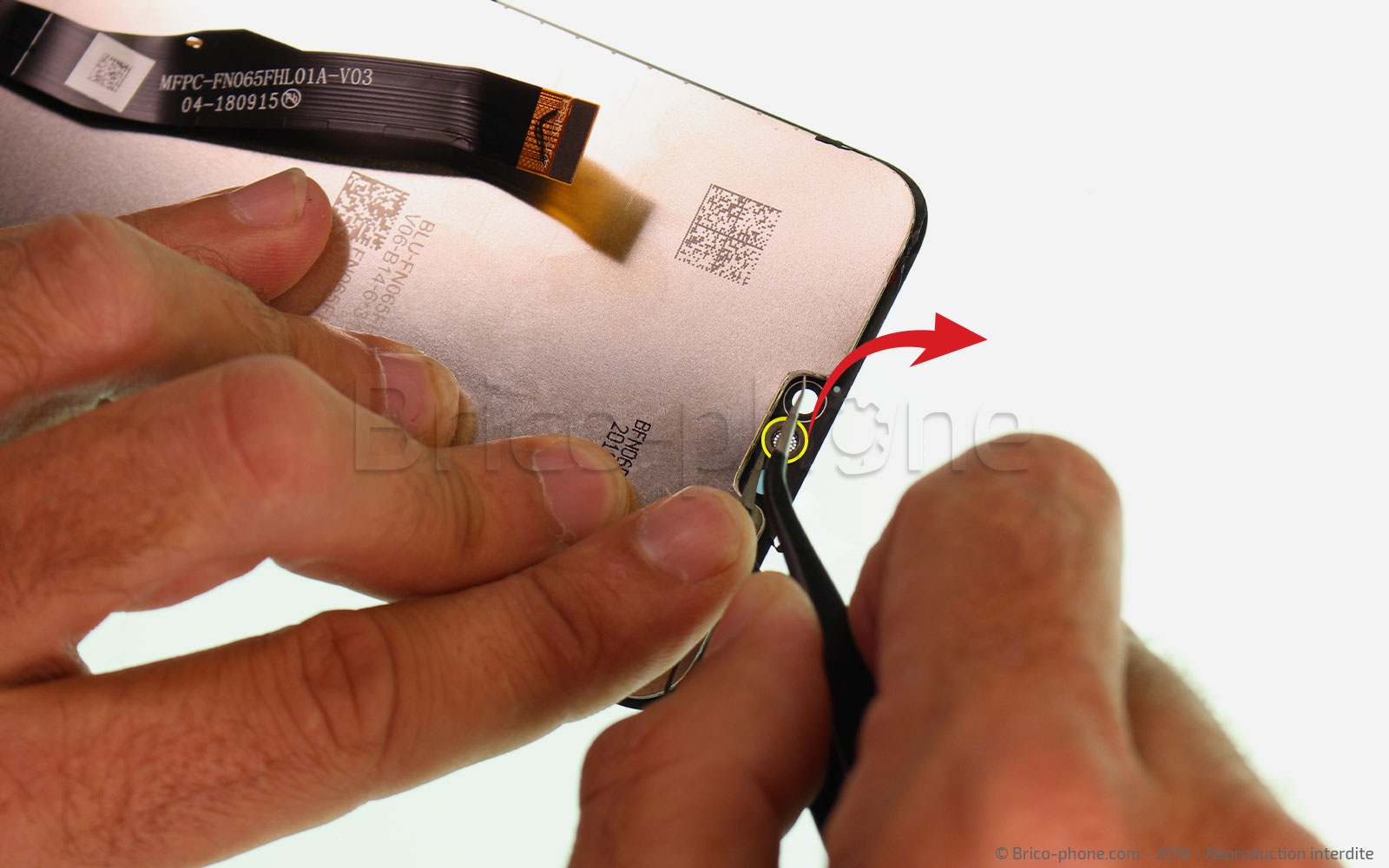

Etape 19 : Récupérer la grille du Haut-parleur

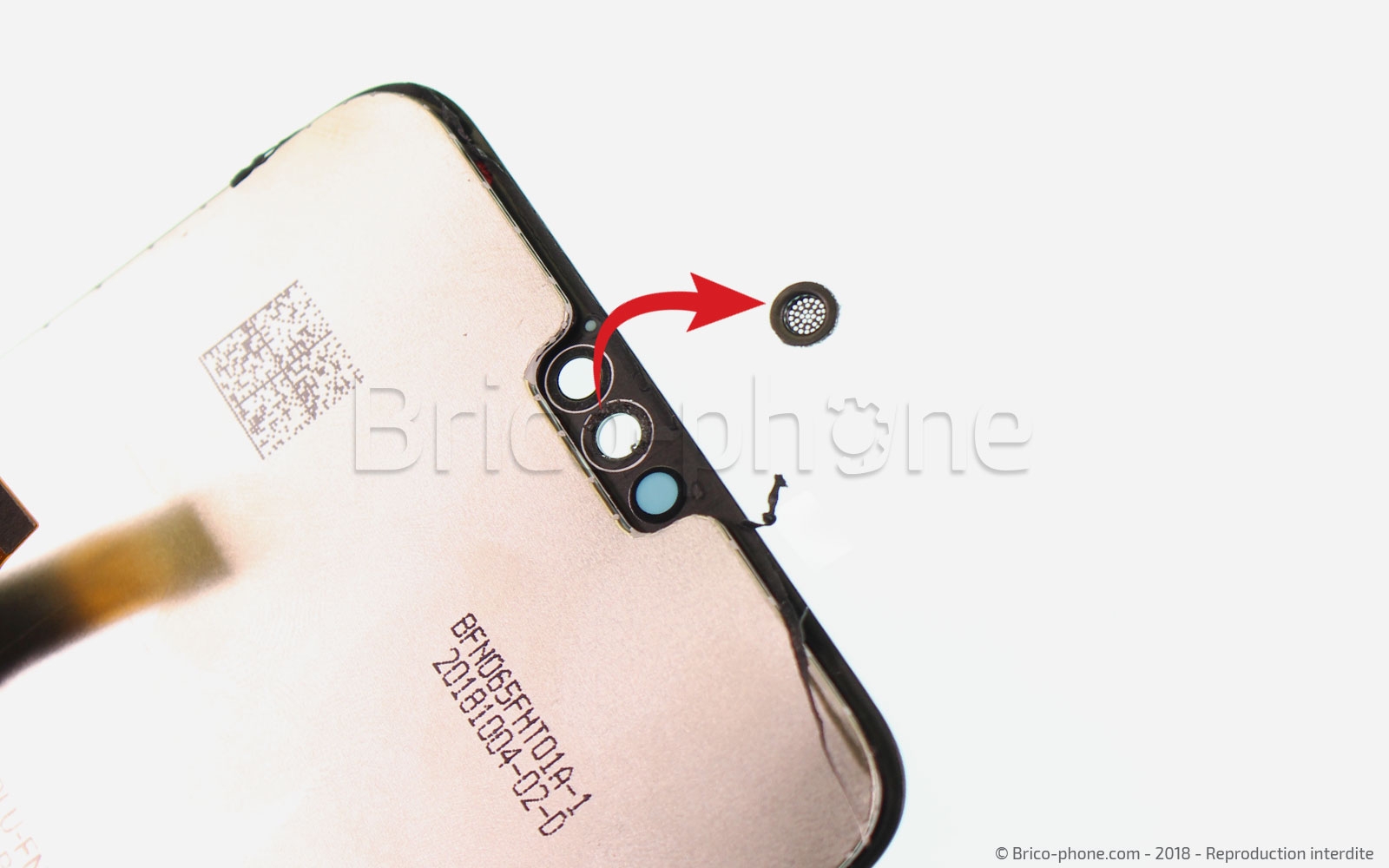

Munissez-vous de la pincette afin de retirer la grille de haut-parleur présente sur votre ancien écran afin de la remonter sur le nouveau.
Etape 19 :  Récupérer la grille du Haut-parleur
Etape 19 :  Récupérer la grille du Haut-parleur
Etape 19 :  Récupérer la grille du Haut-parleur
Outils du kit utilisés
Outils du kit utilisés

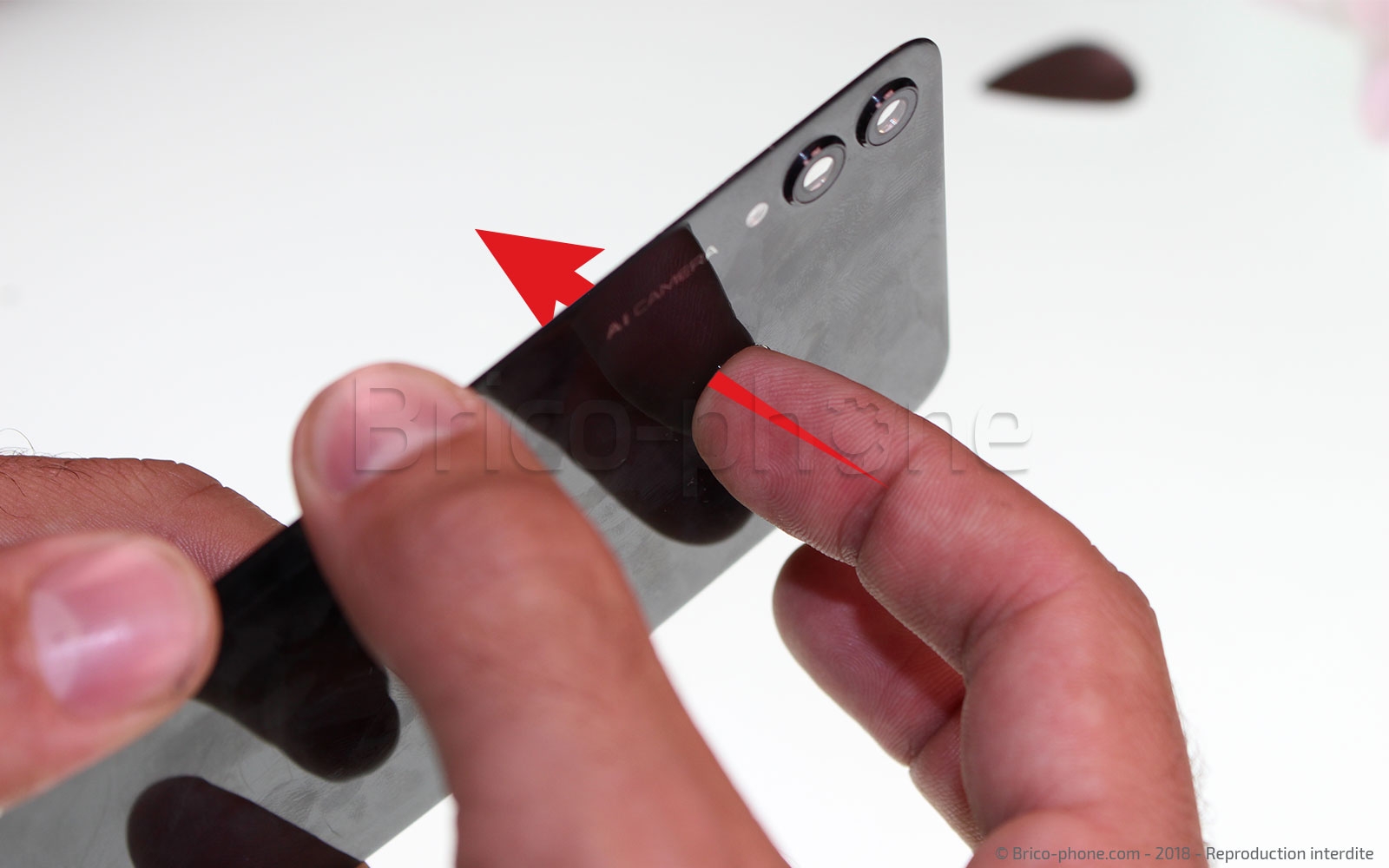

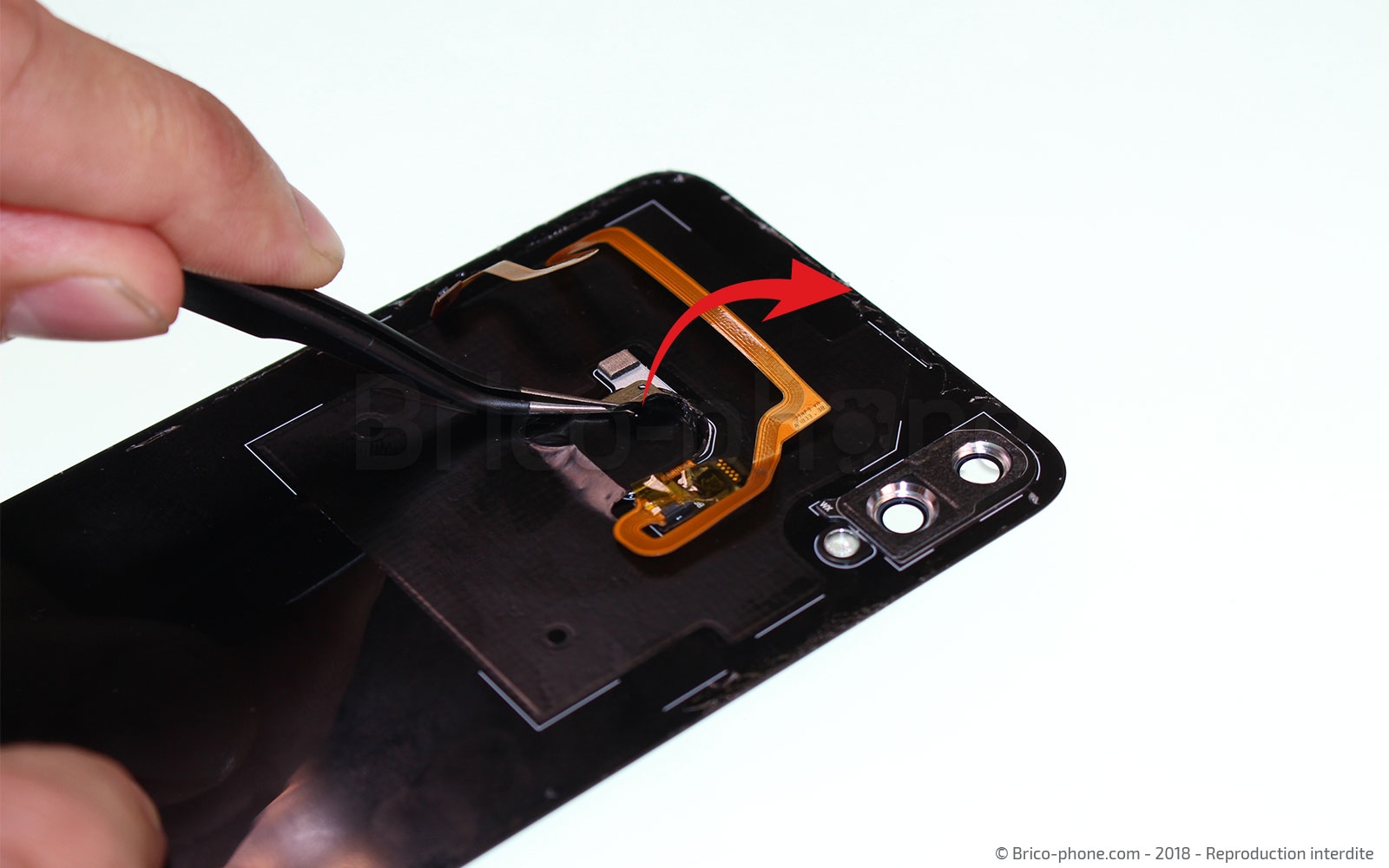

Etape 20 : Démonter le lecteur d'empreintes digitales
La dernière étape de ce démontage complet consiste à décoller le lecteur d'empreintes digitales de la vitre arrière.
Pour cela, chauffez légèrement l'adhésif de protection qui recouvre le lecteur, puis décollez l'adhésif avec la pincette. Chauffez de nouveau légèrement le dos du lecteur puis appuyez doucement sur le lecteur d'empreintes digitales pour le décoller. Terminez le décollage à l'aide du spudger.
Etape 20 : Démonter le lecteur d'empreintes digitales
Etape 20 : Démonter le lecteur d'empreintes digitales
Etape 20 : Démonter le lecteur d'empreintes digitales
Etape 20 : Démonter le lecteur d'empreintes digitales
Etape 20 : Démonter le lecteur d'empreintes digitales
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

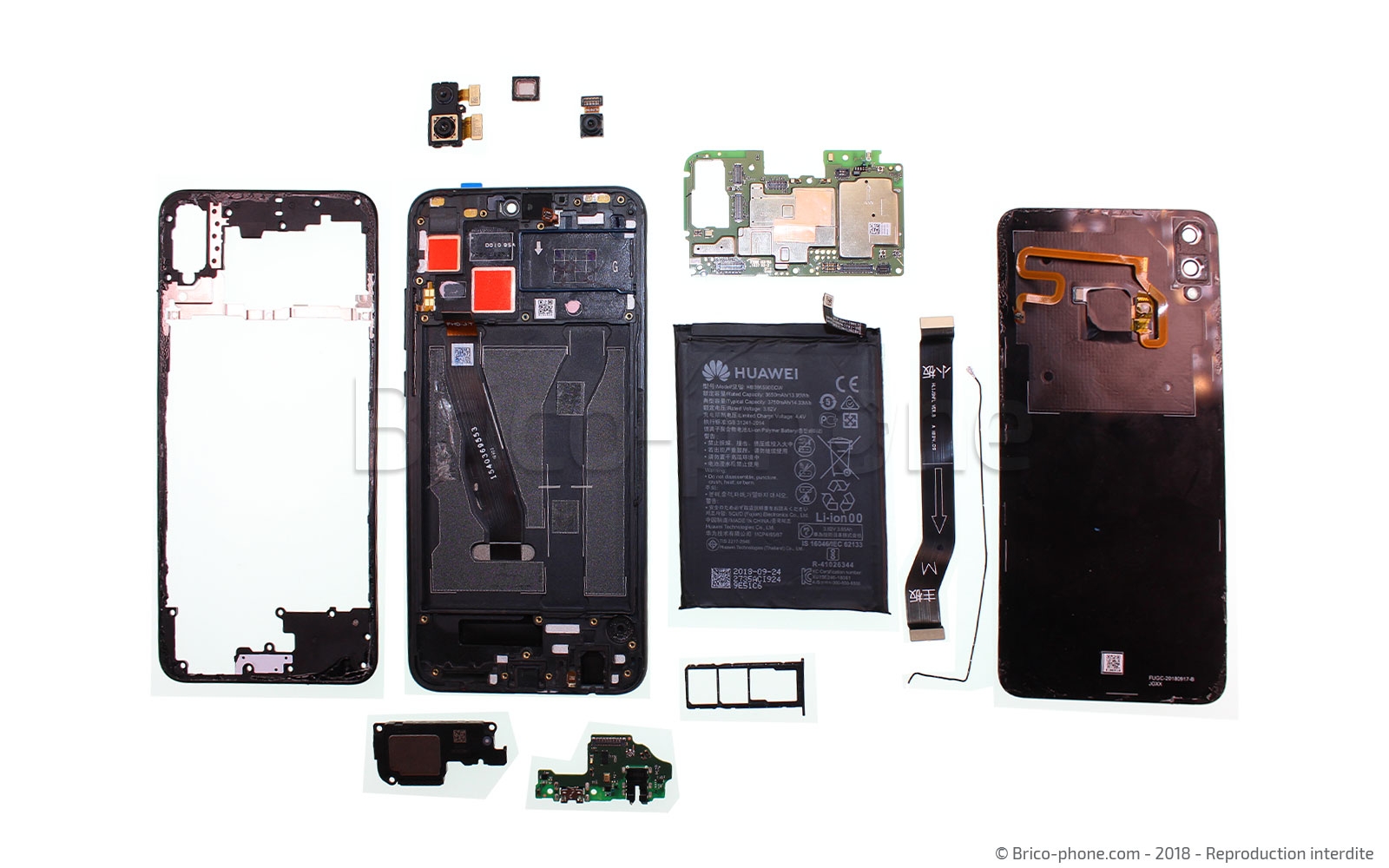

Le démontage complet est terminé !
Le démontage complet est terminé !
