Changement du connecteur de charge sur Huawei Honor 8X

Temps estimé : 1h15
Difficulté : 4/5
Note de réparabilité : 13/20
Huawei Honor 8X | Temps estimé : 1h15 Difficulté : 4/5

Votre Huawei honor 8X ne prend plus la charge, ou vous rencontrez des problèmes de micro en communication, nous vous proposons de remplacer votre connecteur micro-usb à l'aide de notre tutoriel photo.
Il vous suffira de vous munir de la pièce détachée et du kit d'outils disponible sur notre site internet.
Cette réparation est relativement simple et peu onéreuse, elle vous permettra de rendre votre smartphone de nouveau opérationnel.

Diagnostic

›  Votre Honor 8X n'est plus reconnu par l'ordinateur lorsque vous le branchez
›  Votre batterie ne prend pas la charge
›  Vos écouteurs ne fonctionnent plus quand vous les branchez
›  Vous avez des problèmes de sons en communication

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
6,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Avant de commencer

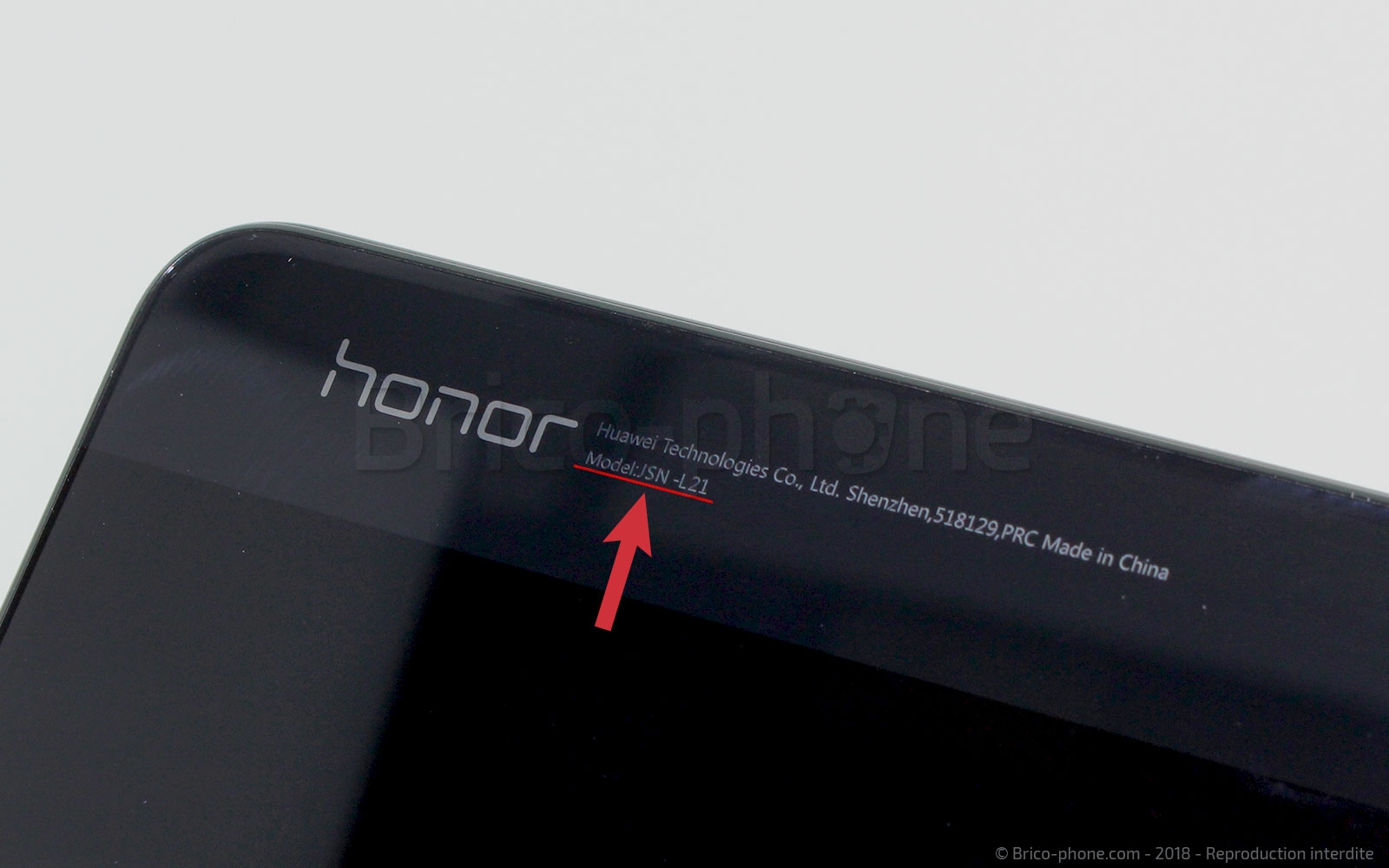

Afin d'être certain de commander la bonne pièce détachée, assurez-vous d'être bien en possession d'un Huawei Honor 8X. Pour cela, contrôlez le numéro de modèle inscrit sur le dos de votre smartphone.
Vous devez y trouver la référence suivante : JSN-L21.
Avant de commencer

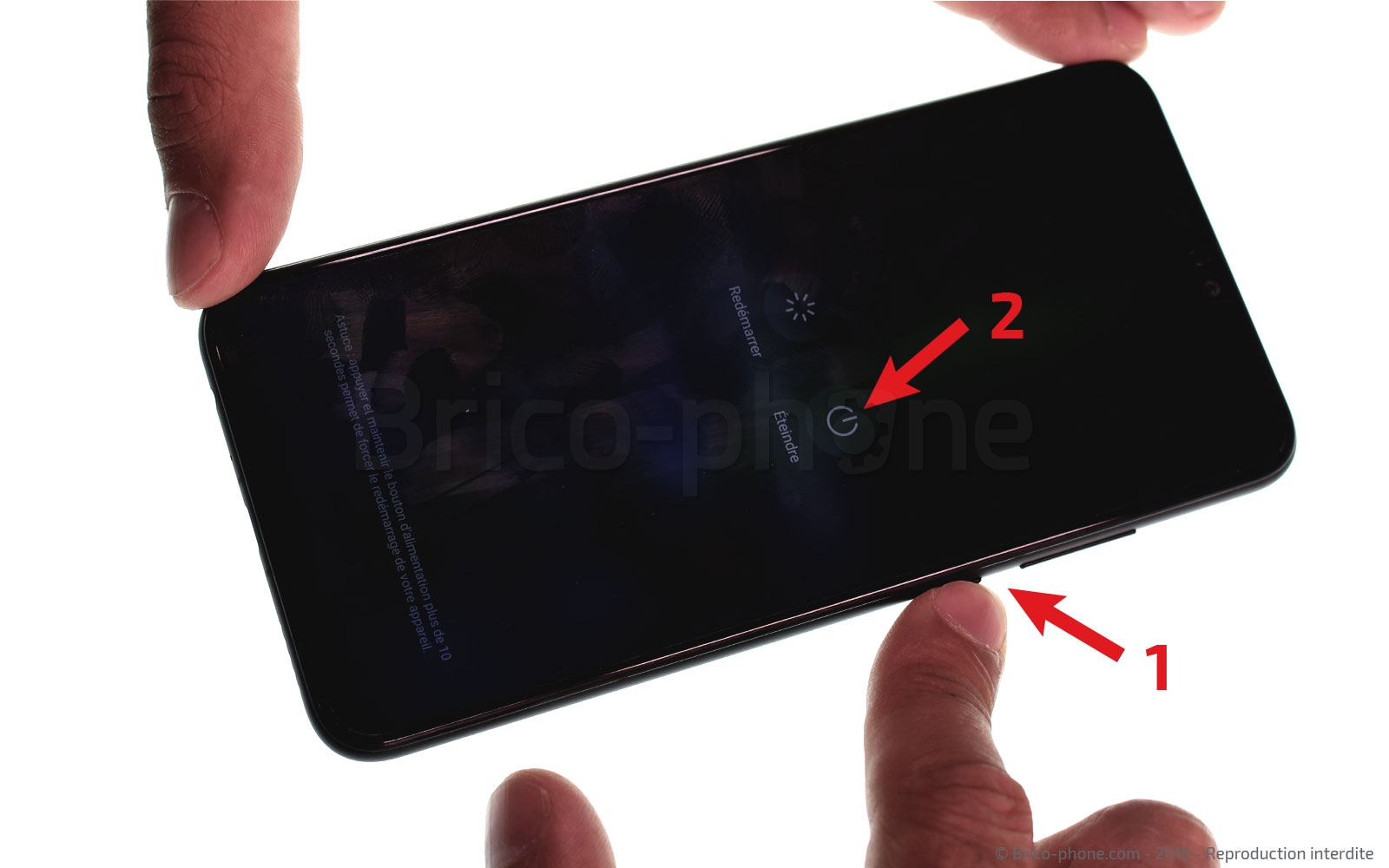

Etape 1 : Eteindre le smartphone
Avant de vous attaquer à l'ouverture de votre Huawei Honor 8x, commencez par éteindre ce dernier.
Etape 1 : Eteindre le smartphone
Etape 2 : Chauffer la vitre arrière

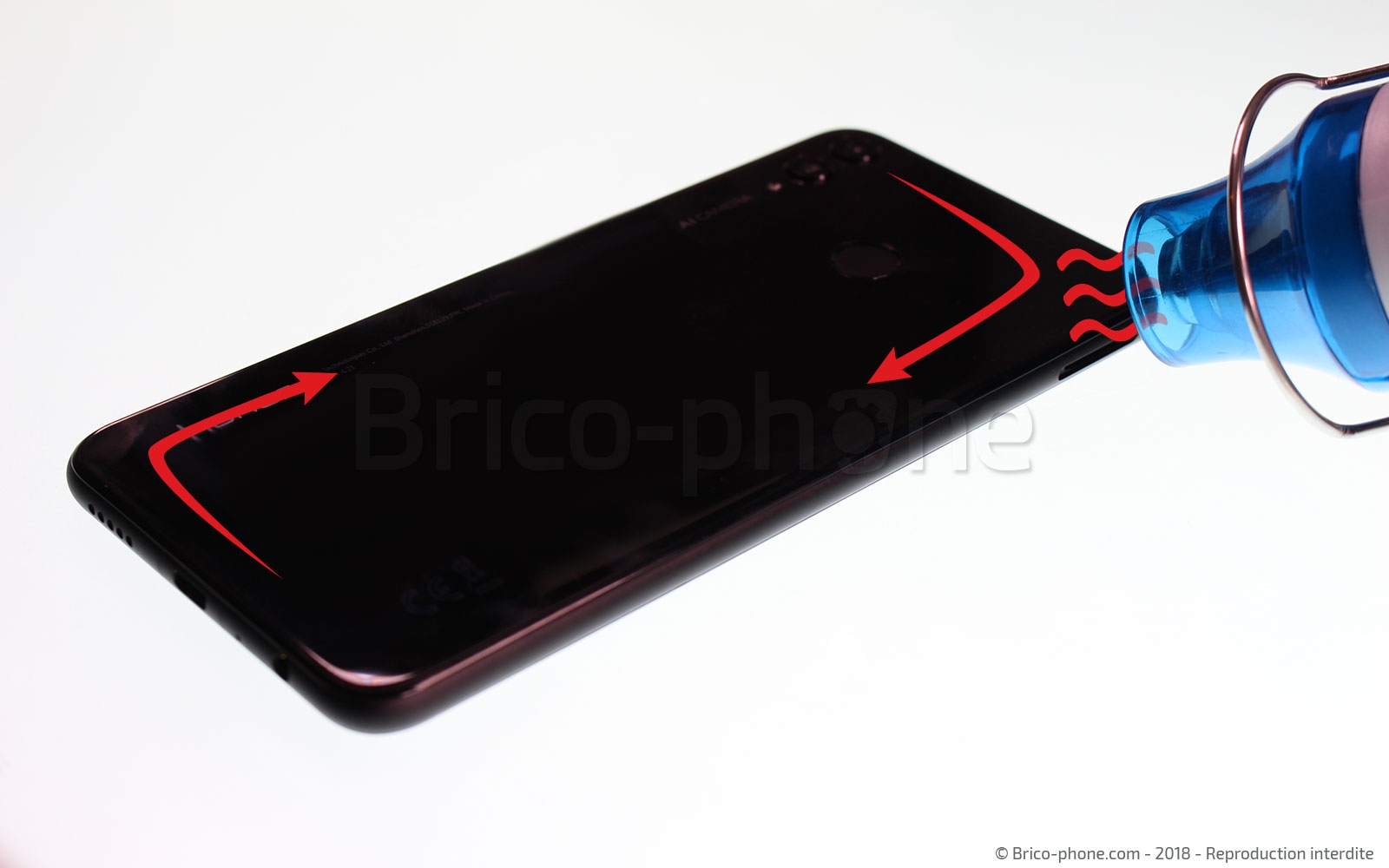

Comme sur beaucoup de modèles Huawei, le honor 8X s'ouvre par la vitre arrière. Vous allez donc devoir chauffer cette dernière afin de procéder à son retrait.

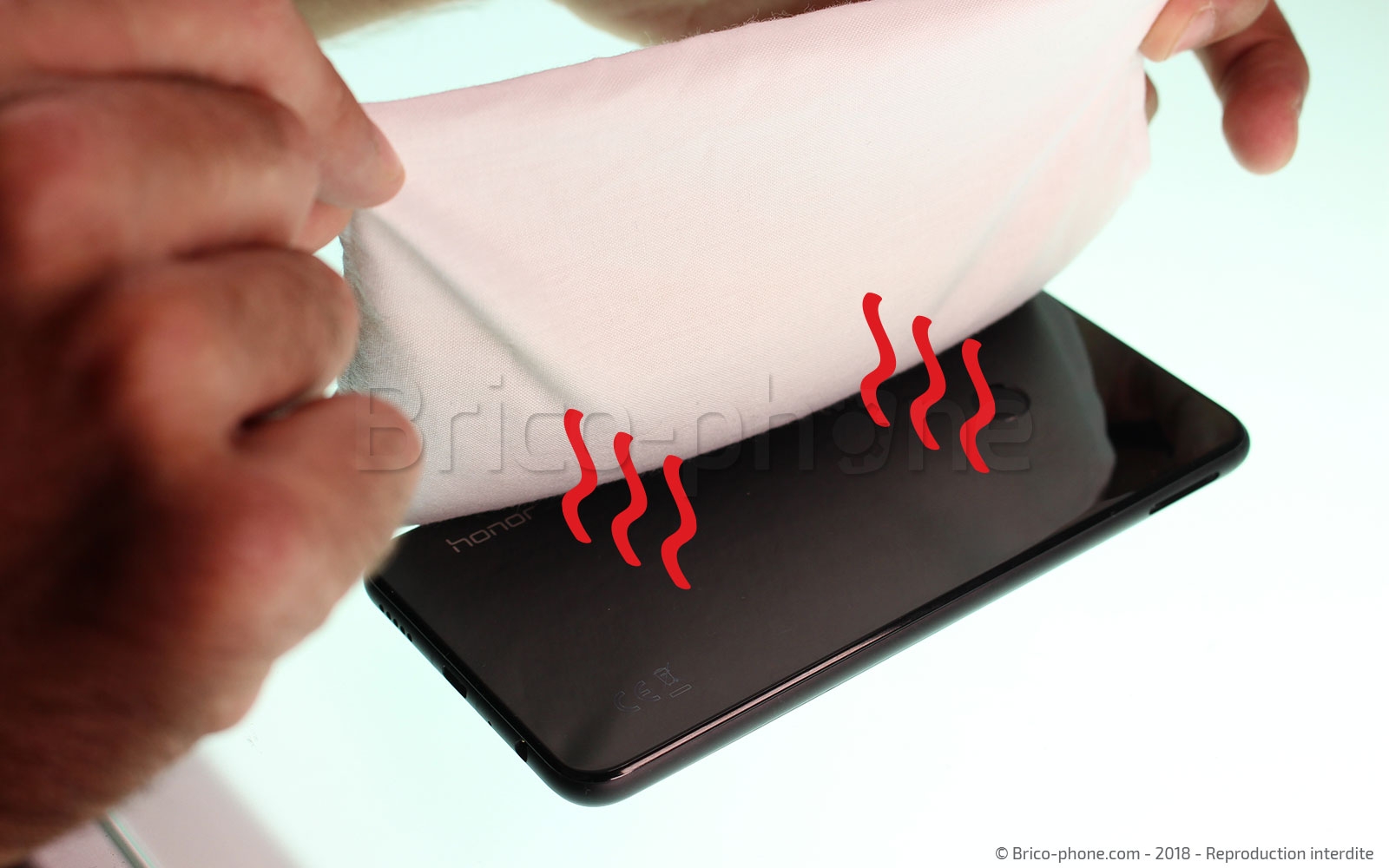

Pour ce faire, vous avez 2 solutions. La première consiste à utiliser un mini-décapeur ou tout simplement votre sèche-cheveux et de chauffer le contour de la vitre en faisant attention de ne pas insister sur la partie centrale. La seconde méthode consiste à utiliser un petit coussin chauffant que vous trouverez directement sur notre site internet. Si vous optez pour cette solution, il vous suffira de le passer au four micro-ondes 1 minute puis de le déposer sur la vitre afin de ramollir la colle.
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Etape 2 : Chauffer la vitre arrière
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Petit coussin chauffant pour décoller les vitres
6,90 €

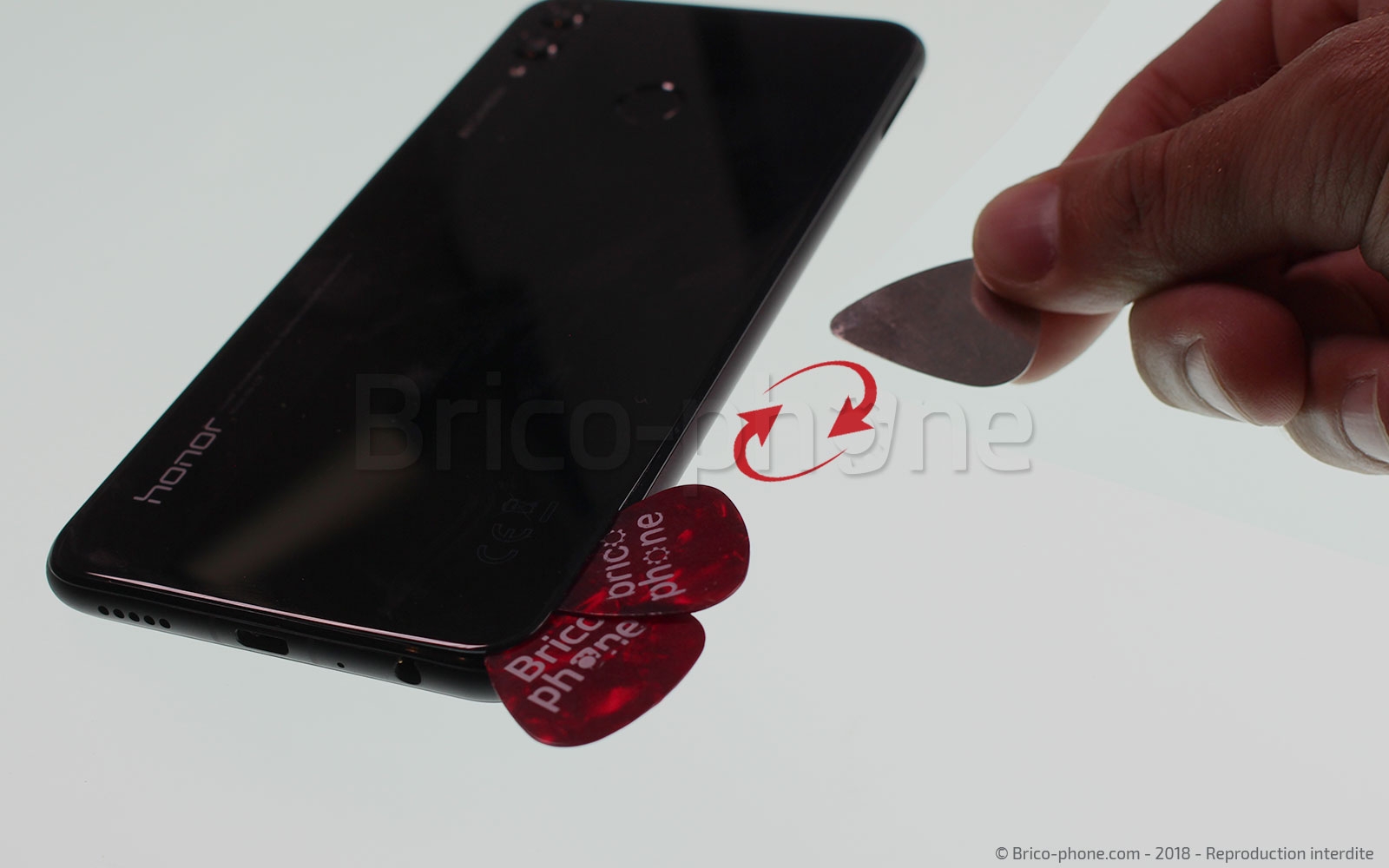

Etape 3 : Insérer les médiators
Maintenant nous allons mettre en place les outils qui seront utilisés pour le décollage de la vitre.

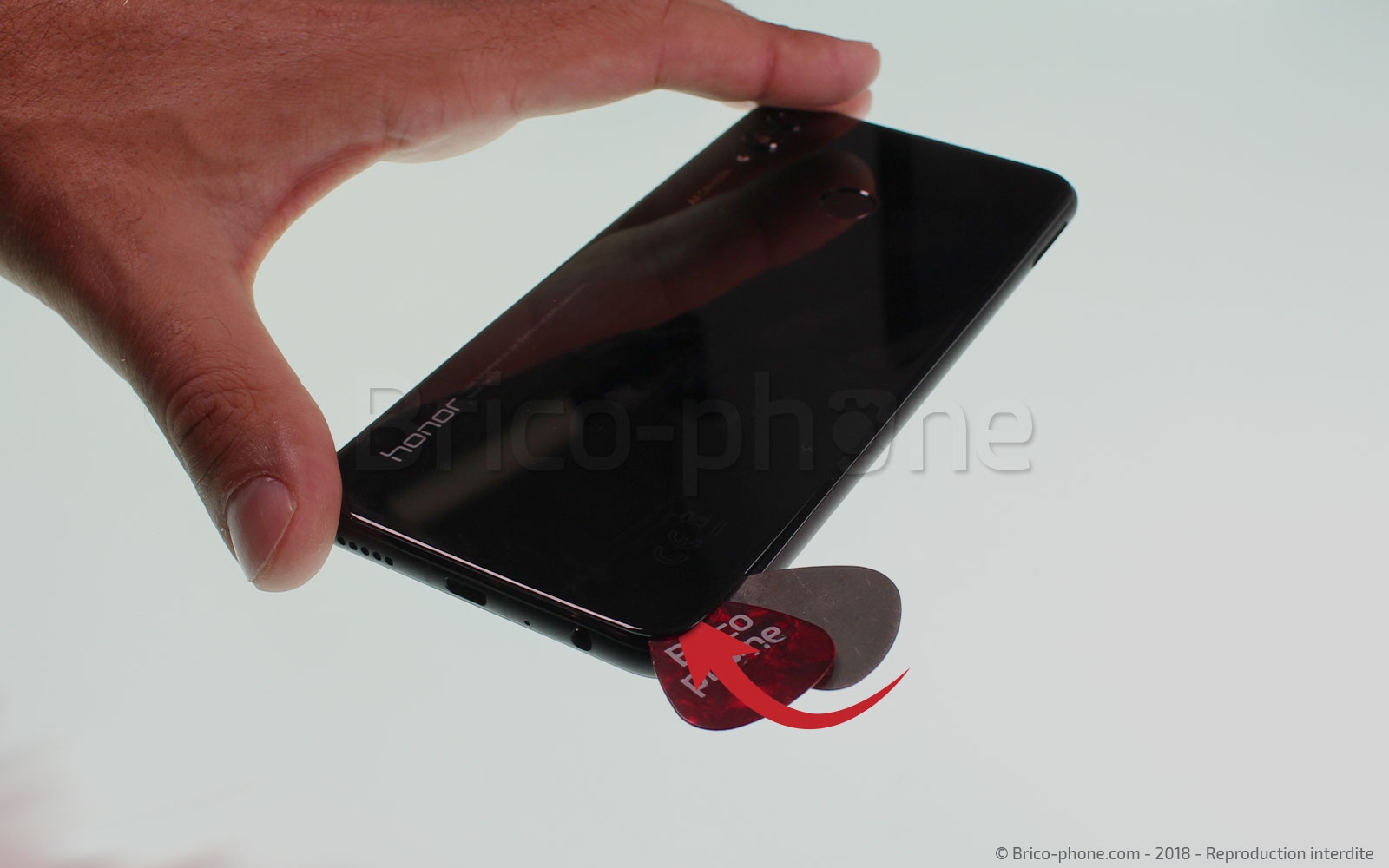

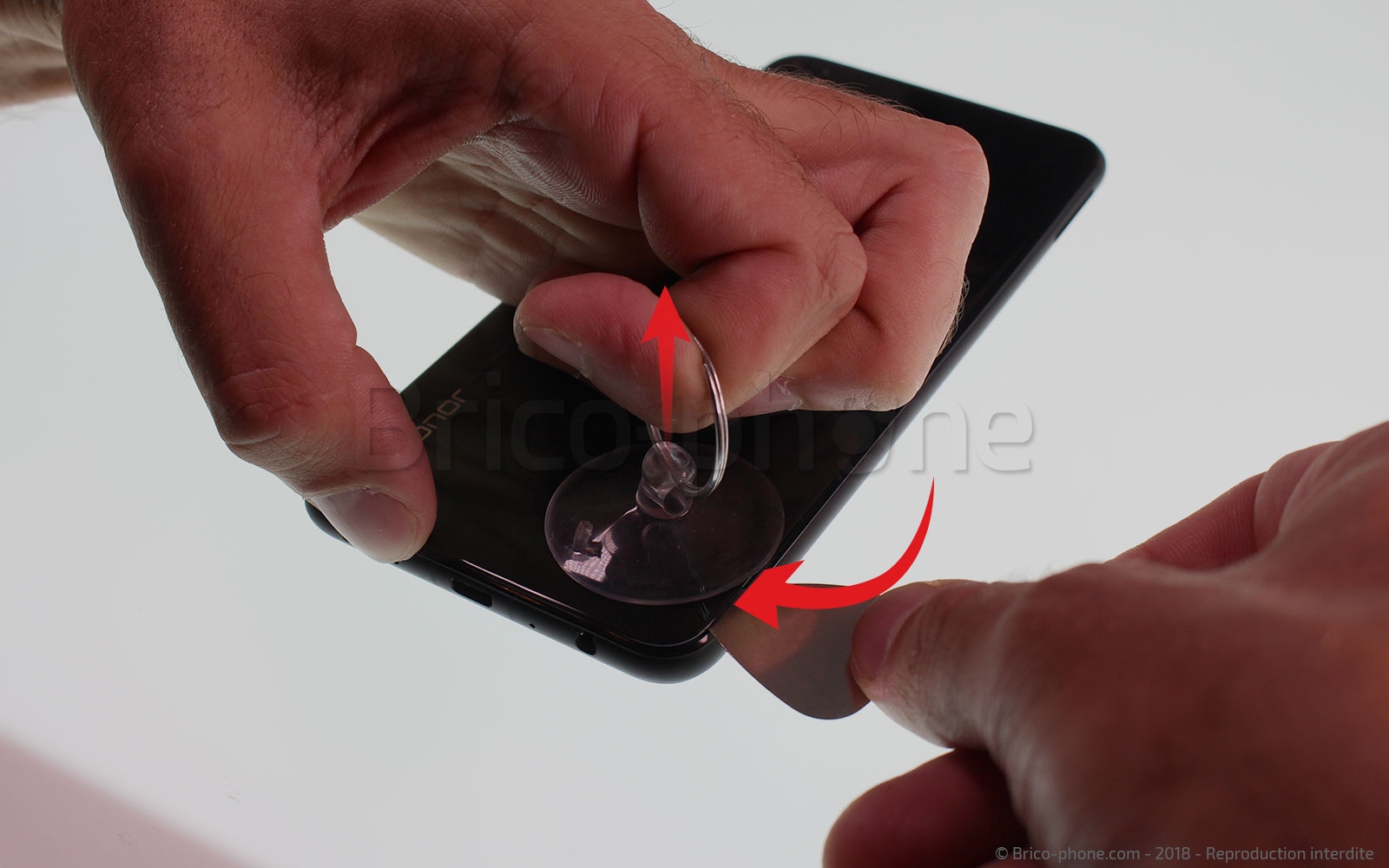

Placez la ventouse sur l'un des angles inférieurs puis tout en exerçant une forte traction sur cette dernière insérez le médiator métal entre le châssis et la vitre arrière.
Cette action a pour but de créer un jour pour faciliter l'insertion des médiators plastiques. Une fois l'un d'eux mis en place retirez celui-ci en métal puis mettez en place le second médiator plastique.
Etape 3 : Insérer les médiators
Etape 3 : Insérer les médiators
Etape 3 : Insérer les médiators
Etape 3 : Insérer les médiators
Outils du kit utilisés
Outils du kit utilisés

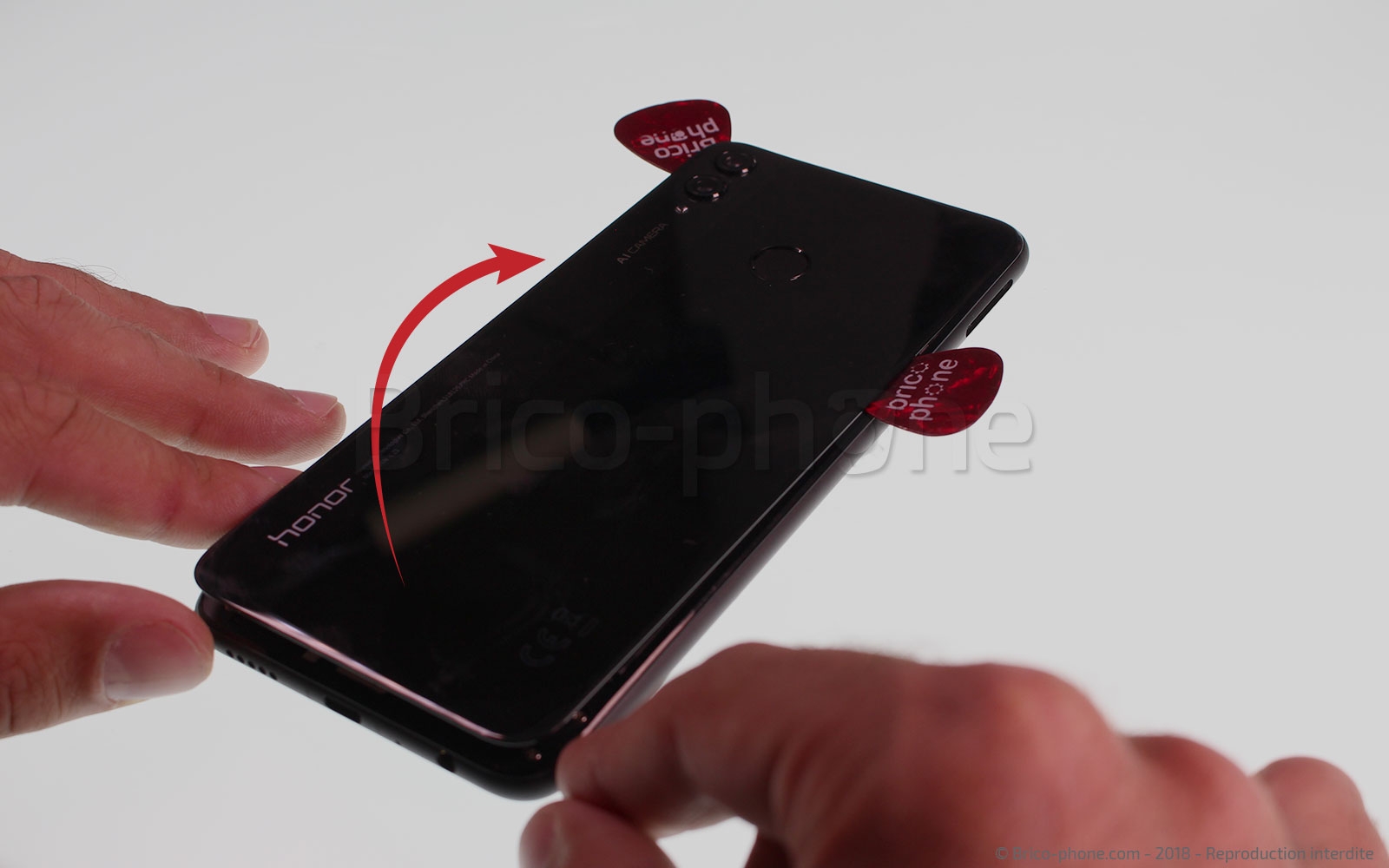

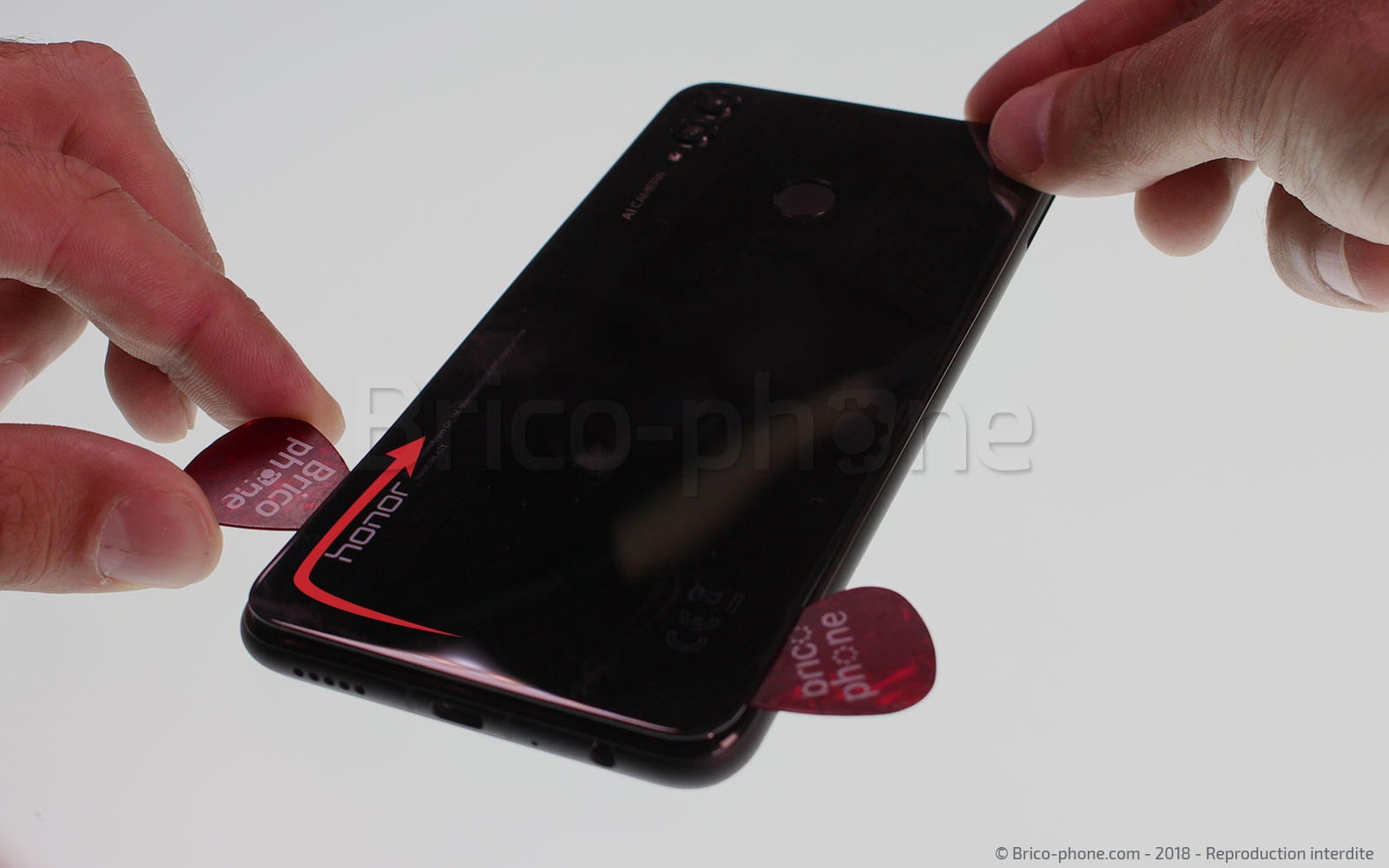

Etape 4 : Décoller le cache arrière
Maintenant que les outils sont mis en place, il ne vous reste plus qu'à les faire coulisser tout autour du châssis. Une fois, cela fait, il ne vous reste plus qu'à ouvrir la vitre arrière en la basculant de la gauche vers la droite.
Attention : la nappe du lecteur d'empreintes digitales est toujours connectée à la carte mère. Soyez prudent lors de la bascule de la vitre de ne pas trop tirer sur cette dernière, afin de ne pas l'endommager.
Etape 4 : Décoller le cache arrière
Etape 4 : Décoller le cache arrière
Etape 4 : Décoller le cache arrière
Etape 4 : Décoller le cache arrière
Etape 4 : Décoller le cache arrière
Etape 5 : Dévisser le châssis interne

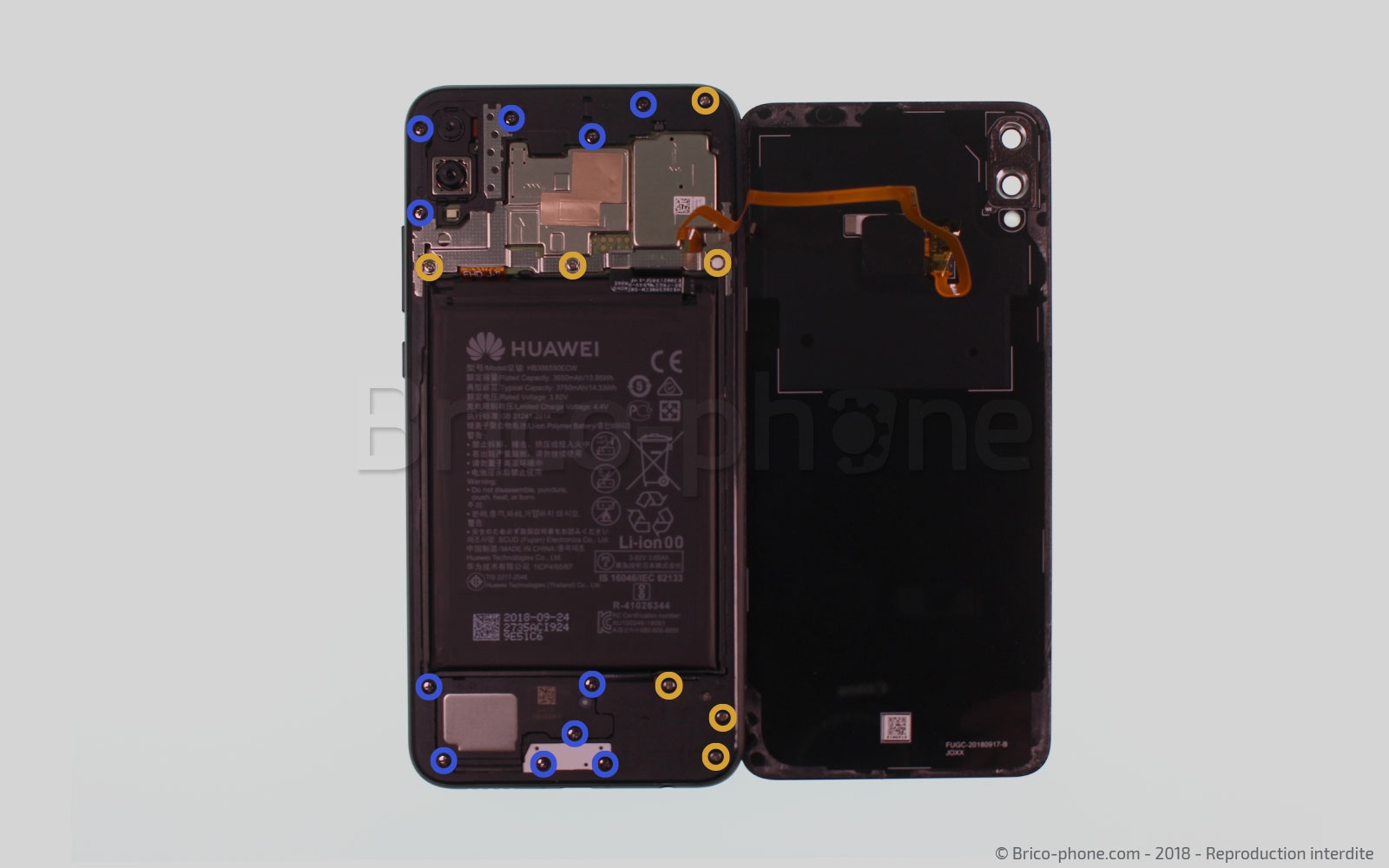

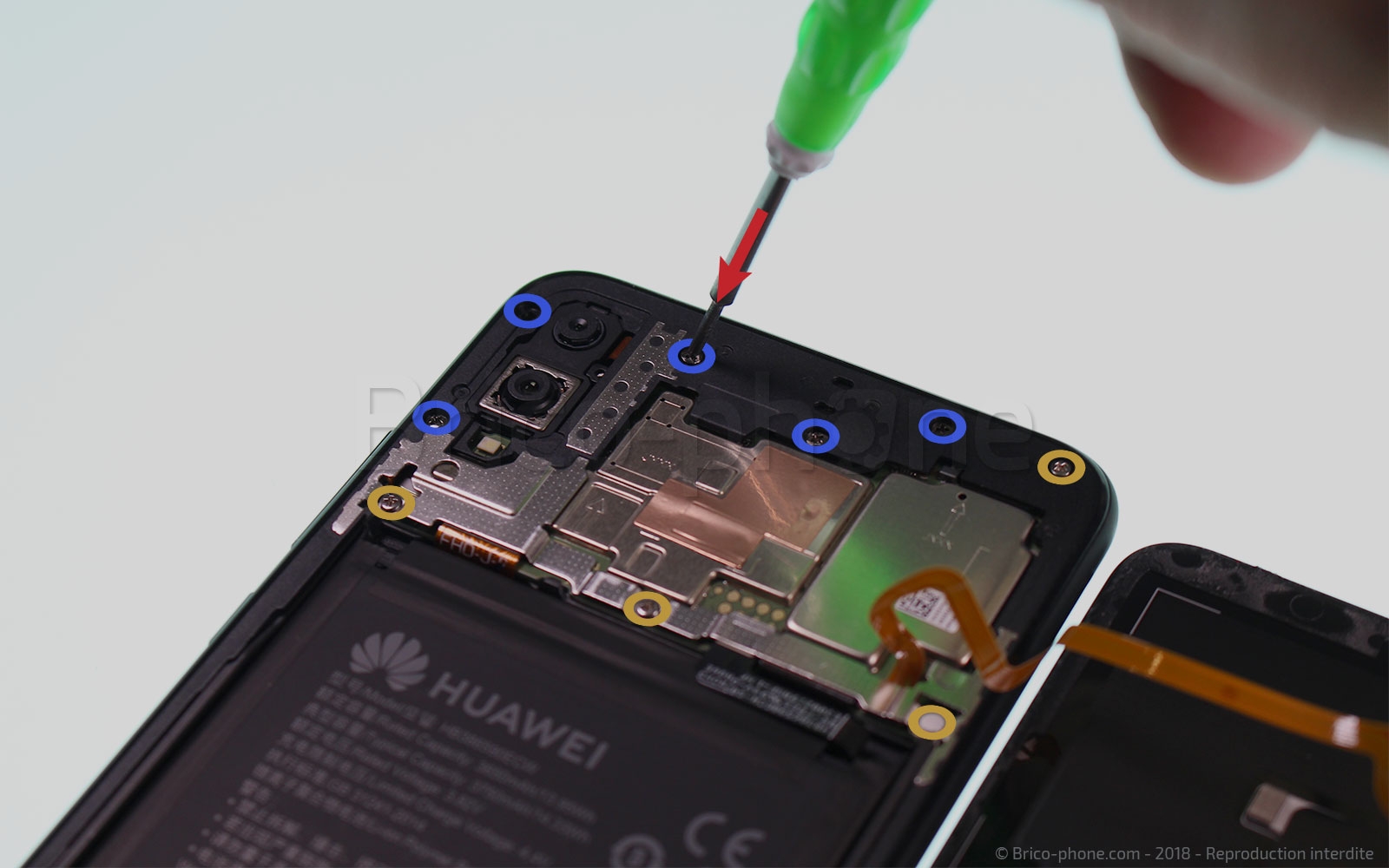

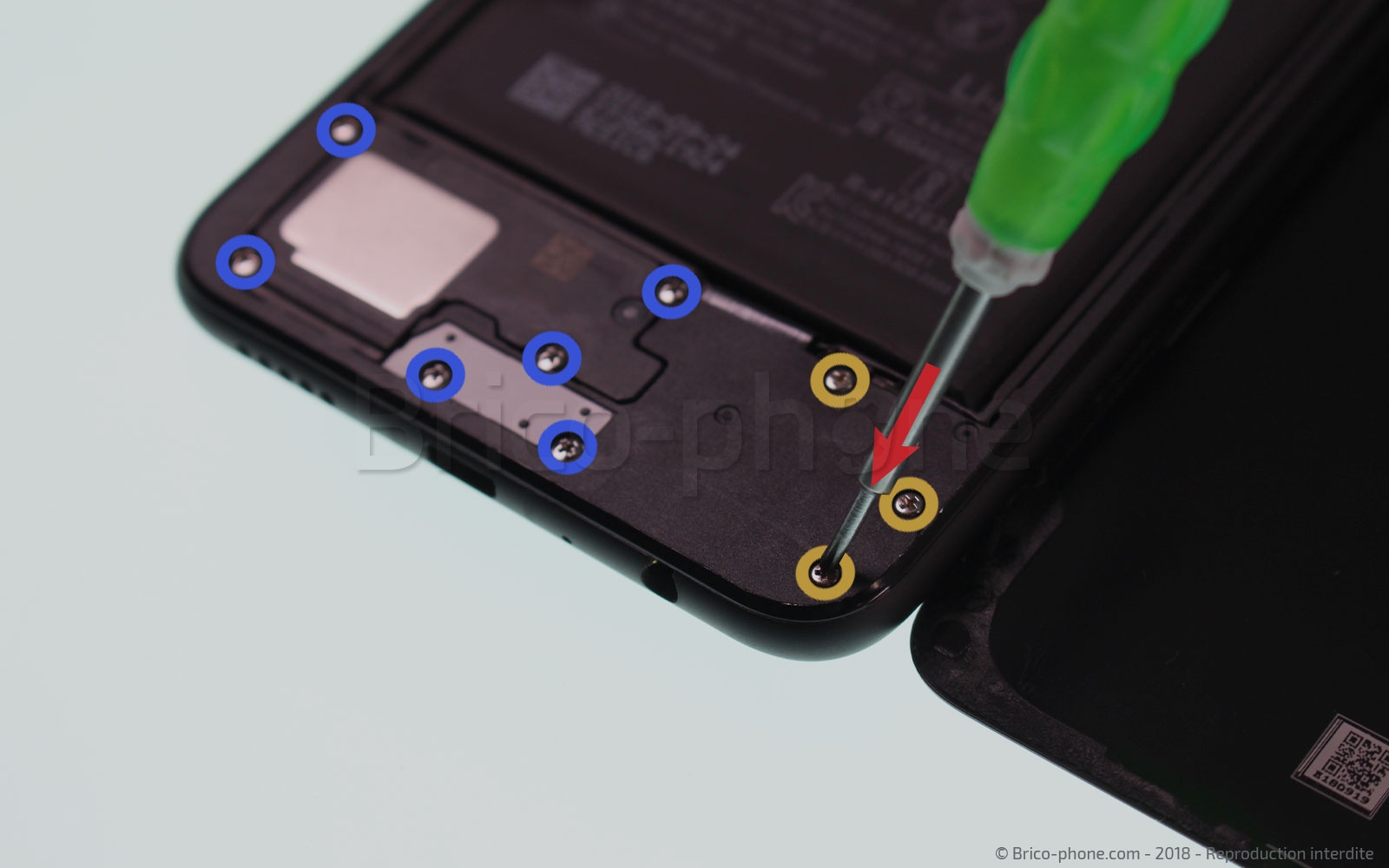

Avant de pouvoir libérer complètement la vitre arrière, vous allez devoir retirer le châssis interne. Pour cela, munissez-vous du tournevis cruciforme et retirez une par une les 18 vis qui maintiennent ce châssis au reste du téléphone.
Disposez-les correctement sur votre patron d'aide au montage afin de ne pas les mélanger, car elles ne font pas toutes la même taille.
Etape 5 : Dévisser le châssis interne
Etape 5 : Dévisser le châssis interne
Etape 5 : Dévisser le châssis interne
Etape 5 : Dévisser le châssis interne
Outils du kit utilisés
Outils du kit utilisés

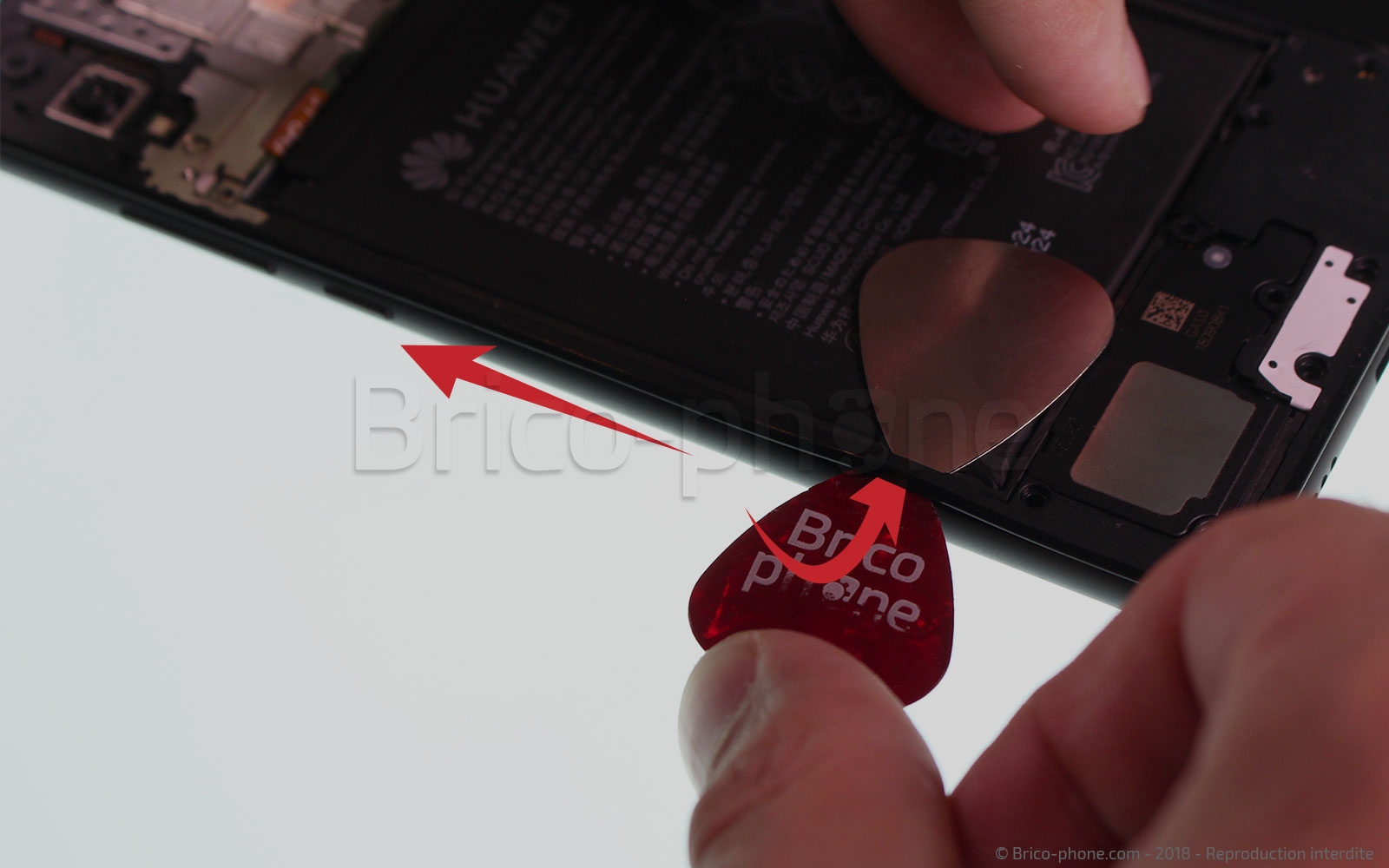

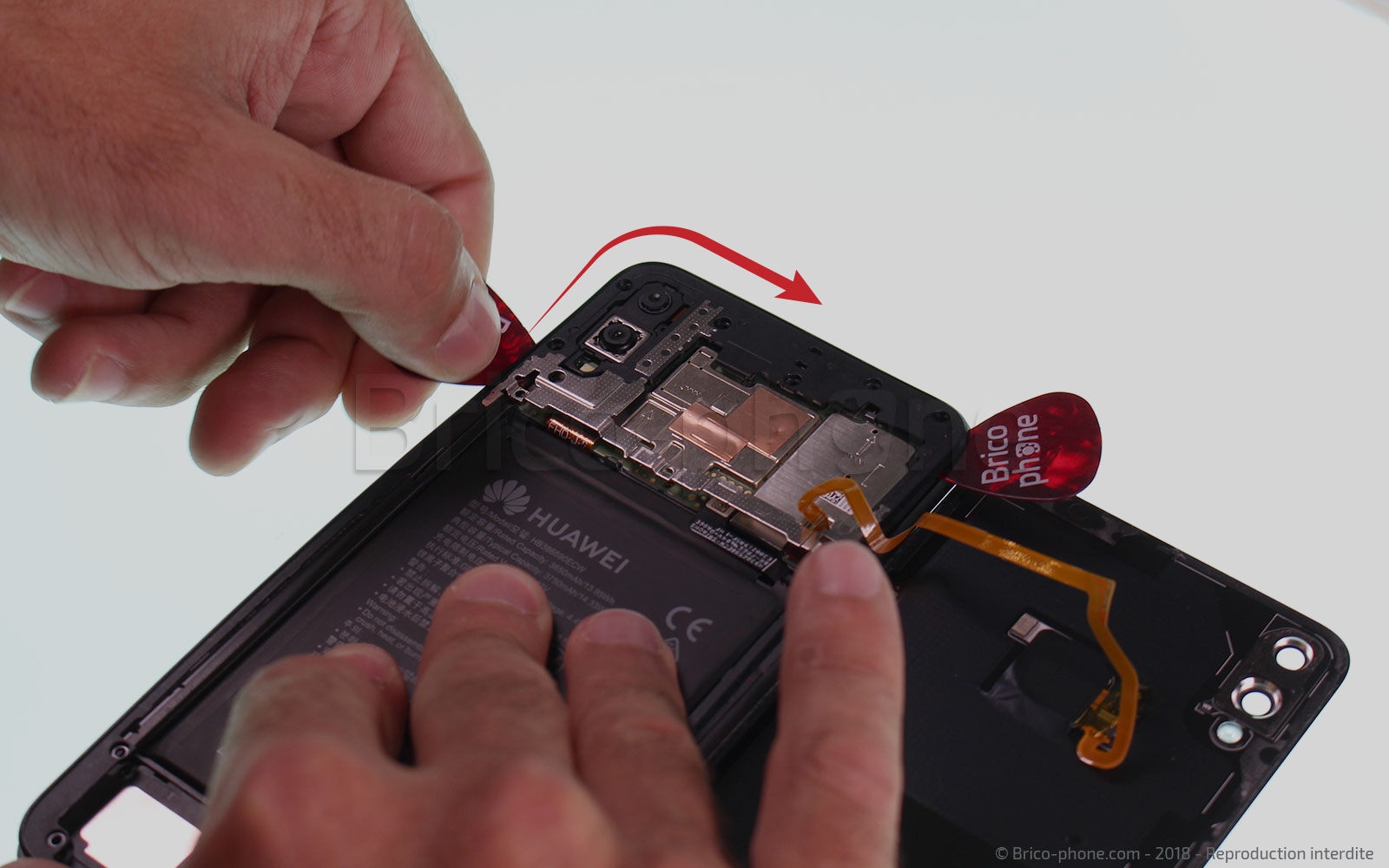

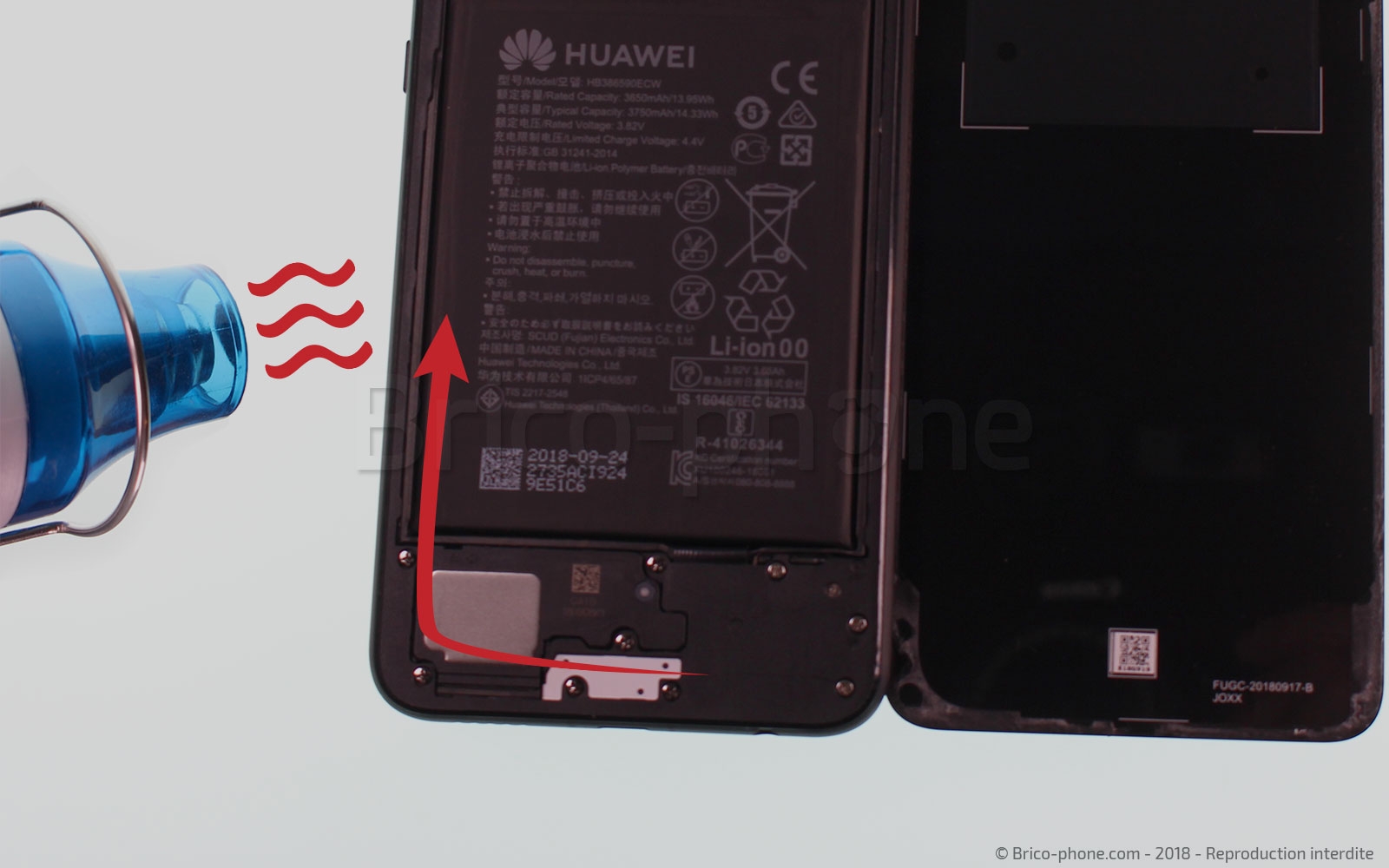

Etape 6 : Décoller le châssis

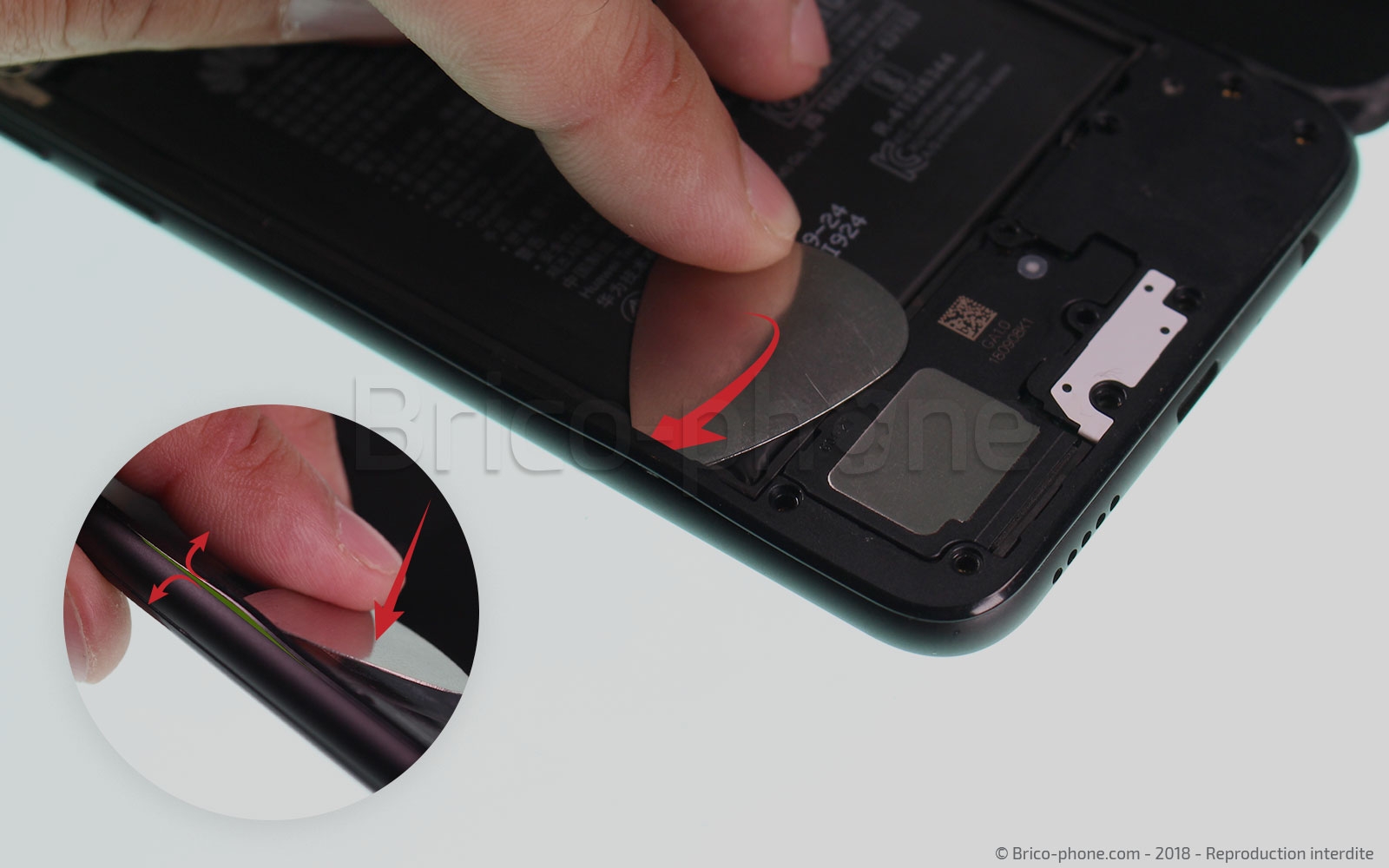

Prenez de nouveau votre sèche-cheveux afin de chauffer très légèrement le contour du châssis interne. Faites légèrement levier avec le médiator métal juste au-dessus du haut parleur externe afin d'insérer à nouveau un médiator plastique.
Comme pour la vitre, faites-le coulisser tout autour du châssis afin de le décoller entièrement du téléphone.
Etape 6 : Décoller le châssis
Etape 6 : Décoller le châssis
Etape 6 : Décoller le châssis
Etape 6 : Décoller le châssis
Etape 6 : Décoller le châssis
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

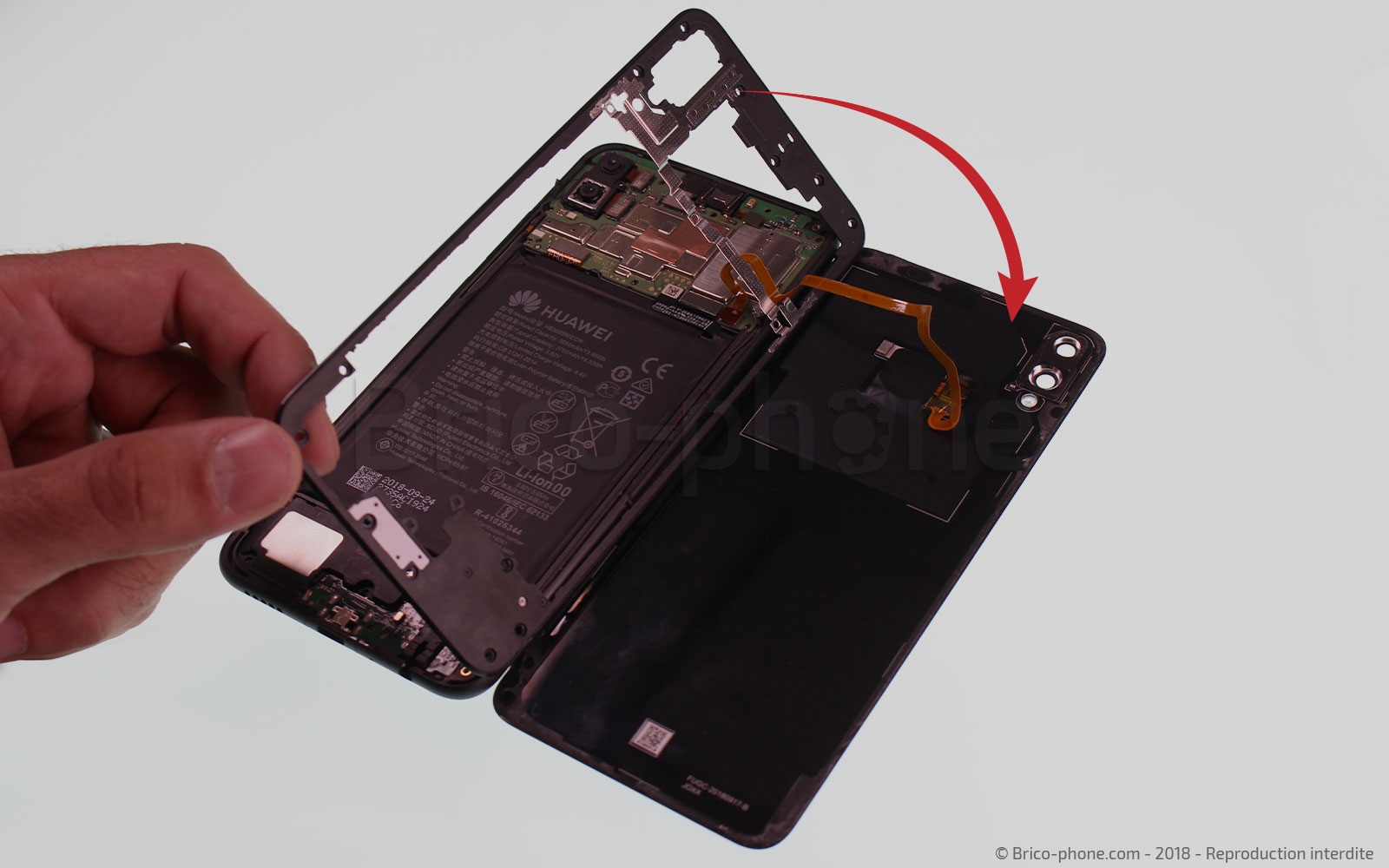

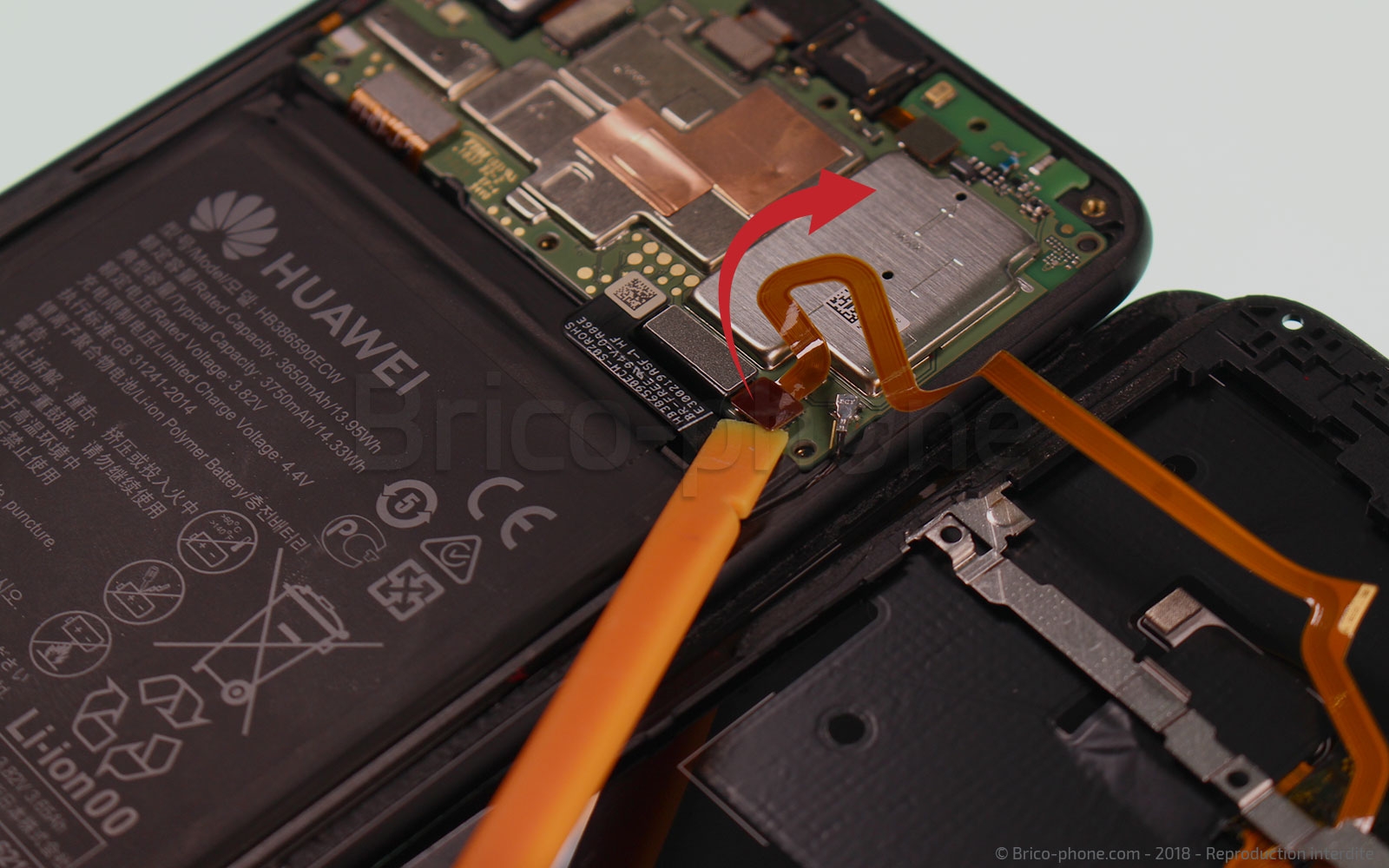

Etape 7 : Dégager le châssis et la vitre arrière

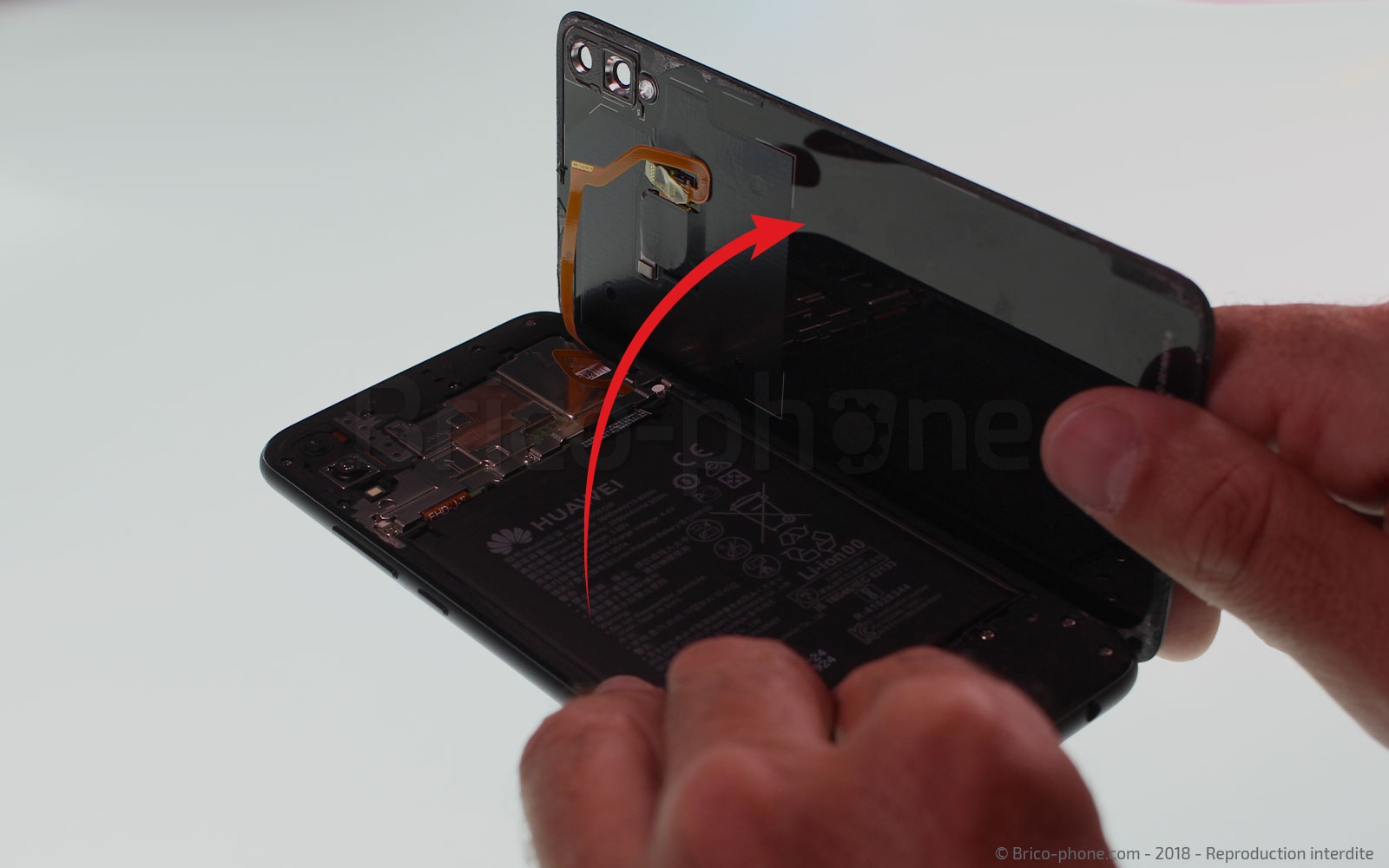

Comme la vitre arrière, basculez le châssis de la gauche vers la droite.

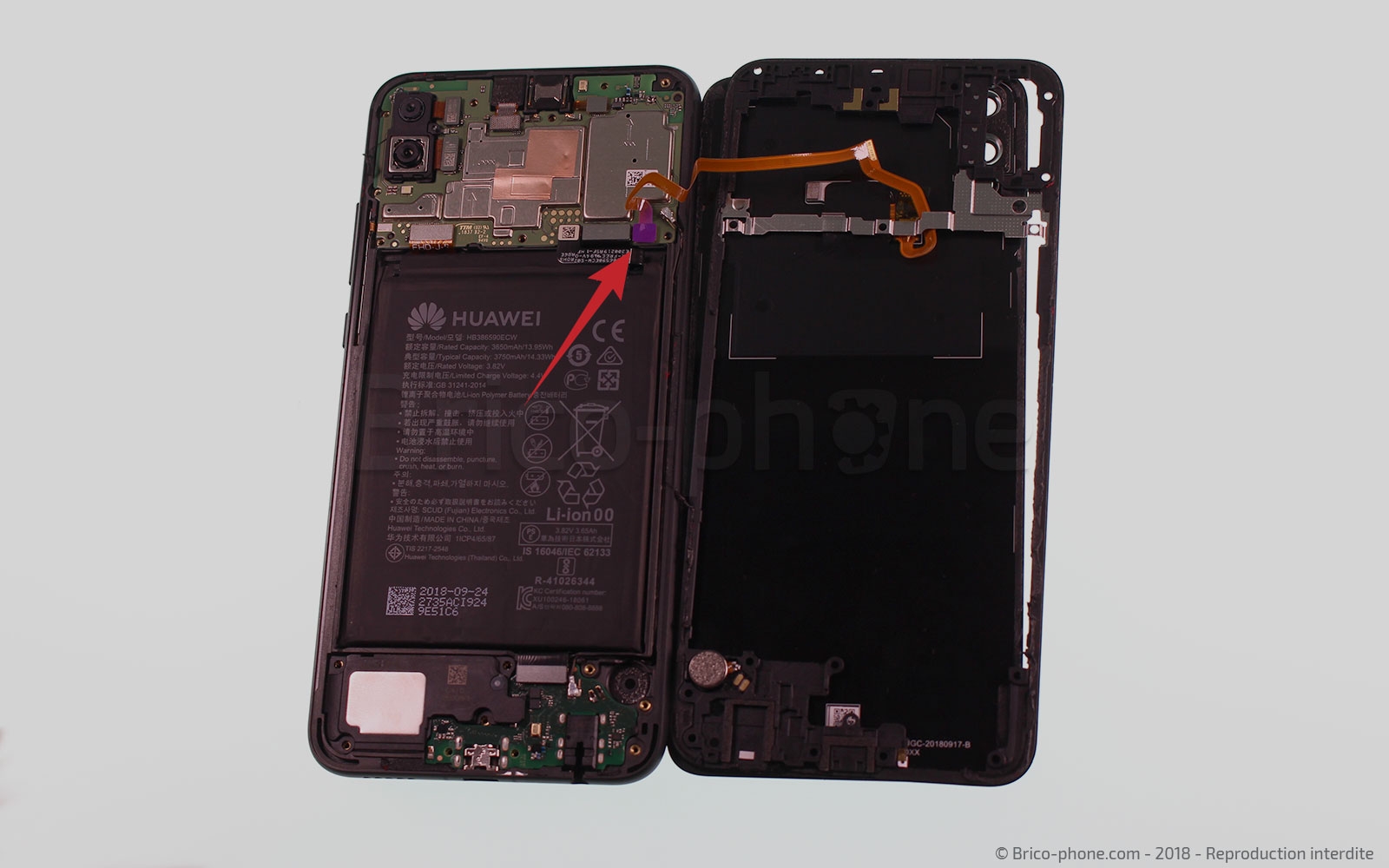

Afin de retirer complètement ces éléments, munissez-vous du spudger pour déconnecter le lecteur d'empreintes digitales de la carte mère.



Etape 7 : Dégager le châssis et la vitre arrière
Etape 7 : Dégager le châssis et la vitre arrière
Etape 7 : Dégager le châssis et la vitre arrière
Etape 7 : Dégager le châssis et la vitre arrière
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie

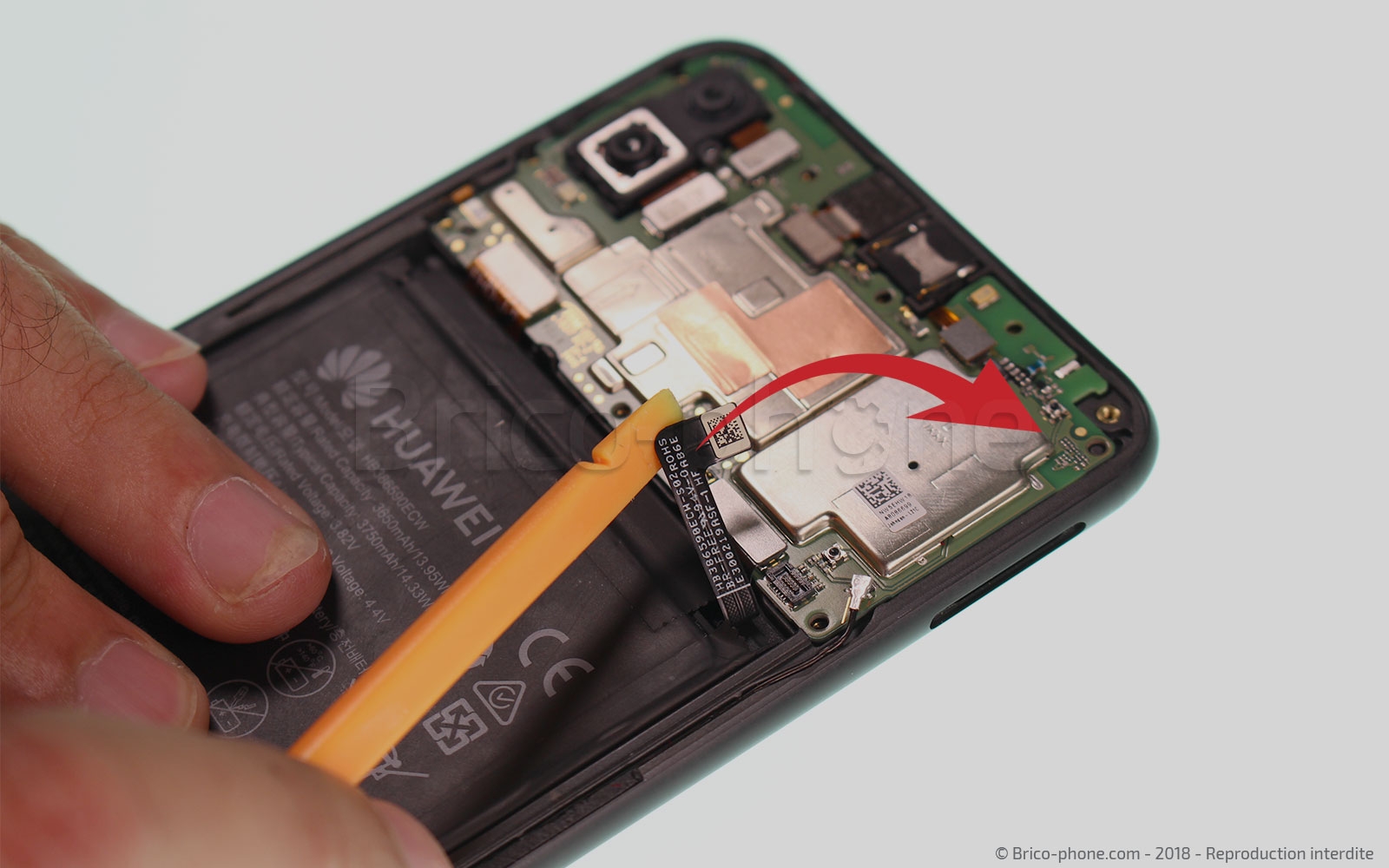

Gardez le levier nylon en main ! Déconnectez maintenant la batterie afin d'éviter tout risque de court-circuit.
Etape 8 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

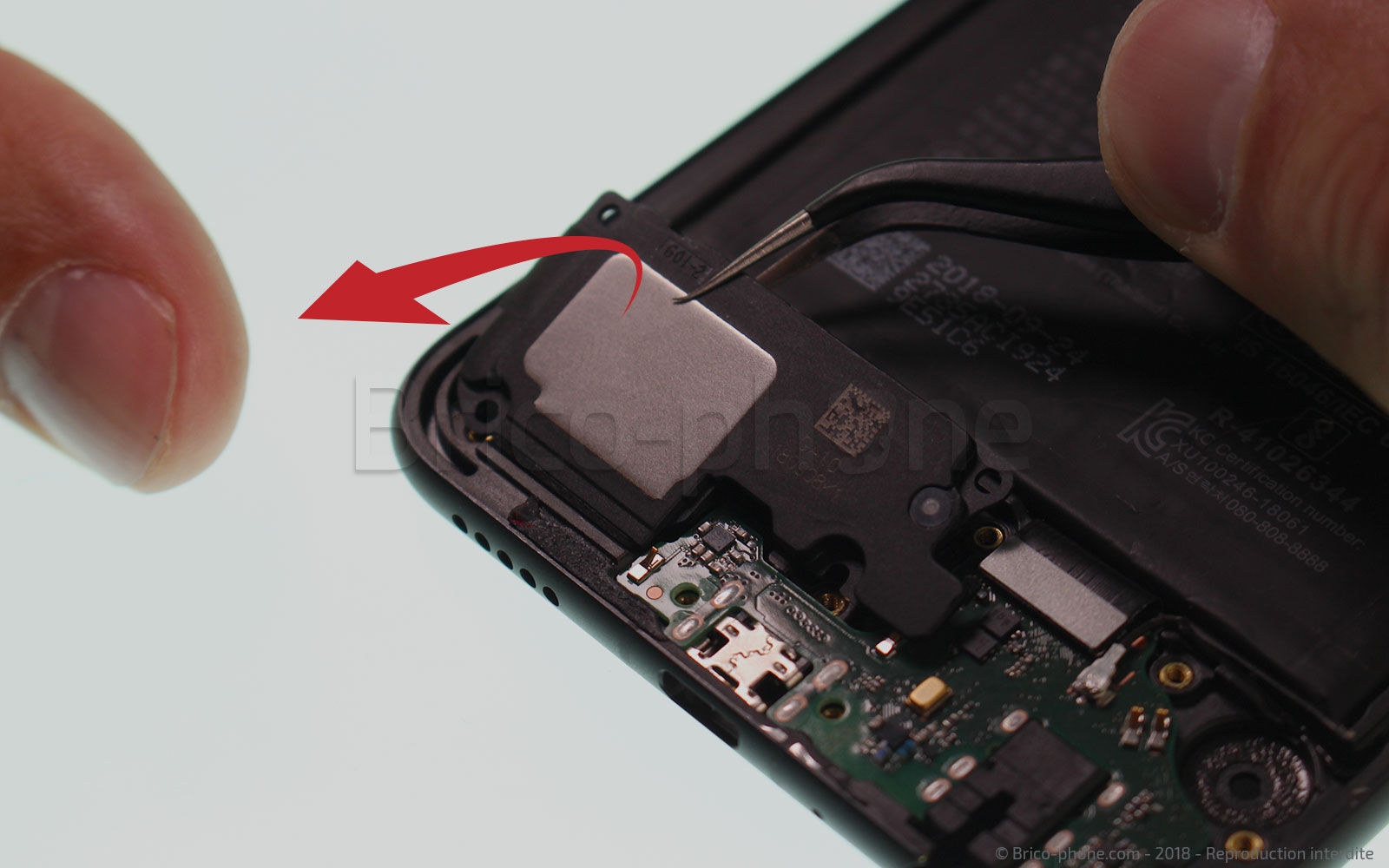

Etape 9 : Retirer le haut-parleur externe

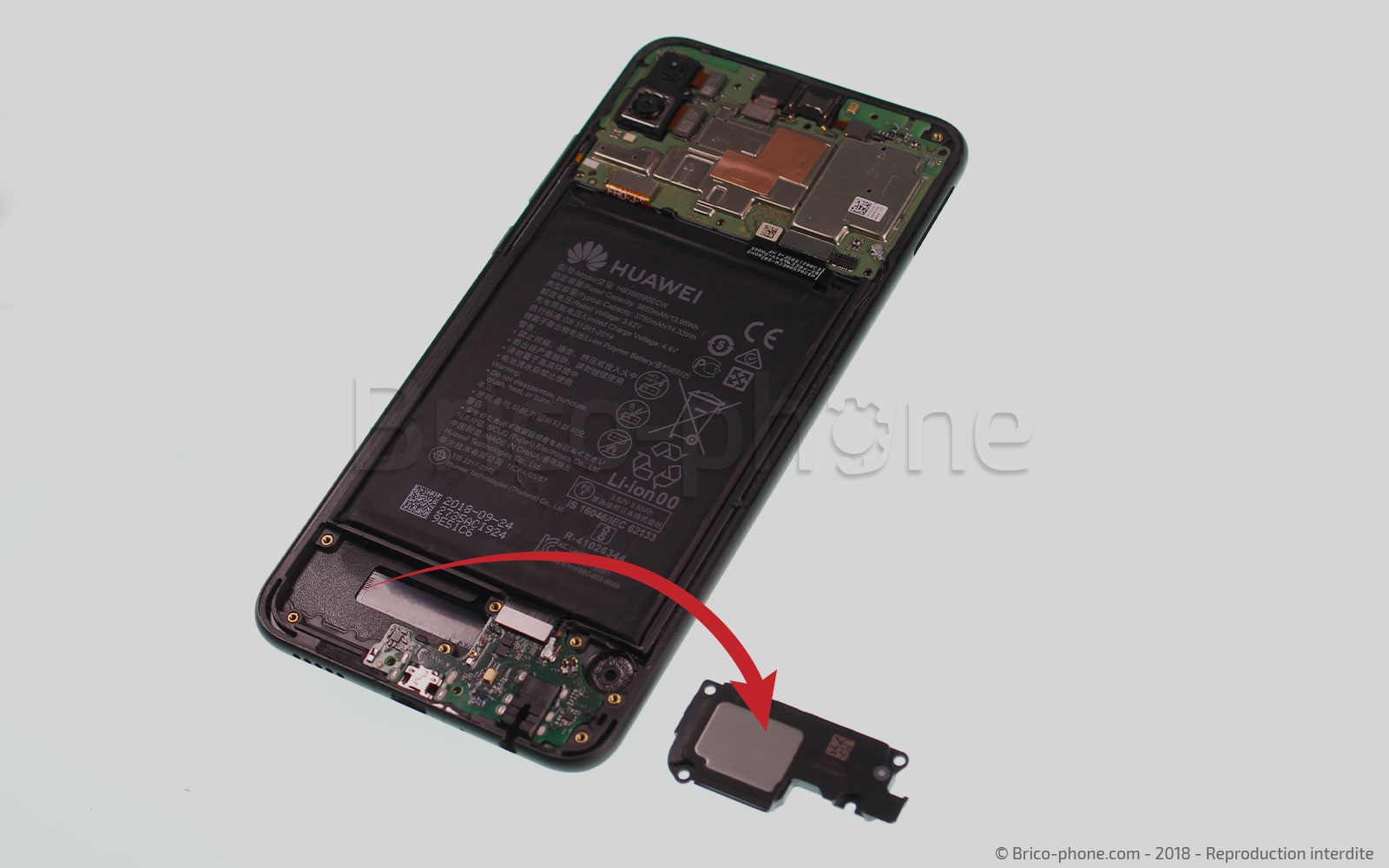

Avant de passer au retrait du connecteur micro-usb, vous allez devoir enlever le HP externe. Pour cela, saisissez la pincette du kit d'outils puis en faisant levier, retirez le bloc haut-parleur.
Etape 9 : Retirer le haut-parleur externe
Etape 9 : Retirer le haut-parleur externe
Etape 9 : Retirer le haut-parleur externe
Outils du kit utilisés
Outils du kit utilisés

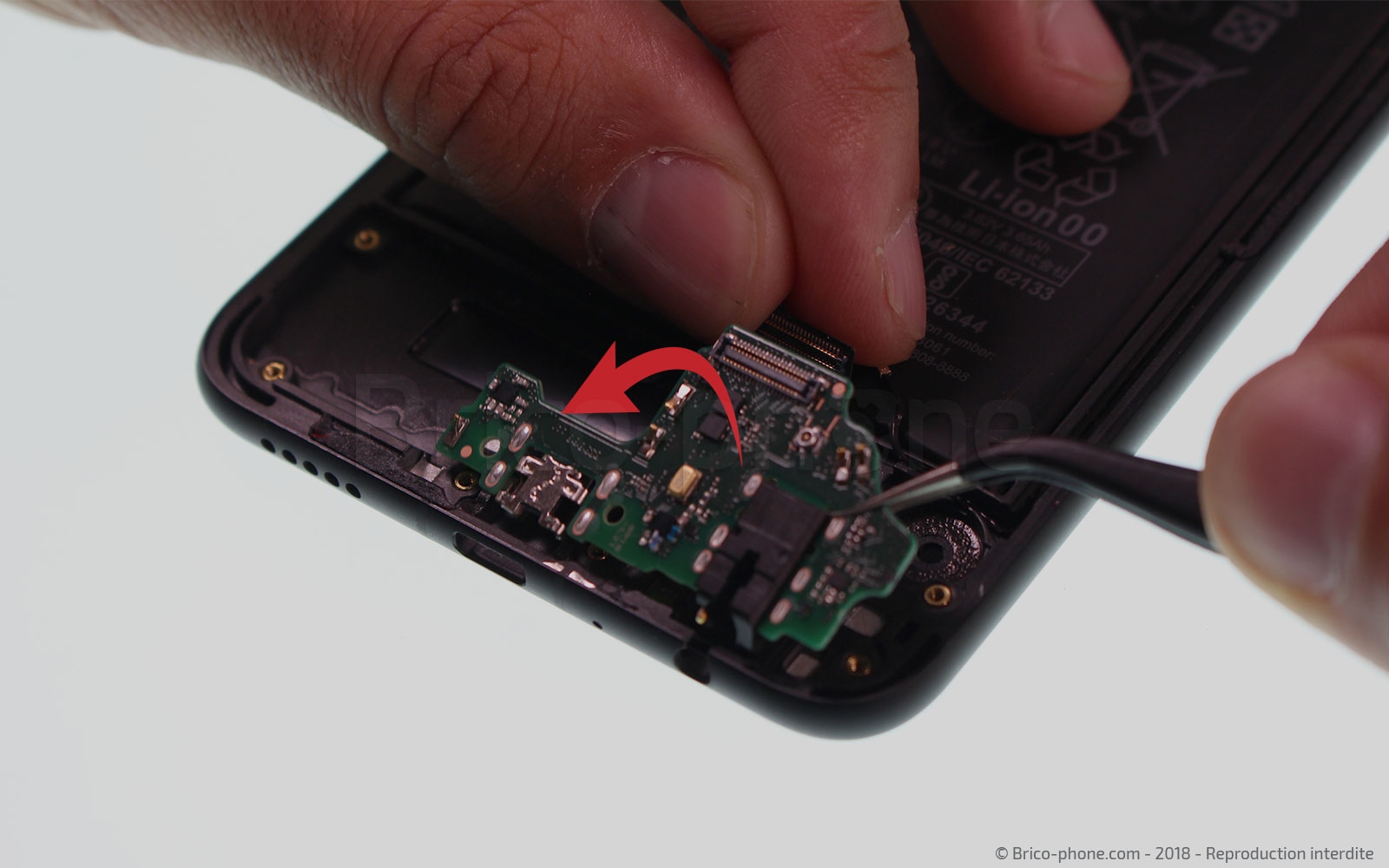

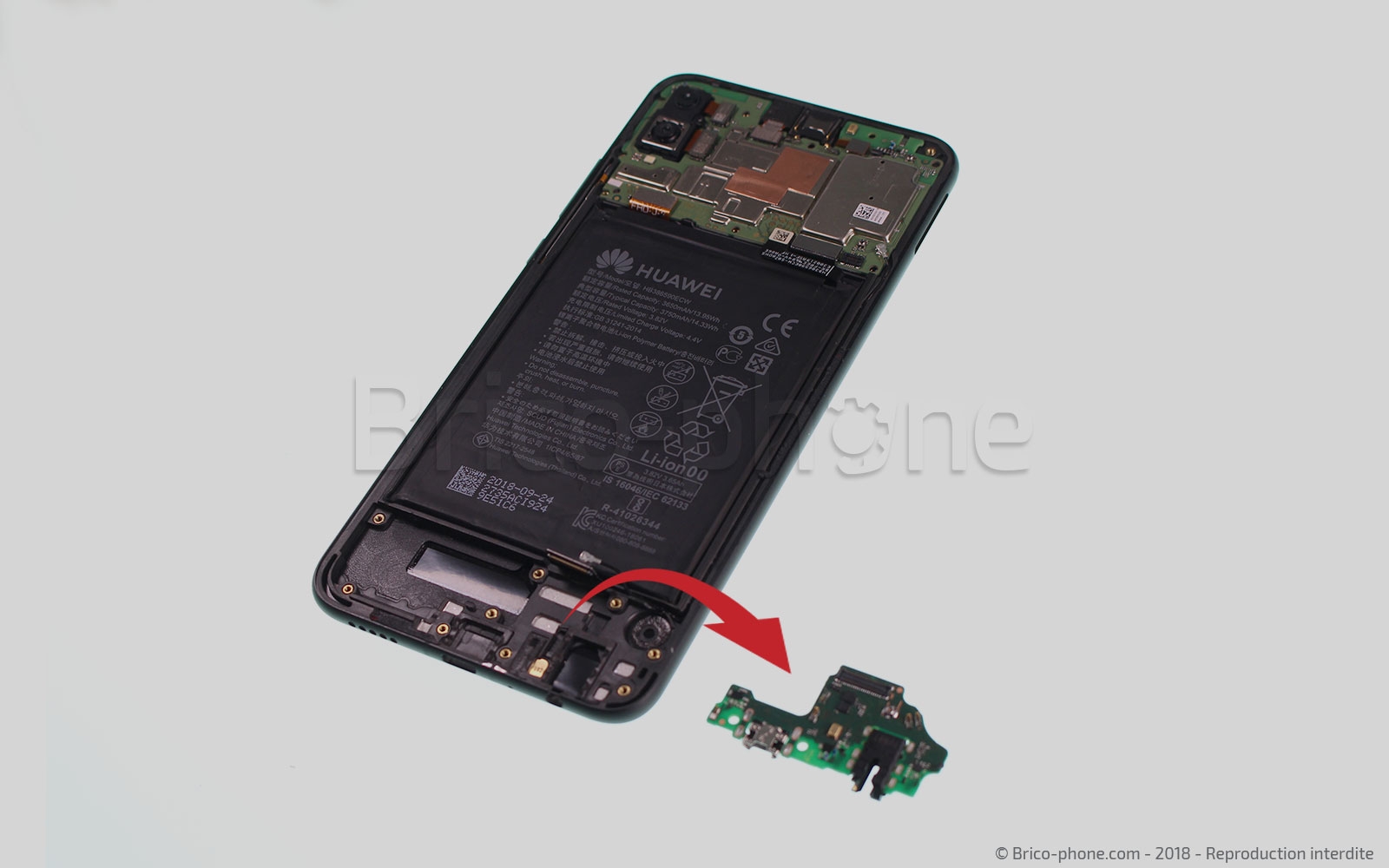

Etape 10 : Retirer le connecteur micro-usb

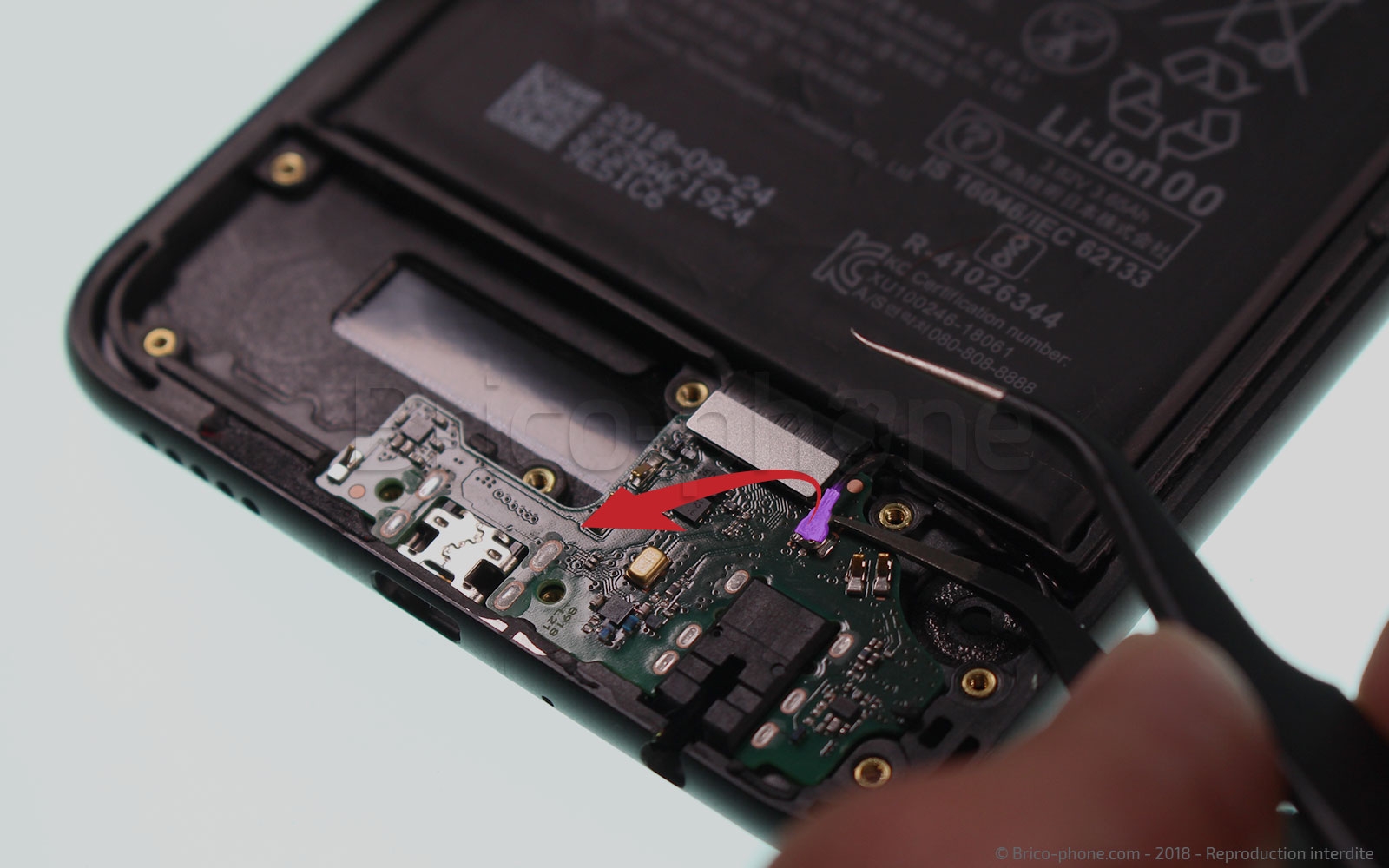

Passons à la dernière étape de ce tutoriel. Toujours avec la pincette, déconnectez le câble coaxial qui permet d'amplifier la réception du signal GSM.

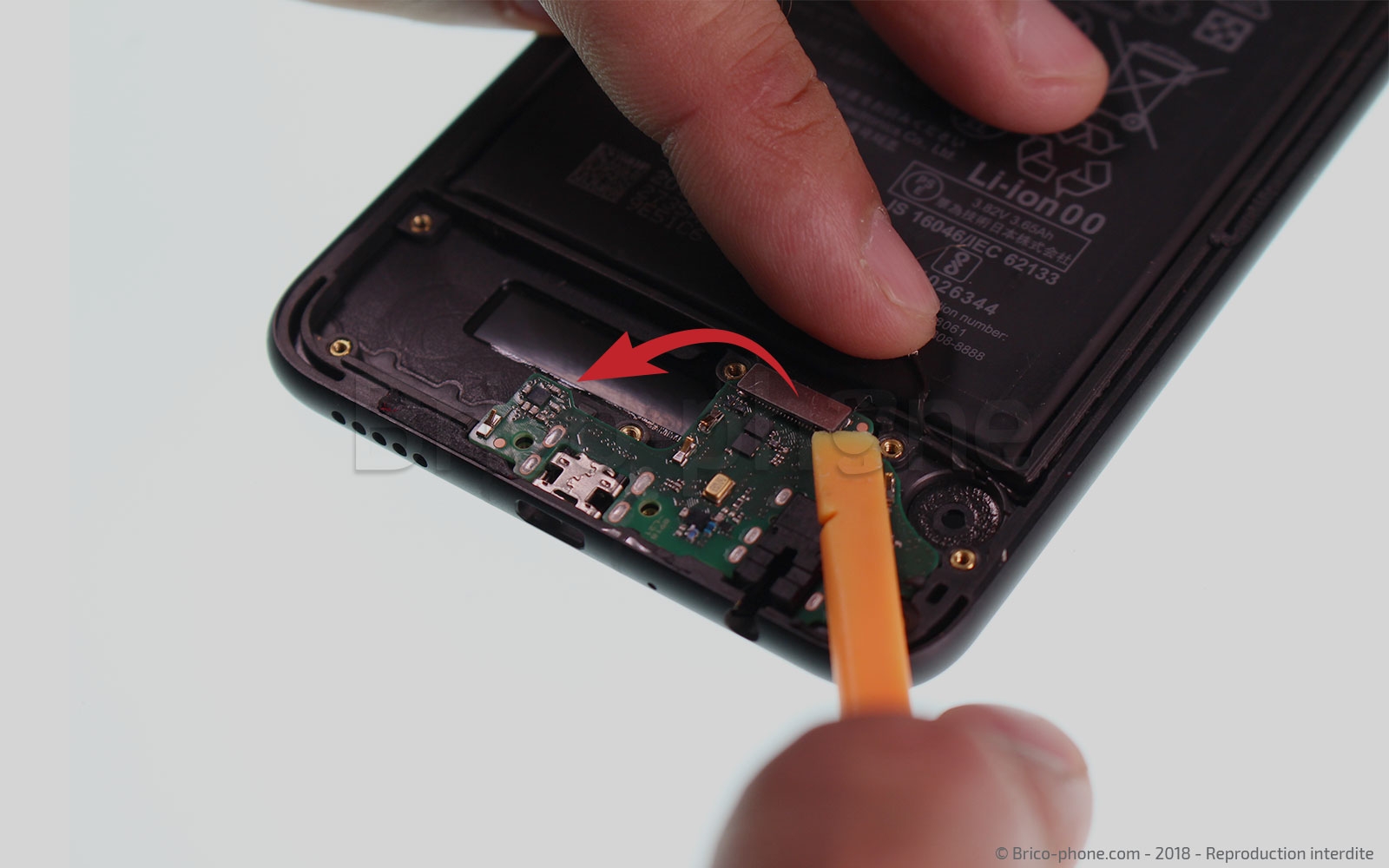

Il ne vous reste plus qu'à débrancher la nappe interconnexion à l'aide du levier nylon afin de libérer complètement la nappe dock.
Etape 10 : Retirer le connecteur micro-usb
Etape 10 : Retirer le connecteur micro-usb
Etape 10 : Retirer le connecteur micro-usb
Etape 10 : Retirer le connecteur micro-usb
Etape 10 : Retirer le connecteur micro-usb
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage
Il ne vous reste plus qu'à mettre en place votre nouveau connecteur de charge mico usb. Prenez ensuite ce tutoriel en sens inverse afin de remonter entièrement votre appareil.
Pour la vitre arrière, il suffira de coller à l'aide de la B7000 présente dans le kit d'outils en faisant un léger filet de colle sur le contour du châssis. Laissez ensuite l'ensemble sous presse pendant une vingtaine de minutes.
Conseil pour le remontage
