Changement d'écran complet pré-monté (châssis+vitre+LCD) sur iPhone XR

Temps estimé : 15 min
Difficulté : 2/5
Note de réparabilité : 15/20
iPhone XR | Temps estimé : 15 min | Difficulté : 2/5

INFO : A l'heure actuelle, nous ne vendons plus d'écrans complets, le haut-parleur interne prémonté crée des conflits avec la fonction Face ID.
Nous vous invitons à suivre le tutoriel pour changer l'écran standard.

Vous venez de faire tomber votre iPhone XR et votre écran s'est cassé ou présente un problème d'affichage ! Ne vous inquiétez pas ! Brico-phone a conçu ce tutoriel photo afin de vous aider à réparer vous-même votre smartphone à l'aide des outils, et de la pièce détachée adaptée que nous vous proposons sur notre site internet.

Diagnostic

›  L'écran de votre iPhone XR est cassée
›  La vitre est fêlée
›  L'écran reste noir alors qu'il démarre
›  Vous avez des problèmes de tactile

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone XR PREMIUM pré-assemblé
89,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

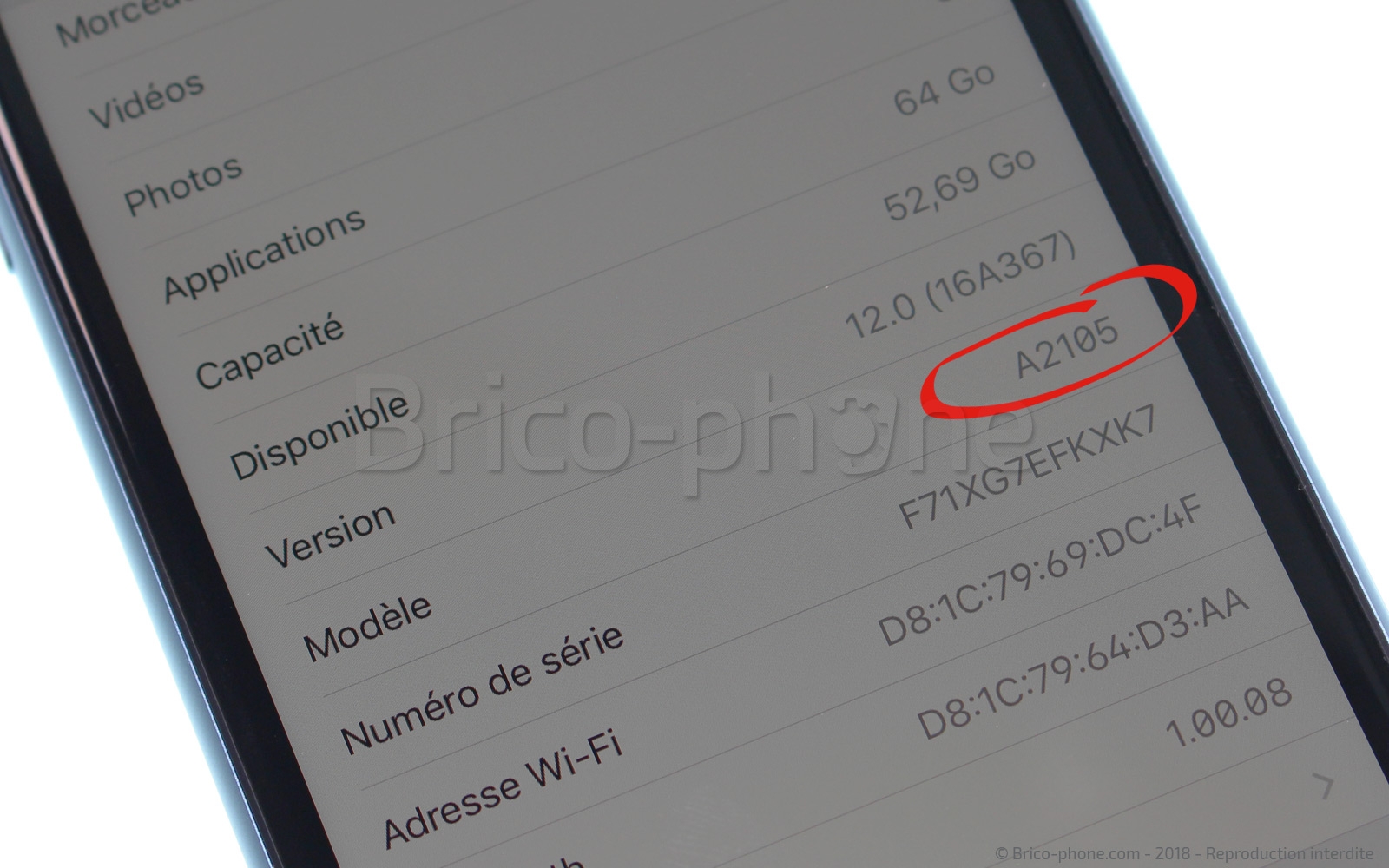

Afin de ne pas faire d'erreur, vérifiez que vous êtes bien en possession d'un iPhone XR. Pour cela, rendez-vous dans les réglages de votre téléphone puis contrôlez que le n° de modèle indiqué soit le suivant : A2105.

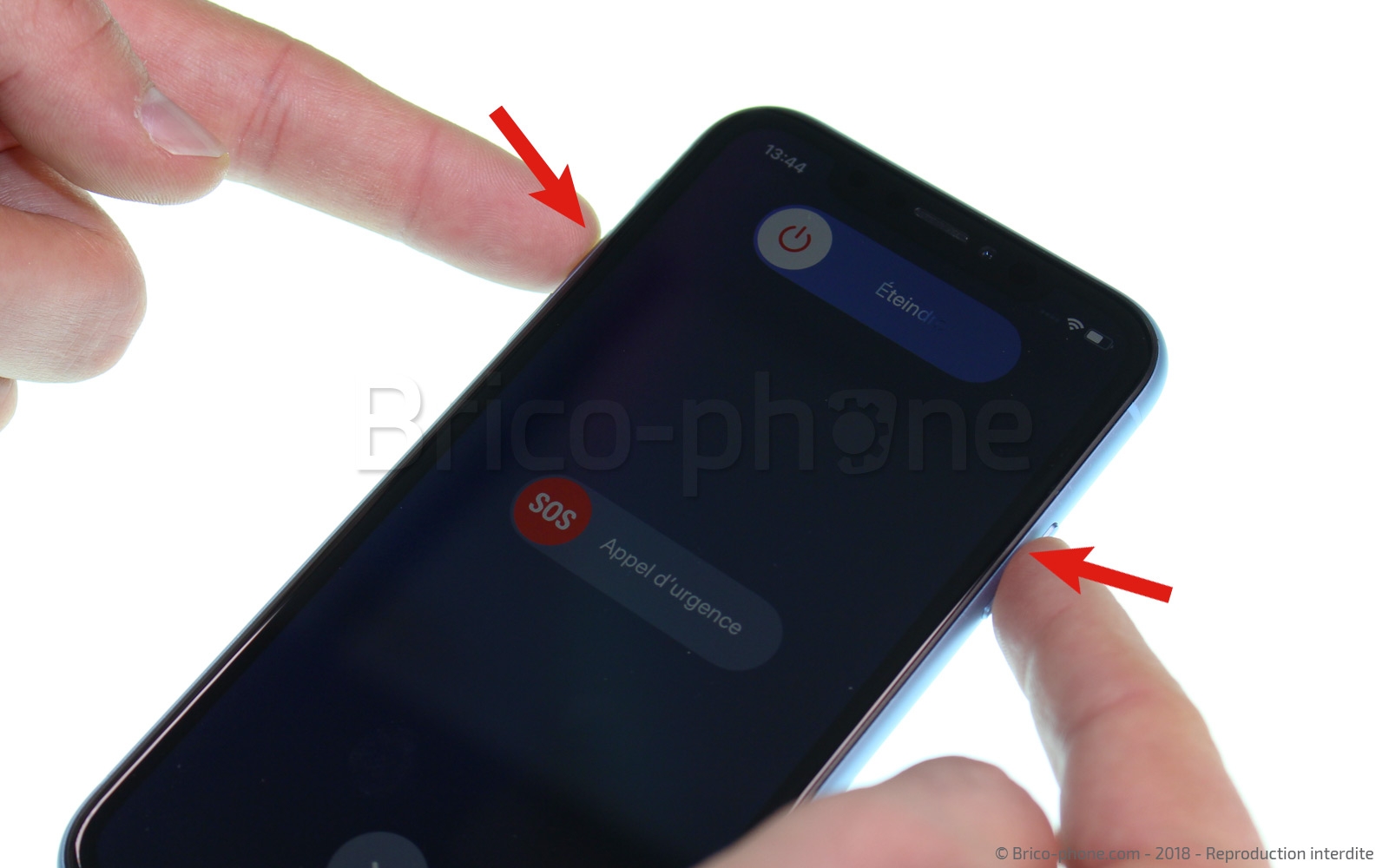

Pensez également à mettre le téléphone hors tension avant d'attaquer votre réparation.
Etape 1 : Retirer les vis pentalobe

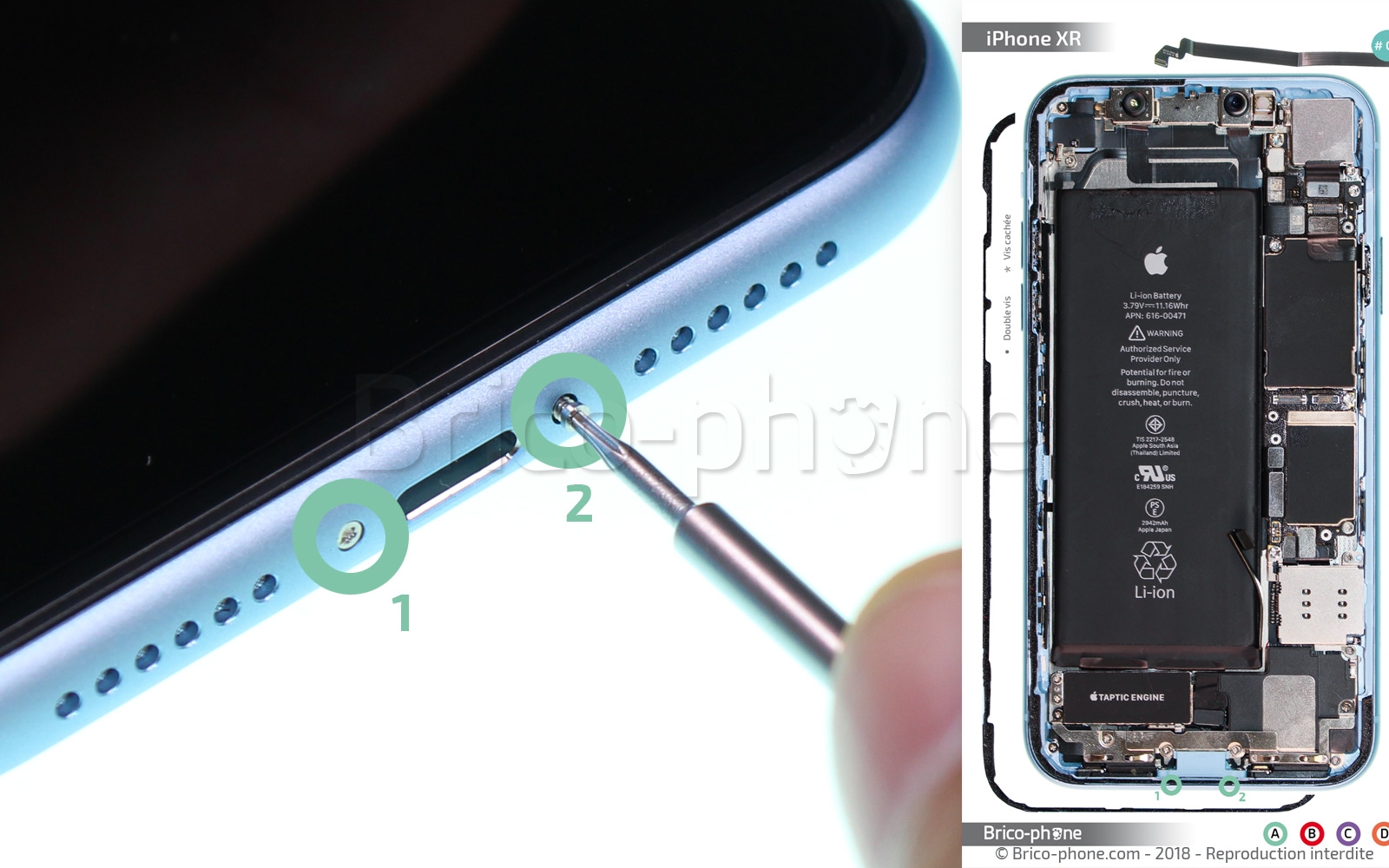

Comme ses prédécesseurs, l'écran de l'iPhone XR est maintenu par 2 vis pentalobe situées au niveau du connecteur de charge.
Munissez-vous du tournevis pentalobe puis retirez ces dernières numérotées A1 et A2.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Créer un point d'insertion
Afin de mettre en place les outils qui seront utilisés pour décoller l'écran, vous allez devoir créer un espace entre le châssis et l'écran.

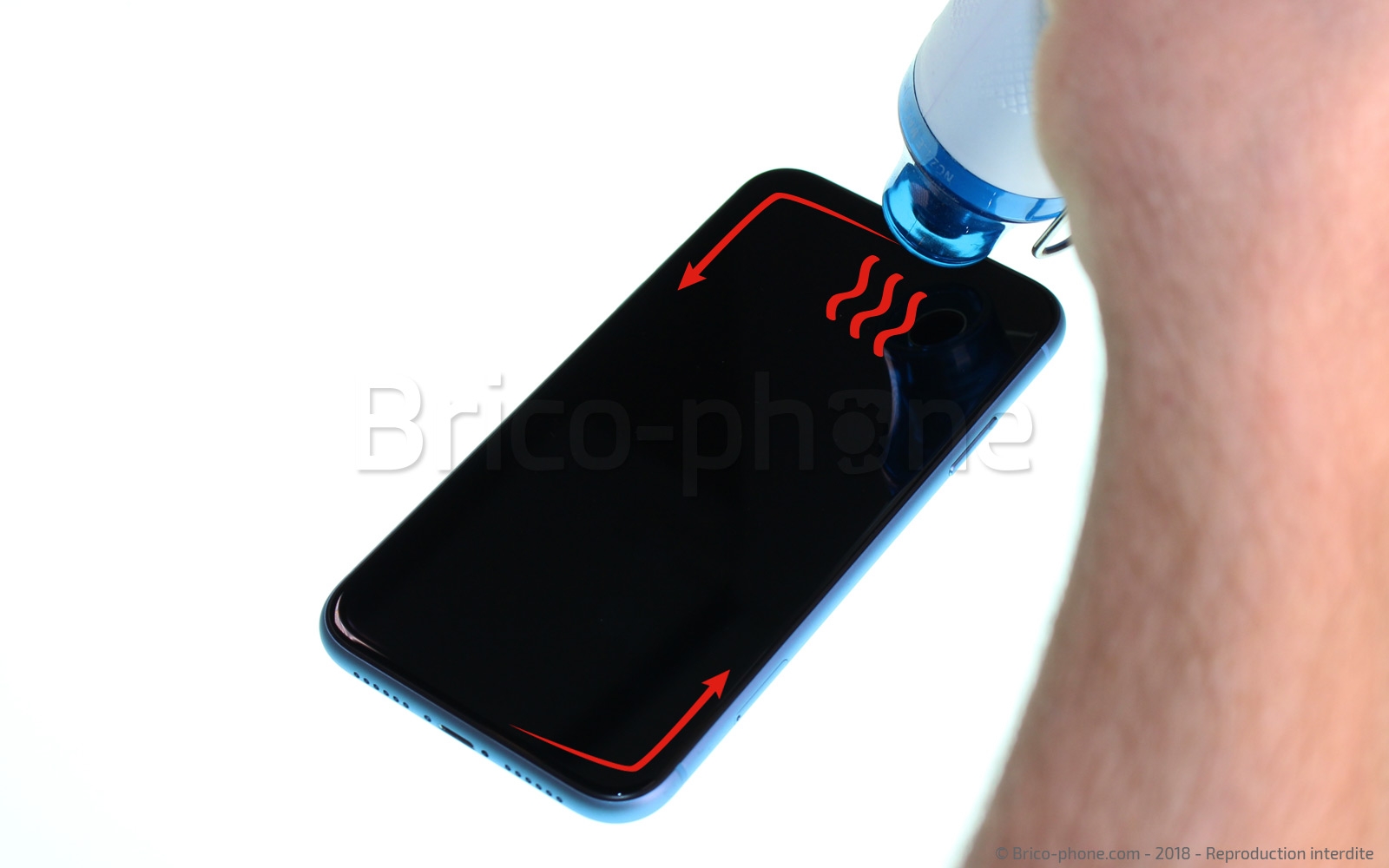

À l'aide d'un décapeur thermique ou tout simplement de votre sèche-cheveux, chauffez le contour de la vitre afin de ramollir le joint d'étanchéité.

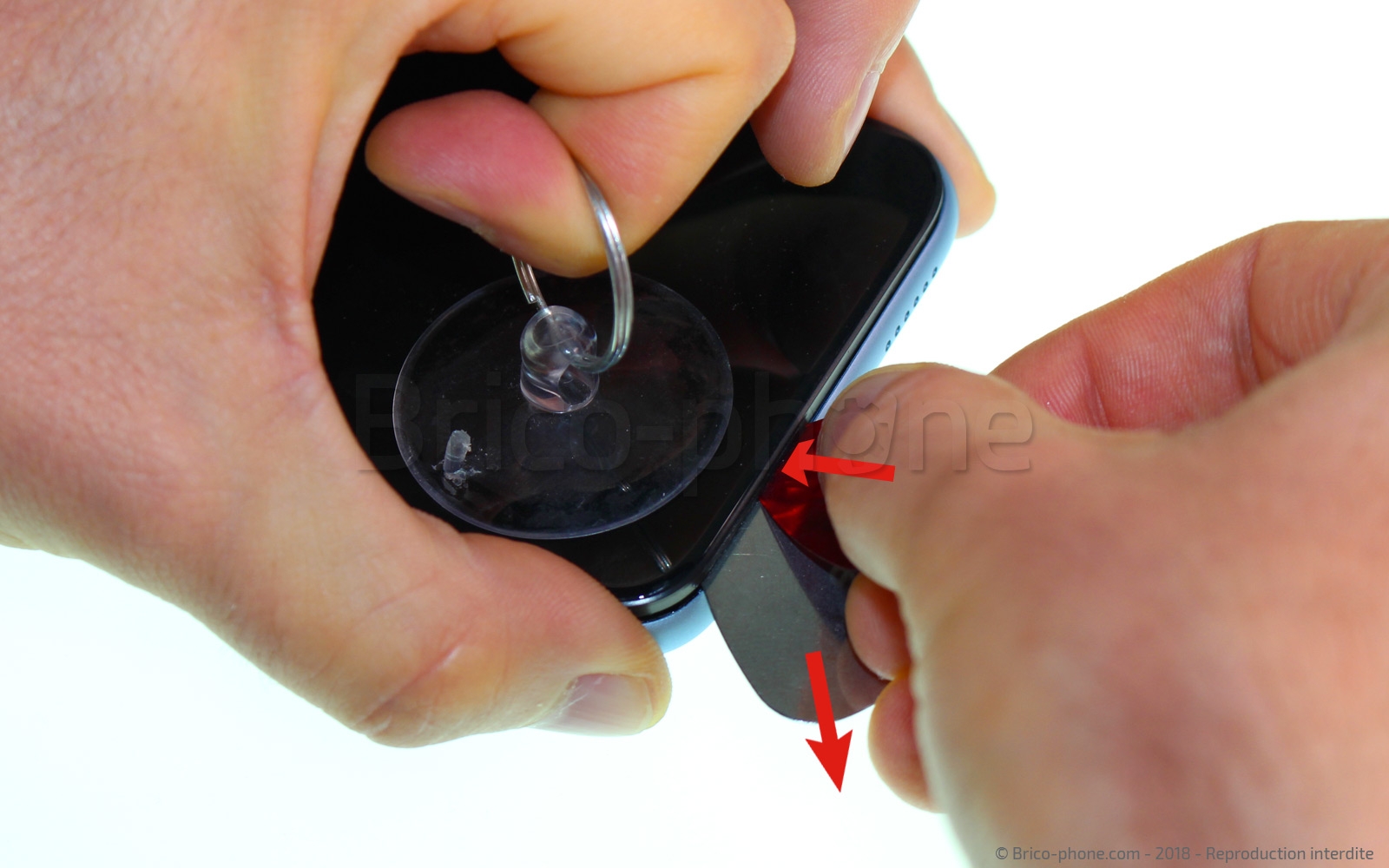

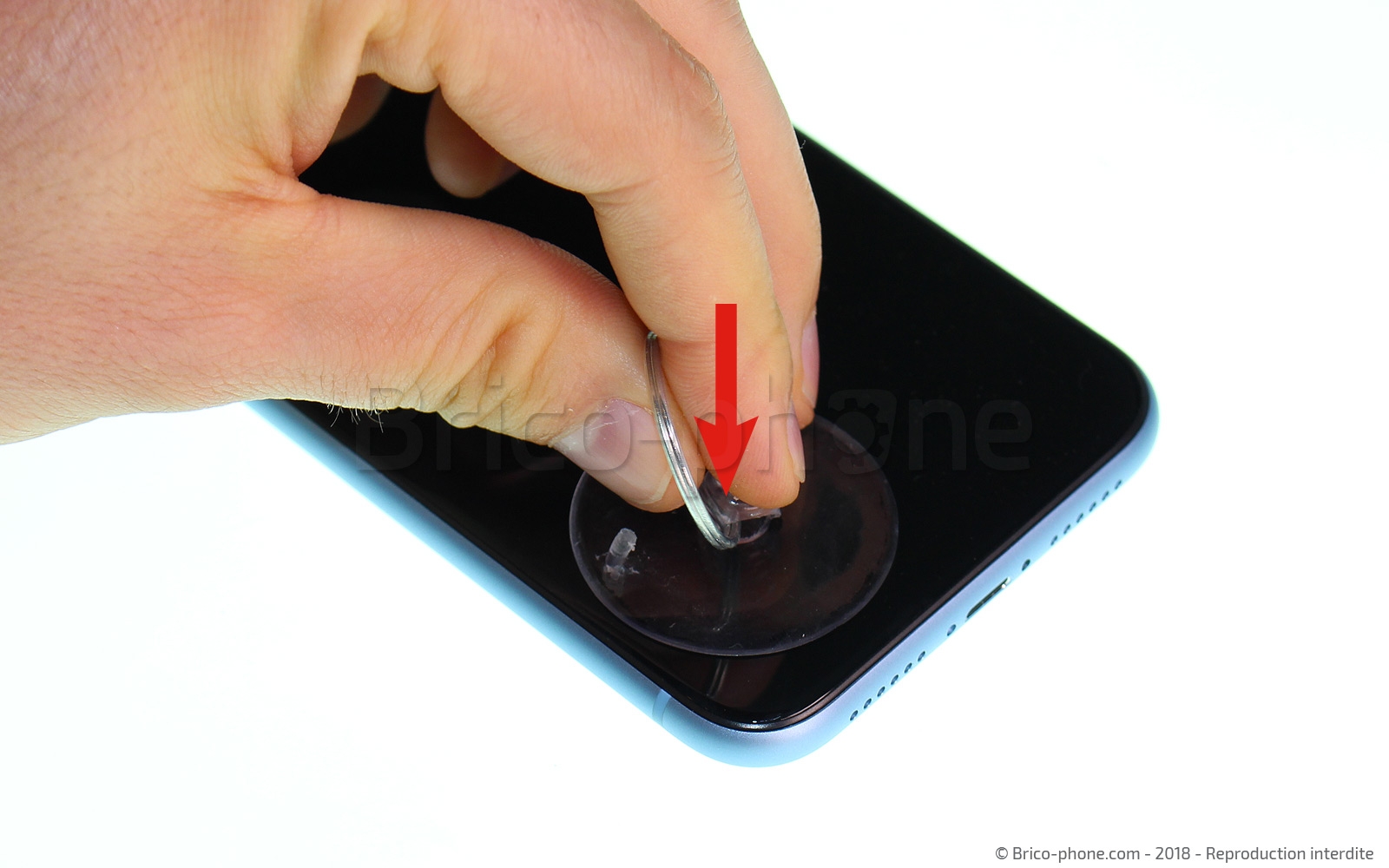

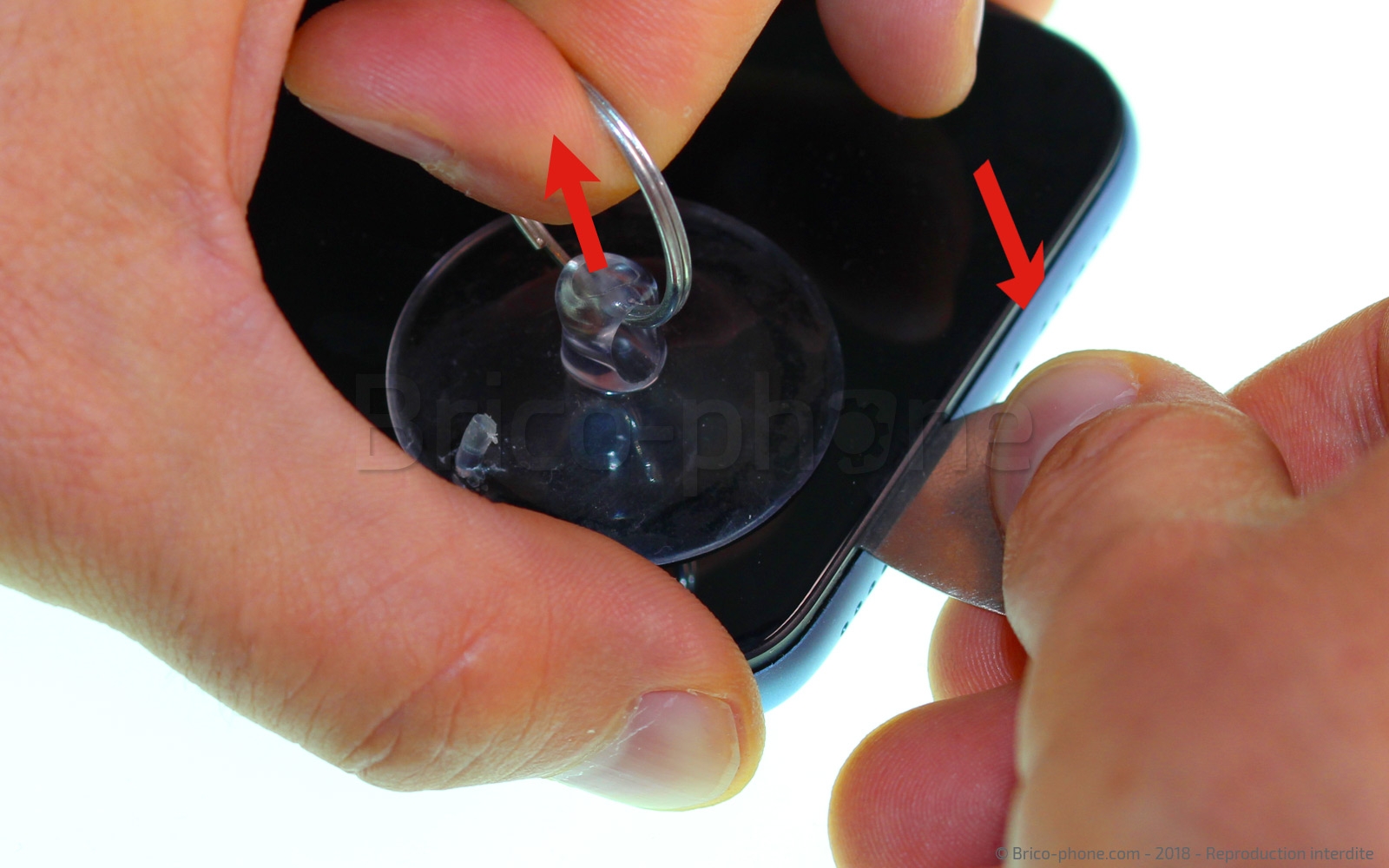

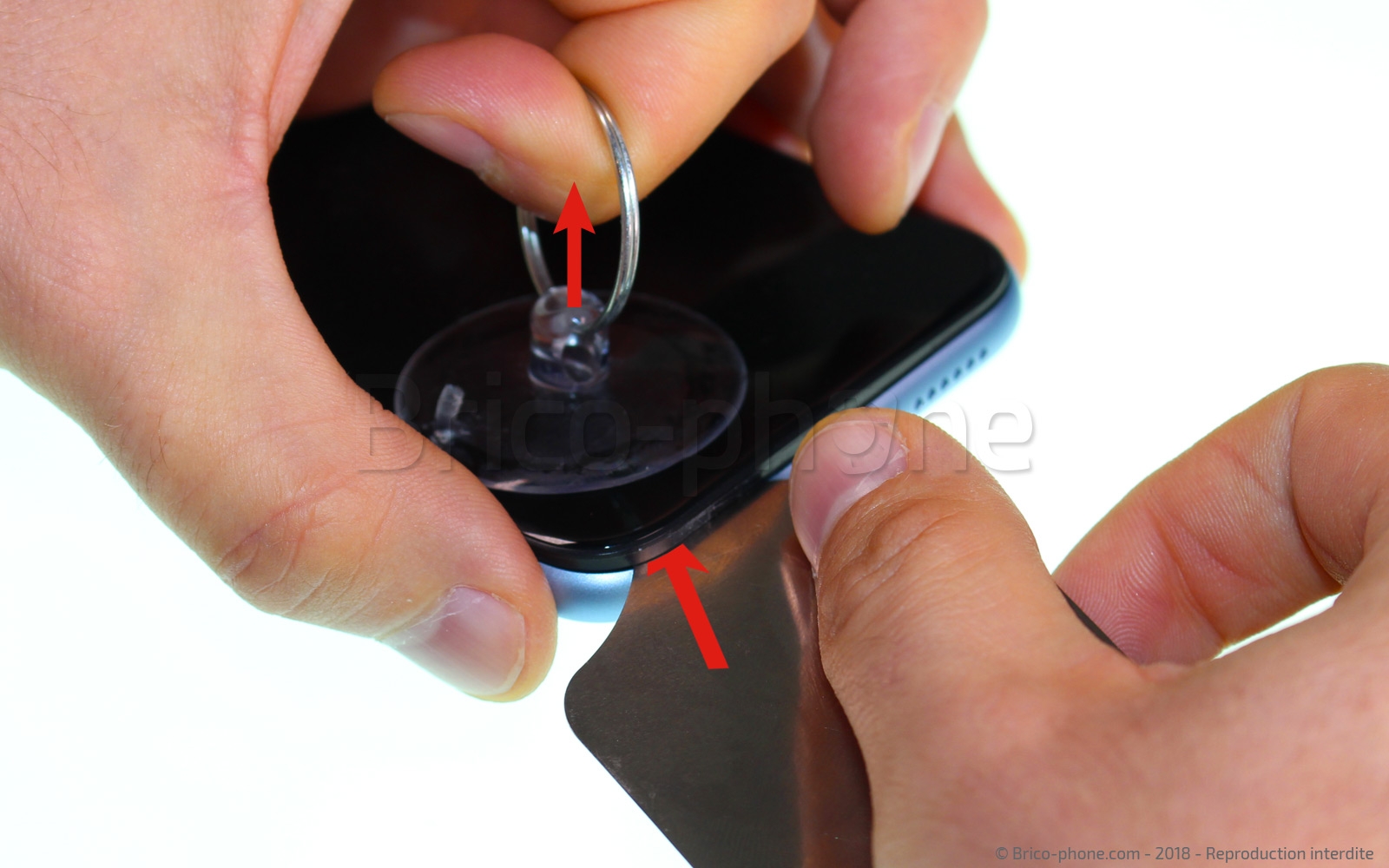

Placez ensuite la ventouse sur l'angle inférieur puis en tirant fortement sur cette dernière, venez insérer le médiator métal.
Un jour est maintenant créé, vous pouvez passer à l'étape suivante.
Pour cette étape vous pouvez également utiliser un outils iFlex. Celui-ci est plus fin et donc plus facile à insérer.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Outil d'ouverture iFlex
9,90 €
Etape 3 : Ouvrir l'écran

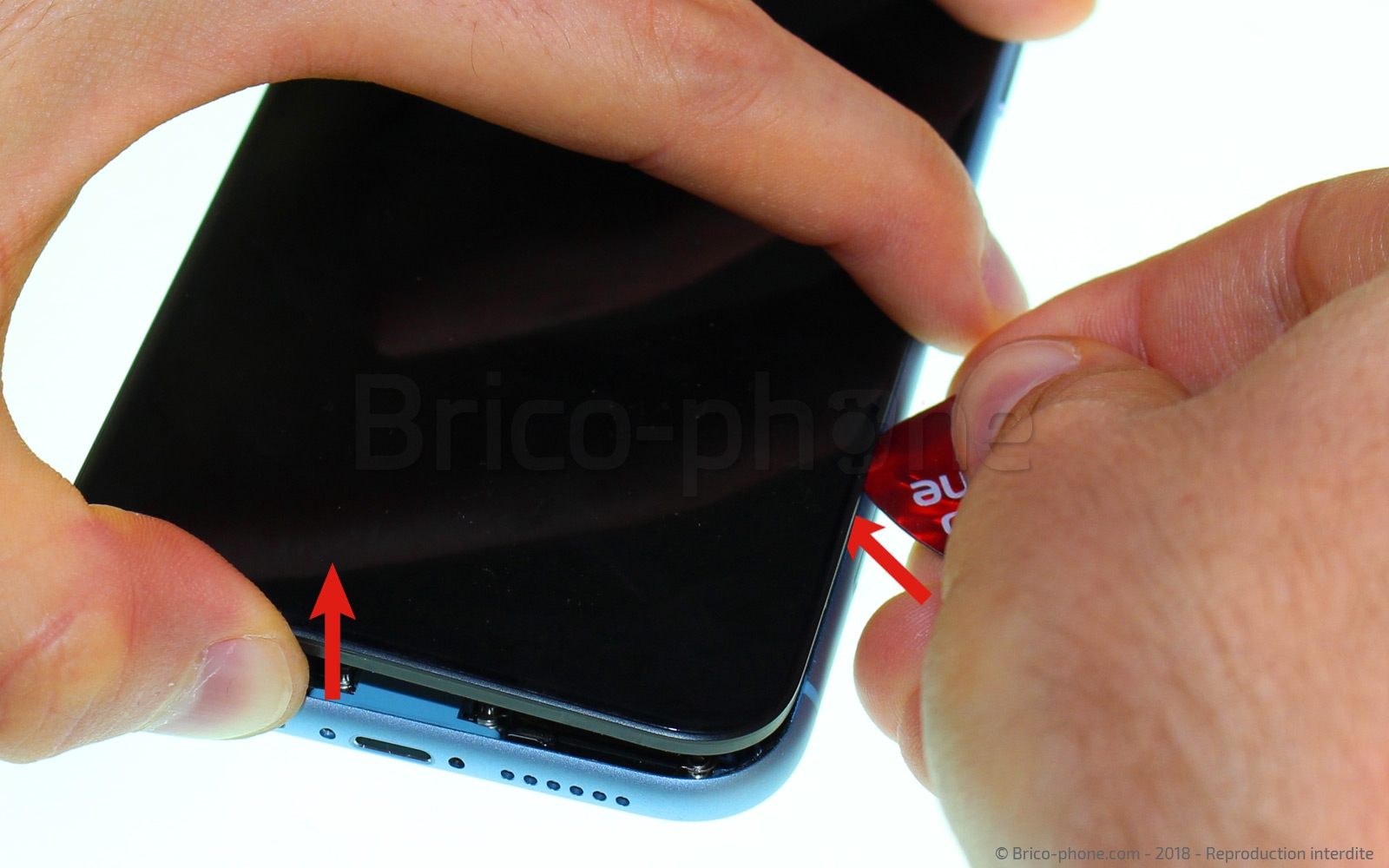

Désormais, vous pouvez insérer les médiators plastiques et retirer celui en métal. Cela réduira les risques de rayer le châssis de votre iPhone lors du décollage de l'écran.
Faites glisser les médiators tout autour du châssis afin de libérer l'écran LCD.
Attention : les nappes se trouvent sur le côté droit. N'enfoncez pas trop les médiators sur cette partie, car vous risqueriez de les endommager.

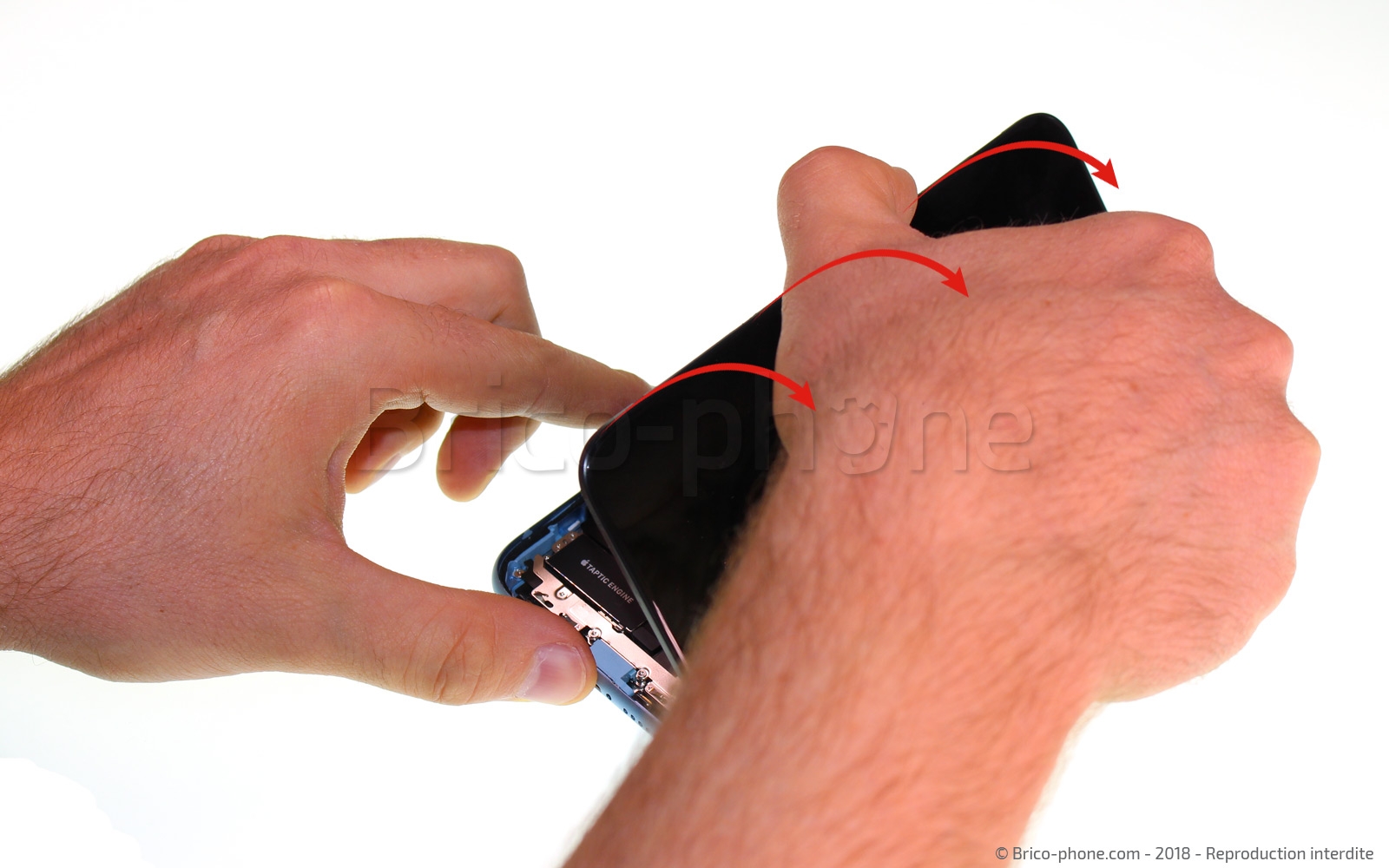

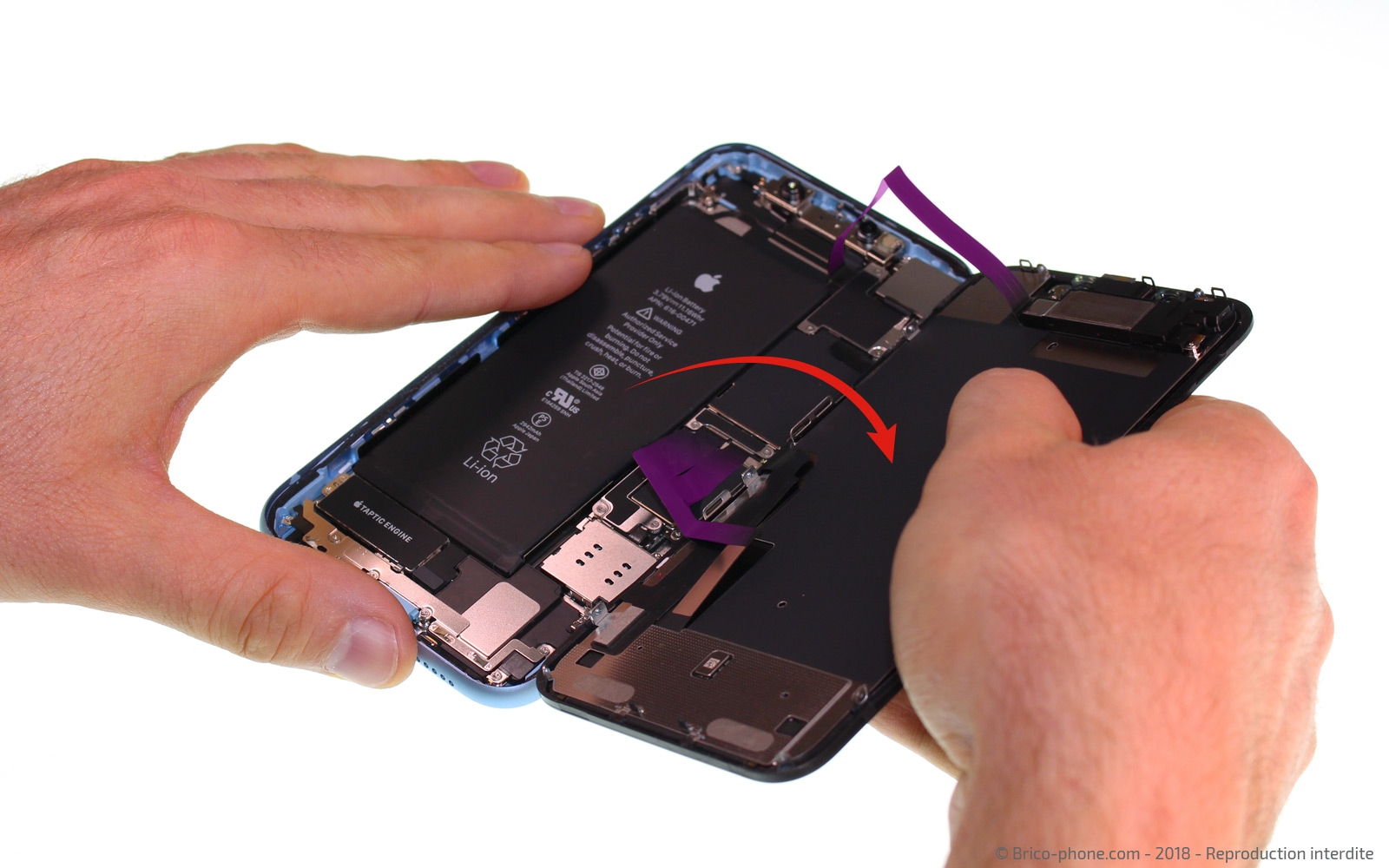

Il ne vous reste plus qu'à ouvrir délicatement l'iPhone comme une page de livre à l'envers. Faites attention, car l'écran est toujours relié à la carte-mère.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 4 : Déconnecter la batterie
Par précaution, il est préférable de commencer par déconnecter la batterie de votre smartphone afin d'éviter les risques d'endommager la carte-mère.

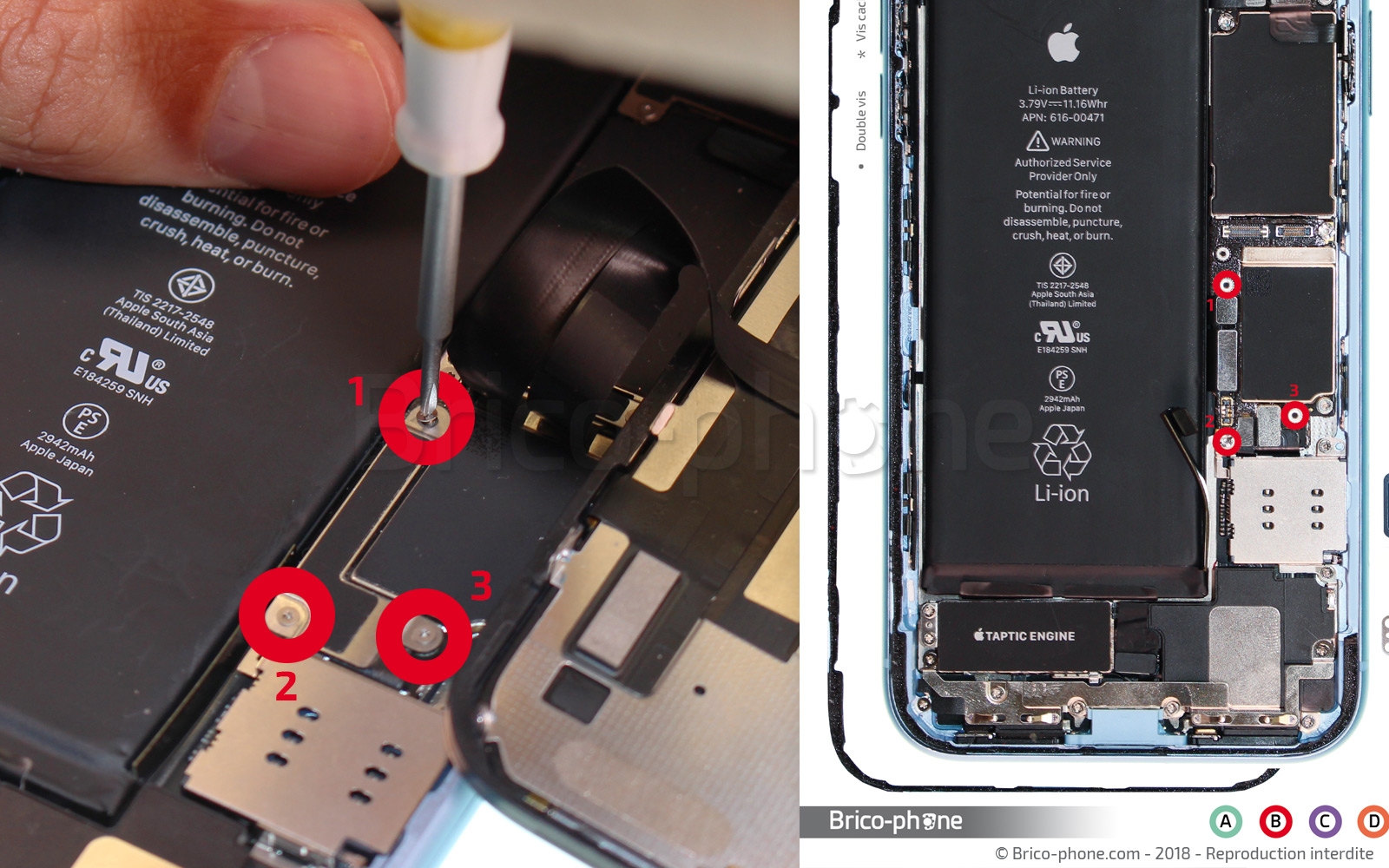

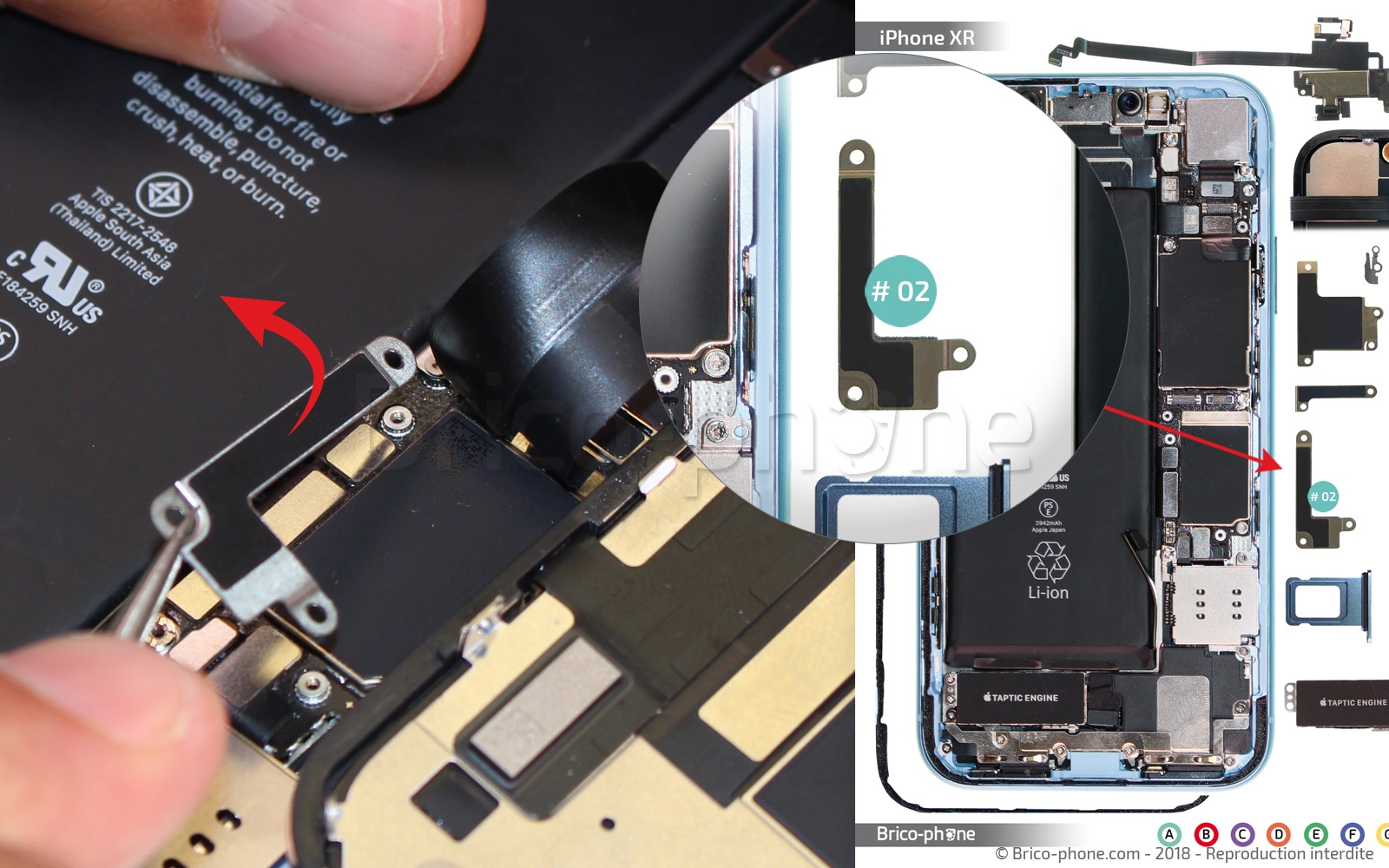

Pour cela, commencez par retirer les vis triwing B1,B2 et B3 à l'aide du tournevis fourni dans le kit d'outils puis munissez-vous de la pincette afin de récupérer l'élément métallique noté #02 sur le patron d'aide au montage.

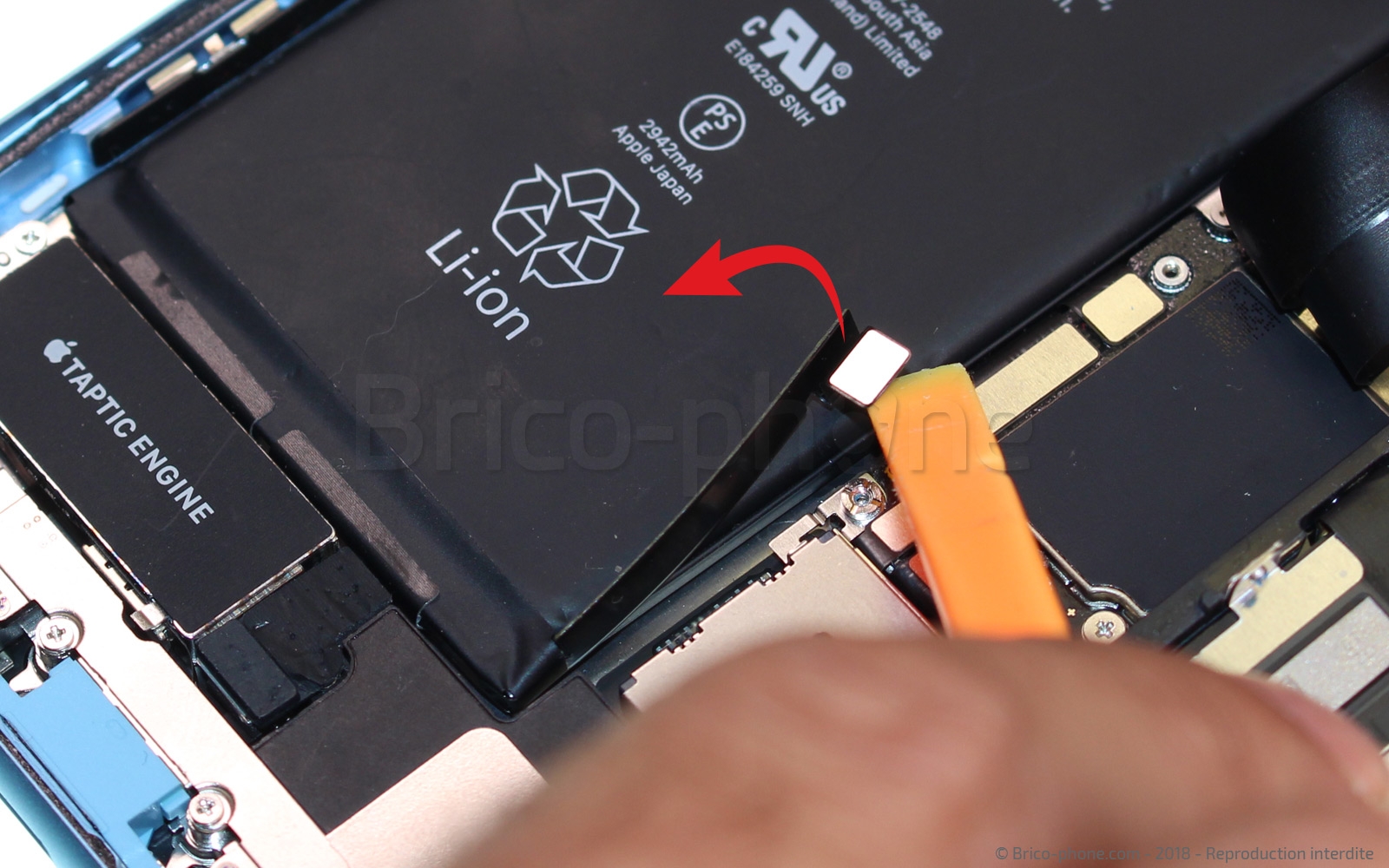

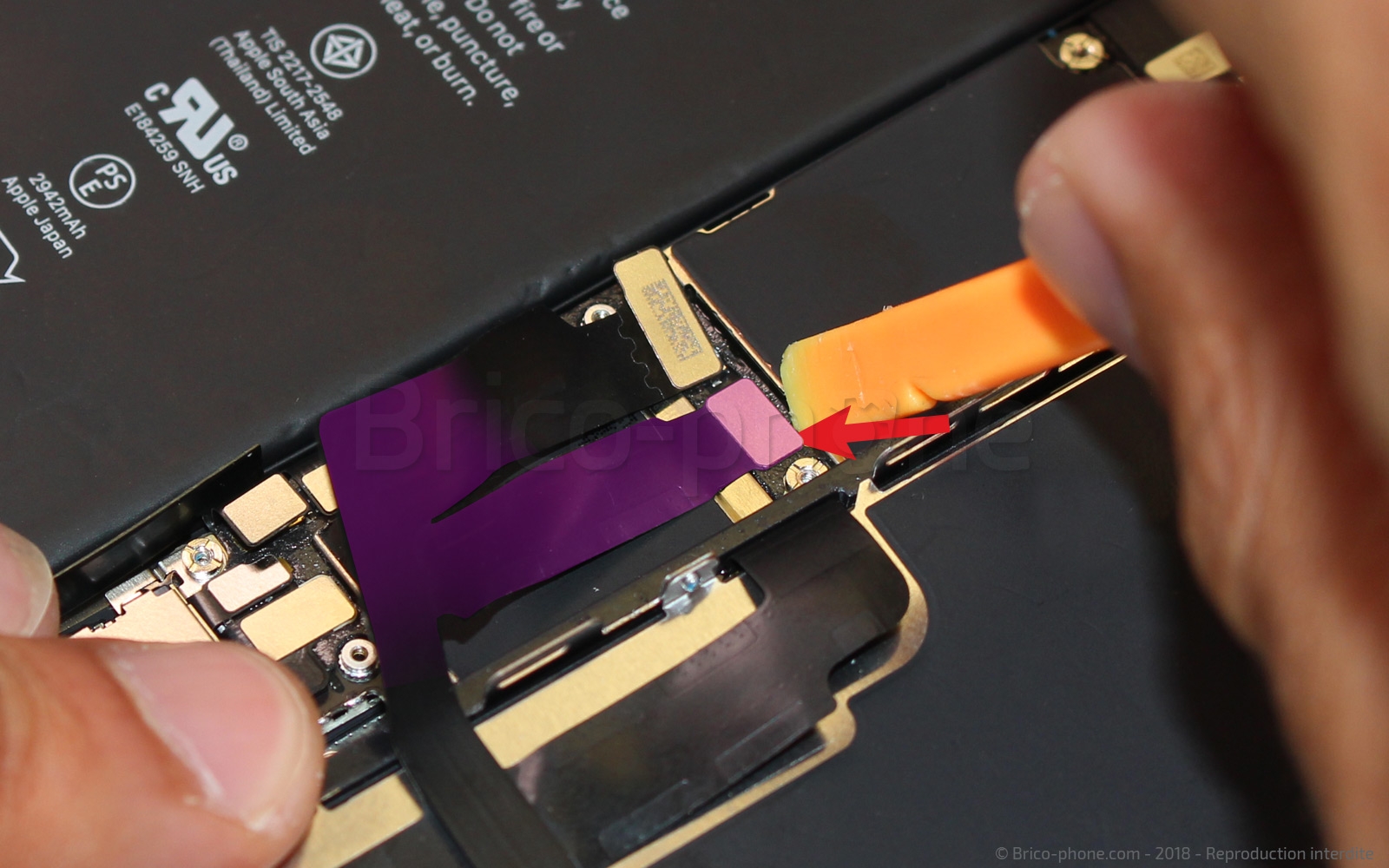

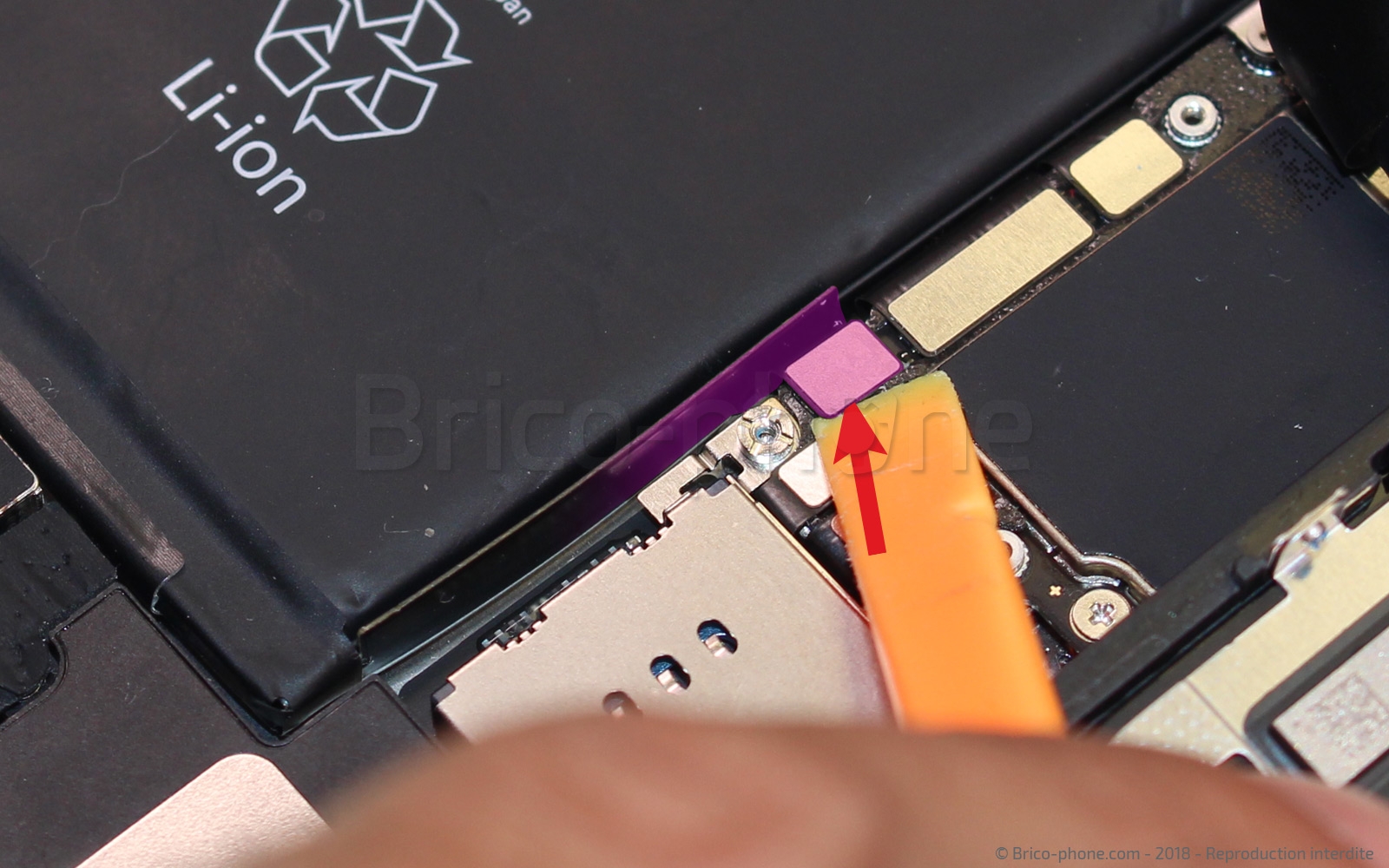

Maintenant que vous avez accès au connecteur de la batterie, déconnectez-le à l'aide du spudger.
Outils du kit utilisés
Outils du kit utilisés



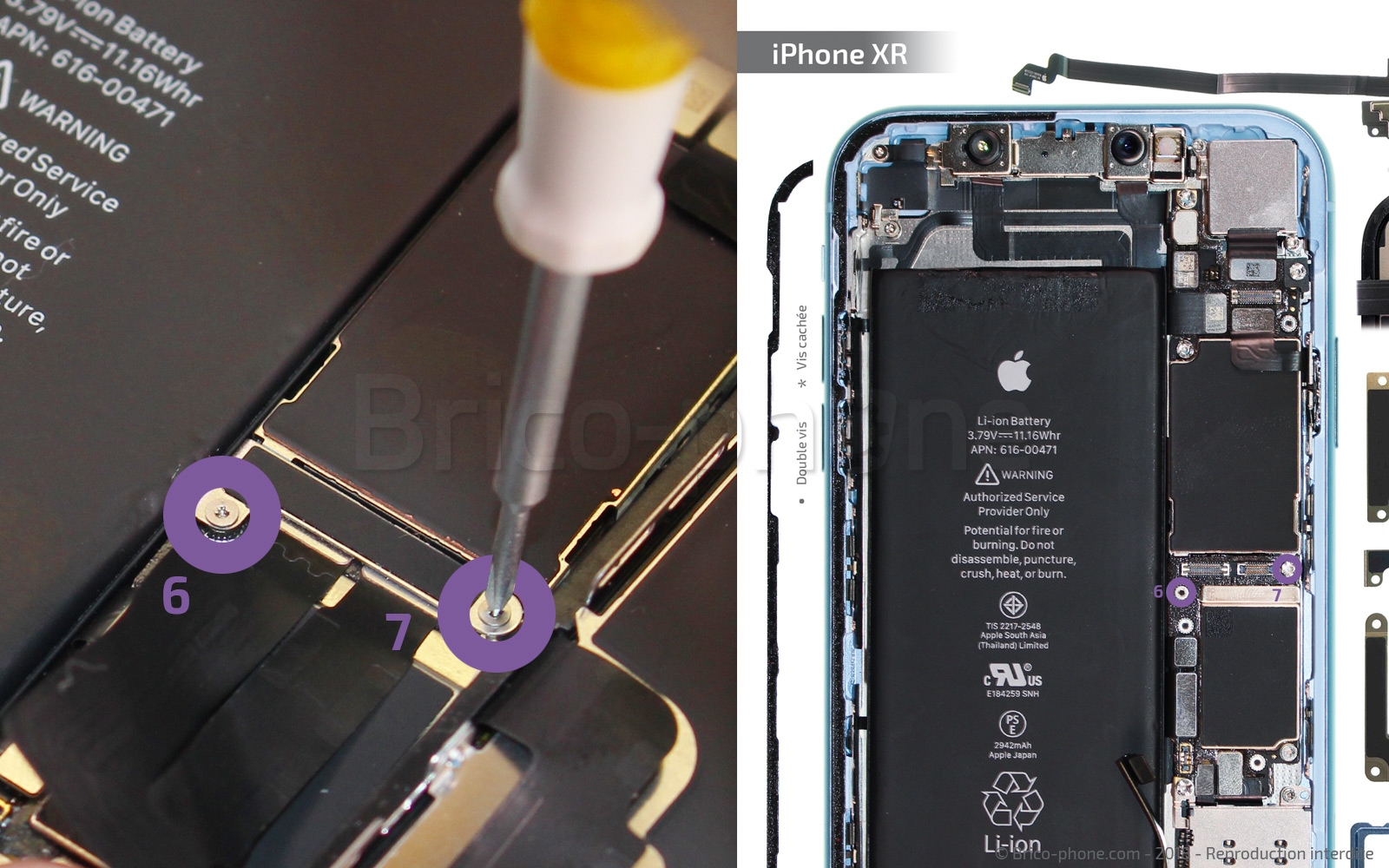

Etape 5 : Retirer l'élément #03

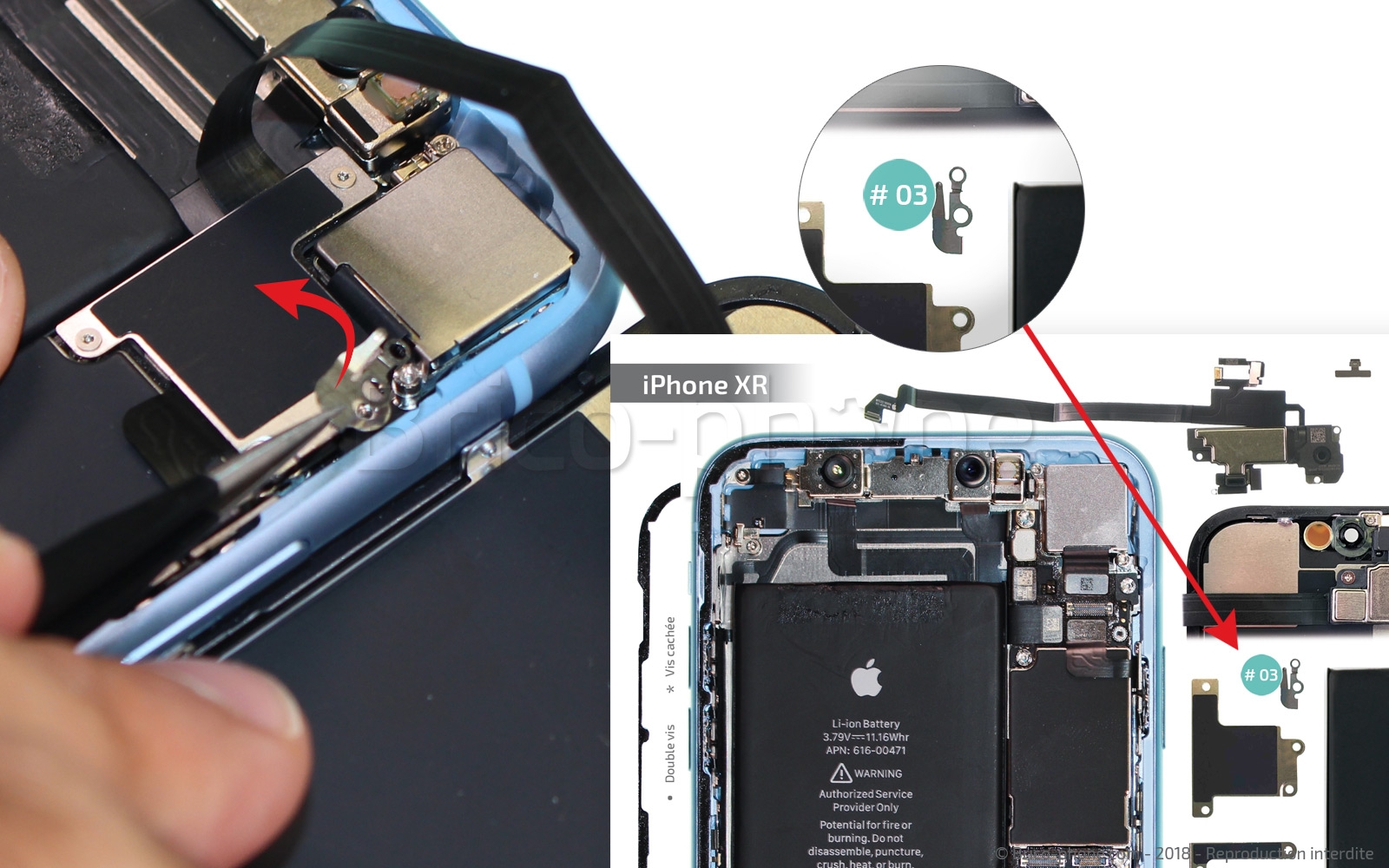

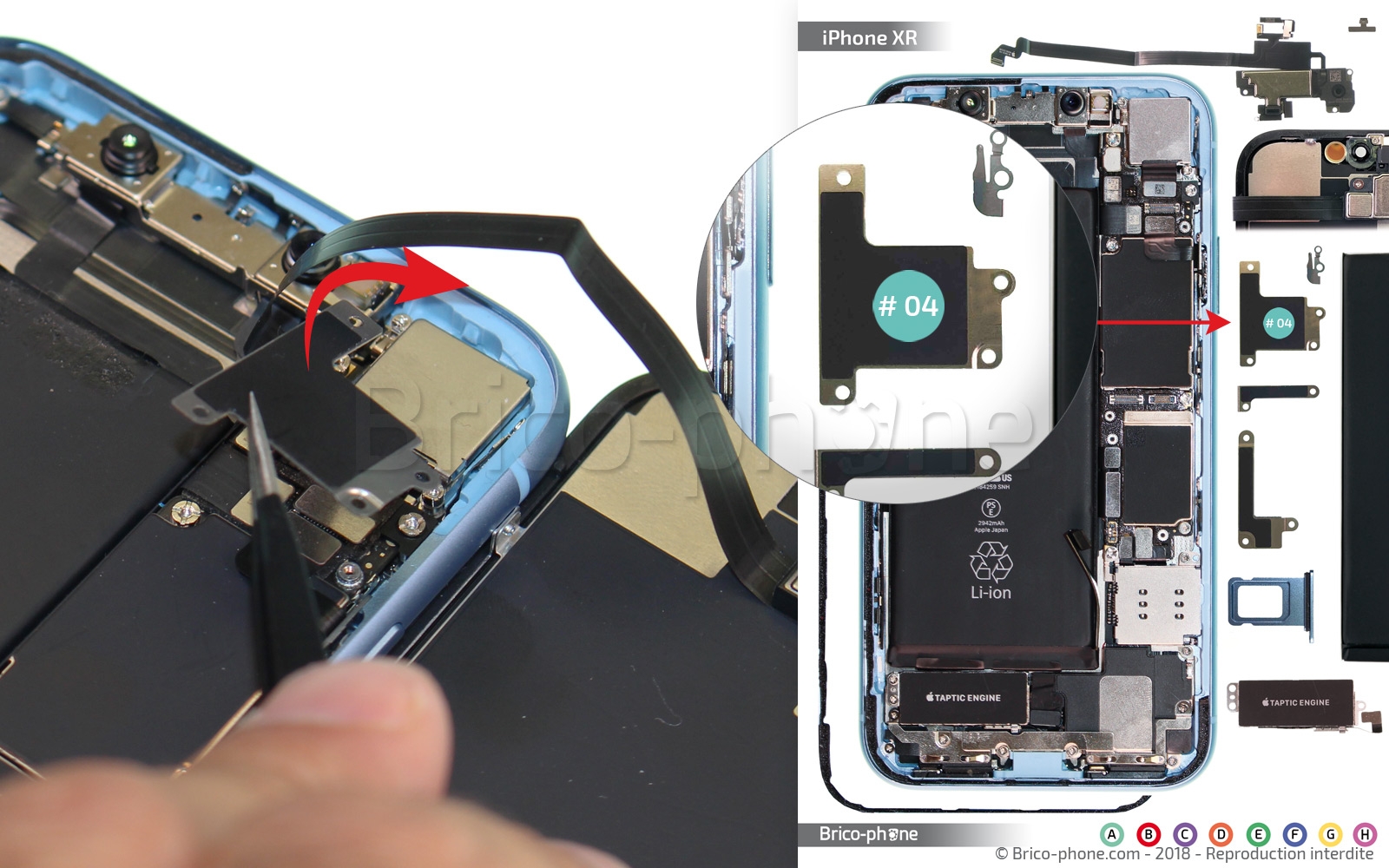

Désormais, nous allons retirer le petit élément métallique situé sur la droite de la plaquette qui recouvre la nappe de l'écouteur interne.
Pour cela retirez les vis C1 et C2 à l'aide du tournevis cruciforme puis récupérer l'élément à l'aide de la pincette. Pour faciliter son retrait, décalez-le légèrement vers la droite, car celui-ci est clipsé sous la plaquette.
Outils du kit utilisés
Outils du kit utilisés


Etape 6 : Déconnecter la nappe de l'écouteur interne

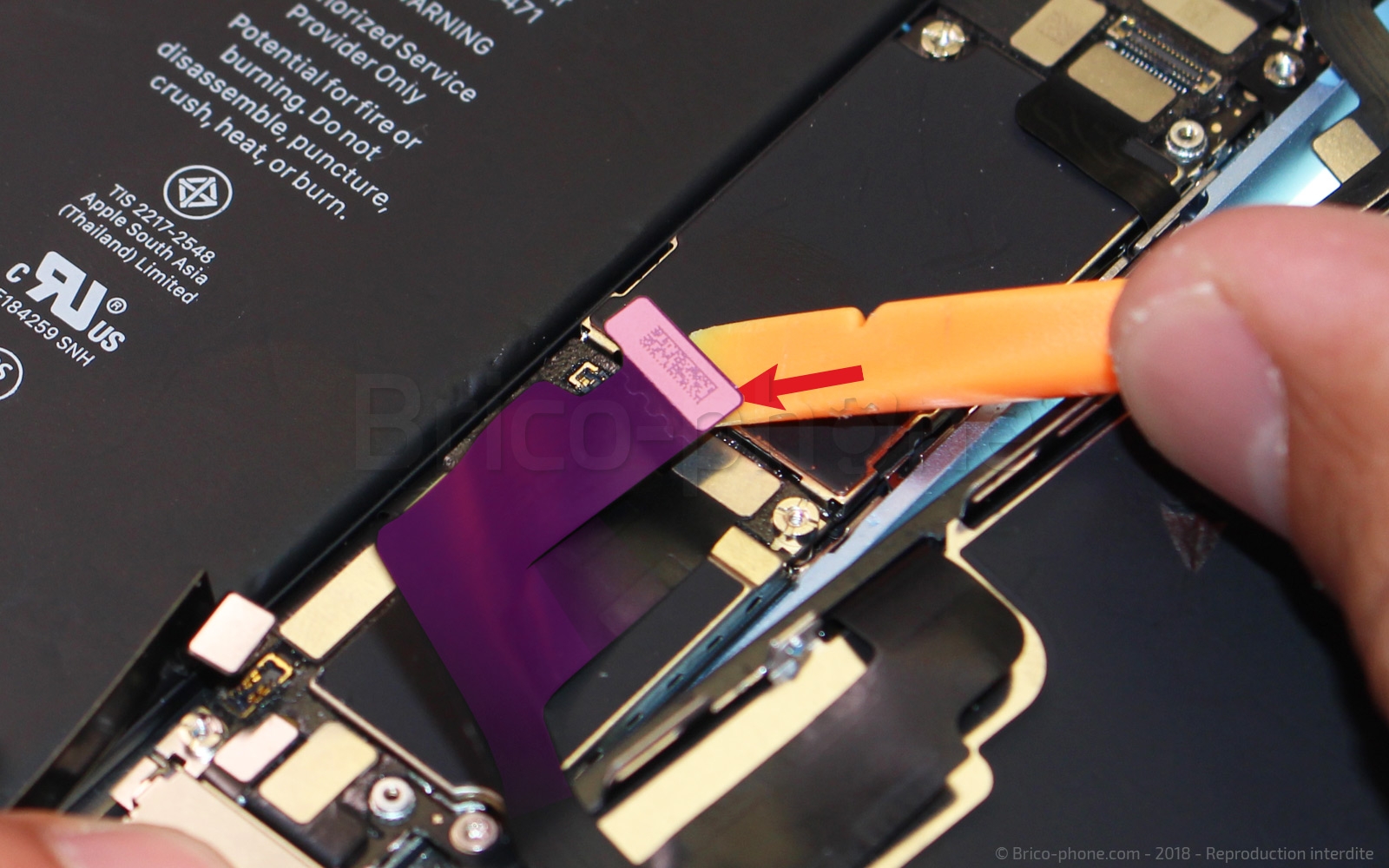

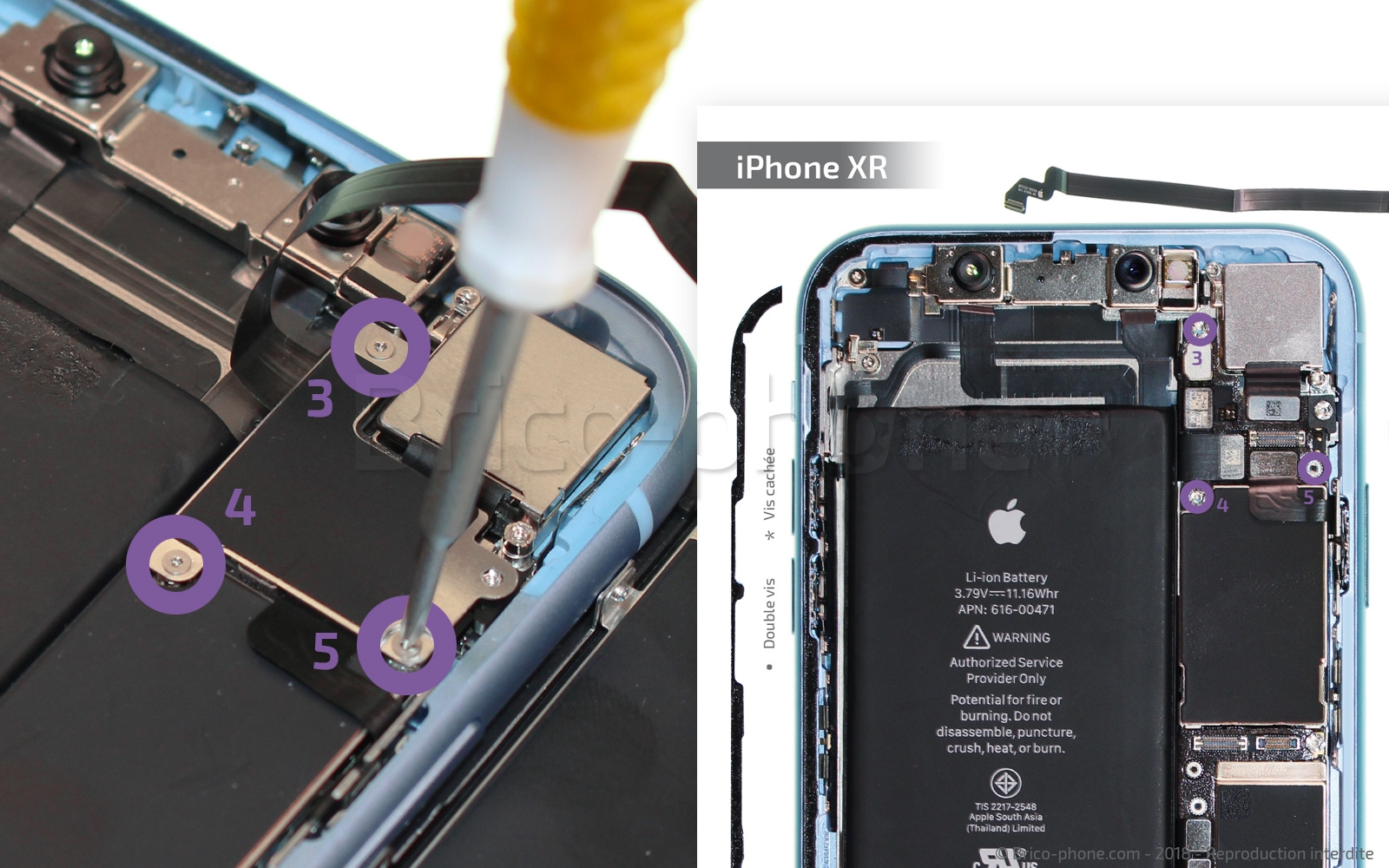

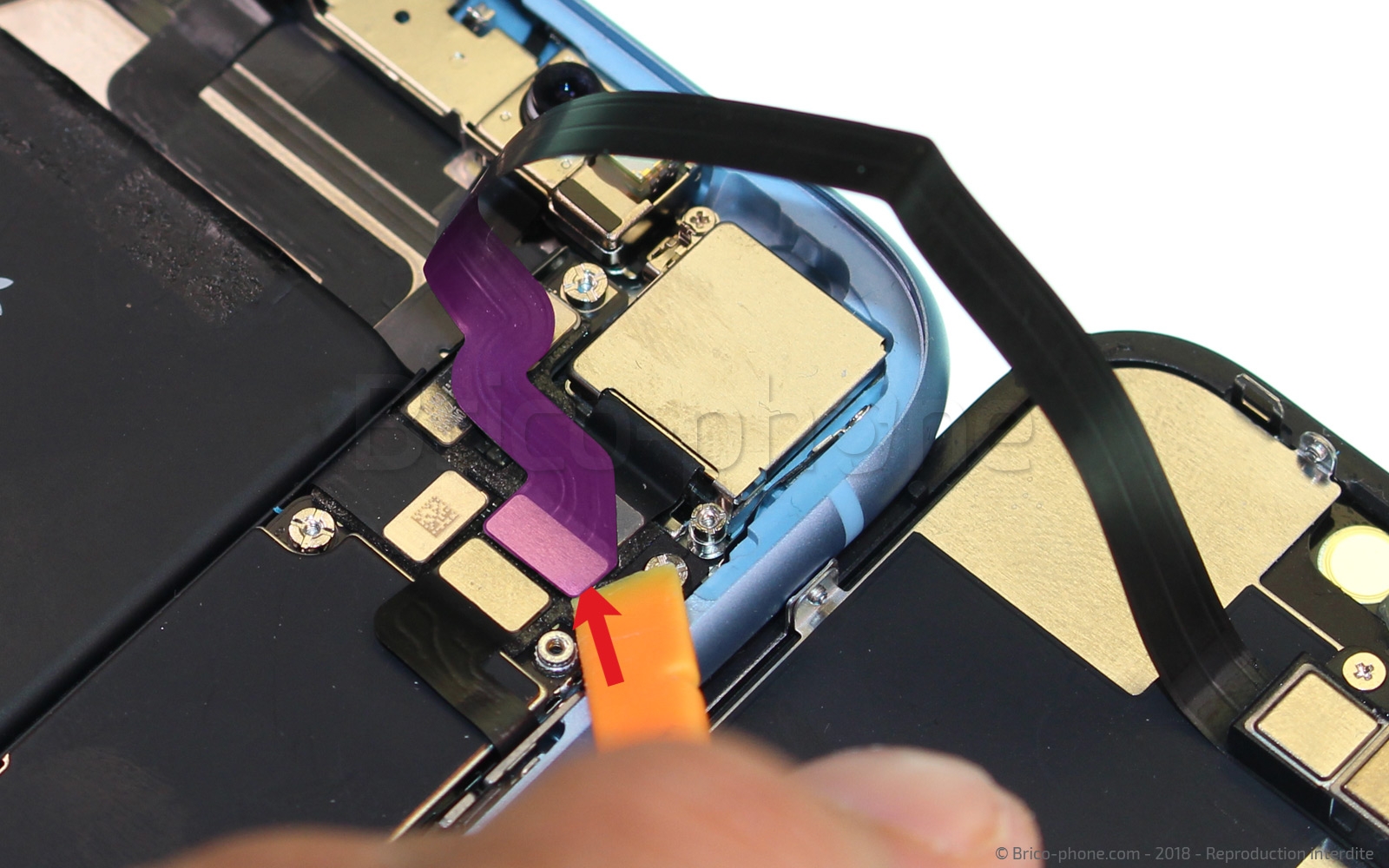

Dévissez les vis C3 à C5 à l'aide du tournevis triwing puis retirez la plaquette #03. Il ne vous reste plus qu'à déconnecter la nappe à l'aide du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés


Etape 7: Déconnecter les nappes de l'écran

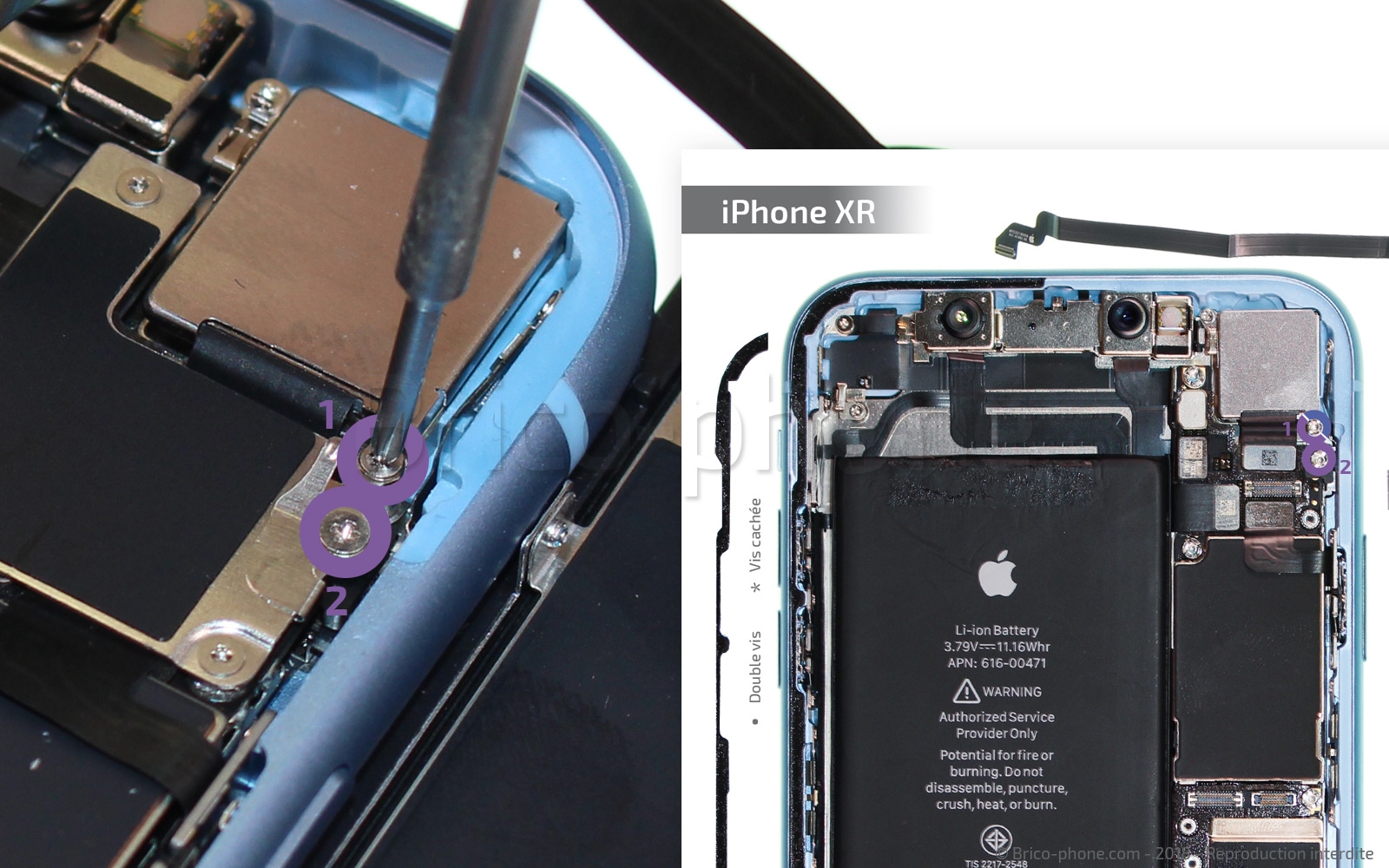

Afin de pouvoir libérer complètement l'écran LCD de votre iPhone XR, il ne vous reste qu'à déconnecter les 2 nappes de l'écran. Pour cela retirez les vis triwing C6 et C7 qui maintiennent la plaquette #05.
Retirez cette dernière puis déconnectez les 2 nappes à l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés



Etape 8: Retirer l'écran

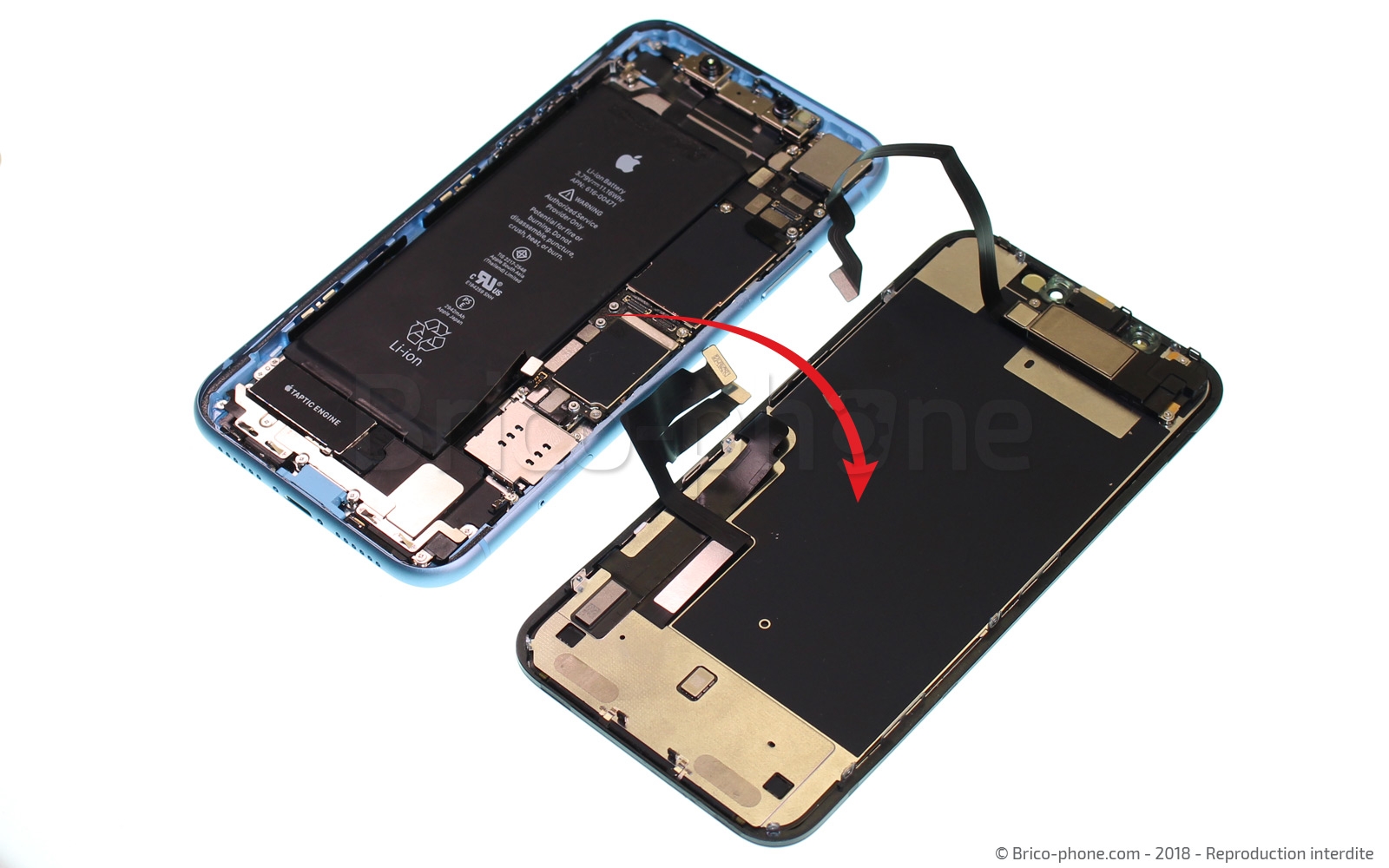

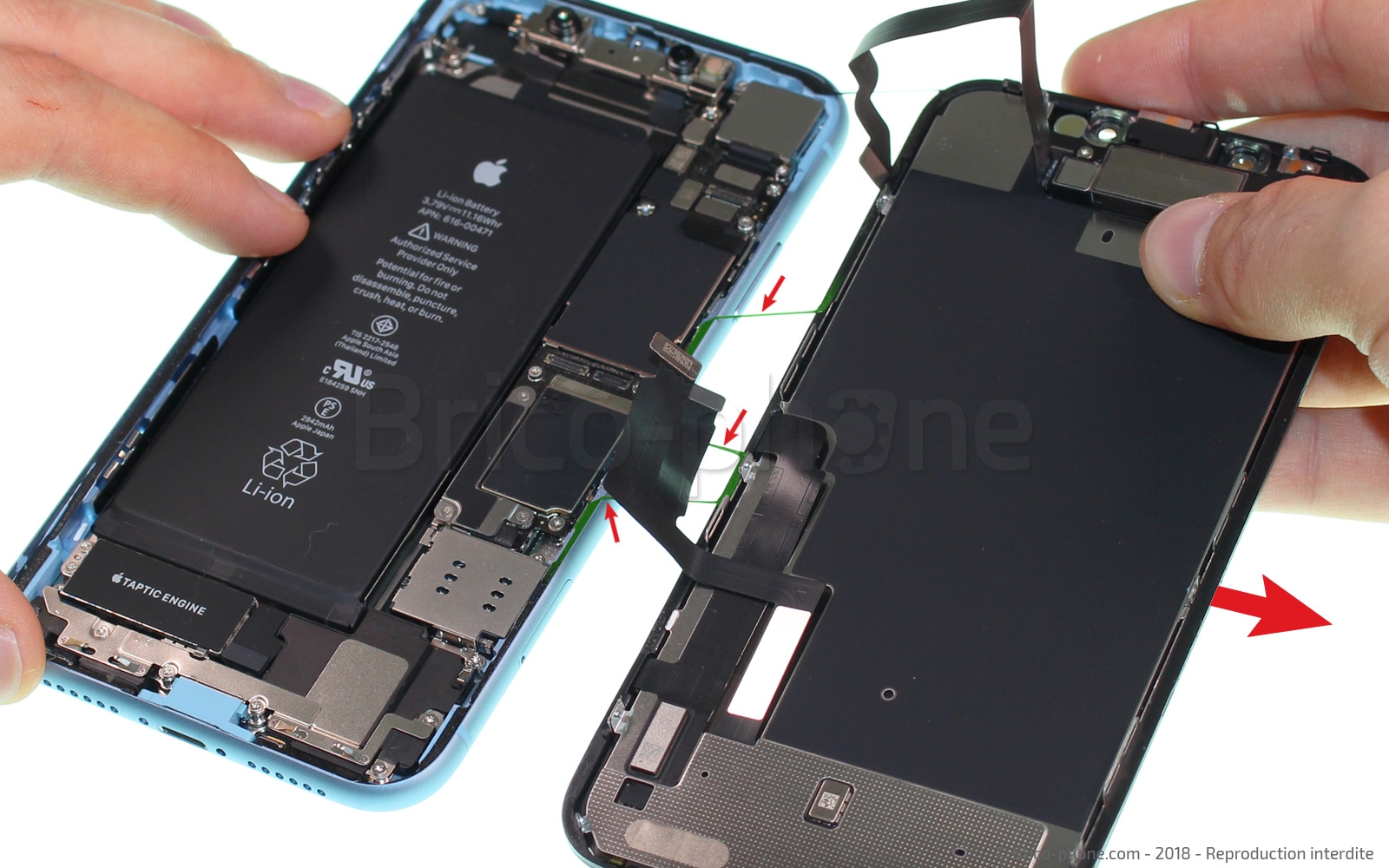

L'écran est maintenant complètement libéré du reste du téléphone, il ne vous reste plus qu'à le remplacer par vote nouvel LCD complet pré-monté.
Conseil pour le remontage
Ce tutoriel est maintenant terminé. Reprenez celui-ci en sens inverse afin de procéder au remontage.

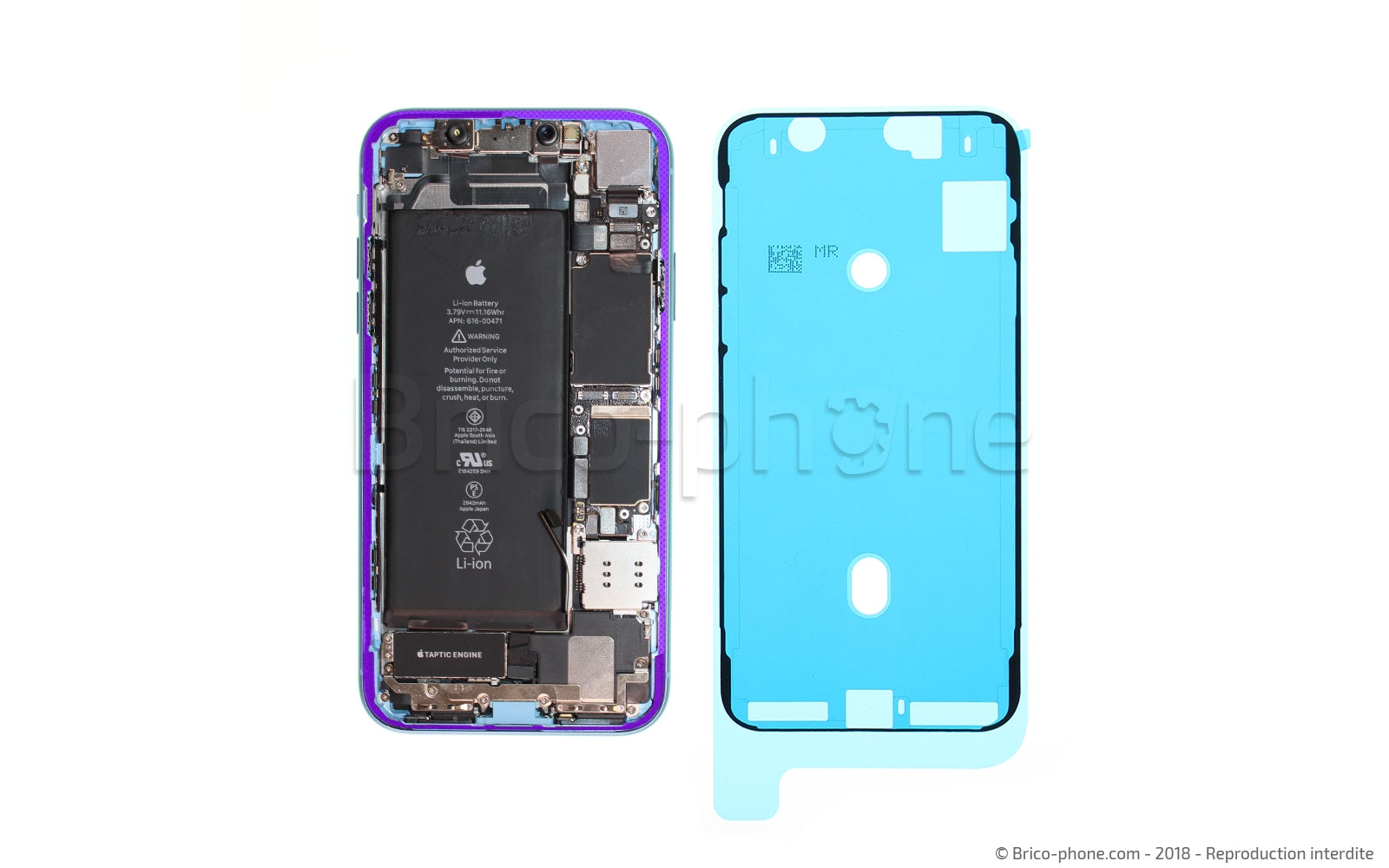

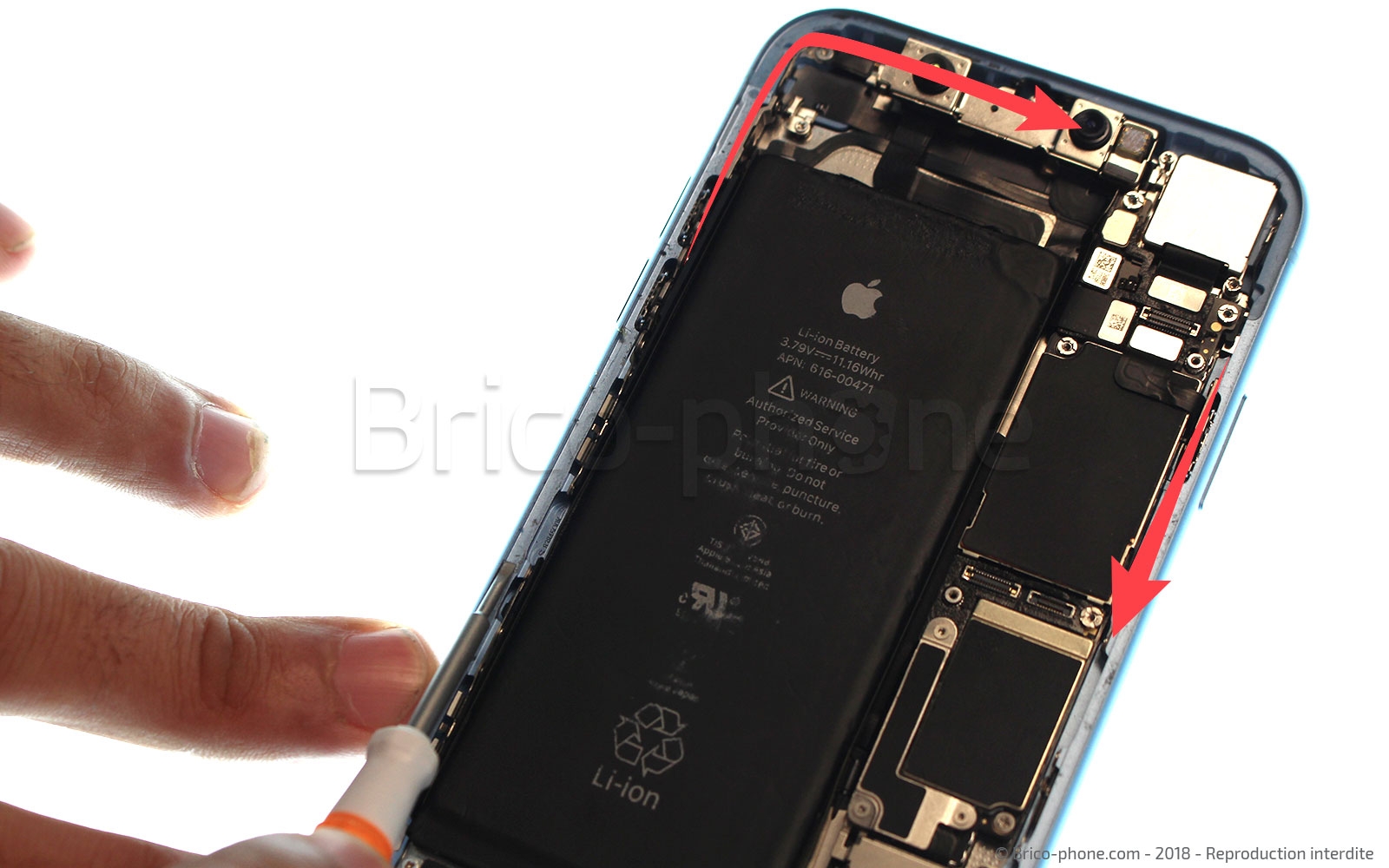

Pensez à bien nettoyer le contour du châssis à l'aide par exemple du tournevis plat présent dans le kit d'outils afin de repositionner correctement le joint d'étanchéité.

Nous vous conseillons de reconnecter la nappe de la batterie en dernier.
Outils du kit utilisés
Outils du kit utilisés

Partagez votre succès
Imprimez
