Démontage complet sur iPhone X

Temps estimé : 90 min
Difficulté : 4/5
iPhone X | Temps estimé : 90 min | Difficulté : 4/5

Démontage complet de l'iPhone X

Diagnostic

›  Vous souhaitez changer une pièce sur votre iPhone X

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Patron magnétique d'aide au montage pas à pas pour iPhone X
5,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant dans le menu réglage du téléphone .Les numéros A1865, A1901 et A1905 correspondent bien à un iPhone X. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !

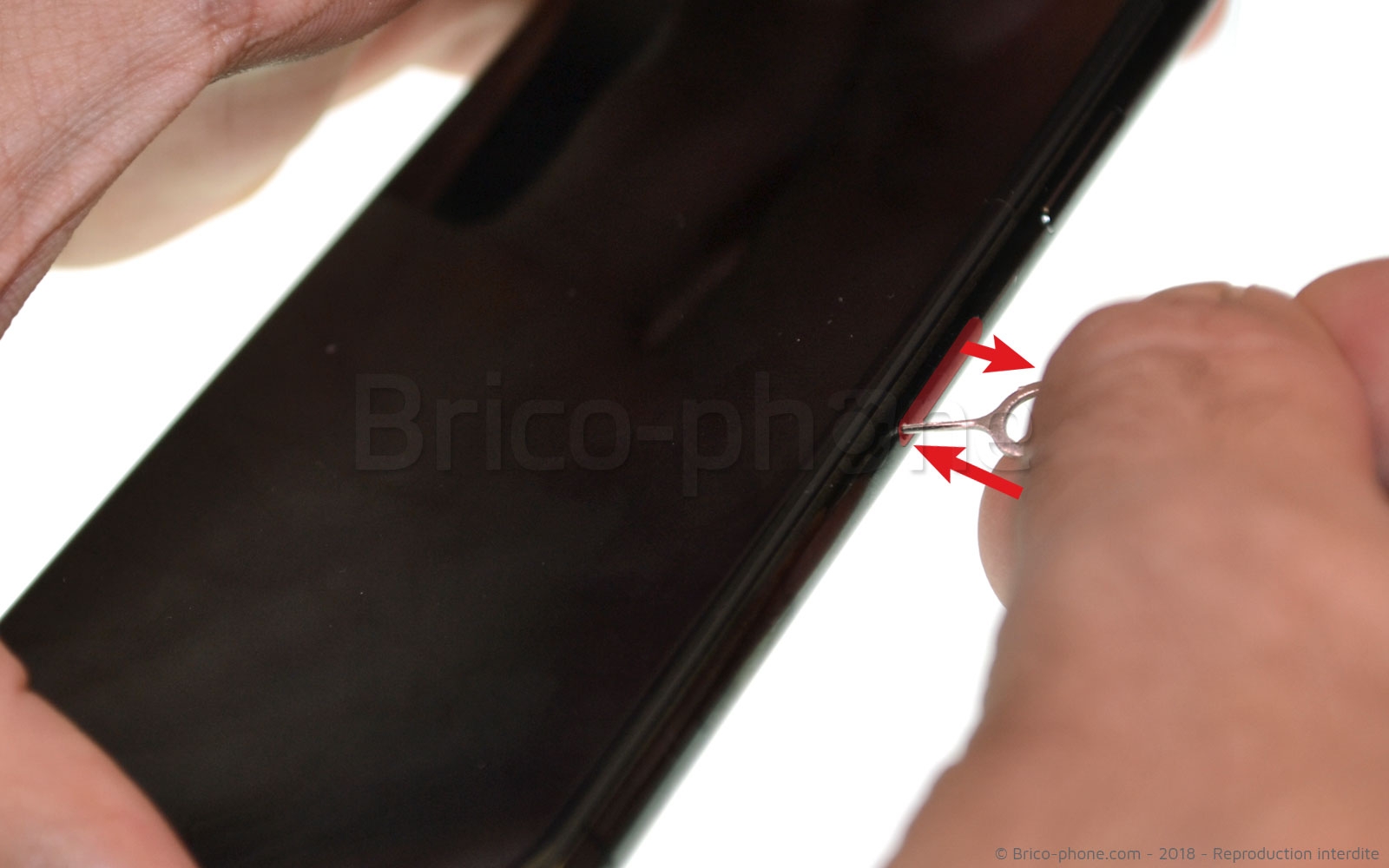

Etape 1: Eteindre l'iphone

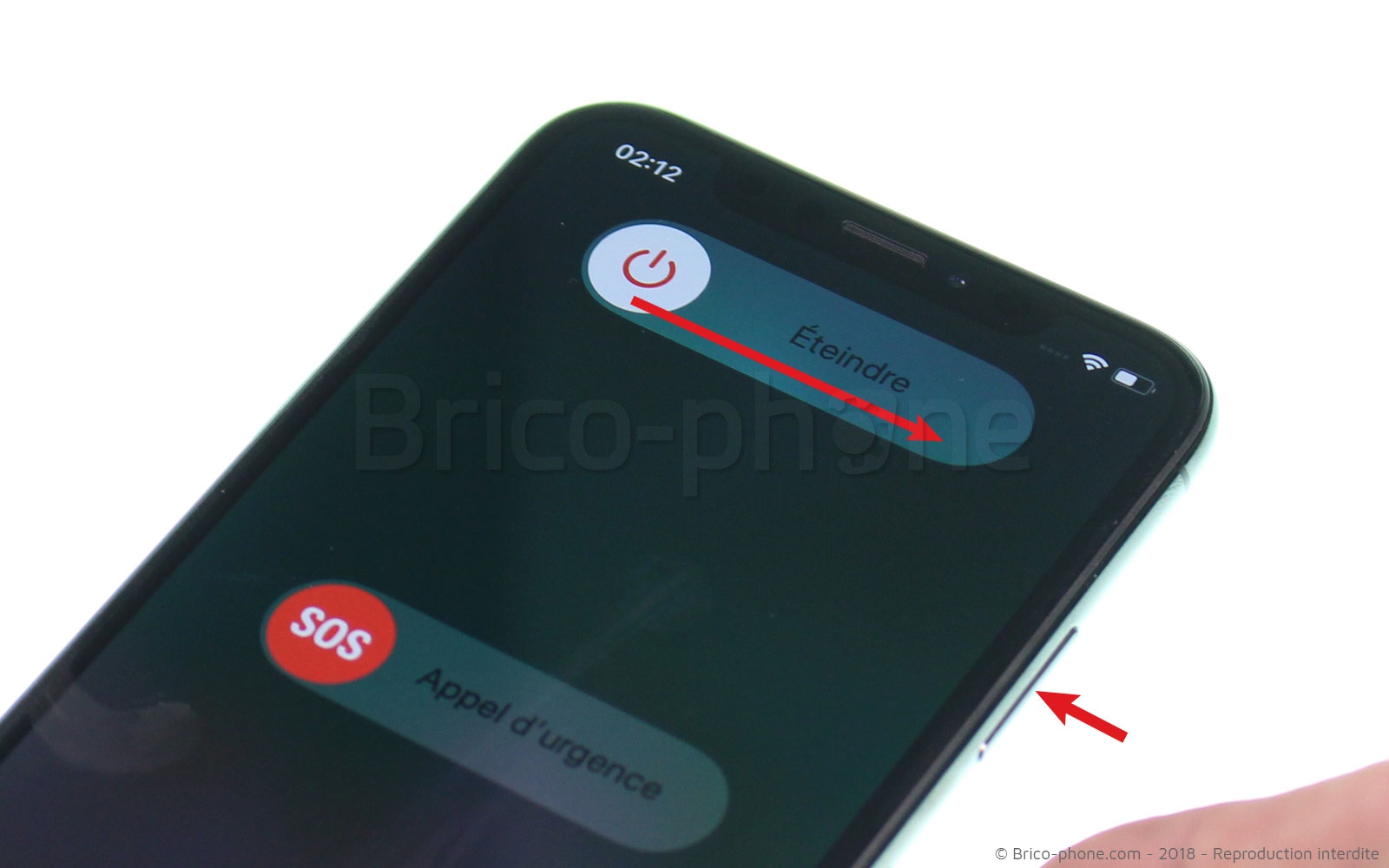

Avant de vous lancer dans la réparation de votre iPhone, il est nécessaire pour des raisons de sécurité de mettre votre appareil hors tension.

Pensez également à retirer le rack sim qui vous gênera plus tard dans la manipulation si vous ne le faites pas.
Etape 2 : Retirer les 2 vis pentalobe

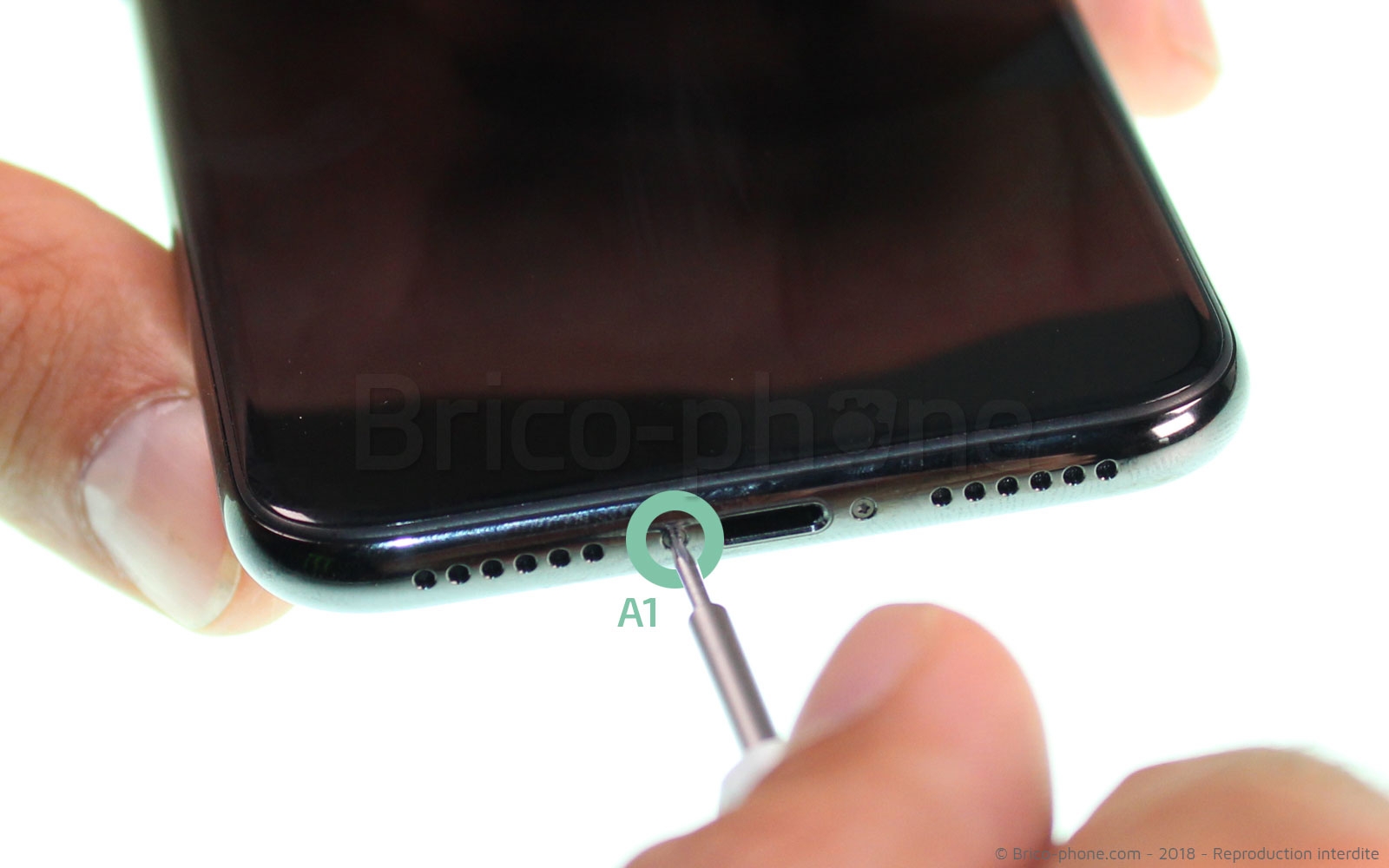

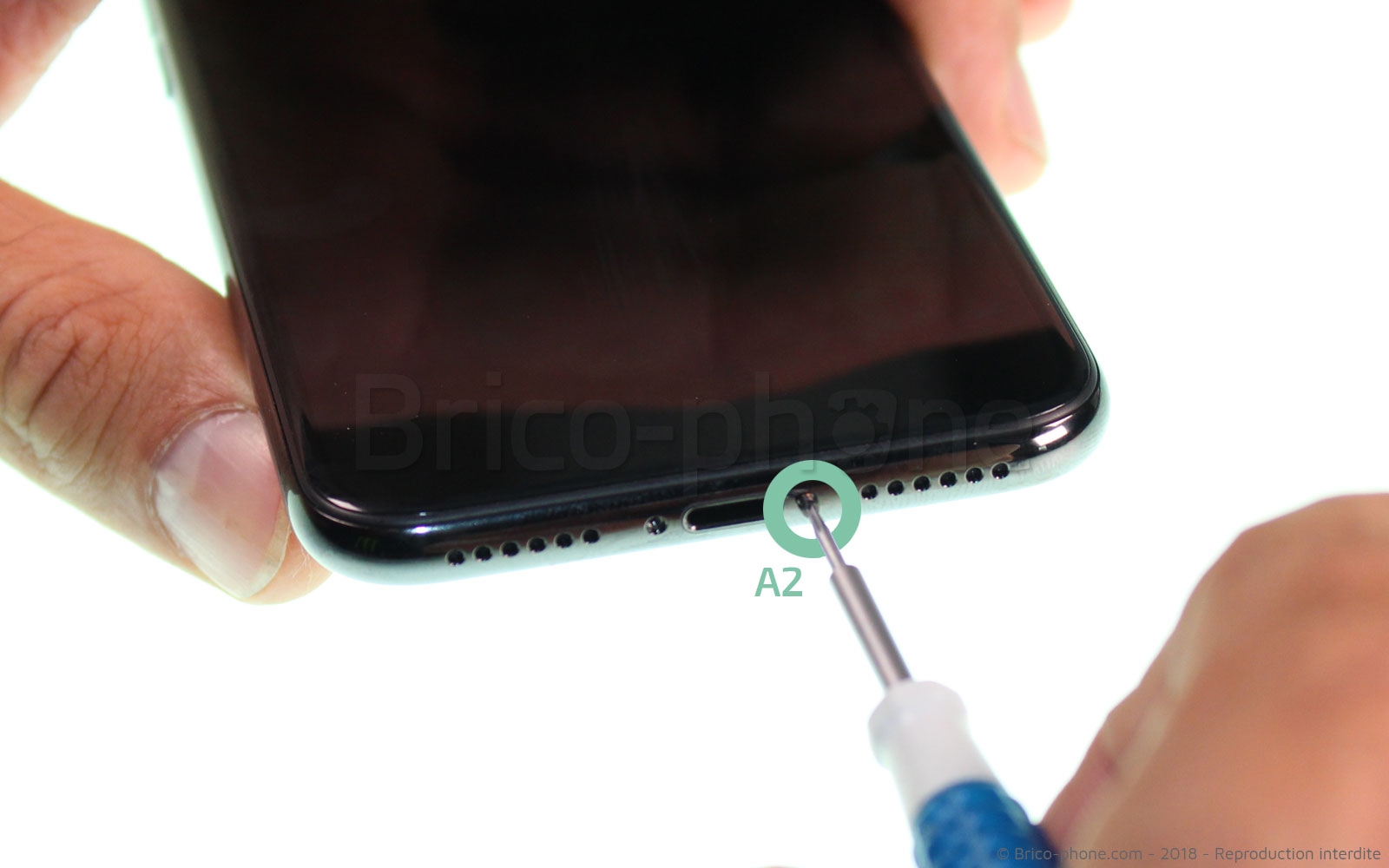

A l'aide du tournevis pentalobe 0.8, retirez les 2 vis pentalobe A1 et A2 situé de chaque côté du connecteur de charge.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Créer un point d'insertion

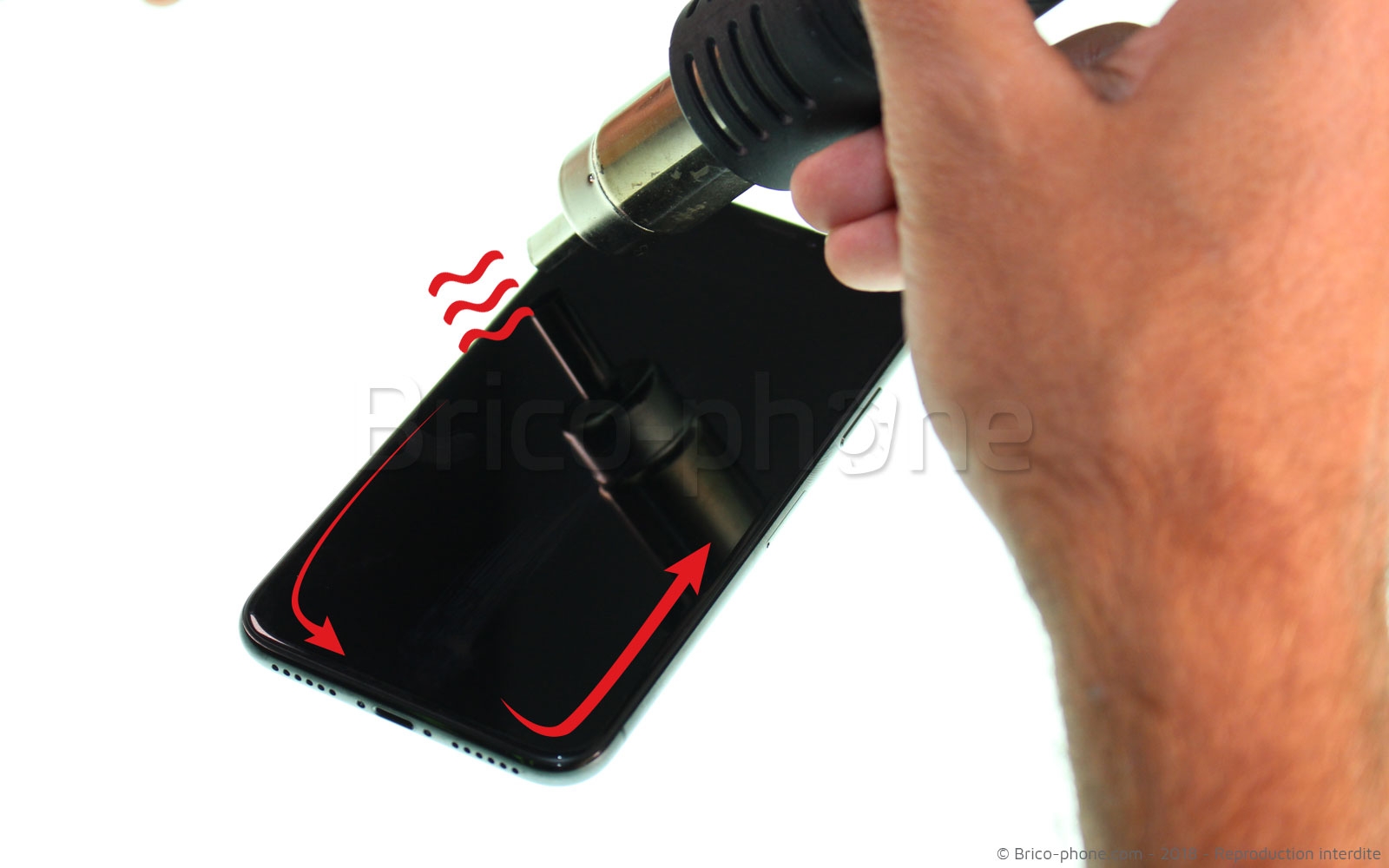

Afin de mettre en place les médiators plastiques qui seront utilisés pour le décollage de l'écran, vous allez devoir créer un point d'insertion. Pour cela, vous allez vous munir d'un décapeur thermique ou de votre sèche-cheveux afin de chauffer le contour de l'écran. Cela aura pour conséquence de ramollir le joint d'étanchéité.
N'insistez pas trop sur le centre de l'écran OLED afin de ne pas l'endommager.

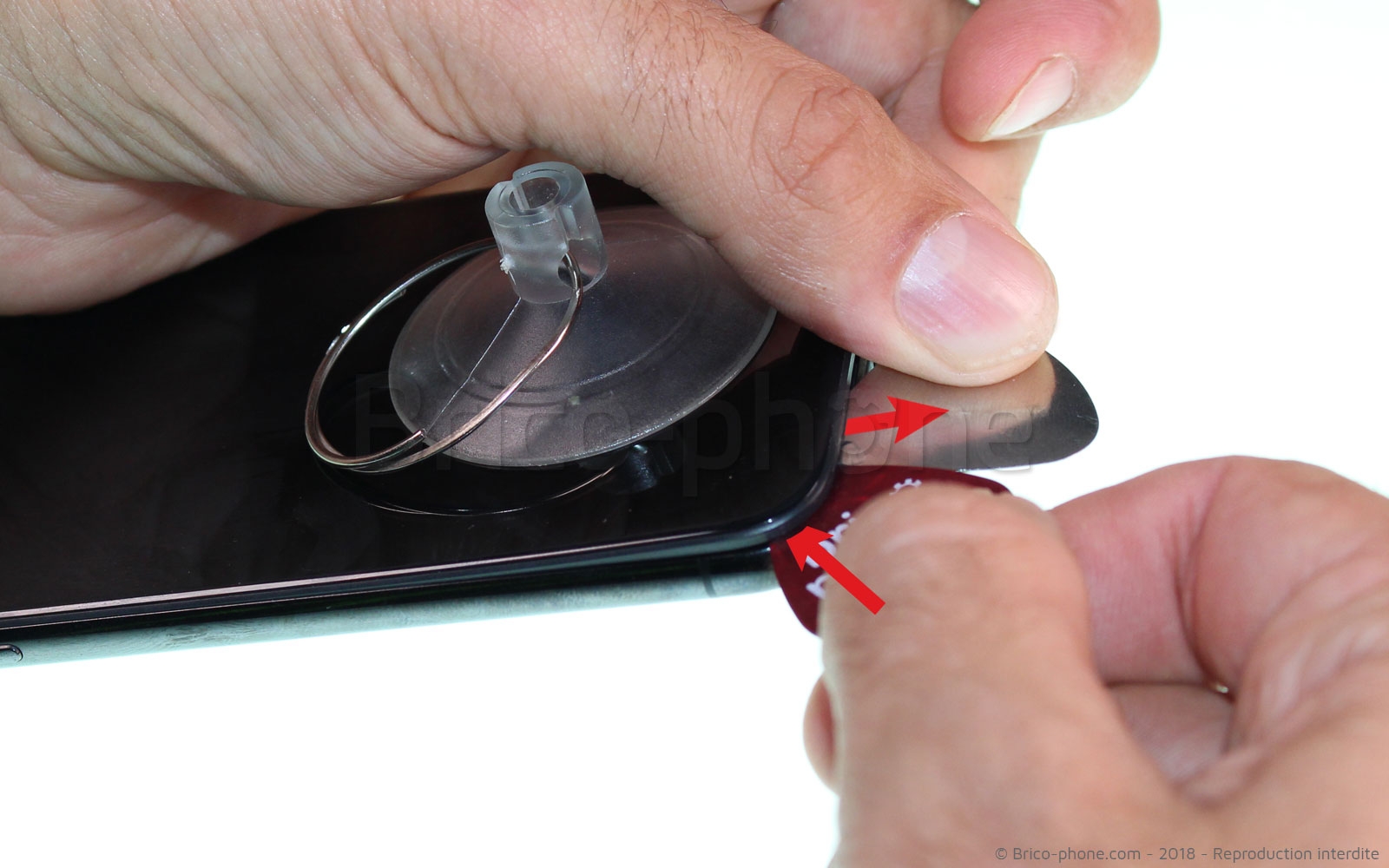

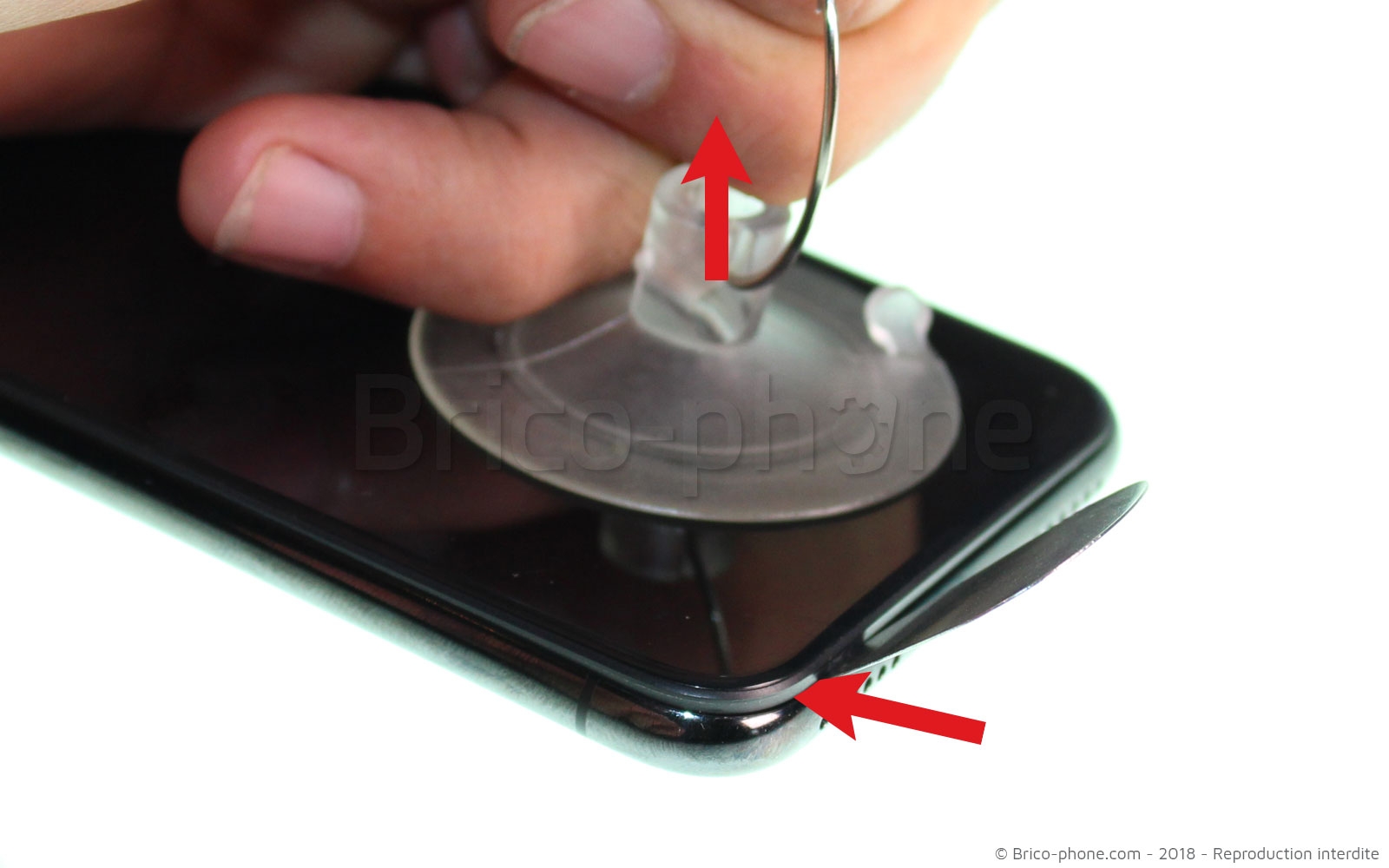

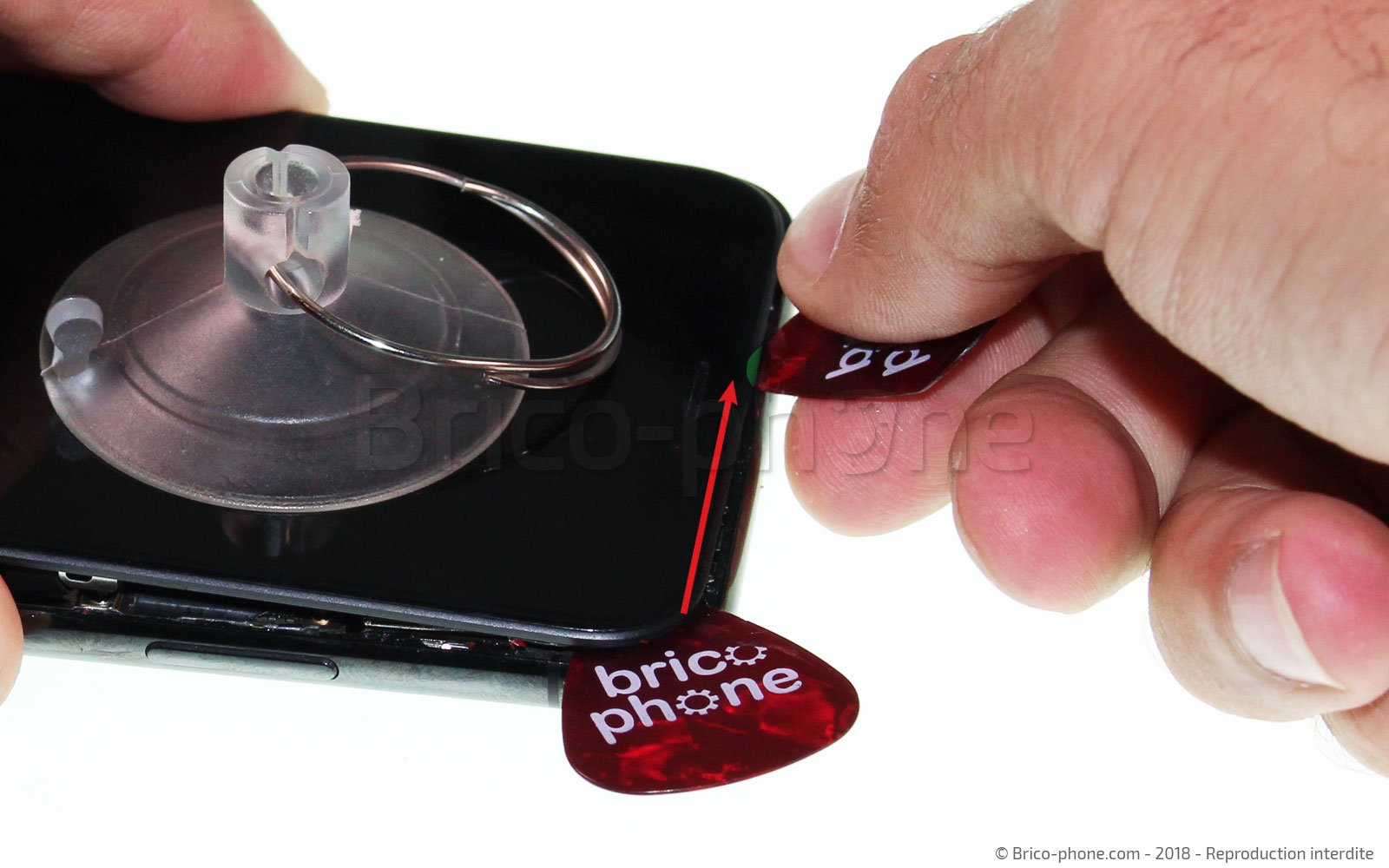

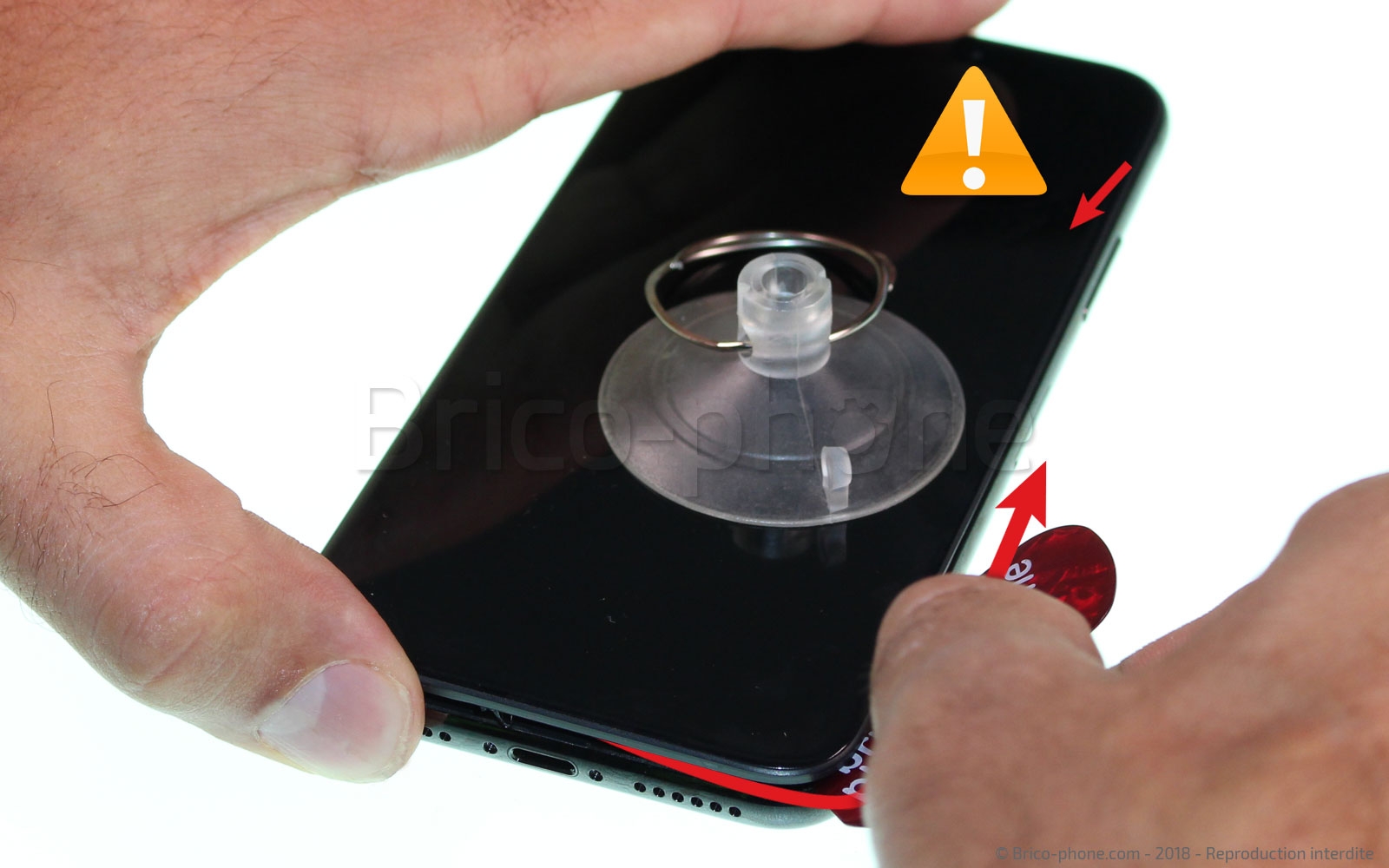

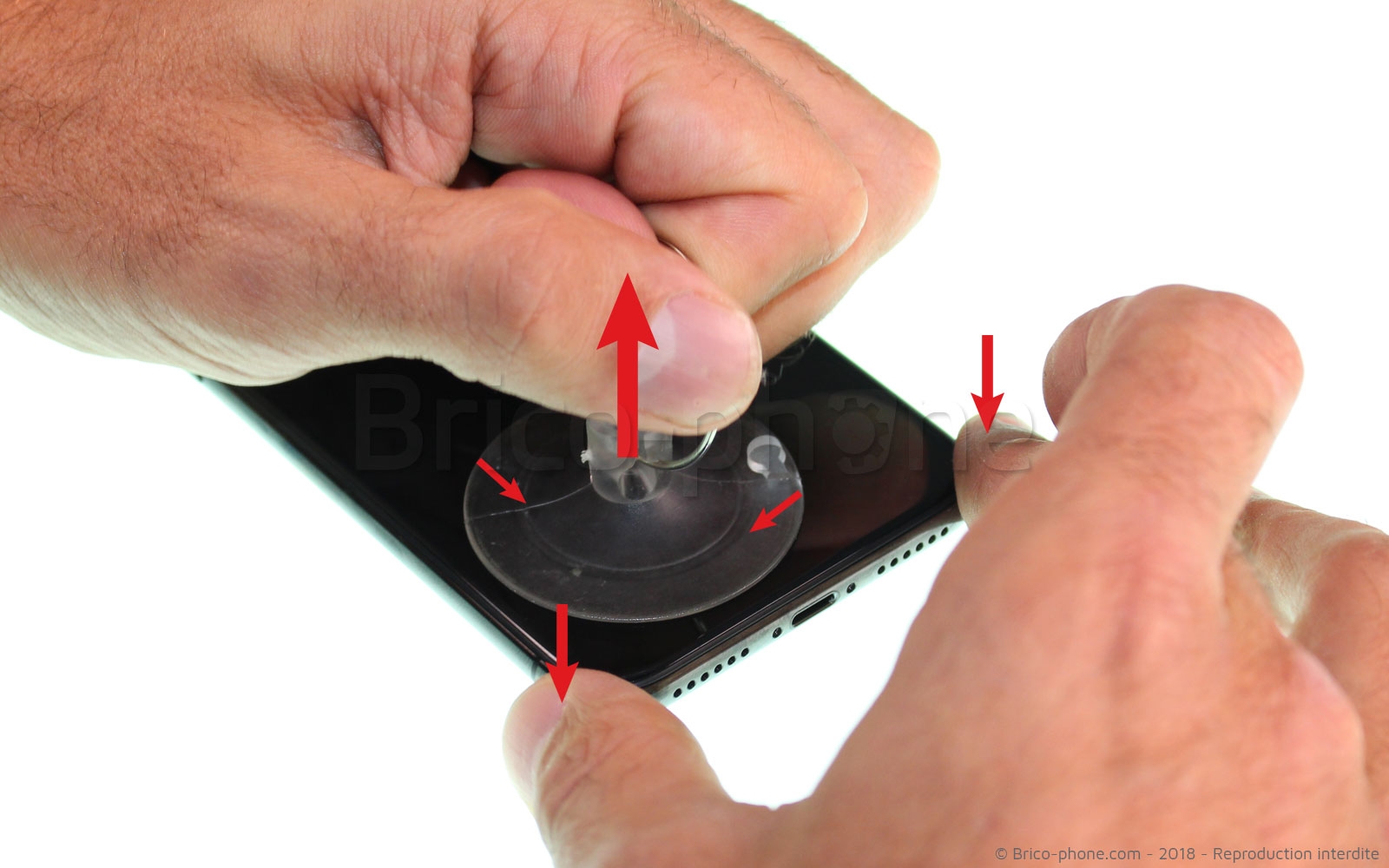

Positionnez ensuite la ventouse sur l'angle inférieur gauche puis en exerçant une forte traction dessus insérez le médiator métal entre l'écran et le châssis.
Vous pouvez désormais insérer le médiator plastique et retirer celui en métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 4 : Décoller l'écran

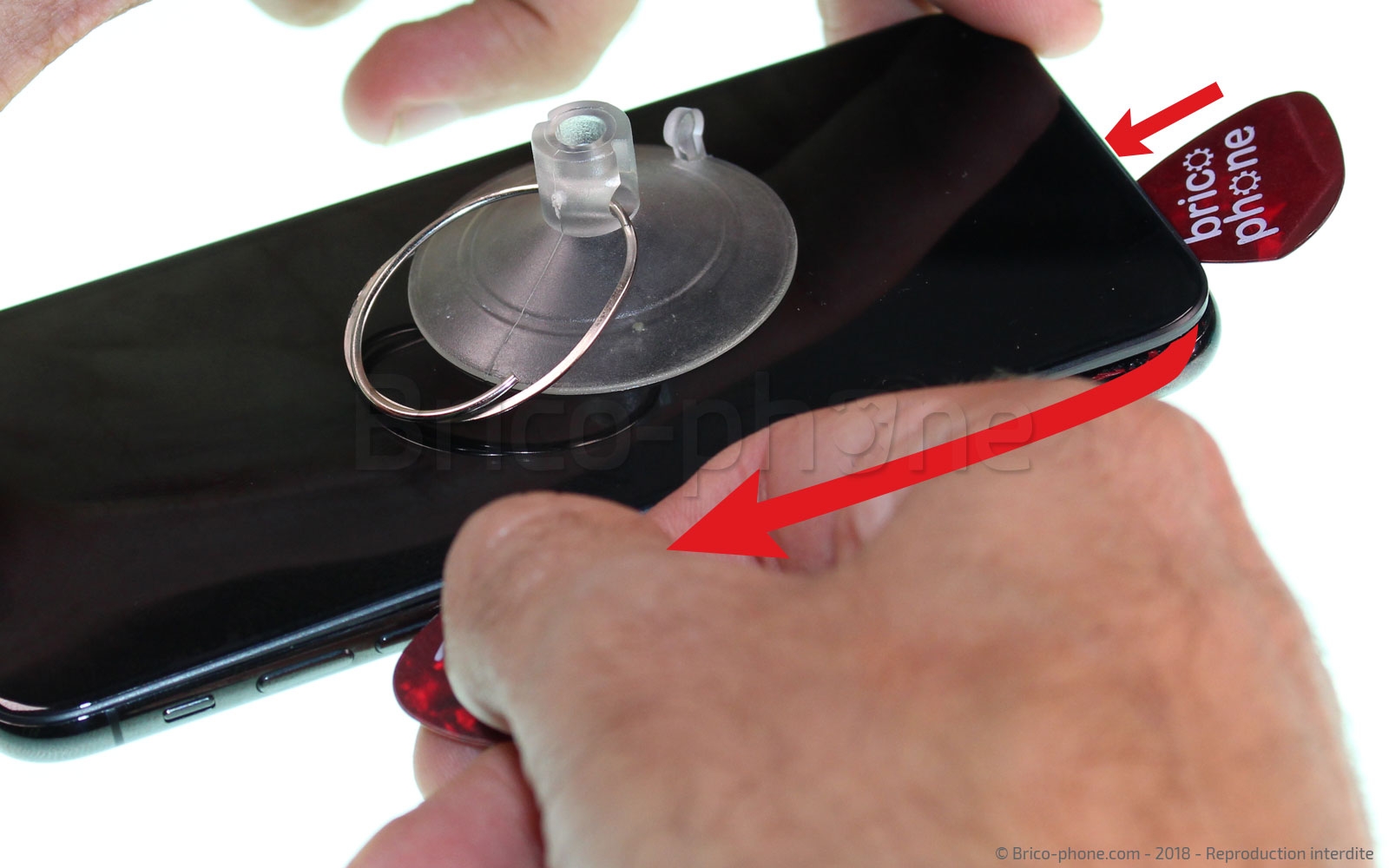

Insérez le second médiator plastique puis faites les coulisser tout autour du châssis afin de décoller l'écran.

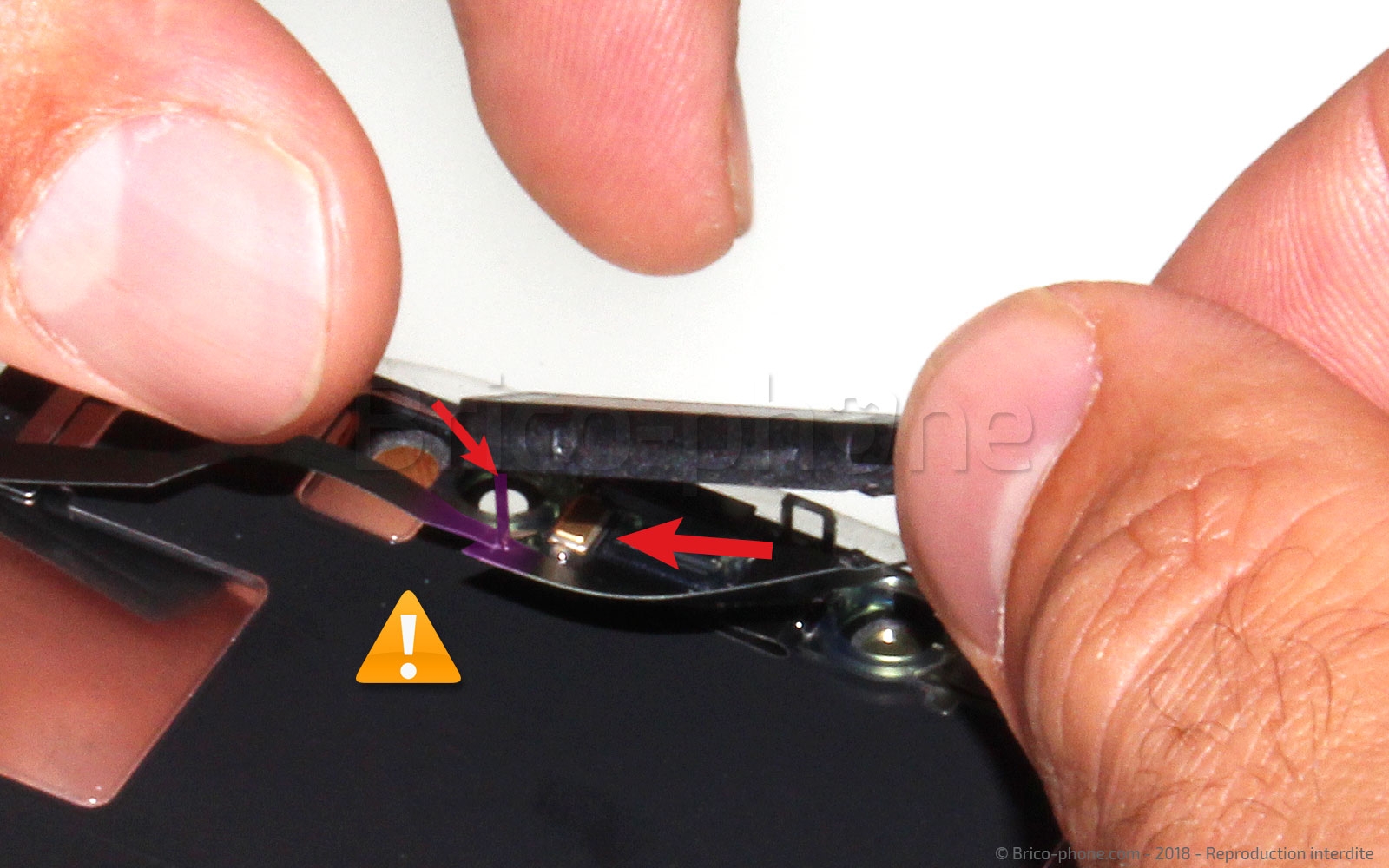

Attention : les nappes de l'écran se trouvent sur le côté droit et son sur le bord du châssis. N'insérez pas trop les médiators plastiques sur cette zone, car vous risqueriez de les sectionner.
Outils du kit utilisés
Outils du kit utilisés

Etape 5: Ouvrir l'écran

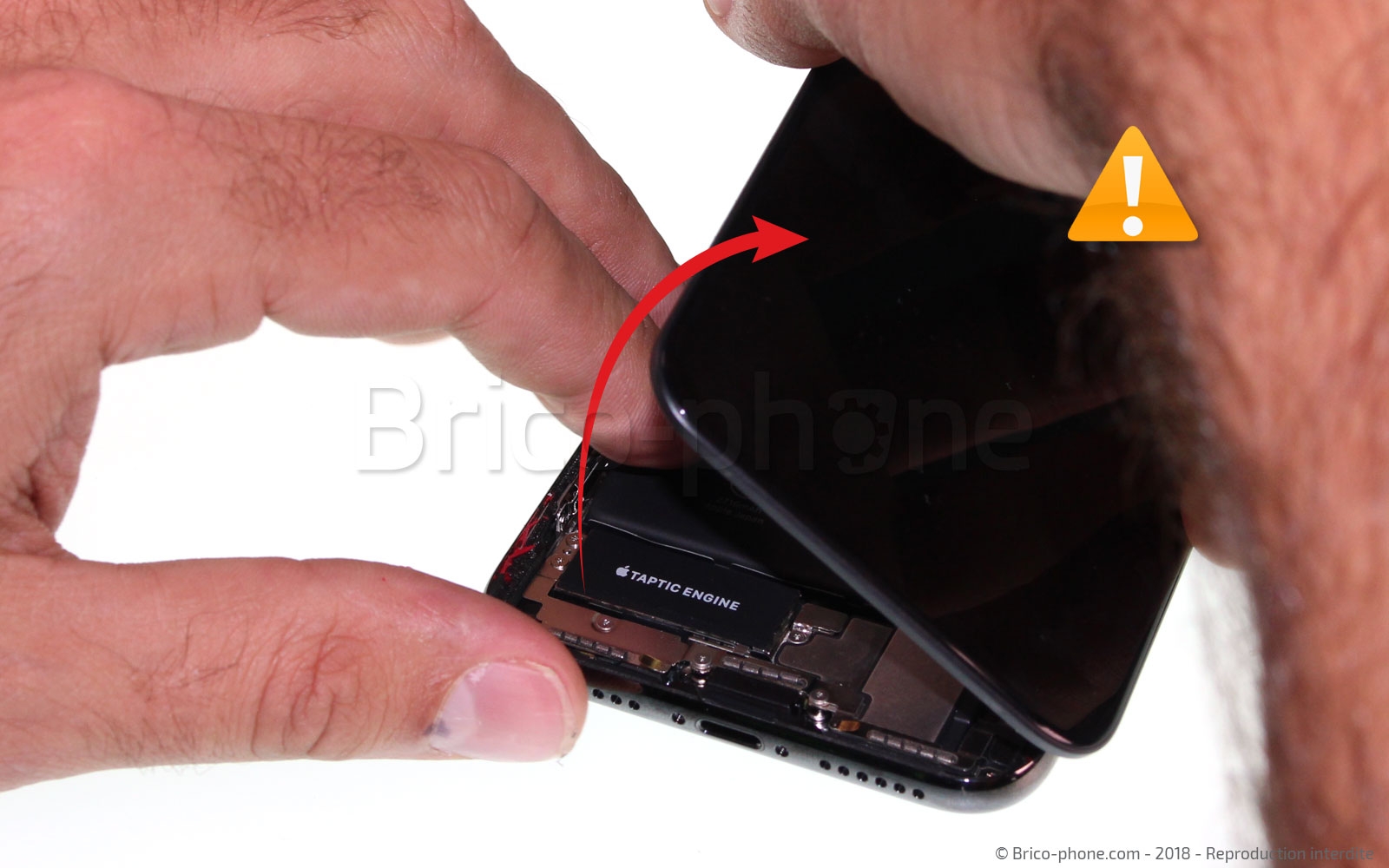

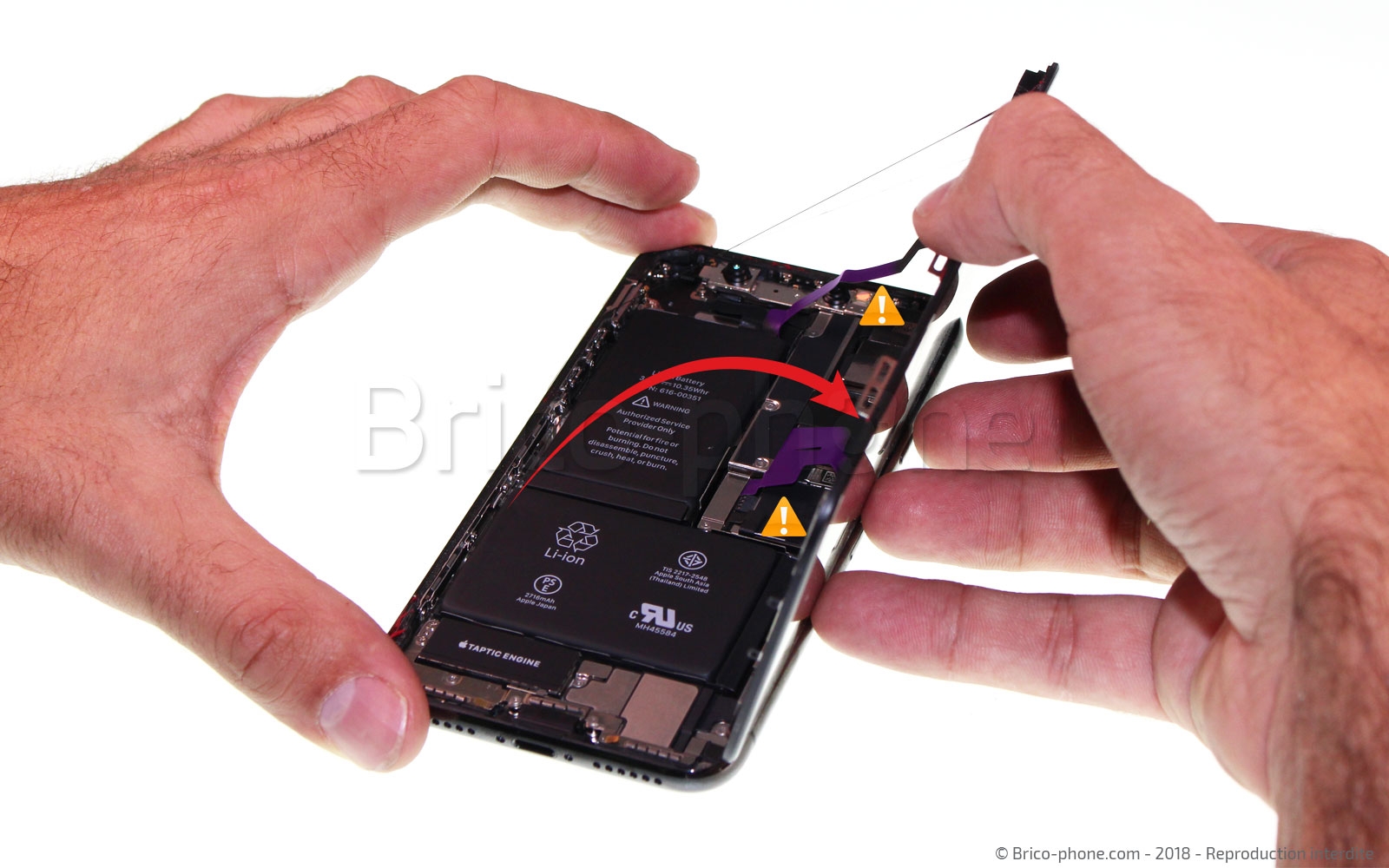

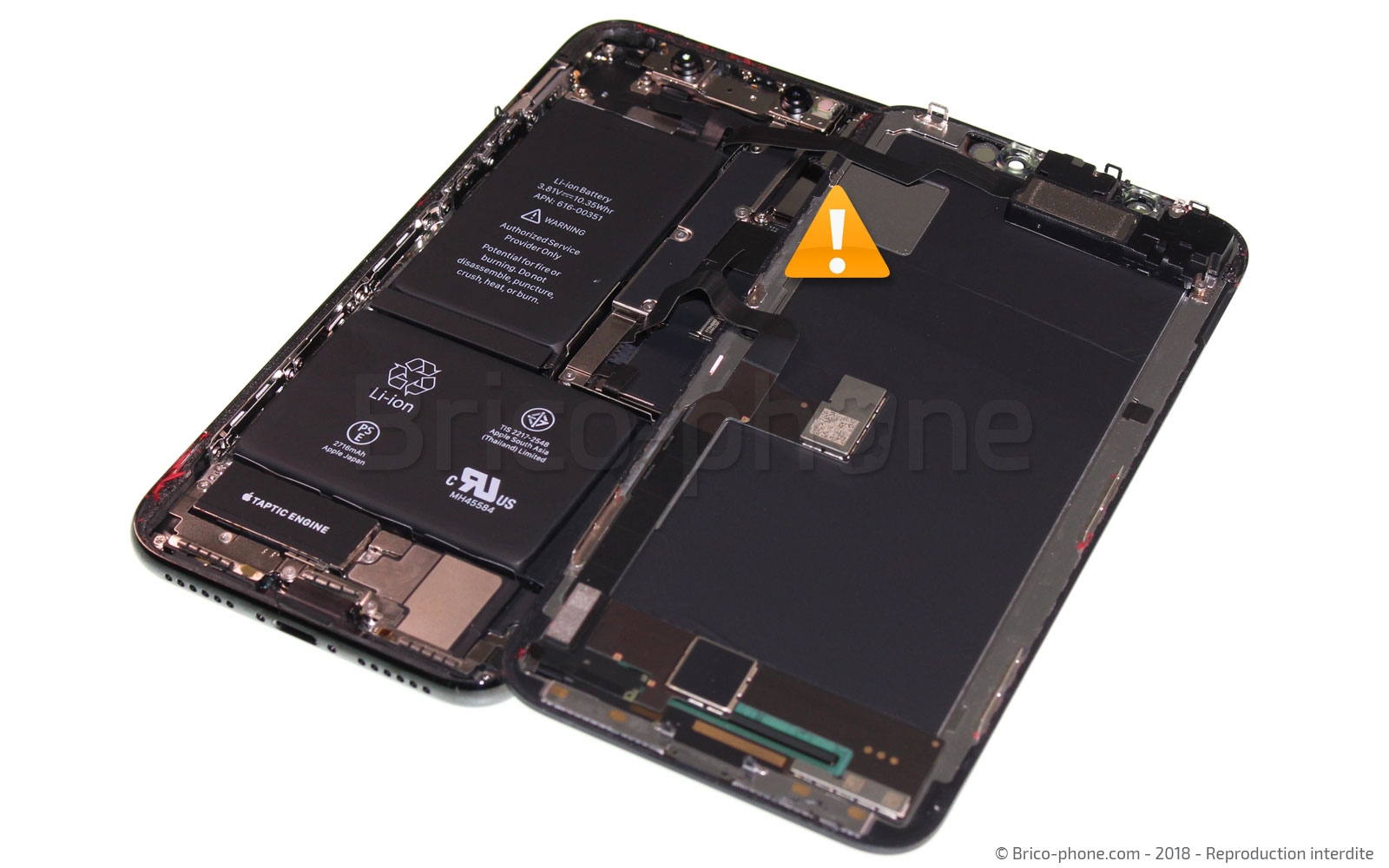

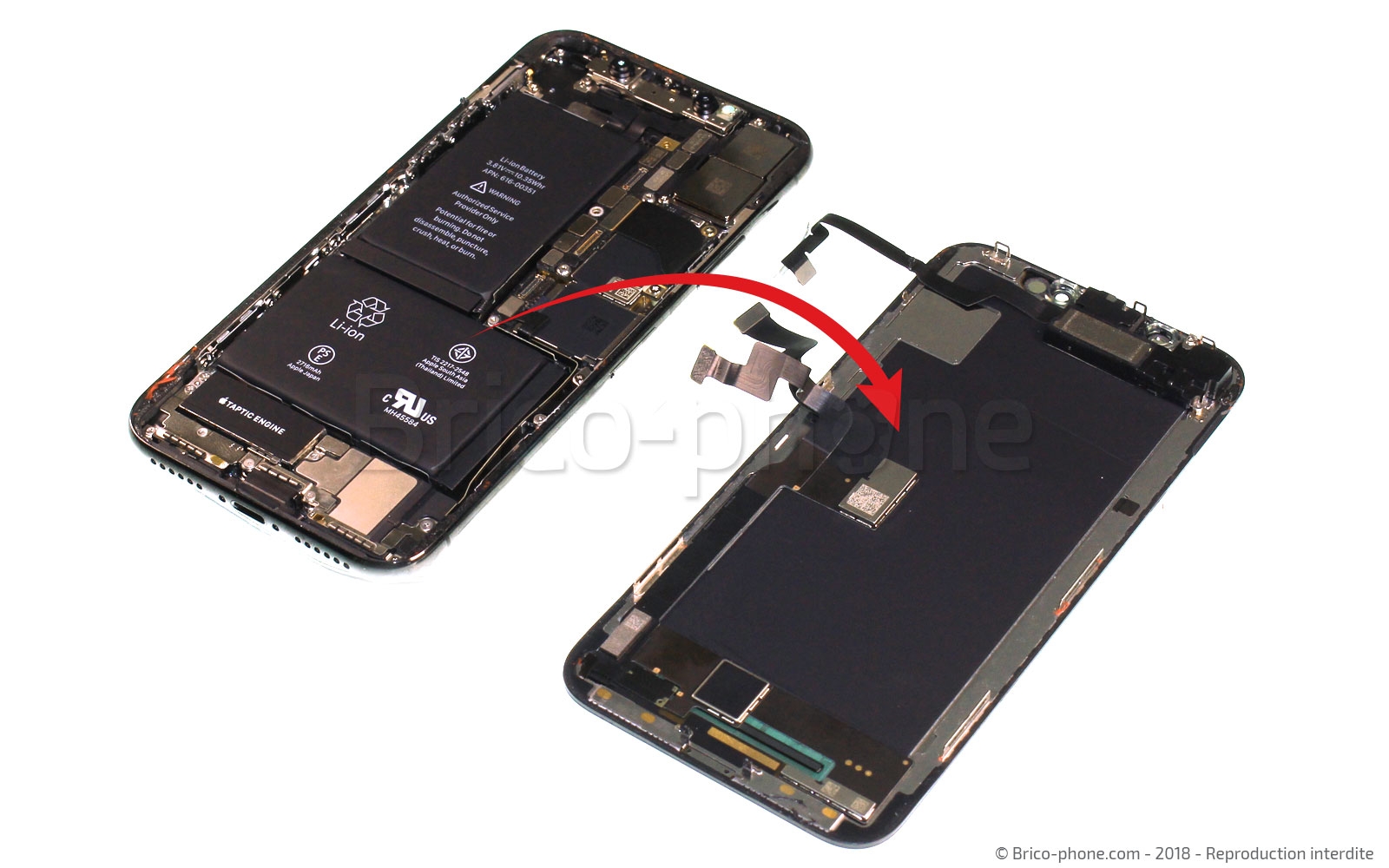

Tout en faisant attention aux nappes, ouvrez l'iphone comme une page de livre à l'envers. Si vous sentez une résistance, chauffez de nouveau et repassez les médiators autour du châssis.
Etape 6: Dévisser l'élément #01

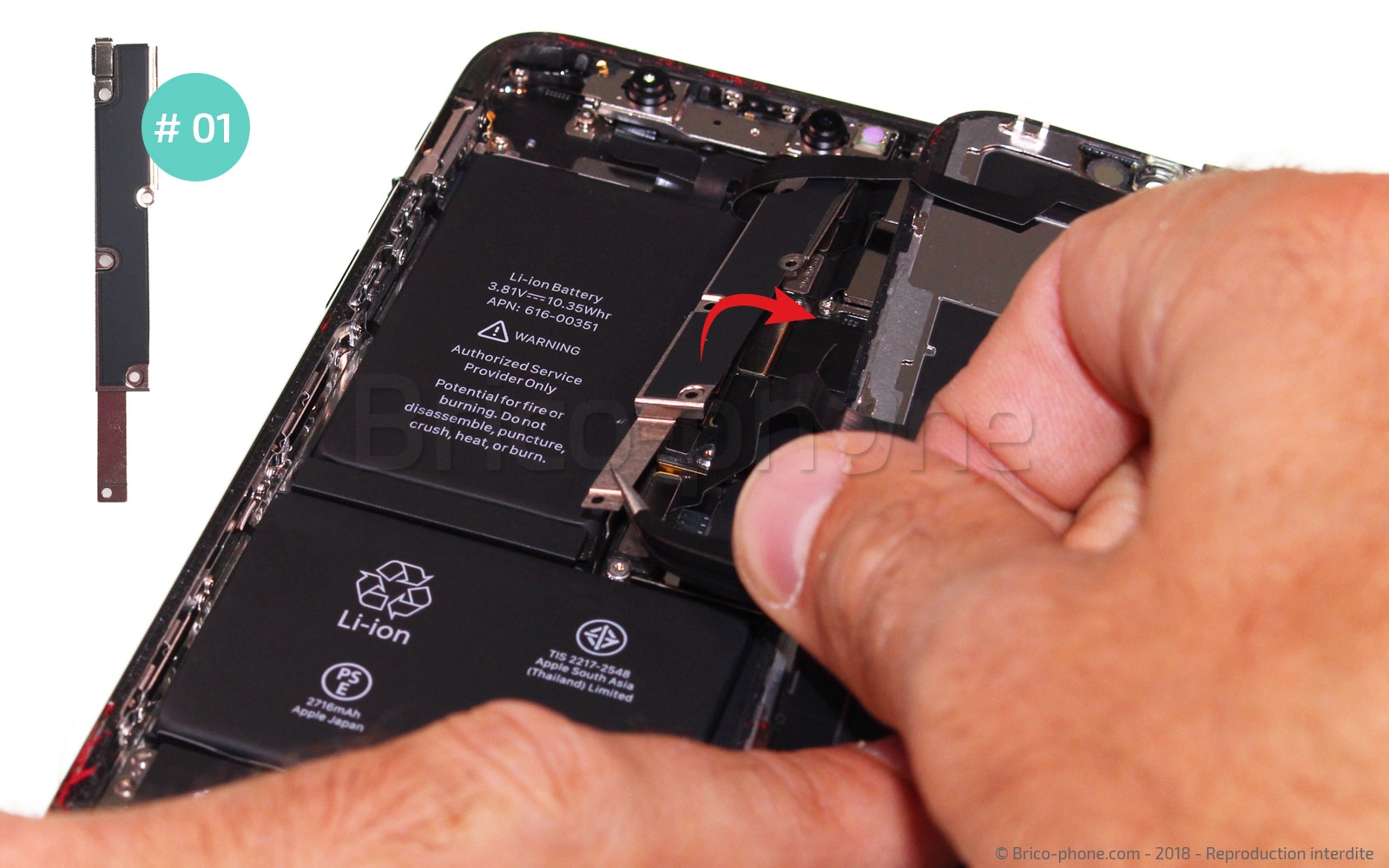

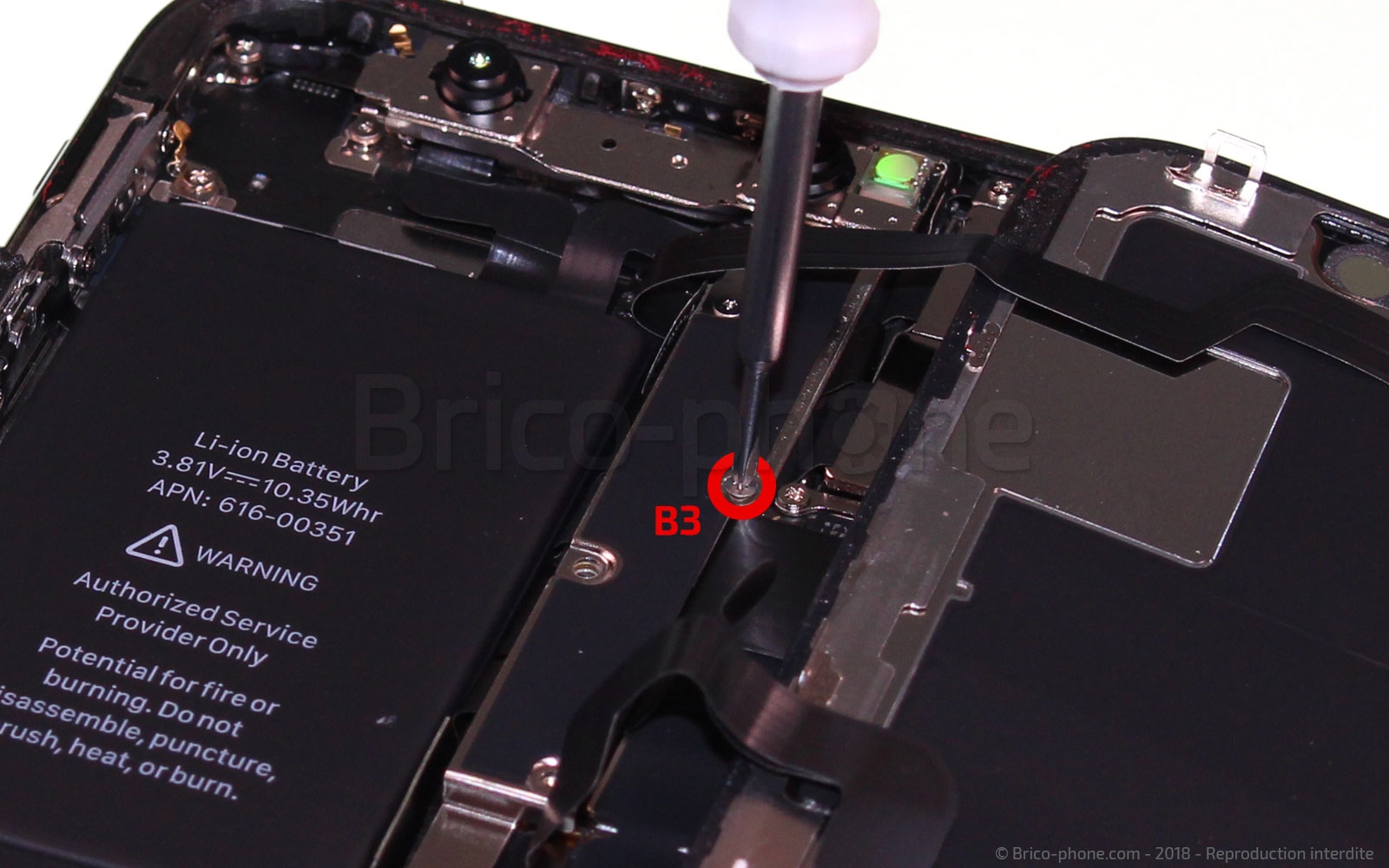

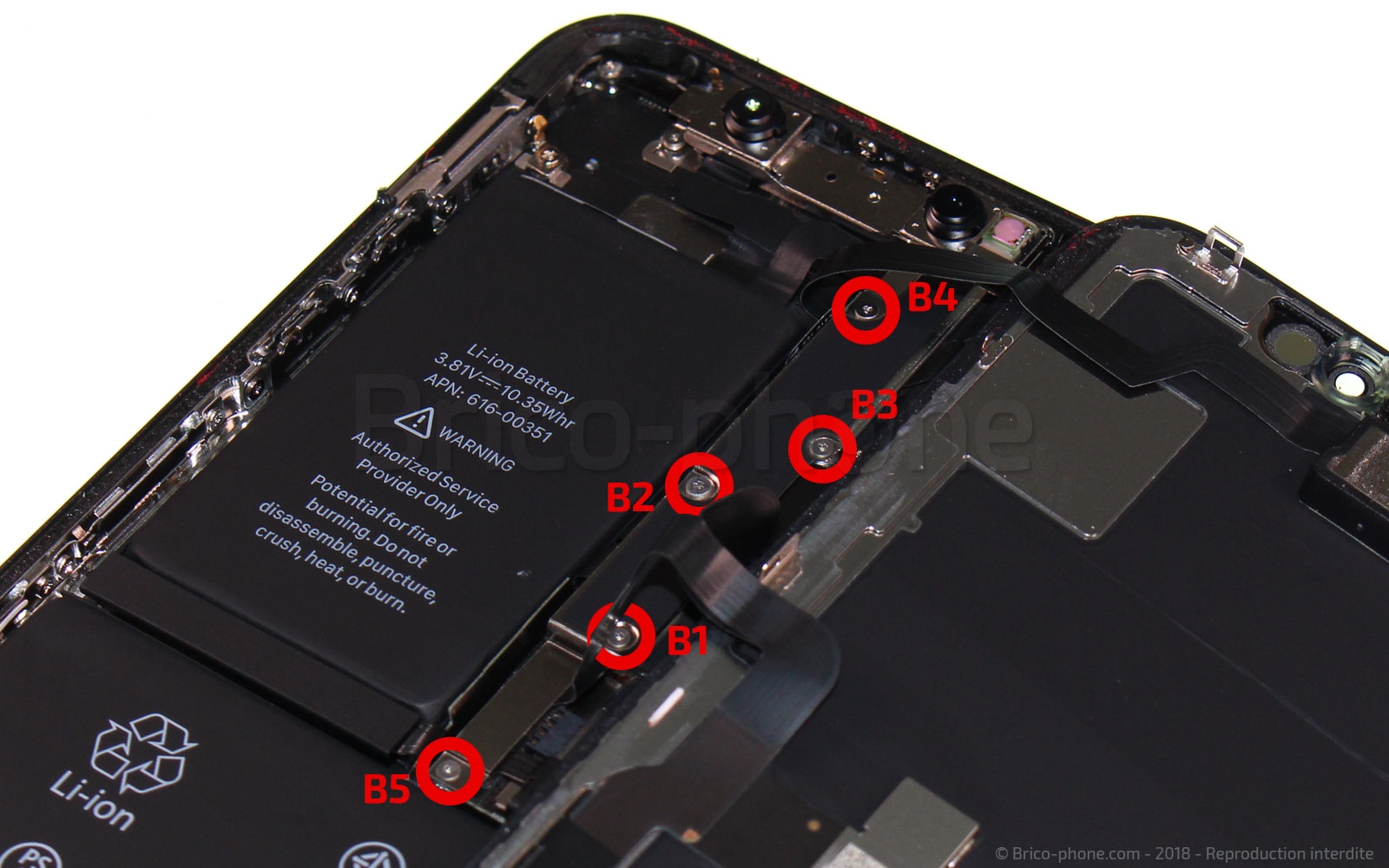

À l'aide du tournevis triwings, retirez les 4 vis qui maintiennent la plaquette métallique #01. Ne mélangez pas ces vis, car B2 et B4 n'ont pas la même taille.
Outils du kit utilisés
Outils du kit utilisés

Etape 7: Déconnecter la batterie

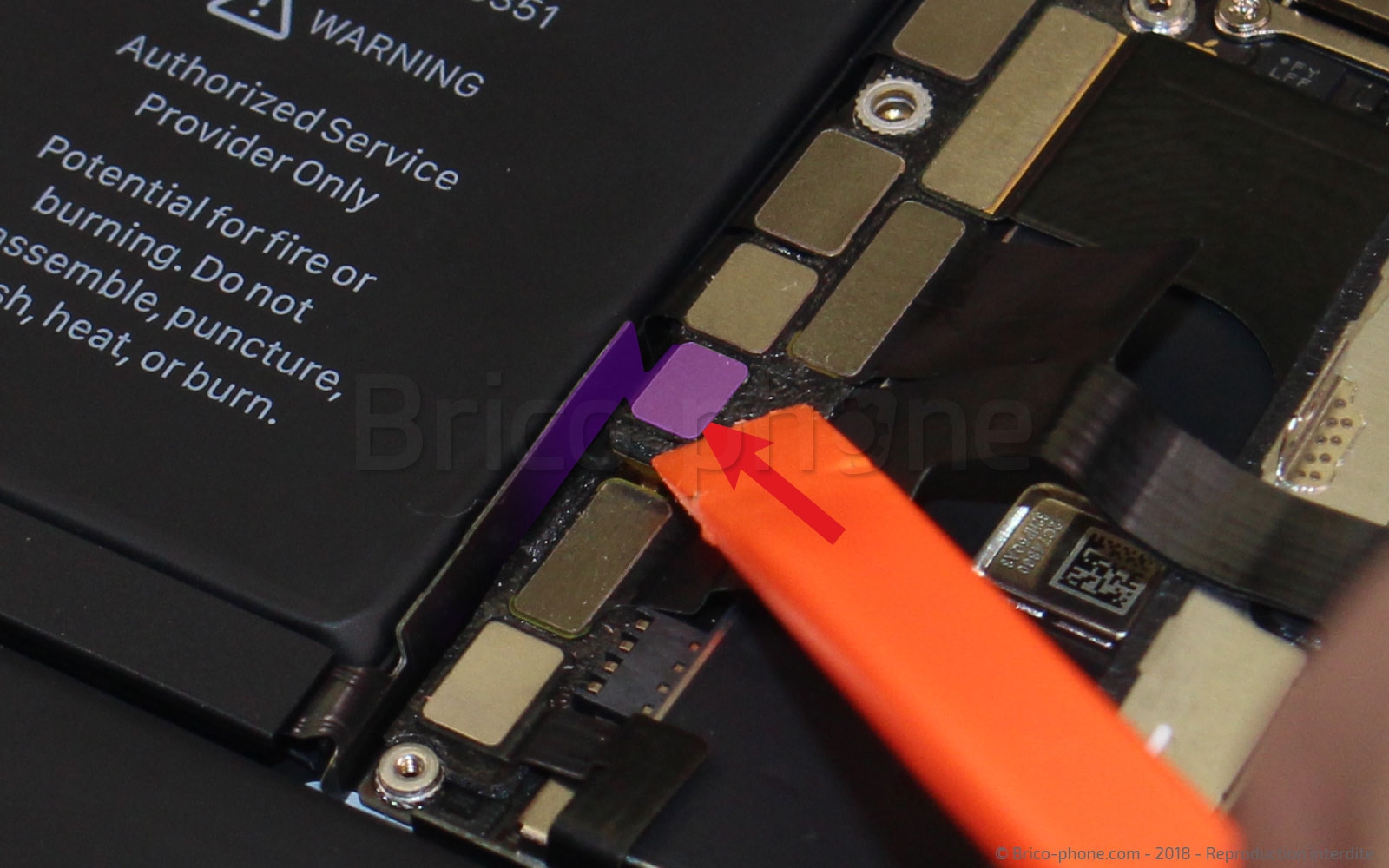

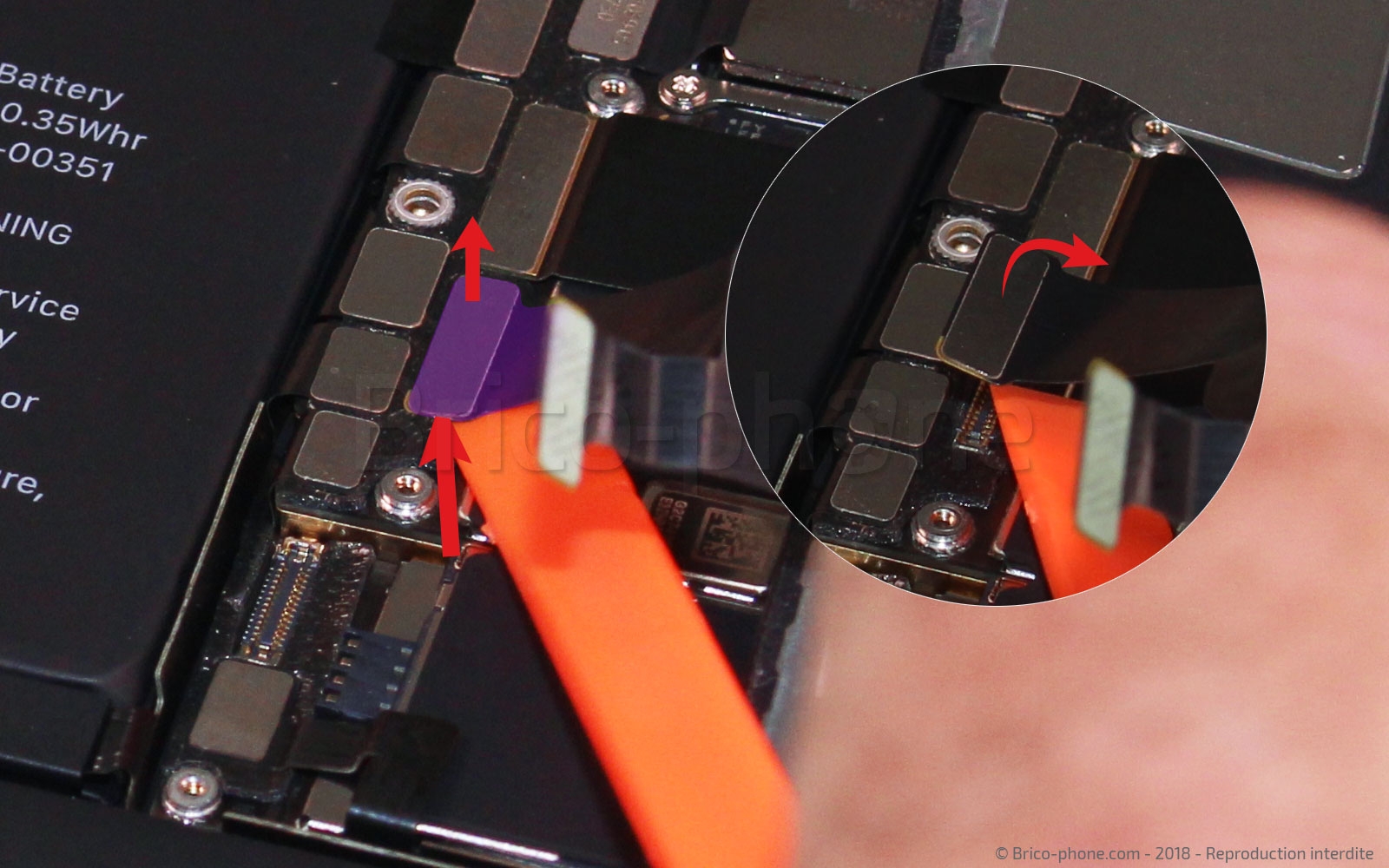

Nous allons dans un premier temps ( pour ne pas court-circuiter la carte-mère) déconnectez la batterie à l'aide du levier nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 8: Déconnecter les nappes de l'écran

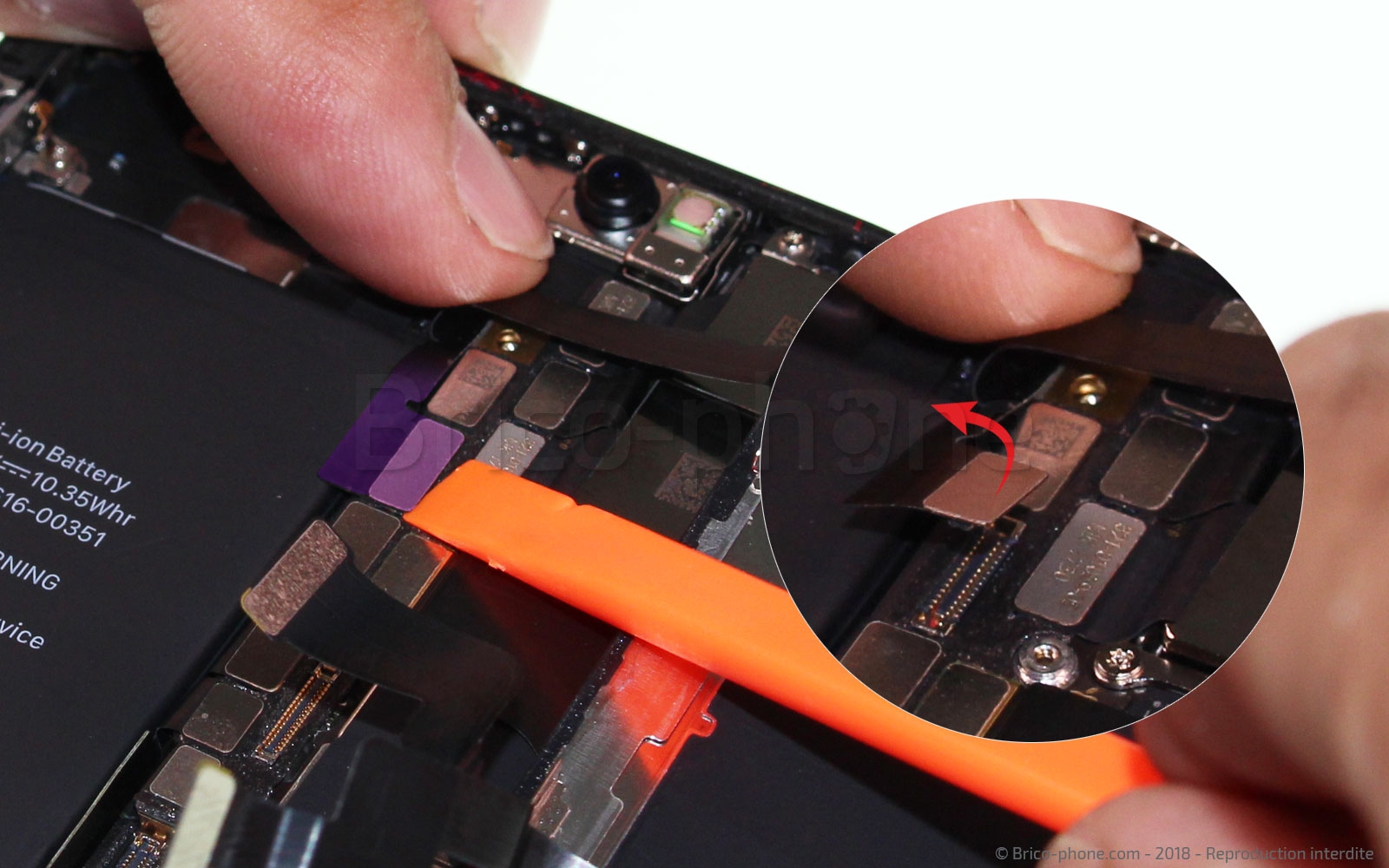

Toujours à l'aide du levier nylon déconnectez les 2 nappes de l'écran Oled puis terminez par la nappe gérant le capteur proximité/luminosité/truetone et le haut-parleur interne.
L'écran Oled est maintenant complètement libéré.

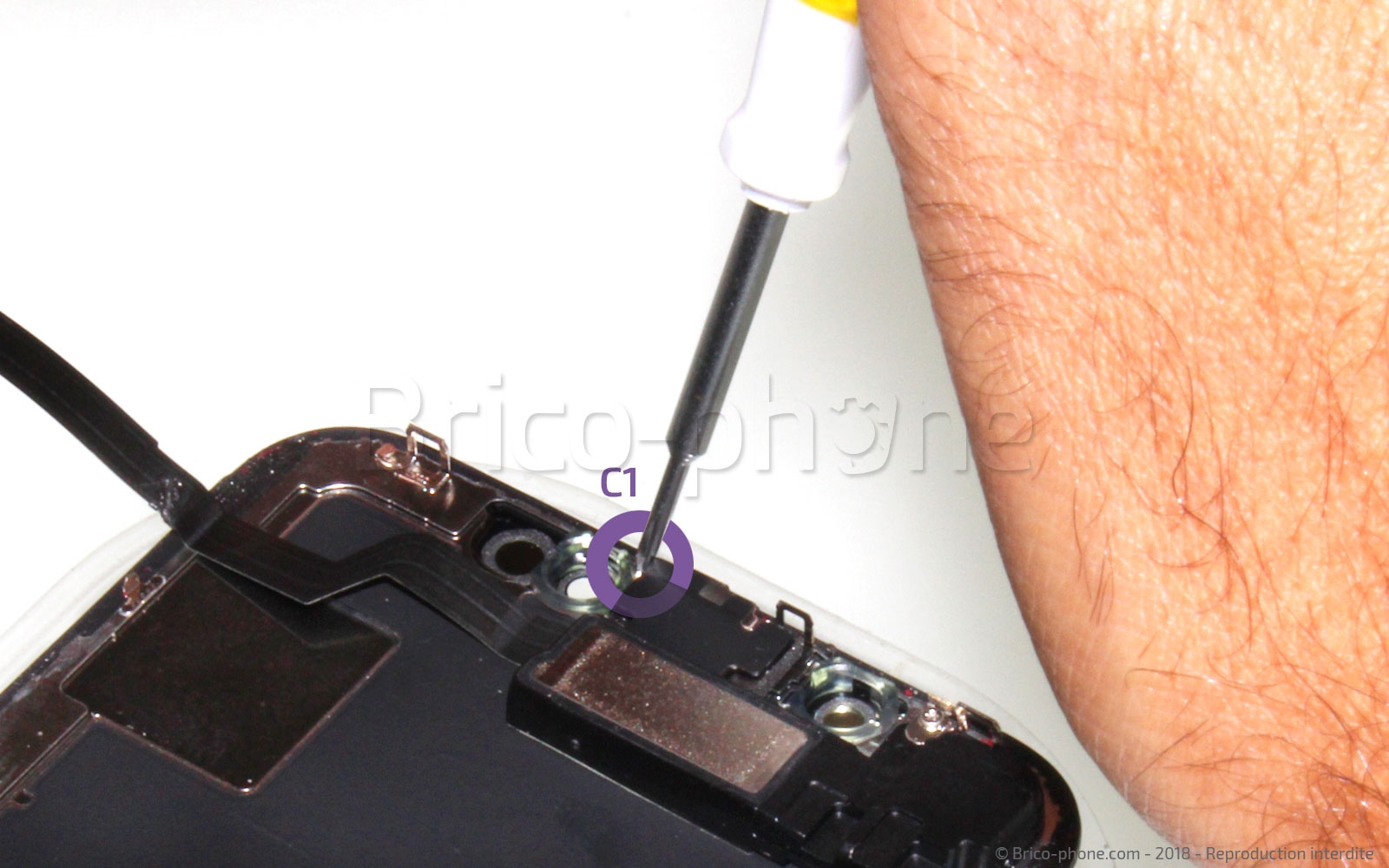

Etape 9: Dévisser et libérer le Haut-parleur interne

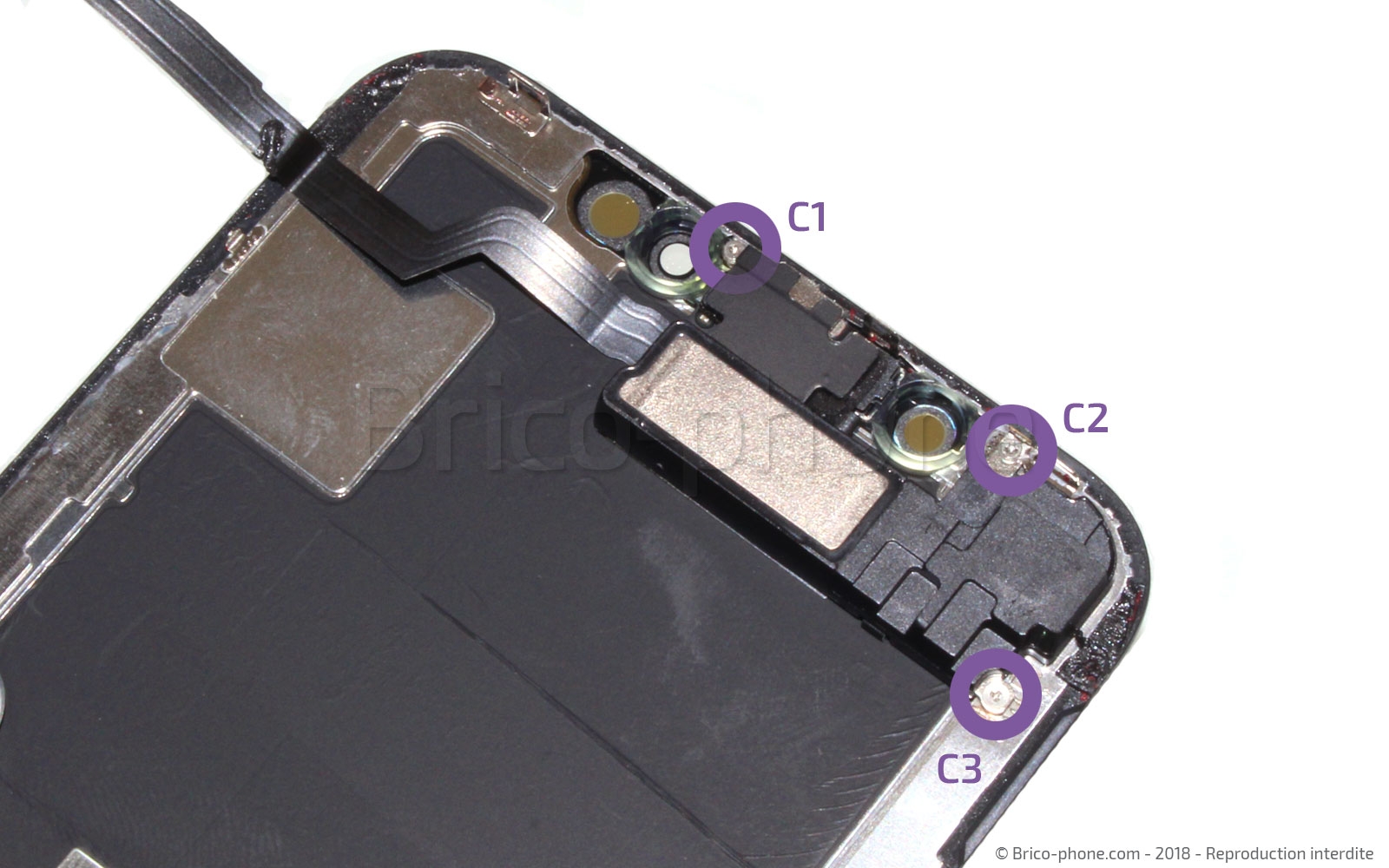

A l'aide du tournevis triwing retirez les vis C1 a C3. Faites attention à ne pas perdre l'élément métallique #26 qui vient avec la vis C2.
Déplacez le haut-parleur légèrement sur le bas afin de faciliter l'accès aux clips caméras.
Faites particulièrement attention à ne pas endommager le micro d'ambiance et la nappe du haut-parleur interne.
Outils du kit utilisés
Outils du kit utilisés

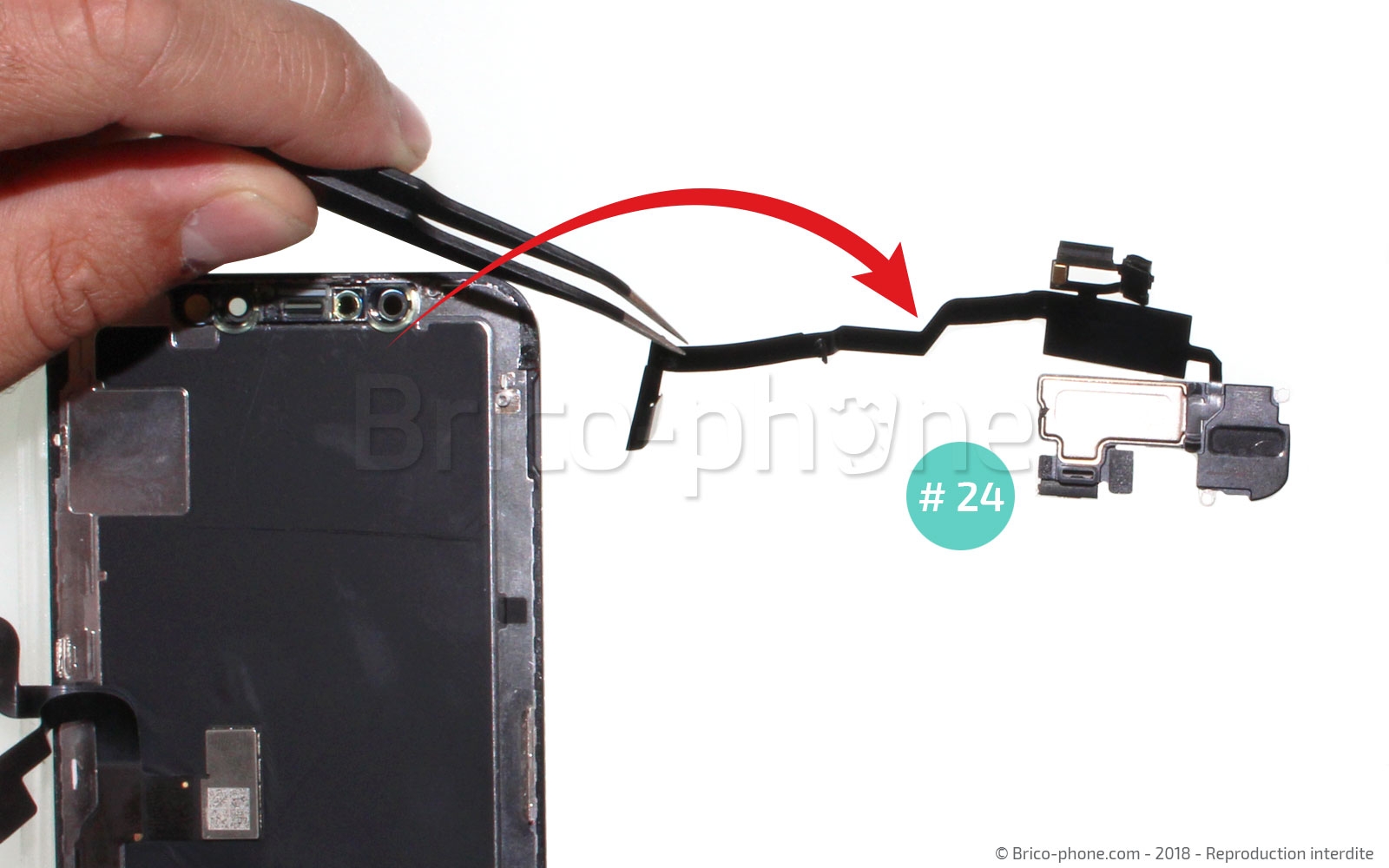

Etape 10: Sortir la nappe facetime et HP

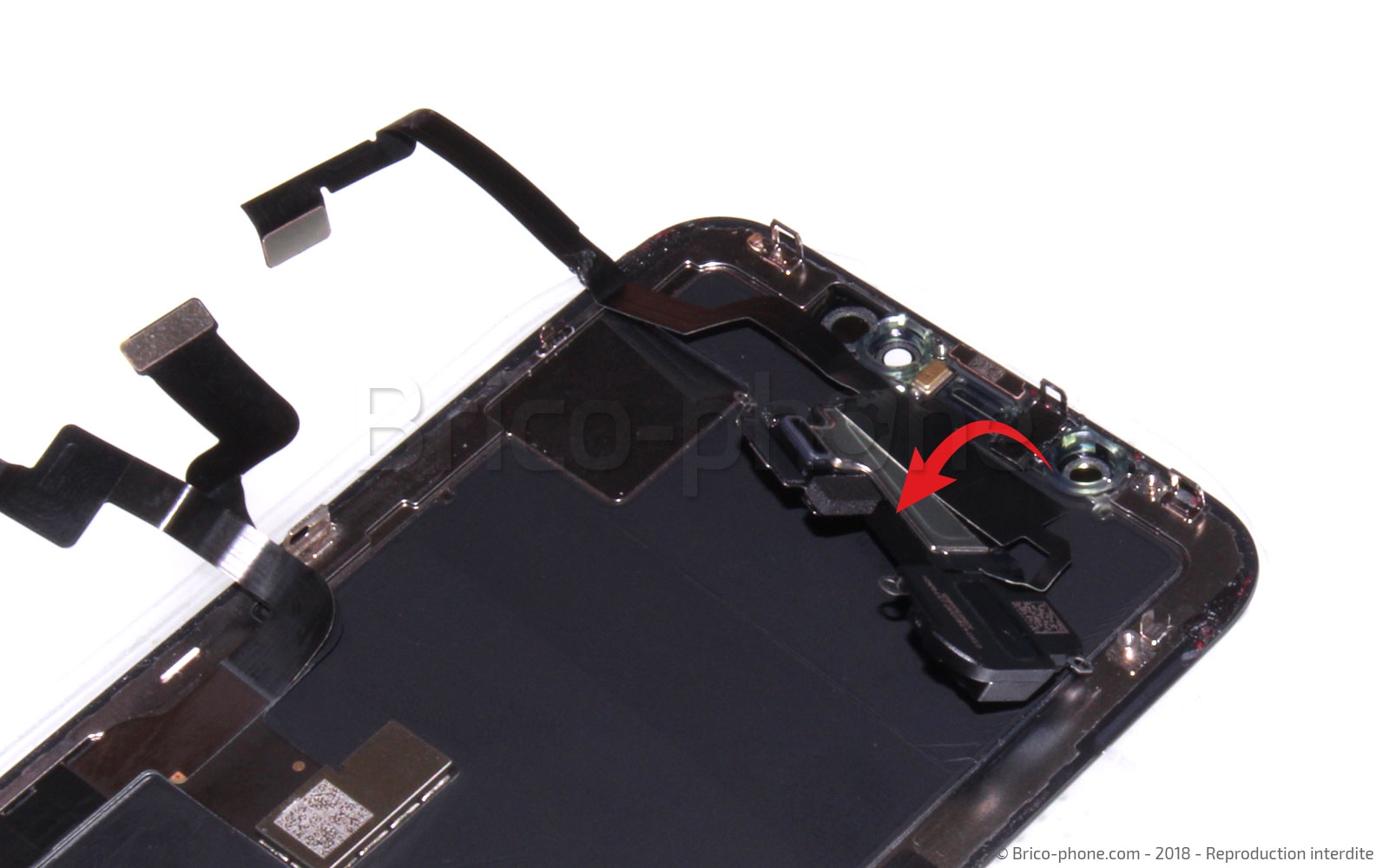

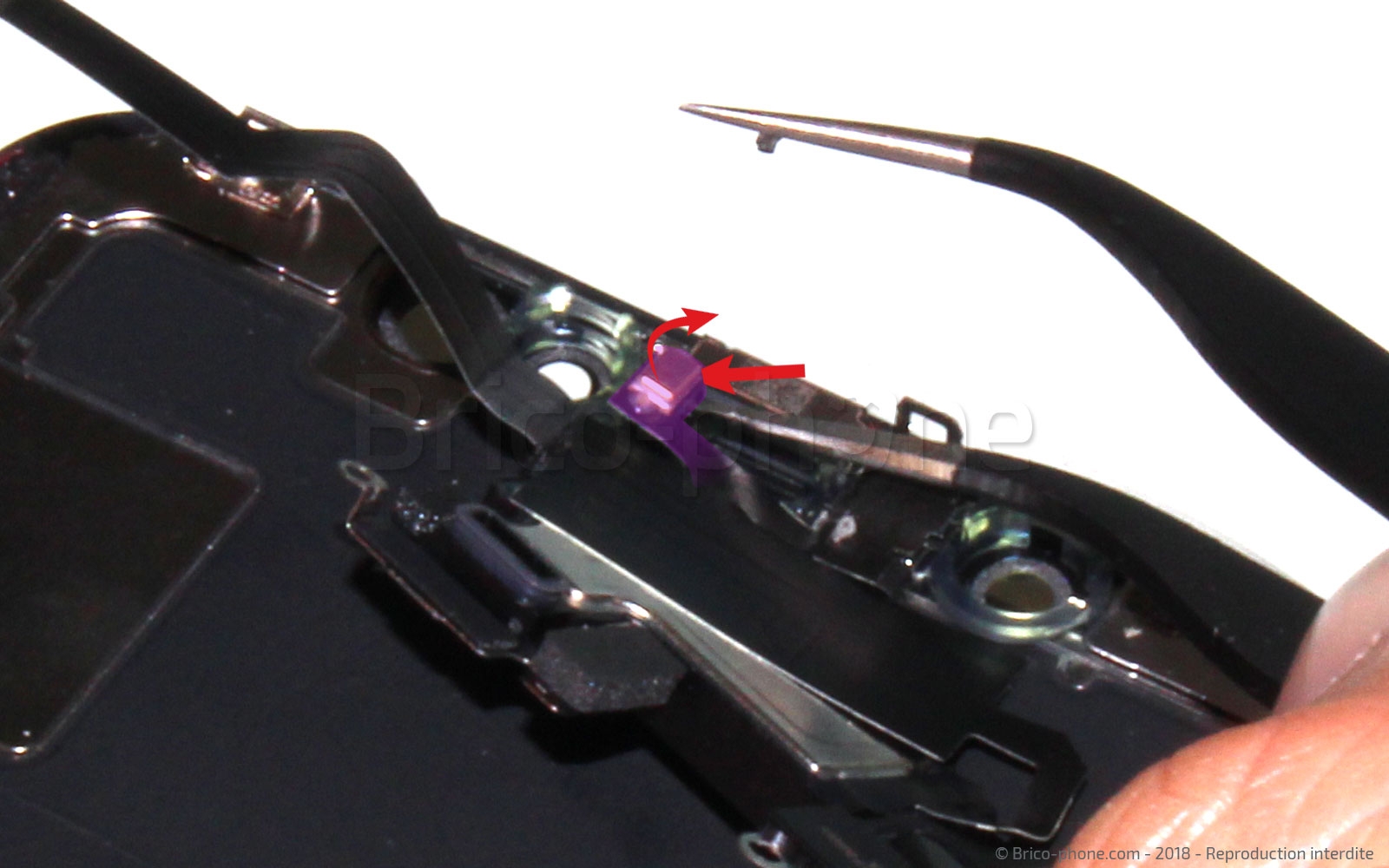

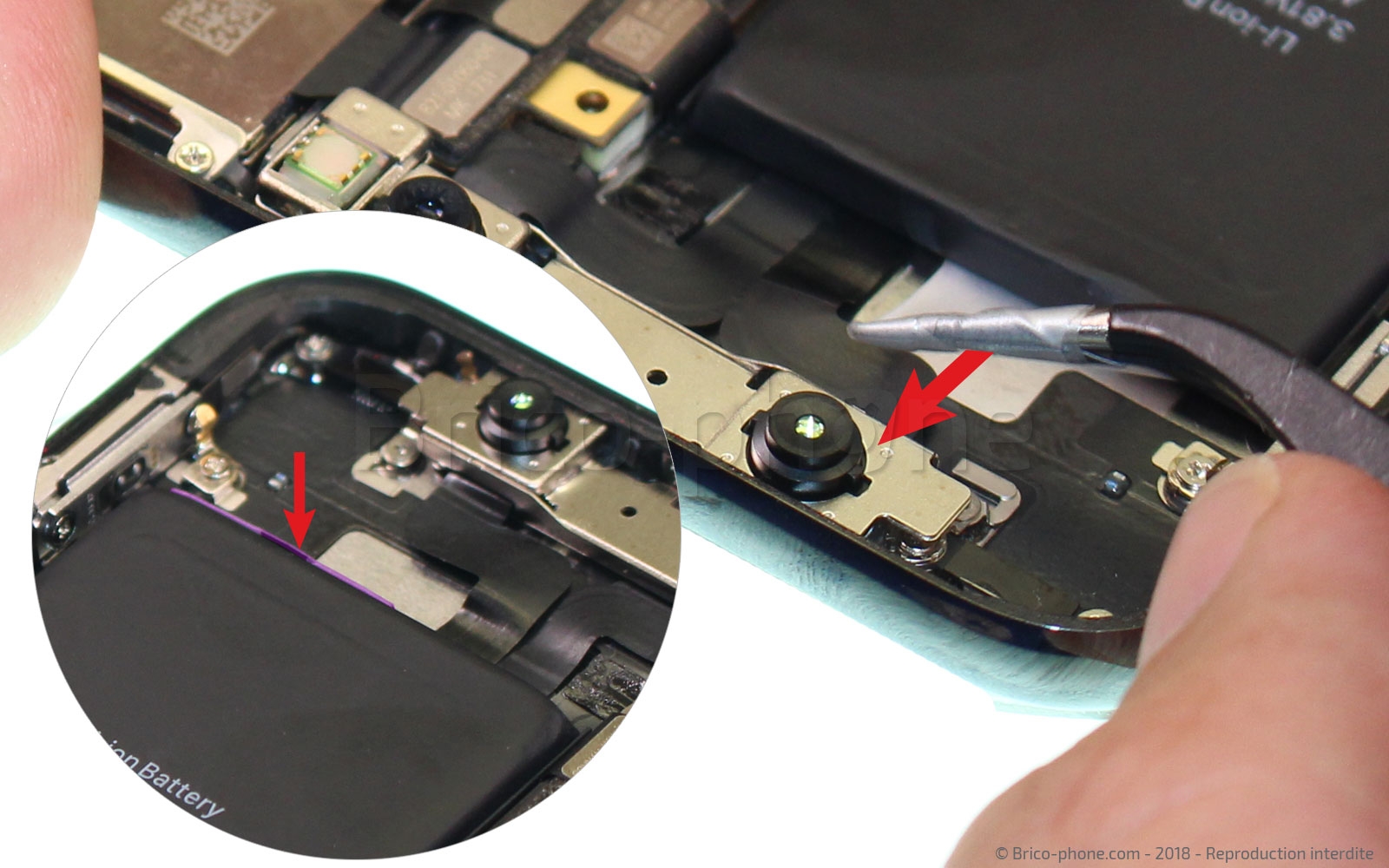

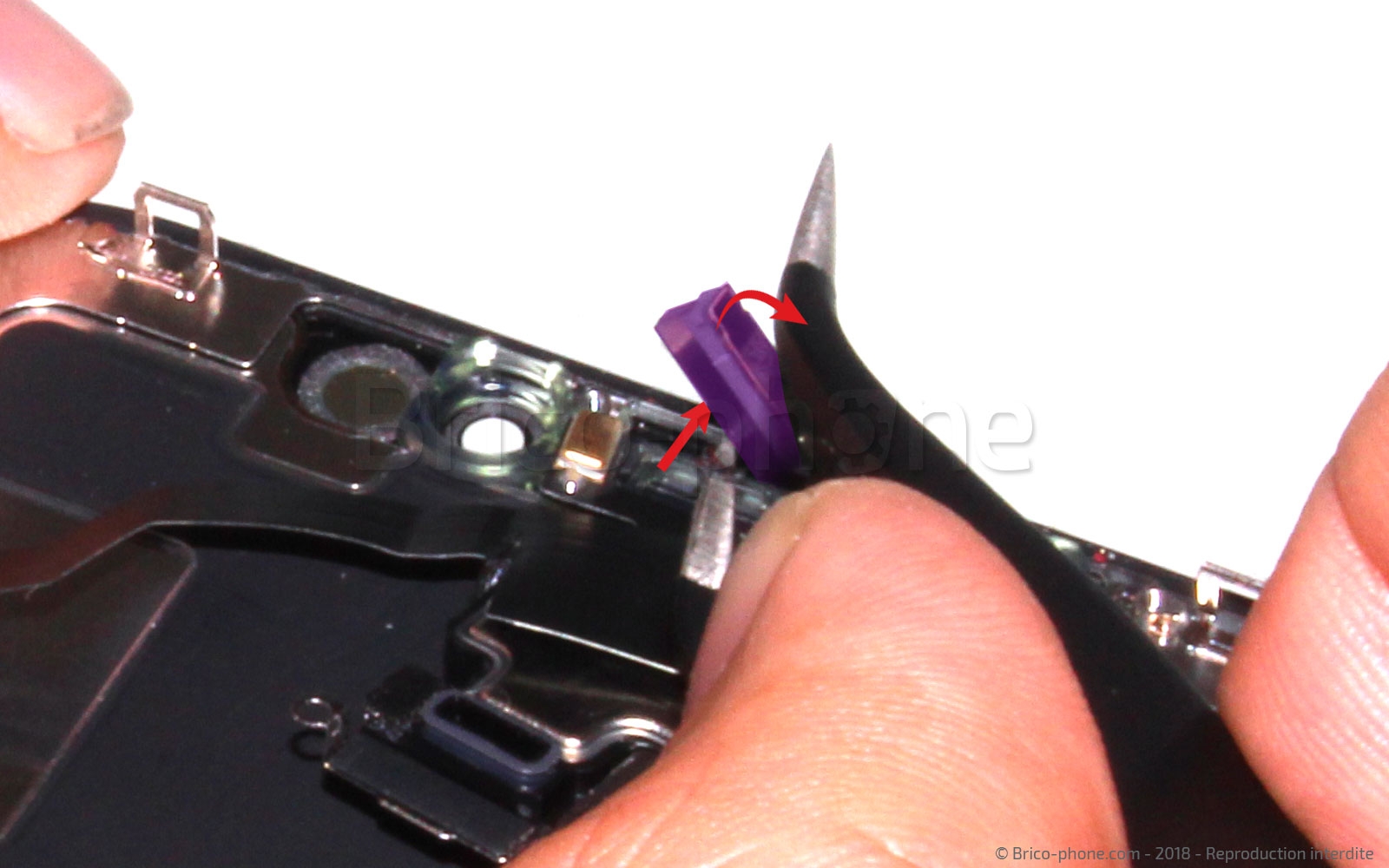

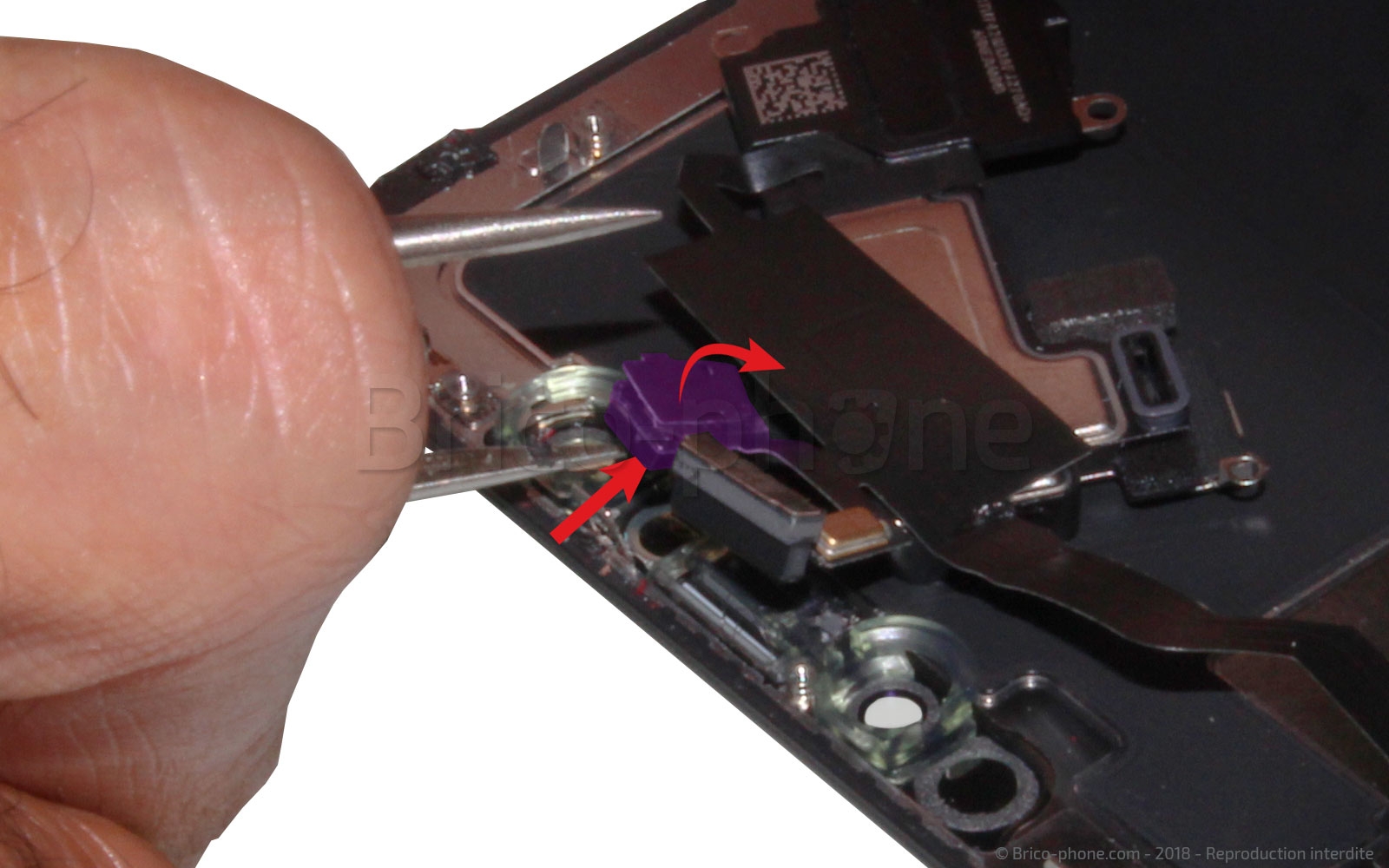

À l'aide de la pincette, décollez le micro d'ambiance puis dégagez le capteur de luminosité ainsi que le capteur infrarouge. Une fois ces 3 éléments libérés, vous pouvez retirer la nappe facetime #24.
Outils du kit utilisés
Outils du kit utilisés

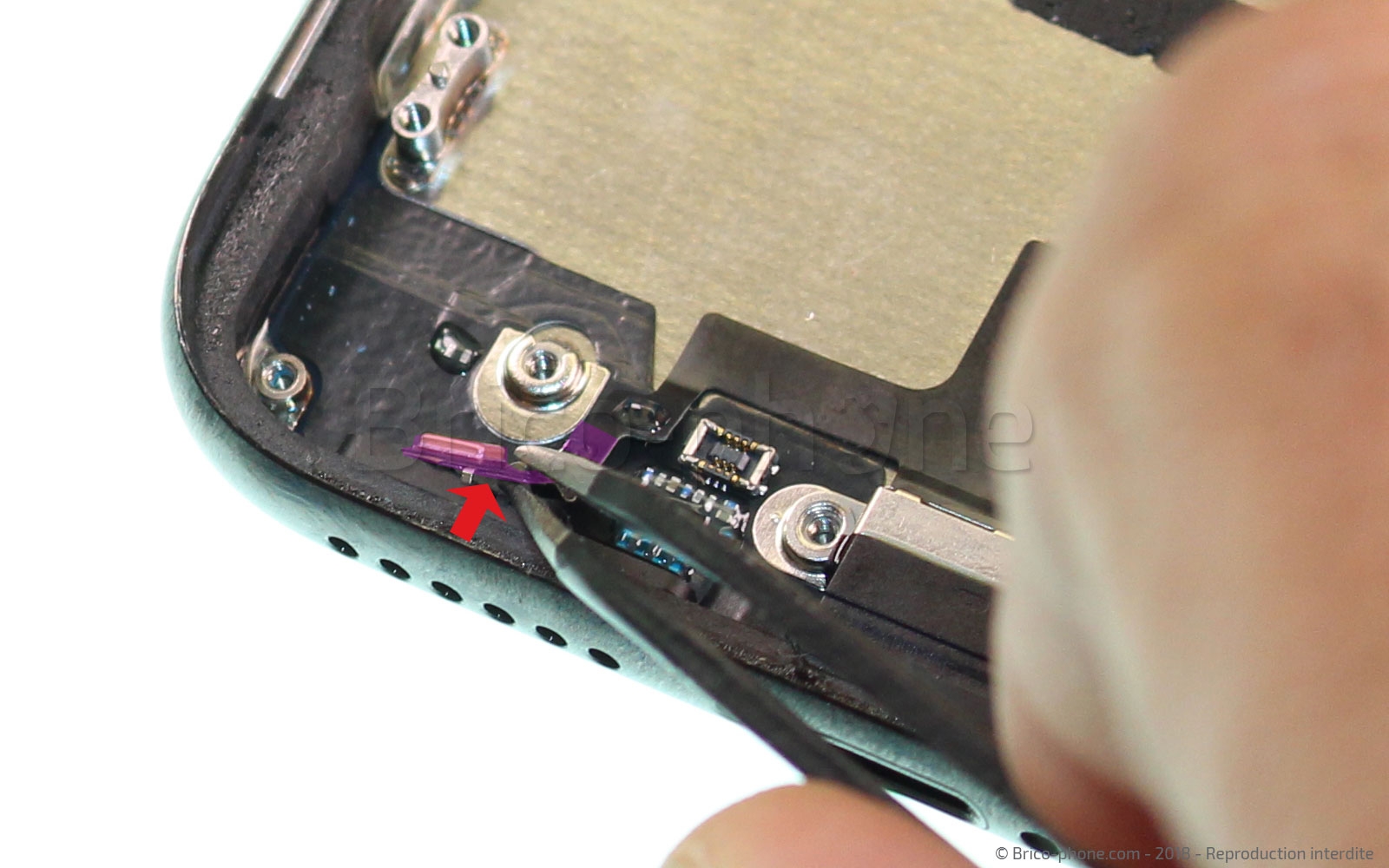

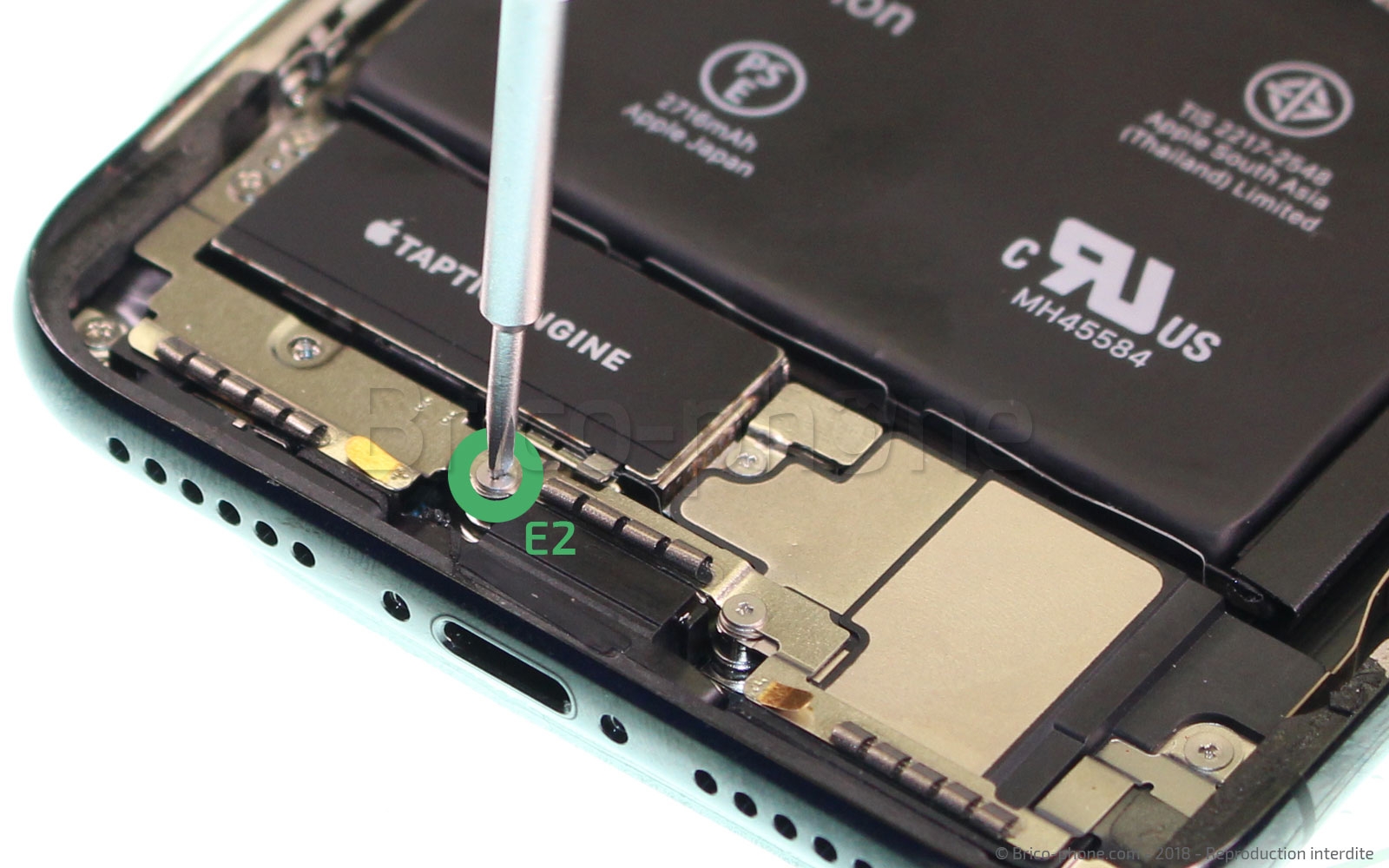

Etape 11: Retirer l'élément métallique #04

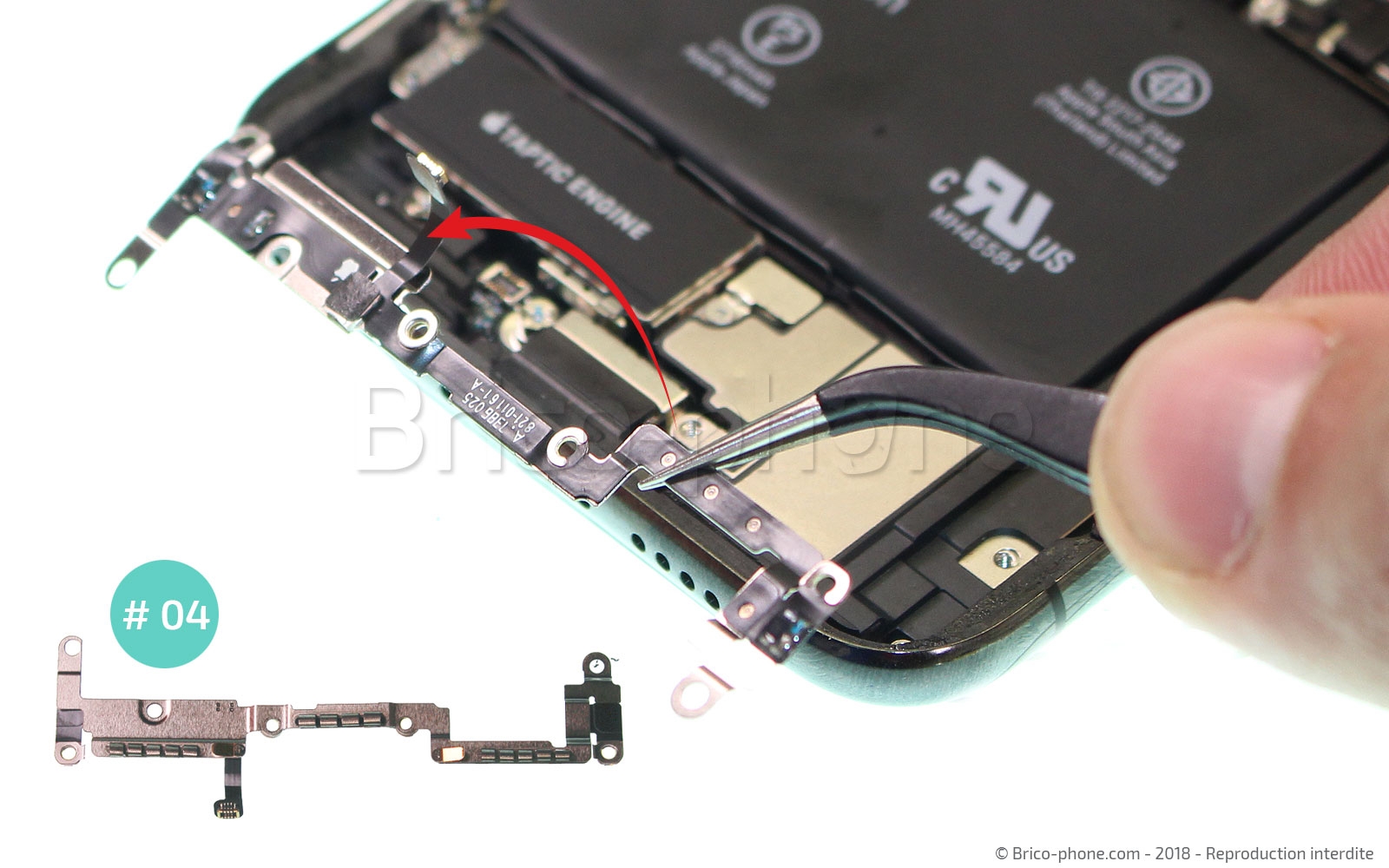

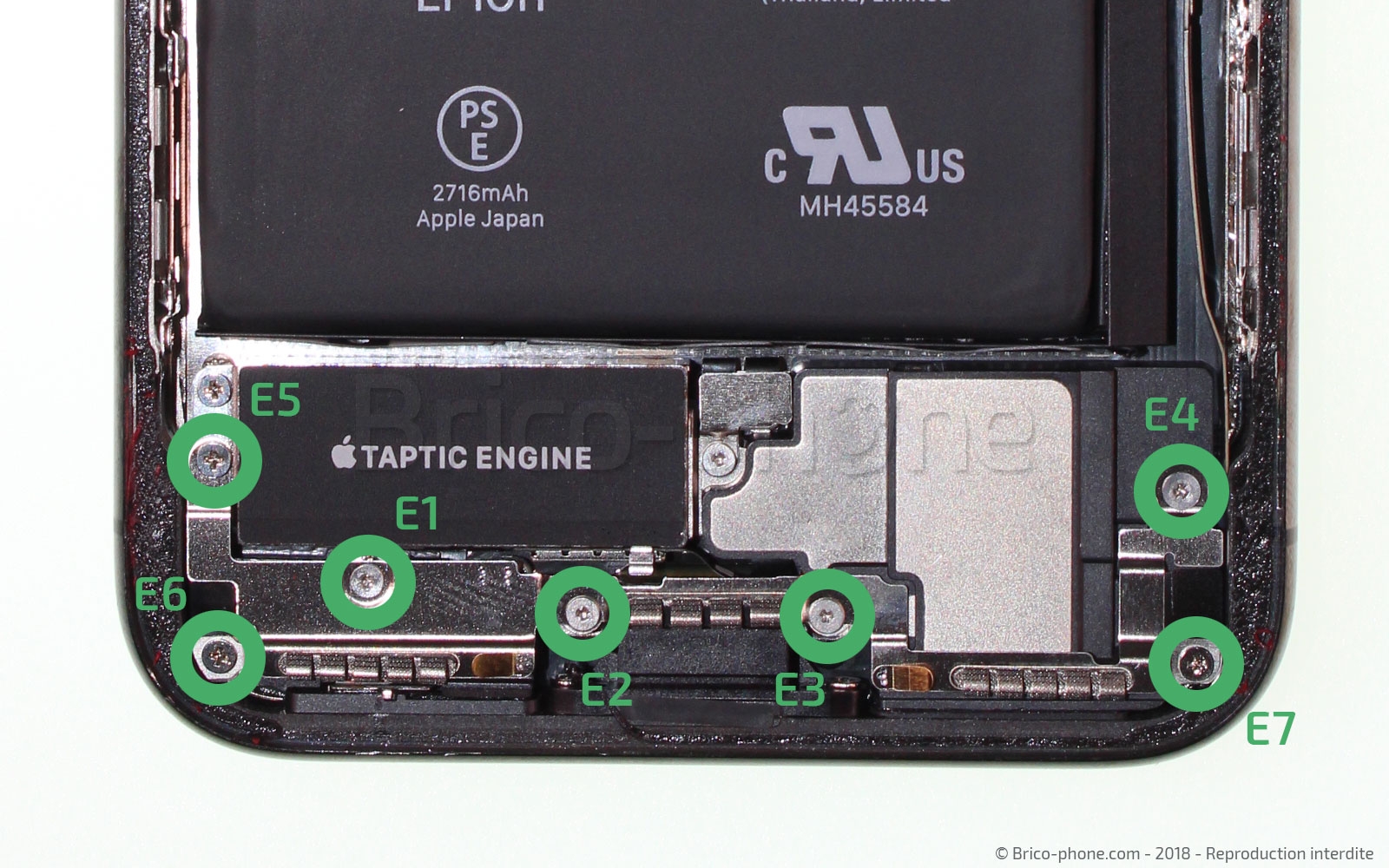

Dirigez-vous sur le bas du téléphone et munissez-vous du tournevis triwings afin de retirer les vis E1 à E4 , puis retirez les vis E5 à E7 à l'aide du tournevis cruciforme. Pivotez la plaquette afin d'accéder au connecteur de l'antenne GSM. Déconnectez cette nappe à l'aide du spudger puis retirez l'élément #04 à l'aide de la pincette.

Outils du kit utilisés
Outils du kit utilisés

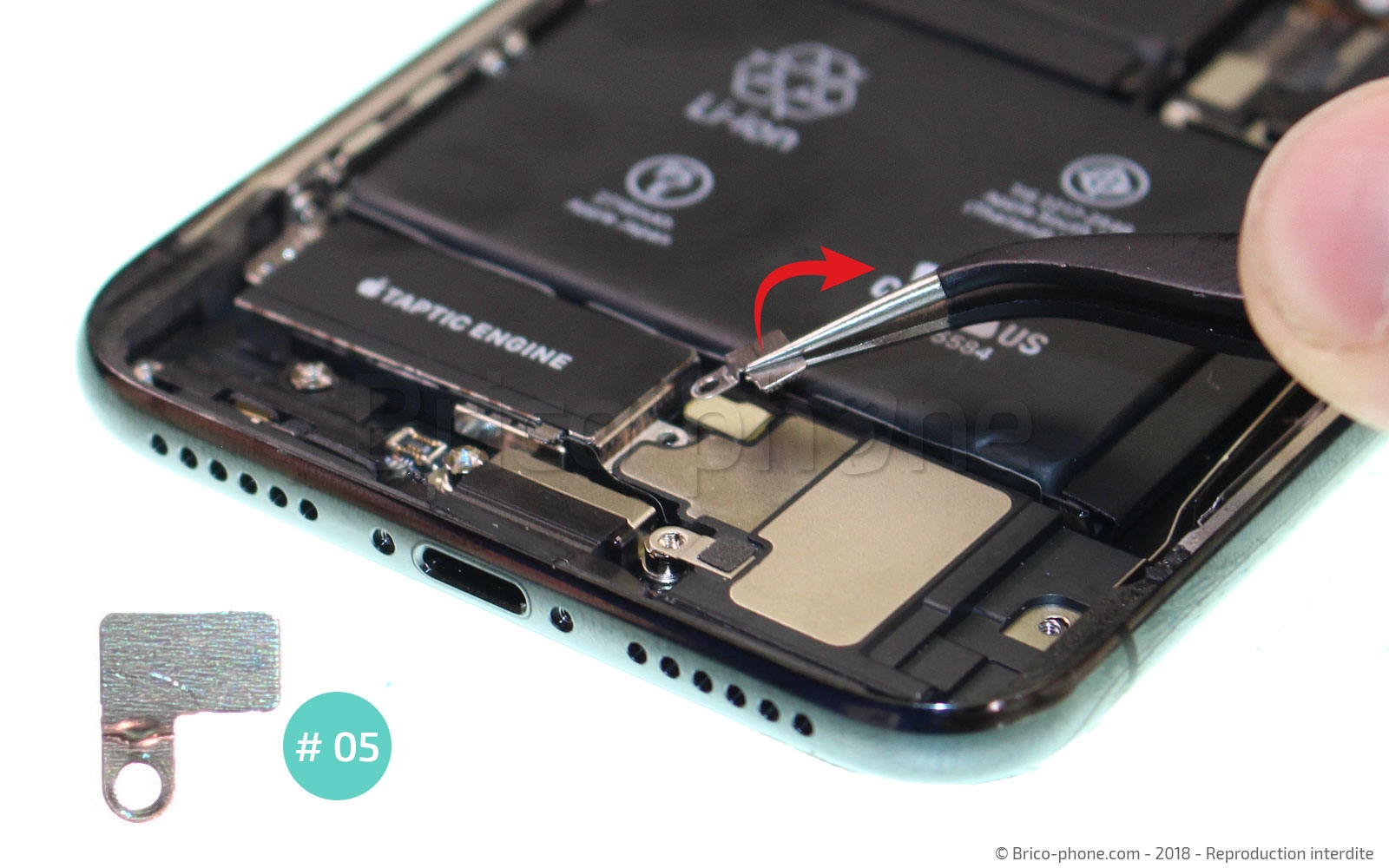

Etape 12: Retirer le cache du connecteur HP externe

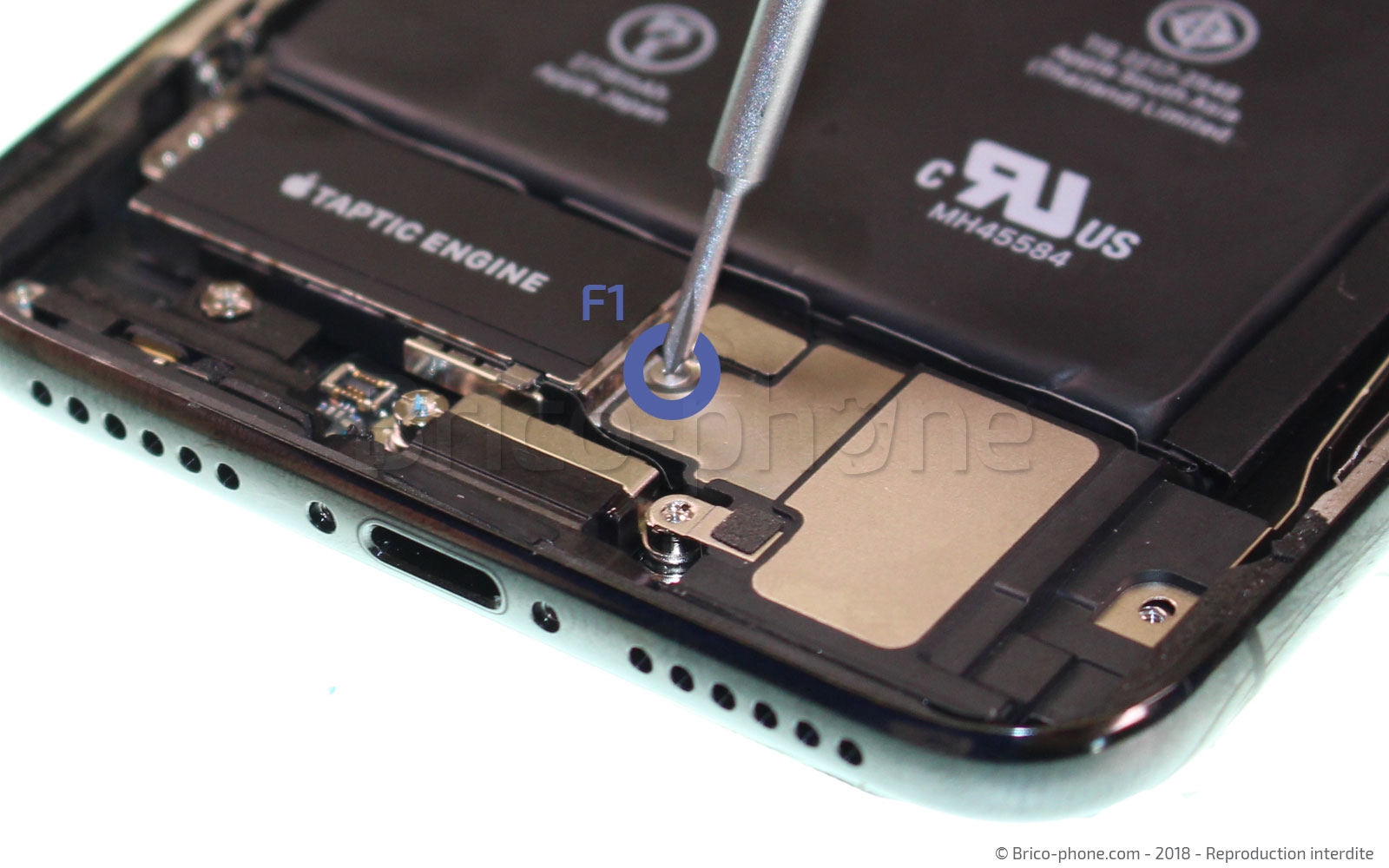

A l'aide du tournevis triwing dévissez la Vis F1, puis retirez le cache métallique #5.
Outils du kit utilisés
Outils du kit utilisés

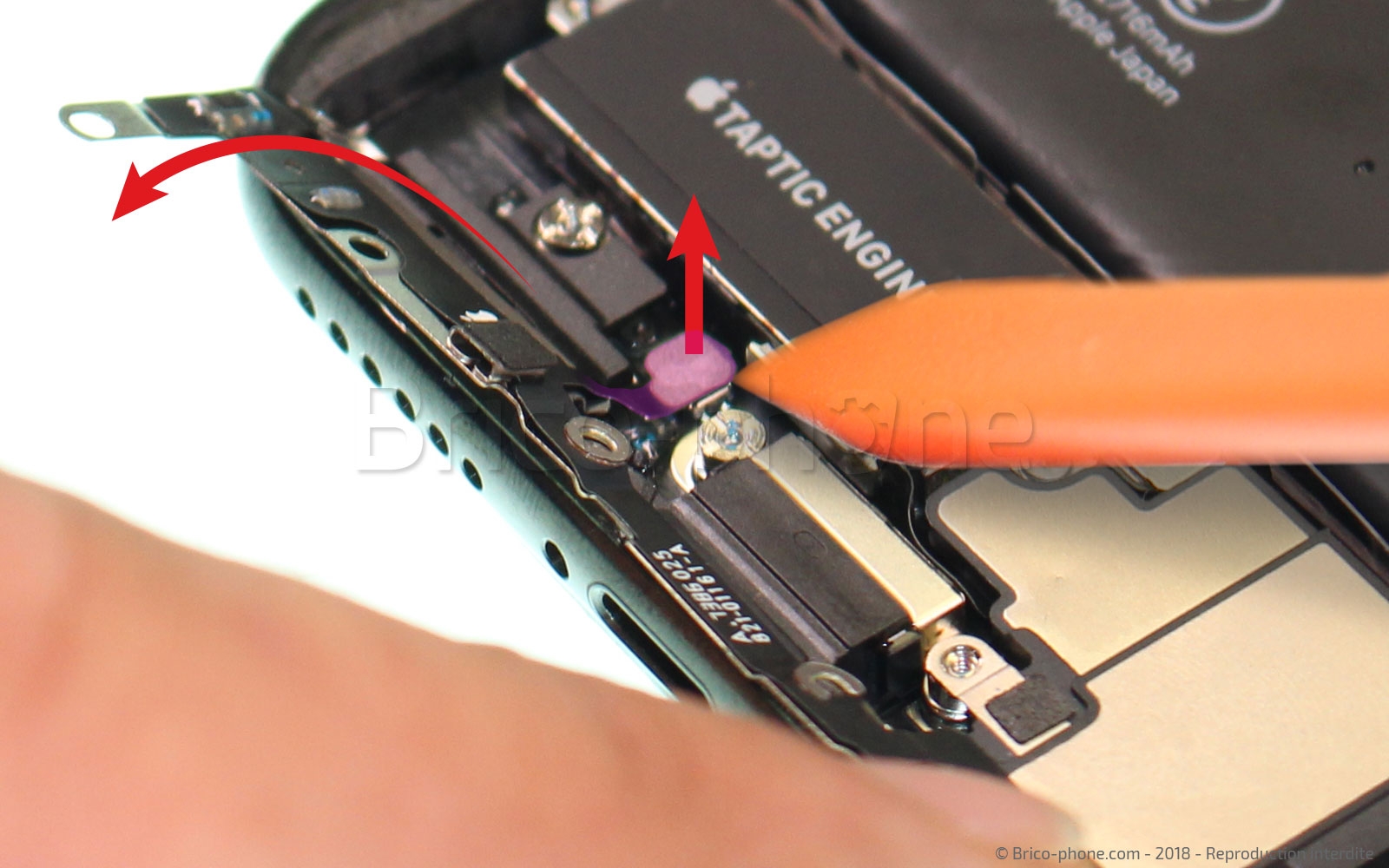

Etape 13: déconnecter le haut parleur externe

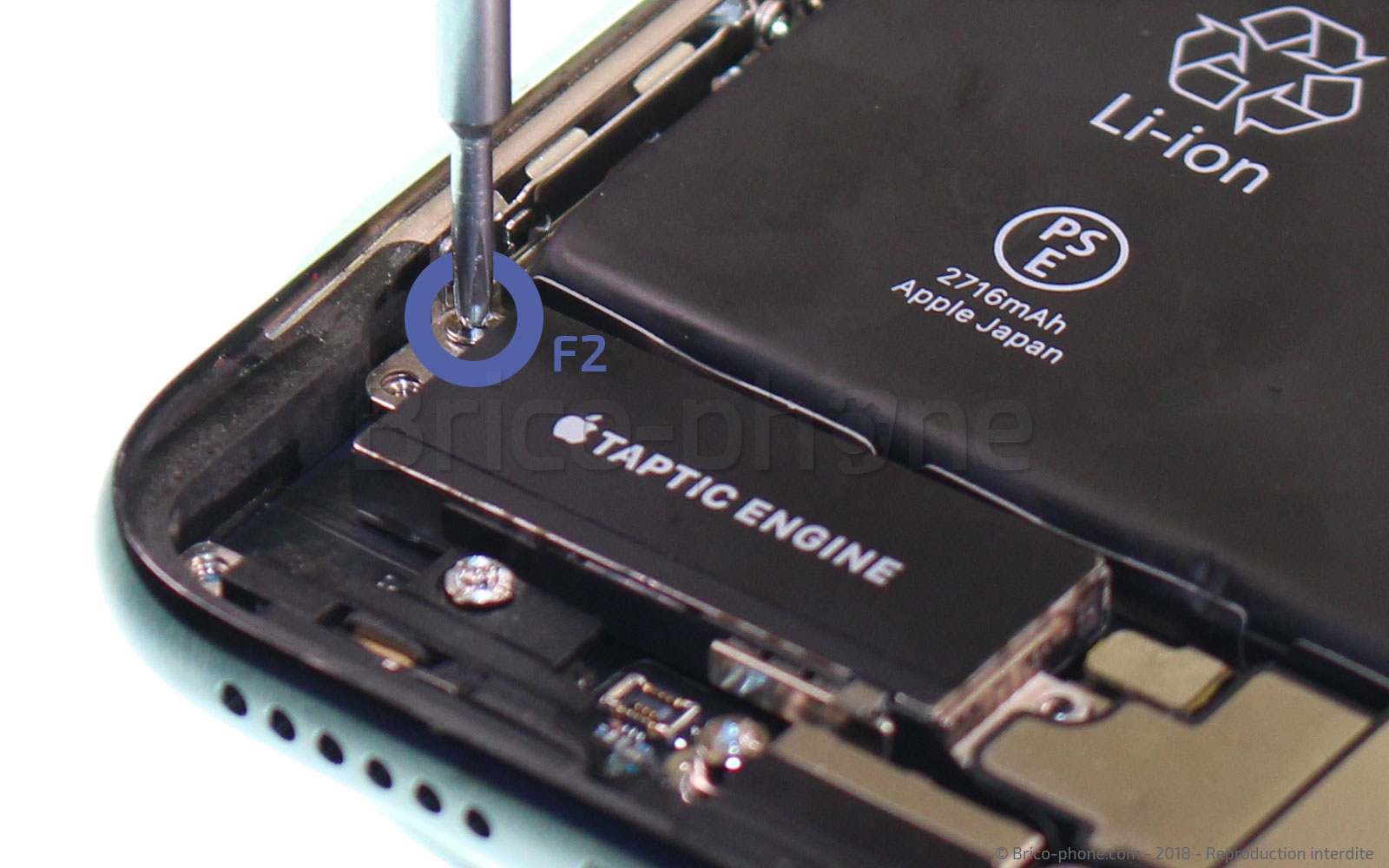

À l'aide du tournevis cruciforme retirez la vis F2, afin de déloger le Taptic engine.
Attention : celui-ci est toujours connecté. Il faut juste le décaler légèrement afin d'accéder à l'ensemble du HP.

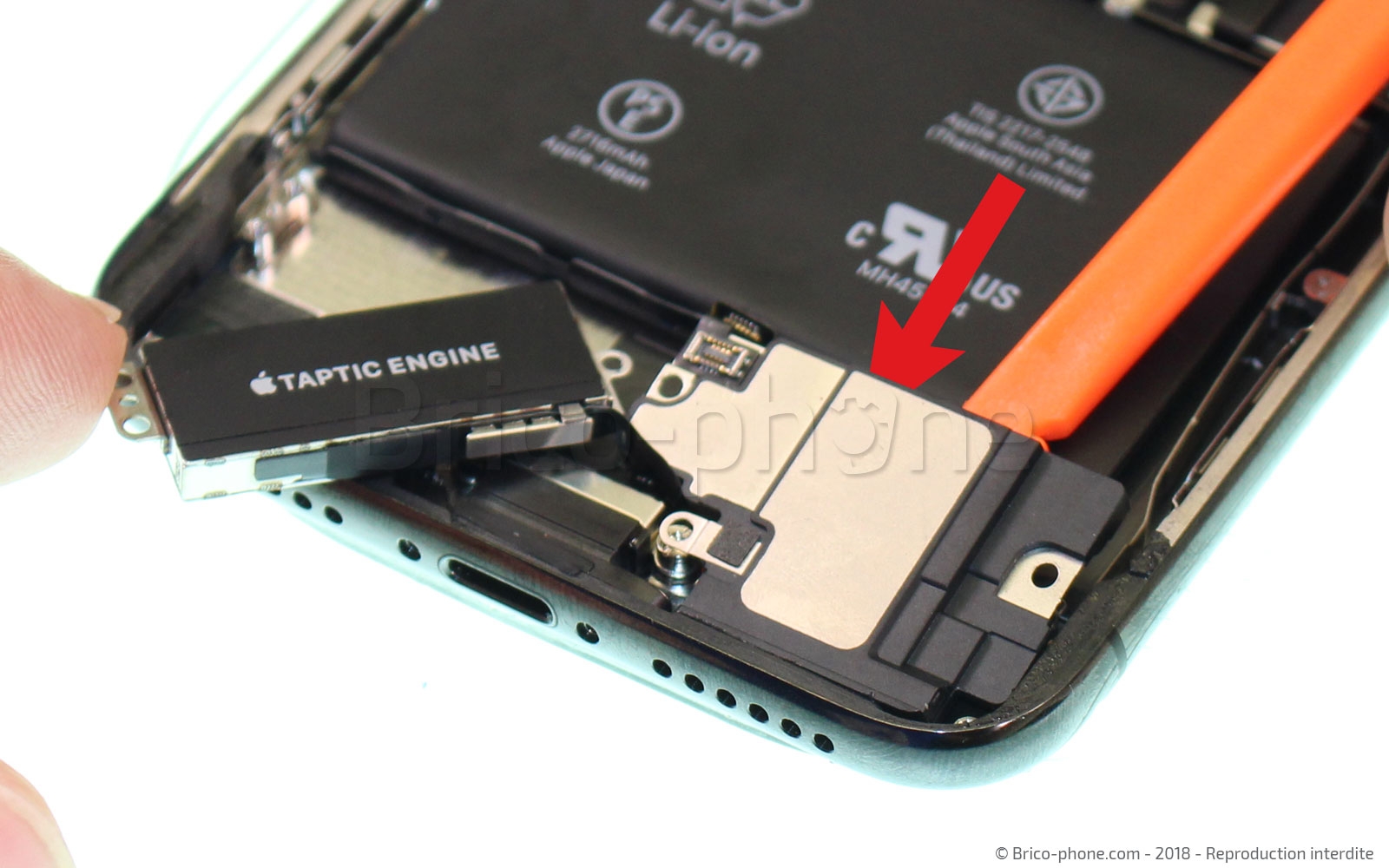

Déconnectez la nappe du haut-parleur inférieur à l'aide du levier plastique.
Outils du kit utilisés
Outils du kit utilisés

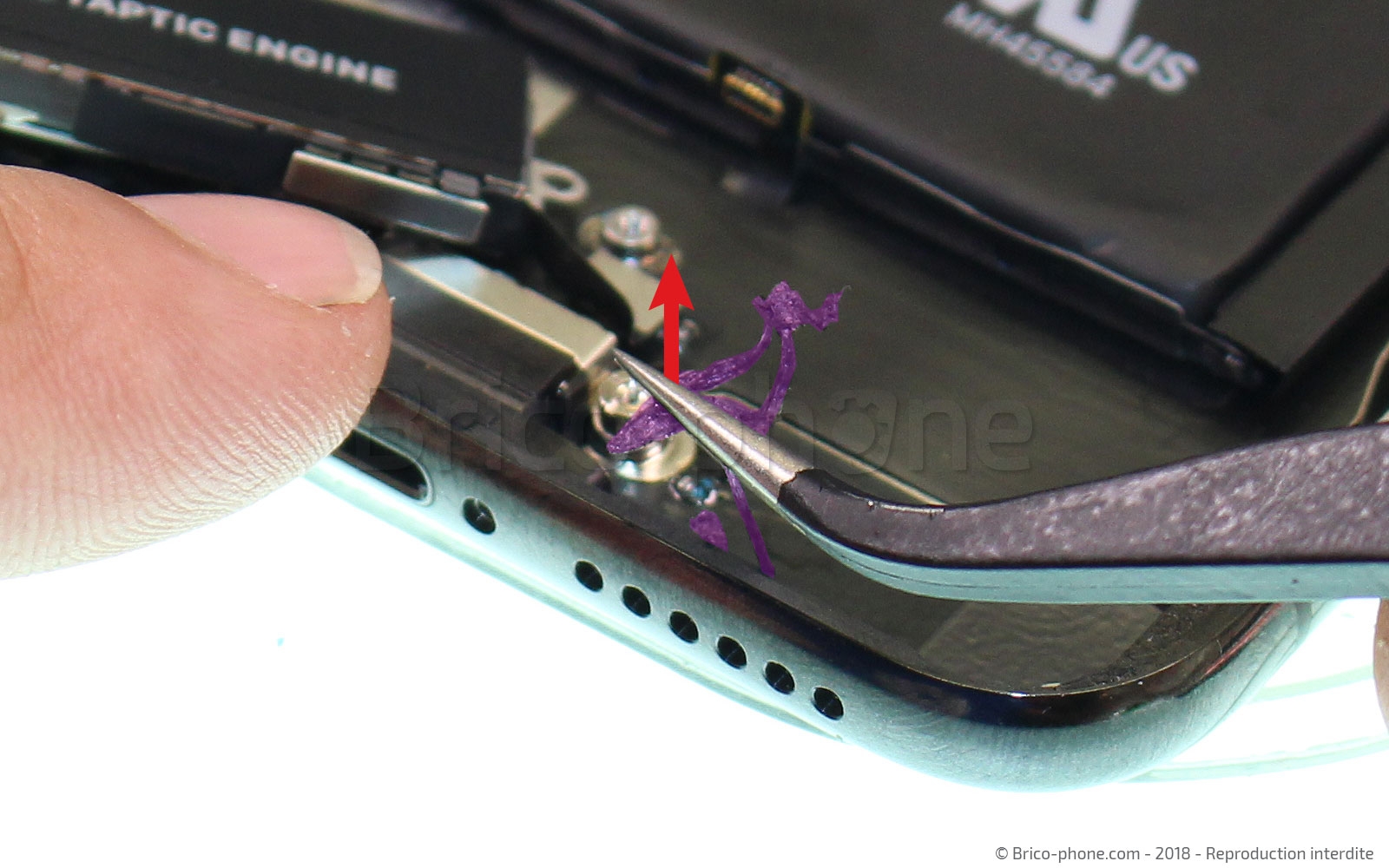

Etape 14: Retirer le Haut parleur externe

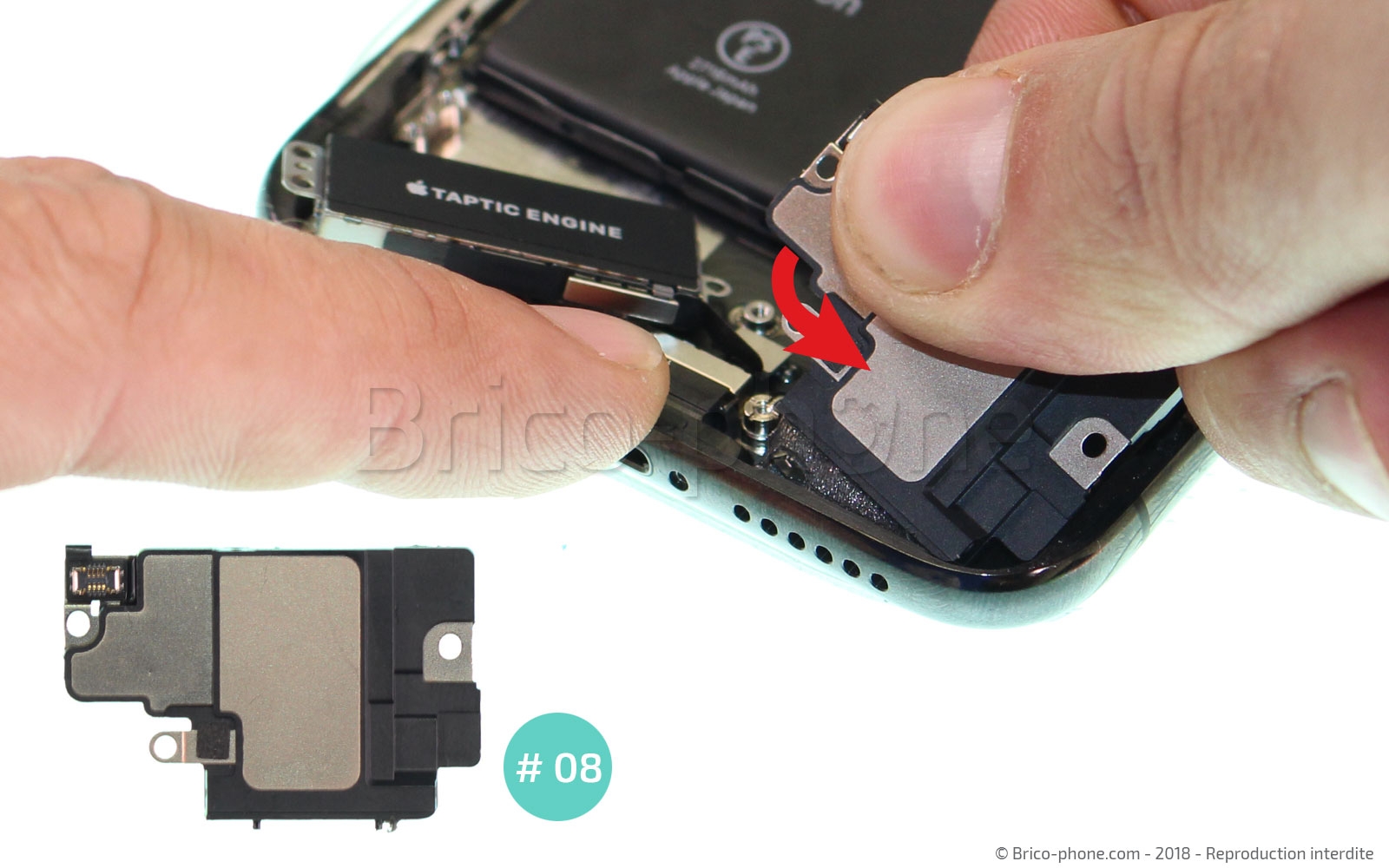

À l'aide du levier nylon sortez le haut-parleur #08 de son emplacement puis retirez le résidu de joint avec la pincette.
Outils du kit utilisés
Outils du kit utilisés

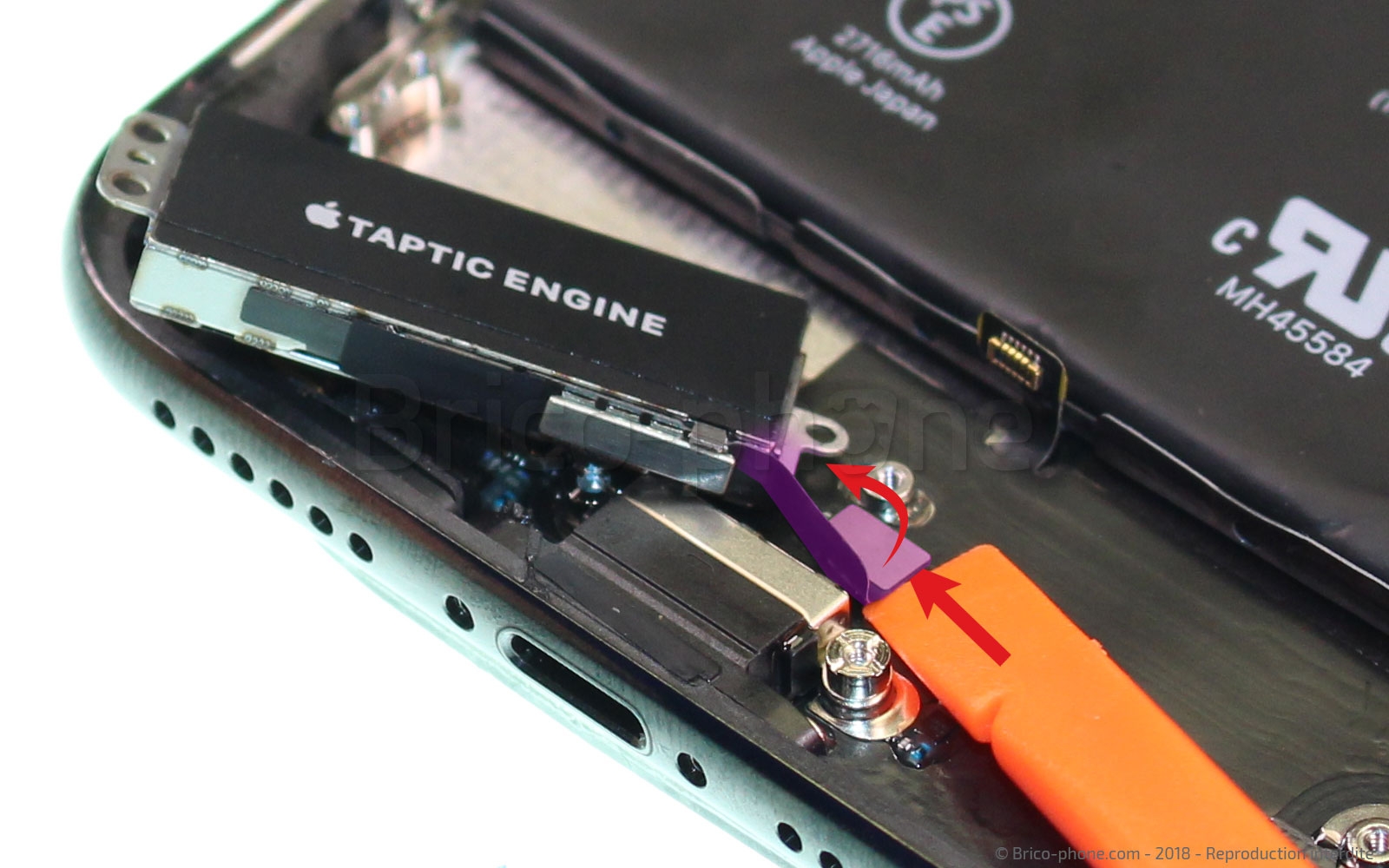

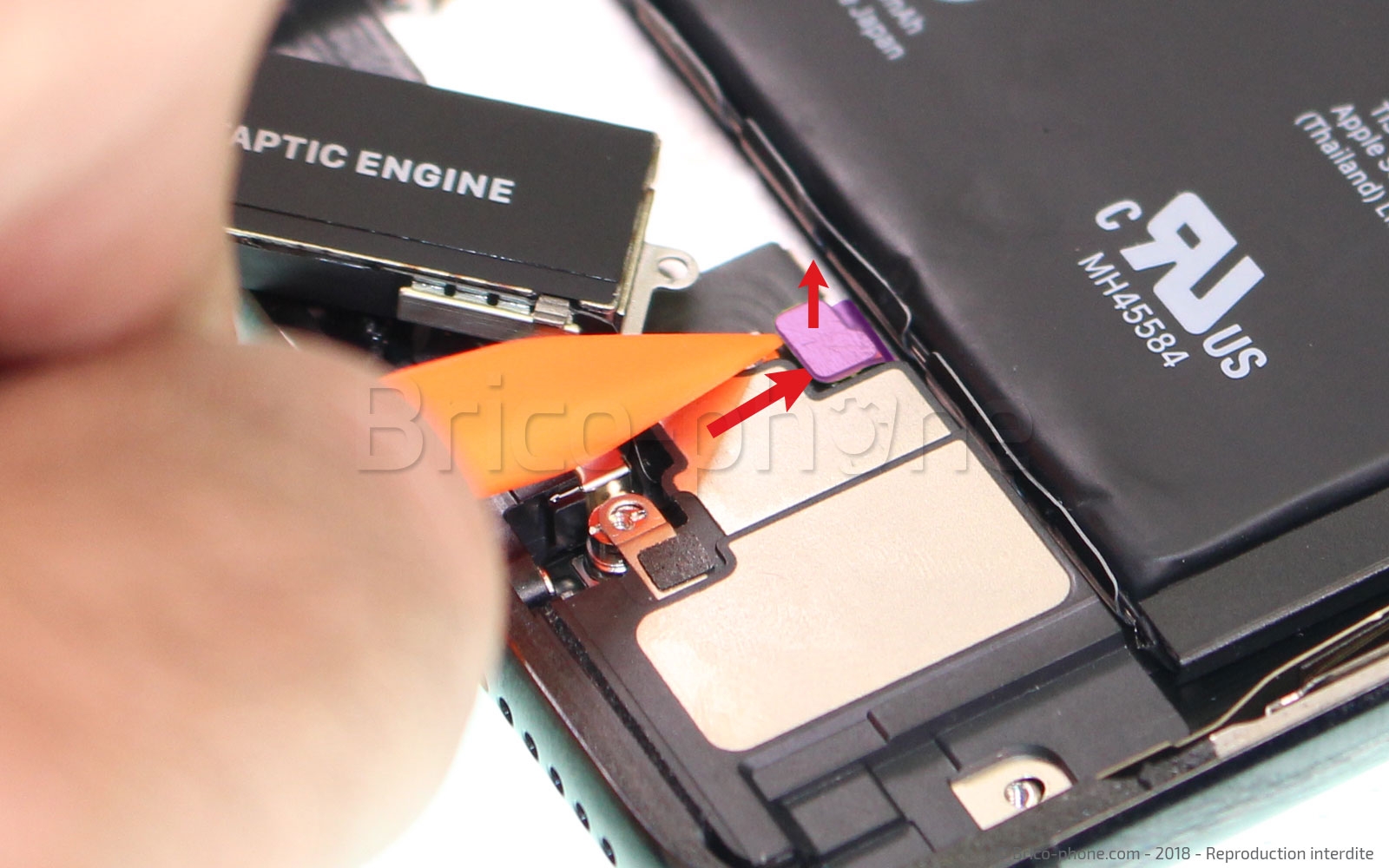

Etape 15: Retirer le taptic engine

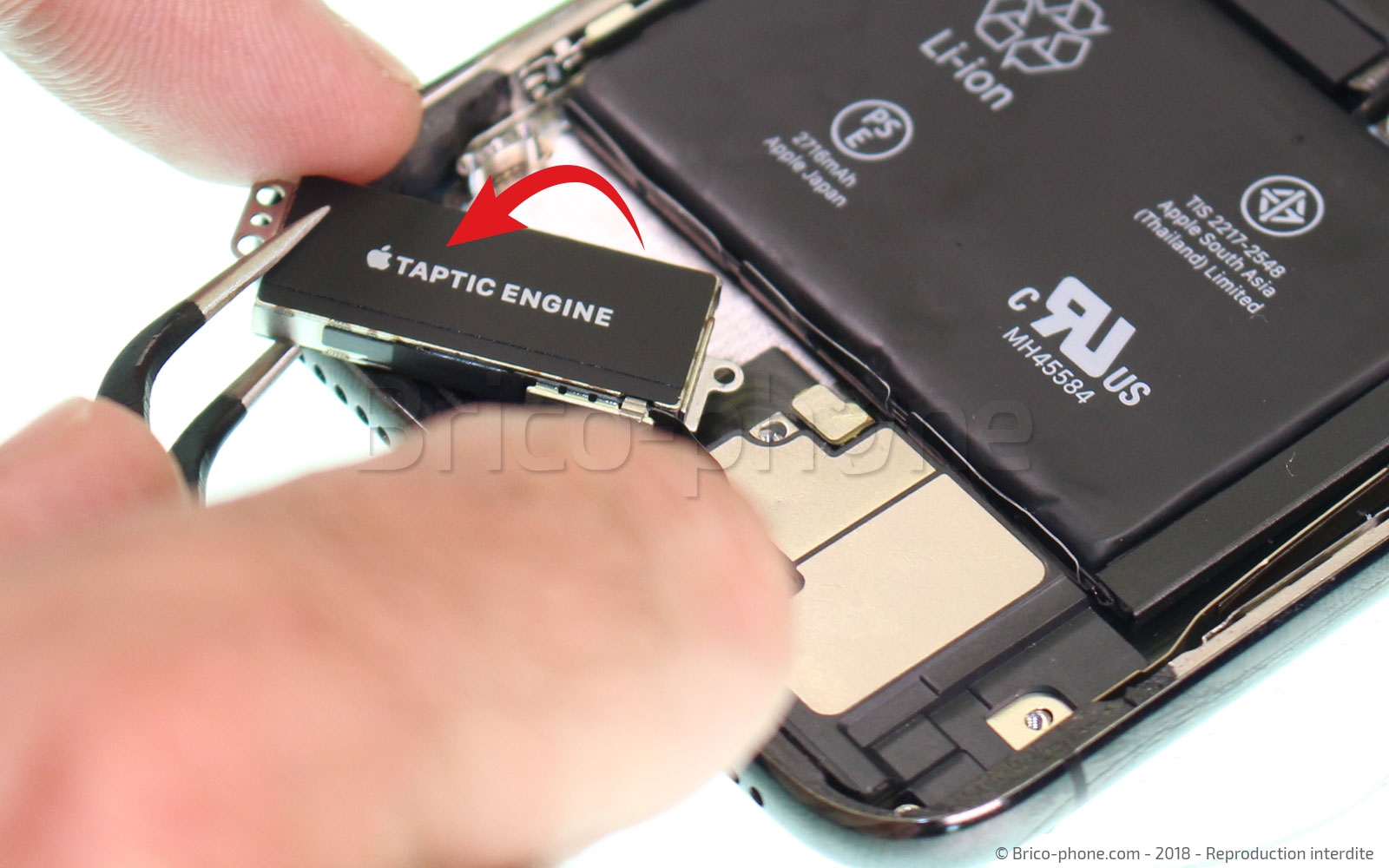

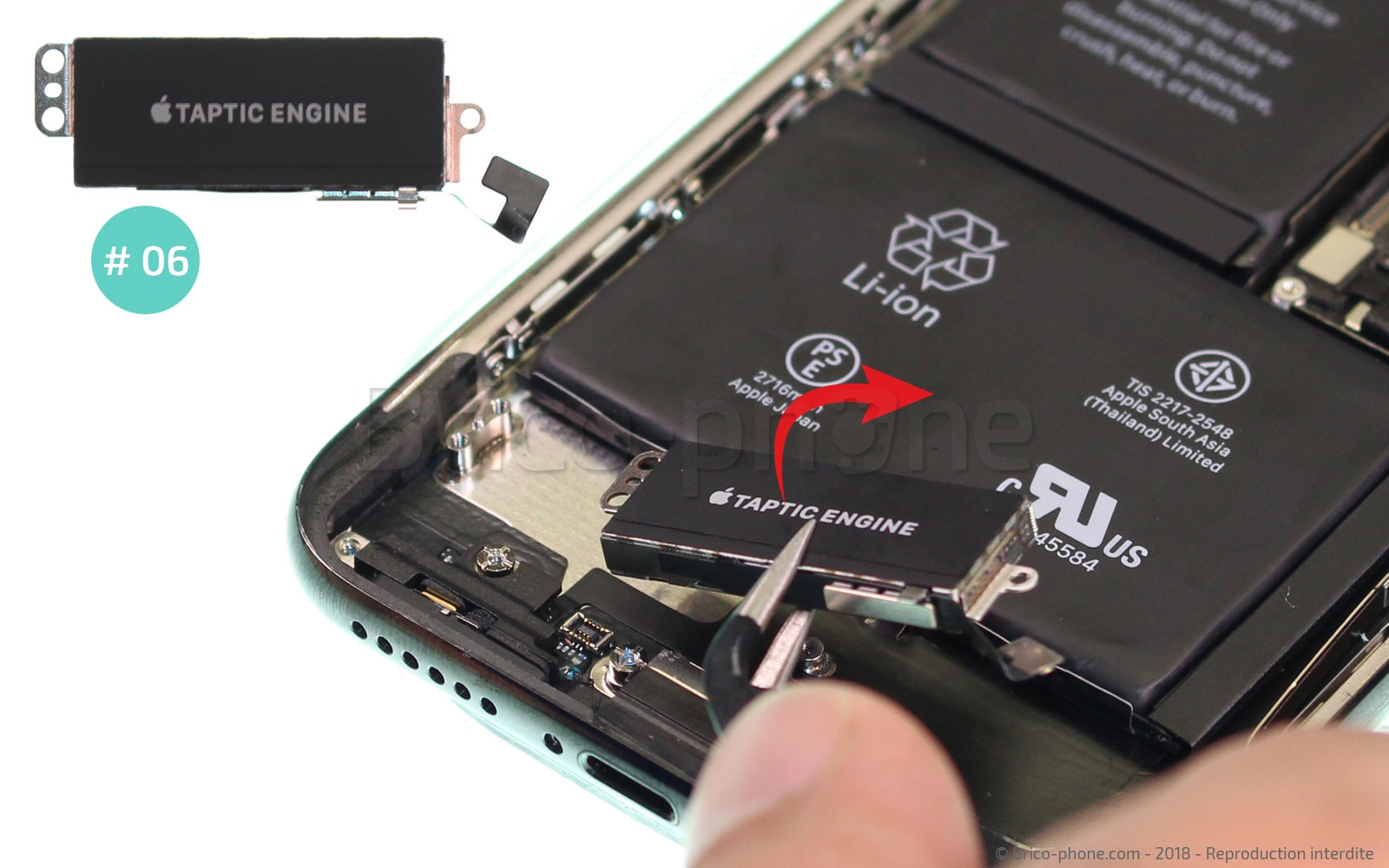

À l'aide du levier nylon, déconnectez le Taptic Engine # 06. Il ne vous reste plus qu'a récupérer celui-ci à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

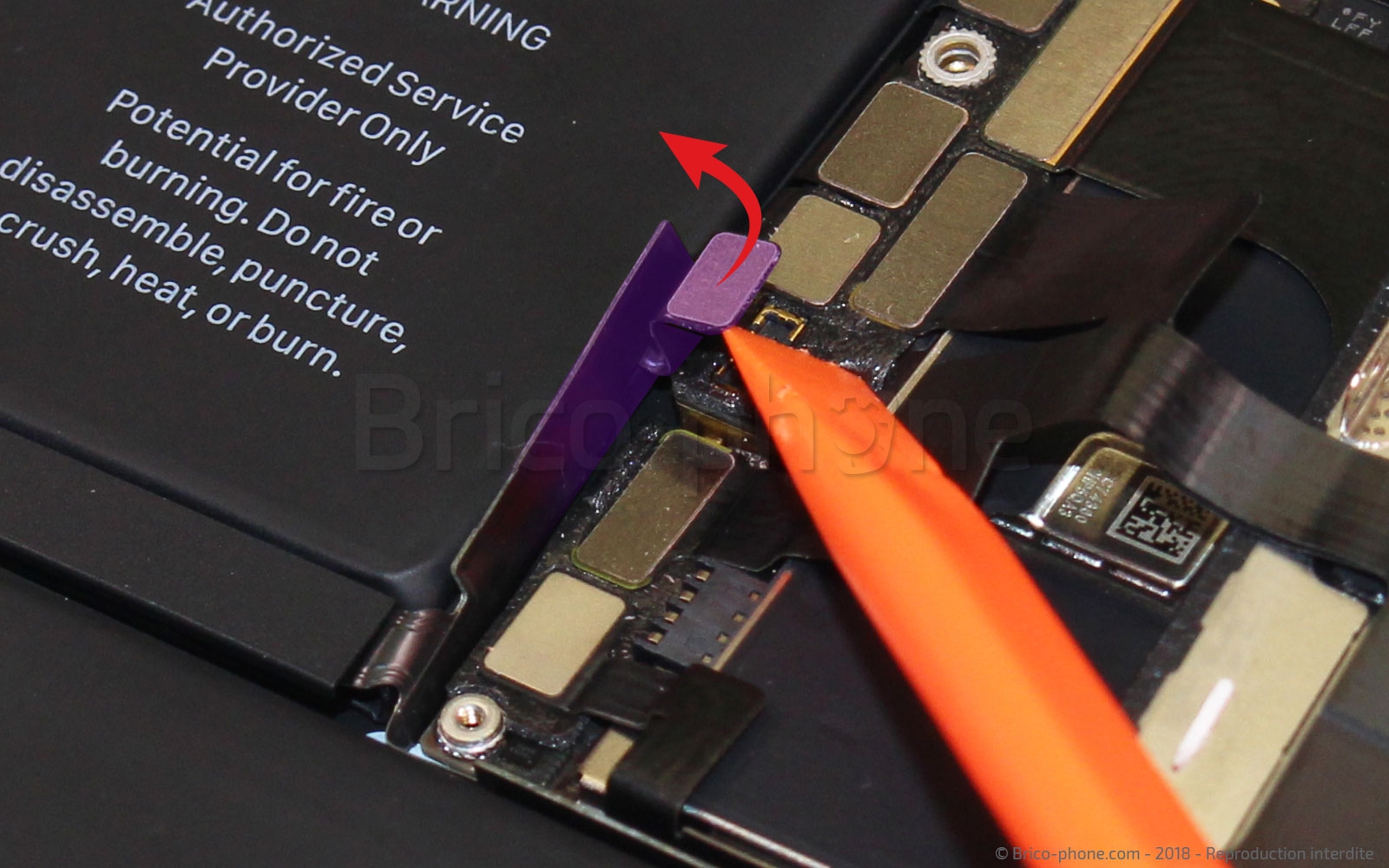

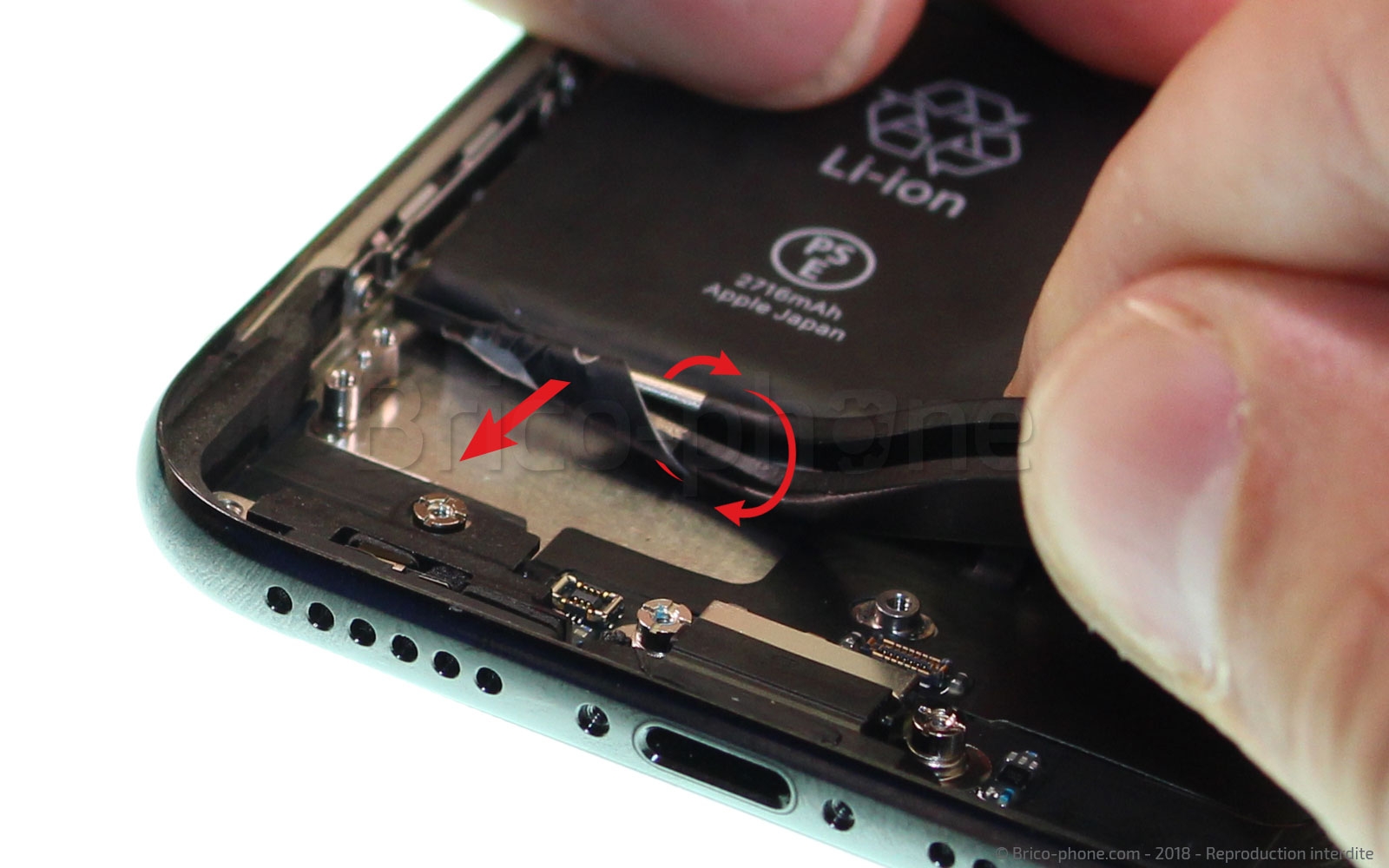

Etape 16 : Retirer les languettes adhésives de la batterie

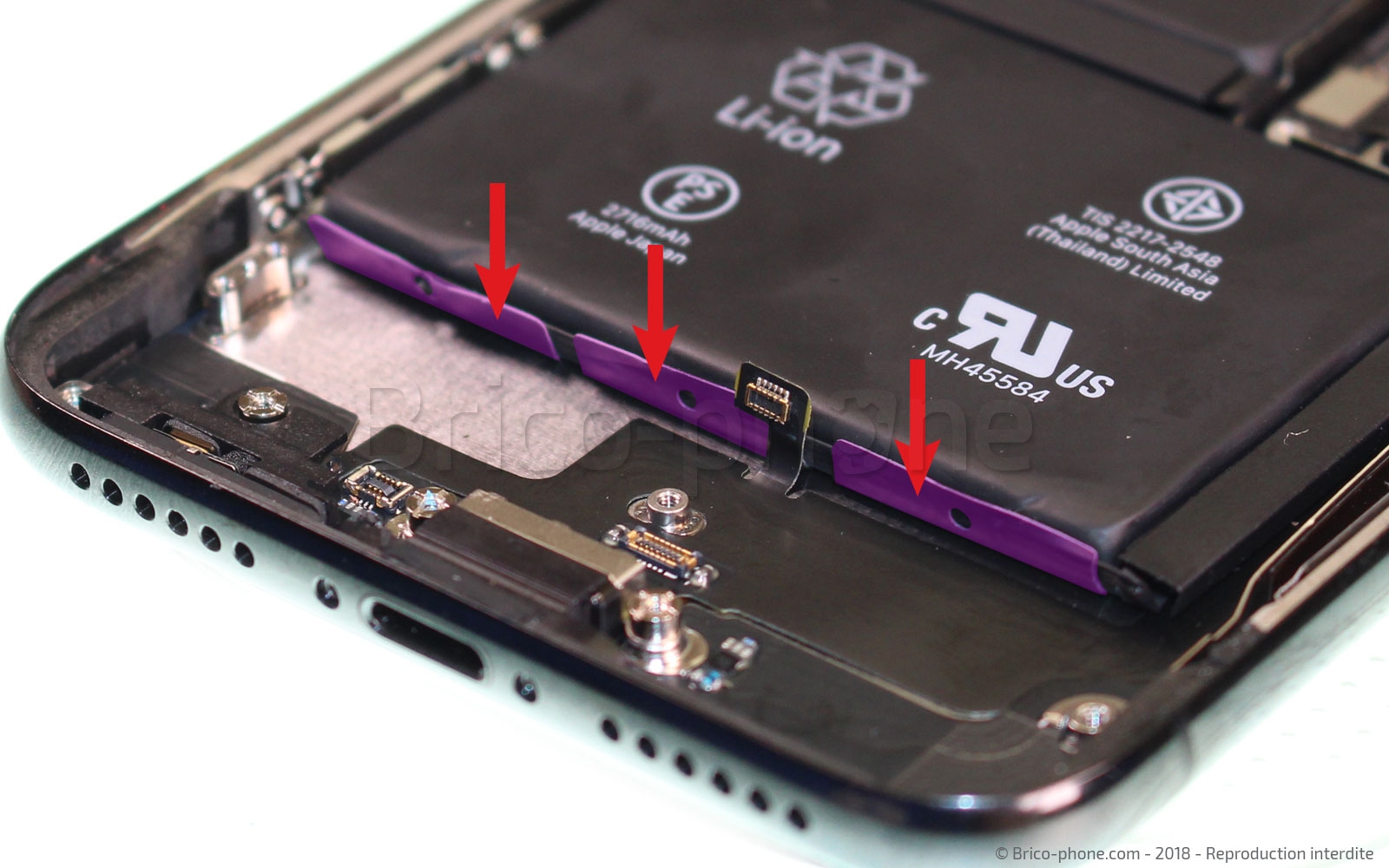

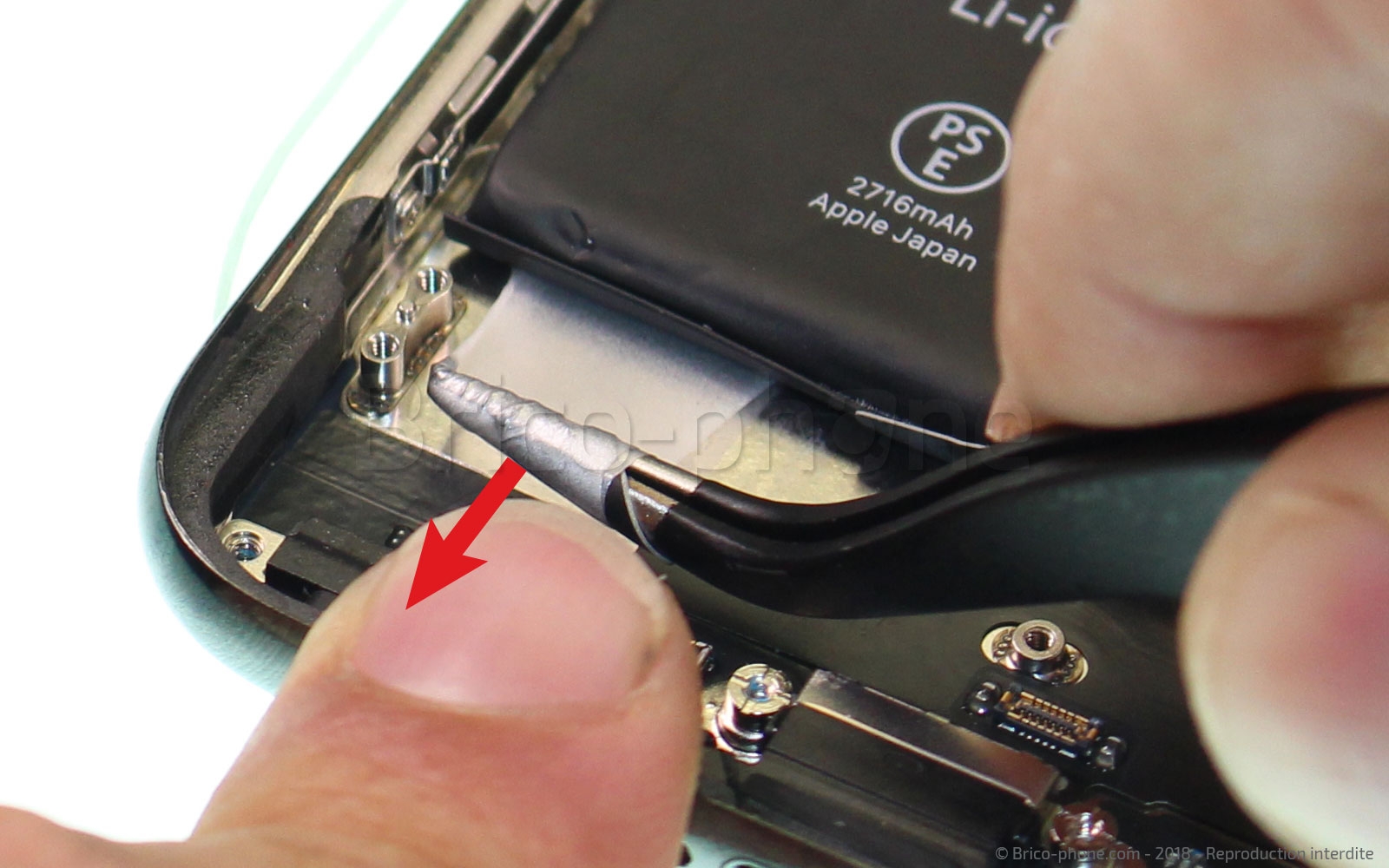

À l'aide de la pincette retirez les 4 languettes adhésives situées sur le bas et le haut de la batterie. Pour cela, saisissez l'extrémité d'une languette puis enroulez-la autour de la pincette.
Outils du kit utilisés
Outils du kit utilisés

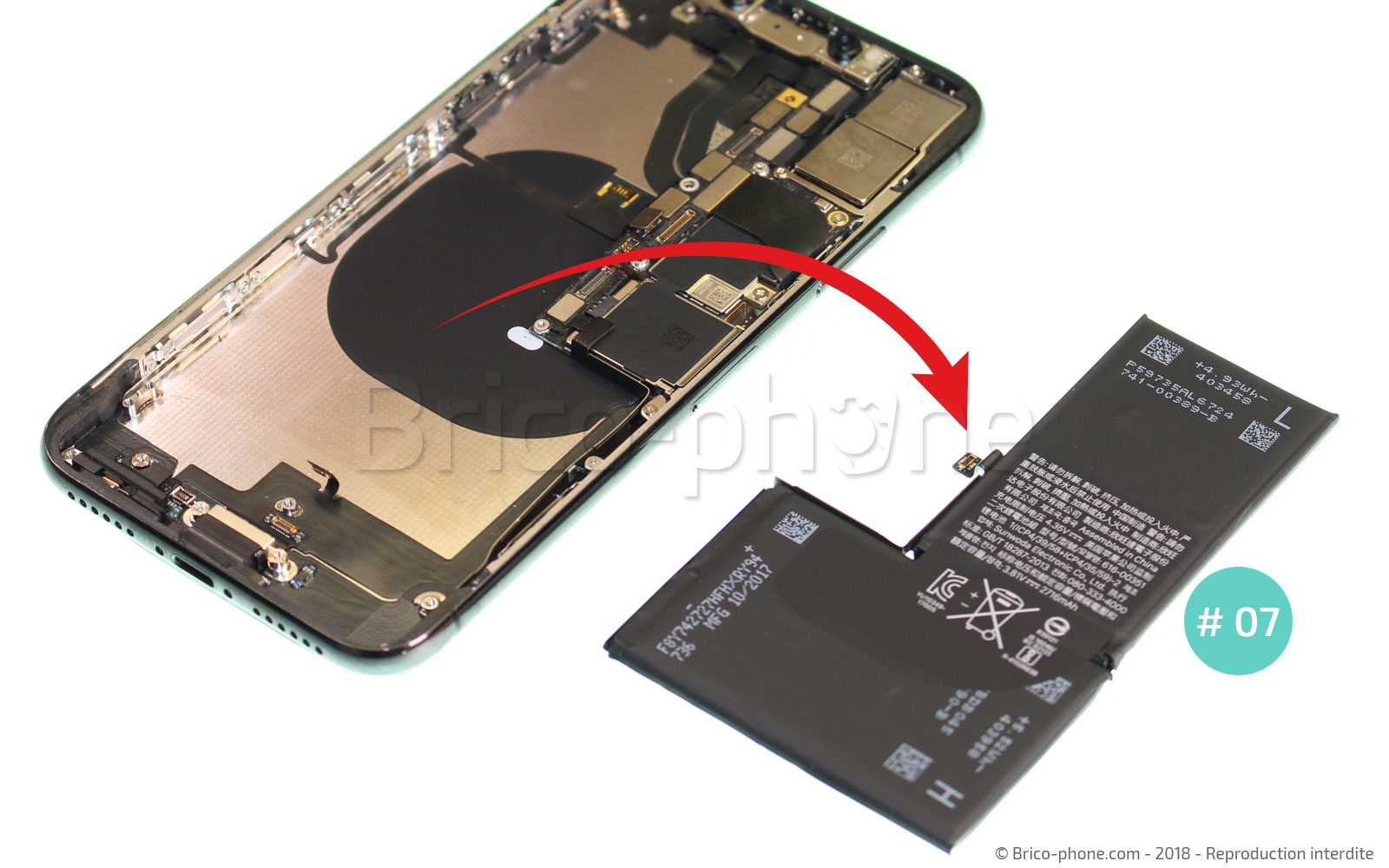

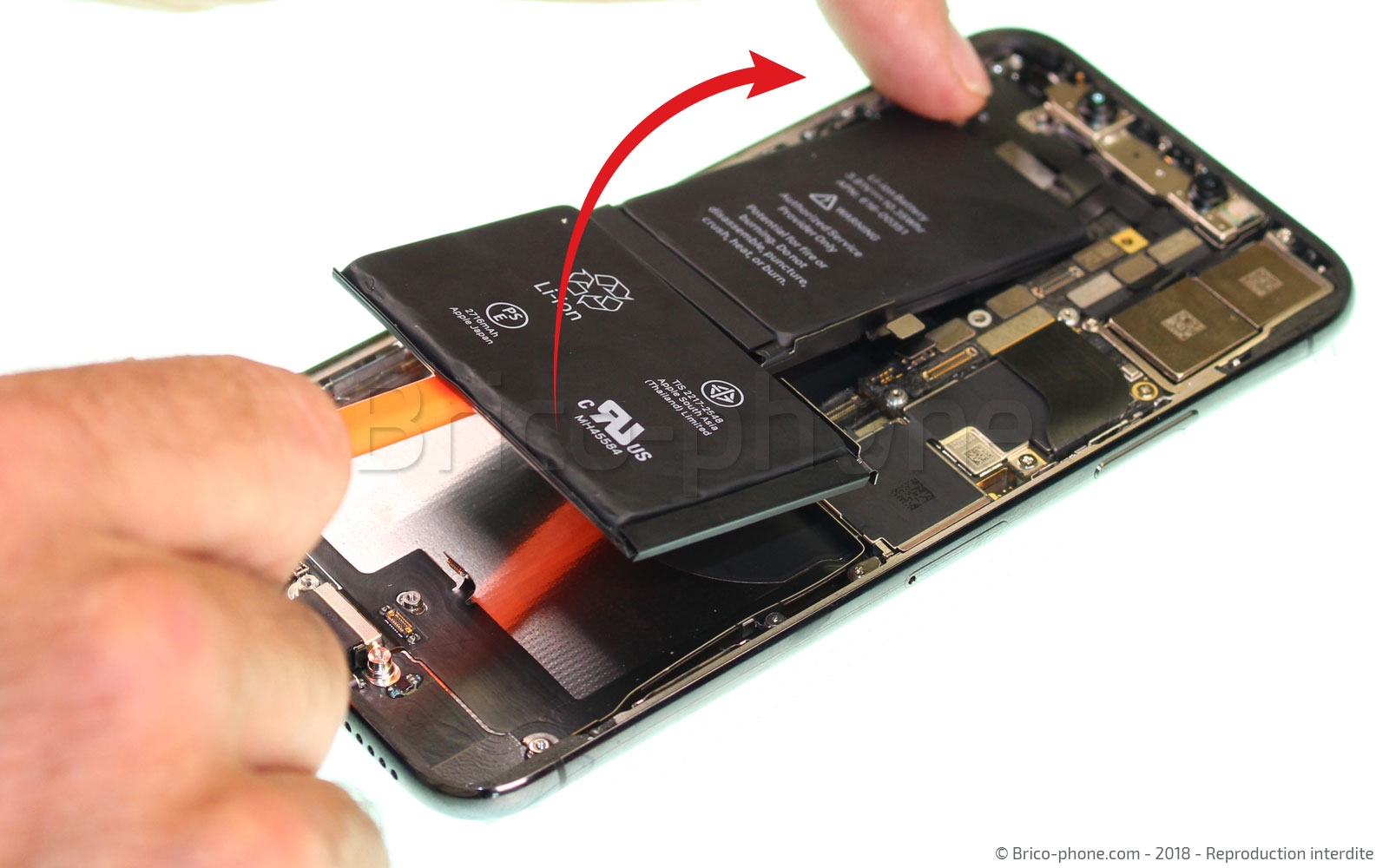

Etape 17: Retirer la batterie
Désormais plus rien ne bloque le retrait de la batterie . Faites légèrement sous cette dernière à l'aide du levier nylon puis sortez là du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 18: Retirer la carte mère

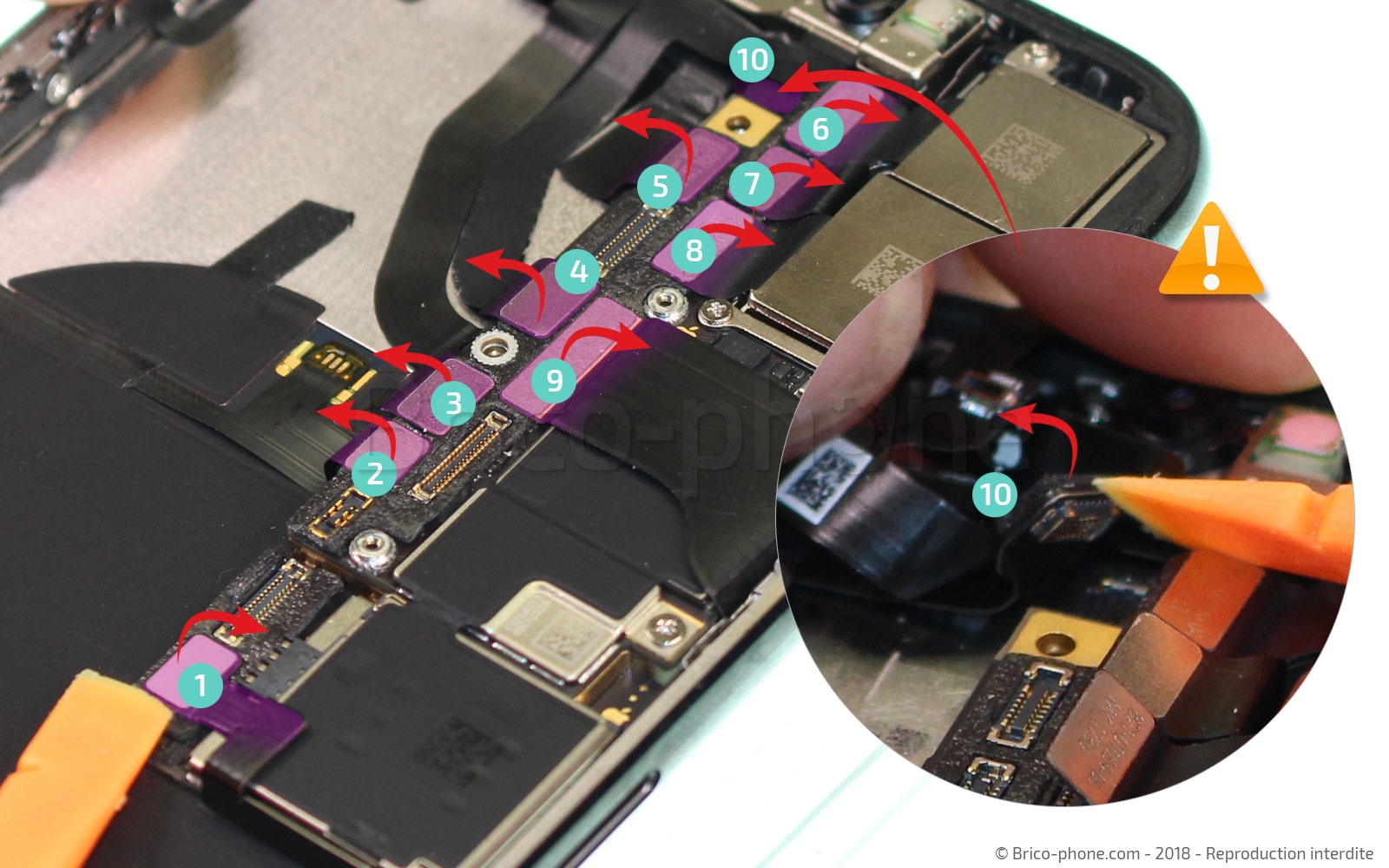

A l'aide du levier nylon déconnectez les nappes suivantes :
1 : AntenneGSM
2 : Volume / induction
3-4-5 : Module Facetime et projecteur infrarouge
6-7-8 : les caméras arrières , bouton power et flash
9: antenne GSM
10: Nappe wifi

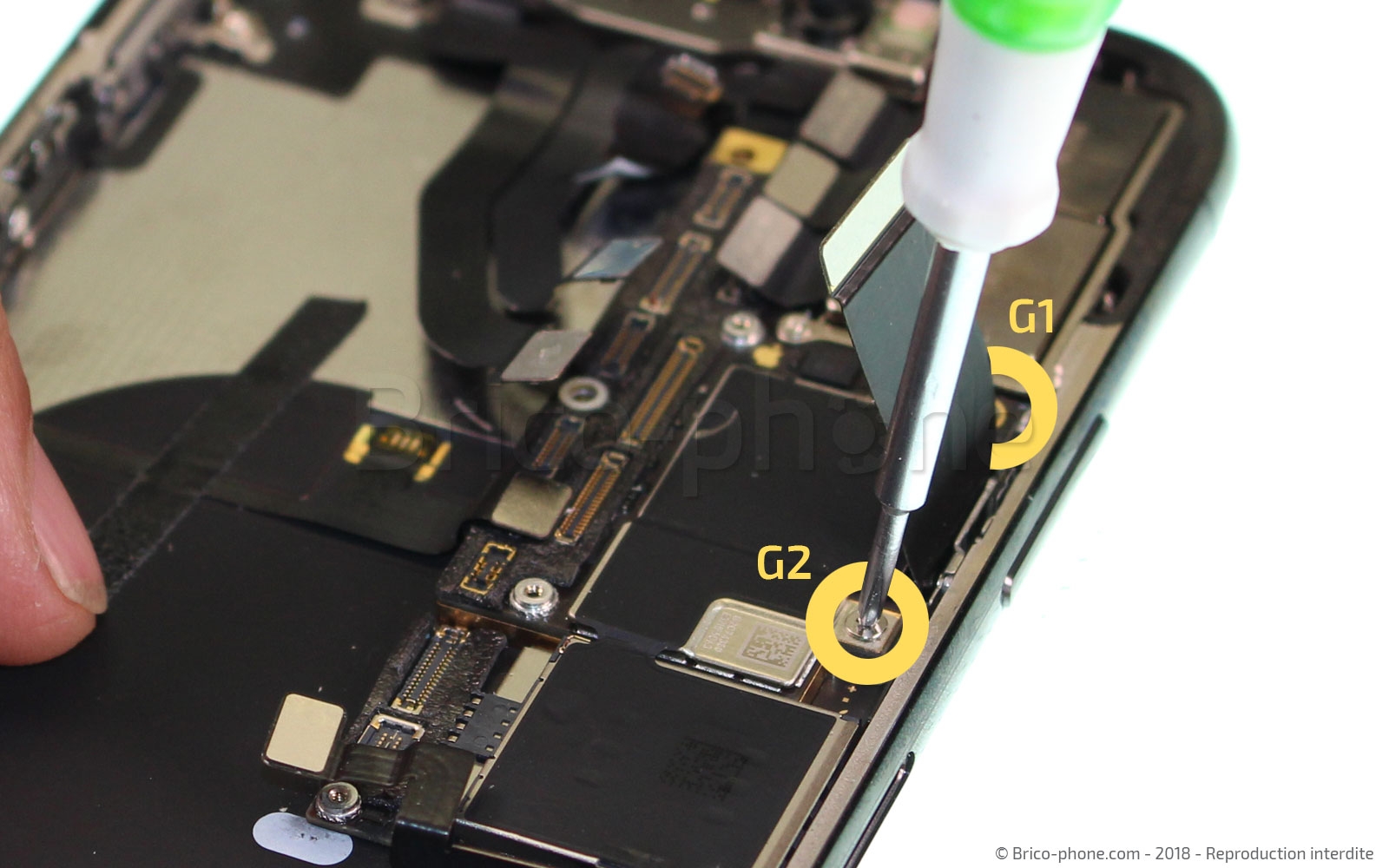

Il ne vous reste plus qu'à retirer les vis G1 et G2 à l'aide du tournevis cruciforme

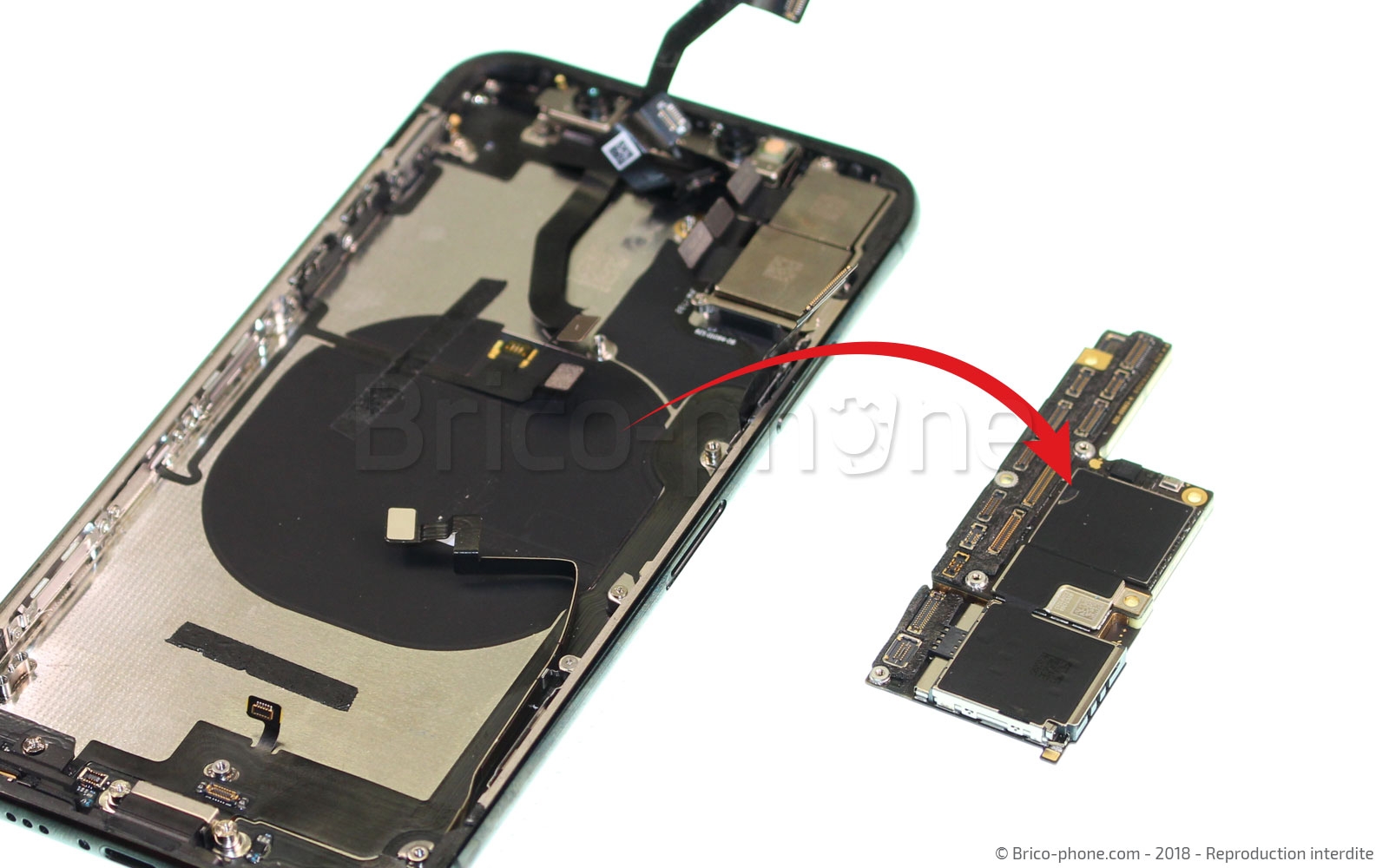

Puis à l'aide du levier nylon sortez la carte mère de son emplacement.
Outils du kit utilisés
Outils du kit utilisés


Etape 19: Retirer les vis qui maintiennent le dock et l'antenne GSM

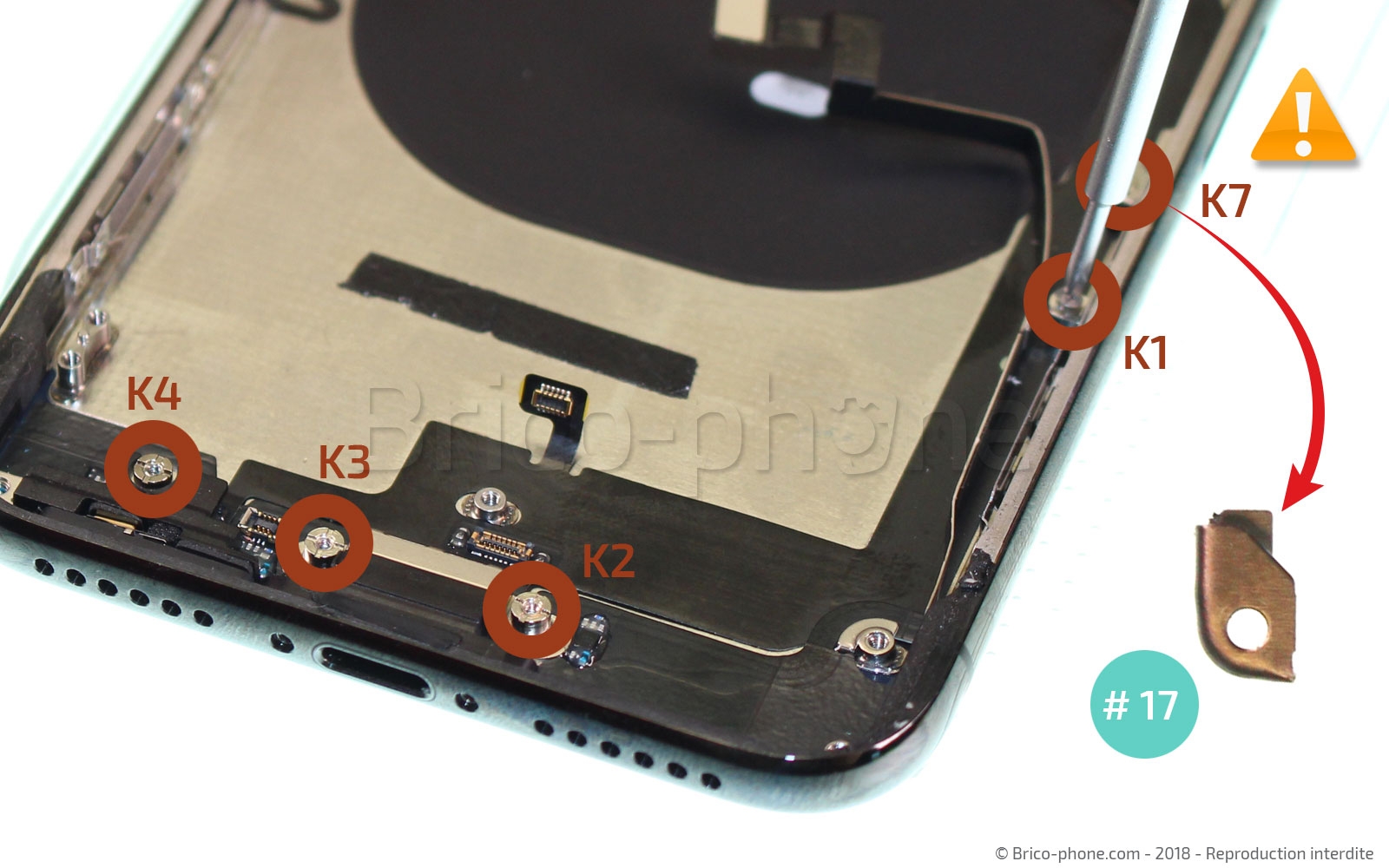

Prenez le tournevis triwing afin de vous aider à retirer la vis K1 ,puis prenez le tournevis plat pour enlever les k2 à K4

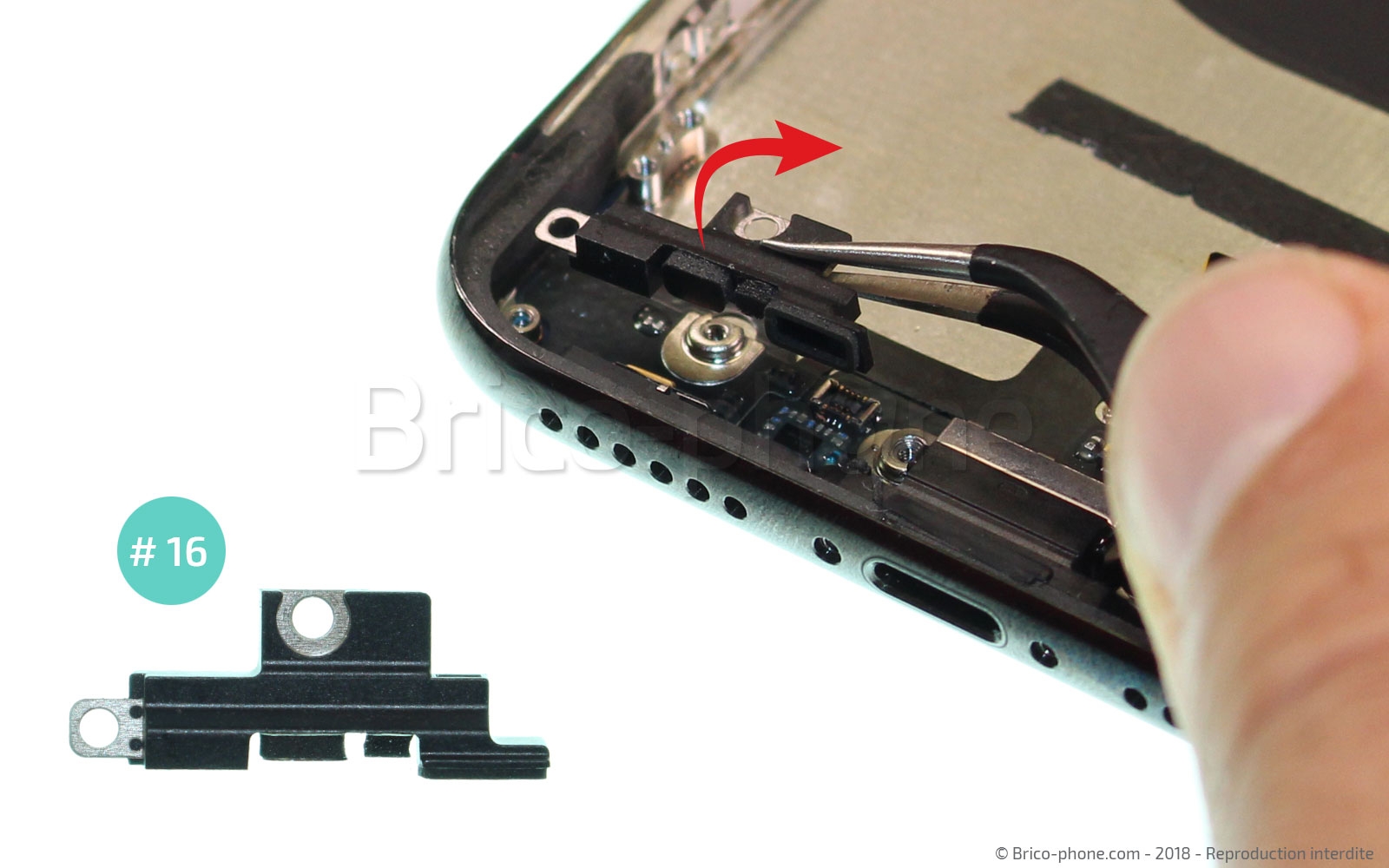

Munissez-vous du tournevis cruciforme pour retirer la vis k7 avec l'élément métallique #17
Aidez-vous de la pincette pour récupérer l'élément #16
Etape 19 (suite)

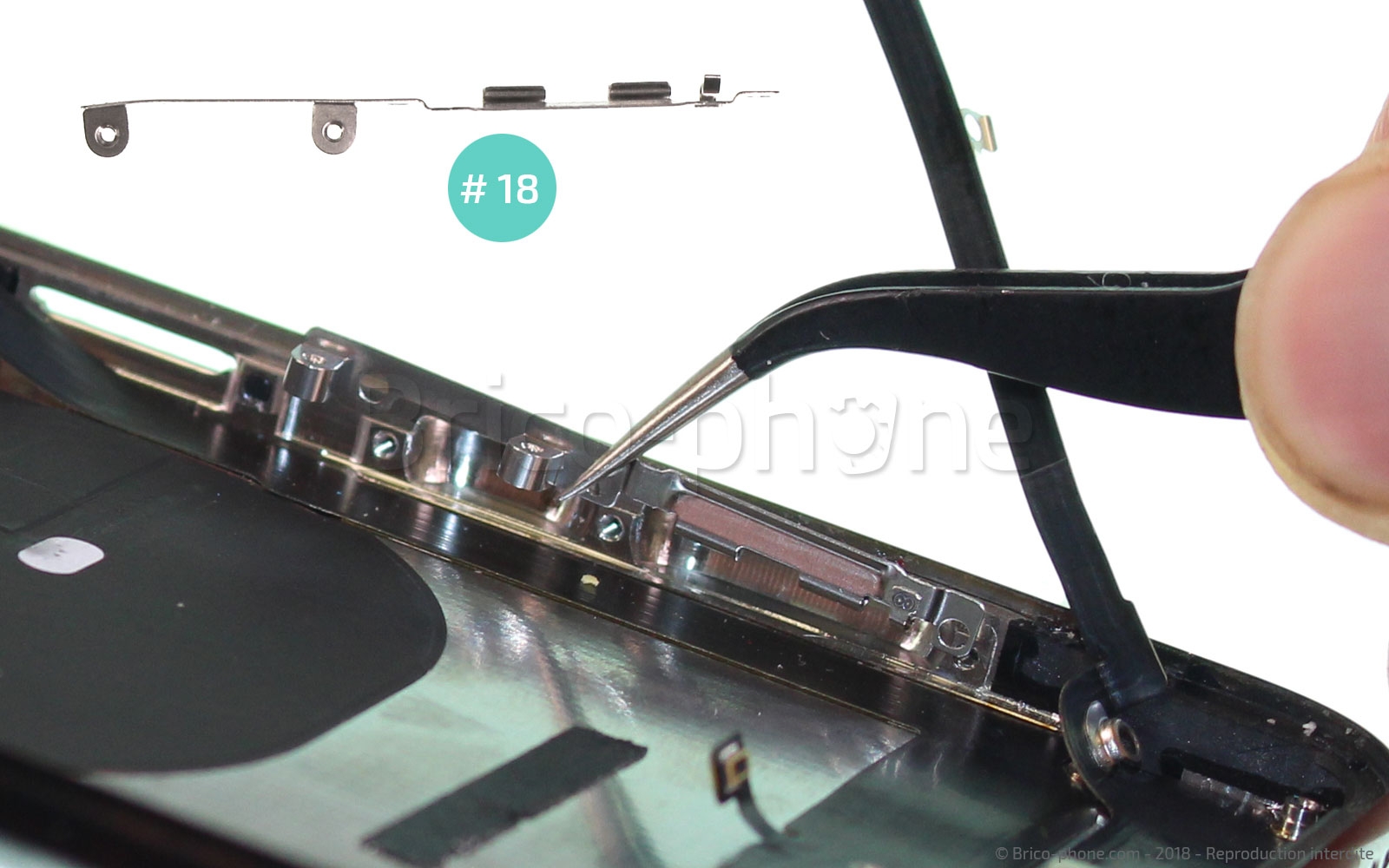

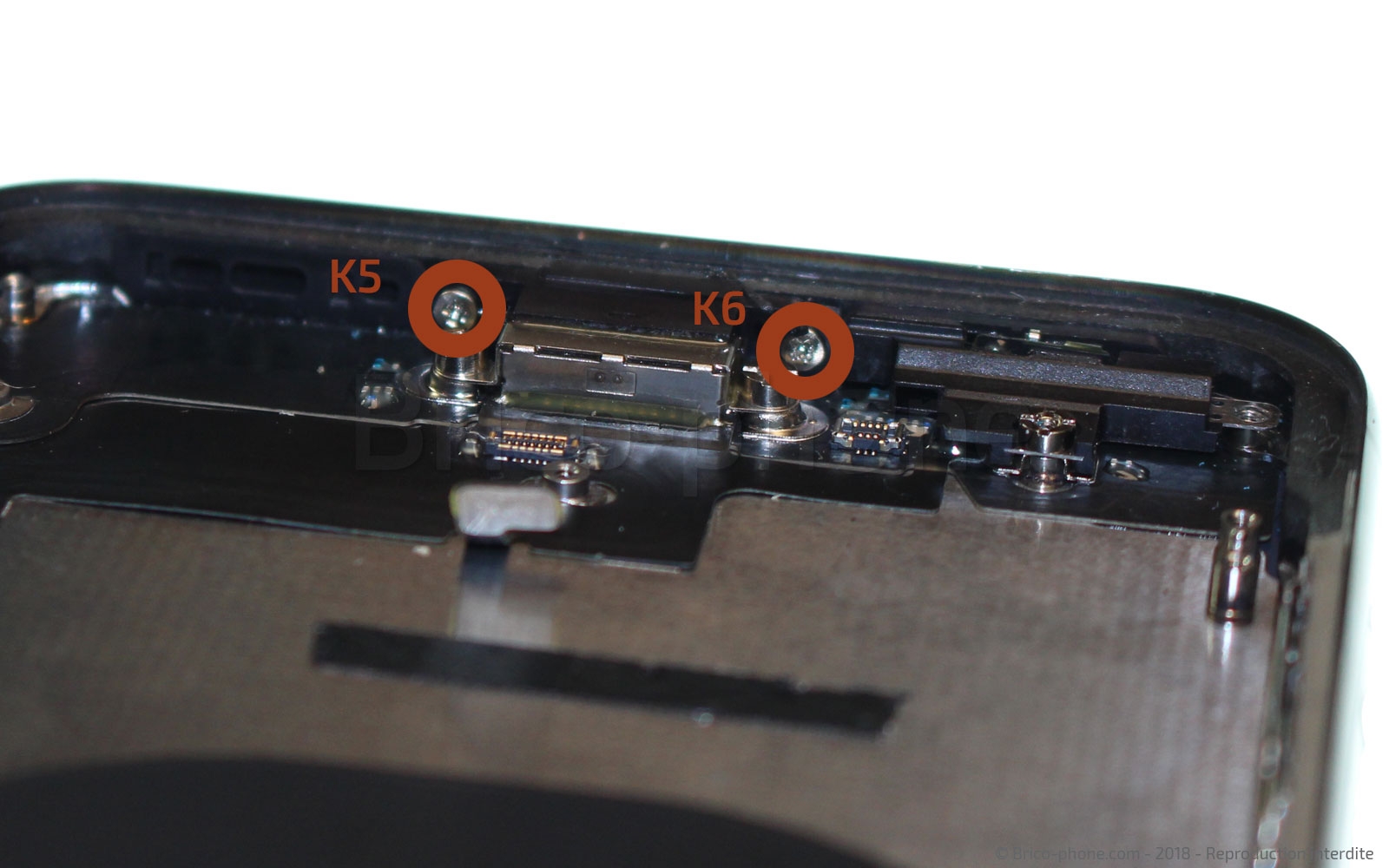

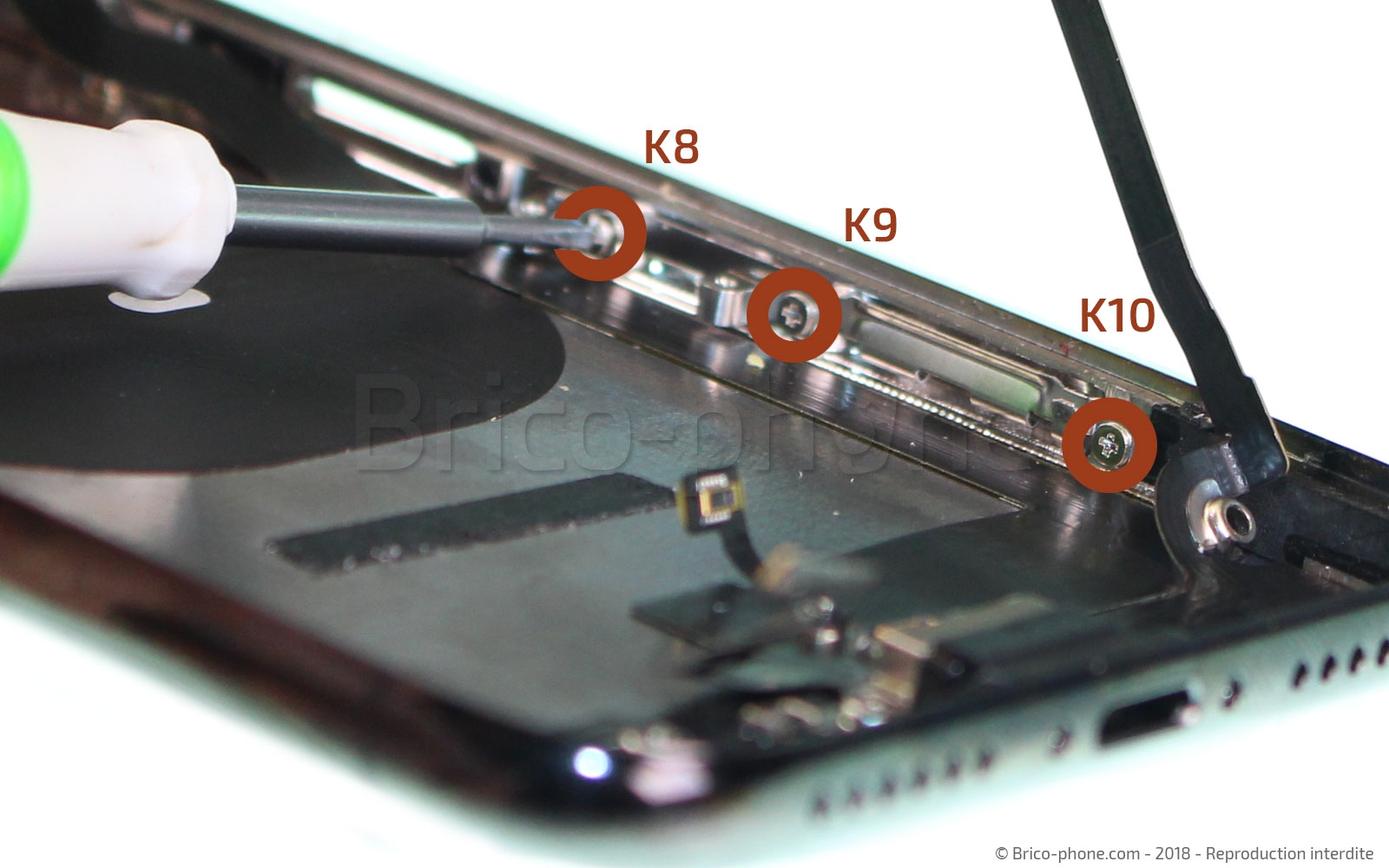

Il ne vous reste plus qu'à dévisser les vis K5 K6 K8 K9 K10 à l'aide du cruciforme pour dégager l'élément #18
Outils du kit utilisés
Outils du kit utilisés


Etape 20 : Déloger le micro
À l'aide de la pincette, décollez le micro ( utilisé lors des appels classiques) du châssis. Faites attention la nappe qui le relie au dock est très fragile.
Outils du kit utilisés
Outils du kit utilisés

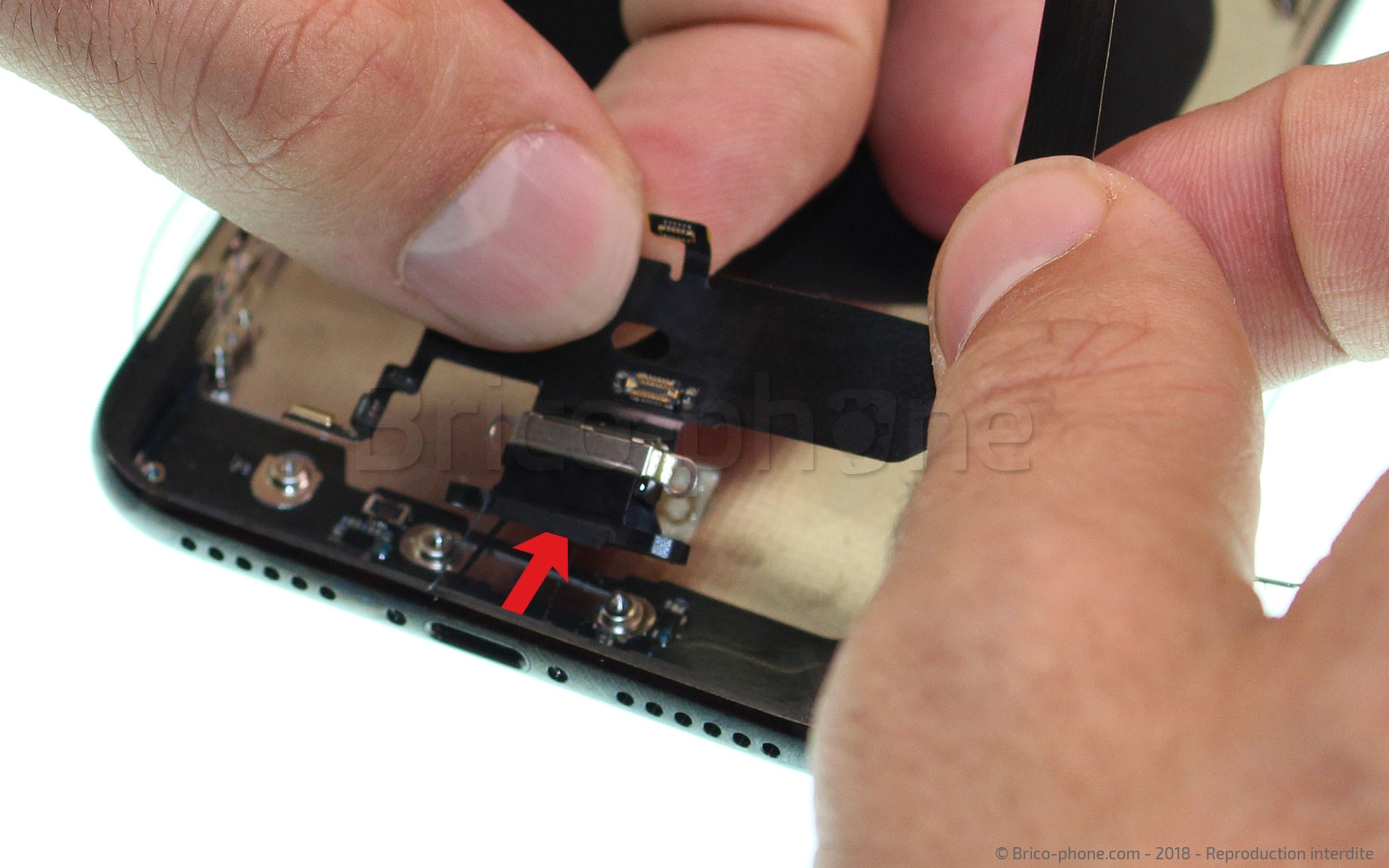

Etape 21: Retirer la nappe dock

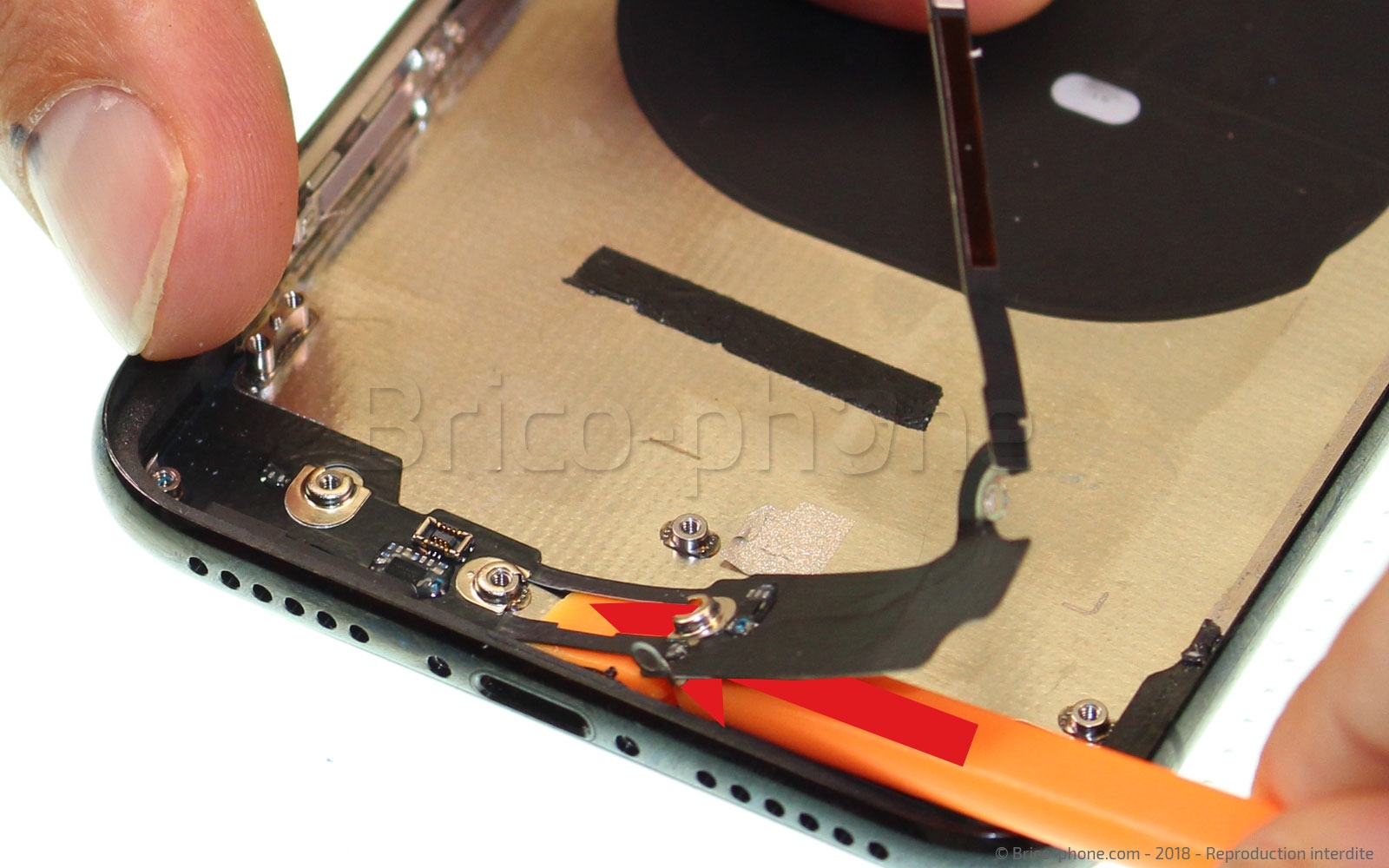

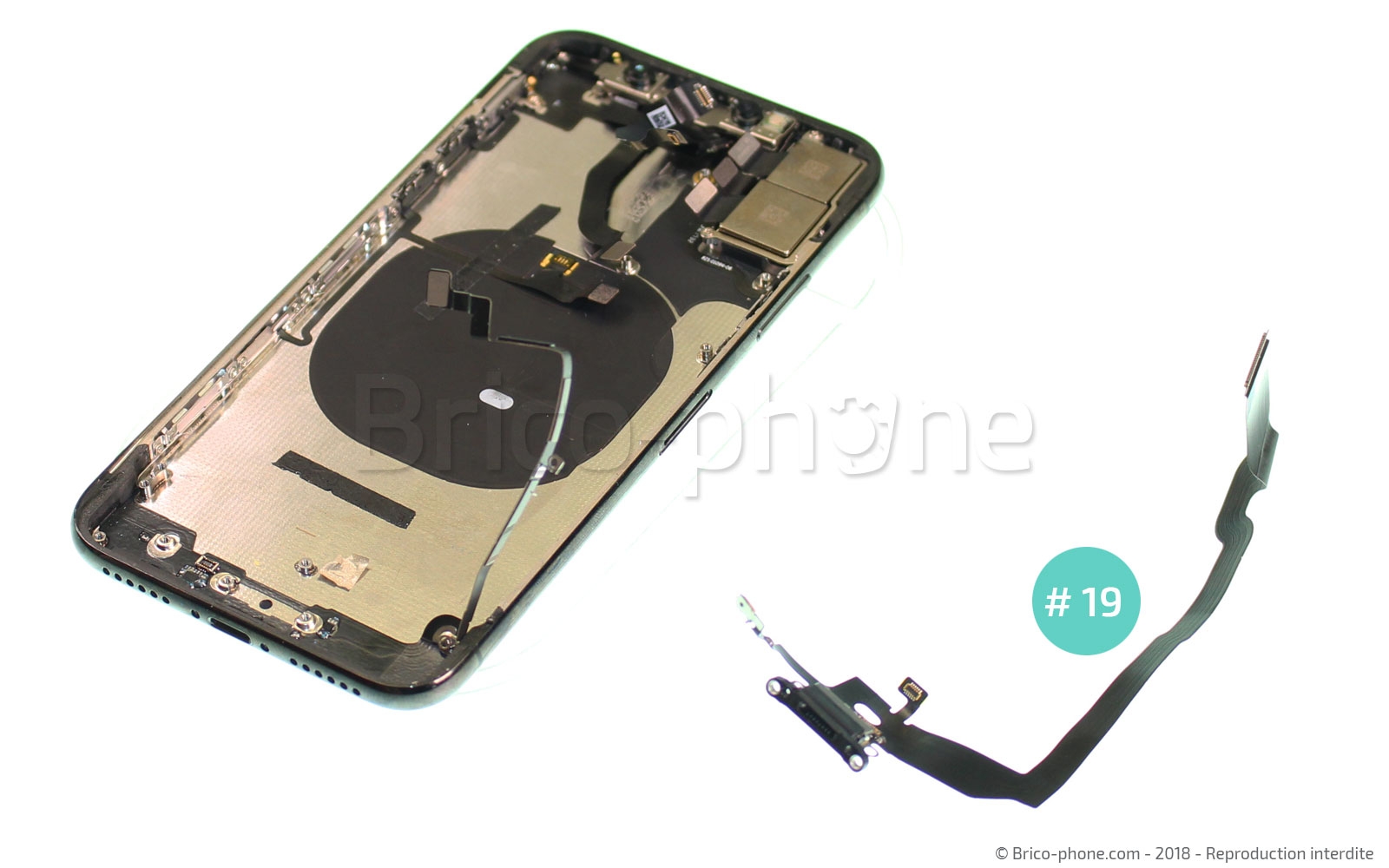

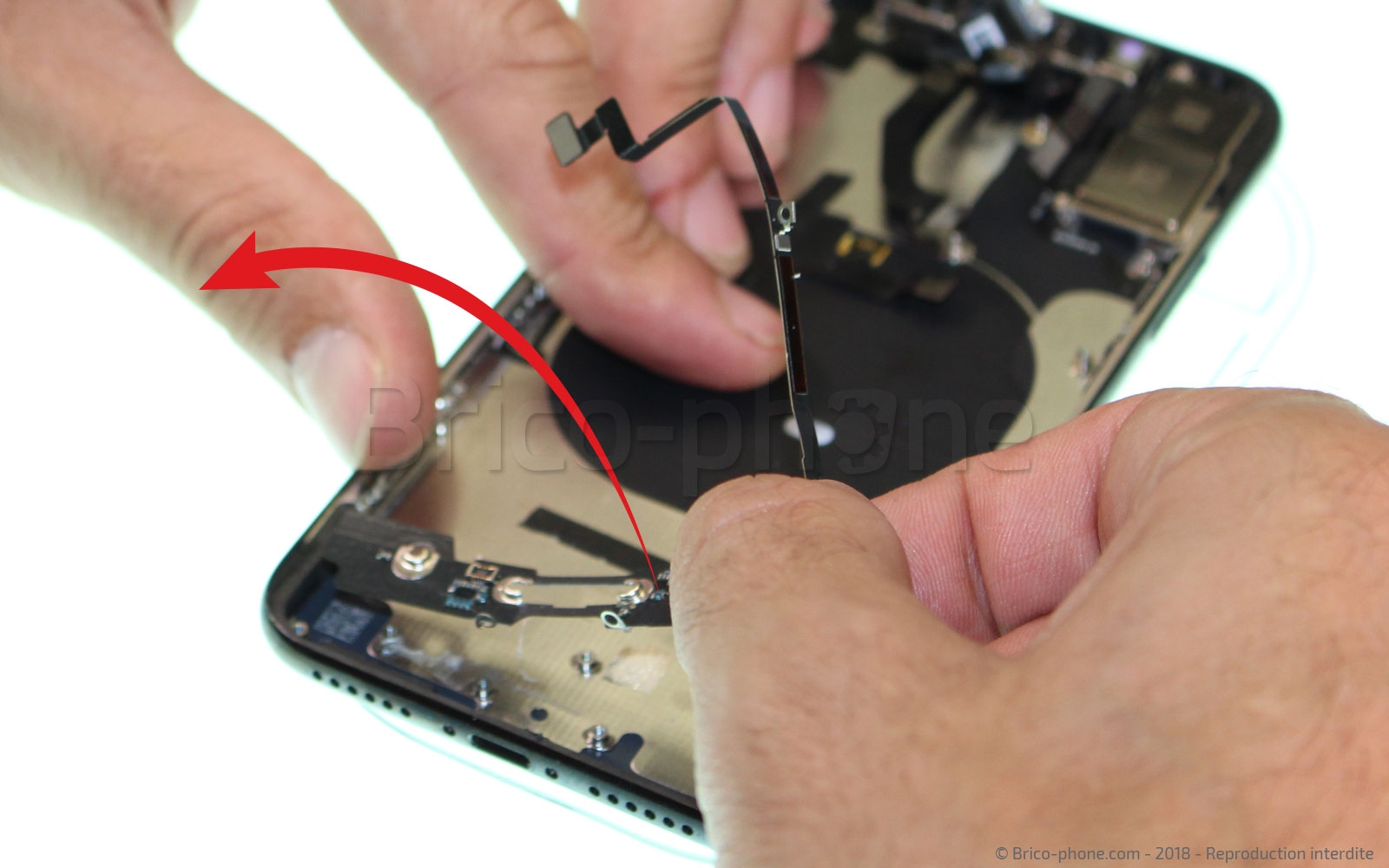

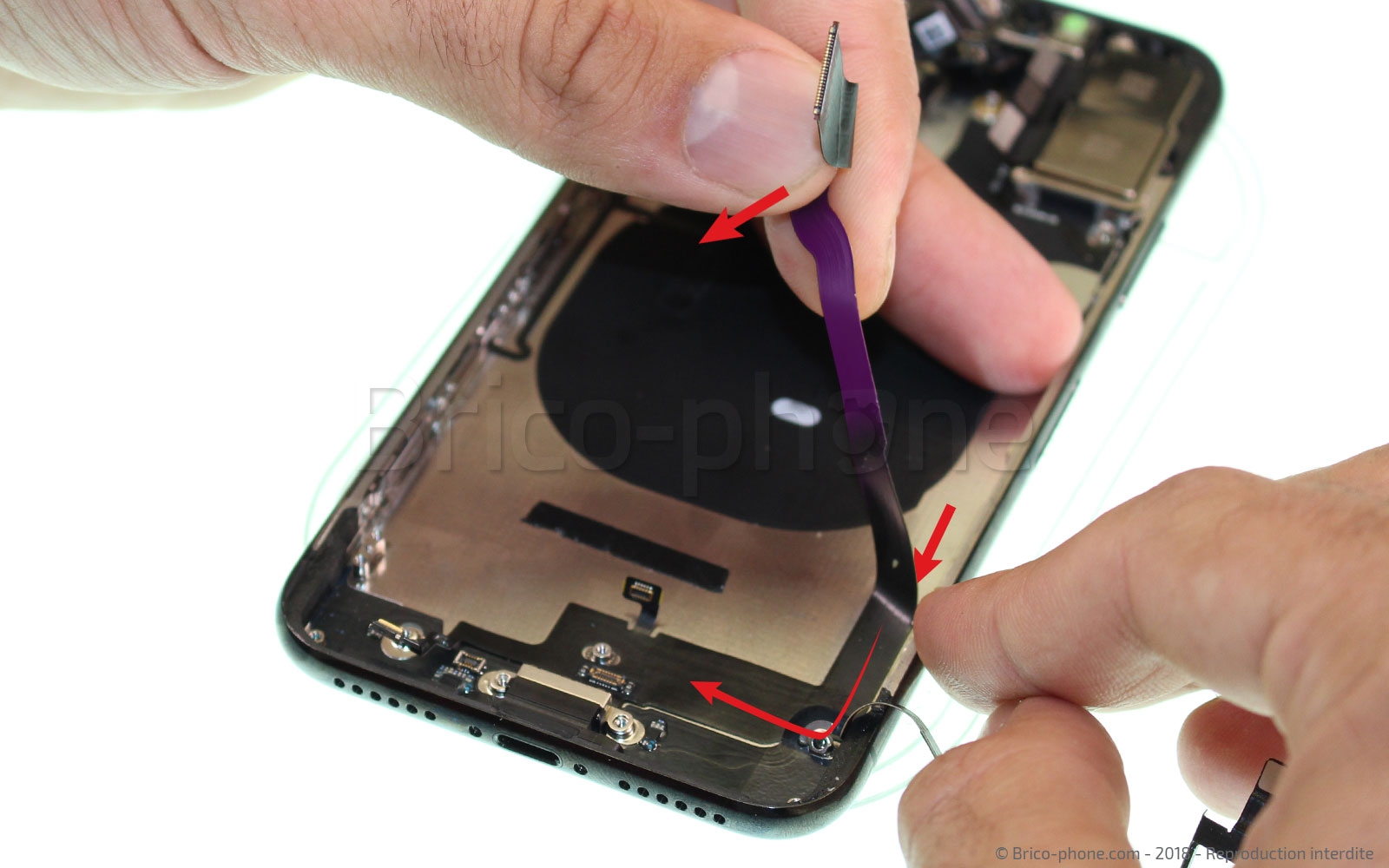

Décollez délicatement la nappe usb dock nommé #19 sur le patron d'aide au montage.
Etape 22: Retirer l'antenne réseau

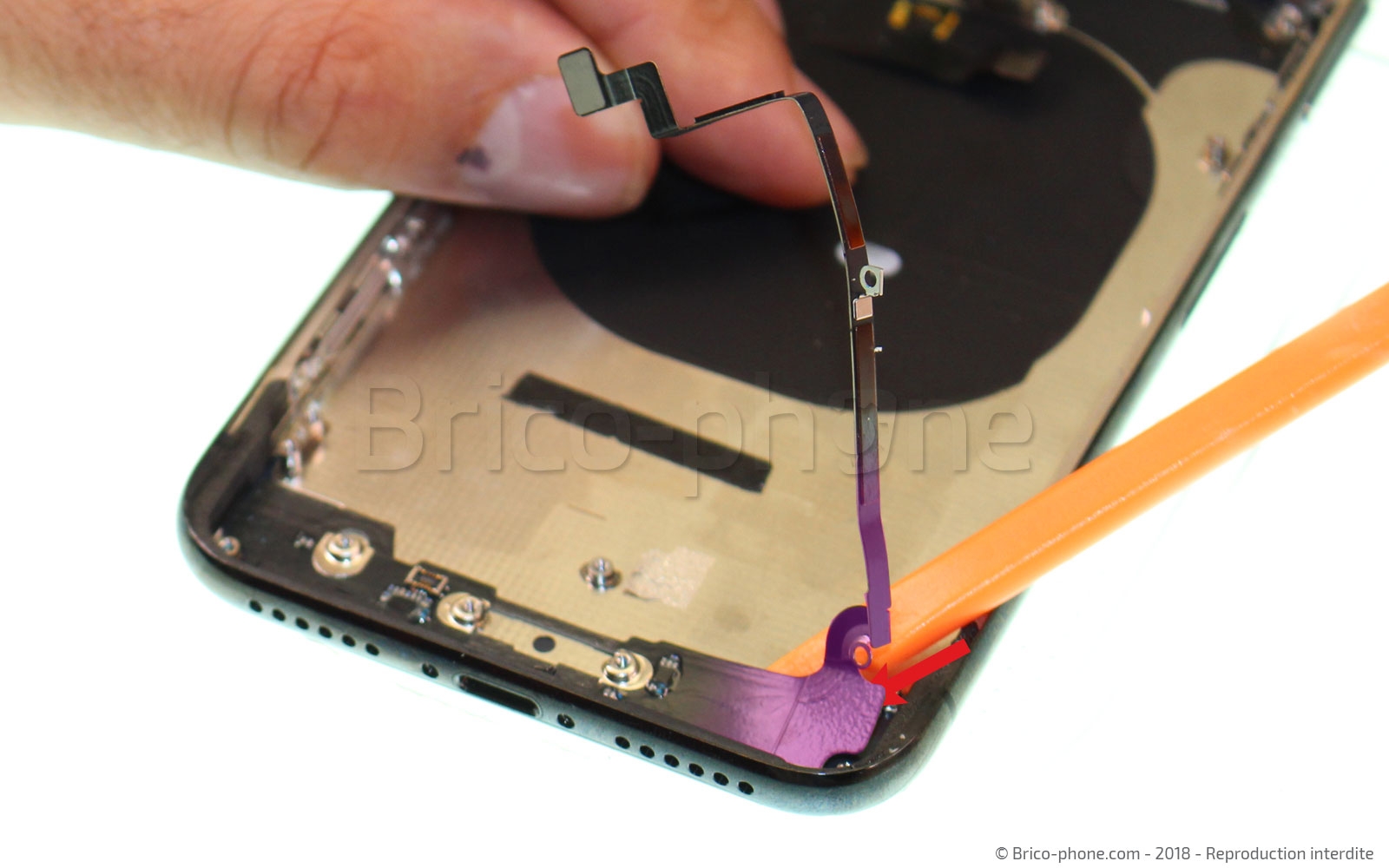

Pour en finir avec le démontage de la partie basse il ne nous reste plus qu'à retirer l'antenne réseau #20. Pour cela utiliser le côté plat du spudger afin de décoller la nappe du châssis.
Outils du kit utilisés
Outils du kit utilisés

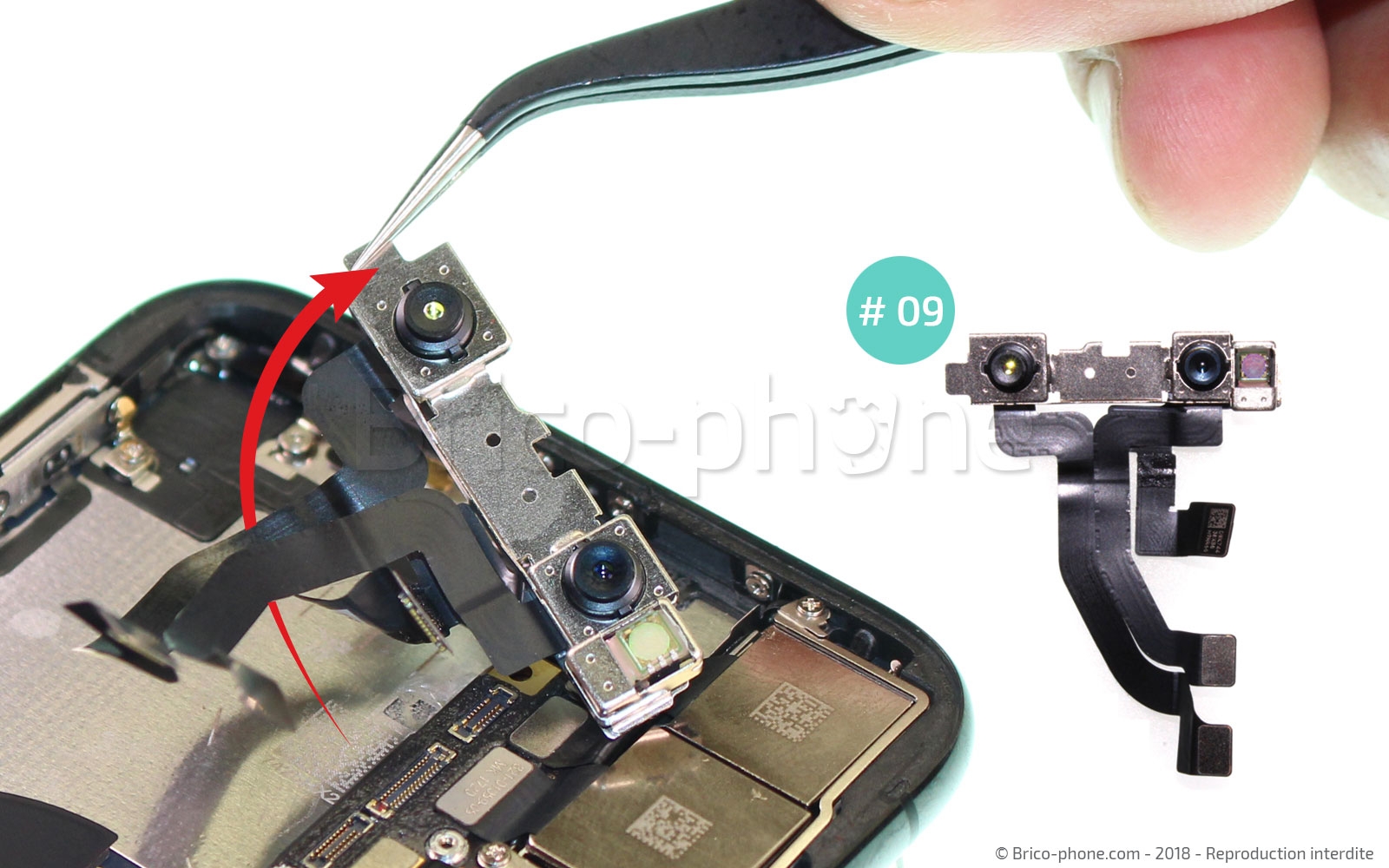

Etape 23 : Sortir le module face id
Munissez-vous de la pincette afin de désenclencher et sortir du châssis le module face id/projecteur infrarouge/camera avant.
Outils du kit utilisés
Outils du kit utilisés

Etape 24: Enlever le support de la caméra arrière

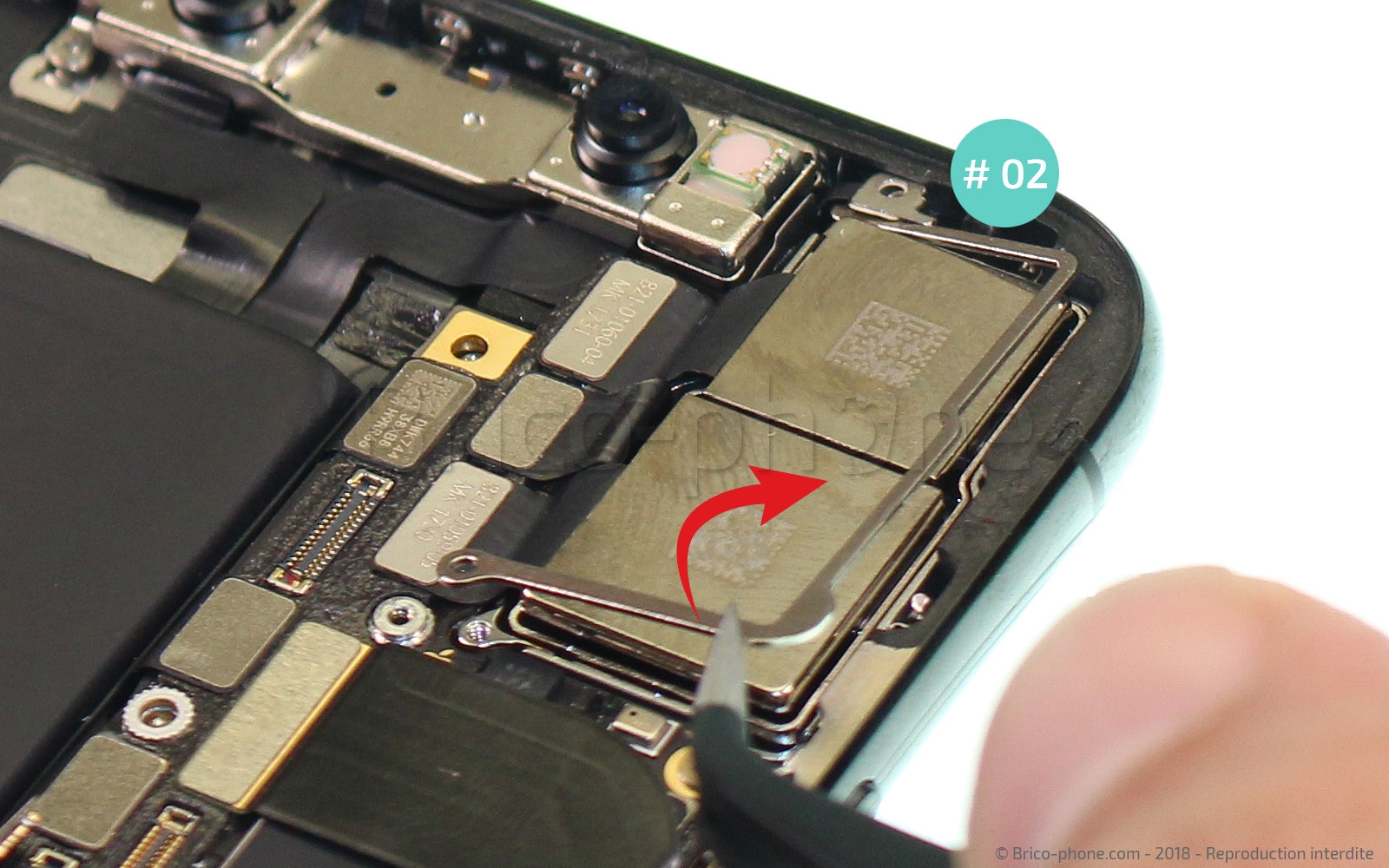

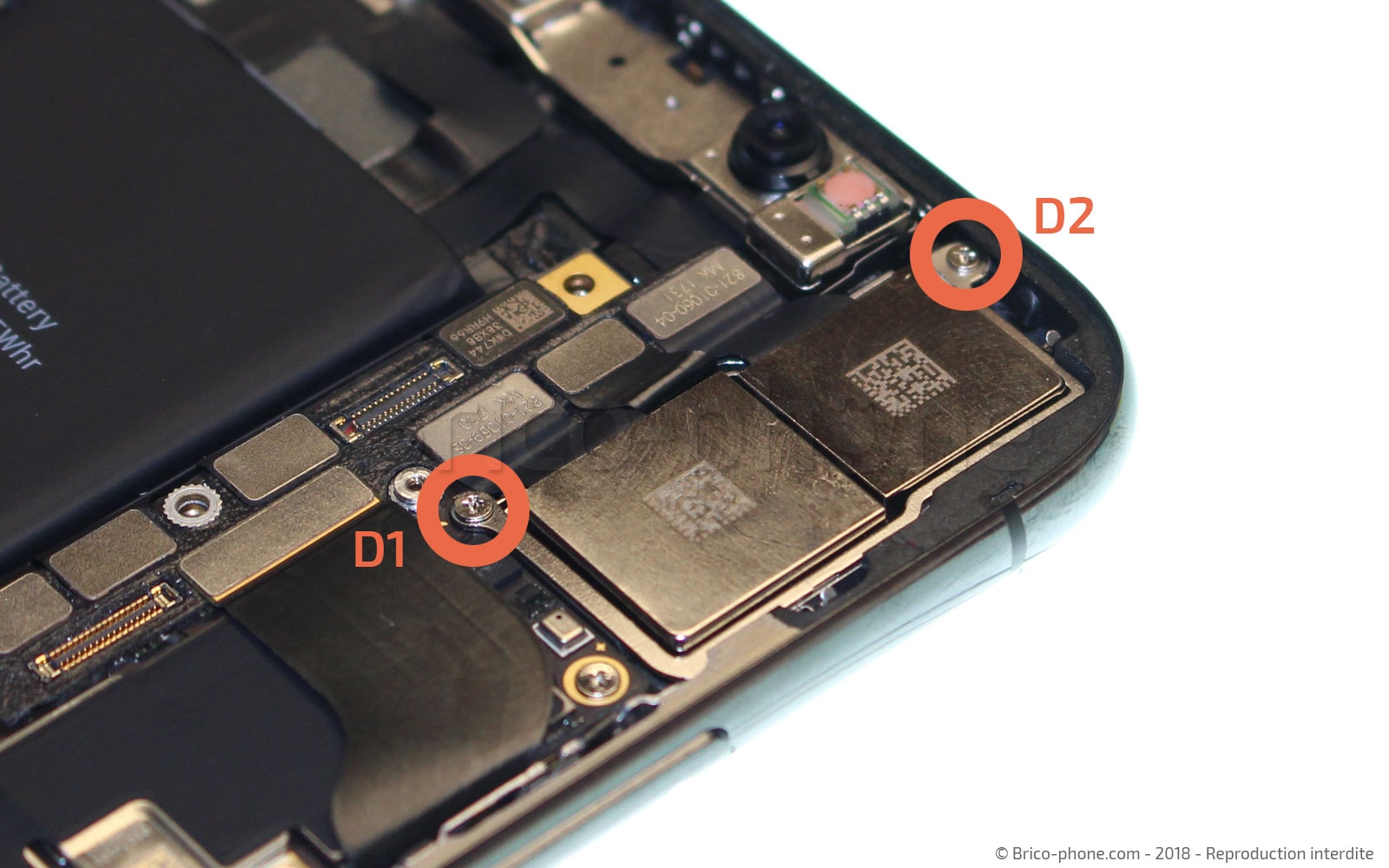

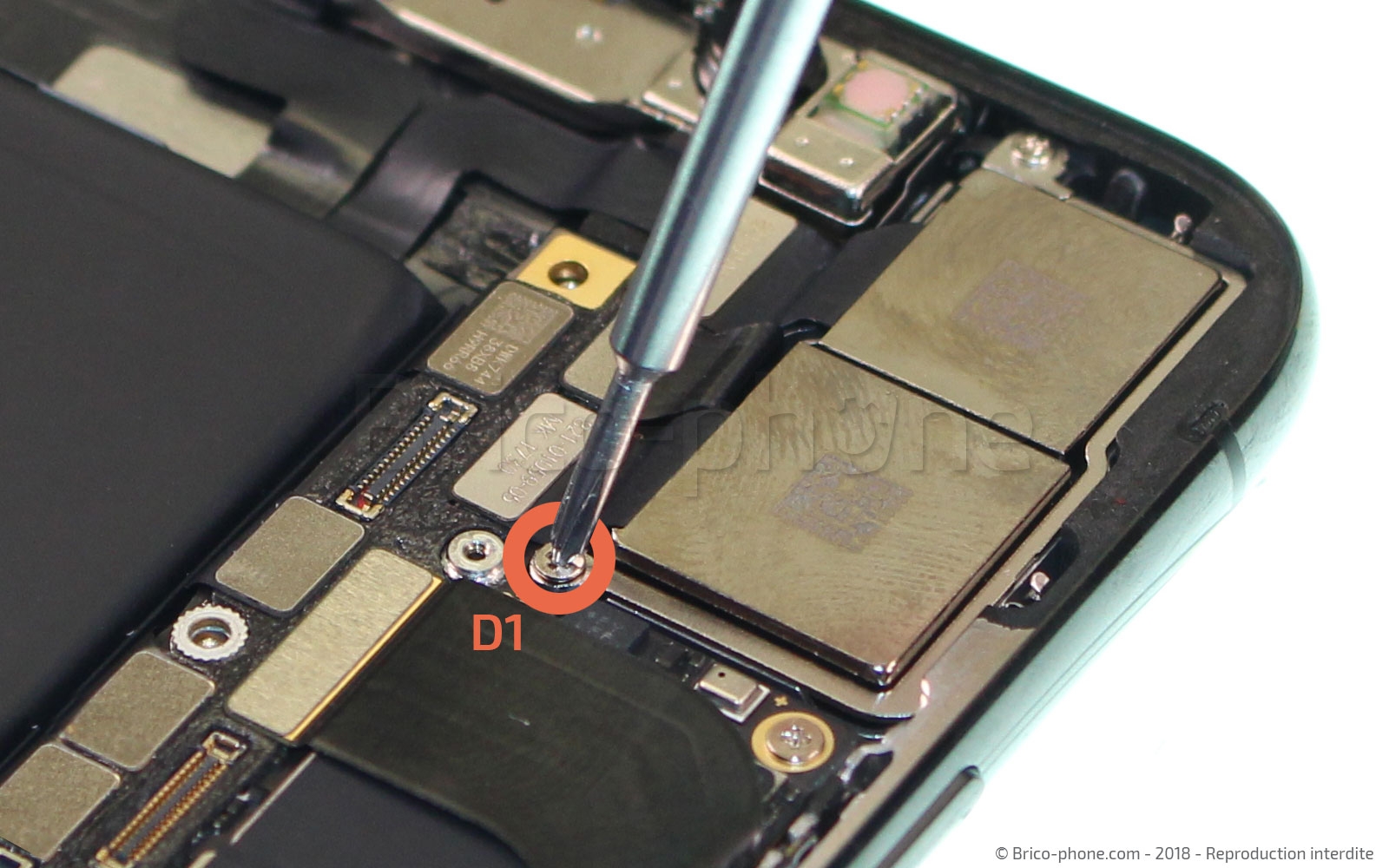

Afin de retirer la caméra arrière, vous allez devoir enlever l'élément #02 . Pour cela, munissez-vous du tournevis cruciforme puis retirez les vis D1 et D2.

Outils du kit utilisés
Outils du kit utilisés

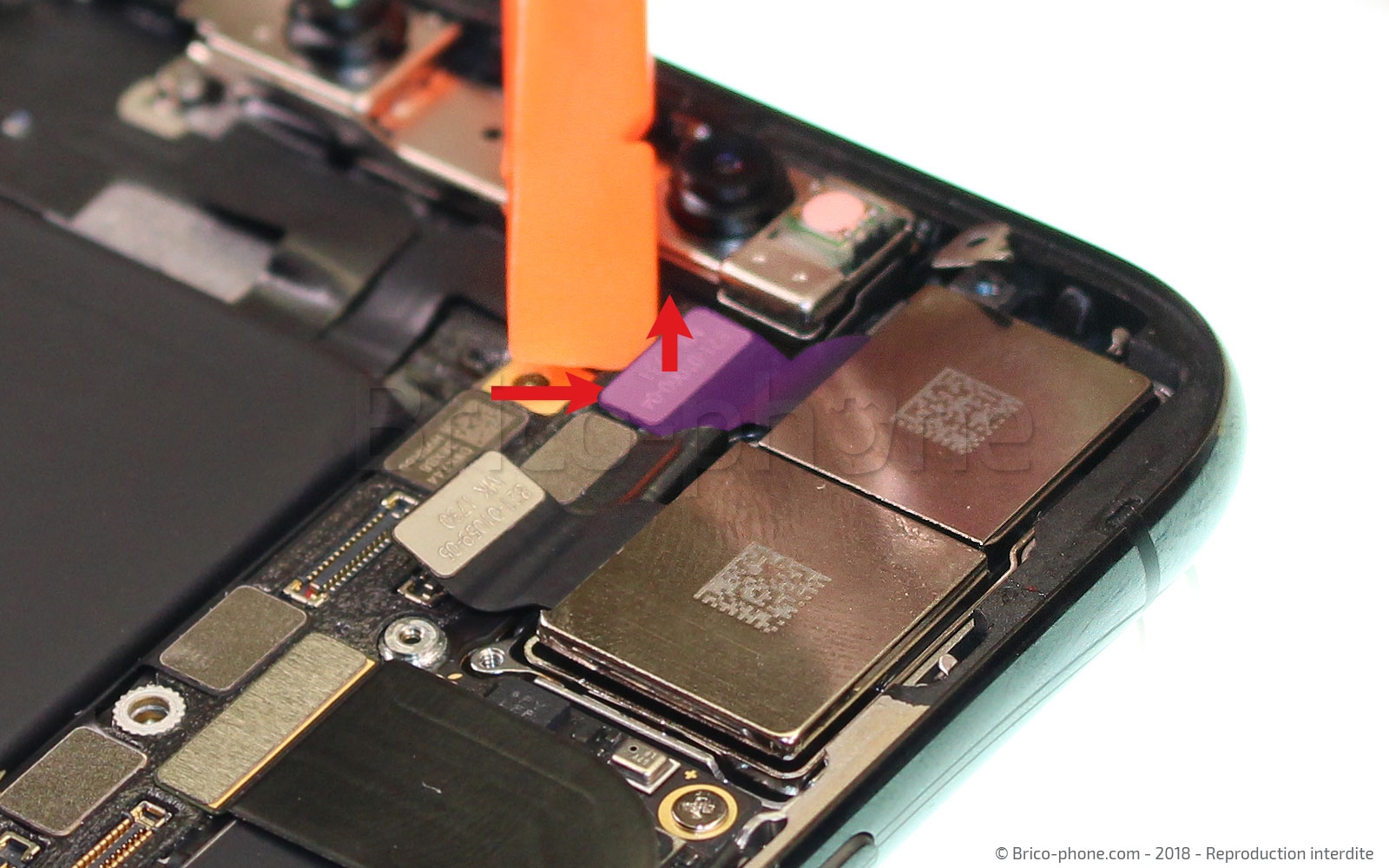

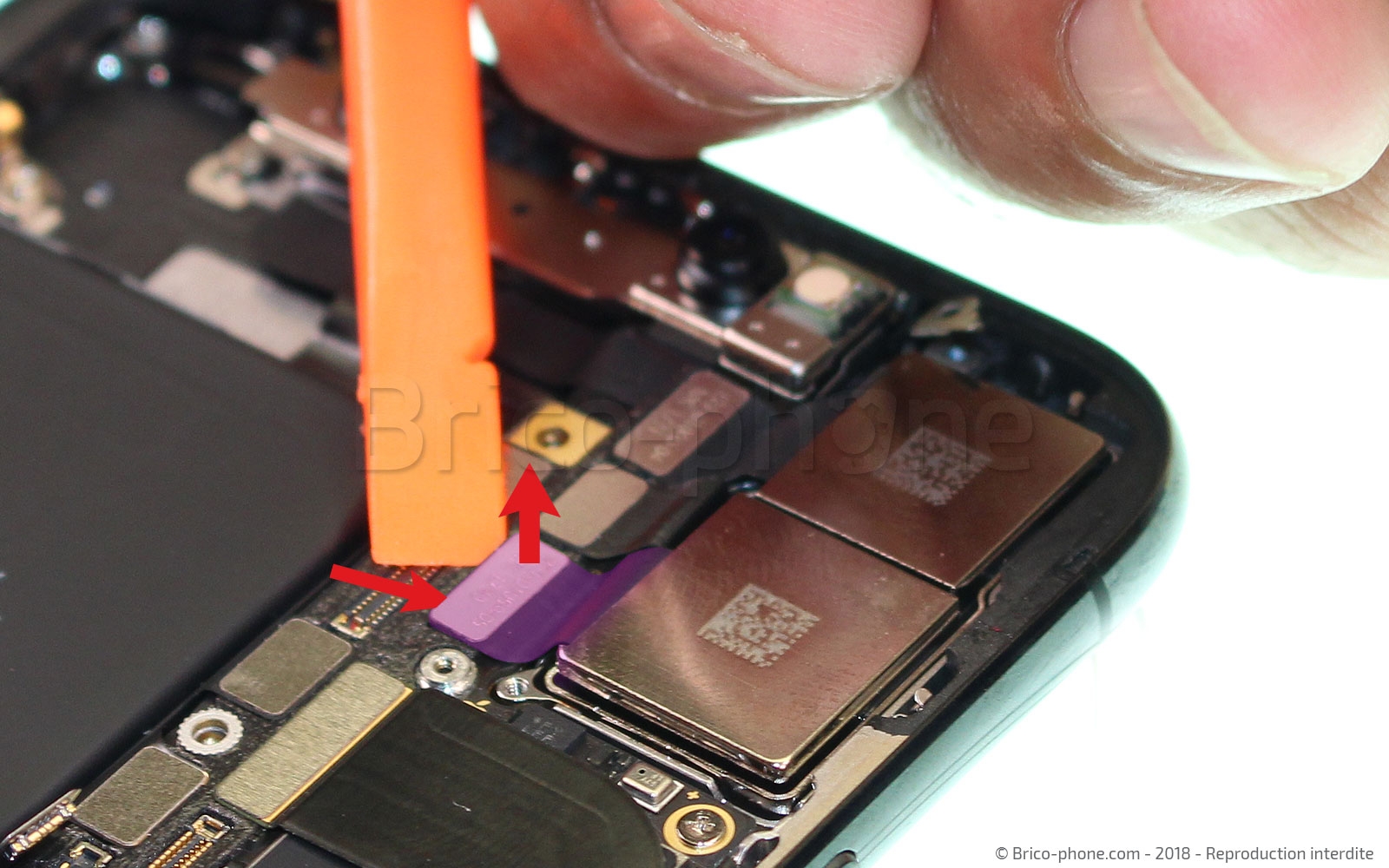

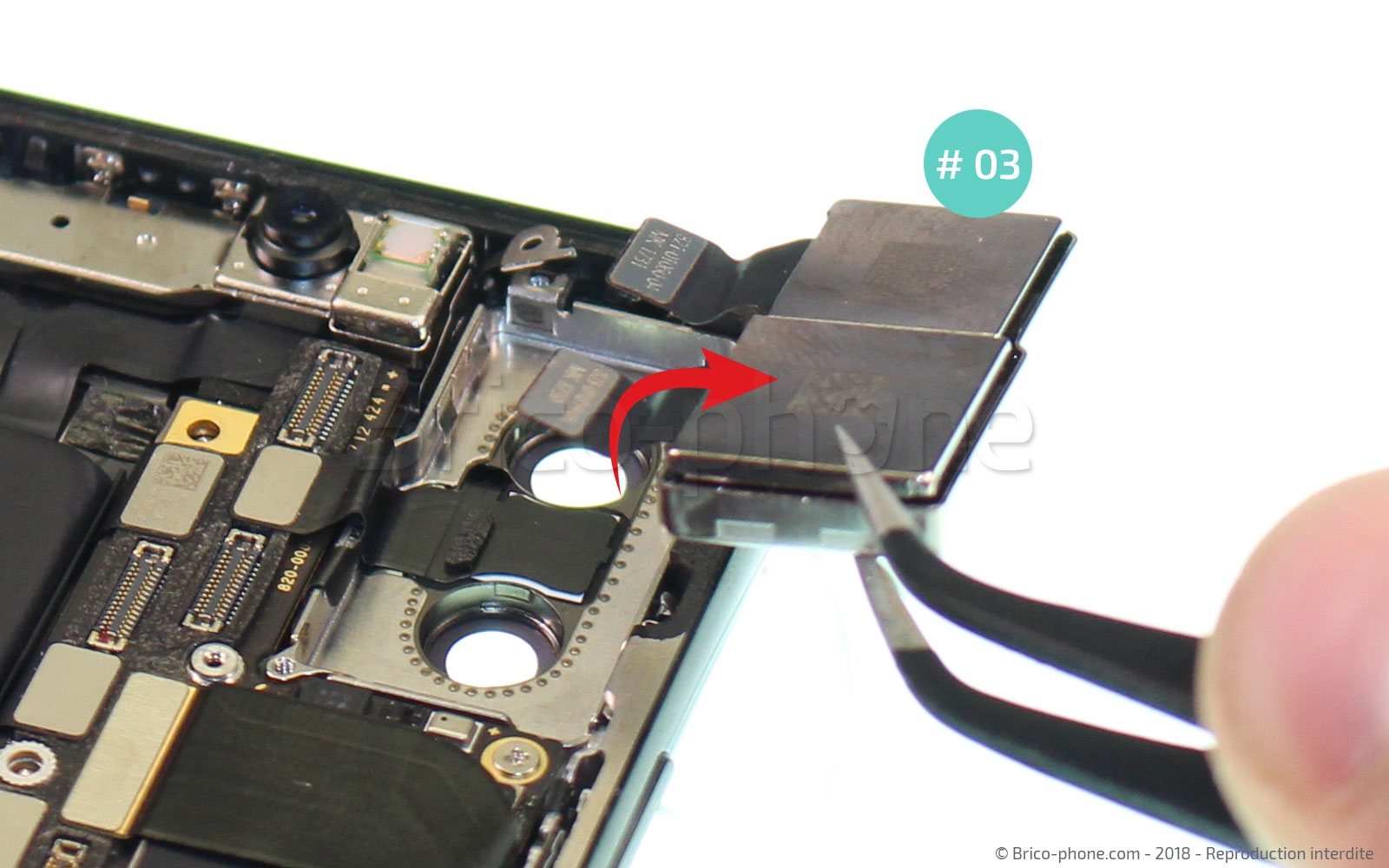

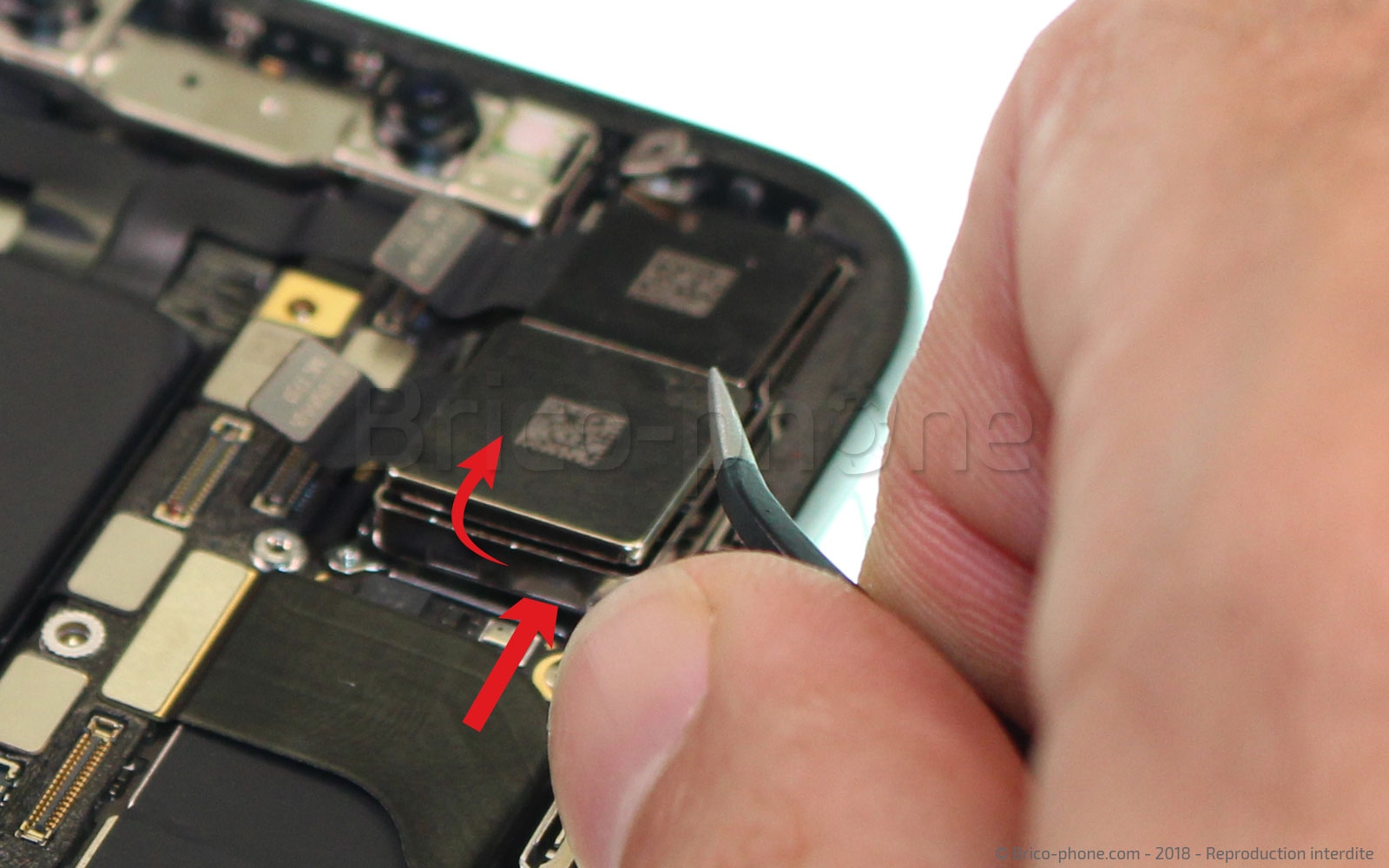

Etape 25 : Retirer la double camera arrière
