Changement du vibreur Taptic Engine sur iPhone XS Max

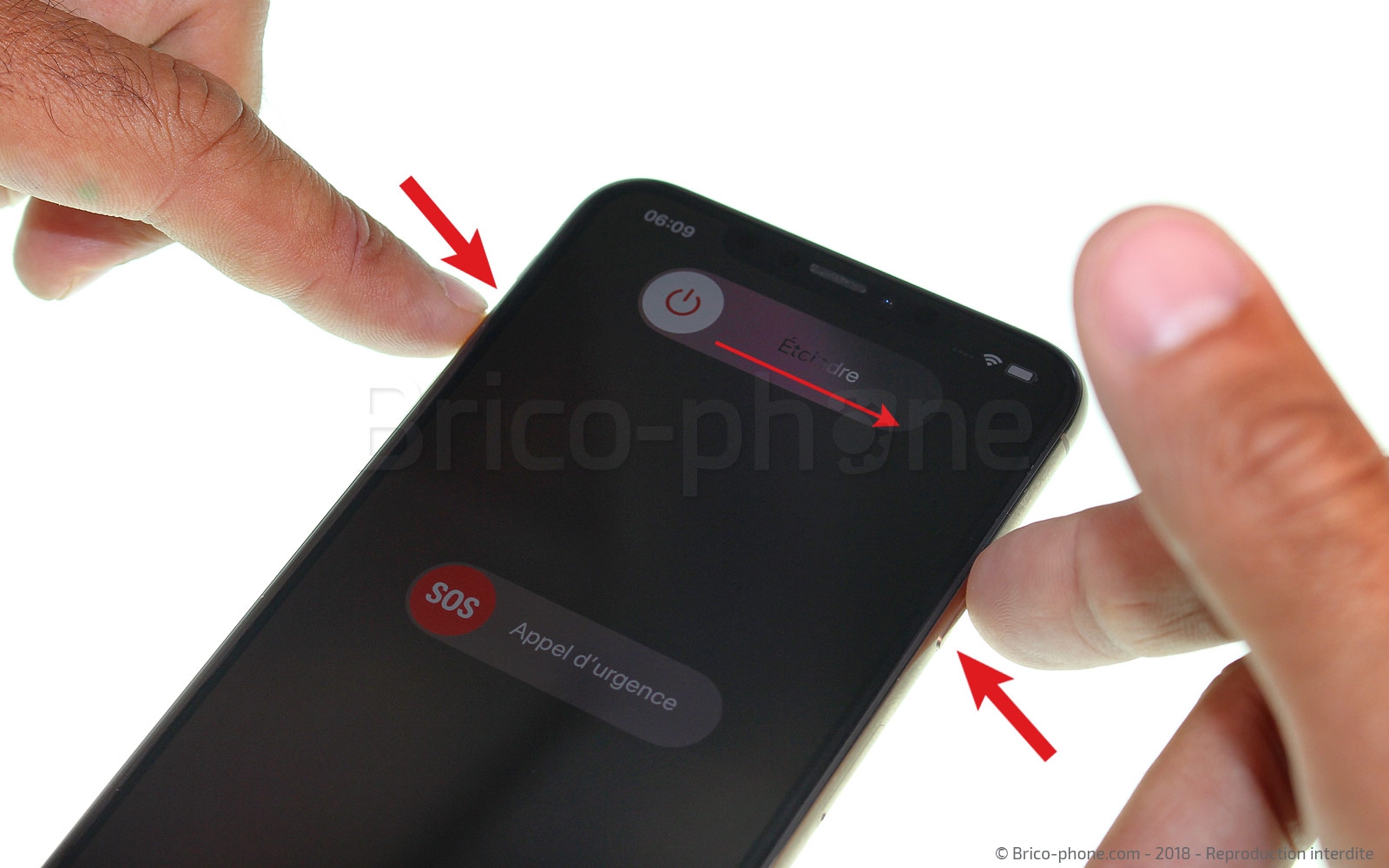

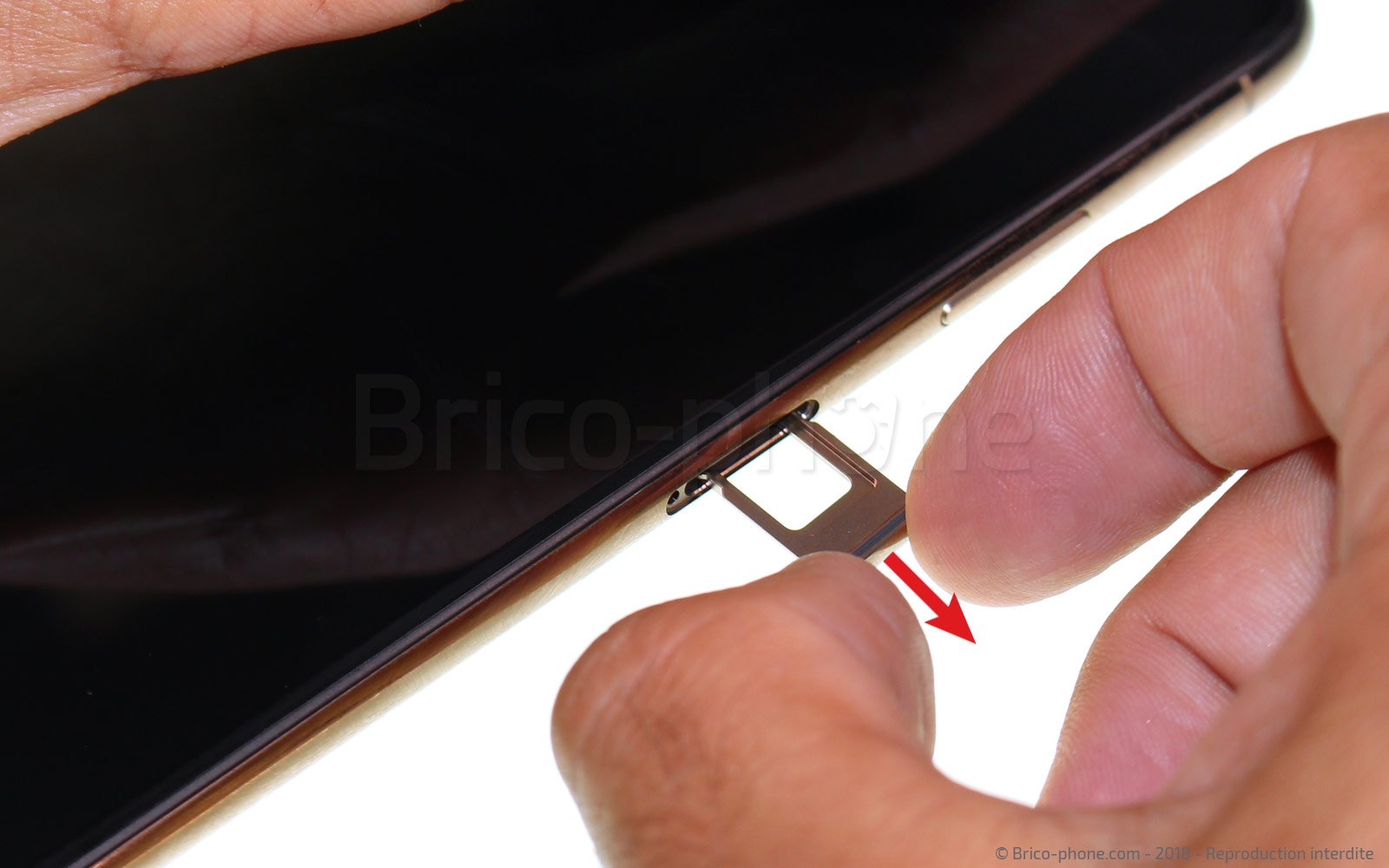

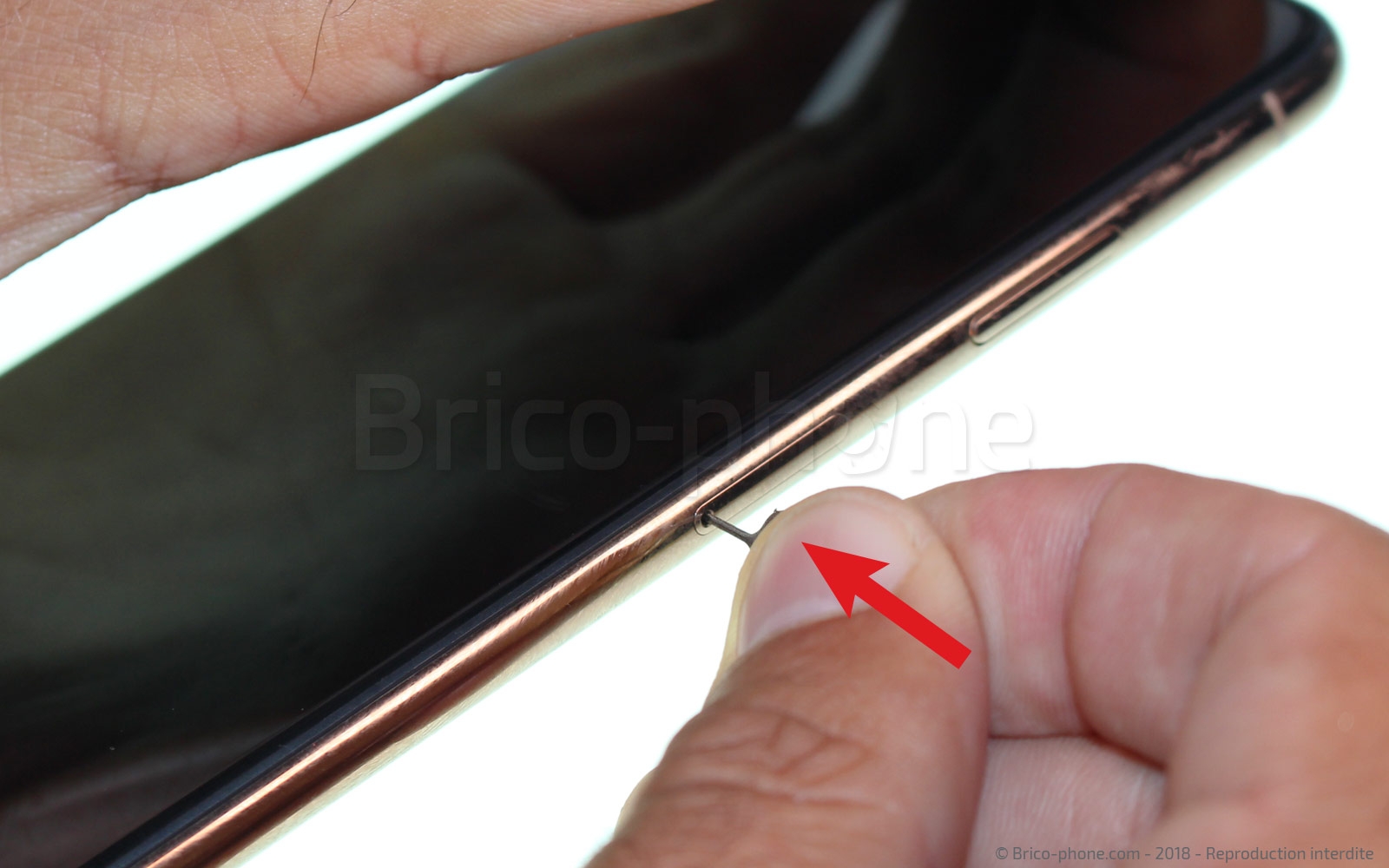

Comme avant chaque réparation, il est préférable de mettre hors tension votre appareil et de retirer le tiroir SIM à l'aide de l'outil d'extraction fourni avec le kit d'outils ou votre boîte d'origine.

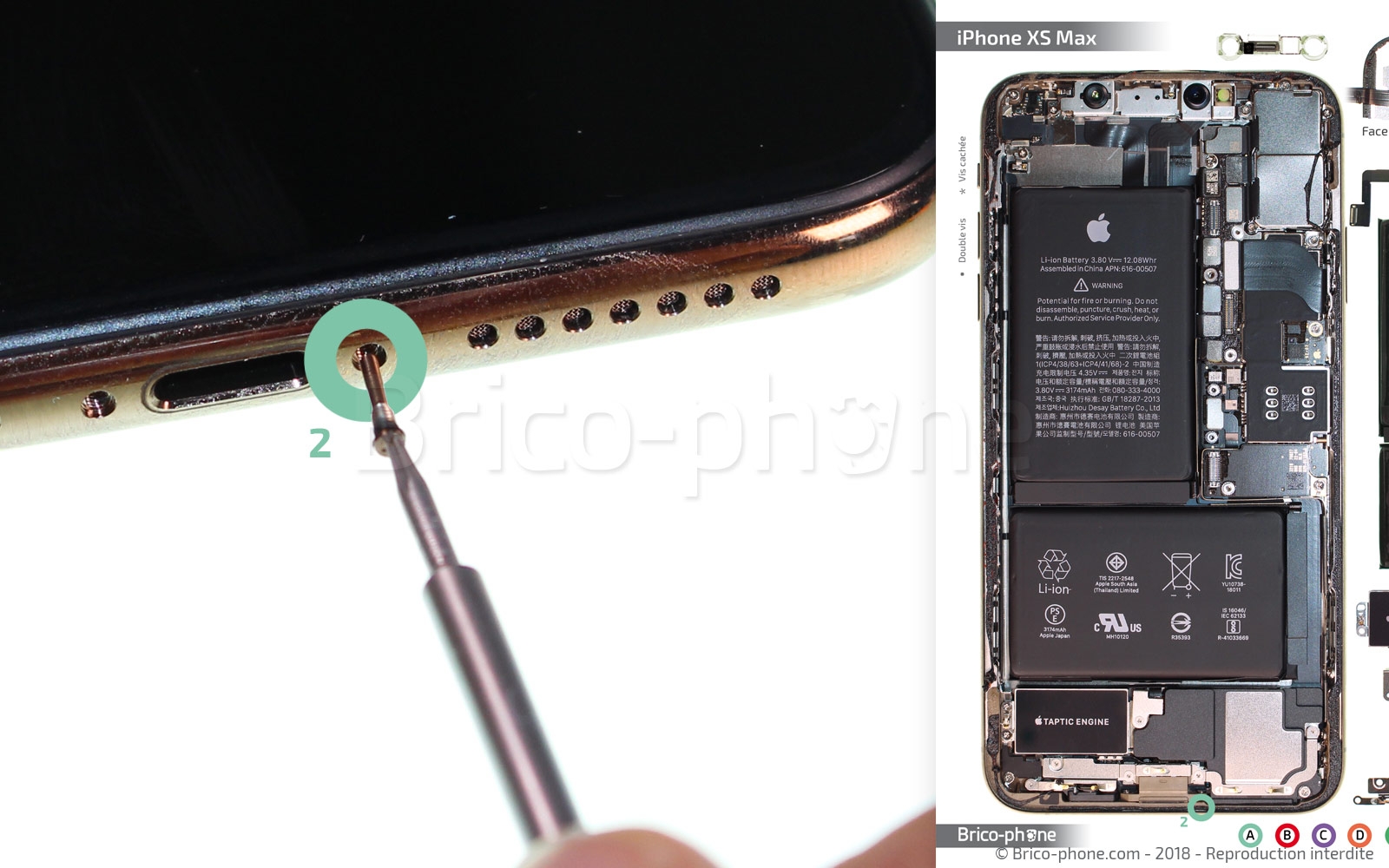

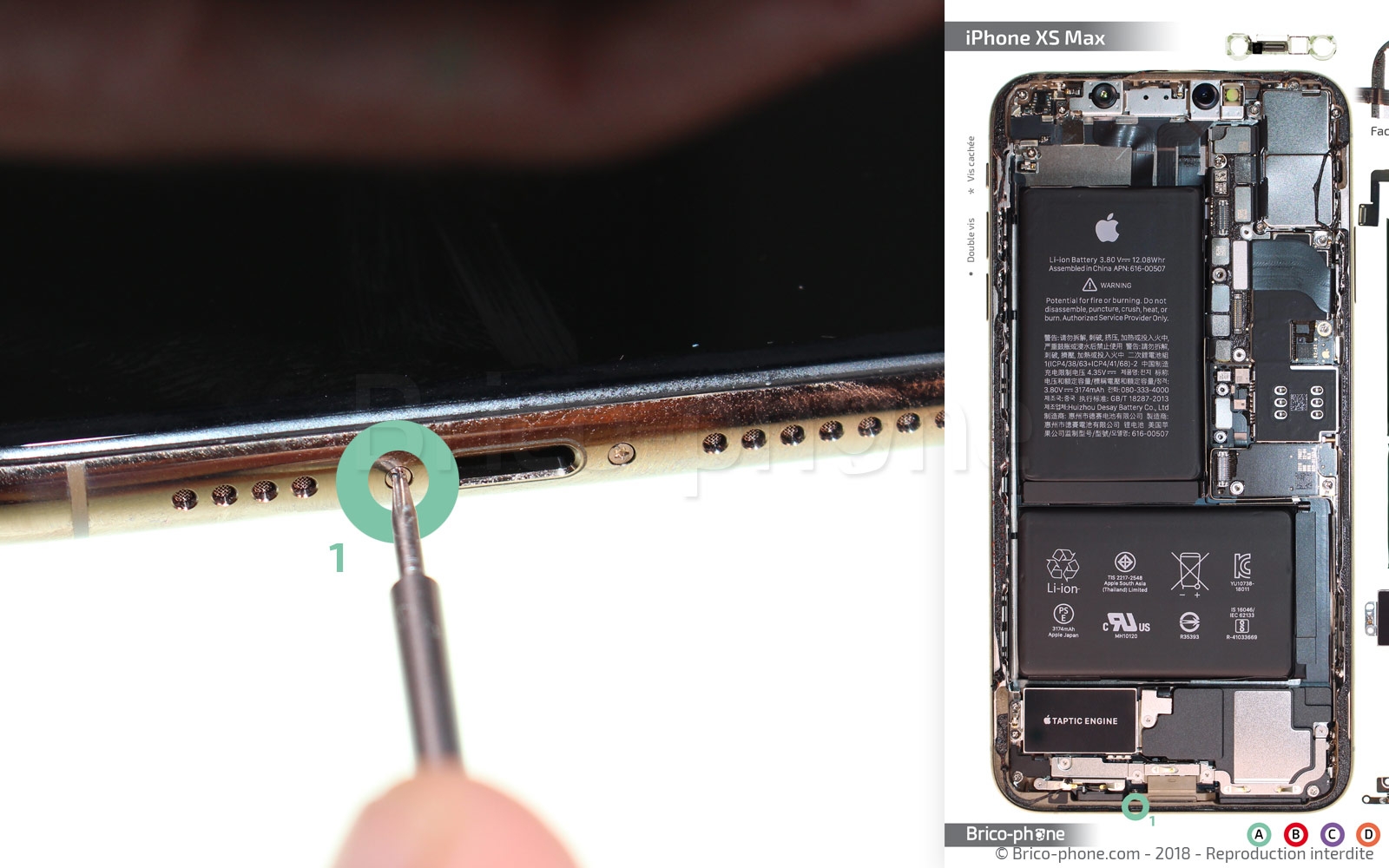

Passons maintenant à l'ouverture de votre iPhone en retirant les deux vis pentalobes à l'aide du tournevis prévu à cet effet.

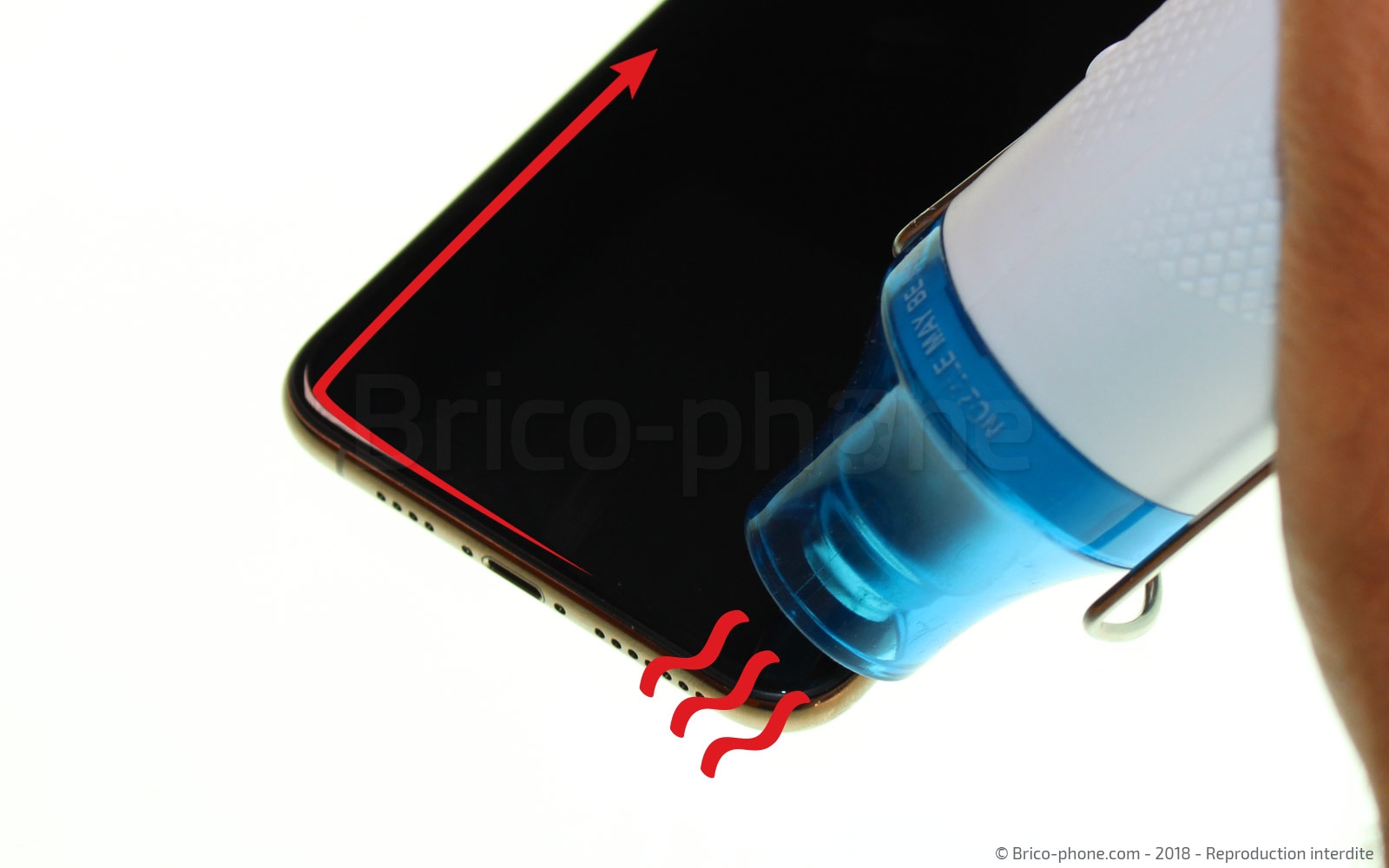

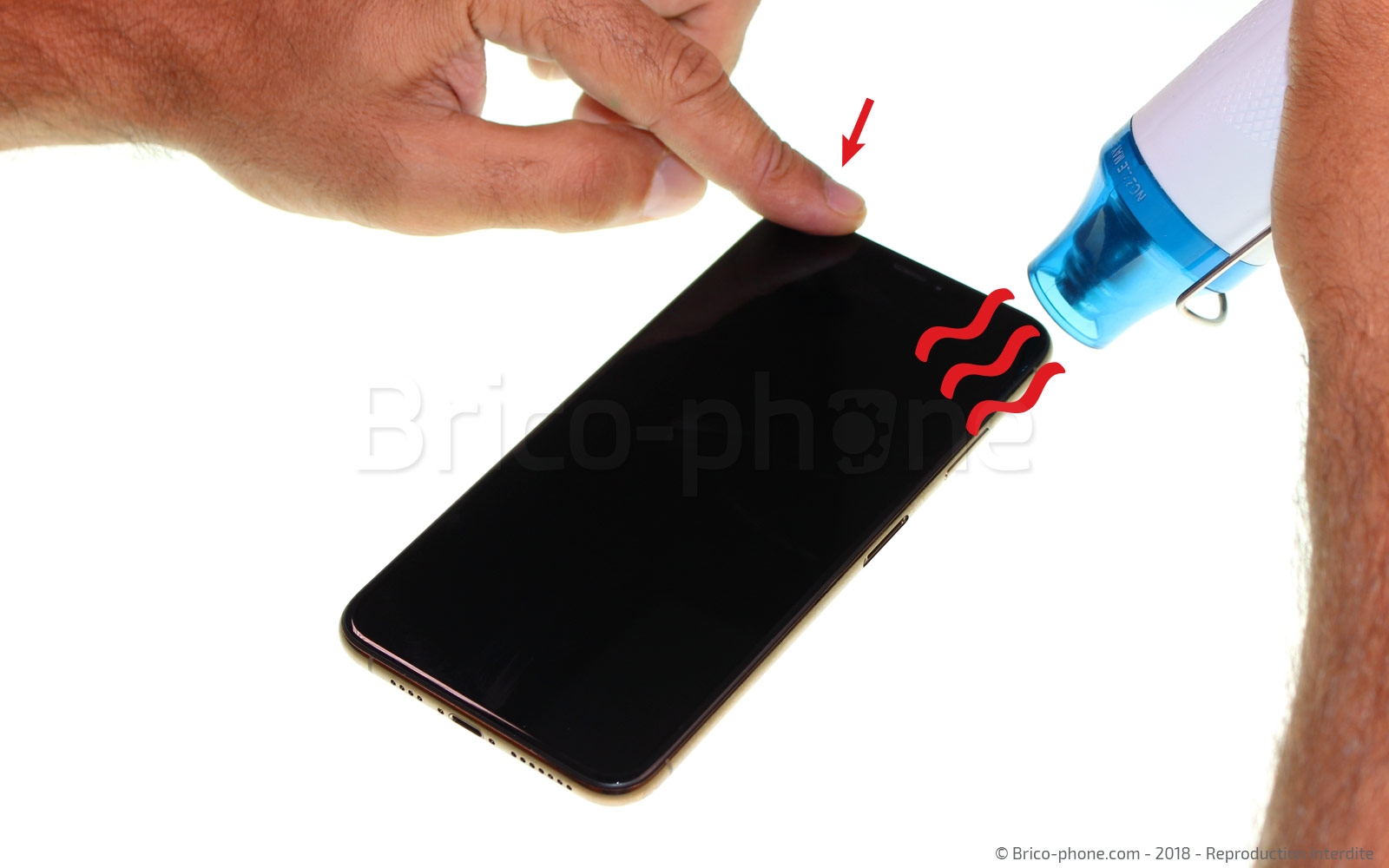

En vous aidant d'un mini décapeur thermique ou simplement de votre sèche-cheveux, chauffez le contour de votre écran pour ramollir le joint d'étanchéité.

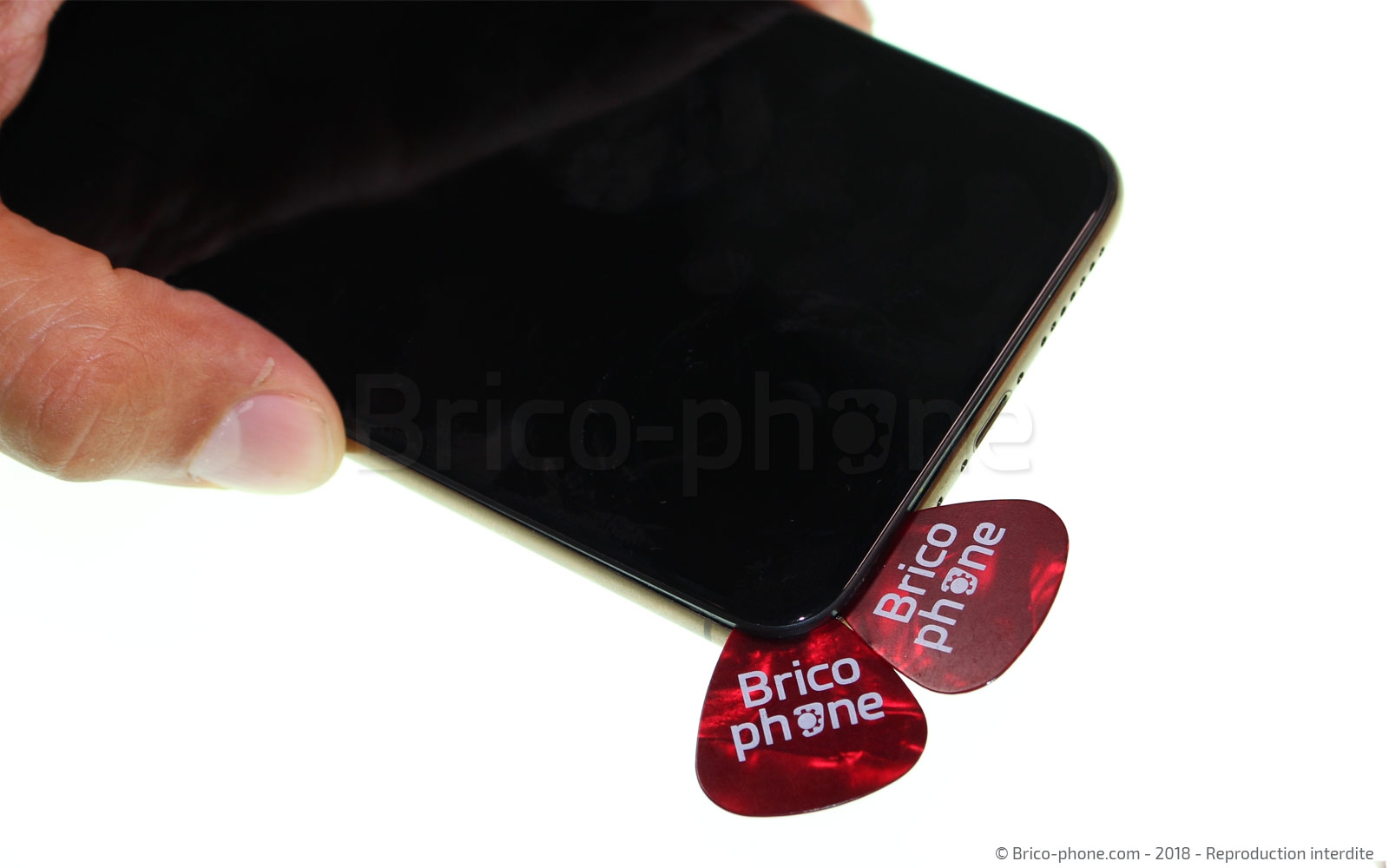

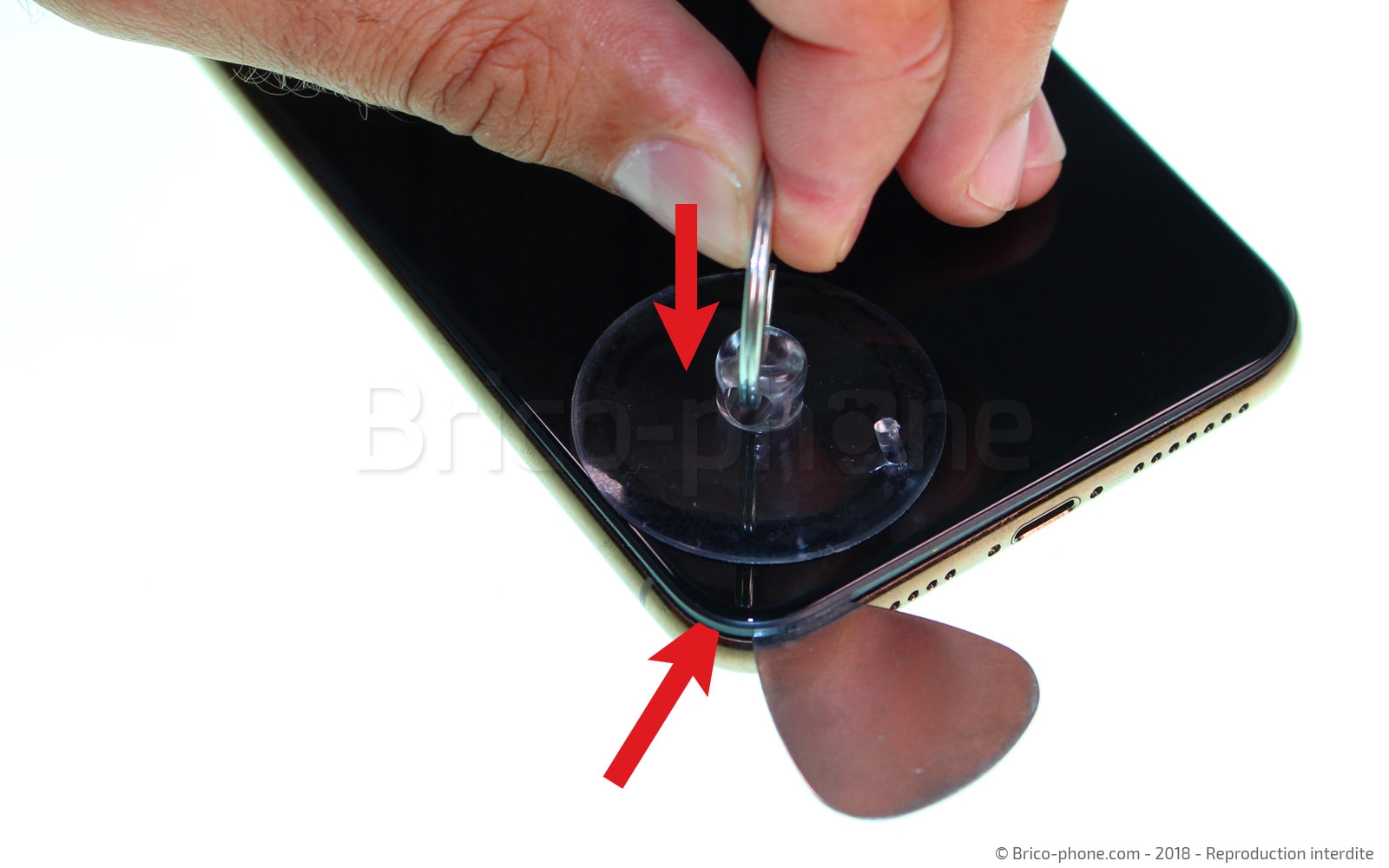

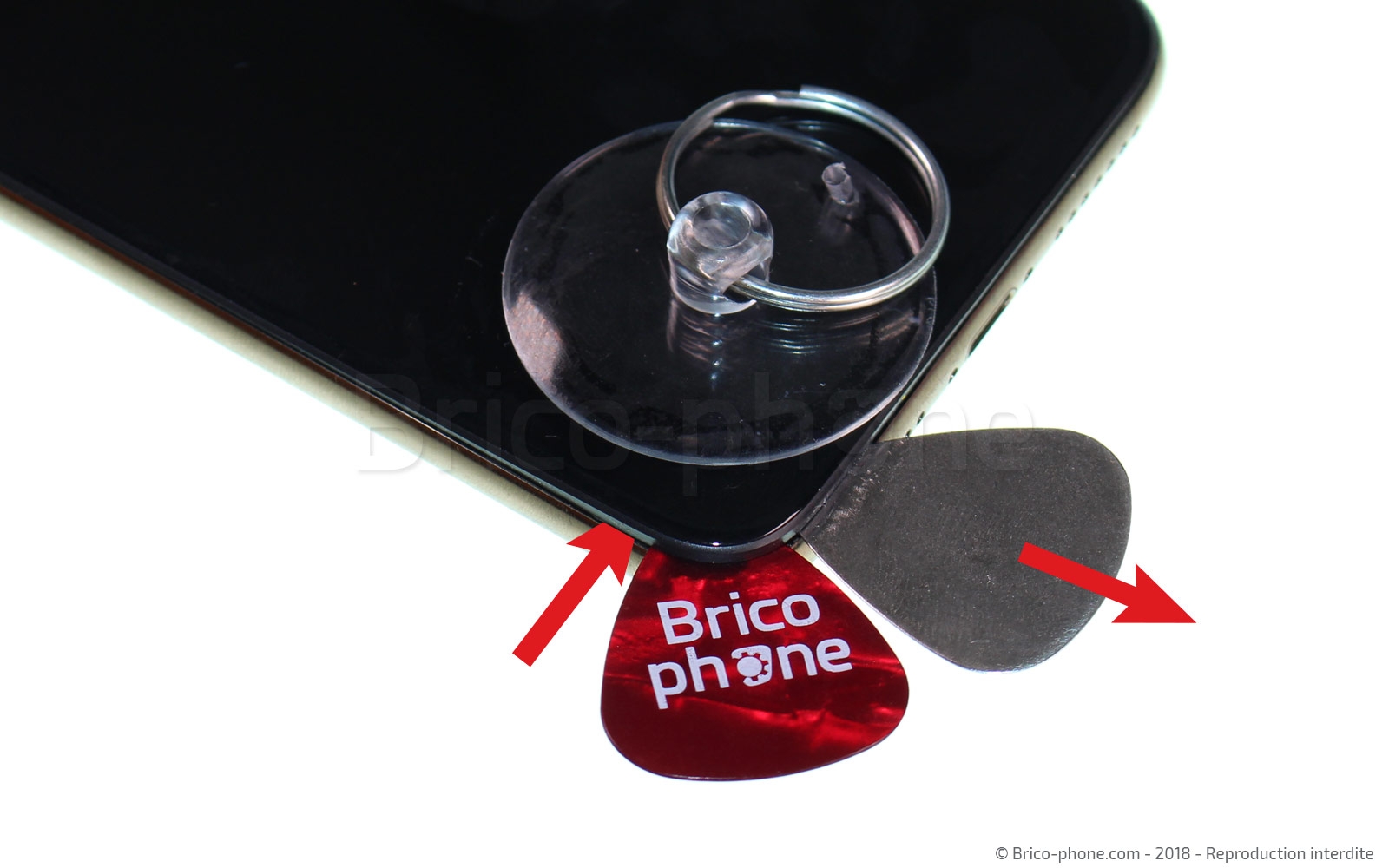

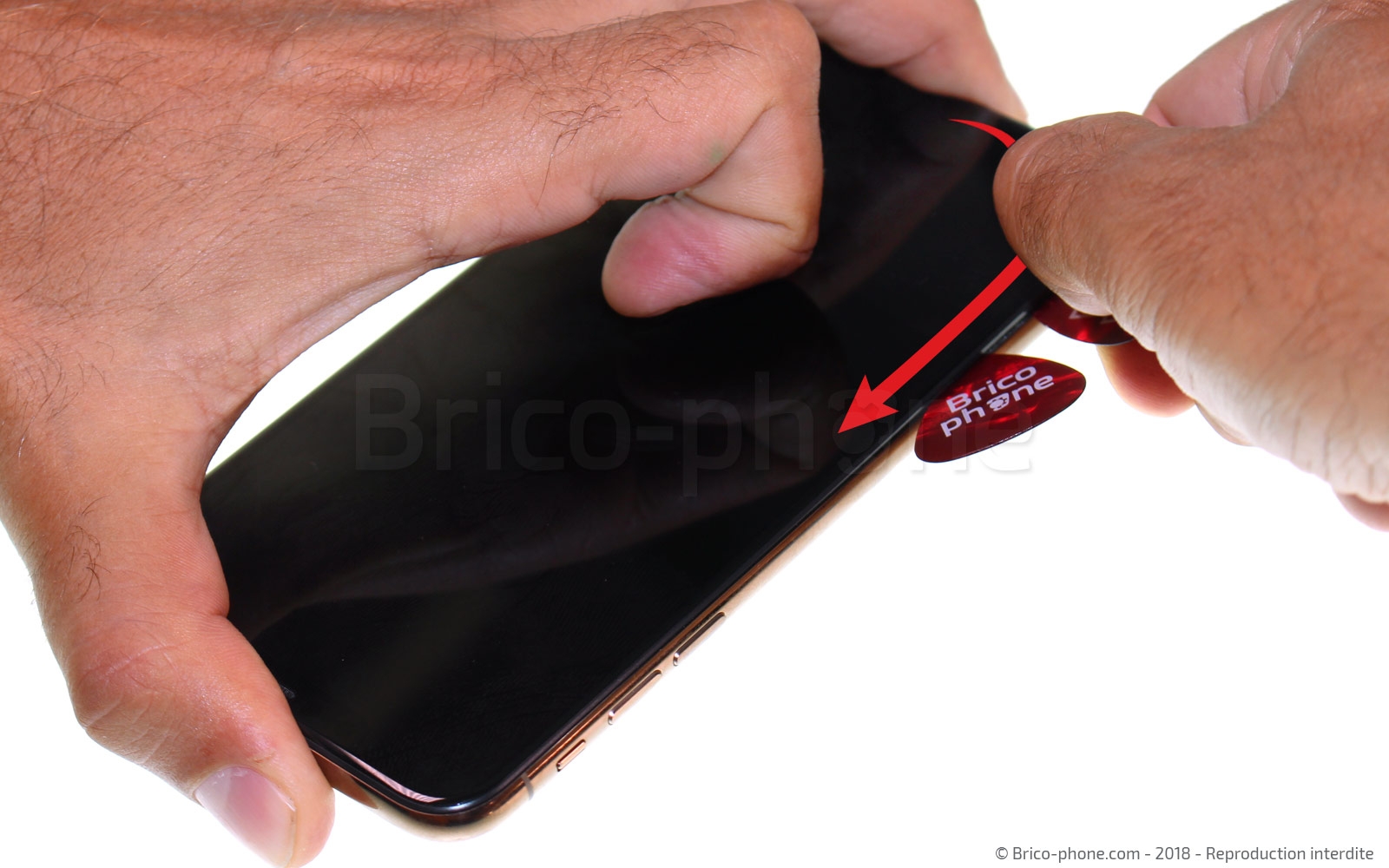

Positionnez la ventouse dans l'angle inférieur de votre smartphone et exercez une forte traction afin de soulever l'écran et de libérer un espace dans lequel insérer le médiator en métal. Ensuite, remplacez ce dernier par les deux médiators en plastique pour ne pas endommager les composants.

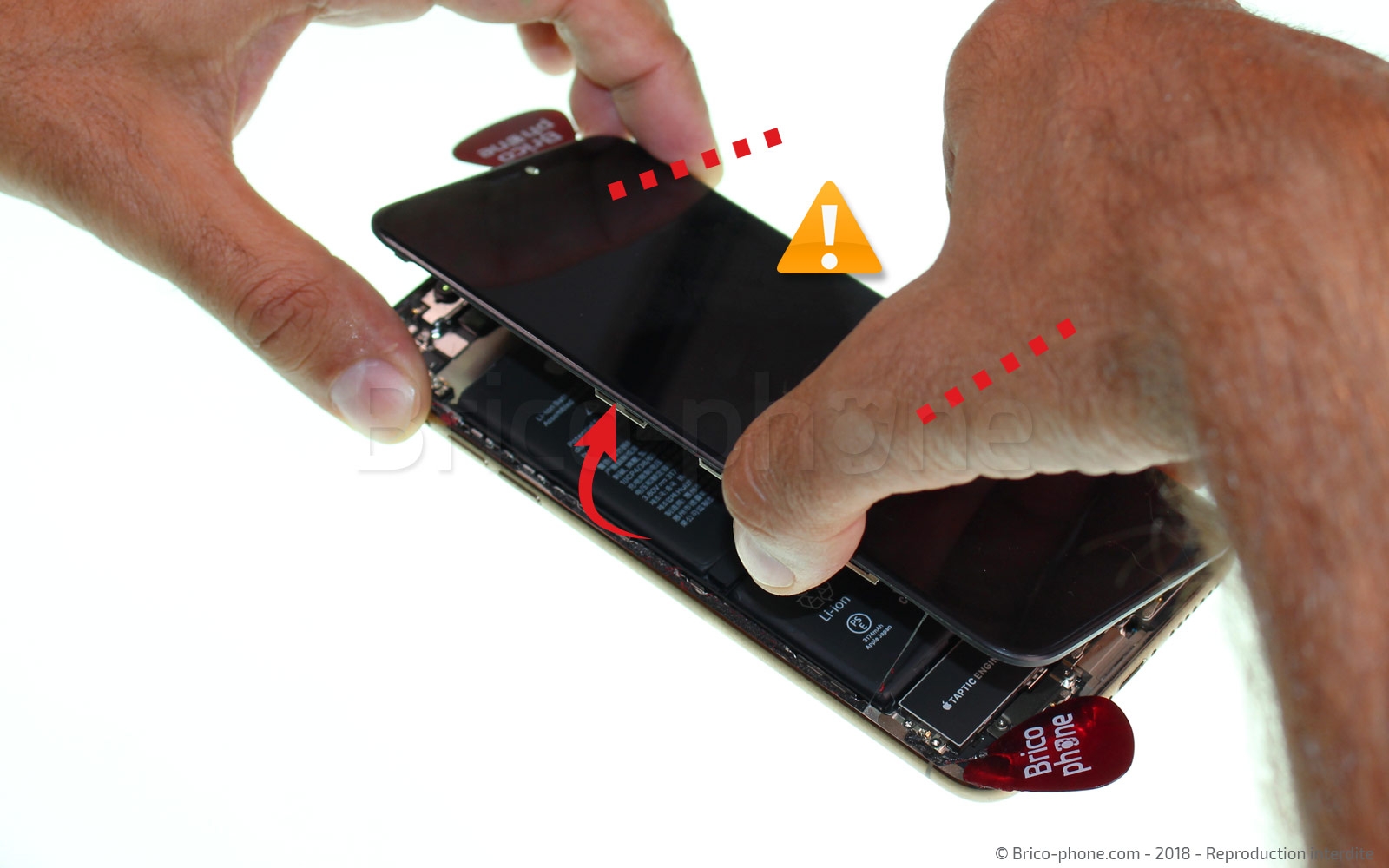

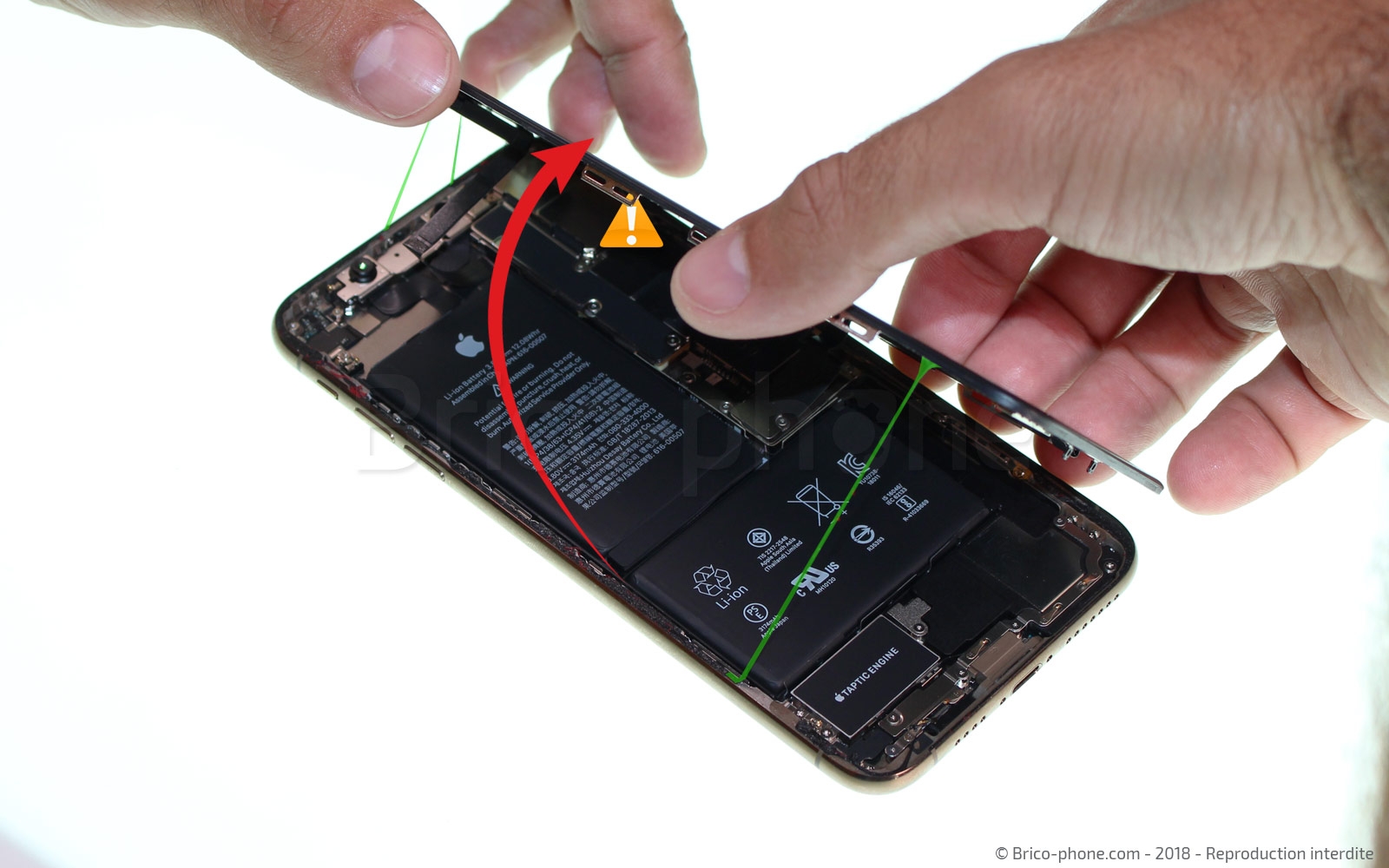

Avec délicatesse, faites glisser les médiators en plastique le long du smartphone sur 2mm de profondeur pas plus pour ne pas endommager les nappes se trouvant à droite de votre appareil.

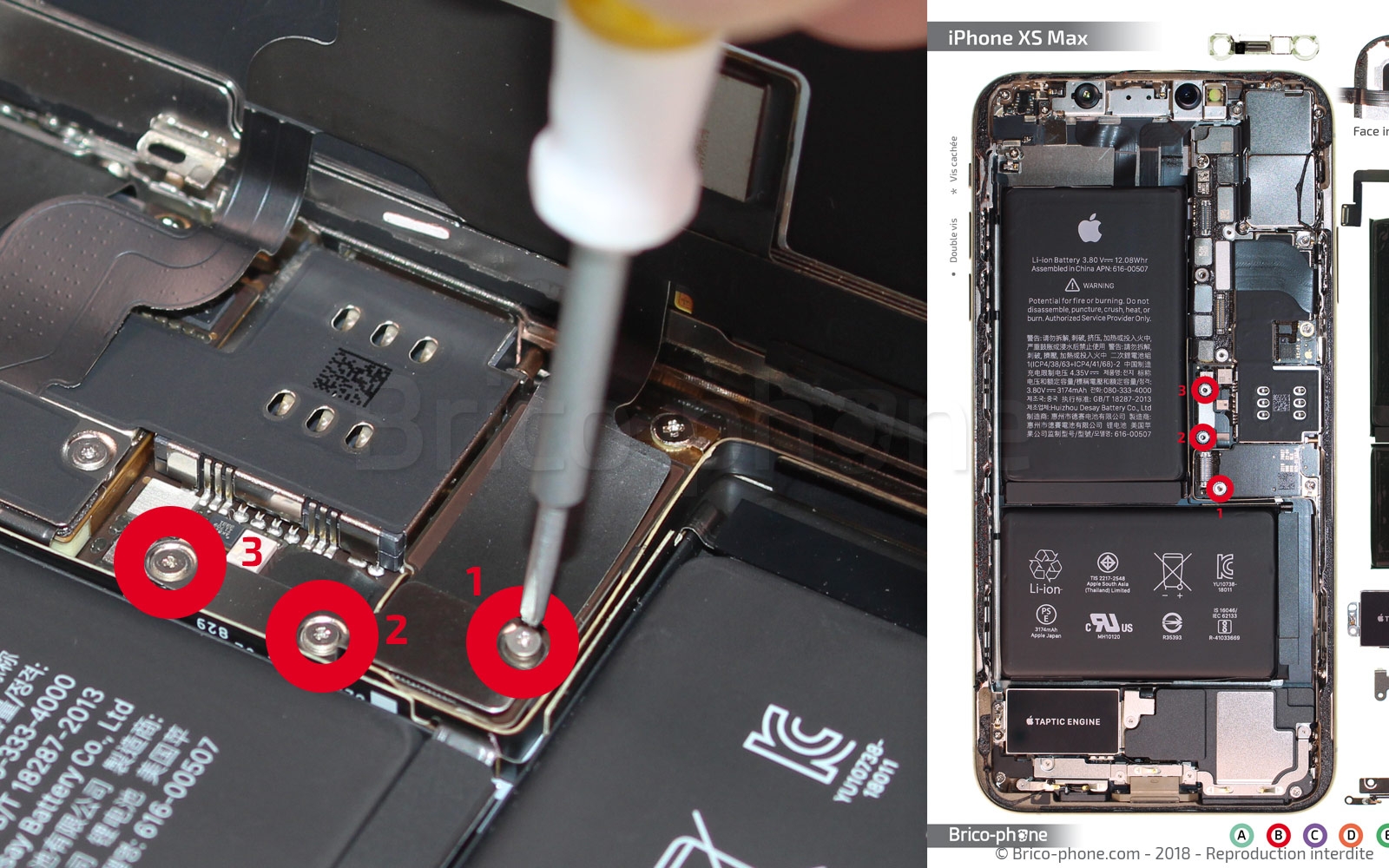

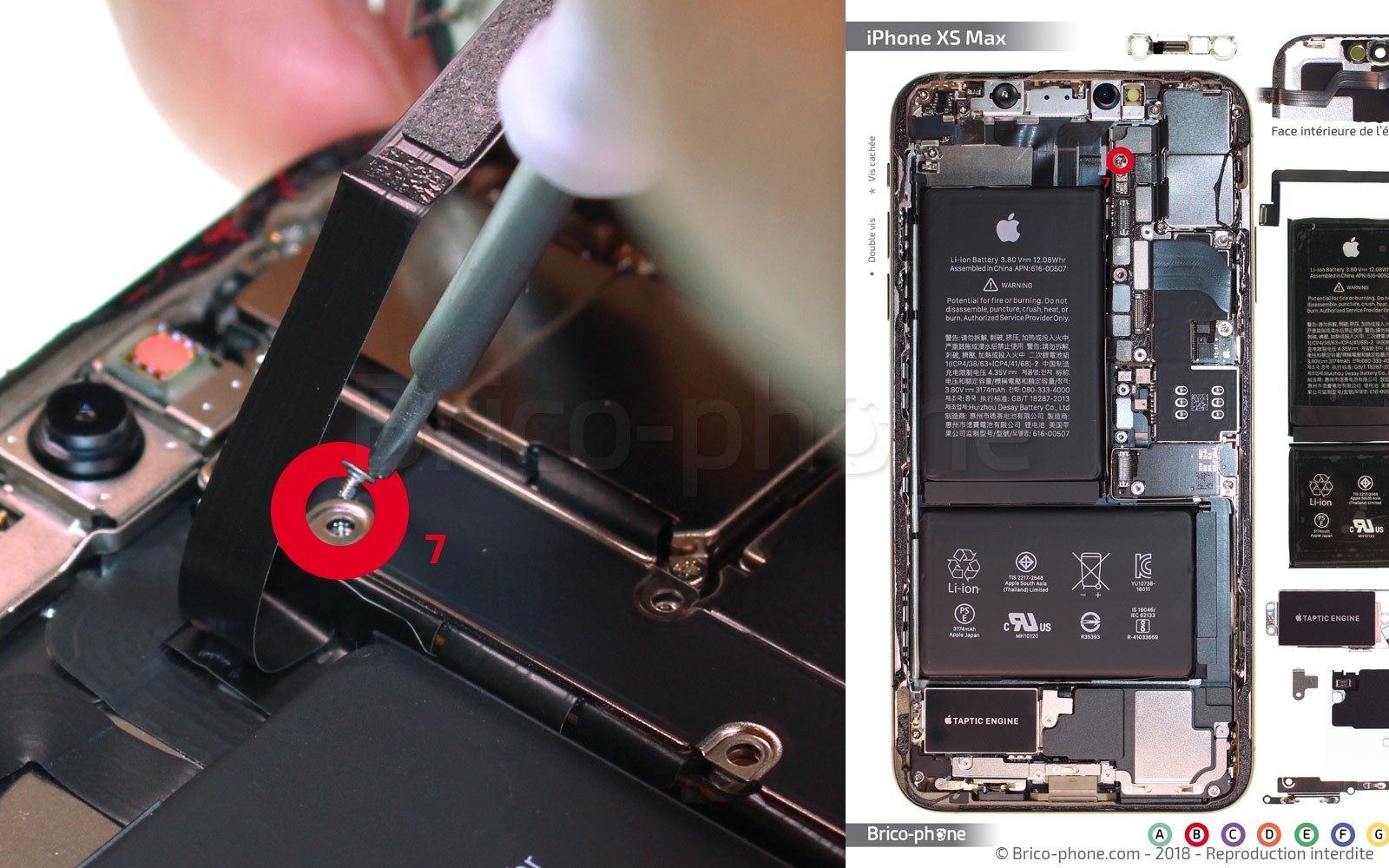

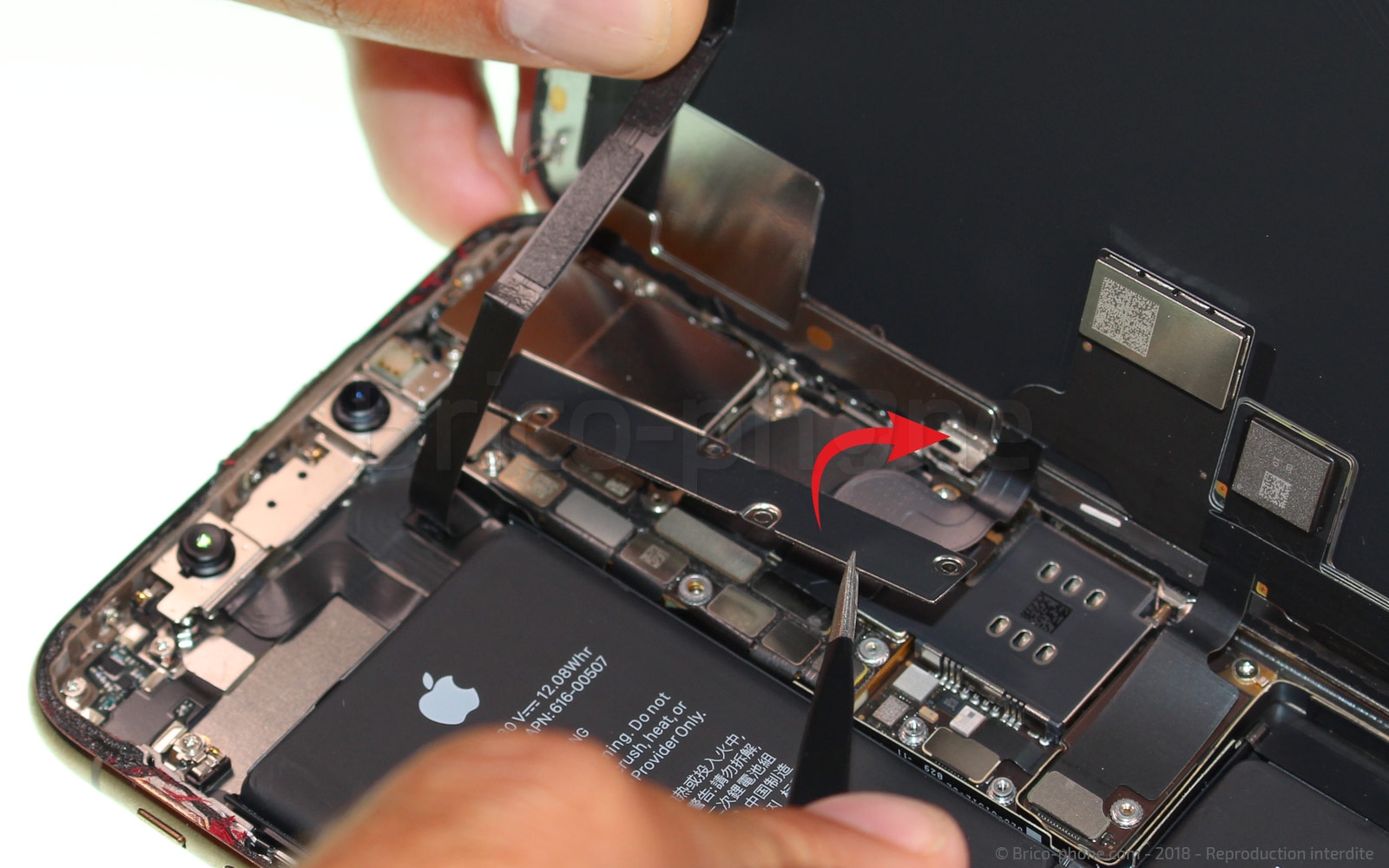

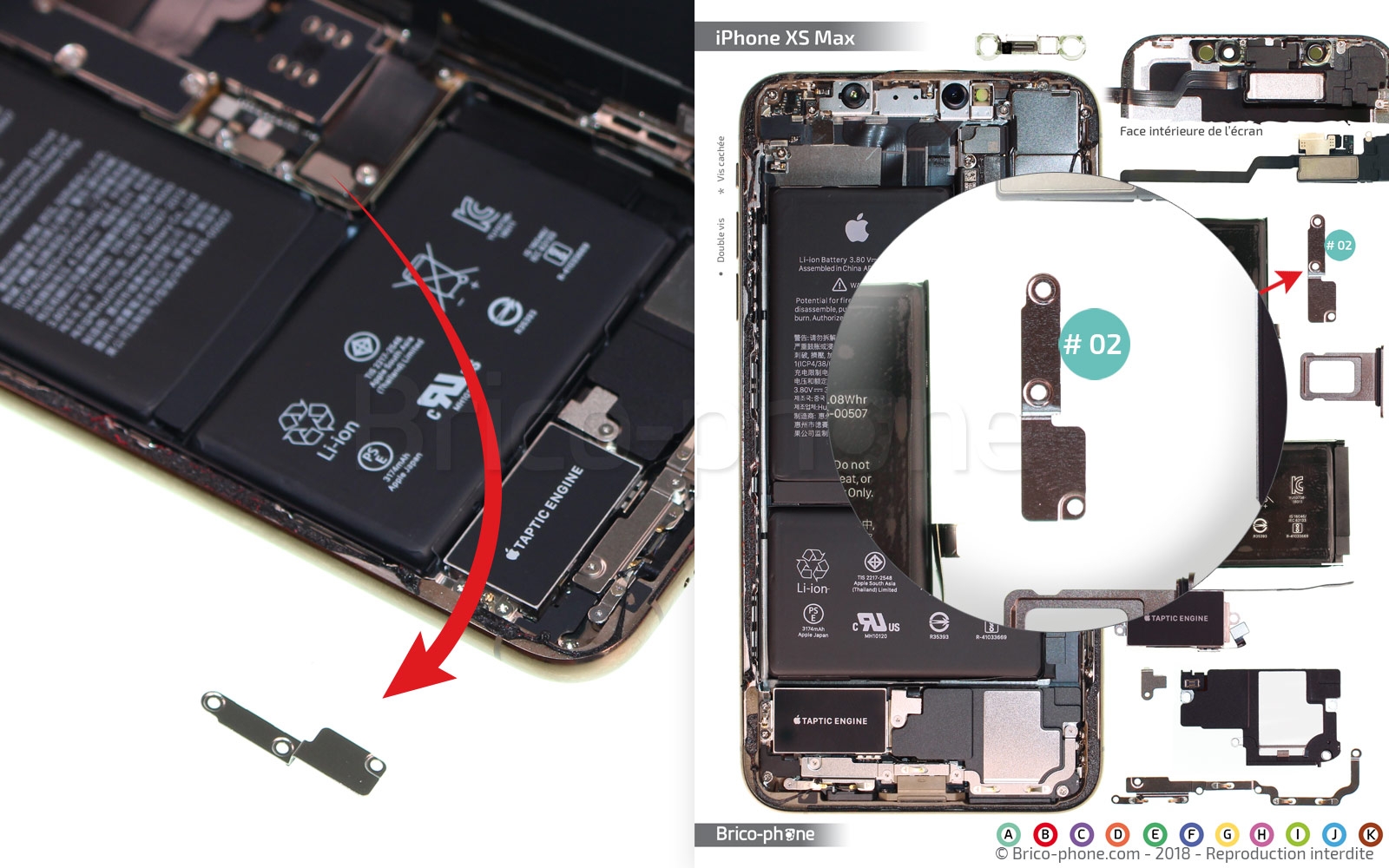

A l'aide du tournevis triwing, dévissez les 3 vis de la plaquette de protection #02. Ensuite, retirez cette dernière en utilisant la pincette en métal.

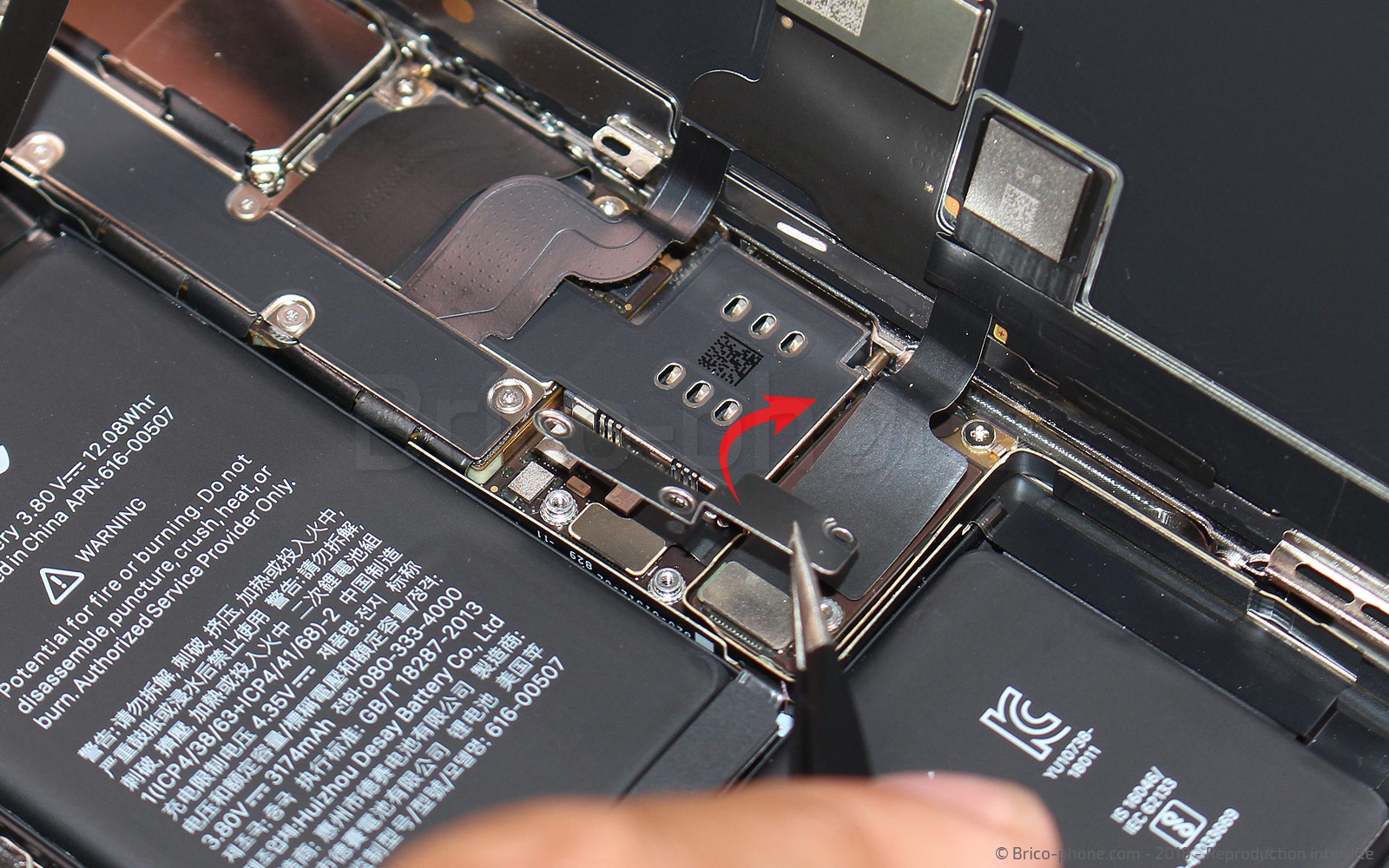

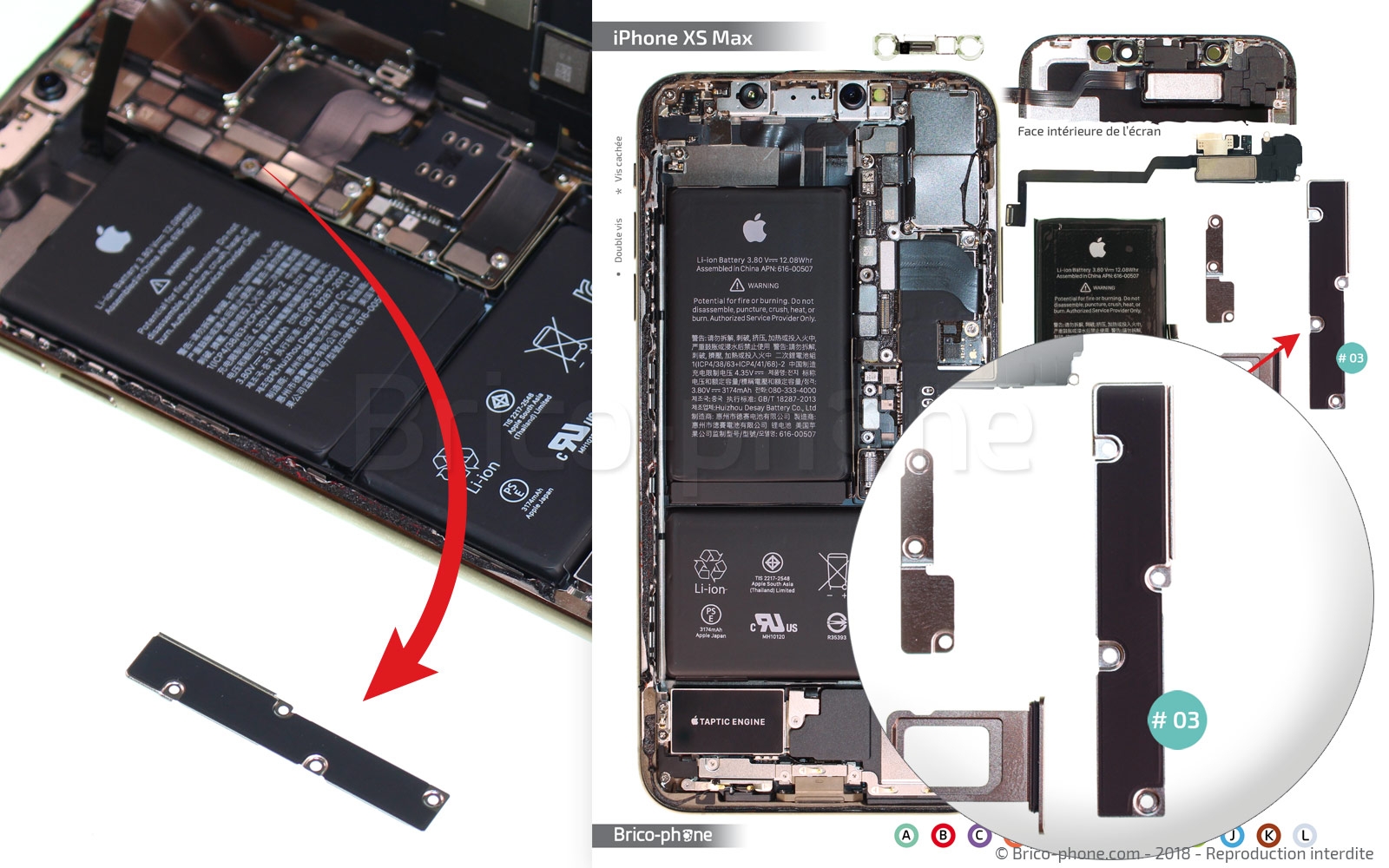

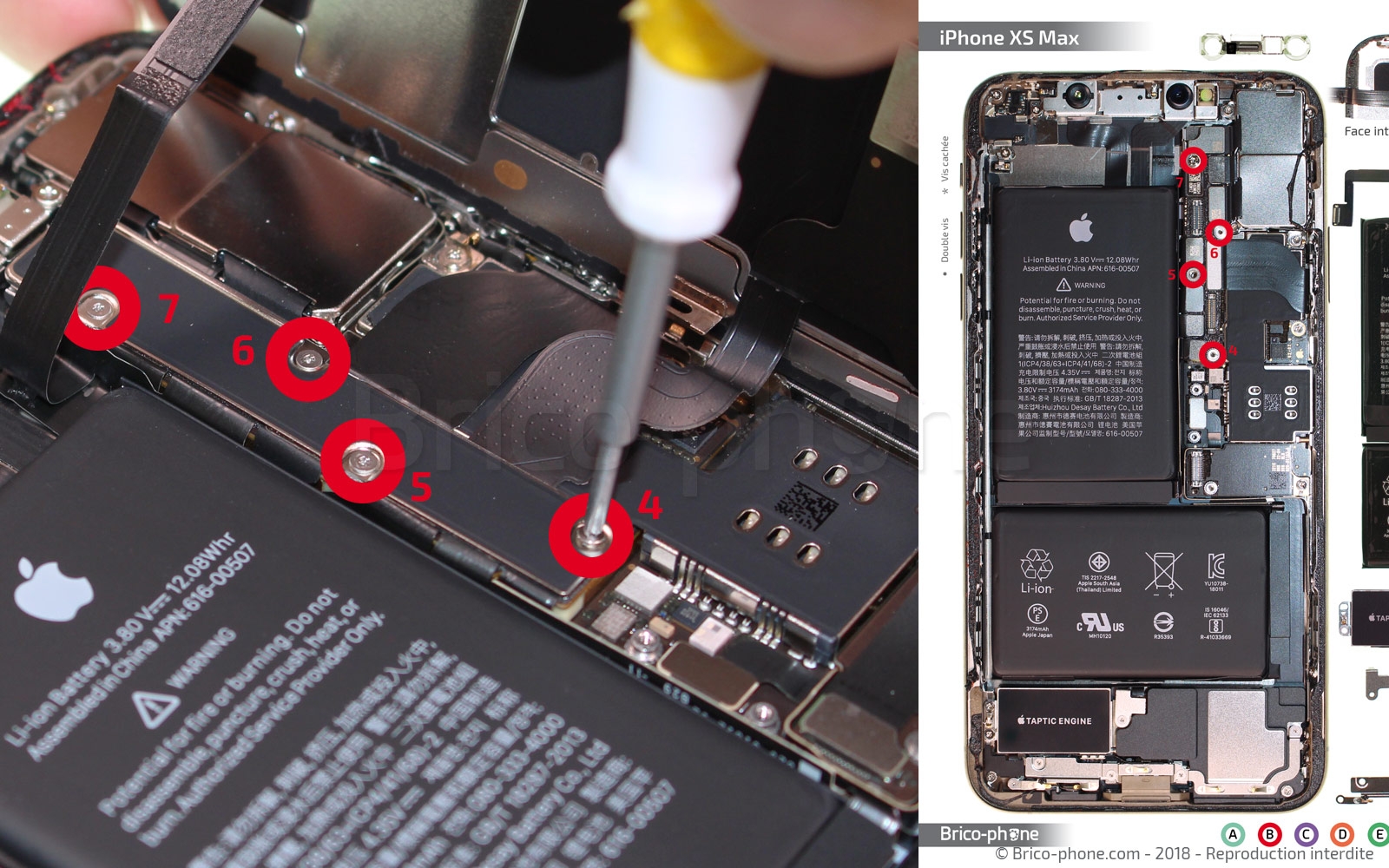

Réitérez l'opération précédente en retirant les 4 vis de la plaquette de protection #03 afin de la libérer de son emplacement.

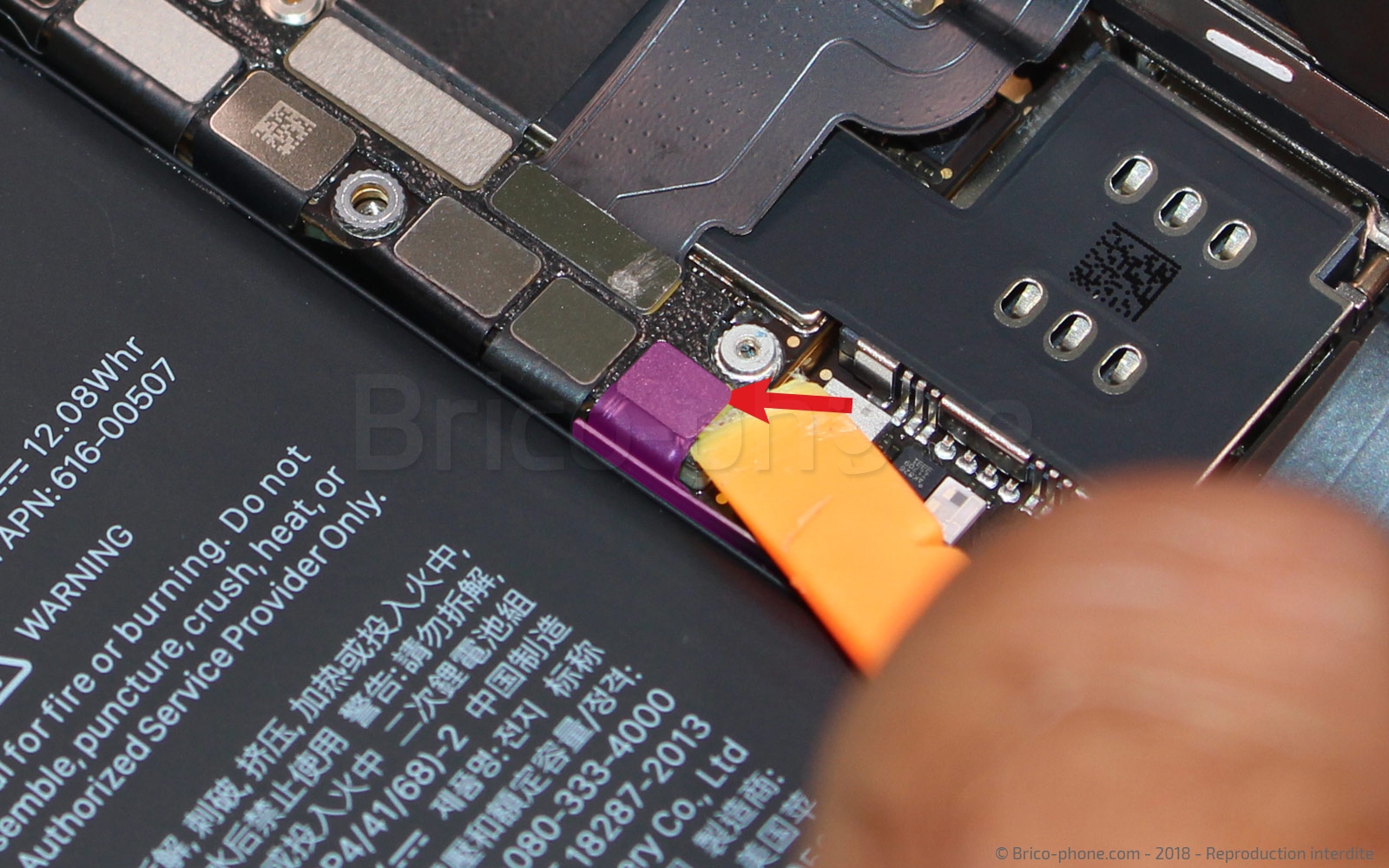

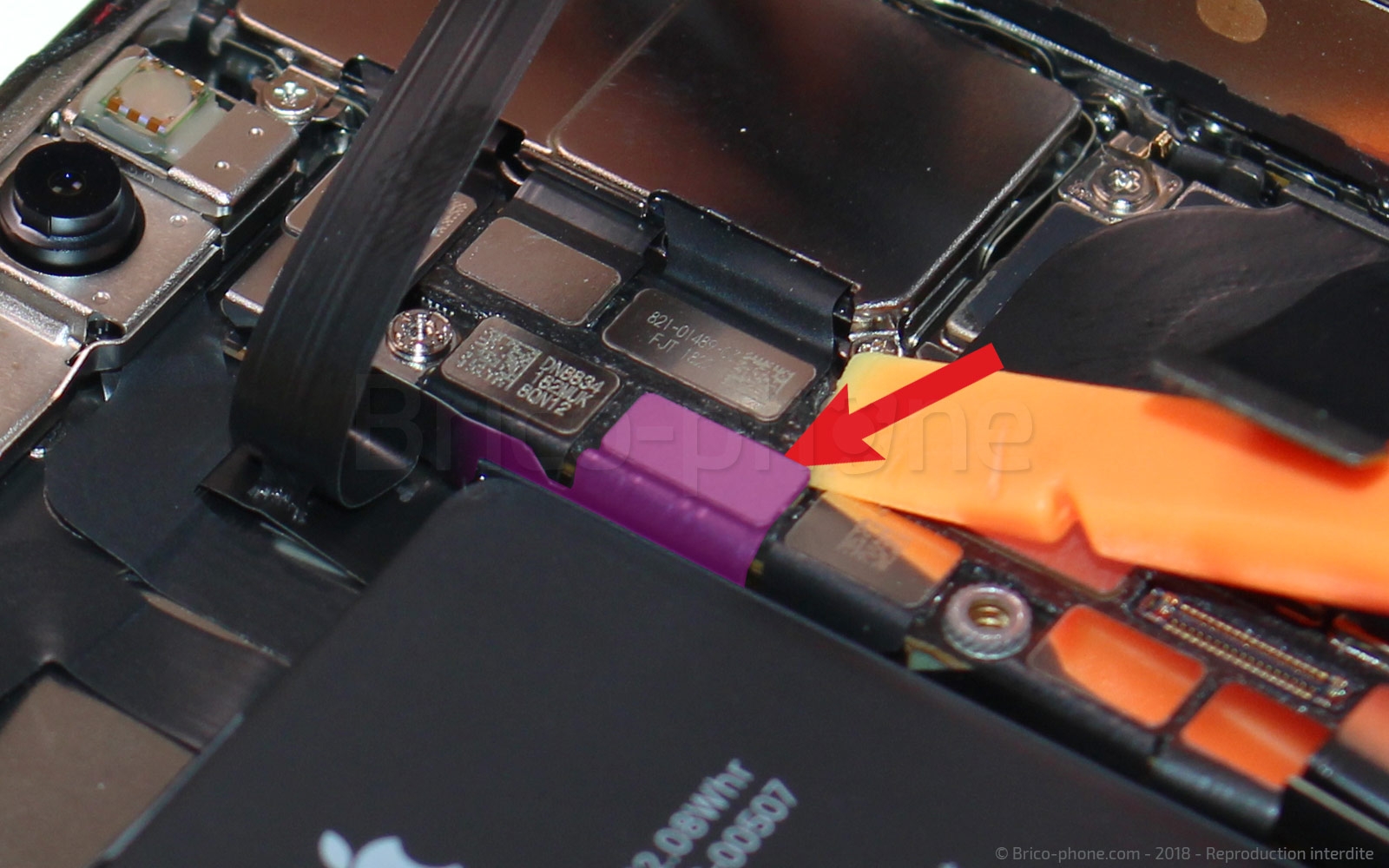

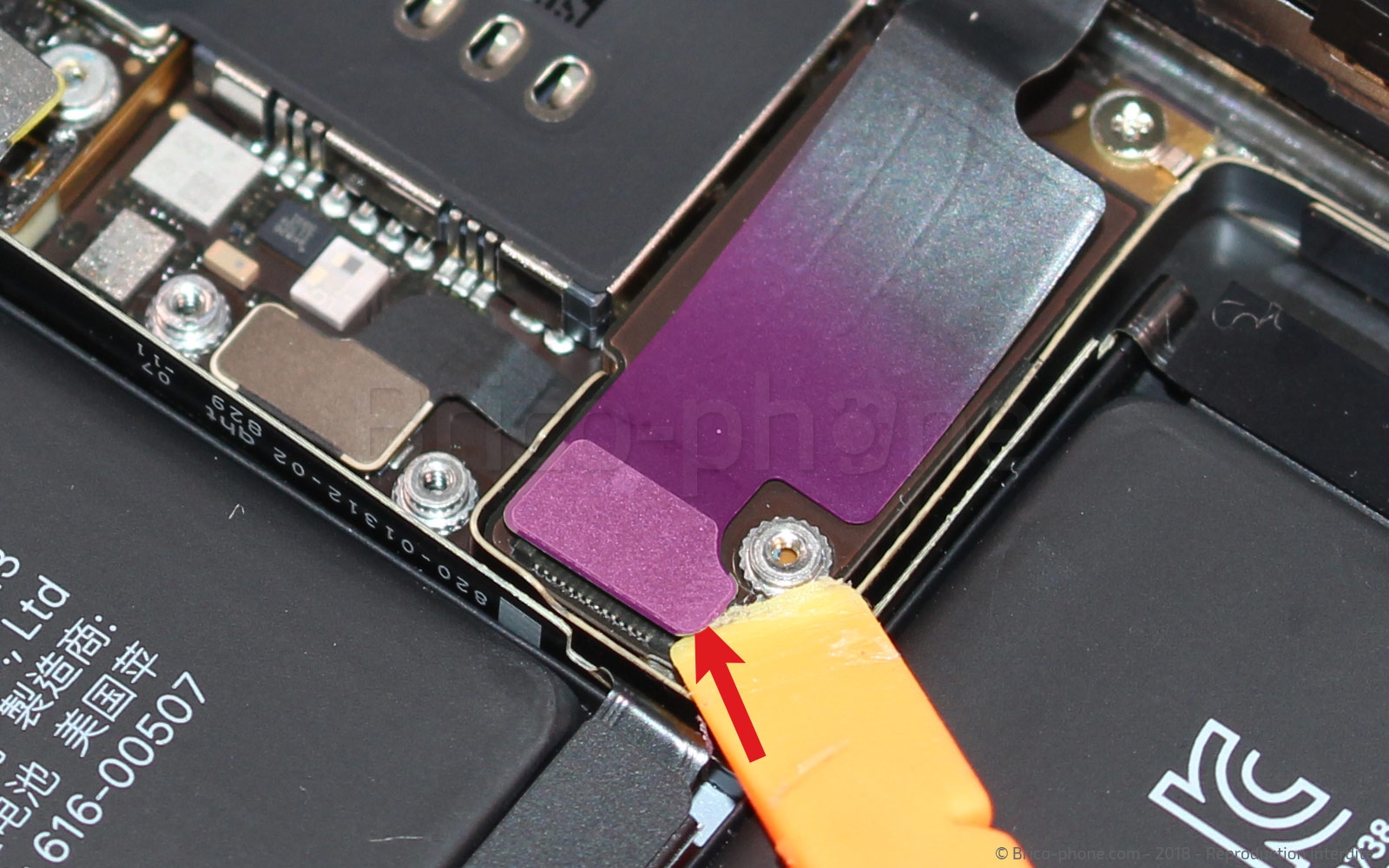

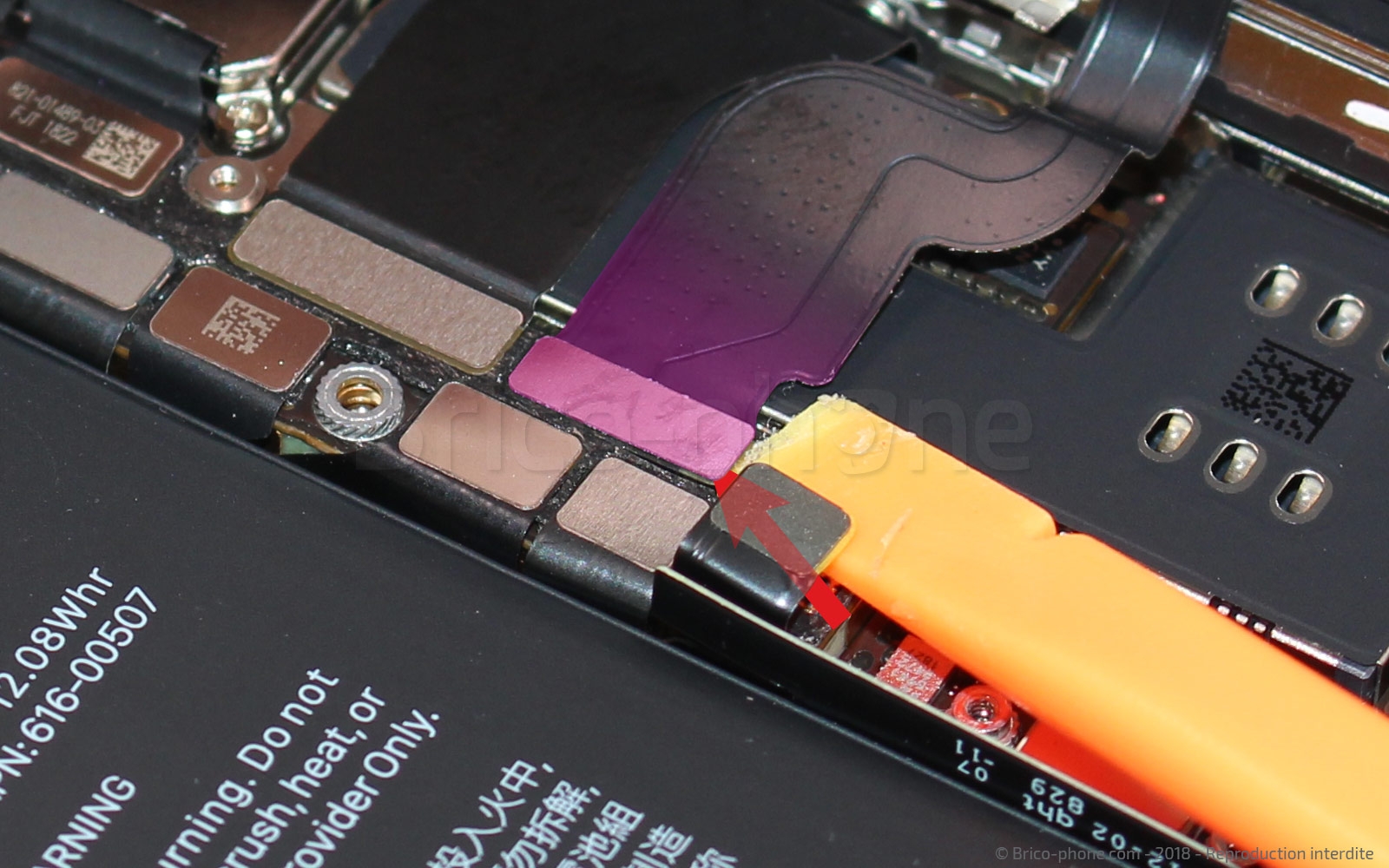

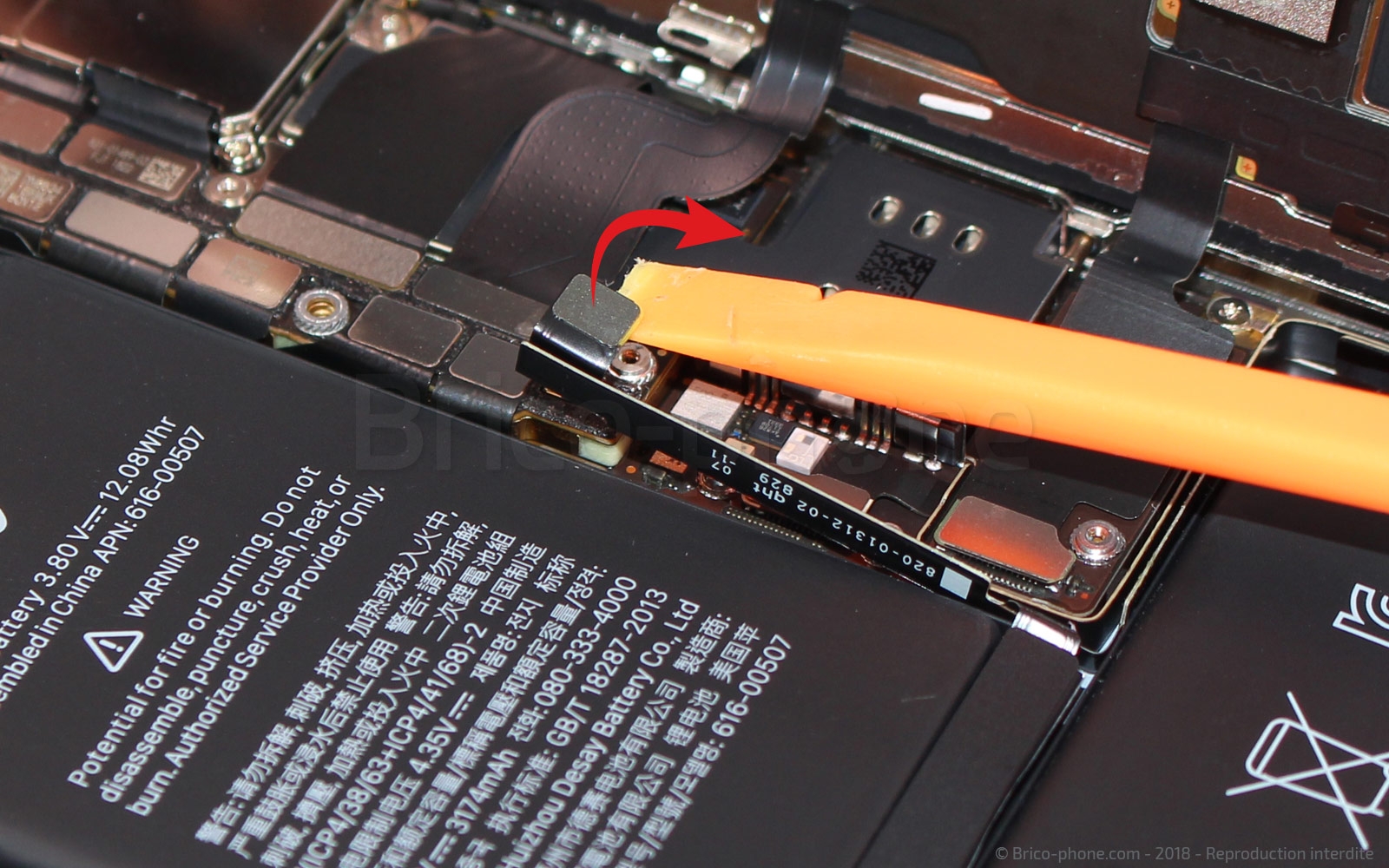

Comme pour toutes réparations, il est important de déconnecter la batterie. Pour cela, munissez-vous du levier en nylon afin de débrancher la nappe du composant #10.

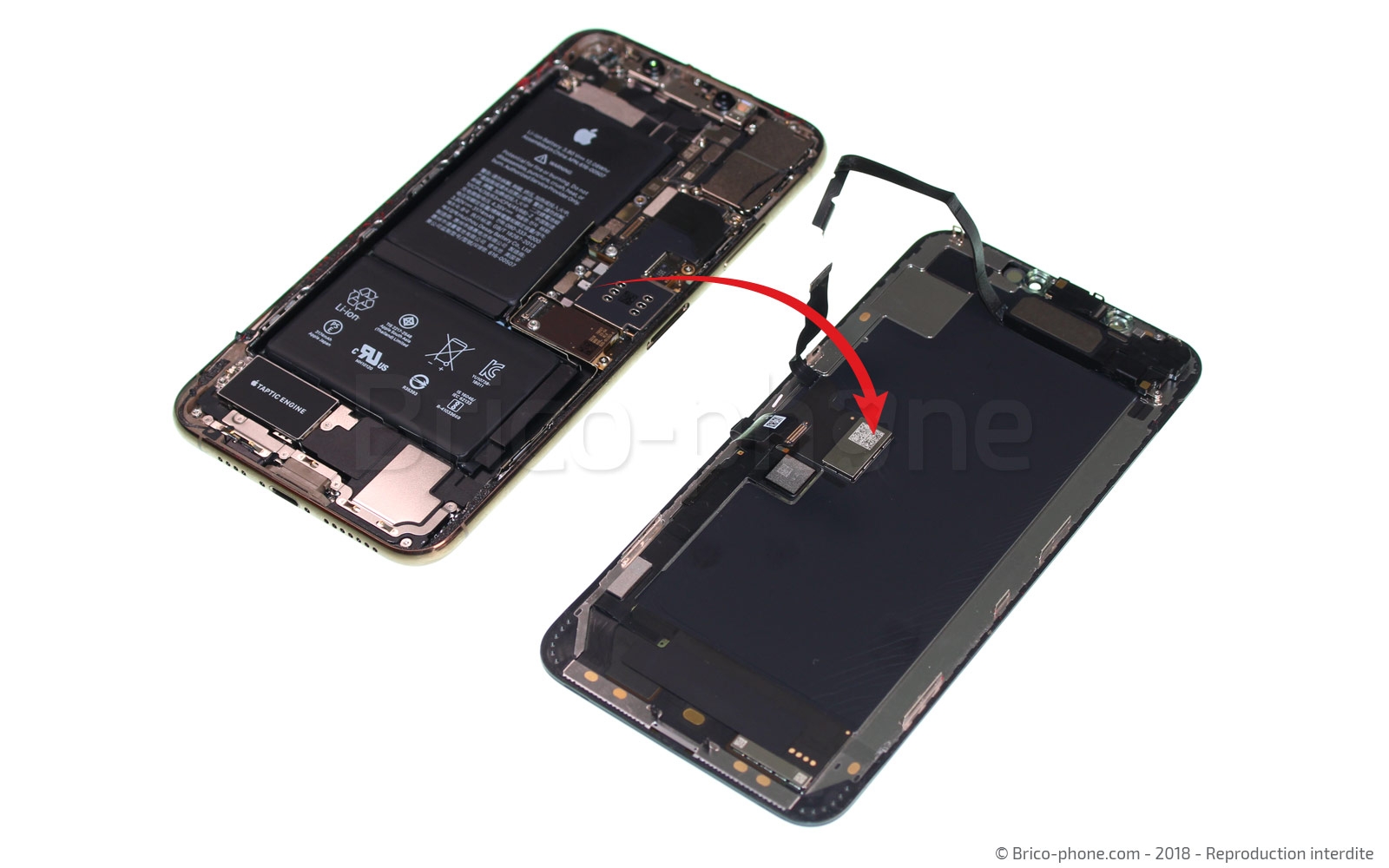

Pour cette étape, vous devez toujours avec le même ustensile, débranchez 3 nappes : celle de l'écran, celle du tactile et celle du haut-parleur interne. Vous pouvez maintenant mettre de coté l'écran de votre iPhone.

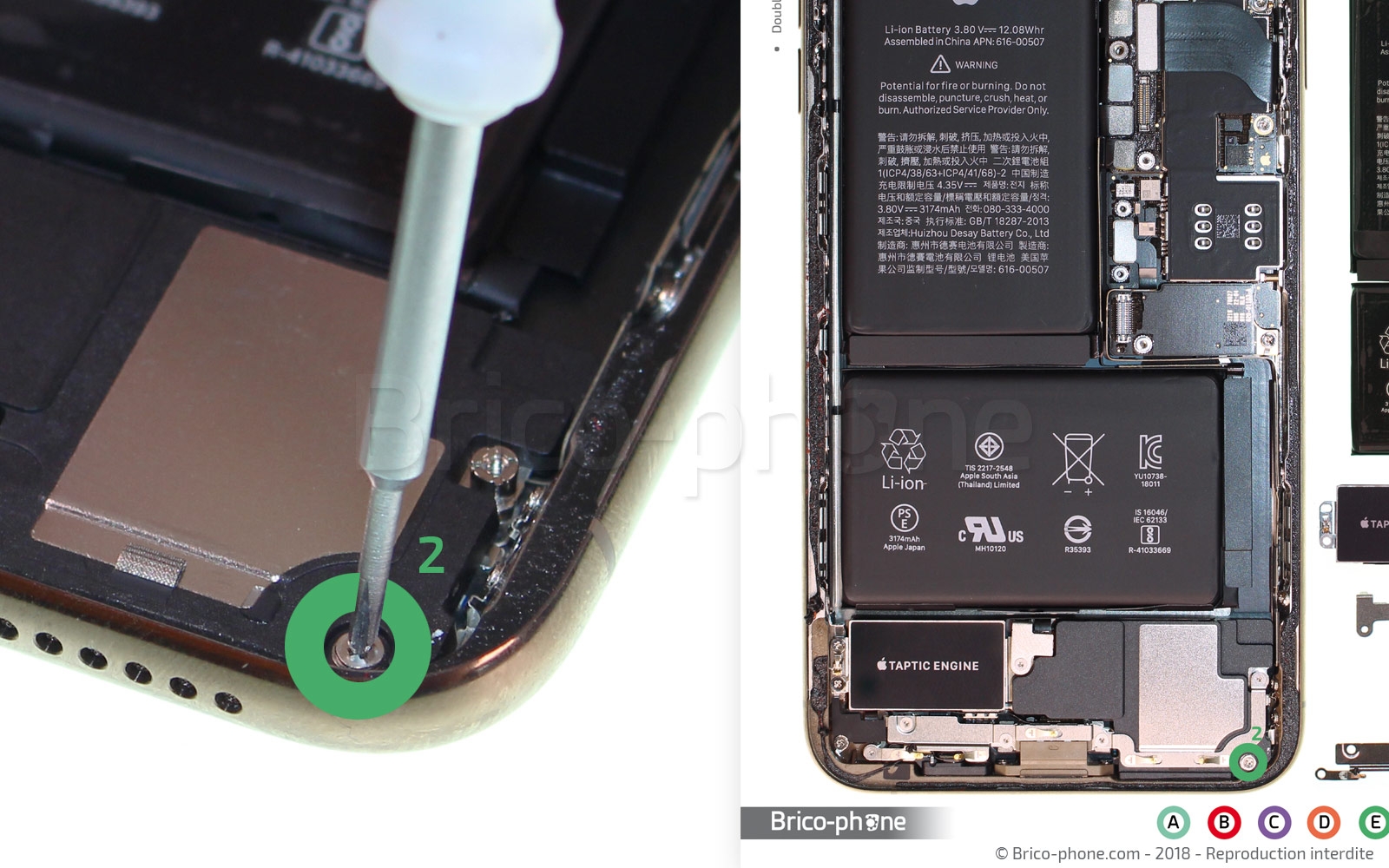

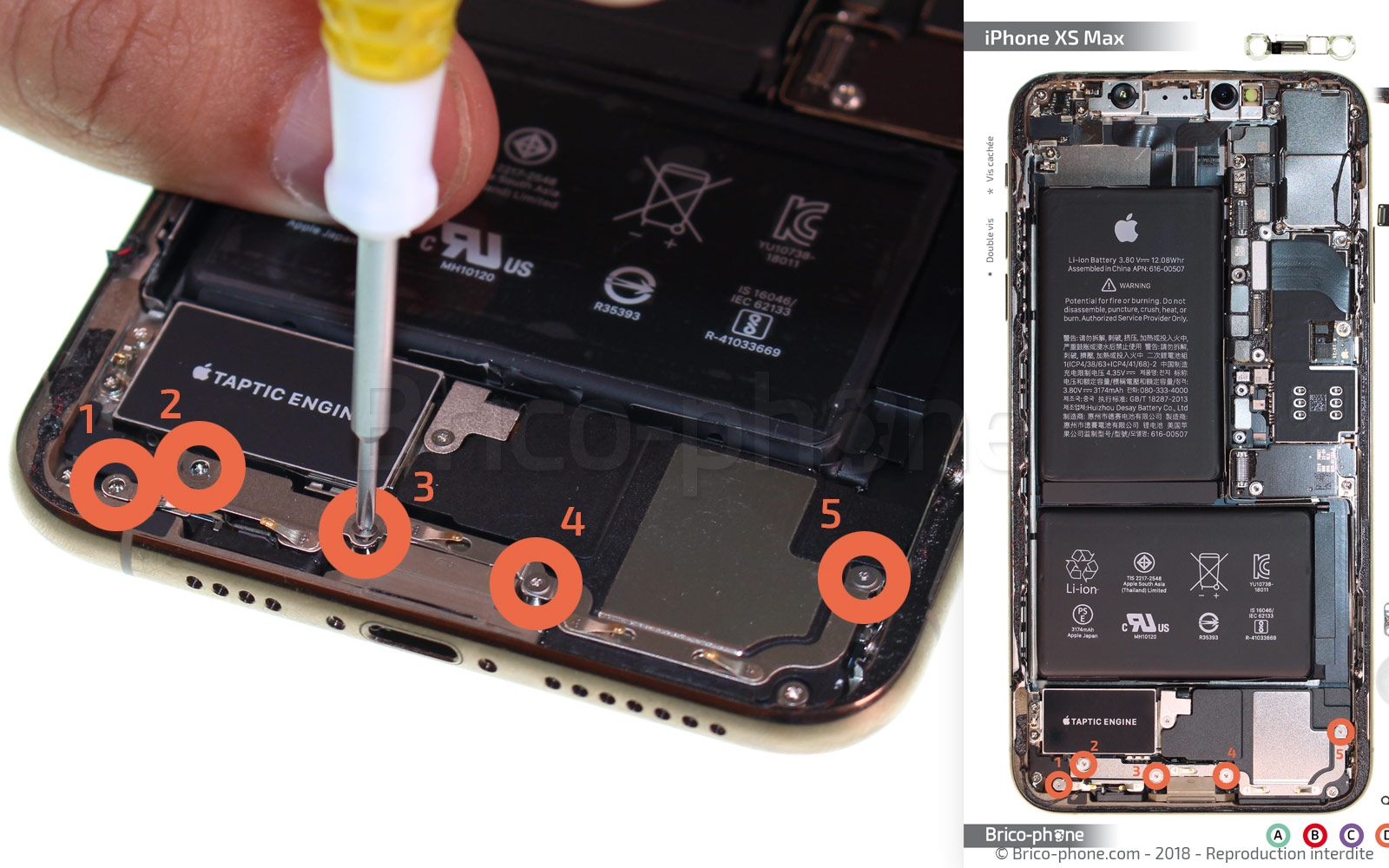

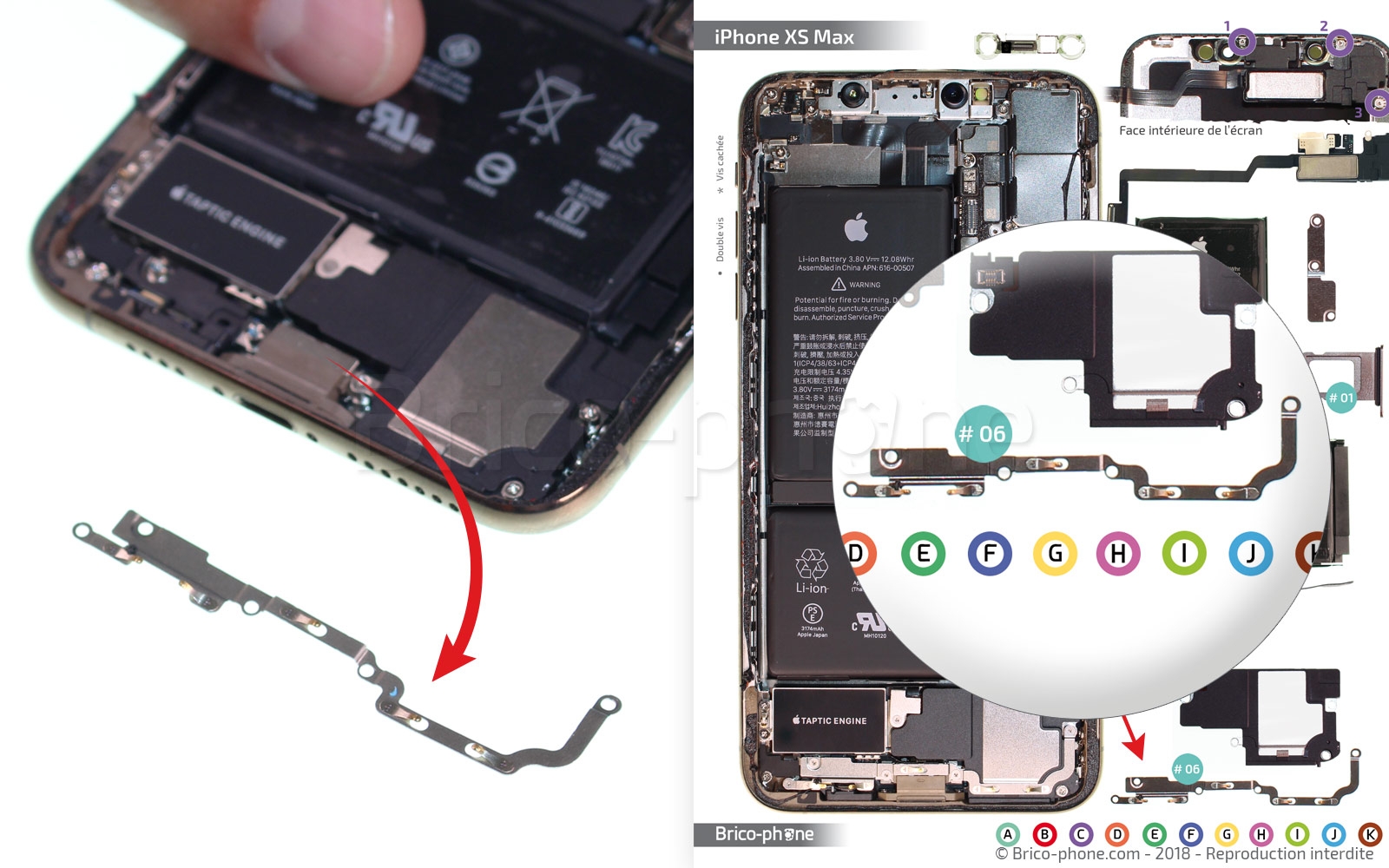

Pour accéder au Taptic Engine, il vous faut retirer la plaquette #06 mais avant cela, dévissez les 5 vis triwing qui la retiennent au châssis.

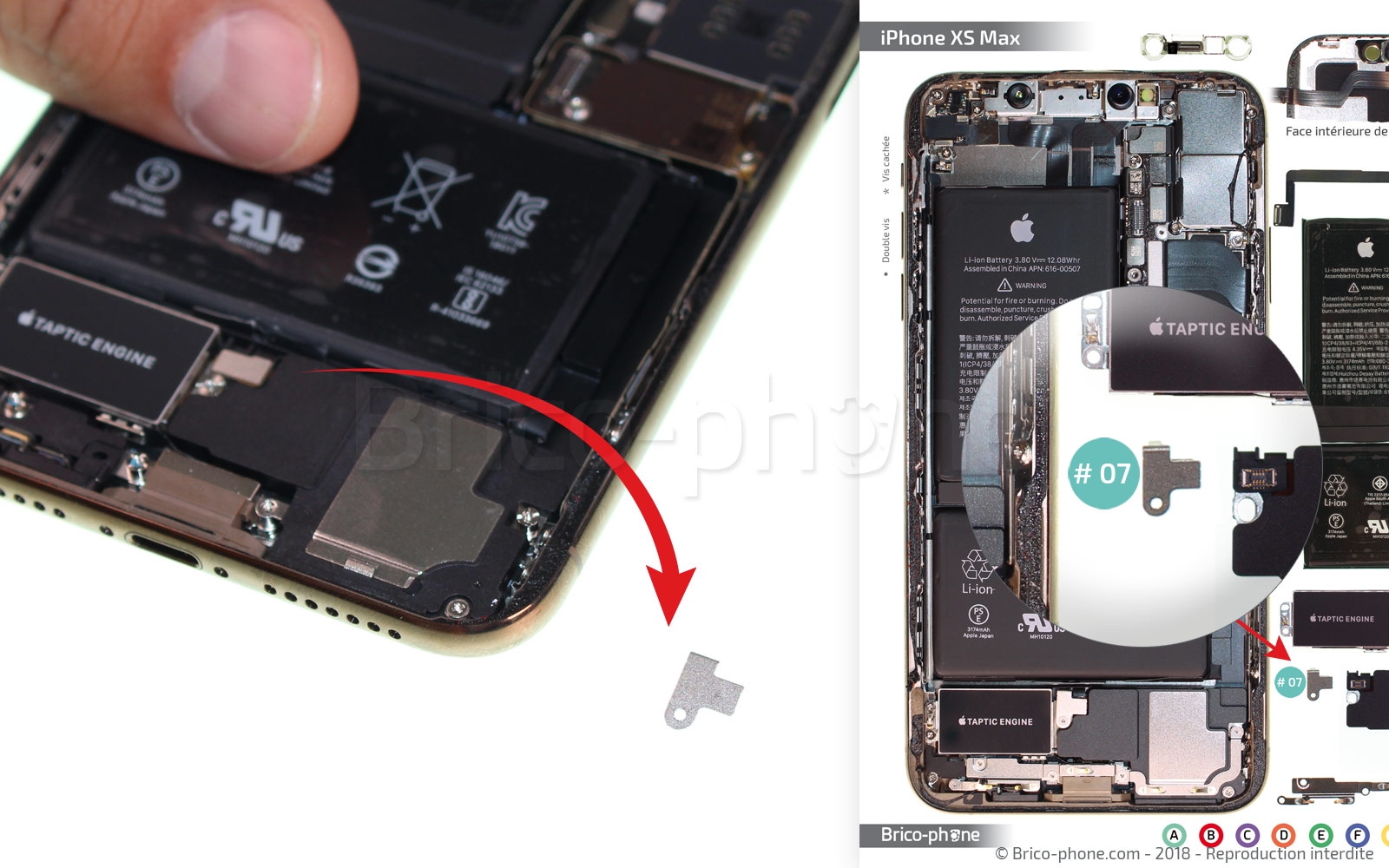

En vous aidant toujours du même tournevis, dévissez la plaquette se trouvant à gauche du vibreur et qui protège la nappe du haut-parleur externe.

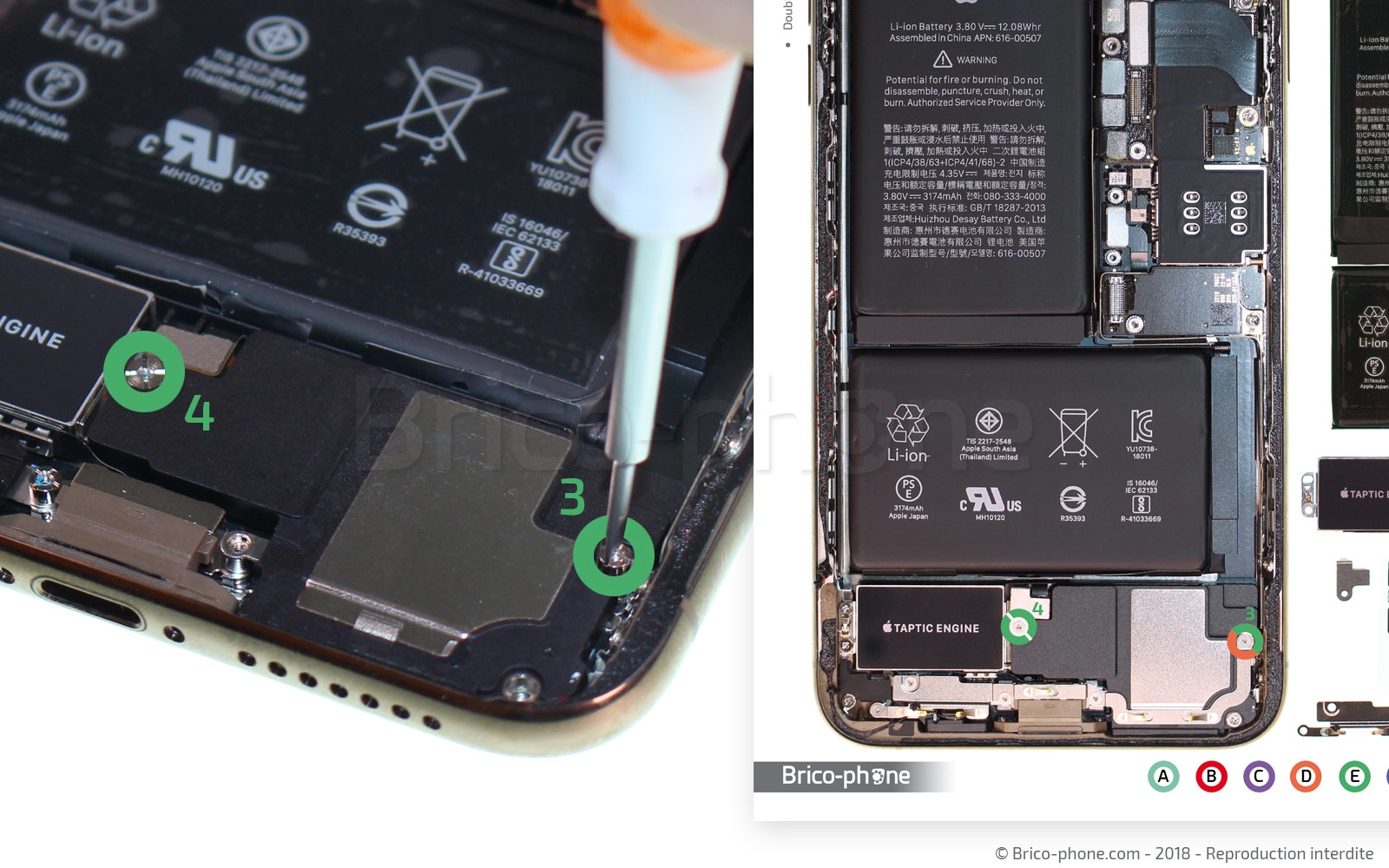

Dans un premier temps, il vous faut dévisser la vis E2 avec le tournevis cruciforme et ensuite, les vis E3 et E4 en vous aidant du tournevis plat.
Dans un second temps, déconnectez la connectique du haut-parleur externe pour pouvoir le sortir.

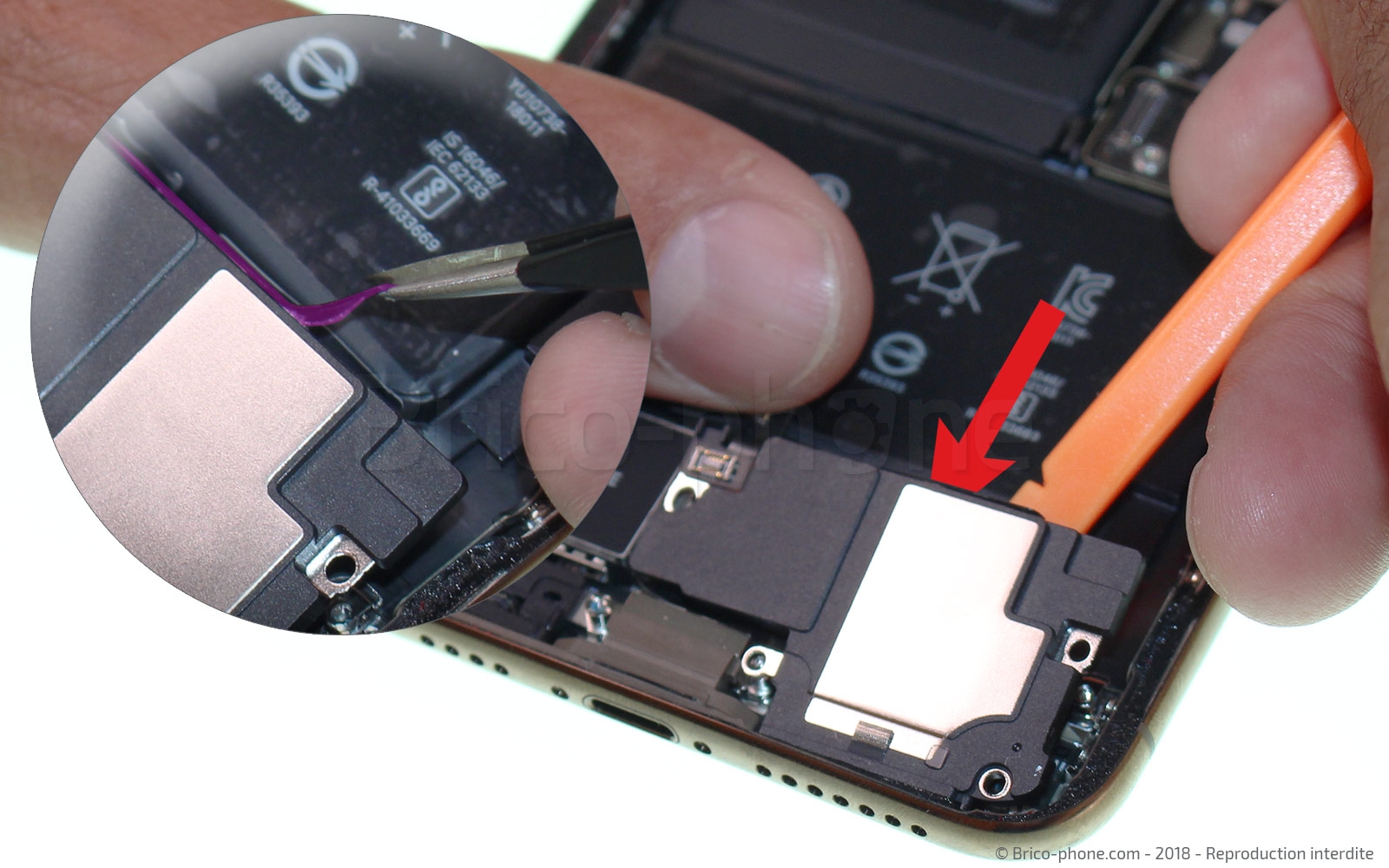

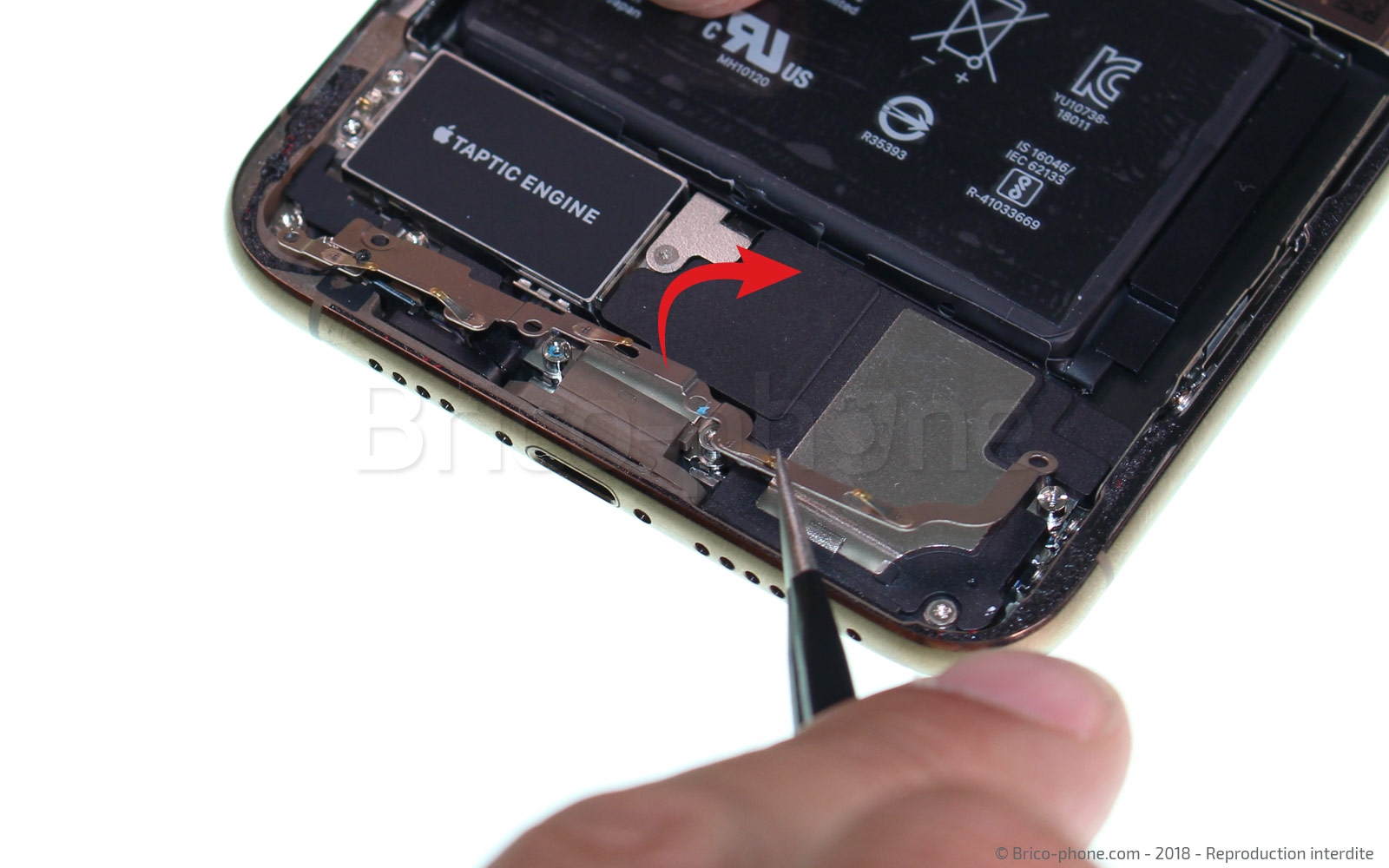

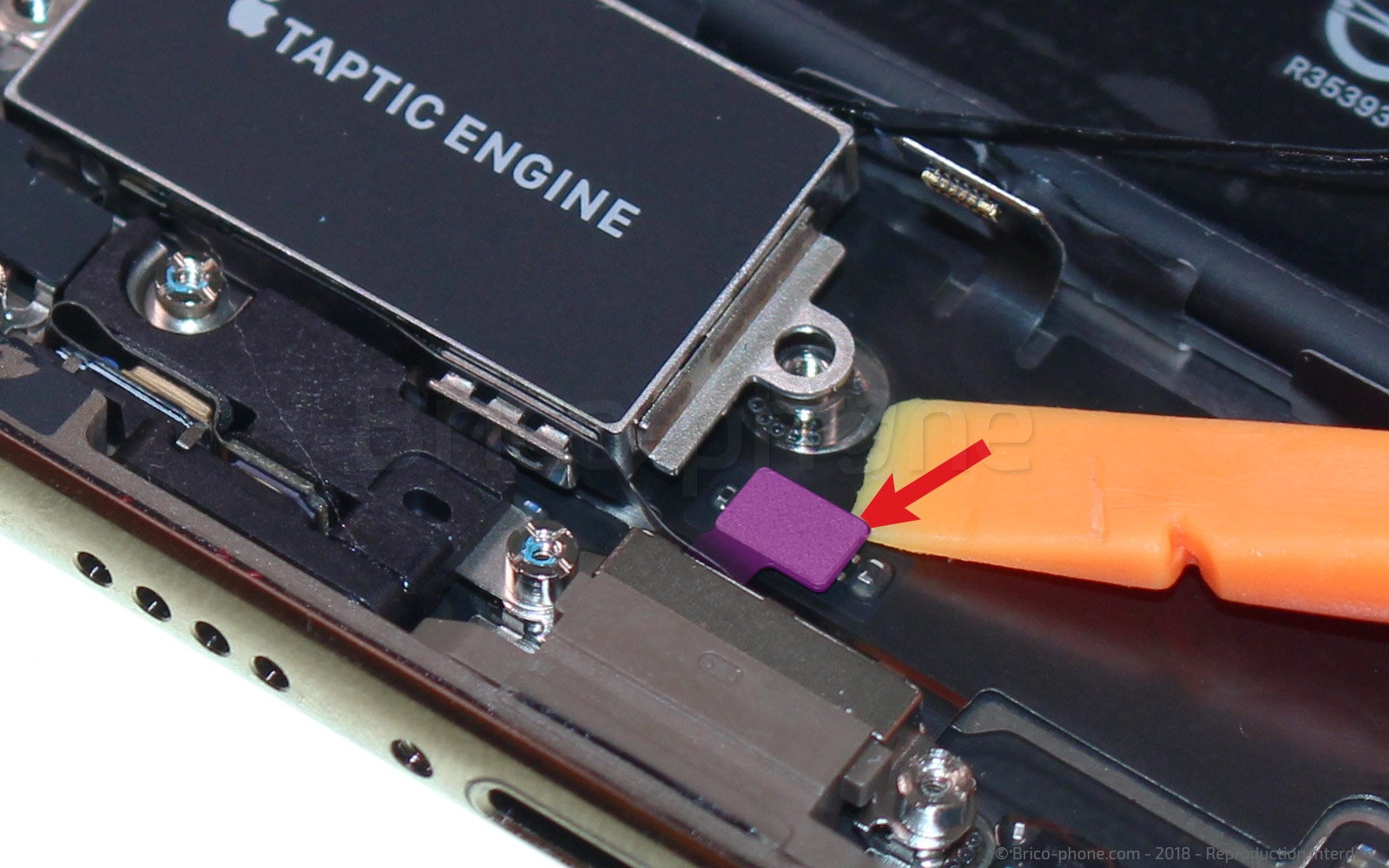

A l'aide de la pincette, décollez l'adhésif se trouvant sur le flanc haut du composant.

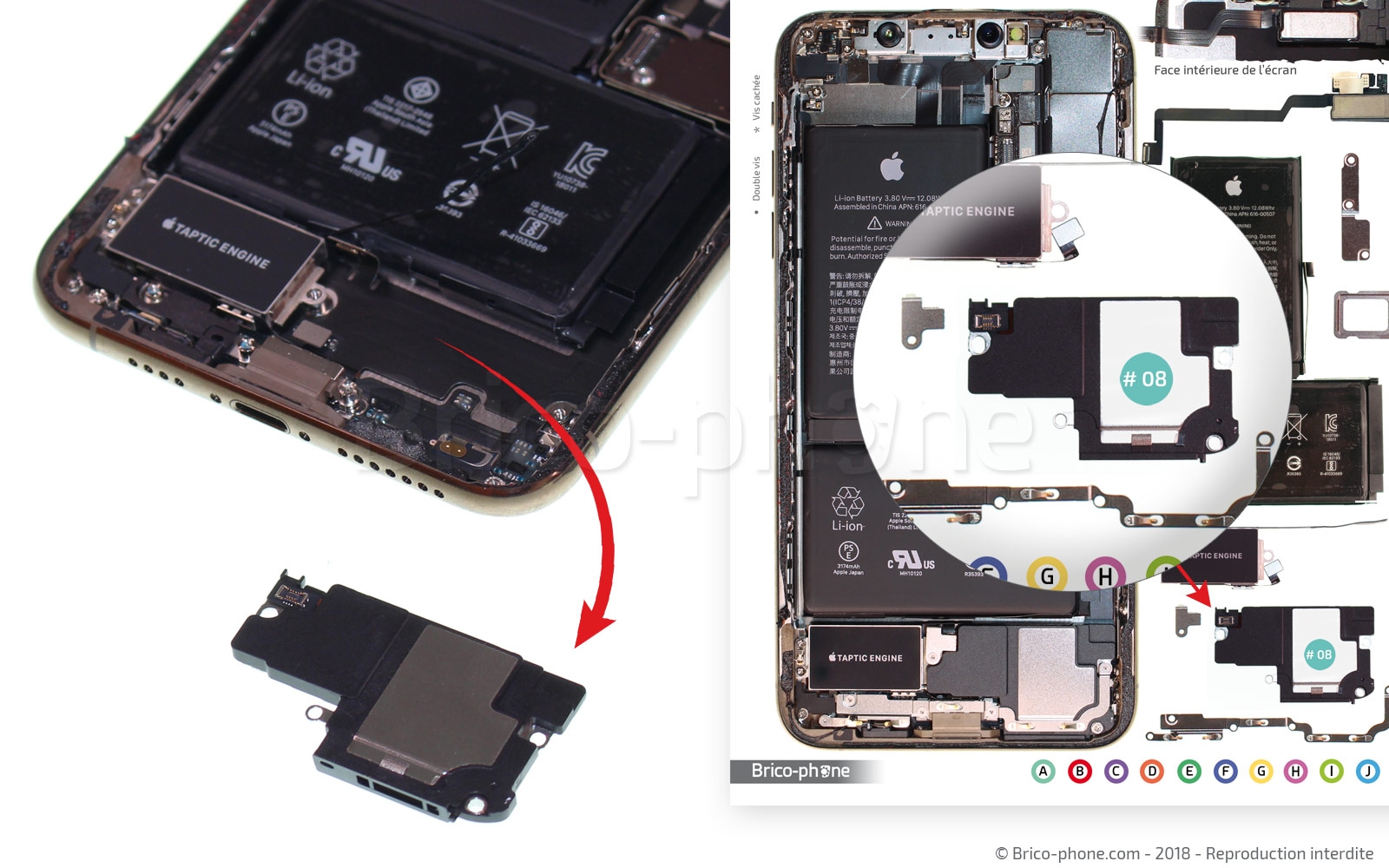

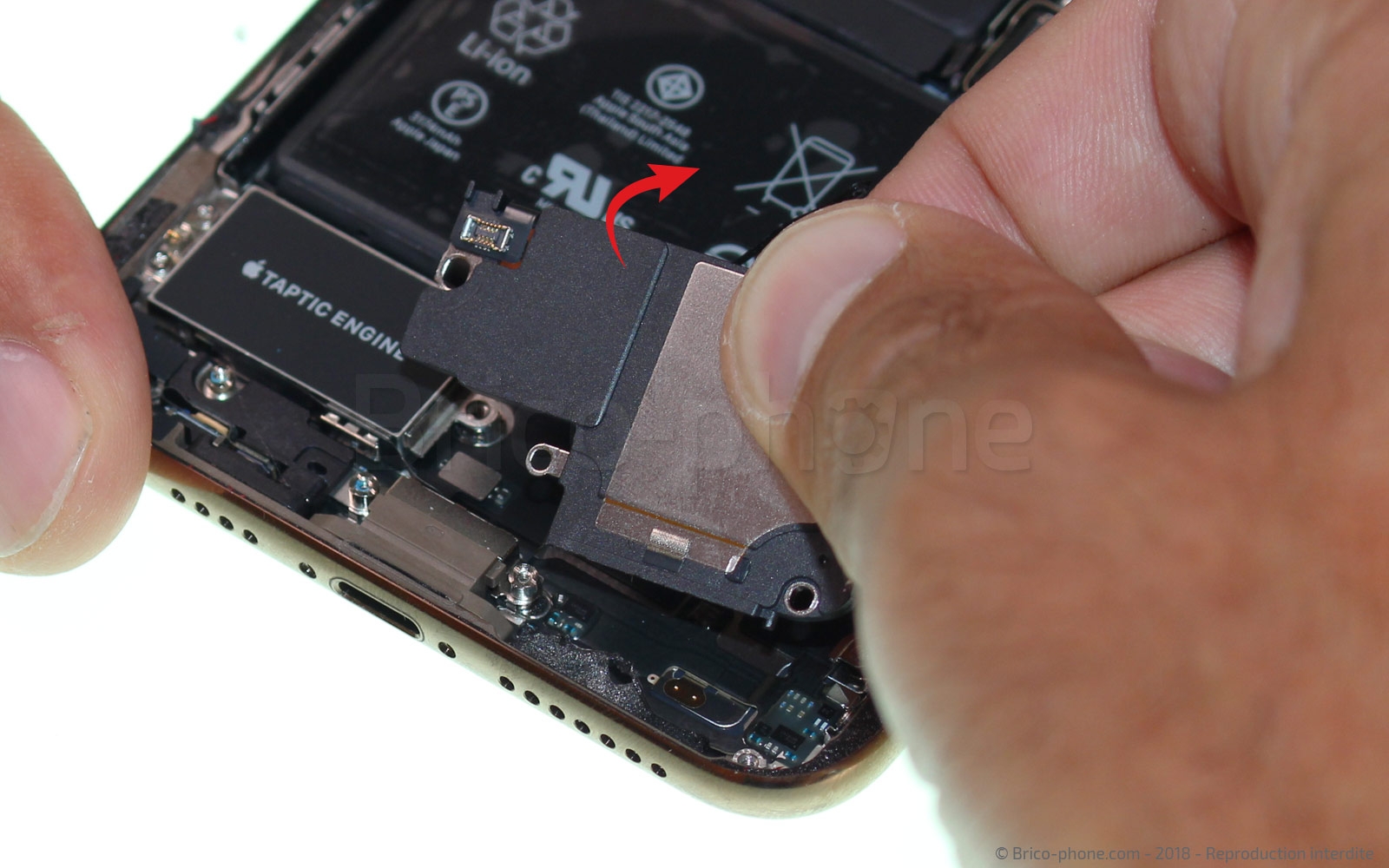

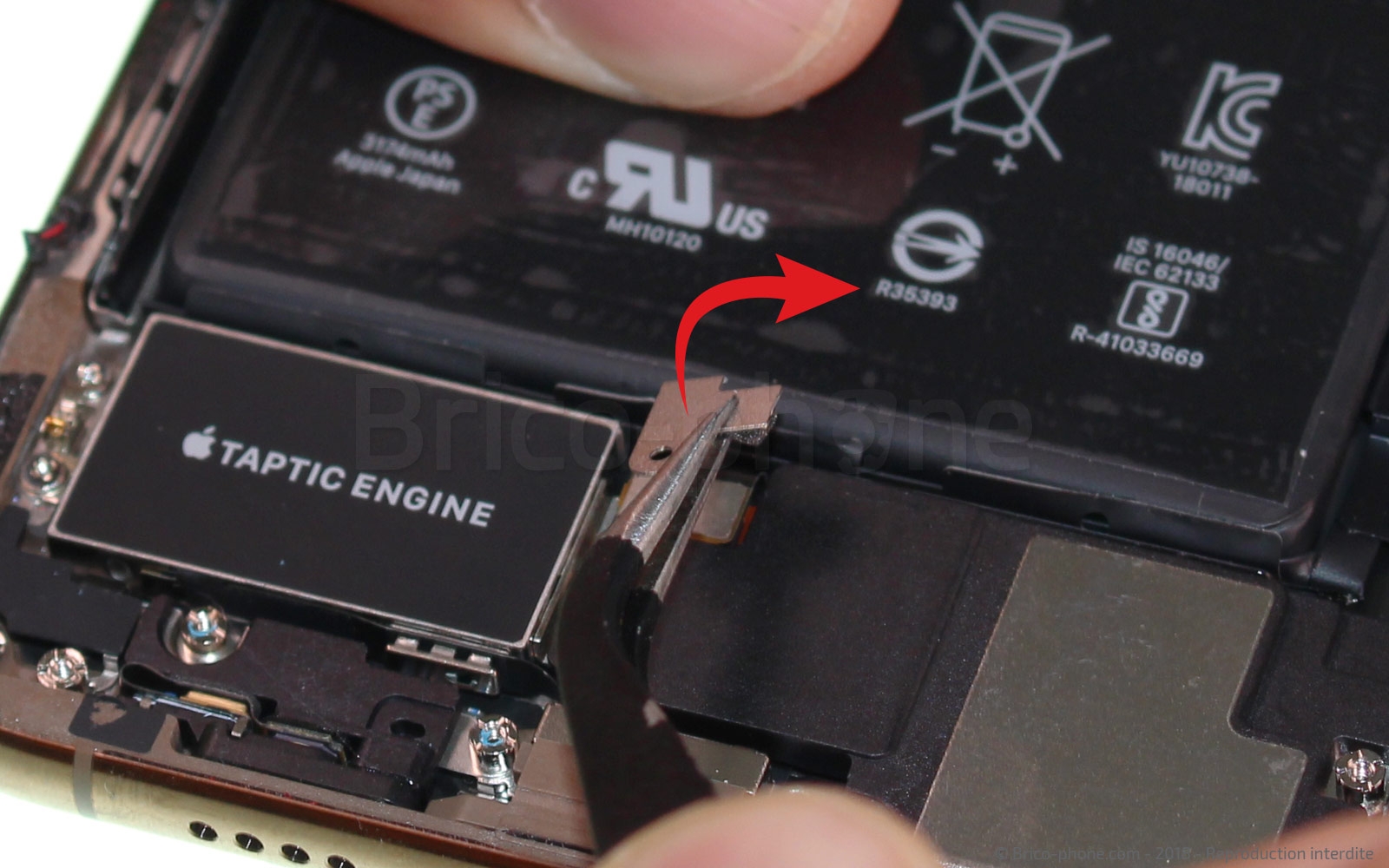

Vous pouvez dès à présent sortir l'élément #08 du châssis.

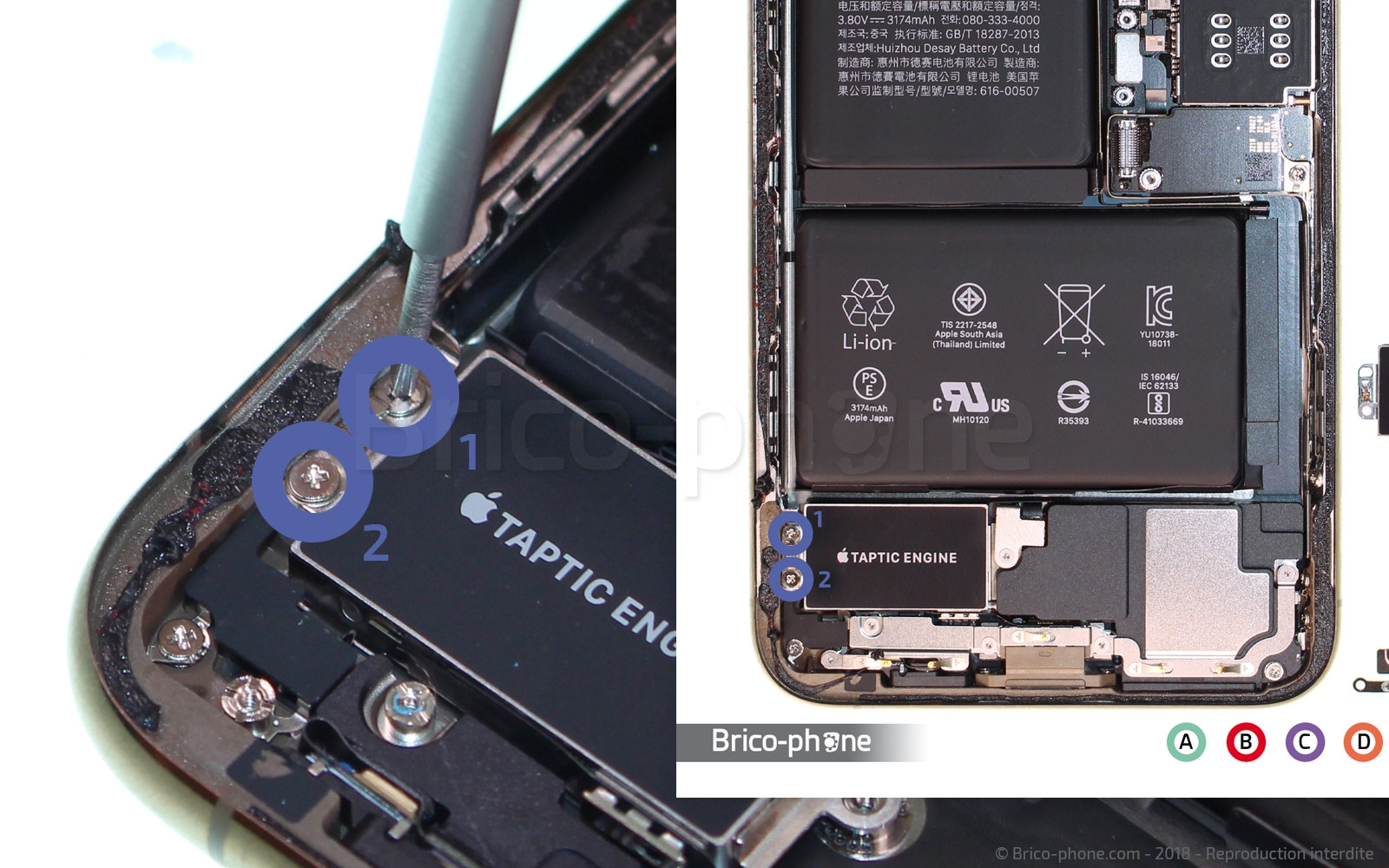

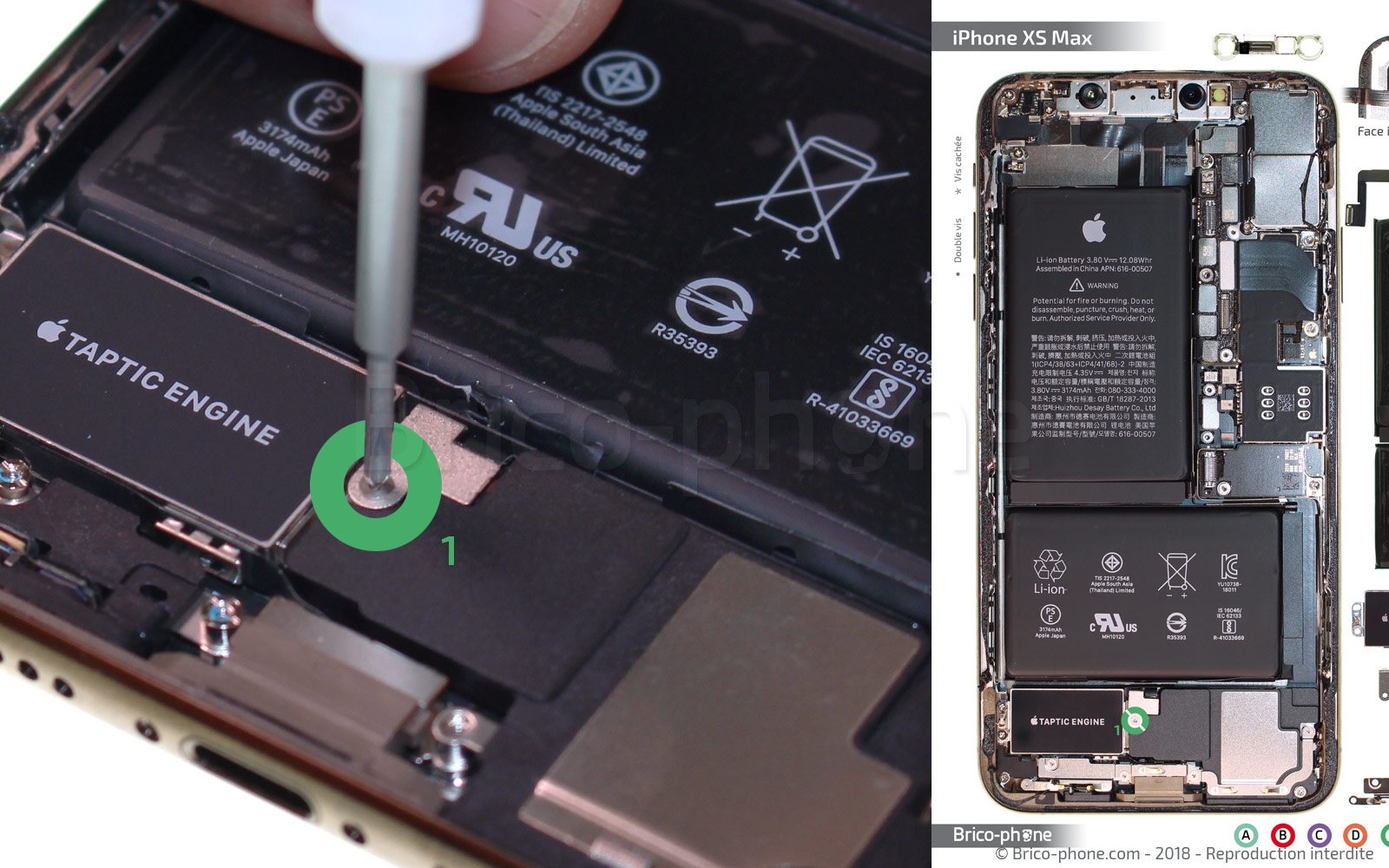

Pour sortir votre vibreur, dévissez les vis F1 et F2 à l'aide du tournevis cruciforme.

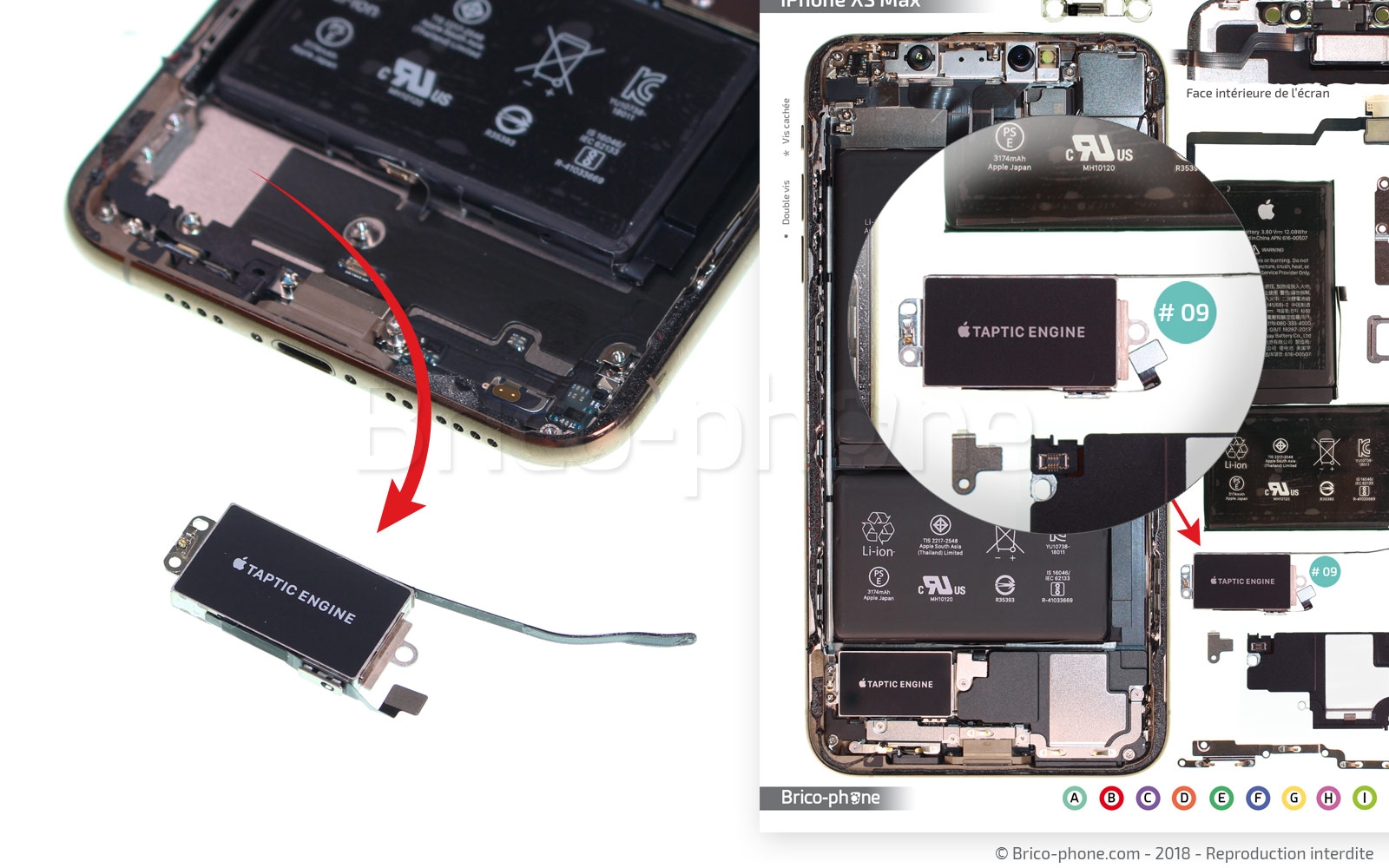

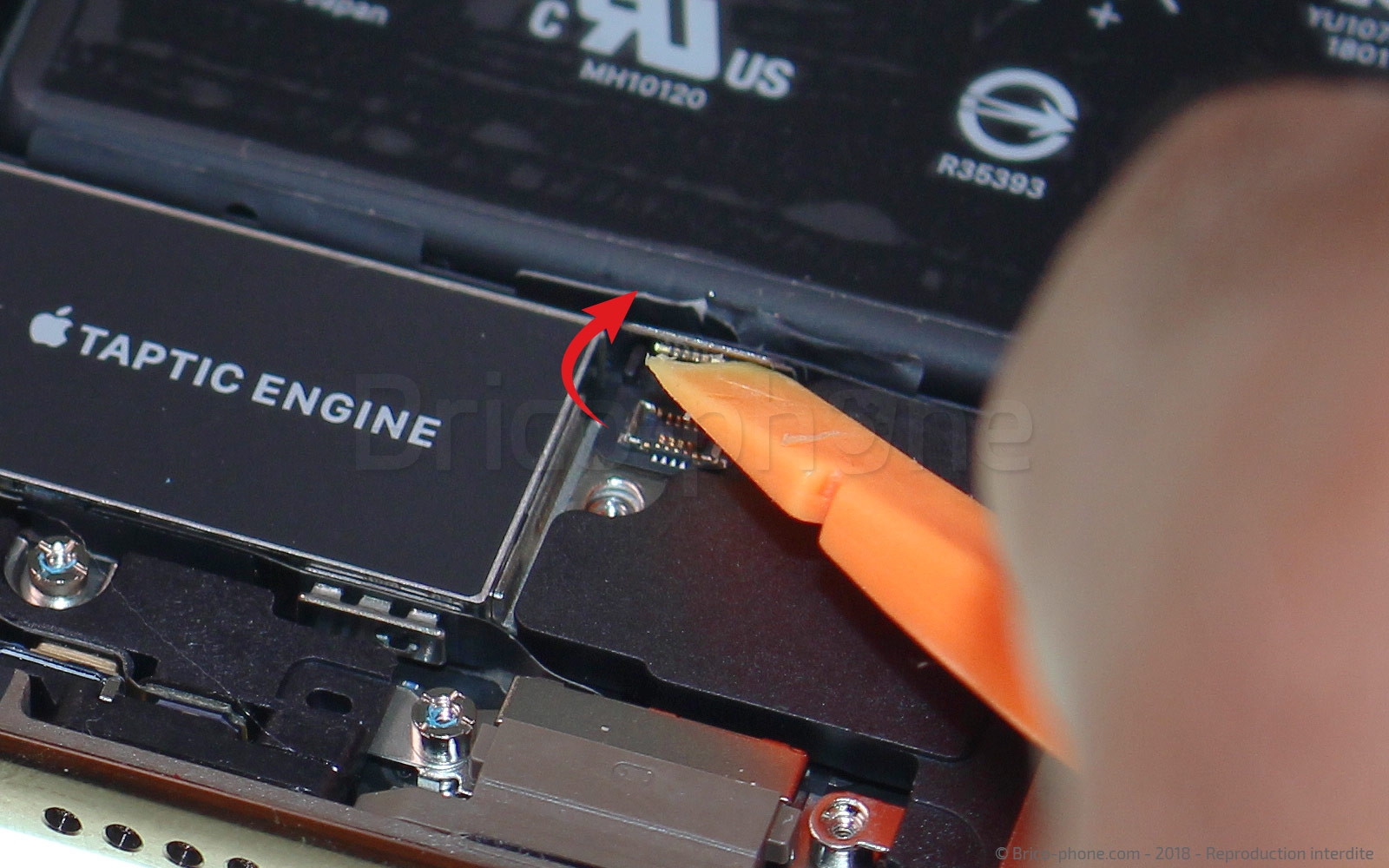

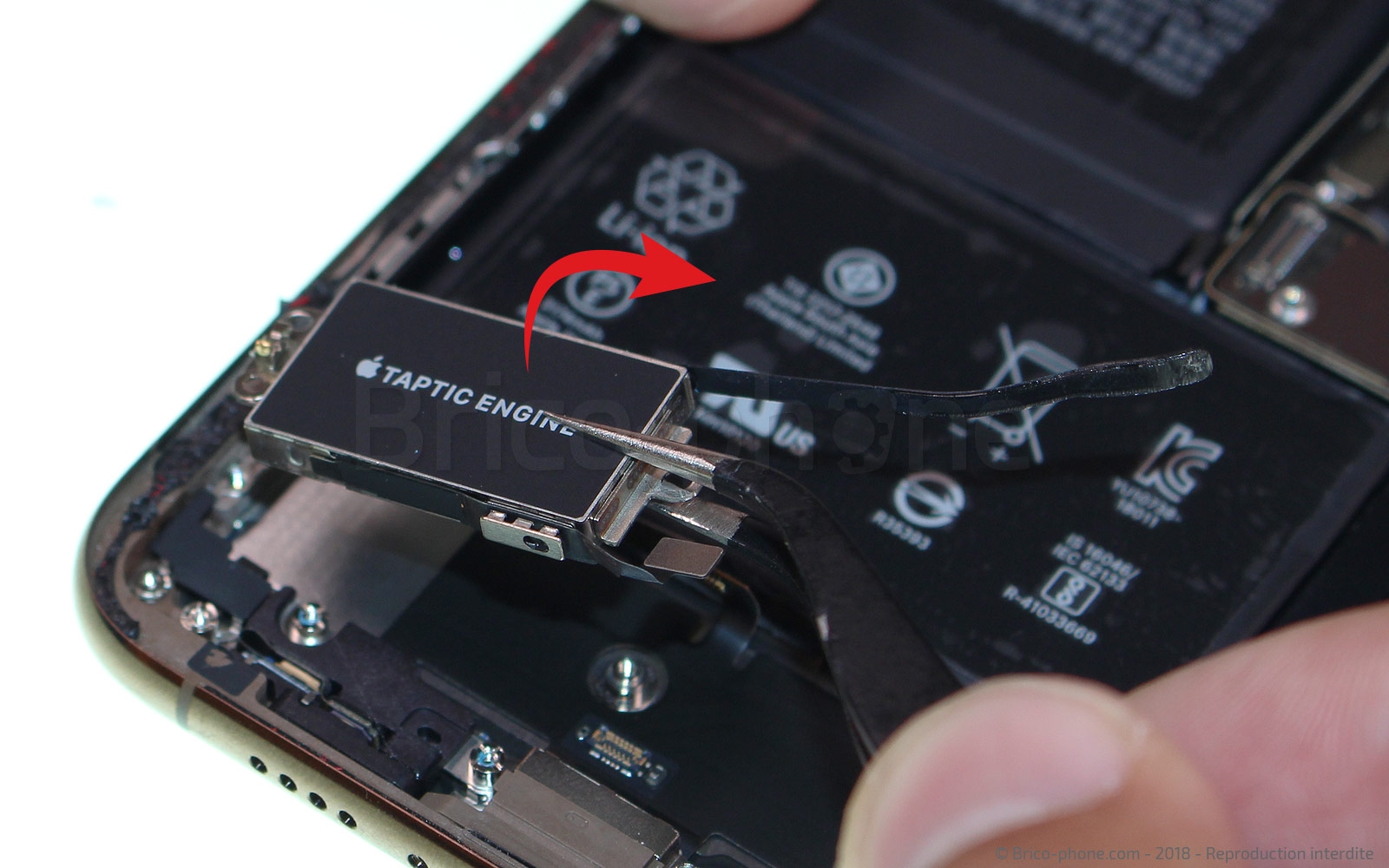

Ensuite, déconnectez la nappe du composant se trouvant à sa droite et retirez le Taptic Engine de votre iPhone avec la pince en métal.

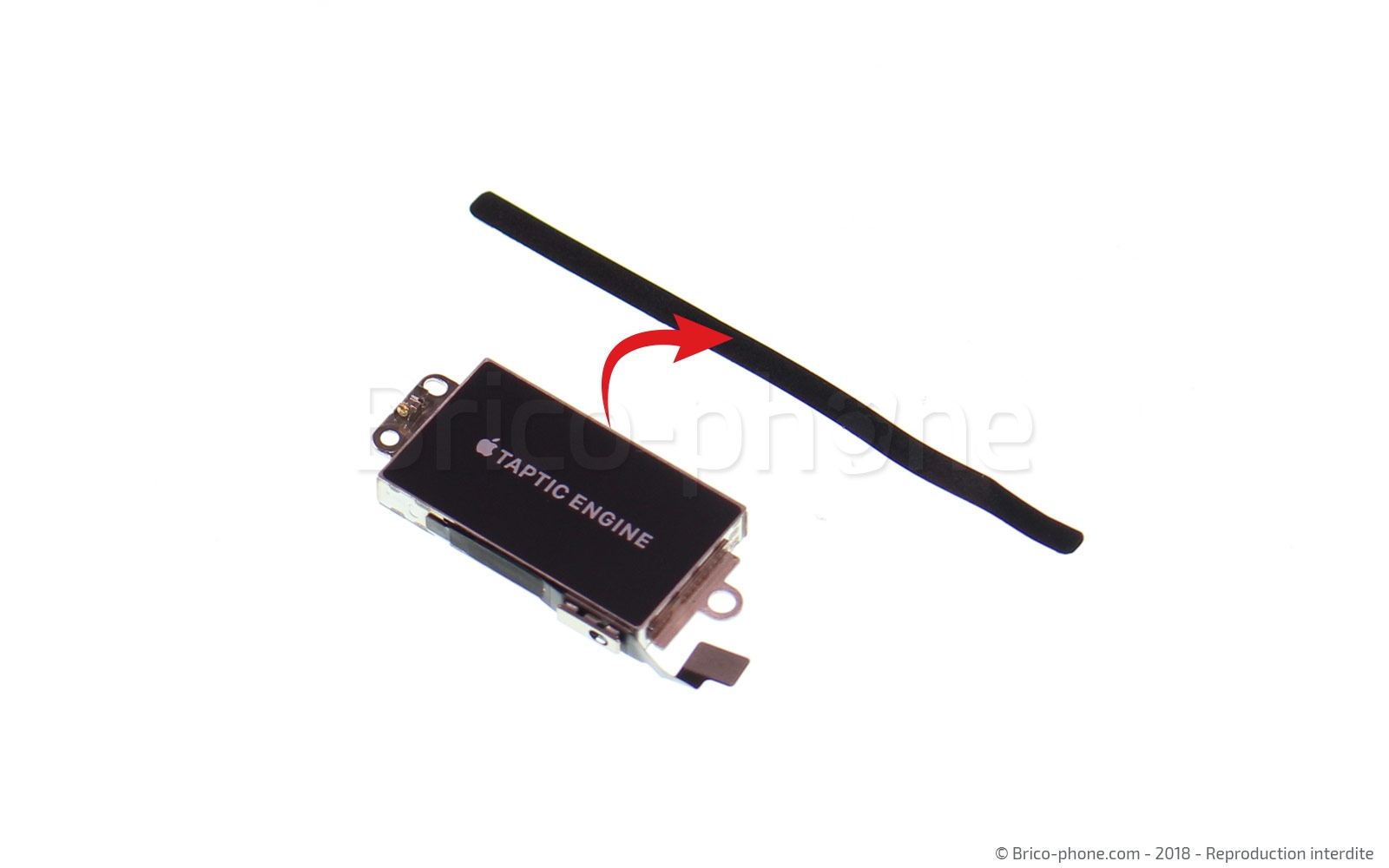

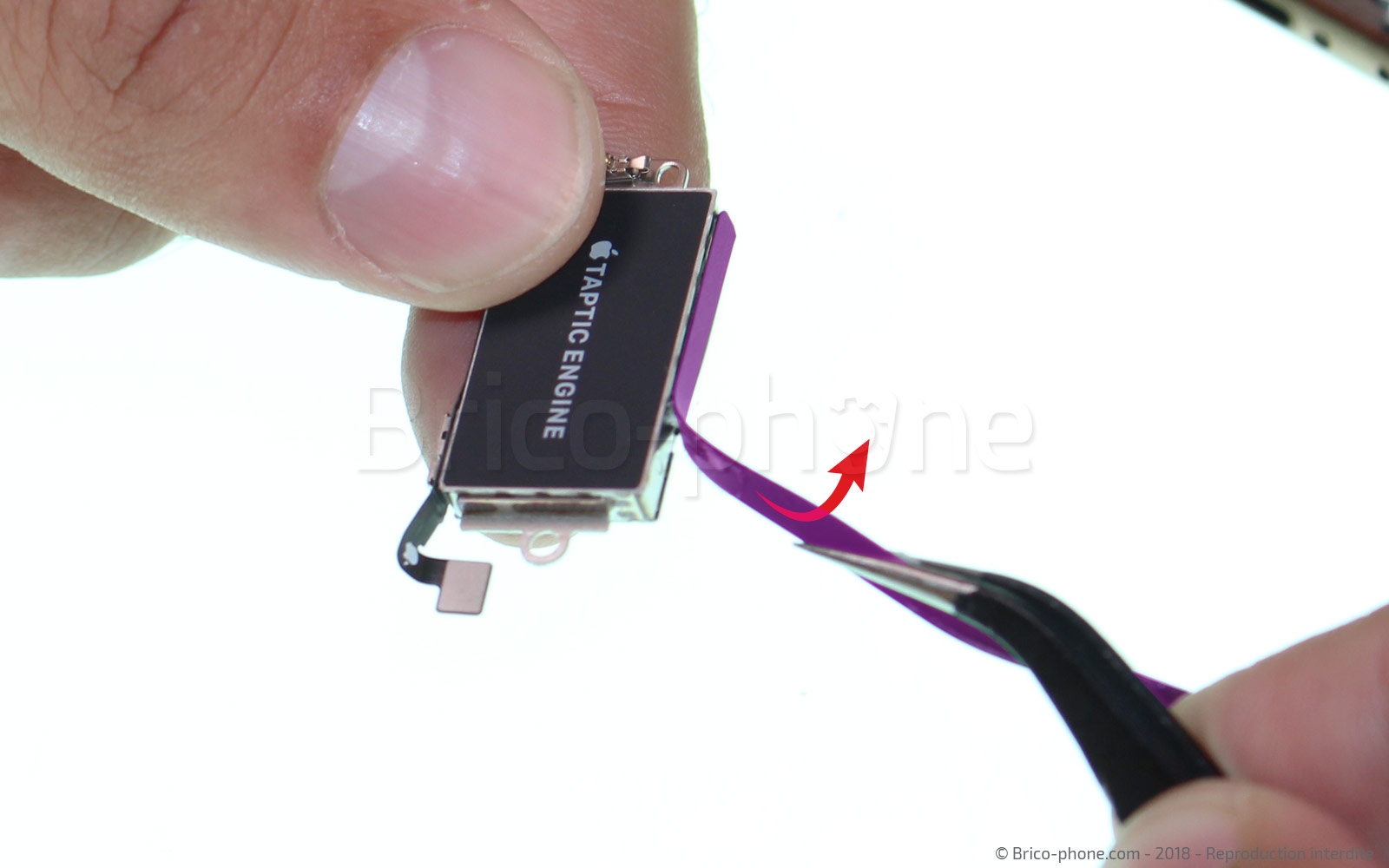

Pour cette dernière étape, vous devez simplement à l'aide de la pincette, décoller l'adhésif noire se trouvant encore sur le Taptic Engine afin de pouvoir le repositionner sur votre nouveau composant.

Vous pouvez dès à présent remonter votre iPhone XS MAX en suivant ce guide dans l'ordre inverse.
Pensez à bien repositionner l'adhésif sur votre nouveau Taptic Engine et à nettoyer le châssis des restes du joint d'étanchéité.

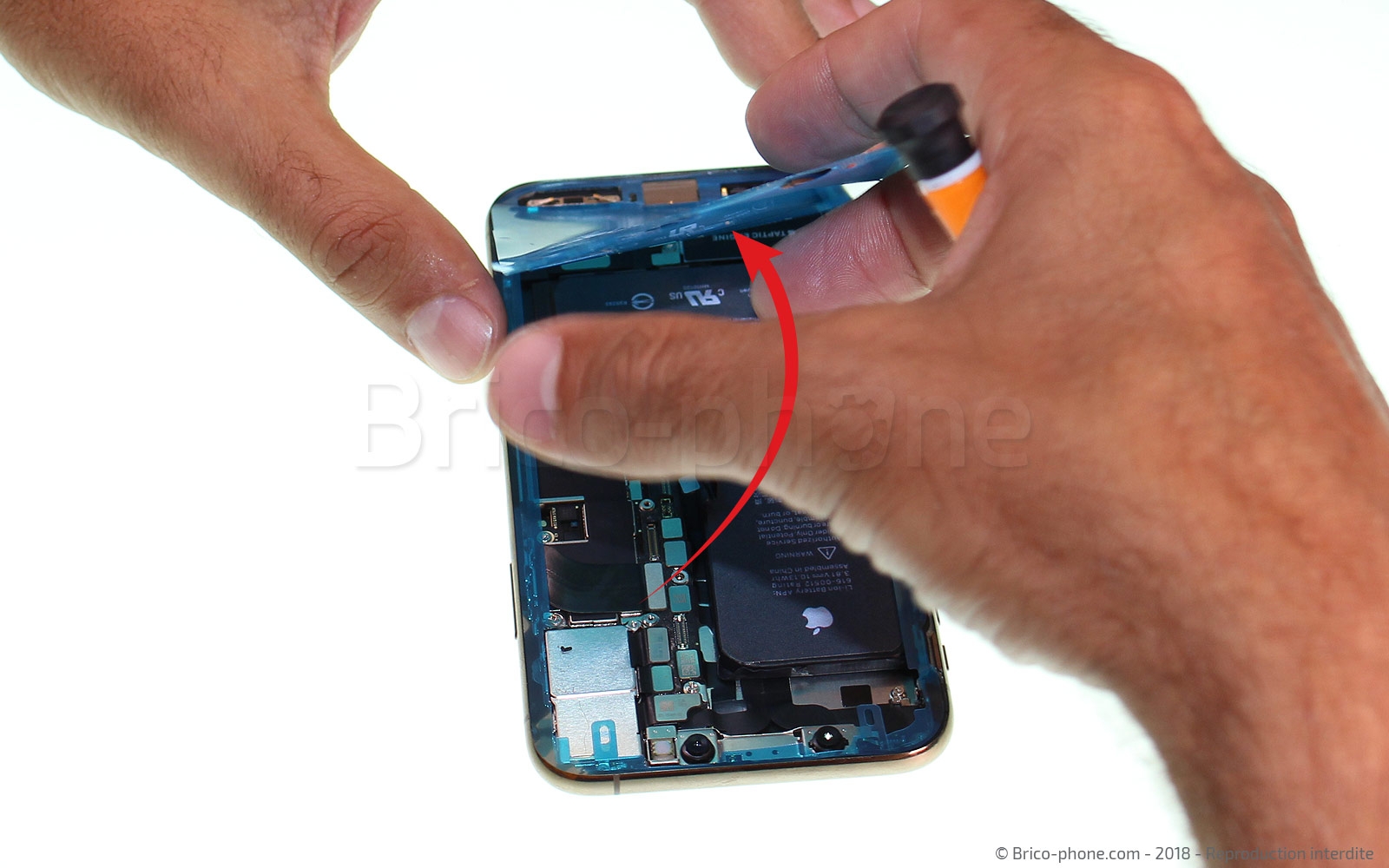

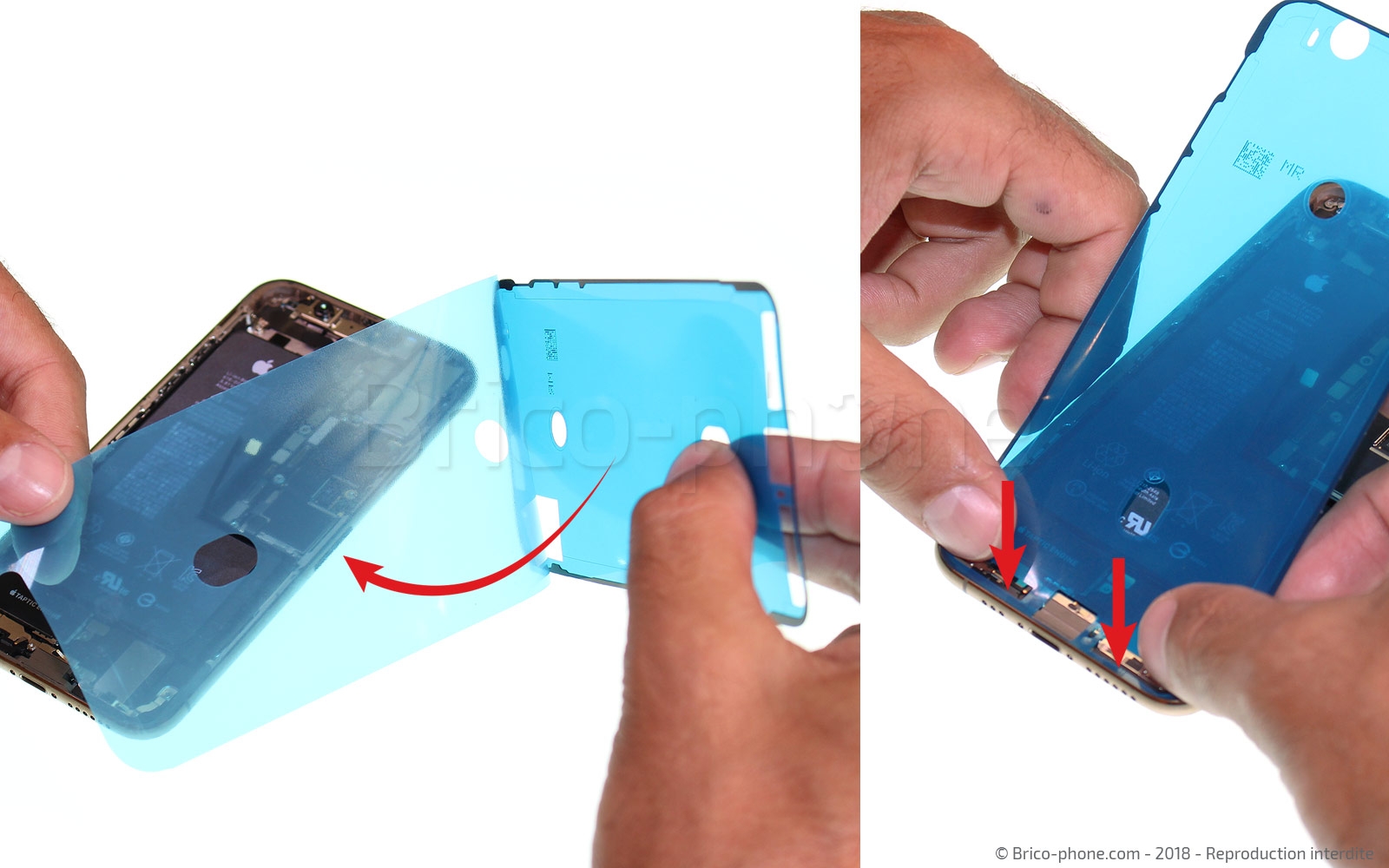

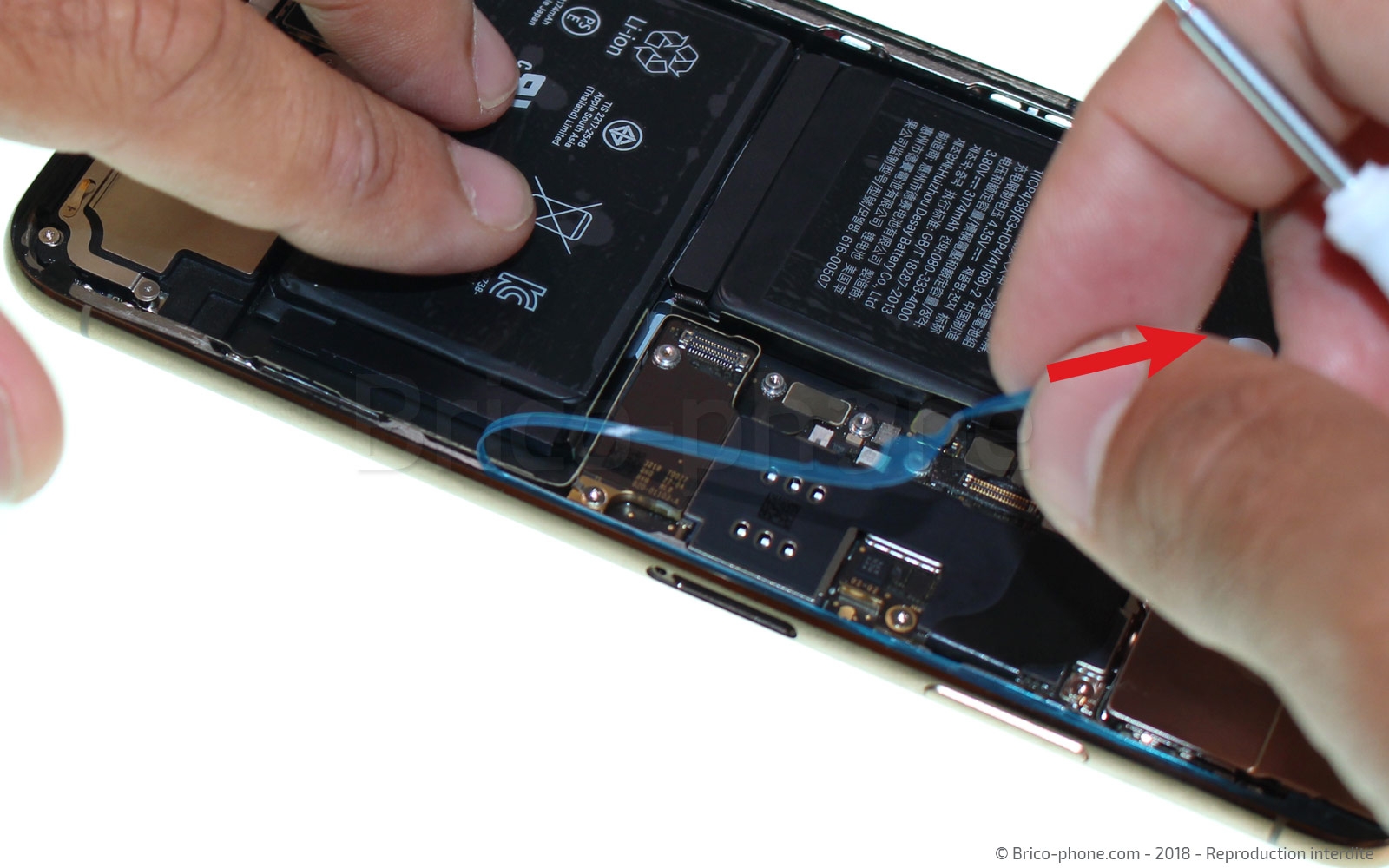

Nous vous conseillons après toute ouverture de changer le joint d'étanchéité de votre appareil. Pour cela, il vous suffit de retirer la protection bleue et de positionner le joint correctement sur le châssis en vous aidant des autres protections qui servent de repère.

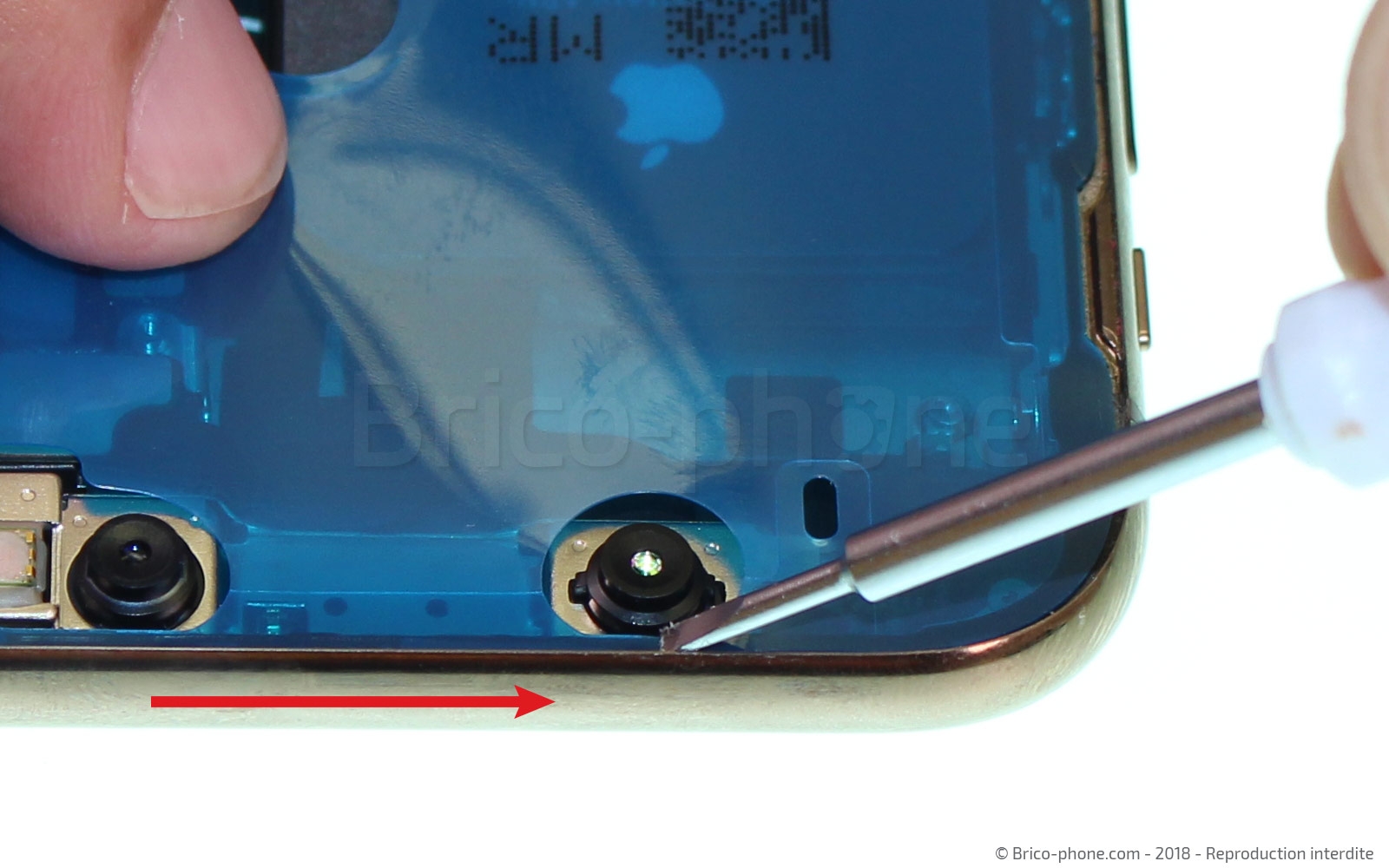

Ensuite, à l'aide d'un tournevis plat ou du levier en nylon, aplatissez le joint afin qu'il adhère bien au châssis.
Il ne vous reste plus qu'à retirer les adhésifs et à refermer votre iPhone.
