Changement de caméra arrière sur Galaxy A8 2018

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A8 2018
Réparation
Note de réparabilité NC
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

La caméra arrière de votre A8 2018 fonctionne mal ou plus du tout

Ce guide vidéo vous explique comment remplacer la caméra arrière sur votre Galaxy A8 2018

Pièces nécessaires
0.00 €
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

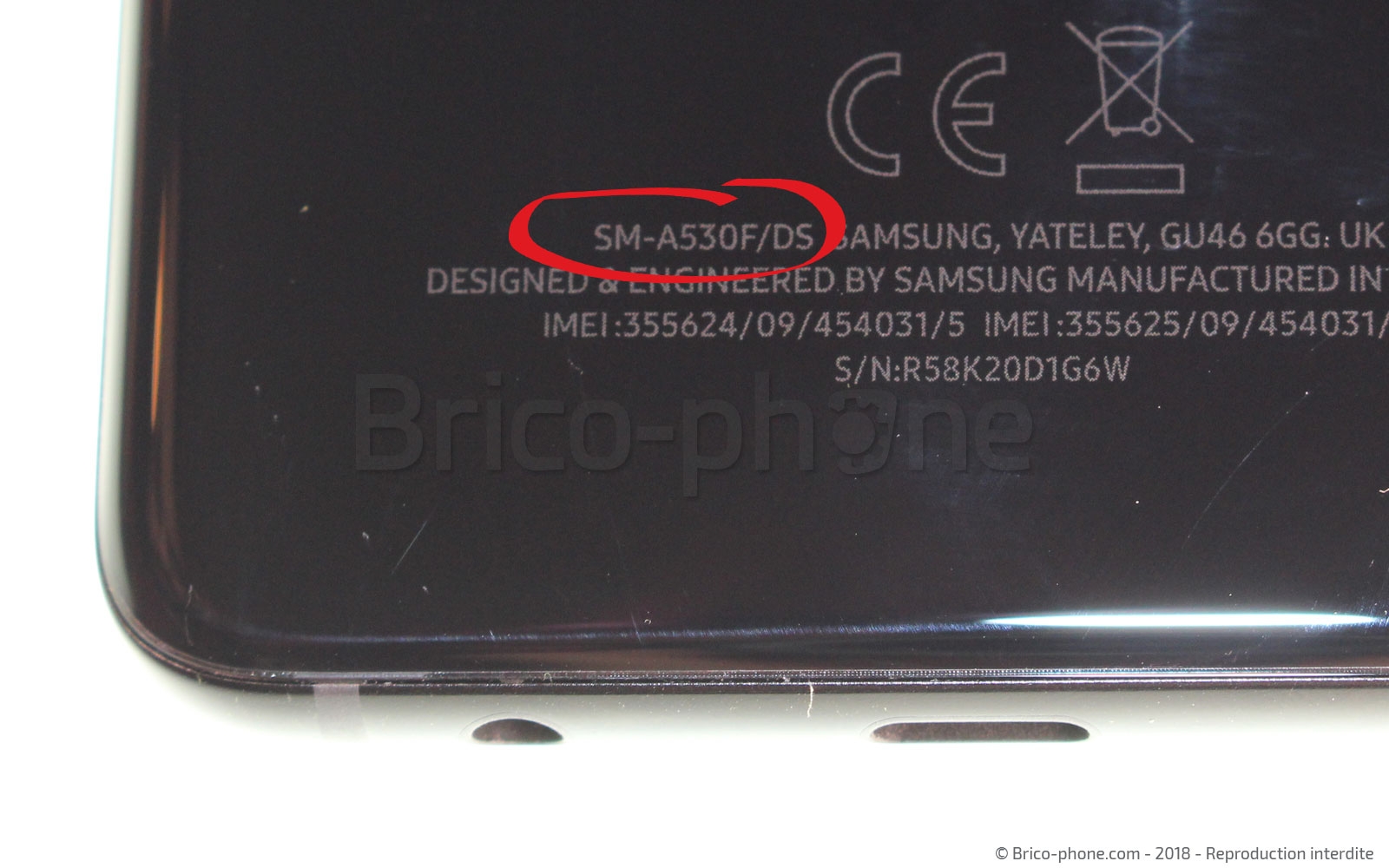

Assurez-vous d'être bien en possession d'un Samsung Galaxy A8 2018 en contrôlant le n° de modèle présent au dos de votre appareil.
La référence inscrite doit être la suivante : SM-530F
Etape 1

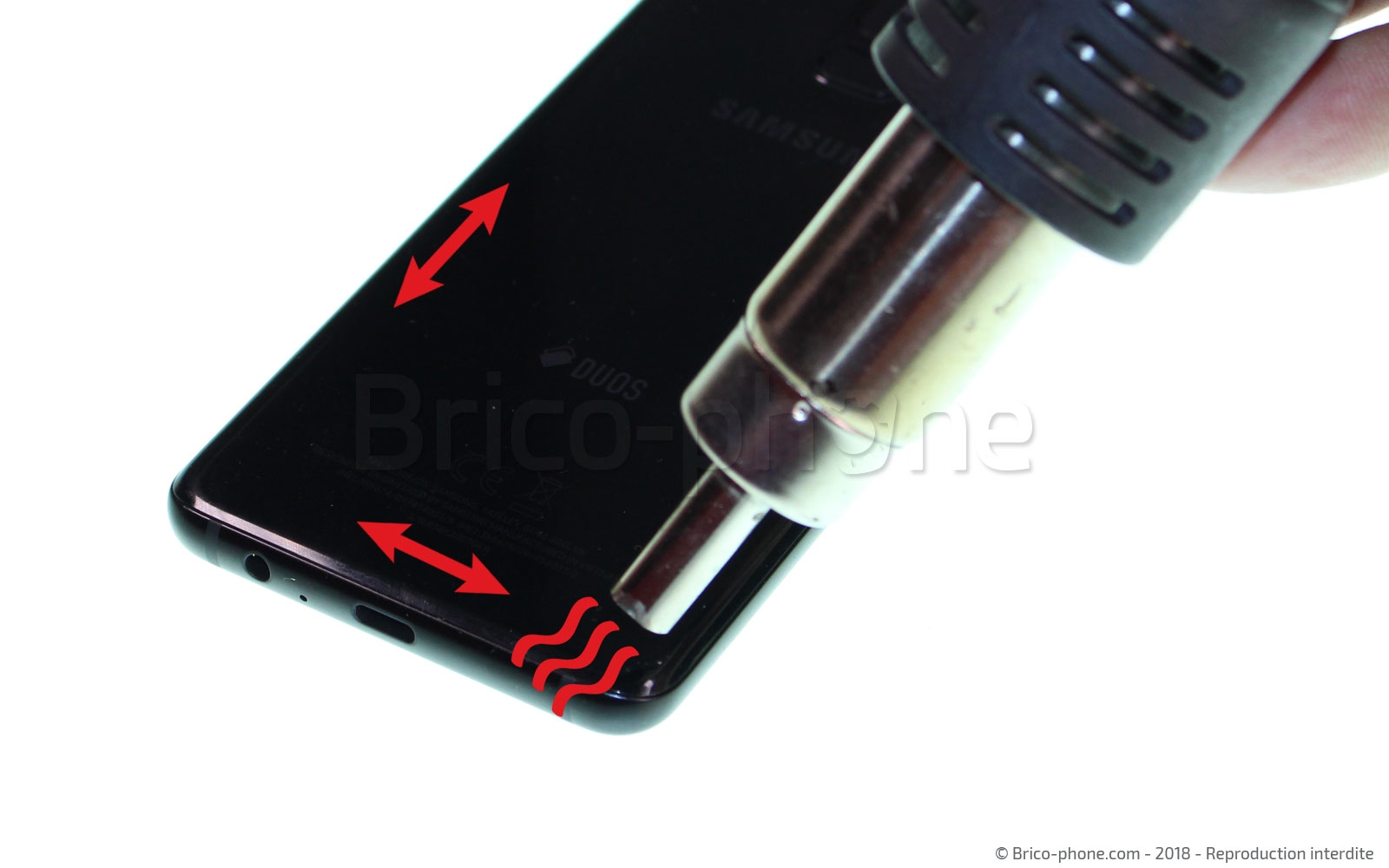

Etape 1 chauffer la vitre arrière

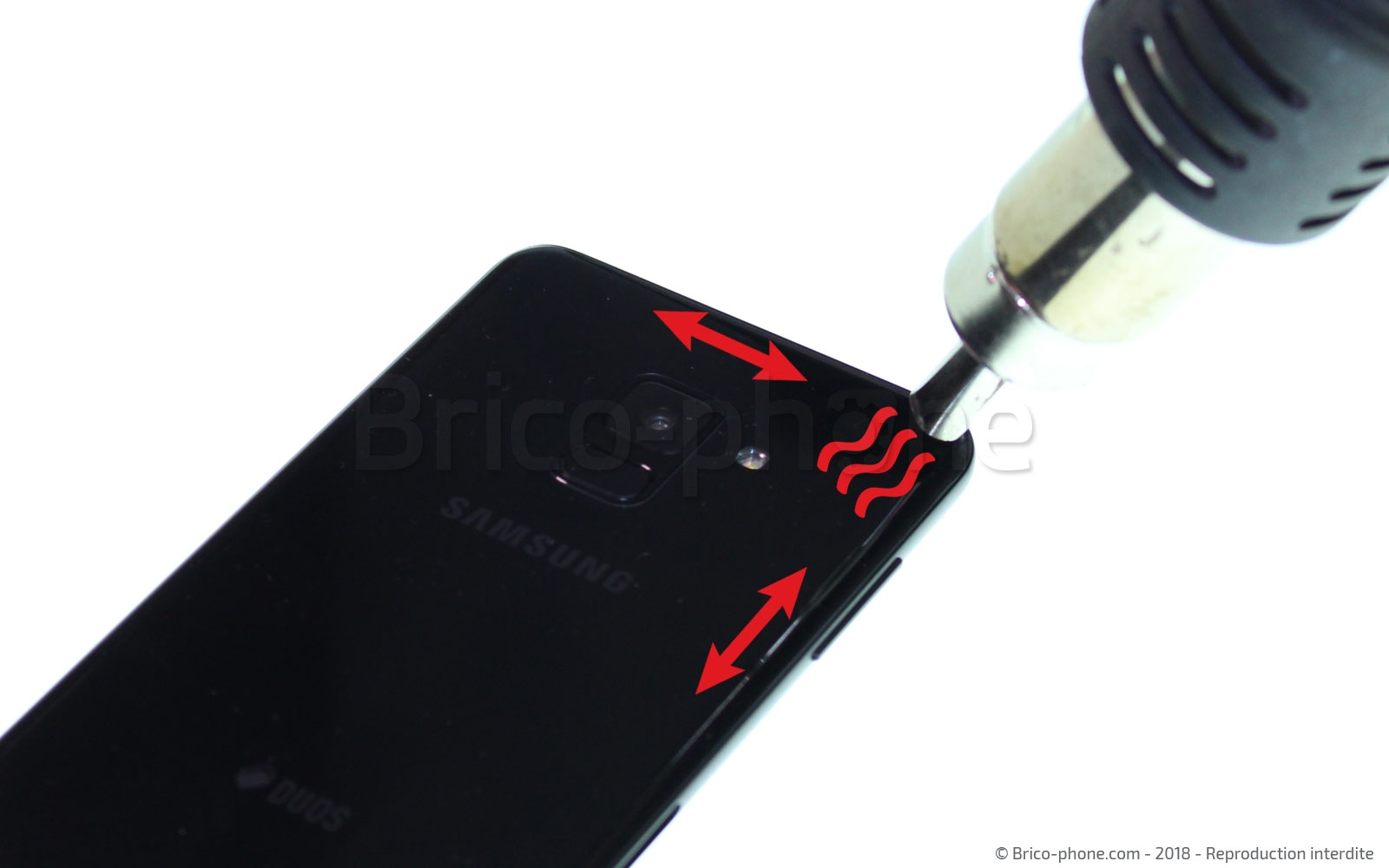

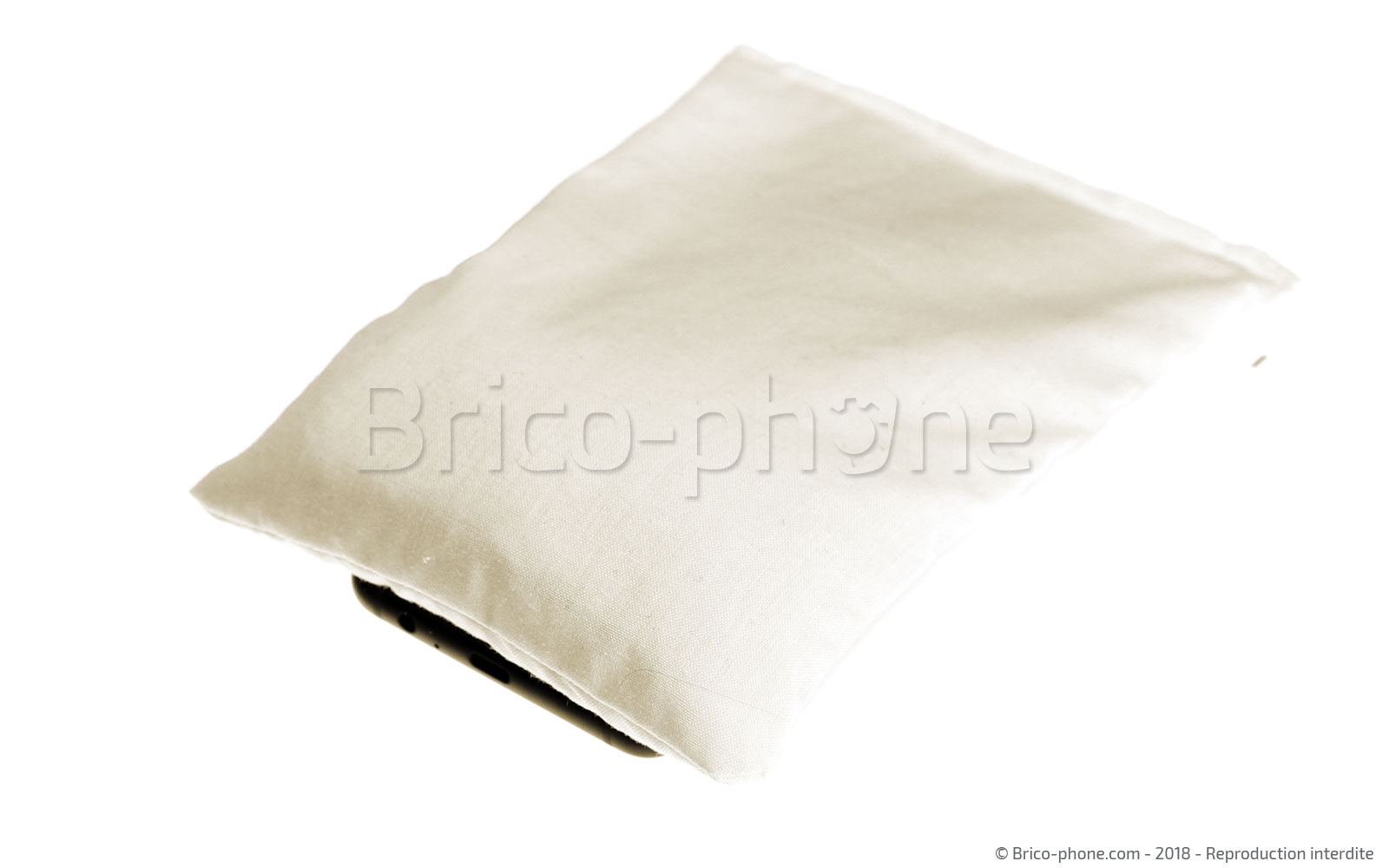

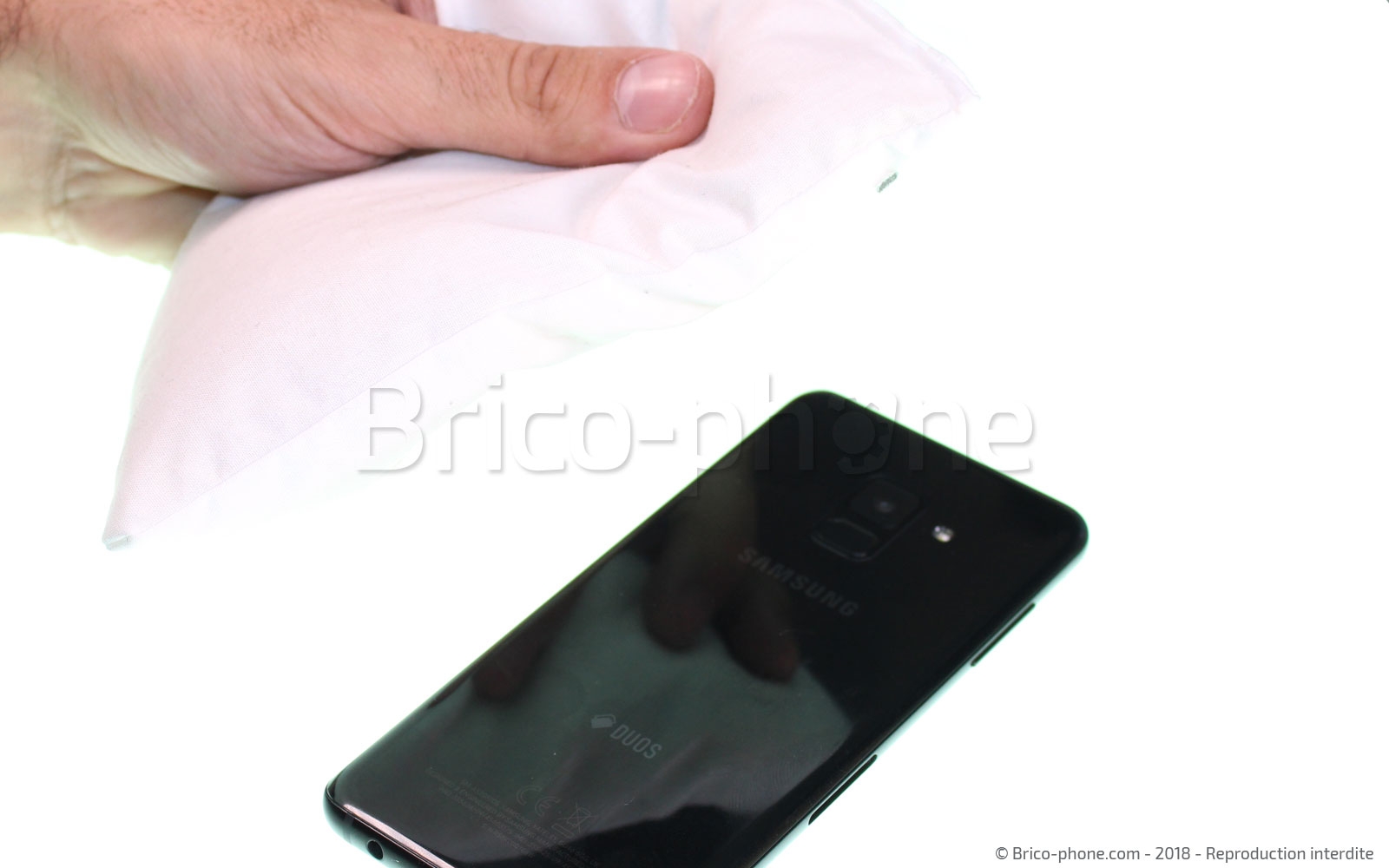

À l'aide d'un mini décapeur thermique ou tout simplement avec votre sèche-cheveux, Chauffez le contour de votre vitre arrière afin de ramollir la colle. Vous pouvez également réaliser cette étape à l'aide de notre coussin chauffant.
Il vous suffira de le passer 1 minute au four à micro-ondes puis de le déposer sur votre arrière.
Pièces
Coussin Chauffant pour décoller les vitres d'iPad 7.90€
Décapeur thermique petit modèle 9.90€
Etape 2

Etape 2 créer une ouverture

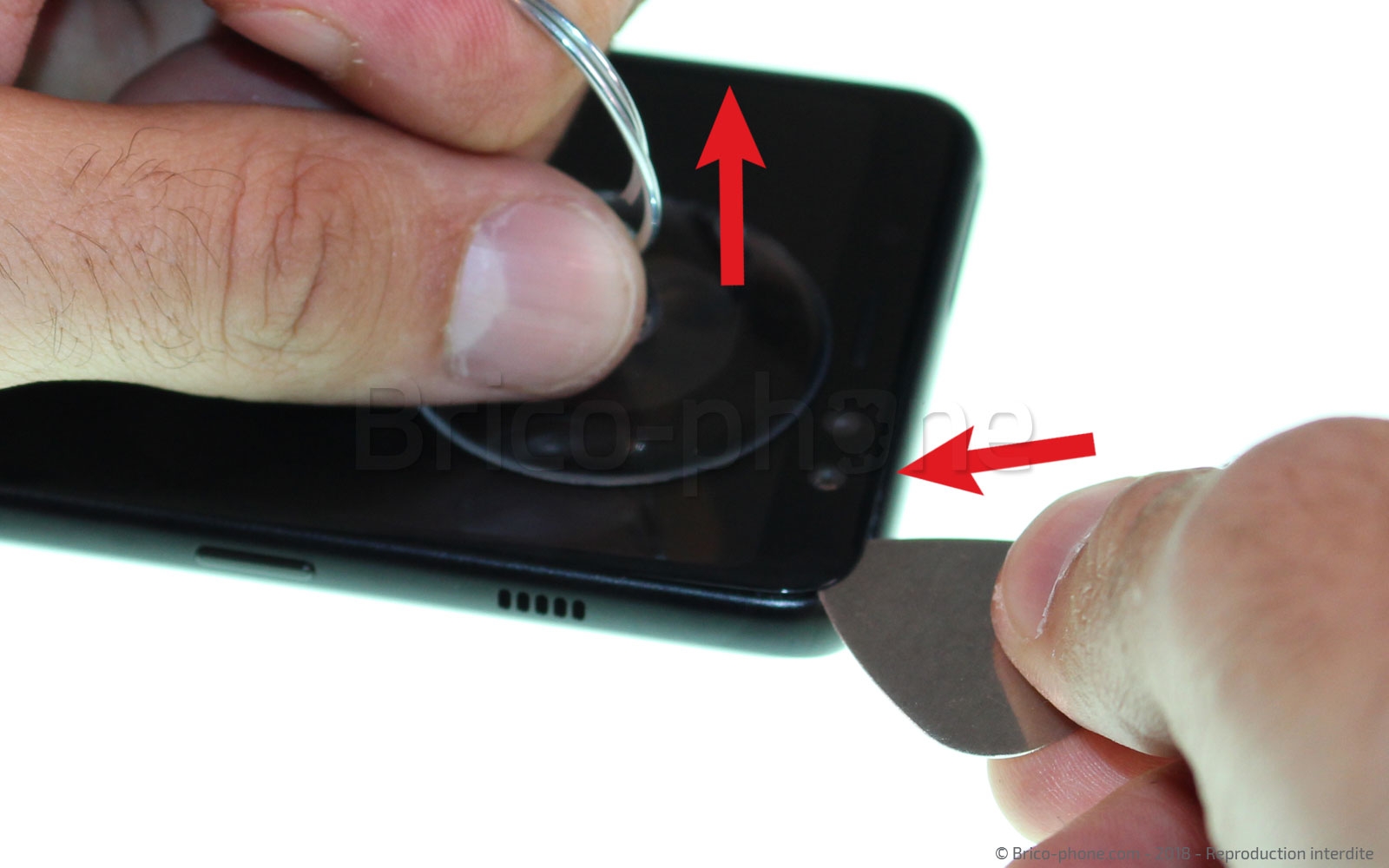

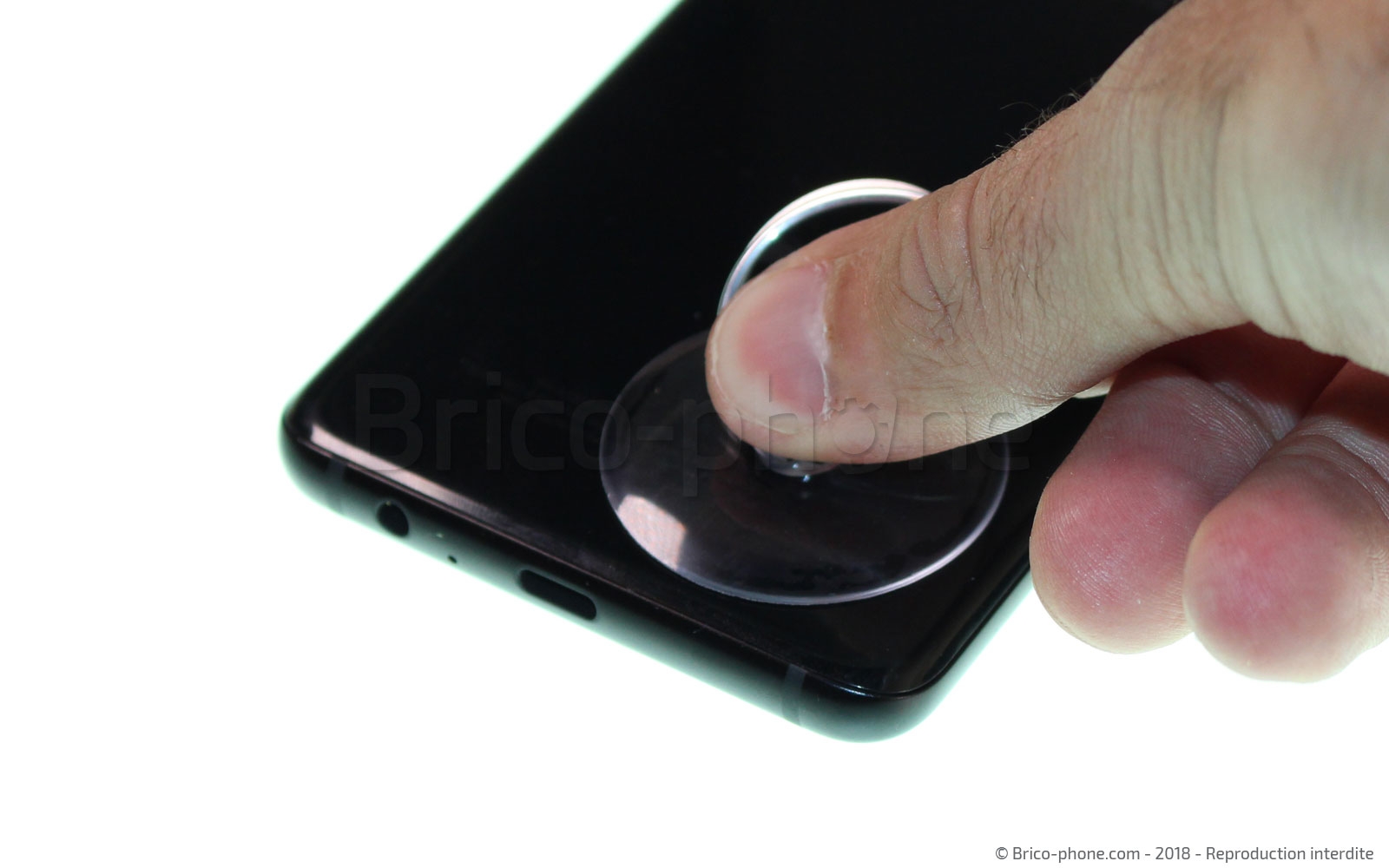

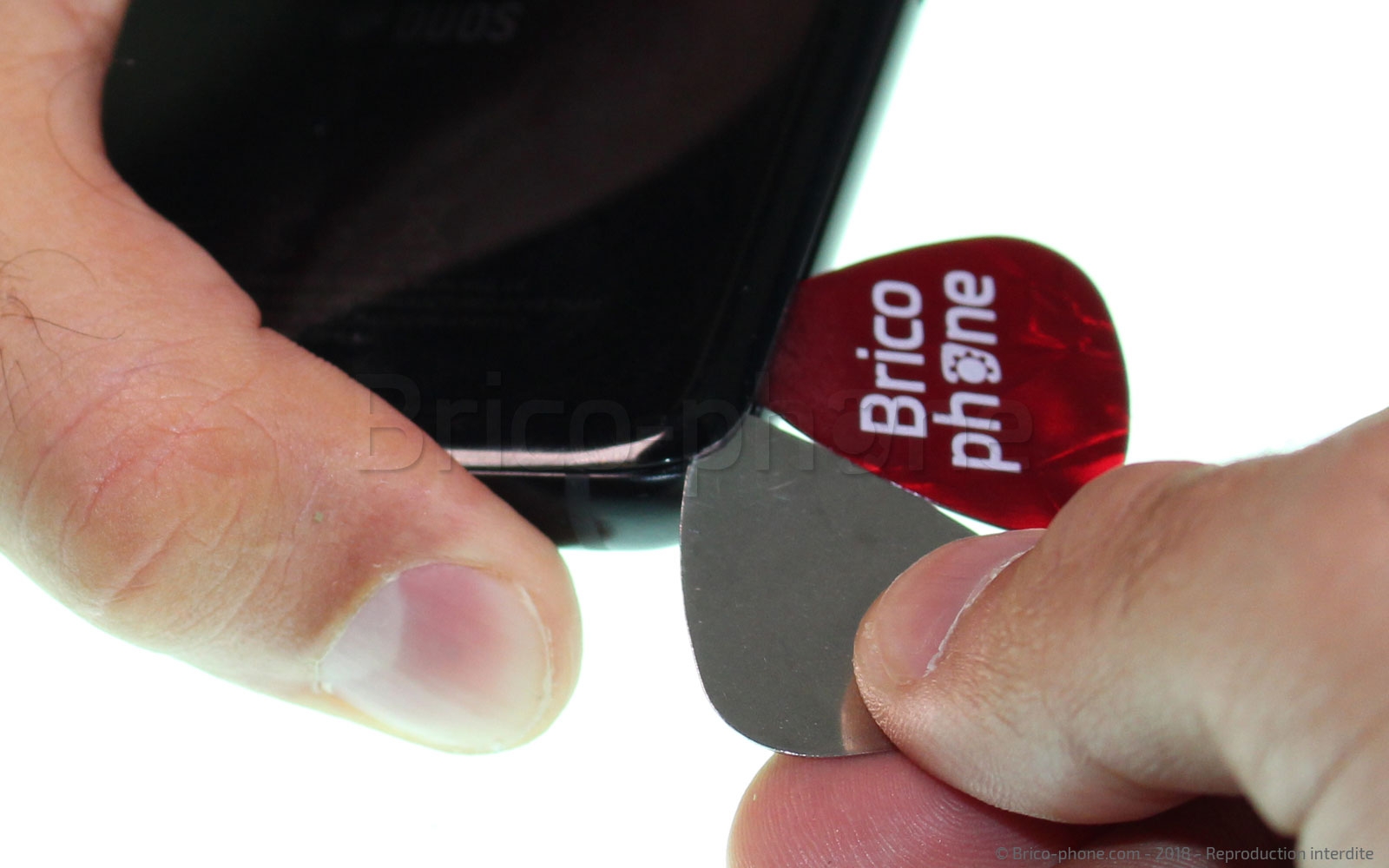

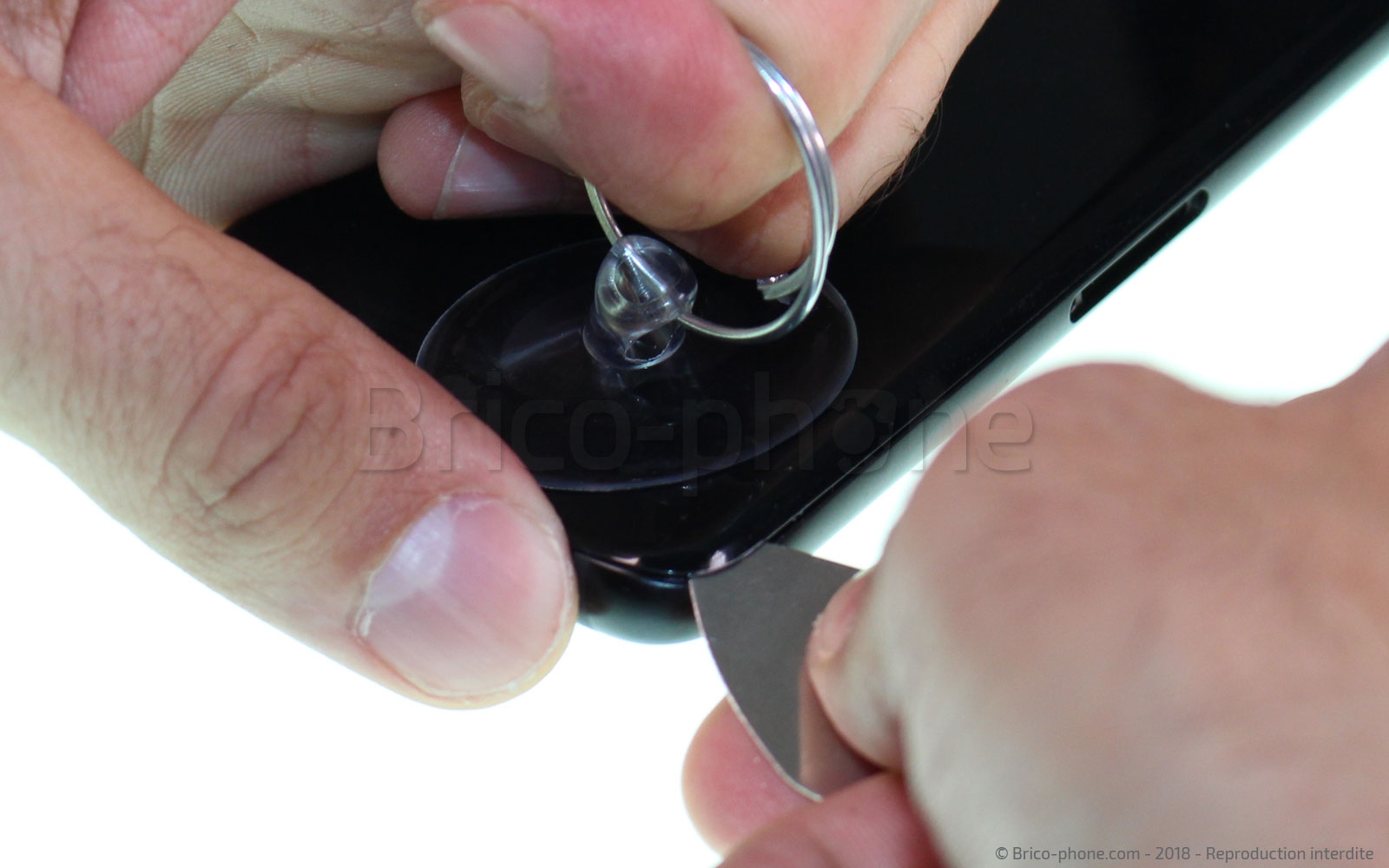

Maintenant que vous avez ramolli la colle, placez la ventouse comme sur la photo et tirez fortement dessus afin d'insérer le médiator en métal. Une fois inséré, remplacez-le par un médiator en plastique.
Nous préférons utiliser les médiators plastiques pour ne pas rayer la vitre lors du décollage.
Outils
Médiator
Ventouse
Etape 3

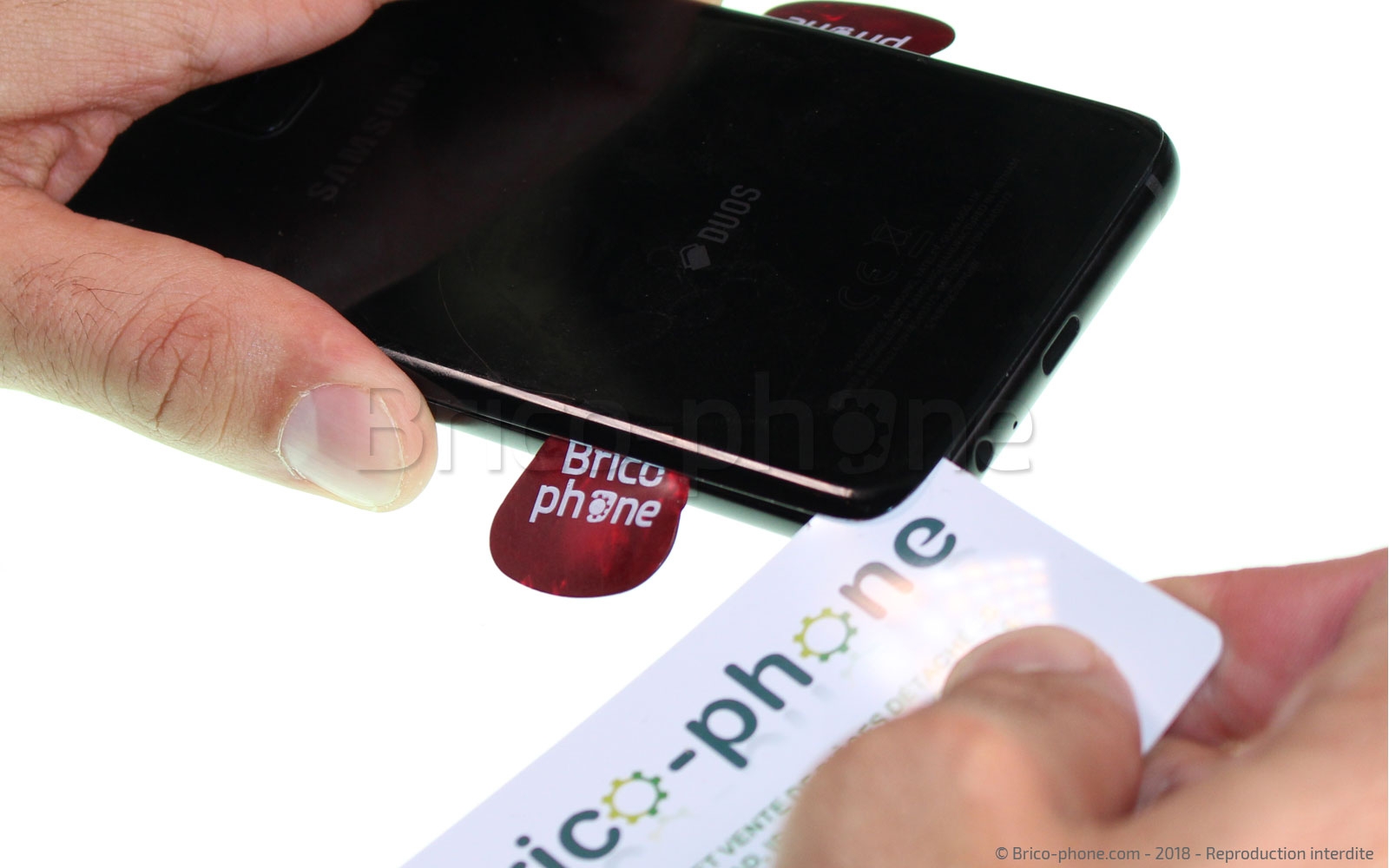

Etape 3 Décoller la vitre arrière

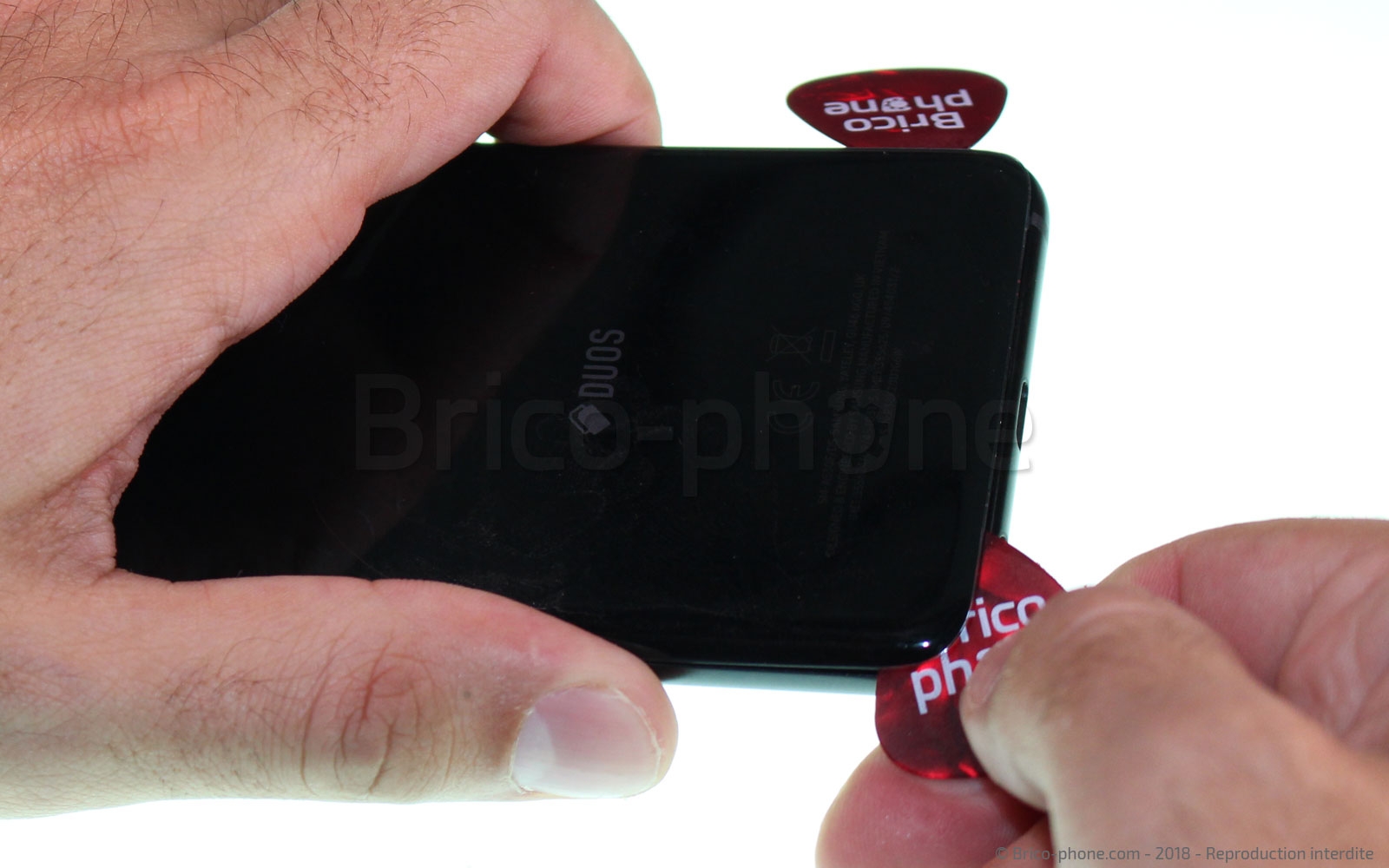

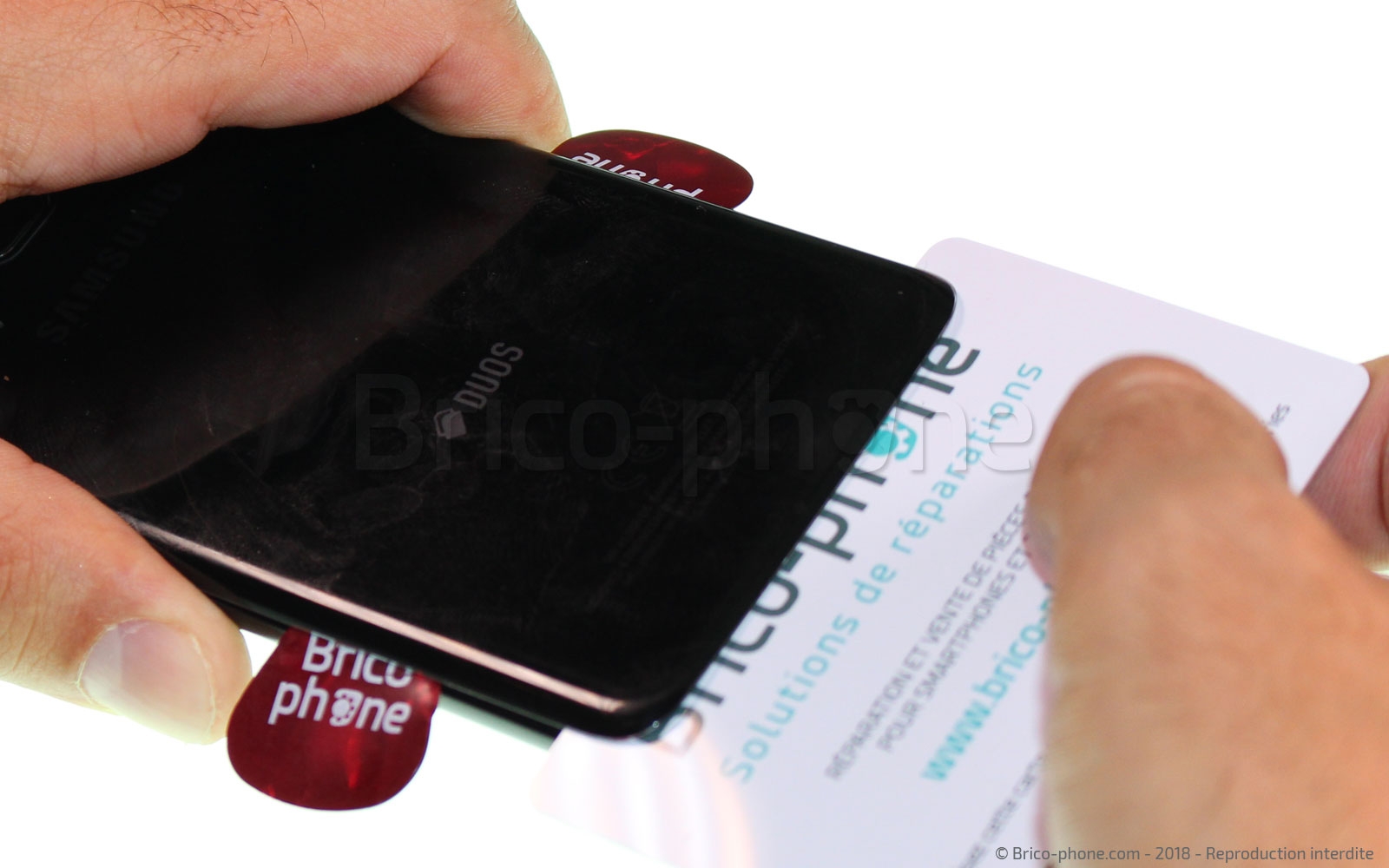

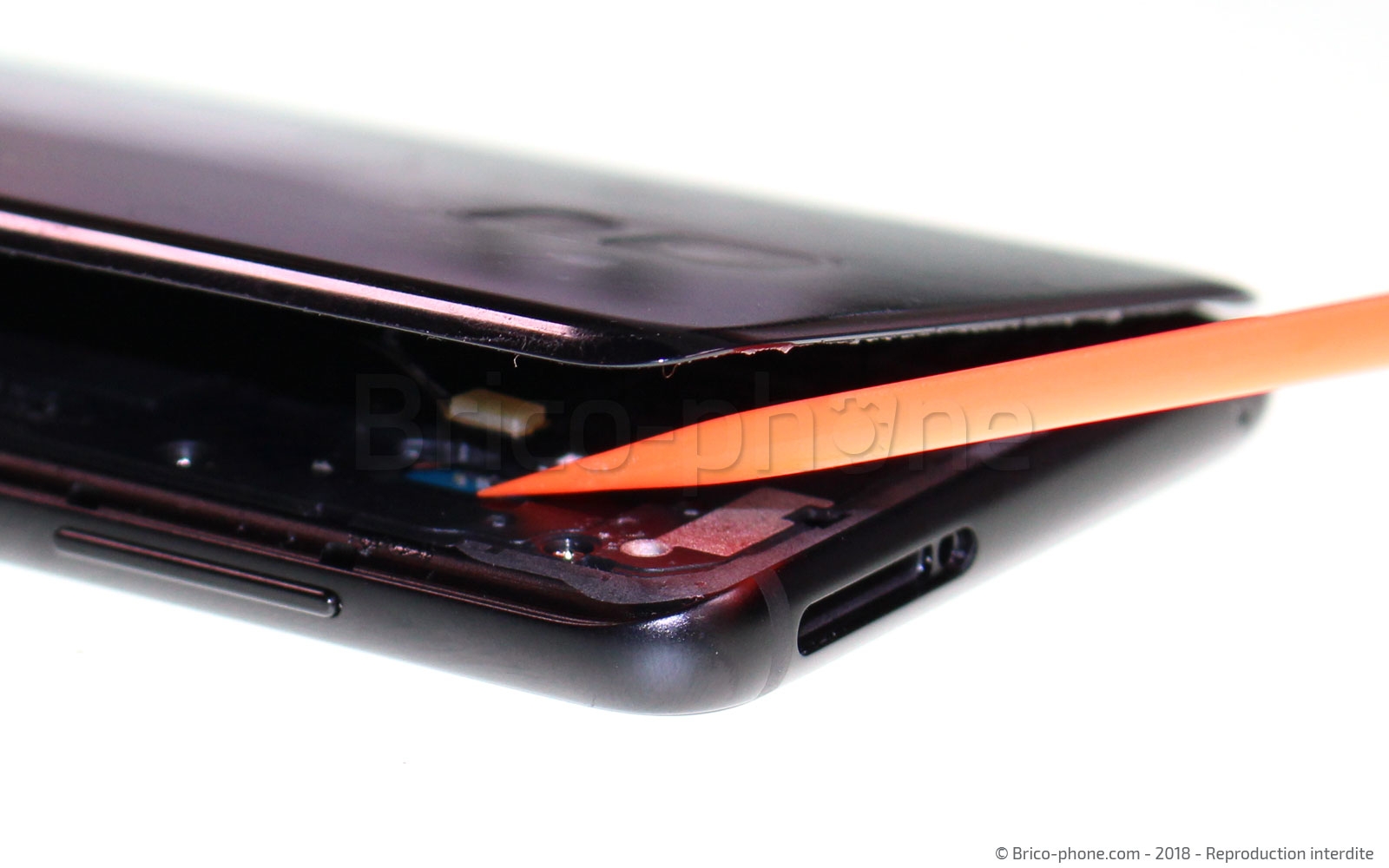

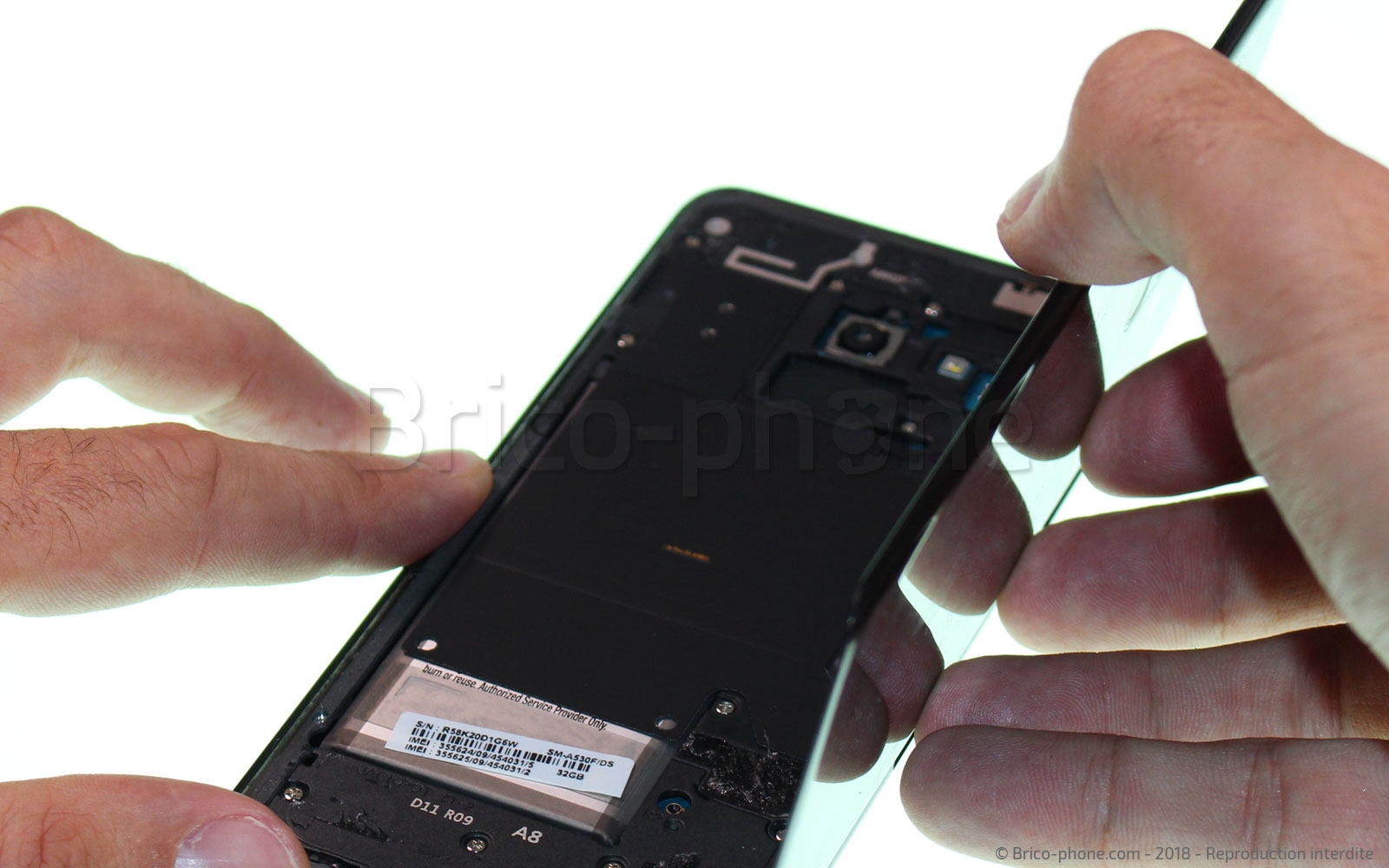

Insérez le deuxième médiator plastique puis faite les glisser en remontant de chaque côté. Vous pouvez également vous aider de la carte pvc fournie dans le kit d'outils afin de décoller uniformément la vitre. Si vous sentez que la vitre résiste trop n'hésitez pas à chauffer de nouveau à l'aide du mini-décapeur ou du coussin-chauffant.
Outils
Carte PVC
Médiator
Pièces
Décapeur thermique petit modèle 9.90€
Etape 4

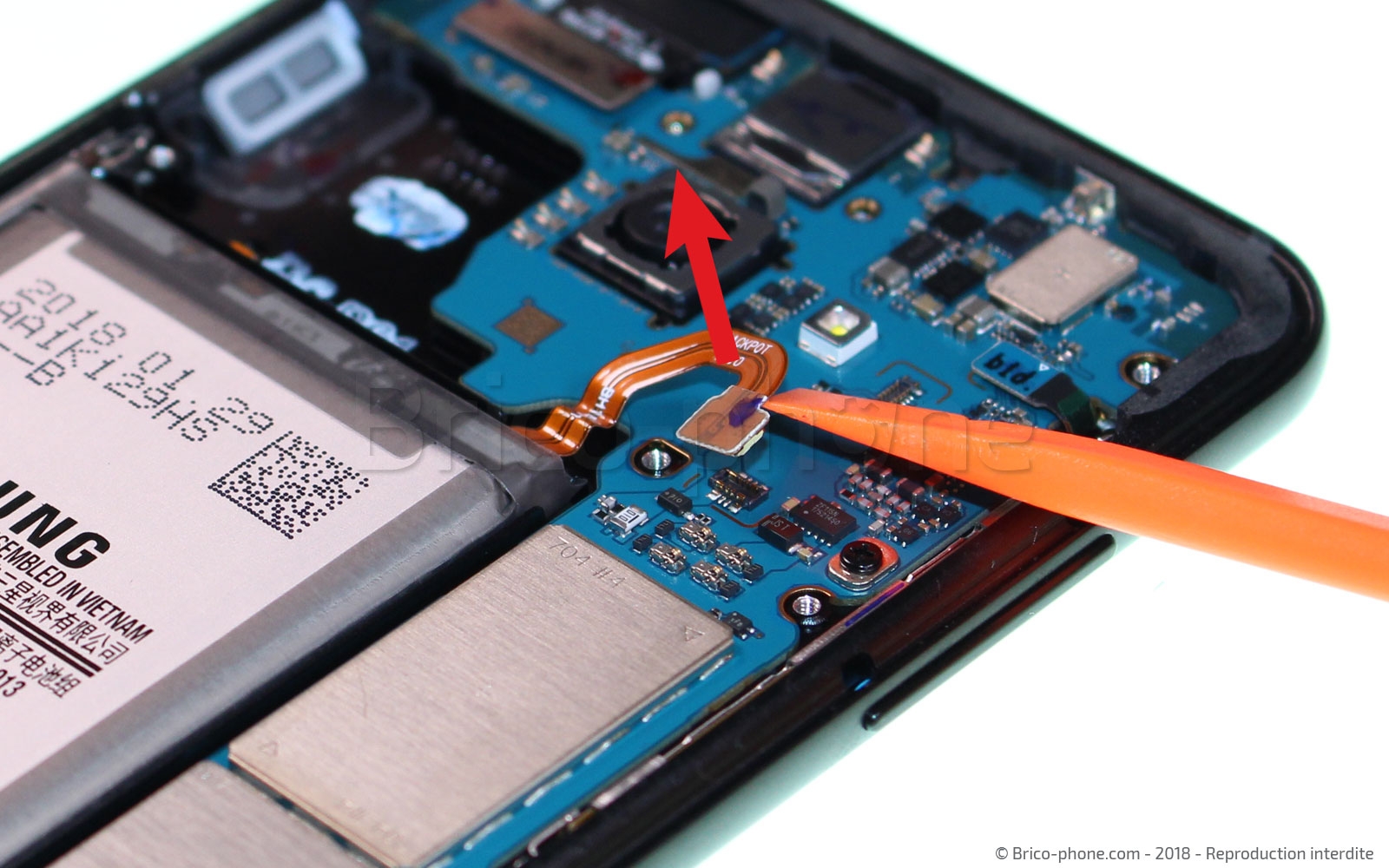

Etape 4 Déconnecter le lecteur d'empreinte

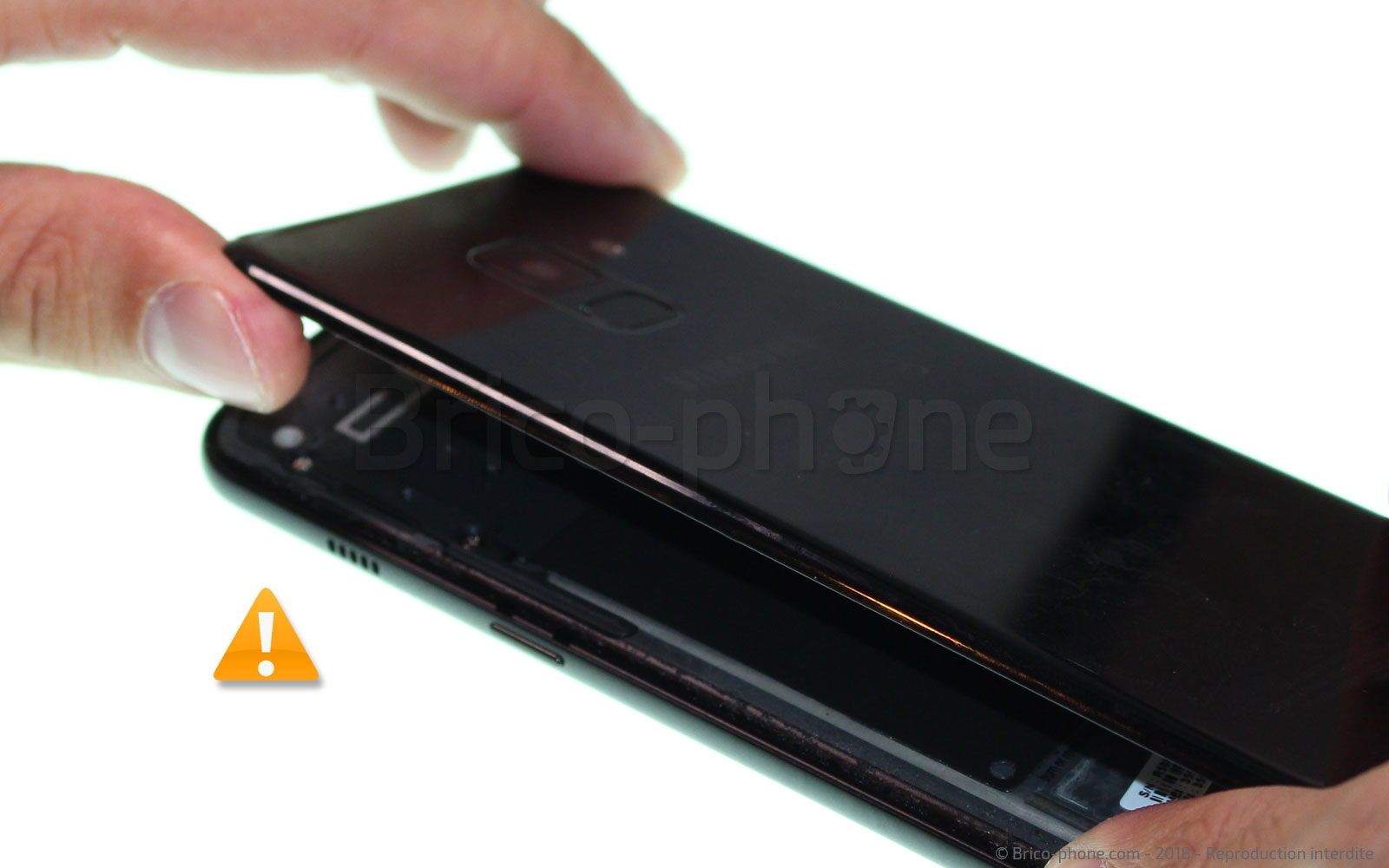

Il ne vous reste plus qu'a déconnecter la nappe du lecteur d'empreinte afin de pouvoir procéder au retrait complet du cache arrière.

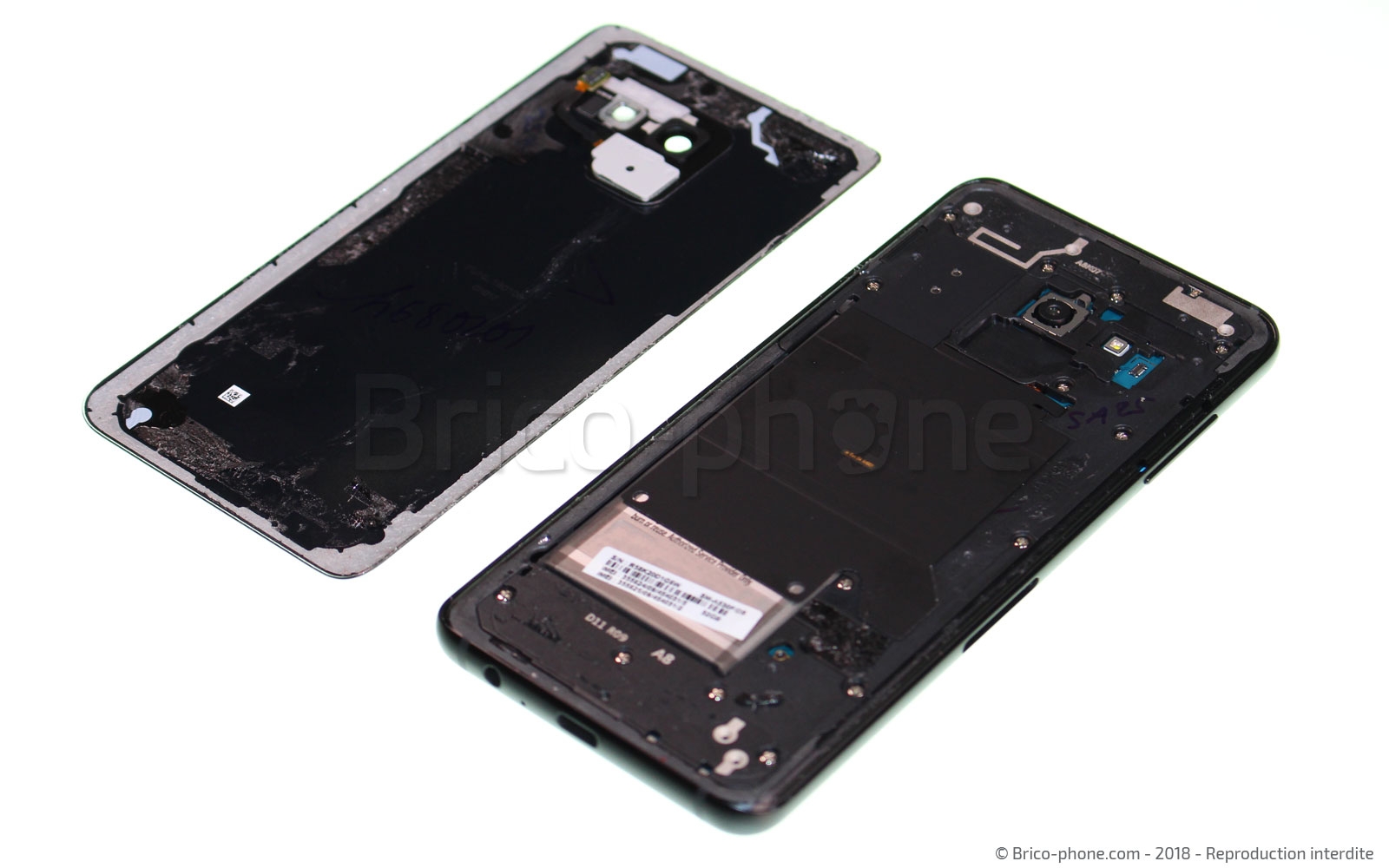

Pour cela, débranchez la nappe de la carte mère à l'aide du spudger. Une fois, l'opération réalisée, la vitre est complètement libre et vous pouvez la déposer sur votre plan de travail en toute sécurité.
Outils
Levier Nylon
Etape 5

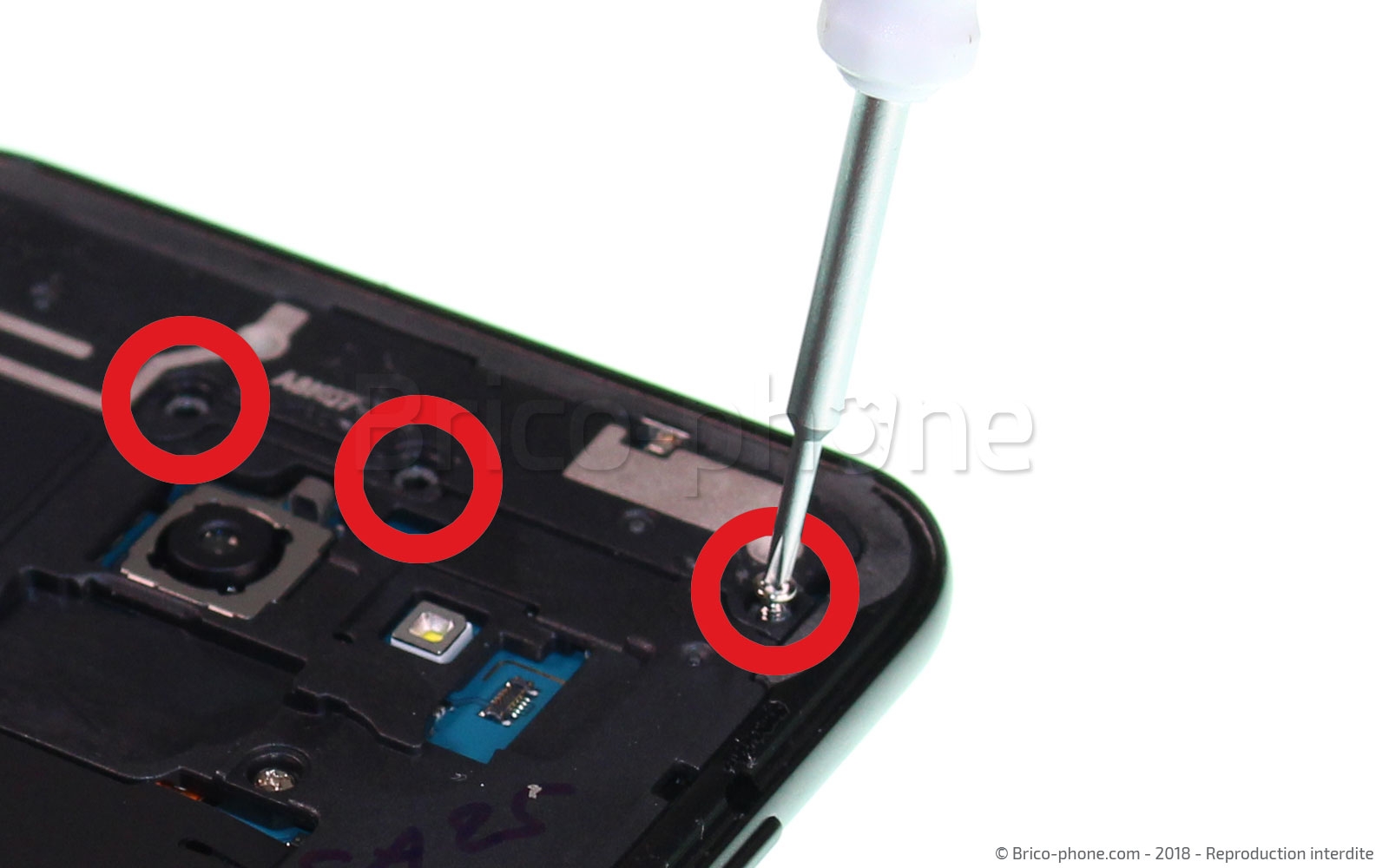

Etape 5 Retirer le bloc antenne

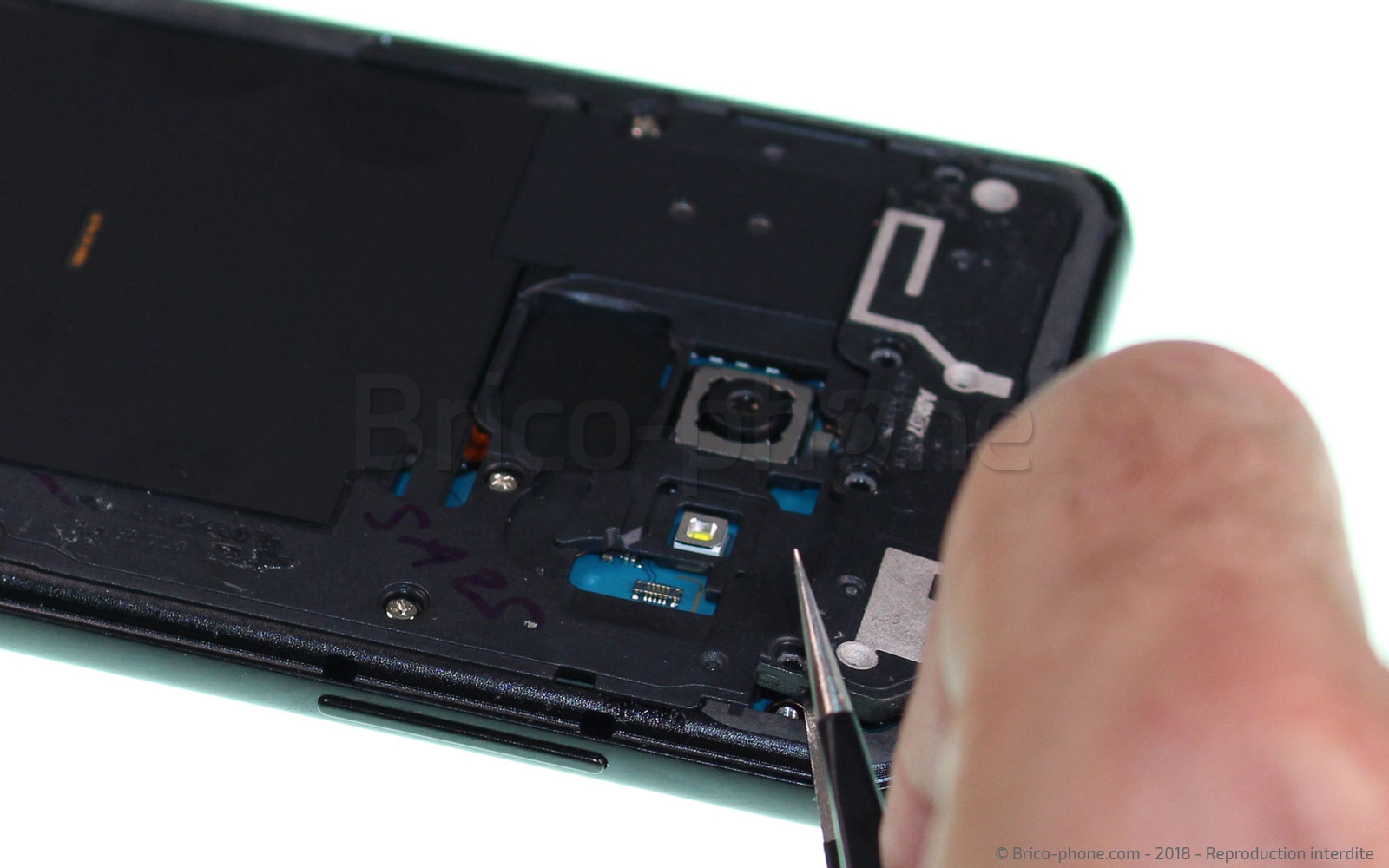

Maintenant, nous allons devoir retirer les éléments qui recouvrent la carte-mère afin de pouvoir accéder à la caméra arrière.

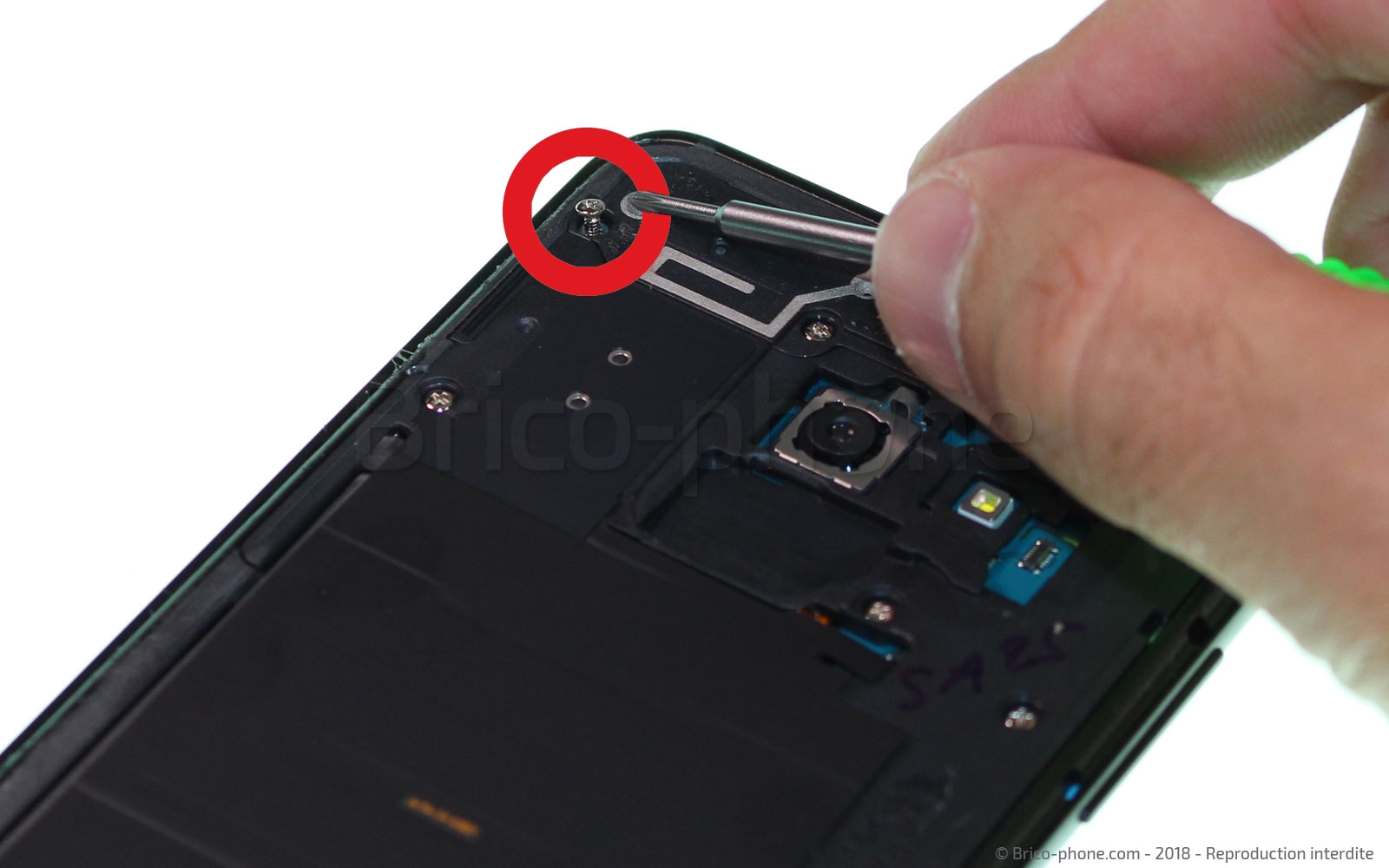

Nous allons dans un premier temps commencer par le bloc antenne. Pour cela, munissez-vous du tournevis cruciforme afin de retirer les vis qui le maintienne dans le châssis puis à l'aide de la pincette retirez le du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

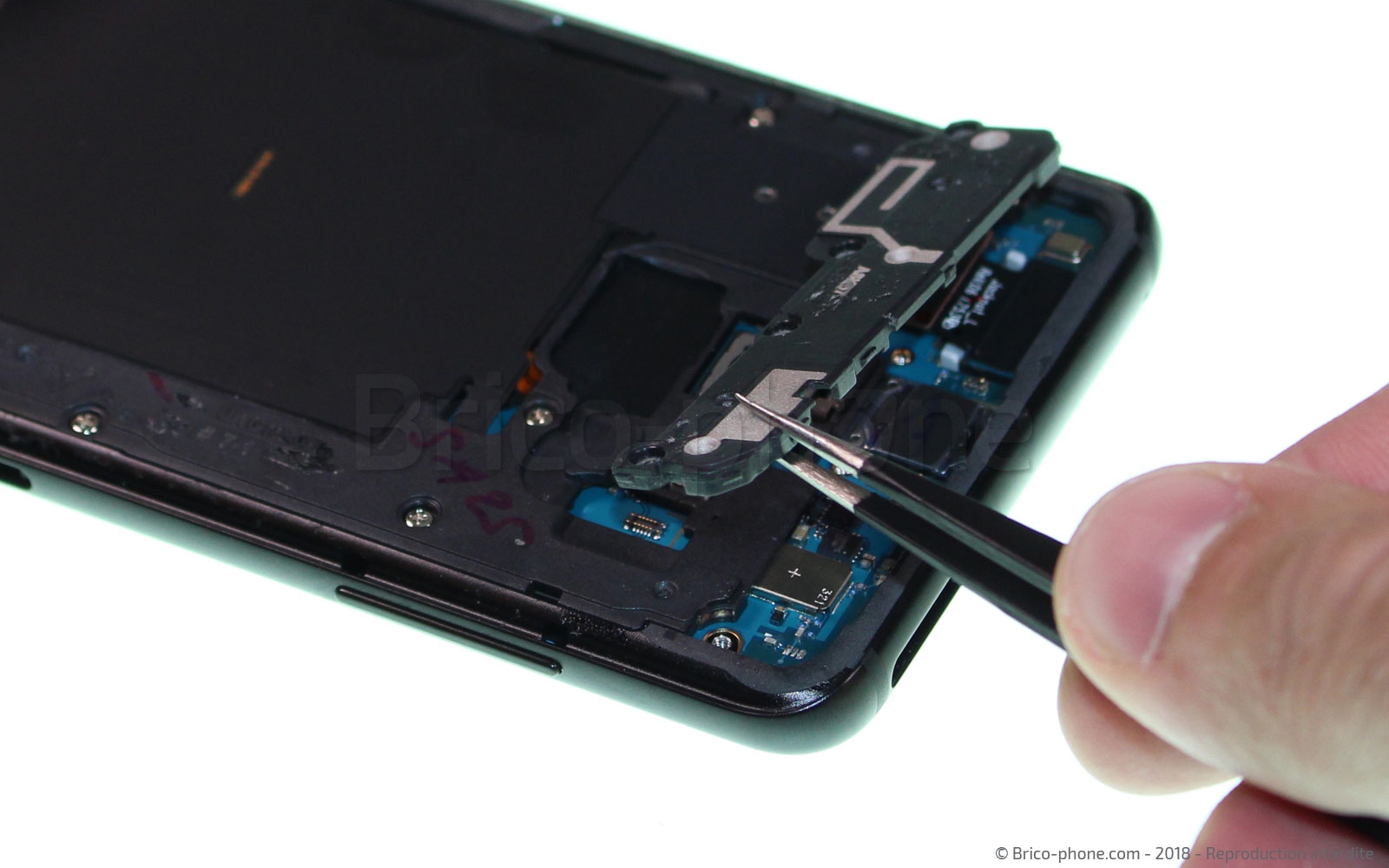

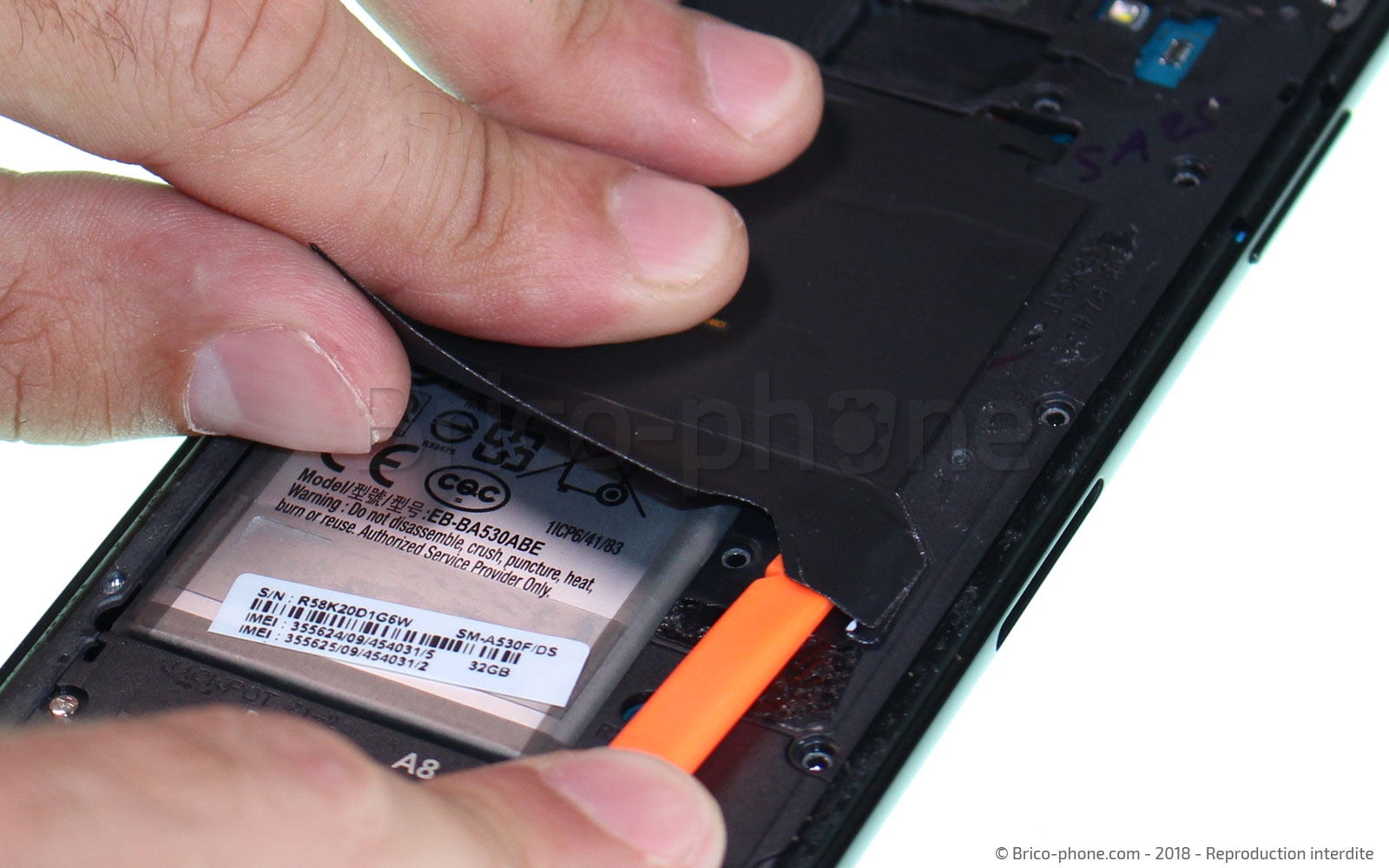

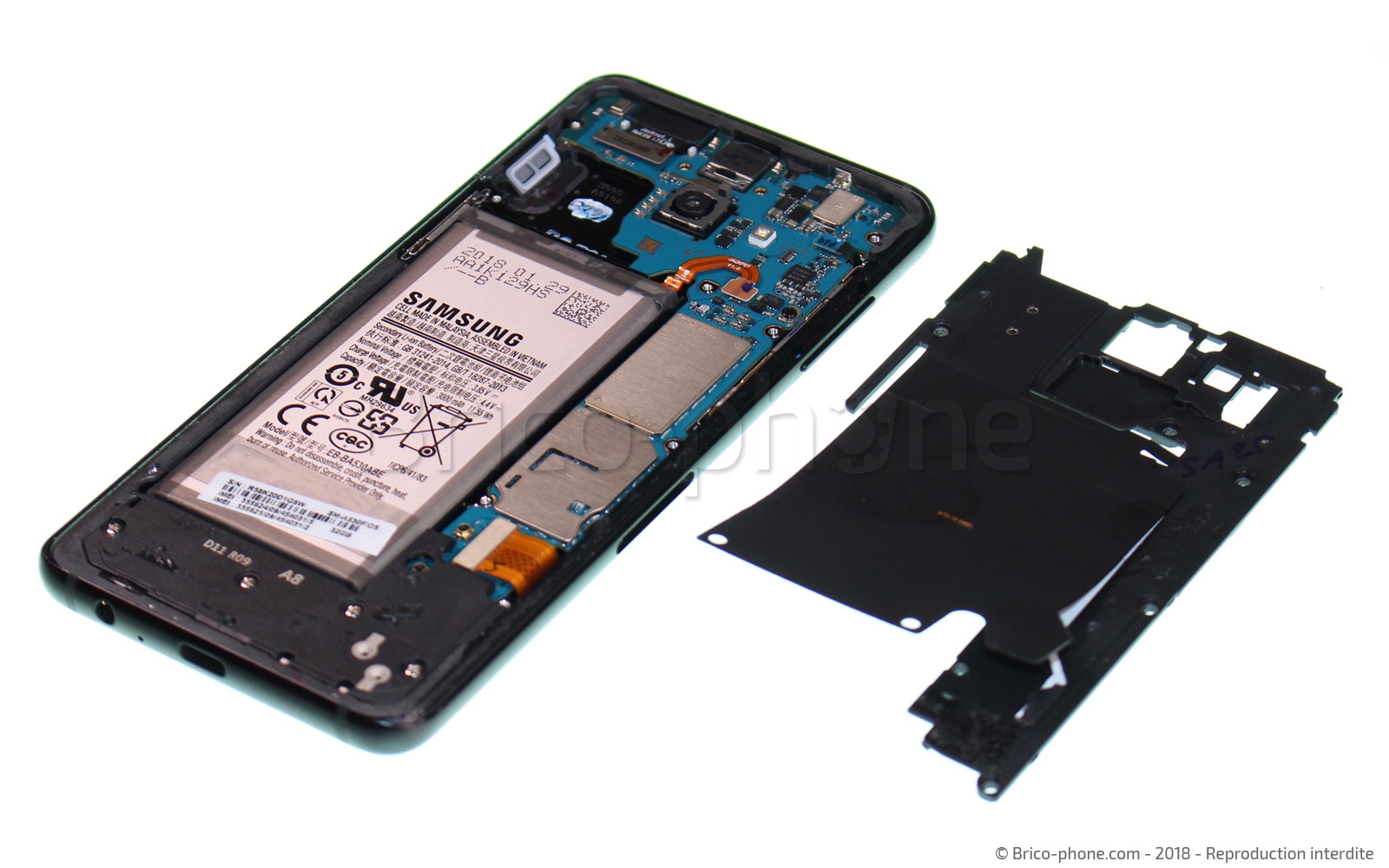

Etape 6 Retirer la nappe nfc et son support

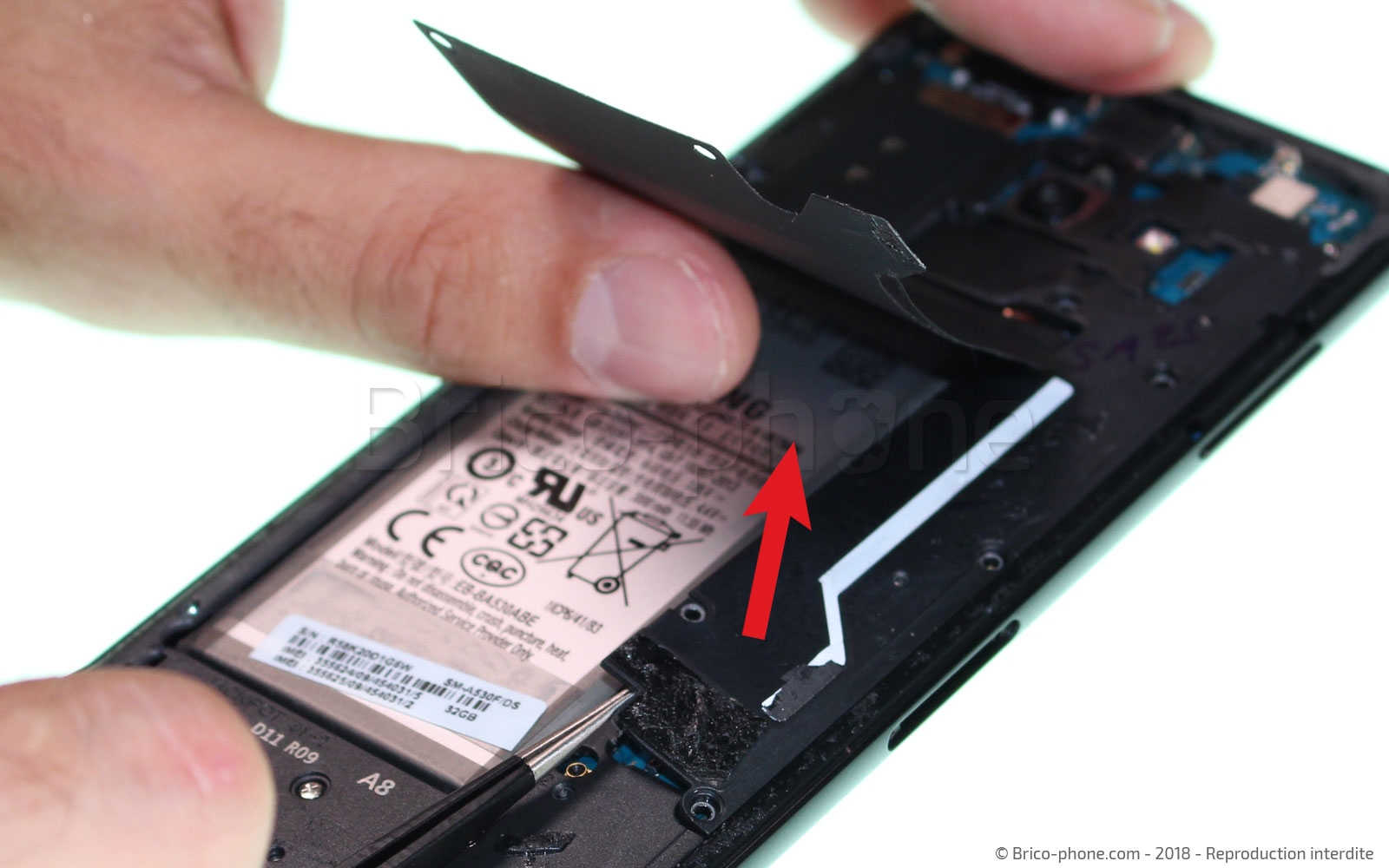

Toujours avec le tournevis cruciforme enlevez les 5 vis qui maintiennent le support de la nappe nfc.
A l'aide du levier nylon dégagez la nappe afin d'accéder à son support. Il ne vous reste plus qu'à retirer cet élément à l'aide de la pincette.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Débrancher la batterie

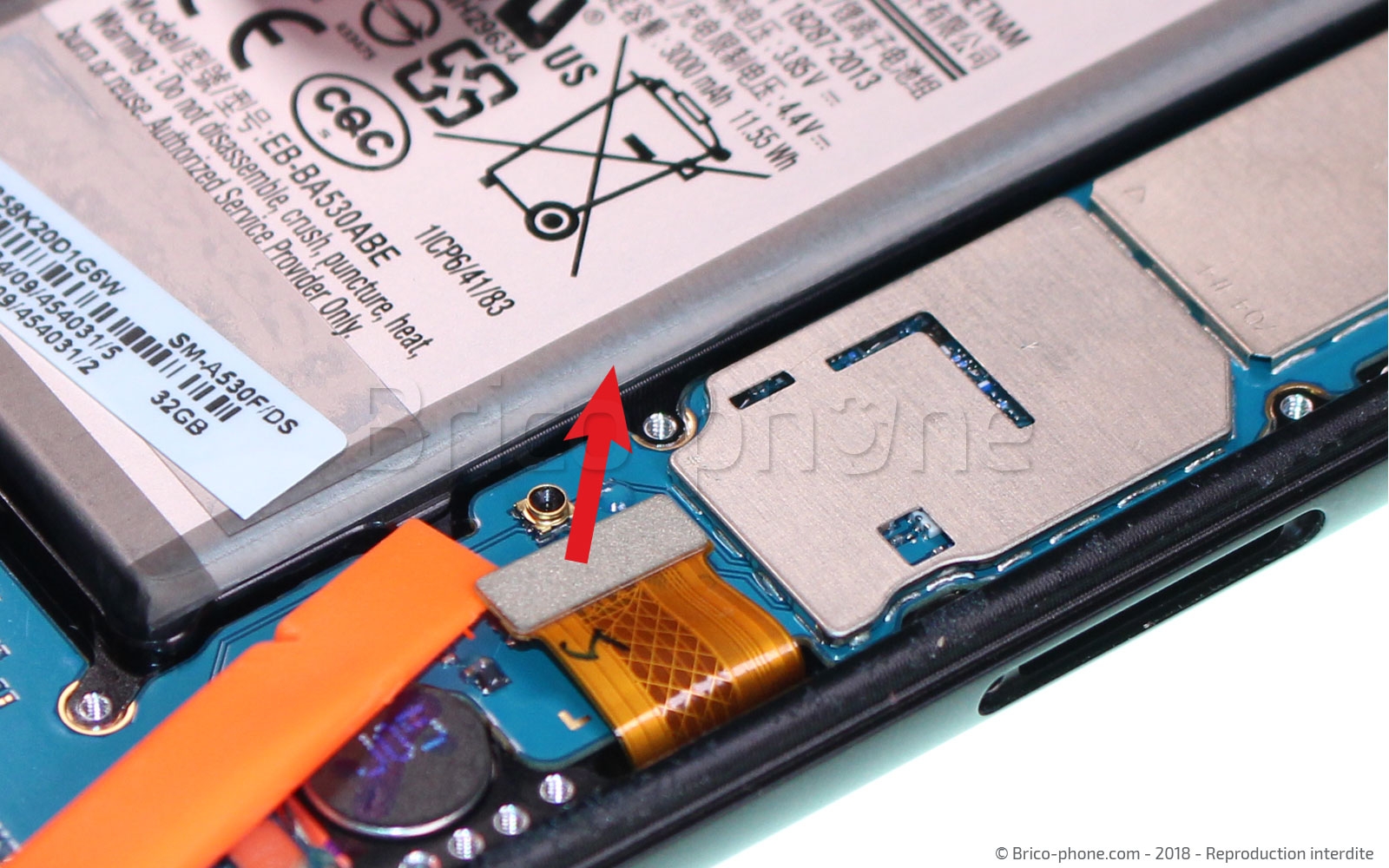

A l'aide du spudger débranchez la batterie.
Outils
Levier Nylon
Etape 8

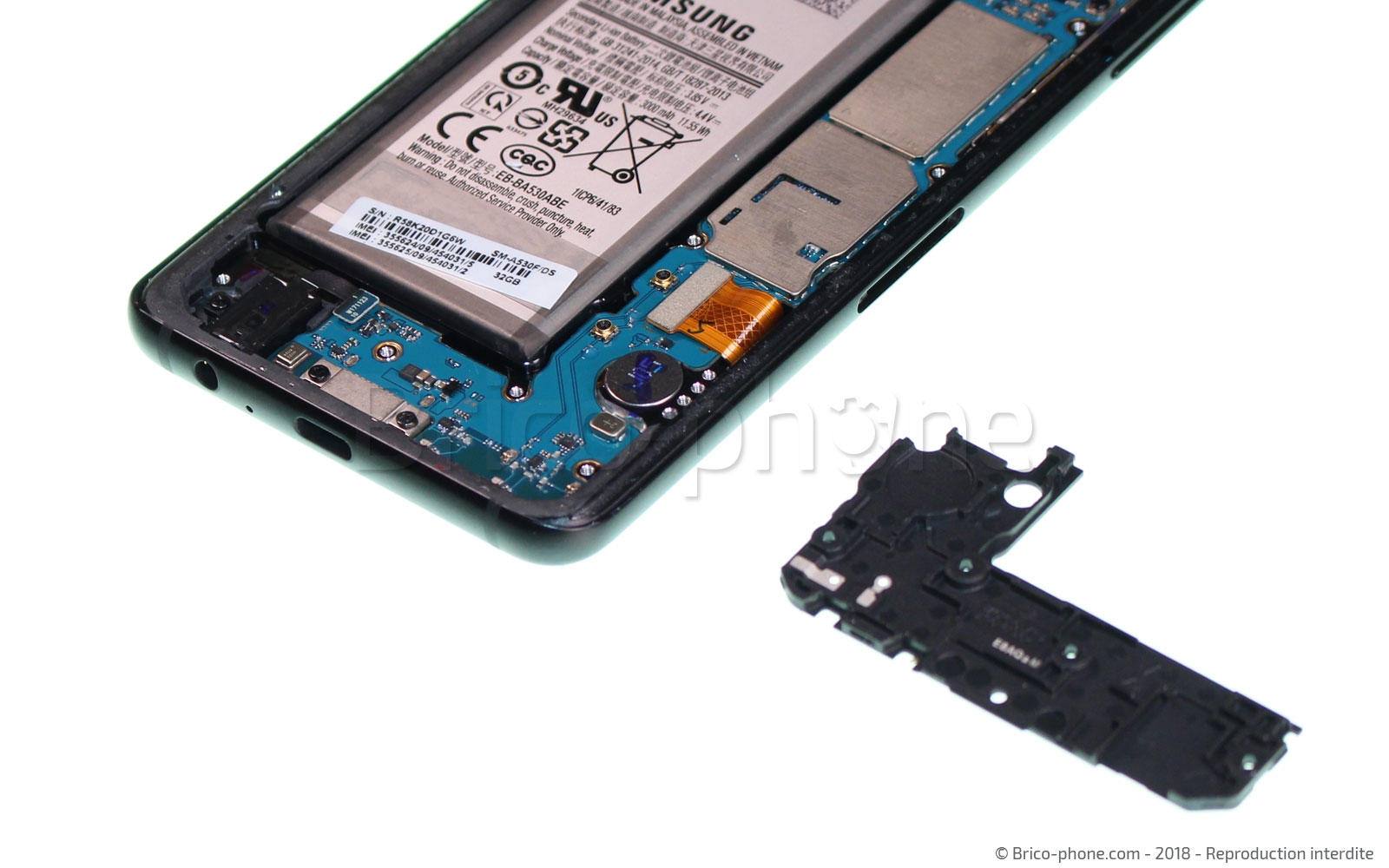

Etape 8 retirer le cache inférieur

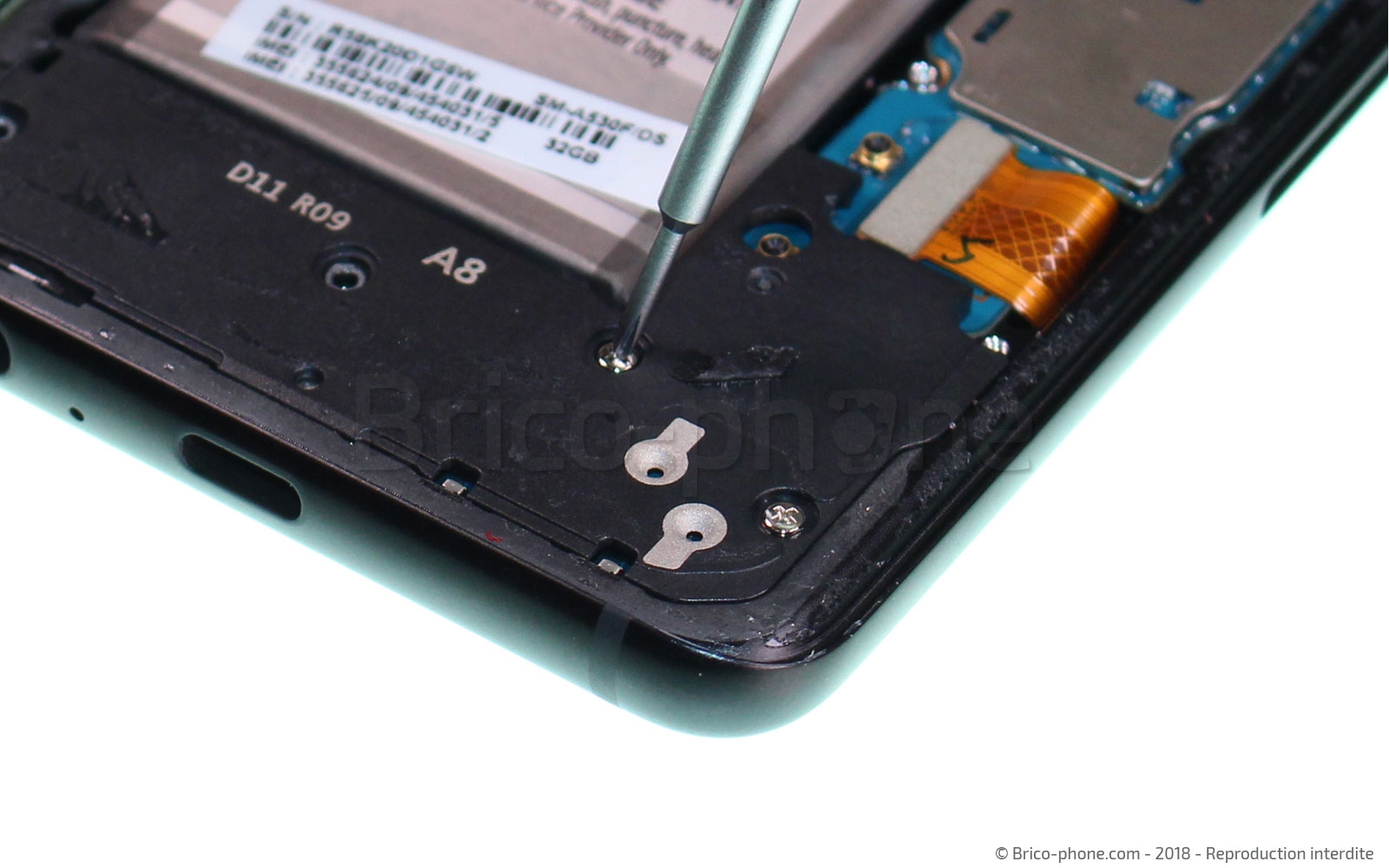

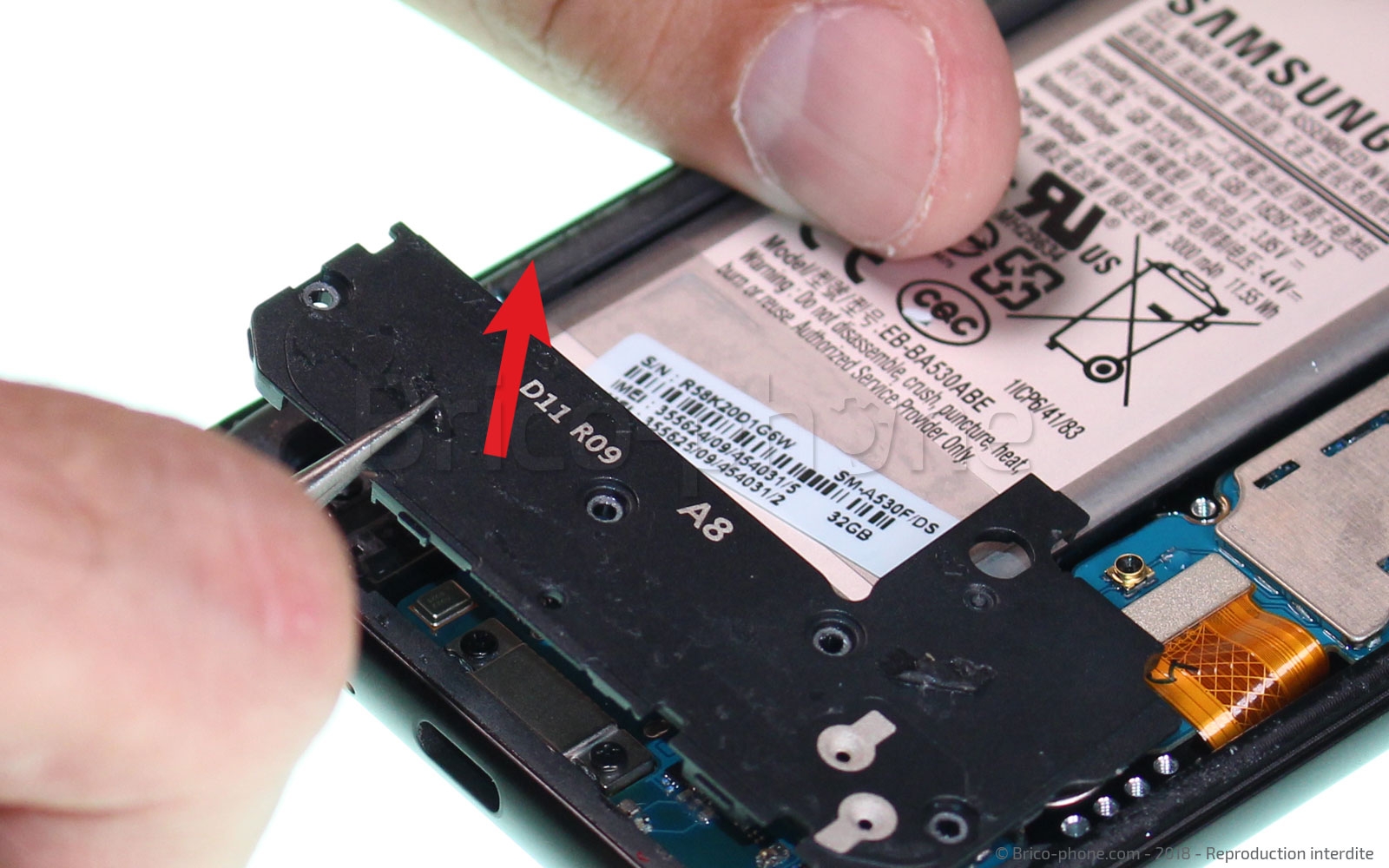

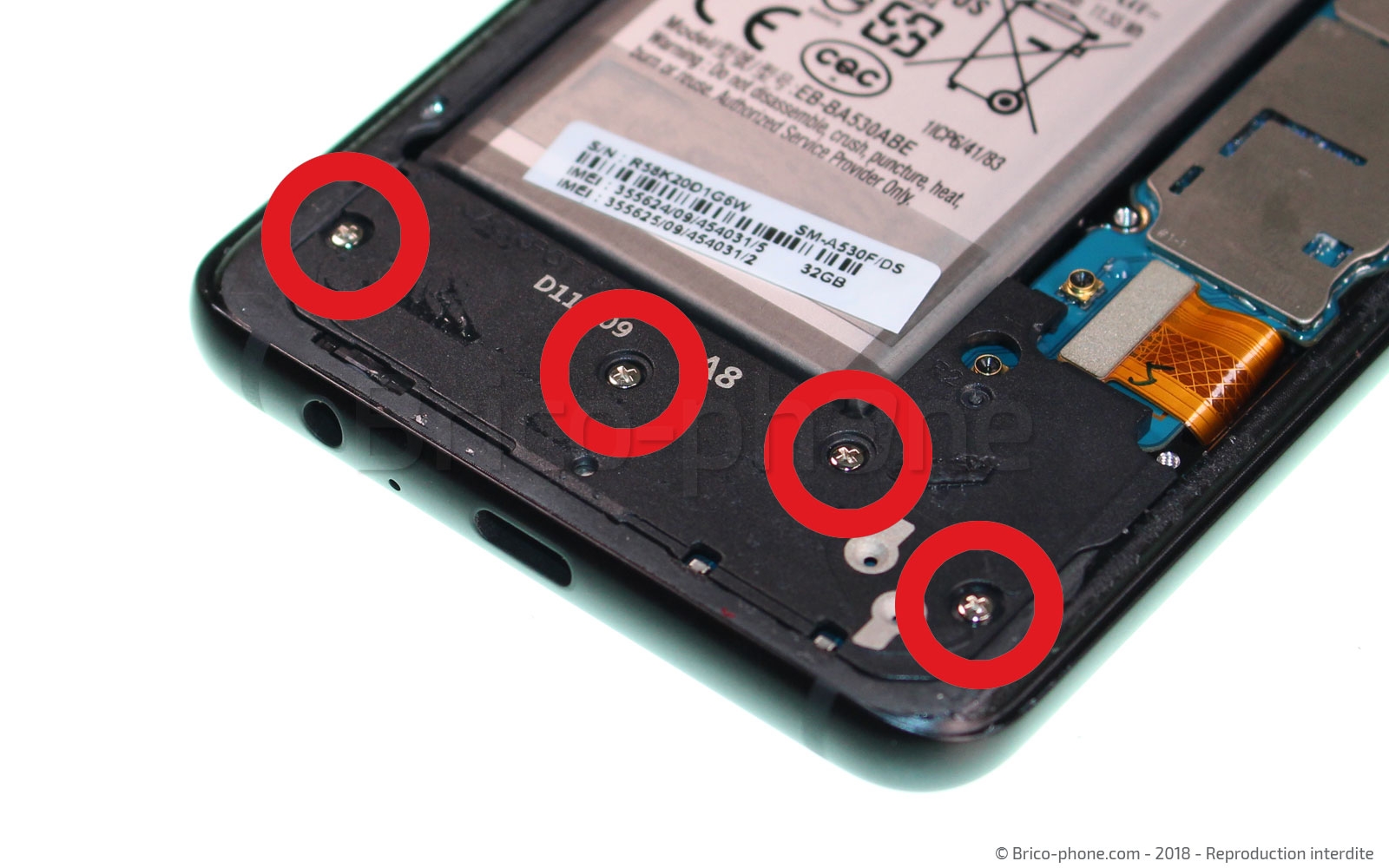

Toujours à l'aide du tournevis cruciforme, Enlevez les 4 vis cruciforme puis à l'aide de la pincette déclipsez et retirez le cache.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 9

Etape 9 Déconnecter la nappe jack et l'écran LCD

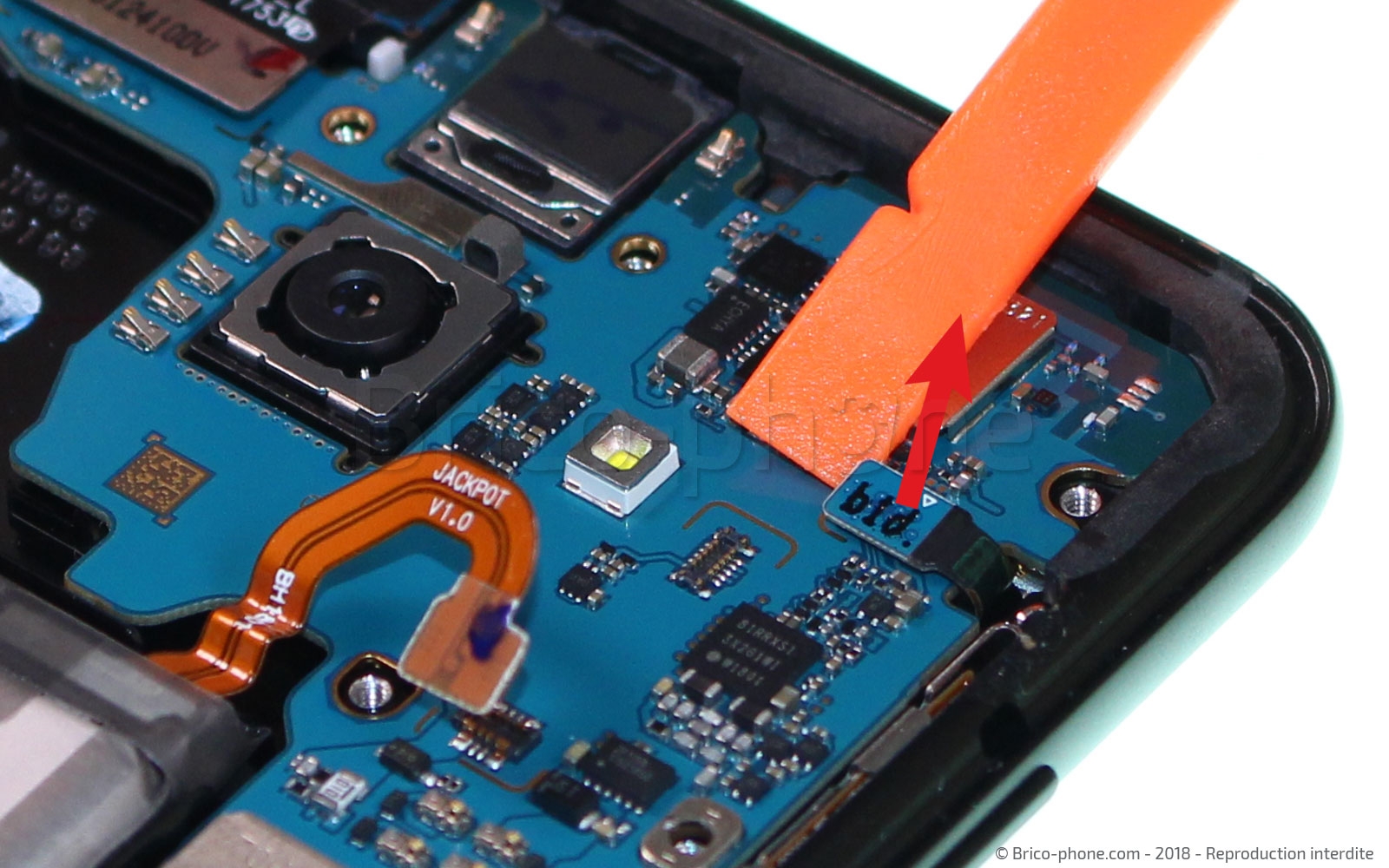

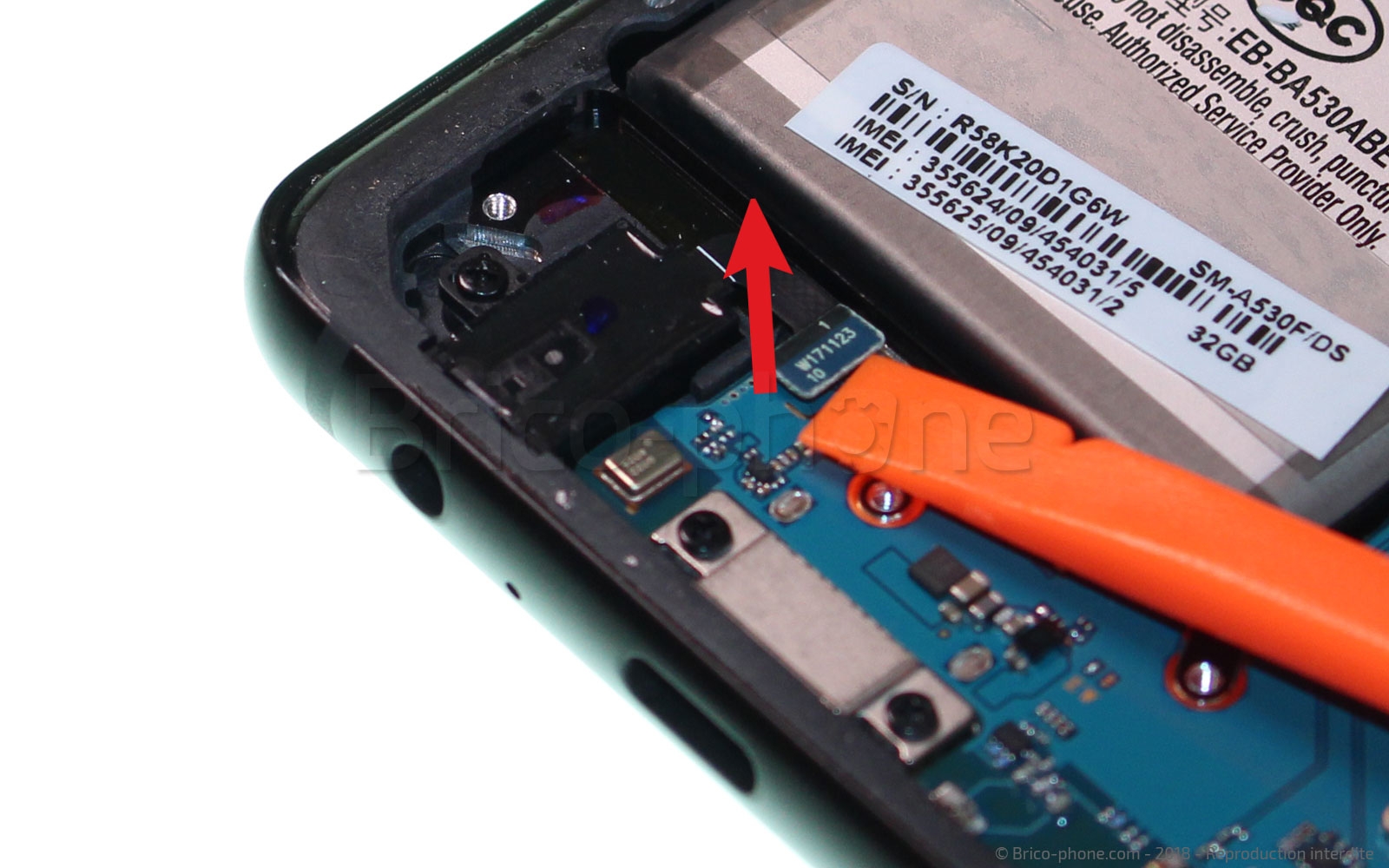

Maintenant que tous les caches de la carte-mère sont retirés, nous allons déconnecter les différentes nappes. Munissez vous du levier nylon , puis commencez par débrancher la nappe jack et la nappe LCD.

Outils
Levier Nylon
Etape 10

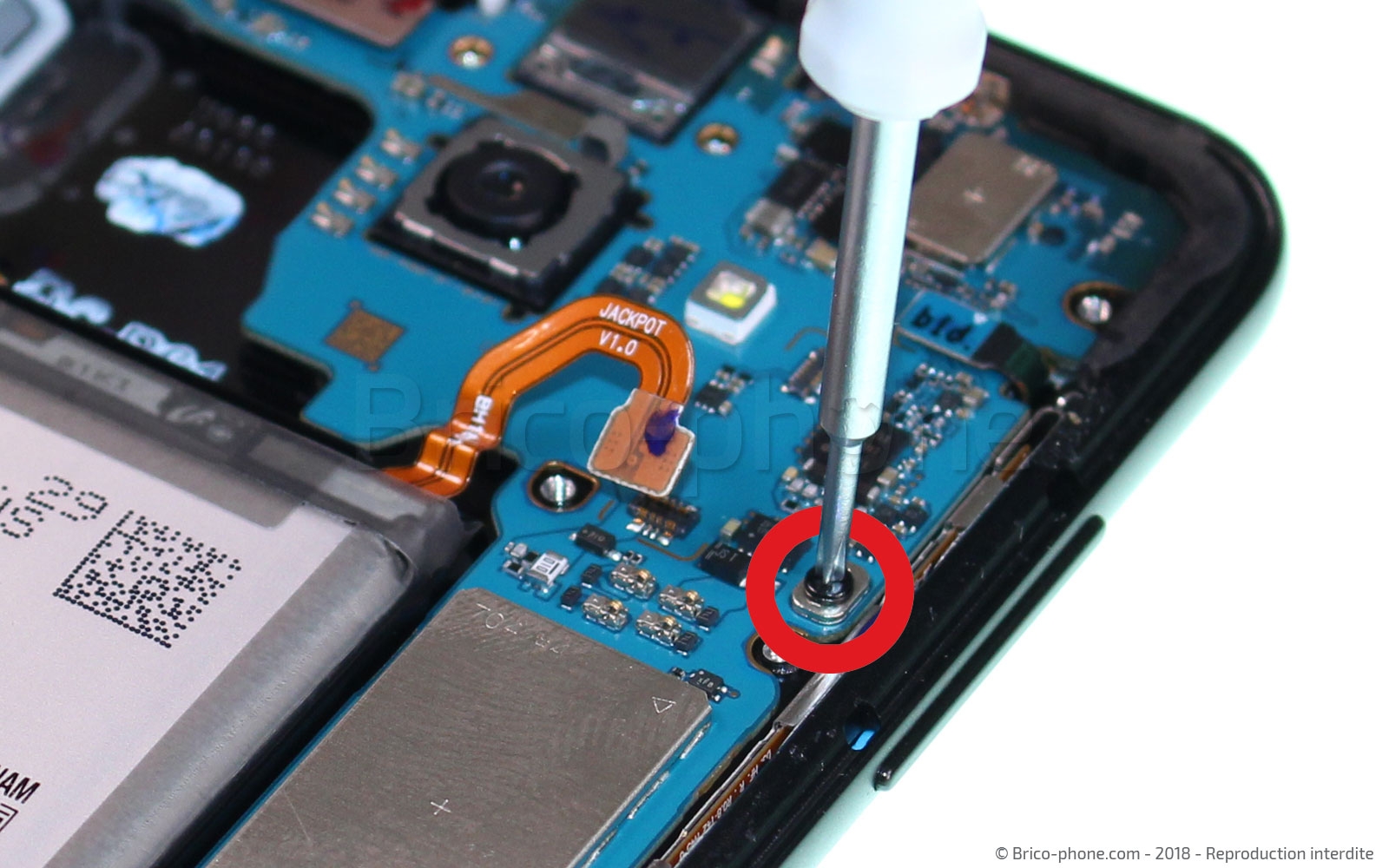

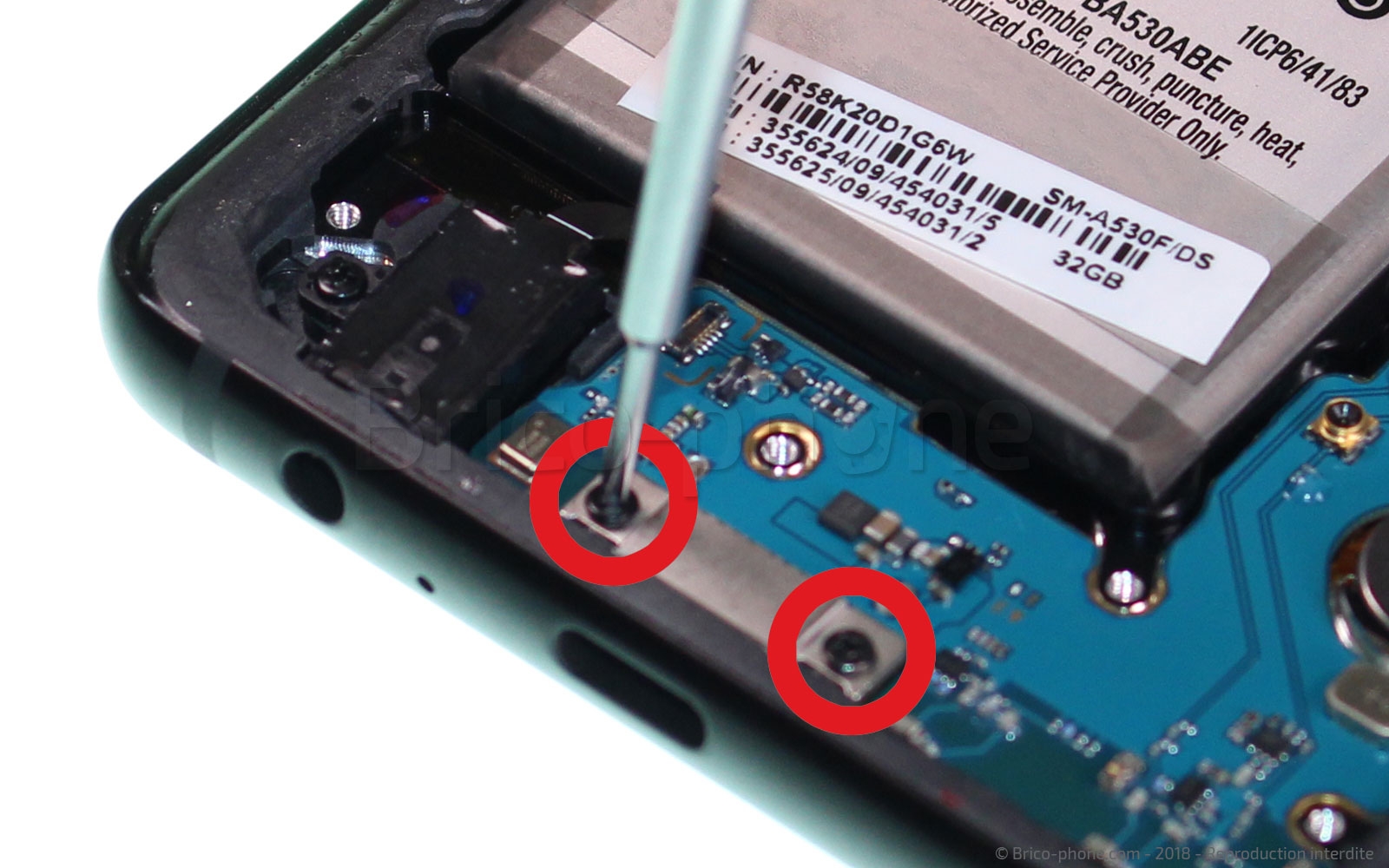

Etape 10 Retirer les vis

Continuons à libérer la carte mère afin de pouvoir la retirer.
Munissez-vous du tournevis cruciforme puis retirer les 3 vis fixant la carte dans le châssis du téléphone.
Etape 11

Etape 11 Déconnecter la nappe volume et la caméra avant

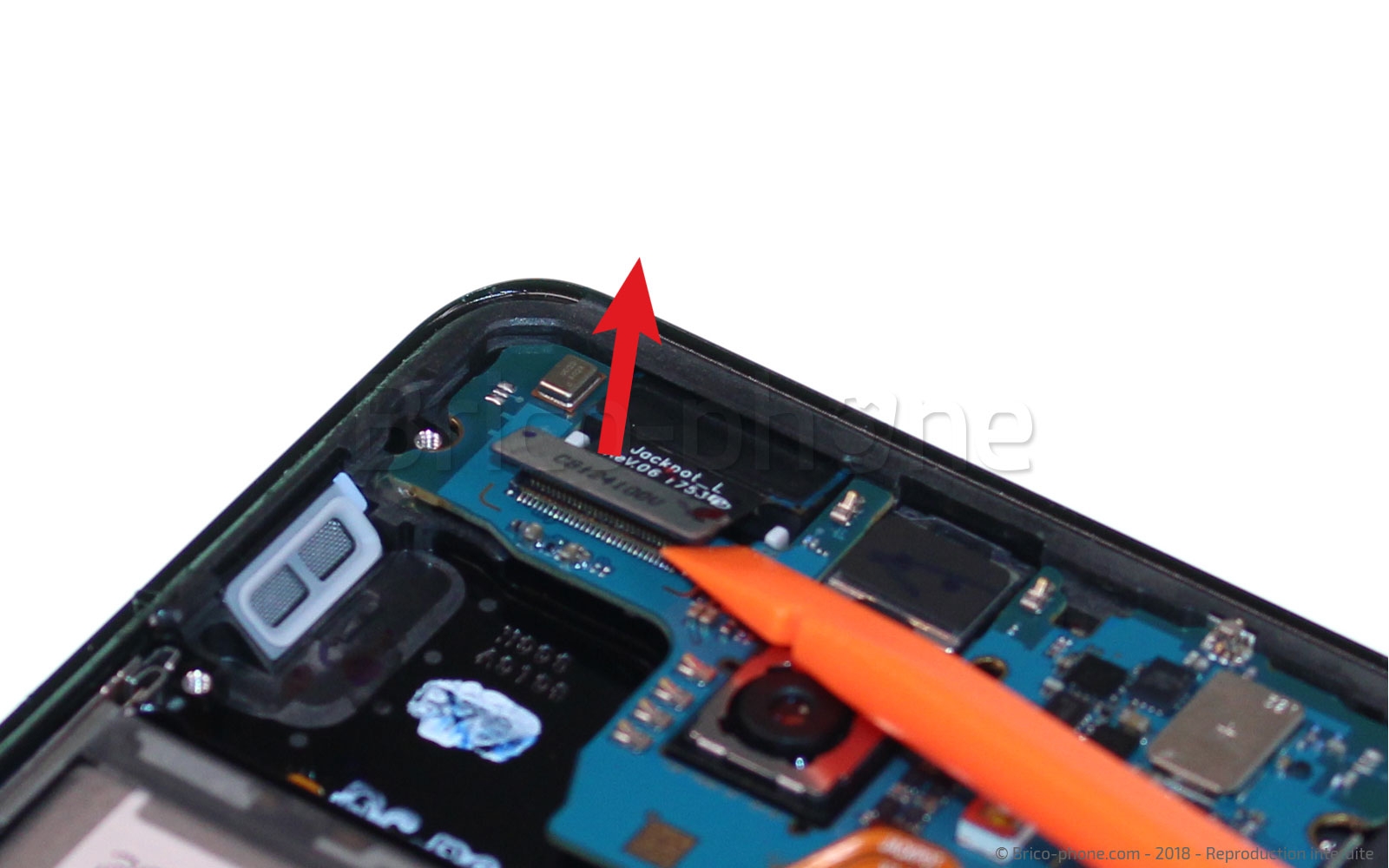

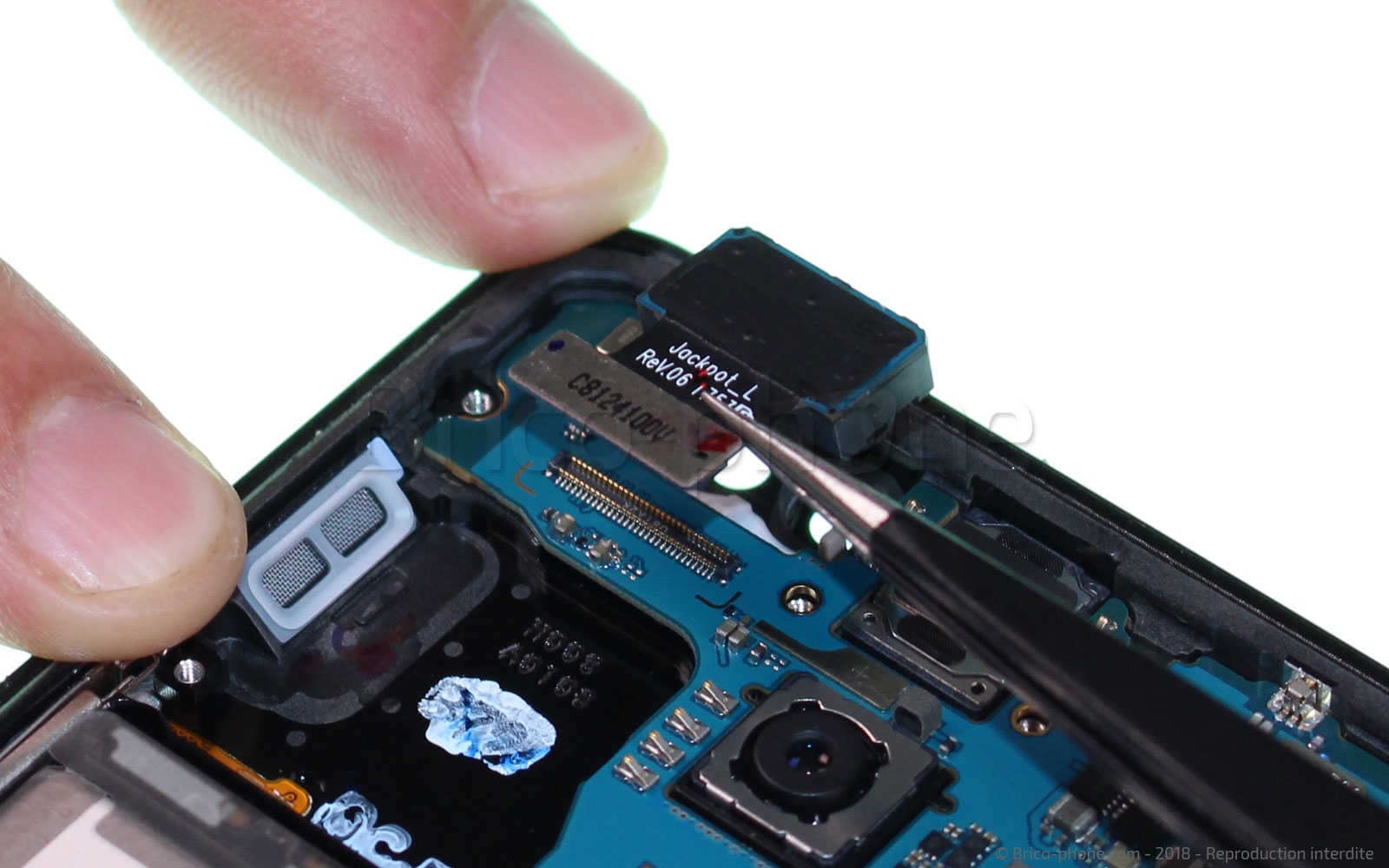

Continuez à libérer la carte-mère en déconnectant la nappe volume et la double caméra avant à l'aide du levier nylon.
Vous pouvez retirer cette dernière à l'aide de la brucelle afin de faciliter le retrait de la carte .
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Retirer la carte mère

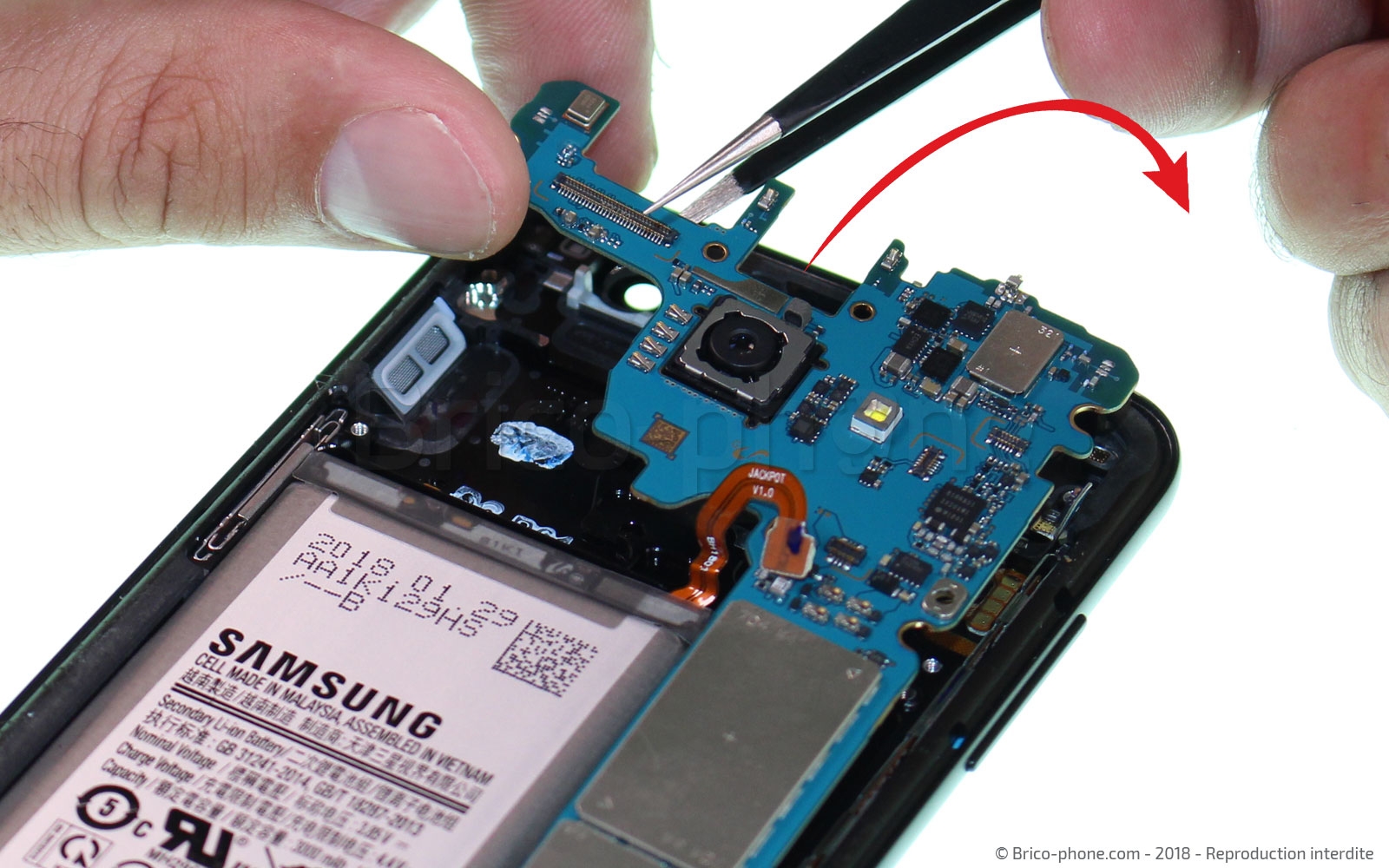

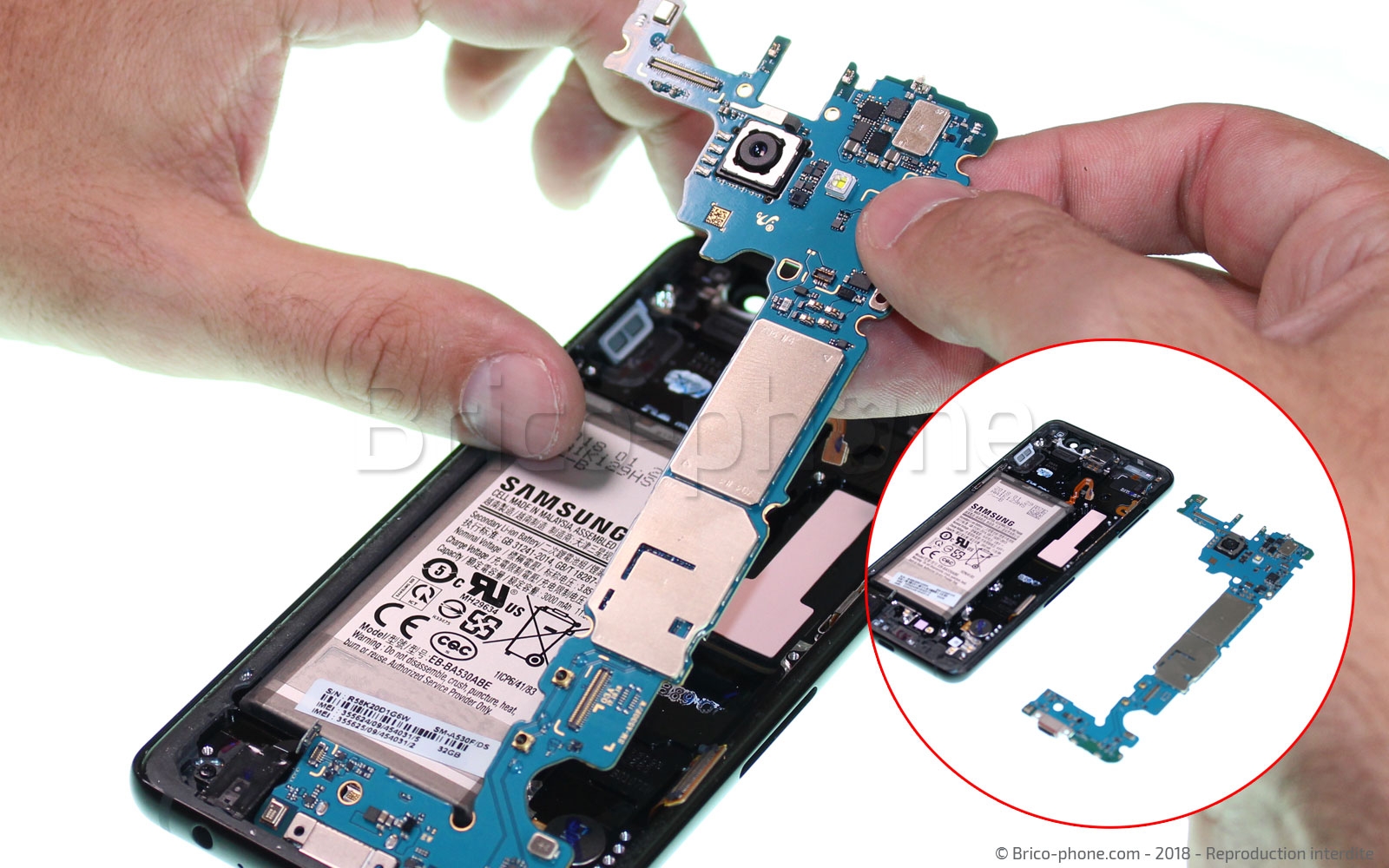

Maintenant que plus aucun n'élément ne retient la carte mère, il ne vous reste plus qu'à la retirer en faisant levier sur le haut du châssis à l'aide de la pincette.
Outils
Pince Brucelles
Etape 13

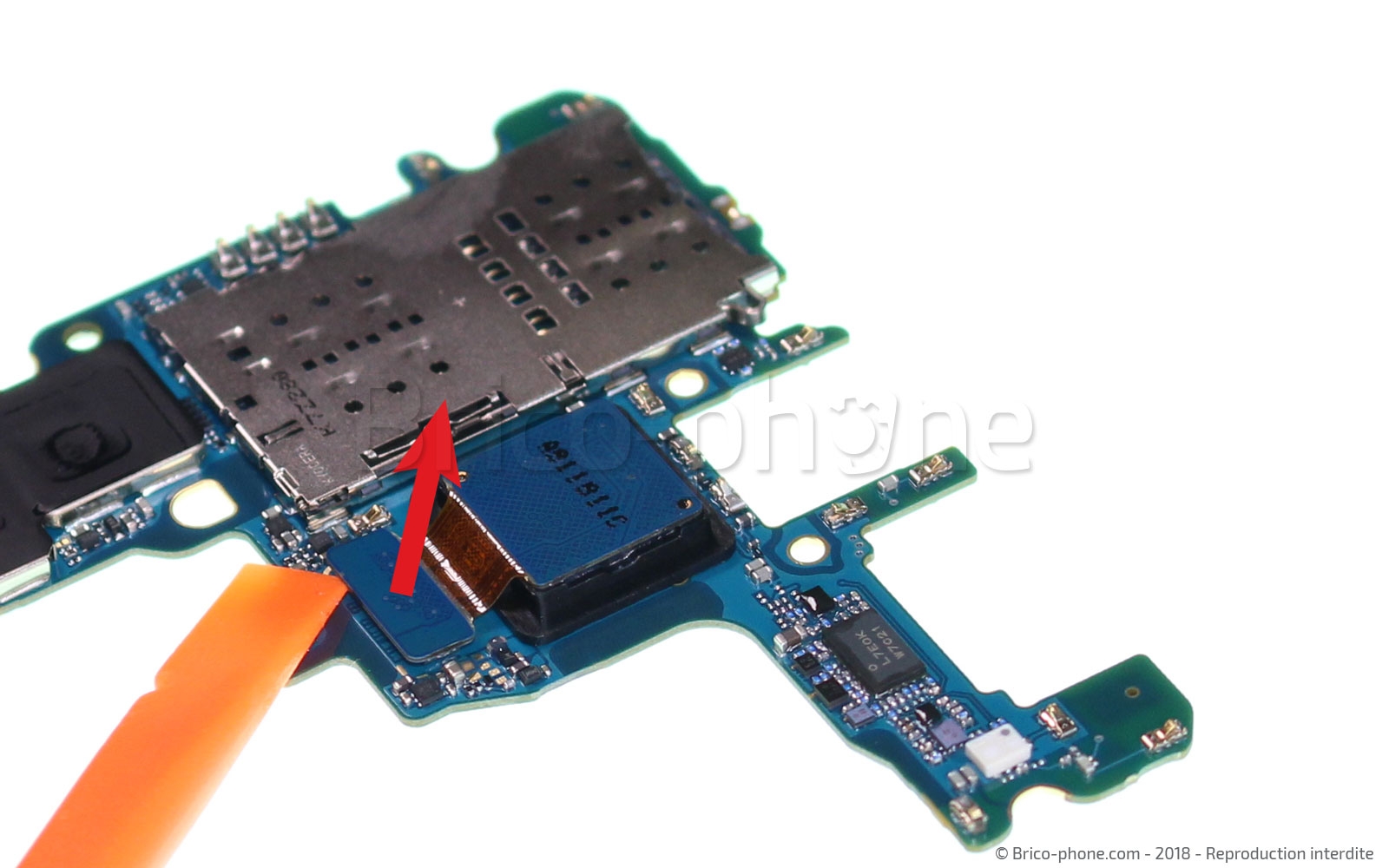

Etape 13 Déconnecter la caméra arrière

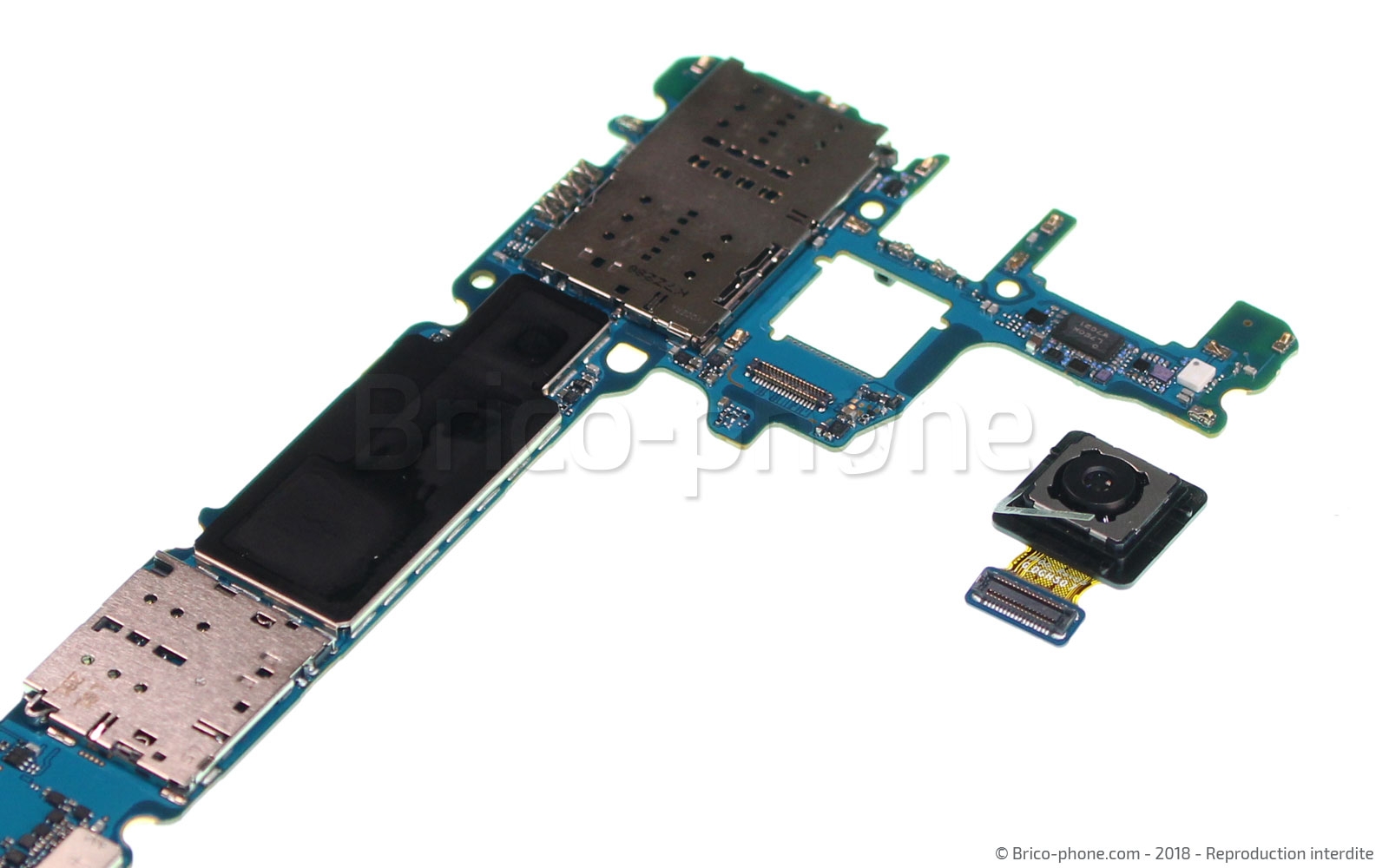

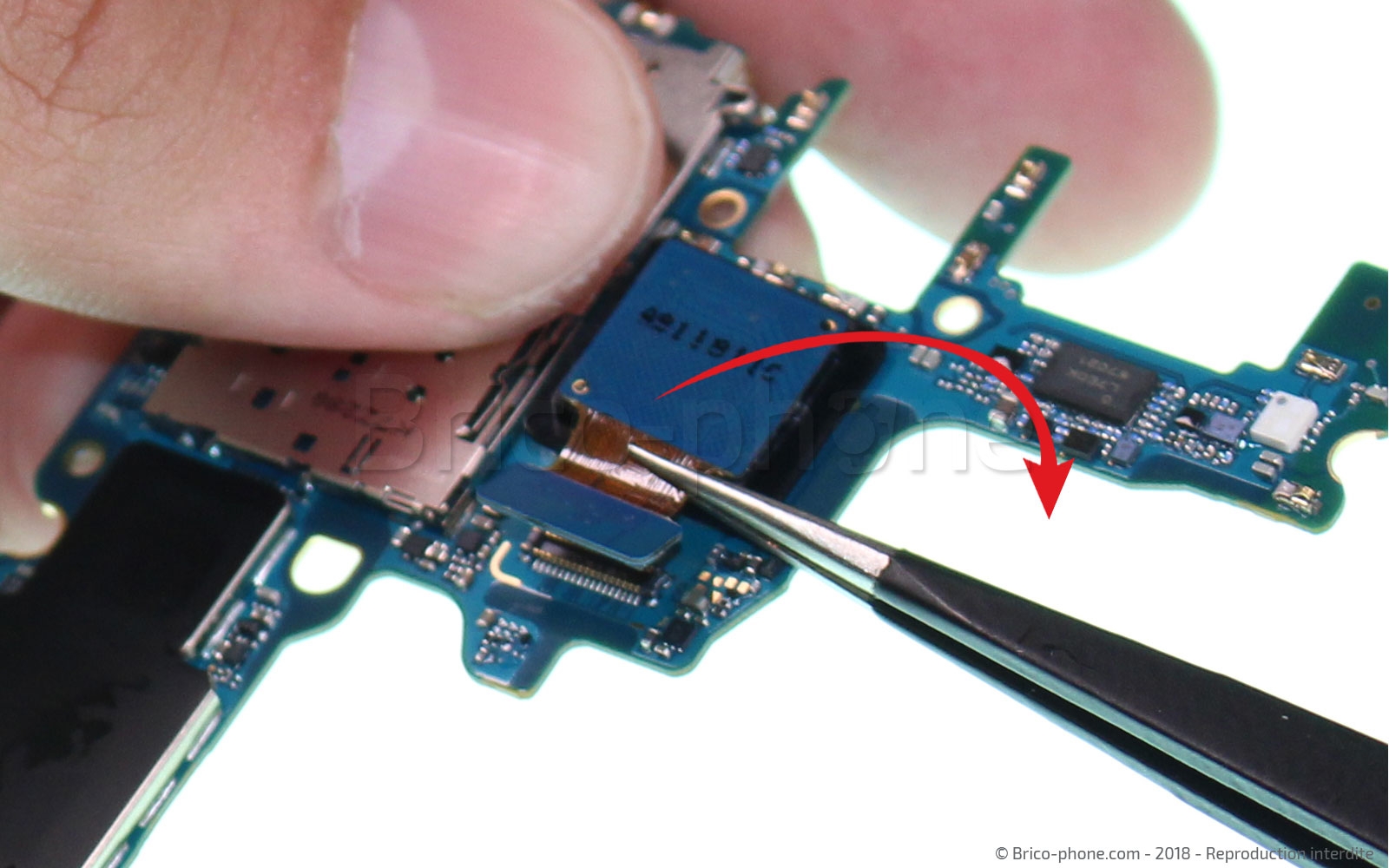

Nous arrivons à la fin de ce tutoriel de démontage de la caméra . Il ne vous reste plus qu'à déconnecter cette dernière à l'aide du levier afin de la remplacer.
Outils
Levier Nylon

Conseil pour le remontage

Une fois la nouvelle caméra, 16 Mpix mise en place, il ne vous reste plus qu'à passer au remontage en prenant ce tutoriel à l'envers.
Pour recoller la vitre arrière, vous pouvez faire un filet de colle B7000 sur le contour du châssis.
Outils
Colle
