Changement du haut-parleur externe sur iPhone XS Max

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 15/20
iPhone XS Max | Temps estimé : 30 min Difficulté : 2.5/5

Le son ne sort plus de votre iPhone XS Max : Vous n'entendez plus votre interlocuteur ou impossible d'écouter de la musique en mode haut-parleur ? Ne cherchez pas plus loin et retrouvez toutes les fonctionnalités de votre téléphone en le réparant vous-même.

Consultez ce guide photo expliqué pas à pas et lancez-vous dans la réparation. La pièce, peu coûteuse, ainsi que les outils en option vous permettront d'effectuer la réparation à moindre frais.

Nos techniciens vous montre la marche à suivre et, si vous avez des questions, n'hésitez pas à nous appeler.

Diagnostic

› Vous n'avez plus de son externe
› Vous n'entendez plus votre interlocuteur en communication haut-parleur
› Vous n'avez plus de son en vidéo / musique
› Le dictaphone n'enregistre plus les sons externes

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut-parleur externe pour iPhone XS Max
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
19,90 €
Ajouter au panier

Etape 1 : Avant de commencer
Avant de commencer,vérifiez que l'iPhone que vous possédez correspond bien à un iPhone XS Max si vous n'en êtes pas sûr.

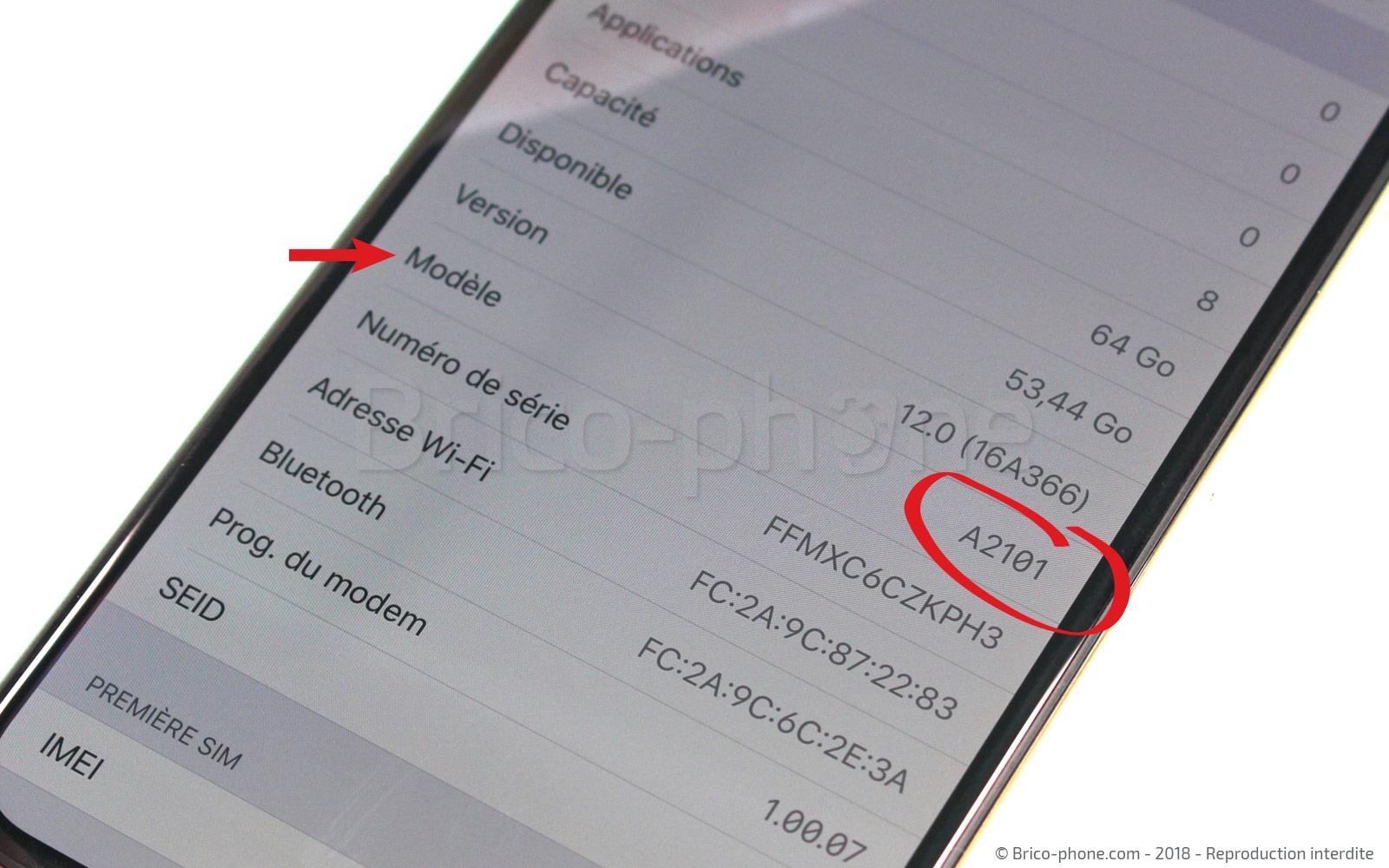

Le XS Max porte le numéro A2101.

La préparation de votre plan de travail est également importante, préparez votre pièce détachée et vos outils.
Réparez sur une surface lisse et propre pour éviter d'y perdre vis ou petits éléments.

Bonne réparation !

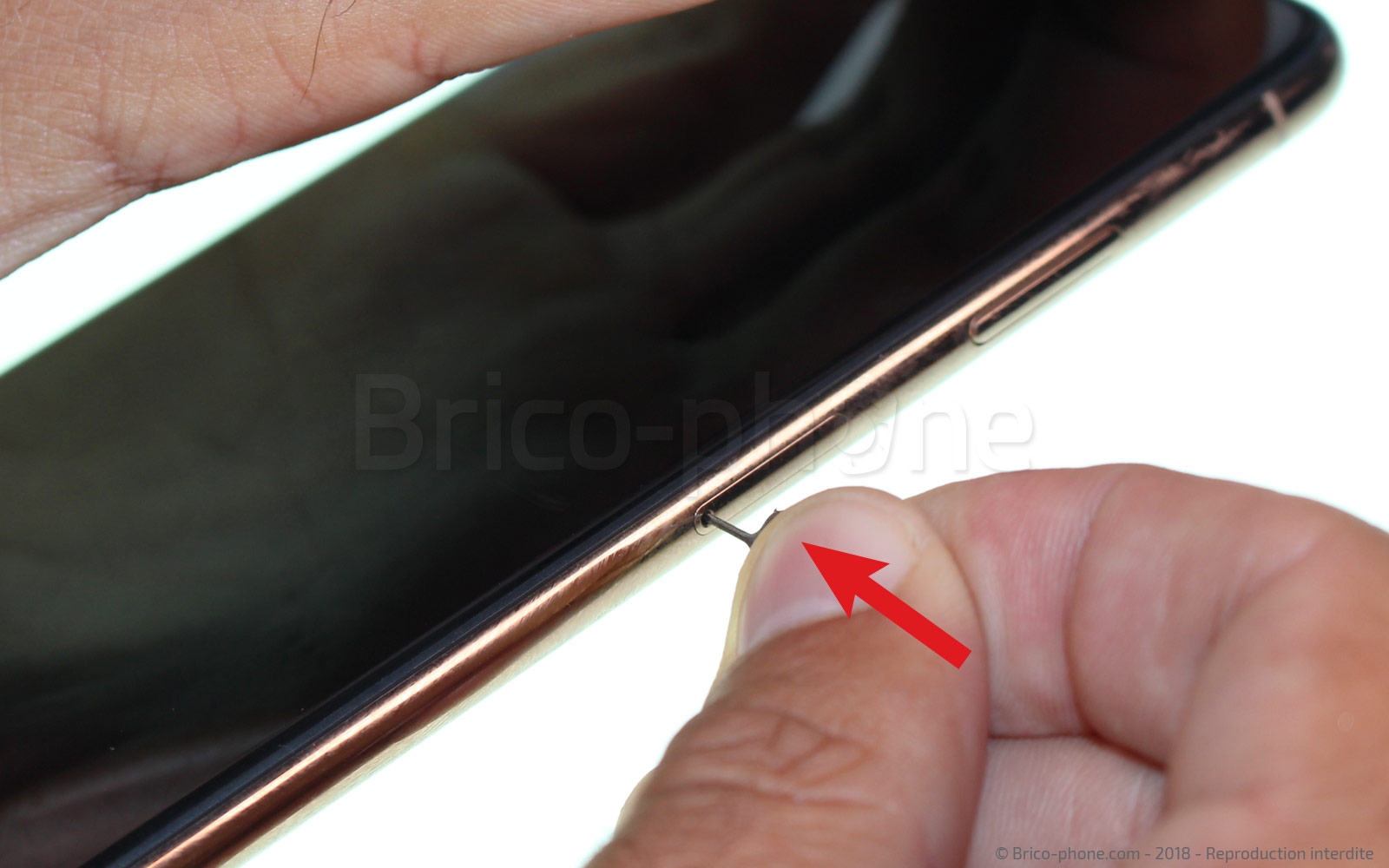

Etape 2 : Eteindre l'iPhone et retirer le rack sim

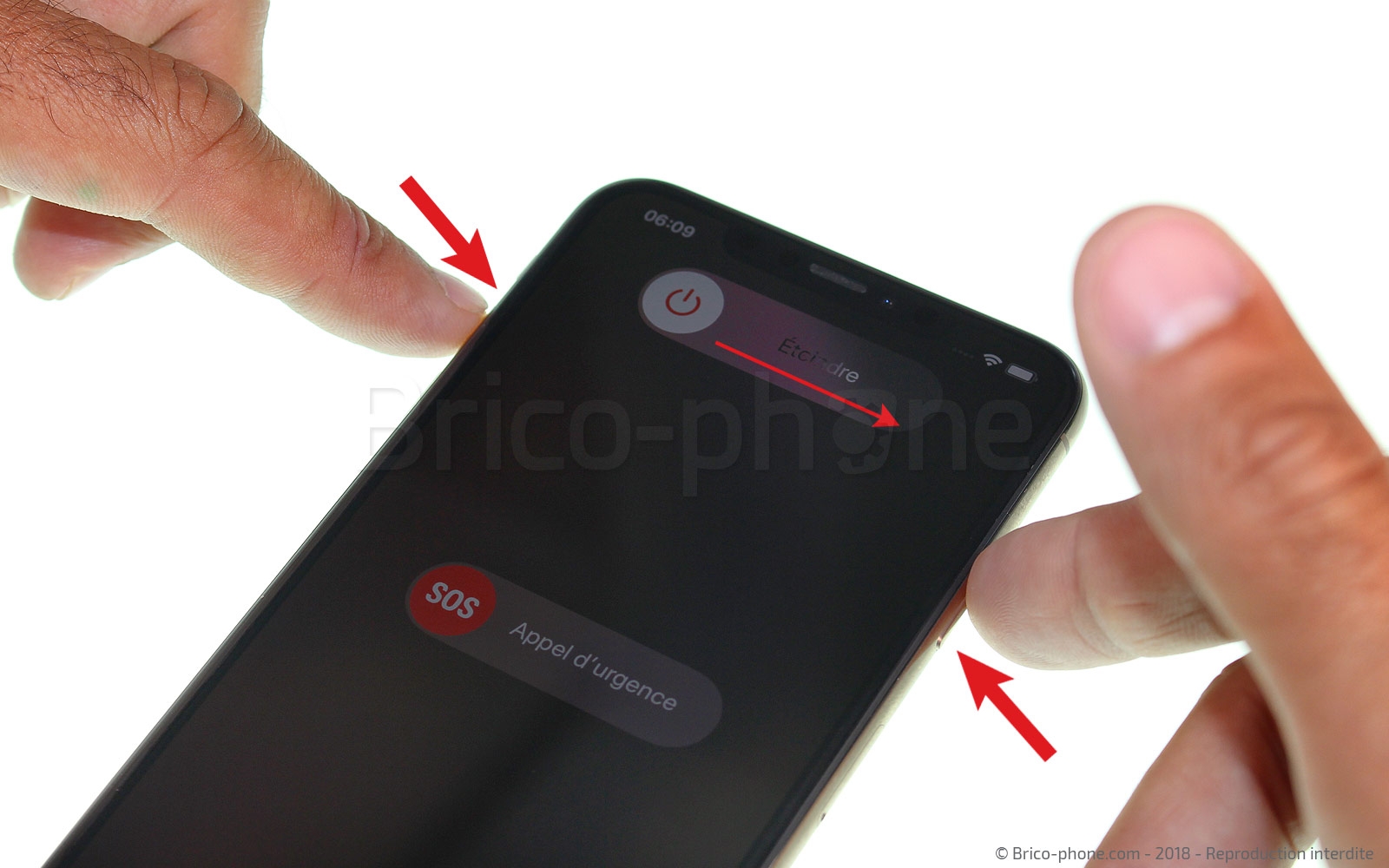

Commencez par éteindre votre iPhone en appuyant sur un des boutons volume puis sur le bouton latéral à droite tout en gardant le bouton volume enfoncé. Vous n'avez plus qu'à faire glisser votre doigt sur "éteindre".

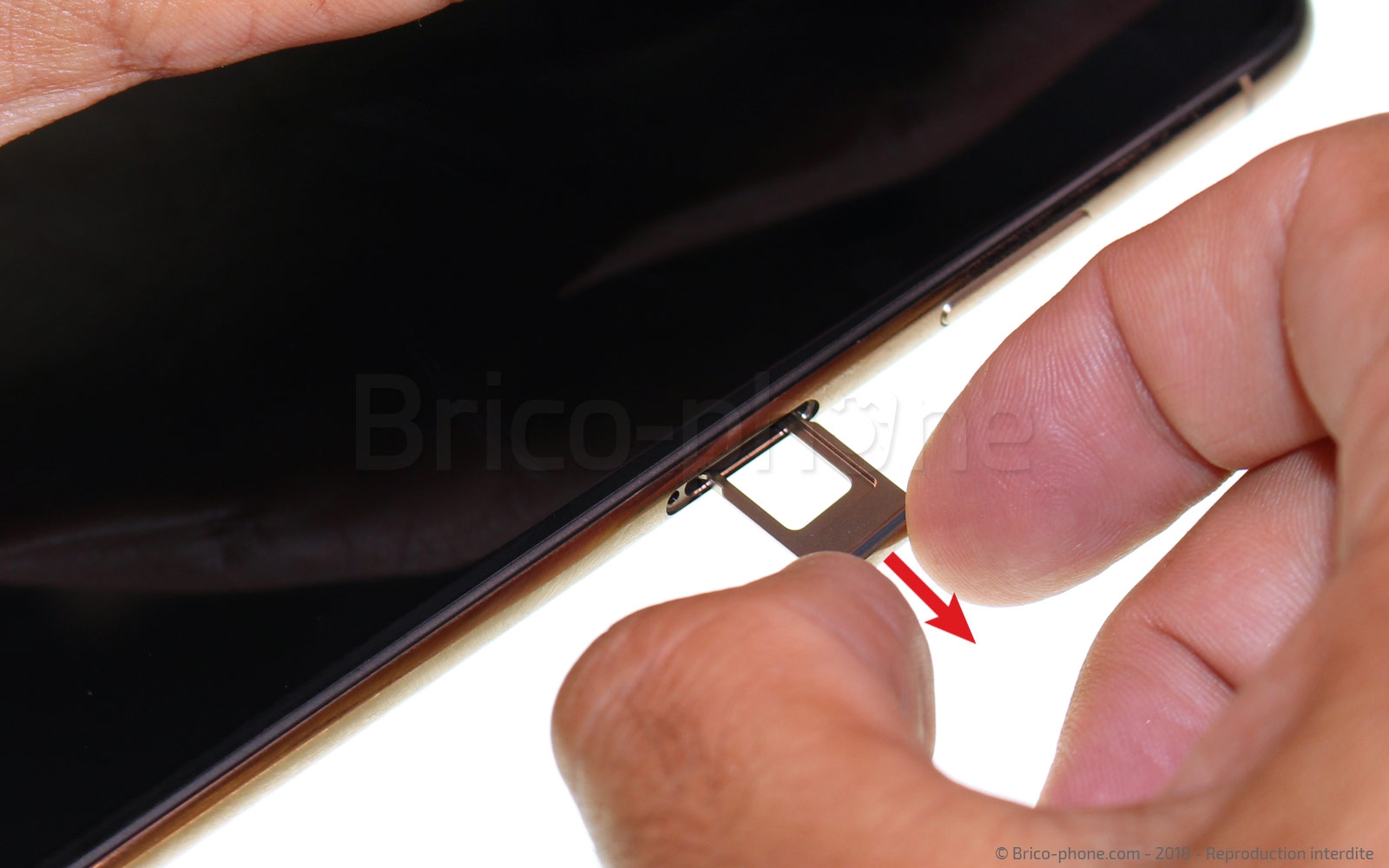

Une fois le téléphone éteint, enlevez le rack sim en l'éjectant du châssis à l'aide de l'outil sim fourni dans le kit.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer les vis pentalobe

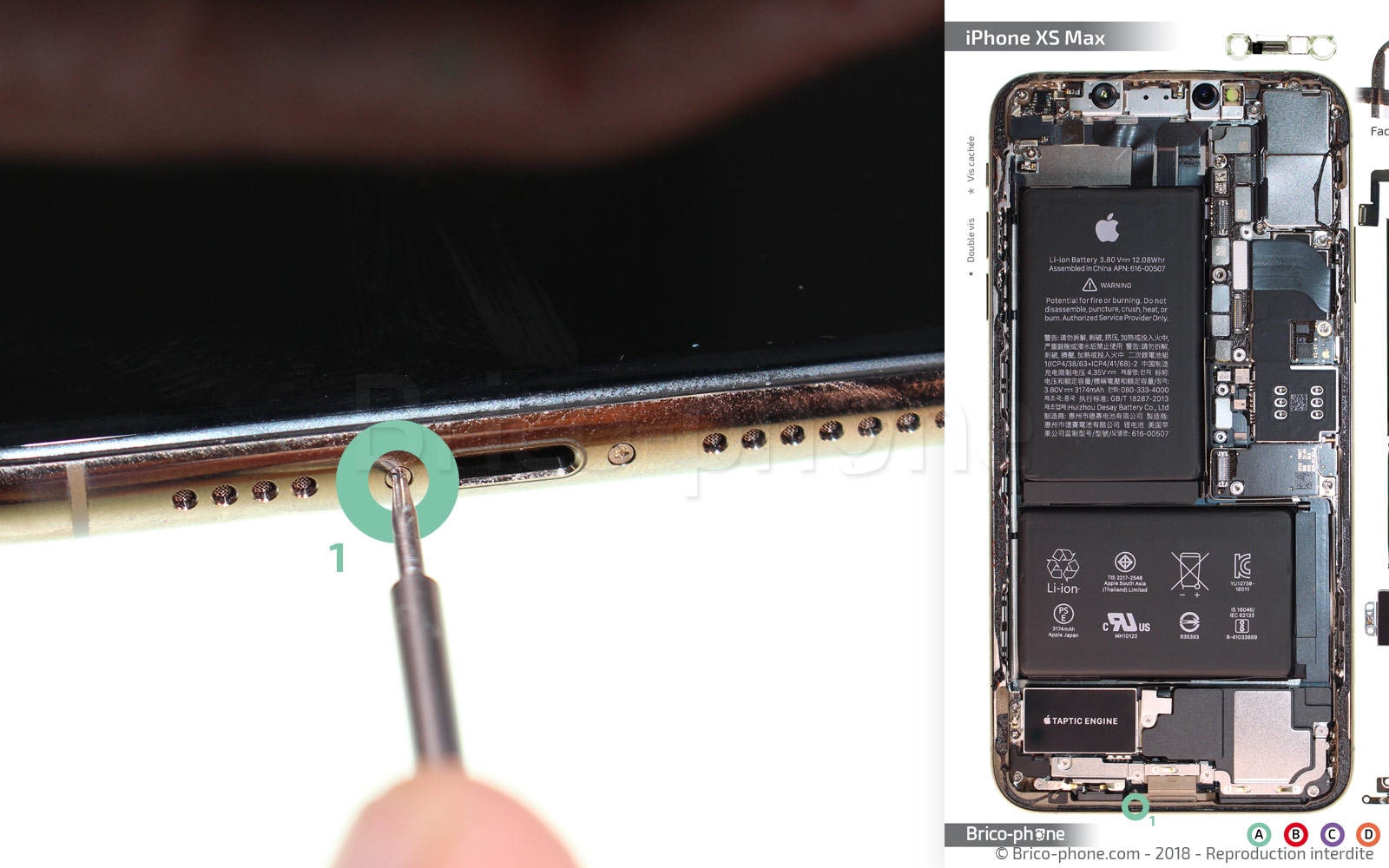

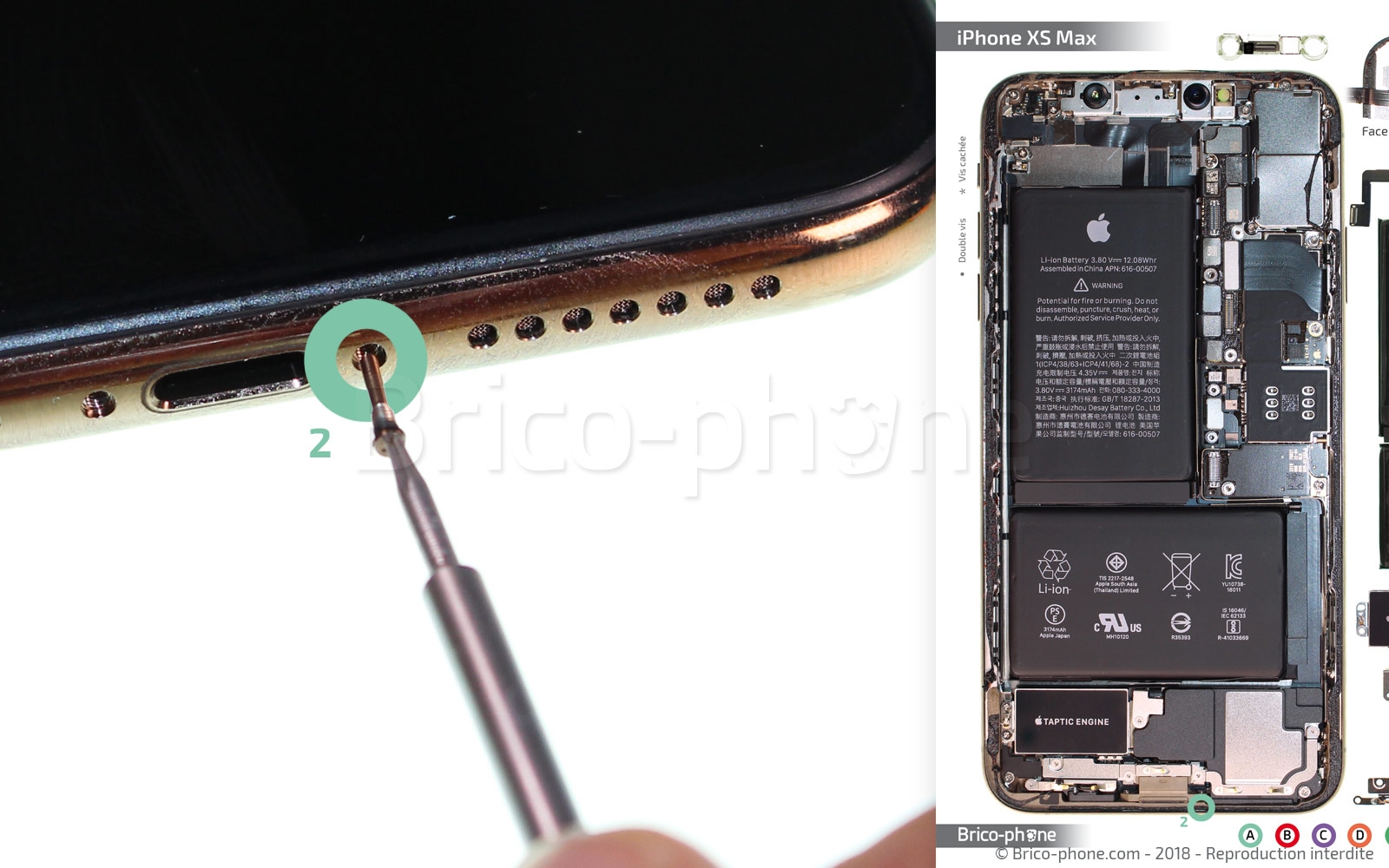

Dévissez les deux longues vis de chaque côté de la prise lightning qui maitiennent l'écran de l'iPhone XS Max.
Munissez-vous du tournevis pentalobe taille 0,8 fourni dans le kit d'outils et retirez les deux vis entourées en turquoise, nommées A1 et A2 sur le patron d'aide au montage. Placez-les ensuite à leur emplacement sur le support d'aide au montage en papier offert avec votre commande.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €

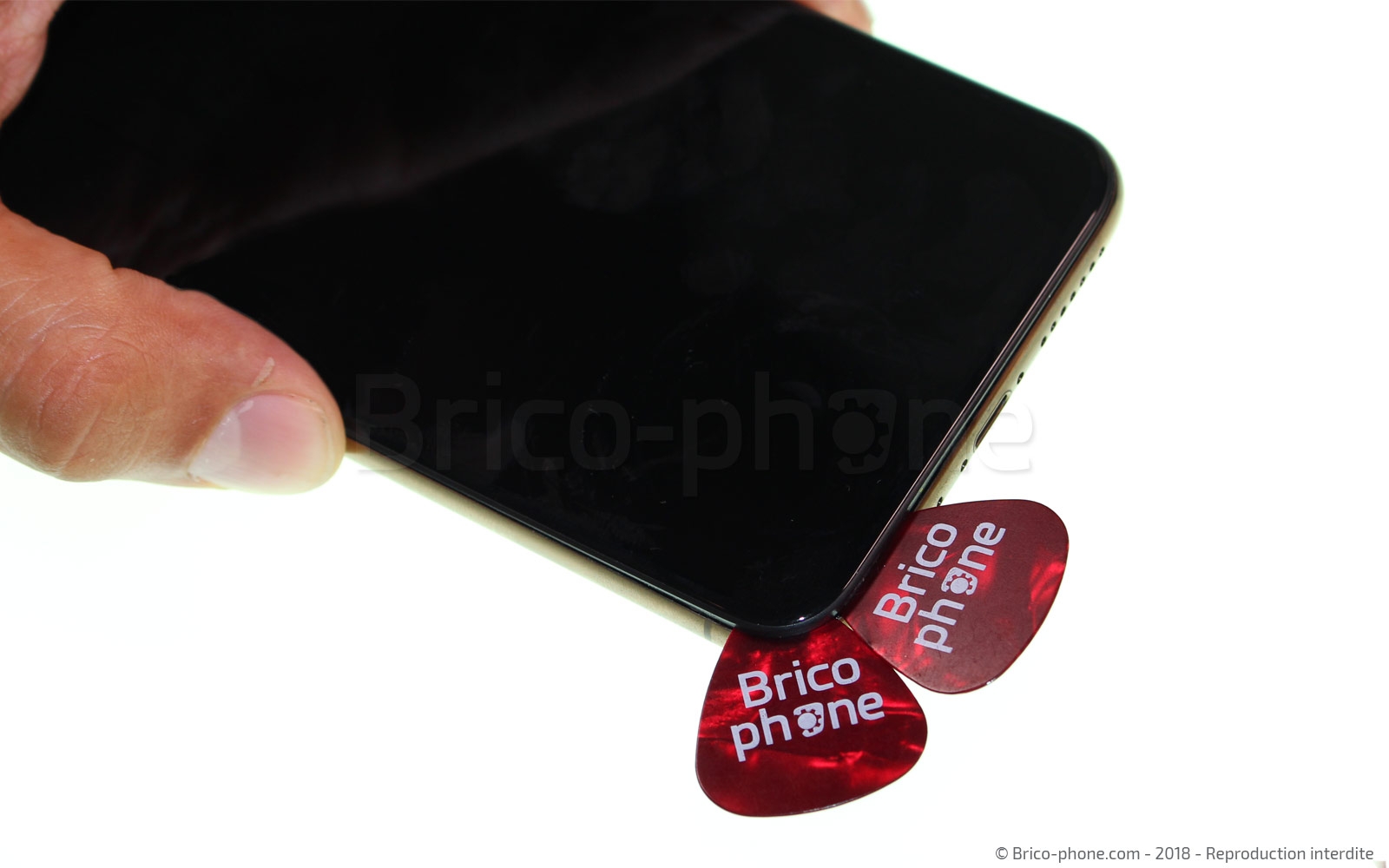

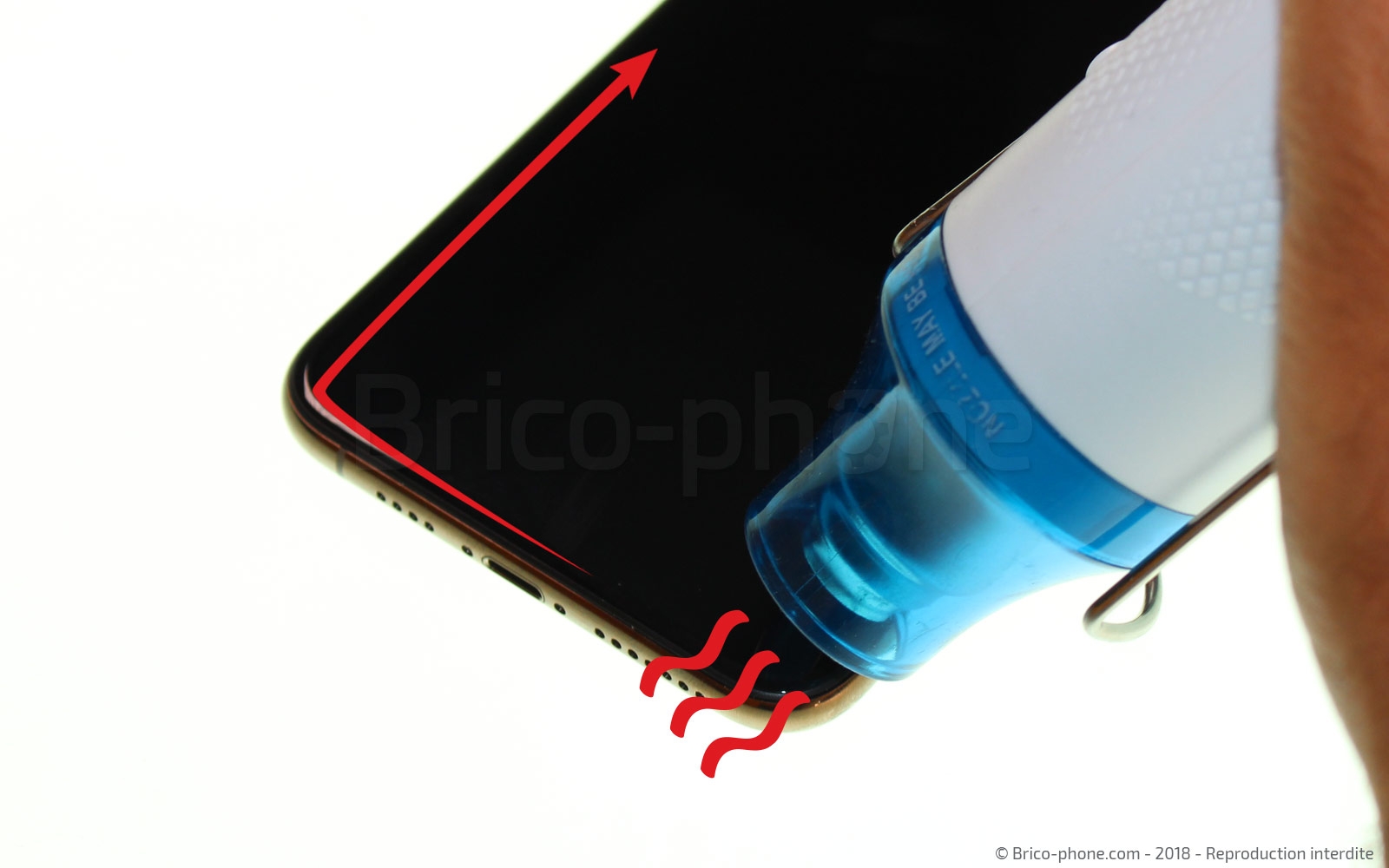

Etape 4 : Créer un interstice

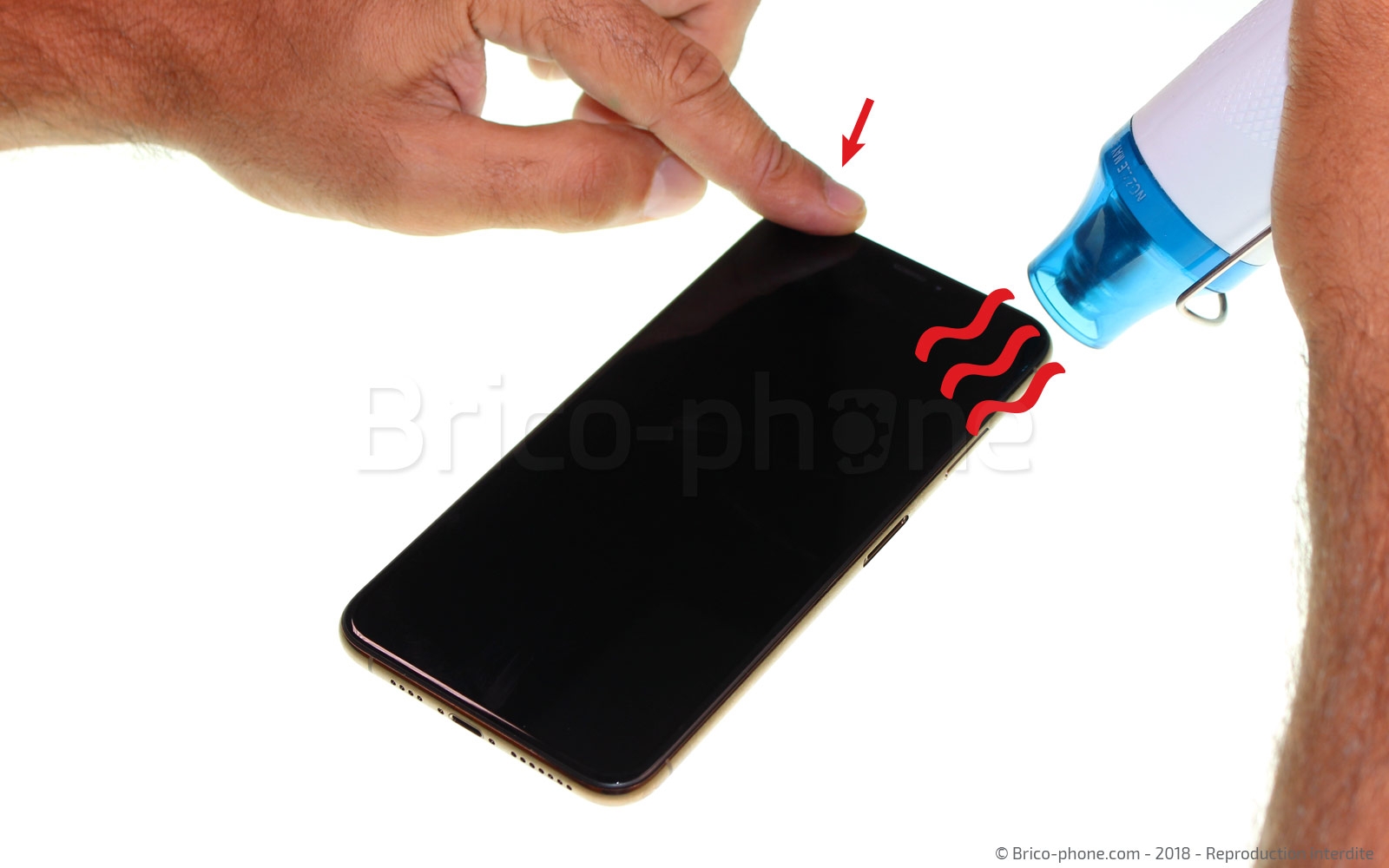

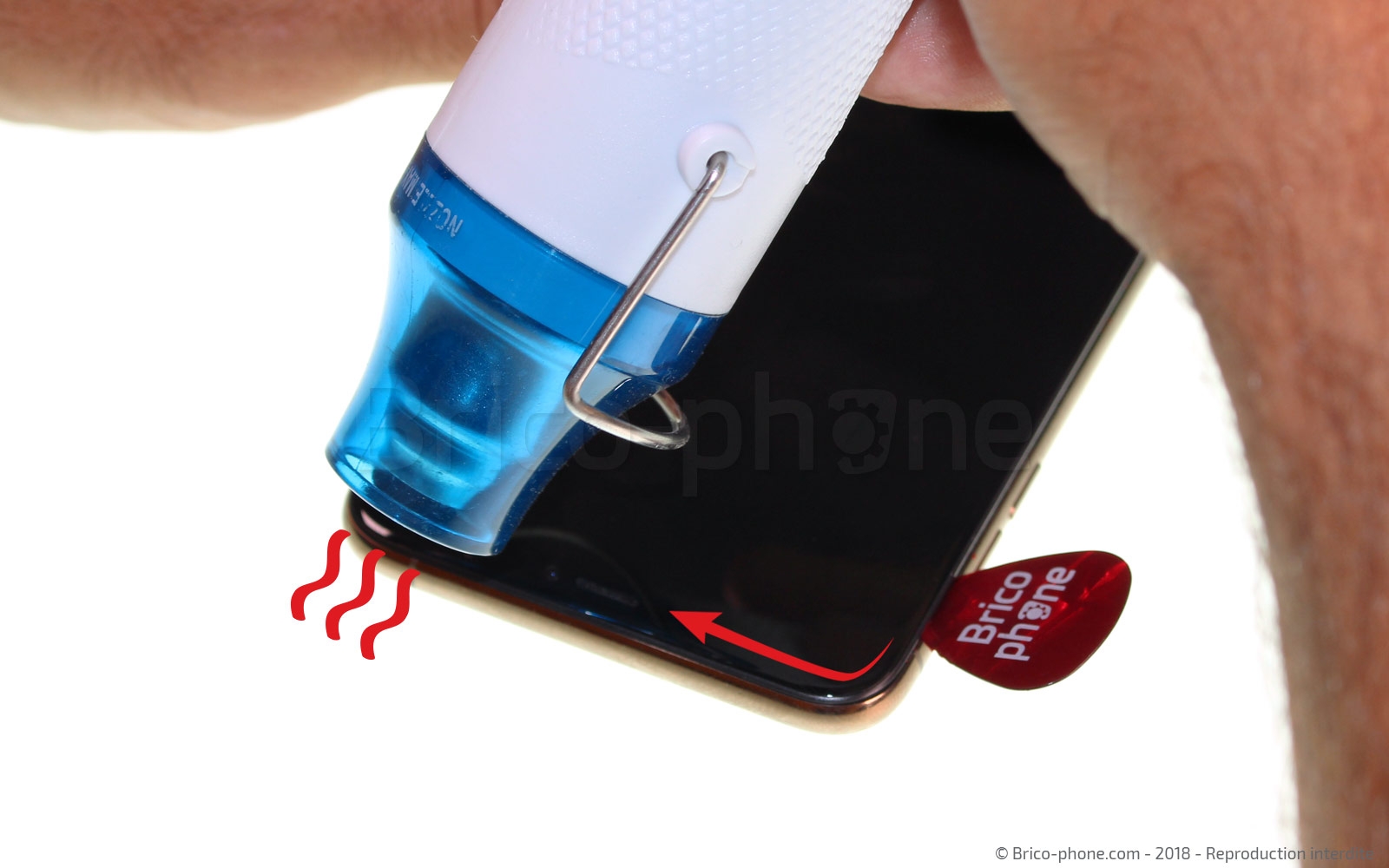

Chauffez le contour de l'écran afin de ramollir le joint d'étanchéité. Insistez sur un angle inférieur où vous allez créer l'interstice. Pour cela, utilisez un sèche-cheveux ou d'un décapeur thermique si vous en avez un, sinon nous en vendons des versions petit format.

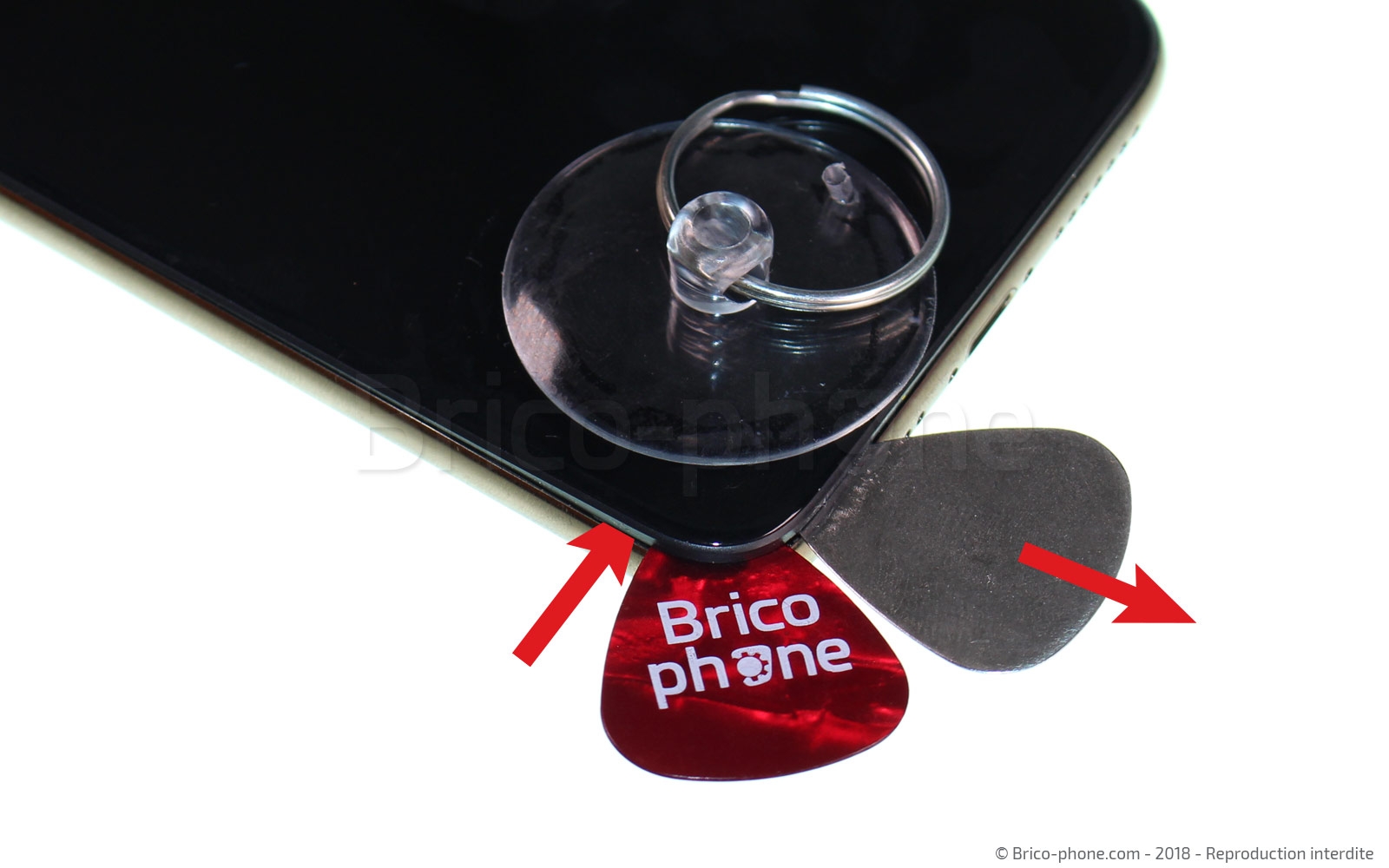

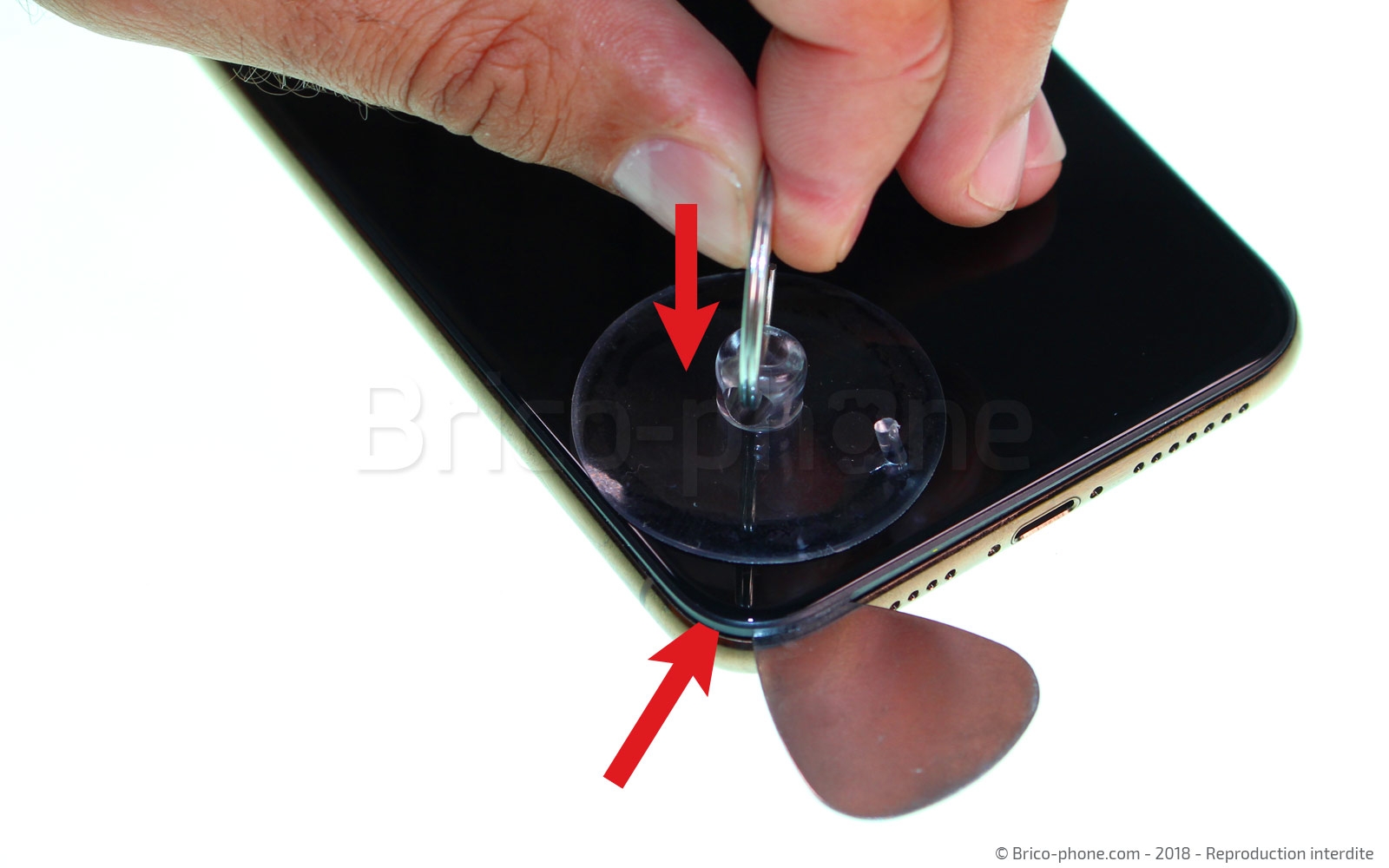

Placez maintenant la ventouse dans un angle inférieur et tirez fortement dessus pour soulever l'écran et insérer le médiator en métal. Une fois inséré, procédez de la même manière pour mettre le médiator en plastique juste à côté et retirez le médiator en métal afin de ne pas rayer le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 5 : Décoller l'écran

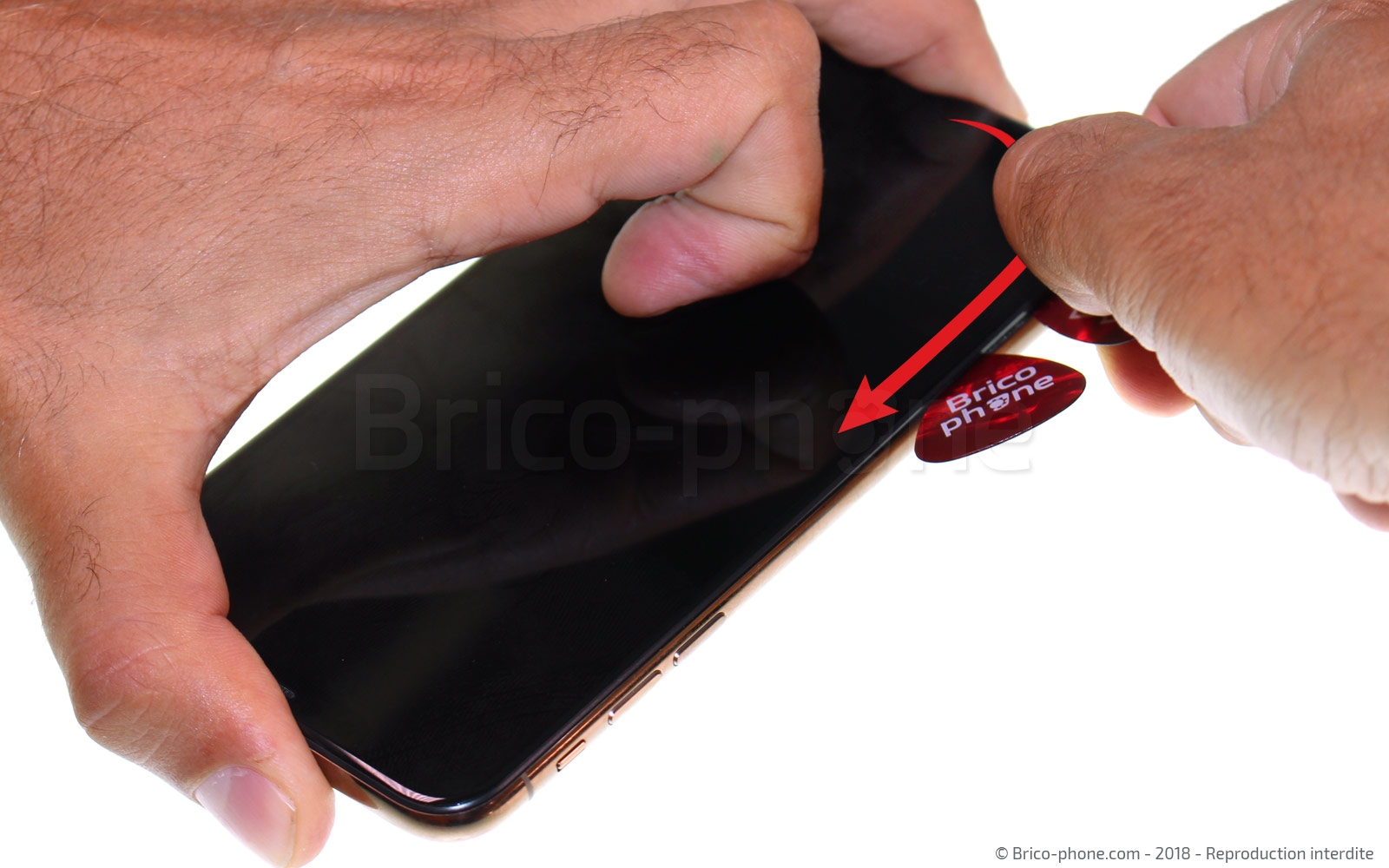

Faites maintenant glisser le second médiator plastique pour décoller l'écran.

Attention aux nappes de l'écran : elles sont situées à droite du téléphone, entre le rack sim et jusqu'au dessus du bouton "Siri". Ne décollez pas l'écran sur toute la partie située entre les pointillés à droite du téléphone. Si vous endommagez les nappes de l'écran, vous serez obligés de racheter un nouvel écran.

Faites glisser, au fur et à mesure, les médiators sur tout le reste du contour, vous devez sentir le joint qui se décolle au passage. Faites levier à chaque fois pour décoller le bloc écran. Chauffez à nouveau si nécessaire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

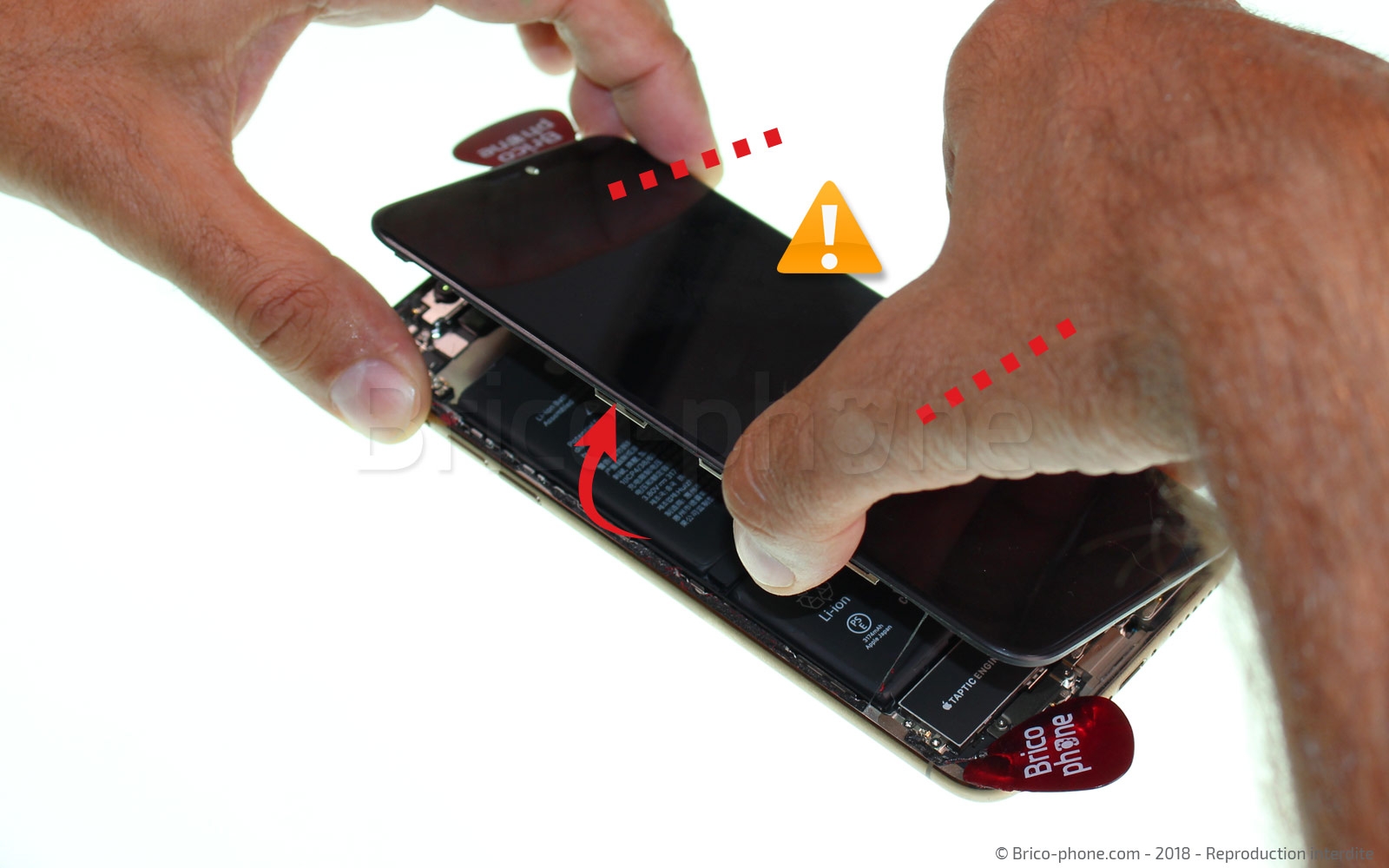

Etape 6 : Ouvrir l'écran

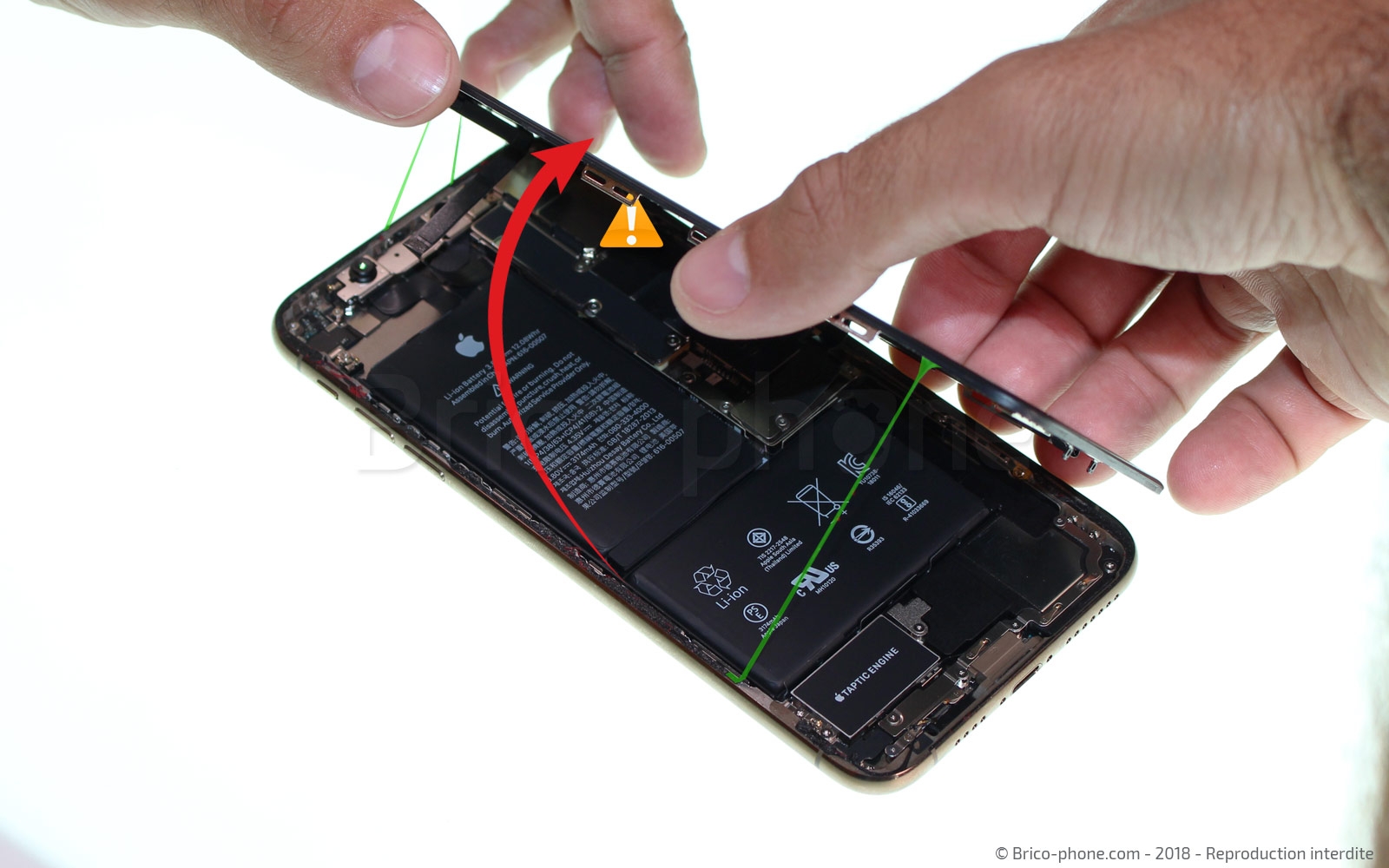

Une fois que l'écran est décollé sur les 3 côtés et les 4 angles, faites doucement levier pour déclisper l'écran du châssis sans arracher les petits clips métalliques qui maintiennent l'écran dans le châssis sur le côté droit où vous n'êtes pas passé, vous pouvez soulever l'écran sur quelques millimètres sans risque. Puis ouvrez-le comme un livre à l'envers.
Vous verrez le joint d'étanchéité se détacher si il y a encore des parties collées, c'est normal.

Ne pas trop soulever l'écran pour ne pas arracher les nappes.
Outils du kit utilisés
Outils du kit utilisés

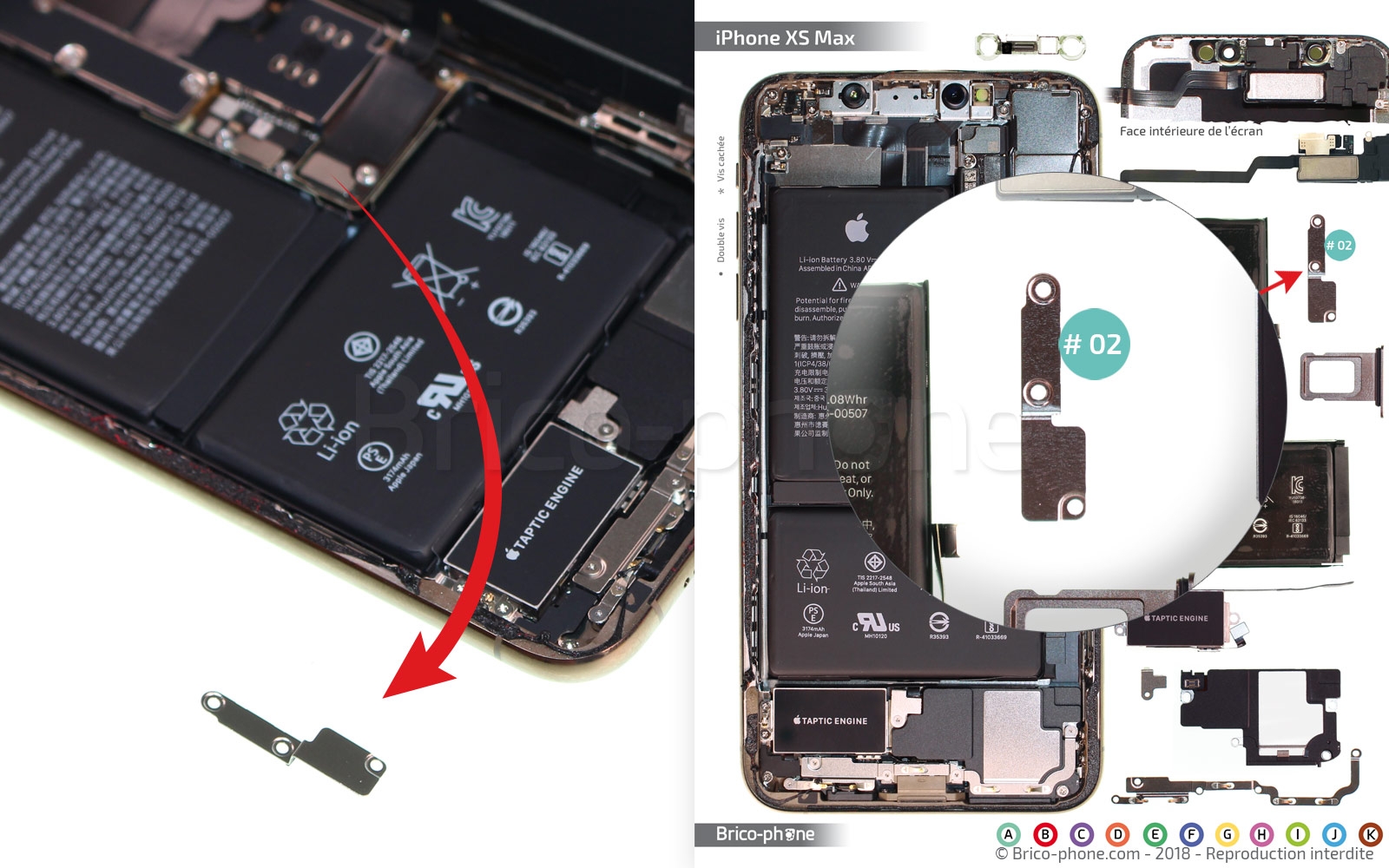

Etape 7 : Retirer la plaquette métallique #02

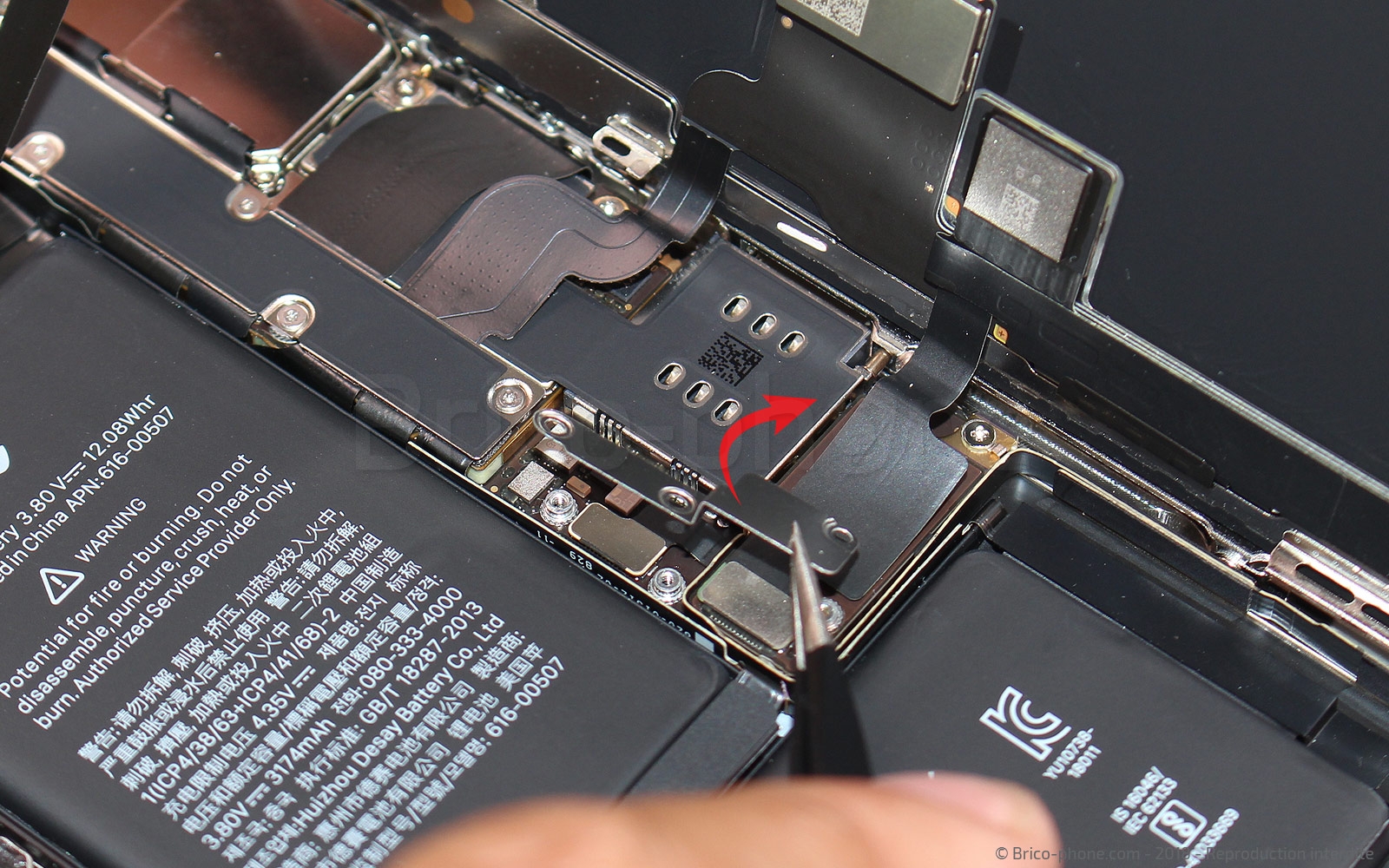

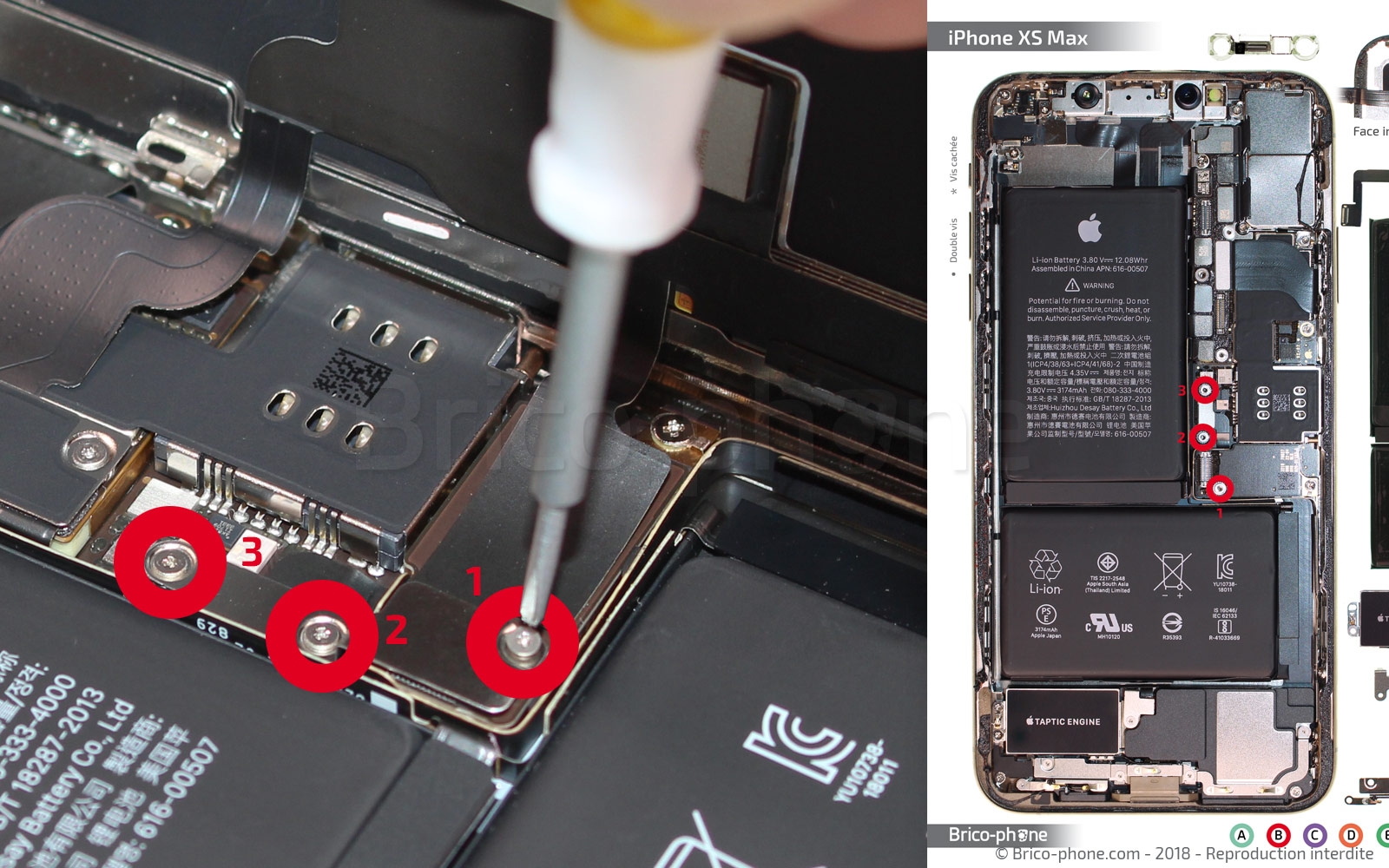

Cet élément est maintenu par trois vis triwing. Dévissez-le et placez les vis au fur et à mesure sur le patron d'aide au montage pour ne pas les mélanger.
Retirez l'élément avec la pointe de la pincette et mettez-le de côté.
Outils du kit utilisés
Outils du kit utilisés

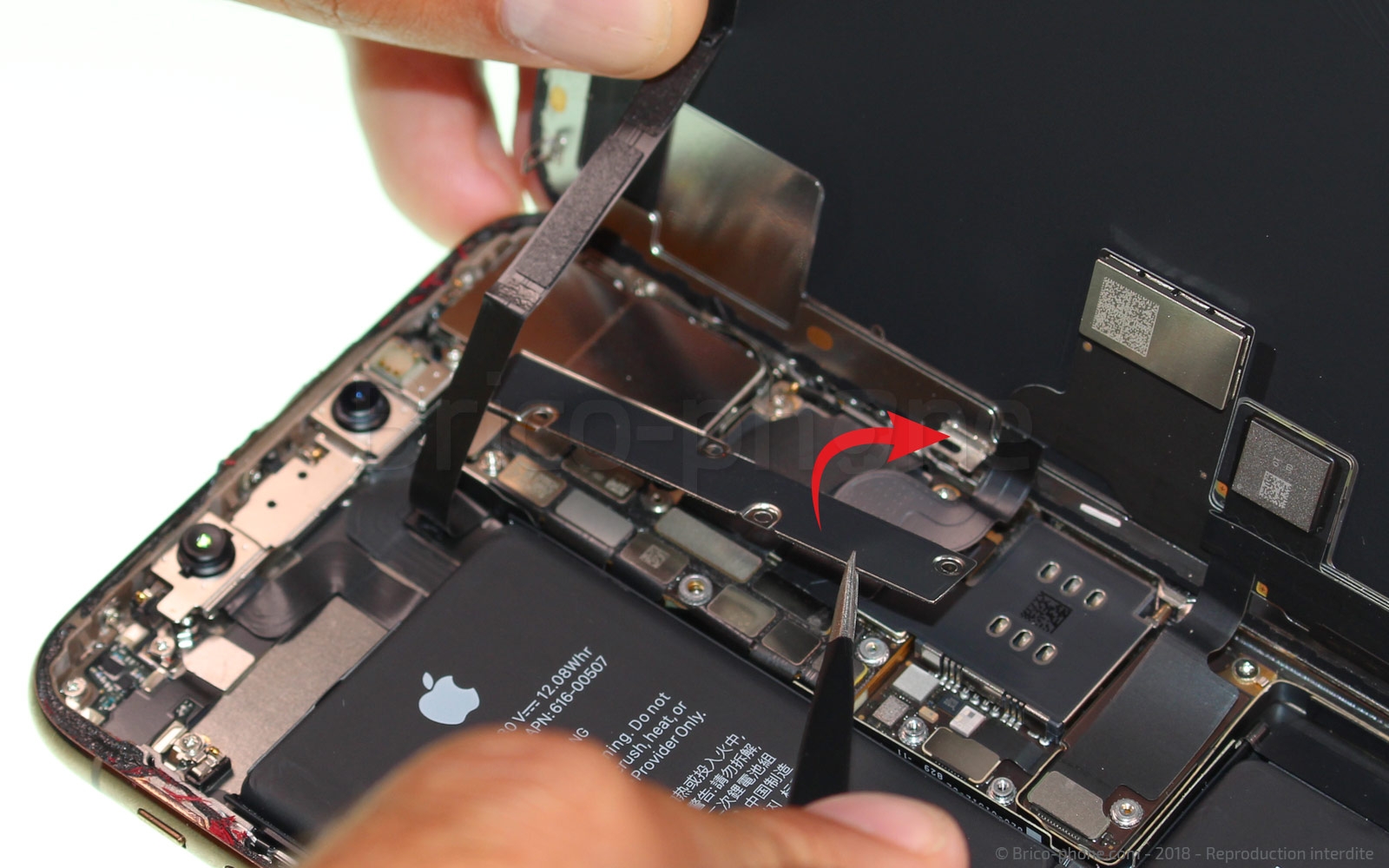

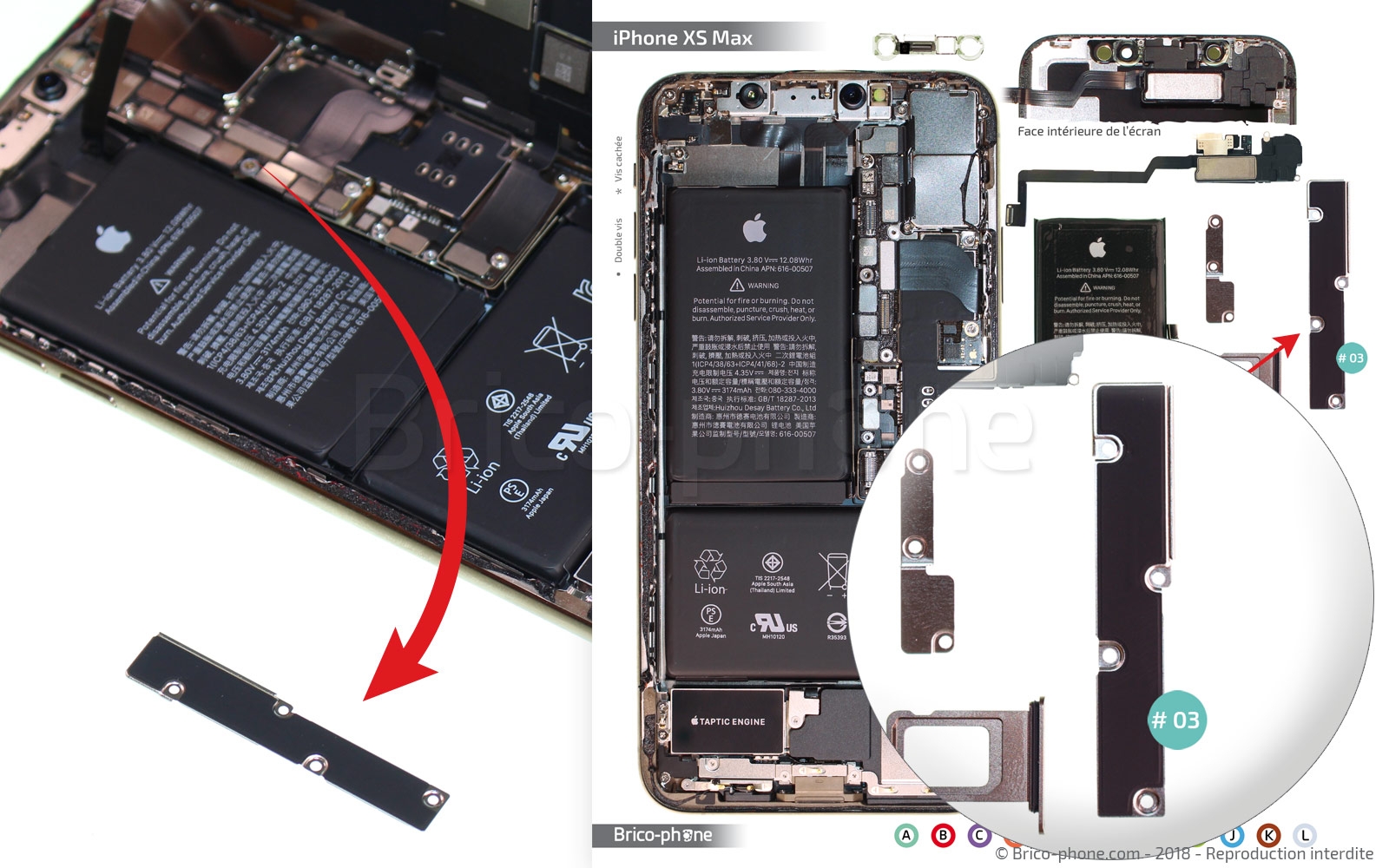

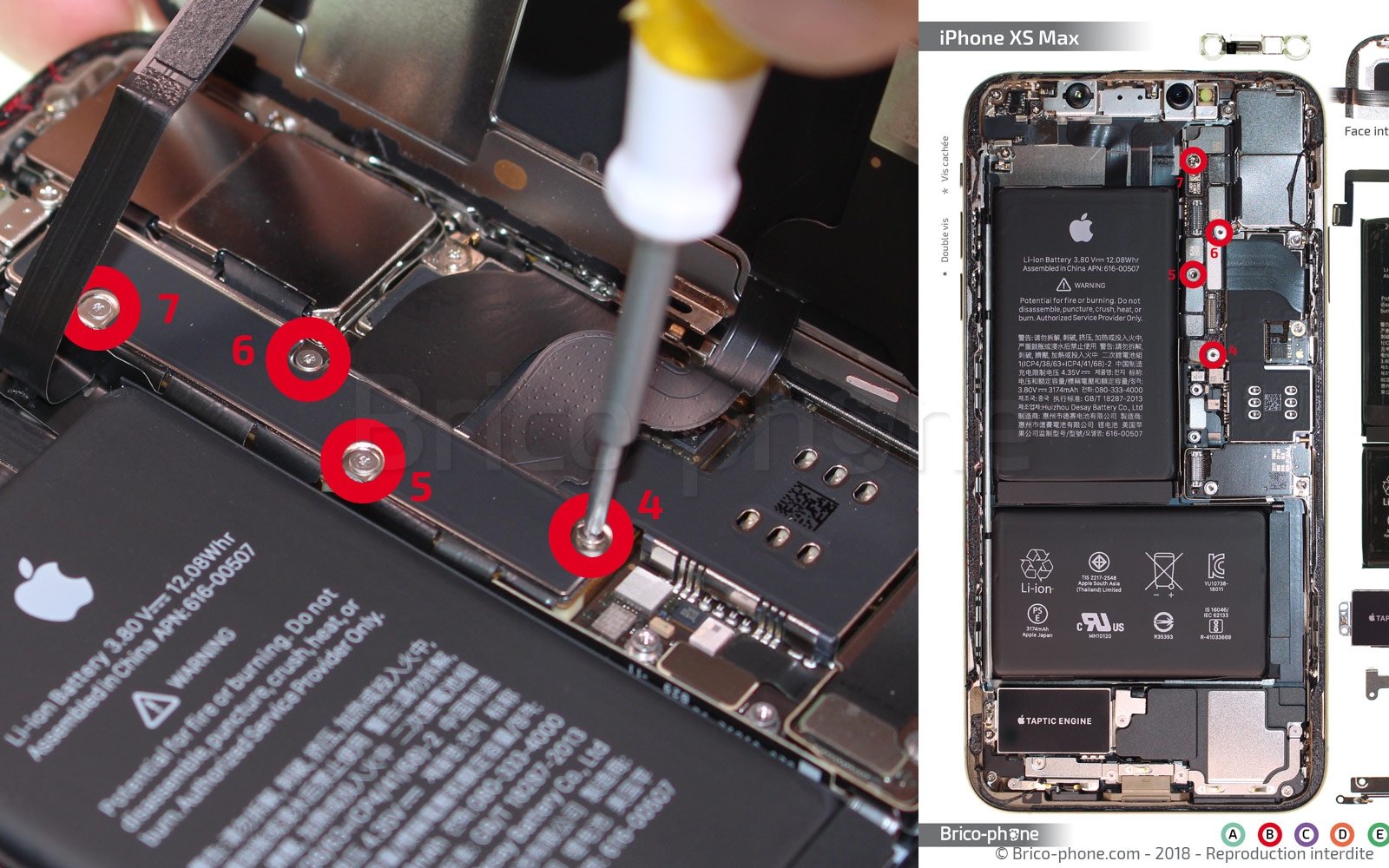

Etape 8 : Retirer la plaquette métallique #03

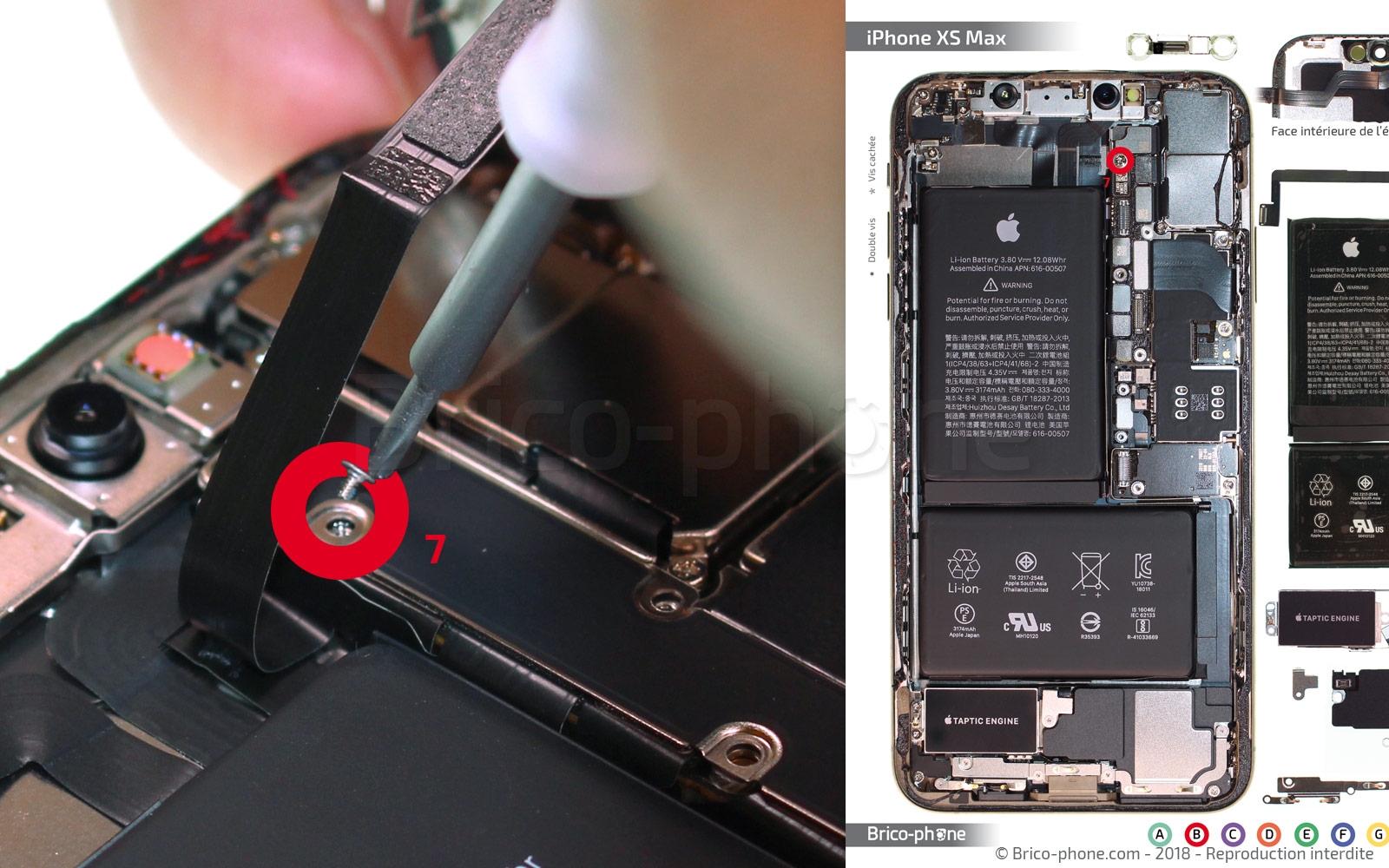

Procédez de la même façon pour cette seconde plaquette. Attention : la dernière vis est recouverte par la nappe de l'écouteur interne. Retirez ces 4 vis avec le tournevis triwing 0,6.
Attrapez la plaquette à l'aide de la pincette puis placez-la sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

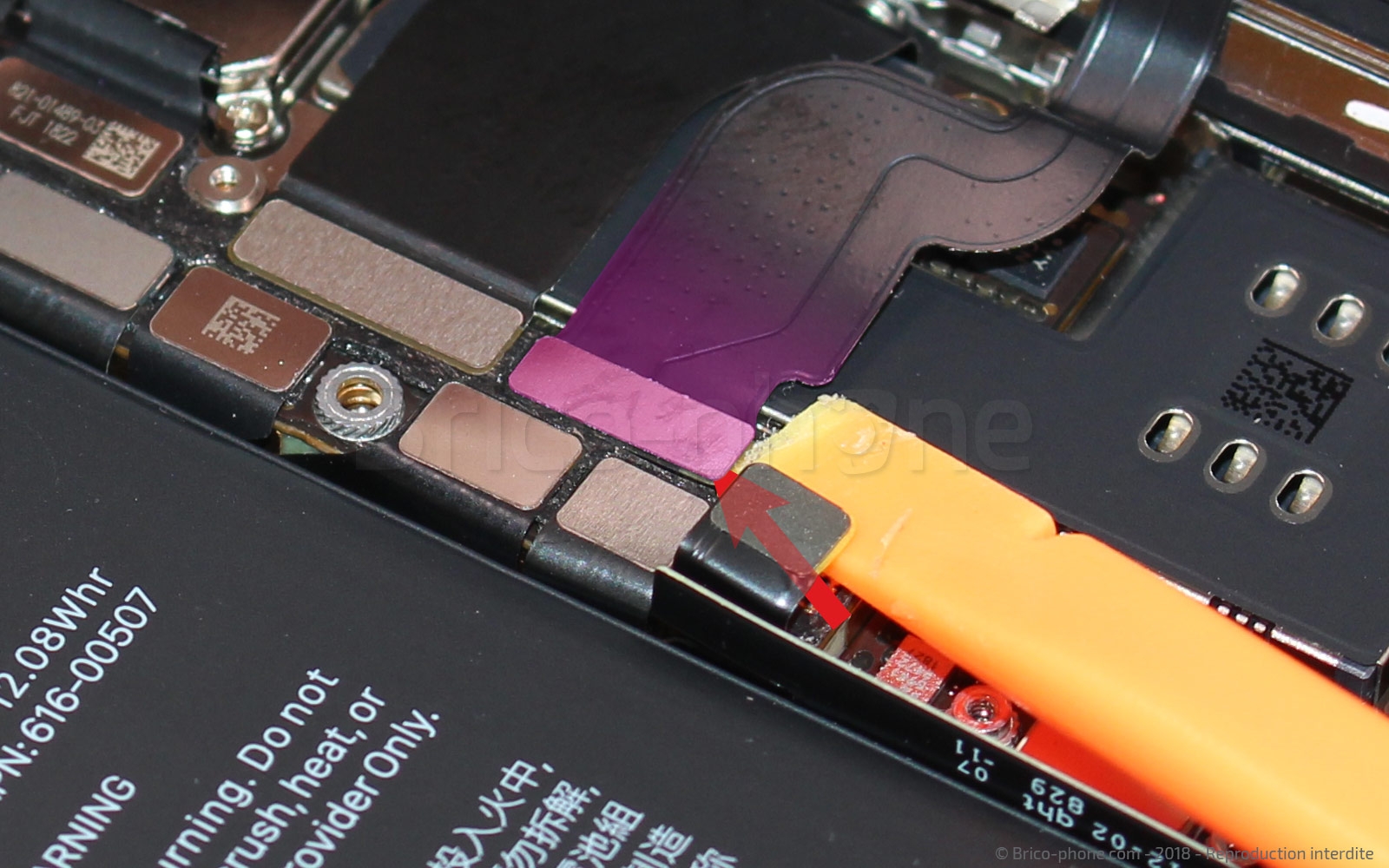

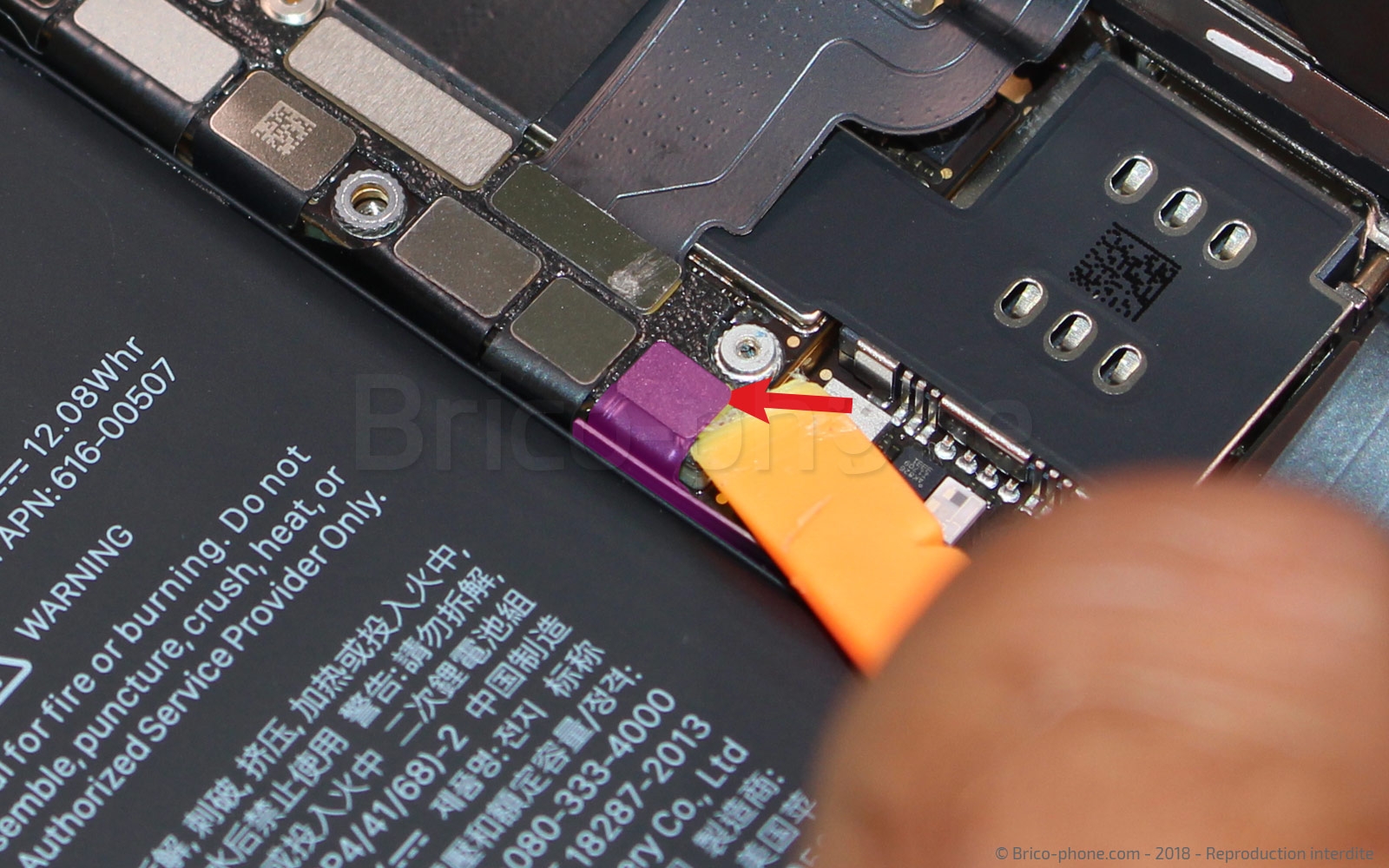

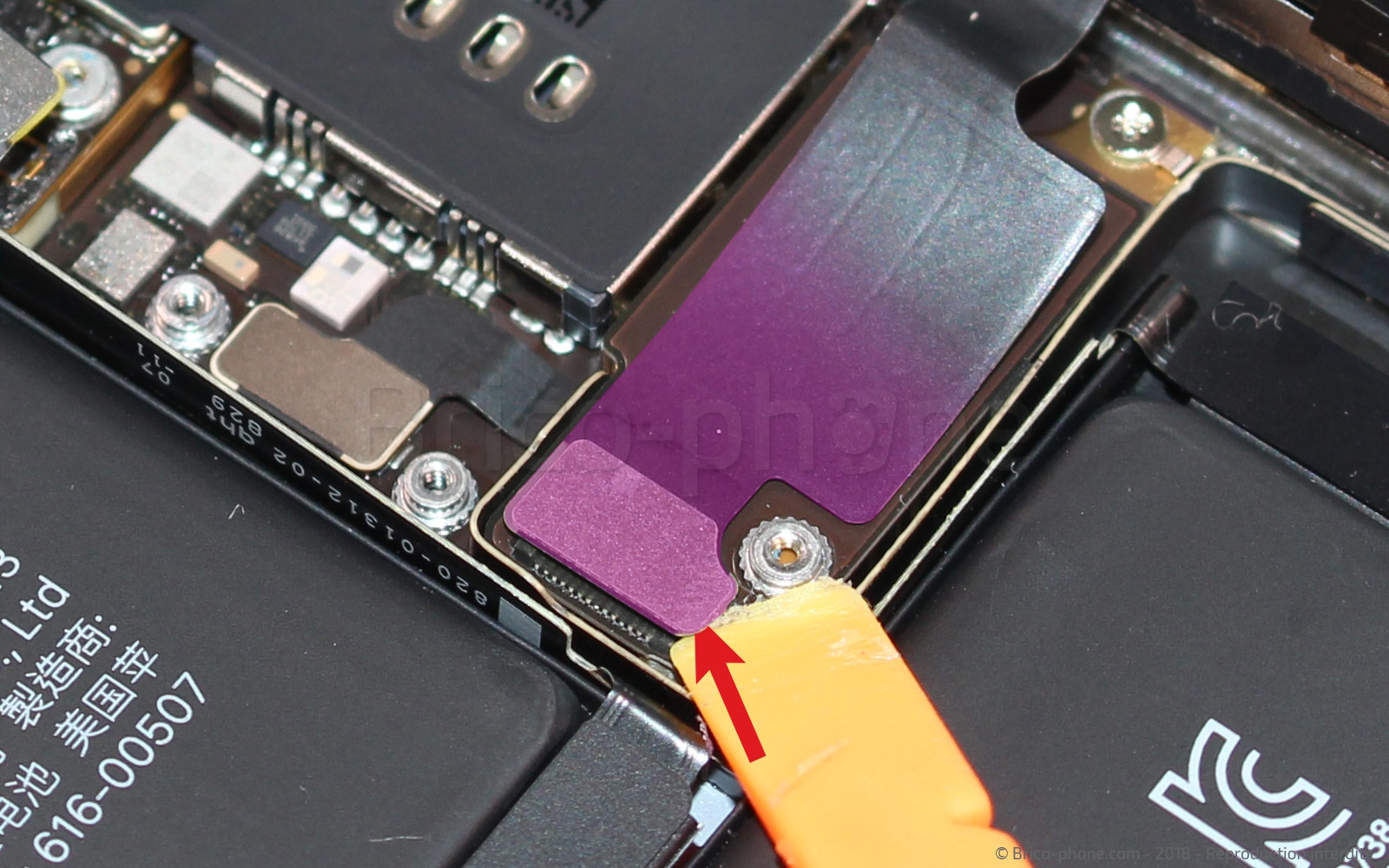

Etape 9 : Déconnecter la batterie
Avant d'aller plus loin, déconnectez la batterie pour éviter que votre iPhone ne se rallume en cours de réparation.

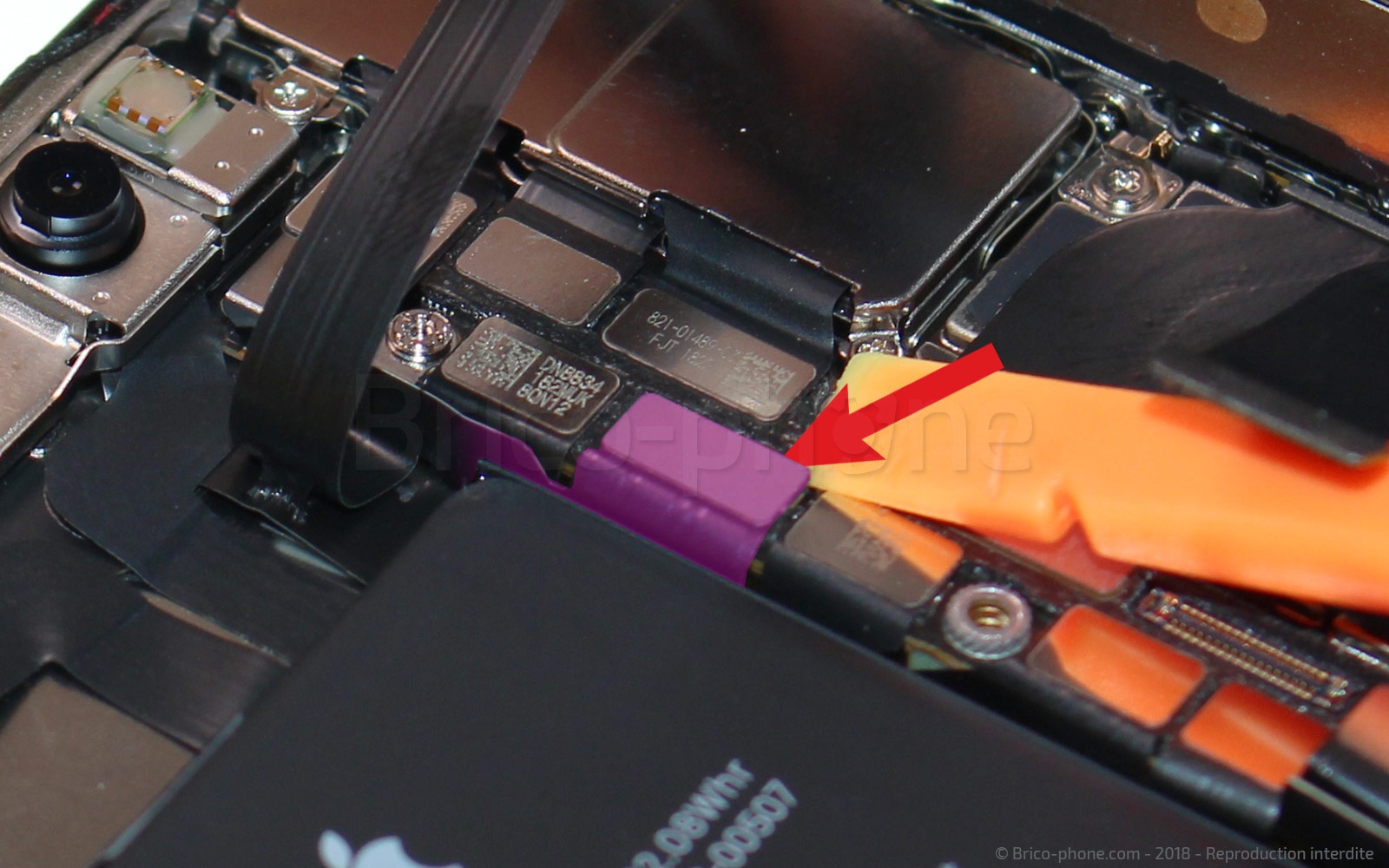

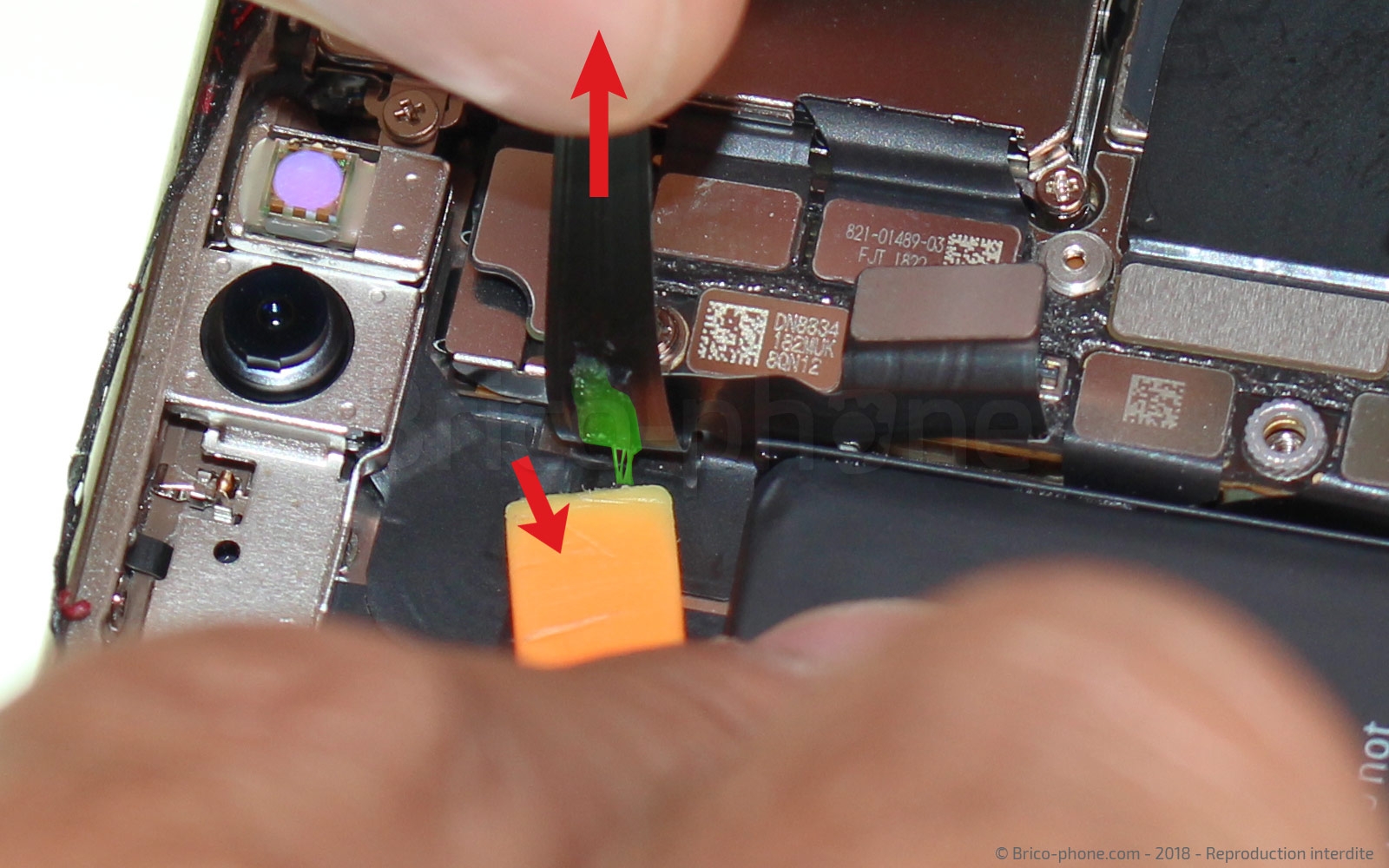

Utilisez le côté plat du levier en nylon et soulevez le petit connecteur depuis un angle, puis soulevez légèrement la nappe pour la dégager.
Outils du kit utilisés
Outils du kit utilisés

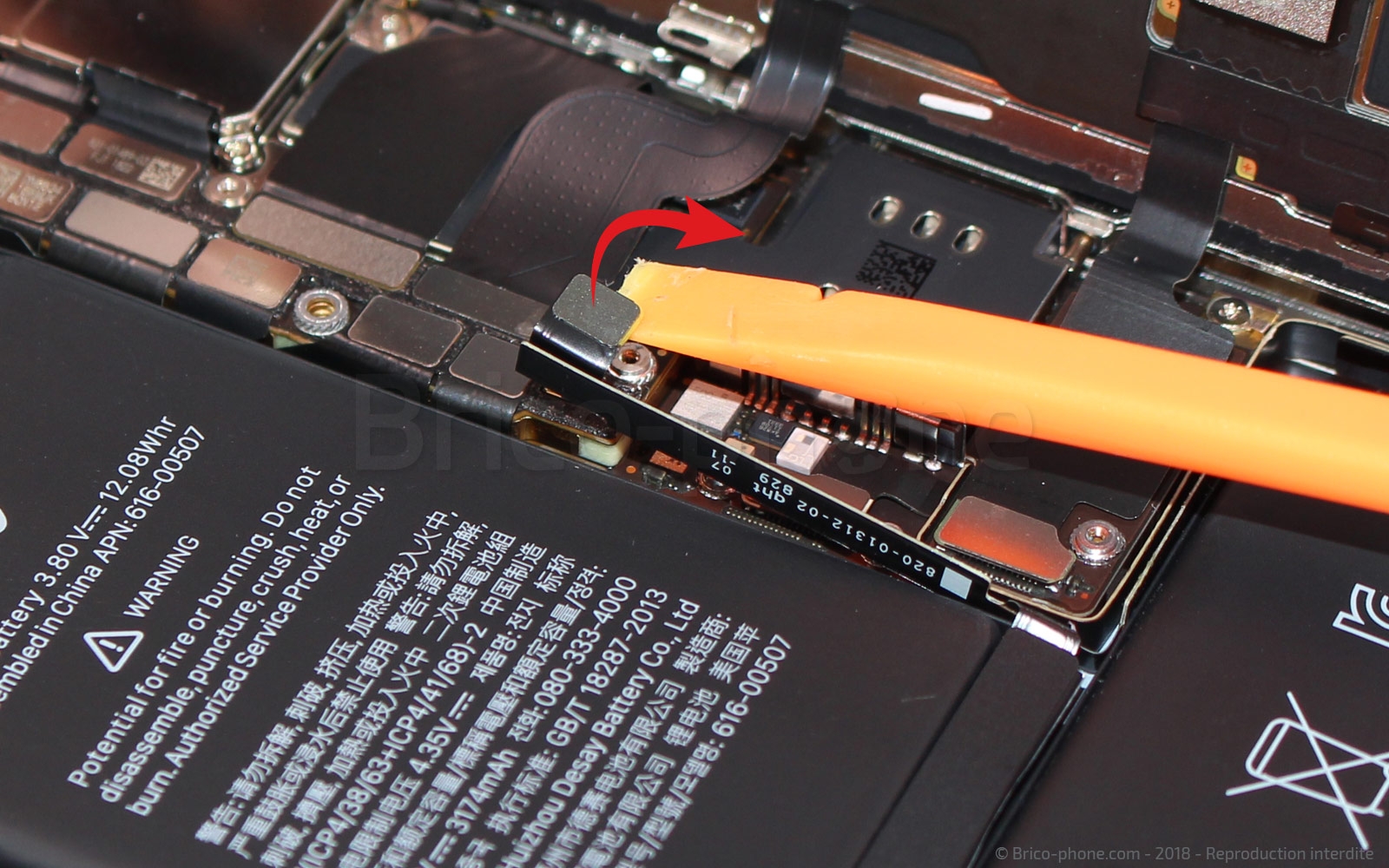

Etape 10 : Déconnecter les nappes de l'écran
Le bloc écran est relié avec trois nappes, soulevez ces trois connecteurs pour libérer l'écran.
Vous pouvez commencez, comme nous, par la nappe du tactile, puis la nappe de l'affichage écran Oled et la nappe de l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés

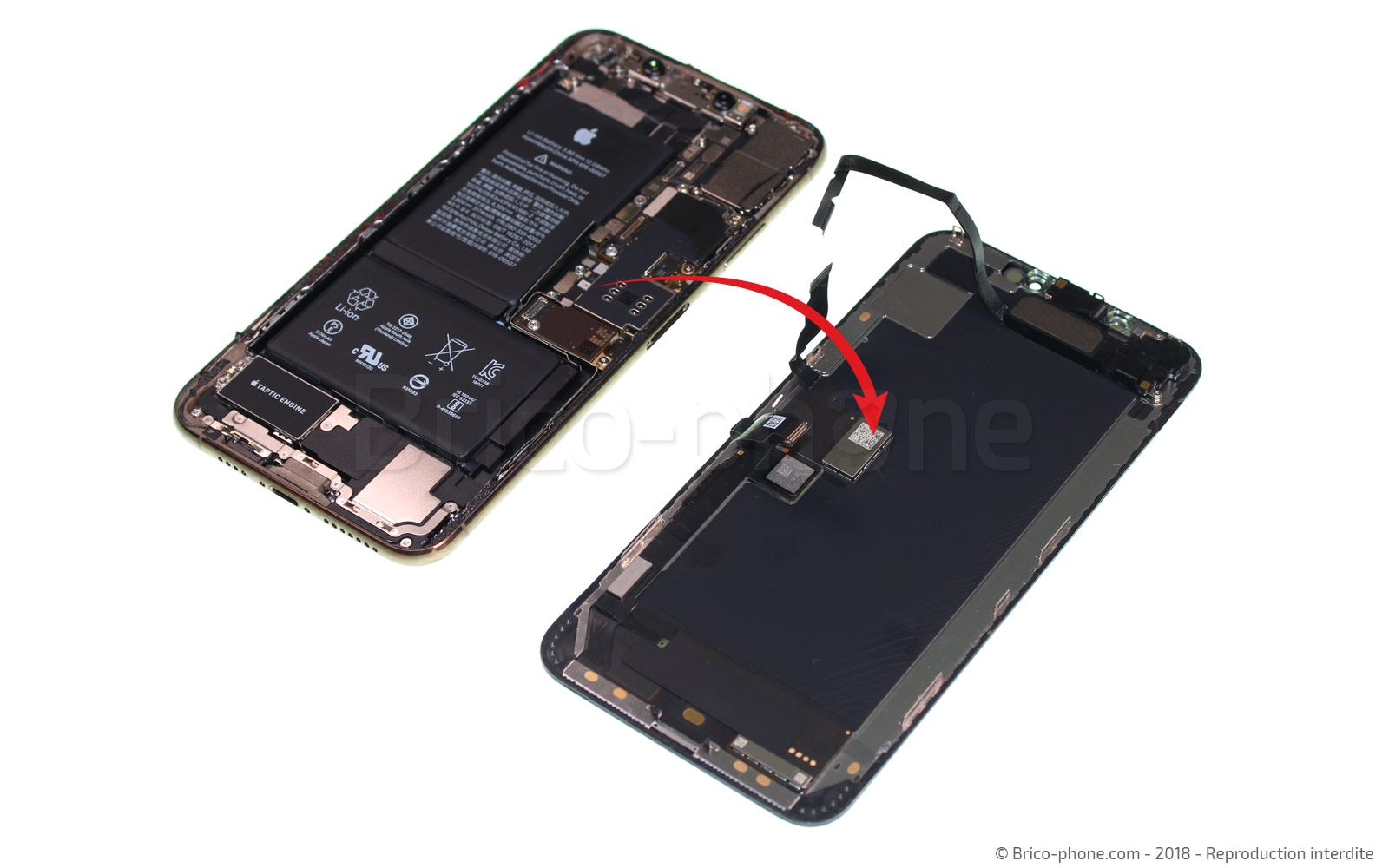

Etape 11 : Retirer le bloc écran
Un point de colle maintient en place la nappe de l'écouteur situé sur l'écran. Ne tirez pas dessus mais soulevez-la délicatement.

L'écran peut maintenant être retiré et placez de côté pour le remontage.
Outils du kit utilisés
Outils du kit utilisés

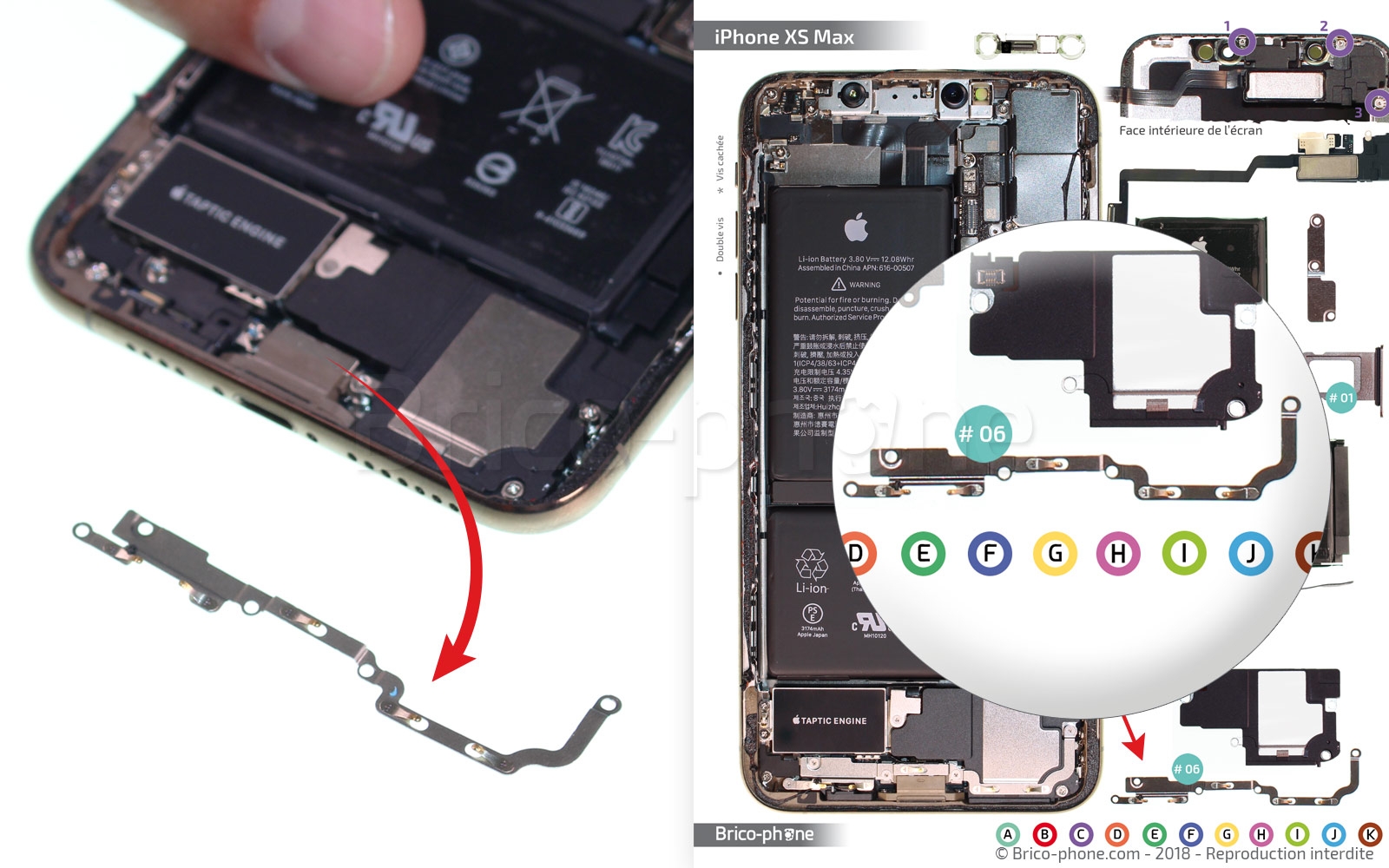

Etape 12 : Retirer l'élément métallique du bas

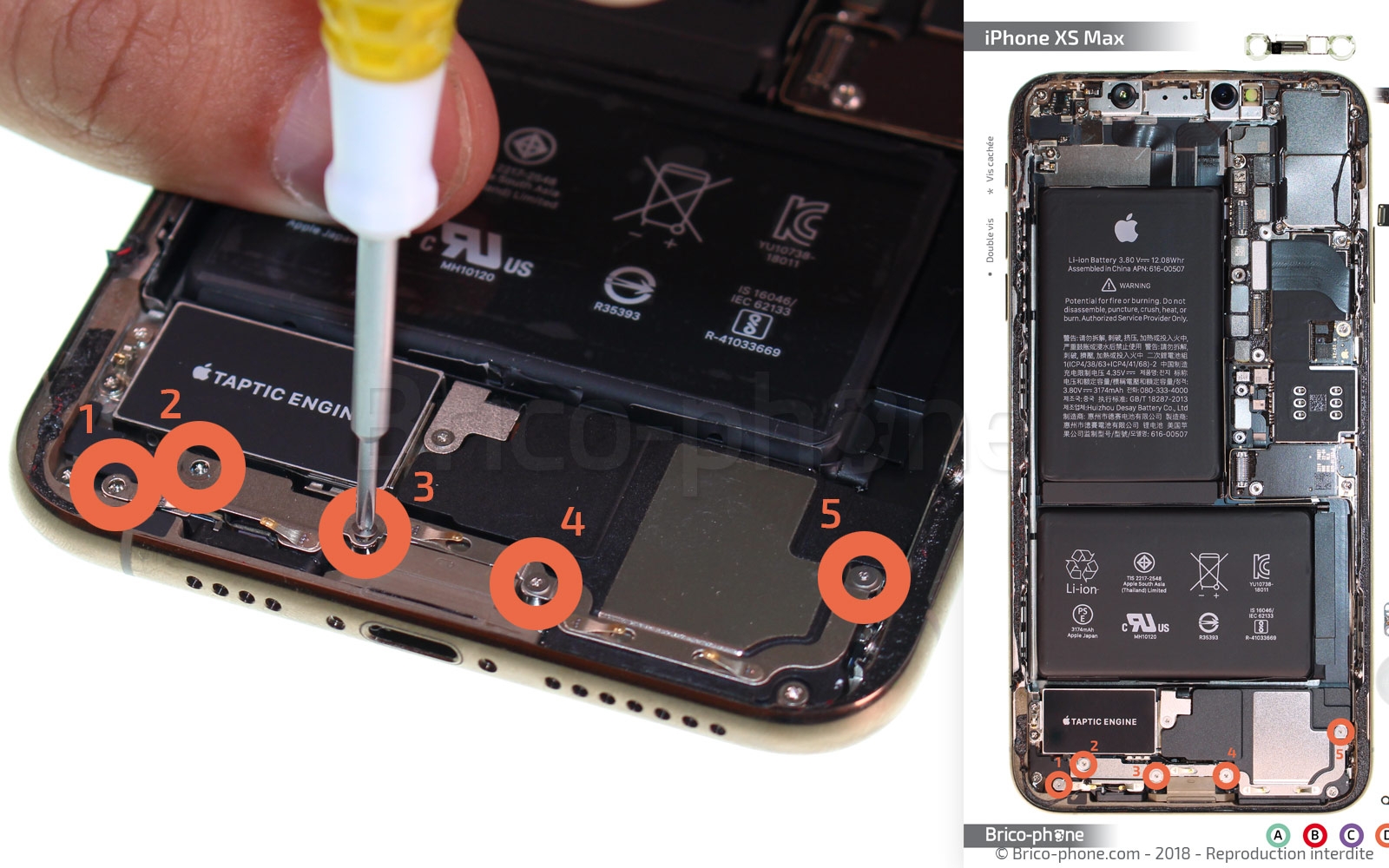

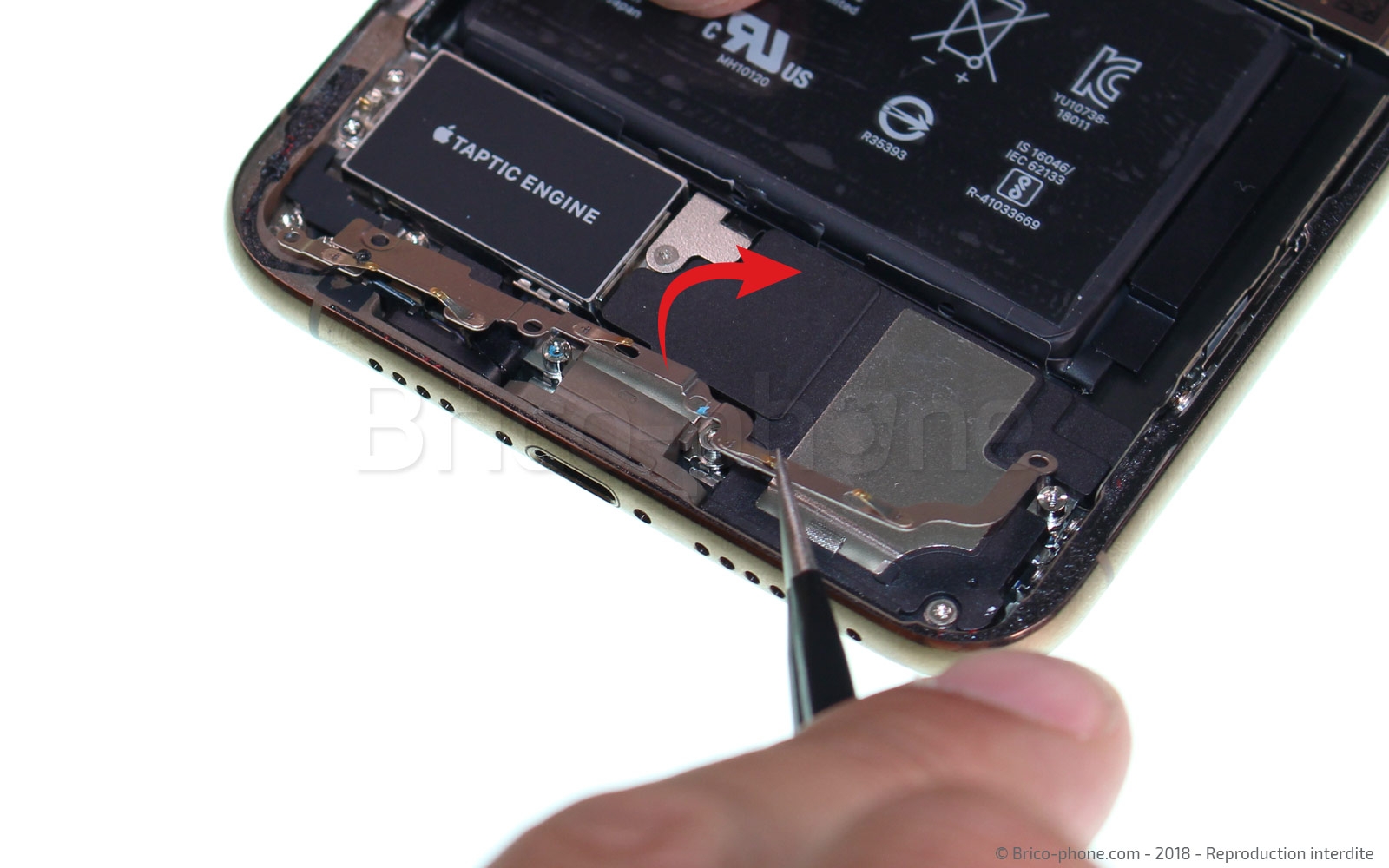

Un élément en métal appelé #06 sur le patron d'aide au montage qui fait contact avec l'écran et les éléments du bas est maintenu par 5 vis triwing.

Saisissez ce fameux tournevis, exclusif aux iPhone, et retirez les vis une par une et posez-les sur le patron d'aide au montage.
Elles sont nommées D1 à D5 et entourées en orange.
Outils du kit utilisés
Outils du kit utilisés

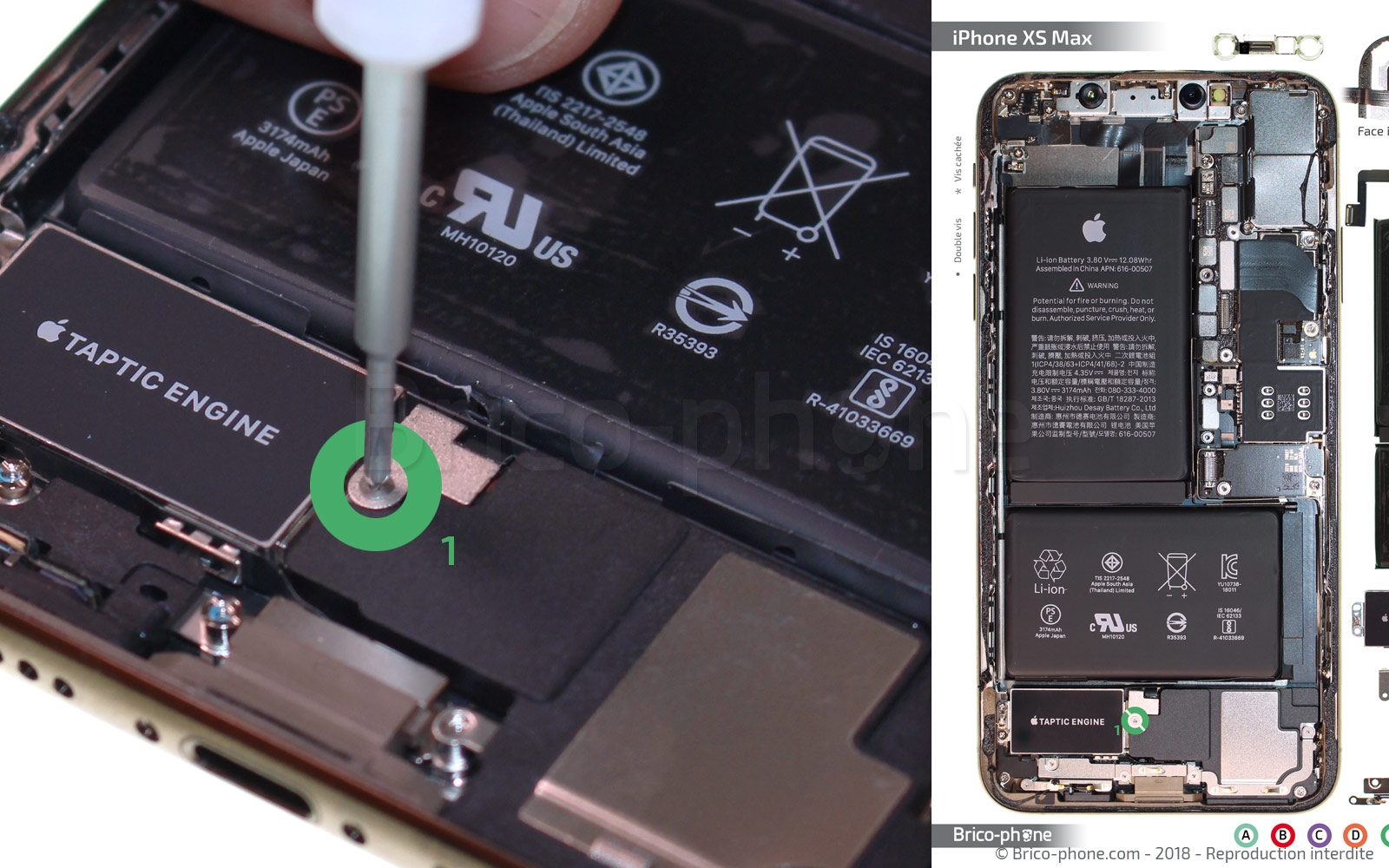

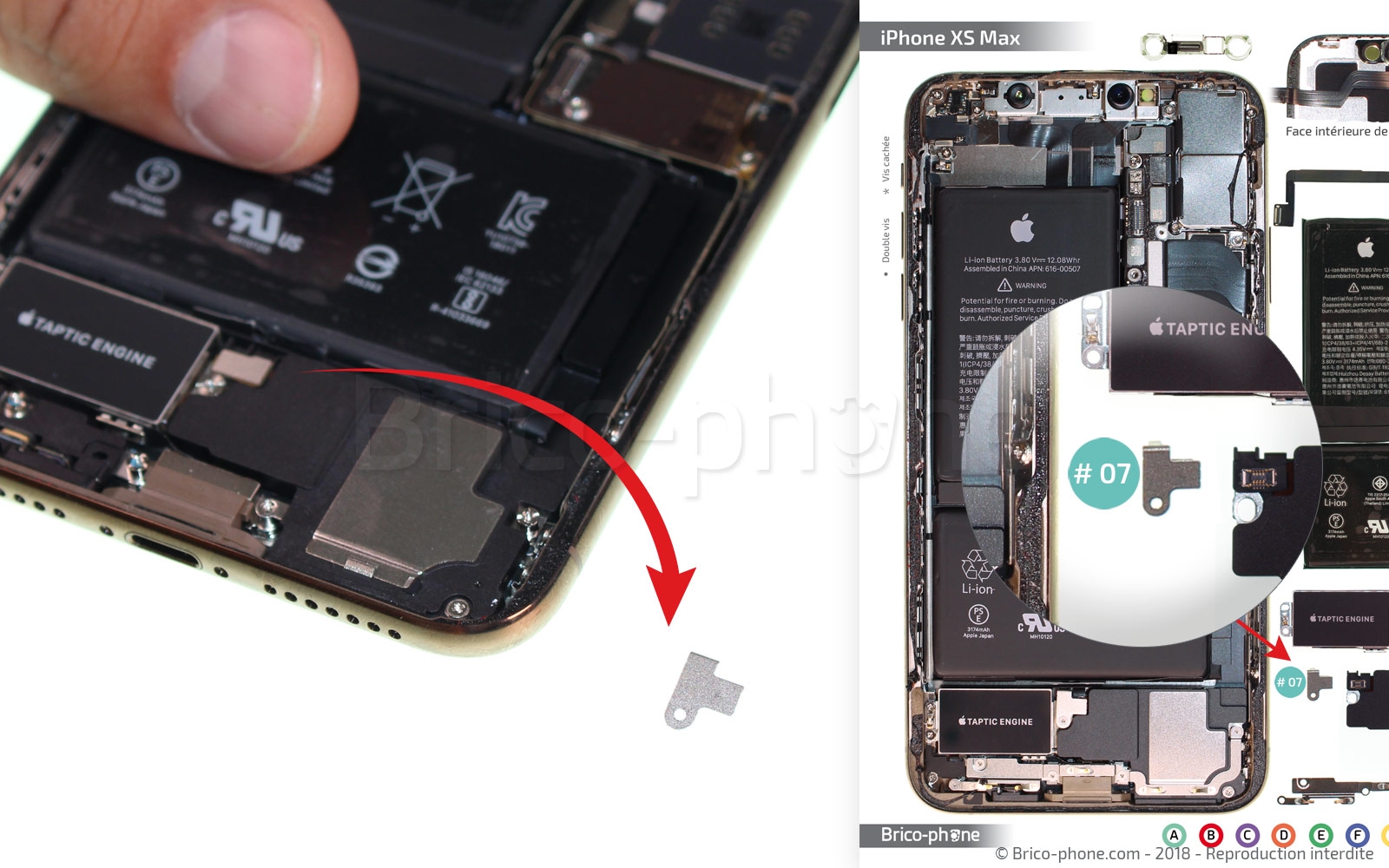

Etape 13 : Retirer l'élément #07

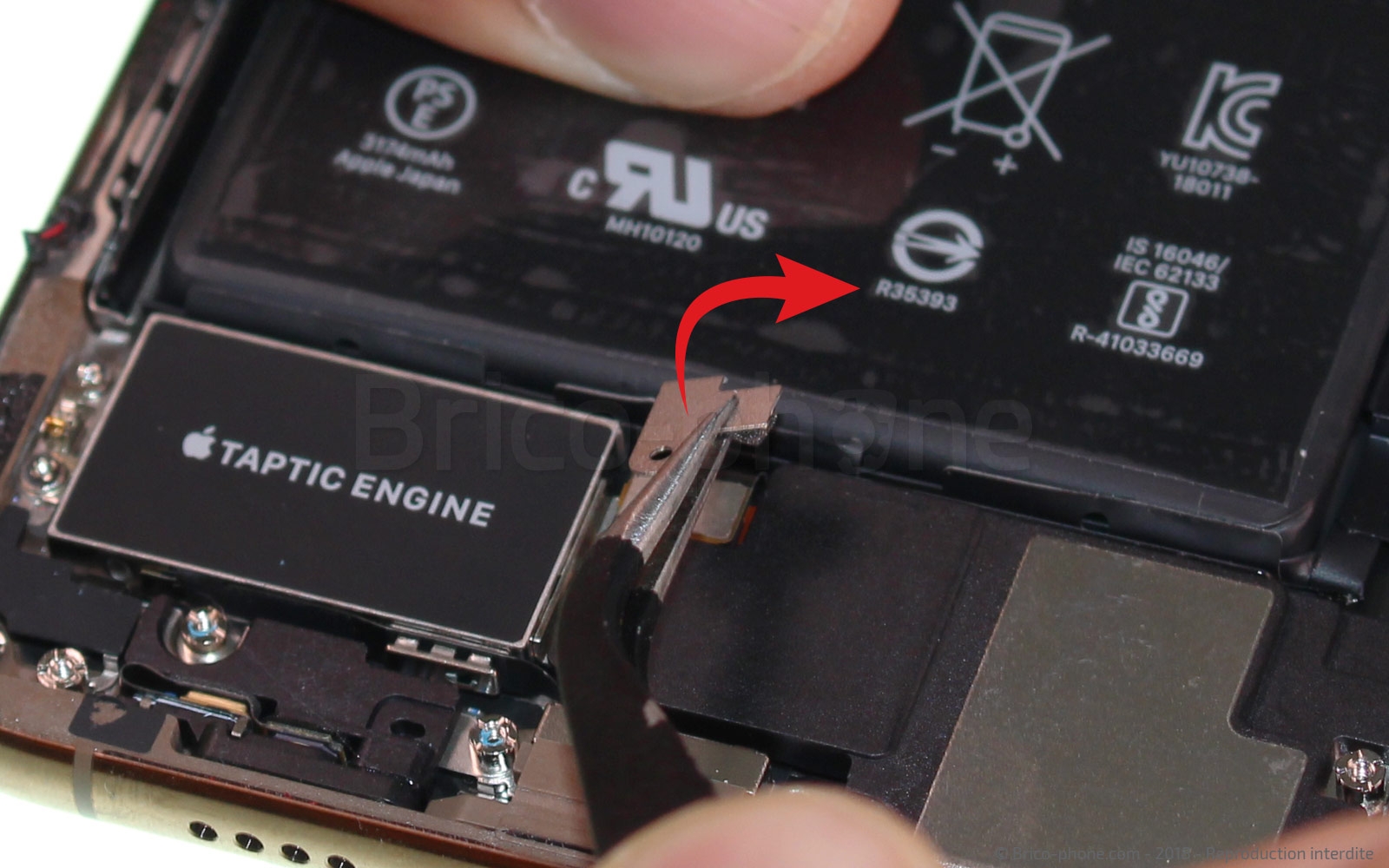

Le connecteur du bloc haut-parleur externe, relié au connecteur de charge, est protégé par un élément en métal que nous avons appelé #07.
Pour le retirer, utilisez le tournevis triwing 0,6 pour retirer la vis entourée en vert E1, puis délogez ce petit élément.
Outils du kit utilisés
Outils du kit utilisés

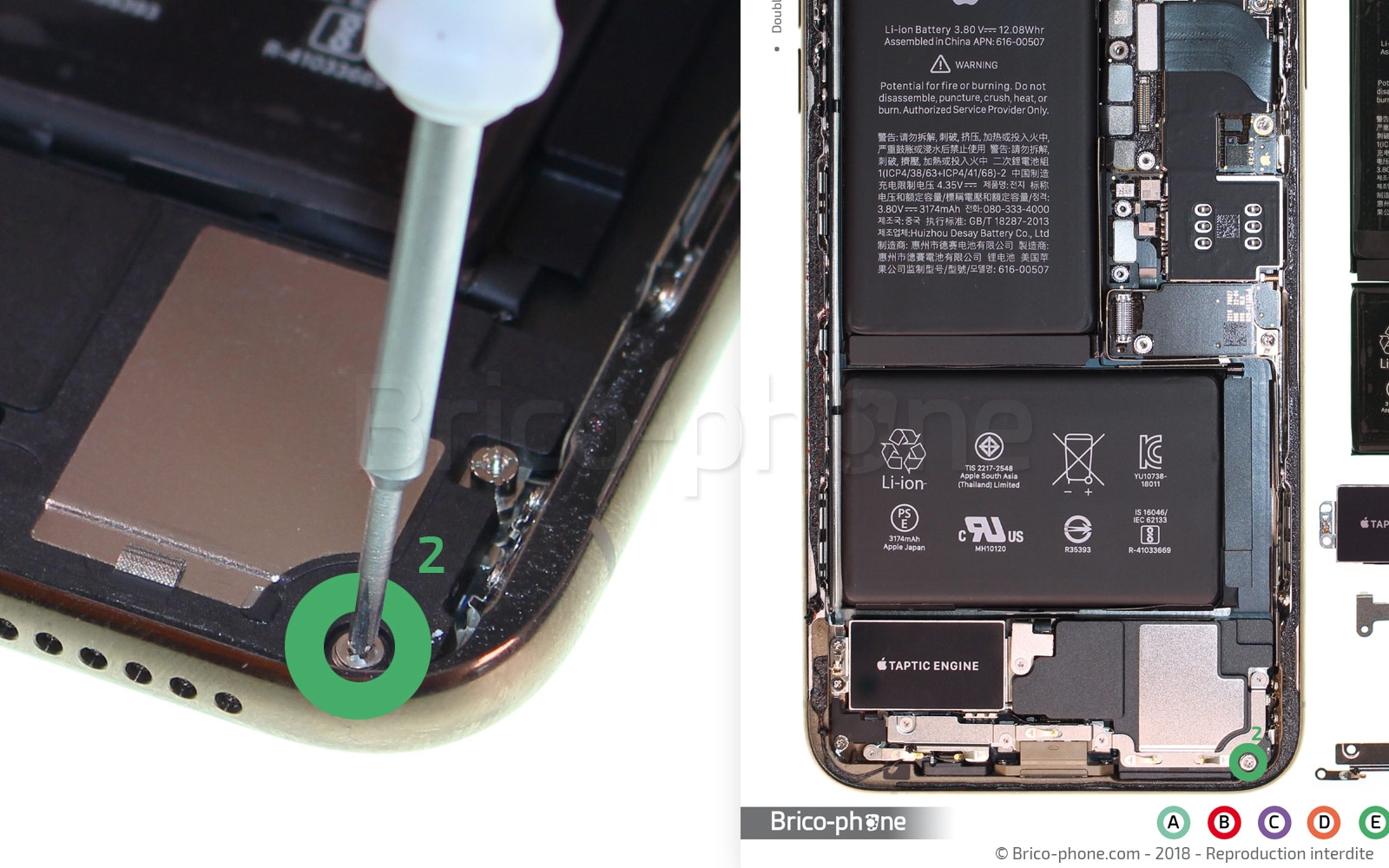

Etape 14 : Déconnecter le haut-parleur

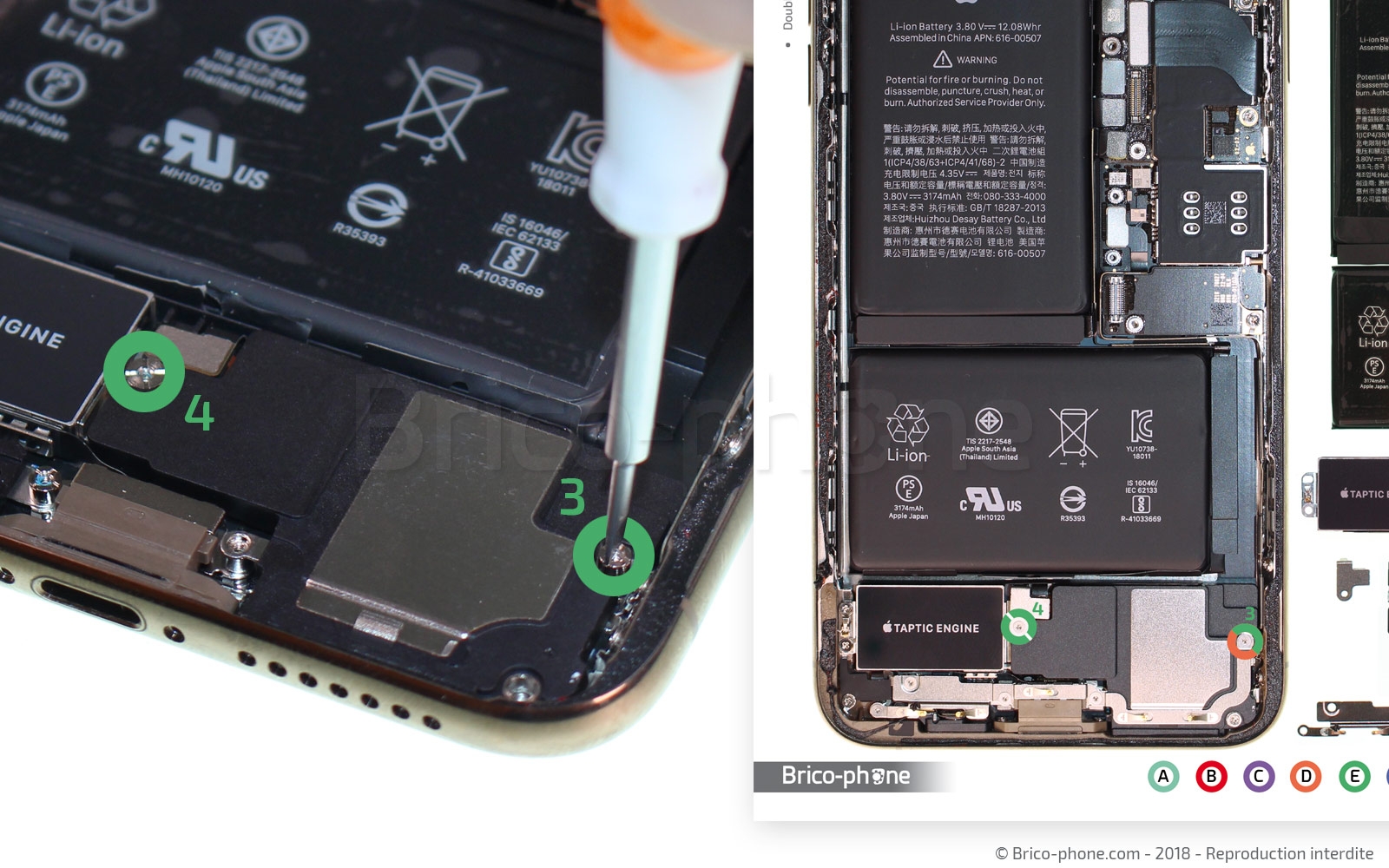

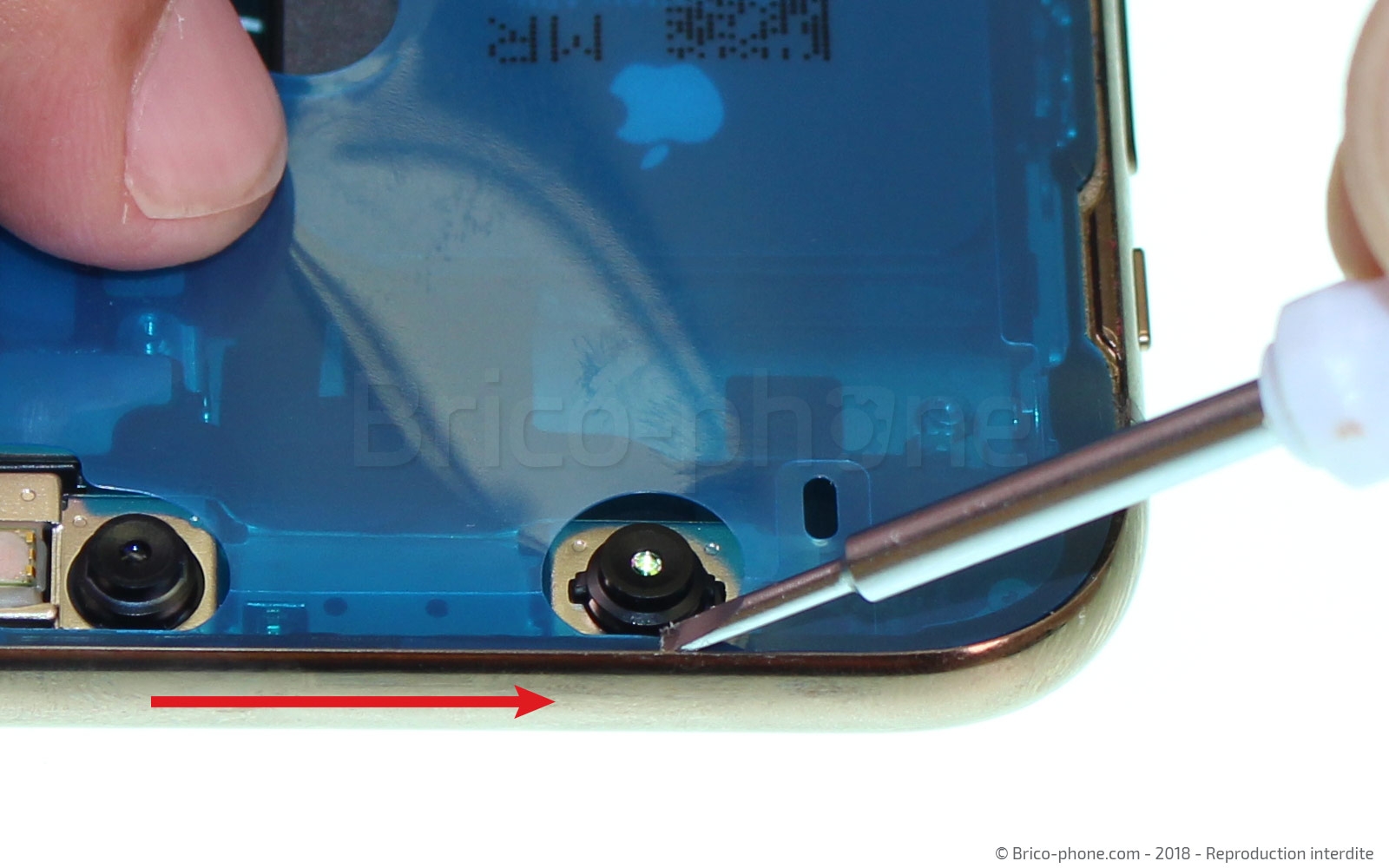

Retirez les 3 vis du bloc haut-parleur externe. Après la vis E1 que vous venez de retirer, dévissez la vis E2 qui est cruciforme puis les vis E3 et E4 qui sont des doubles vis (une première vis était déjà vissée au même endroit) qui se retirent avec le tournevis plat.

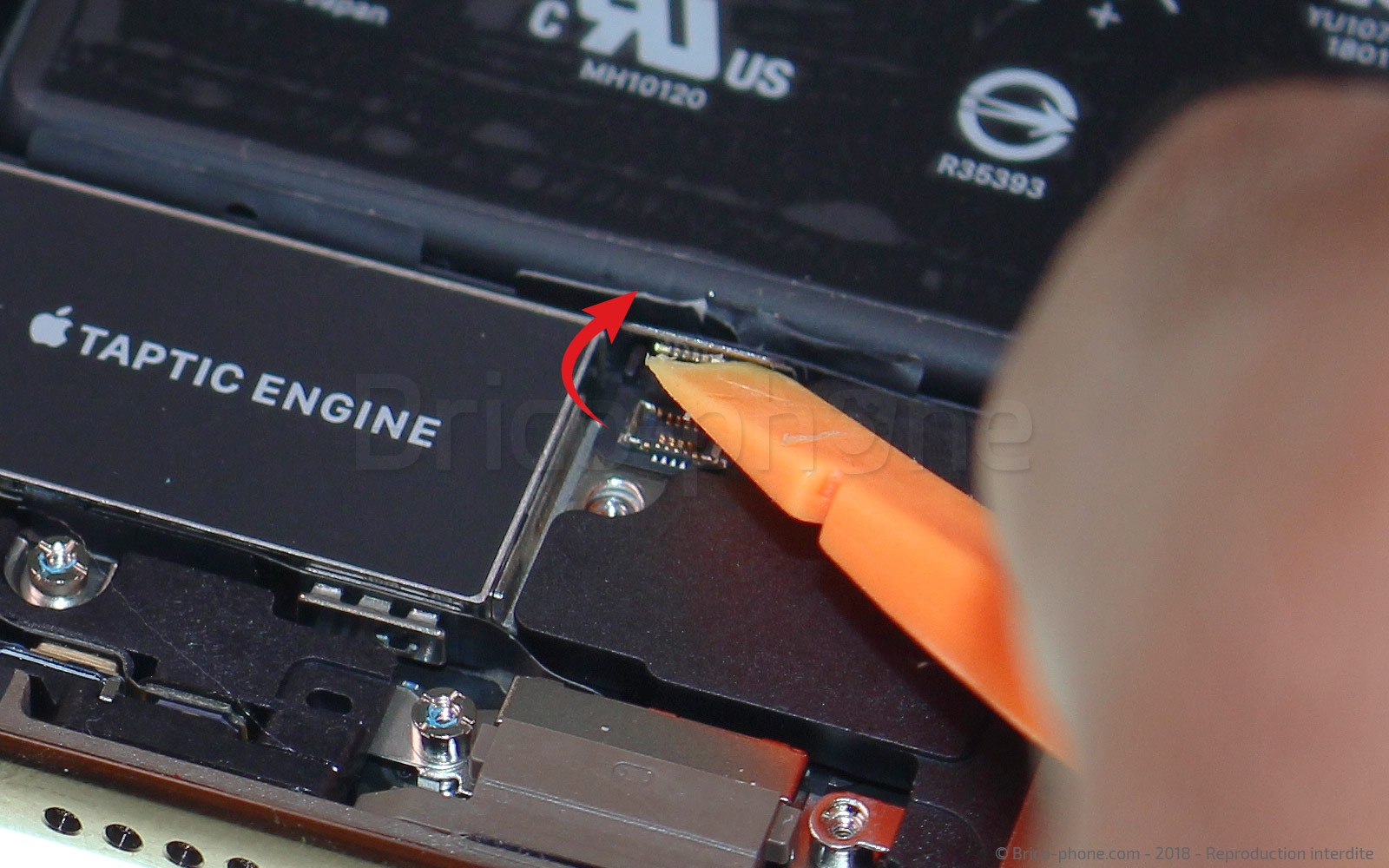

Vous pouvez soulever le connecteur doucement avec le levier.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis professionnel cruciforme PH00
9,90 €

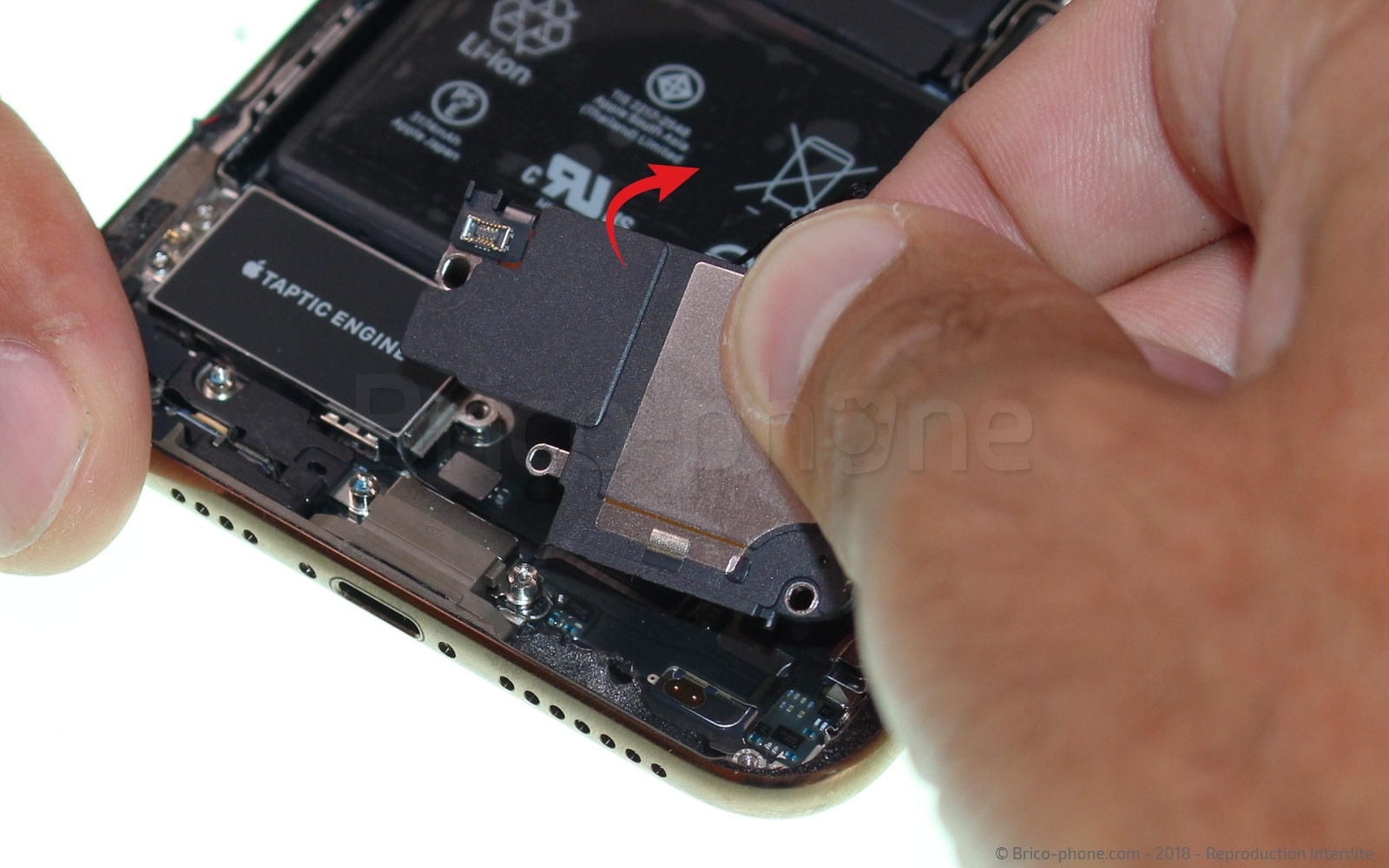

Etape 15 : Retirer le bloc haut-parleur

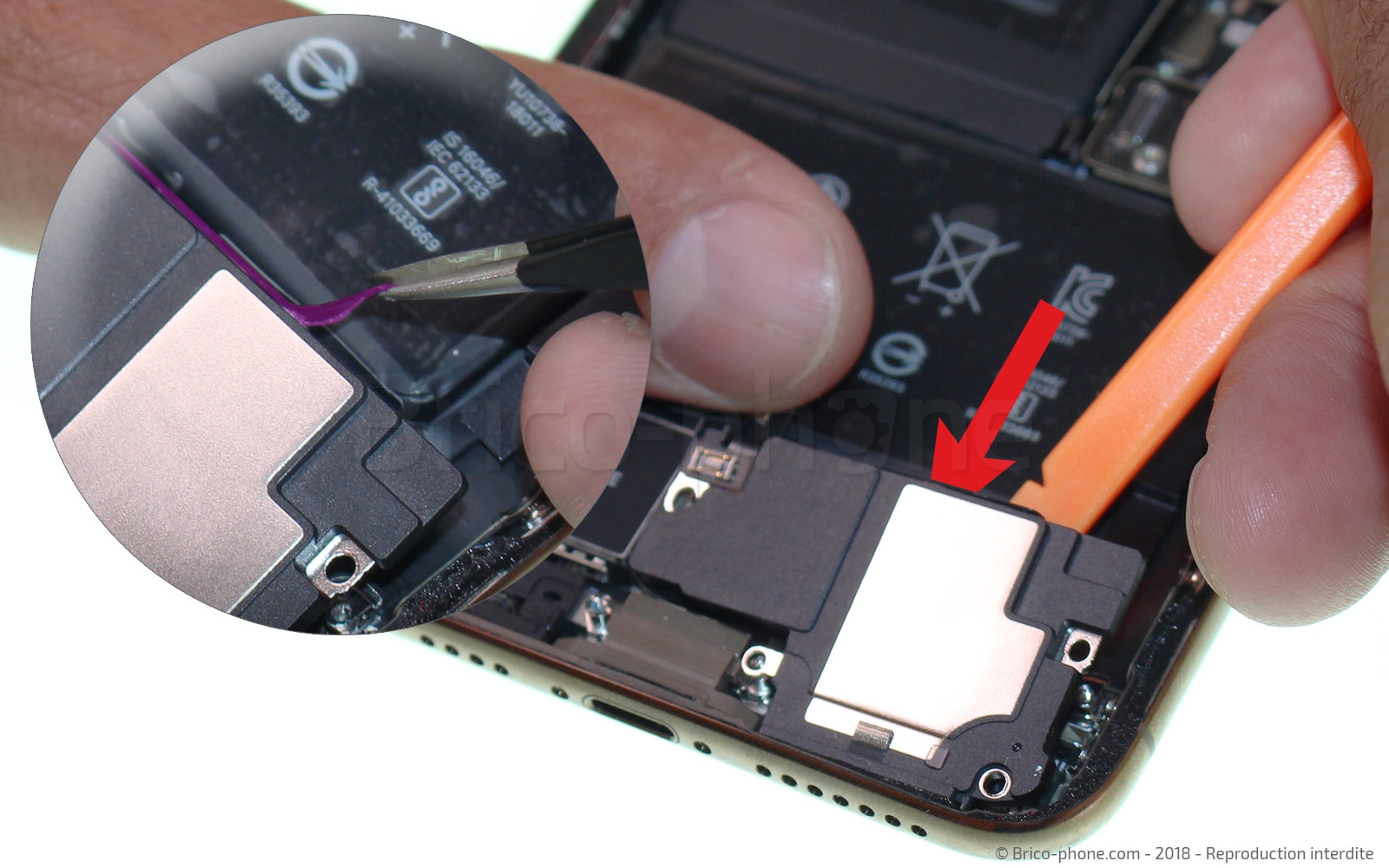

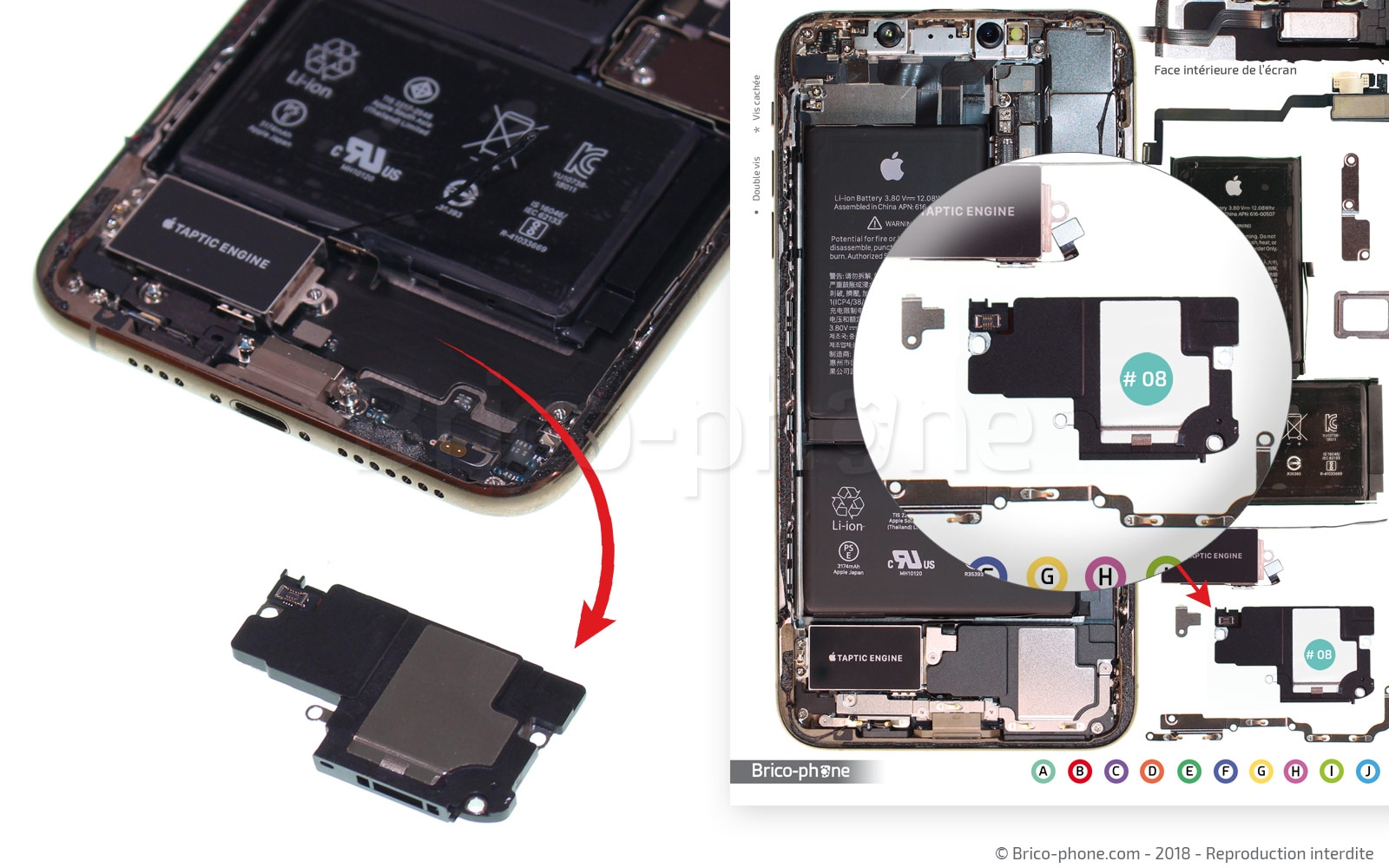

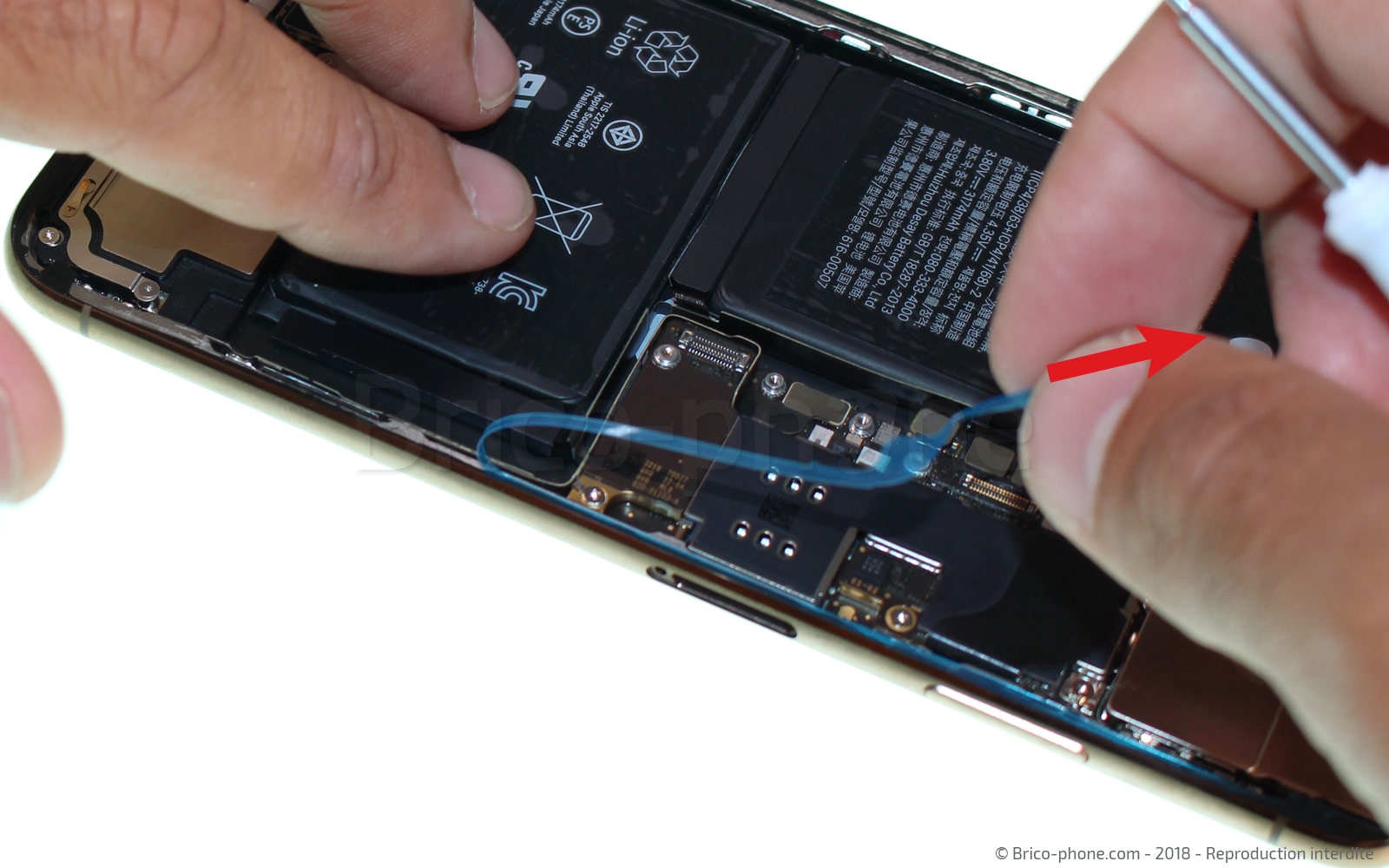

Le bloc est libéré et peut donc être retiré. Soulevez-le avec le levier et vous devriez apercevoir une languette noire qui protège le bloc haut-parleur et la batterie (elle longe sous la batterie).
Tirez ensuite à la main car le joint d'étanchéité est très résistant.
Outils du kit utilisés
Outils du kit utilisés

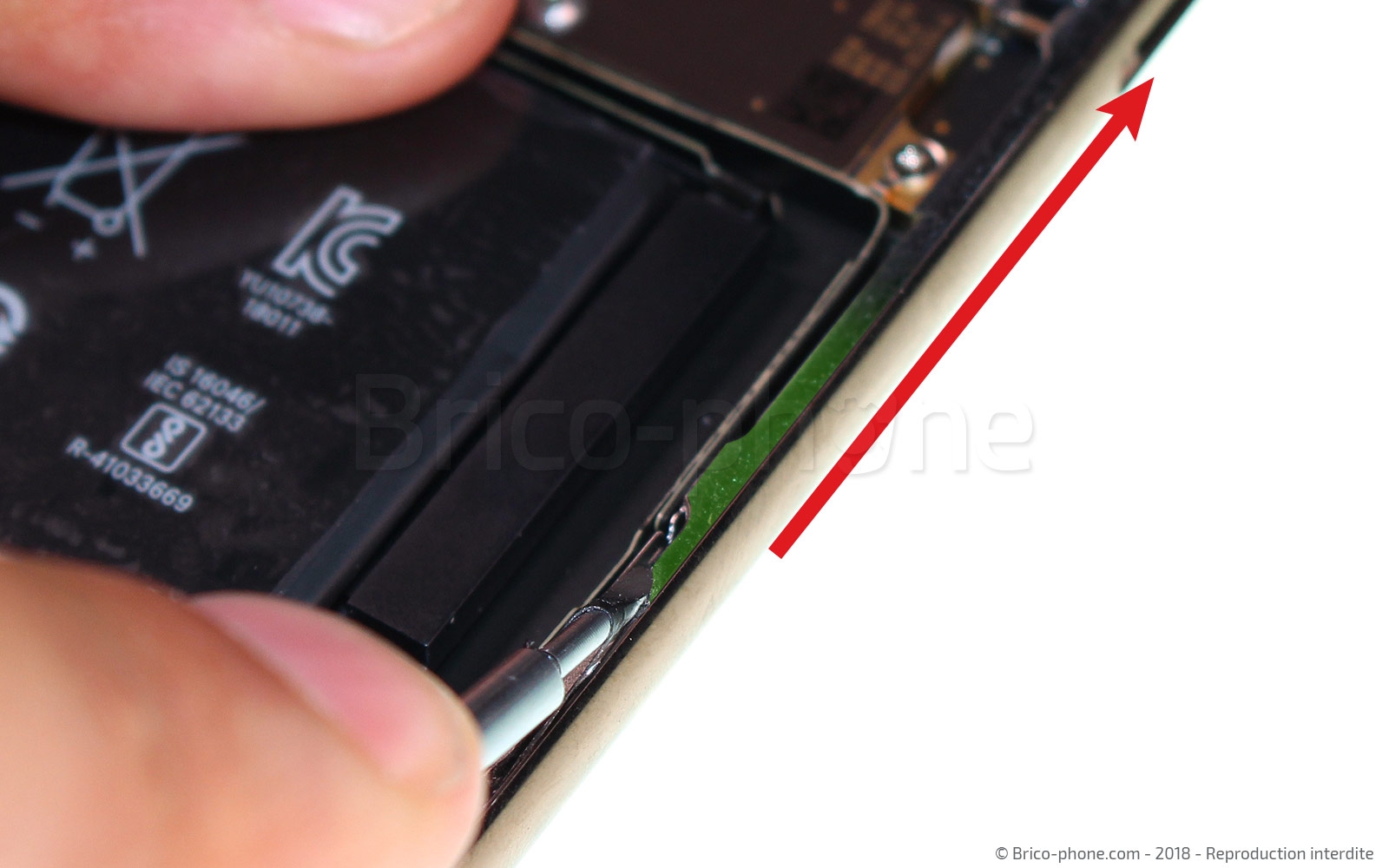

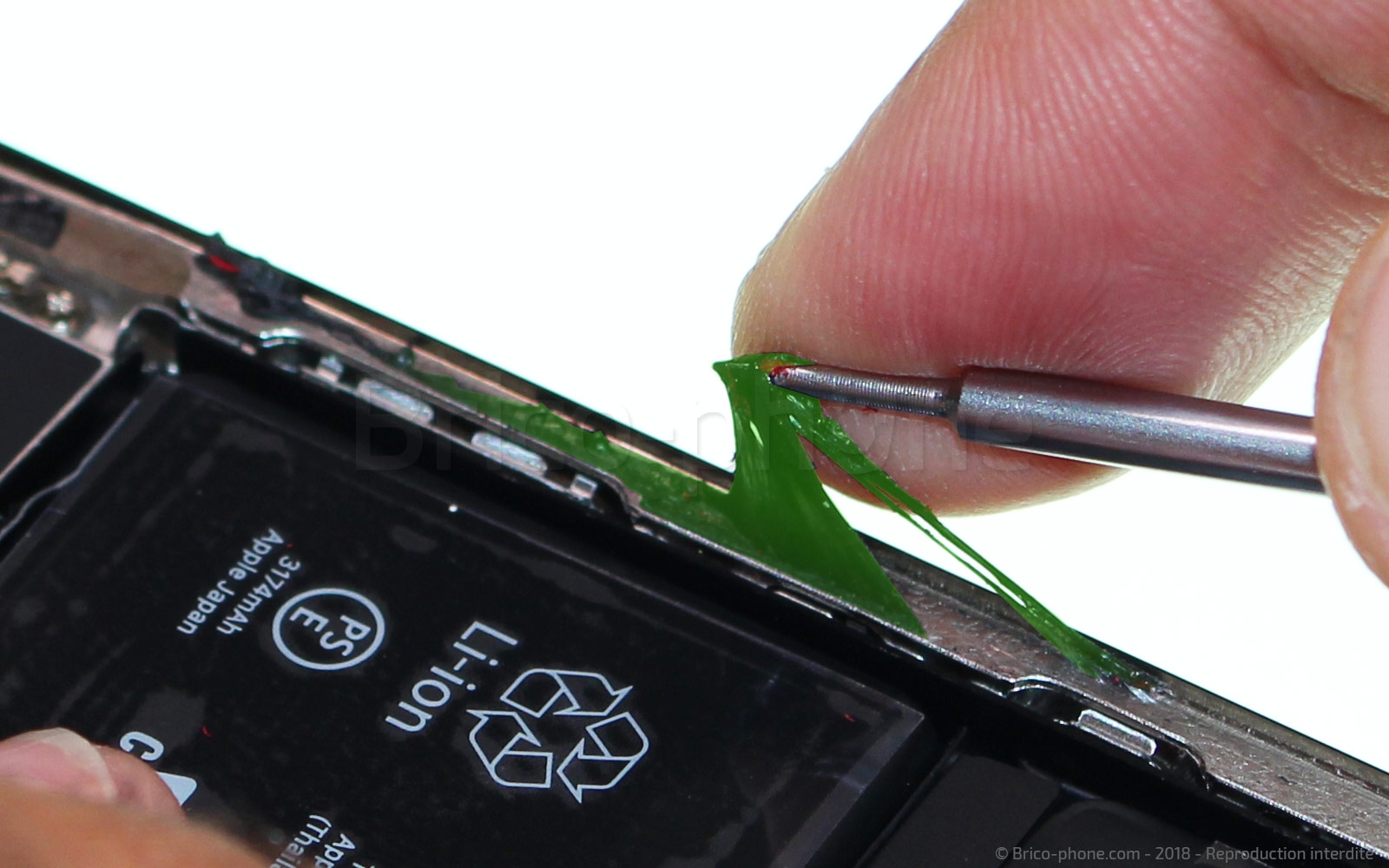

Etape 16 : Nettoyer le châssis
Ce tutoriel est maintenant terminé, vous pouvez remonter votre nouvelle pièce et suivre nos conseils pour le remontage.

Afin d'assurer un remontage propre, nettoyez les contours du châssis des résidus de joint d'étanchéité.
Pour cela, faites glisser le tournevis plat sur le châssis et retirez les accumulations de colle.
Outils du kit utilisés
Outils du kit utilisés

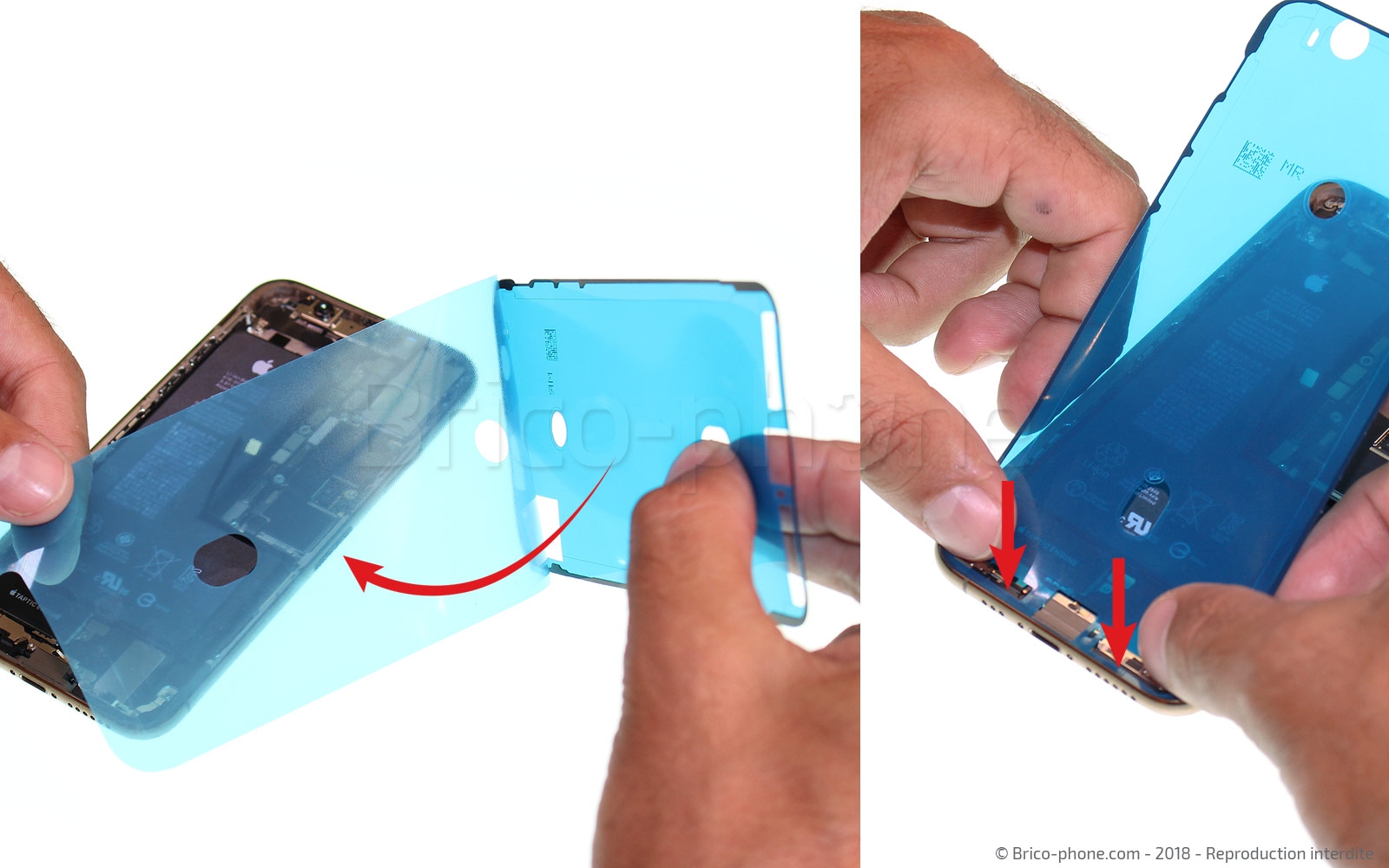

Etape 17 : Poser le joint d'étanchéité
Nous vous conseillons de poser un nouveau joint d'étanchéité même si vous ne retrouverez pas une norme IP68 d'origine. Votre iPhone XS Max sera tout de même ainsi protégé des éclaboussures et de la poussière.

Attention, tout iPhone ouvert ne sera plus étanche, nous vous conseillons donc de l'éloigner de l'eau ou d'utiliser une coque étanche.

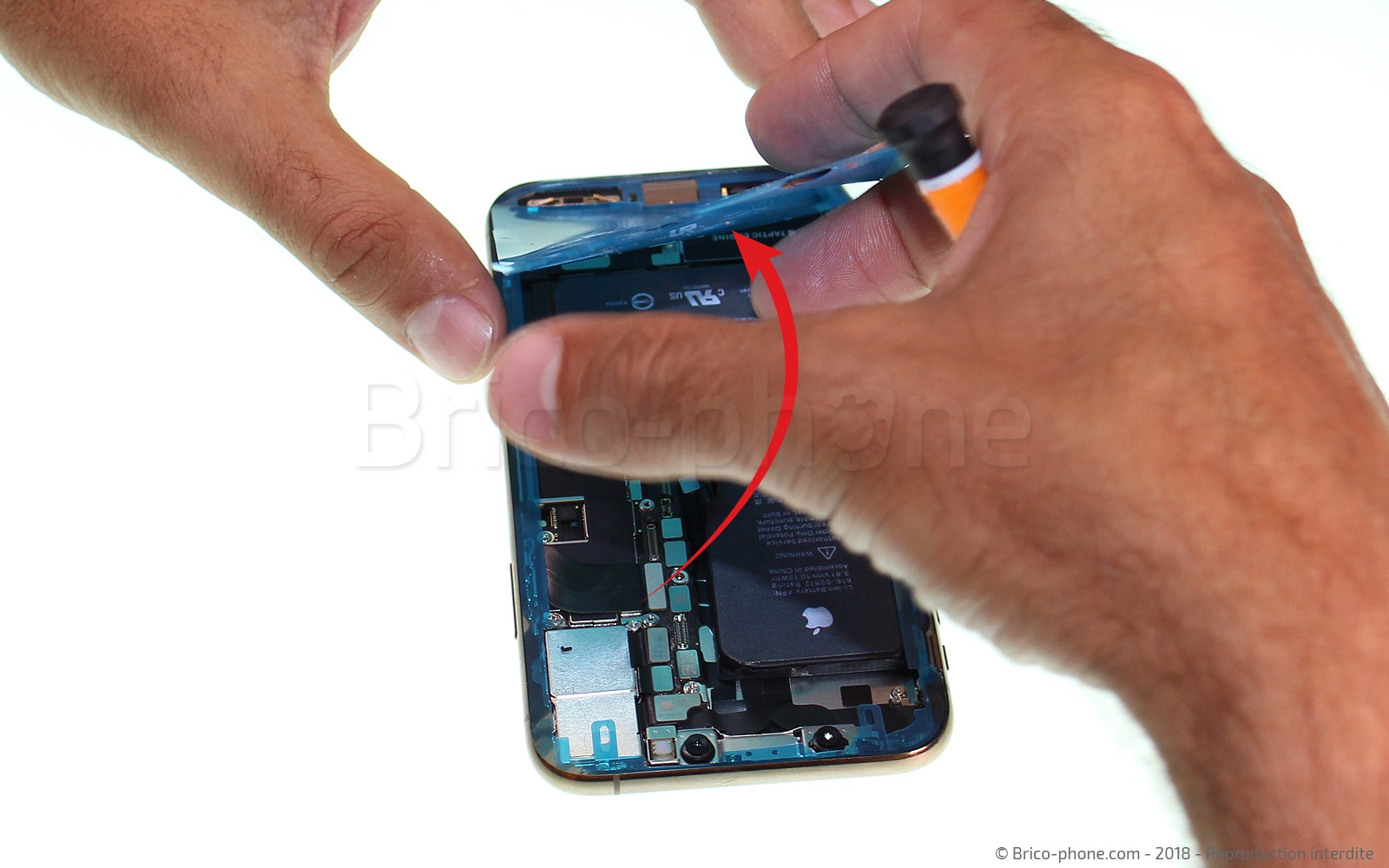

Afin de positionner le nouveau joint, retirez le premier film plus grand et appuyez ensuite sur le joint pour bien le faire adhérer au châssis. Utilisez le tournevis plat. Retirez ensuite les deux derniers films doucement, si vous voyez que le joint vient avec le guide de pose, reposez et appuyer de nouveau.
Outils du kit utilisés
Outils du kit utilisés
