Changement d'écran (vitre+LCD) sans éléments prémontés sur iPhone 6S

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 6S
Réparation
Note de réparabilité NC
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre de votre iPhone 6S est brisée

Le tactile de l'écran de répond plus

L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Ce guide photos vous explique comment remplacer la vitre de votre iPhone 6S avec une vitre standard. Cette vitre ne dispose pas des éléments suivants : nappe de la caméra avant Facetime, capteur de proximité et luminosité ainsi que le haut-parleur interne. Le bouton Home n'est pas présent car si vous remplacez la nappe de celui d'origine vous perdrez la fonctionnalité touchID.

Conseil : Assurez-vous de garder votre iPhone éteint tout au long de la réparation. Nous vous conseillons de déconnecter la batterie afin de travailler en toute sécurité et de la rebrancher seulement après les nappes de l'écran.
Si besoin vous pouvez suivre le tutoriel suivant : https://www.brico-phone.com/50-tutoriel-video-hd-changement-de-batterie-sur-iphone-6s.htm

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1633 et A1688 correspondent bien à un iPhone 6S. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez. Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.
Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.
Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.
Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.
Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.
La réparation peut maintenant commencer !
Etape 1

Etape 1 Eteindre l'iPhone

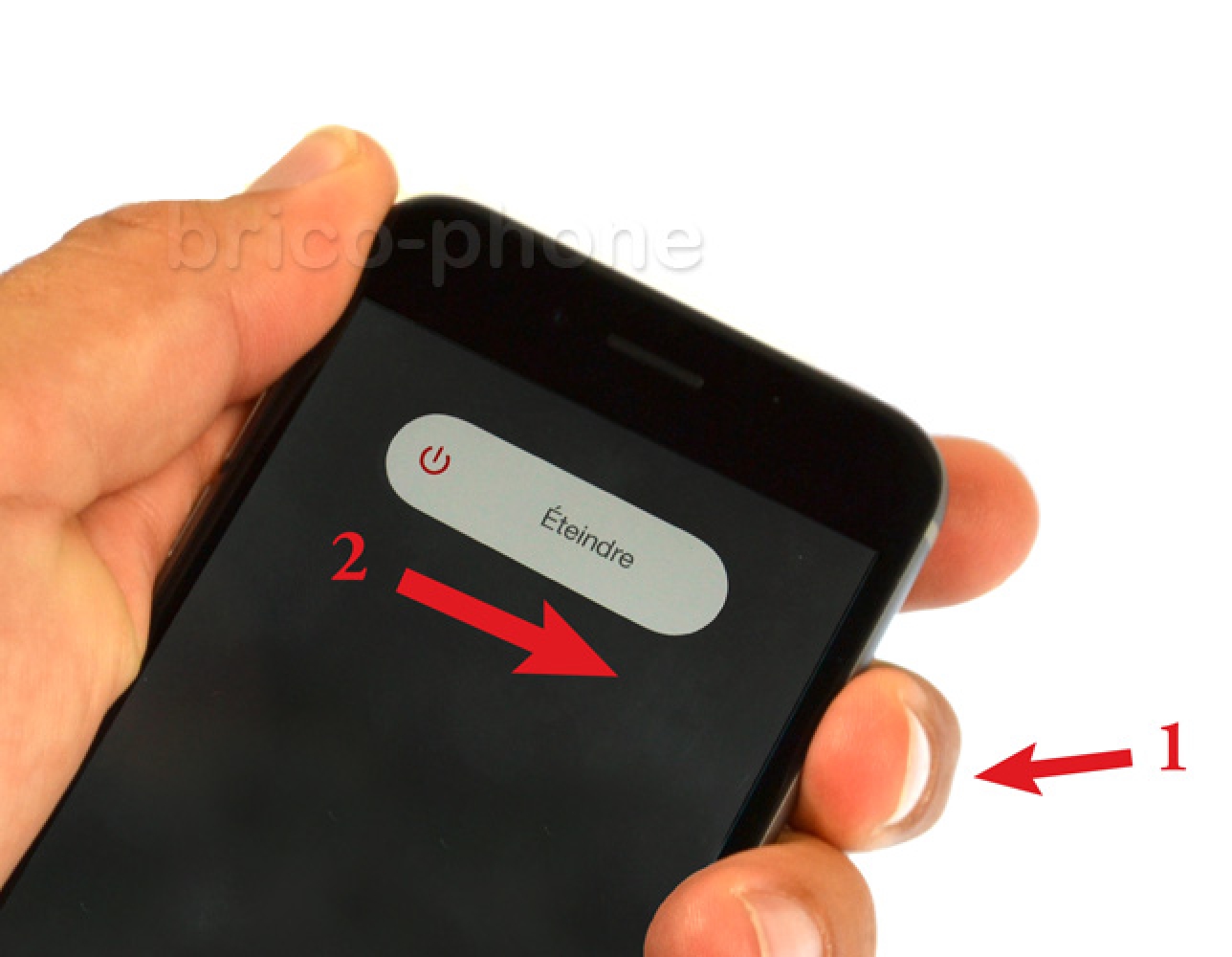

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.
Etape 2

Etape 2 Retirer les vis du bas

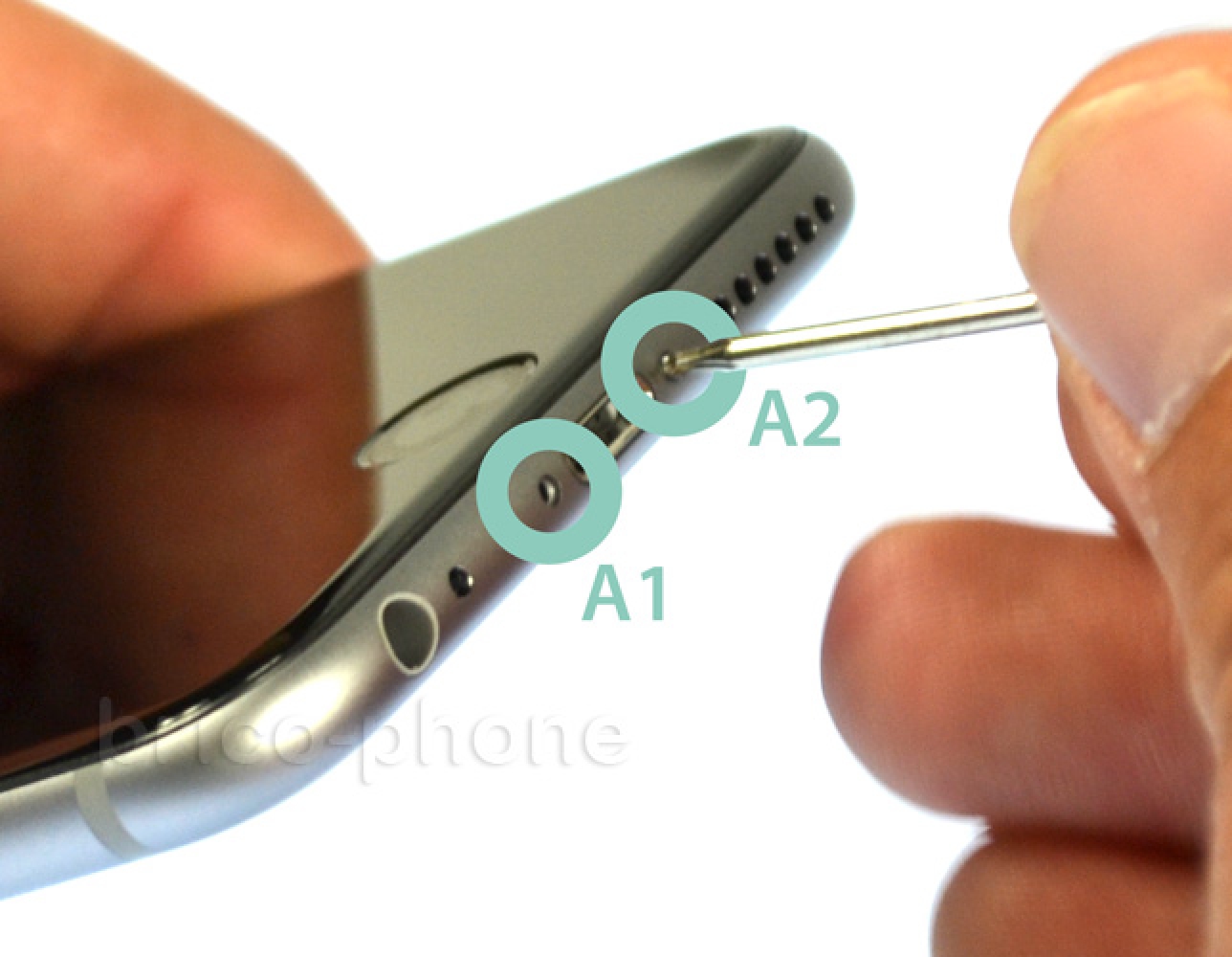

Utilisez le tournevis pentalobe en étoile afin de retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Outils
Tournevis Pentalobe
Pièces
Tournevis Professionnel Pentalobe 0.8 8.90€
Etape 3

Etape 3 Décoller l'écran du châssis

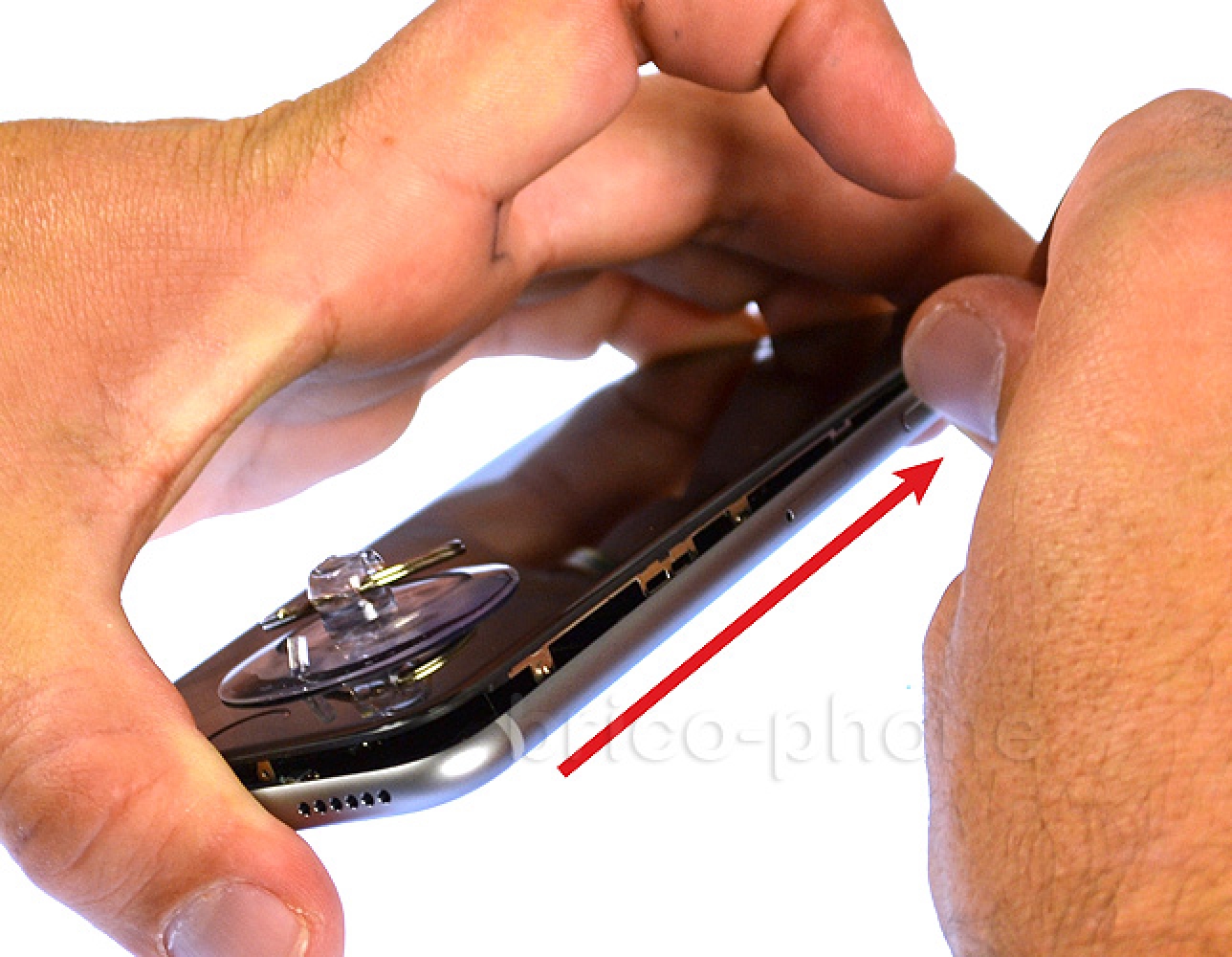

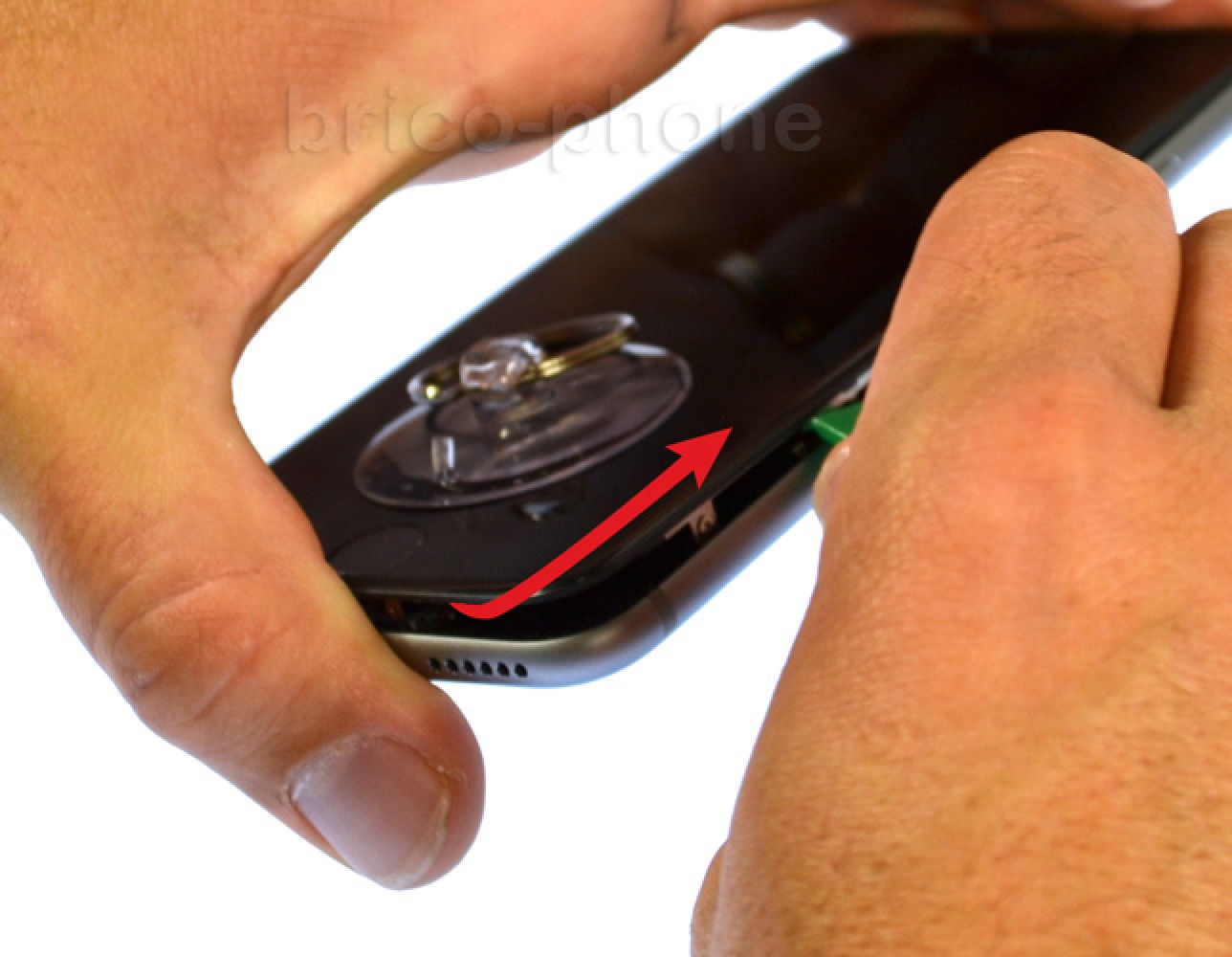

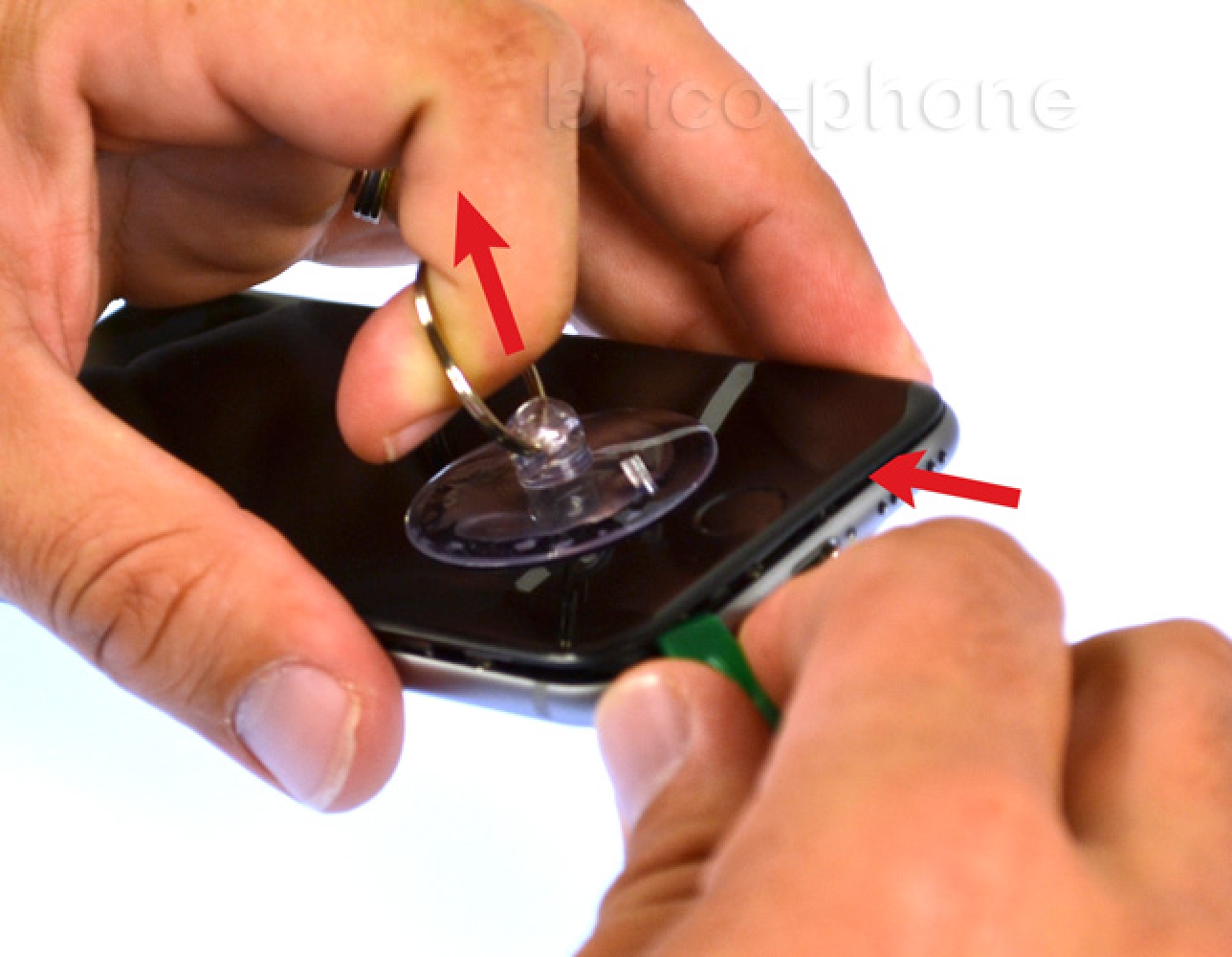

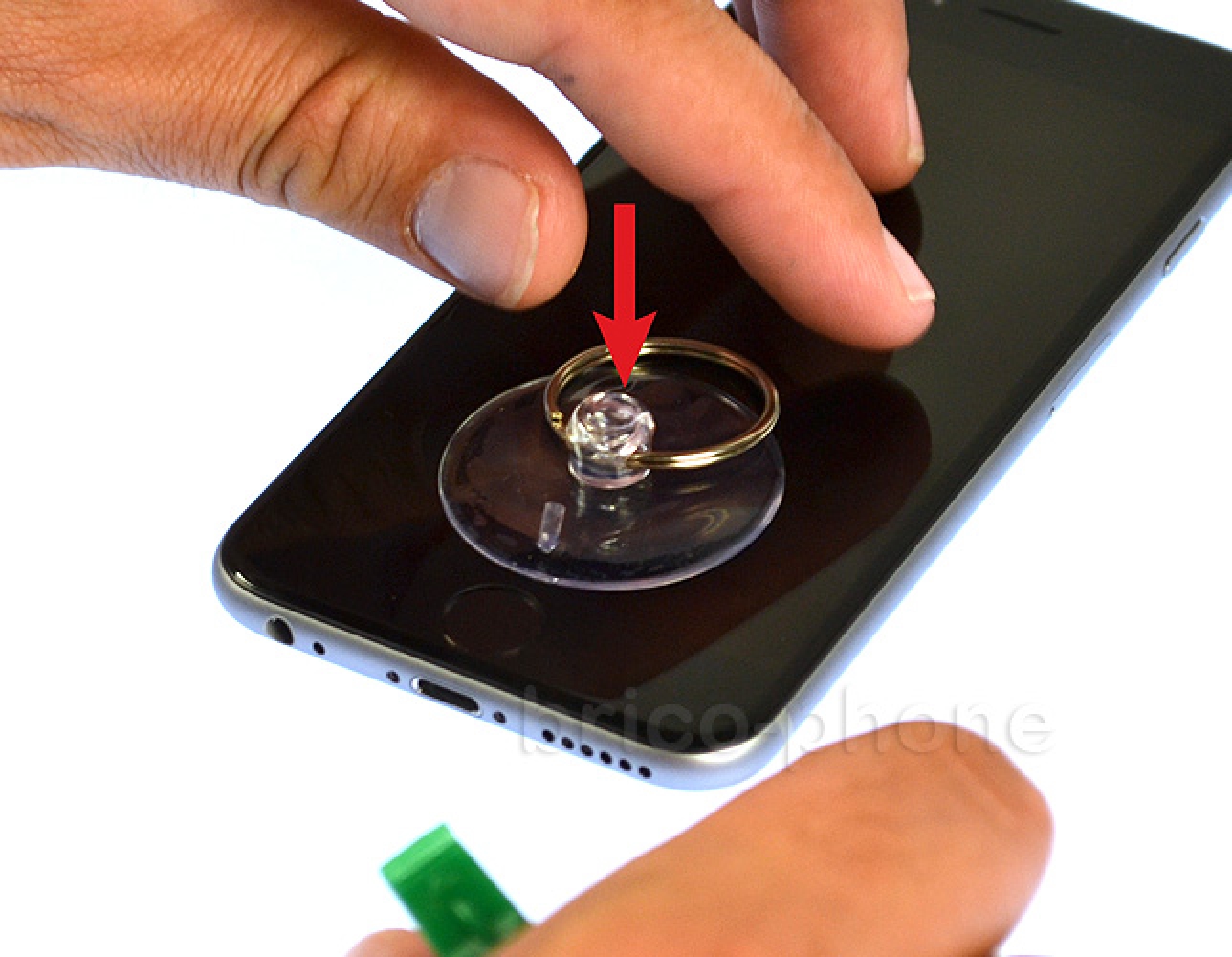

Placez la ventouse sur la partie basse de la vitre juste au dessus du bouton Home. Tirez à présent délicatement sur la ventouse tout en insérant le levier en plastique de part et d'autre entre la vitre et le châssis pour faciliter l'ouverture. Une fois le bas de l'écran un peu décollé, vous pouvez faire le contour de l'iPhone avec le levier plastique afin de déboîter entièrement l'écran. Remontez le levier jusqu'en haut des côtés, sans jamais passer le levier sur la partie supérieure de l'écran.
Outils
Spatule
Ventouse
Etape 4

Etape 4 Déclipser l'écran du châssis

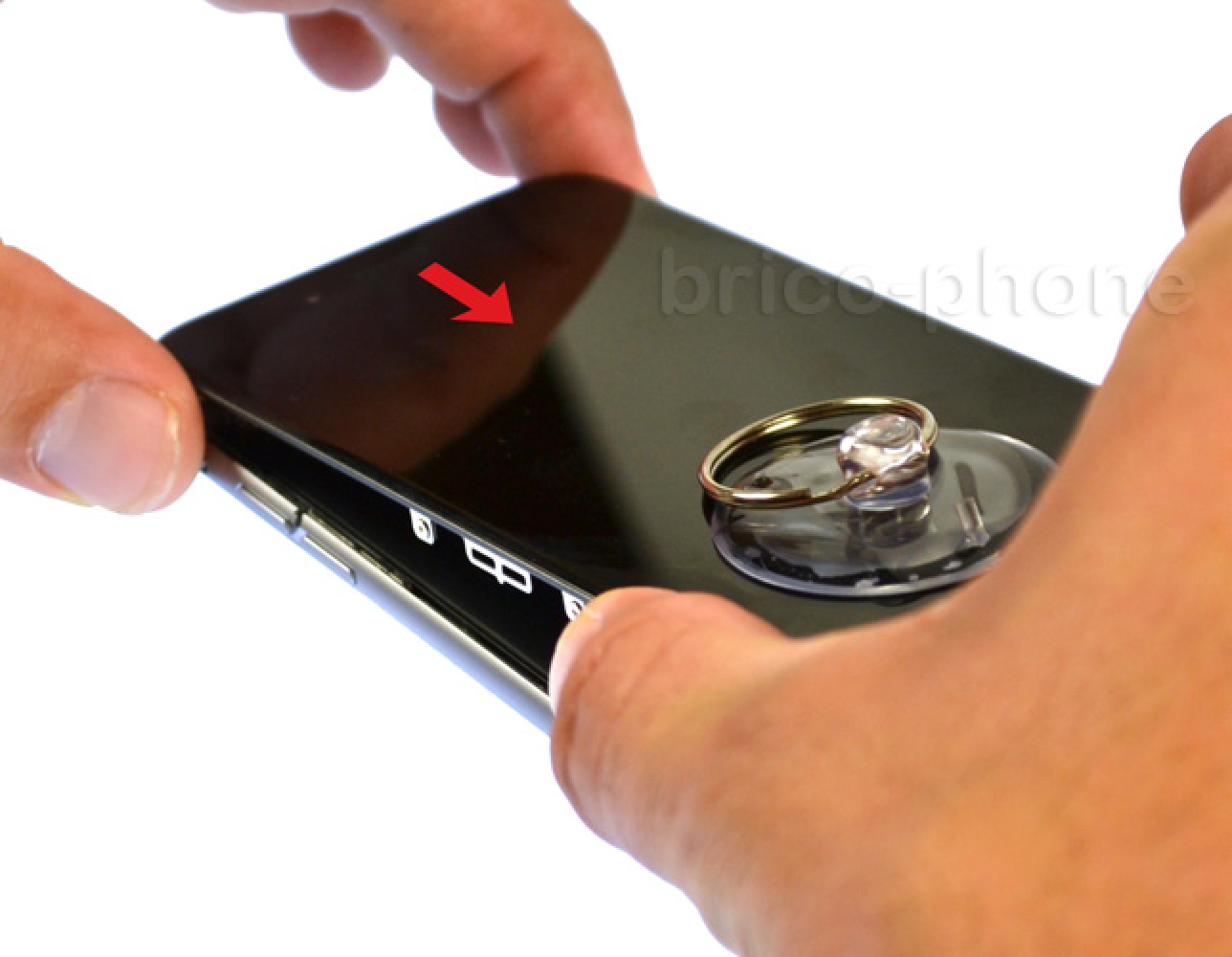

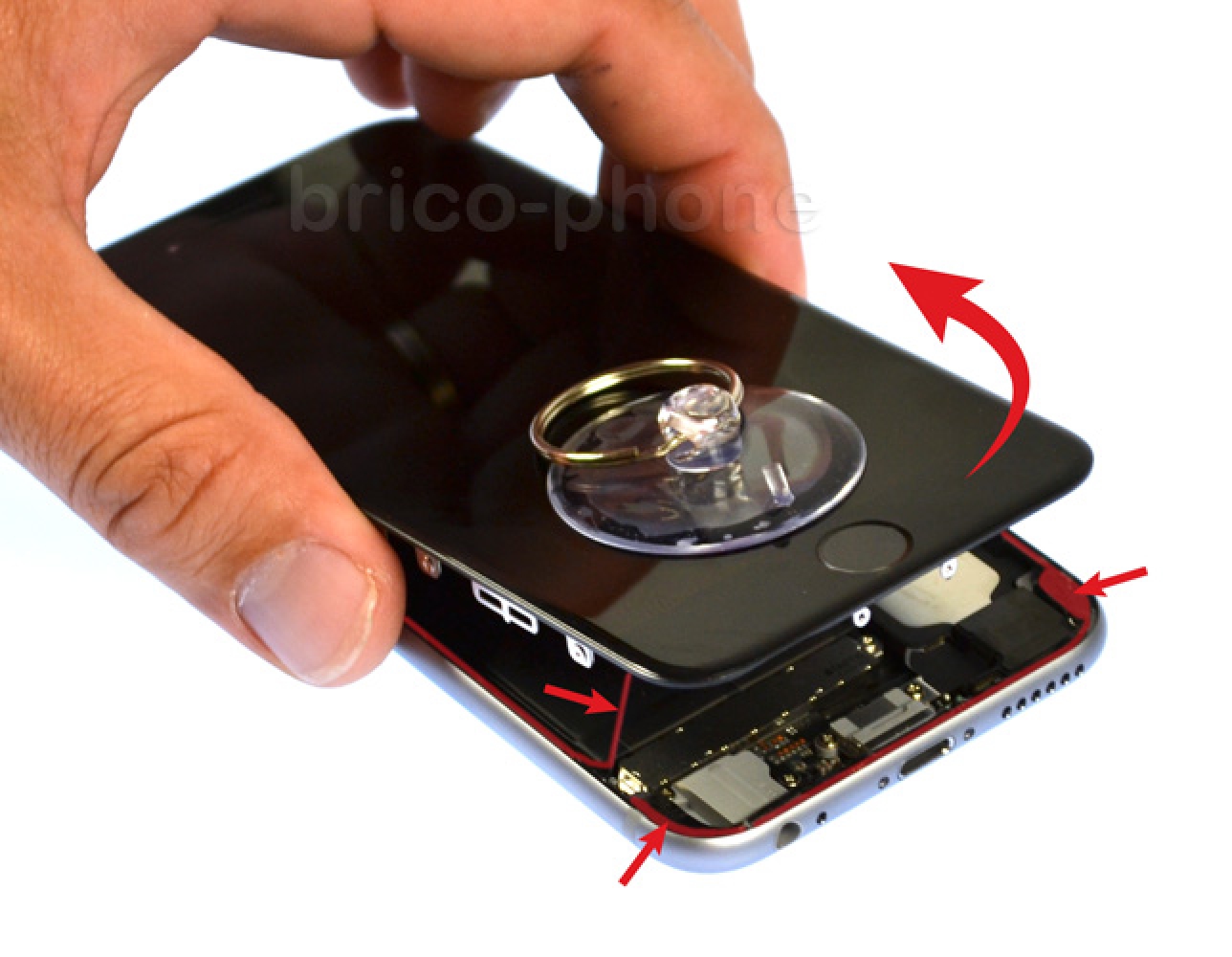

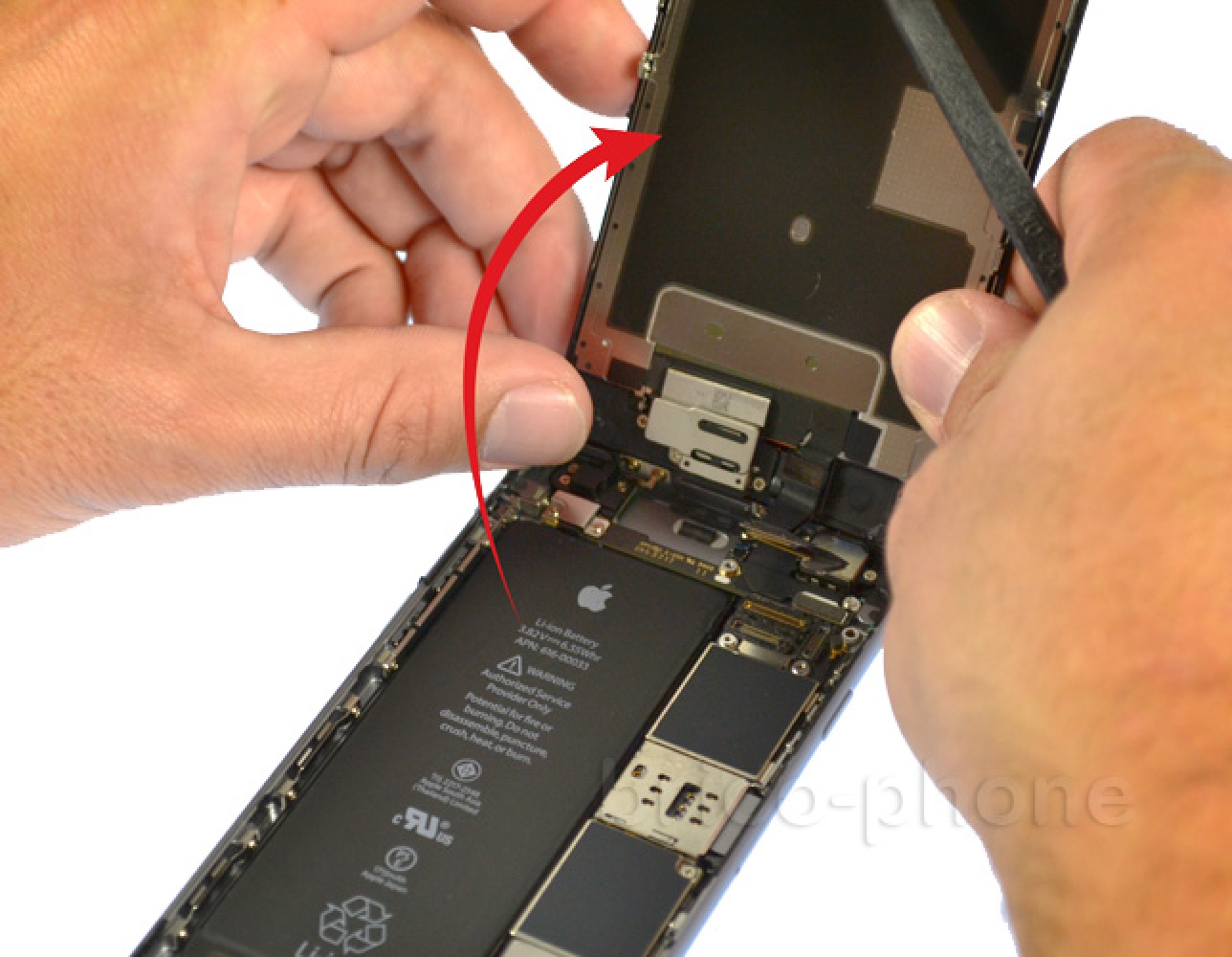

Avant de pouvoir totalement soulever la vitre, tirer très légèrement la vitre vers le bas car celle-ci est emboîtée sur le haut du châssis. Enfin, la vitre peut maintenant être levée à environ 90° et vous pourrez accéder aux nappes de connexion. Au moment de lever la vitre, l'adhésif situé entre la vitre et le châssis risque de se décoller. Ne retirez pas l'adhésif restant, il servira lors de la fermeture de l'écran.
Outils
Ventouse
Etape 5

Etape 5 Retirer la plaquette et déconnecter la batterie

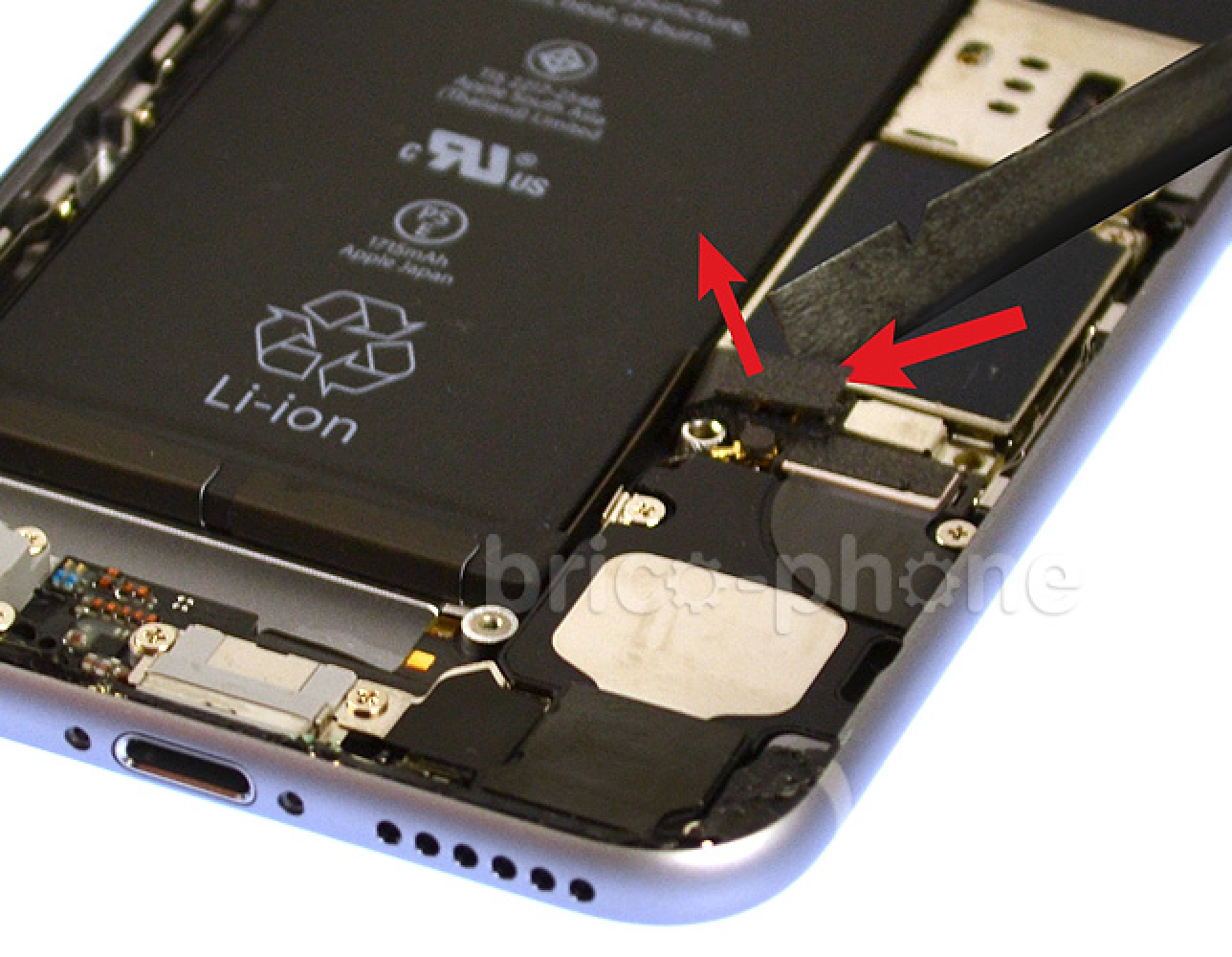

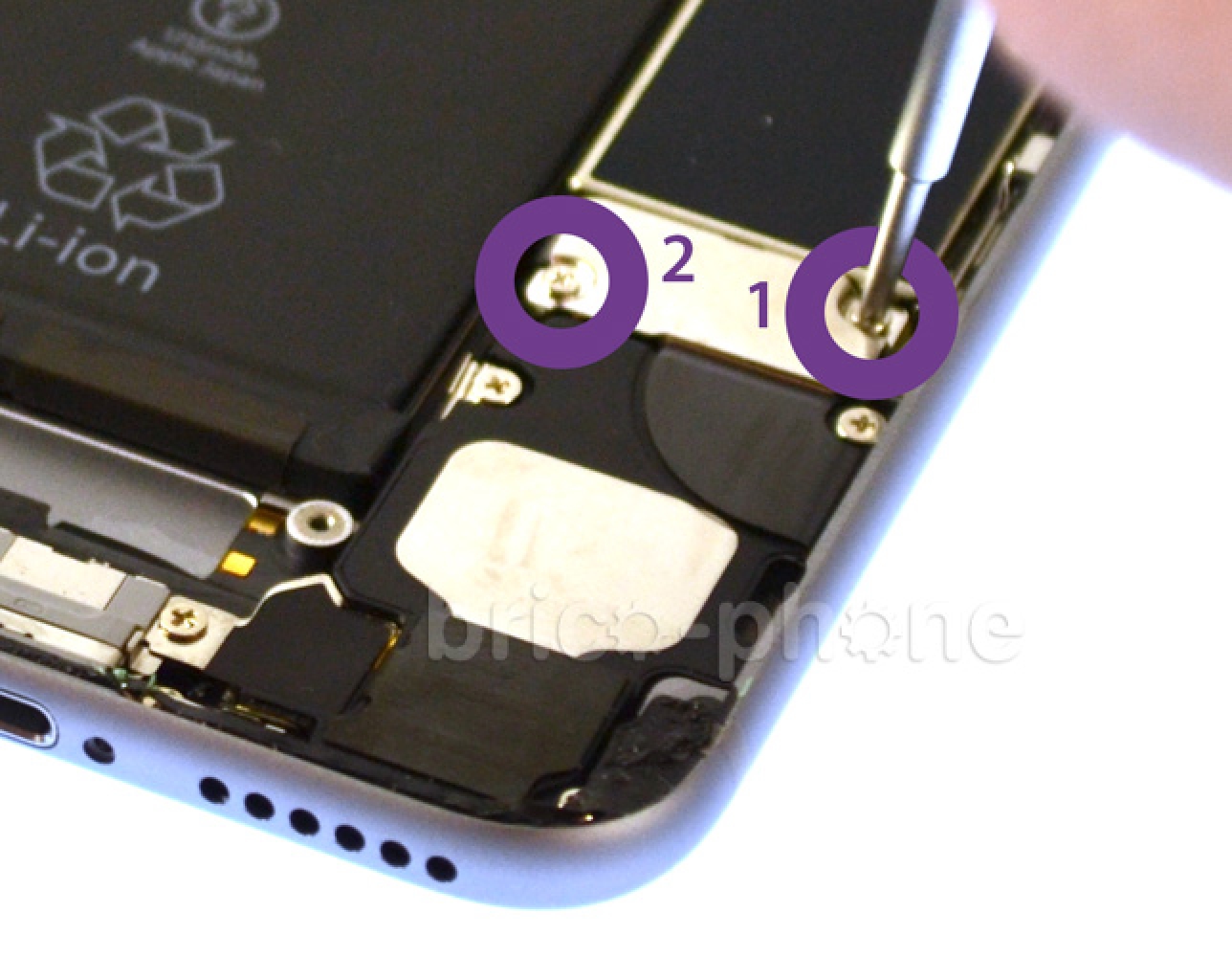

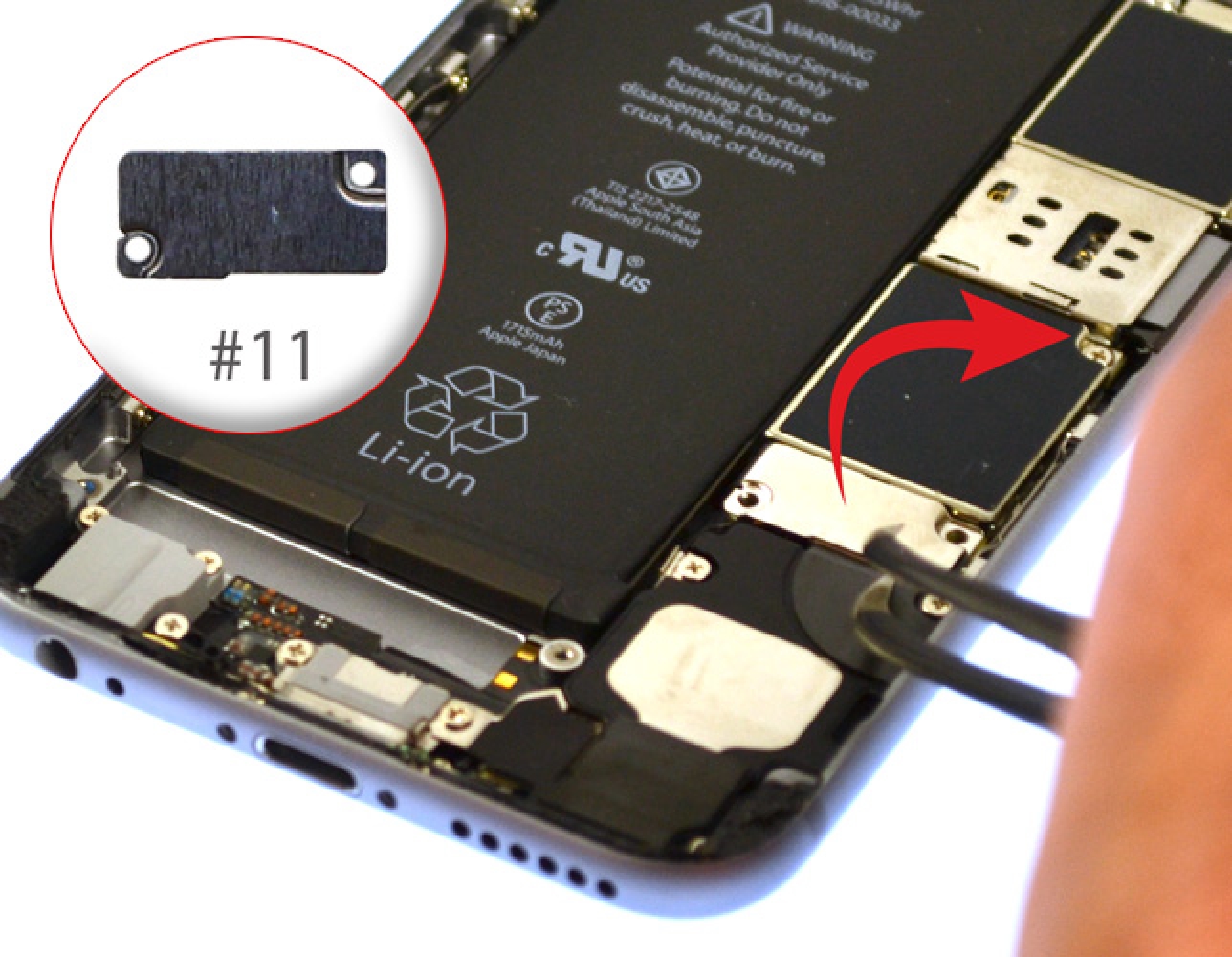

Dévisser les vis cruciformes F1 et F2 en violet. La plaquette métallique nommée #11 peut désormais être dégagée en utilisant la pincette. A l’aide du levier en nylon, déclipser délicatement le connecteur de la batterie de gauche à droite.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Retirer la plaquette de protection des nappes de l'écran

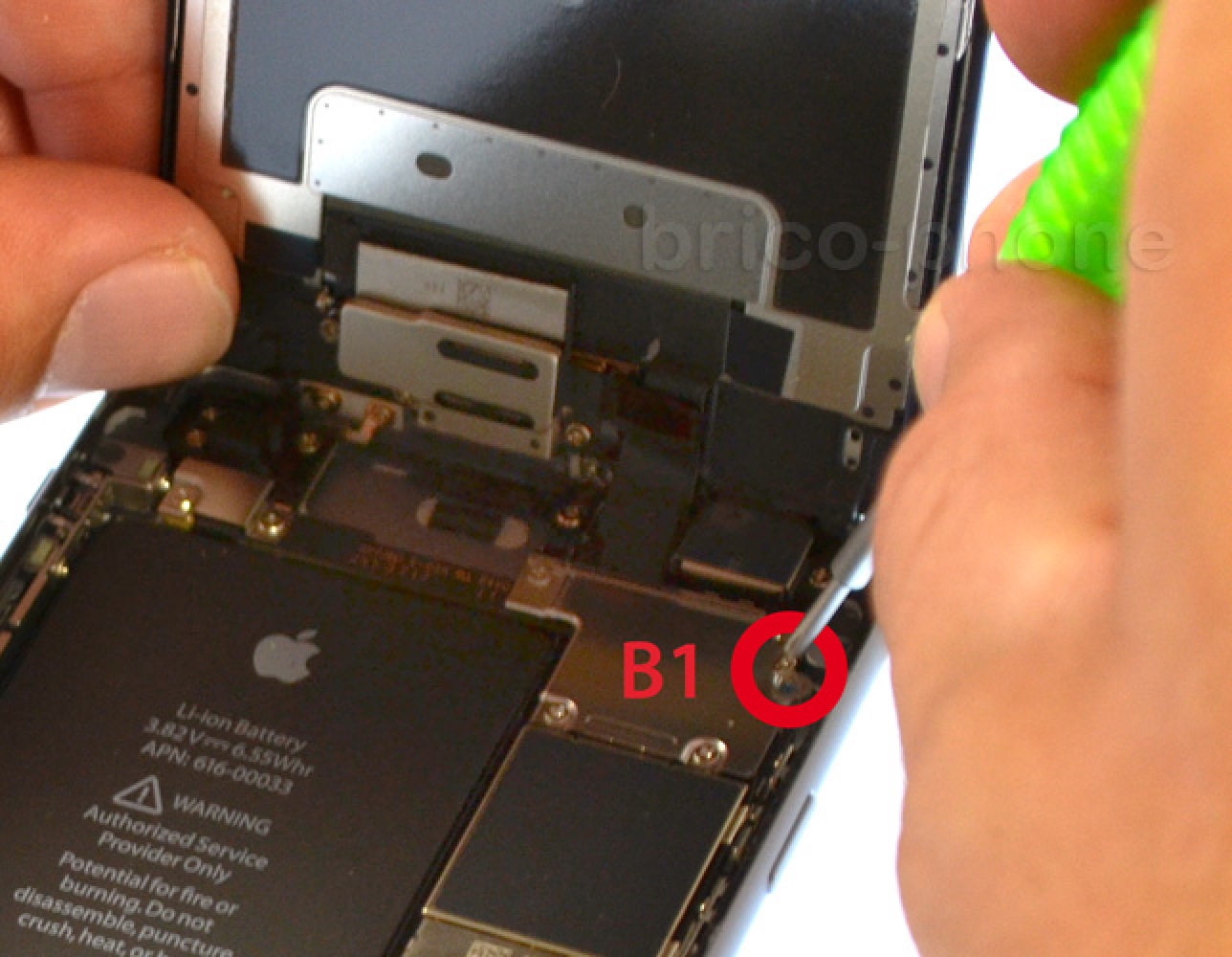

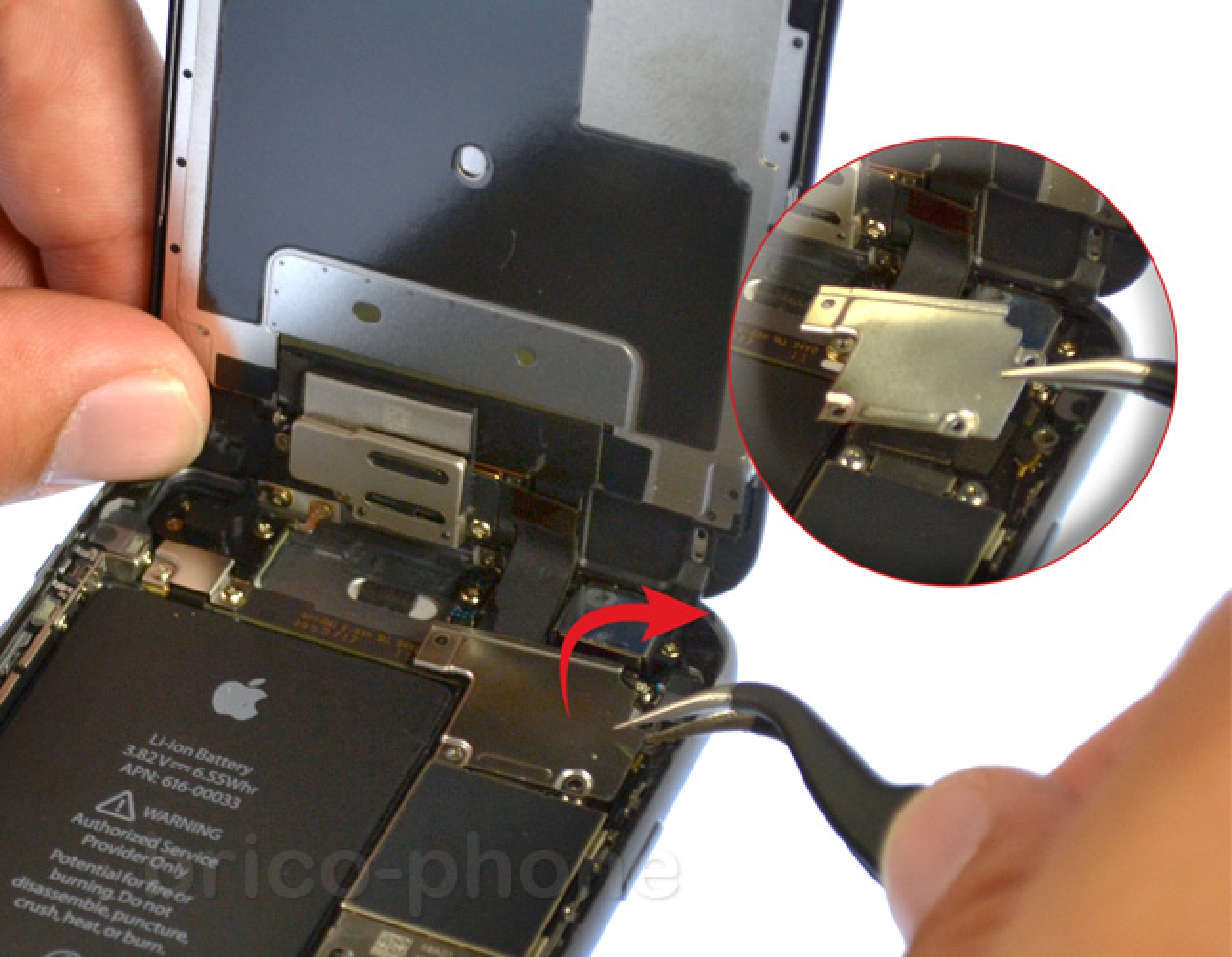

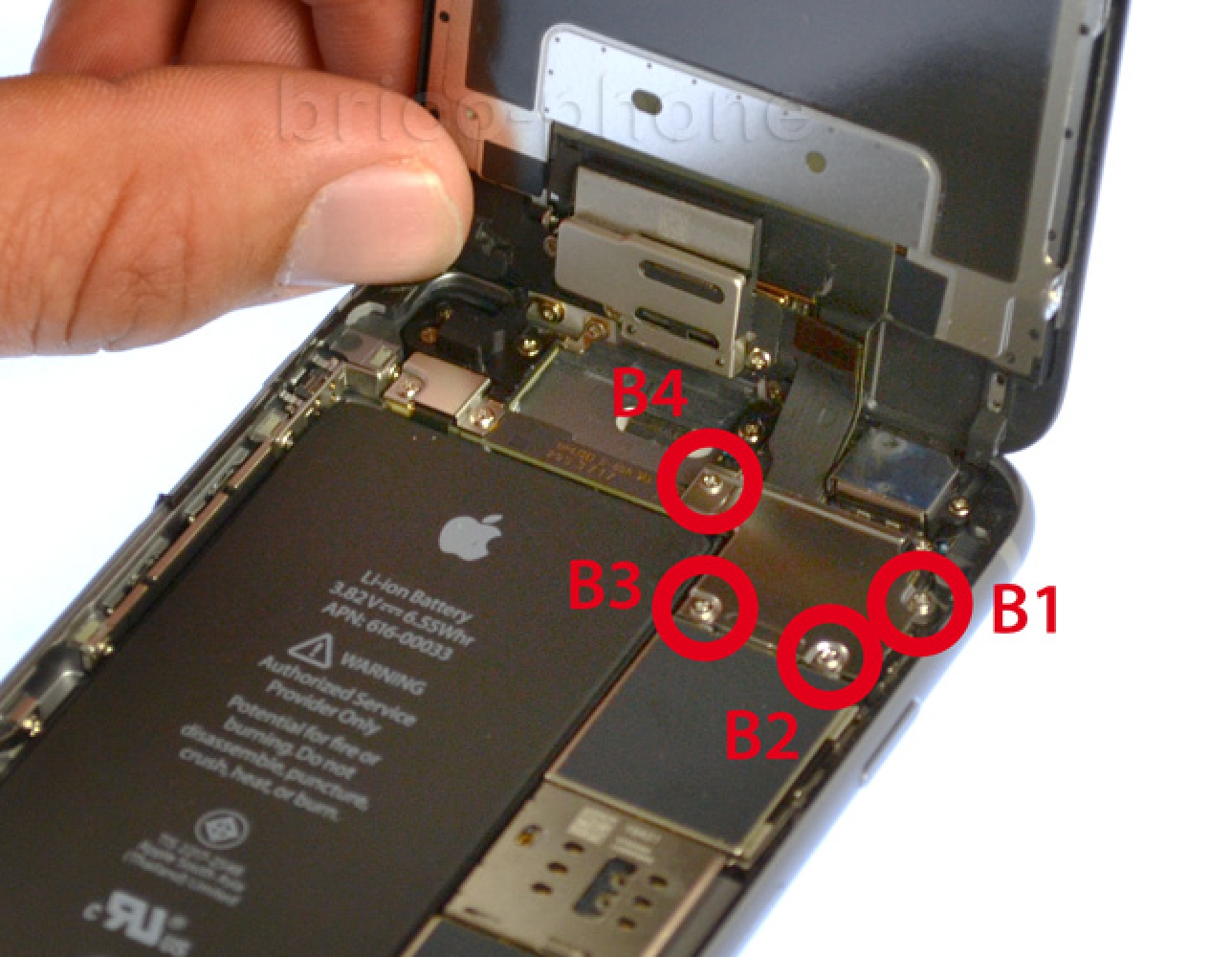

Avec le tournevis cruciforme, retirer les vis B1 à B4 situées sur la plaquette métallique de protection des nappes. Attention à la vis B1 qui n'est pas de la même taille que les autres et qu'il faut remettre à sa place. Enlevez désormais la plaquette métallique avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Retirer le bloc vitre et écran LCD

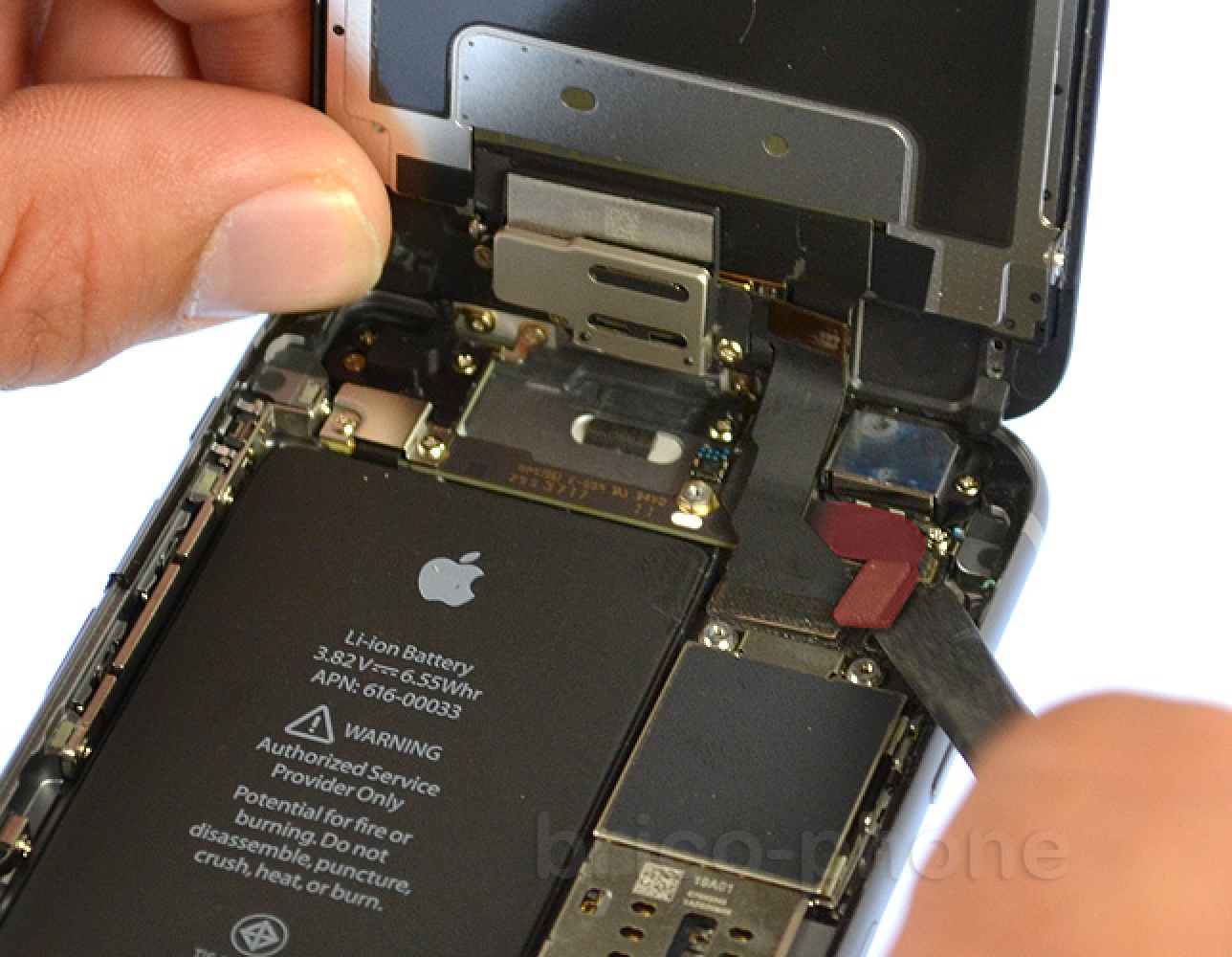

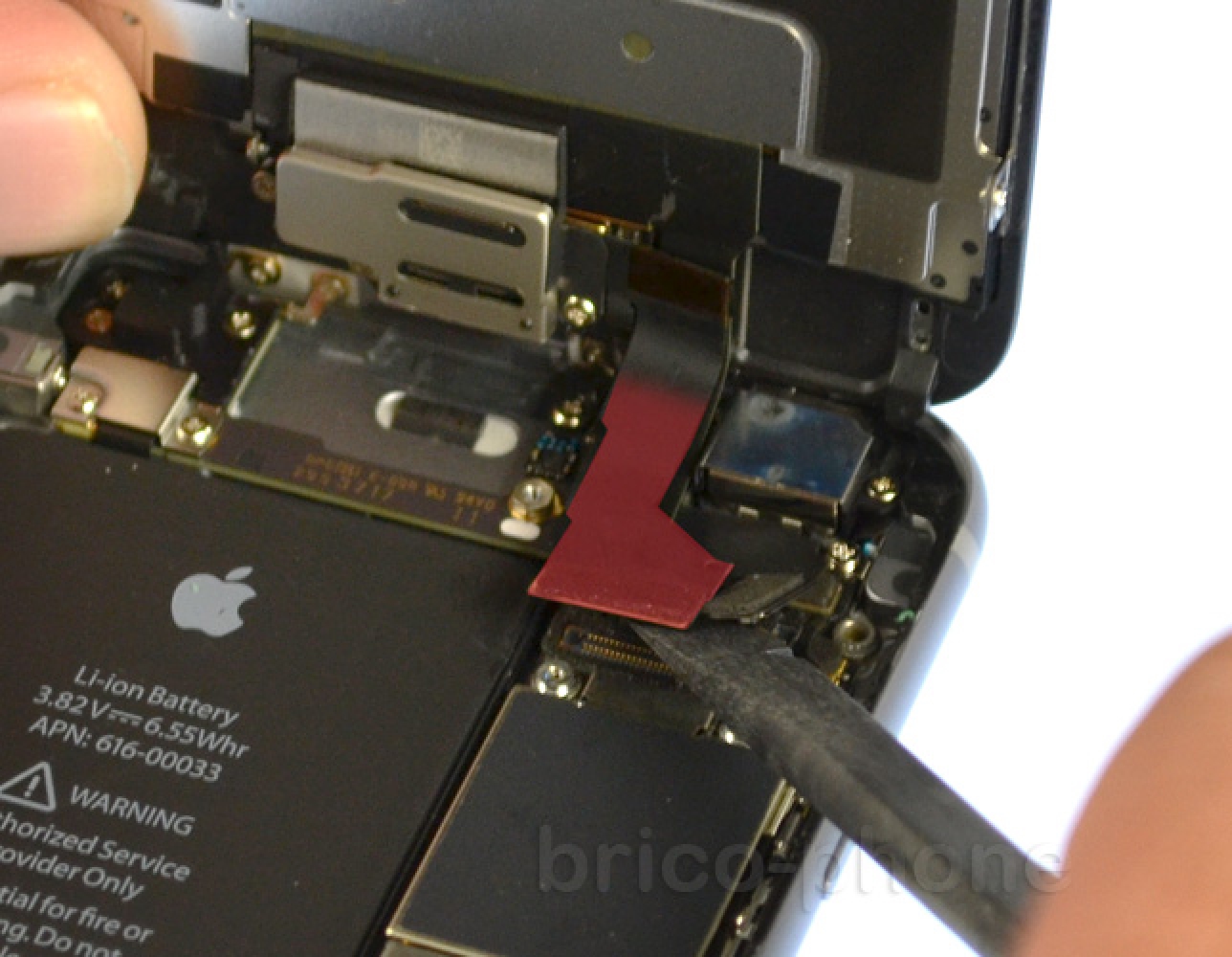

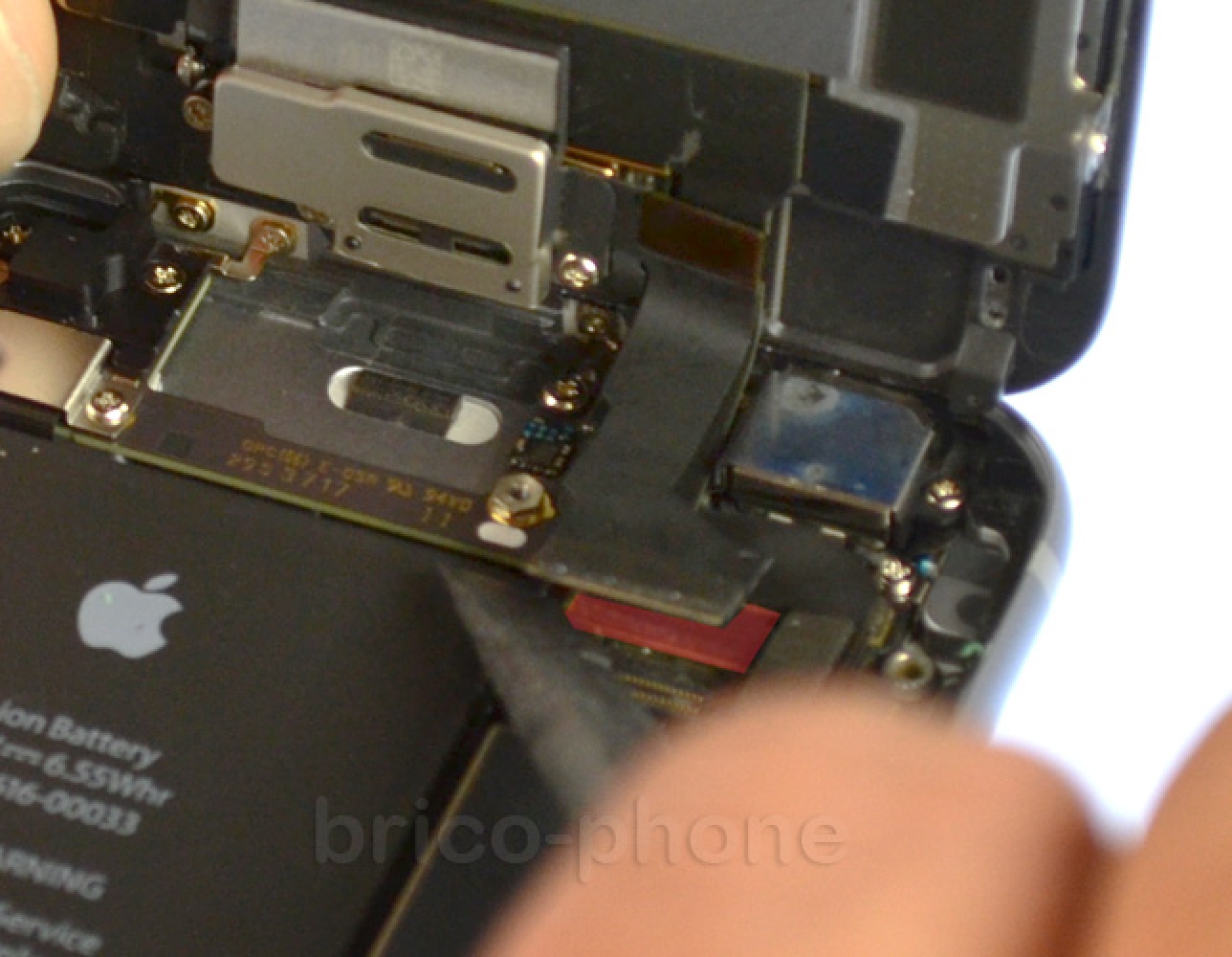

Déconnectez les nappes de l'écran avec le levier plastique en commençant par la nappe du tactile. Ensuite, déclipsez la nappe de la caméra avant Facetime, capteur de proximité et de luminosité. Faites attention à bien placer le levier plastique uniquement au niveau des connecteurs des nappes et non ceux de la carte mère. Enfin, déconnectez la nappe du LCD. Vous pouvez alors soulever le bloc de l'écran qui est maintenant totalement détaché.
Outils
Levier Nylon
Etape 8

Etape 8 Retirer le support et le haut parleur interne (Buzzer)

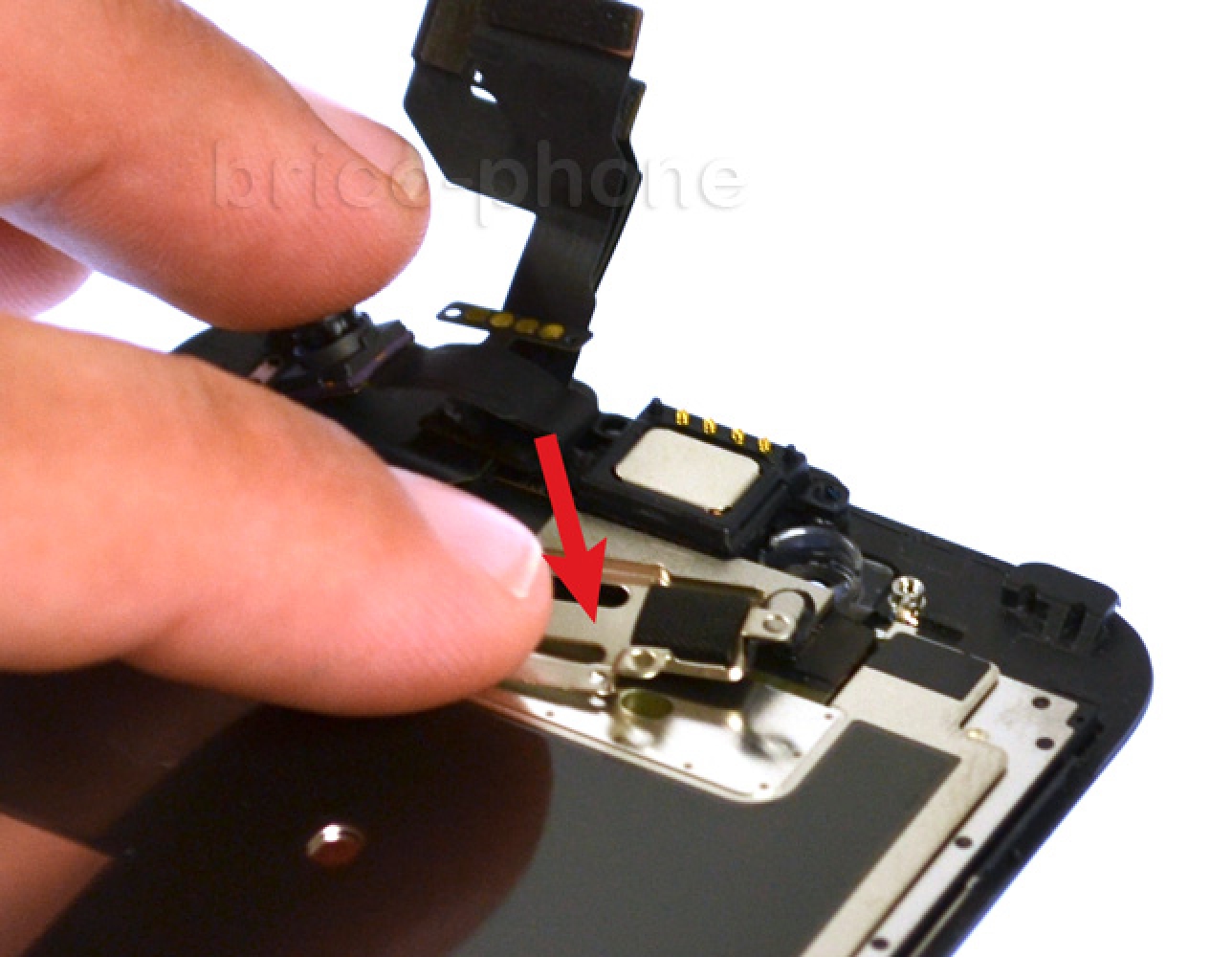

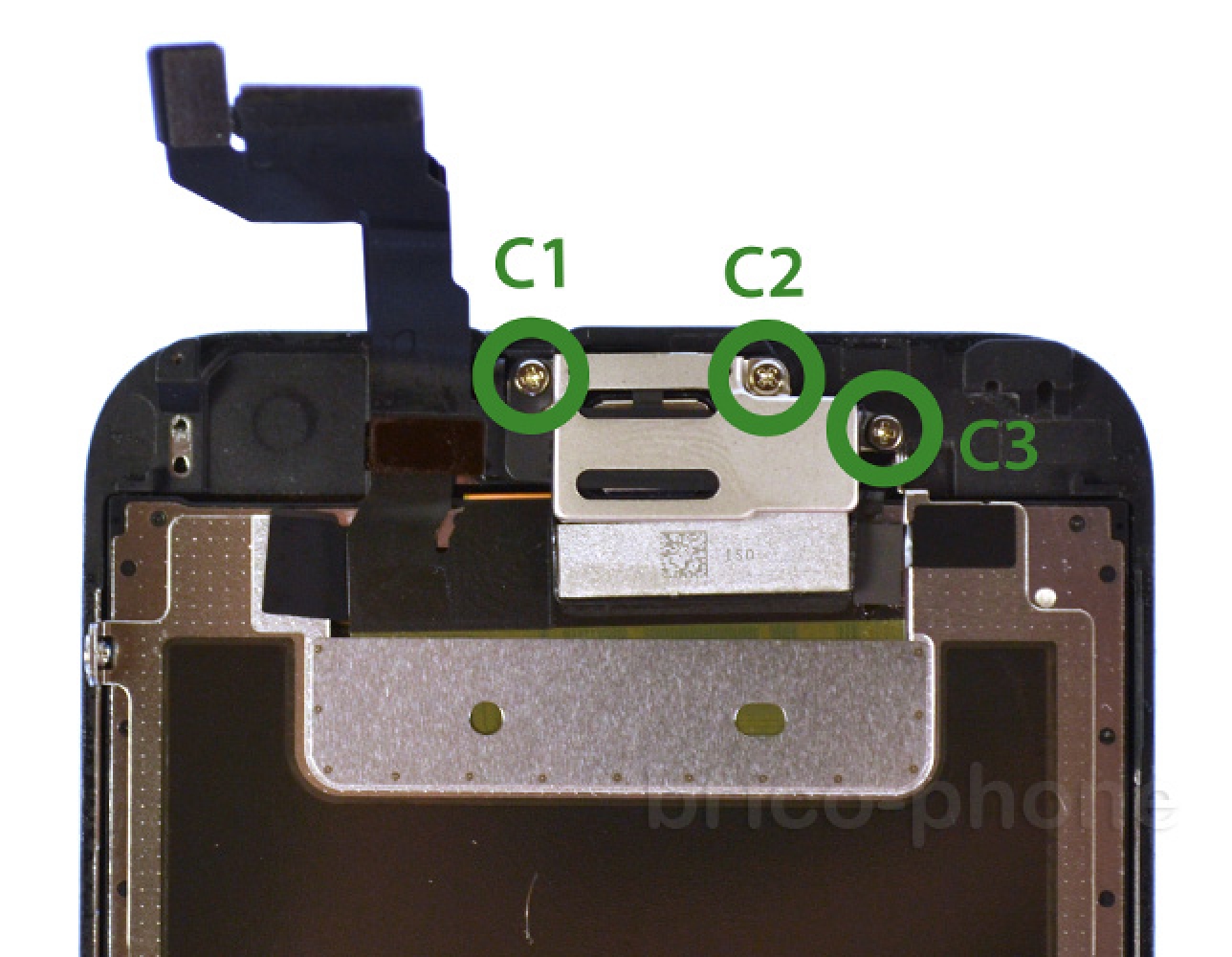

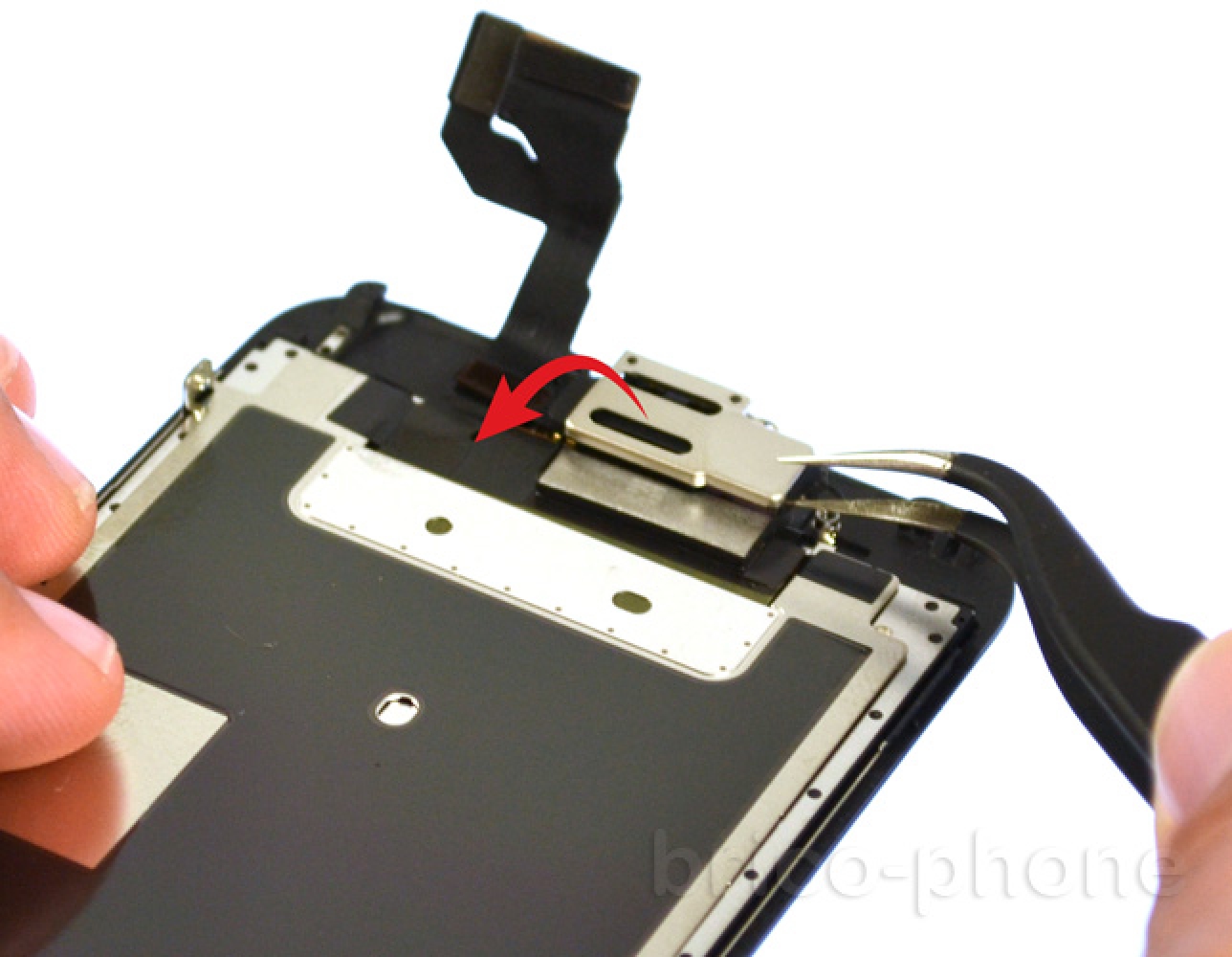

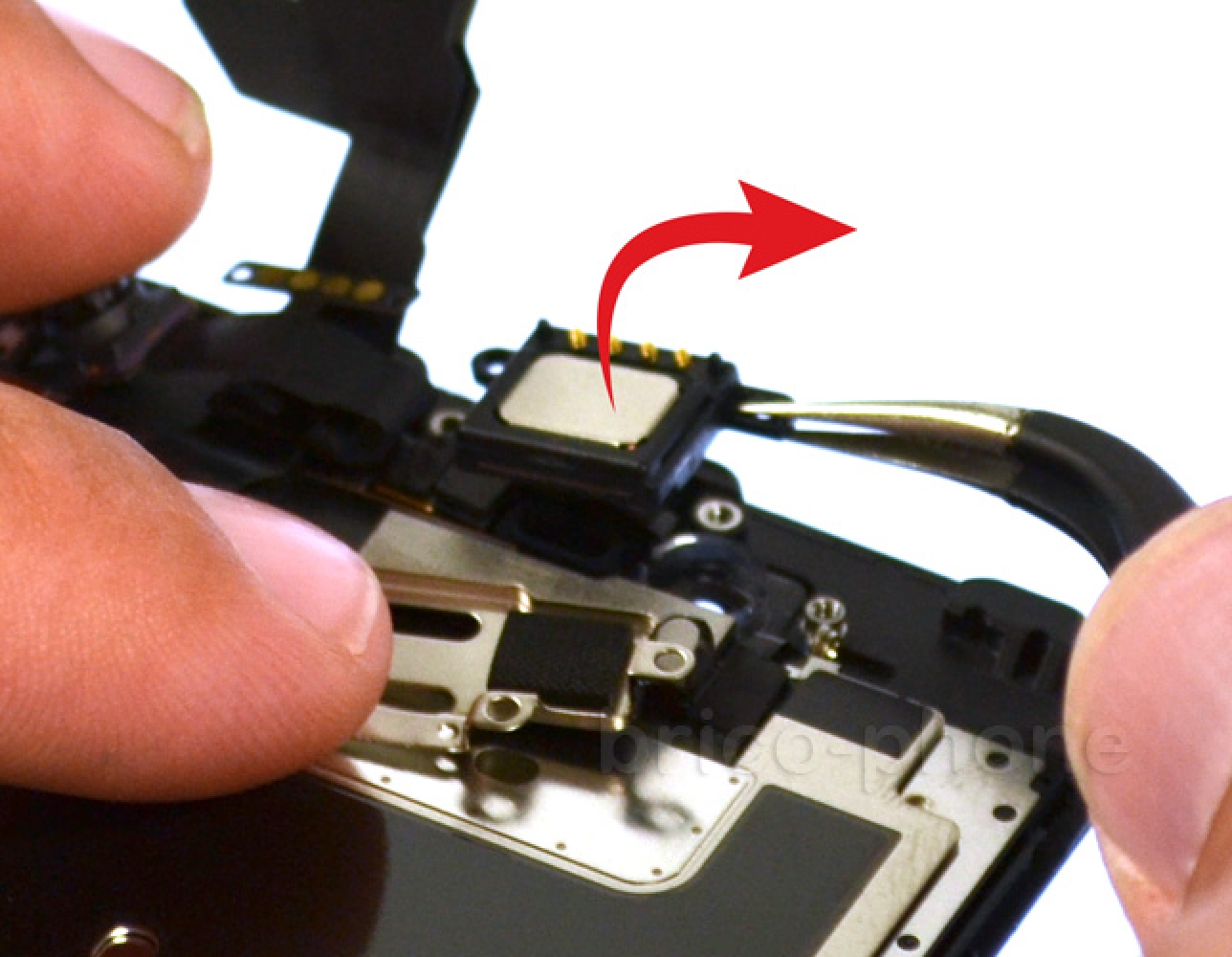

Retirez avec le tournevis cruciforme les vis C1 à C3 situées sur la petite plaquette de support du haut-parleur interne. Faites pivoter le support métallique vers l'intérieur de la vitre, celui-ci est encore rattaché. Si vous effectuez un changement de vitre vous pouvez détacher ce support, sinon simplement le maintenir avec votre doigt pour pouvoir ensuite retirer le haut-parleur interne. Prenez la pincette puis tirer vers le haut le haut-parleur interne.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Retirer la nappe de la caméra avant Facetime

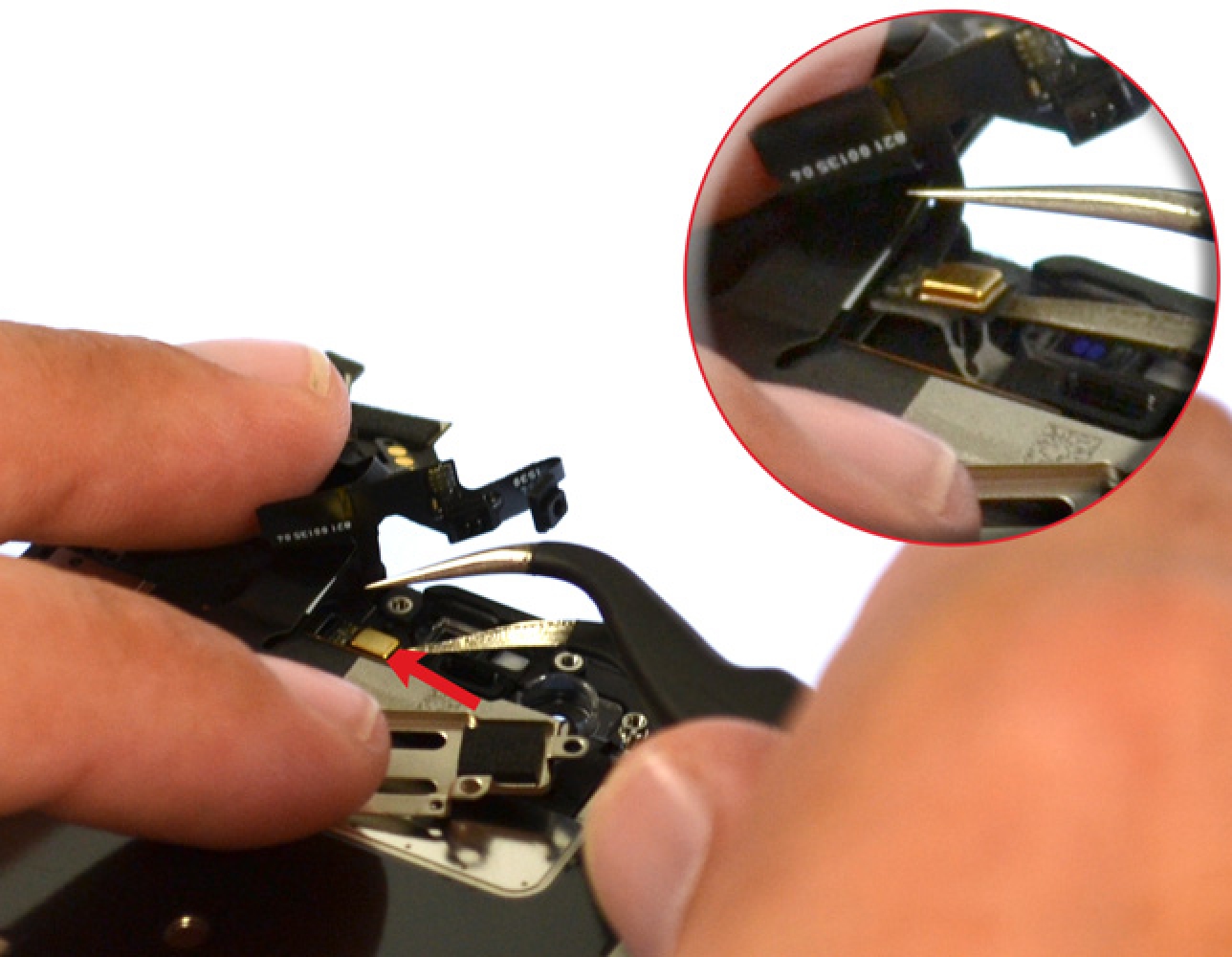

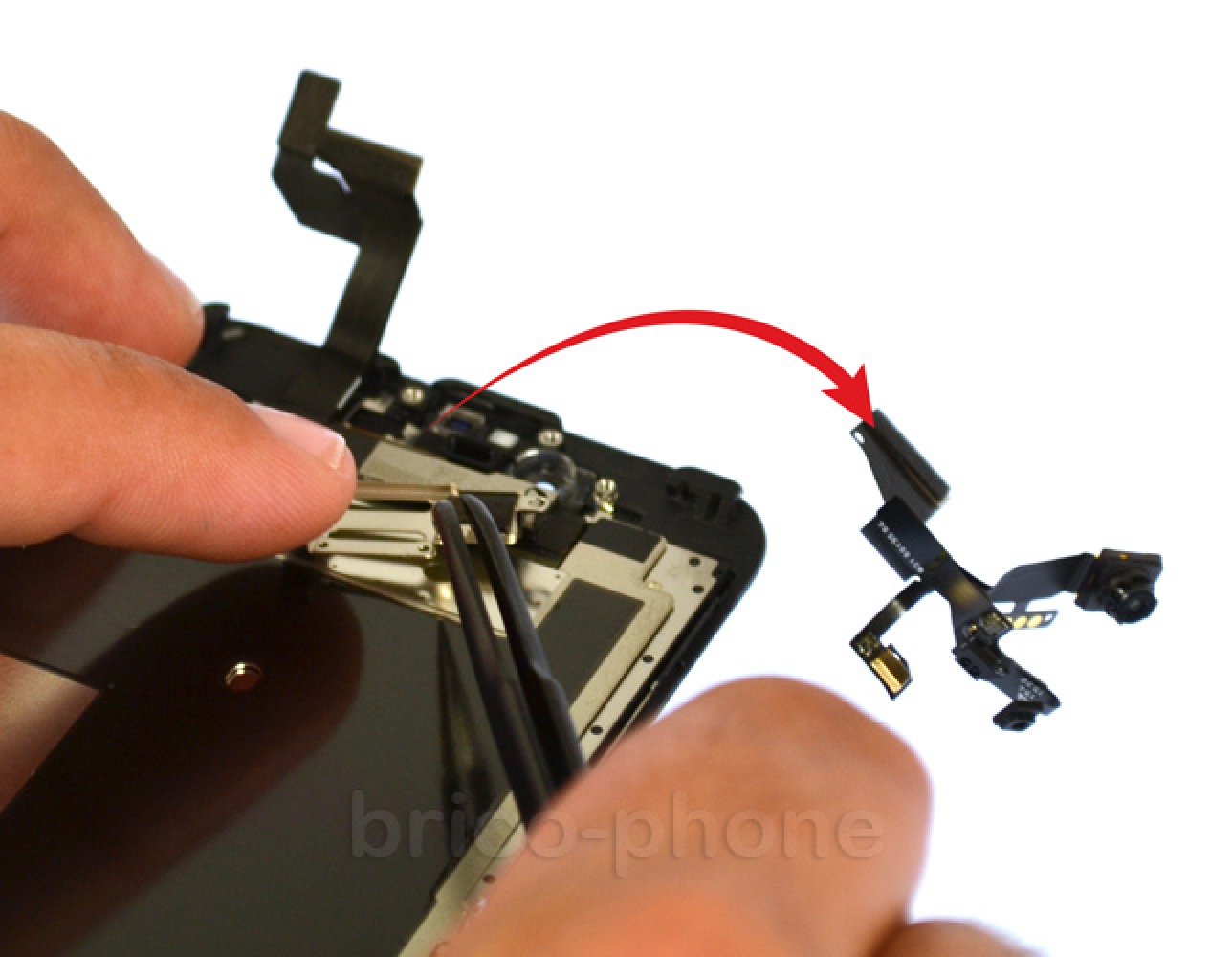

Commencer par décoller la nappe au niveau du micro d'ambiance, ensuite tirer doucement sur la nappe pour la dégager.
Outils
Pince Brucelles
Etape 10

Etape 10 Enlever les vis de la plaquette métallique du LCD

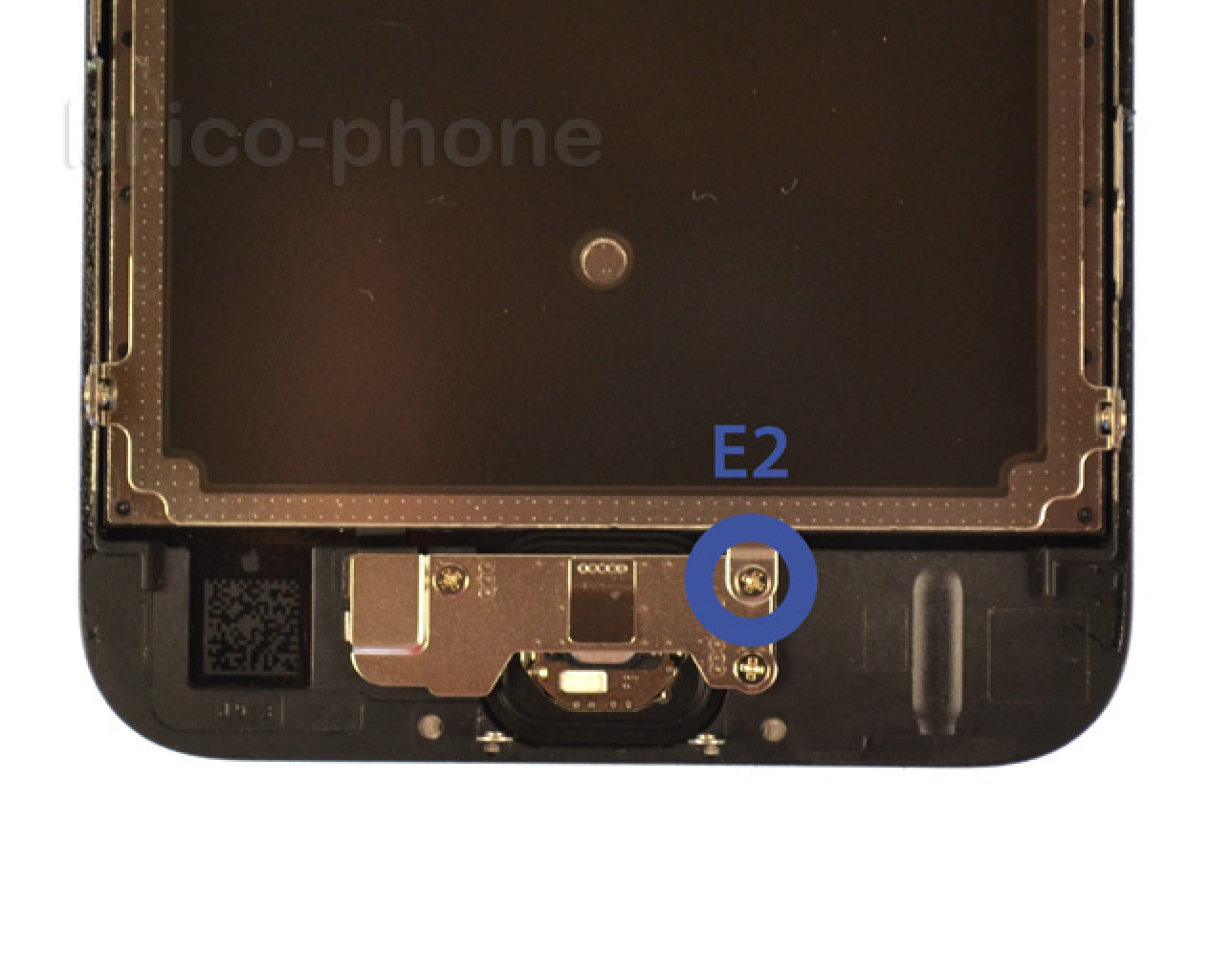

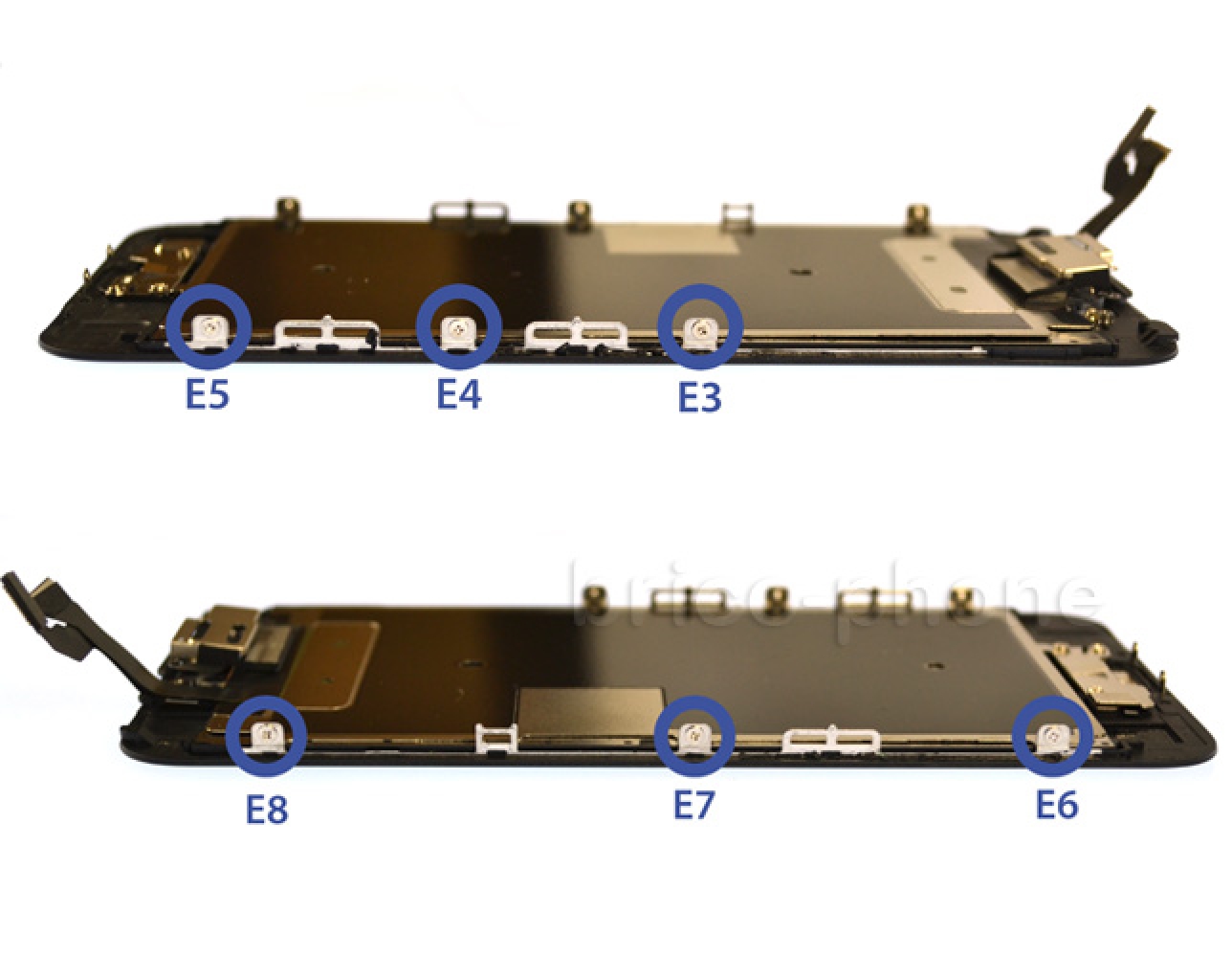

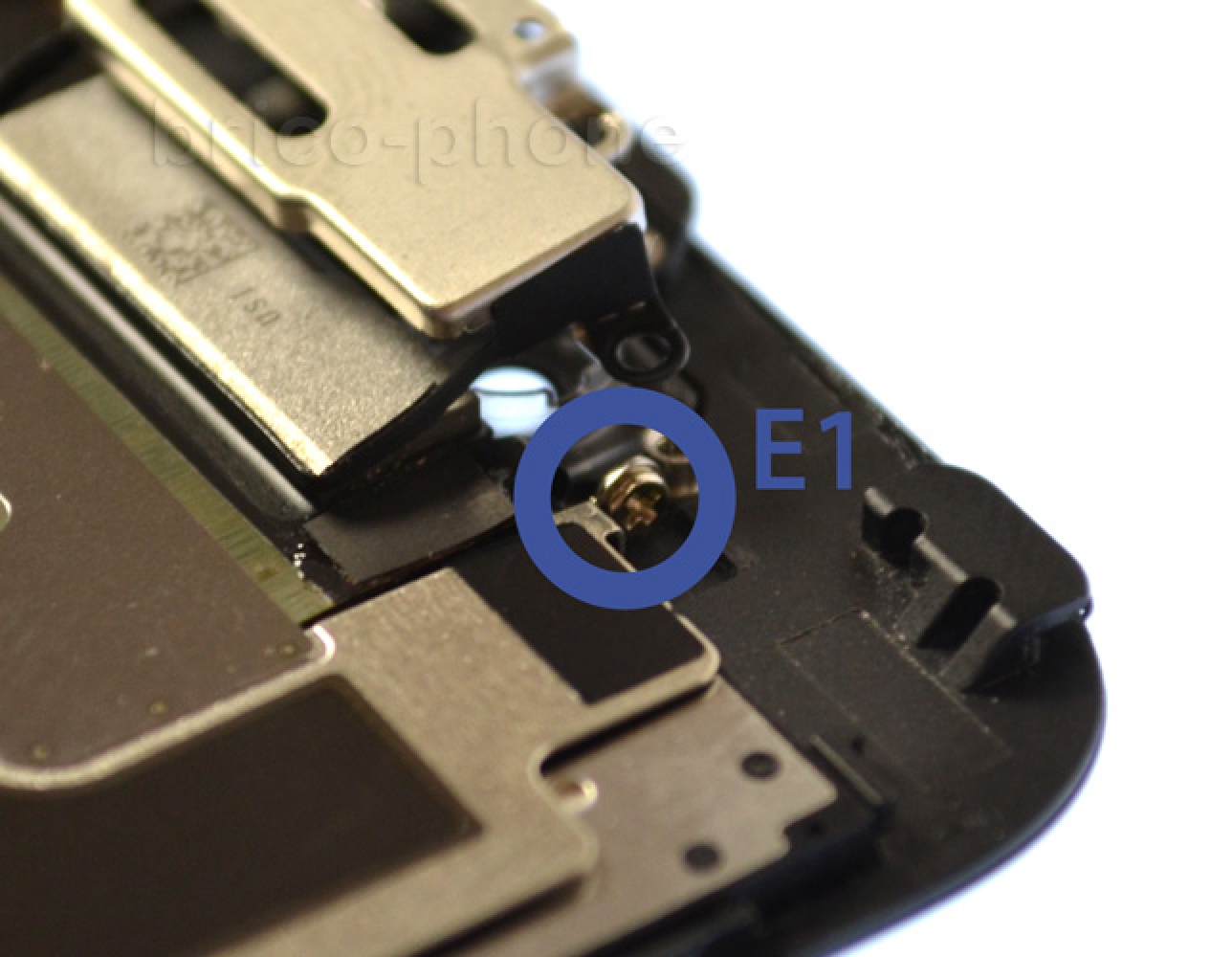

Afin de pouvoir plus tard replacer votre bouton Home il vous faut retirer la plaquette de protection du LCD de votre nouvel écran. Commencez par enlever la vis E1 en haut du bloc à droite du haut-parleur. Celle-ci a la particularité d'être à l'horizontal. Retirez maintenant la vis E2 qui maintient également la plaquette de support du bouton Home. Ensuite, enlevez les vis situées sur les côtés de la plaque, de la E3 à la E8.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Récupérer la plaquette métallique du LCD

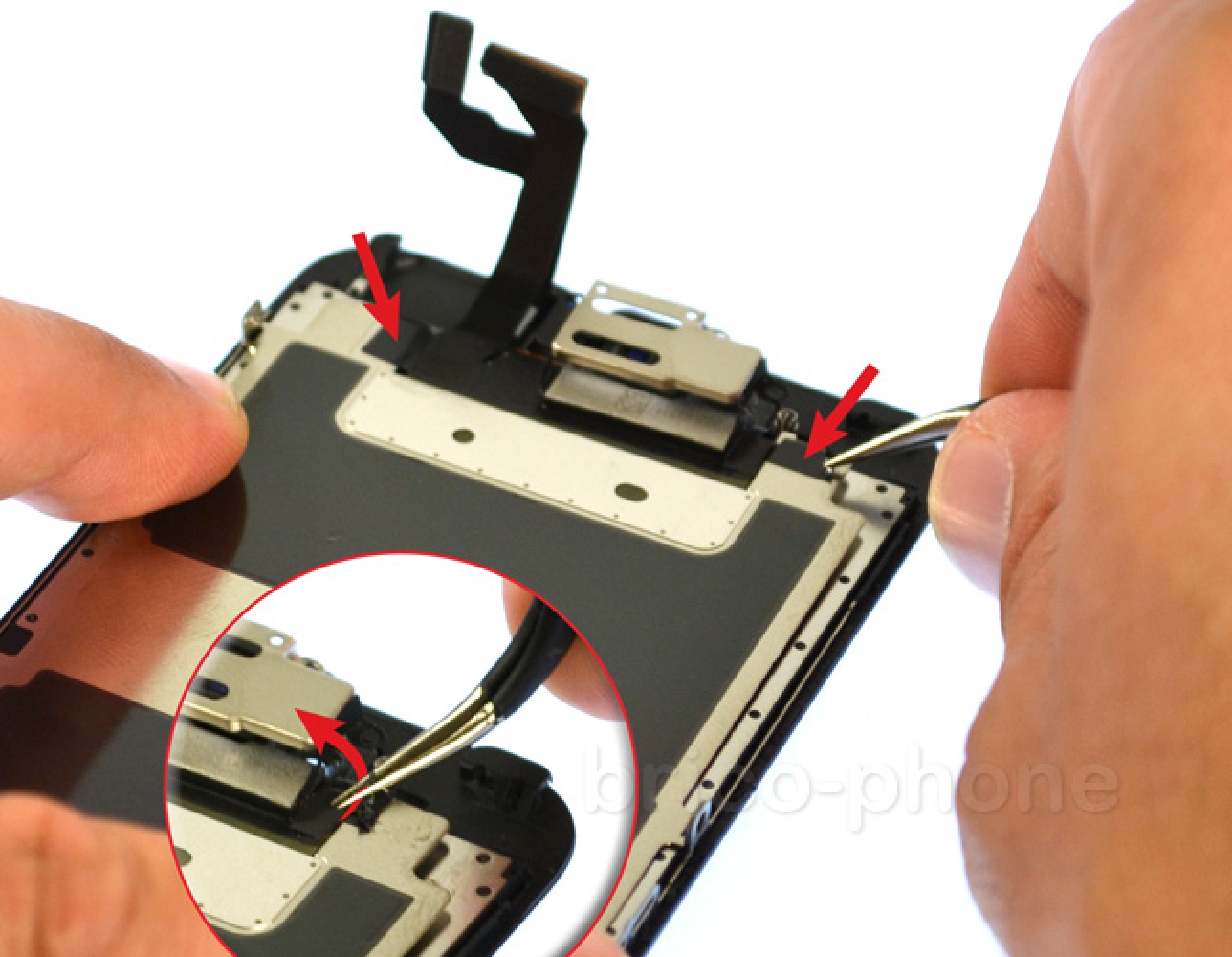

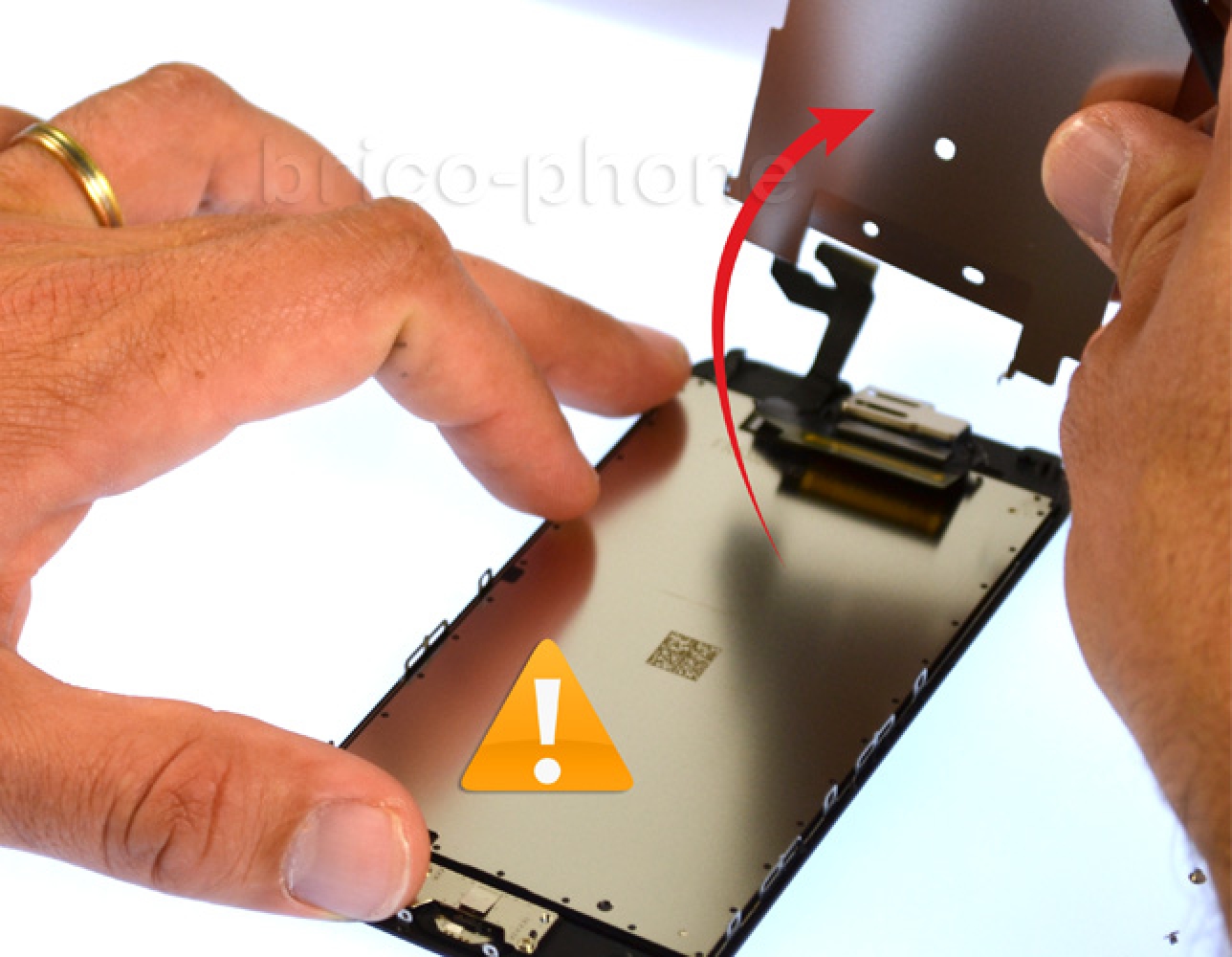

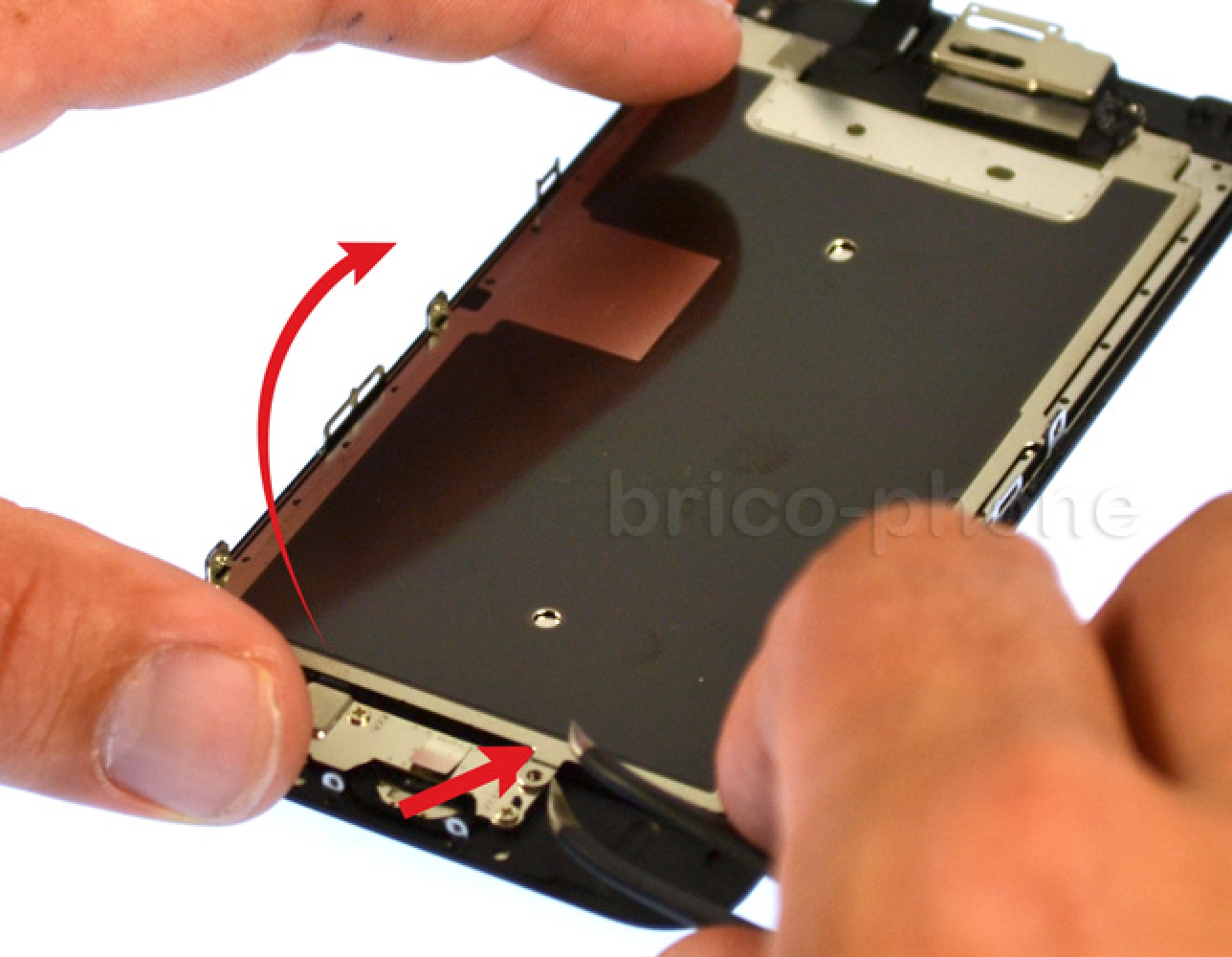

Avec la pincette, décollez de la plaquette les adhésifs noirs qui servent de témoins d'ouverture. Vous pouvez enfin soulever la plaquette métallique et la retirer. Faites attention à ne pas endommager le LCD qui se situe sous la plaquette. Maintenir l'écran uniquement par les côtés.
Outils
Pince Brucelles
Etape 12

Etape 12 Récupérer le support métallique du buzzer

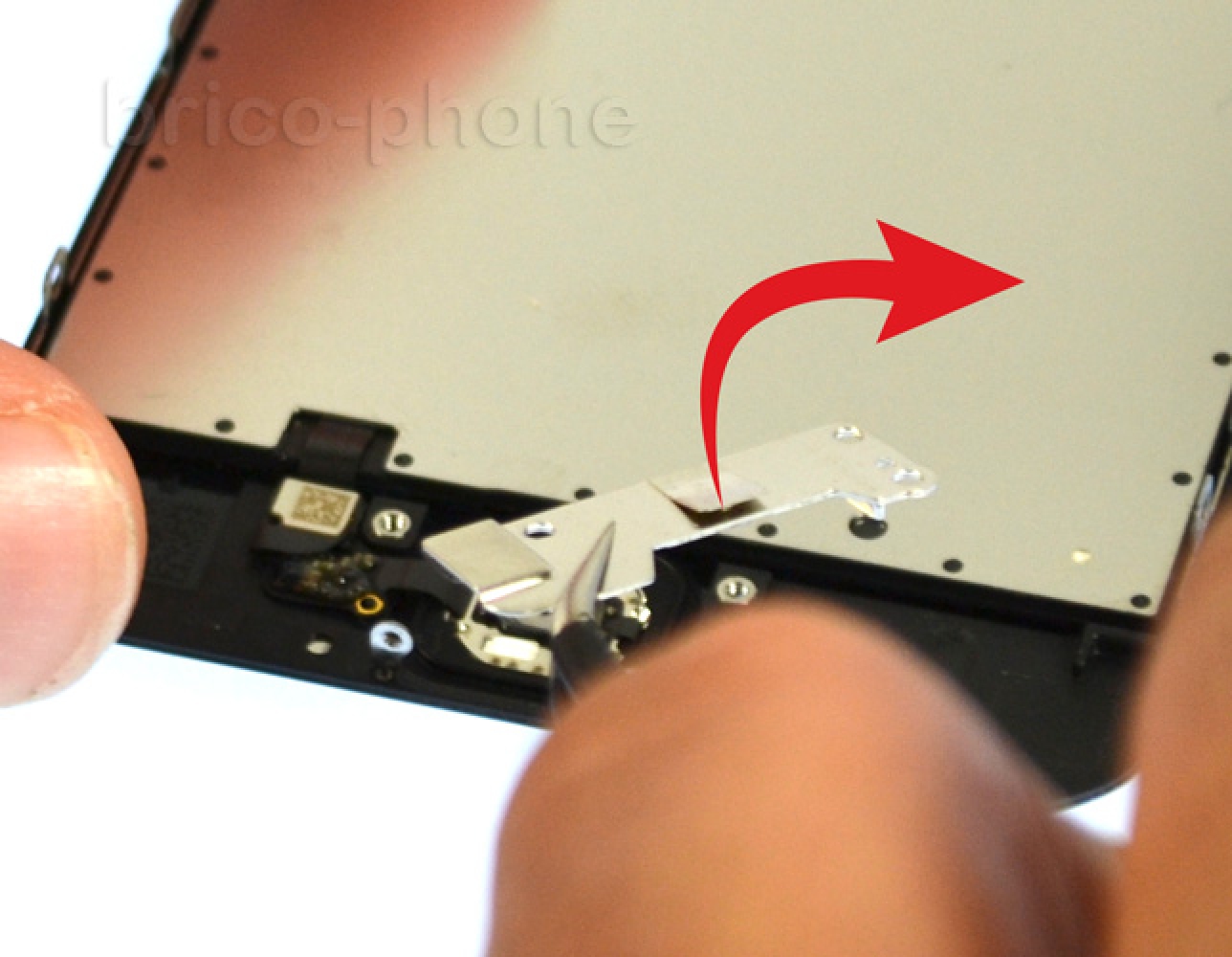

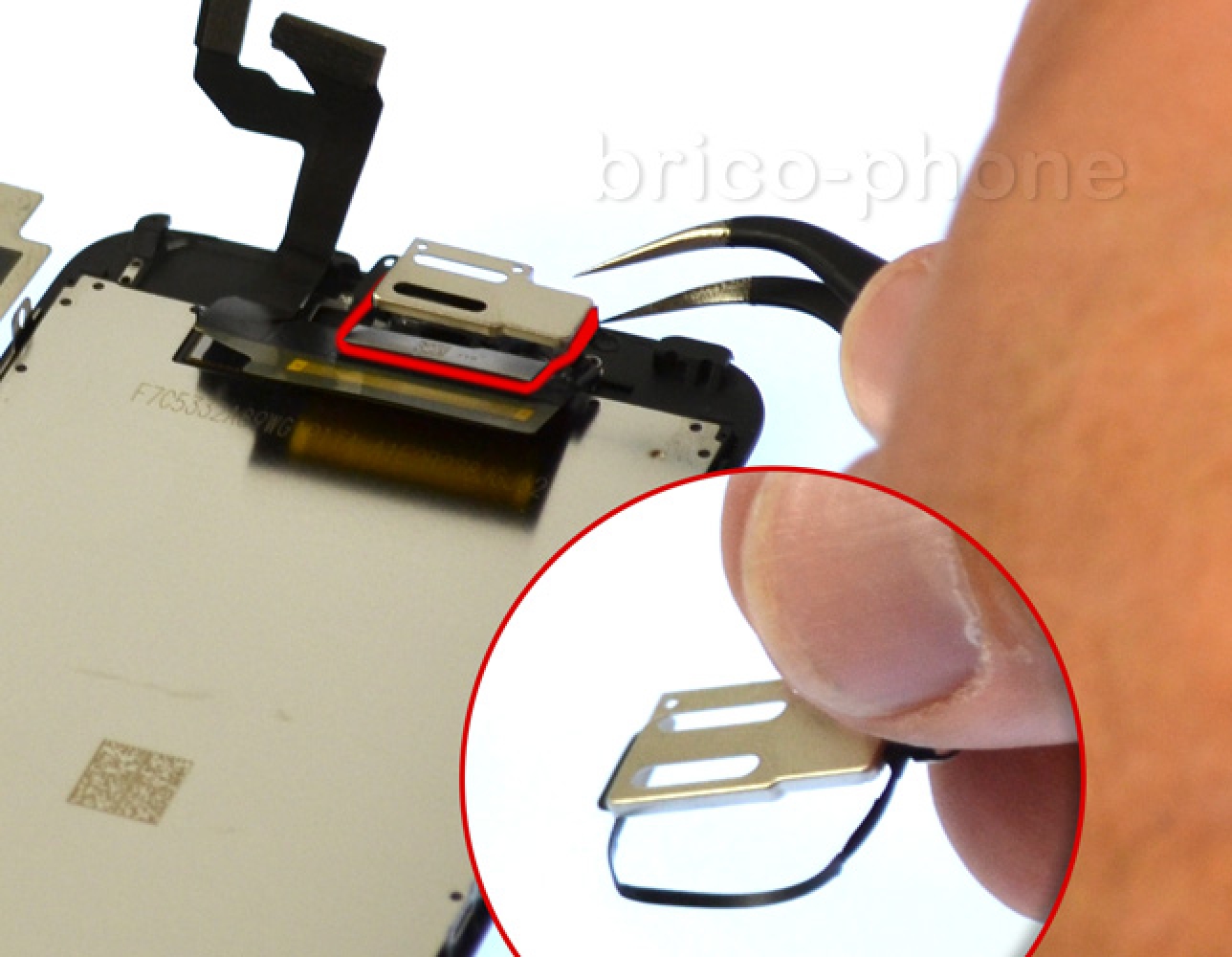

Si vous n'avez pas d'ores et déjà retirer le support métallique du haut-parleur interne, vous pouvez l'extraire en décollant son joint de fixation.
Outils
Pince Brucelles
Etape 13

Etape 13 Retirer la plaquette du bouton Home

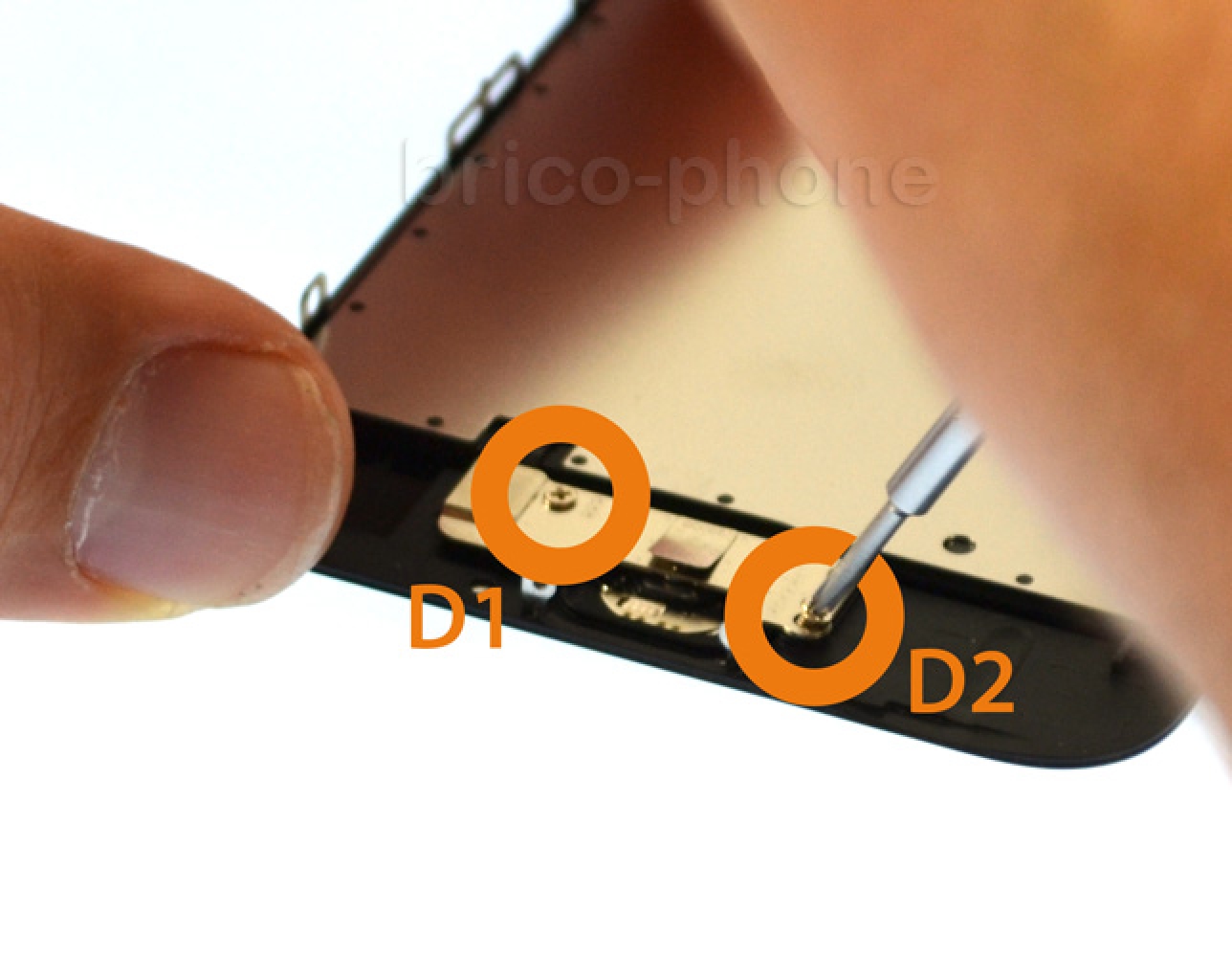

Enlevez les vis D1 et D2 qui maintiennent la plaquette de support du bouton Home. Vous pouvez extraire la plaquette avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

Etape 14 Déconnecter et retirer le bouton Home

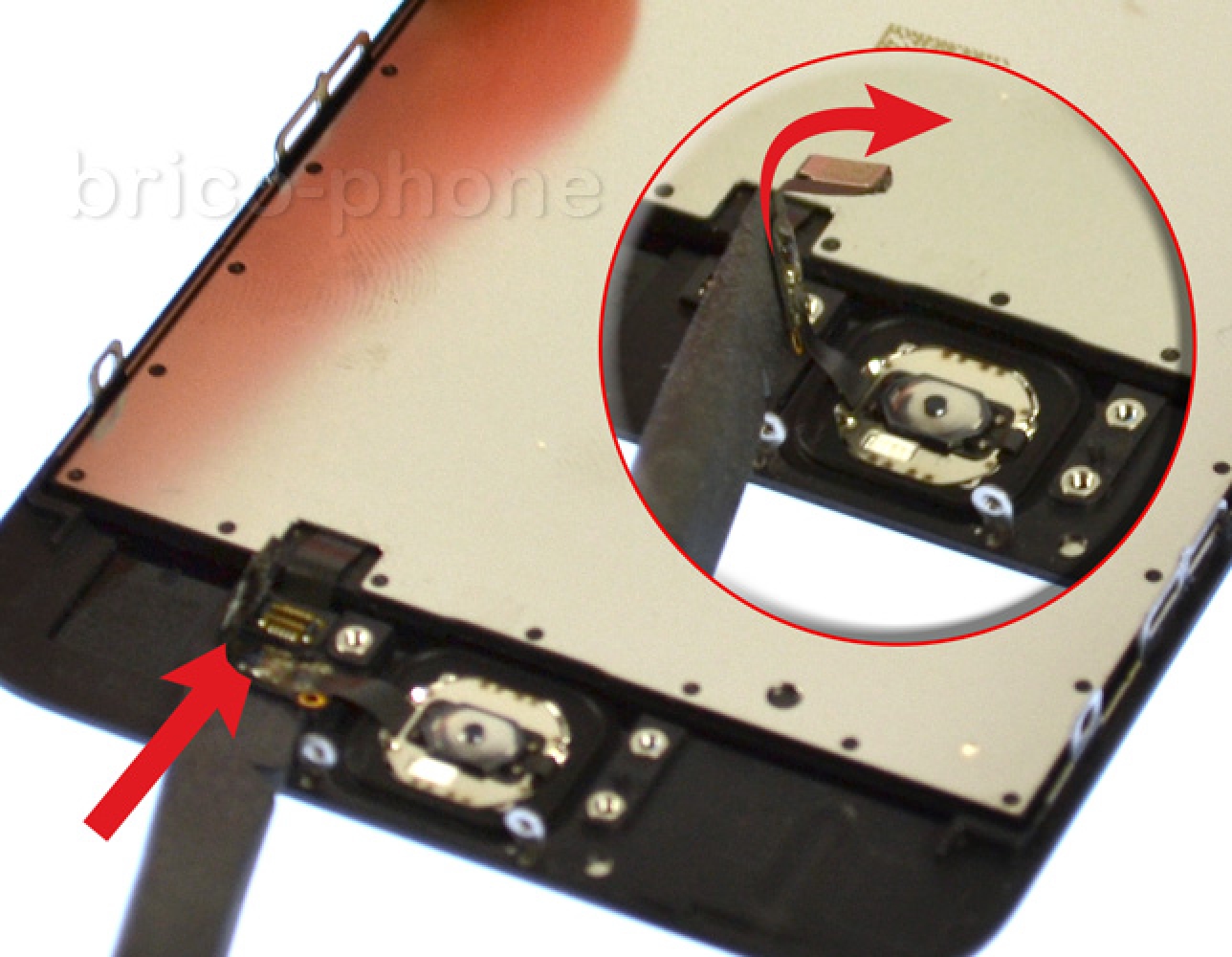

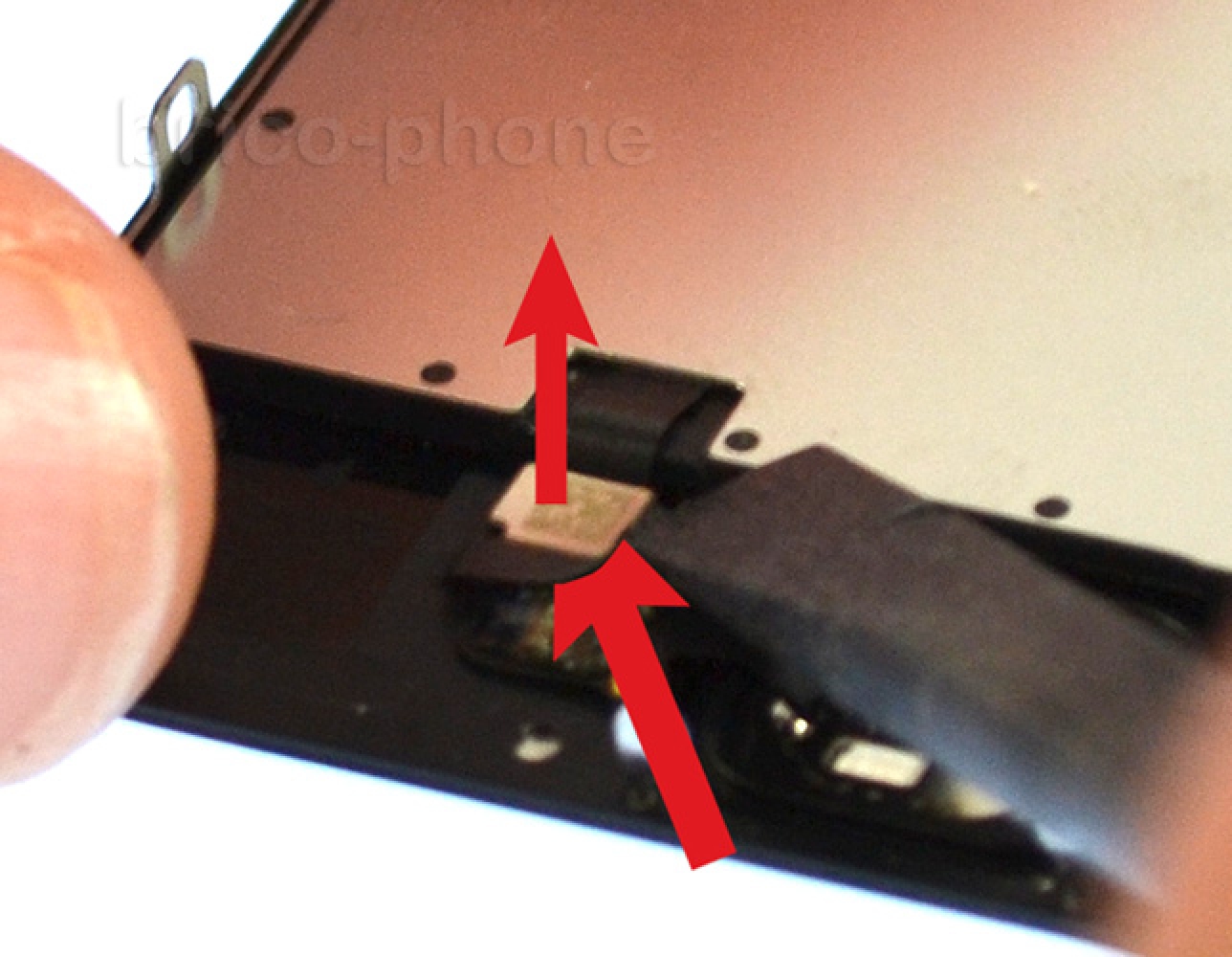

Avec le levier plastique, soulevez le connecteur de la nappe du bouton Home. La nappe du bouton Home forme un coude avant de se brancher au connecteur. Sur l'iPhone 6S, la rallonge qui connecte la nappe du bouton Home est directement intégrée à l'écran. Si vous endommagez ce connecteur, vous devrez changer tout le bloc écran. Pour retirez le bouton et sa nappe, faire une légère pression dessus avec votre doigt puis décollez doucement le joint qui entoure le bouton.
Outils
Pince Brucelles
Etape 15

Etape 15 Remontage

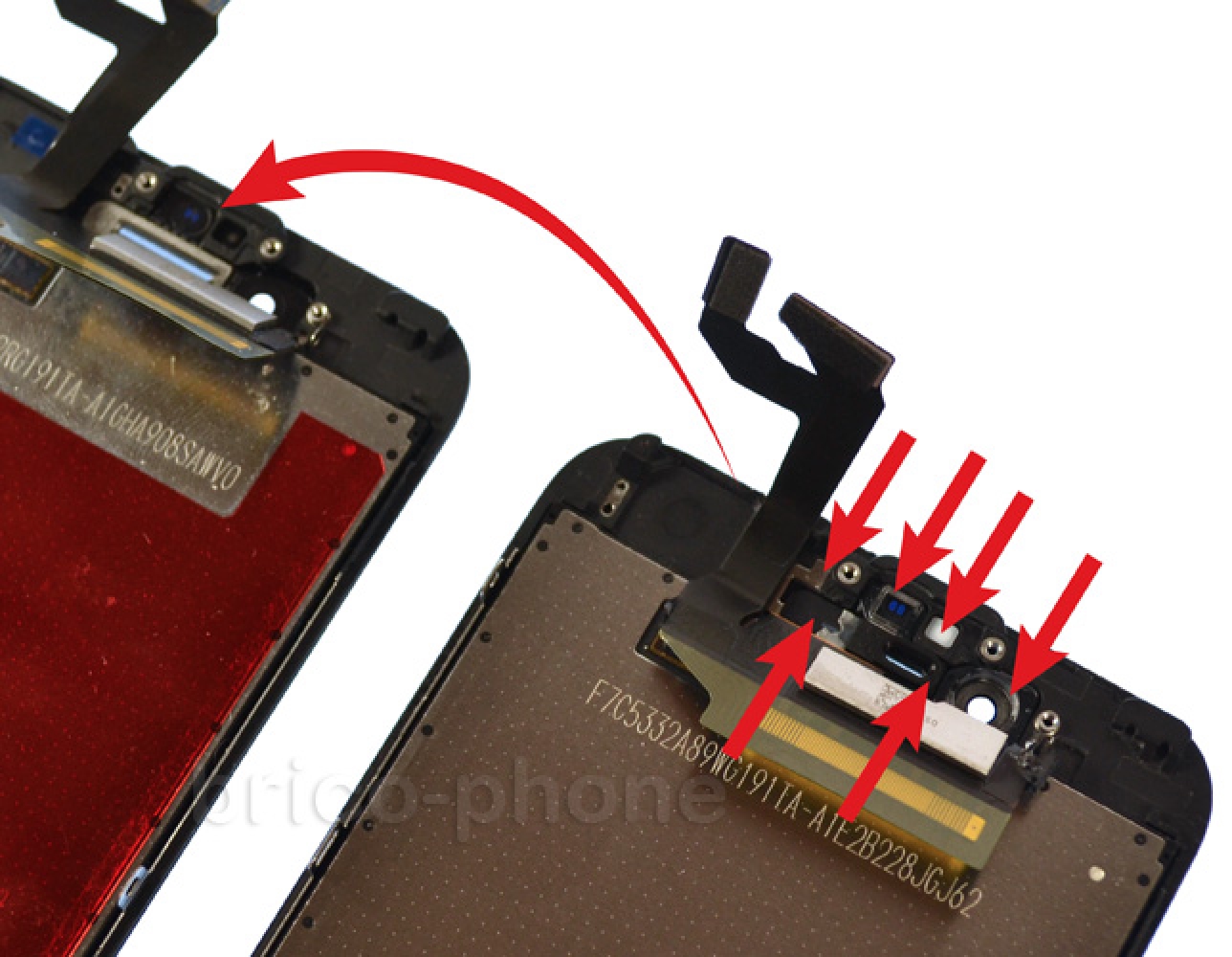

La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil. Néanmoins pour éviter tous problèmes lors du remontage, nous vous conseillons de terminer le remontage par le branchement de la batterie. Avant de repositionner la nappe de la caméra avant sur votre nouvel écran et assurer son bon maintien, vous devez récupérer les petits éléments pour les placer sur la nouvelle vitre, de gauche à droite : le petit élément métallique, la protection caoutchouc sous le micro d'ambiance, le support du capteur de proximité, le filtre du capteur de luminosité (blanc), le caoutchouc de la grille haut parleur et le clips de la caméra.
