Changement de double caméra arrière sur iPhone XS

Temps estimé : 30 min
Difficulté : 2.5/5
iPhone XS | Temps estimé : 30 min Difficulté : 2.5/5

Nos smartphones ont remplacé les appareils photos numériques alors quoi de plus frustrant lorsque votre iPhone XS ne veut plus prendre de photos et vous empêche de capturer vos meilleurs souvenirs ? La double caméra arrière se remplace facilement alors n'attendez pas plus longtemps pour la réparer.

Grâce à notre tutoriel photo, suivez étape par étape les explications de nos techniciens et remplacez vous-même votre appareil photo. Munissez-vous de la pièce détachée en vente sur notre site, des outils et du patron d'aide au montage offert avec votre commande et lancez-vous dans la réparation de votre iPhone XS.

Diagnostic

›  Les photos de votre iPhone XS sont floues
›  Votre appareil photo arrière ne fait plus la mise au point
›  Une des deux caméras est endommagée
›  L'objectif ne s'ouvre pas, les photos sont noires

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Double caméra arrière pour iPhone XS
99,00 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Etape 1 : Vérifier votre modèle d'iPhone

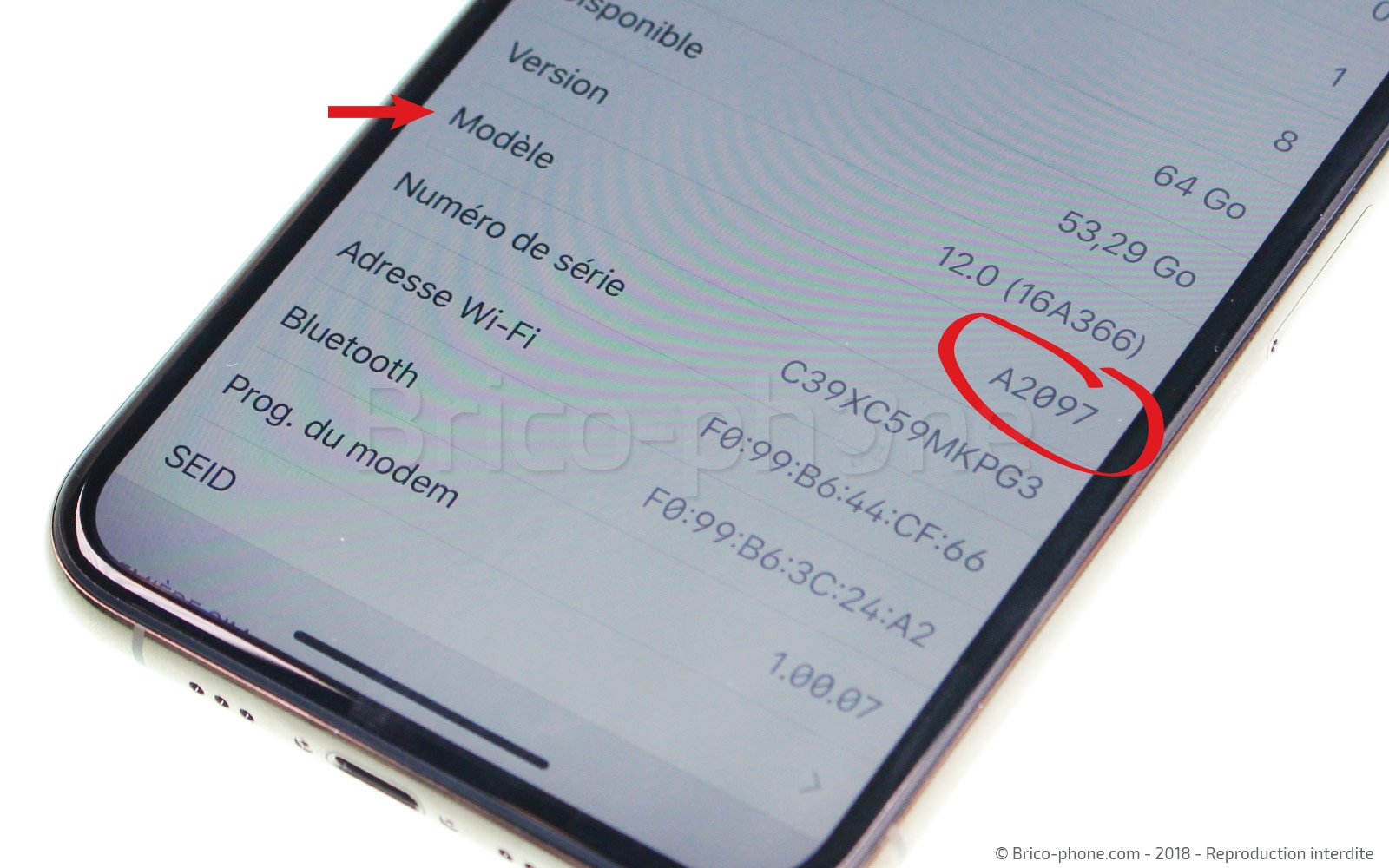

Vous avez un doute sur le modèle exact de votre iPhone ? Chaque pièce étant différente selon les modèles la plupart du temps, vérifiez votre modèle en allant dans les réglages et assurez-vous que le numéro est bien A2097.
Etape 1 : Vérifier votre modèle d'iPhone
Etape 2 : Eteindre l'iPhone

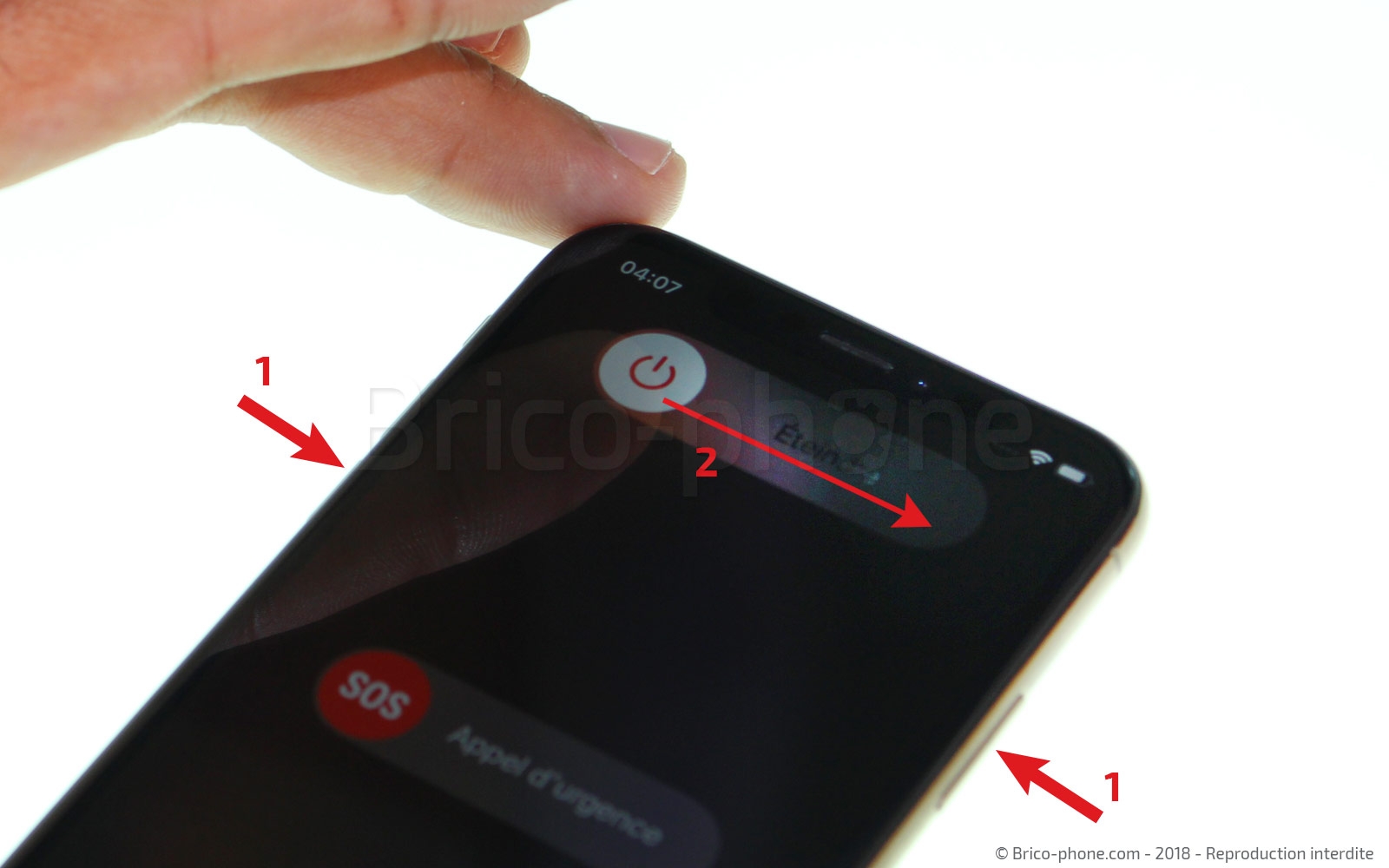

Avant d'entamer toute réparation, éteignez votre iPhone XS. Pour cela appuyez sur un bouton volume puis, sans relâcher, sur le bouton power. Mettez l'iPhone hors tension en faisant glisser le curseur.

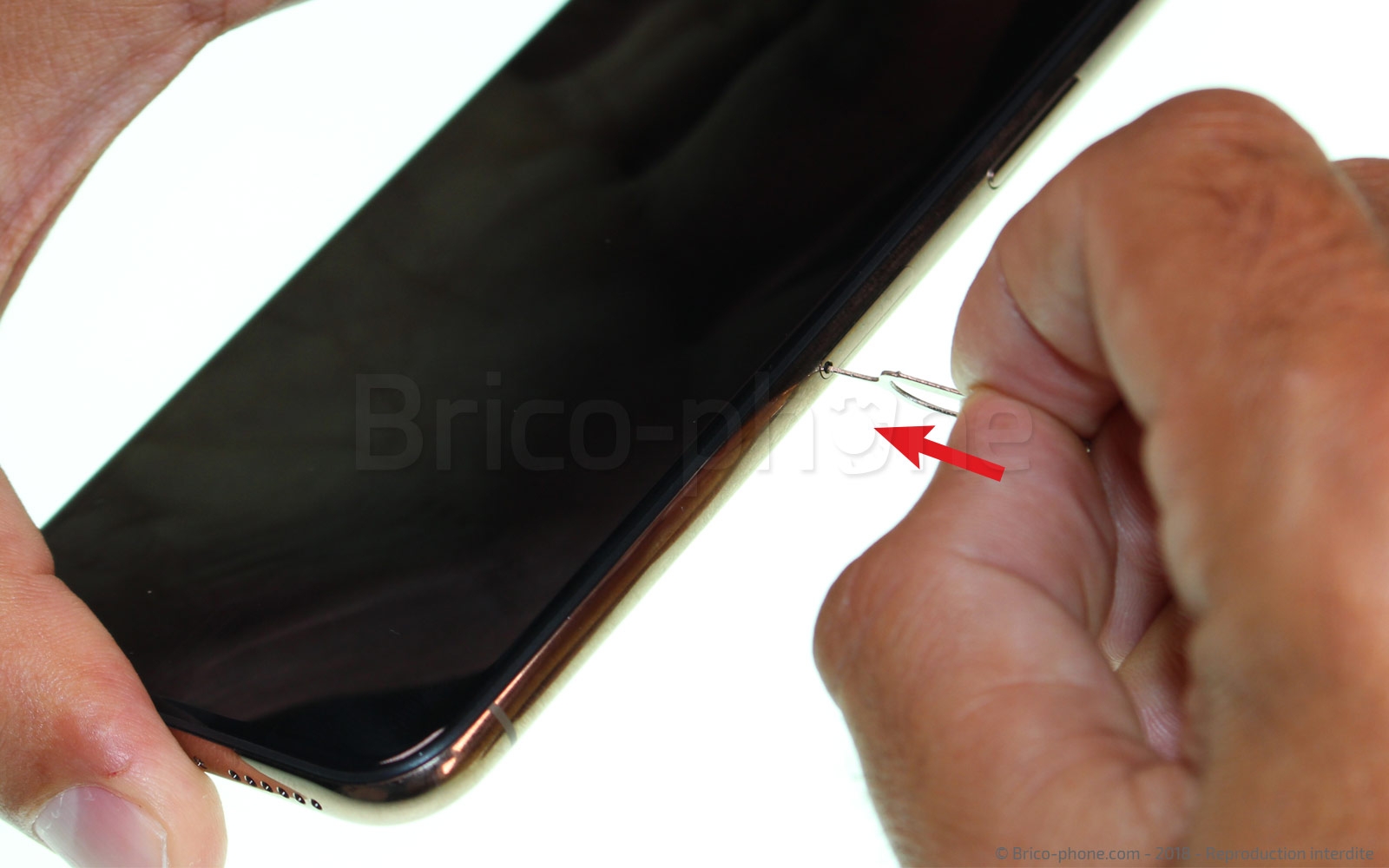

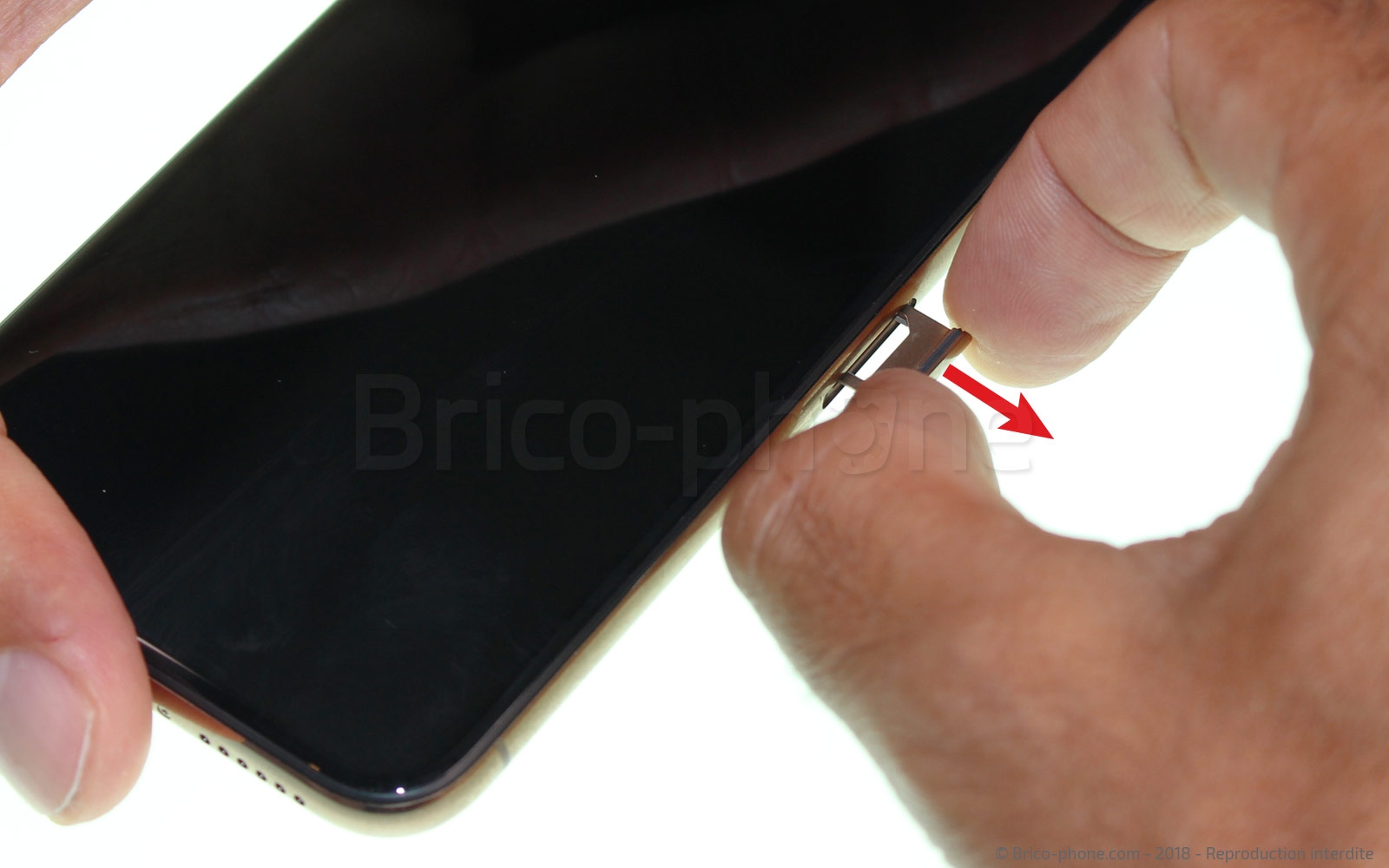

Retirez ensuite le tiroir sim si vous le souhaitez mais ceci n'est pas obligatoire pour cette réparation.
Etape 2 : Eteindre l'iPhone
Etape 2 : Eteindre l'iPhone
Etape 2 : Eteindre l'iPhone
Etape 2 : Eteindre l'iPhone
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer les vis pentalobe

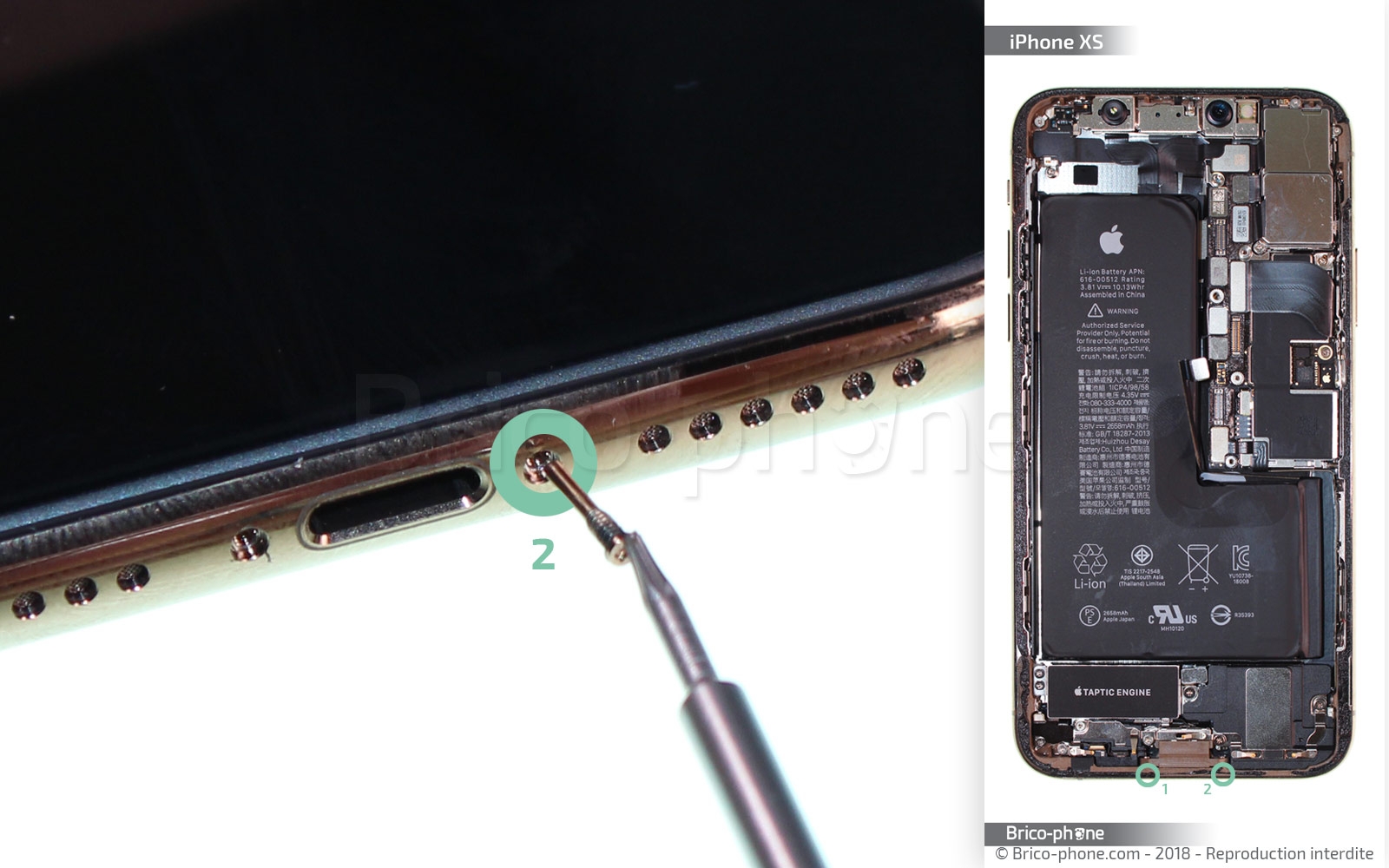

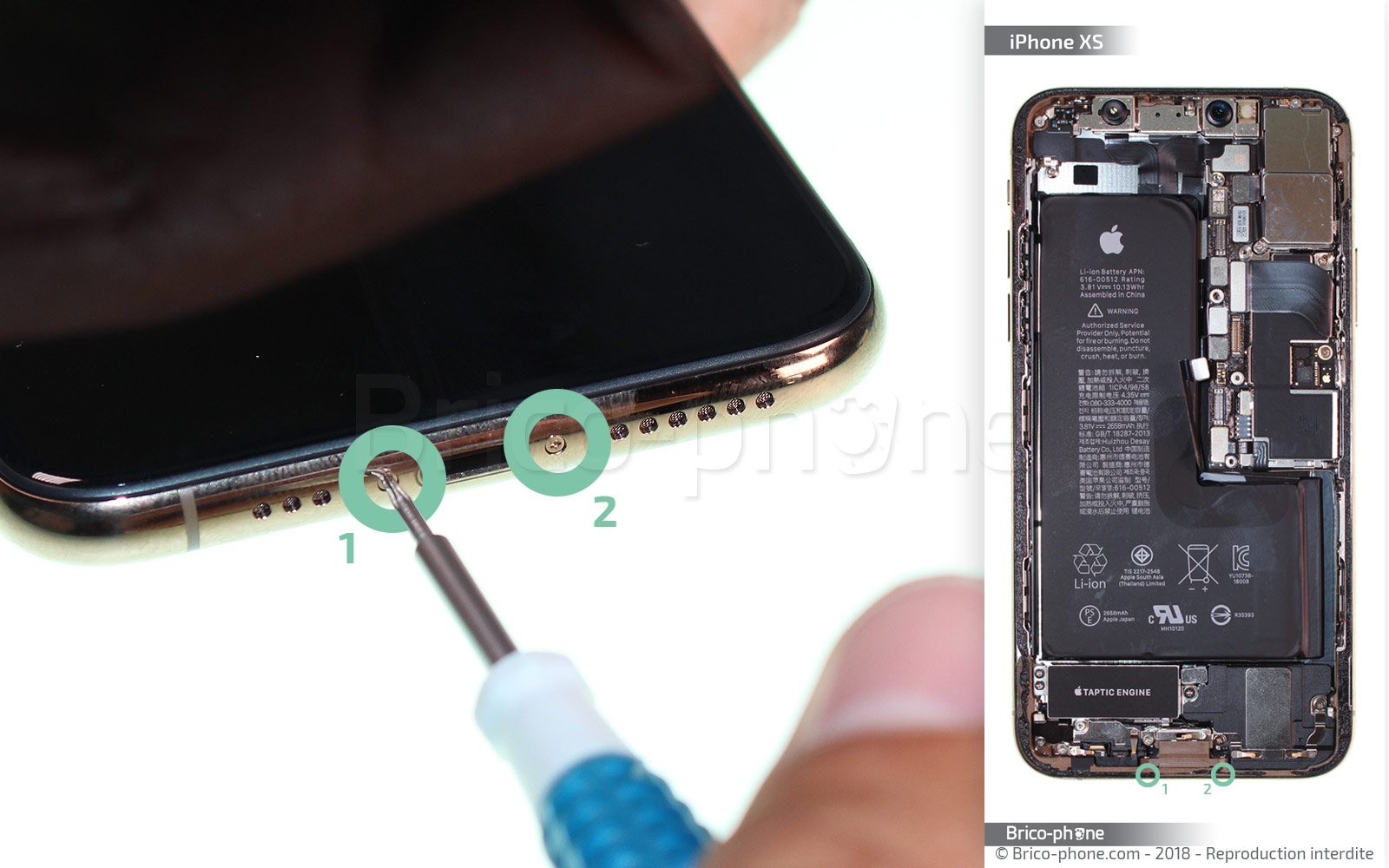

La fermeture de l'iPhone est complétée par deux vis à empreinte pentalobe propre à Apple.
Saisissez le tournevis en question pour retirer ces deux longues vis et placez-les sur le patron d'aide au montage pour ne pas les perdre, elles sont notées en turquoise A1 et A2.
Etape 3 : Retirer les vis pentalobe
Etape 3 : Retirer les vis pentalobe
Etape 3 : Retirer les vis pentalobe
Outils du kit utilisés
Outils du kit utilisés

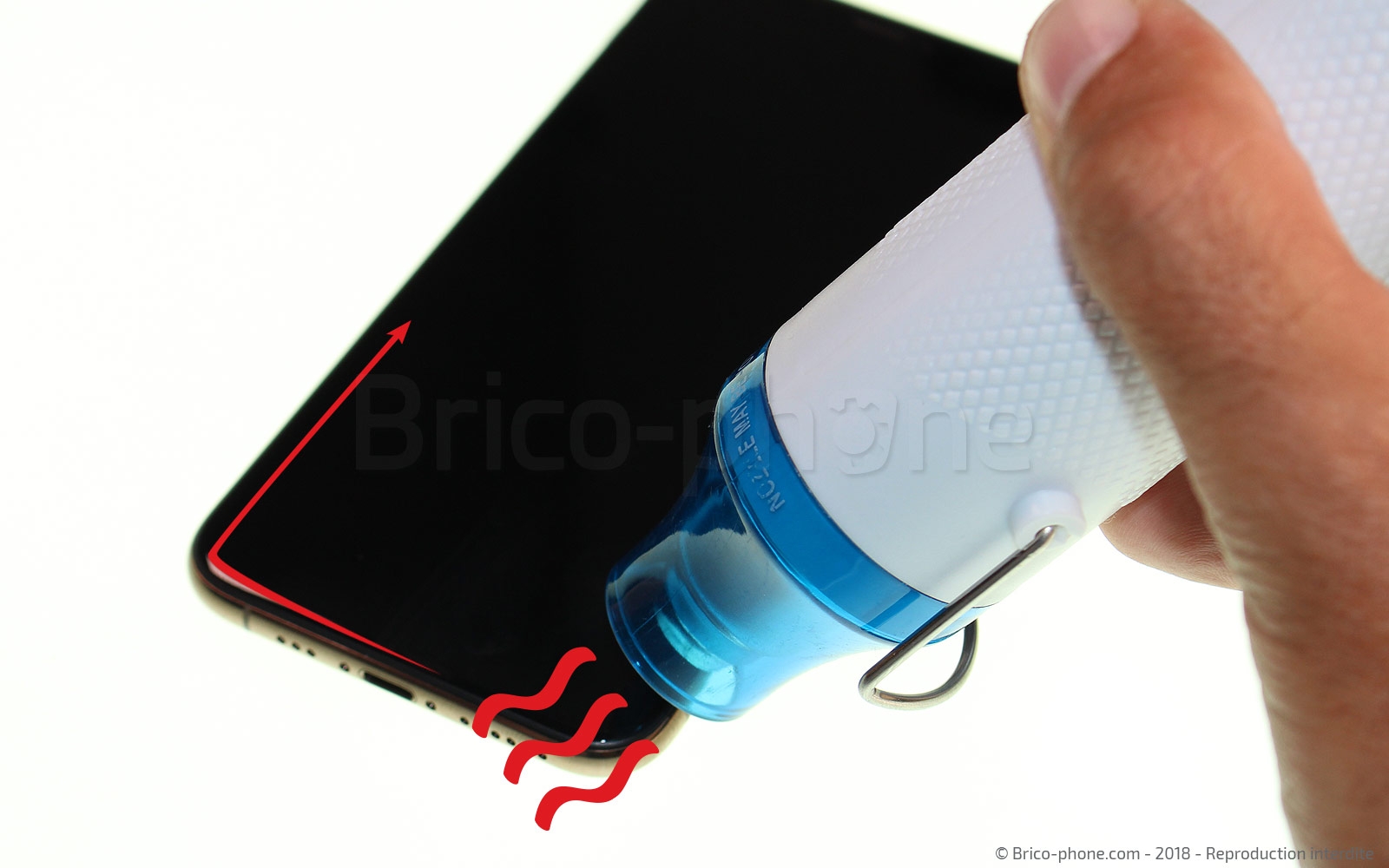

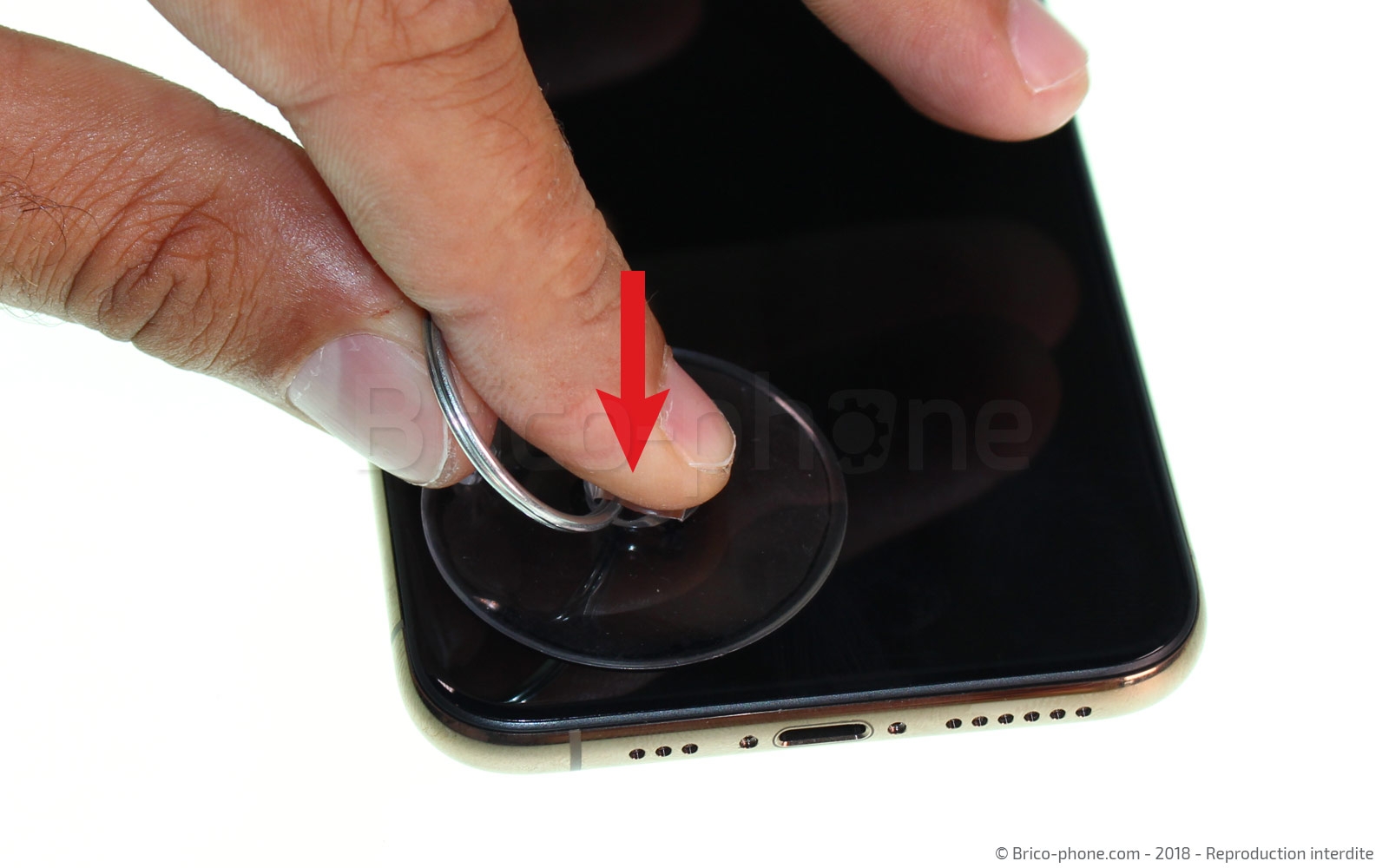

Etape 4 : Chauffer l'écran
Afin de décoller l'écran du châssis, vous devez chauffer le joint qui maintient l'écran. Pour cela, utilisez un sèche-cheveux chaud ou un décapeur thermique. Chauffez le contour plusieurs secondes en évitant de rester trop longtemps au même endroit.
Puis placez la ventouse dans un angle inférieur.
Etape 4 : Chauffer l'écran
Etape 4 : Chauffer l'écran
Etape 4 : Chauffer l'écran
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €

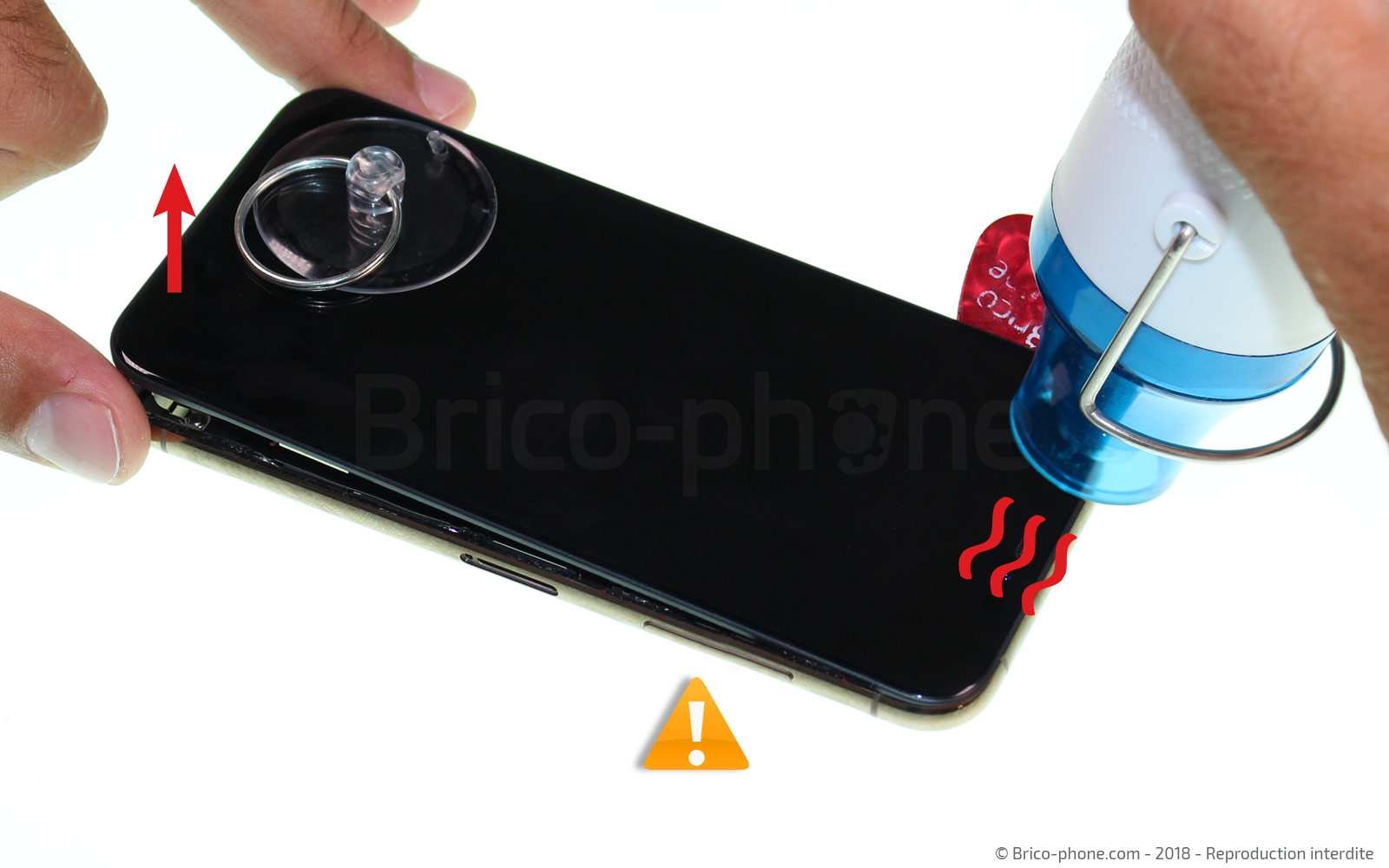

Etape 5 : Créer un interstice

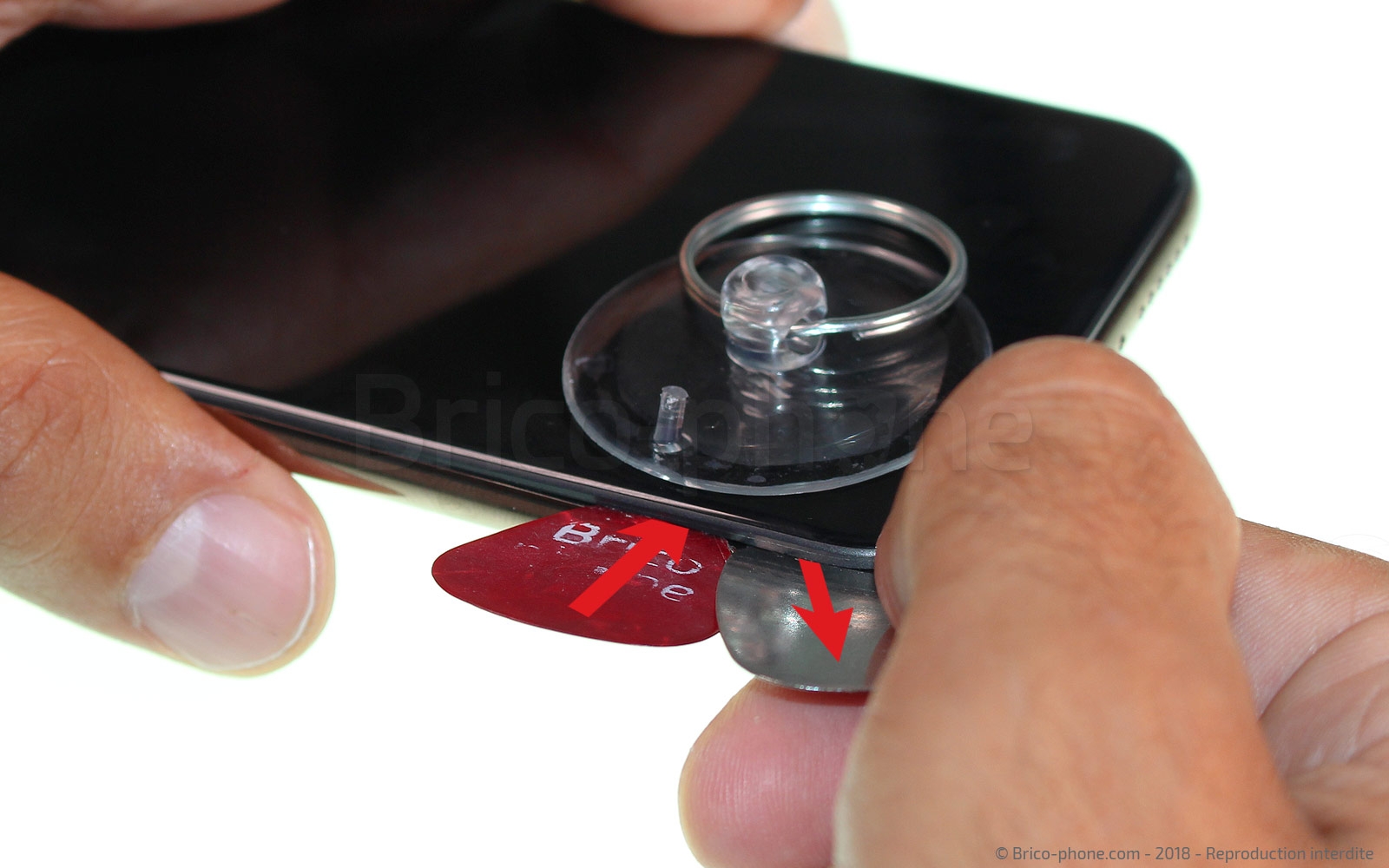

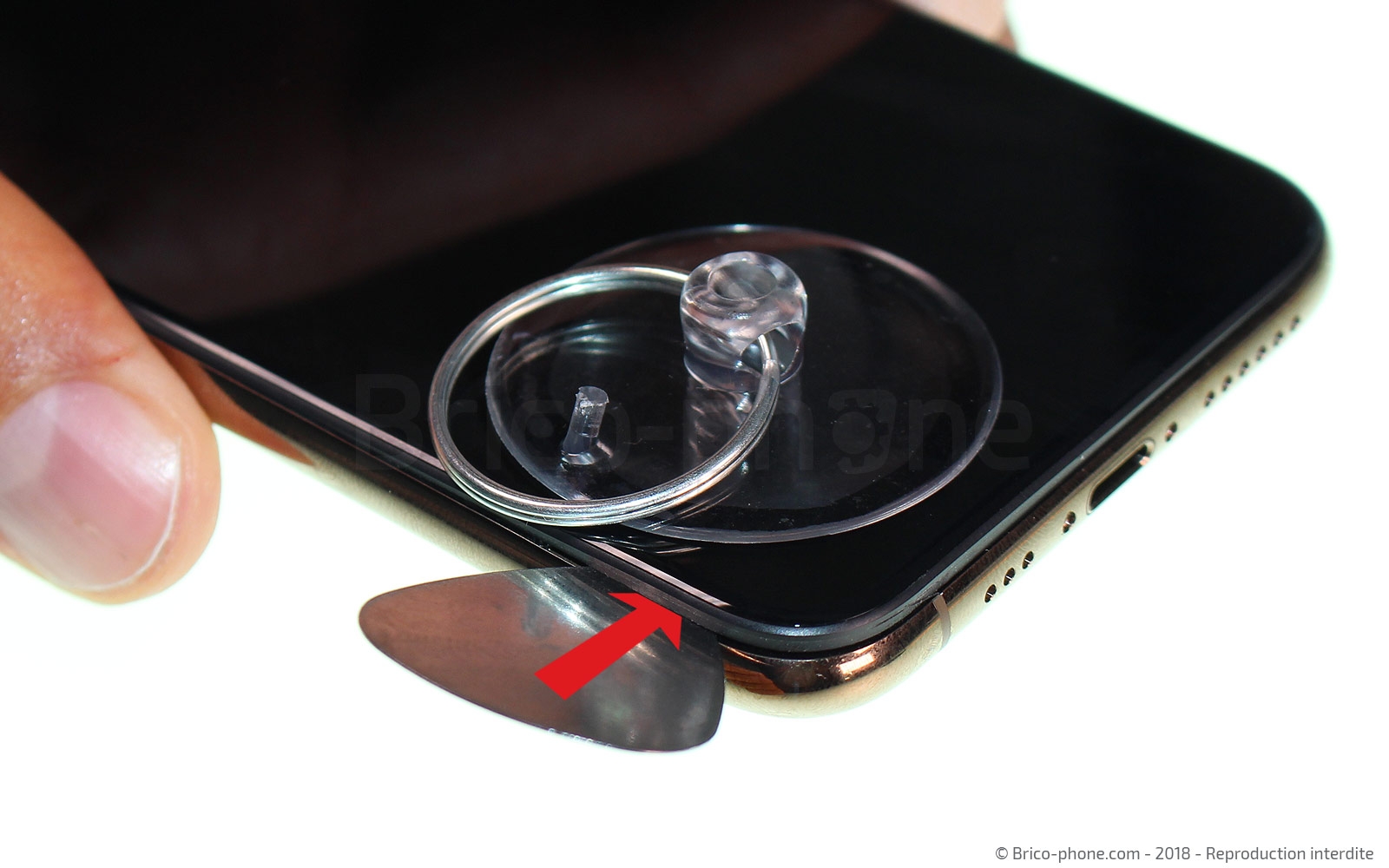

Insérez un médiator en métal pour créer une première ouverture. Pour cela, tirez fortement sur la ventouse pour décoller l'écran et glissez le médiator.

Remplacez ensuite le médiator métal par celui en plastique pour éviter de faire des marques disgracieuses sur le châssis lorsque vous allez le faire glisser.

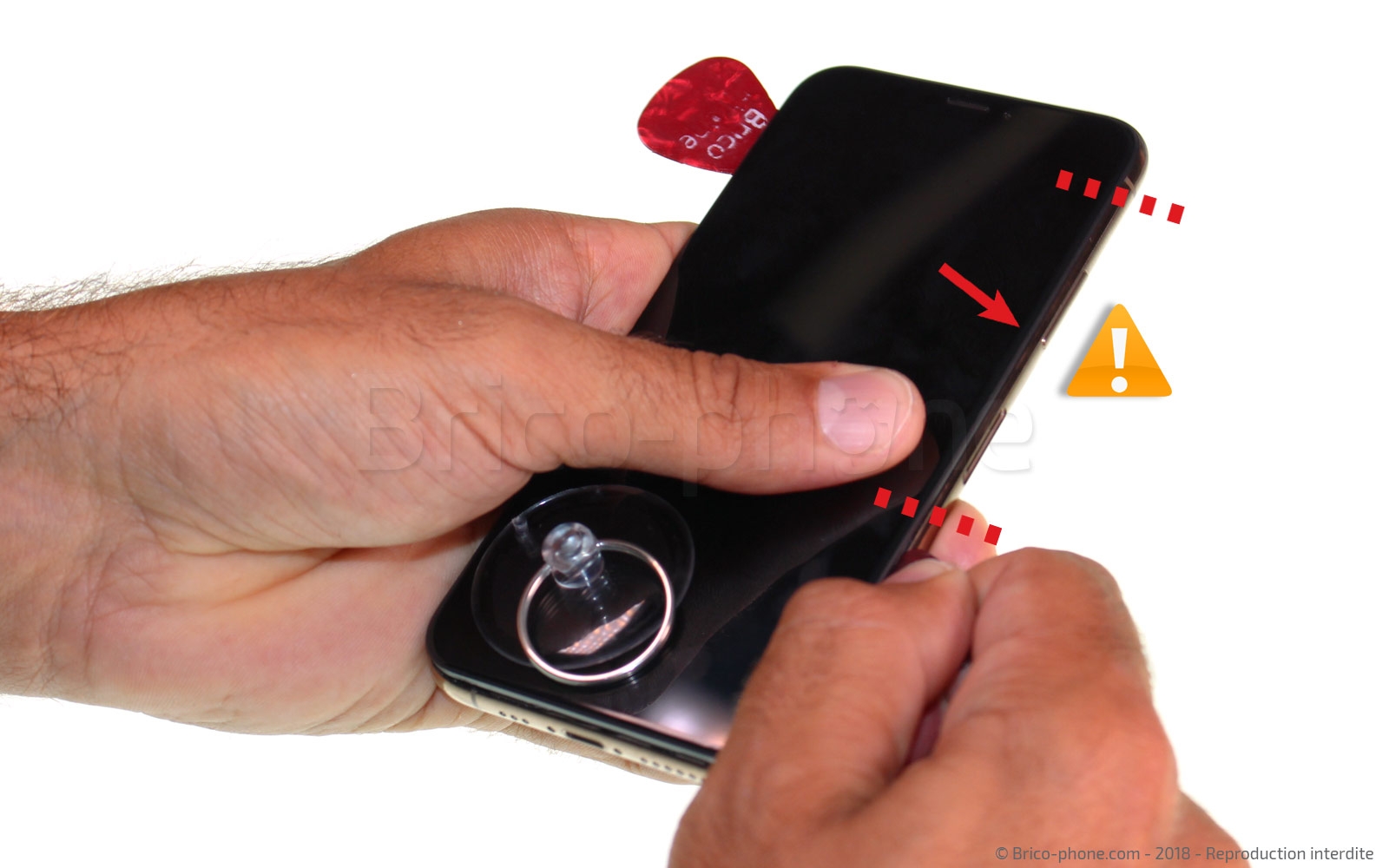

Attention : Ne glissez jamais le médiator sur le côté droit situé entre les pointillés marqués sur la photo. L'écran est relié par des nappes à la carte mère qui sont au bord du châssis. Elles sont très fragiles et sensible à toutes coupures.
Etape 5 : Créer un interstice
Etape 5 : Créer un interstice
Etape 5 : Créer un interstice
Etape 5 : Créer un interstice
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iFlex
9,90 €
Etape 6 : Décoller l'écran

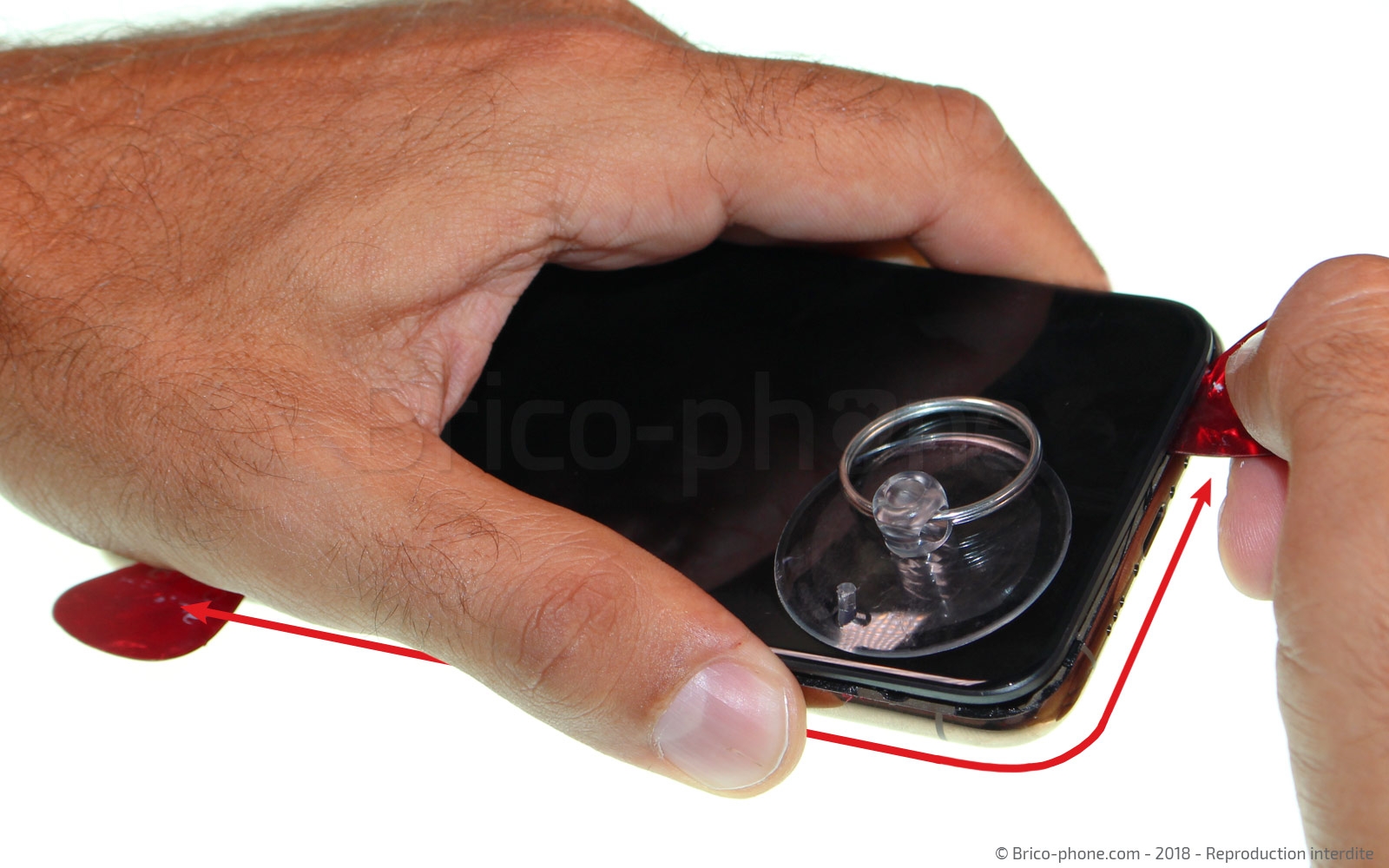

Commencez le décollage de l'écran en faisant glisser les médiators plastique sur le contour sauf le côté droit comme indiqué.

Glissez en faisant levier légèrement pour bien décoller le joint d'étanchéité au fur et à mesure et ainsi éviter qu'il ne se recolle.
Chauffez à nouveau si nécessaire. Ne forcez jamais au risque de casser l'écran.
Etape 6 : Décoller l'écran
Etape 6 : Décoller l'écran
Etape 6 : Décoller l'écran
Etape 6 : Décoller l'écran
Outils du kit utilisés
Outils du kit utilisés

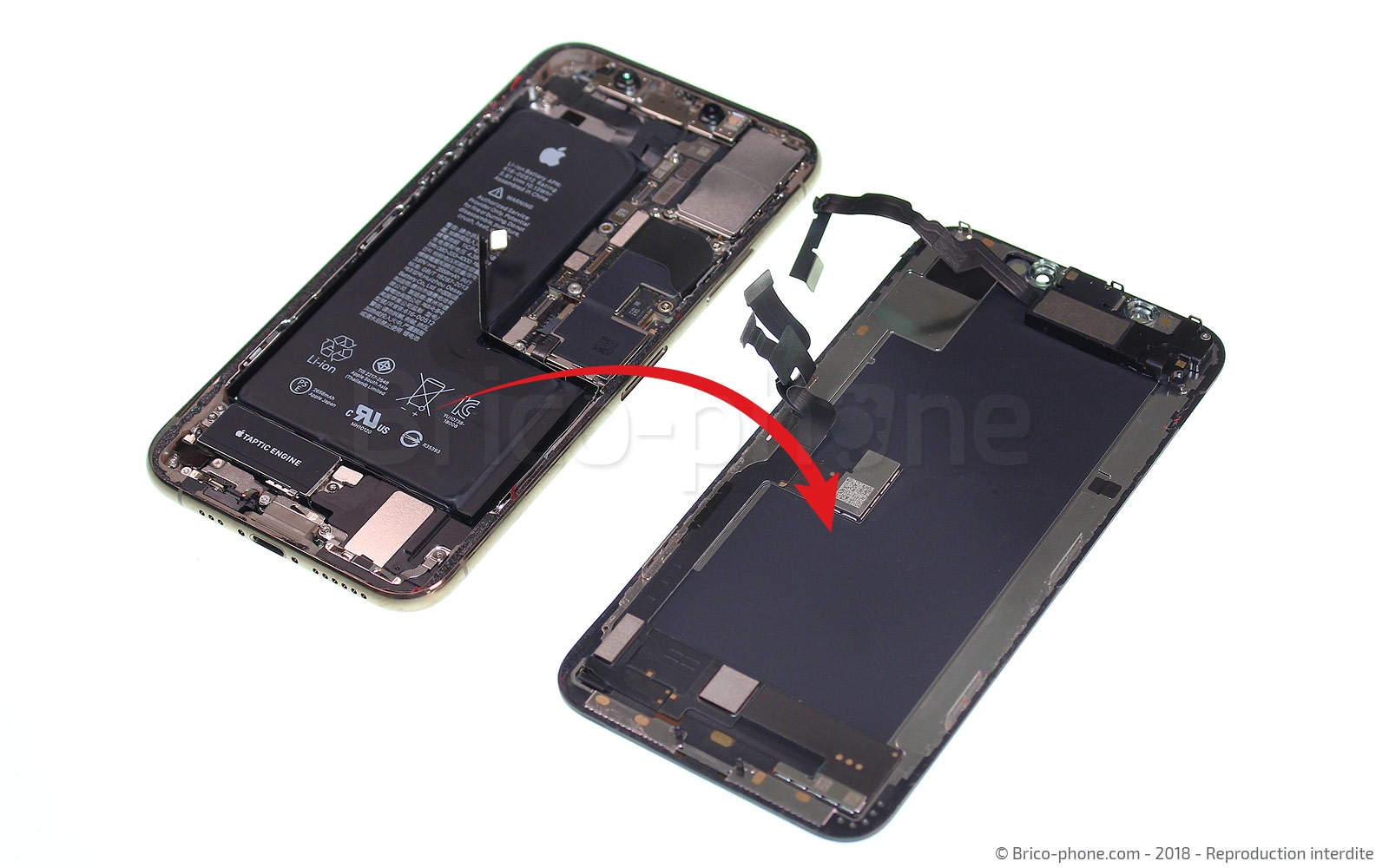

Etape 7 : Ouvrir l'écran

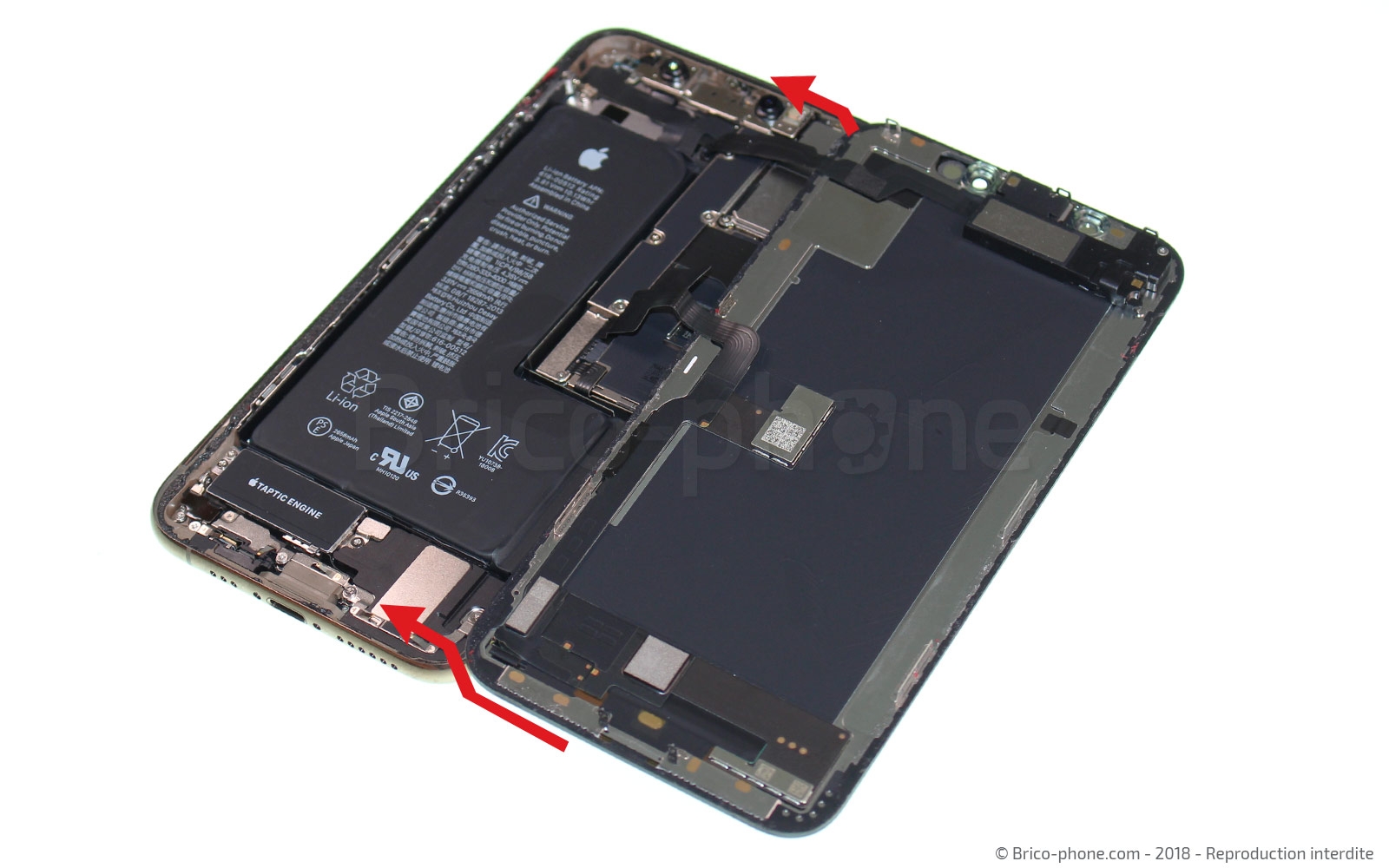

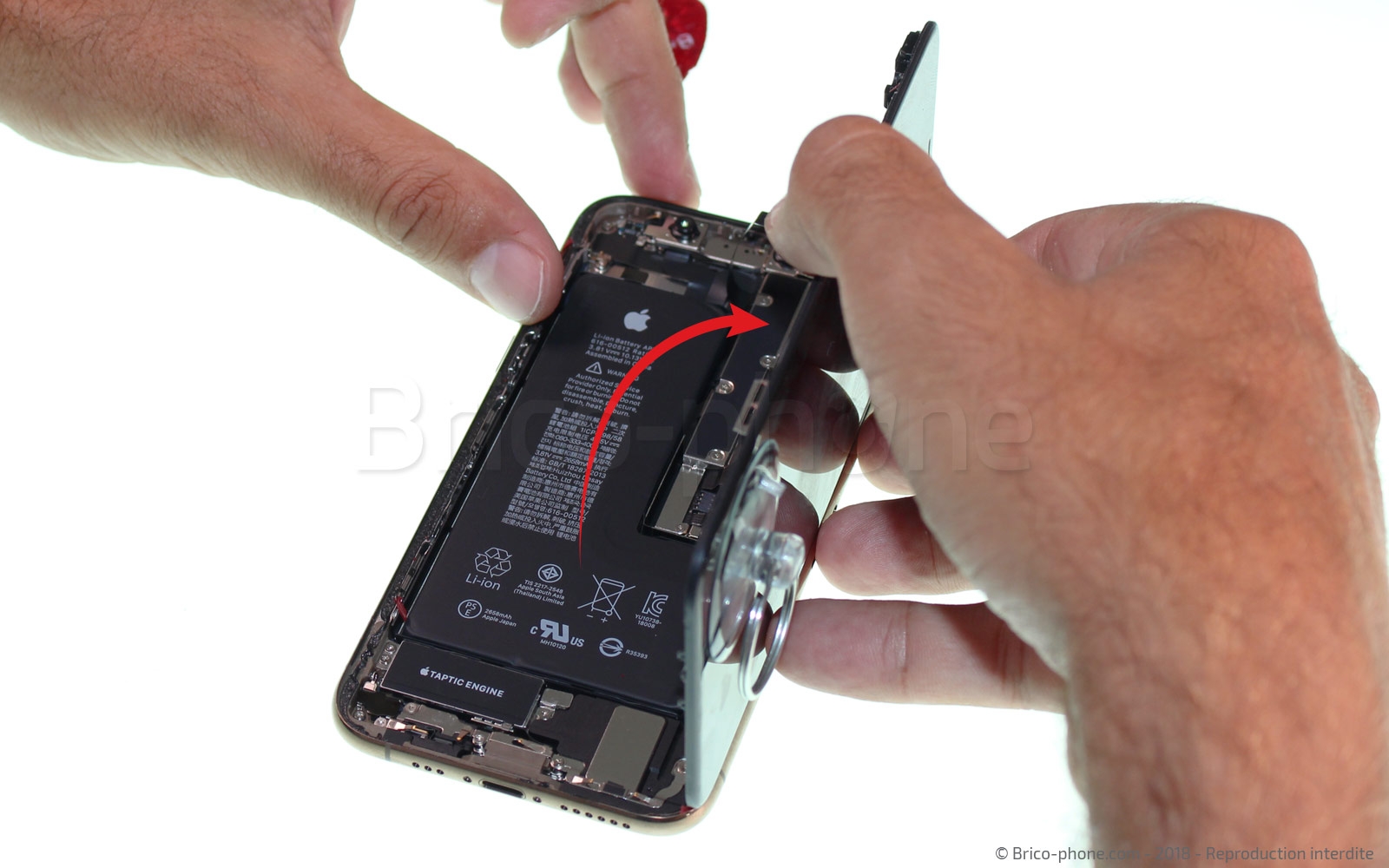

Maintenant décollé, vous pouvez ouvrir l'écran de gauche à droite en vérifiant qu'aucune résistance bloque l'ouverture. Si c'est le cas, soulevez très doucement sur quelques millimètres l'écran vers le haut, parallèle au châssis. Il se peut que les petites encoches en métal qui coincent l'écran dans le châssis ne soient pas toutes soulevées.
Etape 7 : Ouvrir l'écran
Etape 7 : Ouvrir l'écran
Etape 7 : Ouvrir l'écran
Etape 8 : Dévisser la plaquette #01

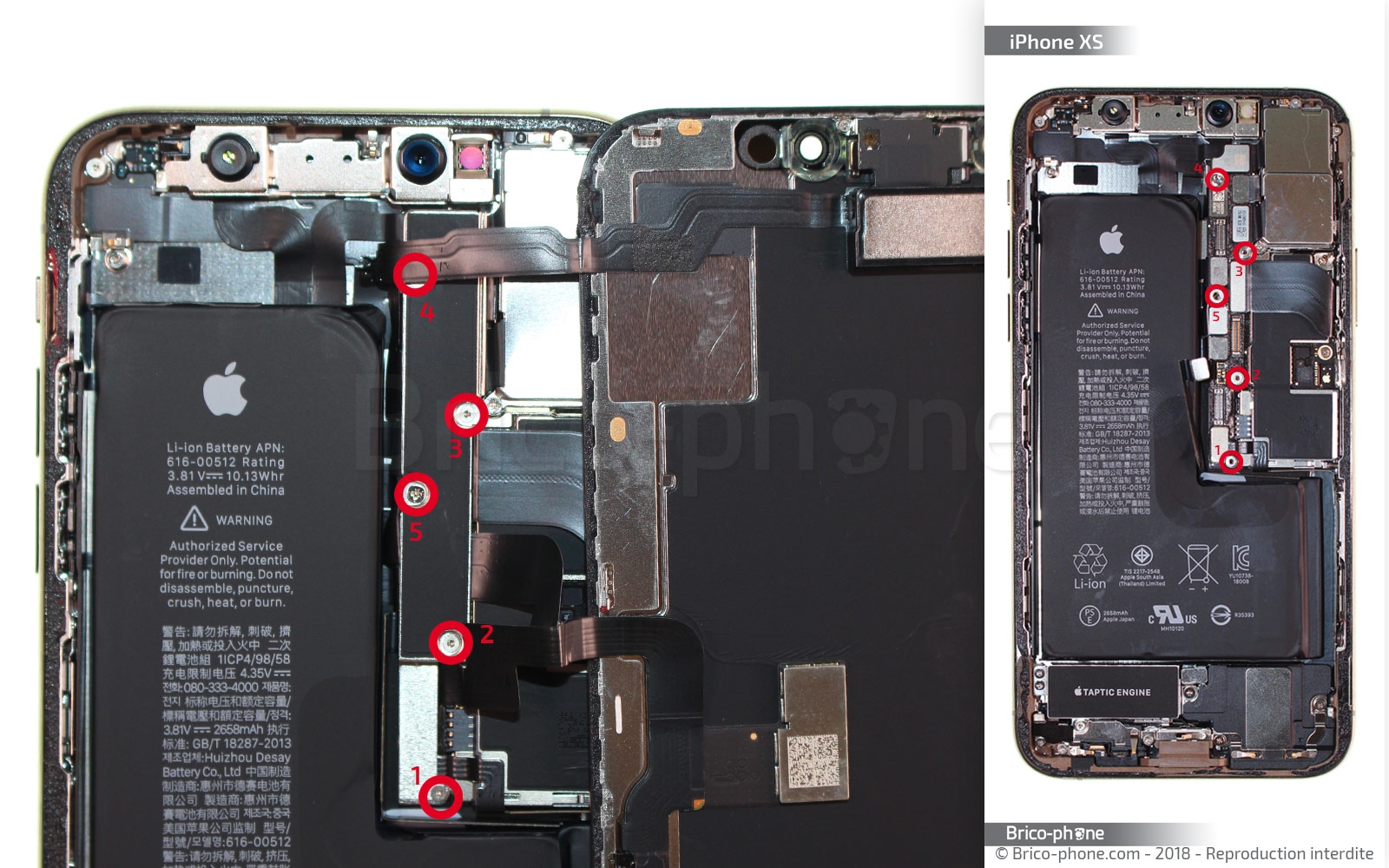

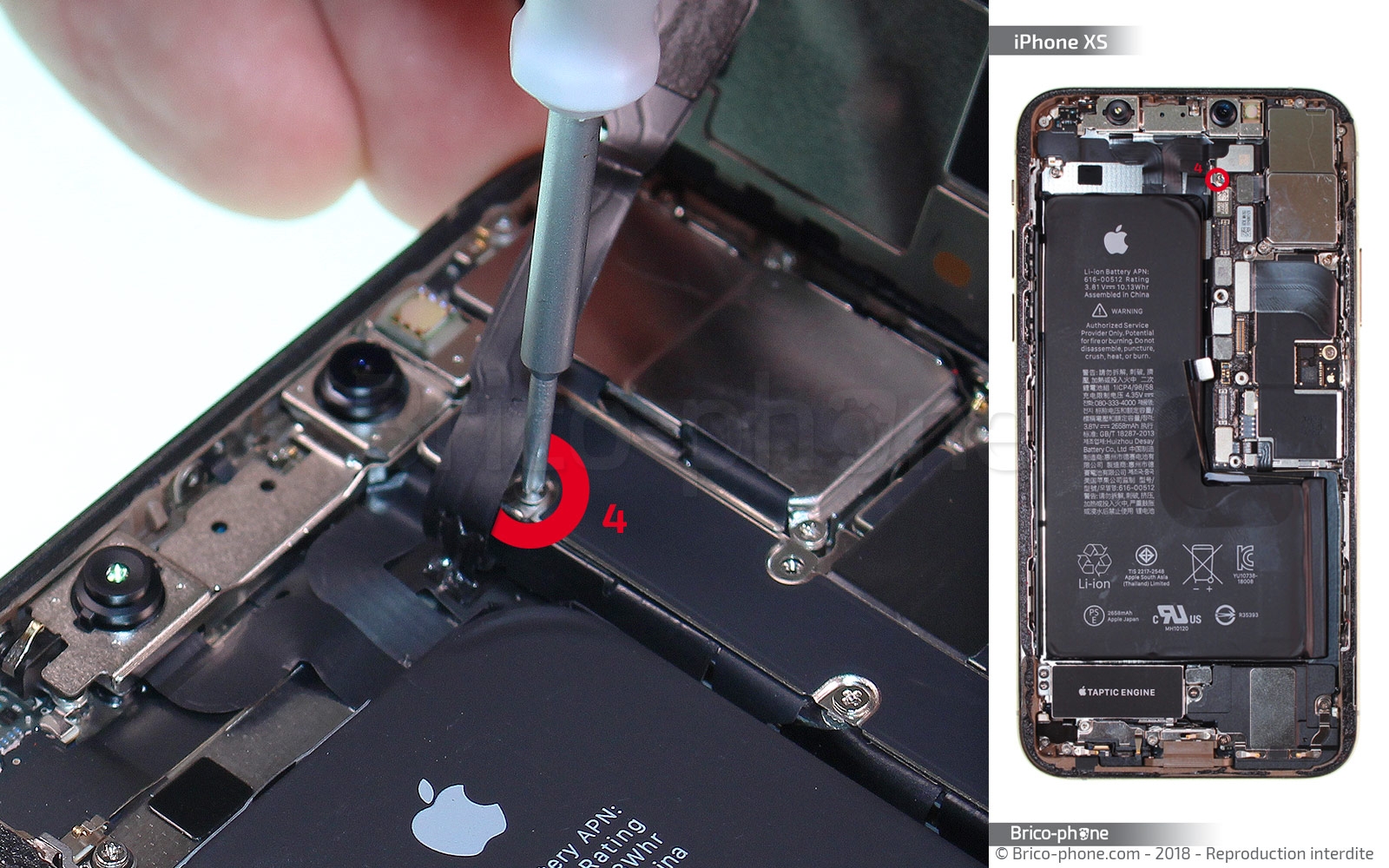

Pour accéder aux nappes de l'écran, retirez la plaquette métallique nommée #01. Munissez-vous du tournevis triwing 0,6 pour retirer les quatre vis entourées en rouge B1 à B4, ce pas de vis est présent sur les iPhone depuis l'iPhone 7. Attention, cette dernière est cachée juste sous la nappe de l'écouteur interne.

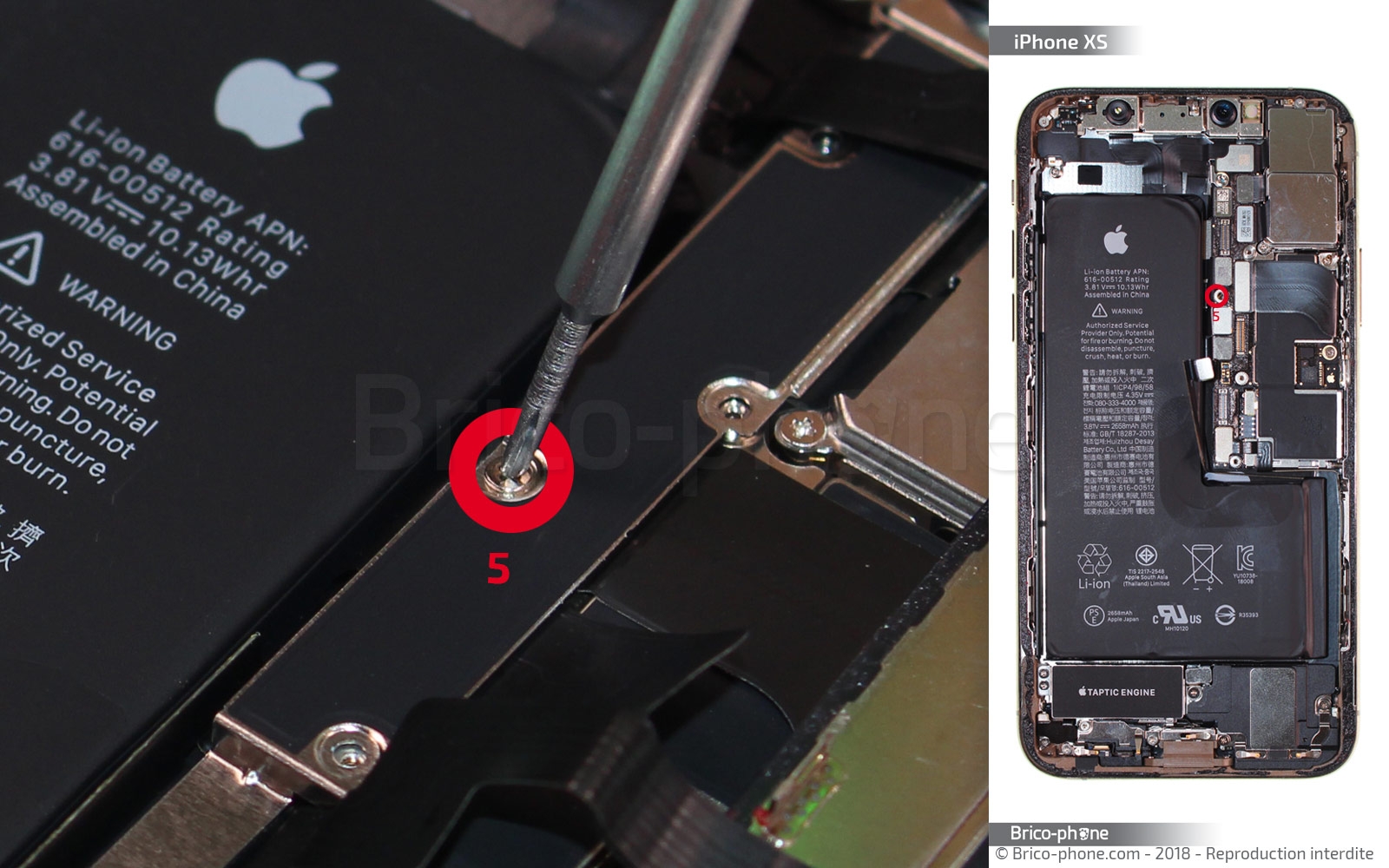

Changez de tournevis et prenez le cruciforme pour enlever la vis B5 différente.
Etape 8 : Dévisser la plaquette #01
Etape 8 : Dévisser la plaquette #01
Etape 8 : Dévisser la plaquette #01
Etape 8 : Dévisser la plaquette #01
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis en métal Triwing 0.6
8,90 €

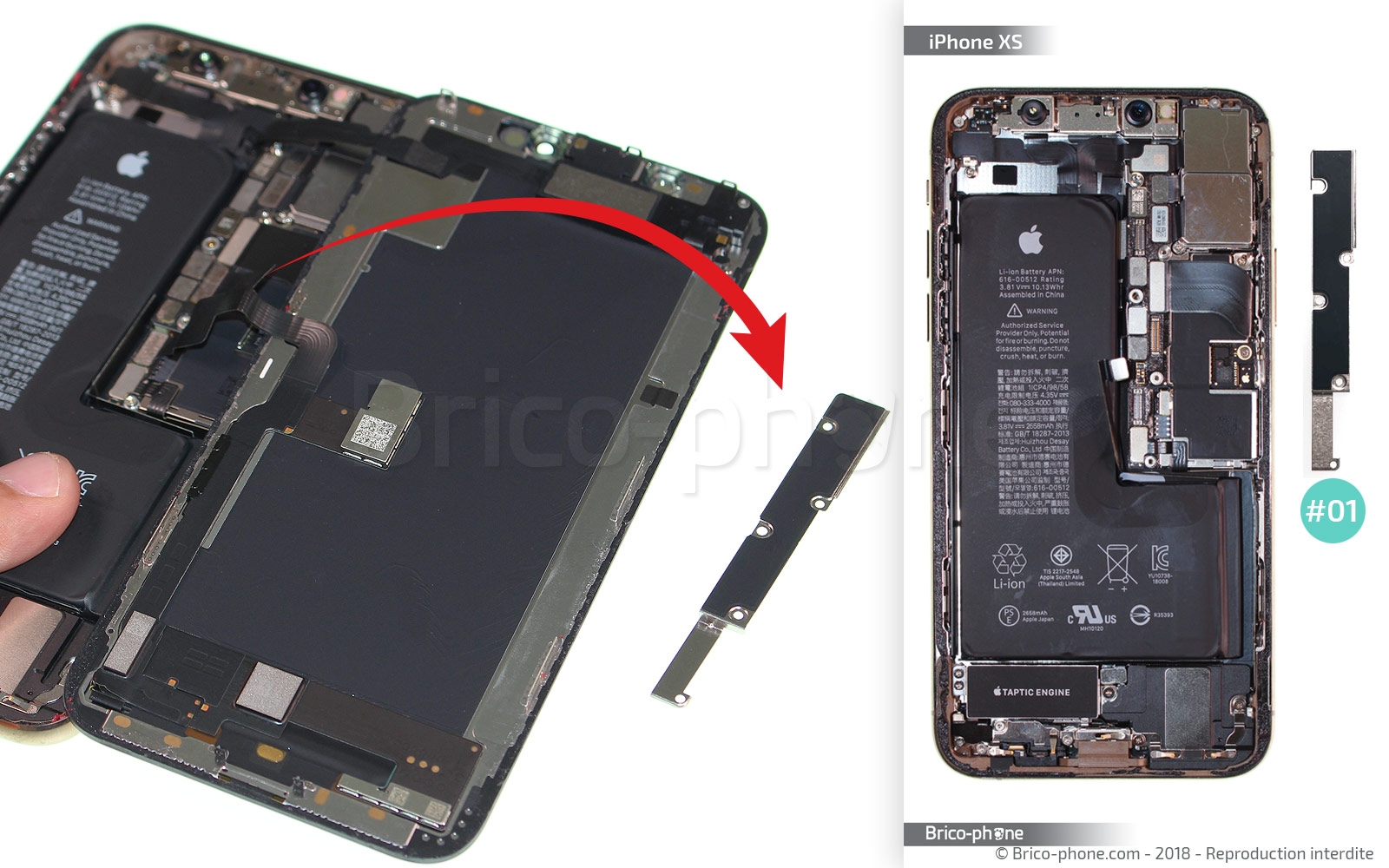

Etape 9 : Retirer la plaquette

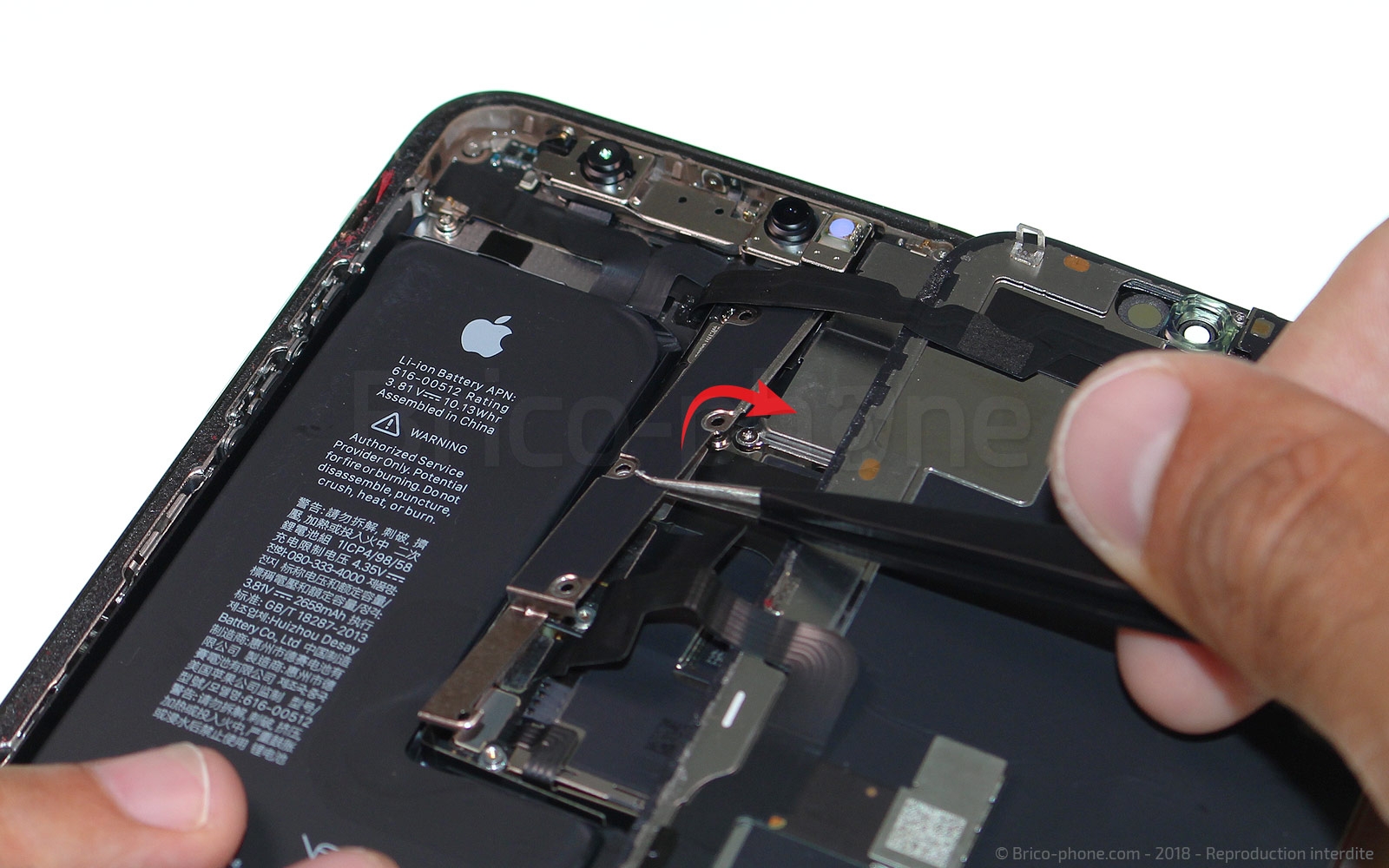

Saisissez la plaquette avec la pincette pour la déloger.
Etape 9 : Retirer la plaquette
Etape 9 : Retirer la plaquette
Etape 9 : Retirer la plaquette
Outils du kit utilisés
Outils du kit utilisés

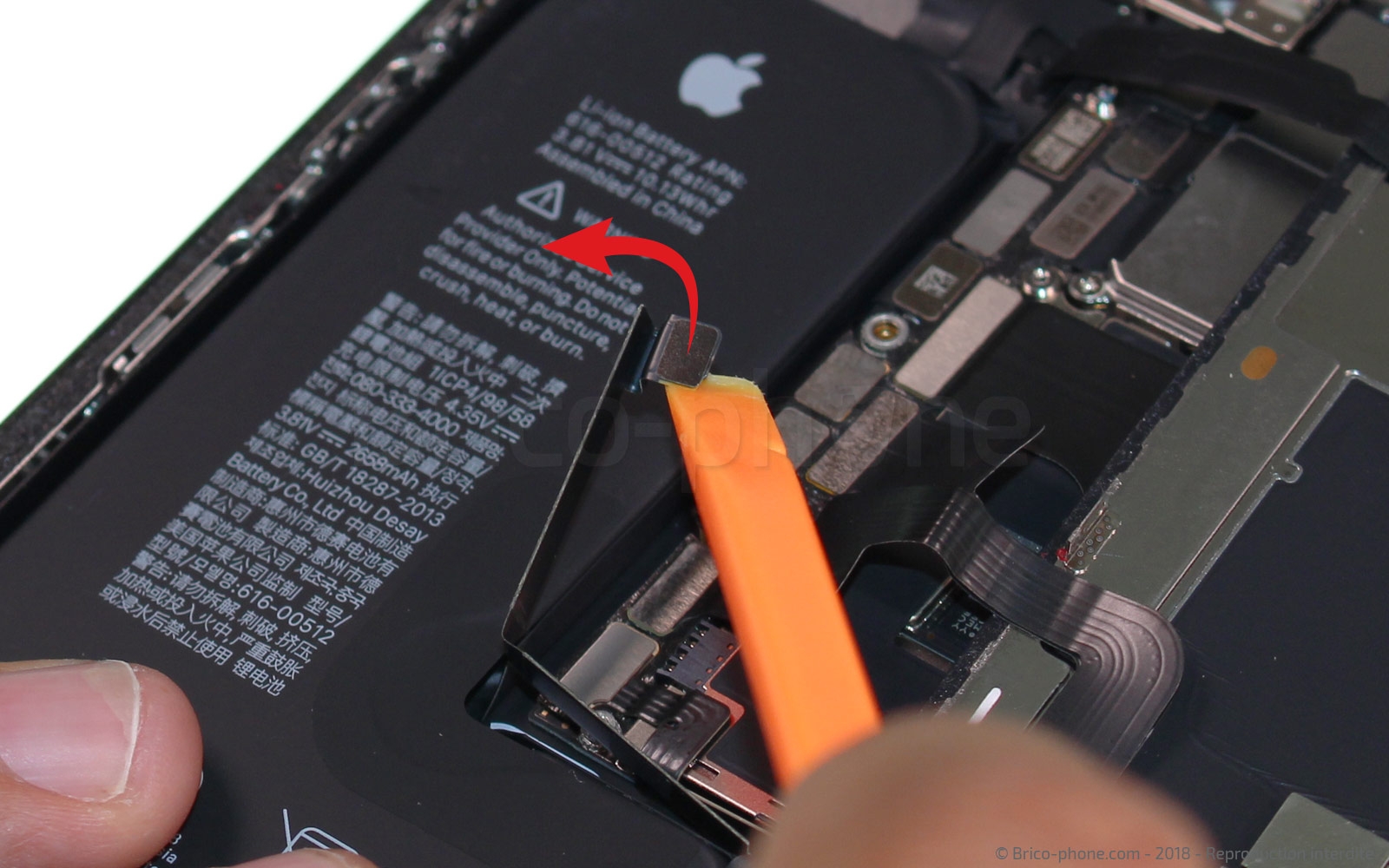

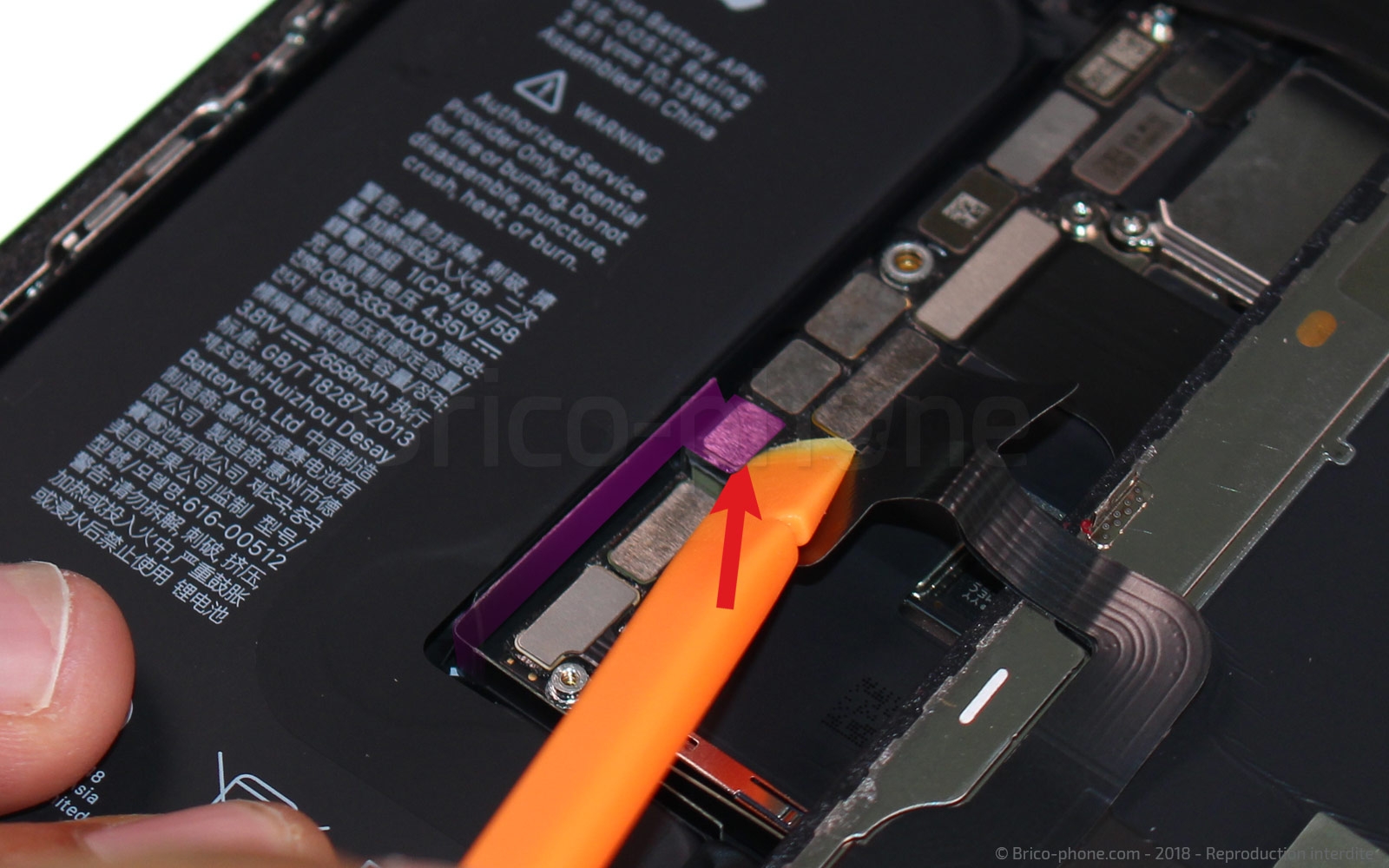

Etape 10 : Déconnecter la batterie

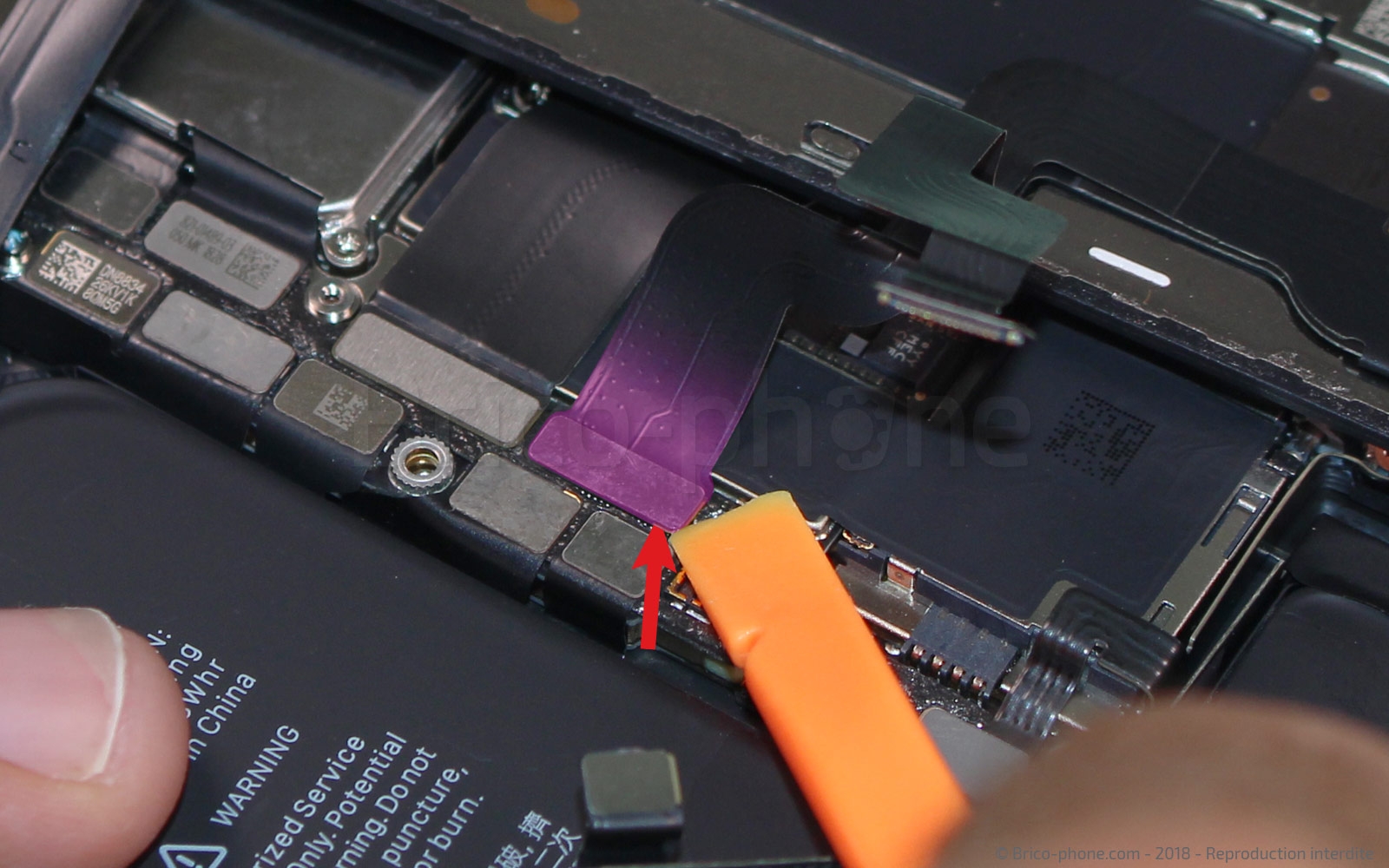

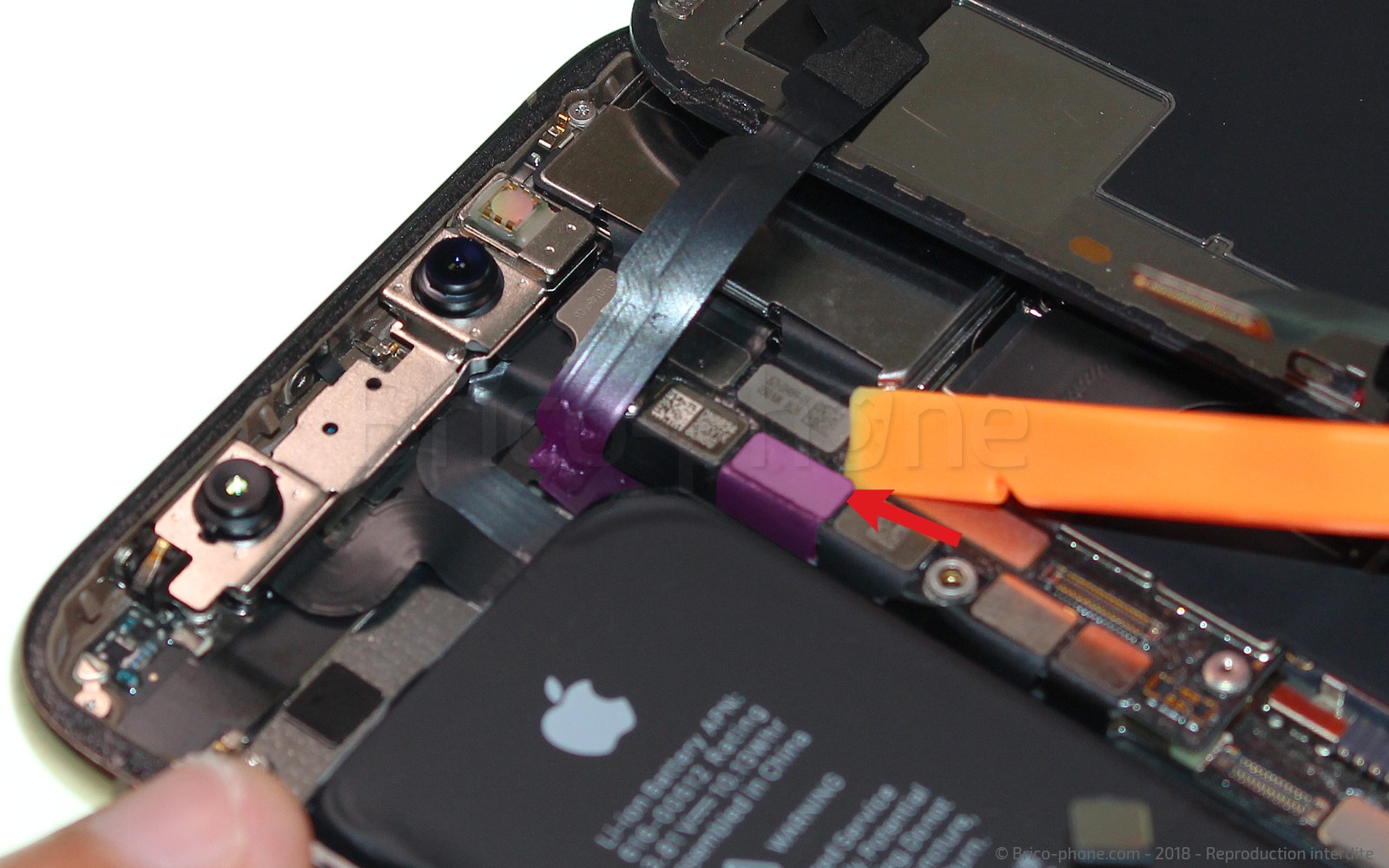

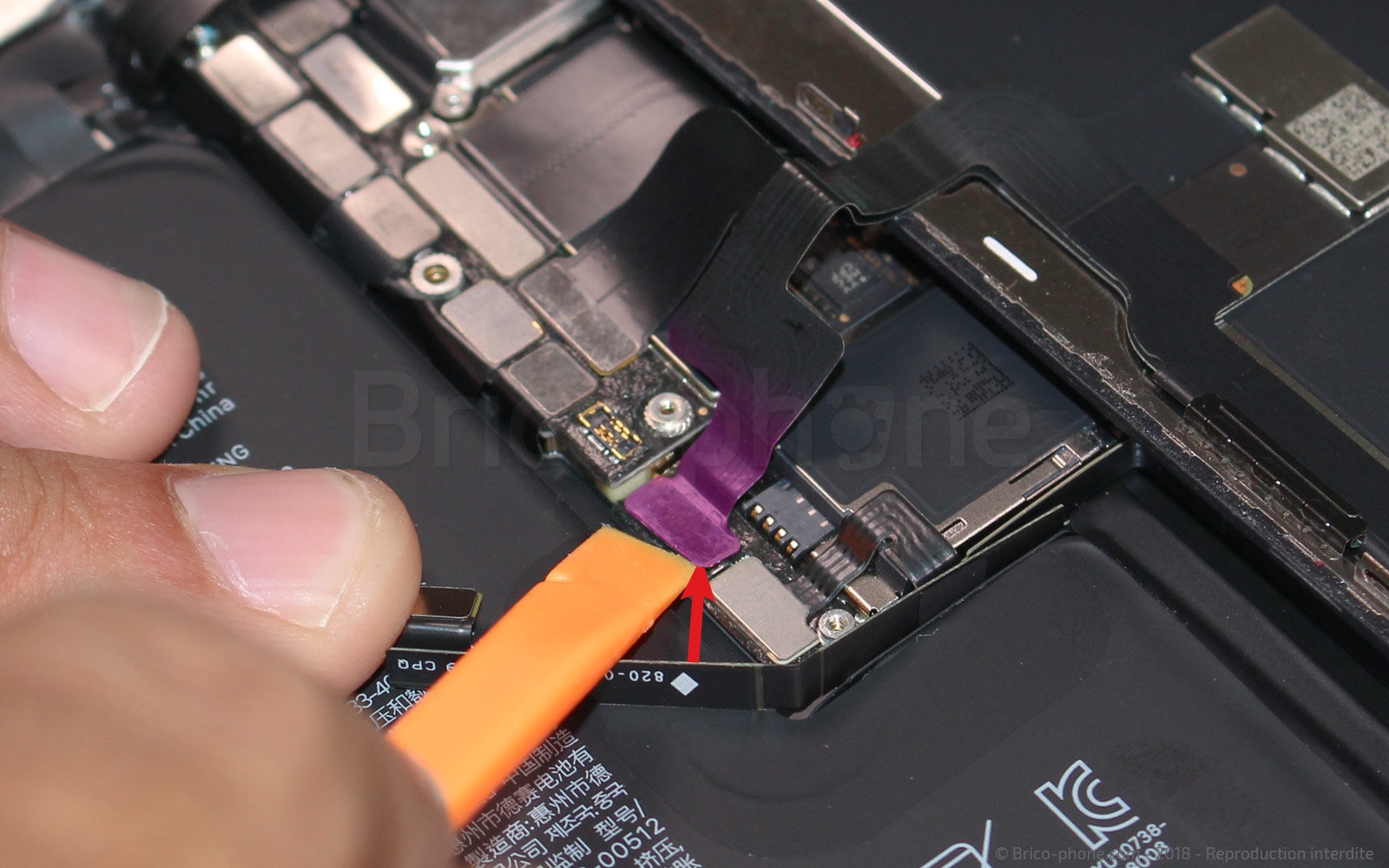

Pour éviter que l'iPhone XS ne se rallume lors de la réparation, vous avez maintenant accès au connecteur de la batterie. Déconnectez-le en le soulevant avec le levier.
Etape 10 : Déconnecter la batterie
Etape 10 : Déconnecter la batterie
Etape 10 : Déconnecter la batterie
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Déconnecter les nappes de l'écran
L'écran est maintenu par trois nappes : déconnectez la première en bas (tactile), puis la seconde (OLED) et la dernière (écouteur).
Pour cela procédez de la même manière que pour la batterie avec le levier en nylon.
Etape 11 : Déconnecter les nappes de l'écran
Etape 11 : Déconnecter les nappes de l'écran
Etape 11 : Déconnecter les nappes de l'écran
Etape 11 : Déconnecter les nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés

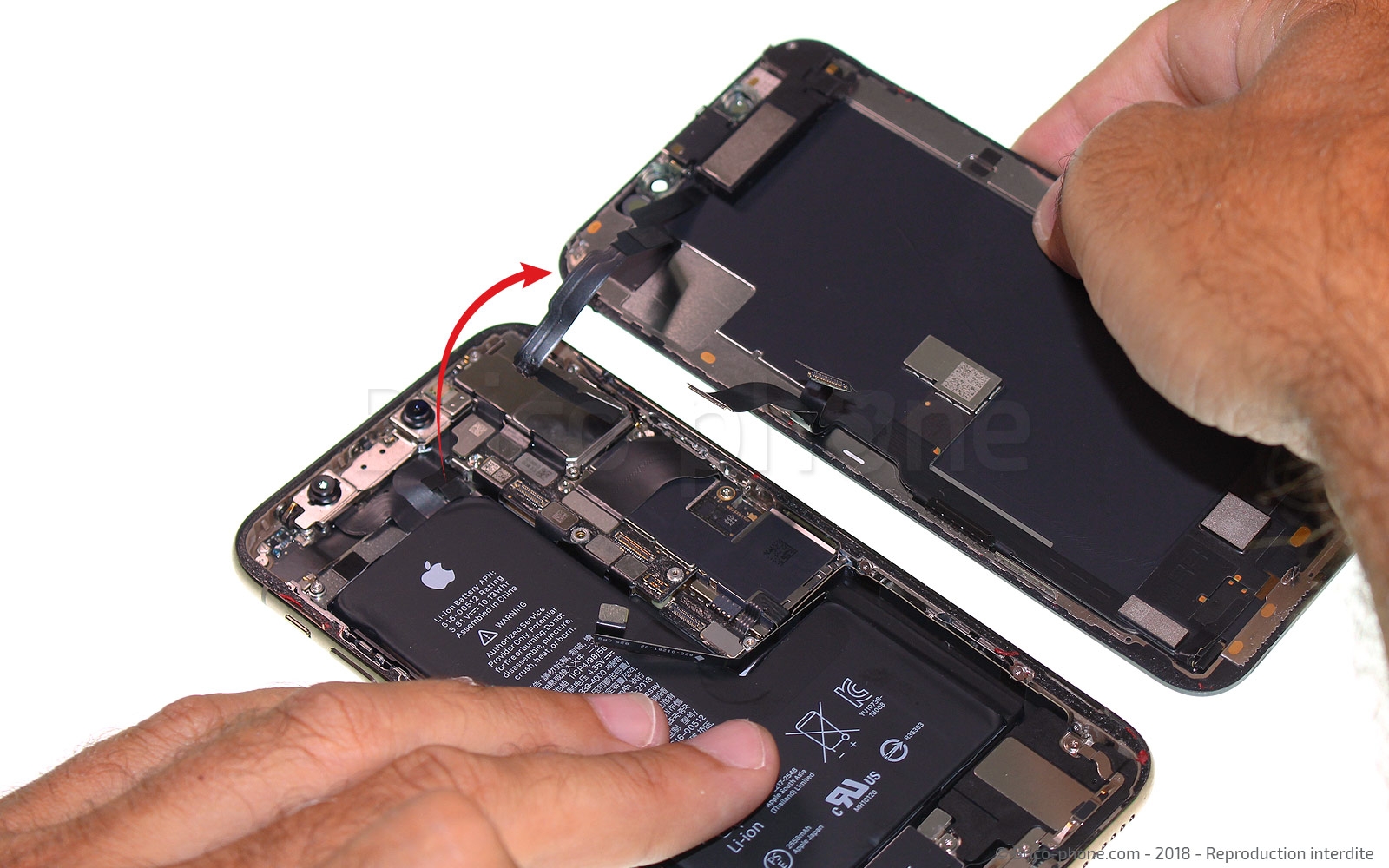

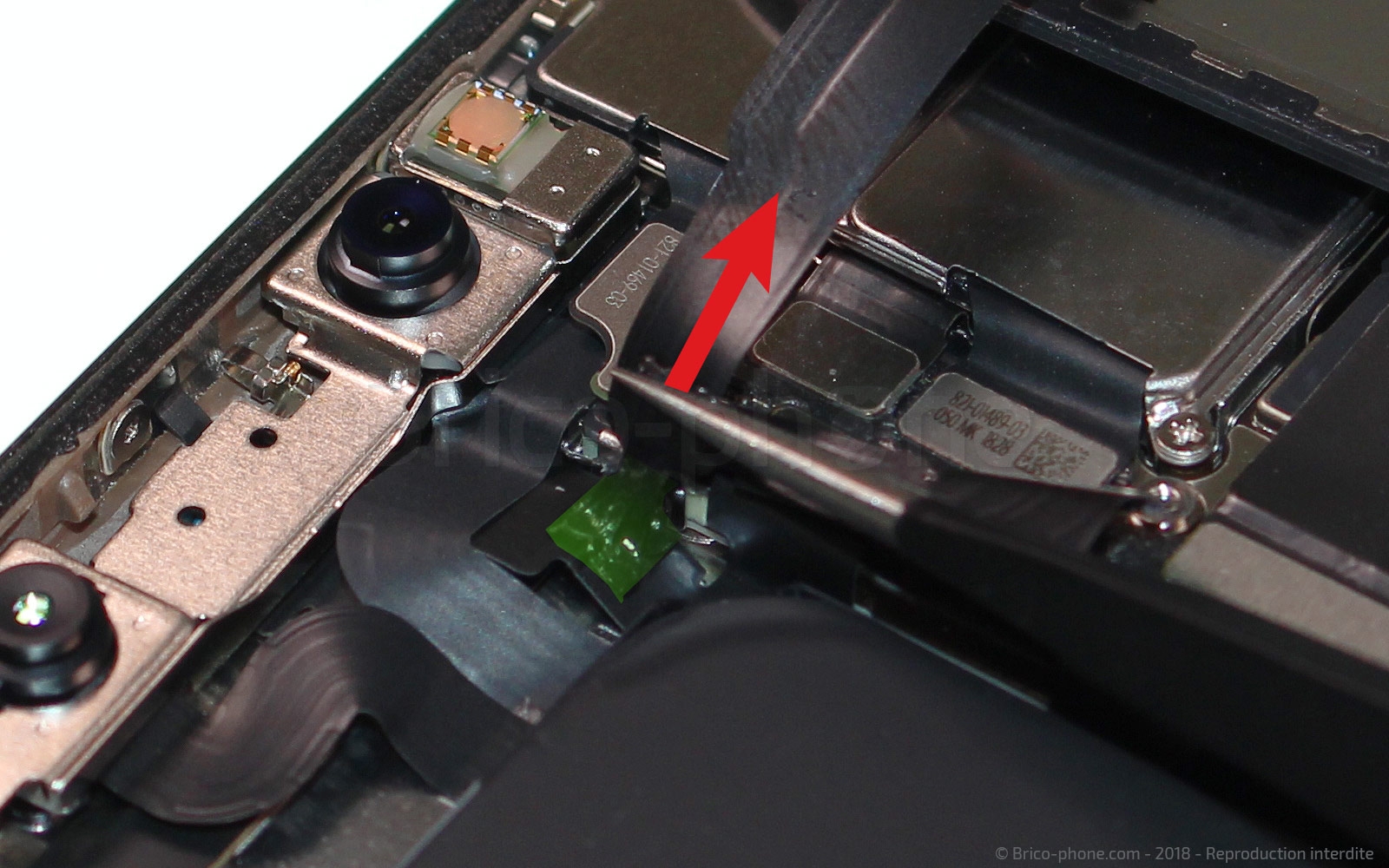

Etape 12 : Retirer l'écran
Un petit point de colle est situé sous la nappe de l'écouteur interne que nous avons marqué en vert sur la photo. Tirez doucement dessus avec la pincette pour la décoller.
L'écran peut maintenant être retiré.
Etape 12 : Retirer l'écran
Etape 12 : Retirer l'écran
Etape 12 : Retirer l'écran
Etape 12 : Retirer l'écran
Outils du kit utilisés
Outils du kit utilisés

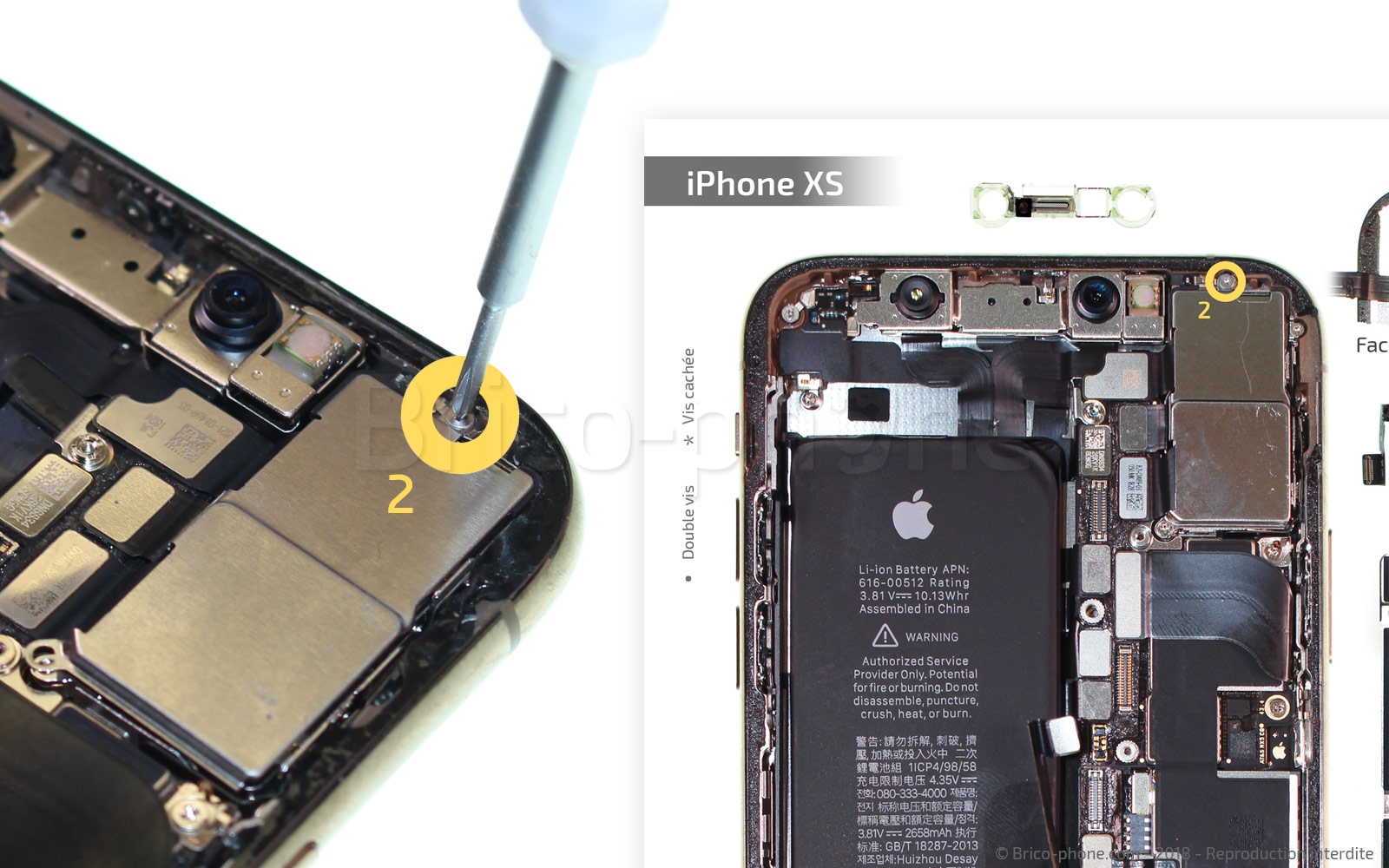

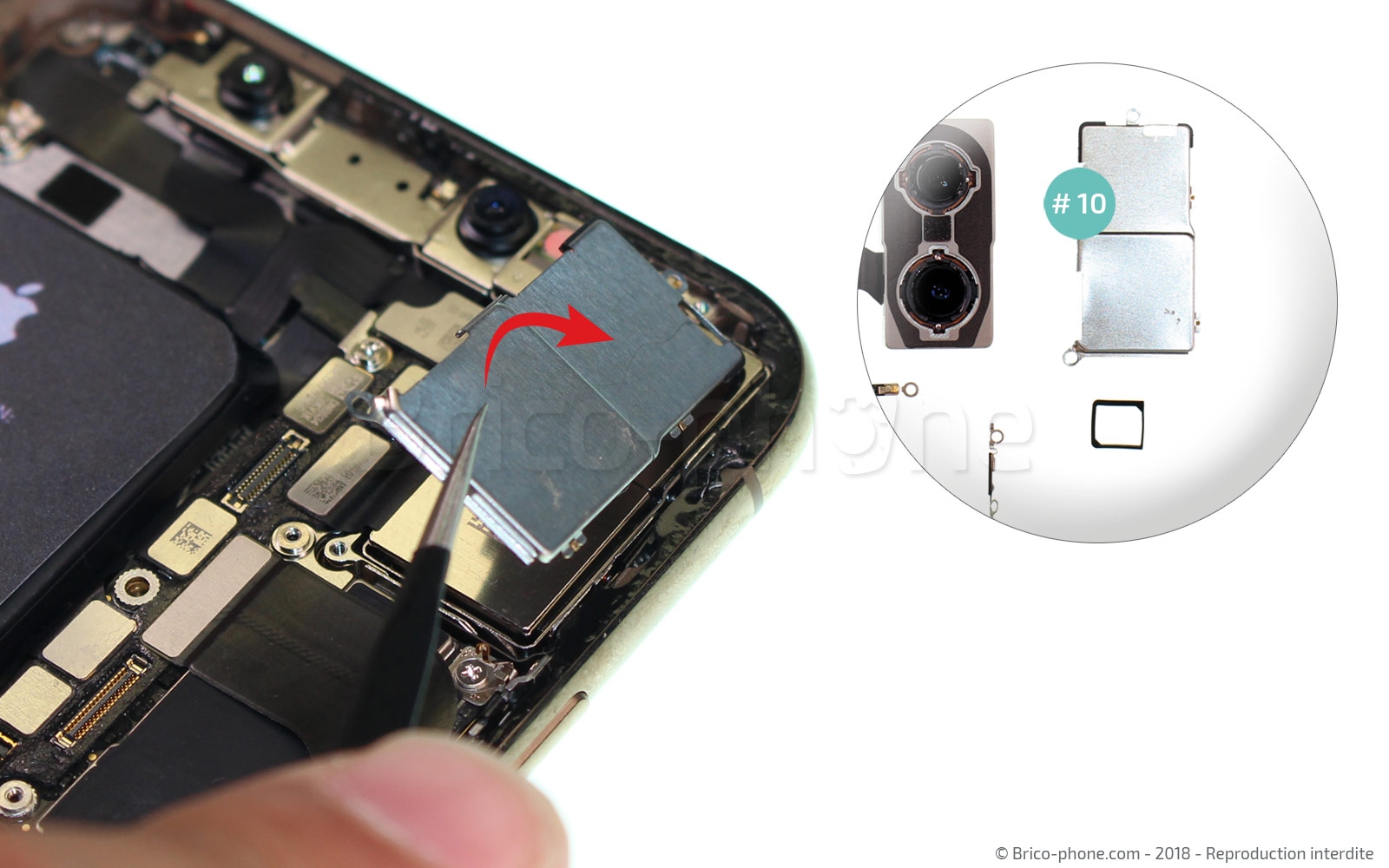

Etape 13 : Retirer la plaquette de protection

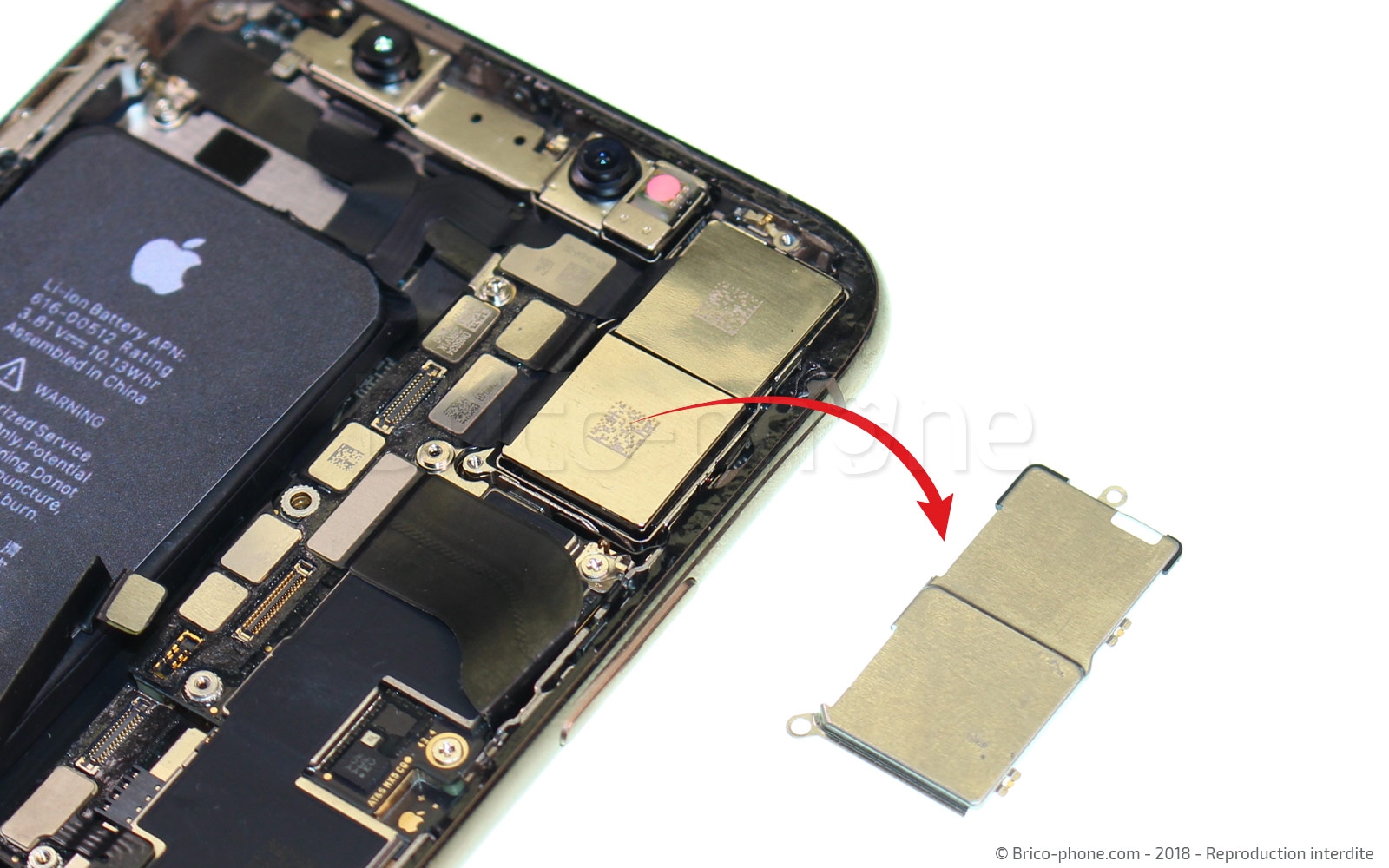

La caméra arrière est protégée par une plaquette métallique maintenue par deux vis.

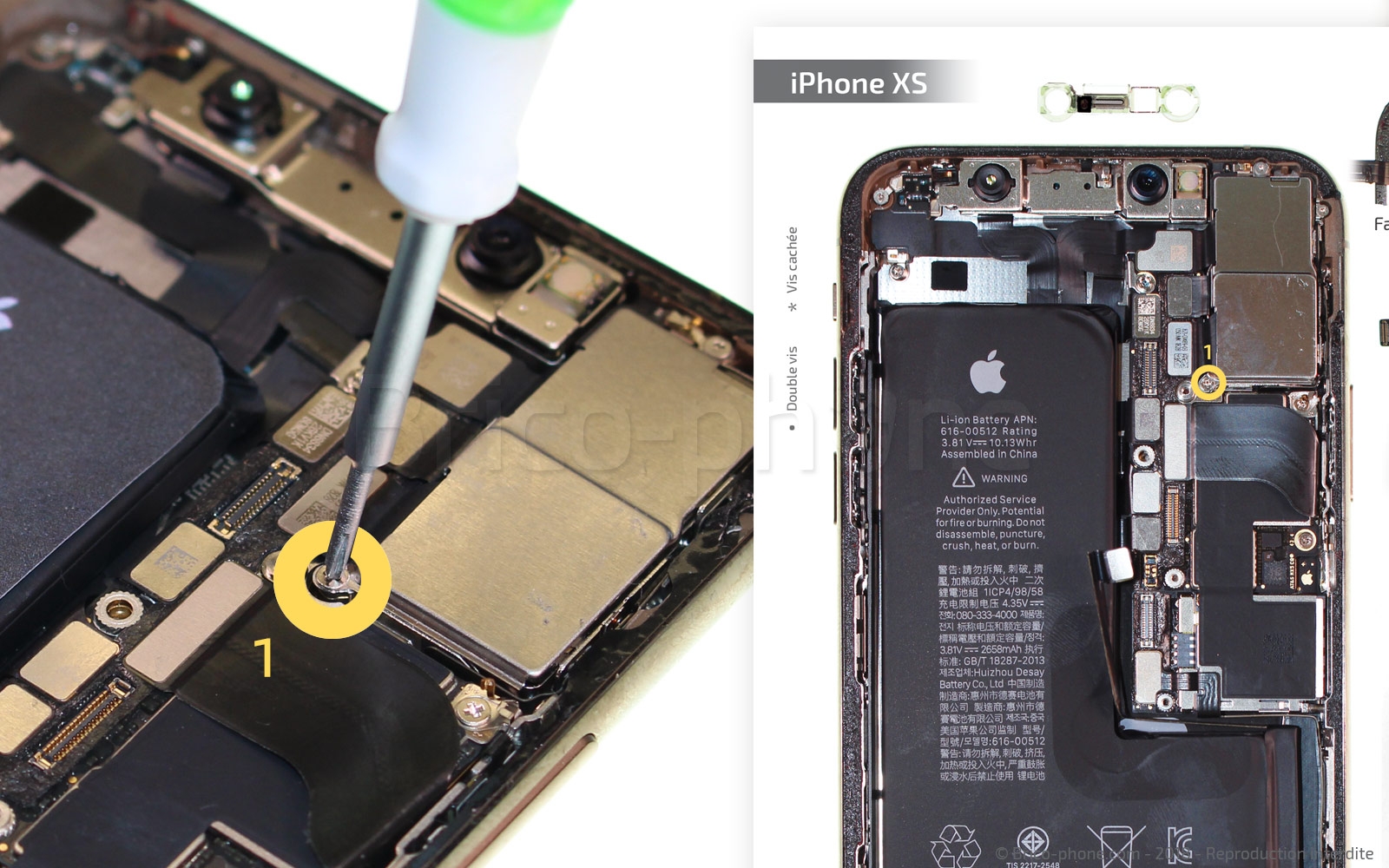

Commencez par retirer la vis en jaune G1 avec le tournevis cruciforme puis, changez de tournevis et retirez la vis G2 qui est triwing.

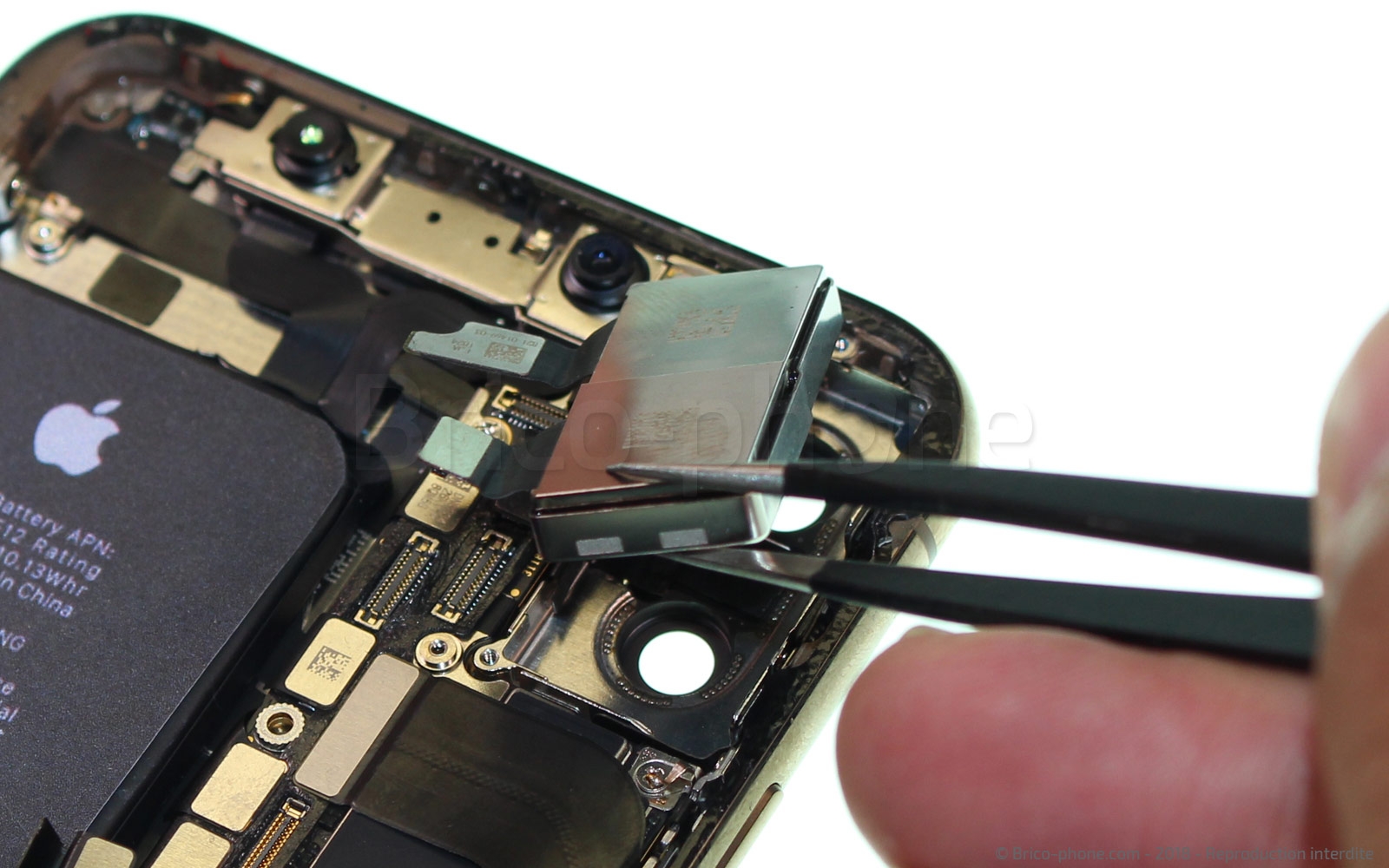

La plaquette nommée #10 peut maintenant être délogée à la pincette.
Etape 13 : Retirer la plaquette de protection
Etape 13 : Retirer la plaquette de protection
Etape 13 : Retirer la plaquette de protection
Etape 13 : Retirer la plaquette de protection
Etape 13 : Retirer la plaquette de protection
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €
Etape 14 : Déconnecter les nappes de la caméra

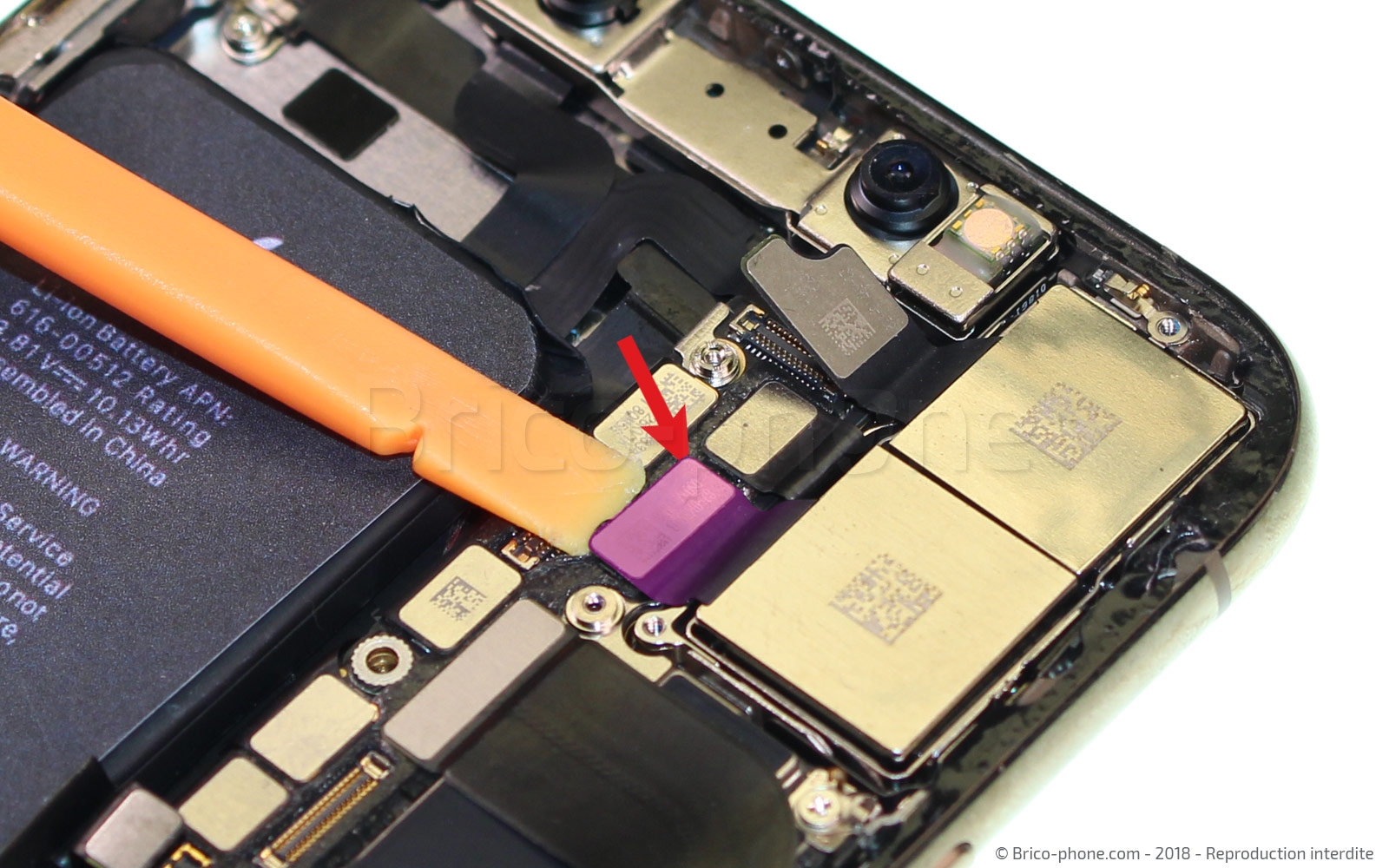

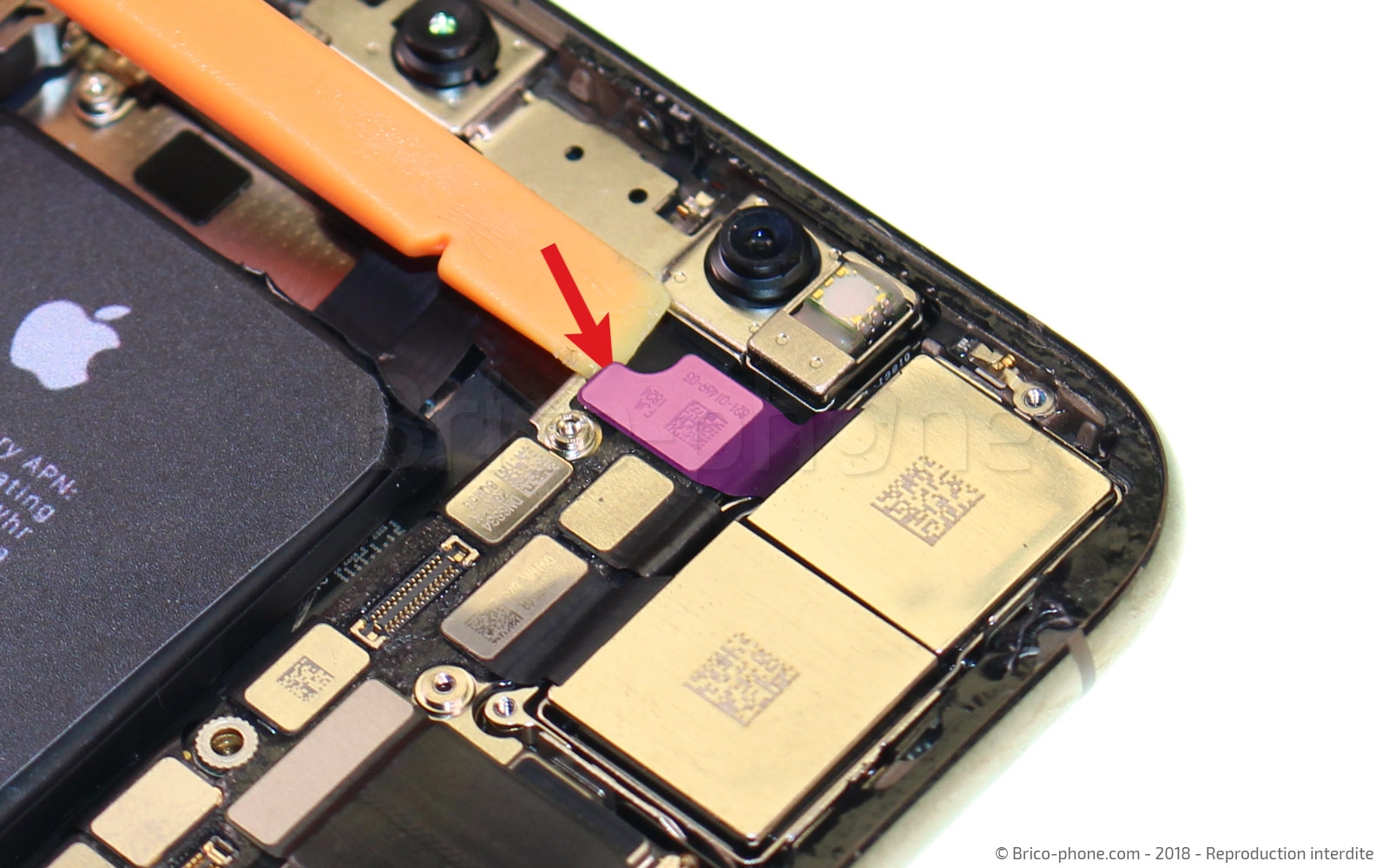

La double caméra arrière possède deux connecteurs. Déclipsez-les un à un avec le levier en partant toujours d'un angle sans trop enfoncer le levier dessous.
Etape 14 : Déconnecter les nappes de la caméra
Etape 14 : Déconnecter les nappes de la caméra
Etape 14 : Déconnecter les nappes de la caméra
Outils du kit utilisés
Outils du kit utilisés

Etape 15 : Retirer la caméra arrière

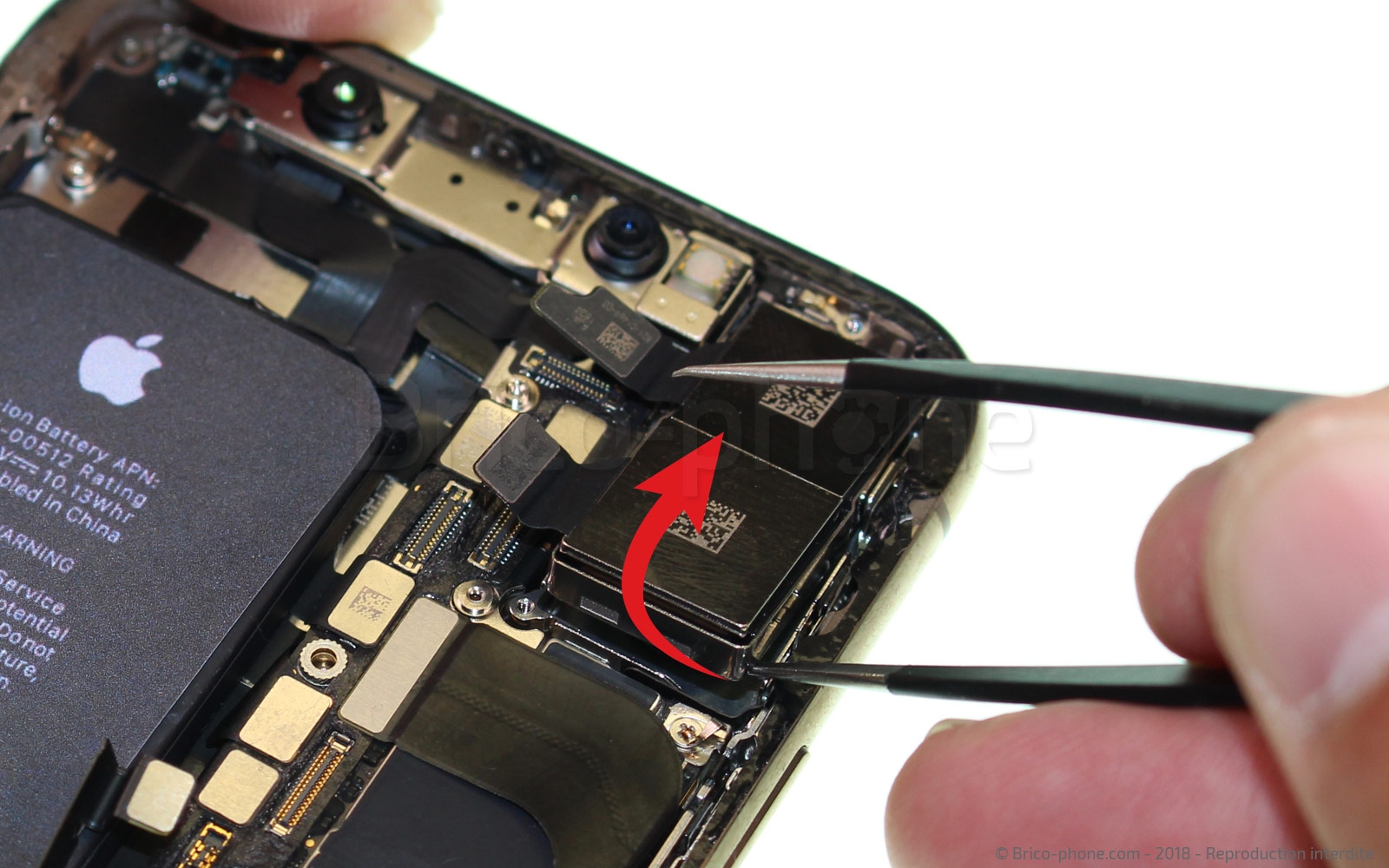

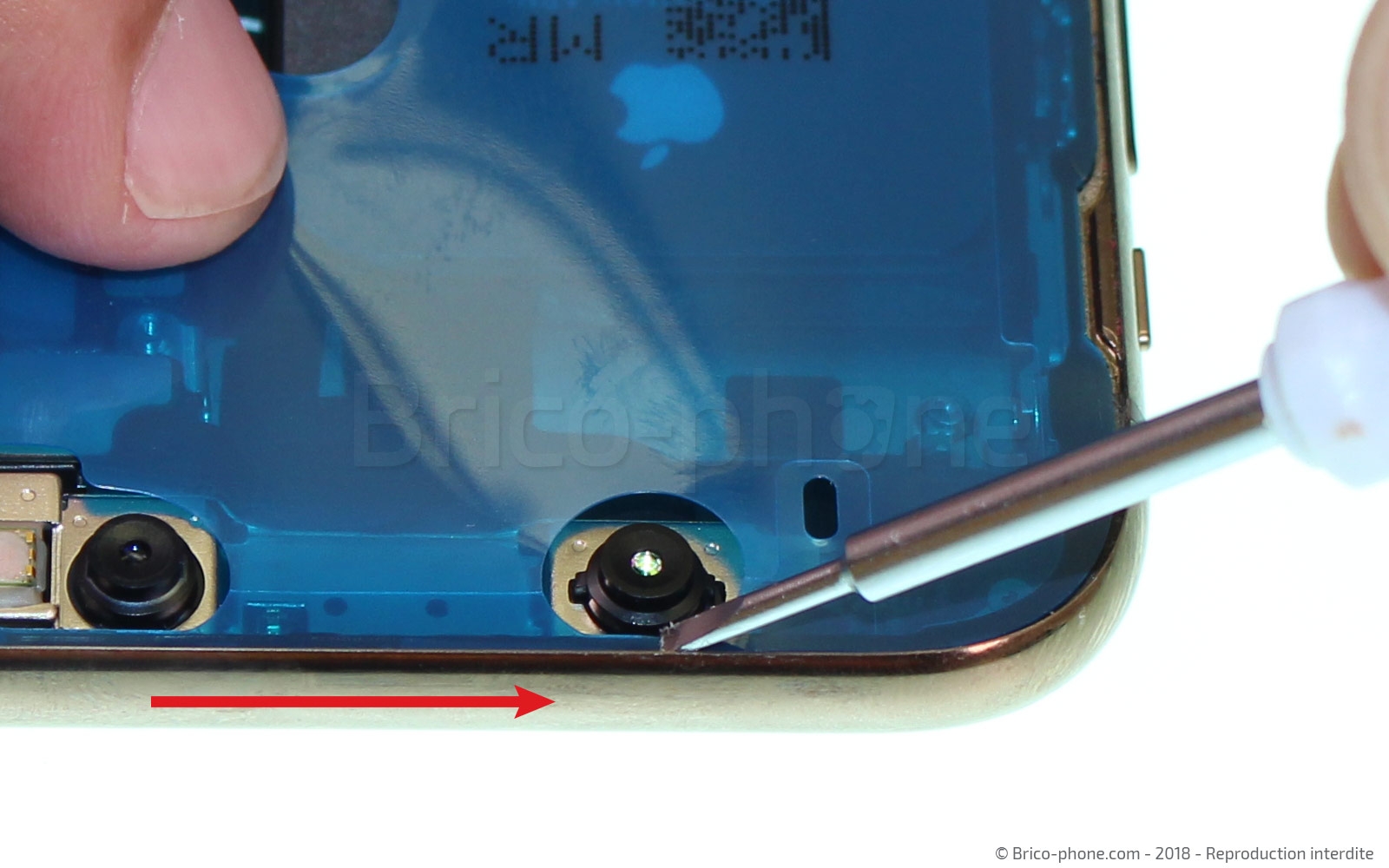

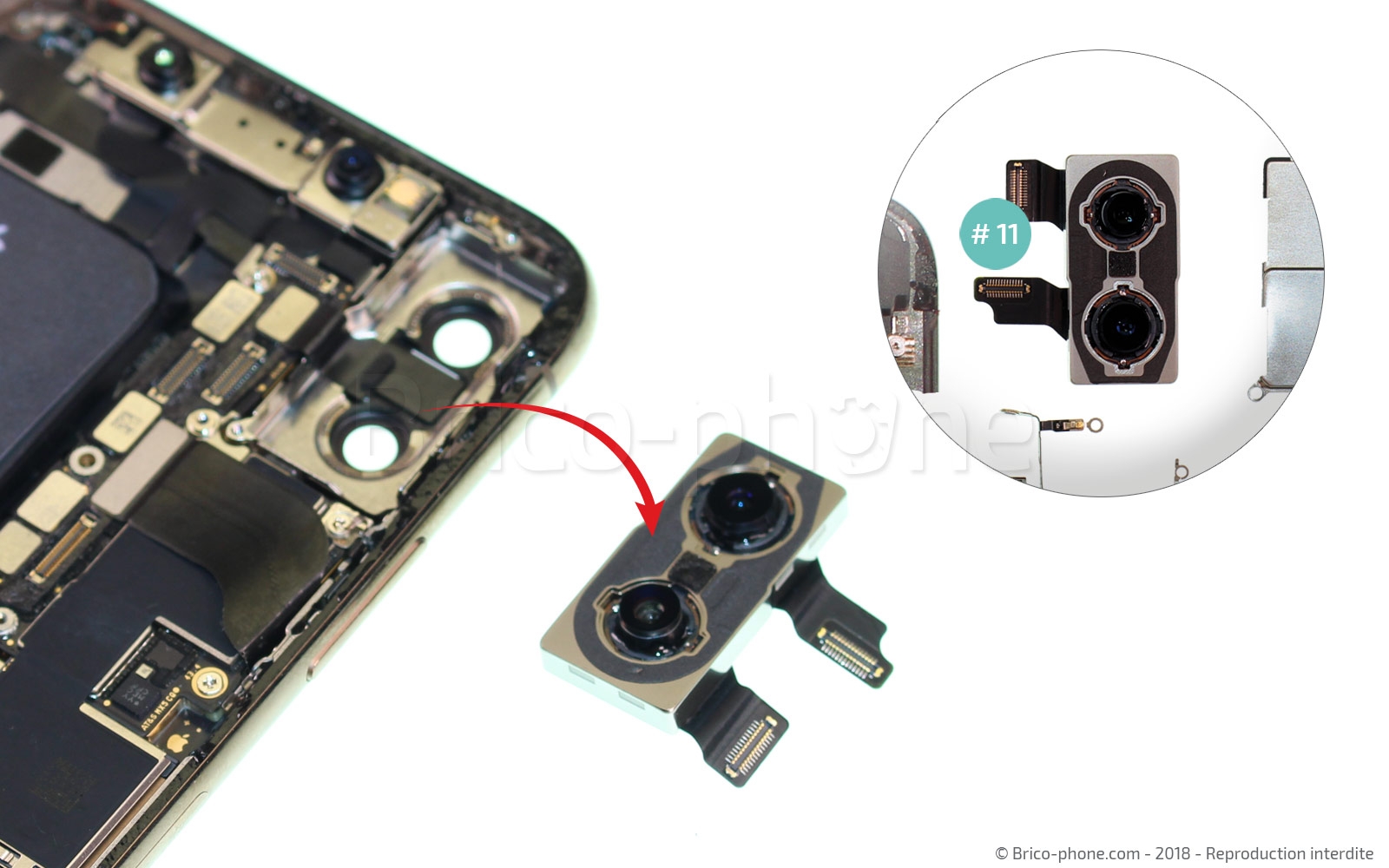

Soulevez la caméra défectueuse en glissant la pointe de la pincette sous l'angle inférieur entre la caméra et son châssis (contour en métal fin).
Puis saisissez-la pour la déloger.

Le tutoriel est maintenant terminé, vous pouvez remonter la nouvelle caméra en remontant le tuto à l'envers. Avant de remettre l'écran, nous vous conseillons d'effectuer les deux dernières étapes suivantes.
Etape 15 : Retirer la caméra arrière
Etape 15 : Retirer la caméra arrière
Etape 15 : Retirer la caméra arrière
Etape 15 : Retirer la caméra arrière
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Nettoyer le châssis pour le remontage
Ce tutoriel est maintenant terminé. Avant de procéder au remontage en suivant les étapes à l'envers, nous vous conseillons de nettoyer le châssis avant de poser un nouveau joint.

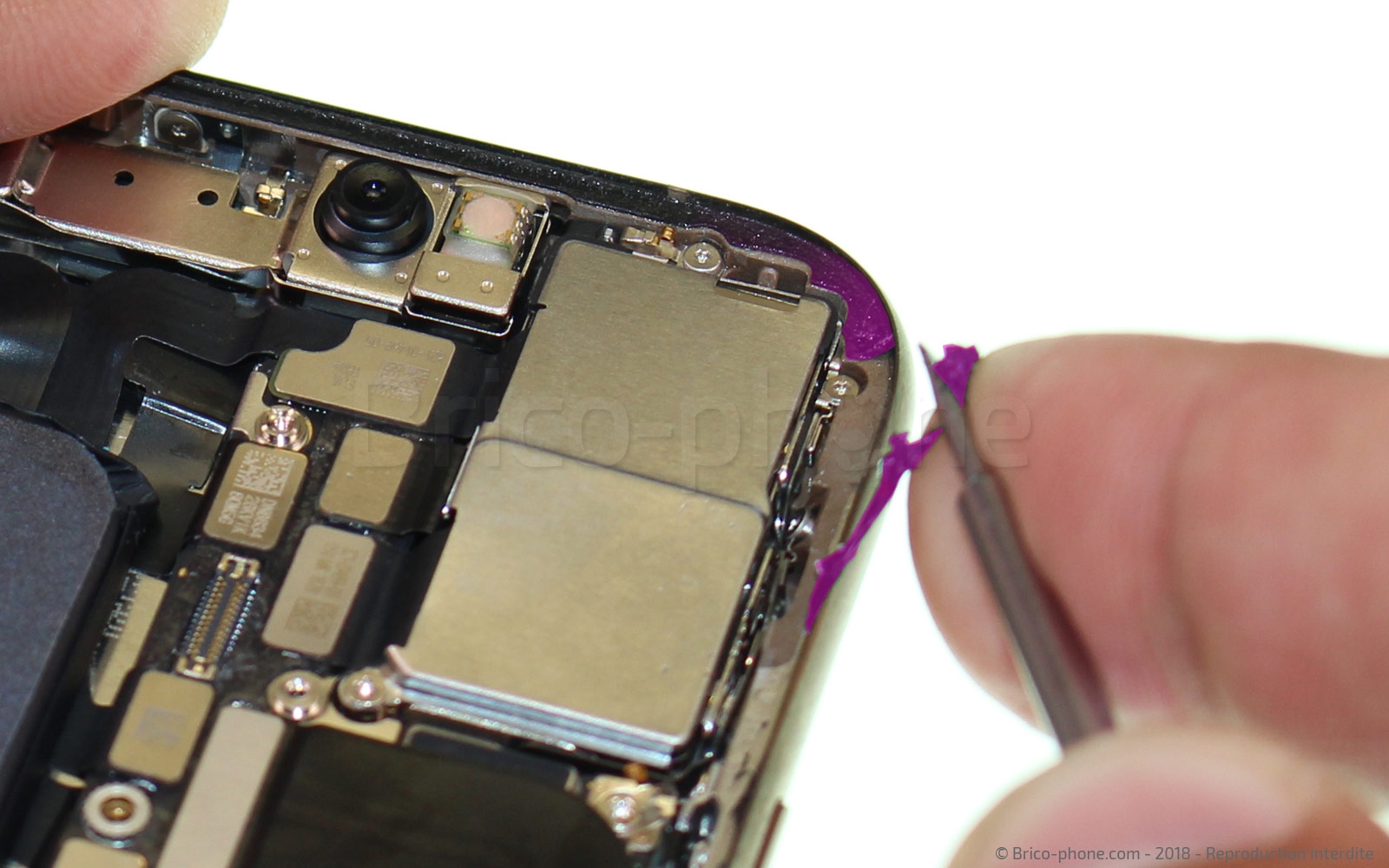

Pour cela, il suffit de racler le contour du châssis avec le tournevis plat et retirer tous les résidus de colle.
Etape 16 : Nettoyer le châssis pour le remontage
Etape 16 : Nettoyer le châssis pour le remontage
Etape 16 : Nettoyer le châssis pour le remontage
Outils du kit utilisés
Outils du kit utilisés

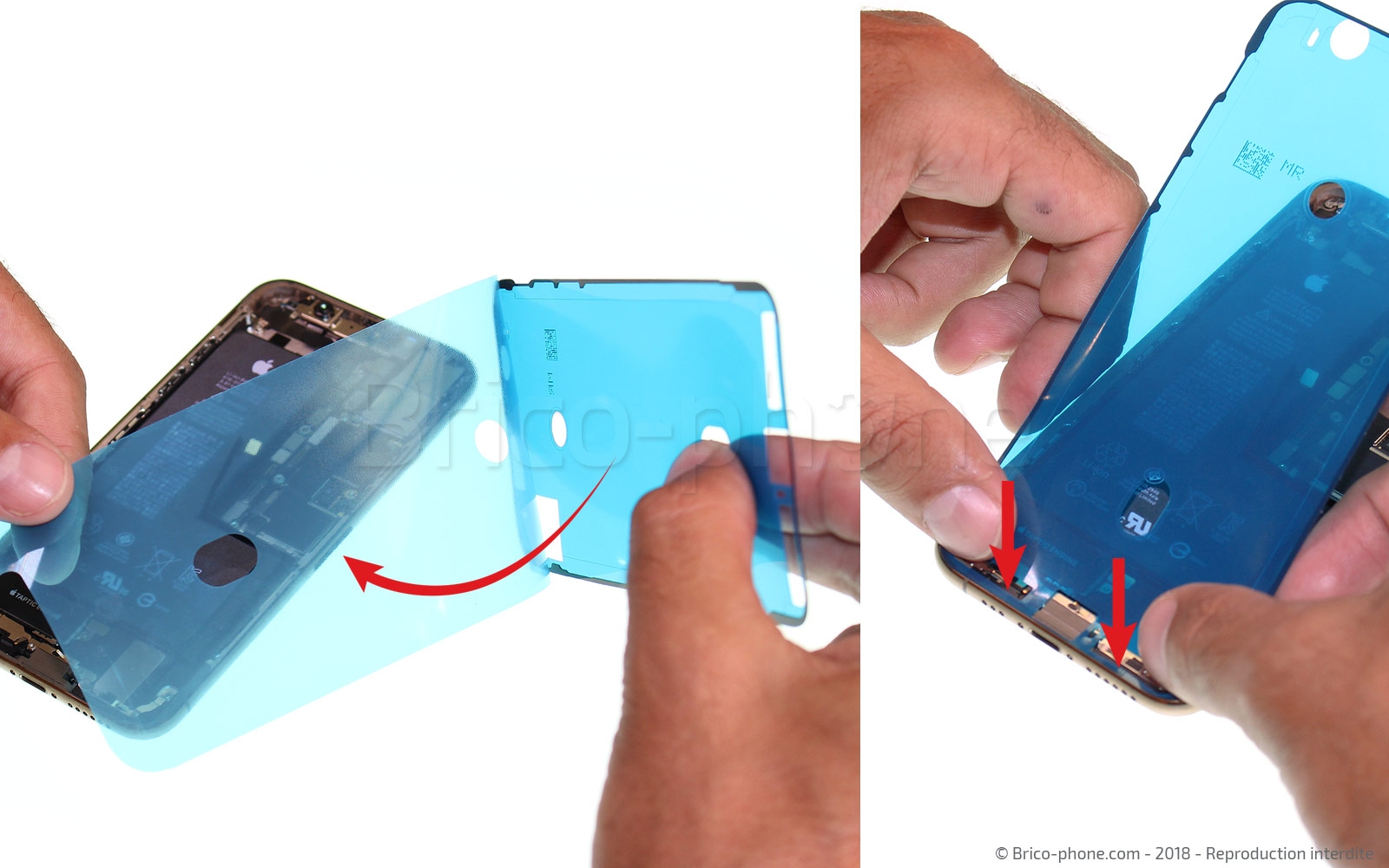

Etape 17 : Poser un nouveau joint

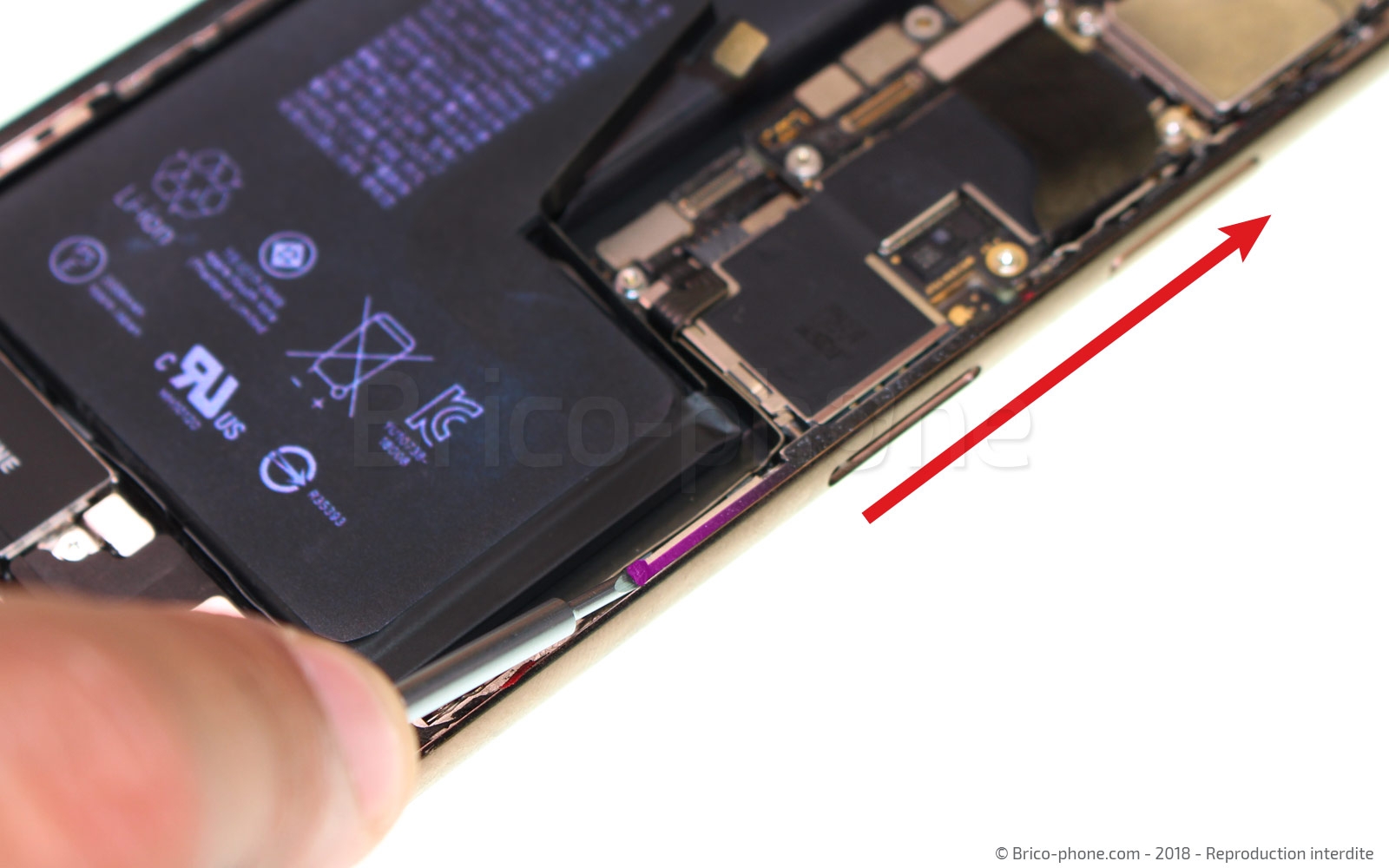

La pose d'un nouveau joint d'étanchéité n'est pas obligatoire mais recommandée. Vous ne retrouverez pas une étanchéité comme à l'achat car la pose du nouveau joint ne peut pas être aussi parfaite qu'en usine. L'iPhone XS devra donc être éloigné des sources humides ou protégé avec une housse étanche.

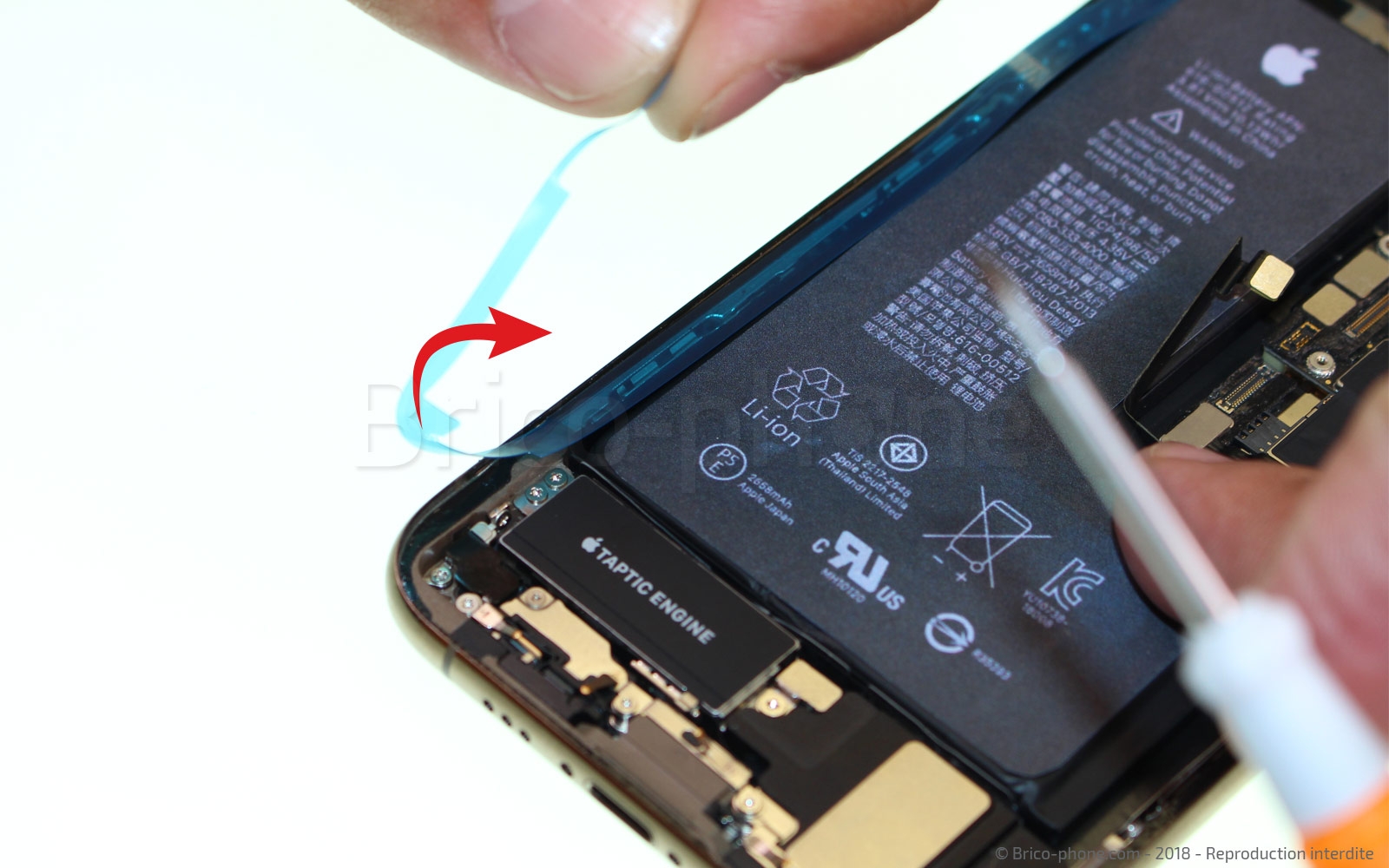

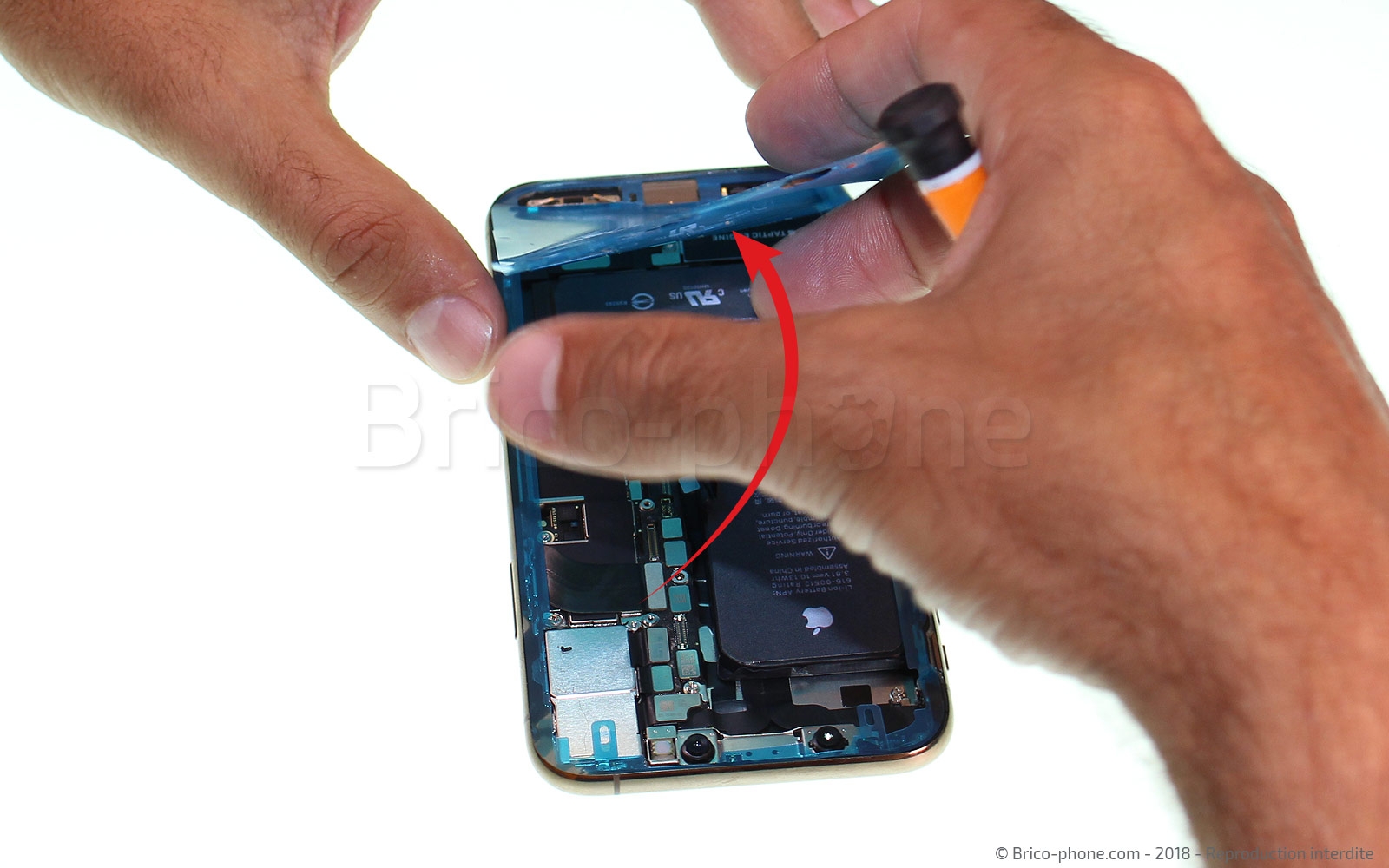

Plusieurs films protègent le joint, enlevez d'abord le plus grand. Positionnez ensuite le joint sur le châssis en l'adaptant bien au contour grâce au guide de pose. appuyez bien sur ce film pour faire adhérer le joint et retirez ce guide de pose.

Renouveler l'opération sur le dernier film de protection avant de le retirer également. L'écran peut maintenant être remonté.
Etape 17 : Poser un nouveau joint
Etape 17 : Poser un nouveau joint
Etape 17 : Poser un nouveau joint
Etape 17 : Poser un nouveau joint
Etape 17 : Poser un nouveau joint
