Changement du haut-parleur externe sur iPhone XS

Temps estimé : 30 min
Difficulté : 2.5/5
Note de réparabilité : 14/20
iPhone XS | Temps estimé : 30 min | Difficulté : 2.5/5

Depuis quelques temps, votre iPhone XS a des problèmes de sons externes : vous ne pouvez plus écouter de musique en mode haut-parleur, pas de conversations en FaceTime possible ?

Vous n'osez pas imaginer le prix que va vous coûter cette réparation chez un réparateur ou chez Apple ? Pourquoi ne pas la faire vous-même ?

Cette réparation est relativement simple et grâce à notre tutoriel en images, suivez pas à pas le technicien qui vous montre comment effectuer cette réparation tout seul. Achetez la pièce sur notre site sans oublier les outils et laissez vous guider avec les photos.

Vous retrouverez ainsi à moindre frais toutes les fonctionnalités de votre iPhone XS.

Diagnostic

›  Vous n'avez plus de son externe
›  Vous n'entendez plus votre interlocuteur en communication haut-parleur
›  Vous n'avez plus de son en vidéo / Facetime
›  Le dictaphone ne fonctionne plus

Pour effectuer cette réparation, vous avez besoin de :

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Petit coussin chauffant pour décoller les vitres
6,90 €
Ajouter au panier

Etape 1 : Vérifier le modèle
Avant de démarrer la réparation, vérifiez bien le numéro de modèle de votre iPhone dans les réglages si vous n'êtes pas sûr. Si votre iPhone ne démarre pas, vérifiez sur la boîte d'origine ou sur la facture d'achat.

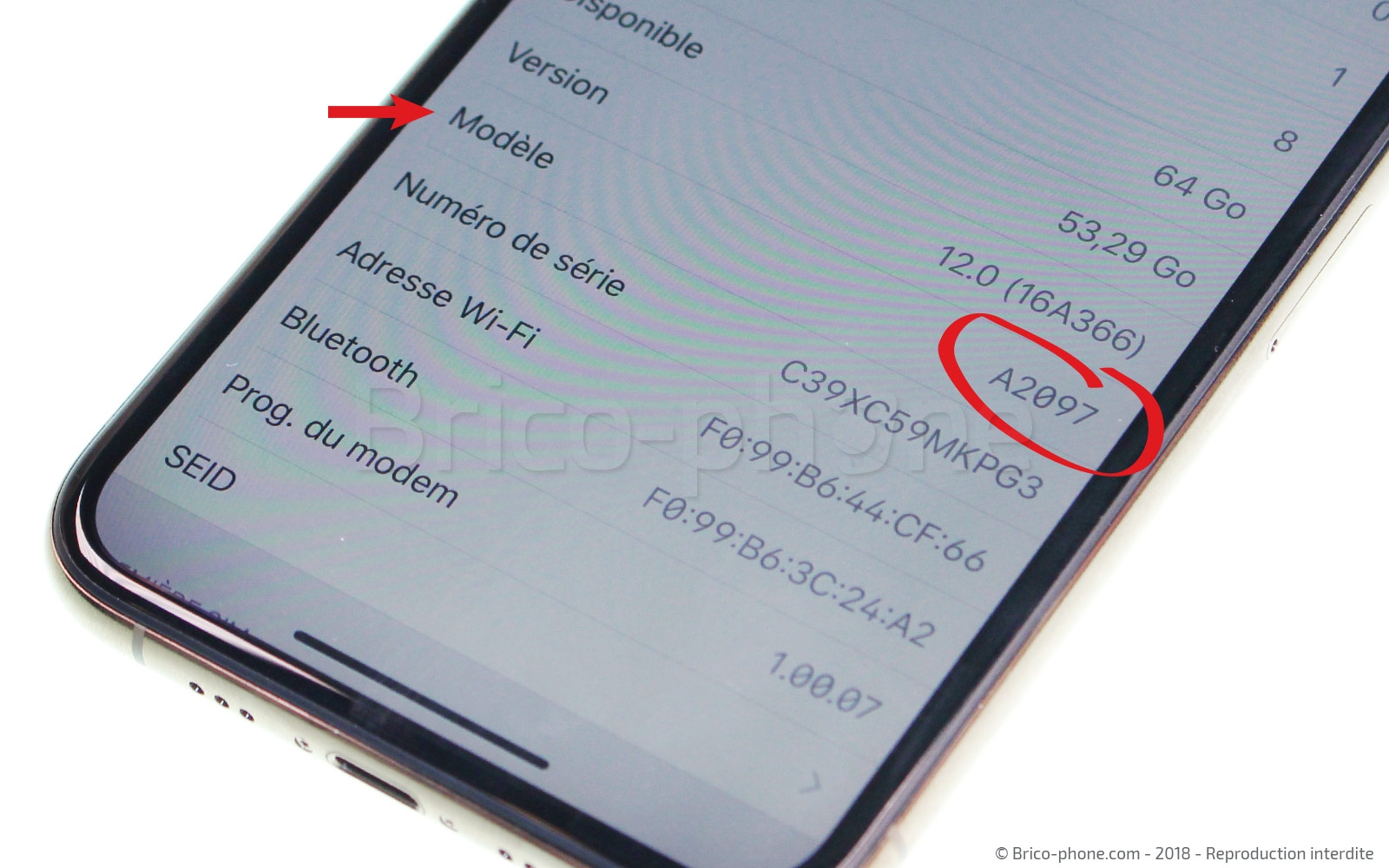

Le numéro de modèle de l'iPhone XS est A2097.
Etape 2 : Eteindre l'iPhone

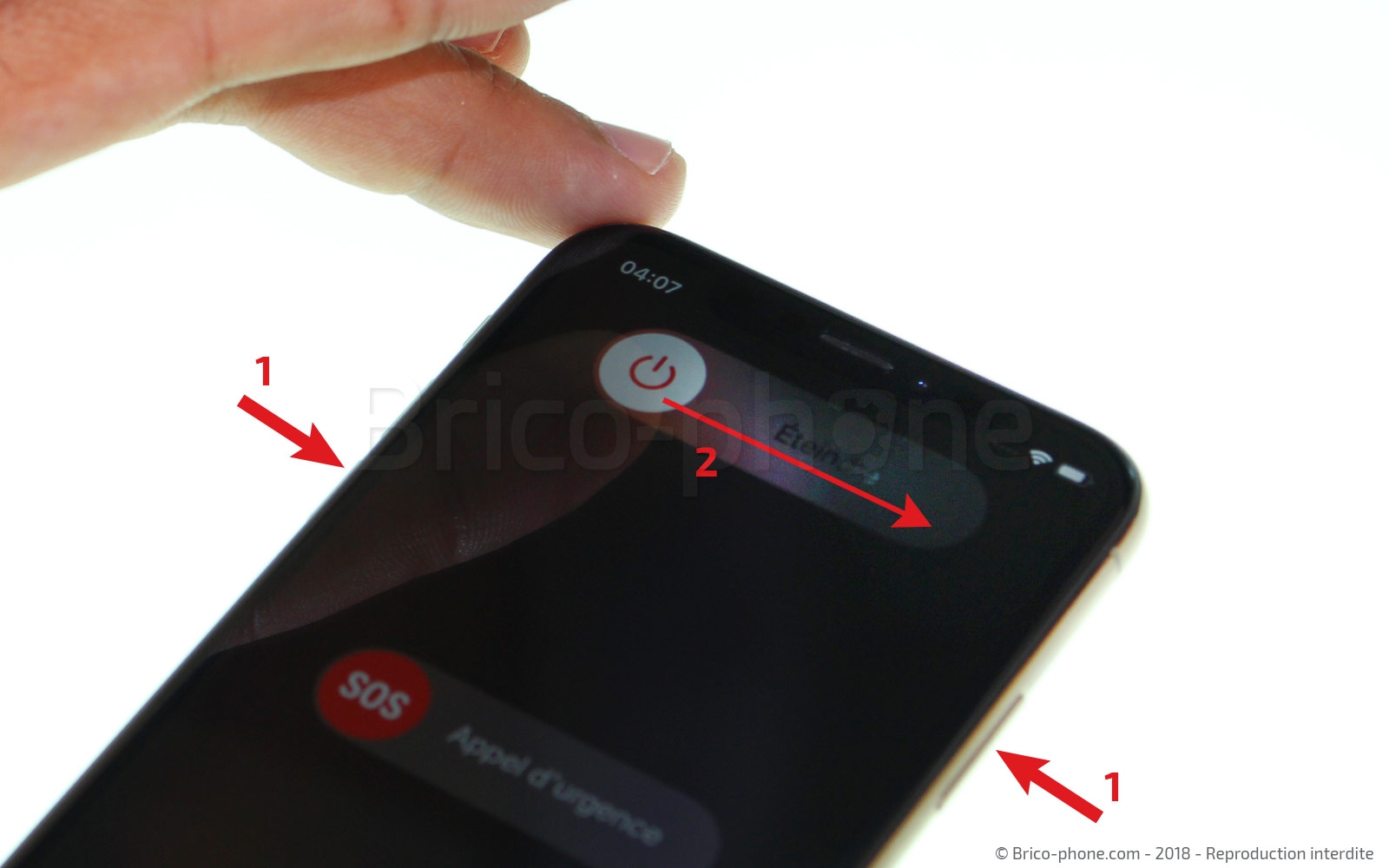

Eteignez votre iPhone XS en appuyant sur un des deux boutons volume situé à gauche (+ ou -) puis sur le bouton de droite sans relâcher le bouton volume, jusqu'à ce que l'écran fasse apparaître la fonction "éteindre" à glisser.

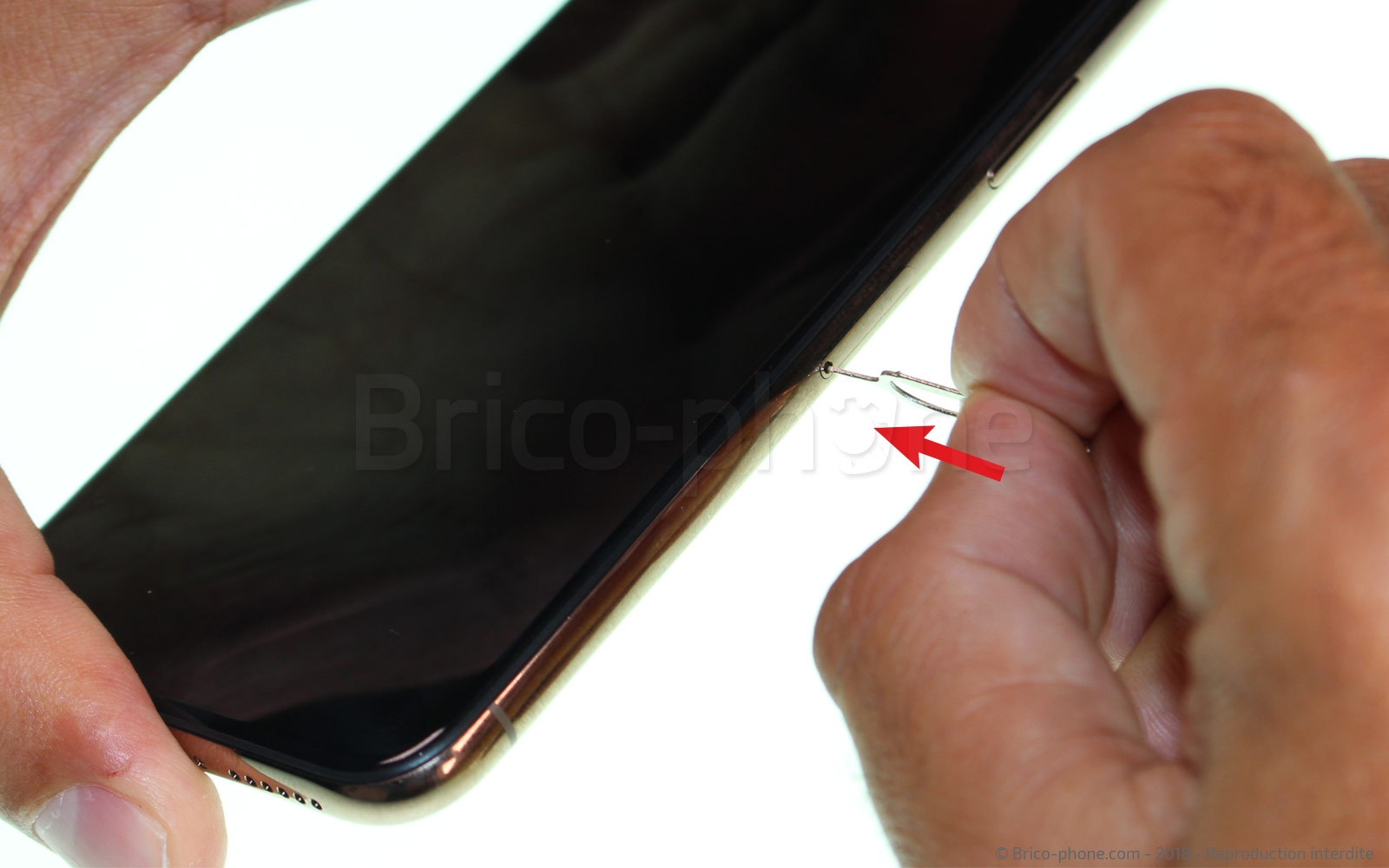

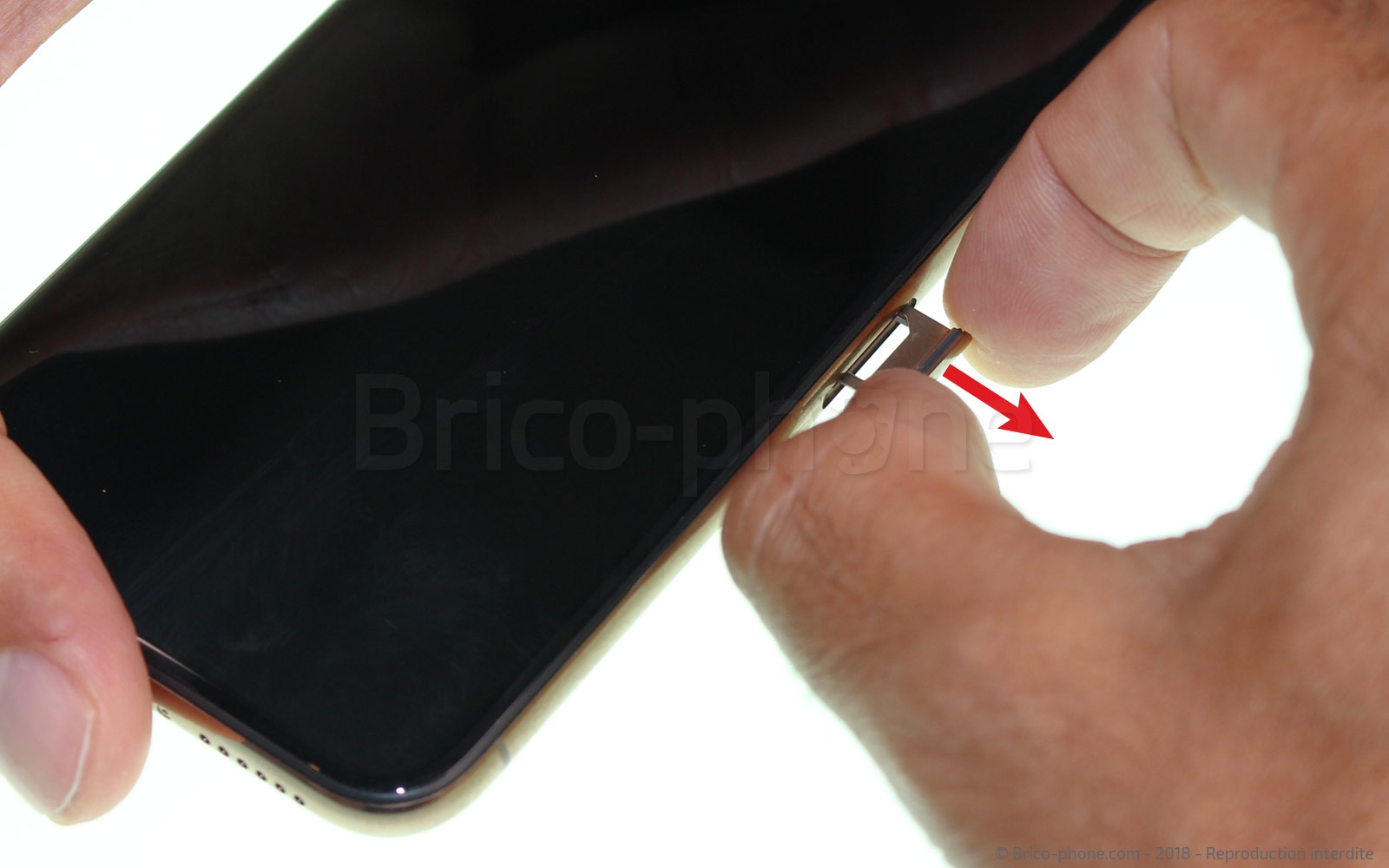

Retirez éventuellement le tiroir sim en enfonçant l'outil d'origine ou de celui fourni dans le kit d'outils dans le petit trou situé à droite du châssis. Cette action est surtout obligatoire si vous retirez la carte mère, ce qui n'est pas votre cas ici.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer les deux vis pentalobe

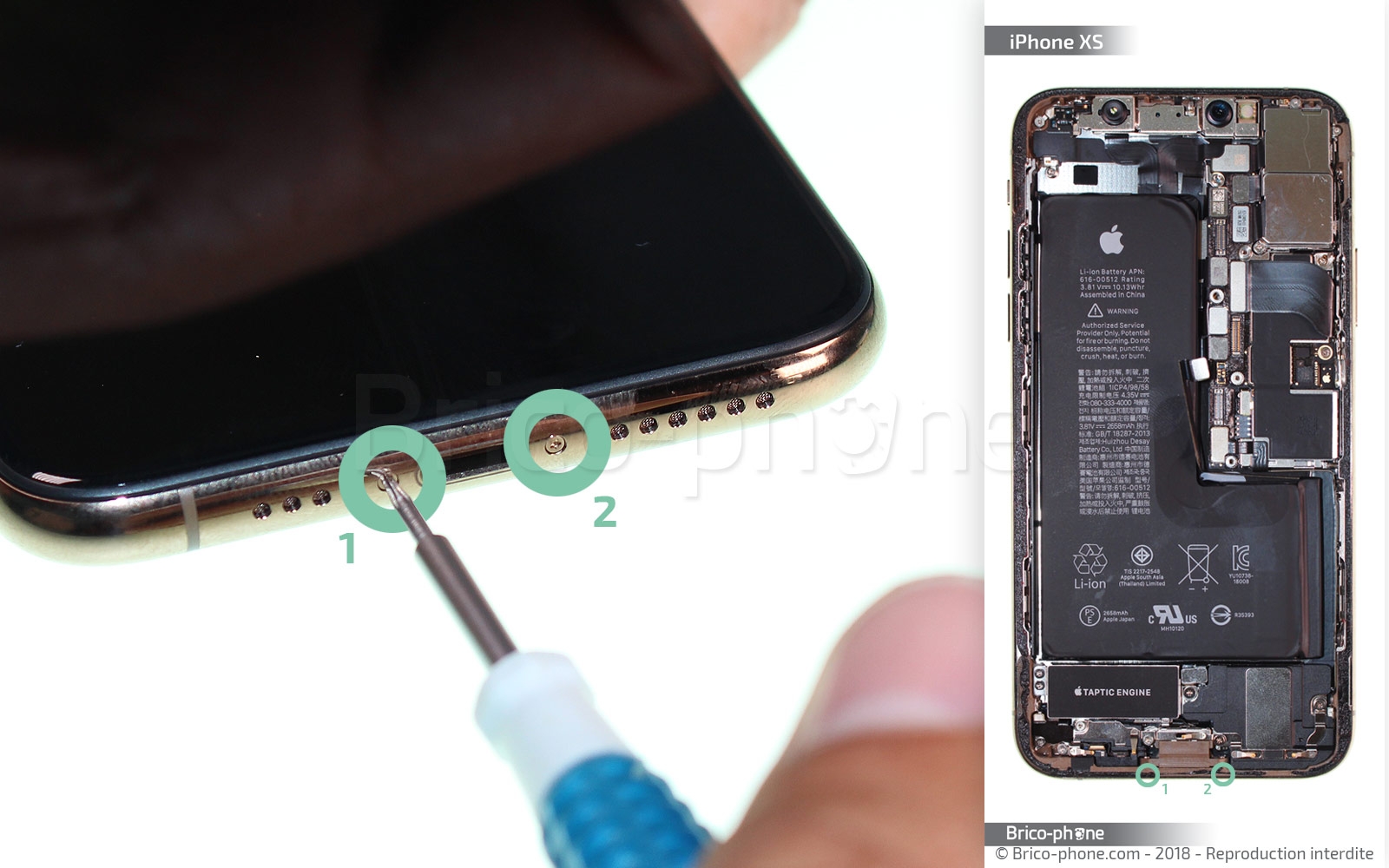

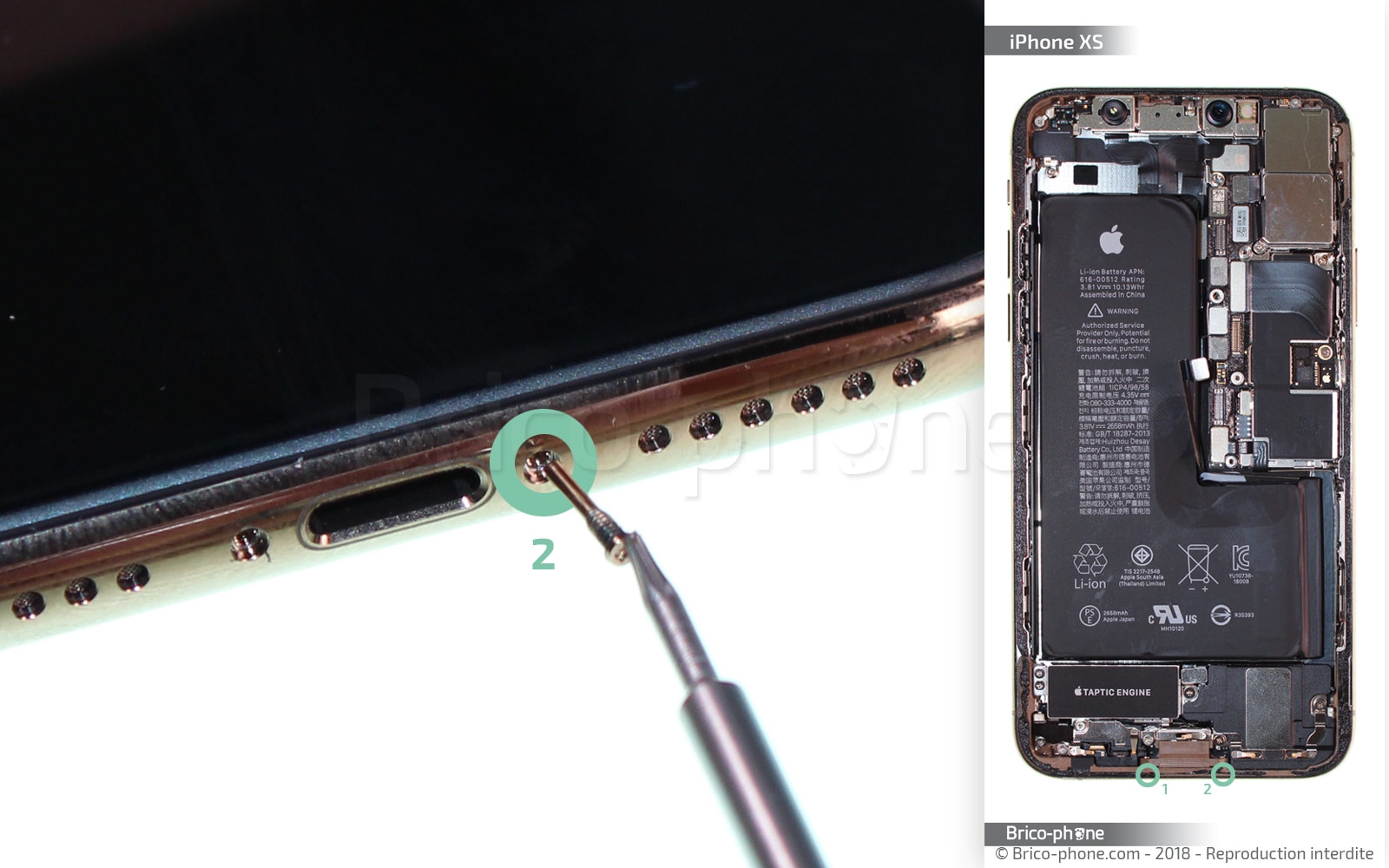

L'iPhone XS est bloqué par deux vis en forme de fleur en bas du châssis. Utilisez le tournevis pentalobe 0.8 pour les retirer et placez-les ensuite sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 4 : Créer une ouverture
Afin de créer une insertion entre le châssis et l'écran d'iPhone XS, vous devez chauffer le contour de l'écran.

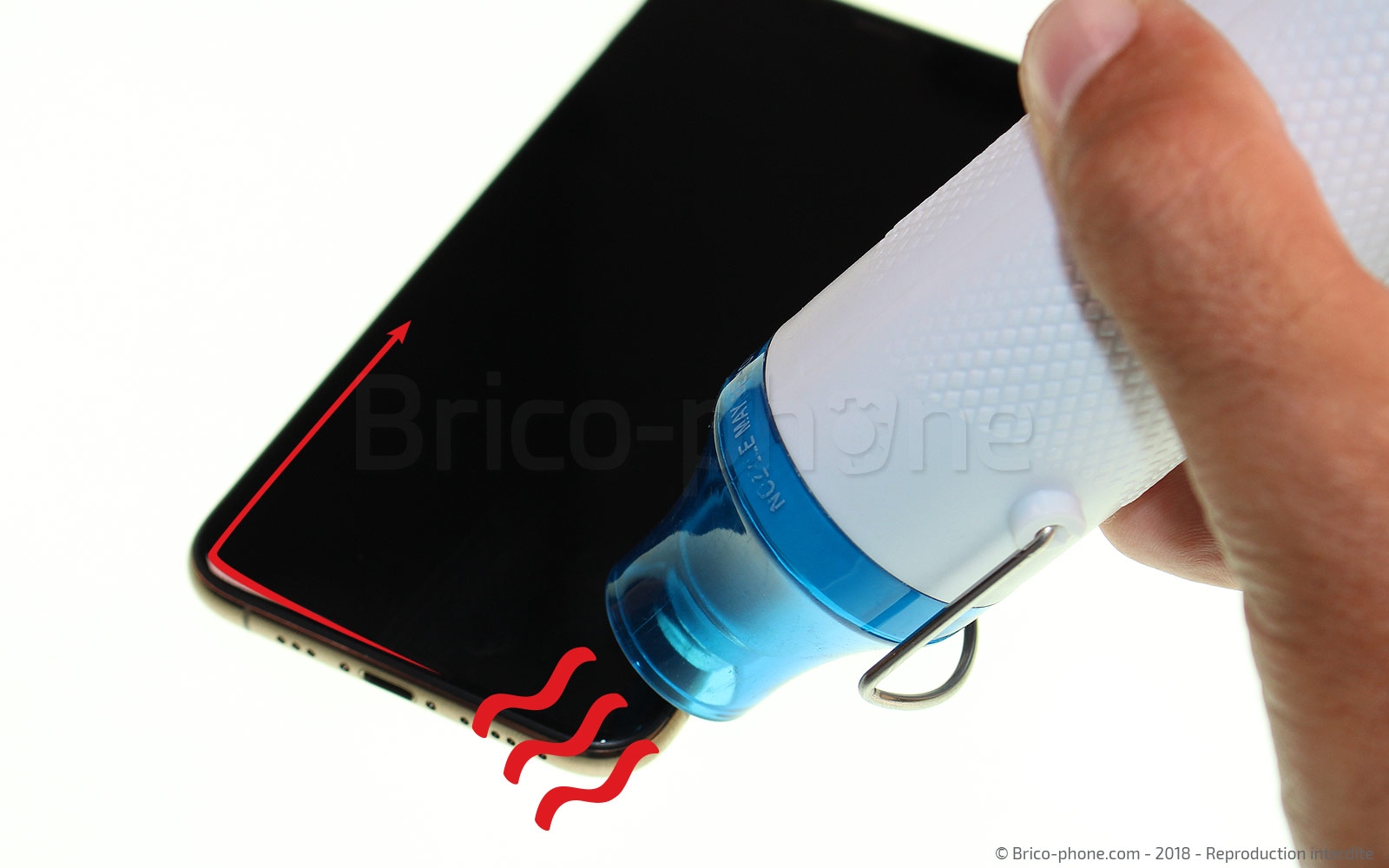

Pour cela, utilisez un décapeur thermique, une version mini est en vente sur notre site ou bien un sèche-cheveux à air chaud. Réglez la température sur environ 80°C.

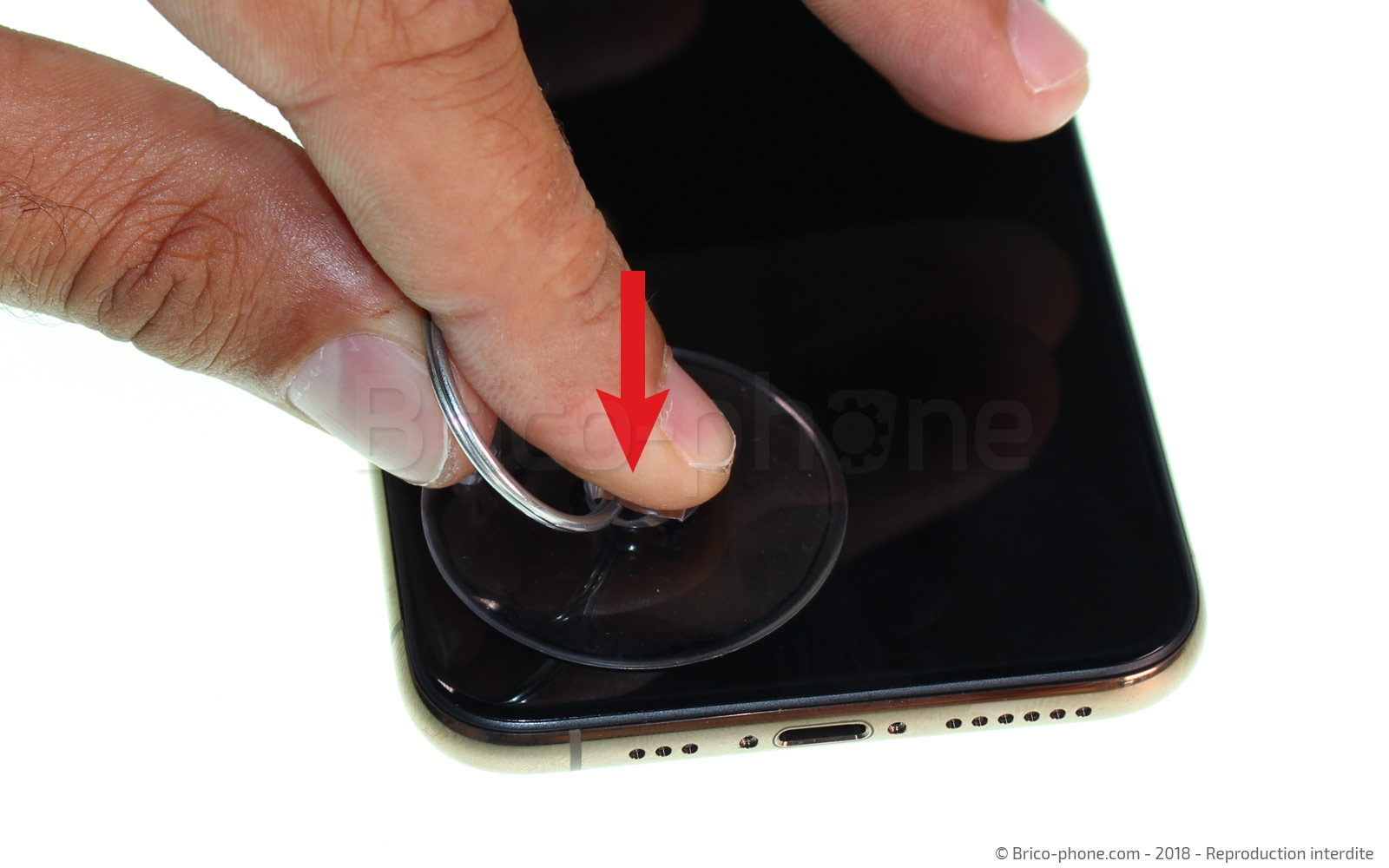

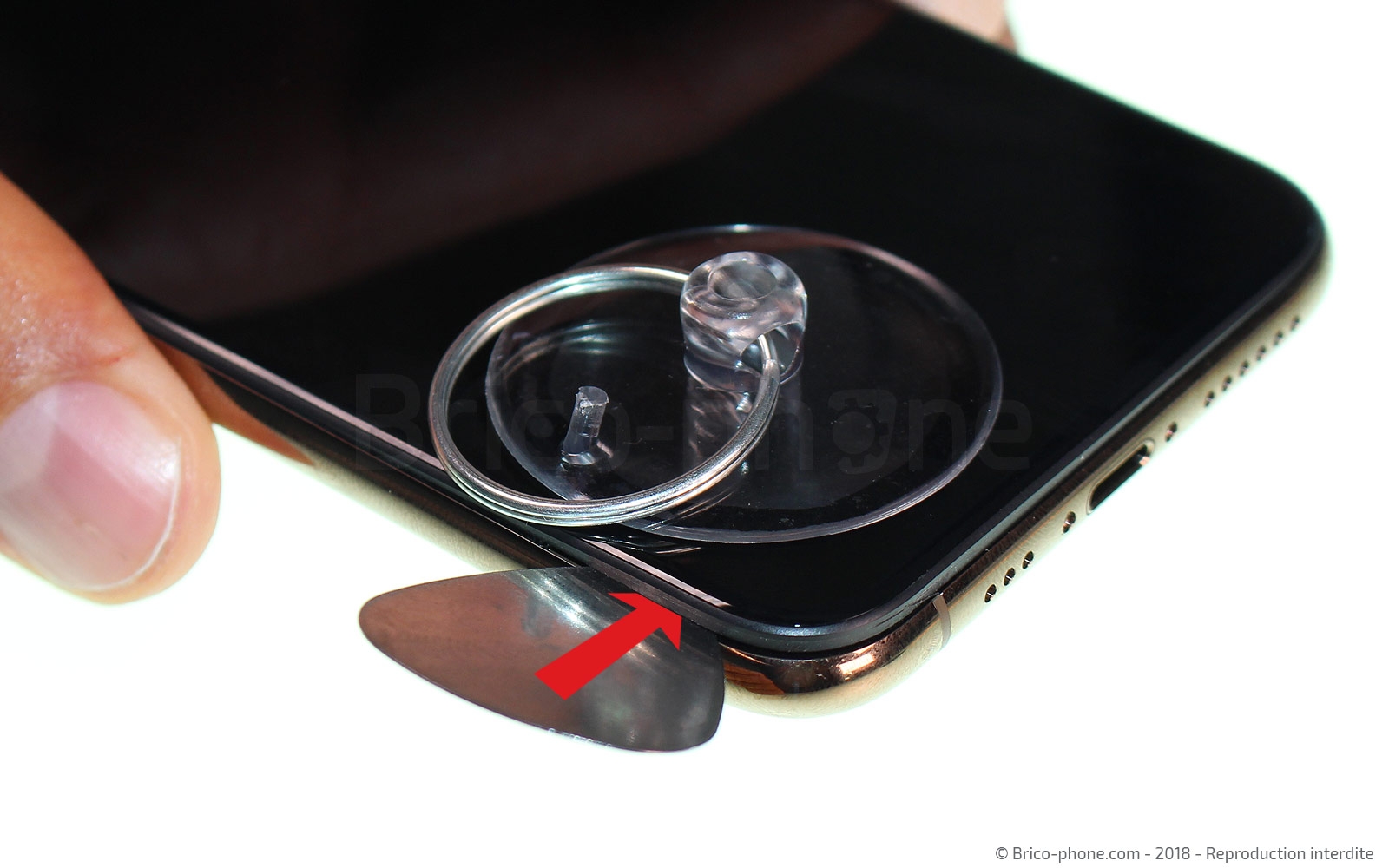

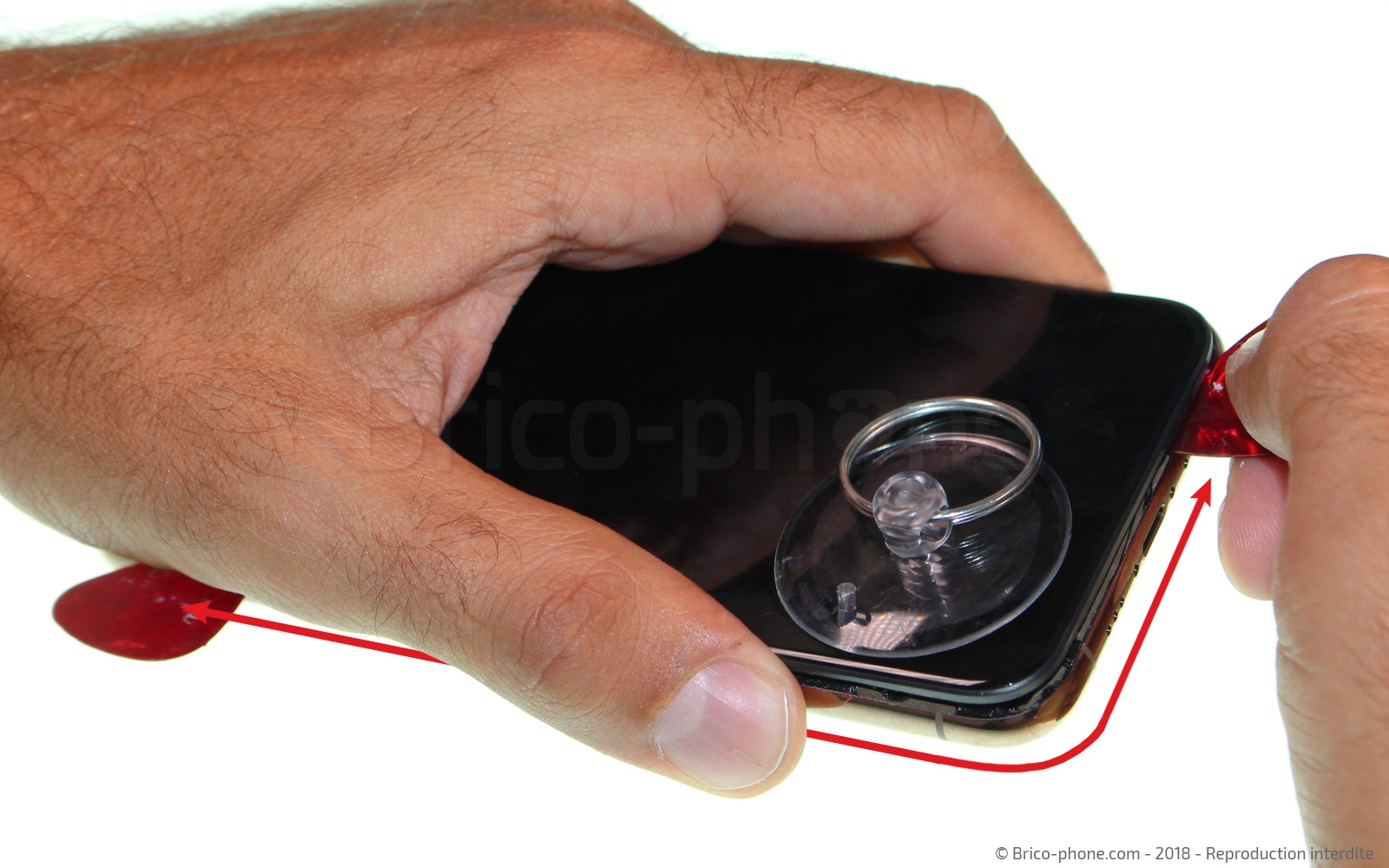

Lorsque le contour est suffisamment chaud pour ramollir le joint d'étanchéité, placez la ventouse sur un des angles inférieurs de l'écran et tirez fortement dessus pour le soulever et insérer le médiator métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 5 : Décoller l'écran

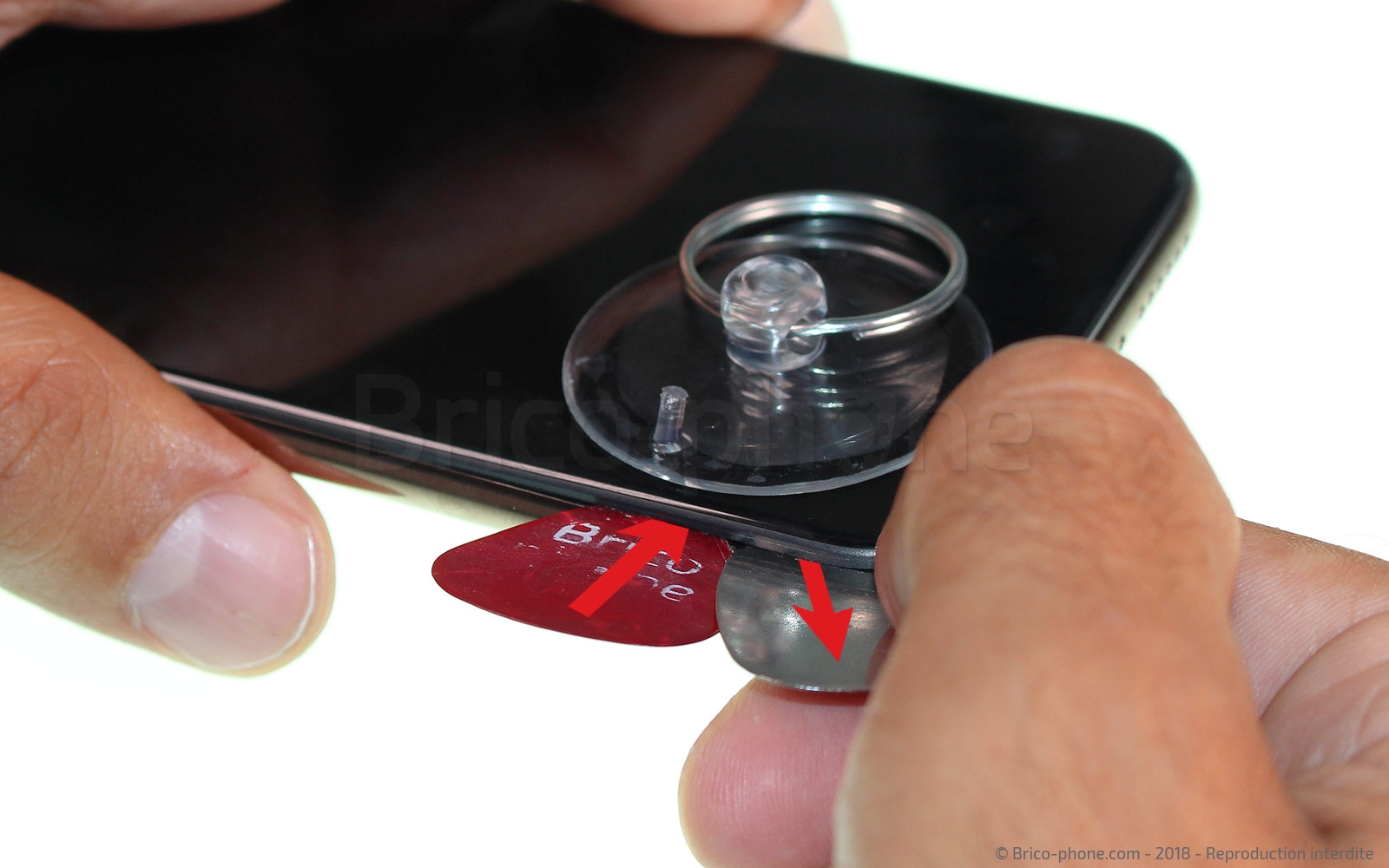

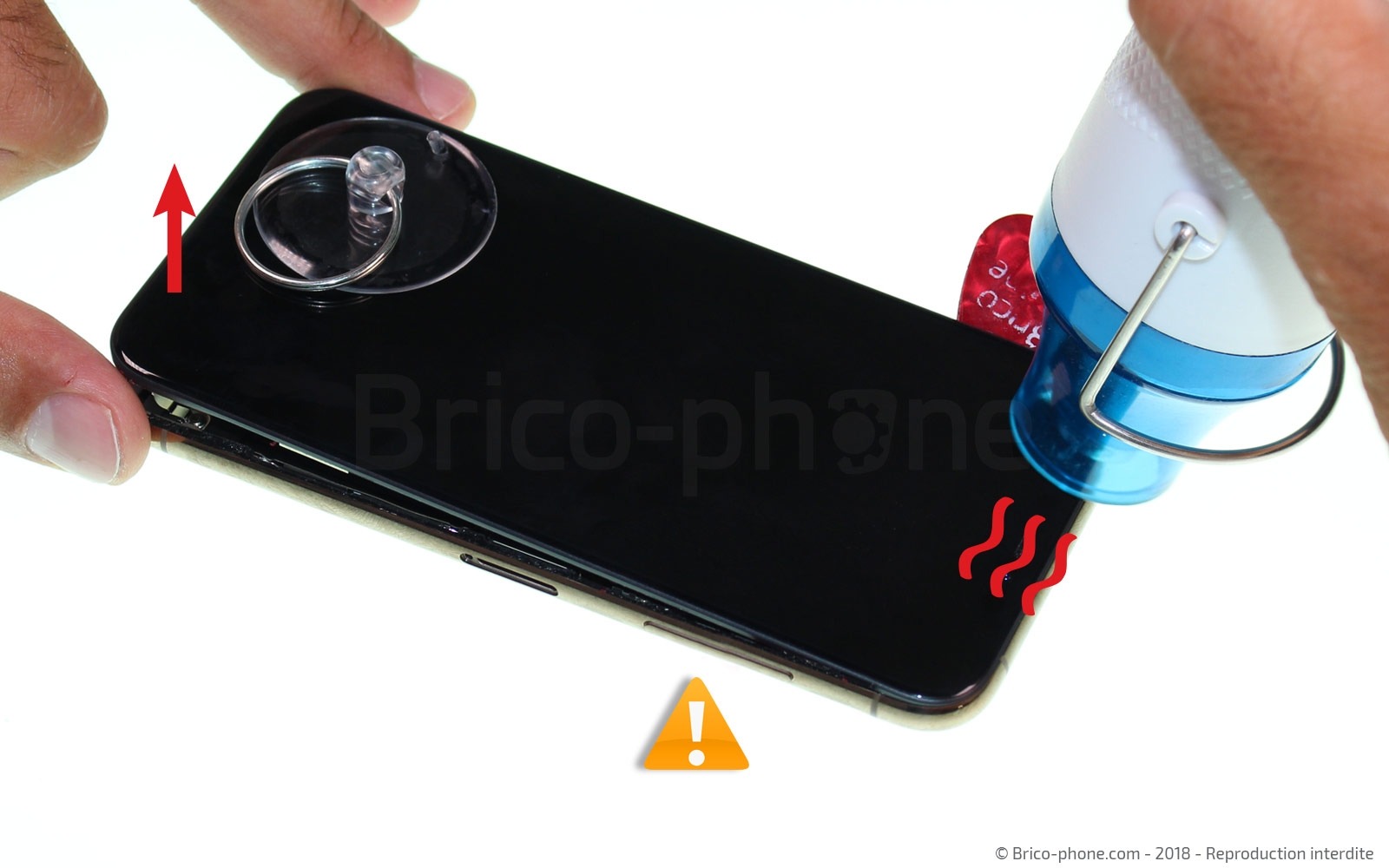

Une fois l'interstice créé, glissez le médiator en plastique à côté de celui en métal puis retirez le médiator métal. Cela évitera d'abîmer le châssis.

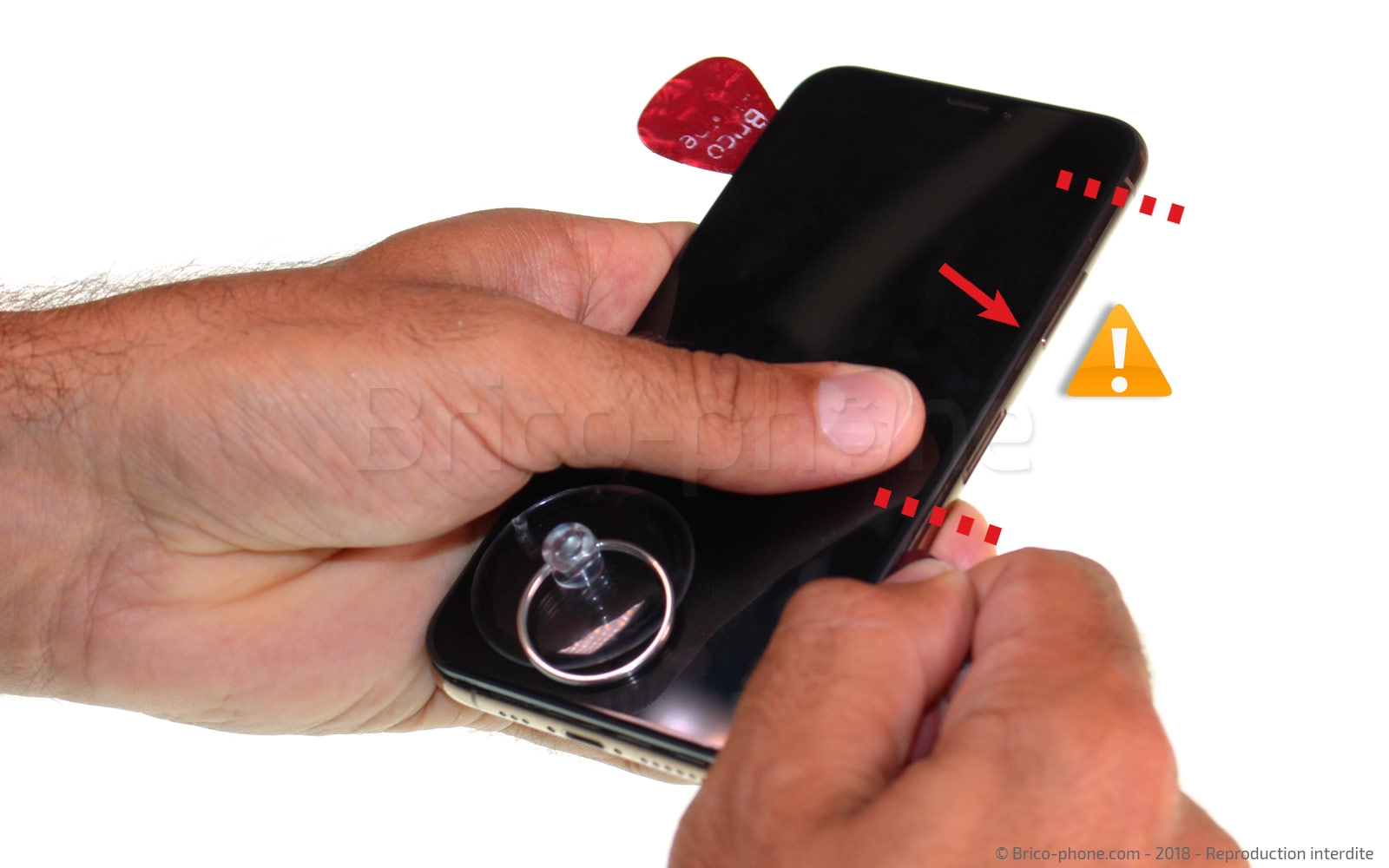

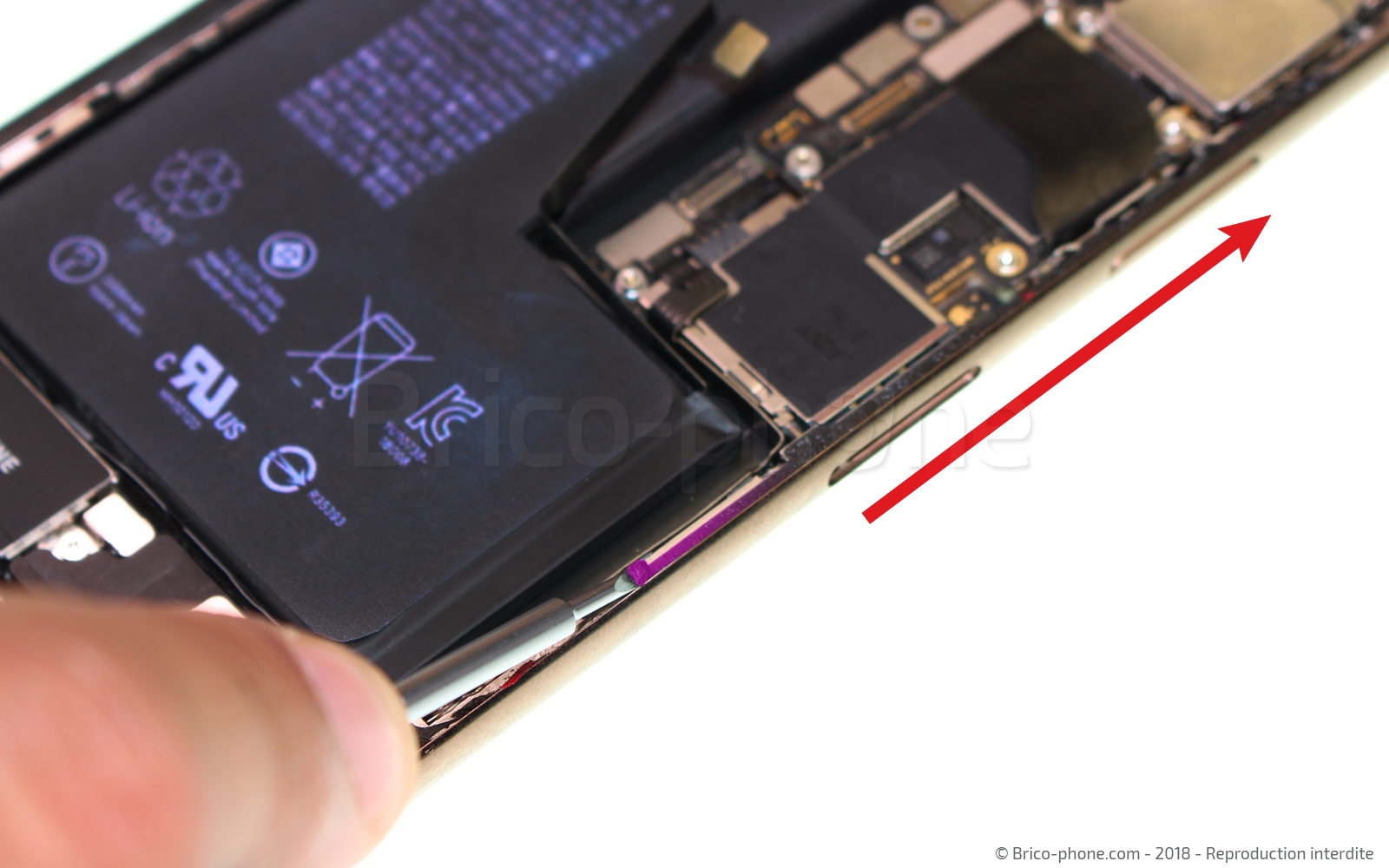

Glissez ensuite les médiators en plastique le long du contour en veillant à ne pas faire glisser un médiator sur la partie droite (zone entre les pointillés). Les nappes de l'écran sont rattachées sur la droite et étant au bord du châssis, vous risqueriez fortement de les endommager, ce qui vous coûterait le prix d'un écran en plus.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 6 : Ouvrir l'écran
N'hésitez pas à chauffer à nouveau si jamais l'adhésif s'est refroidi ou si vous sentez une résistance. Attention toujours aux nappes qui sont reliées sur la droite.

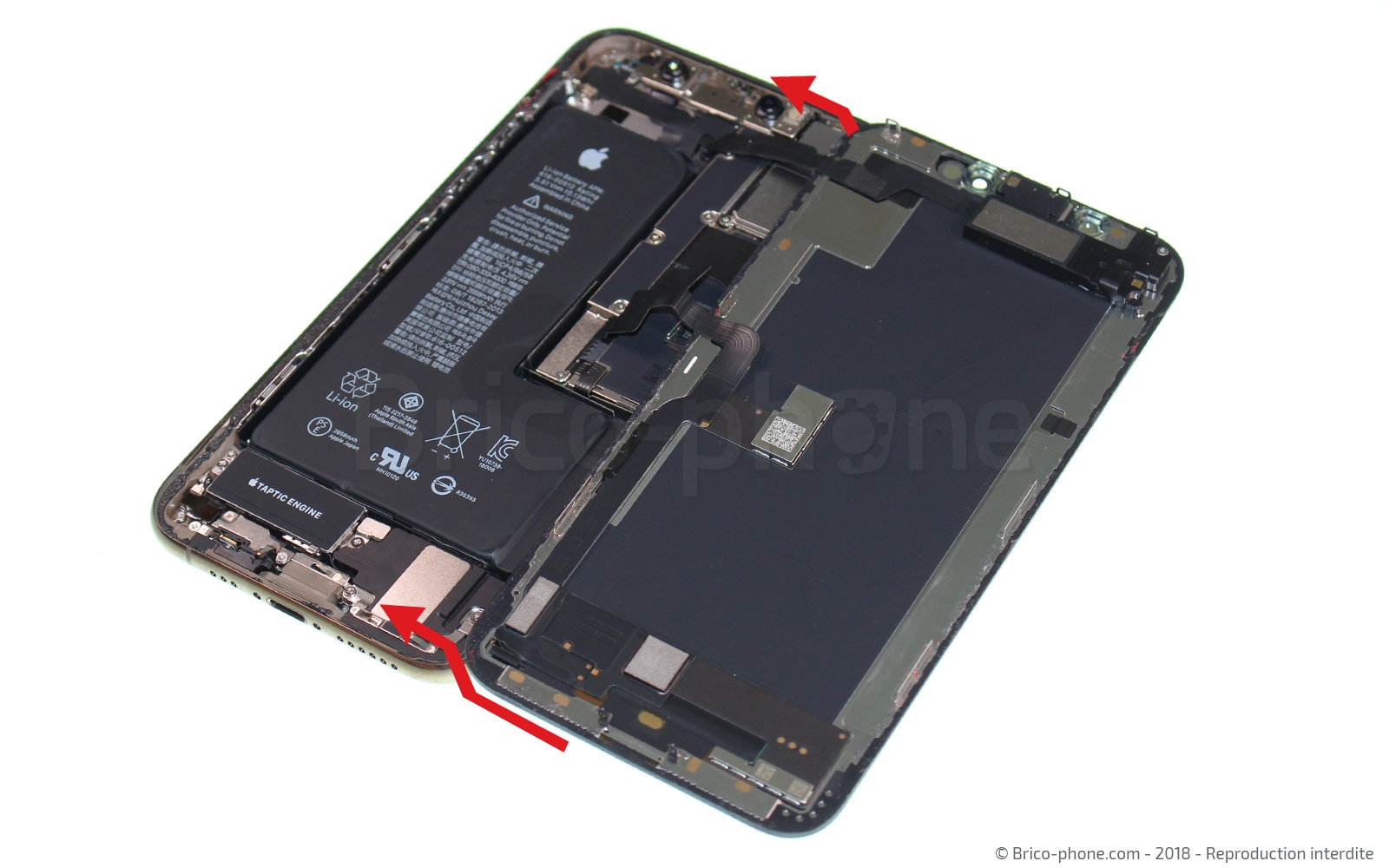

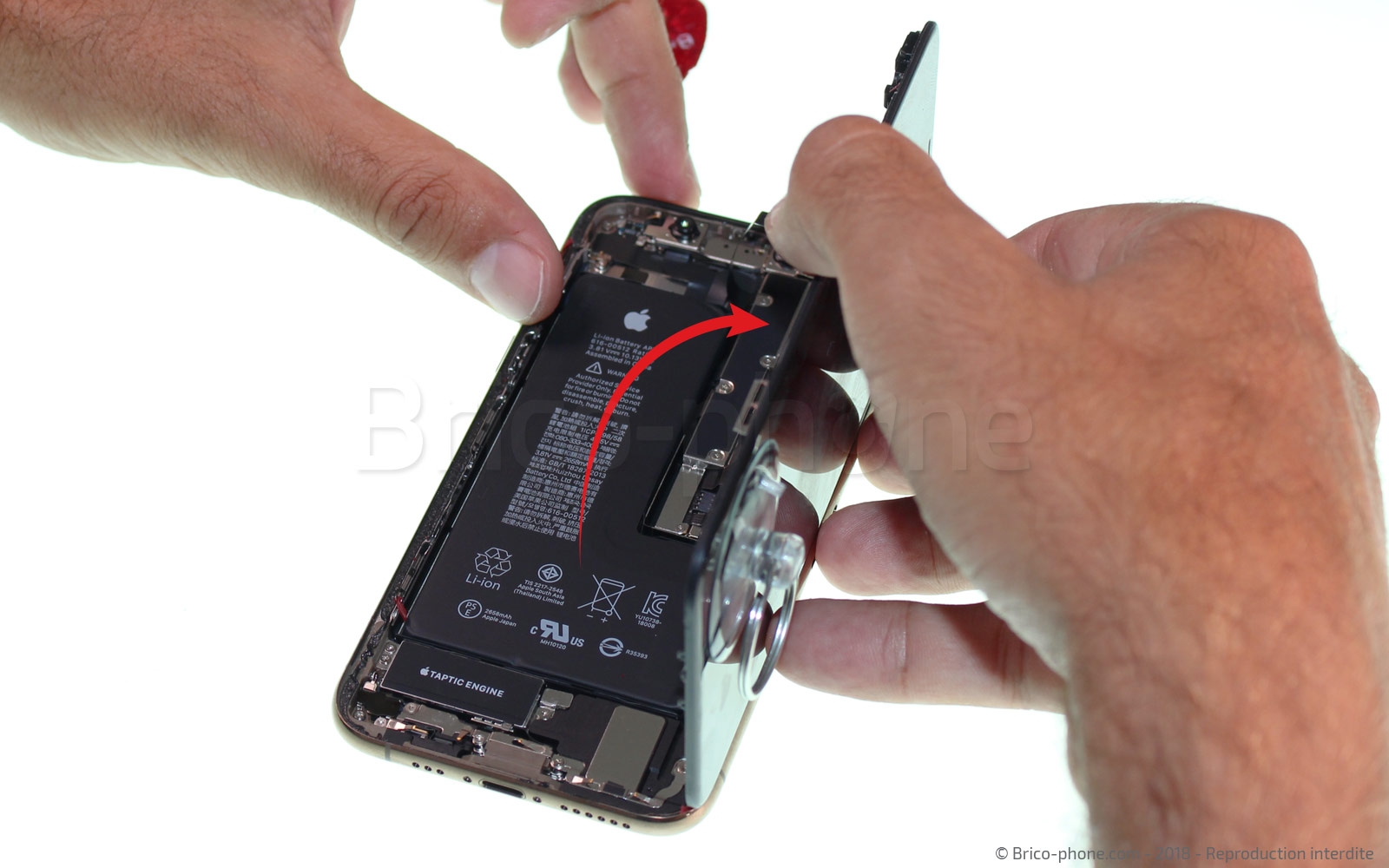

Ouvrez l'iPhone XS de gauche à droite. Ne forcez pas pour mettre l'écran à plat car les nappes sont trop courtes et certains clips en métal sont peut être encore dans le châssis notamment côté droit où vous n'avez pas décollé, soulevez légèrement l'écran sur quelques millimètres puis chevauchez l'écran au-dessus du châssis.
Et surtout ne tirez pas sur l'écran. Les nappes sont fragiles et une nappe déchirée vous obligerait à remplacer le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 7 : Dévisser l'élément #01
Les connecteurs des nappes de l'écran et de la batterie sont maintenus et protégés par une longue plaquette métallique.

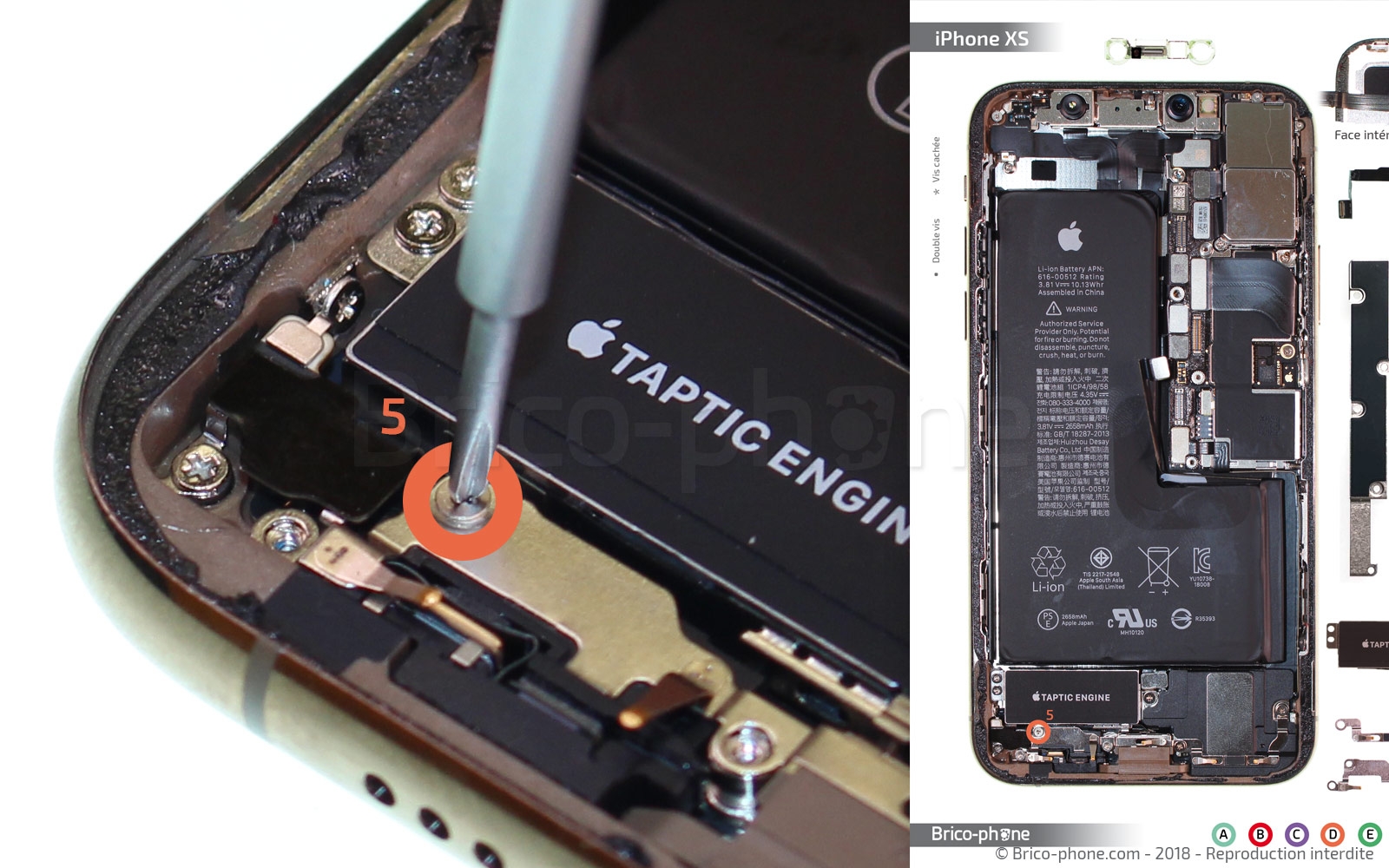

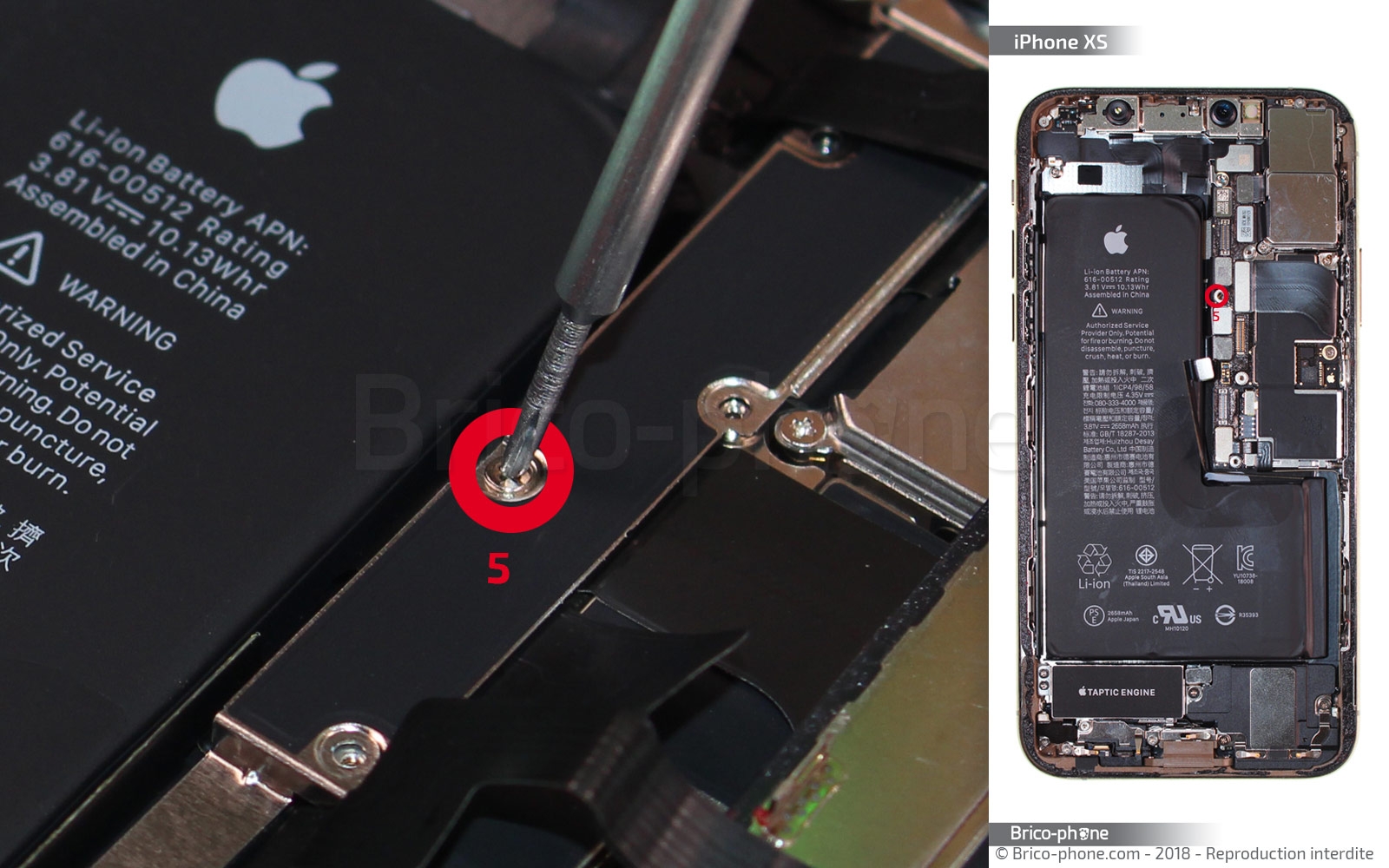

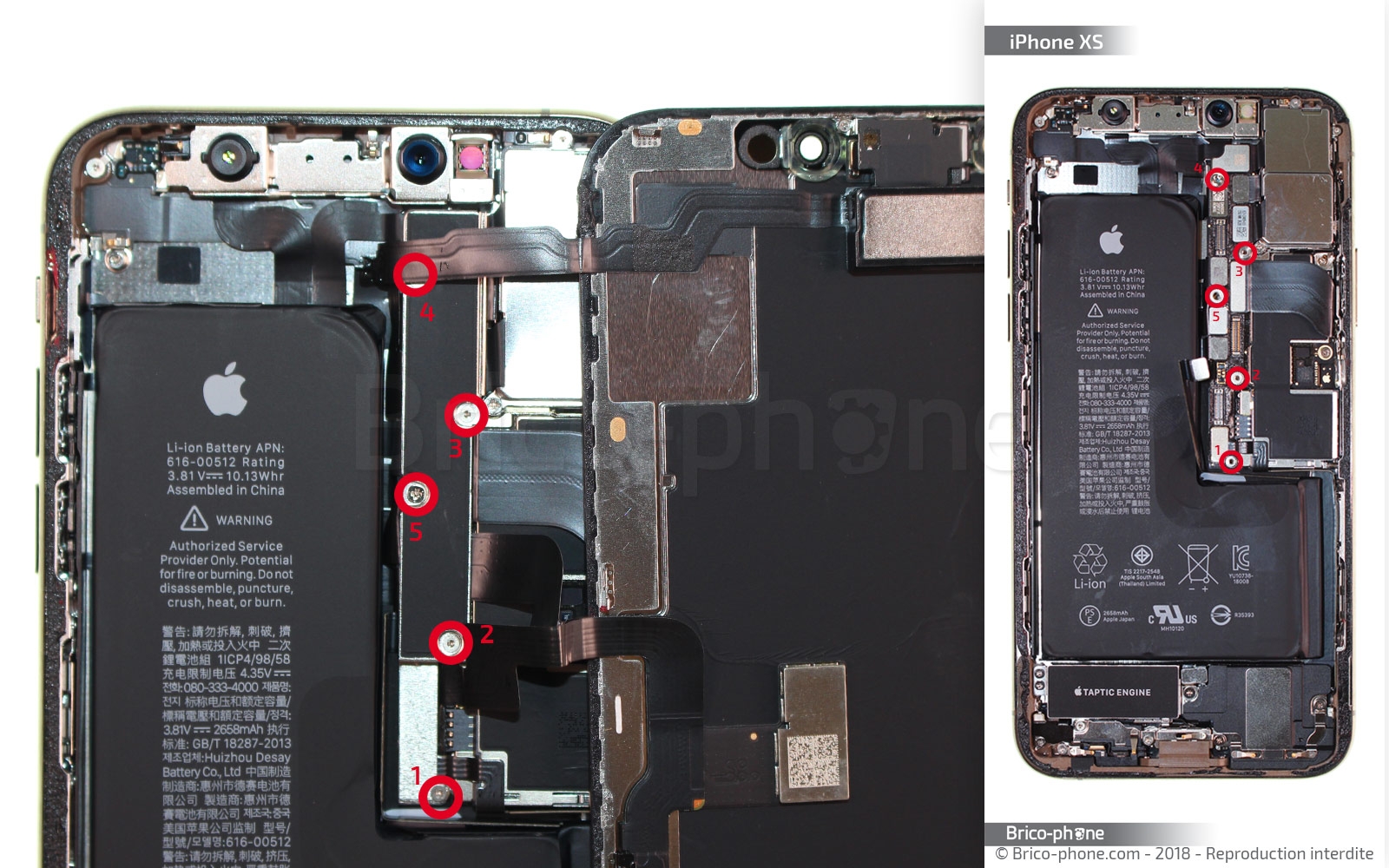

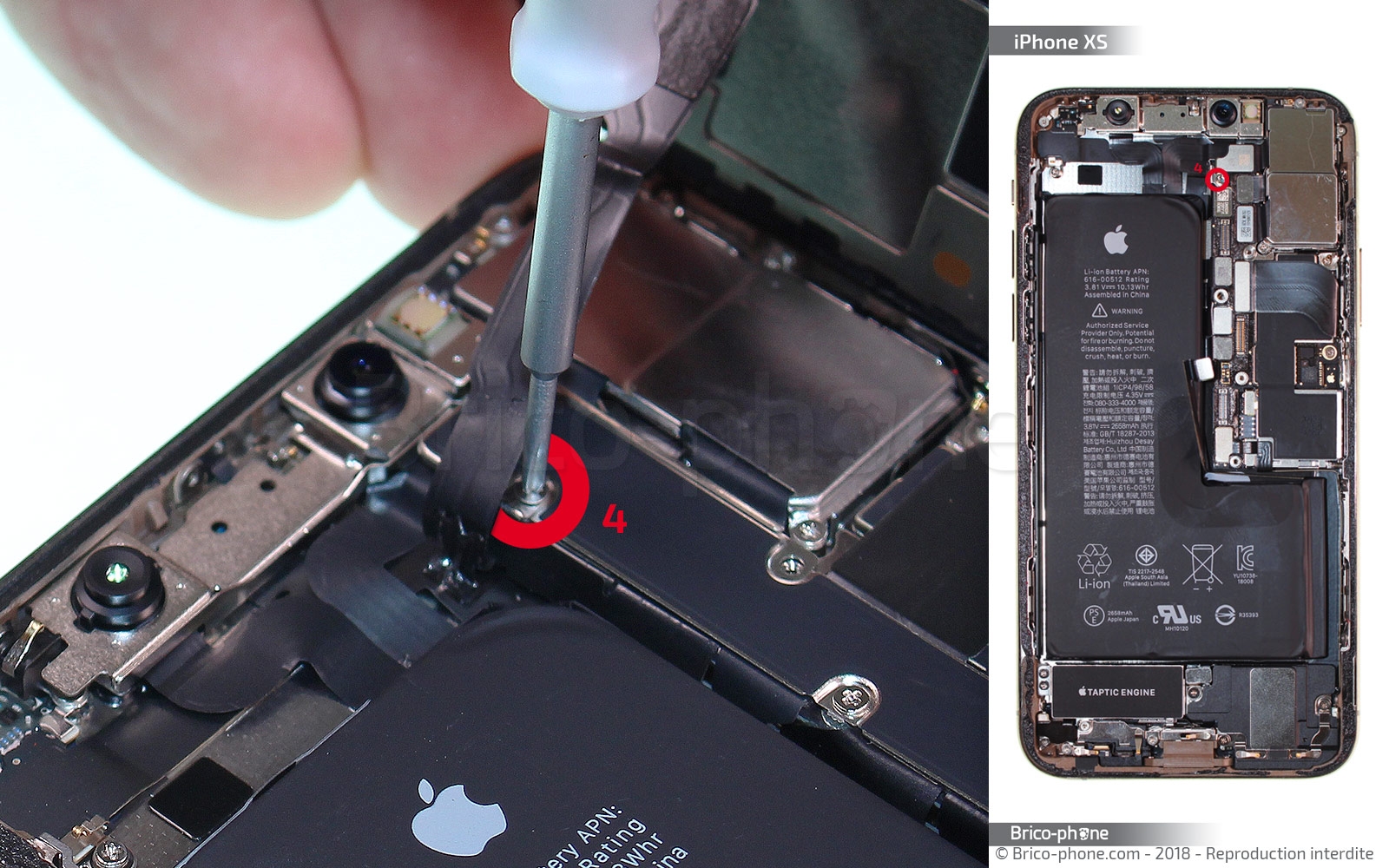

Munissez-vous du tournevis Triwing (croix à 3 pointes) pour retirer les vis entourées en rouges B1, B2, B3 et B4 (cette dernière est juste sous la nappe de l'écouteur). Ensuite, prenez le tournevis cruciforme pour retirer la dernière vis B5. Placez au fur et à mesure les vis sur le patron d'aide au montage en papier (offert avec votre commande) ou la version magnétique si vous l'avez achetée en option, pour éviter d'inverser les vis au remontage. Une vis trop longue au mauvais endroit endommagerait la carte mère.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €
Etape 8 : Retirer la plaquette

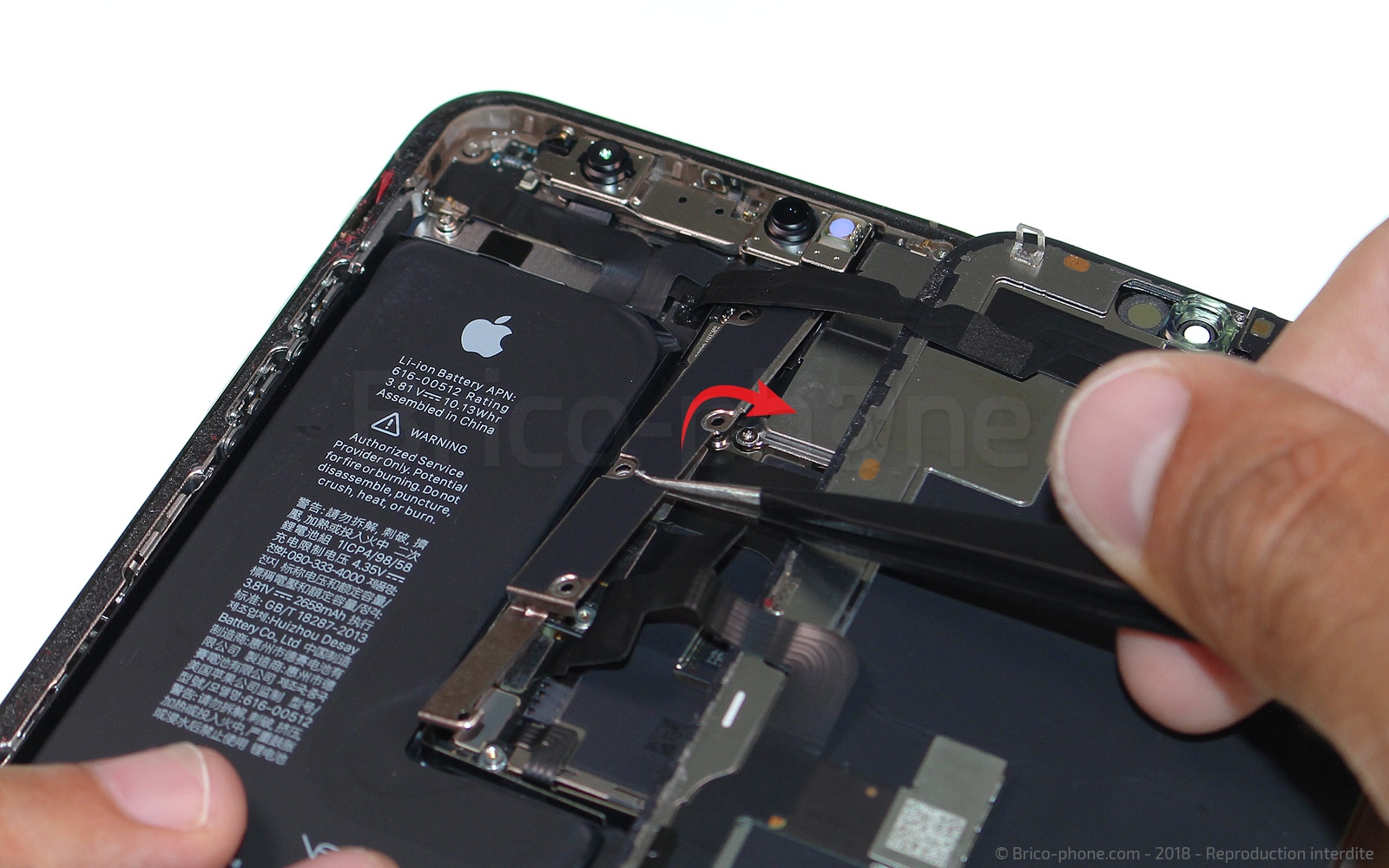

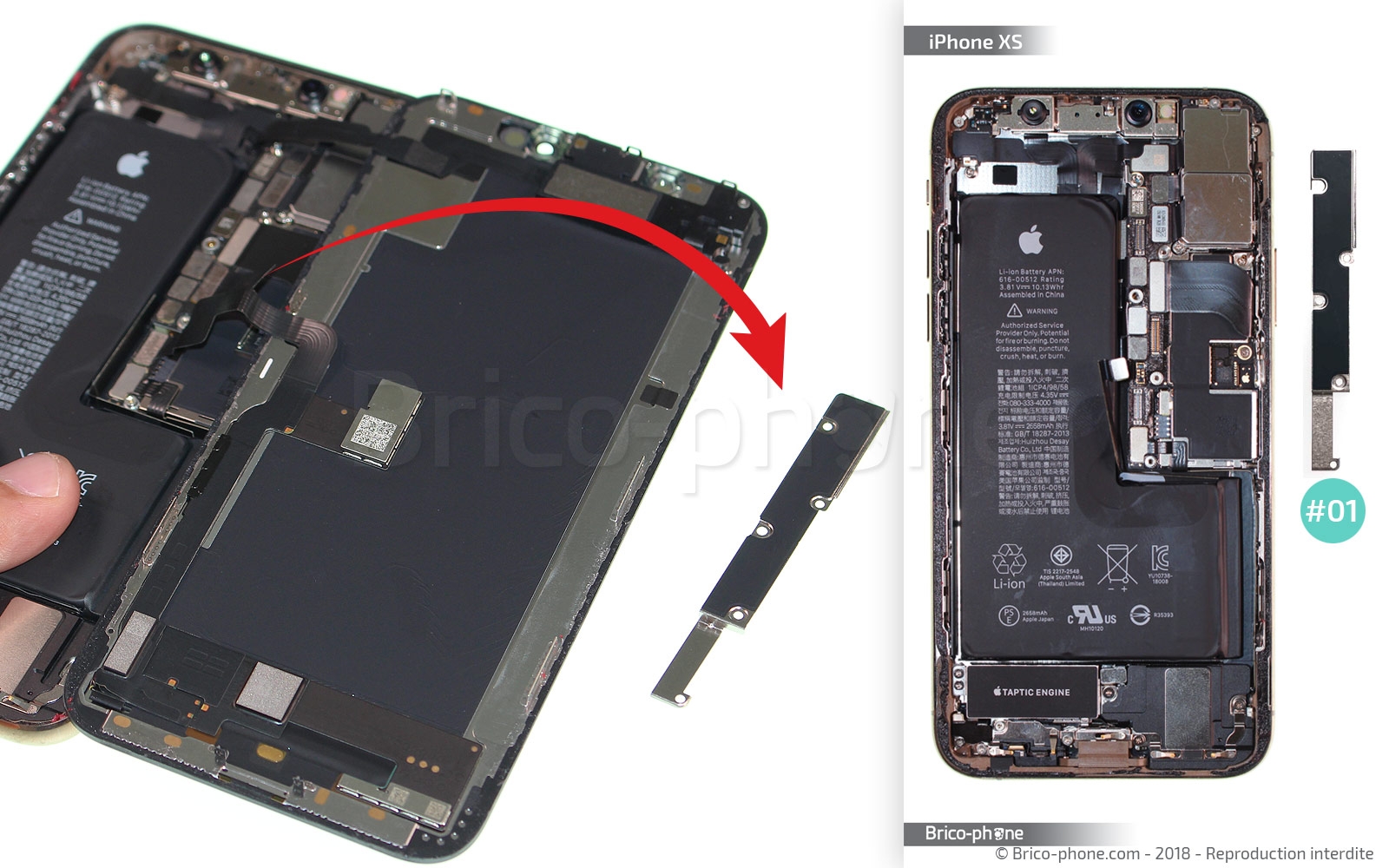

Muni de la pincette, saisissez l'élément métallique nommé #01 puis retirez-le.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déconnecter la batterie

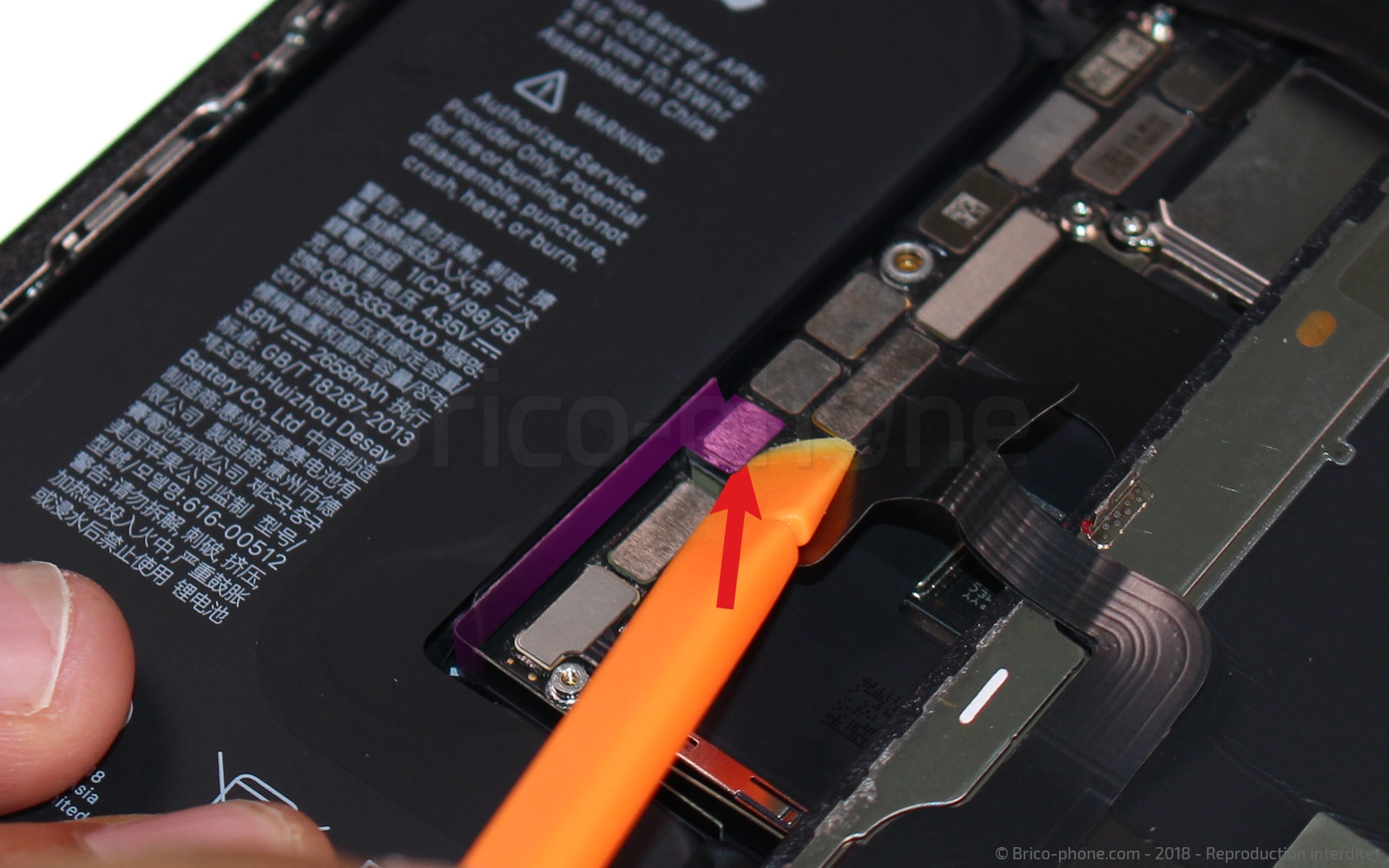

La batterie doit être déconnectée en soulevant son connecteur de la carte-mère à l'aide du levier en nylon.

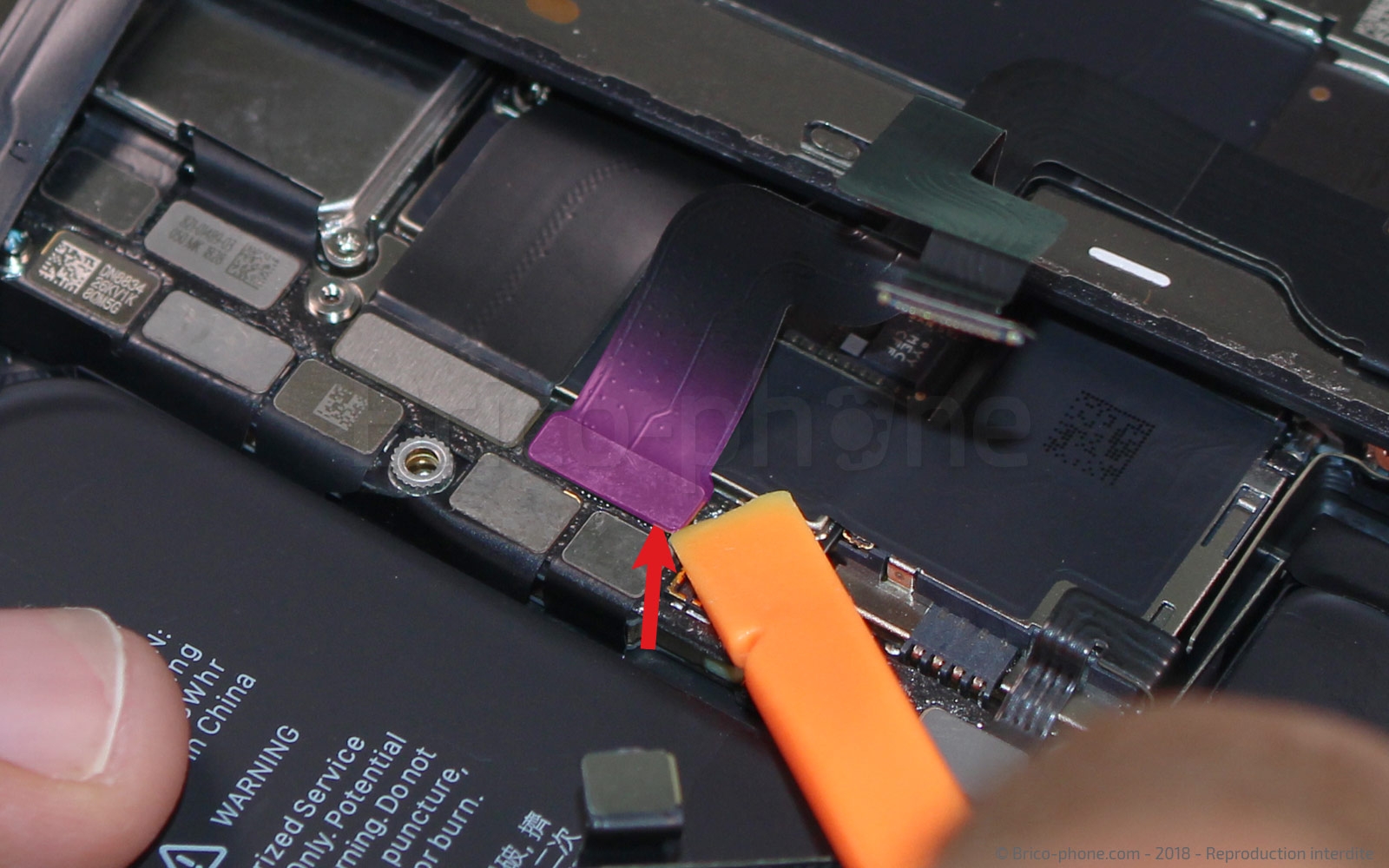

Soulevez un peu la nappe pour éviter qu'elle soit coincée entre la batterie et la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter les nappes de l'écran

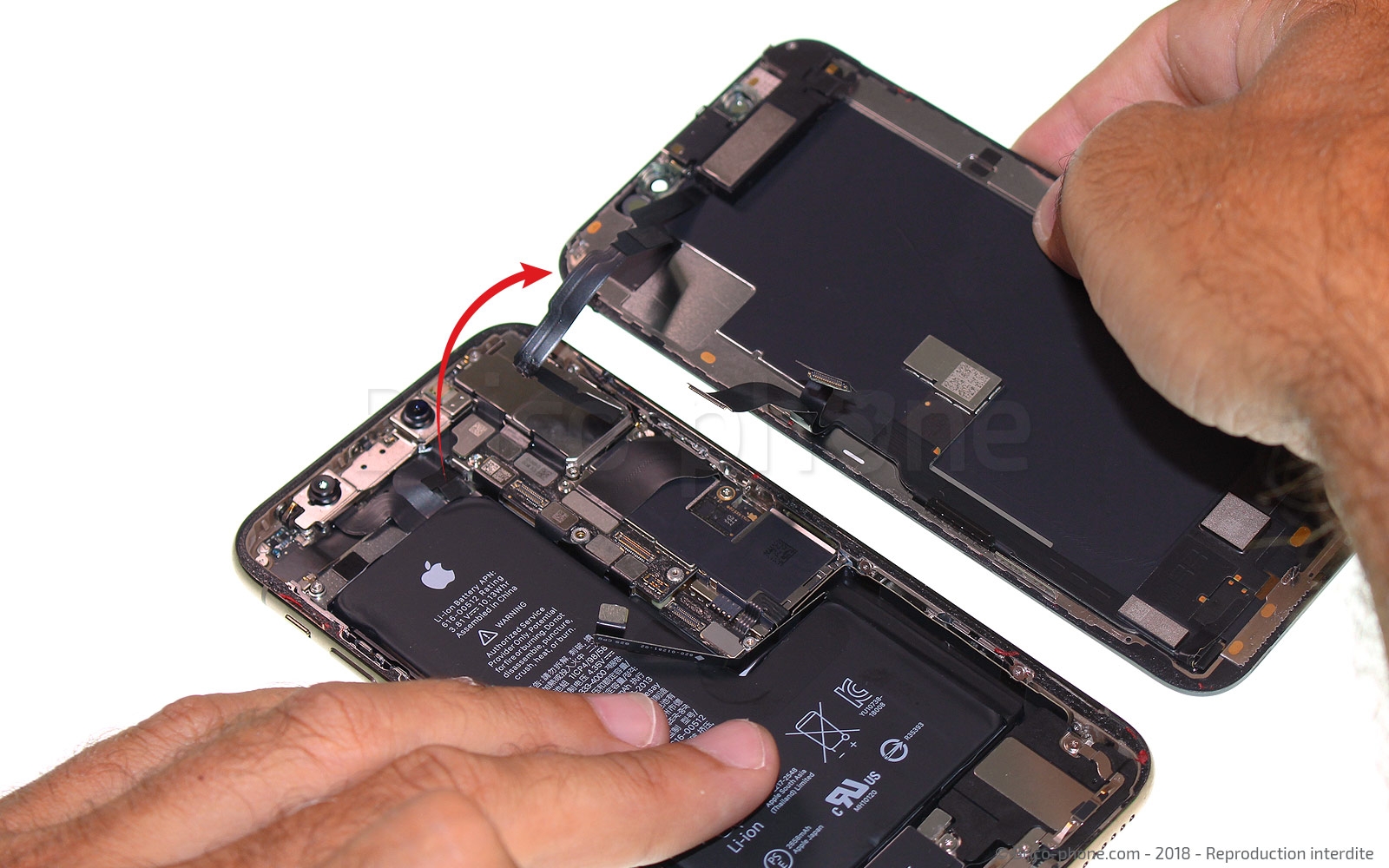

Retirez l'écran, cela permettra de faciliter la suite de la manipulation.

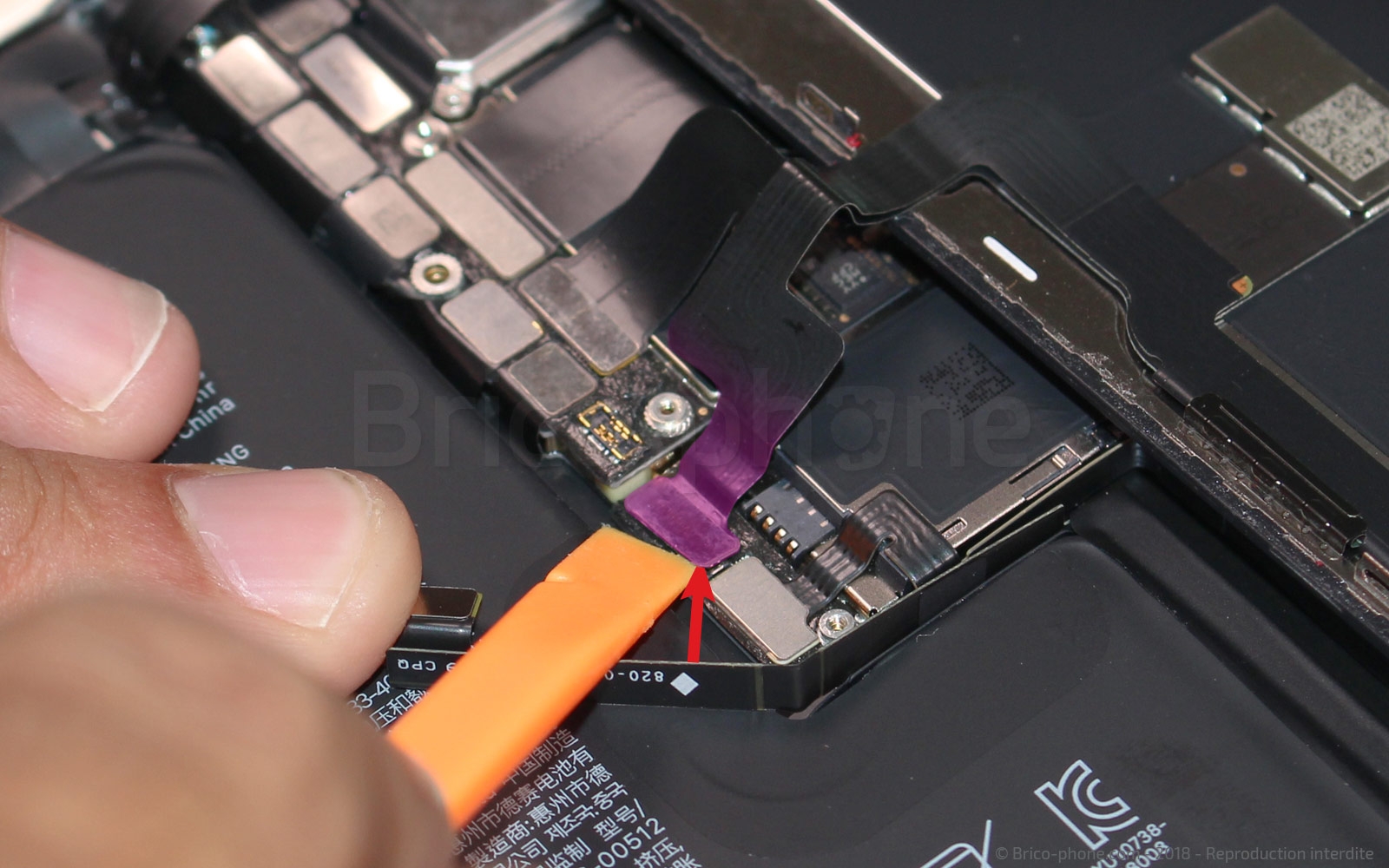

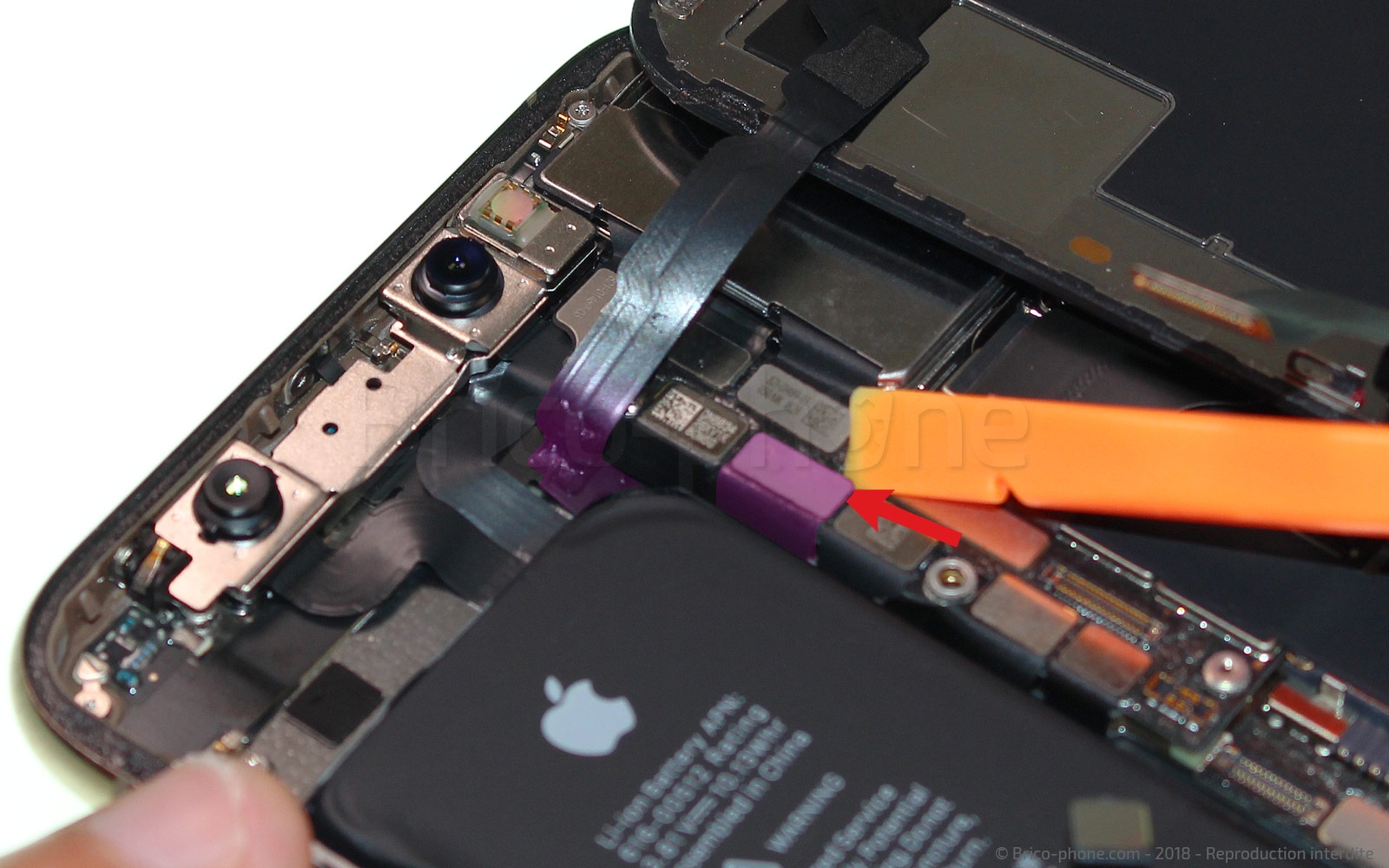

Pour cela, déconnectez les 3 nappes qui sont rattachées à la carte mère. Glissez le bout du levier sous un angle du premier connecteur : commencez par le tactile en bas, soulevez-le délicatement.
Procédez de la même façon pour le connecteur de l'afficheur OLED et, pour finir, celui du haut qui correspond à l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés

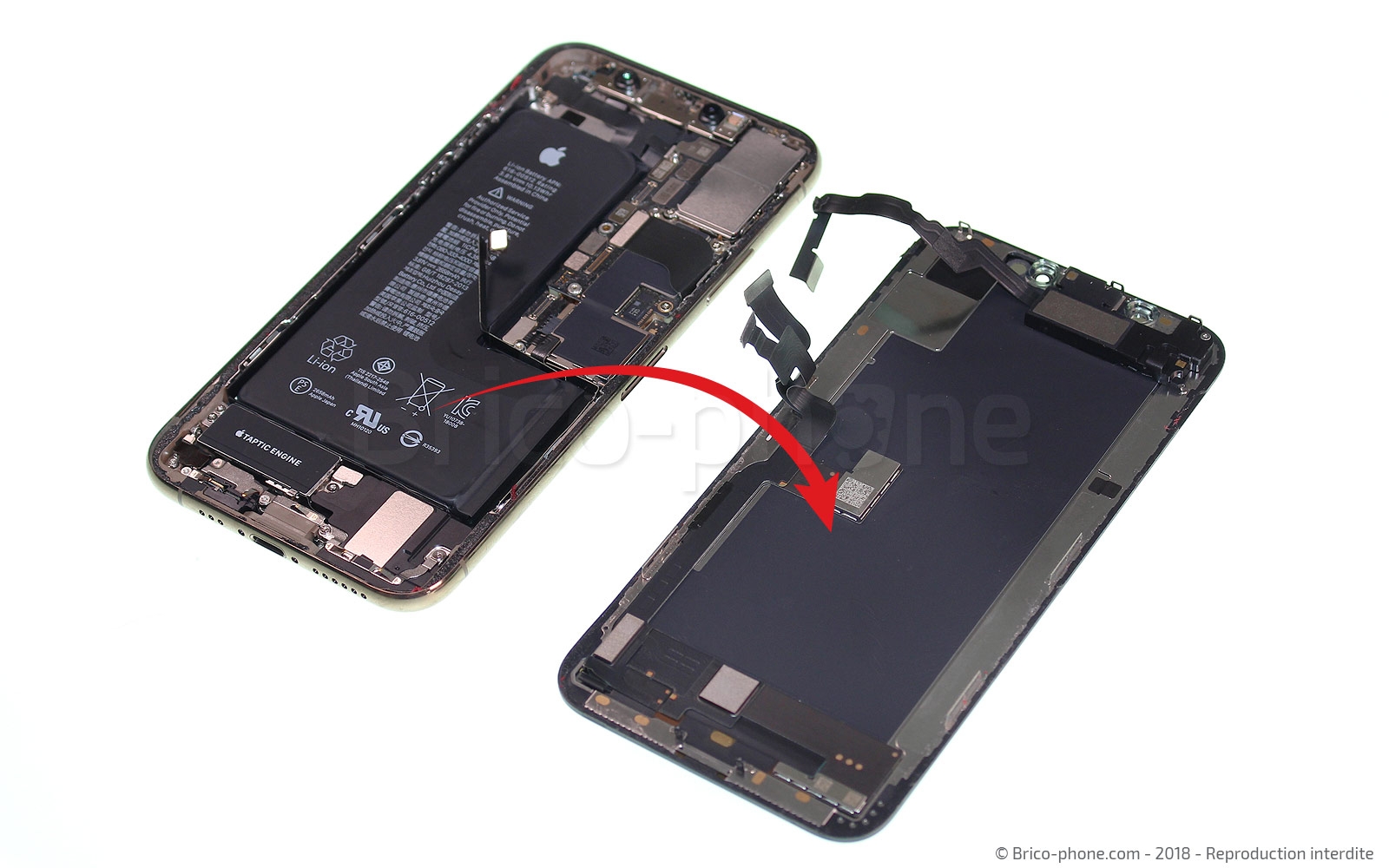

Etape 11 : Retirer l'écran

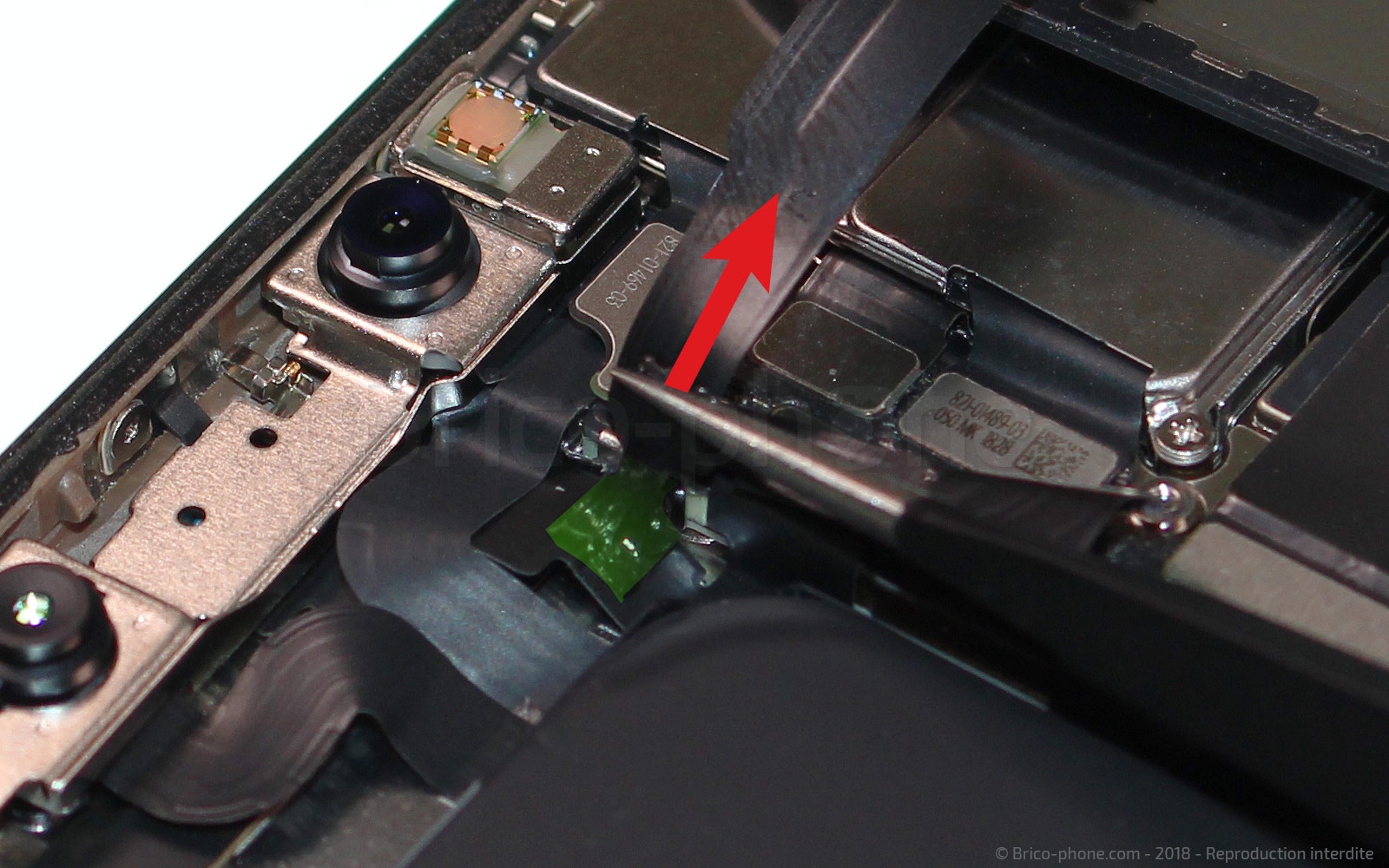

L'écran peut désormais être retiré : il est encore collé par un point d'adhésif au niveau de la nappe de l'écouteur interne (marqué en vert sur l'image).
Prenez la pincette pour décoller les deux nappes en faisant attention à ne pas endommager la nappe, au risque de devoir remplacer la pièce par une nouvelle.

L'écran est maintenant désolidarisé du châssis.
Outils du kit utilisés
Outils du kit utilisés

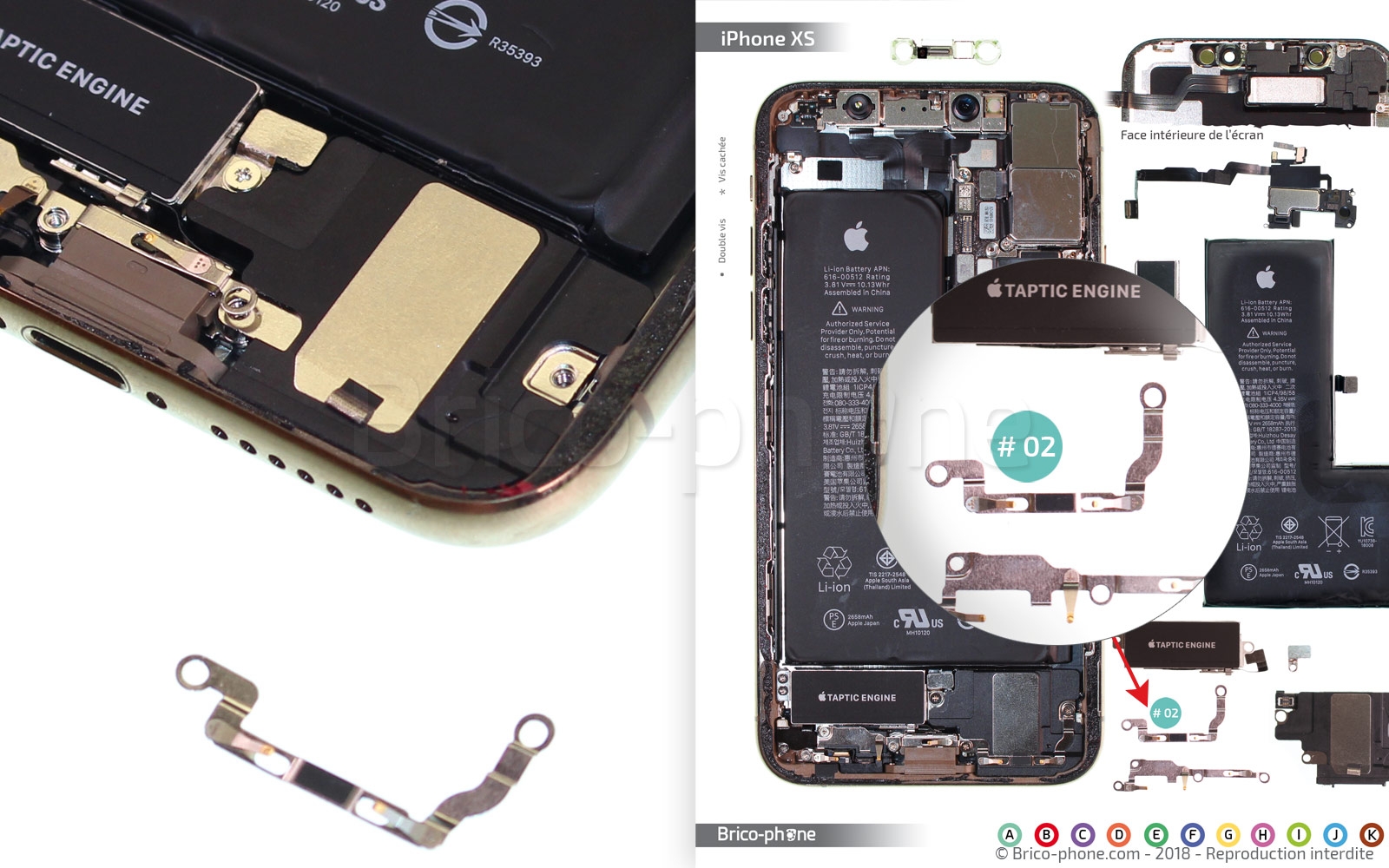

Etape 12 : Retirer la plaquette nommée #02

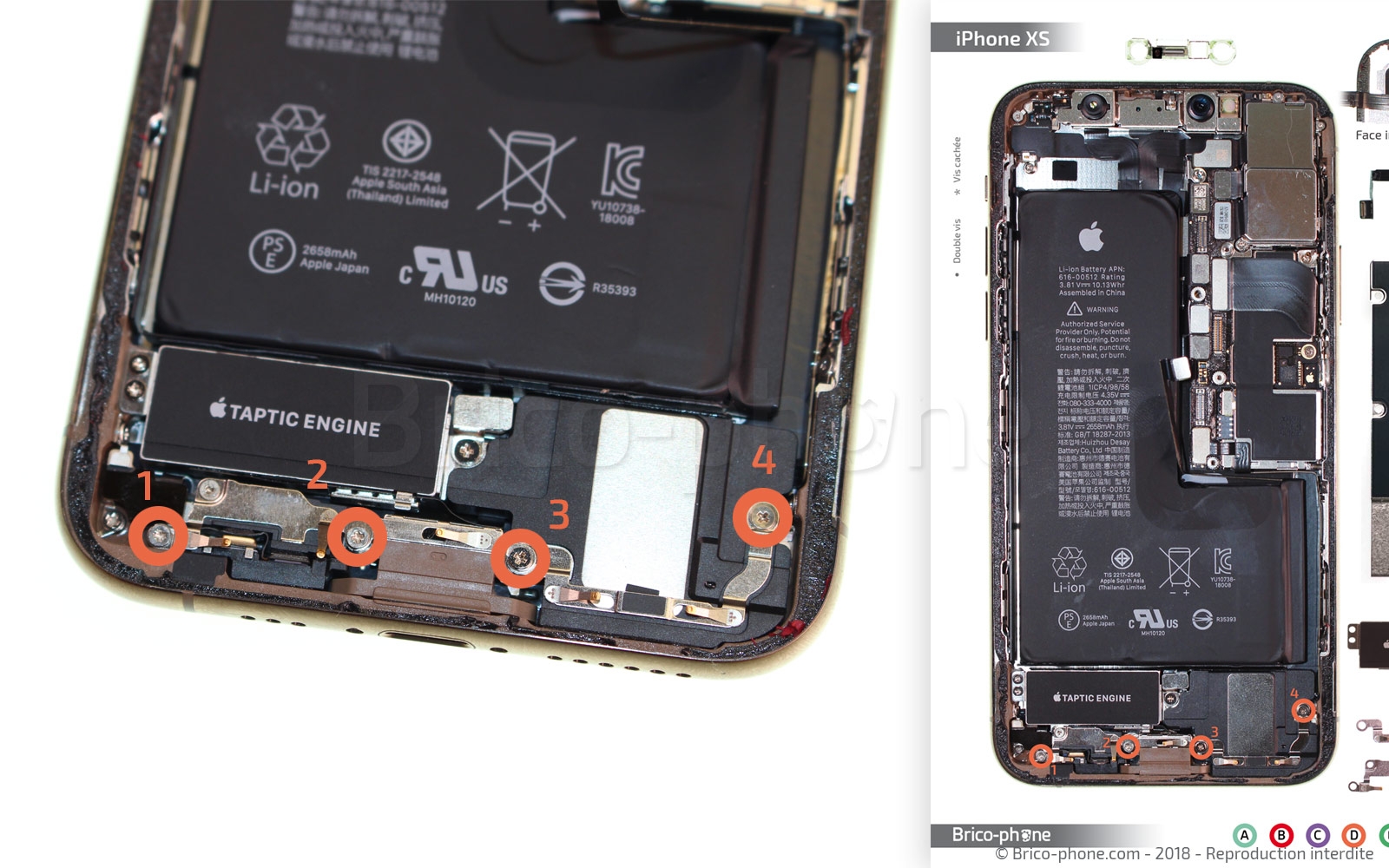

Dévisser les 4 vis entourées en orange nommées D1 à D4 avec le tournevis cruciforme. Puis retirez l'élément métallique #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
9,90 €
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €

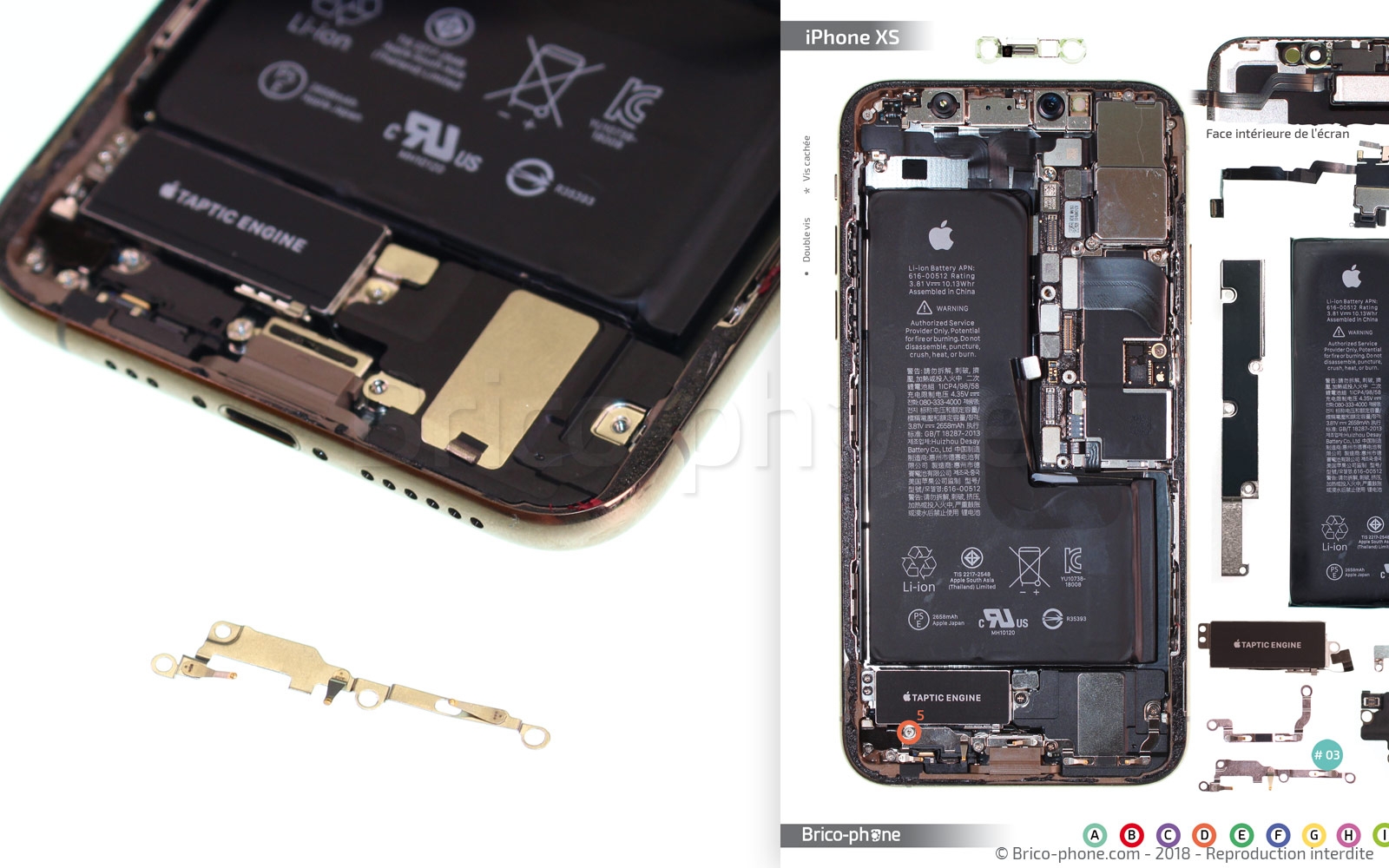

Etape 13 : Retirer la plaquette #03
Pour plus de facilité dans la suite de la réparation, munissez-vous du tournevis triwing 0,6 et retirez la dernière vis qui maintient l'élément.
Procédez de la même manière pour dégager le petit élément métallique.
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Déconnecter le bloc haut-parleur
Le bloc haut-parleur externe est connecté au connecteur de charge en haut à gauche de la pièce.

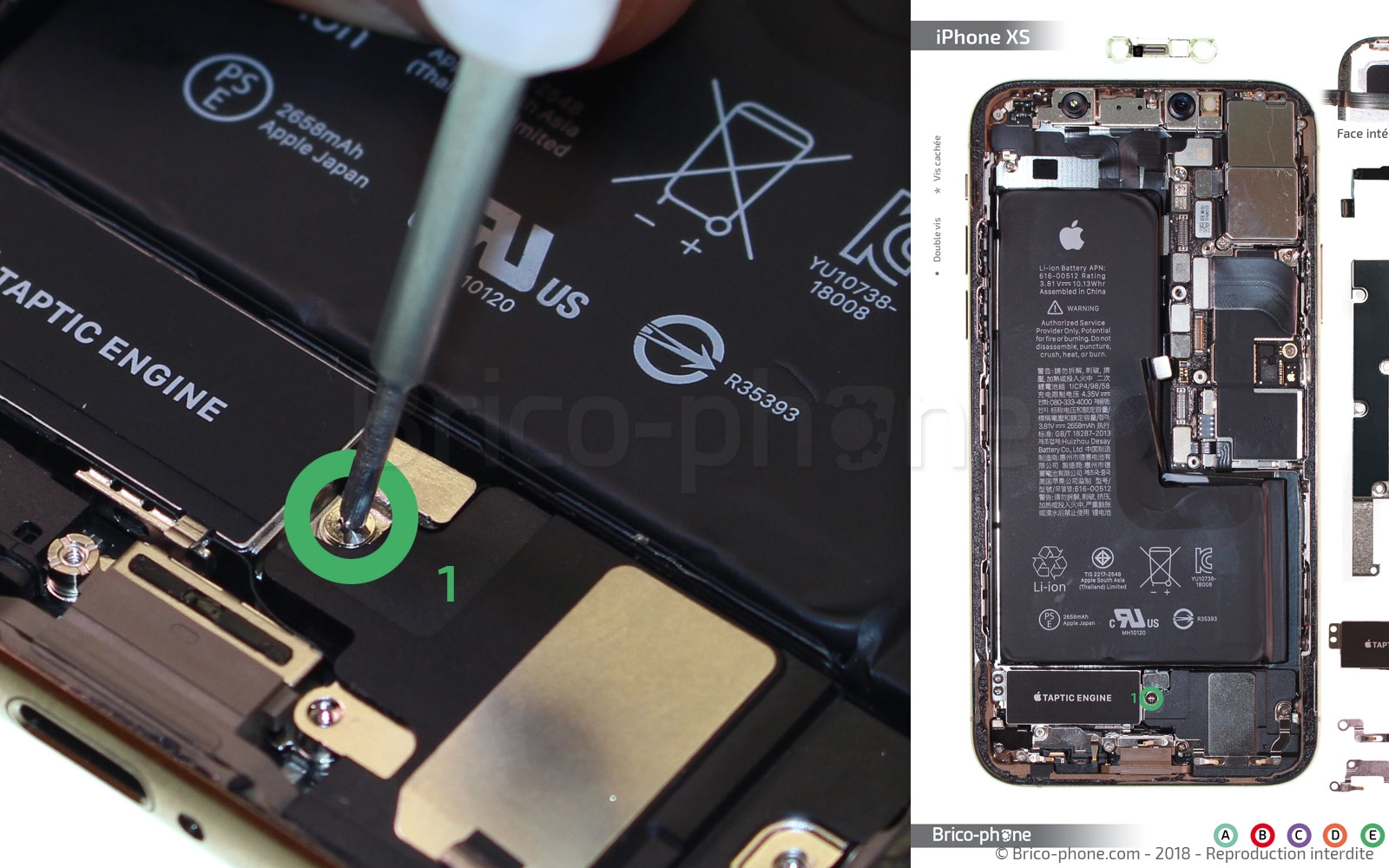

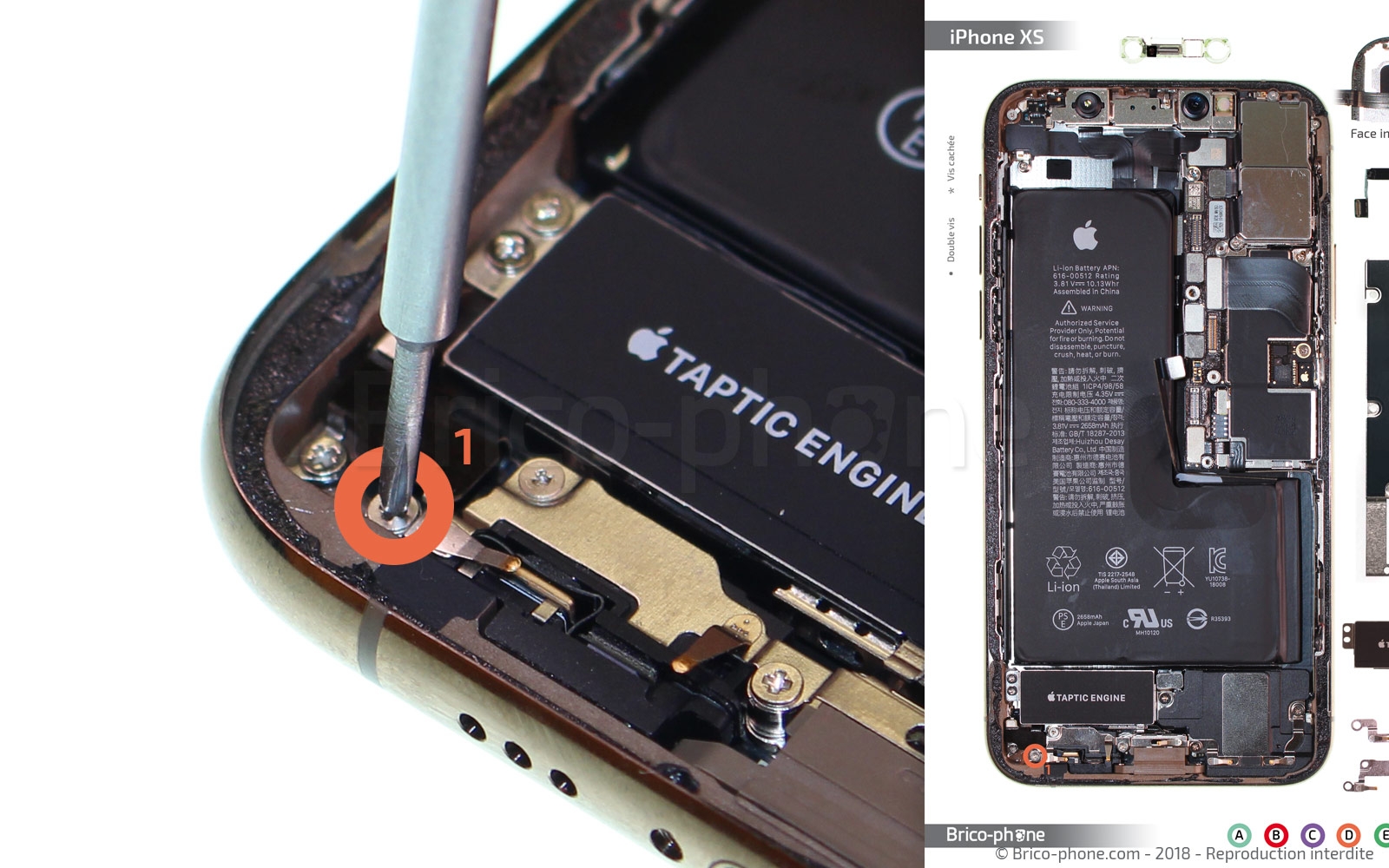

Ce connecteur est caché sous un petit élément métal, dévissez avec le tournevis cruciforme la vis entourée en vert appelée E1 sur le patron d'aide au montage.

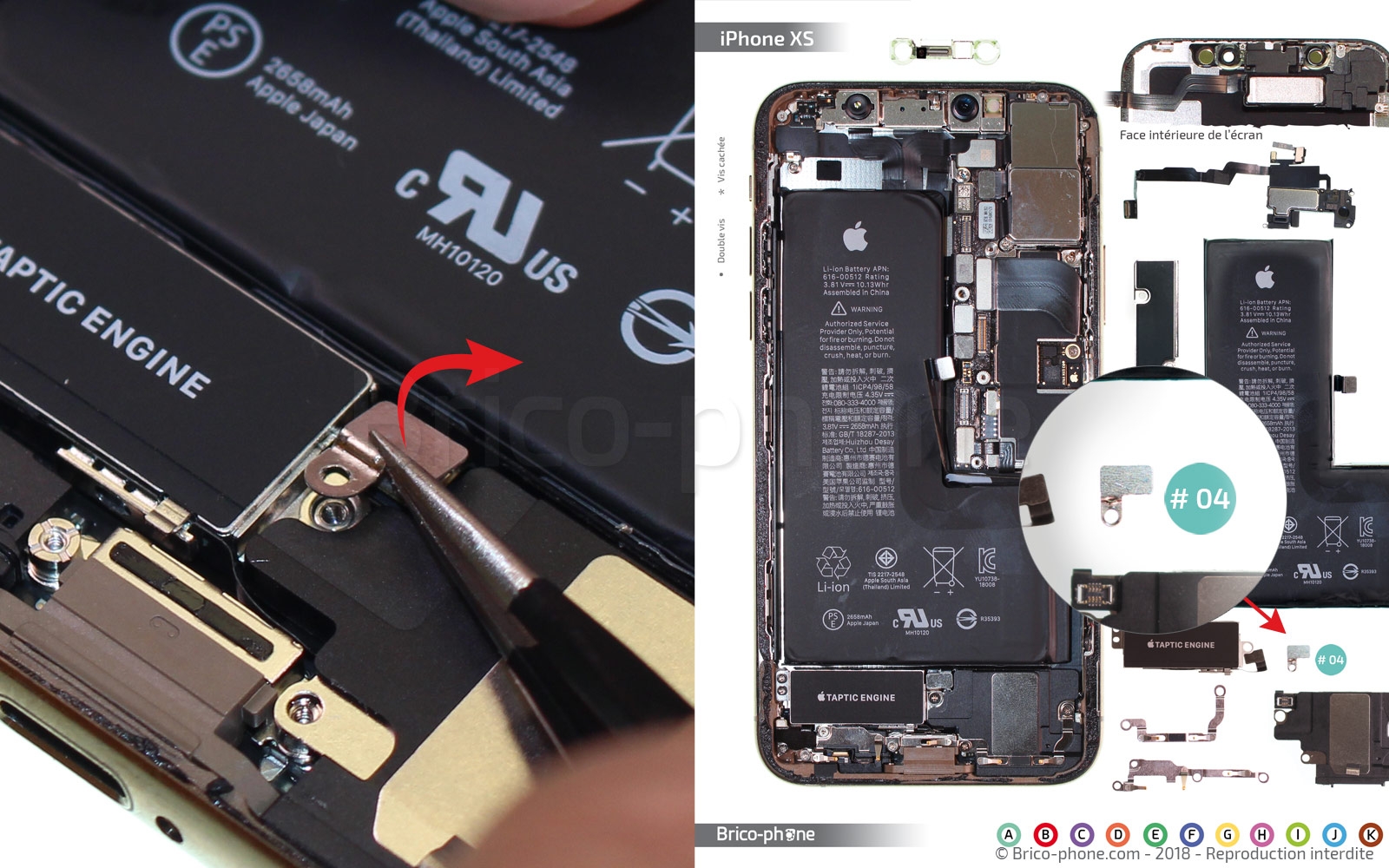

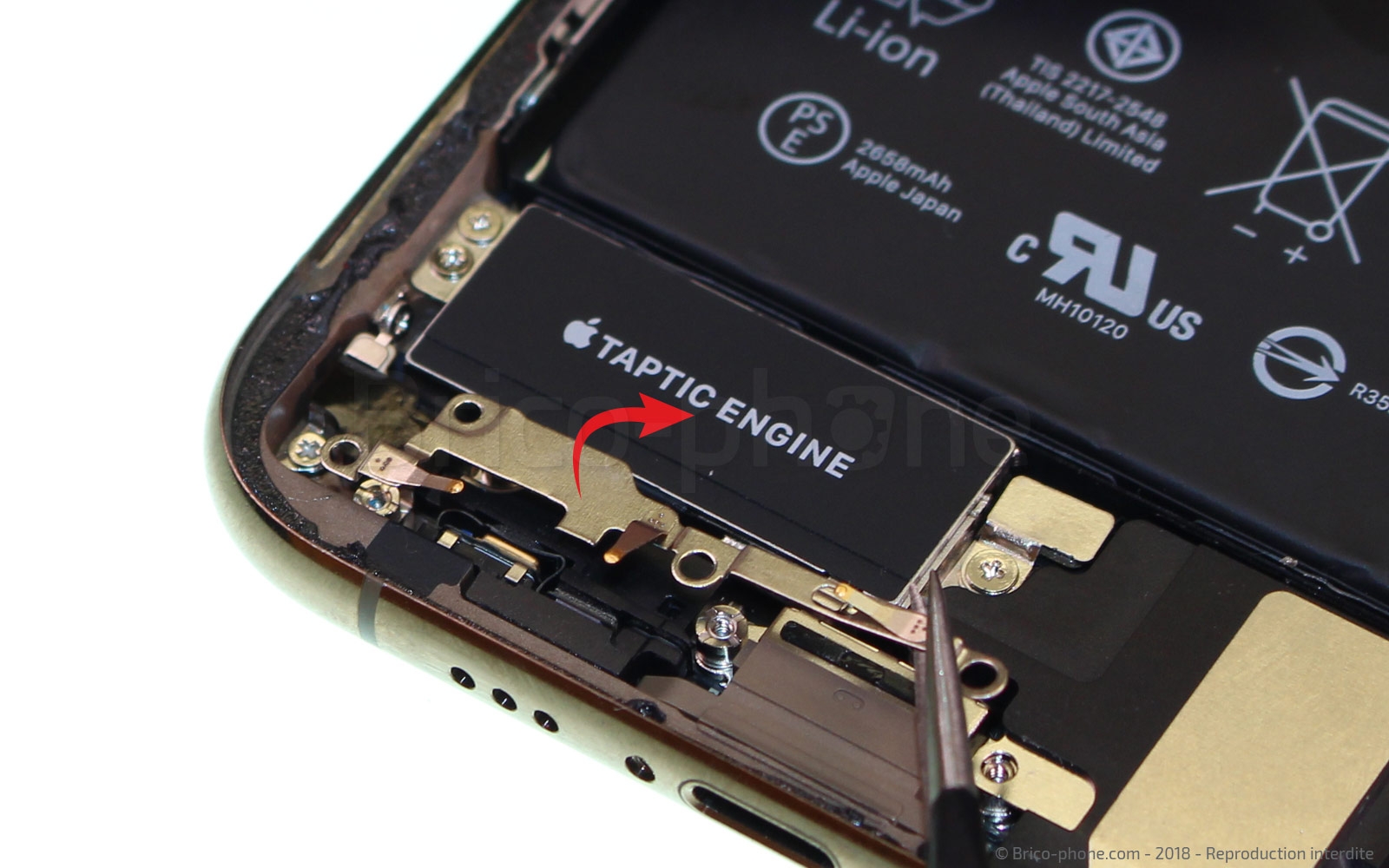

Vous pouvez maintenant enlever le petit cache métallique nommé #04 et le mettre de côté pour ne pas le perdre.

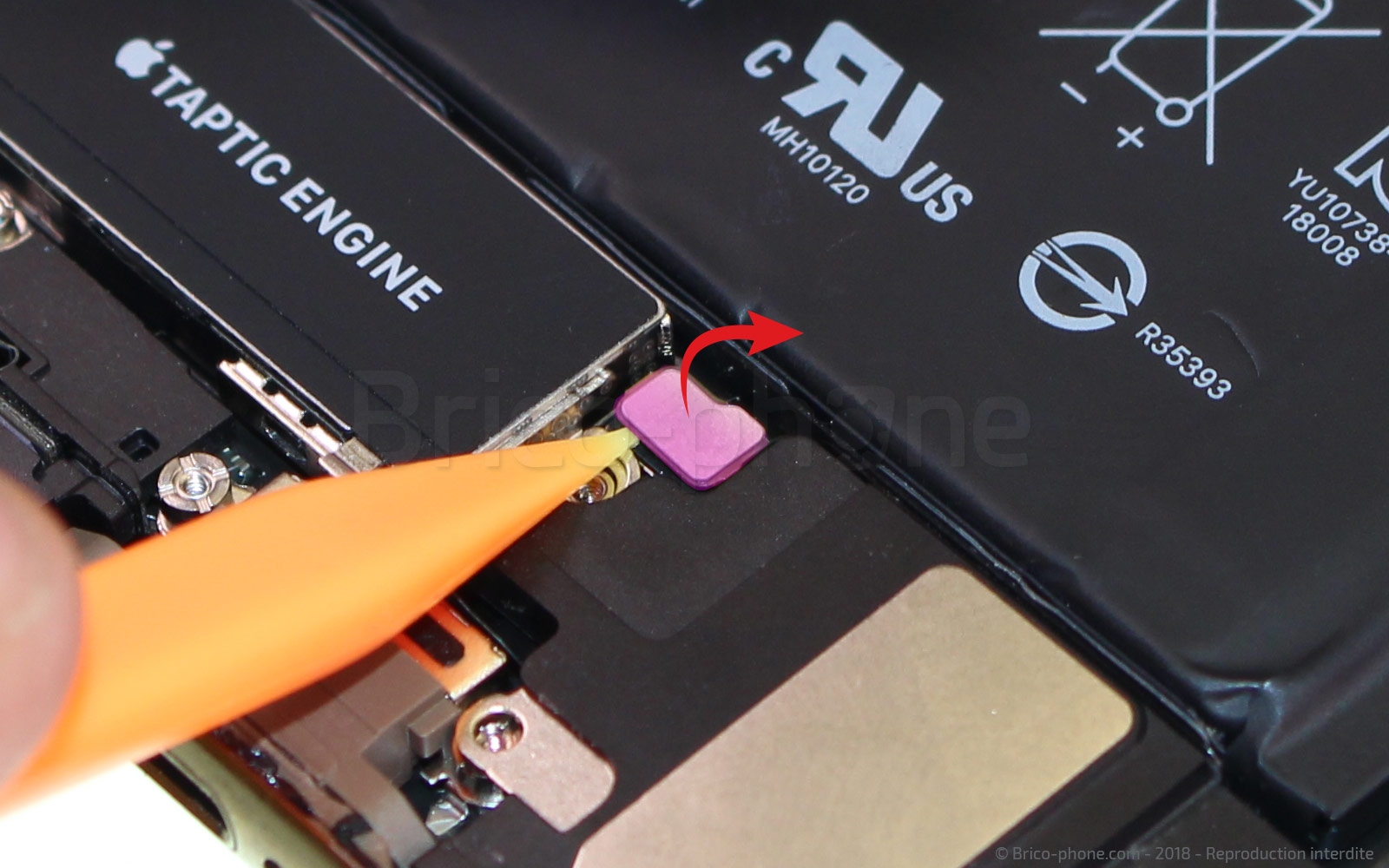

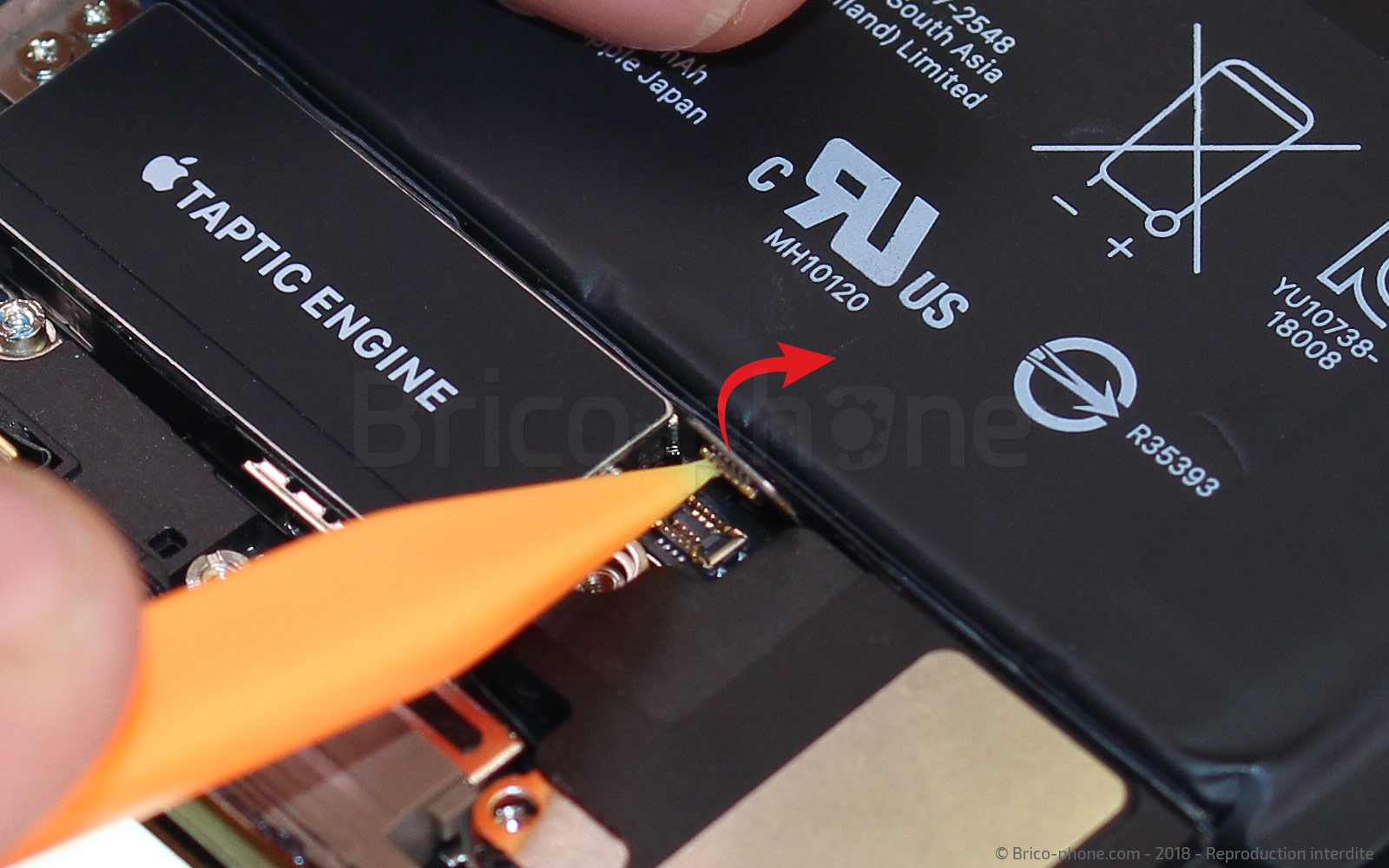

Le connecteur est à débrancher avec le levier en nylon. Relevez bien le connecteur pour ne pas qu'il vous gêne lors du retrait du bloc.
Outils du kit utilisés
Outils du kit utilisés



Etape 15 : Retirer le bloc haut-parleur

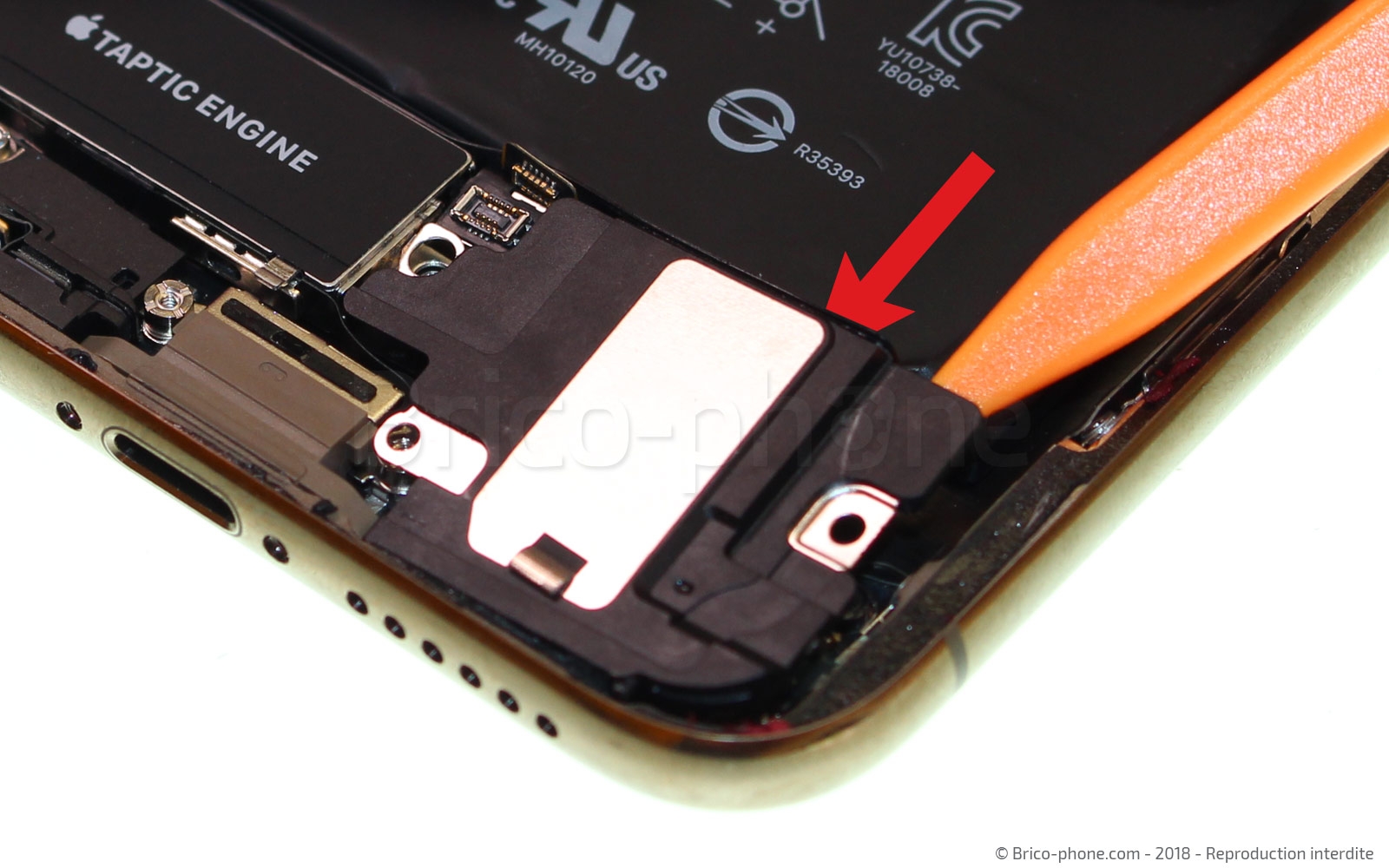

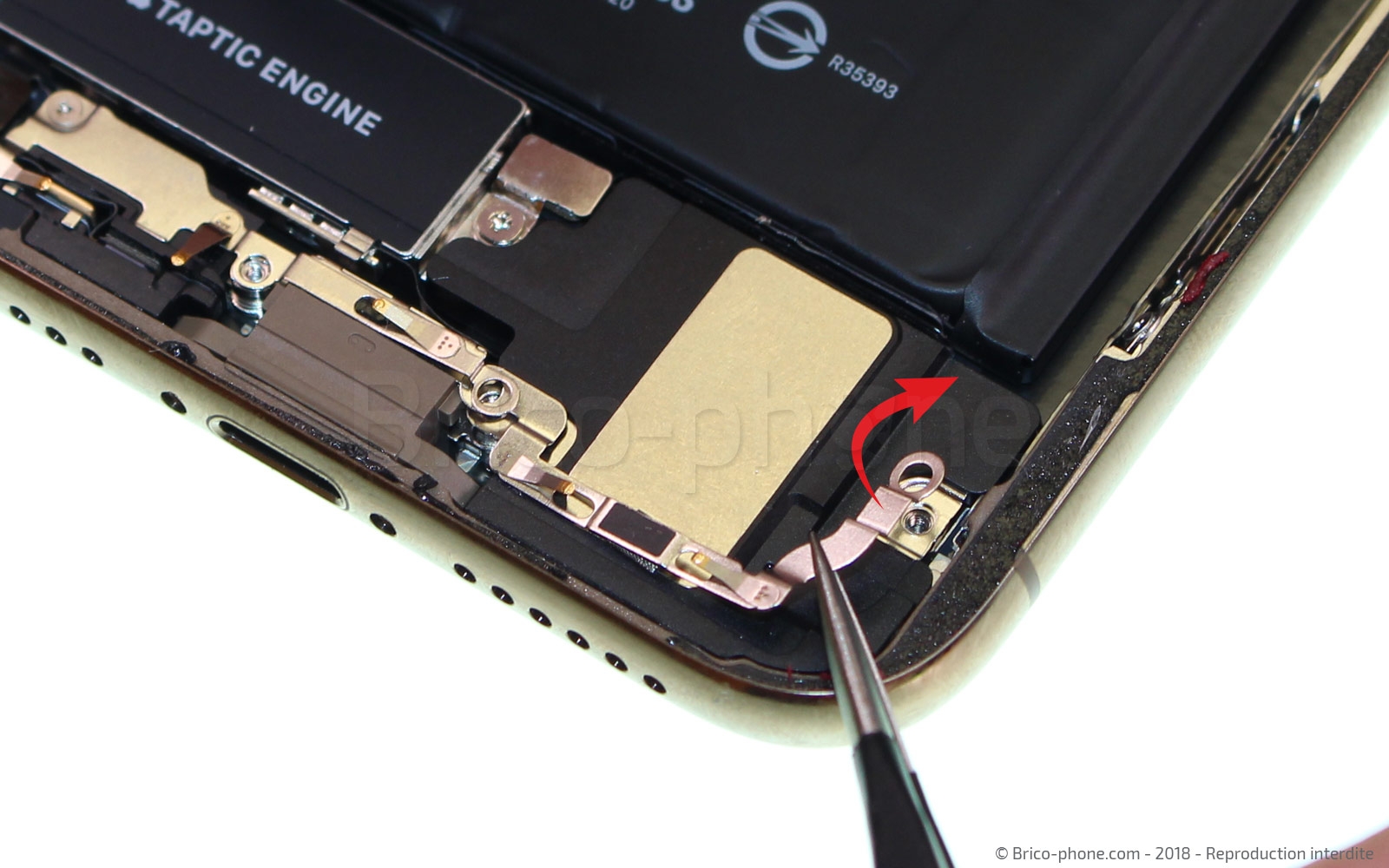

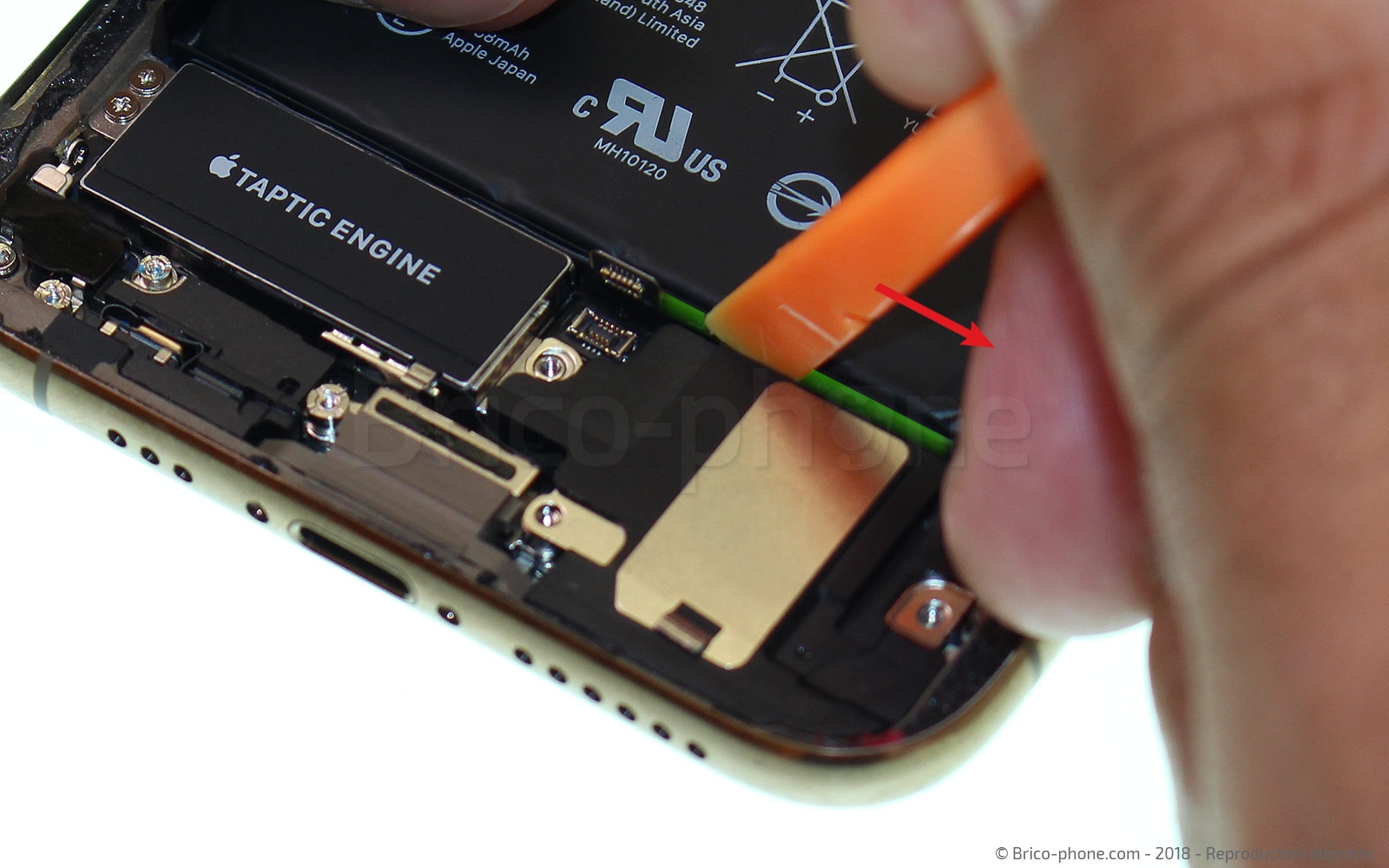

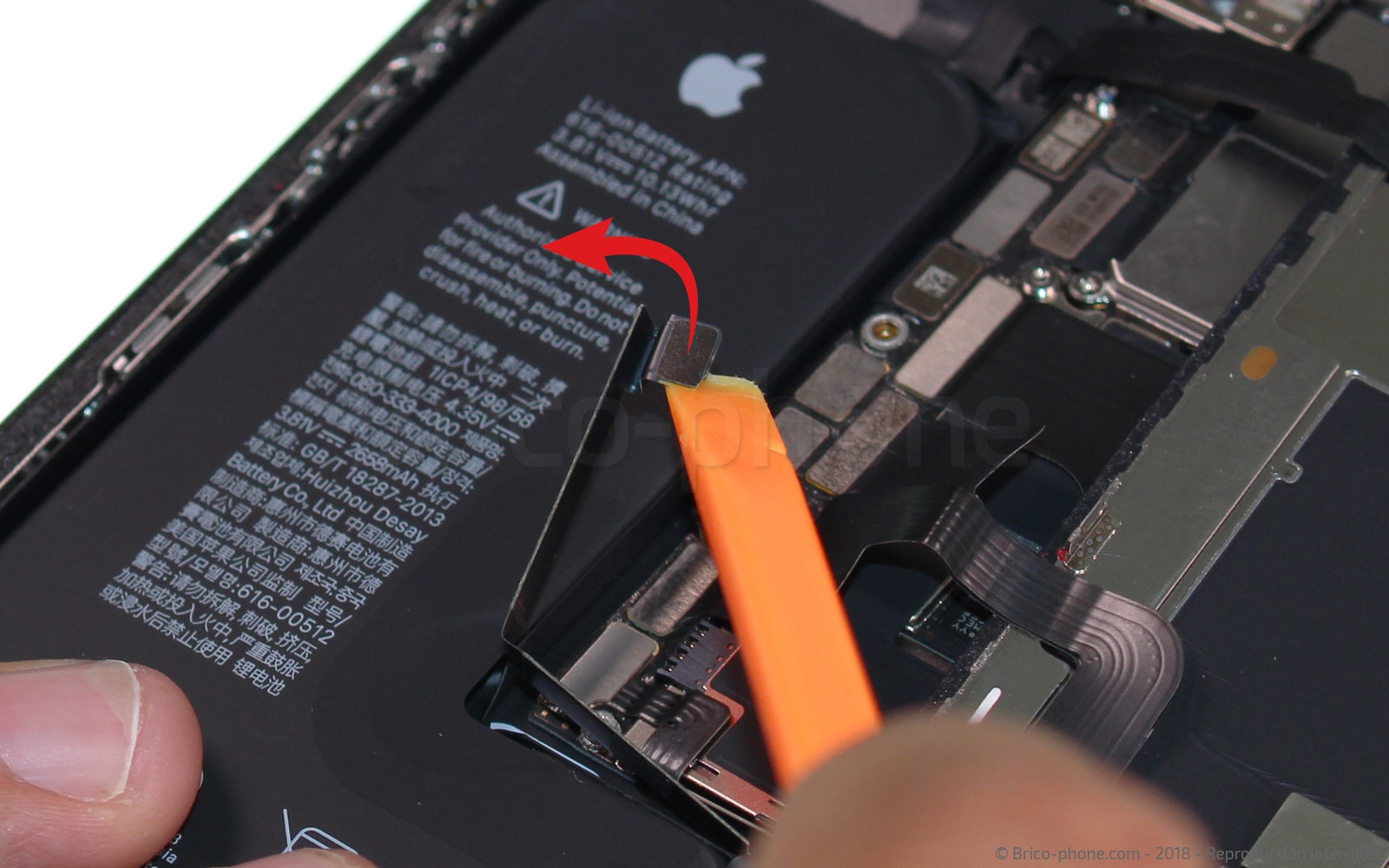

Une languette adhésive est collée sur le haut du bloc haut-parleur. Elle protège les composants de la chaleur dégagée par la batterie. Soulevez le bloc depuis le haut avec le levier sur quelques millimètres puis décoller cette languette.

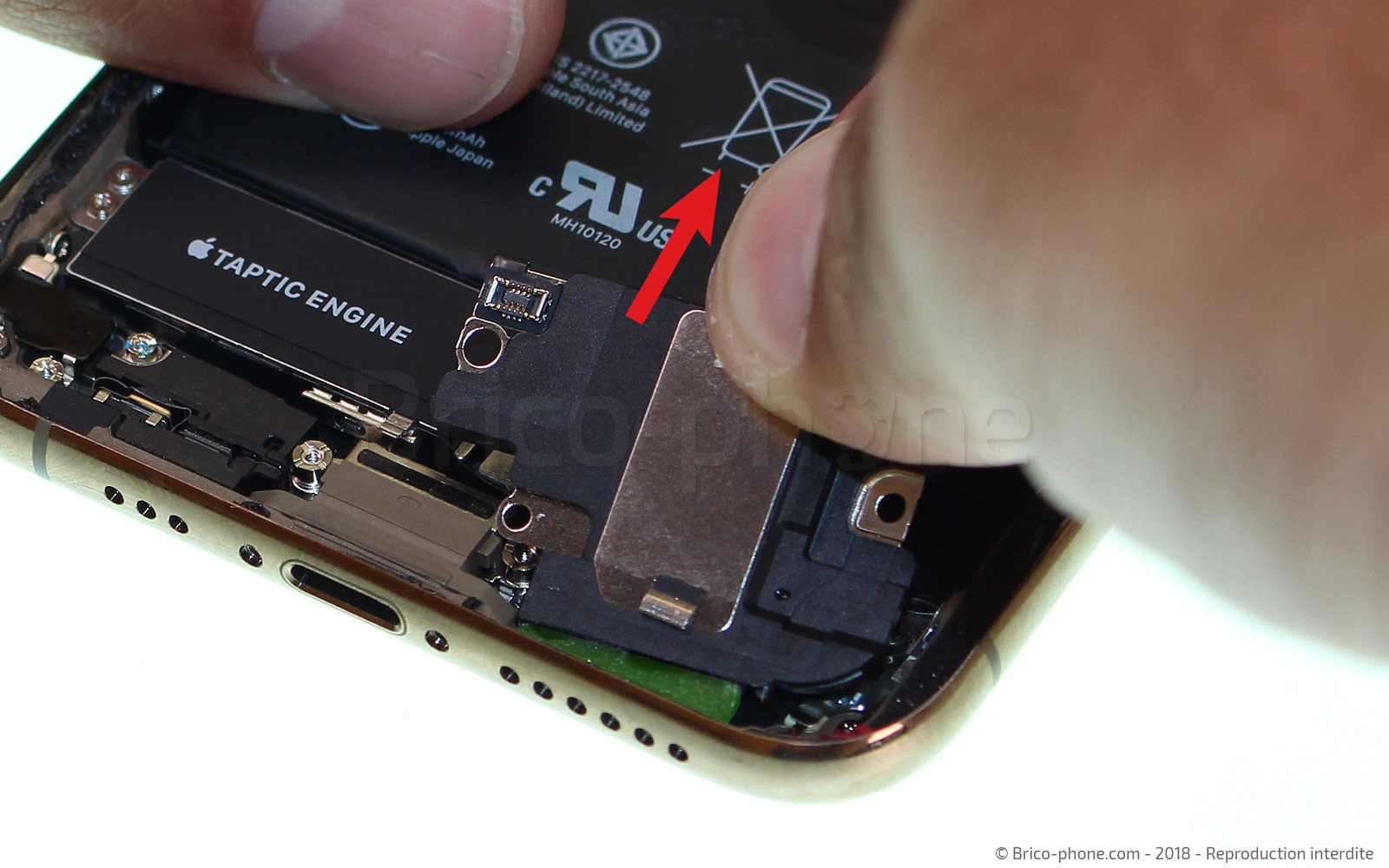

Le haut-parleur externe peut maintenant être retiré : tirez avec les doigts car le joint d'étanchéité entre la sortie du son et le châssis est très épais et résistant.
Le joint étant abîmé lors du retrait signifie que l'iPhone XS ne sera plus aussi étanche qu'avant l'ouverture.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Conseils pour le remontage
Ce tutoriel est terminé, il vous suffit de reprendre chaque étape à l'envers pour effectuer le remontage.

Nous vous conseillons de nettoyer votre châssis en retirant toutes traces de l'ancien joint et d'en remettre un nouveau sur le châssis.
Attention : cela ne permettra pas de retrouver l'étanchéité parfaite mais permettra une bonne tenue de l'écran après la fermeture de l'iPhone.
Tout appareil ouvert n'est plus garanti et son étanchéité est compromise même si un nouveau joint d'étanchéité a été posé. Dans tous les cas, nous ne pourrons être tenus pour responsables si votre iPhone a été oxydé après qu'il a été ouvert. Par précaution, nous vous conseillons donc d'éloigner votre iPhone XS de l'eau après ouverture.

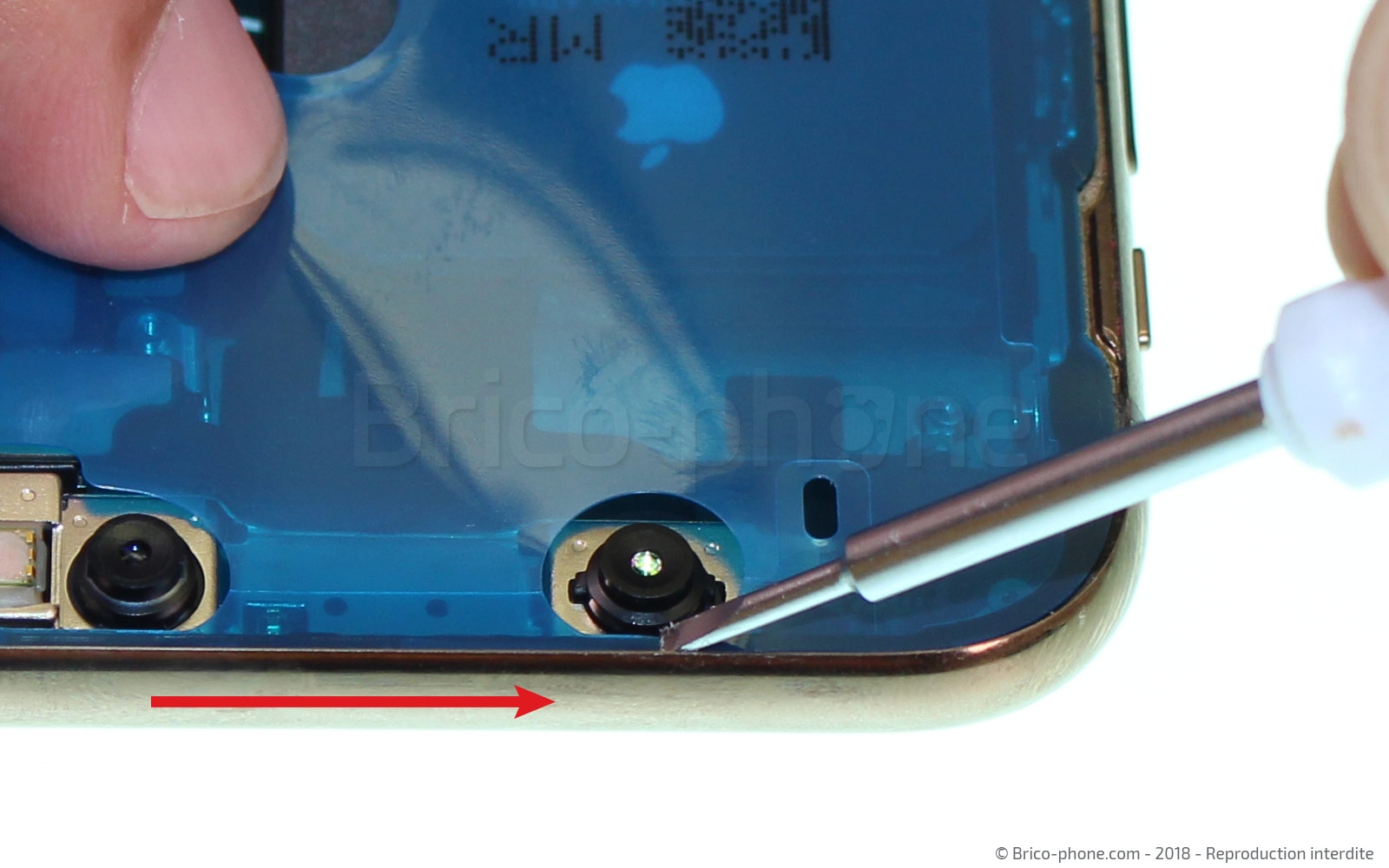

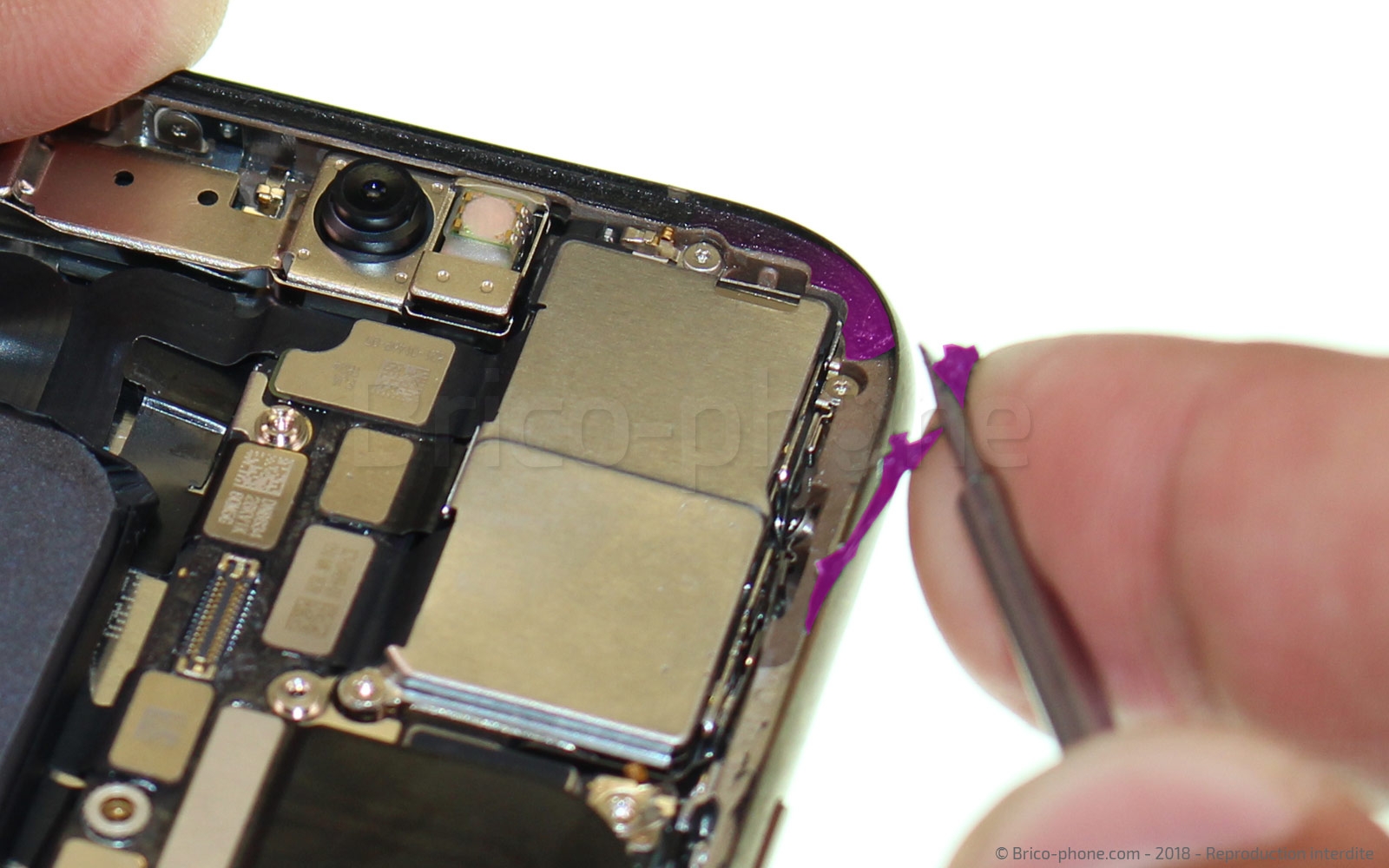

Pour retirer les résidus de colle, faites glisser le tournevis plat sur le contour métallique du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 17 : Poser le joint d'étanchéité
Etape optionnelle : le joint peut être remplacé par de la colle B7000.

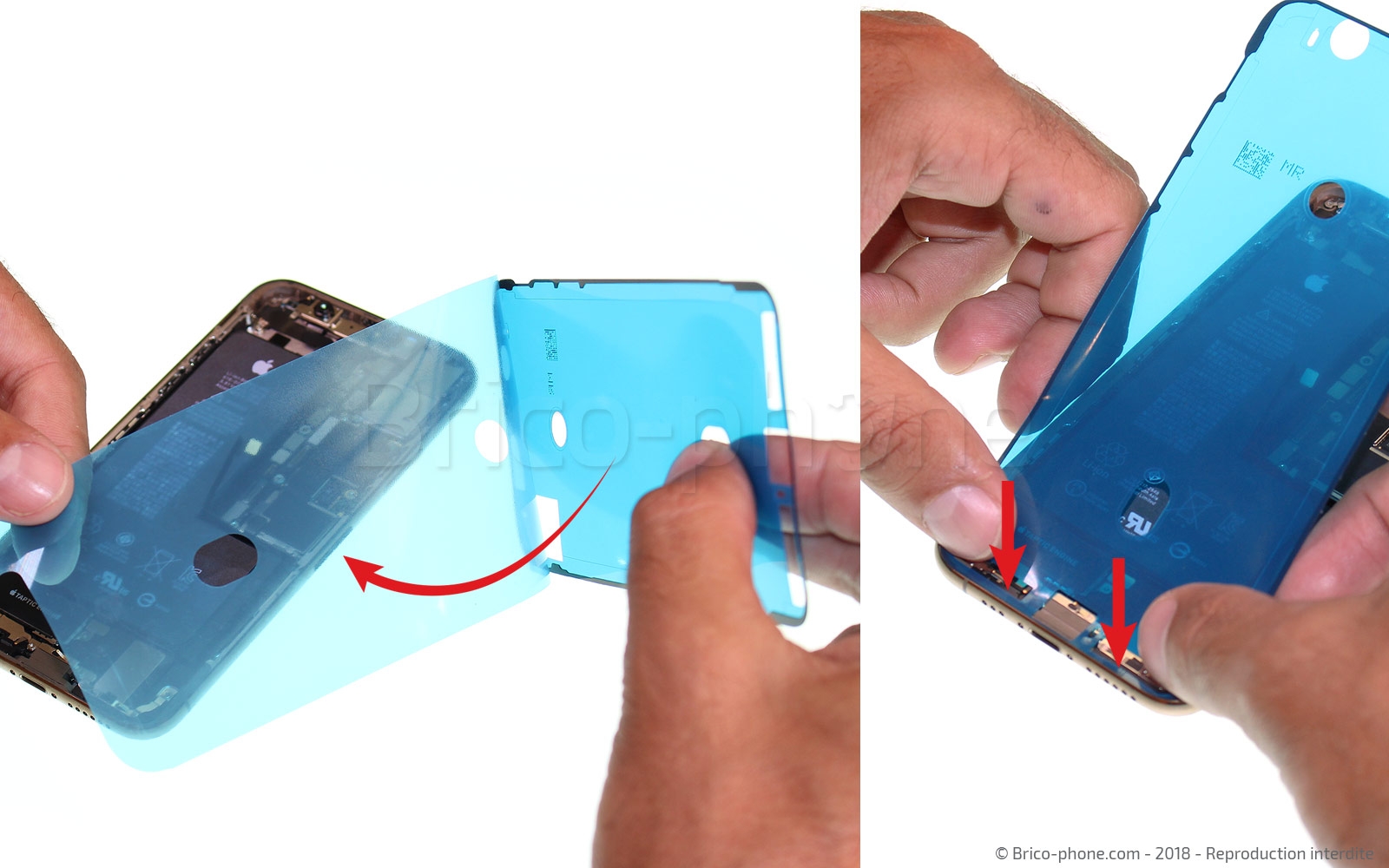

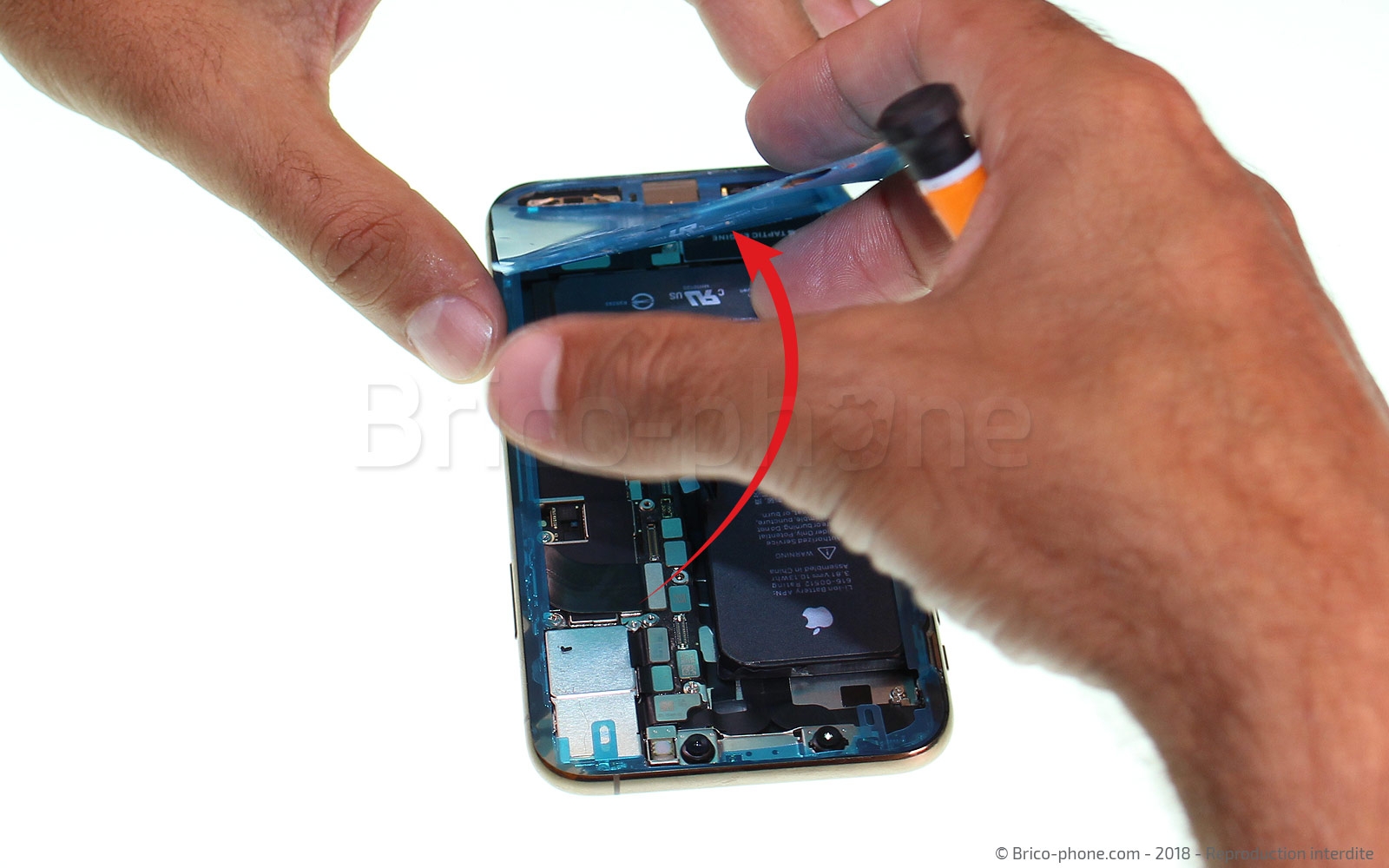

Commencez par retirer le premier film de protection, posez ensuite le joint d'étanchéité en l'adaptant bien aux contours du châssis. Pour une bonne adhérence, appuyez sur la protection en plastique avec le tournevis plat sur tout le contour.
Une fois bien collé, vous pouvez enlever le second film qui a servi de guide, enfin le dernier film qui ne fait que le contour et recouvre juste le sticker noir. N'hésitez pas à appuyer si nécessaire avec le tournevis si vous voyez que certaines parties ne sont pas bien collées.
L'iPhone peut désormais être remonté.
Outils du kit utilisés
Outils du kit utilisés

Partagez votre succès
