Changement de batterie sur iPhone XS Max

Temps estimé : 45 min
Difficulté : 3.5/5
Note de réparabilité : 14/20
iPhone XS Max | Temps estimé : 45 min | Difficulté : 3.5/5

Votre iPhone XS Max présente des problèmes d'autonomie ? Vous n'en pouvez plus de votre iPhone qui ne tient pas la charge ? Pas de panique, le remplacement de la batterie sur ce modèle est assez facile. En suivant ce tutoriel photo mis à disposition gratuitement, votre iPhone XS Max retrouvera toute son autonomie comme au premier jour.

Les étapes en photos HD vous permettent de changer vous-même la batterie sans connaissance particulière. Munissez-vous de la pièce détachée en vente sur notre site, des outils proposés en option, un patron d'aide au montage vous est offert avec votre commande et réparez votre iPhone.

Diagnostic

›  Votre iPhone XS Max ne tient pas la charge
›  Votre téléphone s'éteint tout seul
›  Vous devez recharger votre appareil plusieurs fois par jour

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie PREMIUM pour iPhone XS Max
29,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers pour batterie d'iPhone XS Max
2,90 €
Ajouter au panier

Avant de vous lancer
Avant de commencer une réparation, assurez-vous que l'iPhone que vous possédez correspond bien à un iPhone XS Max si vous n'en êtes pas sûr.

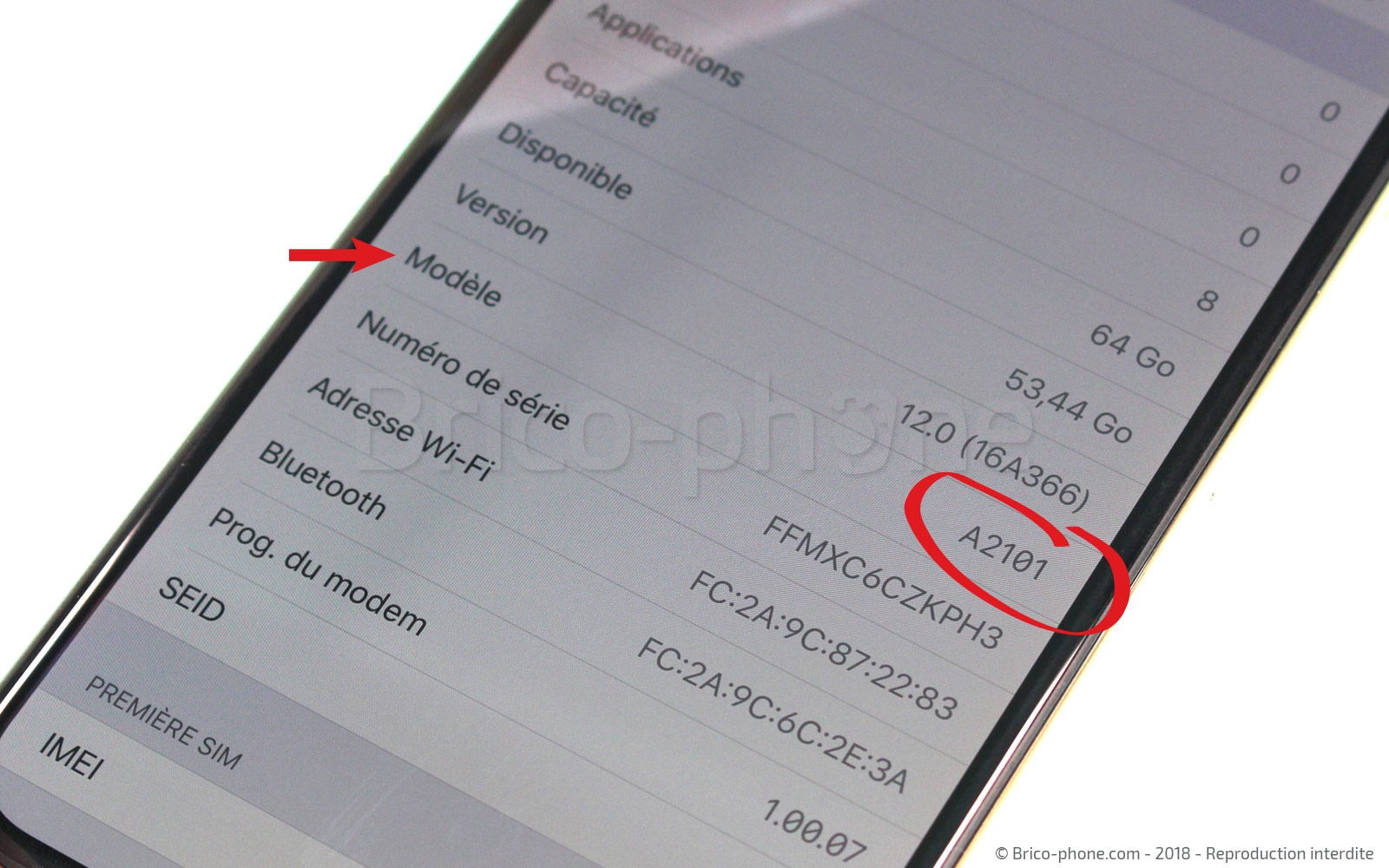

Le XS Max porte le numéro A2101 : vous pouvez retrouver ce numéro dans les réglages du téléphone.

La préparation de votre plan de travail est également importante : kit d'outils, pièce détachée, patron d'aide au montage (version papier offerte avec votre commande) ou la version adhésive ou magnétique si vous l'avez achetée. Réparez sur une surface lisse et propre pour éviter d'y perdre vis ou petits éléments.

Bonne réparation !
Etape 1 : Eteindre l'iPhone et retirer le rack sim

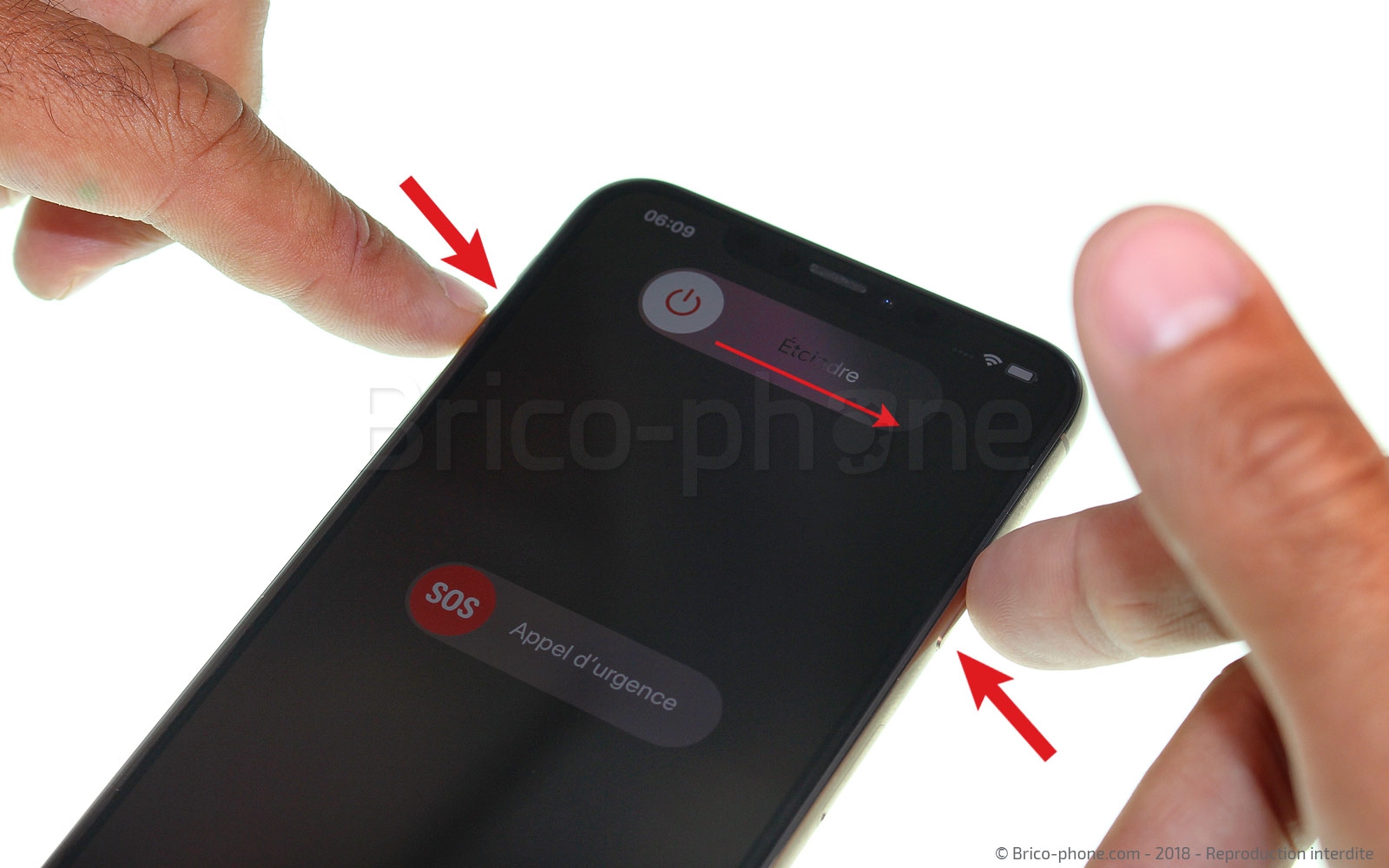

Commencez par éteindre le téléphone en appuyant sur un des boutons volume puis sur le bouton latéral à droite tout en gardant le bouton volume enfoncé. Vous n'avez plus qu'à slider vers la droite sur le bouton extinction sur l'écran.

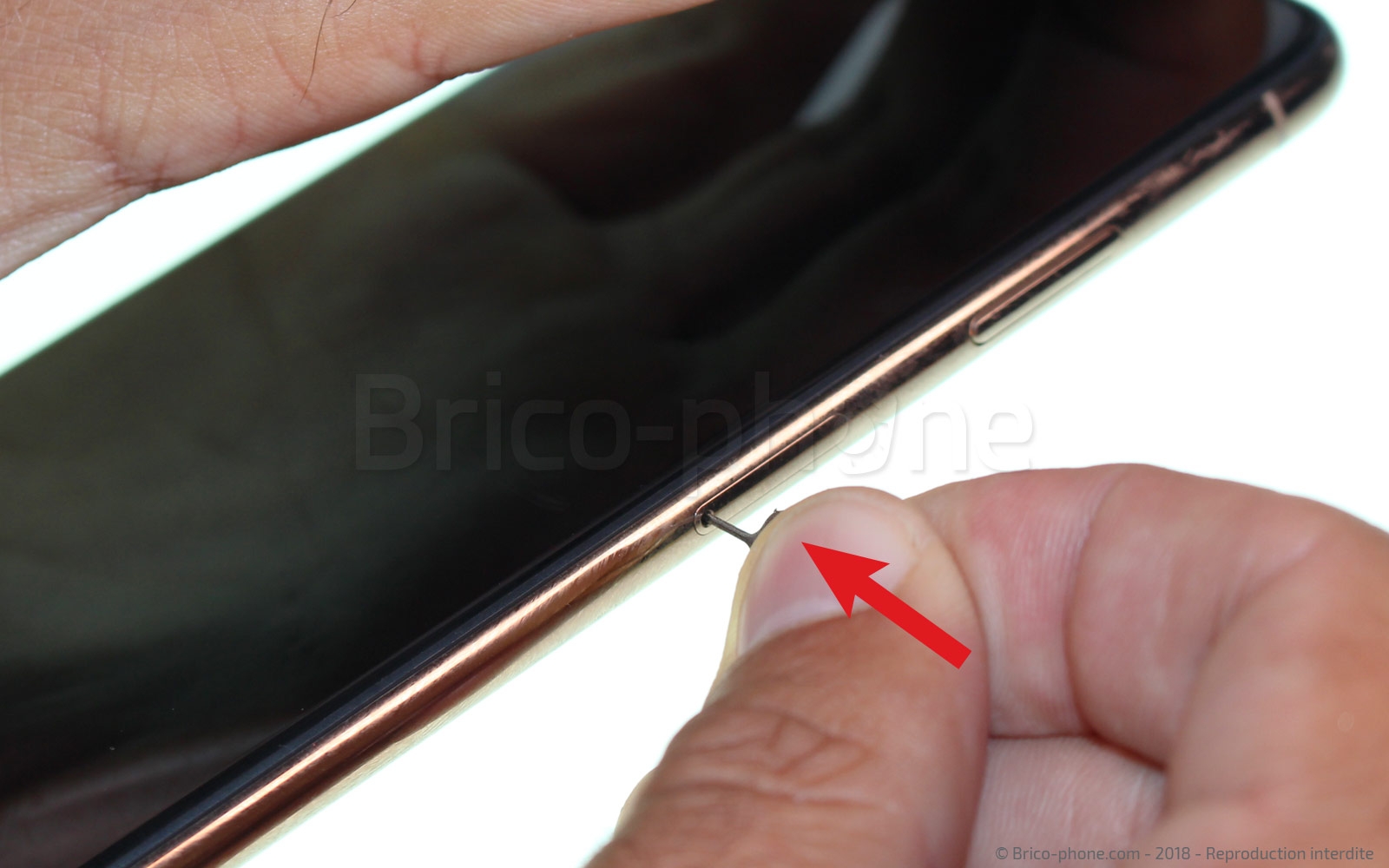

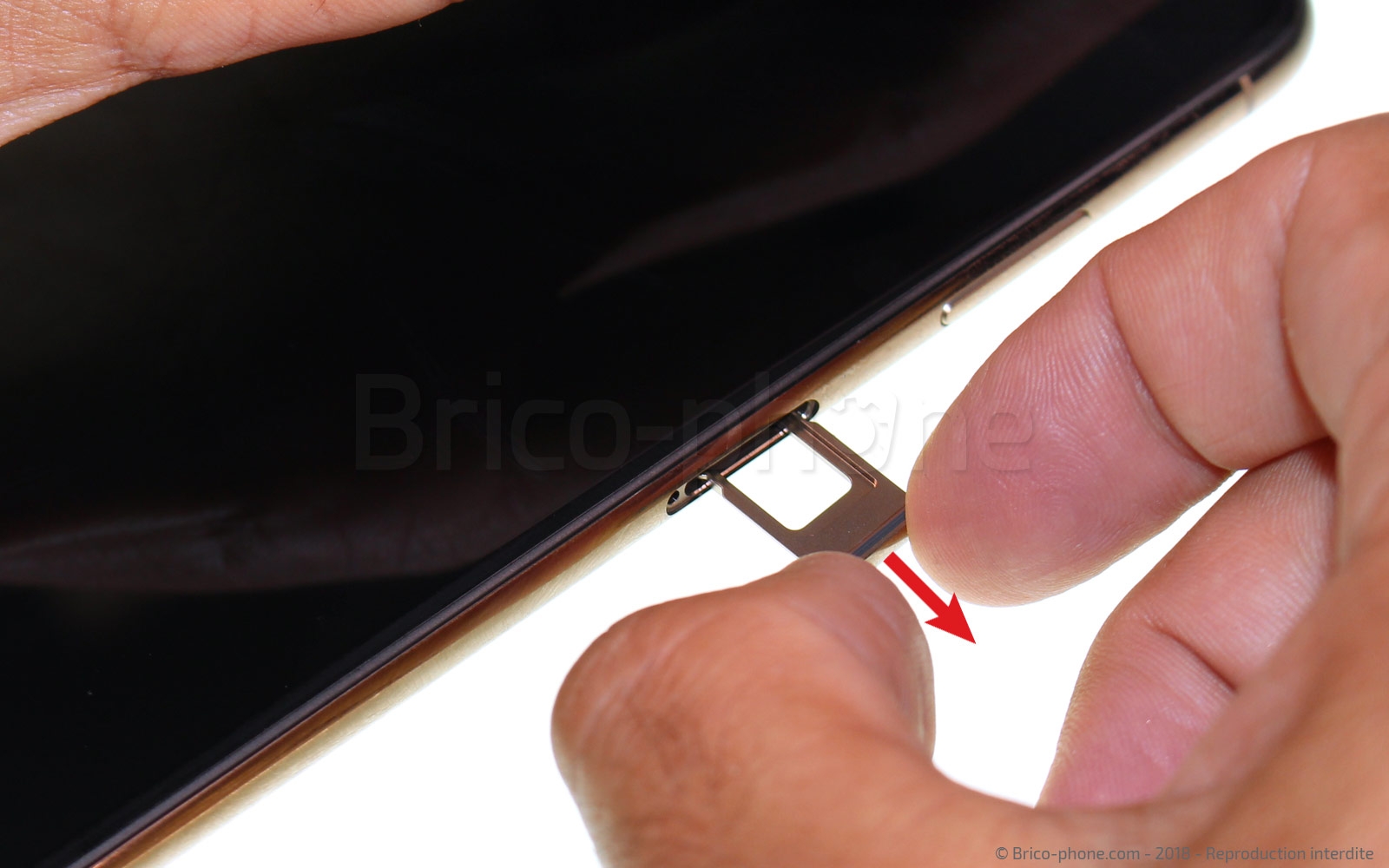

Une fois le téléphone éteint, enlevez le tiroir sim en l'éjectant du châssis à l'aide de l'outil sim fourni dans le kit.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Retirer les vis pentalobe

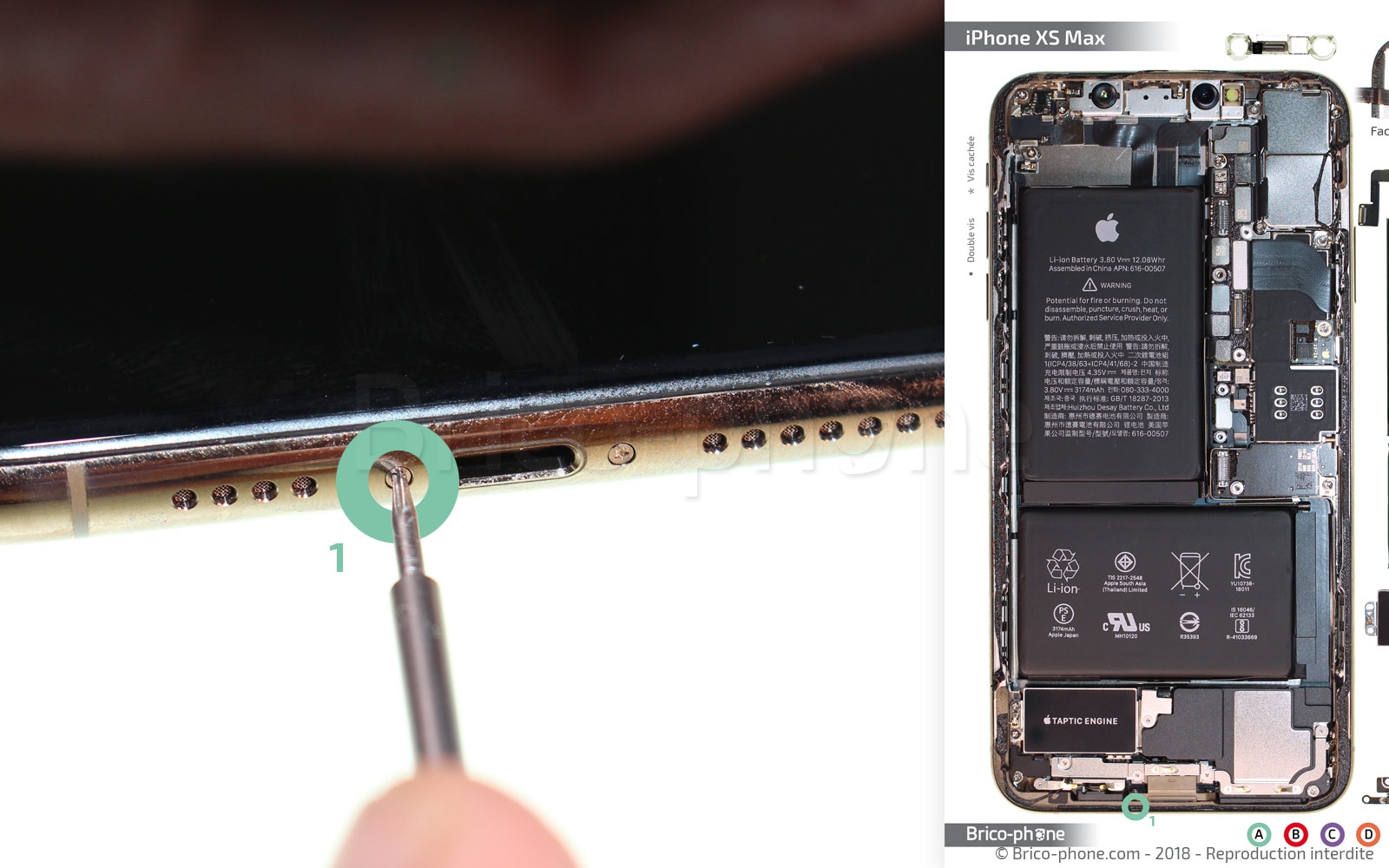

Comme les modèles antérieurs, l'écran de l'iPhone XS Max est maintenu par deux longues vis de chaque côté de la prise lightning.

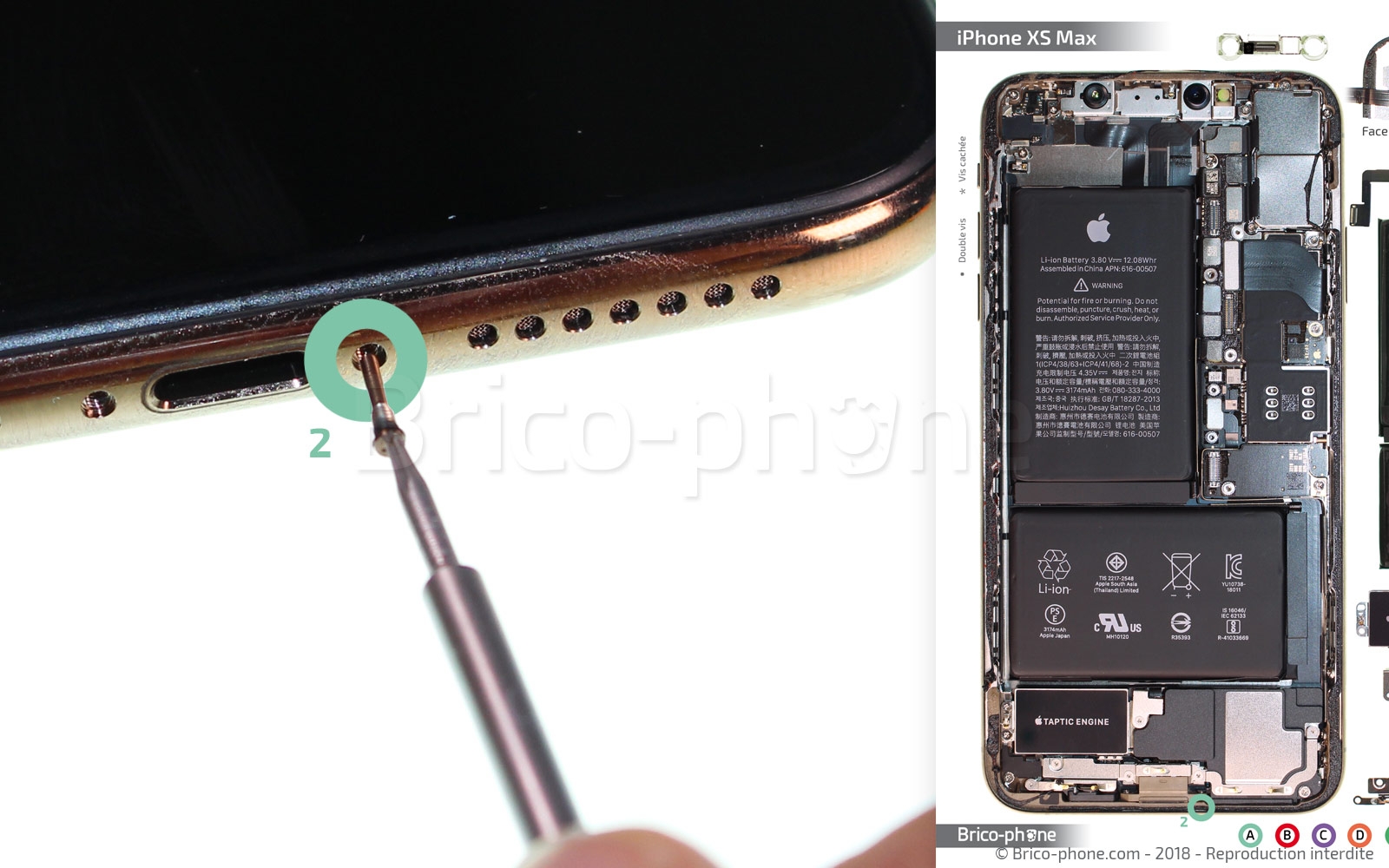

Saisissez le tournevis pentalobe taille 0,8 fourni dans le kit d'outils et retirez les deux vis entourées en turquoise, nommées A1 et A2 sur le patron d'aide au montage. Placez-les ensuite à leur emplacement sur le support d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
9,90 €
Etape 3 : Créer un interstice

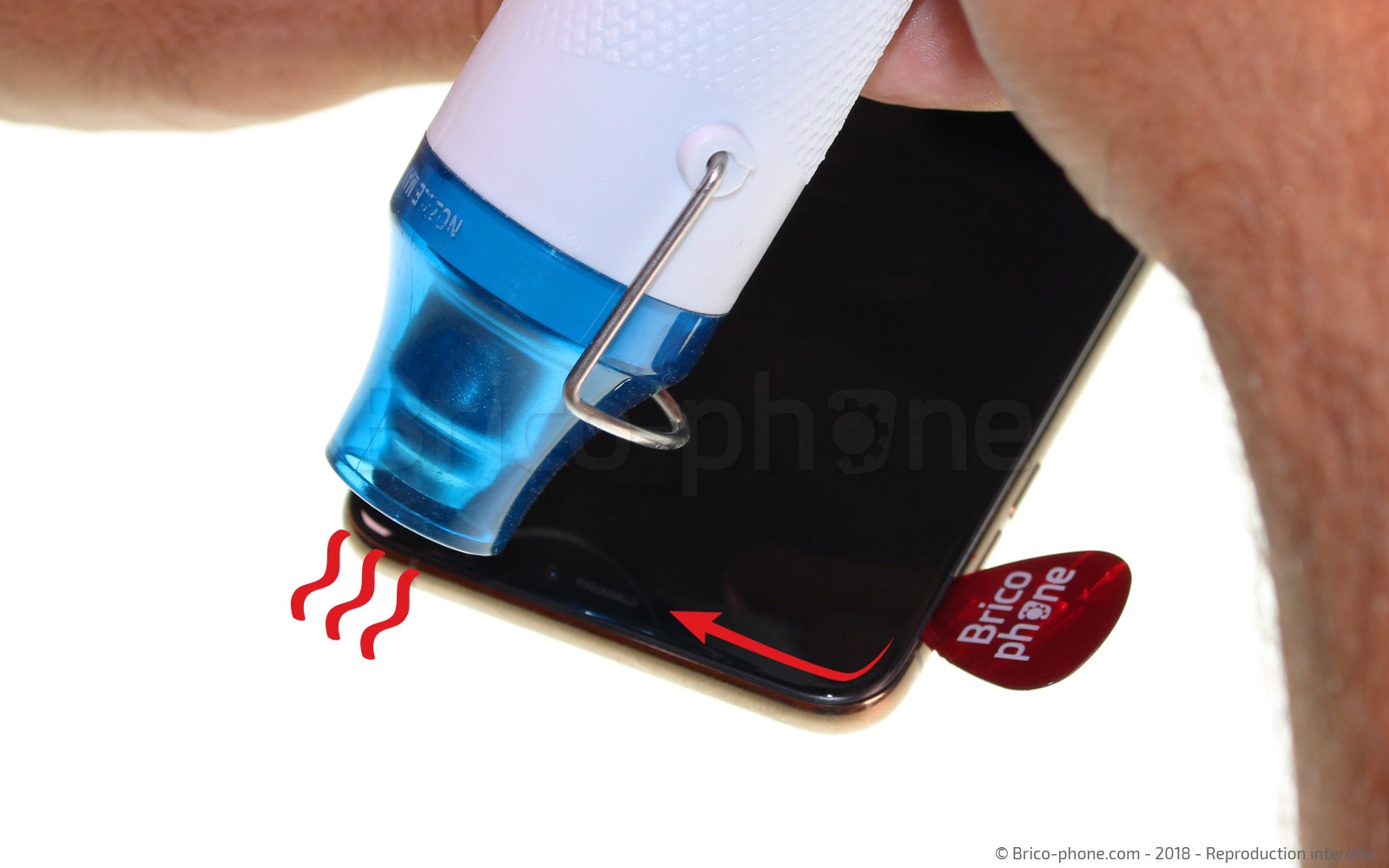

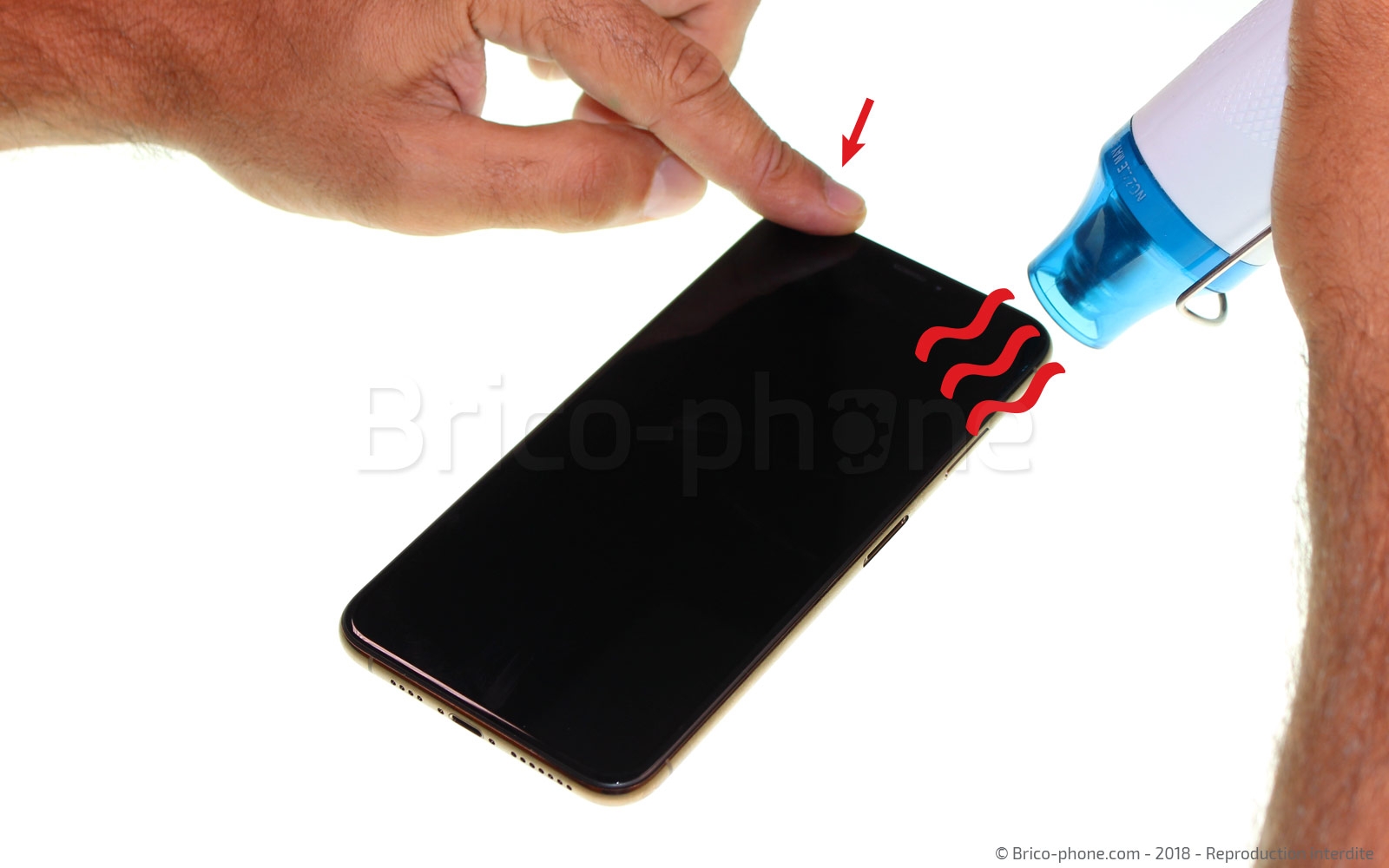

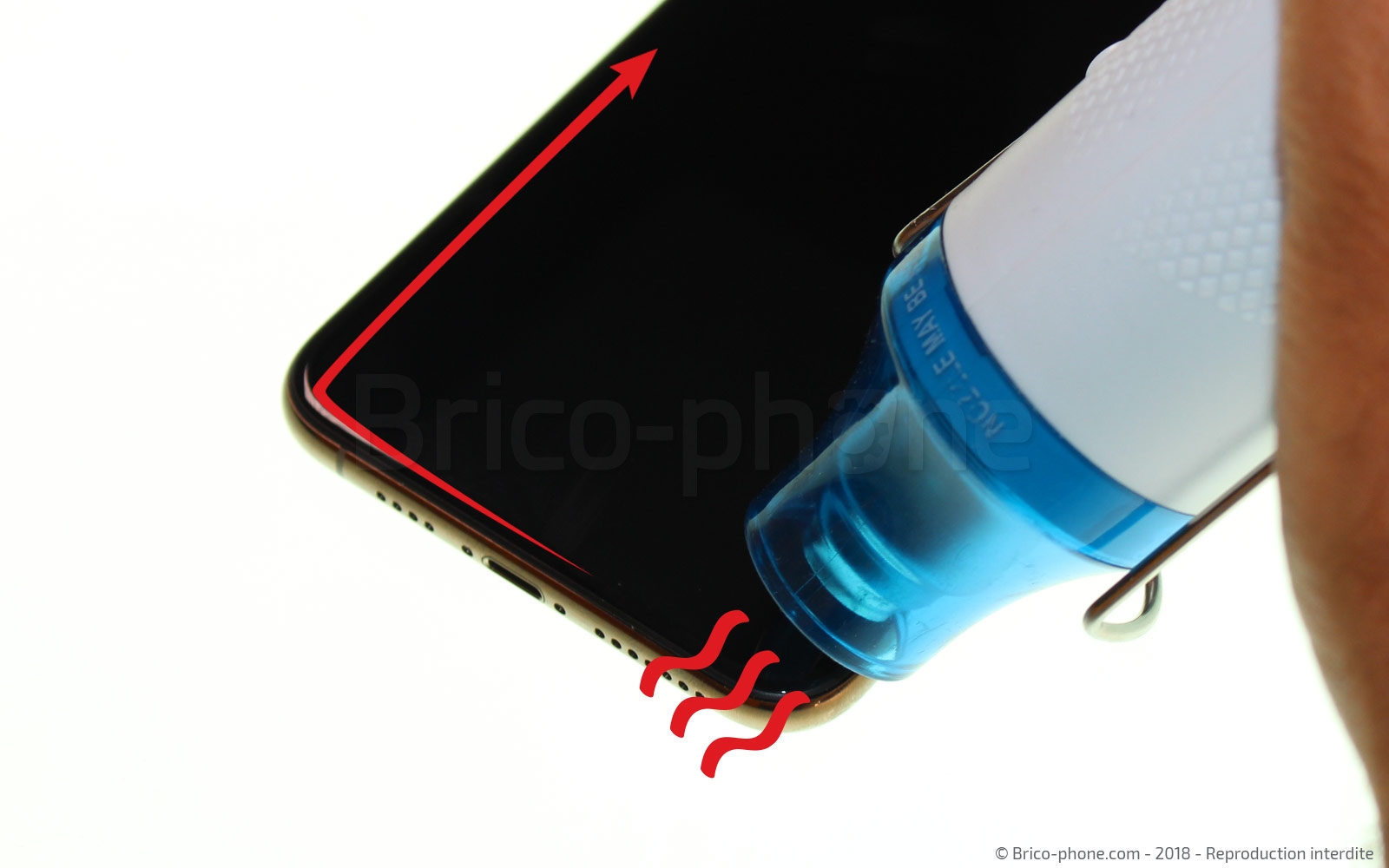

L'ouverture de l'iPhone XS Max se fait par l'écran. Chauffez tout le contour afin de ramollir le joint d'étanchéité en insistant sur un angle inférieur. Pour cela, utilisez un sèche-cheveux à air chaud ou d'un décapeur thermique ni vous êtes équipés, sinon nous en vendons des versions petit format.

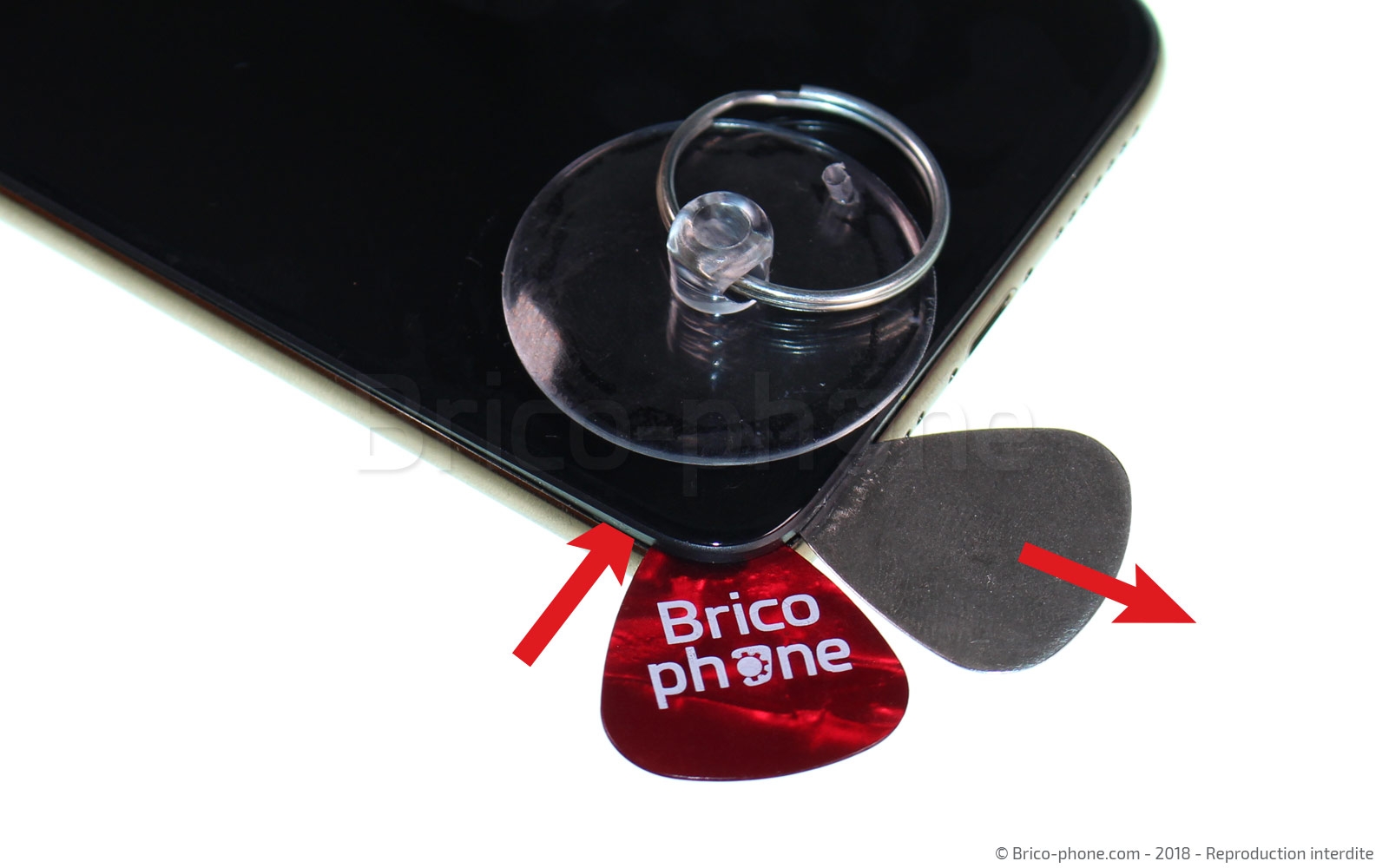

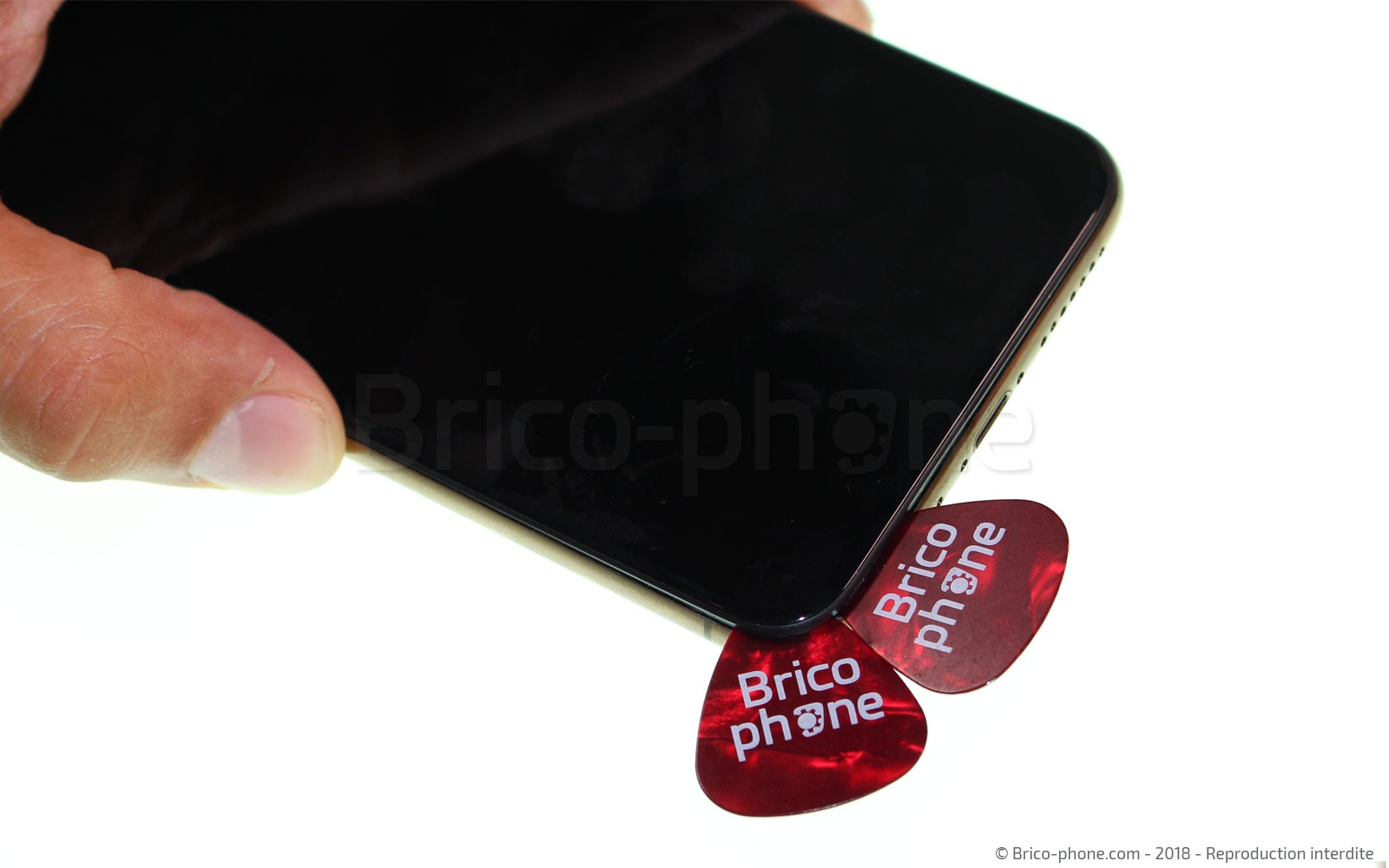

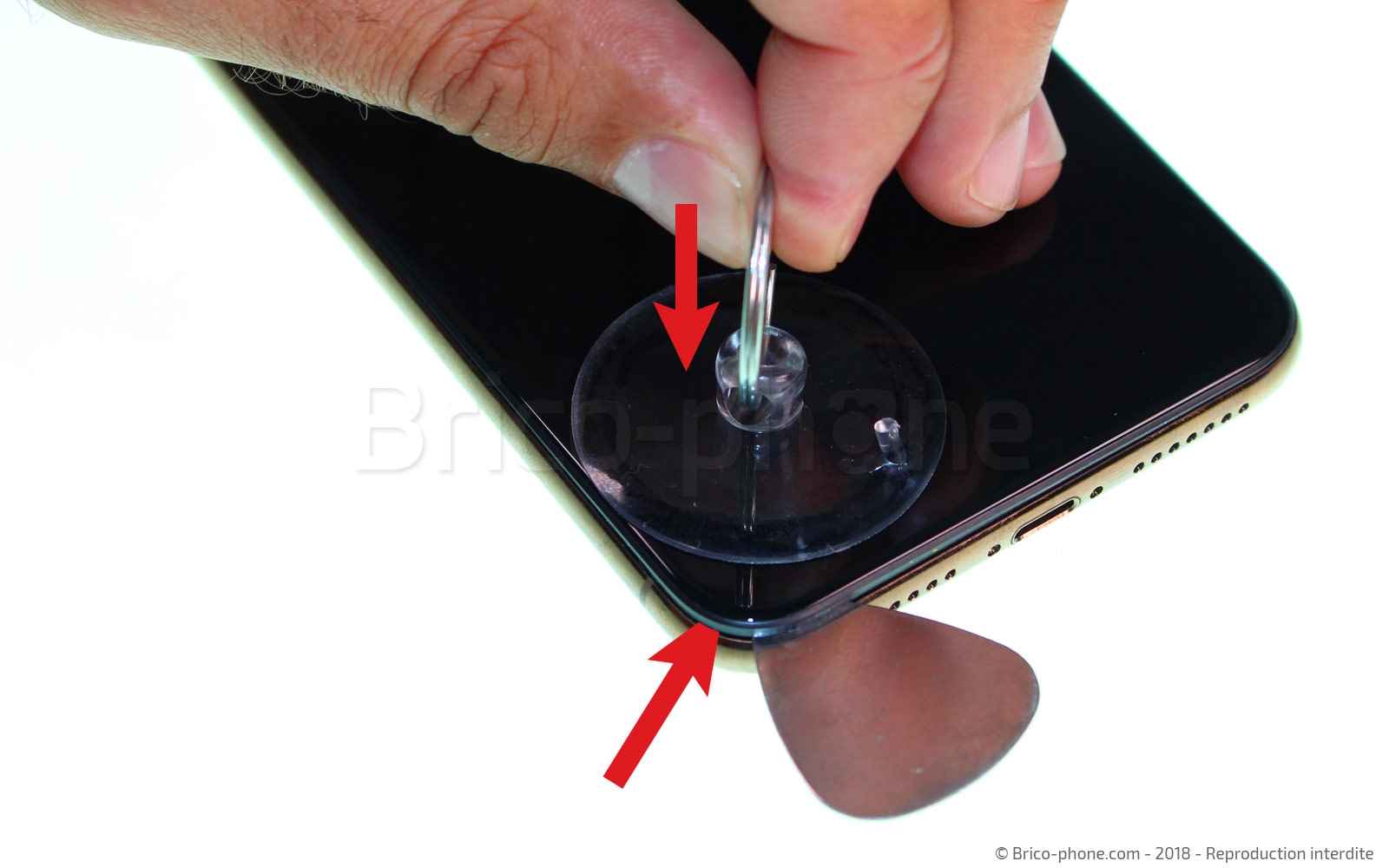

Placez ensuite la ventouse dans un angle en bas et tirez fortement dessus afin de soulever l'écran et d'insérer le médiator en métal. Une fois inséré, insérez un médiator en plastique juste à côté et retirez le médiator en métal afin de ne pas rayer le châssis.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 4 : Décoller l'écran
Placez maintenant le second médiator plastique.

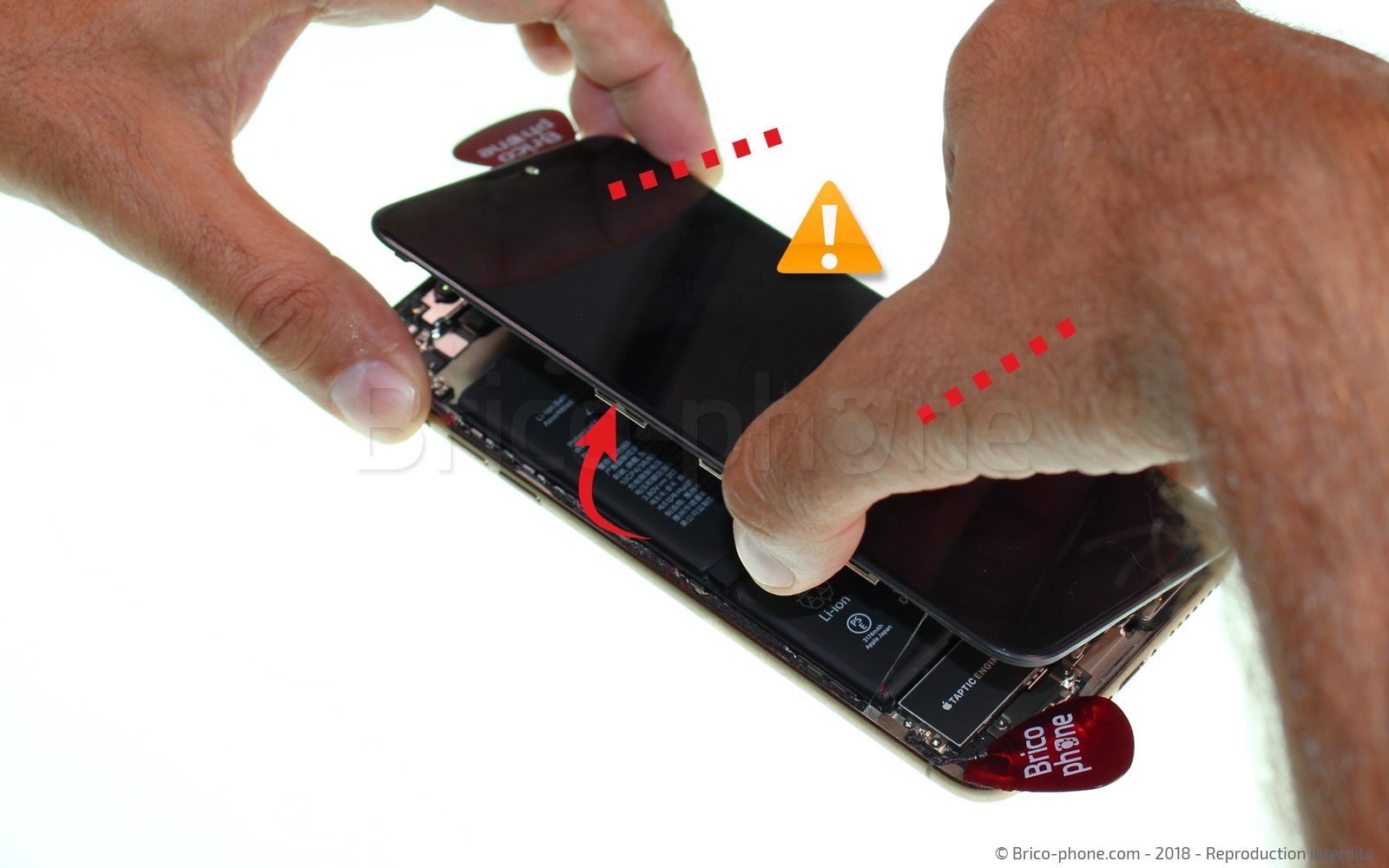

Attention aux nappes de l'écran : elles sont situées sur la droite du téléphone, entre le rack sim au dessus du bouton "Siri". Ne décollez pas l'écran sur toute la partie située entre les pointillés à droite du téléphone. Si vous endommagez les nappes de l'écran, vous devrez remplacer ce dernier ce qui ferait grimper la note.

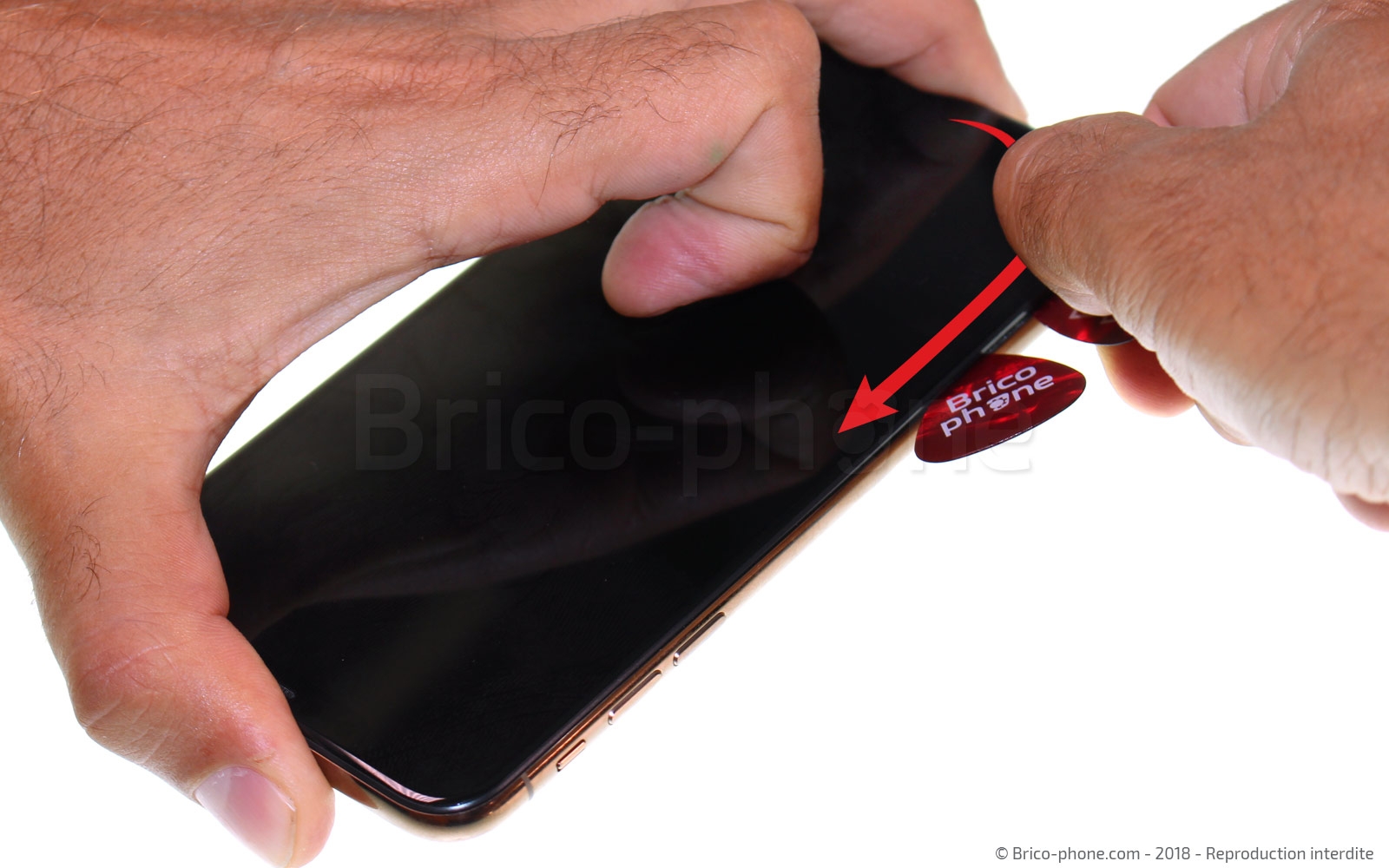

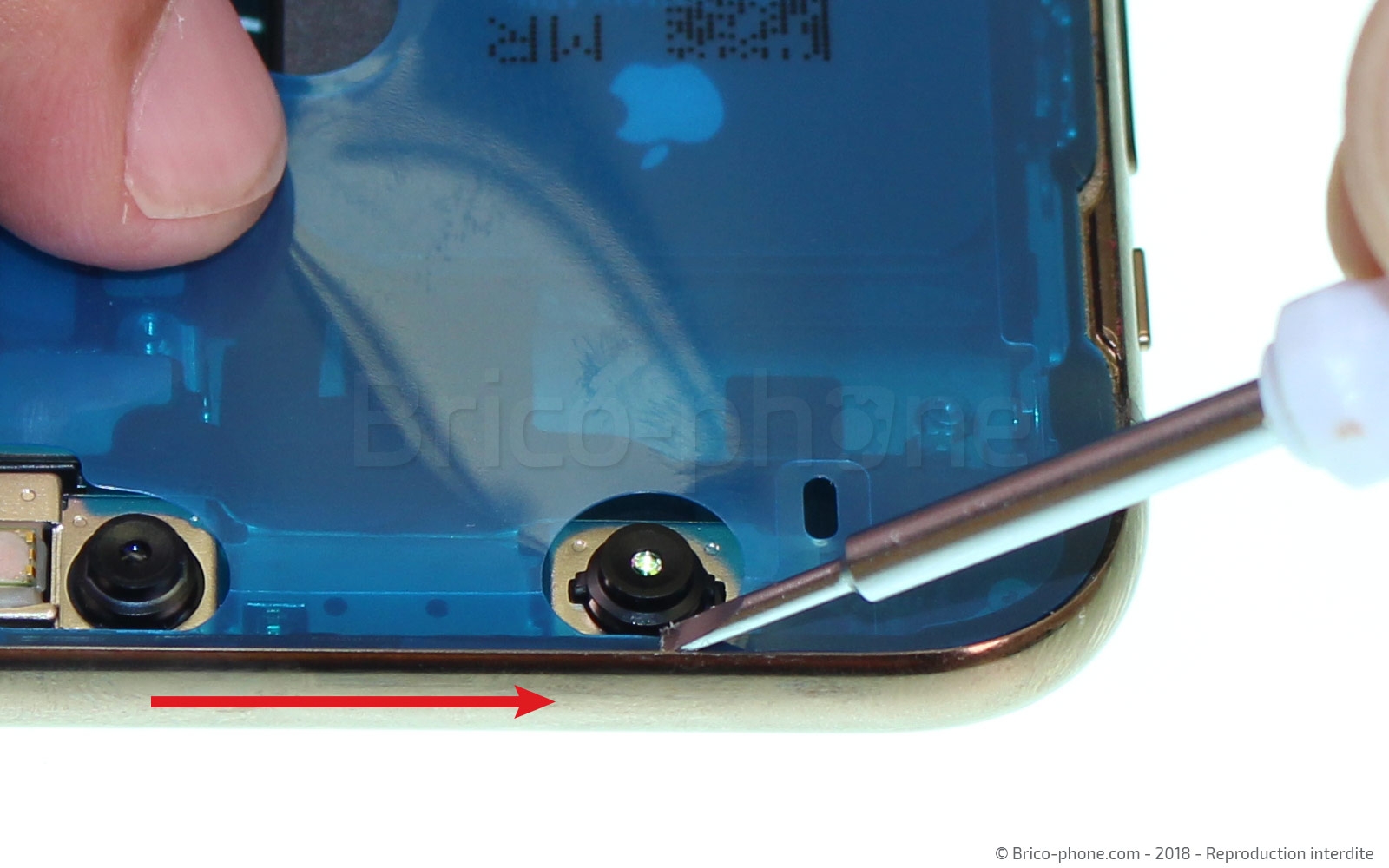

Faites glisser les médiators sur tout le reste du contour, vous devez sentir le joint qui se décolle au passage. Faites levier au fur et à mesure pour décoller le bloc écran. Chauffez à nouveau si nécessaire.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 5 : Ouvrir l'écran

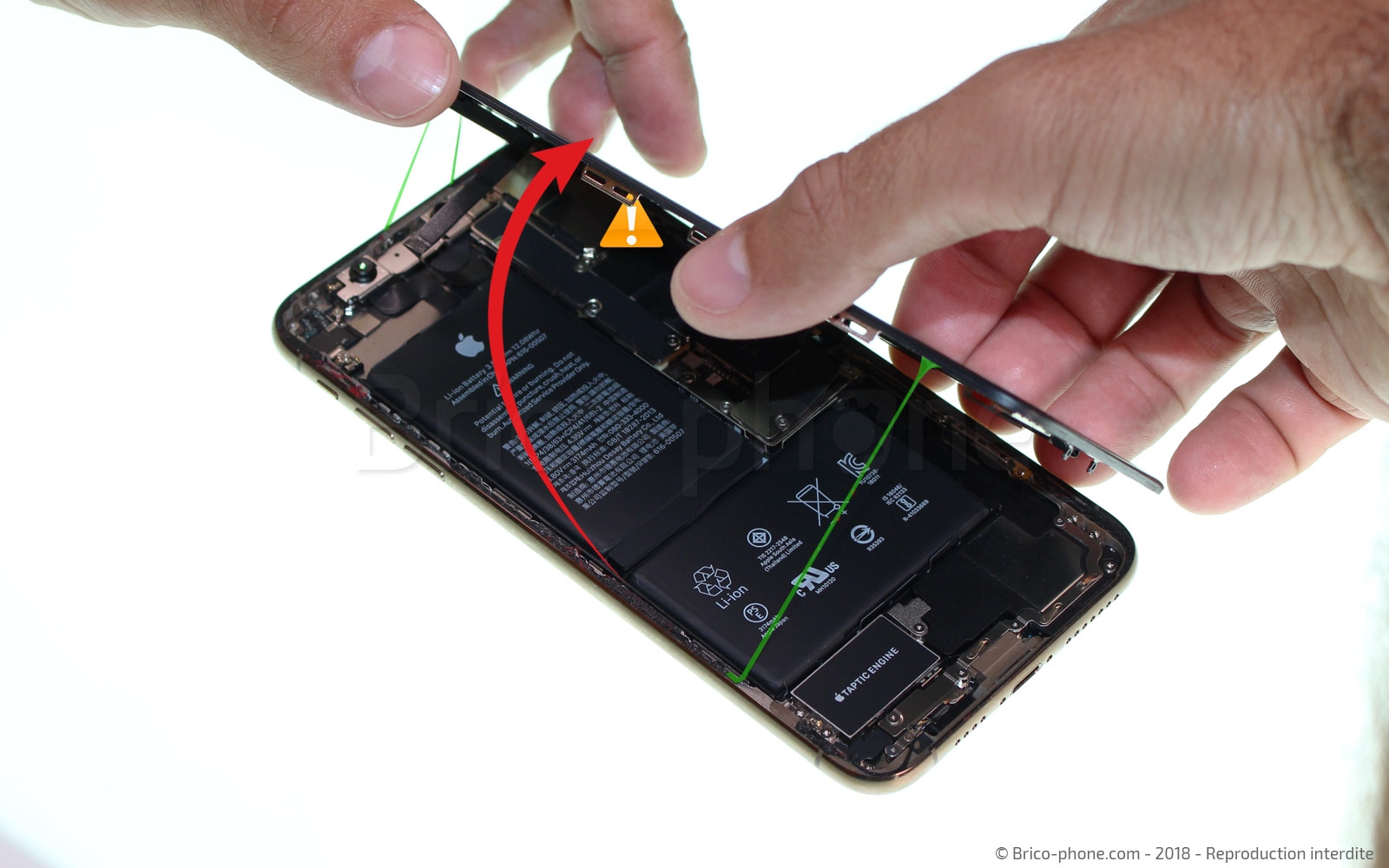

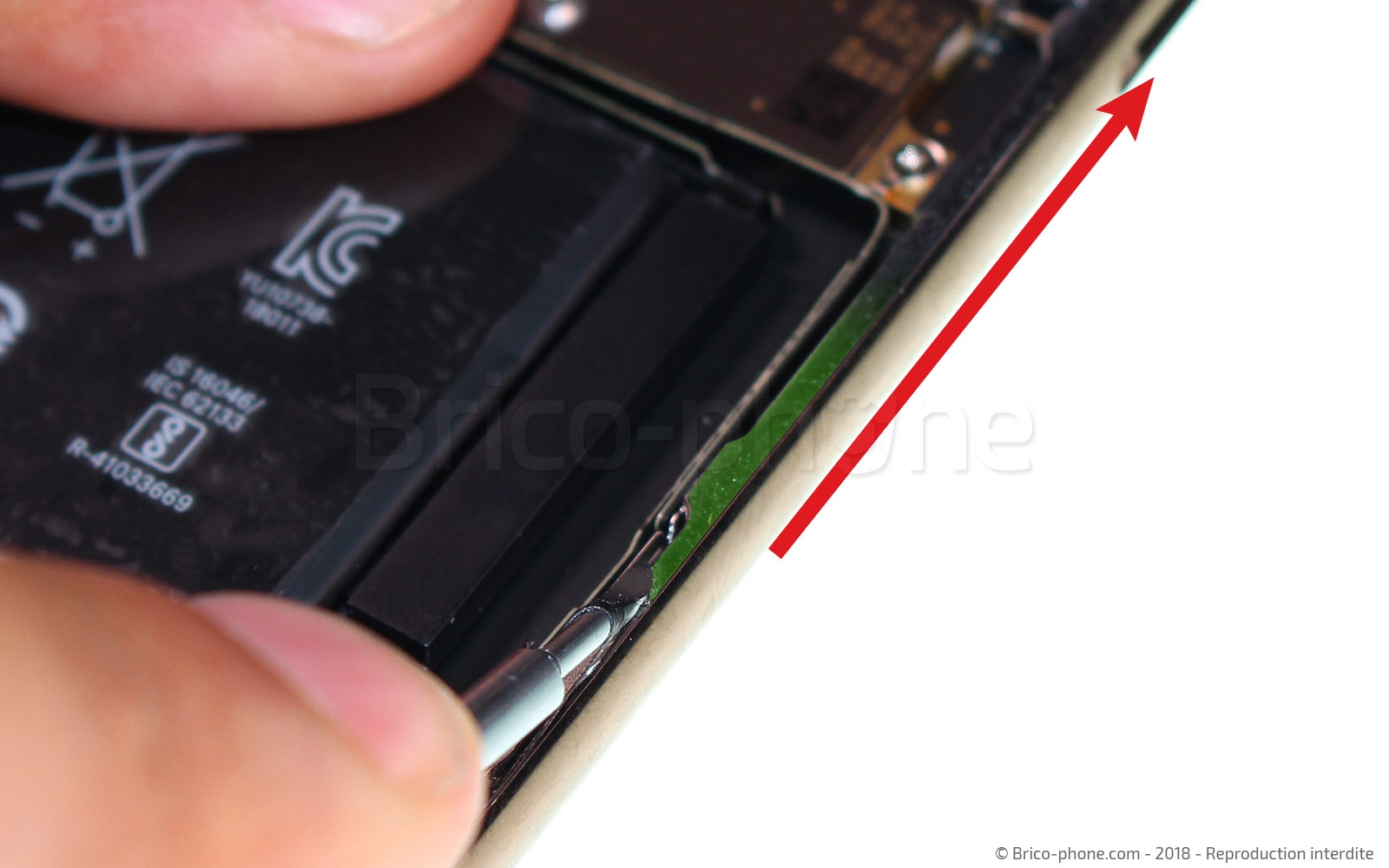

Une fois l'écran bien décollé sur les 3 côtés, faites doucement levier sous chaque angle à droite pour déclisper l'écran du châssis sans arracher les petits clips métalliques qui maintiennent l'écran dans le châssis, vous pouvez soulever l'écran sur quelques millimètres sans risque. Puis ouvrez-le comme un livre à l'envers
Vous verrez le joint d'étanchéité peut s'étirer si il y a encore des parties collées.

Ne pas trop soulever l'écran pour éviter d'arracher les nappes de l'écran.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Retirer la plaquette métallique

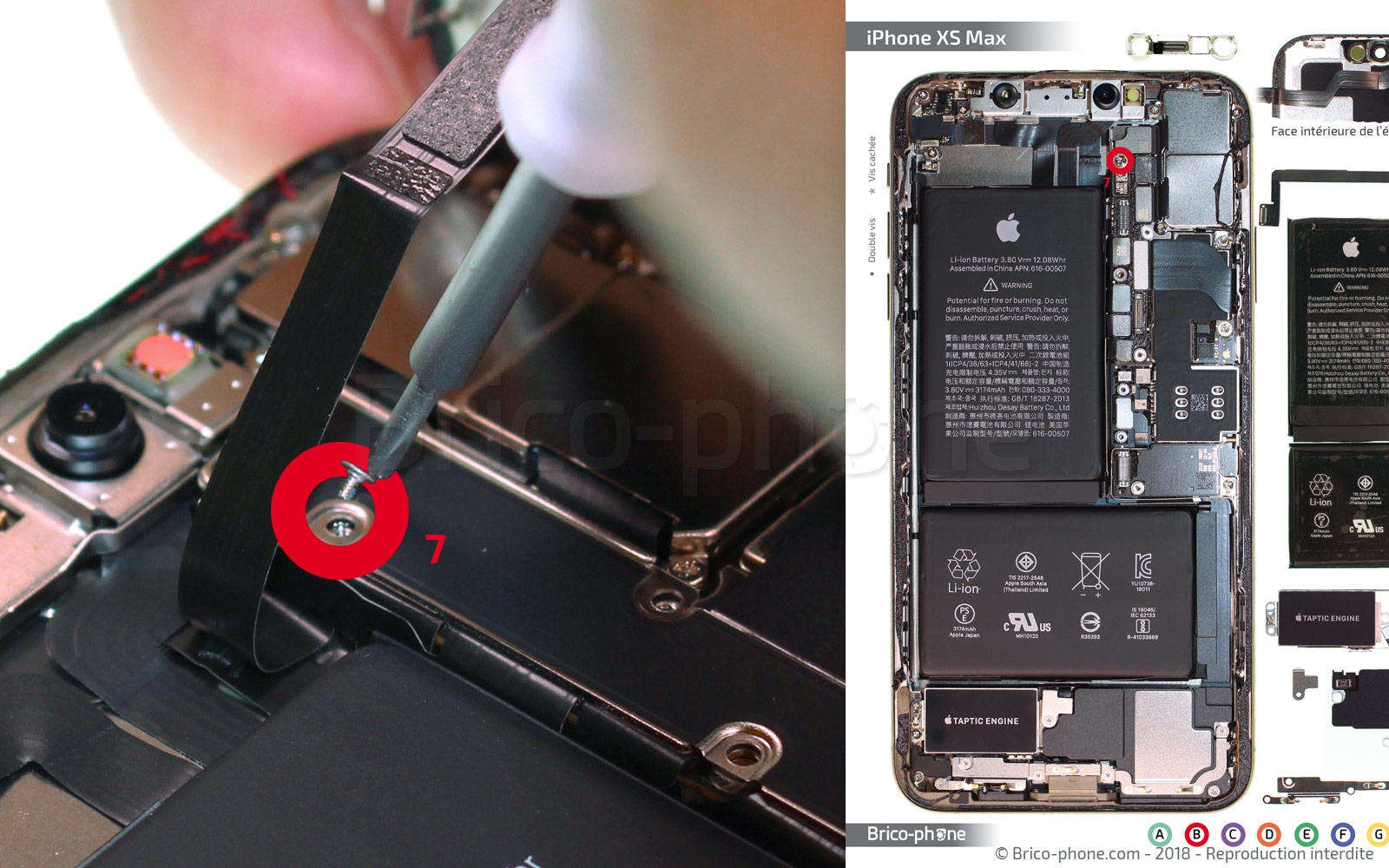

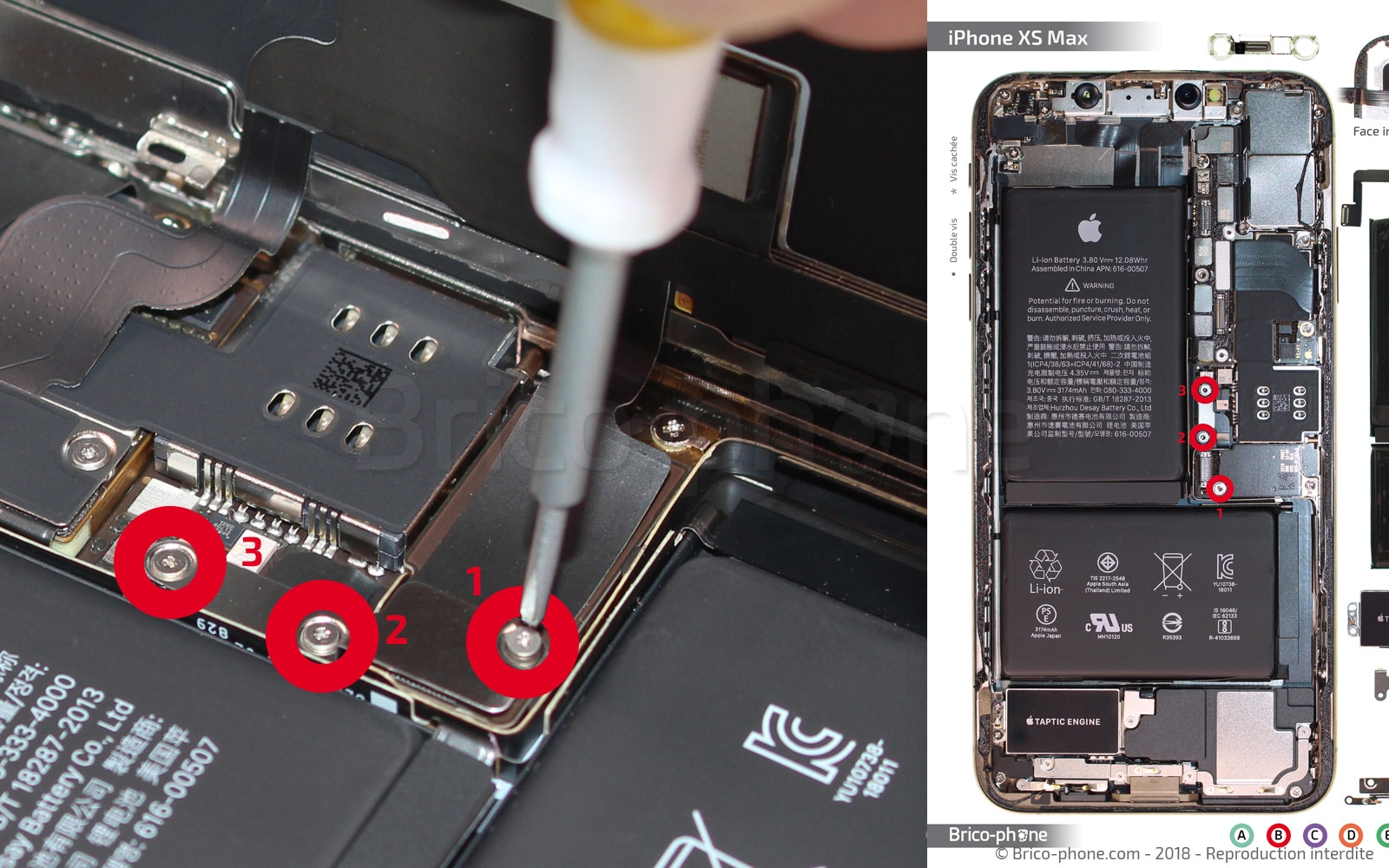

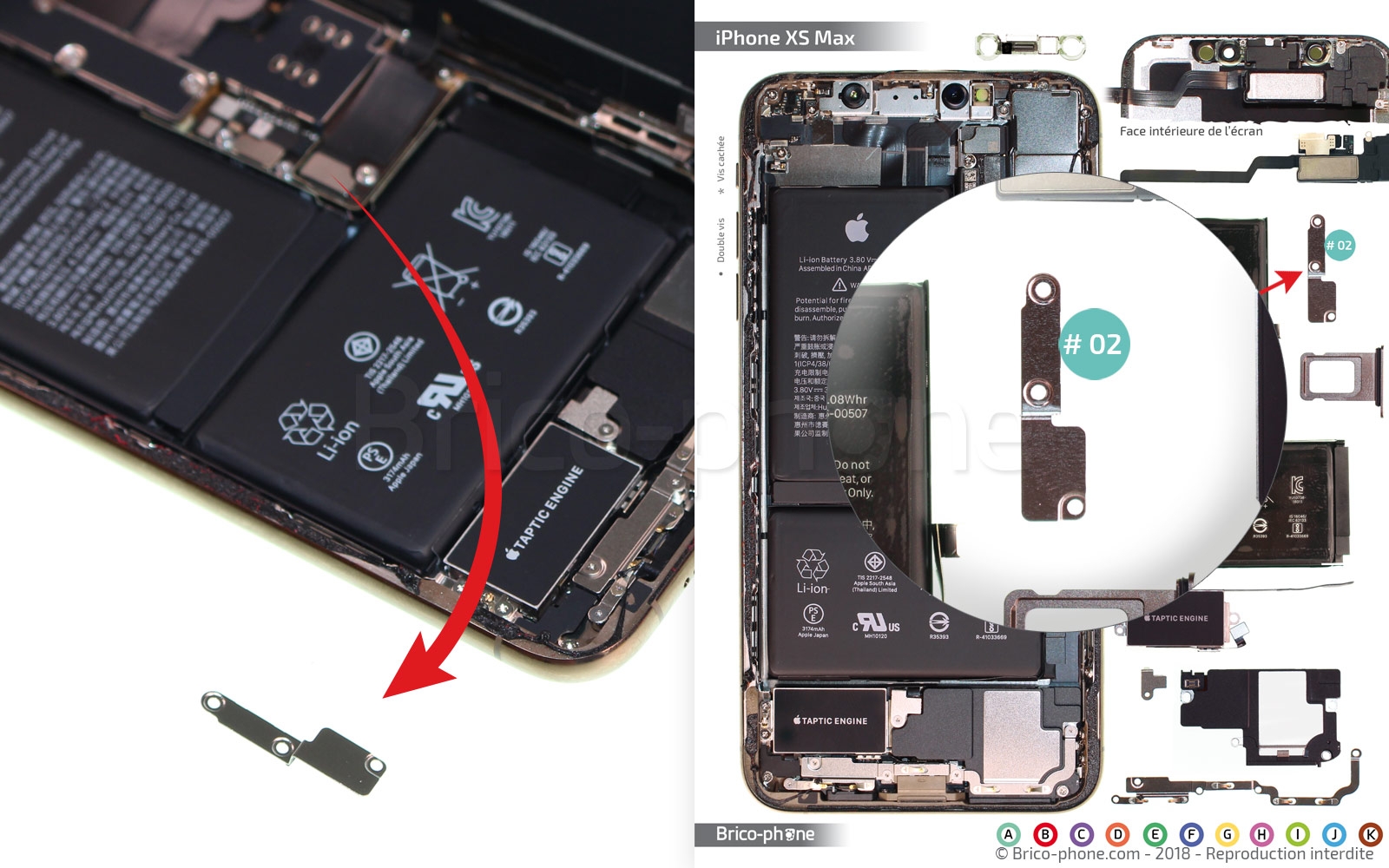

La plaquette métallique nommée #02 est maintenue par trois vis triwing. Dévissez-les et placez-les au fur et à mesure sur le patron d'aide au montage pour ne pas les inverser.
Retirez l'élément avec la pincette, placez-le de côté.
Outils du kit utilisés
Outils du kit utilisés


Etape 7 : Retirer la plaquette métallique #03

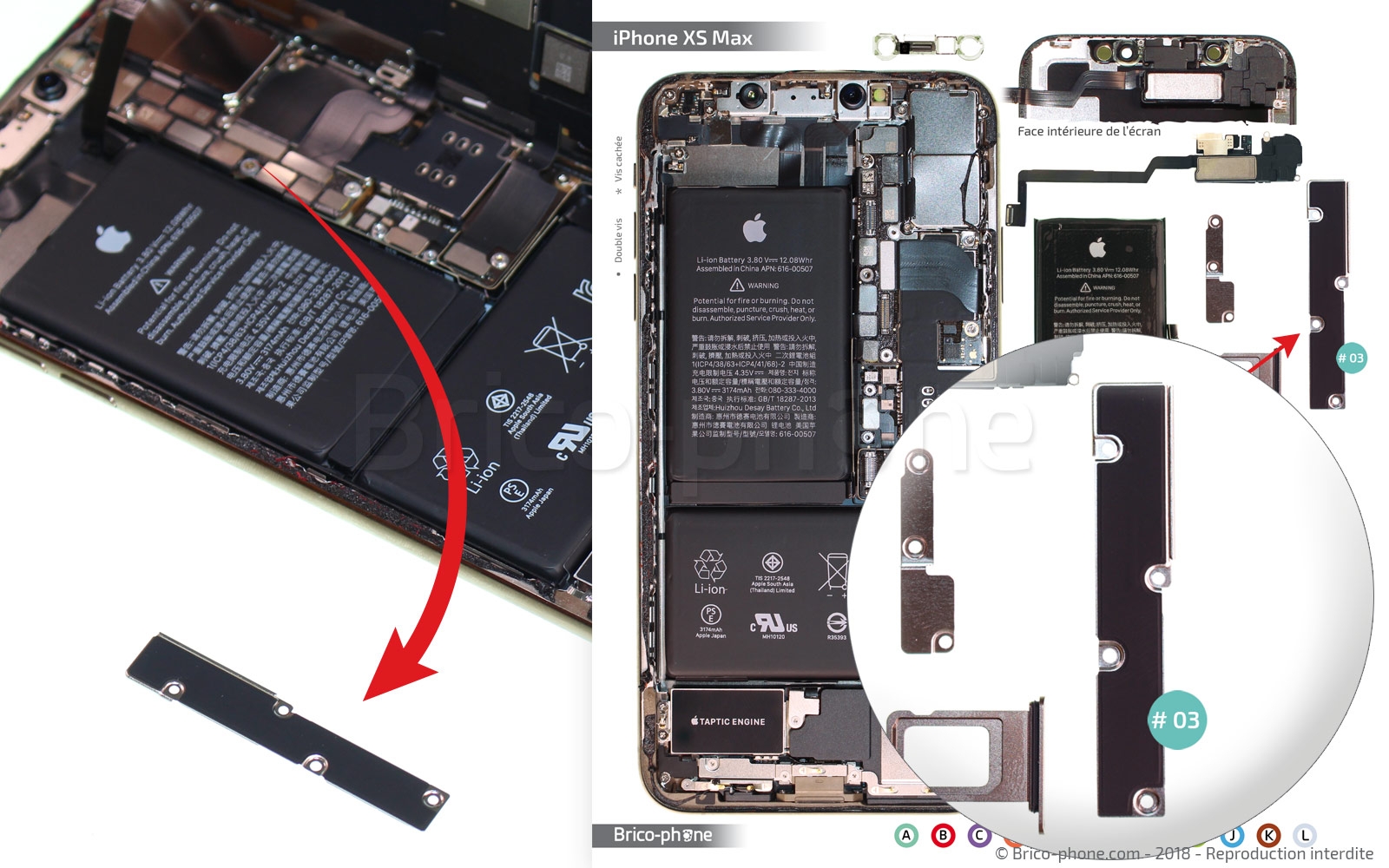

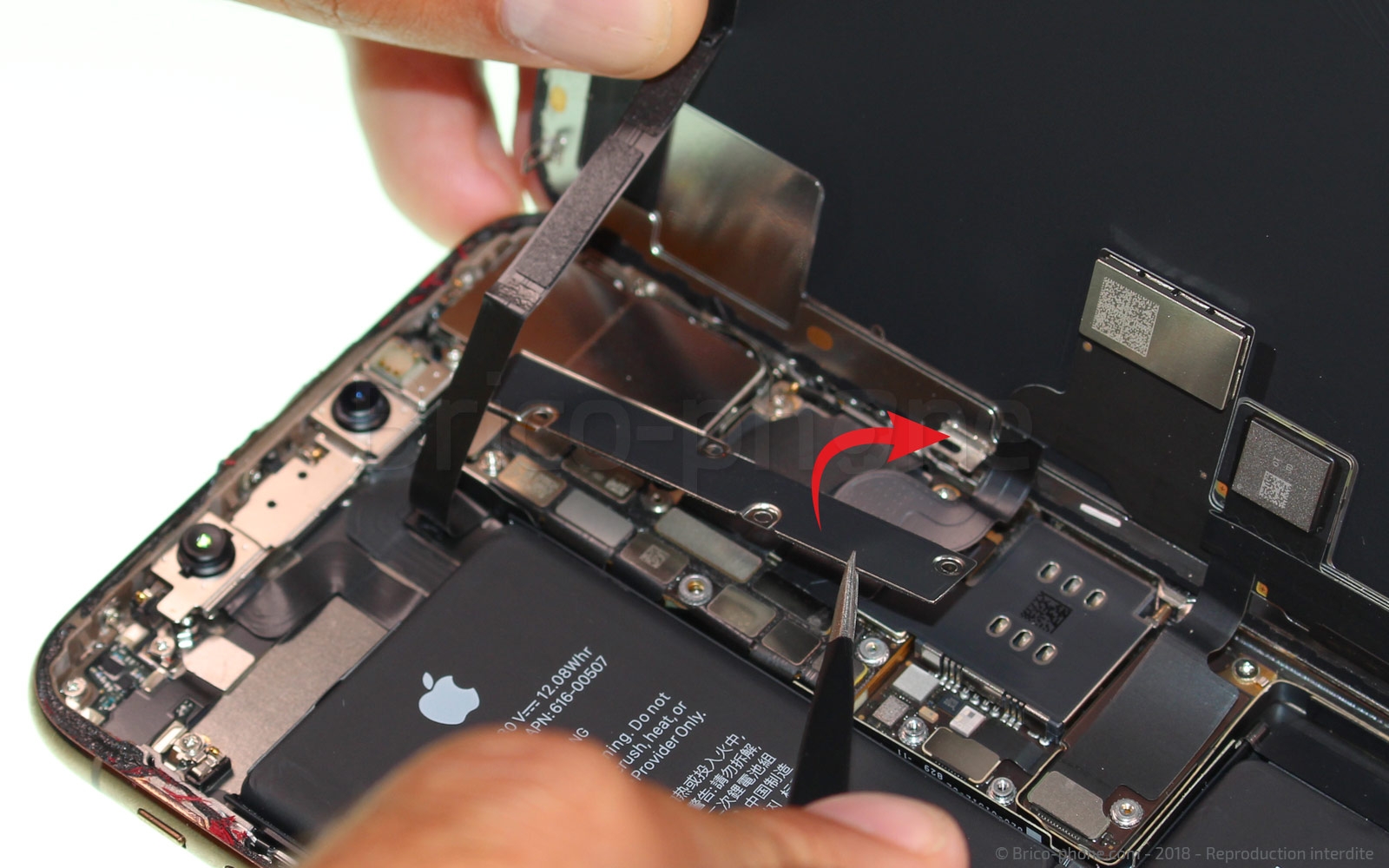

Procédez de la même manière pour cette seconde plaquette. Attention : la quatrième vis est recouverte par la nappe de l'écouteur interne. Pour retirer ces 4 vis, utilisez le tournevis triwing taille 0,6.

Saisissez la plaquette à l'aide de la pincette puis réservez sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés


Etape 8 : Déconnecter la batterie
Avant de continuer, déconnectez maintenant la batterie pour éviter que votre iPhone ne se rallume en cours de réparation.

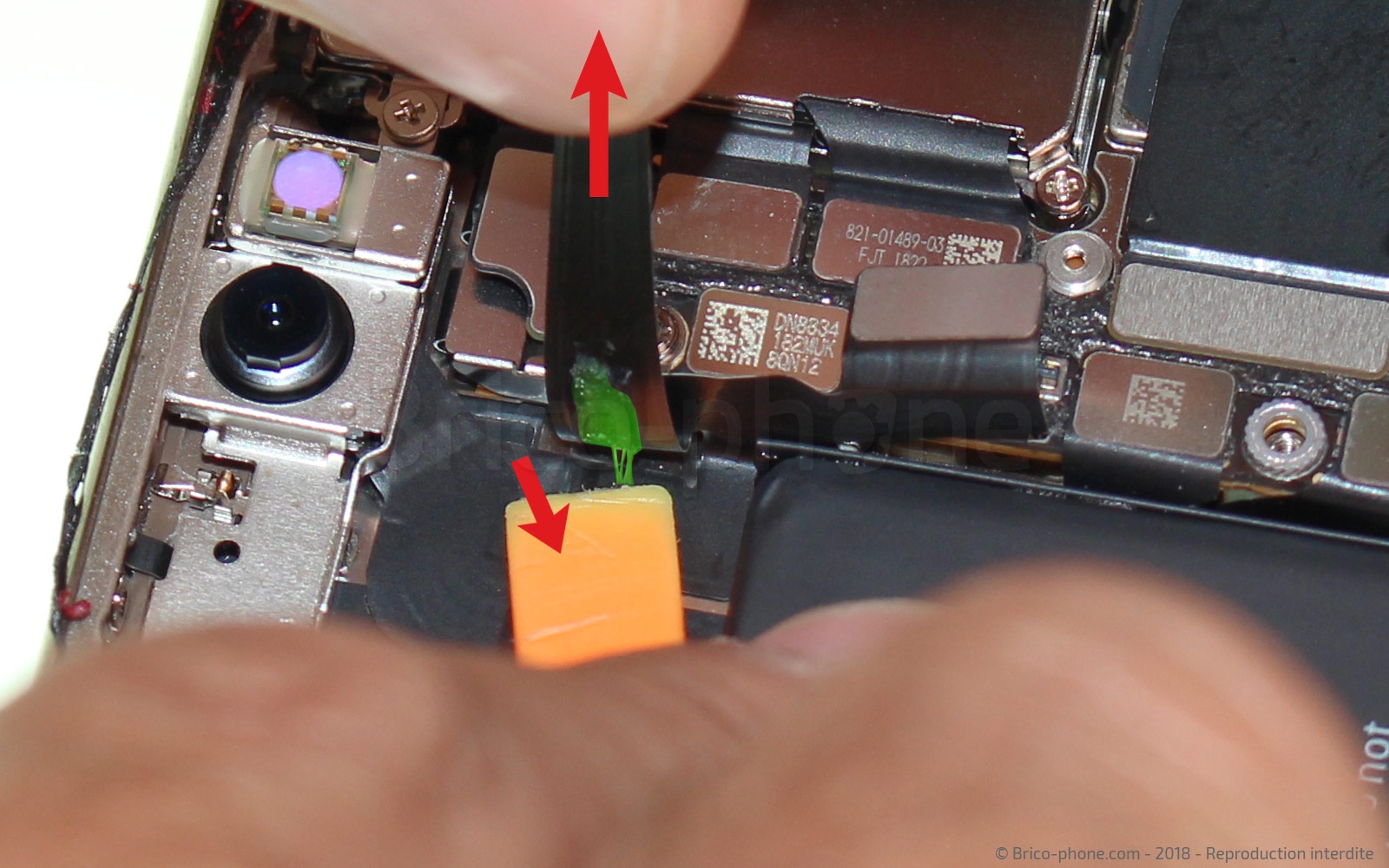

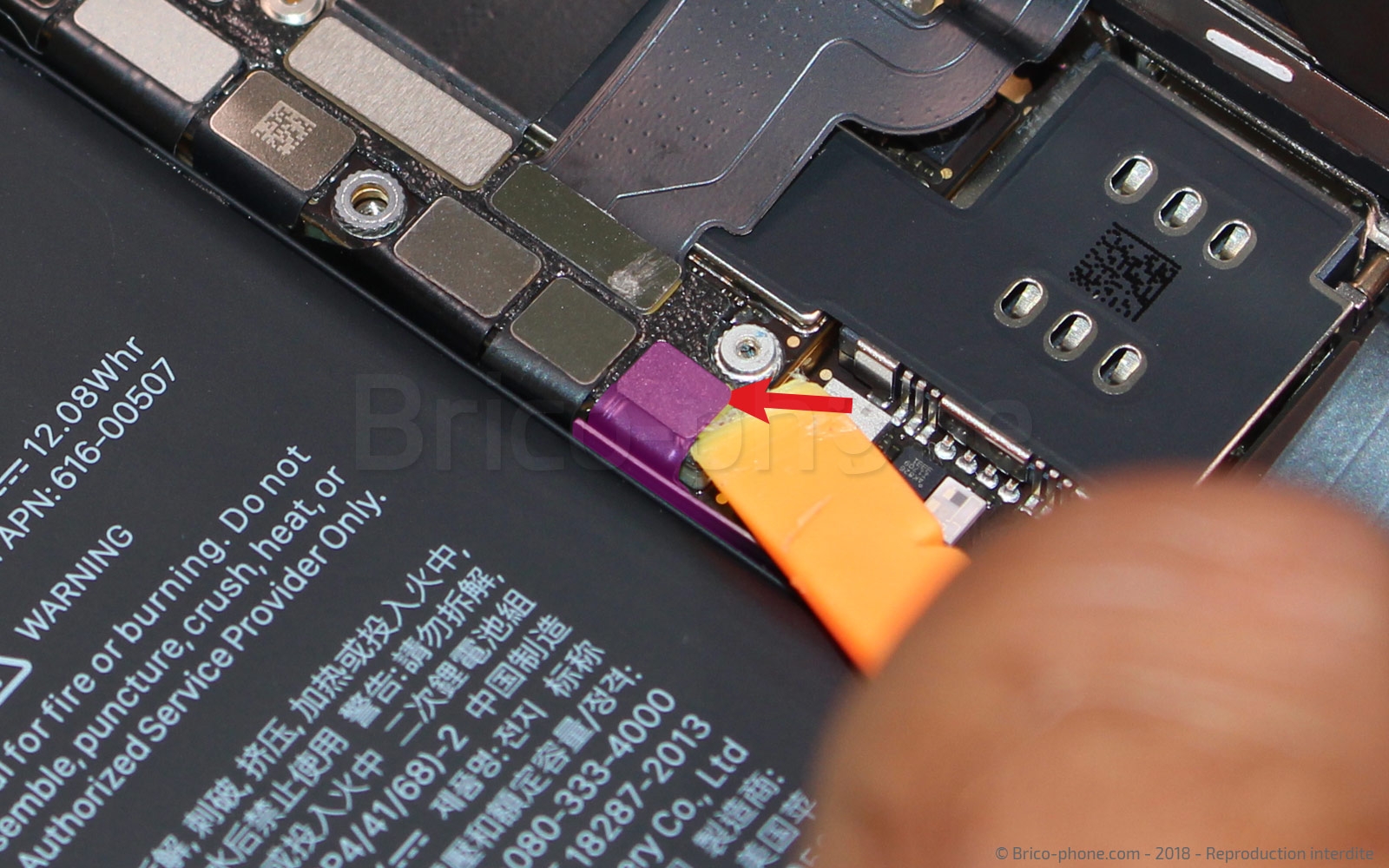

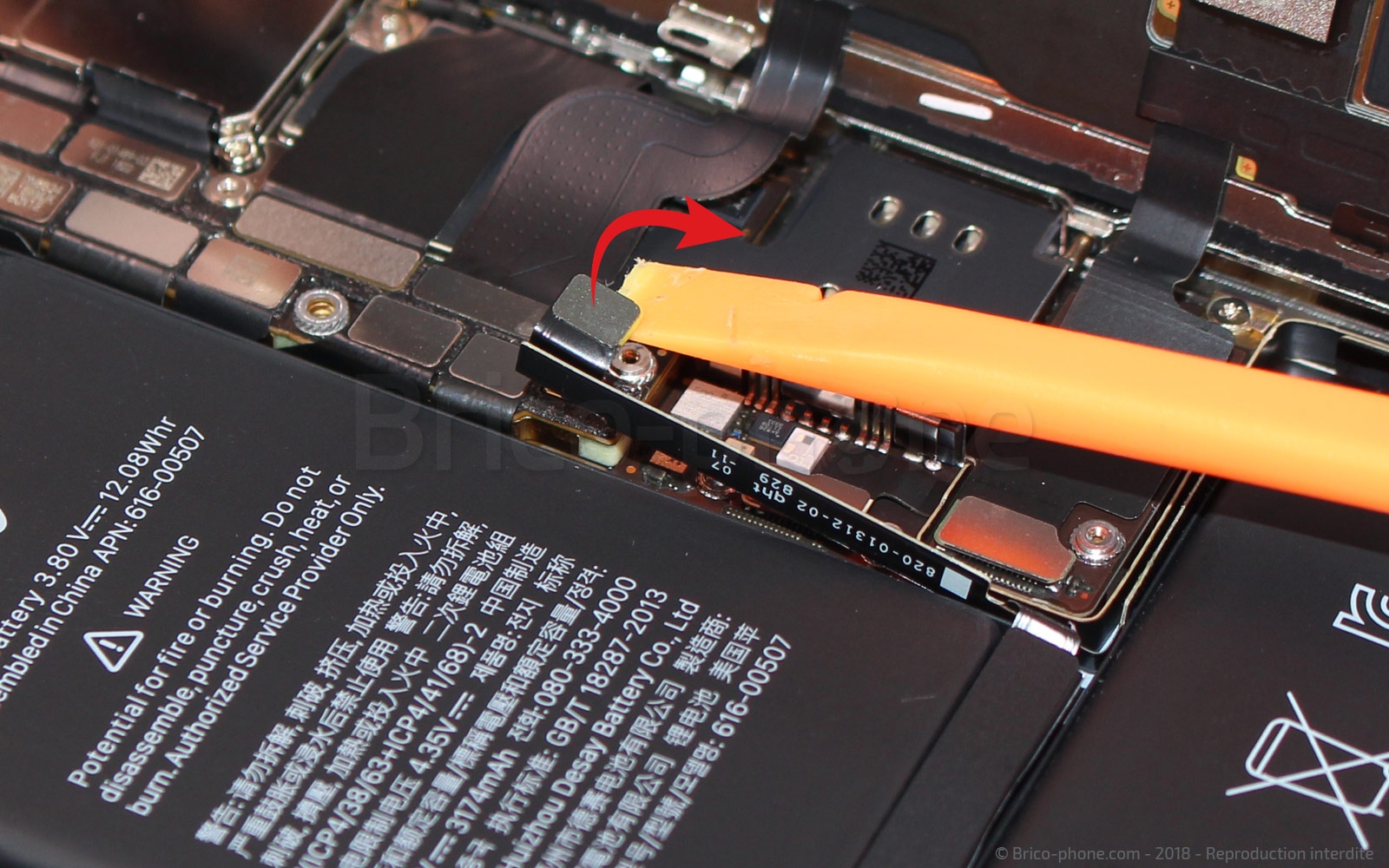

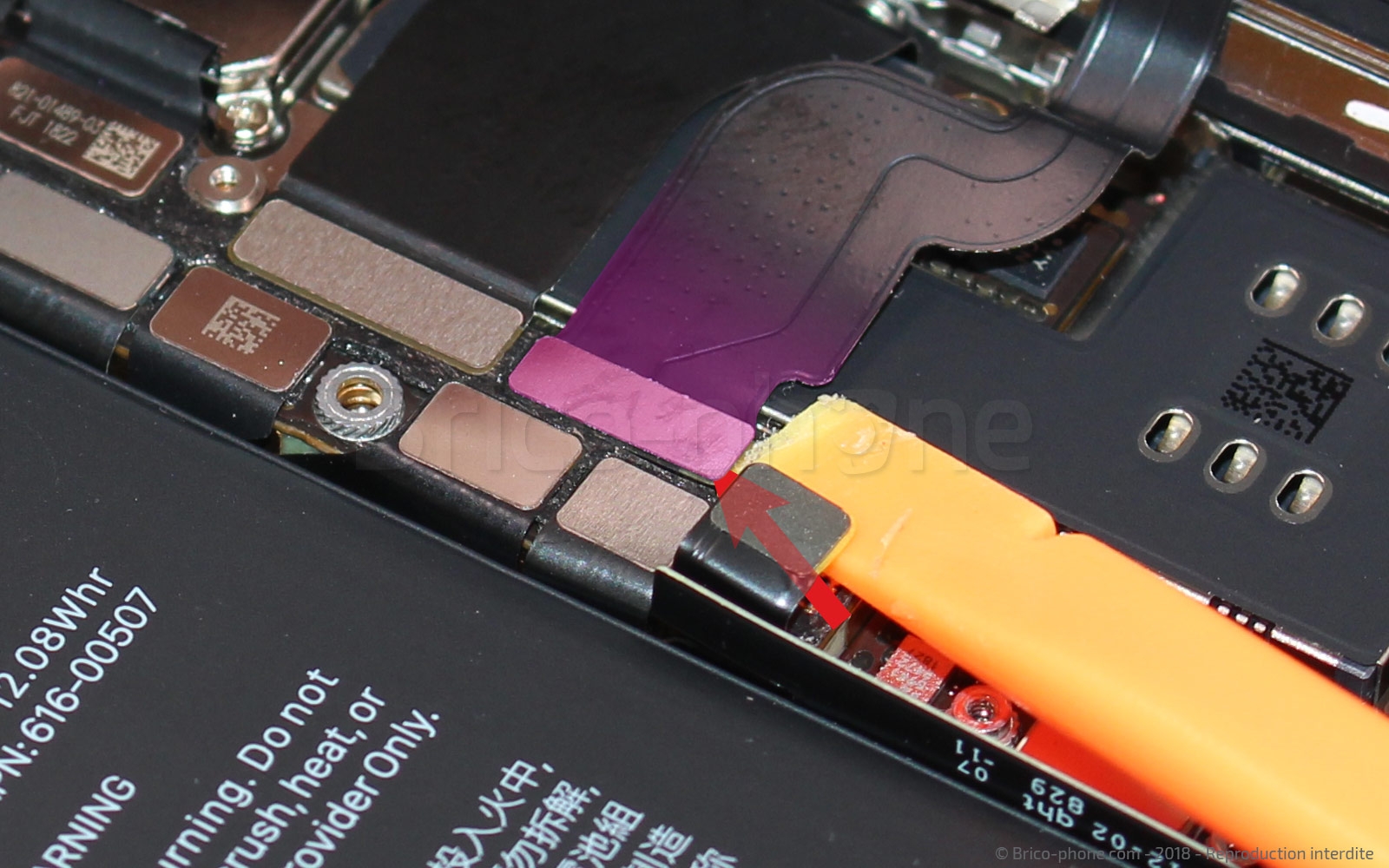

Munissez-vous du levier en nylon et soulevez le petit connecteur depuis un angle avec la partie plate, puis soulevez légèrement la nappe.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déconnecter les nappes de l'écran

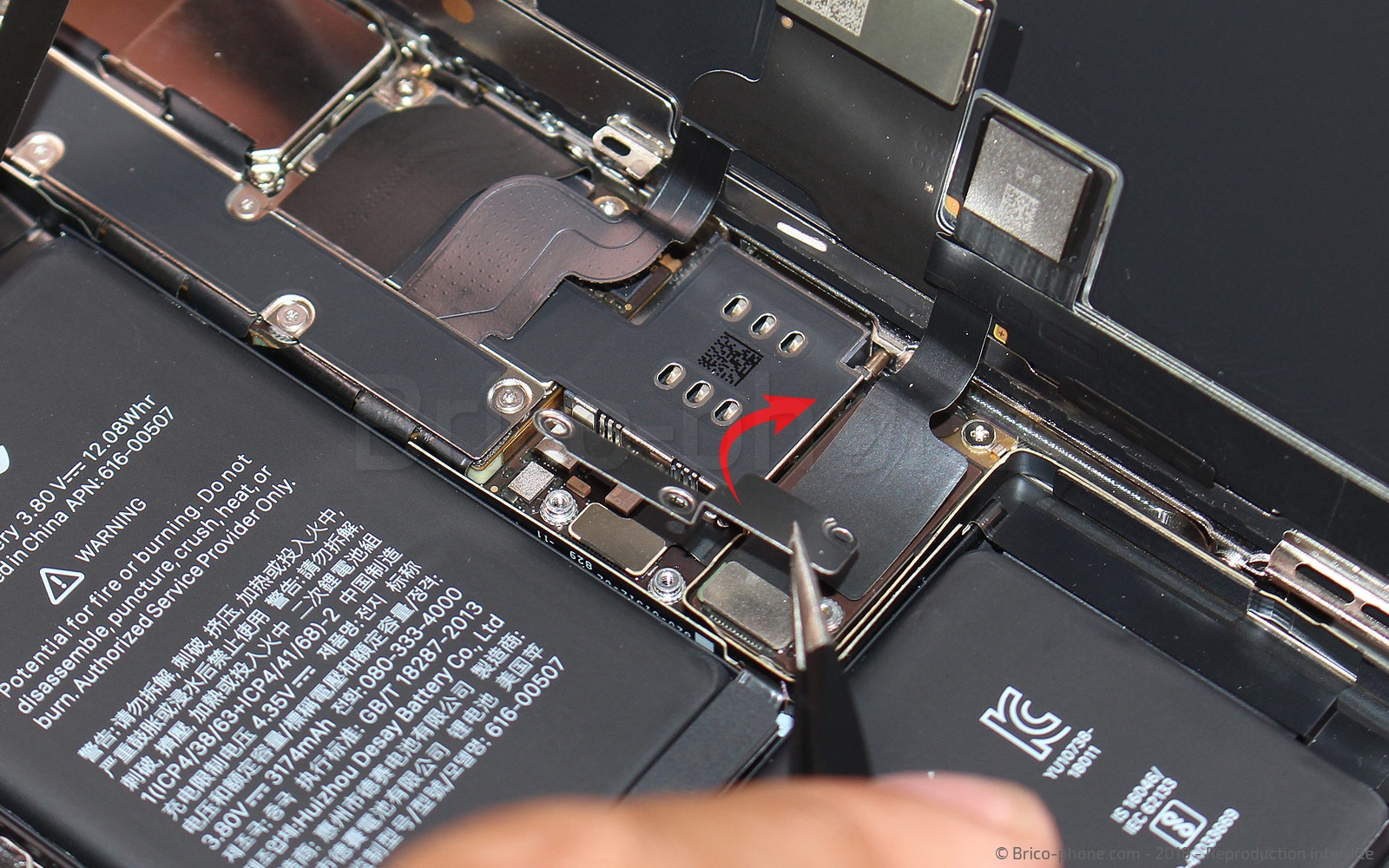

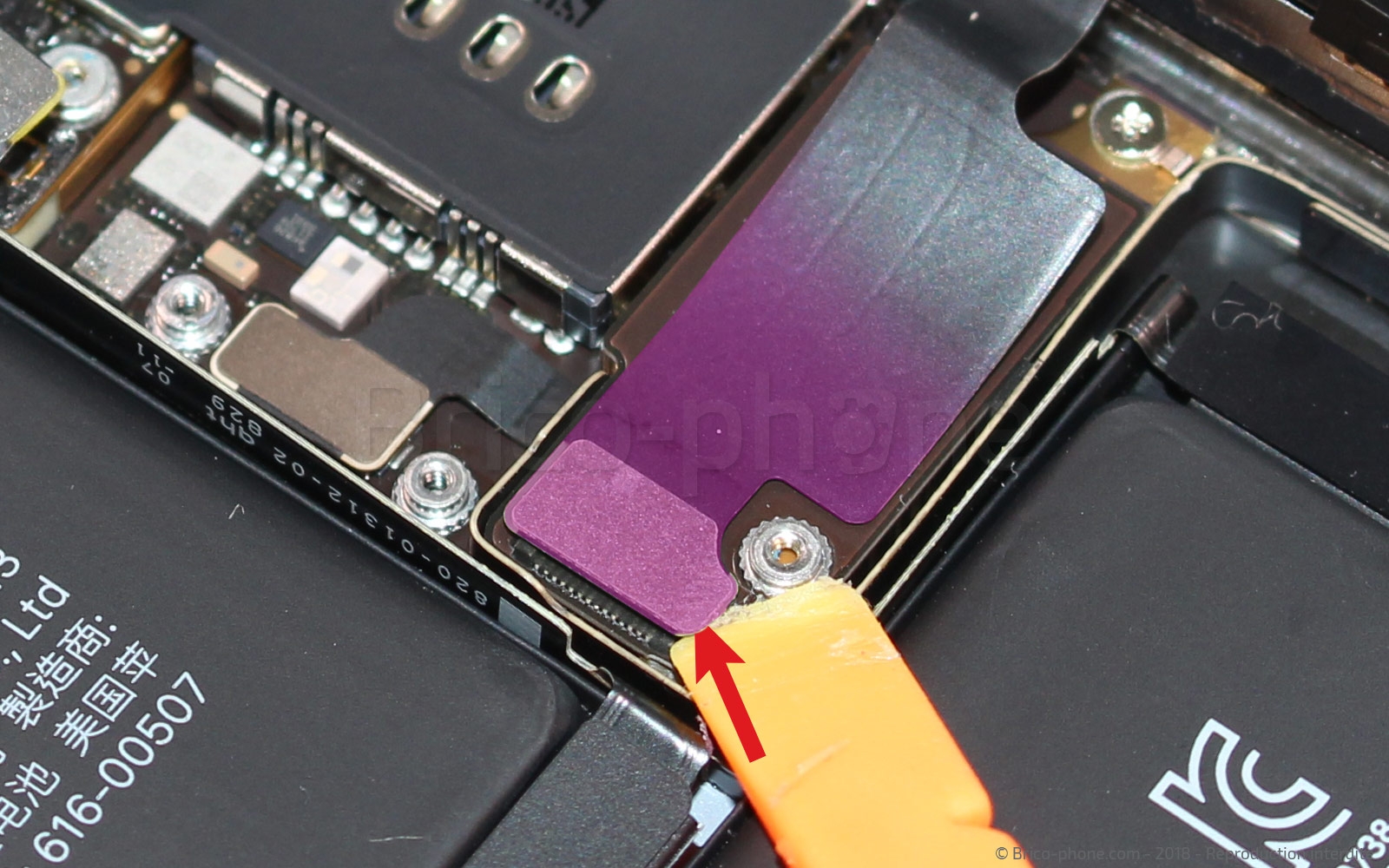

Le bloc écran est maintenu par trois nappes, soulevez ces trois connecteurs que le relient à la carte mère.
Depuis le bas vers le haut : la nappe du tactile, la nappe de l'affichage écran Oled et la nappe de l'écouteur interne.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Retirer le bloc écran

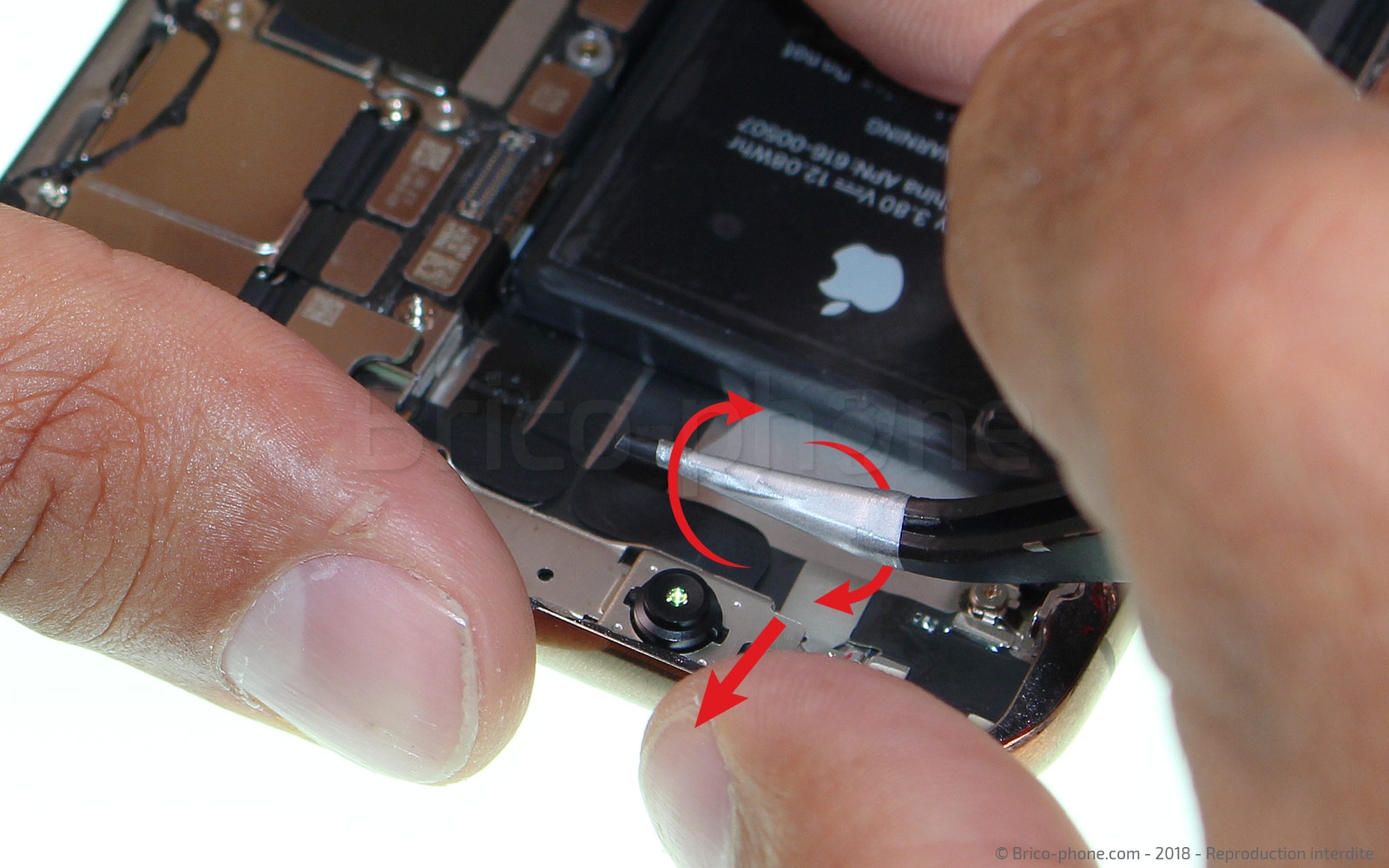

Un point de colle situé sous la nappe de l'écouteur retient encore l'écran. Ne tirez pas mais soulevez la nappe de l'écouteur interne en appuyant simultanément sur la nappe collée en dessous.

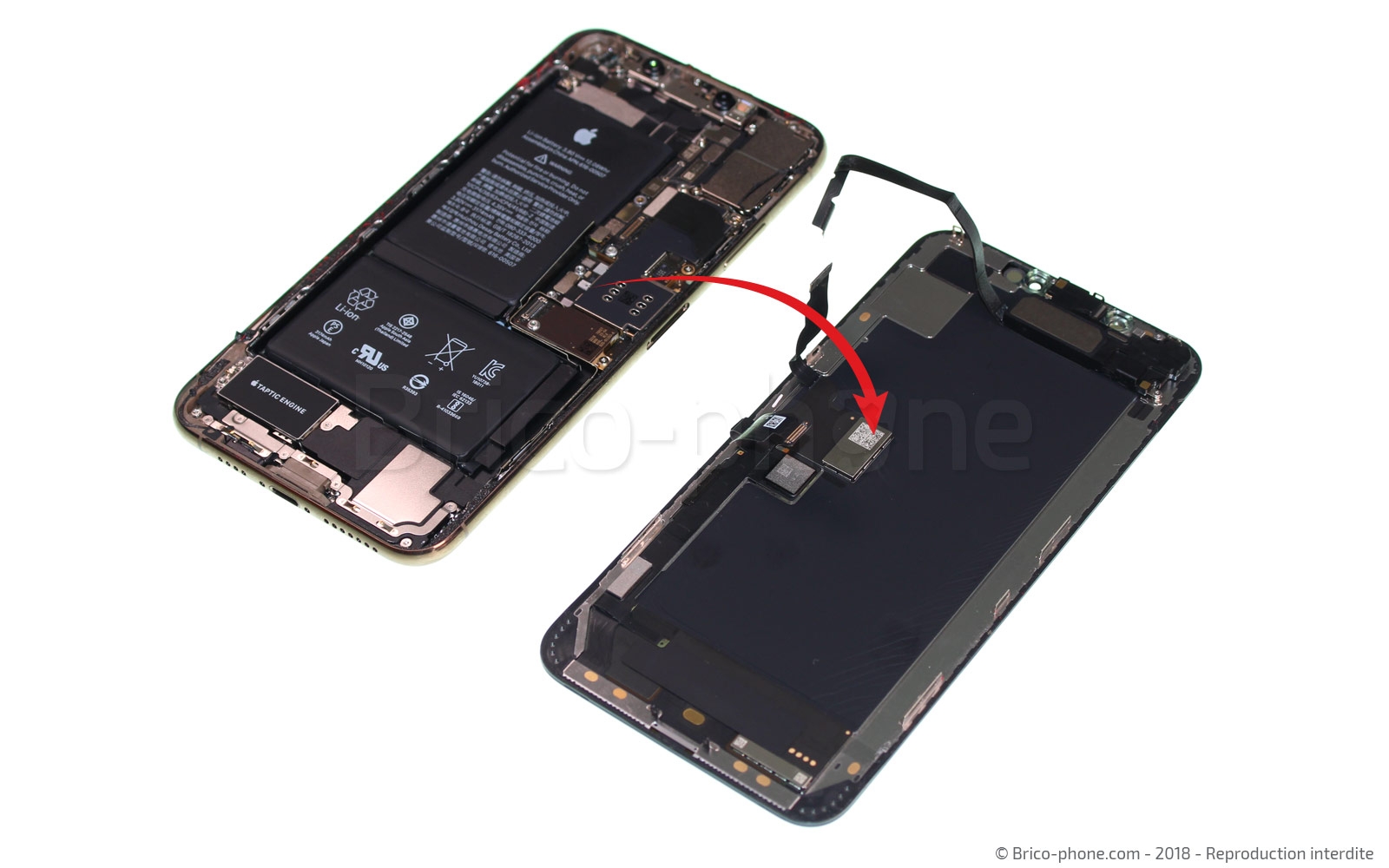

L'écran peut maintenant être retiré et placez de côté pour le remontage.
Outils du kit utilisés
Outils du kit utilisés

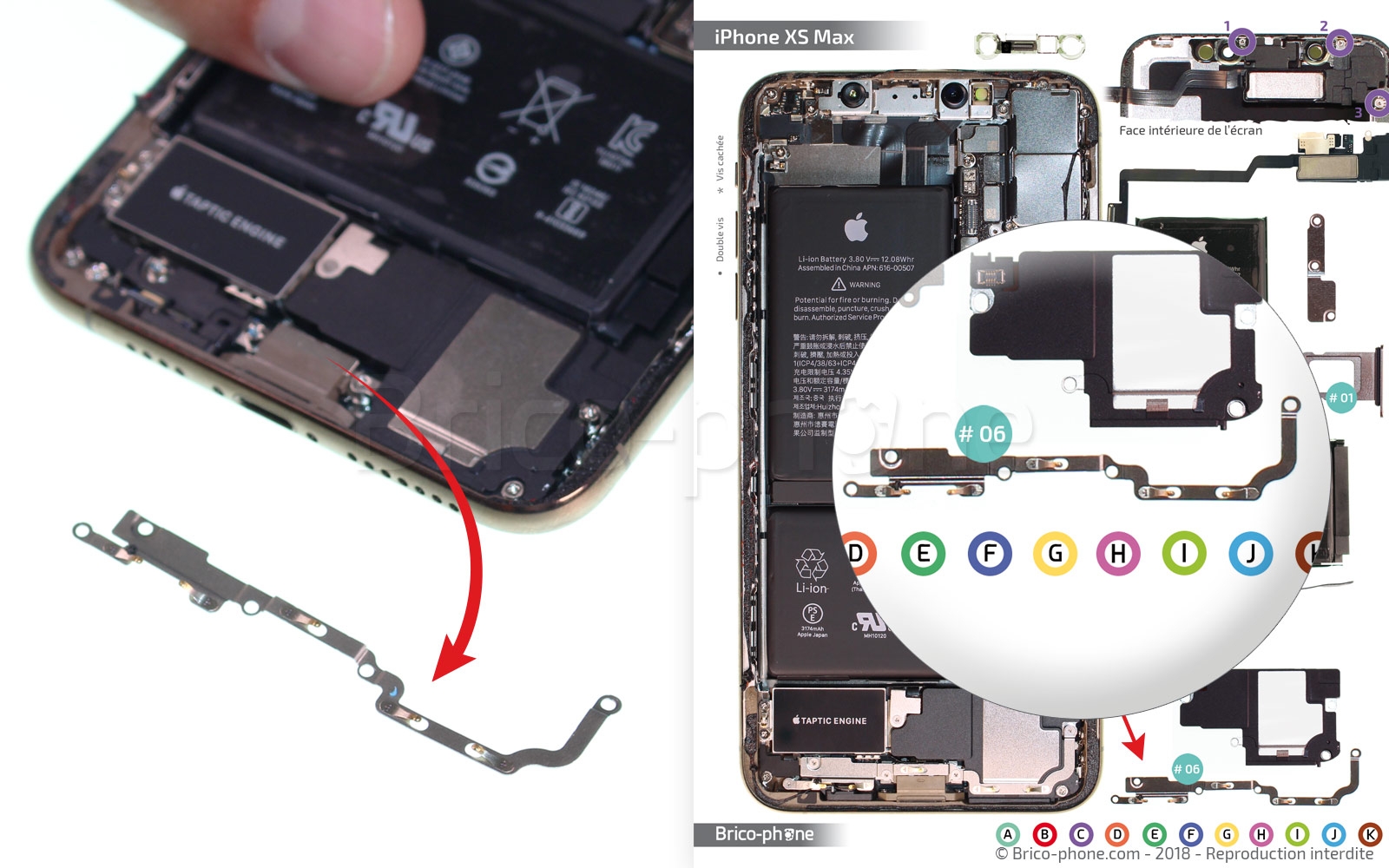

Etape 11 : Retirer la plaquette métallique du bas

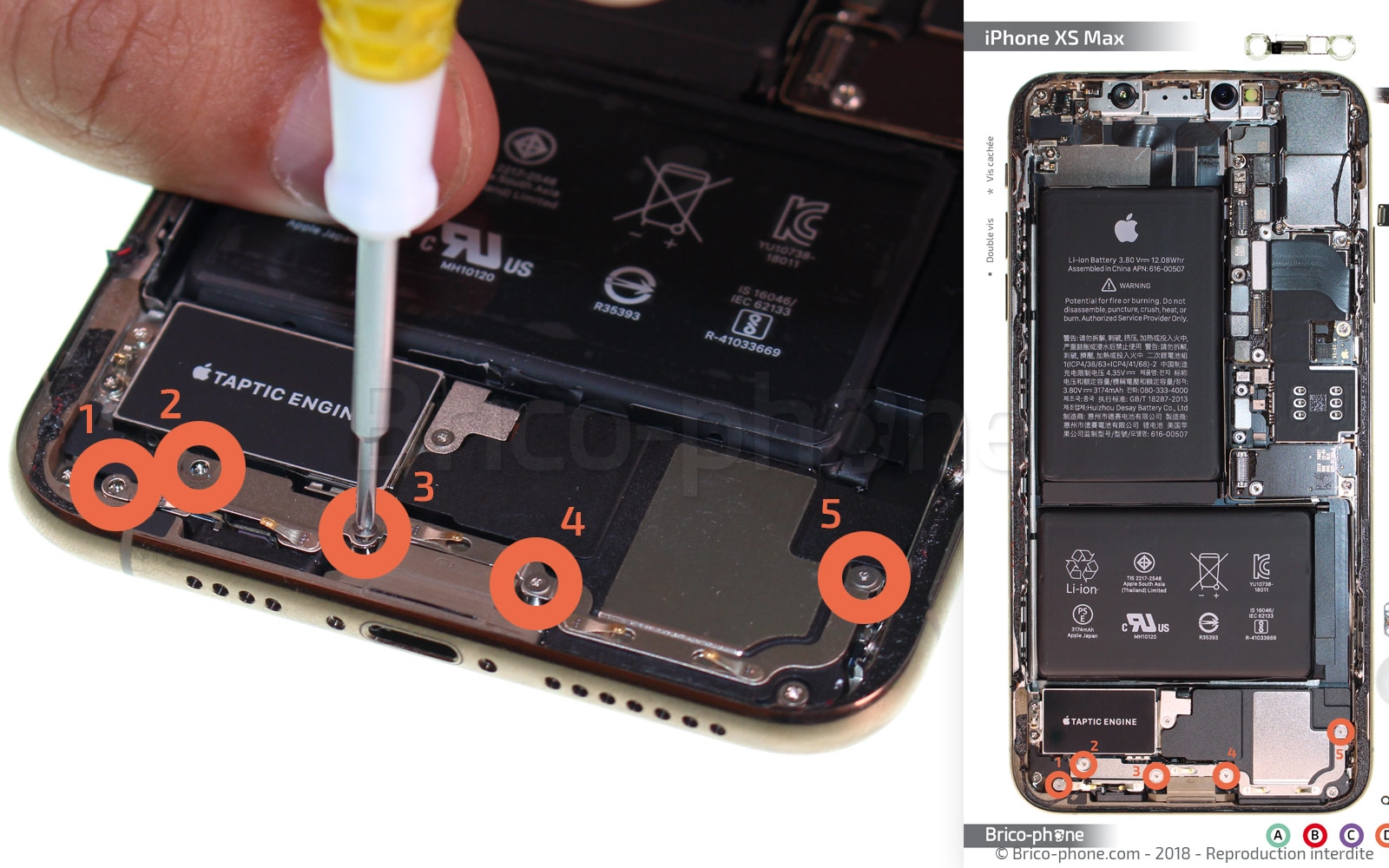

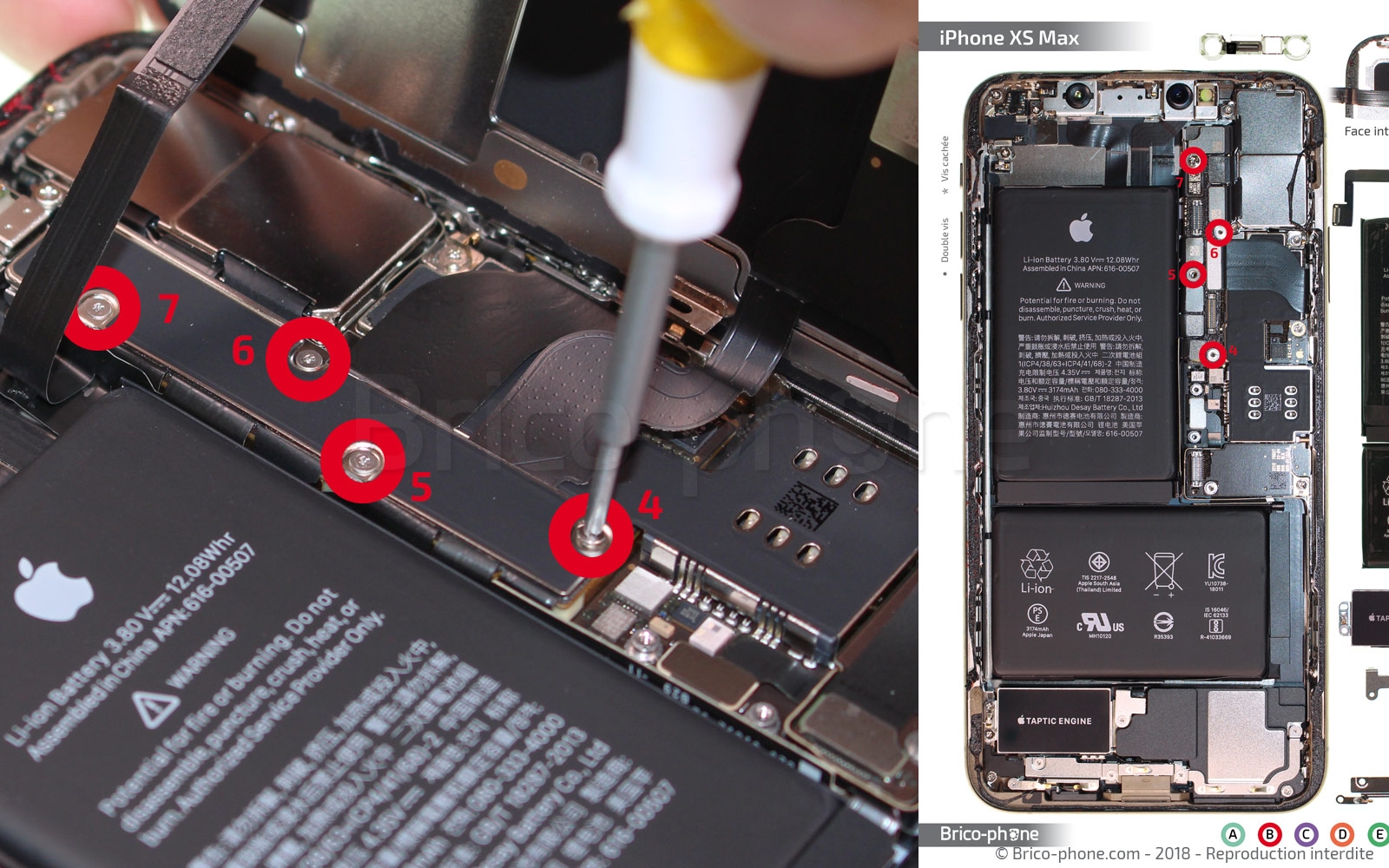

Un élément métallique #06 qui fait contact avec l'écran et les éléments du bas est maintenu par 5 vis triwing.

Munissez-vous du tournevis et retirez les vis une à une et posez-les sur le patron d'aide au montage au fur et à mesure.
Elles sont nommées D1 à D5 et entourées en orange.
Outils du kit utilisés
Outils du kit utilisés


Etape 12 : Retirer l'élément #07

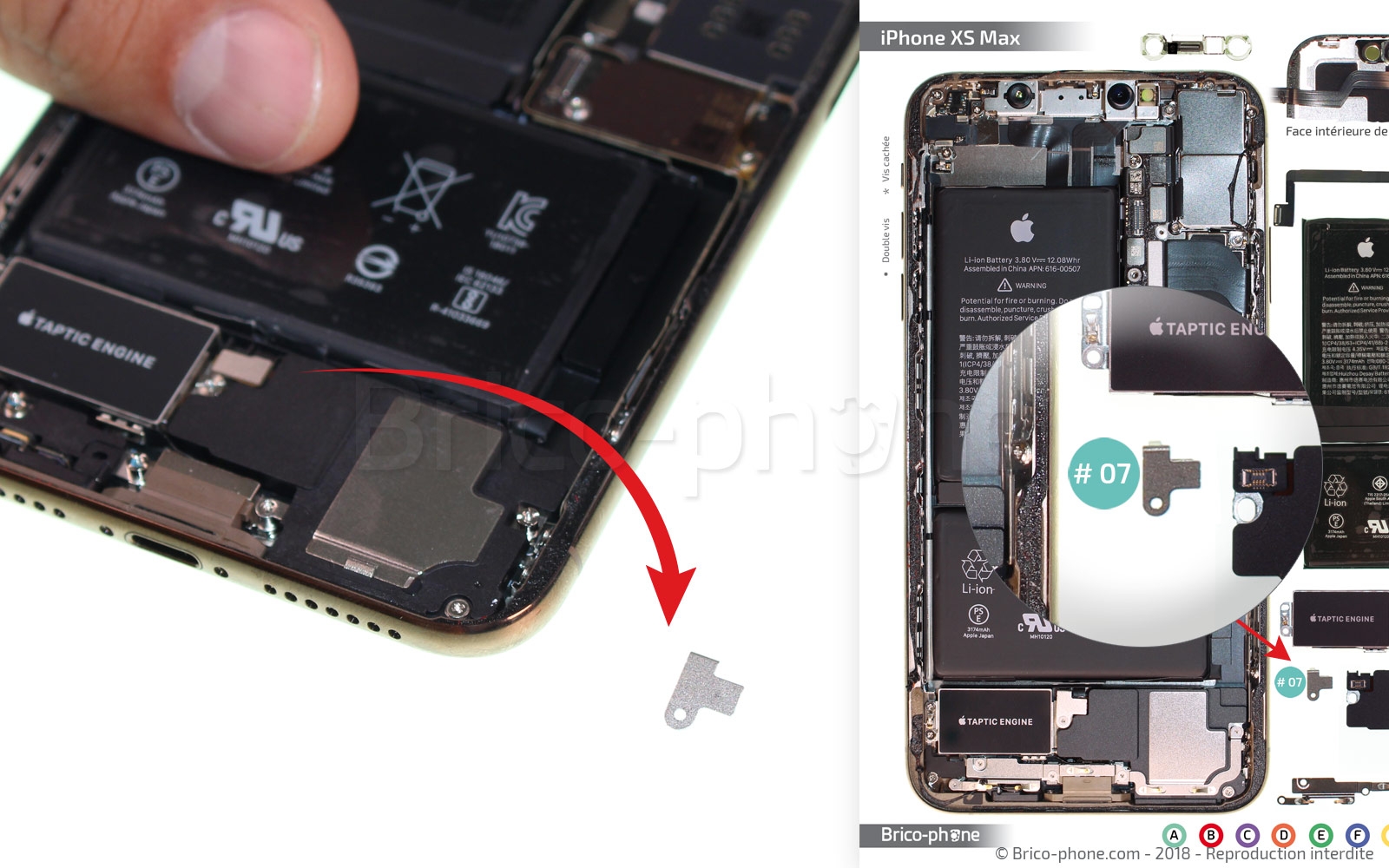

Le connecteur du bloc haut-parleur est protégé par un petit élément en métal que nous avons nommé #07.

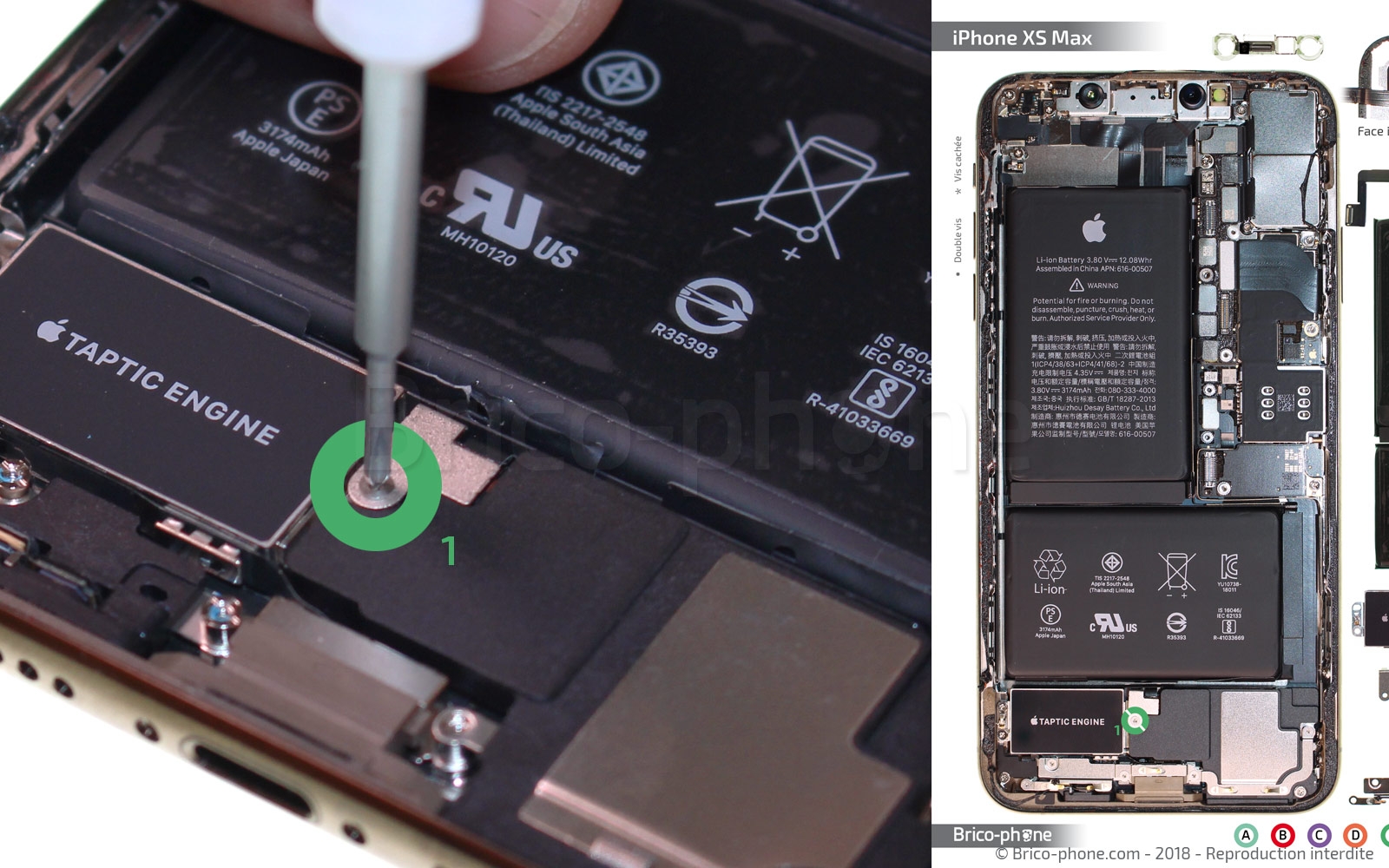

Pour le retirer, utilisez le tournevis triwing pour retirer la vis verte E1, puis délogez ce petit élément.
Outils du kit utilisés
Outils du kit utilisés


Etape 13 : Déconnecter le bloc HP

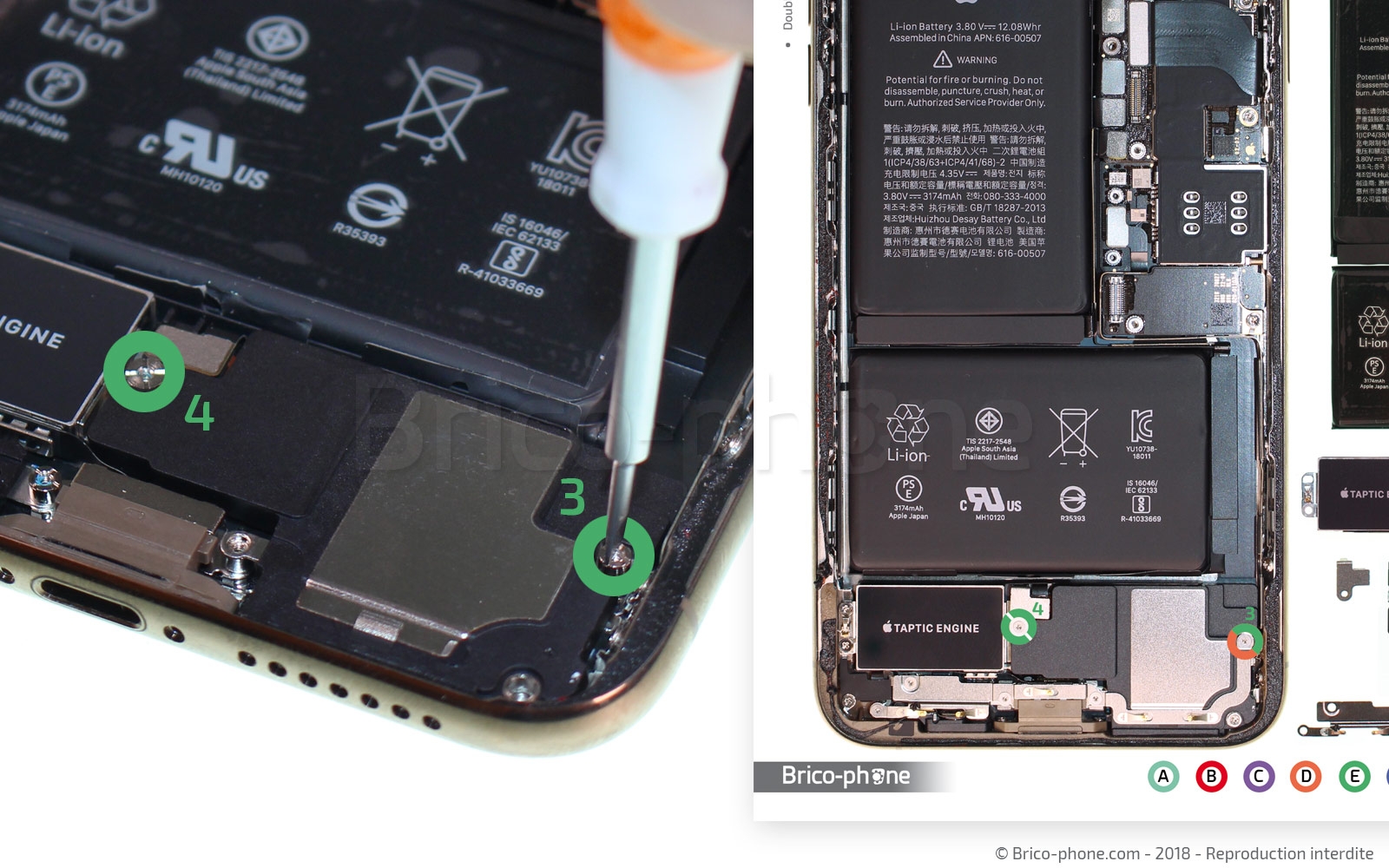

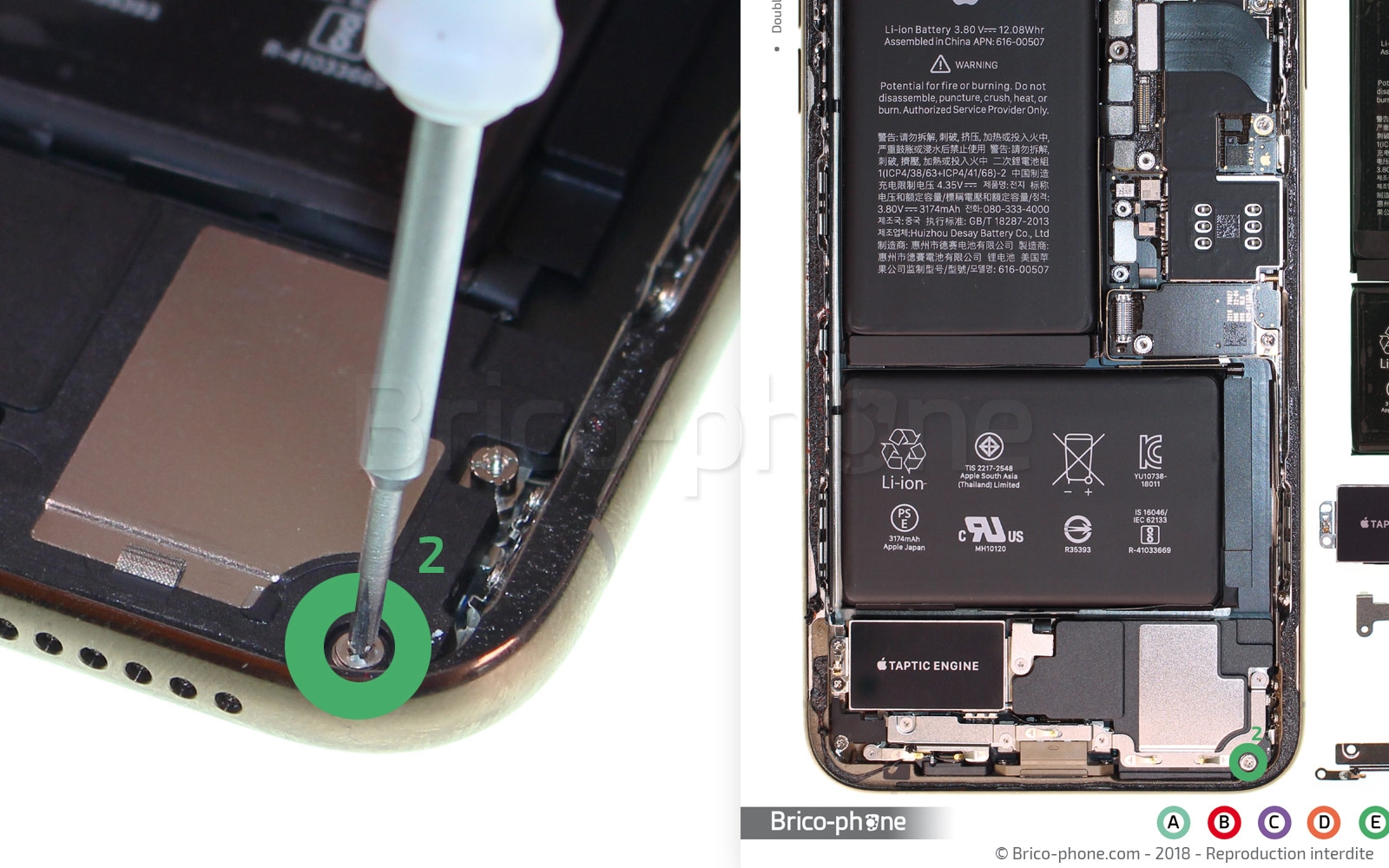

Retirez les 3 vis qui maintiennent le bloc haut-parleur externe. Commencez par la vis E2 qui est cruciforme puis les vis E3 et E4 qui sont des doubles vis (une première vis était déjà vissée au même endroit) donc elles sont plus grosses et se retirent avec le tournevis plat.

Vous pouvez maintenant déconnecter le connecteur en le soulevant doucement avec le levier.
Outils du kit utilisés
Outils du kit utilisés



Outils optionnels
Outils optionnels
Tournevis professionnel cruciforme PH00
9,90 €

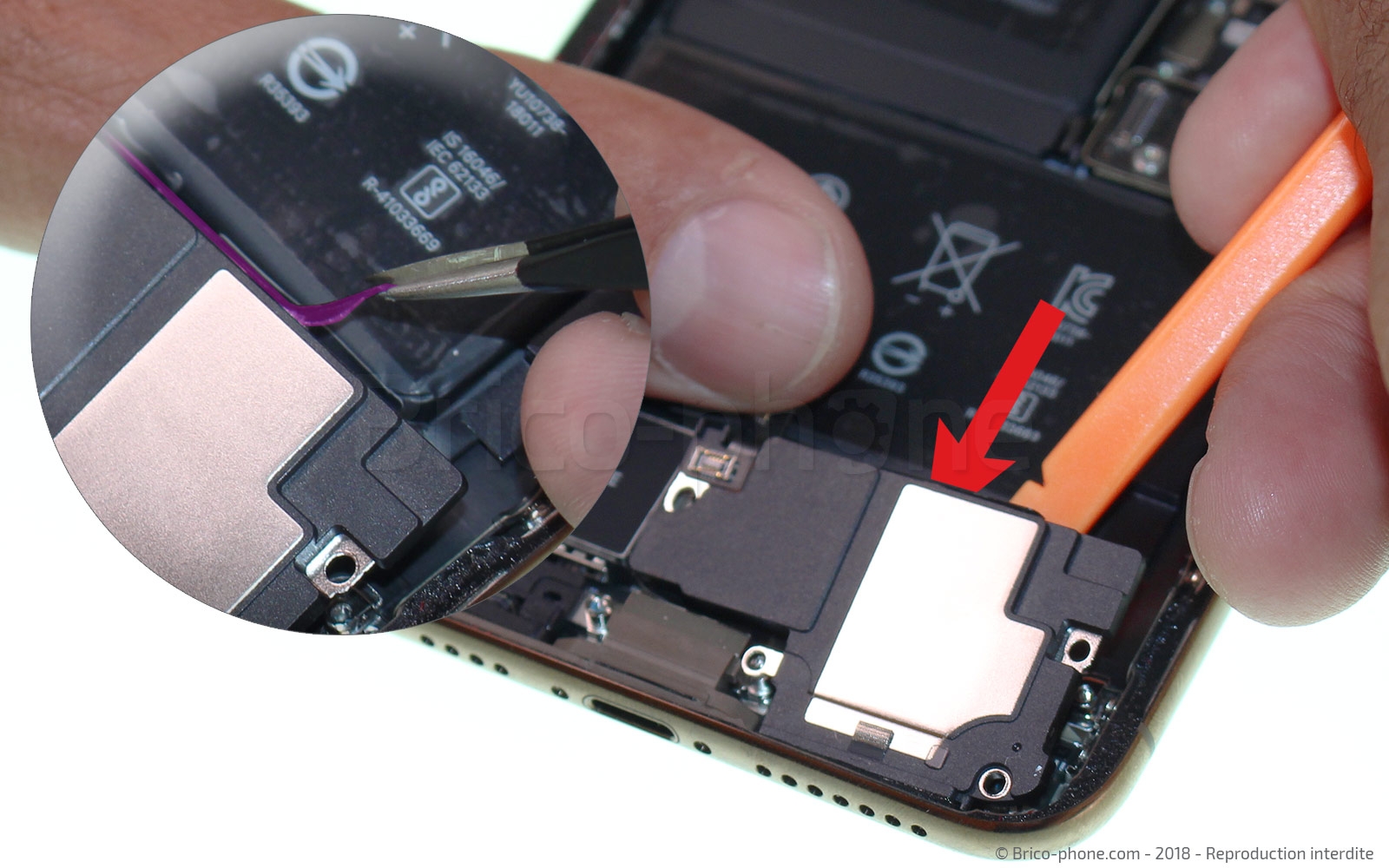

Etape 14 : Retirer le bloc haut-parleur

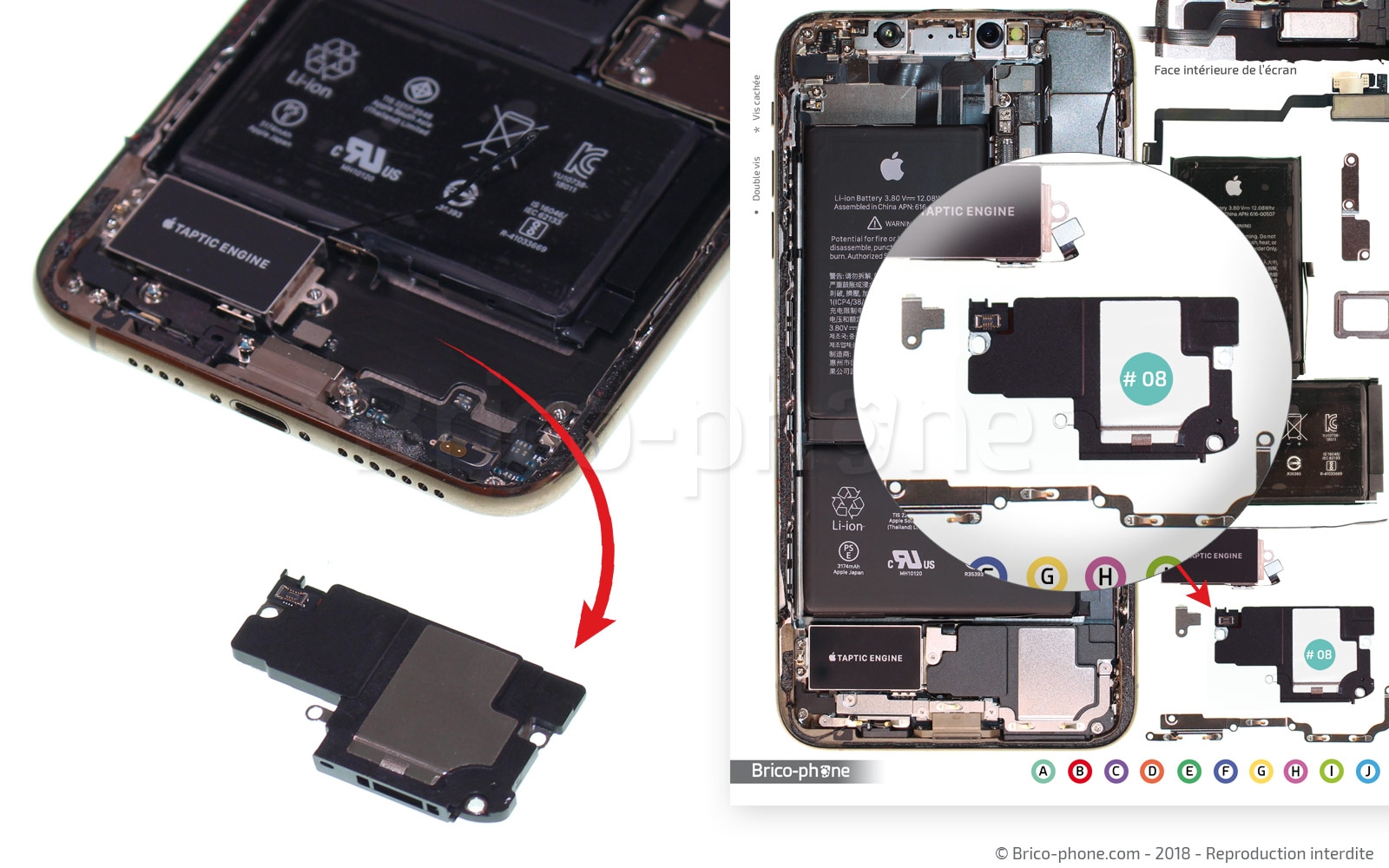

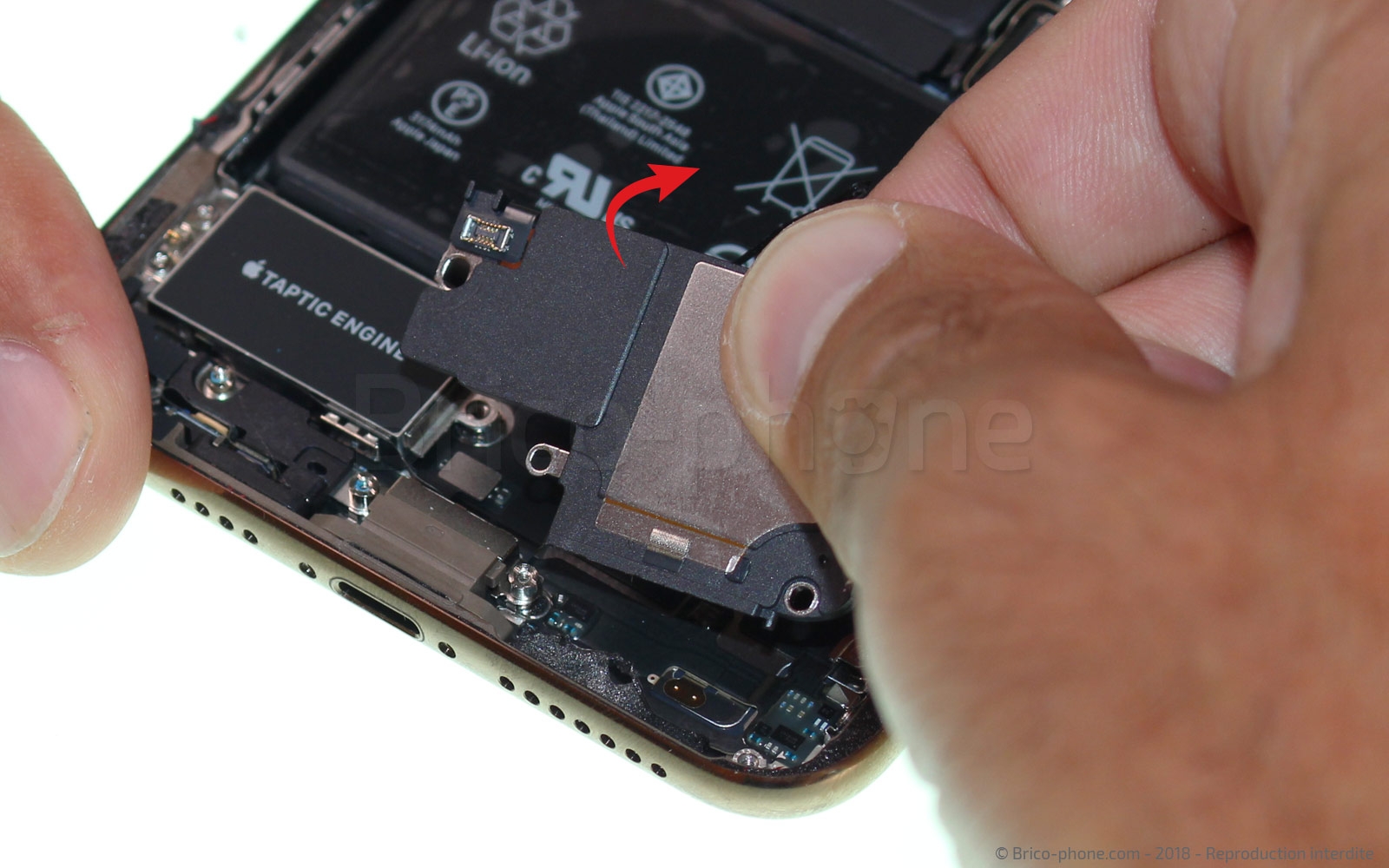

Le bloc peut désormais être retiré. Soulevez-le à l'aide du levier et décollez le petit bout de la languette noire qui protège le bloc haut-parleur puis tirez à la main car le joint d'étanchéité est très résistant.
Outils du kit utilisés
Outils du kit utilisés

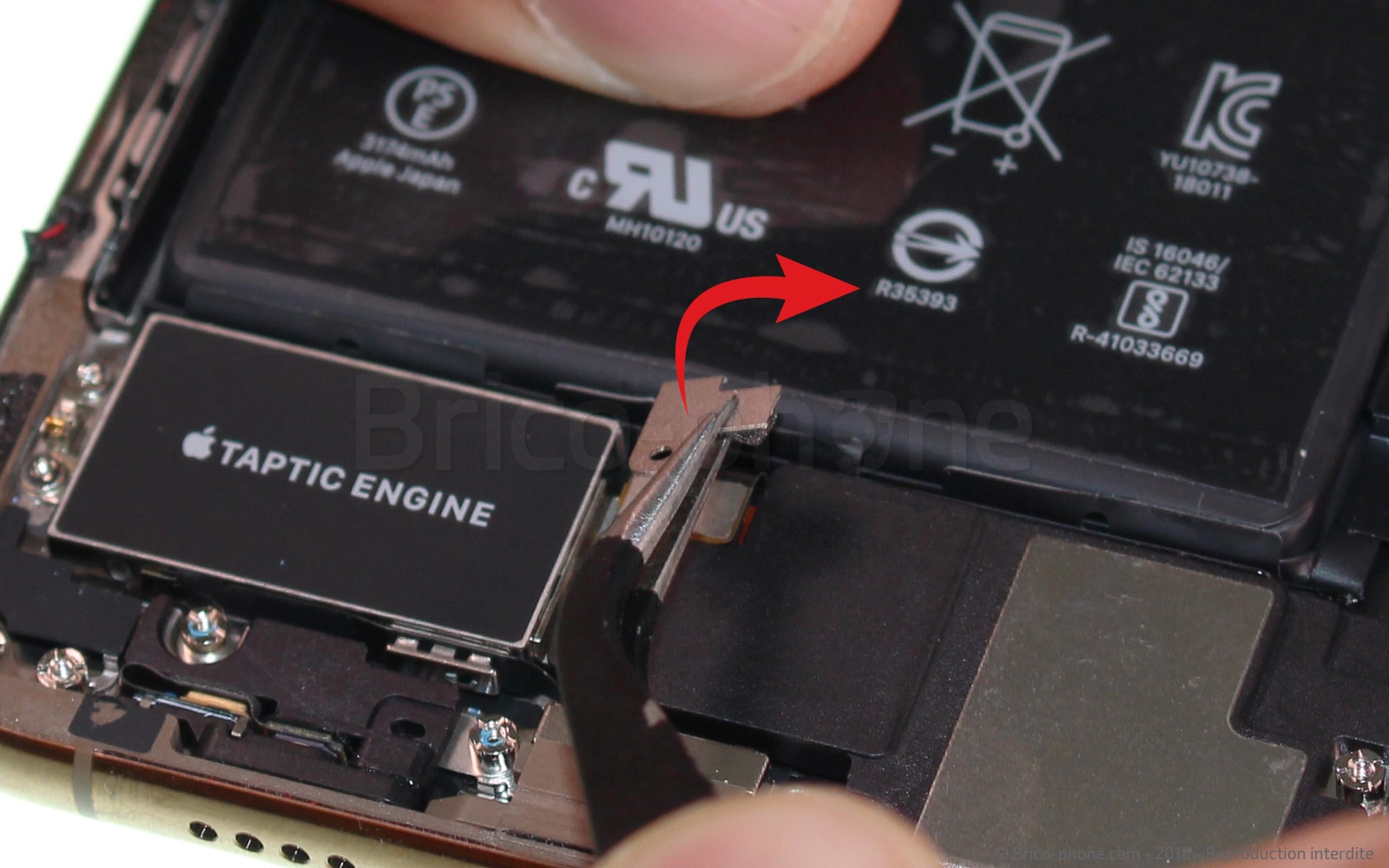

Etape 15 : Retirer le vibreur

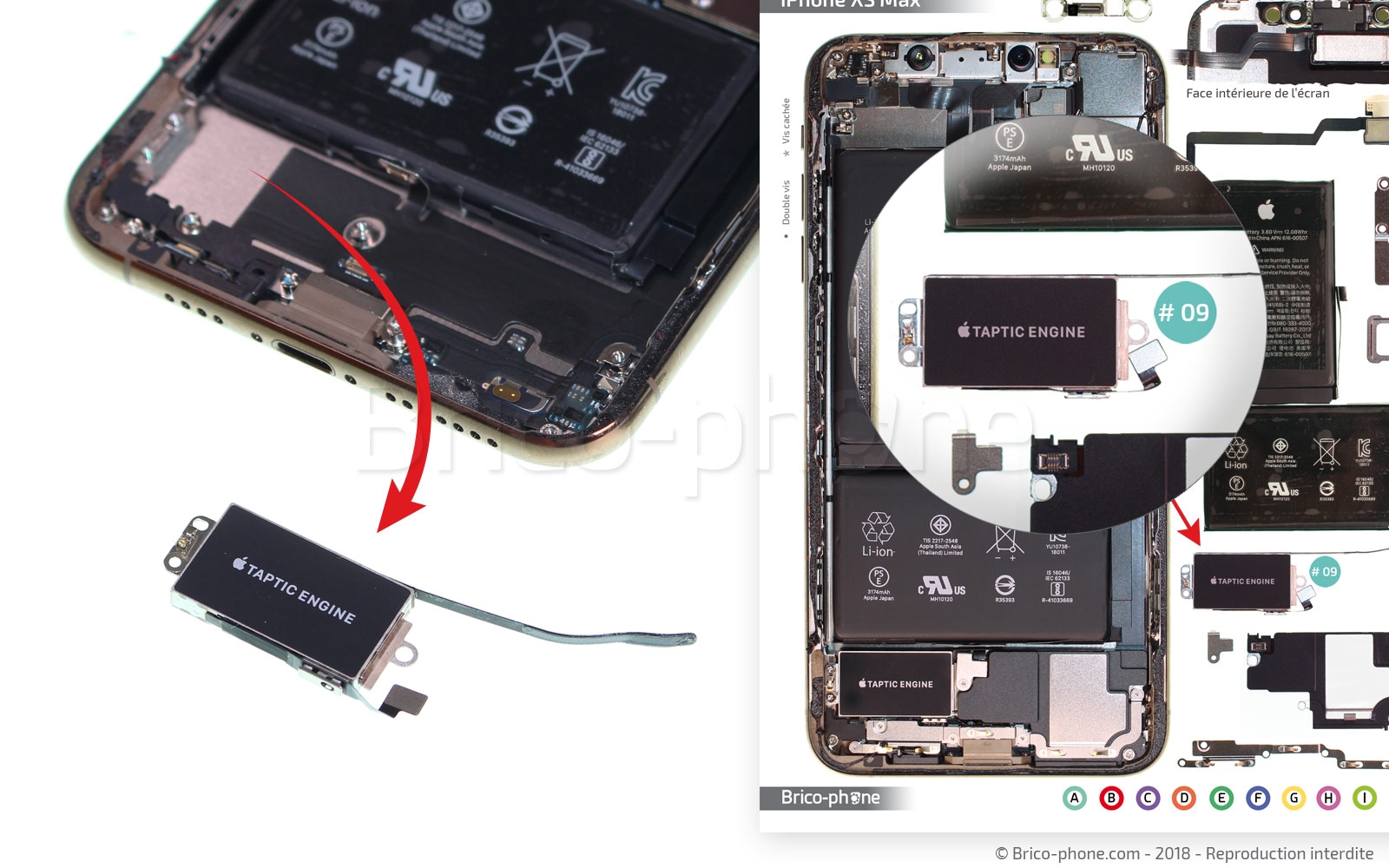

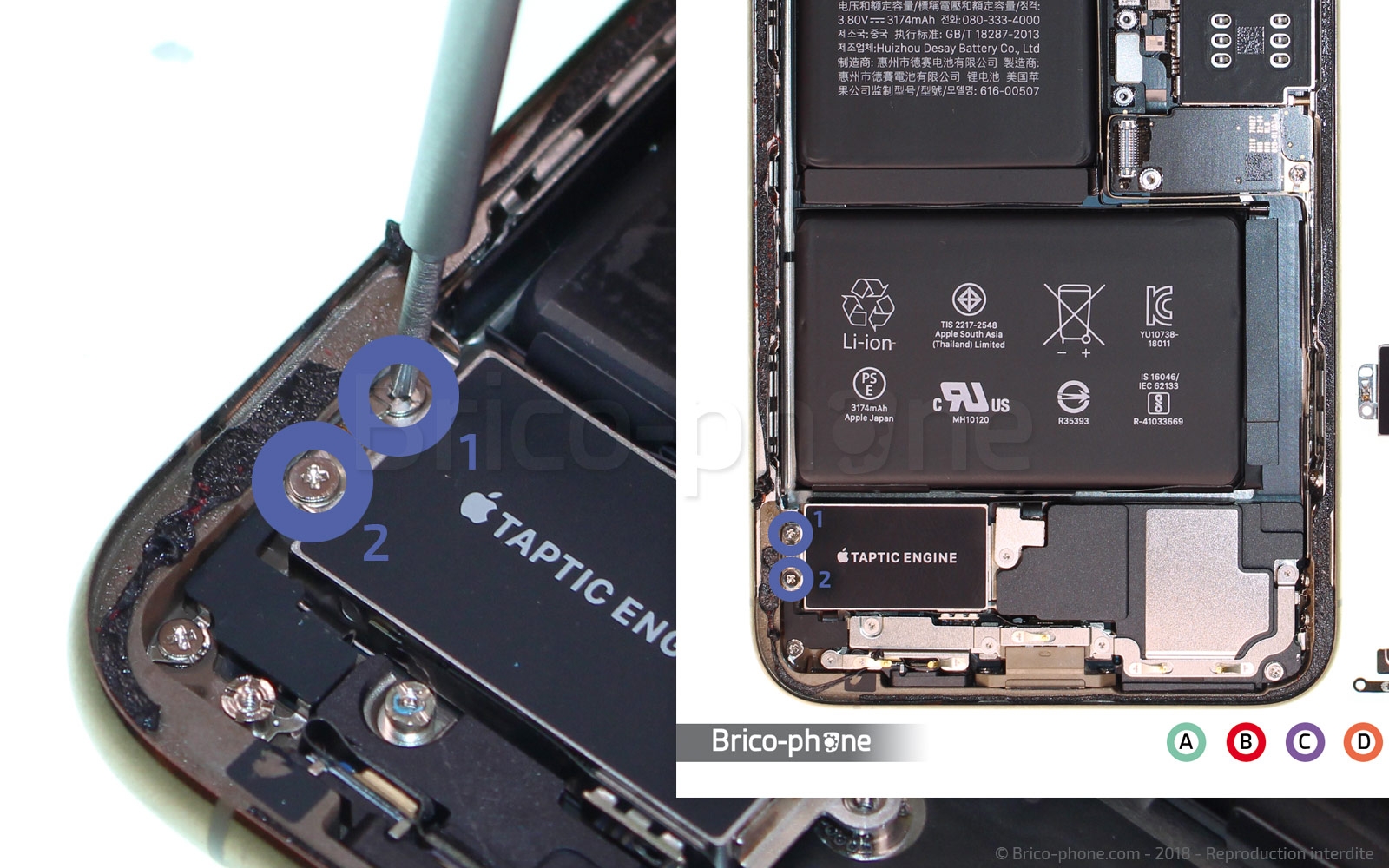

Saisissez le tournevis cruciforme et retirez les deux vis à gauche du vibreur Taptic Engine, entourées en bleu foncé et nommées F1 et F2.

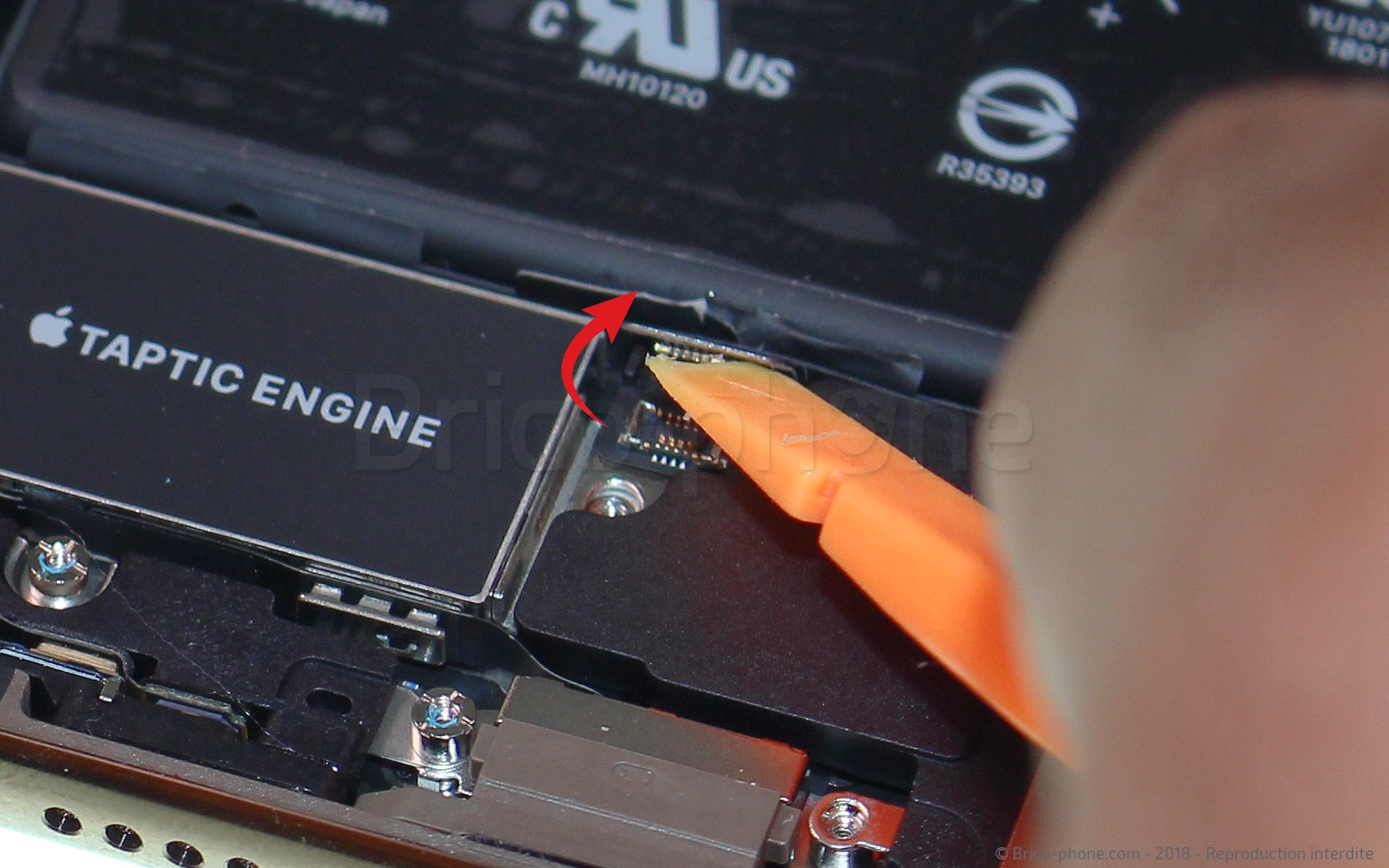

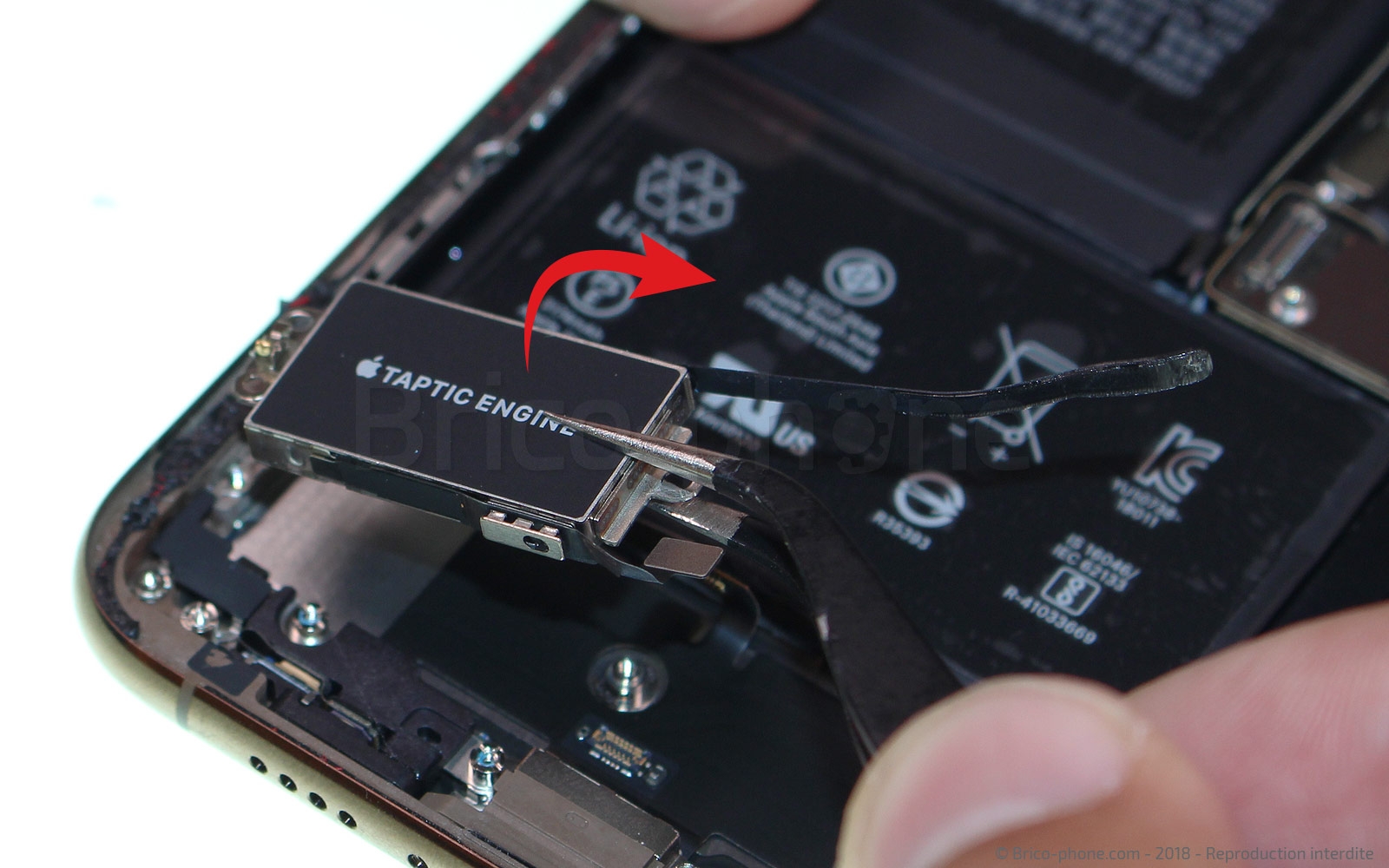

Déconnectez ensuite celui-ci en soulevant son petit connecteur situé juste au dessus de la prise lightning.

Le vibreur peut maintenant être délogé. Le retrait de la batterie va pouvoir être abordé.
Outils du kit utilisés
Outils du kit utilisés



Etape 16 : Retirer les stickers bas de la batterie

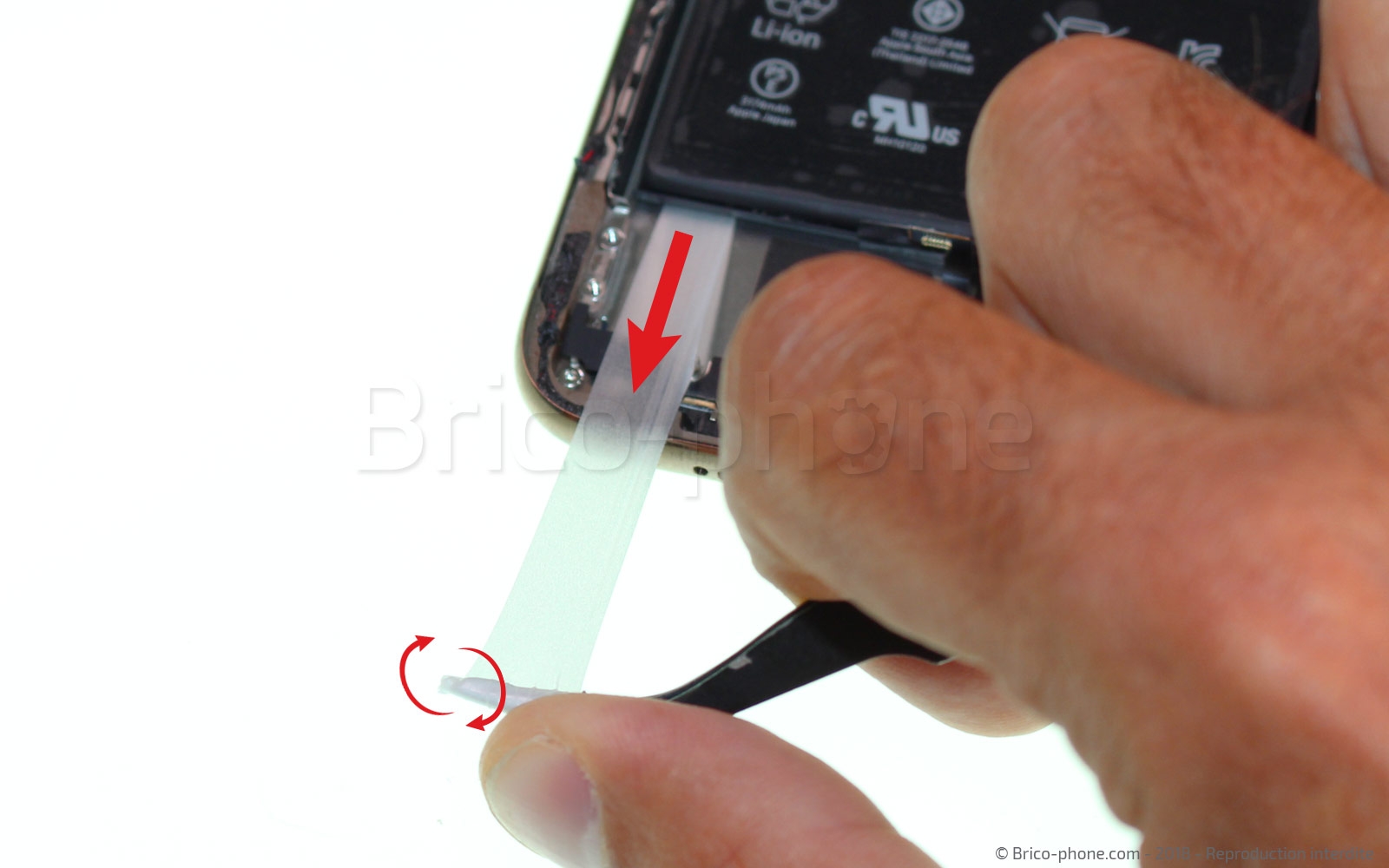

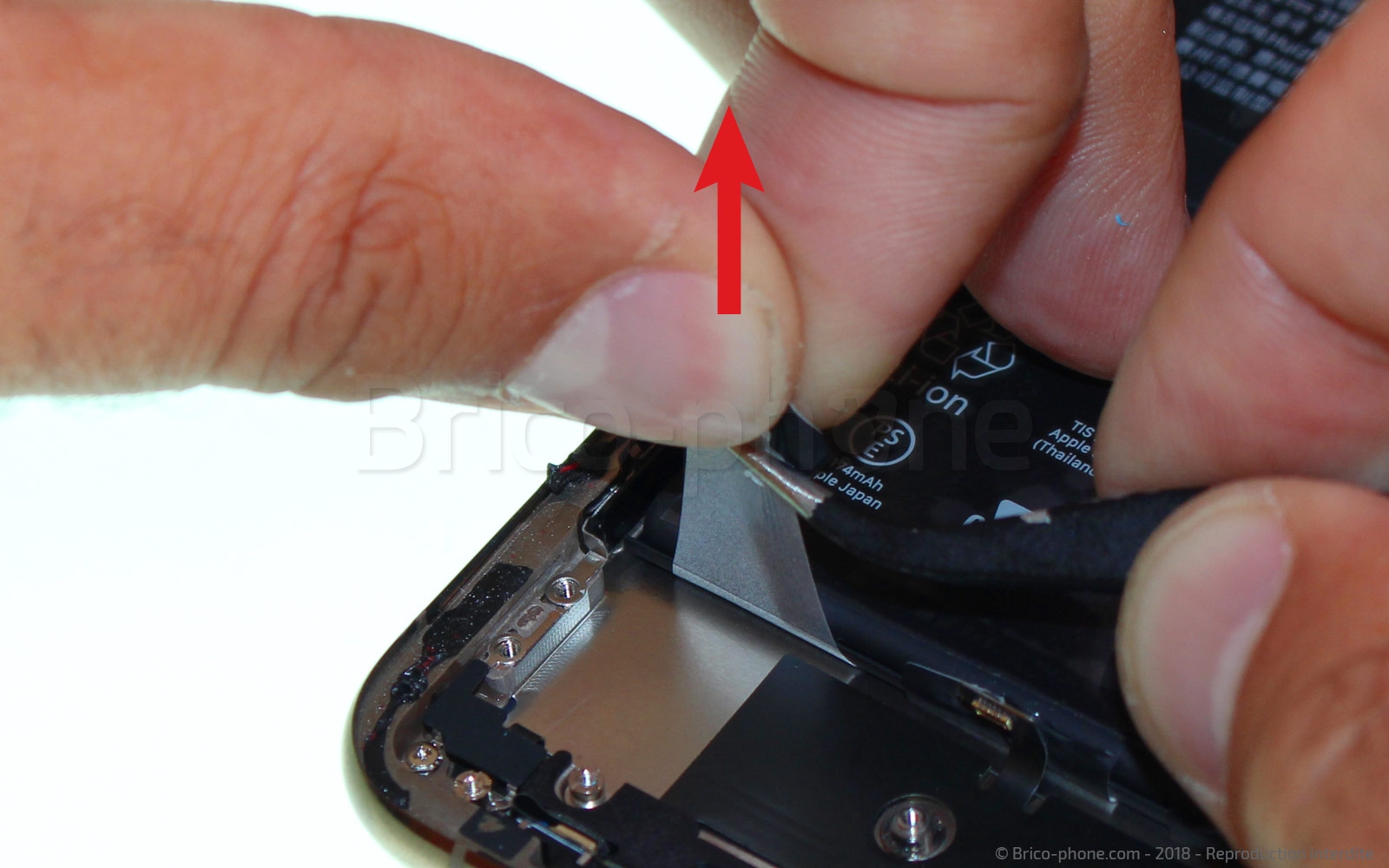

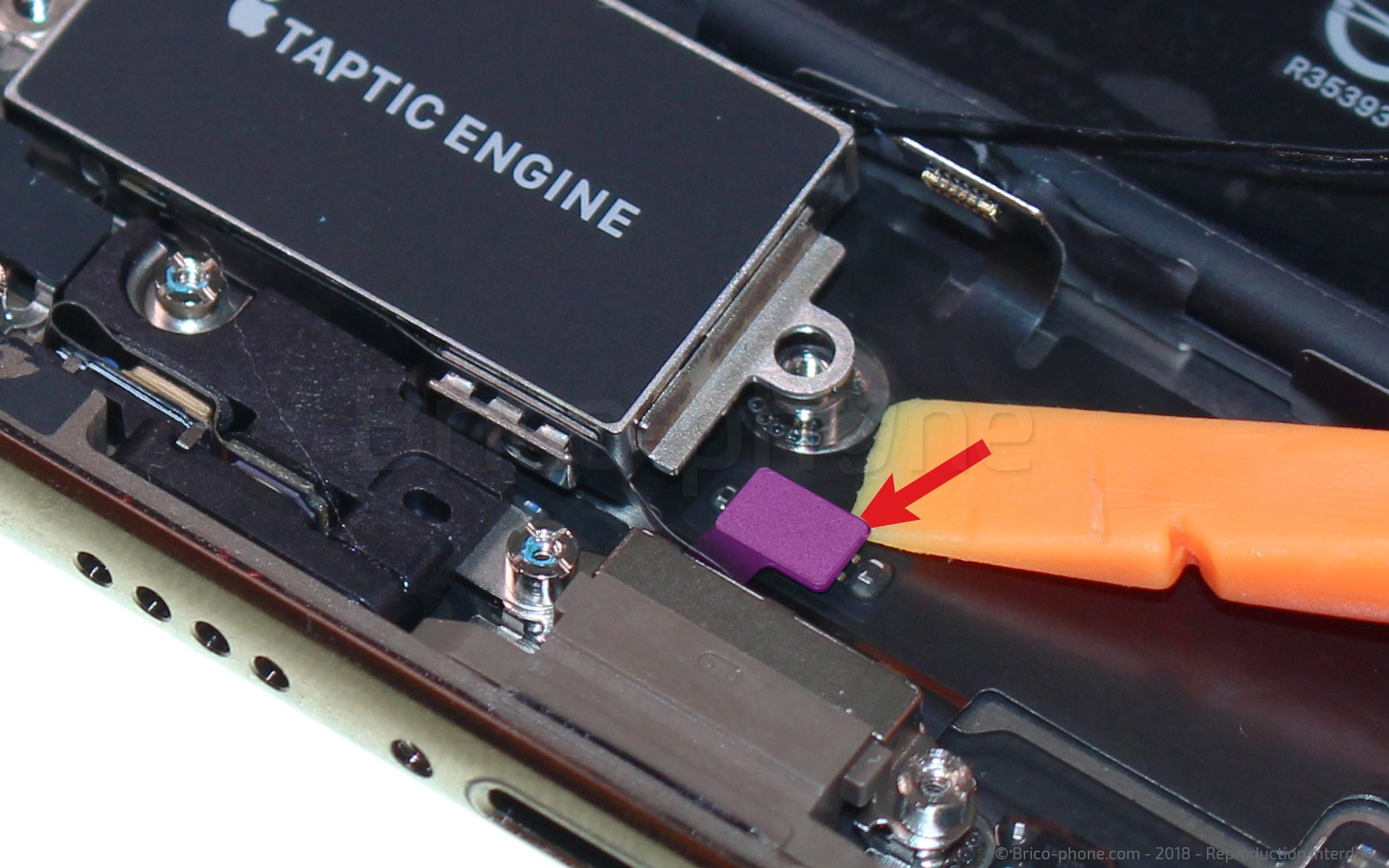

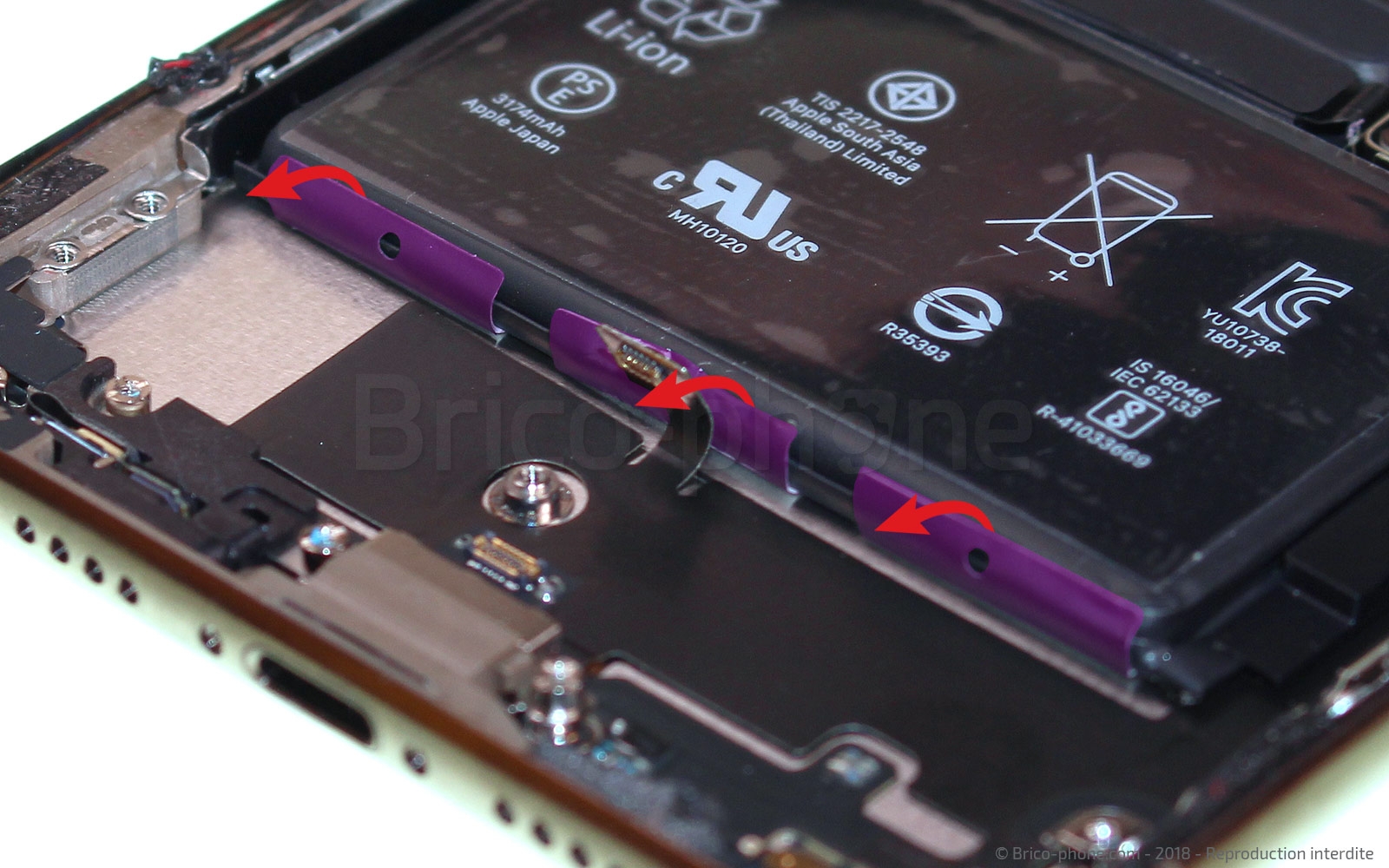

Le bas de la batterie est maintenue par trois stickers. Ces languettes double-face permettent un retrait facile de la batterie. Sur la photo, elles sont marquées en surbrillance en violet pour bien les repérer.

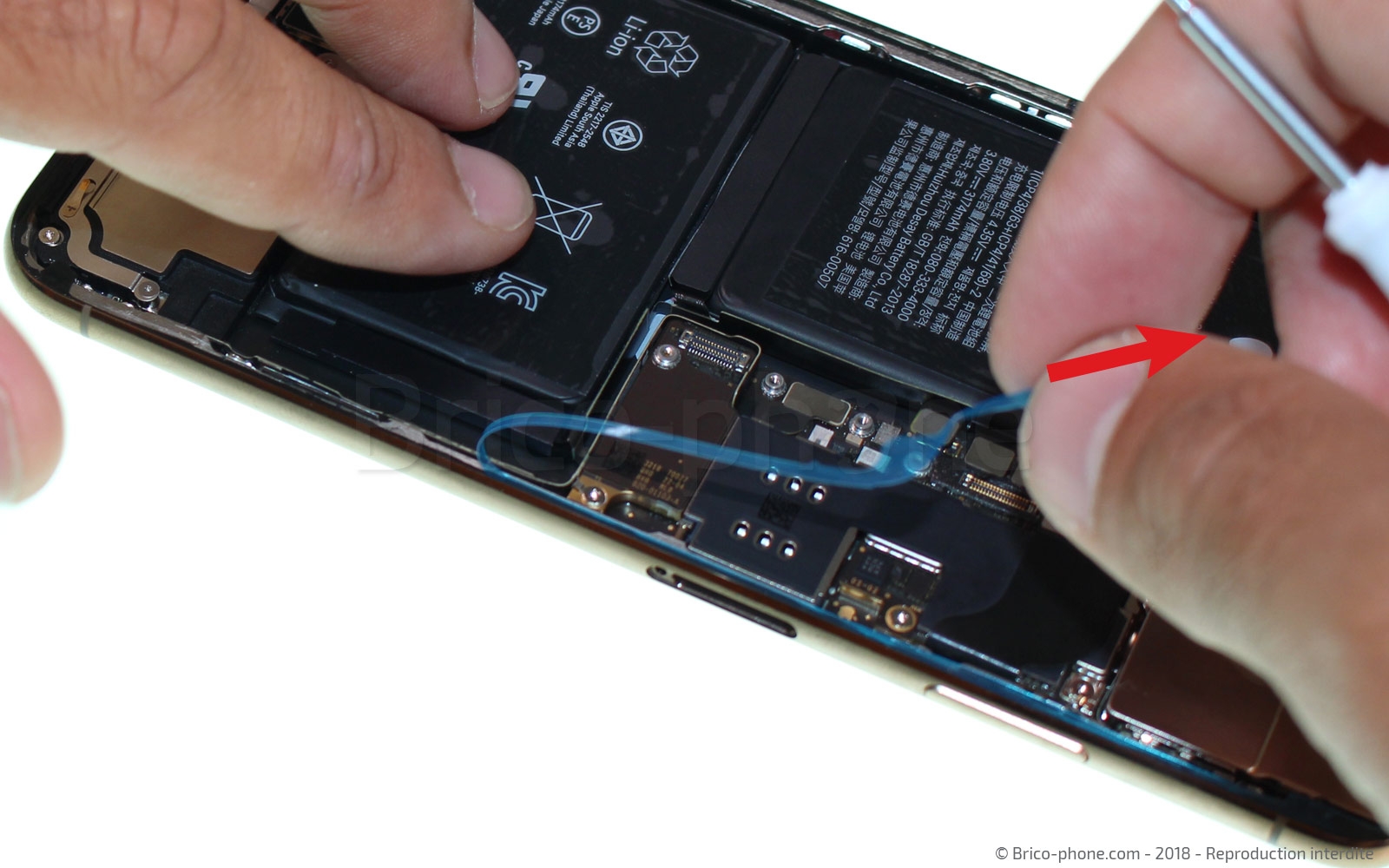

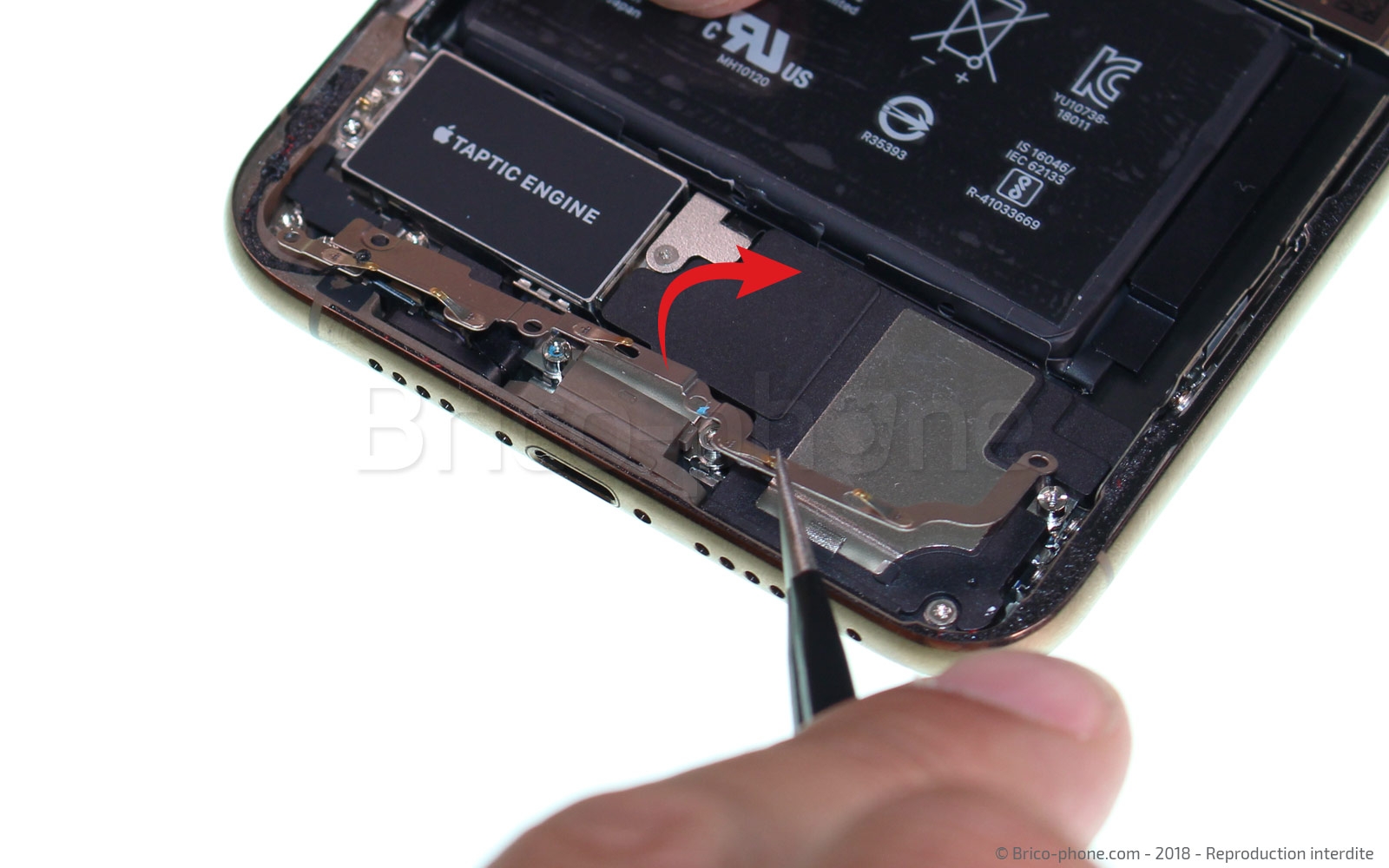

Il suffit de commencer par décoller la partie noire qui sert à saisir le bout de la languette, une fois que vous apercevez le sticker, tirez dessus à la main pour avoir suffisamment de prise et ensuite, enroulez tout en tirant autour de la pincette. Comme ils sont relativement courts à cause de la nappe induction située derrière, le retrait est plus simple que sur les modèles Série 7 et inférieurs.
Evitez toute tension trop importante qui romprait l'adhésif.
Outils du kit utilisés
Outils du kit utilisés

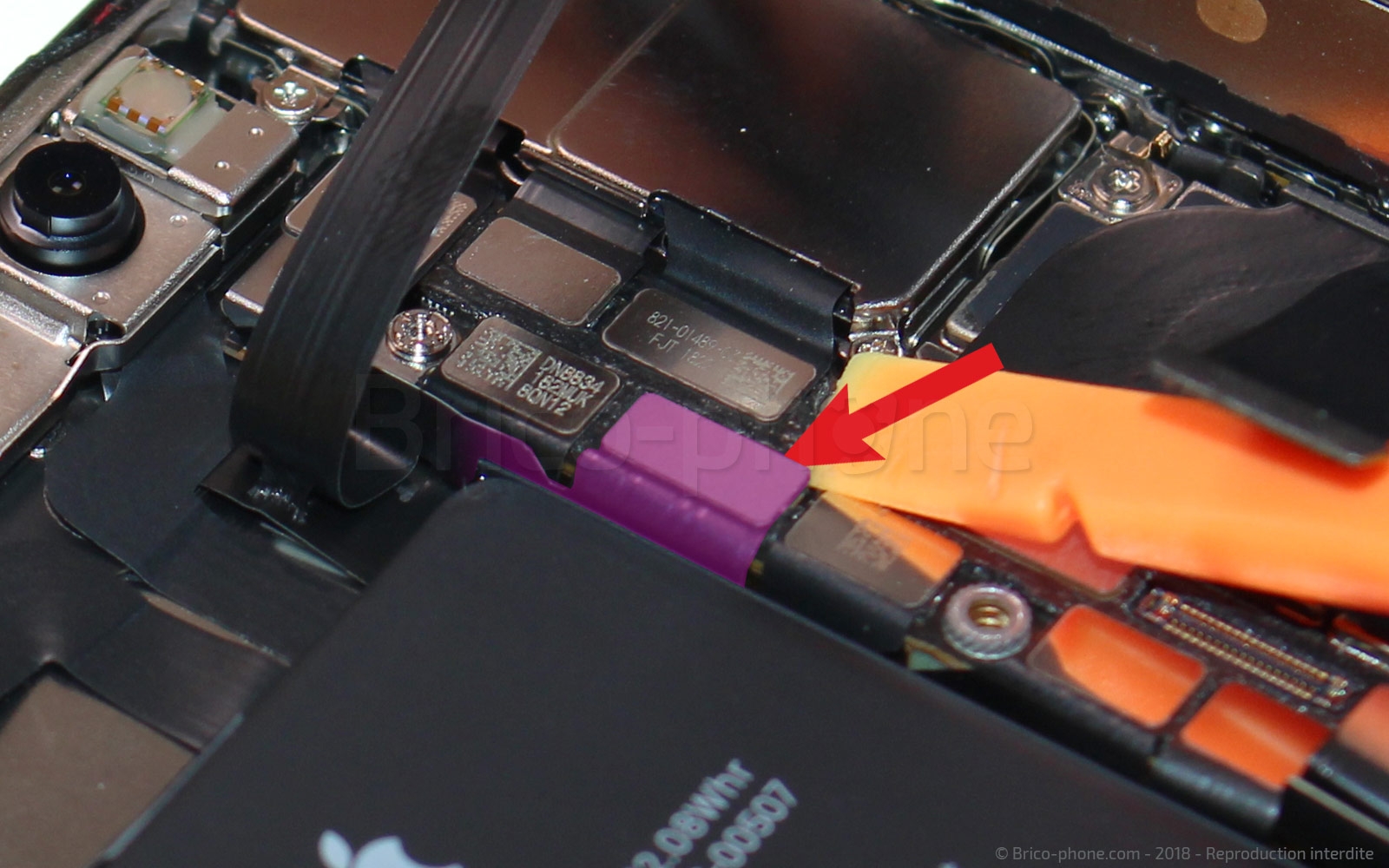

Etape 17 : Retirer le stickers haut de la batterie

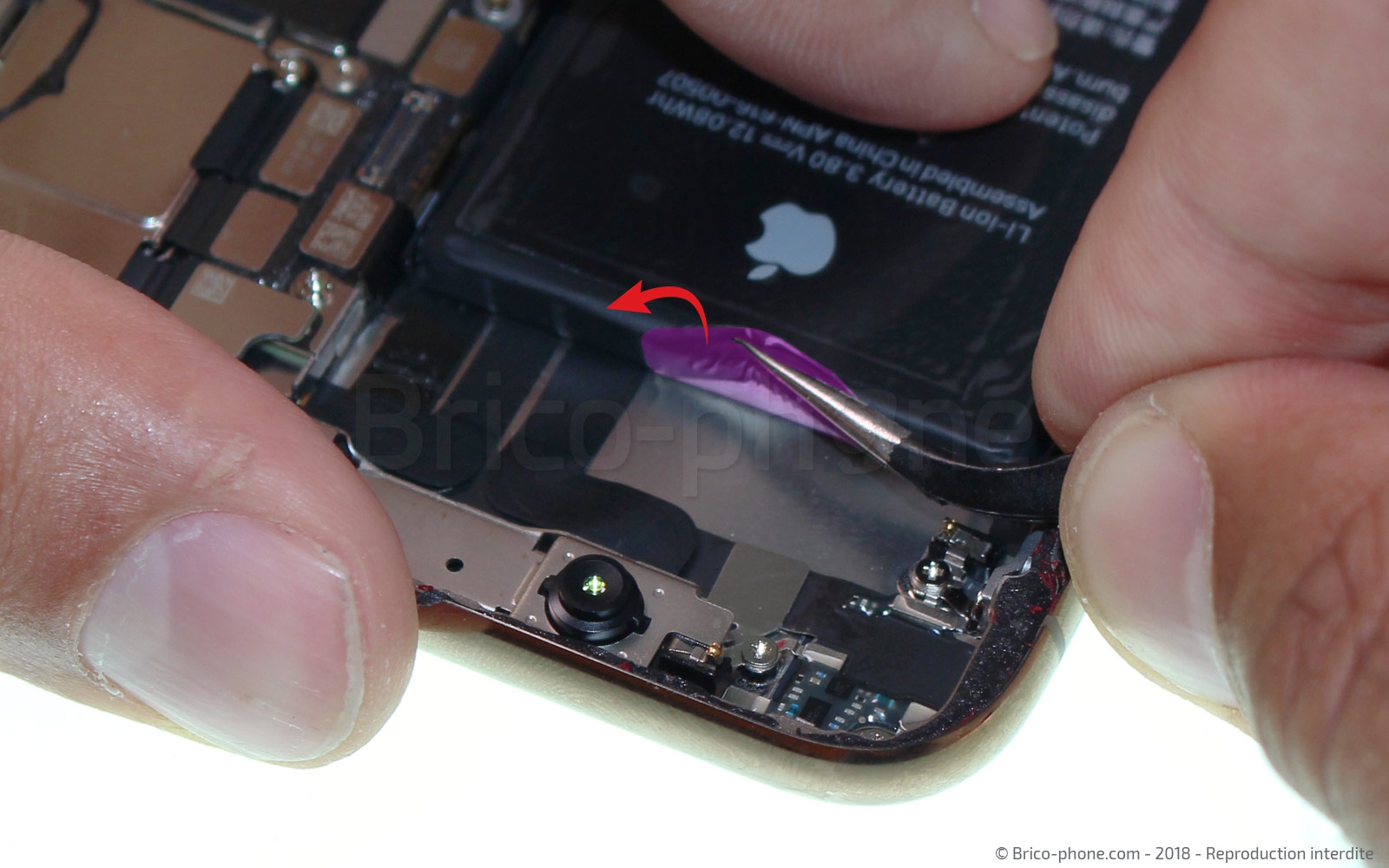

Procédez exactement de la même manière pour retirer le stickers du haut, il n'y en a qu'un plus large mais toujours court.
Pensez à maintenir la batterie en appuyant un peu dessus avec votre main car elle risque de sauter dès que la languette sera extraite.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Retirer la batterie

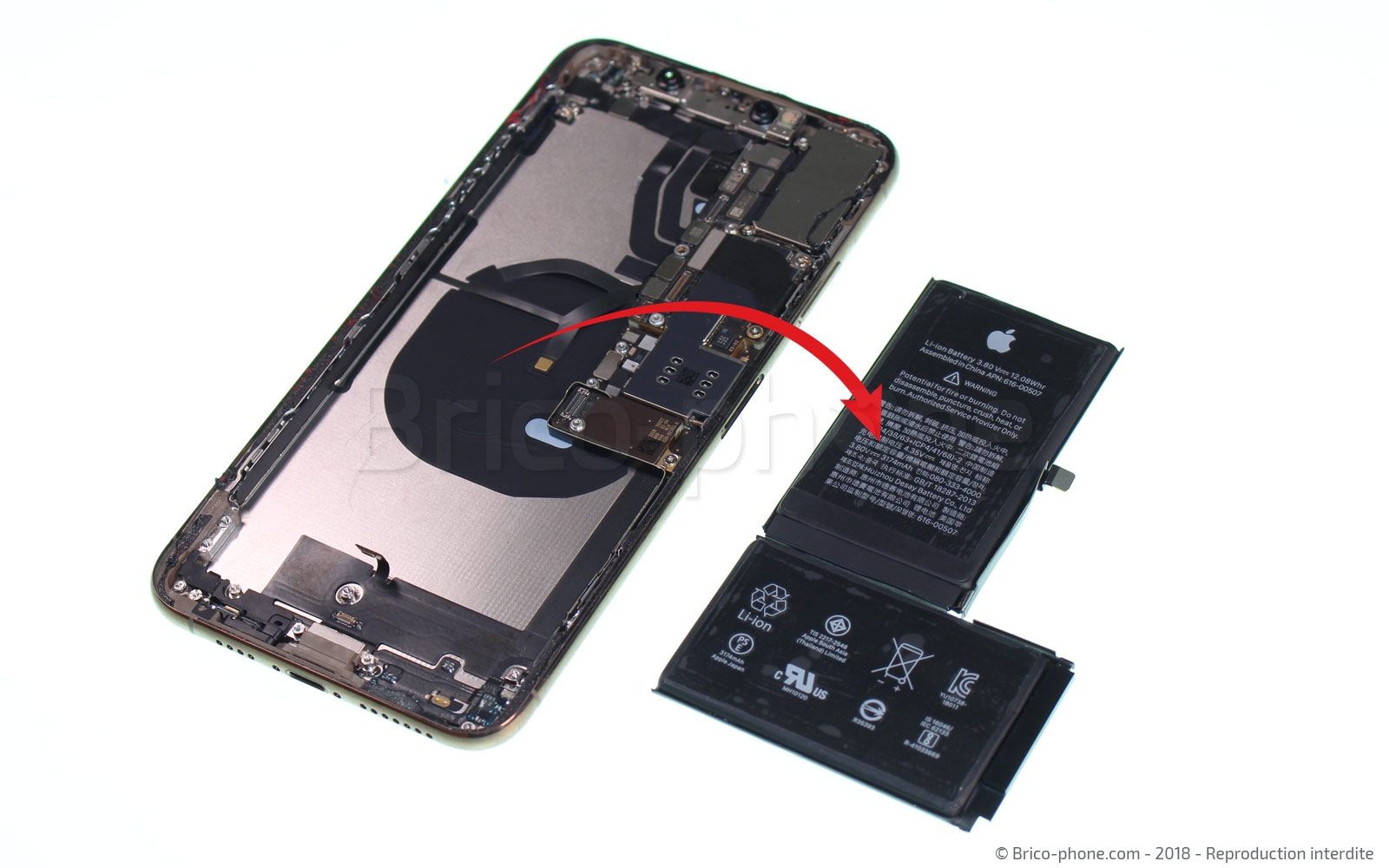

La batterie peut être retirée.

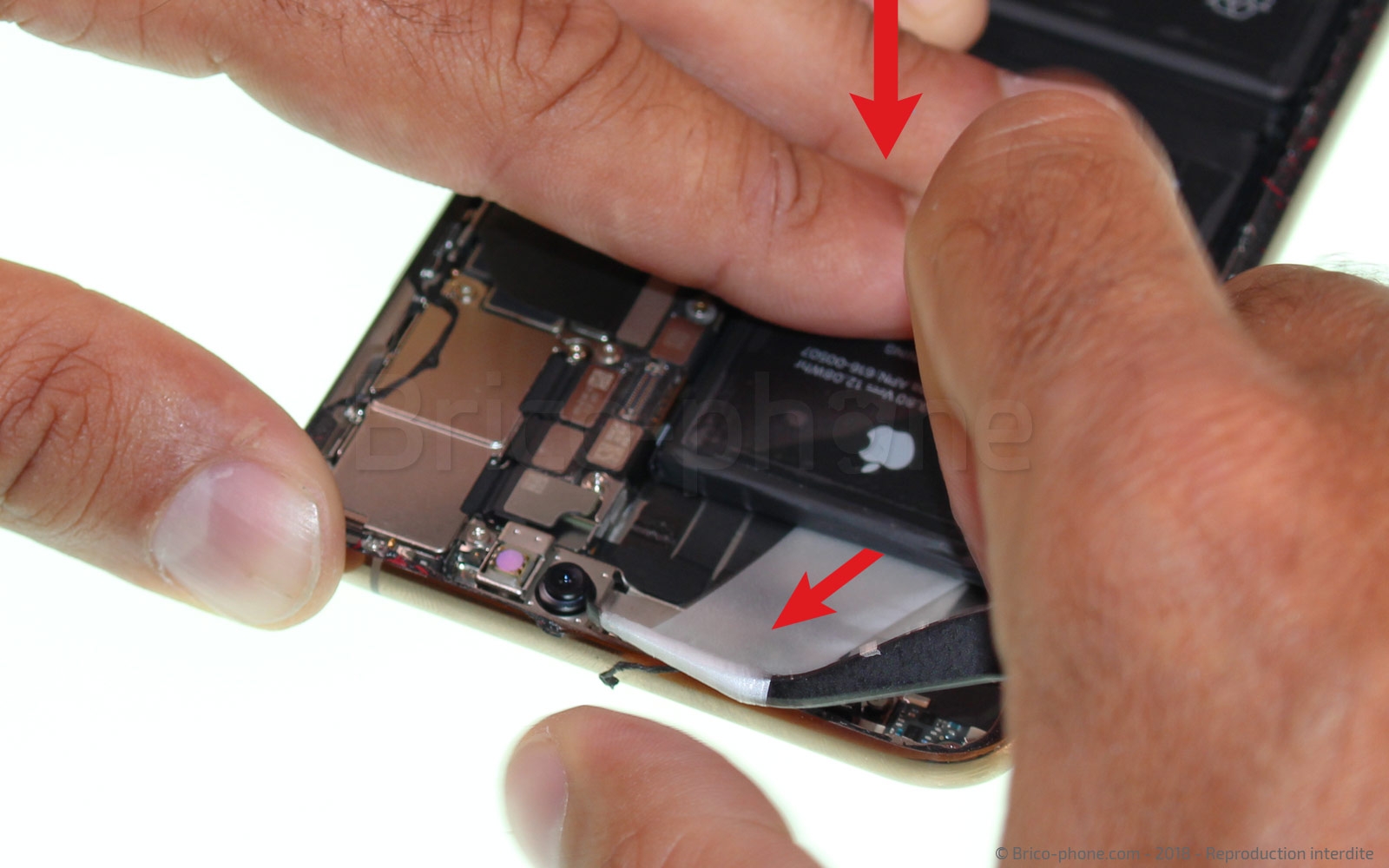

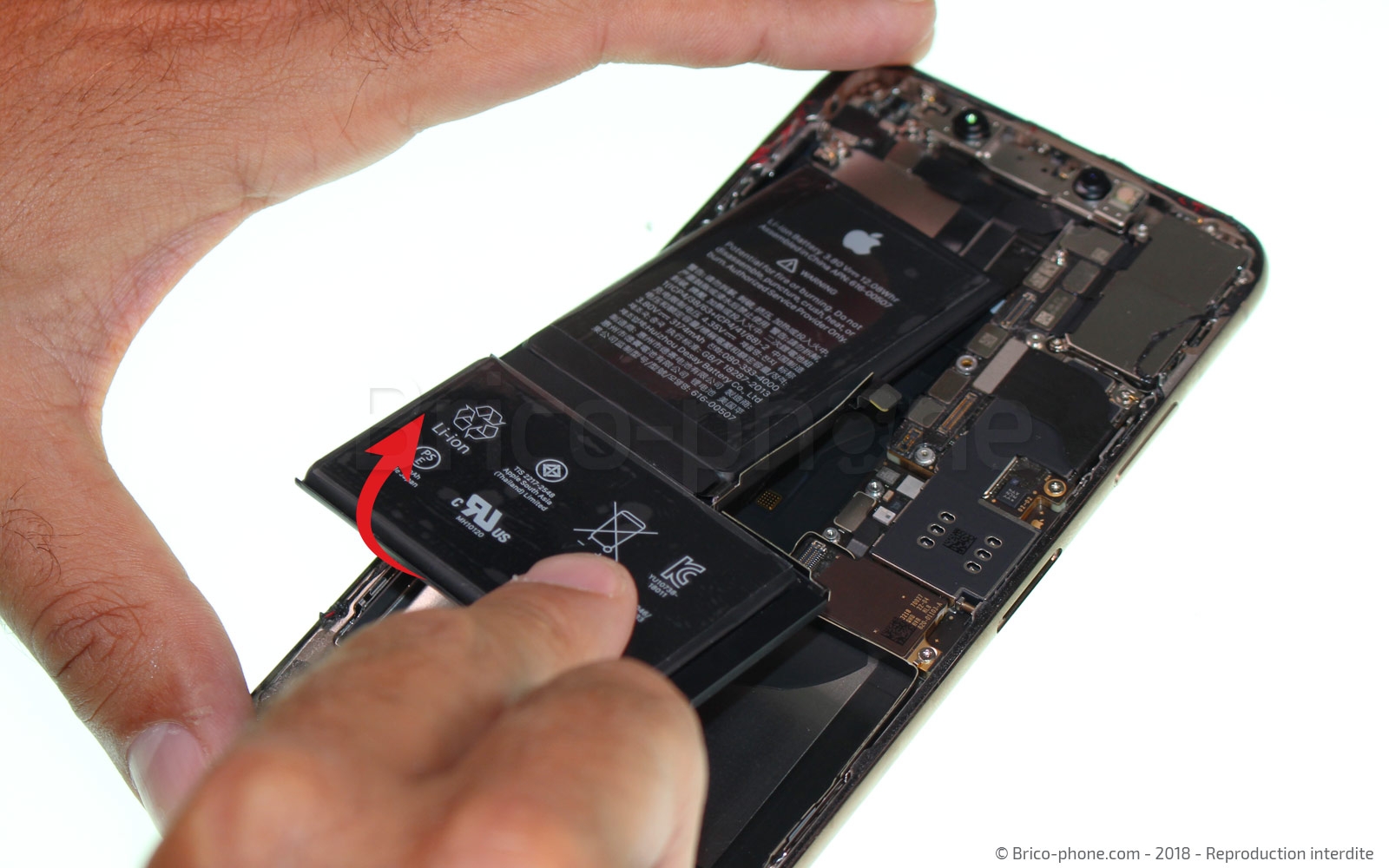

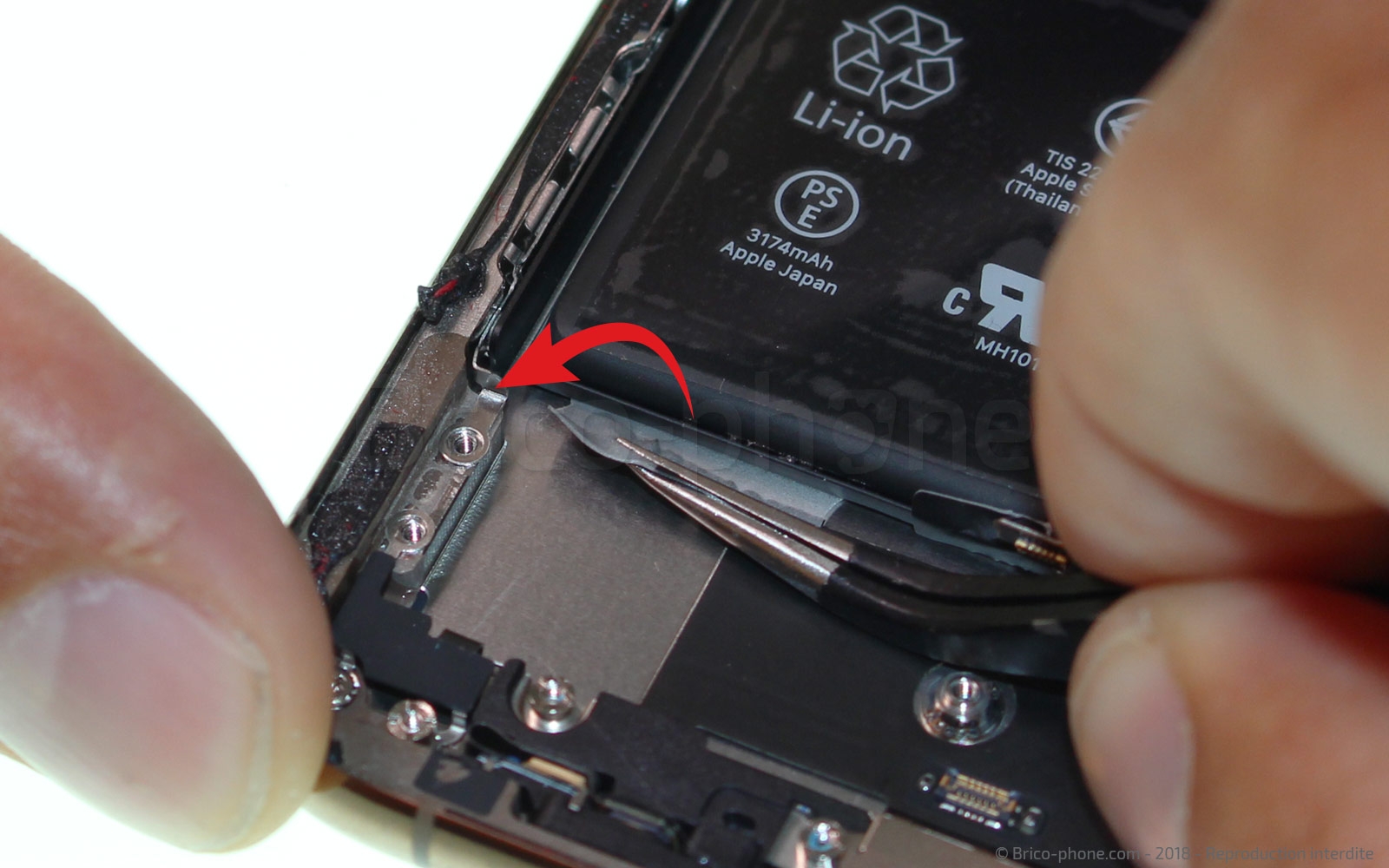

Si des languettes se sont cassées avant leur retrait complet, il va falloir décoller la batterie en la soulevant avec la carte PVC. Soyez prudent : il ne faut pas abîmer la nappe induction située dessous. Nous vous conseillons donc de le faire à partir du bas de la batterie, puis tirez dessus en évitant de trop la tordre, vous risqueriez de la percer et elle risquerait de chauffer fortement. La batterie de l'iPhone XS Max est divisée en deux parties ce qui facilite aussi le retrait.
Outils du kit utilisés
Outils du kit utilisés


Etape 19 : Recoller la batterie
Afin d'assurer le bon maintien de la nouvelle batterie, vous devez poser de nouveaux stickers en vente sur notre site.

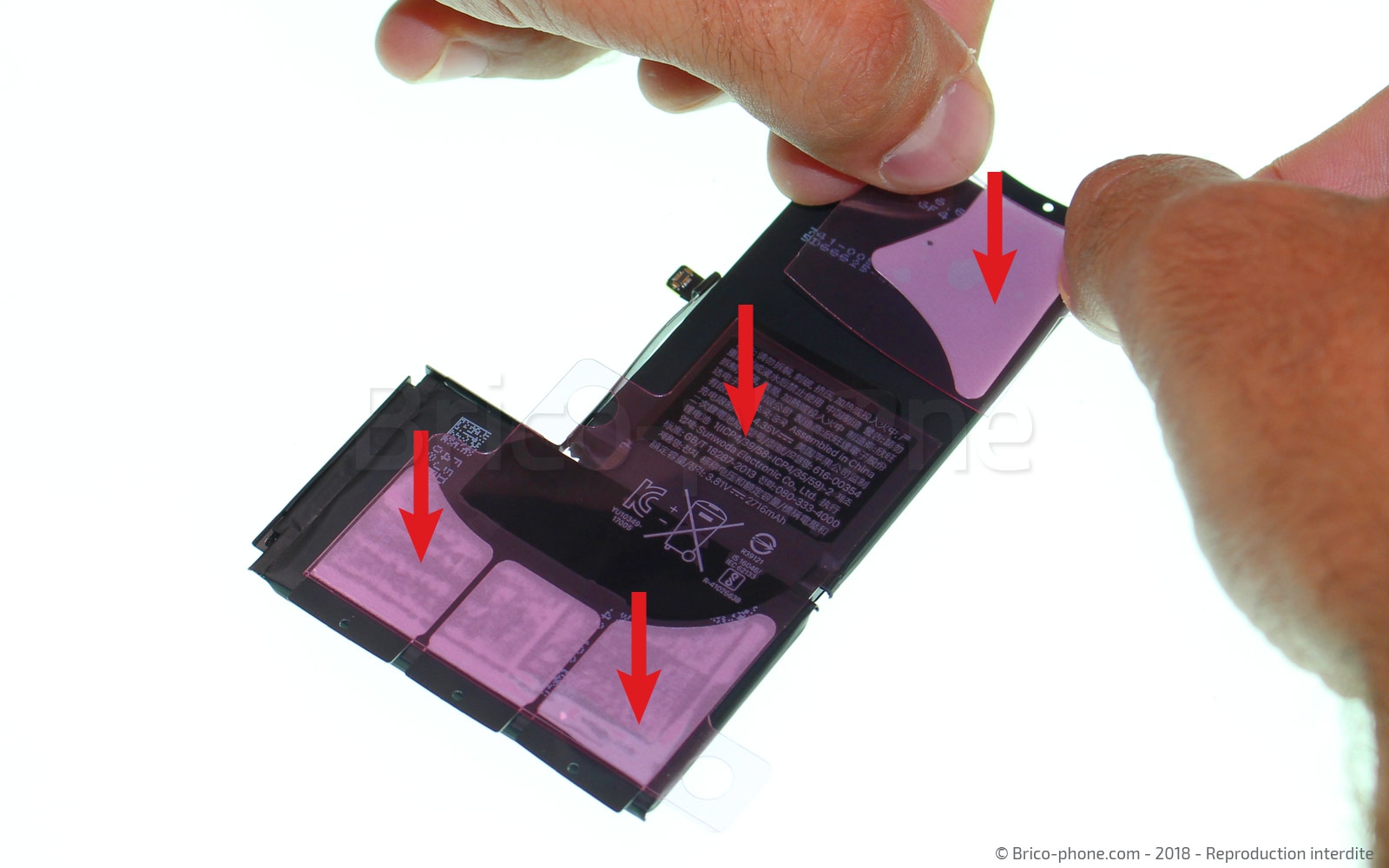

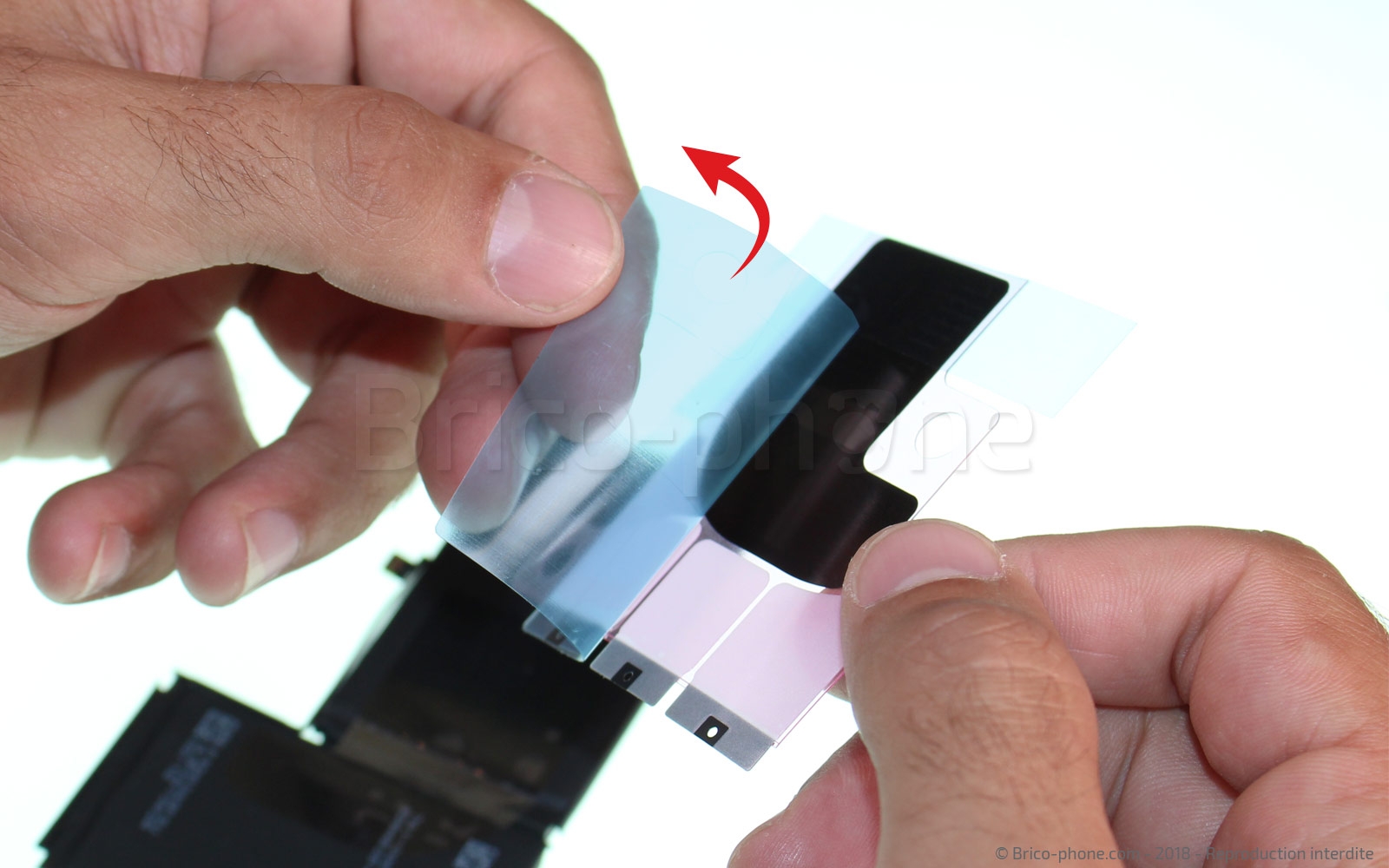

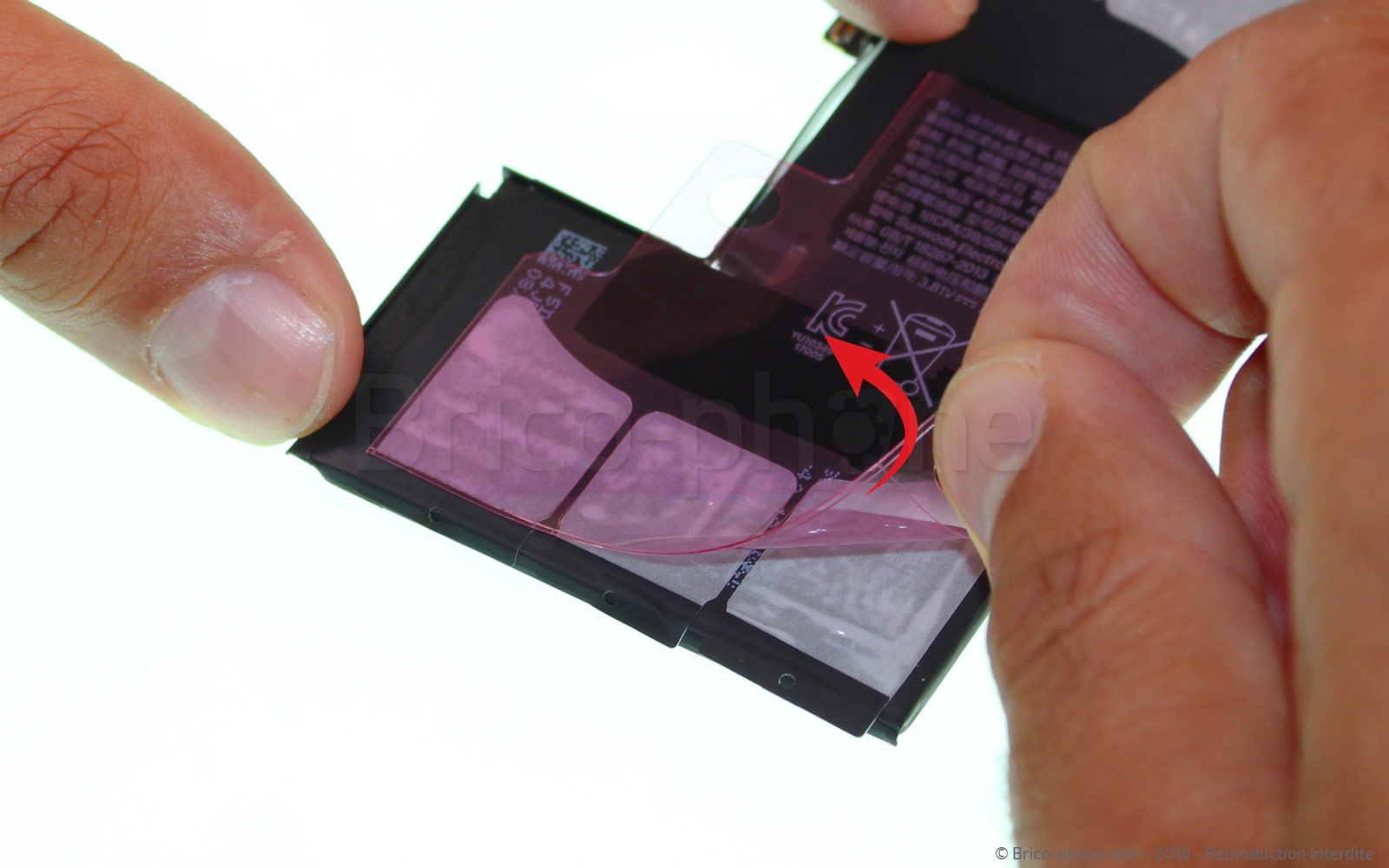

Commencez par décoller le film principal au dos des stickers, positionnez ensuite sur la face arrière de la batterie, appuyant pour faire adhérer les languettes ainsi que le film noir qui maintient les deux parties. Retirez ensuite le dernier film de pose et passez au remontage en suivant les étapes à l'envers.
Etape 20 : Nettoyer le châssis
Conseil pour le remontage :

Afin d'assurer un remontage propre, nettoyez les contours du châssis des résidus de joint d'étanchéité.
Pour cela, utilisez le tournevis plat.

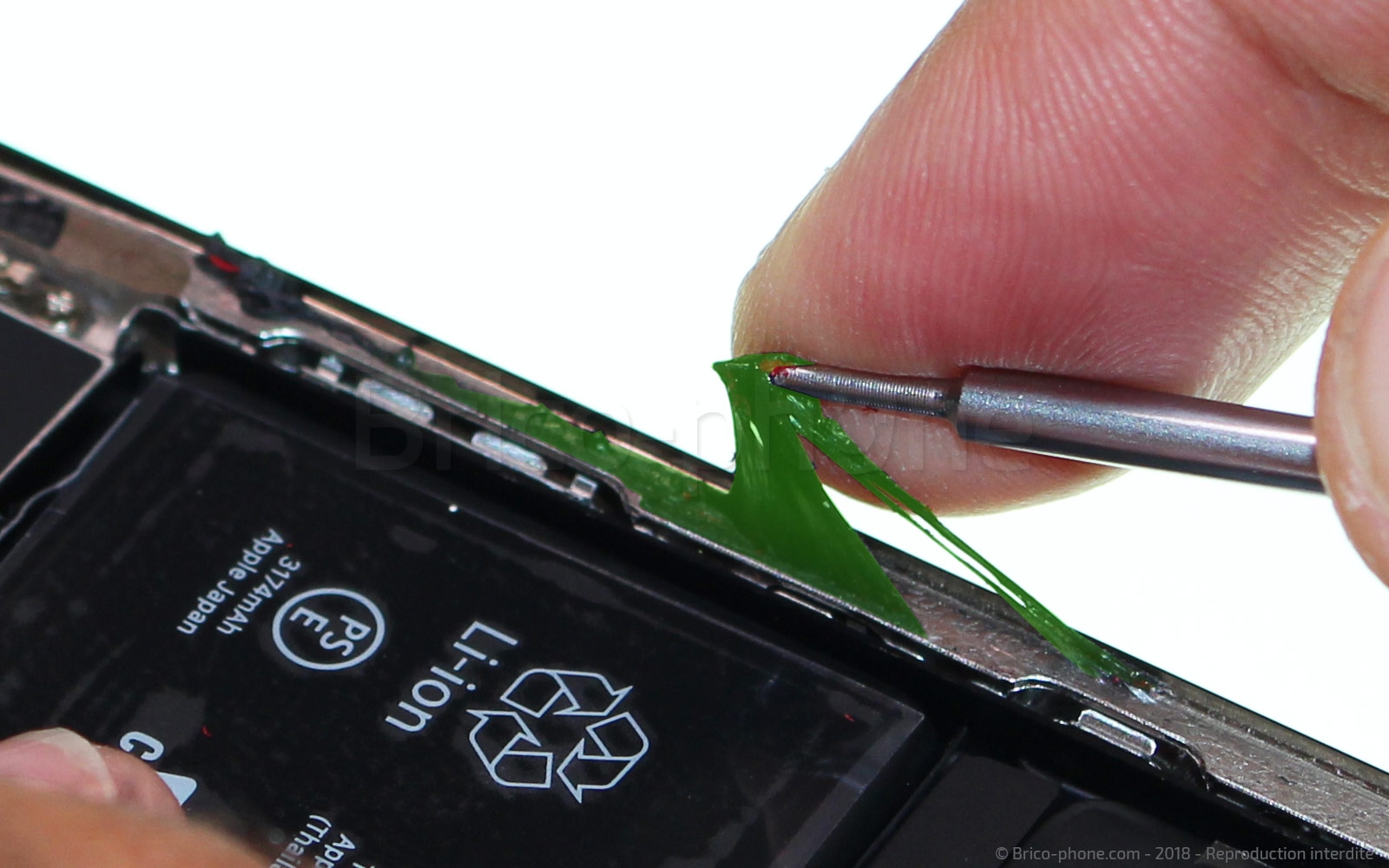

Tirez sur les accumulations de colle pour les retirer.
Outils du kit utilisés
Outils du kit utilisés

Etape 21 : Poser le joint d'étanchéité
Nous vous conseillons fortement de poser un nouveau joint d'étanchéité. Vous ne retrouverez pas une norme IP68 comme à l'origine mais votre iPhone XS Max sera ainsi mieux protégé des éclaboussures et de la poussière.

Attention, tout iPhone ouvert ne sera plus étanche, nous vous conseillons donc de l'éloigner de l'eau ou d'utiliser une coque étanche.

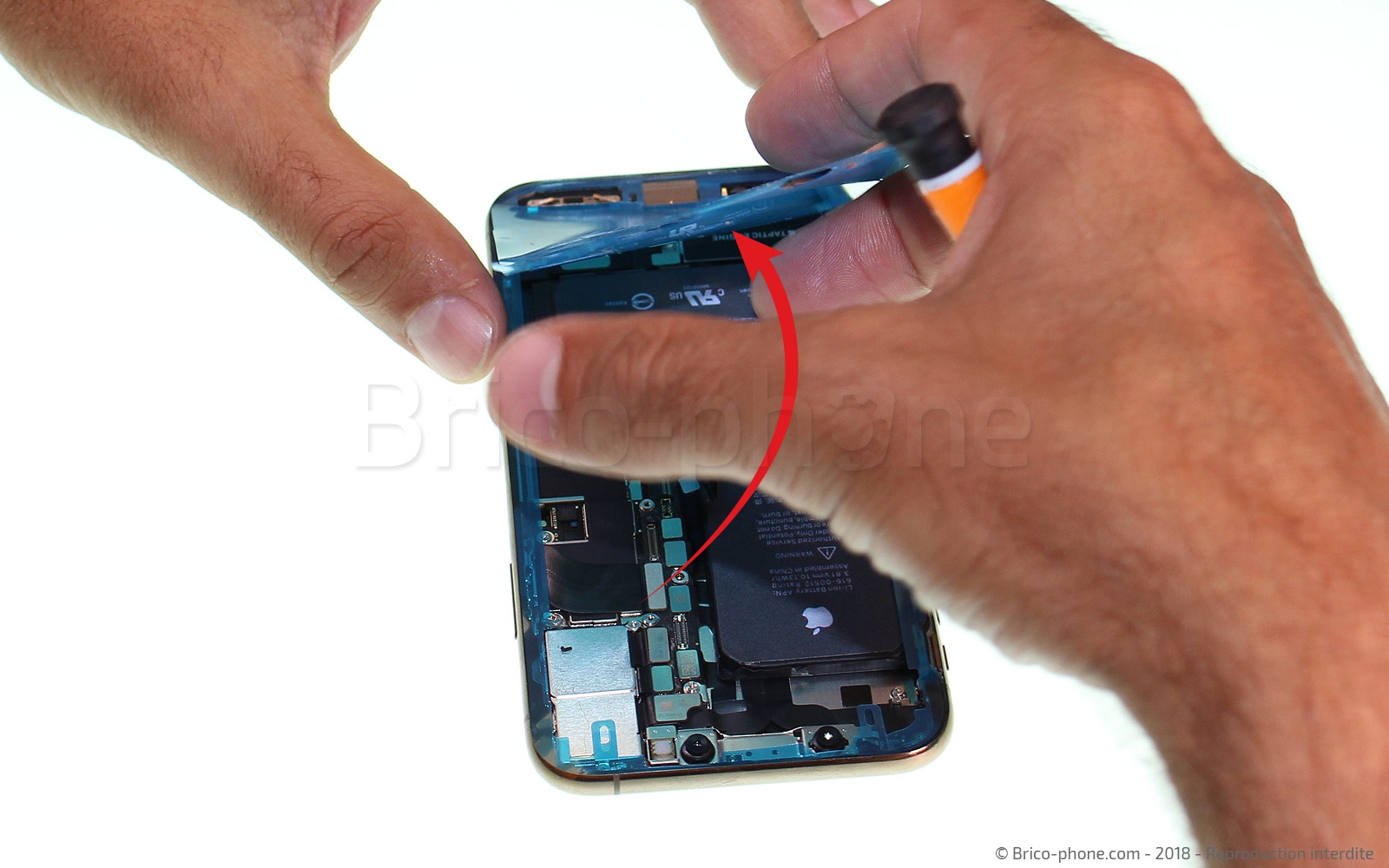

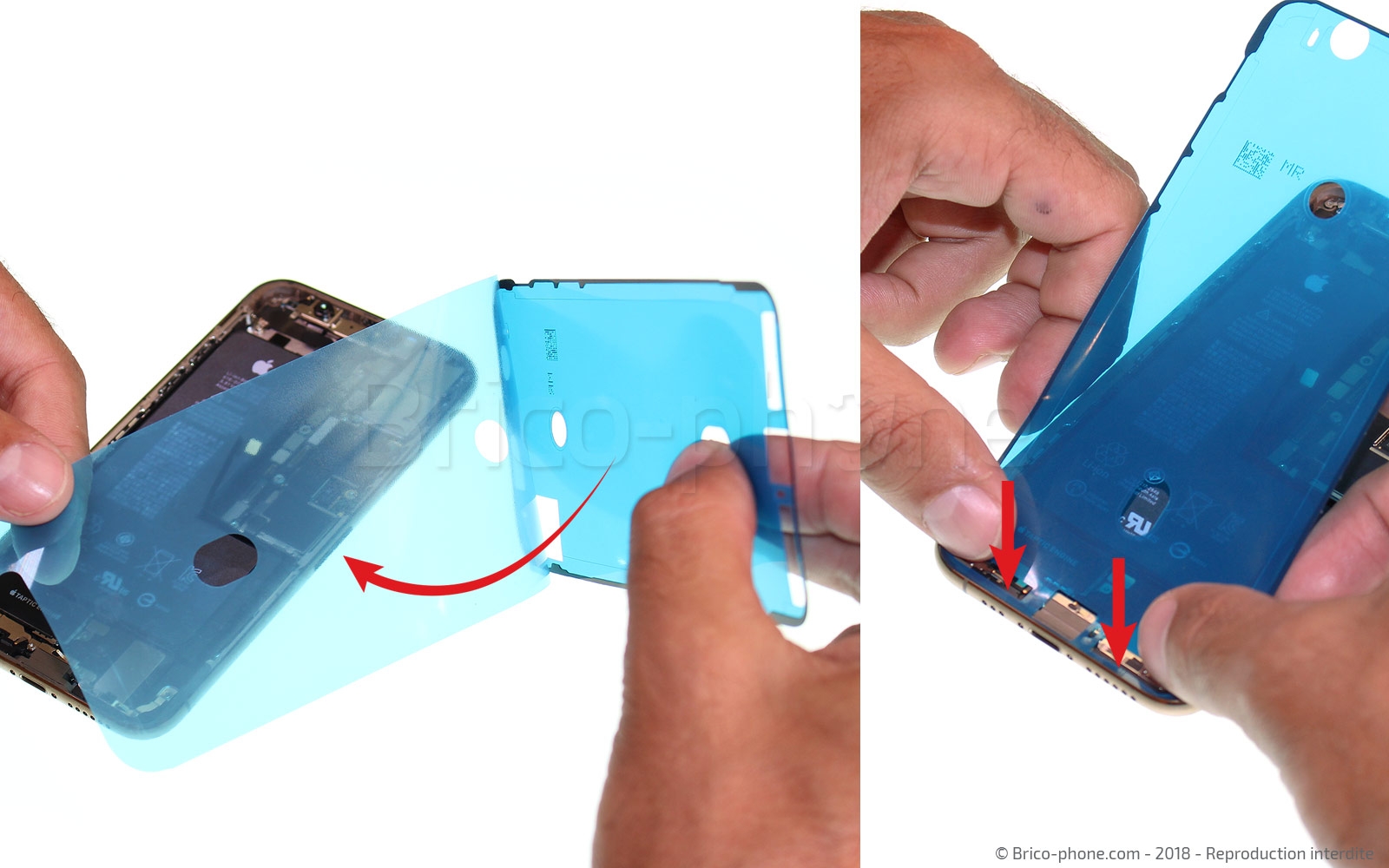

Afin de positionner le nouveau joint, retirez le premier film plus grand et appuyez ensuite sur le joint pour bien le faire adhérer au châssis. Utilisez le tournevis plat. Retirez ensuite les deux derniers films doucement, si vous voyez que le joint vient avec le guide de pose, reposez et appuyer de nouveau.
Outils du kit utilisés
Outils du kit utilisés
