Changement d'écran complet pré-monté (châssis+vitre+LCD) sur iPhone 6S

Temps estimé : 15 min
Difficulté : 2/5
iPhone 6S | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer la vitre de votre iPhone 6S avec une vitre complète. Cette vitre dispose des éléments suivants : nappe de la caméra avant Facetime, capteur de proximité et luminosité ainsi que le haut-parleur interne. Le bouton Home n'est pas présent car si vous remplacez la nappe de celui d'origine vous perdrez la fonctionnalité touchID.

Diagnostic

›  La vitre de votre iPhone 6S est brisée
›  Le tactile répond mal ou plus du tout
›  L'affichage au niveau du LCD ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran NOIR iPhone 6S RAPPORT QUALITE / PRIX pré-assemblé
74,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 6S
4,90 €
Ajouter au panier

Avant de commencer
Vérifiez bien votre modèle d'iPhone en regardant au dos de ce dernier : un numéro de modèle s'y trouve commençant par la lettre A suivie de 4 chiffres. Les numéros A1633 / A1688 correspondent bien à un iPhone 6S. Si votre numéro ne correspond pas, rendez-vous sur la page d'identification https://www.brico-phone.com/identification-modele.htm pour connaître le modèle que vous possédez.
Avant de vous lancer , voici quelques astuces simples qui assureront le bon déroulement de la réparation. Préparez votre plan de travail, il doit être stable, propre et de préférence lisse. Retirez tous les liquides proches qui pourraient, s'ils sont renversés, oxyder irrémédiablement votre iPhone : vase, bouteille d'eau, café etc.

Fixez le patron papier d'aide au montage offert avec votre commande à l'aide de scotch ou de Patafix, afin d'y positionner les vis et les petits éléments.. Procédez de la même manière avec le iStick (patron d'aide au montage adhésif) si vous avez acheté le pack prêt à réparer ou le patron magnétique. Une vis perdue peut ne pas compromettre la réparation, en revanche une vis inversée peut endommager irréversiblement votre téléphone. Soyez très vigilant.

Ensuite, organisez votre espace de réparation en plaçant confortablement l'écran (ordinateur, tablette, etc.) qui vous permettra de suivre le tutoriel.

Un chiffon microfibre (qui ne peluche pas) peut s'avérer utile pour effacer les traces de doigts par exemple. Profitez de l'ouverture de votre téléphone pour le débarrasser des poussières accumulées en utilisant une bombe d'air ou un souffleur.

Enfin, préparez tous les outils nécessaires à la réparation, indiqués en haut de page.

La réparation peut maintenant commencer !
Etape 1 : Eteindre l'iPhone

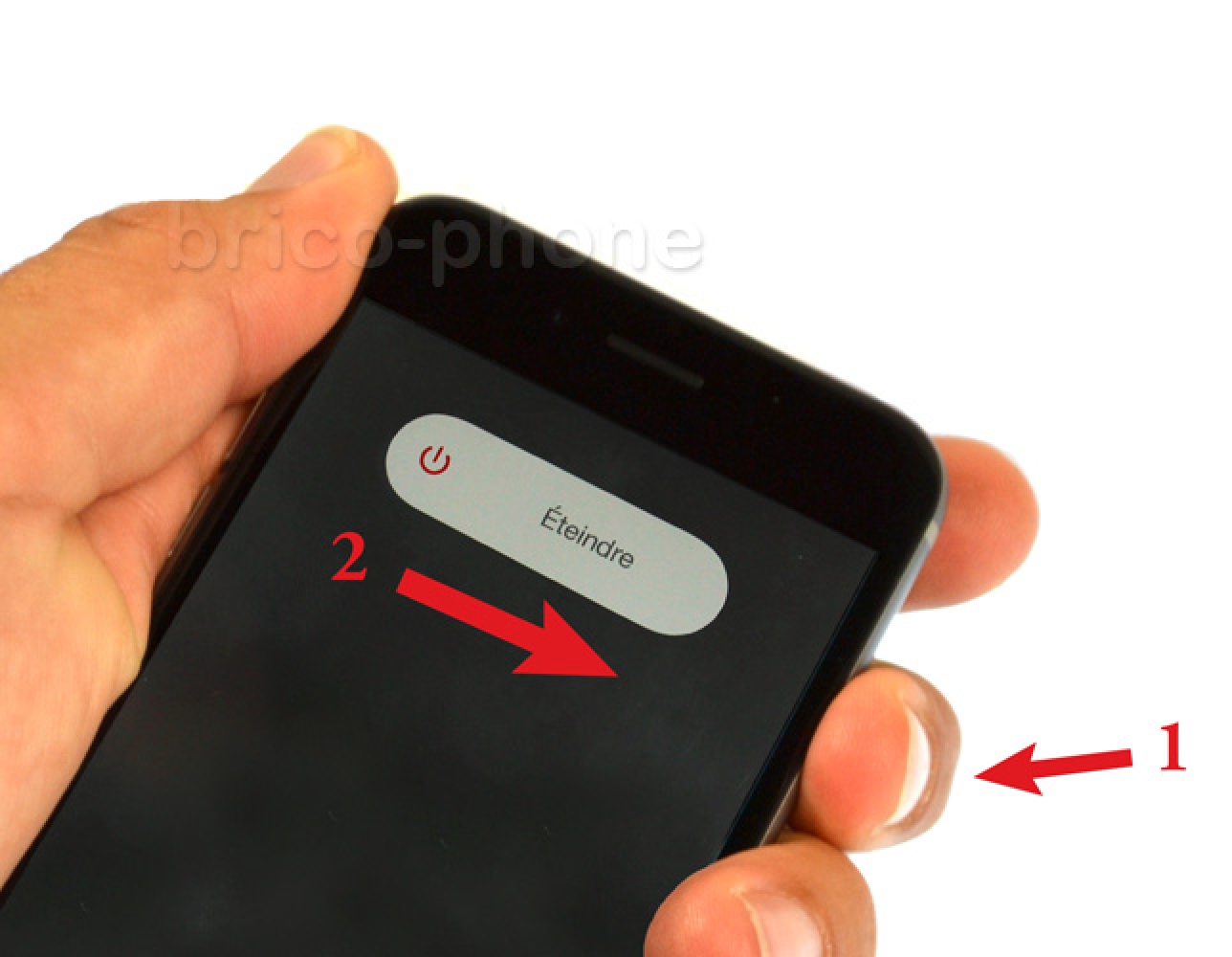

Eteignez votre iPhone en restant appuyé quelques secondes sur le bouton power (situé sur le haut du côté droit) jusqu'à ce qu'apparaisse la fonction d'extinction en haut de l'écran. Slidez de gauche à droite et laissez l'iPhone s'éteindre.
Etape 1 : Eteindre l'iPhone
Etape 2 : Retirer les vis du bas

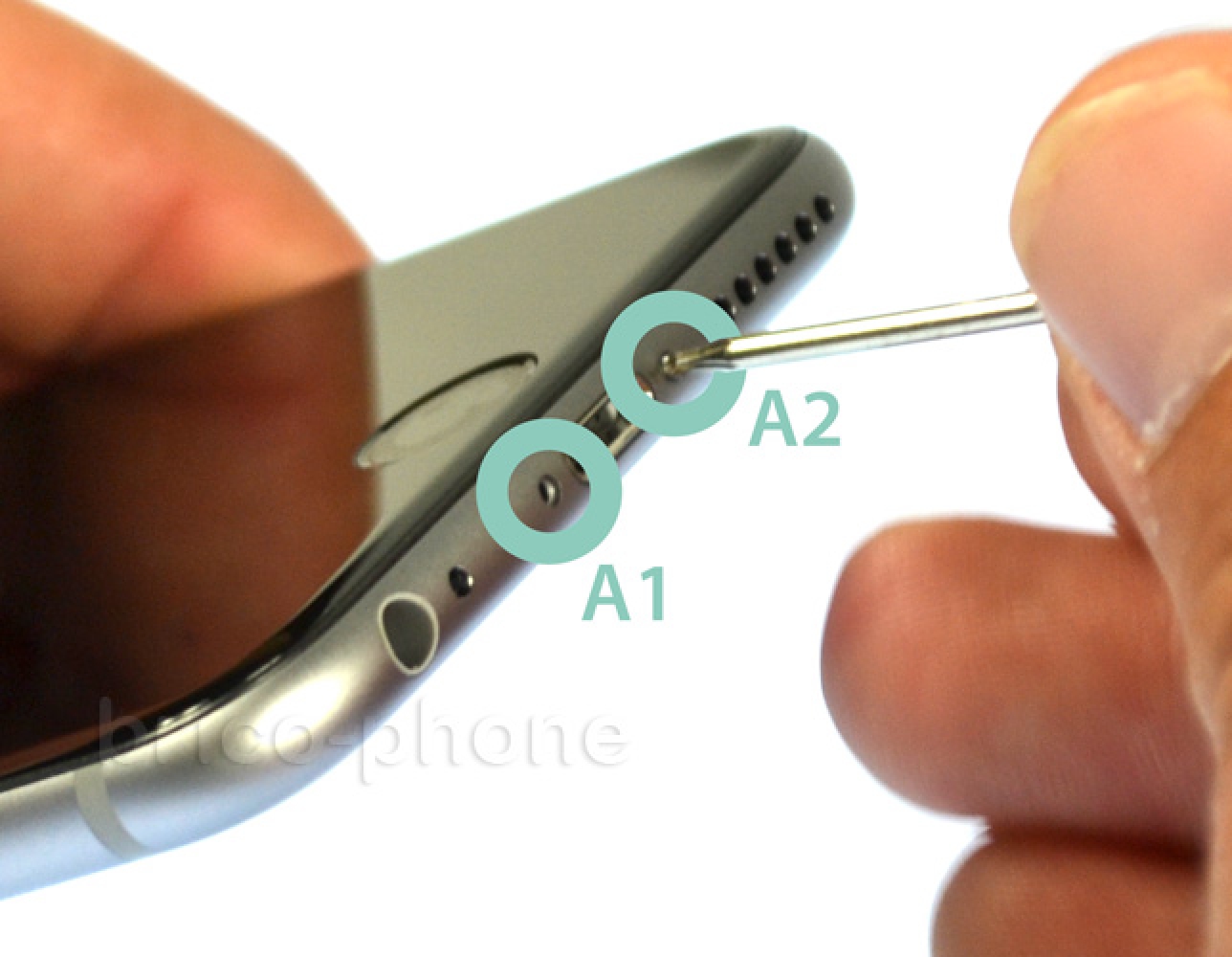

Utilisez le tournevis pentalobe en étoile afin de retirer les vis A1 et A2 situées de chaque côté du connecteur de charge.
Etape 2 : Retirer les vis du bas
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 3 : Décoller l'écran du châssis

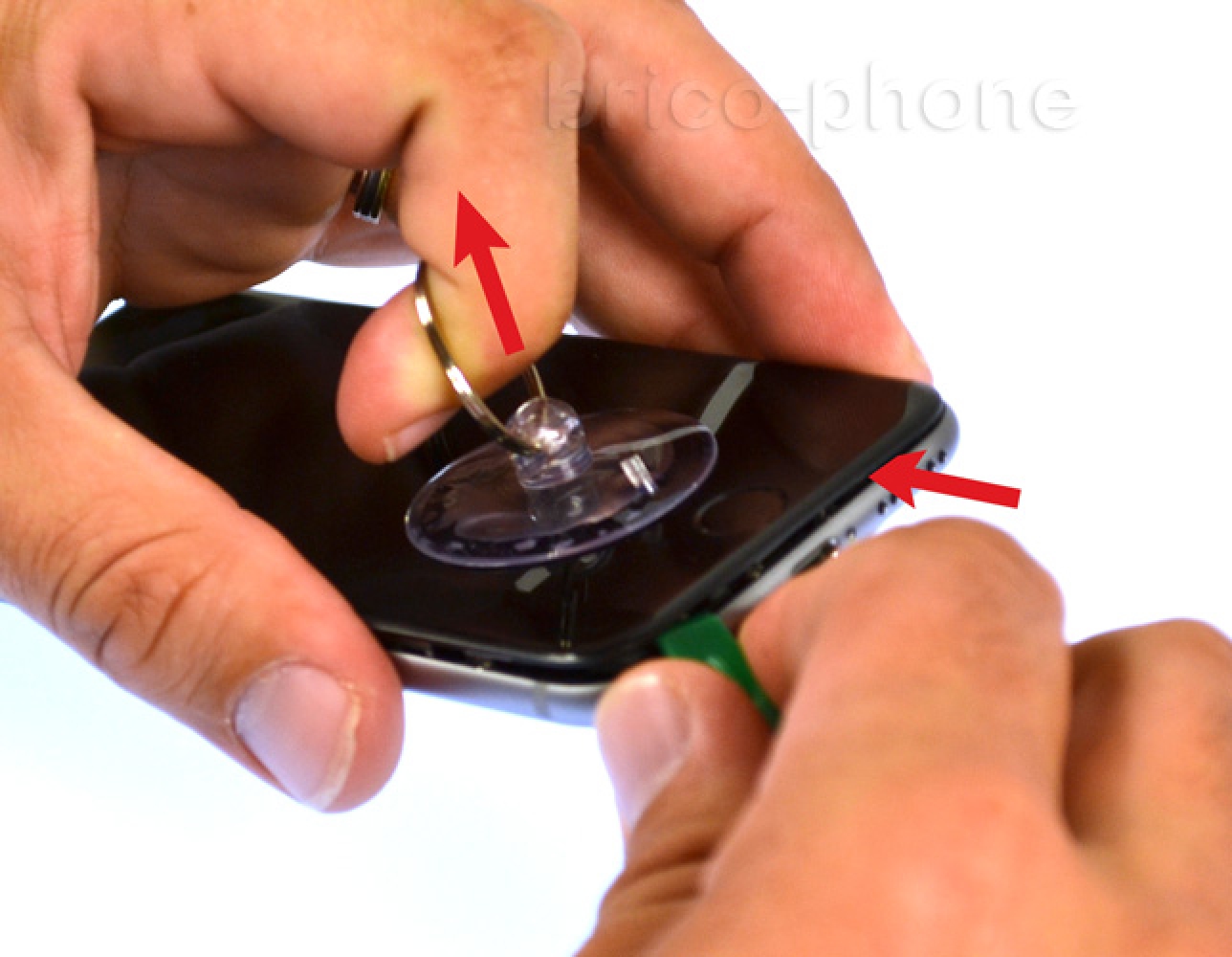

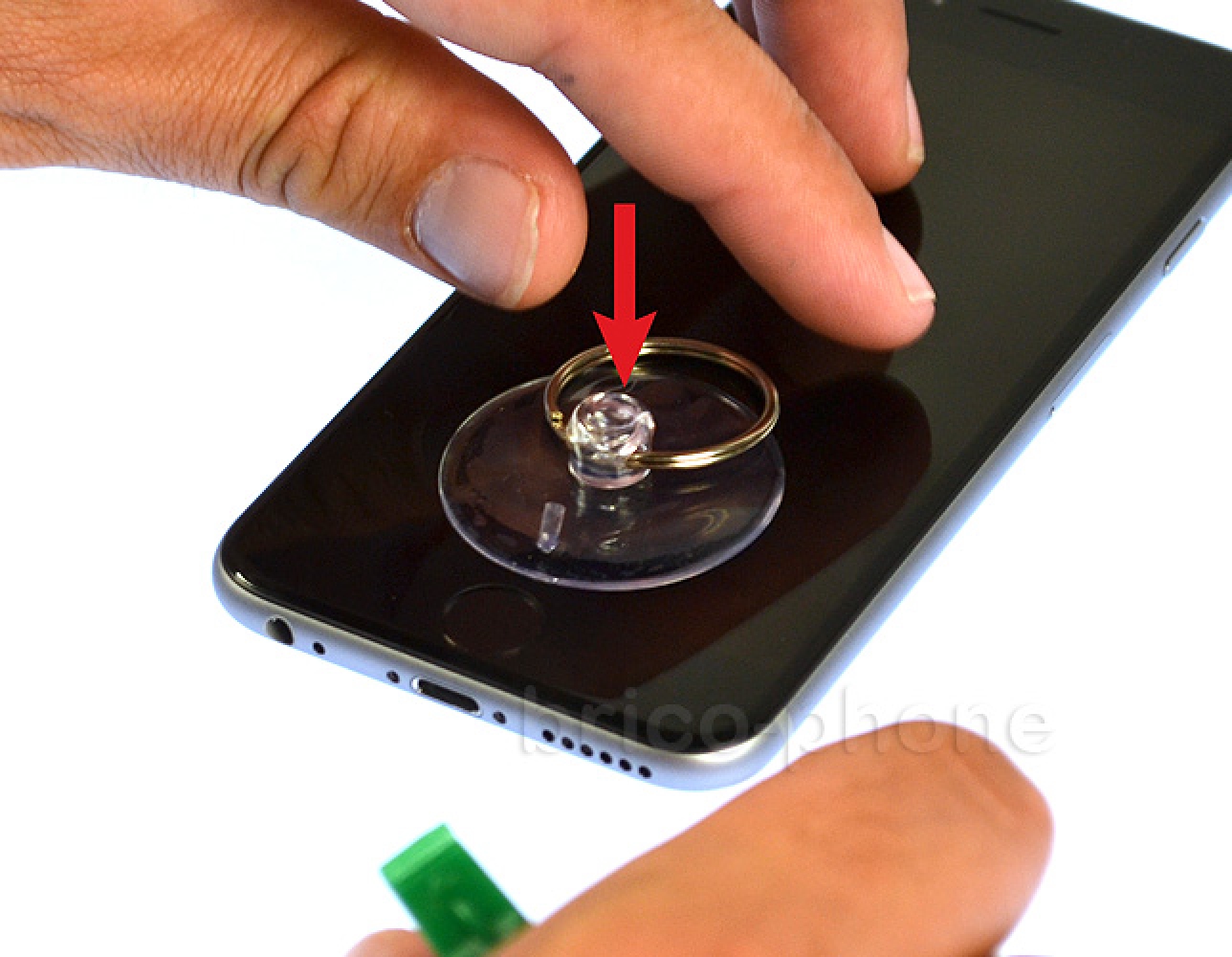

Placez la ventouse sur la partie basse de la vitre juste au dessus du bouton Home.
Tirez à présent délicatement sur la ventouse tout en insérant le levier en plastique de part et d'autre entre la vitre et le châssis pour faciliter l'ouverture.

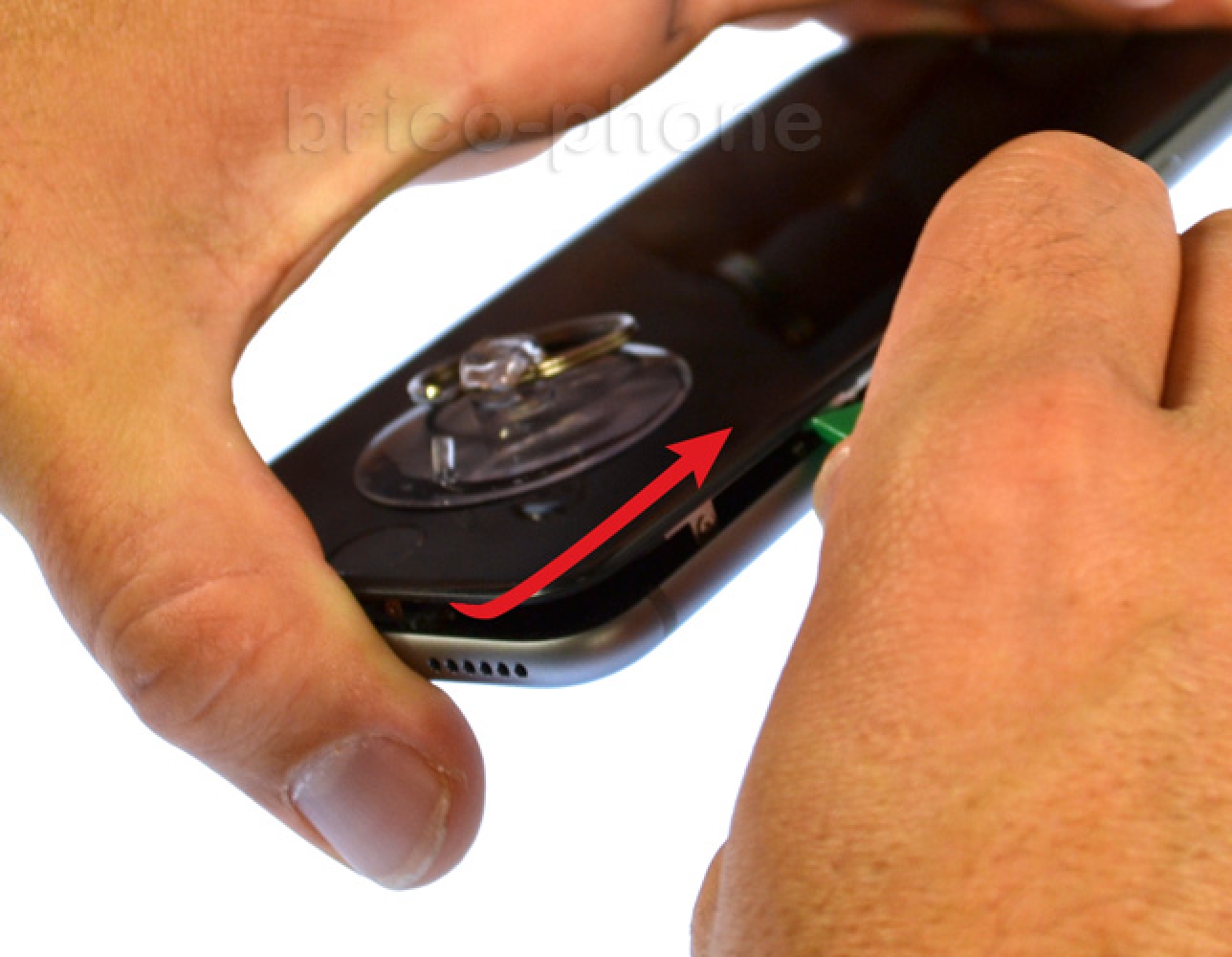

Une fois le bas de l'écran un peu décollé, vous pouvez faire le contour de l'iPhone avec le levier plastique afin de déboîter entièrement l'écran.

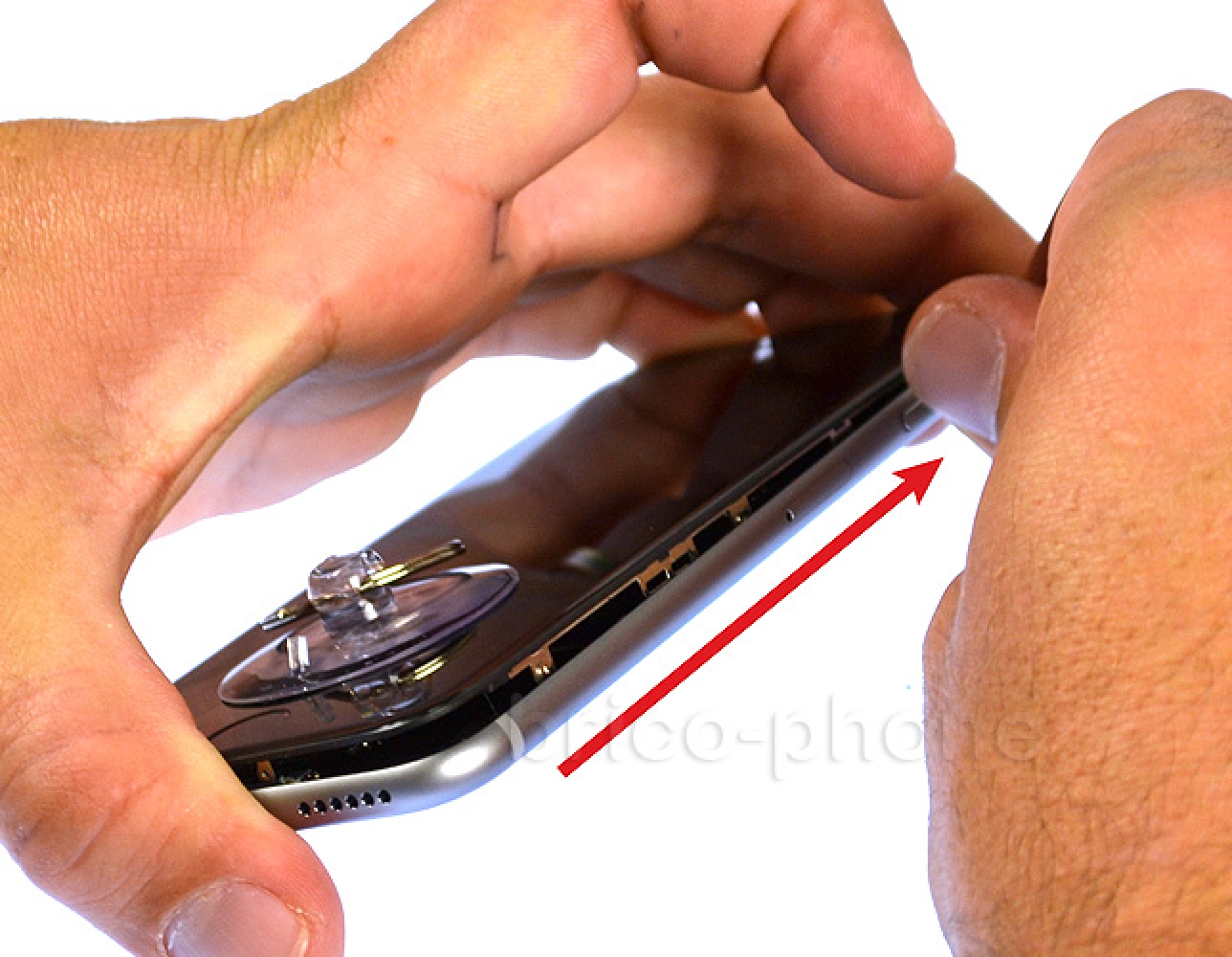

Remontez le levier jusqu'en haut des côtés, sans jamais passer le levier sur la partie supérieure de l'écran.
Etape 3 : Décoller l'écran du châssis
Etape 3 : Décoller l'écran du châssis
Etape 3 : Décoller l'écran du châssis
Etape 3 : Décoller l'écran du châssis
Etape 3 : Décoller l'écran du châssis
Outils du kit utilisés
Outils du kit utilisés


Etape 4 : Déclipser l'écran du châssis

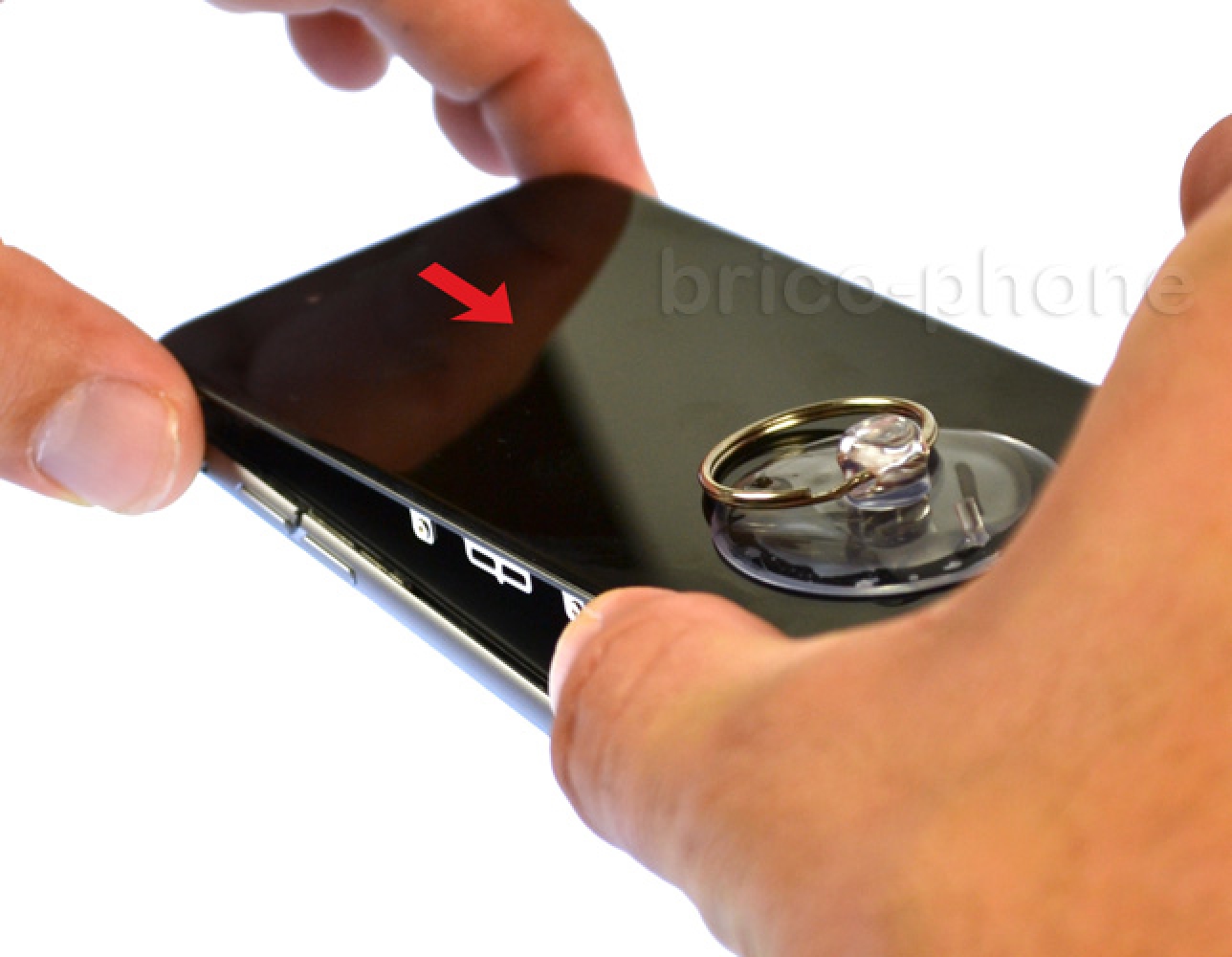

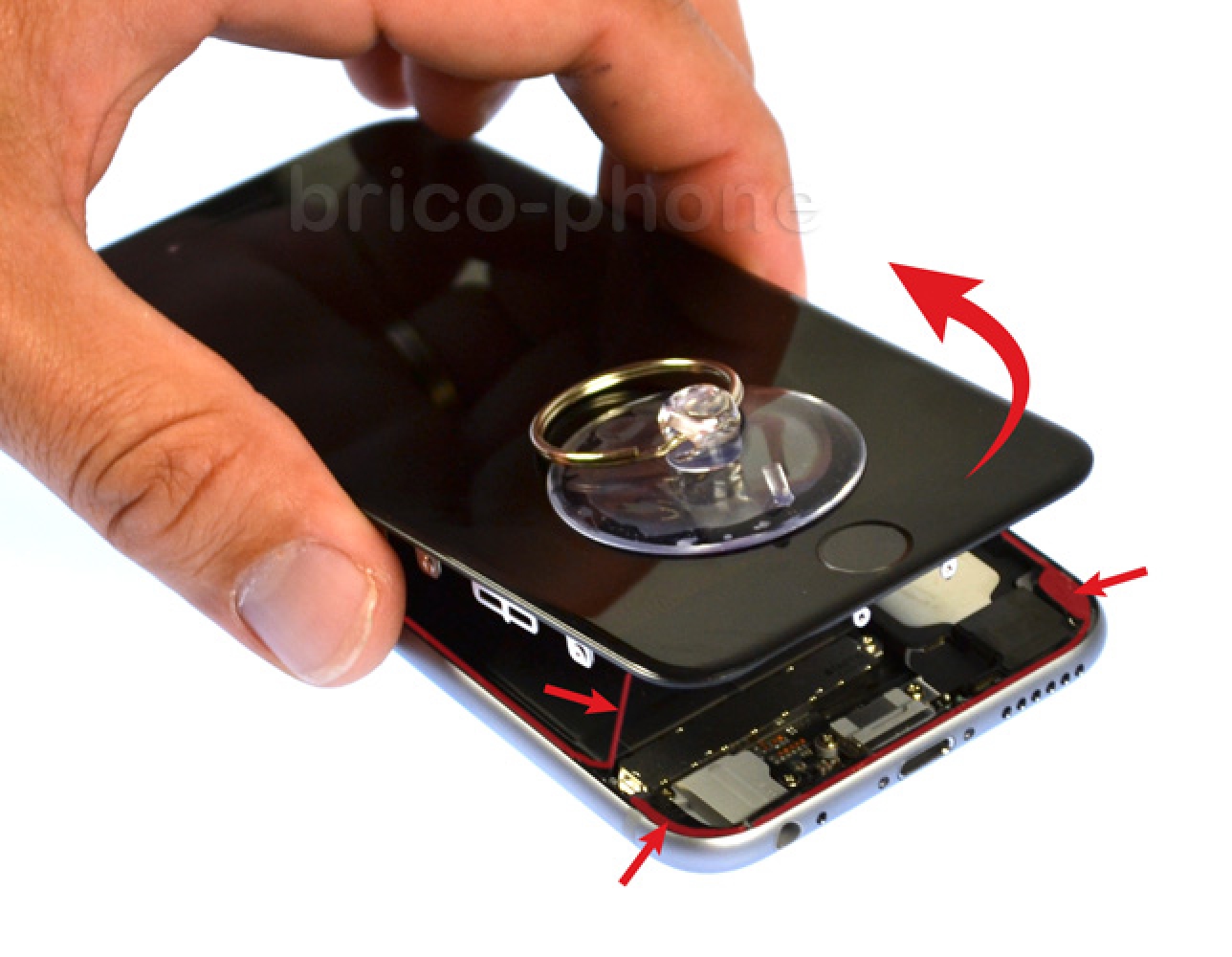

Avant de pouvoir totalement soulever la vitre, tirer très légèrement la vitre vers le bas car celle-ci est emboîtée sur le haut du châssis.
Enfin, la vitre peut maintenant être levée à environ 90° et vous pourrez accéder aux nappes de connexion. Au moment de lever la vitre, l'adhésif situé entre la vitre et le châssis risque de se décoller. Ne retirez pas l'adhésif restant, il servira lors de la fermeture de l'écran.
Etape 4 : Déclipser l'écran du châssis
Etape 4 : Déclipser l'écran du châssis
Etape 4 : Déclipser l'écran du châssis
Outils du kit utilisés
Outils du kit utilisés

Etape 5 : Retirer la plaquette de protection des nappes de l'écran

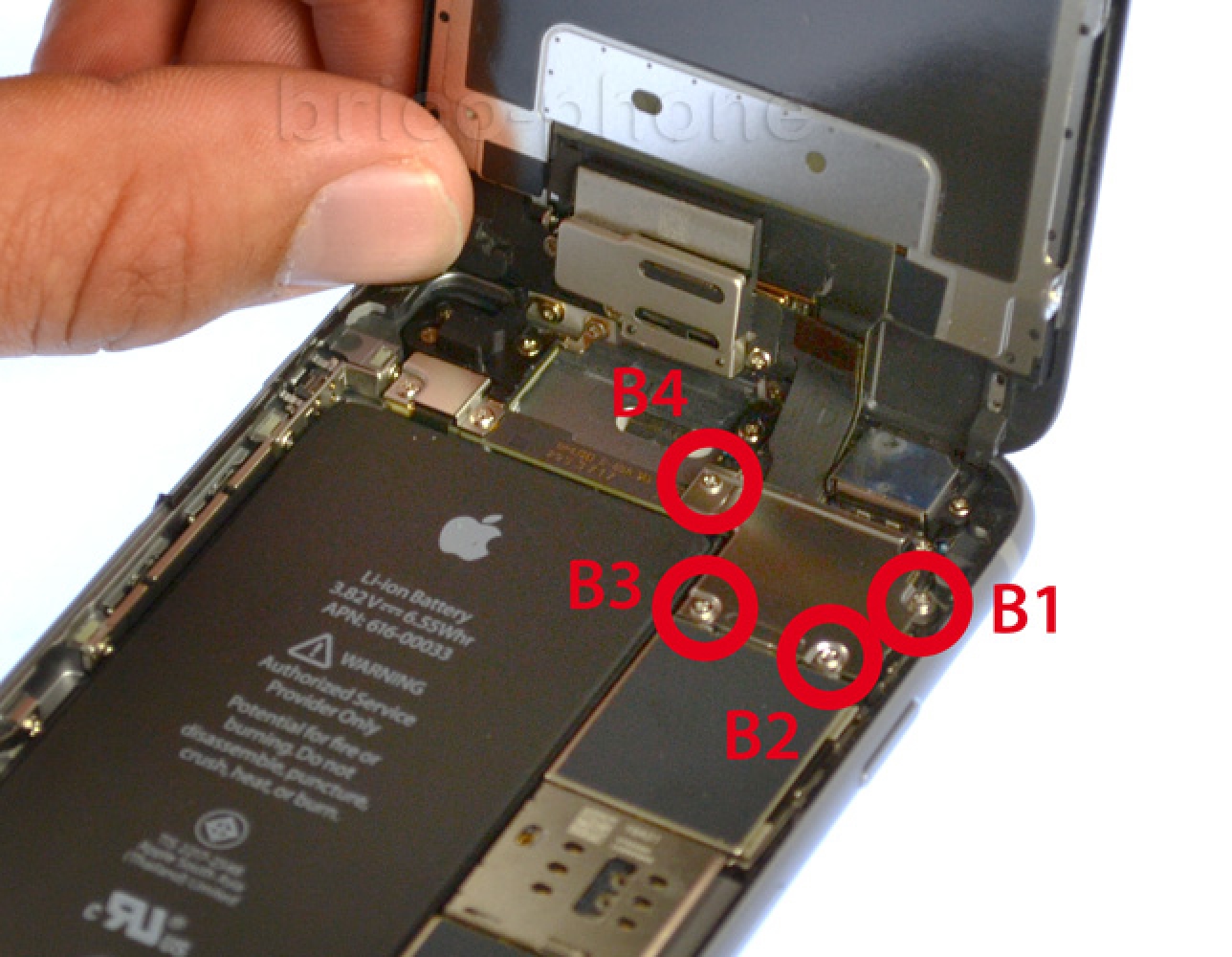

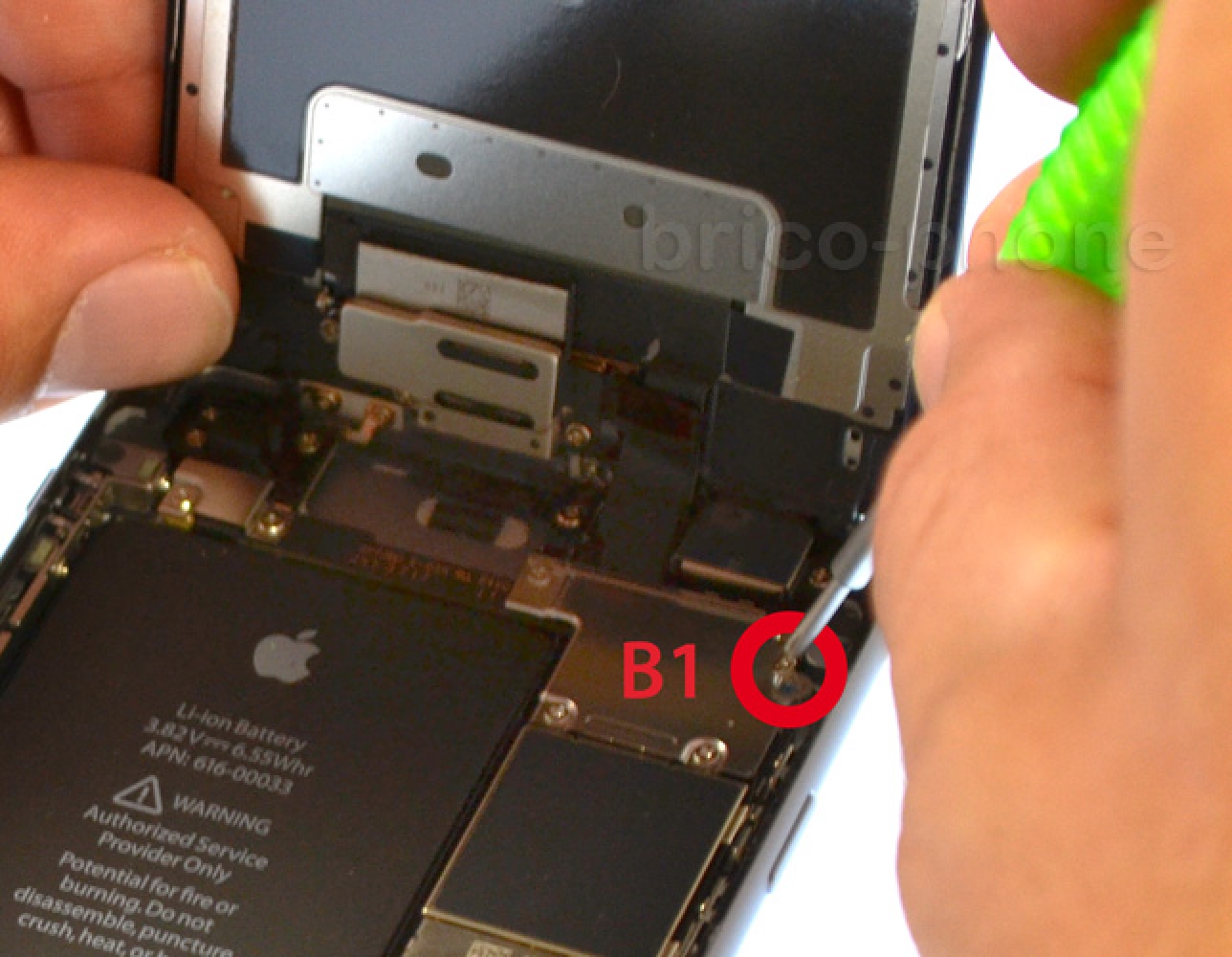

Avec le tournevis cruciforme, retirer les vis B1 à B4 situées sur la plaquette métallique de protection des nappes.
Attention à la vis B1 qui n'est pas de la même taille que les autres et qu'il faut remettre à sa place.

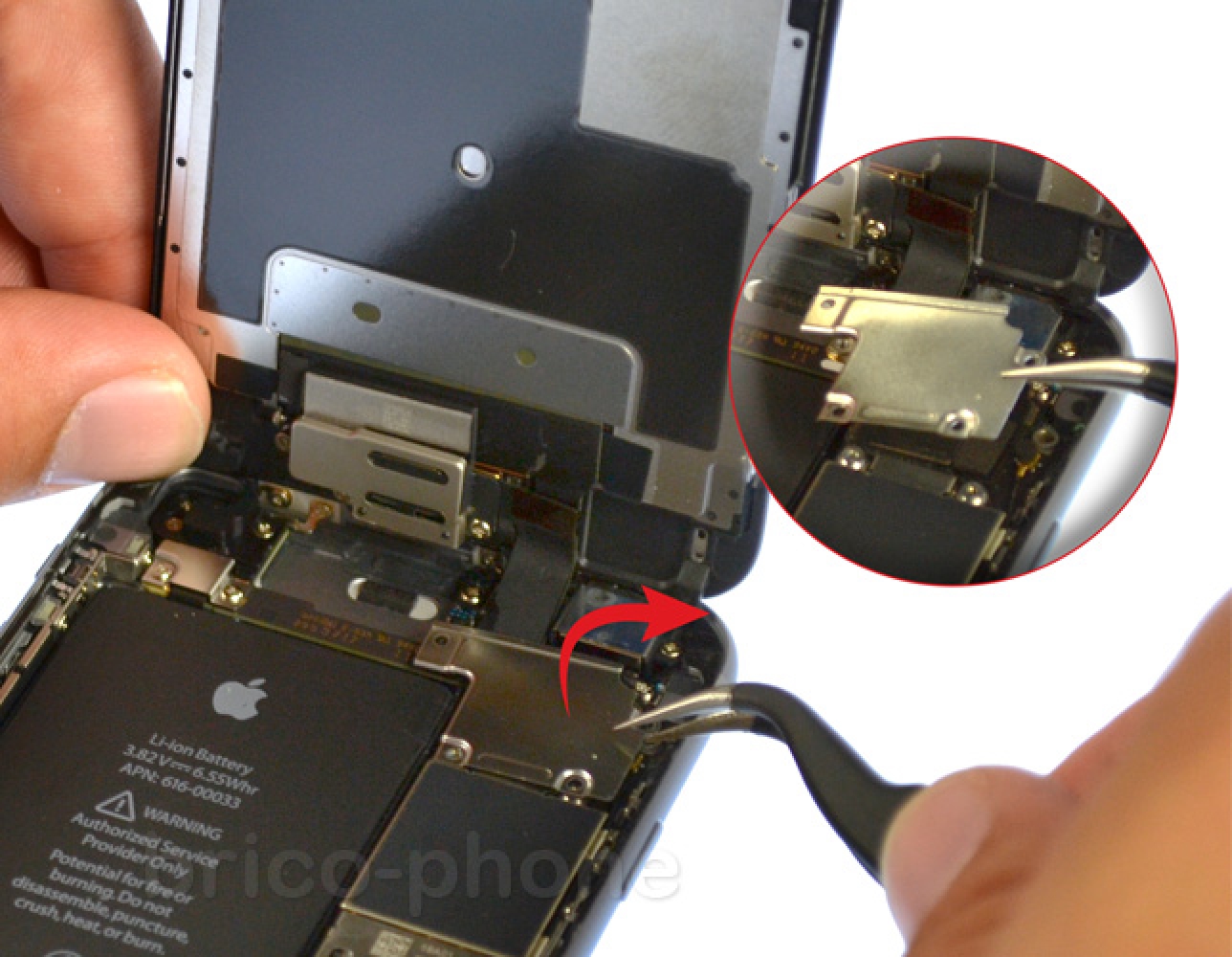

Enlevez désormais la plaquette métallique avec la pincette.
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Etape 5 : Retirer la plaquette de protection des nappes de l'écran
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 6 : Retirer le bloc vitre et écran LCD

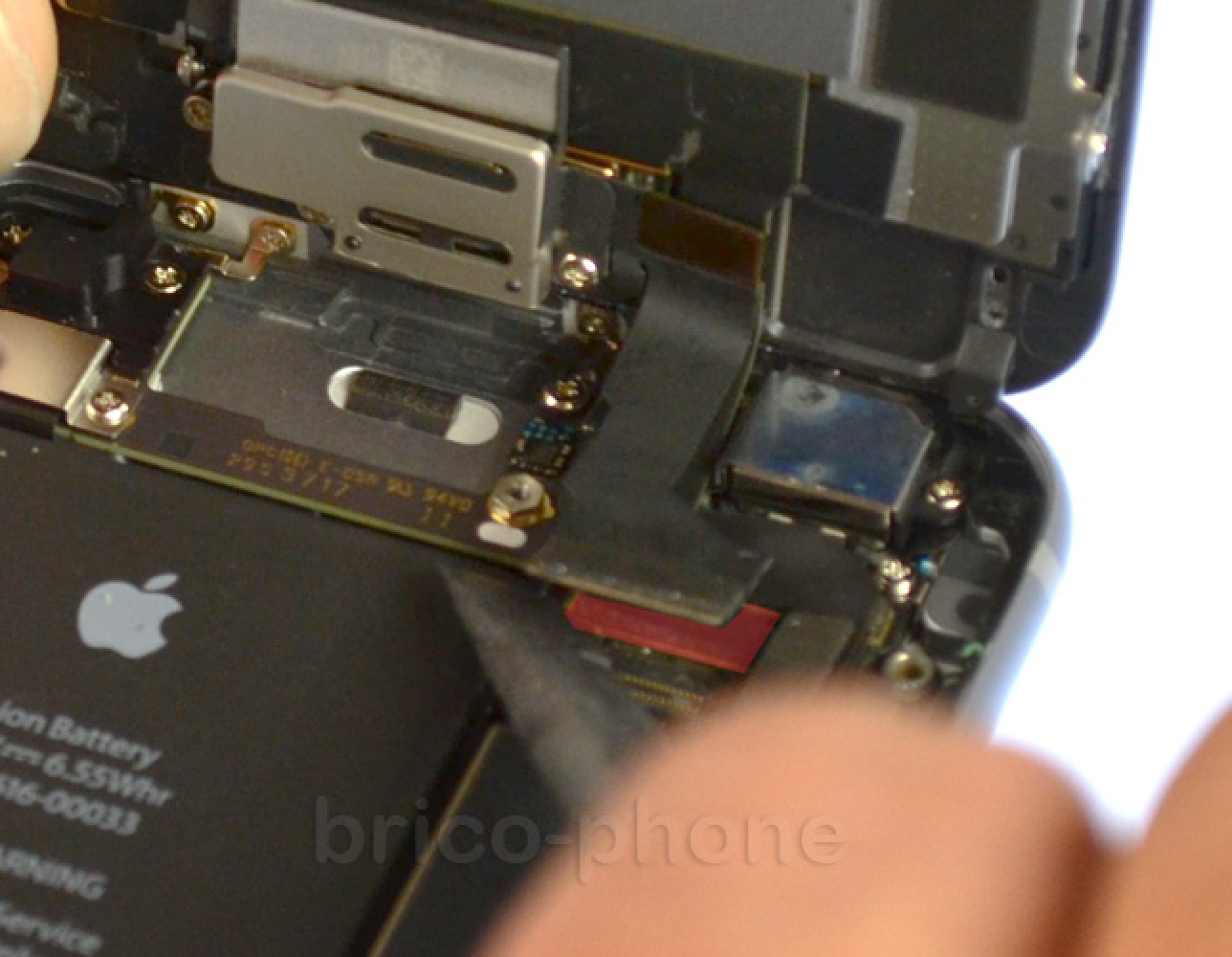

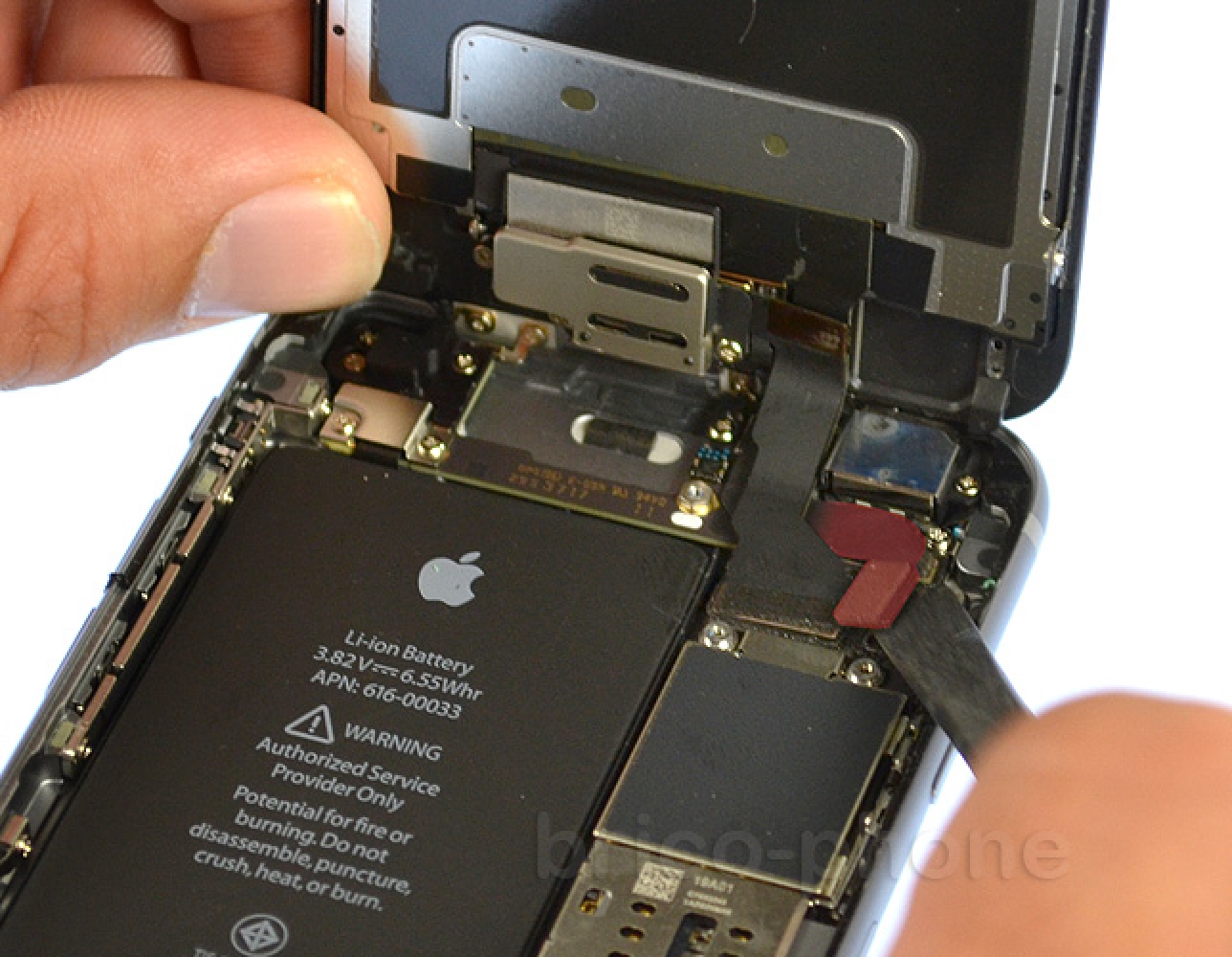

Déconnectez les nappes de l'écran avec le levier plastique en commençant par la nappe du tactile.

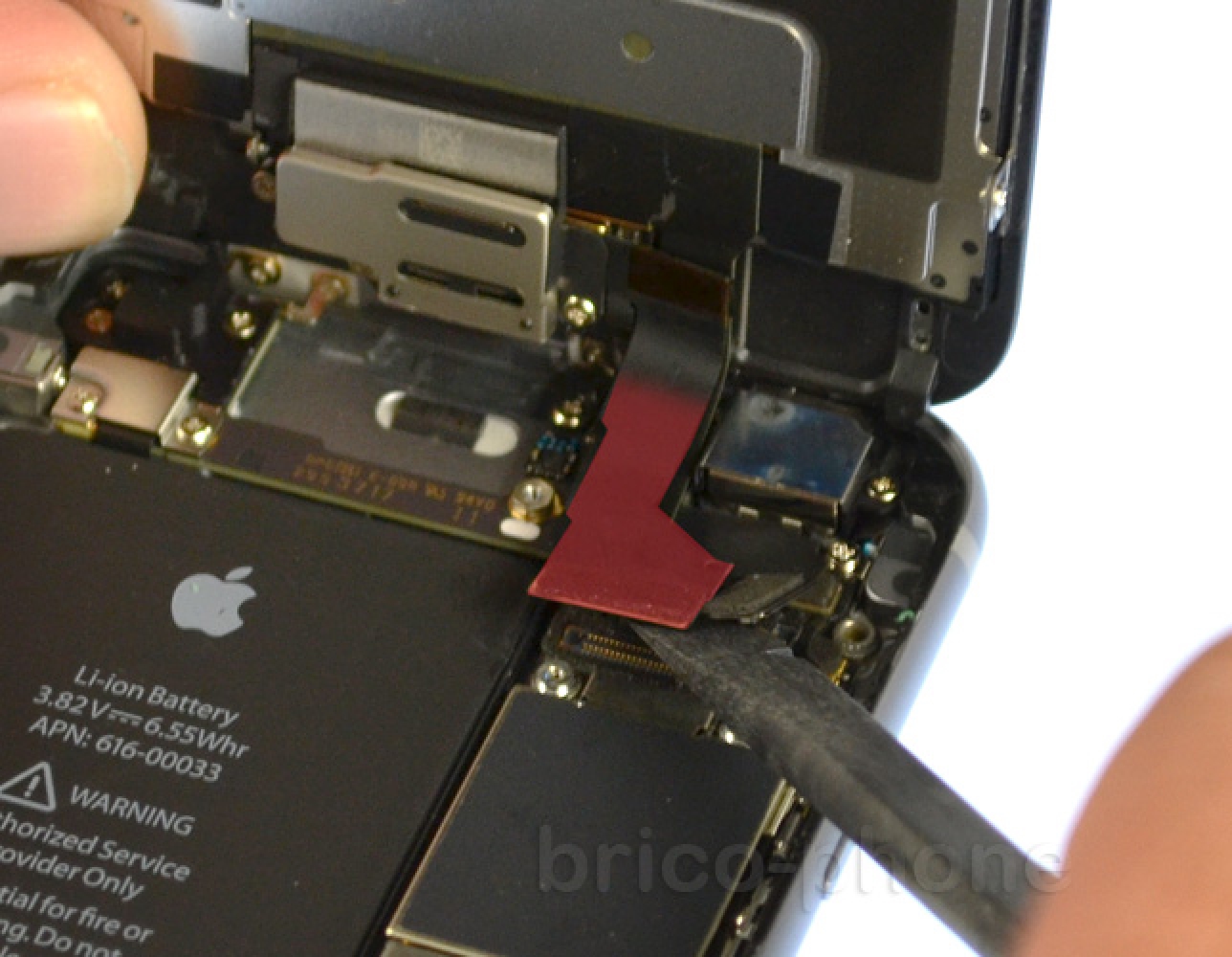

Ensuite, déclipsez la nappe de la caméra avant Facetime, capteur de proximité et de luminosité. Faites attention à bien placer le levier plastique uniquement au niveau des connecteurs des nappes et non ceux de la carte mère.
Enfin, déconnectez la nappe du LCD.

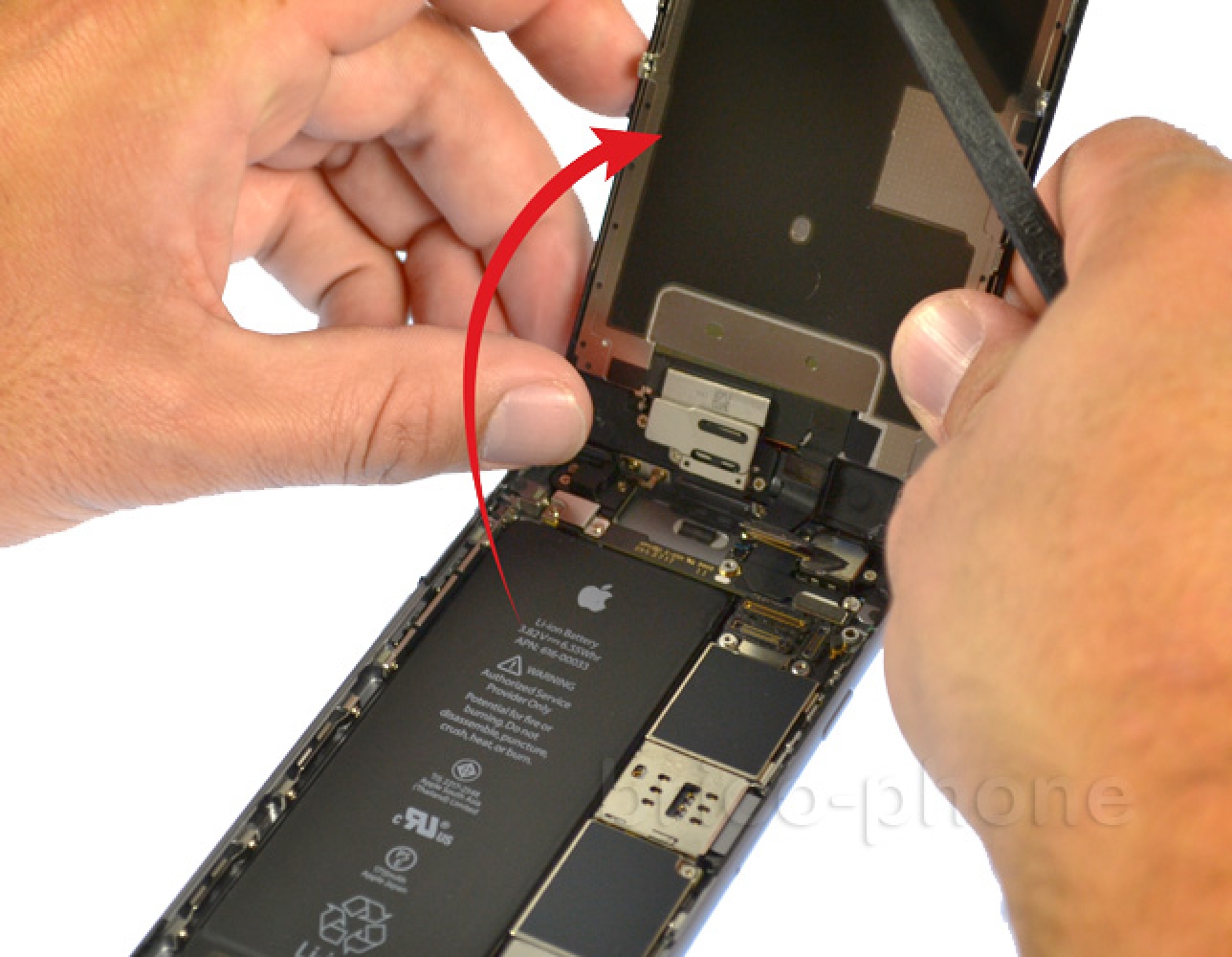

Vous pouvez alors soulever le bloc de l'écran qui est maintenant totalement détaché.
Etape 6 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer le bloc vitre et écran LCD
Etape 6 : Retirer le bloc vitre et écran LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 7 : Enlever les vis de la plaquette métallique du LCD
Afin de pouvoir plus tard replacer votre bouton Home il vous faut retirer la plaquette de protection du LCD de votre nouvel écran.

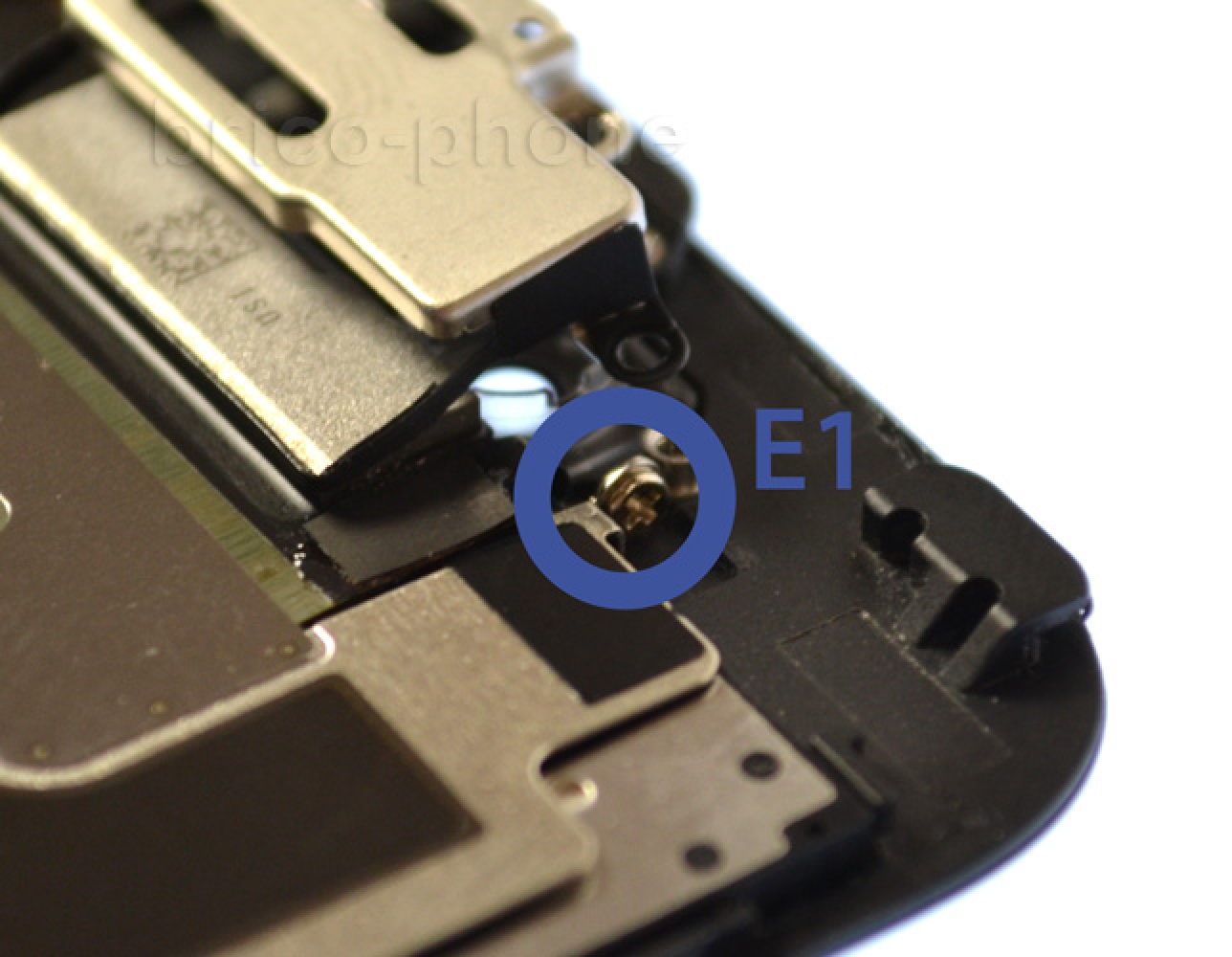

Commencez par enlever la vis E1 en haut du bloc à droite du haut-parleur. Celle-ci a la particularité d'être à l'horizontal.

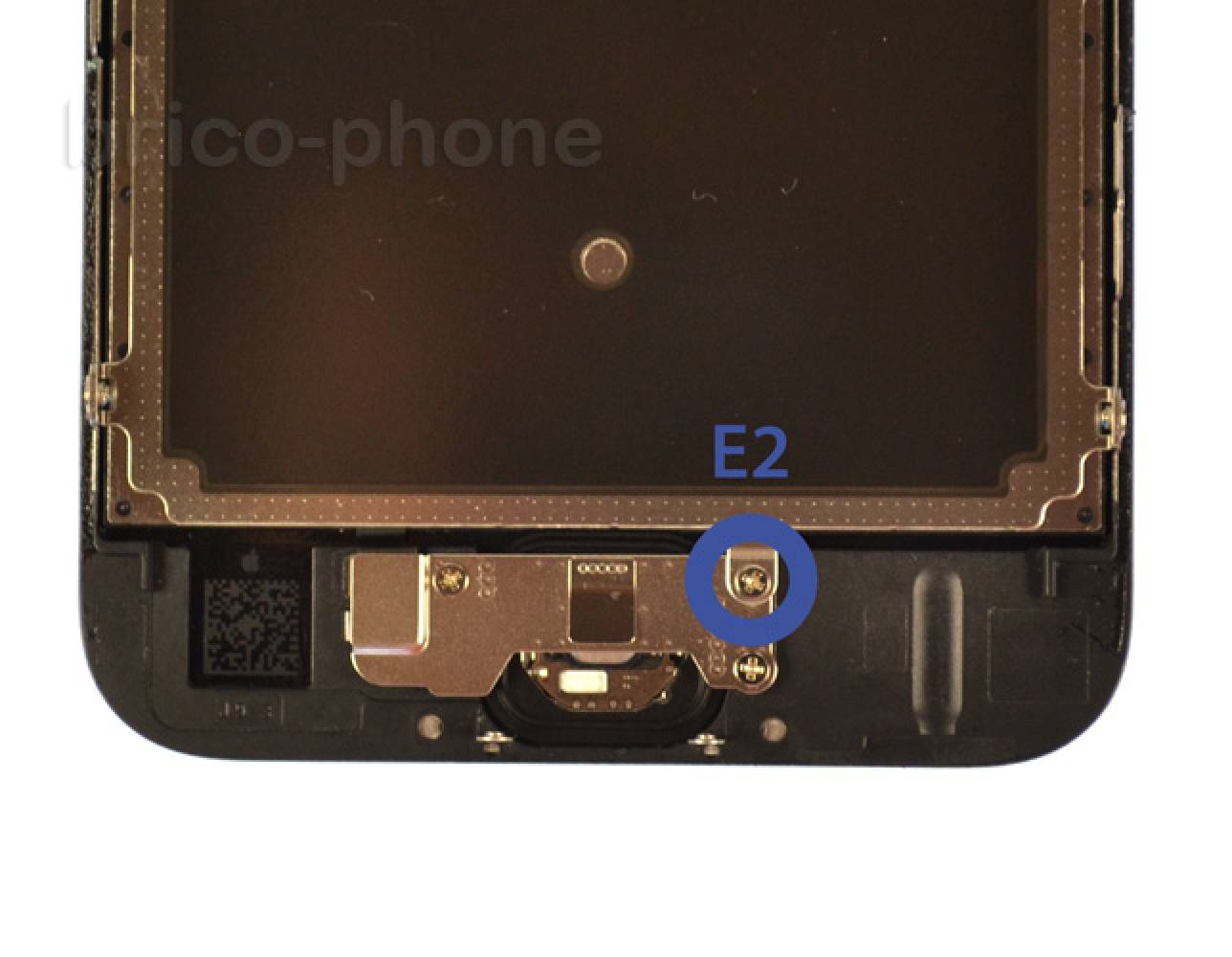

Retirez maintenant la vis E2 qui maintient également la plaquette de support du bouton Home.

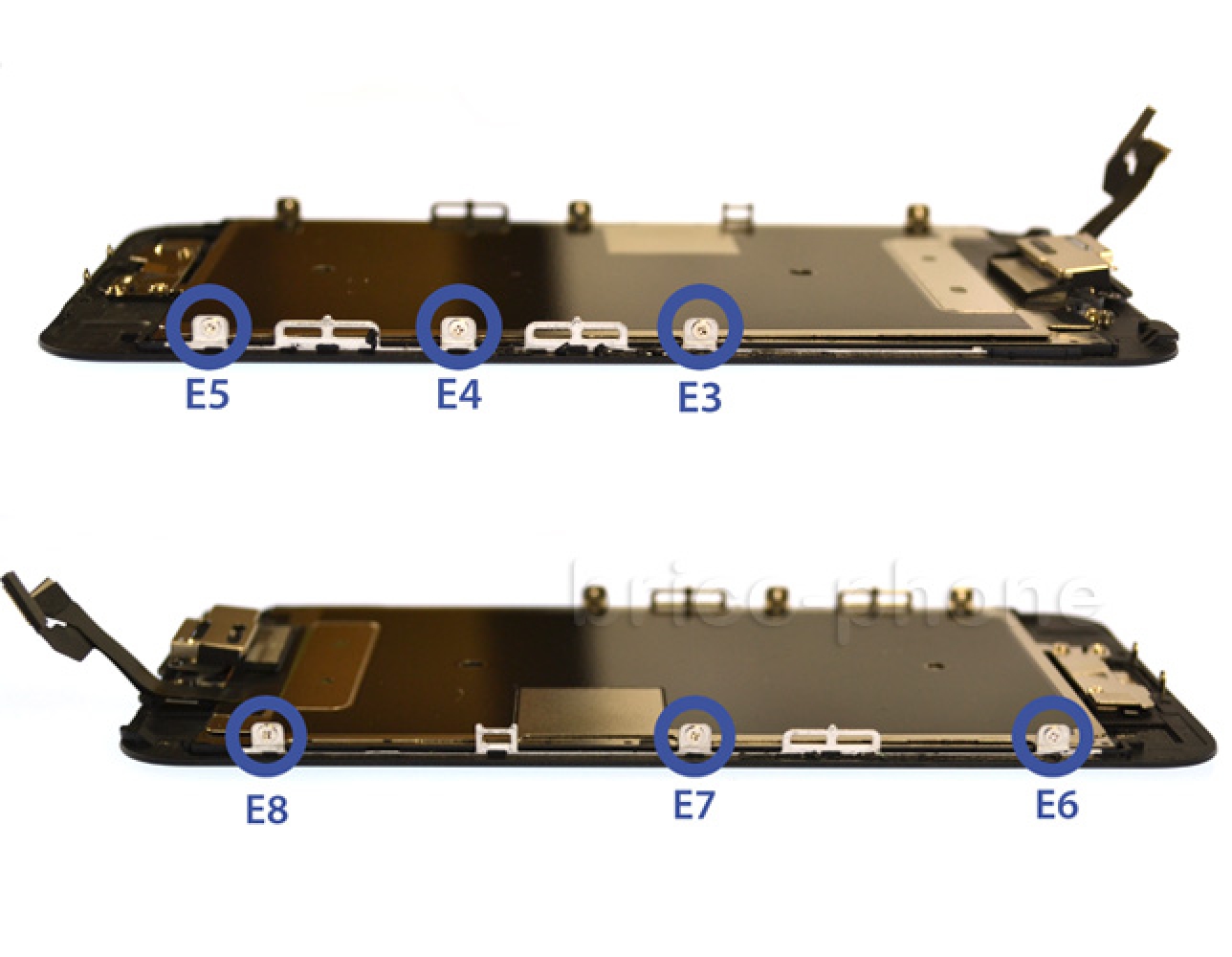

Ensuite, enlevez les vis situées sur les côtés de la plaque, de la E3 à la E8.
Etape 7 : Enlever les vis de la plaquette métallique du LCD
Etape 7 : Enlever les vis de la plaquette métallique du LCD
Etape 7 : Enlever les vis de la plaquette métallique du LCD
Etape 7 : Enlever les vis de la plaquette métallique du LCD
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 8 : Récupérer la plaquette métallique du LCD

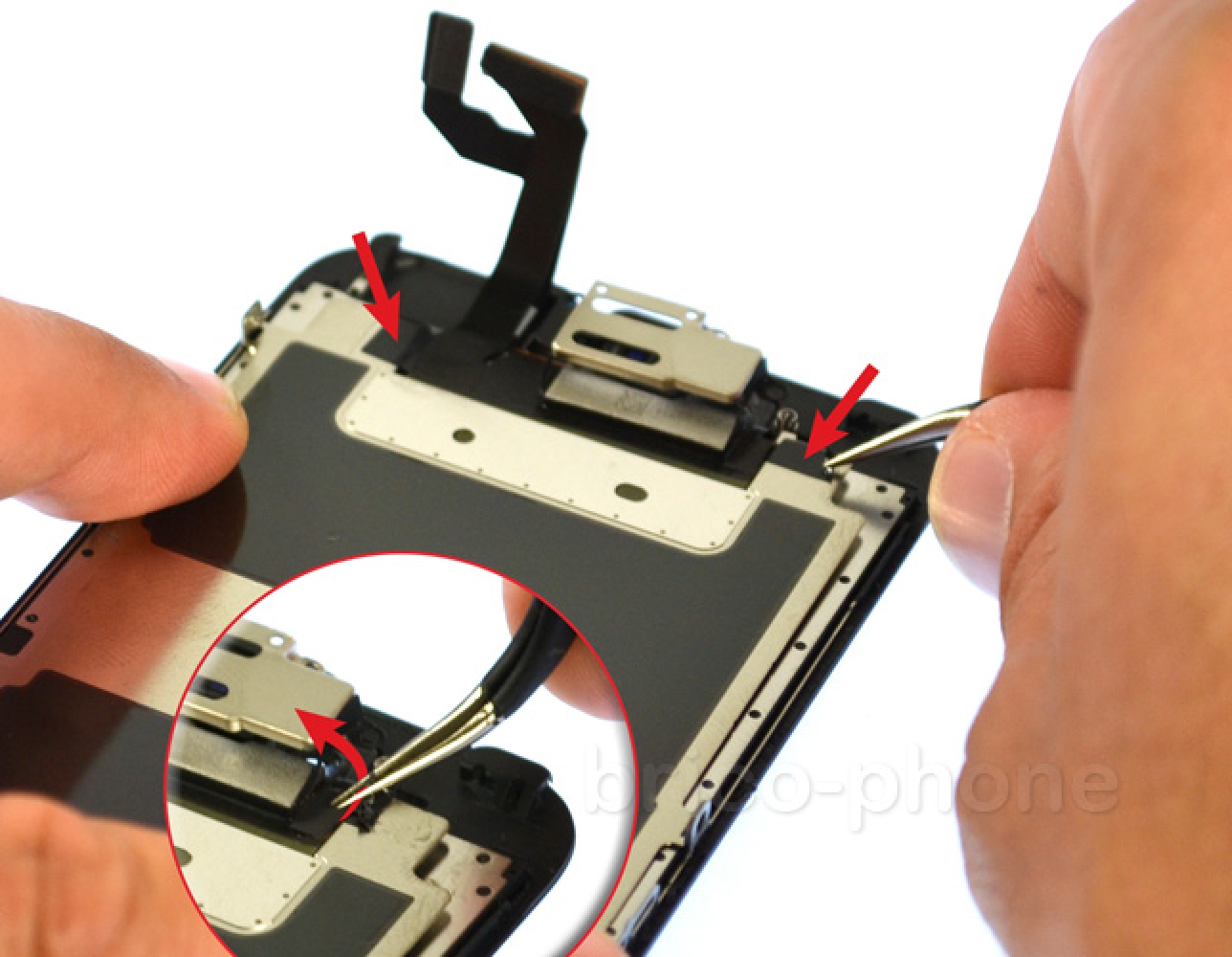

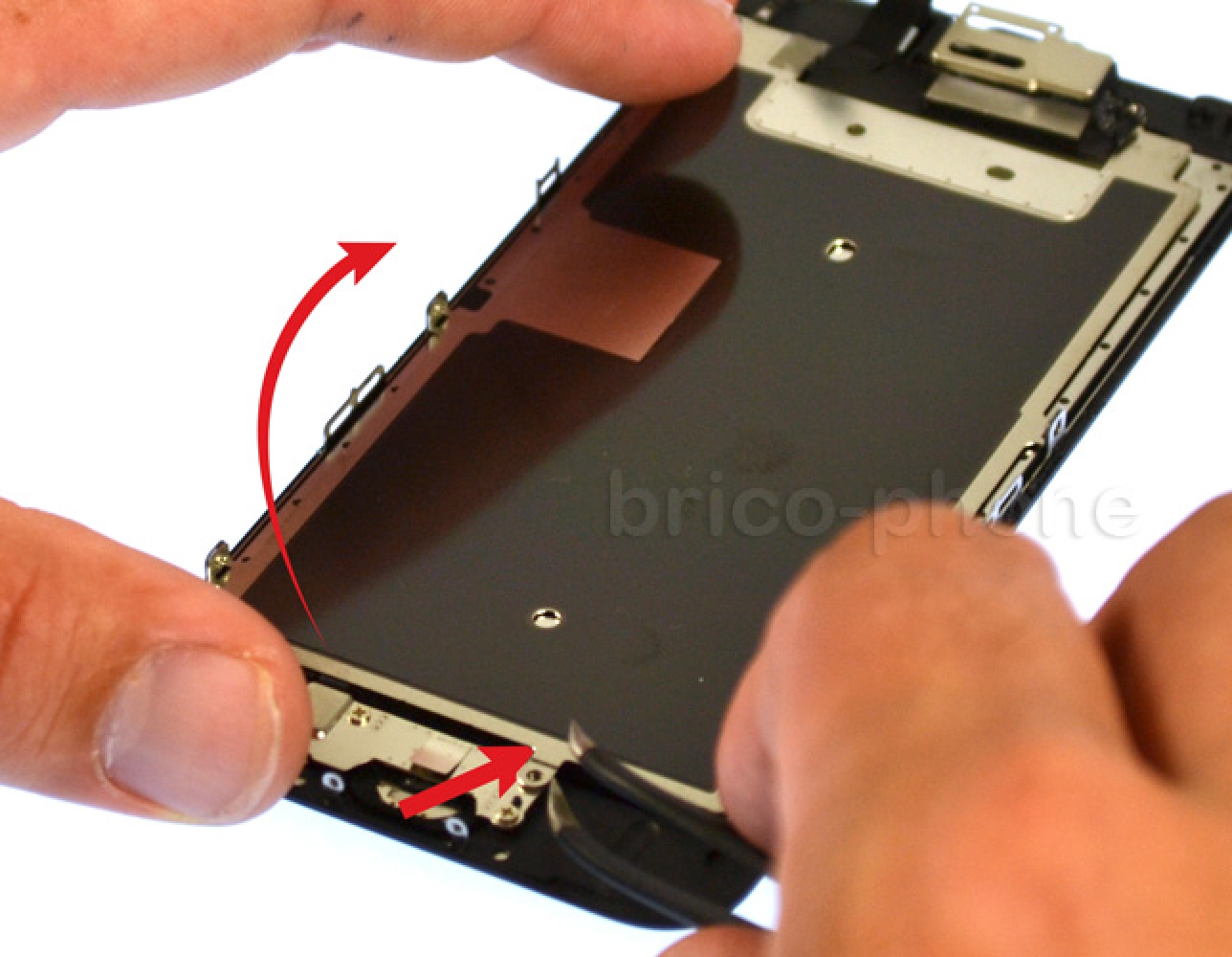

Avec la pincette, décollez de la plaquette les adhésifs noirs qui servent de témoins d'ouverture.

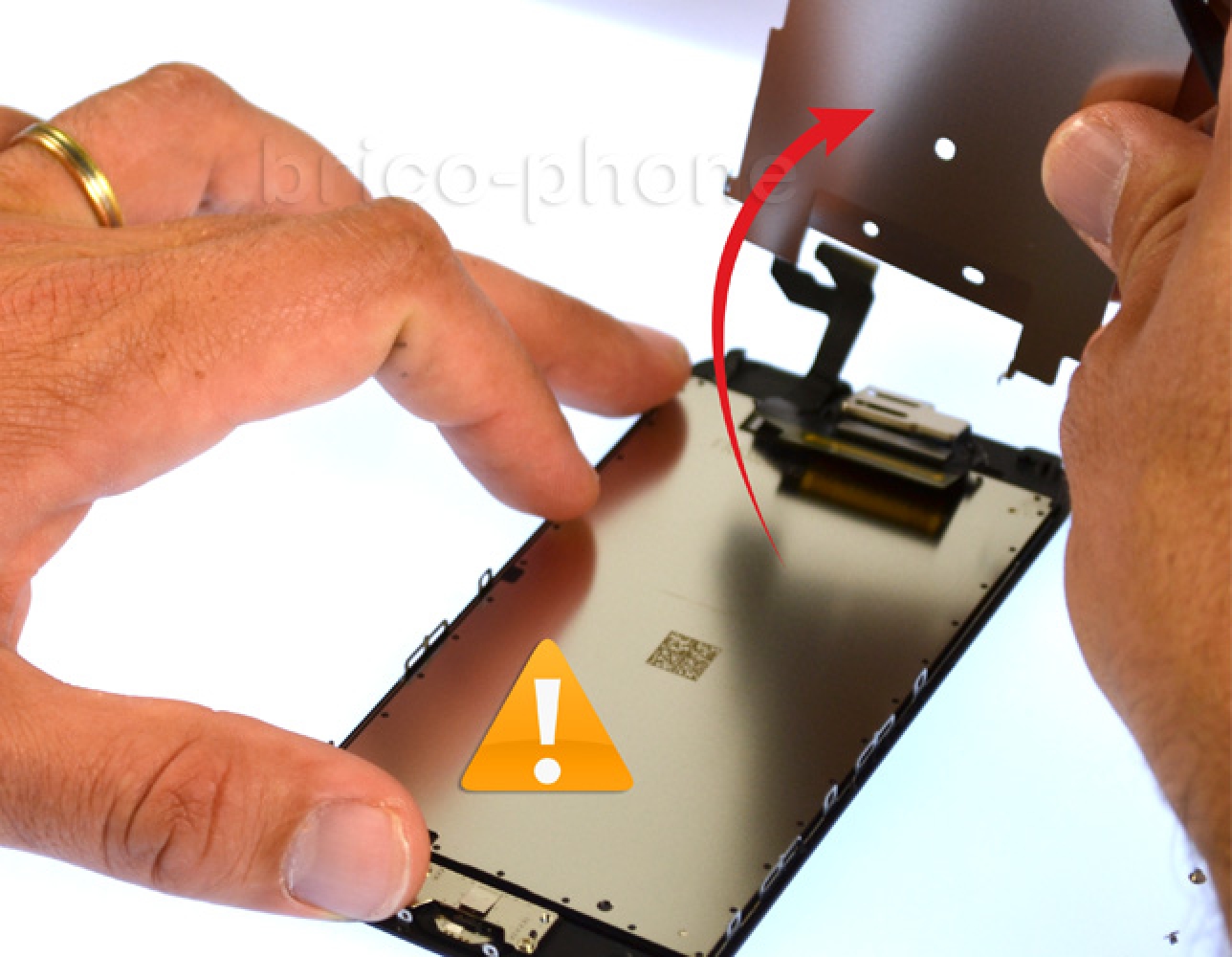

Vous pouvez enfin soulever la plaquette métallique et la retirer.
Faites attention à ne pas endommager le LCD qui se situe sous la plaquette. Maintenir l'écran uniquement par les côtés.
Etape 8 : Récupérer la plaquette métallique du LCD
Etape 8 : Récupérer la plaquette métallique du LCD
Etape 8 : Récupérer la plaquette métallique du LCD
Etape 8 : Récupérer la plaquette métallique du LCD
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer la plaquette du bouton Home

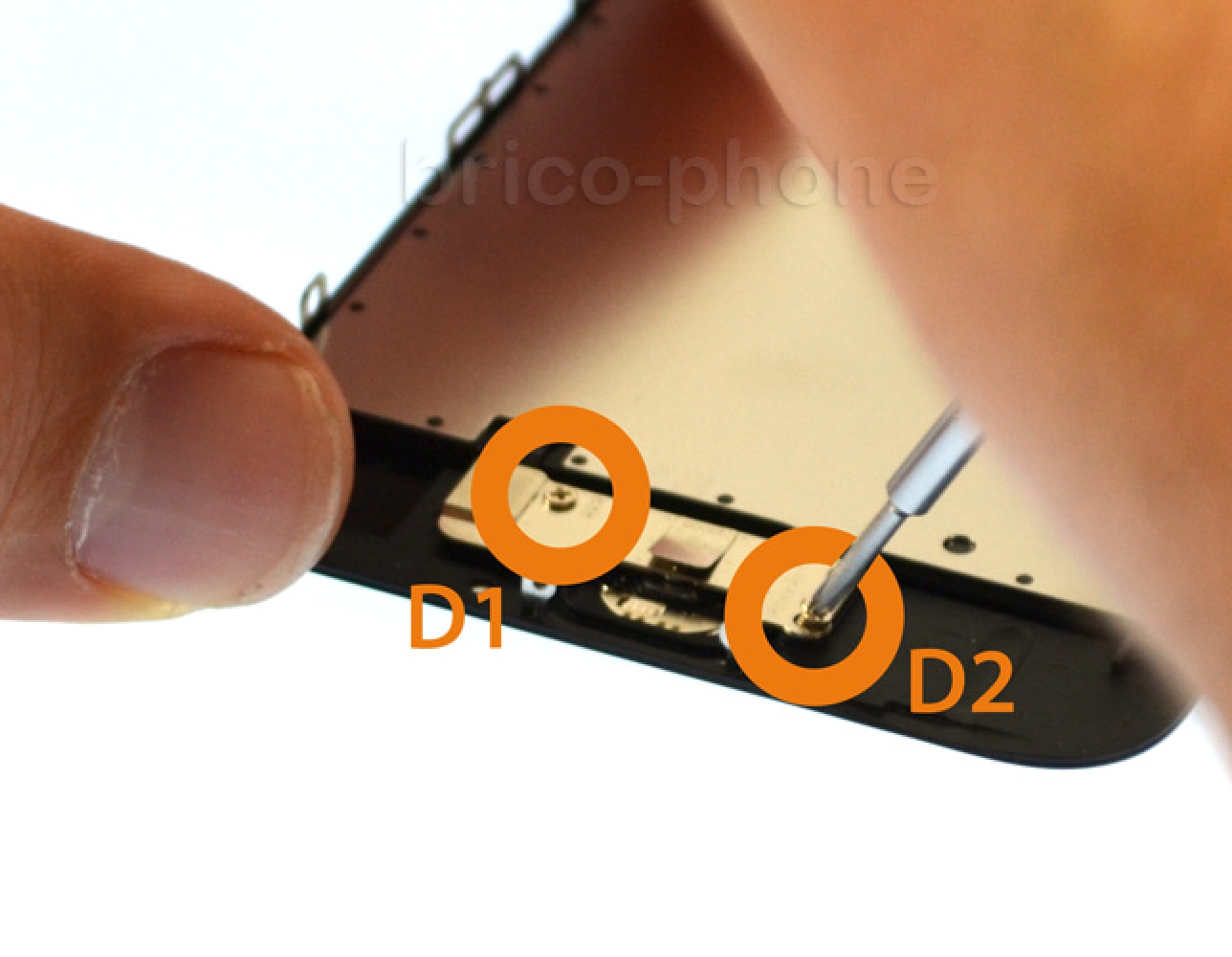

Enlevez les vis D1 et D2 qui maintiennent la plaquette de support du bouton Home.

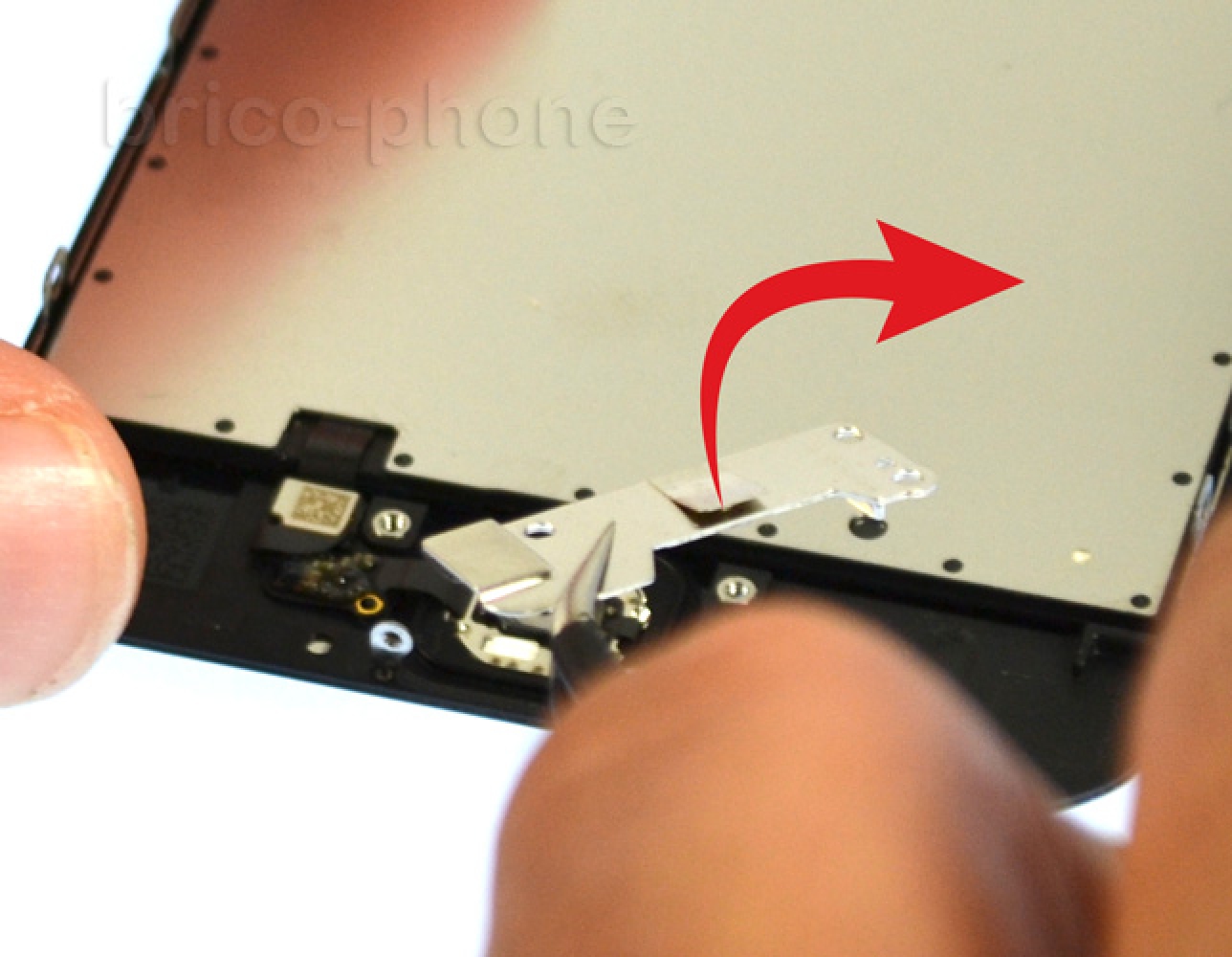

Vous pouvez extraire la plaquette avec la pincette.
Etape 9 : Retirer la plaquette du bouton Home
Etape 9 : Retirer la plaquette du bouton Home
Etape 9 : Retirer la plaquette du bouton Home
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Etape 10 : Déconnecter et retirer le bouton Home

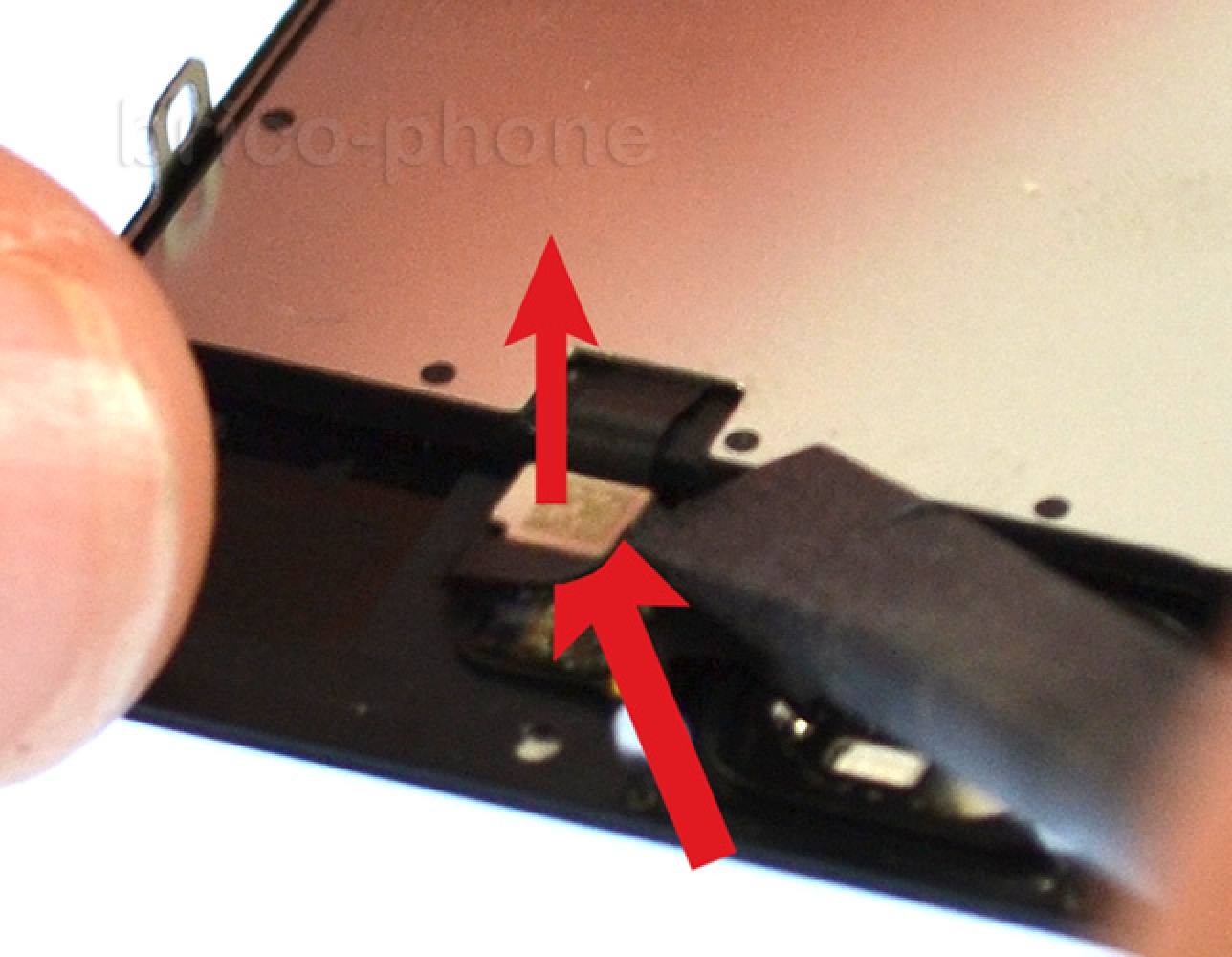

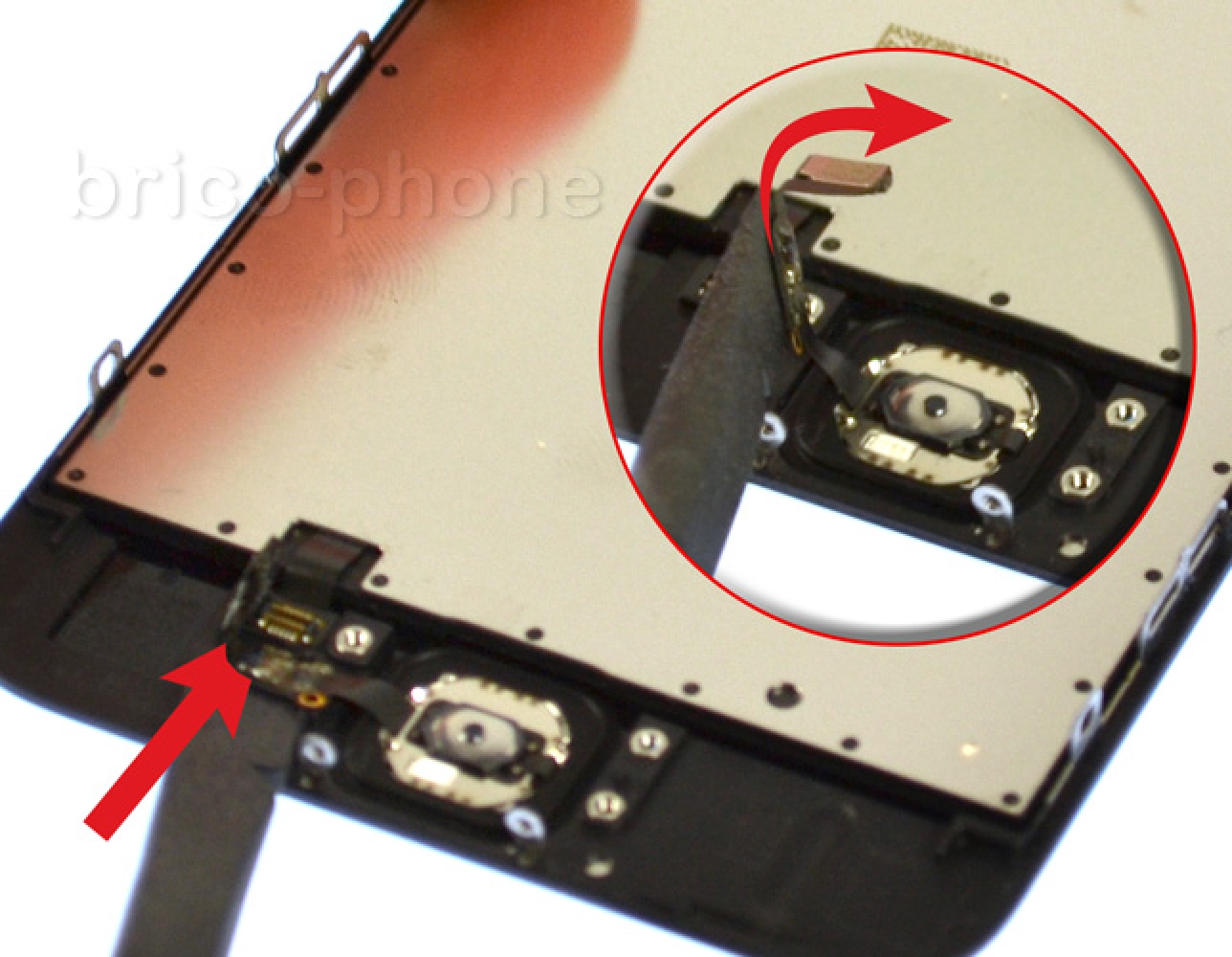

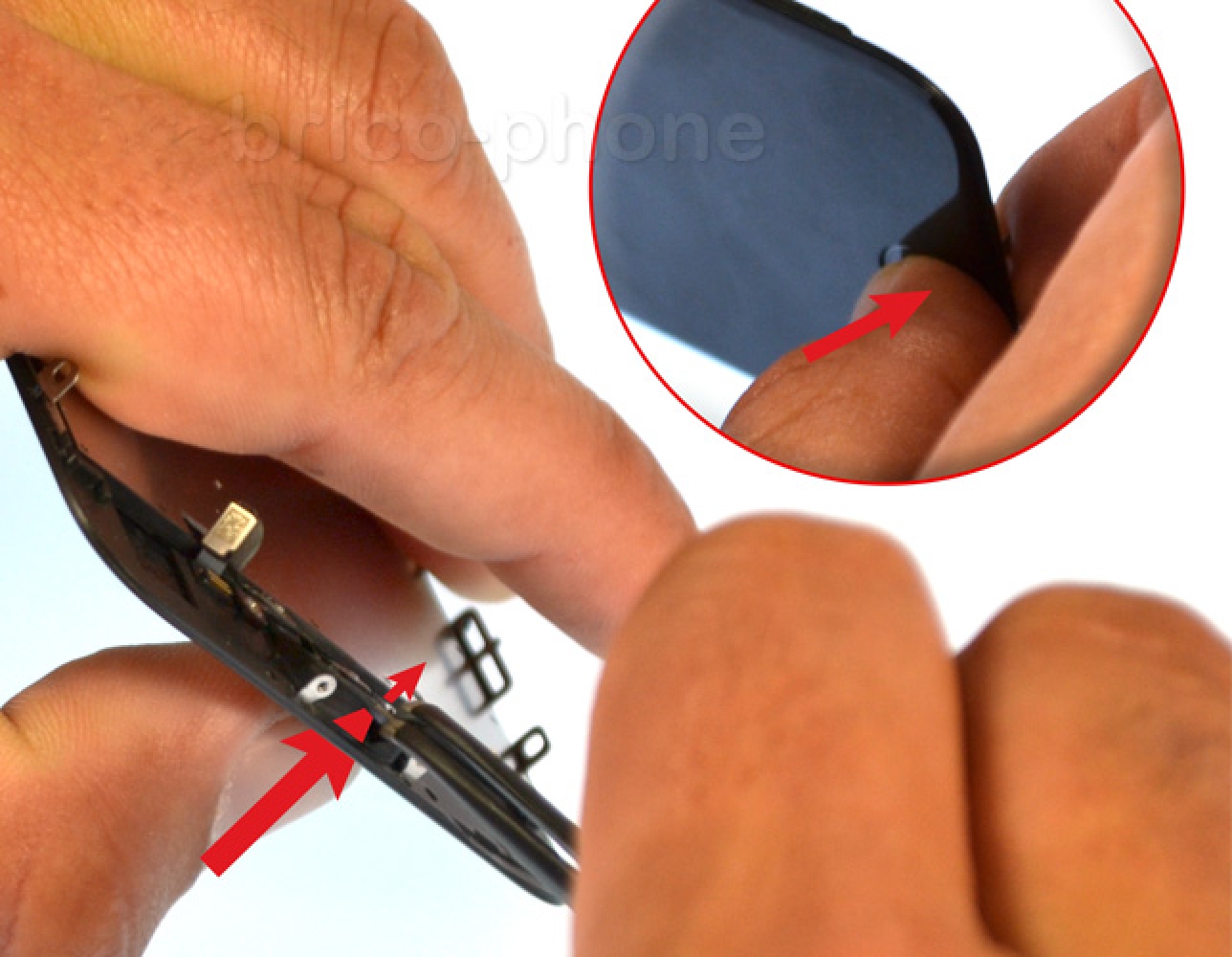

Avec le levier plastique, soulevez le connecteur de la nappe du bouton Home.
La nappe du bouton Home forme un coude avant de se brancher au connecteur. Sur l'iPhone 6S, la rallonge qui connecte la nappe du bouton Home est directement intégrée à l'écran. Si vous endommagez ce connecteur, vous devrez changer tout le bloc écran.

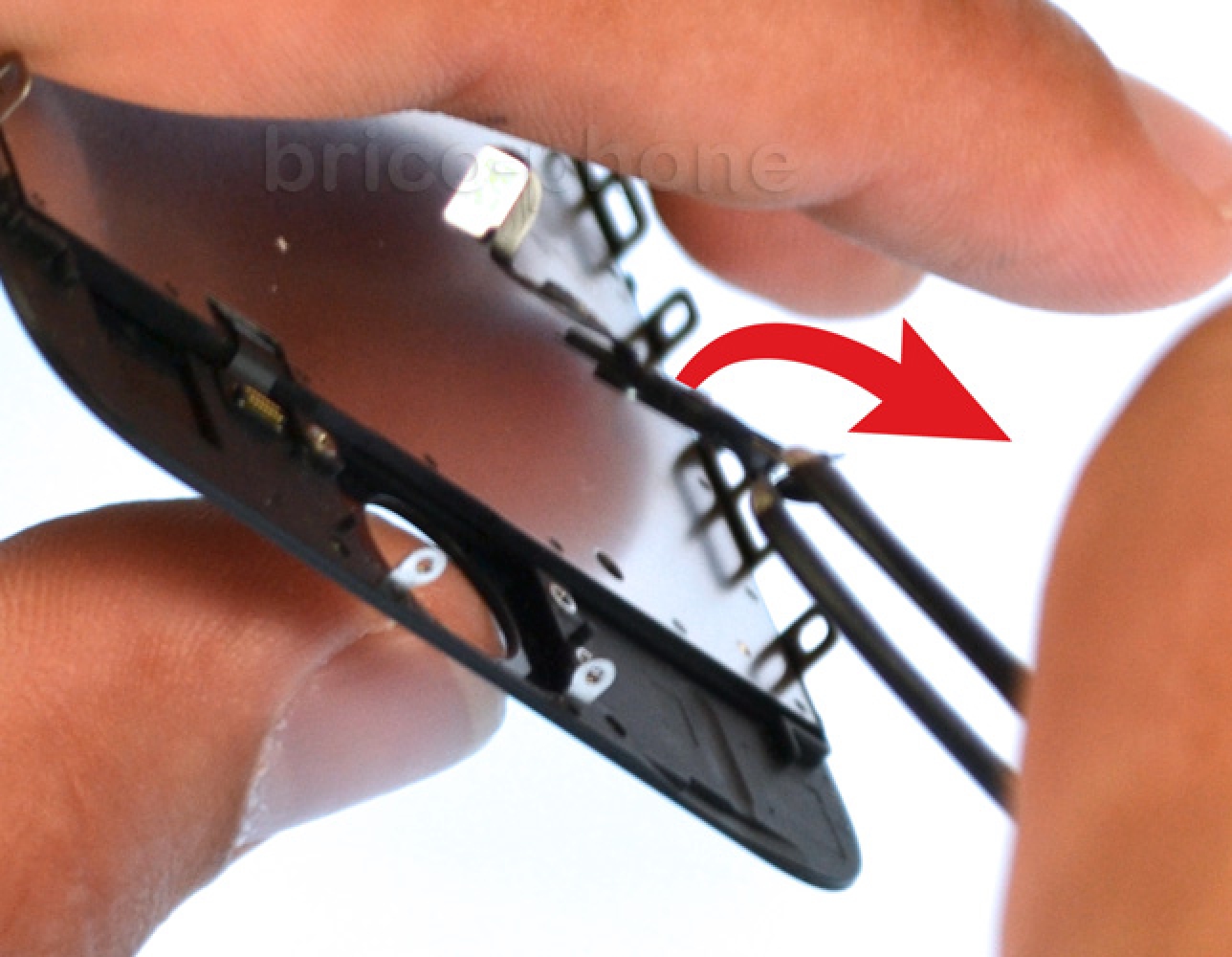

Pour retirez le bouton et sa nappe, faire une légère pression dessus avec votre doigt puis décollez doucement le joint qui entoure le bouton.
Etape 10 : Déconnecter et retirer le bouton Home
Etape 10 : Déconnecter et retirer le bouton Home
Etape 10 : Déconnecter et retirer le bouton Home
Etape 10 : Déconnecter et retirer le bouton Home
Etape 10 : Déconnecter et retirer le bouton Home
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : Remontage
Sur le nouvel écran il faut reprendre les étapes 7 et 8 pour remettre le bouton home car la plaquette du bouton home passe sous la plaquette du LCD.
La réparation est terminée. Vous pouvez désormais suivre le tutoriel à l'envers pour procéder au remontage de votre appareil.
