Vous voulez voir tous les composants du Samsung Galaxy J6

Ce guide photo vous explique comment complètement démonter votre Samsung Galaxy J6 2018.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

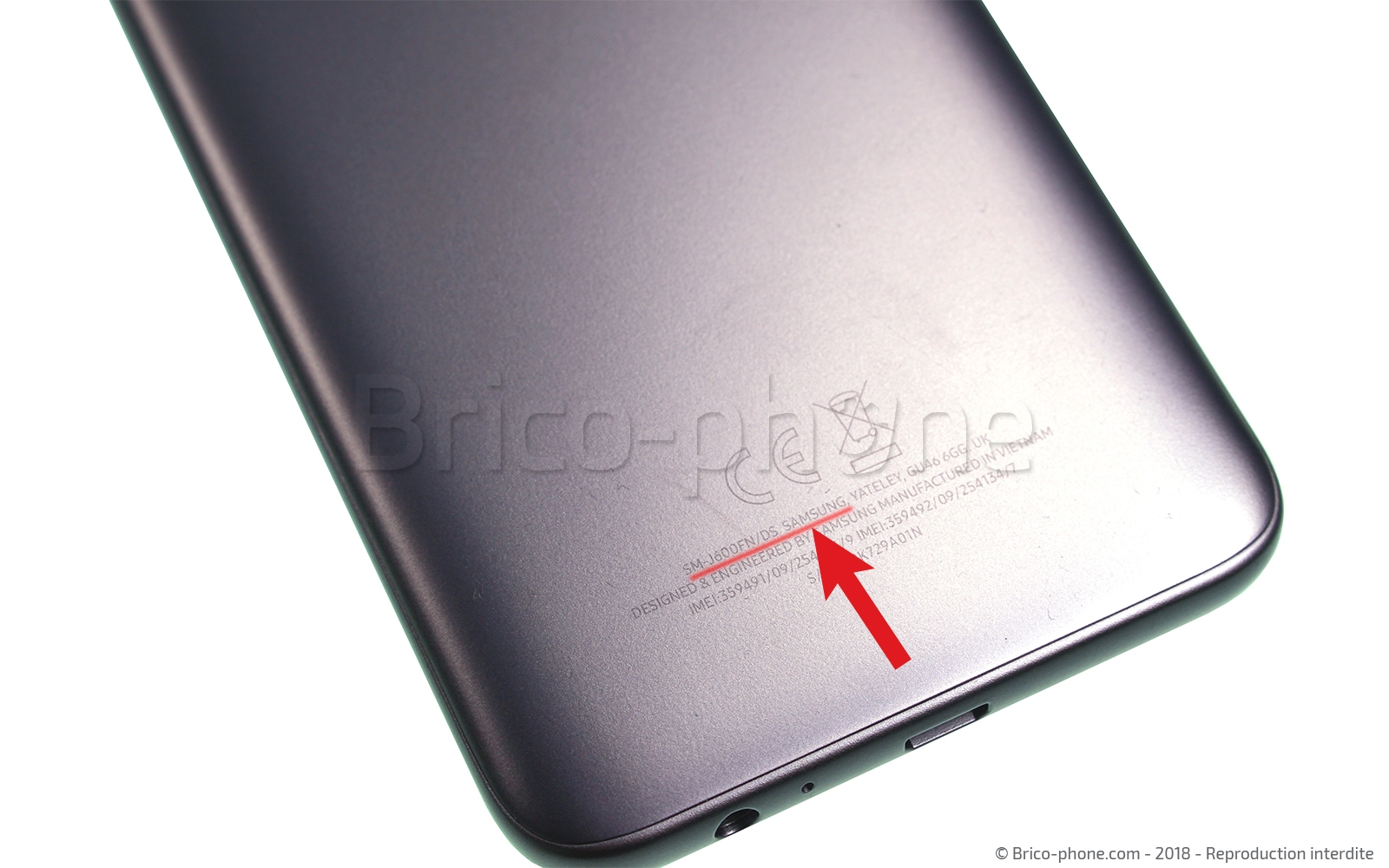

Avant toute chose, assurez vous de connaitre le modèle précis de votre smartphone Samsung. Vous pouvez le trouver au dos de votre téléphone.
Préparez un espace de travail propre et rangé, le démontage va bientôt commencer.
Etape 1

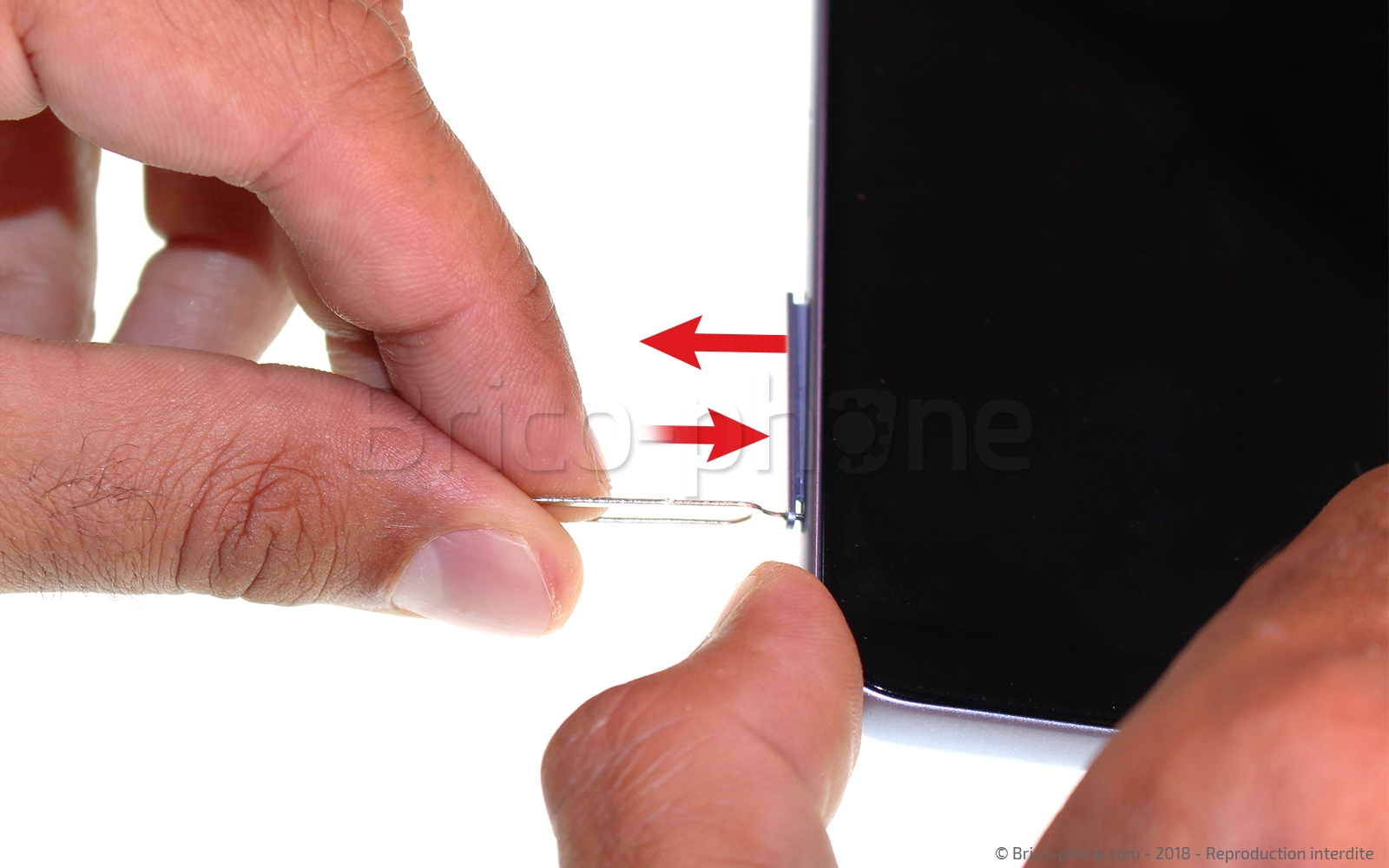

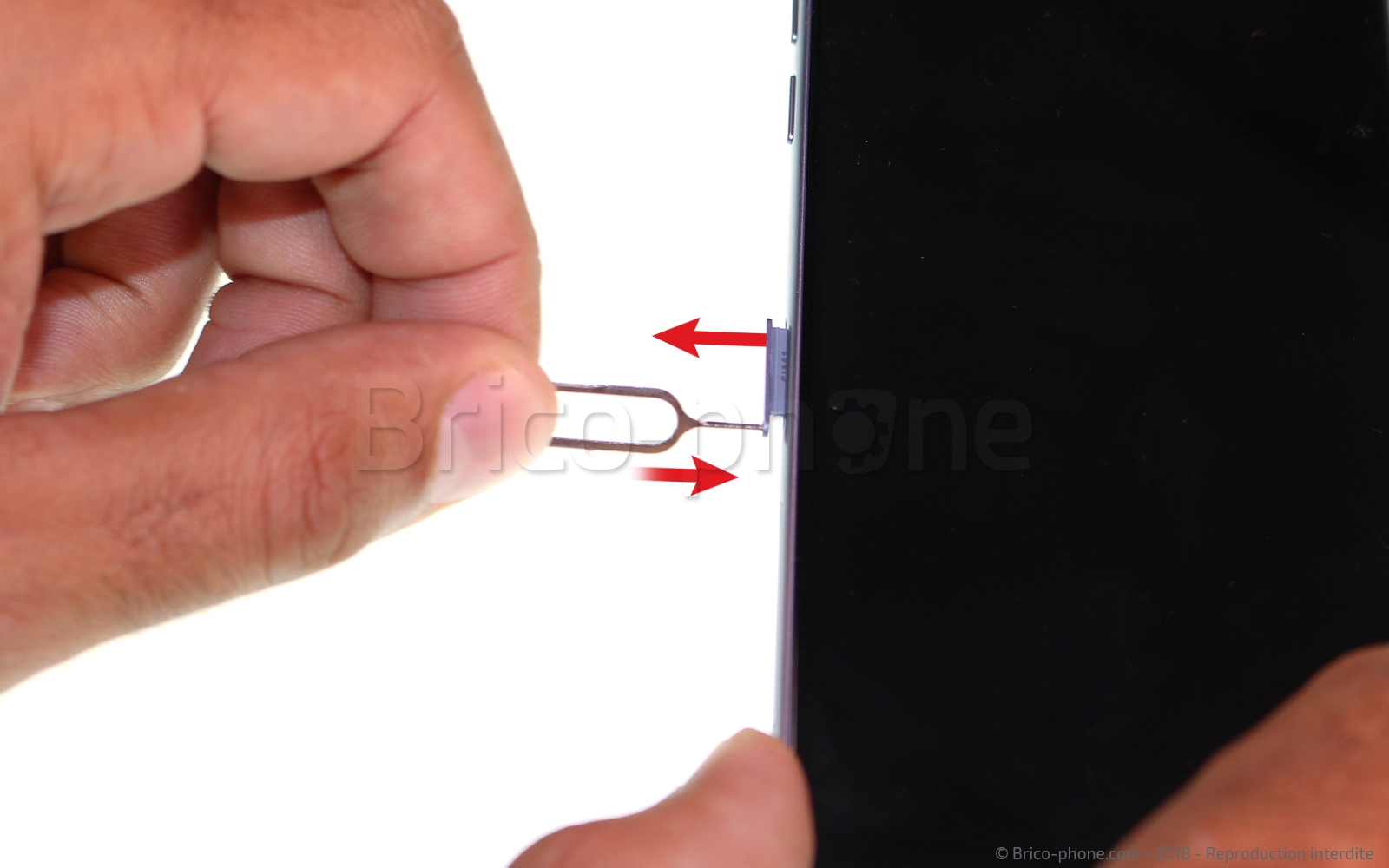

Etape 1 Eteindre le téléphone et retirer les racks SIM et SD

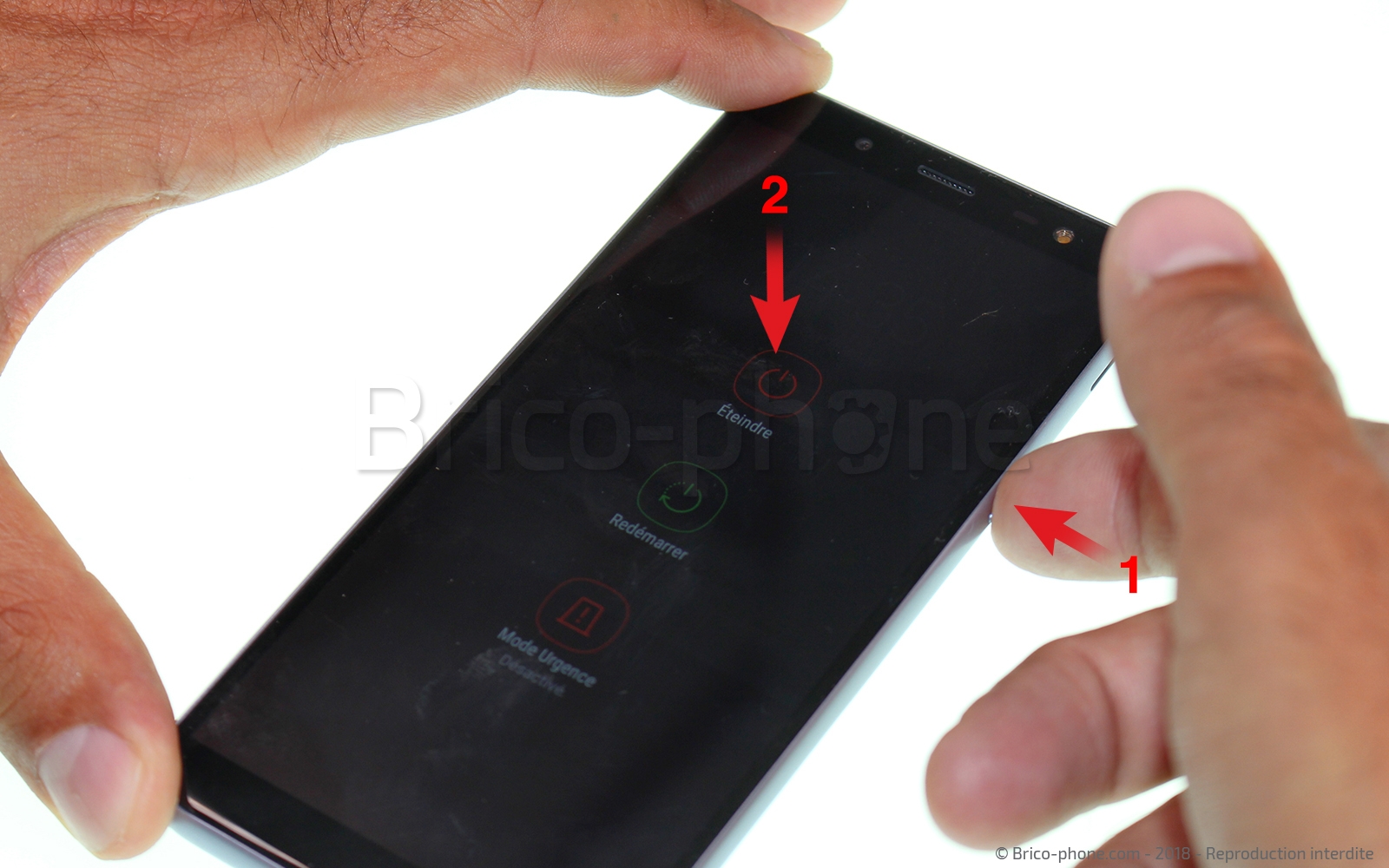

Vous devez tout d'abord mettre votre téléphone hors tension. L'avoir en marche durant le démontage risquera d'endommager des composants.
Ensuite, retirez les racks de carte SIM et de carte SD.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre avant et créer un interstice

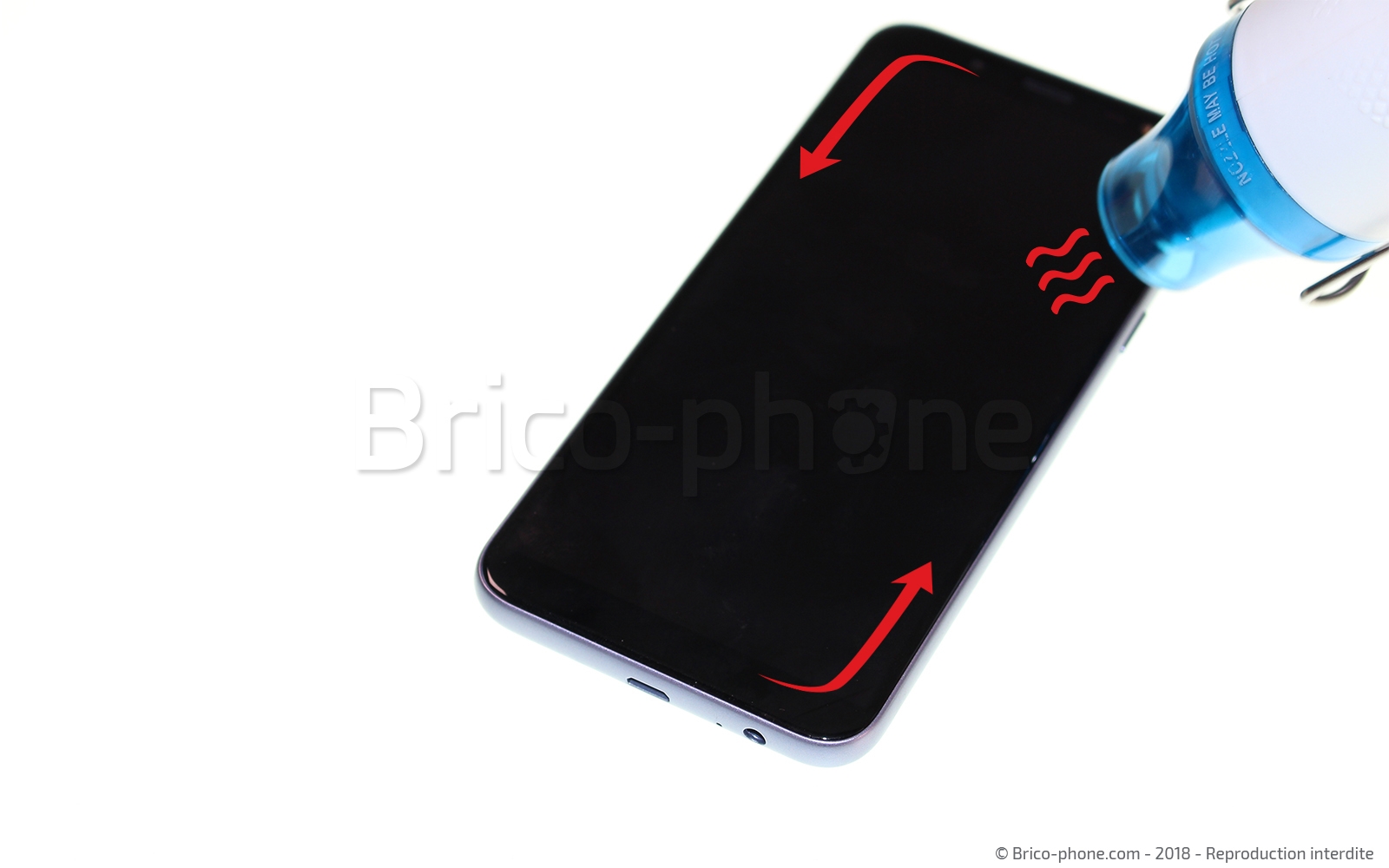

A l'aide d'un sèche-cheveux ou d'un mini décapeur thermique, chauffez les contours de votre écran afin d'en ramollir l'adhésif.

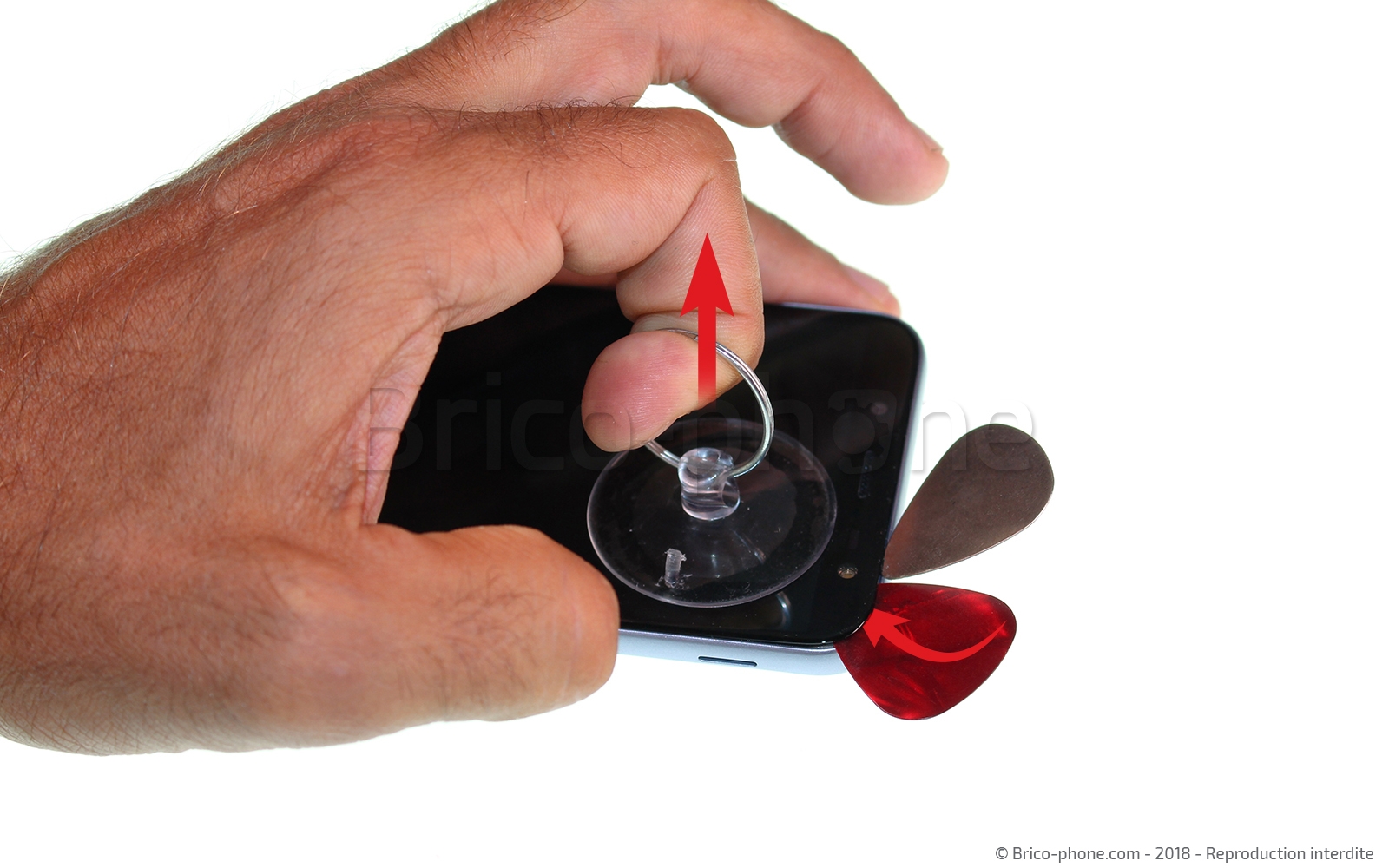

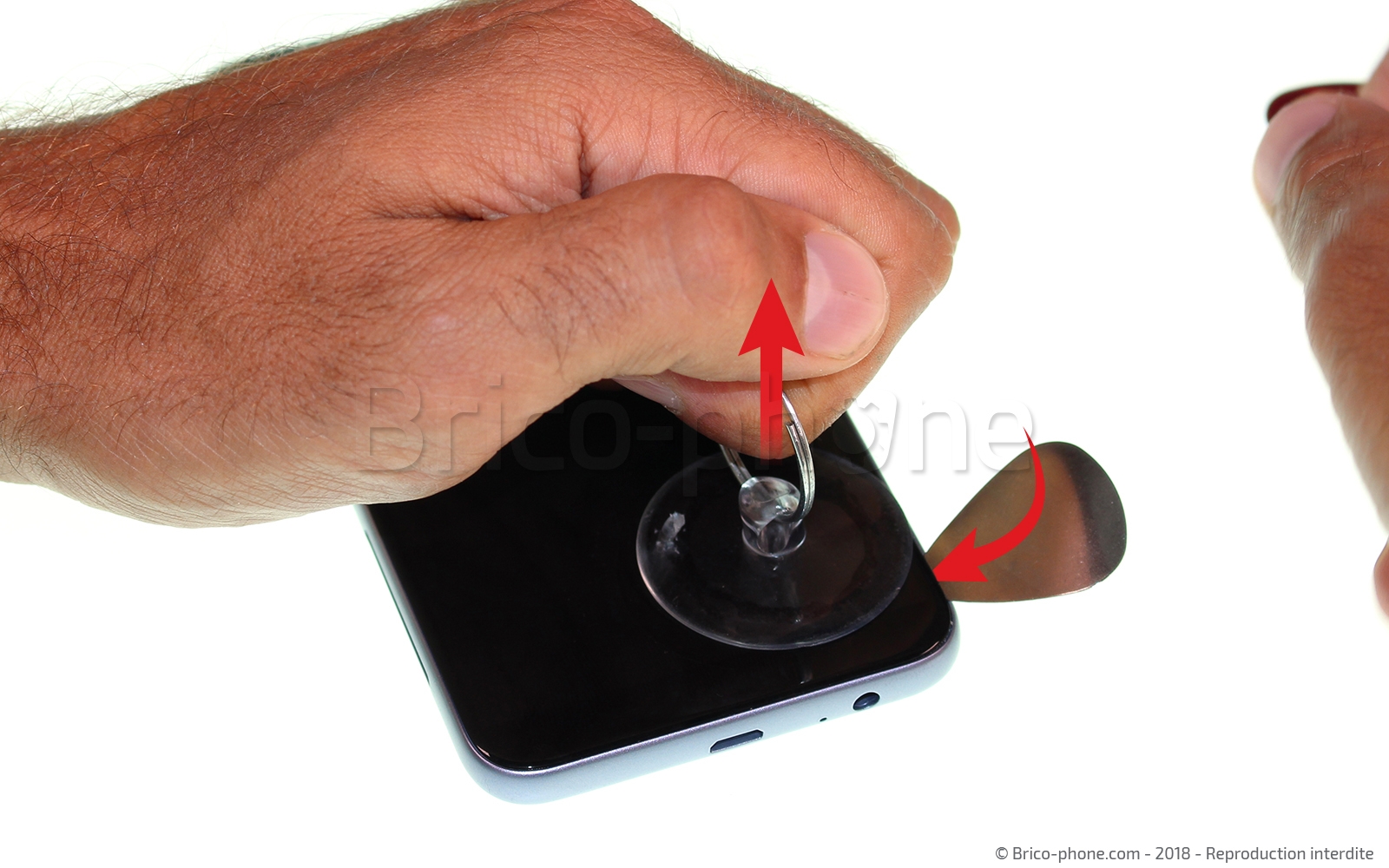

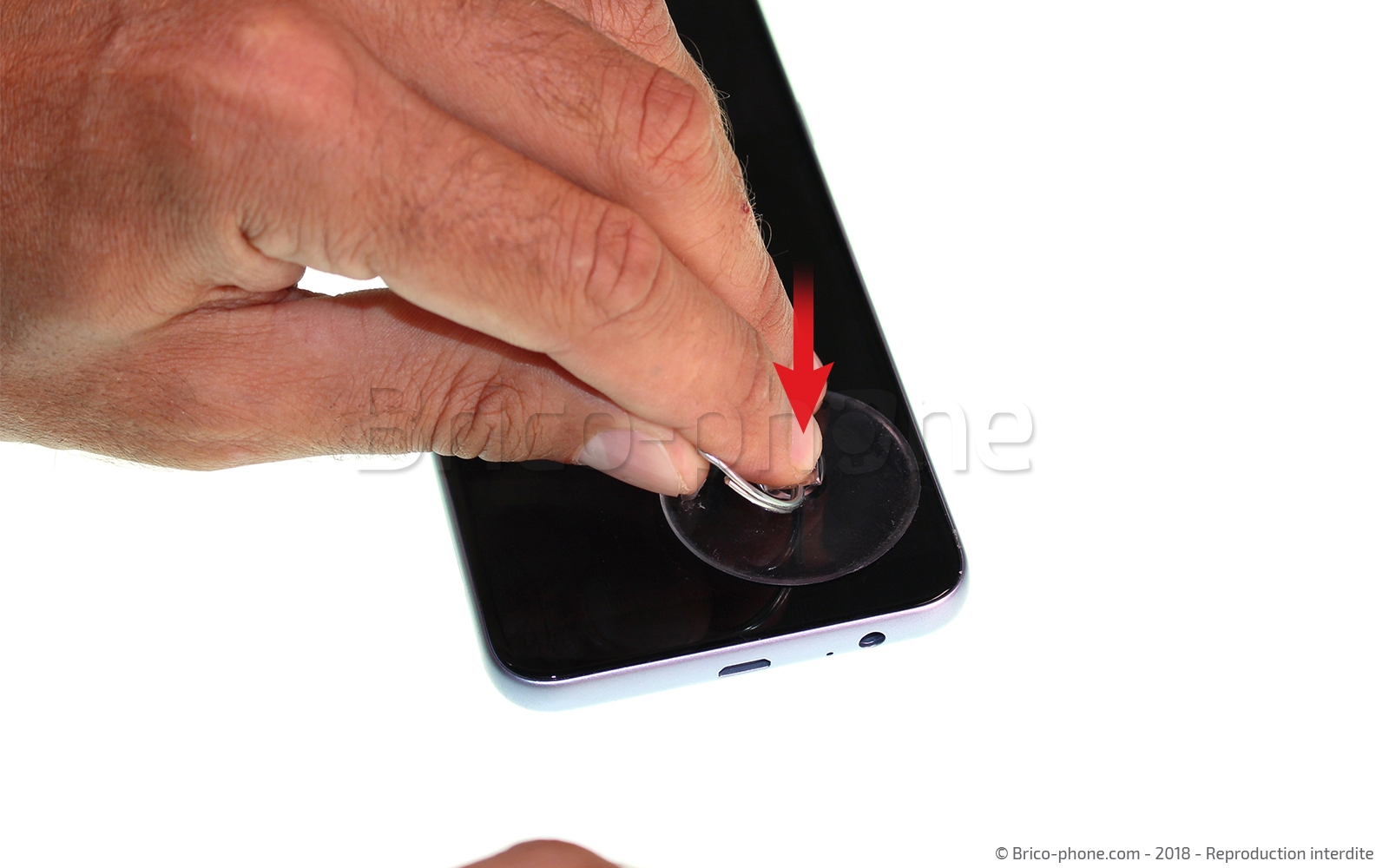

Vous pourrez ensuite coller une ventouse dans le coin en bas de votre téléphone et tirer dessus. Cela devrait vous permettre de glisser un médiator métallique entre la vitre et la coque arrière du téléphone. Déplacez-le légèrement afin de créer un interstice pour ajouter un médiator plastique.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 9.90€
Etape 3

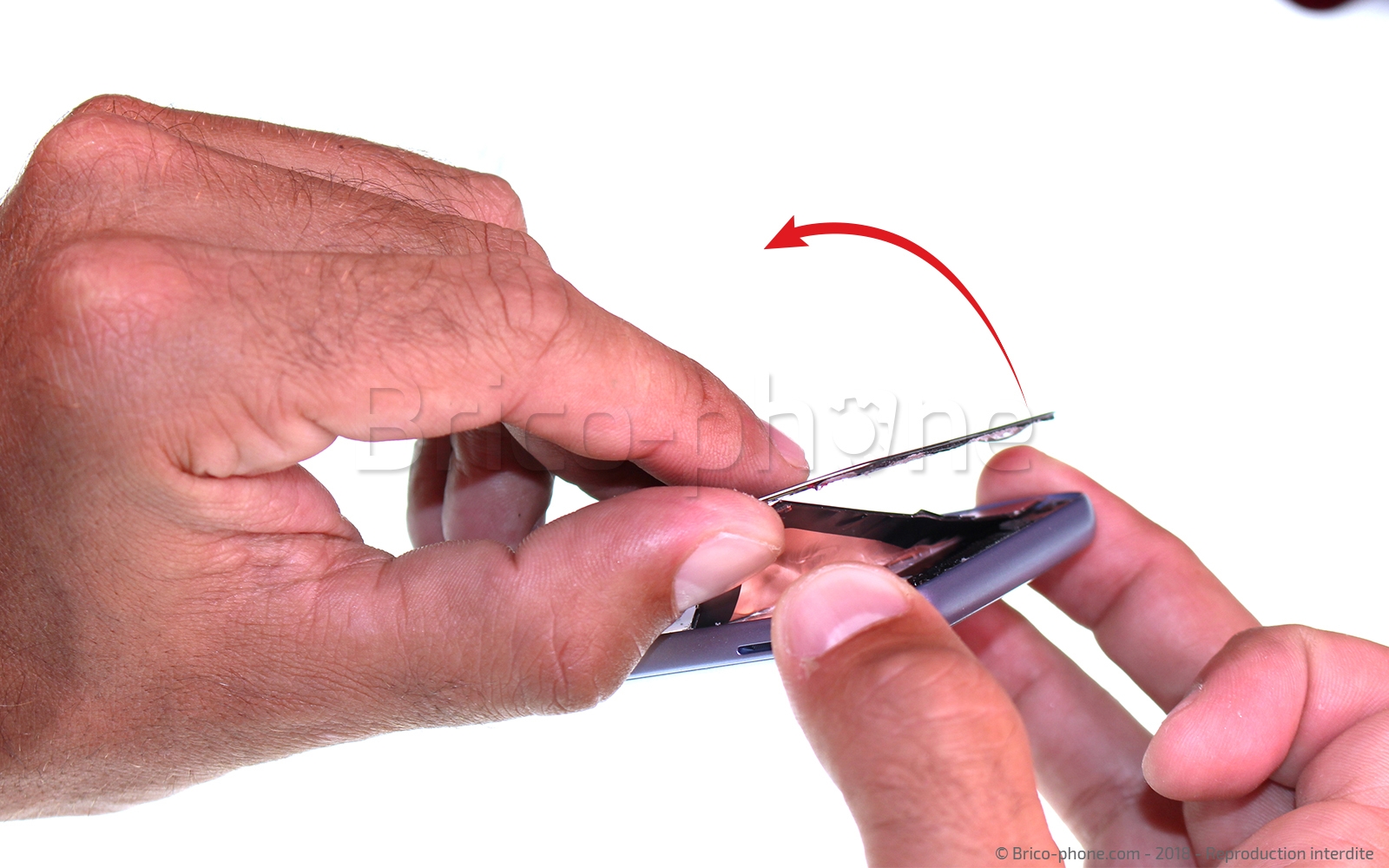

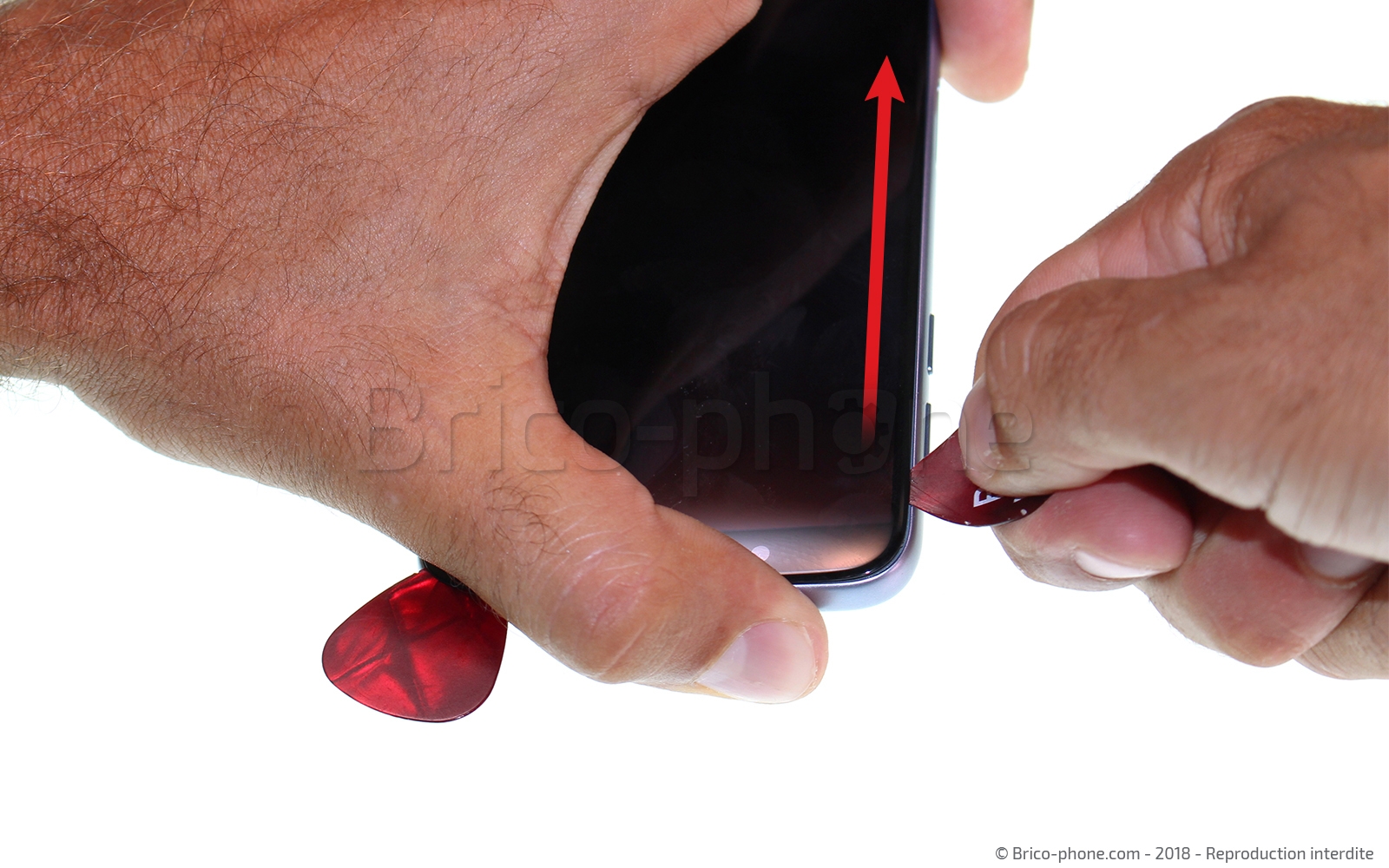

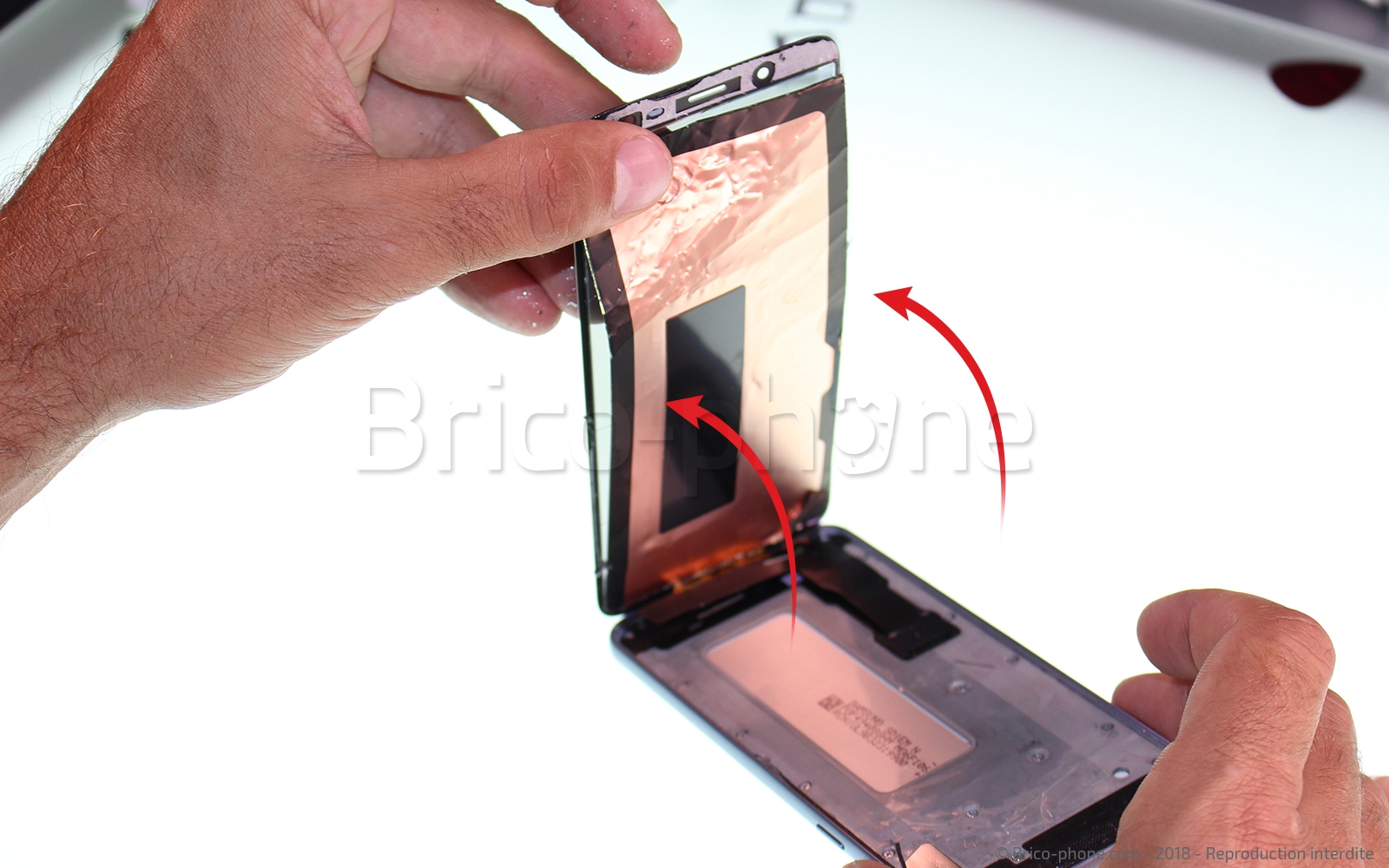

Etape 3 Décoller la vitre avant

Glissez le médiator plastique entre la coque et la vitre tout autour de l'écran afin d'entièrement le décoller.

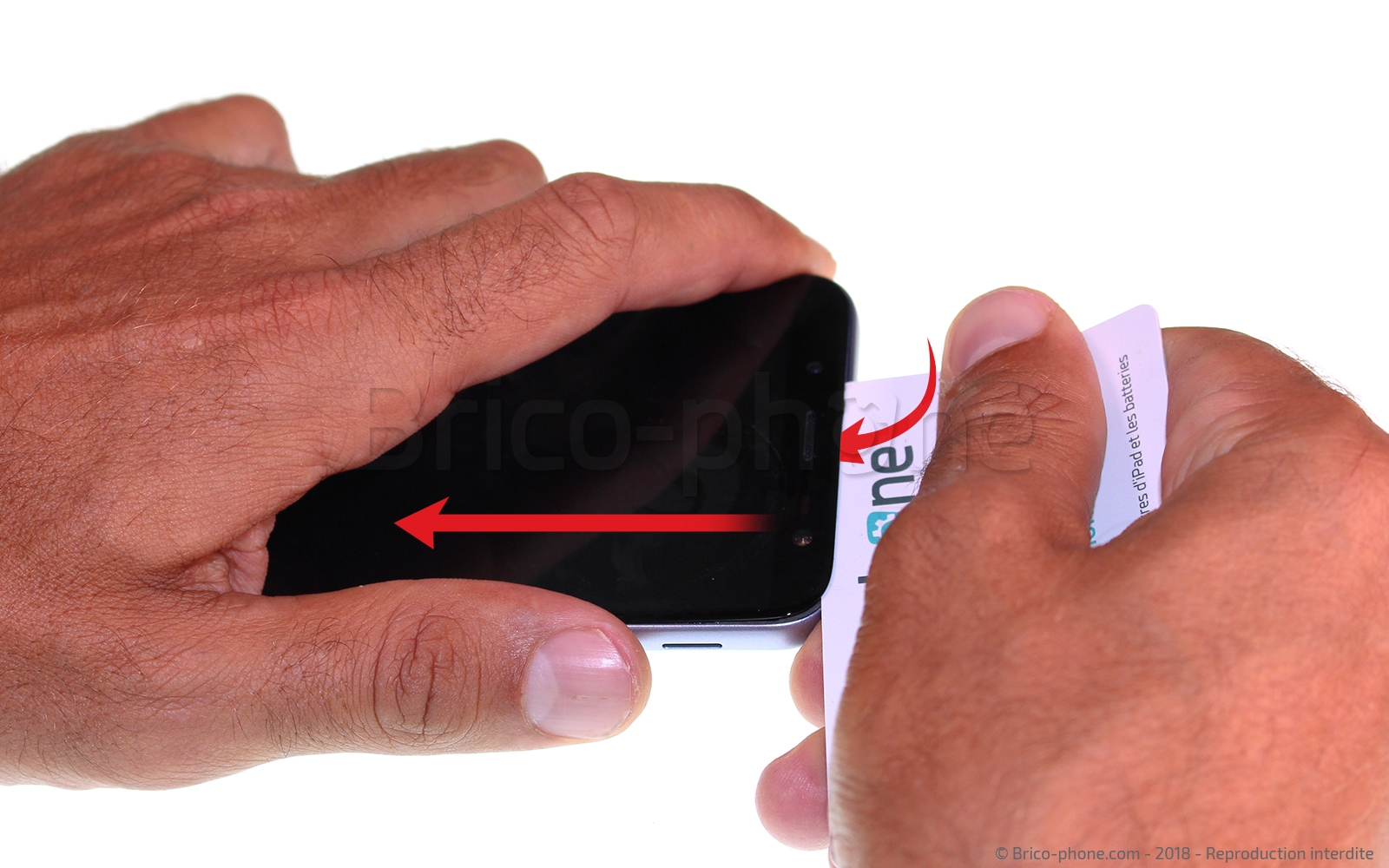

Vous pouvez aussi vous aider de la carte en PVC contenu dans votre kit d'outils pour la décoller de façon uniforme.

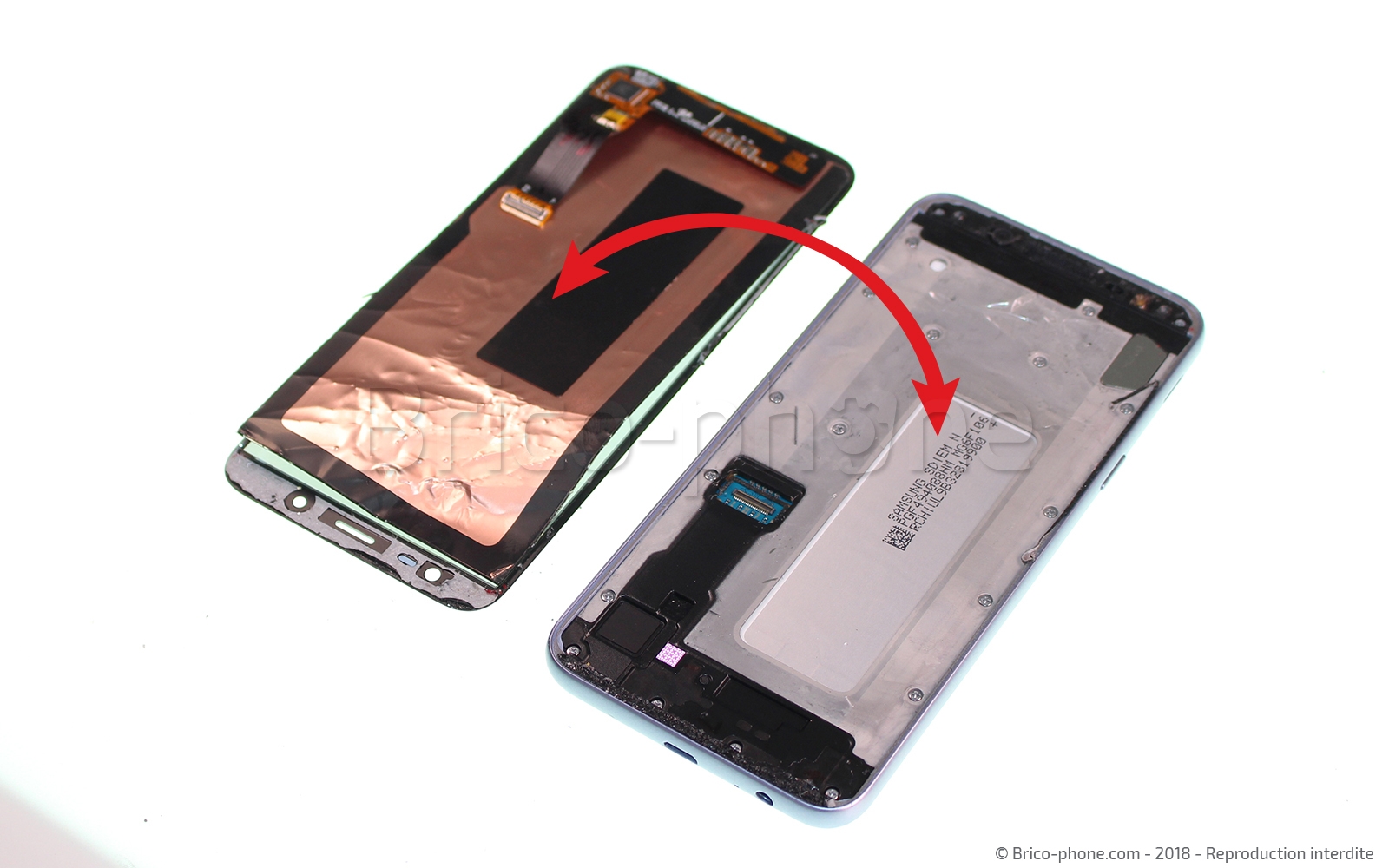

Il vous suffira ensuite de basculer l'écran vers le bas pour révéler sa connexion au chassis.

L'ouverture se faisant par l'écran, vous allez le casser en l'ouvrant et devrez en remettre un neuf au remontage.
Outils
Carte PVC
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Déconnecter la nappe de l'écran

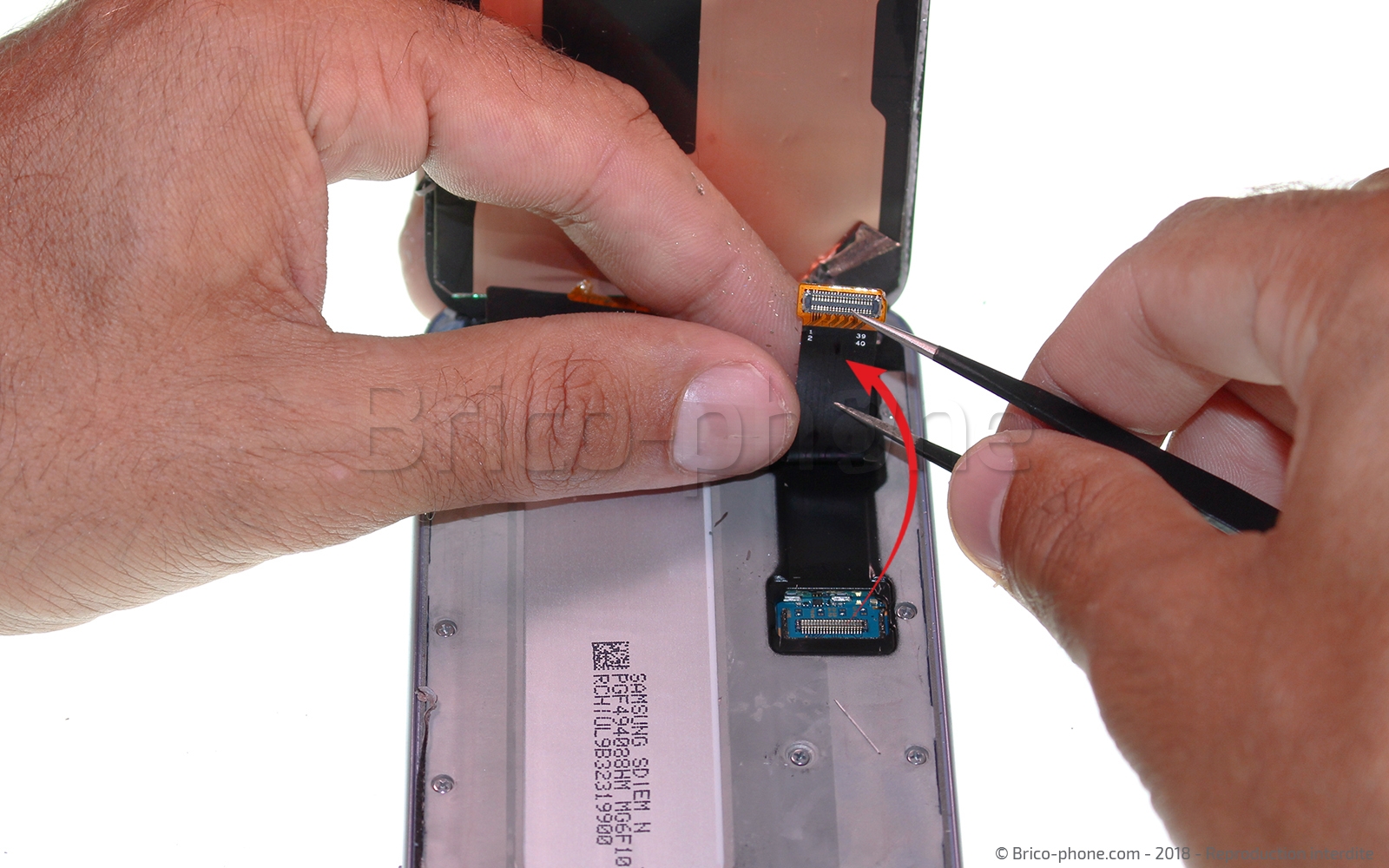

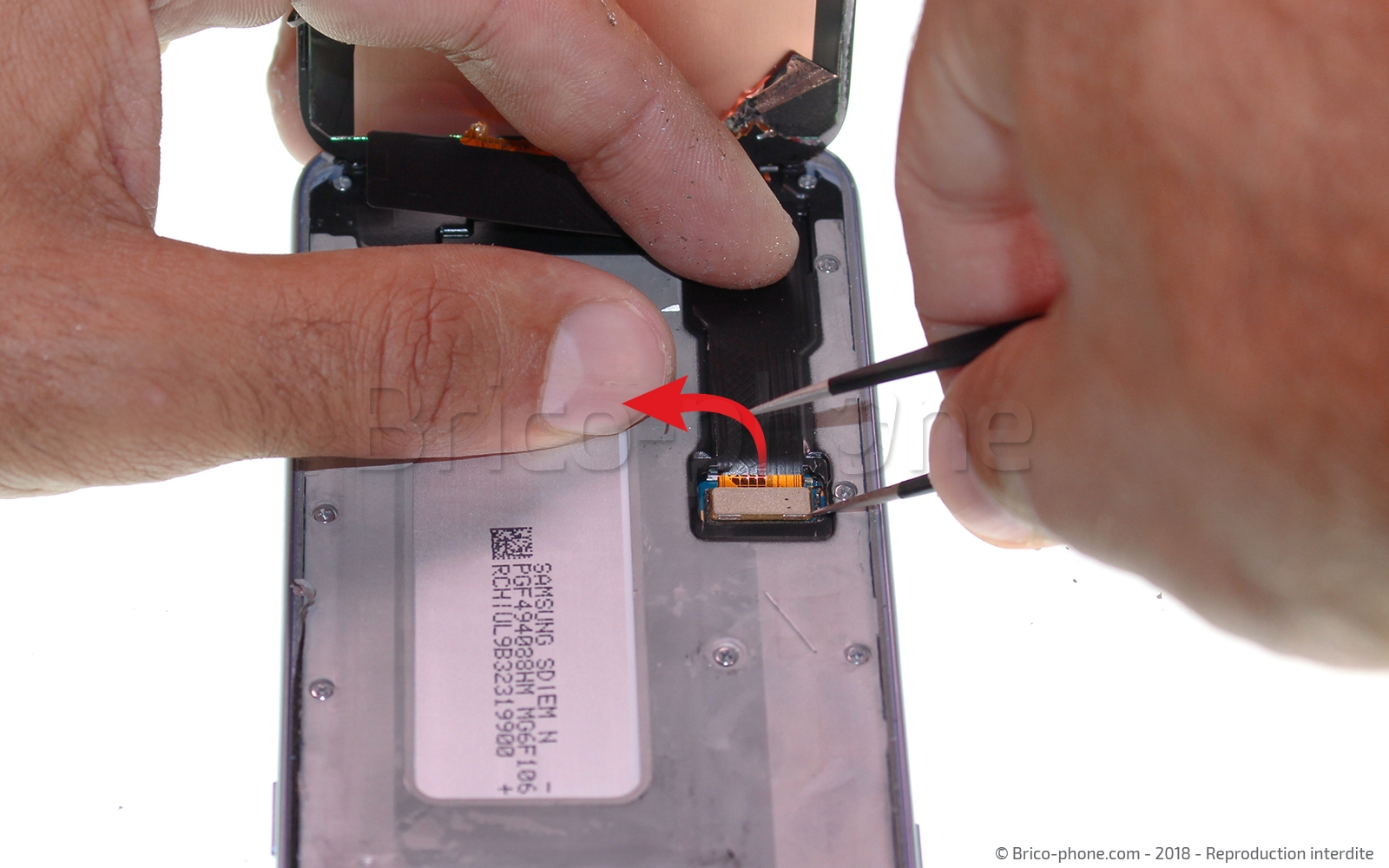

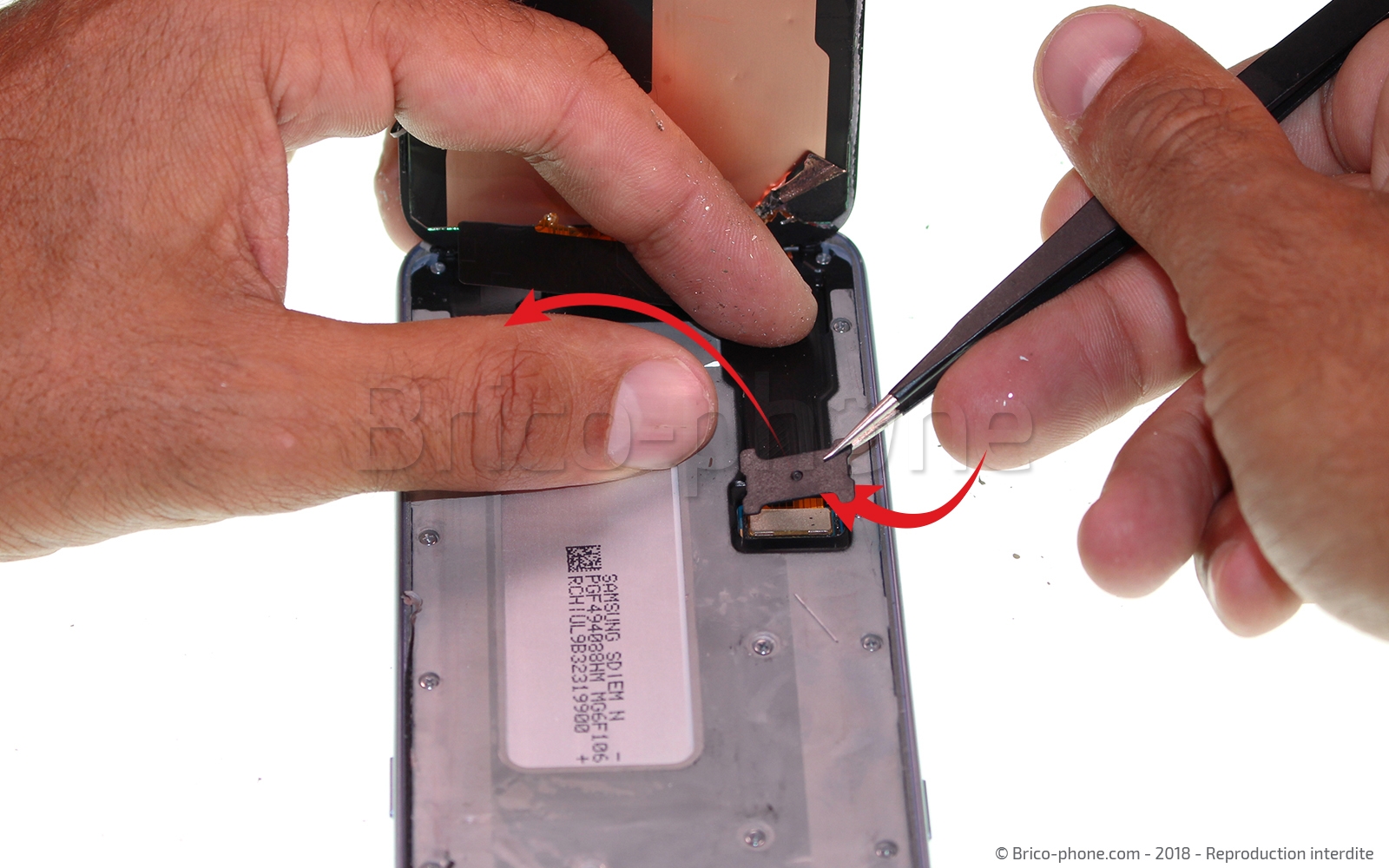

A l'aide de votre pincette, retirez le cache de la nappe de l'écran. Vous pourrez ensuite entièrement déconnecter l'écran.
Outils
Pince Brucelles
Etape 5

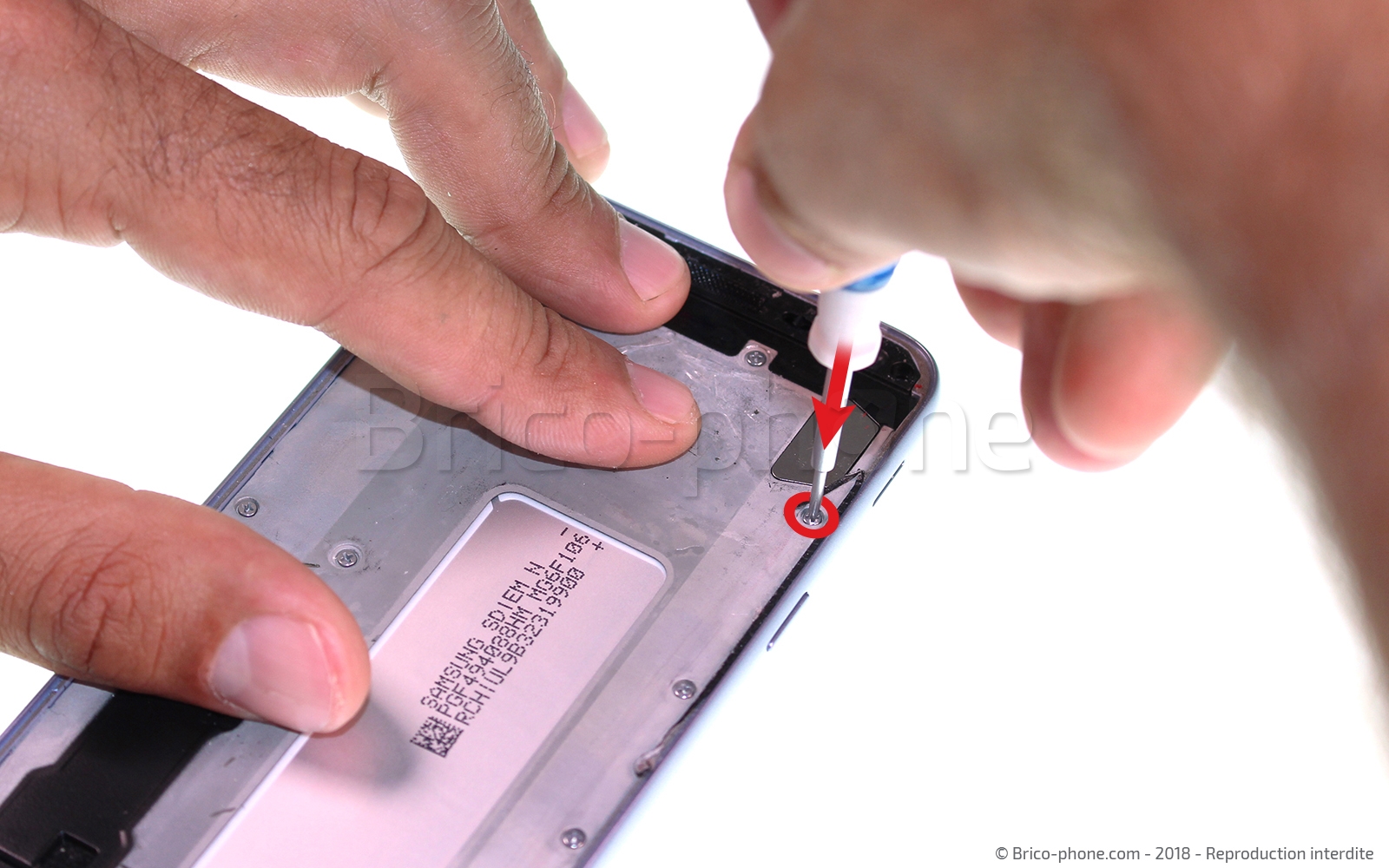

Etape 5 Dévisser le chassis intermédiaire

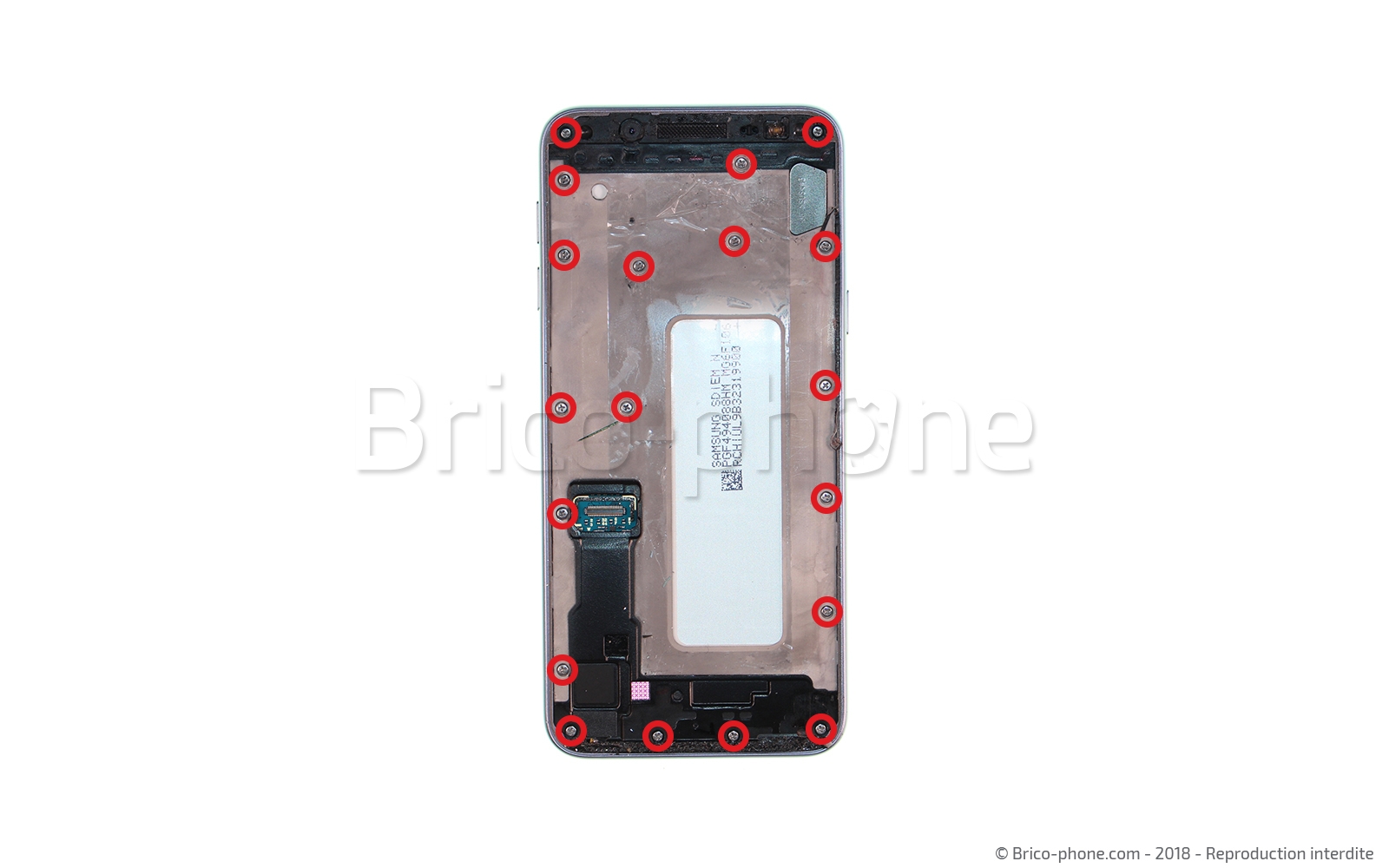

A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 19 vis qui maintiennent le châssis intermédiaire en place.
Outils
Tournevis Cruciforme
Etape 6

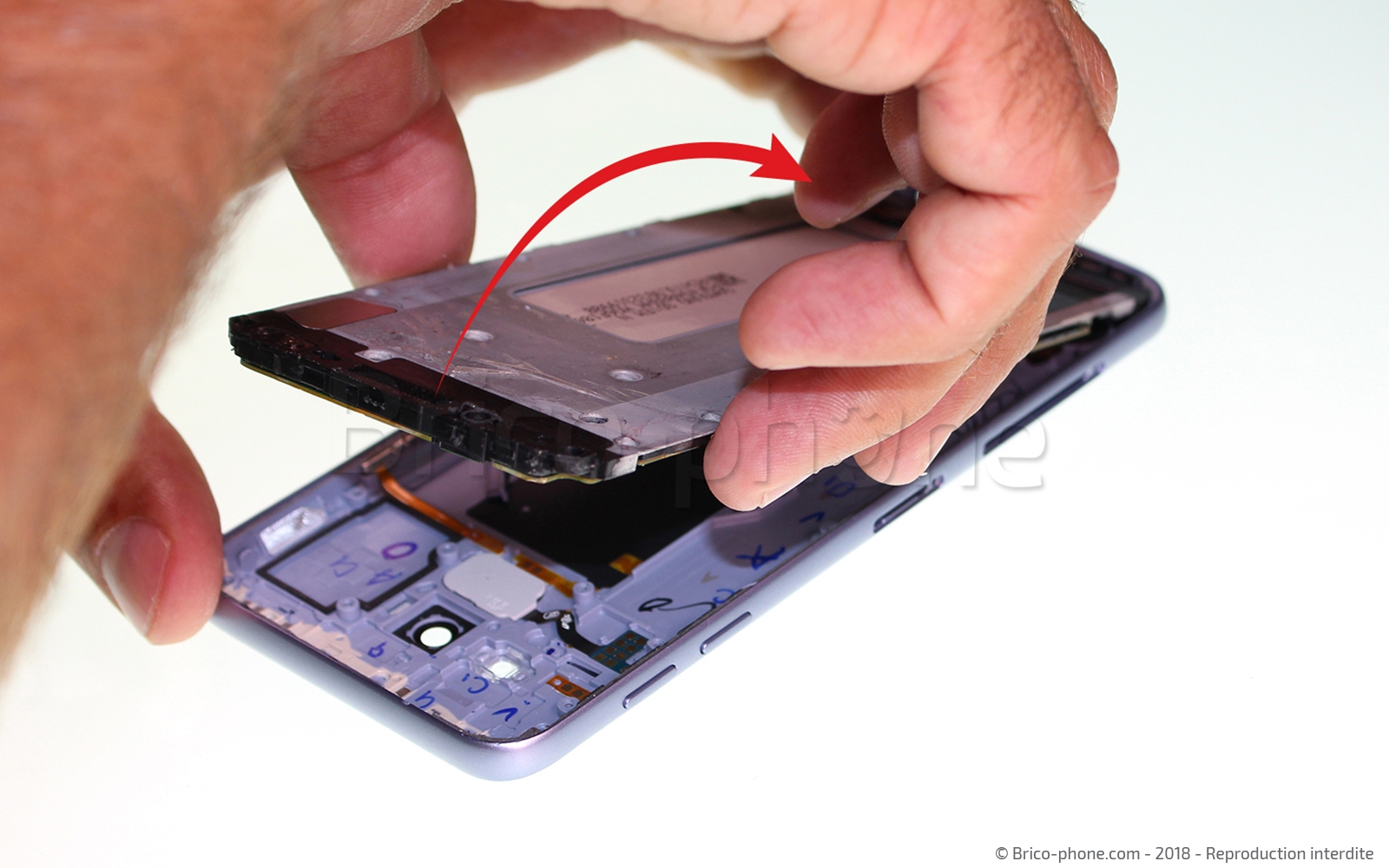

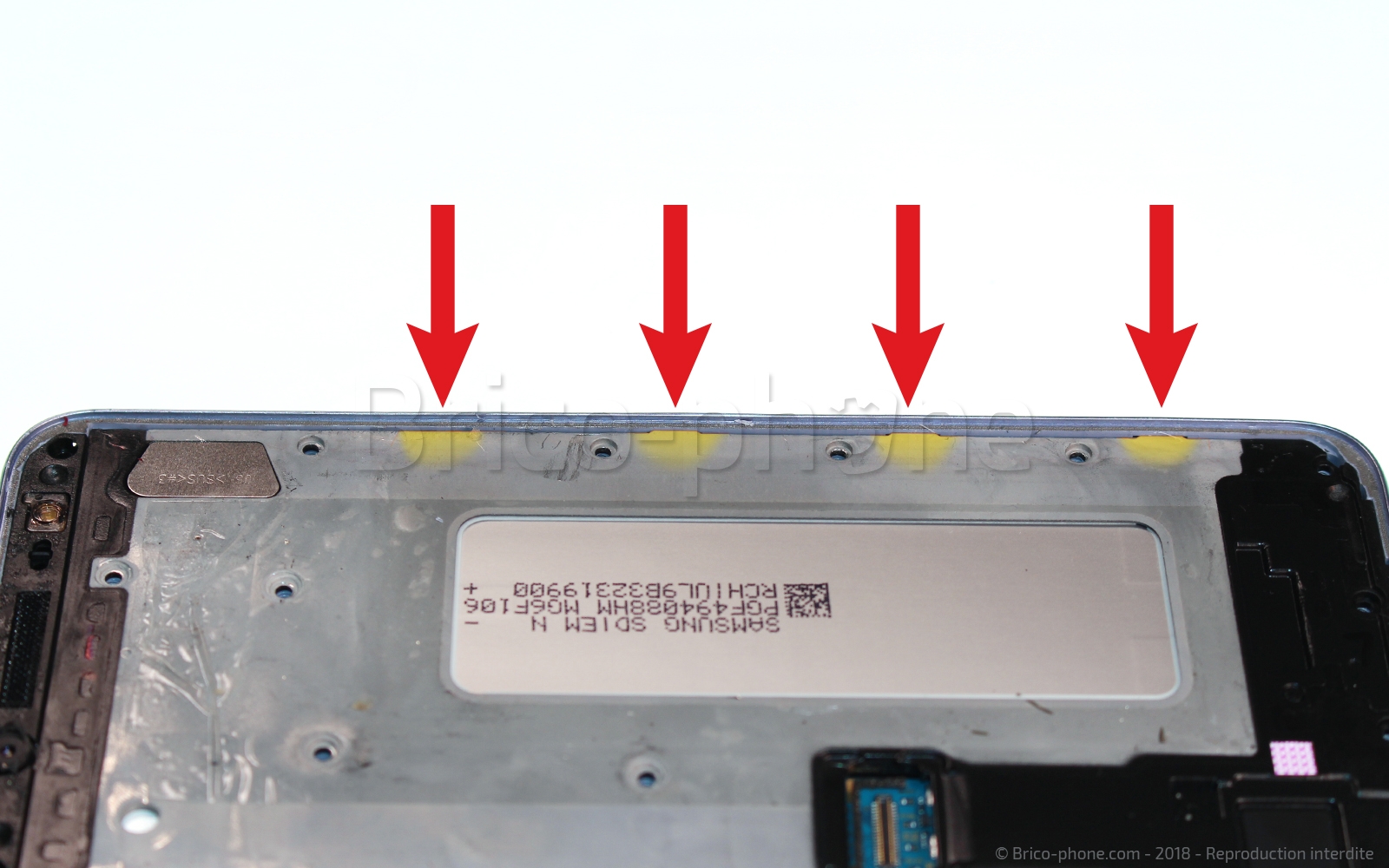

Etape 6 Déclipser le chassis intermédiaire

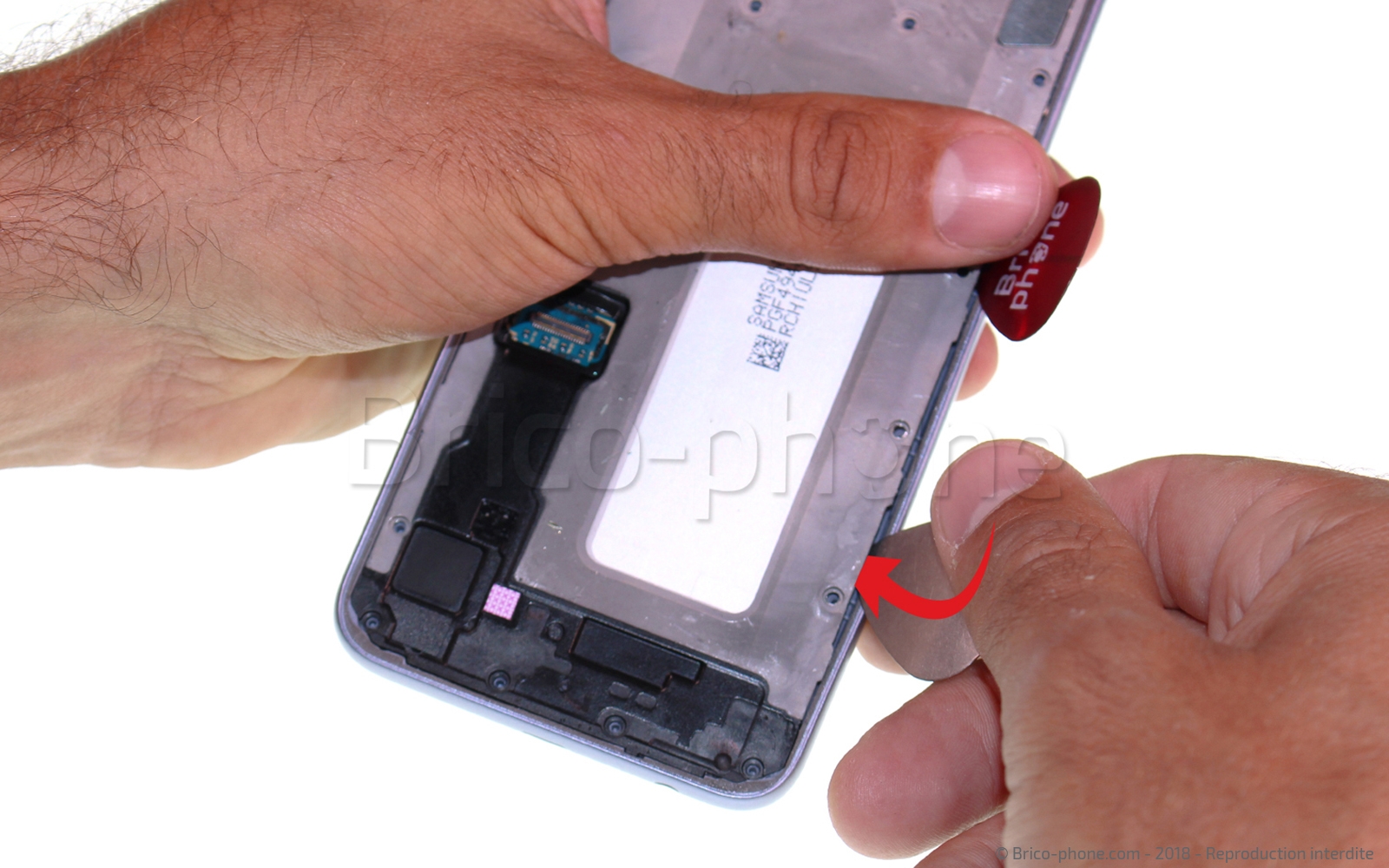

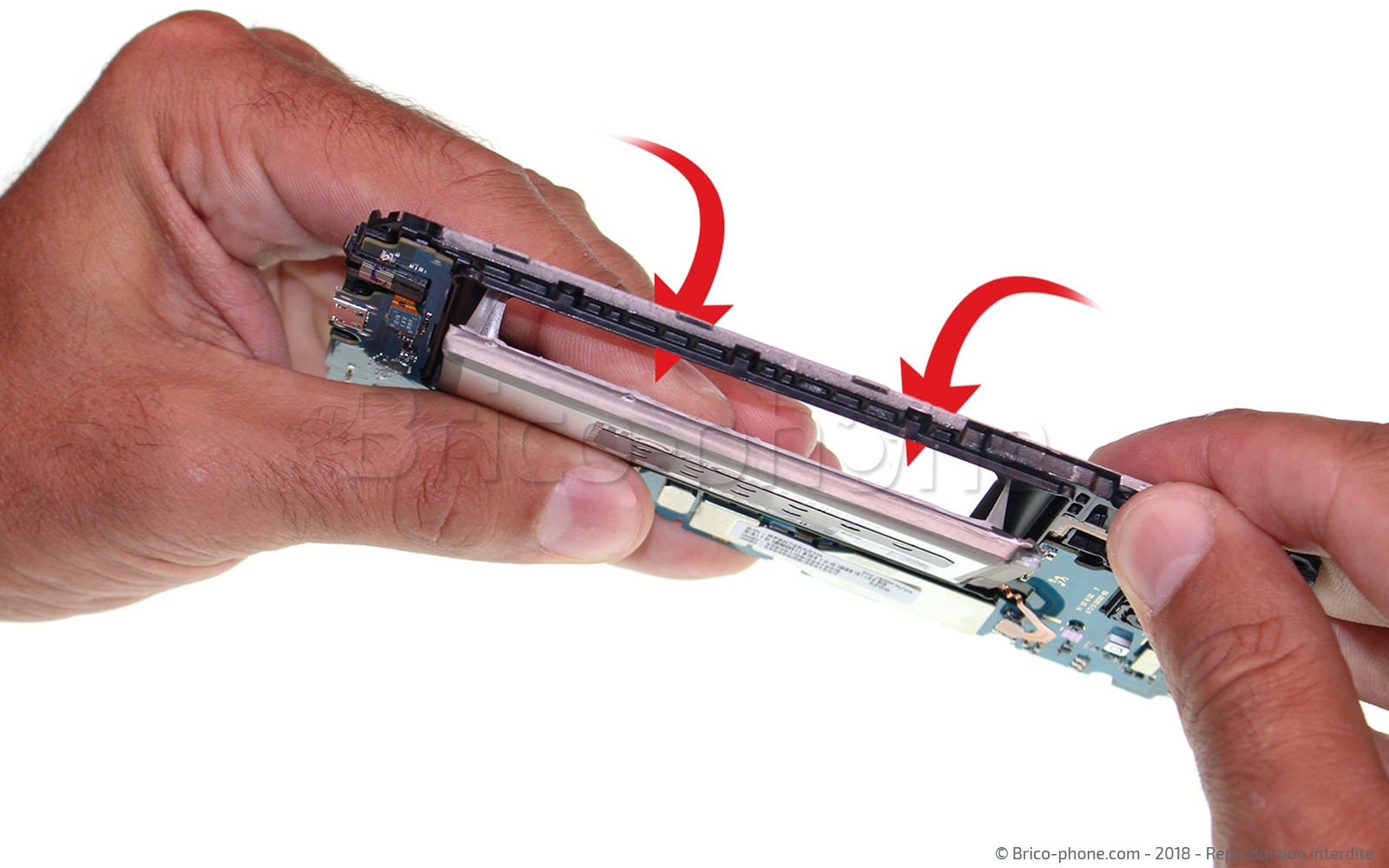

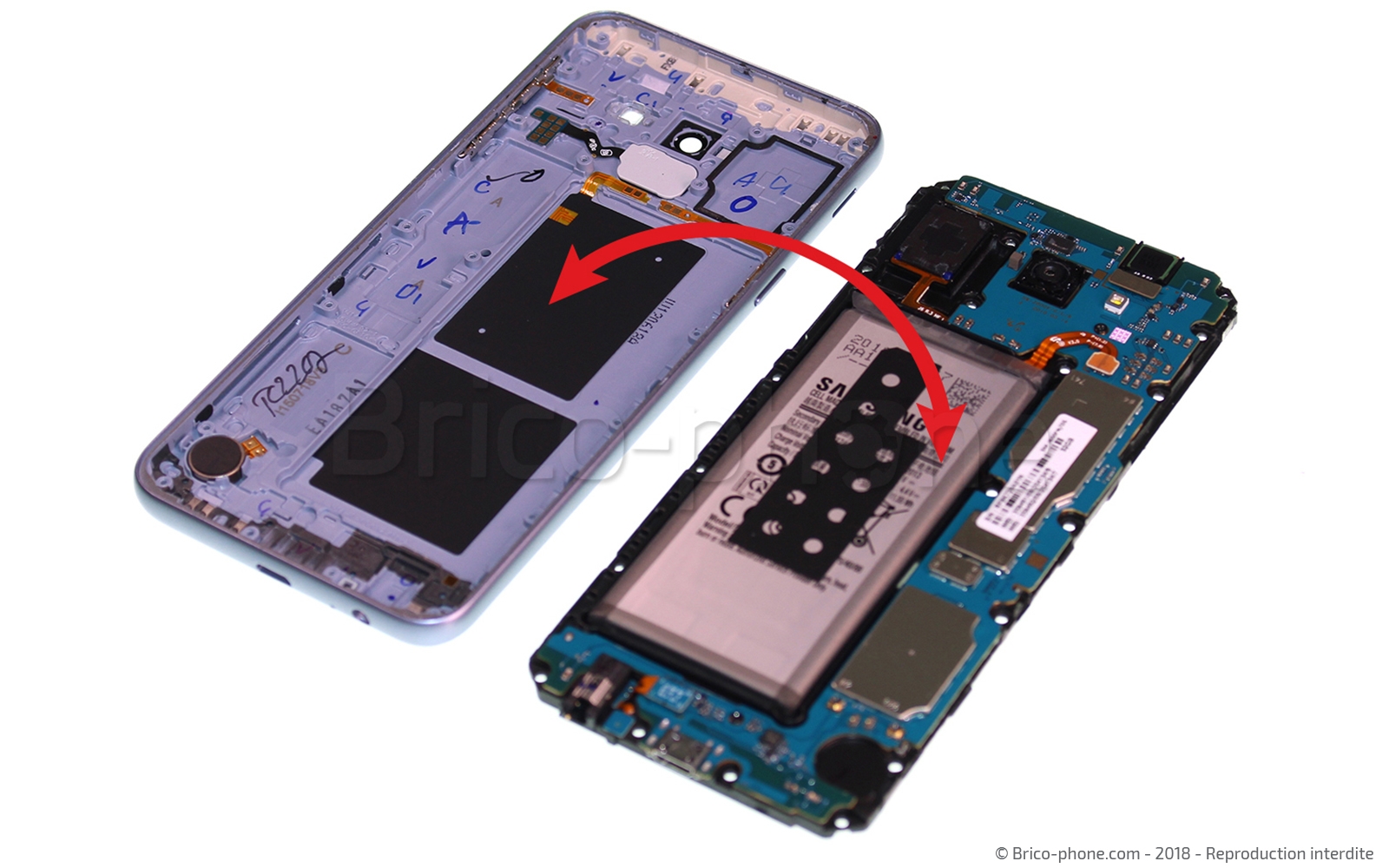

Le châssis intermédiaire est maintenu dans la coque arrière par un système de clips. Avec vos médiators, faites levier afin de l'extraire.
Outils
Médiator
Etape 7

Etape 7 Déconnecter la batterie

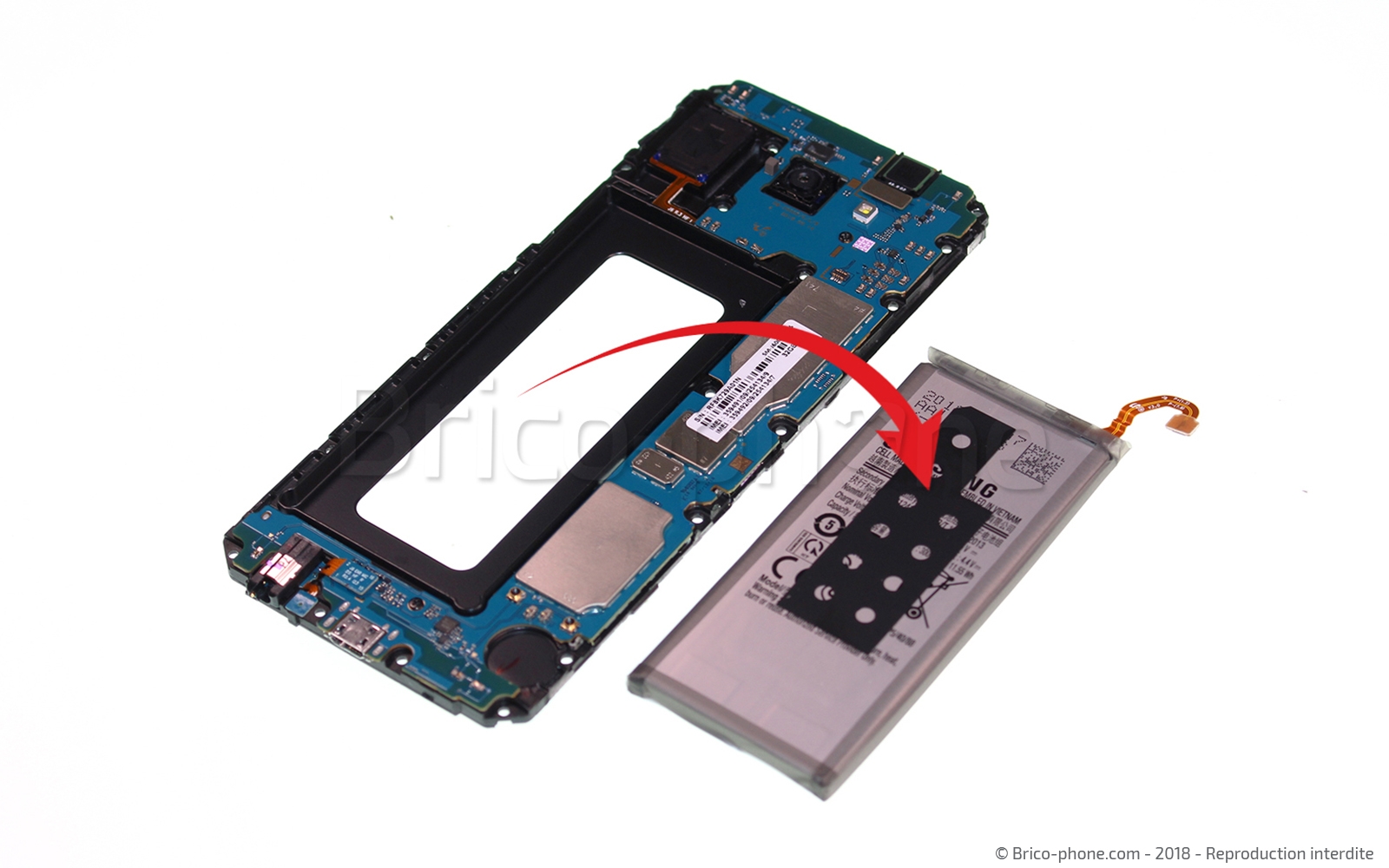

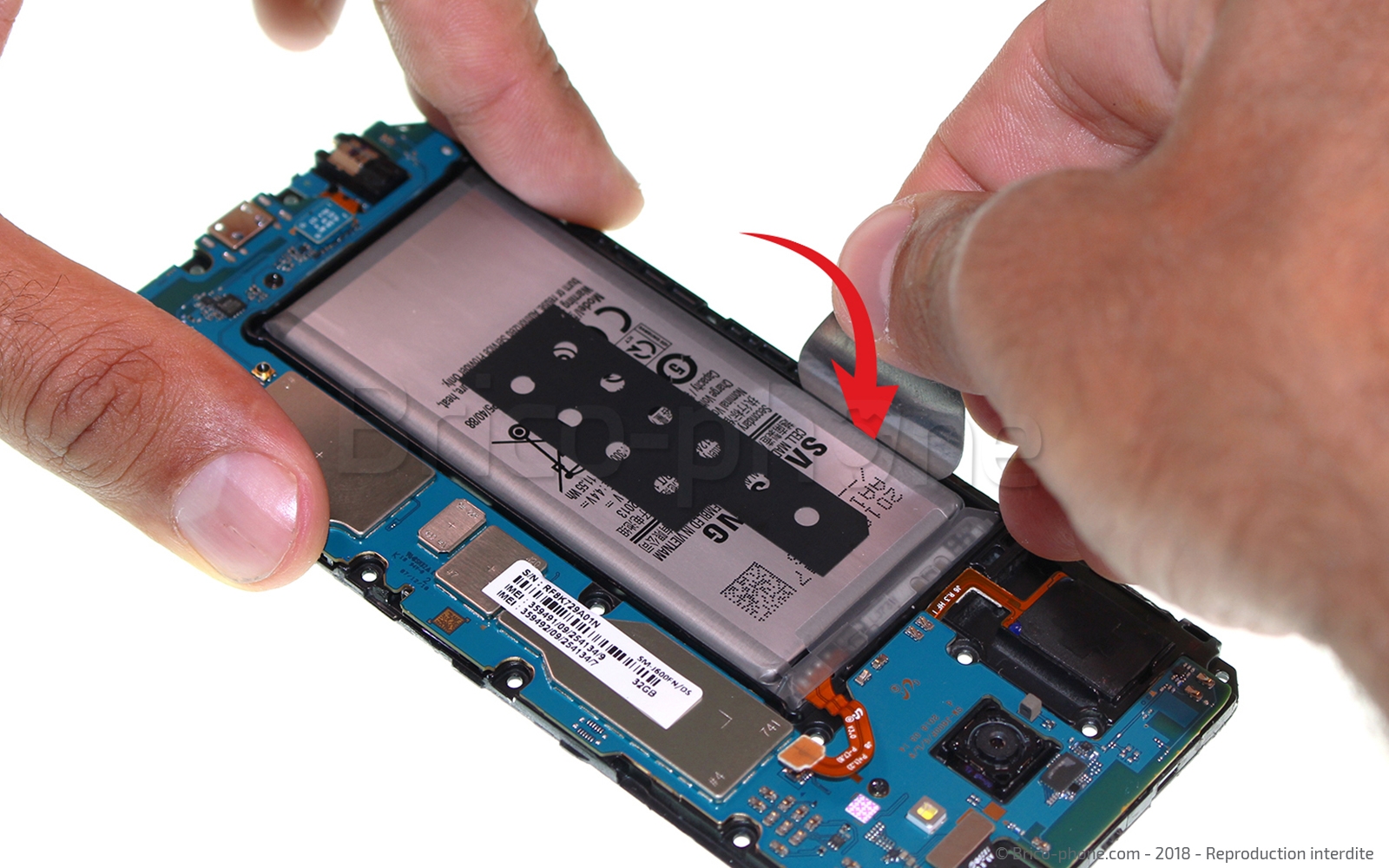

Prenez votre levier en nylon afin de déconnecter la batterie de la carte mère. Vous pourrez ensuite la sortir du châssis intermédiaire en faisant levier avec un médiator métallique, puis en la poussant par le trou au dos du châssis.
Outils
Levier Nylon
Médiator
Etape 8

Etape 8 Retirer la caméra avant

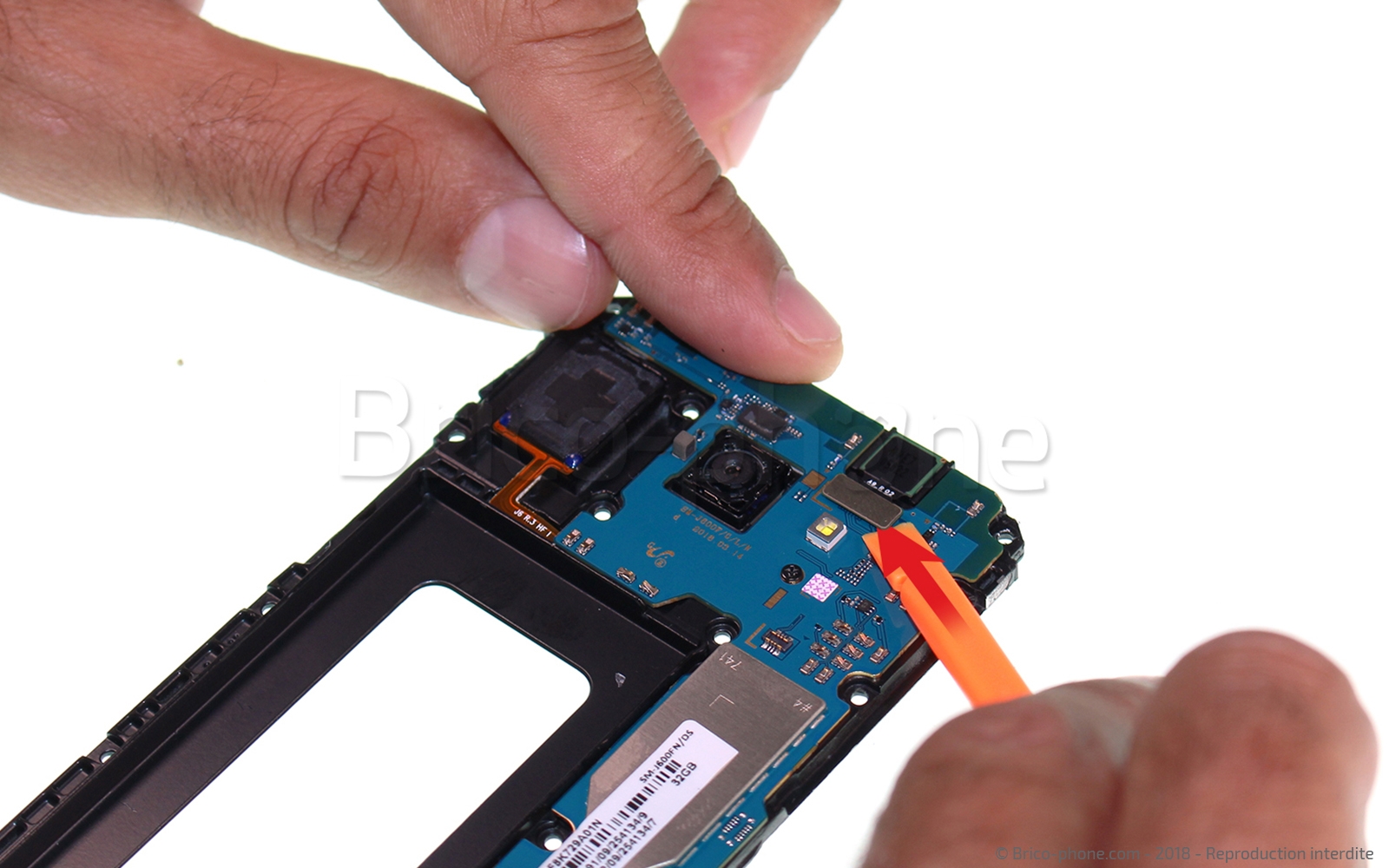

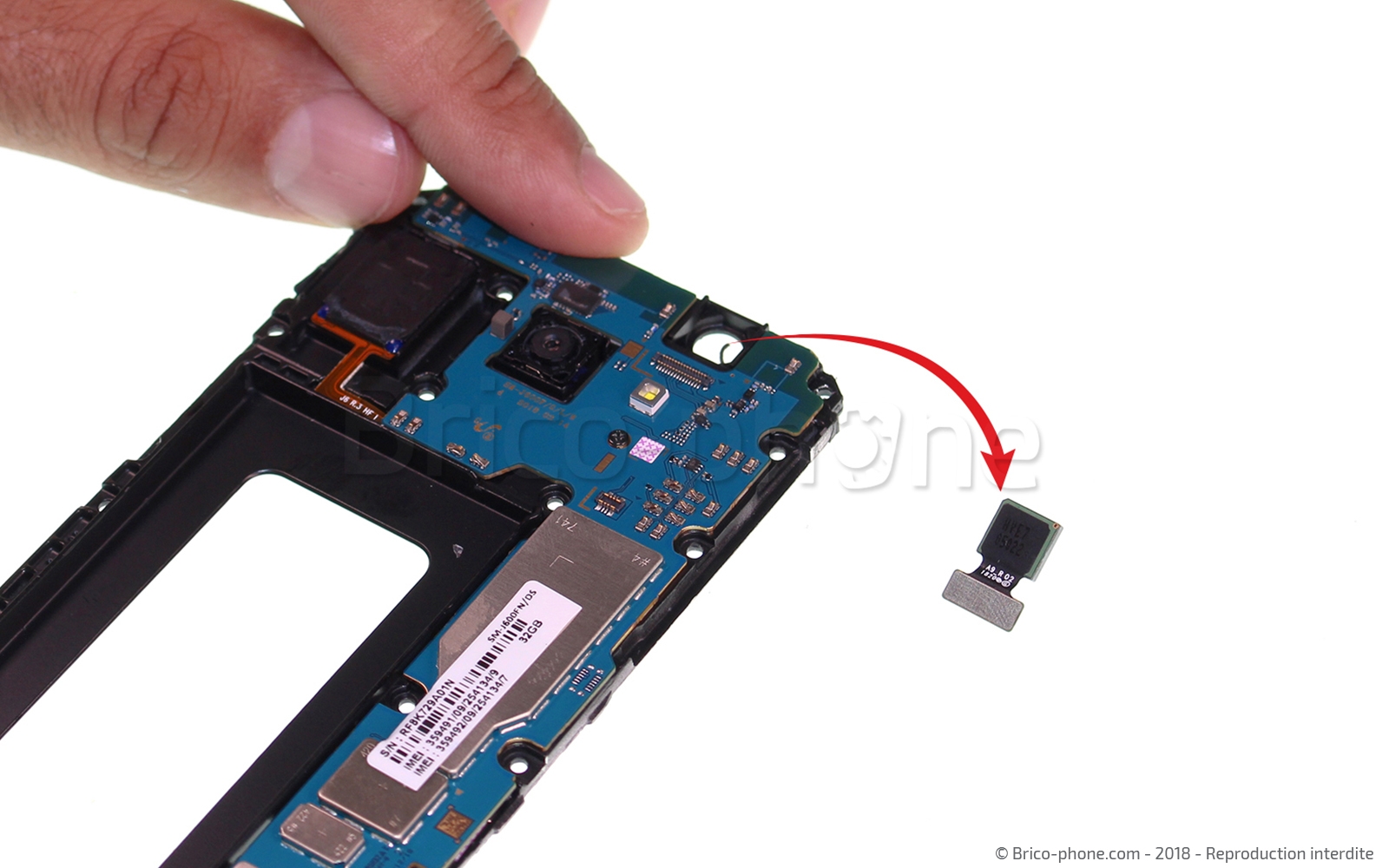

Vous pouvez maintenant accéder à la connectique de la caméra avant. Avec le levier en nylon de votre kit d'outils, déconnectez-la puis venez l'extraire à l'aide de votre pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 9

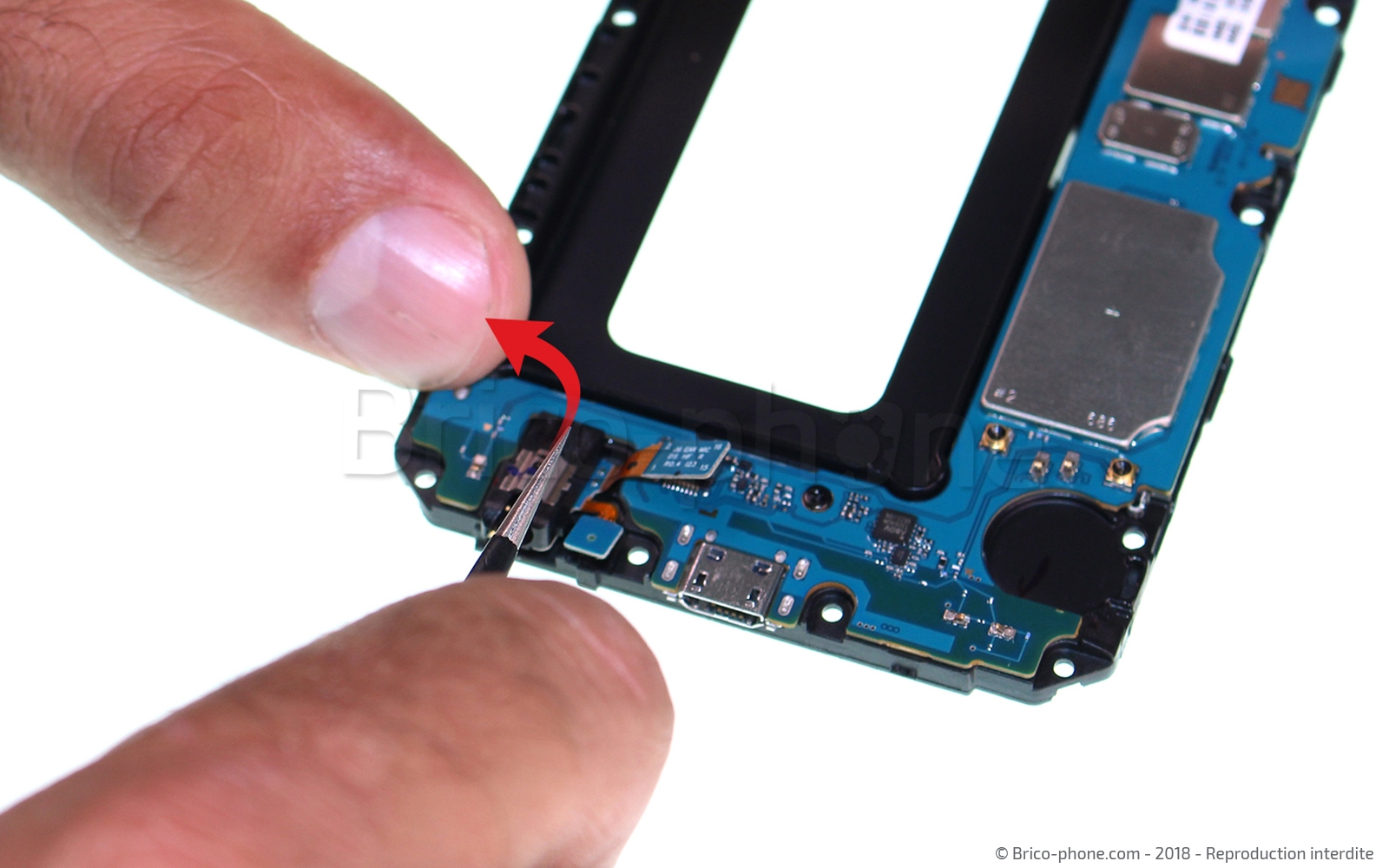

Etape 9 Retirer la prise audio jack

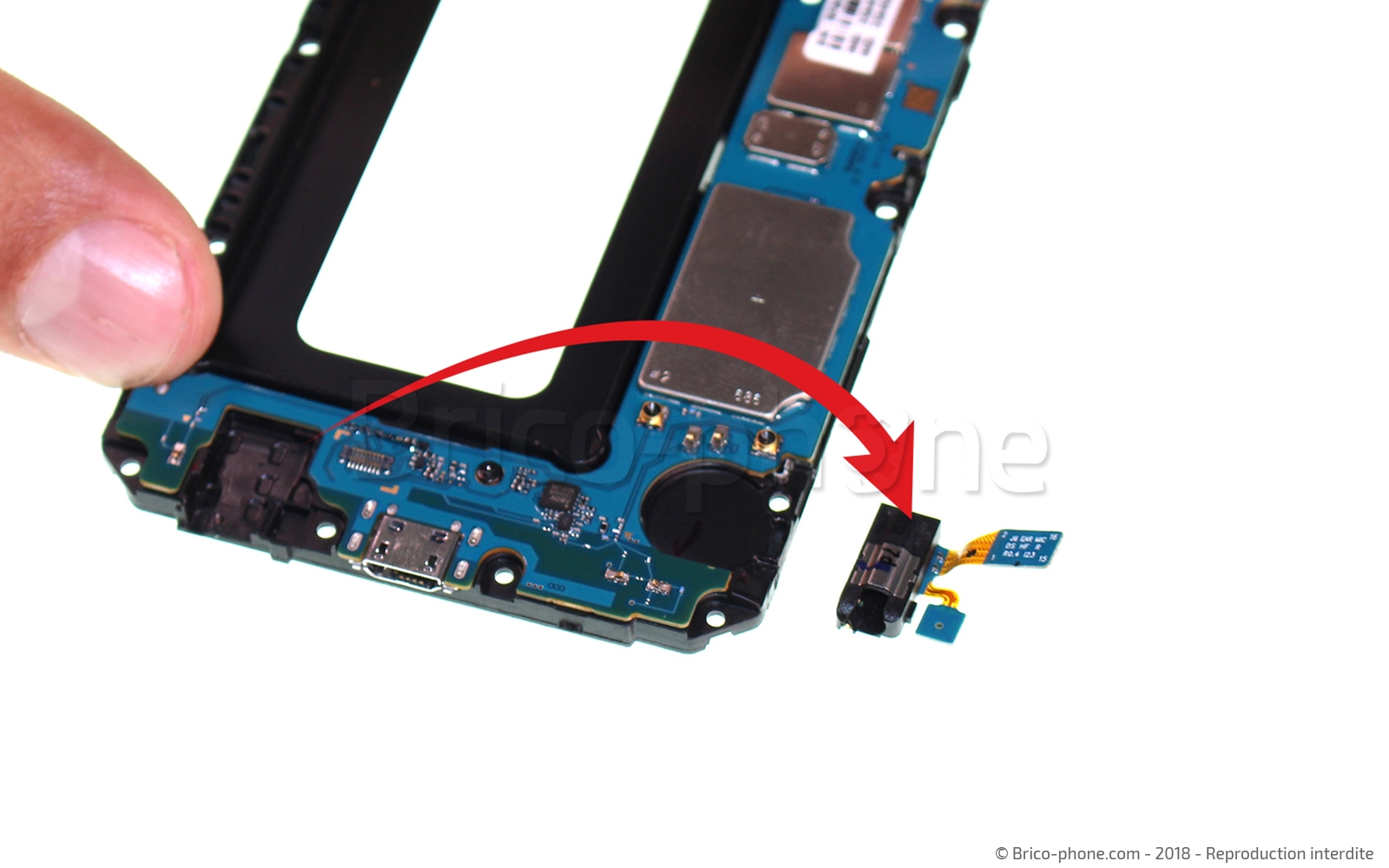

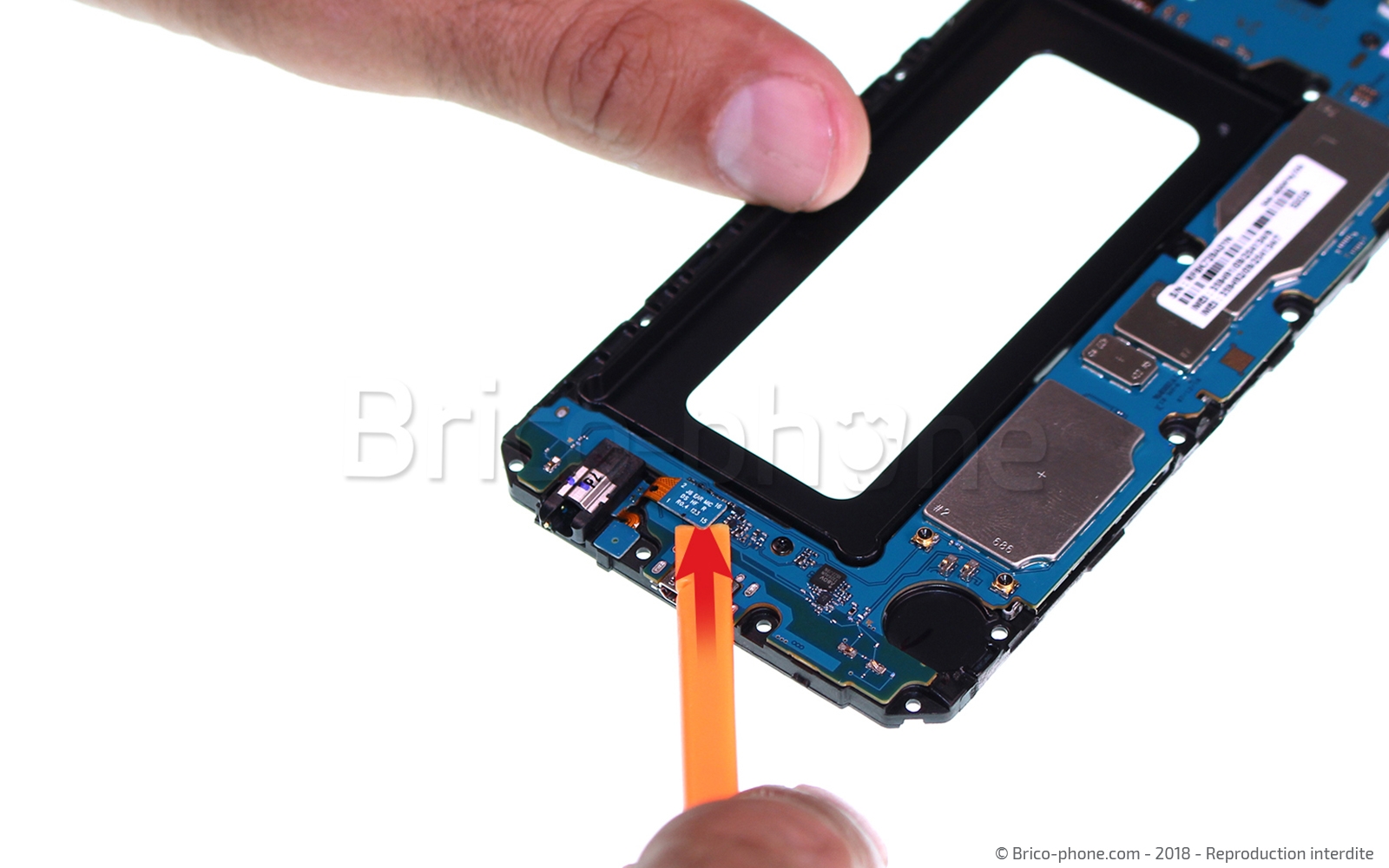

Vous pouvez maintenant accéder à la prise audio jack de votre smartphone. Déconnectez-la avec votre levier en nylon puis séparez la de la carte mère en vous servant de votre pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 10

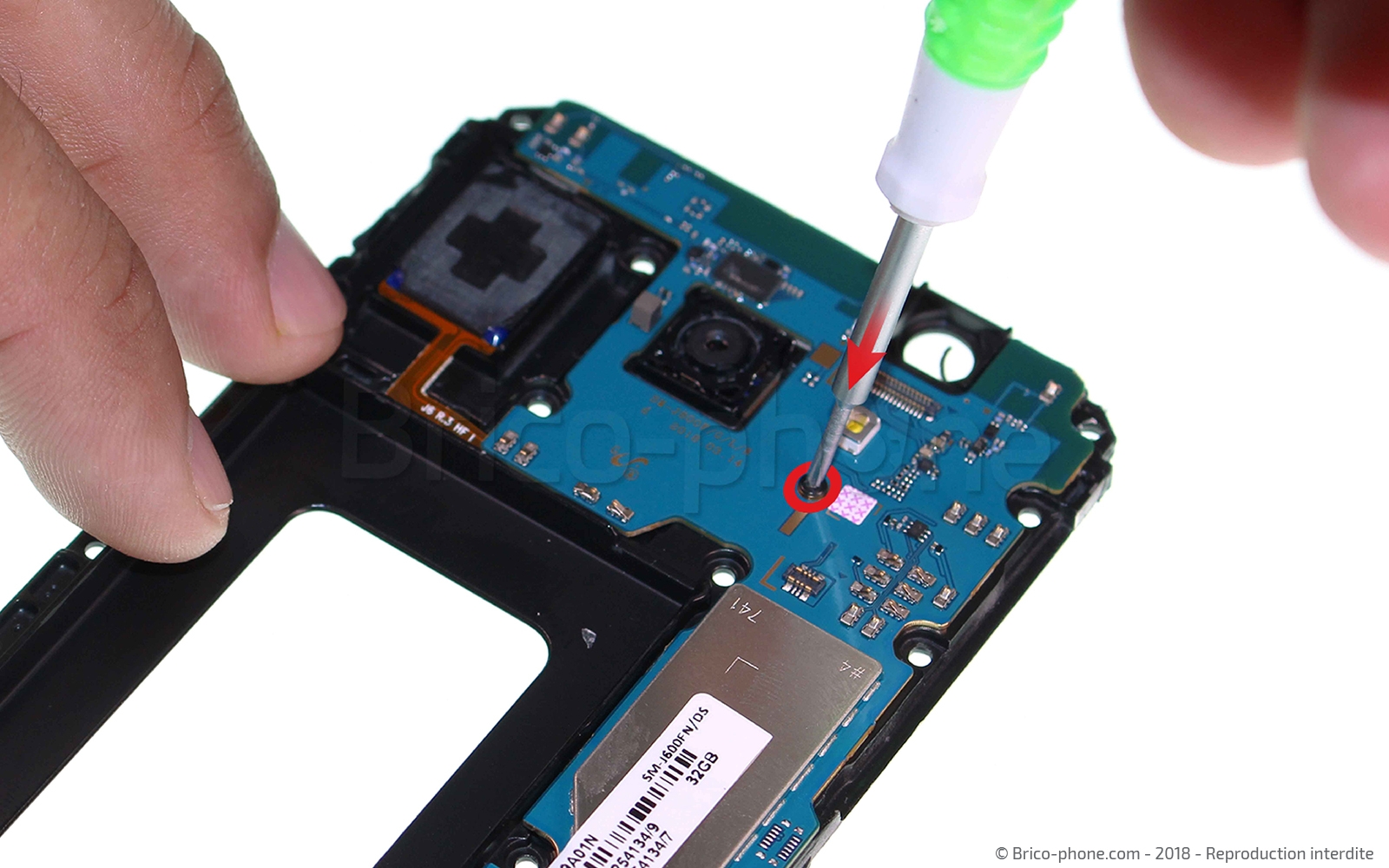

Etape 10 Séparer la carte mère

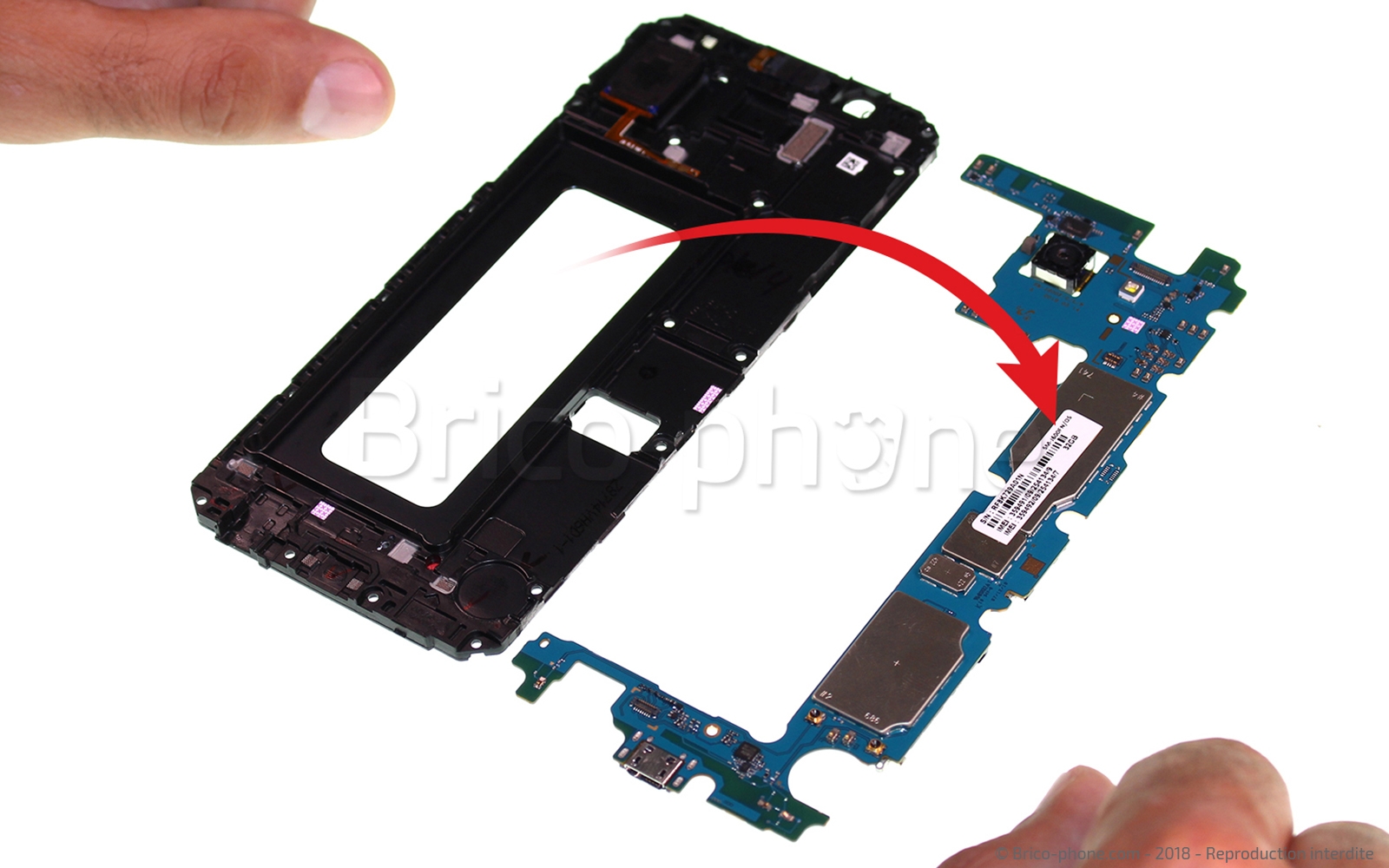

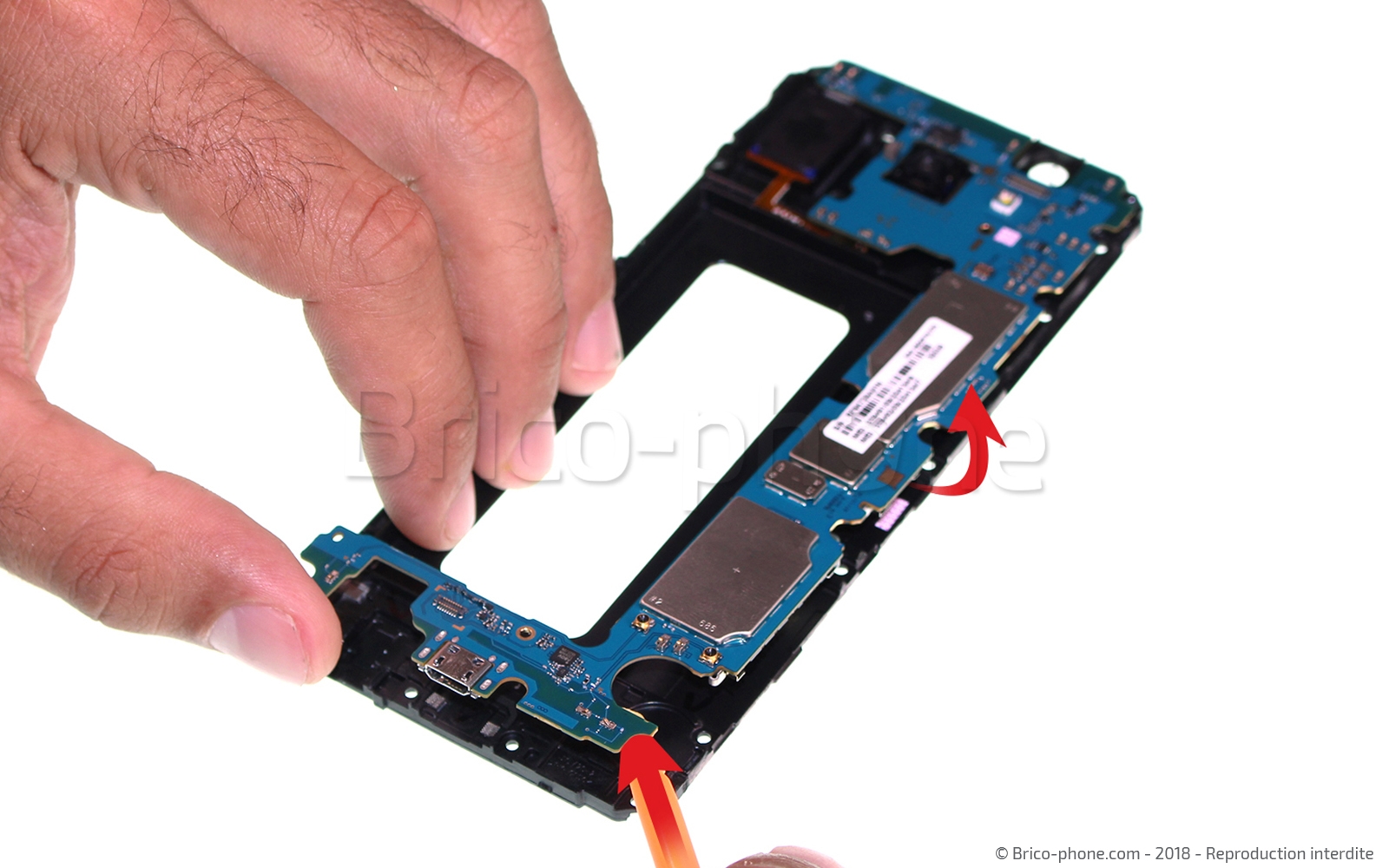

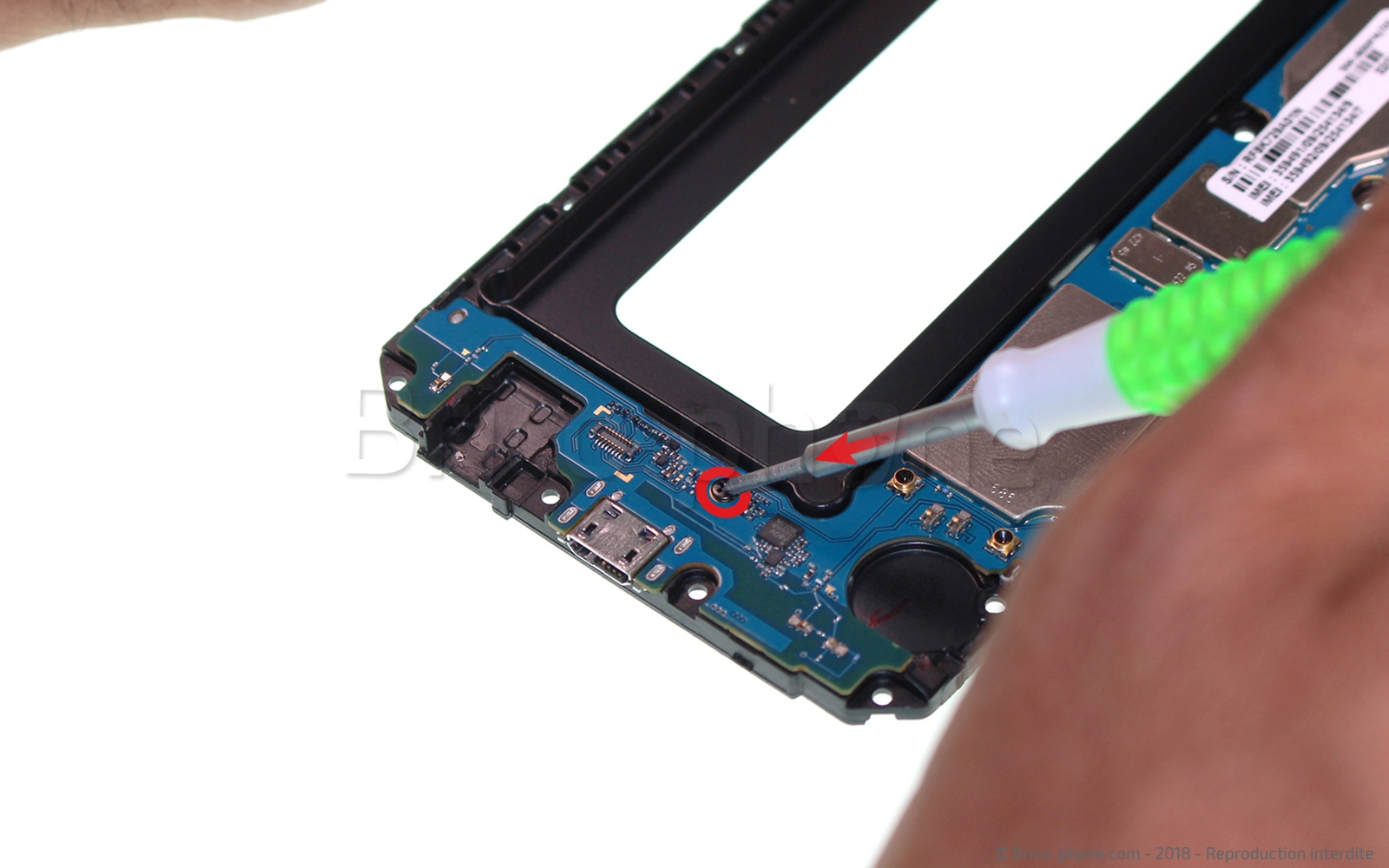

Vous pouvez maintenant retirer la carte mère du téléphone. Avec votre tournevis cruciforme, dévissez les deux vis qui tiennent la carte mère puis, grâce au levier nylon, soulevez la pour la sortir du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

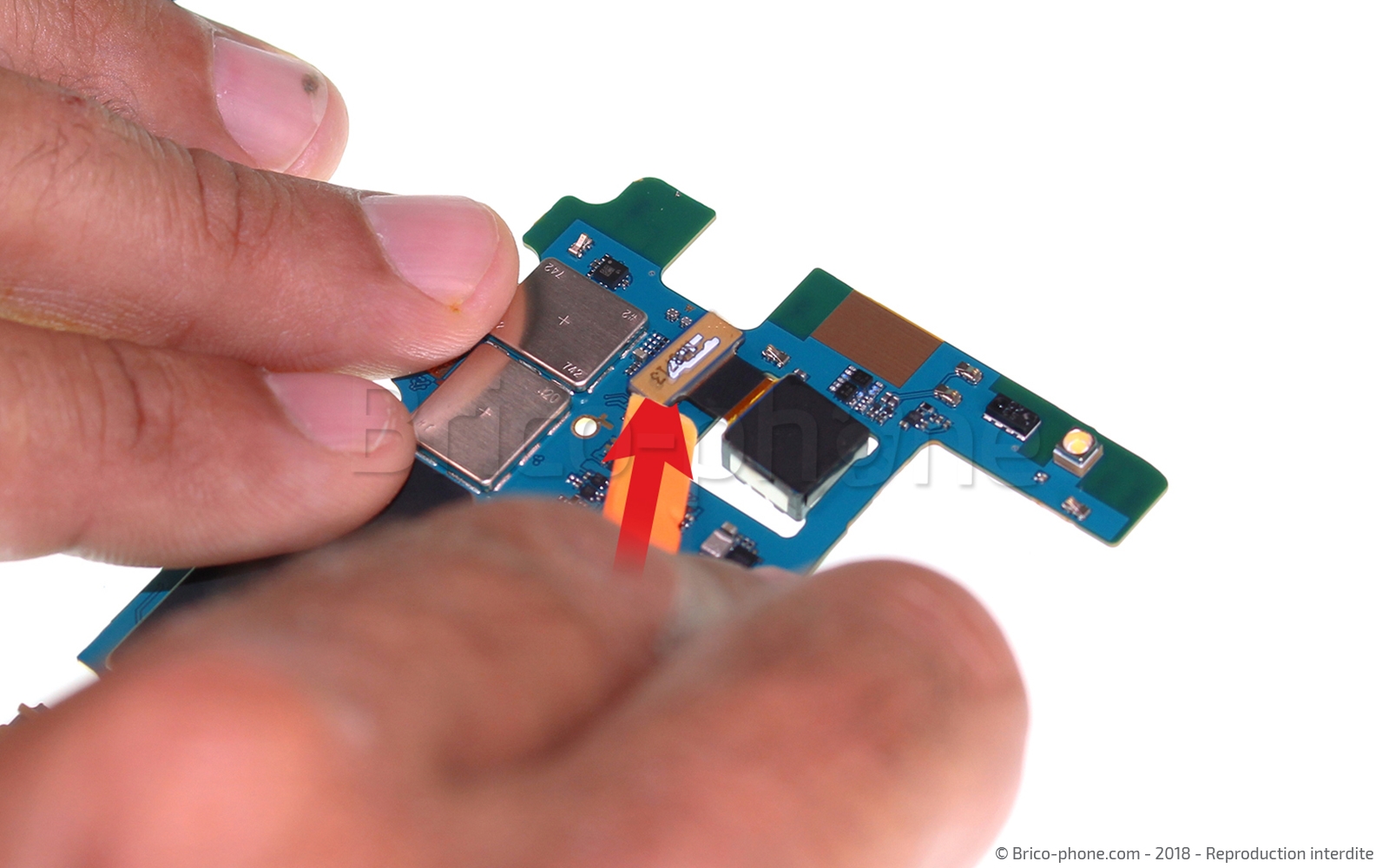

Etape 11 Retirer la caméra arrière

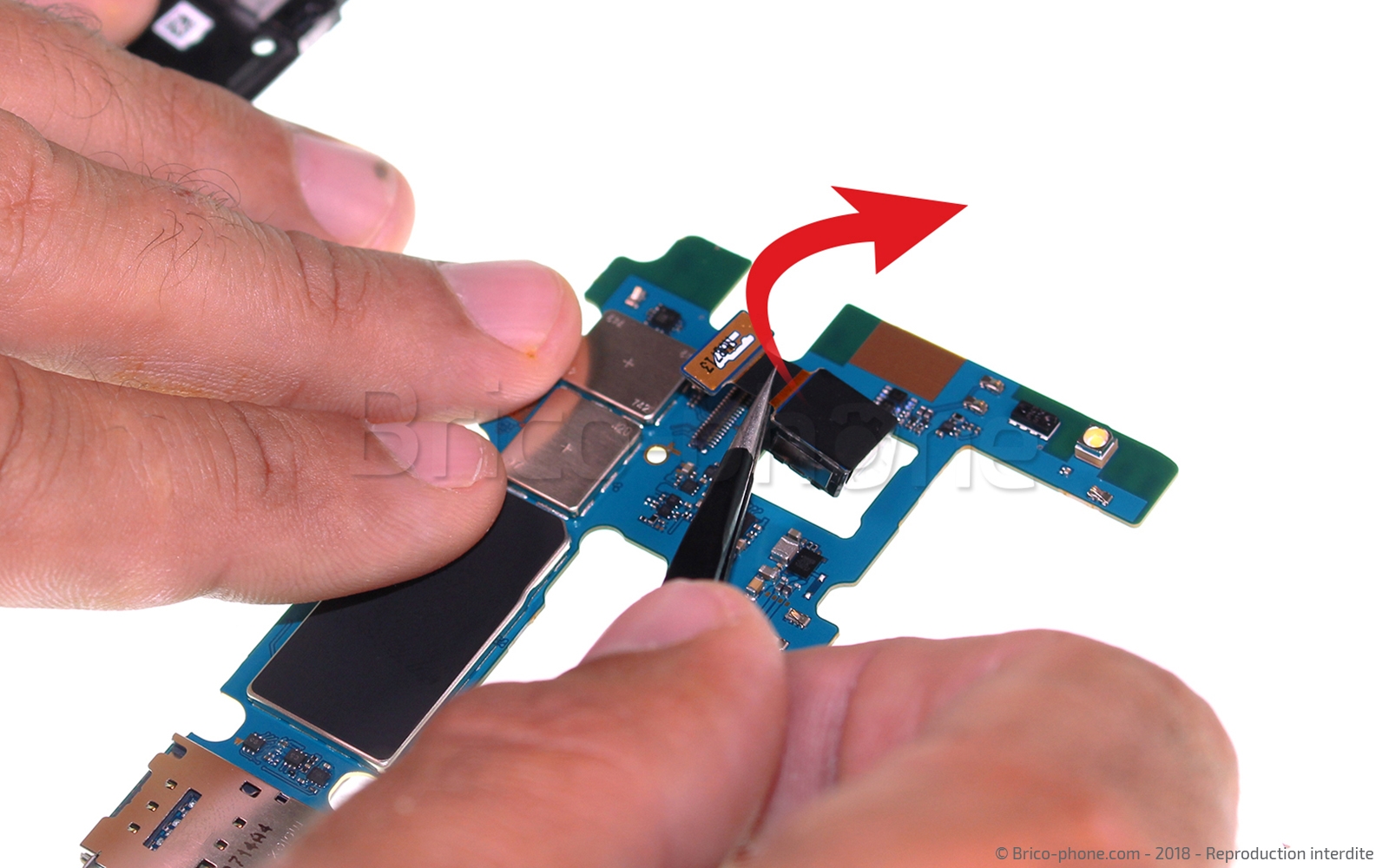

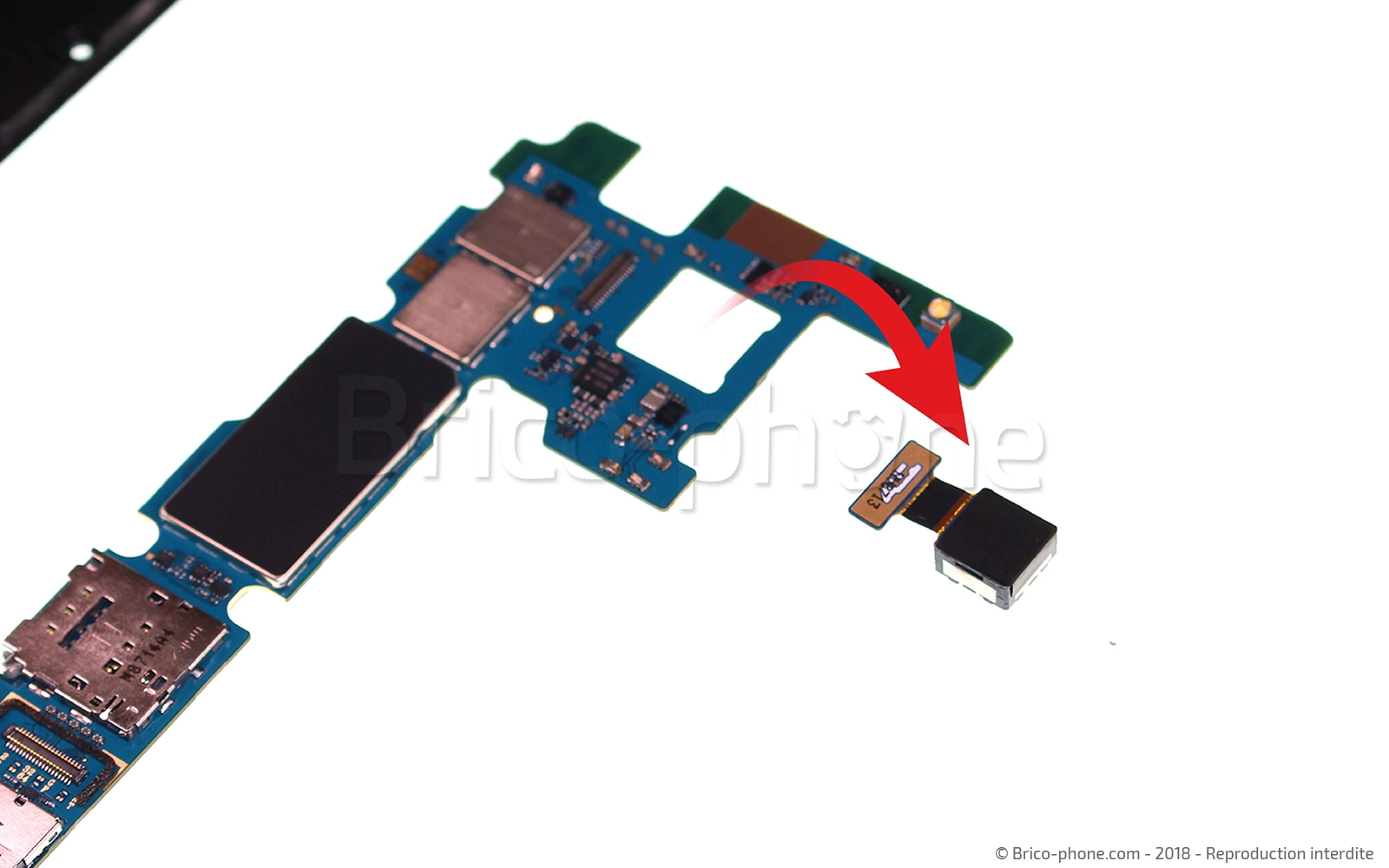

La carte mère étant séparé, vous pouvez maintenant accéder aux composants qui s'y raccorde. Pour la caméra arrière, il vous suffira de défaire le connecteur qui la tient à la carte mère avec votre levier nylon.
Outils
Levier Nylon
Pince Brucelles
Etape 12

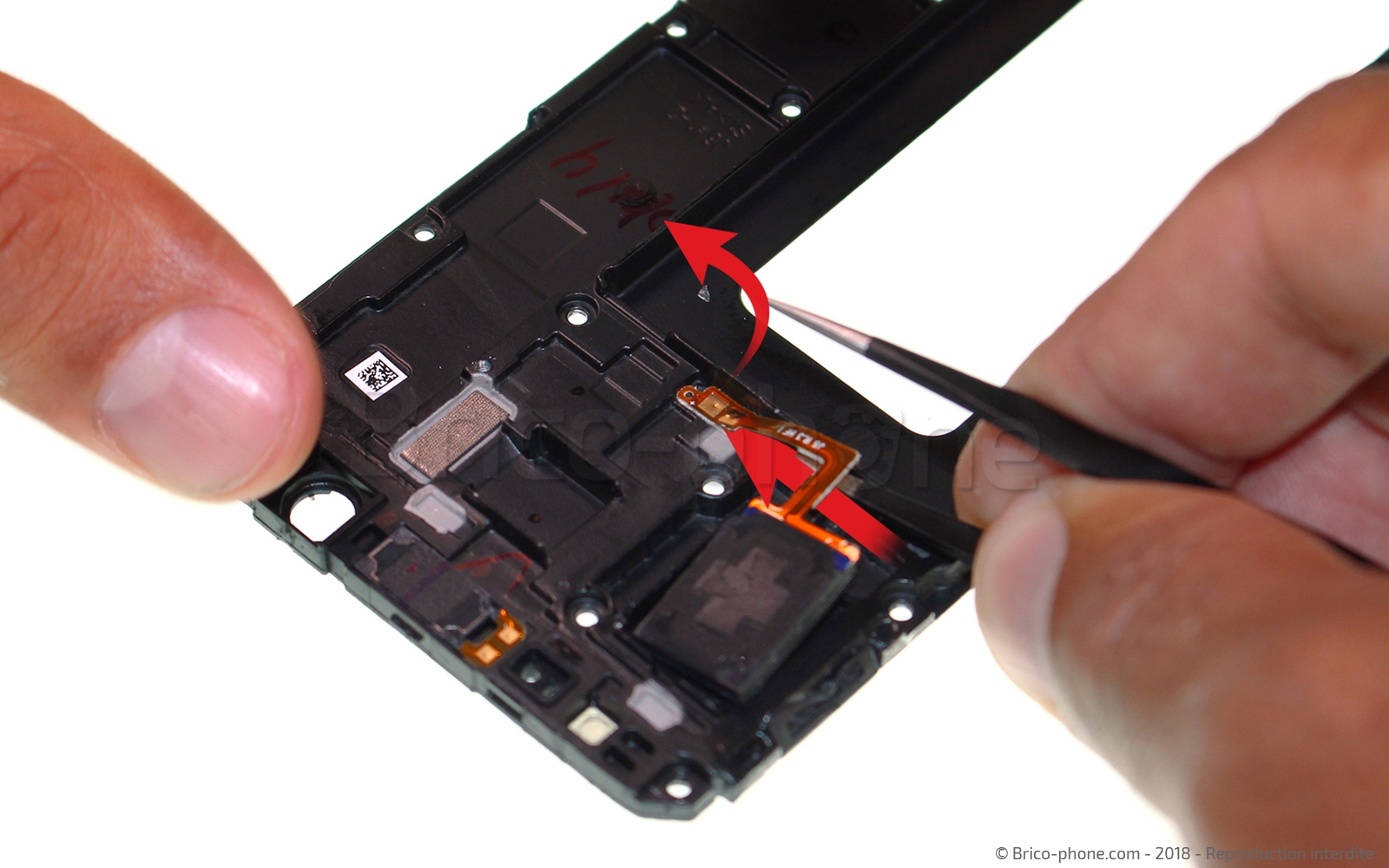

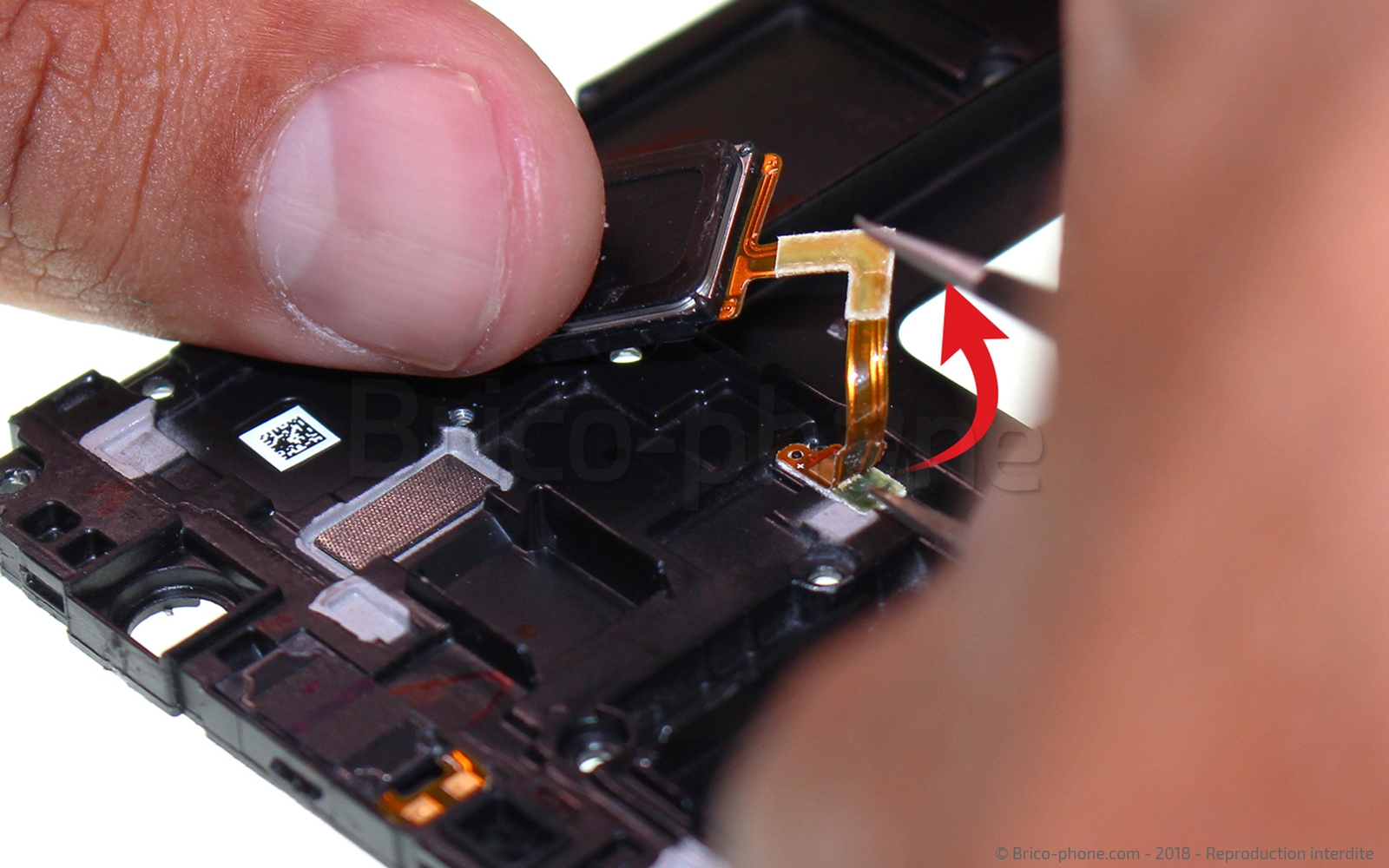

Etape 12 Retirer le haut parleur externe

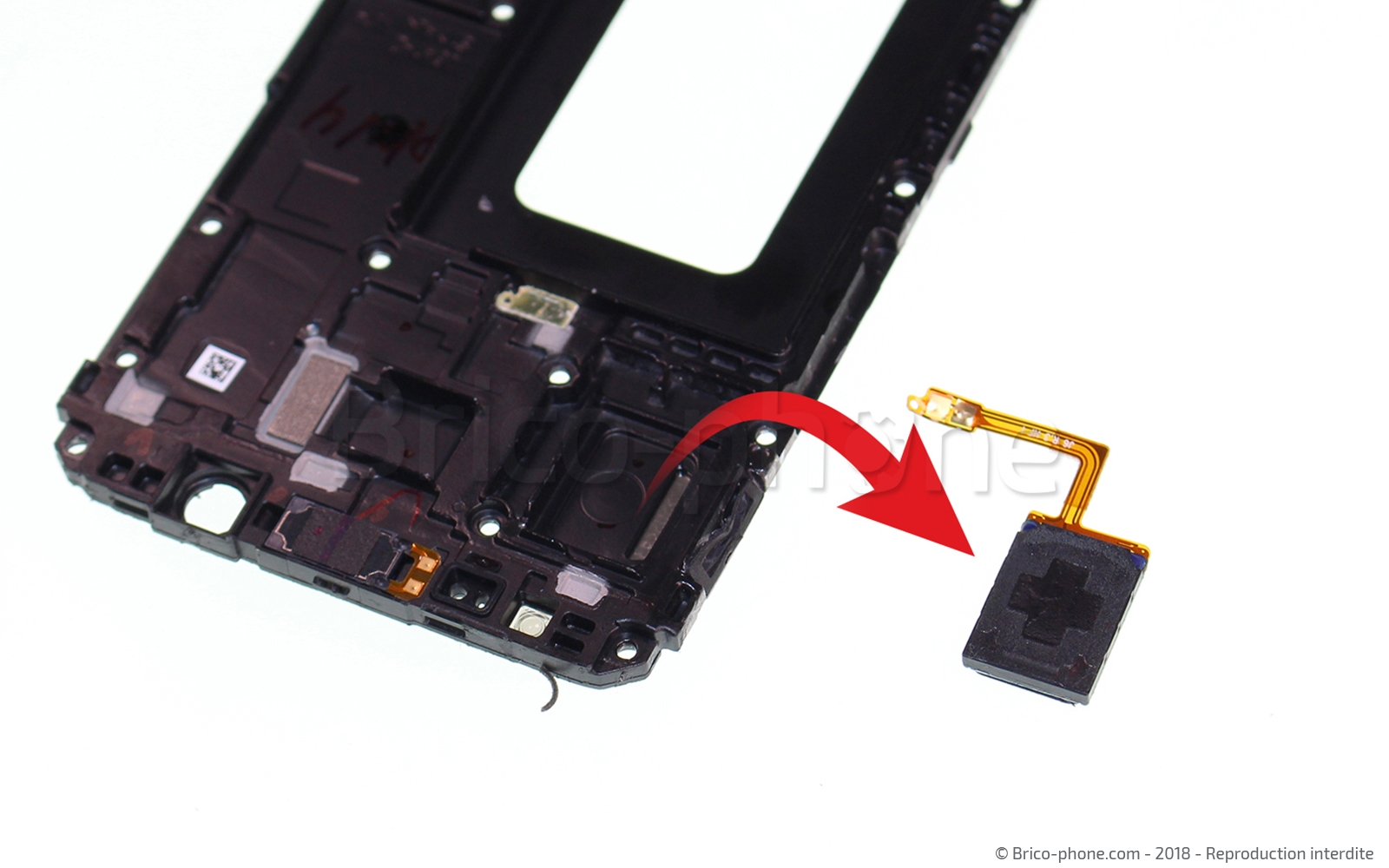

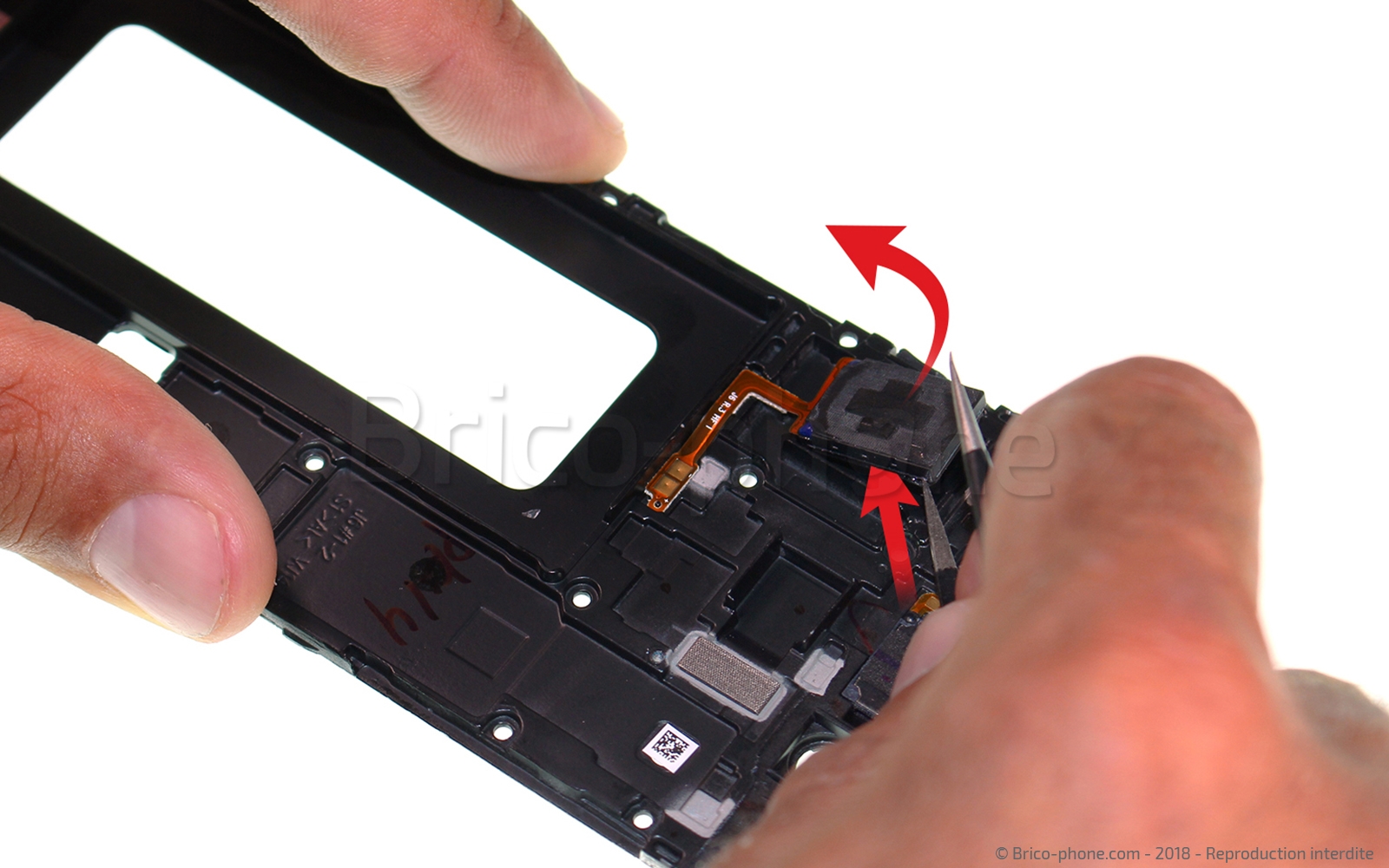

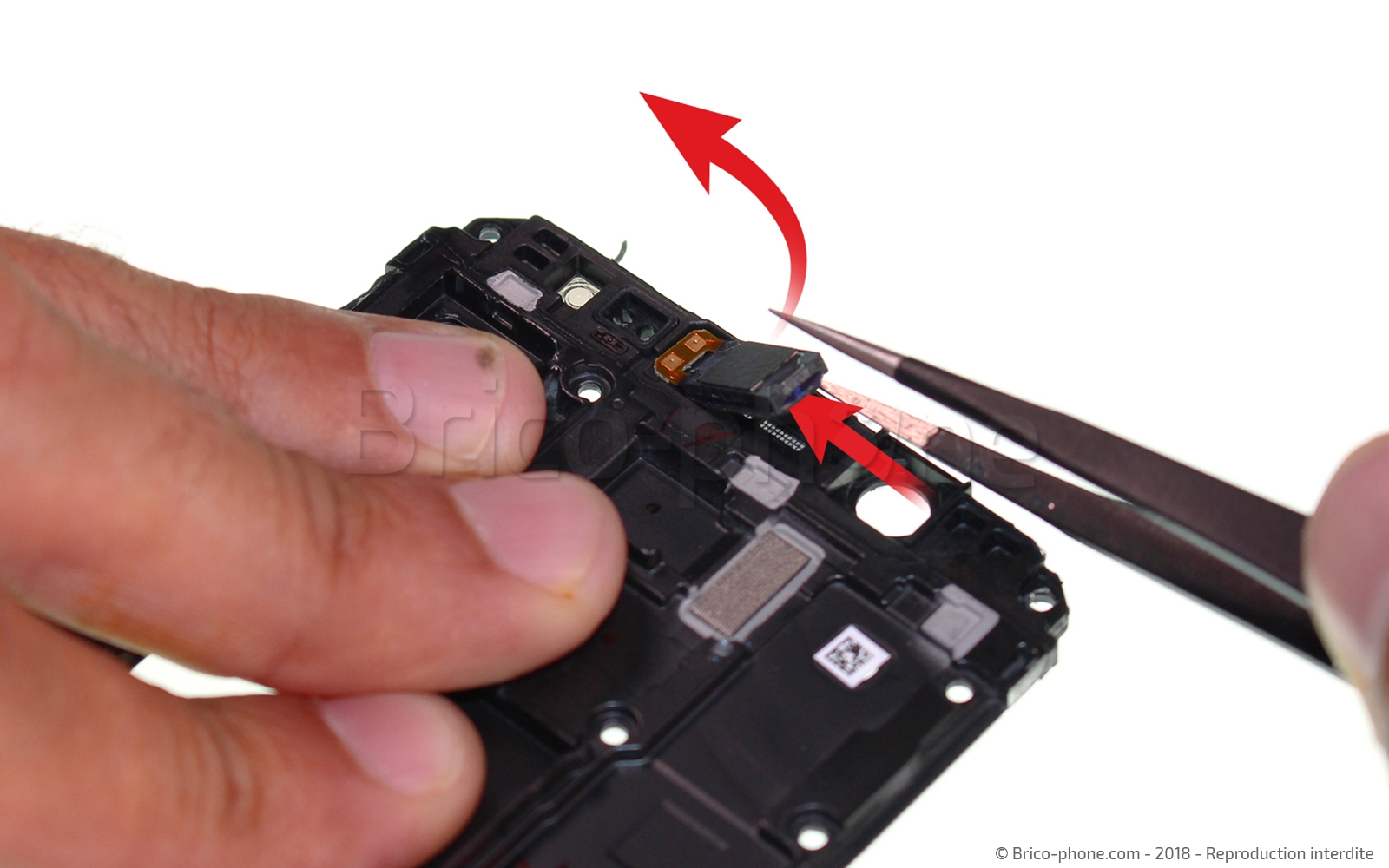

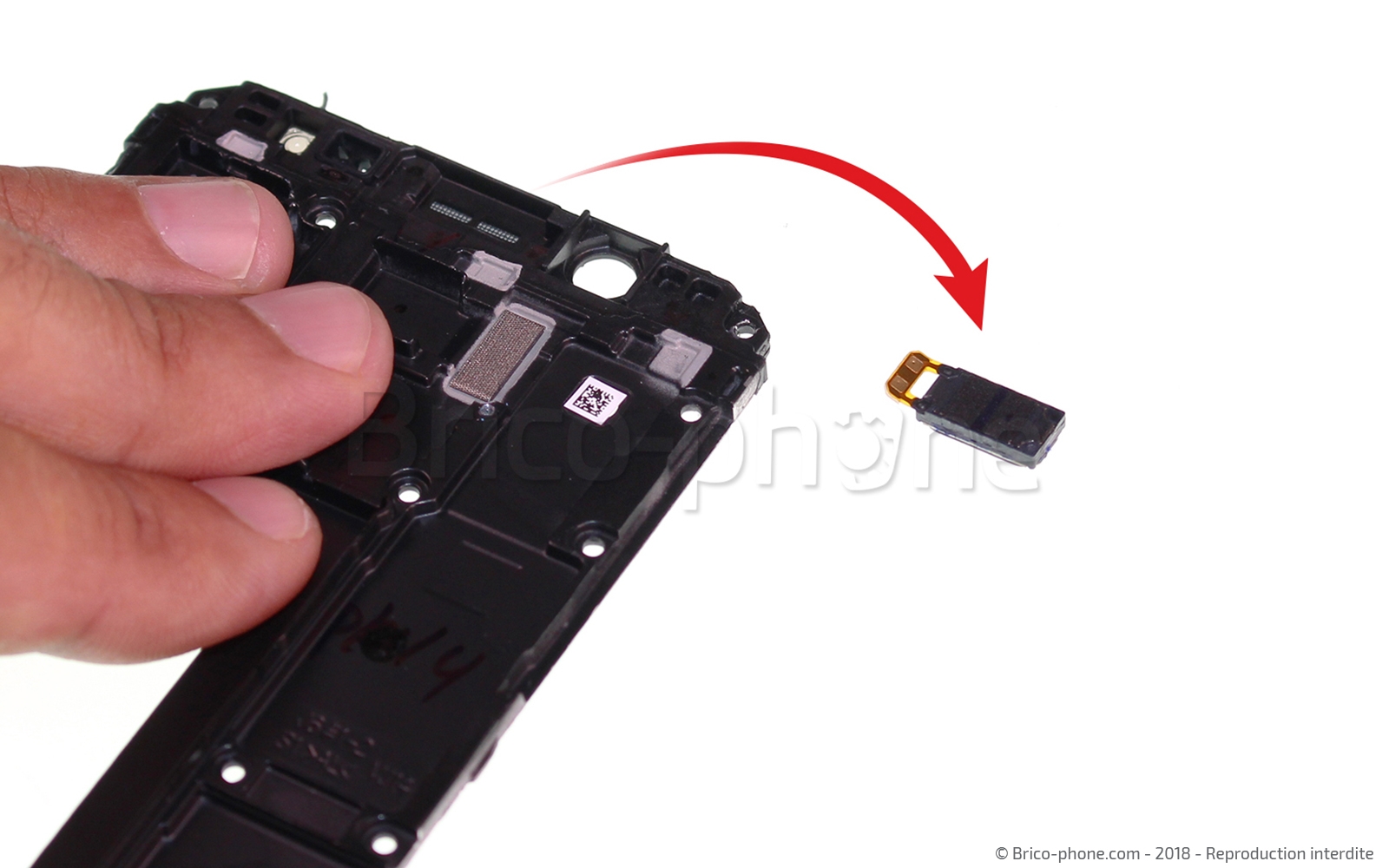

A l'aide de votre pincette, faite levier pour commencer à extraire votre haut parleur externe. Une fois celui-ci délogé, déconnectez délicatement la nappe qui le connecte au téléphone.
Outils
Pince Brucelles
Etape 13

Etape 13 Retirer le haut-parleur interne

Suivez le même procédé pour votre haut-parleur interne. Vous devriez réussir à l'extraire à l'aide de la pincette.
Outils
Pince Brucelles
Etape 14

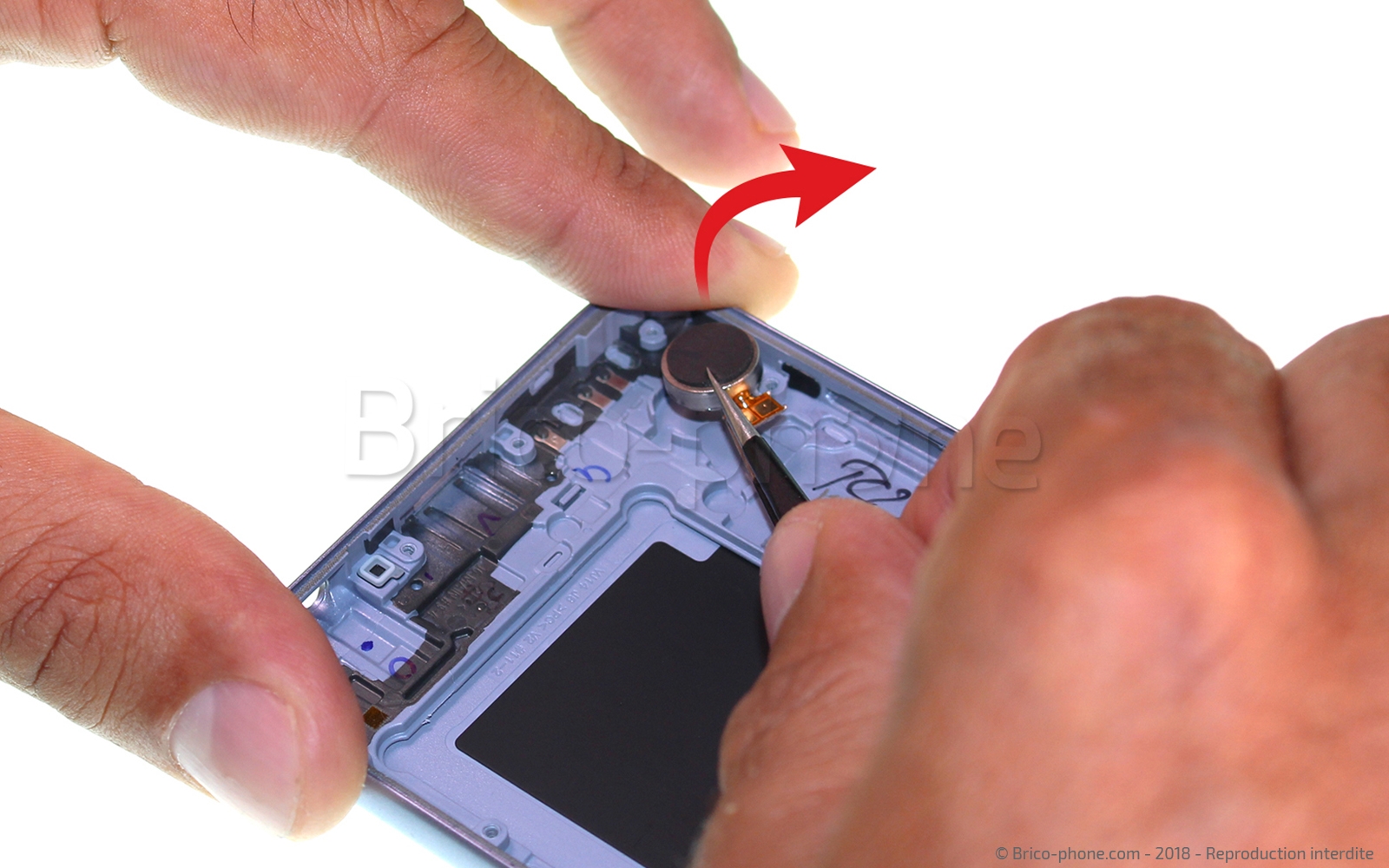

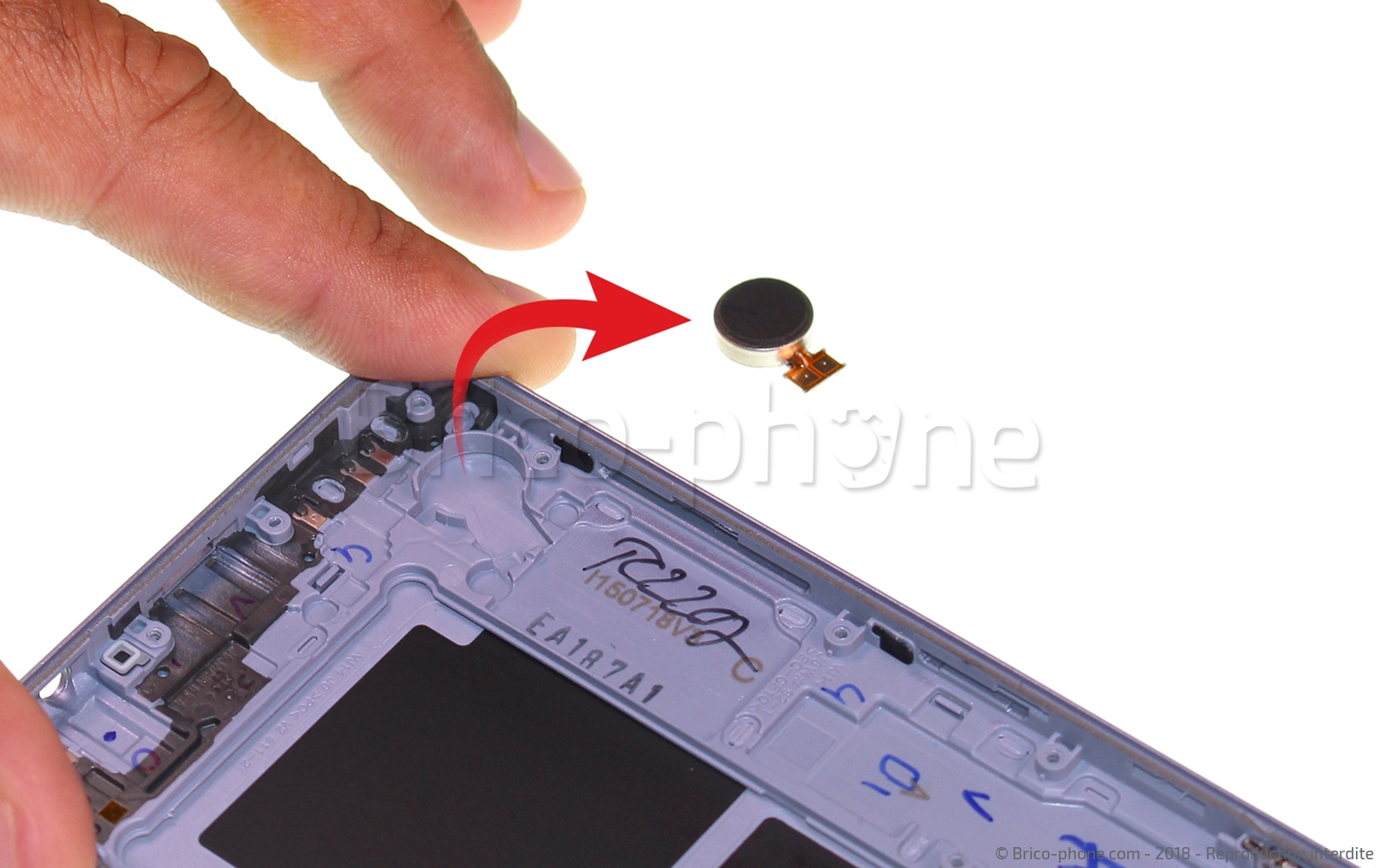

Etape 14 Retirer le vibreur

Passons maintenant dans la coque arrière.

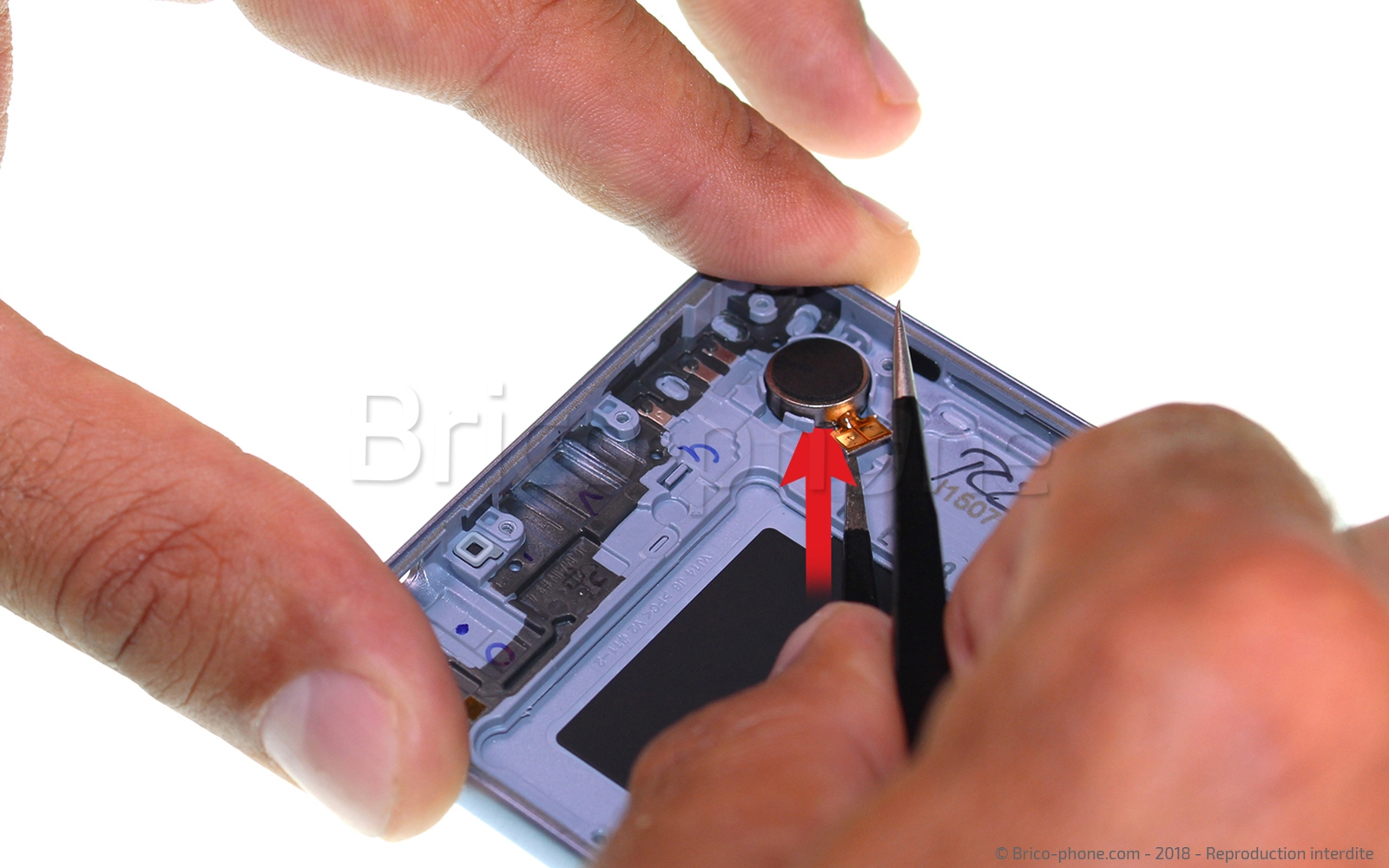

Avec votre pincette, venez sortir le vibreur de la coque arrière.
Outils
Pince Brucelles
Etape 15

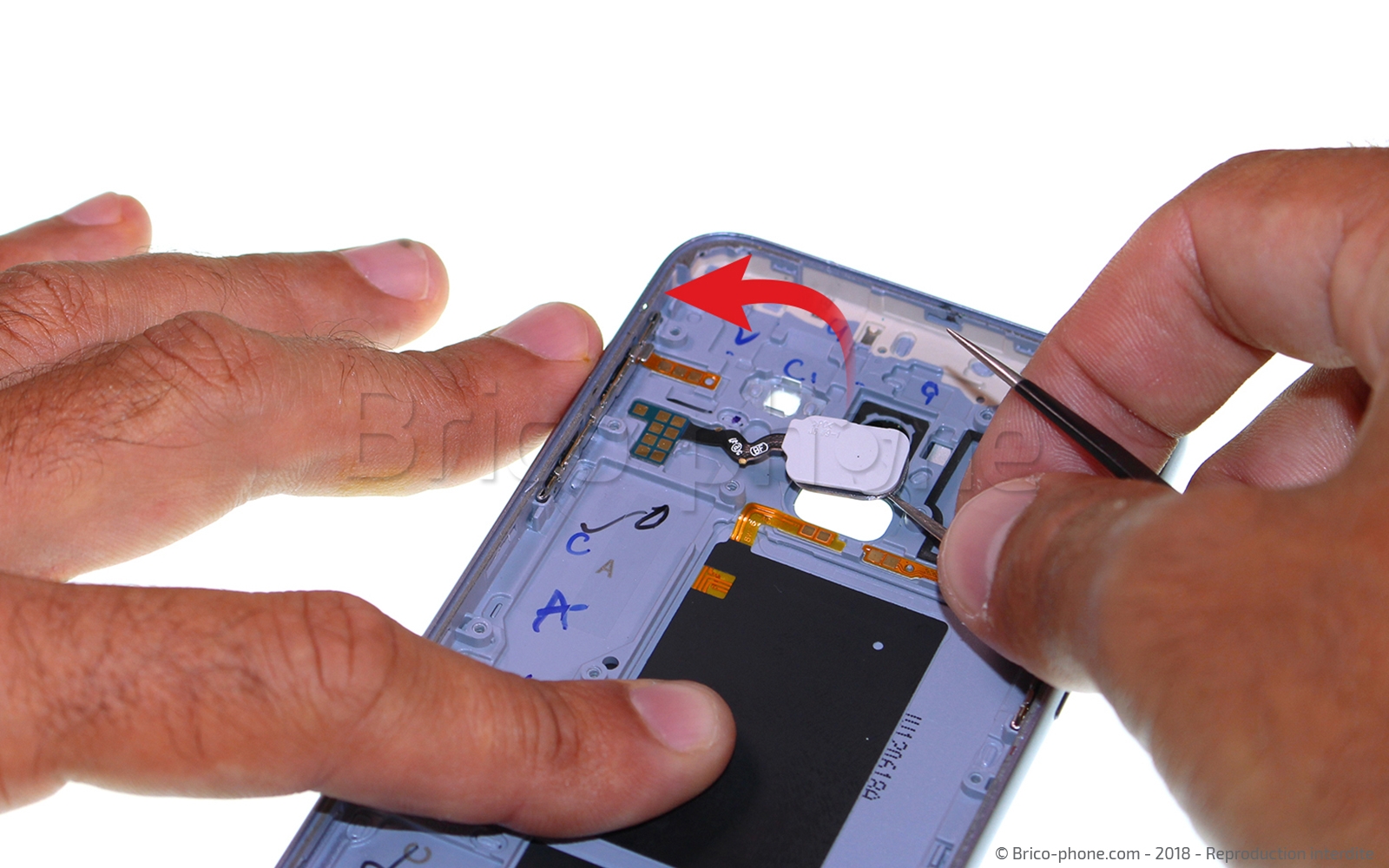

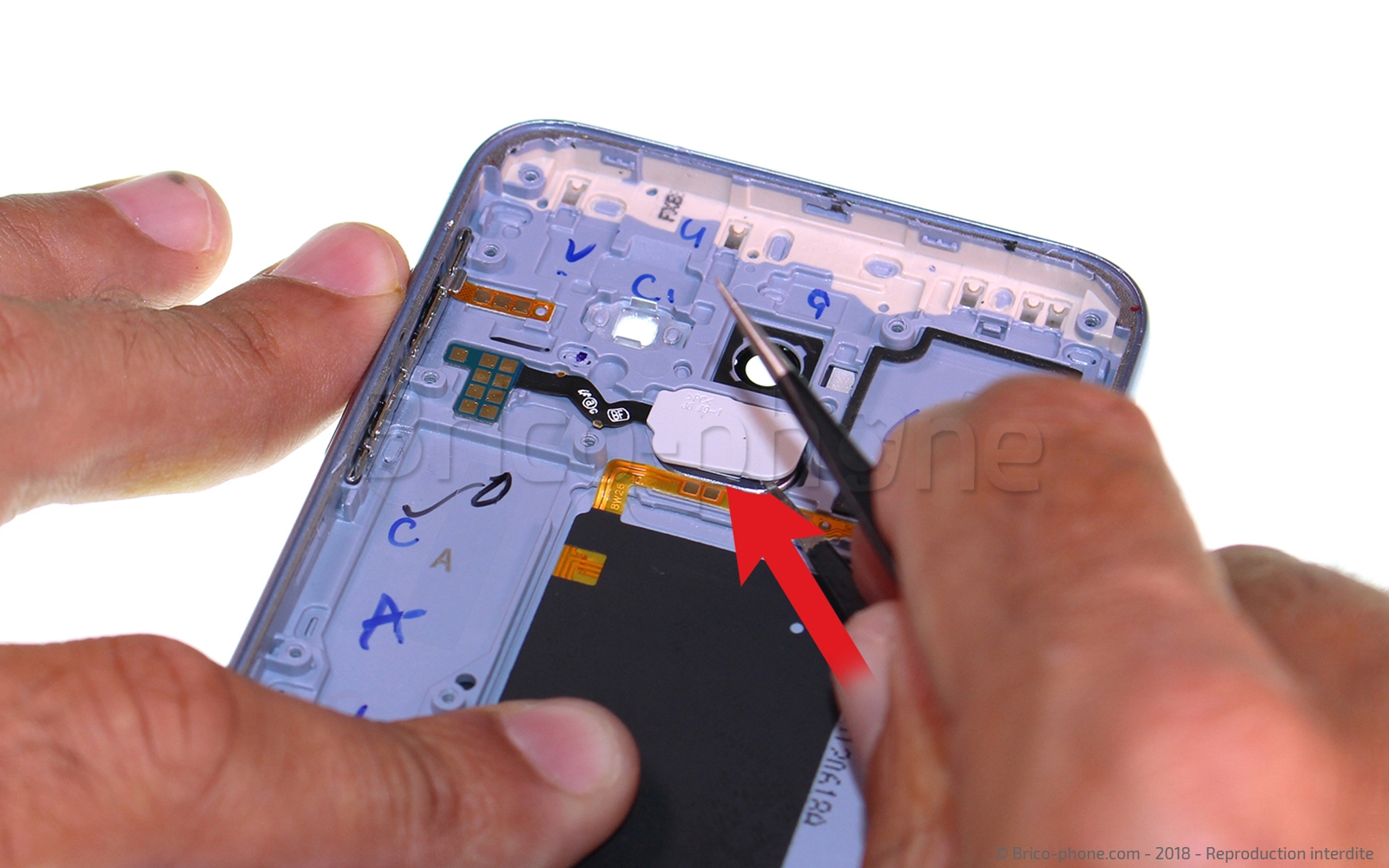

Etape 15 Retirer le lecteur d'empreinte digitale

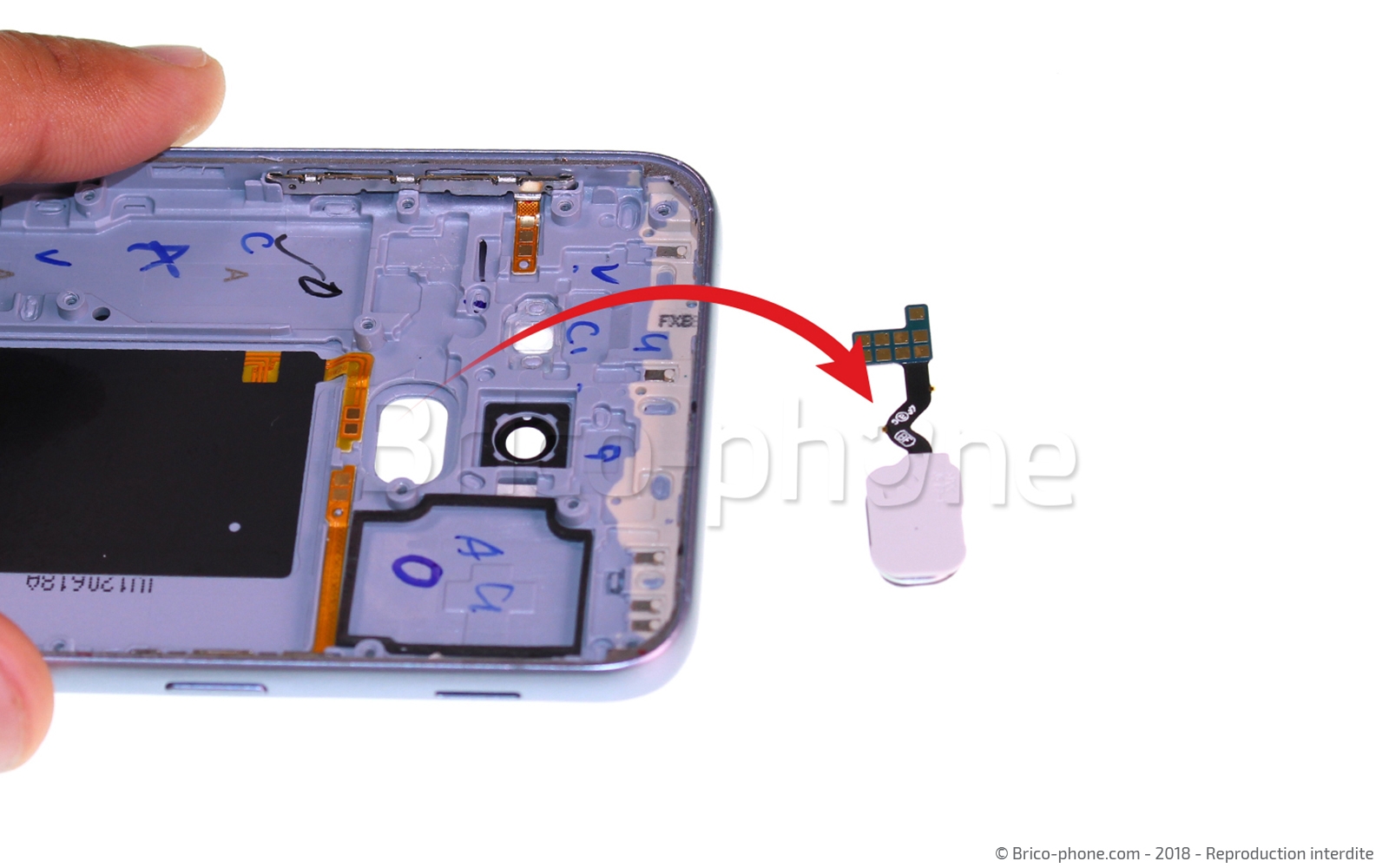

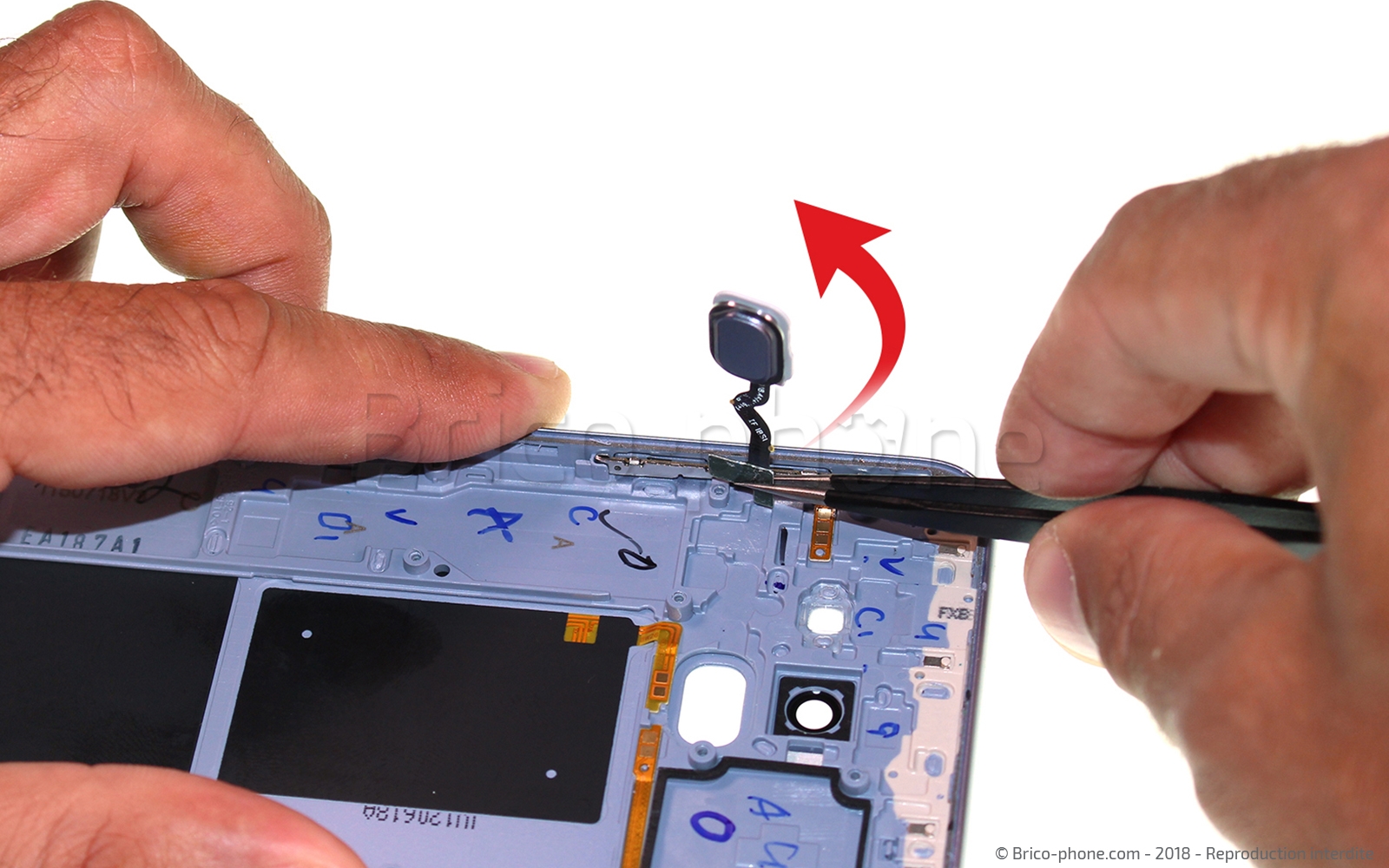

Prenez une nouvelle fois votre pincette et faites délicatement levier afin de commencer à sortir le lecteur d'empreintes de la coque arrière. Une fois celui-ci désolidarisé de la coque arrière et sa nappe déconnecté, vous pourrez le sortir avec une pincette.
Outils
Pince Brucelles
Etape 16

Etape 16 Retirer la nappe NFC

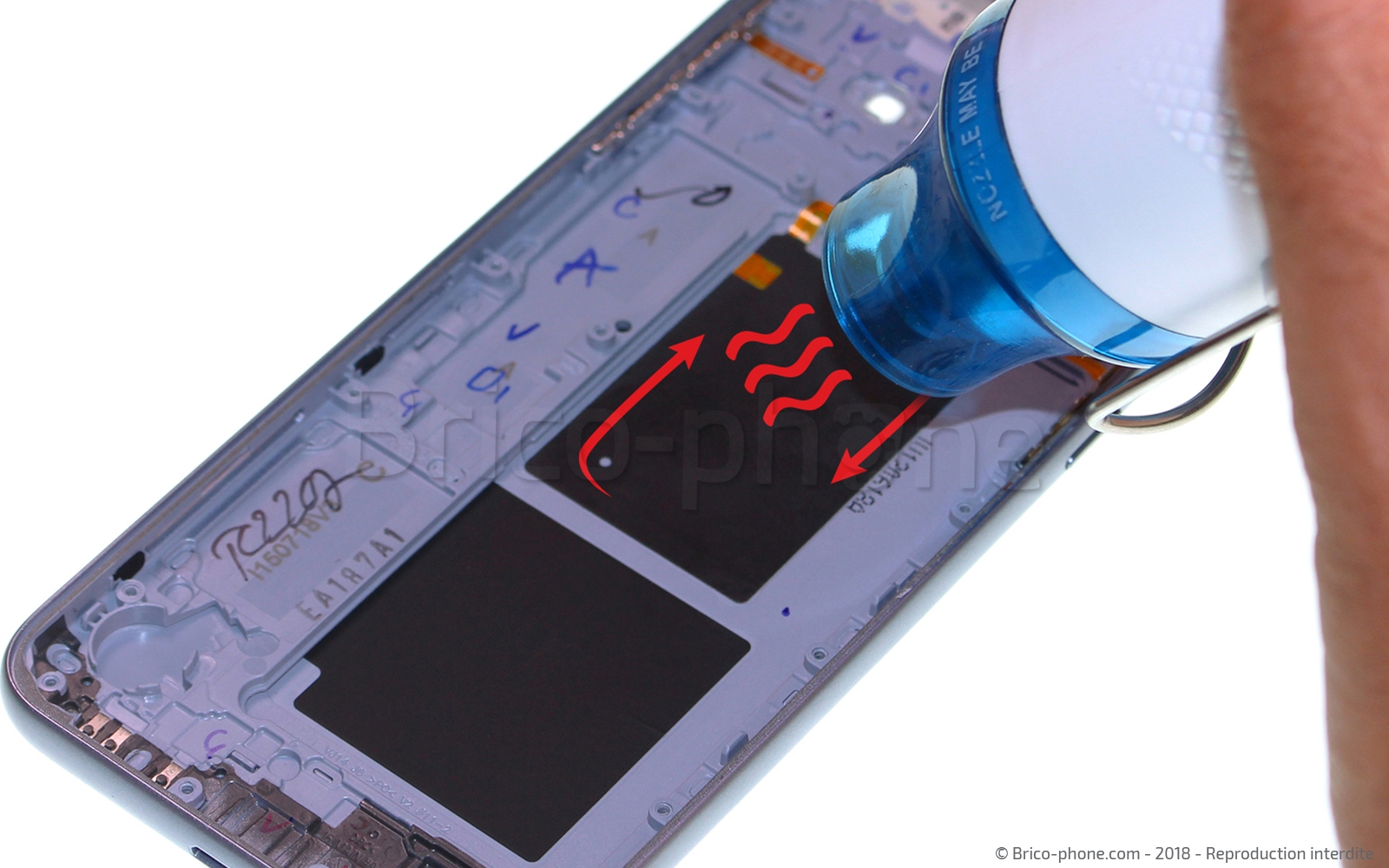

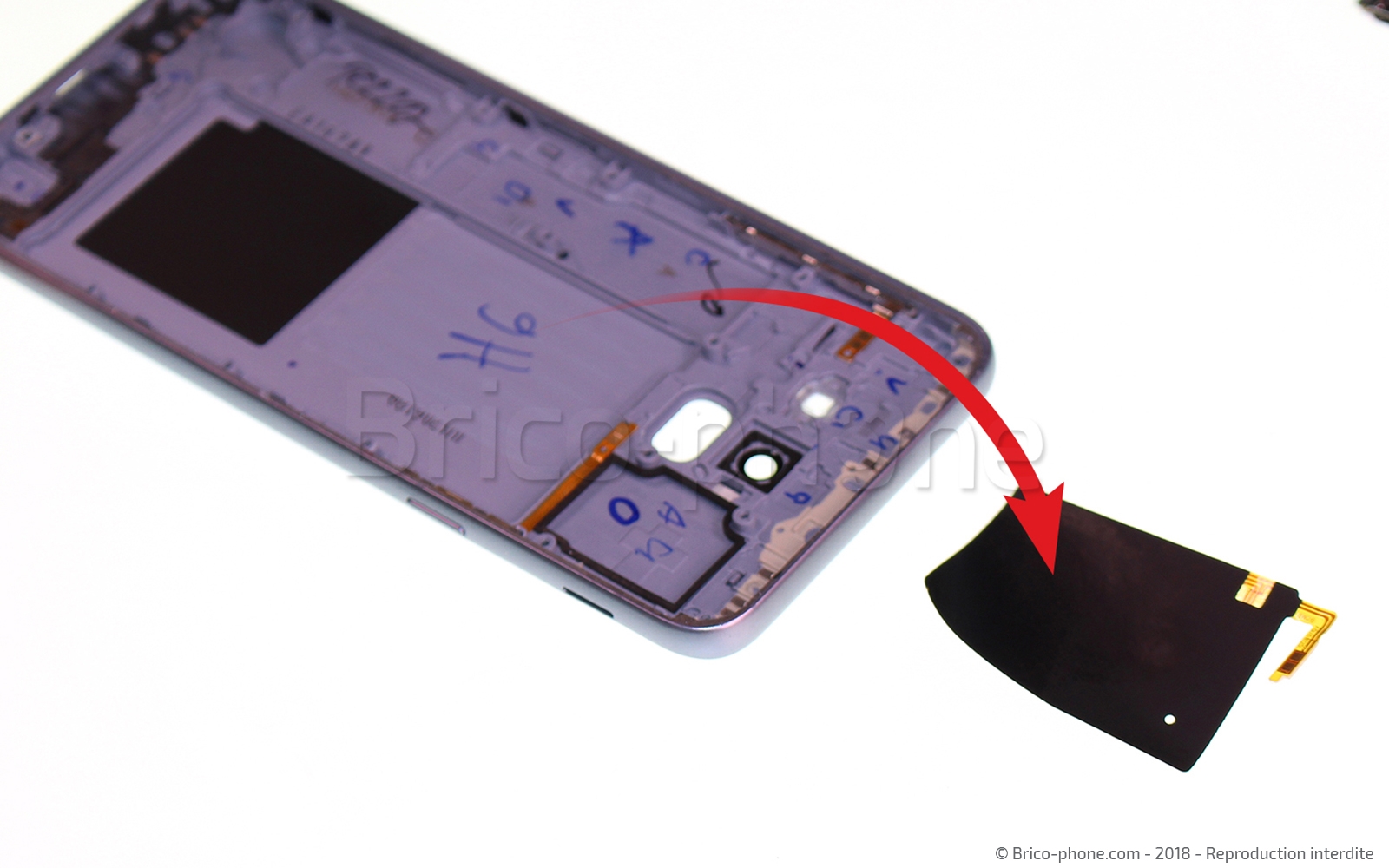

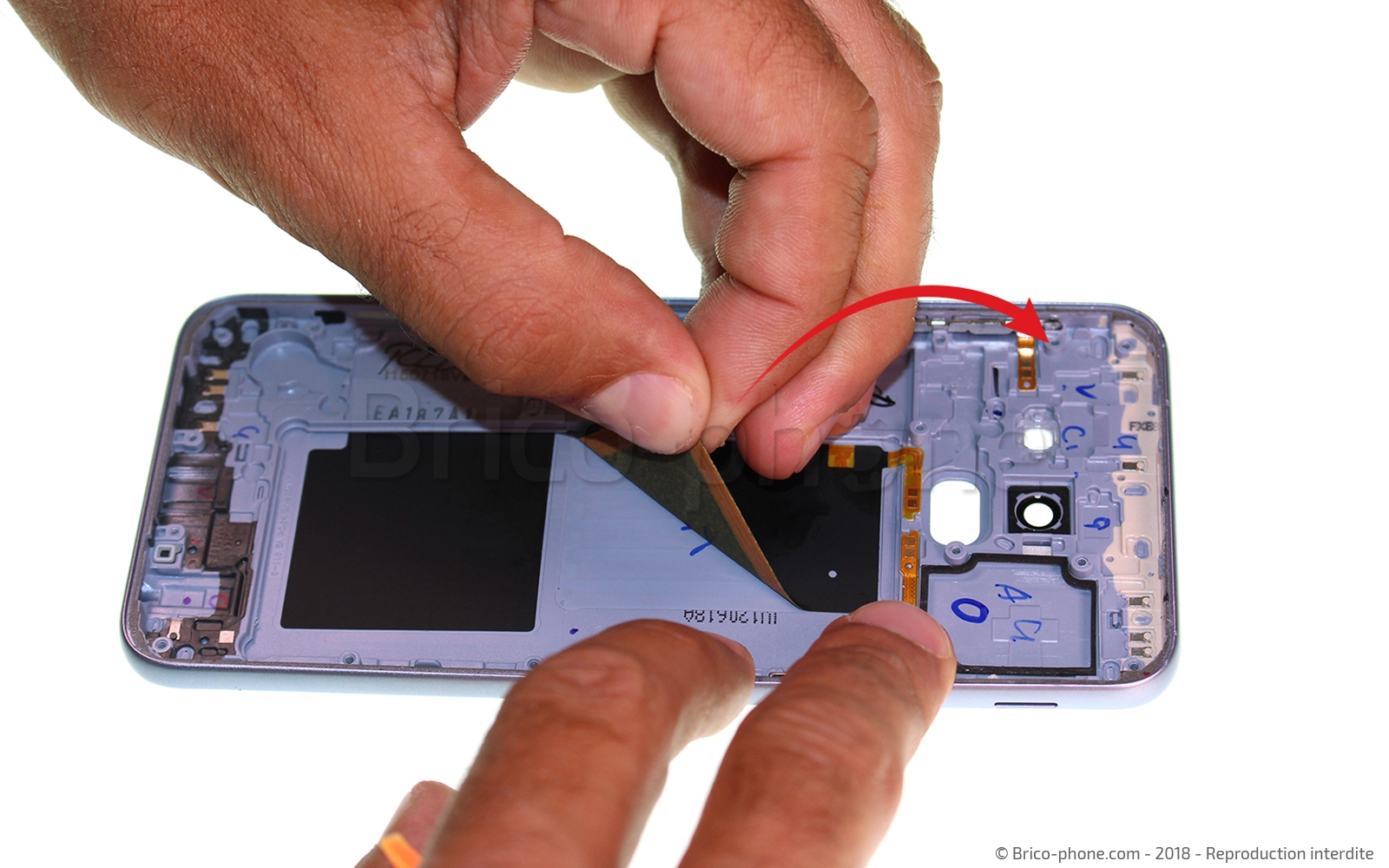

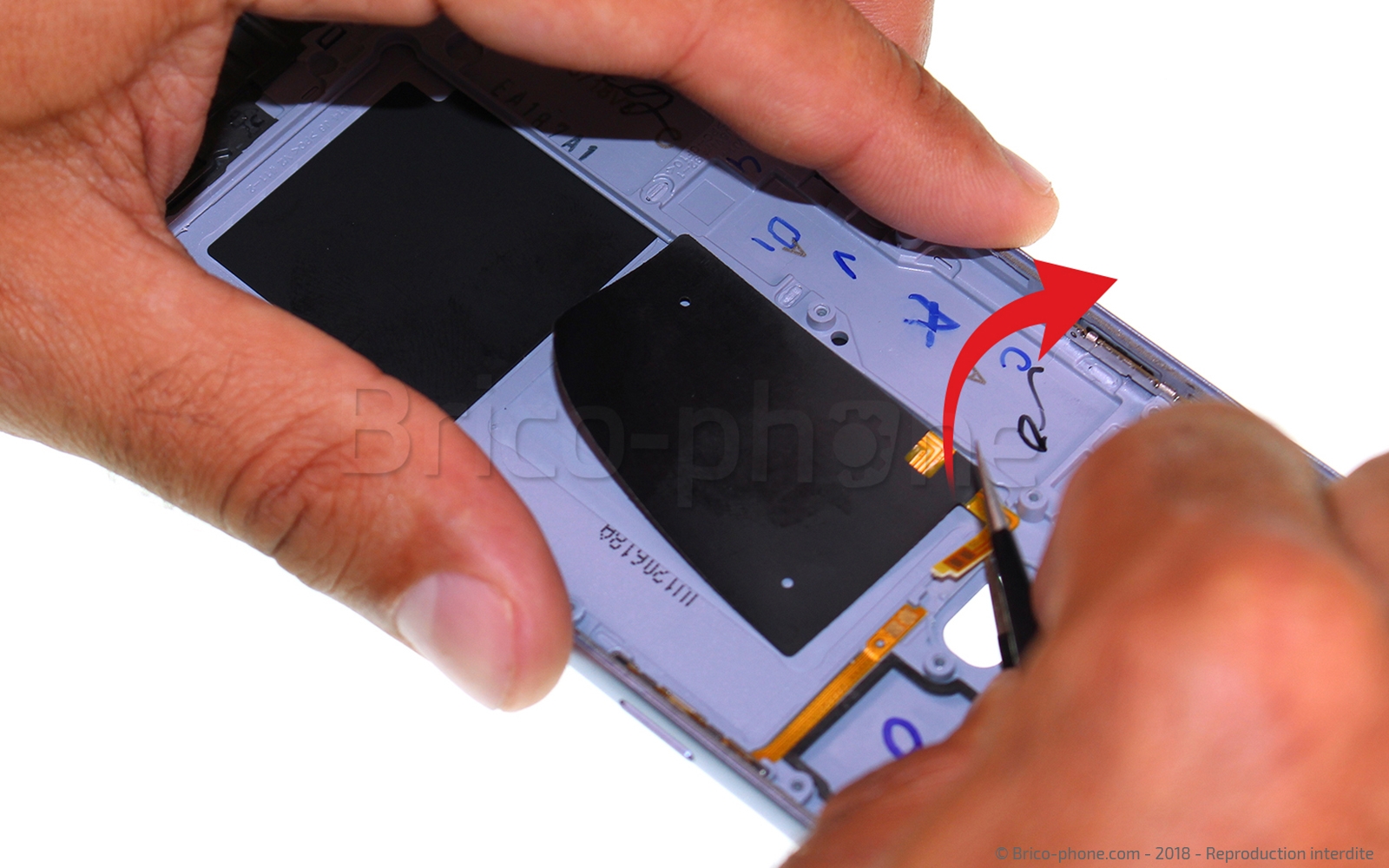

A l'aide d'un sèche cheveux ou d'un mini décapeur thérmique, chauffezla couche adhésive de la nappe NFC de votre smartphone. Décollez progressivement la nappe puis déconnectez la de la coque arrière.
Pièces
Décapeur thermique petit modèle 9.90€

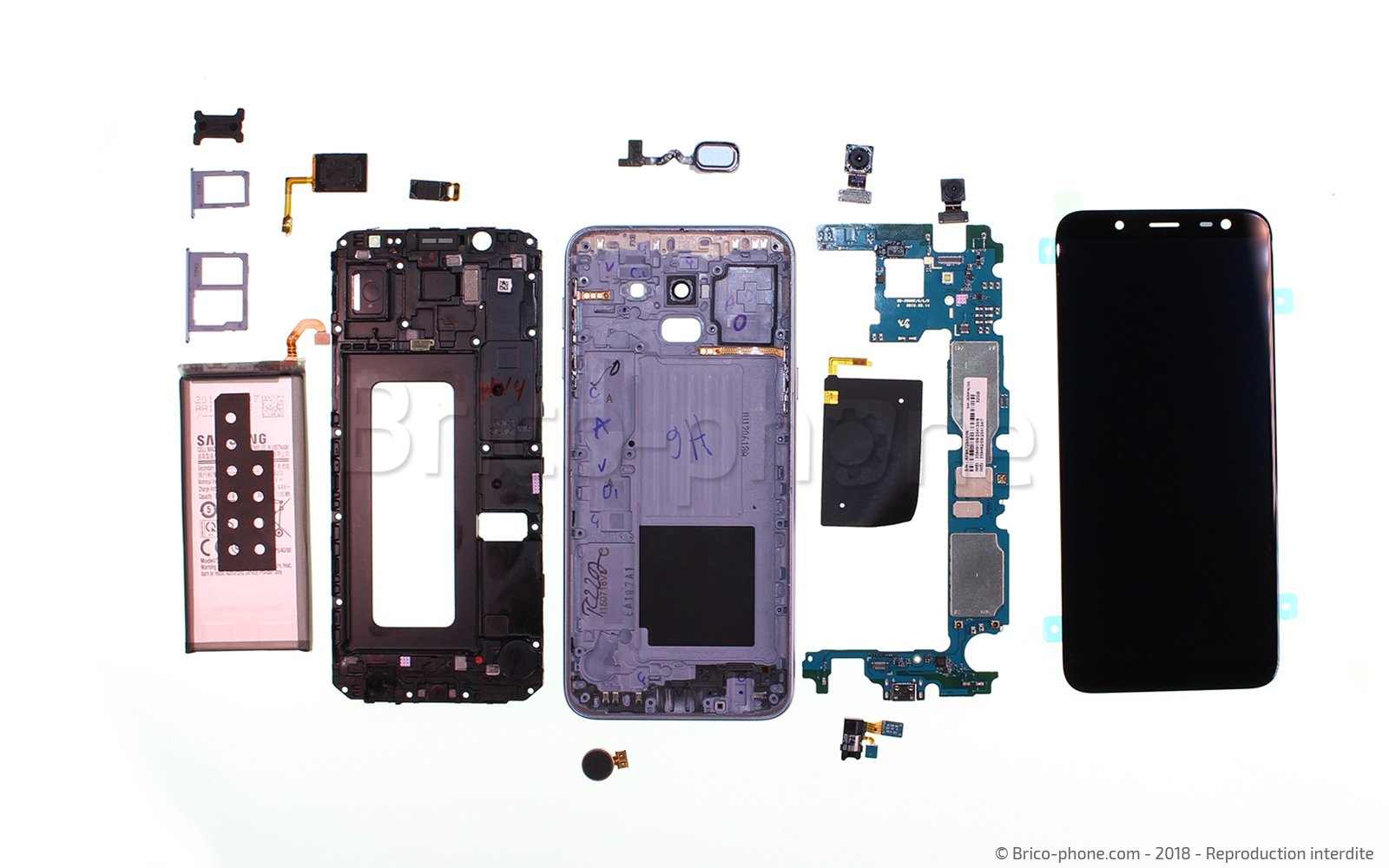

Vue éclatée

Voici une vue d'ensemble des composants de votre Samsung Galaxy J6.
