Changement de batterie sur iPhone XS

Temps estimé : 45 min
Difficulté : 3.5/5
iPhone XS | Temps estimé : 45 min Difficulté : 3.5/5

Votre iPhone XS ne tient plus la charge. Il est temps de changer la batterie. Trop fatiguée par l'utilisation quotidienne : réseaux sociaux, jeux sont très gourmands en énergie et les signes de faiblesse apparaissent en général vers 2 ans.

Si votre iPhone XS doit être rechargé plus de deux fois par jour, c'est le moment de remplacer la batterie.

En suivant ce tutoriel, vous retrouverez un téléphone fonctionnel comme au premier jour. Une réinitialisation peut également être utile pour redonner un coup de fouet avec votre iPhone.

Diagnostic

›  Votre iPhone XS ne tient pas la charge
›  Votre batterie met trop de temps à se charger
›  Votre téléphone se coupe sans prévenir
›  Vous devez recharger votre iPhone trop souvent
›  Votre batterie a gonflé

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Batterie strictement identique à l'originale pour iPhone XS
79,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Stickers pour batterie d'iPhone XS
2,90 €
Ajouter au panier

Avant de commencer

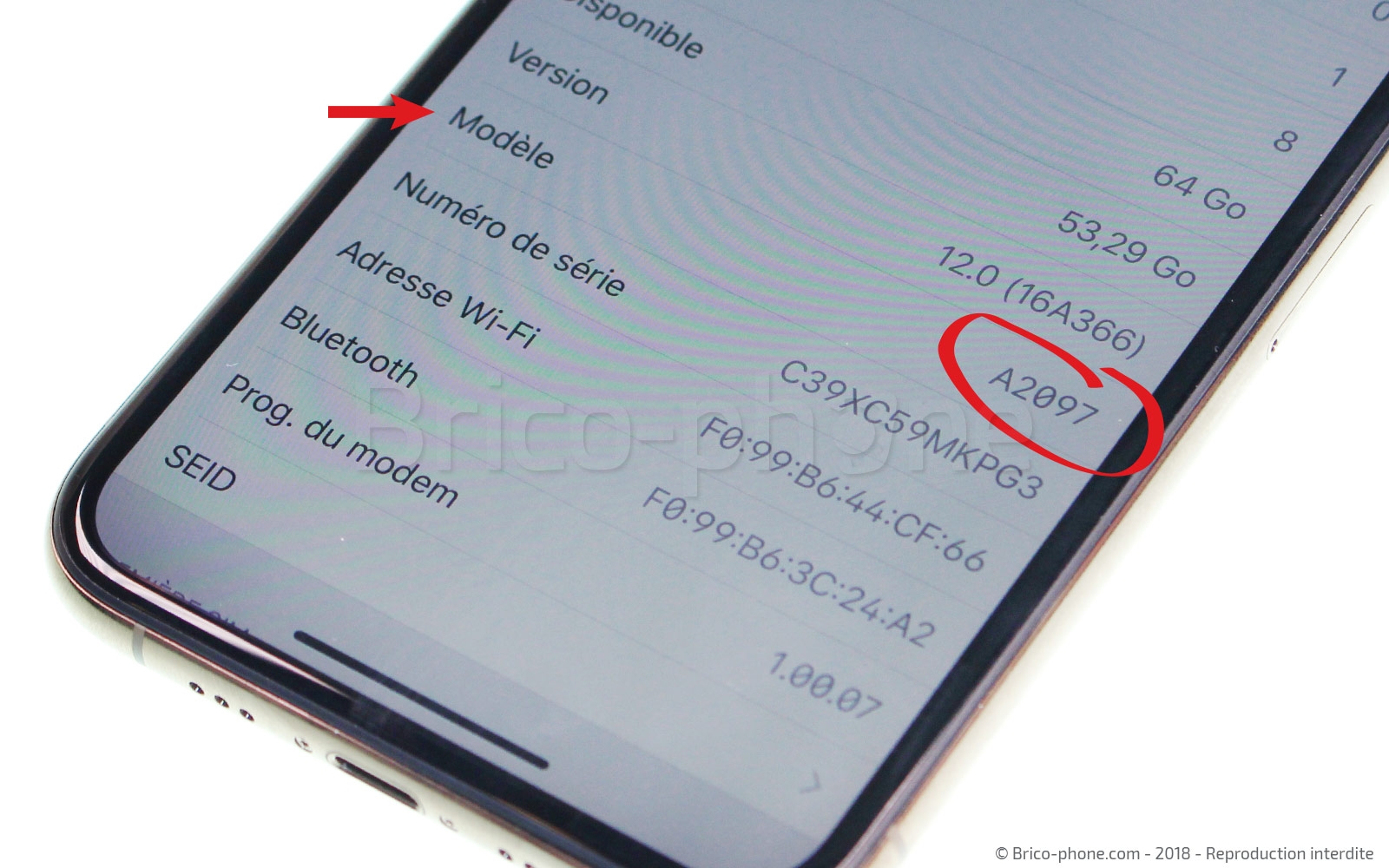

Avant de vous lancer dans la réparation, vérifiez le numéro de modèle de votre iPhone dans les réglages (général : appuyez au bout de la ligne modèle pour faire apparaître le numéro de modèle). Si votre iPhone ne démarre pas, vérifiez sur l'emballage d'origine ou sur la facture d'achat.
Le numéro de modèle de l'iPhone XS est le A2097.
Etape 2 : Eteindre et retirer le rack sim

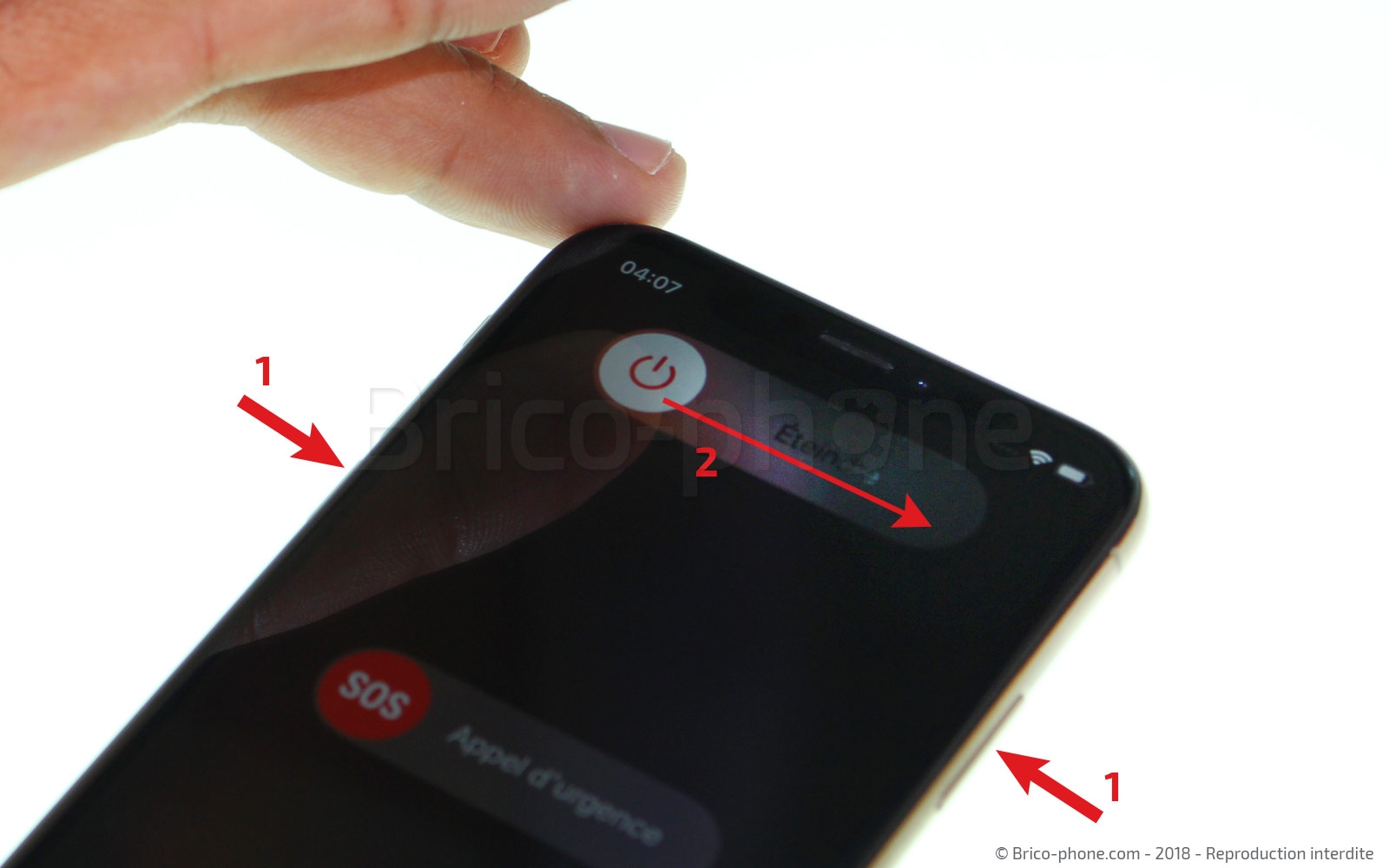

Avant de manipuler votre iPhone XS, éteignez-le en appuyant sur un bouton volume situé à gauche (+ ou - au choix) puis sur le bouton power à droite sans relâcher le bouton volume, jusqu'à ce que l'écran fasse apparaître la fonction "éteindre".

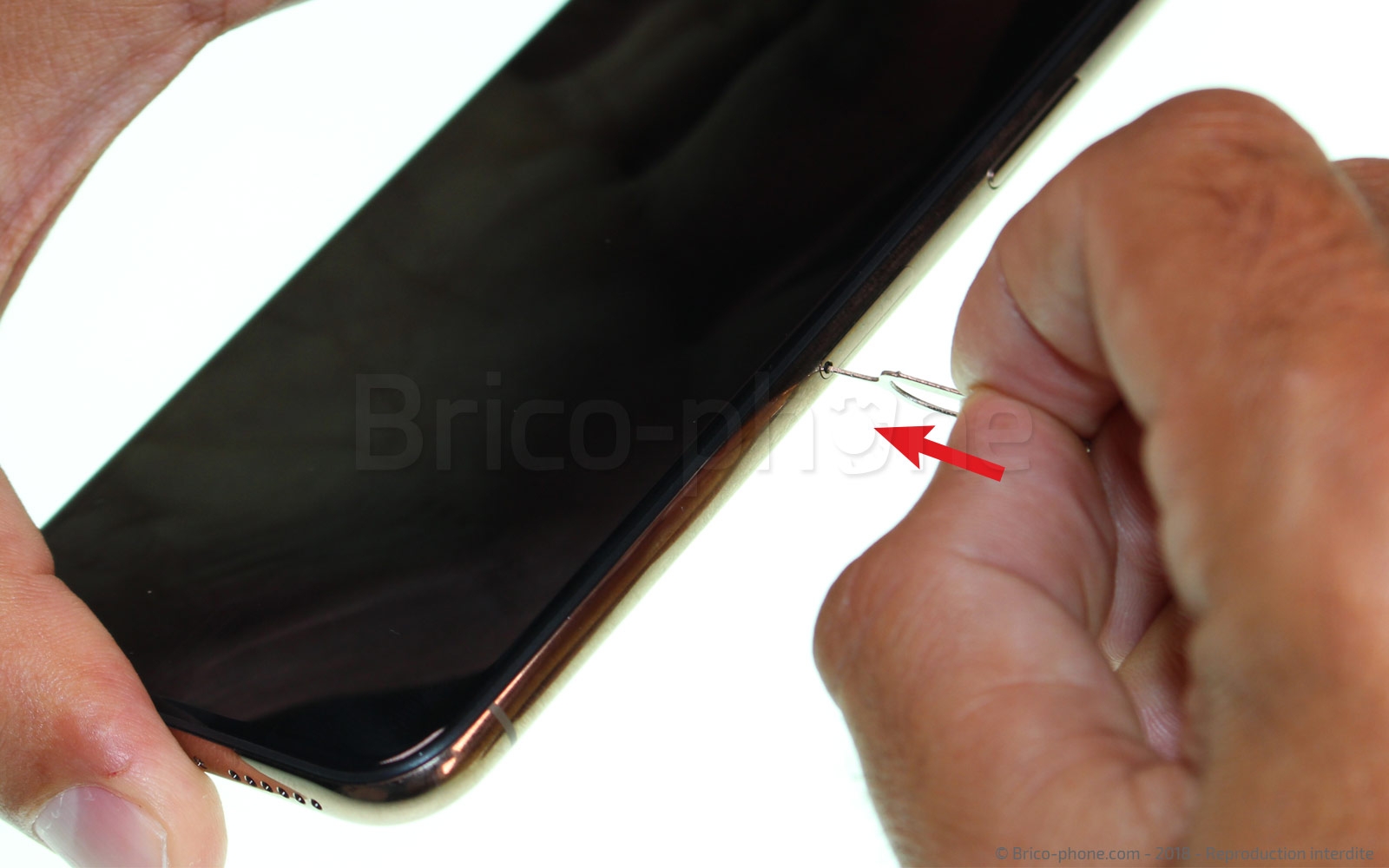

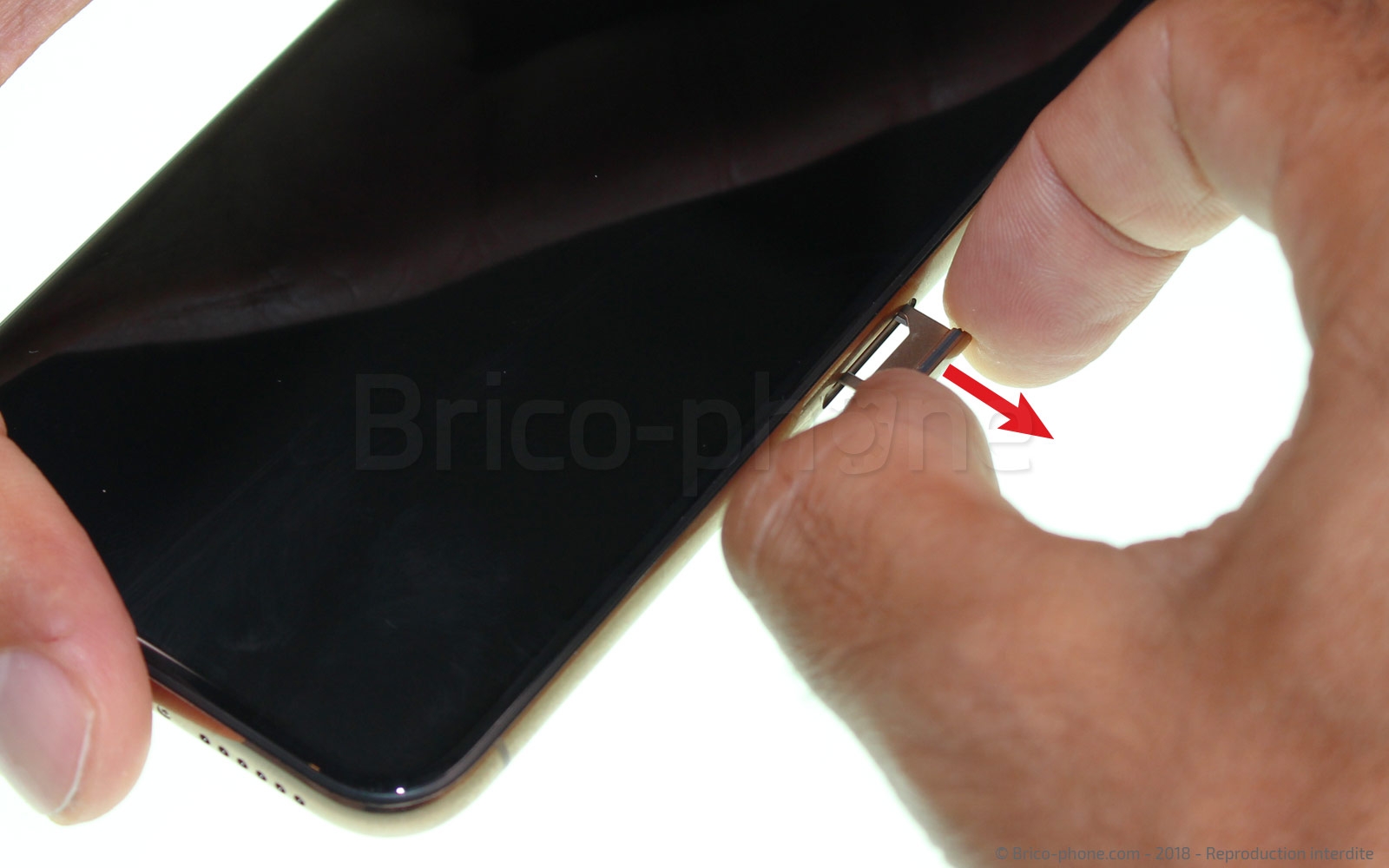

Retirez ensuite le tiroir sim en enfonçant l'outil d'origine ou de celui fourni dans le kit d'outils dans le petit trou situé à droite du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 3 : Retirer les vis pentalobes

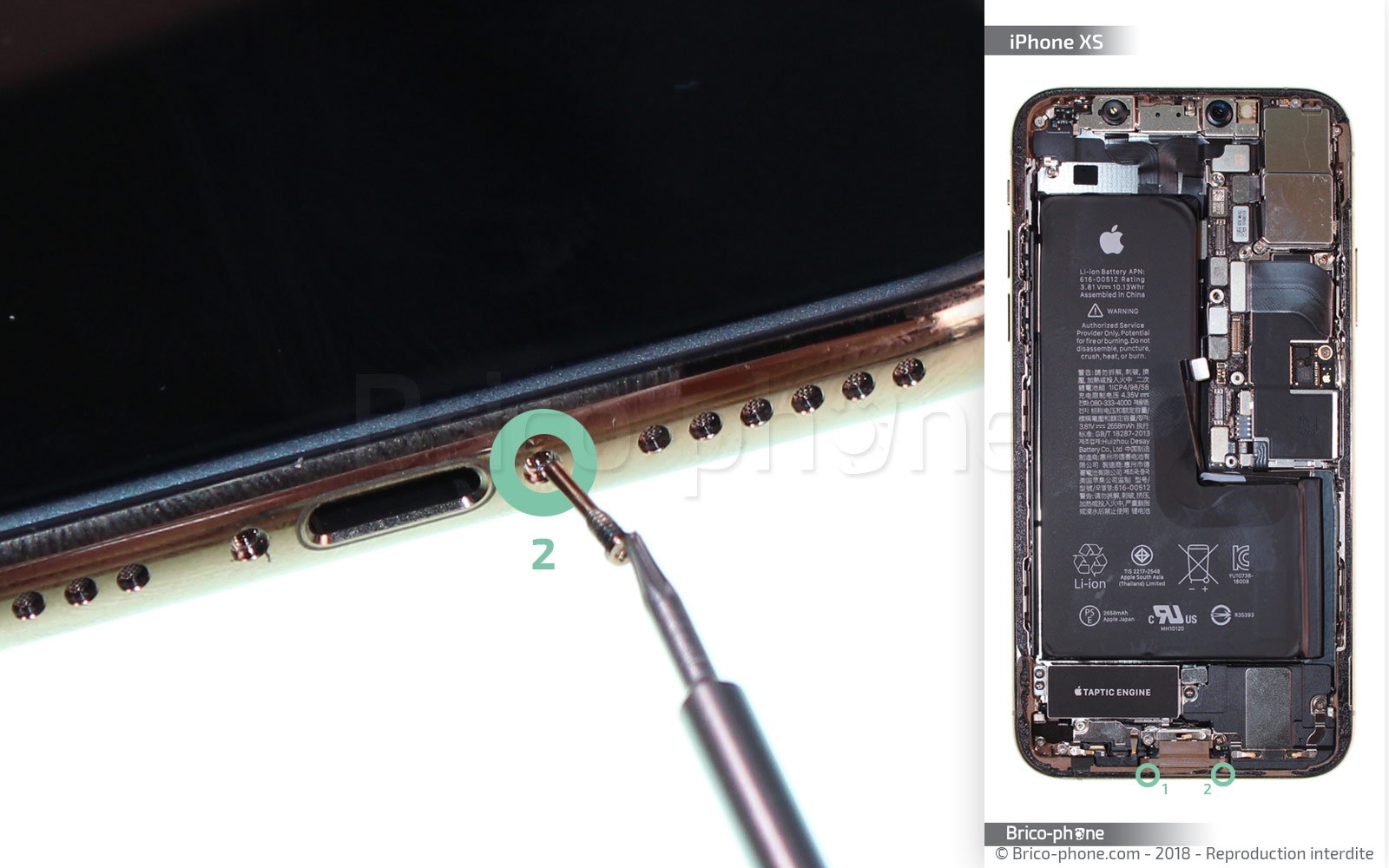

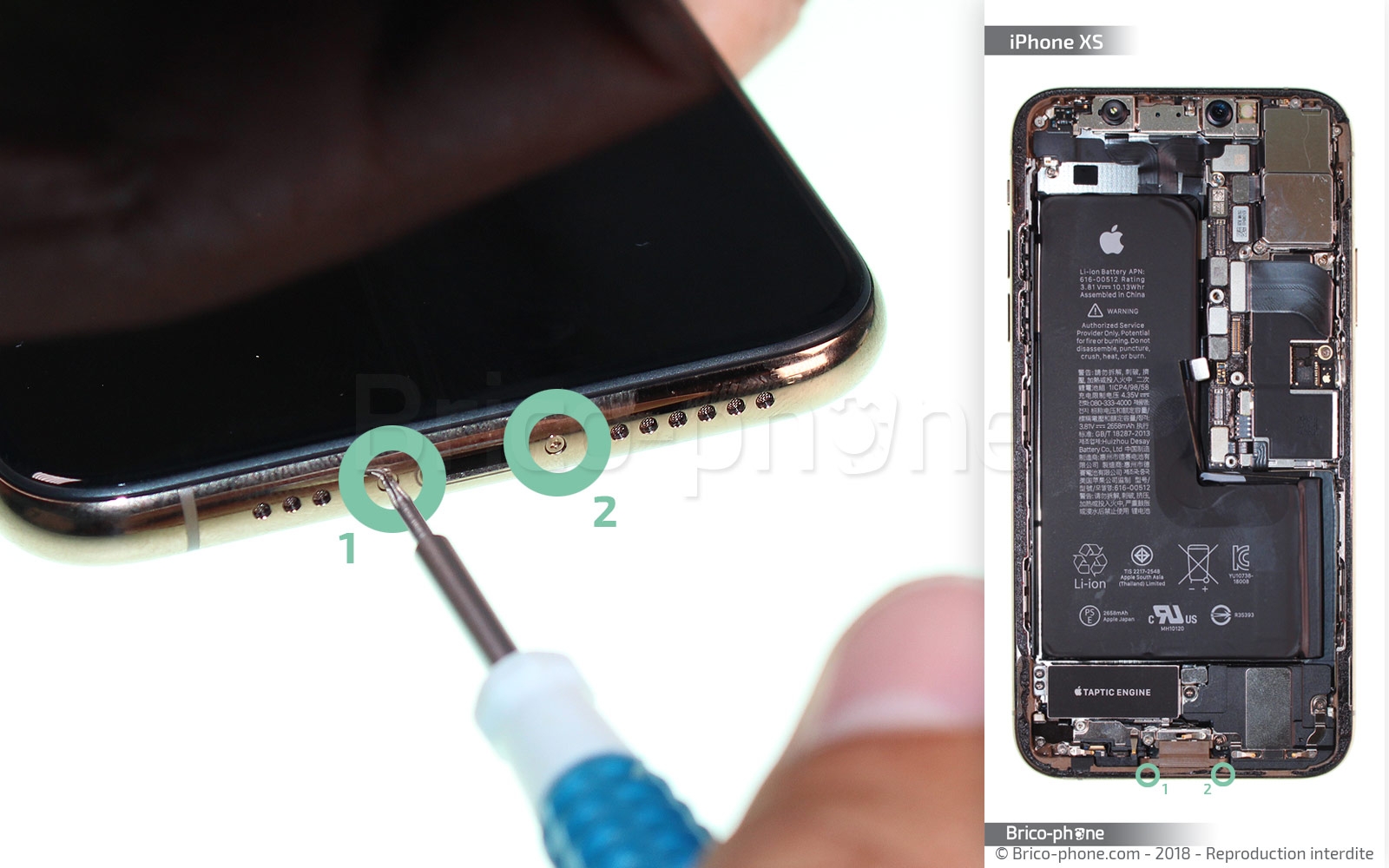

L'iPhone XS est fermé par deux vis en étoiles 5 branches en bas du châssis. Utilisez le tournevis pentalobe 0,8 pour les retirer puis placez-les sur le patron d'aide au montage.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Tournevis Professionnel Pentalobe 0.8
12,90 €
Etape 4 : Créer une ouverture

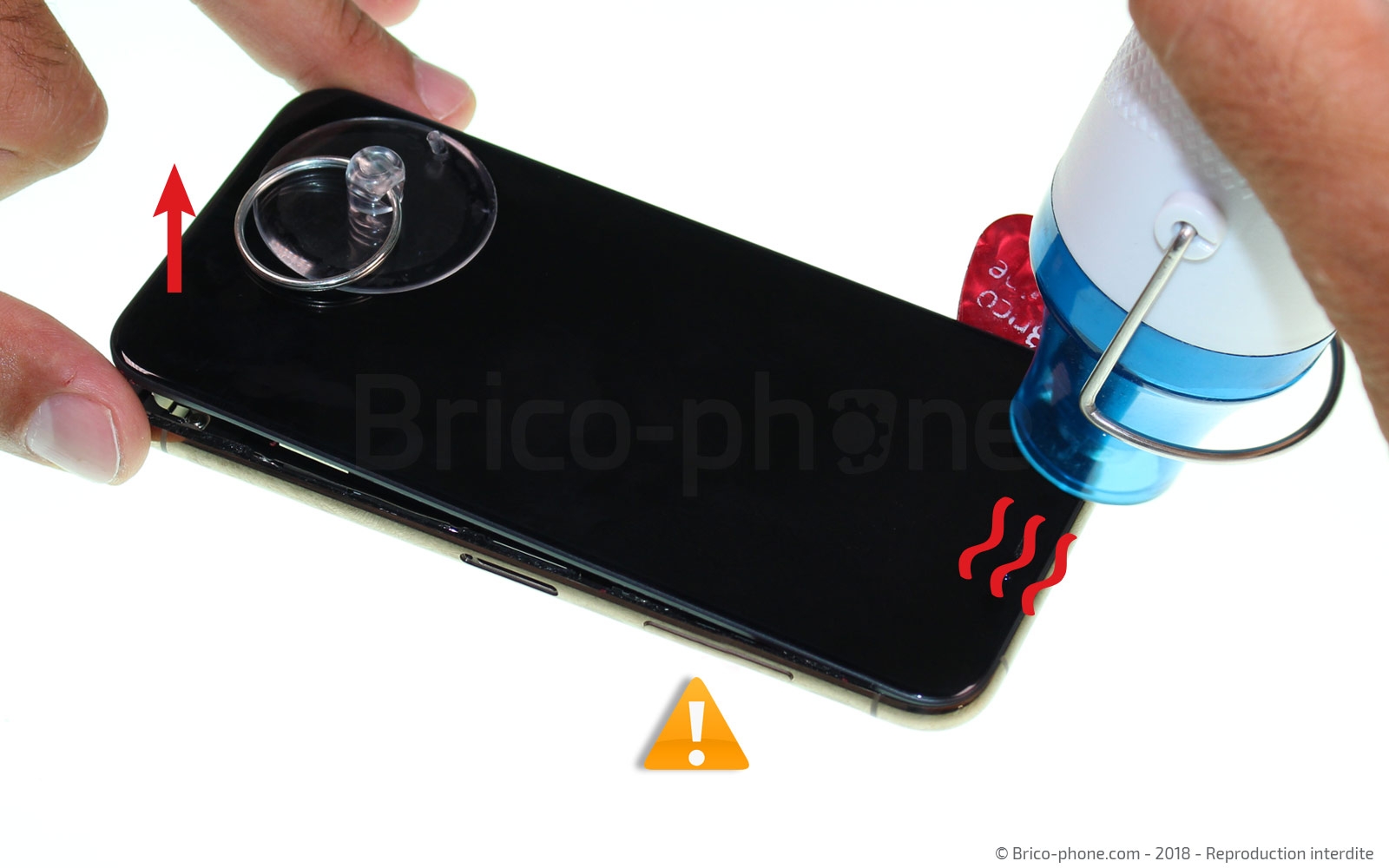

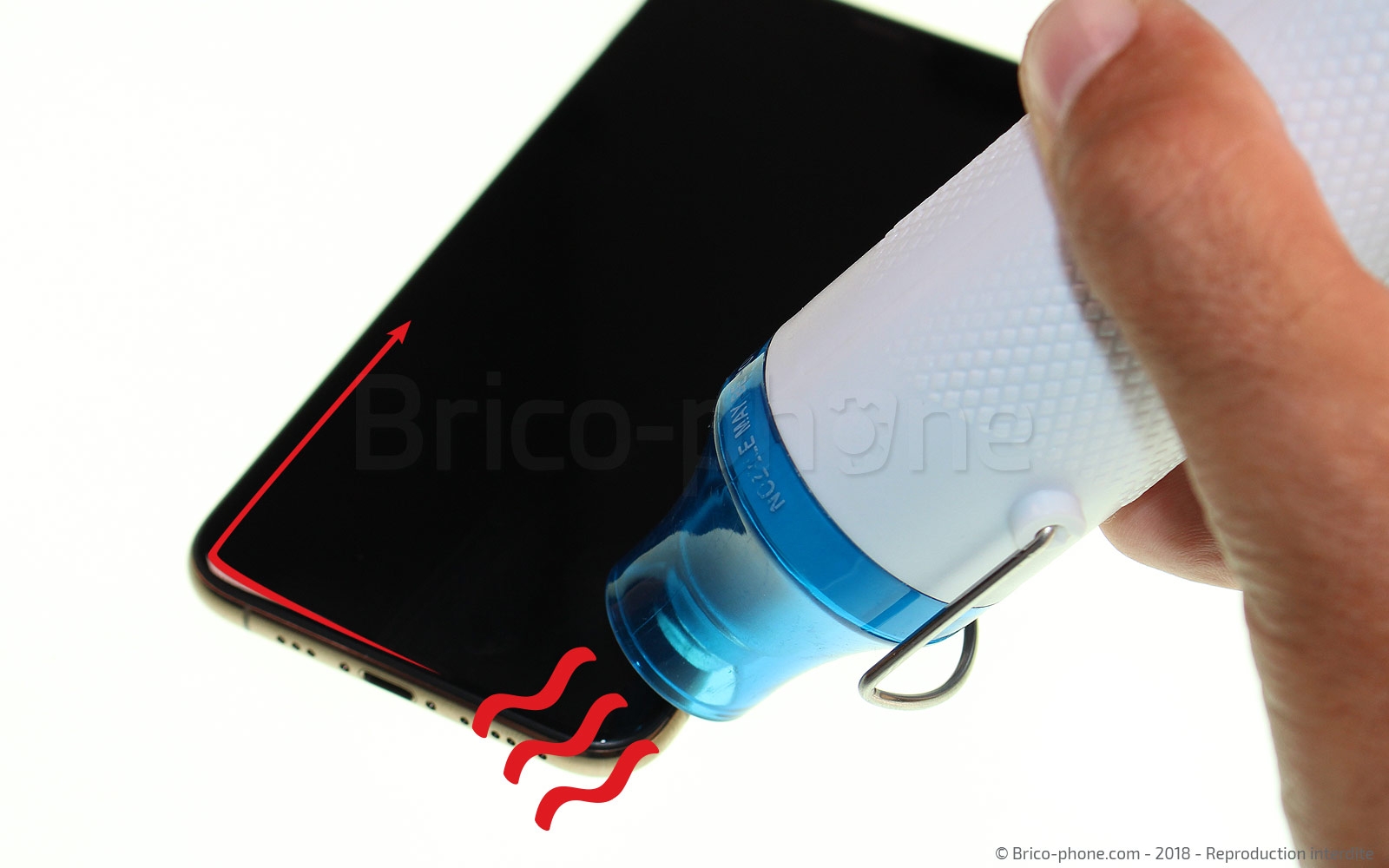

Afin de créer un interstice entre le châssis et l'écran d'iPhone XS, vous devez chauffer le contour de ce dernier.
Pour cela, utilisez un décapeur thermique ou bien un sèche-cheveux. Réglez la température sur environ 80°C.

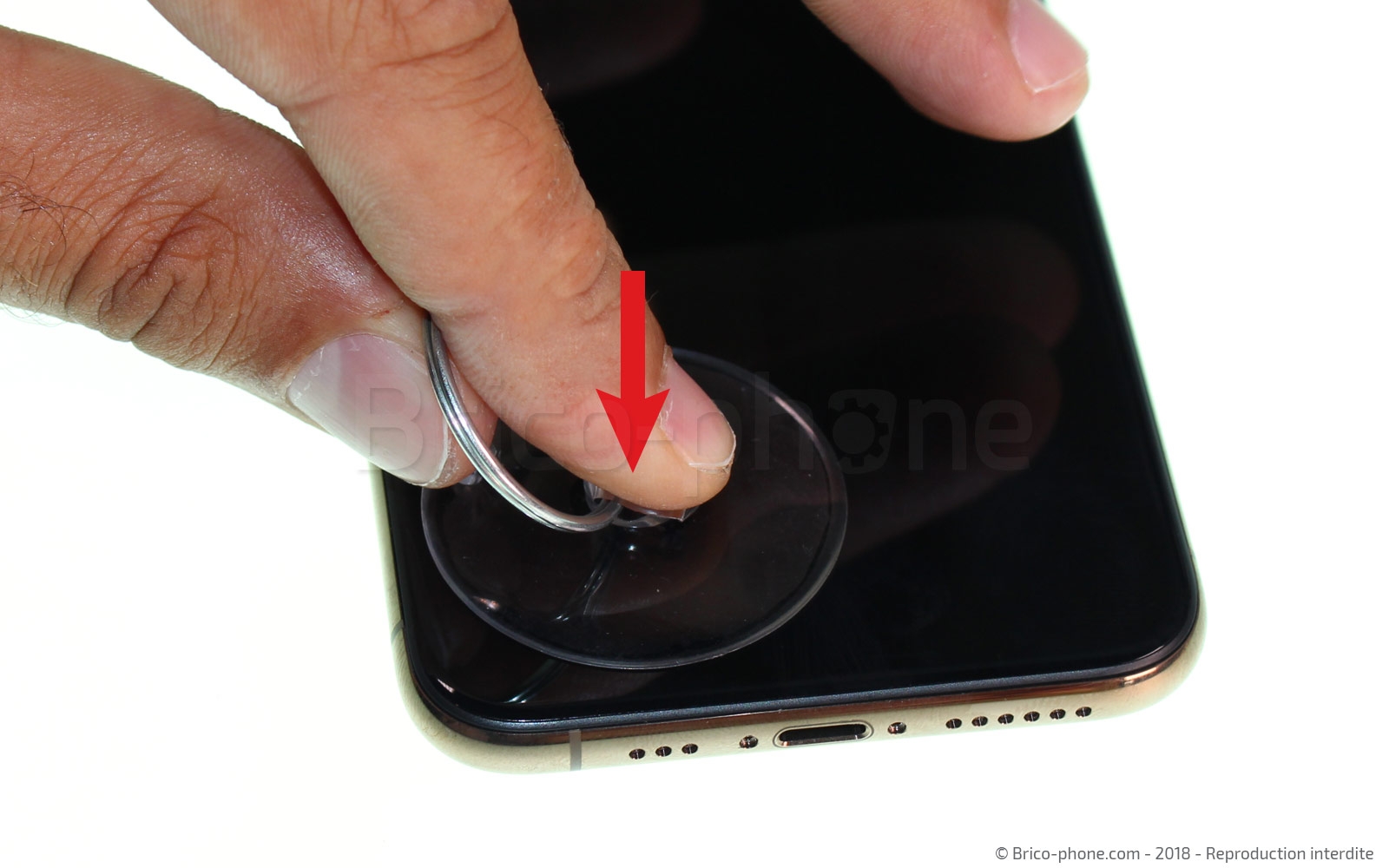

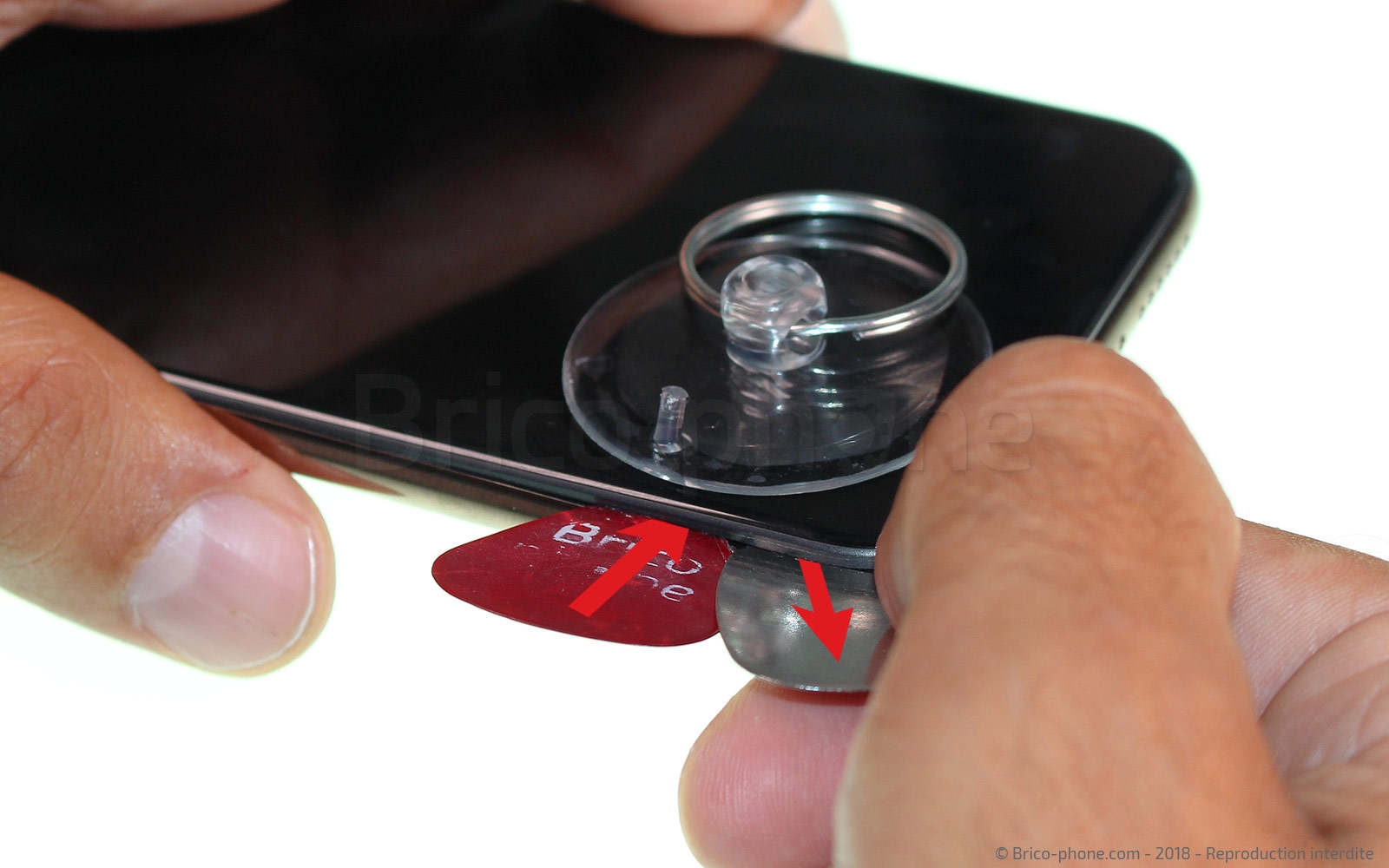

Lorsque le contour est suffisamment chaud pour ramollir le joint, placez la ventouse sur un des angles inférieurs et tirez fortement pour soulever l'écran et insérer le médiator métal.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 5 : Décoller l'écran

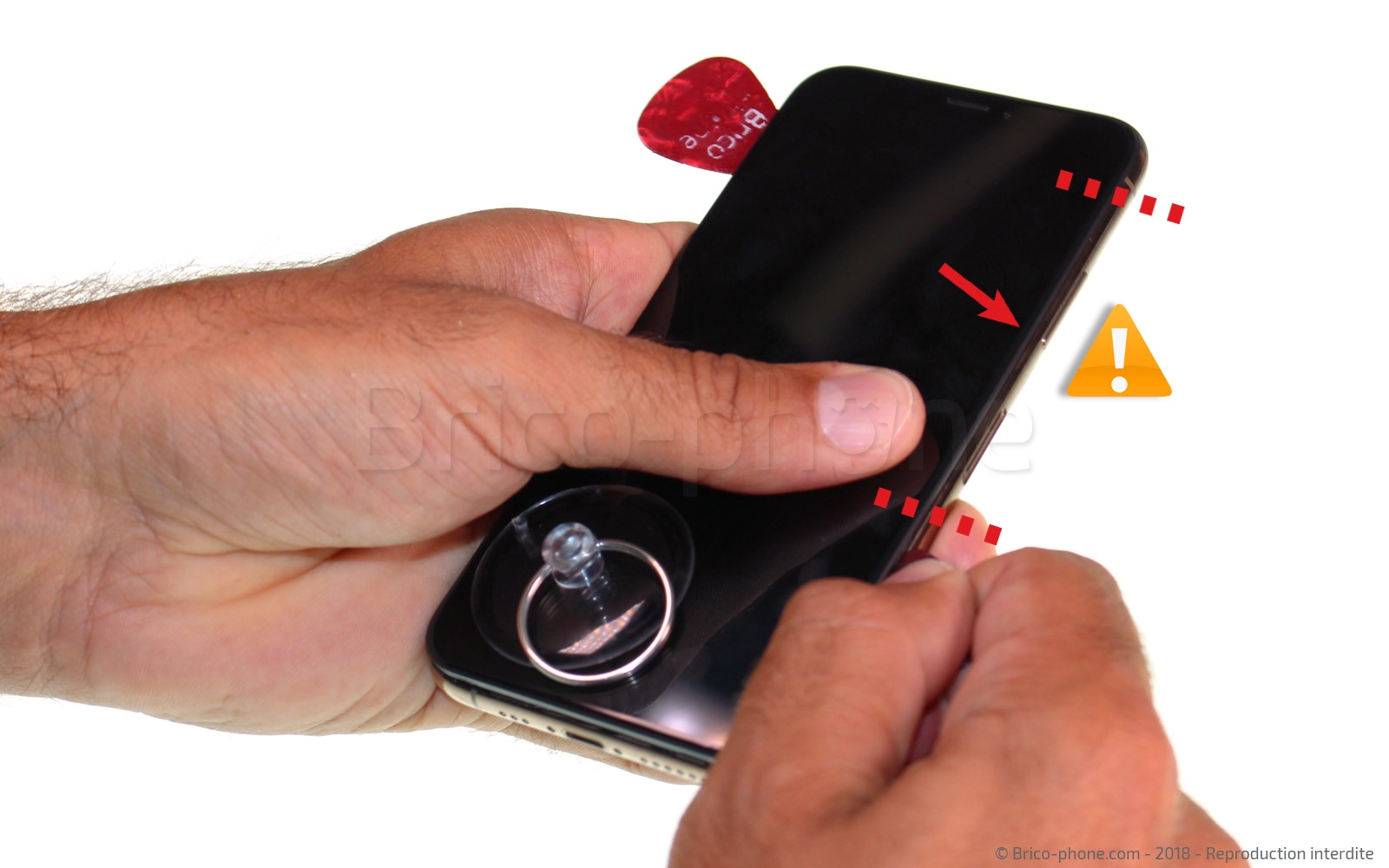

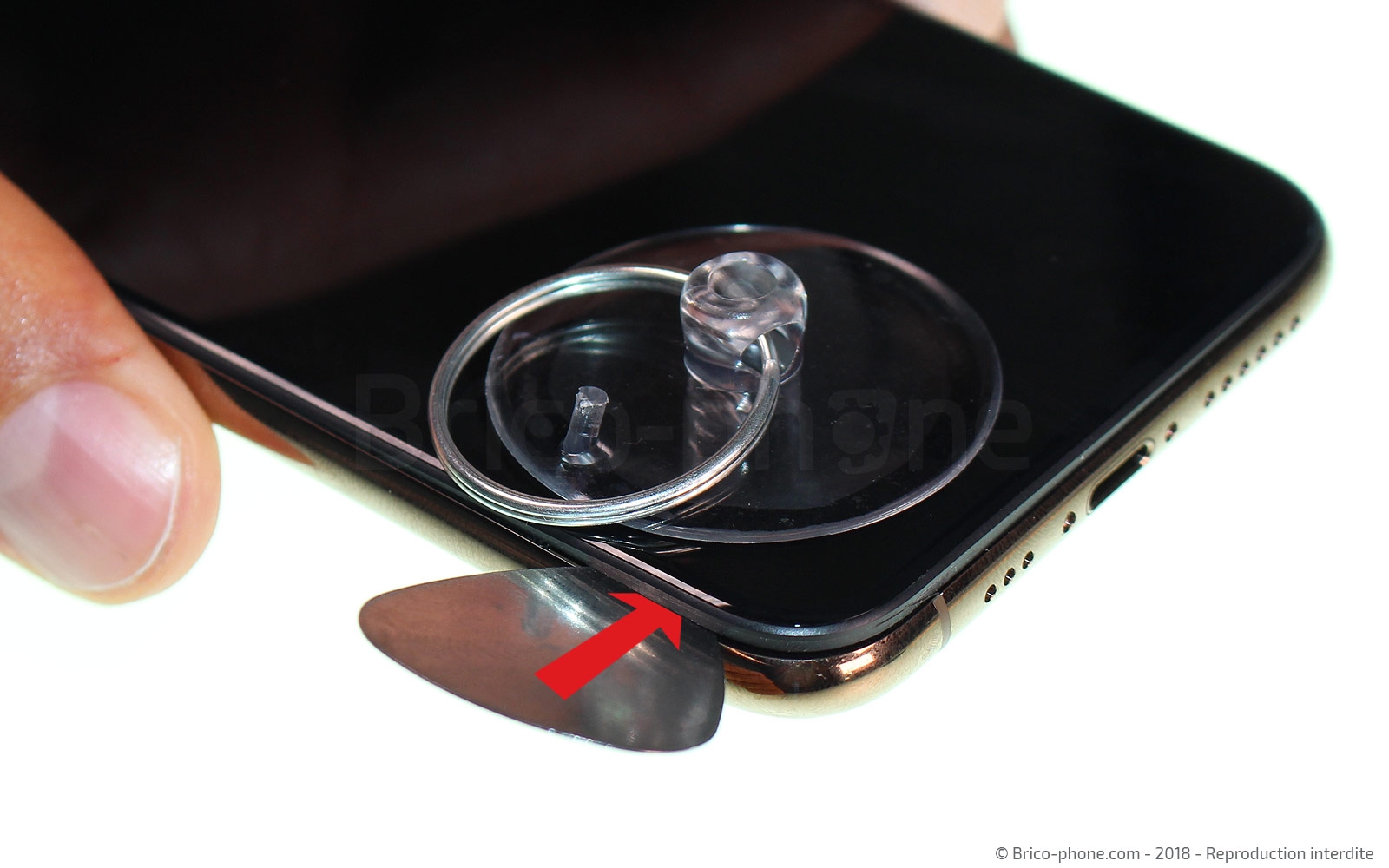

Une fois l'ouverture créée, glissez le médiator en plastique puis retirez le médiator métal. Cela évitera de rayer le châssis.

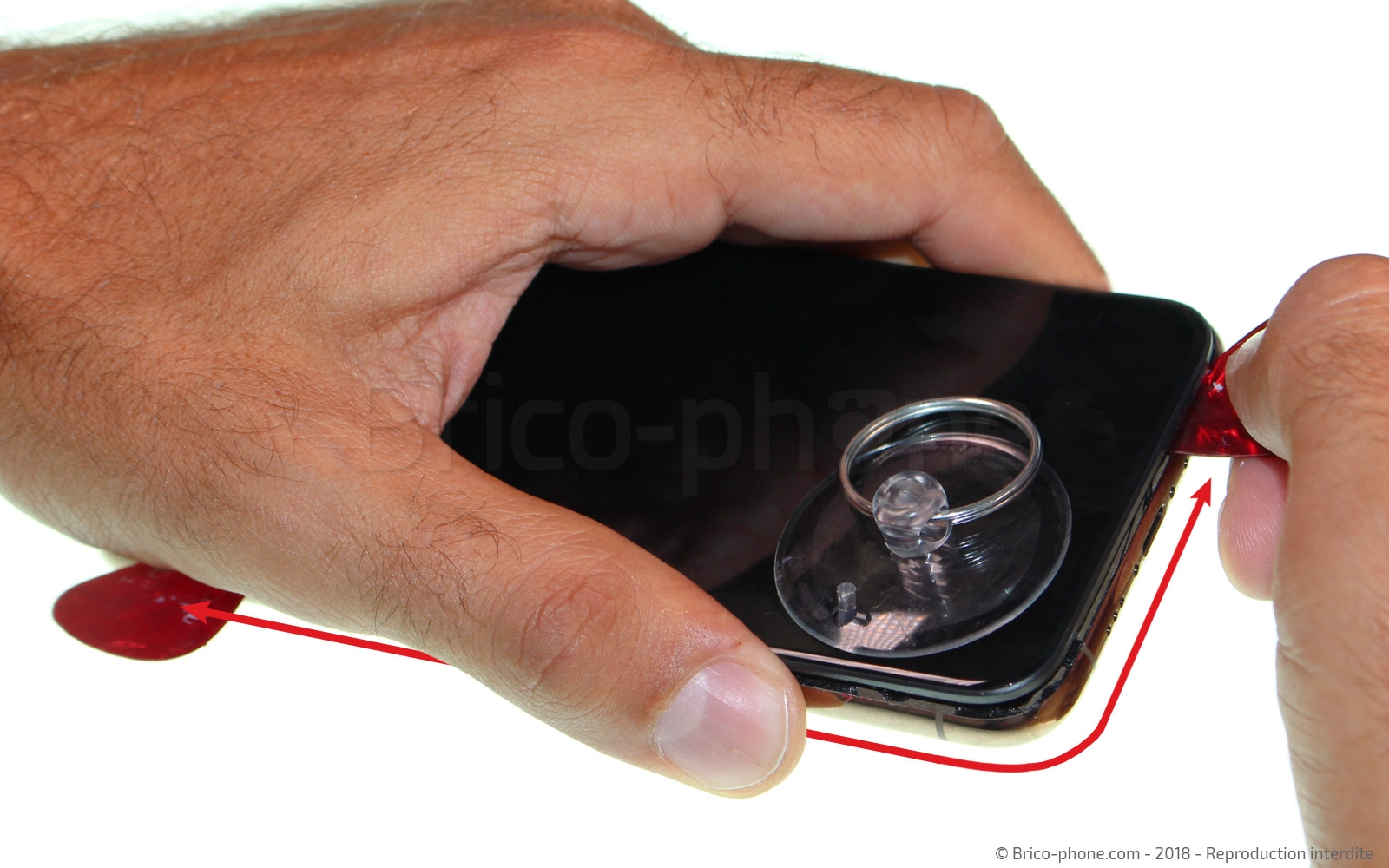

Glissez ensuite les médiators en plastique sur une partie du contour en veillant à ne pas mettre un médiator sur la partie droite (zone entre les pointillés). Les nappes de l'écran sont rattachées sur la gauche et sont vraiment très au bord du châssis. Endommager les nappes de l'écran alourdirait fortement la facture, donc soyez prudent.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 6 : Ouvrir l'écran

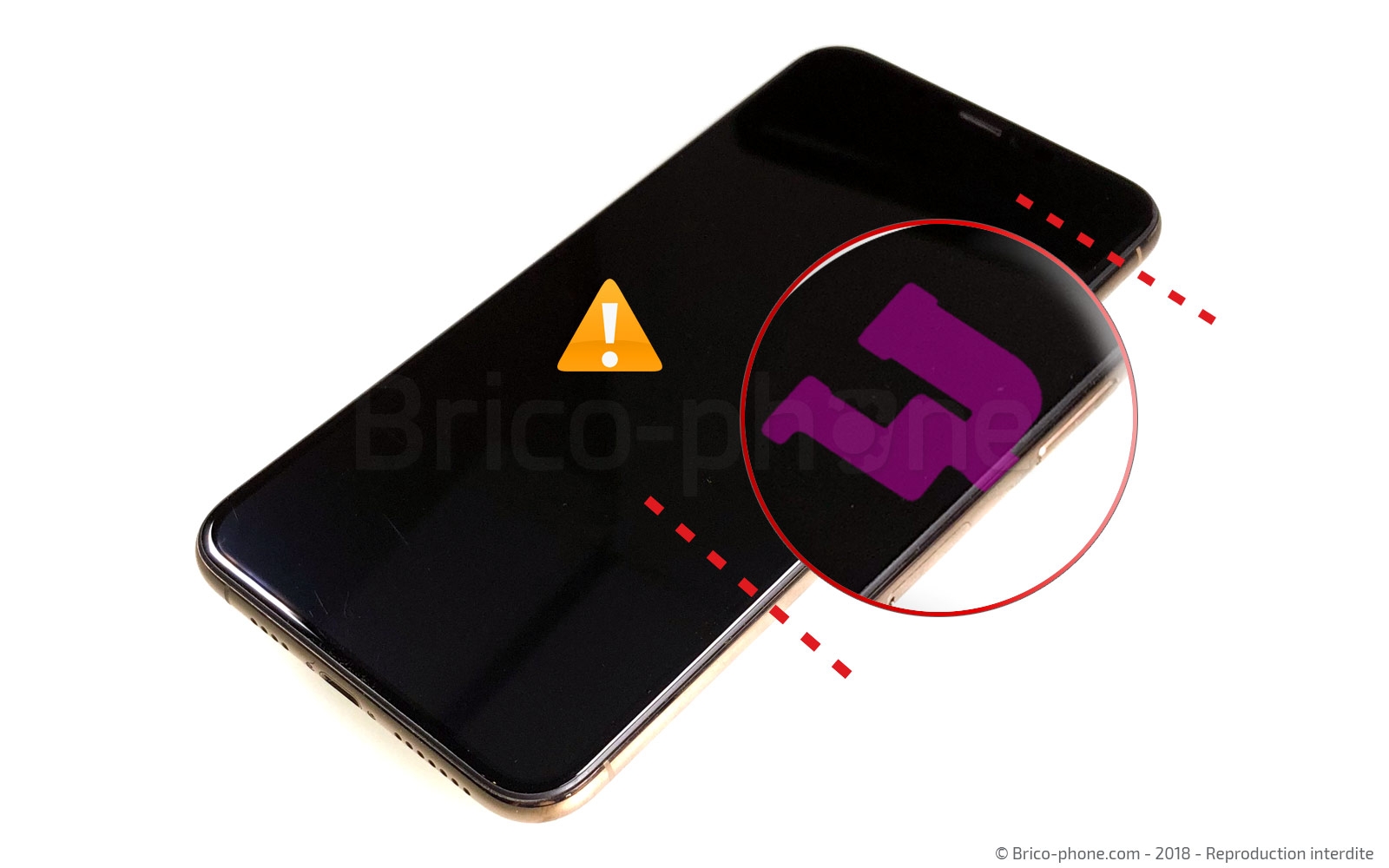

Chauffez à nouveau le haut de la vitre avant de décoller complètement l'écran si jamais l'adhésif s'est refroidi ou si vous sentez une résistance. Attention toujours aux nappes qui sont reliées à droite.

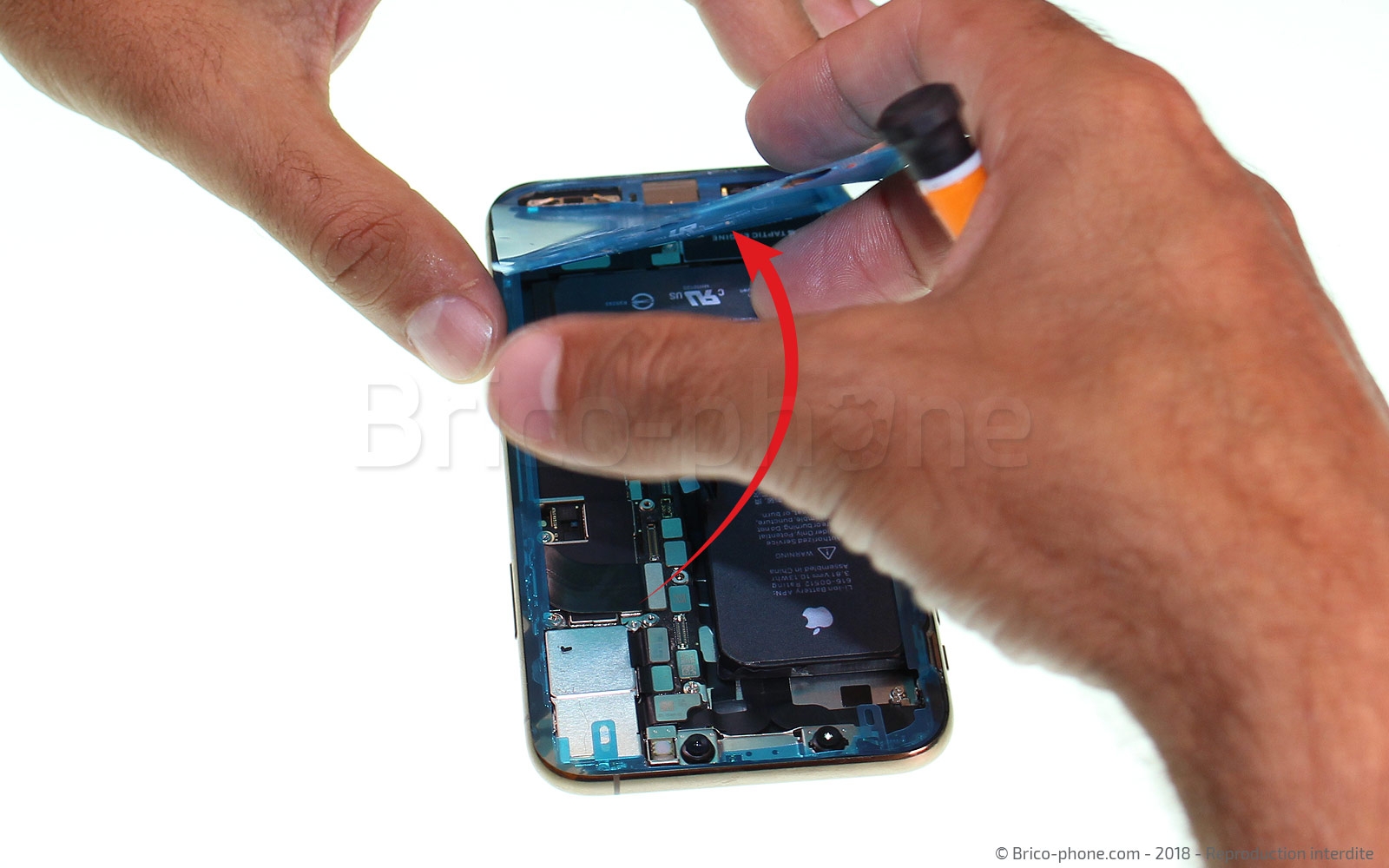

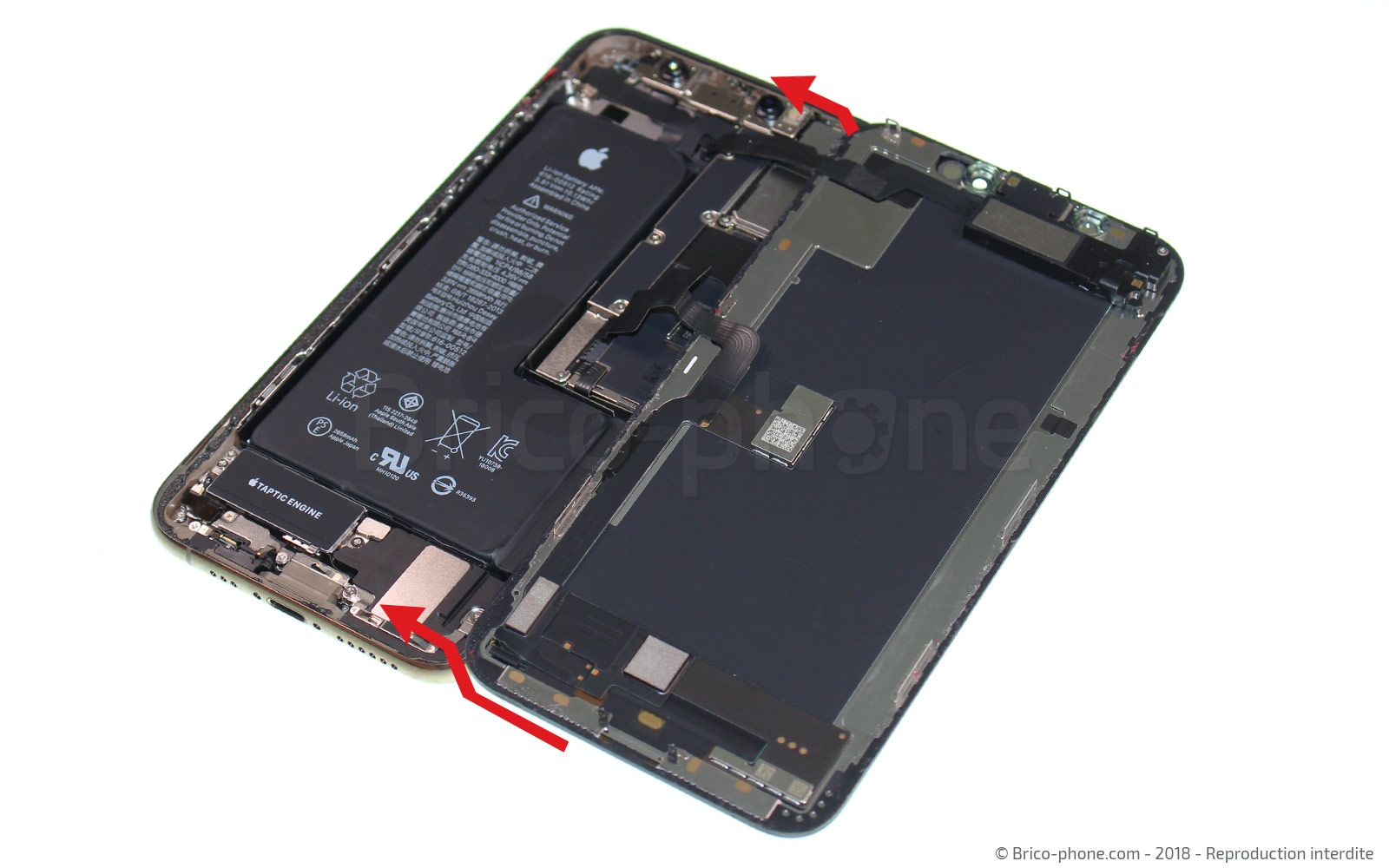

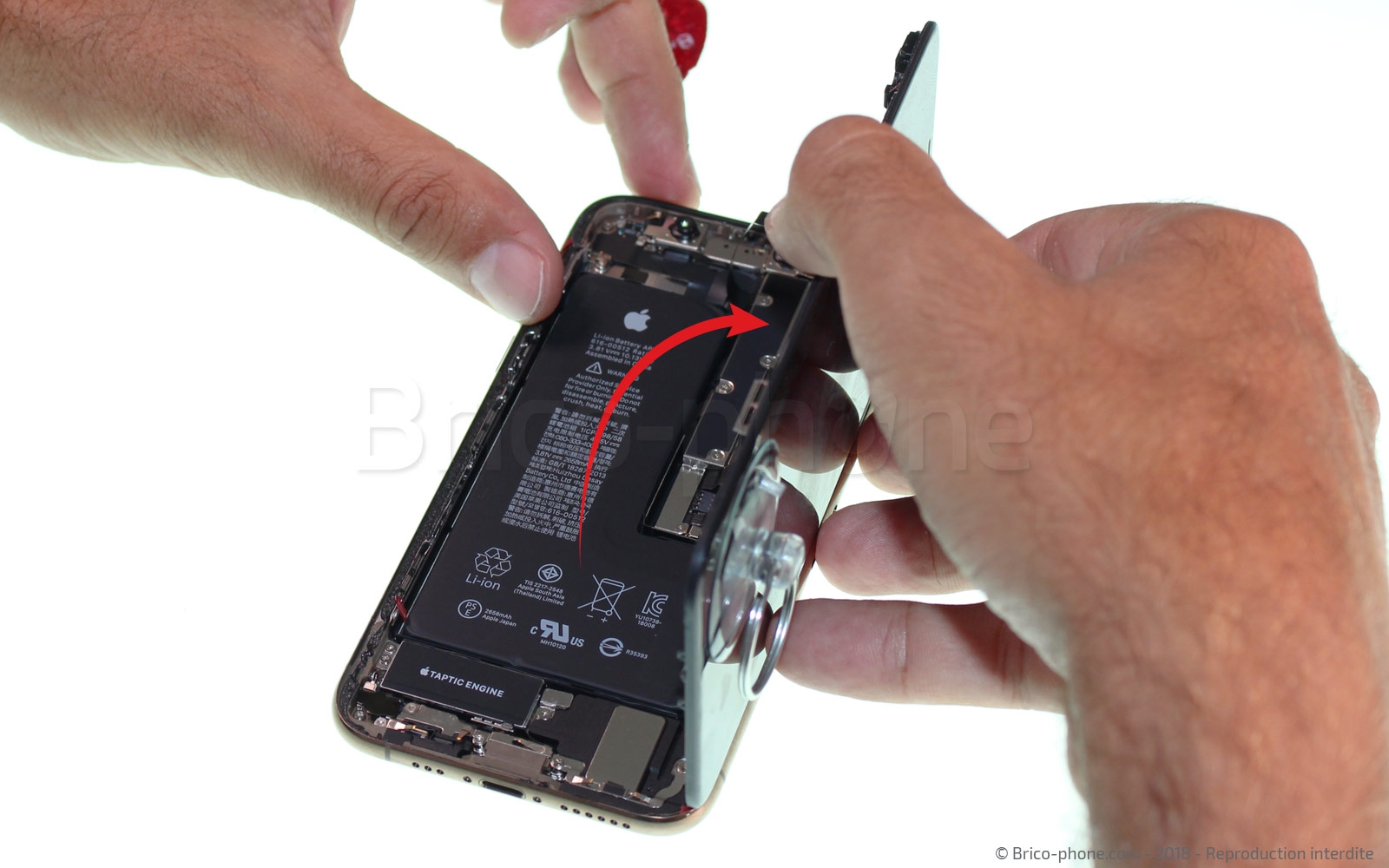

Ouvrez maintenant l'iPhone XS de gauche à droite. Ne forcez pas pour mettre l'écran à plat car les nappes sont trop courtes, chevauchez simplement l'écran au-dessus du châssis.
Et surtout ne tirez pas sur l'écran. Les nappes sont fragiles et une déchirure vous contraindrait à remplacer le bloc écran.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
19,90 €
Etape 7 : Dévisser l'élément #01

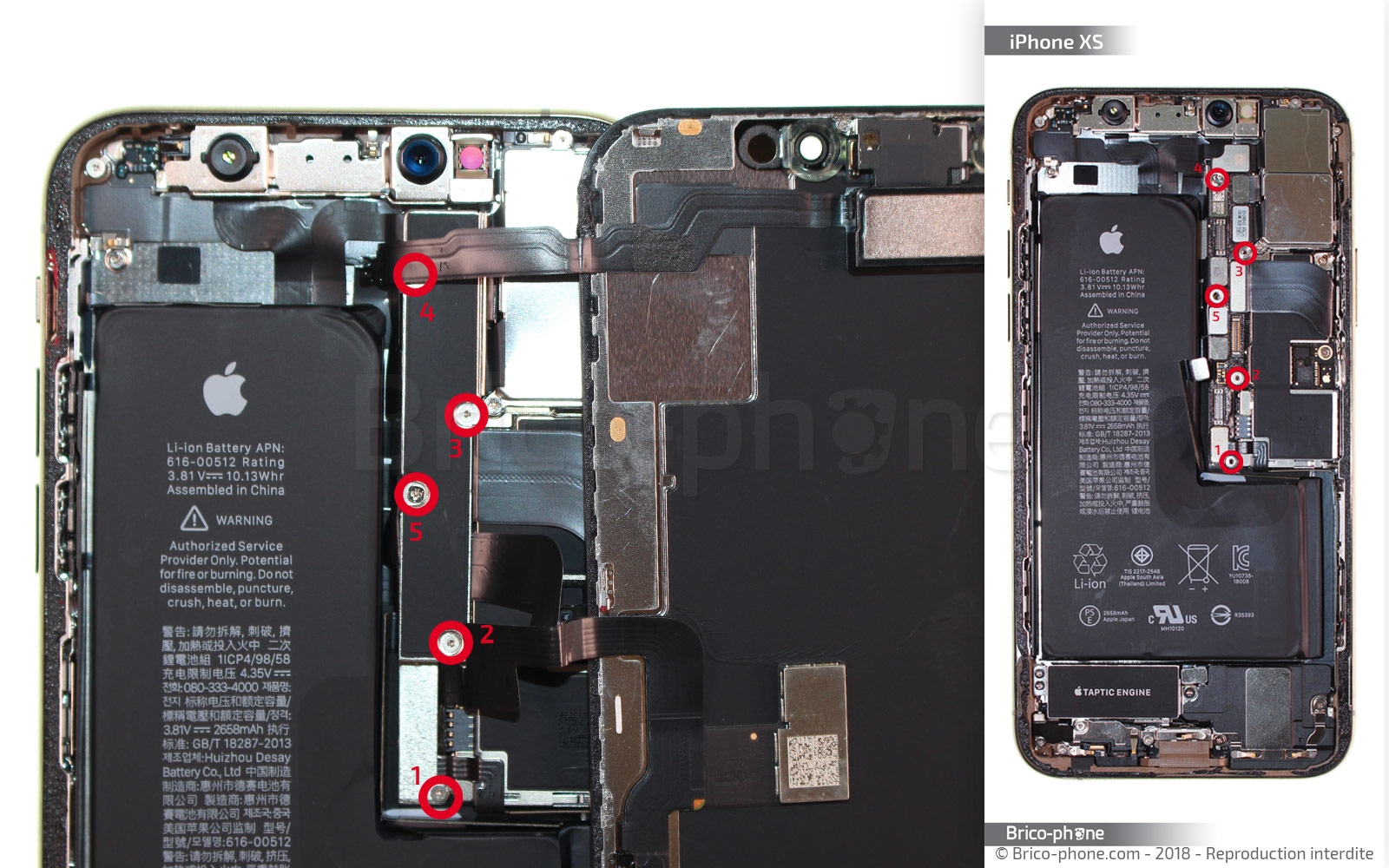

Les connecteurs des nappes tactile, OLED et batterie sont maintenus et protégés par une plaquette métallique tout en longueur.

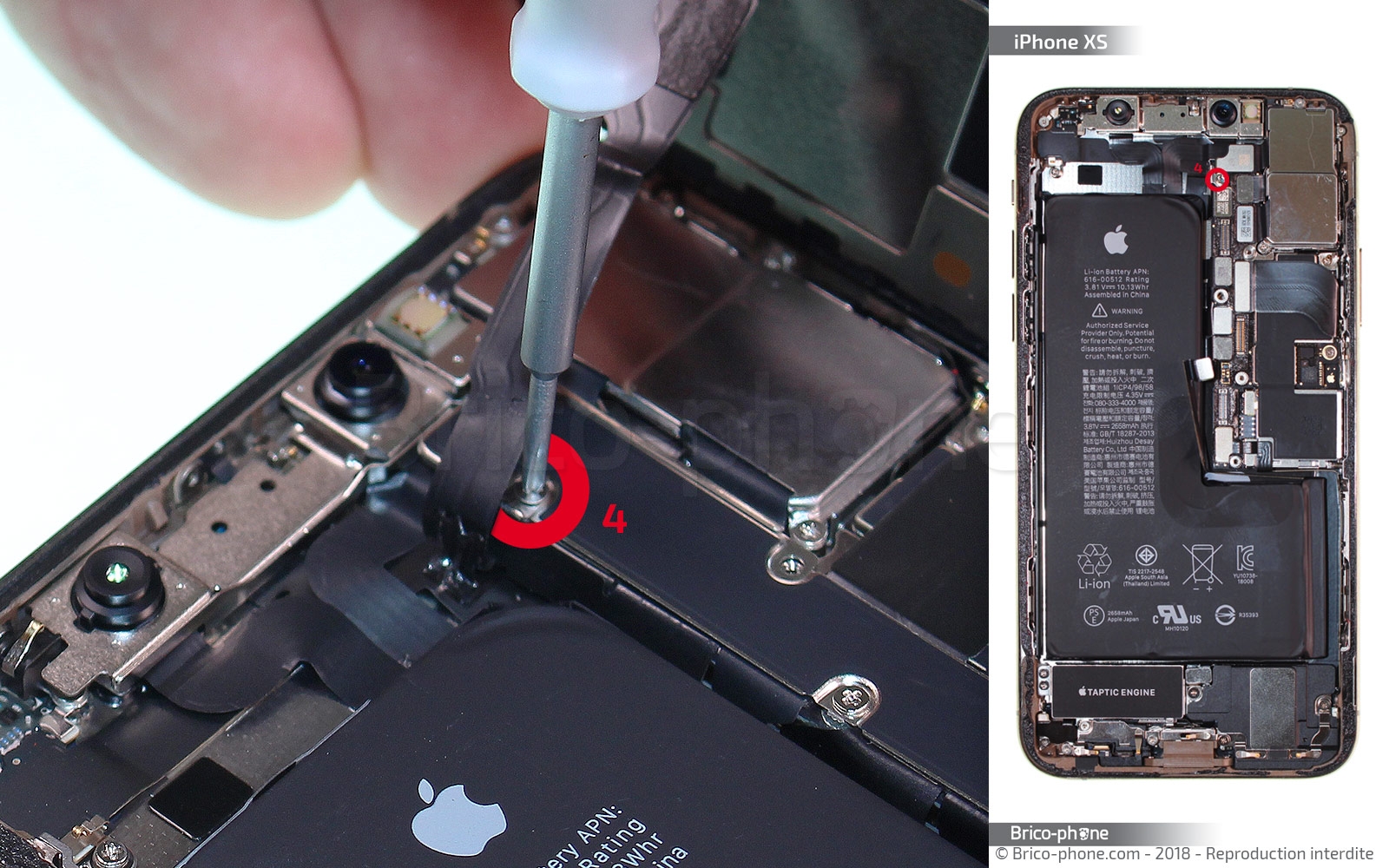

Munissez-vous du tournevis Triwing 0.6 fourni dans le kit d'outils pour retirer les vis B1, B2, B3 et B4 (cette dernière est juste sous la nappe de l'écouteur). Puis prenez le tournevis cruciforme pour retirer la vis B5. Placez au fur et à mesure les vis sur le patron d'aide au montage en papier (offert) ou magnétique/adhésif si vous l'avez acheté, pour éviter toute inversion lors du remontage. La carte mère de l'iPhone sera irrémédiablement endommagée si des vis étaient interverties.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €
Etape 8 : Retirer la plaquette

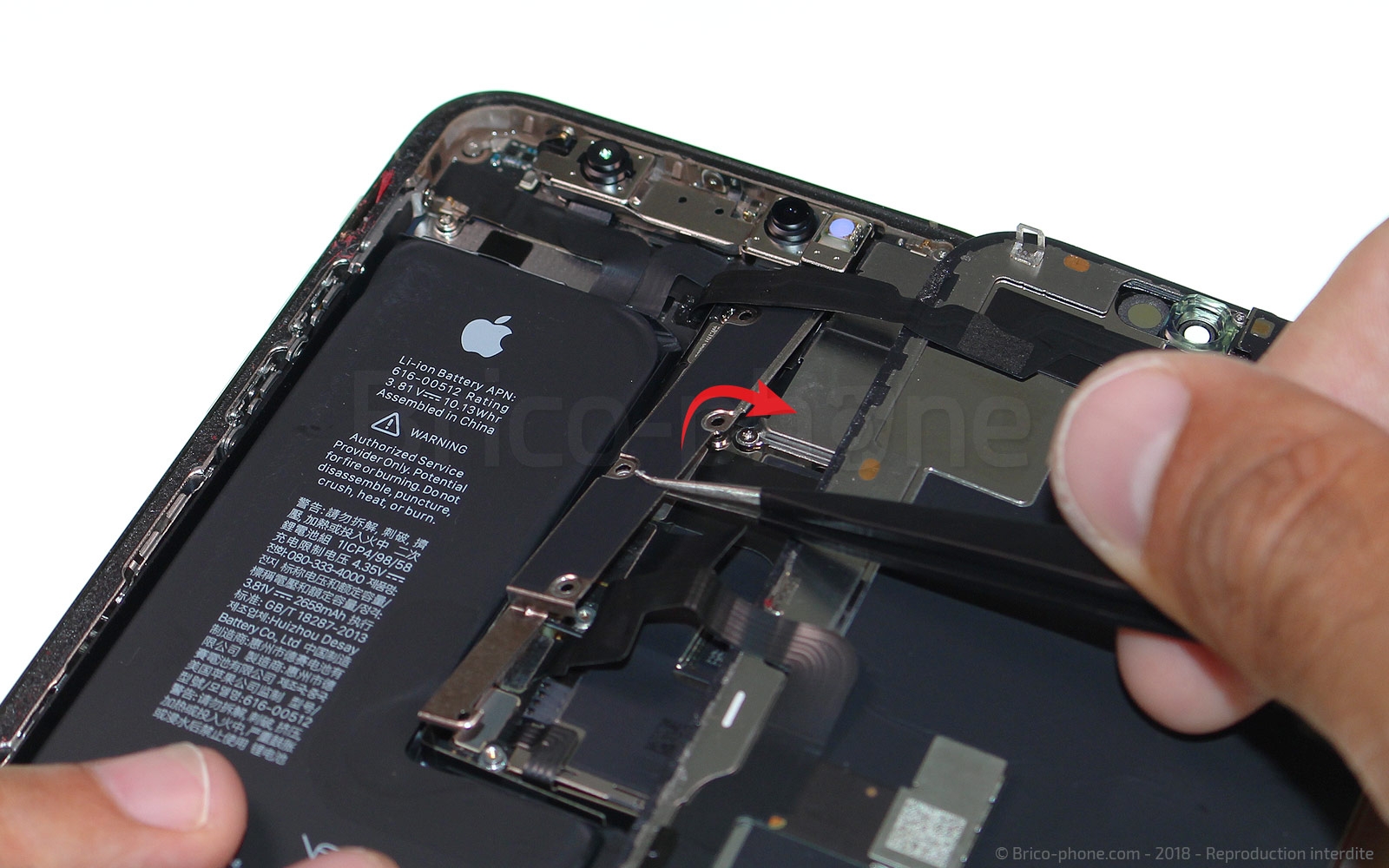

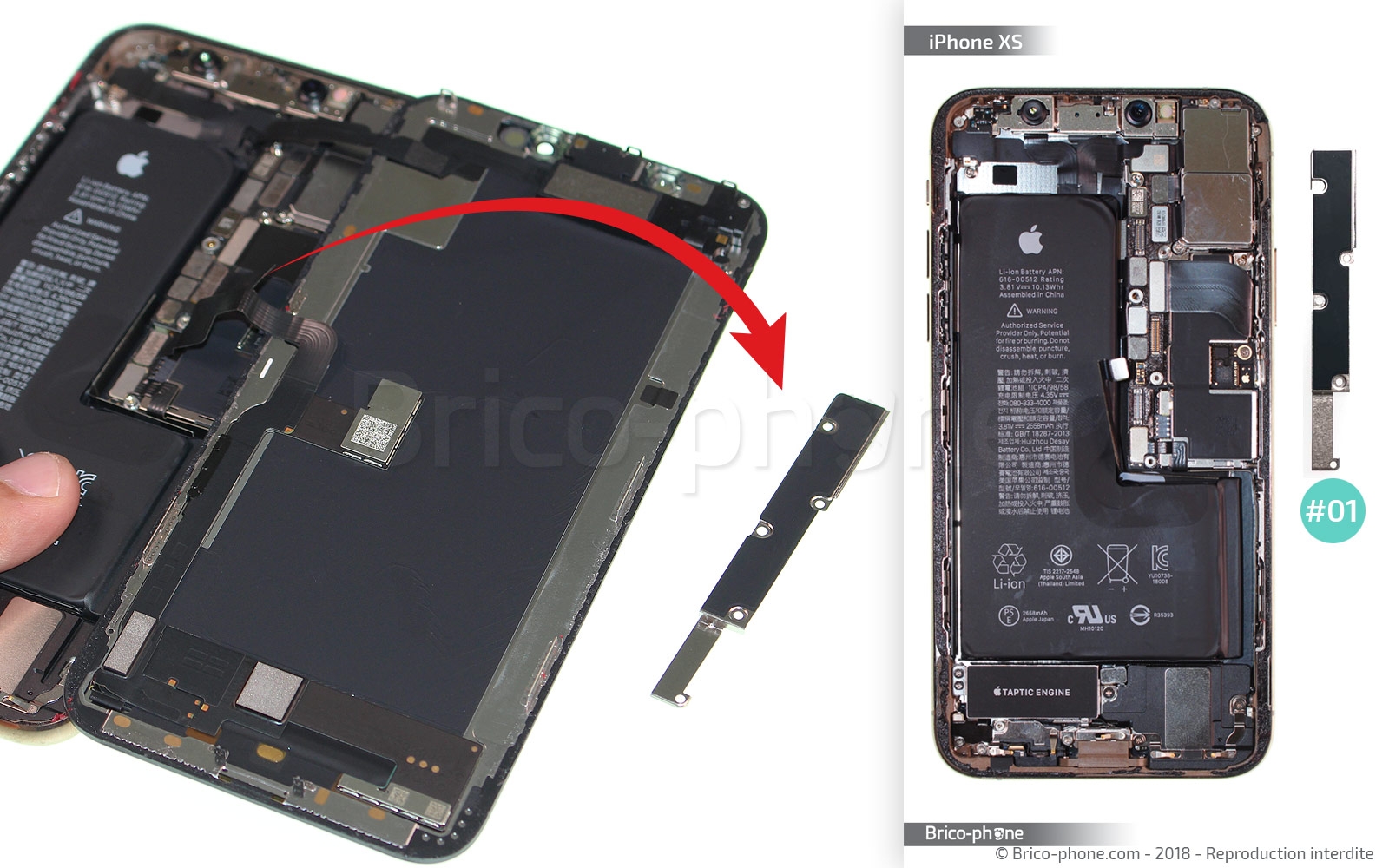

Grâce à la pincette, saisissez la plaquette de protection métallique nommée #01 puis retirez-la.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Déconnecter la batterie

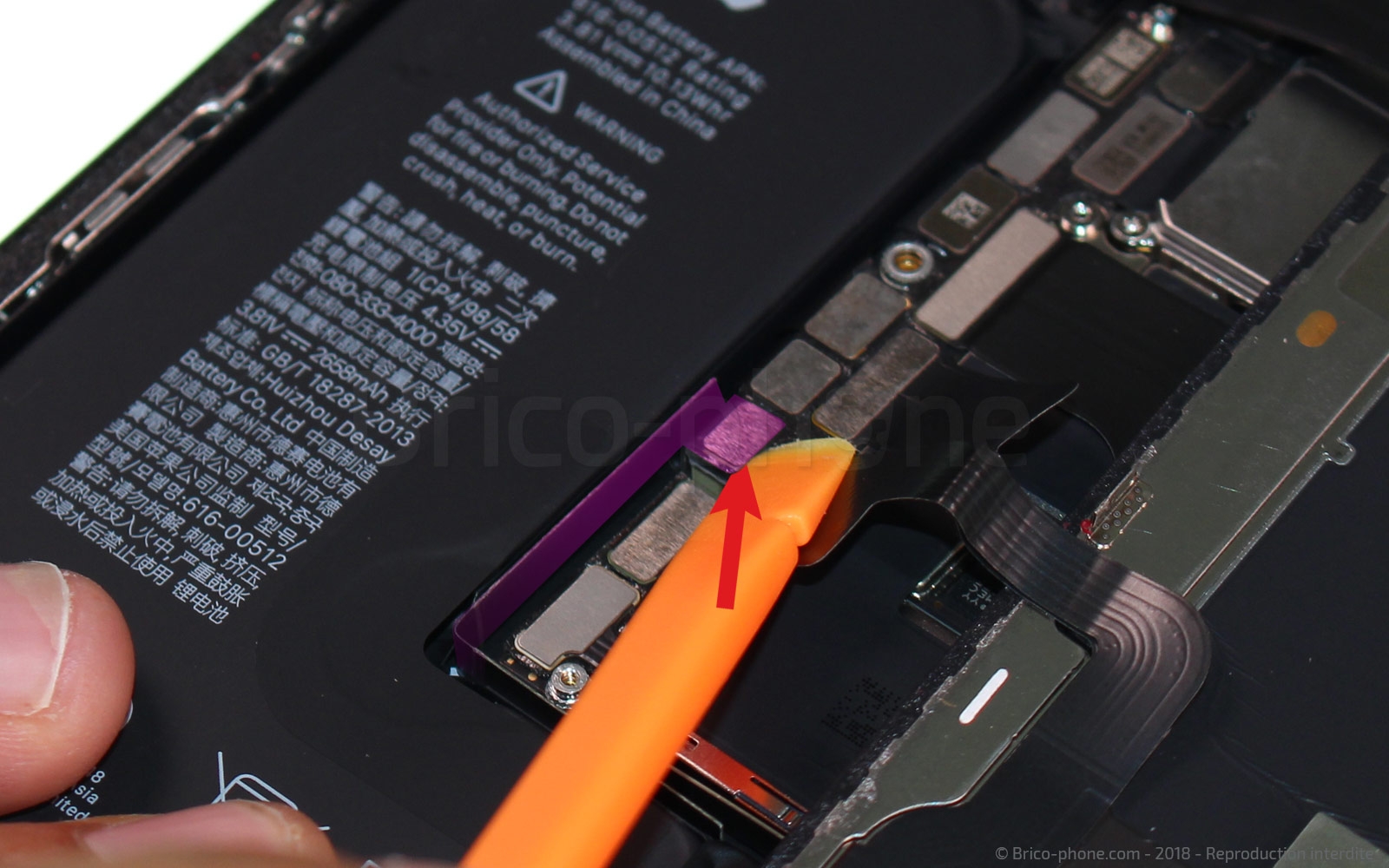

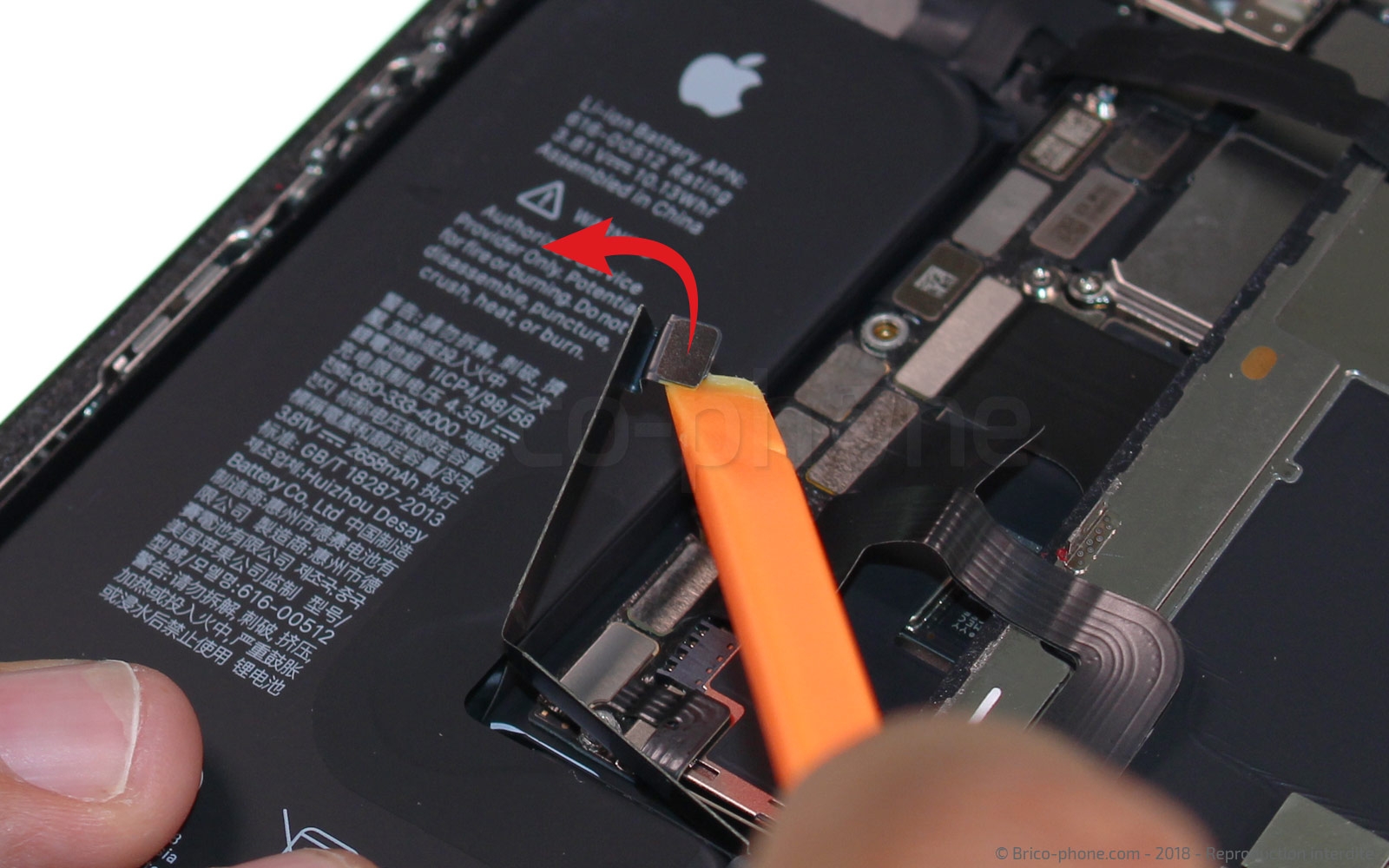

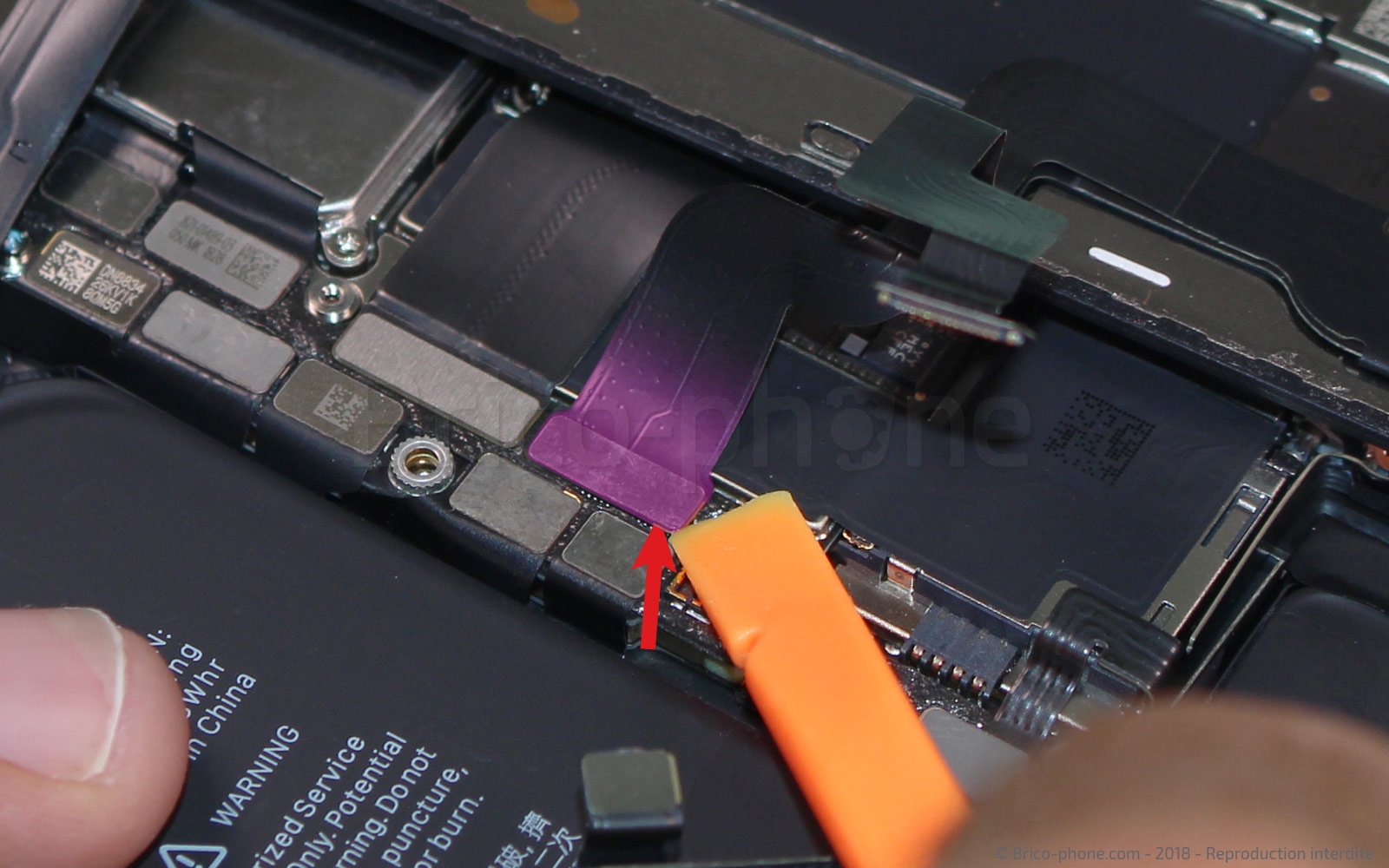

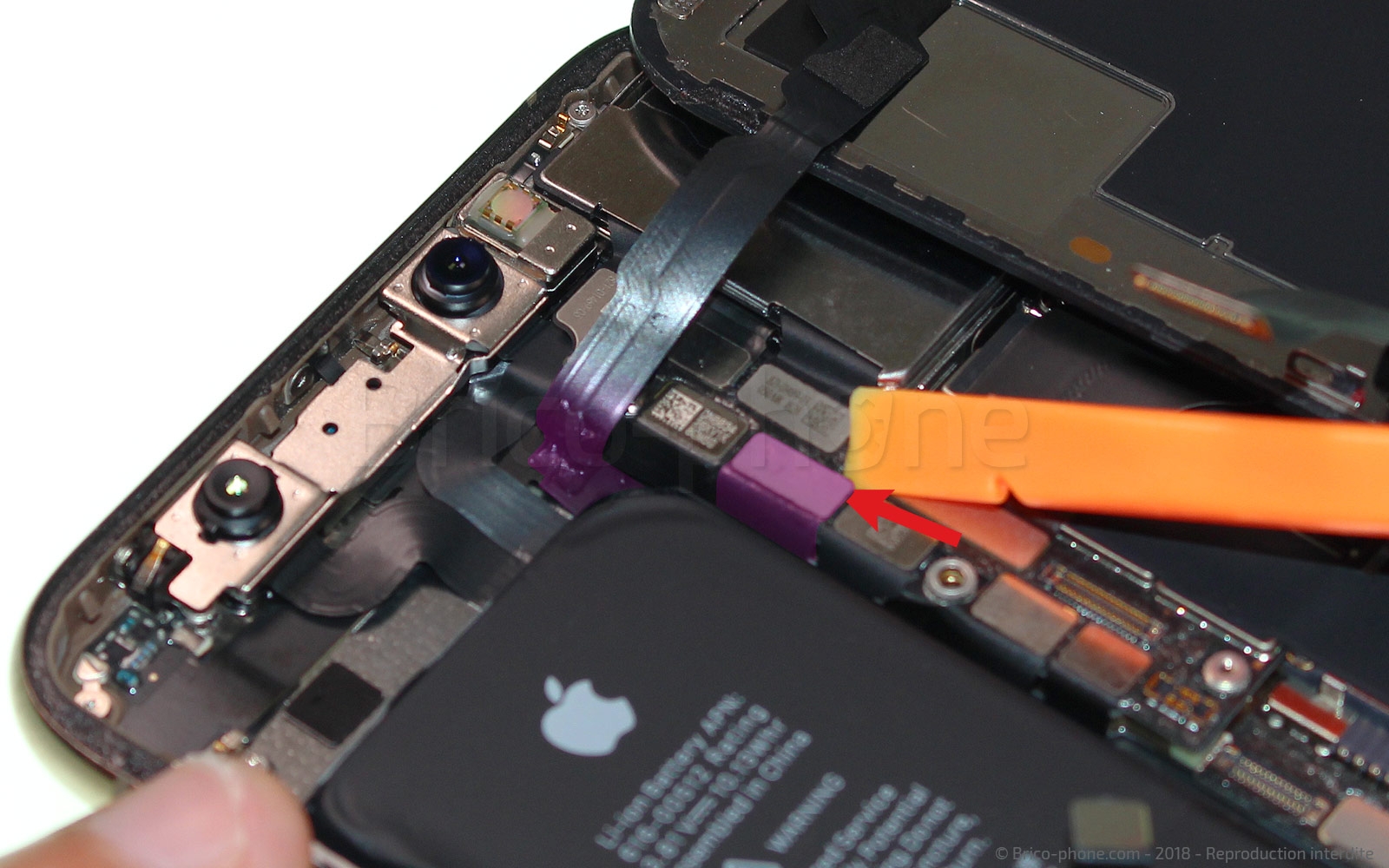

Déconnectez maintenant la batterie en soulevant délicatement son connecteur de la carte-mère à l'aide du levier en nylon.
Soulevez légèrement la nappe pour éviter qu'elle soit coincée entre la batterie et la carte mère.
Outils du kit utilisés
Outils du kit utilisés

Etape 10 : Déconnecter les nappes de l'écran
Pour être plus à l'aise pour la suite de la réparation, retirez l'écran. Le châssis sera ainsi plus facile à manipuler.

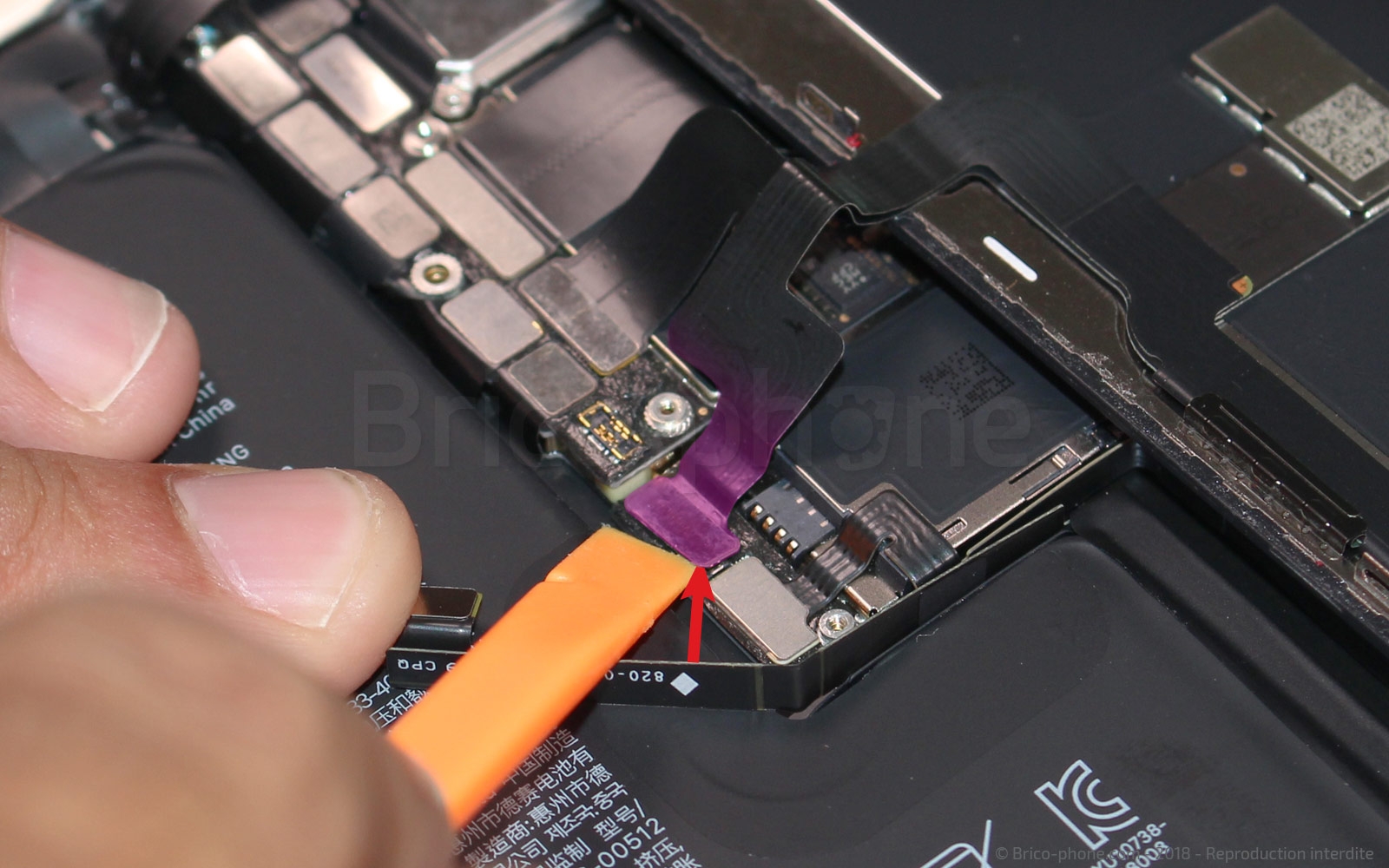

Pour cela, commencez par déconnecter les 3 nappes. Glissez le bout du levier sous un angle du premier connecteur (celui du bas gère le tactile) puis soulevez-le délicatement.
Procédez de la même manière pour le connecteur de l'afficheur OLED et, enfin, celui du haut qui correspond à l'écouteur interne et différents capteurs.
Outils du kit utilisés
Outils du kit utilisés

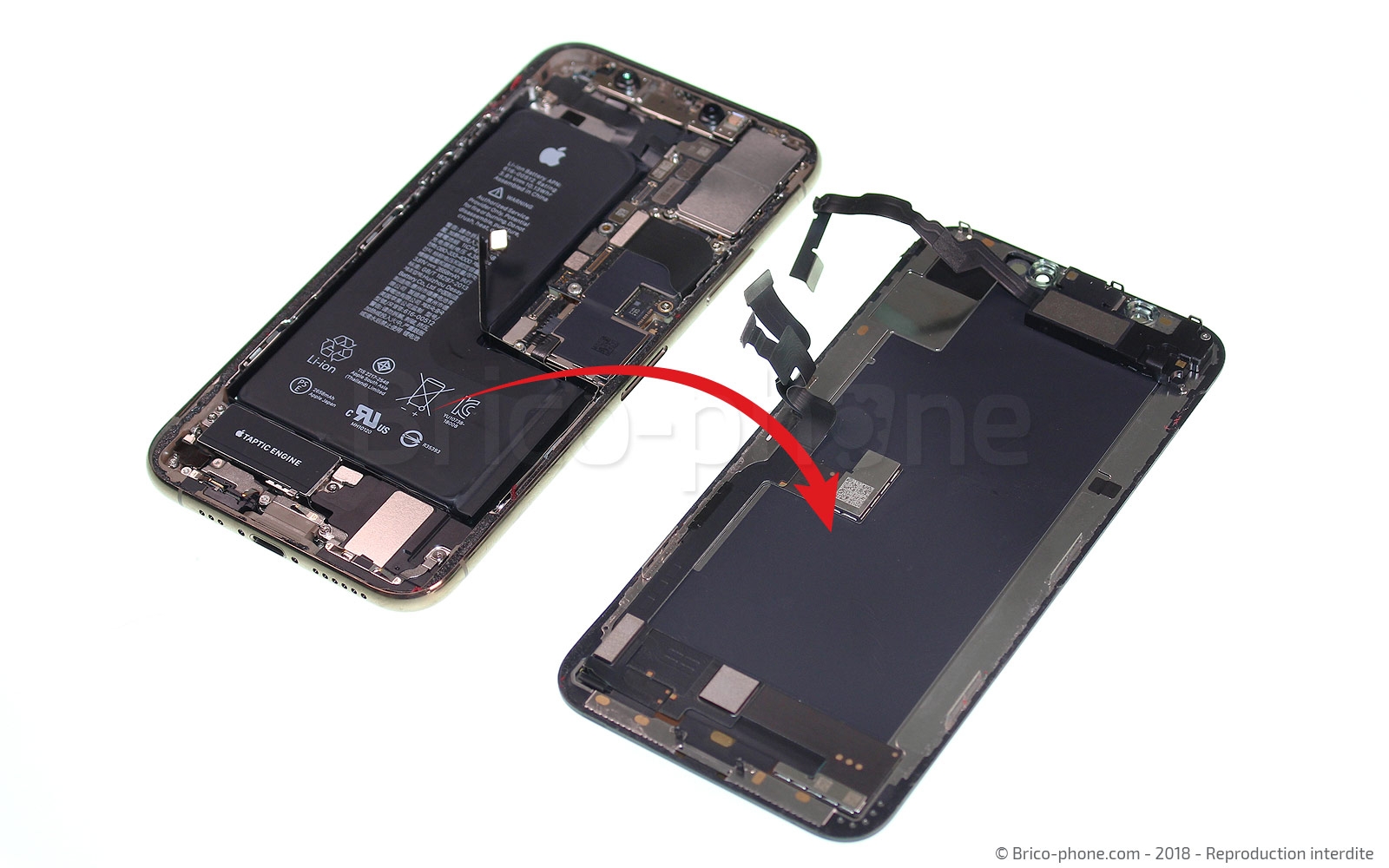

Etape 11 : Retirer l'écran

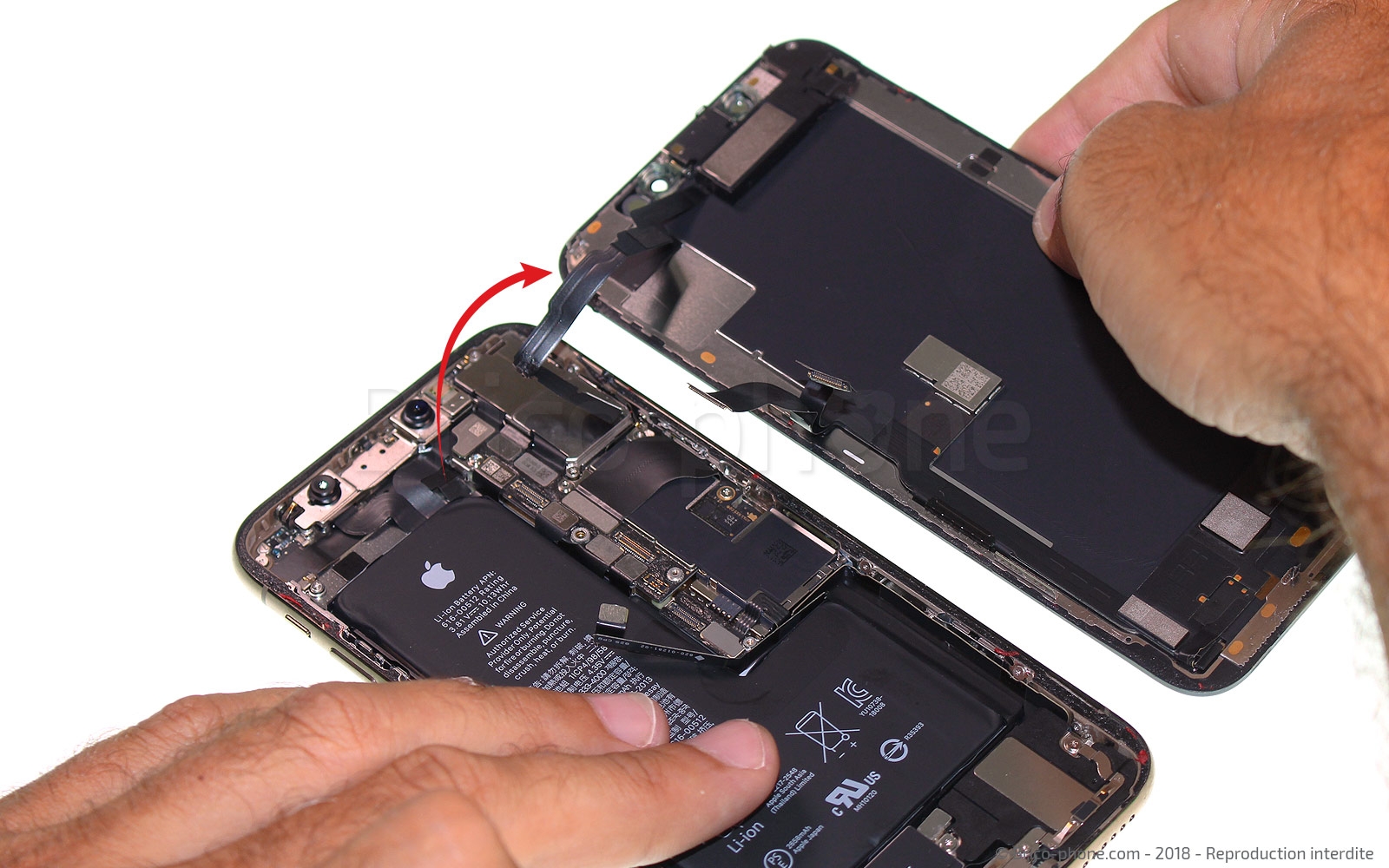

Maintenant l'écran peut être retiré : il peut être légèrement retenu par un point d'adhésif au niveau de la nappe de l'écouteur interne (marqué en vert sur l'image).

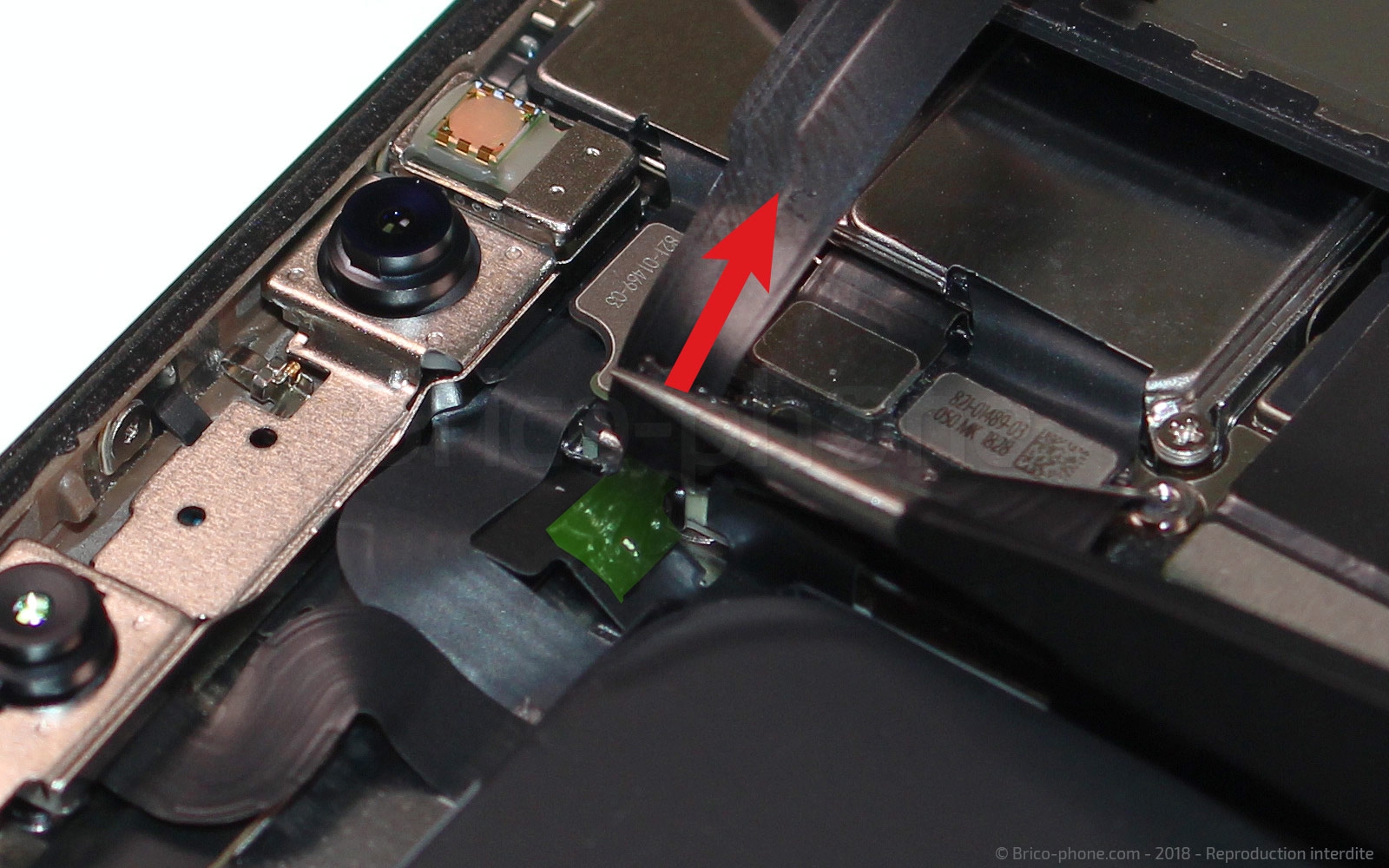

Utilisez la pincette pour décoller les deux nappes en veillant bien à ne pas endommager la nappe, au risque de devoir racheter la pièce.

L'écran est maintenant détaché du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 12 : Retirer la plaquette nommée #02

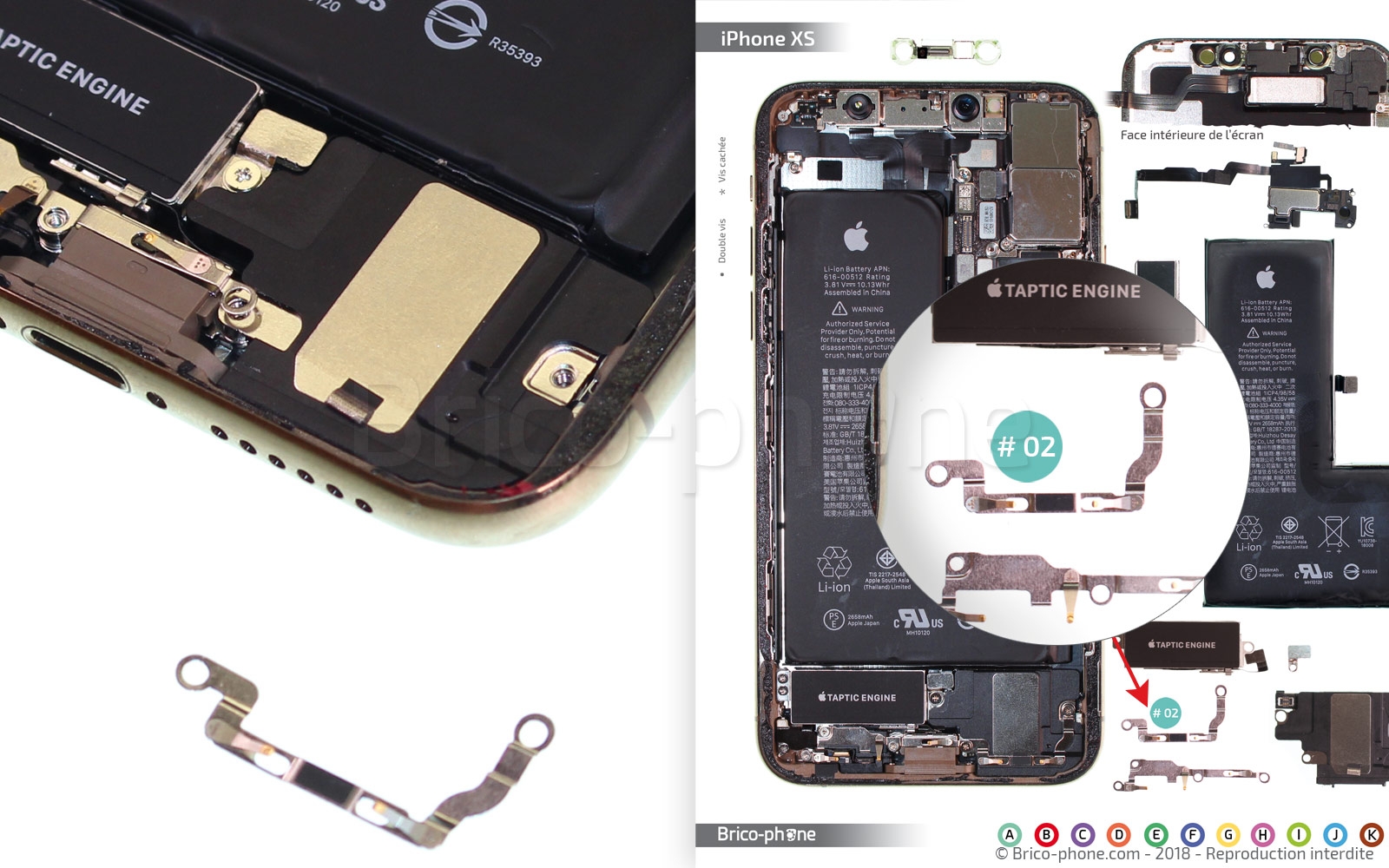

Passons maintenant en bas du téléphone. Pour des raisons pratiques, nous conseillons de démonter le bloc haut-parleur ainsi que le vibreur pour faciliter le retrait de la batterie. Ce n'est pas compliqué.

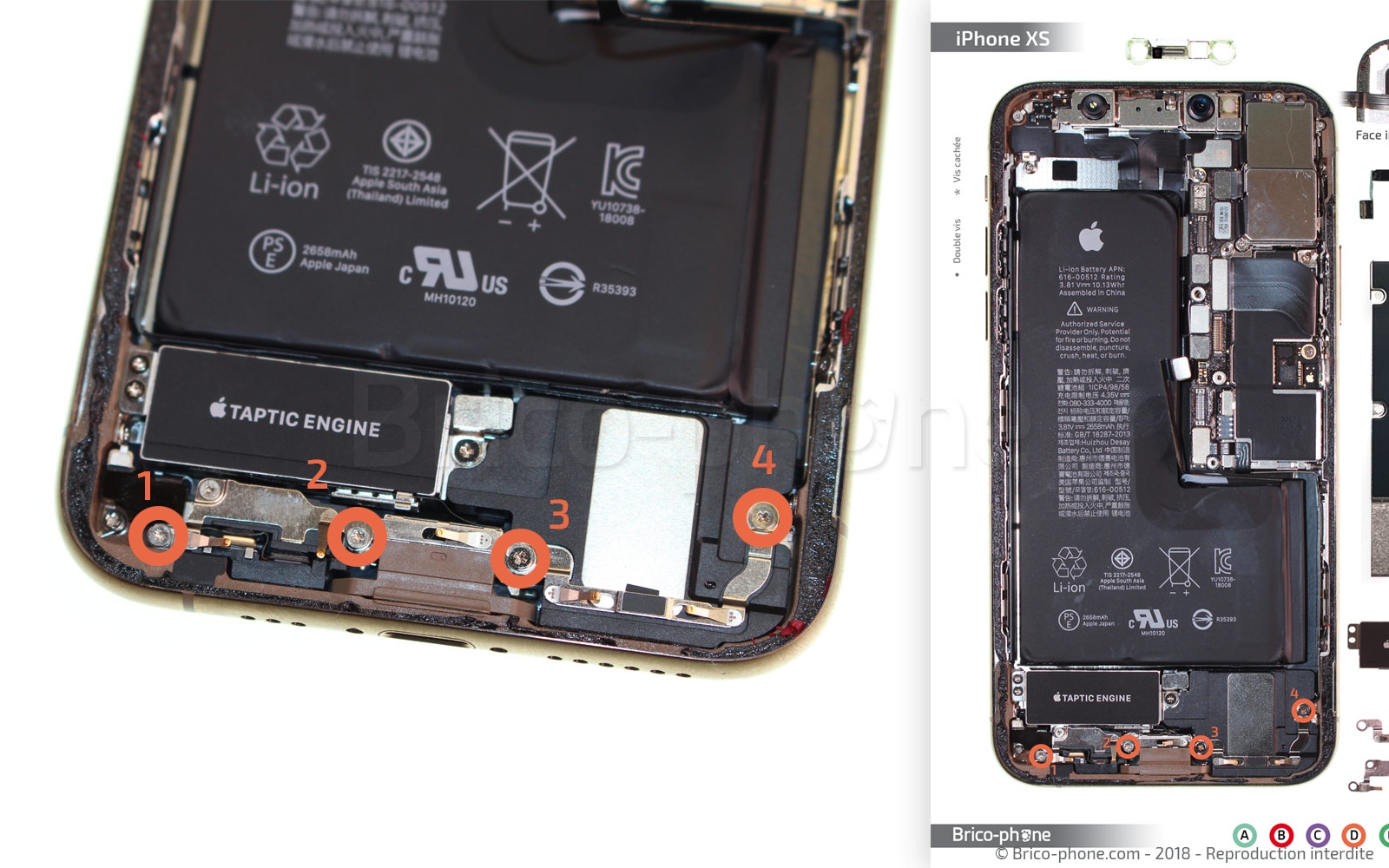

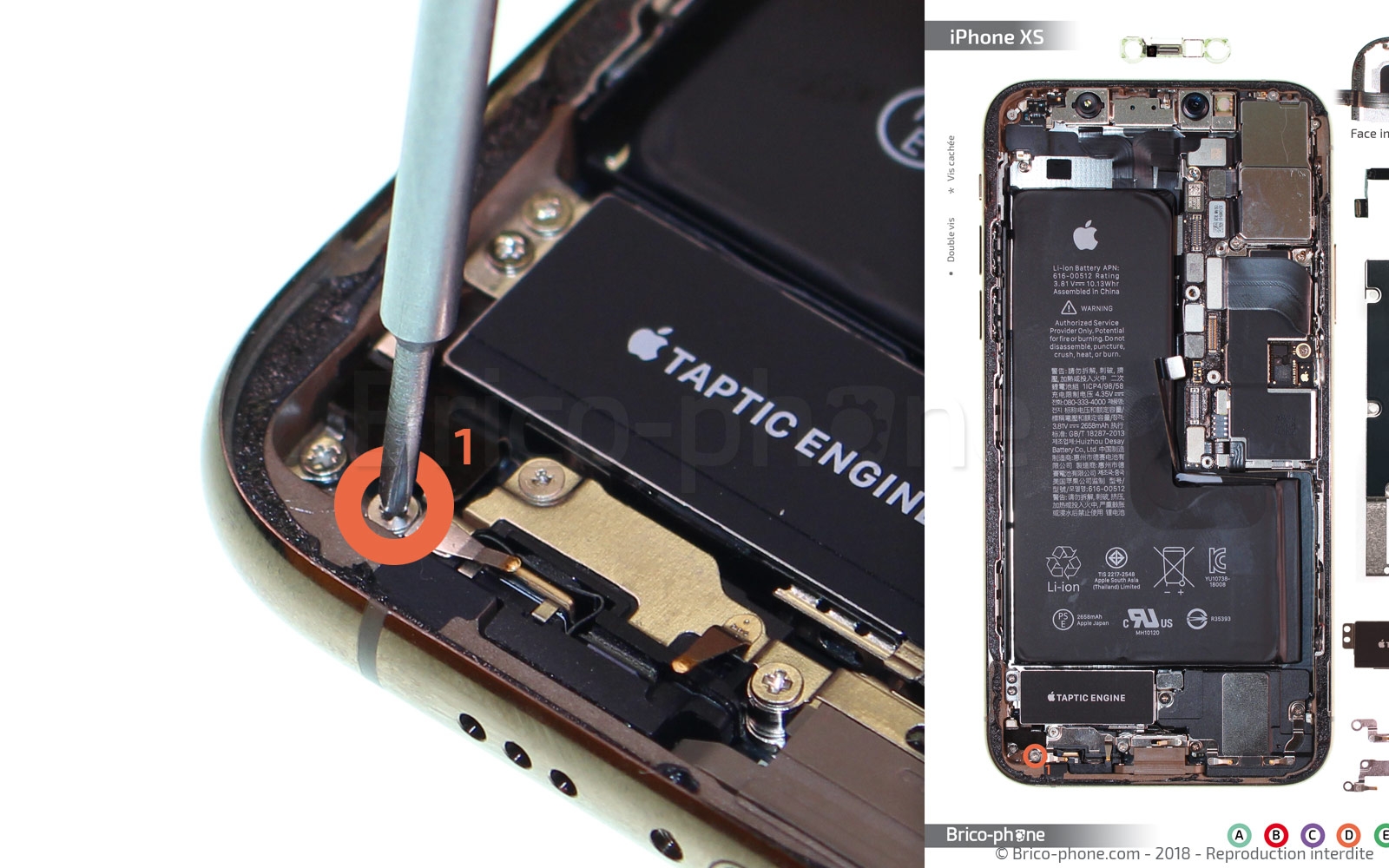

Utilisez le tournevis cruciforme pour dévisser les 4 vis entourées en orange, appelées D1 à D4. Puis retirez l'élément métallique #02 avec la pincette.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Tournevis Professionnel cruciforme 1.5
12,90 €
Patron magnétique d'aide au montage pas à pas pour iPhone XS
5,90 €
Etape 13 : Retirer la plaquette #03

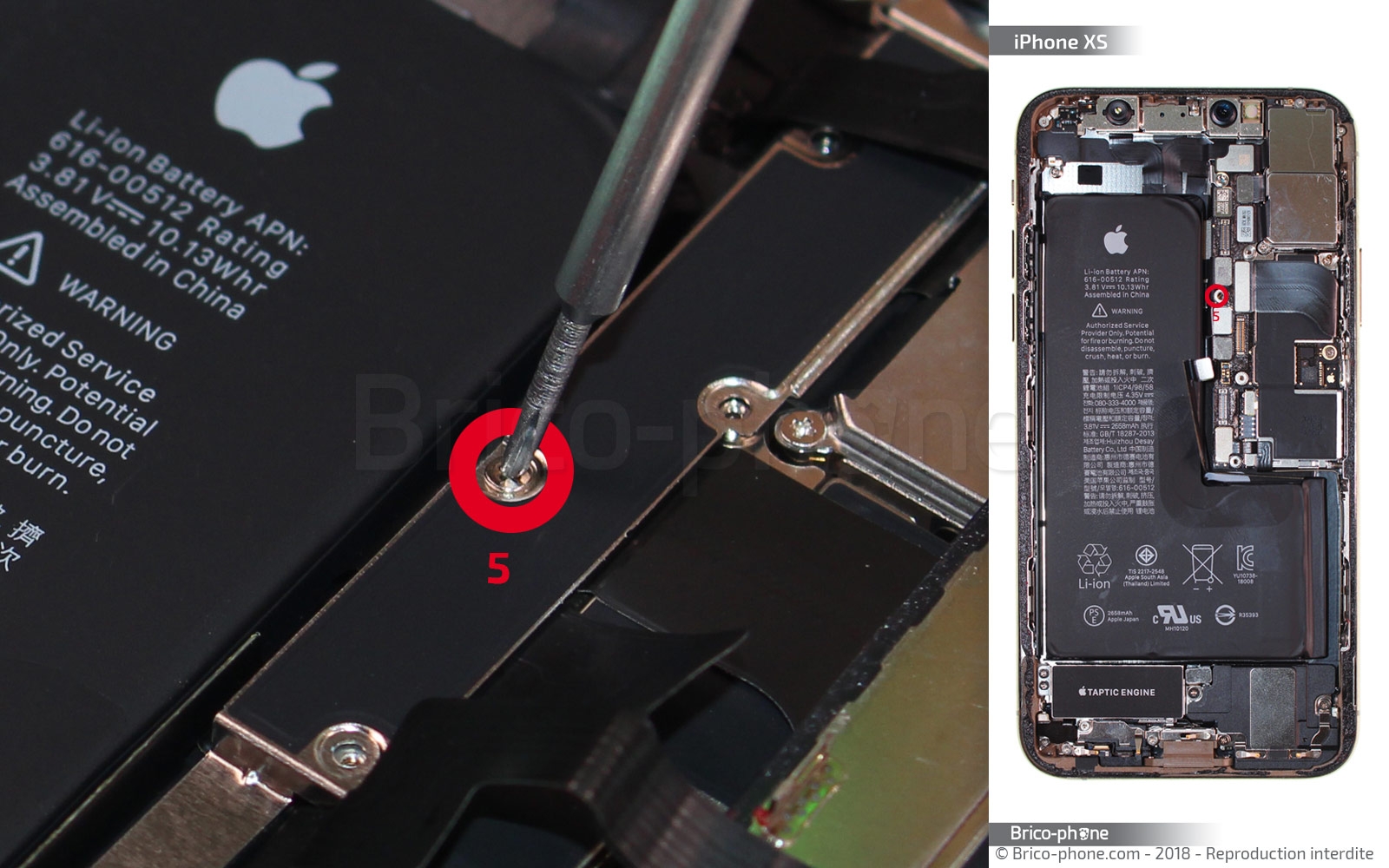

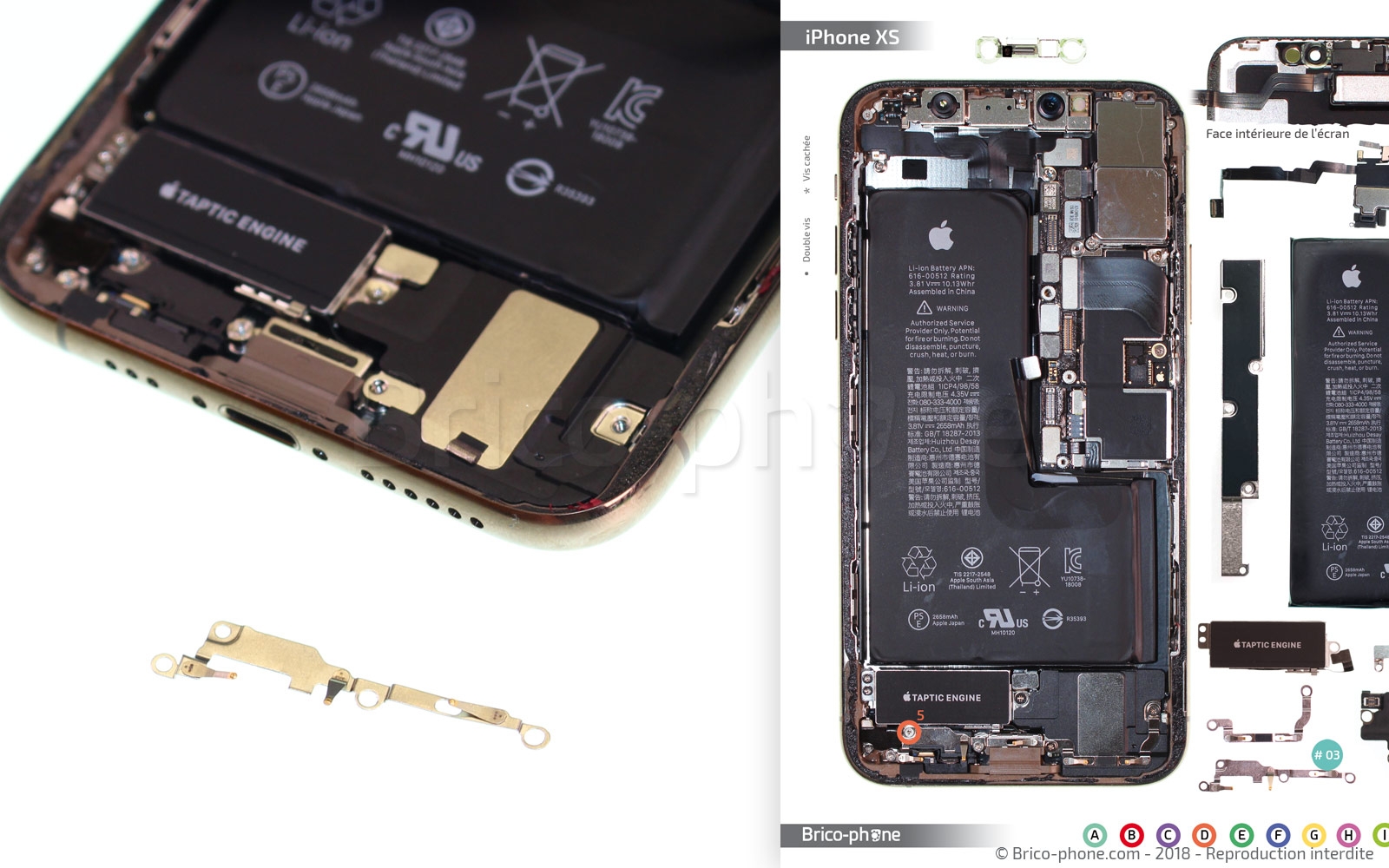

Afin de retirer la seconde plaquette, il reste une vis à enlever. Cette fois, c'est du tournevis triwing 0,6 que vous devez vous munir.
Procédez de la même manière pour dégager le petit élément métallique.
Outils du kit utilisés
Outils du kit utilisés


Etape 14 : Déconnecter le bloc haut-parleur
Le bloc haut-parleur externe est connecté dans l'angle supérieur gauche.

Afin d'accéder au connecteur, ôter la vis entourée en vert nommée E1 sur le patron d'aide au montage à l'aide du tournevis cruciforme.

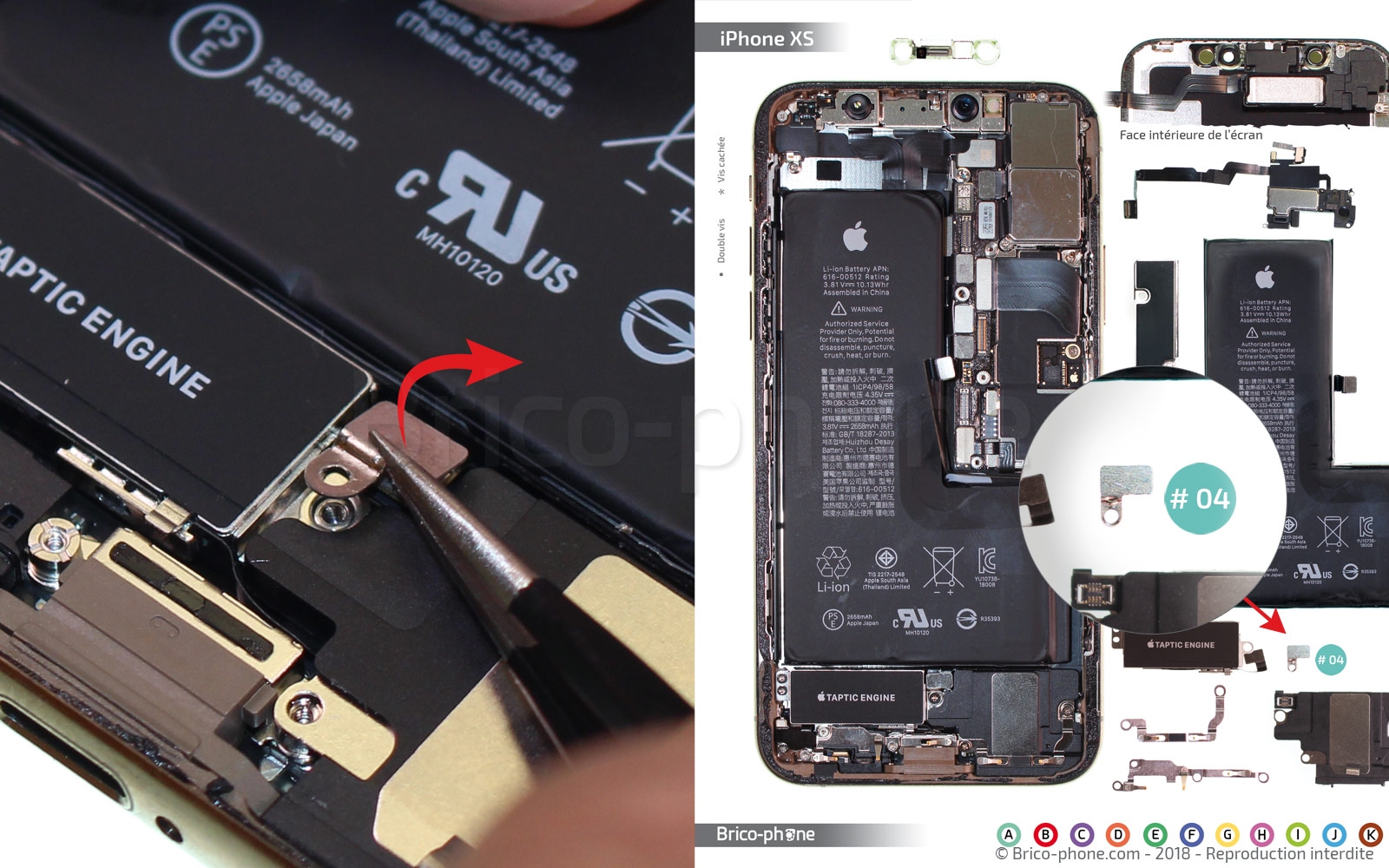

Vous pouvez maintenant déloger le petit cache en métal nommé #04 et le mettre de côté pour ne pas le perdre.

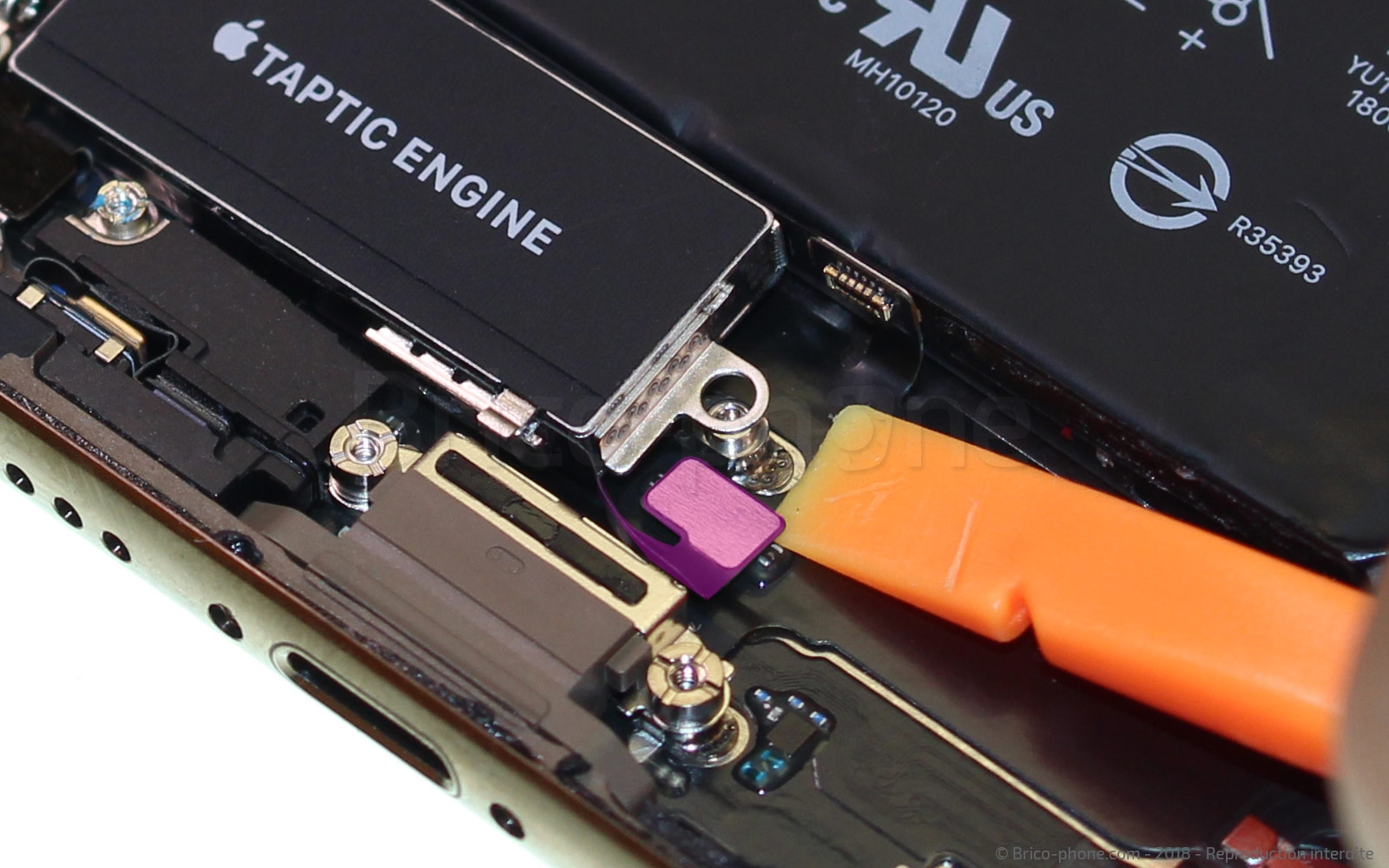

Le connecteur peut être soulevé en utilisant le levier en nylon. Mettez le connecteur suffisamment relevé pour ne pas qu'il vous gêne lors de l'extraction du bloc.
Outils du kit utilisés
Outils du kit utilisés

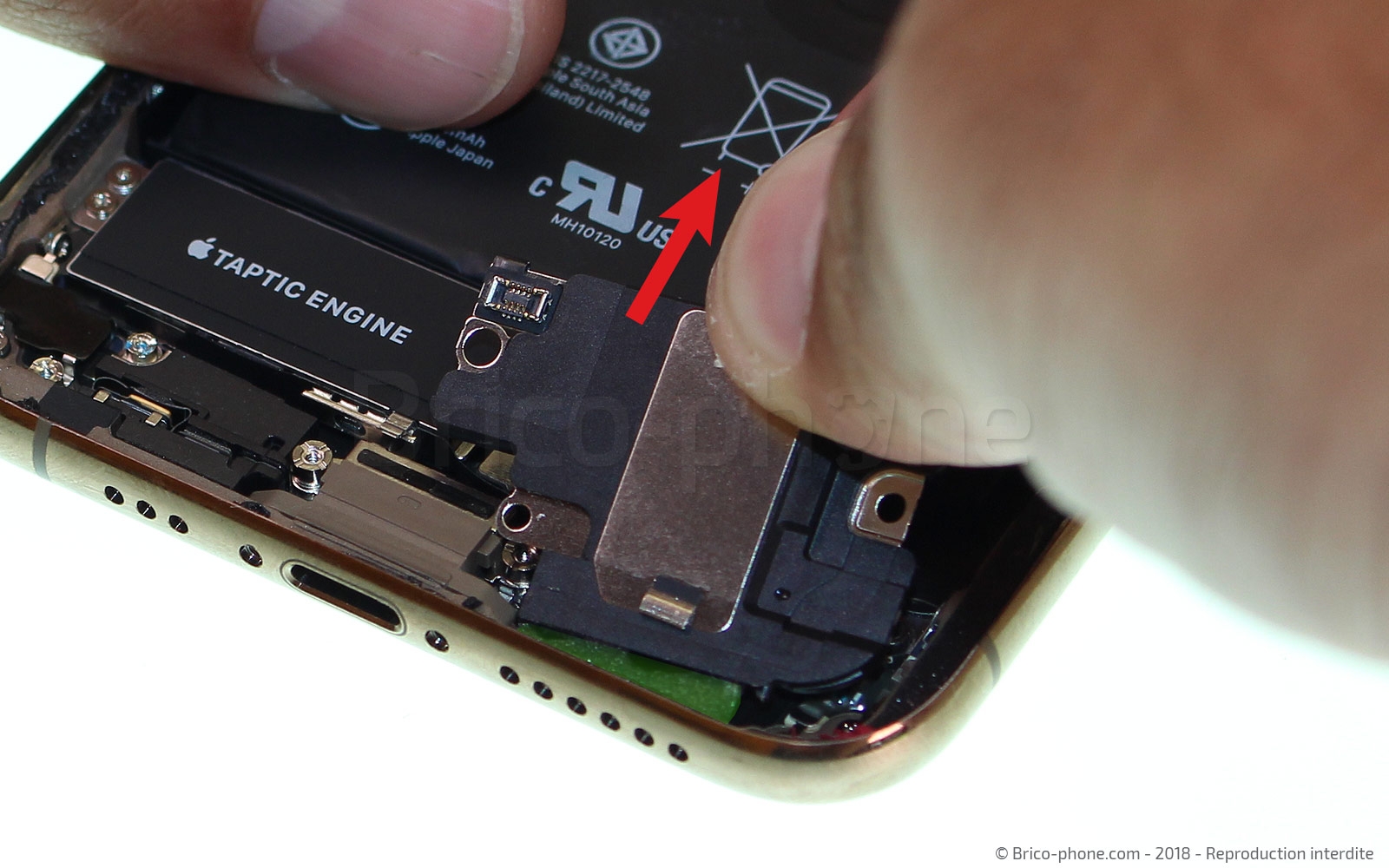

Etape 15 : Retirer le bloc haut-parleur

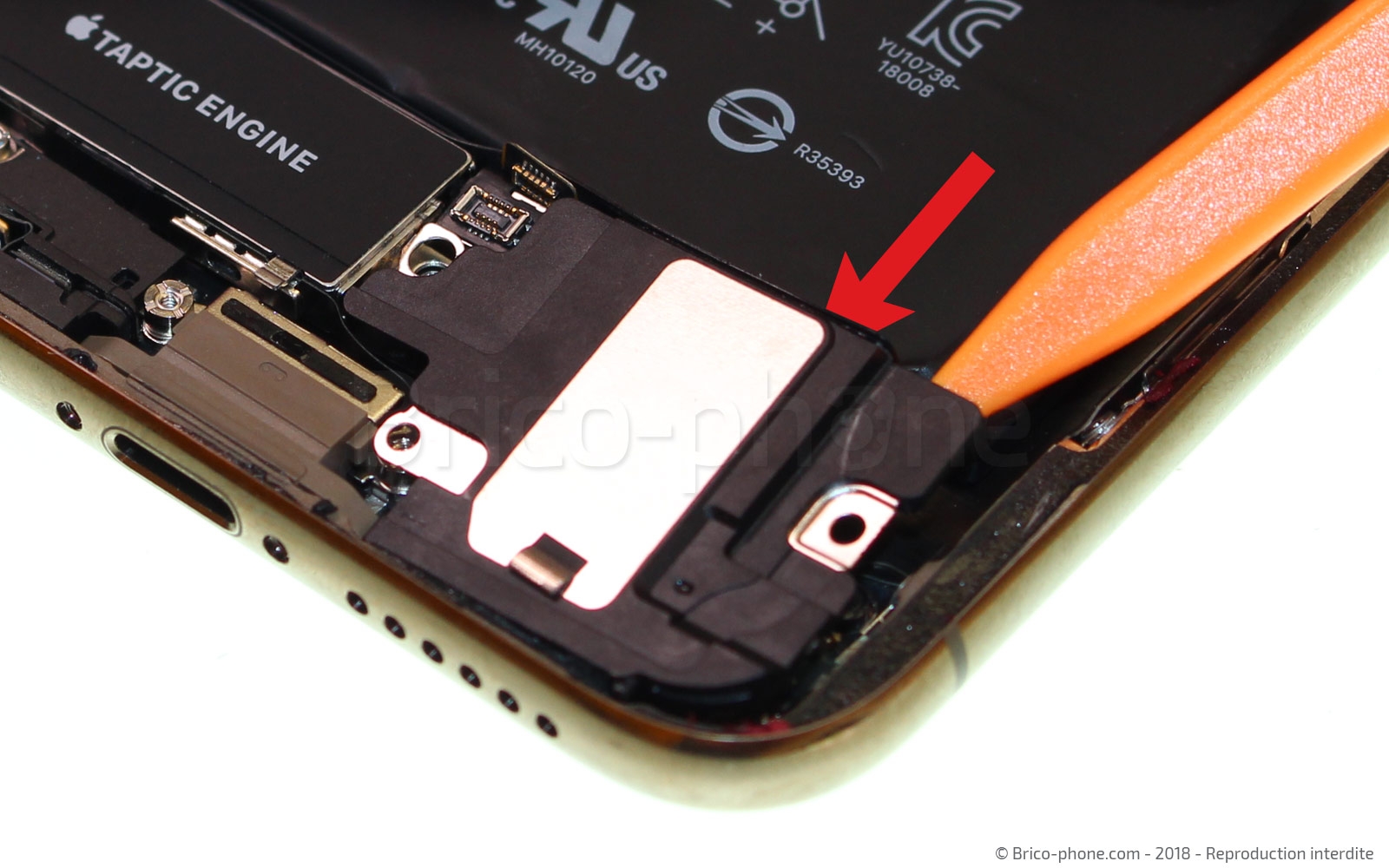

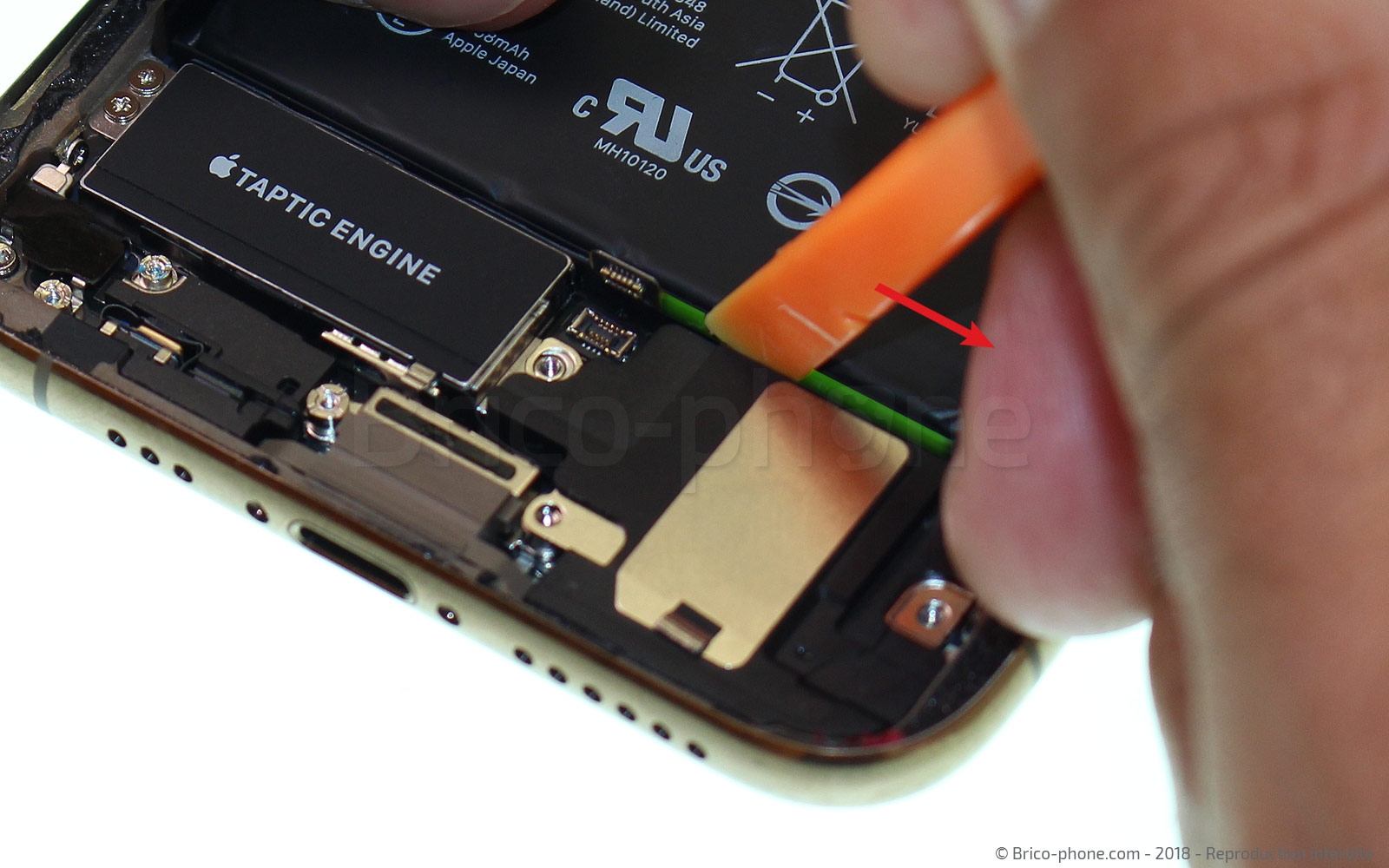

Une languette adhésive longe le vibreur et le bloc haut-parleur. Il semblerait qu'elle protège ces deux composants de la chaleur dégagée par la batterie. Vous devez donc soulever un peu le bloc avec le levier et décoller cette languette. Utilisez le levier pour cette manipulation.

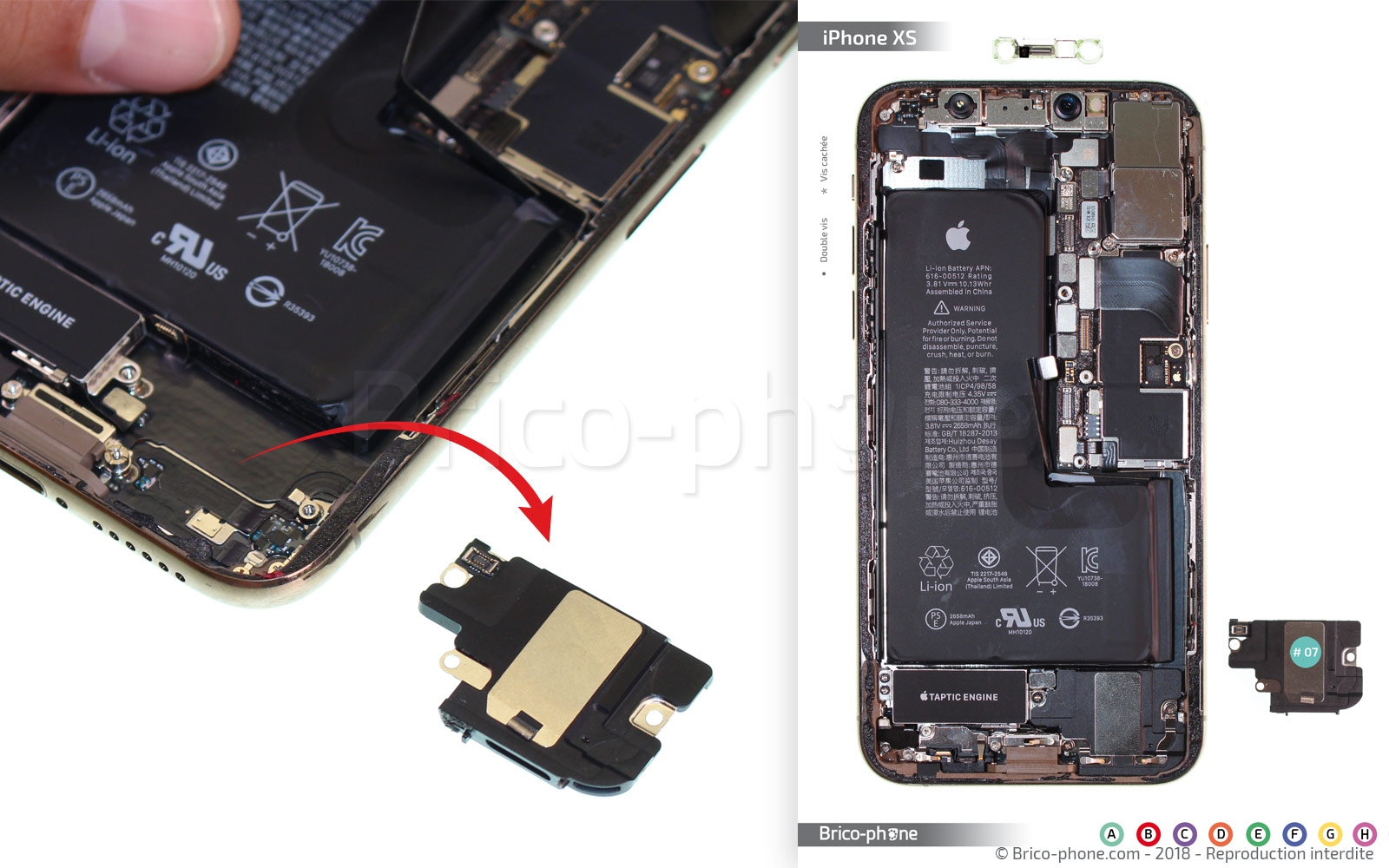

Le haut-parleur externe peut maintenant être retiré : saisissez-le avec les doigts car le joint qui fait l'étanchéité entre la sortie du son et le châssis est très épais et résistant. N'hésitez pas à tirer un peu.
Cela sous-entend que l'iPhone XS ne sera plus aussi étanche qu'avant l'ouverture.
Outils du kit utilisés
Outils du kit utilisés

Etape 16 : Retirer le vibreur

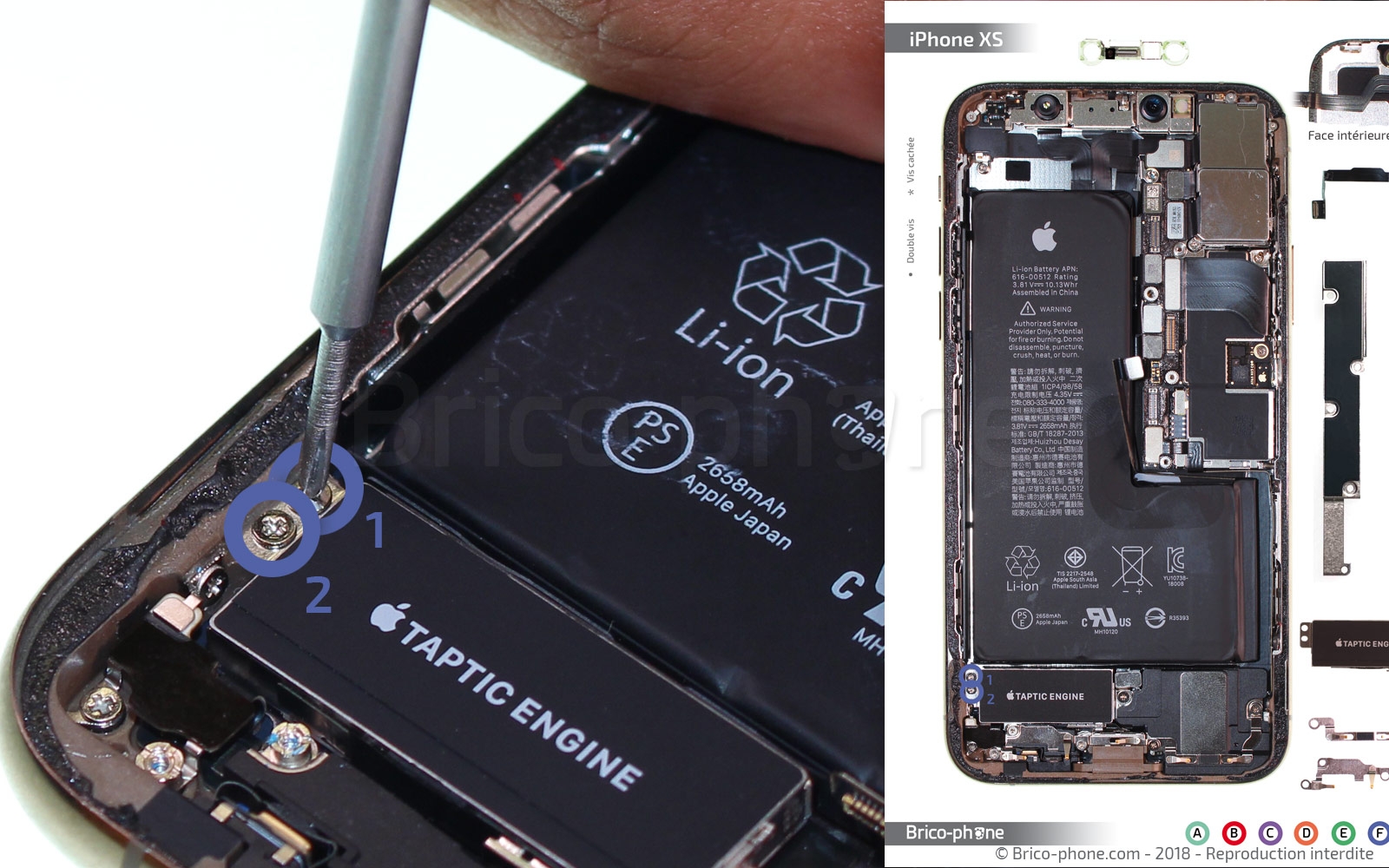

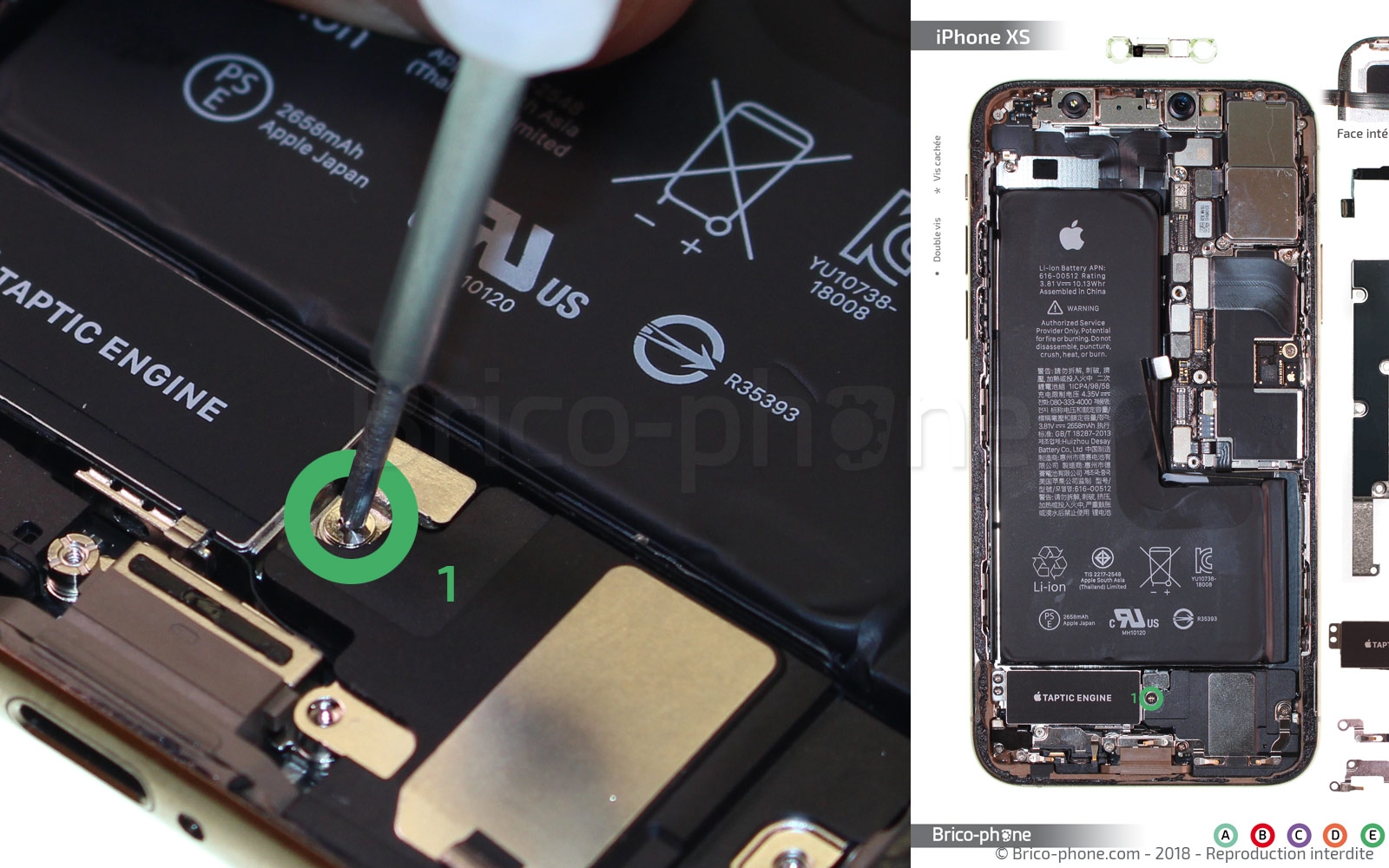

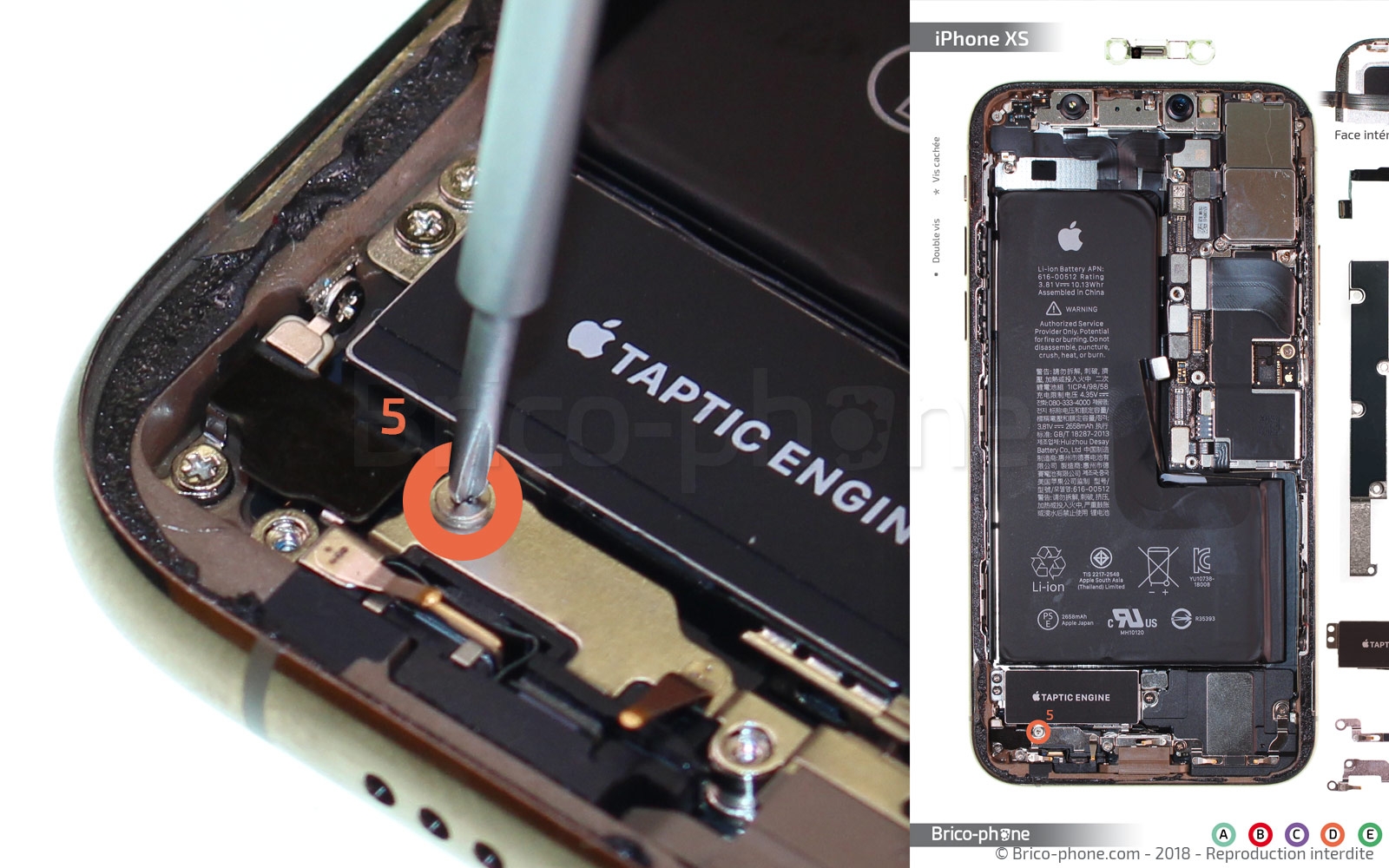

Le Taptic Engine est maintenu par deux vis, entourées en bleu et nommées F1 et F2. Retirez-les à l'aide du tournevis cruciforme.

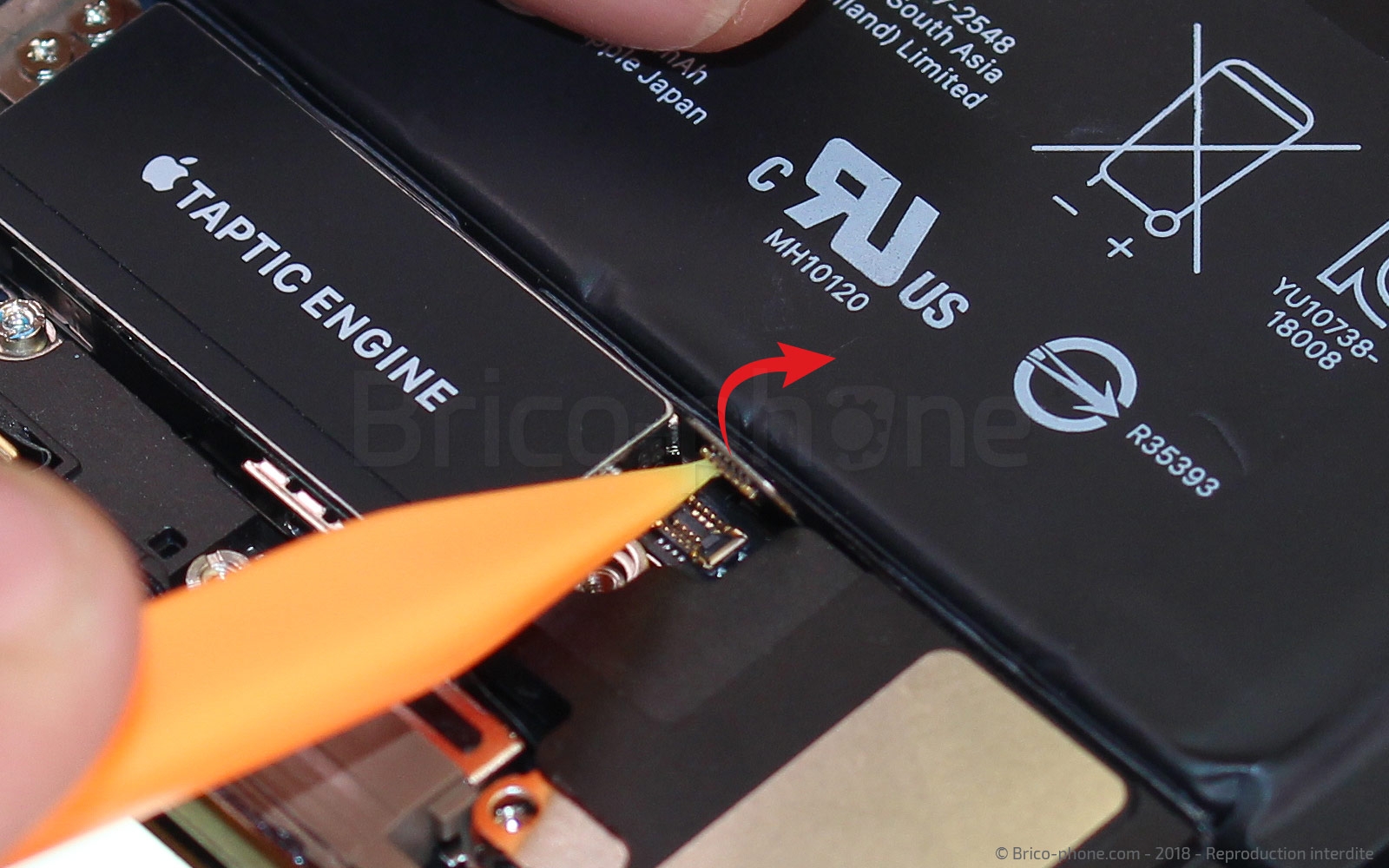

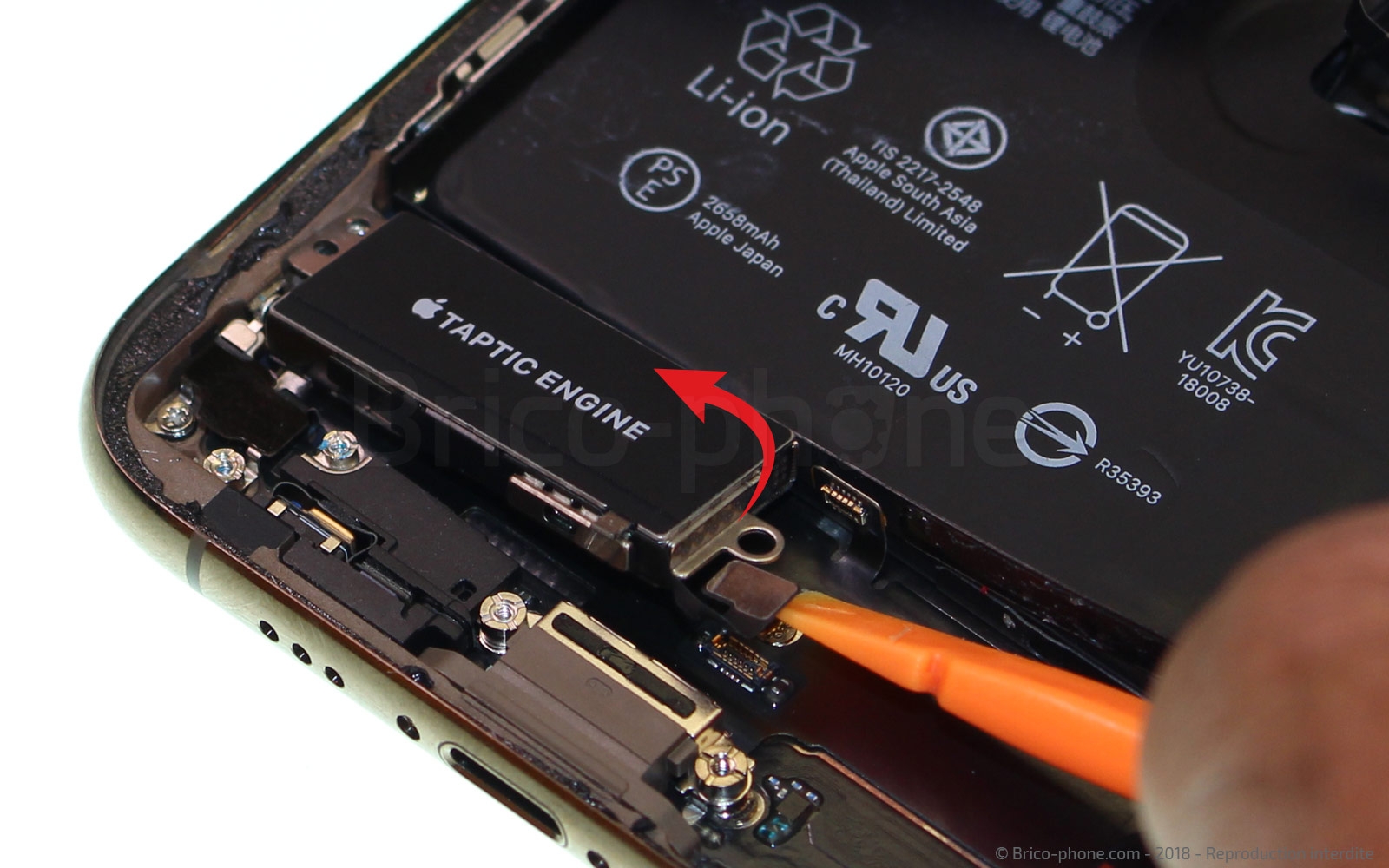

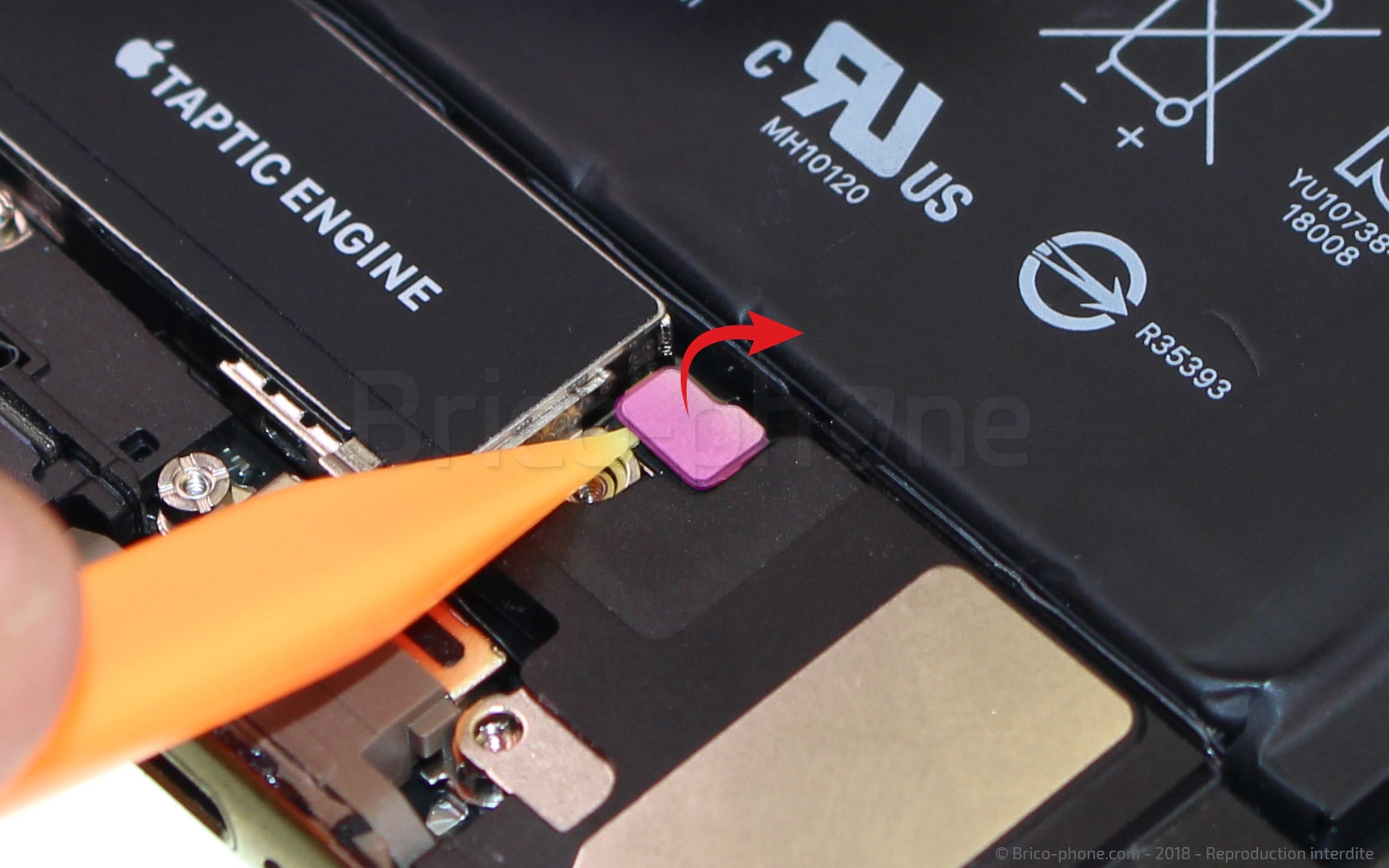

Déconnectez ensuite le petit connecteur juste au dessus de la prise lightning avec le levier en nylon.

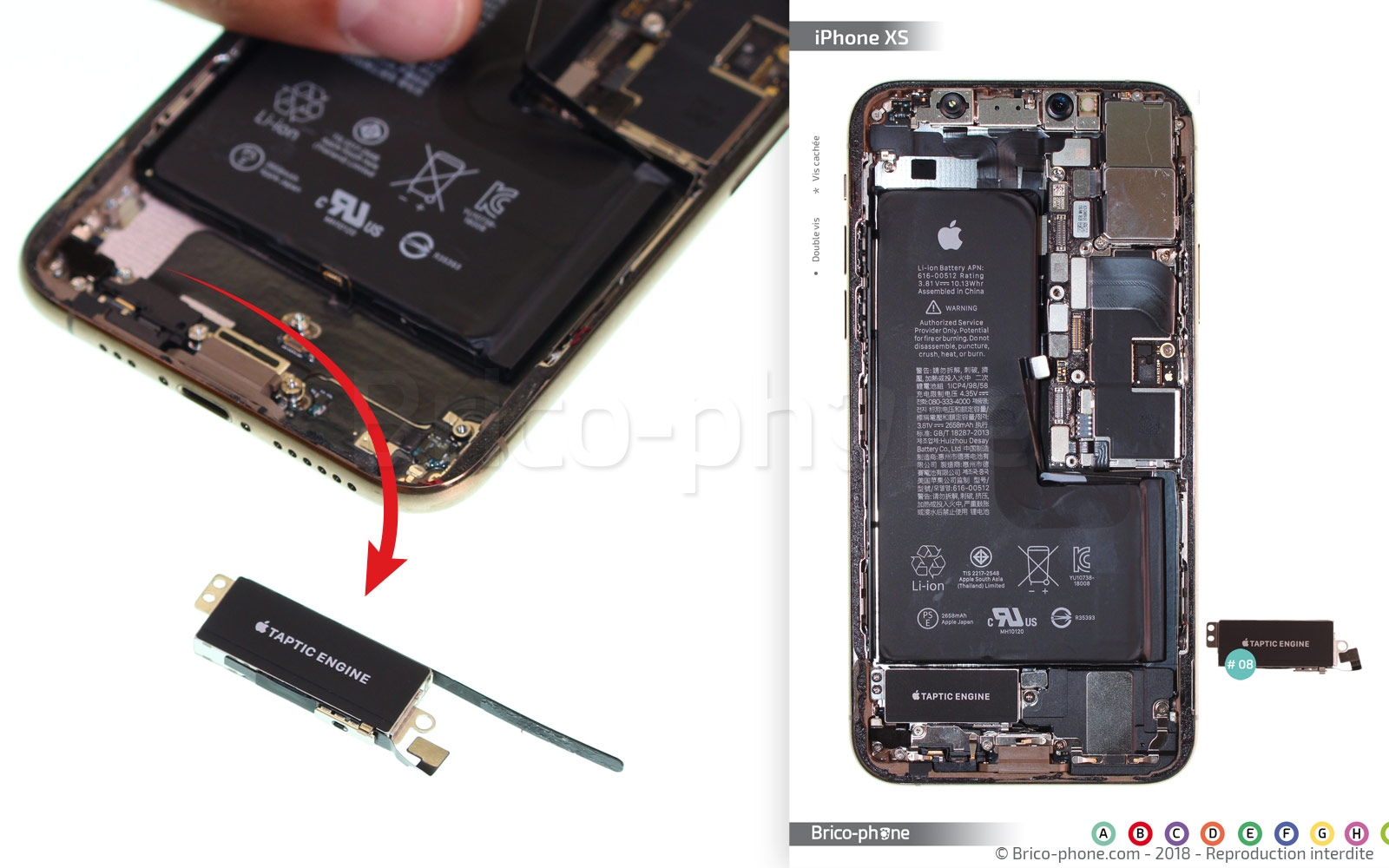

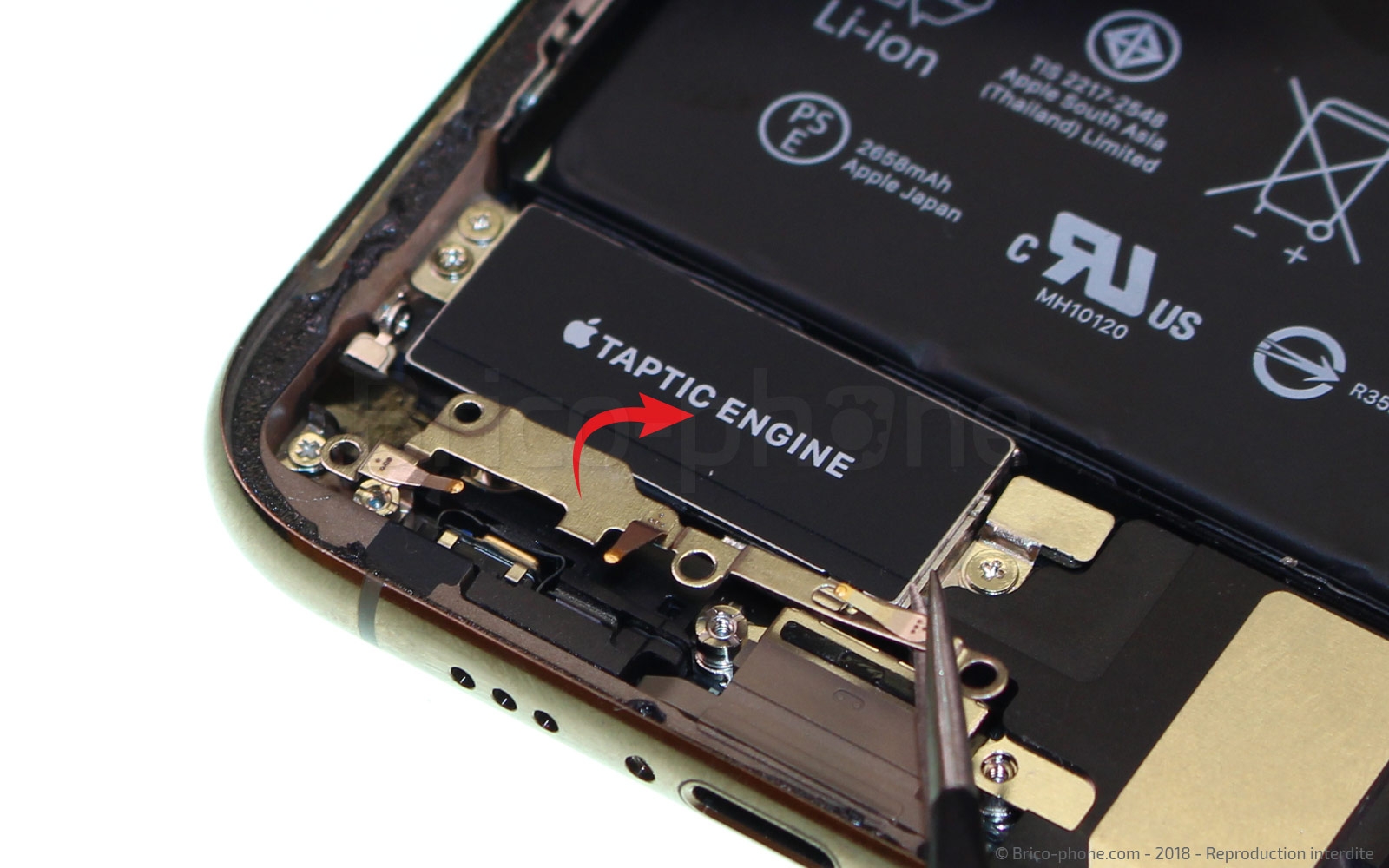

Le vibreur peut désormais être délogé. La fameuse petite languette noire doit venir avec. Laissez-la dessus, vous replacerez l'ensemble lors du remontage.
Outils du kit utilisés
Outils du kit utilisés


Etape 17 : Retirer les trois stickers de batterie du bas

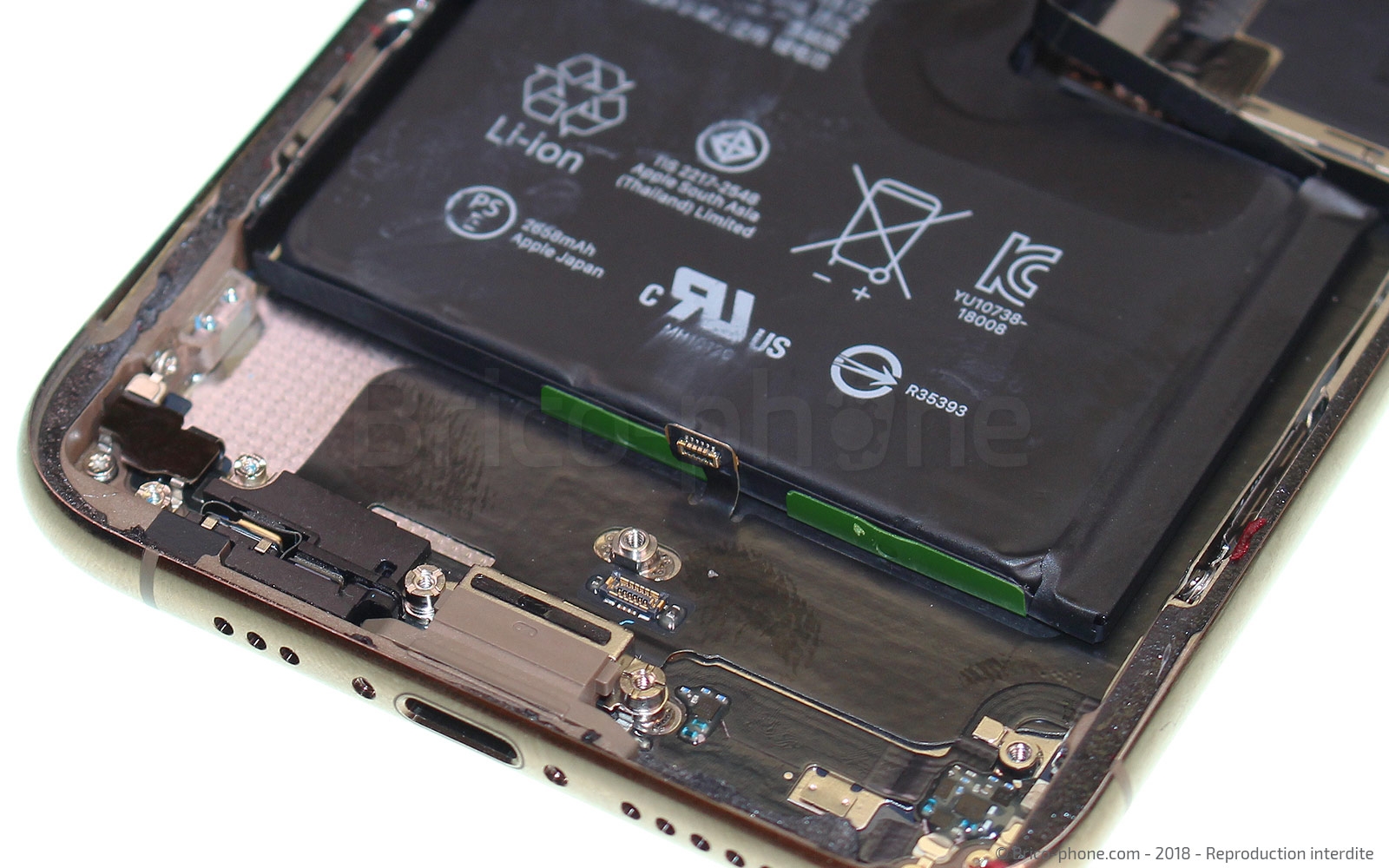

La batterie, comme sur les modèles antérieurs, est toujours maintenue par des languettes adhésives double face. Trois sont situées en bas.

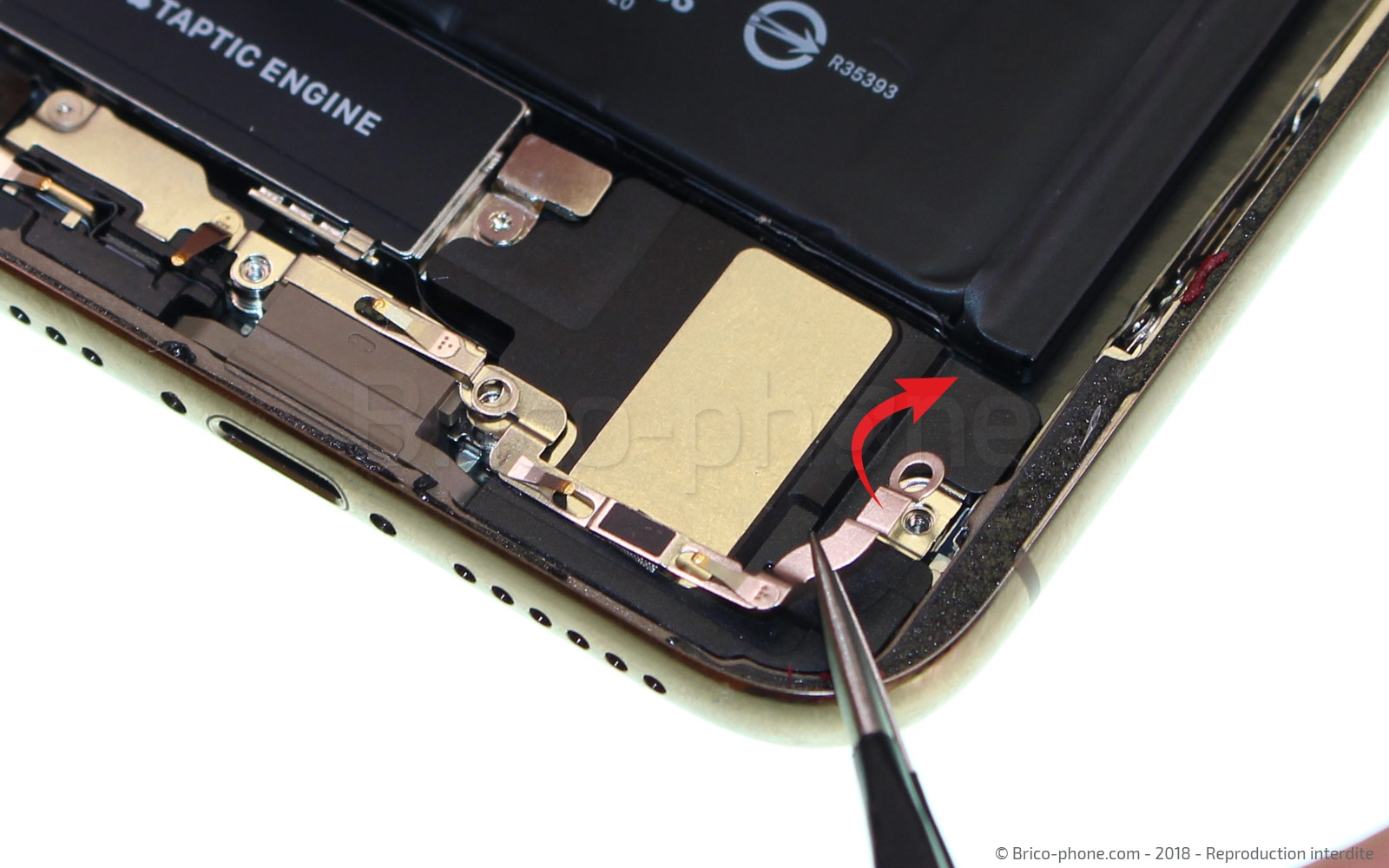

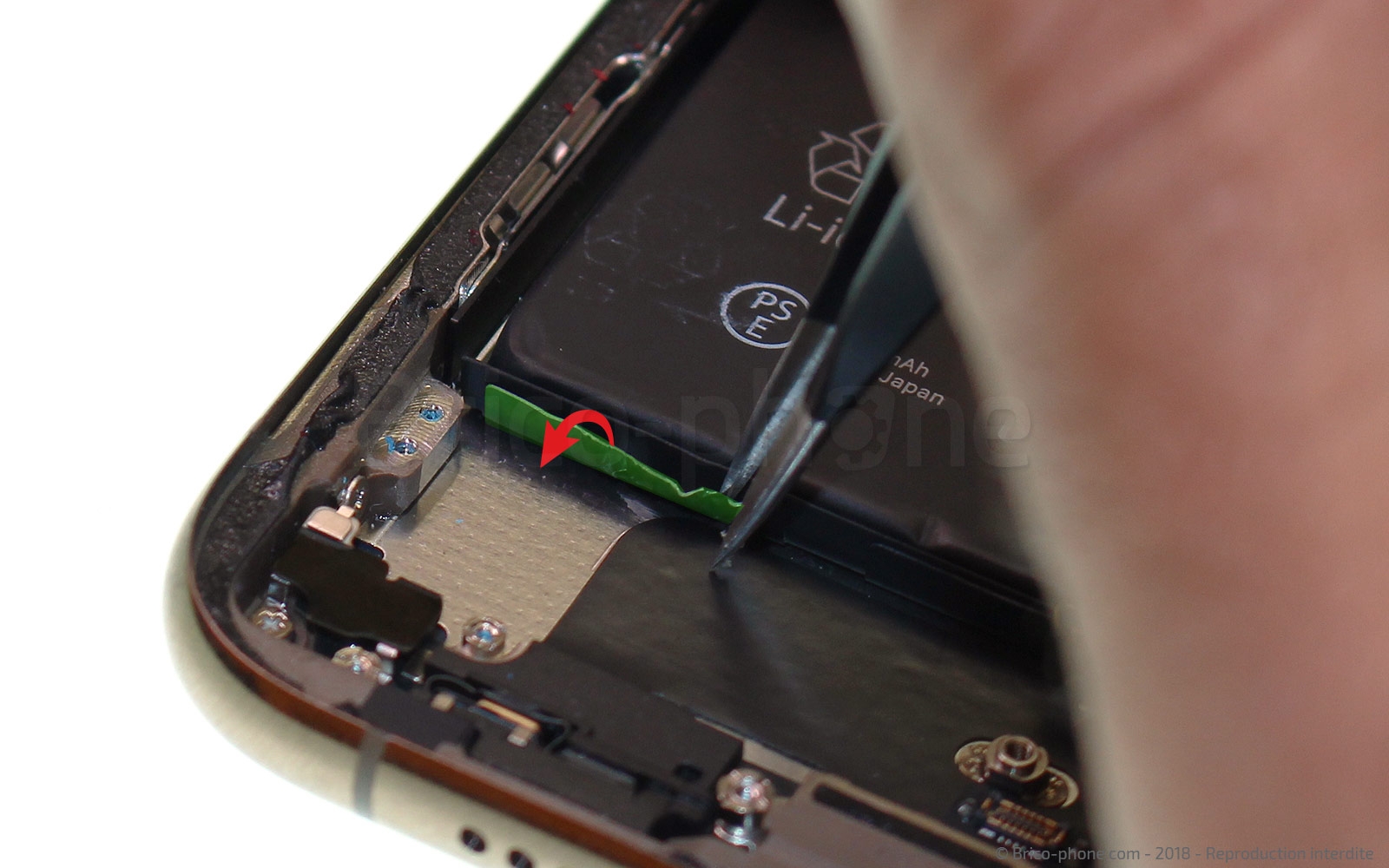

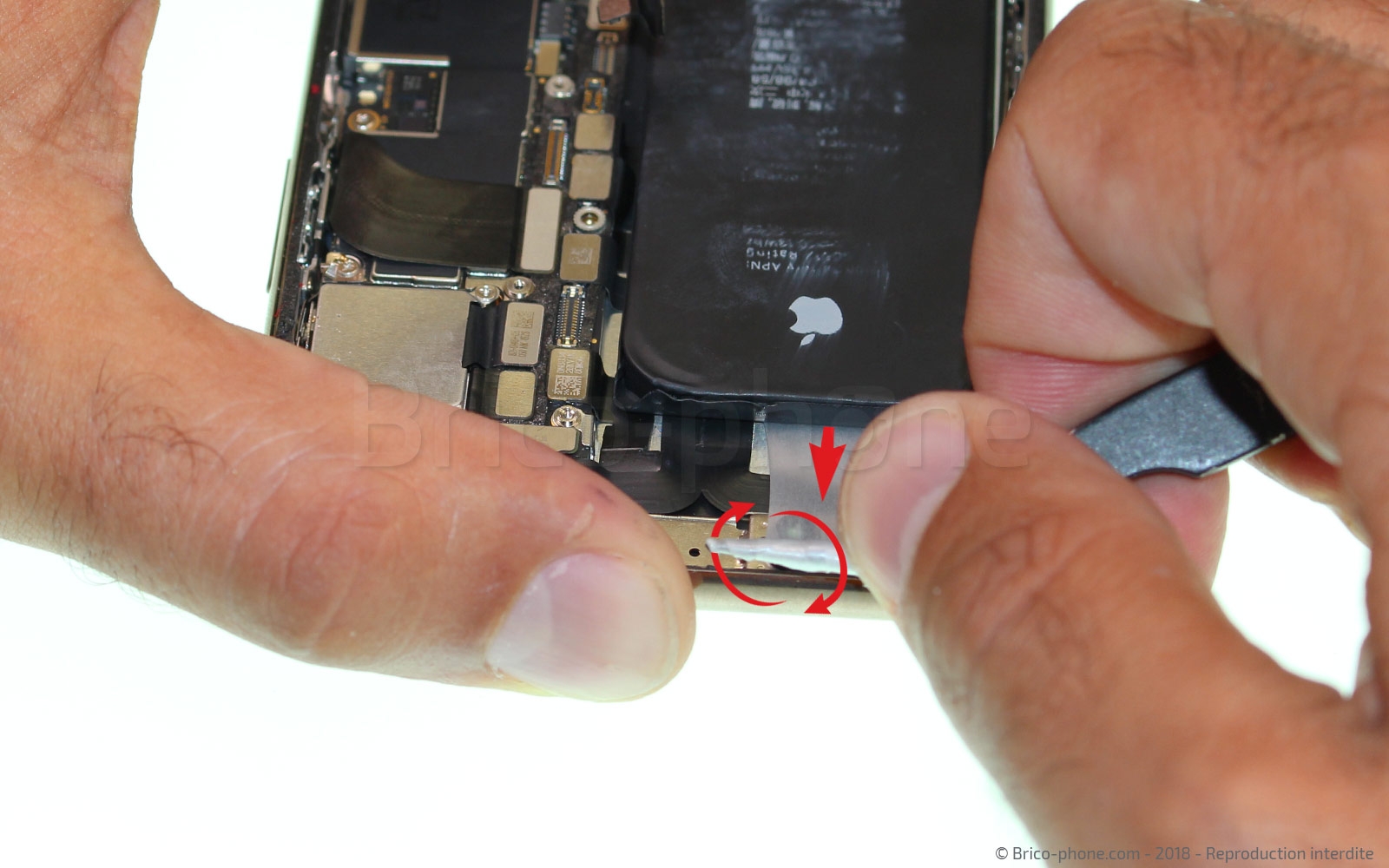

Commencez par décoller la partie noire de la languette en utilisant la pincette. Attention à ne pas casser l'adhésif, l'extraction pourrait devenir un vrai calvaire.

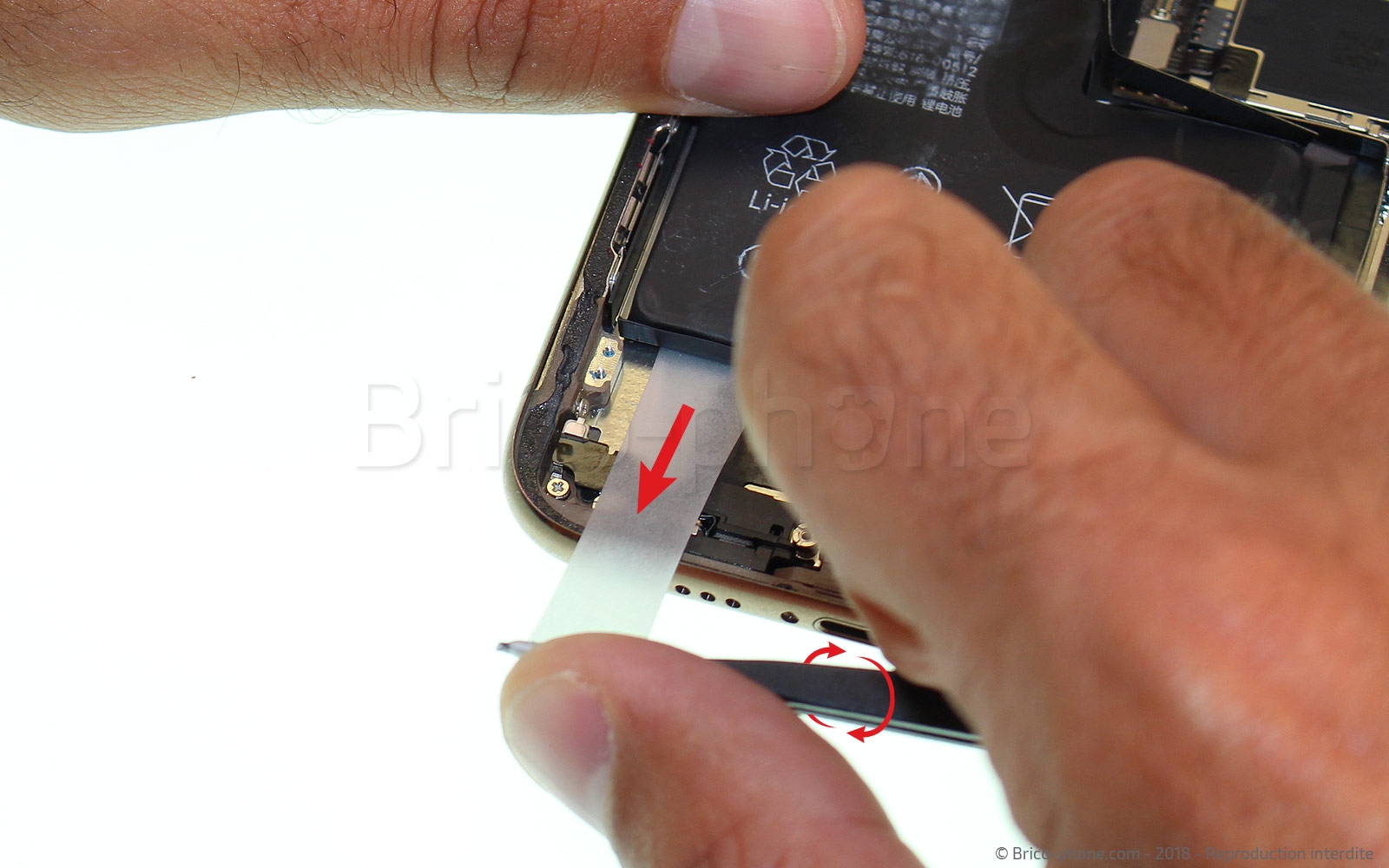

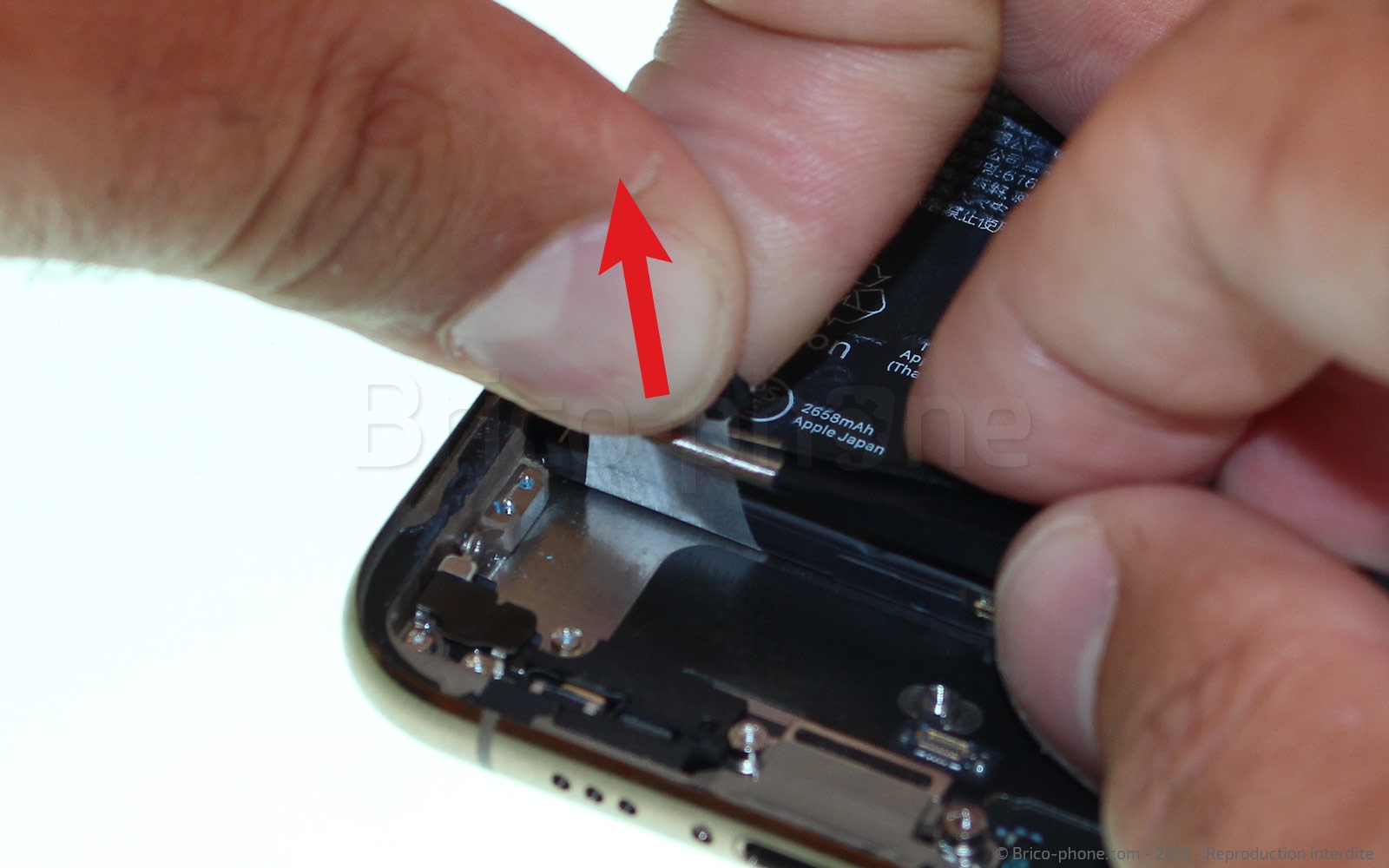

Saisissez ensuite le bout de la languette entre les doigts et dès que vous avez assez de prise, enroulez l'adhésif autour de la pincette progressivement, tout en tirant de quelques centimètres à chaque fois. Les adhésifs peuvent sembler longs mais ils sont très étirables. Continuez jusqu'à ce qu'il n'y en ait plus.

Procédez de la même manière pour les deux restants.
Outils du kit utilisés
Outils du kit utilisés

Etape 18 : Retirer la languette du haut

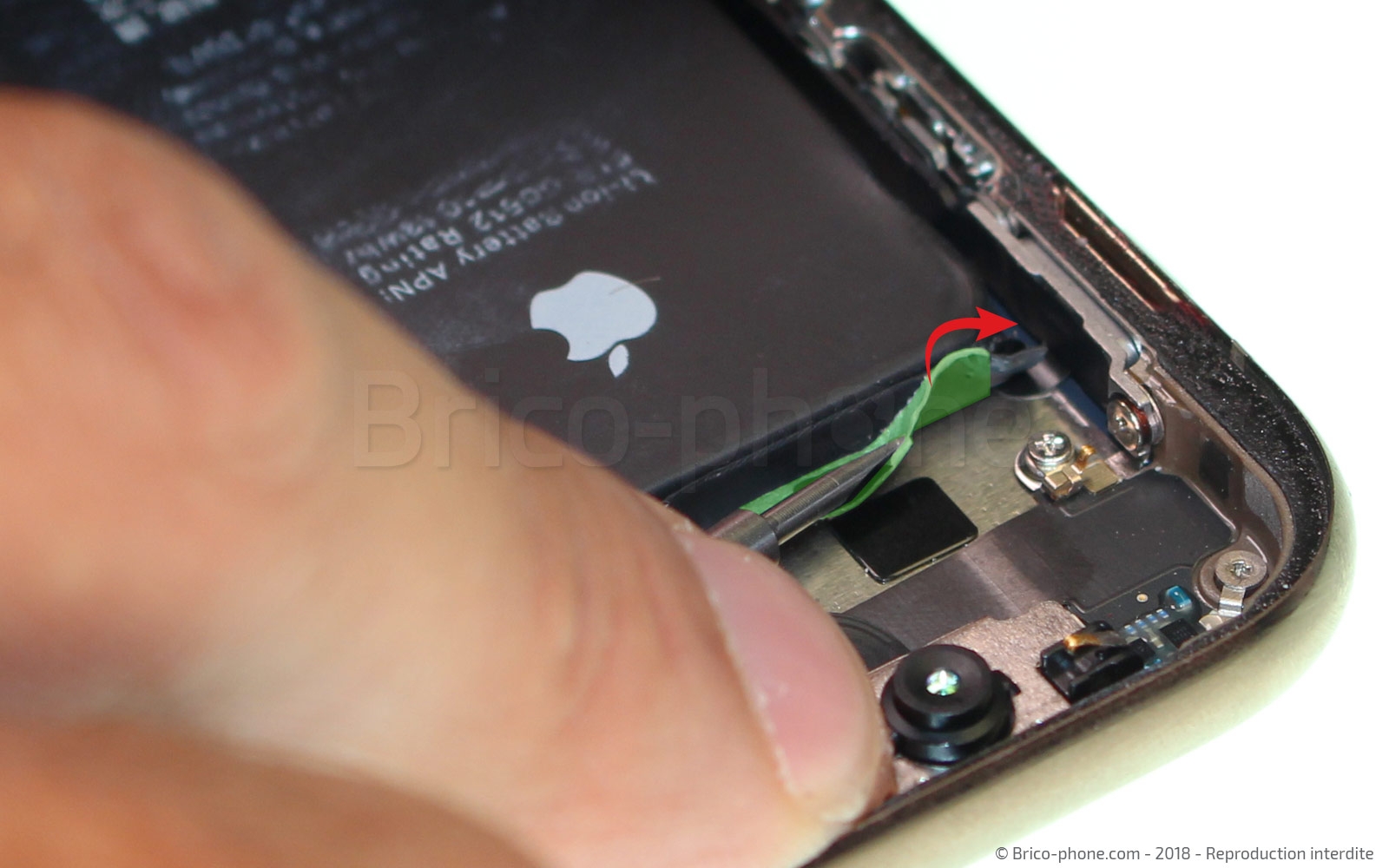

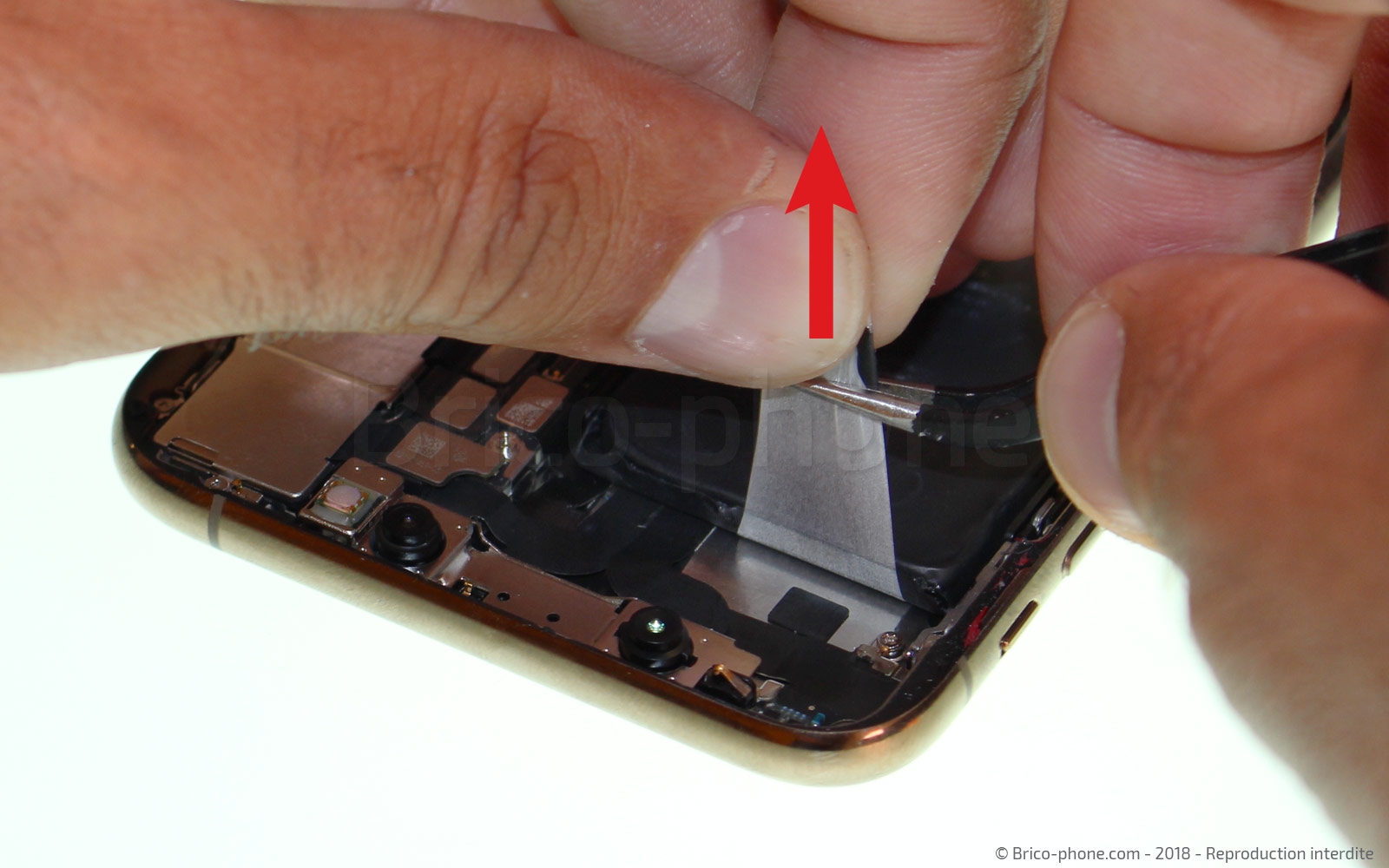

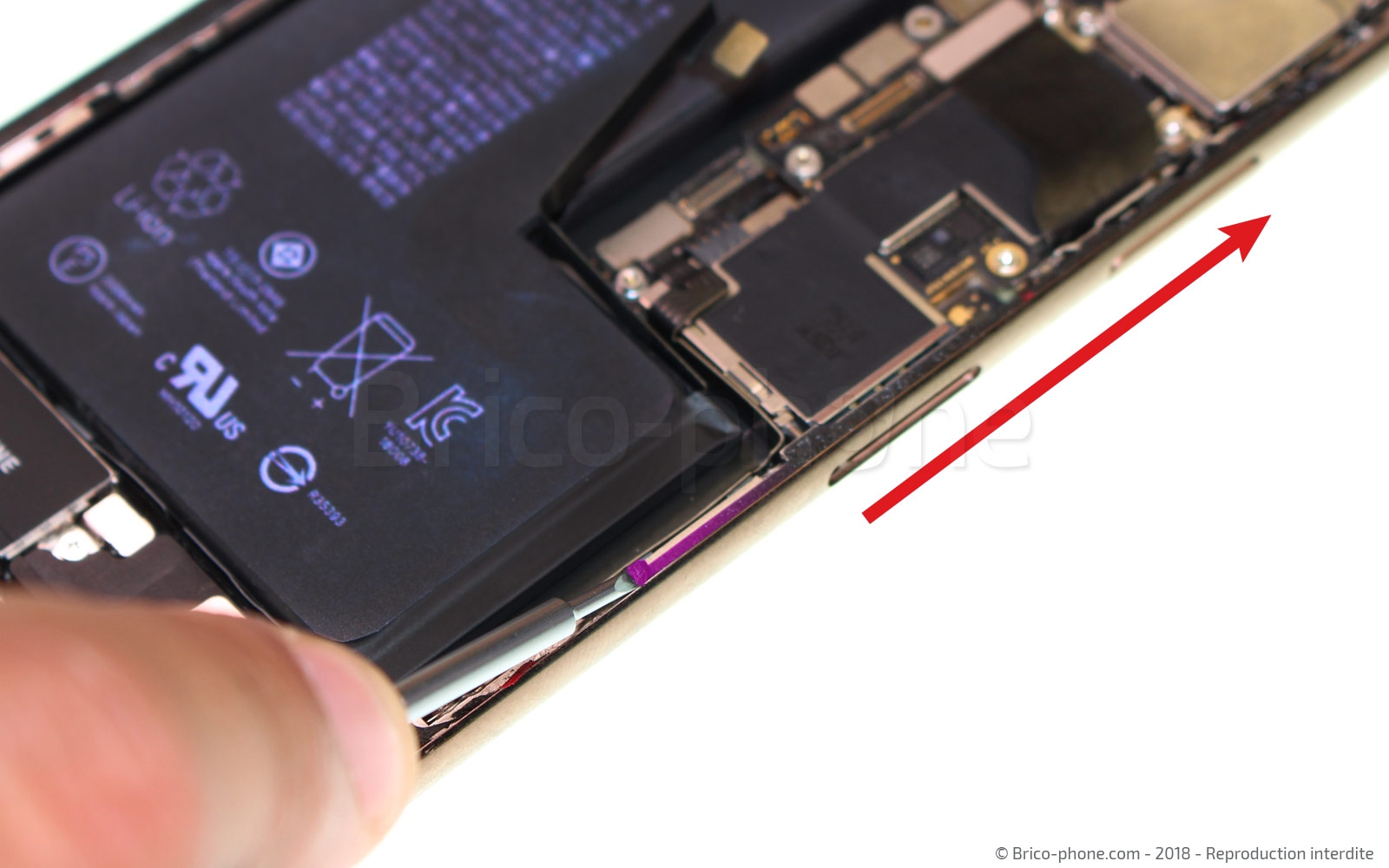

Procédez exactement de la même manière que les languettes du bas. Celle du haut est unique et plus large donc le retrait ne devrait pas poser de difficultés.
Pensez à appuyer sur la batterie quand vous sentez que vous êtes proche de la fin de la languette pour éviter que la batterie ne vole !

Si jamais, un ou plusieurs stickers se sont rompus avant la fin et que la batterie est encore collée, nous vous conseillons de la soulever en utilisant la carte PVC fournie dans le kit d'outils et faite levier. La batterie risque de se tordre, attention à ne pas la percer.
Outils du kit utilisés
Outils du kit utilisés


Etape 19 : Retirer la batterie

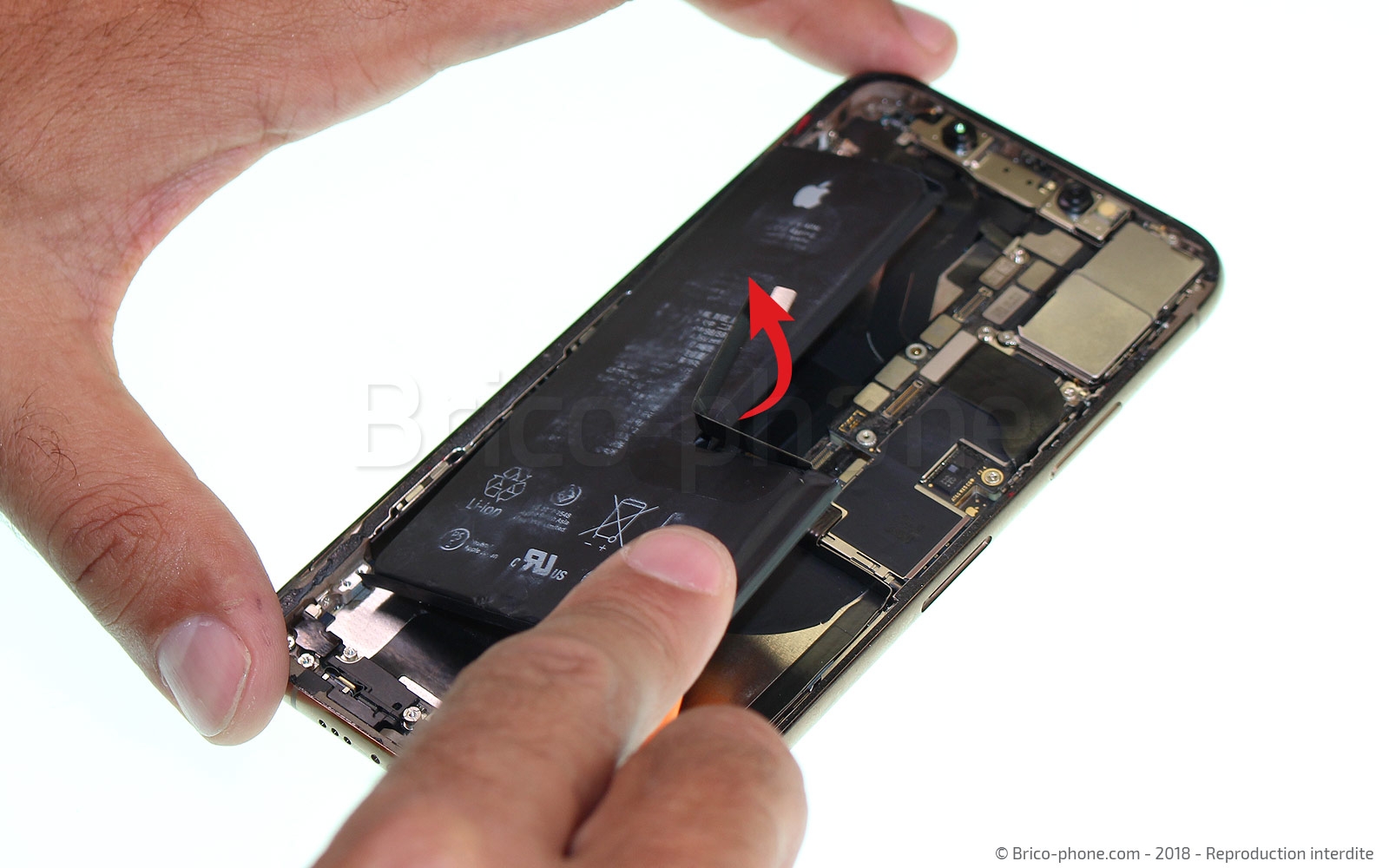

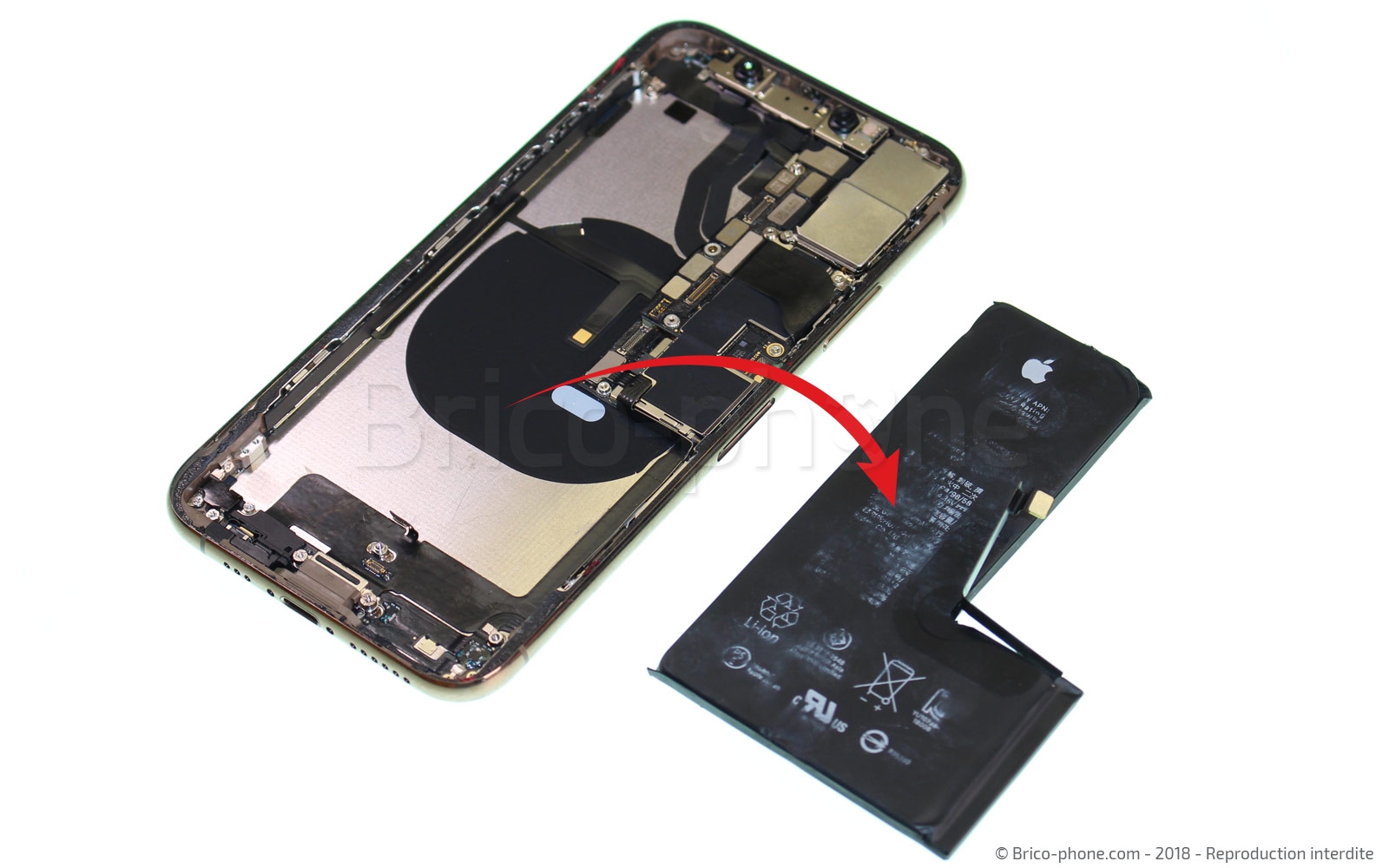

Délogez maintenant la batterie du châssis.

Jetez la batterie dans un conteneur dédié au recyclage des batteries, disponibles en déchèterie. Ne conservez jamais une batterie endommagée, percée ou tordue.
Outils du kit utilisés
Outils du kit utilisés

Etape 20 : Conseils pour le remontage de la batterie
Afin d'assurer le bon maintien de votre nouvelle batterie, il est préférable de la recoller avec de nouveaux stickers.
En vente sur notre site, ceux-ci permettront aussi un retrait facile pour plus tard.

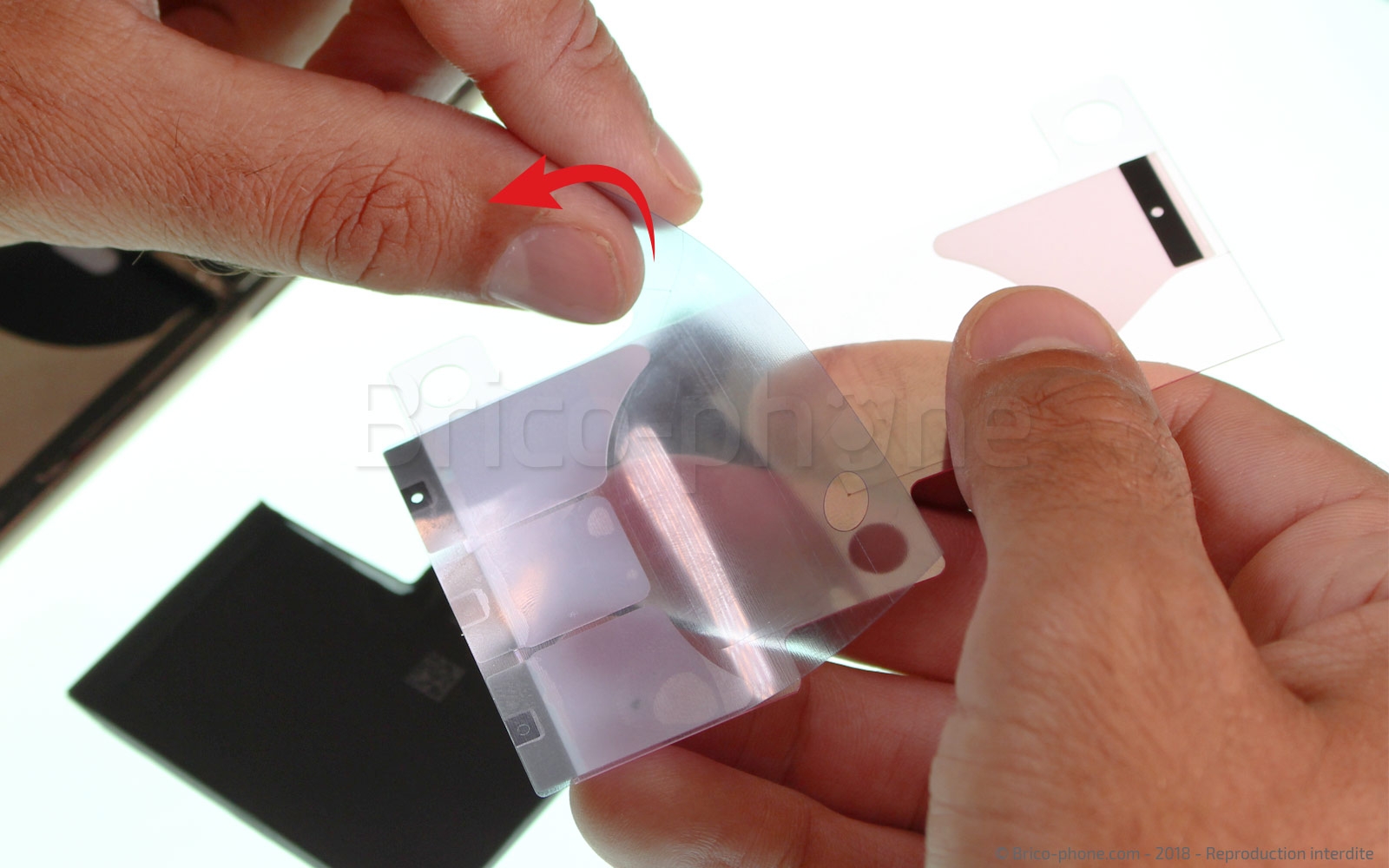

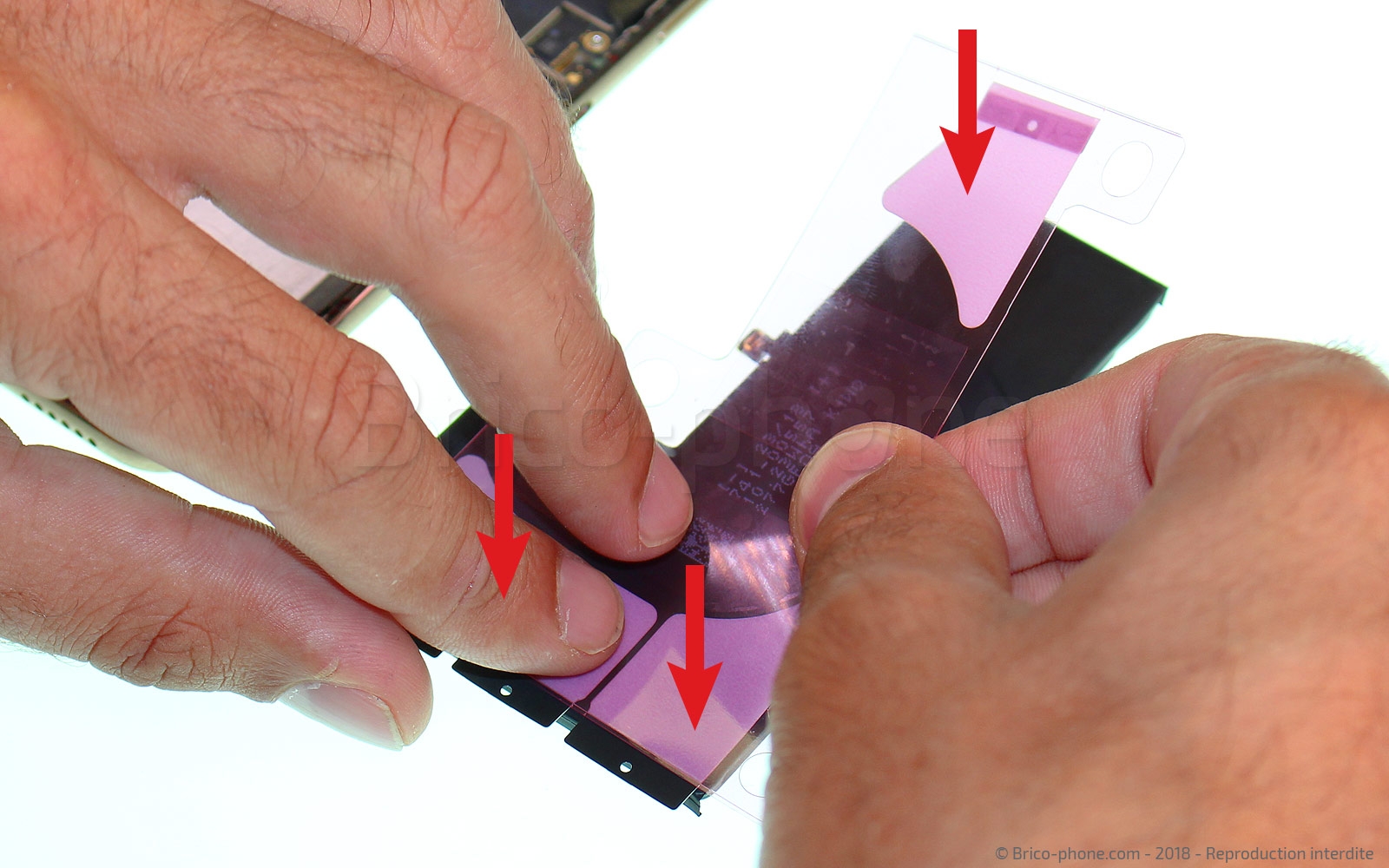

Commencez par retirer le film bleu en veillant à ce que les stickers restent bien collés sur le film rose.
Positionnez ensuite les stickers sur le dos de la nouvelle batterie. Vérifiez bien le sens de pose : les petites parties noires doivent se replier sur les bords de la batterie et surtout les parties adhésives ne doivent pas toucher la nappe induction collée sur le châssis.
Retirez ensuite le film rose après bien avoir appuyer sur les stickers.
Etape 21 : Nettoyer le châssis
Ce tutoriel est maintenant terminé, il vous suffit de tout remonter en reprenant les étapes à l'envers.

Nous vous conseillons de nettoyer votre châssis en retirant toutes traces de l'ancien stickers et d'en remettre un nouveau.
Attention : cela ne permettra pas de retrouver l'étanchéité IP68 d'origine mais permettra un bon maintien de l'écran après la fermeture.
Tout appareil ouvert n'est plus garanti et son étanchéité est compromise malgré la pose d'un nouveau joint d'étanchéité. Dans tous les cas, nous ne saurons être tenus responsables en cas d'oxydation suite à une réparation. Par précaution, nous vous conseillons donc d'éloigner votre iPhone XS de l'eau après ouverture.

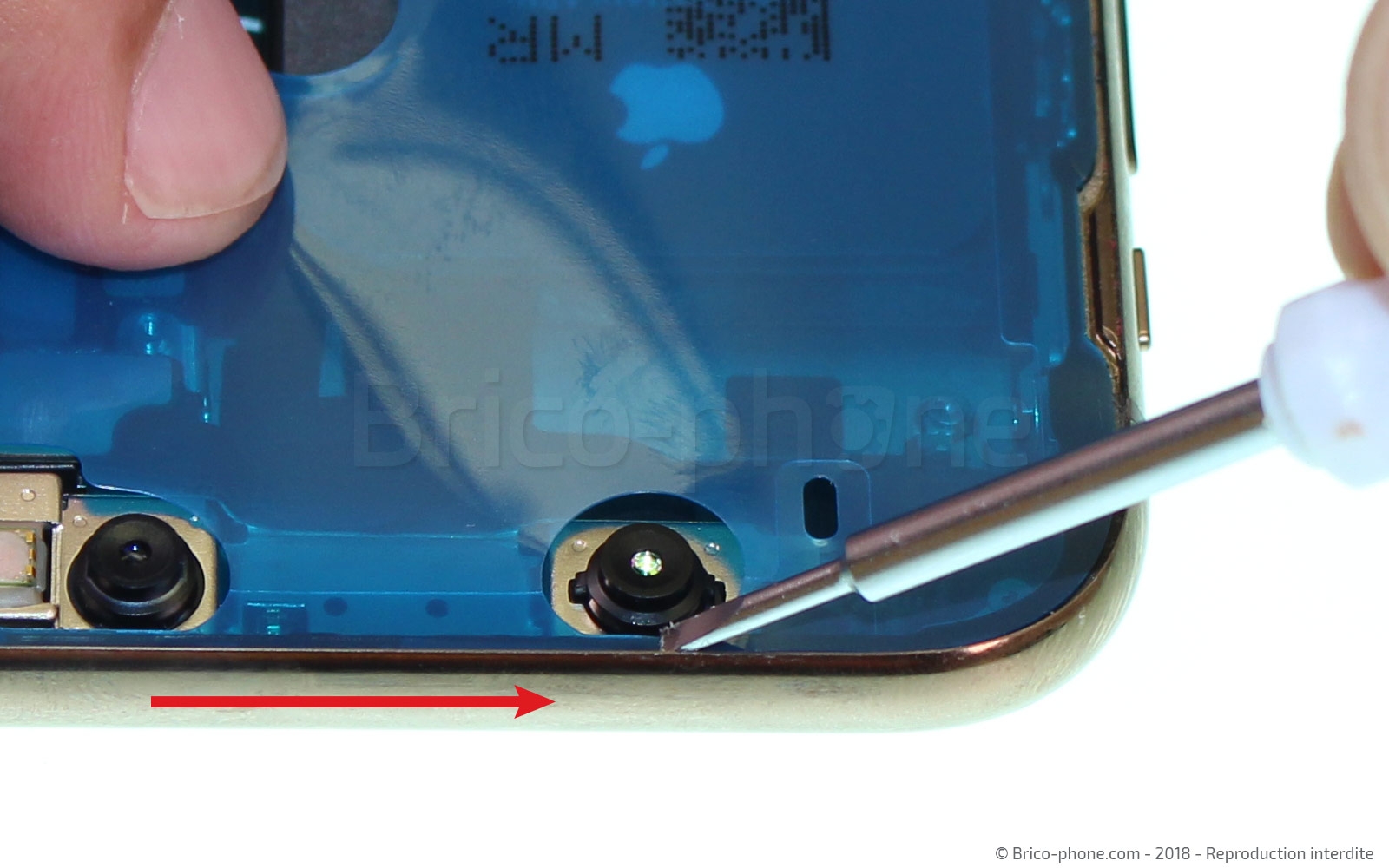

Pour retirer les résidus de colle, faites glisser le tournevis plat sur le contour du châssis.
Outils du kit utilisés
Outils du kit utilisés

Etape 22 : Poser le joint d'étanchéité
Cette étape n'est pas obligatoire et le joint peut être remplacé par de la colle B7000.

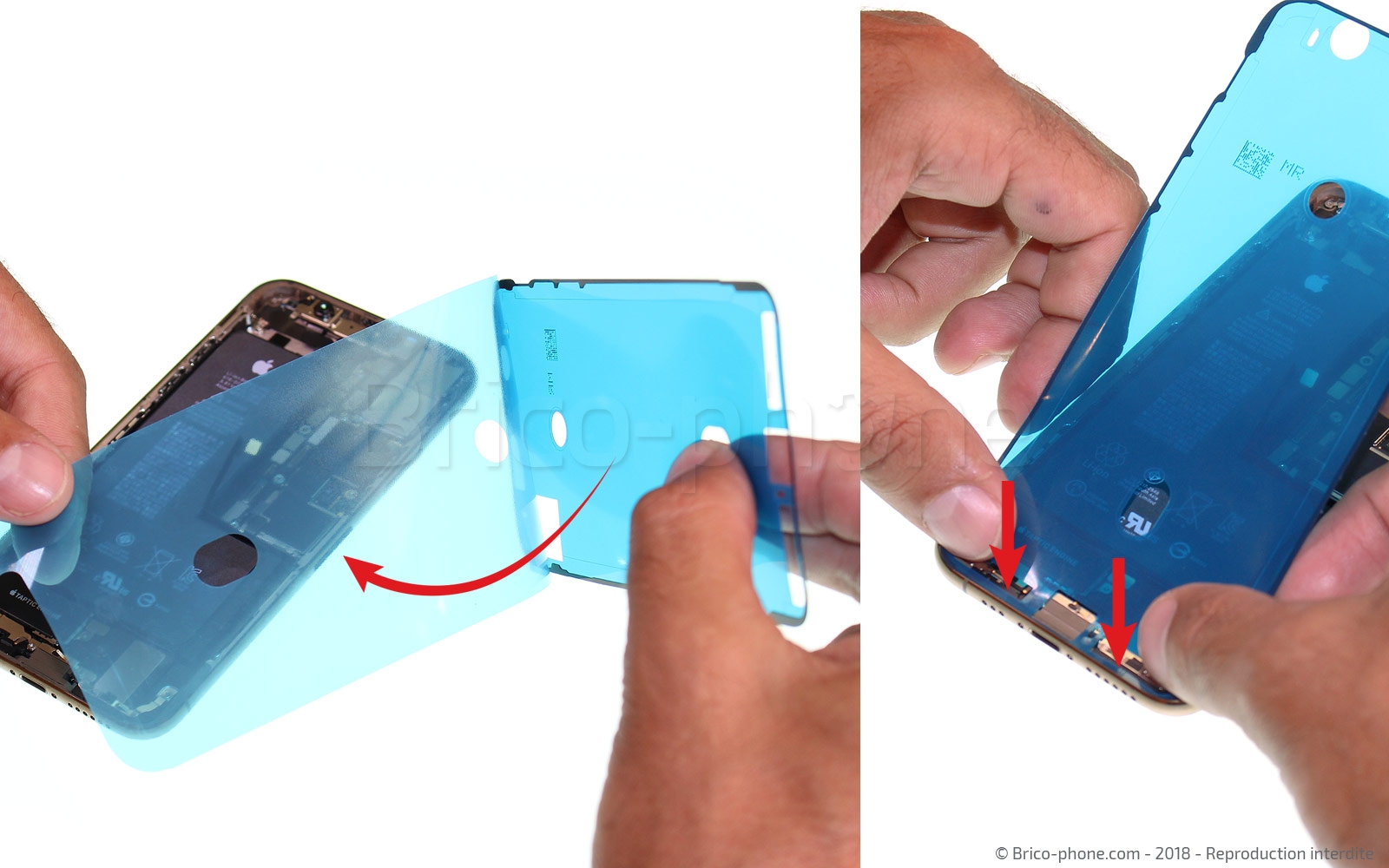

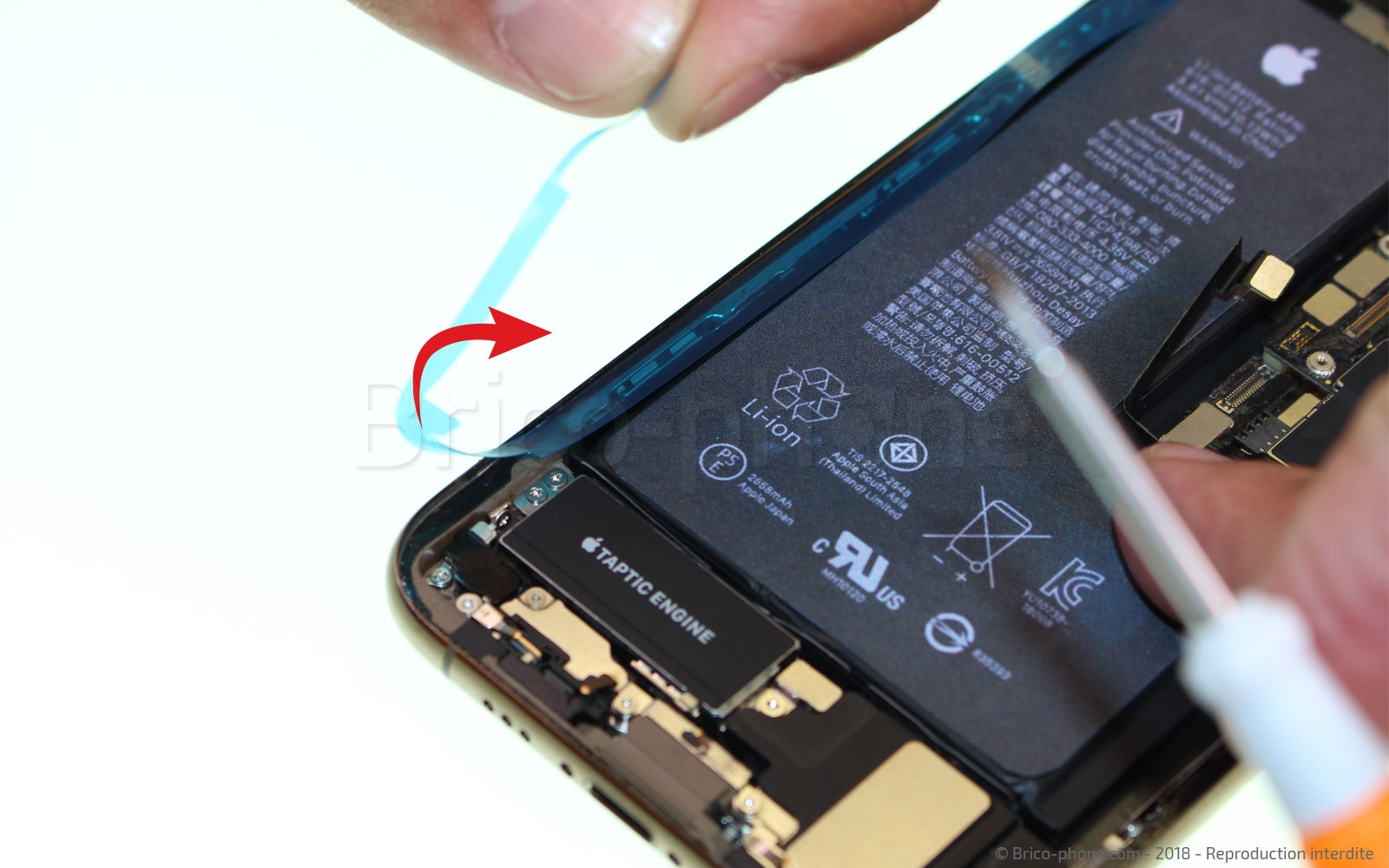

Commencez par retirer le plus grand des films de protection, positionnez ensuite le joint d'étanchéité en l'adaptant bien tout autour du châssis. Pour une bonne adhérence, appuyez sur la protection avec le tournevis plat sur tout le contour.
Une fois bien collé, vous pouvez retirer le second film qui sert de guide de pose, puis le dernier film qui ne fait que le contour et recouvre juste le sticker. N'hésitez pas à appuyer à nouveau avec le tournevis si vous voyez que certaines parties ne sont pas bien collées.
L'iPhone peut désormais être remonté.
Outils du kit utilisés
Outils du kit utilisés
