Changement du haut-parleur interne sur iPhone 6S Plus

Temps estimé : 15 min
Difficulté : 2/5
iPhone 6S Plus | Temps estimé : 15 min Difficulté : 2/5

Ce guide photos vous explique comment remplacer le haut-parleur interne Buzzer sur votre iPhone 6S Plus. Il s'agit du haut-parleur de l'oreille situé sur le bloc écra

Diagnostic

› Vous n'entendez plus votre interlocuteur lors d'un appel

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Haut parleur de l'oreille pour iPhone 6S Plus
6,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 6S Plus
4,90 €
Ajouter au panier

Eteindre le téléphone

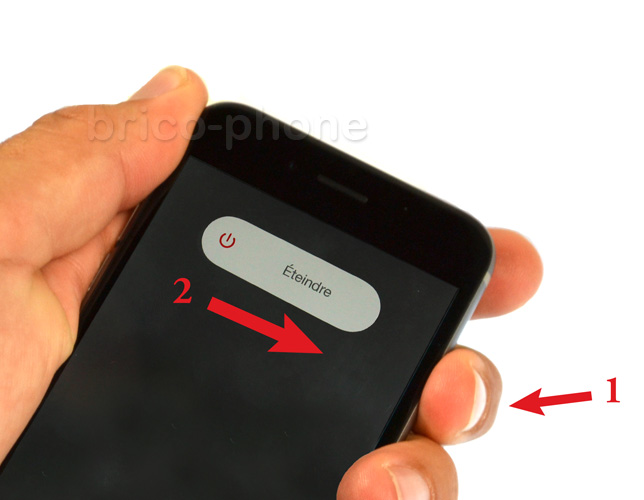

Commencer pas éteindre votre iPhone 6S Plus
Eteindre le téléphone

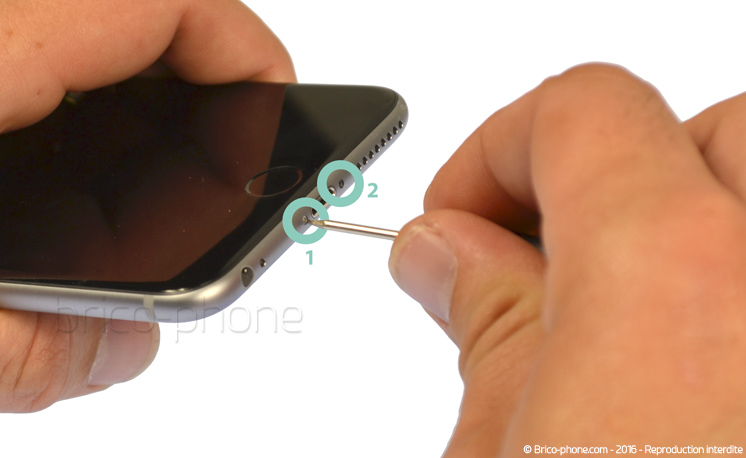

Etape1a : Retirer l’écran
A l’aide du tournevis pentalobe, retirer les vis A1 et A2 entourées en turquoise.
Etape1a : Retirer l’écran

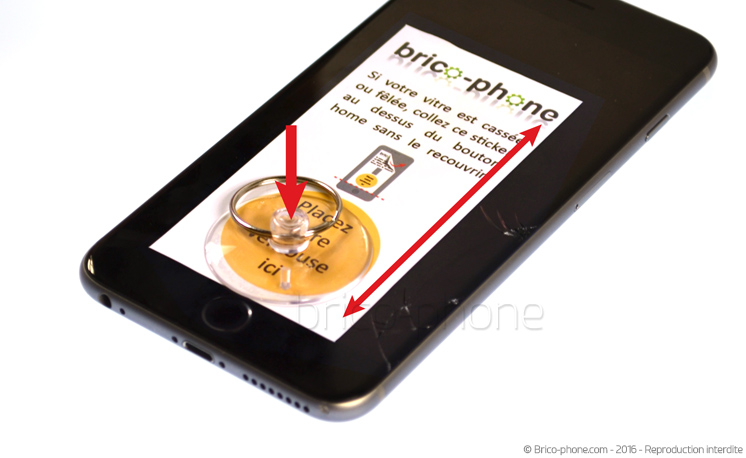

Etape 1b : Retirer l’écran
Placer la ventouse juste au dessus du bouton home. Si votre vitre est trop brisée, placer un scotch large sur la surface pour une meilleure adhésion.
Etape 1b : Retirer l’écran

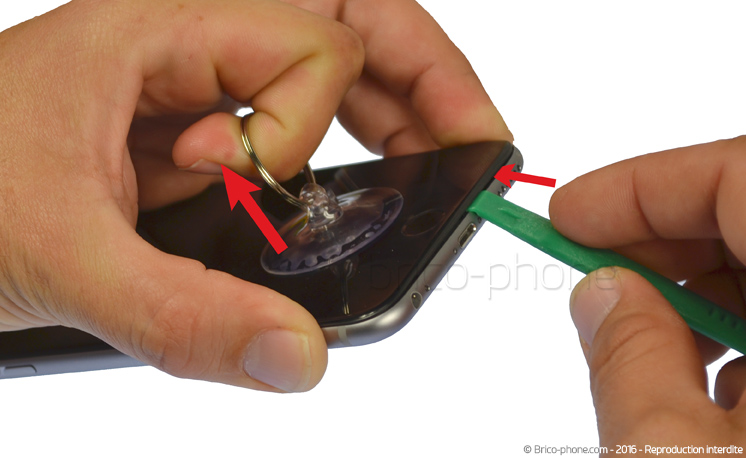

Etape 1c : Retirer l’écran
Tirez fortement sur la ventouse afin de créer un interstice entre le châssis et l’écran et y faire glisser le levier en plastique.
Etape 1c : Retirer l’écran
Etape 1d : Retirer l’écran

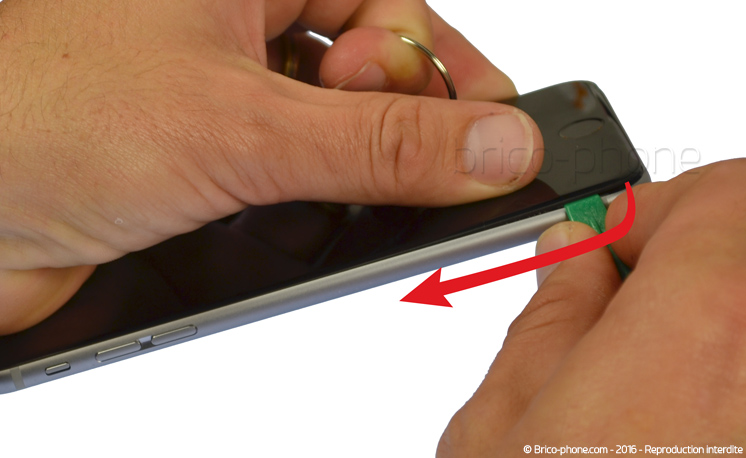

Une fois l’embout plat du levier inséré, faire glisser le long des parois de l’écran en partant du bas vers le haut.
Etape 1d : Retirer l’écran
Etape 1e : Retirer l’écran
Répéter l’opération de l’autre côté en veillant à s’arrêter sur le haut des côtés. Ne pas faire glisser le levier sur la partie haute au risque d’endommager les nappes qui s’y trouvent.
Etape 1e : Retirer l’écran
Etape 1f : Retirer l’écran

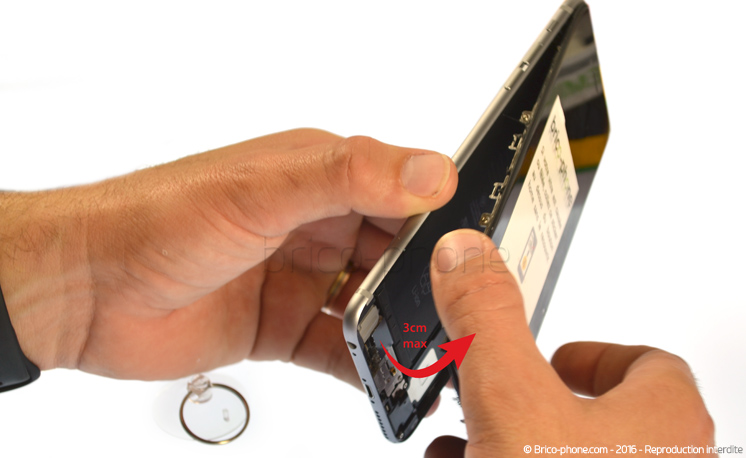

Une fois l’écran déclipsé, soulever doucement l’écran sur 3cm environ.
Etape 1f : Retirer l’écran
Etape 1g : Retirer l’écran

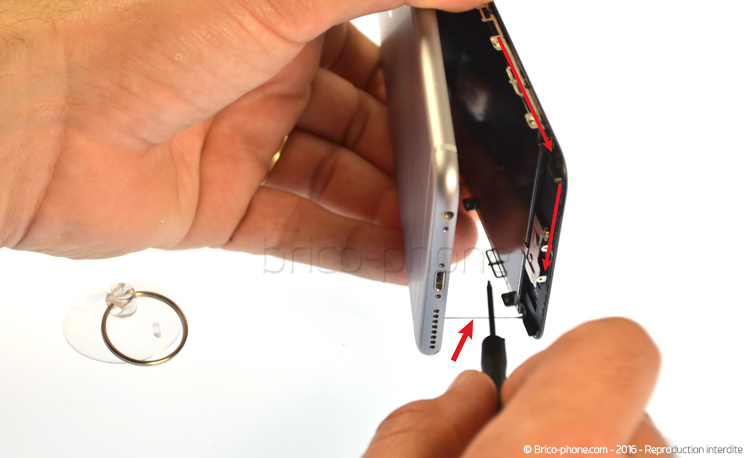

Une très légère résistance peut être dûe aux stickers de l’écran, dans ce cas vous pouvez les retirer.
Etape 1g : Retirer l’écran

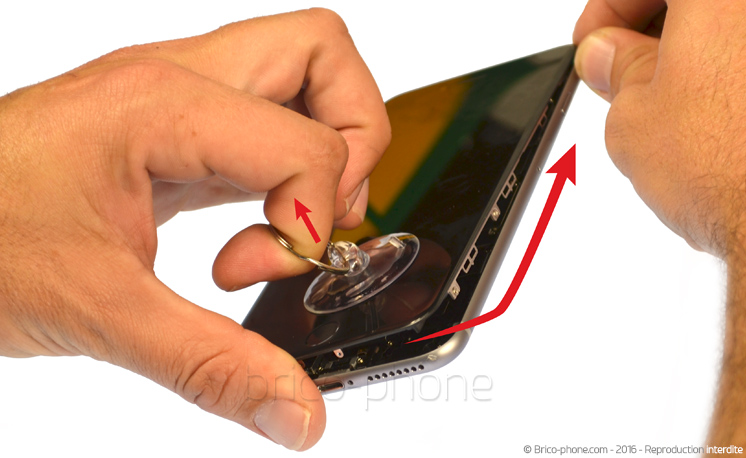

Etape 1h : Retirer l’écran
Faire glisser l’écran légèrement vers le bas de quelques millimètres pour le retirer du châssis.
Etape 1h : Retirer l’écran

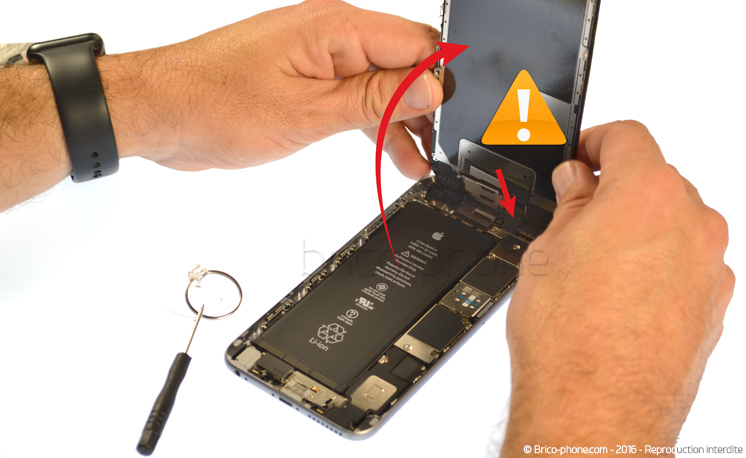

Etape 1i : Retirer l’écran
Le bloc écran peut maintenant être soulevé à 90° maximum en veillant à ne pas trop l’ouvrir pour ne pas arracher les nappes retenues par une plaquette.
Etape 1i : Retirer l’écran
Etape 1j : Retirer l’écran

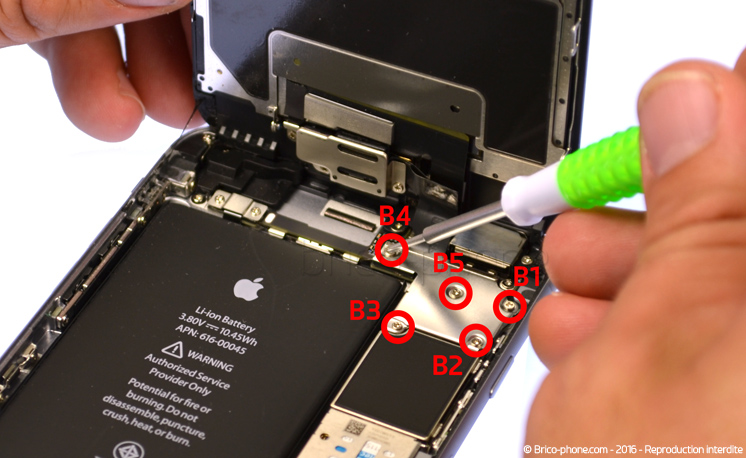

Retirer les vis entourées en rouge nommées B1 à B5 grâce au tournevis cruciforme.
Etape 1j : Retirer l’écran
Etape 1k : Retirer l’écran

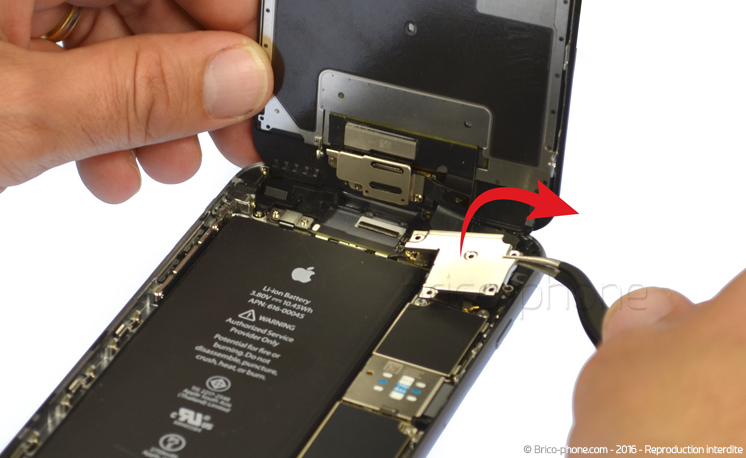

Avec la pincette, déloger la petite plaquette métallique de protection nommée #01
Etape 1k : Retirer l’écran
Etape 1l : Retirer l’écran

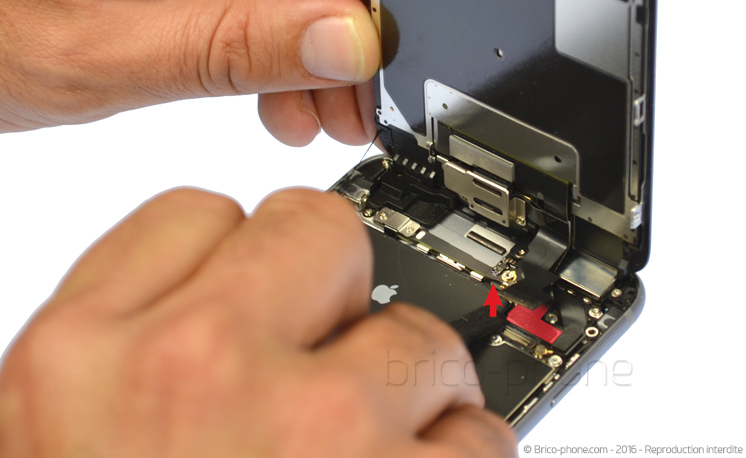

A l’aide du levier en nylon, commencer par déclipser délicatement le connecteur de la nappe Facetime située à gauche, puis le petit connecteur de la rallonge de nappe home situé à droite sur la photo.
Etape 1l : Retirer l’écran
Etape 1m : Retirer l’écran

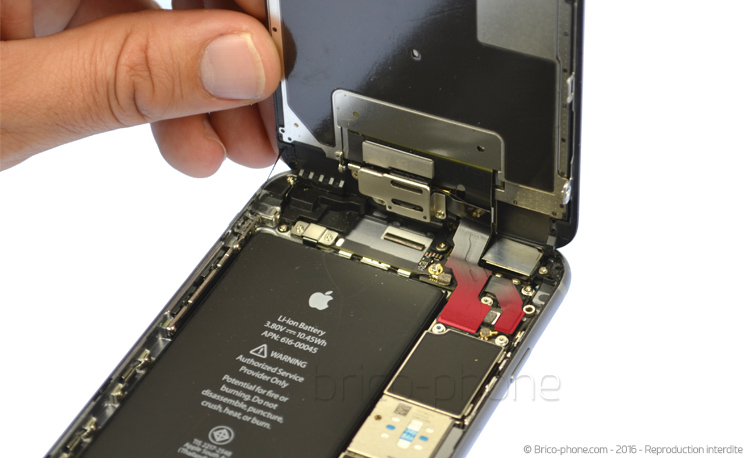

Déconnecter pour finir le connecteur (le plus long) qui gère les fonctions tactiles et LCD de votre écran.
Etape 1m : Retirer l’écran

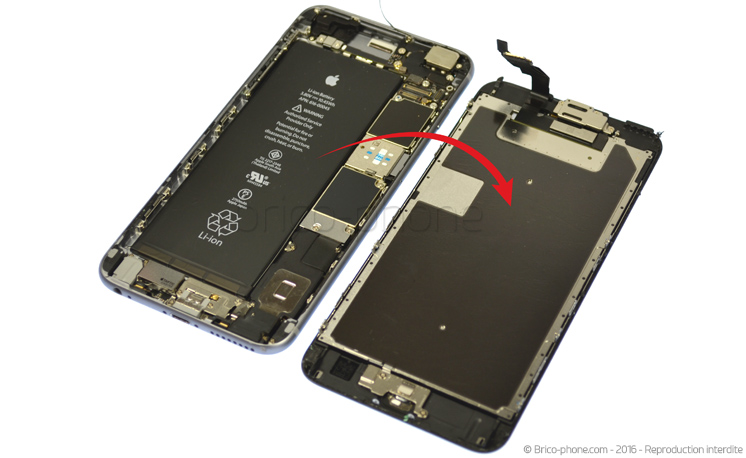

Etape 1n : Retirer l’écran
L’écran est maintenant dégagé.
Etape 1n : Retirer l’écran

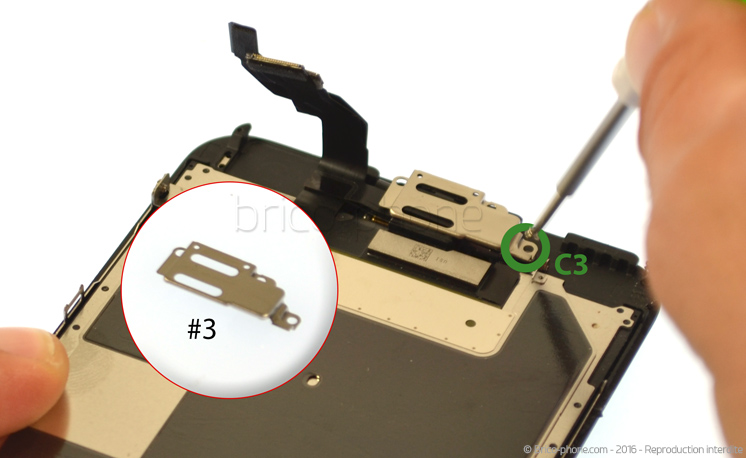

Etape 2 : Retirer l’écouteur interne

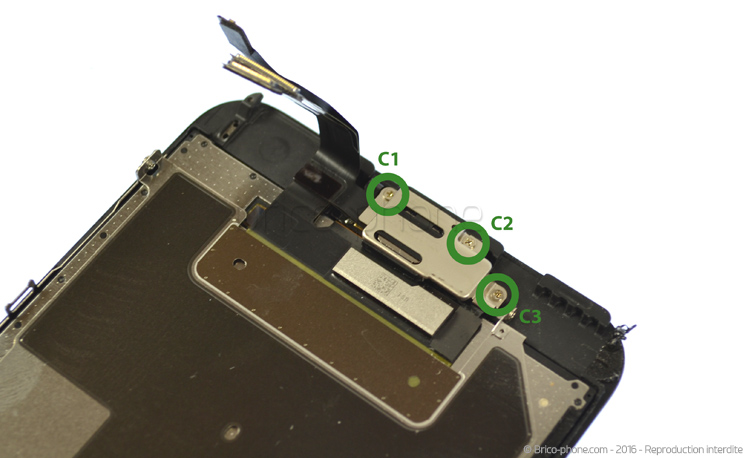

Grâce au tournevis cruciforme, retirer les vis entourées en vert C1 à C3.
Etape 2 : Retirer l’écouteur interne
Etape 2a : Retirer l’écouteur interne
Une fois les trois vis retirées, déloger la plaquette métallique nommée #03 avec la pincette.
Etape 2a : Retirer l’écouteur interne

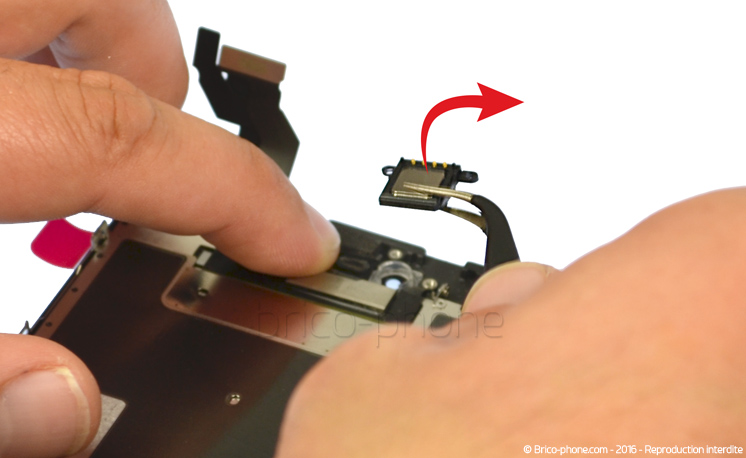

Etape 2b : Retirer l’écouteur interne
Soulevez la caméra Facetime de droite à gauche afin d’accéder à l’écouteur de l’oreille et le retirer.
Etape 2b : Retirer l’écouteur interne
