Changement d'écran (vitre+LCD) sur Honor 10

Temps estimé : 45 min
Difficulté : 3.5/5
Note de réparabilité : 15/20
Honor 10 | Temps estimé : 45 min | Difficulté : 3.5/5

Votre Huawei Honor 10 vient de chuter, et vous rencontrez des problèmes affichage sur votre écran LCD ! Brico-phone vous aide à réparer vous-même votre smartphone grâce à des kits " prêt à réparer" spécialement conçu par nos techniciens. Une fois l'écran et le kit d'outils reçu, il ne vous reste plus qu'à suivre ce tutoriel afin de remplacer ce dernier.

Diagnostic

› Votre Huawei Honor 10 a la vitre avant brisée
› L'affichage du LCD présente des défauts (traits, tâches)
› La fonction tactile ne répond plus ou seulement sur certaines zones

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Ecran Noir avec vitre et LCD prémonté pour Huawei Honor 10
59,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Avant de démarrer la réparation !

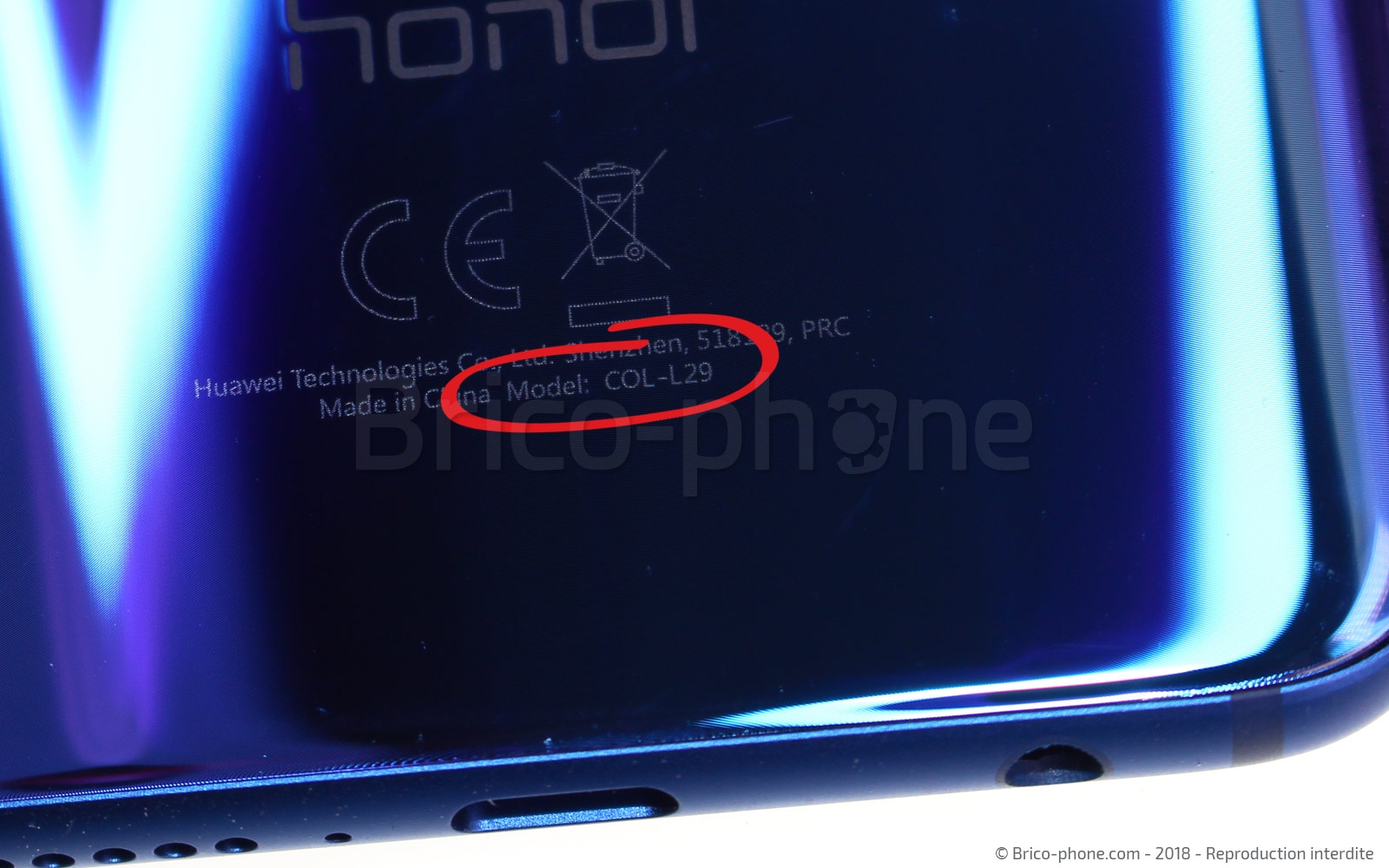

Vérifiez que votre nouvel pièce détaché soit bien compatible avec votre appareil. Pour cela contrôler que votre nouvel écran soit bien compatible avec le n° de modèle que vous trouverez au dos de l'appareil. La référence correspondant au Huawei Honor 10 est la suivante : COL-L29.
Fixez ensuite votre patron d'aide au montage sur votre plan de travail puis sortez les outils.

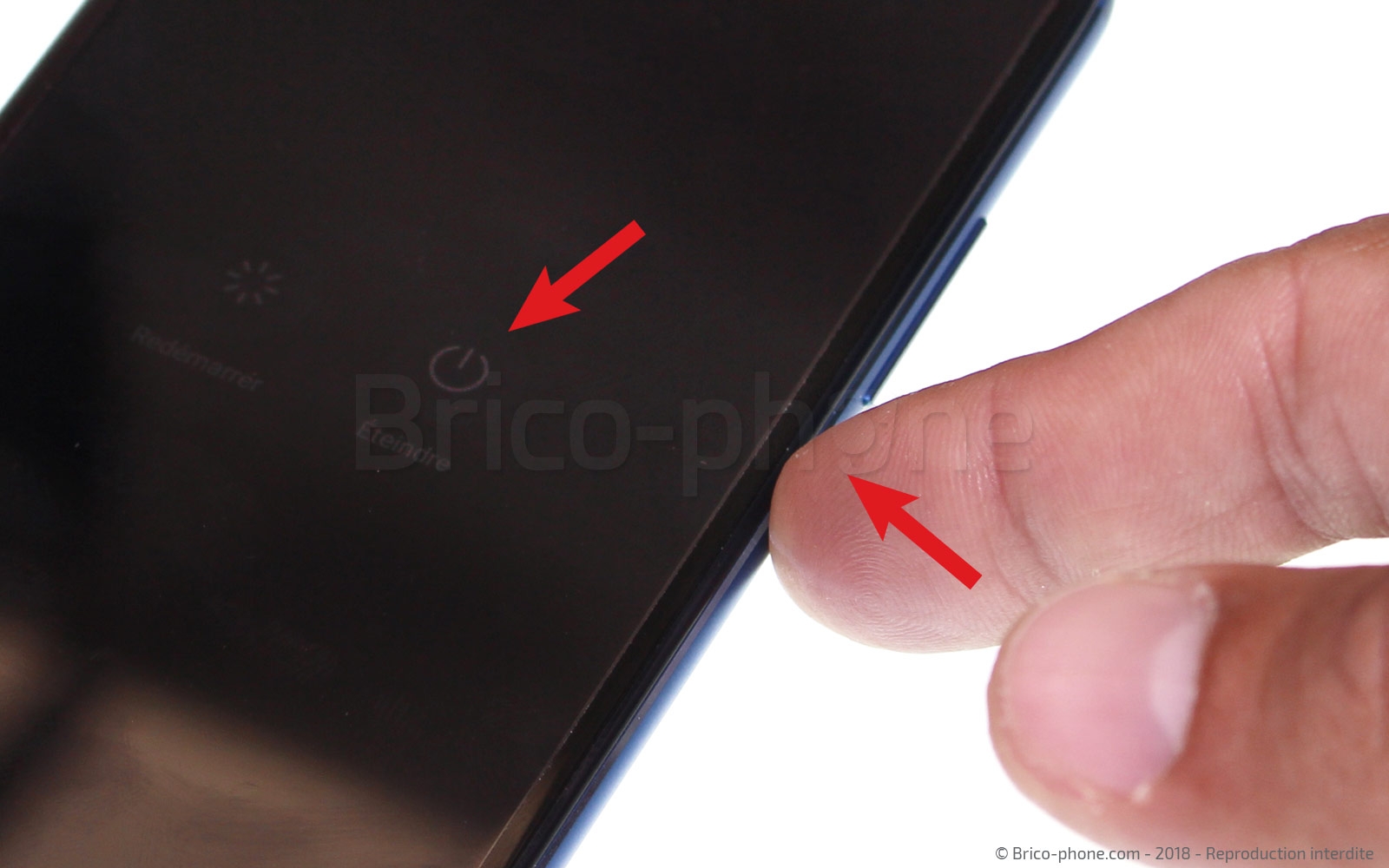

Il ne vous reste plus qu'à éteindre votre appareil avant de passer à la première étape de ce tutoriel.

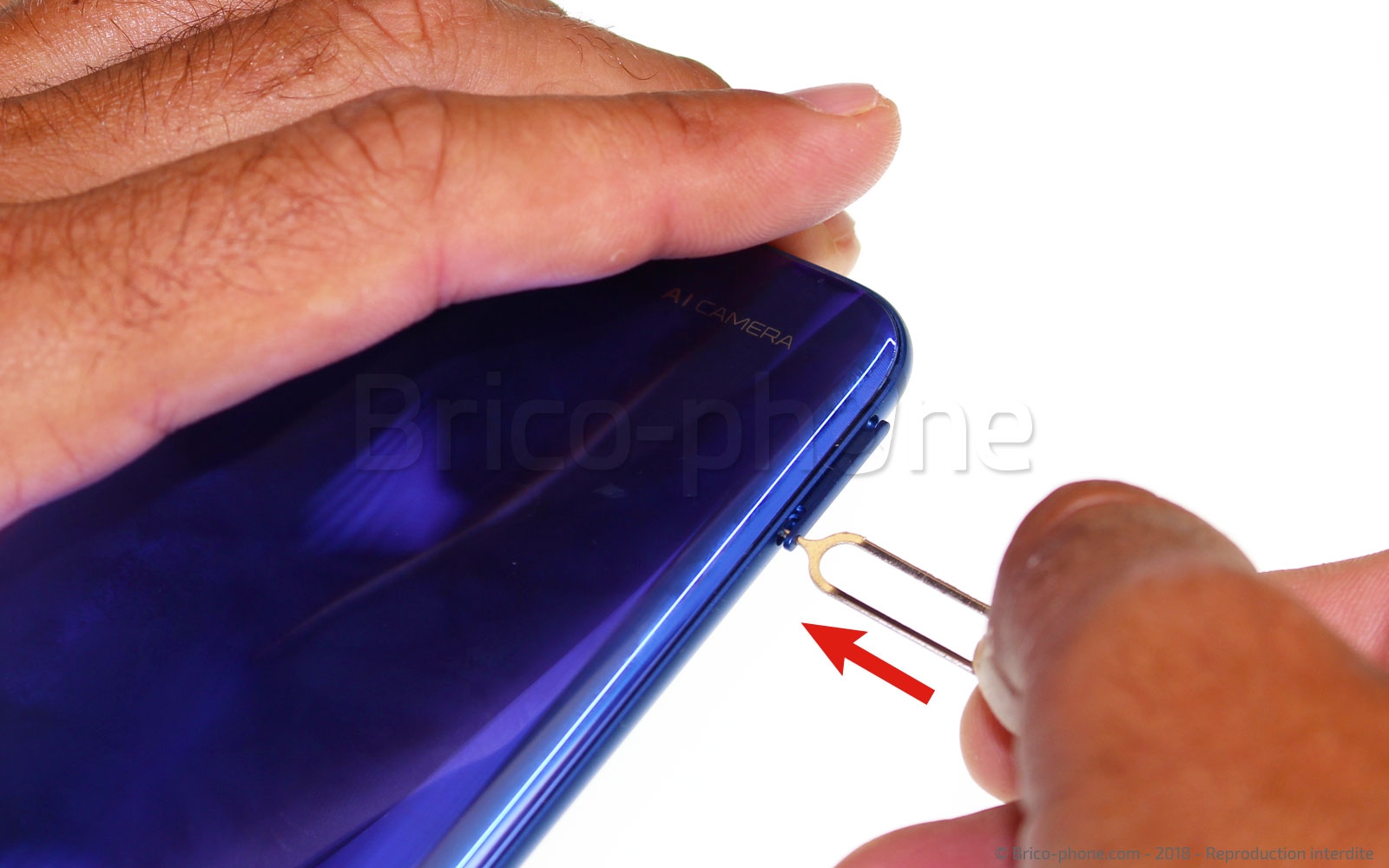

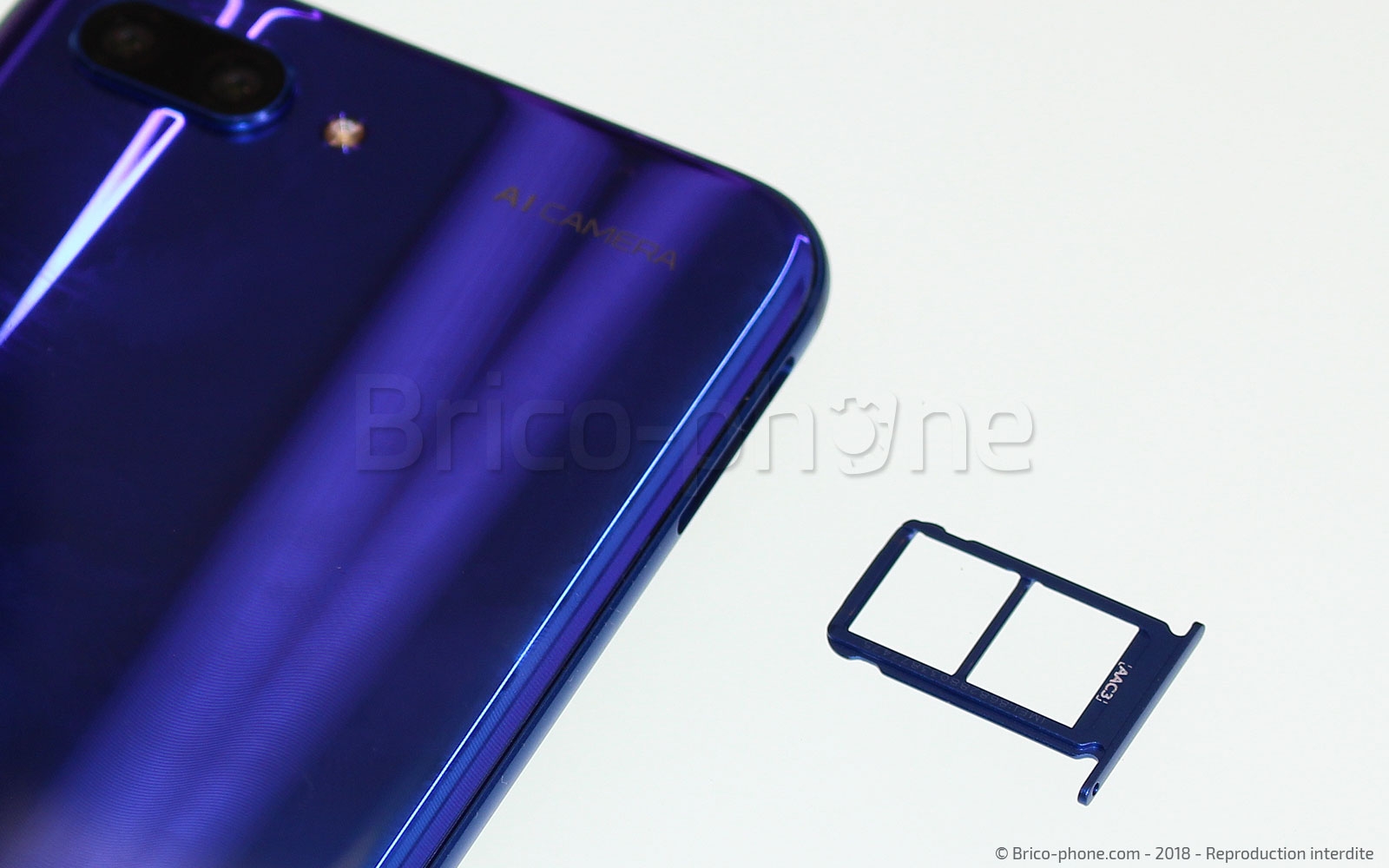

Etape 1 : Retirez le rack
Munissez-vous de l'outil Sim fourni dans votre kit d'outils afin de sortir le tiroir des cartes Nano-Sim et microSD
Outils du kit utilisés
Outils du kit utilisés

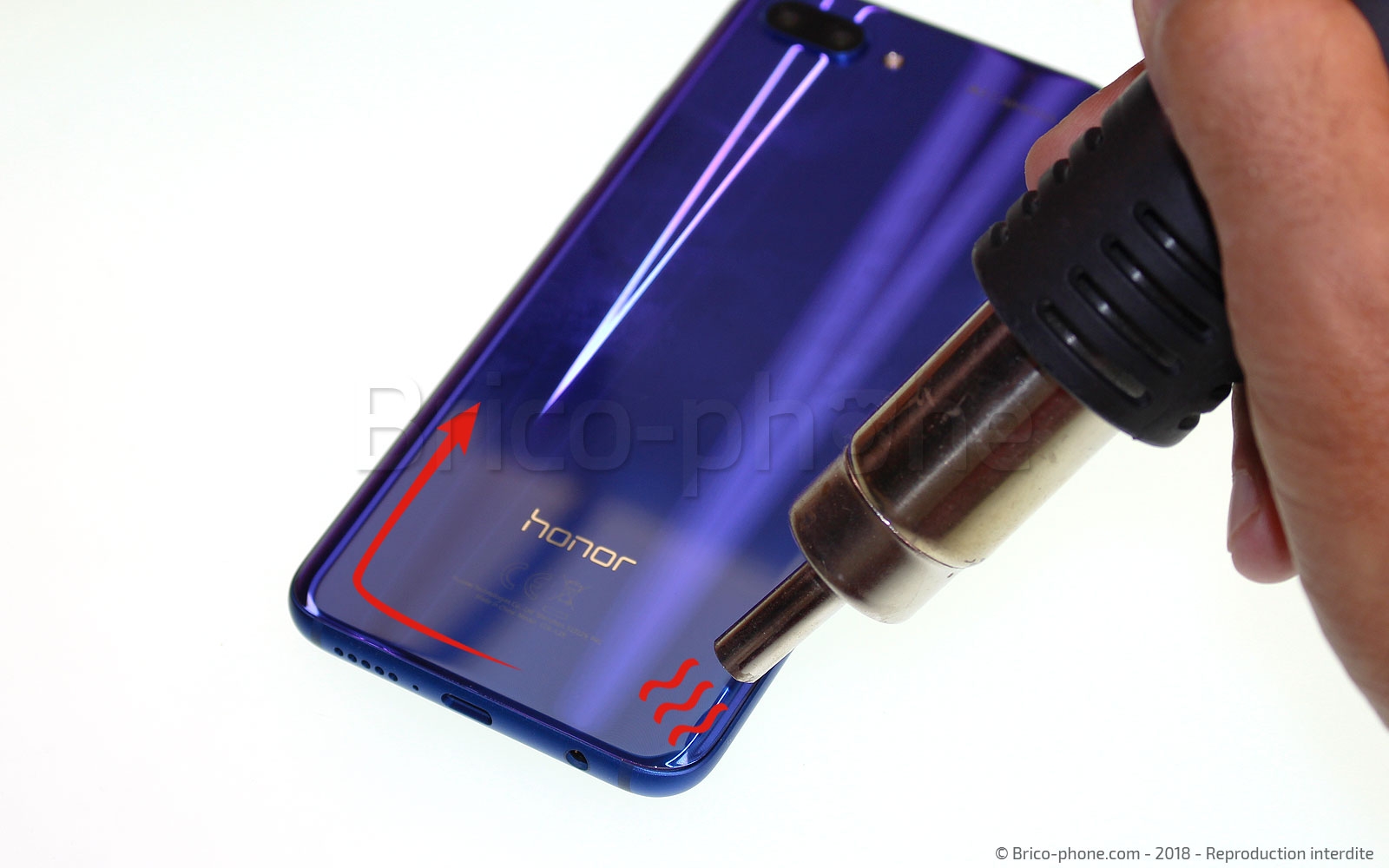

Etape 2 : Chauffez la vitre arrière
À l'aide d'un sèche-cheveux ou d'un mini décapeur thermique, chauffez le contour de la vitre arrière pendant 20 à 30 secondes afin de ramollir la colle qui fixe cette dernière au châssis.
Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €
Etape 3 : Insérer les médiators

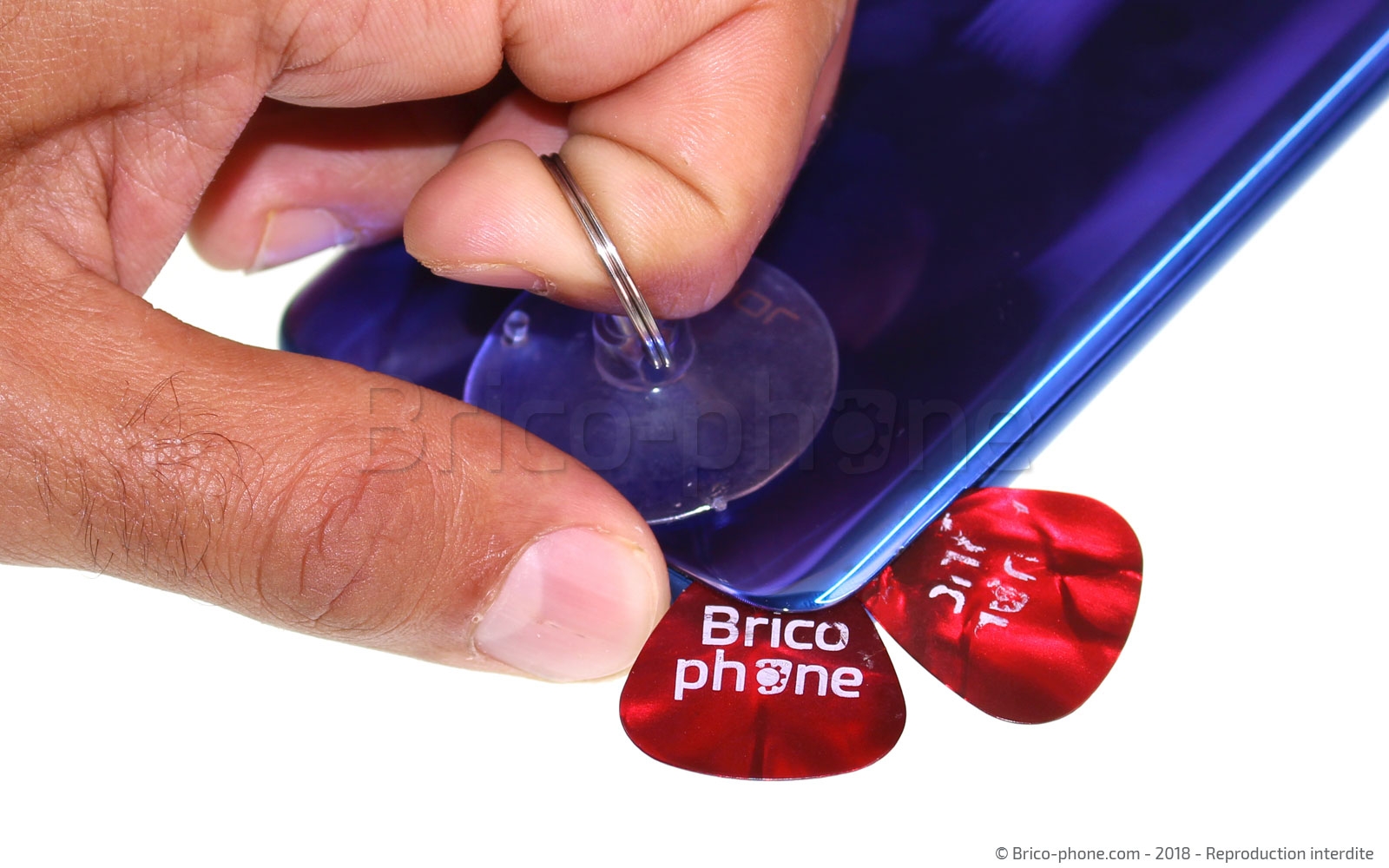

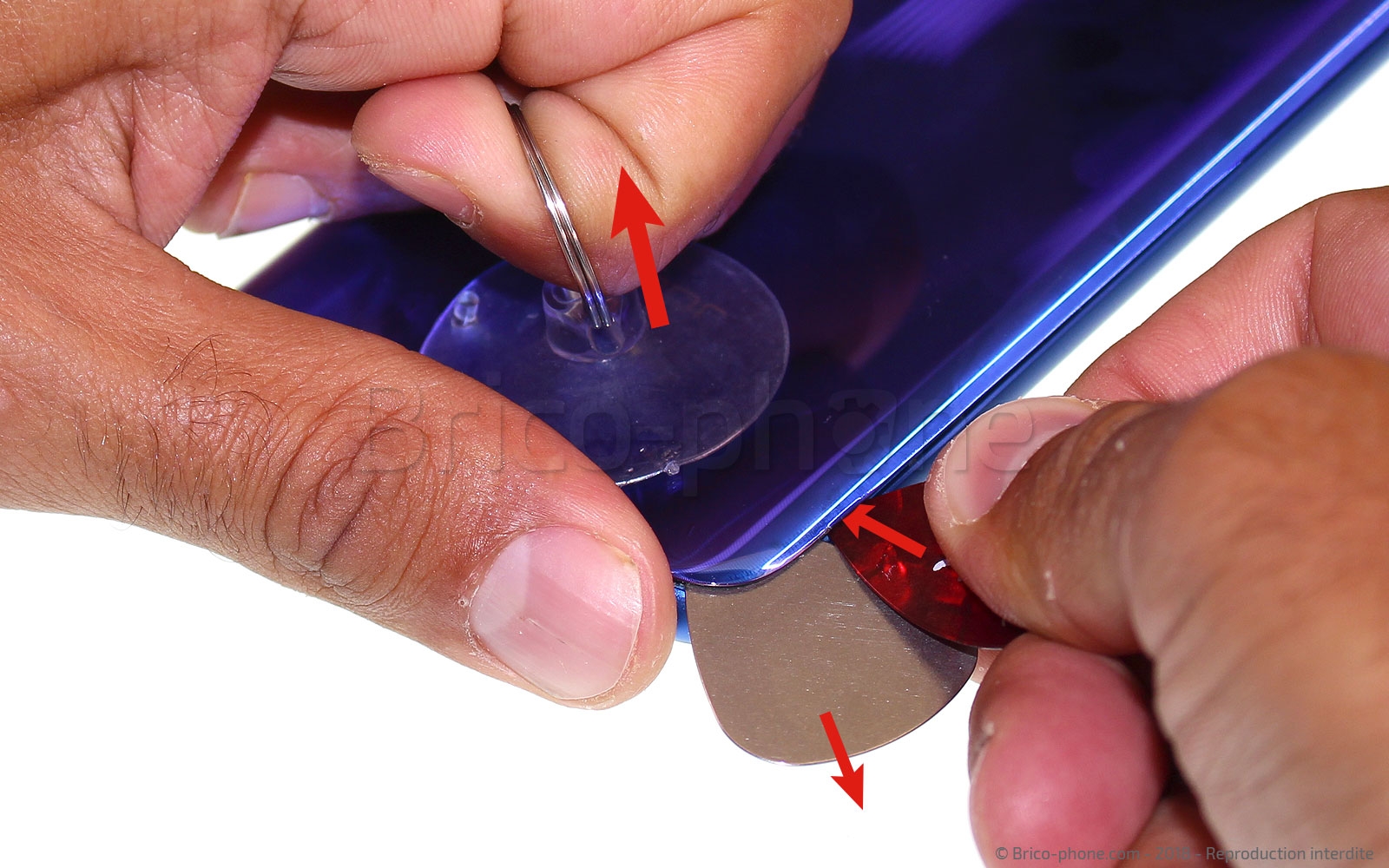

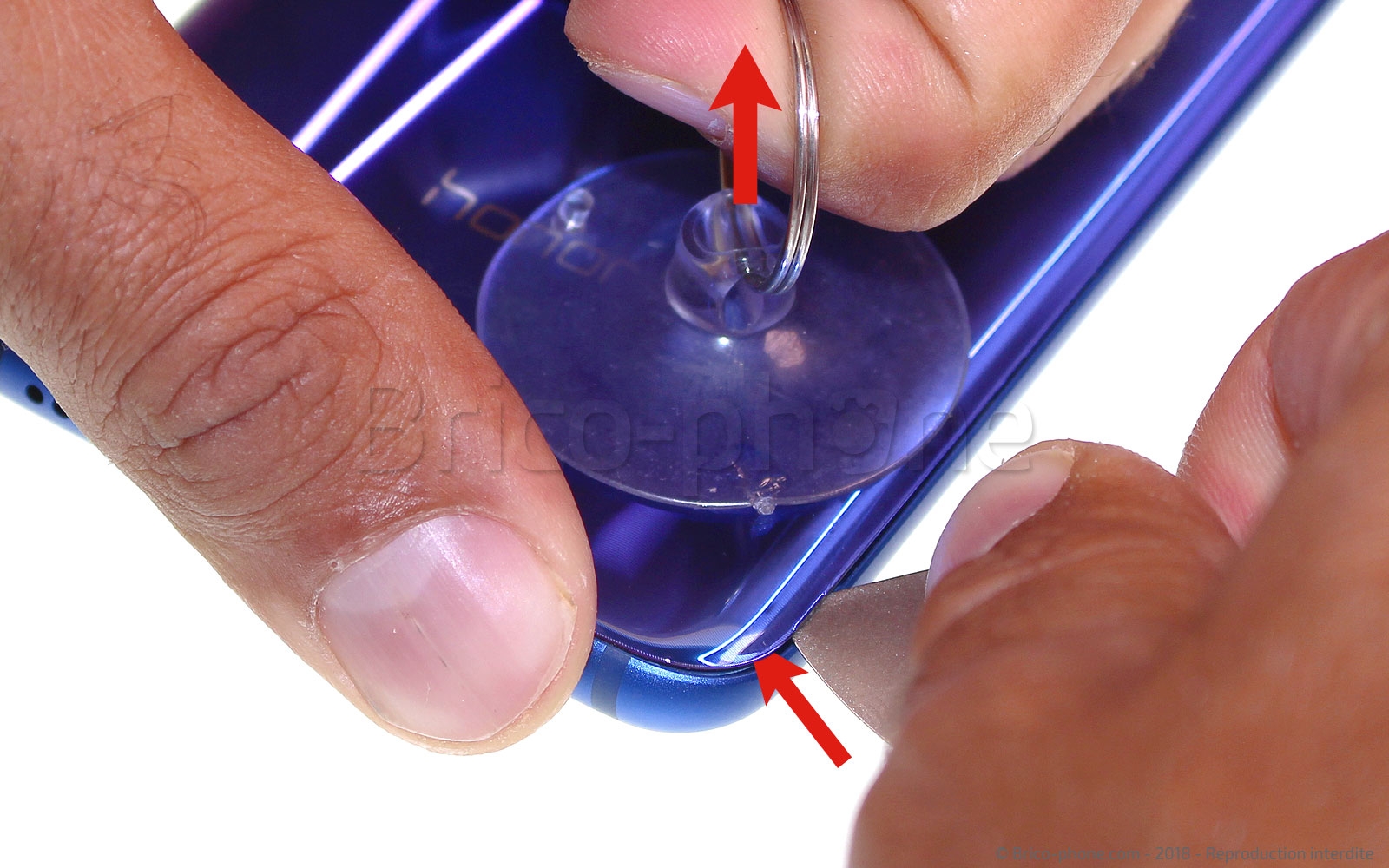

Vous devez maintenant créer un jour entre la vitre arrière et le châssis. Pour cela, tirez fortement sur la ventouse que vous aurez au préalable placée sur l'un des angles inférieurs du cache batterie afin d'insérer le médiator métal pour créer l'interstice.
Une fois, l'interstice créé, remplacez le médiator métal par les deux médiators en plastique. Cela évitera de rayer le châssis lors du décollage.
Outils du kit utilisés
Outils du kit utilisés

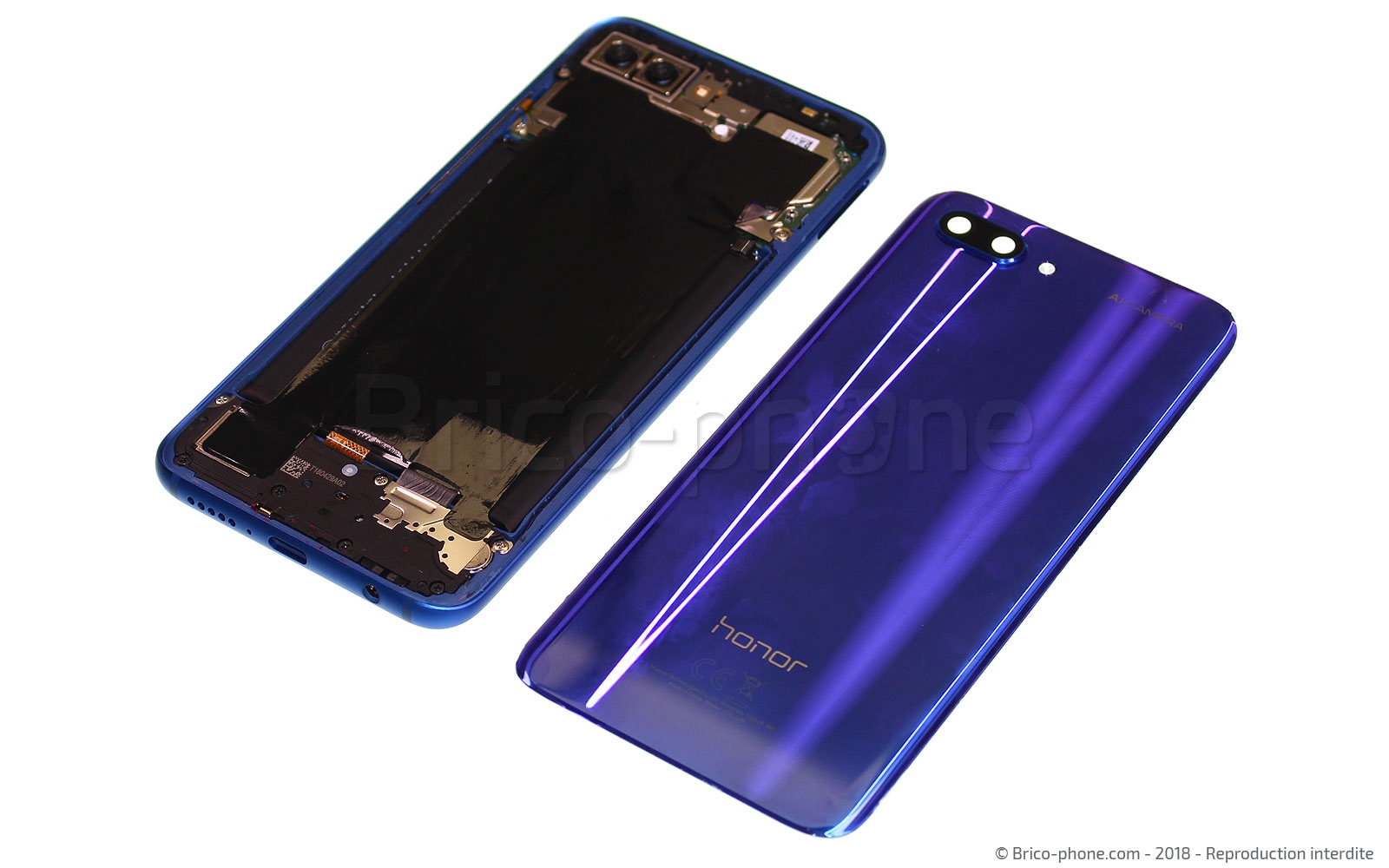

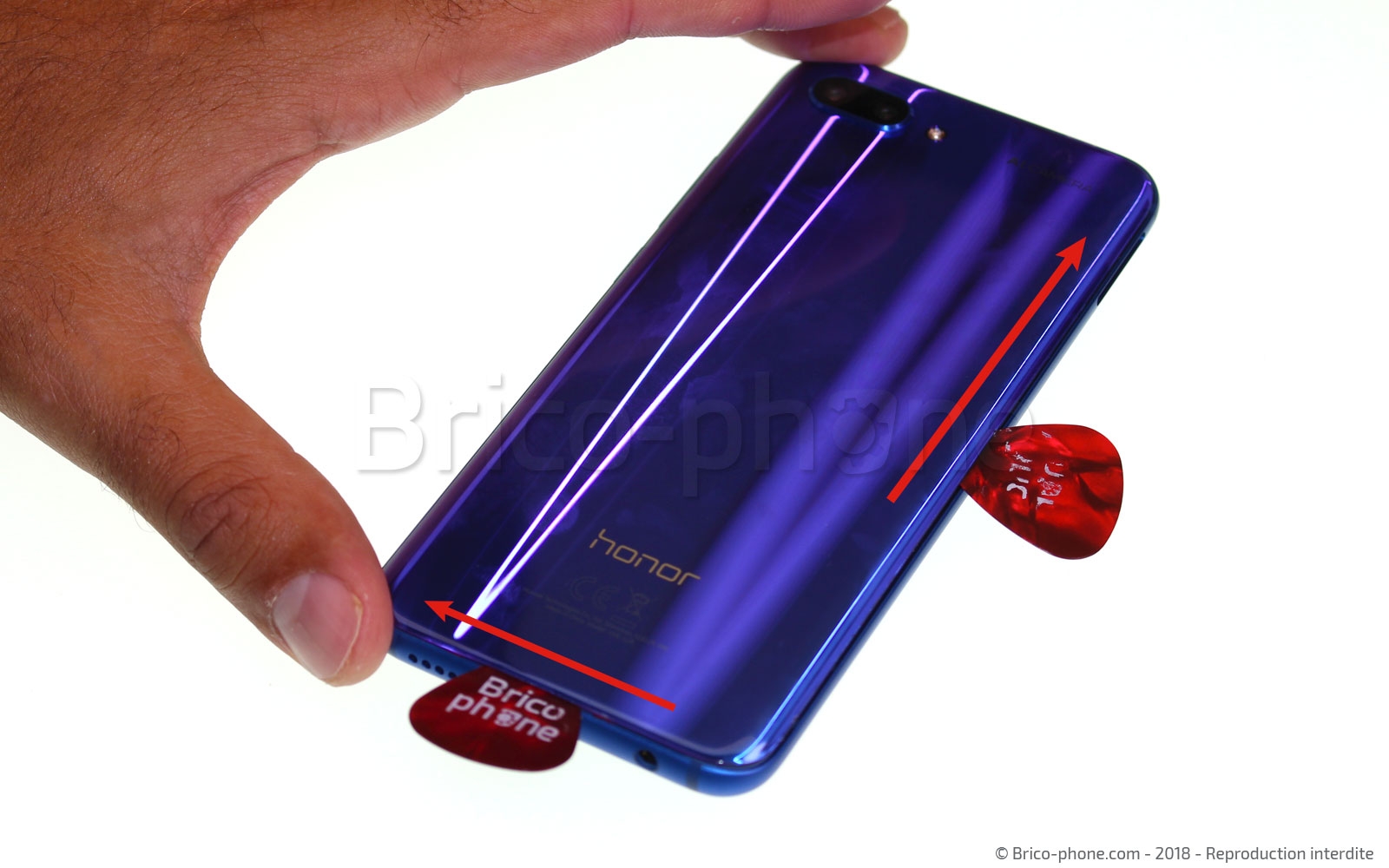

Etape 4 : Décoller la vitre arrière

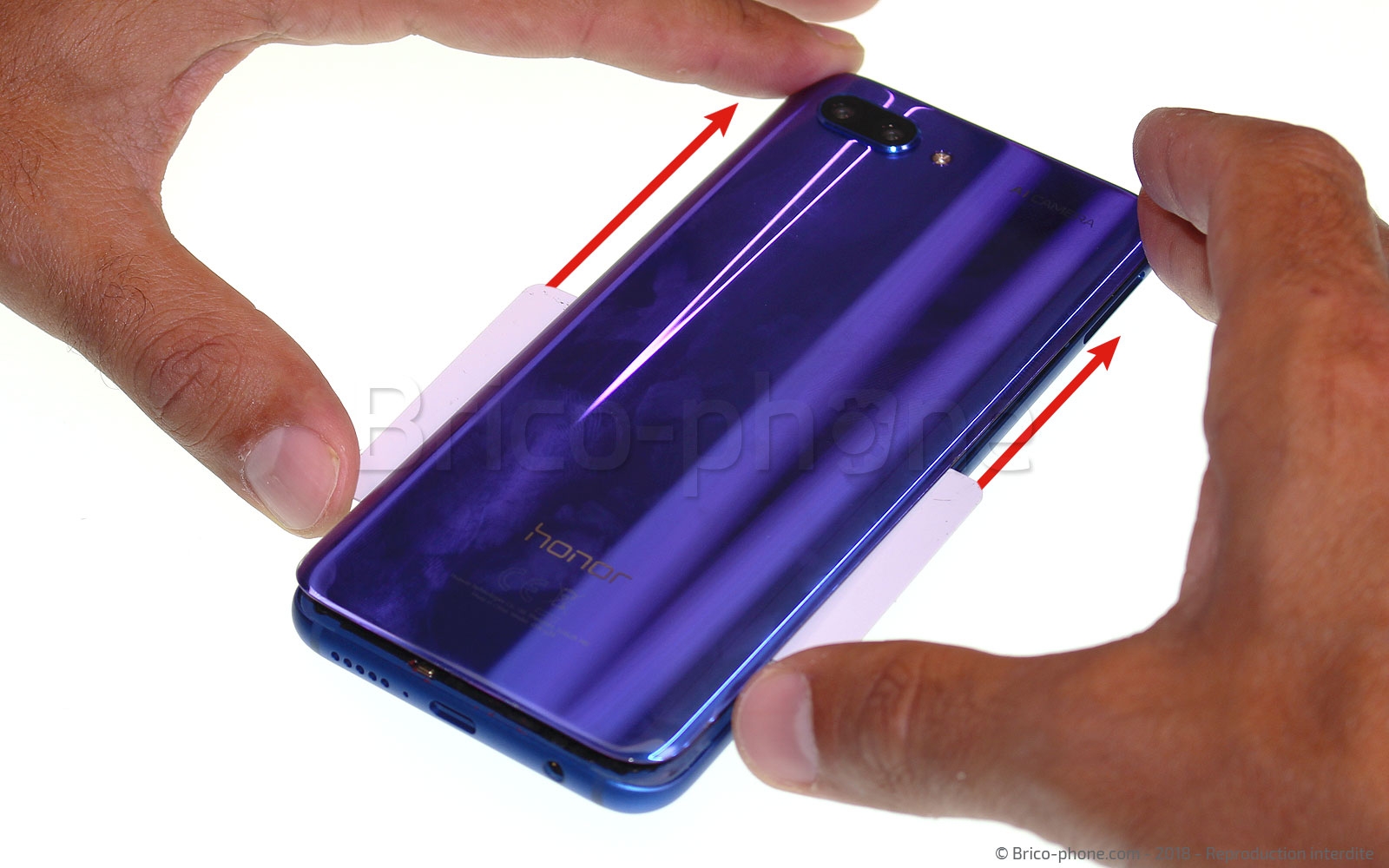

Faites coulisser les médiators plastiques de part et d'autre du châssis puis à l'aide de la carte PVC, décollez la vitre de façon uniforme.
Outils du kit utilisés
Outils du kit utilisés

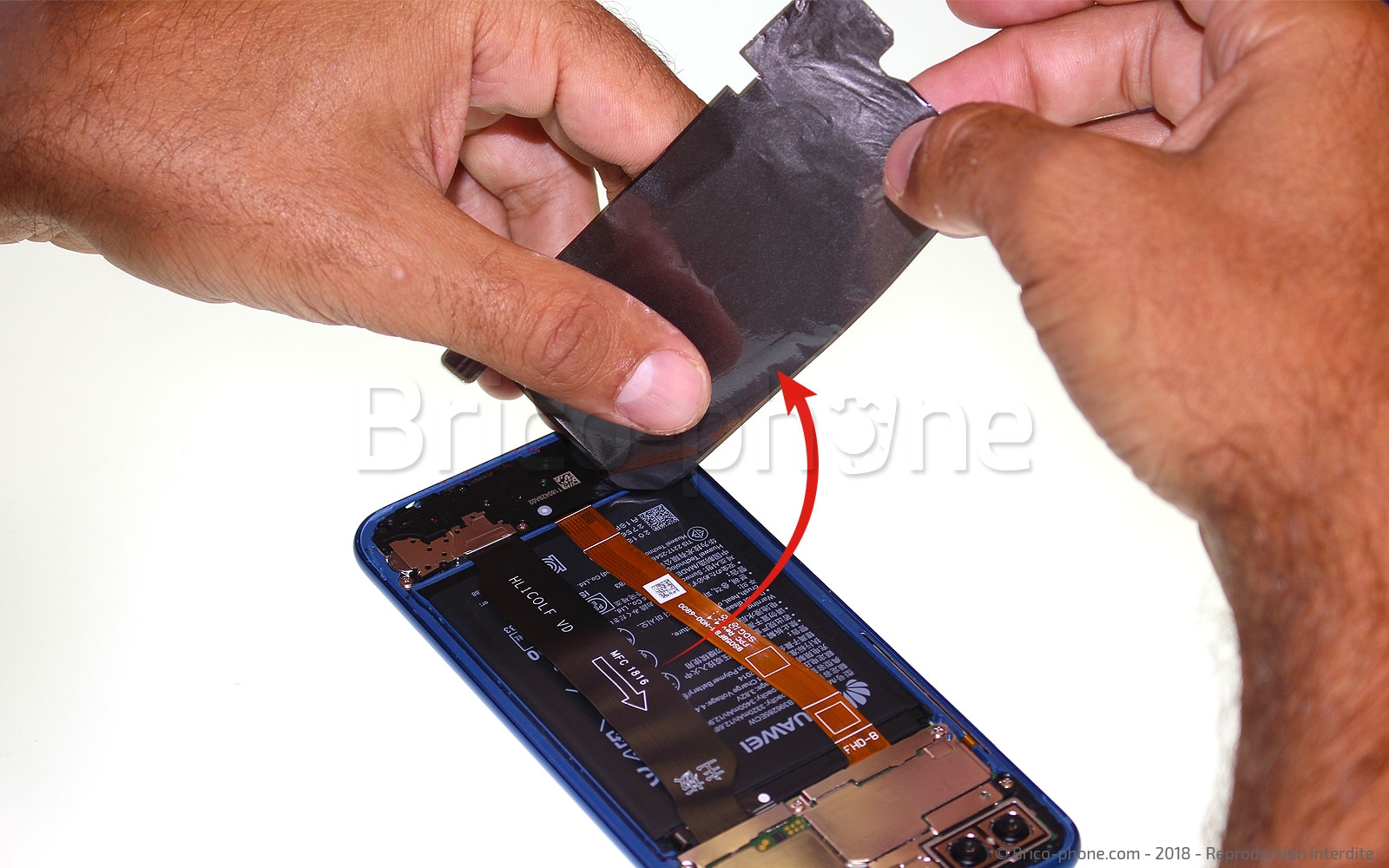

Etape 5 : Retirer la protection thermique

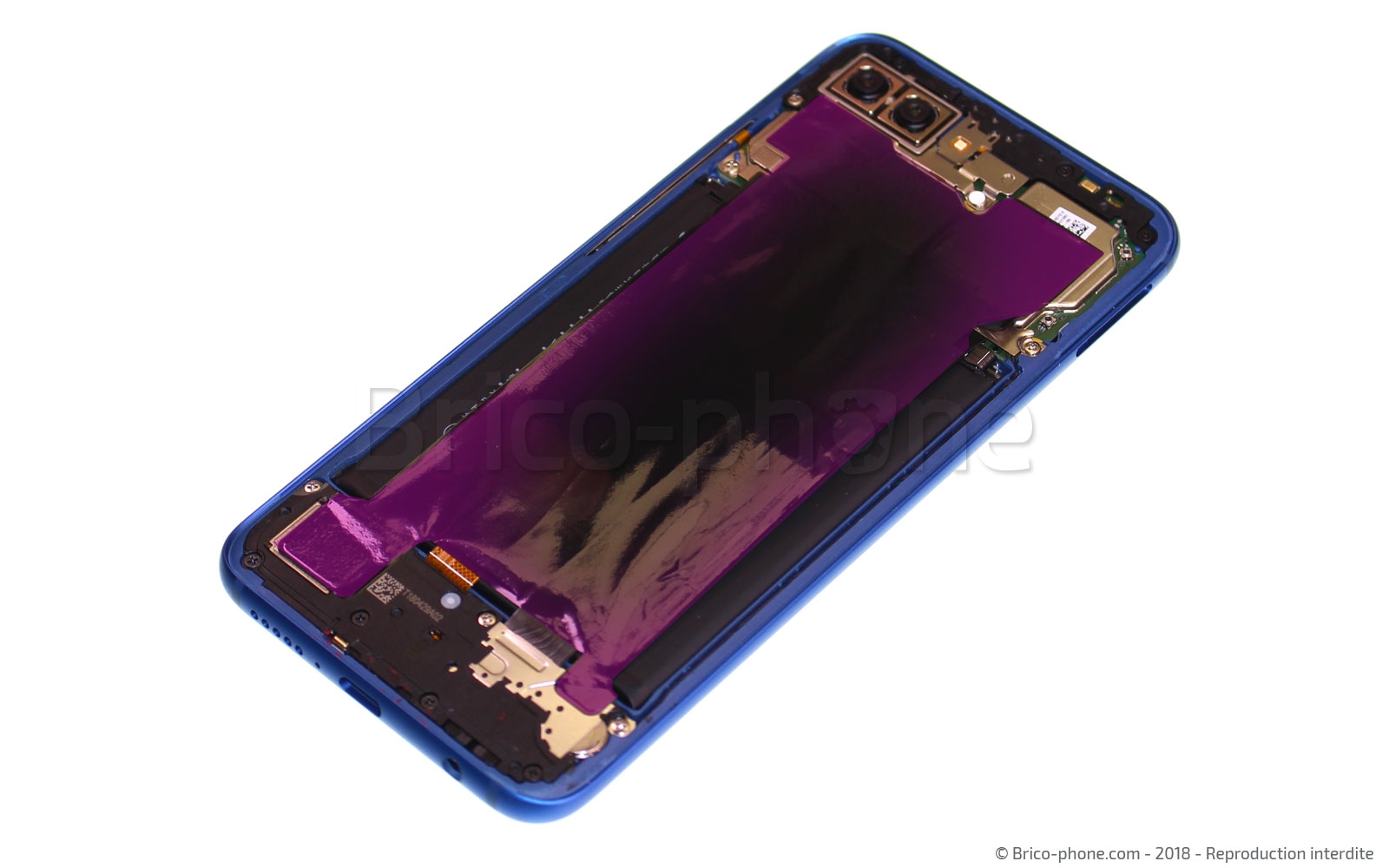

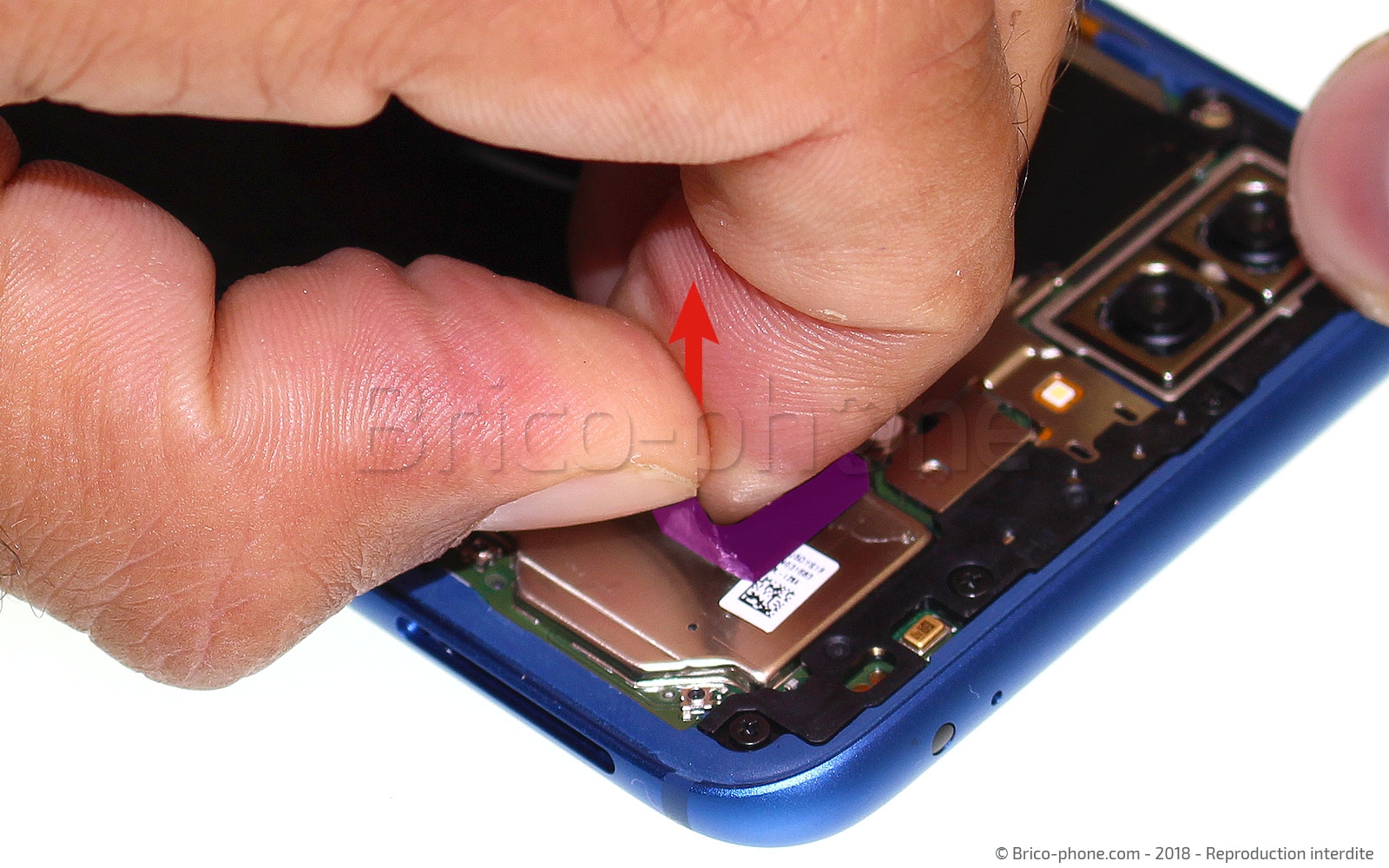

Retirez délicatement le film noir de protection thermique puis déposez-le bien à plat sur votre plan de travail afin de ne pas l'endommager.

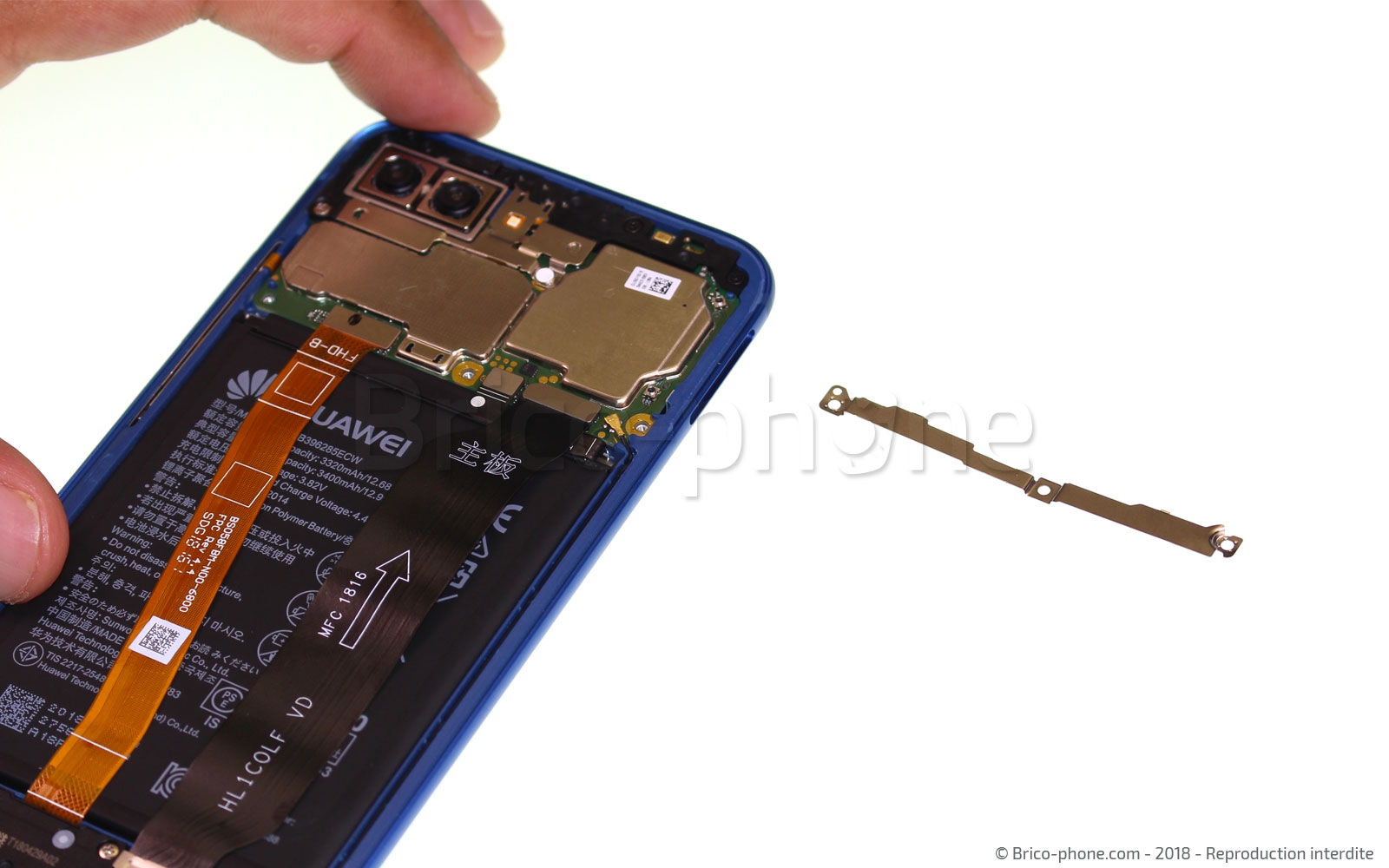

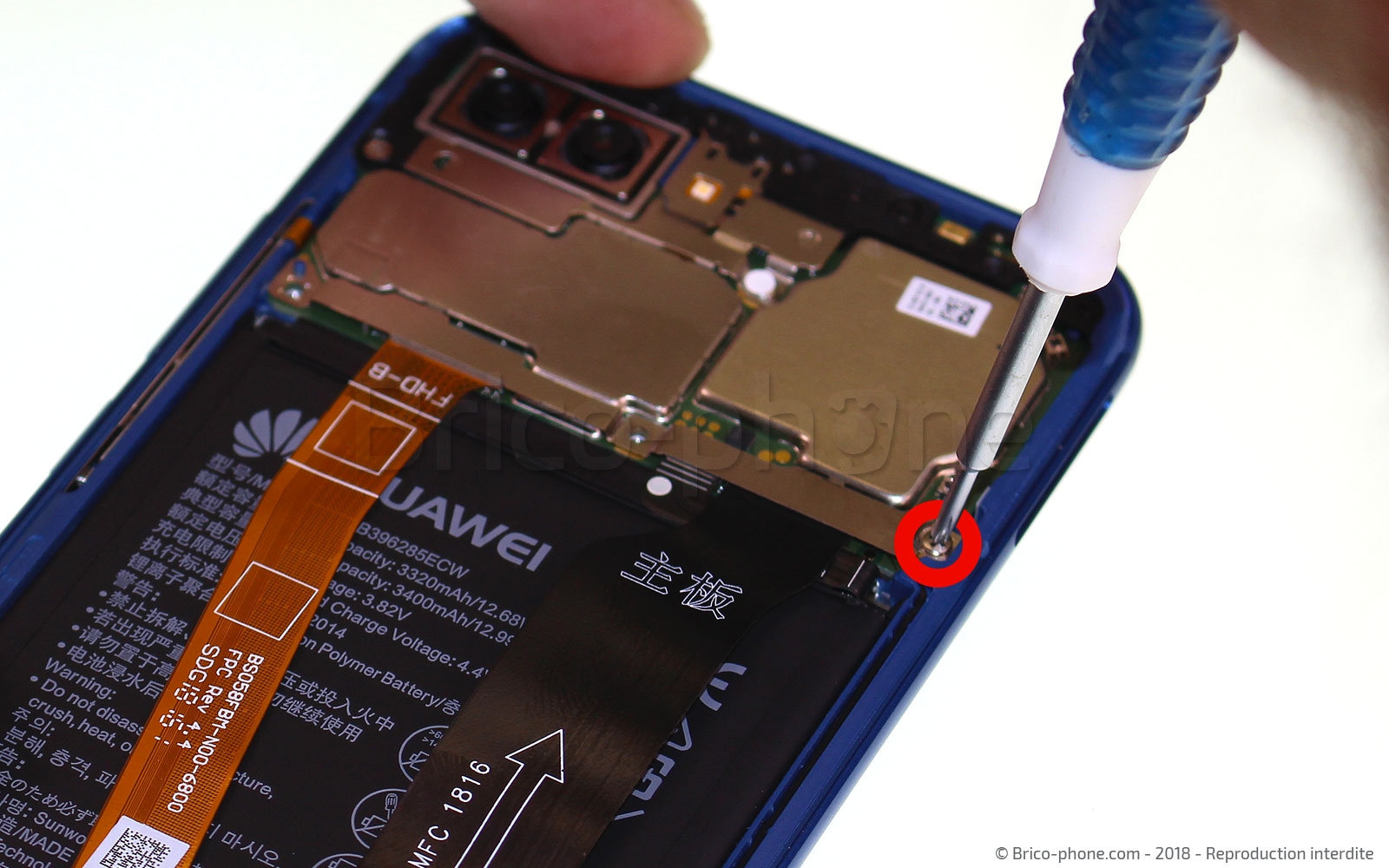

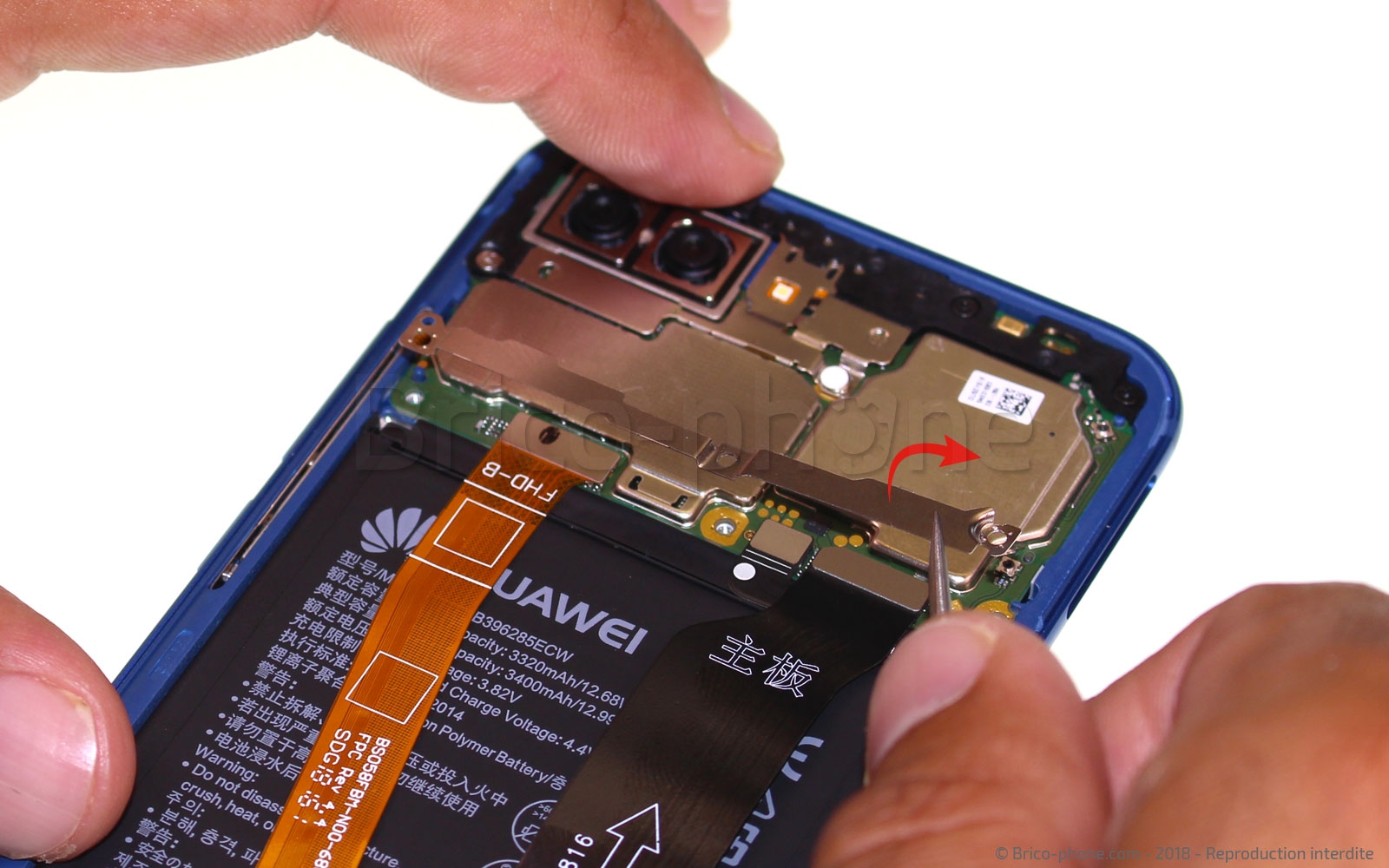

Etape 6 : Retirer le cache métallique

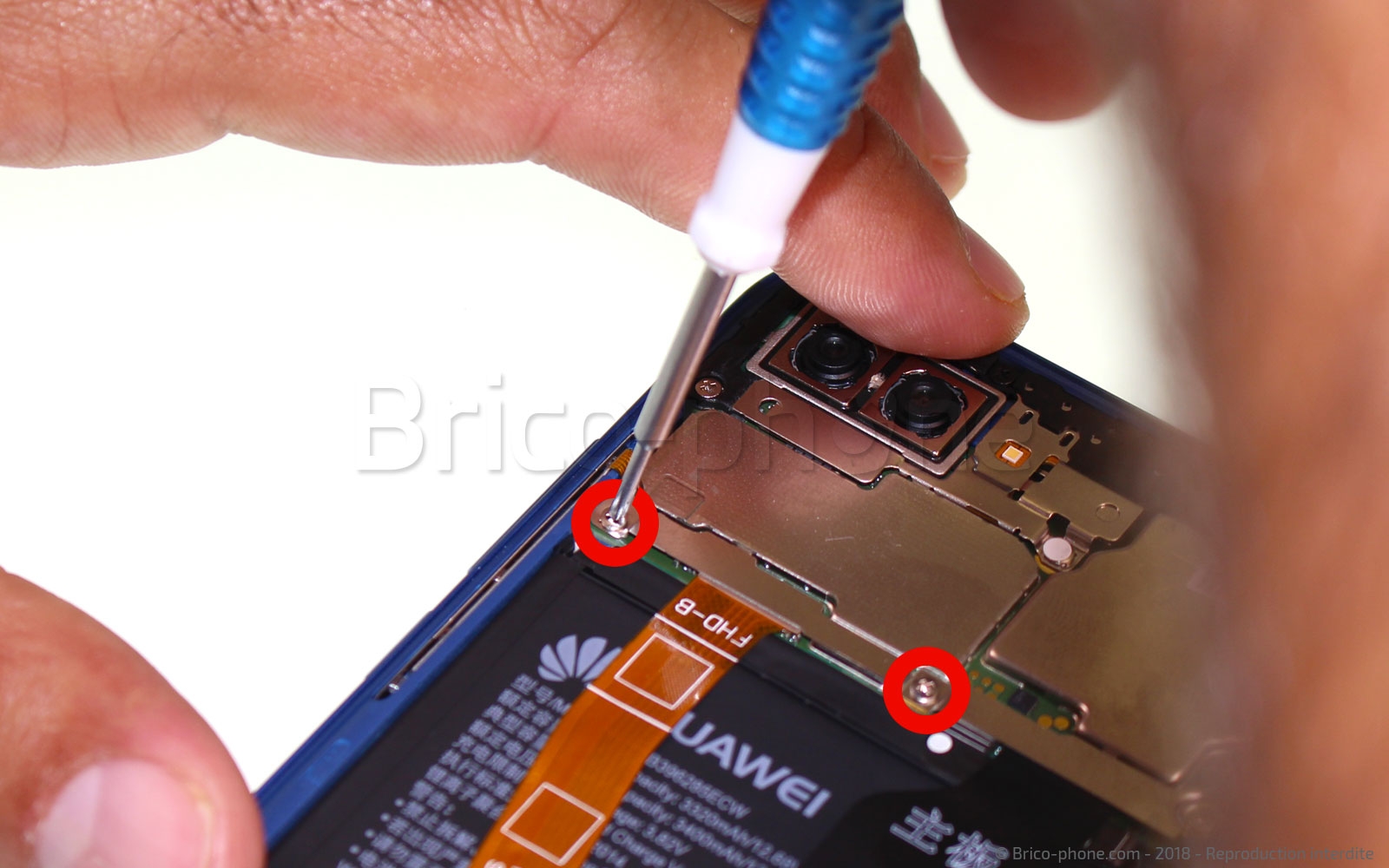

À l'aide du tournevis cruciforme retirez les 3 vis de la plaquette métallique qui maintient les nappes. Dégagez ensuite l'élément métal à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

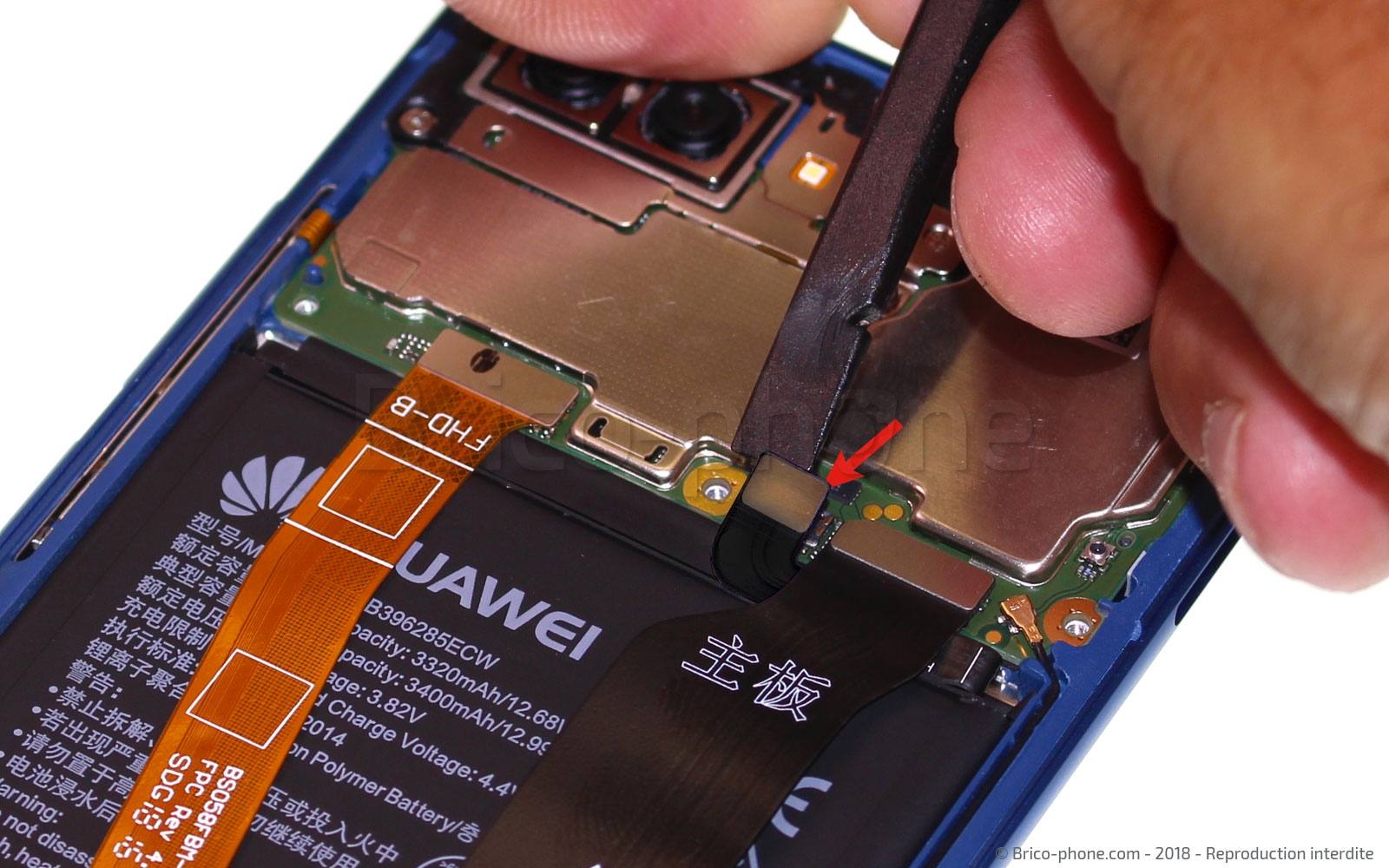

Etape 7 : Déconnecter la batterie et les autres nappes

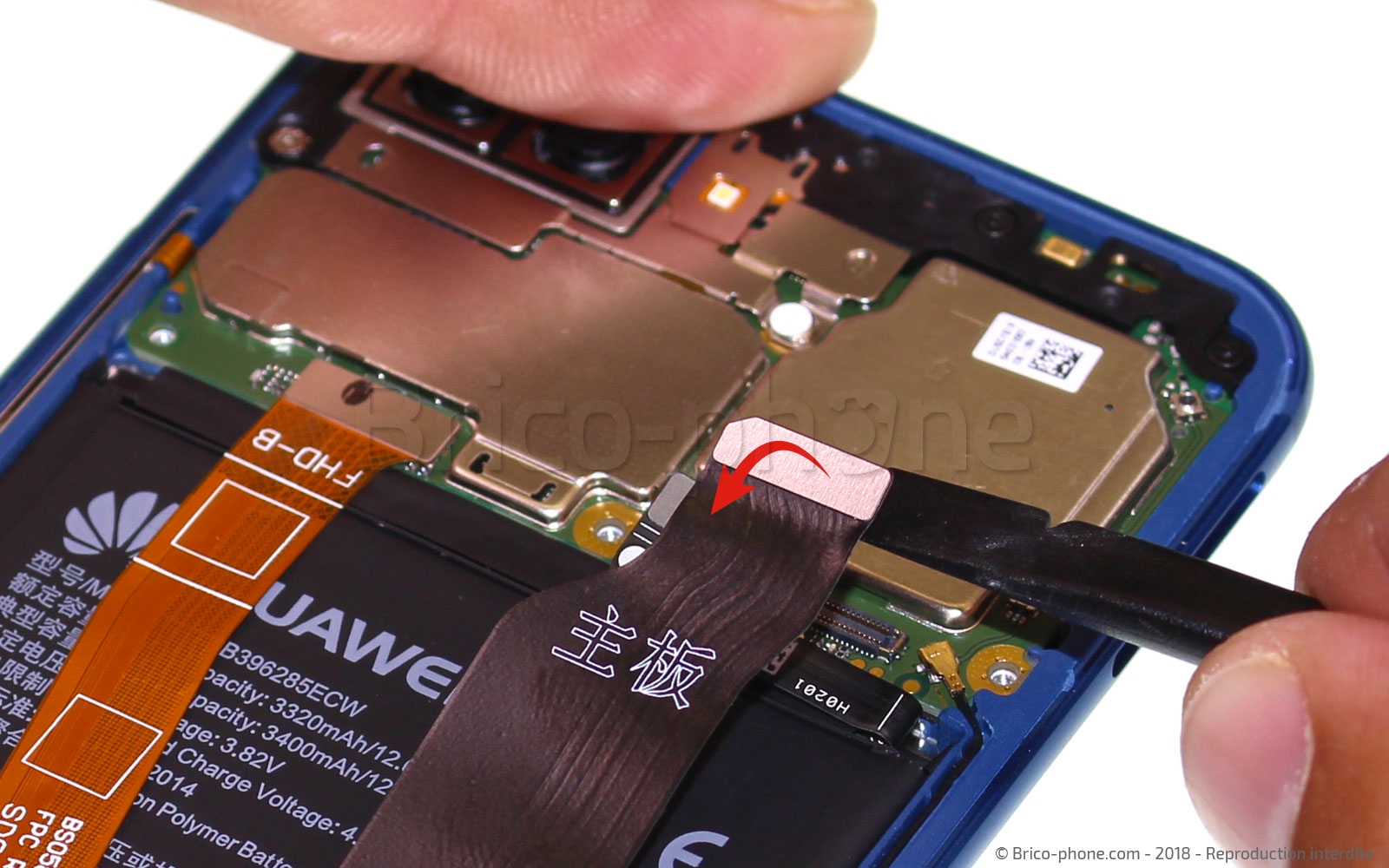

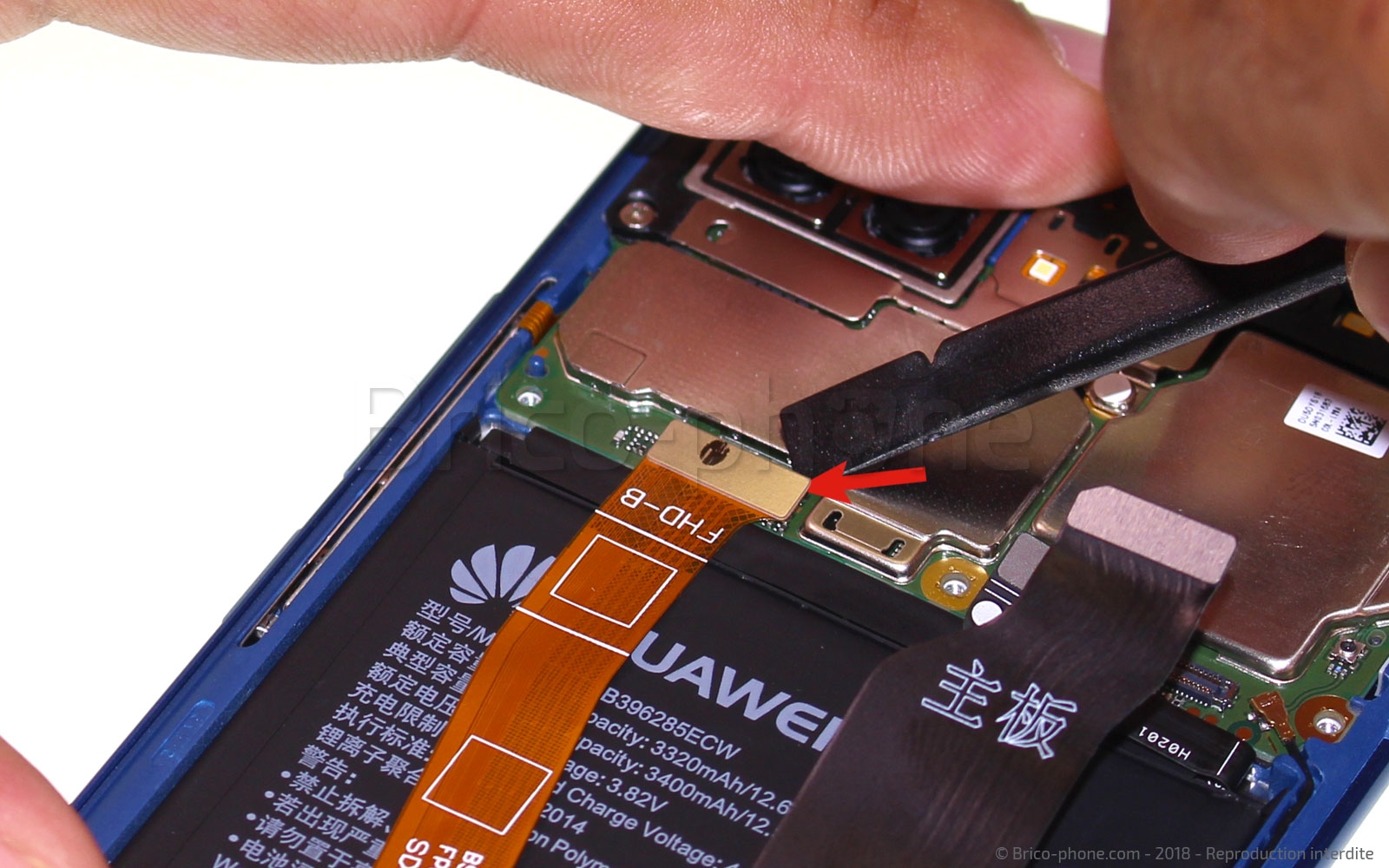

Afin de continuer le remplacement de votre écran en toute sécurité, nous allons à l'aide du levier nylon débrancher la batterie. Puis toujours avec le levier, déconnectez ensuite la nappe de l'écran LCD puis la nappe interconnexion.
Outils du kit utilisés
Outils du kit utilisés

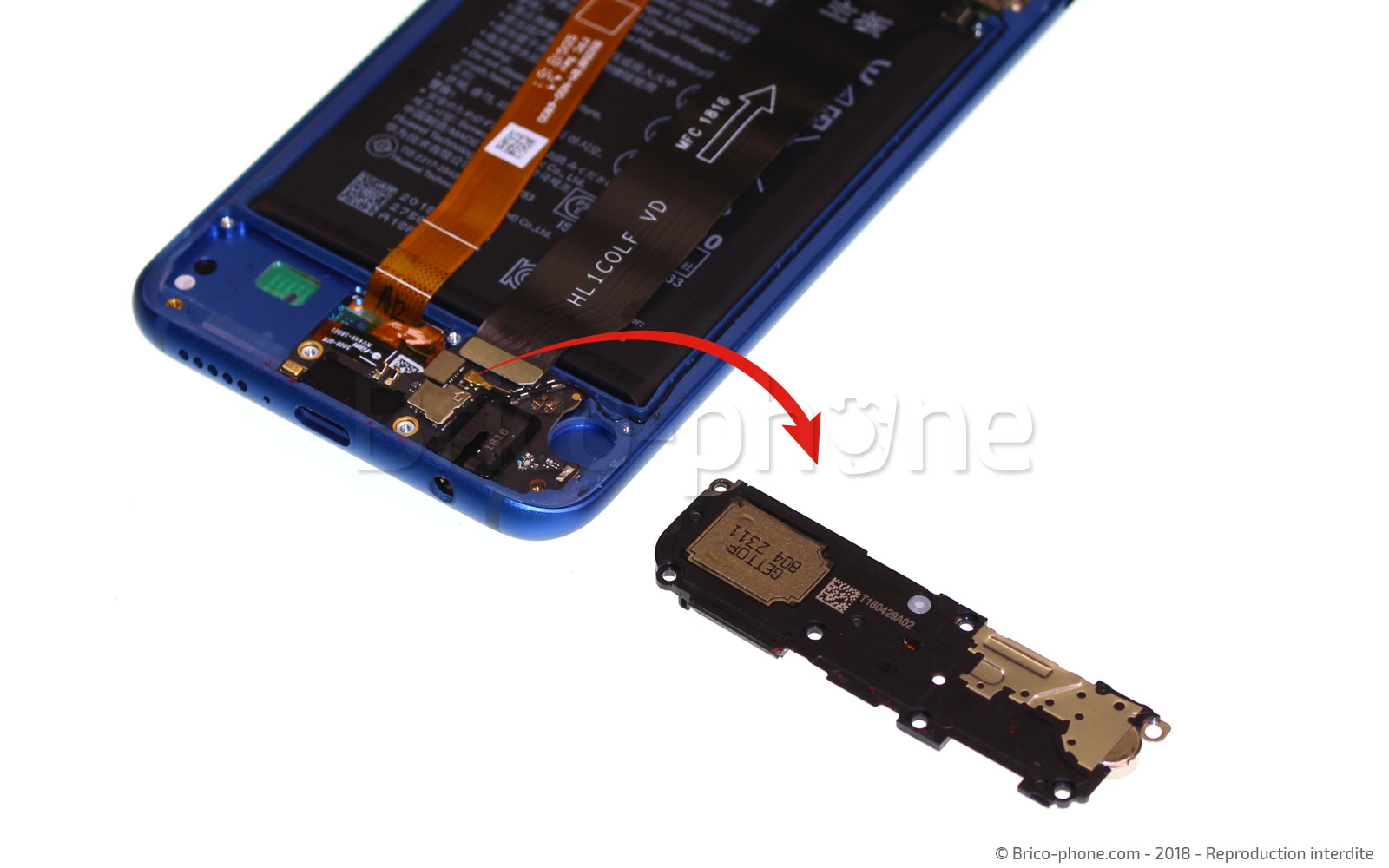

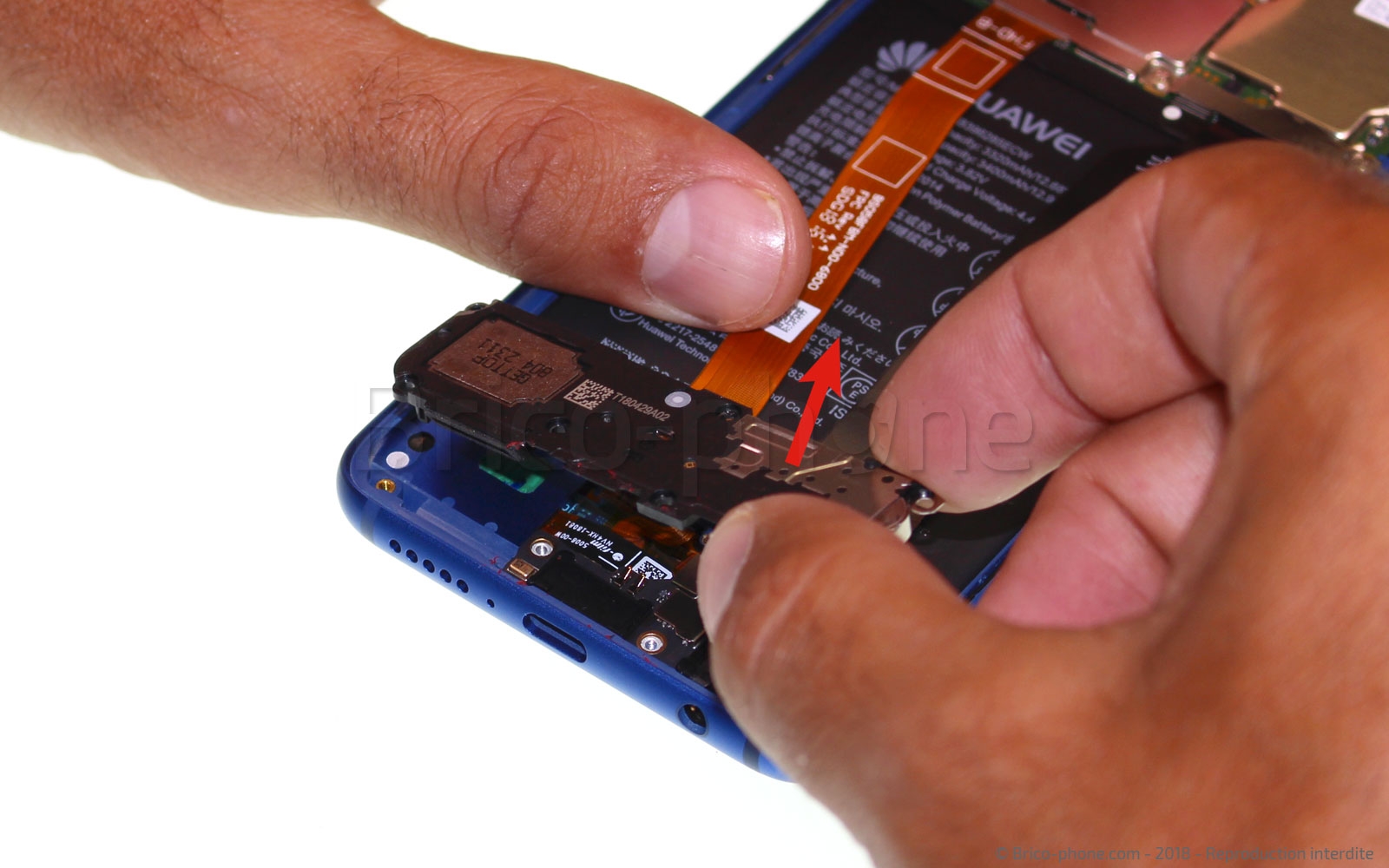

Etape 8 : Sortir le bloc Haut-parleur externe

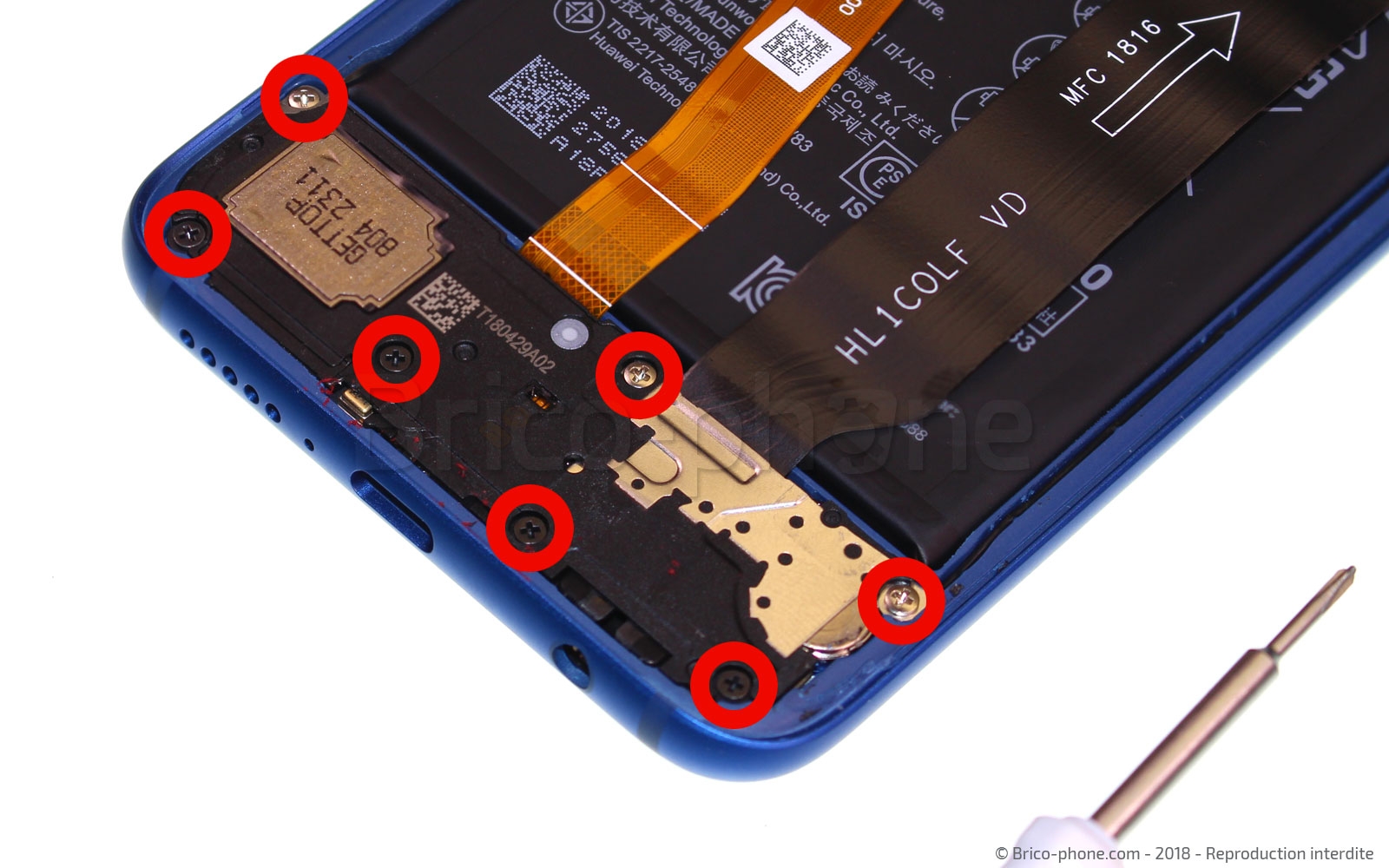

Prenez de nouveau le tournevis cruciforme pour enlever les 7 vis qui maintiennent le bloc haut-parleur externe.

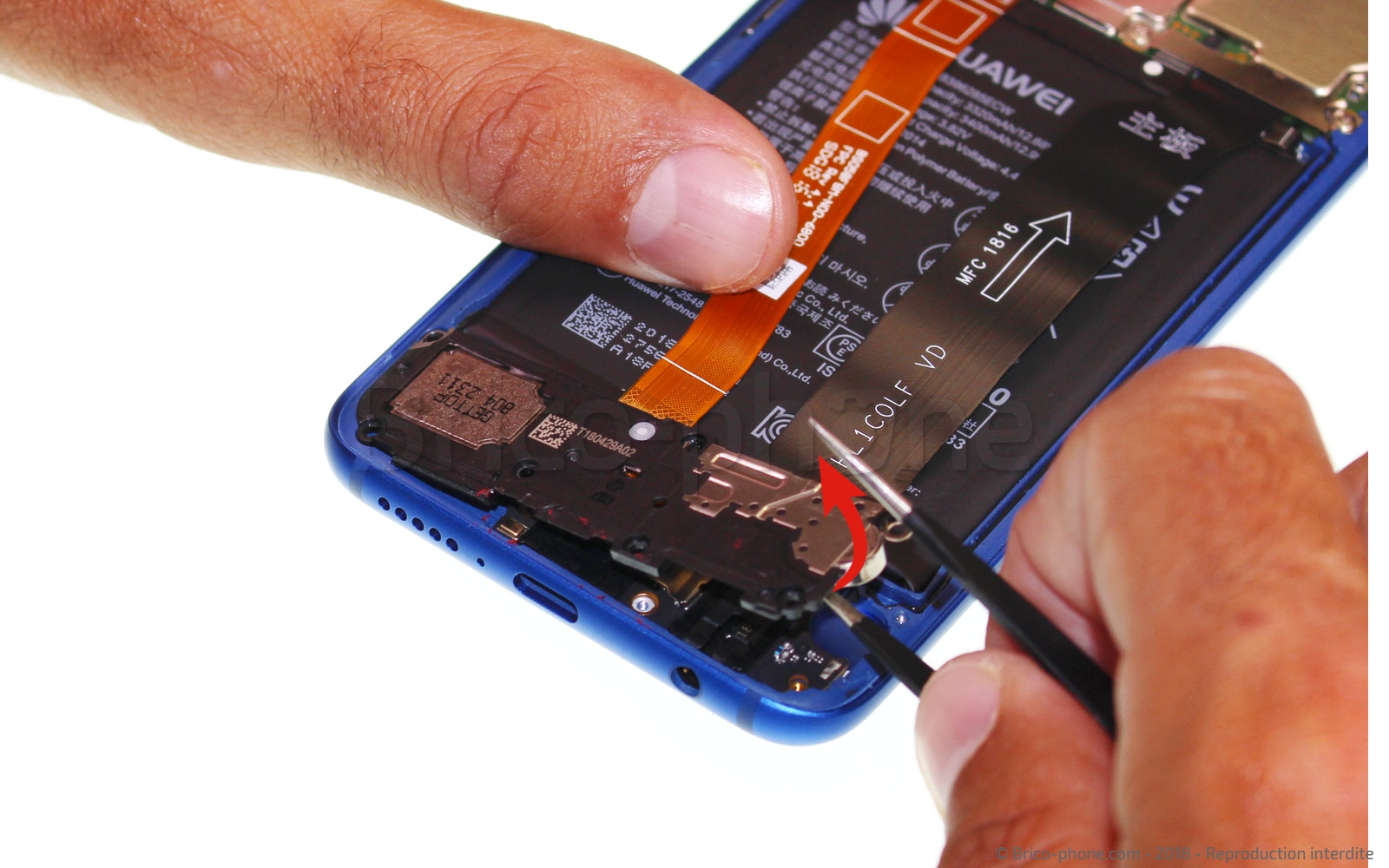

Il ne vous reste plus qu'à le dégager à l'aide de la pincette.
Outils du kit utilisés
Outils du kit utilisés

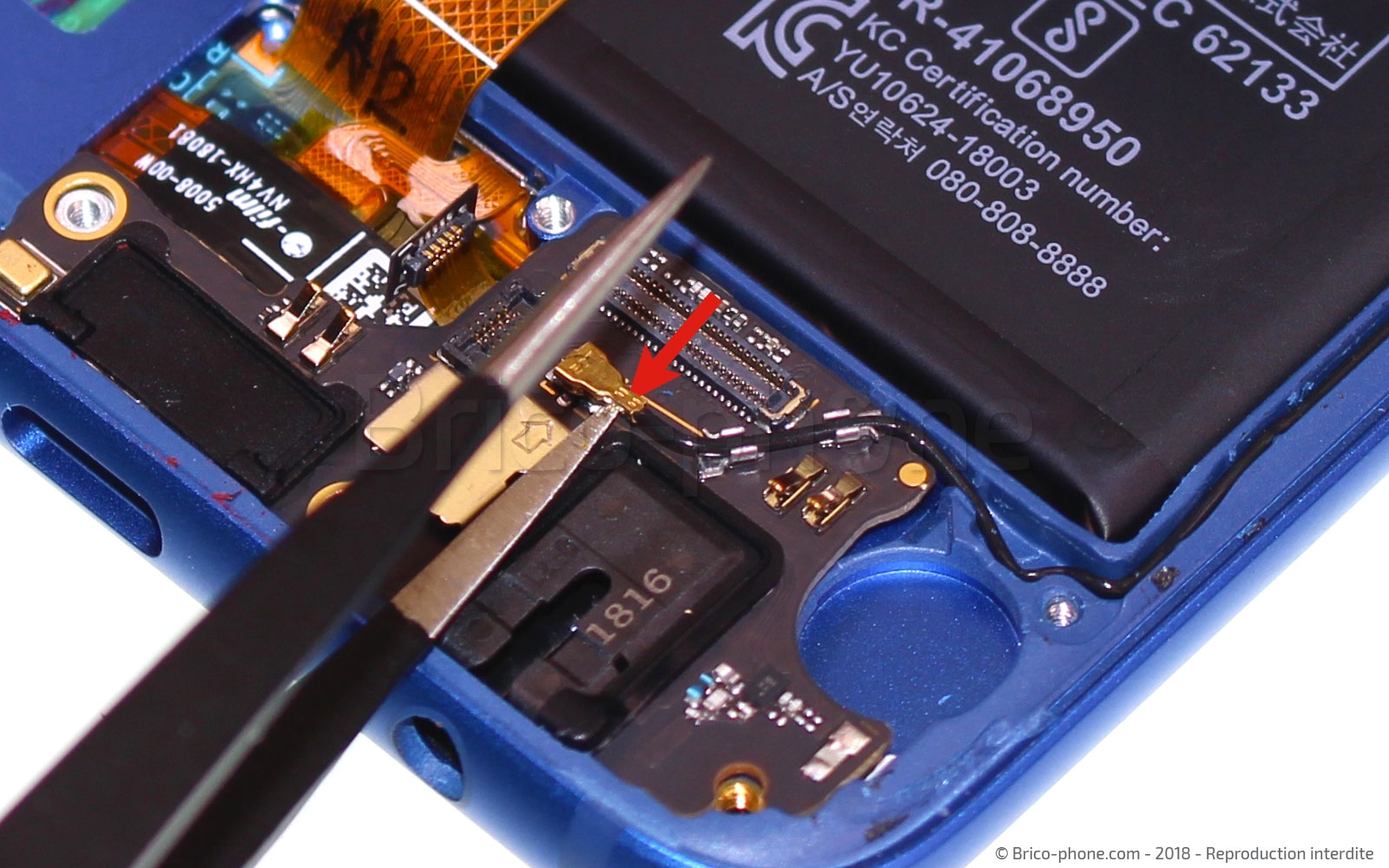

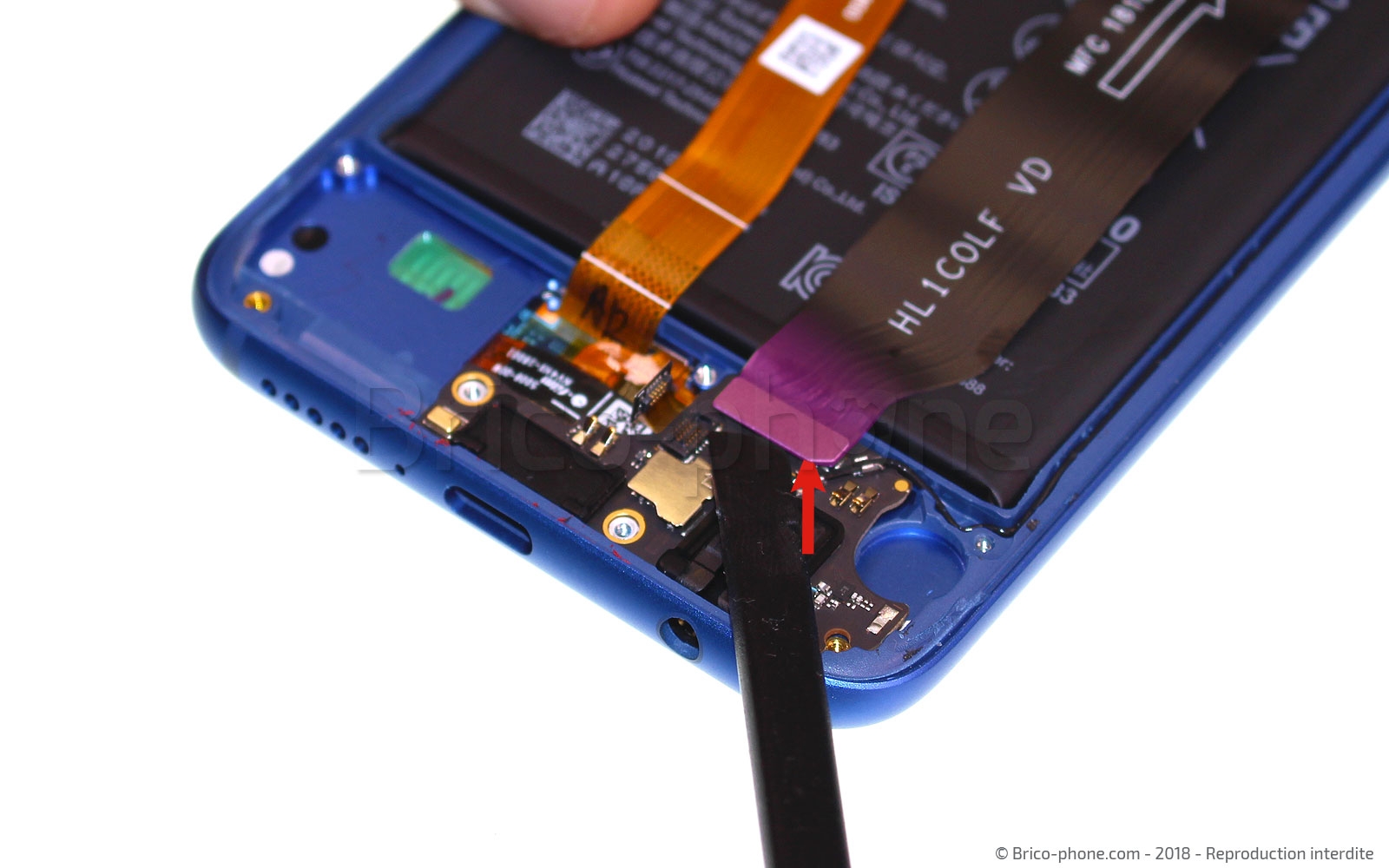

Etape 9 : libérer la carte USB

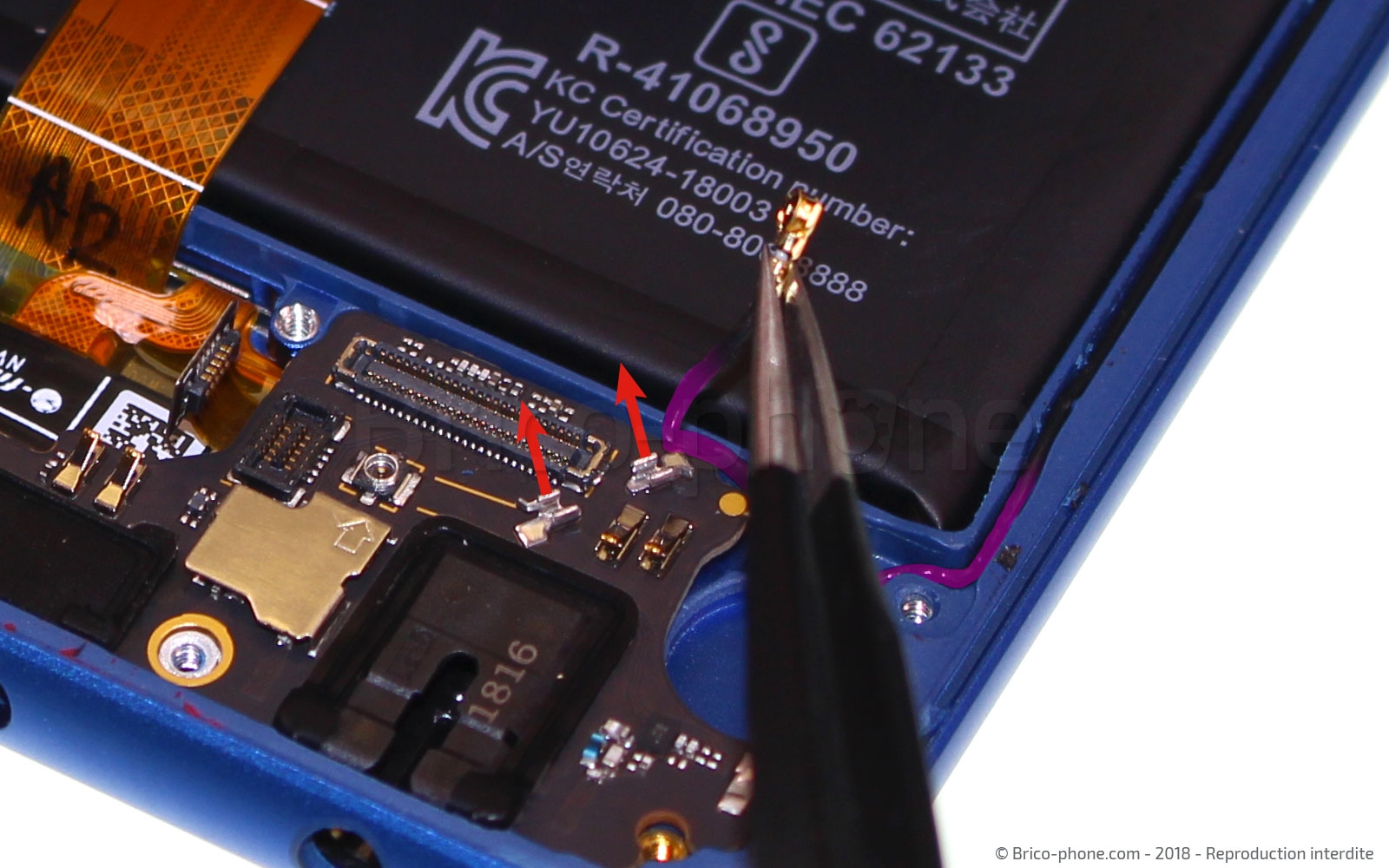

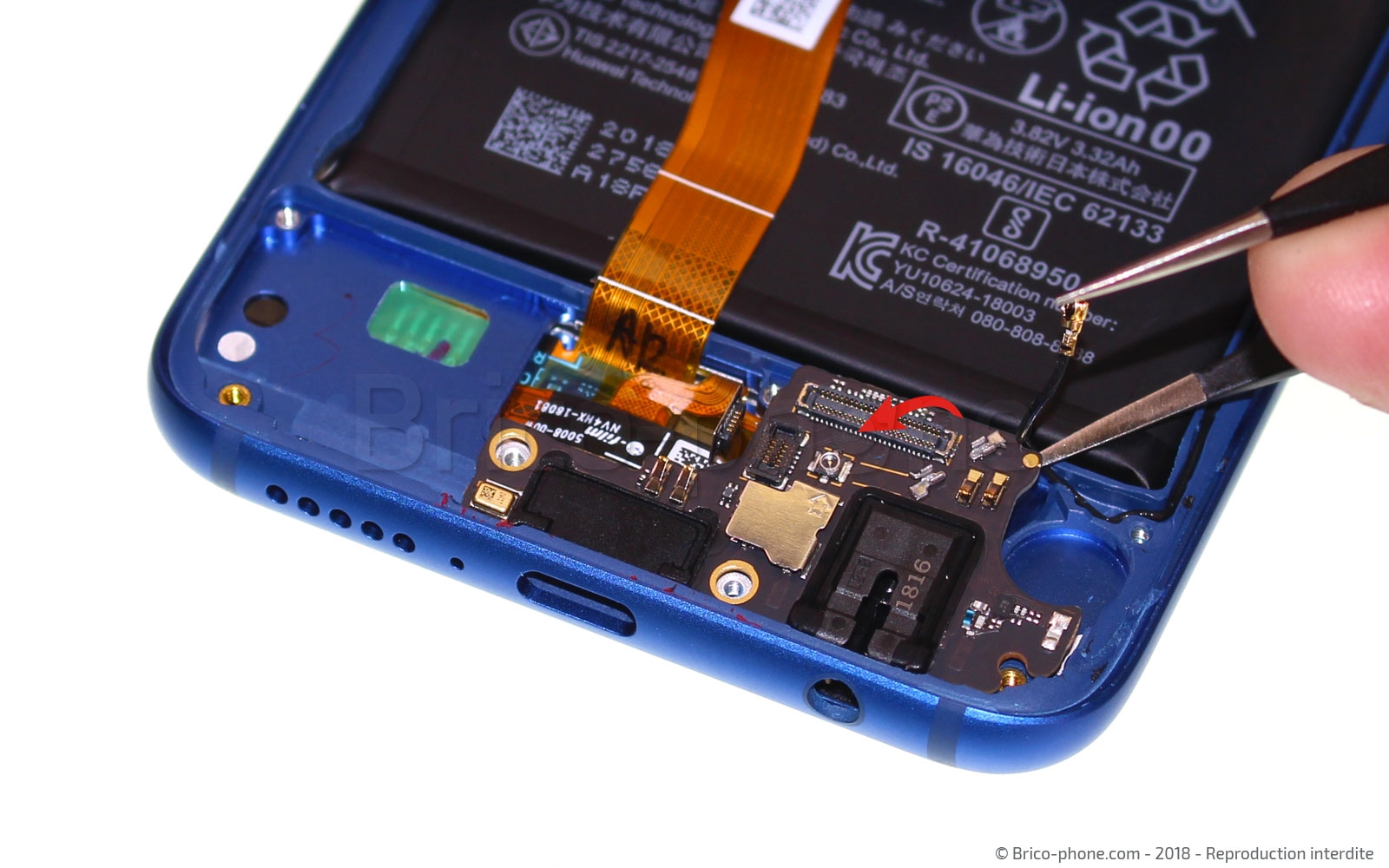

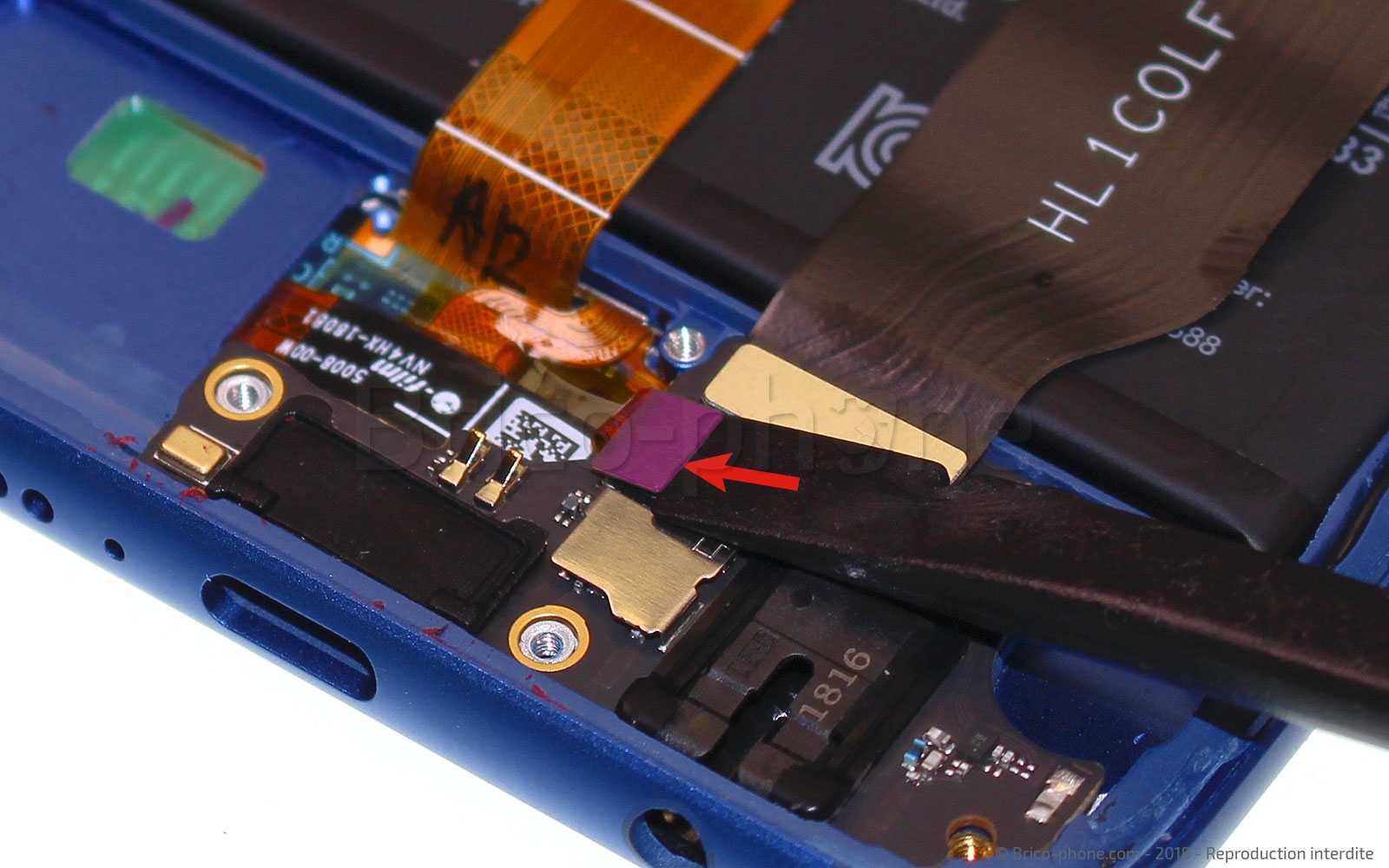

Afin de pouvoir retirer la carte USB, déconnectez la nappe home et la nappe interconnexion puis prenez la pincette métallique afin de débrancher et dégager le câble coaxial.
Outils du kit utilisés
Outils du kit utilisés

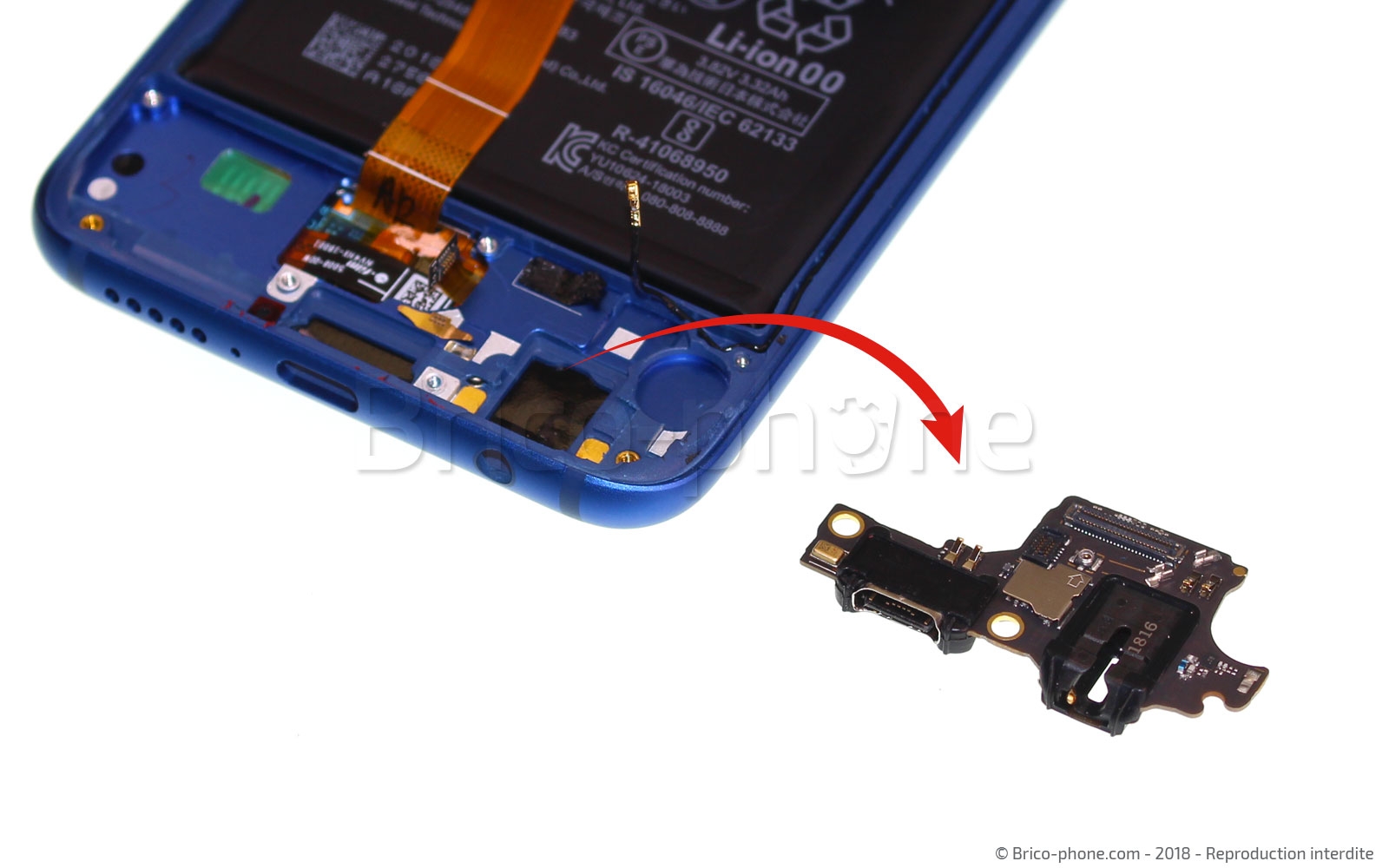

Etape 10 : Retirer la nappe de charge

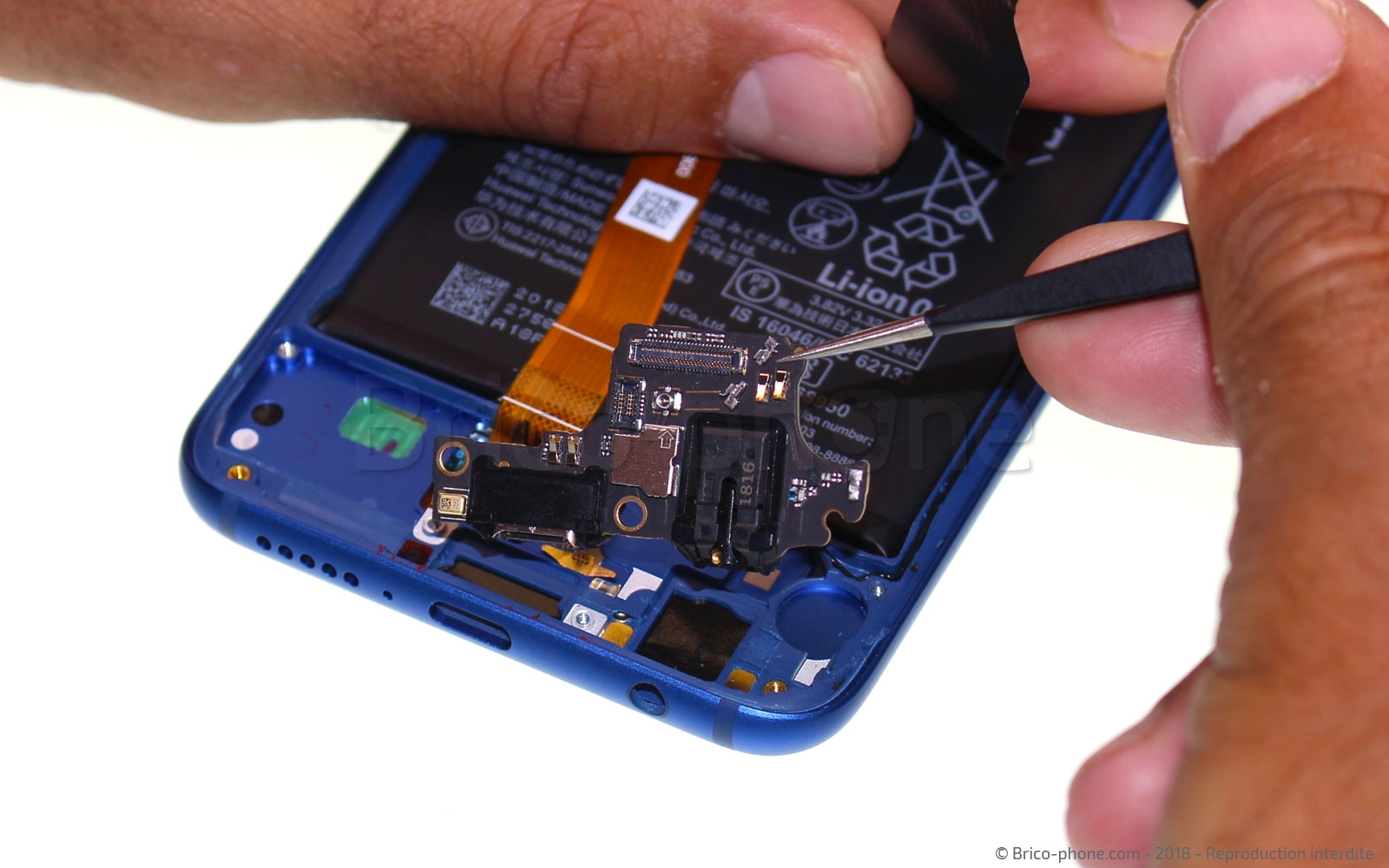

Toujours à l'aide de la pincette faites délicatement levier sous la carte afin de la décoller puis sortez la de son emplacement.
Outils du kit utilisés
Outils du kit utilisés

Etape 11 : décoller l'écran LCD

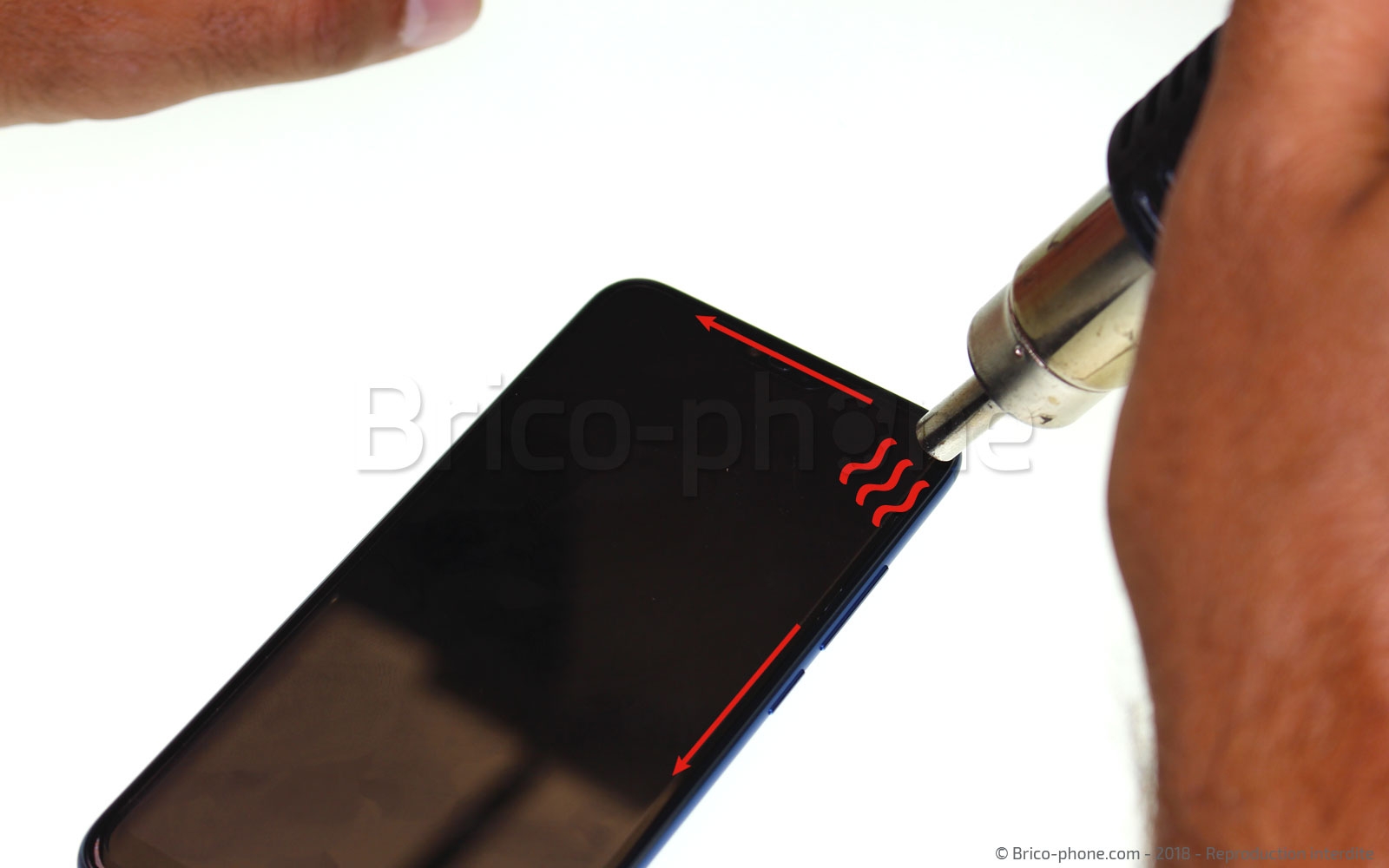

Nous allons maintenant passer au retrait de l'écran. Comme pour la vitre arrière, nous allons devoir créer un point d'insertion pour pouvoir mettre en place une nouvelle fois les médiators qui vont permettre le décollage de l'écran. Munissez-vous à nouveau de votre sèche-cheveux ou de votre mini décapeur thermique afin de chauffer le contour de l'écran.

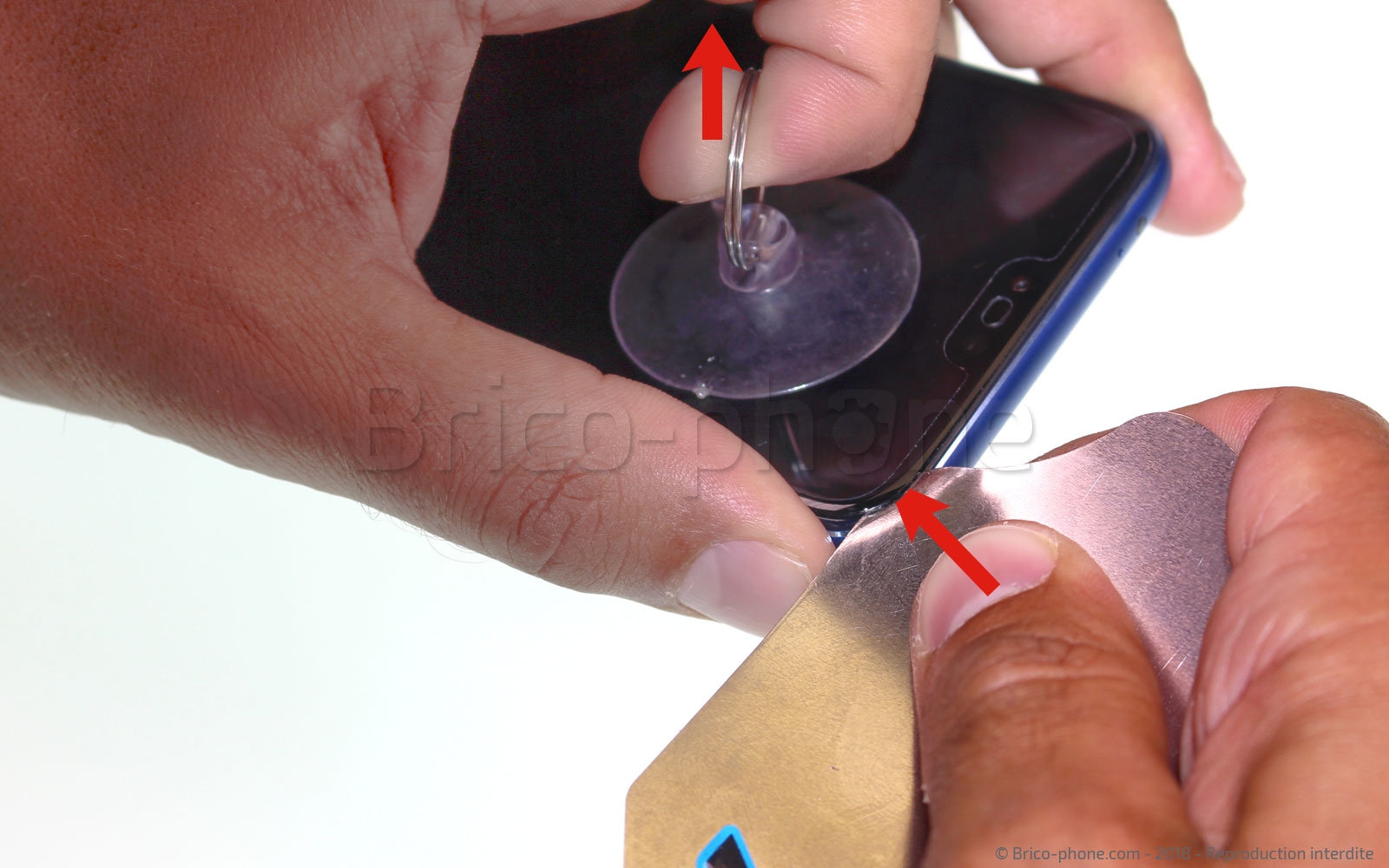

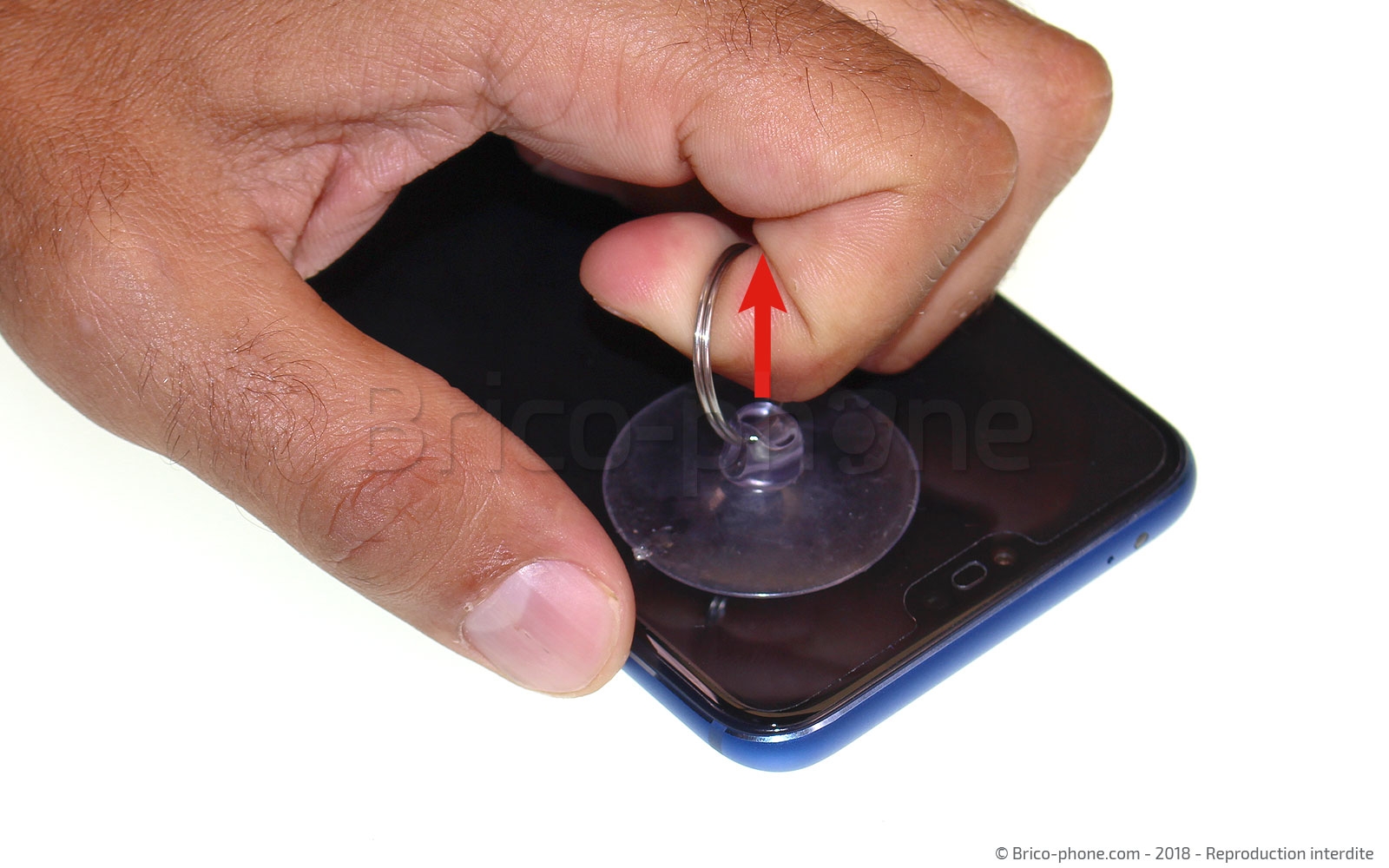

Placez ensuite la ventouse, tirez dessus,puis insérez le médiator métal ou un outils iFlex.
Il ne vous reste plus qu'à insérer les médiators plastiques dans l'interstice puis de les faire coulisser afin de décoller l'écran.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Décapeur thermique petit modèle
14,90 €

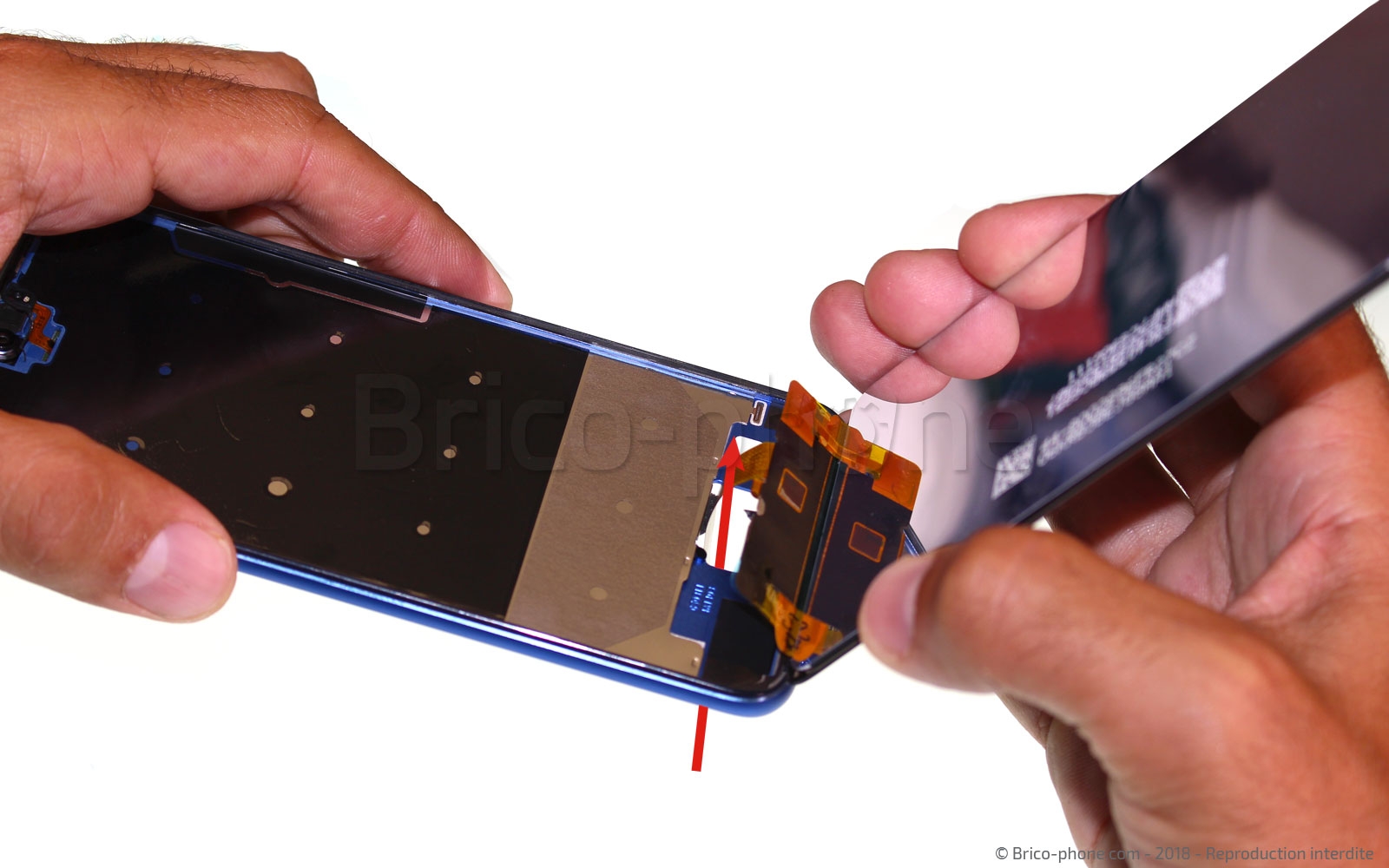

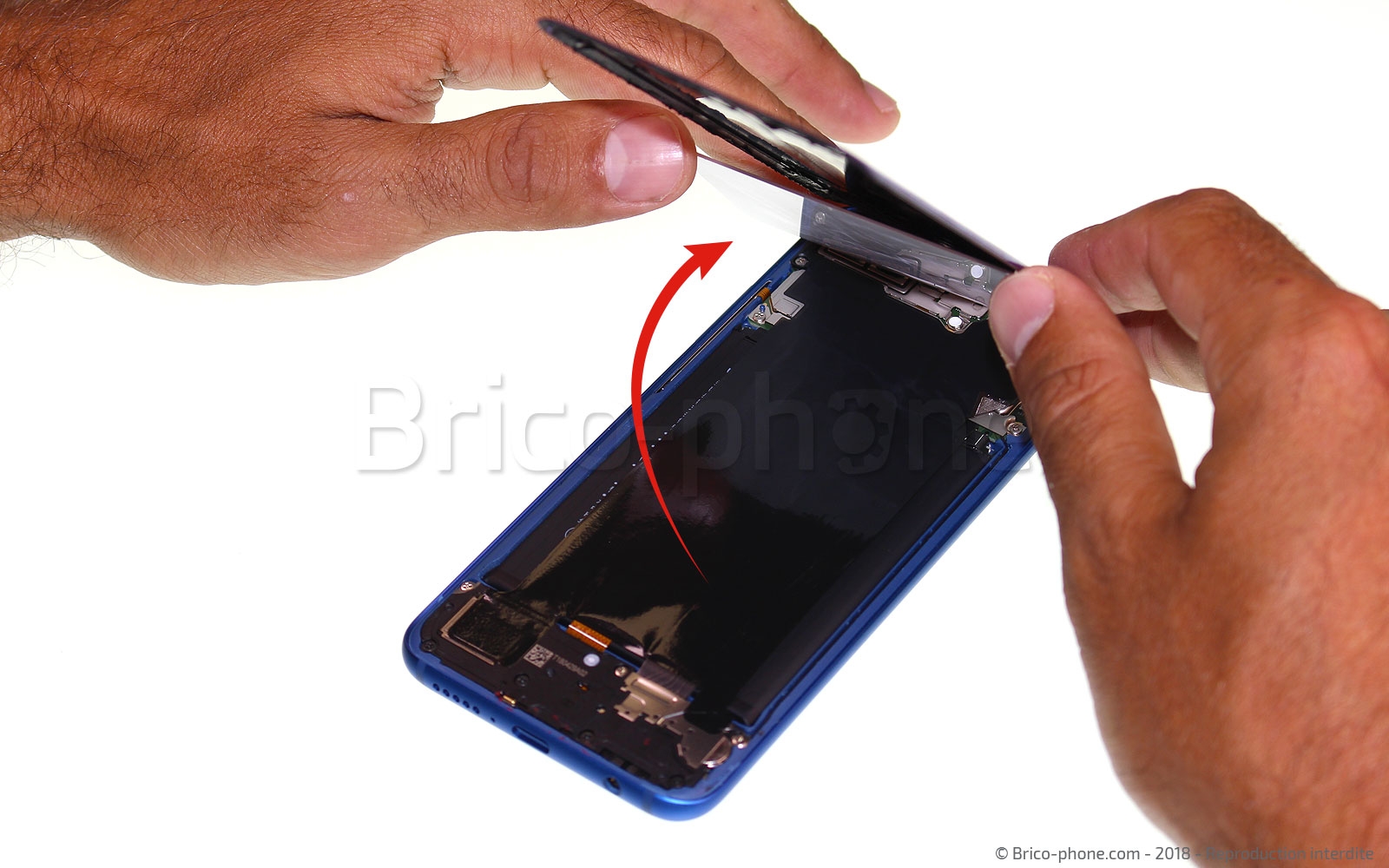

Etape 12 : Retirer l'écran LCD

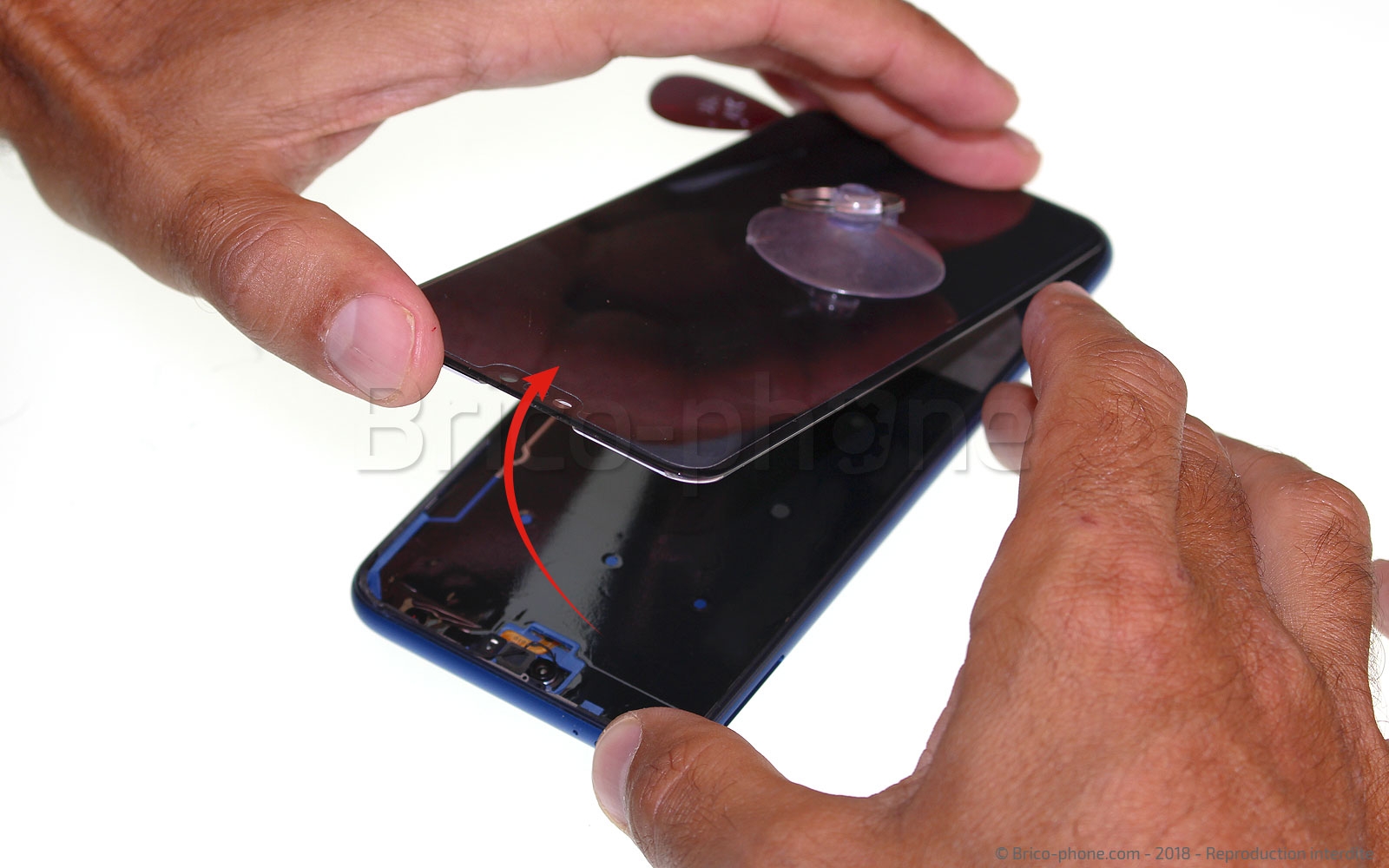

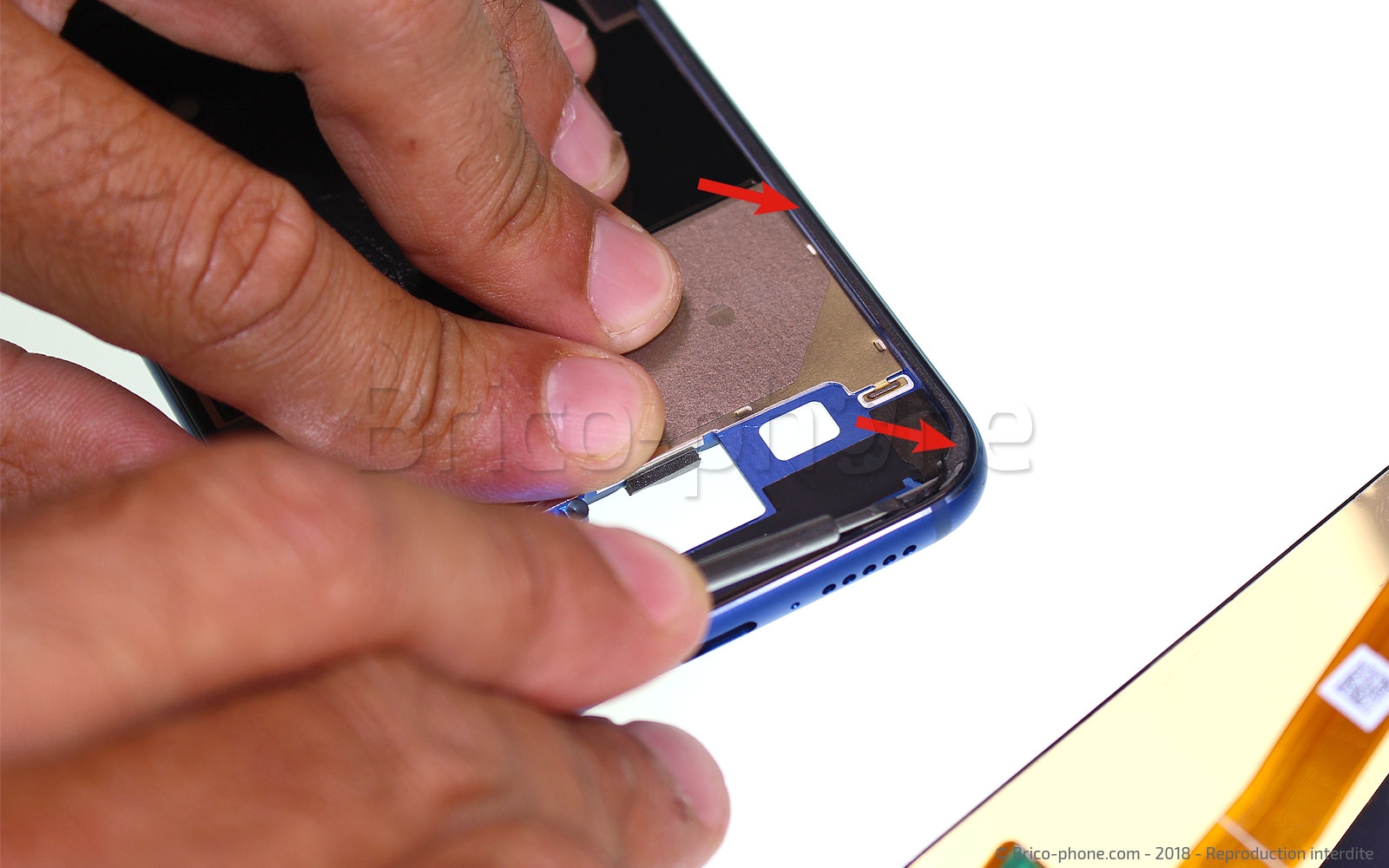

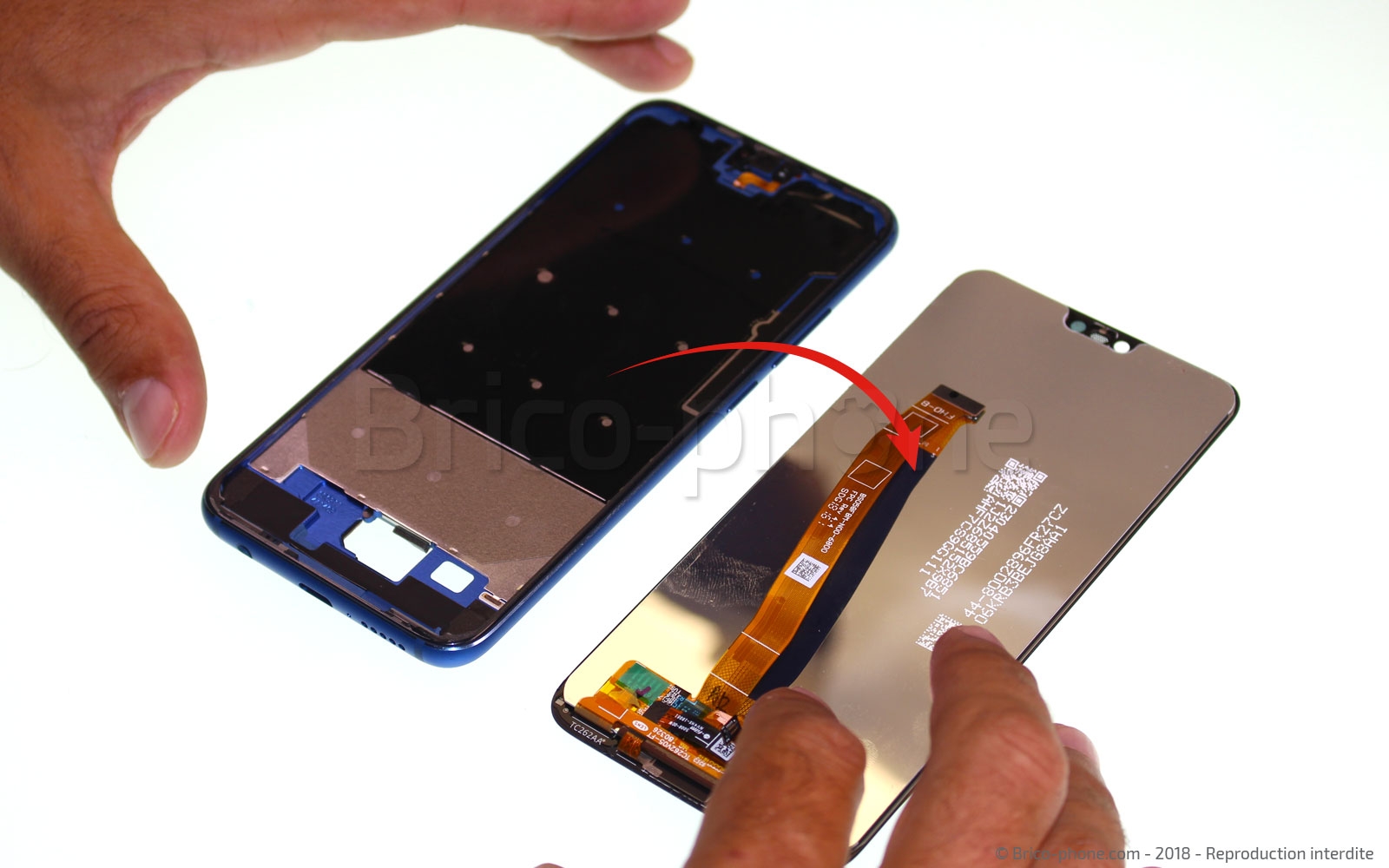

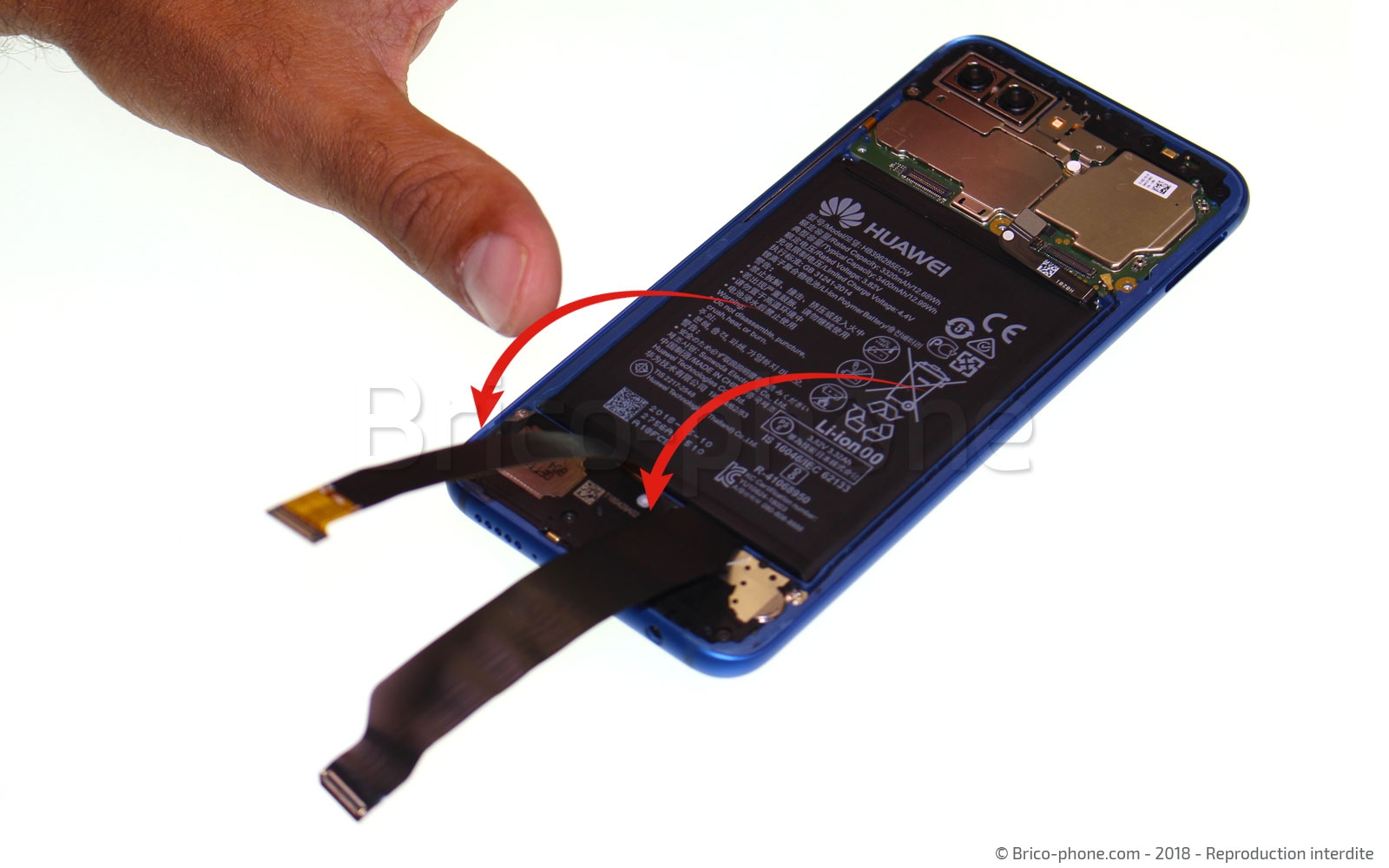

Guidez la nappe de l'écran afin de la passer à travers le châssis, puis retirez l'écran.
Conseil pour le remontage
Avant de passer au recollage de votre nouvel écran pensez à bien nettoyer le châssis à l'aide par exemple d'un petit tournevis plat.
Suivez ensuite ce tutoriel afin de remonter entièrement votre smartphone Honor 10 .

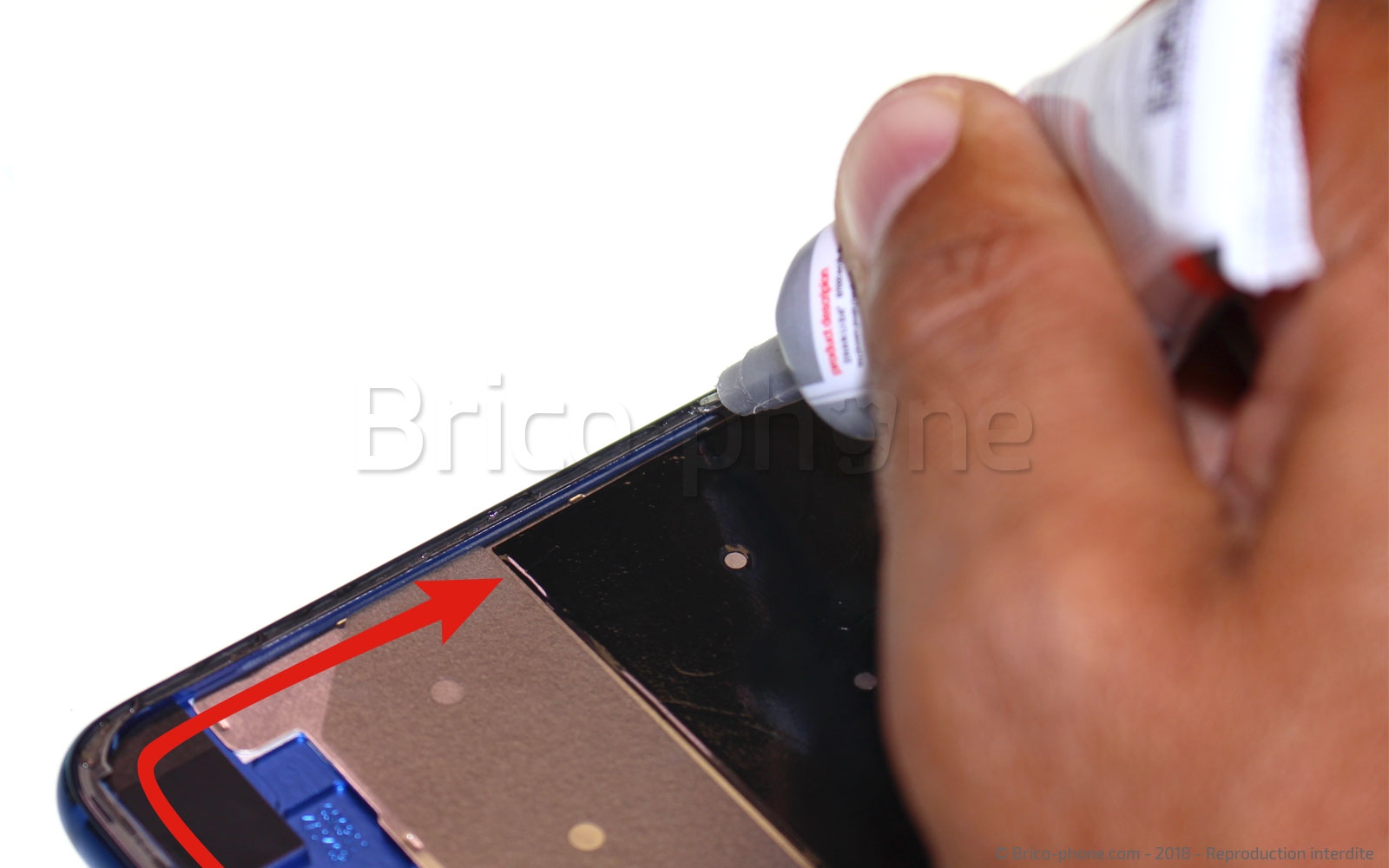

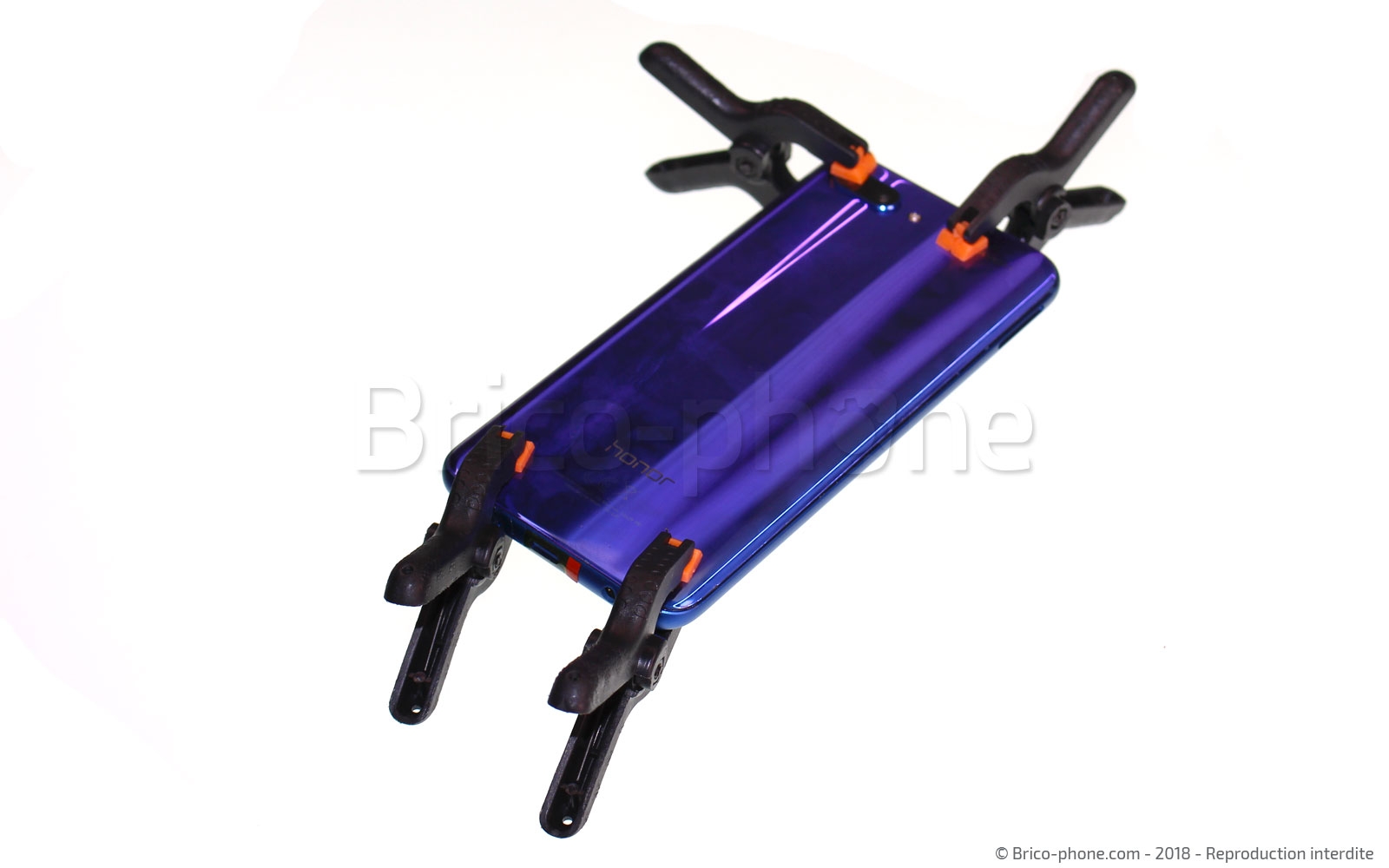

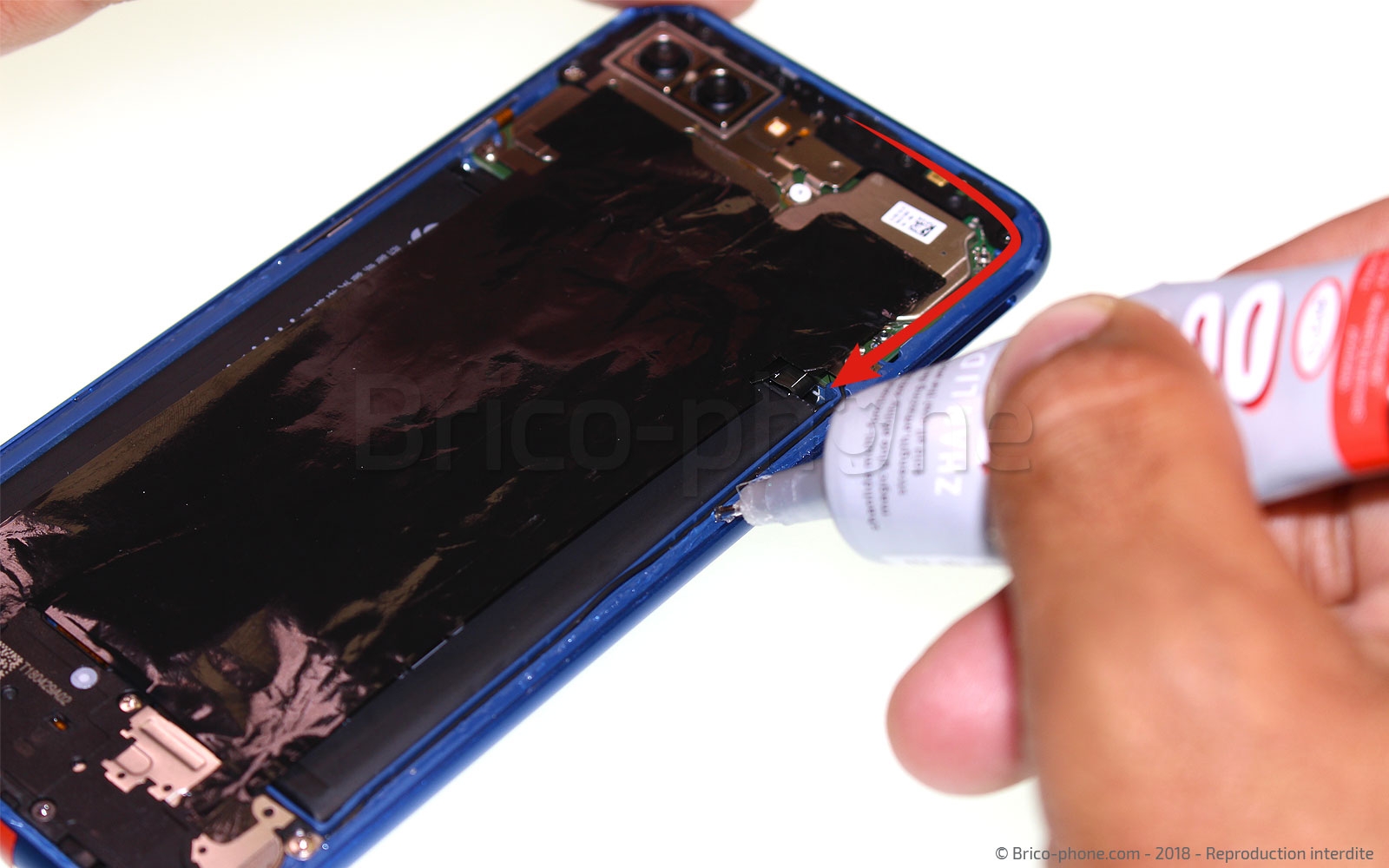

Pour coller l'écran et la vitre arrière, faites un léger filet de colle B7000 sur le châssis puis mettez sous presse en utilisant par exemple plusieurs livres ou le lot de pinces en vente sur notre site internet.
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Lot de 4 Pinces à ressort
5,90 €
