Changement de nappe caméra avant Facetime sur iPhone 6S Plus

Temps estimé : 30 min
Difficulté : 3/5
iPhone 6S Plus | Temps estimé : 30 min Difficulté : 3/5

Ce guide photos vous explique comment remplacer la nappe de la caméra avant Facetime sur votre iPhone 6S Plus. Cette nappe es également doté du capteur de proximité et du capteur de luminosité.

Diagnostic

› La caméra avant Facetime de votre iPhone 6S Plus est brisée ou ne fonctionne plus
› L'écran de votre iPhone 6S Plus ne s'éteint plus lorsque vous le placez à l'oreille

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Nappe caméra avant Facetime pour iPhone 6S Plus
19,90 €
Ajouter au panier

Outils nécessaires
Kit d'outils Premium complet spécial iPhone toutes générations
9,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Joint d'étanchéité Noir pour écran d'iPhone 6S Plus
4,90 €
Ajouter au panier

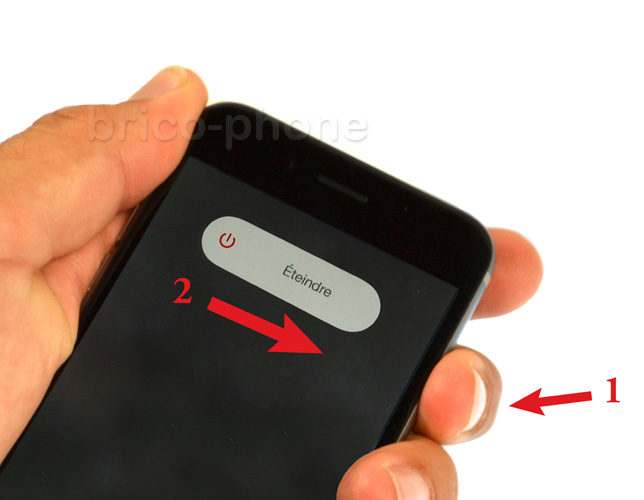

Eteindre le téléphone
Commencer pas éteindre votre iPhone 6S Plus

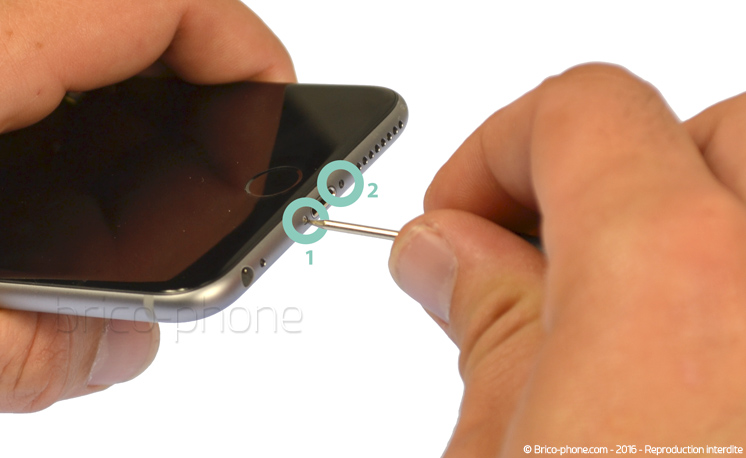

Etape 1a : Retirer l’écran
A l’aide du tournevis pentalobe, retirer les vis A1 et A2 entourées en turquoise.
Etape 1b : Retirer l’écran

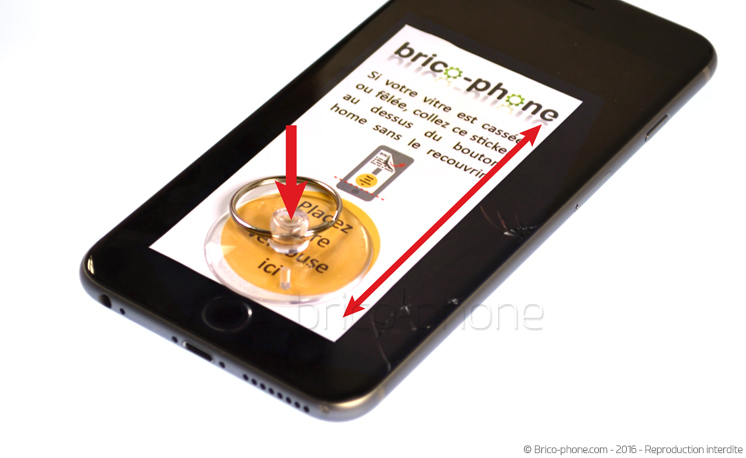

Placer la ventouse juste au dessus du bouton home. Si votre vitre est trop brisée, placer un scotch large sur la surface pour une meilleure adhésion.

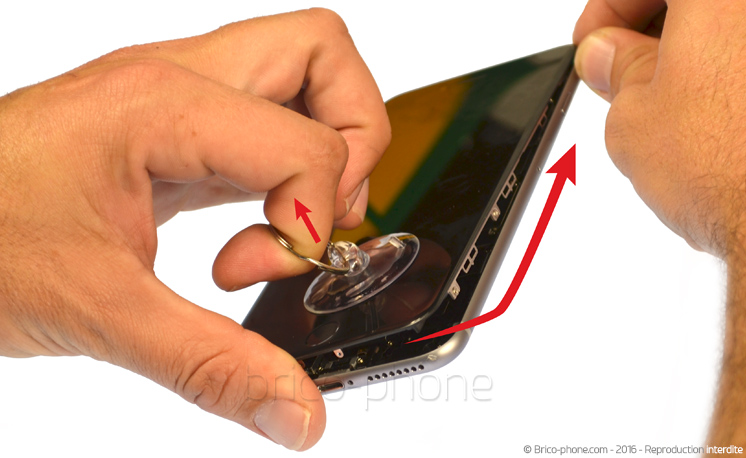

Etape 1c : Retirer l’écran

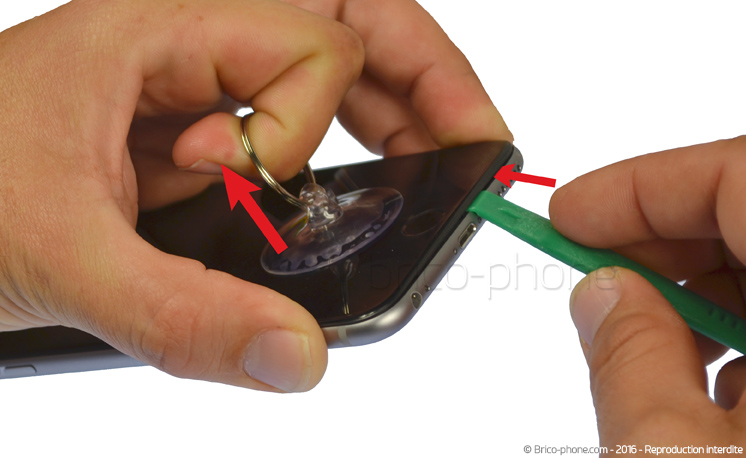

Tirez fortement sur la ventouse afin de créer un interstice entre le châssis et l’écran et y faire glisser le levier en plastique.

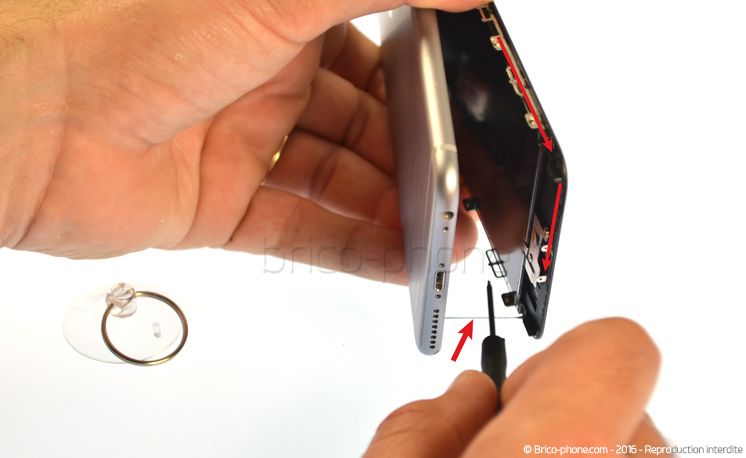

Etape 1d : Retirer l’écran

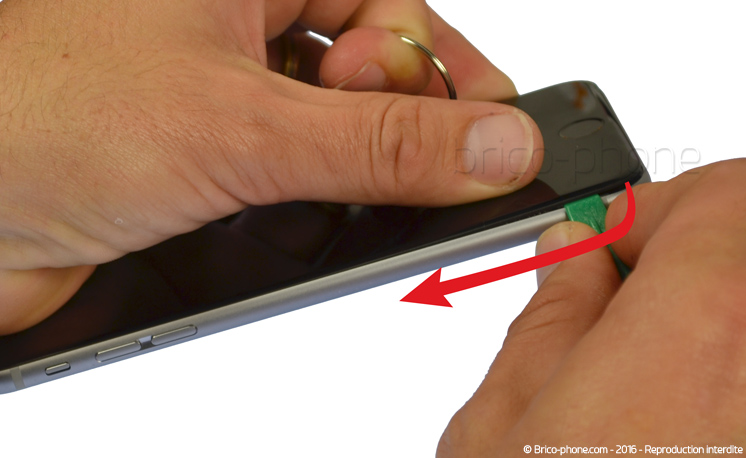

Une fois l’embout plat du levier inséré, faire glisser le long des parois de l’écran en partant du bas vers le haut.
Etape 1e : Retirer l’écran
Répéter l’opération de l’autre côté en veillant à s’arrêter sur le haut des côtés. Ne pas faire glisser le levier sur la partie haute au risque d’endommager les nappes qui s’y trouvent.

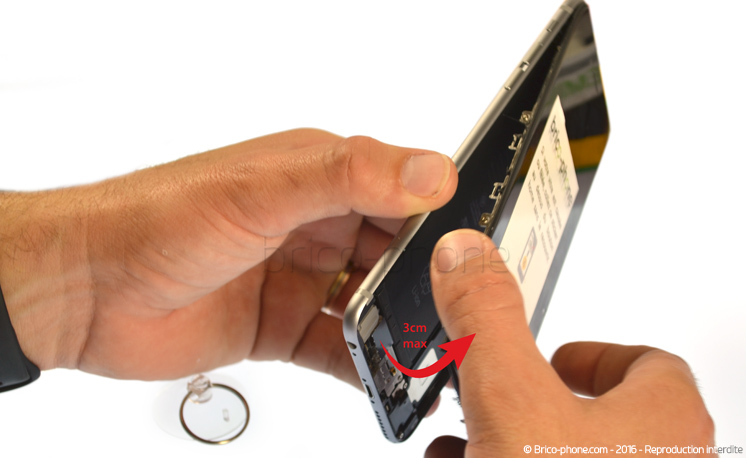

Etape 1f : Retirer l’écran
Une fois l’écran déclipsé, soulever doucement l’écran sur 3cm environ.
Etape 1g : Retirer l’écran
Une très légère résistance peut être dûe aux stickers de l’écran, dans ce cas vous pouvez les retirer.
Etape 1h : Retirer l’écran

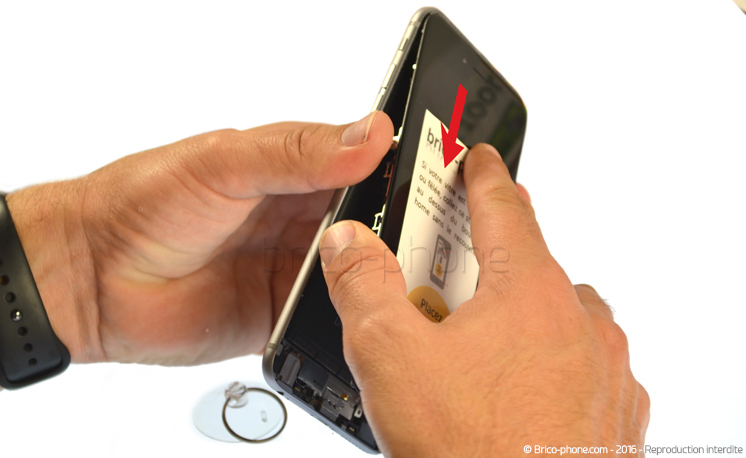

Faire glisser l’écran légèrement vers le bas de quelques millimètres pour le retirer du châssis.
Etape 1i : Retirer l’écran

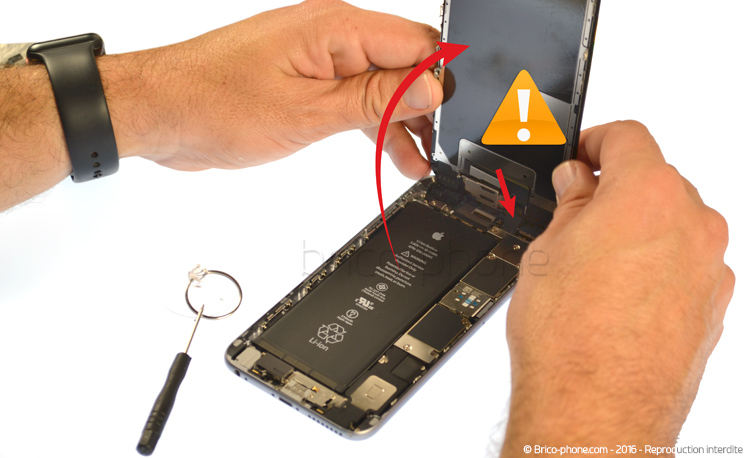

Le bloc écran peut maintenant être soulevé à 90° maximum en veillant à ne pas trop l’ouvrir pour ne pas arracher les nappes retenues par une plaquette.
Etape 1j : Retirer l’écran

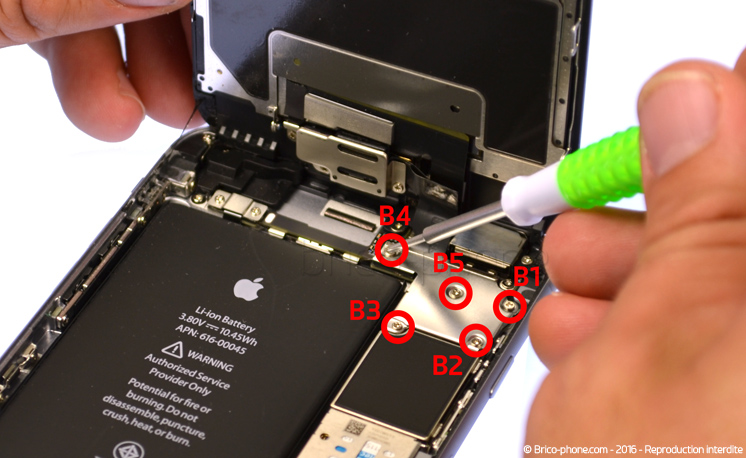

Retirer les vis entourées en rouge nommées B1 à B5 grâce au tournevis cruciforme.

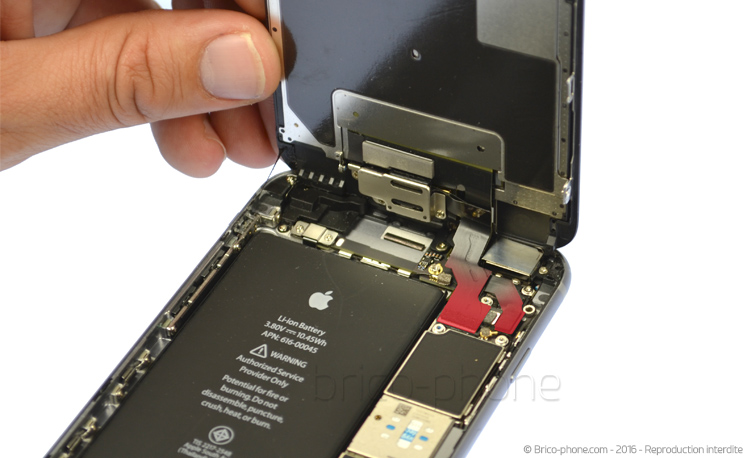

Etape 1k : Retirer l’écran

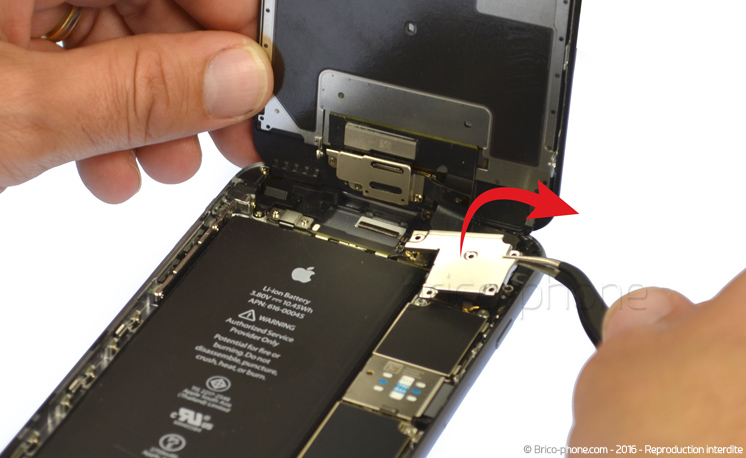

Avec la pincette, déloger la petite plaquette métallique de protection nommée #01

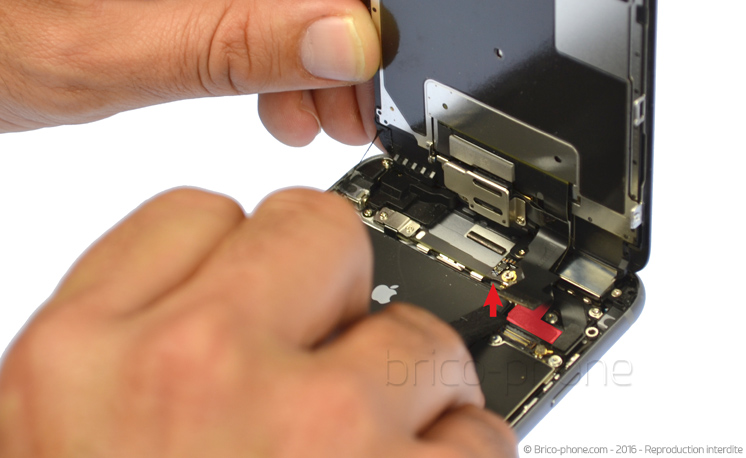

Etape 1l : Retirer l’écran
A l’aide du levier en nylon, commencer par déclipser délicatement le connecteur de la nappe Facetime située à gauche, puis le petit connecteur de la rallonge de nappe home situé à droite sur la photo.
Etape 1m : Retirer l’écran
Déconnecter pour finir le connecteur (le plus long) qui gère les fonctions tactiles et LCD de votre écran.
Etape 1n : Retirer l’écran

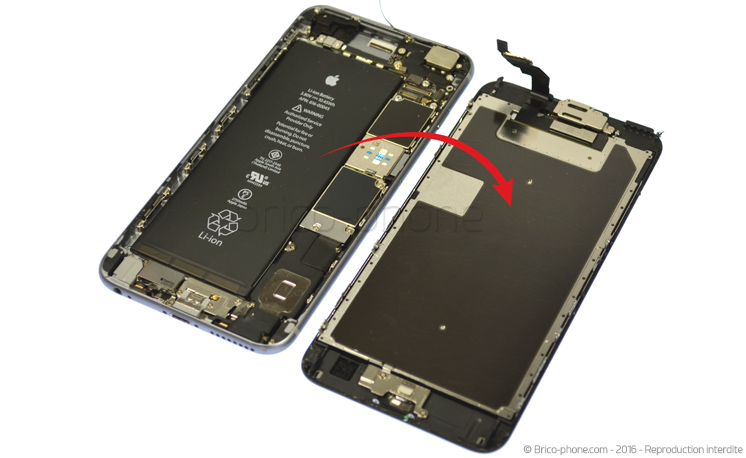

L’écran est maintenant dégagé.
Etape 2 : Retirer la nappe Facetime

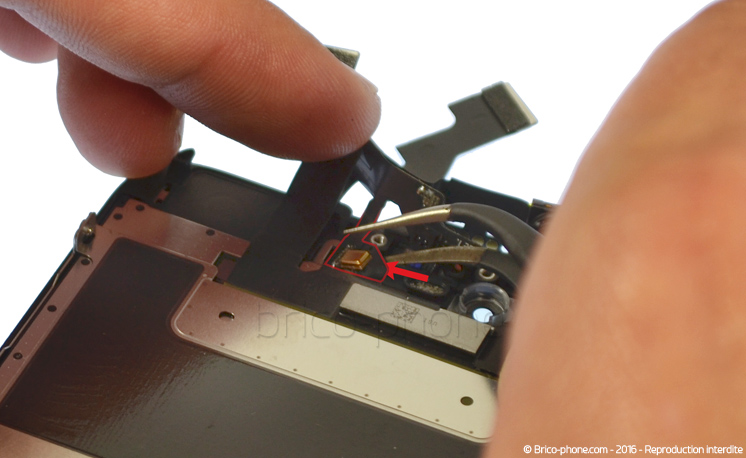

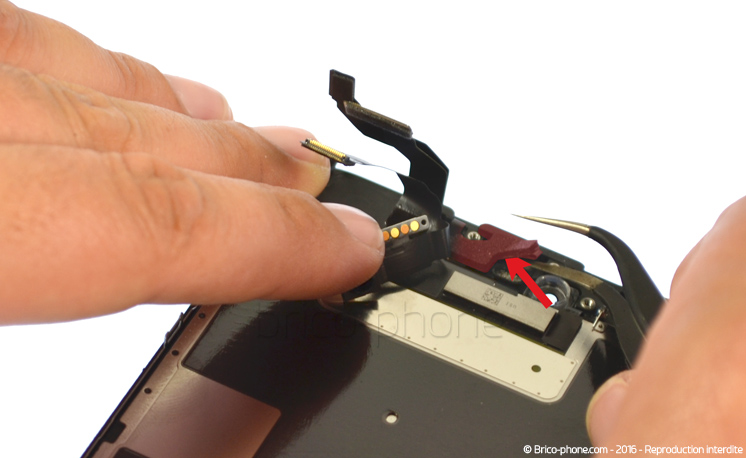

A l’aide de la pointe fin de la pincette, soulever le capteur de proximité situé sur la nappe en veillant à ne pas endommager cette dernière.
Etape 2a : Retirer la nappe Facetime
Répeter l’opération pour décoller le micro d’ambiance doré.
Etape 2b : Retirer la nappe Facetime

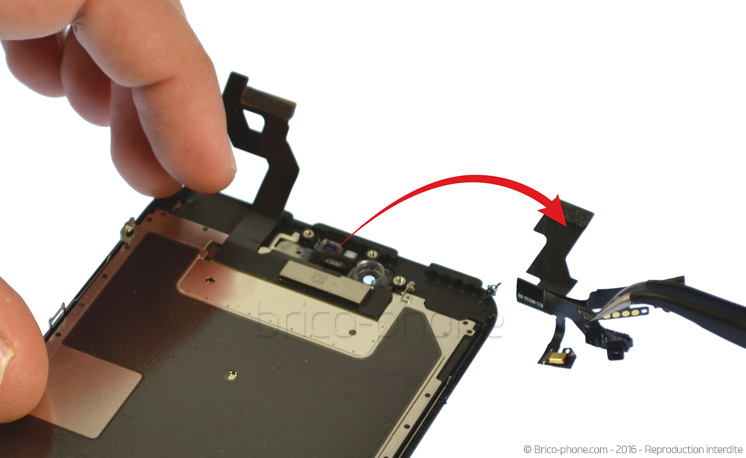

La nappe Facetime peut maintenant être retirée.
Etape 4 : Retirer la nappe home

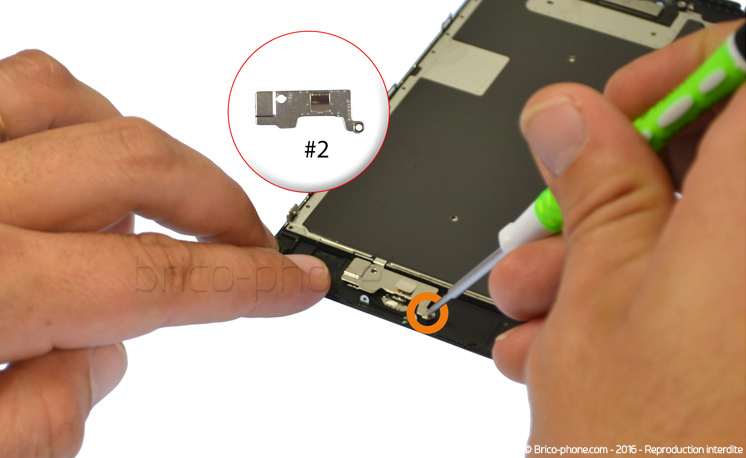

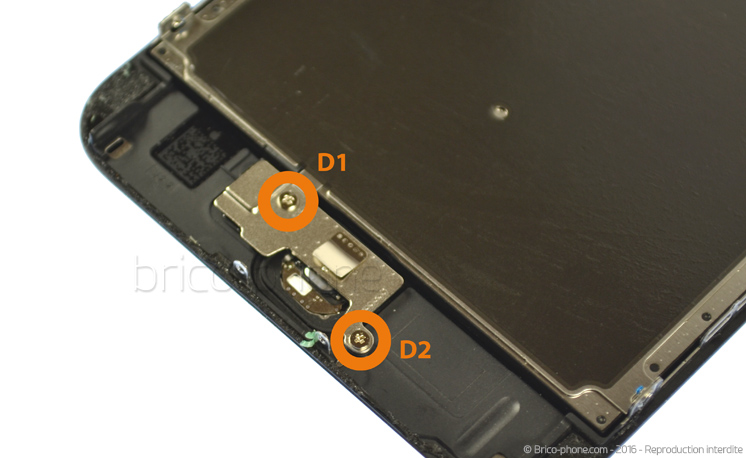

Commencer par dévisser les vis D1 et D2, entourées en orange, avec le tournevis cruciforme.
Etape 4a : Une fois les vis retirées, la plaquette métallique de protection nommée #02 peut être enlevée.
Etape 4b : A l’aide du levier en nylon, déconnecter doucement la nappe home de sa rallonge.

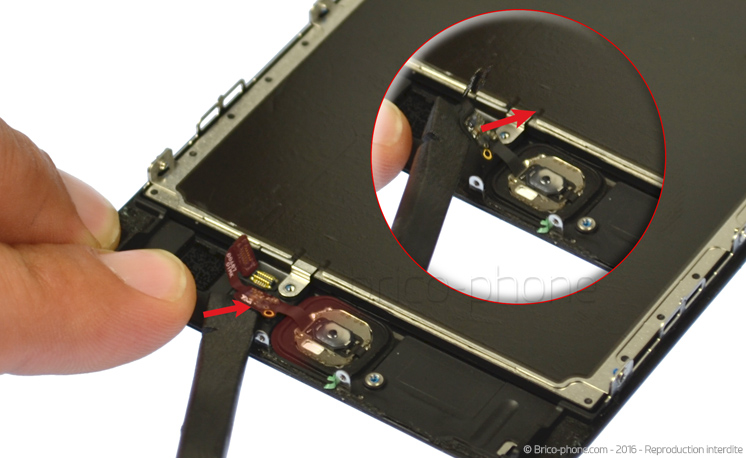

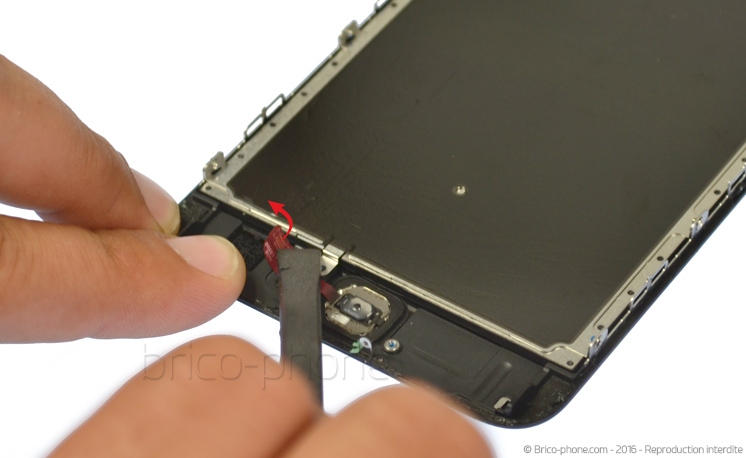

Etape 4c : Une fois déconnectée, décoller la nappe en glissant le levier du connecteur jusqu’au bouton.
Etape 4d : Décoller la membrane qui fait le tour du bouton en poussant le bouton vers l’intérieur avec le pouce par exemple.

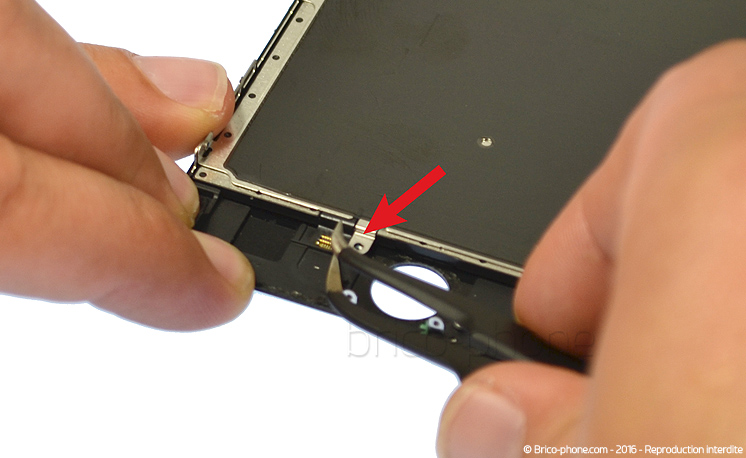

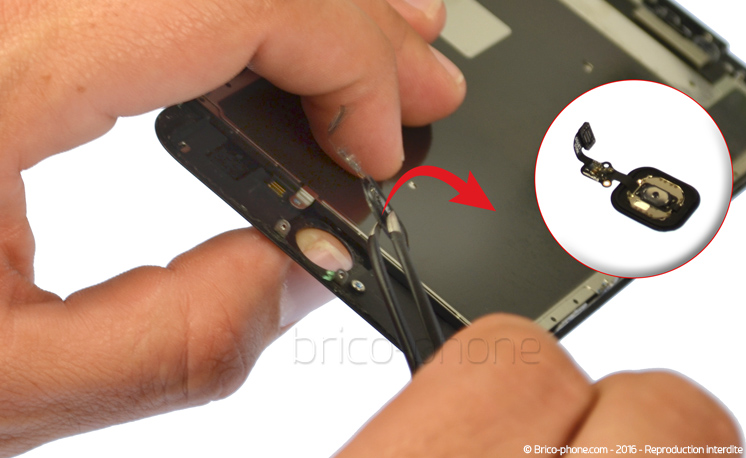

Etape 4e : Le bouton peut être délogé à l’aide de la pincette.

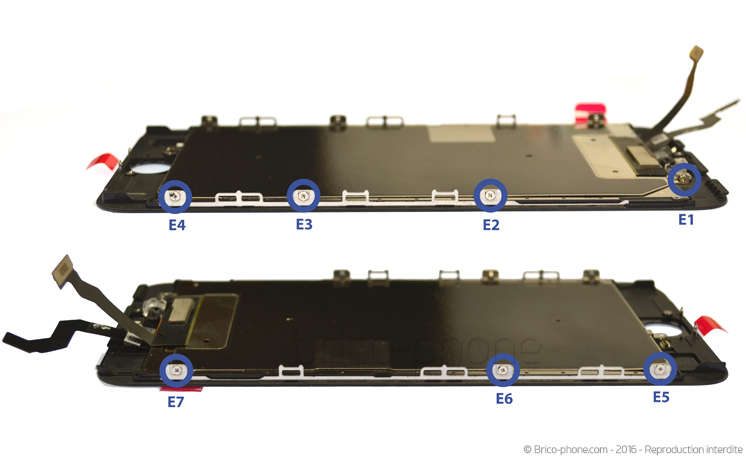

Etape 5 : Retirer la plaquette du LCD
Retirer les vis du châssis entourées en bleu notées de E1 à E7 avec le tournevis cruciforme.
Etape 5a : A l’aide de la pincette, décoller le petit connecteur de la rallonge home.

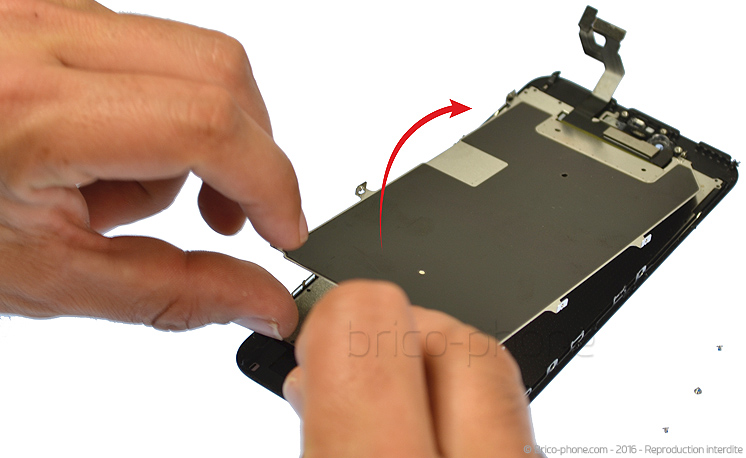

Etape 5b : Soulever la plaquette de protection du bas vers le haut. La plaquette est désormais dégagée.
Etape 6 : Conseils pour le remontage de l’écran

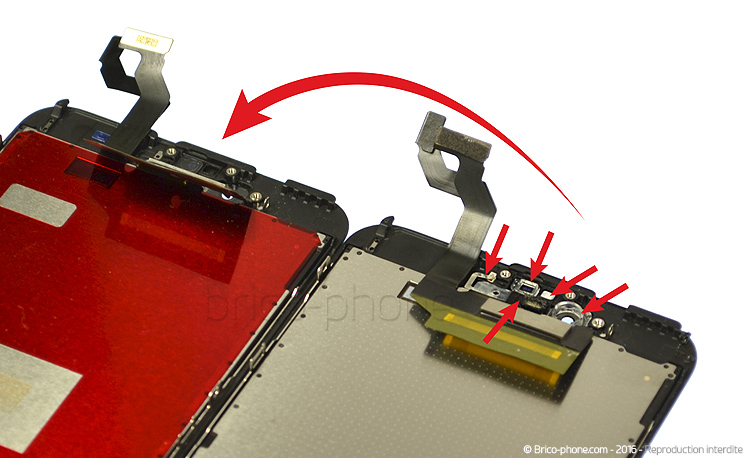

Penser à récupérer les éléments tels que les clips caméra et capteur de proximité, le caoutchouc du micro avant de repositionner votre nappe Facetime.

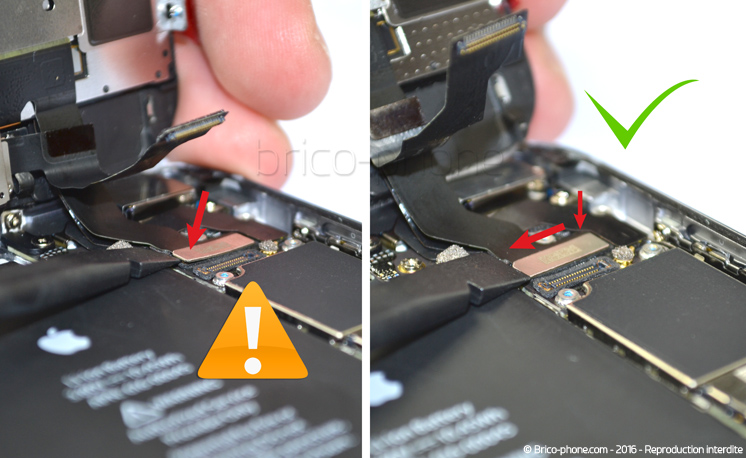

Etape 6a : Le connecteur du tactile et du LCD est long, veiller à bien le clipser sur toute la longueur.
