Sony Xperia X Xperia XA2 - XA2 Dual

Changement d'écran (vitre+LCD) sur Xperia XA2 - XA2 Dual

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Xperia XA2 - XA2 Dual
Réparation
Note de réparabilité NC
Temps estimé 60 min
Difficulté 4/5 (Difficile)
Diagnostic

Votre Xperia XA2 a la vitre brisée

Le tactile répond mal ou pus du tout

L'affichage LCD présente des défauts

Ce guide photos vous explique comment remplacer le bloc écran vitre et LCD sur votre Sony Xperia XA2.

Pièces nécessaires
0.00 €
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

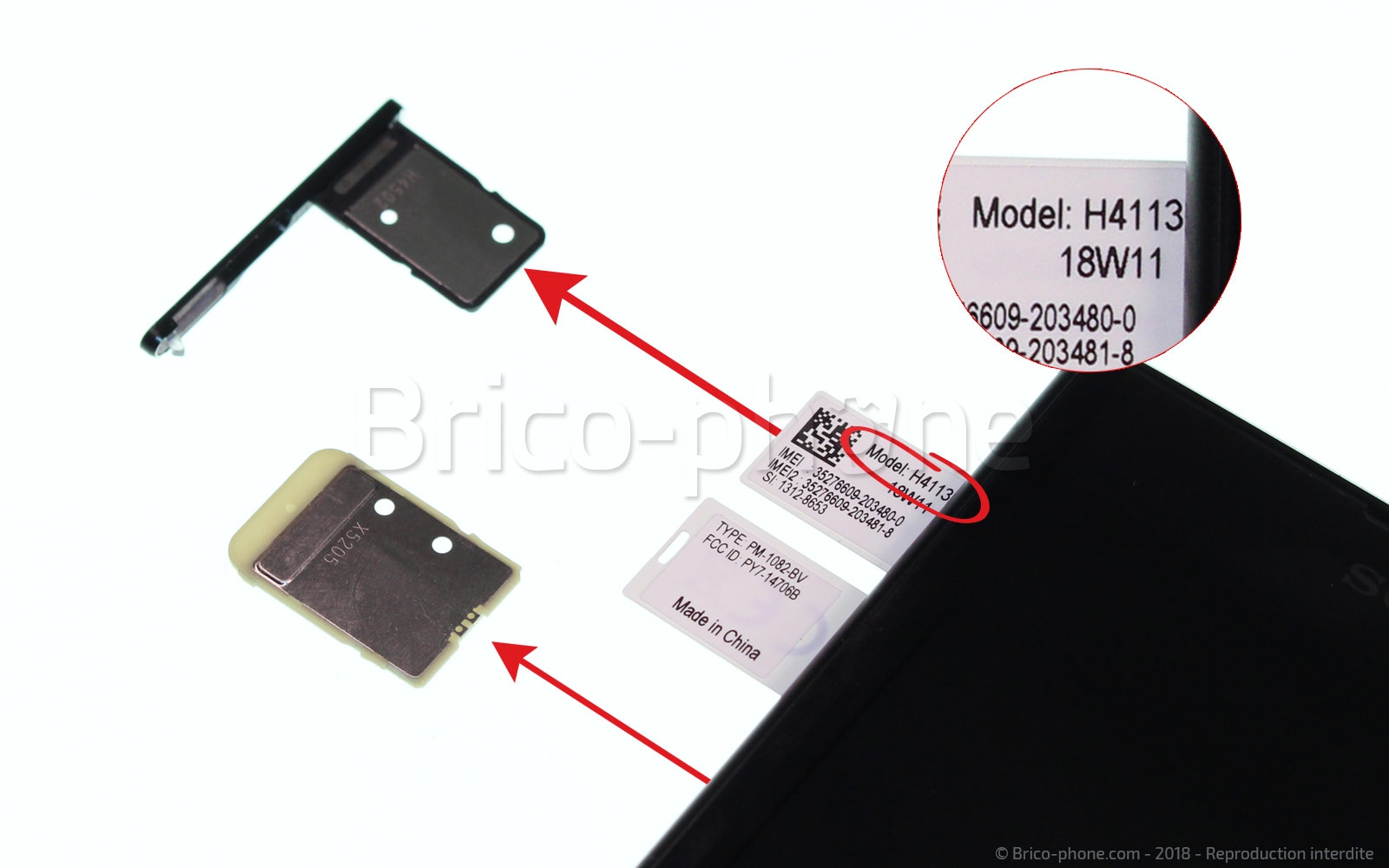

 Afin de vous assurer d'être bien le possesseur d'un sony xperia XA2 vous allez devoir vérifier le n° de modèle.
Pour cela retirez les racks de cartes sim et SD avec de la pincette, puis tirez la languette blanche qui se trouve à l'intérieur.
Vérifiez que vous possédez bien le modèle H4113.

Outils
Pince Brucelles

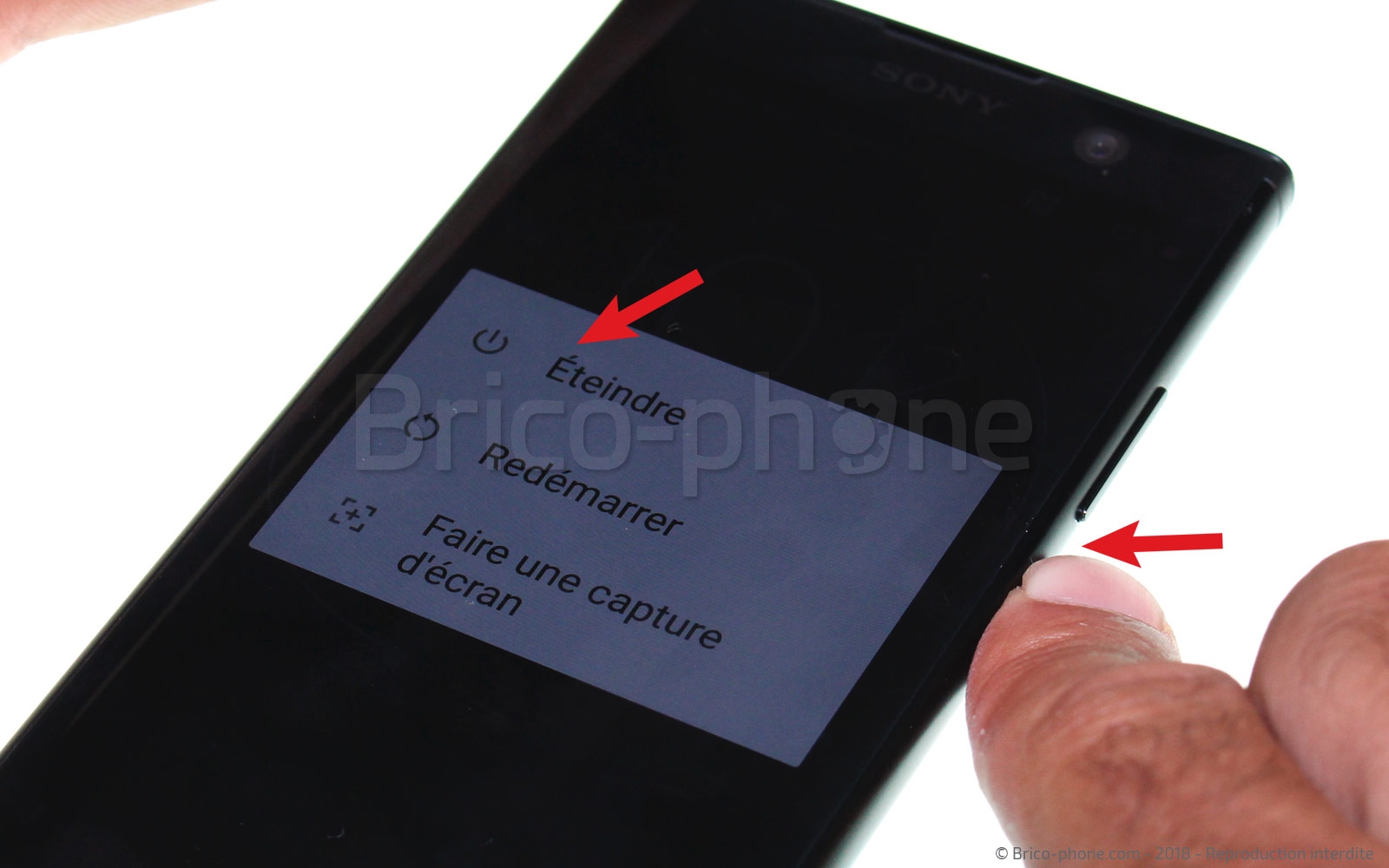

Eteindre l'appareil

Pour des mesures de sécurité évidente, éteignez votre smartphone à l'aide du bouton "power".
Etape 1

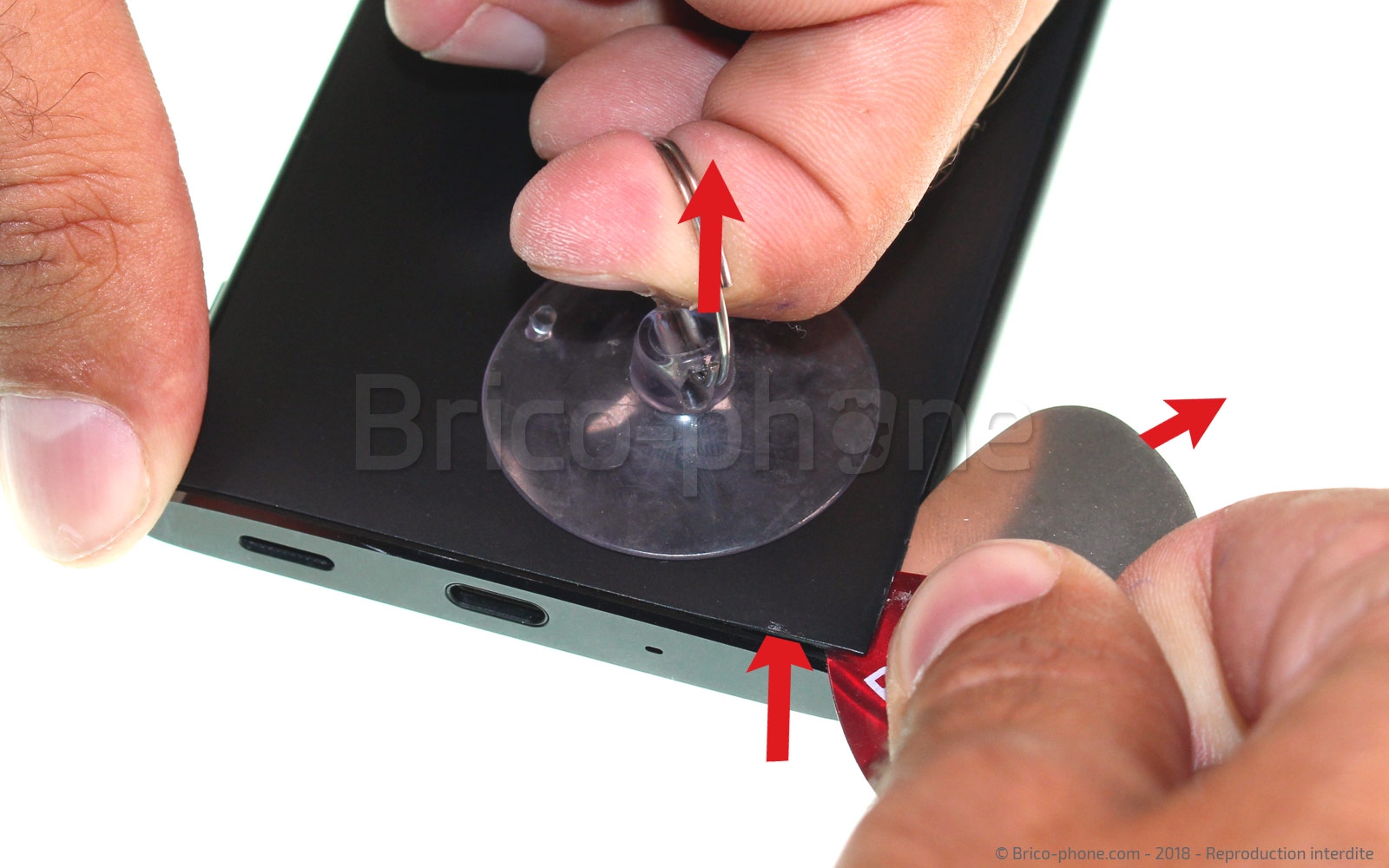

Etape 1 Chauffer et créer un interstice

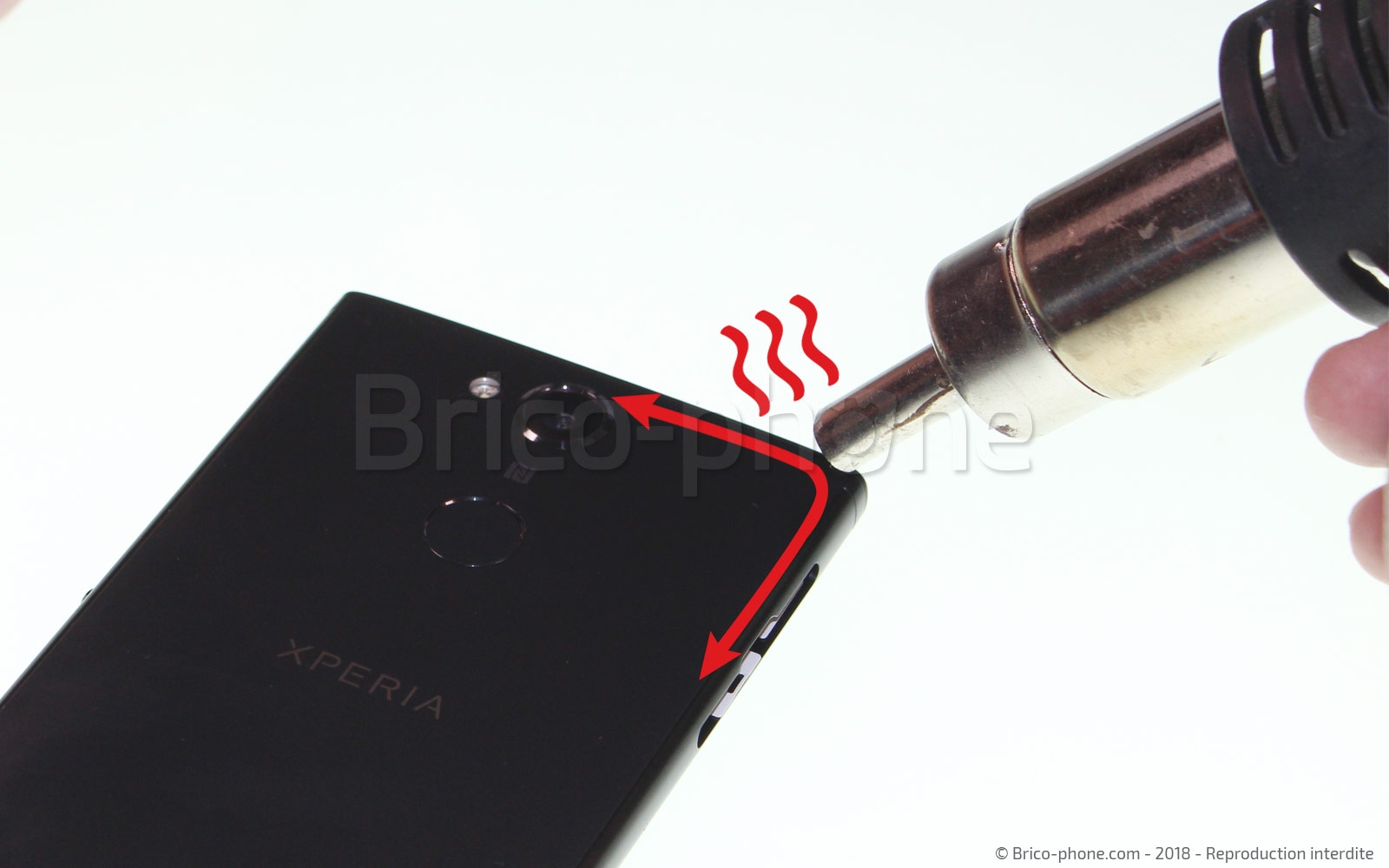

Afin de ramollir le joint qui maintient le cache batterie au châssis vous allez devoir chauffer les contours de ce dernier à l'aide de votre sèche-cheveux ou d'un mini-décapeur thermique. Ne chauffez pas trop le centre, car la batterie se trouve juste derrière.

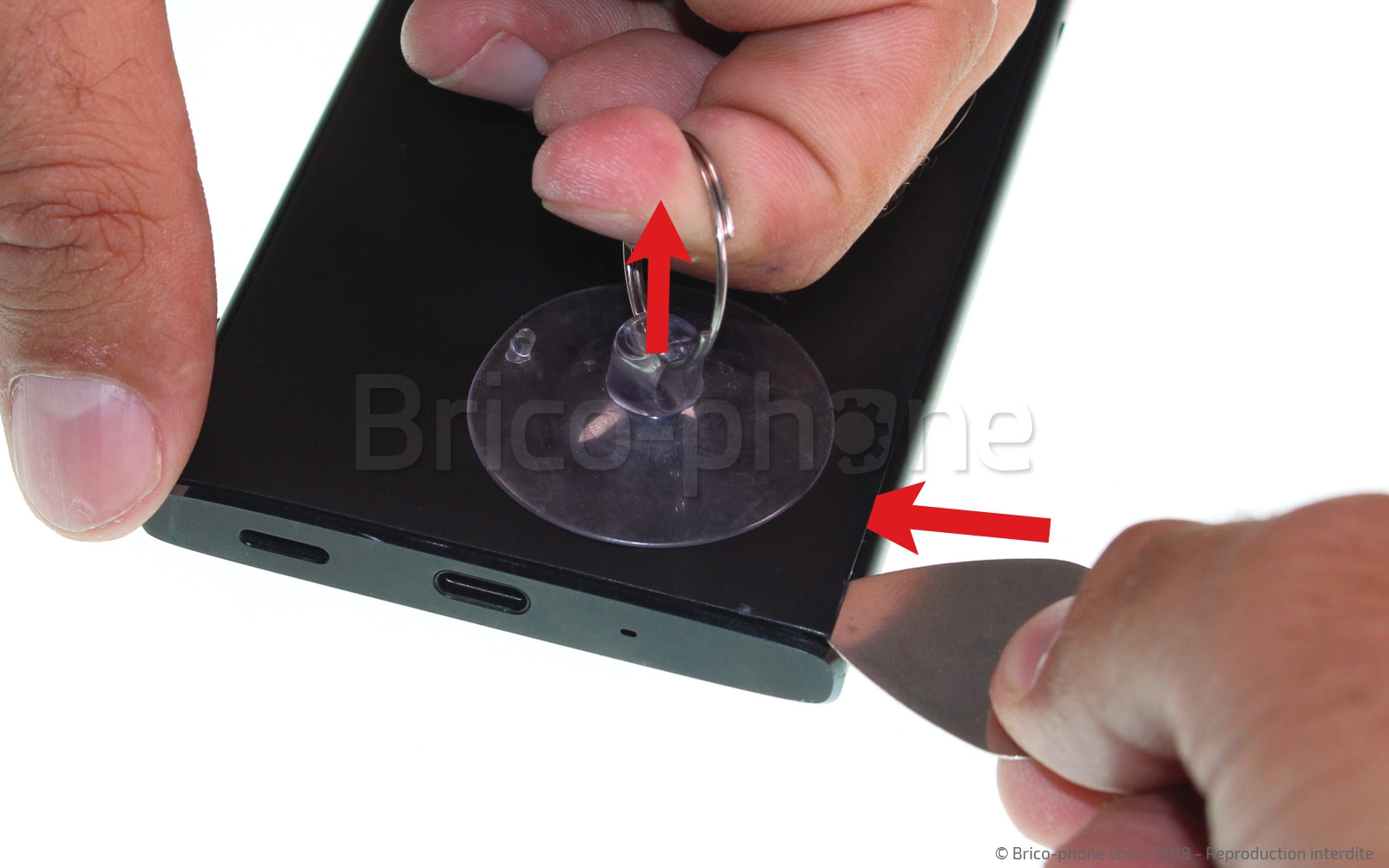

Afin de créer un jour pour insérer les médiators plastiques qui seront utilisés pour le décollage, placez la ventouse sur un des angles inférieurs, puis en tirant sur cette dernière insérez le médiator métal. Positionnez ensuite les médiators plastiques puis retirez celui en métal.

Si vous recherchez un outil de qualité plus professionnel pour cette étape, nous proposons l'outil iFlex qui assure une meilleure prise en main que les médiators et qui s'insère également plus facilement.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 9.90€
Outil d'ouverture iFlex 9.90€
Etape 2

Etape 2 Décoller et retirer le cache arrière

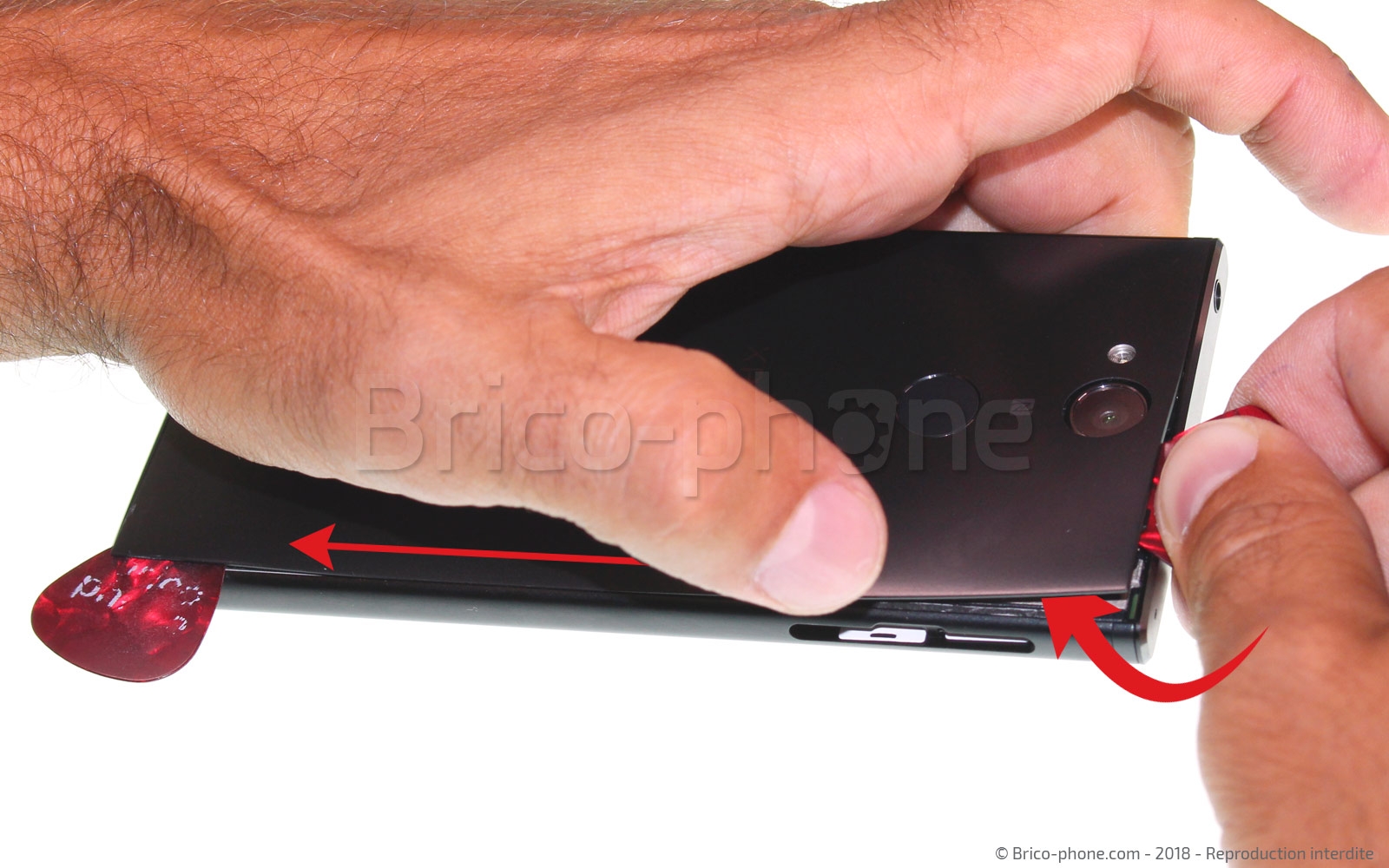

Faites coulisser les médiators autour du châssis afin de décoller le cache batterie.
Attention ! La nappe du lecteur d'empreinte qui se trouve sous le cache est encore connectée à la carte-mère, il vous faudra donc ouvrir le capot délicatement afin d'accéder au connecteur.

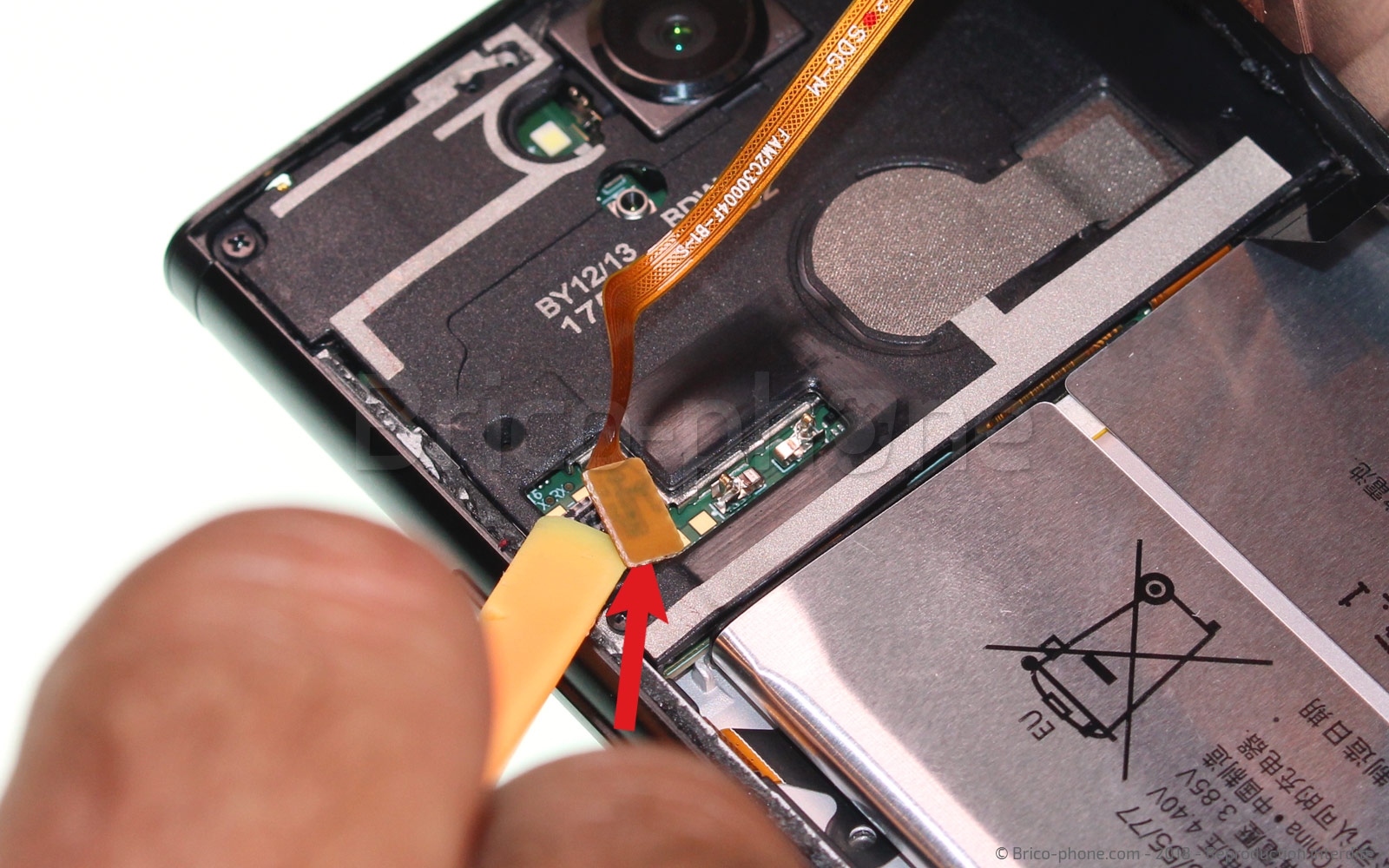

Une fois que vous avez accès à la connectique, utilisez le levier en nylon afin de déconnecter le lecteur d'empreinte.

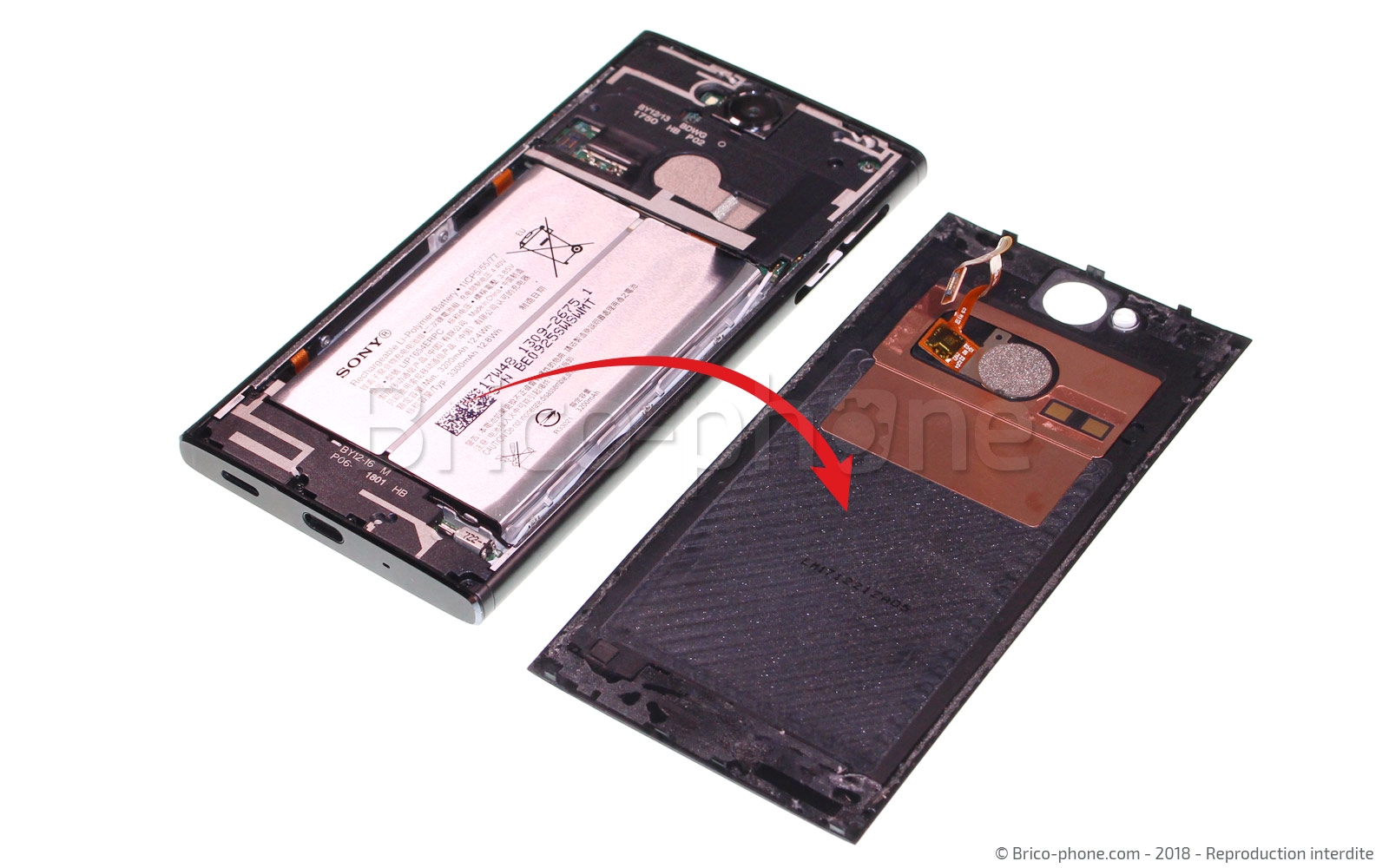

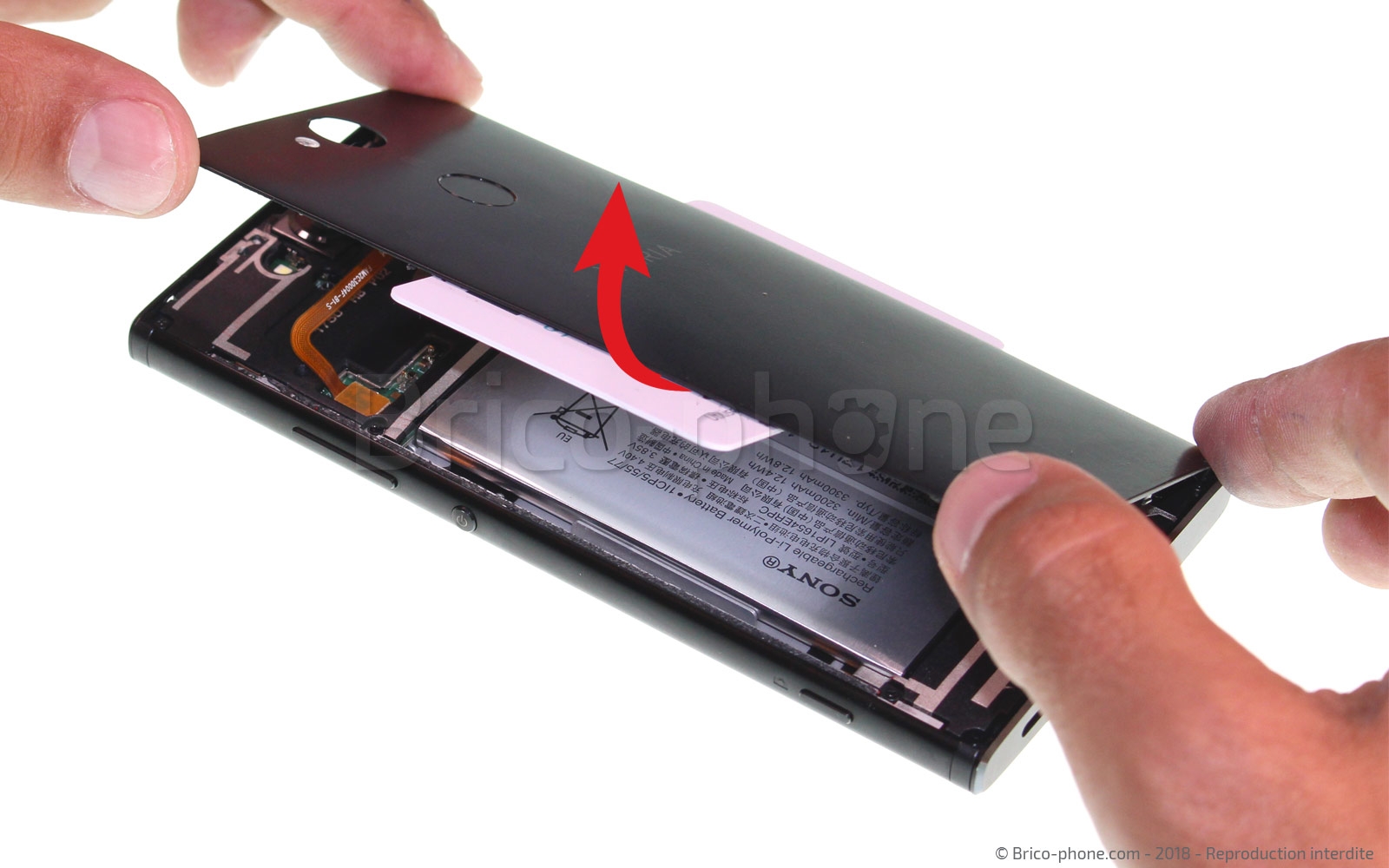

Une fois cette action réalisée, vous pouvez déposer le cache batterie sur votre plan de travail.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Retirer le cache de la carte mère

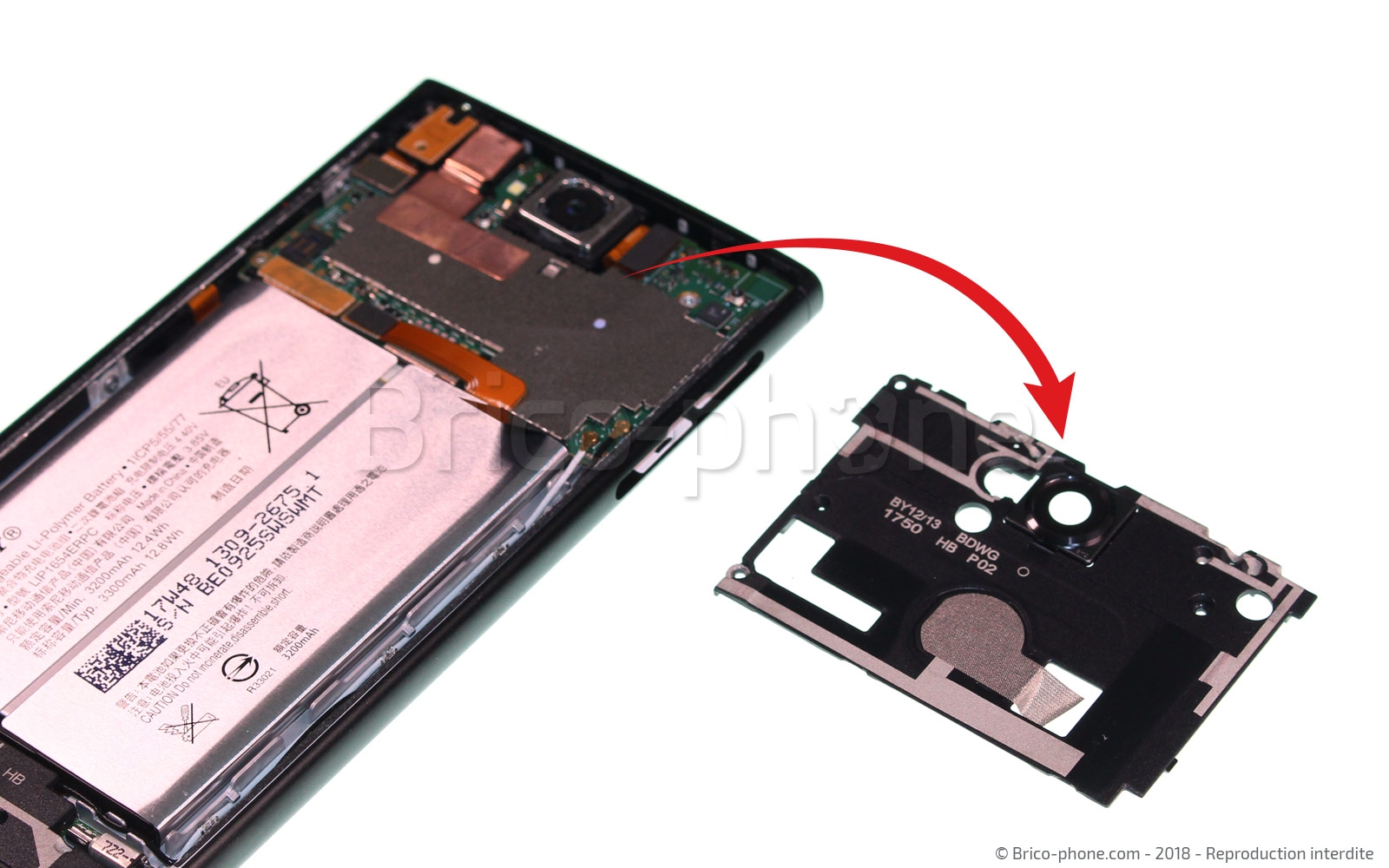

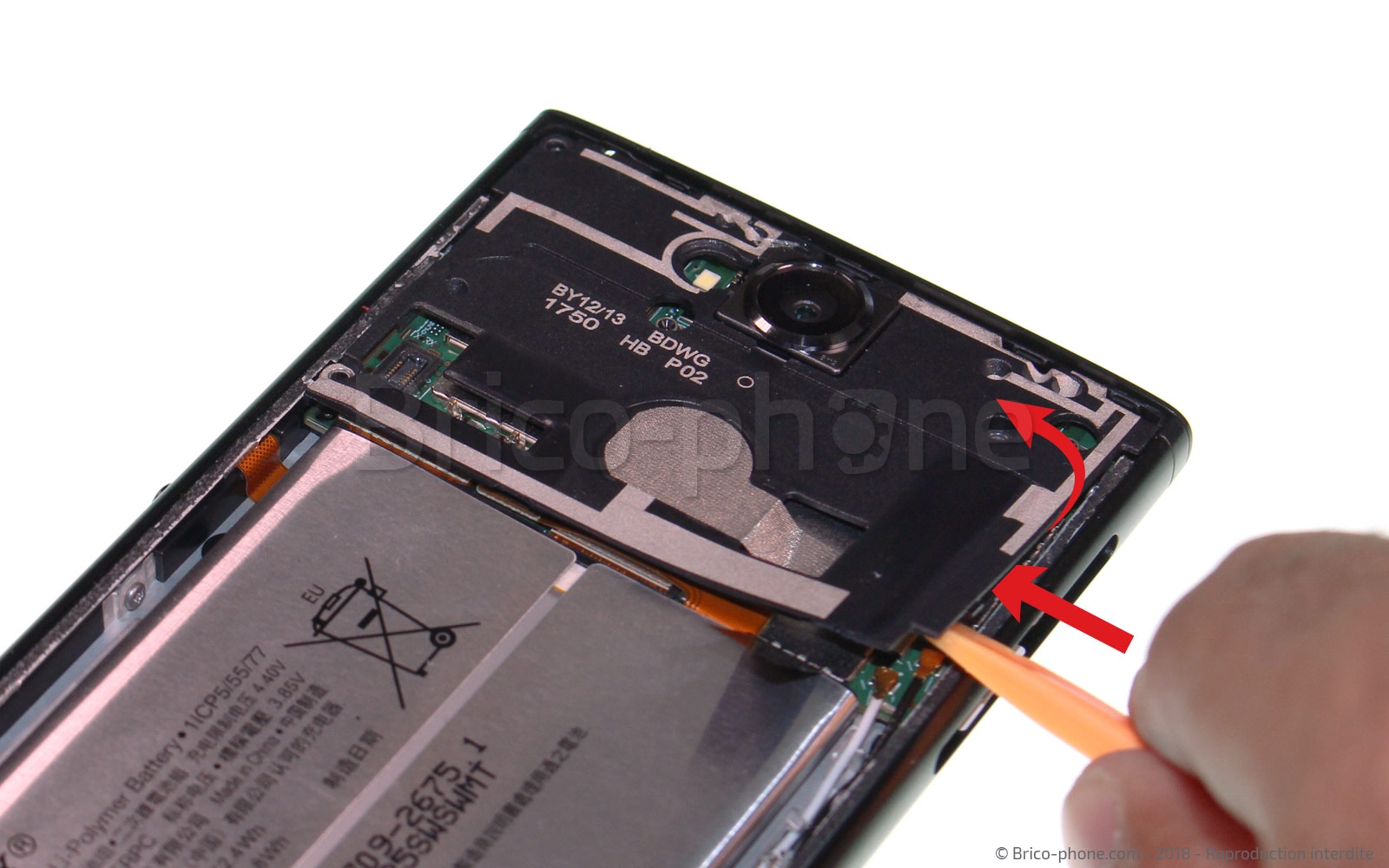

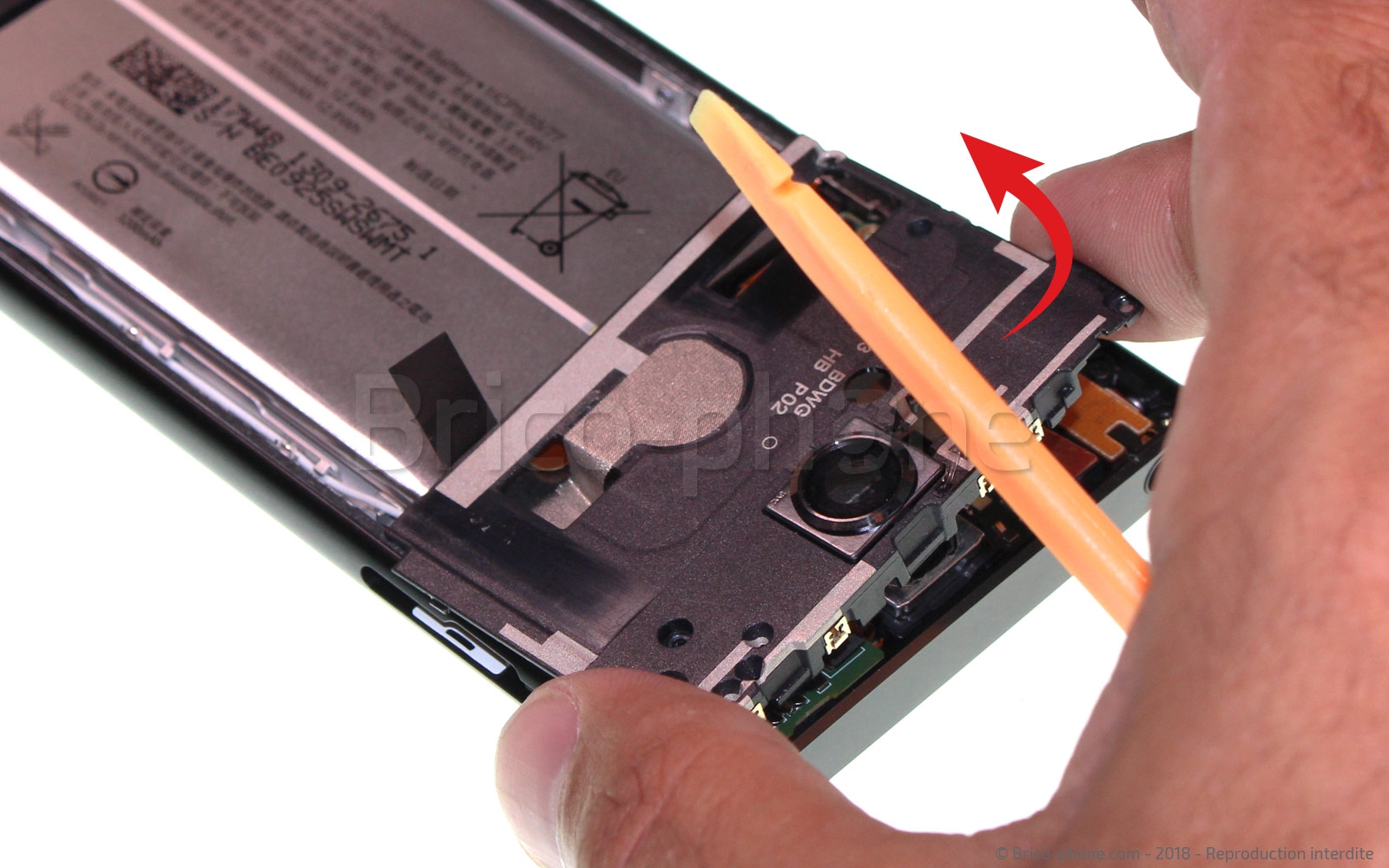

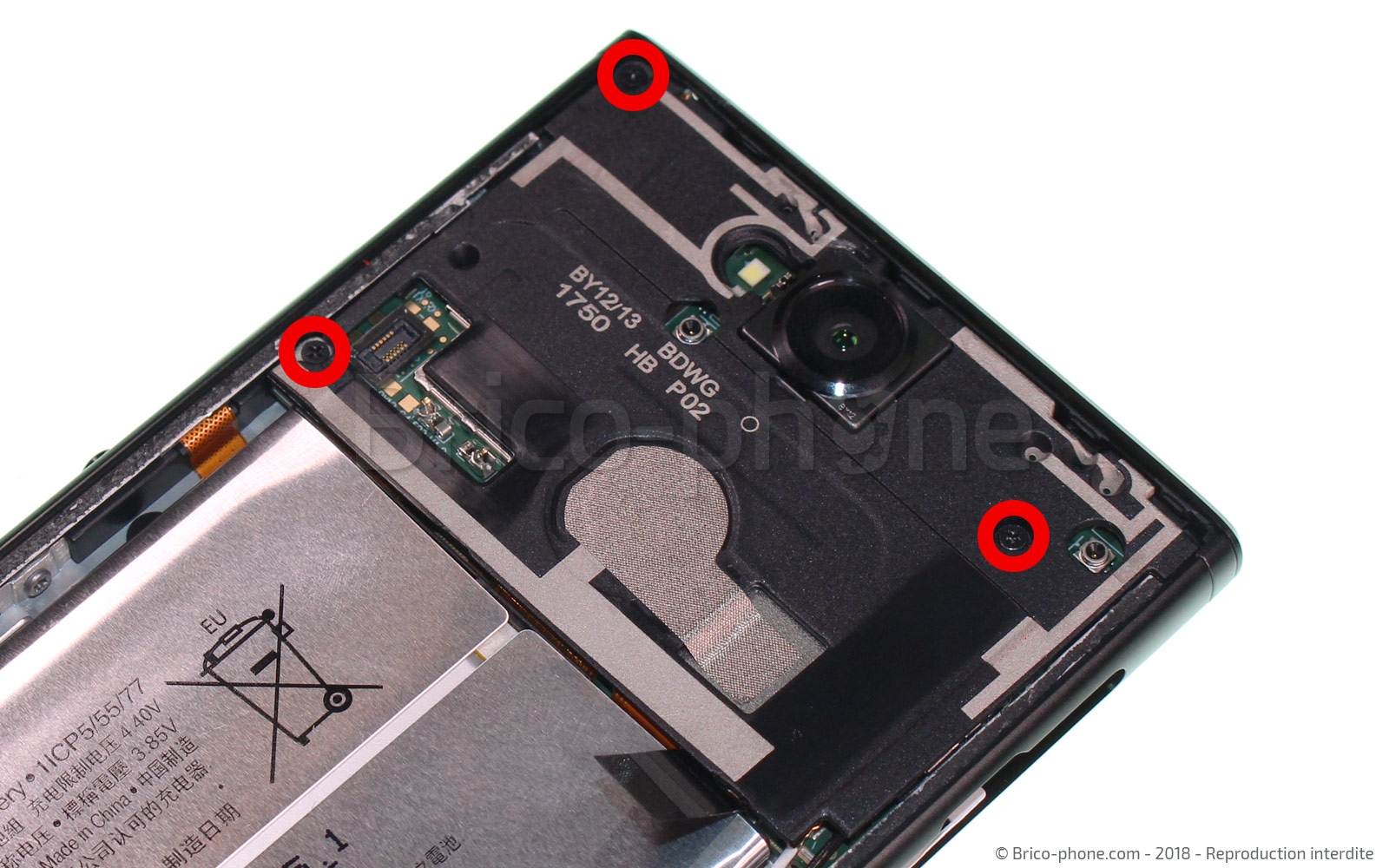

Avec le tournevis cruciforme fourni dans le kit d'outils, retirez les 3 vis à empreinte cruciforme entourées en rouge. Puis en faisant levier à l'aide du spudger, déclipsez le cache de protection.

Il ne vous reste plus qu'à le retirer en le prenant par le haut.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 4

Etape 4 Déconnecter la batterie

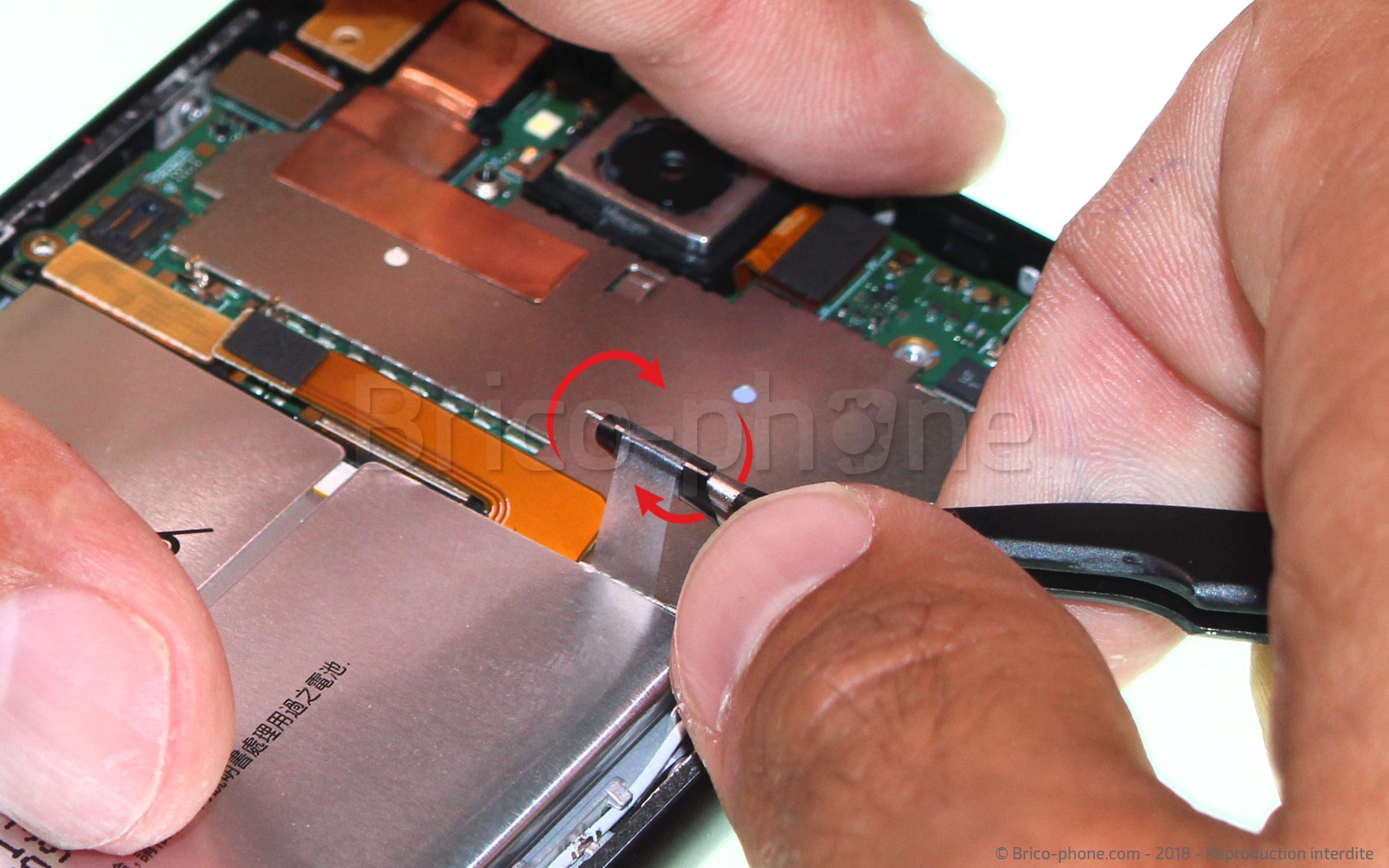

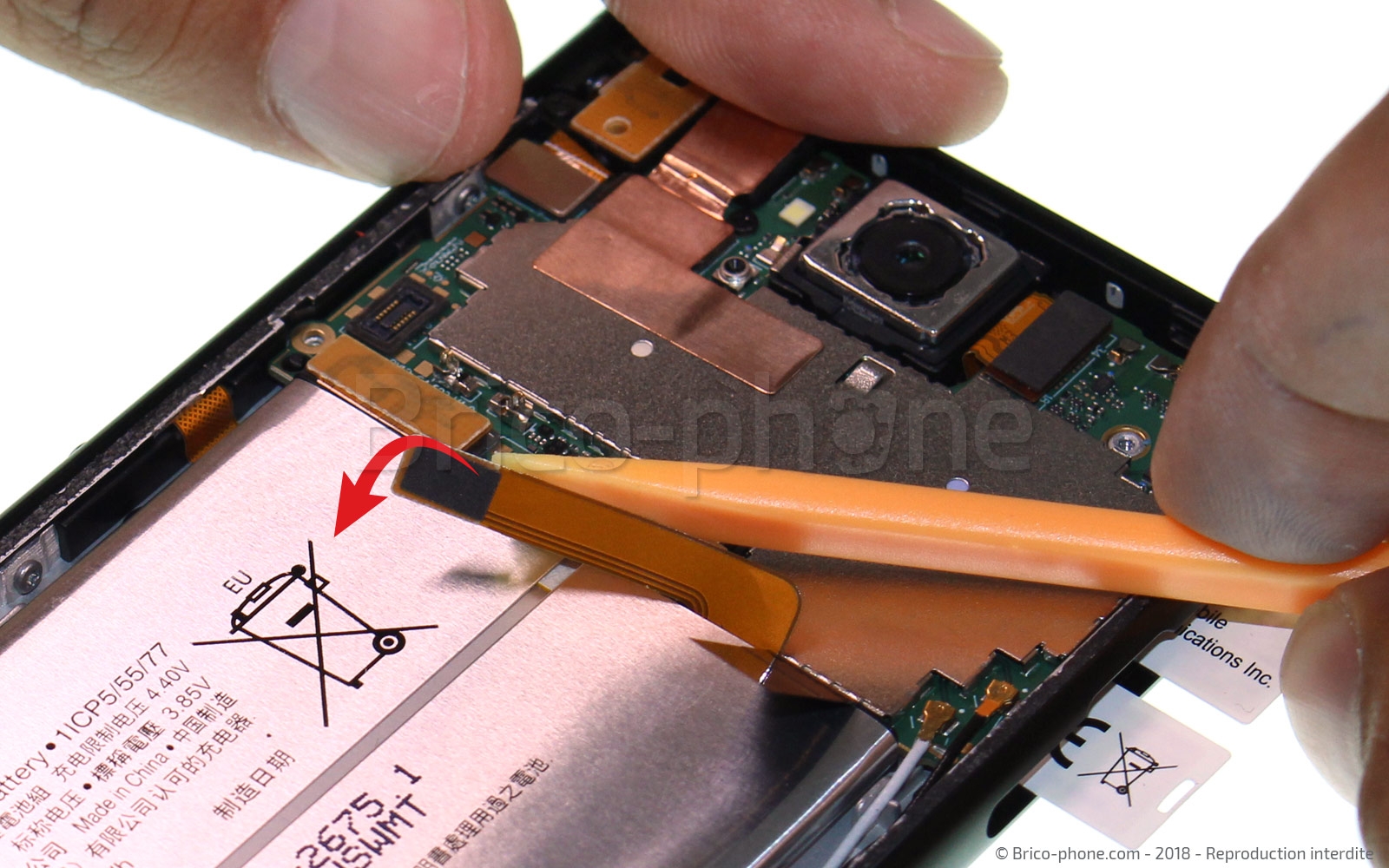

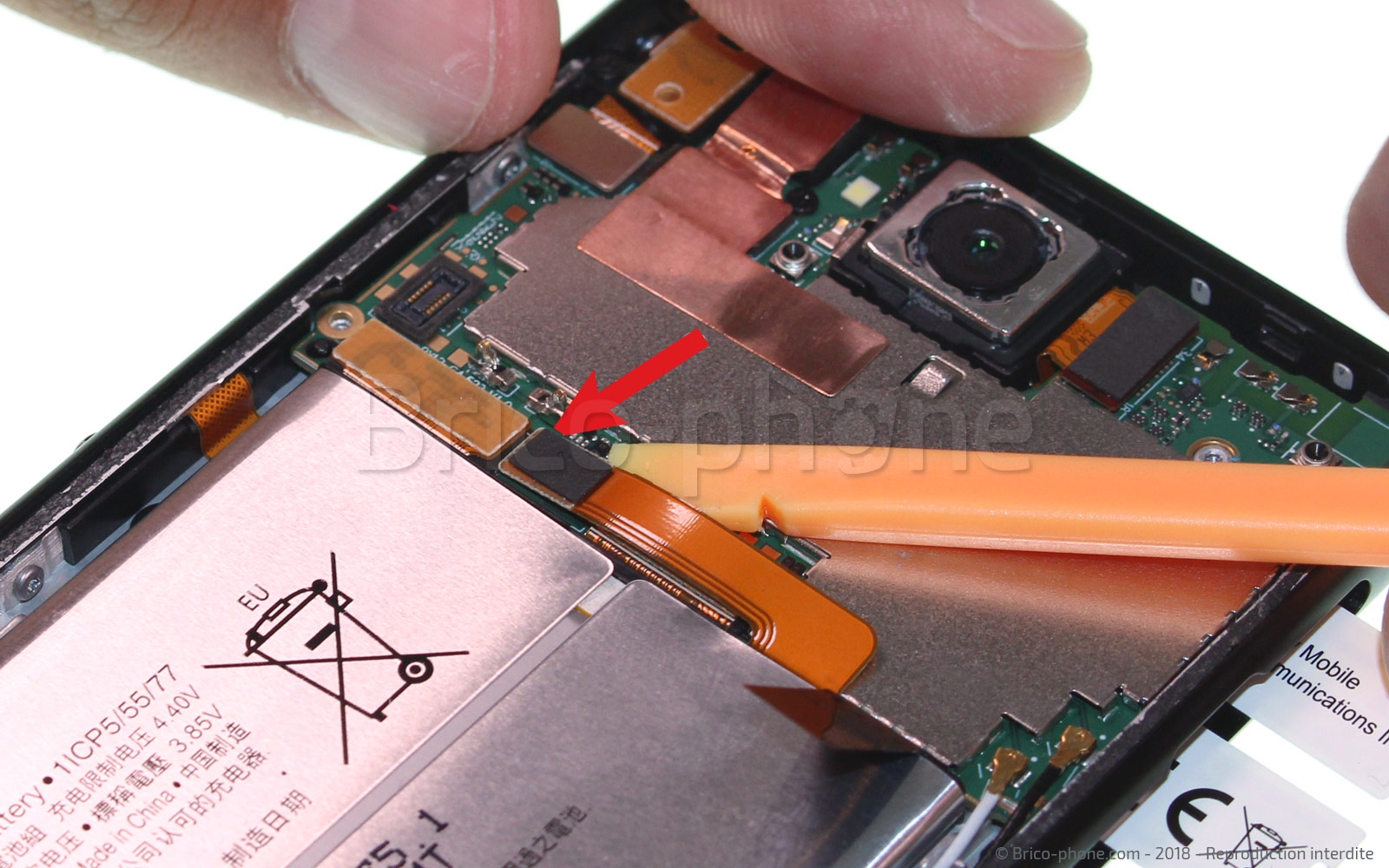

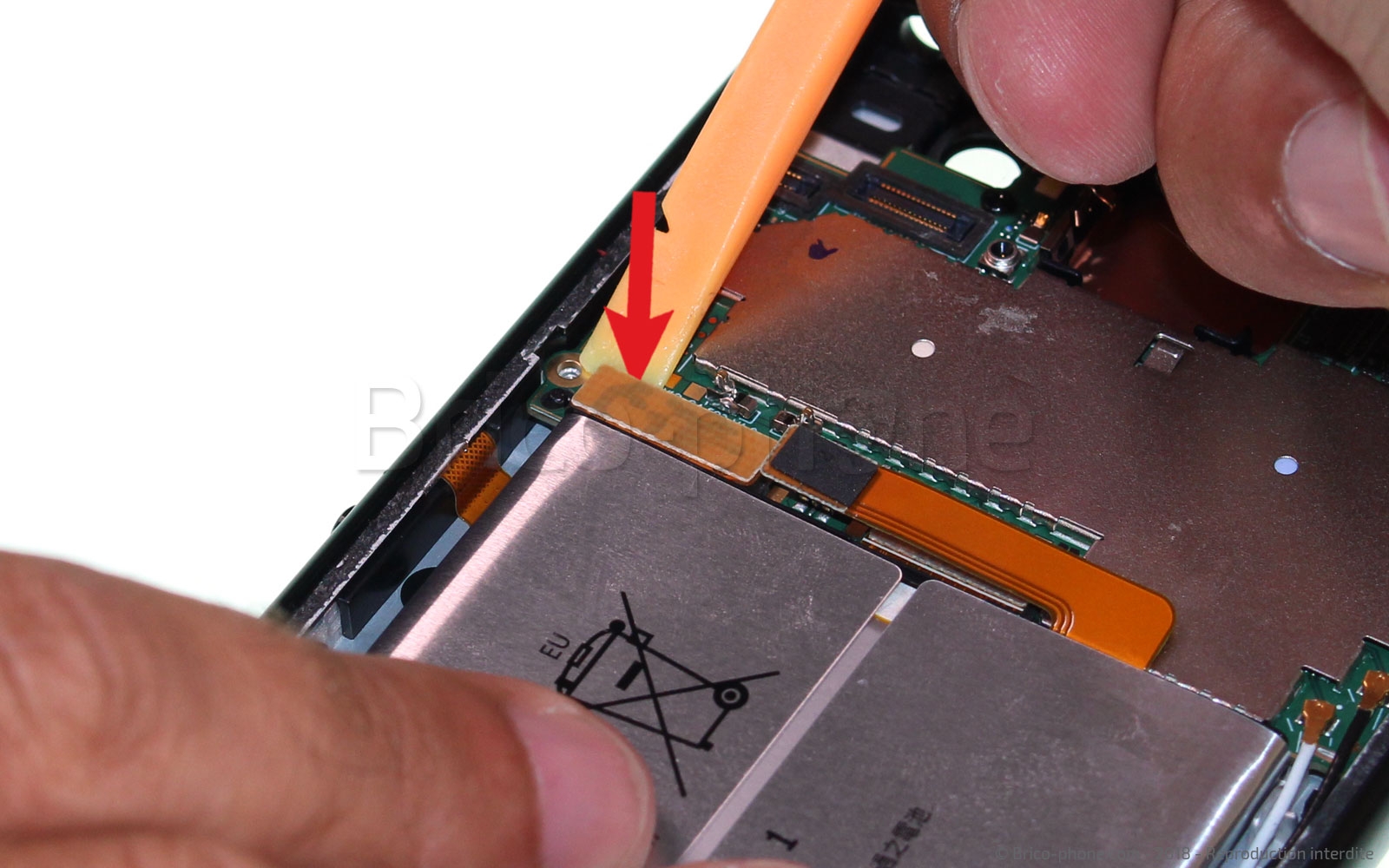

  Maintenant que vous avez accès au connecteur de la batterie, débranchez celle-ci à l'aide du levier nylon.
Outils
Levier Nylon
Etape 5

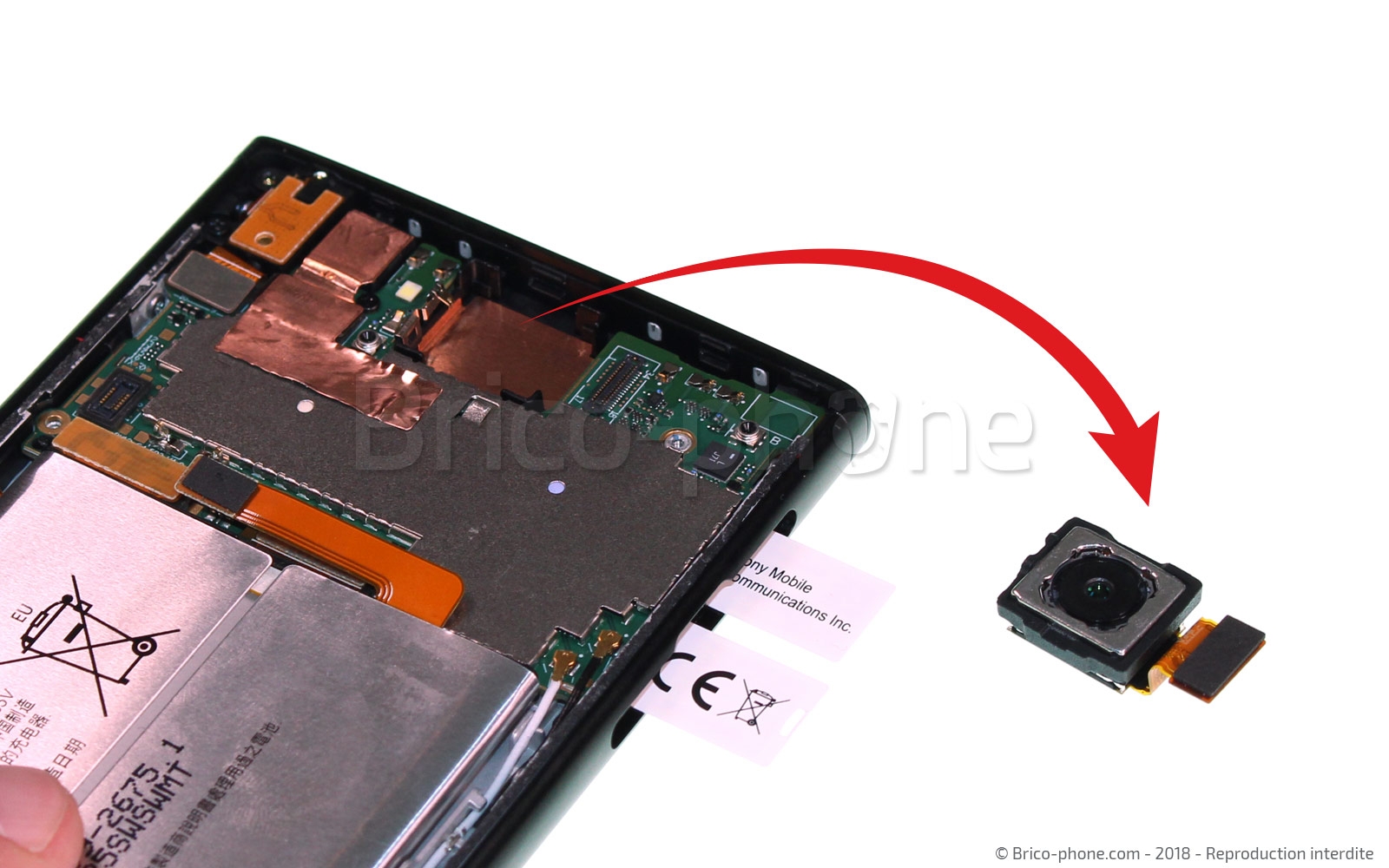

Etape 5 Déconnecter et retirer la caméra arrière

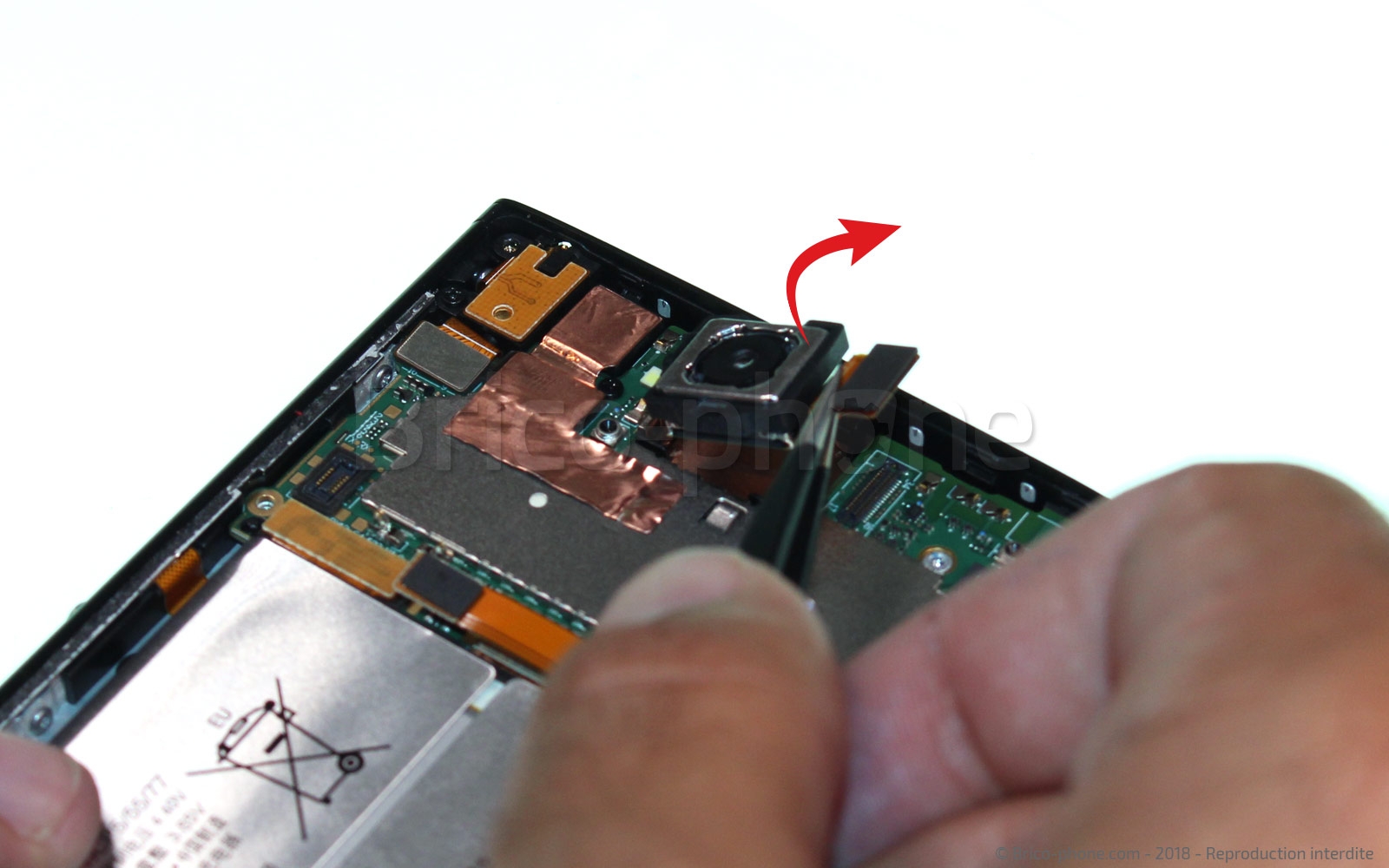

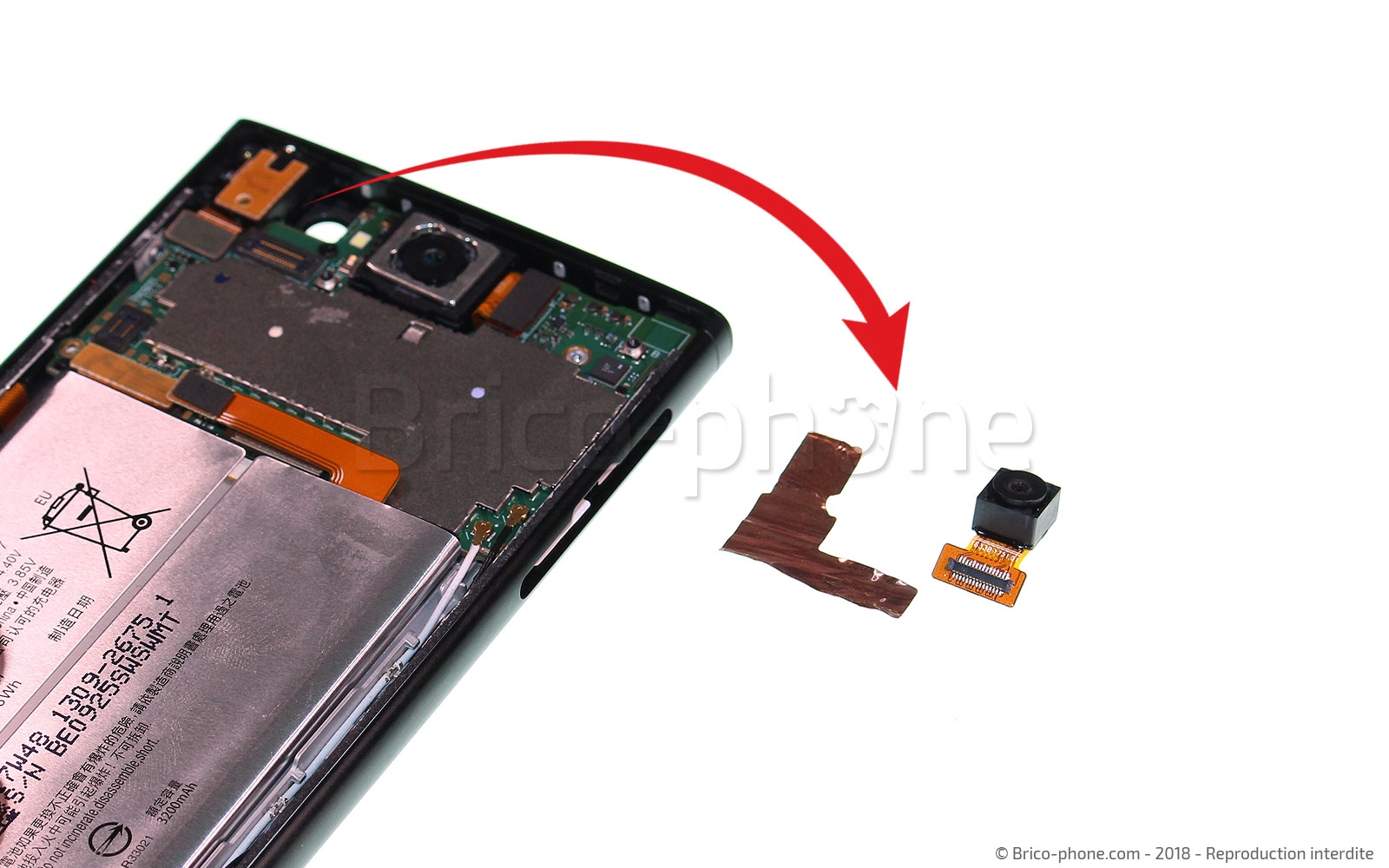

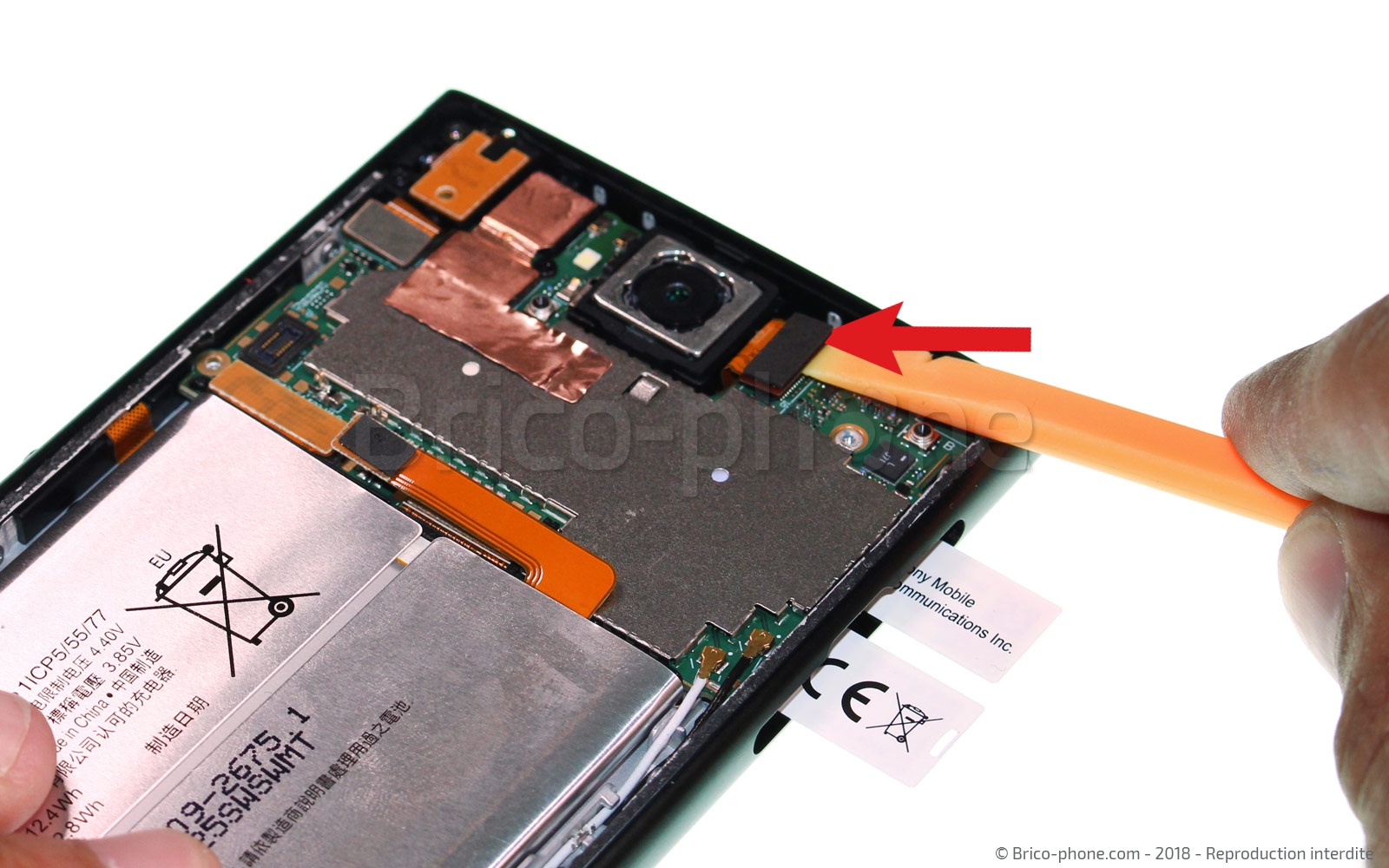

A l'aide du levier, déconnectez délicatement la caméra arrière puis déposez là sur votre plan de travail à l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 6

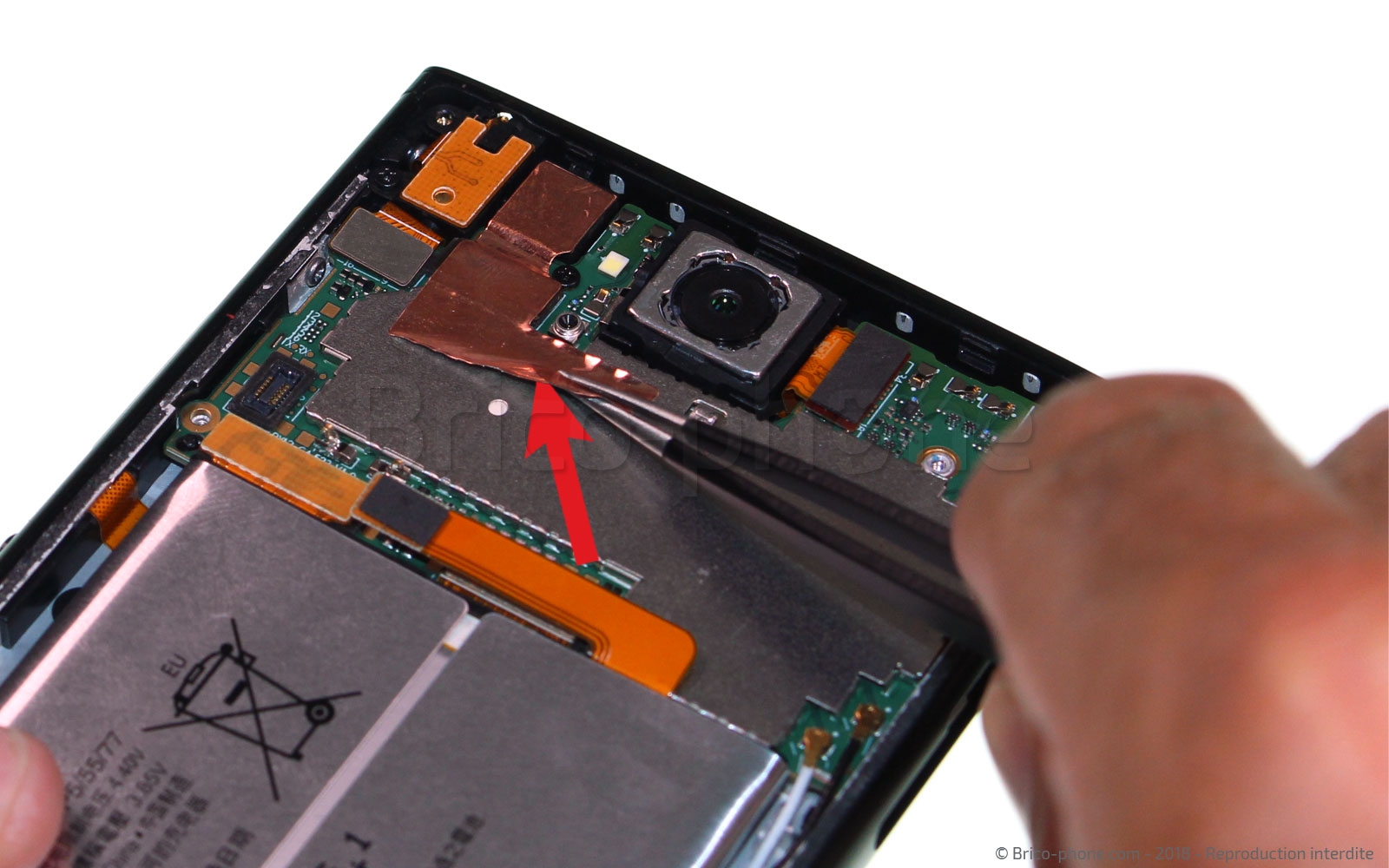

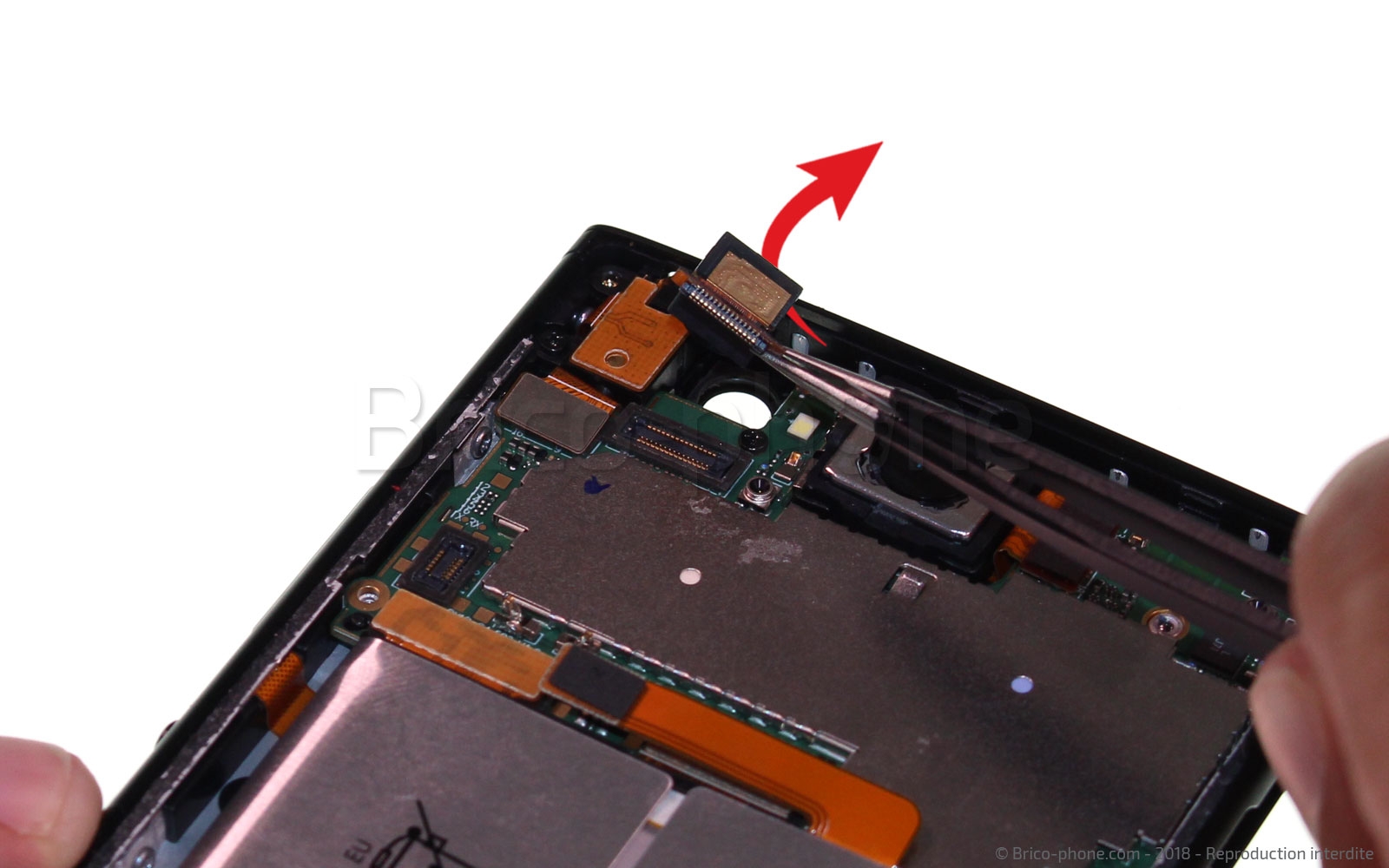

Etape 6 Retirer la camera avant

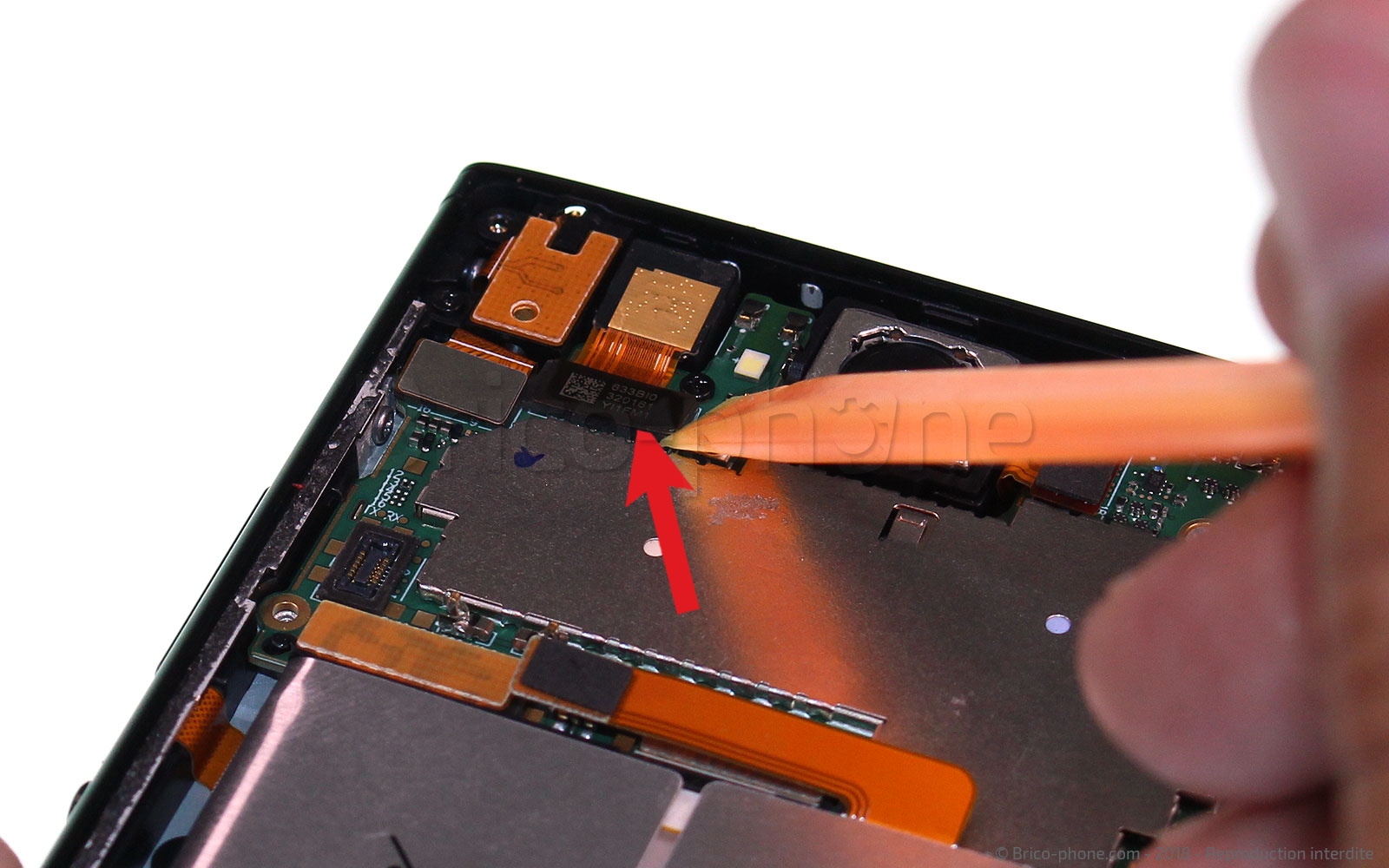

Enlevez maintenant la protection qui se trouve sur la connectique de la caméra, puis débranchez cette dernière. Vous pouvez désormais la retirer en toute sécurité.
Outils
Levier Nylon
Pince Brucelles
Etape 7

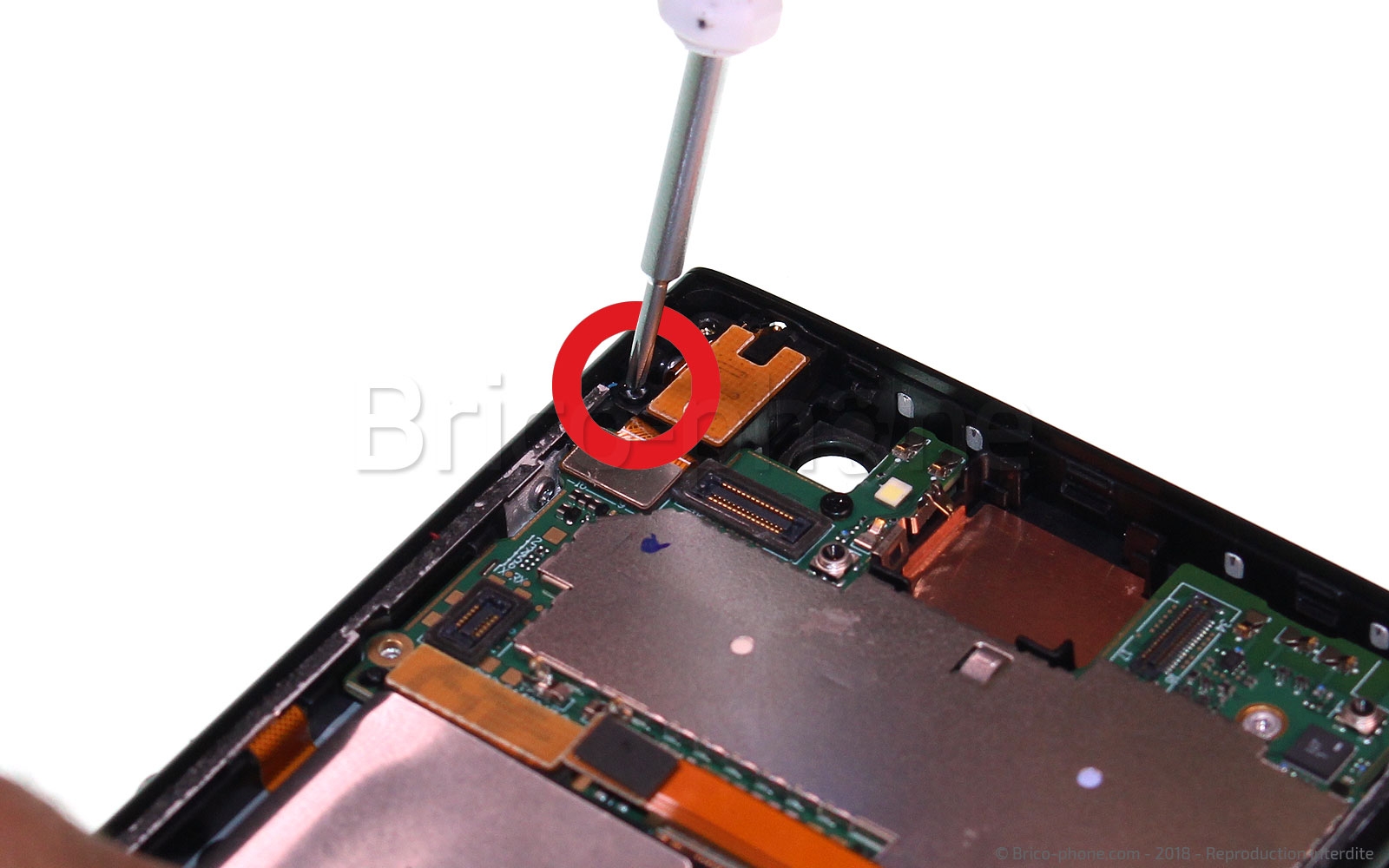

Etape 7 Sortir la prise mini Jack

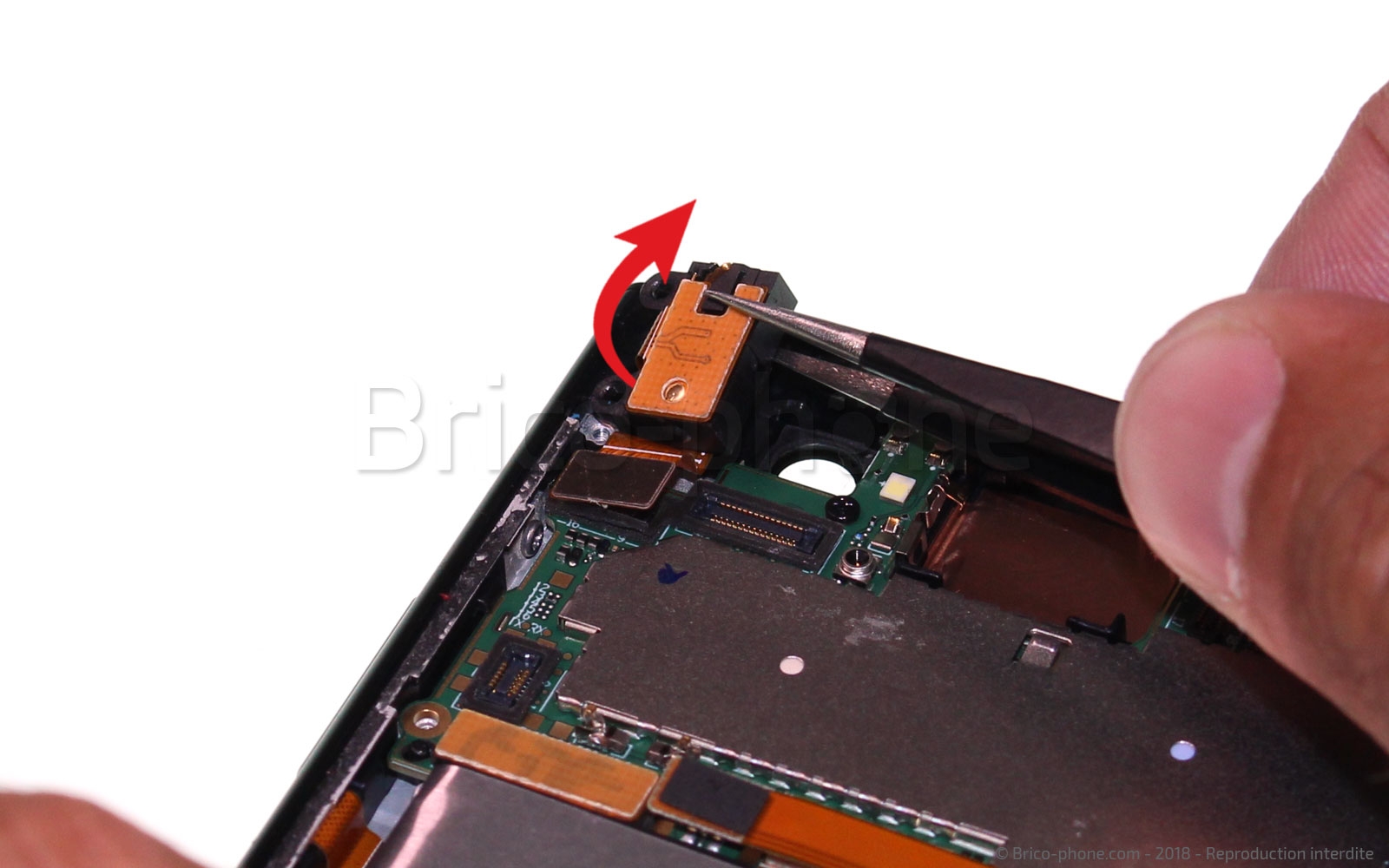

Retirez la vis qui maintient la prise audio mini-jack à l'aide du tournevis cruciforme.
Déconnectez là à l'aide du spudger puis sortez la du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Déconnecter les éléments reliés à la carte-mère

Afin de passer à l'étape suivante qui consiste à retirer la carte-mère, vous allez devoir débrancher le reste des éléments reliés à la carte.

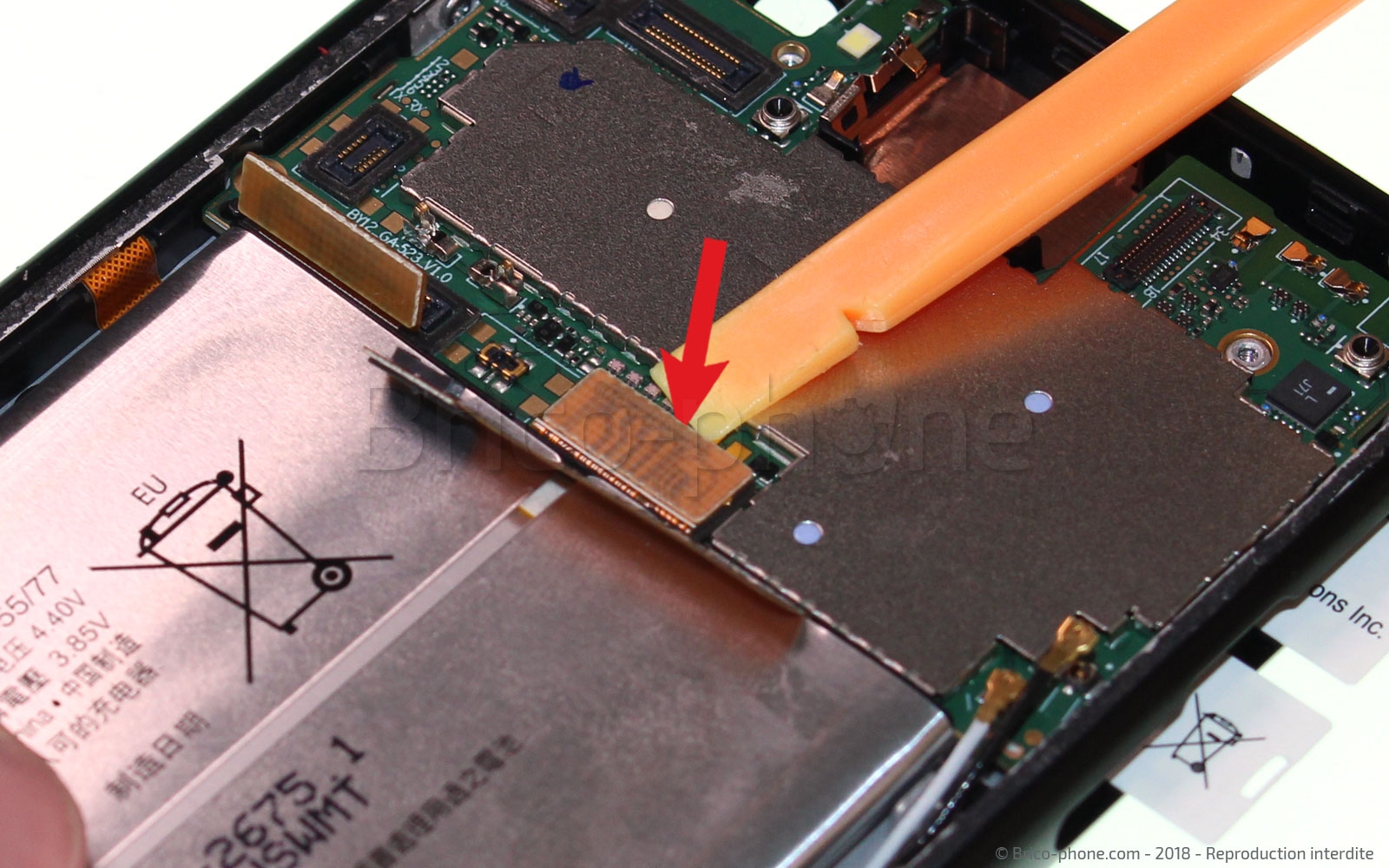

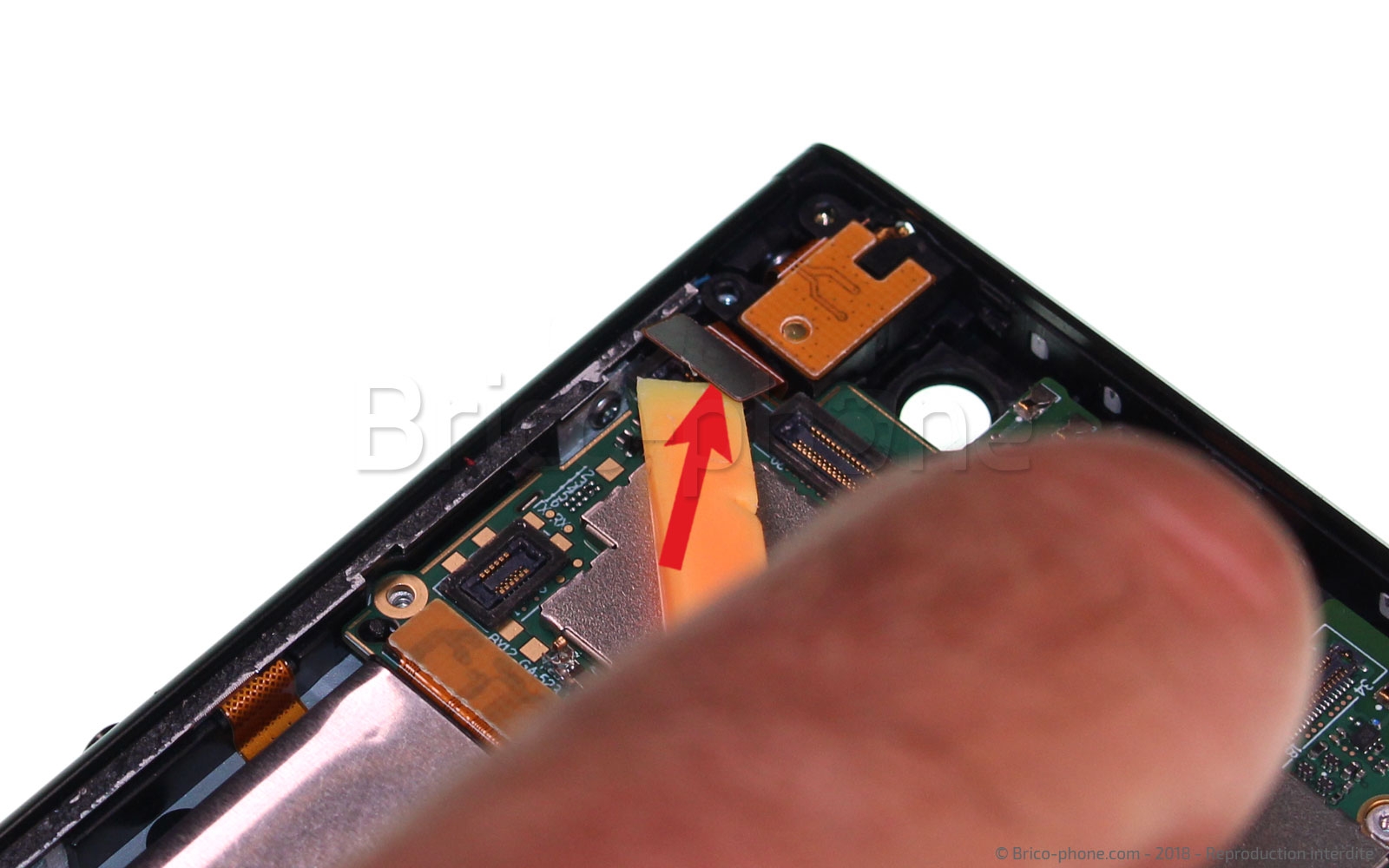

Munissez-vous du spudger puis déconnectez la nappe interconnexion ainsi que celle de l'écran LCD.

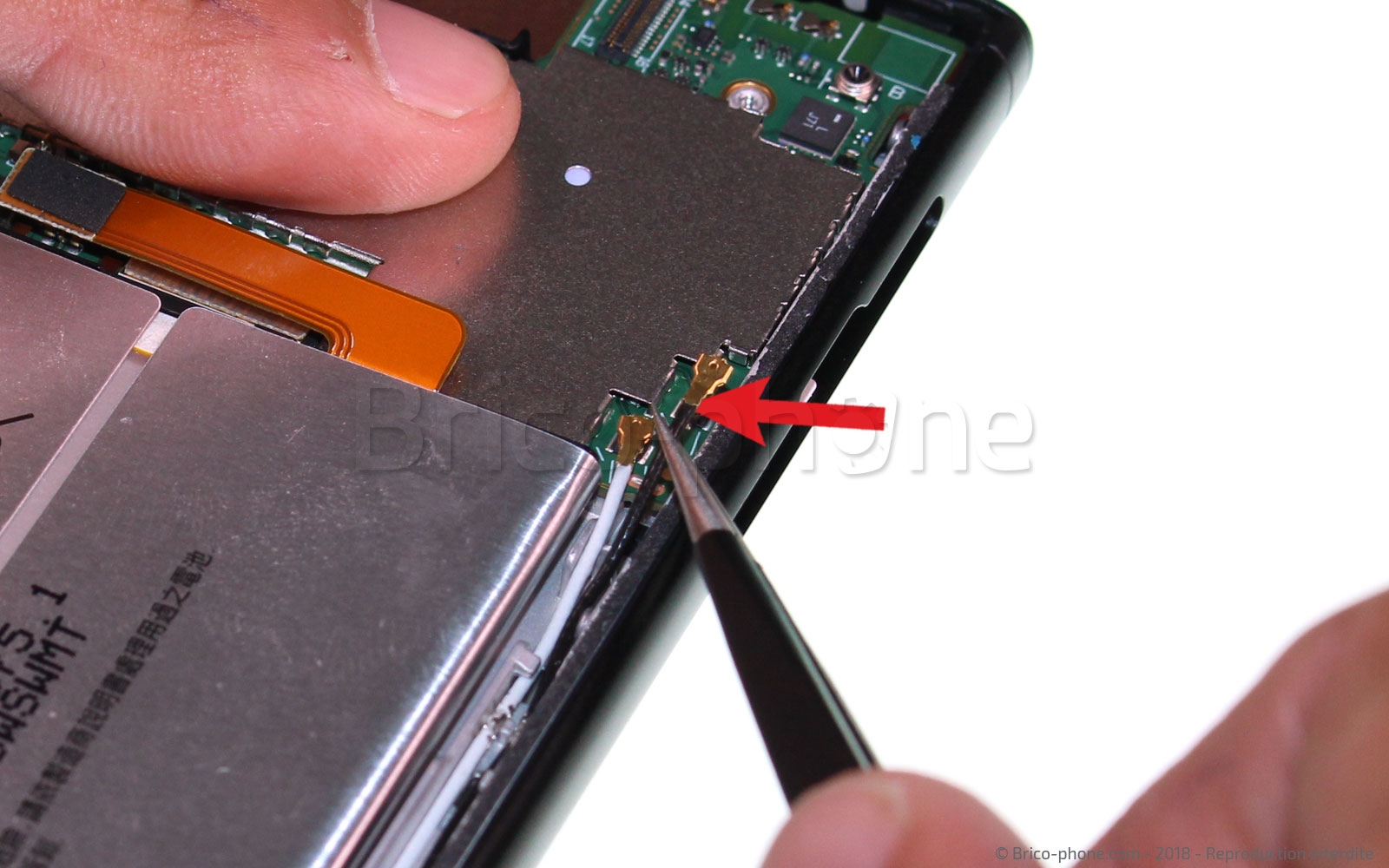

Prenez ensuite la pincette afin de débrancher les deux câbles coaxiaux.
Outils
Levier Nylon
Pince Brucelles
Etape 9

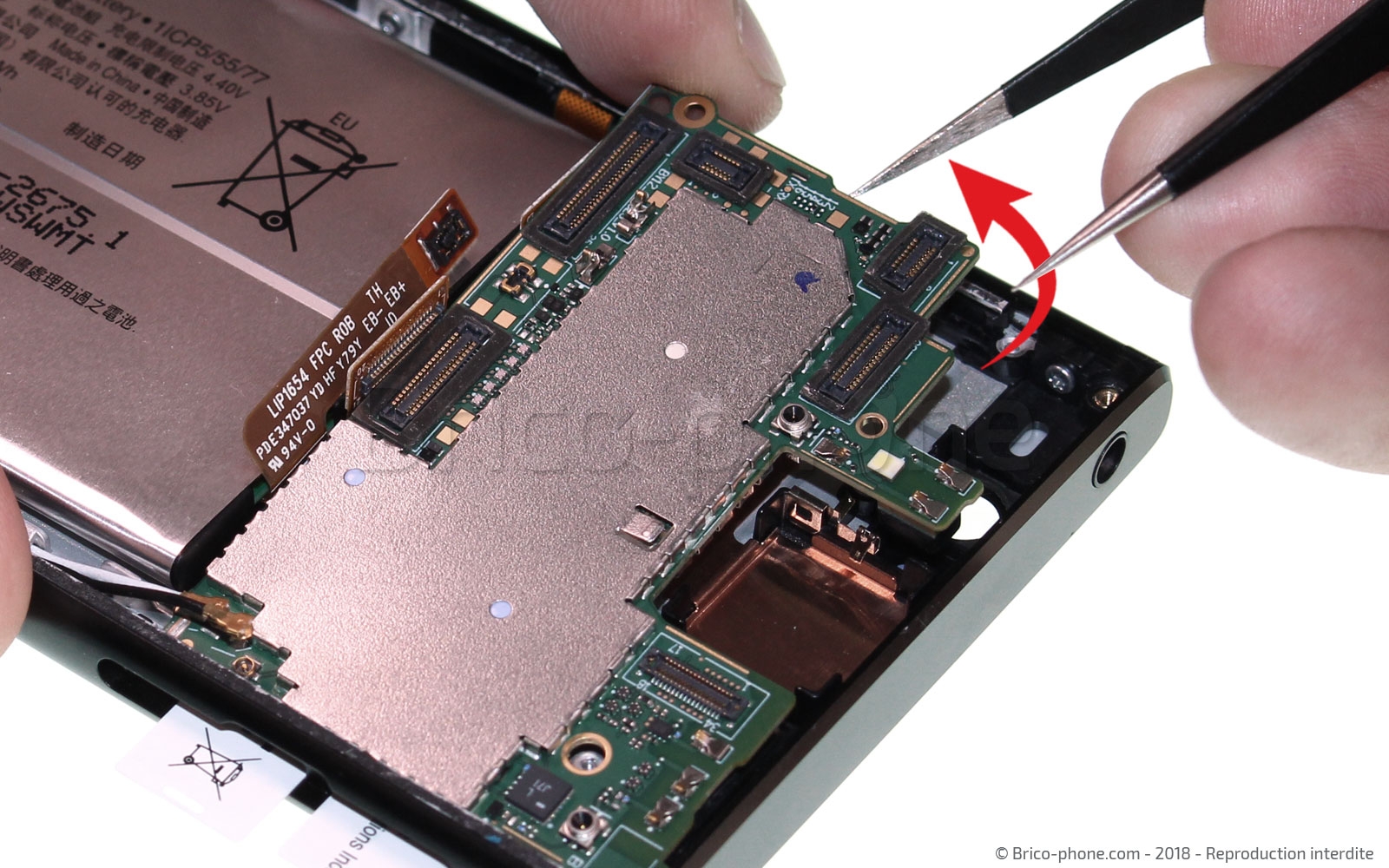

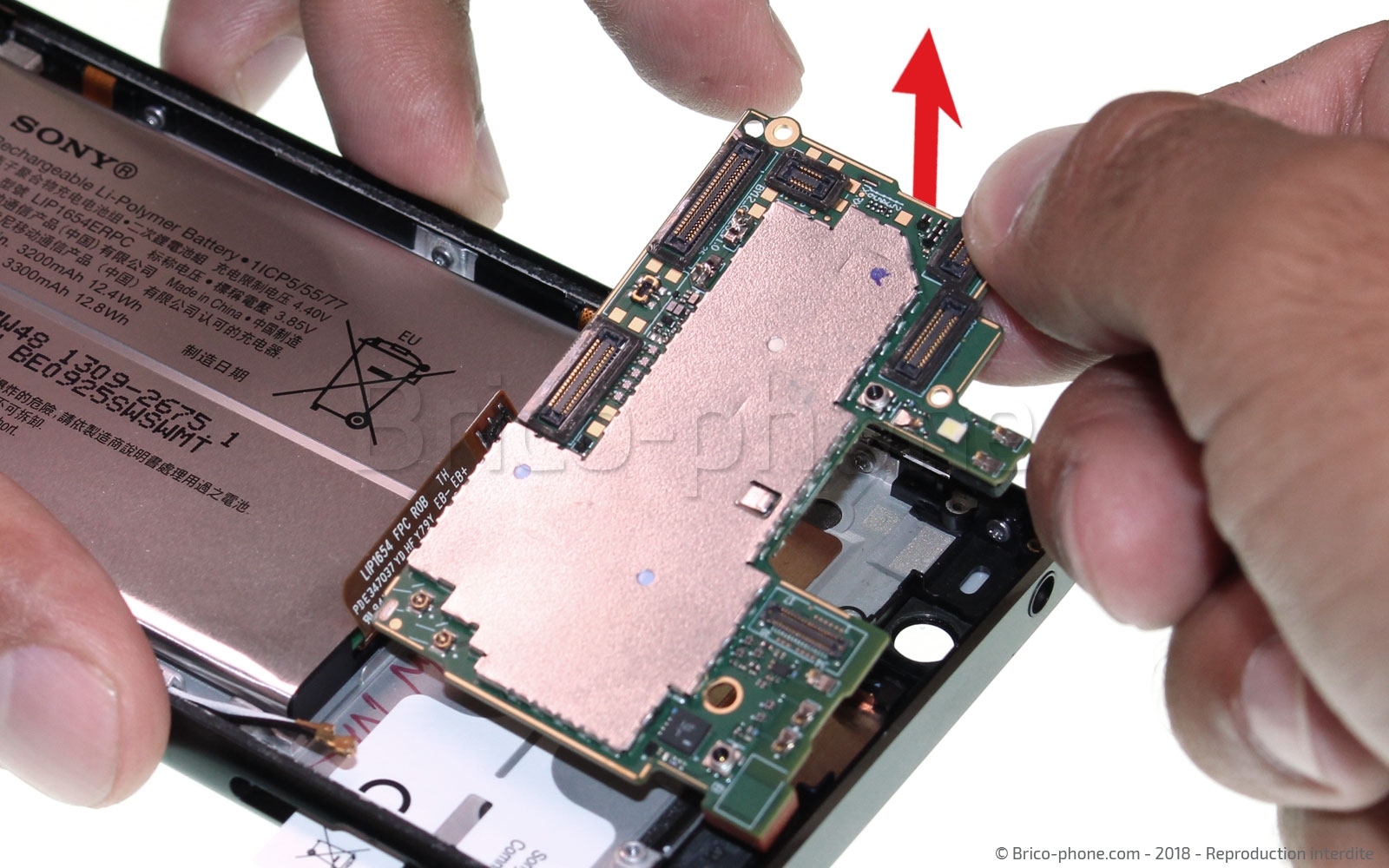

Etape 9 Sortir la carte-mère

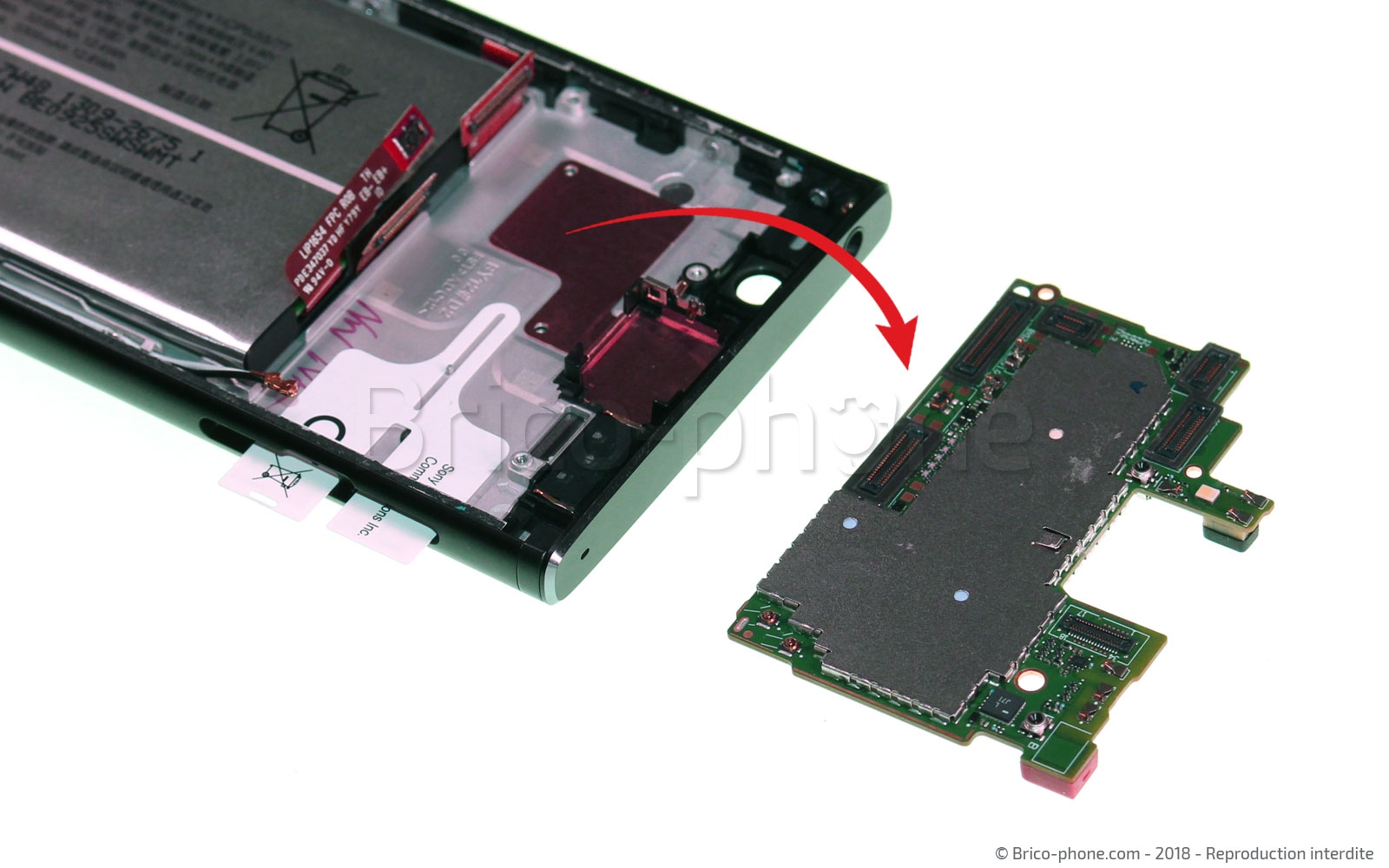

La carte-mère étant libérée de toutes ses connectiques vous pouvez désormais la sortir à l'aide de la pincette.
Outils
Pince Brucelles
Etape 10

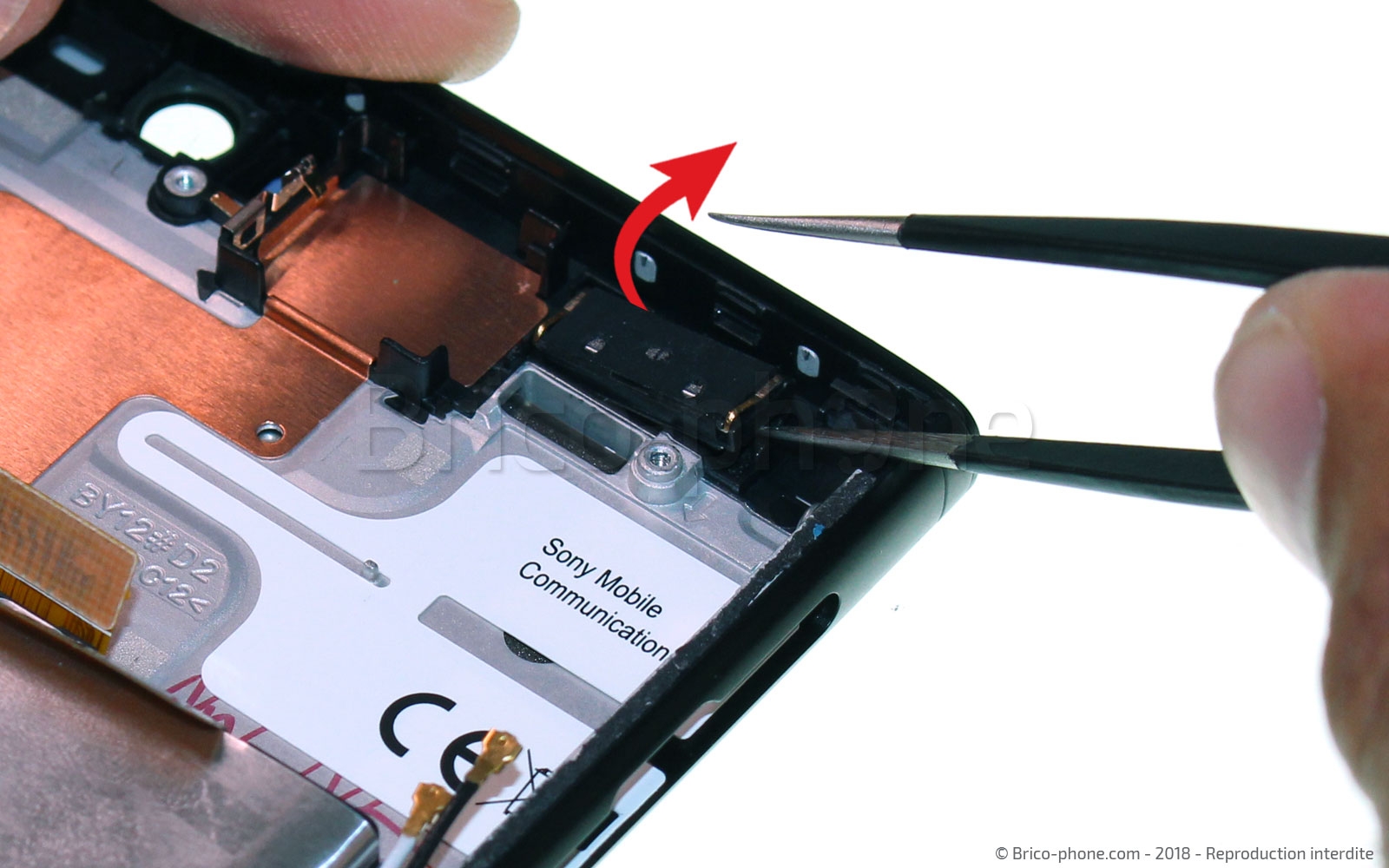

Etape 10 Récupérer le haut-parleur interne

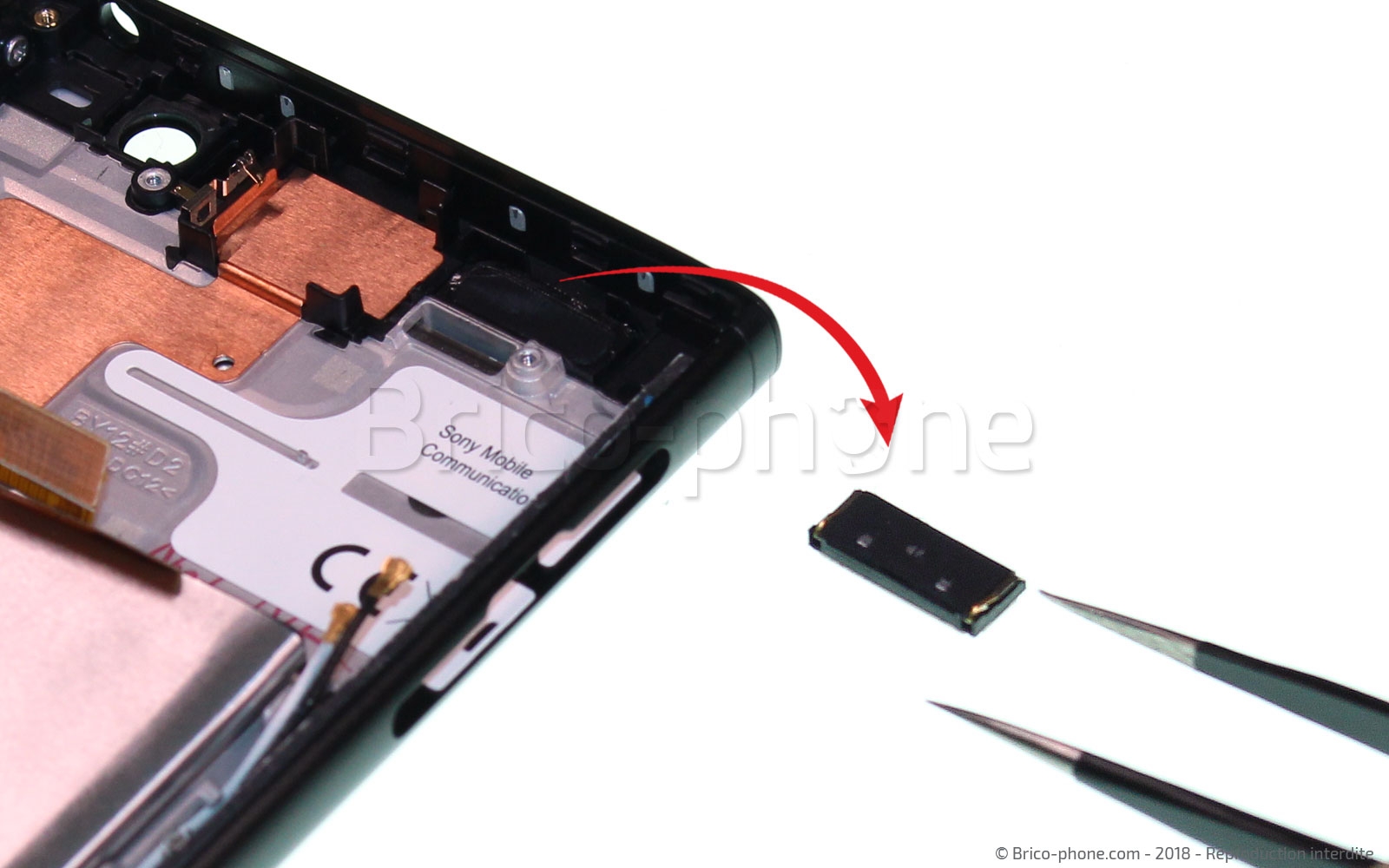

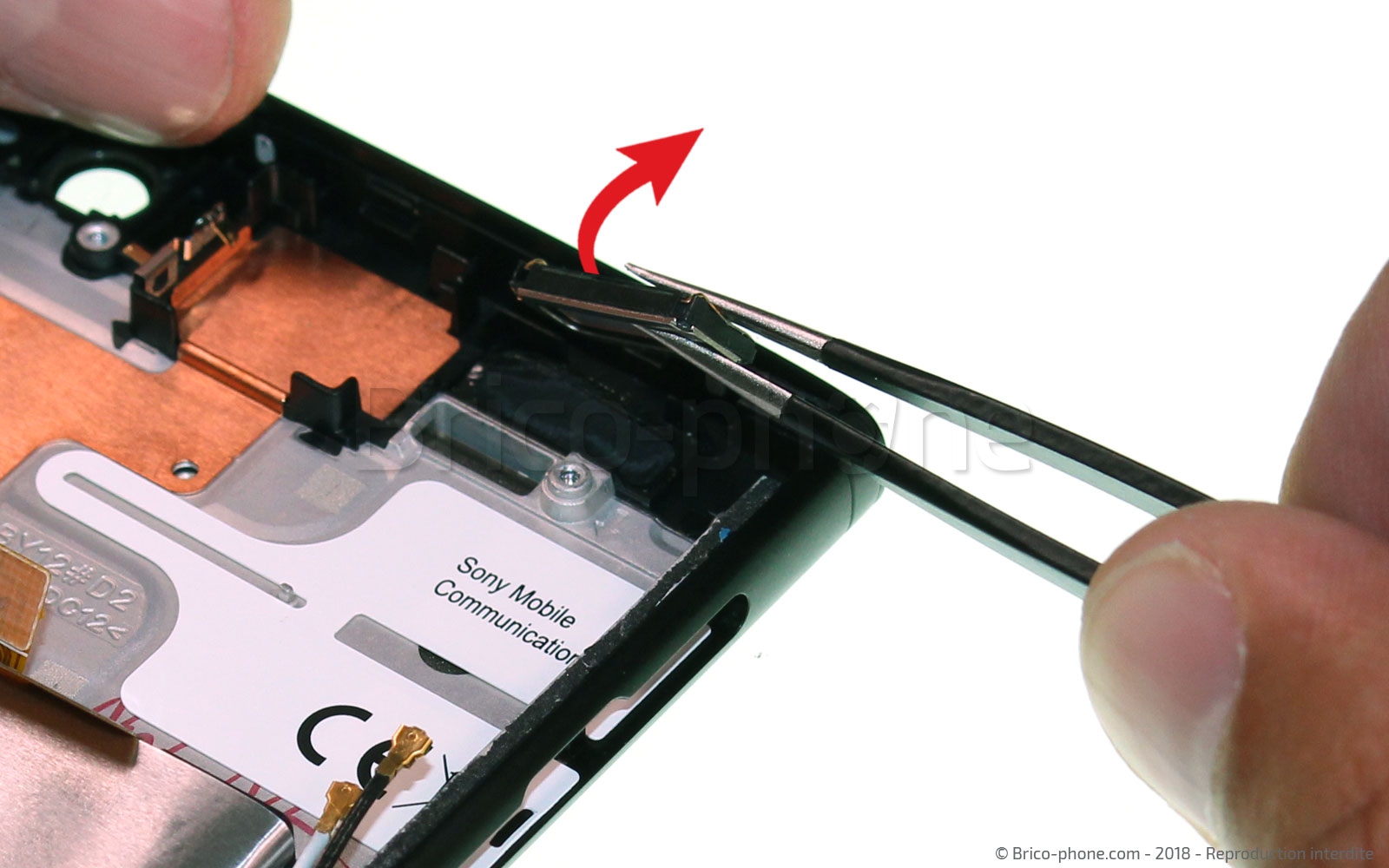

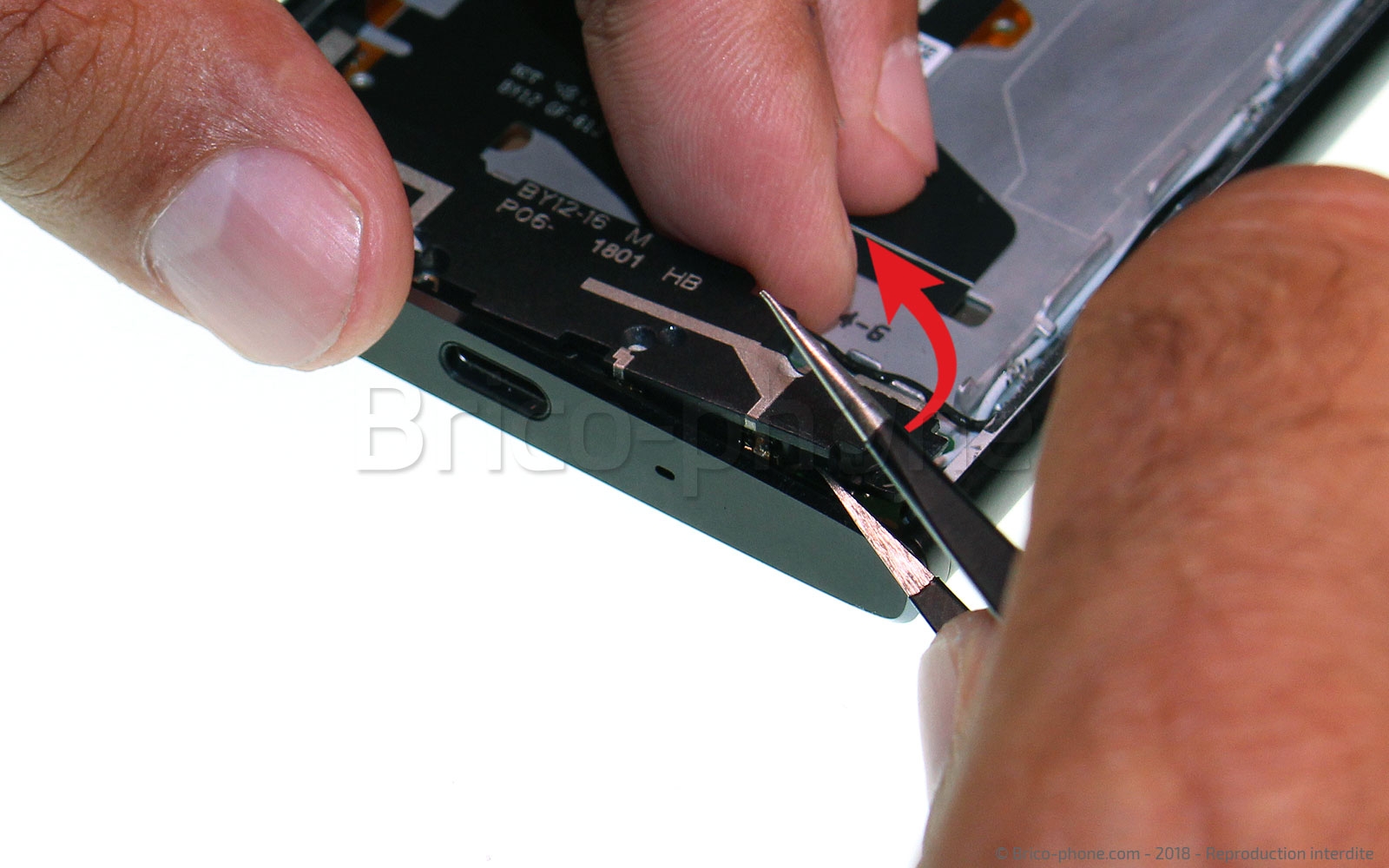

Retirez désormais le haut-parleur interne du châssis à l'aide de la pincette.
Attention ! Cet élément est légèrement collé, il faut donc le retirer délicatement, car il risque de se désolidariser.
Outils
Pince Brucelles
Etape 11

Etape 11 Décoller et retirer la batterie

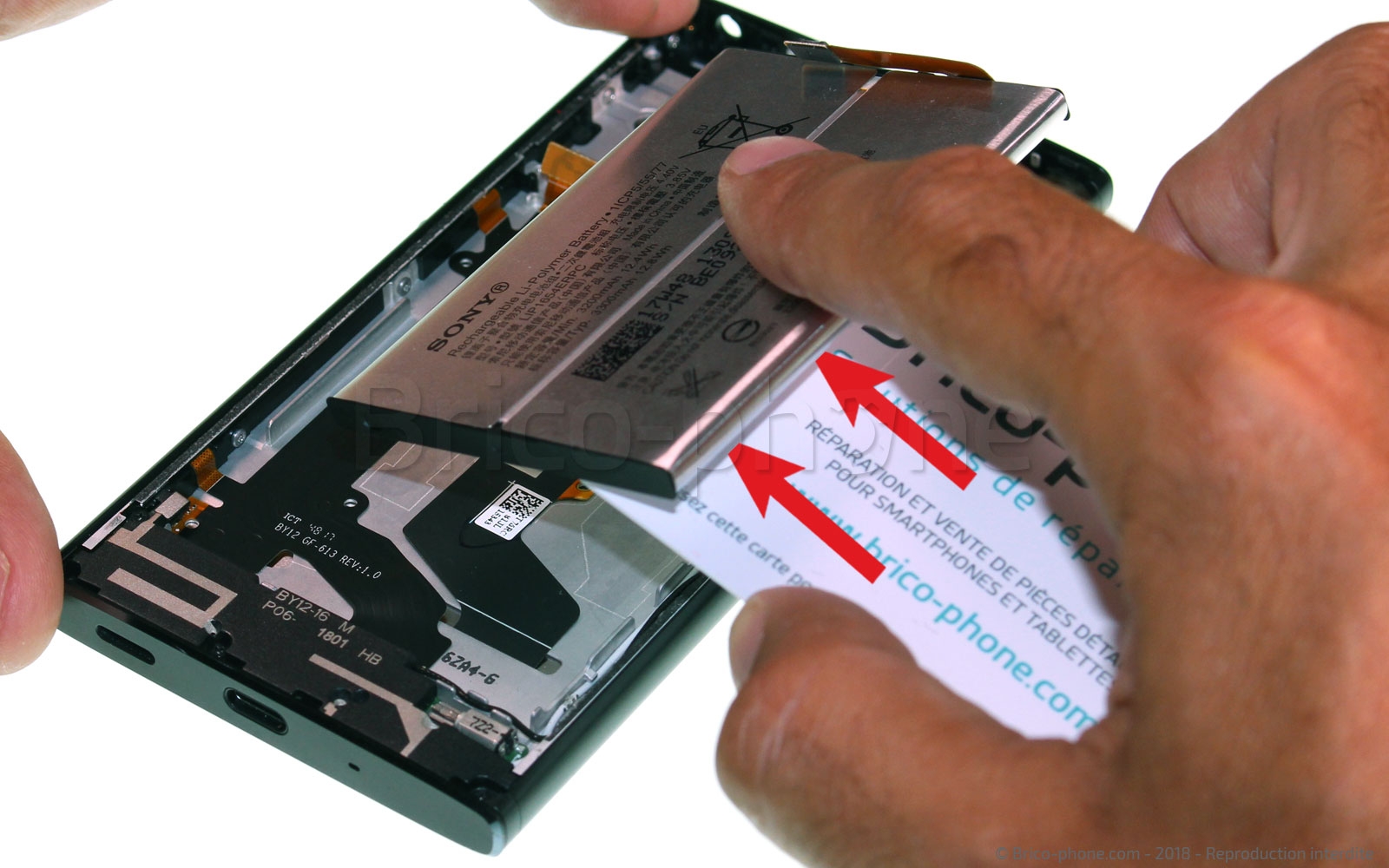

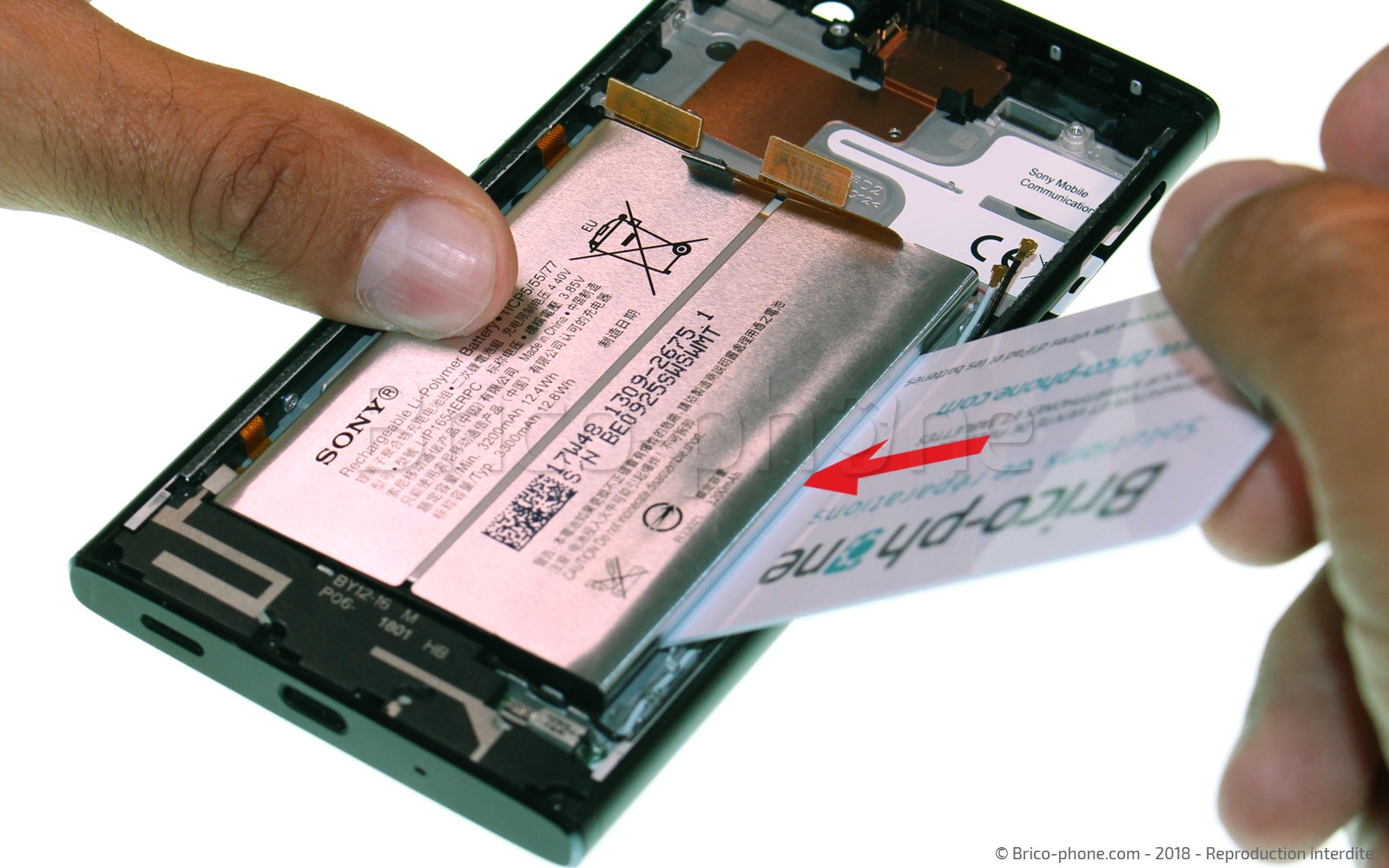

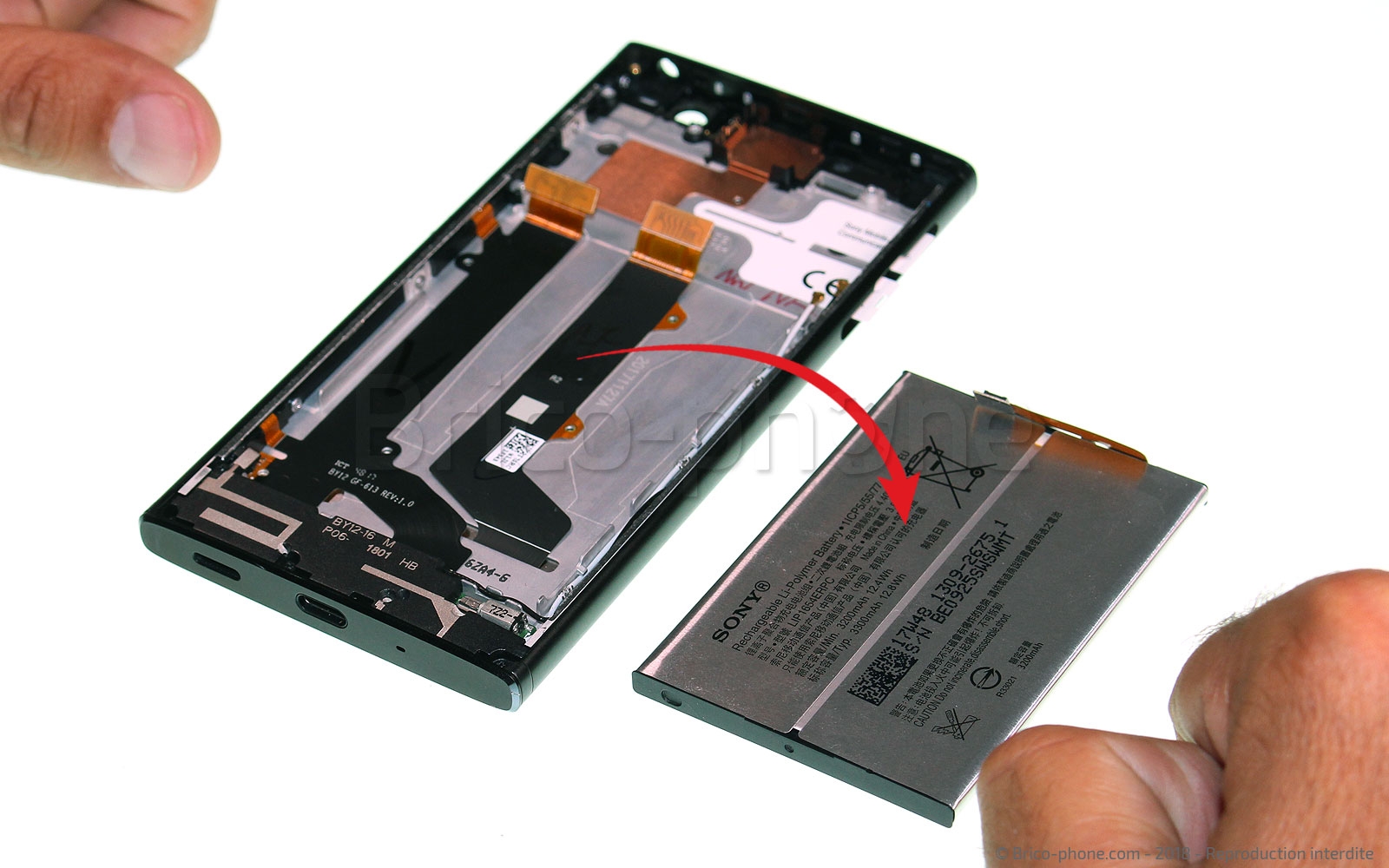

 Retirer la languette autocollante qui fixe la batterie dans le châssis à l'aide de la pincette. Utilisez ensuite la carte PVC pour finir le décollage. Vous pouvez désormais retirez la batterie sans soucis.
Attention! La nappe du LCD et la nappe interconnexion sont situées sous la batterie.

Outils
Carte PVC
Pince Brucelles
Etape 12

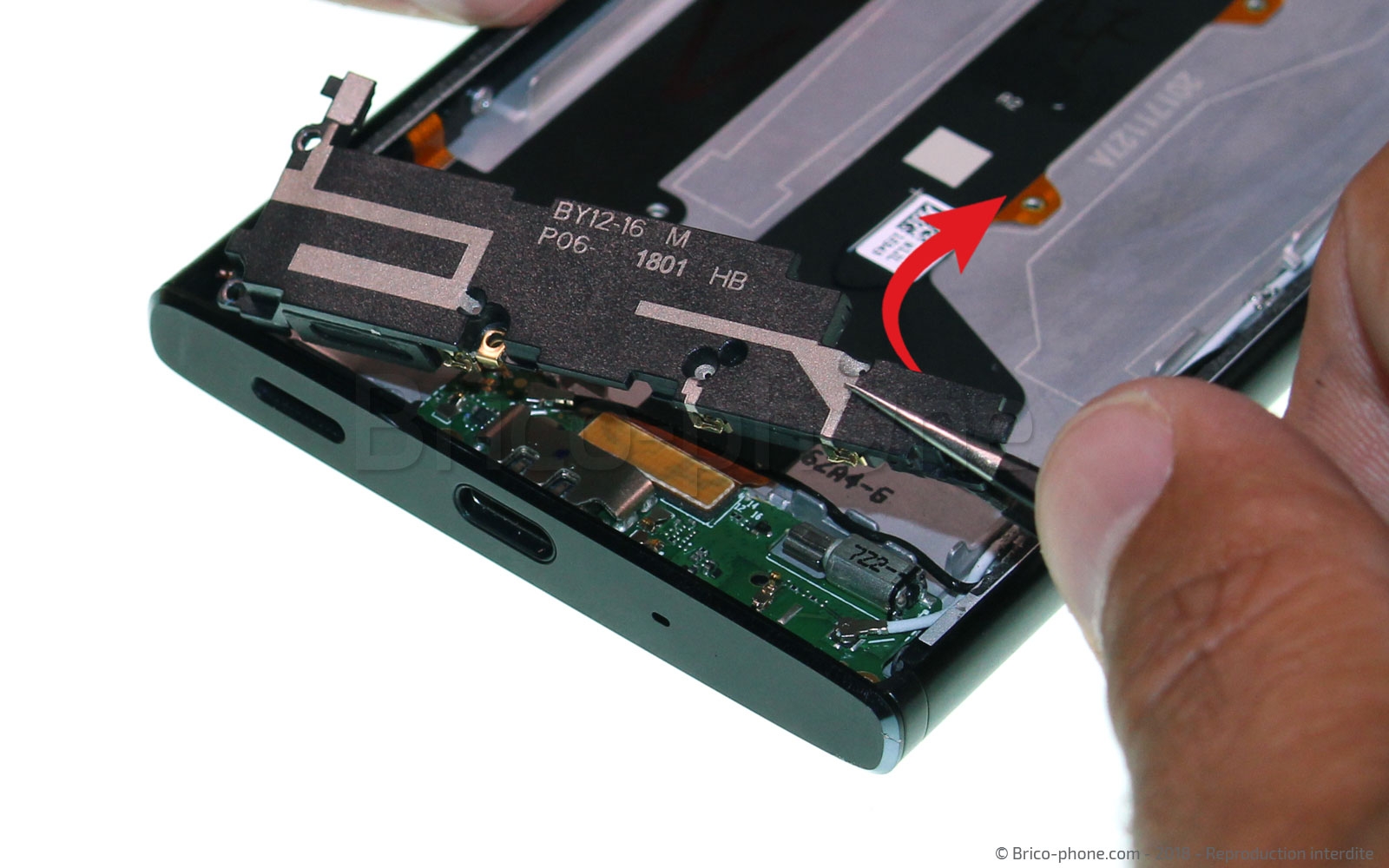

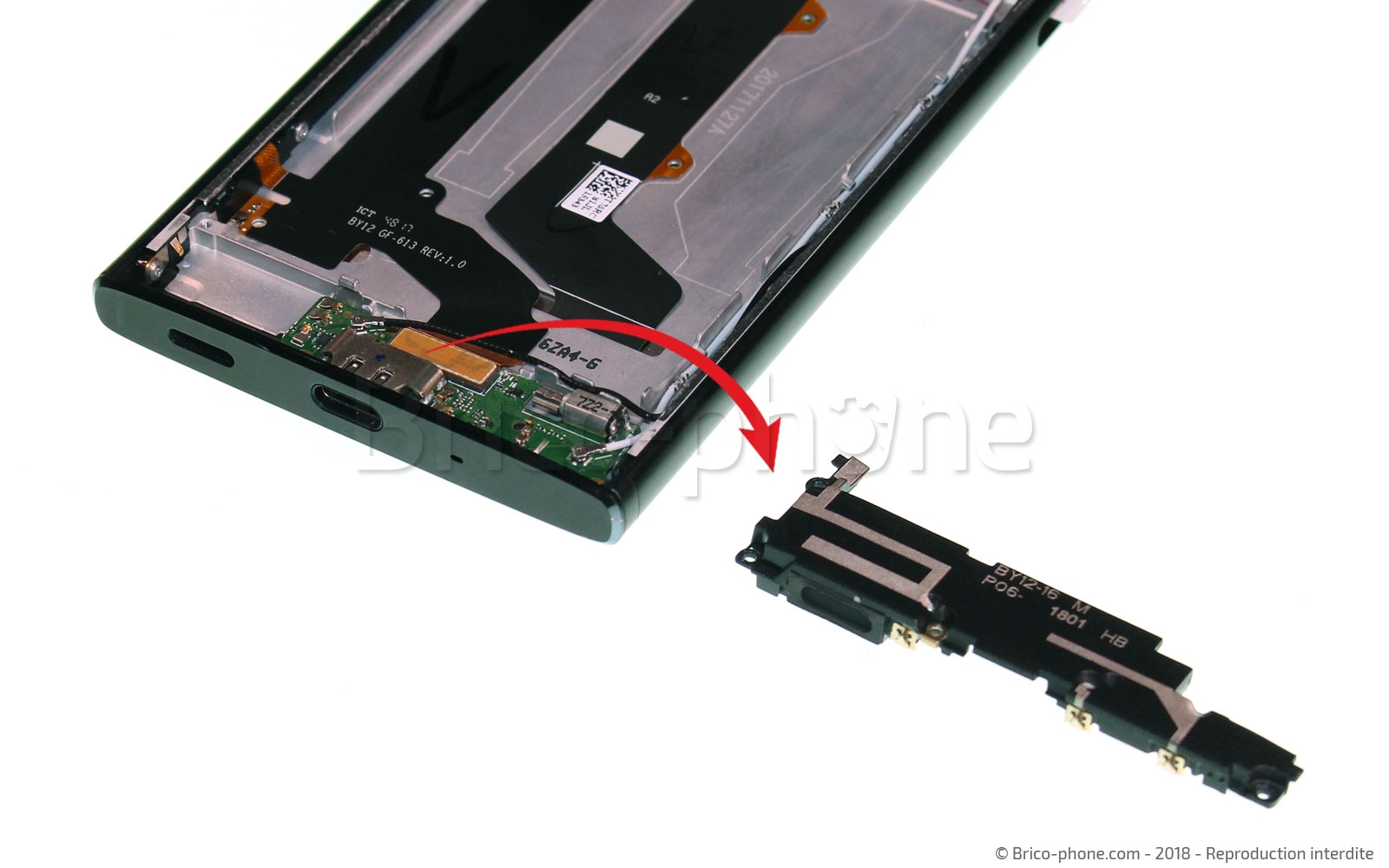

Etape 12 Retirer le bloc haut-parleur externe

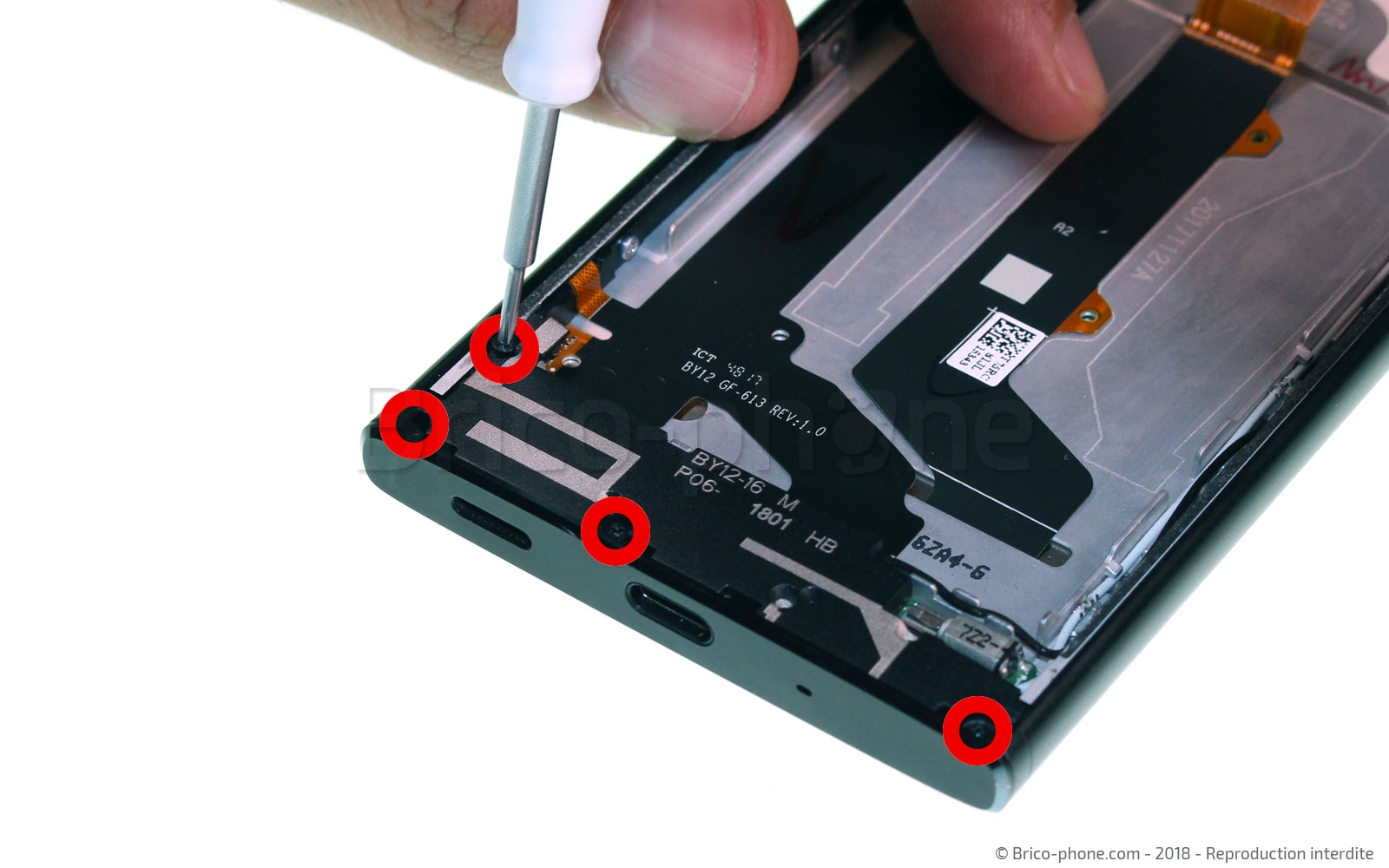

À l'aide du tournevis cruciforme, retirez les 4 vis entourées en rouge, puis délogez le à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 13

Etape 13 Libérer le dock de charge

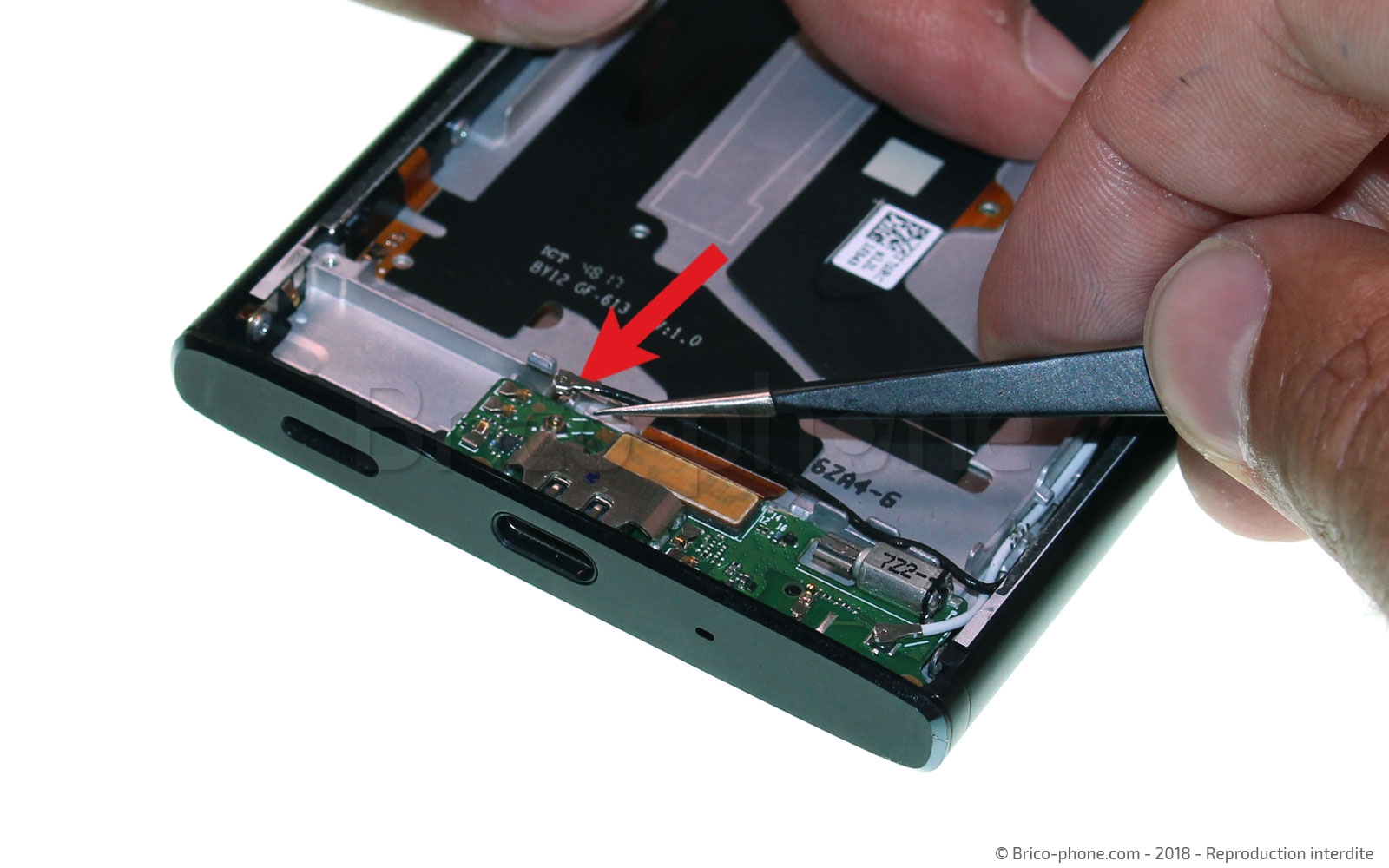

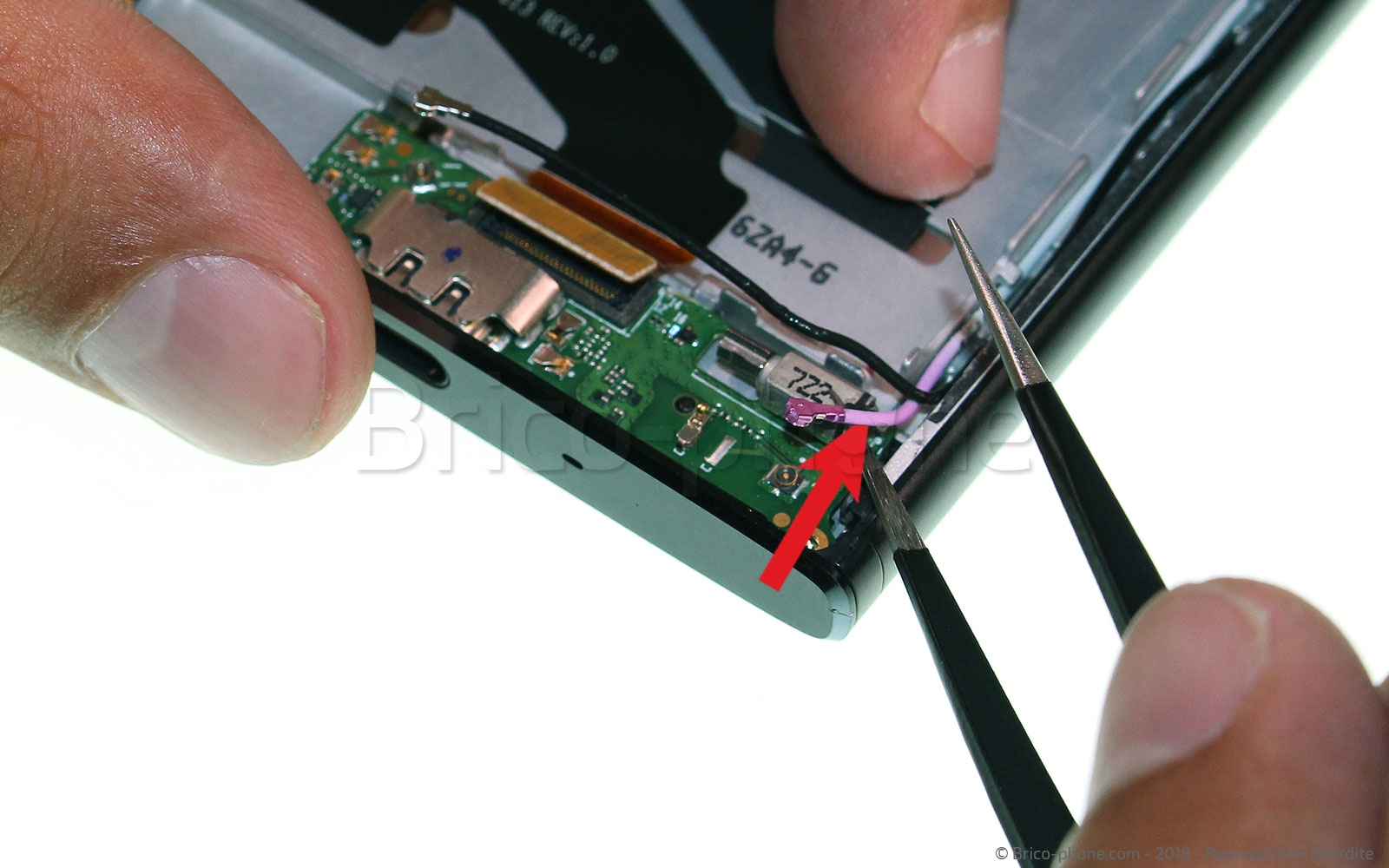

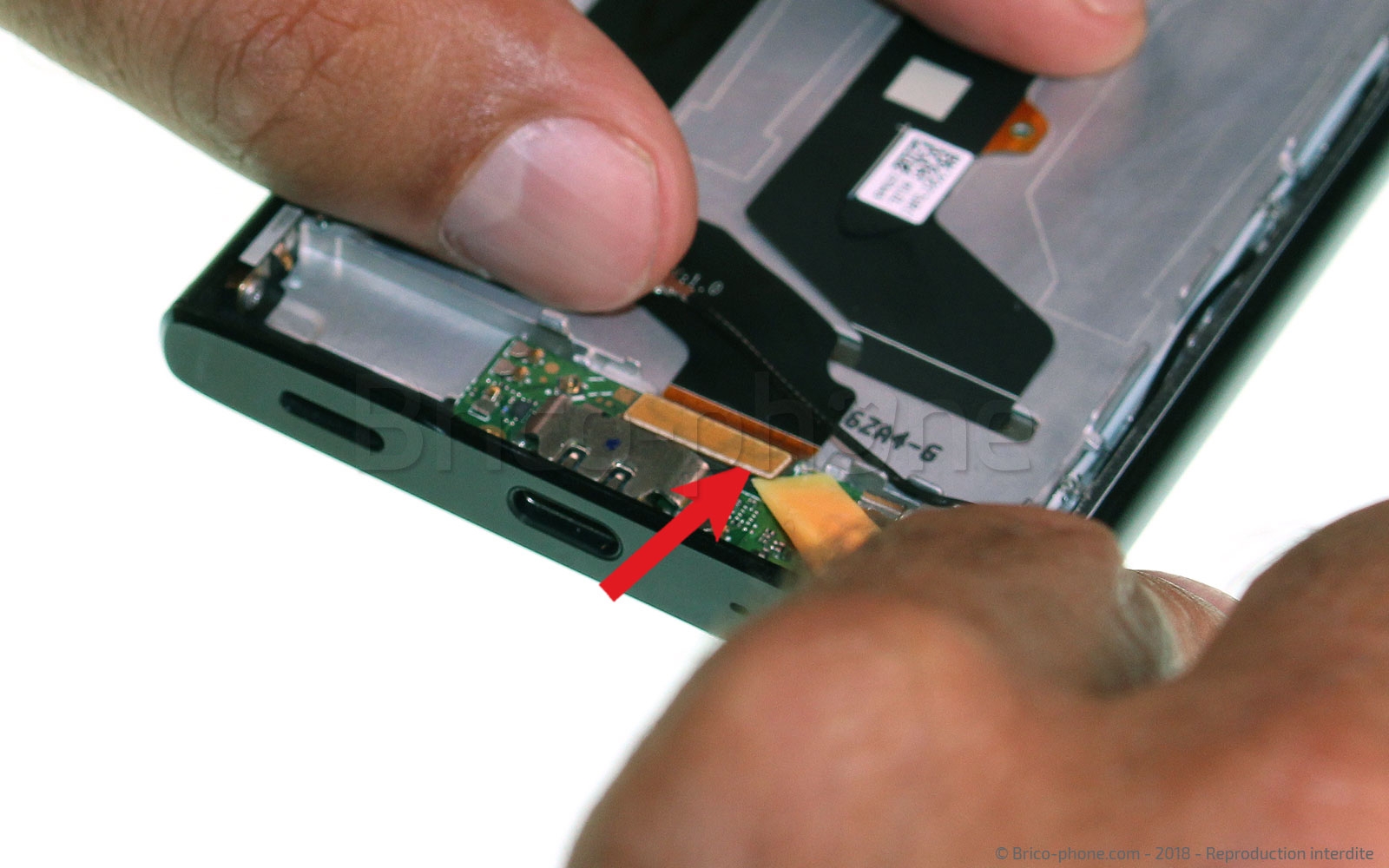

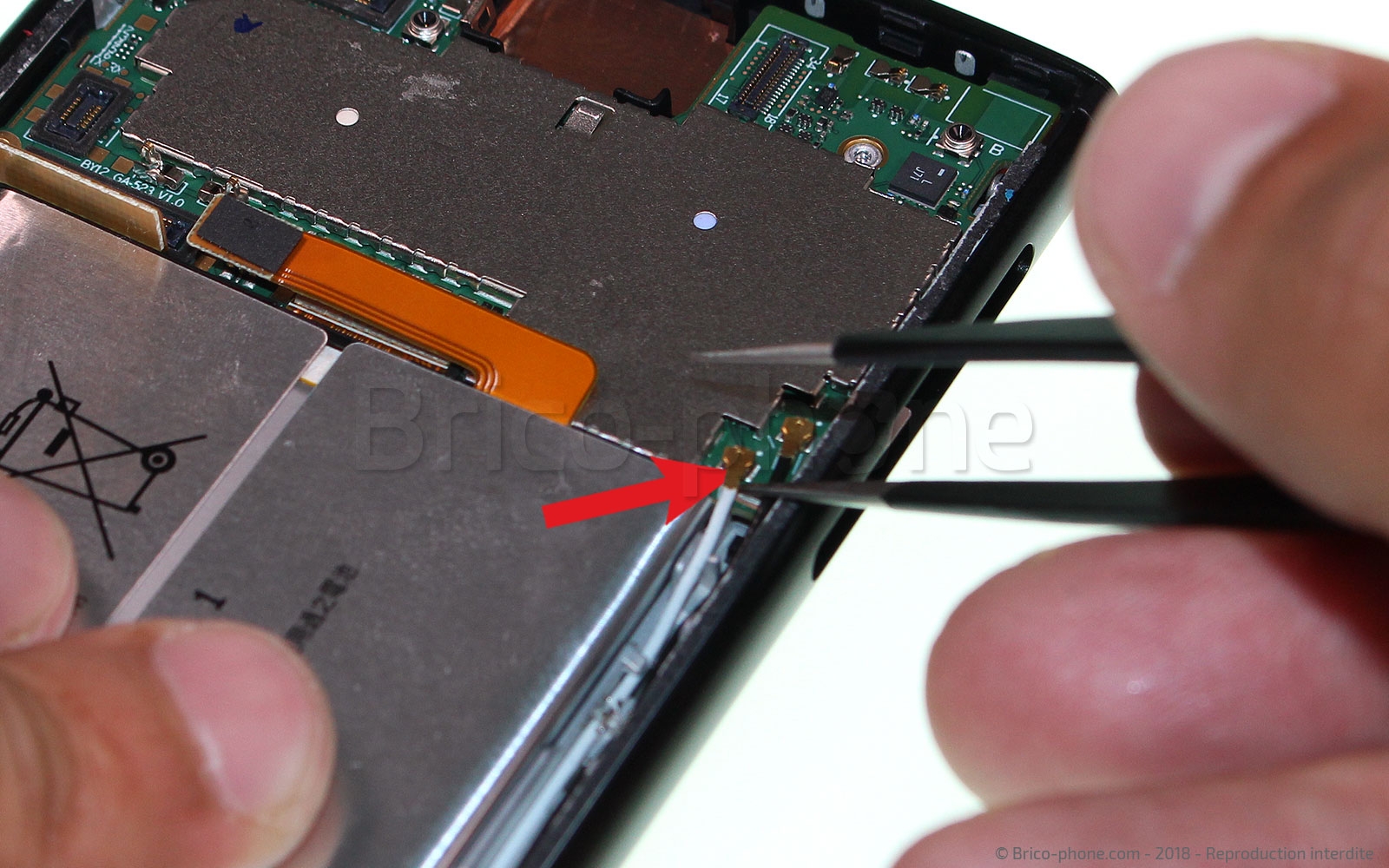

  Afin de pouvoir récupérer le dock de charge nous allons devoir débrancher les éléments reliés sur la carte secondaire. Pour cela prenez la pincette pour déconnecter les deux câbles coaxiaux (noir et blanc) puis à l'aide du spudger débranchez la nappe interconnexion.
Outils
Levier Nylon
Pince Brucelles
Etape 14

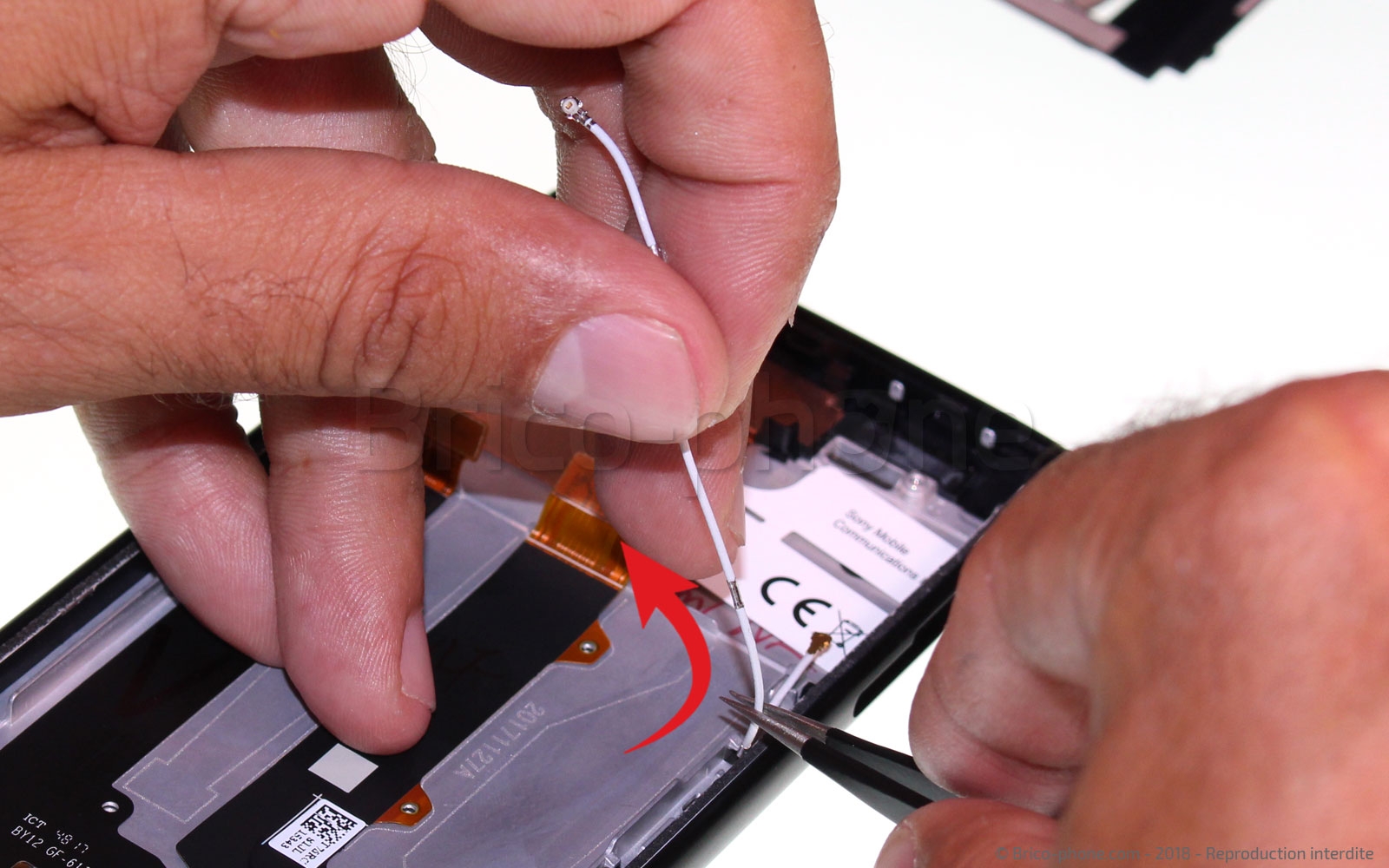

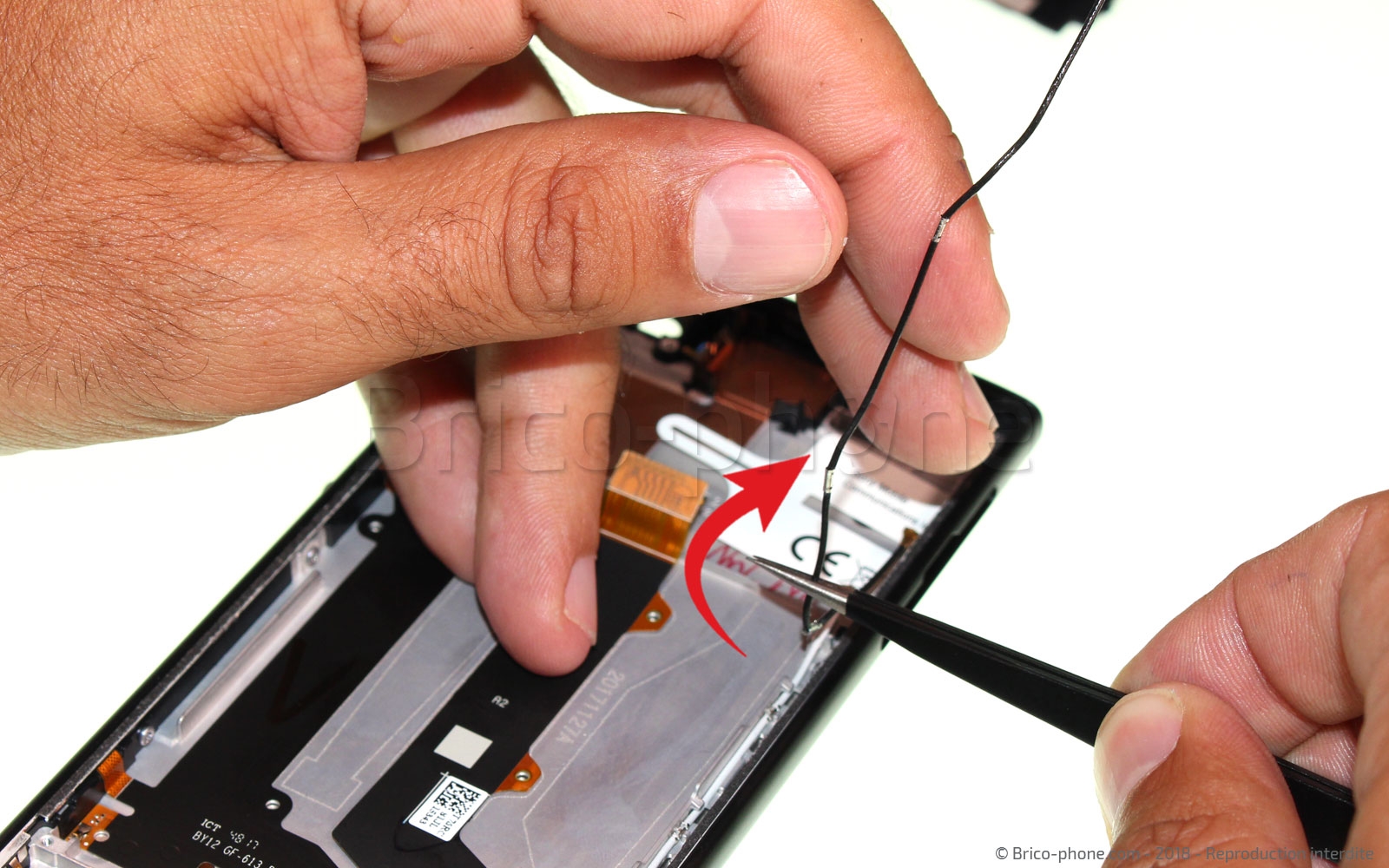

Etape 14 Retirer les deux câbles coaxiaux

A l'aide de la pincette retirez les 2 câbles antennes .
Outils
Pince Brucelles
Etape 15

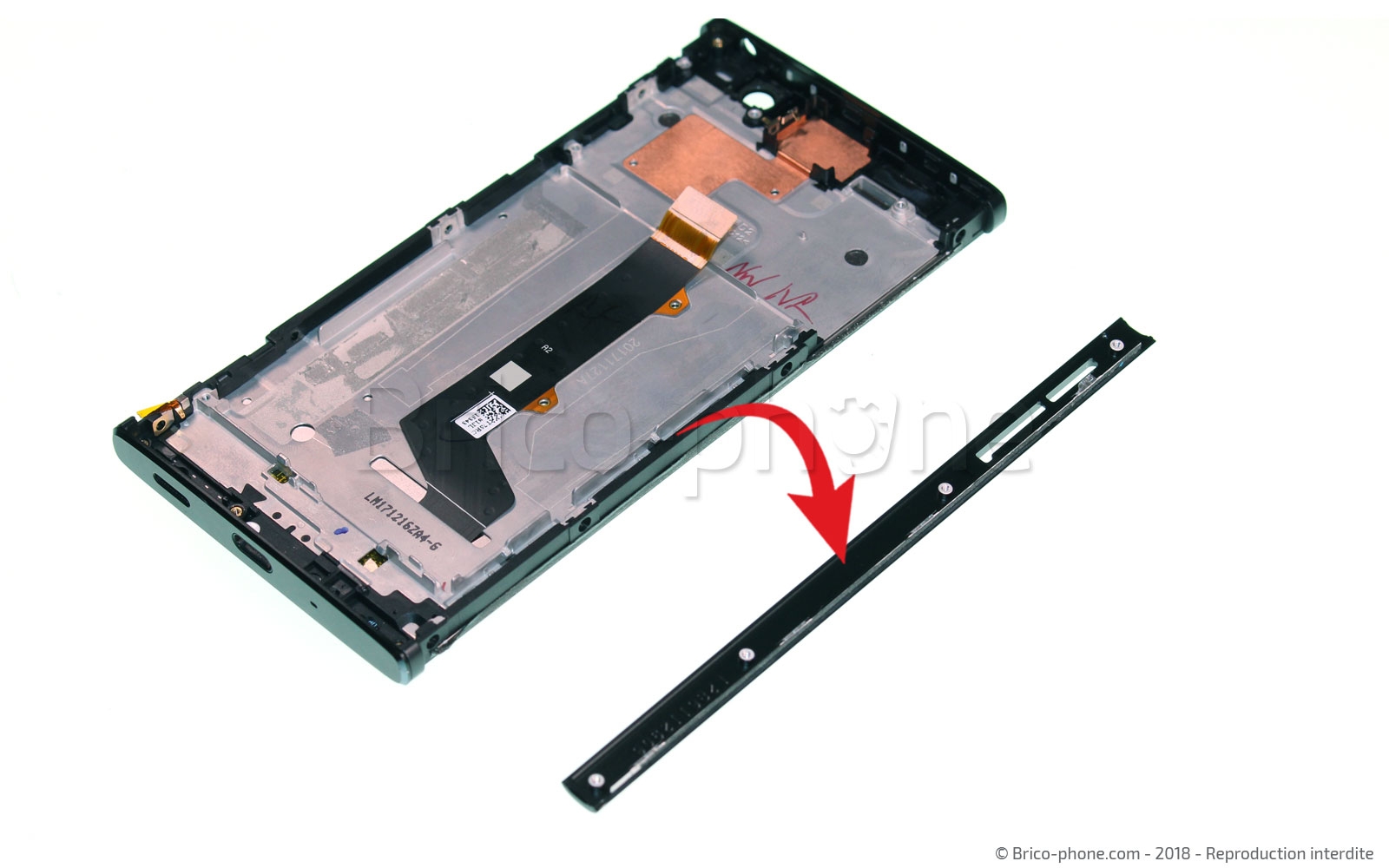

Etape 15 Récupérer le cache latéral droit

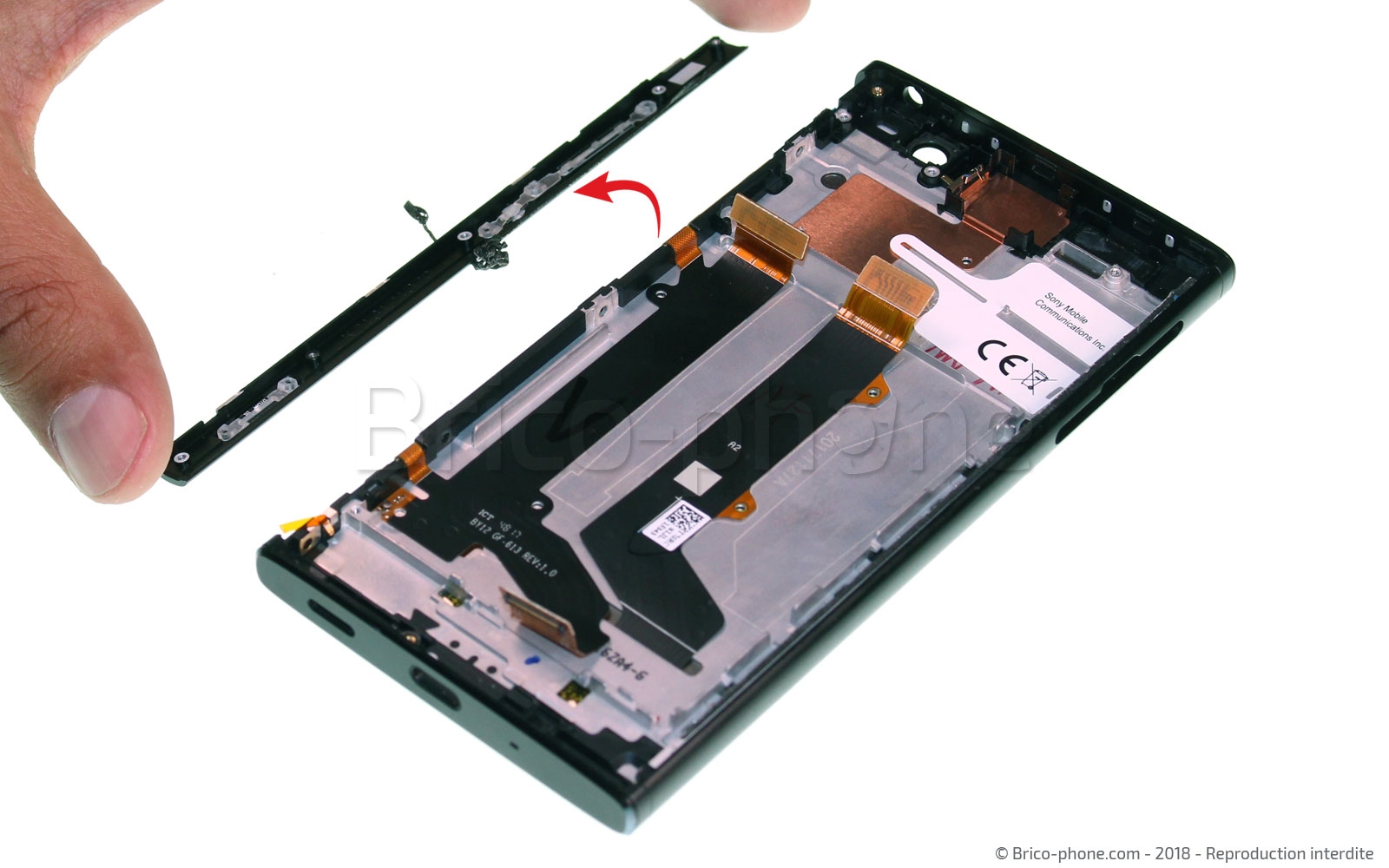

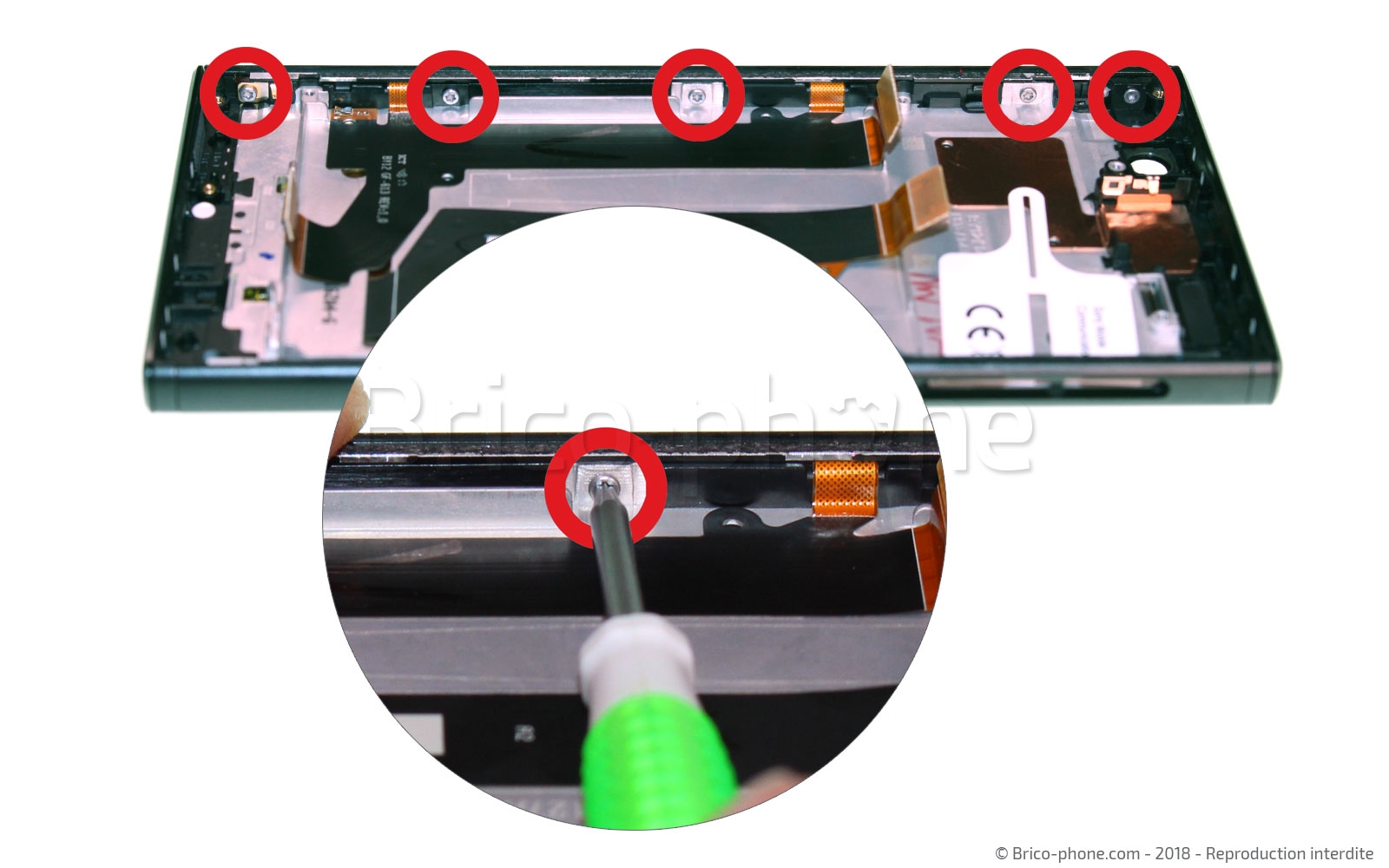

À l'aide tu tournevis Torx taille 5, retirez les 5 vis qui maintiennent le cache latéral droit au châssis.

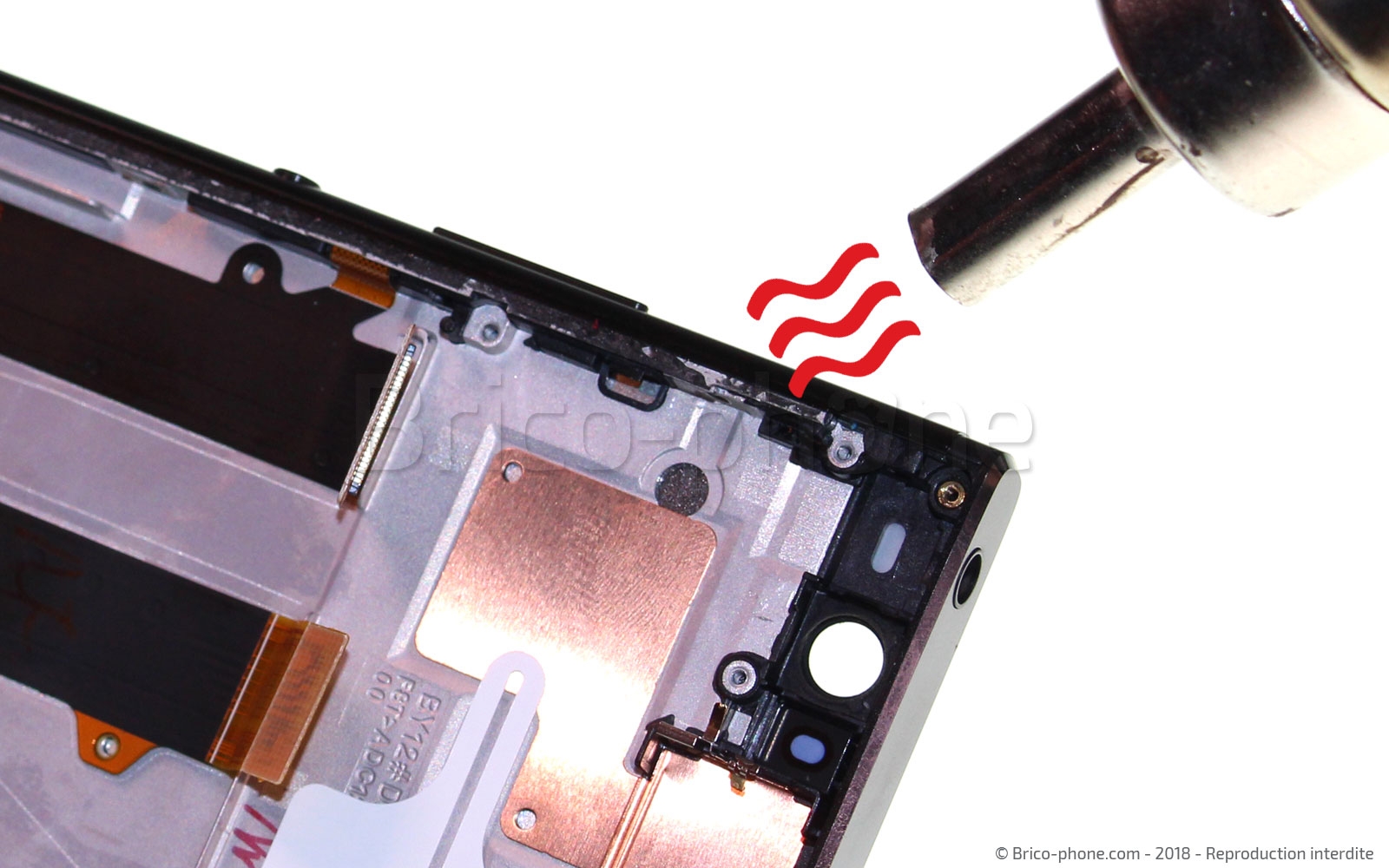

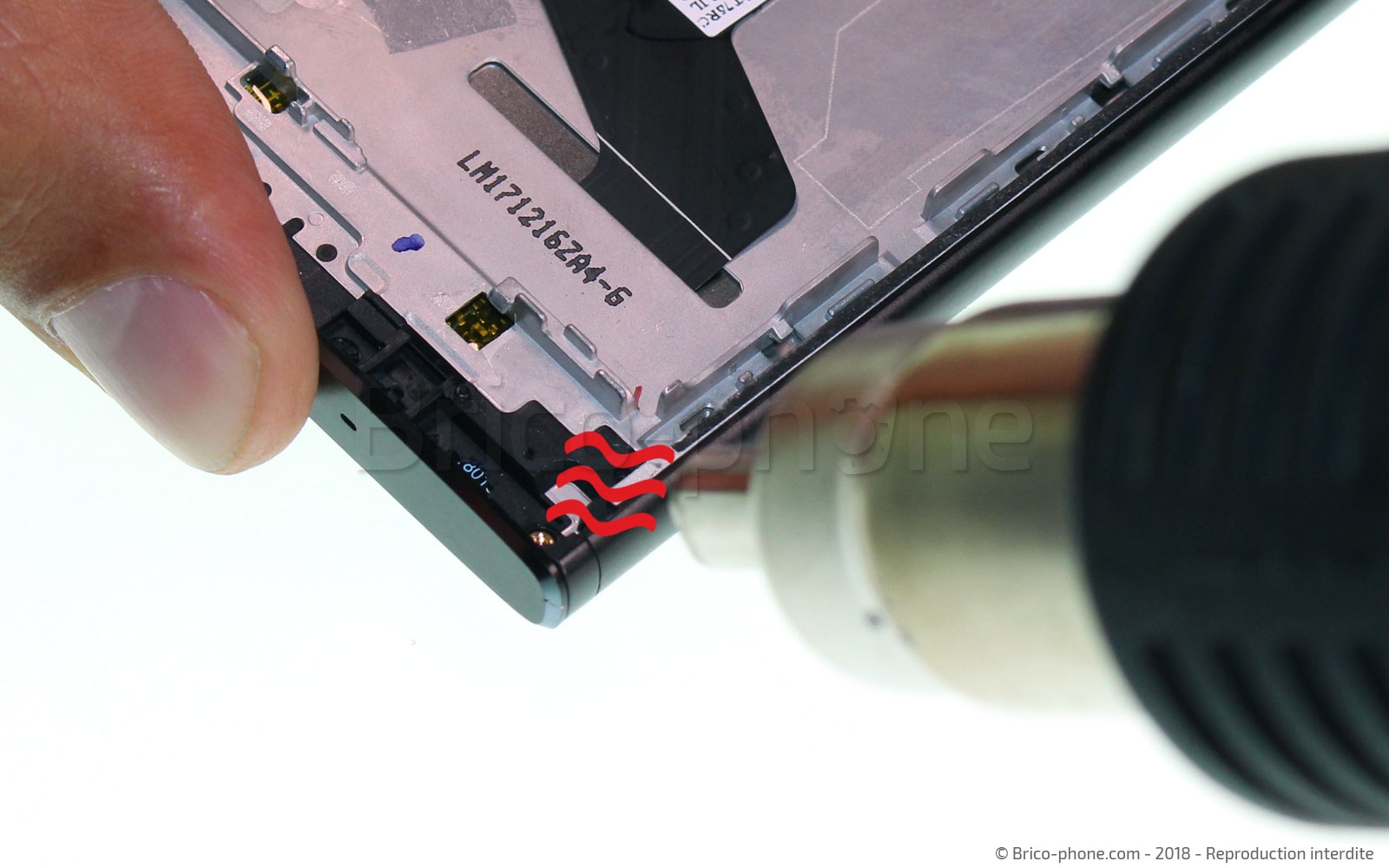

Ce cache est également maintenu par un joint. Il faudra donc le chauffer légèrement à l'aide de votre sèche-cheveux ou d'un décapeur thermique afin de pouvoir le retirer complètement.
Outils
Tournevis Torx
Pièces
Décapeur thermique petit modèle 9.90€
Etape 16

Etape 16 Recupérer la nappe power/volume

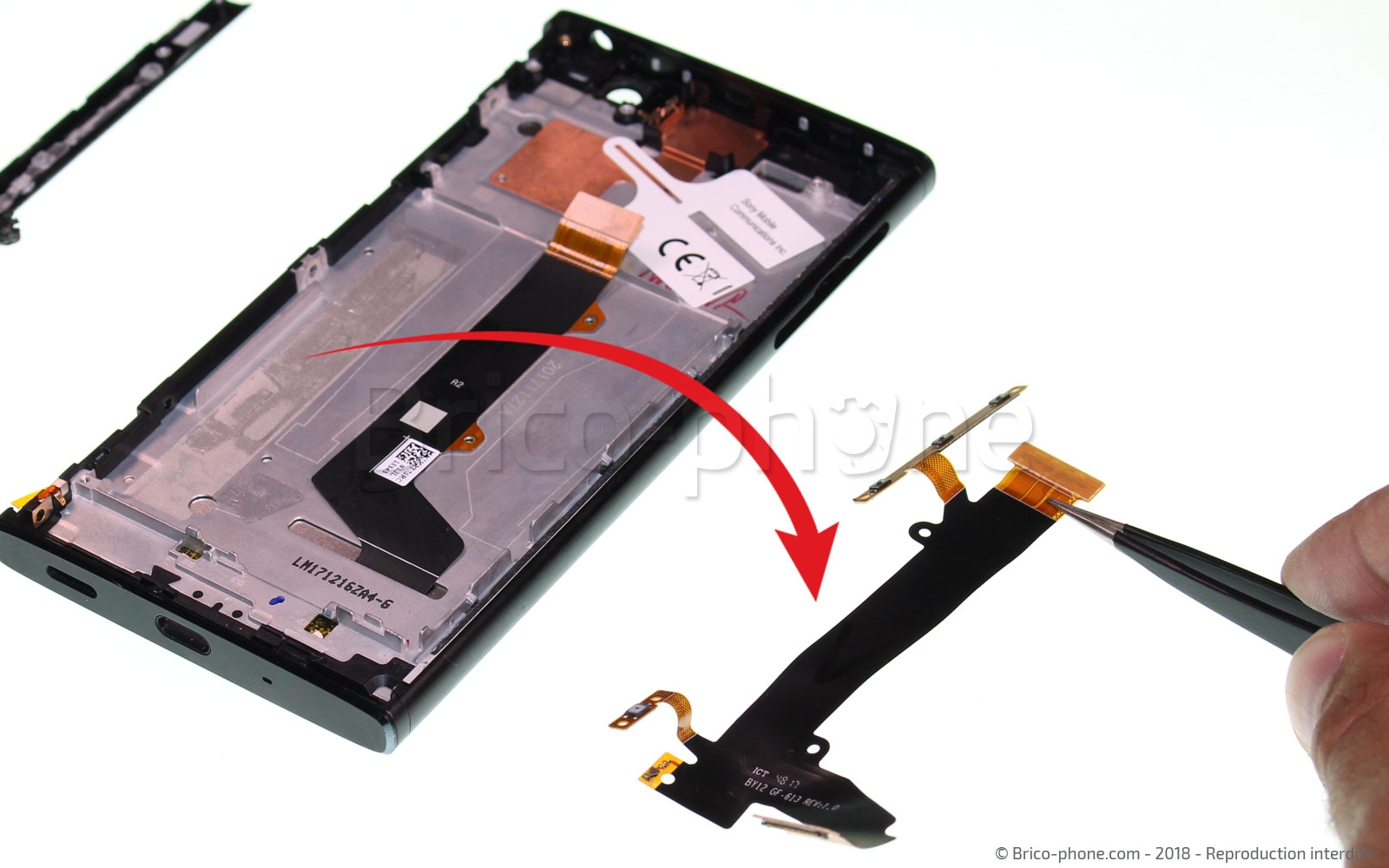

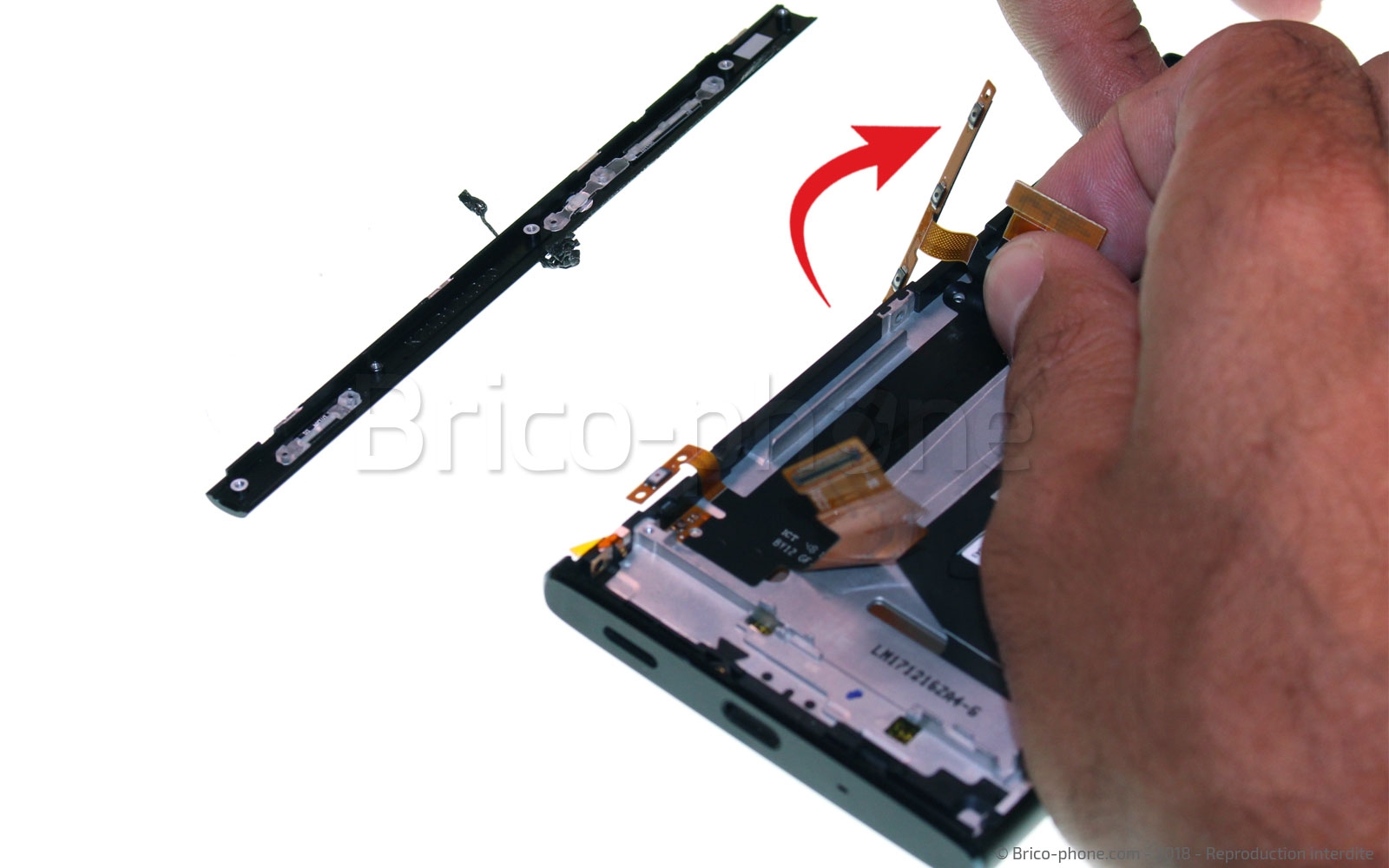

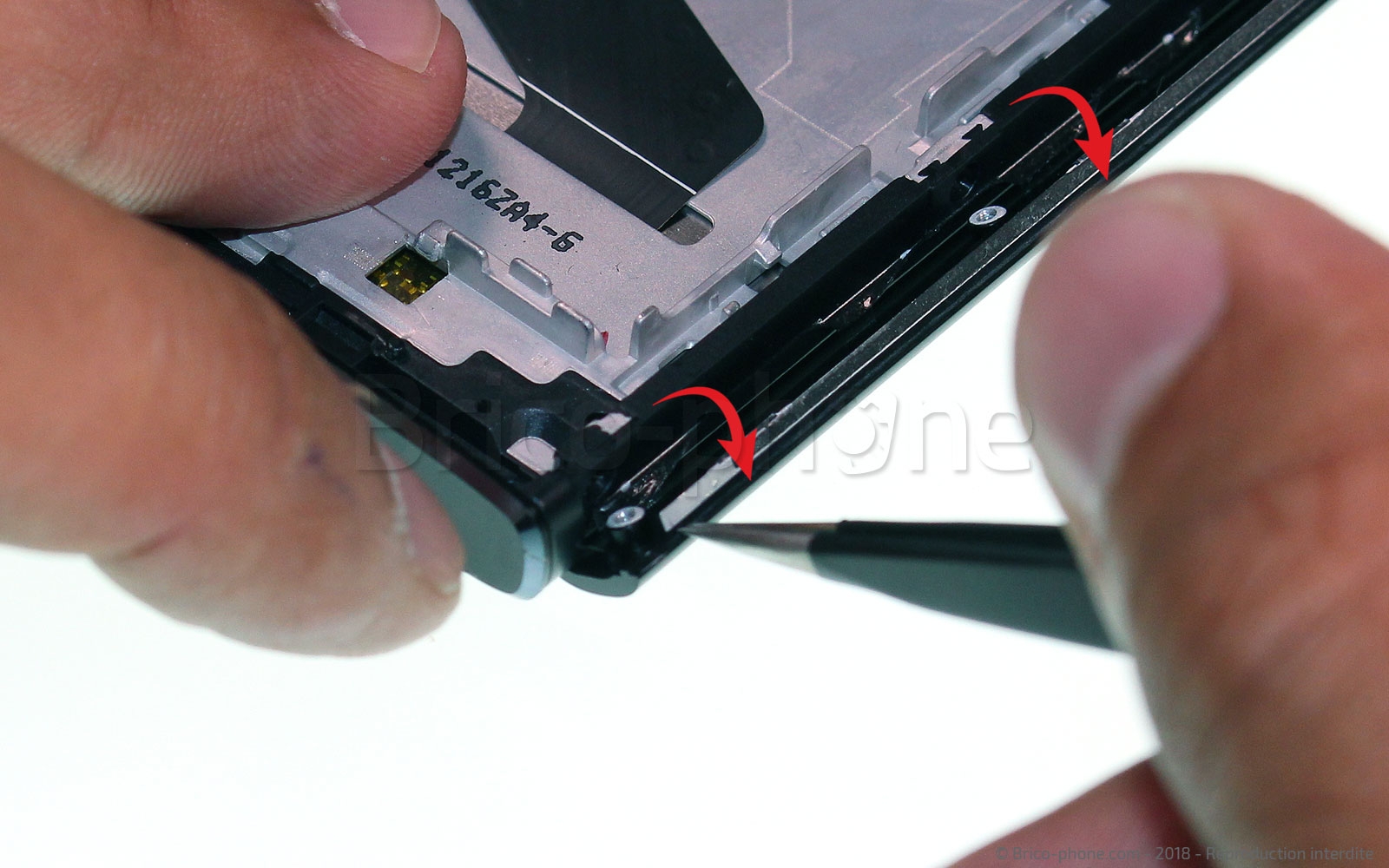

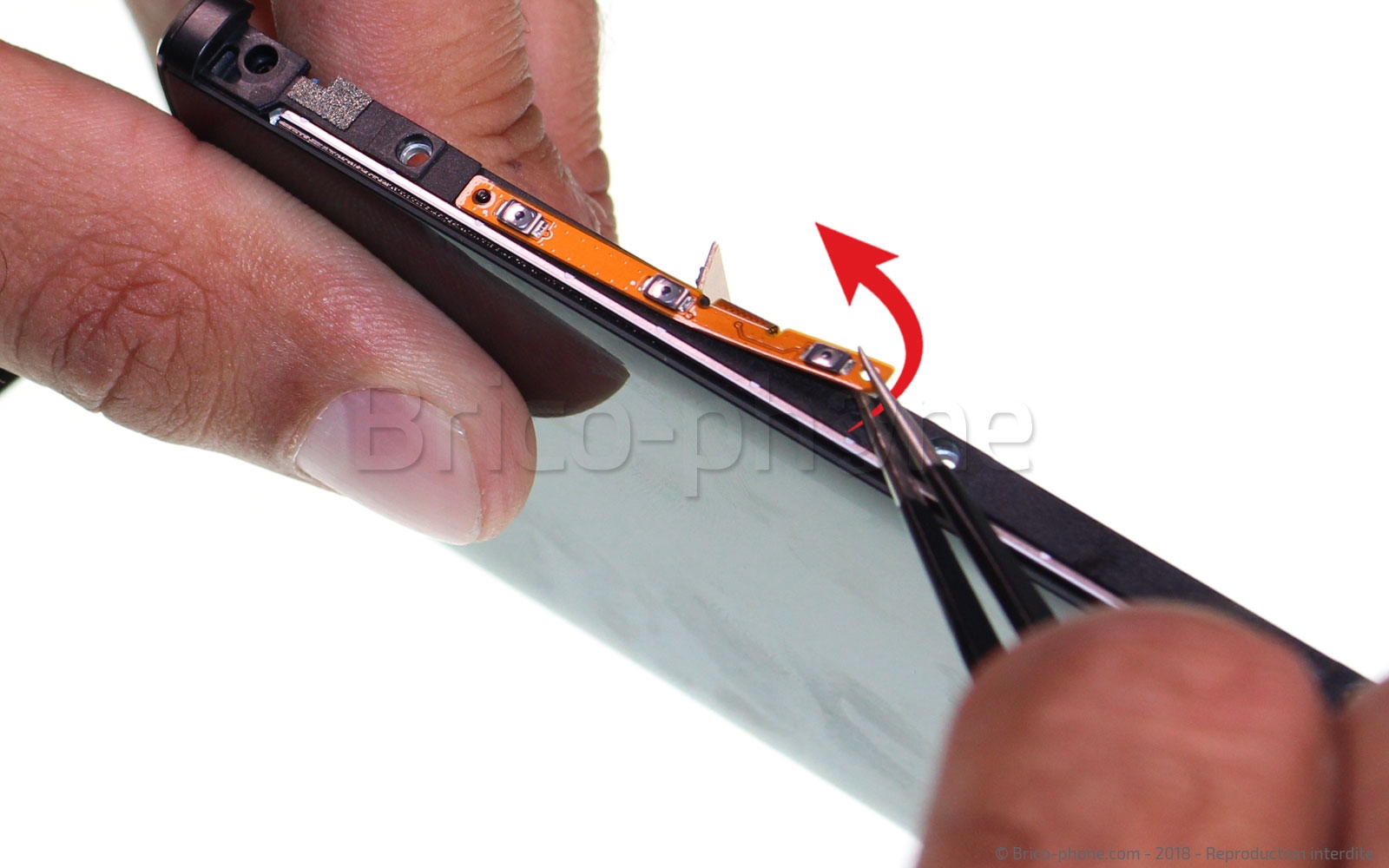

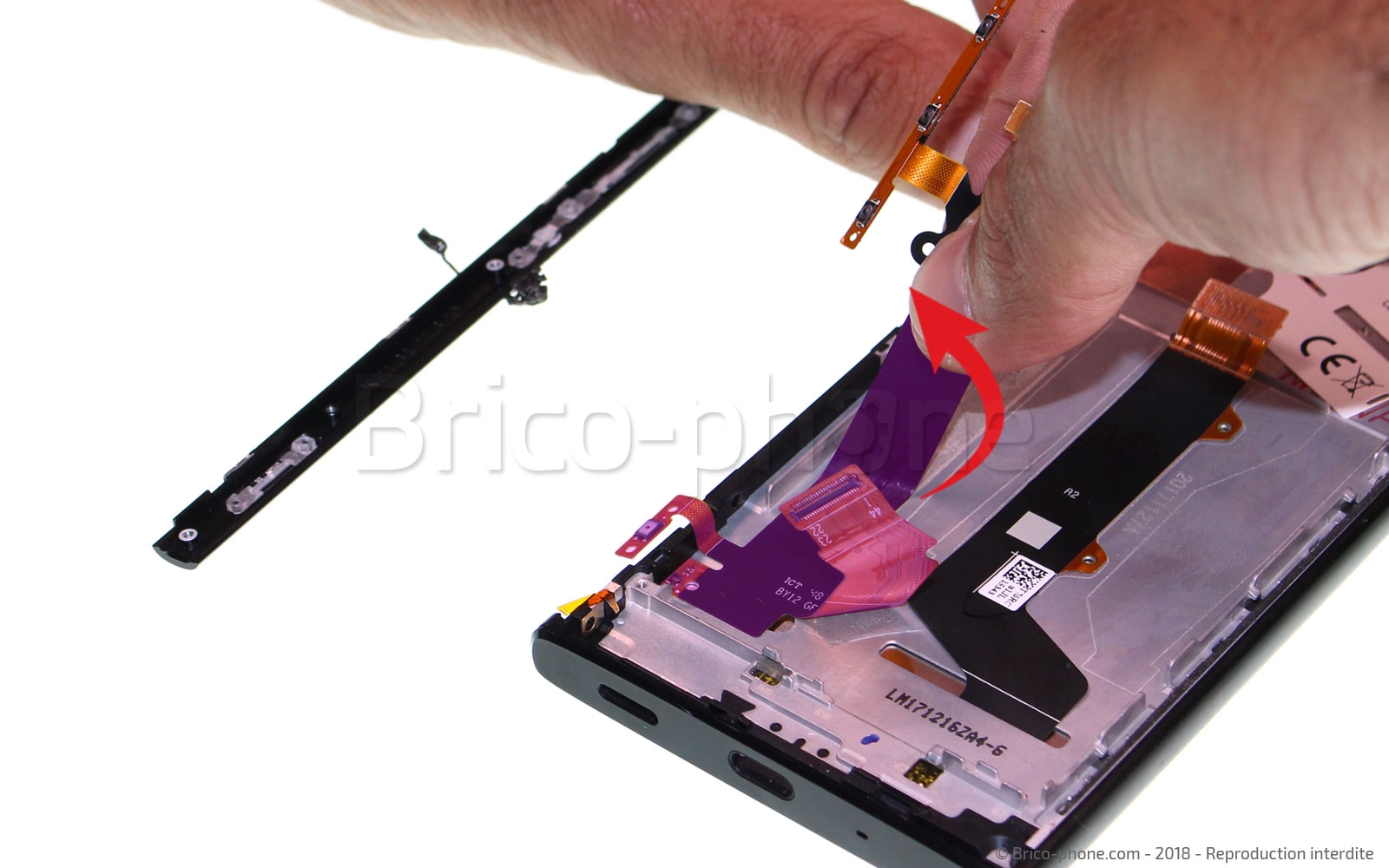

Décollez délicatement la nappe des boutons "volume-power-photo" du châssis avec la pincette.
Outils
Pince Brucelles
Etape 17

Etape 17 Retirer le cache latéral gauche

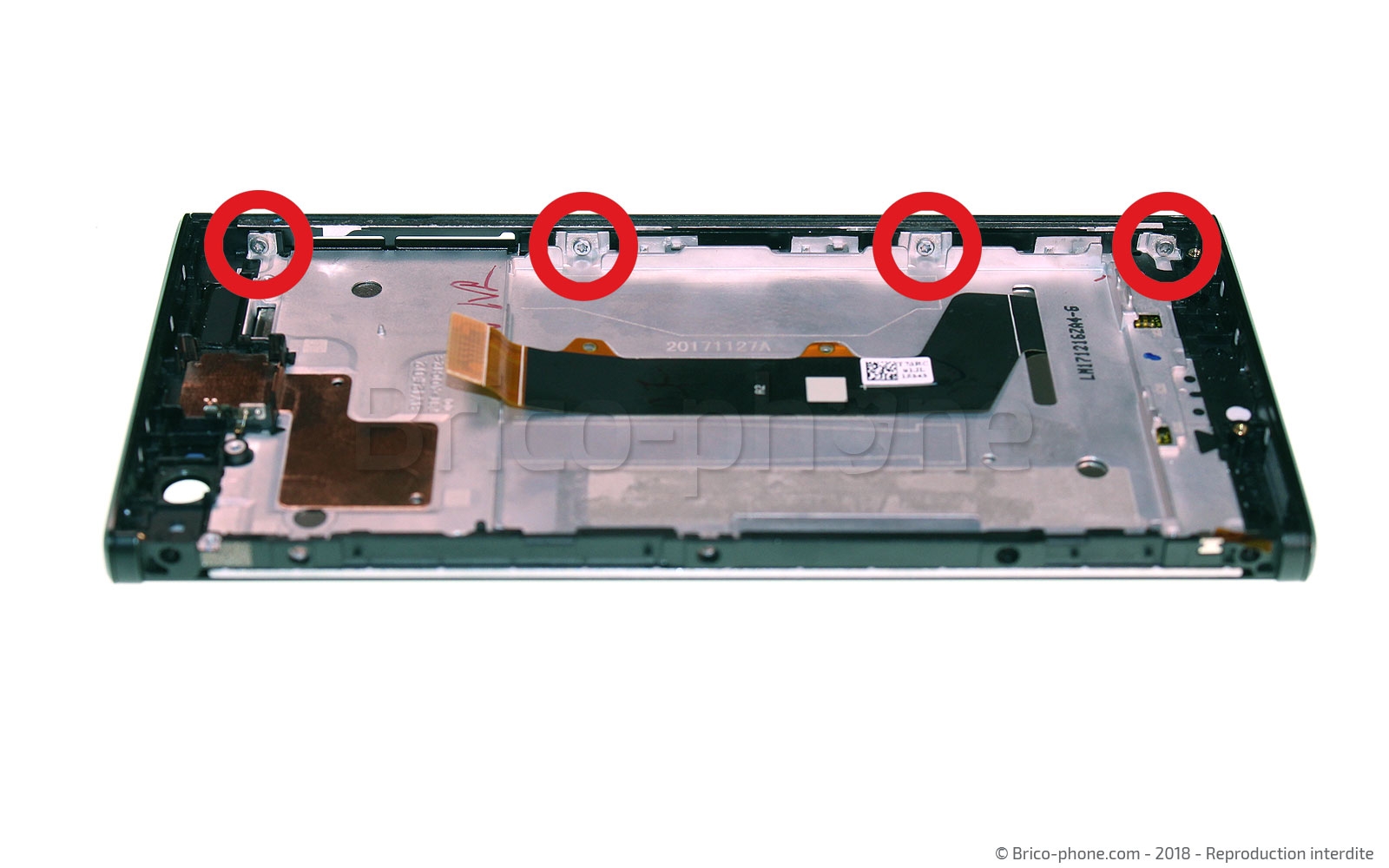

Retirez les 4 vis entourées en rouge à l'aide du tournevis Torx taille 5.

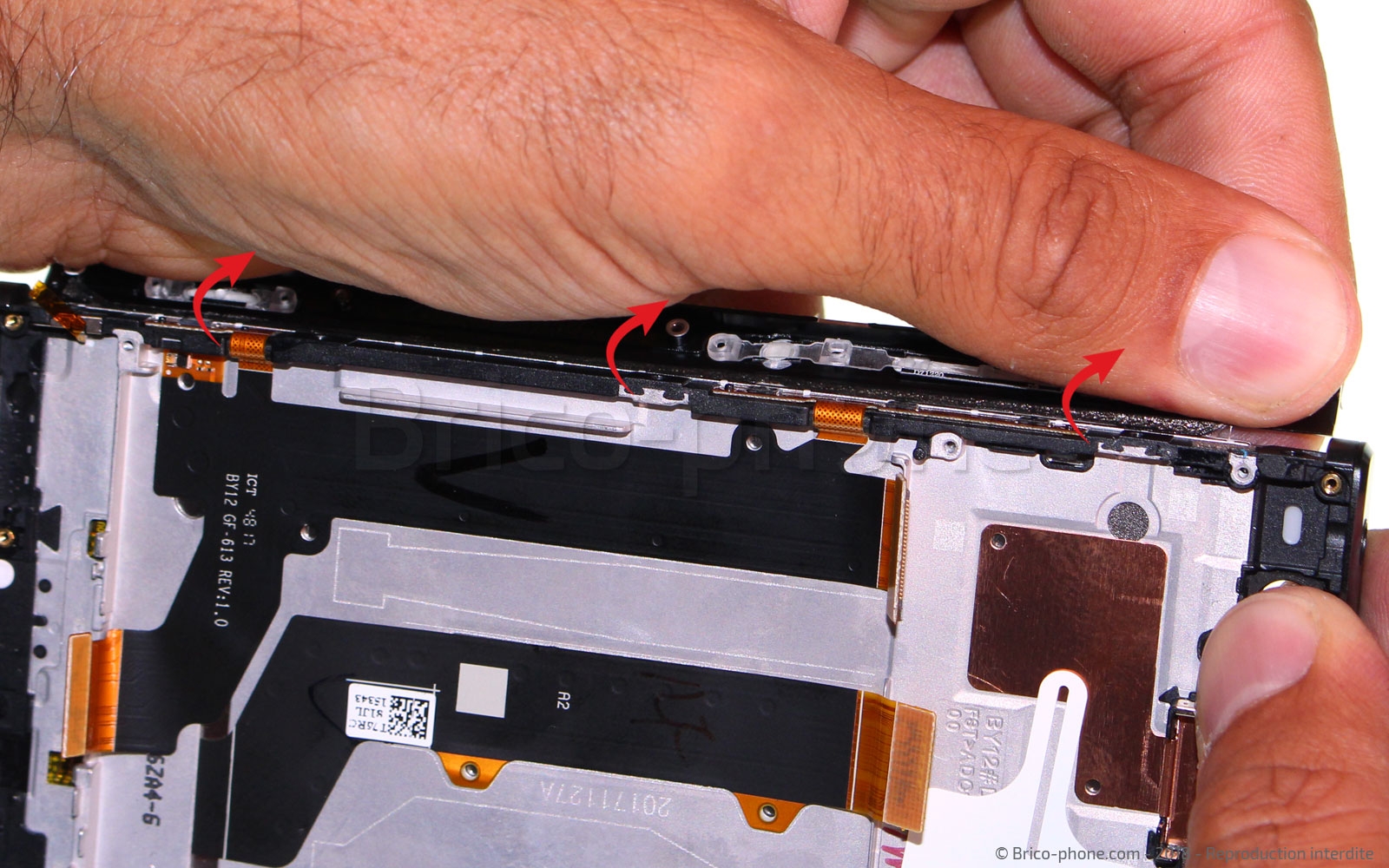

Comme pour le cache latéral droit, chauffez l'élément afin de ramollir le joint puis décollez le cache du châssis à l'aide de la pincette.
Outils
Pince Brucelles
Tournevis Torx
Pièces
Décapeur thermique petit modèle 9.90€

Conseil pour le remontage

  Tous les éléments à remonter dans votre nouveau bloc ont été récupérés, il ne vous reste donc plus qu'à reprendre ce tutoriel photos à l'envers pour les remettre en place dans votre nouvel écran.
Pour les composants qui ont été décollés nous pouvons vous conseiller de les remettre en place à l'aide de notre colle B7000 présente dans votre kit d'outils.
Outils
Colle
