Changement d'écran (vitre+AMOLED) sur Galaxy S9

Temps estimé : 60 min
Difficulté : 3/5
Galaxy S9 | Temps estimé : 60 min | Difficulté : 3/5

Votre Samsung Galaxy S9 a fait une mauvaise chute ? L'écran en a payé les frais en se brisant ? Le coût d'une réparation d'unSamsung est en général élevé. Pour économiser, réparez votre téléphone en suivant simplement ce tutoriel photos mis gratuitement à disposition. Il s'agit d'un bloc écran comprenant le châssis avec la vitre et l'afficheur Amoled prémontés, ce qui facilite grandement la réparation.

Nos écrans de remplacement sont des produits d'origine et sont disponibles dans les 3 coloris vendus par la marque.

Diagnostic

›  La vitre de votre appareil est brisée
›  Le tactile ne répond plus ou mal
›  L'écran AMOLED ne fonctionne plus ou présente des défauts

Pour effectuer cette réparation, vous avez besoin de :

Pièces détachée
Bloc Ecran Amoled et vitre prémontés sur châssis pour Samsung Galaxy S9 Noir Carbone
189,90 €
Ajouter au panier
Voir toute la gamme
Outils nécessaires
Kit d'outils n°1 spécialement composé par nos techniciens
7,90 €
Ajouter au panier
Voir toute la gamme
Produit optionnel
Décapeur thermique petit modèle
14,90 €
Ajouter au panier

Avant de commencer

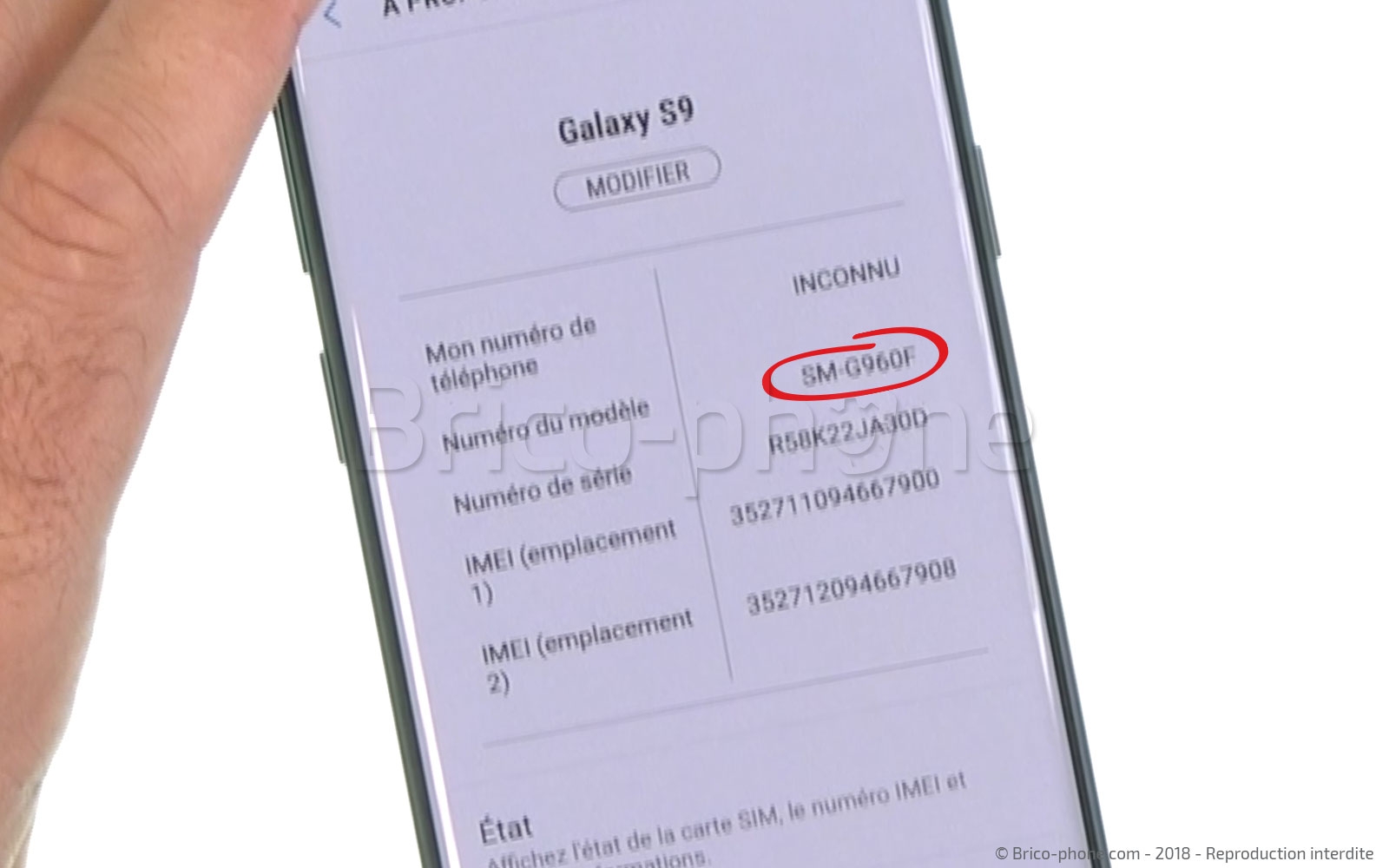

Vous allez vous lancer dans la réparation de votre écran de Samsung Galaxy S9. Avant de débuter, vérifiez que vous avez tout en main : la bonne pièce détachée (chaque pièce d'origine possède une référence constructeur inscrite sur l'emballage), le bon kit d'outils (vendu en option avec nos écrans) qui doit se composer d'outils d'ouverture et d'un tournevis cruciforme, enfin, assurez-vous que vous possédez bien un S9 (le numéro de modèle se trouve dans les réglages ou au dos de la coque). Si le numéro ne correspond pas à SM-G960, rendez-vous sur la page d'identification de modèles https://www.brico-phone.com/content/181-quel-est-le-modele-de-mon-smartphone-ou-tablette

La réparation peut commencer !
Etape 1 : Eteindre le téléphone

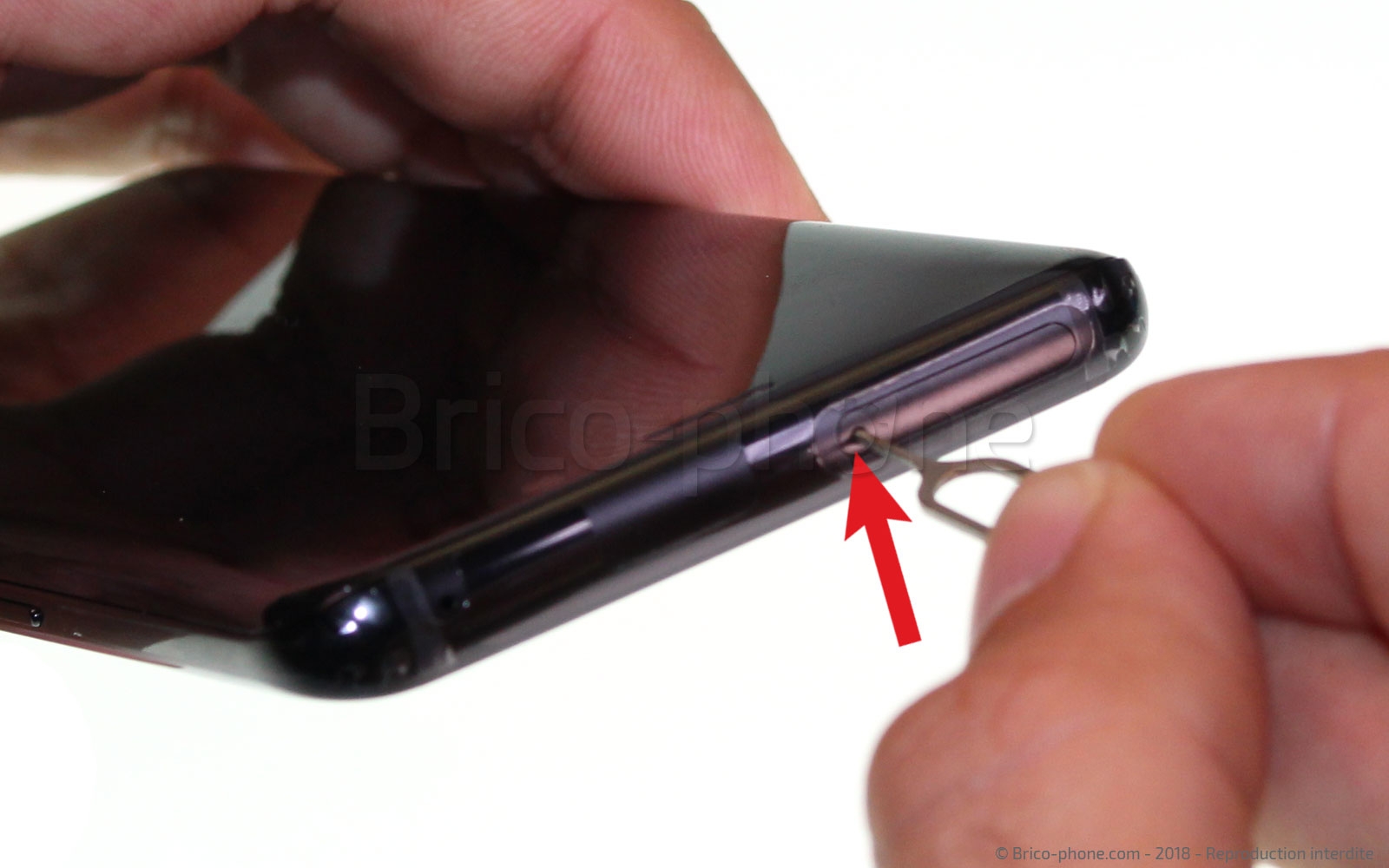

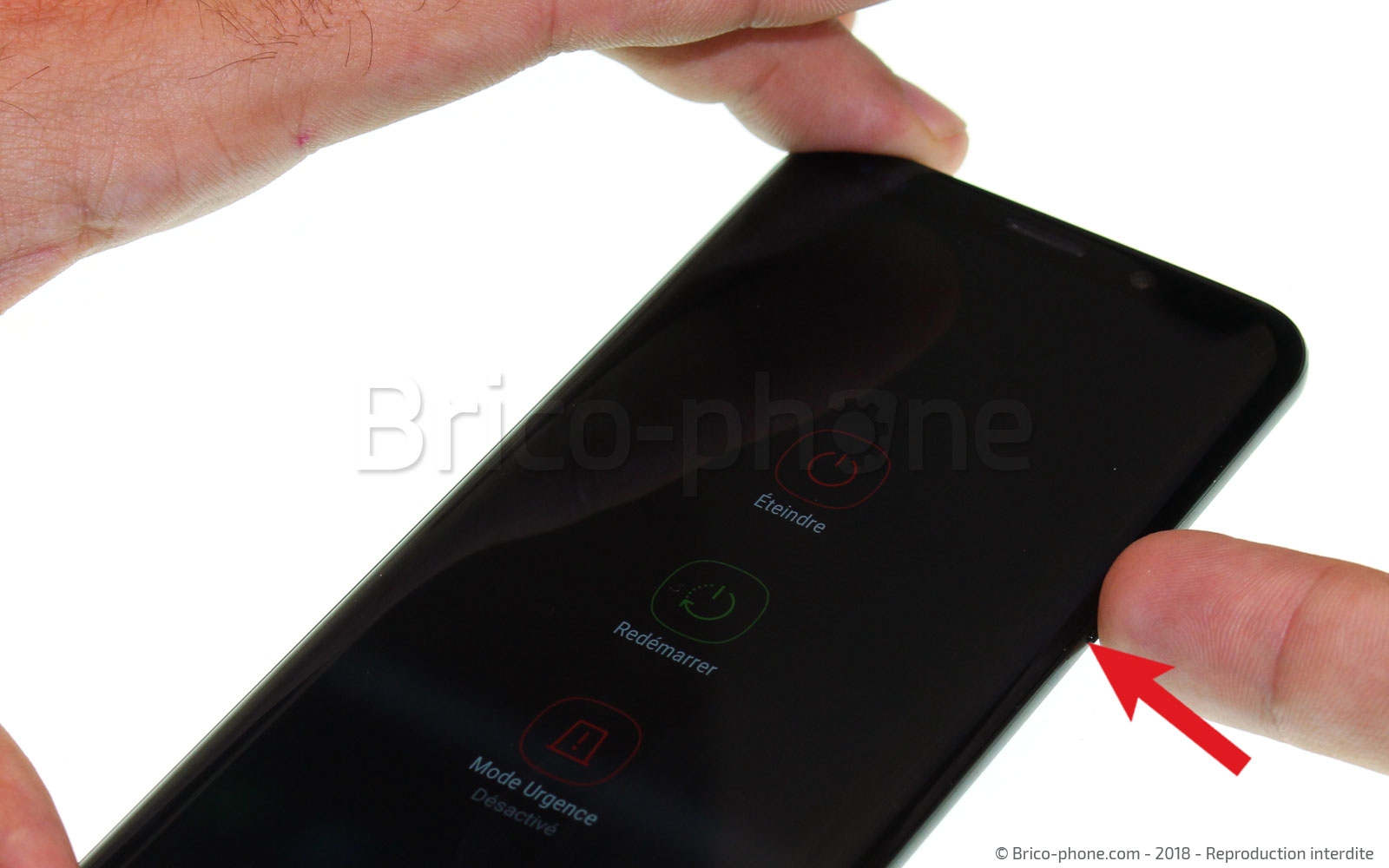

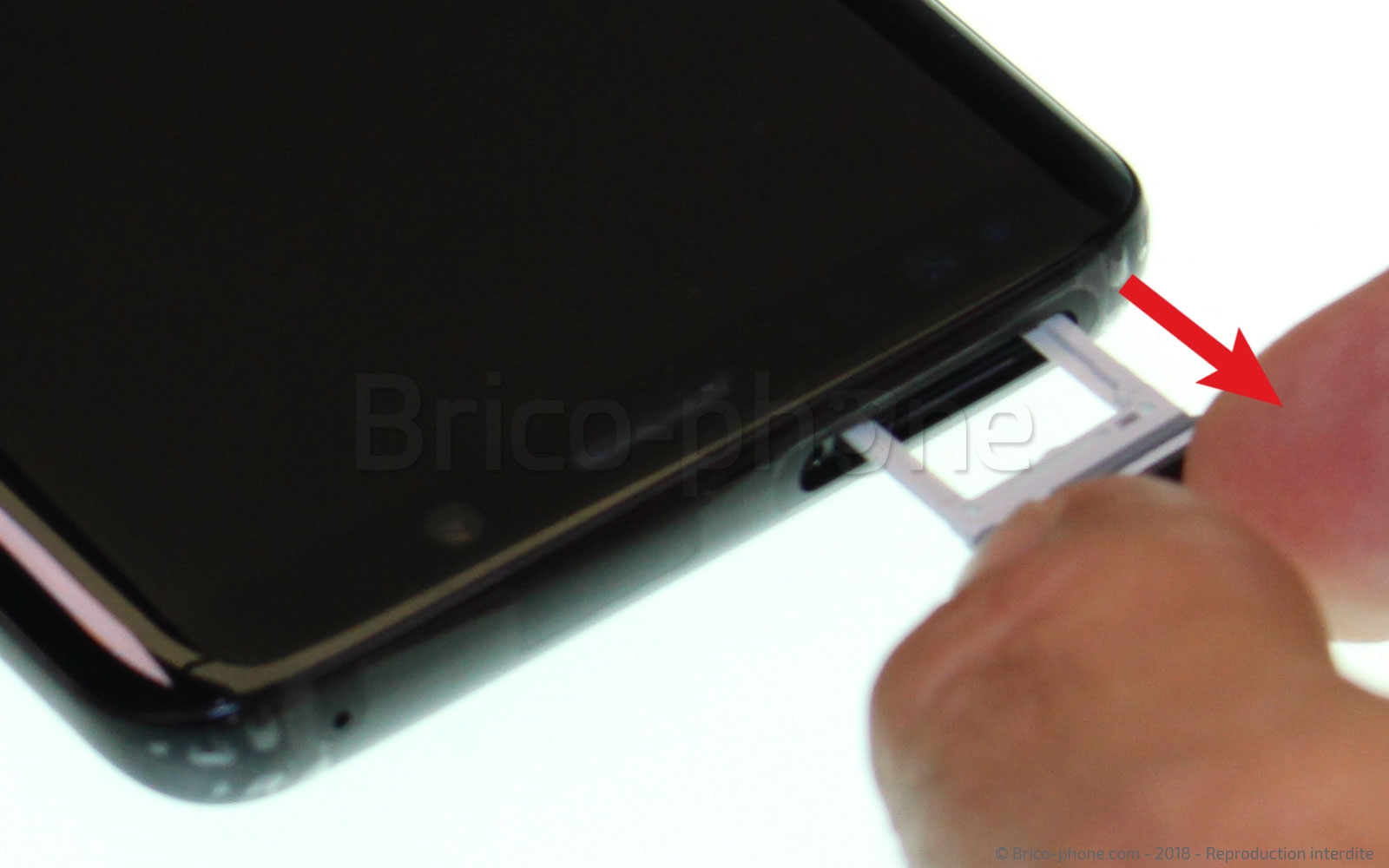

Commencez par éteindre votre Samsung Galaxy S9 en appuyant quelques secondes sur le bouton power puis retirez le tiroir sim en utilisant l'outil d'ouverture fourni dans le kit ou votre outil d'origine.
Outils du kit utilisés
Outils du kit utilisés

Etape 2 : Chauffer la vitre arrière
Afin d'atteindre l'écran, il va falloir démonter une bonne partie du téléphone. Le S9 s'ouvre par la coque arrière.

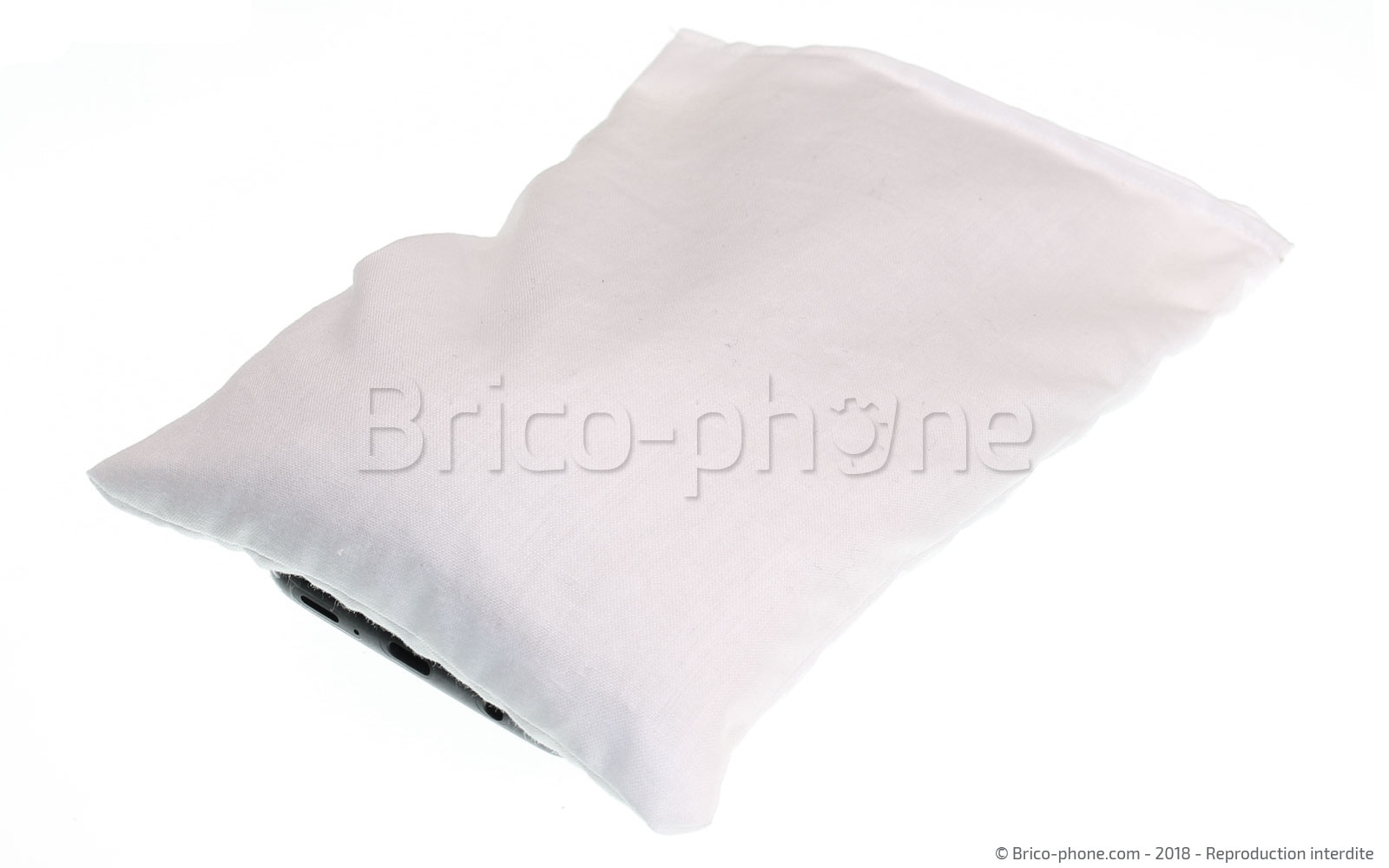

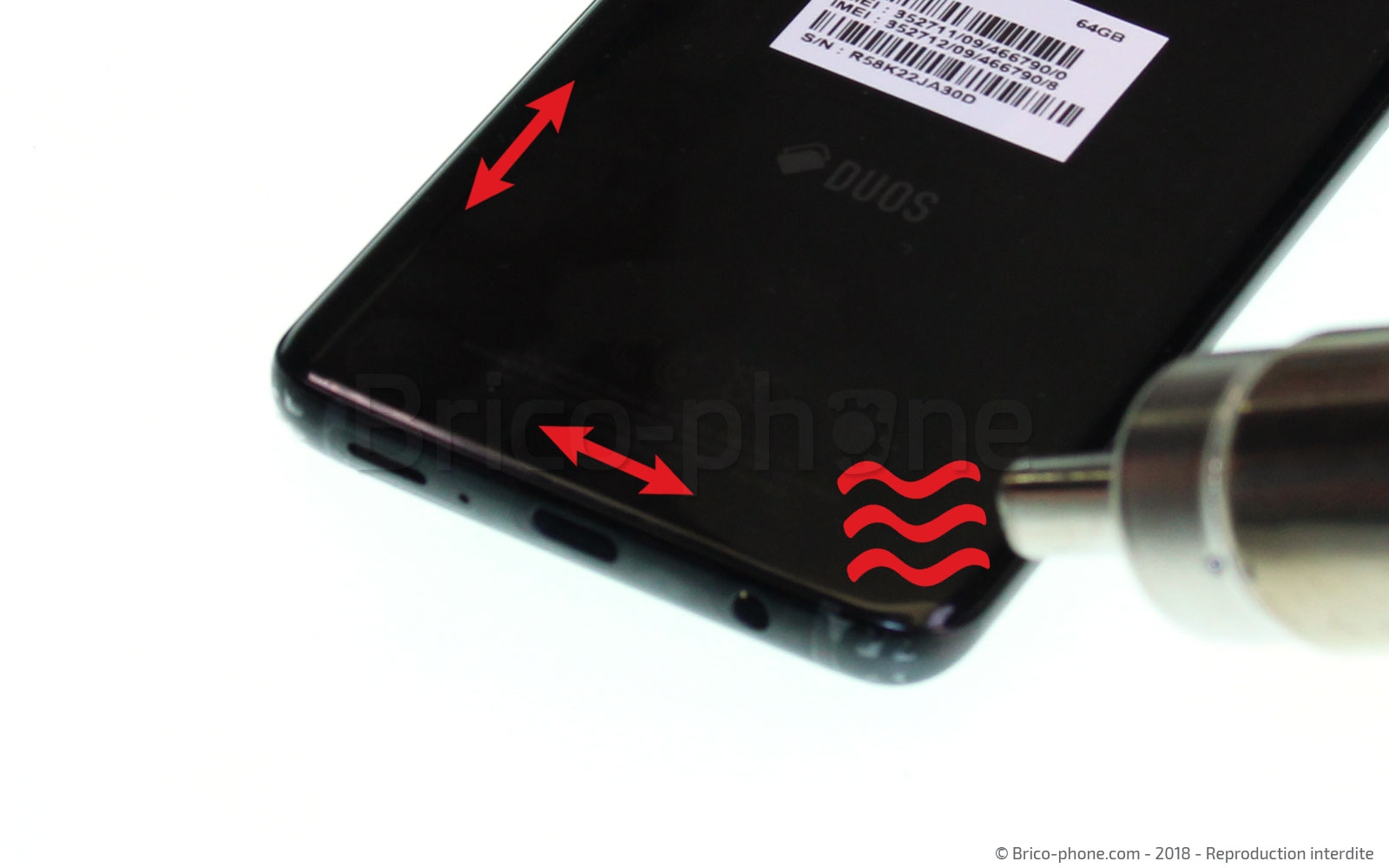

Pour commencer, chauffez les contours de la vitre grâce à un sèche-cheveux à air chaud, un décapeur thermique ou encore un de nos coussins chauffants garnis de riz à chauffer au micro-ondes 1 minute.
Dans les 3 cas, vous devez insister sur les contours afin de ramollir l'adhésif qui maintient la vitre arrière. Ce joint peut présenter parfois des résistances, ce qui assure l'étanchéité du téléphone.
Ne chauffez pas trop fort au risque d'abîmer la batterie ou d'autres composants, préférez chauffer à plusieurs reprises si nécessaire.
Outils optionnels
Outils optionnels
Petit coussin chauffant pour décoller les vitres
6,90 €
Décapeur thermique petit modèle
14,90 €
Etape 3 : Créer une ouverture

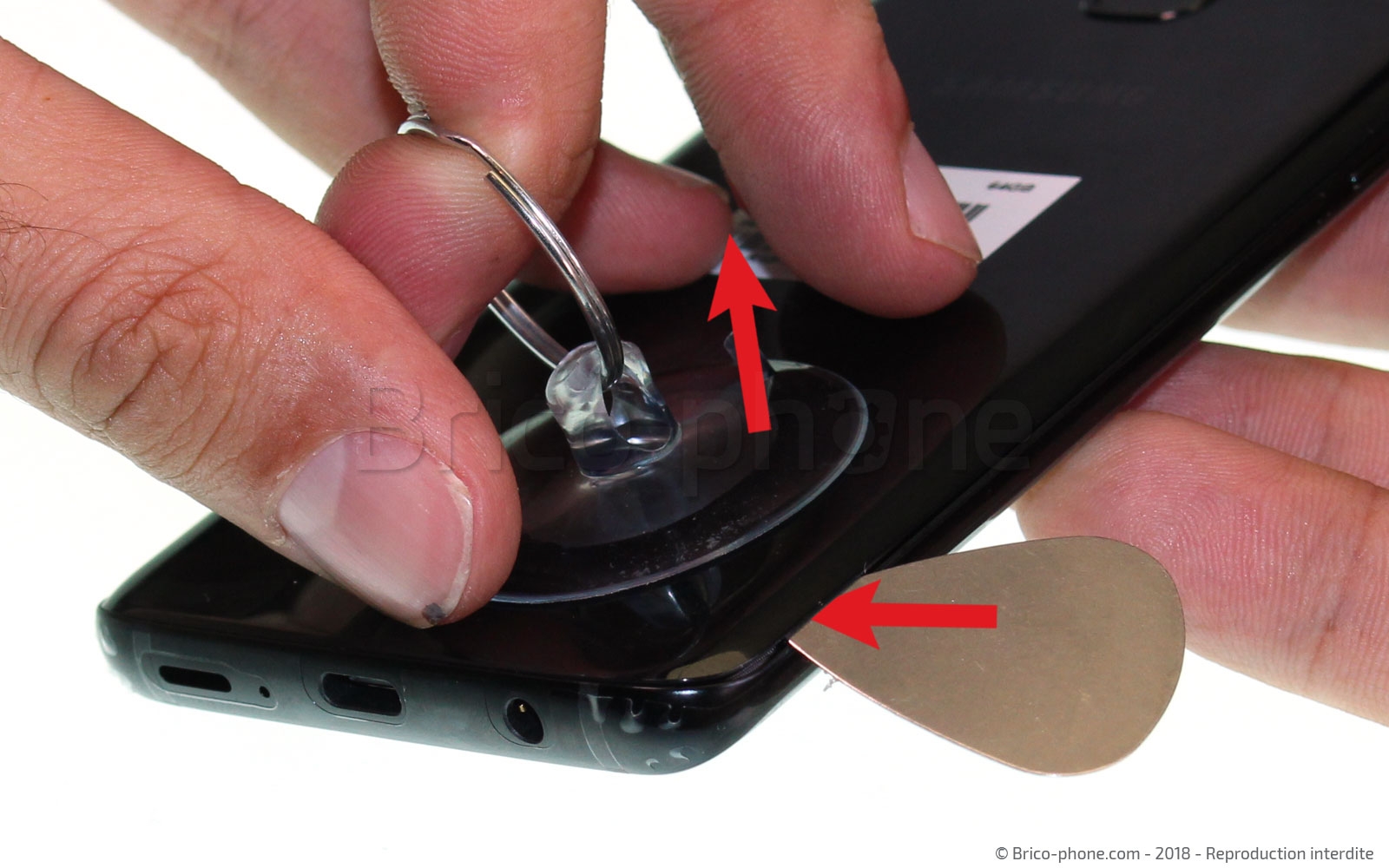

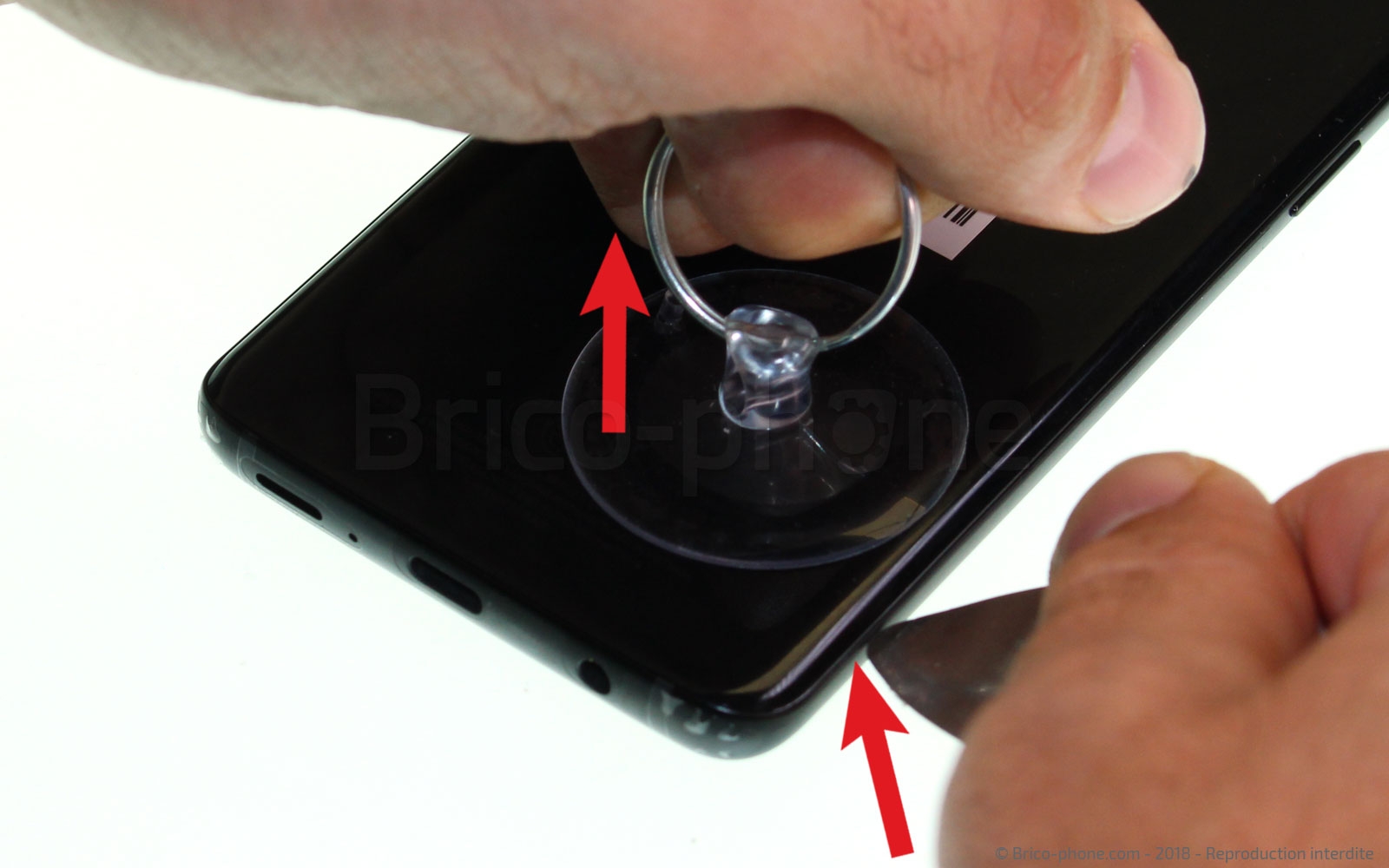

Vous devez maintenant créer une fente entre la vitre arrière et le châssis. La colle désormais ramollie, soulevez fortement la vitre depuis un des angles bas en tirant sur la ventouse. Insérez ensuite le médiator en métal pour créer un interstice.
Une fois l'interstice créé, remplacez le médiator métal pas un médiator en plastique. Cela évitera de rayer le châssis.
Outils du kit utilisés
Outils du kit utilisés

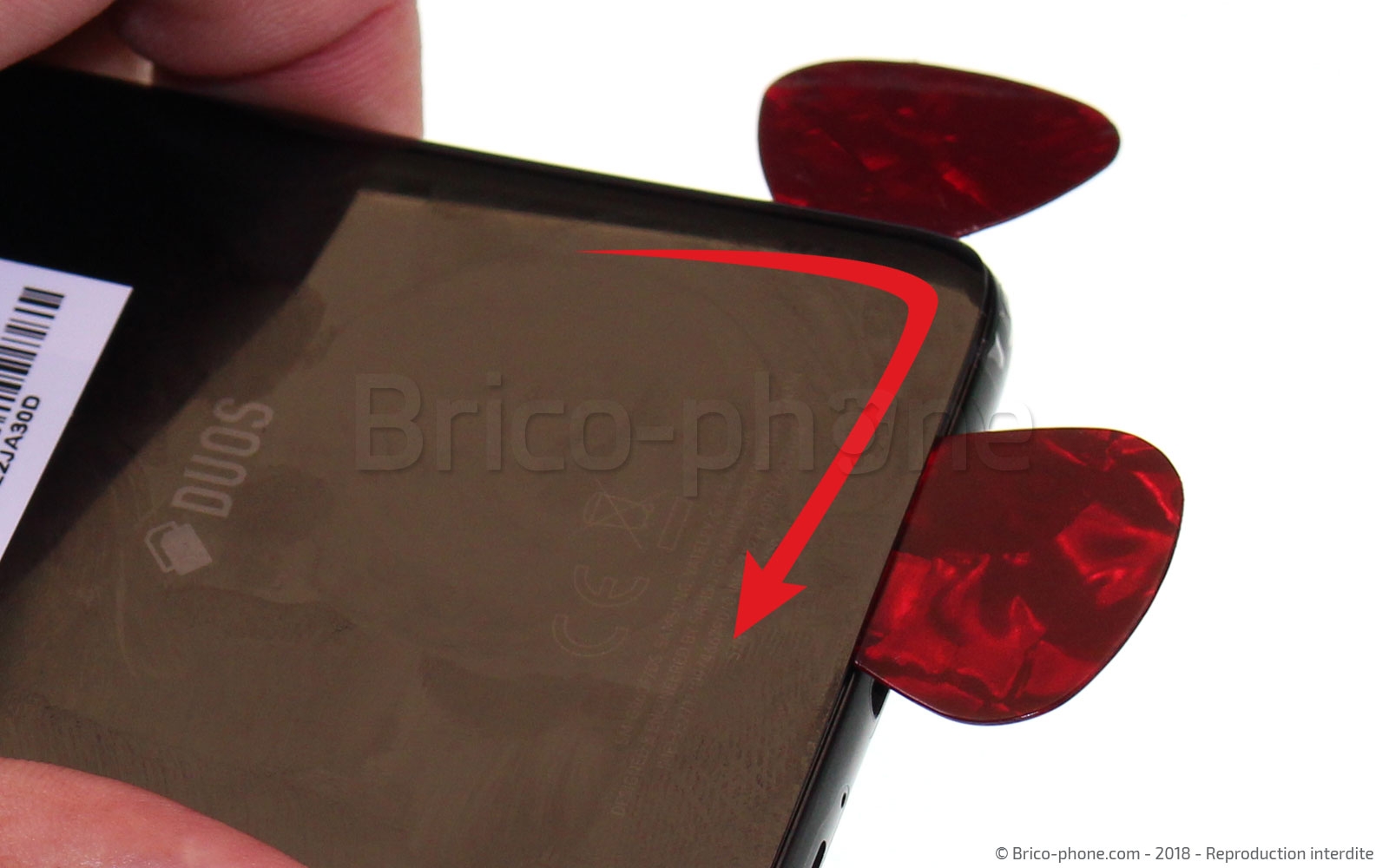

Etape 4 : Décoller la vitre arrière
Préparez la carte PVC.

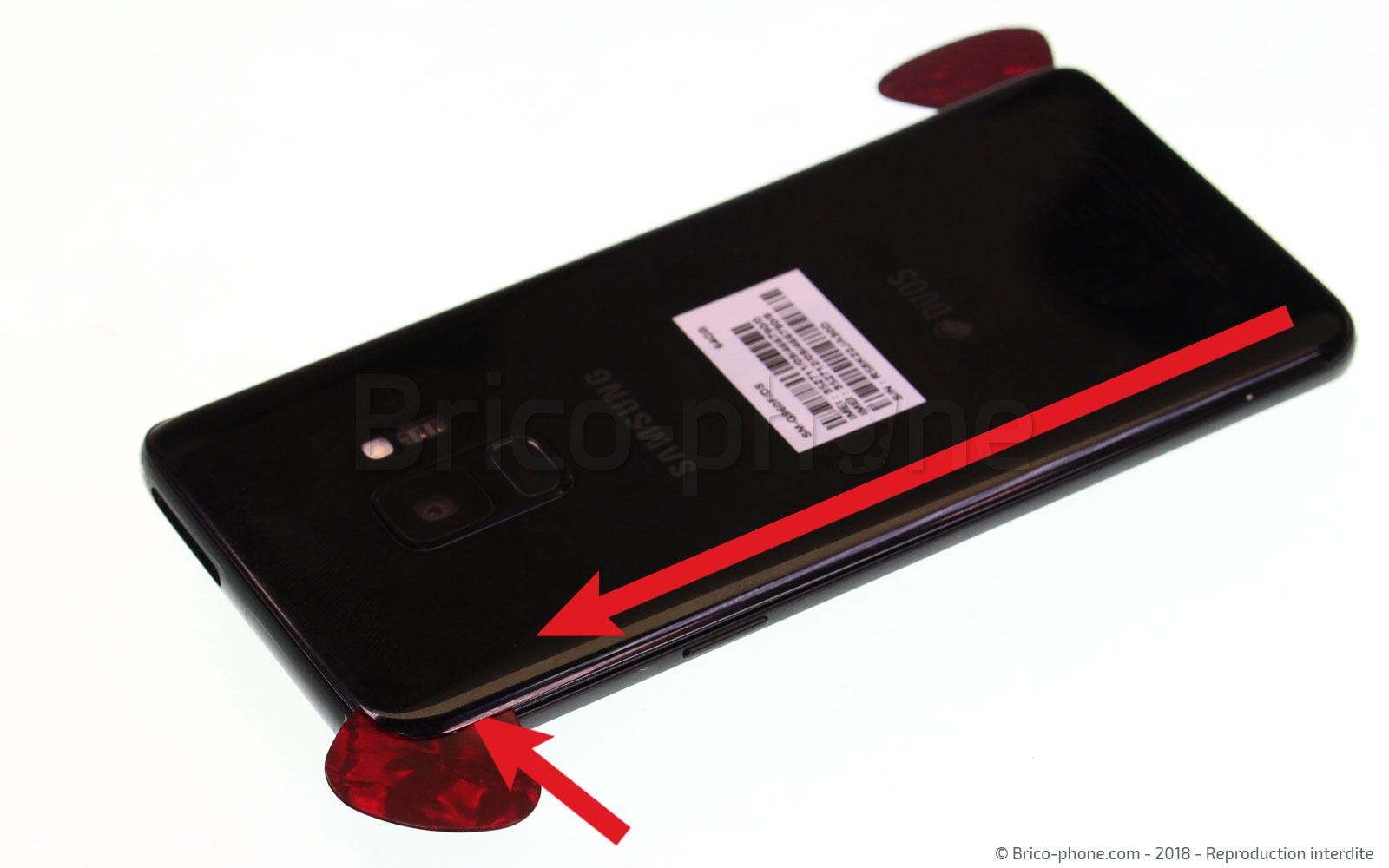

Faites glisser les médiators plastiques sur tout le long des bords du S9 jusqu'à ce que vous ne sentiez plus de résistance. Chauffez de nouveau si nécessaire.

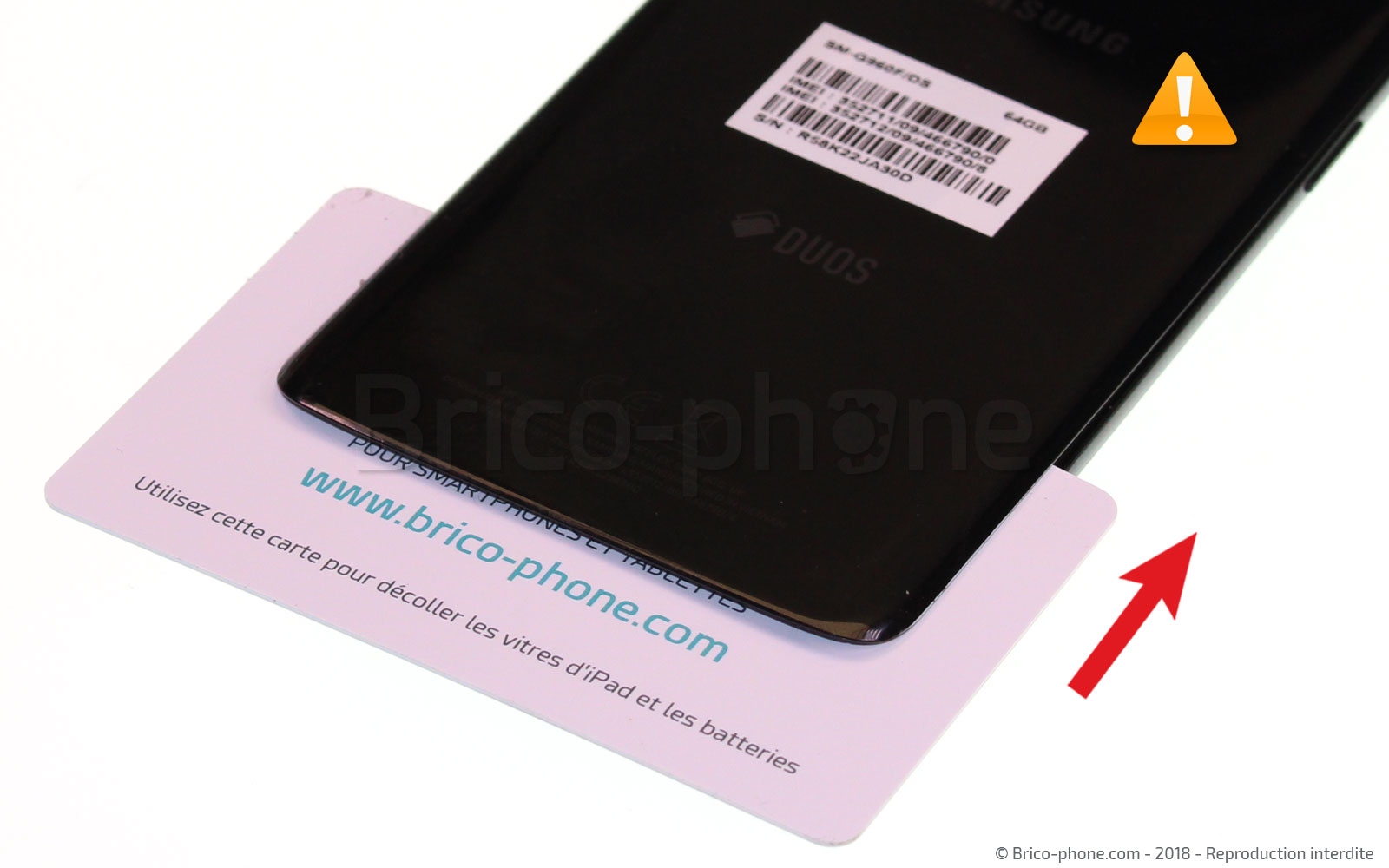

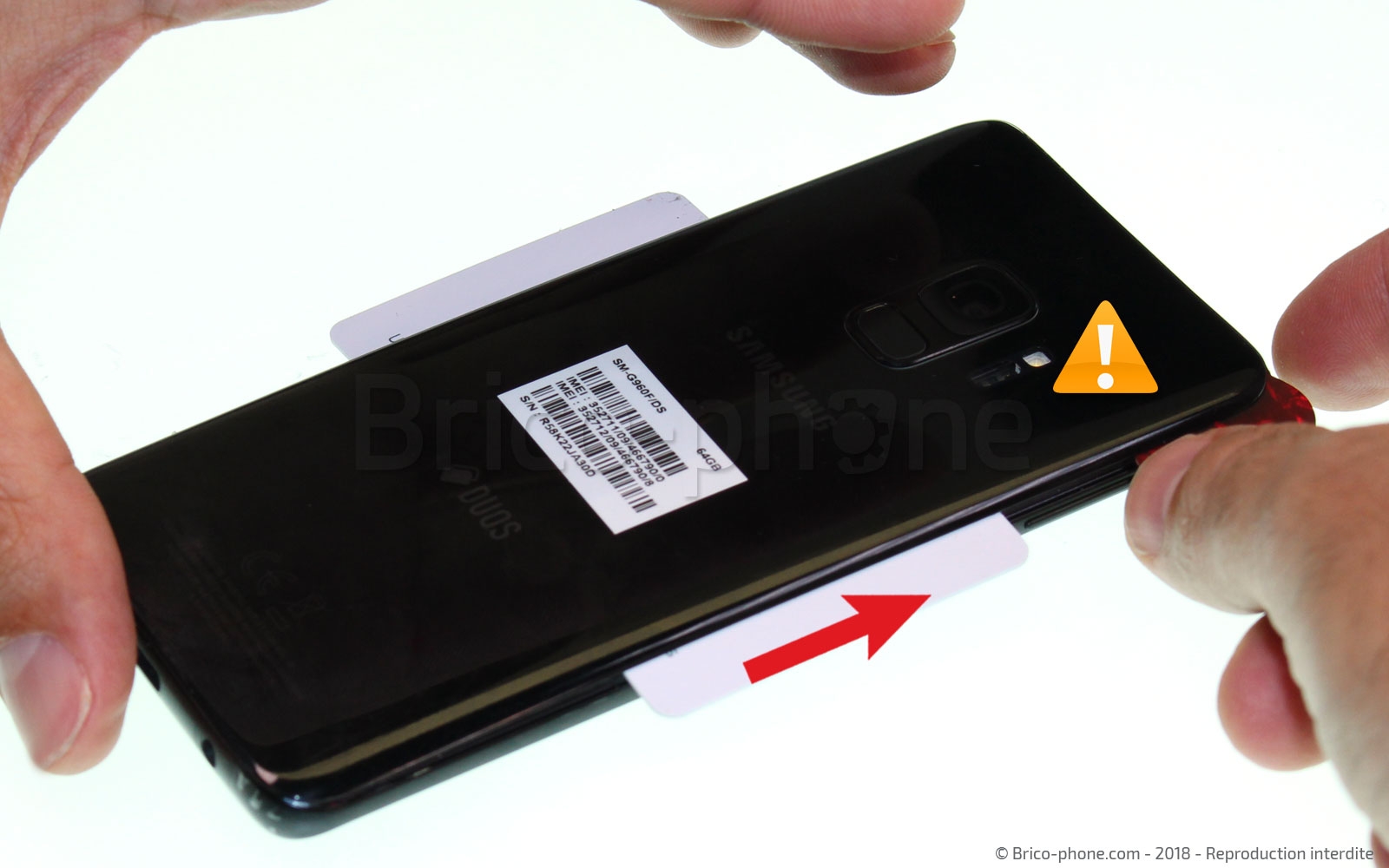

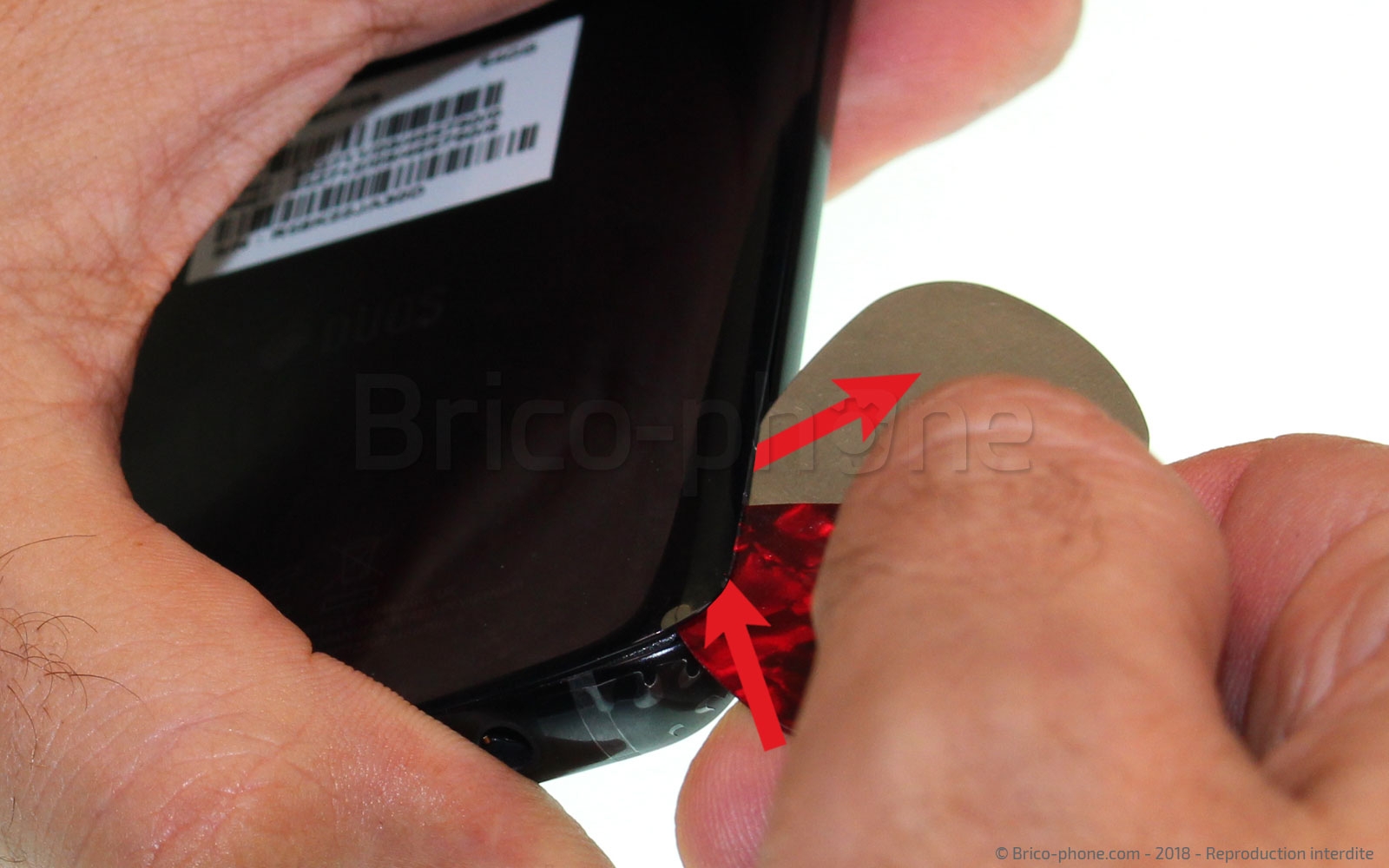

Dès que l'ensemble est décollé, glissez la carte en PVC en bas du téléphone et remontez jusqu'au lecteur d'empreinte.
Outils du kit utilisés
Outils du kit utilisés


Outils optionnels
Outils optionnels
Outil d'ouverture iPlastix
9,90 €
Etape 5 : Retirer la vitre arrière

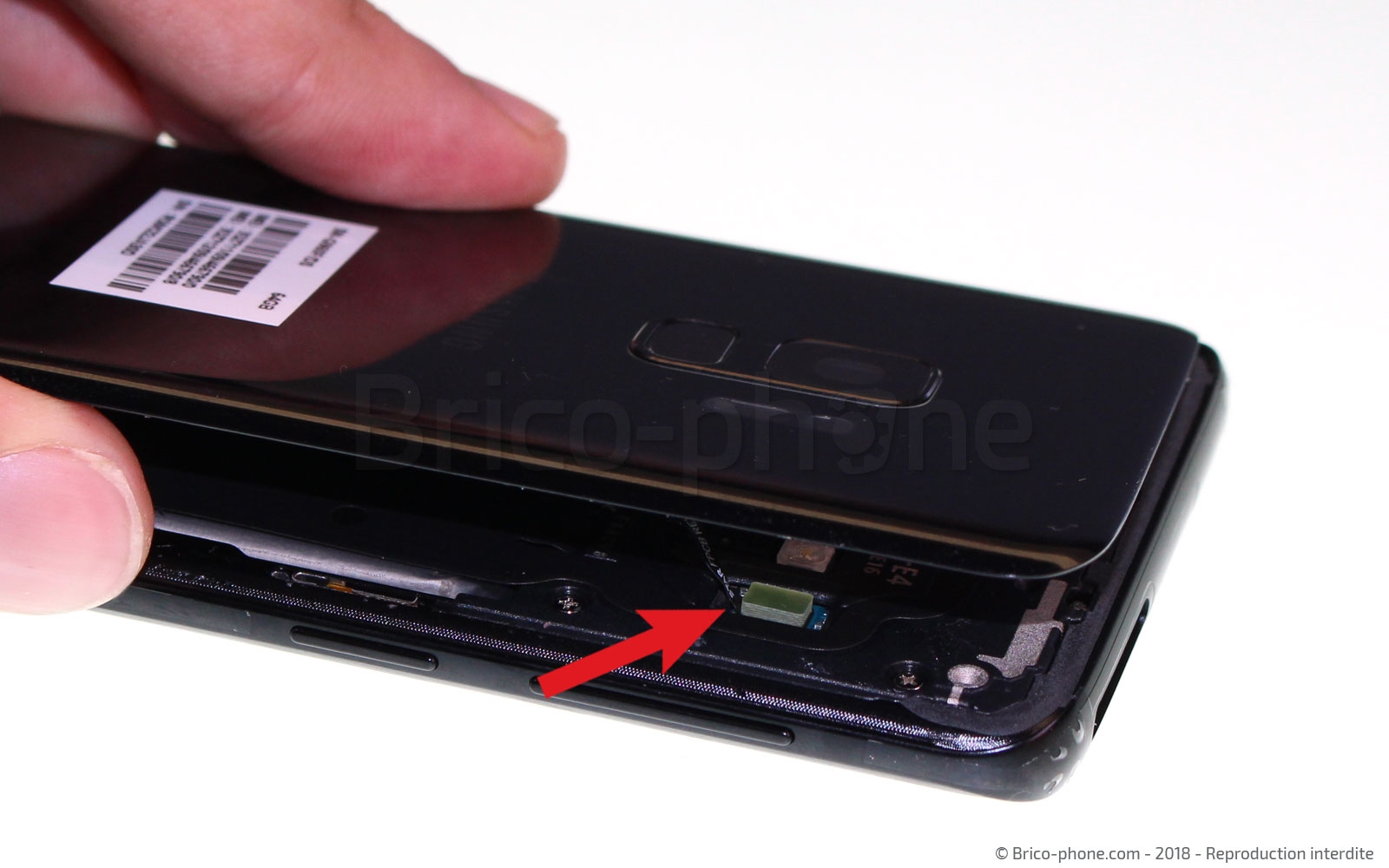

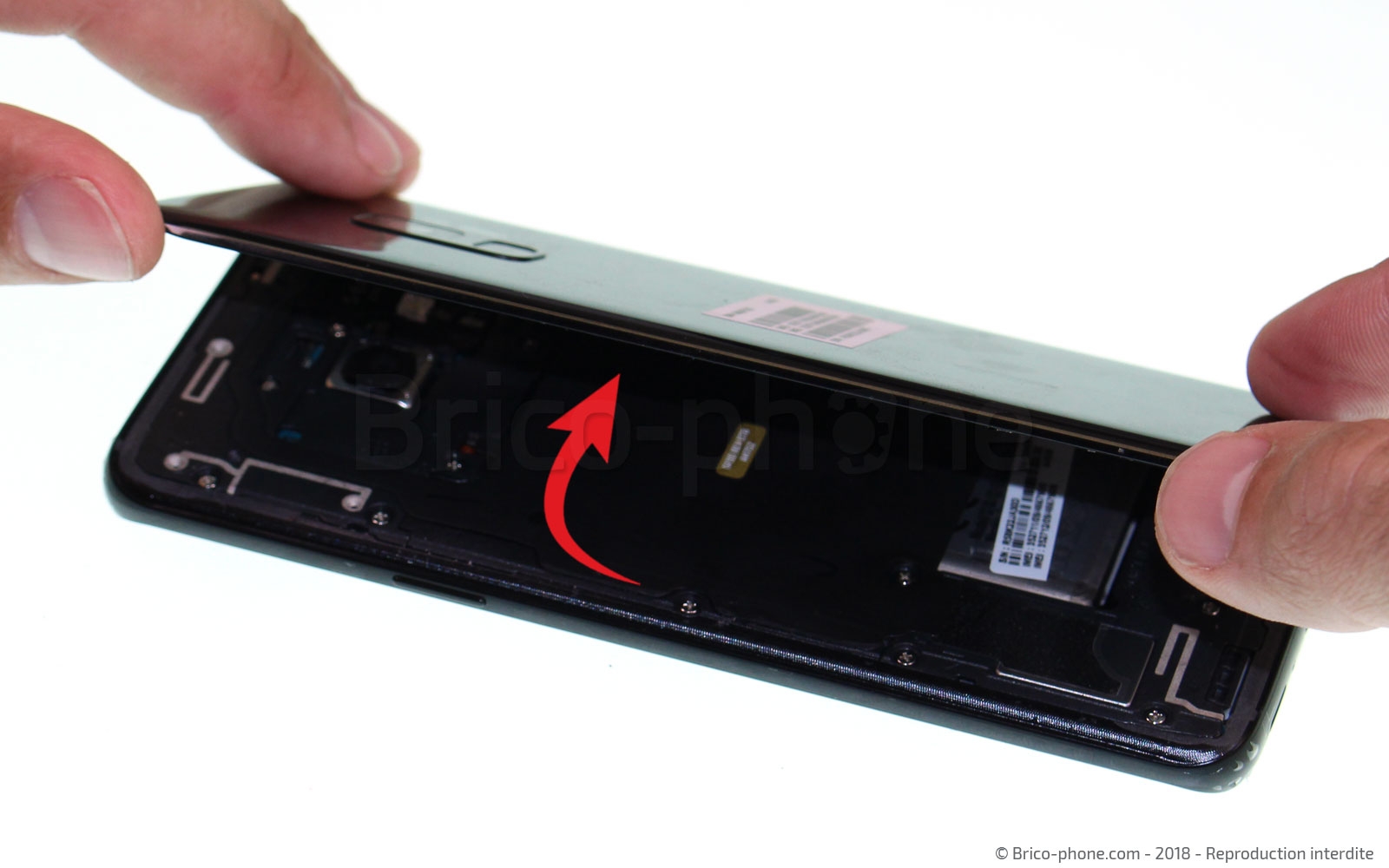

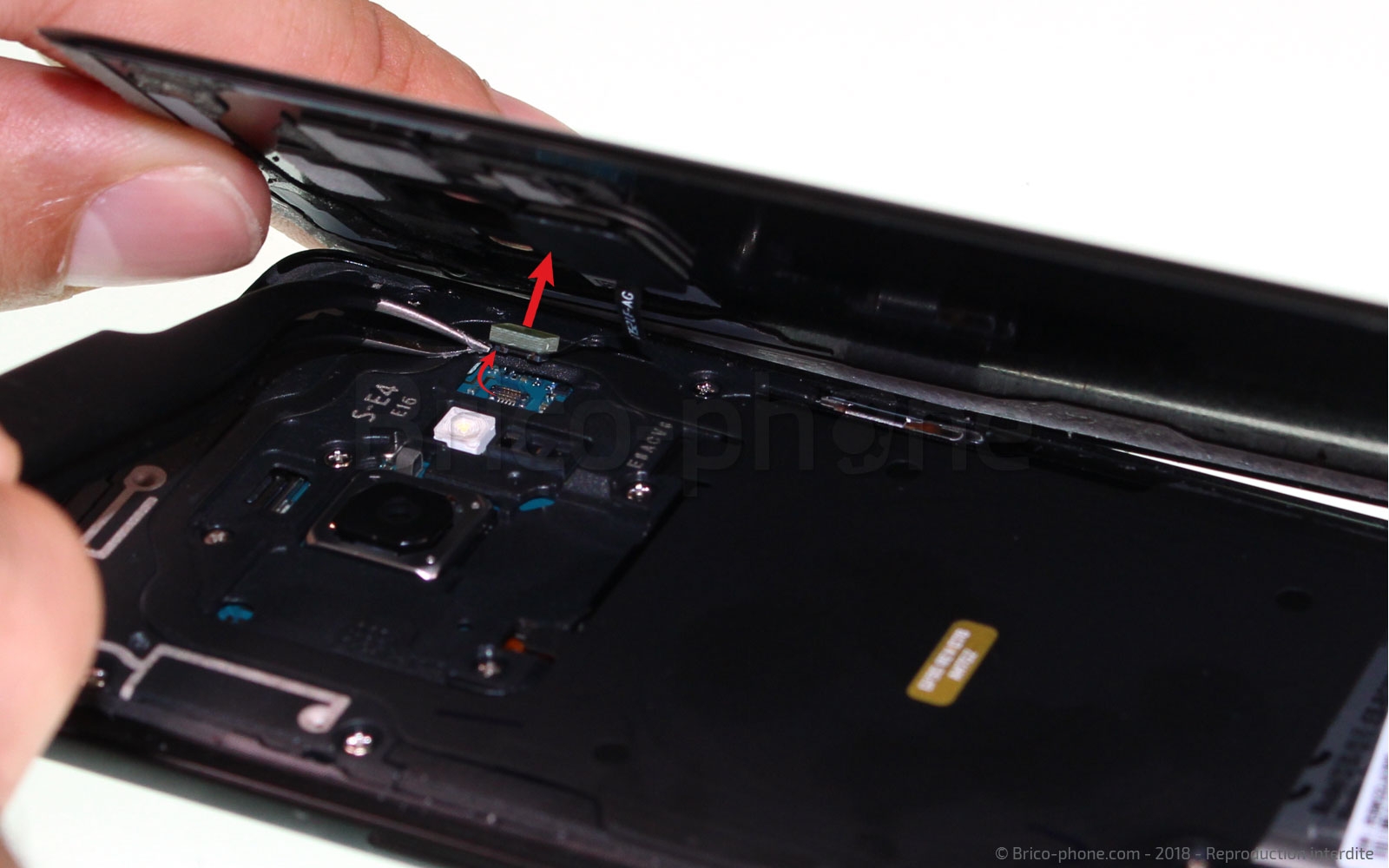

Soulevez la vitre arrière légèrement jusqu'à apercevoir le connecteur de la nappe lecteur d'empreintes. Déconnectez-la à l'aide de la pincette.

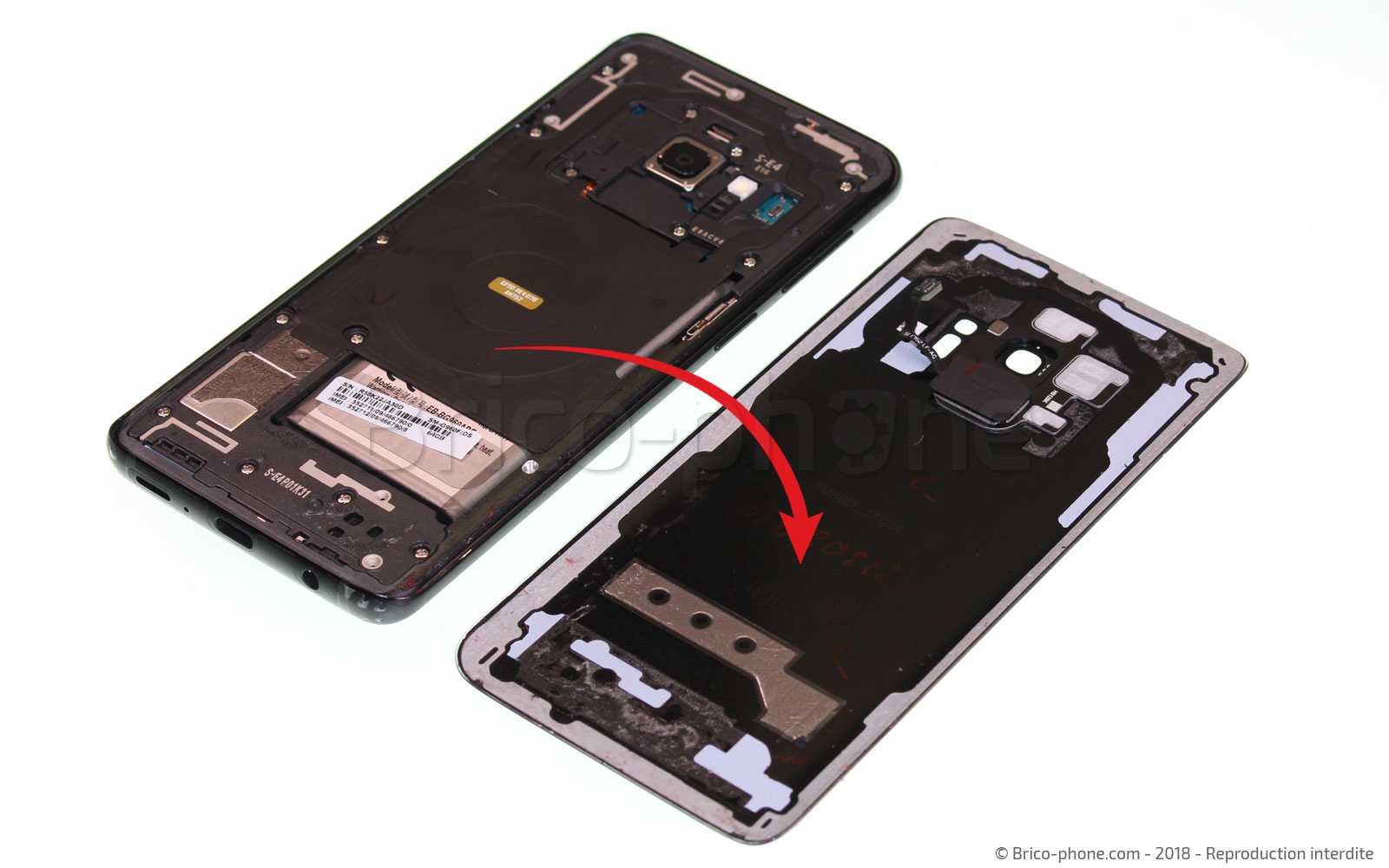

La vitre arrière est désormais détachée. Mettez-la de côté pour le remontage.
Outils du kit utilisés
Outils du kit utilisés

Etape 6 : Dévisser la plaquette de protection

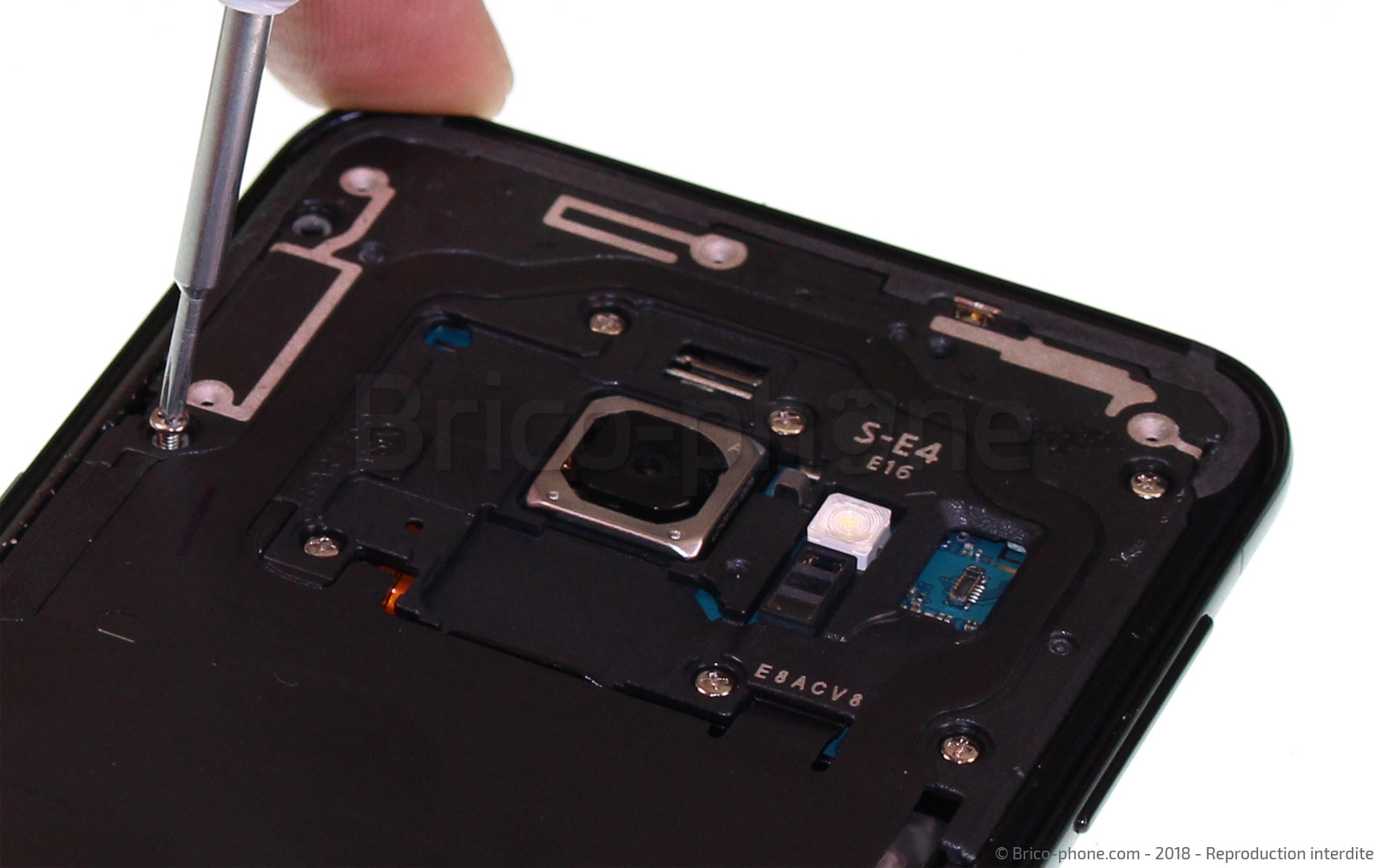

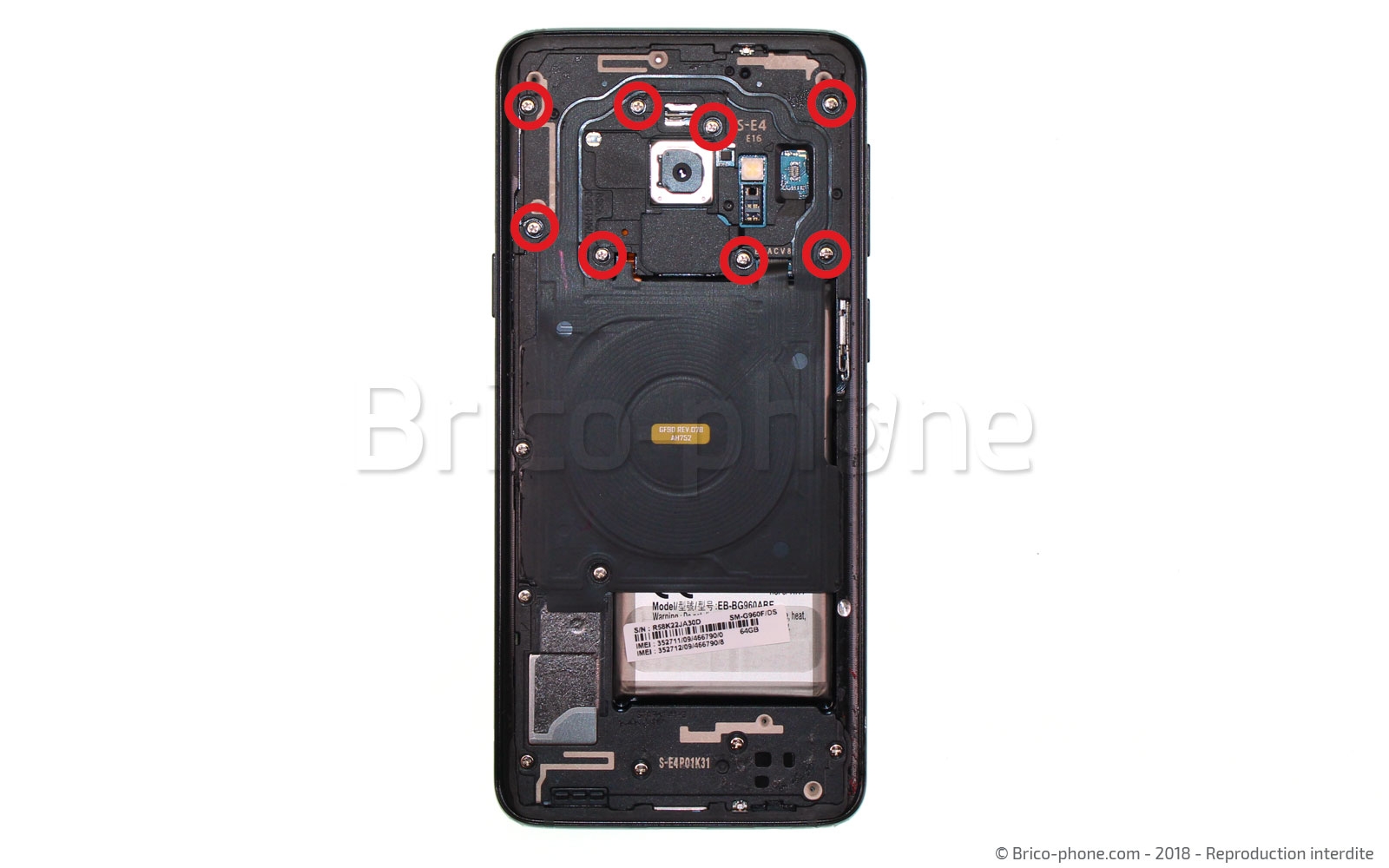

A l'aide du tournevis cruciforme 1.5 fourni dans le kit d'outils, retirez les 8 vis qui maintiennent la plaquette au châssis du téléphone.
Outils du kit utilisés
Outils du kit utilisés

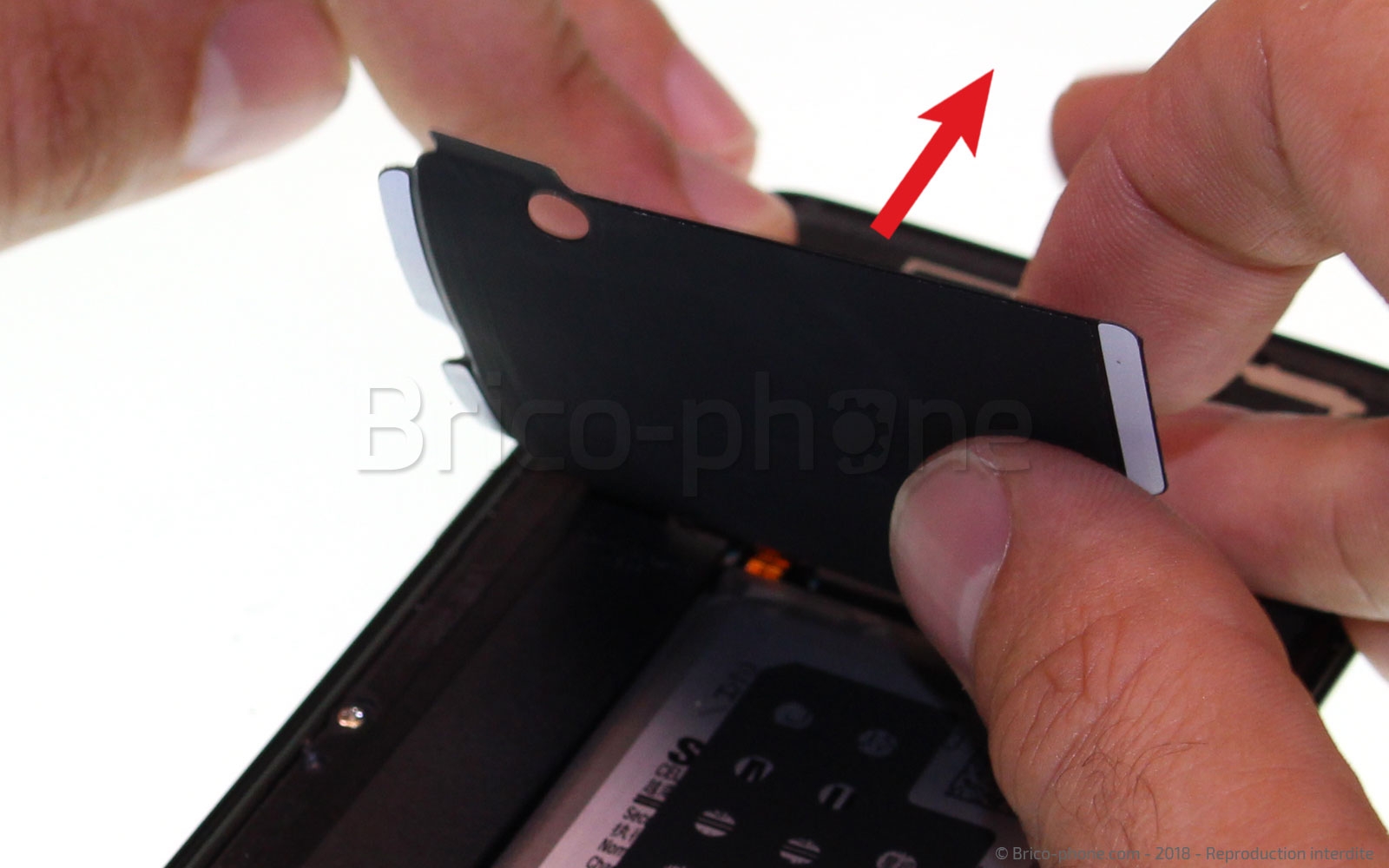

Etape 7 : Oter la nappe induction

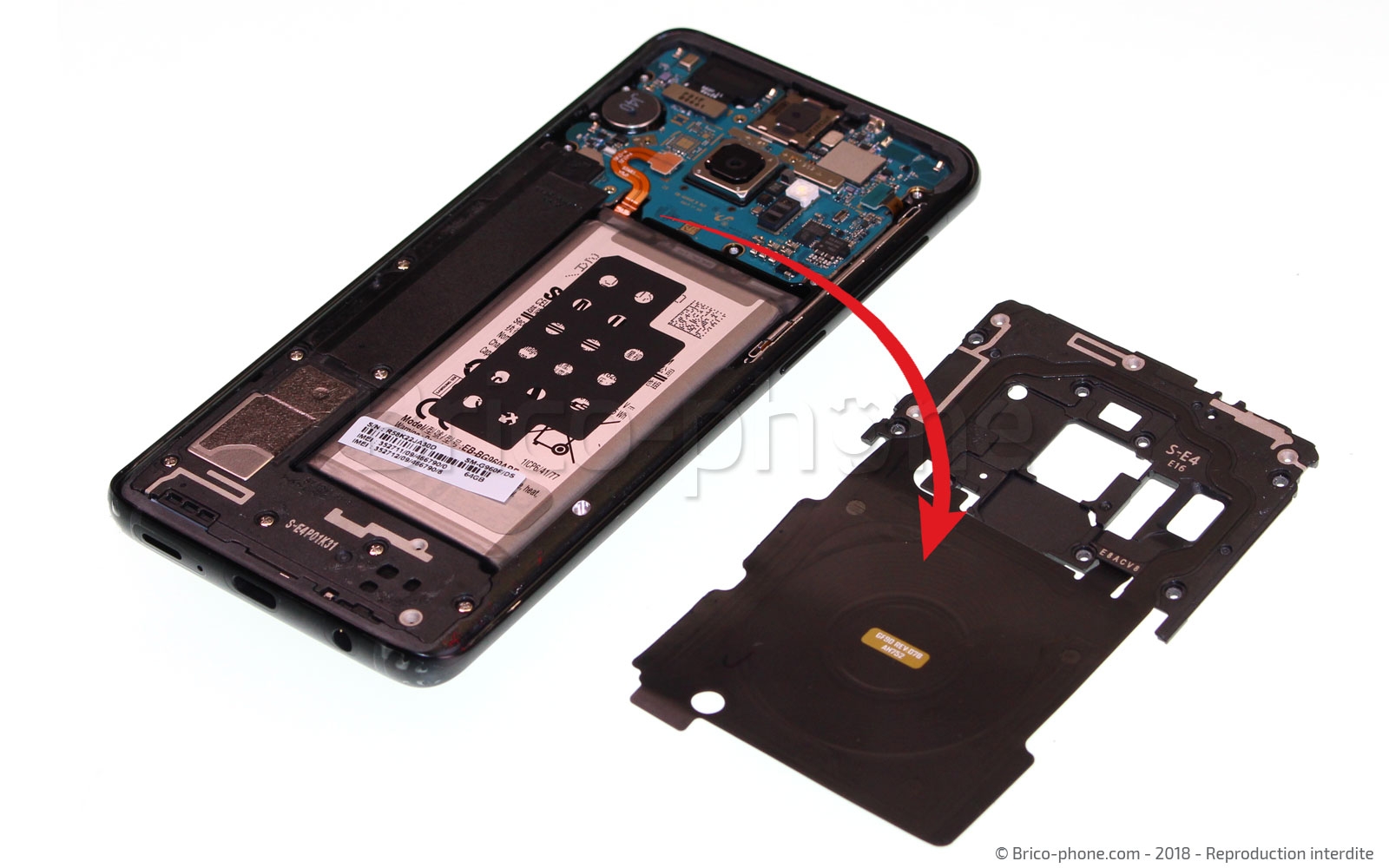

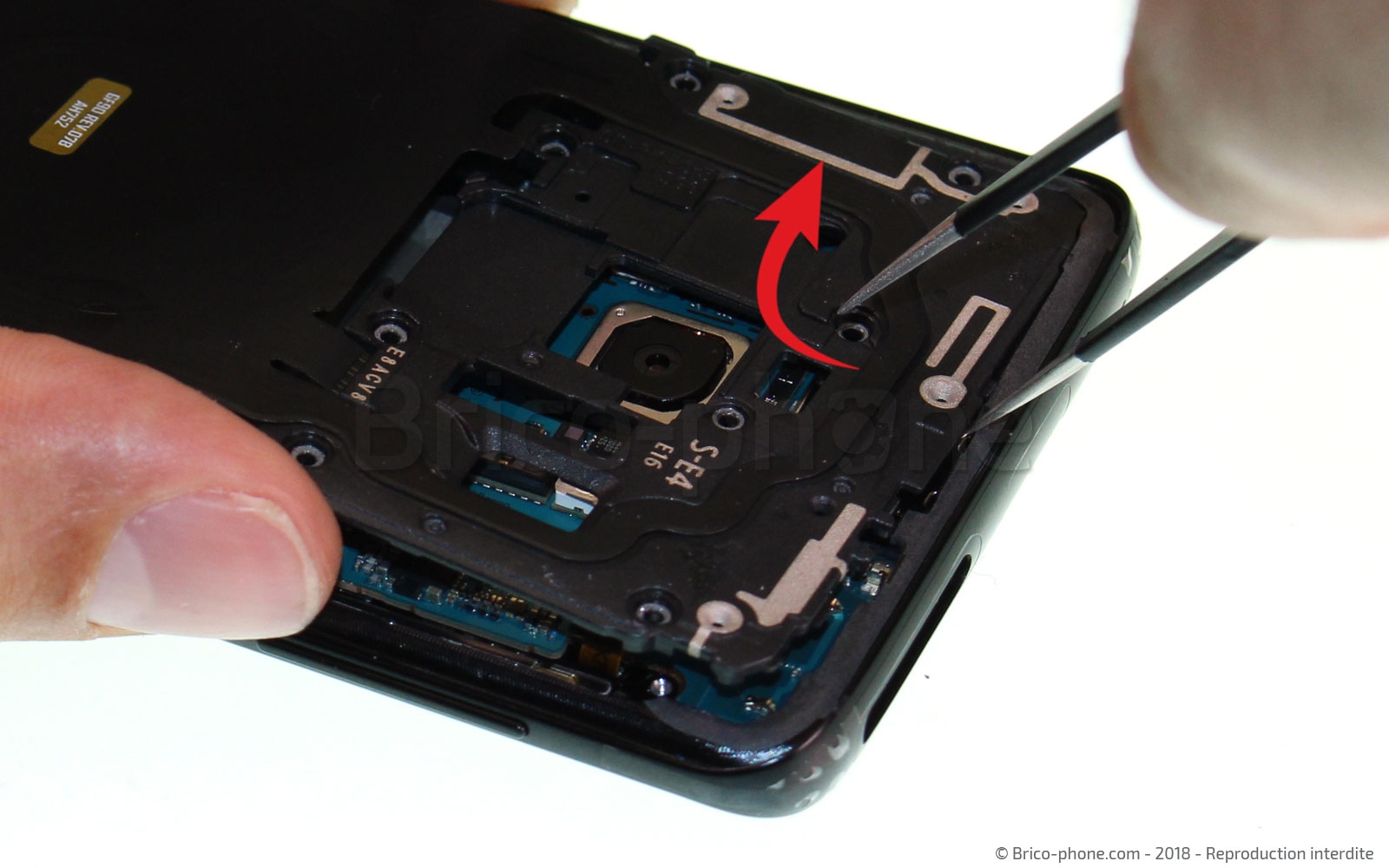

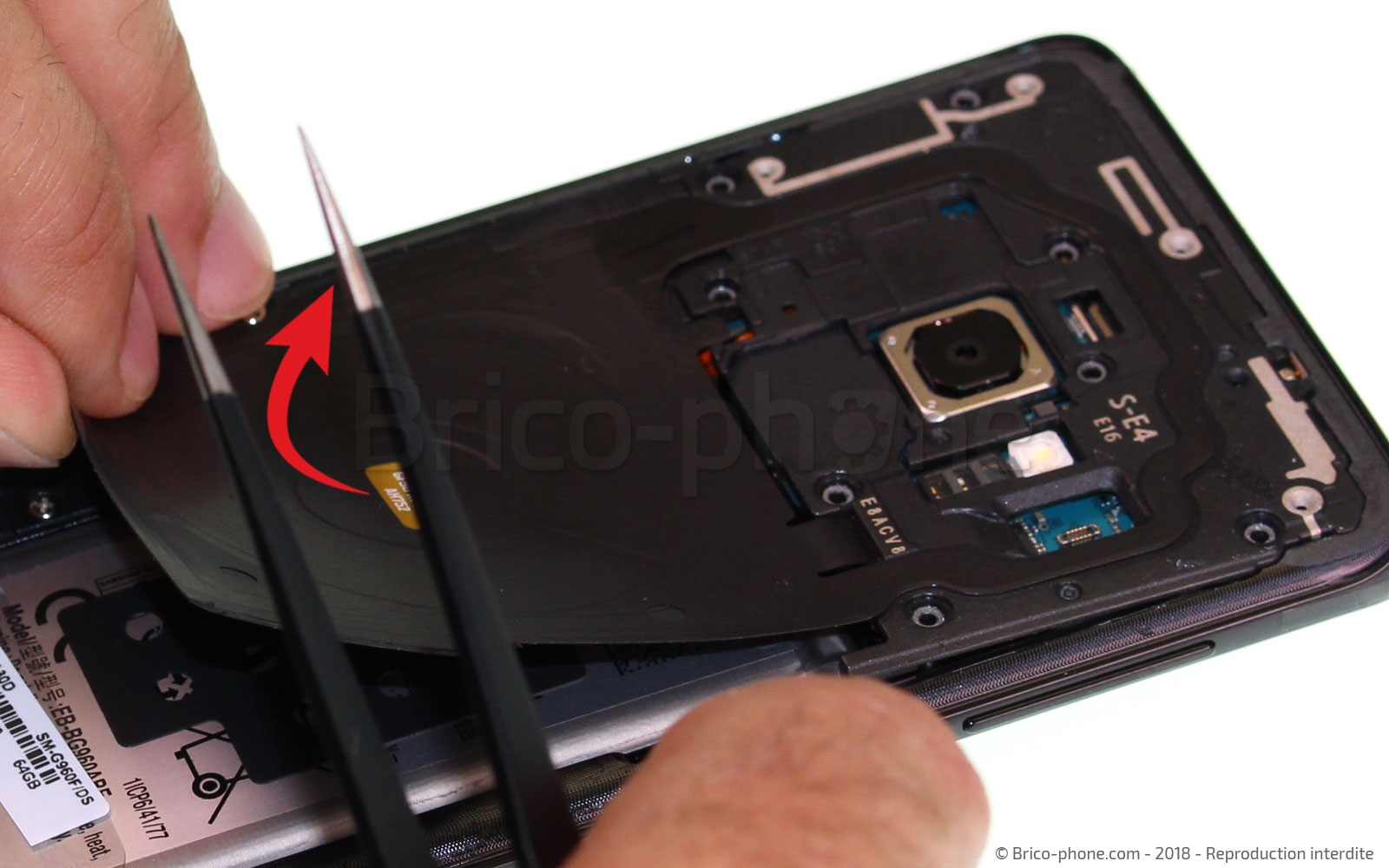

Soulevez la nappe induction à partir du bas puis déclipsez la plaquette en la libérant des encoches à l'aide de la pincette.
La plaquette est désormais libérée.
Outils du kit utilisés
Outils du kit utilisés

Etape 8 : Déconnecter la batterie
Avant de poursuivre la réparation, déconnectez la batterie pour être sûr que le téléphone ne se rallume pendant la manipulation.

Pour cela, soulevez délicatement le connecteur en utilisant la pointe plate du levier en nylon.
Outils du kit utilisés
Outils du kit utilisés

Etape 9 : Retirer le cache de protection

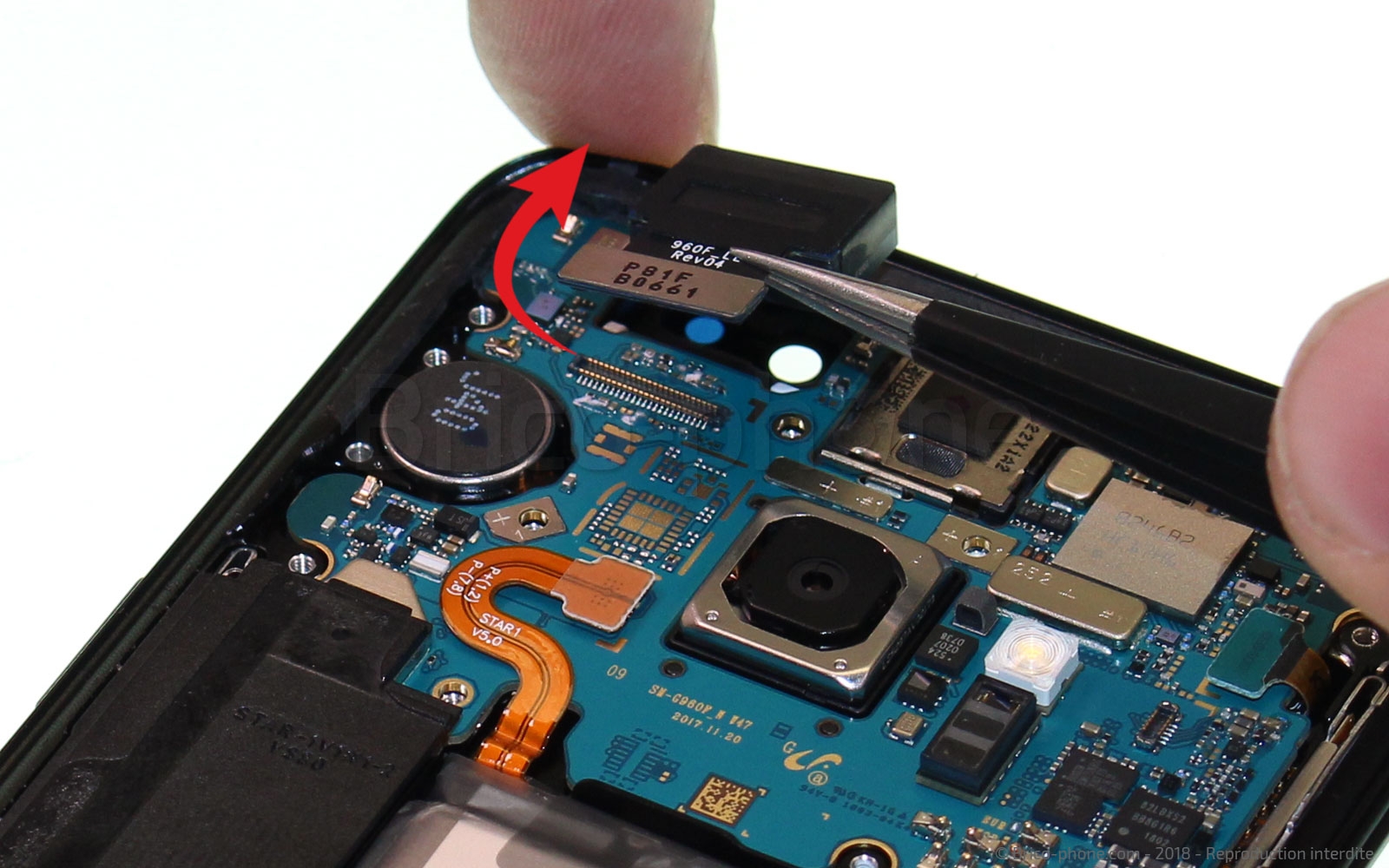

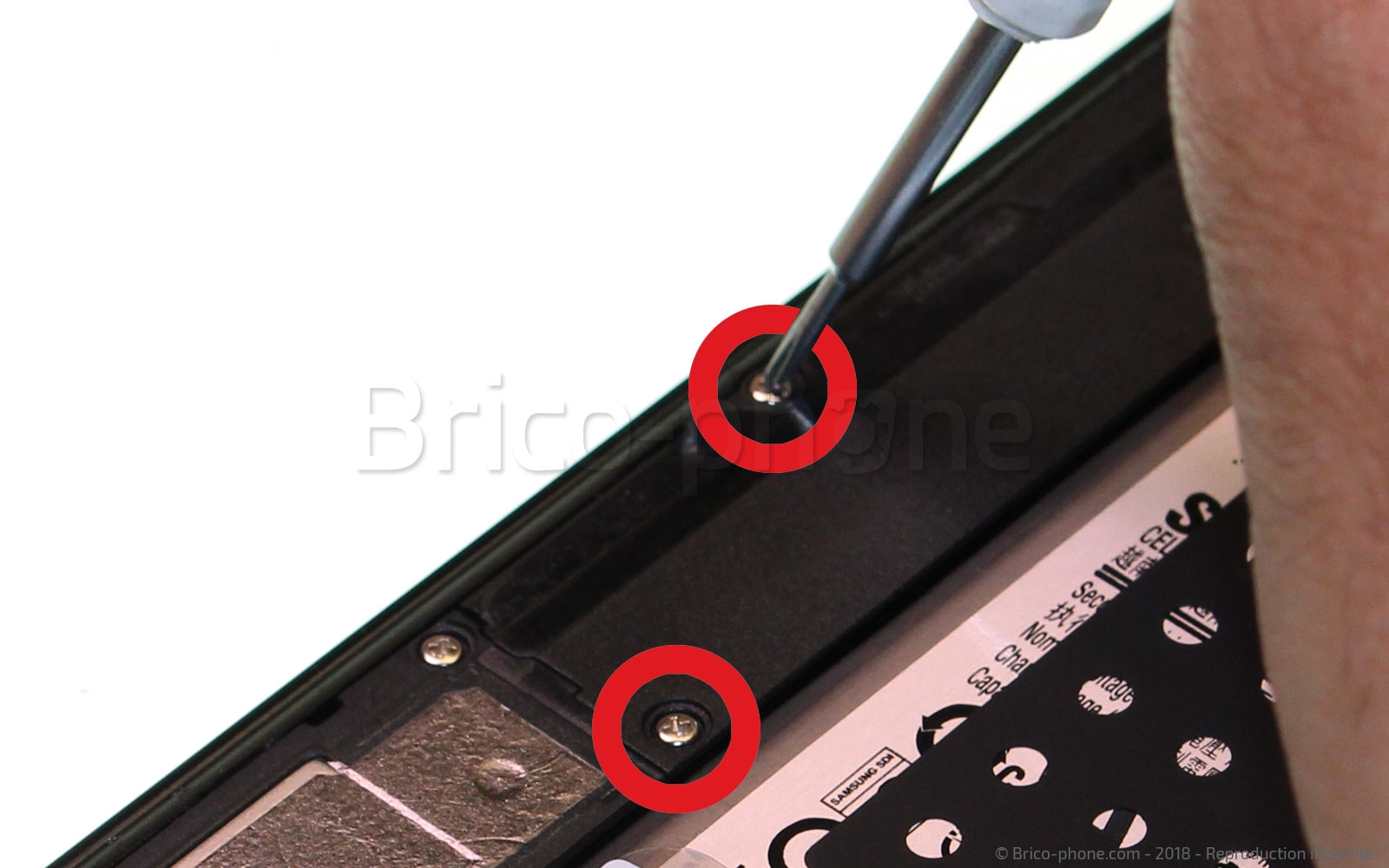

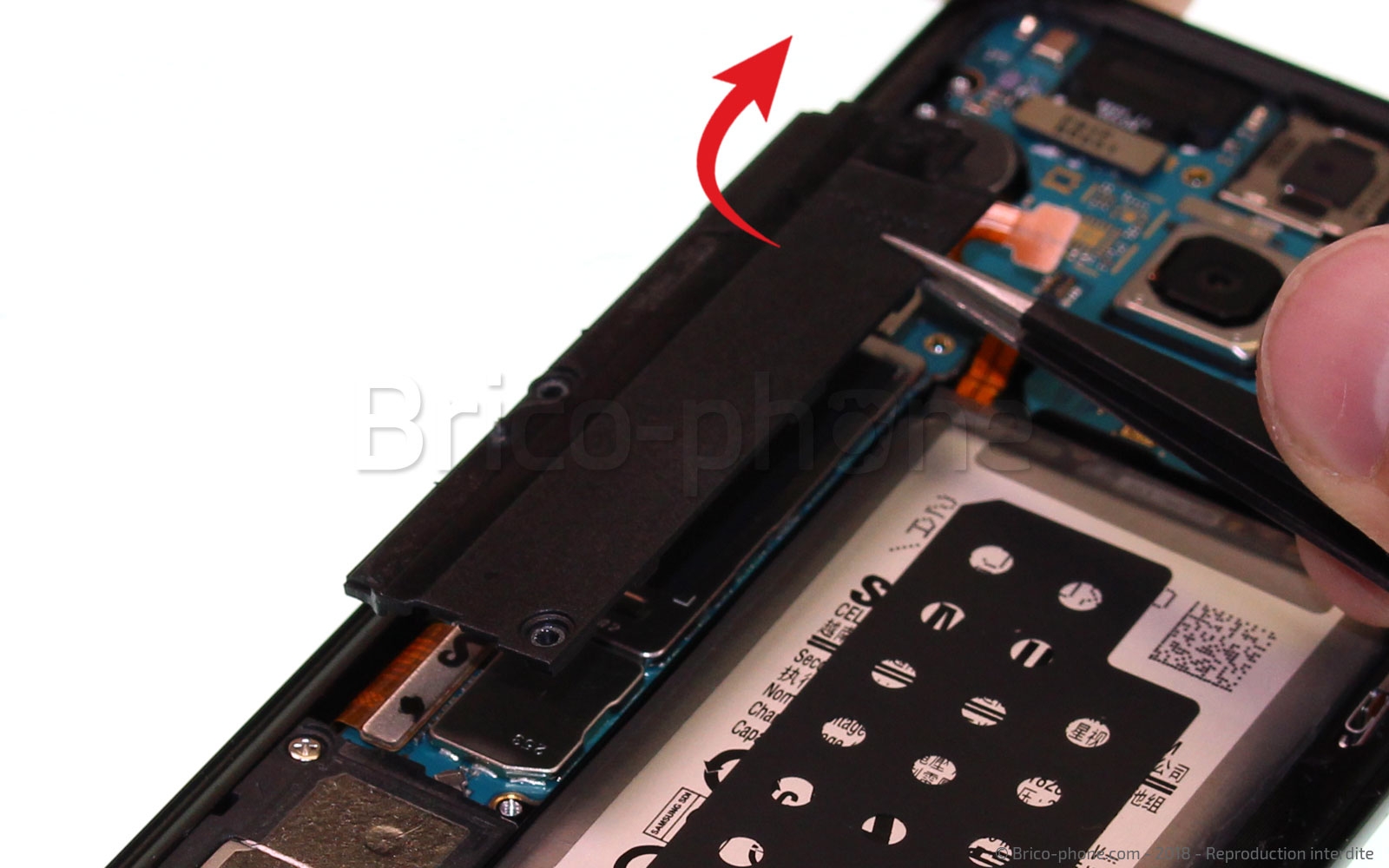

Dévissez les deux vis cruciformes qui maintiennent le cache plastique puis placez-les sur le patron d'aide au montage avec les premières vis retirées précédemment.

Retirez la plaquette en la saisissant avec la pincette brucelles.
Outils du kit utilisés
Outils du kit utilisés


Etape 10 : Retirer le bloc haut-parleur externe

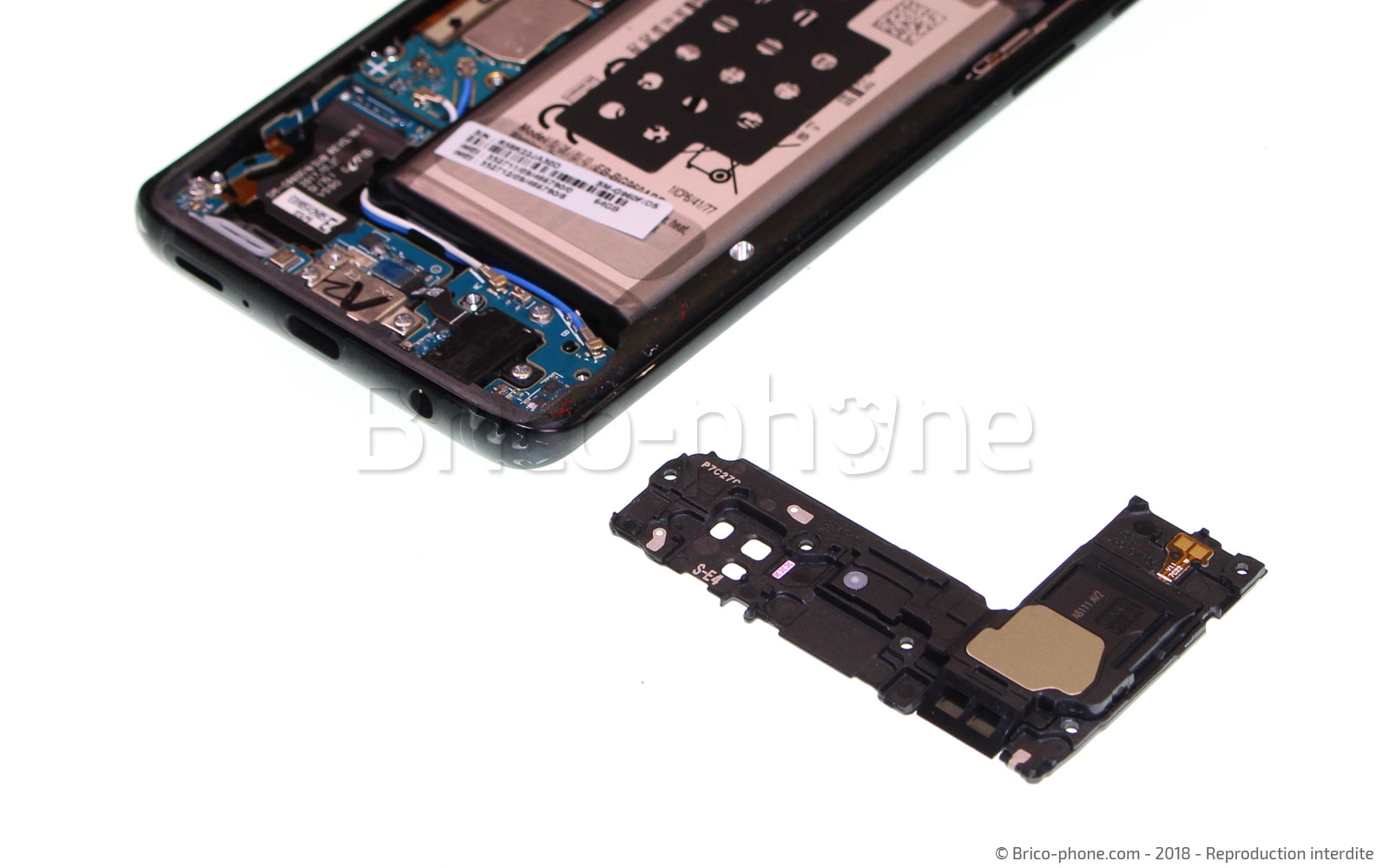

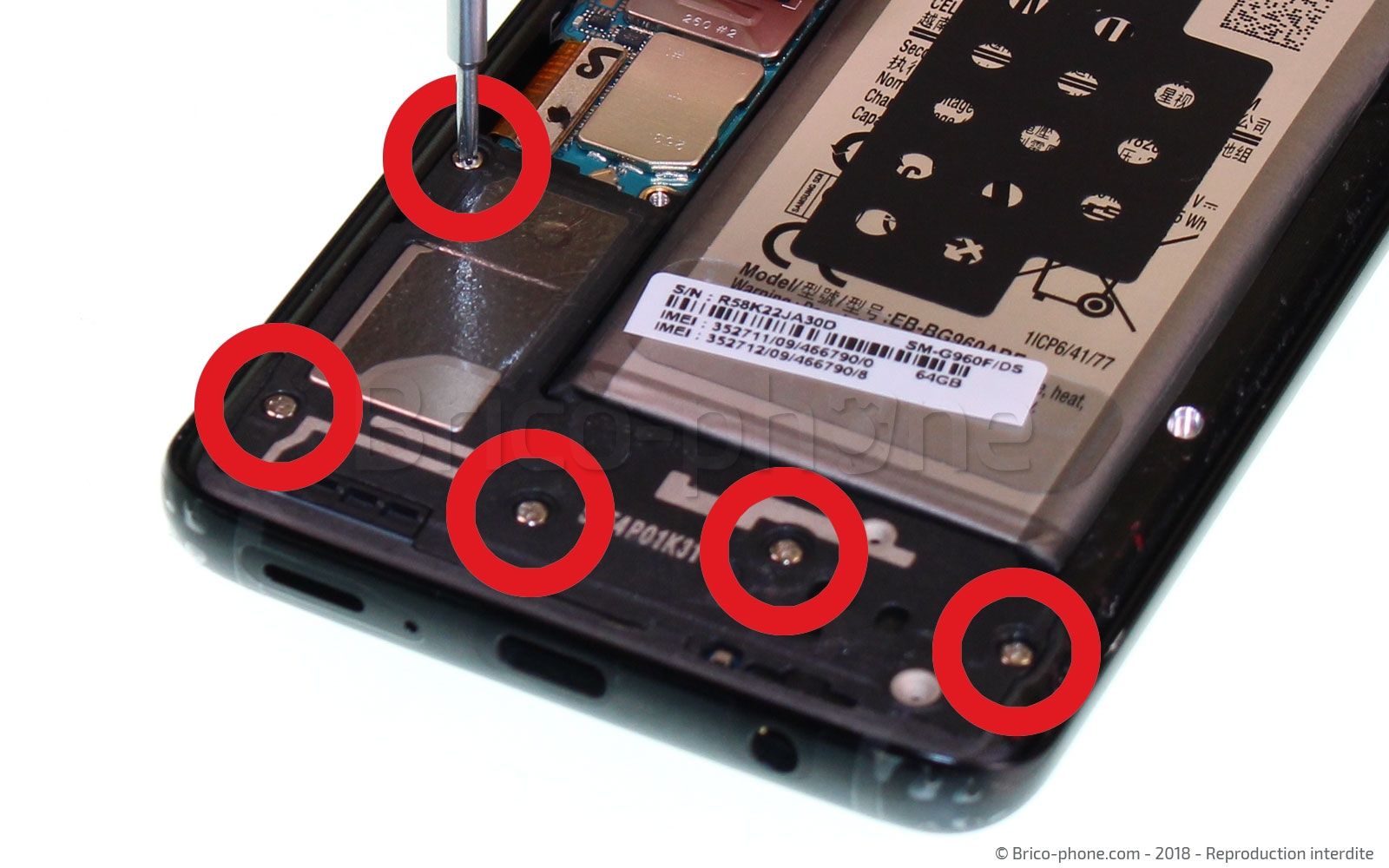

Toujours avec le tournevis cruciforme, retirez les 5 vis du bloc haut-parleur.

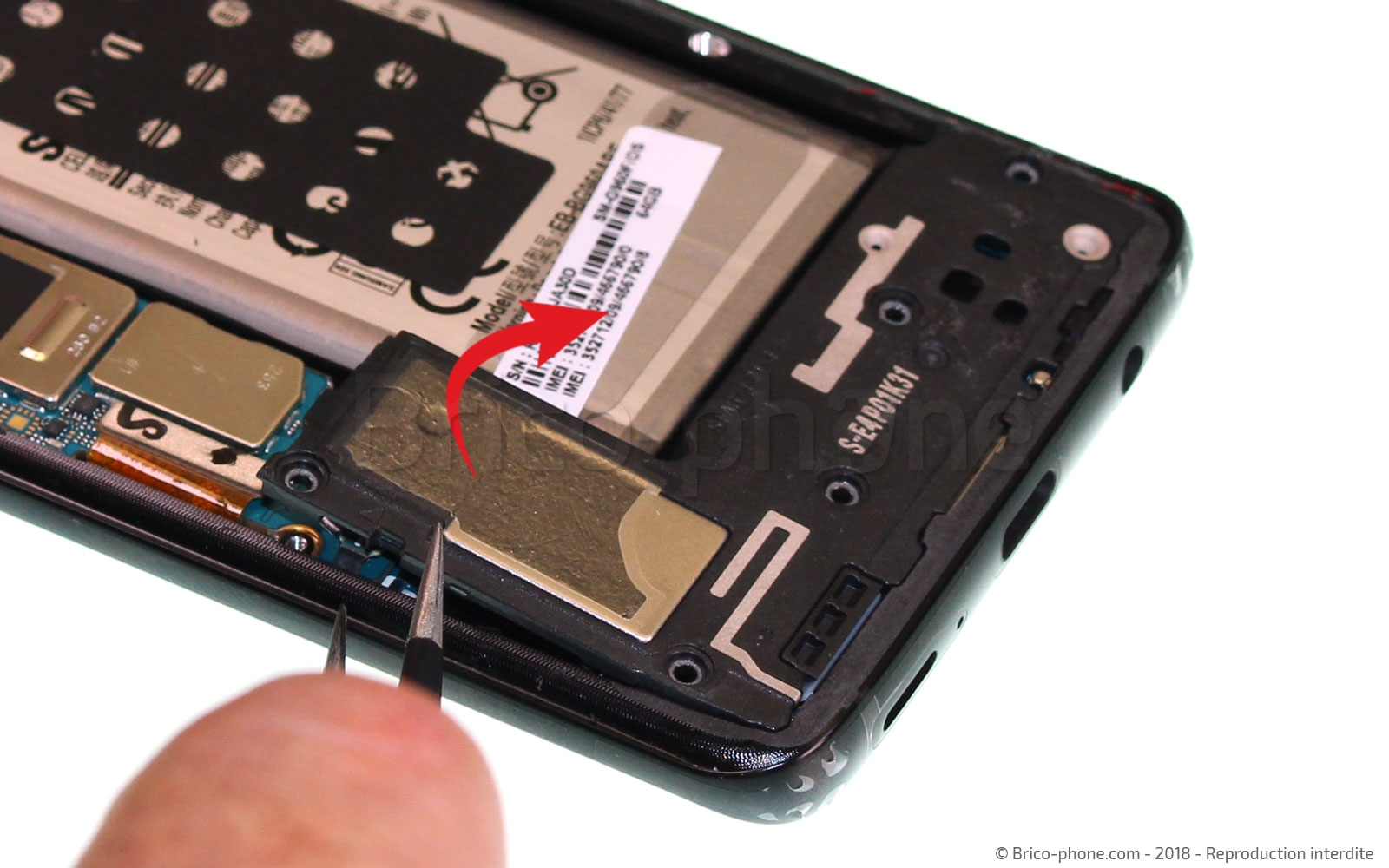

Soulevez-le ensuite en partant de la partie gauche comme sur la photo.
Outils du kit utilisés
Outils du kit utilisés


Etape 11 : Libérer les connecteurs à gauche de la carte mère
La carte mère doit être retirée, pour cela vous devez d'abord retirer tous les éléments qui y sont raccordés.
Commencez par la partie située à gauche de la batterie.

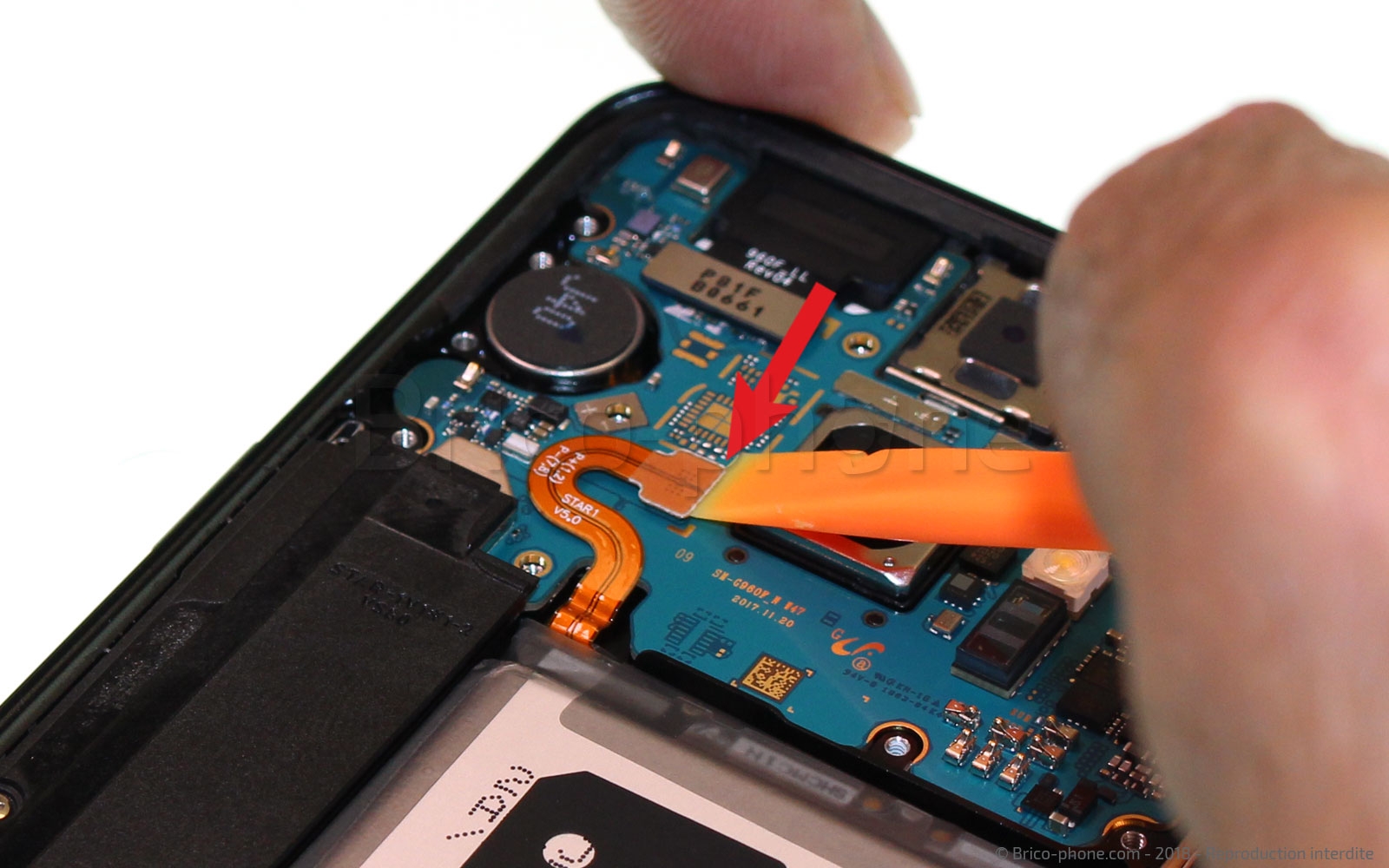

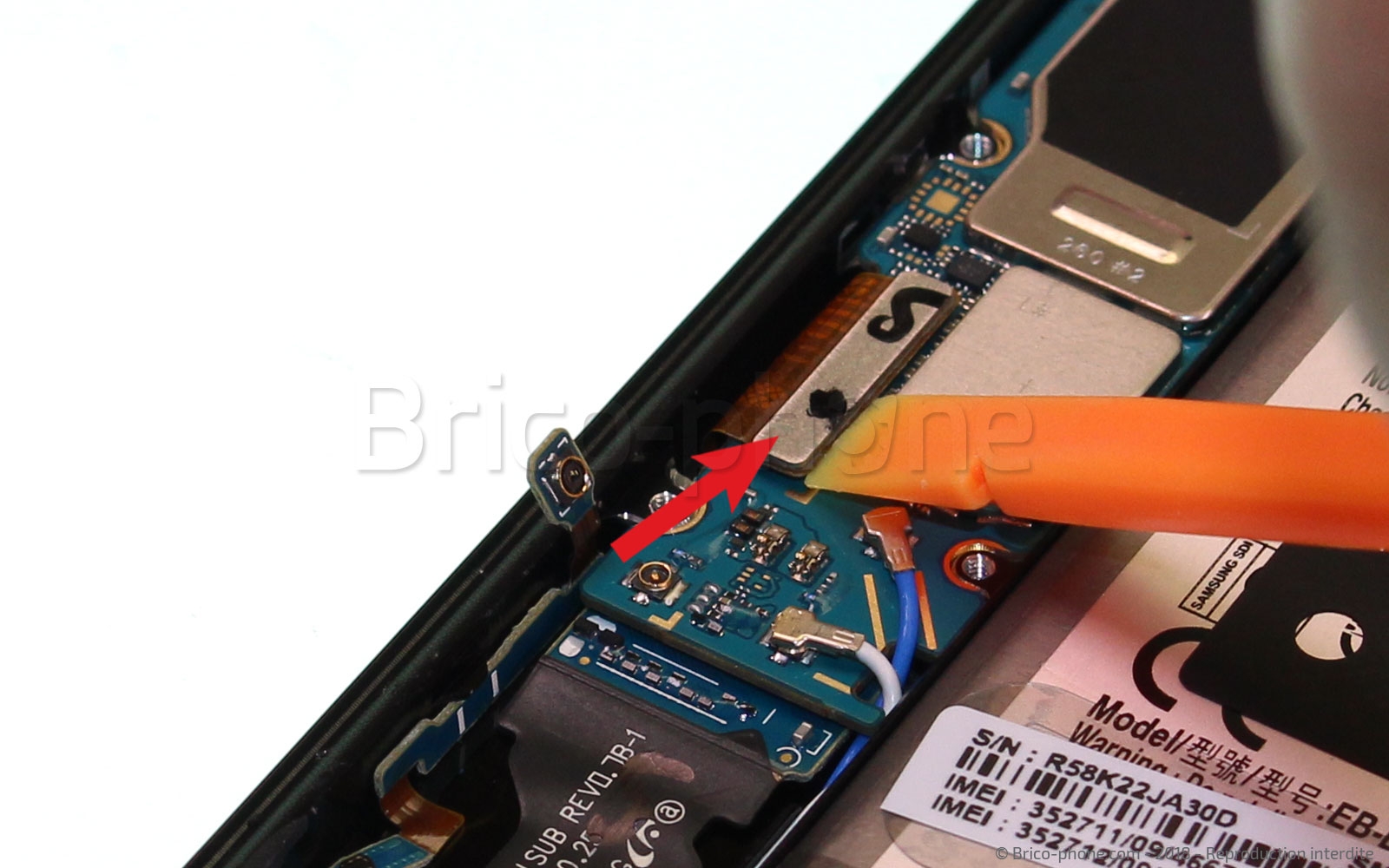

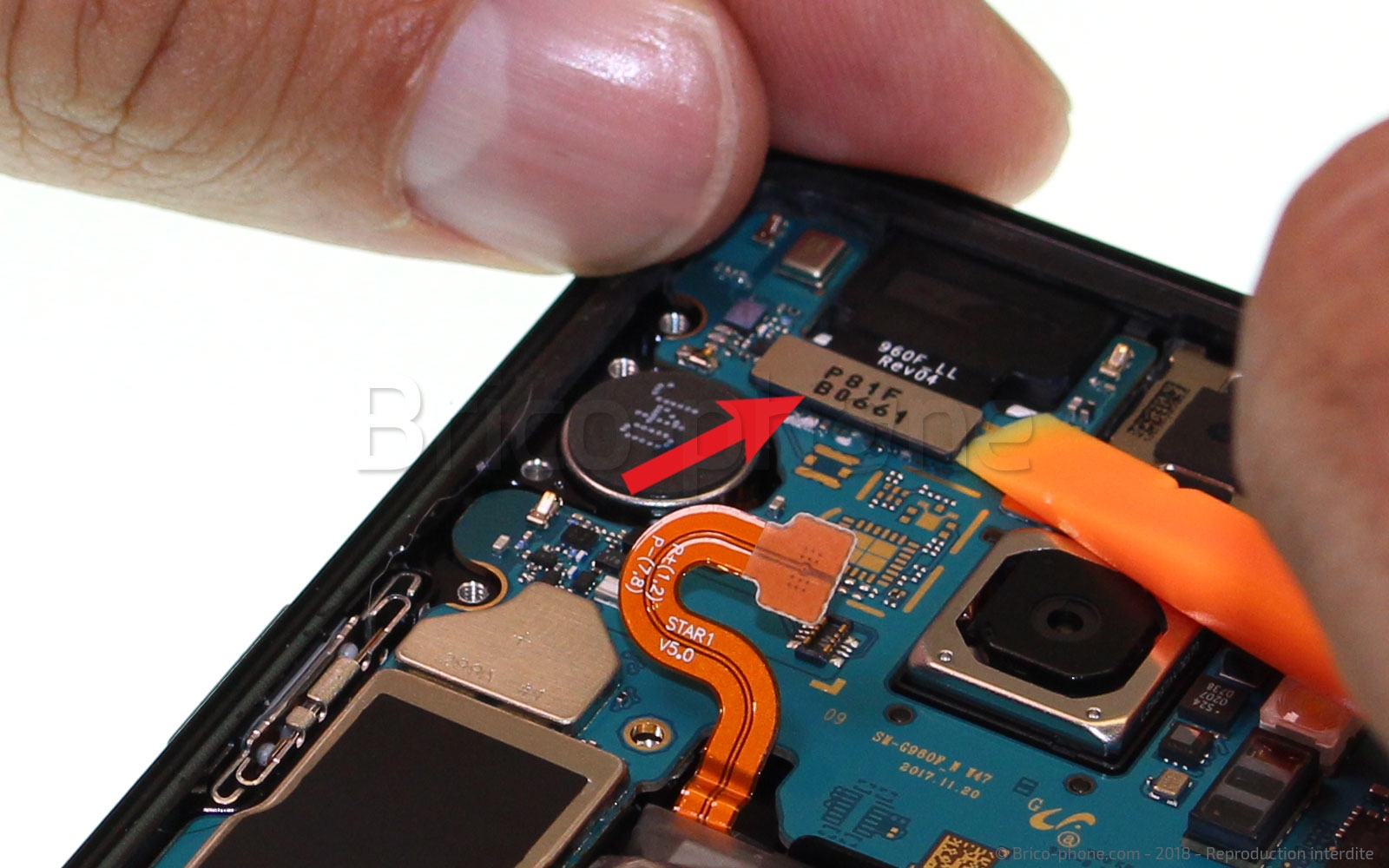

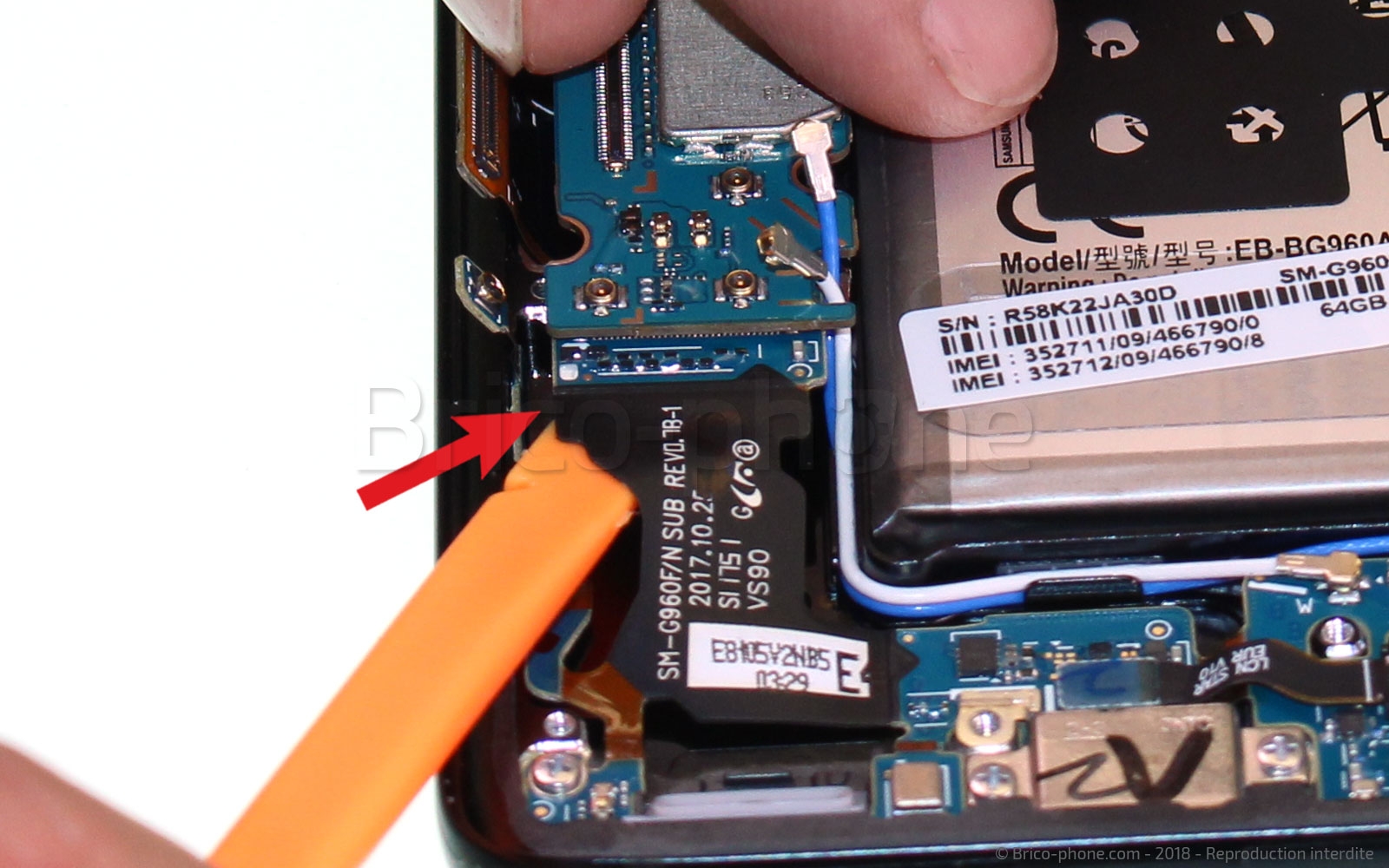

Munissez-vous de la spatule en nylon et déconnectez les deux connecteurs en commençant par le petit qui correspond à une antenne et le plus grand correspond à l'écran.

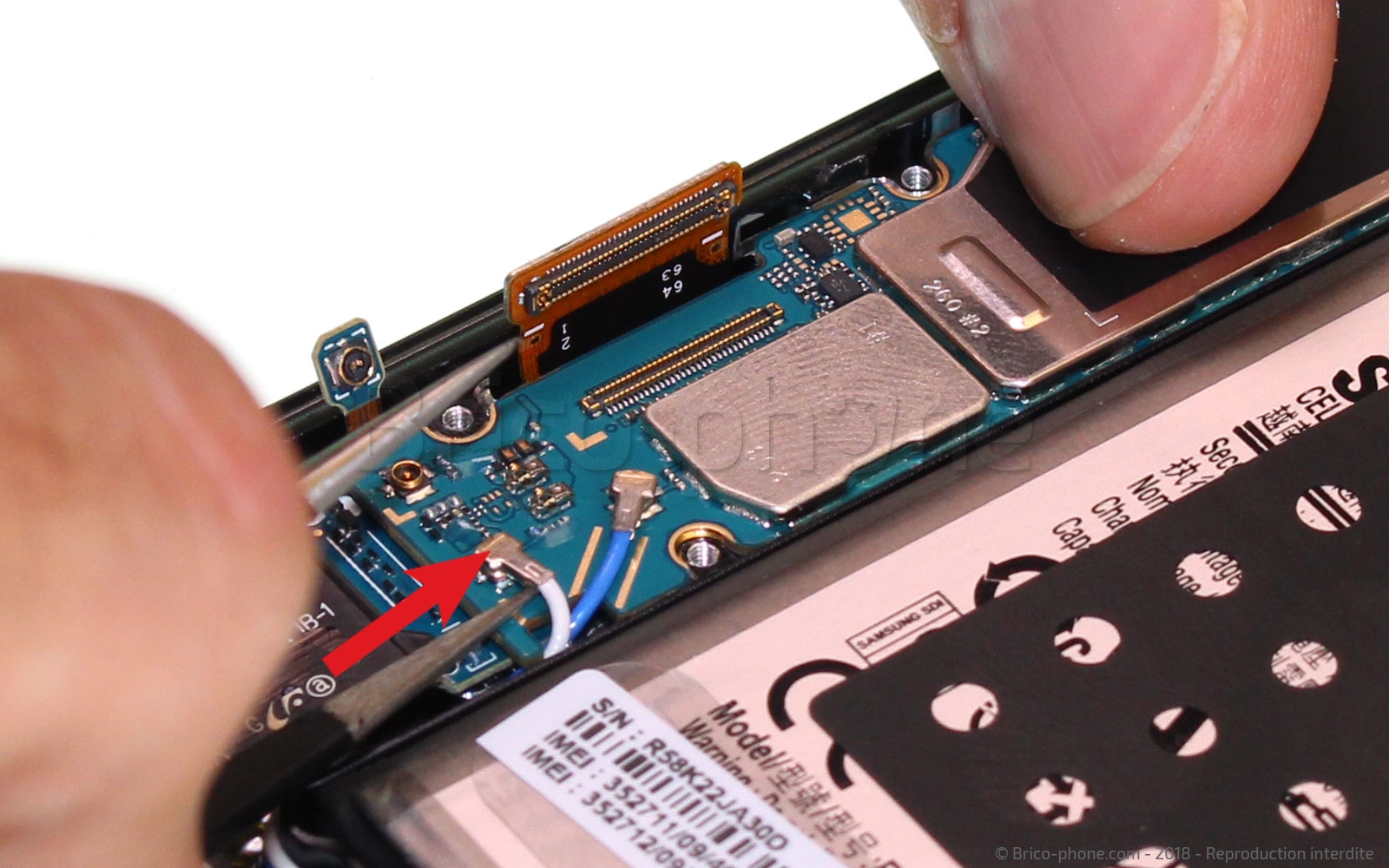

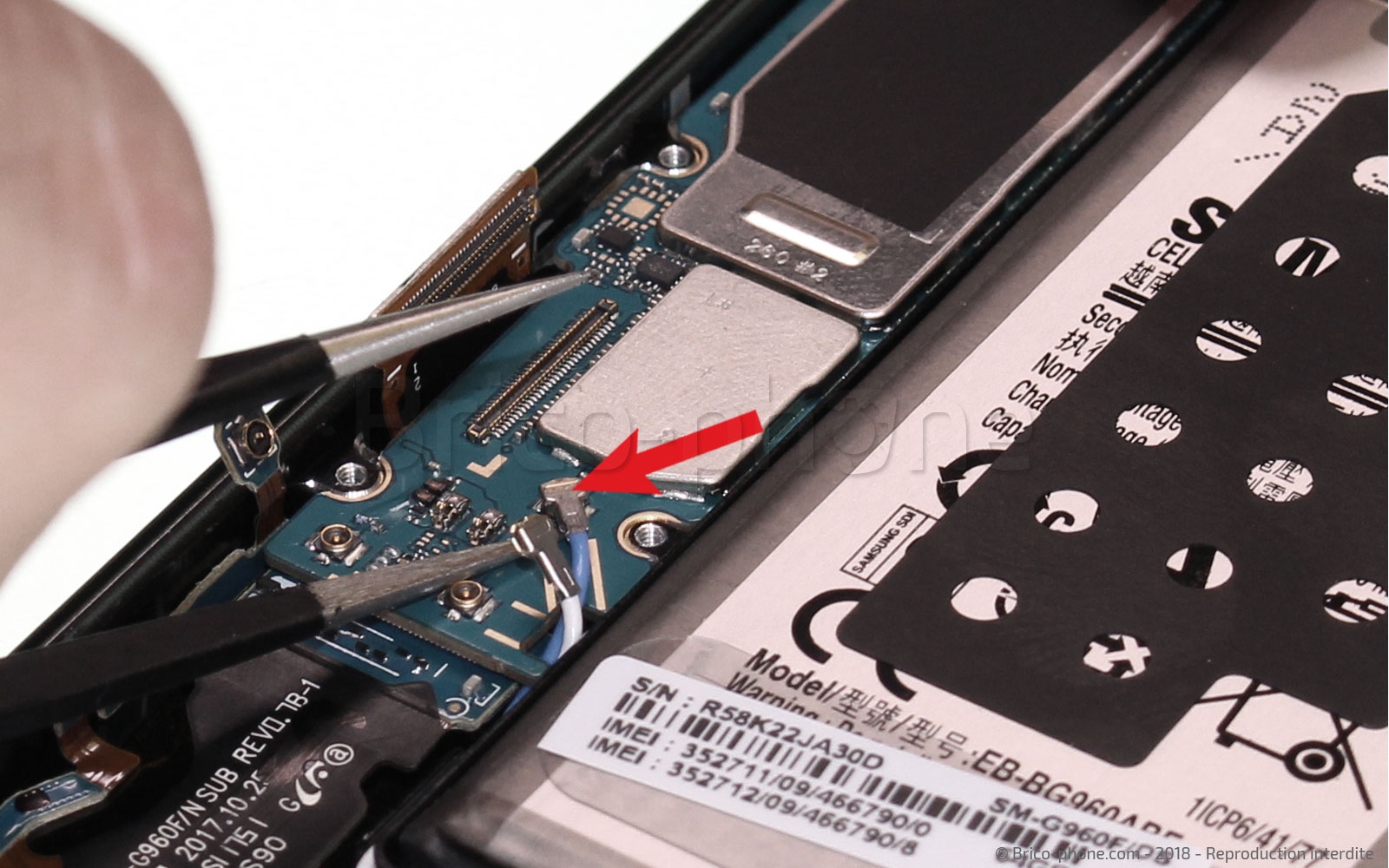

Puis, à l'aide de la pincette et de ses pointes fines, saisissez l'un après l'autre les embouts des câbles coaxiaux. Comme sur la photo, vous devez les prendre à la base de la tête car ils sont très fragiles. Procédez avec précision.
Outils du kit utilisés
Outils du kit utilisés

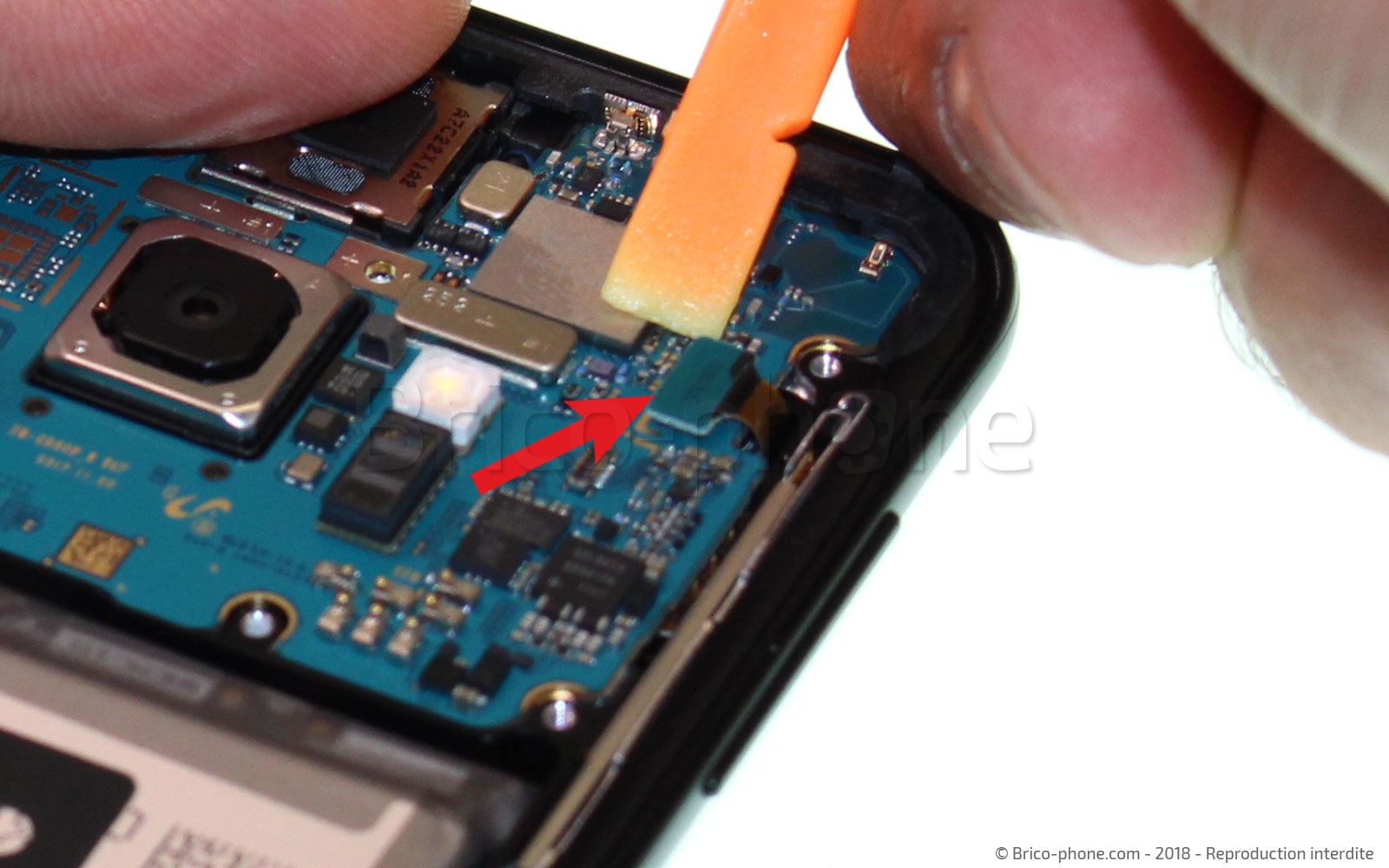

Etape 12 : Libérer les connecteurs en haut de la carte mère
Toujours avec le levier, soulevez le connecteur de la double caméra avant puis délogez-la avec la pincette.

Puis déconnectez la nappe des capteurs de proximité et luminosité.
Outils du kit utilisés
Outils du kit utilisés

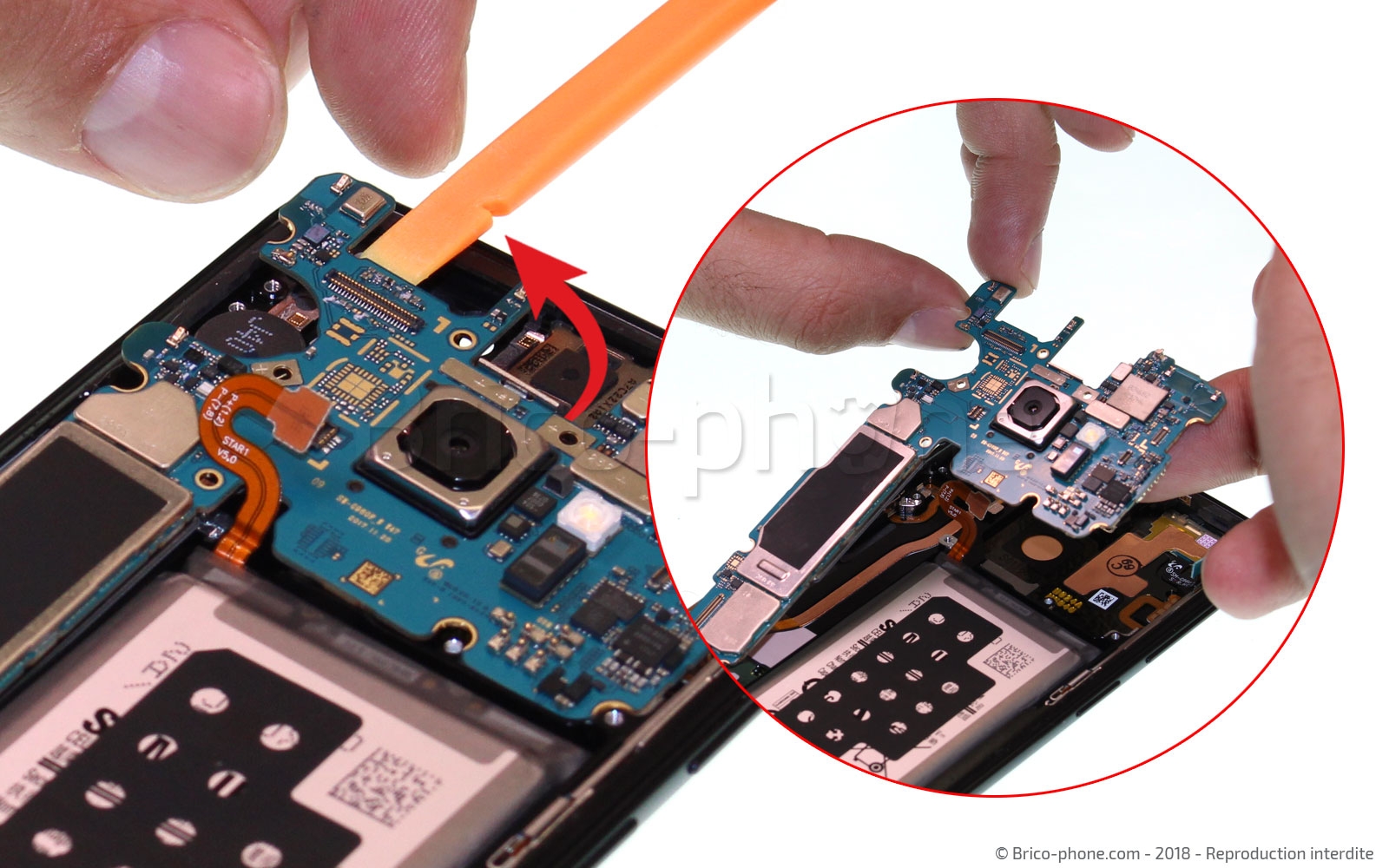

Etape 13 : Retirer la carte mère

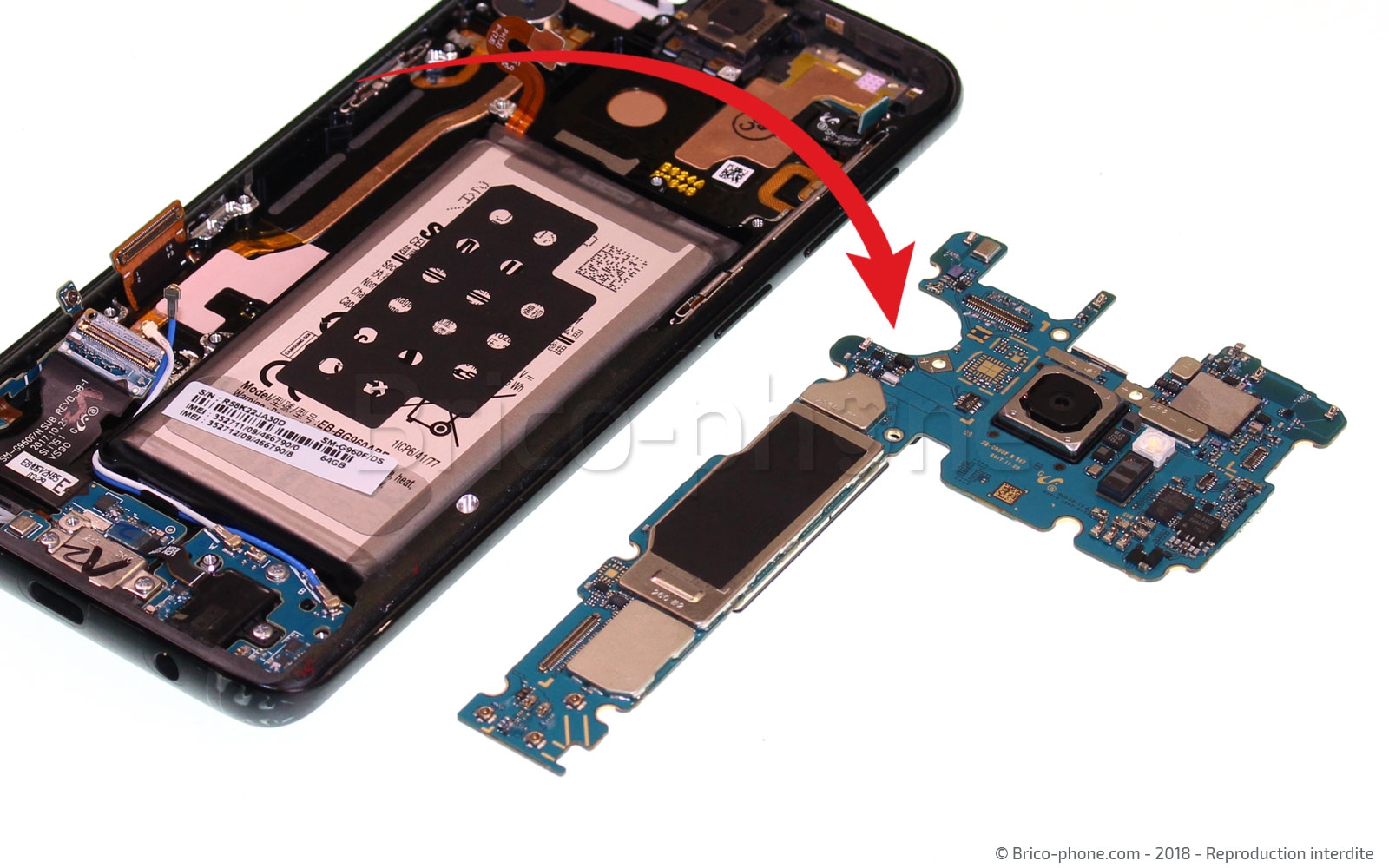

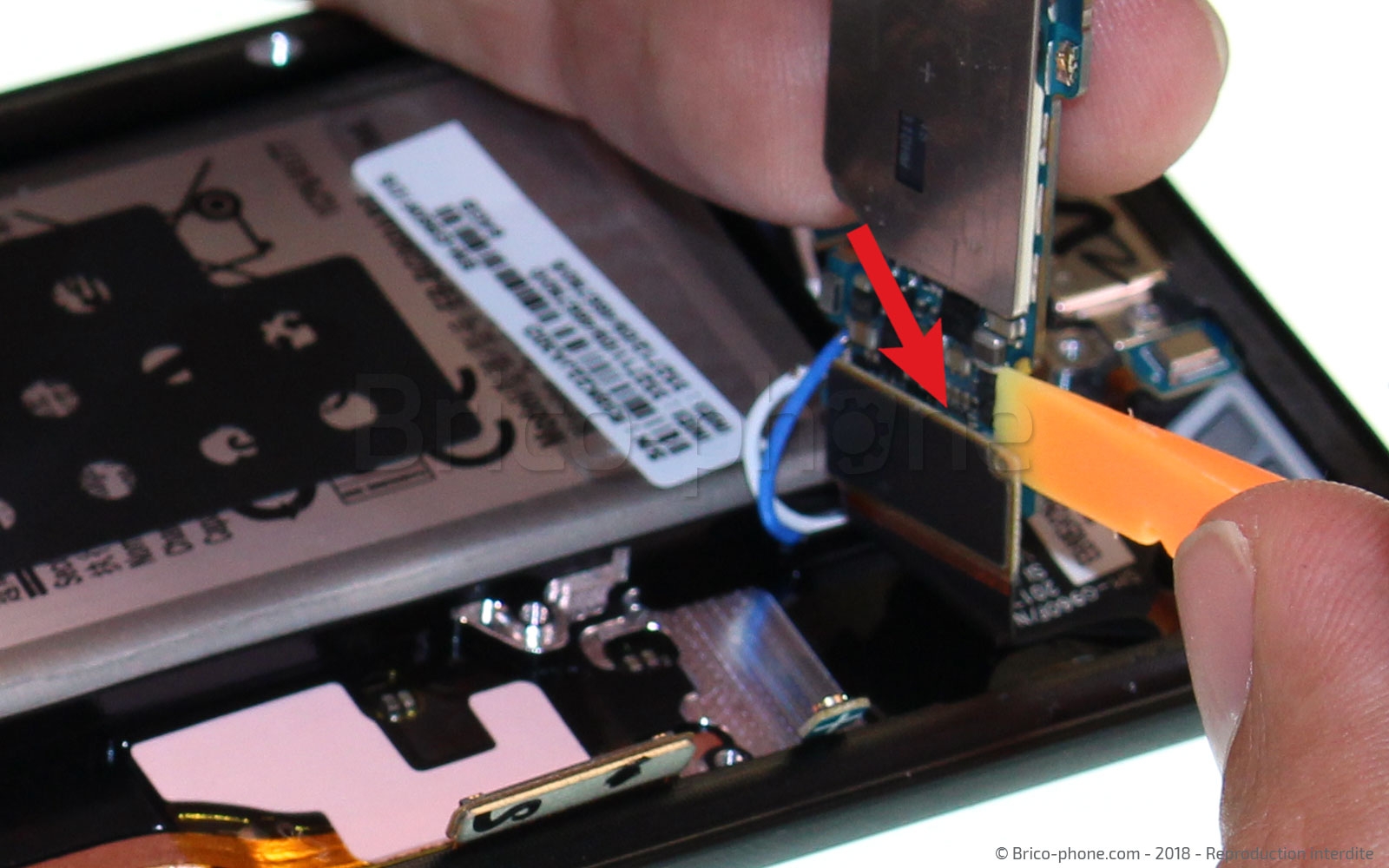

Soulevez la carte mère en la basculant vers le haut. Glissez le levier dessous au niveau de la caméra avant, veillez à ce que les connecteurs en bas à gauche n'entravent pas la manipulation.

Attention à ne pas trop tirer car le connecteur de charge est relié au dos. Déclipsez le connecteur grâce au levier en nylon.
La carte mère est maintenant libérée. Conservez là dans un endroit sûr, c'est le coeur de votre téléphone non remplaçable.
Outils du kit utilisés
Outils du kit utilisés

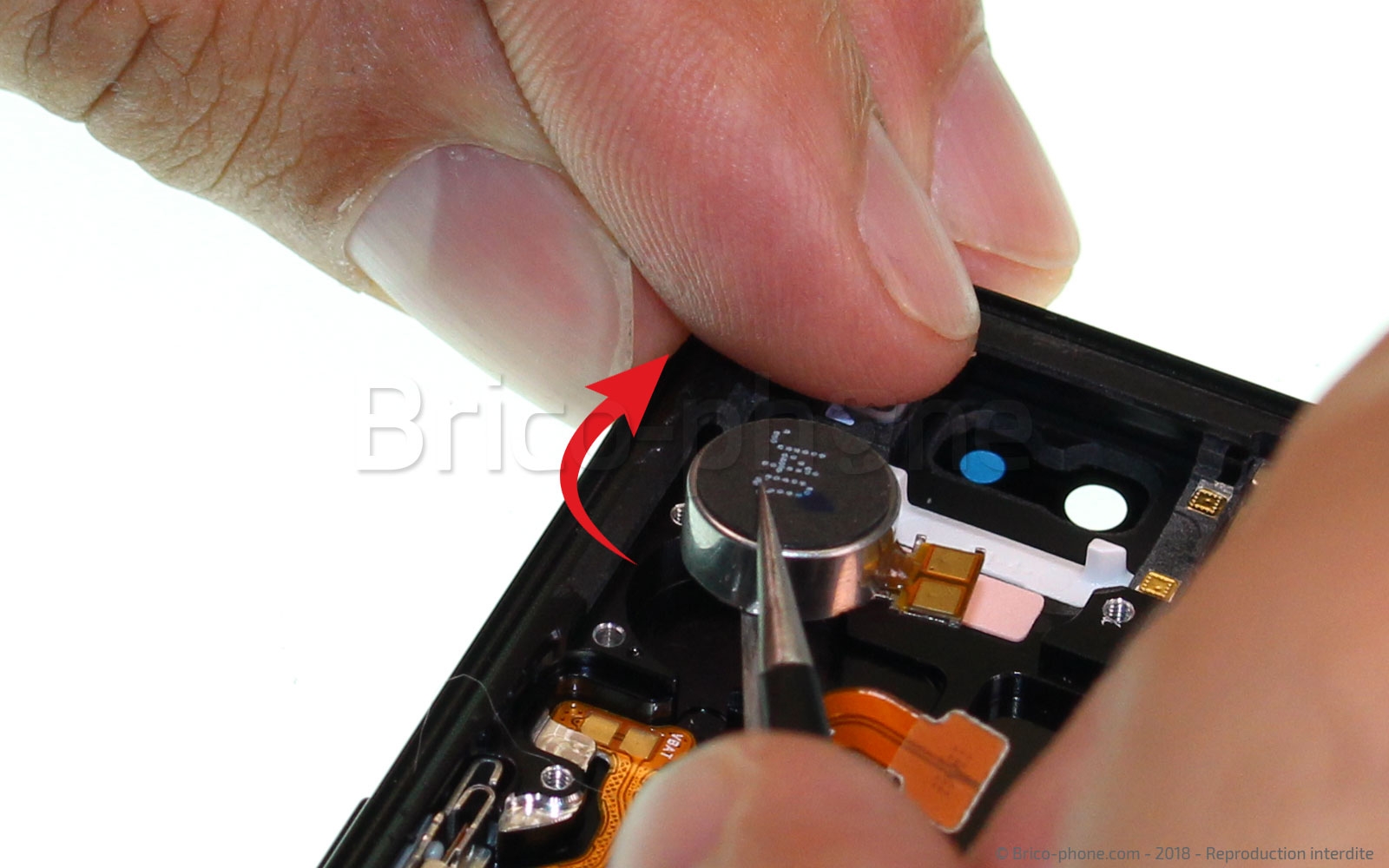

Etape 14 : Retirer le vibreur
Passons maintenant au vibreur, ce petit composant rond est juste collé au châssis.

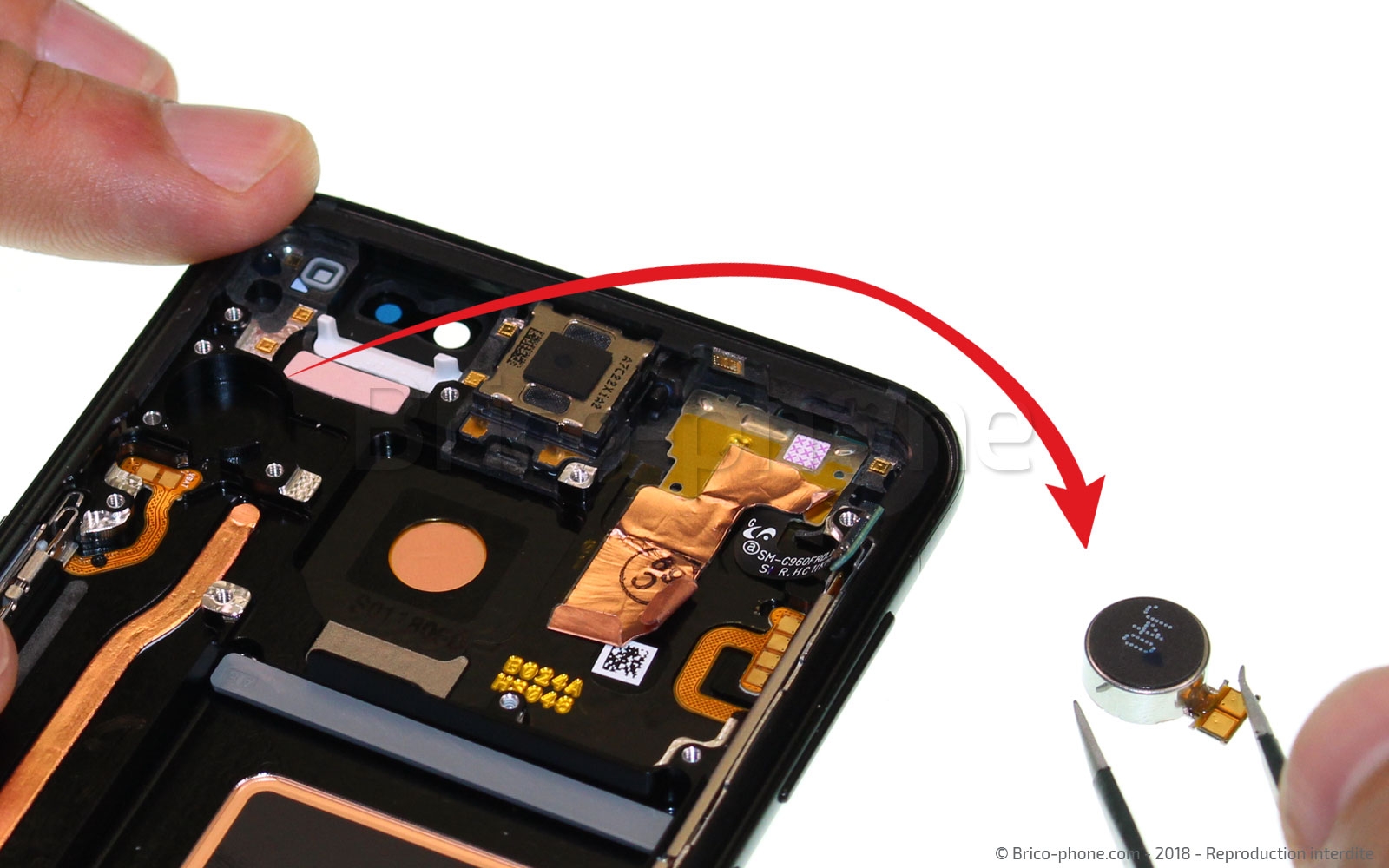

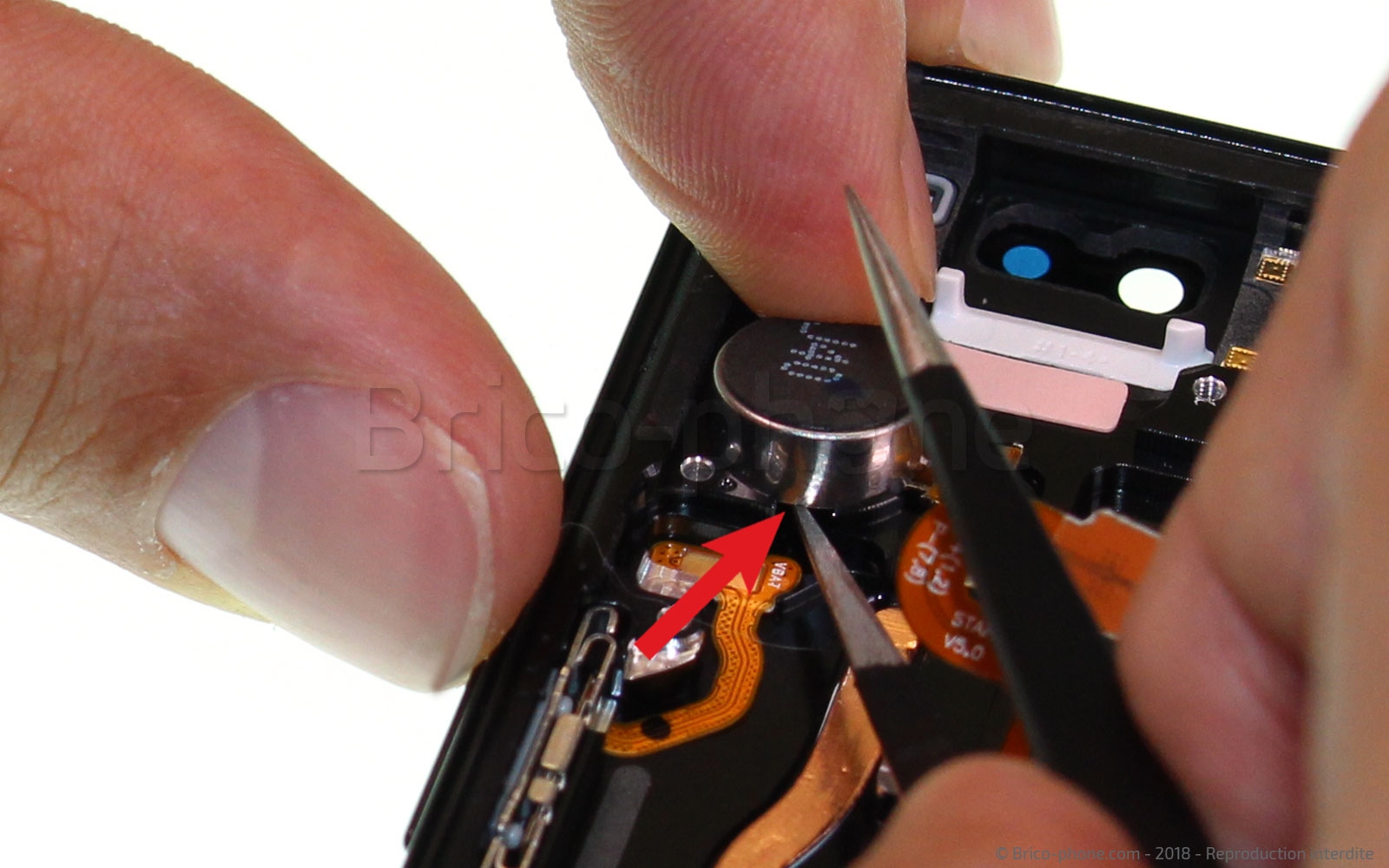

Utilisez une des pointes fines de la pincette de précision pour le décoller en veillant aux contacts au bout de la nappe.
Outils du kit utilisés
Outils du kit utilisés

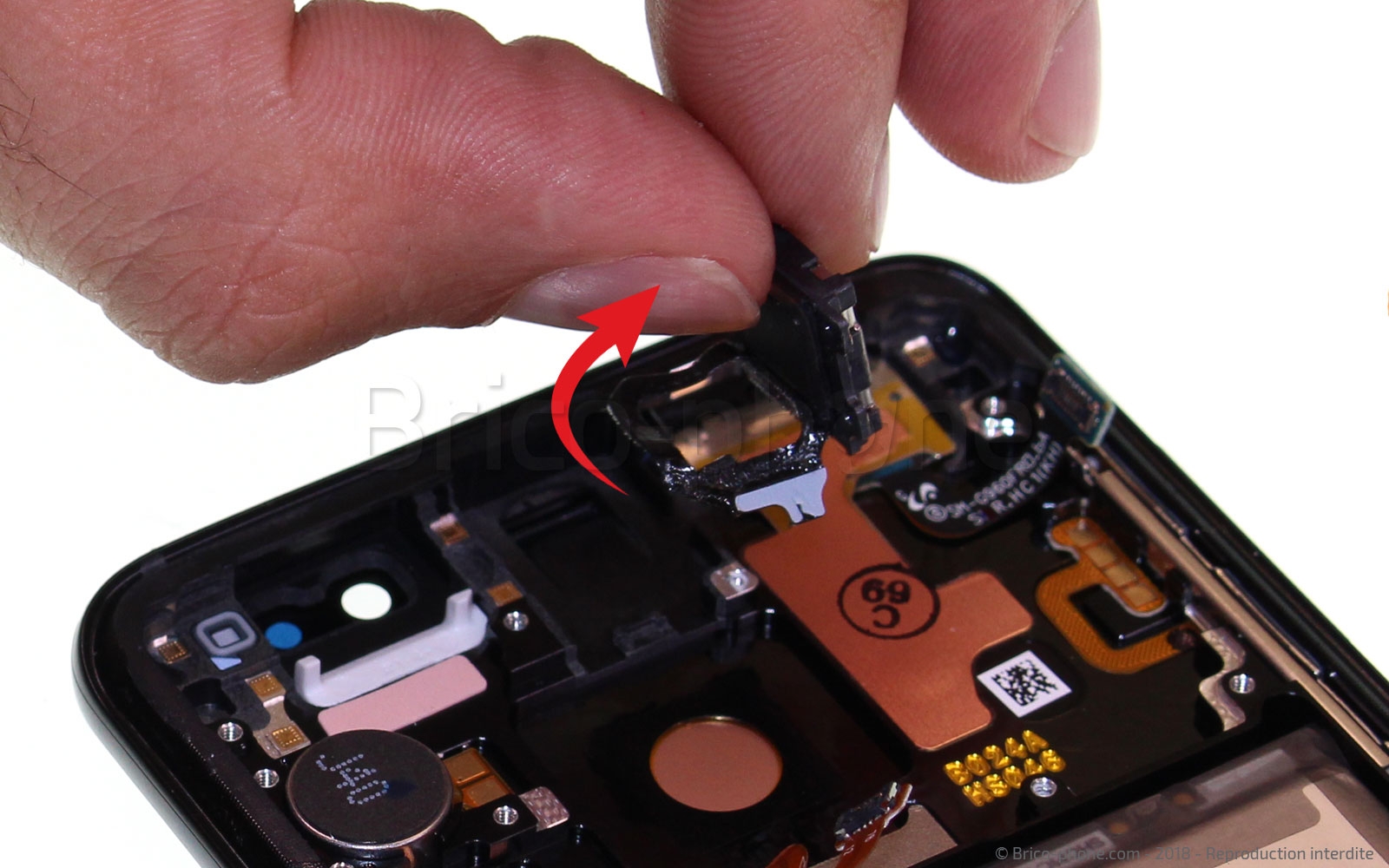

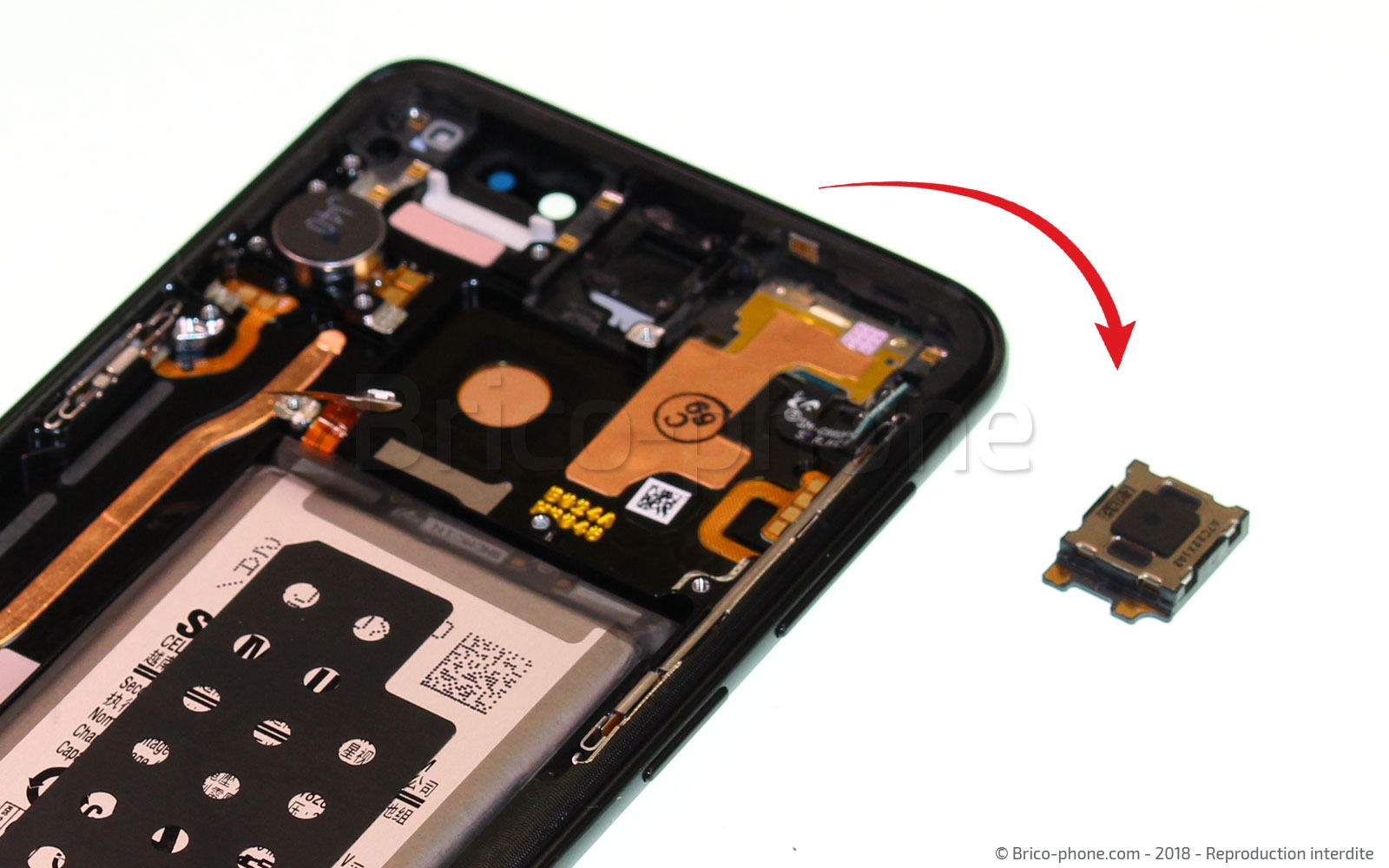

Etape 15 : Retirer l'écouteur interne

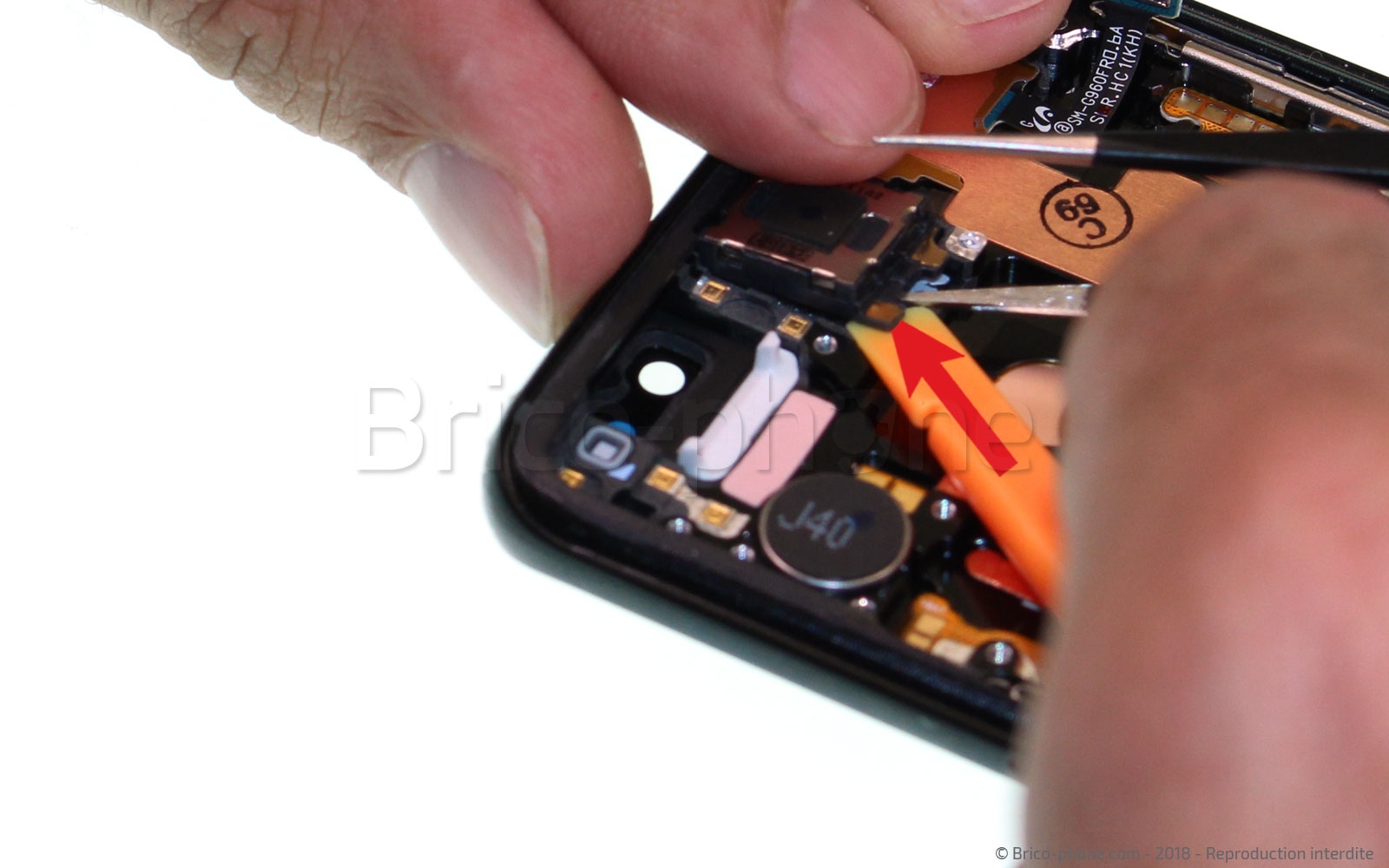

Même procédé pour l'écouteur interne, décollez-le avec la pincette puis délogez-le du châssis.
Outils du kit utilisés
Outils du kit utilisés

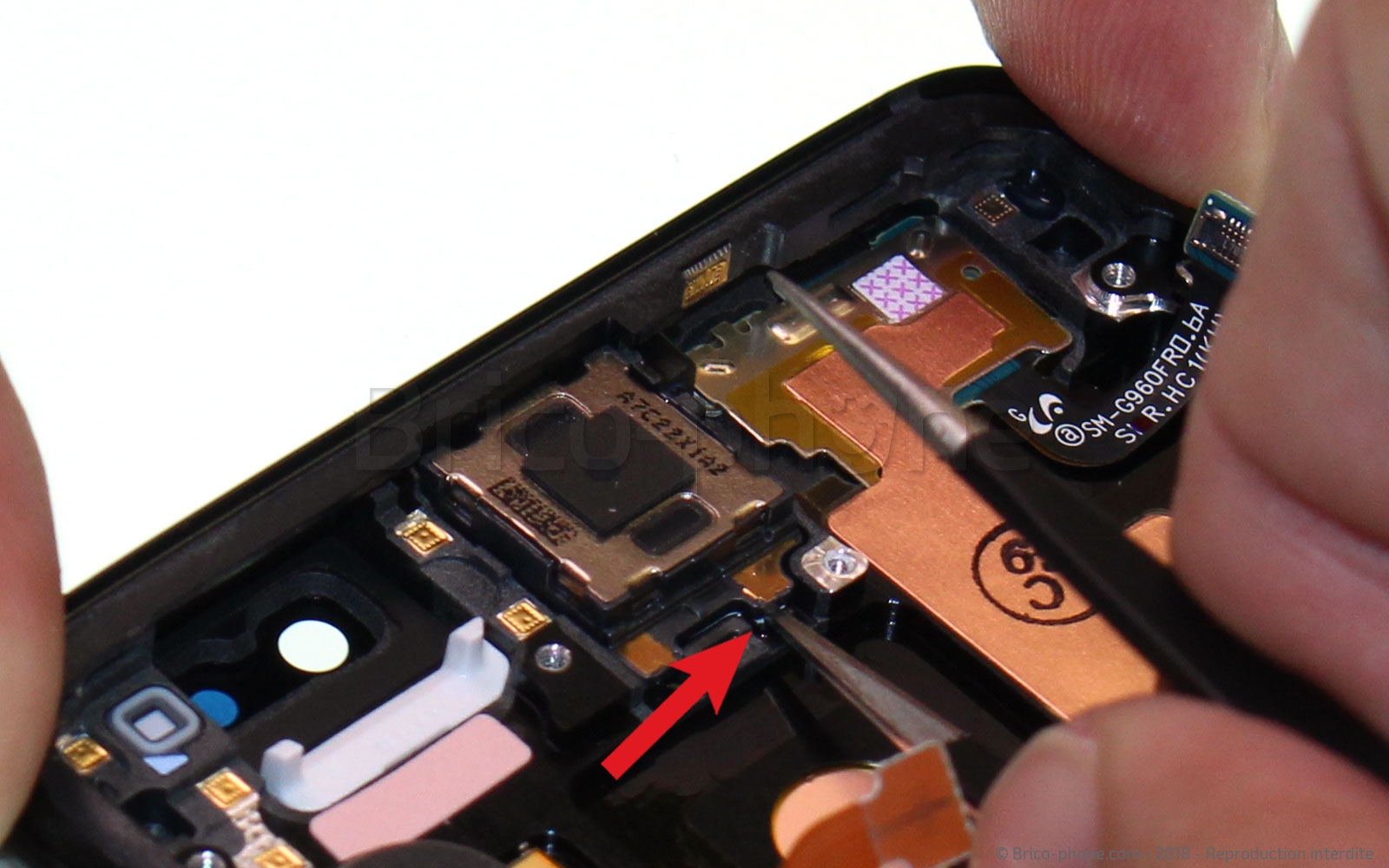

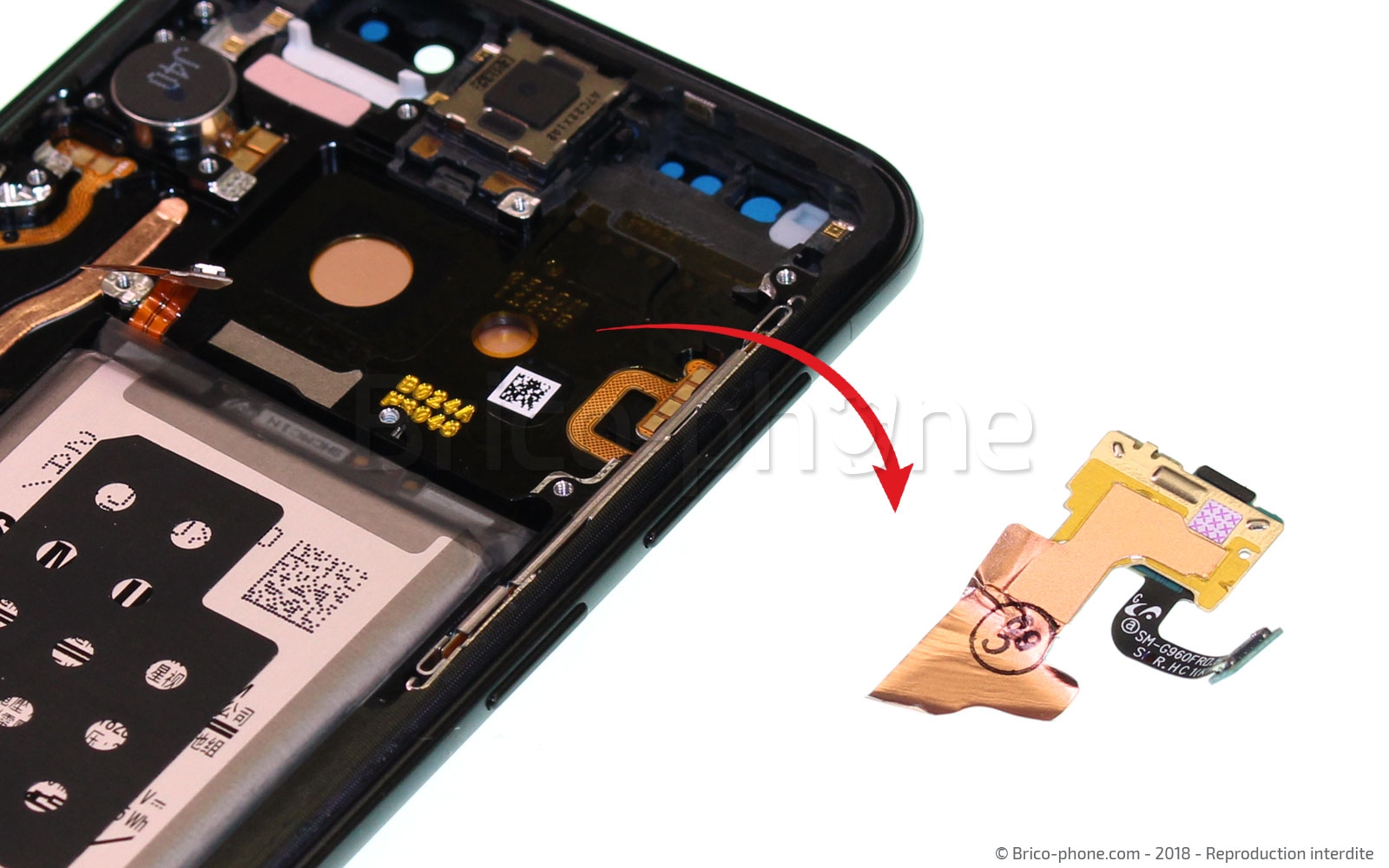

Etape 16 : Retirer la nappe des capteurs

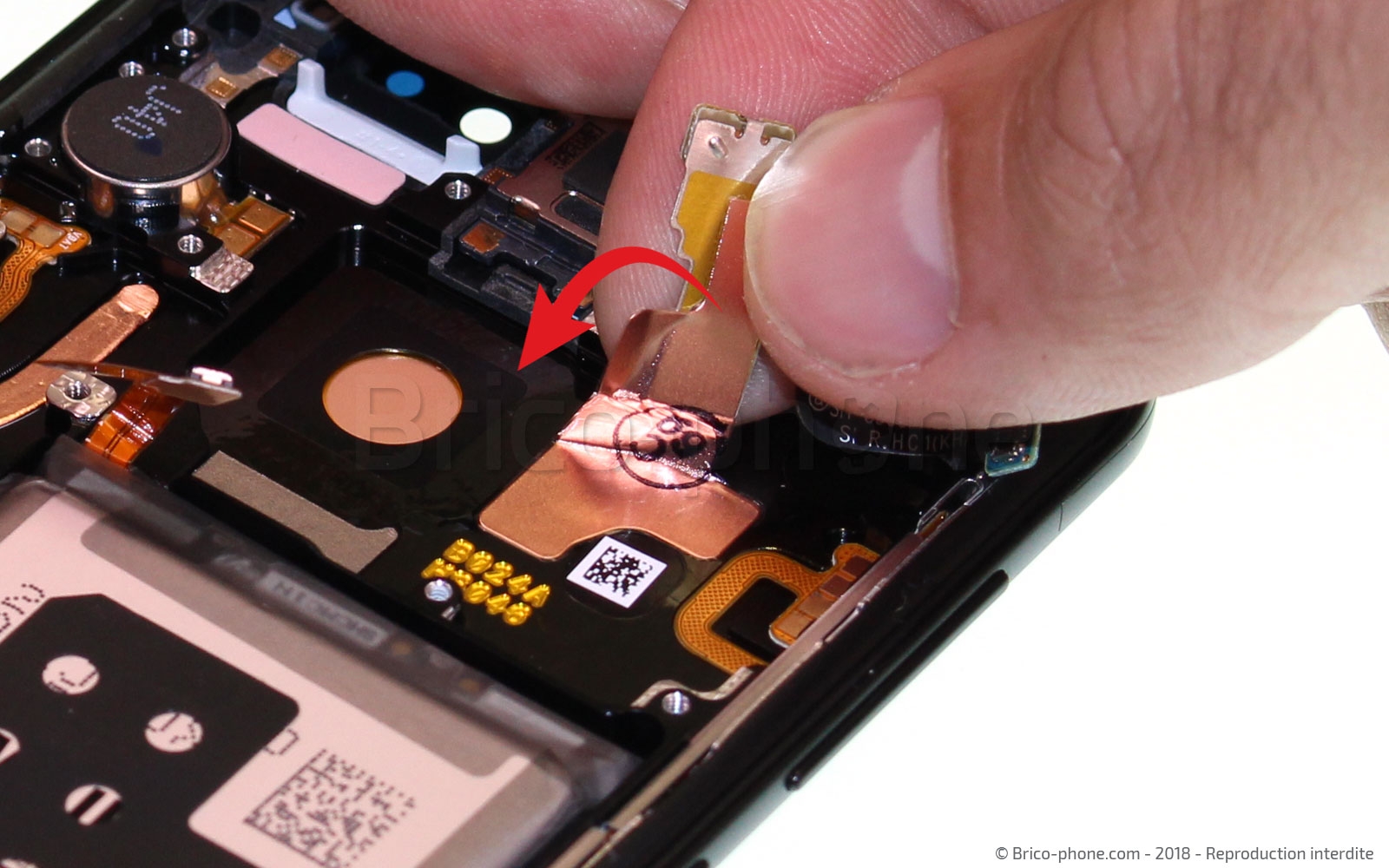

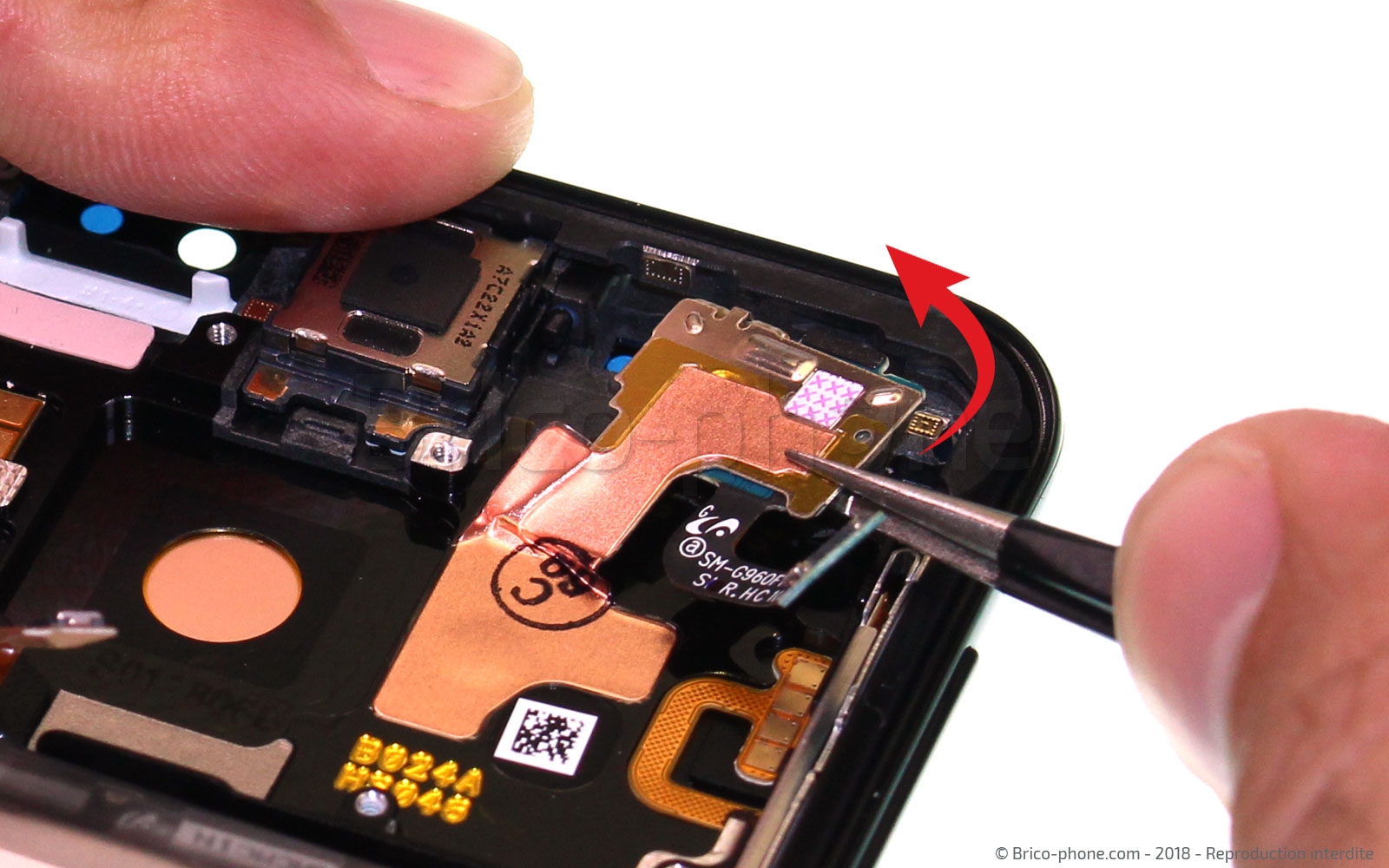

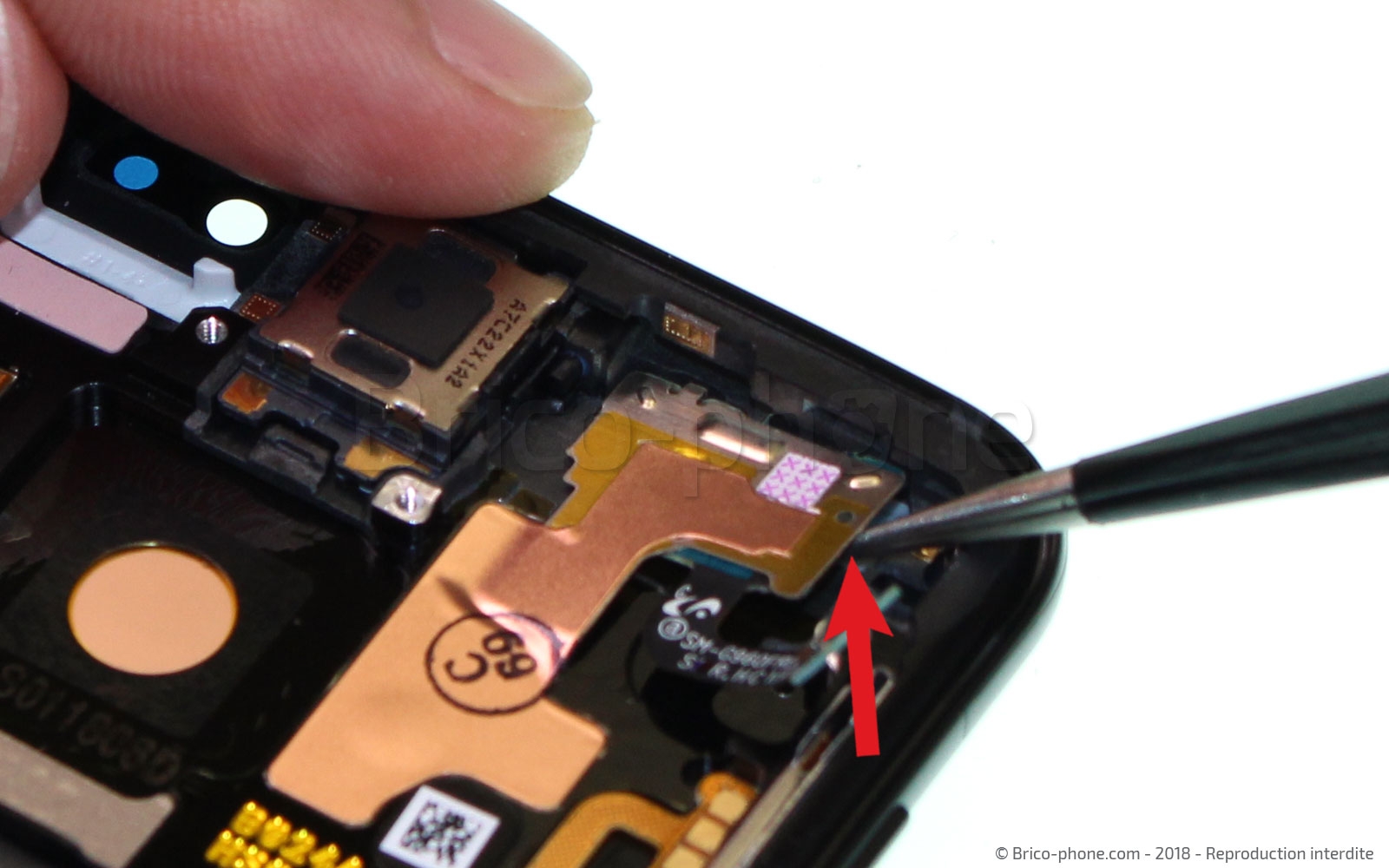

Commencez par la soulever délicatement depuis le haut, puis décollez le film cuivre qui la maintient au châssis.

Essayez de ne pas trop arracher ce film pour faciliter la repose lors du remontage.
Outils du kit utilisés
Outils du kit utilisés

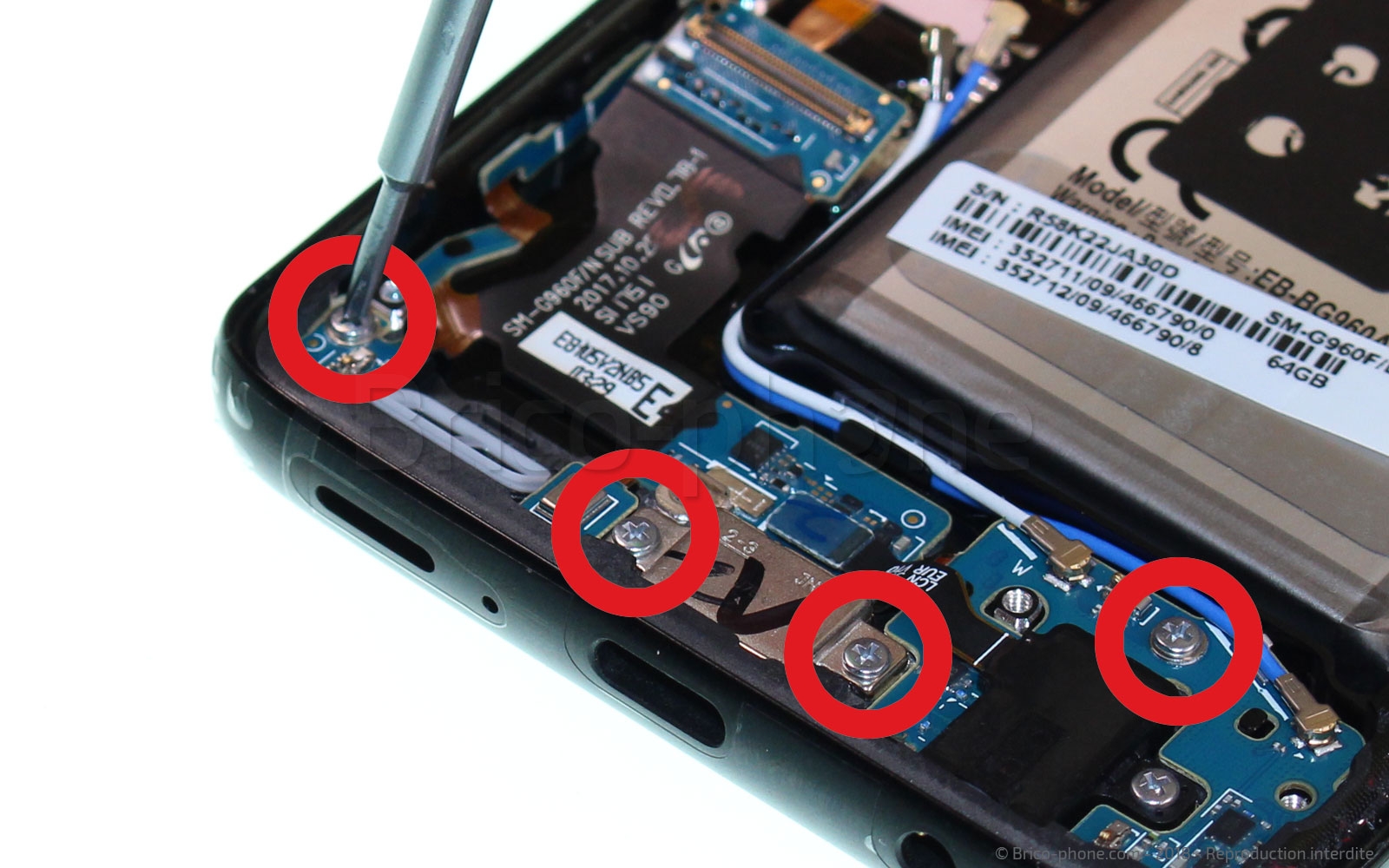

Etape 17 : Dévisser le connecteur de charge
La prise dock est maintenue par 4 vis, retirez-les avec le tournevis cruciforme, puis décollez le dessous de la prise en faisant levier avec la spatule.

On le retirera complètement plus tard.
Outils du kit utilisés
Outils du kit utilisés


Etape 18 : Retirer la batterie
Vous êtes presque arrivé à la fin du démontage, c'est au tour de la batterie d'être retirée.

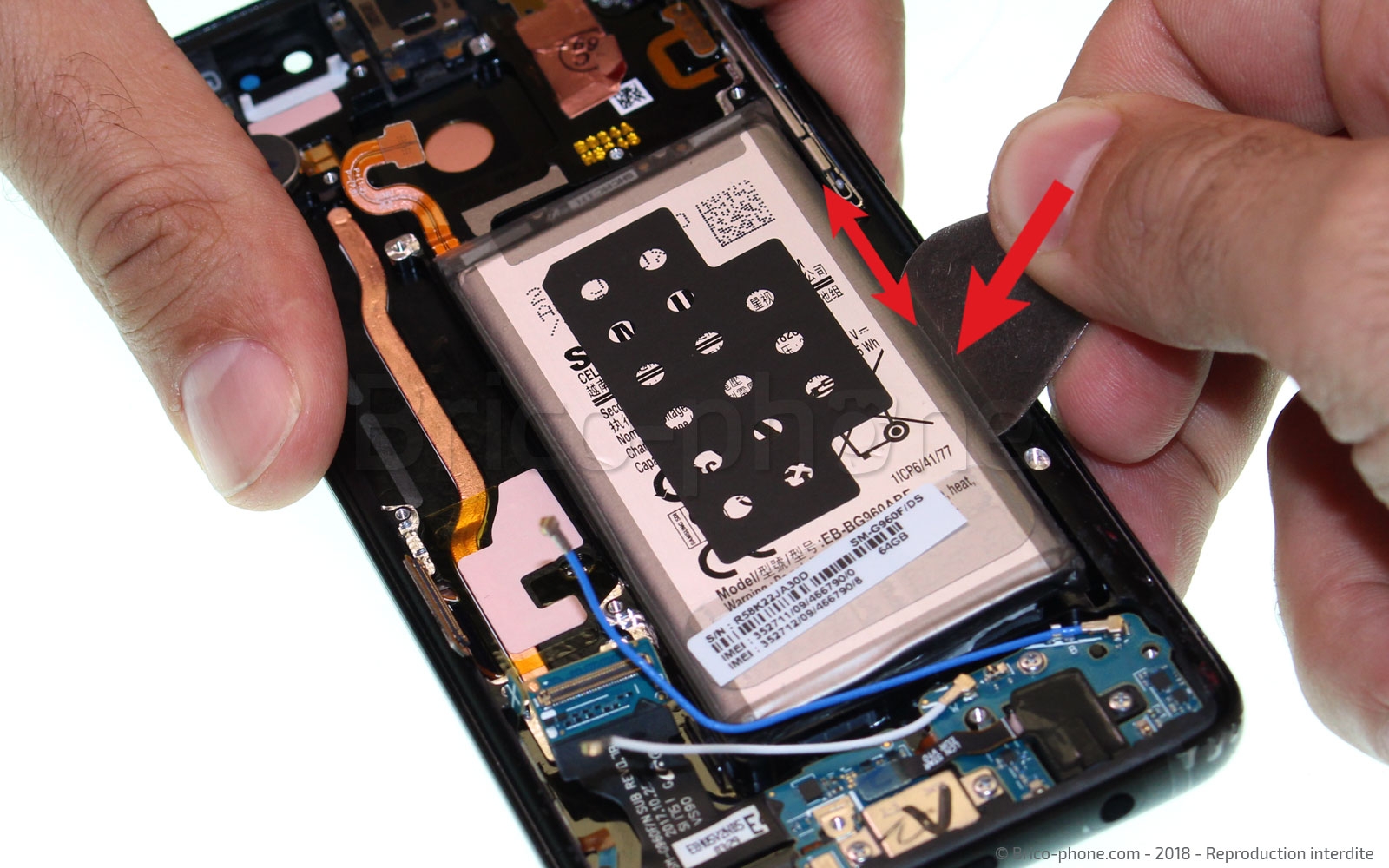

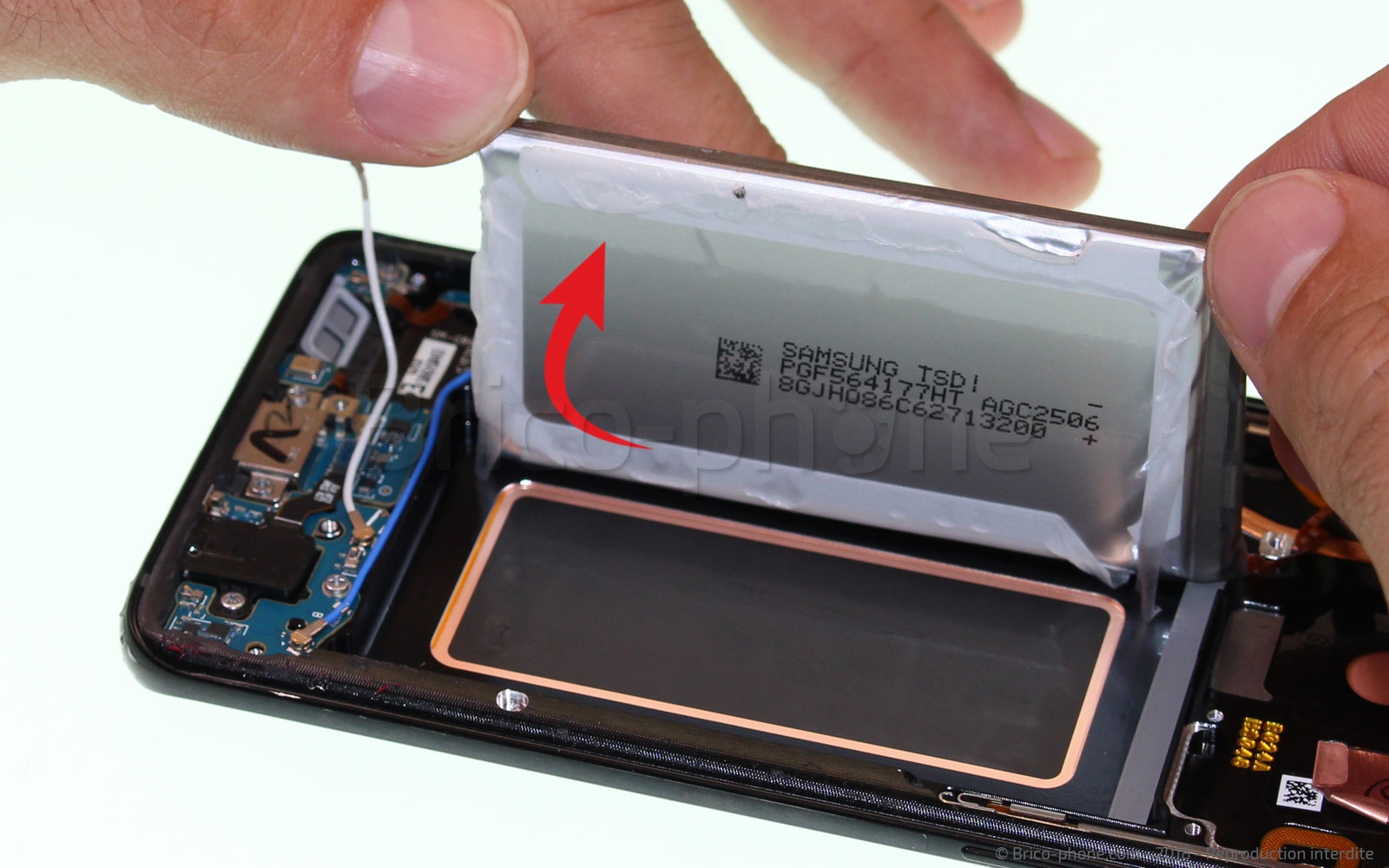

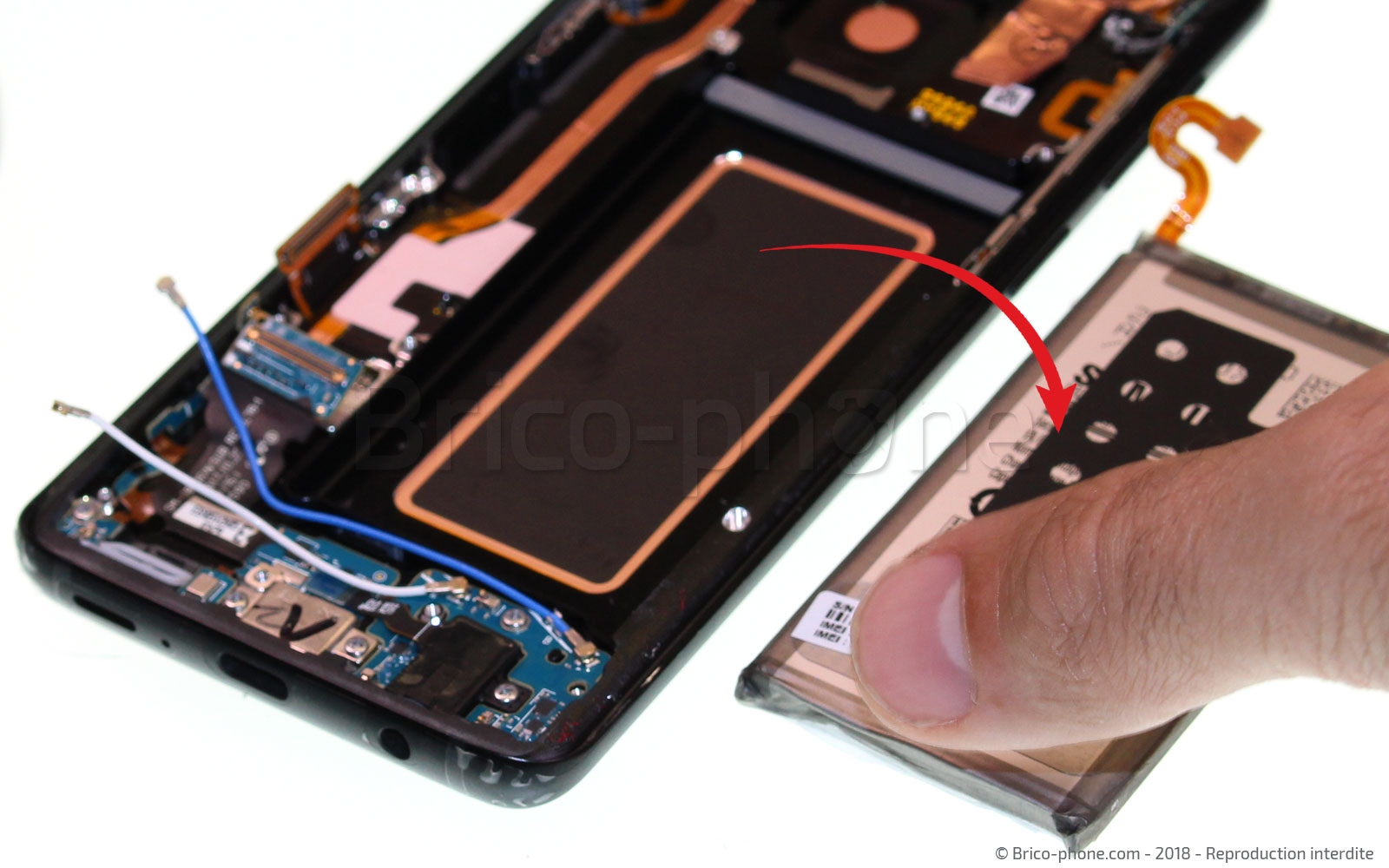

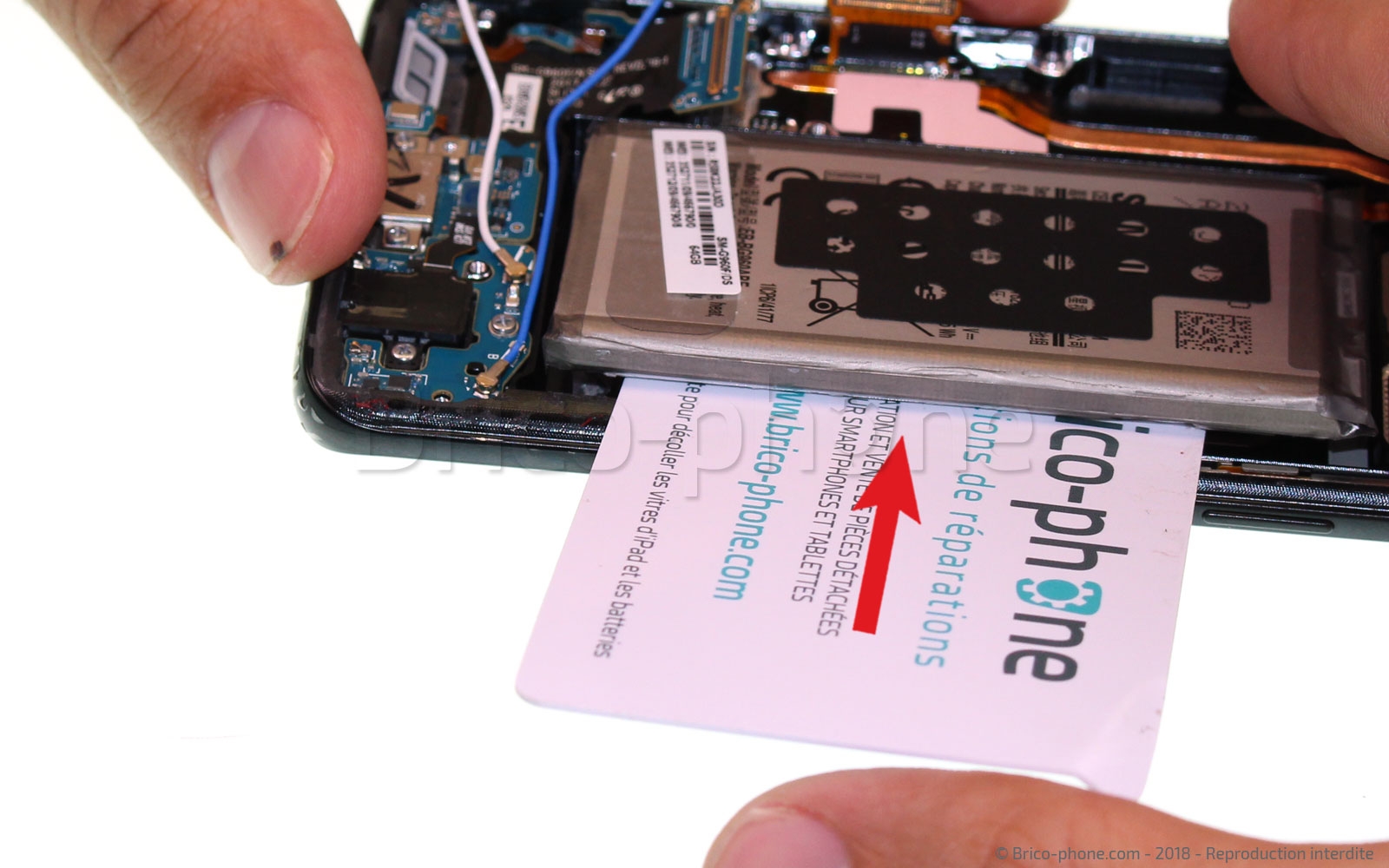

Les batteries Samsung se retirent généralement facilement car les stickers de maintien ne sont que sur le contour de la batterie. E, faisant simplement levier avec le médiator métal ou la carte PVC, la batterie devrait se soulever sans difficulté.
Il ne reste plus qu'à l'enlever du châssis.
Outils du kit utilisés
Outils du kit utilisés

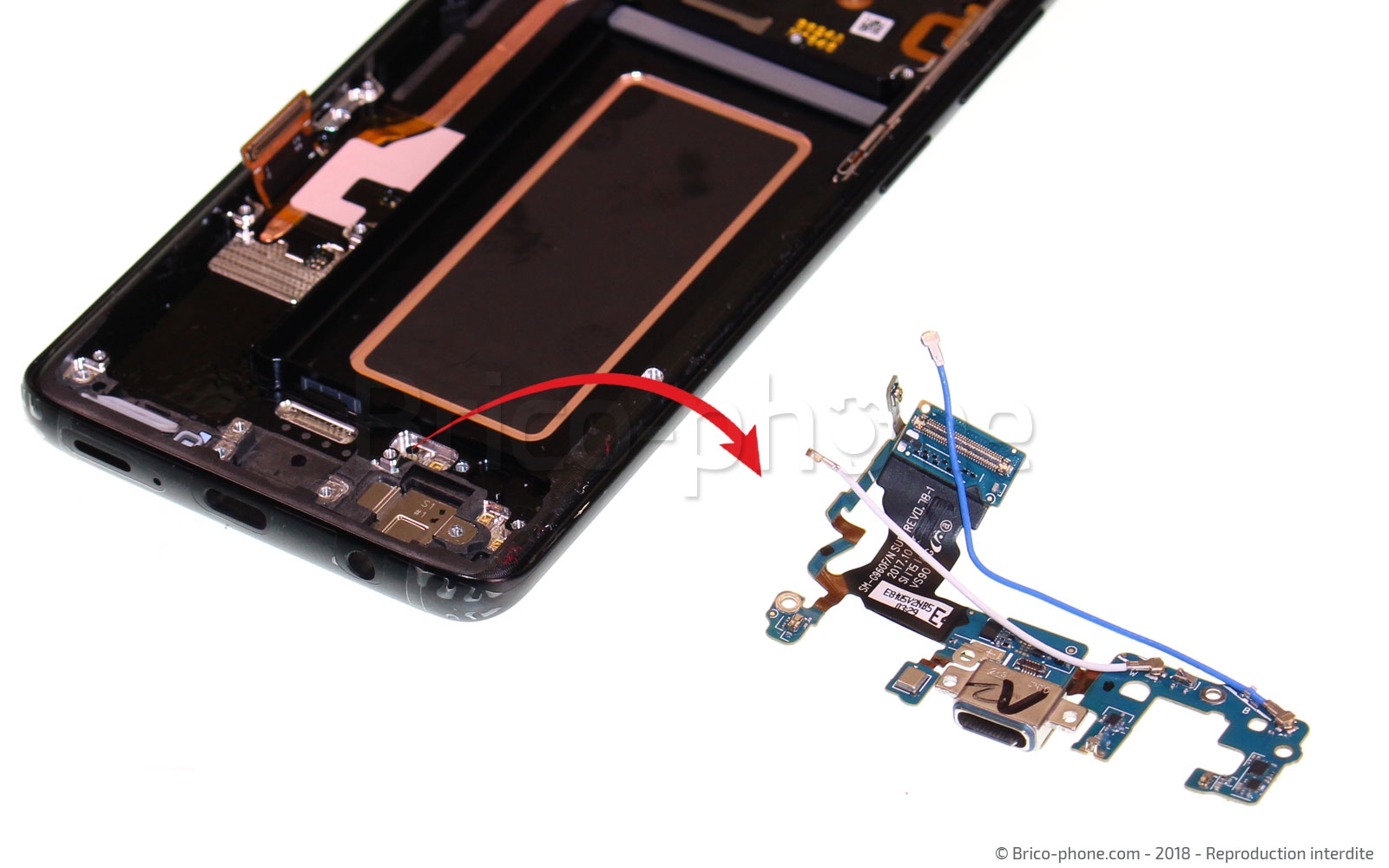

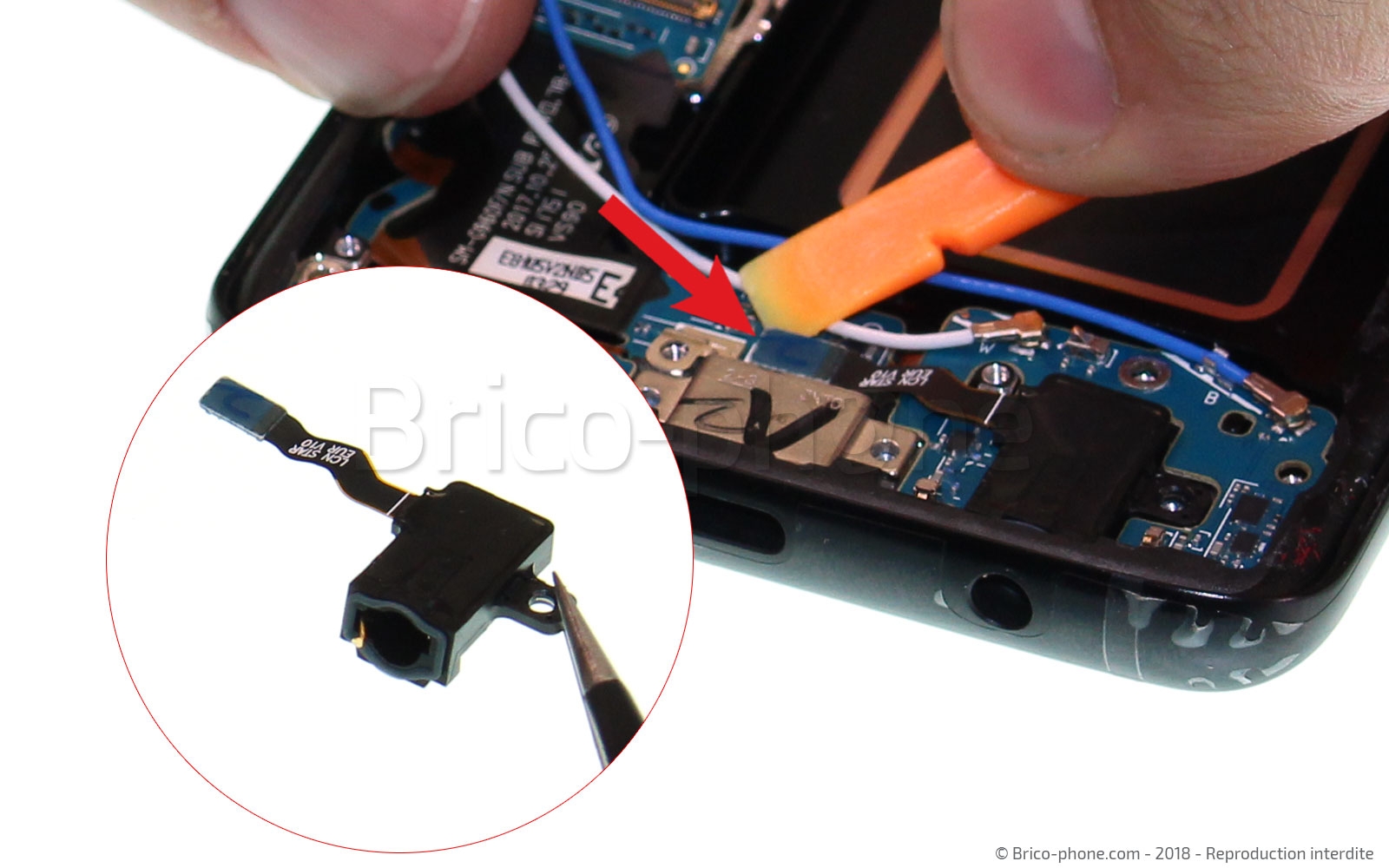

Etape 19 : Retirer le connecteur de charge

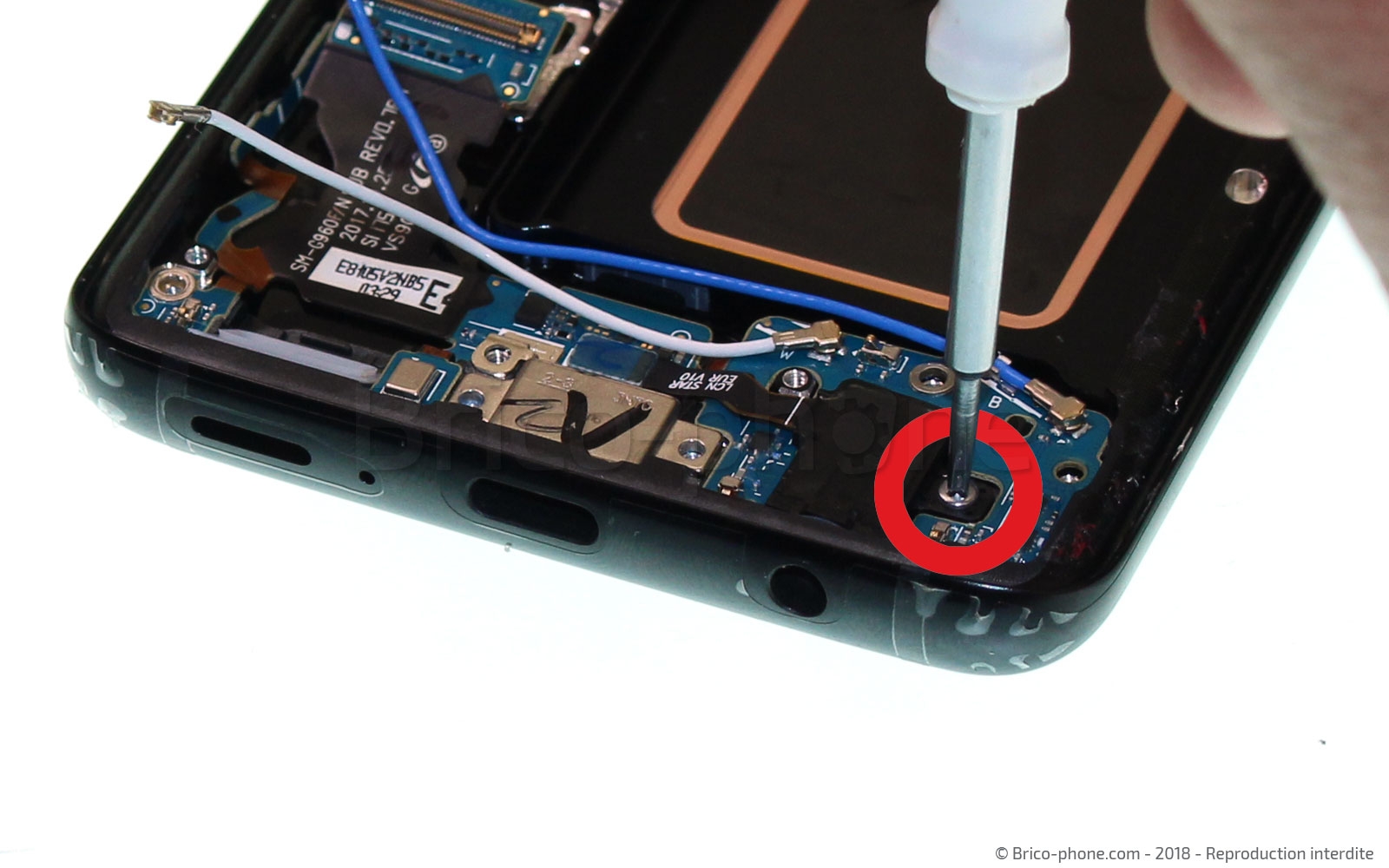

Dévissez la dernière vis qui tient la prise Jack, en utilisant le tournevis cruciforme et retirez-le.

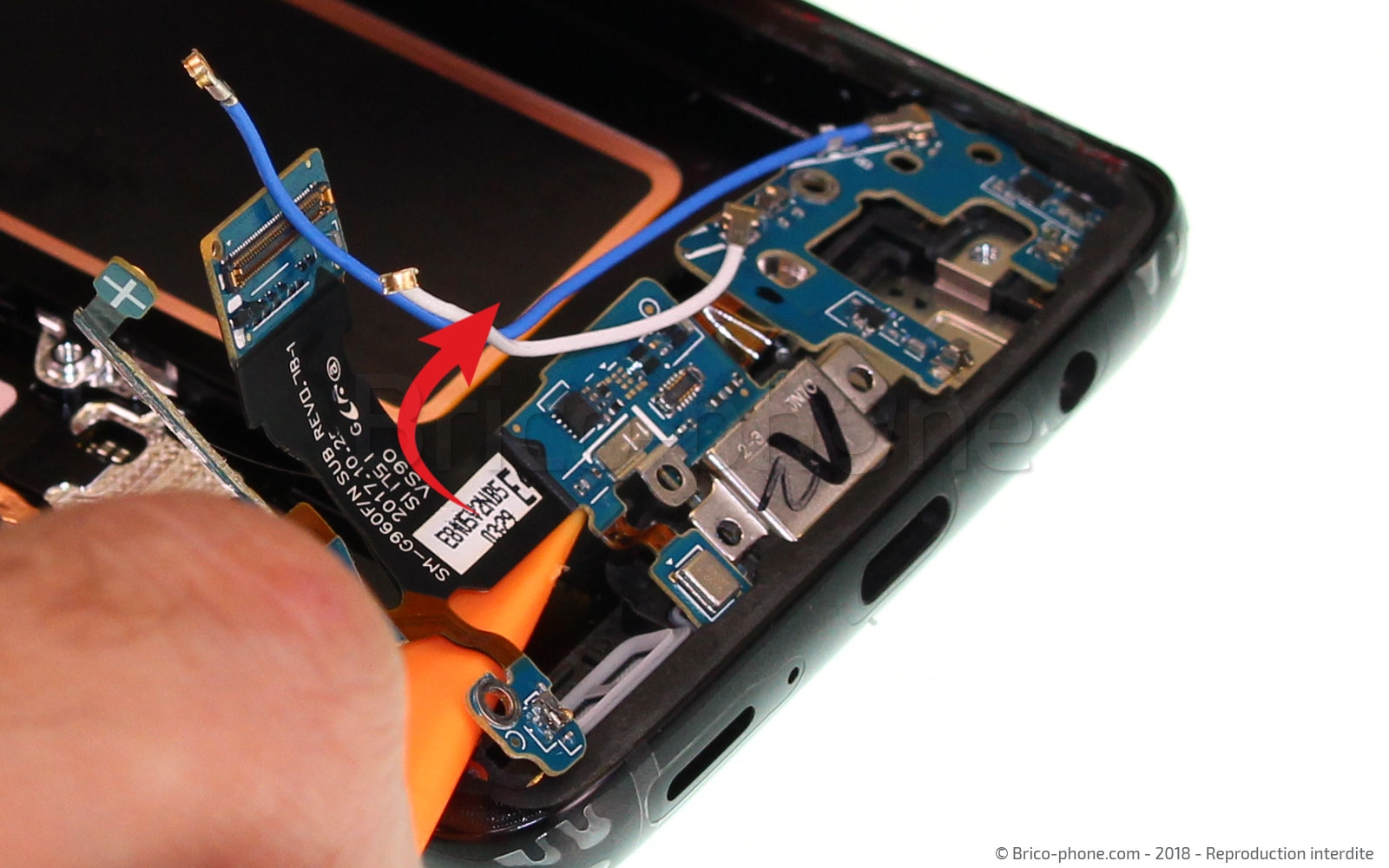

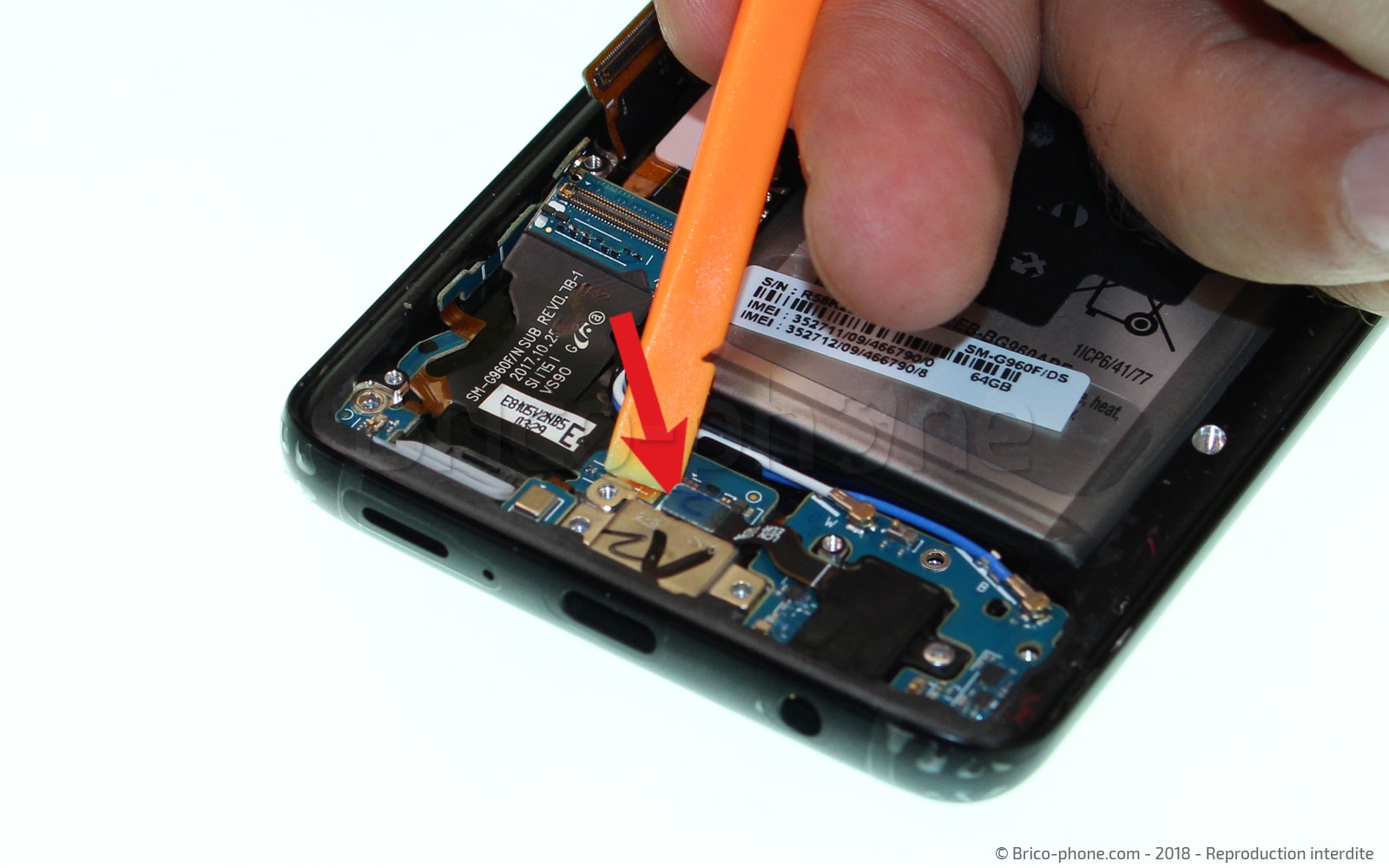

Glissez le levier sous le connecteur de charge puis tirez doucement dessus vers le haut afin de décoller l'orifice de la prise du châssis.
Le connecteur est désormais libre. Mettez-le de côté pour le replacer sur le nouveau bloc écran.
Outils du kit utilisés
Outils du kit utilisés


Conseil pour le remontage

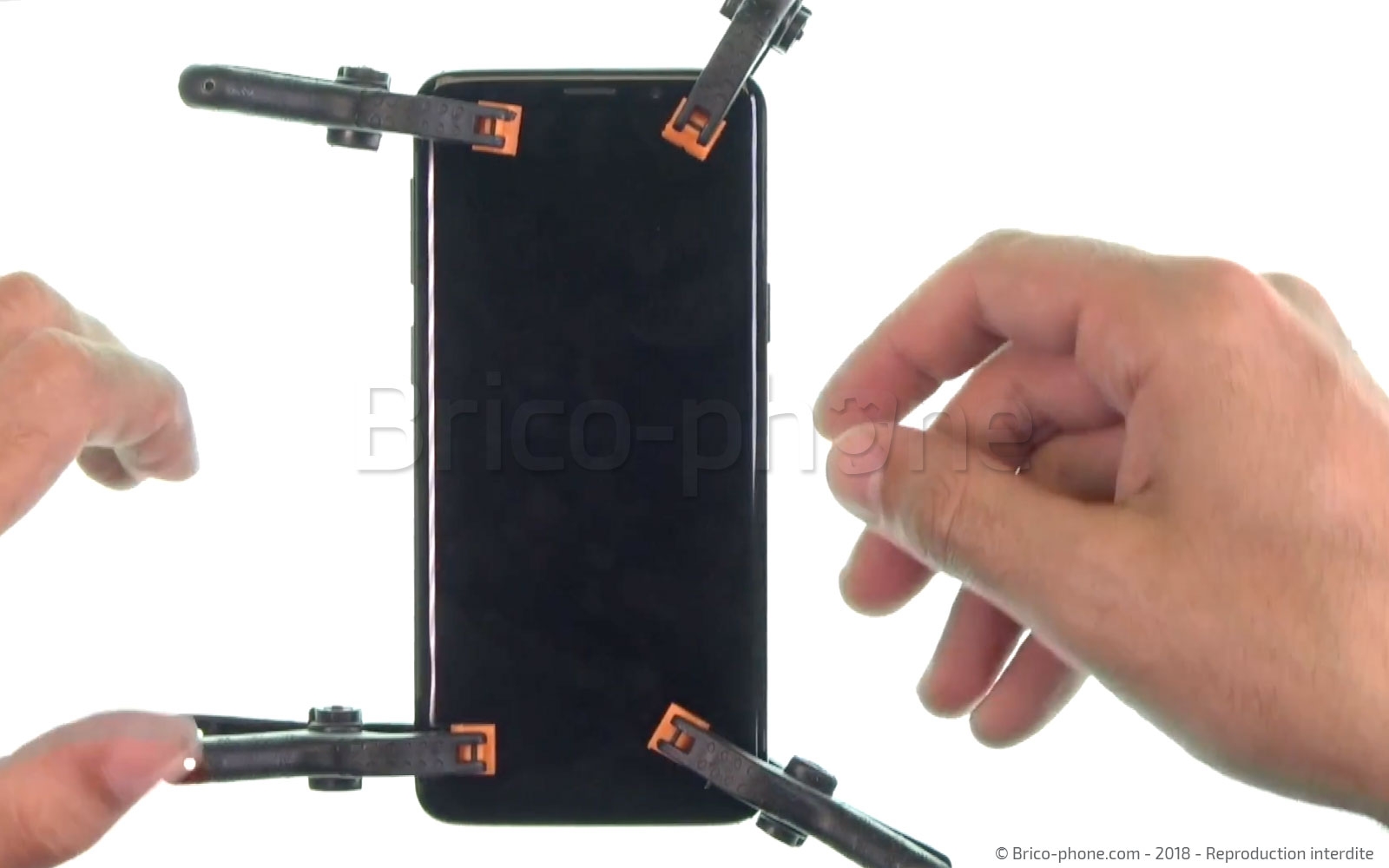

Le tutoriel est désormais terminé. Pour procéder au remontage, remontez les étapes en arrière une à une.

Nous vous conseillons de recoller la vitre arrière avec le tube de colle fourni dans le kit ou de nouveaux stickers. Puis de mettre sous presse quelques heures.
Normalement le sticker encore présent sur la batterie suffit pour le remontage.
Restez bien concentré pour effectuer le remontage, si vous oubliez une étape, vous devrez tout redémonter...
Outils du kit utilisés
Outils du kit utilisés

Outils optionnels
Outils optionnels
Stickers de batterie Universels pour smartphone
2,90 €
